Схема системы зажигания ваз 2106: Контактная система зажигания ВАЗ-2106 — схема, принцип работы

Система зажигания двигателя ВАЗ 2101, 2102, 2103, 2106

На автомобилях ВАЗ 2101, 2102, 2103, 2106, 2121 применяется контактная (батарейная) система зажигания. Контактная — так как работа всей системы зависит от размыкания контактов ее прерывателя. Она проста, имеет минимум элементов, довольно неприхотлива (при периодическом обслуживании). Ниже приведена ее схема.

Схема контактной системы зажигания автомобилей ВАЗ 2101, 2102, 2103, 2106, 2121

Схема контактной системы зажигания автомобилей ВАЗ 2101, 2102, 2103, 2106, 2121

Элементы контактной системы зажигания

1. Генератор.

Выдает электрический ток определенного напряжения в систему зажигания при работе двигателя.

2. Аккумуляторная батарея.

Снабжает генератор электрическим током, обеспечивает пуск двигателя.

3. Четырех-штекерная соединительная колодка (для ВАЗ 2103, 2106, 2121).

Устанавливается в разрыв провода от АКБ к генератору.

4. Катушка зажигания.

Катушка зажигания Б117-А неразборная, расположена в переднем левом углу подкапотного пространства. Генерирует ток высокого напряжения из тока низкого напряжения. Имеет две обмотки — высокого и низкого напряжения.

5. Прерыватель — распределитель зажигания (трамблер).

Прерыватель распределитель Р-125В или 30.3706. Прерыватель механически  размыкает цепь тока низкого напряжения (12 В), что служит сигналом для катушки зажигания генерировать ток высокого напряжения.

Распределитель зажигания — «бегунок» поочередно распределяет ток высокого напряжения по высоковольтным проводам идущим к свечам зажигания в соответствии с порядком работы двигателя.

6. Замок зажигания.

Замыкает электрическую цепь системы зажигания, тем самым давая возможность току низкого напряжения попасть с генератора на катушку. «Провода замка зажигания ВАЗ 21063».

7. Высоковольтные провода (бронепровода).

Передают электрический ток высокого напряжения от распределителя к свечам зажигания.

8. Свечи зажигания.

Выдают электрическую искру в момент наступления такта сжатия в определенном цилиндре двигателя.

9. Конденсатор.

Конденсатор нормализует искрение между контактами прерывателя.

Примечания и дополнения

— На автомобилях ВАЗ 2105, 2107 также имеется контактная система зажигания. Принцип действия у нее такой же, но схема соединений несколько иная. Самостоятельно ее можно поменять на бесконтактную, заменив штатные элементы иными.

Еще статьи по системе зажигания карбюраторного двигателя автомобиля

— Черный нагар на свечах зажигания, причины

— Свечи зажигания NGK на «классику» ВАЗ

— Применяемость свечей зажигания на двигателях автомобилей ВАЗ

— Установка угла опережения зажигания на автомобилях ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

— Неисправности контактной системы зажигания автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Система зажигания карбюраторного двигателя ВАЗ 2106

На двигатели автомобилей ВАЗ 2106, 21061, 21063, 21065 устанавливались контактная и бесконтактная системы зажигания.

Вот схемы их устройства с описанием элементов и порядка работы.

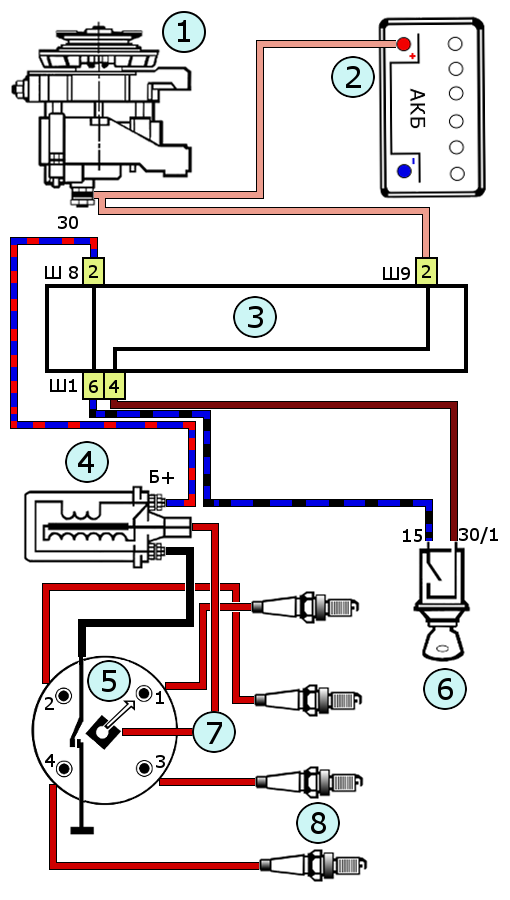

Контактная система зажигания двигателя автомобиля ВАЗ 2106 (1,6 л), 21061 (1,5 л), 21063 (1,3 л)

Контактная система зажигания карбюраторного двигателя автомобиля ВАЗ 2106, 21061, 21063

Описание схемы

— Электрический ток в систему зажигания поступает после поворота ключа в замке зажигания с аккумуляторной батареи через первичную цепь или, когда напряжение выдаваемое генератором становится выше напряжения АКБ, то с вывода «30» генератора так же через первичную цепь.

— В контактной системе зажигания применяется катушка зажигания Б-117А, распределитель зажигания (трамблер) 30.3706 с прерывателем, контактной группой и конденсатором.

— Порядок работы контактной системы зажигания ВАЗ 2106 аналогичен работе контактной системы зажигания других автомобилей ВАЗ — «Принцип действия контактной системы зажигания».

Бесконтактная система зажигания двигателя автомобиля ВАЗ 21065 (1,6 л)

Бесконтактная система зажигания карбюраторного двигателя автомобиля ВАЗ 21065

Описание схемы

— Электрический ток в систему зажигания поступает после поворота ключа в замке зажигания с аккумуляторной батареи через первичную цепь или, когда напряжение выдаваемое генератором становится выше напряжения АКБ, то с вывода «30» генератора так же через первичную цепь.

— В бесконтактной системе зажигания ВАЗ 21065 применяется датчик-распределитель зажигания (трамблер) 38.3705 с датчиком Холла, катушка зажигания 27.3705 и коммутатор 3620.3734.

— Как работает бесконтактная система зажигания — «Принцип действия бесконтактной системы зажигания».

Примечания и дополнения

— В случае необходимости можно заменить контактную систему зажигания карбюраторного двигателя ВАЗ 2106 на бесконтактную и наоборот без каких-либо последствий для его работы. По отдельности переставлять катушку и трамблер из системы в систему нельзя.

Еще статьи по автомобилю ВАЗ 2106 (21061, 21063, 21065)

— Схема подключения указателей поворота и аварийки ВАЗ 2106

— Предохранители и реле ВАЗ 2106

— Схема подключения плафонов освещения салона ВАЗ 2106

— Проверка высоковольтных проводов ВАЗ 2101-2107

— Проверка конденсатора трамблера

— Помехоподавительный резистор в трамблере, зачем нужен?

— Свечи NGK на «классику» ВАЗ

Схема бесконтактной системы зажигания ВАЗ-2106 » S-Led.

Ru

Автомобили ВАЗ-2108-099 превосходят своих классических собратьев (ВАЗ-2106, ИЖ-2126 и т.п) по динамике, экономичности, более легкому запуску в зимнее время, и по другим характеристикам, связанным с двигателем. Немалый вклад в это превосходство вносит бесконтактная система зажигания ВАЗ-2108.

Возможно по этому, на многих новых автомобилях типа ВАЗ-2105-2107 на заводе устанавливаются системы зажигания, аналогичные ВАЗ-08. Но несмотря на это, все же большинство классических недорогих машин до сих пор производятся с контактной системой зажигания.

Переделка автомобиля, например ВАЗ-2106 или ИЖ-2126 на бесконтактную систему зажигания требует приобретения нового датчика-распределителя, катушки зажигания и коммутатора, входящих в бесконтактную систему. Такой комплект получается относительно дорогим, и часто бесконтактный датчик-распределитель по своим характеристикам не подходит более старому двигателю типа ВАЗ-2106. Что касается автомобилей «ИЖ» с уфимским двигателем, то здесь вообще такая доработка невозможна.

Изучив характеристики и работу систем зажигания ВАЗ-2106 и ВАЗ-2108 становится ясно, что основные преимущества бесконтактной системы являются следствием не наличия бесконтактного датчика, а результатом работы коммутатора, обеспечивающего высокий выходной ток, и низкоомной катушки зажигания, выдающей более мощный электрический разряд.

Таким образом, замена датчика-распределителя на бесконтактный существенного улучшения не дает. Требуется заменить катушку зажигания на низкоомную, и обеспечить её коммутацию восьмерочным коммутатором по сигналам, снимаемым со штатного контактного датчика-прерывателя.

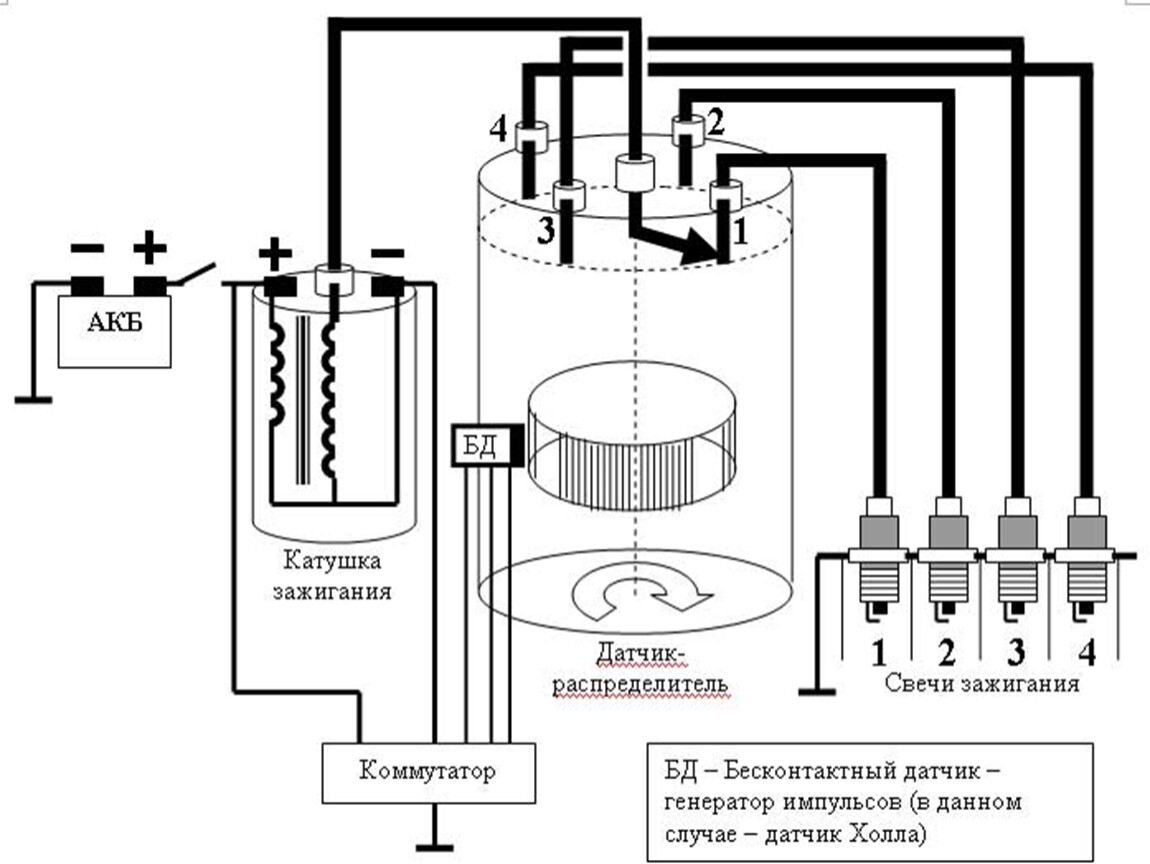

На рисунке показана схема инсталляции этих двух узлов (коммутатор и катушка от ВАЗ-08) в схему зажигания автомобиля ВАЗ-2106. Коммутатор А1 и катушка L1 соединены между собой соответственно схеме электрооборудования ВАЗ-2108. Датчик Холла заменяет транзисторный каскад на VT1, формирующий необходимые уровни по сигналам прерывателя SP1.

При замыкании контактов SP1 происходит открывание выходного каскада коммутатора и через катушку протекает ток, происходит накопление энергии. Затем, в момент размыкания контактов прерывателя, выходной каскад коммутатора закрывается и происходит прерывание тока в первичной обмотке L1. В этот момент возникает искра.

Получается, что новая система зажигания работает в таком же порядке как и старая контактная, но обеспечивает значительно более высокие энергетические характеристики, сопоставимые с зажиганием ВАЗ-2108. Резисторы R3 и R4 служат для того, чтобы ток через контакты прерывателя был достаточным для бесперебойной работы прерывателя.

Схема катушки зажигания ВАЗ 2106 должна быть известна каждому владельцу

Иногда автолюбителям приходится сталкиваться с такой ситуацией: «шестерка» не запускается со стартера. Как правило, проблема состоит в системе зажигания, точнее, в сбое какого-то элемента этой системы. Первым действием необходимо проверить канал поступления тока на центральный провод прерывателя-распределителя, или, как его называют в обиходе, трамблера.

С этой целью необходимо снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания ВАЗ 2106 , которая играет важную роль в эксплуатации транспортного средства.

При проводимой проверке необходимо соблюдать технику безопасности и работать в защитных диэлектрических перчатках из резины. В «шестерке» с равным успехом применяется, как система зажигания с использованием контактов, так и система без применения контактов трамблера, соответственно, используется разная катушка ВАЗ 2106, в зависимости от вида системы зажигания.

Проверка этих типов зажигания осуществляется почти по одним параметрам. Тестирование системы в этом случае проводим мультиметром. Необходимо помнить, что в цепи подключения катушки зажигания ВАЗ 2106 напряжение на участках цепи достигает от 24 тыс. до 40 тыс. Вольт. При небольшой силе тока в системе это не угрожает жизни, но удар электротоком можно получить весьма чувствительный.

Важно: Для подстраховки целесообразно в автомобиле держать дополнительные катушку зажигания и конденсатор трамблера. Эти элементы системы достаточно часто являются причиной вывода системы из строя, а ремонту такие изделия не подлежат. При дефектах этих компонентов мотор запустить не представляется возможным, а заменить их несложно. В крайнем случае, при отсутствии штатных изделий временно можно установить аналоги с других моделей ВАЗ.

Штатная катушка зажигания ВАЗ 2106 представляет собой герметичный технический сосуд, наполненный специальным маслом, с магнитопроводом разомкнутого типа. Принципиальная схема системы зажигания расположена ниже:

где: 1 – генератор; 2 – замок зажигания; 3 – трамблер; 4 – кулачок трамблера; 5 – свечи; 6 – катушка зажигания; 7 – АКБ.

Правильное подключение катушки зажигания ВАЗ 2106 можно посмотреть здесь:

Проверка катушки зажигания:

1. На начальном этапе необходимо узнать, как «приходит» ток на катушку зажигания, для чего: включаем зажигание и делаем мультиметром замер напряжения при включенном зажигании на контакте Б+ изделия и массы, который должен составлять 12 В. Если напряжение отсутствует, то причина – в замке зажигания.
2. Чтобы завести «движок» в аварийном режиме, необходимо положительный провод с АКБ соединяют с креплением Б+ «бобины». Если же ток «приходит» на катушку зажигания при отсутствии искры, то необходимо протестировать резистентность обоих контуров (обмоток) изделия.
3. Для произведения измерений значений резистентности обмотки первичного типа «крокодильчики» мультиметра подсоединяют к 2 контактам катушки по бокам изделия, при этом измеритель должен выдавать значения замеров 3-4 Ом.
4. Для произведения измерений значений резистентности обмотки вторичного типа «крокодильчики» мультиметра подсоединяют следующим образом: первый – к основному выходному контакту катушки, а второй – к контакту сбоку, при этом измеритель должен выдавать значения замеров 7-9 кОм.

При рабочей катушке зажигания ВАЗ 2106, цена которой является допустимой для многих автолюбителей, причина, в основном, кроется в прерывателе-распределителе. Запрещается допускать длительную проверку на искровой «пробег» между проводкой и массой, это может спровоцировать дефект «бобины». Из-за увеличенного расстояния катушка зажигания «пробивает» изнутри.

Существуют отдельные неисправности катушки зажигания, которые приводят к замене изделия. К ним относятся внешние механические деформации изделия и обрывы в обмотках катушки. Как неисправности катушки зажигания ВАЗ 2106, классифицируется такое состояние, когда греется катушка зажигания до высокой температуры.

Небольшое нагревание изделия – обычное состояние этой детали при включенном зажигании и замкнутых контактах трамблера при контактной системе зажигания. В случае сомнения в работоспособности этой детали системы зажигания рекомендуем проверить катушку на резистентность обеих обмоток изделия.

Схема зажигания ваз

Распиновка, схема подключения и проверка катушки зажигания ВАЗ

Сегодня мы рассмотрим устройство и схемы систем зажигания на автомобили ВАЗ всех основных моделей. Поскольку карбюраторные версии ВАЗ это уже практически история, остановимся подробно на системах зажигания инжекторных автомобилей. У них основой системы зажигания является модуль электронного зажигания. Также рекомендуем тщательно отнестись к выбору свечей и качеству высоковольтных проводов, ведь именно от них будет зависить качество искры и соответственно работа системы зажигания в целом. Информация предназначена как справочное пособие для самостоятельного ремонта авто.

Распиновка и схема катушки зажигания ВАЗ

Распиновка модулей катушки зажигания различных моделей автомобиля семейства ВАЗ:

Зажигание ВАЗ 2101

1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.

Зажигание ВАЗ 2106

1 – выключатель зажигания; 2 – блок предохранителей и реле; 3 – блок управления ЭПХХ; 4 – генератор; 5 – электромагнитный клапан; 6 – микропереключатель; 7 – свечи зажигания; 8 – распределитель зажигания; 9 – катушка зажигания; 10 – аккумуляторная батарея.

Зажигание ВАЗ 2108, 2109

Зажигание ВАЗ 2110

Зажигание ВАЗ 2111

Зажигание ВАЗ 2112

Зажигание ВАЗ 2114

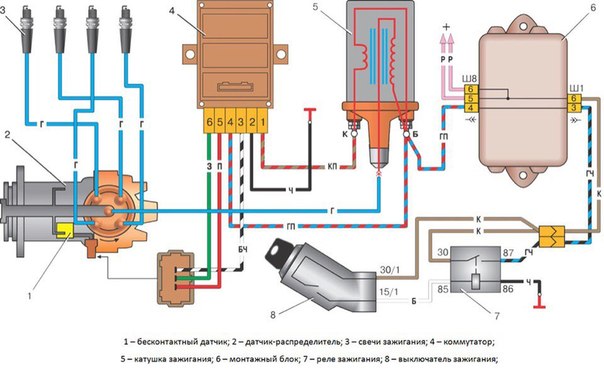

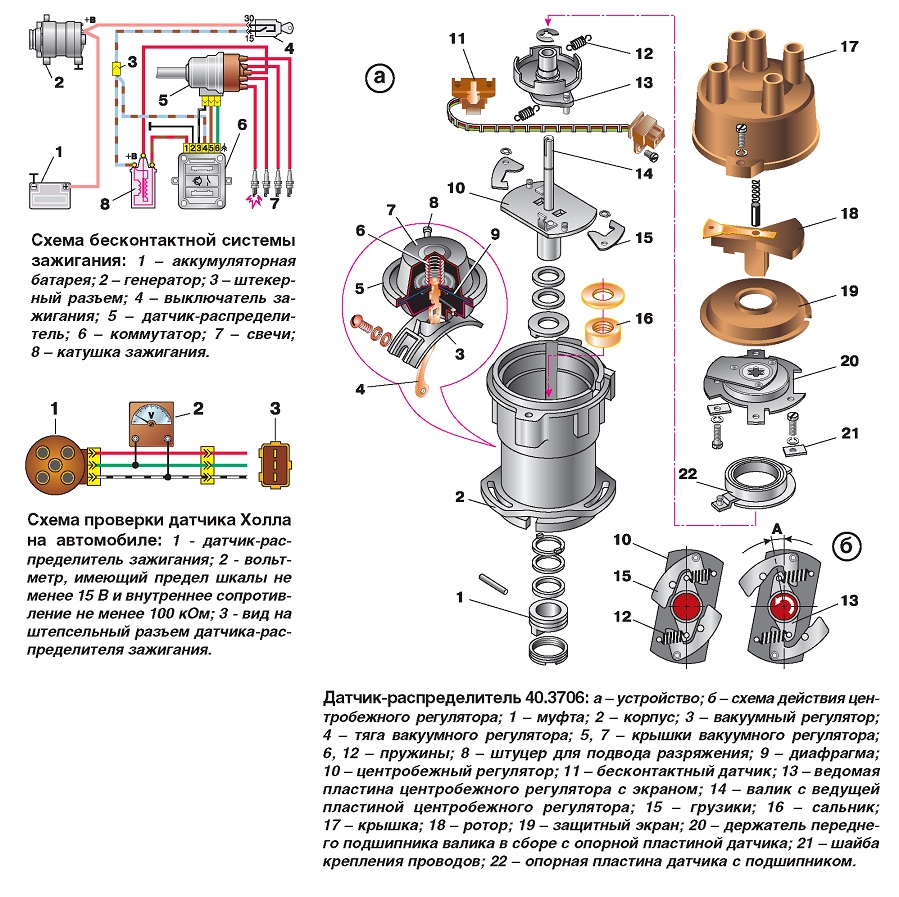

Схема бесконтактной системы зажигания: 1 – бесконтактный датчик; 2 – датчик-распределитель зажигания; 3 – свечи зажигания; 4 – коммутатор; 5 – катушка зажигания; 6 – монтажный блок; 7 – реле зажигания; 8 – выключатель зажигания.

Как проверить катушку зажигания ВАЗ

В случае неисправности катушки зажигания двигатель не пускается. Характерным признаком неисправной катушки является ее повышенная температура при выключенном зажигании. Это легко определить рукой на ощупь.

Признаки неисправного модуля зажигания могут быть и такие:

• неуверенный запуск двигателя или отказ при запуске;
• провалы при резкой смене оборотов;
• высокий расход топлива;
• не работают два цилиндра, двигатель лихорадит;
• отсутствие динамики;
• резкое падение мощности;
• падение мощности и тяги после прогрева.

Эти симптомы могут быть вызваны не только модулем зажигания. Чтобы определиться с неисправностью, достаточно потратить несколько минут на диагностику свечей, высоковольтных проводов и колпачков. Этим мы исключим остальные элементы системы зажигания и будем уверены в том, что неисправен именно модуль зажигания.

Проверка катушки зажигания выполняется одним из 2-х способов. Простейший: снять центральный провод из прерывателя-распределителя, подвести его к корпусу мотора и прокрутить стартером, при этом должна появиться пробегающая искра. После этого проверяем подачу энергии на отдельную свечу, для чего выкручиваем рабочую свечу зажигания, и подносим ее контактом к «массе» и предпринимаем попытку завести мотор. При этом искра должна исходить от провода на «массу». При ее отсутствии причина будет в неисправности такого элемента системы, как катушка зажигания.

Для проверки модуля вторым способом нам пригодится только мультиметр, далее следуйте пошаговой инструкции:

1. Проверяем питание и наличие импульсов, подаваемых с ЭБУ. Питание проверяем между центральным выводом (15) колодки проводов, подключаемой к модулю, и массой двигателя. При включённом зажигании напряжение не должно быть меньше 12 В. В противном случае либо села АКБ, либо не работает ЭБУ.
2. Проверяем импульсы с ЭБУ на колодке проводов. Один щуп тестера устанавливаем на разъем 15, второй на крайний правый, затем на крайний левый. Помощник прокручивает двигатель стартером, а мы в это время фиксируем тестером кратковременные скачки напряжения. Если импульсов с ЭБУ нет, виноват именно он.
3. Проверяем сопротивление на вторичных обмотках катушек. Ставим тестер в режим измерения сопротивления и измеряем его на высоковольтных выводах крышки модуля. Между 1 и 4 выводом и 2-3 сопротивление должно быть 5,4 кОм. В противном случае модуль подлежит замене.
4. Сопротивление первичных обмоток проверяем между контактами 15 и крайним правым, потом крайним левым выводами. Номинал — 0,5 Ом. Отклонение не допускается.
5. Проверяем модуль на короткое замыкание. В режиме омметра устанавливаем один щуп мультиметра на центральный вывод, второй на металлический корпус. Сопротивления быть не должно. Если прибор фиксирует хоть какое-нибудь сопротивление (кроме единицы или бесконечности), модуль подлежит замене.

Полезное:  Распиновка датчика скорости ВАЗ и схема подключения ДС

Подключение и замена КЗ ВАЗ

Порядок снятия и установки катушки зажигания на старые модели ВАЗ:

1. Сначала отсоедините центральный высоковольтный провод, ведущий к трамблеру (распределителю зажигания).
2. Отключите все провода питания от контактов катушки. Так как они крепятся с помощью гаек, то для этого понадобится ключ на 8.
3. Если вы не знаете, какие провода потом подключать к какому именно разъему, то лучше сразу запомнить или как-нибудь пометить их, чтобы потом при установке подсоединить их правильно.
4. Открутите корпус катушки. Крепится он на зажиме (хомуте), который прижат к кузову автомобиля двумя гайками.
5. После проделанной работы можно вынимать катушку зажигания и производить ее замену при необходимости.

Для автомобилей ВАЗ нового типа:

1. Демонтируем «клемму-минус» с аккумуляторной батареи.
2. Снимаем верхнюю защитную крышку двигателя. Если объем мотора 1,5 литра, то этой детали нет, и этот шаг пропускается.
3. Вынимаем высоковольтные провода с катушки.
4. Теперь, при помощи ключа на 13, выкручиваем два крепежных элемента.
5. Ключом на 17, ослабляем один болт крепления катушки.
6. Вынимаем модуль.
7. Шестигранником откручиваем катушку от держателя.
8. Сборка проводится в обратном порядке.

Особое внимание стоит обратить на подключение, поскольку высоковольтные провода должны располагаться в строгом порядке, предусмотренном конструкции. Если этого не выполнить, то автомобиль будет троить или двигатель может вообще не запуститься.

Заменить катушку зажигания на ВАЗ достаточно просто. Даже начинающий автомобилист способен сделать это у себя в гараже, а если показалось все слишком сложно — обратитесь в автосервис. Особое внимание, стоит обратить на выбор изделия, поскольку от этого будет зависеть то, насколько хорошо будет работать двигатель и система зажигания.

Модели ВАЗ 8 и 16 клапанов

Несмотря на схожесть в конструкции двигателя, система зажигания 1,5-литрового инжекторного 16-клапанного мотора отличается от мотора 1,6 на 16 клапанов. В моторе 1,6 л применили электронную бесконтактную систему зажигания с индивидуальными катушками на каждой свече. Поэтому необходимость в модуле зажигания отпала. Такая система надёжнее и дешевле в эксплуатации, поскольку при выходе из строя одной катушки, не нужно менять весь модуль целиком.

На 16-клапанном инжекторном двигателе ВАЗ 2112 объёмом 1,5 л применялась та же бесконтактная система зажигания, как и на 8-клапанном моторе, но модуль зажигания был установлен другой. Его каталожный номер 2112-3705010. Конструкция модуля осталась прежней — две катушки зажигания (для 1-4 и 2-3 цилиндров) плюс ключи-коммутаторы в едином блоке. Искра подаётся в цилиндры попарно методом холостой искры. Это значит, что искрообразование происходит в двух цилиндрах одновременно — в одном на такте сжатия (рабочая искра), во втором на такте выпуска (холостая искра).

Видео по ремонту КЗ ВАЗ

2- 5,00 Загрузка…

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

Схема зажигания Ваз 2101, устройство контактной системы зажигания

На автомобилях ВАЗ 2101 устанавливается контактная батарейная система зажигания. В задачу данной системы входит своевременная подача искры в цилиндры двигателя для воспламенения топливной смеси.

Далее рассмотрим общую конструкцию и по отдельности элементы, из которых состоит система зажигания ВАЗ 2101.

Она включает в себя катушку зажигания, в которой формируется высоковольтный импульс, распределитель-прерыватель (он же трамблер), распределяющий импульс по цилиндрам, свечей зажигания, обеспечивающих искру в цилиндрах, замка зажигания, включающего и выключающего подачу энергии на катушку, АКБ – источника электроэнергии, обычной проводки и проводов высокого напряжения.

1-Выключатель зажигания, 2-Катушка зажигания, 3-Распределитель зажигания, 4-Провода высокого напряжения, 5-Свеча, 6-Конденсатор, 7-АКБ, 8-Генератор напряжения, 9-Ротор распределителя, 10-Кулачковый мех., 11-Контакты прерывателя

Катушка зажигания

Катушка — герметичная с магнитопроводом разомкнутого типа, внутри наполнена маслом для трансформаторов. Модель ее — Б.117А. Корпус данного элемента – алюминиевый, сверху герметично закрыт пластиковой крышкой.

Катушка зажигания ВАЗ-2101 – это по сути двухобмоточный трансформатор:

• первичная обмотка на 300-400 витков (сечение провода — 0.7-0.8 мм.),
• вторичная обмотка — на 20-30 тысяч витков (сечение провода — 0.1-0.7 мм).

Принцип действия катушки

При размыкании контактов трамблера магнитный поток, создаваемый АКБ, резко снижается. Проходя магнитопровод и обмотки электромагнитный поток создает ЭДС самоиндукции в 200-300 В на первичной обмотке и свыше 10 кВ — на вторичной. Напряжение вторичной обмотки и подается на свечи для создания искры.

Распределитель

На моделях ВАЗ 2101 до 1980 года использовался распределитель (трамблер) модели Р-125Б. Особенностью его являлось отсутствие вакуумного регулятора, имелся только октан-корректор механического типа, позволяющим незначительно менять угол опережения зажигания (ОЗ).

Начиная с 1986 г. совместно с установкой карбюратора «Озон» на ВАЗовские двигатели начали устанавливать трамблер, оснащенный вакуумным регулятором ОЗ (модель 30.3706), конструкция которого описана ниже.

Модель 30.3706 состоит из распределителя, прерывателя и двух регуляторов – центробежного, а также вакуумного.

Распределитель обеспечивает распределение импульсов катушки по свечам в соответствии с порядком работы силовой установки.

Состоит он из вращающегося ротора и неподвижных сегментов, располагающихся в пластиковой крышке. На роторе имеются два контакта – центральный и боковой, между ними закреплен помехоподавляющий резистор. Сверху к центральному контакту прижимается графитовый электрод, для лучшего контакта поджимание осуществляется пружинкой.

Работает распределитель так:

напряжение от вторичной обмотки подается на ротор, далее через искровой промежуток примерно в 0,5 мм попадает в один из сегментов крышки трамблера, затем по проводам высокого напряжения к свече, которая и обеспечивает появление искры.

Прерыватель обеспечивает размыкание электрической цепи в нужный момент. В конструкцию его входит кулачковая шайба с гранями и контактная стойка. Грани кулачковой шайбы имеют особую форму, чтобы достигалось быстрое размыкание контактов, плавное их замыкание и отсутствие дребезжания.

Кулачек вращаясь, попеременно замыкает и размыкает контакты, тем самым прерывает подачу напряжения на первичную цепь катушки.

Прерыватель и распределитель должны работать синхронно с кривошипно-шатунным механизмом. Для обеспечения синхронизации кулачковая шайба и ротор располагаются на одном валу, и получают привод от распределительного вала.

Центробежный регулятор – обеспечивает изменение угла ОЗ в соответствии с оборотами колен. вала.

К верхней части втулки кулачка приварена пластина с подвижными грузками. При увеличении оборотов колен. вала грузы за счет центробежной силы раздвигаются, проворачивая пластину вместе с кулачком в сторону вращения вала. Это обеспечивает более раннее размыкание контактов (увеличение угла ОЗ).

Вакуумный регулятор – производит корректировку угла ОЗ в зависимости от нагруженности силового агрегата и положения дроссельной заслонки.

Прикреплен он к распределителю, и включает корпус и крышку. Корпус разделён пластичной мембраной на две полости, одна из полостей соединена с задроссельным пространством в карбюраторе, а вторая — с атмосферой. Мембрана посредством тяги может воздействовать на прерыватель.

При снижении нагрузки уменьшается наполнение цилиндров горючей смесью и давление при воспламенении, а это требует увеличения угла ОЗ. Для этого мембрана изгибается (под воздействием разности давления) и проворачивает прерыватель на нужный угол.

Свечи зажигания

На ВАЗ-2101 применялись советские свечи марки А17ДВ, но сейчас, когда рынок заполнен качественными марками зарубежного производства, легко можно выбрать свечи с намного лучшими характеристиками, главное не попасться на китайскую подделку.

Конструктивные особенности свечей

Длина резьбовой части свечи — 19 мм, с шагом 1,25. Шестигранная часть (под свечной ключ) сделана с размером 20,8 мм.

Допустимый зазор между электродами свечи проверяется щупом. По книжке при контактной системе, зазор свечи ВАЗ 2101 должен соответствовать 0,5 – 0,6 мм.

Замок зажигания ВАЗ 2101

Включает в себя корпус с замковым механизмом, противоугонный механизм и контактную часть.

При поломке замкового механизма или противоугонного механизма замок заменяется полностью. Контактная же часть крепиться стопорным кольцом в корпусе, и при неисправности ее можно заменить отдельно.

Статья в тему — Устройство и замена замка зажигания

Аккумуляторная батарея

Применяется аккумулятор любой марки со стандартными параметрами, а именно 6СТ – 55Ач, что означает:

• 6 – количество соединенных последовательно аккумуляторов (банок),
• СТ – стартерный,
• 55Ач – емкость батареи.

Видео — Контактная система зажигания

Схема системы зажигания автомобилей ВАЗ 2101, 2102, 2103, 2106, 2121

На автомобилях ВАЗ 2101, 2102, 2103, 2106, 2121 применяется контактная (батарейная) система зажигания. Контактная — так как работа всей системы зависит от размыкания контактов ее прерывателя. Она проста, имеет минимум элементов, довольно неприхотлива (при периодическом обслуживании). Ниже приведена ее схема.

Схема контактной системы зажигания автомобилей ВАЗ 2101, 2102, 2103, 2106, 2121

схема контактной системы зажигания автомобилей ВАЗ 2101, 2102, 2103, 2106, 2121

Элементы контактной системы зажигания

1. Генератор

Выдает электрический ток определенного напряжения в систему зажигания при работе двигателя.

2. Аккумуляторная батарея

Снабжает генератор электрическим током, обеспечивает пуск двигателя.

3. Четырехштекерная соединительная колодка (для ВАЗ 2103, 2106, 2121)

Устанавливается в разрыв провода от АКБ к генератору.

4. Катушка зажигания

Катушка зажигания Б117-А неразборная, расположена в переднем левом углу подкапотного пространства. Генерирует ток высокого напряжения из тока низкого напряжения. Имеет две обмотки — высокого и низкого напряжения.

5. Прерыватель — распределитель зажигания (трамблер)

Прерыватель распределитель Р-125В или 30.3706. Прерыватель механически  размыкает цепь тока низкого напряжения (12 В), что служит сигналом для катушки зажигания генерировать ток высокого напряжения.

Распределитель — «бегунок» поочередно распределяет ток высокого напряжения по высоковольтным проводам идущим к свечам зажигания в соответствии с порядком работы двигателя.

6. Замок зажигания

Замыкает электрическую цепь системы зажигания, тем самым давая току низкого напряжения попасть с генератора на катушку.

7. Высоковольтные провода (бронепровода)

Передают электрический ток высокого напряжения от распределителя к свечам зажигания.

8. Свечи зажигания

Выдают электрическую искру в момент наступления такта сжатия в определенном цилиндре двигателя.

Примечания и дополнения

— На автомобилях ВАЗ 2105, 2107 также имеется контактная система зажигания. Принцип действия у нее такой же, но схема соединений несколько иная. Самостоятельно ее можно поменять на бесконтактную, заменив штатные элементы иными.

Еще статьи по системе зажигания

— Черный нагар на свечах зажигания, причины

— Свечи зажигания NGK на «классику» ВАЗ

— Применяемость свечей зажигания на двигателях автомобилей ВАЗ

— Установка угла опережения зажигания на автомобилях ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

— Неисправности контактной системы зажигания автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Схема бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 2109, 21099 применяется бесконтактная система зажигания. Прерыватель (как в контактной системе) в ней отсутствует. Моментом искрообразования управляет электроника. Ниже приведена ее электрическая схема и описание основных элементов.

Схема бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099

Элементы системы зажигания автомобилей ВАЗ 2108, 2109, 21099

Обеспечивает подачу электрического тока при запуске двигателя.

Обеспечивает подачу электрического тока при работе двигателя автомобиля. В частности запитывает систему зажигания.

1. Монтажный блок предохранителей и реле.

Служит для коммутации проводов низкого напряжения, в частности системы зажигания.

Выдает ток высокого напряжения на распределитель зажигания.

Выдает импульс для искрообразования (размыкая цепь питания первичной обмотки катушки зажигания) в том или ином цилиндре по сигналу с датчика Холла.

Формирует управляющий импульс (снижая напряжение) для коммутатора, сигнализирующий о необходимости искрообразования в том или ином цилиндре двигателя.

1. Распределитель зажигания (трамблер) с вакуумным и центробежным регуляторами опережения зажигания.

Служит для формирования управляющего импульса на коммутатор (датчик Холла), распределения импульсов высокого напряжения по свечам зажигания («бегунок»), коррекции угла опережения зажигания в соответствии с режимом работы двигателя (центробежный и вакуумный регуляторы).

1. Высоковольтные провода (бронепровода).

Служат для передачи тока высокого напряжения от катушки зажигания на крышку трамблера и далее к свечам зажигания.

Служит для замыкания цепи системы зажигания. Через него поступает электрический ток в систему зажигания.

Служит для разгрузки контактов выключателя зажигания (замка) и подачи напряжения на катушку и коммутатор.

Служат для образования искры в цилиндрах двигателя.

Примечания и дополнения

— Данная схема бесконтактной системы зажигания применима на автомобилях ВАЗ 2108, 2109, 21099 до 1998 года выпуска. На автомобилях после 1998 г. в. она аналогична. Отличие в названиях колодок монтажного блока (Ш1 — Х1, Ш8 — Х8).

Еще статьи по системе зажигания

— Неисправности бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099

— Проверка бесконтактной системы зажигания автомобилей ВАЗ 2108, 2109, 21099

— Неисправности трамблера автомобилей ВАЗ 2108, 2109, 21099

— Проверка датчика Холла на автомобилях ВАЗ 2108, 2109, 21099

— Двигатель автомобиля не запускается (причины связанные с системой зажигания)



Регулировка бесконтактного, электронного зажигания на ВАЗ 2106. видео

Регулировка зажигания ВАЗ 2106 начинается с того, что производится настройку угла замкнутого состояния контактов. Производить регулировку УЗСК необходимо в том случае, если Вы используете классическую или транзисторную систему зажигания. Если установлена тиристорная система, величина УЗСК не критична. Чтобы начать регулировку, снимаем крышку трамблера.

Как отрегулировать электронное зажигание на ВАЗ 2106 по искре

Регулировка зажигания ВАЗ 2106

Регулировка зажигания

Если на автомобиле установлена классическая система зажигания, то перед тем как начать регулировку, желательно зачистить контакты трамблера надфилем. После зачистки проверяем состояние контактов — нужно убедиться, что контакты соприкасаются друг с другом всей плоскостью.

Контакты прерывателя ВАЗ 2106

Угол замкнутого состояния контактов

Если возникнет необходимость, контакты придется подрегулировать. Теперь поворачиваем коленвал до такого положения, при котором расстояние между контактами буде максимальным. Отворачиваем винт, которым фиксируется контактная группа на пластине подшипника,

теперь вводим щуп — его толщина должна быть примерно 0.4 мм между контактами,

после подбирается положение контактной группы, при котором щуп будет перемещаться с небольшим усилием, данное положение нужно зафиксировать.

Проверяем величину зазора двумя щупами, толстый щуп не сможет пройти в зазор между контактами, а тонкий будет перемещаться без всякого усилия. Для того, чтобы вращать коленвал, желательно использовать специальный ключ.

Если такого нет, то ставим четвертую передачу и аккуратно толкаем автомобиль. Стартер использовать не получится, потому что почти невозможно получить нужный угол поворота. Зазор, получившийся меж контактов трамблера, придает необходимое значение УЗСК, не забывайте, что критичен угол, а не зазор! Вот именно из-за этого, нужно проверять регулировку, измерив угол, который примерно равен 55±3°.

Самый простой вариант-это воспользоваться электронным тахометром, который имеет функцию измерения УЗСК. Чтобы воспользоваться данным прибором, нужно собрать трамблер и запустить двигатель. Тахометр нужно перевести в режим измерения УЗСК.

График соотношение угла к числу оборотов

В том случае, если УЗСК выйдет за пределы, рекомендуемые производителем, регулировку зазора придется повторить. Есть еще один способ, при этом вам понадобиться измерять угол. Первое, что мы делаем, это вытаскиваем из крышки трамблера центральный ВВ-провод и цепляем его к массе автомобиля, провод можно и не вытаскивать, но тогда будет риск возникновения пробоя в катушке к проводу, идущему от трамблера к катушке зажигания, понадобится подсоединить 12-ти вольтовую лампочку.

Лампочка будет загораться, если зажигание включено, а сами контакты трамблера разомкнуты, а при их замыкании гаснуть. Если на авто установлена тиристорная или транзисторная система, то лампочка при разомкнутых контактах гореть не будет, из-за того, что присутствует ограничитель тока. Тогда лампочку придется заменить вольтметром; в положении разомкнутых контактов он показывает 12 В, а на замкнутых — 0.

Прокручиваем коленвал по часовой стрелке, проворачивать его нужно до тех пор, пока контакты не замкнутся. Данное положение бегунка запоминаем, желательно отметить его трамблере. Коленвал нужно вращать до того, пока контакты не разомкнуться.

График кривой опережения зажигания ВАЗ 2106

Центробежный регулятор опережения зажигания ВАЗ 2106

Запоминаем это положение бегунка, после меряется угол между этими двумя положениями. Это делается так: по корпусу трамблера измеряем длину дуги окружности, после рассчитываем угол в градусах по формуле:

(360pd)/l в которой:

• p=3.14 — число Пифагора;
• d=70 мм — диаметр корпуса трамблера;
• l, мм — измеренная длина дуги по корпусу трамблера между отметками.

Если УЗСК выставлен правильно, длина дуги составит 33±2 мм.

Теперь приступаем ко второму этапу. Он заключается в произведении регулировки угла опережения.

Регулировка угла опережения зажигания

Для движков автомобилей ВАЗ-2103, ВАЗ-2106 момент размыкания контактов распределителя-прерывателя, который соответствует искре 1-го цилиндра, опережает верхнюю мертвую точку поршня первого цилиндра на 0±1°. Ниже описано несколько способов регулировки.

Регулировка стробоскопом

Регулировка со стробоскопом производится таким образом. Подцепляем стробоскоп к сети автомобиля. С трамблера нужно снять и заглушить шланг вакуум-корректора. Теперь двигатель нужно запустить и прогреть до температуры, при которой он устойчиво будет держать обороты на холостом ходу. После нужно ослабить болт, который фиксирует корпус трамблера. Свет стробоскопа нужно направить на шкив, который располагается на коленвале.

Теперь начинаем поворачивать трамблер, до тех пор, пока метка, нанесенная на шкив, не встанет относительно меток на крышке газораспределительного механизма. В таком положении корпус трамблера фиксируется.

Регулировка «лампочкой»

Регулировка зажигания с использованием лампочки

Этот способ считается классическим, так как его можно найти во всей автомобильной литературе. Берем лампочку на 12 В и присоединяем два проводка. Когда лампочка подготовлена, можно начинать. Коленвал нужно проворачивать так, чтобы метка шкива располагалась заданным образом, по отношению к меткам на крышке газораспределительного механизма, бегунок трамблера должен стоять напротив ВВ провода 1-ого цилиндра.

Повторюсь, что если отсутствует специальный ключ, то включаем четвертую передачу и толкаем авто. Один из проводков лампочки подключается к проводу, который идет от трамблера к катушке зажигания, второй проводок нужно присоединить к массе машины. Из крышки трамблера вынимается центральный провод, его присоединяем к массе. Болт, фиксирующий трамблер, необходимо ослабить.

Теперь включаем зажигание. Корпус трамблера нужно поворачивать по ходу часовой стрелки, поворачивать нужно до тех пор, пока лампочка не погаснет. Потом аккуратно нужно вращать в другую сторону, как только лампочка загорится, крутить перестаем — именно в таком положении нужно зафиксировать трамблер.

Регулировка зажигания по искре

Регулировка по искре

Ставим коленвал в нужное положение, вытаскиваем центральный провод из крышки трамблера, и крепим на расстоянии примерно 5 мм от массы.

Ослабляем болт, которым фиксируется корпус трамблера, после включается зажигание. Корпус трамблера нужно повернуть по ходу часовой стрелки на 10-20 градусов. Затем нужно медленно вращать в обратном направлении, до тех пор, пока не пробьет искра, после закрепляем корпус трамблера.

Регулировка «на слух»

Есть еще способ регулировки, «на слух», но это неточный способ — Вы получите значительную ошибку, зато сможете доехать до населенного пункта. Такая регулировка производится так: запускаем двигатель, ослабляем болт, фиксирующий корпус трамблера. Поворачивая корпус, находим такое положение, в котором обороты двигателя будут максимальными, теперь поворачиваем на несколько градусов по часовой стрелке, после фиксируем трамблер.

Проверка результатов регулировки

Переходим к последнему этапу, нам нужно проверить полученные результаты. Результаты проверяются по поведению машины на дороге. Двигатель нужно прогреть, выехать на ровный участок дороги набрать скорость 40-50 км/ч, включить четвертую передачу и резко нажать педаль газа. В течение 1-2 секунд будет слышно характерные стуки похожие на цоканье, а автомобиль сразу начнет уверенно набирать скорость.

Если звуков не слышно, то нужно повернуть трамблер против хода часовой стрелки на одно деление, такая процедура должна повторяться до тех пор, пока не будет слышен звук.

Помните, что детонация должна быть не дольше 2 секунд. В том случае, если во время проверки слишком сильно пришлось изменить положение трамблера, то у Вас присутствуют неполадки.

Причина неполадок еще может быть в отклонении состава горючего от номинального, а так же в неправильной работе систем трамблера.

Спрашивайте в комментариях. Ответим обязательно!

Электросхемы ВАЗ 2103 2106 21061

Цветные электросхемы ВАЗ 2103 2106 21061

схемы электрооборудования

Источник питания, генератор

Реле контрольной лампы заряда аккумуляторной батареи

Стартер

Система зажигания

Катушка зажигания

Фонарь сигнализации открытой передней двери

Фонарь заднего хода

Фонарь освещения номерного знака

Лампа освещения вещевого ящика

Лампа багажника

Плафоны, задние фонари

Боковые указатели поворотов

Подкапотная лампа

Стеклоочистители и омыватели ветрового стекла

Наружное освещение, аварийная сигнализация

Дополнительное оборудование и звуковой сигнал

Отопитель

Контрольные приборы и датчики

Электросхема ВАЗ 2106 с двигателями 21011, 2103, 2106

Электрическая схема ВАЗ 2106 — электрооборудование

обозначения на электросхеме:

Схема электрооборудования автомобиля ВАЗ—2106: 1 — боковые указатели поворота; 2 — подфарники; 3 — наружные фары; 4 — внутренние фары; 5 — звуковые сигналы; 6 — электродвигатель вентилятора системы охлаждения двигателя; 7 — датчик включения электродвигателя вентилятора; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора; 10 — регулятор напряжения; 11 — катушка зажигания; 12 — электродвигатель омывателя ветрового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — свечи зажигания; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — датчик указателя температуры охлаждающей жидкости; 20 — подкапотная лампа; 21 — электромагнитный клапан карбюратора; 22 — генератор; 23 — стартер; 24 — аккумуляторная батарея; 25 — реле контрольной лампы заряда аккумуляторной батареи; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар; 28 — реле стеклоочистителя; 29 — дополнительный блок предохранителей; 30 — основной блок предохранителей; 31 — выключатель света заднего хода; 32 — выключатель контрольной лампы стояночного тормоза; 33 — штепсельная розетка переносной лампы; 34 — реле-прерыватель указателей поворота и аварийной сигнализации; 35 — электродвигатель отопителя; 36 — выключатель сигналов торможения; 37 — реле обогрева заднего стекла*; 38 — дополнительный резистор электродвигателя отопителя; 39 — лампа освещения багажника; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла*; 42 — выключатель (замок) зажигания; 43 — переключатель света фар; 44 — переключатель указателей поворота; 45 — выключатель звукового сигнала; 46 — переключатель стеклоочистителя; 47 — выключатель омывателя ветрового стекла; 48 — выключатель освещения приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — переключатель отопителя; 52 — контрольная лампа уровня жидкости в бачке гидропривода тормозов; 53 — выключатели фонарей сигнализации открытых передних дверей*; 54 — фонари сигнализации открытых передних дверей*; 55 — выключатели плафонов, расположенные в передних дверях; 56 — указатель уровня топлива с контрольной лампой резерва; 57 — указатель температуры охлаждающей жидкости; 58 — указатель давления масла с контрольной лампой; 59 — тахометр; 60 — контрольная лампа включения стояночного тормоза; 61 — контрольная лампа заряда аккумуляторной батареи; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр; 64 — контрольная лампа включения наружного освещения; 65 — контрольная лампа включения указателей поворота; 66 — контрольная лампа включения дальнего света фар; 67 — реле-прерыватель контрольной лампы включения стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели плафонов, расположенные в задних дверях; 71 — плафоны освещения салона; 72 — элемент обогрева заднего стекла*; 73 — лампа освещения багажника; 74 — датчик указателя уровня и резерва топлива; 75 — задние фонари; 76 — фонари освещения номерного знака

Электросхема соединений генератора ВАЗ 2106

обозначения:

Электросхема стартера ВАЗ 2106

обозначения:

Электросхема контакной системы зажигания ВАЗ 2106

условные обозначения:

Электросхема бесконтакной системы зажигания

условные обозначения:

Электрическая схема управления электромагнитным клапаном карбюратора 21053-1107010 на ВАЗ 2106

обозначения

Электросхема указателей поворотов и аварийной сигнализации

условные обозначения:

Электросхема включения звуковых сигналов ВАЗ 2106

обозначения:

Схема включения электродвигателя отопителя ВАЗ 2106

обозначения на электросхеме:

Электросхема предохранители ВАЗ 2106

Блок предохранителей ВАЗ 2106

Условные обозначения блока предохранителей

Скачать Электроскоп ВАЗ 2106. Контактная система зажигания

Электрооборудование ВАЗ 2106 довольно простое. Элементы этой разводки подключаются по принципу однопроводного подключения. То есть отрицательные контакты электрической тарелки выведены на «массу» автомобиля. Связь между проводами обеспечивается только плюсовыми выводами.

Устройство электропроводки автомобиля

Такую электропроводку в народе называют классической по нескольким причинам:

• запуск электротов в работу происходит непосредственно через замок зажигания;
• аккумулятор подключается непосредственно к блоку предохранителей;
• Корпуса, проводящие ток, находятся в ключевых узлах.

Примечание: При выходе из строя одной из систем необходимо сначала поискать поломку в замке зажигания или в контактных группах.

Принципы работы электрооборудования ВАЗ 2106

Имеется четыре режима блокировки зажигания. Каждая фаза имеет различную функциональность:

1. Фаза «0». В этом режиме питание получается только проводами 30 и 30/1. Остальные функции не работают;
2. Фаза «1». Ходовые огни, противотуманные фары, дворники, двигатель печки;
3. Фаза «2».Начинают работу поворотники, панель приборов и зажигательная система;
4. Фаза «3». На этом этапе стартер запускает автомобиль.

Некоторые автомобили ВАЗ 2106 имеют дополнительные аксессуары, такие как отопительный комплекс, автоматические омыватели и так далее. Запуск этих дополнений происходит в фазе 1 и 2.

Аварийная система, клаксон, стоп-сигналы, прикуриватель, подсветка приборов работают в постоянном режиме, то есть вне зависимости от положения ключа на любой фазе.

Блок безопасности — элемент электропроводки. К сожалению, это не соответствует требованиям, предъявляемым современными специалистами.

• предохранитель и гнездо ненадежны, что приводит к возгоранию;
• предохранительный элемент нагревается при использовании.
• очень слабо поражается ближайшими гнездами;

Купленные предохранители, как правило, ненадежны. Из-за этого стоит регулярно проверять настройку.

На заметку.На ВАЗ-Е 2106 использовались «жучки». Они опасны тем, что существует довольно большой риск короткого замыкания, которое может привести к транспортировке транспорта.

Следовательно, для большей безопасности необходимо заменить «жучки» на предохранителях ножевого типа. Их особенности:

• стабильная связь с другими элементами;
• плавкий элемент замазан поливинилхлоридом;
• снижение нагрева за счет теплопотерь за счет расширенной зоны контурирования.

Замок зажигания

Провести работы по замене системы зажигания в домашних условиях. Но если вы не уверены в своих силах, вы можете обратиться в сервис. Стоимость ремонта будет не очень большой.

Система зажигания состоит из следующих деталей:

• корпус;
• привод тока;
• ядро;
• роликовый;
• втулка для соединительных контактов;
• блок.

Таким образом, устройство электрооборудования ВАЗ 2106 достаточно простое и уход за ним не составит труда даже новичку в автомобильном деле.

На автомобилях ВАЗ 2106 схема подключения включает более десяти различных компонентов и модификаций общей сети. В этом вопросе нужно понимать автовладельца для ремонта и диагностики электросети.

[Скрыть]

Общая схема ВАЗ 2106 с описанием

Начнем с описания обозначений общей электрической схемы электропроводки и оборудования ВАЗ 2106:

• 1 — передние и боковые фары;
• 2 — субгарбогеры, расположенные непосредственно под оптикой;
• 3 — приборы наружного освещения;
• 4 — приборы внутреннего освещения;
• 5 — элементы подключения аудиоимпульсных устройств;
• 6 — Устройство охлаждения системы вентиляции электродвигателя энергоагрегат «Шесть»;
• 7 — контроллер, предназначенный для автоматического включения электродвигателя вентилятора;
• 8 — реле включения звуковых инструментов;
• 9 — реле, защищающее силовой электродвигатель вентилятора;
• 10 — устройство регулировки параметра напряжения;
• 11 — катушка зажигания, расположенная в отсеке резки;
• 12 — Электродвигатель системы омывания лобового стекла;
• 13 — контроллер, контролирующий объем потребления тормоза;
• 14 — Раклер, называемый распределительным устройством системы зажигания;
• 15 — электродвигатель системы очистки стекол, предназначенный для включения дворников;
• 16 — свечи зажигания;
• 17 — контроллер светового индикатора давления моторной жидкости;
• 18 — контроллер, предназначенный для контроля уровня давления моторной жидкости;
• 19 — регулятор уровня температуры хладагента в системе охлаждения;
• 20 — Подкаст источник освещения;
• 21 — электромагнитный клапан карбюраторного устройства;
• 22 — генераторный узел, предназначенный для выработки напряжения при движении и подзарядке аккумуляторной батареи;
• 23 — АКБ;
• 24 — реле защиты от перенапряжения АКБ;
• 25 — Реле электроприводов включения приборов слабого освещения;
• 26 — релейные электроблоки включения дальнего освещения;
• 27 — Реле замков;
• 28 — блок вспомогательный с предохранителями;
• 29 — основной пластиковый модуль с элементами безопасности;
• 30 — Устройство включения источника света заднего хода;
• 31 — контрольный световой индикатор переключателя ручных тормозов, расположенный на панели приборов;
• 32 — розетка для подключения переносного источника света;
• 33 — прерывное устройство указателей поворотных огней и светового сигнала;
• 34 — электродвигатель системы обогрева кабины;
• 35 — выключатель тормозных сигналов;
• 36 — Электрорелейное реле обогрева заднего стекла;
• 37 — Система обогрева дополнительного резисторного элемента электродвигателя;
• 38 — Световой индикатор системы освещения багажного отделения;
• 39 — Выключатель внешних осветительных приборов расположен на центральной консоли в салоне;
• 40 — переключатель включения и выключения системы подогрева заднего стекла;
• 41 — Замок зажигания;
• 42 — осветительный прибор осветительных приборов, служит для включения дальнего и ближнего света;
• 43 — рычаг включения поворотных фар;
• 44 — выключатель звуковых сигналов установлен на рулевом колесе в салоне;
• 45 — рычаг включения и переключения режимов системы очистки стекол;
• 46 — мастер мастера выключателя лобового стекла;
• 47 — Коммутационное устройство включения подсветки пульта управления;
• 48 — переключатель включения и выключения светового сигнала;
• 49 — сигаретная комната;
• 50 — Выключатель системы отопления в салоне;
• 51 — Контрольная лампа индикатора объема рабочей жидкости в бачке гидропривода тормозной системы;
• 52 — выключатели осветительных розеток открытых входных дверей;
• 53 — световые устройства открывания передних открытых дверей;
• 54 — коммутационные аппараты световых приборов, установленных в входных дверях;
• 55 — регулятор объема горючего со световым индикатором запаса бензина в баке;
• 56 — регулятор уровня температуры хладагента в системе охлаждения;
• 57 — индикатор давления моторной жидкости с осветительным устройством;
• 58 — тахометр для считывания данных с коленчатого вала и определения оборотов двигателя;
• 59 — контрольная световая сигнализация включения ручного тормоза;
• 60 — световой индикатор определения заряда аккумулятора;
• 61 — Индикатор световых заслонок карбюратора двигателя также называется SIDS;
• 62 — Спидометр, где отображается информация о скорости движения машины;
• 63 — контрольная световая индикация включения внешних осветительных приборов;
• 64 — Световой указатель поворота фонарей фонарей;
• 65 — Световой индикатор включения оптических приборов дальнего освещения;
• 66 — вышло из строя реле включения светового тормоза;
• 67 — переключатели световой контрольной лампы установлены на силовых агрегатах карбюратора;
• 68 — часы, расположенные в салоне;
• 69 — Выключатели включения и выключения световых приборов, установленных в задних дверях;
• 70 — источники света в салоне;
• 71 — Устройство обогрева заднего стекла;
• 72 — Световой индикатор указателя поворота багажного отделения;
• 73 — регулятор объема и резерва топлива, расположенный в топливном баке ВАЗ 2106;
• 74 — приборы заднего освещения, оптические приборы освещения ряда автомобилей.

Электросхемы ВАЗ 2106 отдельные узлы

Ниже представлены электрические схемы ВАЗ 2106 в цветных фото и картинках. Каждая система оснащена плоскостью электрооборудования, что позволяет подключать провода и подключать электроприборы.

Электрощам подключения генератора

Схема генераторного узла «Шестерка»

Обозначение элементов электропроводки генераторного узла:

• 1 — аккумулятор;
• 2 — генераторная установка «Шесть»;
• 3 — регулирующее устройство, предназначенное для контроля рабочего параметра напряжения;
• 4 — замок;
• 5 — пластиковый модуль с элементами безопасности;
• 6 — контрольный световой индикатор, определяющий аккумулятор;
• 7 — реле защиты электролита контрольная световая индикация заряда аккумулятора.

Электросхема стартера

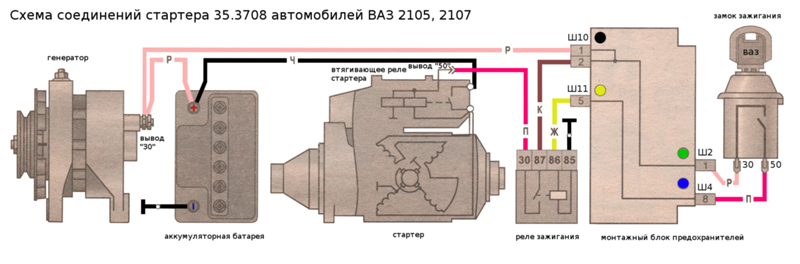

Электросхема стартерного узла на ВАЗ 2106

Электропроводка «Шестерка» для запуска силового агрегата привязана к пусковому агрегату:

• 1 — устройство стартера автомобиля;
• 2 — АКБ;
• 3 — генераторная установка;
• 4 — Замок зажигания.

Символ P1 обозначается втягивающей обмоткой реле, а знак R2 сохраняется.

Электроблоки контактно-бесконтактной системы зажигания

В зависимости от модификации отечественная «шестерка» может оснащаться контактной или бесконтактной системой зажигания.Оба варианта имеют определенные отличия, указанные на показанных схемах.

Контактная система зажигания 2106

Обозначение узлов:

• 1 — свечи зажигания;
• 2 — распределитель;
• 3 — выключатель зажигания;
• 4 — катушка;
• 5 — выключатель;
• 6 — генератор;
• 7 — АКБ.

Схема бесконтактной СЗ на «Шестёрку»

Обозначение комплектующих:

• 1 — аккумулятор;
• 2 — генератор;
• 3 — замок зажигания;
• 4 — катушка;
• 5 — выключатель;
• 6 — Датчик распределителя;
• 7 — Свечи.

Электрическая схема электромагнитного клапана карбюратора 21053-1107010

Схема управления клапаном устройства карбюратора 2106

Обозначение узлов:

• 1 — оконечное коммутационное устройство карбюраторного агрегата;
• 2 — непосредственно сам клапан двигателя;
• 3 — модуль управления карбюраторным узлом;
• 4 — катушка зажигания;
• 5 — коммутационный аппарат;
• 6 — выключатель зажигания, есть замок.

Электросхема поворотов поворотов и сигнализации

Поворотные огни и цепь световой сигнализации

Обозначение узлов:

• 1 — Световые приборы поворотных огней, установленные в передних оптических устройствах;
• 2 — АКБ;
• 3 — генератор в сборе авто;
• 4 — габаритные поворотные фары, расположенные на передних крыльях;
• 5 — главный монтажный модуль с элементами безопасности;
• 6 — блок управления вспомогательный с предохранителями;
• 7 — Замок зажигания;
• 8 — устройство отключения и включения световой сигнализации, установленное в кабине машины на центральной консоли;
• 9 — коммутационное устройство включения и выключения поворотного освещения;
• 10 — вышло из строя устройство для мигания поворотных огней и светового сигнала;
• 11 — спидометр, оборудованный контрольным световым индикатором включения поворотных огней;
• 12 — Световые приборы указателей поворотных фонарей в задней оптике.

Схема звукового сигнала

Схема включения и выключения звукового импульса

Описание основных элементов данного элемента электрического молота:

• 1 — звуковые устройства, используемые для воспроизведения импульсов;
• 2 — реле включения звуковых импульсов, предохраняет электрический цоколь от перенапряжения;
• 3 — переключатель звуковых импульсов;
• 4 — монтажный модуль с элементами безопасности;
• 5 — генераторная установка ВАЗ 2106;
• 6 — АКБ.

Схема включения силового двигателя

Схема включения электродвигателя системы отопления

Обозначение элементов включения электродвигателя отопительного узла:

• 1 — электродвигатель системы отопления;
• 2 — добавочный резисторный элемент;
• 3 — Устройство переключения двигателя электроплиты в салоне автомобиля;
• 4 — модуль безопасности;
• 5 — замок;
• 6 — генераторный узел;
• 7 — АКБ.

Модификации

Различные модификации ВАЗ 2106 могут комплектоваться дополнительным электрооборудованием. В этом случае разводка является дополнительной, а общая схема комплектуется другими компонентами.

Схема включения стеклоподъемников передних дверей

Схема включения стеклоподъемников

Описание элементов:

• 1 — главный модуль безопасности;
• 2 — реле для защиты электролинии дополнительно установленных окон;
• 3 — устройство переключения стеклоподъемников, установленных на левой двери;
• 4 — аналогичное приспособление для регулировки положения стекла правой двери спереди;
• 5 — электродвигатель левого стеклоподъемника;
• 6 — модуль вспомогательный с элементами безопасности;
• 7 — Замок зажигания.

Контакт A Подключается к контакту 30 на генераторном блоке, контакт B — к коммутационному устройству системы освещения панели. Выход B — условное обозначение разъемов в блоке электродвигателя двигателя.

Канал Wideto Roller продемонстрировал процедуру установки и подключения.

Цепь управления электромагнитным клапаном марбюратора

Доработанная схема управления клапаном карбюратора

Доработанная версия схемы управления клапаном карбюратора имеет несколько отличий:

• 1 — выключатель или замок зажигания;
• 2 — генератор напряжения питания оборудования;
• 3 — АКБ;
• 4 — катушка зажигания;
• 5 — выключатель в сборе, расположенный в моторном отсеке;
• 6 — модуль управления;
• 7 — сам клапан установки карбюратора;
• 8 — концевой выключатель карбюраторного устройства.

Двигатель вентилятора системы охлаждения двигателя

Электромотор Система охлаждения двигателя

Описание компонента:

• 1 — узел генератора, установленный под капотом;
• 2 — АКБ;
• 3 — замок или замок зажигания;
• 4 — основной модуль с элементами безопасности;
• 5 — реле защиты электролитического угла системы включения вентилятора охлаждения электродвигателя силового агрегата;
• 6 — контроллер включения вентилятора;
• 7 — непосредственно сам вентилятор;
• 8 — дополнительный модуль безопасности.

Схема предохранителей и реле ВАЗ 2106

«Шестерка» оснащена модулем безопасности, обозначения его компонентов приведены ниже.

Видео «Самостоятельная замена накладок предохранителей»

Пользователь Раманыча наглядно показал, как заменить блоки предохранительных элементов на «шестерке».

Электропроводка ВАЗ 2106 устроена по принципу однопроводности, что означает ситуацию, когда все потребители тока запитаны от автомобиля. В данном случае он служит вторым проводом (минус).Соответственно, все электрические компоненты сделаны и подключены к конкретной модели работы.

Особенности электропроводки модели «Классика»

Основные характеристики, которыми обладает электронная почта ВАЗ 2106:

• активация электрических цепей непосредственно через замок зажигания;
• соединение с аккумуляторами с участием блока предохранителей;
• корпусов токопроводящих ключей.

Таким образом, в случае выхода из какой-либо системы, желательно искать прямо с замка зажигания и контактной группы.

Роль этого узла следующая:

• управляет системой зажигания автомобиля;
• играет противоугонную, в том числе охранную;
• позволяет прикрепить неисправный автомобиль с «ДТП».

Причины ремонта замка зажигания

Замок зажигания «Шестерка» имеет 4 режима с разным функционалом:

1. В режиме «0» можно подавать только проволоку 30 и 30/1. Остальные функции отключены.
2. Режим «І» дает возможность работать с ходовыми огнями, приводом дворников, двигателем печки.
3. «II» режим — в этом случае проводка на ВАЗ 2106 активирует сигналы поворота, приборную панель и систему зажигания.
4. Положение ключа «III» подает питание на клеммы 30/1 и 30-int. Работает авто стартер.

Замена замка зажигания может потребоваться по нескольким причинам:

• Во-первых, реально в случае утери ключей.
• Во-вторых, со временем личинка изнашивается замок зажигания, а это сказывается на запуске двигателя.
• Кроме того, может быть проблема с контактной группой проводов, которая может привести к.

Совет: Кстати, эту работу несложно провести самостоятельно, хотя цена на услуги автоэлектрика будет не одна. Для выполнения подобных работ заранее подготовьте сиквел и крейцкопф (ну и новый замок зажигания, если нужно).

И состоит из следующих элементов и деталей:

• замковый корпус;

Контактный диск

• ;
• стержень запорный;
• ролик и контактная втулка;
• блок.

Проверка работы травера

Как поменять замок

Демонтаж старого узла

Инструкция по самостоятельной замене Замок зажигания будет выглядеть так вот так:

• выключить аккумулятор;
• откручиваем винты крепления пластикового кожуха под рулевой колонкой и снимаем;
• выключить противоугонное устройство, для чего нужно вставить ключ в положение «0»;
• проводка ВАЗ 2106 требует снятия фиксатора — для этого вставляем прошитое в отверстие и снимаем фиксатор;
• после того, как вы сняли фиксатор (см. Видео), настоятельно рекомендуется подивиться контактным проводам, чтобы не перепутать их при обратном подключении;
• ставим новый замок в обратном порядке.

Замена контактной группы

Электросхема ВАЗ 2106 спроектирована таким образом, что при необходимости замену контактной группы можно произвести без демонтажа замка зажигания. Однако, если снять ее силой, то поставить обратно почти не удастся. По этой причине нам потребуется выполнить все перечисленные выше операции.

Важно! После снятия фиксатора снимаем стопорное кольцо с его тыльной стороны и устанавливаем новую контактную группу (как на фото).

Приобретать только качественные запчасти рекомендуется, причем лучше это делать у проверенных автосалонов, ведь сегодня в продаже много подделок. Отличительными свойствами оригинального замка зажигания станут такие характеристики:

• корпус отличается аккуратностью, с гладкими краями;
• верхняя часть замка роляет плавно;
• широкую голограмму невозможно нарушить без ее разрушения;
• свободное движение ключа в личинке, без помех.

Что такое бесконтактное зажигание и его преимущества

Еще один интересный вариант тюнинга классических моделей — установка зажигания бесконтактного типа. Однозначно, от такого нововведения машина только выигрывает — двигатель работает равномерно, Исчезли сбои при разгоне автомобиля В холодное время запустить мотор намного проще. Кроме того, есть экономия, связанная с расходом топлива.

Схема подключения на ВАЗ 2106 в данном случае практически идентична: основные отличия — наличие датчика пульса и отсутствие траверсы.Во время работы двигателя датчик вырабатывает импульсы, поступающие на транзисторный ключ.

Уже с ним вырабатываются другие импульсы, характерные для первичной обмотки на катушке. При прерывании вторичная обмотка вырабатывает ток высокого напряжения. С контакта распределителя ток поступает на свечи зажигания в нужной последовательности.

Итак, вы приобретаете на ВАЗ «Классик» комплектацию бесконтактного зажигания, которая должна по своим характеристикам соответствовать двигателю автомобиля.Далее нам потребуется схема проводки на ВАЗ 2106.

В комплектации такого зажигания должны быть следующие запчасти:

• коммутационный блок;

Катушка

• ;
• комплект высоковольтной проводки;
• свечи зажигания — ДВРМ;
• соединительных проводов.

Этапы работы

Для успешной замены зажигания бесконтактным важно придерживаться принципов соблюдения правильной технологии работы.Снимите минусовую клемму с аккумуляторной батареи. Этим действием всегда нужно запускать любые виды электроустановок.

Тут на помощь придет проводка от ВАЗ 2106:

1. От катушки зажигания отключаем провода и главный высоковольтный провод.
2. Снимите крышку траверсы.

1. Ползунок нужно размещать так, чтобы не сбивать его необходимые настройки.
2. Этикетка на блоке размещается там, где есть прорези в нижней части шасси траверса.
3. Откручиваем гайку и достаем старую резину бывшей контактной системы зажигания.
4. Перед установкой новой системы Откройте крышку обновленного траверса и установите ползунок в то же положение, что и на старой резине. Вы можете положить его в блок головки блока.
5. Сдвиньте этикетку на необходимый уровень и закрутите гайки.

Теперь можно собрать, как подсказывает электросхема ВАЗ 21063 — одеть крышку, подключить провода высокого напряжения. Можно приступать к демонтажу старой катушки зажигания (о ней говорилось выше).

1. Устанавливаем новую катушку и доводим до нее очередной отвод высоковольтного провода.
2. Теперь поместите все высоковольтные провода на место. Контакт «К» нам понадобится для коричневых проводов новой катушки, а синих проводов пойдут на контакт «b».
3. Нужно выбрать место для размещения переключателя, чаще это делается в районе бачка омывателя. Укреплен на самостоятельном нанесении.

Замена проводки ВАЗ 2106 произведена, провода можно натянуть изолентой.Осталось запустить двигатель и отрегулировать работу системы зажигания.

Примечание! Если мотор вашей «шестерки» стал работать с перебоями и с перебоями, а также это сопровождалось пропаданием мощности, причина пропуска зажигания может быть легко.

В первую очередь следует обратить внимание на целостность проводки, в том числе высоковольтной, а также исправность других элементов системы зажигания. Свечи зажигания проверяются на отдельном стенде.В некоторых случаях причиной может быть неисправный генератор ВАЗ 2106 и проводка к нему.

В заключение

Как видите, в уходе за электромобилем нет ничего сложного. Важно только грамотно и аккуратно выполнить всю работу. Таким образом, вы продлите жизнь своему железному другу. Удачи на дорогах!

Автомобиль модели ВАЗ-2106 начал выпускаться в 1976 году. От своего предшественника ВАЗ-2103 он отличался более мощным двигателем объемом 1,6 литра, измененным кузовом и салоном.На момент выпуска это была самая престижная и комфортная машина. Ниже представлена ​​качественная цветовая схема электрооборудования отечественного легкового автомобиля ВАЗ-2106. Как и в любом автомобиле, у этой модели могут быть неисправности в электрочашках, поэтому электрическая схема будет незаменима для выявления и устранения таких проблем. С его помощью можно узнать, где именно произошла поломка электрочайников, и произвести соответствующий ремонт. Выяснить, какая лампа на панели приборов или фаре не работает, какой датчик вышел из строя, устранить поломку генератора, проверить предохранители и другие ремонтные действия вы сможете на основании предоставленной информации.

Схема ВАЗ 2106.

1 — боковые указатели поворота; 2 — Панников ВАЗ-2106; 3 — внешние фары; 4 — внутренние фары; 5 — звуковые сигналы; б — электродвигатель системы охлаждения двигателя ВАЗ 2106; 7 — Датчик включения электродвигателя вентилятора ВАЗ 2106; 8 — включение звуковых сигналов; 9 — включение электродвигателя вентилятора ВАЗ 2106; 10 — регулятор напряжения; 11 — катушка зажигания ВАЗ 2106; 12 — электродвигатель омывателя лобового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — Свечи зажигания ВАЗ 2106; 17 — Датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — датчик указателя температуры охлаждающей жидкости; 20 — лампа подкаста; 21 — электромагнитный клапан карбюратора ВАЗ 2106; 22 — генератор; 23 — стартер; 24 — аккумуляторная батарея; 25 — Соответствующая лампа заряда аккумулятора; 26 — реле включения ближнего света фар; 27 — переключатель реле дальнего света фар; 28 — реле стеклоочистителей; 29 — Блок дополнительных предохранителей; 30 — блок главных предохранителей; 31 — Выключатель заднего фонаря; 32 — Контрольная лампа переключателя стояночного тормоза; 33 — розетка переносной лампы; 34 — Реле-прерыватель индикатора вращения и тревоги; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — Реле обогрева заднего стекла *; 38 — резистор электродвигателя отопителя; 39 — Лампа освещения широкого ложа; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла *; 42 — выключатель зажигания ВАЗ 2106; 43 — Выключатель ближнего-дальнего света; 44 — переключатель указателя поворота; 45 — Переключатель звукового сигнала; 46 — выключатель стеклоочистителя; 47 — Выключатель мастера лобового стекла; 48 — Выключатель (регулятор) освещения приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — выключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — Фонарные выключатели сигнализации открытых передних дверей; 54 — Фонари сигнализации открытых передних дверей; 55 — выключатели плафоны, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — указатель температуры охлаждающей жидкости; 58 — указатель давления масла с контрольной лампой; 59 — тахометр; 60 — контрольная лампа стояночного тормоза; 61 — Лампа заряда АКБ; 62 — Контрольная лампа воздушной заслонки карбюратора; 63 — спидометр; 64 — контрольная лампа наружного освещения; 65 — Контрольная лампа указателя поворота; 66 — дальний свет фар; 67 — Реле-прерыватель контрольной лампы стояночного тормоза; 68 — Выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели плафоны, расположенные в стойках задних дверей; 71 — Плафоны; 72 — элемент обогрева заднего стекла; 73 — лампа освещения багажника; 74 — датчик указателя уровня и запаса топлива; 75 — задние фонари; 76 — Освещение подсветки номерного знака.

Модификации

Цепь включения электронно-дверного переднего

1 — блок главных предохранителей; 2 — включение стеклоподъемников; 3 — выключатель стеклоподъемника левой двери; 4 — выключатель переключателя правой двери; 5 — электромотор стеклоподъемника правой двери; 6 — электродвигатель стеклоподъемника левой двери; 7 — дополнительный блок предохранителей; 8 — выключатель зажигания; А — к выводу генератора «30»; Б — к выключателю освещения прибора; B — условная нумерация заглушек в башмаке моторного выключателя.

Цепь управления электромагнитным клапаном марбюратора

1 — выключатель зажигания; 2 — генератор; 3 — аккумуляторная батарея; 4 — катушка зажигания; 5 — выключатель; 6 — блок управления; 7 — электромагнитный клапан карбюратора; 8 — концевой выключатель карбюратора.

Двигатель вентилятора системы охлаждения двигателя

1 — генератор; 2 — аккумуляторная батарея; 3 — выключатель зажигания; 4 — блок главных предохранителей; 5 — включение электровентилятора, 6 — датчик мощности электровентилятора; 7 — электровентилятор; 8 — Блок предохранителей дополнительный

Предохранители и реле ВАЗ 2106

• # 1 Защищает цепи звукового сигнала, часов, стоп-сигналов, прикуривателя, освещения фонарей открытых входных дверей.Номинальный предохранитель 16А.
• №2 Защищает цепи омывателей лобового стекла, дворники (дворники), электродвигатель ВАЗ 2106. Номинальный ток предохранителя 4А.
• №3 Подсветка левого света, а также контрольная лампа включения танцевального света в спидометре (синяя). Номинальный предохранитель 8а.
• №4 Защищает правую фару. Номинальный предохранитель 8а.
• №5 Защищает от КЗ левые фары ближнего света. Номинал 8а.
• №6 Защищает цепь правой фары.Номинал 8а.
• №7 Защищает цепь ламп освещения багажника, приборы, номерной знак, прикуриватель, левый передний фонарь общего освещения и правый задний фонарь общего освещения. Номинал 8а.
• № 8 Защищает цепь контрольной лампы общего освещения, лампы освещения номерного знака, лампы освещения двигателя, правого переднего фонаря общего освещения и левого заднего фонаря общего освещения. Номинал 8а.
• № 9 Защищает цепь тахометра, обмотку реле обогрева заднего стекла, лампу заднего хода, освещение разряда, лампу заряда аккумулятора, включение стояночного тормоза, уровень тормозной жидкости, управление воздушной заслонкой карбюратора, указатели давления масла, температуру охлаждающей жидкости и температуру топлива , превращение .Номинал 8а.
• № 10 защищает цепи зарядки аккумулятора, а именно цепь возбуждения генератора и регулятор. Номинал 8а.
• №11, 12.13 в базовой комплектации находятся в резерве и могут использоваться для дополнительного оборудования. Номинал подбирается в зависимости от потребителя.
• №14 служит для защиты цепи нагревательного элемента заднего стекла, если таковой установлен. Номинал 16А.
• № 15 Электровентилятор охлаждения двигателя, если он установлен в автомобиле.Номинал 16А.
• №16 Защищает цепь индикатора вращения и аварийной сигнализации. Номинал 8а.

Важно не только содержать в чистоте контактные группы, но и использовать предохранители тех номиналов, которые рекомендует производитель. Игнорирование этих требований грозит выходом из строя электрооборудования.

Схема электрооборудования автомобиля ВАЗ-2106 1988 г.В.

1. Передние фары.
2. Боковые указатели поворота.
3.Аккумуляторная батарея.
4. Реле заряда АКБ ВАЗ 2106 ,.
5. Реле включения ближнего света фар ВАЗ 2106.
6. Реле включения дальнего света фар ВАЗ 2106.
7. Стартер ВАЗ 2106.
8. Генератор ВАЗ 2106.
9. Наружные фары.
10. Внутренние фары.
11. Звуковые сигналы.
12. Электродвигатель вентилятора охлаждения двигателя.
13. Датчик включения электродвигателя вентилятора ВАЗ 2106.
14. Катушка зажигания ВАЗ 2106.
15. Свеча зажигания.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора ВАЗ 2106.
18. Датчик температуры охлаждающей жидкости ВАЗ 2106.
19. Подкаст лампы.
20. Выключатель заднего света.
21. Датчик указателя давления масла.
22. Датчик недостаточного давления масла.
23. Датчик недостаточного уровня тормозной жидкости.
24. Электродвигатель очистителя лобового стекла.
25. Электродвигатель омывателя лобового стекла.
26. Реле включения звукового сигнала ВАЗ 2106.
27. Реле включения электродвигателя вентилятора ВАЗ 2106.
28. Регулятор напряжения ВАЗ 2106.
29. Реле — Барьер очистителя лобового стекла.
30. Блок предохранителей дополнительный.
31. Главный блок предохранителей.
32. Реле — прерыватель аварийной сигнализации ВАЗ 2106.
33. Выключатель стоп-сигнала.
34. Розетка переносного фонаря.
35. Электродвигатель отопителя.
36. Резистор электродвигателя отопителя.
37. Часы.
38. Выключатель электродвигателя отопителя.
39. Осветительная лампа широкого ложа.
40. Прикуриватель.
41.Выключатель аварийной сигнализации ВАЗ 2106.
42. Устройство выключателя освещения.
43. Лампа сигнальной маркировки уровня тормозной жидкости.
44. Поверните стрелочный переключатель.
45. Замок зажигания.
46. Выключатель заднего противотуманного света.
47. Включить наружное освещение.
48. Плафон в стойках передних дверей.
49. Откройте выключатели сигнальных огней передней двери.
50. Фонари сигнализации открывают передние двери.
51. Переключатель плафон находится в стойках задних дверей.
52. Выключатель аварийной сигнализации стояночного тормоза.
53. Плаферы салонного освещения.
54. Указатель уровня топлива с контрольной лампой резерва.
55. Указатель температуры охлаждающей жидкости.
56. Указатель давления масла с контрольной лампой недостаточного давления.
57. Тахометр.
58. Контрольная лампа стояночного тормоза.
59. Индикатор заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Наружное освещение.
62. Контрольная лампа поворота.
63. Контрольная лампа дальнего света.
64. Спидометр.
65. Выключатель сигнализации воздушной заслонки карбюратора.
66. Реле прерывателя сигнализации стояночного тормоза.
67. Задние фонари.
68. Фары освещения номерного знака.
69. Указатель уровня и датчик запаса топлива.
70. Освещение багажника.
71. Фонари задние противотуманные *.
Нумерационные заглушки в колодках: А — очиститель и реле лобового стекла — прерыватель лобового стекла; б — реле — прерыватель аварийной сигнализации и поворачивающие устройства;
B — трехмерный переключатель.

* Устанавливается на запчасти автомобилей.

Электронное зажигание Электронное зажигание ВАЗ 2106. Установка электронного зажигания на ВАЗ. Что такое БСЗ и в чем принцип ее работы

Работа двигателя напрямую зависит от исправности систем зажигания и подачи топлива. От них зависит мощность мотора, расход топлива, такелаж, легкость запуска. Неудачная установка момента зажигания карбюраторного двигателя приводит к появлению детонации, кальминальному зажиганию, повышению температуры выхлопа и быстрому выходу из строя агрегата.Установить зажигание на ВАЗ 2106 можно несколькими способами. Все они просты и доступны начинающему автолюбителю.

Устройство системы зажигания на классических двигателях ВАЗ

Двигатели, устанавливаемые на ВАЗ 2106, характеризуются рабочим объемом, но имеют одинаковую конструкцию. Размытые, ГРМ, передняя крышка с шильдиком и шкив коленвала сменные при ремонте. Встречаются контактная (CWS) и бесконтактная (BSZ) системы зажигания. В первом случае размыкание контактов происходит механически, когда синхронизация деревянного блока составляет 90 0.Во втором варианте датчик Холла и контроллер, позволяющий точно определять момент искры в цилиндрах.

Простейшая контактная система состоит из следующих элементов:

• Замок зажигания, он же выключатель;
• Катушка зажигания с двумя обмотками для высокого напряжения;
• Прерыватель механический, размыкающий первичную обмотку катушки в нужный момент;
• Ротор и контактная крышка для распределения напряжения на свечи зажигания;
• Центробежные и вакуумные регуляторы;
• Транзистор для снижения силы тока в первичной обмотке и продления срока службы;
• Свеча зажигания;
• Провода высоковольтные.

Схема контактного зажигания: 1 — Генератор, 2 — Замок зажигания, 3 — распределитель зажигания, 4 — Кулачки прерывателя, 5 — Свечи зажигания, 6 — катушка зажигания, 7 — Аккумуляторная батарея

Принцип работы любой системы зажигания следующий. следующим образом. В момент, когда поршень в цилиндре находится в верхнем положении и максимально сжимает топливную смесь, обмотки змеевика открываются. Высокое напряжение через крышку-распределитель падает по высоковольтному проводу на соответствующую свечу зажигания, на электродах которой возникает мощная искра.Воспаление. Этот процесс называется рабочим процессом поршня.

При увеличении оборотов двигателя изменяется угол опережения зажигания (УАЗ), а центробежный регулятор делает этот угол оптимальным. Ручка вакуума отображает угол в зависимости от разрежения во впускном коллекторе. Это позволяет добиться оптимальной мощности на всех режимах работы двигателя.

Признаки неисправности

Регулировка зажигания на машине требуется после ремонта двигателя или снятия люфта. Как и любая механическая система, имеет свойство изнашиваться, появляются характерные симптомы:

• Двигатель не запускается или работает с перебоями. Если в карбюратор попадает бензин, то причина кроется в неправильной регулировке угла зажигания или смещении метки на цепи привода ГРМ.
• Снижение динамики разгона и ухудшение эластичности мотора. Воспламенение смеси происходит не в самый лучший момент, поэтому КПД снижается.
• Увеличьте расход топлива.Это происходит при позднем зажигании, когда для предыдущей динамики необходимо активно нажимать педаль газа. Часть бензина не успевает сгореть и улетает в выхлопную трубу.
• В дальнейшем причиной хлопка в глушителе является возгорание, когда воспламенение несгоревшей топливной смеси происходит в момент открытия выпускного клапана.
• Возможна тяжелая работа двигателя при раннем воспламенении бензина в цилиндрах. Взрыв в момент замыкания поршня на ВСТ является причиной характерного тарачного звука и срыва.

Внимание! В дальнейшем возгорание часто становится причиной срабатывания выпускных клапанов, которые в этот момент перегреваются.

Обнаружив неисправность, необходимо проверить правильность установки зажигания на ВАЗ 2106, а при необходимости отрегулировать. Для работы вам понадобится свечной ключ, ключ на «13», лампочка или стробоскоп, ламинированный зонд.

Инструкция по зажиганию ВАЗ 2106

Разбираем 3 известных способа регулировки угла зажигания на двигателях ВАЗ.

С помощью строба (по меткам)

Этот метод позволяет очень точно выставить зажигание по меткам, и не требует удаления перекоса и крышки клапана. Весь процесс настройки занимает 5 минут. Строб можно найти в любых автоматах. Порядок действий Далее:

1. На погрузившемся автомобиле ослабить гайку крепления аккумулятора, предварительно приняв исходное положение на его кузове;
2. На передней части двигателя находим две короткие и одну длинную табличку, очищаем их от грязи и масла;
3. Подключаем второстепенный провод стробоскопа к «массе» двигателя, плюс — к катушке зажигания, а специальный зажим — к высоковольтному проводу первого цилиндра;
4. Пустите двигатель и включите стробоскоп.Свет от его лампы, направленный на шкив, покажет истинное положение момента зажигания;
5. Медленно поворачивая корпус дистриктора добиваемся совмещения метки на шкиве коленвала и приливов на передней крышке;
6. Проверить обороты двигателя по тахометру и при необходимости отрегулировать холостой ход карбюратора;
7. Затяните боевую гайку.

Метка «4» на шкиве должна сочетаться с нужной меткой на крышке.Метка «1» соответствует углу 10 0, «2» — 5 0, «3» — 0 0

Метки имеют значение 0 0, 5 0 и 10 0 относительно верхней мертвой точки (NTT). . Для правильной работы 92 бензина выбрано 0 градусов.

Установка на лампочку

Если под рукой не оказалось стробоскопа, а зажигание требуется выставить точно, рекомендуем использовать простую автомобильную лампу на 12 вольт. К нему припаяны два провода с зачищенными контактами. Настройка производится в такой последовательности:

Совет! Вместо сигнальной лампы используется вольтметр, который подключается таким же образом.Вращая корпус бедствия, ищем положение, в котором нет напряжения.

Выставление зажигания по слухам

Быстро отрегулировать примерное положение траверса можно без каких-либо приспособлений. Потребуется немного терпения и хорошие слухи. Этот метод применим только в зависимости от состояния карбюратора и времени. Таким образом:

• Дать двигателю прогреться до рабочей температуры, ручка дроссельной заслонки в карбюраторе должна быть утоплена;
• Немного ослабьте фиксатор горла и начните плавно его поворачивать;
• При повороте на большие углы двигатель будет работать или наоборот увеличиваться;
• Необходимо добиться плавных оборотов холостого хода в диапазоне 700-800 об / мин без посторонних ударов и детонации;
• В этом положении закрепите распределитель.

Такая регулировка слуха требует проверки в дороге или стробоскопом, но для первичной настройки это оптимальный вариант.

Видео: Как установить зажигание на ВАЗ 2106

Как установить бесконтактное (электронное) зажигание

Установка электронного зажигания — самый простой способ улучшить работу мотора. Переход на бесконтактную систему дает такие преимущества:

• Уверенный холодный старт;
• Стабильная работа двигателя на любых оборотах;
• Высокая надежность;
• Увеличивается срок службы свечи зажигания;
• Мощная искра;
• Без регулировки зазора и центробежного регулятора.

В готовый комплект входит блок датчиков салона, специальная катушка зажигания и выключатель. Провода высокого напряжения могут быть оставлены и старые.

Электронная система зажигания включает в себя: катушку зажигания, трамблер, переключатель и комплект проводки

Для установки бесконтактного зажигания вместо старого нам понадобится ключ на «13» и на «10», два винта для крепления переключателя и стробоскоп для регулировки угла наклона вперед.

Порядок выполняемых работ:

Важно! Системы БСЗ могут отличаться длиной бруса для разных моделей двигателей классических «Жигулей», поэтому перед покупкой стоит уточнить у продавца о взаимозаменяемости комплектующих.

Проверка угла зажигания во время движения автомобиля

Проверка работоспособности системы зажигания после любой регулировки лучше всего производить в движении. Это связано с особенностями конструкции трамблора и октановым числом используемого бензина. Бывает, что указанные на бирках углы зажигания не дают достаточной динамики и резкости. Помогает настройка на слух при начале детонации:

• Разгоняю машину до скорости 45-50 км / ч на ровном участке дороги;
• Включаем прямую передачу (на ВАЗ 2106 четвертая) и нажимаем педаль газа до упора;
• Должен появиться характерный звон (детонация), который исчезнет через 2-3 секунды, а разгон будет плавным и мощным без сбоев;
• Если детонация не пропадает в процессе разгона, то угол зажигания «Ранний»;
• Полное отсутствие сваливания и вялая динамика говорят о задержке искры в цилиндрах;
• Отрегулируйте положение проводки на месте по 3-5 градусов;
• Когда регулировка закончена, положение корпуса площадки по отношению к блоку отметьте риской или покрасьте.

Работы по регулировке зажигания необходимо проводить регулярно. Межсервисный интервал простой контактной системы зажигания составляет 15000 км, электронной — вдвое больше. Также проверяется состояние зажигания и высоковольтных проводов. Все операции по настройке легко производить самостоятельно, гараж для этого не нужен. Навык самостоятельного ремонта ВАЗ 2106 всегда пригодится на дальней дороге или зимой, когда возникают проблемы с запуском.

В предлагаемой вашему вниманию статье мы еще раз поговорим о тюнинге силовой установки автомобилей Волжского автозавода.Он влияет на систему зажигания, без преувеличения являясь одной из основных систем любого автомобиля. Предлагаем вам не только разобраться, что представляет собой бесконтактная система зажигания «ВАЗ 2106», но и ознакомиться с инструкцией по ее практической установке.

Подавляющее большинство «шестерок», выпущенных в 70-90-х годах прошлого века, оснащены системой зажигания механического типа, основным рабочим элементом которой служат кулачки. Однако любой механизм подвержен многочисленным внешним факторам: истиранию, деформации, механическим повреждениям и т. Д.Проблемы штатной системы зажигания создает, как правило, контактная группа прерывателя. Это преждевременные выходы кулачка прерывателя, ослабление пружины подвижного контакта, окисление и повышенная вибрация контактов, малый срок службы опорного подшипника из-за наличия серьезных механических нагрузок.

Кроме того, этот тип зажигания требует регулярного проведения регулировок и технического обслуживания.

Основным преимуществом данного решения является то, что установка бесконтактного зажигания «ВАЗ 2106» предполагает функционирование фотоэлемента, то есть оптики.За счет этого фактора запуск силового агрегата значительно облегчается при низких температурах, поскольку бесконтактная система позволяет генерировать достаточно мощную искру и обеспечивает более точное размыкание цепи. Кроме того, управление автомобилем с бесконтактной системой зажигания (далее текст БСЗ) не предполагает приобретения водителем специальных навыков и дополнительных знаний.

При покупке БСЗ необходимо учитывать следующие моменты:

Соответствие модели тягового усилия двигателя.

Наличие свечей зажигания, способных генерировать искру большой мощности, и комплекта высоковольтной проводки.

Прежде чем говорить об установке БСЗ на автомобиль, разберем основное устройство этой системы. Функцию прерывателя, размыкающего цепь низкого напряжения в механической системе зажигания, выполняет электронный переключатель в БСЗ. Он замыкает (размывает) цепочку, запирая или откручивая выходной транзистор. Бесконтактная система не только увеличивает напряжение на электродах свечи, увеличивая энергию искрового разряда, но и сохраняет его (напряжения) уровень даже на малых оборотах силовой установки, что значительно улучшает условия ее запуска.

Катушка зажигания, адаптированная для использования в составе БСЗ, преобразует прерывистый ток низкого напряжения (12 вольт) в ток более высокого (до 20 киловольт) напряжения, что обуславливает наличие между электродами свечей. , так называемый «пробой воздушного зазора».

Процесс установки БСЗ включает в себя следующие события:

Большинство владельцев автомобилей ВАЗ, которые называют «классическими», сталкиваются с проблемами неразрывности. Дело в том, что, несмотря на общую надежность данной сборки автомобиля, у него есть один серьезный недостаток — контактная группа прерывателя, имеющая массу врожденных недостатков, которые потом вызывают проблемы с зажиганием.Если вам надоело ремонтировать заводскую систему зажигания на своем автомобиле ВАЗ 2106, то подумайте об установке бесконтактной системы зажигания, которая решит большинство ваших проблем.

Обратите внимание, что заменив заводскую систему зажигания на бесконтактную, вы не только сможете больше не испытывать большинства проблем с зажиганием, но и получите некоторые дополнительные преимущества, в том числе большую динамичность автомобиля, а также более простой запуск двигатель при отрицательных температурах. При запуске большая роль играет, о неисправностях которых вы можете узнать на нашем сайте.

Чем отличается система зажигания с бесконтактной передачей электрической искры от штатной системы зажигания?

В отличие от заводской конструкции зажигания, открытие и закрытие выходного транзистора используется для замыкания и замыкания цепи. Благодаря такой конструкции увеличивается напряжение на свечах транспортного средства, а также искровой заряд начинает вырабатывать больше энергии. Плюс за счет такой конструкции напряжение на электродах свечей автомобиля не падает на малых оборотах двигателя, что положительно сказывается на запуске двигателя в неблагоприятных условиях.

5. Система свечей зажигания искры в системе цилиндров
Чашка БСЗ автомобиля АвтоВАЗ шестой серии от 0,7 до 0,8 миллиметра. Это позволяет воздушному слою пробивать и воспламенять топливо в системе цилиндров автомобиля.

Какие устройства нужно подготовить для установки БСЗ на «шестерку»?

Для замены заводской системы зажигания «Шестерка» на систему зажигания с бесконтактной подачей электрической искры необходимо подготовить следующий комплект устройств:

1.Ключ восемь, десять и тринадцать.
2. Крестовая отвертка.
3. Электродрель и дрель по металлу, диаметр которых совпадает с диаметром шурупов.
4. Два самопресса.

Видео. Установка электронного зажигания ВАЗ 2106 своими руками

Установка бесконтактной системы зажигания ВАЗ 2106

Монтаж системы зажигания с бесконтактной подачей электрической искры в систему цилиндров следует производить только после полной регулировки резины.

1. В первую очередь необходимо снять крышку с траверсы, к которой прикреплены электрические провода высокого напряжения.

3. Из-за коротких включений системы запуска необходимо установить линию резистора, которая должна быть перпендикулярна двигателю. После того, как вы выставили направление резистора, вы уже не сможете крутить коленчатый вал мотора транспортного средства, пока все работы не будут завершены.

4. На правой стороне корпуса травера есть пять меток, служащих для правильной регулировки зажигания.Чтобы правильно поставить новую резину, на двигателе машины следует сделать отметку напротив средней отметки старого траверса.

5. Теперь нужно отсоединить провод, соединяющий катушку и резину, а также ключом открутить гайку траверса, фиксирующую ее и разобрать.

7. После того, как распределитель будет расположен на штатном месте и отрегулирован по метке, необходимо закрепить его с помощью гайки.

8. После этого устанавливаем крышку на нужное место, которое предназначено для траверса, который был установлен на предыдущем шаге.Как только крышка будет установлена, необходимо подключить к ней электрические провода высокого напряжения.

9. Следующим шагом необходимо заменить катушки, так как катушка от традиционной системы зажигания не подходит для системы зажигания с бесконтактной подачей электрической искры в систему цилиндров.

10. Далее необходимо подключить все штатные провода к смонтированной катушке системы зажигания. Очень важно не забыть подключить трехконтактный электрический провод высокого напряжения, который соединяет резину и катушку.

11. Теперь нужно установить выключатель. Проза вся помещена в свободную зону, которая находится между левой фарой и омывателем. Чтобы закрепить его, электродрелью протыкаем отверстие под его уши и фиксируем на саморез. Не забудьте подключить его к системе зажигания соответствующим проводом.

12. Далее необходимо проверить, все ли провода правильно подключены. Ориентироваться необходимо по схеме, которая идет в комплекте с системой бесконтактного зажигания, а также в сервисной книжке на автомобиль.

Чем может похвастаться электронное зажигание на ВАЗ-2106, в чем недостатки? Чтобы ответить на эти вопросы, необходимо рассмотреть основные компоненты и принцип работы двух систем — контактной и бесконтактной (электронной). Здесь нет трактовки значения микропроцессора, так как он устанавливается исключительно на автомобили с системой впрыска топлива. К сожалению, на всех шестерках был установлен только карбюратор. Есть, конечно, возможность обслуживать систему впрыска, но это будет копейки.Конечно, это существенное улучшение мотора, но его можно немного модернизировать, если внести изменения в систему зажигания.

Основные элементы системы зажигания

Теперь вам необходимо рассмотреть общие элементы всех систем зажигания. Они у всех одинаковые, вне зависимости от того, установлена ​​электронная система зажигания ВАЗ-2106 или контактная. Во-первых, свечи есть везде. Они состоят из центрального электрода, между ним и массой есть небольшой зазор.Он изолирован от корпуса керамическим элементом. Редкие свечи живут 30 тыс км. Бегите, а некоторых даже уничтожайте. Выгорают та часть центрального электрода, которая попадает в цилиндр. По этой причине необходимо своевременно их заменять.

Во-вторых, кронштейны, соединяющие высоковольтные части. Они состоят из специальных волокон, по которым передается импульс высокого напряжения. Всего пять проводов — четыре для подключения крышки трамблера со свечами. И один — для соединения катушки с трамблером.В-третьих, присутствуют во всех конструкциях, однако имеют небольшие отличия. В-четвертых, катушка зажигания — это трансформатор, способный в десятки раз увеличить напряжение, поступающее на первичную обмотку. Но схема электронного зажигания ВАЗ-2106 оказывается немного сложнее той, что используется в классической системе.

Контактная система зажигания

Самый старый, древний, морально устаревший, имеющий множество недостатков. Только это можно описать, другие слова для этого не подходят.Несмотря на все свои недостатки, он широко использовался долгие годы, даже когда европейские автомобили оснащались микропроцессорной системой управления с впрыском топлива, такой как M-Jetronic и L-Jetronic. Преимущество контактной системы в ее простоте. Но и регулировка электронного зажигания ВАЗ 2106, например, особых затруднений не вызывает.

В распределителе зажигания есть центральная ось, которая перемещается за счет соединения с приводом, который вращается, но ось имеет небольшой кулачок в верхней части.Это необходимо для того, чтобы переместить контактную группу. Это центральный элемент системы, именно с его помощью импульс подается на высоковольтную катушку, следовательно, вырабатывается напряжение около 30 квадратных метров. Но есть недостаток — переключение большого тока осуществляется контактной группой. Из-за этого возникают вечные проблемы.

Контакт-транзистор

Немного совершенная, но не L-Jetronic, конечно, система на контактных транзисторах. У нее есть один большой плюс, правда, от классической системы зажигания осталось много недостатков.Ни где с прерывателем контакта, он на своем месте в трамблере стоит. Точно так же гонится, контакты стираются постепенно, приходят в негодность. Но от одного вредного фактора избавились — происходит слаботочная коммутация. Можно сказать, что на ВАЗ 2106 это почти электронное зажигание, но свиттера нет. Также нет прожигания контактов, управлять системой уже немного проще, увеличивается ее ресурс. Контакты управляют транзистором, который работает в специальном ключевом режиме (как переключатель).И весь ток большой коммутируется с ним.

Бесконтактная система (электронная)

Осталась эта система полюсов до L-jetronic, так как в ней даже один датчик. Это небольшое устройство, взявшее на себя функции прерывателя контактов. У него много преимуществ. Начни с того, что прямого контакта нет. Следовательно, ресурс системы напрямую зависит от качества траверсы и проводов. Также не лишним будет упомянуть и то, что управляется всем слабым током.Этим электронное зажигание на ВАЗ 2106 отличается от классической схемы.

Дает слабый сигнал, недостаточный для возбуждения первичной обмотки катушки. Но достаточно, чтобы его прочитал специальный прибор — выключатель. С его помощью происходит усиление сигнала и своевременная подача его на катушку зажигания. О преимуществах системы будет рассказано чуть ниже, а теперь пора поговорить о трудностях, с которыми можно столкнуться при установке электронного зажигания.

Сложно ли заменить?

Если коротко ответить, то можно сказать только одно слово — нет.На самом деле, если вы умеете настраивать по контактной системе, то с е-любыми проблемами проблем не возникнет. Электронное зажигание ВАЗ-2106 продается, цена которого колеблется в пределах 700-900 рублей, в любом магазине. Причем в комплекте поставки есть все необходимое — и провода, и выключатель, и распределитель, и даже саморезы. Купите только насадку для этих винтов.

Что касается распределителя, то он внешне похож на тот, что используется в контактной системе.С одним отличием — вместо группы контактов — датчик Холла, а на боковой поверхности — разъем для включения в бортовую сеть. Привод такой же, от маслонасоса, крышка траверса тоже, суть процедуры установки угла опережения ничем не отличается от той, которую вы используете в случае с классической системой.

Какие преимущества можно получить?

Но плюсов вы получите много, если электронное зажигание ВАЗ-2106 будет осуществляться вместо контактного.Начать лучше с того, что любой водитель больше любит кататься, а не ремонтировать машину. Но частая замена контактной группы или ее чистка и регулировка вызывает у автомобилистов жуткую неприязнь. Причем контакт может связаться в любой момент, поэтому запаску нужно иметь при себе. Но электронная система с этой стороны намного надежнее и не требует частого ухода.

Но самое главное происходит в двигателе — в сердце любого автомобиля. Его работа нормализована.Он начинает исправно функционировать вне зависимости от частоты вращения хоть на холостом ходу, хоть на 4000 об / мин, мотор работает идеально ровно, стабильно, зажигание топливовоздушной смеси происходит своевременно. А это повышает ваш комфорт, увеличивает надежность двигателя, а главное — увеличивает его ресурс.

Правила и схема монтажа

Стоит отметить, что схема электронного зажигания ВАЗ-2106 очень проста, разобраться сможет человек далёкий от электрики.В комплекте идет небольшой мануал, в котором нарисованы все провода, указана их цветовая маркировка. Кроме того, на концах проводов есть наконечники и заглушки, которые не могут быть непробиваемыми. Только нюанс — питание всей системы нужно брать от контакта замка, на котором есть напряжение при включении зажигания. В противном случае выключатель и вся система будут постоянно находиться под нагрузкой, а это недопустимо, так как существует опасность возгорания.

Заключение

В заключение хотелось бы отметить, что как бы ни было безупречно электронное зажигание на ВАЗ-2106, микропроцессорная система намного эффективнее и перспективнее.Поэтому думая о том, как поменять машину, обратите внимание на впрыск. Его использование позволит добиться большей мощности двигателя, а также добавит комфорта при управлении автомобилем.

Как показывает практика, большинство владельцев отечественных автомобилей производят ремонт своих «ласточек» своими руками. Поэтому о большинстве возможных проблем, которые могут возникнуть во время работы двигателей, автовладельцам известно. В этой статье мы расскажем о том, что такое зажигание автомобиля ВАЗ 2106 — как правильно выставить бесконтактное зажигание и какие неисправности для него характерны.

Схема

Цепь зажигания редукторного двигателя включает в себя следующие компоненты:

1. Сам распределительный блок.
2. Свечи.
3. Так называемый экран.
4. Бесконтактный регулятор.
5. Катушка.
6. Генераторное устройство.
7. Замок зажигания.
8. Коммутационное устройство.

ВАЗ 2106 схема зажигания

Возможные неисправности

Электронное зажигание ВАЗ не может работать вечно корректно.

Рано или поздно в системе появляются неисправности:

• обрыв проводки между распределительным устройством и выключателем;
• поломка бесконтактного регулятора;
• перерезание проводки между коммутационным узлом и переключателем или непосредственно катушкой;
• отказ отказ;
• выключатель зажигания обрыв;
• плохой контакт или окисление наконечников высоковольтных кабелей;
• выход из строя или зависание контактного угля в крышке КРУ;
• утечка напряжения через трещины или другие повреждения траверса, также может быть облегчена наига и влага, скапливающаяся на внутренней стороне крышки;
• отказ резистора в роторе траверса;
• пробой самой катушки;
• выход из строя свечей зажигания, вызванный их износом или механическим воздействием;
• выходу из строя травера в целом может способствовать неправильное подключение высоковольтных проводов;
• некорректная работа двигателя может быть из-за слишком большого зазора между электродами свечей;
• ослабление пружин грузовых регулирующих устройств (автор видео — Канал Евгений Александрович).

Инструкции по установке

Итак, если вам необходимо установить на ВАЗ 2106 электронное зажигание для обеспечения нормальной работы цилиндров и двигателя в целом, мы готовы вам в этом помочь.

Порядок выдачи бесконтактного зажигания (БСЗ) следующий:

1. Сначала отключается аккумулятор от бортовой сети, после чего снимается крышка распределительного устройства с высоковольтными кабелями. Одно из высоковольтных напряжений должно быть отключено от катушки.
2. Используя кратковременные включения пускового устройства, необходимо установить траверсу в положение, перпендикулярное силовому агрегату. Схема бесконтактного зажигания, а точнее его регулировки, подразумевает именно расположение устройства.
3. Сделав это, нужно установить расположение метки трамблера на самом моторе. Чтобы сделать этикетку, используйте маркер. Далее нужно открутить гайку, фиксирующую сам сломанный узел, для этого потребуется гаечный ключ на 13.Сделав это, можно отключить кабель, соединяющий узел с катушкой, это необходимо сделать перед разборкой.
4. Установка нового выключателя в систему на место старого.
5. Далее корпус узла нужно повернуть таким образом, чтобы средняя отметка на его упаковке совмещалась с установленной отметкой на двигателе, которую вы нанесли ранее. После этого можно затянуть гайку крепления новой траверсы и надеть на нее крышку. После установки крышки подключаются высоковольтные кабели.
6. Заменить катушку на новую, для нормальной работы новой системы оптимально использовать новую катушку.
7. Затем подключите к этому компоненту всю необходимую проводку. Для правильного подключения может потребоваться электронная схема зажигания ВАЗ 2106. Завершающим этапом будет установка выключателя, поставить его можно в любом удобном месте. Используя Breket, необходимо просверлить соответствующие отверстия и с помощью шурупов закрепить устройство.

Как выставить зажигание?

После того, как было установлено двухконтурное зажигание на ВАЗ 2106, его необходимо правильно отрегулировать для нормальной работы.Без этого мотор будет работать с перебоями, доставляя неудобства владельцу авто.

Как правильно установить угол опережения зажигания:

1. Сначала нужно открутить свечу первого цилиндра, для этого понадобится свечной ключ, а затем отверстие или резиновая заглушка должна закрыть отверстие.
2. С помощью специального ключа необходимо прокрутить коленчатый вал до тех пор, пока поршень не начнет двигаться вверх — в это время произойдет такт сжатия в цилиндре.О такте сжатия можно узнать по тому, как пробка будет стрелять из свечного отверстия. Если закрыть отверстие пальцем, можно почувствовать, как он его сжимает. Коленчатый вал необходимо заворачивать до тех пор, пока риск на его шкиве не совместится с риском на крышке газораспределительного механизма. Если автомобиль работает на топливе 92 и 95, вал должен быть совмещен со средней отметкой. Если бензин менее качественный, его нужно сочетать с самым длинным маркером.
3. Далее необходимо отсоединить фиксаторы, после чего снять крышку траверса.После того, как вы проверили коленчатый вал, ротор траверса должен повернуться в определенное положение. Под ним внешний контакт будет направлен в сторону первого цилиндра на крышке траверса. После того, как все отметки будут совмещены, нужно обратить внимание на сам узел — постарайтесь провести визуальную линию через замки крышки. Эта линия в идеале должна проходить по оси силового агрегата, если это не так, то настраивайте дальше.
4. Снимите гайку, фиксирующую резину, после чего сам узел нужно повернуть вверх.Вращая ось ротора, нужно поставить его параллельно оси мотора. Остановите резину и затяните фиксирующую гайку, только не до конца. Только после выполнения всех этих действий начинается непосредственная настройка, для которой мы воспользуемся контрольной лампочкой.
5. Свет подключается так: от него одна проводка должна идти на выход катушки, которая, в свою очередь, подключается к кабелю травера. Что касается второго провода, то его нужно подключить к массе, то есть к корпусу двигателя или корпусу силового агрегата.
6. Включите зажигание и поверните резину по часовой стрелке, делайте это медленно, чтобы не упустить момент до остановки управления. Если лампочка не заводится, то необходимость в регулировке отпадает.
7. После этих действий следует повернуть резину против часовой стрелки. Когда лампочка начнет гореть, резину следует зафиксировать в этом положении. Узел крепления гайки нужно будет затянуть до конца. После выполнения этих действий следует выключить зажигание, а крышку распределительного узла установить обратно.

Видео «Правильная установка электронного зажигания на ВАЗ 2106»

Подробная наглядная инструкция по настройке системы на «шестерку» представлена ​​в видео ниже (автор — канал ремонта автомобиля своими руками).

Комментарии и обзоры

Иван Иванович Баранов

Опыт работы на СТО:

Посмотреть все ответы

Avtozam.com — ваш помощник по ремонту и обслуживанию автомобилей

Использование вами этого веб-сайта означает ваше согласие с тем, что вы используете на свой страх и риск.

Альтернатива зажиганию в «шестерке» на контактах — бесконтактное зажигание ВАЗ 2106 начало свое шествие и распространялось в этом модельном ряду на автомобилях, идущих на экспорт. И только впоследствии доля таких машин в массовом выпуске стала увеличиваться. Многие автомобилисты добровольно переходят на самостоятельную установку бесконтактного зажигания и в дальнейшем не жалеют об этом.

Установив бесконтактную систему зажигания, которую можно использовать в специализированном автомобильном магазине Волжского автозавода, вы легко можете убедиться в преимуществах этого комплекса.

Преимущества бесконтактной системы зажигания

Основные преимущества такого комплекса как бесконтактная система зажигания заключаются в таких моментах:

1. Повышенная мощность искры за счет увеличения разности потенциалов напряжения во вторичной цепи тока со значением 22-24 кВ (в контактной системе — 16-18 кв. М.
2. Повышение степени сгорания топливовоздушной смеси и снижение концентрации оксида углерода в выходящих газах автомобиля.
3. Повышена устойчивость силовой установки при отрицательных температурах.
4. Значительное увеличение динамики автомобиля
5. Заметный прирост надежности в работе транспортного средства и отсутствие необходимости контролировать работоспособность такого комплекса.

Бесконтактная система зажигания

Принципиальная схема бесконтактного розжига элемента шестой модели расположена ниже.

1. Датчик бесконтактного распределителя зажигания.

3. Экранированная защита.

4. Датчик бесконтактного типа.

6. Генераторный элемент.

7. Включите зажигание.

9. ТК — транзисторная аппаратура с коммутационной цепью (транзисторный ключ).

В таком комплексе для разделения низковольтной цепи используется бесконтактный распределитель зажигания, который срабатывает на размыкание и замыкание электрической цепи, «запирание» или «размыкание» выходного транзистора. Такая система позволяет увеличить напряжение на электродах свечей и, таким образом, увеличить энергию искрового разряда.При этом показатель напряжения на свечных элементах не уменьшается при малых значениях вращения коленчатого вала силовой установки, что значительно улучшает пусковое значение мотора.

Такой бесконтактный розжиг, цена которого достаточно высока, имеет существенные преимущества перед контактной системой.

Неисправности бесконтактного зажигания

Обнаружены следующие неисправности бесконтактного зажигания ВАЗ 2106, которые сводятся к таблице ниже.

Причина неисправности

Как устранить

Для установки бесконтактного зажигания потребуется набор сантехнического инструмента и новые запчасти в случае замены. Непосредственно посмотреть установку бесконтактного зажигания вы можете на видео в интернете. Замена и установка бесконтактного зажигания проводится уже на исправной топливной аппаратуре автомобиля.

Плановая регулировка бесконтактного зажигания осуществляется через 30-40 тыс. Км.Запустить. Правильная регулировка бесконтактного зажигания автомобиля предполагает работу двигателя в оптимальном режиме при соблюдении требуемых значений напряжения и тока.

Опытные автовладельцы популярной модели ВАЗ 2106 неоднократно сталкивались с проблемами контактной системы классического двигателя:

• подгорание контактов, нарушение контактной зоны;
• изменение величины зазора прерывателя, соответственно угла зажигания, качества искры, неповоротных поворотов;
• снижение коэффициента упругости пружины молота с течением времени, естественный износ, требующий замены элемента;
• высокая механическая нагрузка на опорные подшипники траверсы, износ кулачков, приводящий к ремонту и периодической замене узлов.

Ремонт, обслуживание, установка и разборка траверсы требует навыков не только механических работ, но и знаний в области автоэлектрика и диагностики двигателя. Поэтому многие автолюбители для решения проблем, связанных с обслуживанием системы зажигания, обращаются к специализированным СТО. Вместо того, чтобы делать скидки уважаемым владельцам пожилых автомобилей, некоторые автосервисы наоборот повышают цены.

Правильный способ уменьшить проблемы, связанные с обслуживанием системы зажигания ВАЗ 2106, — это установка на автомобиль системы бесконтактного зажигания.Фото: media2.24aul.ru.

Начиная с моделей 2108 на отечественные вазоны устанавливается бесконтактная система зажигания. Неоспоримые преимущества бесконтактной системы зажигания:

• простота обслуживания и ремонта;
• увеличение кратности трудового распорядка;
• снижение уровня электромагнитных помех, связанных с искрой контактов;
• увеличение опережения катушки зажигания, свечей, траверса;
• более равномерная работа двигателя, стабилизация угла зажигания при работе;
• экономия топлива за счет оптимальной установки угла зажигания;
• повышенное пиковое напряжение высоковольтных импульсов (24 кВ вместо 16, как на контактной системе) способствует образованию лучшей искры;
• легкий запуск авто, особенно в холодное время года.

Воздушный фильтр нулевого сопротивления — Доступный тюнинг или бесполезное дополнение? Ответ в этом материале.

Бесконтактная система зажигания имеет свои недостатки:

1. Коммутатор, как и все электронные компоненты, имеет определенный срок службы. Не факт, что устройство выйдет из строя за заявленный срок безотказной работы (обычно три года). Большинство свитчей исправно работают пять и больше. Но бывают случаи, когда выключатель мигает в течение месяца после установки.Так часто бывает с восточными аналогами.
2. Электронный выключатель выключателя неразличим, ремонту не подлежит, требуется только замена агрегата. Поэтому отправляясь в дальнее путешествие, особенно на незавершенные участки, не лишним будет прихватить запасной выключатель и катушку зажигания в дороге.
3. Электронные устройства более чувствительны к перепадам напряжения (при некорректной работе генератора), электромагнитным воздействиям. На военной технике бесконтактное зажигание применяется редко.В случае ядерного взрыва электромагнитный импульс отображает всю работающую электронику.
4. Приобретение и установка системы бесконтактного зажигания требует определенных затрат.

Стоимость комплекта на ВАЗ 2106 около 2500 руб. Примерно в эту сумму обойдется установка системы до сотни. Также необходимо поменять свечи зажигания. Фото: images.ua.prom.st.

В контактной системе для синхронизации угла зажигания используется кулачковый механизм, приводящий в действие контакт, который, размывая-замыкаясь, формирует электрические импульсы в первичной обмотке катушки зажигания.Во вторичной обмотке катушка формируется импульсами высокого напряжения, поступающими через распределитель на высоковольтные провода соответствующих свечей.

Бесконтактная система заменяет все элементы, связанные с контактным воздействием.

Следовательно, для усиления импульсов используется электронный переключатель, в противном случае — усилитель импульсов. На его выходе стоит мощный транзистор, управляющий работой электронной катушки зажигания.

Необходимо знать, что катушка зажигания для бесконтактной системы по электрическим параметрам отличается от контактной.Поэтому в комплекс БСЗ обычно входит электронная катушка. Также при замене системы зажигания на бесконтактную замените свечи.

Комплект бесконтактной системы зажигания

В состав следующих компонентов входят следующие компоненты: стандартный комплект бесконтактной системы зажигания.

draver со встроенным датчиком Холла, вакуумным регулированием угла опережения зажигания и меропирующим конденсатором;

Переключатель

• ;

Катушка зажигания

• ;

Комплект электропроводки

• ;
• набор свечей;
• инструкция по монтажу и эксплуатации.

Установка

, схема, цена. Регулировка электронного зажигания ВАЗ-2106

Чем может похвастаться электронное зажигание на ВАЗ-2106, каковы его недостатки? Чтобы ответить на эти вопросы, необходимо рассмотреть основные компоненты и принцип работы двух систем — контактной и бесконтактной (электронной). Рассматривать микропроцессор нет смысла, так как он устанавливается исключительно на автомобили с системами впрыска топлива. К сожалению, на все шестерки устанавливался только карбюратор.Есть, конечно, возможность установить систему впрыска, но обойдется это в копеечку. Конечно, это существенное улучшение двигателя, но его можно немного модернизировать, если внести изменения в систему зажигания.

Основные элементы системы зажигания

Теперь необходимо рассмотреть общие элементы всех систем зажигания. Они у всех одинаковые, вне зависимости от того, электронная система зажигания ВАЗ-2106 установлена ​​или контактная. Во-первых, свечи есть везде.Они состоят из центрального электрода; между ним и землей есть небольшой зазор. Он изолирован от корпуса керамическим элементом. Редкие свечи живут 30 тыс км. бегут, а некоторые даже разваливаются. Прогорать так, чтобы часть центрального электрода попала в цилиндр. По этой причине необходимо своевременно их заменять.

Во-вторых, бронепровода, соединяющие высоковольтные части. Они состоят из специального волокна, по которому передается импульс высокого напряжения. Всего пять проводов — четыре для подключения крышки трамблера к свечам.И еще один для подключения катушки к трамблеру. В-третьих, распределитель зажигания присутствует во всех конструкциях, однако они имеют небольшие отличия. В-четвертых, катушка зажигания — это трансформатор, способный в десятки раз увеличивать напряжение, подаваемое на первичную обмотку. Но схема электронного зажигания ВАЗ-2106 немного сложнее, чем в классической системе.

Контактная система зажигания

Самая старая, старая, морально устаревшая, имеющая множество недостатков.Только так это можно описать; другие слова для этого не подходят. Несмотря на все свои недостатки, он широко использовался долгие годы, даже когда европейские автомобили оснащались микропроцессорной системой управления с впрыском топлива, например, M-Jetronic и L-Jetronic. Преимущество контактной системы в ее простоте. А вот регулировка электронного зажигания ВАЗ 2106, например, особых затруднений не вызывает.

Распределитель зажигания имеет центральную ось, которая перемещается за счет соединения с приводом, который вращает масляный насос.Но у оси вверху есть небольшой кулачок. Необходимо привести в движение контактную группу. Это центральный элемент системы, именно с его помощью на высоковольтную катушку подается импульс, следовательно, создается напряжение порядка 30 кВ. Но есть недостаток — сильноточная коммутация осуществляется контактной группой. Из-за этого возникают вечные проблемы.

Контактный транзистор

Чуть более совершенная, но не L-Jetronic, конечно, система на контактных транзисторах.У нее есть один большой плюс, хотя от классической системы зажигания осталось много недостатков. Прерыватель контактов никуда не делся; он стоит на своем месте в дистрибьюторе. Настраивается точно так же, контакты стираются постепенно, приходят в негодность. Но избавились от одного вредного фактора — происходит слаботочная коммутация. Можно сказать, что на ВАЗ 2106 это практически электронное зажигание, но нет переключателя. Также нет прожигания контактов, управлять системой уже стало немного проще, увеличивается ее ресурс.Контакты управляют транзистором, который работает в специальном ключевом режиме (как переключатель). И весь большой ток переключается именно с его помощью.

Бесконтактная система (электронная)

Эта полушаговая система осталась для L-Jetronic, поскольку в ней используется даже один датчик. Это датчик Холла. Небольшое устройство, взявшее на себя функции контактного прерывателя. У него много преимуществ. Начнем с того, что прямого контакта нет. Поэтому ресурс системы напрямую зависит от качества распределителя и проводов.Также не лишним будет упомянуть, что все управляется слабым током. Это то, что отличает электронное зажигание на ВАЗ 2106 от классической схемы.

Датчик Холла выдает слабый сигнал, которого недостаточно для возбуждения первичной обмотки катушки. Но этого вполне достаточно, чтобы считать его специальным устройством — выключателем. С его помощью усиливается сигнал и своевременная подача его на катушку зажигания. Достоинства системы будут описаны ниже, а теперь пора поговорить о трудностях, с которыми вы можете столкнуться при установке электронного зажигания.

Сложна ли замена?

Короче говоря, можно сказать одно слово — нет. На самом деле, если вы умеете выставлять угол опережения зажигания по контактной системе, то с электроникой проблем не возникнет. Продается электронное зажигание ВАЗ-2106, цена на которое колеблется в пределах 700-900 рублей, в любом магазине. Причем в комплекте поставки есть все необходимое — и провода, и выключатель, и распределитель, и даже саморезы по металлу. Купите только биток, чтобы прикрутить им эти винты.

Что касается дистрибьютора, то он похож на тот, который используется в контактной системе.С одним отличием — вместо группы контактов — датчик Холла, а на боковой поверхности — разъем для подключения к бортовой сети. Привод такой же от масляного насоса, крышка распределителя тоже, суть процедуры установки угла опережения ничем не отличается от той, которую вы используете в случае с классической системой.

Какие преимущества?

Но вы получите массу преимуществ, если вместо контактного будет установлено электронное зажигание ВАЗ-2106.Лучше начать с того, что любому водителю больше нравится водить машину, чем ремонтировать машину. Но частая замена контактной группы или ее чистка и регулировка вызывает у автомобилистов жуткую неприязнь. Причем контакт может выйти из строя в любой момент, поэтому запаску нужно иметь при себе. Но электронная система с этой стороны намного надежнее и не требует частого ухода.

Но самое главное происходит в двигателе — в сердце любого автомобиля. Его работа нормализуется.Он начинает правильно функционировать вне зависимости от частоты вращения коленчатого вала. Хотя на холостом ходу даже при 4000 об / мин двигатель работает идеально ровно, стабильно, зажигание топливовоздушной смеси происходит своевременно. А это повышает ваш комфорт, увеличивает надежность двигателя, а главное — увеличивает его ресурс.

Правила установки и схема

Стоит отметить, что схема электронного зажигания ВАЗ-2106 очень проста, разобраться в ней сможет человек далёкий от электриков.В комплекте есть небольшая направляющая, в которой нарисованы все провода, указана их цветовая маркировка. Кроме того, на концах проводов имеются наконечники и заглушки, которые невозможно вставить неправильно. Только один нюанс — питание всей системы нужно снимать с контакта замка, на котором есть напряжение при включении зажигания. В противном случае коммутатор и вся система будут постоянно находиться под напряжением, а это недопустимо, так как велик риск возгорания.

Заключение

В заключение хотелось бы отметить, что каким бы совершенным ни было электронное зажигание на ВАЗ-2106, микропроцессорная система намного эффективнее и перспективнее.Поэтому, задумываясь о том, как поменять машину, обратите внимание на впрыск. Его применение позволит добиться большей мощности двигателя, а также добавит комфорта при вождении.

Подробная электросхема ВАЗ 2106 с описанием. Электрическая схема ваз

ЭЛЕКТРОПРОВОДКА ВАЗ-2105

Напряжение аккумуляторной батареи подается большинству потребителей через выключатель зажигания. Независимо от положения ключа в замке зажигания, электрические цепи звукового сигнала, прикуривателя, стоп-сигнала, лампы освещения салона, выключателя аварийной сигнализации и патрона переносной лампы являются всегда включен.Все плюсы запитаны по одному проводу, а второй провод, соединяющий потребителей с источником питания, — это кузов автомобиля. Автомобиль ВАЗ-2105 является модернизацией автомобиля ВАЗ-21011.

Электросхема:

1. Блокировка фары. 2. Боковые указатели поворота. 3. Аккумуляторная батарея. 4. Реле включения стартера. 5. Пневмоклапанная система холостого хода карбюратора. 6. Датчик верхних мертвых точек поршня первого цилиндра. 7. Стартер. 8. Микровыключатель карбюратора. 9. Электродвигатели очистителей фар.10. Генератор. 11. Звуковые сигналы. 12. Свечи зажигания. 13. Фонарь капота. 14. Датчик датчика температуры охлаждающей жидкости. 15. Датчик контрольной лампы давления масла. 16. Распределитель зажигания. 17. Электродвигатель омывателя лобового стекла. 18. Катушка зажигания. 19. Недостаточный уровень датчика тормозной жидкости … 20. Электродвигатель омывателя фар. 21. Блок управления пневмоклапаном. 22. Блок диагностики. 23. Реле стеклоочистителя. 24. Реле прерывателя указателей поворота и аварийной сигнализации. 25. Электродвигатель стеклоочистителя. 26. Розетка для переносной лампы.27. Выключатель стоп-сигнала. 28. Электродвигатель отопителя ВАЗ 2105. 29. Дополнительный резистор электродвигателя отопителя. 30. Выключатель контрольной лампы стояночного тормоза. 31. Выключатель света заднего хода … 32. Монтажный блок ВАЗ 2105. 33. Реле включения ближнего света фар. 34. Реле включения дальнего света фар. 35. Перемычка на месте реле включения звуковых сигналов. 36. Реле включения омывателя и очистителей фар. 37. Реле включения обогрева заднего стекла … 38. Лампа освещения вещевого ящика … 39. Прикуриватель.40. Выключатели света, расположенные в дверных полках. 41. Плафон внутреннего освещения кузова. 42. Выключатель аварийной сигнализации. 43. Переключатель указателей поворота. 44. Выключатель фар. 45. Выключатель звукового сигнала. 46. ​​Выключатель омывателя и стеклоочистителя. 47. Блок контрольных ламп. 48. Замок зажигания. 49. Выключатель-регулятор осветительных приборов. 50. Элемент обогрева заднего стекла. 51. Датчик указателя уровня и резерва топлива. 52 Выключатель обогрева заднего стекла с контрольной лампой. 53. Выключатель электродвигателя отопителя. 54.Спидометр. 55. Лампа освещения приборов. 56. Контрольная лампа дальнего света фар. 57. Контрольная лампа указателей поворота. 58. Контрольная лампа наружного освещения. 59. Контрольная лампа стояночного тормоза. 60. Контрольная лампа включения заднего противотуманного света. 61. Контрольная лампа уровня тормозной жидкости. 62. Вольтметр. 63. Комбинация устройств. 64. Контрольная лампа заряда аккумулятора … 65. Индикатор уровня и запаса топлива. 66. Контрольная лампа давления масла. 67. Указатель температуры охлаждающей жидкости. 68. Реле контрольной лампы стояночного тормоза.69. Выключатель наружного освещения. 70. Выключатель противотуманных фар в задних фонарях. 71. Задние фонари. 72. Фонари освещения номерного знака. 73. Реле зажигания ВАЗ 2105.

.
Классика ВАЗ

никогда не страдала излишней продуманностью конструкции, и все инструкции по замене отдельных деталей сводятся к простому «открутить гайку 5а, отключив при этом клемму 65, отмеченную на схеме красной стрелкой». Принципиальная электрическая схема ВАЗ-2106 также попроще, хотя и имеет некоторые особенности.

Как и вся компоновка электрооборудования, его схема подключения предельно проста, понятна и требует пояснений только в том случае, если у пользователя возникают проблемы с распознаванием цветов. На странице представлена ​​шикарная, почти бутиковая схема подключения ВАЗ 2106, которую можно безбоязненно использовать, как Ветхий Завет. Вот она.

Тем не менее, схема требует некоторых дополнений, которые вызваны тем, что шестерка неустанно развивалась и совершенствовалась за 40 лет производства, что не могло не сказаться на ее электрическом оборудовании.Но эти изменения настолько незначительны, что упоминать о них мы будем не столько из практических соображений, сколько из уважения к Fiat 130 и миллионам владельцев Жигулей 2106.

Конструктивные особенности ВАЗ 2106 модификации

В разное время на автомобиль устанавливались разные двигатели, зачастую даже без предупреждения об этом покупателя. Так вот, простояв несколько лет в очереди, можно было встретить шестерку с двигателем 2103, что никак не сказалось ни на цене, ни на документации.Позже такая ситуация повторилась с двигателями от 21011, что было просто вопиющим нарушением прав человека со стороны производителя. Но на электрическую схему это не повлияло напрямую.

Когда закончился советский беспредел и завод начал борьбу за клиента, появилась модель, точнее модификация ВАЗ 21065. Вроде «роскошь». Некоторые изменения уже внесены в электрическую схему. Но в целом автомобиль отличался от обычной шестерки этим:

Пятиступенчатая коробка передач
• ;

Карбюраторы солекс

• ;
• бесконтактная система зажигания;
• электрообогрев заднего стекла;
• галогенных ламп большой мощности;
• фонарь задний противотуманный;
• на некоторых версиях устанавливался электроусилитель руля.

Естественно, такие кардинальные эволюционные изменения практически не внесли никаких изменений в схему, по крайней мере, о них просто нет необходимости говорить.

Система зажигания ВАЗ 2106

Схема системы зажигания представляет собой одноклеточное устройство по сравнению с современными электрическими схемами. Однако с годами в него были внесены некоторые изменения. На фото вы видите схему системы зажигания автомобиля до 1980 года.

Он использует распределитель P125b, который использовался до тех пор, пока не начали использоваться карбюраторы Ozone.После этого установили распределитель точно такой же конструкции, только с вакуумным регулятором угла опережения зажигания.

Все остальное электрооборудование шестерки не претерпевало никаких изменений до самого конца выпуска. С одной стороны, это было удобно, потому что, зайдя в любой автомагазин, можно было легко заменить любую деталь — катушку зажигания, которую приходилось носить с собой несколько штук, конденсаторы напряжения, которых предполагалось иметь не менее десятка в сток, не говоря уже о крышке трамблера, которая была подвержена поломкам и имела совершенно непредсказуемый характер.

Особенности обслуживания электрооборудования ВАЗ 2106

Самые серьезные нарекания владельцев шестерки вызвала блок предохранителей. И сам блок, и сами предохранители. При малейшей потере контакта предохранитель перегревался, а плавкая вставка не плавилась, а все, что было вокруг, — пластиковые крышки и корпуса блоков. Бороться с этим явлением было бесполезно, пока не появились человеческие взрыватели ножевого типа. Они надежно держали контакт и сгорали только по делу — если были проблемы в электросхеме.

В бортовой электросети ВАЗ 2106 применена допотопная релейная система для сильноточных потребителей. Реле защищало контакты переключателя от перегрузки. Только на ВАЗ 2108 удалось собрать все реле в один блок, а на шести они разбросаны по всей машине, и логика их размещения не укладывается в элементарные представления схемотехники. Завод не рекомендовал ремонтировать реле, но посоветовал заменить их целиком, так как качественное восстановление сгоревшей обмотки в гаражных условиях было маловероятным.

Об электросистеме и схеме подключения ВАЗ 2106 можно рассказывать сутками, но вы сами разберетесь с самой схемой подключения, которую мы показали на странице. Схема проста, доступна и понятна даже новичку. Дерзайте, и удачи на дорогах!

Схемы подключения ВАЗ 2101 и 2102 несколько отличаются от схемы ВАЗ 21011 и 21013, для этого мы разместили несколько схем для лучшего ознакомления, с подробным обозначением всех узлов.

• 1. Освещение
• 2. Габаритные огни
• 3. Указатели поворота боковые
• 4. Аккумулятор
• 5. Реле контрольной лампы заряда АКБ
• 6. Генератор
• 7. Стартер
• 8. Лампа освещения подкапотного пространства
• 9. Свечи
• 10. Датчик контроля давления масла
• 11. Датчик датчика температуры жидкости охлаждения
• 12. Звуковые предупреждающие сигналы
• 13. Распределитель или распределитель зажигания
• 14.Очиститель моторного лобового стекла
• 15. Датчик аварийного падения уровня тормозной жидкости
• 16. Катушка зажигания или бабина
• 17. Регулятор напряжения
• 18. Выключатель стеклоочистителя находится в насосе омывателя
• 19. Электродвигатель отопителя салона
• 20. Лампа освещения вещевого ящика
• 21. Дополнительный резистор электродвигателя отопителя салона автомобиля
• 22. Розетка для переноски
• 23. Выключатель ручного тормоза
• 24.Выключатель стоп-сигналов
• 25. Реле прерывателя указателя поворота
• 26. Выключатель фонарей заднего хода
• 27. Предохранительный блок
• 28. Реле прерывателя ручного тормоза
• 29. Реле стеклоочистителя

.

• 30. Переключатель режимов электродвигателя отопителя салона
• 31. Прикуриватель
• 32. Выключатель плафонов в стойках задних дверей
• 33. Выключатели внутреннего освещения салона автомобиля, расположенные в стойках передних дверей
• 34.Плафоны
• 35. Замок или выключатель зажигания
• 36. Комбинация приборов
• 37. Указатель температуры охлаждающей жидкости
• 38. Управление дальним светом фар
• 39. Управление наружным освещением
• 40. Проверка указателей поворотов
• 41. Контроль заряда АКБ
• 42. Контроль давления масла автомобильного двигателя
• 43. Контроль ручного тормоза и уровня тормозной жидкости
• 44. Датчик уровня бензина в баке автомобиля
• 45.Контроль предельного запаса топлива
• 46. Лампа освещения комбинации приборов
• 47. Выключатель оповещателя
• 48. Выключатель фар
• 49. Выключатель указателей поворотов
• 50. Выключатель наружного освещения
• 51. Выключатель освещения приборов
• 52. Выключатель стеклоочистителя
• 53. Датчик индикации уровня и запаса топлива в баке автомобиля
• 54. Лампа освещения багажного отделения
• 55.Задние фонари
• 56. Фонарь освещения номерного знака
• 57. Фонарь заднего хода автомобильный

.

• 58. Вилки заднего пучка проводов, конструктивное расположение на ВАЗ 2102

.

• 59. Световой плафон задней части автомобиля ВАЗ 2102

.

Типовая схема подключения ВАЗ 2106 сделана с учетом однопроводного принципа соединения элементов электрооборудования автомобиля. Это означает, что отрицательные контакты электронных устройств отображаются на т.н. «Массовый» автомобиль и проводное соединение обеспечивают только положительные выводы.

Электромонтажное устройство автомобиля

Данный принцип встраивания электронных компонентов в электрическую схему работы автомобиля реализуется на практике в следующих типах соединений:

1. Существующие электрические цепи автомобиля активируются с помощью замка зажигания.
2. Электронные устройства, обеспечивающие поддержание необходимой степени безопасности при эксплуатации автомобиля, подключаются к аккумуляторной батарее через предохранительный блок.
3. Части корпуса всех агрегатов «шестерки» являются хорошими проводниками тока.

Важно: при проведении ремонтных и профилактических работ на автомобиле необходимо обесточить проводку, сняв минусовой провод с клеммы аккумуляторной батареи, иначе несанкционированное прикосновение к контакту аккумуляторной батареи инструментом может привести к ее повреждению. короткое замыкание. Для наглядности электронная схема. Электропроводка ВАЗ 2106 размещена на нашем интернет-ресурсе, и автомобилисты могут использовать ее для проведения необходимых испытаний.

При самостоятельном обслуживании автомобиля необходимо определить причину того или иного дефекта в электрических компонентах «шестерки».Устранение неисправностей следует начинать с замка зажигания, который предназначен для:

• контроль исправности системы зажигания;
• координация систем безопасности и предотвращения угонов автомобилей;
• буксирная «шестерка» с исправной «аварийкой».

В автомобиле ВАЗ 2106 схема подключения включает следующие элементы:

• Аккумулятор с минусовым проводом, контактирующим с кузовом автомобиля;
• стартер с разъемом «50» от замка зажигания через пусковое реле;
• генераторное устройство;

Предохранительный блок

• ;
• выключатель зажигания;
• регулирующее реле.

Принцип работы электрооборудования ВАЗ 2106

Замок зажигания имеет 4 положения, при возбуждении каждого из них коммутируются определенные разъемы и контакты:

1. В положении «0» ток АКБ передается только на разъемы 30 и 30/1, остальные обесточены.
2. В положении «I» ток подводится к разъемам 30-INT и 30 / 1-15, при этом запитаны «габариты», стеклоочиститель и вентиляторная система обогрева отопительного комплекса.
3. В положении «II» контакт 30-50 дополнительно подключается к ранее использованным разъемам. При этом в схему включены система зажигания, стартер, датчики панели, «габаритов» и «поворотников».
4. В позиции «III» используются только «габариты», клаксон, а также дворники лобового и кормового стекла. В этом случае ток доступен только на разъемах 30-INT и 30/1.

Ряд автомобилей этой марки оснащены такими устройствами, как система обогрева кормовых стекол, электрический омыватель «козырька», реле света и др.Электропитание этих гаджетов осуществляется по отдельной линии через выключатель зажигания в положениях ключа «I» и «II».

Важно: поскольку бачок омывателя изготовлен из материала ПВХ и является диэлектриком, электродвигатель дополнительно снабжен отрицательным проводом и при работе с ним необходимо использовать диэлектрическую защиту на разъемах.

В «шестерке» под током в постоянном режиме работают следующие силовые цепи: звуковой сигнал, стоп-сигналы, «аварийка», розетка прикуривателя, вилка для «переноски», подсветка приборов.Ведущие цепи электрооборудования транспорта подлежат защите плавкими предохранителями, которые расположены в двух специальных блоках (основном и запасном), расположенных со стороны водителя под приборной панелью.

Одним из элементов схемы подключения ВАЗ 2106 является предохранительный блок, конструкция которого не соответствует современным требованиям к составу электронного оборудования. Недостатки:

• нестабильное соединение предохранителя с розеткой приводит к появлению пятен пригорания;
• при работе предохранительный элемент подвержен нагреву, что негативно сказывается на соседних монтажных пазах;
• низкая стоимость замены предохранителей не гарантирует их надежности, поэтому проверки данного агрегата следует проводить регулярно.

Использование т.н. «Жучки» могут вызвать возгорание в автомобиле, поскольку высока вероятность короткого замыкания. Существует совершенно безопасный вариант модернизации стандартных продуктов, в котором должны быть установлены плавкие предохранители, сиденья, идеально интегрированные в коробку безопасности.

Преимущества лезвийных предохранителей:

• стабильный контакт изделия с точкой крепления;
• плавкий элемент запаян в прозрачный ПВХ корпус;
• динамический отвод тепла за счет увеличенной площади контакта.

Важно: генератор «шестерка», проводка к нему, а также к аккумулятору, стартеру, катушке, реле переключения оптики и некоторым другим элементам не имеют предохранительных элементов.

Представлен бесплатный электротехнический справочник отечественного автомобиля ВАЗ-2105. Включая блок реле и предохранителей, а также схемы некоторых модификаций. Электрика выполнена по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии подключены к «массе» автомобиля, которая служит вторым проводом.Большинство цепей включаются выключателем зажигания. Схема автомобиля представлена ​​на рисунках двумя частями. Щелкните, чтобы увеличить на весь экран.

Электрооборудование ВАЗ 2105 — схема

1 — указатели поворота боковые; 2 — блок-фары; 3 — очистители фар; 4 — звуковые сигналы; 5 — мотор омывателя фар; 6 — блок управления пневмоклапаном карбюратора; 7 — электродвигатель стеклоочистителя; 8 — электродвигатель омывателя лобового стекла; 9 — датчик уровня тормозной жидкости; 10 — катушка зажигания; 11 — лампа моторного отсека ВАЗ-2105; 12 — распределитель зажигания; 13 — датчик контрольной лампы давления масла; 14 — свечи зажигания; 15 — указатель указателя температуры охлаждающей жидкости; 16 — генератор; 17 — микровыключатель карбюратора; 18 — аккумуляторная батарея; 19 — пневмоклапан; 20 — реле включения стартера; 21 — стартер; 22 — реле стеклоочистителя; 23 — реле зажигания; 24 — реле выключателя сигнализации и указателей поворота; 25 — выключатель стоп-сигнала; 26 — патрон для переносной лампы; 27 — выключатель фонарей заднего хода; 28 — выключатель контрольной лампы стояночного тормоза; 29 — монтажный блок; 30 — выключатель освещения приборов 2105; 31 — выключатель зажигания; 32 — выключатель наружного освещения; 33 — выключатель стеклоочистителя; 34 — выключатель омывателя лобового стекла и фар, очистителей фар; 35 — выключатель звуковых сигналов; 36 — выключатель фар; 37 — выключатель указателей поворота; 38 — выключатель аварийной сигнализации; 39 — выключатель обогрева заднего стекла; 40 — электродвигатель отопителя; 41 — прикуриватель; 42 — лампа освещения перчаточного ящика; 43 плафоновых выключателя в дверных стойках; 44 — выключатель противотуманных фар в задних фонарях; 45 — контрольная лампа давления масла; 46 — контрольная лампа резерва топлива; 47 — комбинация приборов; 48 — реле-прерыватель контрольной лампы стояночного тормоза; 49 — контрольная лампа уровня тормозной жидкости; 50 — блок контрольных ламп; 51 — контрольная лампа заднего противотуманного фонаря; 52 — контрольная лампа стояночного тормоза; 53 — вольтметр; 54 — контрольная лампа габаритного света; 55 — спидометр; 56 — контрольная лампа указателей поворота; 57 — контрольная лампа дальнего света фар; 58 — выключатель электродвигателя отопителя; 59 — плафон; 60 — добавочный резистор электродвигателя отопителя; 61 — задние фонари; 62 — подсветка номерного знака; 63 — датчик указателя уровня и запаса топлива; 64 — элемент обогрева заднего стекла; А — порядок условной нумерации вилок в колодках автоматического трехрычажного переключателя.

Заглушки в розетки монтажного блока

Схема бесконтактной системы зажигания ВАЗ

1. Свечи зажигания
2. Датчик распределителя зажигания
3. Экран
4. Датчик Холла
5. Выключатель
6. Катушка зажигания
7. Монтажный блок
8. Реле зажигания
9. Выключатель зажигания.

Схема системы управления электромагнитным клапаном карбюратора

• 1. Концевой выключатель карбюратора
• 2.Катушка зажигания
• 3. Электромагнитный клапан
• 4. Монтажный блок
• 5. Реле зажигания
• 6. Выключатель зажигания
• 7. Блок жгута проводов, подключенный к блоку управления электропневматическим клапаном.
• 8. Блок управления электромагнитным клапаном

А. Порядок условной нумерации разъемов в блоке управления

Автоматические предохранители 2105

1 (8 А) Задние фонари (фонарь заднего хода). Электродвигатель отопителя.Контрольная лампа и реле обогрева заднего стекла (обмотка).
2 (ДЛЯ) Электродвигатели стеклоочистителя и омывателя. Электродвигатели омывателей и омывателей фар. Реле стеклоочистителя. Реле очистителей и омывателей фар (контакты).
3 (8 A) Зарезервировано
4 (8 A) Зарезервировано
5 (16 A) Элемент обогрева заднего стекла и реле обогрева (контакты).
b (8 A) Прикуриватель. Розетка для переносной лампы.
7 (16 А) Звуковые сигналы
8 (8 А) Указатели поворота в аварийном режиме.Переключатель и реле-прерыватель указателей поворота и аварийной сигнализации в аварийном режиме.
9 (8 A) Регулятор напряжения генератора (на автомобилях с генератором G-222)
10 (8 A) Указатели поворота в режиме указателя поворота и соответствующая контрольная лампа. Контрольные лампы резерва топлива, давления масла, стояночного тормоза и уровня тормозной жидкости. Контрольная лампа и реле заряда аккумулятора. Комбинация устройств. Вольтметр. Система управления пневмоклапаном карбюратора. Реле контрольной лампы стояночного тормоза.
11 (8 А) Задние фонари (стоп-сигналы). Плафоны салона для кузова.
12 (8 А) Фара правая (дальний свет). Катушка реле включения очистителей фар (при включенном дальнем свете).
13 (8 А) Левая фара (дальний свет). Контрольная лампа включения дальнего света фар.
14 (8 А) Левая фара (габаритный свет). Правый задний фонарь (габаритный свет). Фонари освещения номерного знака. Лампа моторного отсека. Контрольная лампа включения габаршего света.
15 (8 А) Фара правая (габаритный свет).Левый задний фонарь (габархический свет). Лампа прикуривателя. Лампы приборного освещения. Лампа освещения перчаточного ящика ВАЗ-2105.
16 (8 А) Фара правая (ближний свет). Катушка реле включения очистителей фар (при включенном ближнем свете).
17 (8 А) Левая фара (ближний свет).

• 18 — реле включения ближнего света фар;
• 19 — реле включения дальнего света фар;
• 20 — перемычка вместо реле включения звуковых сигналов;
• 21 — реле включения очистителей и омывателя фар;
• 22 — реле включения обогрева заднего стекла.

Note … До 1988 года лампы противотуманных фар в задних фонарях и контрольная лампа противотуманных фар были защищены монтажным блоком предохранителя 17 … С 1988 года они защищены отдельным предохранителем, который является находится в пластиковом футляре в жгуте проводов возле выключателя противотуманных фар автомобиля.

Схема подключения

, устройство и возможные неисправности

Использовал тахометр ВАЗ-2106 для проверки частоты вращения коленчатого вала двигателя. Индикатор находится на приборной панели справа от спидометра.Автомобиль шестой модели с инжекторными моторами «АвтоВАЗ» не производил, только в последние годы выпуска небольшая партия сошла с конвейера «ИЖ-Авто». Поэтому тахометр использовался только с системами зажигания, совместимыми с карбюраторным впрыском.

Особенности тахометра

Многие автомобилисты не пользуются тахометром — он не так важен, как спидометр (который используется для контроля скорости, чтобы не нарушать правила дорожного движения и не заработать штраф). С помощью тахометра измеряется скорость двигателя — и это иногда полезно для новичков, которые еще не научились «чувствовать» двигатель.

При проведении тюнинга красивые устройства, улучшающие внешний вид приборной панели. На шестерки устанавливались двигатели с четырьмя цилиндрами. У них одна особенность — на каждый оборот распределительного вала (трамблера) происходит четыре замыкания контактной группы прерывателя. С его помощью создается импульс, необходимый для образования искры. В бесконтактной системе механический прерыватель управляется датчиком Холла.

Схема включения тахометра

Схема тахометра ВАЗ-2106 зависит от того, какая система зажигания используется на автомобиле.В случае контактной системы соединения выполняются следующим образом:

1. Левый выход тахометра (красный) подключается к плюсу выключателя зажигания. Это блок питания устройства — он идет только при включенном зажигании.
2. Средний провод (белый с черной полосой) подключается к кузову (кузову) автомобиля.
3. Правый выход тахометра сигнальный, окрашен в коричневый цвет. Он подключается к выводу «К» катушки зажигания и контактной группе трамблера.

Подключение тахометра к элементам электронной системы зажигания очень похоже:

1. Красный провод подключается к замку зажигания. Питание подается, как и в предыдущем варианте, только при включенном зажигании.
2. Минусовой провод (белый с черной полосой) подключается к кузову автомобиля.
3. Управляющий провод (коричневый) подключается к клемме катушки «K» и контакту «1» электронного переключателя.

В обоих случаях к тахометру прилагается кабель питания лампы накаливания, необходимый для освещения шкалы.

Характеристики тахометра

В целом подключение тахометра ВАЗ-2106 не вызовет затруднений — у него всего три основных провода, остальные вспомогательные. Модель устройства ТХ-193 может использоваться как в автомобилях ВАЗ-2106, так и в аналогичных моделях. Его можно использовать для измерения скорости любого двигателя, в котором установлено электронное или контактное зажигание.

С помощью тахометра количество импульсов в первичной цепи зажигания. На четырехцилиндровых четырехтактных двигателях на один оборот топаточного вала приходится 4 замыкания и размыкание контактной группы.Другими словами, каждый оборот инициирует формирование 4 импульсов. Но на каждый оборот коленчатого вала вырабатывается всего два импульса. Следовательно, существует прямая зависимость между скоростью вращения ротора трамблера и коленчатого вала.

Провода для подключения тахометра

В конструкции прибора есть не только индикатор скорости, но и лампа давления масла.

Перед тем, как подключить тахометр к ВАЗ-2106, необходимо ознакомиться с назначением всех проводов:

1. Белый — предназначен для подключения к той части проводки, на которую поступает напряжение для осветительных приборов.
2. С помощью красного провода и предохранителя устройство запитывается. И напряжение на нем приходит только при включении зажигания.
3. Белый с черной полосой — привязка к массе автомобиля.
4. Коричневый — сигнальный провод, на который поступают импульсы напряжения с катушки.
5. Черный — предназначен для подключения электромагнитного реле индикатора зарядного тока. Реле установлено в моторном отсеке с правой стороны.
6. Серый провод с черной полосой подключается к датчику давления масла на блоке двигателя.

При установке необходимо соблюдать цвета. По привычке можно воспринимать черный провод как минус (на самом деле, в большинстве случаев так и есть). В этом случае тахометр работать не будет.

Если тахометр не работает

Последовательность действий при обнаружении поломки тахометра (при полном выходе из строя):

1. Проверить цепь подключения к клемме катушки зажигания «К». Если есть поломка, устраните ее. Все работы необходимо проводить при снятом аккумуляторе.
2. Проверить цепь питания устройства, убедиться в исправности предохранителя.
3. На инжекторных двигателях может выйти из строя цепь, соединяющая модуль зажигания и блок управления.
4. При использовании силиконовых высоковольтных проводов иногда возникает необходимость замены резистора, установленного на плате тахометра ВАЗ-2106.

Но это поломка, которая приводит к полному выходу устройства из строя. Он гораздо чаще работает с перебоями.

Перебои в работе

Часто бывает, что стрелка начинает срабатывать.Если автомобиль инжекторный, поиск неисправности заключается в подключении диагностического сканера и проверке систем двигателя.

В остальных случаях потребуются такие манипуляции:

1. Проверить проводку, уровень напряжения. Обязательно проверьте, нет ли обрывов цепей и следов окисления.
2. Убедитесь, что связь с «массой» качественная.
3. При плохих контактах в трамблере или пробое конденсатора дергается стрелка тахометра ВАЗ-2106.Если конденсатор вышел из строя, просто замените его.
4. Диагностика системы зажигания, устранение дефектов.
5. Если неисправность возникла после полной (или частичной) разборки, замены, потребуется регулировка. Для этого с помощью микротумблера на задней стороне установите «ноль».
6. В том случае, если стрелка начинает дергаться только при работе двигателя на высоких оборотах, потребуется замена переключателя.

Если на ВАЗ-2106 не работает тахометр, следует внимательно проверить все цепи на предмет его подключения.Чаще всего причиной выхода из строя является сгорание предохранителя и обрыв силовых проводов.

Присоединительные размеры на ВАЗ 2106. Контактная система зажигания. Что такое бесконтактное зажигание и его преимущества

Типовая схема подключения ВАЗ 2106 сделана с учетом однопроводного принципа соединения элементов электрооборудования автомобиля. Это означает, что минусовые контакты электронных устройств Шторка на т. Н. Масса автомобиля, а проводное подключение дает только положительные выводы.

Электромонтажное устройство автомобиля

Такой принцип интеграции электронных компонентов в систему электропитания автомобиля на практике реализуется в виде соединений:

1. Активные электроблоки автомобиля активируются с помощью замка зажигания.
2. Электронные устройства, обеспечивающие поддержание необходимой степени безопасности при эксплуатации автомобиля, подключаются к аккумуляторной батарее через блок безопасности.
3. Части шкафа всех агрегатов «шестерки» являются хорошими проводниками тока.

Важно: При проведении ремонтных и профилактических работ на автомобиле необходимо обесточить проводку, сняв минусовой провод с клеммы Аккорд, иначе несанкционированное прикосновение к контактному инструменту АКБ может привести к КЗ. Для наглядности электронная схема. Электропроводка ВАЗ 2106 размещена на нашем интернет-ресурсе, и автомобилисты могут использовать ее для необходимых испытаний.

При самостоятельном обслуживании транспортного средства необходимо определить причину той или иной неисправности узлов электрооборудования редуктора.Устранение неисправностей следует начинать с выключателя зажигания, предназначенного для:

• контроль исправности системы зажигания;
• Координация работы систем защиты и предотвращения автомобильных выбросов;
• буксирная «шестерка» с исправной «аварией».

В автомобиле ВАЗ 2106 схема подключения включает следующие элементы:

• АКБ с контактом минусового провода на кузове ТС;

Стартер

• с разъемом «50» от замка зажигания через пусковое реле;
• генераторное устройство;
• блок безопасности;
• выключатель зажигания;
• регулирующее реле.

Принцип работы электрооборудования ВАЗ 2106

Выключатель зажигания имеет 4 положения, при возбуждении каждого из которых переключаются переключатели определенных разъемов и контактов:

1. В положении «0» ток АКБ транслируется только на разъемы 30 и 30/1, остальные обесточены.
2. В положении «I» ток подается на разъемы 30-int и 30 / 1-15, а под напряжением находятся «габариты», очиститель лобового стекла, вентилятор системы обогрева отопительного комплекса.
3. В положении «II» к ранее задействованным разъемам дополнительно подключается контакт 30-50. При этом в цепочку включаются система зажигания, стартер, датчики панели, «габаритов» и «поворотников».
4. В позиции «III» задействованы только «размеры», Klakson и очистители ветровых и кормовых стекол. При этом ток доступен только для разъемов 30-int и 30/1.

Ряд вагонов данной марки оснащены такими приборами, как комплекс подогрева подачи стекла, электроавтоматика «Виндер», реле света и др.Электропитание этих устройств проходит по отдельной линии через выключатель зажигания в положениях ключа «I» и «II».

Важно: поскольку бачок омывателя изготовлен из материала ПВХ и является диэлектриком, электродвигатель дополнительно снабжен отрицательным проводом, и при работе с ним следует использовать диэлектрическую защиту на разъемах.

В «шестерке» по току в постоянном режиме работают следующие цепи питания: Клаксон, стоп-сигналы, «Авария», прикуриватель, вилка для «переноски», панель приборов.Ведущие цепи оборудования электрооборудования предназначены для защиты предохранителей предохранителей, которые размещены в двух специальных блоках (основном и запасном), расположенных со стороны водителя под панелью приборов.

Одним из элементов электросхемы ВАЗ 2106 является блок безопасности, конструкция которого не удовлетворяет современным требованиям к составу электронного оборудования. Недостатки:

• нестабильное соединение предохранителя и гнезда приводит к появлению складских помещений;
• при эксплуатации предохранительный элемент подвержен нагреву, что негативно сказывается на расположении гнезд навесного оборудования поблизости;
• низкая стоимость сменных предохранителей не гарантирует их надежности, поэтому проверку этого блока следует проводить регулярно.

Использование т.н. «Жучки» могут повлечь за собой возгорание из транспортного средства, т.к. вероятность возникновения КЗ велика. Существует полностью безопасный вариант модернизации стандартных изделий, в котором подлежат установке ножевые предохранители, посадки, которые отлично интегрированы в блок безопасности.

Преимущества ножевых предохранителей:

• устойчивый контакт изделия с местом крепления;
• элемент плавкого типа замазанный в ПВХ-корпусе прозрачного типа;
• динамический отвод тепла за счет увеличенной площади контакта.

Важно: Шестигранный прибор, проводка к нему, а также к аккумулятору, стартеру, катушке, оптике и некоторым другим элементам предохранительными элементами не оснащены.

На автомобилях ВАЗ 2106 схема подключения включает более десяти различных компонентов и модификаций общей сети. В этом вопросе нужно понимать автовладельца для ремонта и диагностики электросети.

[Скрыть]

Общая схема ВАЗ 2106 с описанием

Начнем с описания обозначений общей электрической схемы электропроводки и оборудования ВАЗ 2106:

• 1 — передние и боковые фары;
• 2 — субгарбогеры, расположенные непосредственно под оптикой;
• 3 — приборы наружного освещения;
• 4 — приборы внутреннего освещения;
• 5 — элементы подключения аудиоимпульсных устройств;
• 6 — электродвигатель вентиляционного устройства системы охлаждения Шестого энергоблока;
• 7 — контроллер, предназначенный для автоматического включения электродвигателя вентилятора;
• 8 — реле включения звуковых инструментов;
• 9 — реле, защищающее силовой электродвигатель вентилятора;
• 10 — устройство регулировки параметра напряжения;
• 11 — катушка зажигания, расположенная в отсеке резки;
• 12 — электродвигатели плетеной системы лобового стекла;
• 13 — контроллер, контролирующий объем потребления тормоза;
• 14 — Racler, именуемый распределительным устройством системы зажигания;
• 15 — электродвигатель системы очистки стекол, предназначенный для включения дворников;
• 16 — свечи зажигания;
• 17 — Контроллер световых индикаторов давления моторной жидкости;
• 18 — контроллер, предназначенный для контроля уровня давления моторной жидкости;
• 19 — регулятор уровня температуры хладагента в системе охлаждения;
• 20 — Подкаст источник освещения;
• 21 — электромагнитный клапан карбюраторного устройства;
• 22 — генераторный узел, предназначенный для выработки напряжения при перемещении и подзарядки аккумуляторной батареи;
• 23 — АКБ;
• 24 — реле защиты от перенапряжения АКБ;
• 25 — Реле электроприводов включения приборов слабого освещения;
• 26 — релейные электроблоки включения дальнего освещения;
• 27 — Реле замков;
• 28 — блок вспомогательный с предохранителями;
• 29 — основной пластиковый модуль с элементами безопасности;
• 30 — Устройство включения источника света заднего хода;
• 31 — контрольный световой индикатор переключателя ручных тормозов, расположенный на панели приборов;
• 32 — розетка для подключения переносного источника света;
• 33 — прерывное устройство указателей поворотных огней и светового сигнала;
• 34 — электродвигатель системы обогрева кабины;
• 35 — выключатель тормозных сигналов;
• 36 — Электрорелейное реле обогрева заднего стекла;
• 37 — Система обогрева дополнительного резисторного элемента электродвигателя;
• 38 — Световой индикатор системы освещения багажного отделения;
• 39 — Выключатель внешних осветительных приборов расположен на центральной консоли в салоне;
• 40 — переключатель включения и выключения системы подогрева заднего стекла;
• 41 — Замок зажигания;
• 42 — осветительный прибор осветительных приборов, служит для включения дальнего и ближнего света;
• 43 — рычаг включения поворотных фар;
• 44 — выключатель звуковых сигналов установлен на рулевом колесе в салоне;
• 45 — рычаг включения и переключения режимов системы очистки стекол;
• 46 — мастер мастера выключателя лобового стекла;
• 47 — Коммутационное устройство включения подсветки пульта управления;
• 48 — переключатель включения и выключения светового сигнала;
• 49 — сигаретная комната;
• 50 — Выключатель системы отопления в салоне;
• 51 — Контрольная лампа индикатора объема рабочей жидкости в бачке гидропривода тормозной системы;
• 52 — выключатели осветительных розеток открытых входных дверей;
• 53 — световые устройства открывания передних открытых дверей;
• 54 — коммутационные аппараты световых приборов, установленных в входных дверях;
• 55 — регулятор объема горючего со световым индикатором запаса бензина в баке;
• 56 — регулятор уровня температуры хладагента в системе охлаждения;
• 57 — индикатор давления моторной жидкости с осветительным устройством;
• 58 — тахометр для считывания данных с коленчатого вала и определения оборотов двигателя;
• 59 — контрольная световая сигнализация включения ручного тормоза;
• 60 — световой индикатор определения заряда аккумулятора;
• 61 — световой индикатор воздушной заслонки карбюраторного двигателя, также называется субференцией;
• 62 — Спидометр, где отображается информация о скорости движения машины;
• 63 — контрольная световая индикация включения внешних осветительных приборов;
• 64 — Световой указатель поворота фонарей фонарей;
• 65 — Световой индикатор включения оптических приборов дальнего освещения;
• 66 — вышло из строя реле включения светового тормоза;
• 67 — выключатель указателя поворота, установленный на силовых агрегатах карбюратора;
• 68 — часы, расположенные в салоне;
• 69 — Выключатели включения и выключения световых приборов, установленных в задних дверях;
• 70 — источники света в салоне;
• 71 — Устройство обогрева заднего стекла;
• 72 — Световой индикатор указателя поворота багажного отделения;
• 73 — регулятор объема и резерва топлива, расположенный в топливном баке ВАЗ 2106;
• 74 — приборы заднего освещения, оптические приборы освещения ряда автомобилей.

Электросхемы ВАЗ 2106 отдельные узлы

Ниже представлены электрические схемы ВАЗ 2106 в цветных фото и картинках. Каждая система оснащена плоскостью электрооборудования, что позволяет подключать провода и подключать электроприборы.

Электрощам подключения генератора

Схема генераторного узла «Шестерка»

Обозначение элементов электропроводки генераторного узла:

• 1 — аккумулятор;
• 2 — генераторная установка «Шесть»;
• 3 — регулирующее устройство, предназначенное для контроля рабочего параметра напряжения;
• 4 — замок;
• 5 — пластиковый модуль с элементами безопасности;
• 6 — контрольный световой индикатор, определяющий аккумулятор;
• 7 — реле защиты электролита контрольная световая индикация заряда аккумулятора.

Электросхема стартера

Электросхема стартерного узла на ВАЗ 2106

Электропроводка «Шестерка» для запуска силового агрегата привязана к пусковому агрегату:

• 1 — устройство стартера автомобиля;
• 2 — АКБ;
• 3 — генераторная установка;
• 4 — Замок зажигания.

Символ P1 обозначается втягивающей обмоткой реле, а знак R2 сохраняется.

Электроблоки контактно-бесконтактной системы зажигания

В зависимости от модификации отечественная «шестерка» может оснащаться контактной или бесконтактной системой зажигания.Оба варианта имеют определенные отличия, указанные на показанных схемах.

Контактная система Зажигание 2106.

Обозначение узлов:

• 1 — свечи зажигания;
• 2 — распределитель;
• 3 — выключатель зажигания;
• 4 — катушка;
• 5 — выключатель;
• 6 — генератор;
• 7 — АКБ.

Схема бесконтактной СЗ на «Шестёрку»

Обозначение комплектующих:

• 1 — аккумулятор;
• 2 — генератор;
• 3 — замок зажигания;
• 4 — катушка;
• 5 — выключатель;
• 6 — Датчик распределителя;
• 7 — Свечи.

Электрическая схема электромагнитного клапана карбюратора 21053-1107010

Схема управления клапаном устройства карбюратора 2106

Обозначение узлов:

• 1 — оконечное коммутационное устройство карбюраторного агрегата;
• 2 — непосредственно сам клапан двигателя;
• 3 — модуль управления карбюраторным узлом;
• 4 — катушка зажигания;
• 5 — коммутационный аппарат;
• 6 — выключатель зажигания, есть замок.

Электросхема поворотов поворотов и сигнализации

Поворотные огни и цепь световой сигнализации

Обозначение узлов:

• 1 — Световые приборы поворотных огней, установленные в передних оптических устройствах;
• 2 — АКБ;
• 3 — генератор в сборе авто;
• 4 — габаритные поворотные фары, расположенные на передних крыльях;
• 5 — главный монтажный модуль с элементами безопасности;
• 6 — блок управления вспомогательный с предохранителями;
• 7 — Замок зажигания;
• 8 — устройство отключения и включения световой сигнализации, установленное в кабине машины на центральной консоли;
• 9 — коммутационное устройство включения и выключения поворотного освещения;
• 10 — вышло из строя устройство для мигания поворотных огней и светового сигнала;
• 11 — спидометр, оборудованный контрольным световым индикатором включения поворотных огней;
• 12 — Световые приборы указателей поворотных фонарей в задней оптике.

Схема звукового сигнала

Схема включения и выключения звукового импульса

Описание основных элементов данного элемента электрического молота:

• 1 — звуковые устройства, используемые для воспроизведения импульсов;
• 2 — реле включения звуковых импульсов, предохраняет электрический цоколь от перенапряжения;
• 3 — переключатель звуковых импульсов;
• 4 — монтажный модуль с элементами безопасности;
• 5 — генераторная установка ВАЗ 2106;
• 6 — АКБ.

Схема включения силового двигателя

Схема включения электродвигателя системы отопления

Обозначение элементов включения электродвигателя отопительного узла:

• 1 — электродвигатель системы отопления;
• 2 — добавочный резисторный элемент;
• 3 — Устройство переключения двигателя электроплиты в салоне автомобиля;
• 4 — модуль безопасности;
• 5 — замок;
• 6 — генераторный узел;
• 7 — АКБ.

Модификации

Различные модификации ВАЗ 2106 могут комплектоваться дополнительным электрооборудованием. Электропроводка в этом случае сдаётся дополнительно, а общая схема укомплектована другими комплектующими.

Схема включения стеклоподъемников передних дверей

Схема включения стеклоподъемников

Описание элементов:

• 1 — главный модуль безопасности;
• 2 — реле для защиты электролинии дополнительно установленных окон;
• 3 — устройство переключения стеклоподъемников, установленных на левой двери;
• 4 — аналогичное приспособление для регулировки положения стекла правой двери спереди;
• 5 — электродвигатель левого стеклоподъемника;
• 6 — модуль вспомогательный с элементами безопасности;
• 7 — Замок зажигания.

Контакт A Подключается к контакту 30 на генераторном блоке, контакт B — к коммутационному устройству системы освещения панели. Выходные символьные разъемы в блоке моторного электродвигателя.

Канал Wideto Roller продемонстрировал процедуру установки и подключения.

Цепь управления электромагнитным клапаном марбюратора

Доработанная схема управления клапаном карбюратора

Доработанная версия схемы управления клапаном карбюратора имеет несколько отличий:

• 1 — выключатель или замок зажигания;
• 2 — генератор напряжения питания оборудования;
• 3 — АКБ;
• 4 — катушка зажигания;
• 5 — выключатель в сборе, расположенный в моторном отсеке;
• 6 — модуль управления;
• 7 — сам клапан установки карбюратора;
• 8 — концевой выключатель карбюраторного устройства.

Двигатель вентилятора системы охлаждения двигателя

Электромотор Система охлаждения двигателя

Описание компонента:

• 1 — узел генератора, установленный под капотом;
• 2 — АКБ;
• 3 — замок или замок зажигания;
• 4 — основной модуль с элементами безопасности;
• 5 — реле защиты электролитического угла системы включения вентилятора охлаждения электродвигателя силового агрегата;
• 6 — контроллер включения вентилятора;
• 7 — непосредственно сам вентилятор;
• 8 — дополнительный модуль безопасности.

Схема предохранителей и реле ВАЗ 2106

«Шестерка» оснащена модулем безопасности, обозначения его компонентов приведены ниже.

Видео «Самостоятельная замена накладок предохранителей»

Пользователь Раманыча наглядно показал, как заменить блоки предохранительных элементов на «шестерке».

В каждом современном автомобиле есть бортовая сеть — система, объединяющая всех потребителей энергии и электрооборудования. Эти устройства проводки отмечены, в частности, в этой статье речь пойдет о легендарной отечественной «шестерке».В какие элементы входит электрический ход ВАЗ 2106, какие неисправности для него характерны — узнавайте из этого материала.

[Скрыть]

Признаки неисправности

В какие элементы входит схема электрооборудования и проводки с описанием 21063? В эту систему входят все потребители энергии, а также основные системы автомобиля, включая зажигание, охлаждение двигателя и обогрев. В том случае, если машина не заводится, и возникают сбои в работе электрооборудования, в первую очередь следует проверить электропроводку и заменить вышедшие из строя комплектующие.

Если двигатель не возможен, следует сначала диагностировать состояние аккумулятора, а также подачу топлива к карбюратору или форсунке.

В случае, если топливо подойдет нормально, вам потребуется диагностика электрической цепи Машины, проверьте следующее:

1. В случае карбюраторных двигателей Диагностика распределителя зажигания, катушек, свечей и, конечно же, самой проводки соединение этих компонентов. В некоторых случаях невозможность запуска двигателя связана с поломкой, к которой подключены свечи.
2. В том случае, если речь идет о блоке силы впрыска, то причина может быть в неработоспособности блока ECM. Этот узел предназначен для обработки сигналов, подаваемых с датчиков, а также для передачи команд исполнительным механизмам. В целом блок управления предназначен для определения наиболее оптимальных параметров работы мотора, но не все автомобили ими оснащены.

Еще бывает, что неисправность в работе силового агрегата связана с работоспособностью замка зажигания, в частности, речь идет о поврежденных контактных группах.

Фотогалерея «Основные неисправности АКБ»

Карбюраторный двигатель

Как работает электрическая схема карбюраторного двигателя При запуске силового агрегата:

1. Водитель поворачивает ключ в замке зажигания, при этом система начинает подавать питание на мощность к этому узлу.
2. Все индикаторы и значки активируются на приборной панели, в этом случае оборудование питается от аккумулятора.
3. На катушку подается низкое напряжение, которое используется для образования высоковольтного разряда.Когда напряжение проходит через модуль, оно преобразуется в высокое и поступает в распределительный блок.
4. Привод распределительного механизма посредством высоковольтного разряда вращает коленчатый вал двигателя «шестерки». Сам травер в свою очередь замыкает контакты и передает разряд по высоковольтным проводам на свечи. В дальнейшем этим разрядом нагревается горючая смесь в цилиндрах мотора (автор видео — Автоэлектрик Канал ВЧ).

Классическое зажигание

В соответствии с электротехнической схемой классическое зажигание Включает в себя такие компоненты:

• сам замок;
• катушка;
• резиновый или распределительный блок;
• кабели высоковольтные со свечами.

Травером прерывается обрыв первичной обмотки модуля, после чего высоковольтное напряжение подается в определенной последовательности на цилиндры. Как упоминалось выше, катушка используется для преобразования низкого напряжения в высокое.

В том случае, если при попытке запустить двигатель ничего не происходит, то причины могут быть такие:

1. Повреждение проводки на участке между модулем и узлом генератора. При такой проблеме следует провести диагностику состояния контактов, а также целостности электрических заглушек.
2. Поломка самой катушки. В этом случае работу устройства можно проверить с помощью искры — трос извлекается из распределителя и входит в контакт с корпусом или двигателем машины.Если при попытке запустить мотор ничего не происходит, это говорит о том, что прибор подлежит замене.
3. Повреждение проводки на участке между свечами и трамблером. В этом случае необходимо провести диагностику состояния крышки трамблера, в частности, проверить расположенный внутри бегунок, а также провода (автор видео — канал АМОЧН Александр Коломенский ААЦ).

Электронное зажигание

Автомобили ВАЗ 2106 также комплектовались электронным или бесконтактным зажиганием (БСЗ).Принципиальной особенностью таких автомобилей является то, что между распределительным механизмом и самой катушкой дополнительно был установлен электронный переключатель. Помимо основных компонентов, БСЗ включает в себя коммутационное устройство, а также датчик-распределитель.

Используя последний, управляющие импульсы передаются на переключающее устройство для создания искры, после чего сигналы распределяются по цилиндрам. Основное назначение коммутационного устройства состоит в преобразовании сигналов управления в импульсное напряжение, которое подается на обмотку катушки, в частности, речь идет о первичной обмотке.Наличие переключателя способствует улучшению образования разряда, особенно если силовой агрегат работает на обедненной горючей смеси.

Двигатель-форсунка

Что касается силовых агрегатов впрыска, то такие моторы отличаются от карбюраторных версий следующим образом:

• в первом — электронасос, повышающий давление в топливной системе;
• в этом случае горючая смесь образуется непосредственно в цилиндре, тогда как в карбюраторных вариантах ее образование происходит непосредственно в карбюраторе;
• в форсунках используются топливные форсунки, обеспечивающие нормальный впрыск топлива;
• наличие, дающее возможность точно определить момент, в который требуется впрыск горючей смеси (автор видео — подсказка канала автомобилисту).

Как вы понимаете, силовые агрегаты впрыска оснащены большим количеством различных датчиков и контроллеров. Поэтому, если мотор не запускается, то причина может быть в неполадках в работе электрочашек или самих датчиков.

Если речь идет о датчике, то такую ​​поломку можно определить своими руками:

• сначала необходимо отсоединить проводку от контроллера; разъем извлечен;
• далее мультиметром диагностируется сопротивление;
• если полученные значения отличаются от нормированных, то, скорее всего, прибор подлежит замене.

Инструкция по диагностике и замене проводки

Перед тем, как приступить к замене проводки и вышедших из строя компонентов, необходимо провести диагностику системы.

Как проверить натяжение:

1. Для проверки понадобится лампа с проводами, один из ее щупов нужно подключить к минусовой клемме АКБ или телу «шестерки».
2. Другой контакт от лампы подключается к диагностированным электрочайникам. Необходимо, чтобы зонд находился как можно ближе к аккумулятору или предохранительному устройству.
3. В том случае, если управление в результате подключения начало гореть, это говорит о наличии напряжения на диагностической зоне. Тестирование продолжается аналогичным образом, пока не будет обнаружена поврежденная цепь. Как показывает практика, часто сбои в работе электросистемы связаны с плохим подключением, поэтому в первую очередь рекомендуется проверить контакты (автор видео — канал ВАЗ 2101-2107 ремонт и обслуживание).

Так же можно проверить целостность проводки, это делается для того, чтобы определить обрыв в электрочайниках.

Для этого выполните следующие действия:

1. Для начала отключите все напряжение от электрической цепи и произведите ее диагностику на целостность. Для этого можно использовать контрольную лампу с подключенным источником питания.
2. Оба контакта от лампы должны быть подключены к концам электрической цепи. Если такой возможности нет, то один чек-лист подключается к плюсовому контакту, а другой к массе, то есть к кузову автомобиля.В том случае, если после подключения лампа загорелась, то это говорит о том, что участок разводки предназначен. Если лампа не загорелась, это говорит о повреждении электропроводки.
3. Аналогичным образом проводится диагностика замка, для этого к его выводам будут подключены контакты от требуемой проверки. При срабатывании замка источник света должен повернуться.

Блок предохранителей ВАЗ 2106 — одно из самых простых устройств, от которого зависит работа электрооборудования транспортного средства.Для его нормального функционирования владельцам «шестерки» необходимо знать, в каком оборудовании отвечают предохранители и как они заменяются. В процессе работы «шестерки» в электрочашках часто возникают неисправности, которые сложно выявить, если нет электронной почты. Схема электрооборудования Авто. Электросхема необходима для ремонта осветительных приборов, сигнализации, замка зажигания, другого оборудования. Без него не обойтись в случаях, когда нужно подключить дополнительные устройства.

Схема электрооборудования ВАЗ-2106 1 — Фары; 2 — кофточки; 3 — боковые указатели поворота; четыре — аккумуляторная батарея; 5 — соответствующие устройства сигнализации заряда аккумуляторной батареи; 6 — Реле включения ближнего света фар; 7 — переключатель реле дальнего света фар; 8 — Лампа освещения открытого пространства; 9 — электромагнитный клапан карбюратора; 10 — стартер; 11 — генератор; 12 — Электродвигатель вентилятора охлаждения двигателя; 13 — гудок; 14 — датчик включения электродвигателя вентилятора; 15 — свечи зажигания; 16 — сигнализатор датчика недостаточного давления масла; 17 — датчик давления масла; 18 — датчик недостаточного уровня тормозной жидкости; 19 — датчик указателя температуры охлаждающей жидкости; 20 — электродвигатель очистителя лобового стекла; 21 — катушка зажигания; 22 — распределитель зажигания; 23 — электродвигатель омывателя лобового стекла; 24 — реле электродвигателя вентилятора; 25 — регулятор напряжения; 26 — Реле-прерыватель очистителя лобового стекла; 27 — Блок дополнительных предохранителей; 28 — блок главных предохранителей; 29 — выключатель света заднего хода; 30 — выключатель стоп-сигнала; 31 — розетка для переносной лампы; 32 — Реле прерывателя сигнализации и указателей поворота; 33 — Выключатель электродвигателя отопителя; 34 — добавочный резистор электродвигателя отопителя; 35 — электродвигатель отопителя; 36 — лампа освещения широкого ложа; 37 — часы; 38 — прикуриватель; 39 — выключатель аварийной сигнализации; 40 — выключатель крышки воздушной заслонки карбюратора; 41 — выключатель освещения приборов; 42 — Выключатель очистителя и омывателя лобового стекла; 43 — выключатель фар и указатели поворота; 44 — выключатель зажигания; 45 — Выключатель заднего противотуманного фонаря; 46 — выключатель наружного освещения; 47 — Выключатели светового освещения кабины, расположенные в стойках передних дверей; 48 — Переключатели потолочного освещения салона, расположенные в стойках задних дверей; 49 — плафоны освещения потолка; 50 — выключатель переключателя стояночного тормоза; 51 — Устройство осветительной лампы; 52 — указатель уровня топлива с сигнализацией резерва; 53 — указатель температуры охлаждающей жидкости; 54 — указатель давления масла с предупреждением о недостаточном давлении; 55 — сигнализатор включения стояночного тормоза; 56 — сигнализатор заряда аккумулятора; 57 — Сигнализация закрытия заслонки воздушной заслонки карбюратора; 58 — тахометр; 59 — Сигнализатор включения; 60 — сигнализатор поворота указателей поворота; 61 — сигнализация включения дальнего света фар; 62 — спидометр; 63 — сигналка недостаточного уровня тормозной жидкости; 64 — задние фонари; 65 — осветительные огни осветительные огни; 66 — датчик указателя уровня и запаса топлива; 67 — лампа освещения багажника; 68 — задний противотуманный фонарь; 69 — Выключатель звукового сигнала; А — условная нумерация заглушек в блоках очистителя лобового стекла и его реле; Б — нумерация клемм в блоке отключения сигнализации 32 указателя тревоги и вращения; Б — нумерация клемм в блоке выключателей 39 сигнализации

Проектирование электромонтажных работ электрооборудования «Шестерка»

Основная особенность, которой обладает схема ВАЗ 2106, это то, что все выводы узлов и приборов со знаком минус напрямую связаны с «массой» кузова автомобиля.Электропроводка «Шестерка» по своей конструкции имеет следующее решение.

Учитывая особенности EL. Схема подключения «Шестерка», важен следующий момент: Замена любой детали должна производиться после снятия минусовой клеммы с аккумуляторной батареи. Если при ремонте прикоснуться к клеммам и корпусу автомобиля металлическими инструментами, то произойдет короткое замыкание. Специально для возможных внештатных ситуаций, независимо от положения ключа в замке зажигания, следующее электрооборудование:

• эл.Цепочка Classone;
• ламп подсветки и стоп-сигналов;
• сигнализация;
• прикуриватель;
• розетка.

Если вы обслуживаете собственный автомобиль, то периодически сталкиваетесь с проблемой выхода из строя электросистемы. Разобрать поломку вам могут помочь. Схема подключения. Имея электрический молоток ВАЗ 2106, можно прозвонить цепь вольтметром, определить место поломки и отремонтировать технику.

Пробой места поиска должен начинаться от замка зажигания.Это многофункциональное устройство выполняет роль механизма зажигания, системы автоматической защиты и позволяет буксировать машину при включенной сигнализации.

Электропроводка в любом автомобиле выполняет одну из основных функций — обеспечивает стабильную работу двигателя и всех электрических устройств. Наличие проблем в электросхеме ВАЗ 2106 может привести к невозможности полноценной работы машины.

[Скрыть]

Признаки и причины неисправности

Для начала разберем признаки проблем в работе электрических колпачков.

Признаки

По тому, как «симптомы» можно определить неисправность:

1. Автомобиль не заводится и не едет. Причин неисправности может быть множество, начиная от разряженного аккумулятора и заканчивая образовавшимся генераторным устройством.
2. Машина запускается и может двигаться, но некоторые узлы и системы работают неправильно.
3. На приборной панели автомобиля мигал индикатор заряда аккумулятора. Неисправность может быть связана как с аккумулятором (разряд, падение бака или повреждение), так и с работой генераторного устройства.
4. Неправильно функционирует оптика. Свет фар слабый, но усиливается при нажатии на педаль газа. Неисправности могут быть вызваны неисправностью генератора.
5. Некоторые электроприборы не работают. Например, освещение в салоне или обогреватель заднего стекла. Причина может быть в повреждении проводов цепи или выходе из строя предохранителя. Требуется диагностика блока.
6. Боковые указатели поворотов не работают. Причину следует искать в электрокопии и предохранителях.

Причины

1. Разложенные пластины АКБ 2. Перегорел предохранитель ВАЗ 2106 3. Обрыв ремня генератора 4. Повреждены высоковольтные провода

По каким причинам в работе электрооборудования возникают проблемы:

1. Разряд батарея или ее поломка связана с уменьшением емкости или разрушением внутренних пластин. Малси может быть связано с тем, что АКБ отработал свой ресурс. По окончании эксплуатации операции внутренние компоненты АКБ быстрее изнашиваются, особенно если автовладелец допустил ошибки при использовании устройства.Когда аккумулятор разряжен полностью, его можно обмануть, но это не всегда позволяет решить проблему. Если износ устройства очень большой, то после зарядки водитель сможет запустить двигатель, но в результате остановки хозяина автобуса он столкнется с проблемой.
2. Проблемы с генератором. Неисправность устройства может быть связана с выходом из строя одного из конструктивных элементов генераторной установки или износом ее ремня. Если диагностика показывает, что на электроприборах недостаточно напряжения, а аккумулятор исправен, необходимо проверить реле регулятора генератора, а также целостность ремня.Один из признаков его износа — скачки напряжения, а также свист из-под капота. Ремешок ГРМ свистеть не может. Для замены регулятора придется разобрать прибор и провести его полный анализ.
3. Повреждение изоляции провода, обрыв проводки. Если изолирующий слой на электрических цепях поврежден, это приводит к утечке тока. Соответственно, электроприбор не получит достаточного уровня напряжения, необходимого для их электропитания. В случае разводки в скале оборудование будет невозможно.Поврежденные электрочайники подлежат замене, а при разрыве изоляционного слоя провод необходимо заменить или обмотать новой лентой.
4. Неработающие контакты. Практически все электрические колпачки имеют разъемы для подключения. Если их контакты повреждены, перегорели или окислились, это приводит к тому, что ток не может течь в оборудование. При окислении элементы очищаются, обычно это устраняет проблему. Если контакты повреждены, то единственным выходом будет замена разъемов.Но в случае смельчаков, заглушки не заменяются. Необходимо выяснить причину, так как обгорание контактов говорит о скачках напряжения в электросети. Если не устранять проблему, автовладелец будет постоянно с ней сталкиваться после замены контактов.
5. Реле пробоя или предохранители. Все элементы, расположенные в монтажном блоке, отвечают за исправное состояние электроприборов. Если они выйдут из строя, повредятся или перегорят, работа оборудования будет невозможна.Детальная диагностика и замена комплектующих не удались. Для поиска неисправного предохранителя воспользуйтесь схемой, расположенной на обратной стороне блока. Как и в случае с контактами, наличие следов горения на предохранителях указывает на скачки напряжения в бортовой сети, которые необходимо устранить. Если за работу бензонасоса отвечает устройство, его поломка приведет к тому, что запуск двигателя будет невозможен.
6. Неисправность замка зажигания или других элементов СЗ или БСЗ — травер, стартер.При таких неисправностях запуск мотора выпускаться не будет. Если стартер неисправен, при попытке включить двигатель водитель услышит щелчки. Приборная панель Обычно активируется, как говорится на ней пробегали индикаторы, но мотор не запускается. Необходимо произвести поочередный демонтаж всех конструктивных элементов системы зажигания — замка, траверсы и стартера. Эти устройства подлежат детальной диагностике, вытеснению и замене вышедших из строя комплектующих.
7. Одной из причин неисправности электрических цоколей, при которой мотор может не заводиться, является повреждение высоковольтных проводов системы зажигания. Речь идет о тех кабелях, которые подключаются к свечам. При их повреждении на свечах не может быть получен достаточный высоковольтный разряд. В результате возникают проблемы с запуском двигателя. Если блок питания запущен, но на высоковольтном проводе повреждена изоляция, сообщит двигатель. Проблемы можно решить заменой кабелей.Более подробно причины проблем показаны на фото.

Практика показывает, что большинство неисправностей в работе электропроводки авто связано с некачественным соединением.

ВАЗ 2106 с карбюраторным двигателем

Схема электросети ВАЗ 2106

Рассмотрим цветную схему Электрики с описанием в «шестерке» с карбюраторным двигателем:

1. Поворотные фары расположены по бокам кузова.
2. Панникерс.
3. Оптика наружного освещения.
4. Оптика внутреннего освещения.
5. Звуковые устройства.
6. Электродвигатель вентиляционного устройства системы охлаждения энергоблока.
7. Активация двигателя вентилятора контроллера.
8. Реле включения звуковых сигналов.
9. Защитный элемент включения электродвигателя двигателя вентилятора охлаждения.
10. Регулировка напряжения прибора в бортовой сети машины.
11. Катушка системы зажигания.
12. Контроллер, определяющий недостаток объема тормозной жидкости в расширительном бачке под капотом.
13. Распределительный прибор системы зажигания.
14. Электрическая система очистки лобового стекла.
15. Свечи зажигания с подключенными высоковольтными кабелями.
16. Контроллер светового индикатора аварийного давления моторной жидкости.
17. Регулятор указателя давления смазки.
18. Контроллер датчика температуры антифриза.
19. Лампа освещения, расположенная в моторном отсеке.
20. Клапан электромагнитный карбюраторного агрегата.
21. Генератор, обеспечивающий напряжение всего электрооборудования машины под двигателем.
22. Система зажигания стартера.
23. Автомобильный аккумулятор.
24. Реле контроля разряда АКБ.
25. Защитный элемент цепи включения ближнего освещения оптики.
26. Реле включения дальнего света.
27. Защитное устройство цепи системы очистки лобового стекла.
28. Вспомогательный монтажный блок с предохранителями.
29. Главный монтажный предохранительный элемент.
30. Устройство включения и отключения фонарей заднего хода при включении соответствующей передачи.
31. Прибор для включения и выключения индикатора ручного тормоза на приборной панели.
32. Гнездо для подключения переносной лампочки.
33. Прерывистое устройство поворотных указателей и световой сигнализации, из-за мигания фар при поворотах или «авариях».
34. Электродвигатель системы обогрева автомобильный.
35. Выключатель стоп-сигналов.
36. Релейная защита электрозащиты системы обогрева заднего стекла.
37. Резисторный элемент электродвигателя системы отопления.
38. Световой индикатор Bandac.
39. Включение и выключение внешнего осветительного устройства.
40. Кнопка включения и отключения системы обогрева заднего стекла.
41. Замок зажигания.
42. Включите центральную консоль, чтобы включить ближнее или дальнее освещение.
43. Поворотный рычаг освещения.
44. Отключение и включение аудиосигнала.
45. Рычаг переключения скорости движения дворников лобового стекла.
46. Устройство включения и отключения системы очистки лобового стекла.
47. Управление освещением пульта управления.
48. Кнопка включения и выключения световой сигнализации.
49. Сигаретчик.
50. Переключить скорость печки.
51. Световой индикатор уровня тормозной жидкости.
52. Фонарные выключатели устройства, управляющие открытием или закрытием передних дверей.
53. Лампочки, сигнализирующие об открытых дверях.
54. Выключатели Flafone в стойках передних дверей.
55. Контроллер топлива с индикатором резерва бензина в баке.
56. Регулятор температуры антифриза в системе охлаждения.
57. Устройство контроля давления смазки В двигателе со световым индикатором.
58. Тахометр, определяющий частоту вращения коленчатого вала электродвигателя.
59. Световой индикатор ручного тормоза.
60. Индикатор начисления счета.
61. Световой индикатор включения питания.
62. Спидометр.
63. Световой индикатор внешнего освещения.
64. Поворотный световой указатель на приборной панели.
65. Индикатор включения дальнего света.
66. Прерывистый элемент индикатора ручного тормоза.
67. Переключатель индикатора SPAC.
68. Часы на центральной консоли.
69. Выключатели Plafonic, устанавливаемые в стойках задних дверей.
70. Плафон.
71. Устройство обогрева заднего стекла.
72. Световой индикатор освещения багажного отделения.
73. Контроллер уровня и резерва топлива.
74. Оптика задняя.
75. Световое освещение номерного знака.

О нюансах ремонта проводки при замене одного зажигания на другое можно узнать из ролика, снятого Вячеславом Кравченко.

В таких моделях принцип работы электрочашек при запуске мотора выглядит так:

1. Водитель вставляет ключ в замок, после чего поворачивает его в положение «Стартер». Это приводит к подаче питания на устройство.
2. Генераторная установка введена в эксплуатацию. От прибора на катушку поступает напряжение, этот элемент предназначен для формирования импульса высокого напряжения. На него подается низковольтный ток, который получается в результате преобразования высокого напряжения.Разряд идет с катушки на резину.
3. По высоковольтным кабелям привод устройства начинает толкать коленчатый вал двигателя автомобиля. Последний производит замыкание контактов в определенном порядке, после чего на свечу приходит разряд.

В зависимости от типа автомобиля на карбюратор может быть установлено классическое или электронное зажигание.

Классическое зажигание

Такая система называется бесконтактной, в ее состав входят:

• выключатель зажигания, т.е.е. замок;
• катушек;
• распределительный механизм;
• кабели высоковольтные;
• свечей.

Функция коммутационного устройства заключается в отключении электроники первичной обмотки модуля. После этого механизм распределяет напряжение на свечи в определенном порядке. Благодаря катушке низковольтный ток преобразуется в высоковольтный. Свечи предназначены для зажигания горючей смеси в цилиндрах двигателя автомобиля.

О обозначениях предохранителей на карбюраторной версии автомобиля можно узнать из видео, опубликованного каналом Avtoclub_22.

Электроника

Если машина оборудована электронной системой зажигания, то в ней на участке цепи между устройством траверсы, а также катушкой находится механизм переключения.

БСЗ состоит из:

• коммутационного устройства;
• выключатель, т.е. замок;
• катушек;
• распределительное устройство;
• кабели высоковольтные, у которых разряд идет на свечу;

сами свечи

• .

Благодаря распределительному устройству на коммутирующее устройство поступают управляющие импульсы, это делается для появления искры.После этого сигналы подаются поочередно на все свечи зажигания. Основное назначение переключателя — преобразование управляющих импульсов от бесконтактного устройства в ток, который используется для питания катушки первичной обмотки. Это способствует улучшению внешнего вида искры, что особенно актуально для энергоблоков, работающих на обедненной горючей смеси.

Диагностика коммутирующего устройства осуществляется с помощью искры. Если высоковольтный сигнал не получает ревизии на рублере, это свидетельствует о неисправности выключателя.Заменено устройство. Но если проблема не была решена в результате ремонта или смены, то нужно провести диагностику электрических цоколей и поменять поврежденные провода. Возможно, причину следует искать в повышенном сопротивлении прожитого, оно приводит к тому, что искра будет слишком слабой.

ВАЗ 2106 с инжектором

Автомобили более поздних выпусков стали оснащаться форсунками. Мы не будем рассматривать электричество таких машин, так как оно практически идентично вышеописанному.

О передаче «шестерки» с карбюратора на инжектор и ремонтных работах по переносу проводки вы можете узнать из видео от Сергея Крючкова.

Подключение устройства Электросхема в таких машинах претерпела определенные изменения:

1. Автомобили стали оснащаться электронасосами, предназначенными для повышения уровня давления в рампе. В силовых агрегатах с карбюраторами такого давления нет, в них используются механические насосные устройства.
2. Горючая смесь образуется непосредственно в цилиндрах СВО.В классических вариантах его образование происходит в карбюраторе.
3. Добавлены электрические форсунки, они отвечают за впрыск топлива.
4. Также электророш дополняет блок управления ECM. Устройство используется для определения момента, когда требуется впрыск топливной смеси. В карбюраторных версиях он попадает в цилиндры при открытии впускного клапана.

Инжекторные системы характеризуются наличием большого количества электронных компонентов.Если двигатель не запускается, причина может заключаться не только в повреждении проводки, но и не в рабочем состоянии датчиков.

Инструкция по диагностике и замене проводки

При повреждении схемы проводки в ВАЗ 2106 диагностика уровня напряжения должна проводиться в бортовой сети, для этого нужна контрольная лампа с двумя подключенными проводами:

1. Один из контактов «Чеки» подключается к минусовой клемме аккумуляторной батареи под капотом машины.Можно использовать массу, то есть любую металлическую часть кузова или двигателя автомобиля.
2. Второй контакт подключается к подключению диагностируемой области электрочашек. Важно, чтобы он располагался как можно ближе к батарее или предохранительному устройству.
3. Если в результате подключения «Контроль» начал гореть, значит напряжение в электрокомпоненте имеется. Это говорит о том, что диагностированная часть проводки в рабочем состоянии.
4. Процедура диагностики производится аналогичным образом на остальных участках проводки.
5. Если проверка показала, что лампочка не загорается, это свидетельствует об отсутствии напряжения в цепи. Причину неисправности нужно искать между этой точкой и последней точкой, где был ток.

Канал ВАЗ 2101-2107 в ролике показал, как проводится процедура диагностики заряда АКБ.

В зависимости от типа подключения напряжение в цепи может появиться только после включения замка зажигания.

При коротком замыкании один из вариантов поиска — демонтаж предохранителя и подключение к контактам его тестового гнезда (вольтметра или мультиметра) или «чек-листов».При проверке необходимо отключить остальные компоненты системы электрооборудования на диагностируемом участке цепи, чтобы не пропало напряжение. Если вы используете контрольную лампу, то после подключения контактов к розеткам необходимо переместить провода в разные стороны. Если во время выполнения задания лампа начала гореть, это говорит о том, что где-то на участке есть закрытие. Скорее всего, произошла изоляция проводов.

Диагностика заземления проводится для проверки надежности электроприборов по массе машины:

1. Открыть капот и отсоединить аккумулятор.Один из контактов тестируемого устройства должен быть подключен к массе, то есть к корпусу или металлу на автомобиле.
2. Второй контакт подключается к месту подключения или точке заземления.
3. Если в результате подключения «контроль» начал гореть, это говорит о том, что с массой на диагностируемом участке цепи все в порядке.

Пользователь Роман Ростовчанин рассказал об ошибках, которые нельзя допускать при проверке заземления контактов.

Как найти поврежденный отрезок проводки:

1. От диагностированного отрезка цепи необходимо отключить напряжение. Участок проводки проверяется с помощью лампы при подключенном источнике напряжения.
2. Два конца проводов от источника света подключены к разным концам электрочашек или к положительному выводу и массе машины. Когда загорелся индикатор, обрывов проводки нет. Если лампа не загорелась, значит, нужно искать повреждения, повреждения.
3. Аналогичным образом диагностируется замок зажигания, к его выводам подключается «контроль» для проверки. Когда переключатель активирован, источник света должен повернуться.

Если причина срабатывания электроприбора в наличии обрыва цепи, то найти поврежденный участок практически невозможно, так как на контактах сложно увидеть окисление или затруднено их повреждение. Для решения проблемы можно попробовать переместить подключенный провод или заново подключить контакты.Иногда это позволяет решить проблему. Что касается замены поврежденного участка цепи, то изношенный провод просто необходимо разрезать, и вместо него он подключается к новому. Место соединения выбирается или сбривается изолентой.

Если вы решили полностью поменять проводку в автомобиле, рекомендуем обратиться к специалистам.

Если неисправность кроется в поломке предохранителя, то определить такую ​​проблему можно визуально.Обрыв провода в теле детали говорит о необходимости его замены. При замене устройств следует использовать аналогичные силовые предохранители, использование запасных частей с другими номиналами не рекомендуется. Дело в том, что для разных участков электрокопии требуется разный уровень защиты. Мощность устройства указана на его корпусе. Если элемент вышел из строя, то перед его заменой необходимо выяснить причину. Чаще всего предохранители выходят из строя из-за короткого замыкания, что связано с поломкой или износом проводки.

Пользователь Валерий Потапенко в своем ролике дал рекомендации по поиску и замене предохранителей.

В электрических заглушках автомата можно использовать перемычки. Применяются на участках проводки, не защищенных предохранительными устройствами, например, в цепях системы зажигания. Основное сходство перемычек и предохранителей в том, что диагностику и других деталей можно проводить визуально. Для проверки необходимо отключить аккумулятор от питания, затем разобрать перемычку и оценить ее состояние.Если визуальная диагностика показала необходимость замены, прибор меняют.

Как не допустить сбоев в работе проводки?

Что нужно учитывать, чтобы не столкнуться с проблемами в работе электрических колпачков:

1. Процедуру замены провода необходимо производить при выключенных электроприборах и аккумуляторе.
2. Отключать и включать контакты АКБ разрешается исключительно при выключенном зажигании.
3. При проверке проводки нельзя делать замыкания, это может привести к поломке электроприборов.
4. Не используйте металлические инструменты для извлечения предохранительных устройств.
5. На установленном двигателе аккумулятор не отсоединять. В результате автовладелец может столкнуться с проблемой выхода из строя регулятора напряжения и других узлов элементов цепи.
6. При исполнении выполняется диодный мост В генераторной установке не допускается использование мегометра с питанием от сети с напряжением более 12 вольт.
7. При сварке кузова аккумулятор и генератор должны быть отключены.Также необходимо отключить питание ЭБУ, если оно есть.
8. Не допускается ремонт или замена проводки при выключенном двигателе.
9. Периодически производите подзарядку аккумулятора, а также чистку его клемм.

установка, схема, цена. Регулировка электронного зажигания ВАЗ-2106

Чем может похвастаться электронное зажигание на ВАЗ-2106, каковы его недостатки? Чтобы ответить на эти вопросы, необходимо рассмотреть основные узлы и принцип работы двух систем — контактной и бесконтактной (электронной).Микропроцессор рассматривать нет смысла, так как он устанавливается исключительно на автомобили с инжекторной системой впрыска топлива. К сожалению, на все шестерки устанавливался только карбюратор. Есть, конечно, возможность установить инжекторную систему, но обойдется это в копеечку. Конечно, это существенное улучшение двигателя, но его можно немного модернизировать, если внести изменения в систему зажигания.

Основные элементы системы зажигания

Теперь нам необходимо рассмотреть общие элементы всех систем зажигания.Они у всех одинаковые, вне зависимости от того, электронная система зажигания ВАЗ-2106 установлена ​​или контактная. Во-первых, свечи есть везде. Они состоят из центрального электрода, между ним и массой имеется небольшой зазор. Он изолирован от корпуса керамическим элементом. Редкие свечи живут 30 тыс км. пробег, а некоторые даже развал. Прогорать так, чтобы часть центрального электрода попала в цилиндр. По этой причине необходимо вовремя их заменять.

Во-вторых, бронированные трубы, соединяющие высоковольтные части.Они состоят из специального волокна, которое передает импульс с высоким напряжением. Всего пять проводов — четыре для соединения крышки трамблера со свечами. И один — соединить катушку с распределителем. В-третьих, распределитель зажигания присутствует во всех конструкциях, однако они имеют небольшие отличия. В-четвертых, катушка зажигания — это трансформатор, способный в десятки раз увеличивать напряжение, подаваемое на первичную обмотку. Но схема электронного зажигания ВАЗ-2106 немного сложнее, чем та, которая используется в классической системе.

Контактная система зажигания

Самая старая, старая, морально устаревшая, имеющая множество недостатков. Только так это можно описать, другие слова для этого не подходят. Несмотря на все свои недостатки, он широко использовался долгие годы, даже когда европейские автомобили оснащались системой впрыска топлива с микропроцессорным управлением, например, M-Jetronic и L-Jetronic. Преимущество контактной системы в ее простоте. А вот регулировка электронного зажигания ВАЗ 2106, например, особых затруднений не вызывает.

Распределитель зажигания имеет центральную ось, которая перемещается за счет соединения с приводом, вращающим масляный насос. Но у оси есть небольшой кулачок в верхней части. Необходимо настроить контактную группу. Это центральный элемент системы, именно с его помощью на высоковольтную катушку подается импульс, следовательно, генерируется напряжение порядка 30 кВ. Но есть недостаток — переключение большого тока осуществляется контактной группой. Из-за этого возникают вечные проблемы.

Контакт-транзистор

Чуть более совершенная, но не L-Jetronic, конечно, контактно-транзисторная система. У него есть один большой плюс, хотя от классической системы зажигания осталось много недостатков. Прерыватель контактов никуда не делся, он на своем месте в трамблере. Точно так же приводится в движение, контакты постепенно размываются, приходят в негодность. Но от одного вредного фактора избавились — коммутация происходит малым током. Можно сказать, что это практически электронное зажигание на ВАЗ 2106, но нет переключателя.Также нет прожигания контактов, работать с системой уже стало немного легче, увеличивается ее ресурс. Контакты управляют транзистором, который работает в специальном ключевом режиме (как переключатель). И весь большой ток переключается вместе с ним.

Бесконтактная система (электронная)

Этой системе осталось полшага до L-Jetronic, так как в ней используется даже один датчик. Это датчик Холла. Небольшое устройство, взявшее на себя функции прерывателя контактов. У него много преимуществ.Все начинается с того, что прямого контакта нет. Следовательно, ресурс системы напрямую зависит от качества трамблера и проводов. Также не лишним будет упомянуть тот факт, что все слабые токи контролируются. Это также отличает электронное зажигание ВАЗ 2106 от классической схемы.

Датчик Холла выдает слабый сигнал, которого недостаточно для возбуждения первичной обмотки катушки. Но достаточно, чтобы это читалось как особое устройство — выключатель.С его помощью сигнал усиливается и подает его на катушку зажигания. О преимуществах системы мы расскажем чуть ниже, а теперь пора поговорить о трудностях, с которыми можно столкнуться при установке электронного зажигания.

Сложно сделать замену?

Если коротко ответить, то можно одним словом сказать «нет». На самом деле, если вы умеете выставлять угол опережения зажигания по контактной системе, то с электроникой проблем не возникнет.Продается электронное зажигание ВАЗ-2106, цена на которое варьируется в пределах 700-900 рублей, в любом магазине. А в комплекте поставки есть все, что нужно — и провода, и коммутатор, и распределитель, и даже саморезы по металлу. Покупайте только биток, чтобы с его помощью можно было вкручивать эти винты.

Что касается трамблера, то он похож на тот, который используется в контактной системе. С одним отличием — вместо группы контактов — датчик Холла, а на боковой поверхности — разъем для включения в бортовую сеть.Привод такой же, от маслонасоса, крышка трамблера тоже, суть процедуры установки угла опережения ничем не отличается от той, которую вы используете в случае с классической системой.

Какие преимущества вы можете получить?

Но вы получите много преимуществ, если установите электронный зажигание ВАЗ-2106 вместо контактного. Начать лучше с того, что любой водитель любит водить машину больше, чем ремонтировать машину. Но частая замена контактной группы или ее чистка и регулировка вызывает у автомобилистов жуткую неприязнь.Более того, контакт может выйти из строя в любой момент, поэтому необходимо иметь при себе запаску. Но электронная система с этой стороны намного надежнее и не требует частого обслуживания.

Но самое главное происходит в двигателе — в самом сердце любого автомобиля. Его работа нормализована. Он начинает исправно функционировать вне зависимости от частоты вращения коленчатого вала. Хотя на холостом ходу хоть и при 4000 об / мин двигатель работает идеально ровно, стабильно, зажигание топливно-воздушной смеси происходит своевременно.А это повышает комфорт, увеличивает надежность двигателя, а главное — увеличивает его ресурс.

Правила установки и схема

Стоит отметить, что схема электронного зажигания ВАЗ-2106 очень проста, ее сможет понять человек, далекий от электриков.
