Схема топливной системы ваз 2109 инжектор: Системы питания двигателя 2111 ВАЗ 21083i, 21093i, 21099i

Системы питания двигателя 2111 ВАЗ 21083i, 21093i, 21099i

Система питания инжекторного  двигателя 2111 автомобилей ВАЗ 21083i, 21093i, 21099i предназначена для обеспечения бесперебойной подачи топлива в цилиндры двигателя. Помимо этого она имеет функции хранения определенного запаса топлива на борту автомобиля и очистки его от механического загрязнения.

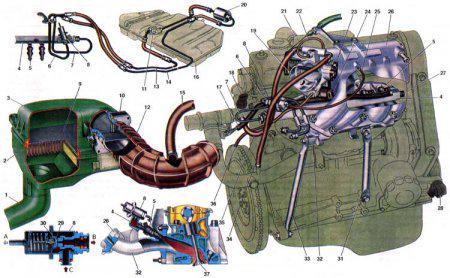

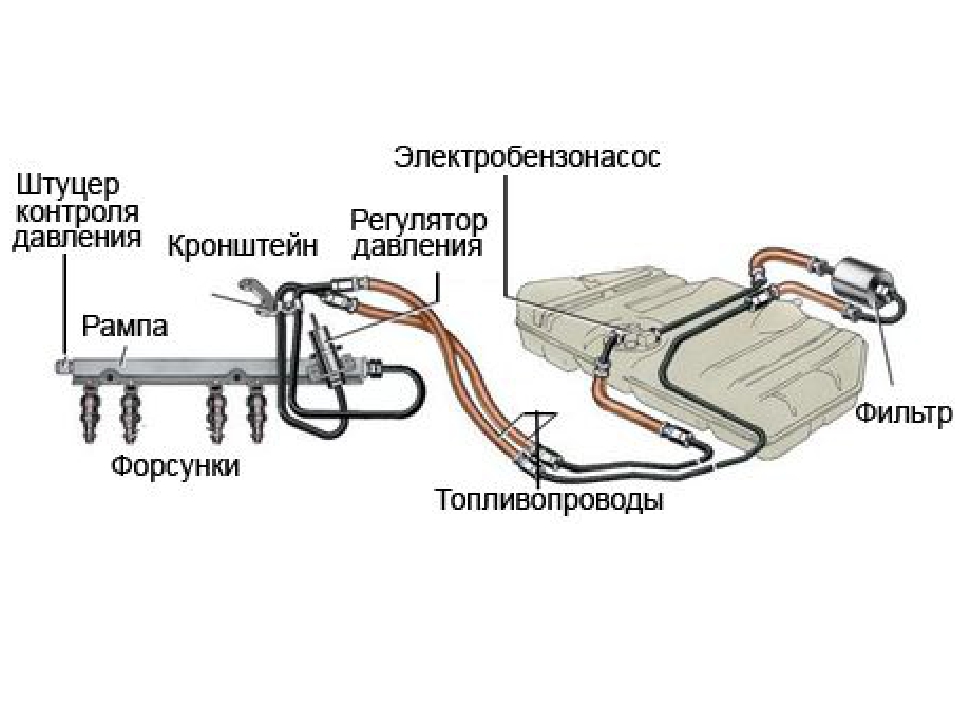

Схема системы питания двигателя 2111

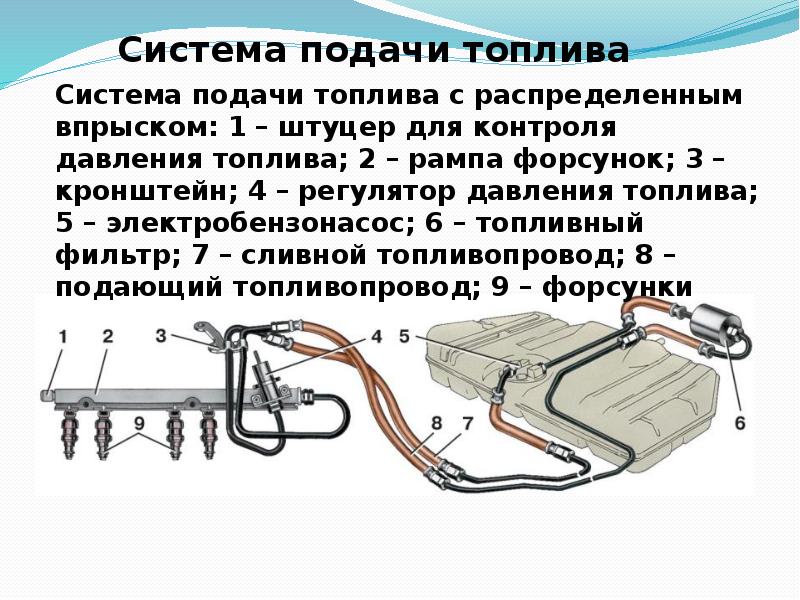

Схема системы питания инжекторного двигателя 2111 автомобилей ВАЗ 2108, 2109, 21099 (нормы токсичности ЕВРО-2)

Элементы системы питания инжекторных двигателей автомобилей ВАЗ 21083i, 21093i, 210993i

— Топливный бак сварной, сварен из двух штампованных половин. Емкость 43 литра. Заливная горловина выведена в правое заднее крыло автомобиля.

— Топливный модуль (электоробензонасос) установлен в топливном баке и объединяет в себе топливный насос и датчик указателя уровня топлива. Для доступа к модулю под задним сиденьем в кузове автомобиля выполнен смотровой люк. На входном патрубке топливного модуля установлен сетчатый фильтр очистки топлива.

— Топливный фильтр бумажный в металлическом корпусе, не разборный, установлен под днищем автомобиля, рядом с топливным баком.

— Топливная рампа подводит топливо из подающей магистрали к вставленным в нее четырем форсункам. Соединение рампы и форсунок уплотнено резиновыми кольцами. В торце рампы имеется диагностический штуцер для измерения давления в системе.

— Форсунка – электромагнитный клапан, пропускающий топливо в цилиндры при подаче на него напряжения и запирающийся при обесточивании под действием возвратной пружины. На торце форсунки имеется распылитель, через который топливо впрыскивается во впускной коллектор. Управляет форсунками контроллер системы впрыска.

— Регулятор давления топлива – перепускной клапан, установленный на топливной рампе. Он поддерживает в топливопроводе необходимое рабочее давление (в районе 3-х атмосфер). И изменяет его в зависимости от величины оборотов двигателя. Лишнее топливо сбрасывается назад в топливный бак по обратной магистрали.

— Сепаратор – элемент системы улавливания паров топлива (под ЕВРО 2). Закреплен под задним правым крылом автомобиля. В нем пары бензина конденсируются и возвращаются обратно в топливный бак. Не успевшие сконденсироваться пары топлива поступают из сепаратора в адсорбер.

— Адсорбер – емкость (элемент системы улавливания паров топлива), где пары топлива, поступившие из сепаратора, поглощаются активированным углем. При повышении оборотов коленчатого вала двигателя блок управления дает команду на открытие клапана продувки адсорбера и пары бензина всасываются в ресивер впускного модуля. Устанавливается в моторном отсеке.

— Гравитационный клапан препятствует вытеканию топлива из топливного бака при переворачивании автомобиля.

— Двухходовой клапан препятствует излишнему повышению или наоборот понижению давления в топливном баке.

Примечания и дополнения

— Элементы системы улавливания паров топлива (сепаратор, адсорбер) имеются только на автомобилях ВАЗ 21083i, 21093i, 21099i соответствующих нормам ЕВРО 2.

— Справка по топливной системе инжекторного двигателя 2111 автомобилей ВАЗ 21083, 21093, 21099

Еще статьи по автомобилям ВАЗ

— Неисправности топливной системы автомобилей ВАЗ

— Прочистка топливного бака автомобилей ВАЗ 2108, 2109, 21099

— Прочистка топливных магистралей автомобилей ВАЗ 2108, 2109, 21099

— Датчик положения коленчатого вала (ДПКВ) инжекторных двигателей автомобилей ВАЗ 21083, 21093, 21099

— Расход топлива автомобилями ВАЗ 2108, 2109, 21099

Схема топливной системы ваз 2109 инжектор

Наконец я закончил один из сложнейших этапов в переводе на инжектор, это установка магистралей и бака. ИМХО!

Ну если всетаки ты читатель решился открыть эту нужную телегу, усядься по удобней на пятую точку, чтобы получать хоть капельку удовольствия)))

Рассказ пожалуй стоит начать с возврата в прошлое, а точнее о покупке бака. После покупки бак отпидорил как снутри так и снаружи. Дальше в ход пошел мой любимый цинкарь…

Дальше перемешаемся в гараж, где грунтуем и красим бак

На этом можно былобы остановиться в баловстве с баком, но это не для нас. Решил еще покрыть мастикой резиновой.

Заодно и резинки на нее преклеил

Дальше втыкаем бензонасос с ДУТом какой вам нужен.
Вот теперь с баком мы закончили, ЛУЧШЕ БРАТЬ БАК С ШПИЛЬКАМИ М6, они приварены через проставки, если обломиться, проще приделать новую.

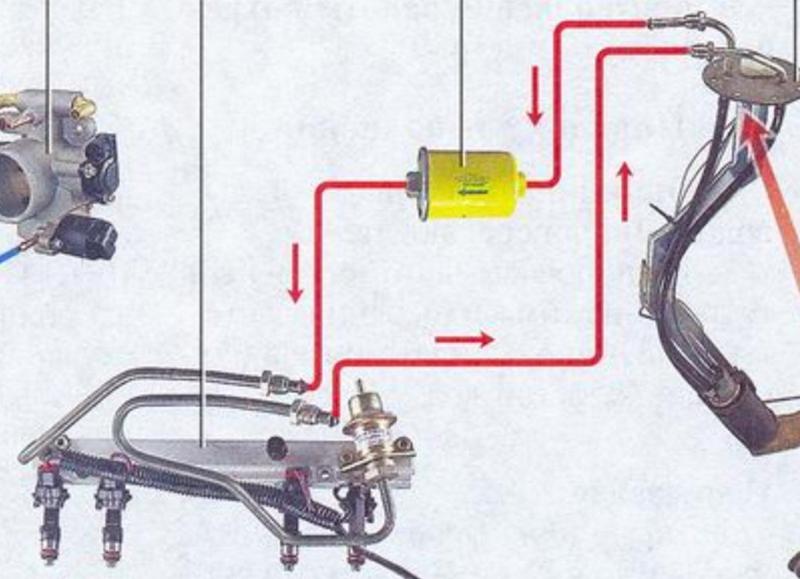

Для наглядности берем такую схему и начинаем по ней втыкать трубки и шланги, я собирал по ней, за исключением гравитационного клапана (его я решил не втыкать).

Вот все что нужно для протяжке шлангов и магистралей (самих магистралей на фото нету)

Сдергиваем старый бак и горловину и начинаем тянуть трубки по схеме

Ну а теперь самое вкусное, это установка сами магистралей. Важно отметить что не цензурный запас слов, после установки магистралей пополнился. Так же узнал сам о себе много нового: какой я редиска.
Нужны новые скобы, которые я у себя в городе не нашел, спс Stayterok , выручил прислал, уже походу дела нашел неточность, скобы были от 10 (на фото белые), а для 09 они немного другие (в расположении трубок). Но то мелоч воткнуть можно в любые. я решил путем доработок скоб от 09 (дорабатывал сами защелки, потому что родных у меня не было), а где и от 10 тянуть магистрали.

Фото процесса конечно же нету, да и врят ли его реально сделать, слишком он бурный)))
В целом все встало как и должно:

тянул я 3 трубки:
— прямую
— обратку
— трубку под адсорбер (брал обатку от карба и наращивал ее шлангом)
Логичный вопрос, нафиг я заморочился с этим адсорбером?скажу так явно не из-за экологии, а потому что он позволяет экономить 3-5% бенза, о чем писал вот тут

Дальше подтыкаем шланги для топливного фильтра (изначально думал что нефига не подходят, но когда воткнул бак на свое законное место, все встало как надо!). ВАЖНО ИМЕТЬ ВОТ ТАКИЕ ШПИЛЬКИ. под крепление кронштейна фильтра, хотя можно фильтр перенести под капот или саморезами или вваривать это я про шпильки. При скручивание штуцеров магистралей, не забываем резиновые колечки надевать на папу. проводку под ЭБН лучше кинуть сразу, потом воткнуть ее наверное не реально, или нужны тонкие руки с длинными и цепкими пальцами

ну а теперь просто подхватываем стяжками шланги к сепаратору, подгоняя длинну шланга, чтобы не весел сильно

На этом с топливо проводами можно и закончить. Занятие давольнотаки сложное, без ямы (даже самой немощной) сделать не реально вообще, да и помошник временами очень в тему. провозился я со всем этим дня 2.

Автомобильная схема ВАЗ 2109 представляет в деталях конструкцию машины малого класса, которая является пятидверным комби/хэтчбеком (международная классификация относит ее к классу С).

Общая схема ВАЗ 2109

Транспортное средство комплектовалось двигателем 21083. Его рабочий объем составлял 1,5 л, мощность измерялась 79-ю л.с. Мотор расположен поперек двигательного отсека (на фото ниже). История марки ВАЗ 2109 берет начало в 1988 году. Авто является модернизированным аналогом модели 2108 и отличается наличием дополнительных двух дверей в задней части.

Возможность складывания сидений заднего ряда, за счет чего расширяется вместимость багажника, превращают «девятку» в семейный автомобиль. Встречаются также автомобили (в основном они принадлежали к первым выпускам), которые оснащали двигателем 2108, рабочий объемом которого — 1,3 л, а мощность составляла 64 л.с.

Недостатком такого мотора является то, что если оборвется ремень ГРМ, это станет серьезной проблемой и приведет к дорогостоящему ремонту. На экспорт предназначалась модификация автомобиля, которая комплектовалась 1,1-литровым двигателем 21081, мощностью 54 л.с.

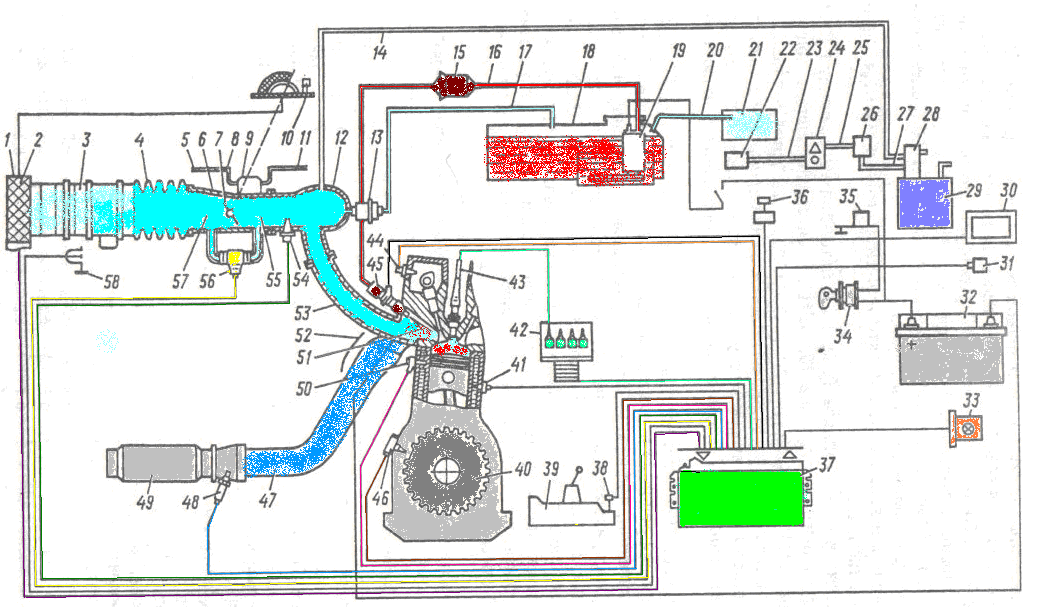

Схема инжектора ВАЗ 2109: как это работает

В 1997 году начали производить автомобили 2109-20, которые оснащены двигателем с системой распределенного впрыска (инжектор). Это улучшает их экономичность, экологические и тяговые показатели. Распределенный впрыск называется так вследствие того, что топливо непосредственно в каждый цилиндр впрыскивается отдельной форсункой.

Подобная система позволяет несколько снизить токсичность отработанных газов, а также улучшить ходовые качества авто 2109. На сегодняшний день существуют инжекторные системы без обратной и с обратной связью. Обе представленные системы могут включать отечественные и импортные комплектующие. Каждая из систем имеет собственные особенности устройства, ремонта и диагностики.

Хотелось бы только отметить главные принципы устройства, нормальной работы, ремонта двигателя (в случае необходимости) и последующей диагностики системы впрыска топлива (схема инжектора ВАЗ 2109 представлена ниже).

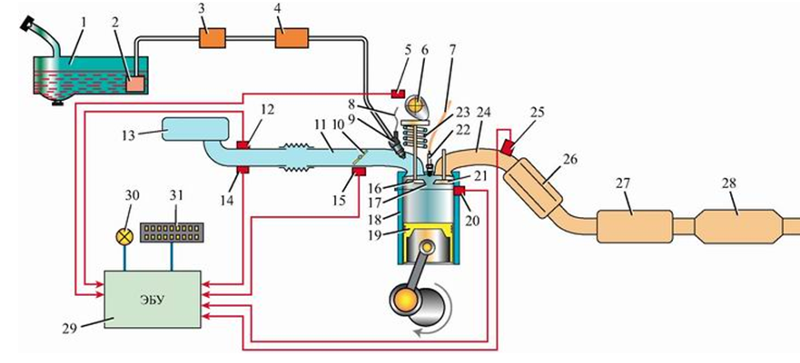

Автомобильная система впрыска топлива, которая имеет обратную связь, используется, преимущественно, на экспортных ВАЗ 2109. Система выпуска данных машин комплектуется каталитическим нейтрализатором для отработанных газов и датчиком кислорода. Он обеспечивает обратную связь. С помощью датчика кислорода происходит отслеживание концентрации кислорода в уже отработанных газах.

Далее электронный блок управления (ЭБУ) транспортного средства, согласно его сигналам, поддерживает соответствующее соотношение топлива и воздуха, то есть такое, при котором специальный нейтрализатор работает в высшей степени эффективно. Система впрыска, в которой нет обратной связи, не оснащена нейтрализатором и датчиком кислорода.

Функция их (регулирования концентрации СО в уже полностью отработанных газах) выполняет СО-потенциометр. Также в них не используется система улавливания бензиновых паров.

Схема печки ВАЗ 2109: варианты улучшения

Устройство и эксплуатация печки ВАЗ 2109 не подразумевает никаких сложных процедур. Однако, заводской отопитель, чаще всего, не может распределить равномерно горячий воздух в ноги и на лобовое стекло. Проведенная модернизация на ВАЗ-2114, вопреки ожиданиям, не смогла решить эту проблему. Однако, безвыходных положений не бывает, и, представленная схема печки ВАЗ 2109 поможет каждому, у кого есть желание и запас времени, решить эту задачу своими руками.

В процессе работы нам понадобятся:

• пенопласт и битопласт;
• силиконовый или акриловый герметик;
• набор отверток и ключей;
• емкость для сбора охлаждающей жидкости;
• лист меди или алюминия.

Приступим к работе:

1. Для начала необходимо слить охлаждающую жидкость в специальную отдельную посуду. Жидкость, что осталась в радиаторе, следует удалить с помощью шланга и воронки. Аккуратно снимите воздуховоды и, обязательно, обратите внимание на возможную несоосность отверстий, которые расположены в панели с соплами печки. В случае, если перекос превышает 50%, нужно подпилить отопитель салона.
2. Далее, предварительно промаркировав разъемы выключателей и лампочек, снимаем панель приборов. Отсоединяем руль, облицовку рулевой колонки и подрулевые переключатели. Далее демонтируем отопитель: откручиваем 4 гайки М10, отсоединяем разъем провода и все разъемы на корпусе печки.
3. Отсоедините радиаторные шланги и снимите защелку тросика краника печки. Далее аккуратно выньте отопитель, предварительно отвинтив два винта вентилятора. Снимите радиатор, открутив три болта. Будьте внимательны – здесь еще может остаться охлаждающая жидкость.
4. Потом изготовьте турбулизаторы. Это специальные пластиковые спирали, которые увеличивают теплоотдачу радиатора. «По правилам», они должны монтироватся на заводе, но, чаще всего, их нет. Что своими руками их изготовить, нужно нарезать алюминиевые или медные пластинки, ширина которых 6 мм, а толщина — 1,5 мм. Одну сторону такой пластинки следует зажать в дрели, и, в то же время, другую, с помощью тисков, необходимо закрутить в спираль.
5. Внимательно осмотрите низ отопителя. Убедитесь, что здесь нет деформаций, смещений, нарушений целостности или других дефектов. После разберите печку, разъединив на две половинки корпус. Для этого используйте отвертку, которой откройте защелки и, далее, отверните под центральным соплом винт. Демонтируйте рычаги управления заслонками.
6. Внимательно осмотрите внутреннюю поверхность печки. Если отслонился поролон, аккуратно его подклейте, можно добавить полосы битопласта. Следует сделать корпус максимально герметичным. Отрегулируйте центральную заслонку.
7. Перед тем, как начинать собирать отопитель, обязательно смажьте специальной консистентной смазкой места, где крепятся заслонки. Одновременно, когда соединяете половинки корпуса, нанесите на разъем силиконовый или акриловый герметик. Отопитель следует собирать в обратном разборке порядку. Если есть деформации на нижней стенке, следует заполнить щель герметиком.
8. Между корпусом печки и радиатором не должно присутствовать зазоров. В местах, где корпус соединяется с радиатором, следует приклеить битопласт. Далее необходимо отбалансировать крыльчатку вентилятора, наматывая на лопасти проволоку. Провода нужно провести сквозь специальную резиновую заглушку, которая находится в корпусе отопителя.
9. Обязательно следует отрегулировать ход заслонок. Руководствоваться нужно тем, что рычаги всегда должны четко фиксироваться в крайних положениях. Регулировку нужно проводить, подбирая положения оплетки. Далее отрегулируйте кран печки. Следует выбрать положение, в котором кран не будет до конца закрываться.
10. Герметиком необходимо смазать шланги и радиаторные трубки перед тем, как их устанавливать. Использовать следует новые хомуты. Когда сборка закончена, вы залили охлаждающую жидкость и прогрели двигатель, следует еще раз подтянуть хомуты. Перед тем, как устанавливать панель приборов, нужно наклеить пенопласт и битопласт на входные отверстия сопел.


Схема электрооборудования ВАЗ 2109: обязательна к ознакомлению

«Девятки» являются одними из самых популярных отечественных переднеприводных авто в России. Они недорогие и относительно просты в ремонте. Часто их обслуживают сами владельцы, транспортные средства являются предметами тюнинга, они превращаются для своих хозяев в хобби. Владельцы монтируют на авто новое оборудование. Размещенные ниже схемы электрооборудования будут весьма полезными при ремонте.

Схема электрооборудования ВАЗ 2109 всегда поможет владельцам автомобиля проверить, какие приборы и устройства вышли из строя. Чтобы это узнать, нужно проверить их «тестером». Выявив неисправности, можно самому провести ремонт машины.

Первые модели ВАЗ 2109 выпускались с карбюраторным двигателем. Однако мировая промышленность уже давно освоила новый тип топливоподачи – инжекторный. Поэтому переход на новый тип подачи горючего с электронной регулировкой был технически оправдан. В результате разработки, применяемая ваз 2109 электросхема инжектора, позволила повысить эксплуатационные характеристики автомобиля.

Что такое инжектор

Автомобиль ваз 21093 инжектор, схема электрическая в устройстве позволяет через систему электронного контроля вести запуск и оптимизацию работы двигателя. Основным элементом новой подачи стал впрыск горючей смеси в камеру сгорания под давление. В двигателях карбюраторного типа поступление горючей смеси происходило под разряжением.

Для того чтобы обеспечить оптимизацию работы двигателя ваз 2109 инжектор,схема электрическая составлена так, что через ЭБУ – электронный блок управления – осуществляется полный комплекс контроля и ведение процесса от подачи горючего до выброса выхлопных газов.

Автомобиль ваз 2109 инжектор электросхема включает:

• электронную систему впрыска топлива;
• электронную систему зажигания;
• систему контроля состояния подачи горючего, сжигания и выброса газов.

При этом в блоке остаются ещё резервные разъёмы, позволяющие подключить дополнительные датчики контроля состояния работы механизмов. К таким опциям можно отнести противоугонное устройство, датчик детонации и другие.

На автомобиле ваз 2109,схема электрооборудования инжектора построена так, что управление мотором ведётся через блок ЭБУ. Система полностью управляет через него процессом при сжигании топлива.

Установленный на машине ваз 21093 инжектор, электросхема которого включает блок нового образца ЭБУ типа 2114-3722010-60. Блок характеризуется использованием новых плавких предохранителей формы ножа. У них большая площадь воздействия, в результате чего надёжность работы узла повышена. Блок ЭБУ имеет информационно- регулировочные связи посредством датчиков и управлением исполнительными механизмами. Он управляет процессом и подаёт сигнал на панель управления о состоянии работы следующих узлов:

• топливного бака и топливопровода;
• топливного насоса;
• регулятора давления топливной смеси;
• рампы и форсунок;
• дроссельной заслонки;
• фильтров и клапанов на линии обратной циркуляции топлива.

Все эти узлы завязаны на единый блок и при выходе из строя любого датчика система будет получать неполную информацию, и может отказать в запуске двигателя. Однако, безусловно, ваз 2109 схема электрическая инжектора не запустится при отказе главного устройства ДПКВ – датчика положения коленвала. Пока он не подаст сигнал пуска на ЭБУ, блок не даст команду на получение искры со свечей.

Регулирование подачи топлива

Работу двигателя автомобиля ваз 21093,электро схема инжектора которого позволяет выполнить регулируемый впрыск топливной смеси, обеспечивают:

• индикаторы рампы и форсунок;
• регулятор положения дроссельных клапанов;
• регулятор холостого хода;
• датчик температуры охлаждающей жидкости;
• датчик расхода воздуха;
• датчик скорости;
• датчик концентрации выхлопных газов;
• управление электробензонасосом.

Все эти линии управления и контроля собраны в один блок и на выходе с узлами соединяются при помощи разъёмов на управляющих цепях и датчиками сигналов от механизмов.

Важнейший узел, малейший сбой в работе электроники которого, может привести к отказу в подаче топлива. При этом зачастую отказ электроники в блоке бывает неустранимым при ремонте своими руками, если даже имеется инструкция. Придётся обращаться в специализированную мастерскую, и цена ремонта будет зависеть от степени его сложности.

Из чего состоит инжектор

Автомобиль ваз 21093 инжектор,электрическая схема которого представляет блок проводов, заканчивающихся разъемами. В местах соединений стоят специальные, отличающиеся внешним видом и цветом узлы. При отказе двигателя запускаться в первую очередь проверяется состояние электрических цепей. Разъёмы могут прийти в негодность, проводок сломаться, контакт окислиться. Поэтому содержание автомобиля в чистоте и контроль всех узлов сделает работу двигателя безотказной.

В числе самых первых должен быть проверен ДПКВ на исправность разъёма и проводки. Он один в случае неисправности не позволит запустить мотор ваз 21093,электросхема инжектора так устроена. Поэтому любую проверку электроники начинают с проверки этого узла. Возможно, ДПКВ не даёт разрешения на запуск, потому что провернулся ремень ГРМ в результате сбился цикл клапанов. До устранения причины датчик не разрешит запуск насоса.

Неисправность датчика можно определить, подав на него питание и поднося к нему металлический предмет. При движении предмета в непосредственной близости от датчика изменяются показания напряжения на выходе. Если датчик реагирует на металл, значит, он исправен.

В состав ваз 2109 инжектор,схема электрооборудования, входит много датчиков и регуляторов бензонасоса, схема их размещена на сайтах автолюбителей. Там можно найти на фото подробные схемы компоновки инжектора и ЭБУ. Наглядная демонстрация по устранению неисправностей представлена на видео. Поэтому при определённом навыке можно диагностику произвести самостоятельно.

Необходимо помнить, что среди многочисленных разноцветных проводов ваз 2109 инжектор, электрическая схема собирается из проводов:

• желтые – габариты;
• красные – стоп-сигнал;
• голубой – задний ход;
• оранжево-чёрный – противотуманный.

Точно так же маркируются и остальные провода, и соединять их в разъёме следует по цвету. Поэтому во всех автомобилях ВАЗ и предусмотрено одинаковое использование разноцветных проводов по контурам и на схемах в руководстве и в интернете используются те же цвета.

Двигатель не заводится

Отмечено, что ваз 21093 инжектор,схема электрооборудования включает много электроники. По причине отказа её не завестись автомобиль может только при выходе из строя ДПКВ. В других случаях мотор заработает, но будут различные сбои, причины которых следует искать. Если датчик исправный, то следует использовать классический вариант поиска неисправностей в технике – нечему гореть или нечем поджечь.

При этом в первую очередь проверяется система запуска, исправность свечей и затем топливоподача. Подробно о пошаговой проверке исправности узлов автомобиля написано в руководстве по эксплуатации

Достоинства и недостатки инжекторов

Представленная в комплектации ваз 2109 схема,электрооборудование инжектора по которой является новинкой в отечественном автомобилестроении, имеет ряд преимуществ перед карбюраторными двигателями:

• экономится топливо и достигается его оптимальное использование;
• чистые выхлопные газы за счёт полного сгорания;
• лёгкий быстрый запуск и надёжность работы.

Недостатком является сложный ремонт узла с возможной заменой тех частей, что не подлежат ремонту.

Замена топливного насоса ВАЗ 2114 своими руками, давление в исправной топливной рампе

Современные моторы сменили карбюраторы на инжекторы. Двигатель ВАЗ 2114 исключением не стал. У него бензонасос монтировал непосредственно в топливный бак. Особенности конструкции позволяют создавать давление в топливной рампе до 8 атм, а также осуществлять работу с производительностью до 80 литров в час.

Содержание:

1. Из чего состоит топливная?
2. Принцип работы и поломки бензонасоса
3. Причины по которым насос ломается
4. Топливная рампа ВАЗ 2114
5. Замена топливного насоса на ВАЗ 2114
6. Замена только самого насосика в бензонасосе

При этом бензонасос не любит загрязнения, которые имеются в топливе. Плюс категорически нельзя запускать мотор на холостом ходу, если бак пустой. Вышедший из строя насос не позволит двигателю даже запуститься.

Компоненты топливной системы

Вся топливная система ВАЗ 2114 состоит из:

• Топливный модуль;
• Фильтры топливные;
• Топливные форсунки;
• Топливопровод;
• Система управления подачи топлива;
• Рампа форсунки.

Топливный модуль, в свою очередь, включает такие агрегаты:

• Бензонасос;
• Поплавок;
• Датчик уровня горючего;
• Сетка первичного фильтра.

Принцип работы и характерные поломки

Топливный насос — это своего рода небольшой электромотор, за счет которого перекачивается топливо, и создается давление в топливной рампе автомобиля ВАЗ 2114. Насос является составляющим элементом топливного модуля.

Конструктивно насос и электродвигатель — это цельный блок. Электрическая его часть омывается топливом, что обеспечивает охлаждение, плюс смазывает поверхности, которые контактируют между собой.

Топливный насос ВАЗ 2114

Признаков поломок бывает много, которые свидетельствуют о выходе из строя или неполадках в топливной системе, а точнее топливном насосе. Практически каждый человек способен обнаружить некоторые из них:

• Двигатель не запускается;
• При попытке запустить мотор, электродвигатель не слышно;
• Двигатель работает с перебоями;
• Возникают рывки при движении на малом ходу.

Причины

Что же касается причин, из-за которых бензонасос выходит из строя, то ими могут быть:

• Поломка предохранителя на насосе;
• Вышедшее из строя реле;
• Поломка электропривода насоса;
• Плохо закрепленные массы блока;
• Поломка самого насоса;
• Отсутствие или плохие контакты на клеммах мотора.

На самом деле электродвигатель ломается крайне редко. Это объясняется активным охлаждением элемента топливом, которое не только охлаждает, но и промывает все его компоненты.

Шидронагнетатель и сеточка

А вот чаще остальных страдает центробежный шиберный гидронагнетатель. Причиной служат мелкие загрязнения в топливе, которые оказываются внутри механизма, трутся о конструкции и изнашивают их. Производительность узла падает, снижается давление. Это ведет к образованию первых признаков износа насоса, повышается шумность работы, двигатель отказывается запускаться. Ремонтировать поломанный насос нецелесообразно, его нужно менять полностью.

Топливная рампа ВАЗ 2114

Топливная рампа служит для установки на нее форсунок. Она представляет собой трубку или полую планку, торцы которой с обеих сторон заварены. При помощи двух болтов ее крепят к впускной трубе на коллекторе.

Топливная рампа ВАЗ 2114

Поддерживается давление в топливной рампе у ВАЗ 2114 перед форсунками за счет регулятора давления топлива. При этом напор горючего должен быть выше, нежели давление во впускном коллекторе, иначе топливо из форсунок не будет впрыскиваться и создавать смесь. У топливной рампы давление должно поддерживаться в строго ограниченных пределах — от 2,9 до 3,3 кг/см.кв.

Замерить давление в топливной рампе необходимо, если возникли проблемы с топливной системой. Убедитесь перед работой, что ТС герметична, отсутствуют микротрещины и протекания, иначе показатели манометра будут недостоверными.

1. В конец приготовленного шланга вставьте манометр и плотно его закрепите, используя хомут.
2. На штуцере давления горючего, который находится на свободном торце рампы, открутите колпачок из пластика. Он закрывает ниппель.
3. Поставьте пустое ведро, чтобы собрать бензин, нажмите на ниппель и стравите остатки давления в рампе.
4. Не убирайте ведро, открутите ниппель.
5. Наденьте на штуцер свободный конец шланга, а на свободный натяните хомут.
6. Затяните на штуцере хомут, чтобы избежать подтеканий.
7. Подкачайте топливо в рампу при помощи бензонасоса.
8. Запустите зажигание, проверьте показания манометра. Как правило, оно составляет 2,9-3,1 кг/см.кв, но не меньше. Если показания упали до нуля, тогда регулятор давления или обратный клапан насоса вышли из строя.
9. Теперь проверьте на холостом ходу. Запустите мотор, посмотрите на показания прибора манометра. Норма — это показатель не меньше 2,5. Если происходит пульсация при этом, датчик поднимается и опускается на 0,2, тогда следует прочистить фильтр грубой очистки.
10. Перед проверкой давления в рампе для инспекции РДТ, снимите с него вакуумный шланг, который идет из выпускного коллектора. При этом давление должно стать 3,0-3,3. Если изменения не произошли или они минимальные, тогда вероятнее всего топливный насос вышел из строя.
11. Отключайте обратку и проверяйте давление при таких условиях. Пережмите обратный шланг от РДТ к баку плоскогубцами. Тогда напор вырастает до 6-7. Если показатели ниже, тогда насос износился. Показатель 4,0 свидетельствует о необходимости очистить трубопровод и фильтр тонкой очистки.

Замена топливного насоса ВАЗ 2114

Вы можете обратиться к специалистам, хотя замена топливного насоса на ВАЗ 2114 часто выполняется своими руками.

Особых навыков иметь не нужно, как и специализированных инструментов. Вам понадобится такой набор:

• Ключ на 17;
• Трещотка с головками на 10 и 7;
• Крестовая отвертка.

Далее следуйте инструкции:

1. Снимите задние кресла, удалив две заглушки и болты трещоткой на 10. За ними вы увидите прорезь шумоизоляции, выполненную в форме П. Под ней находится крышка насоса.
2. Отверткой открутите крышку, после чего увидите верхнюю часть модуля.
3. Отсоедините жгут из проводов, которые подходят к модулю.
4. Сбросьте давление в системе. Для этого заведите мотор, пока все топливо не выработается в магистрали. Другими словами, ждите, когда авто заглохнет.
5. Отключите аккумулятор.
6. Ключом открутите трубки на бензопроводе.
7. По периметру прижимного кольца имеет 8 гаек, которые также нужно снять. Тут потребуется уже трещотка на 7.
8. Снимите прижимное кольцо.
9. После проделанных манипуляций модуль можно снимать, ставить на его место новый и собирать систему в обратном порядке.

Замена отдельно насоса без колбы

Достав модуль, можно также заменить вышедший из строя насос, тем самым сэкономить деньги на покупке всего модуля. Но чтобы выполнить такую работу, модуль придется разобрать.

Бензонасос отдельно

Сам же модуль рекомендуется искать бошевский, в специализированных автозапчастях практически всегда есть в наличии!

Выполняется данная процедура следующим образом:

1. Колодка проводков отключается от крышки и бензонасоса, после чего демонтируется датчик уровня топлива. Тут нужно просто отжать два фиксатора, после чего датчик начнет передвигаться по пазам к крышке.
2. Сливную трубу отсоедините от корпуса, поддев ее отверткой. Имеющиеся 4 защелки снимаются поочередно, что позволить снять крышку вместе с насосом.
3. Фильтр грубой очистки поддевается и снимается, извлекается стопорная шайба.
4. Защелку из пластика отожмите отверткой, что позволит вытолкнуть пальцем насос из держака.
5. Снимите также гофрированную трубку, которая находится на патрубке насоса. Попробуйте нагреть ее паром, что облегчит процесс снятия.
6. Поставьте новый бензонасос на место и выполните процедуру сборки в обратном порядке.

Выполнив замену электробензонасоса, установите обратно и топливный модуль. Помните, стрелка на модуле должна быть обращена в сторону багажного отсека автомобиля.

Не забудьте выполнить еще одну важную процедуру. Она заключается в необходимости поставить на место аккумулятор и на некоторое время завести двигатель. Это позволит определить, нет ли течи в соединениях. Если они отсутствуют, значит, всю работы вы выполнили абсолютно правильно.

 Загрузка …

Топливная система ваз 2110 инжектор

Топливная система ваз 2110 инжектор 8

Топливная система ВАЗ 2110

Топливная система автомобиля – это узел, обеспечивающий подачу топливно-воздушной смеси в камеры сгорания двигателя. От данного узла очень многое зависит, ведь вся электроника и механика автомобиля используют энергию сгоревшего топлива. В системе множество деталей, каждый из которых отвечает за свой участок, поэтому стабильная и безотказная работа напрямую связана с исправностью следующих элементов:

1. топливный бак
2. погружной насос (или диафрагменный в карбюраторных двигателях)
3. датчик уровня топлива и датчик мгновенного расхода топлива
4. топливные каналы и фильтры
5. впускной коллектор
6. воздушная заслонка и регулятор холостого хода
7.
   рампа и форсунки
8. карбюратор (двигатель ВАЗ-21100)

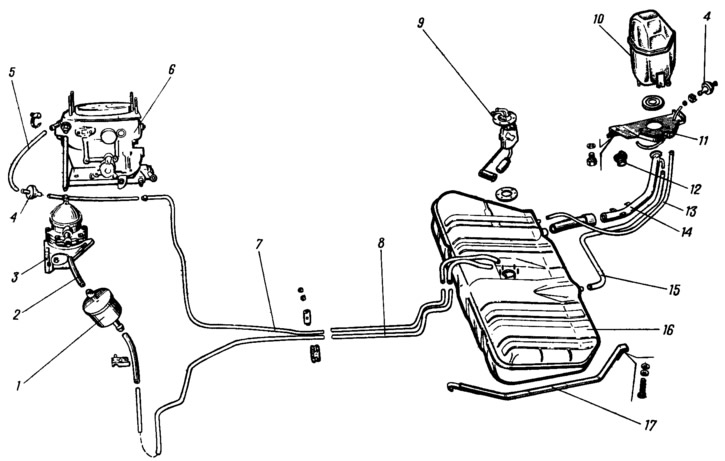

Топливная система на ВАЗ-2110 карбюратор

С 1996 по 2000 год на «десятки» устанавливались карбюраторные двигатели. В этой серии автомобилей за перекачку топлива от бака до карбюратора отвечал насос диафрагменного типа, устанавливаемый под карбюратором и приводимый в движение распределительным валом (через эксцентрик). Перед насосом установлен топливный фильтр, а после – карбюратор.

Карбюратор представляет собой устройство, смешивающее поступающий воздух и топливо в зависимости от множества факторов (положение педали акселератора, обороты, температура и т.п.). Готовая топливно-воздушная смесь поступает во впускной коллектор и воспламеняется при помощи свечей зажигания.

Температурой подаваемого воздуха управляет терморегулятор, установленный перед воздушным фильтром. Один воздушный канал забирает холодный воздух, а другой – проходит через выпускной коллектор и разогревается. Горячий воздух нужен для предотвращения замерзания карбюратора.

Топливная система на ВАЗ-2110 инжектор

Схема топливной системы ВАЗ 2110 инжектор в корне отличается от вышеописанного карбюраторного варианта. Бензонасос располагается в бензобаке и качает бензин через топливный фильтр напрямую в рампу. Рампа имеет механический клапан (регулятор давления топлива), удерживающий определённое давление. Далее в работу включаются форсунки, открывающиеся по команде блока управления двигателем на определённое время, которое зависит от ряда факторов.

Воздух подаётся через воздушный фильтр и дроссельный узел. Дроссельный узел состоит из управляемой педалью газа заслонки, а также регулятора оборотов холостого хода. Воздух подаётся напрямую во впускной коллектор и перемешивается с распыляемым форсункой топливом.

Вышеописанная система питания используется на большинстве ВАЗ-овских двигателей. Топливная система ВАЗ 2110 инжектор 8 клапанов практически не отличается от схемы питания 16-клапанного двигателя.

Признаки неисправности системы питания ВАЗ-2110

Учитывая количество узлов системы питания, однозначно определить причину неисправности довольно сложно. Но, если знать основные «симптомы» поломки, то процесс поиска причины многократно ускорится. Итак, перечислим основные признаки выхода из строя узлов системы питания:

1. Автомобиль глохнет (не запускается). Проверьте работоспособность бензонасоса, послушав звук из-под заднего сиденья (при включенном зажигании).
2. Обороты «плавают». Это может быть связано с неисправностью регулятора холостого хода или регулятора давления топлива в рампе.
3. Двигатель «троит». Как правило, причиной являются неисправные форсунки.

Топливная система ВАЗ 2110 инжектор 16 клапанов имеет точно такие же признаки, как и 8-клапанный инжектор.

Замена топливной системы ВАЗ 2110

Речь пойдёт о переходе с карбюраторного впрыска на инжекторный. Очень кратко опишем этот процесс.

В первую очередь производится замена карбюраторных магистралей на инжекторные, а также замена бензобака. Далее демонтируются катушка зажигания, трамблер и бензонасос. Демонтируется карбюратор вместе с впускным коллектором, на место последнего устанавливается инжекторный коллектор вместе с рампой и форсунками. Следующий этап подразумевает замену генератора на более мощный, установку электронного блока управления и соединение всех проводов и датчиков.

Но всё не так просто — помимо всего перечисленного, вам придётся заменять ещё много сопутствующих деталей (тросик газа, модуль зажигания, датчики, воздушный фильтр и т.д.). Для более глубокого понимания процесса замены воспользуйтесь разнообразными фото и видео по ремонту, которые всегда можно найти в интернете.

Рекомендации

Каждый автолюбитель может сделать многое для продления цикла жизни всех элементов рассматриваемого узла. Для того чтобы система питания вашего автомобиля работала безотказно, используйте следующие рекомендации:

1. Заправляйтесь только на проверенных автозаправочных станциях.
2. Своевременно производите замену топливного и воздушного фильтров.
3. С осторожностью применяйте чистящие присадки.
4. Старайтесь не ездить на полупустом бензобаке, особенно зимой.

www.vazzz.ru

ВАЗ 2110 инжектор неисправности топливной системы

Проверка и замена регулятора давления топлива ВАЗ 2110.

Кулиса ваз 2109 Какие датчики влияют на расход топлива ваз 21104.

Схема подачи топлива двигателя с системой впрыска топлива.

В состав системы подачи топлива. входят: электробензонасос 5, топливный фил…

На автомобилях применяется система распределенного впрыска топлива.

Ваз 2112: неисправность инжектора устраняем самостоятельно.

Топливная система Ваз 2110 1.5 Инжектор — youtube,youtuber,utube,youtub,u t…

Датчик холостого хода ваз 2110 инжектор.

Зажигание ВАЗ 2110 инжектор принципиально отличается от карбюраторных верси…

Топливо — воздушная смесь попадает в цилиндры в неправильном количестве и н…

Электрическая схема ВАЗ 2110 Устройство.

Помпа ваз 2110 неисправность.

Устройство системы смазки показано на рис. 2-69.

Как снять форсунки двигателя на ВАЗ 2110, 2111, 2112.

Как очистить систему впрыска.

Как заводить машину с инжекторным двигателем в мороз.

При исправном регуляторе давление топлива должно вырасти на 0,2–0,7 бар (0,…

Что такое топливный насос и работа топливной системы автомобиля.

Отличия топливных систем.

Как правило, данная неисправность возникает вследствие перегорания магнита,…

vaz-2110.net

ВАЗ 2110 неисправности топливной системы

Система питания двигателя.

Датчик уровня топлива ваз 2105.

Помпа ваз 2110 неисправность.

Проверка и замена регулятора давления топлива ВАЗ 2110.

Как очистить систему впрыска.

Неисправности топливной системы.

Обслуживание топливной системы ВАЗ 2106.

Схема системы питания: 1 — форсунки; 2 — топливная рампа; 3 — диагностическ…

замена форсунок омывателя ВАЗ 2110.

Кулиса ваз 2109 Какие датчики влияют на расход топлива ваз 21104.

системы питания двигателя автомобилей ваз 2110 ваз 2111 ваз 2112.

На автомобилях применяется система распределенного впрыска топлива.

Ваз 2112 фильтр тонкой очистки и его местоположение.

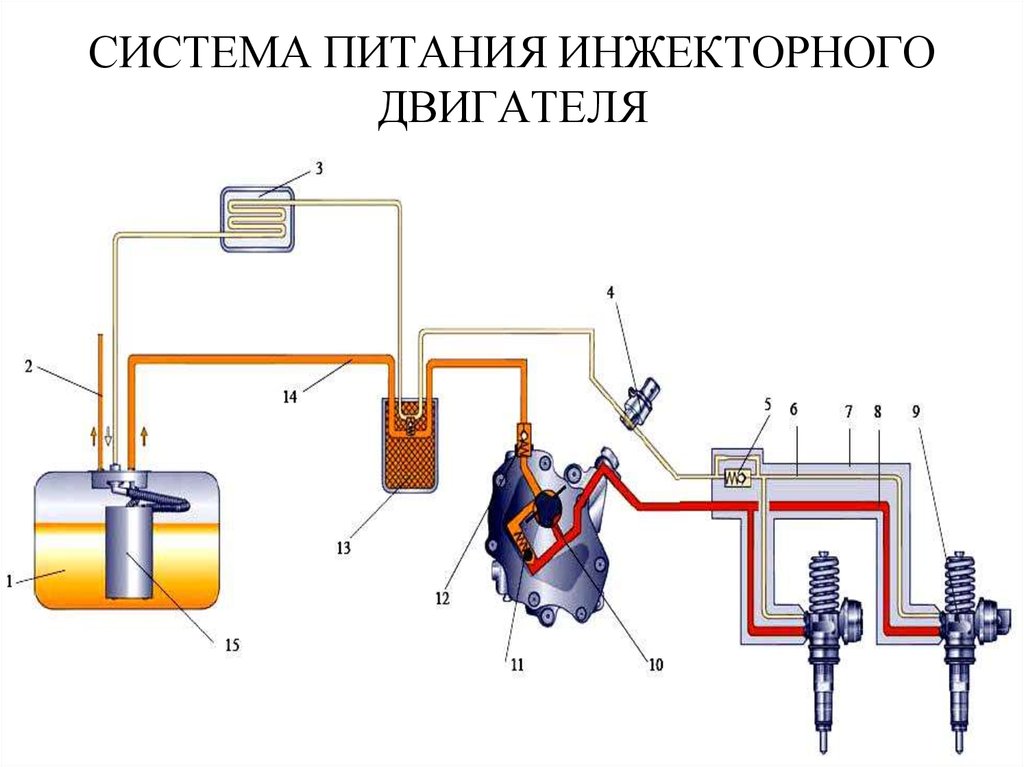

Система питания впрыскового двигателя.

Снятие топливного фильтра карбюратора.

Первым делом необходимо проверить давление в рампе, нормальный показатель 3…

Схема подачи топлива двигателя с системой впрыска топлива.

1 — штуцер для проверки давления в системе питания 2 — топливная рампа 3 — . ..

схема разборки топливной рампы ваз 2110 Сделай сам.

Шланг топливный ваз 2114.

Особенности сборки двигателя ВАЗ.

Система питания ваз 2110 ваз 2111 ваз 2112 с обратным сливом части топлива…

Как проверить давление в топливной системе ВАЗ 2110,2111,2112.

Электрическая схема ВАЗ 2110 Устройство.

Что такое топливный насос и работа топливной системы автомобиля.

vaz-2110.net

Устройство системы питания инжекторного двигателя Ваз 2110, Ваз 2111, Ваз 2112

Ремонт инжектора двигателя, инструкции по замене датчиков системы питания лада 2110, проверка топливной системы двигателя лада 2112, порядок снятия и установки форсунок  своими руками ваз 2111, ваз 2112, ваз 2110. Обслуживание двигателя автомобиля лада 2112. Инструкции по ремонту системы охлаждения, выпуска отработавших газов, питания лада 2111. Особенности 8-ми и 16-ти клапанного двигателя лада 2110. Эксплуатация основных узлов и агрегатов двигателя

Схема подачи топлива двигателя с системой впрыска топлива

1 – форсунки
2 – пробка штуцера для контроля давления топлива
3 – рампа форсунок
4 – кронштейн крепления топливных трубок
5 – регулятор давления топлива
6 – адсорбер с электромагнитным клапаном
7 – шланг для отсоса паров бензина из адсорбера
8 – дроссельный узел
9 – двухходовой клапан
10 – гравитационный клапан
11 – предохранительный клапан
12 – сепаратор
13 – шланг сепаратора
14 – пробка топливного бака
15 – наливная труба
16 – шланг наливной трубы
17 – топливный фильтр
18 – топливный бак
19 – электробензонасос
20 – сливной топливопровод
21 – подающий топливопровод

Топливо подается из бака, установленного под днищем в районе задних сидений. Топливный бак ваз 2111 – стальной, состоит из двух сваренных между собой штампованных половин. Заливная горловина соединена с баком резиновым бензостойким шлангом, закрепленным хомутами. Пробка герметична. Бензонасос – электрический, погружной, роторный, двухступенчатый, установлен в топливном баке. Развиваемое давление — не менее 3 бар (3 атм).

Бензонасос ваз 2110 включается по команде контроллера системы впрыска (при включенном зажигании ваз 2112) через реле. Для доступа к насосу под задним сиденьем в днище автомобиля имеется лючок. От насоса по гибкому шлангу топливо под давлением подается к фильтру тонкой очистки и далее – через стальные топливопроводы и резиновые шланги – к топливной рампе.

Фильтр тонкой очистки топлива – неразборный, в стальном корпусе, с бумажным фильтрующим элементом. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливная рампа служит для подачи топлива к форсункам и закреплена на впускном коллекторе. С одной стороны на ней находится штуцер для контроля давления топлива, с другой – регулятор давления. Последний изменяет давление в топливной рампе – от 2,8 до 3,2 бар (2,8-3,2 атм) – в зависимости от разрежения в ресивере, поддерживая постоянный перепад между ними. Это необходимо для точного дозирования топлива форсунками.

Регулятор давления топлива ваз 2111, ваз 2112 представляет собой топливный клапан, соединенный с подпружиненной диафрагмой. Под действием пружины клапан закрыт. Диафрагма делит полость регулятора на две изолированные камеры – «топливную» и «воздушную». «Воздушная» соединена вакуумным шлангом с ресивером, а «топливная» – непосредственно с полостью рампы. При работе двигателя разрежение, преодолевая сопротивление пружины, стремится втянуть диафрагму, открывая клапан. С другой стороны на диафрагму давит топливо, также сжимая пружину. В результате клапан открывается, и часть топлива стравливается через сливной трубопровод обратно в бак. При нажатии на педаль «газа» разрежение за дроссельной заслонкой уменьшается, диафрагма под действием пружины прикрывает клапан – давление топлива возрастает. Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан – давление топлива снижается. Перепад давлений задается жесткостью пружины и размерами отверстия клапана, регулировке не подлежит. Регулятор давления – неразборный, при выходе из строя его заменяют.

Форсунки крепятся к рампе через уплотнительные резиновые кольца. Форсунка представляет собой электромагнитный клапан, пропускающий топливо при подаче на него напряжения, и запирающийся под действием возвратной пружины при обесточивании. На выходе форсунки имеется распылитель, через который топливо впрыскивается во впускной коллектор. Управляет форсунками контроллер системы впрыска. При обрыве или замыкании в обмотке форсунки ее следует заменить. При засорении форсунок их можно промыть без демонтажа на специальном стенде СТО.

В системе впрыска с обратной связью применяется система улавливания паров топлива ваз 2110. Она состоит из адсорбера, установленного в моторном отсеке, сепаратора, клапанов и соединительных шлангов. Пары топлива из бака частично конденсируются в сепараторе, конденсат сливается обратно в бак. Оставшиеся пары проходят через гравитационный и двухходовой клапаны. Гравитационный клапан предотвращает вытекание топлива из бака при опрокидывании автомобиля ваз 2111, а двухходовой препятствует чрезмерному повышению или понижению давления в топливном баке.

Затем пары топлива попадают в адсорбер ваз 2110, где поглощаются активированным углем. Второй штуцер адсорбера соединен шлангом с дроссельным узлом, а третий – с атмосферой. Однако на выключенном двигателе третий штуцер перекрыт электромагнитным клапаном, так что в этом случае адсорбер не сообщается с атмосферой. При запуске двигателя контроллер системы впрыска начинает подавать управляющие импульсы на клапан с частотой 16 Гц. Клапан сообщает полость адсорбера с атмосферой и происходит продувка сорбента: пары бензина отсасываются через шланг в ресивер. Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов и тем интенсивнее продувка.

В системе впрыска без обратной связи система улавливания паров топлива состоит из сепаратора с двухходовым обратным клапаном. Воздушный фильтр ваз 2111 установлен в передней левой части моторного отсека на трех резиновых держателях (опорах). Фильтрующий элемент – бумажный, при установке его гофры должны располагаться параллельно оси автомобиля. После фильтра воздух проходит через датчик массового расхода воздуха и попадает во впускной шланг, ведущий к дроссельному узлу. Дроссельный узел закреплен на ресивере. Нажимая на педаль «газа», водитель приоткрывает дроссельную заслонку, изменяя количество поступающего в двигатель воздуха, а значит, и горючей смеси – ведь подача топлива рассчитывается контроллером в зависимости от расхода воздуха. Когда двигатель работает на холостом ходу и дроссельная заслонка закрыта, воздух поступает через регулятор холостого хода – клапан, управляемый контроллером. Последний, изменяя количество подаваемого воздуха, поддерживает заданные (в программе компьютера) обороты холостого хода. Регулятор холостого хода ваз 2112 – неразборный, при выходе из строя его заменяют.

vazclub.com

Система питания 2111 — Энциклопедия журнала «За рулем»

Система питания двигателя ВАЗ-2111

Схема подачи топлива двигателя с системой впрыска топлива

1 – форсунки;
2 – пробка штуцера для контроля давления топлива;
3 – рампа форсунок;
4 – кронштейн крепления топливных трубок;
5 – регулятор давления топлива;
6 – адсорбер с электромагнитным клапаном;
7 – шланг для отсоса паров бензина из адсорбера;
8 – дроссельный узел;
9 – двухходовой клапан;
10 – гравитационный клапан;
11 – предохранительный клапан;
12 – сепаратор;
13 – шланг сепаратора;
14 – пробка топливного бака;
15 – наливная труба;
16 – шланг наливной трубы;
17 – топливный фильтр;
18 – топливный бак;
19 – электробензонасос;
20 – сливной топливопровод;
21 – подающий топливопровод.

Топливо подается из бака, установленного под днищем в районе заднего сиденья. Топливный бак — стальной, состоит из двух сваренных между собой штампованных половин. Заливная горловина соединена с баком резиновым бензостойким шлангом, закрепленным хомутами. Пробка герметична.

Бензонасос — электрический, погружной, роторный, установлен в топливном баке. Развиваемое давление — не менее 3 бар (300 кПа).

Бензонасос включается по команде контроллера системы впрыска (при включенном зажигании) через реле. Для доступа к электрическому разъему насоса под задним сиденьем в днище автомобиля имеется лючок. От насоса по гибкому шлангу топливо под давлением подается к фильтру тонкой очистки и далее — через стальные топливопроводы и резиновые шланги — к топливной рампе.

Фильтр тонкой очистки топлива — неразборный, в стальном корпусе, с бумажным фильтрующим элементом. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливная рампа служит для подачи топлива к форсункам и закреплена на впускном коллекторе. С одной стороны на ней находится штуцер для контроля давления топ-лива, с другой — регулятор давления. Последний изменяет давление в топливной рампе — от 2,8 до 3,2 бар (280–320 кПа) — в зависимости от разрежения в ресивере, поддерживая постоянный перепад между ними. Это необходимо для точного дозирования топлива форсунками.

Регулятор давления топлива представляет собой топливный клапан, соединенный с подпружиненной диафрагмой. Под действием пружины клапан закрыт. Диафрагма делит полость регулятора на две изолированные камеры — «топливную» и «воздушную». «Воздушная» соединена вакуумным шлангом с ресивером, а «топливная» — непосредственно с полостью рампы. При работе двигателя разрежение, преодолевая сопротивление пружины, стремится втянуть диафрагму, открывая клапан. С другой стороны на диафрагму давит топливо, также сжимая пружину. В результате клапан открывается, и часть топлива стравливается через сливной трубопровод обратно в бак. При нажатии педали «газа» разрежение за дроссельной заслонкой уменьшается, диафрагма под действием пружины прикрывает клапан — давление топлива возрастает. Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан — давление топлива снижается. Перепад давлений задается жесткостью пружины и размерами отверстия клапана; регулировке не подлежит. Регулятор давления — неразборный, при выходе из строя его заменяют.

Форсунки крепятся к рампе через уплотнительные резиновые кольца. Форсунка представляет собой электромагнитный клапан, пропускающий топливо при подаче на него напряжения и запирающийся под действием возвратной пружины при обесточивании. На выходе форсунки имеется распылитель, через который топливо впрыскивается во впускной коллектор. Управляет форсунками контроллер системы впрыска. При обрыве или замыкании в обмотке форсунки ее следует заменить. При засорении форсунок их можно промыть без демонтажа на специальном стенде СТО.

В системе впрыска с обратной связью применяется система улавливания паров топлива. Она состоит из адсорбера, установленного в моторном отсеке, сепаратора, клапанов и соединительных шлангов. Пары топлива из бака частично конденсируются в сепараторе, конденсат сливается обратно в бак. Оставшиеся пары проходят через гравитационный и двухходовой клапаны. Гравитационный клапан предотвращает вытекание топлива из бака при опрокидывании автомобиля, а двухходовой препятствует чрезмерному повышению или понижению давления в топливном баке.

Затем пары топлива попадают в адсорбер, где поглощаются активированным углем. Второй штуцер адсорбера соединен шлангом с дроссельным узлом, а третий — с атмосферой. Однако на выключенном двигателе третий штуцер перекрыт электромагнитным клапаном, так что в этом случае адсорбер не сообщается с атмосферой. При запуске двигателя контроллер системы впрыска начинает подавать управляющие импульсы на клапан с частотой 16 Гц. Клапан сообщает полость адсорбера с атмосферой и происходит продувка сорбента: пары бензина отсасываются через шланг в ресивер. Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов и тем интенсивнее продувка.

В системе впрыска без обратной связи система улавливания паров топлива состоит из сепаратора с двухходовым обратным клапаном. Трубка, сообщающая бак с атмосферой, выведена в полость заднего правого крыла.

Воздушный фильтр установлен в передней левой части моторного отсека на трех резиновых держателях (опорах). Фильтрующий элемент — бумажный.

При установке фильтра его гофры должны располагаться параллельно продольной оси автомобиля.

После фильтра воздух проходит через датчик массового расхода воздуха и попадает во впускной шланг, ведущий к дроссельному узлу.

Дроссельный узел закреплен на ресивере. Нажимая педаль «газа», водитель приоткрывает дроссельную заслонку, изменяя количество поступающего в двигатель воздуха, а значит, и горючей смеси, — ведь подача топлива рассчитывается контроллером в зависимости от расхода воздуха. Когда двигатель работает на холостом ходу и дроссельная заслонка закрыта, воздух поступает через регулятор холостого хода — клапан, управляемый контроллером. Изменяя количество подаваемого воздуха, контроллер поддерживает заданные (в программе компьютера) обороты холостого хода. Регулятор холостого хода — неразборный, при выходе из строя его заменяют.

wiki.zr.ru

Система улавливания паров бензина ВАЗ 2110(ОЕМ) — Лада 2110, 1.5 л., 2000 года на DRIVE2

Полный размер

Привет всем! Ну начнём с того, что меня начала напрягать вонь бензином в салоне.Начал искать, откуда это может быть.Вариантов не мало:
Причина №1: Патрубок наливной горловины (2108-1101080).
Это тот шланг, который соединяет наливную горловину и бензобак. От старости он трескается, решается проблема путем его замены.
Причины: протекает бензин при полном баке и при заправке.
Причина №2: Шланг вентиляции сепаратора (2110-1164089) или шланг сепаратора 2110-1101079.
Система улавливания паров бензина (Сепаратор), на ВАЗ 2110, 2111, 2112 он крепится под левым задним крылом. Проверяем/продуваем шланги и при необходимости их меняем/очищаем спицей и компрессором. Кстати, это не единственные патрубки, которые могут прохудиться, тщательно проверьте всю топливную магистраль на наличие утечек.
Система улавливания паров бензина. Каталог ВАЗ 2110, 2111, 2112Конструктивно вентиляционный шланг сепаратора располагается в отверстие в лонжероне кузова, что не совсем удачно. Если на автомобиле не установлена система улавливания паров бензина, то пары могут легко проникать в салон по внутренним полостям. Устранить такой промах инженеров можно путем доработки. Потребуется Клапан бензобака обратный ВАЗ 2105, 2108-099, 2110 (код 21050-1164060) и колпачок предохранительн ого клапана ВАЗ 21082 (код 21082-1101194).
Извлекаем из лонжерона (в арке снятого колеса) шланг вентиляции сепаратора.
Конец шланга подогреваем в горячей воде или обминаем его плоскогубцами.
Одеваем на этот шланг купленный клапан с колпачком.
Выводим наше устройство за сепаратор и крепим его хомутами.
Причина №3: Крепление бензонасоса.
Бензонасос крепится с помощью прижимного кольца, а для предотвращения попадания паров бензина в салон устанавливается уплотнительное кольцо.
Проверяем состояние этой прокладки, уплотнение клеммника на бензонасосе и достаточно ли сильно затянуты гайки прижимного кольца
Причина №4 Пробитие бензобака.
В этом случае топливный бак ремонтируют.
Значит патрубок наливной горловины не может, я его менял недавно, прокладка бензонасоса под сиденьем в салоне тоже принюхался.не воняет, бак вроде не течёт, остаётся только система улавливания паров бенза.Изучив схемы, полез смотреть в натуре и что вы думаете, трубки от бака до сепаратора сгнили в потроха, разложились и забиты все грязью были, опять вспомнил конструктора десятки.нехороший он человек, му…к он. и в месте, где разложились, было мокрое пятно от бенза.вот он то и проникал в салон.Ну чтож, пока одна причина выявлена.надо устранять. Кстати.у меня система без адсорбера.Начал поиски.Кто сталкивался с этой системой, тот знает.что её практически не реально найти не в одном городе.мож только в москве или тольятти.Сначала думаю, ну хрень.щас закажу в емех, вбил артикулы и хрен там. не знает эмех и экзист таких номеров трубок.Ладно думаю, поеду щас магаз и всё куплю, ага, щас наивный прям.Половина продавцов на меня смотрела как на инопланетянина, и причём таких продавцов в разных магазинах дохрена, вообще устройство машин не знают, а остальная половина сказала, что такое не возят.специфический товар и не пользуется спросом.Как так то, уроды, раз есть запчасть на машине, значит она должна продаваться.Короче объездил почти все авто магазы.Остался последний шанс Авторынок.Приехал туда, но и там тоже на меня глазами хлопали, предлагали самому согнуть и купить где то трубок.короче были посланы далеко.зачем что то гнуть, когда есть всё заводское.Пошёл в конец самый авторынка, уже не надеялся, подошёл просто так уже к продавану в каком то даже не лотке, а с машины и не надеясь спросил и о чудо, появился хоть какой то шанс.сказал, были, но сегодня как раз продал такие трубки.НУ б…я, я подумал, что ж такое, но рядом как раз хозяин лотка был, складывали уже товар и говорит.у меня как раз в гараже завалялась одна такая система на десятку, поеду поищу, если найду, привезу. Приходи типа завтра.Ну думаю, попытка не пытка, приеду .мож найдёт.приехал, как раз дождь лил.промок весь нахрен.Хозяина всё нет и нет.Короче дождался, смотрю, привёз то, что надо, всё новое и в сборе с сепаратором, хомутами, трубками и даже клапан гравитационный.У меня с завода такой не стоял, но болты под него были, хотя толку от них, всё равно сгнили.И ещё я докупил обратный клапан от ваз 2105 с колпачком восмёрошным и погрев трубку зажигалкой, одел его на конец шланга .который идёт от сепаратора и прикрепил пока около сепаратора, потом выведу к заливной горловине, как шланги удлинить куплю.Можно было бы ещё и от нивы, вместо этого поставить.Старое добро всё демонтировал, болты естественно почти все отгнили.пришлось пока сажать на саморезы, скоро отдам на переварку.Трубку по низу обработал мастикой.Ну теперь посмотрим, что изменится и подкрылок новый за одно поставил.Спасибо всем за внимание, писанину читать я знаю.что муторно и некто её не читает, но всё же терпеливым респект, Ну а дальше как и обещал, будет координальный стайлинг салона, если получится, ждите, всё уже закуплено и ждёт установки!)

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

Полный размер

www. drive2.ru

Топливная система ВАЗ-2110: устройство, возможные поломки, ремонт

В нашей небольшой статье мы поговорим о топливной системе ВАЗ-2110 (инжектор). Давно ушли в небытие карбюраторные двигатели. На заводе-изготовителе такие моторы не ставят с начала 2000-х. Большая часть «десяток» и аналогичные модели (2112, 2111) комплектуются моторами с инжекторной системой впрыска топлива. Она надежнее, работает стабильно, а самое главное – не требует частого вмешательства со стороны водителя. Двигатель сможет работать без проблем, но при условии, конечно, что все фильтры будут меняться своевременно. К топливу тоже имеется требование – не рекомендуется заливать низкокачественное.

Основные моменты

В состав топливной системы ВАЗ-2110 (8 клапанов или 16) входит довольно большое число элементов, которые влияют на работу двигателя. Также стоит упомянуть о том, что в камеры сгорания любого двигателя подается смесь из бензина и воздуха в определенной пропорции (если говорить точнее, то 14 частей воздуха и 1 бензина).

Если нарушить это соотношение, двигатель начнет работать неправильно – обороты понизятся или повысятся, появятся перебои.

Особенности конструкции

В конструкции топливной системы входят такие компоненты:

1. Непосредственно система топливоподачи – это бензобаак, насос, регулятор давления, фильтры очистки бензина, рампа и форсунки, а также соединительные трубки и шланги. Другими словами, это те элементы, в которых находится бензин.
2. Система подачи воздуха – это те элементы, которые пропускают через себя кислород. Это фильтр очистки воздуха, патрубок, узел дросселя, датчик расхода. Именно с помощью этих элементов к топливной рампе подходит очищенный воздух для образования смеси.
3. И последняя система позволяет уловить пары бензина. Это адсорбер и соединительные трубки. С их помощью пары уничтожаются.

Система подачи топлива нужна для того, чтобы обеспечить наличие необходимого количества смеси в рампе при работе в любом режиме.

Различия в системах питания

Стоит отметить, что системы питания моторов ВАЗ-2111 и ВАЗ-2112 немного отличаются от ВАЗ-21114 и ВАЗ-21124. У последних двух нет обратной магистрали, по которым бензин возвращается в бак. Причина в том, что регулятор давления топлива располагается в одном модуле с бензонасосом, в баке. Следовательно, можно осуществлять контроль давления в системе на раннем этапе, если можно так выразиться. И в этом случае отпадает необходимость в прокладке обратной магистрали.

Кроме того, чтобы осуществить соединение различных компонентов магистрали, на моторах ВАЗ-21114 и ВАЗ-21124 применяются наконечники зажимного типа, а не резьбовые штуцеры. Также есть отличия в форме и конструкции рампы, устанавливаются на ней форсунки более нового образца. А самое главное – в системе давление несколько выше, нежели на ранних моделях двигателей.

Впуск воздуха и дроссельная заслонка

Первое, что мы рассмотрим из конструкции топливной системы ВАЗ-2110 (инжектор, 8 клапанов), это подачу воздуха. На входе устанавливается фильтр очистки воздуха – на «десятках» он изготовлен из бумаги, плоский, имеет большую площадь поверхности. За счет этого фильтрация происходит максимально эффективно. Конструкция дроссельного узла выглядит таким образом:

1. Патрубок, по которому к корпусу подводится жидкость из системы охлаждения.
2. Патрубок, при помощи которого происходит вентиляция картера при работе в режиме холостого хода.
3. Патрубок, при помощи которого отводится жидкость.
4. Датчик, позволяющий определить положение заслонки при работе двигателя.
5. Регулятор холостого хода (называть его датчиком нельзя, так как прибор ничего не измеряет). Это простой шаговый электромотор, позволяющий изменять количество воздуха, подаваемого в рампу при работе на холостом ходу.
6. Штуцер – необходим для того чтобы осуществить продувку адсорбера.

Особенности конструкции дросселя

Крепится дроссельный узел непосредственно на ресивере. С его помощью происходит дозировка воздуха, который поступает в трубу впуска. Между входным патрубком (с фильтром) и рампой установлен дроссельный узел. Заслонка соединяется с педалью газа посредством тросика. На самой заслонке устанавливается датчик, он позволяет электронному блоку управления определять положение заслонки при работе двигателя.

Стоит отметить, что топливная система ВАЗ-2110 (16 клапанов) такая же примерно по конструкции, как и у восьмиклапанного мотора. В проточной части узла дросселя (непосредственно до заслонки и сразу же после нее) есть отверстия, которые позволяют отбирать разрежение. С их помощью работает система, отвечающая за вентиляцию адсорбера и картера. В том случае, если не устанавливается на автомобиле адсорбер, штуцер, который необходим для продувки, закрывается при помощи заглушки из резины. На двигателях ВАЗ-21114 и ВАЗ-211124 нет канала, по которому подается воздух в обход заслонки. Еще присоединительный фланец имеет несколько иную форму.

Регулировка холостого хода

На карбюраторных двигателях холодный запуск был довольно сложный – приходилось вытягивать трос «подсоса», чтобы в камеры сгорания попадало больше бензина и меньше воздуха. И надо было своевременно открыть подачу воздуха, иначе «кушать» бензин машина будет очень жадно. Что касается регулировки оборотов в режиме холостого хода на инжекторных двигателях, то для этого используется специальной конструкции двигатель (РХХ).

Когда заслонка закрыта, воздух поступает в топливную рампу через тонкий канал в обход. Этот канал закрывается конической иглой, которая установлена на регуляторе. Микроконтроллерная система управления, в зависимости от режима работы двигателя, подает сигнал на электромотор. Игла при этом перемещается, изменяя подачу воздуха в рампу. При этом поддерживается определенная частота вращения мотора – если конкретно, то 750 об/мин.

Насос и очистка бензина

При помощи двухступенчатого электропривода топливного насоса нагнетается бензин в магистраль. Насос имеет роторный тип, он неразборный, устанавливаются непосредственно в бензобаке. Это позволяет снизить возможность появления паровой пробки, так как бензин нагнетается под высоким давлением, а не под разрежением. Значение давления составляет порядка 284 кПа на моторах ВАЗ-2111 и ВАЗ-2112, а также свыше 364 кПа на моделях двигателей ВАЗ-21114 и ВАЗ-21124.

Фильтр для очистки бензина встраивается в подающей магистрали непосредственно между рампой и электрическим насосом. Находится он под кузовом, непосредственно возле топливного бака. Фильтр является неразборным элементом, корпус изготовлен из стали. Внутри фильтрующий элемент бумажного типа. Для грубой очистки топлива используется так называемый памперс, который устанавливается в нижней части насоса.

Рампа и форсунки

Рампа – это полая планка с установленными на ней форсунками и специальной конструкции регулятором давления смеси. Рампа крепится при помощи двух болтов на трубе впуска или же непосредственно на головке блока. На левой стороне имеется штуцер, при помощи которого производится контроль давления топлива (при диагностике). Он закрыт пробкой с резьбой.

Форсунки закрепляются на рампе. Распылители форсунок находятся в отверстиях впускного коллектора. Но на моделях двигателей ВАЗ-2112 и ВАЗ-21124 форсунки устанавливаются в отверстиях на головке блока. Для того чтобы уплотнить посадочные отверстия электромагнитных форсунок, устанавливаются резиновые кольца. Форсунка – это обычный клапан с электромагнитом.

В то время, когда от микроконтроллера поступает импульс, происходит открывание клапана на определенное время. При этом топливная смесь через распылитель подается в камеру сгорания через клапан. Топливо начинает испаряться, соприкасается с горячими элементами, в состоянии пара воспламеняется в камере сгорания. Воспламенение происходит при помощи свечи зажигания. Как только прекращается подача импульса на форсунку, клапан возвращается в исходное положение с помощью возвратной пружины.

Регулировка давления топлива

А как поддерживается давление в топливной системе ВАЗ-2110? На автомобилях с двигателями ВАЗ-2111 и ВАЗ-2112 устанавливается регулятор давления непосредственно на топливной рампе. С его помощью внутри поддерживается определенное значение давления. Причем он позволяет поддерживать как давление воздуха во впускной трубе, так и топлива внутри рампы.

Конструкция регулятора не очень сложная. Внутри него находятся клапан, диафрагма и возвратная пружина. При работе двигателя регулятор позволяет поддерживать давление в диапазоне 284-325 кПа. С одной стороны на диафрагму прибора воздействует топливо, а с другой – пониженное давление в трубе впуска. Как только уменьшается давление во впускном коллекторе, клапан начинает открываться. При этом происходит пропускание избыточного топлива в сливную магистраль к баку. В рампе существенно снижается давление.

Как только увеличивается давление во впускном коллекторе (это происходит при открывании заслонки), на регуляторе клапан начинает открываться при значительно большем давлении топливной смеси. При этом внутри рампы существенно повышается давление топлива.

А вот на двигателях ВАЗ-2114 и ВАЗ-21124 регулятор давления ставятся внутри модуля, рядом с топливным насосом. Это своеобразный обратный клапан в топливной системе ВАЗ-2110, который срабатывает при определенном давлении (около 400 кПа). Если давление превышает норму, то открывается сливная магистраль, излишнее топливо возвращается обратно в бак.

fb.ru

Инжектор автомобиля ВАЗ 2110 – осмотр и самостоятельный ремонт + Видео

Бензонасос ВАЗ 2110 инжектор – это одна из основных составляющих топливной системы автомобиля. В схеме последней этот элемент выполняет одну из самых важных функций, а именно перекачивает топливо из бака к форсункам и распределительной рейке. Конечно же, в одиночку справиться с регулярной подачей топлива насос не может. В схеме топливной системы отечественной модели есть и другие, не менее важные составляющие, о которых мы поговорим более детально.

1 ВАЗ 2110 – в чем отличия от других моделей

Сразу же после появления авто ВАЗ 2110 с инжекторным двигателем у многих отечественных специалистов появилось желание подробно рассмотреть электросхему машины. Последняя имеет множество отличий по сравнению с другими представительницами модельного ряда ВАЗ. Во-первых, реле и монтажный блок предохранителей в электросхеме имеют улучшенную конструкцию. В этом плане автомобиль на порядок превосходит инжектор ВАЗ 2109, который до выхода «десятки» считался образцом машины с инжекторным мотором. Во-вторых, датчик, расположенный на коленчатом вале ВАЗ 2110, стал электронным. И в-третьих, дроссельная заслонка получила собственный блок питания и отдельный датчик.

Согласно словам самих производителей, основной причиной внесения таких изменений в электросхему стало то, что машина получила обновленную систему питания. Ее бесперебойную работу гарантирует улучшенная электропроводка и наличие дополнительных датчиков, призванных регулировать слаженную работу всех элементов топливной системы.

Топливная система ВАЗ 2110

Прежде чем приступить к обсуждению инжекторов, а также проблем, возникающих в ходе их эксплуатации, стоит понять, в чем именно они превосходят карбюраторные двигатели. Основные отличия между двумя типами топливных систем заключаются в следующем:

• в топливной системе инжекторного двигателя есть насос, создающий постоянное давление для циркуляции топлива;
• воздушно-топливная смесь в таком моторе образуется в отдельном цилиндре;
• впрыск топливной смеси осуществляется при помощи форсунок;
• количество и скорость впрыска топлива контролируется электросхемой авто.

Стоит отметить, что изначально создание инжекторных моторов и их массовый выпуск планировались с целью модернизации топливной системы. Больше всего производители хотели сделать отечественные автомобили более контролируемыми в плане расхода топлива. Получилось ли у них это? Отчасти да. Но, скажем так, не полностью, ведь на такие двигатели перешли далеко не все российские автолюбители. Основная причина этому – частые поломки составляющих топливных систем, отремонтировать которые самому не так уж и просто. Тем более с учетом более сложной схемы, по которой работает инжектор. Но непросто не значит невозможно. Об основных проблемах, связанных с эксплуатации инжекторных двигателей, поговорим далее.

2 Признаки поломки инжекторного двигателя

Российские автолюбители не понаслышке знают, что такое неисправность форсунок или других элементов инжектора. Некоторые из них уже при первых неполадках в работе авто способны определить, что неисправность находится в топливной системе ВАЗ 2110. К примеру, первый признак, по которому можно судить о поломке – это отсутствие возможности завести авто. Многие могут сказать, что в такой ситуации сваливать все на топливную систему неправильно, ведь есть и другие элементы, при поломке которых машина не заводится. Дело в том, что при отсутствии подачи топлива инжекторный мотор заведется, но заглохнет сразу же после первого витка. Поэтому, если вы услышали характерное бульканье при первом повороте ключа, после чего двигатель сразу же выключился, знайте – проблема кроется в топливной системе.

Еще один тревожный признак – неустойчивость работы силового агрегата на любой передаче. Тут все просто – если мотор проваливается, значит, ему не хватает топлива, то есть инжектор не справляется со своей функцией. Об этих же проблемах стоит задуматься и тогда, когда двигатель машины глохнет на холостом ходу. Еще один важный фактор – увеличение оборотов коленчатого вала на холостом ходу двигателя. Немаловажный признак – это неспособность мотора развить свою базовую мощность.

Неисправность инжектора авто

В таких случаях проблема может таиться в любом элементе схемы топливной системы ВАЗ 2110. Один из самых частых признаков неисправности инжектора – это резкое увеличение расхода топлива. Это свидетельствует о поломке одной или нескольких форсунок, в результате чего к двигателю попадает больше топлива, чем нужно.

Владельцу инжекторной ВАЗ 2110 также стоит задуматься о неисправности при наличии в отработанном газе большого количества CH и CO. Конечно, на глаз это не определит никто, однако такие изменения хорошо видны при диагностике авто в СТО. Если возникли проблемы с герметичностью инжектора, то об этом свидетельствует появление калильного зажигания. В таких случаях придется полностью промывать инжектор, и, возможно, менять бензонасос.

3 Проверка и замена деталей в топливной системе ВАЗ 2110

Как только вы заметили неисправность в работе автомобиля, стоит немедленно приступать к ремонту. Для этого от аккумулятора отсоединяем провод топливной системы. Чтобы не наделать ошибок, стоит постоянно сверяться со схемой в техпаспорте автомобиля. Далее снимаем воздушный фильтр и шланг трубы впуска топлива. Вакуумный шланг необходимо отсоединить от датчика заслонки дросселя, перед этим расщелкнув пластиковый фиксатор. Согласно схеме необходимо отключить колодку с проводами, подключенную к регулятору холостого хода. Она тоже удерживается пластиковым фиксатором.

Снятие воздушного фильтра автомобиля

В жгуте проводов находится канал инжектора, который необходимо отсоединить. Далее отворачиваем болты, крепящие топливную рампу. Под болтами, удерживающими устройство, находятся плоские шайбы – не потеряйте их. Далее отворачиваем винт, фиксирующий держатель трубок подачи топлива. Снимите держатель, одним пальцем придерживая пружину под головкой крепежа. Далее необходимо аккуратно сдвинуть рампу топливной системы по направлению инжекторной оси. Далее извлекаем все устройства, которые находятся под рампой. Последнюю нужно плавно вывести под ресивер, стараясь не повредить инжектор. Затем необходимо подсоединить колодку канала инжектора к жгуту имеющихся проводов, а провод обратно подключить к аккумулятору.

На следующем этапе необходимо опустить нижние части форсунок в отдельные светонепроницаемые сосуды, предварительно подвесив каждое из устройств за штыри на топливной рампе. Сами детали отключать не нужно. Проверяем интенсивность распыления топлива. Для этого, согласно схеме, нужно включить стартер, после чего посмотреть на работу инжектора. Если все исправно, то форсунки будут распылять топливную смесь конусом. При этом каждая из деталей должна выделять по 4 струи. Будьте внимательны – посмотрите в каждый сосуд. Количество топлива в каждом из них должно быть одинаковым. Если одно из устройств распылило больше или меньше топлива, то его нужно немедленно заменить. Далее выключаем зажигание и осматриваем сам инжектор. Если одна из форсунок подтекла, значит, она не герметична, и ее также стоит заменить. Если топливо вообще не распыляется – проверяем подачу питания. Для этого отсоединяем колодку проводов и подсоединяем аккумулятор непосредственно к форсункам, после чего включаем двигатель авто. Если форсунки исправны и равномерно распыляют топливо, значит, неисправна схема питания.

В ходе работ также стоит проверить сопротивление на инжекторных обмотках. Отсоединяем провода от форсунок, предварительно отключив провод от аккумулятора. Далее подключаем к контактам каждой из форсунок прибор для измерения сопротивления. При правильной работе деталей прибор должен показать сопротивление в 12–15 Ом. Если больше или меньше, необходимо поменять форсунку.

Как видим, самостоятельно проверить работу инжекторного двигателя не так сложно, как считают некоторые водители. Главное – действовать строго согласно схеме как при разборке, так и при обратной сборке системы.

tuningkod.ru

Устройство инжекторной системы питания Ваз 2110, Ваз 2111, Ваз 2112, ремонт

ВАЗ

/

2110, 2111, 2112

/

ремонт

/

двигатель

/

инжекторная система

Устройство инжекторной системы питания Ваз 2110, Ваз 2111, Ваз 2112, ремонт

. Ремонт инжектора двигателя, инструкции по замене датчиков системы питания лада 2110, проверка топливной системы двигателя лада 2112, порядок снятия и установки форсунок  своими руками ваз 2111, ваз 2112, ваз 2110. Обслуживание двигателя автомобиля лада 2112. Инструкции по ремонту системы охлаждения, выпуска отработавших газов, питания лада 2111. Особенности 8-ми и 16-ти клапанного двигателя лада 2110. Эксплуатация основных узлов и агрегатов двигателя

Схема подачи топлива двигателя с системой впрыска топлива 1 – форсунки 2 – пробка штуцера для контроля давления топлива 3 – рампа форсунок 4 – кронштейн крепления топливных трубок 5 – регулятор давления топлива 6 – адсорбер с электромагнитным клапаном 7 – шланг для отсоса паров бензина из адсорбера 8 – дроссельный узел 9 – двухходовой клапан 10 – гравитационный клапан 11 – предохранительный

Давление в топливной рампе ваз 2110 проверяем обычным манометром (например, от шинного насоса). Отсоединяем «минусовой» провод от аккумуляторной батареи ваз 2111. На резьбовой штуцер манометра надеваем маслобензостойкий шланг (с внутренним диаметром 12 мм) и закрепляем его хомутом. Отворачиваем пластиковый колпачок штуцера на топливной рампе. Колпачком колесного вентиля выворачиваем золотник из

Отсоединяем «минусовой» провод от аккумуляторной батареи. Снимаем ресивер (см. Снятие ресивера и впускного коллектора двигателя ВАЗ 2112). Закрываем отверстие впускного коллектора ваз 2110 заглушками. Отсоединяем вакуумный шланг от регулятора давления топлива. Крестообразной отверткой ослабляем хомут крепления шланга вентиляции картера ваз 2111… …и отсоединяем шланг от патрубка крышки головки

Снимаем топливную рампу с форсунками (см. Снятие топливной рампы двигателя ВАЗ 2111 и Снятие топливной рампы и регулятора давления топлива двигателя ВАЗ 2112). Сжав пружинную скобу, отсоединяем электрический разъем форсунки ваз 2111. Отверткой сдвигаем фиксатор форсунки вдоль рампы… …и снимаем его. Покачивая форсунку ваз 2110, вынимаем ее из рампы. Поддев отверткой c тонким жалом, снимаем

Для проверки форсунок снимаем топливную рампу ваз 2110 (см. Снятие топливной рампы двигателя ВАЗ 2111 и Снятие топливной рампы и регулятора давления топлива двигателя ВАЗ 2112). Подсоединяем к рампе топливные трубки и подсоединяем электрический разъем. Расположив под форсунками ваз 2111 мерные стаканы, проворачиваем двигатель стартером. Факелы распыла и количество топлива, впрыскиваемого в каждый мерный

Двумя ключами «на 13» ослабляем гайки крепления оболочки троса привода заслонки ваз 2112 к кронштейну. Сдвигаем защитный силиконовый колпачок. Выводим трос из прорези кронштейна. Выводим наконечник троса из сектора привода заслонки. В салоне поддеваем отверткой наконечник троса и снимаем его с пальца рычага привода ваз 2111 (для наглядности панель приборов снята). Вынимаем трос из щита передка. Для

Отсоединяем разъемы датчика положения дроссельной заслонки и регулятора холостого хода, а также трос привода дроссельной заслонки. Частично сливаем охлаждающую жидкость. Ослабляем хомут и снимаем воздушный шланг с корпуса датчика массового расхода воздуха ваз 2112. Ослабляем хомут крепления воздушного шланга к дроссельному патрубку… …и хомут крепления шланга вентиляции картерных газов (2-го

Выключив зажигание ваз 2110, отсоединяем разъем регулятора. Крестообразной отверткой отворачиваем два винта крепления регулятора к дроссельному узлу. Для наглядности эту операцию выполняем на демонтированном дроссельном узле ваз 2111. Снимаем регулятор холостого хода ваз 2112. Перед установкой регулятора очищаем в патрубке седло клапана, воздушный канал и поверхность под уплотнительное кольцо

В правом переднем углу моторного отсека отсоединяем разъем адсорбера ваз 2112. Ослабив крестообразной отверткой два хомута, снимаем подводящий и отводящий шланги (они разного диаметра). Ключом «на 10» ослабляем болт, стягивающий хомут, и снимаем адсорбер ваз 2110. Устанавливаем адсорбер в обратной последовательности.

Схема системы управления двигателем 1 – реле зажигания 2 – выключатель зажигания 3 – аккумуляторная батарея 4– нейтрализатор 5 – датчик концентрации кислорода 6 – адсорбер с электромагнитным клапаном 7 – воздушный фильтр 8 – датчик массового расхода воздуха 9 – регулятор холостого хода 10 – датчик положения дроссельной заслонки 11 – дроссельный узел 12 – колодка диагностики 13 – тахометр 14 –

Контроллер системы впрыска Представляет собой миникомпьютер специального назначения. Он содержит три вида памяти – оперативное запоминающее устройство (ОЗУ), программируемое постоянное запоминающее устройство (ППЗУ) и электрически программируемое запоминающее устройство (ЭПЗУ). ОЗУ используется компьютером для хранения текущей информации о работе двигателя ваз 2112 и ее обработки. Также в ОЗУ

Состав смеси регулируется длительностью управляющего импульса, подаваемого на форсунки (чем длиннее импульс, тем больше подача топлива). Топливо может подаваться «синхронно» (в зависимости от положения коленчатого вала) и «асинхронно» (независимо от положения коленчатого вала). Последний режим используется при пуске двигателя. Если при прокручивании двигателя ваз 2112 стартером дроссельная заслонка ваз

На двигателях ВАЗ 2111 могут быть установлены два типа датчиков: одноконтактный и двухконтактный. Для снятия двухконтактного датчика отсоединяем электрический разъем при выключенном зажигании ваз 2112 (для наглядности операцию выполняем на демонтированном двигателе). Ключом «на 13» отворачиваем гайку крепления датчика… …и снимаем шайбу и датчик со шпильки. Чтобы снять одноконтактный датчик

Работу проводим на смотровой канаве или подъемнике. Отсоединяем разъем кислородного датчика ваз 2110 и ключом «на 22» отворачиваем датчик. При установке датчика не допускаем попадания смазки или грязи на разъем жгута проводов и наконечник датчика с прорезями. Заворачиваем датчик моментом 30–45 Н•м. Датчик кислорода лямбда-зонд Установлен в приемной трубе системы выпуска отработавших газов. Кислород,

Крестообразной отверткой отворачиваем два винта крепления левого щитка облицовки тоннеля пола. Снимаем щиток. Сжав пружинный фиксатор, отсоединяем разъем СО-потенциометра ваз 2112. Крестообразной отверткой отворачиваем два самореза крепления потенциометра к щитку. Снимаем СО-потенциометр ваз 2110. Устанавливаем СО-потенциометр в обратной последовательности. Регулируется содержание СО в

При выключенном зажигании отсоединяем электрический разъем датчика ваз 2112. Крестообразной отверткой отворачиваем два винта крепления датчика ваз 2110 к дроссельному узлу… …и снимаем датчик с прокладкой. Устанавливаем датчик на дроссельный узел ваз 2111 в обратной последовательности. При этом дроссельная заслонка должна находиться в закрытом положении. Винты затягиваем моментом 2 Н•м. Датчик

Включает в себя два управляющих электронных блока и два высоковольтных трансформатора (катушки зажигания ваз 2110). К выводам высоковольтных обмоток подключены свечные провода: к одной обмотке – 1-го и 4-го цилиндров, к другой – 2-го и 3-го. Таким образом, искра одновременно проскакивает в двух цилиндрах (1-4 или 2-3) – в одном во время такта сжатия (рабочая искра), в другом – во время выпуска (холостая). Модуль

Выключив зажигание, отсоединяем электрический разъем датчика ваз 2111. Отсоединив шланг впускной трубы, ключом «на 10» отворачиваем два болта крепления датчика к корпусу воздушного фильтра. Снимаем датчик массового расхода воздуха. Устанавливаем датчик в обратной последовательности. Момент затяжки болтов 8–11 Н•м. Датчик массового расхода воздуха Расположен между воздушным фильтром и впускным

При выключенном зажигании отсоединяем разъем датчика ваз 2111. Головкой «на 10» отворачиваем два болта крепления датчика фаз. Снимаем датчик ваз 2110. Устанавливаем датчик в обратной последовательности. Вставляем датчик аккуратно, стараясь не повредить уплотнительное кольцо. Затягиваем болты крепления моментом 8–10 Н•м. Датчик фаз Установлен на головке блока цилиндров ваз 2112. Принцип его действия

Отсоединяем «минусовой» провод от аккумулятора. Снимаем правый щиток облицовки тоннеля пола. Поддеваем отверткой запорную скобу разъема контроллера (для наглядности панель приборов снята). Отсоединяем разъем жгута проводов от контроллера ваз 2111. Ключом «на 10» ослабляем три гайки крепления изоляционной проставки к кронштейну. Сдвигая контроллер вперед и вверх, вынимаем его вместе с изоляционной

vazclub.com

Система питания ваз 2110 инжектор 8 клапанов

Устройство системы питания инжекторного двигателя Ваз 2110, Ваз 2111, Ваз 2112, Лада Десятка

Схема подачи топлива двигателя с системой впрыска топлива

1 – форсунки
2 – пробка штуцера для контроля давления топлива
3 – рампа форсунок
4 – кронштейн крепления топливных трубок
5 – регулятор давления топлива
6 – адсорбер с электромагнитным клапаном
7 – шланг для отсоса паров бензина из адсорбера
8 – дроссельный узел
9 – двухходовой клапан
10 – гравитационный клапан
11 – предохранительный клапан
12 – сепаратор
13 – шланг сепаратора
14 – пробка топливного бака
15 – наливная труба
16 – шланг наливной трубы
17 – топливный фильтр
18 – топливный бак
19 – электробензонасос
20 – сливной топливопровод
21 – подающий топливопровод

Топливо подается из бака, установленного под днищем в районе задних сидений. Топливный бак ваз 2111 – стальной, состоит из двух сваренных между собой штампованных половин. Заливная горловина соединена с баком резиновым бензостойким шлангом, закрепленным хомутами. Пробка герметична. Бензонасос – электрический, погружной, роторный, двухступенчатый, установлен в топливном баке. Развиваемое давление — не менее 3 бар (3 атм).

Бензонасос ваз 2110 включается по команде контроллера системы впрыска (при включенном зажигании ваз 2112) через реле. Для доступа к насосу под задним сиденьем в днище автомобиля имеется лючок. От насоса по гибкому шлангу топливо под давлением подается к фильтру тонкой очистки и далее – через стальные топливопроводы и резиновые шланги – к топливной рампе.

Фильтр тонкой очистки топлива – неразборный, в стальном корпусе, с бумажным фильтрующим элементом. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливная рампа служит для подачи топлива к форсункам и закреплена на впускном коллекторе. С одной стороны на ней находится штуцер для контроля давления топлива, с другой – регулятор давления. Последний изменяет давление в топливной рампе – от 2,8 до 3,2 бар (2,8-3,2 атм) – в зависимости от разрежения в ресивере, поддерживая постоянный перепад между ними. Это необходимо для точного дозирования топлива форсунками.

Регулятор давления топлива ваз 2111, ваз 2112 представляет собой топливный клапан, соединенный с подпружиненной диафрагмой. Под действием пружины клапан закрыт. Диафрагма делит полость регулятора на две изолированные камеры – «топливную» и «воздушную». «Воздушная» соединена вакуумным шлангом с ресивером, а «топливная» – непосредственно с полостью рампы. При работе двигателя разрежение, преодолевая сопротивление пружины, стремится втянуть диафрагму, открывая клапан. С другой стороны на диафрагму давит топливо, также сжимая пружину. В результате клапан открывается, и часть топлива стравливается через сливной трубопровод обратно в бак. При нажатии на педаль «газа» разрежение за дроссельной заслонкой уменьшается, диафрагма под действием пружины прикрывает клапан – давление топлива возрастает. Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан – давление топлива снижается. Перепад давлений задается жесткостью пружины и размерами отверстия клапана, регулировке не подлежит. Регулятор давления – неразборный, при выходе из строя его заменяют.

Форсунки крепятся к рампе через уплотнительные резиновые кольца. Форсунка представляет собой электромагнитный клапан, пропускающий топливо при подаче на него напряжения, и запирающийся под действием возвратной пружины при обесточивании. На выходе форсунки имеется распылитель, через который топливо впрыскивается во впускной коллектор. Управляет форсунками контроллер системы впрыска. При обрыве или замыкании в обмотке форсунки ее следует заменить. При засорении форсунок их можно промыть без демонтажа на специальном стенде СТО.

В системе впрыска с обратной связью применяется система улавливания паров топлива ваз 2110. Она состоит из адсорбера, установленного в моторном отсеке, сепаратора, клапанов и соединительных шлангов. Пары топлива из бака частично конденсируются в сепараторе, конденсат сливается обратно в бак. Оставшиеся пары проходят через гравитационный и двухходовой клапаны. Гравитационный клапан предотвращает вытекание топлива из бака при опрокидывании автомобиля ваз 2111, а двухходовой препятствует чрезмерному повышению или понижению давления в топливном баке.

Затем пары топлива попадают в адсорбер ваз 2110, где поглощаются активированным углем. Второй штуцер адсорбера соединен шлангом с дроссельным узлом, а третий – с атмосферой. Однако на выключенном двигателе третий штуцер перекрыт электромагнитным клапаном, так что в этом случае адсорбер не сообщается с атмосферой. При запуске двигателя контроллер системы впрыска начинает подавать управляющие импульсы на клапан с частотой 16 Гц. Клапан сообщает полость адсорбера с атмосферой и происходит продувка сорбента: пары бензина отсасываются через шланг в ресивер. Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов и тем интенсивнее продувка.

В системе впрыска без обратной связи система улавливания паров топлива состоит из сепаратора с двухходовым обратным клапаном. Воздушный фильтр ваз 2111 установлен в передней левой части моторного отсека на трех резиновых держателях (опорах). Фильтрующий элемент – бумажный, при установке его гофры должны располагаться параллельно оси автомобиля. После фильтра воздух проходит через датчик массового расхода воздуха и попадает во впускной шланг, ведущий к дроссельному узлу. Дроссельный узел закреплен на ресивере. Нажимая на педаль «газа», водитель приоткрывает дроссельную заслонку, изменяя количество поступающего в двигатель воздуха, а значит, и горючей смеси – ведь подача топлива рассчитывается контроллером в зависимости от расхода воздуха. Когда двигатель работает на холостом ходу и дроссельная заслонка закрыта, воздух поступает через регулятор холостого хода – клапан, управляемый контроллером. Последний, изменяя количество подаваемого воздуха, поддерживает заданные (в программе компьютера) обороты холостого хода. Регулятор холостого хода ваз 2112 – неразборный, при выходе из строя его заменяют.

Двигатель ВАЗ-2110 (8 клапанов) инжектор: устройство. ВАЗ-2110: схема инжектора

Тема данной статьи – это двигатель ВАЗ-2110 (8 клапанов) инжектор в системе впрыска топлива. Основная задача – найти все его преимущества и недостатки, сравнить с карбюраторным мотором. Но для этого потребуется углубиться немного в историю, посмотреть на то, как был разработан этот двигатель, насколько он хорош эксплуатации и ремонте. А начинаться история будет с конца 70-х годов прошлого века, когда инженеры ВАЗа задумались о проектировании переднеприводных автомобилей. А уж после будет рассмотрена инжекторная система впрыска, ее отличия от карбюратора, преимущества и недостатки.

История двигателя

А теперь история о том, откуда берет начало двигатель ВАЗ-2110 (8 клапанов) инжектор. А оно было положено в конце 70-х годов. В эти годы конструкторы начинают понимать, что выпускавшаяся долгие годы классика имеет высокую себестоимость. Кроме того, «Фиат-124» – это лучший автомобиль в Европе в 1964 году. Без малого два десятилетия прошло, нужно обновлять модельный ряд. И начались эксперименты. Первым делом модернизировали привод газораспределения, начали использовать ремень. Но на двигателе ВАЗ-2105 (годы производства — 1980-1988) он не прижился, хоть и снижал уровень шума.

Причина банальна: в поршнях нужны циклевки, которые не позволяют при обрыве стукаться о клапаны. Но при ремонте двигателей устанавливались, как правило, подходящие по размерам, но без выемок, поршни с двигателями 1,3 литра. Но в начале 80-х выходит в свет восьмое поколение. Более новое, под стать европейским аналогам. И самое главное – у машин передний привод, мотор с ременной передачей на механизм ГРМ. И это был тот самый двигатель, который с массой переделок устанавливается на современные автомобили. На моделях 2109 и 2110 эти силовые агрегаты впервые были адаптированы под инжекторную систему впрыска.

Основные узлы двигателя

Никаких существенных отличий можно не обнаружить при беглом осмотре. Что карбюраторная, что инжекторная системы впрыска не влияют на основную конструкцию двигателя. Но стоит присмотреться к мелочам. Например, взгляните на термостат ВАЗ-2110 инжектор (8 клапанов). Сразу бросается в глаза, что его можно разобрать! Именно! Инженеры в Европе сидят и думают, как бы уменьшить ресурс автомобиля, а наши в это время проводят реальные усовершенствования, которые во благо потребителю. Ясно, что в термостате ломается не корпус, а внутренности – термочувствительный элемент или клапан. Следовательно, зачем производить миллионы корпусов? Намного выгоднее окажется сделать один для машины, а в случае поломки термостата менять только внутренности.

Но это не все плюсы отечественных двигателей. Заметьте, в США и Европе все автомобили одинаковы, порой выполнить ремонт нет смысла, проще выкинуть в утиль, да купить новый. Причина отчасти и в двигателе. Например, АвтоВАЗ – это чуть ли не единственный завод, который продолжает на свою продукцию ставить блоки ДВС из чугуна! Во всех развитых странах сплавы алюминия уже давно применяют для этой цели! Ресурс двигателей страдает, но самое главное – нет возможности выполнить его ремонт, так как он не подлежит расточке или перегильзовке. А это куда дешевле, чем покупать новый двигатель или автомобиль. Может, зажиточный бюргер и может себе позволить такое, но в нашей стране автомобиль для многих людей все еще остается роскошью.

Что такое инжектор?

А теперь все же посмотрим, как выглядит на автомобиле ВАЗ-2110 схема инжектора, рассмотрим основные узлы и принцип работы. Но для начала нужно ответить на вопросы, что такое инжектор и для чего он нужен. Все знают, что до конца 90-х устанавливались карбюраторы. В них при помощи воздушных потоков происходило смесеобразование, а затем и подача во впускной коллектор топливной системы. Причем такое хитрое устройство может смешивать бензин с воздухом в идеальной пропорции – 14 к 1. Но тут игра вакуума и атмосферного давления.

Особенности инжектора

А вот двигатель ВАЗ-2110 (8 клапанов) инжектор куда проще, нежели карбюраторный вариант. Но это если смотреть с точки зрения электрика. Дело в том, что система состоит из множества электронных устройств, которые отвечают за работу всего двигателя. Вместо карбюратора на впускном коллекторе установлена рампа. По сути это отрезок трубы, в которой находится топливовоздушная смесь. Она перекачивается из бака при помощи электрического насоса под небольшим давлением. По умолчанию рампа полностью герметична, от каналов впускного коллектора она отделена электромагнитными клапанами – форсунками. Но вот особенность: в рампе поддерживается постоянное давление, которое регулирует датчик, а качество смеси и количество подаваемого бензина зависят напрямую от того, насколько открыта заслонка дросселя.

Схема инжекторной системы впрыска

Итак, теперь более детально про системы питания инжекторного двигателя ВАЗ-2110. Первым идет по списку бензонасос. Он смонтирован непосредственно в баке, совместно с фильтром, и приводится в движение ротор двигателя только при включении зажигания (при условии, что в рампе давление ниже минимального уровня). Далее топливо поступает по трубкам в рампу. Здесь происходит образование смеси. Воздух же сначала проходит через фильтр для очистки. Гибким патрубком корпус фильтра соединен с дроссельным узлом.

Система датчиков

Не менее интересен двигатель ВАЗ-2110 (8 клапанов). Инжектор, устройство системы управления, если быть точнее, включает в себя множество датчиков. Весь контроль происходит при помощи датчиков. Так, между фильтром и дросселем находится датчик массового расхода воздуха. На самой заслонке смонтирован датчик положения. В рампе — давления. Кроме того, между вторым и третьим цилиндрами на поверхности блока ДВС расположен датчик детонации. А на шкиве привода генератора – оборотов двигателя. От коробки передач производится замер скорости автомобиля. Все данные, которые поступают от считывающих устройств, подаются на электронный блок управления.

Электронный блок управления

Это, если можно так сказать, самое сердце системы. На ВАЗ-2110 схема инжектора сводится именно к этому устройству. Небольшой корпус с множеством выводом, а внутри расположено самое интересное – микроконтроллер. Вот он-то и регулирует всю работу двигателя. Во внутренней памяти заложена так называемая топливная карта. По ней контроллер определяет, какое количество воздуха и бензина необходимо подать в рампу, чтобы мотор работал в нормальном режиме, не возникало детонации. Но самое главное – на какой промежуток времени необходимо подать импульс на топливные форсунки, чтобы они открылись и впрыснули смесь в камеру сгорания.

Что лучше: карбюратор или инжектор?

А теперь немного о том, какой же будет надежнее двигатель ВАЗ-2110: инжектор или карбюратор? А смотреть нужно с разных сторон на этот вопрос. Например, новичкам придется по вкусу инжектор. Постоянные обороты, нет необходимости в холода перекрывать подачу воздуха, да и трогание с места оказывается намного проще. Но есть еще преимущество – автомобиль на больших скоростях более приемистый. Даже при скорости 120 км/ч при выжимании педали газа машина быстро набирает скорость. У карбюраторных это происходит значительно медленнее. Поэтому совершать обгон на автомобиле с инжектором безопаснее. Но зато при старте со светофора карбюратор запросто «порвет» инжектор. А причина в более высоком крутящем моменте на низах. И стоимость обслуживания, конечно же, у инжекторных «десяток» оказывается выше, так как порой непросто поставить точный диагноз при поломке.

Неожиданно: мужья хотят, чтобы их жены делали чаще эти 17 вещей Если вы хотите, чтобы ваши отношения стали счастливее, вам стоит почаще делать вещи из этого простого списка.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.

Ремонт системы питания двигателя ВАЗ 2110 2111 2112

Ремонт системы питания двигателей ВАЗ 2110-11-12

Система питания двигателей ВАЗ- 2110. 2111, 2112

· Замена воздушного фильтра
· Замена топливного фильтра двигателей
· Проверка форсунок двигателя
· Проверка давления в топливной системе двигателя
· Система питания двигателей ВАЗ-2111, -2112
· Снятие адсорбера
· Снятие регулятора холостого хода
· Снятие регулятора давления топлива двигателя ВАЗ-2111
· Снятие корпуса воздушного фильтра
· Снятие привода дроссельной
· Снятие форсунок двигателя
· Снятие топливного бака
· Снятие топливной рампы и регулятора давления топлива двигателя ВАЗ-2112
· Снятие топливной рампы двигателя ВАЗ-2111
· Снятие электробензонасоса с датчиком уровня топлива
· Снятие дроссельного узла

Замена воздушного фильтра (фильтрующего элемента) ВАЗ 2110 2111 2112 инжектор

Подробности Родительская категория: Ремонт автомобилей ВАЗ 2110 2111 2112 Просмотров: 5834

Замену воздушного фильтра (фильтрующего элемента) на автомобилях десятого семейства рекомендуется производить каждые 30000 км. Во время эксплуатации фильтра также рекомендуется извлекать фильтрующий элемент и очищать от пыли и грязи путем встряхивания или чисткой щеткой. Воздушный фильтр извлекается следующим образом.

Замена топливного фильтра двигателей ВАЗ 2110 2111 2112

Подробности Родительская категория: Ремонт автомобилей ВАЗ 2110 2111 2112 Просмотров: 19704

Замена фильтра тонкой очистки топлива регламентирована – через каждые 30 000 км пробега. Однако его состояние зависит от качества бензина: чем грязнее бензин, тем фильтр засоряется быстрее. Рывки при движении автомобиля сначала на высоких, а затем и на пониженных скоростях с большой вероятностью свидетельствуют о засорении фильтра.
В настоящее время существует два типа фильтров с двумя способами их присоединения.
Происоединение может осуществляться посредством
— резьбового соединения (как для примера ниже)
— посредством стопорных проволочных сережек (сережки вытаскиваются наружу, после чего появляется возможность отсоединить топливные шланги и установить новый фильтр. После присоединения шлангов устанавливаются на место)

Проверка форсунок двигателя ВАЗ 2110 2111 2112

Источники: http://www.vazclub.com/vaz/2110-2111-2112/remont/dvigatel/inzhektornaya-sistema/sistema-pitaniya-inzhektornih-dvigatelei.html, http://fb.ru/article/196061/dvigatel-vaz—klapanov-injektor-ustroystvo-vaz—shema-injektora, http://www.autosecret.net/motor-servis-vaz-2110-11-12/fuel-system-vaz-2110-11-12

ladafakt.ru

Топливная Система | Ремонт ВАЗ 2110

Замена бензобака своими руками

Основной причиной, по которой приходится снимать бензобак на автомобилях ВАЗ 2110, 2111 и 2112, является его повреждения, после которых дальнейшая эксплуатация является невозможной. Если бак потек, то устранять течь можно…

Замена заливной горловины (трубы бензобака)

На моей практике было немало случаев, когда при снятии бензобака на ВАЗ 2110 приходилось отрезать шланг или даже наливную горловину, так как все прикипело настолько сильно, что по-другому было просто…

Чистка и промывка дроссельного узла

Если кто-то думает, что система питания на инжекторных автомобилях ВАЗ 2110 не нуждается в чистке, то он сильно ошибается. И делать это необходимо также регулярно, как и на любой карбюраторной…

Замена датчика уровня топлива (ДУТ)

Одной из причин, по которым может неправильно показывать стрелка уровня топлива, или же совсем отказаться работать, может быть выход из строя датчика уровня топлива. ДУТ на ВАЗ 2110-2112 устанавливается непосредственно…

Замена сеточки бензонасоса — видео

При падении давления в топливной системе автомобилей ВАЗ 2110-2112 с инжекторными двигателями, первым делом необходимо проверить две вещи: Топливный фильтр Сеточку бензонасоса Что касается первого варианта, то при необходимости производим замену…

Замена бензонасоса своими руками

На инжекторных автомобилях ВАЗ 2110-2112 устанавливается электрический топливный насос, в отличие от старых моделей двигателей (карбюраторных), где стоял обычный. В случае выхода его из строя, бензин перестанет качать в систему…

Замена топливного фильтра на инжекторной машине

Думаю, не стоит лишний раз объяснять, что на инжекторных автомобилях ВАЗ 2110-2112 топливные фильтры совсем другие, чем на карбюраторных. И находятся они также совсем в другом месте. Что касается именно…

Замена воздушного фильтра на инжекторе

Не стоит лишний раз напоминать, что ваз 2110 были как с инжекторными, так и с карбюраторными двигателями. И порядок замены воздушного фильтра, разумеется, будет разным для каждой из таких моделей….

remont-vaz2110.ru

Система питания топливом инжекторного двигателя ВАЗ-21214 Нива

Функциональное назначение системы питания топливом инжекторного двигателя ВАЗ-21214 на автомобиле Лада 4х4, это обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах. Инжекторный двигатель ВАЗ-21214 оборудован электронной системой управления двигателем с распределенным впрыском топлива.

Система питания топливом инжекторного двигателя ВАЗ-21214 на Лада 4х4, устройство, конструкция, принцип действия, схемы, наименования и каталожные номера деталей.

В состав системы питания топливом инжекторного двигателя ВАЗ-21214 входят элементы следующих систем:

Системы подачи топлива, включающей в себя:

— Топливный бак.
— Электробензонасос.
— Трубопроводы и шланги.
— Топливную рампу с форсунками и регулятором давления топлива.
— Фильтр тонкой очистки топлива.

Системы воздухоподачи, состоящей из:

— Воздушного фильтра.
— Воздухоподающего патрубка.
— Дроссельного узла.

Системы улавливания паров топлива, в которую входят:

— Адсорбер.
— Соединительные трубопроводы.

Схема системы питания топливом инжекторного двигателя ВАЗ-21214 на автомобиле Лада 4х4.

В системе распределенного впрыска топлива функции смесеобразования и дозирования подачи топливовоздушной смеси в цилиндры двигателя разделены. Форсунки осуществляют дозированный впрыск топлива во впускную трубу, а необходимое в каждый момент работы двигателя количество воздуха подается системой, состоящей из дроссельного узла и регулятора холостого хода.

Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов. Управляет системой впрыска топлива и системой зажигания электронный блок управления двигателем. Непрерывно контролирующий с помощью соответствующих датчиков:

— Нагрузку и тепловое состояние двигателя.
— Скорость движения автомобиля.
— Оптимальность процесса сгорания в цилиндрах двигателя.

Работа системы распределенного впрыска топлива инжекторного двигателя ВАЗ-21214 на автомобиле Лада 4х4.

Особенности конструкции системы питания топливом инжекторного двигателя ВАЗ-21214-30 Евро-3 и ВАЗ-21214 Евро-2.

В 2009 году на автомобили Лада 4х4 начали устанавливать несколько измененные системы питания, выпуска отработавших газов, улавливания паров топлива, удовлетворяющие требованиям норм токсичности Евро-3. Модернизированный двигатель получил обозначение ВАЗ-21214-30.

Система питания топливом инжекторного двигателя ВАЗ-21214-30 Евро-3 конструктивно аналогична системе питания двигателя ВАЗ-21214 Евро-2, но отличается измененной компоновкой некоторых элементов и модернизированными креплениями топливных шлангов.

Топливный бак системы питания топливом инжекторного двигателя ВАЗ-21214.

Топливный бак состоит из двух стальных штампованных частей, сваренных между собой. Установлен в углублении пола под задним сиденьем. Бак прикреплен к кузову болтами и закрыт сверху металлической крышкой.

Наливная труба соединена с баком двумя бензостойкими резиновыми шлангами. Толстый шланг служит для заливки топлива. Тонкий — для отвода воздуха, вытесняемого из бака при его заправке топливом. Шланги закреплены хомутами. В пробку заливной горловины встроены впускной и выпускной клапаны. Они предотвращают деформацию бака при изменении давления внутри него.

В верхней части топливного бака установлен электрический топливный насос, объединенный с датчиком уровня топлива. Из насоса топливо подается в топливный фильтр, установленный в моторном отсеке. И оттуда поступает в топливную рампу двигателя, закрепленную на впускной трубе двигателя. Из топливной рампы топливо впрыскивается форсунками во впускную трубу. Излишки топлива через регулятор давления топлива, установленный на заднем конце топливной рампы, сливаются в топливный бак.

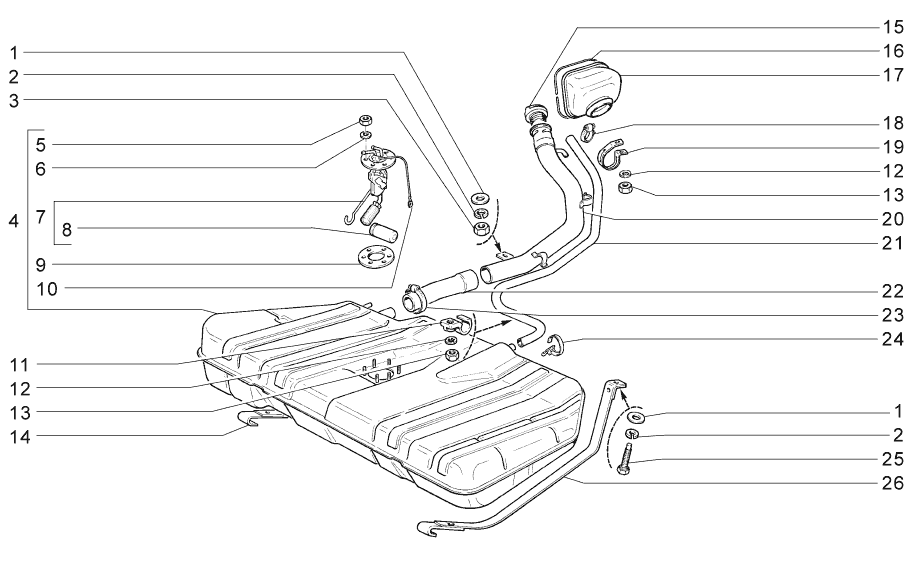

Наименования, каталожные номера и применяемость деталей топливного бака автомобиля ВАЗ-21214-20 Лада 4х4.

Наименования, каталожные номера и применяемость деталей топливных трубопроводов автомобиля ВАЗ-21214-20 Лада 4х4.

Топливный модуль.

Установлен в топливном баке. Включает в себя электрический топливный насос и датчик указателя уровня топлива. Для грубой очистки топлива на входе модуля имеется сетчатый фильтр, защищающий подшипниковые узлы и коллектор насоса от абразивных частиц, содержащихся в топливе. Для доступа к топливному модулю под подушкой заднего сиденья необходимо снять крышку отсека топливного бака. Уровень топлива в баке определяется с помощью датчика указателя уровня топлива, закрепленного на топливном модуле.

Топливный насос системы питания топливом инжекторного двигателя ВАЗ-21214.

Погружной, с электроприводом, двухступенчатый, роторного типа. Насос обеспечивает подачу топлива и установлен в топливном модуле. Это снижает возможность образования паровых пробок, так как топливо подается под давлением, а не под действием разрежения. Насос включается с помощью реле по команде контроллера системы управления двигателем (при включенном зажигании).

От топливного насоса по шлангам и трубопроводам топливо подается под давлением более 284 кПа через топливный фильтр, расположенный под днищем автомобиля, к топливной рампе. Топливо, проходя через насос во время его работы, смазывает и охлаждает его.

Топливный фильтр тонкой очистки системы питания топливом инжекторного двигателя ВАЗ-21214.

Встроен в подающую магистраль между электробензонасосом и топливной рампой и установлен в моторном отсеке на левом переднем брызговике под запасным колесом. Фильтр не разборный, со стальным корпусом и бумажным фильтрующим элементом. На корпус фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливная рампа форсунок.

Представляет собой полую планку с установленными на ней форсунками и регулятором давления топлива. Рампа форсунок закреплена на впускной трубе двумя винтами. На заднем конце рампы находится клапан для контроля давления топлива, закрытый резьбовой пробкой, и регулятор давления.

Последний изменяет давление в топливной рампе в пределах от 3,0 до 3,2 бар (3,0-3,2 кгс/см2) в зависимости от разрежения в ресивере, поддерживая постоянный перепад давления между ними. Это необходимо для точного дозирования топлива форсунками. Топливо под давлением подается во внутреннюю полость рампы, а оттуда через форсунки во впускную трубу.

Наименования, каталожные номера и применяемость деталей топливной рампы, форсунок и регулятора давления автомобиля ВАЗ-21214-20 и ВАЗ-2131-41 Лада 4х4.

Топливная электромагнитная форсунка.

Форсунка представляет собой электромеханический клапан, в котором игла запорного клапана прижата к седлу пружиной. На выходе форсунки выполнен распылитель, через который топливо впрыскивается во впускные каналы. Управляет работой форсунок контроллер.

При подаче электрического импульса от блока управления на обмотку электромагнита игла поднимается и открывает отверстие распылителя. Через которое топливо подается во впускную трубу двигателя. Количество топлива, впрыскиваемое форсункой, зависит от длительности электрическою импульса.

Форсунки уплотняются в рампе и впускной трубе резиновыми кольцами и фиксируются на рампе металлическими скобами. При обрыве или замыкании обмотки форсунку следует заменить. Если форсунки засорились, их можно промыть без демонтажа на специальном стенде СТО.

Регулятор давления топлива.

Установлен на топливной рампе и предназначен для поддержания постоянного перепада давления между давлением воздуха во впускной трубе и давлением топлива в рампе. Регулятор состоит из клапана с диафрагмой, поджатого пружиной к седлу в корпусе регулятора. На работающем двигателе регулятор поддерживает давление в рампе форсунок в пределах 284-325 кПа.

Под действием пружины клапан закрыт. Диафрагма делит полость регулятора на две изолированные камеры, топливную и воздушную. Воздушная соединена вакуумным шлангом с ресивером, а топливная — непосредственно с полостью рампы. При работе двигателя разрежение, преодолевая сопротивление пружины, стремится втянуть диафрагму и открыть клапан.

С другой стороны на диафрагму давит топливо, также сжимая пружину. В результате клапан открывается, перепуская некоторое количество топлива через сливной трубопровод обратно в бак. При нажатии на педаль газа, дроссельный узел открывает заслонку. Разрежение за дроссельной заслонкой уменьшается, диафрагма под действием пружины прикрывает клапан и давление топлива возрастает.

Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан. Давление топлива снижается. Перепад давлений, задаваемый жесткостью пружины и размерами отверстия клапана, регулировке не подлежит. Регулятор давления не разборный, при выходе из строя его заменяют.

Воздушный фильтр системы питания топливом инжекторного двигателя ВАЗ-21214.

Воздух подводится к дроссельному узлу двигателя через воздухозаборник, воздушный фильтр и гофрированный резиновый рукав. Воздушный фильтр установлен в правой части моторного отсека на трех резиновых опорах. Фильтрующий элемент бумажный, плоский, с большой площадью фильтрующей поверхности. Фильтр соединен с дроссельным узлом воздухоподводящим патрубком. Между патрубком и фильтром установлен датчик массового расхода воздуха.

Наименования, каталожные номера и применяемость деталей воздушного фильтра автомобиля ВАЗ-21214-20 и ВАЗ-2131-41 Лада 4х4.

Наименования, каталожные номера и применяемость деталей системы подачи воздуха автомобиля ВАЗ-21214-20 и ВАЗ-2131-41 Лада 4х4.

Дроссельный узел.

Закреплен на впускном коллекторе. Представляет собой корпус дроссельной заслонки (с выполненными в нем каналами), на котором установлен блок управления дроссельной заслонкой. В данной конструкции отсутствует механическая связь педали «газа» и дроссельной заслонки. Заслонка открывается на требуемый угол по сигналу контроллера, который в свою очередь получает входной сигнал от датчика положения педали «газа».

Дроссельный узел дозирует количество воздуха, поступающего во впускную трубу. В проточной части дроссельного патрубка (перед дроссельной заслонкой и за ней) находятся отверстия отбора разрежения. Необходимые для работы системы вентиляции картера и адсорбера системы улавливания паров бензина.

Наименования, каталожные номера и применяемость деталей дроссельного патрубка автомобиля ВАЗ-21214-20 и ВАЗ-2131-41 Лада 4х4.

Регулятор холостого хода.

Регулирует частоту вращения коленчатого вала на режиме холостого хода. Управляя количеством подаваемого воздуха в обход закрытой дроссельной заслонки. Он состоит из двухполюсного шагового электродвигателя и соединенного с ним конусного клапана. Клапан выдвигается или убирается по сигналам контроллера.

Когда игла регулятора полностью выдвинута (что соответствует 0 шагов), клапан полностью перекрывает проход воздуха. Когда игла задвигается, то обеспечивается расход воздуха, пропорциональный количеству шагов отхода иглы от седла.

Похожие статьи:

• Аккумуляторные батареи с общей крышкой, устройство, соединение в батарею свинцовых аккумуляторов точечной контактной электросваркой и газовой сваркой, герметизации пластмассой.
• Автомобильные аккумуляторные батареи с отдельными крышками, устройство, опорная призма, моноблок, электроды, сепаратор, мостик, борн, крышка, пробка, перемычка.
• Маркировка автомобильных свинцовых стартерных аккумуляторных батарей по ГОСТ 959-2002, DIN, ETN, European Type Number, SAE.
• Подшипники и сальники применяемые в ВАЗ-1111, ВАЗ 2101-2107, ВАЗ 2108, ВАЗ-2109, ВАЗ-2115, ВАЗ-2110, ВАЗ-2121 Нива, ВАЗ-21213 Лада Нива, ВАЗ-2123 Шевроле Нива, применяемость подшипников ВАЗ в других автомобилях.
• Легкая армейская амфибия ВАЗ-2122 Река, история создания и особенности конструкции.
• Валерий Павлович Семушкин, автор стиля и дизайна автомобилей ВАЗ-2121 Нива, ВАЗ-21213 Нива и ВАЗ-2123 Chevrolet Niva.

Устройство системы питания инжекторного двигателя Ваз 2110, Ваз 2111, Ваз 2112

Ремонт инжектора двигателя, инструкции по замене датчиков системы питания лада 2110, проверка топливной системы двигателя лада 2112, порядок снятия и установки форсунок  своими руками ваз 2111, ваз 2112, ваз 2110.

Обслуживание двигателя автомобиля лада 2112. Инструкции по ремонту системы охлаждения, выпуска отработавших газов, питания лада 2111. Особенности 8-ми и 16-ти клапанного двигателя лада 2110. Эксплуатация основных узлов и агрегатов двигателя

Схема подачи топлива двигателя с системой впрыска топлива

1 – форсунки
2 – пробка штуцера для контроля давления топлива
3 – рампа форсунок
4 – кронштейн крепления топливных трубок
5 – регулятор давления топлива
6 – адсорбер с электромагнитным клапаном
7 – шланг для отсоса паров бензина из адсорбера
8 – дроссельный узел
9 – двухходовой клапан
10 – гравитационный клапан
11 – предохранительный клапан
12 – сепаратор
13 – шланг сепаратора
14 – пробка топливного бака
15 – наливная труба
16 – шланг наливной трубы
17 – топливный фильтр
18 – топливный бак
19 – электробензонасос
20 – сливной топливопровод
21 – подающий топливопровод

Топливо подается из бака, установленного под днищем в районе задних сидений. Топливный бак ваз 2111 – стальной, состоит из двух сваренных между собой штампованных половин. Заливная горловина соединена с баком резиновым бензостойким шлангом, закрепленным хомутами. Пробка герметична. Бензонасос – электрический, погружной, роторный, двухступенчатый, установлен в топливном баке. Развиваемое давление — не менее 3 бар (3 атм).

Бензонасос ваз 2110 включается по команде контроллера системы впрыска (при включенном зажигании ваз 2112) через реле. Для доступа к насосу под задним сиденьем в днище автомобиля имеется лючок. От насоса по гибкому шлангу топливо под давлением подается к фильтру тонкой очистки и далее – через стальные топливопроводы и резиновые шланги – к топливной рампе.

Фильтр тонкой очистки топлива – неразборный, в стальном корпусе, с бумажным фильтрующим элементом. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливная рампа служит для подачи топлива к форсункам и закреплена на впускном коллекторе. С одной стороны на ней находится штуцер для контроля давления топлива, с другой – регулятор давления. Последний изменяет давление в топливной рампе – от 2,8 до 3,2 бар (2,8-3,2 атм) – в зависимости от разрежения в ресивере, поддерживая постоянный перепад между ними. Это необходимо для точного дозирования топлива форсунками.

Регулятор давления топлива ваз 2111, ваз 2112 представляет собой топливный клапан, соединенный с подпружиненной диафрагмой. Под действием пружины клапан закрыт. Диафрагма делит полость регулятора на две изолированные камеры – «топливную» и «воздушную». «Воздушная» соединена вакуумным шлангом с ресивером, а «топливная» – непосредственно с полостью рампы. При работе двигателя разрежение, преодолевая сопротивление пружины, стремится втянуть диафрагму, открывая клапан. С другой стороны на диафрагму давит топливо, также сжимая пружину. В результате клапан открывается, и часть топлива стравливается через сливной трубопровод обратно в бак. При нажатии на педаль «газа» разрежение за дроссельной заслонкой уменьшается, диафрагма под действием пружины прикрывает клапан – давление топлива возрастает. Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан – давление топлива снижается. Перепад давлений задается жесткостью пружины и размерами отверстия клапана, регулировке не подлежит. Регулятор давления – неразборный, при выходе из строя его заменяют.

Форсунки крепятся к рампе через уплотнительные резиновые кольца. Форсунка представляет собой электромагнитный клапан, пропускающий топливо при подаче на него напряжения, и запирающийся под действием возвратной пружины при обесточивании. На выходе форсунки имеется распылитель, через который топливо впрыскивается во впускной коллектор. Управляет форсунками контроллер системы впрыска. При обрыве или замыкании в обмотке форсунки ее следует заменить. При засорении форсунок их можно промыть без демонтажа на специальном стенде СТО.

В системе впрыска с обратной связью применяется система улавливания паров топлива ваз 2110. Она состоит из адсорбера, установленного в моторном отсеке, сепаратора, клапанов и соединительных шлангов. Пары топлива из бака частично конденсируются в сепараторе, конденсат сливается обратно в бак. Оставшиеся пары проходят через гравитационный и двухходовой клапаны. Гравитационный клапан предотвращает вытекание топлива из бака при опрокидывании автомобиля ваз 2111, а двухходовой препятствует чрезмерному повышению или понижению давления в топливном баке.

Затем пары топлива попадают в адсорбер ваз 2110, где поглощаются активированным углем. Второй штуцер адсорбера соединен шлангом с дроссельным узлом, а третий – с атмосферой. Однако на выключенном двигателе третий штуцер перекрыт электромагнитным клапаном, так что в этом случае адсорбер не сообщается с атмосферой. При запуске двигателя контроллер системы впрыска начинает подавать управляющие импульсы на клапан с частотой 16 Гц. Клапан сообщает полость адсорбера с атмосферой и происходит продувка сорбента: пары бензина отсасываются через шланг в ресивер. Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов и тем интенсивнее продувка.

В системе впрыска без обратной связи система улавливания паров топлива состоит из сепаратора с двухходовым обратным клапаном. Воздушный фильтр ваз 2111 установлен в передней левой части моторного отсека на трех резиновых держателях (опорах). Фильтрующий элемент – бумажный, при установке его гофры должны располагаться параллельно оси автомобиля. После фильтра воздух проходит через датчик массового расхода воздуха и попадает во впускной шланг, ведущий к дроссельному узлу. Дроссельный узел закреплен на ресивере. Нажимая на педаль «газа», водитель приоткрывает дроссельную заслонку, изменяя количество поступающего в двигатель воздуха, а значит, и горючей смеси – ведь подача топлива рассчитывается контроллером в зависимости от расхода воздуха. Когда двигатель работает на холостом ходу и дроссельная заслонка закрыта, воздух поступает через регулятор холостого хода – клапан, управляемый контроллером. Последний, изменяя количество подаваемого воздуха, поддерживает заданные (в программе компьютера) обороты холостого хода. Регулятор холостого хода ваз 2112 – неразборный, при выходе из строя его заменяют.

Система питания ваз 2109 инжектор

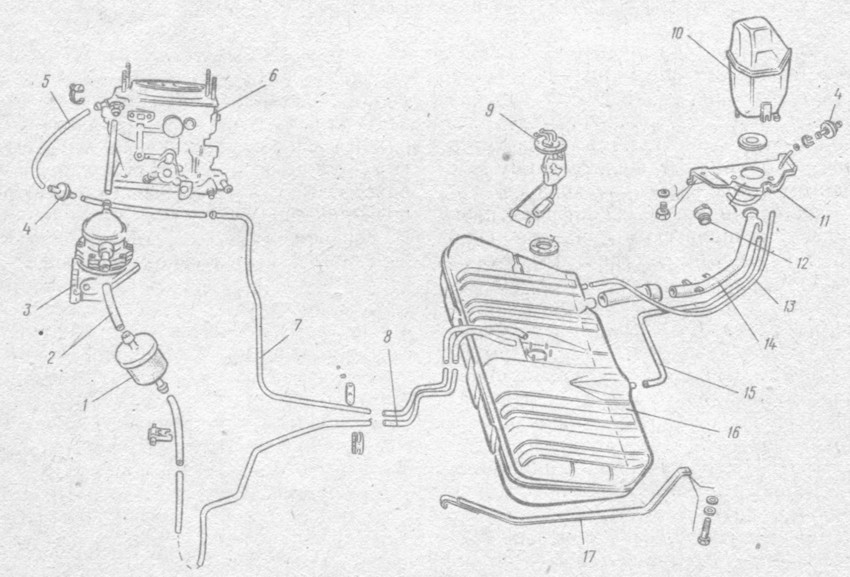

Система питания карбюраторного двигателя: 1 – фильтр тонкой очистки топлива; 2 – шланг подвода топлива к топливному насосу; 3 – топливный насос; 4 – заборник подогретого воздуха; 5 – обратный клапан; б – шланг отвода топлива от карбюратора; 7 – заборник холодного воздуха; 8 – терморегулятор; 9 – воздушный фильтр в сборе; 10 – карбюратор; 11 – трубка слива топлива; 12 – трубка подвода топлива от бака; 13 – топливный бак; 14 – фланец датчика уровня топлива и трубки забора топлива; 15 – шланг сепаратора; 16 – шланг наливной трубы; 17 – наливная труба; 18 – пробка топливного бака; 19 – сепаратор; 20 – шланг двухходового клапана; 21 -двухходовый клапан

Запас топлива находится в баке, расположенном под днищем в зоне заднего сиденья. Бак — стальной, состоит из двух сваренных между собой штампованных частей. Через дренажный шланг бак связан с сепаратором, улавливающим пары бензина. Конденсат из сепаратора сливается обратно в бак. Сепаратор сообщается с атмосферой через двухходовой клапан, препятствующий чрезмерному повышению или понижению давления в топливном баке. Заливная горловина соединена с баком резиновым бензостойким шлангом, закрепленным хомутами. Пробка герметична. Через топливозаборник с сетчатым фильтром бензин из бака подается по стальным топливопроводам и резиновым бензостойким шлангам к фильтру тонкой очистки топлива, бензонасосу и далее — к карбюратору. Бензин засасывается из бака за счет разрежения, создаваемого бензонасосом.

Фильтр тонкой очистки — с бумажным фильтрующим элементом в пластмассовом корпусе, неразборной конструкции. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.

Топливный насос — диафрагменного типа, с механическим приводом от эксцентрика распределительного вала, с рычагом ручной подкачки. Он состоит из нижнего корпуса с рычагами привода, верхнего корпуса с клапанами и патрубками, диафрагменного узла и крышки. Диафраг-менный узел устанавливается между верхним и нижним корпусами. Сверху устанавливаются две диафрагмы (рабочие), снизу — одна (предохранительная): она предотвращает попадание бензина в картер двигателя при разрыве рабочих диафрагм. В этом случае просочившийся бензин отводится через отверстия в наружной дистанционной проставке, находящейся между предохранительной и рабочими диафрагмами. Диафрагмы вместе с внутренней проставкой и тарелками (с наружной стороны) собираются на штоке и крепятся гайкой. Шток Т-образным хвостовиком вставляется в полость балансира. Между диафрагменным узлом и нижним корпусом установлена пружина. Верхний корпус закрыт крышкой, закрепленной болтом. Под ней находится сетчатый топливный фильтр.

Насос крепится к двигателю двумя шпильками через теплоизолирующую проставку, уплотненную с двух сторон картонными прокладками. Часть бензина, подаваемая к карбюратору, сливается обратно в бак через систему трубопроводов и шлангов — это улучшает охлаждение насоса и предотвращает образование паровых пробок в системе питания. В сливной магистрали предусмотрен обратный клапан, пропускающий топливо только в одном направлении — от карбюратора к баку.

В корпус воздушного фильтра может поступать холодный воздух через заборник возле радиатора или горячий — от заборника, установленного на выпускном коллекторе. Переключает потоки заслонка, управляемая терморегулятором. Встроенный термосиловой элемент открывает заслонку подачи горячего воздуха при температуре поступающего воздуха ниже 25 °С и полностью перекрывает ее, если воздух нагрет выше 35 °С. Таким образом, температура поступающего воздуха автоматически поддерживается в пределах 25-35 °С. Воздушный фильтр — сухой, со сменным бумажным фильтрующим элементом. Корпус фильтра крепится на шпильках карбюратора через резиновую прокладку и фиксируется четырьмя самоконтрящимися гайками через металлическую пластину.

Схема подачи топлива двигателя с системой впрыска топлива: 1 – форсунки; 2 – пробка штуцера для контроля давления топлива; 3 – рампа форсунок; 4 – кронштейн крепления топливных трубок; 5 – регулятор давления топлива; 6 – адсорбер с электромагнитным клапаном; 7 – шланг для отсоса паров бензина из адсорбера; 8 – дроссельный узел; 9 – двухходовой клапан; 10 – гравитационный клапан; 11 – предохранительный клапан; 12 – сепаратор; 13 – шланг сепаратора; 14 – пробка топливного бака; 15 – наливная труба; 16 – шланг наливной трубы; 17 – топливный фильтр; 18 – топливный бак; 19 – электробензонасос; 20 – сливной топливопровод; 21 – подающий топливопровод

Топливо подается из бака, установленного под днищем в районе заднего сиденья. Топливный бак — стальной, состоит из двух сваренных между собой штампованных половин. Заливная горловина соединена с баком резиновым бензостойким шлангом, закрепленным хомутами. Пробка герметична.

Бензонасос — электрический, погружной, роторный, установлен в топливном баке. Развиваемое давление — не менее 3 бар (300 кПа). Бензонасос включается по команде контроллера системы впрыска (при включенном зажигании) через реле. Для доступа к электрическому разъему насоса под задним сиденьем в днище автомобиля имеется лючок. От насоса по гибкому шлангу топливо под давлением подается к фильтру тонкой очистки и далее — через стальные топливопроводы и резиновые шланги — к топливной рампе. Фильтр тонкой очистки топлива — неразборный, в стальном корпусе, с бумажным фильтрующим элементом. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.
Топливная рампа служит для подачи топлива к форсункам и закреплена на впускном коллекторе. С одной стороны на ней находится штуцер для контроля давления топлива, с другой — регулятор давления. Последний изменяет давление в топливной рампе — от 2,8 до 3,2 бар (280-320 кПа) — в зависимости от разрежения в ресивере, поддерживая постоянный перепад между ними. Это необходимо для точного дозирования топлива форсунками.

Регулятор давления топлива представляет собой топливный клапан, соединенный с подпружиненной диафрагмой. Под действием пружины клапан закрыт. Диафрагма делит полость регулятора на две изолированные камеры — «топливную» и «воздушную». «Воздушная» соединена вакуумным шлангом с ресивером, а «топливная» — непосредственно с полостью рампы. При работе двигателя разрежение, преодолевая сопротивление пружины, стремится втянуть диафрагму, открывая клапан. С другой стороны на диафрагму
давит топливо, также сжимая пружину. В результате клапан открывается, и часть топлива стравливается через сливной трубопровод обратно в бак. При нажатии педали «газа» разрежение за дроссельной заслонкой уменьшается, диафрагма под действием пружины прикрывает клапан — давление топлива возрастает. Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан — давление топлива снижается. Перепад давлений задается жесткостью пружины и размерами отверстия клапана; регулировке не подлежит. Регулятор давления — неразборный, при выходе из строя его заменяют.

Форсунки крепятся к рампе через уплотнительные резиновые кольца. Форсунка представляет собой электромагнитный клапан, пропускающий топливо при подаче на него напряжения и запирающийся под действием возвратной пружины при обесточивании. На выходе форсунки имеется распылитель, через который топливо впрыскивается во впускной коллектор. Управляет форсунками контроллер системы впрыска. При обрыве или замыкании в обмотке форсунки ее следует заменить. При засорении форсунок их можно промыть без демонтажа на специальном стенде СТО.

В системе впрыска с обратной связью применяется система улавливания паров топлива. Она состоит из адсорбера, установленного в моторном отсеке, сепаратора, клапанов и соединительных шлангов. Пары топлива из бака частично конденсируются в сепараторе, конденсат сливается обратно в бак. Оставшиеся пары проходят через гравитационный и двухходовой клапаны. Гравитационный клапан предотвращает вытекание топлива из бака при опрокидывании автомобиля, а двухходовой препятствует чрезмерному повышению или понижению давления в топливном баке. Затем пары топлива попадают в адсорбер, где поглощаются активированным углем. Второй штуцер адсорбера соединен шлангом с дроссельным узлом, а третий — с атмосферой. Однако на выключенном двигателе третий штуцер перекрыт электромагнитным клапаном, так что в этом случае адсорбер не сообщается с атмосферой. При запуске двигателя контроллер системы впрыска начинает подавать управляющие импульсы на клапан с частотой 16 Гц. Клапан сообщает полость адсорбера с атмосферой и происходит продувка сорбента: пары бензина отсасываются через шланг в ресивер. Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов и тем интенсивнее продувка.

В системе впрыска без обратной связи система улавливания паров топлива состоит из сепаратора с двухходовым обратным клапаном. Трубка, сообщающая бак с атмосферой, выведена в полость заднего правого крыла.

Воздушный фильтр установлен в передней левой части моторного отсека на трех резиновых держателях (опорах). Фильтрующий элемент — бумажный.

После фильтра воздух проходит через датчик массового расхода воздуха и попадает во впускной шланг, ведущий к дроссельному узлу. Дроссельный узел закреплен на ресивере. Нажимая педаль «газа», водитель приоткрывает дроссельную заслонку, изменяя количество поступающего в двигатель воздуха, а значит, и горючей смеси, — ведь подача топлива рассчитывается контроллером в зависимости от расхода воздуха. Когда двигатель работает на холостом ходу и дроссельная заслонка закрыта, воздух поступает через регулятор холостого хода — клапан, управляемый контроллером. Изменяя количество подаваемого воздуха, контроллер поддерживает заданные (в программе компьютера) обороты холостого хода. Регулятор холостого хода — неразборный, при выходе из строя его заменяют.

Система питания инжекторных двигателей автомобилей ВАЗ 2108i, 2109i, 21099i предназначена для обеспечения бесперебойной подачи топлива в цилиндры двигателя. Помимо этого она имеет функции хранения определенного запаса топлива на борту автомобиля и очистки его от механического загрязнения.

схема системы питания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 (нормы токсичности ЕВРО-2)

Элементы системы питания инжекторных двигателей автомобилей ВАЗ 2108i, 2109i, 21099i

— Топливный бак сварной, сварен из двух штампованных половин. Емкость 43 литра. Заливная горловина выведена в правое заднее крыло автомобиля.

— Топливный модуль (электоробензонасос) установлен в топливном баке и объединяет в себе топливный насос и датчик указателя уровня топлива. Для доступа к модулю под задним сиденьем в кузове автомобиля выполнен смотровой люк. На входном патрубке топливного модуля установлен сетчатый фильтр очистки топлива.

— Топливный фильтр бумажный в металлическом корпусе, не разборный, установлен под днищем автомобиля, рядом с топливным баком.

— Топливная рампа подводит топливо из подающей магистрали к вставленным в нее четырем форсункам. Соединение рампы и форсунок уплотнено резиновыми кольцами. В торце рампы имеется диагностический штуцер для измерения давления в системе.

— Форсунка – электромагнитный клапан, пропускающий топливо в цилиндры при подаче на него напряжения и запирающийся при обесточивании под действием возвратной пружины. На торце форсунки имеется распылитель, через который топливо впрыскивается во впускной коллектор. Управляет форсунками контроллер системы впрыска.

— Регулятор давления топлива – перепускной клапан, установленный на топливной рампе. Он поддерживает в топливопроводе необходимое рабочее давление (в районе 3-х атмосфер). И изменяет его в зависимости от величины оборотов двигателя. Лишнее топливо сбрасывается назад в топливный бак по обратной магистрали.

— Сепаратор – элемент системы улавливания паров топлива (под ЕВРО 2). Закреплен под задним правым крылом автомобиля. В нем пары бензина конденсируются и возвращаются обратно в топливный бак. Не успевшие сконденсироваться пары топлива поступают из сепаратора в адсорбер.

— Адсорбер – емкость (элемент системы улавливания паров топлива), где пары топлива, поступившие из сепаратора, поглощаются активированным углем. При повышении оборотов коленчатого вала двигателя блок управления дает команду на открытие клапана продувки адсорбера и пары бензина всасываются в ресивер впускного модуля. Устанавливается в моторном отсеке.

— Гравитационный клапан препятствует вытеканию топлива из топливного бака при переворачивании автомобиля.

— Двухходовой клапан препятствует излишнему повышению или наоборот понижению давления в топливном баке.

Примечания и дополнения

— Элементы системы улавливания паров топлива (сепаратор, адсорбер) имеются только на автомобилях ВАЗ 2108i, 2109i, 21099i соответствующих нормам ЕВРО 2.

Наконец я закончил один из сложнейших этапов в переводе на инжектор, это установка магистралей и бака. ИМХО!

Ну если всетаки ты читатель решился открыть эту нужную телегу, усядься по удобней на пятую точку, чтобы получать хоть капельку удовольствия)))

Рассказ пожалуй стоит начать с возврата в прошлое, а точнее о покупке бака. После покупки бак отпидорил как снутри так и снаружи. Дальше в ход пошел мой любимый цинкарь…

Дальше перемешаемся в гараж, где грунтуем и красим бак

На этом можно былобы остановиться в баловстве с баком, но это не для нас. Решил еще покрыть мастикой резиновой.

Заодно и резинки на нее преклеил

Дальше втыкаем бензонасос с ДУТом какой вам нужен.
Вот теперь с баком мы закончили, ЛУЧШЕ БРАТЬ БАК С ШПИЛЬКАМИ М6, они приварены через проставки, если обломиться, проще приделать новую.

Для наглядности берем такую схему и начинаем по ней втыкать трубки и шланги, я собирал по ней, за исключением гравитационного клапана (его я решил не втыкать).

Вот все что нужно для протяжке шлангов и магистралей (самих магистралей на фото нету)

Сдергиваем старый бак и горловину и начинаем тянуть трубки по схеме

Ну а теперь самое вкусное, это установка сами магистралей. Важно отметить что не цензурный запас слов, после установки магистралей пополнился. Так же узнал сам о себе много нового: какой я редиска.
Нужны новые скобы, которые я у себя в городе не нашел, спс Stayterok , выручил прислал, уже походу дела нашел неточность, скобы были от 10 (на фото белые), а для 09 они немного другие (в расположении трубок). Но то мелоч воткнуть можно в любые. я решил путем доработок скоб от 09 (дорабатывал сами защелки, потому что родных у меня не было), а где и от 10 тянуть магистрали.

Фото процесса конечно же нету, да и врят ли его реально сделать, слишком он бурный)))
В целом все встало как и должно:

тянул я 3 трубки:
— прямую
— обратку
— трубку под адсорбер (брал обатку от карба и наращивал ее шлангом)
Логичный вопрос, нафиг я заморочился с этим адсорбером?скажу так явно не из-за экологии, а потому что он позволяет экономить 3-5% бенза, о чем писал вот тут

Дальше подтыкаем шланги для топливного фильтра (изначально думал что нефига не подходят, но когда воткнул бак на свое законное место, все встало как надо!). ВАЖНО ИМЕТЬ ВОТ ТАКИЕ ШПИЛЬКИ. под крепление кронштейна фильтра, хотя можно фильтр перенести под капот или саморезами или вваривать это я про шпильки. При скручивание штуцеров магистралей, не забываем резиновые колечки надевать на папу. проводку под ЭБН лучше кинуть сразу, потом воткнуть ее наверное не реально, или нужны тонкие руки с длинными и цепкими пальцами

ну а теперь просто подхватываем стяжками шланги к сепаратору, подгоняя длинну шланга, чтобы не весел сильно

На этом с топливо проводами можно и закончить. Занятие давольнотаки сложное, без ямы (даже самой немощной) сделать не реально вообще, да и помошник временами очень в тему. провозился я со всем этим дня 2.

Устройство и уход Электропроводка ВАЗ 2109 Форсунка

Название

Для того, чтобы самостоятельно разобраться в машине, необходимо иметь знания о ее устройстве и принципах работы тех или иных элементов. Форсунка ВАЗ 2109 представляет собой совокупность электронных элементов, обеспечивающих бесперебойную работу двигателя. Без него он становится просто бесполезным нагрудным металлом. Инжектор ВАЗ 2109 — это система управления двигателем, поэтому проводка и отдельные элементы должны быть исправными, а их работа отрегулирована должным образом.

Устройство

Электрошам ВАЗ 2109 с распределенным впрыском топлива намного сложнее карбюраторных моделей. Это вполне логично, поскольку сам инжектор предполагает наличие электронных устройств. Любая электрическая схема предназначена для решения ряда задач. Схема системы распределенного впрыска ВАЗ 2109 решает следующие задачи:

• Передача сигналов о состоянии параметров;
• Передача управляющих импульсов;
• Устройства электрозащиты;
• Защита системы от закрытия.

Исходя из выполняемых функций, конструкция системы должна быть необходимой и достаточной для их реализации.

Передача сигналов состояния параметров и импульсов управления

Электрический сигнал в системе управления двигателем ВАЗ 2109 передается на электронный блок по проводам, имеющим соответствующую цветовую маркировку. Это облегчает считывание электрической схемы и поиск нужного провода. Необходимые условия для обеспечения качественной передачи сигнала:

• Требуемое сечение проводов;
• Минимальное сопротивление контактных соединений;
• Электрическая прочность изоляции жил.

Работа двигателя, а следовательно, и динамические характеристики двигателя ВАЗ 2109, определяют, в каком состоянии находится состояние.

Уменьшение сечения проводника снижает мощность передаваемого им сигнала, увеличивает его температуру. Даже если снаружи незаметно, разрушения жили, это не значит, что это не так.

В процессе эксплуатации автомобиля проводка подвергается разрушающим факторам. Со временем контакты происходят. По этой причине увеличивается их сопротивление, что вызывает необходимость периодической очистки.

Искаженные сигналы делают неточность или прерывание работы всей системы ВАЗ 2109. В целях обеспечения помехоустойчивости датчик кислорода, детонации, положения коленчатого вала и противоугонного блока снабжен экранированными проводами.

Элементы электрозащиты

Выход из строя инжекторного устройства чреват заменой на новый. Это сопровождается материальными затратами. Если таких устройств несколько, то расходы увеличиваются многократно.Помимо замены может потребоваться настройка. В этом случае при отсутствии необходимых знаний необходимо будет обратиться к специалистам.

Предохранители системы распределенного впрыска ВАЗ 2109 имеют меньшее количество, чем остальная проводка, сечение. Поэтому они сгорают при превышении номинального тока, тем самым защищая изоляцию проводов и элементов системы от плохих последствий. Электросхема форсунки содержит следующие предохранители:

• Главное реле;
• Электровентилятор охлаждения;
• Baszonasos

Выпавшие предохранители необходимо заменить и обязательно найти, устранить причину, которая к этому привела.

Однако защиту обеспечивают не только предохранители, но и электромагнитные реле. Гальваника сигналов позволяет разделить слаботочные и силовые цепи. Это свойство играет большую роль в управлении. В систему входят главное реле, реле топливного насоса и электровентилятор радиатора охлаждения.

Защита от закрывания

Автомобильная электропроводка характеризуется, помимо прочего, электрической прочностью изоляции. Последнее зависит от состояния его материала.Со временем изоляция становится хрупкой и появляются микроскопические трещины. При тестировании проводка может быть исправна, но при движении автомобиля пробить массу. Возможно замыкание между двумя или несколькими проводами.

Необходимо периодически заглядывать под капот автомобиля и проверять состояние изоляции, разъема. При обнаружении обнаруживаемых проводов следует предотвратить их дальнейшее разрушение и замыкание. Это можно сделать с помощью изоленты или термоусадки. Если провод буквально висит на волосах, то необходимо концы зачистить, потерять и припаять.После этого хорошо изолировать соединение. Слабый контакт в разъемах необходимо исключить. Вы можете использовать отрывок. Окисленные поверхности очистить специальным средством, можно WD-40. Хорошая защита картера двигателя закрывает провода от попадания влаги, так что это необходимо. Загрязненная маслом изоляция быстрее разрушается. Использование гофры для защиты от этого того стоит. Лучше заменить старую проводку, так как в этом случае риск увеличивается.

ZOIL | Основы дизельной топливной системы

Функция дизельной топливной системы заключается в том, чтобы впрыскивать точное количество распыленного топлива под давлением в каждый цилиндр двигателя в нужное время.Возгорание в дизельном двигателе происходит, когда поток топлива смешивается с горячим сжатым воздухом. (В бензиновом двигателе не используются электрические искры.)

Топливная система состоит из следующих компонентов.

Есть много разных типов и форм топливных баков. Каждый размер и форма предназначены для определенной цели. В топливном баке должно храниться достаточно топлива для работы двигателя в течение разумного периода времени. Бак должен быть закрыт, чтобы предотвратить попадание посторонних предметов.Он также должен быть провентилирован, чтобы позволить воздуху поступать, заменяя любое топливо, требуемое двигателем. Требуются еще три отверстия в баке: одно для заполнения, одно для слива и одно для слива.

Дизельные топливопроводы бывают трех типов. К ним относятся тяжелые трубопроводы для высоких давлений между ТНВД и форсунками, трубопроводы среднего веса для легких или средних давлений топлива между топливным баком и ТНВД, а также легкие трубопроводы с низким давлением или без него.

Дизельное топливо необходимо фильтровать не один раз, а несколько раз в большинстве систем. Типичная система может иметь три ступени прогрессивных фильтров — сетку фильтра в баке или перекачивающем насосе, первичный топливный фильтр и вторичный топливный фильтр. В последовательных фильтрах все топливо проходит через один фильтр, а затем через другой. В параллельных фильтрах часть топлива проходит через каждый фильтр.

Для получения дополнительной информации о топливных фильтрах см. Основные сведения о дизельных топливных фильтрах.

В простых топливных системах для подачи топлива из бака к ТНВД используется сила тяжести или давление воздуха.На современных быстроходных дизельных двигателях обычно используется топливоперекачивающий насос. Этот насос, приводимый в действие двигателем, автоматически подает топливо в систему впрыска дизельного топлива. Насос часто имеет ручной рычаг заливки для удаления воздуха из системы. Современные ТНВД — это почти все реактивные насосы, в которых используется плунжерный и кулачковый метод впрыска топлива.

Есть четыре основных системы впрыска топлива:

1. Отдельный насос и форсунка для каждого цилиндра

2.Комбинированный насос и форсунка для каждого цилиндра ( насос-форсунка тип )

3. Один насос, обслуживающий форсунки на несколько цилиндров (распределитель тип )

4. Насосы в общем корпусе с форсунками на каждый цилиндр ( система common rail )

Система Common Rail быстро набирает популярность для применения на дорогах. Рядный и распределительный типы используются на внедорожниках и промышленных машинах.

Форсунки дизельного топлива, пожалуй, самый важный компонент топливной системы. Работа форсунок — подавать точное количество распыленного топлива под давлением в каждый цилиндр. Сильно распыленное топливо под давлением, равномерно распределенное по цилиндру, приводит к увеличению мощности и экономии топлива, снижению шума двигателя и более плавной работе.

В современных форсунках дизельного топлива, например, в топливных системах Common Rail, используется пьезоэлектричество.Пьезоэлектрические форсунки чрезвычайно точны и могут выдерживать очень высокое давление, характерное для систем Common Rail.

Топливо, используемое в современных высокоскоростных дизельных двигателях, получают из более тяжелых остатков сырой нефти, которые остаются после удаления более летучих видов топлива, таких как бензин, в процессе очистки. Наиболее распространенный сорт дизельного топлива — это 2-D, более известный как дизельное топливо со сверхнизким содержанием серы (ULSD).

Для получения дополнительной информации о дизельном топливе см. Основные сведения о дизельном топливе со сверхнизким содержанием серы.

Распространенный враг дизельных топливных систем — вода. К сожалению, вода чаще встречается в дизельном топливе, чем думает большинство людей. Если вода попадет в систему впрыска, она быстро окислит компоненты черных металлов (стали). Некоторые из наиболее распространенных отказов, связанных с водой, включают:
• Захват компонента впрыска
• Заедание компонентов дозатора как в насосе, так и в инжекторе
• Отказ регулятора / дозирующего компонента

Дизельная топливная система является важным компонентом любого дизельного двигателя, и ее оптимальная работа важна для максимальной производительности.E-ZOIL производит несколько присадок, разработанных для решения общих проблем, с которыми сталкивается система дизельного топлива. Присадки E-ZOIL повышают смазывающую способность топливной системы и предотвращают преждевременный выход из строя топливных насосов и форсунок. Ознакомьтесь с нашей линейкой присадок для защиты вашего топлива и оборудования!

Как устроена система питания карбюраторного двигателя?

Что такое система питания карбюратора? Эта система предназначена для хранения и подачи топлива, фильтрации воздуха, приготовления топливно-воздушной смеси и подачи ее в камеру сгорания двигателя внутреннего сгорания.Количество этой смеси зависит от конкретного режима работы транспортного средства. В сегодняшней статье мы хотели бы обратить внимание на карбюраторные автомобили, в которых всегда есть бензин.

Система питания карбюраторных двигателей состоит из следующих частей:

• Топливный бак.
• Трубопроводы топливные.
• Фильтры для очистки бензина.
• Воздушные фильтры.
• Карбюратор.

Топливный бак металлической объемной емкости. Как правило, автомобили комплектуются бензобаками на 40-60 литров.Это устройство устанавливается в задней части машины, а от него выходит отверстие для заправки и подачи бензина по топливопроводам. Жидкость наливается через специальное горло. Это небольшая трубка, которая на конце имеет пластиковую и металлическую крышку. Некоторые модели бензобаков имеют специальное отверстие для слива топлива. Он расположен на дне резервуара. Это отверстие предназначено не для того, чтобы соседу было легче украсть бензин, а для того, чтобы удалить скопившийся там мусор, воду и осадок.Поскольку топливо на наших заправках «идеального» качества, эту машину очень часто используют автолюбители.

Работа системы питания двигателя карбюратора

Перед тем, как бензин попадает в камеру сгорания, он проходит несколько этапов очистки в топливном фильтре. Как правило, современные автомобили оснащены 1 или 2 такими инструментами. Схема системы питания карбюраторного двигателя также включает в себя множество мелких деталей. Один из них — поплавок с реостатом, который измеряет уровень оставшегося бензина в баке и выводит информацию на панель.

После того, как бензин прошел стадию очистки, он направляется дальше по топливопроводу (находится под днищем) к насосу. Это один из важнейших элементов, без которого система питания карбюратора просто не существовала бы. Он качает бензин по топливопроводу, и при смешивании топлива с воздухом готовая смесь попадает в камеру двигателя. Сам насос бывает механическим и электронным. Но поскольку карбюраторные автомобили появились намного раньше инжекторных, на них устанавливаются только механические устройства.Такой насос включает в себя следующие элементы:

1. Корпус.
2. Клапаны впускные и выпускные.
3. Сетчатый фильтр.
4. Подпружиненная диафрагма с приводным механизмом.

В зависимости от года выпуска и марки автомобиля ТНВД может приводиться в действие эксцентриком, который находится на ведущем валу второго насоса (масляного), или эксцентриком, размещенным на распредвале. В обоих случаях эта деталь качает рычаг исполнительного механизма, который воздействует на шток.В результате система питания карбюратора перекачивает бензин из топливопроводов в камеру сгорания.

Как работает топливная система автомобиля

Топливо необходимо для двигателя и является жизненно важным элементом процесса сгорания, так как оно может преобразовывать его в энергию для движения вашего автомобиля. Он смешивается с воздухом, воспламеняется и в конечном итоге превращается в выхлоп. Однако, если вы не заметили, в большинстве автомобилей топливный бак находится в задней части, а двигатель — в передней части автомобиля.Как топливо попадает в двигатель? Что происходит с топливом, когда вы заправляете бак? Читайте дальше, чтобы узнать, как работает топливная система автомобиля и как ее обслуживать, чтобы ваш автомобиль продолжал использовать топливо наиболее эффективным способом.

В идеале, когда датчик уровня топлива в вашем автомобиле показывает четверть бака, вы должны подъехать к своей любимой заправочной станции и заполнить бак. Заправочный насос — это место, откуда топливо начинает свой путь:

1. От насоса до баков газ проходит через топливный насос.Насос перекачивает топливо из бензобака в двигатель. Некоторые автомобили оснащены несколькими бензобаками и даже несколькими топливными насосами. Несколько топливных насосов идеально подходят для обеспечения постоянного доступа автомобиля к топливу независимо от местности, по которой он движется. Например, если транспортное средство делает крутой поворот или движется по крутому склону, и сила тяжести отталкивает топливо от одного топливного насоса, это гарантирует, что по крайней мере один из насосов имеет доступ к топливу.
2. Насос нагнетает топливо по топливопроводам, по которым топливо из бака подается в двигатель для сгорания.Топливопроводы изготовлены из прочного металла, пластика и, хотя они расположены в ходовой части автомобиля и, по-видимому, находятся в уязвимом положении, они размещаются в местах, которые не могут быть повреждены из-за элементов, дорожных условий или воздействия тепла от выхлоп двигателя или другие компоненты.
3. Топливный фильтр — это следующая остановка для бензина, прежде чем он достигнет вашего двигателя. Крайне важно, чтобы топливо, поступающее в двигатель, было незагрязненным и не содержало грязи или твердых частиц.Чтобы предотвратить попадание мусора в двигатель, топливный фильтр поможет удалить грязь или мусор. Забитый или грязный топливный фильтр не может улавливать вредные частицы, попадающие в двигатель, и вызывать всевозможные повреждения. Более новые автомобили могут не иметь обслуживаемых топливных фильтров, поскольку они расположены в топливном баке. Замена фильтра требует замены всей установки.
4. Пройдя через топливный фильтр, топливо достигает двигателя и впрыскивается в камеру сгорания для создания сгорания с использованием топливных форсунок.

Впрыск топлива: прошлое, настоящее и будущее

Раньше в автомобилях использовались карбюраторы для создания правильной смеси воздуха и топлива для сгорания. Карбюратор использует давление, создаваемое двигателем, для подачи воздуха. Несмотря на то, что это обеспечивает то, что требуется транспортному средству, оно не было полностью надежным с колеблющимися оборотами. Дроссельная заслонка определяет, сколько воздуха и топлива требуется, в зависимости от текущей скорости автомобиля и нагрузки на двигатель.При разных оборотах это приводит к снижению топливной экономичности, и карбюратор пытается работать плавно.

Для борьбы с проблемами карбюраторов были внедрены системы впрыска топлива, начиная с механического впрыска топлива. Несмотря на улучшение, поскольку системы механического впрыска топлива могли определять правильное количество топлива, необходимое для двигателя, и доставлять его напрямую посредством впрыска, они все же требовали настройки, как и карбюраторы, для достижения наилучших характеристик.

Электронный впрыск топлива сегодня является нормой для большинства автомобилей.Это более новая и усовершенствованная система, управляемая электронным блоком управления (ЭБУ), и она идеальна по многим причинам, включая улучшенную топливную экономичность и производительность. Регулятор давления топлива поддерживает заданное давление топлива, поэтому форсунки на основе расчетов датчика массового расхода воздуха (MAF) отслеживают, сколько воздуха поступает в двигатель. Это позволяет блоку управления двигателем рассчитать и определить, сколько топлива необходимо для достижения оптимального соотношения топлива и воздуха, определенного производителем.Электронный впрыск топлива использует регулятор давления для поддержания равномерного давления, которое направляет топливо в форсунки, которые затем распыляют топливный туман в камеру сгорания. Системы прямого впрыска топлива, синонимы дизельных двигателей, имеют по одной форсунке на цилиндр, которая подает топливо непосредственно в камеры сгорания.

В будущем процесс впрыска топлива можно будет улучшить только с большей точностью, чтобы добиться максимальной эффективности и уменьшить количество отходов. Некоторые предполагают, что дизельное топливо может быть ключом к улучшению, хотя у дизельного топлива есть и свои недостатки.

Техническое обслуживание топливной системы вашего автомобиля

После того, как вы проехали столько миль, износ вашего автомобиля может повлиять на его ходовые качества. Вот почему так важно регулярное техническое обслуживание вашего автомобиля. Вы можете себе представить, если бы вы никогда не меняли масло? Ваш двигатель не продержится долго. То же самое можно сказать и о любом крупном компоненте вашего автомобиля. Регулярное обслуживание вашей топливной системы может помочь предотвратить неудобства, связанные с отказом топливного насоса, обеспечить оптимальную топливную экономичность и наилучшую производительность, предназначенную для вашего автомобиля.

В Sun Devil Auto мы знаем топливную систему и то, что ей нужно, чтобы продолжать работать для максимальной производительности. Замена топливного фильтра каждые 60 000 миль, а также очистка топливной системы каждые 30 000 миль — один из лучших способов обеспечить, чтобы ваш автомобиль продолжал перерабатывать и сжигать топливо должным образом. Мы предлагаем 4-этапную очистку топливной системы, благодаря которой ваш автомобиль снова будет чувствовать себя «как новый». Запишитесь на прием сегодня на четырехступенчатую очистку топливной системы Sun Devil Auto, которая включает:

• Двигатель De-Carbon — Разрушает лак на двигателе, позволяя клапанам полностью закрыться, достигая максимального сжатия, и улучшает распыление топлива.

• Обслуживание впрыска топлива — Улучшение распыления от капель до тумана для лучшего использования топлива путем очистки иглы форсунки и удаления скопившегося или скопившегося топлива, скопившегося на верхних частях форсунок.

• Обслуживание корпуса дроссельной заслонки — Поскольку нагар накапливается в корпусе дроссельной заслонки, закрытие сальника «бабочка» становится все труднее и, таким образом, остается слегка приоткрытым, что увеличивает холостой ход и снижает экономию топлива. Кроме того, налет с важных датчиков, таких как датчик массового расхода воздуха, удаляется для повышения производительности.

  Share :

  Leave a Reply Cancel Reply

  Your email address will not be published.Required fields are marked *

  Comment

  Name*

  Email*

  Website
