Схема замка зажигания ВАЗ-2107

Для управления электросистемой автомобиля ВАЗ 2107 используется замок зажигания. От его состояния зависит качество работы всей бортовой системы. Если схема замка зажигания ВАЗ-2107 даст сбой, то это окажет негативное влияние на многие электроприборы, подключенные к сети.

Устройство замка

Встроенный модуль представляет собой цилиндрическую конструкцию, в которой предусмотрен боковой выступ для встроенного рулевого фиксатора. При переходе в замкнутый режим фиксирующего штифта подобная опция становится частью противоугонной системы. Фиксатор блокирует поворот рулевого колеса.

Два торца цилиндрического изделия являются функциональными, поэтому с одной стороны подведена в замок зажигания ВАЗ-2107 схема подключения проводов, а со второй стороны предусмотрена личинка для ключа. Дополнительной защитой является уникальность «секрета», что требует использования оригинальной пары ключ/замок для предотвращения несанкционированного доступа к электросистеме автомобиля.

Инженеры составили ЗЗ из двух главных элементов, одним из которых является механизм переключения, а вторым – контактная плата.

Неисправности критического характера могут проявляться в обеих частях. При этом большинство из них считается неремонтопригодными. В качестве восстановительных работ в основном используются замены поврежденных элементов. Также практикуется полная замена узла в сборе.

Потенциальные проблемы

Возможные неприятности часто связаны с механической частью. Проявляются они в следующих факторах:

ключ туго заходит в «секрет»;
удается не с первого раза сделать проворот;
проблематично изымать ключ из личинки и пр.

Если игнорировать подобные сигналы, то это может закончиться поломкой. В результате придется потратиться на восстановление механизма или его замену.

В некоторых случаях может помочь применение специальных химических препаратов. Одним из них является жидкость WD-40. Заменить ее сможет тормозная жидкость, также помогающая отсрочить на некоторое время ремонт.

Кроме поломки механики, у автомобилистов возникают неприятности с электрической частью. Они проявляются в подгорании контактов либо в разрыве цепи. Считается, что наиболее уязвимой распиновка замка зажигания ВАЗ-2107 является на клеммах подключения стартера. В подобной ситуации не происходит сработки ни при первой попытке поворота, ни при последующих попытках.

Протестировать работоспособность контактов каждый автомобилист сумеет самостоятельно, замеряя напряжение на контактах мультиметром или вольтметром.

При выявлении неисправностей контактной группы не всегда требуется полная замена замка. Достаточно заменить электрическую часть замка даже без полного демонтажа цилиндра.

Заводская распиновка

По сложившейся традиции водители вынуждены вставлять ключ в «секрет», расположенный с левой стороны. Подобные конструкционные особенности у некоторых автомобилистов, пересевших с иномарок на отечественную «классику», могут вызывать некоторые неудобства.

Применяемая в автомобиле схема замка зажигания ВАЗ 2107, инжектор под капотом или карбюратор, будет аналогичной. Фиксация узла осуществляется двумя болтами к рулевой колонке. Под пластиковым кожухом скрывается механизм устройства.

Каждый угол поворота предполагает активацию определенных электрических потребителей, подключенных к бортовой сети. Перед тем как подключить замок зажигания на ВАЗ-2107, необходимо ознакомиться с метками, поочередно располагающимися вокруг личинки:

стартовое положение определяет включение большинства систем и электропотребителей, к которым чаще всего относятся «стопы», расположенные в задних фонарях, лампа освещения салона, контакты прикуривателя, иногда и магнитолу переводят по этот режим;
«I» – вторая позиция; продолжая переходить к меткам, зависимым от АКБ, демонстрирует включение стеклоомывателей, отопителей, измерительных приборов и контрольных индикаторов, головной оптики и пр.;
«II» – запуск силовой установки через стартер имеет особенности, так как если ключ не удерживать насильно в такой позиции, то он самостоятельно отпружинит в предыдущее положение, что позволяет минимизировать всякую нагрузку на электродвигатель;
«III» – стояночная позиция, используемая автомобилистами, когда требуется заблокировать колонку фиксаторами, поэтому при ее активации, водитель изымает ключ из «секрета».

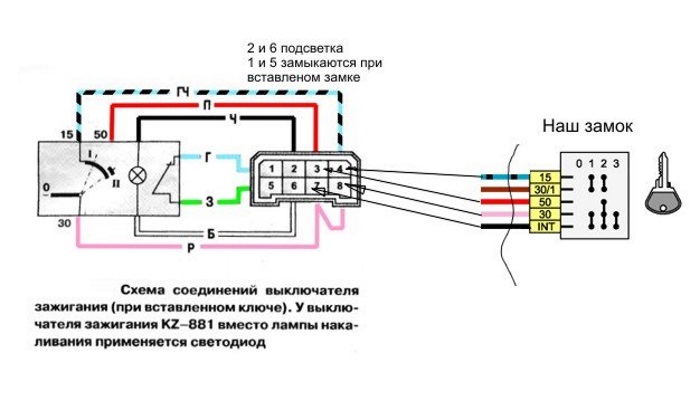

Цветовая градация

Чтобы правильно подключать контакты с тыльной стороны, необходимо знать цвета проводов. К каждой из фишек подходит кабель с изоляцией персонального оттенка. Ориентироваться рекомендуем на схему:

вывод 50 – контактирует с красным проводом, соединенным со стартером;
вывод 30 – розовый контакт;
вывод 30/1 – коричневый кабель;
вывод 15 – синий с темной полосой контактирует с обогревателем, зажиганием и пр.;
вывод INT – черный кабель, отвечающий за пуск головной оптики и работу габаритов.

После того как вся проводка будет подключена, можем подключать обратно клеммы АКБ и проверяем работоспособность. Поочередно запускаем зажигание в каждой из позиций, тестируя работоспособность приборов.

Заключение

Перед проведением любых электрических работ необходимо внимательно ознакомиться с электрической схемой. Также важно обеспечить надежное соединение с контактами.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

Ваз схема замка зажигания

инструкция как правильно поменять и подключить с фото и видео

Запуск мотора машины осуществляется при помощи замка зажигания (далее — ЗЗ). Но это устройство периодически изнашивается и нуждается в замене. Знание схемы подключения проводов замка зажигания ВАЗ 2106 поможет осуществить смену механизма без услуг специалистов.

Содержание

[ Раскрыть]

[ Скрыть]

Строение и принцип работы замка зажигания ВАЗ 2106

Схематическое устройство классического ЗЗ

Электрическая модель нового замка зажигания на классике включает в себя следующие устройства:

Запорная консоль, представленная в виде стержня. Это устройство в ЗЗ автомобиля предназначено для блокирования руля, когда ключа нет в отверстии замка.

Корпус устройства. Представляет собой защитный компонент, который предназначен для закрытия всех составных элементов конструкции.
Вал. Используется с целью вращения диска с контактами системы и втулкой. Предназначен для создания контакта между диском и втулкой.
Контактный диск. Одна из двух основных частей контактного узла. На нем расположены пластины, по которым проходит ток в момент запуска двигателя поворотом ключа в замке.
Втулка. Основной элемент личинки.
Колодка с электрическими проводами, подключенными в определенном порядке. Контактная группа колодки подсоединяется к системе зажигания машины. Она предназначается для передачи образованного контакта к трамблеру посредством катушки.
Контактный выступ. Является, по сути, проводником для передачи тока от устройства к стартеру.

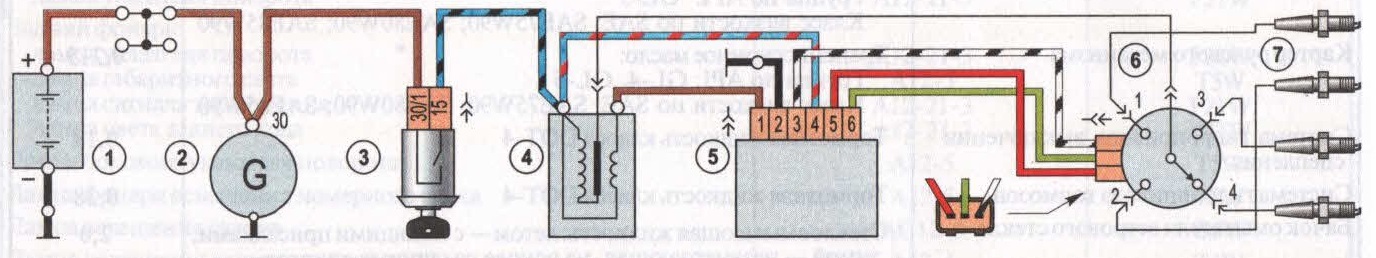

Непосредственно к механизму устройства подключается множество электроцепей. Они идут от аккумуляторной батареи и подсоединяются ко всем электроприборам ВАЗ 2106. При проворачивании ключа в замке контакты электропроводки замыкаются от минусовой клеммы батареи к катушке. В результате этого напряжение проходит по кабелям на ЗЗ, а через его контактную группу поступает на индукционную катушку. Затем ток подается обратно на положительную клемму батареи.

При прохождении тока через катушку в ней происходит выработка высоковольтного напряжения, требуемого для образования искры на свечах зажигания. Передача напряжения осуществляется по высоковольтным кабелям. Соответственно, ключ выполняет замыкание контактных элементов электроцепи, способствуя запуску силового агрегата машины.

Как снять замок зажигания?

Если требуется поменять изделие, надо выполнить демонтаж, а также установку и соединение выводов проводки. Подробная инструкция представлена в этом разделе.

Пользователь Сандро рассказал об особенностях снятия и замены ЗЗ на классических моделях ВАЗ.

Что понадобится?

Для снятия и ликвидации проблем в работе устройства потребуется следующее:

отвертка со шлицевым наконечником;
шило либо тонкий длинный гвоздь, его сечение должно составить не более 2 мм, а шляпка должна быть широкой;
мультиметр или плюсовая отвертка, потребуется для проверки электроцепи.

Алгоритм действий

Менять замок надо начинать с процедуры демонтажа:

Перед выполнением задачи производится процедура отключения электричества в сети машины. В моторном отсеке от аккумулятора отсоединяется отрицательная клемма. Это делается для предотвращения замыкания контактов на электроцепях, в противном случае можно спровоцировать поломку электроприборов машины.

Если будете заменять устройство самостоятельно, то нужно установить ключ в технологическое отверстие изделия и провернуть на 90 градусов. Это требуется для того, чтобы замок был настроен на положение 0. Данное действие выполняется для входа штифта в секретную составляющую ЗЗ, которая предназначена для блокировки руля от поворота. Иначе демонтаж осуществить не получится.
Выполняется демонтаж защитного кожуха, расположенного вокруг рулевой колонки. Для снятия автовладелец выкручивает по очереди пять болтов, которые фиксируют верхнюю часть защитного пластика к нижней.
Осторожно производится демонтаж пластмассового кожуха. Сначала снимается верхняя часть, затем нижняя.
Теперь надо выкрутить болты, фиксирующие замок к авто. Они находятся под пластиковой облицовкой, в нижней части устройства. Болта два, один из них расположен справа, второй — с левой стороны.

После этого от контактной группы устройства отключаются электроцепи.
Когда провода будут отсоединены, обратите внимание на кронштейн, который установлен с левой стороны от изделия. На нем располагается плоская щель, туда надо вставить шило или подготовленный гвоздь. Инструмент нужно вдавить силой, чтобы сработал фиксатор.
Затем изделие извлекается из кронштейна, для этого надо воспользоваться отверткой с плоским лезвием. Подробно процедура снятия показана на фото.

Установка ключа в ЗЗ в положение разблокировки Демонтаж устройства из посадочного места Цветовое обозначение контактных компонентов

При отключении замка зажигания на ВАЗ 2106 рекомендуем пометить все контакты, чтобы упростить дальнейшую процедуру подключения.

Как установить замок зажигания?

Выполняя монтаж устройства, важно правильно подключить и подсоединить все контактные компоненты изделия. Перед подключением производится установка замка.

Что понадобится?

Чтобы подключать и соединять все компоненты устройства, потребуется тот же инструмент, который применялся для отключения. Процедура будет выполняться практически в обратной последовательности.

Распиновка (схема) замка зажигания ВАЗ 2106

Чтобы правильно выполнить схему подключения проводов замка зажигания ВАЗ 2106, требуется разобраться с распиновкой устройства:

Положение 0 — контактные элементы под номерами 30 и 30/1. Компоненты предназначены для отключения системы питания. Когда ключ попадает в это положение, система активирует аварийный режим функционирования.

Режим I — контактные компоненты 30/1-15, а также 30-INT. Используются для активации осветительных приборов как наружных, так и внутренних, а также ряда других устройств. Имеется в виду система стеклоочистки, электродвигатель омывателя, генераторное устройство, вентилятор печки, приборы контрольного щитка, поворотные огни, система зажигания, звуковые приборы.
Положение II. Это контактные элементы 30/1-15, 30-INT, а также 30-50. При повороте ключа в такое положение все приборы, включенные в режиме I, остаются активированными. Исключением является генераторная установка, контрольная панель и система зажигания. Производится активация стартерной цепи, что приводит к пуску силовой установки.
Положение III. Это стояночный режим, при нем активируются только контактные компоненты 30-INT, а также 30/1. Стартерная электроцепь отключается. Включенными остаются только осветительная система, стеклоочистители, электродвигатель омывательной системы и охладительный узел.

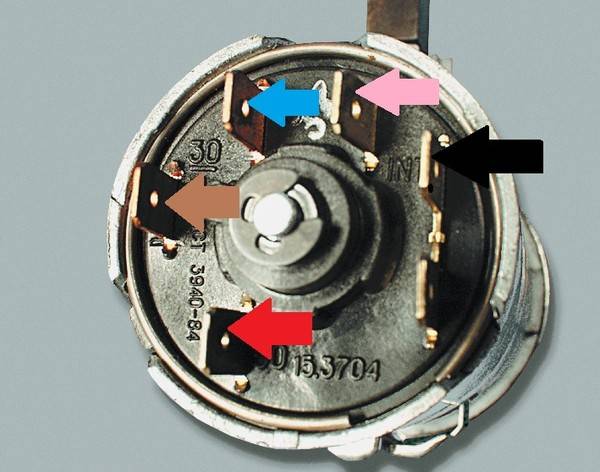

Отдельно следует рассказать о классификации по цветам:

30 — розовый контакт;
INT — контакт черного цвета, предназначен для подсоединения габаритных огней и внешнего освещения;
30/1 — коричневый контакт;
50 — красный контакт, применяется для запуска стартерного устройства;
15 — контактный элемент синего цвета, имеет черную полосу.

Канал Ремонт и обслуживание авто рассказал о нюансах подключения замка зажигания и представил наглядную схему изделия.

Пошаговые этапы

Алгоритм установки устройства:

Ключ вставляется в отверстие на замке и проворачивается в режим 0.
Нажимается фиксатор, а затем устройство монтируется в кронштейн.
Следующим этапом будет подсоединение электроцепей. Если автомобиль оборудован фишкой, то процедура подключения не вызовет сложностей. Но при ее отсутствии подсоединение электроцепей будет выполняться по очереди. Для этого клеммный разъем монтируется так, чтобы один из контактов двойного вида был установлен справа и располагался вертикально. К верхней составляющей группе подключается черный кабель.
Затем работа производится по часовому направлению движения. После подключения черного контакта подсоединяется розовая электроцепь, затем синяя, коричневая и красная. На задней стороне разъема рядом с клеммами располагаются цифры, которые соответствуют конкретной электроцепи. Нижняя часть должна остаться нетронутой.
Когда контактные элементы будут подключены, производится монтаж пластикового кожуха на колонке. Верхняя и нижняя пластиковые составляющие фиксируются друг к другу посредством болтов.

Проверка работоспособности

Диагностика правильности выполненных работ производится так:

К аккумуляторной батарее подсоединяются клеммы.
Ключ вставляется в ЗЗ в режим 0. Если все контактные компоненты подсоединены верно, то ни одна система авто активирована не будет.
Затем ключ выставляется в режим I. При таком положении питание поступает на СУД, генераторную установку, оптику и датчики контрольного щитка. Также производится включение системы омыва лобового стекла и дворников, сигнальных лампочек и электростеклоподъемников, если они установлены в авто. Надо проверить работу каждого узла.
На следующем этапе диагностики ключ переводится в положение II. Производится подача электричества на все описанные выше системы, но также активируется стартерное устройство.

Если замок зажигания на ВАЗ 2106 подключен верно, то запорный стержень блокировочного механизма будет выдвигаться и отключаться при переводе ключа из 0 в I.

Видео «Особенности подключения контактов ЗЗ»

Канал Avtoclub_22 рассказал о нюансах подсоединения контактных элементов на замке классической «шестерки».

avtozam.com

замена замка зажигания ваз 2107 — DRIVE2

Теперь самое интересное. Описание замены замка зажигания (выключателя зажигания) или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика:
1. Обязательно, снимаем минусовую клемму с аккумулятора.

2. Поворачиваем ключ в горизонтальное положение, положение «0» (фото 2).

3. Откручиваем 5 крепежных винтов пластмассового кожуха рулевой колонки (фото 3)

4. Далее, находим два винта крепления замка зажигания и откручиваем их, в моем случае винта снизу уже не было, просто кто-то его потерял или упростил конструкцию)). Смотрим фотографии 4 и 5.

5. Тонким шилом или отверткой нажимаем фиксатор и вытягиваем замок на себя (фото 6 и 7). 6. Дальше, отключаем провода или фишку с проводами от замка. Если у Вас стоит такая же фишка как и на фотографии, то могу точно сказать, что это облегчит Вам дальнейшую работу. Почему? Читаем пункт 9 и смотрим фото 10. Вам этого делать не придется))

7. Если Вы меняете замок зажигания, то можете подключать провода и собирать все в обратной последовательности. Если же, решили заменить контактную группу, то дальше для Вас. 8. Отверткой поддеваем стопорное кольцо (фото 8) и вынимаем контактную группу. Новую деталь устанавливаем так, чтобы совпали паз на контактной группе и шток на секрете замка зажигания (фото 9).

9. После этого, остается только правильно подключить провода к замку зажигания. Схема подключения замка зажигания ВАЗ 2101-2107 — 50 — красный (запуск стартера), 15 — синий с чёрной полоской (зажигание, печка, остальные приборы при включении зажигания), 30/1 — коричневый, INT — чёрный (питание на габариты и фары), 30 — розовый. Фотография 10.

Вполне возможно, что при попытке заменить контактную группу замка зажигания Вы столкнетесь с не большой проблемой — новая, купленная Вами заранее контактная группа будет иметь 6 контактов, а на Вашем замке этих контактов будет 7. Вроде как получается, что один провод лишний))). Поздравляю, Вы владелец автомобиля Ваз 2105-2107 с замком зажигания на 7 контактов, которые устанавливались на автомобиля до 1986 года. В принципе, самый правильный вариант в Вашем случае это купить контактную группу с 7 контактами. На авторынке их еще можно найти. Но, если такой возможности нет, то остается только одно — соединить два провода вместе (15/1+15/2) и подключить их на клемму 15. И лишний провод исчезнет)).

www.drive2.ru

Замена замка зажигания или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика — схема подключения замка зажигания ваз | Школа авторемонта

Окт 12, 2015 ВАЗ 2101, ВАЗ 2102, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, Жигули, Классика автором admin

Замок зажигания (выключатель зажигания) на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, а если проще сказать на народной Классике, меняют обычно в двух случаях. Первый, это выход из строя секрета замка. В этом случае, ключ проворачивается с трудом, подклинивает и может просто отказываться проворачиваться. Средства в виде ВД-40 или тормозной жидкости дают как правило, временный результат. Поэтому замена замка зажигания неизбежна. Второй повод для замены – подгорание контактной группы (фото 1). Если подгорели контакты на фишке, то завести автомобиль будет довольно сложно, можно два, три, четыре раза поворачивать ключ в положение “старт” и так не услышать звук работы стартера. Для проверки, можно взять “контрольку”, один конец ее подключить к минусовой клемме на аккумуляторе, а второй подключить к малой клемме на втягивающем реле или к разъемной фишке 50 провода. Чтобы долго не объяснять смотрим фотографию 1А. Далее просим помощника повернуть ключ до упора, в это время контрольная лампа должна загореться, если этого не произошло, то можно сделать вывод, что нет команды с замка зажигания – контактной группы. Это конечно не повод менять весь замок, можно попробовать заменить только контактную группу. Но, довольно много автовладельцев решают менять все в сборе, оправдывая свое решение такими доводами как – Так проще и не хочу замарачиваться! и Боязнь купить некачественную запчасть (читаем контактную группу) и из-за этого, через короткий промежуток времени вновь столкнуться с проблемой запуска двигателя своего железного друга. И это правда, купить хорошую контактную группу на Жигули, довольно сложно – выбор большой, цены колеблются от 5 до 25 гривен за штуку и как всегда у всех в продаже, только фирменные детали )))! Но, даже если Вы решили менять только контактную группу, то статью Вам все равно придется прочитать полностью, так как для ее замены придется все равно снимать замок зажигания…

И как обычно. Инструмент: крестовая отвертка, тонкое шило или маленькая отвертка. Да, это весь “спец” инструмент, который понадобиться Вам при замене замка зажигания или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика.

Выбор производителя замка зажигания (выключателя зажигания). Я могу посоветовать купить замок зажигания производства ДААЗ (Россия). Проверено и надежно, жалоб нет, да и найти его в отличие от «Автоарматуры» (на Лоске я так и не нашел замок этого производителя), проще. По контактной группе, здесь еще хуже из-за огромного количества подделок. Так что, идем на рынок, спрашиваем контактную группу российского производства и проверяем ее магнитом (для большинства самый доступный способ не быть обманутым), хорошая контактная группа не должна магнититься. Больше советовать или критиковать других производителей не буду. Главное в этом деле, не гнаться за дешевизной. А, выбор как всегда за Вами.

1. Обязательно, снимаем минусовую клемму с аккумулятора.

2. Поворачиваем ключ в горизонтальное положение, положение “0” (фото 2).

3. Откручиваем 5 крепежных винтов пластмассового кожуха рулевой колонки (фото 3).

5. Тонким шилом или отверткой нажимаем фиксатор и вытягиваем замок на себя (фото 6 и 7).
6. Дальше, отключаем провода или фишку с проводами от замка. Если у Вас стоит такая же фишка как и на фотографии, то могу точно сказать, что это облегчит Вам дальнейшую работу. Почему? Читаем пункт 9 и смотрим фото 10. Вам этого делать не придется))).

7. Если Вы меняете замок зажигания, то можете подключать провода и собирать все в обратной последовательности. Если же, решили заменить контактную группу, то дальше для Вас.
8. Отверткой поддеваем стопорное кольцо (фото 8) и вынимаем контактную группу. Новую деталь устанавливаем так, чтобы совпали паз на контактной группе и шток на секрете замка зажигания (фото 9).

9. После этого, остается только правильно подключить провода к замку зажигания. Схема подключения замка зажигания ВАЗ 2101-2107 – 50 — красный (запуск стартера), 15 — синий с чёрной полоской (зажигание, печка, остальные приборы при включении зажигания), 30/1 — коричневый , INT — чёрный (питание на габариты и фары), 30 — розовый. Фотография 10.

Вполне возможно, что при попытке заменить контактную группу замка зажигания Вы столкнетесь с не большой проблемой – новая, купленная Вами заранее контактная группа будет иметь 6 контактов, а на Вашем замке этих контактов будет 7. Вроде как получается, что один провод лишний))). Поздравляю, Вы владелец автомобиля Ваз 2105-2107 с замком зажигания на 7 контактов, которые устанавливались на автомобиля до 1986 года. В принципе, самый правильный вариант в Вашем случае это купить контактную группу с 7 контактами. На авторынке их еще можно найти. Но, если такой возможности нет, то остается только одно – соединить два провода вместе (15/1+15/2) и подключить их на клемму 15. И лишний провод исчезнет)).

Все, после остается поставить замок зажигания на место. Подключить клемму к аккумулятору, запустить двигатель и проверить все ли работает.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Провода замка зажигания 2108, 2109, 21099

В электрические цепи питания потребителей электрооборудования автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 напряжение подается через выключатель (замок) зажигания.

Рассмотрим порядок присоединения проводов к замку зажигания, распиновку выводов замка зажигания и назначение каждого провода (в какую цепь он подает напряжение).

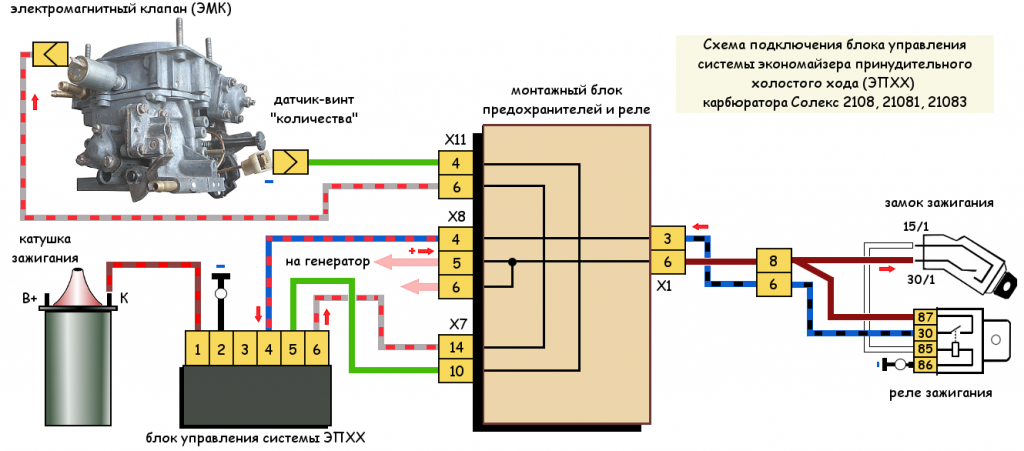

Для токовой разгрузки контактов замка зажигания в его цепь включено реле зажигания 113.4737-10, которое крепится рядом с ним под панелью приборов.

Провода замка зажигания автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099, порядок присоединения, распиновка контактов

Положение ключа в замке зажигания: «О» (выключено)

Под напряжением контакты замка «30» (розовый провод — «плюс» от генератора) и «30/1» (коричневый провод — «плюс» от генератора). Электрический ток в систему не поступает.

Положение ключа: «I» (зажигание)

Замыкаются контакты «30» (розовый провод) и INT (черный провод). Напряжение подается через один черный провод к выключателю наружного освещения, выключателю освещения приборов, через другой к подрулевому переключателю для кратковременного включения дальнего света фар.

Замыкаются контакты «30/1» (коричневый «плюсовой» провод) и 15/1 (белый провод). Напряжение подается в обмотку возбуждения генератора, систему зажигания, к очистителю ветрового стекла, блоку управления электромагнитным клапаном карбюратора, указателям поворота, лампам света заднего хода, контрольным приборам.

Замыкаются контакты «30» (розовый «плюсовой» провод) и «15/2» (синий провод). Включаются ближний и дальний свет фар, противотуманный свет, фароочистители, очиститель заднего стекла, обогрев заднего стекла, омыватель, вентилятор отопителя, вентилятор системы охлаждения двигателя на радиаторе.

Положение ключа «II» (стартер)

Замыкаются контакты «30» (розовый провод) и «50» (красный провод к стартеру).

Помимо этого замкнутыми остаются «30» и «INT», а так же 30/1 (коричневый провод) и «15/1» (белый провод на реле зажигания).

Положение ключа «III» (стоянка)

Замкнуты «30» и «INT», «30/1» и «Р» (на автомобилях ВАЗ 2108, 2109, 21099 этот контакт использовался для включения стояночного света, провод желтый).

Примечания и дополнения

— Не запитываются через замок зажигания: аварийная, звуковая, световая сигнализация, освещение салона, габариты, стоп-сигналы. охранная сигнализация. электроприводы замков дверей (если имеются).

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

— Проверка замка зажигания автомобилей ВАЗ 2108, 2109, 21099

— Провода задних фонарей автомобилей ВАЗ 2108, 2109, 21099

— Порядок присоединения высоковольтных проводов к крышке трамблера автомобилей ВАЗ 2108, 2109, 21099

— Плюсовой провод выключателя стоп-сигналов автомобилей ВАЗ 2108, 2109, 21099

twokarburators. ru

Схема замка зажигания ВАЗ 2110

Чем лучше проклеить ладу приору.

замка зажигания — Мои дороботки в Славуте — Авто/Мото photoshare.ru.

Распиновка проводов замка зажигания ваз 2110.

Сигнализация и Центральный замок, Как все это поставить без особых хлопот.

Ваз 2107 схема замка зажигания.

Преды стоят уже после замка зажигания.

3. Подключение подрулевых переключателей 2123 и замка зажигания 2110.

Подключение проводов к замку зажигания ваз 2106.

ChipTuner Forum — Показать сообщение отдельно — замена панели ваз 2109 на п…

Подсоедините клемму 85 реле к проводу от замка зажигания, на который поступ…

Большинство электрических цепей и. С ваз 2110 на ваз 2107 Схема подключения…

схемa стaртер вaз Мир схем.

1 — форсунки 2 — свечи зажигания 3 — модуль зажигания 4 — колодка диагности…

Установка замка зажигания ваз 2110 — картинки и фото.

схема блока питания ipower lc-b250atx.

Блок кнопочного управления зажиганием и стартером для ВАЗ-2114 (ВИДЕО) .

Замок зажигания ваз 2110 фото.

Схема соединений замка зажигания.

Переподключение замка зажигания ваз 2110 на Audi 80 и Схема подключения.

Ваз 2109 схема замка зажигания.

Схема на замок зажигания.

зажигание на 2109 фишка с реле инжектор.

Электрическая схема управления двигателем 4g63 скачать бесплатно.

Схема печка ваз 2110 нового образца.

фото, фотография, Инжектор. zajiganie — Фотохостинг — национальный фотоархи…

Переключатели ДС и БС от 2110 или Шнивы , выключатель наружного освещения 2…

Электрические схемы электрическая схема автомобилей ваз 2108 ваз 2109 ваз 2…

если не ошибаюсь то вот. спасибо за щиток) а на замке зажигания можно распи…

пожалуйста народ, распишите эту схему 1- с 9 предохранителя это вообще новы…

схема переключателя наружного освещения ВАЗ 2110.

95. Замок зажигания 2110 и другие приятности.

vaz-2110.net

Замок зажигания на ВАЗ 2110: замена своими руками, схема (распиновка) подключения проводов

Содержание:

Особенности устройства
Причины замены
Схема и распиновка
Демонтаж / установка

Если замок зажигания выходит из строя, уже не до шуток. По сути, без функционирования данного агрегата завести машину вы не сможете. Разве что будете использовать метод из фильмов, где главные герои роются в проводах под рулем, соединяют пару проводков и заводят машину. И то, далеко не факт, что это сработает на вашей десятке.

Потому давайте лучше обсудим реальные проблемы с замком, поговорим про принцип его работы, особенности распиновки и замены.

Стандартный узел

Особенности устройства

Начнем с некоторых основных моментов, о которых вам следует знать перед тем, как приступать к замене или ремонту.

Замок зажигания (ЗЗ) является главным элементом системы запуска автомобиля. Завести двигатель без него вам не удастся.
В замке встроена противоугонная система. Потому если ЗЗ не работает, риск стать жертвой автоворов существенно увеличивается.
ЗЗ способен блокировать повторное включение стартера, но при этом без первоначального отключения зажигания.
У десятки ключ можно извлечь из замка тогда, когда он находится в положении «ноль». Достав его, вы тем самым выдвините специальный стержень, который отвечает за противоугонные функции.
Если ключ с нулевой позиции переходит на «один», тогда запорный стержень уходит, контакты зажигания замыкаются.
Когда машина заведена, все электрооборудование получает питание и находится под напряжением. Это относится к приборной панели, фарам, генератору, стеклоочистителям, стеклоподъемникам, печке, поворотникам и пр.
Повернув ключ на позицию «два», вы тем самым замыкаете другую группу контактов, что дает возможность подать напряжение на реле стартера. Тем самым движок заводится и можно ехать.

Причины замены

Произвести замену всего замка или только контактной группы нужно в зависимости от характера поломки и сложившейся с вашим автомобилем ситуации. Потому рассмотрим варианты, когда замена может все же потребоваться.

Причина замены	Ваши действия
Была попытка угона, в результате которой цельность замка была нарушена	В этом случае можно заменить только контактную группу и личинку, поскольку сам замок скорее всего цел. Меньшие затраты и необходимая эффективность ремонта. Хотя специалисты советуют приобрести сразу новый замок и поставить его
Были утеряны ключи, запасной отсутствует	Пытаться отыскать мастера, который выточит вам точно такой же ключ, как был ранее, нет смысла. Придется приобретать замок и устанавливать его на свой автомобиль
Проблемы с контактами или контактной группой	Проверить, действительно ли проблема в этом, не сложно. Выключите аккумулятор, отсоединив минусовую клемму, затем снимите кожух под рулевой колонкой, и проверьте провода на наличие сопротивления. Переключайте поочередно ключ в положения 1,2 и 3, замеряя при этом сопротивления. Если омметр показывает «ноль», тогда с замком действительно проблемы и требуется замена
Появилось желание усовершенствовать замок	Часто автовладельцы меняют стандартный ЗЗ на более современный, оснащенный подсветкой. Он стоит не дорого, зато им удобно пользоваться в темное время суток. Не приходится нащупывать гнездо для ключа

При проверке контактной группы обязательно отключайте минусовую клемму с аккумулятора, иначе произойдет короткое замыкание, и менять придется далеко не только ЗЗ.

Распиновка на фото

Схема и распиновка

Первым делом познакомьтесь со схемой замка, схемой подключения проводов, что позволит лучше понять особенности распиновки ЗЗ.

Как вы видите, распиновка включается в себя 8 элементов. Что каждый из них означает, и за какие функции отвечает? Будем разбираться.

Питание микровыключателя датчика вставленного ключа (+12Вольт).
Питание на массу при открывании дверей со стороны водителя.
Источник питания, подающий ток на стартер (+12Вольт, 50 контакт на схеме).
Источник на +12Вольт. Активируется после включения зажигания. Питание дополнительное оборудование, такое как видеорегистраторы, часы и пр. (контакт 15 на схеме).
Источник на +12 Вольт. Срабатывает при вставленном ключе. Идет на 5 контакт.
Источник питания +12Вольт. Активируется подсветка личинки ЗЗ.
Источник на +12Вольт от аккумулятора (на схеме контакт 30).
Не активен.

Проводка

Демонтаж

Если предыдущие мероприятия показали, что требуется вмешательство в конструкцию замка зажигания, работа в любом случае будет начинаться с демонтажа устройства.

Для этого у нас есть специальная пошаговая инструкция.

Для начала отключите от аккумуляторной батареи вашего ВАЗ 2110 минусовую клемму. Так вы обеспечите безопасность себе и сохранность всей проводки. Сами знаете, какие последствия бывают от короткого замыкания.
Далее снимается кожух на рулевой колонке. Так удается получить доступ к замку.
Если вы чувствуете, что поворотные переключатели вам будут мешать в процессе работы, лучше их сразу снять. Работа не на пару минут, потому все раздражители стоит убрать в сторонку.
Вооружившись зубилом и молотком, открутите крепежные болты с круглыми шляпками. Не перепутаете, они одни такие там. Старайтесь проделывать данную операцию максимально аккуратно, чтобы не сбить головку болта.
Теперь берите в руки пассатижи и извлекайте болты.
Вставьте ключ в замок зажигания и поверните его в положение ноль. Таким образом вы отключите противоугонную систему.
Следующая на очереди скоба, на которой удерживались снятые ранее болты и непосредственно сам замок зажигания.
Сделайте пометки на проводах контактов с помощью маркеров разных цветов. Иначе вы можете легко их перепутать во время обратной сборки.
Зачастую требуется выполнить не полную замену замка, а только частичный ремонт. К примеру, поменять лампочку подсветки личинки, либо исправить неполадку микропереключателя.
Разъедините разъемы, за счет которых функционировал выключатель зажигания.
Для замены лампы подсветки отсоедините соответствующие разъемы, а затем с помощью пассатижей извлеките лампочку.
Для замены контактов следует с помощью отвертки отжать специальные защелки.
С помощью фигурной отвертки откручиваются три винта, после чего можно достать стержень.
Возьмите обычную отвертку, плоскую, чтобы отжать фиксаторы, и демонтировать микропереключатель.
Далее на место демонтированных элементов вставляют новые.

Проверка состояния

Установка

Теперь, когда все предварительные ремонтные работы были проведены, есть два варианта:

Установить полностью новый замок зажигания с проводами и контактами, поскольку старый непригоден к дальнейшей эксплуатации;
Вернуть на место прежний замок, поскольку ремонт дал свои плоды.

Перед установкой обязательно купите специальные болты, оснащенные отрывными головками. Они разработаны с целью не допустить кражу вашего автомобиля.

Вне зависимости от варианта, последовательность установки замка идентична.

Вставьте ключ в замок зажигания, после чего поверните его на позицию один.
Зафиксируйте скобу на рулевой колонке, а затем верните на места крепежные болты.
Извлеките ключ из замка и убедитесь, что блокировка вала работает должным образом. Если это новый замок, проблем возникнуть не должно. Если же речь идет об отремонтированном старом, могут возникнуть неприятности, поскольку в действительности лучше не скупиться и сразу поменять ЗЗ на устройство хорошего качества.
Если все заработало как следует, тогда можно завершать установку замка путем закручивания специальных болтов, которые оснащаются отрывными головками.

Приобретайте только качественные замки, у проверенных поставщиков. Сегодня на рынке внушительное количество подделок, в которых используются материалы и комплектующие сомнительного качества. Из-за них можно серьезно пострадать и даже лишиться автомобиля.

На данный момент стоимость нового замка зажигания составляет порядка 20-25 долларов. Это небольшие затраты, но порой просто необходимые. Делать ли ремонт самому или доверять автомобиль СТО — выбор лично каждого.

Загрузка …

luxvaz.ru

схема подключения проводов по цвету и видео о том, как заменить устройство без ключа в автомобиле с инжектором и карбюратором

Стартер на легковых автомобилях Тольяттинского автозавода быстро изнашивается по причине неудачной конструкции узла. Снять замок зажигания на ВАЗ 2107 в случае повреждения владелец транспортного средства сможет самостоятельно при наличии минимального набора инструментов.

Содержание

[ Раскрыть]

[ Скрыть]

Как проверить элементы замка зажигания на работоспособность?

Для проверки функциональности требуется выполнить такие действия:

Проверить работу фиксирующего элемента. Для этого требуется провести рабочий цикл замка и убедиться в выдвижении ригеля при установке ключа в точку «III». При прохождении отметки «0» язычок фиксатора должен уйти внутрь. Вращение личинки должно происходить без заеданий.
Попытаться вынуть ключ во всех положениях. Исправная личинка допускает изъятие ключа только в точке «III».
Сделать небольшой стенд, позволяющий подключить к замку постоянное питание 12 вольт. Фактически необходимо подсоединить замок напрямую к аккумулятору или иному источнику питания.
Поставить ключ в позицию «0» и проверить наличие питания на клеммах 30 и 30/1. Тестирование выполняется мультиметром или контрольной лампочкой.
Провернуть ключ в точку «I». Проверить наличие напряжения на участках цепей 30/1NT, а также 30/1-15.
В следующей позиции «II» дополнительно прозванивается цепь 30/50. В этом положении требуется удержание ключа, поскольку он возвращается назад под воздействием пружины.
В точке «III» контролируется питание на цепи 30/1NT и 30/1.

Когда необходимо производить замену замка зажигания в авто?

Менять замок на ВАЗ 2107 приходится в случаях:

Заедания бородки ключа при установке в личинку или при провороте. Ряд владельцев оттягивает момент замены, изготовляя новый ключ и промывая замок жидкостью WD-40.
Заклинивание противоугонного стержня в любом положении.
При невозможности включения стартера или других электрических цепей. Причиной неисправности является сломанная или подгоревшая контактная часть провода.

Схема подключения замка зажигания в ВАЗ-2107 по цвету проводов

Назначение проводов в замке карбюраторной машины приведено в таблице:

Цвет провода	Номер контакта	Функция
Сине-чёрный (двойной)	15	Служит для подсоединения цепей системы зажигания, отопителя и приборов
Розовый	30	Подаёт постоянное положительное напряжение
Двойной чёрный	1NT	Предназначен для включения питания габаритных огней и фар
Красный	50	Управление работой реле стартера
Коричневый	30/1	Подача положительного питания

Установка проводки приведена на фото:

Схема подключения замка ВАЗ 2107 карбюратор

На инжекторной ВАЗ 2107 для контакта 1NT применена розово-чёрная изоляция. Вместо отдельных проводов использован пластиковый штекер, надевающийся на пины замка.

Схема подключения замка ВАЗ 2107 инжектор

Какие инструменты понадобятся для снятия и замены замка зажигания?

Чтобы снять замок зажигания на ВАЗ 2107 потребуется такой инструмент:

тонкая отвёртка или шило;
отвёртка с крестообразным жалом;
отвёртка со шлицевым жалом.

Как заменить замок зажигания на моделях ВАЗ-2107 с карбюратором и инжектором?

Замена замка зажигания на ВАЗ 2107 карбюраторной и инжекторной машины идентична.

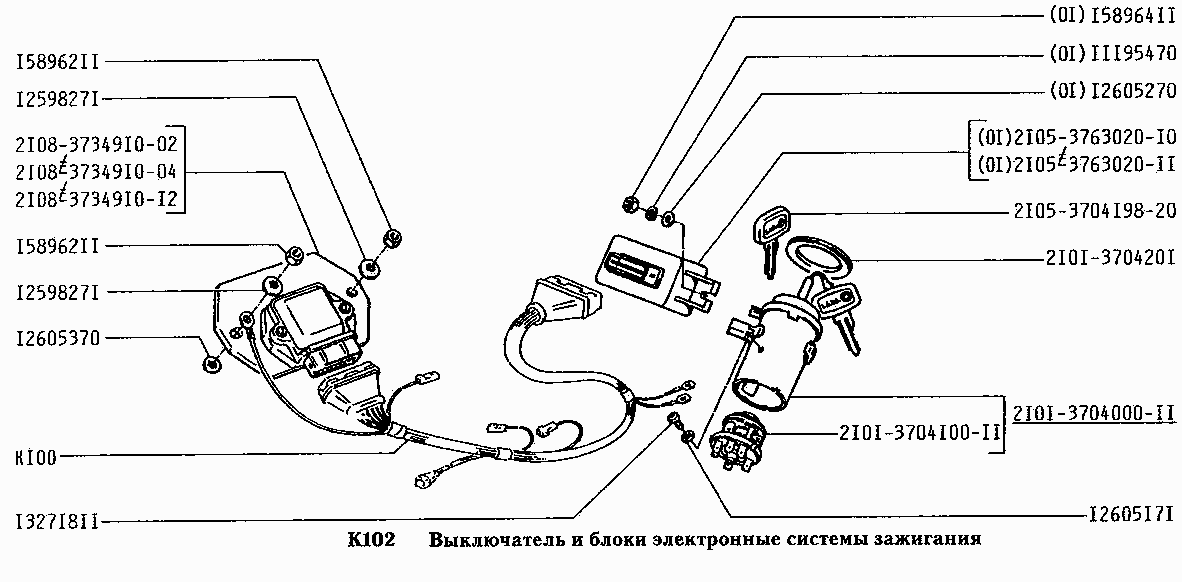

Схема замка зажигания с указанием компонентов представлена на фото:

Конструкция узла

В состав замка зажигания входят:

Блокирующий элемент вала рулевого управления.
Корпусная деталь.
Ответная часть для установки поводка от личинки.
Диск контактной группы.
Втулка контактной части.
Внешняя часть с пинами для подключения. Буквой «а» обозначен сигнальный выступ, используемый для корректной установки контактной группы.

Демонтаж замка зажигания

Снятие выполняется по следующим шагам:

Отключить питание бортовой сети автомобиля путём снятия клеммы батареи.
Установить ключ в скважину и провернуть до положения «0» (головка расположена горизонтально).
Открутить точки фиксации пластикового кожуха рулевой колонки. Половины кожуха соединены между собой и приборной панелью при помощи пяти винтов.
Выкрутить два винта фиксации корпуса замка. Точки крепления размещены по бокам корпуса.
Утопить фиксатор через отверстие в корпусе. Для этого используется длинное тонкое шило или отвёртка. Отжав фиксатор, вытянуть замок со штатного места на себя.
Отключить штекер или отдельные провода от замка. Далее можно приступить к установке новой детали или дальнейшей замене контактов в старом замке.

Перед снятием проводки с замка зажигания ВАЗ 2107 рекомендуется убедиться в использовании стандартной изоляции. Это необходимо сделать, поскольку провода могут заменяться при ремонтах электрооборудования.

Фотогалерея

Отключение проводки Откручивание левого винта Откручивание правого фиксатора Утапливание фиксатора отвёрткой

Проверка и замена контактной группы

Чтобы поменять контакты в замке необходимо:

Вынуть пружинное кольцо, фиксирующее группу в корпусе замка. Кольцо поддевается тонкой отвёрткой.
Демонтировать контакты из замка.
Установить новую группу. При соединении требуется обеспечить совпадение паза, выполненного на контактной группе, со поворотным штоком на секретной части замка. Корпус контактной части должен войти выступом в прорезь корпуса.

При замене контактов следует учитывать число пинов на детали. Поставляемые в запасные части элементы имеют шесть точек подключения проводки. До 1986 года на автомобили ВАЗ 2107 устанавливалась группа с семью контактами. Вместо одного пина 15 использован 15/1 и дополнительный 15/2. Для подключения нового замка к такому автомобилю требуется соединить провода 15/1 и 15/2 в одну ветвь.

Установка и подключение нового замка

Установка нового или отремонтированного замка производится в такой последовательности:

Вставить ключ в положение «0».
Утопить фиксатор блокировки и вставить деталь в направляющий корпус.
Установить провода при помощи разъёмов или штатного штекера (подключение ведётся в соответствии с цветом изоляции).
Установить на место винты крепления.
Смонтировать защитный кожух.
Надеть клемму на батарею и протестировать работу устройства.

При подключении замка зажигания на ВАЗ 2107 необходимо точно следовать электрической схеме. Ошибка при подсоединении приведёт к короткому замыканию и повреждению электрооборудования.

Как снять замок зажигания на ВАЗ-2107, если он заблокирован?

Возможны случаи, когда замок зажигания заклинивает, и личинку невозможно провернуть ни рукой, ни инструментом. Возможен вариант перелома ключа, когда часть бородки остаётся внутри скважины. В обоих случаях владельцу требуется демонтировать устройство с автомобиля.

Первый вариант демонтажа:

Убрать рулевое колесо с вала. Руль крепится гайкой под ключ 24 мм, которую откручивать до конца не следует. Снятие руля со шлицов выполняется подпором ногами и ударами предплечий. После снятия детали со шлицевой части вала гайка откручивается полностью.
Снять защитный пластиковый кожух рулевой колонки, закреплённый винтами с крестообразным шлицем.
Открутить винты крепления замка.
Нажать тонким инструментом на прижимную пластину, что позволит немного разблокировать деталь. Нажим выполняется через прорезь, имеющуюся на левой стороне замка. Нажатый фиксатор позволит сдвинуть корпус замка на себя.
Ударами молотка, наносимыми по пластине справа, добиться проворота замка вокруг оси. Это даст гарантию от обратного ухода фиксатора.
При помощи молотка и зубила разбить пластину. Удары наносить аккуратно, чтобы не повредить блок подрулевых переключателей.
После удаления пластины станет виден запорный стержень, установленный в двух проушинах. Одна из проушин легко просматривается через отверстие.
Разбить проушину зубилом или отвёрткой с плоским жалом.
Нажать снова на пластину через прорезь слева и потянуть его вверх. Он должен сместиться на 10-12 мм.
Нанося удары молотком по корпусу замка (в районе установки штекера), стянуть его с вала.

Второй вариант:

После того, как будет утоплен фиксатор через прорезь на левой части замка, необходимо вытащить замок на максимальное расстояние.
Справа на замке есть площадка с текстом и номером. Под неё вставляется клин (отвёртка).
После этого ударной отвёрткой или зубилом срубается площадка с надписями.
Отвёрткой через отверстие задвинуть штырь фиксатора и снять замок с вала.

Третья методика заключается в разрушении замка резким рывком:

Один человек садится на водительское кресло, второй — на пассажирское.
Необходимо одновременно резко рвануть руль, что вызовет разрушение фиксатора.
После этого замок снимается обычным методом. Стоит отметить, что сломать рывком удаётся только замки поздних выпусков, изделия времён СССР таким образом сломать труднее. Кроме этого, есть риск повреждения элементов рулевого управления.

Встречаются другие методики снятия заклинивших замков зажигания на ВАЗ 2107 — распил корпуса, проворот или высверливание личинки и другие. Конечный выбор способа демонтажа остаётся за владельцем автомобиля.

Методика снятия заклинившего устройства демонстрируется в видео от канала «Регион 4253».

Как заменить замок зажигания без ключа?

Замена замка без оригинального ключа выполняется по следующим шагам:

Демонтировать пластиковый кожух.
Поддеть тонким жалом отвёртки кольцо с нанесёнными положениями ключа.
Снять кольцо, под которым будет расположена личинка.
Вбивать отвёртку в зазор между личинкой и корпусом для расшатывания крепёжного штифта.
После того как штифт выпадет, вынуть личинку.
Под личинкой установлен подвижный элемент, который отжимается при повороте замка ключом. Его надо отжать для разблокировки вала.
Снять устройство с рулевой колонки и заменить новым.

Видео

Способы проверки замка от канала «Автоэлектрика ВЧ».

Загрузка …

avtozam.com

Замки зажигания — СеАЗ Ока, 0.8 л., 2003 года на DRIVE2

Но Оке и переднеприводных ВАЗах изначально ставился замок зажигания с реле. Реле часто ломалось, да и сам замок не отличался надежностью.
Каталожный номер этого замка 2108-3704010
Есть замок без реле, изготовленный на основе 10-го, называется «2109-3704010 Замок зажигания 2109 нового образца ДААЗ, ВАЗ 2109»
В принципе он даже лучше — на момент включения стартера так же обесточивается отопитель, фары и прочие «электрожоры» (клемма 15/2 в режиме запуска обесточивается).

схема 2108

Но мне больше нравится замок 2110, с ним можно избавиться от реле стартера, получить индикацию включенного стартера при запущенном двигателе и сделать подсветку.

Схема 2110

Для подключения нужно сделать переходник из комплекта 8-контактного разъема — от «30» и «50» идут провода вилка-розетка, от «15» раздваивается (1 розетка — 2 вилки) В принципе можно просто обрезать провода к обычному замку зажигания и напаять на них розетки. один «плюс» (коричневый) остается «лишним». Int в Оке не используется Р тоже поэтому просто из 3 проводов 2110 разъема делаем 4 для 2108 ориентируясь по цифрам и цветам. Микровыключатель и подсветка по вкусу 😉
На КамАЗявке они запараллелены с подсветкой салона. Бонусом получилось что при забытом ключе и выключенном зажигании светится светодиод, включенный параллельно обмотке реле вентилятора (индикатор срабатывания).
На китайском литре не подкючены.
На Октавре стоит замок 2109.

Цена вопроса: 1 200 ₽

www.drive2.ru

схема подключения проводов по цвету и видео о том, как заменить устройство без ключа в автомобиле с инжектором и карбюратором

Стартер на легковых автомобилях Тольяттинского автозавода быстро изнашивается по причине неудачной конструкции узла. Снять замок зажигания на ВАЗ 2107 в случае повреждения владелец транспортного средства сможет самостоятельно при наличии минимального набора инструментов.

Содержание

[ Раскрыть]

[ Скрыть]

Как проверить элементы замка зажигания на работоспособность?

Для проверки функциональности требуется выполнить такие действия:

Проверить работу фиксирующего элемента. Для этого требуется провести рабочий цикл замка и убедиться в выдвижении ригеля при установке ключа в точку «III». При прохождении отметки «0» язычок фиксатора должен уйти внутрь. Вращение личинки должно происходить без заеданий.
Попытаться вынуть ключ во всех положениях. Исправная личинка допускает изъятие ключа только в точке «III».
Сделать небольшой стенд, позволяющий подключить к замку постоянное питание 12 вольт. Фактически необходимо подсоединить замок напрямую к аккумулятору или иному источнику питания.
Поставить ключ в позицию «0» и проверить наличие питания на клеммах 30 и 30/1. Тестирование выполняется мультиметром или контрольной лампочкой.
Провернуть ключ в точку «I». Проверить наличие напряжения на участках цепей 30/1NT, а также 30/1-15.
В следующей позиции «II» дополнительно прозванивается цепь 30/50. В этом положении требуется удержание ключа, поскольку он возвращается назад под воздействием пружины.
В точке «III» контролируется питание на цепи 30/1NT и 30/1.

Когда необходимо производить замену замка зажигания в авто?

Менять замок на ВАЗ 2107 приходится в случаях:

Заедания бородки ключа при установке в личинку или при провороте. Ряд владельцев оттягивает момент замены, изготовляя новый ключ и промывая замок жидкостью WD-40.
Заклинивание противоугонного стержня в любом положении.
При невозможности включения стартера или других электрических цепей. Причиной неисправности является сломанная или подгоревшая контактная часть провода.

Схема подключения замка зажигания в ВАЗ-2107 по цвету проводов

Назначение проводов в замке карбюраторной машины приведено в таблице:

Цвет провода	Номер контакта	Функция
Сине-чёрный (двойной)	15	Служит для подсоединения цепей системы зажигания, отопителя и приборов
Розовый	30	Подаёт постоянное положительное напряжение
Двойной чёрный	1NT	Предназначен для включения питания габаритных огней и фар
Красный	50	Управление работой реле стартера
Коричневый	30/1	Подача положительного питания

Установка проводки приведена на фото:

Схема подключения замка ВАЗ 2107 карбюратор

Схема подключения замка ВАЗ 2107 инжектор

Какие инструменты понадобятся для снятия и замены замка зажигания?

Чтобы снять замок зажигания на ВАЗ 2107 потребуется такой инструмент:

тонкая отвёртка или шило;
отвёртка с крестообразным жалом;
отвёртка со шлицевым жалом.

Как заменить замок зажигания на моделях ВАЗ-2107 с карбюратором и инжектором?

Замена замка зажигания на ВАЗ 2107 карбюраторной и инжекторной машины идентична.

Схема замка зажигания с указанием компонентов представлена на фото:

Конструкция узла

В состав замка зажигания входят:

Блокирующий элемент вала рулевого управления.
Корпусная деталь.
Ответная часть для установки поводка от личинки.
Диск контактной группы.
Втулка контактной части.
Внешняя часть с пинами для подключения. Буквой «а» обозначен сигнальный выступ, используемый для корректной установки контактной группы.

Демонтаж замка зажигания

Снятие выполняется по следующим шагам:

Отключить питание бортовой сети автомобиля путём снятия клеммы батареи.
Установить ключ в скважину и провернуть до положения «0» (головка расположена горизонтально).
Открутить точки фиксации пластикового кожуха рулевой колонки. Половины кожуха соединены между собой и приборной панелью при помощи пяти винтов.
Выкрутить два винта фиксации корпуса замка. Точки крепления размещены по бокам корпуса.
Утопить фиксатор через отверстие в корпусе. Для этого используется длинное тонкое шило или отвёртка. Отжав фиксатор, вытянуть замок со штатного места на себя.
Отключить штекер или отдельные провода от замка. Далее можно приступить к установке новой детали или дальнейшей замене контактов в старом замке.

Фотогалерея

Проверка и замена контактной группы

Чтобы поменять контакты в замке необходимо:

Вынуть пружинное кольцо, фиксирующее группу в корпусе замка. Кольцо поддевается тонкой отвёрткой.
Демонтировать контакты из замка.
Установить новую группу. При соединении требуется обеспечить совпадение паза, выполненного на контактной группе, со поворотным штоком на секретной части замка. Корпус контактной части должен войти выступом в прорезь корпуса.

Установка и подключение нового замка

Установка нового или отремонтированного замка производится в такой последовательности:

Вставить ключ в положение «0».
Утопить фиксатор блокировки и вставить деталь в направляющий корпус.
Установить провода при помощи разъёмов или штатного штекера (подключение ведётся в соответствии с цветом изоляции).
Установить на место винты крепления.
Смонтировать защитный кожух.
Надеть клемму на батарею и протестировать работу устройства.

Как снять замок зажигания на ВАЗ-2107, если он заблокирован?

Первый вариант демонтажа:

Убрать рулевое колесо с вала. Руль крепится гайкой под ключ 24 мм, которую откручивать до конца не следует. Снятие руля со шлицов выполняется подпором ногами и ударами предплечий. После снятия детали со шлицевой части вала гайка откручивается полностью.
Снять защитный пластиковый кожух рулевой колонки, закреплённый винтами с крестообразным шлицем.
Открутить винты крепления замка.
Нажать тонким инструментом на прижимную пластину, что позволит немного разблокировать деталь. Нажим выполняется через прорезь, имеющуюся на левой стороне замка. Нажатый фиксатор позволит сдвинуть корпус замка на себя.
Ударами молотка, наносимыми по пластине справа, добиться проворота замка вокруг оси. Это даст гарантию от обратного ухода фиксатора.
При помощи молотка и зубила разбить пластину. Удары наносить аккуратно, чтобы не повредить блок подрулевых переключателей.
После удаления пластины станет виден запорный стержень, установленный в двух проушинах. Одна из проушин легко просматривается через отверстие.
Разбить проушину зубилом или отвёрткой с плоским жалом.
Нажать снова на пластину через прорезь слева и потянуть его вверх. Он должен сместиться на 10-12 мм.
Нанося удары молотком по корпусу замка (в районе установки штекера), стянуть его с вала.

Второй вариант:

После того, как будет утоплен фиксатор через прорезь на левой части замка, необходимо вытащить замок на максимальное расстояние.
Справа на замке есть площадка с текстом и номером. Под неё вставляется клин (отвёртка).
После этого ударной отвёрткой или зубилом срубается площадка с надписями.
Отвёрткой через отверстие задвинуть штырь фиксатора и снять замок с вала.

Третья методика заключается в разрушении замка резким рывком:

Один человек садится на водительское кресло, второй — на пассажирское.
Необходимо одновременно резко рвануть руль, что вызовет разрушение фиксатора.
После этого замок снимается обычным методом. Стоит отметить, что сломать рывком удаётся только замки поздних выпусков, изделия времён СССР таким образом сломать труднее. Кроме этого, есть риск повреждения элементов рулевого управления.

Методика снятия заклинившего устройства демонстрируется в видео от канала «Регион 4253».

Как заменить замок зажигания без ключа?

Замена замка без оригинального ключа выполняется по следующим шагам:

Демонтировать пластиковый кожух.
Поддеть тонким жалом отвёртки кольцо с нанесёнными положениями ключа.
Снять кольцо, под которым будет расположена личинка.
Вбивать отвёртку в зазор между личинкой и корпусом для расшатывания крепёжного штифта.
После того как штифт выпадет, вынуть личинку.
Под личинкой установлен подвижный элемент, который отжимается при повороте замка ключом. Его надо отжать для разблокировки вала.
Снять устройство с рулевой колонки и заменить новым.

Видео

Способы проверки замка от канала «Автоэлектрика ВЧ».

Загрузка …

Замок зажигания ВАЗ 2114: замена своими руками, схема подключения проводов и неисправности

Содержание:

Когда требуется замена
Методы поиска неисправностей
Подготовка
Демонтаж неисправного замка
Установка нового устройства
Тестирование блокировки руля

Выключатель, он же замок зажигания, играет огромную роль в «стартовой» системе автомобиля ВАЗ 2114. Он принимает участие в работе стартера, фар, поворотников, стеклоподъемников и прочих элементов электрических контуров. Сегодня мы поговорим про замок зажигания ВАЗ 2114, причины его замены, процедуру демонтажа и о многом другом.

Замок зажигания

Когда требуется замена

Компдект замка зажигания

Есть несколько основных ситуаций, когда владельцу машины может срочно понадобиться замена узла. К причинам неисправности замка зажигания ВАЗ 2114 относят:

Механическая поломка ключей;
Потеря ключа;
Поломка замка в результате попытки угона;
Поломка контактов зажигания.

Методы поиска неисправностей

Существует два метода обнаружения неисправностей:

Визуальный;
Диагностический.

Схема выключателя зажигания

Визуальный способ определения неисправности или поломки контактных элементов замка зажигания мы предлагаем изучить по таблице.

Действие	Устройство исправное	Устройство неисправное
Поверните ключ в правое положение (зажигание)	Все электрооборудование включается	Все или часть электрооборудования не работает
Поверните ключ во второе положение	Стартер крутится	Стартер не работает, под капотом не раздается щелчок тягового реле

Но диагностика позволяет получить более детальный ответ. К тому же, визуальный осмотр не даст вам возможность отыскать все причины, которые могли вызвать поломку выключателя зажигания.

Для работы вам потребуется мини-тестер и мультиметр в режиме омметра:

Отключите колодку питания от замка зажигания. Для этого требуется снять кожу с рулевой колонки;
Переключите вам мультиметр на омметр;
На идущей от замка колодке вам нужно найти 7 и 4 контакты, которые соответствуют контактам 15 и 30;
Подключите к ним щупы мультиметра;
Поверните ключ в положение «Зажигание»;
На колодке найдите контакты 7 и 3, соответствующие 50 и 30. К ним также подключите мультиметр;
Поверните ключ во второе положение — Запуск двигателя;
Если исправность присутствует, прибор покажет нулевое сопротивление в обоих случаях проверки.

Подготовка

На этапе подготовки вам необходимо будет собрать возле себя необходимый инструмент, который пригодится в процессе демонтажа и установки нового замка зажигания. Также вам предстоит снять рулевой кожух и подрулевые переключатели. Делать это достаточно сложно, но мы поэтапно расскажем обо всех нюансах данных подготовительных мероприятий. Так вы легко разберетесь сами, как снять замок зажигания на ВАЗ 2114.

Процесс замены

Из инструментов вам понадобится:

Крестообразная прочная отвертка;
Рожковый ключ на 10 миллиметров;
Зубило;
Молоток;
Пассатижи или плоскогубцы;
Новый замок зажигания в сборе;
Винты крепления замка (4 штуки).

Теперь переходим к кожуху и переключателям. Для более удобного проведения работ, многие советуют снять подрулевые переключатели и сам руль. Демонтаж кожуха выполняется в следующей последовательности:

Отключите минусовой провод от аккумуляторной батареи. Требования к собственной безопасности и защиту от ударов током еще никто не отменял;
Открутите три винта крепления двух частей кожуха. Для этого пригодится отвертка;
Открутите саморез, который соединяет корпус с соединителем подрулевых переключателей;
Демонтируйте два самореза, что держат нижний корпус на рулевой колонке;
Рычаг, который фиксирует колонку по углу, ведут вниз;
Руль опускается также вниз;
Снимается далее нижний кожух;
Колодку питания от аварийки нужно обязательно отключить;
Теперь можно снимать верхний кожух;
Для демонтажа подрулевых переключателей действовать нужно поочередно;
Одновременно нажмите на оба фиксатора и тем самым извлеките с посадочных мест элементы;
Отсоедините их от колодки питания.

Демонтаж неисправного замка

Откручивание болтов замка зажигания зубилом

На практике замена замка зажигания на ВАЗ 2114 будет невозможной до тех пор, пока вы не избавитесь от старого. Сделать это не сложно, но придется уделить некоторое время своему автомобилю.

Когда вы открыли себе доступ к замку зажигания, точнее к его корпусу, вы заметите, что замок крепится на рулевой колонке с помощью четырех болтов. Проблема в том, что у них нет головок.
Это явление представляет собой часть «уникальной» заводской противоугонной системы в исполнении компании АвтоВАЗ. На деле подобная система несколько усложняет запуск мотора преступниками, у которых ключа нет. Так что сильно не ругайте их.
Зубилом и молотком эти болты ослабляются, а их снятие выполняется при помощи пассатижей.
Далее снимает скобу с колонки;
Обязательно отключите колодку питания. Вообще схема подключения проводов на замок зажигания ВАЗ 2114 простая, если вы купите замок в сборе. Не придется ничего паять и разбираться, какой провод куда ведет. Все собрано в колодку, потому ее останется только вставить в соответствующий разъем. И все.
Отключив колодку питания, вы теперь можете наконец-то избавиться от вышедшего из строя выключателя зажигания.

Установка нового устройства

Теперь можно наконец-то приступать непосредственно к замене сломанного или износившегося замка зажигания на вашем автомобиле ВАЗ2114.

Снятие замка зажигания

Для этого придерживайте следующей последовательности действий:

Вставьте в новый замок ключ и поверните его в первое положение. Это позволит защелке, которая отвечает за блокировку рулевого вала, спрятаться внутри конструкции корпуса;
Вставьте замок на место, следуя обратной последовательности демонтажа;
Закрутите четыре фиксирующих болта и немного их зажмите.

Тестирование блокировки руля

Тестирование руля

Если не проверить в работе блокировку руля, вы можете столкнуться с определенными проблемами в будущем. Потому не пожалейте время на данное мероприятие. Заключается оно в том, чтобы вытащить ключ из замка зажигания, и повернуть руль на небольшой угол.

Если блокировка отсутствует, необходимо будет немного подрегулировать положение замка. Убедитесь, что он входит в паз, расположенный на рулевой валу.
Если блокировка работает эффективно, вам останется до упора закрутить четыре установленных отрывных болта. Крутите до того момента, когда головки сломаются.

Стоит отметить один очень важный нюанс. Некоторые не считают необходимым использовать отрывные болты. Вместо них применяются самые обычные фиксирующие болты длиной 20 миллиметров и с резьбой М6. С одной стороны, это облегчит снятие устройства в будущем, если подобное мероприятие вновь потребуется. С другой стороны, при отсутствии надежной противоугонной системы, добровольно открывать доступ злоумышленникам к своему автомобилю — не самая лучшая идея.

Когда установка замка будет завершена, проверка пройдена, не забудьте подключить устройство к питанию, и завести двигатель. Если он завелся, все зависящие от замка зажигания системы работают, можно полноценно приступать к обратной сборке. Следуйте инструкции, обратной демонтажу кожуха, подрулевых переключателей. Не лишним будет попутно проверить состояние тех или иных узлов. Вполне возможно, кто-то из них также нуждается в замене или небольшой профилактике.

Загрузка …

Самостоятельная замена замка зажигания ВАЗ-2107

Сменить замок зажигания владелец автомобиля ВАЗ-2107 может своими силами. Для этого достаточно иметь набор простых инструментов и немного теоретических знаний.

Что представляет собой замок ВАЗ-2107

Замок зажигания (далее – ЗЗ) является главным элементом электрической системы всего автомобиля, включающим и выключающим ее. Располагается он под приборной панелью, на рулевой колонке слева. В выключенном положении ЗЗ блокирует рулевую колонку, не позволяя угнать автомобиль. Также дополнительным средством защиты является ключ, который для каждого замка индивидуален.

Основные части замка зажигания (выключателя зажигания)

Как работает замок выключения зажигания

Основной задачей прибора является запуск и отключение всех систем автомобиля. Поворот ключа замыкает электрическую цепь, позволяя току от аккумулятора поступать ко всем устройствам и приборам машины. Возврат ключа в начальное положение позволяет выключить большинство электросистем. При этом активируется противоугонный блокиратор руля.

В ЗЗ ВАЗ-2107 предусмотрено четыре позиции ключа:

III – стоянка. Начальная позиция – ключ можно вставлять и вынимать только в таком положении. Работает наружная оптика, обогреватель и очиститель стекол. Чтобы разблокировать руль, необходимо плавно покрутить его в любом направлении. Так же, чтобы включить блокировку, его необходимо покрутить после удаления ключа.

О – все выключено. Вся электроника обесточена, а ключ зафиксирован в замке.

I – зажигание. Работают системы III позиции, а также зажигания, возбуждение генератора, приборы контроля, поворотники и фары.

Ключ в этой позиции при выключенном двигателе может сжечь катушку зажигания.

II – стартер. Работает все, запускается стартер.

Ключ во II позиции нужно придерживать, поскольку он не фиксируется. Также не стоит останавливаться на ней при работающем моторе – велика вероятность повреждения стартера.

Соединение проводов с контактами прибора

В новых «семерках» все провода от контактов собраны в одну вилку, которую можно с легкостью вынуть. Если же подсоединение идет по отдельности, то их необходимо подключать следующим образом:

Провод красного цвета – стартер – клемма с номером 50.
Двойной, черно-голубого – зажигание, обогреватель салона и заднего стекла, приборы на панели – клемма с номером 15.
Розового – постоянный «плюс» аккумулятора – клемма с номером 30.
Коричневого – постоянный «плюс» аккумулятора – клемма с номером 30/1.
Черного – габаритные и задние тормозные фары, задняя оптика – клемма с буквами INТ.

Подключение проводов по цветам

Инструменты для замены

Потребуется минимальный набор, имеющийся в каждом гараже:

Шило/тонкая отвертка.
Шлицевая и крестовая отвертка.

Что и как делаем на карбюраторных и инжекторных ВАЗ-2107

Снятие замка

Снять вилку с проводами, отключив ЗЗ от электрических систем.
Вставить ключ в личинку, повернуть в горизонтальное положение до позиции «О».
Открутить пять винтов пластикового кожуха колонки.

Выкрутить боковые винты, закрепляющие прибор (их два).
Тонкой отверткой или шилом нажать на фиксатор блокировки и вытащить ЗЗ.
Отсоединить электропровода от контактов.

Замена контактной части

При помощи тонкой отвертки снять стопорное кольцо, закрепляющее контактную часть в корпусе ЗЗ.
Вынуть контакты из цилиндра.
Вставить новый контактный элемент. При этом необходимо совместить пазы нового элемента с поворотным штоком на секретке личинки.

Для замены контактной группы нужно снять стопорное кольцо

Если «семерка» была выпущена до 1986 года, то она имеет шесть контактов для подключения проводов. В этом случае нужно подсоединить провода 15/1 и 15/2 к одной клемме.

Установка, подключение ЗЗ

Вставить ключ, повернуть в горизонтальную позицию до «О».
Нажать на фиксатор, вставить цилиндр замка на место.
Подсоединить провода согласно их цвету и нумерацией.
Поставить на место пластиковый кожух.
Подсоединить замок к электрическим системам автомобиля.

Подключая провода, необходимо строго следовать соответствию проводов и клемм, поскольку ошибка может вывести из строя все электрооборудование авто.

Как быть, если ключа нет?

В случае утери ключа от замка зажигания необходимо выполнить следующее:

Снять пластиковый кожух с колонки.
Тонкой отверткой или шилом подхватить и снять деталь, на которой нанесены цифровые позиции ключа.
Вогнать, раскачивая, шило в щель между корпусом и личинкой замка до выпадения крепежа.
Снять личинку.
Для разблокировки колонки отжать подвижный элемент, расположенный под личиной.
Снять ЗЗ и установить новый.

Замена заблокированного замка зажигания

Если замок заело – ключ не поворачивается или сломался, оставшись в личинке, можно снять неисправный элемент тремя способами.

Первый способ

Отсоединить от аккумулятора провод «минус». Снять колесо руля с колонки. Гайку (она находится под логотипом «Лада») под 24-й вороток нужно только ослабить, не откручивая до конца. Демонтаж рулевого колеса потребует физических усилий, если шлицевое соединение прикипело. Когда колесо сдвинется с колонки – отвинтить гайку до конца и снять руль.
С помощью крестовой отвертки снять защитный кожух колонки.
Вывинтить замковые крепления.
Нажимая тонкой отверткой на пластину через прорезь с левой стороны ЗЗ, выдвинуть, насколько возможно, цилиндр замка.
Воздействуя молотком на пластину справа, провернуть замок вокруг оси.
Аккуратными ударами молотка с помощью зубила раздробить пластину. Под ней находится запор, держащийся на проушинах.
Подходящим инструментом разбить видимую проушину.
Нажав вновь на пластину через прорезь слева, сместить ЗЗ на 1 см.
Выбить замок молотком с обратной стороны.

Второй способ

Через щель с левой стороны замка нажать на фиксатор.
Вынуть замок зажигания на максимально возможное расстояние.
Под ту часть замка, на которой обозначен номер, вставить шлицевую отвертку.
Сбить часть замка с надписями.
Через открывшееся отверстие надавить на фиксатор и вынуть замок.

Третий способ

При третьем способе понадобиться помощь второго человека. Расположившись на передних сидениях, два человека одновременно, резкими рывками, тянут руль на себя. В «семерках» последних лет выпуска таким образом возможно сломать блокиратор. Для более ранних автомобилей этот способ вряд ли подойдет.

Существуют также способы, при которых распиливается цилиндр замка, высверливается или проворачивается личинка и т.д.

Реле зажигания

Ранние ВАЗ-2107 не имели отдельного реле зажигания – электричество шло сразу от контактной группы замка. Учитывая, что зажигание в «семерке» потребляет большое количество тока и подключаются одновременно несколько потребителей, то нагрузка на ЗЗ возрастала. Контакты быстро сгорали, а пластиковые элементы от нагрева деформировались.

Поэтому на седьмую Ладу – как карбюраторную, так и инжекторную – стали устанавливать реле зажигания. Его основная задача – разгрузить контактную группу замка, продлив срок работы всех элементов.

Электрическая схема системы зажигания Ваз-2107 с реле в цепи выключателя зажигания

Где расположено реле зажигания

О неисправности реле в «семерке» можно говорить, если автомобиль не заводится с первого раза. В ВАЗ-2107 оно находится под торпедой, за панелью приборов. Расположение не очень удачное – для замены нужно снять приборный щиток.

Расположение реле зажигания на Ваз-2107

Проверка реле зажигания

Для проверки понадобится тестер или простой индикатор на 12 вольт. Но сначала необходимо снять щиток приборов:

С помощью отвертки отжать фиксаторы ручек отопления и снять их.
Вынуть элементы воздуховода.
Снять с переключателя провода.
Открутить крестовой отверткой винт крепления щитка – он находится под заглушкой.
Снять гайку с ручки сброса пробега за сутки, задвинуть ручку в приборную панель.
Сместить щиток с правой стороны.
Скрутить гайку, закрепляющую привод спидометра.
Отсоединить трубку эконометра и все провода, ведущие к приборам.
Снять приборную панель.

Реле укреплено на кронштейне.

Отсоединить от реле колодку.
Если на контактах имеются загрязнения или окисел, то зачистить их.
Подключить тестер.

На реле имеется нумерация контактов с обратной стороны. Если подать напряжение на контакты 85 и 86, то в исправном реле замкнутся 87 и 30 выводы. В противном случае потребуется его замена.

Замена реле зажигания

Неисправное реле в ВАЗ-2107 не поддается ремонту, поэтому его можно только заменить на новое. Понадобятся следующие инструменты:

– тонкая и крестовая отвертка;

– гаечный ключ-десятка.

Если потерян ключ от ВАЗ-2107

Открывая автомобиль без помощи ключа – убедитесь, что хозяин транспортного средства не против ваших манипуляций. Иначе знакомства с уголовным кодексом РФ не избежать.

Существует как минимум четыре метода, которыми можно завести отечественную Ладу-семерку без ключа.

1 метод

Тонкой отверткой снять стопор с замка зажигания и вынуть контактную группу. При ручном повороте диска включаются зажигание и стартер.

2 метод

Подсоединить катушку зажигания к «плюсу» аккумуляторной батареи. Затем к тому же «плюсу» присоединить стартер с помощью провода.

3 метод

Снять пластиковый кожух с рулевой колонки, получив доступ к замку зажигания. Отсоединить контактные провода от ЗЗ. Перемкнуть коричневый и черный (освещение, приборы). Затем перемкнуть голубой и розовый, на них – красный (стартер). После того, как двигатель завелся, необходимо заизолировать красный провод и остальные, иначе возможно перегорание предохранителей или стартера.

4 метод

Просверлить замок зажигания вверху личинки, разрушив блокиратор.

Если автомобиль без ключа завелся, а рулевая колонка заблокирована – ехать на нем не представится возможности. Необходимо полное снятие замка.

Ваз 2107 инжектор замок зажигания схема

Общая схема электрооборудования ВАЗ 21074 инжектор

1 .Схема электрических соединений жгута проводов панели приборов в сборе LADA 21074

— реле разгрузки замка зажигания;
— реле-прерыватель указателей поворота;
— реле стеклоочистителя;
— выключатель сигнала торможения;
— переключатель света фар и указателей поворота;
— переключатель очистителя и омывателя ветрового стекла;
— выключатель зажигания;
— выключатель аварийной сигнализации;
— комбинация приборов;
— выключатель обогрева заднего стекла;
— выключатель заднего противотуманного огня;
— выключатель наружнего освещения;
— переключатель электродвигателя отопителя;
— дополнительный резистор электродвигателя отопителя;
— электродвигатель отопителя;
— контрольная лампа обогрева заднего стекла;
— контрольная лампа уровня тормозной жидкости;
— выключатель освещения приборов;
— прикуриватель;
— часы;
— выключатель лампы света заднего хода;
— датчик ручного тормоза;
— реле заднего противотуманного огня;
— колодка жгута панели приборов к жгуту системы зажигания;
— плафон освещения вещевого ящика;
— монтажный блок.

А1, А2 — точки заземления жгута проводов панели приборов.
А3 — точки заземления электродвигателя отопителя.

2 .Схема электрических соединений ЭСУД LADA 21074 инжектор

1 — контроллер;
2 — диагностический датчик концентрации кислорода;
3 — колодка жгута системы зажигания к жгуту правого брызговика;
4 — колодка жгута уровня топлива к жгуту системы зажигания;
5 и 7 — колодки жгута электробензонасоса;
6 — управляющий датчик концентрации кислорода;
8 — электробензонасос;
9 — колодка диагностики;
10 — датчик скорости;
11 — регулятор холостого хода;
12 — датчик положения дроссельной заслонки;
13 — датчик температуры охлаждающей жидкости;
14 — датчик массового расхода воздуха;
15 — датчик положения коленчатого вала;
16 — электромаг¬нитный клапан продувки адсорбера;
17 — катушка зажигания;
18 — свечи зажигания;
19 — форсунки;
20 — колодка жгута системы зажигания к жгуту панели приборов;
21 — предохранитель цепи питания контроллера;
22 — реле зажигания;
23 — предохранитель реле зажигания;
24 — предохранитель цепи питания электробензонасоса;
25 — реле электробензонасоса;
26 — колодка жгута системы зажигания к жгуту форсунок;
27 — колодка жгута форсунок к жгуту системы зажигания;
А — к клемме «плюс» аккумуляторной батареи;
В1 — точка заземления жгута датчика уровня топлива;
В2, ВЗ — точка заземления жгута системы зажигания;
21074-3724026 — жгут системы зажигания

3 .Схема электрических соединений жгута проводов правого брызговика в сборе LADA 21074.

— монтажный блок;
— колодка жгута правого брызговика к жгуту левого брызговика;
— боковой указатель поворота правый;
— фара правая;
— дополнительное реле стартера;
— насос омывателя ветрового стекла;
— колодки жгута правого брызговика и провода соединительного стартера;
— стартер;
— батарея аккумуляторная;
— генератор.

А1 — точка заземления жгута проводов правого брызговика.
А2, А3 — точки заземления провода соединительного двигателя с аккумуляторной батареей и корпусом.

4. Схема электрических соединений жгута проводов левого брызговика в сборе LADA 21074.

— монтажный блок;
— колодка жгута левого брызговика к жгуту правого брызговика;
— фара левая;
— боковой указатель поворота левый;
— датчик контрольной лампы давления масла;
— датчик температуры охлаждающей жидкости;
— датчик уровня тормозной жидкости;
— электродвигатель стеклоочистителя;
— звуковой сигнал;
— электровентилятор двигателя.

А1, А2 — точки заземления жгута проводов левого брызговика.

5. Схема электрических соединений жгута проводов плоского заднего в сборе LADA 21074.

— монтажный блок;
— колодка жгута плоского заднего к жгуту системы зажигания;
— включатель плафона правой передней двери;
— включатель плафона правой задней двери;
— включатель плафона левой передней двери;
— включатель плафона левой задней двери;
— плафон освещения салона правый;
— плафон освещения салона левый;
— электробензонасос с датчиком указателя уровня топлива;
— элемент обогрева заднего стекла;
— дополнительный сигнал торможения;
— фонарь правый;
— фонарь левый;
— фонарь освещения номерного знака левый;
— фонарь освещения номерного знака правый.

А1 — точка заземления элемента обогрева заднего стекла.
А2 — точка заземления жгута массы освещения номерного знака.
А3 — А8 — точки заземления жгута проводов плоского заднего в сборе.

Устройство замка

Инженеры составили ЗЗ из двух главных элементов, одним из которых является механизм переключения, а вторым – контактная плата.

Потенциальные проблемы

Возможные неприятности часто связаны с механической частью. Проявляются они в следующих факторах:

ключ туго заходит в «секрет»;
удается не с первого раза сделать проворот;
проблематично изымать ключ из личинки и пр.

Протестировать работоспособность контактов каждый автомобилист сумеет самостоятельно, замеряя напряжение на контактах мультиметром или вольтметром.

Заводская распиновка

стартовое положение определяет включение большинства систем и электропотребителей, к которым чаще всего относятся «стопы», расположенные в задних фонарях, лампа освещения салона, контакты прикуривателя, иногда и магнитолу переводят по этот режим;
«I» – вторая позиция; продолжая переходить к меткам, зависимым от АКБ, демонстрирует включение стеклоомывателей, отопителей, измерительных приборов и контрольных индикаторов, головной оптики и пр.;
«II» – запуск силовой установки через стартер имеет особенности, так как если ключ не удерживать насильно в такой позиции, то он самостоятельно отпружинит в предыдущее положение, что позволяет минимизировать всякую нагрузку на электродвигатель;
«III» – стояночная позиция, используемая автомобилистами, когда требуется заблокировать колонку фиксаторами, поэтому при ее активации, водитель изымает ключ из «секрета».

Цветовая градация

вывод 50 – контактирует с красным проводом, соединенным со стартером;
вывод 30 – розовый контакт;
вывод 30/1 – коричневый кабель;
вывод 15 – синий с темной полосой контактирует с обогревателем, зажиганием и пр.;
вывод INT – черный кабель, отвечающий за пуск головной оптики и работу габаритов.

Заключение

Устройство замка зажигания на ВАЗ 2107

Замком зажигания называется цилиндрическая деталь, которая состоит из замыкающих и размыкающих контактов внутри. С торцевой стороны выключатель зажигания имеет углубление для вставки ключа. Второй конец цилиндрического корпуса имеет колодку с контактами для подключения штекера с электропроводкой. Все ключи имеют универсальную конструкцию, поэтому подходят исключительно для «своих» замков.

Боковая часть корпуса имеет выступ, главным назначением которого является блокирование руля в одном положении. Эта блокировка включается автоматически сразу после извлечения ключа из выключателя зажигания. Внутри деталь состоит из двух частей — это личинка, в которую входит ключ зажигания, а также контактная группа. Прокручивание личинки приводит к замыканию и размыканию контактов.

На инжекторных и карбюраторных моделях ВАЗ 2107 используются одинаковой конструкции замки зажигания.

Личинка

Личинкой называется внутренняя деталь, в которую вставляется ключ, и которая с ним взаимодействует. Этот элемент в конструкции замка имеет подвижный запорный палец, который перемещается при вращении ключа по направлению движения часовой стрелки. Когда ключ поворачивается в замке в противоположную сторону (выключается зажигание), то происходит выдвигание пальца.

Когда владелец авто покидает транспортное средство, извлекая из замка ключ, то палец входит в специальное углубление рулевой колонки, блокируя руль от вращения в одном положении. Это противоугонная система, которая исключает возможность угона автомобиля без ключа. Если выходит из строя личинка, то ее можно отдельно заменить, без контактной группы, но с использованием нового ключа. Для замены понадобится демонтировать замок и снять личинку.

Контактный разъем

Контактная группа замка зажигания ВАЗ 2107 (нижняя часть) состоит из двух элементов. Первый элемент представляет собой подвижный диск, на которой находятся токопроводящие пластины. Вторая часть — это колодка с контактами в виде выступов, которые соединяются с токопроводящими пластинами.

Подвижная пластина приводится в движение от личинки замка при повороте ключа. Неподвижная пластина с наружной стороны имеет выступы — клеммы, за счет которых происходит подключение питающих проводов. Чтобы подключить провода к ЗЗ, используется пластиковая колодка или фишка. Такое подключение к замку называется быстросъемным.

Схема подключения

Схема подключения замка зажигания ВАЗ 2107 реализована на использовании пластиковой фишки, которая подсоединяется к контактам неподвижной пластины с обратной стороны механизма. В фишке подключаются провода разного цвета, которые отвечают за работу электроприборов на автомобиле. Рассмотрим, что представляет собой схема подключения проводов к замку зажигания ВАЗ 2107. На этой фишке имеются цифровые обозначения. К каждому штекеру подключаются провода разных цветов, о назначении которых узнаем далее.

Красный провод под номером «50» отвечает за подачу питания на реле стартера.
Контакт «15», к которому подведен двойной голубой провод с черной полосой — отвечает за подачу питания на отопитель, зажигание и приборы передней панели.
Контакт «30» с розовым проводом на фишке — это плюсовой контакт, идущий от аккумулятора.
Контакт «30/1» с коричневым проводом — это положительное питание, посредством которого работают электроприборы.
Контакт «1NT» — имеет черный двойной провод на фишке, и отвечает за работу тормозных фонарей габаритов.

Ниже приведена схема распиновки замка зажигания автомобиля ВАЗ 2107 карбюраторного типа. Инжекторные модели ВАЗ-2107 имеют аналогичную схему, только к контакту 1NT подсоединен розовый двойной провод с черной полосой. Этот провод также дополнительно отвечает за подачу питания на бензонасос.

Когда необходима замена замка

Ремонт замка зажигания на ВАЗ 2107 необходимо проводить сразу после возникновения его неисправности. Чтобы отремонтировать деталь, ее понадобится демонтировать с автомобиля. Для этого имеется алгоритм действий. Перед тем, как снять замок с семерки и отремонтировать его, заменить полностью или отдельные механизмы, необходимо разобраться с видами возникающих поломок.

Не поворачивается в замке ключ или заедает — это может быть связано с возникновением дефекта на ключе или отсутствием смазки внутри выключателя. Если не поворачивается ключ, то необходимо проверить его состояние. Рекомендуется воспользоваться запасным ключом, что позволит удостовериться в причине неисправности. Если и со вторым ключом заедания не подходят, тогда причина в механизме личинки. Необходимо смазать внутреннюю часть личинки, воспользовавшись для этого силиконовой смазкой. Если и это не поможет, тогда замок следует демонтировать и заменить полностью или только личинку.
При повороте ключа не включаются электроприборы — если при повороте ключа не загораются лампочки на приборке, то первым делом надо убедиться в исправности аккумулятора. Если АКБ исправен и питание поступает на фишку, значит причину нужно искать в конструкции замка. Обычно неработоспособность приборов связана с подгоранием контактов. Исправить ситуацию легко, но для этого понадобится снимать ЗЗ и разбирать его. Нагар на контактах (контактная группа) можно удалить мелкозернистой наждачной бумагой. Еще необходимо убедиться, что наконечники проводов плотно соединяются с контактами на пластине.
Не крутится стартер — если при попытке запуска двигателя, отсутствует звук работы стартера, то первоначально надо проверить контакт в ЗЗ, который отвечает за подачу питания на пусковой механизм. Если контакт подгорел, то его следует зачистить, а в случае повреждения, следует заменить контактную группу.
Не работают световые приборы — такая неисправность также может быть связана с неисправностью в замке. Чтобы убедиться, что причина в ЗЗ, необходимо разобрать его, и произвести проверку.

Выключатель зажигания подлежит замене в случае неисправности личинки и контактной группы. Обычно если из строя выходит личинка, то она меняется отдельно без контактной группы. Аналогично происходит замена контактной группы в случае износа или истирания контактов.

Демонтаж замка зажигания

Если возникла необходимость ремонта или замены выключателя зажигания ВАЗ 2107, то его необходимо для начала снять. Как снять замок зажигания на ВАЗ 2107 — это распространенный вопрос, так как с демонтажем этого элемента возникают трудности. Чтобы это сделать, понадобится действовать по следующей инструкции:

Отсоединить от минусового контакта аккумулятора клемму.
Установить в замок зажигания ключ, и повернуть в положение «Выключено». Ключ остается в устройстве, иначе демонтировать его не получится.
Вывинчивается 5 крепежных винтов, которые находятся внутри пластикового кожуха, закрывающего выключатель. После этого пластиковый чехол следует демонтировать.
Выкрутить винты крепления устройства к кронштейну.
Используя тонкую шлицевую отвертку, следует нажать на фиксатор.
Потянуть деталь на себя, подталкивая сзади за пластиковую фишку.
Вытащить замок, отсоединив предварительно контактную фишку с проводами.

Далее производится ремонт или замена составных частей выключателя. Установка устройства выполняется в порядке обратном снятию. Трудностей с демонтажем возникнуть не должно, и на замену обычно уходит не более 30 минут.

При установке нового механизма необходимо обязательно смазать личинку, вращающиеся элементы контактной фишки. Эксплуатировать транспортное средство с неисправным замком также опасно, как и ездить с неработающим генератором.

Схема замка зажигания ВАЗ 2109 (карбюратор, инжектор): фото

Чтобы завести автомобиль и привести его в движение, первое что мы должны сделать – разместить ключ в замке зажигания, тем самым запустив двигатель. Также с помощью этого устройства можем завершать работу двигателя и управлять режимами электроники.

Замок зажигания – пусковой механизм электрооборудования, который подает напряжение в электрическую цепь. Стартер прокручивает двигатель за маховик, большой диск с зубьями, располагающийся между сцеплением и двигателем. Во время пуска зубья стартера и маховика приводятся в положение зацепления. В это время двигатель вращается по сигналу управления из этого замка с помощью мощности аккумулятора.

Читайте также:Каково устройство печки ВАЗ-2109 с низкой и высокой панелью

Замок зажигания во время работы подает ток от аккумулятора к тяговому реле стартера. Это важная часть, без которой машина не будет выполнять свое предназначение. Кроме контроля питания, замок зажигания предупреждает разрядку аккумулятора в спокойном состоянии. Пуск двигателя происходит из стартера от поворота ключа.

Схема замка зажигания

В целом схема замка для зажигания ВАЗ-2109 представлена механической и электрической частями. Механика регулирует блокировку передних колес, если ключ не вставлен в замок, то они заблокированы. Электрическая часть – подача напряжения, зависящая от положения ключа, на требуемые участки электрической цепи. Расположен он в приборной панели в цепи подключения проводов. В старых моделях применялась низкая панель, в более новых – высокая панель.

Виды замка

Рассмотрим более детально, какие бывают замки зажигания. На автомобиле ВАЗ-2109 встречаются замки следующих видов:

Нового образца. Замок предусматривает три позиции и короткий ключ.
Старого образца. Замок предполагает четыре позиции, длинный ключ и реле зажигания, четвертая позиция – для стояночного света.

Извлечение ключа проходит в одном положении выключенной системы. В первой позиции включается радио. Во второй рабочей позиции запускаются все электрические потребители. В стартовом расположении включен один стартер, а питание системы, потребляющую мощность, отключено. Когда двигатель в работе, ключ возвращается во вторую позицию. В состоянии покоя без ключа в замке, в нулевой позиции, продолжать работу могут только приборы освещения и аварийная сигнализация.

Таким образом, изучив схему замка зажигания для ВАЗ-2109, следует отметить, что замок состоит из механики и электрики, где расположены контактные провода, осуществляющие подачу тока и запускающие таким образом автомобиль.

Установка электронного зажигания на ВАЗ. Установка электронного зажигания на ВАЗ Как настроить зажигание на ВАЗ 2107

Довольно часто владельцы классики ВАЗ сталкиваются с необоснованно большим расходом топлива, неудовлетворительным уровнем динамических характеристик и т.д. неверно. Правда, не все знают, как выставить зажигание на ВАЗ 2107, не прибегая к платной помощи сервисных работников. Поэтому предлагаем ознакомиться с кратким руководством по этой процедуре.

Неправильное зажигание Иногда может влиять излишне большой расход топлива

Как выставить зажигание на ВАЗ 2107 (карбюратор)

Регулировка обычного (контактного) зажигания на «семерке» по заводским правилам должна осуществляться таким экзотическим прибором, как стробоскоп. Но все же можно использовать альтернативу в виде примитивного набора инструментов: контрольная лампа 12 В, ключ на 13 и специальный ключ для коленвала.

Видеоурок по зажиганию на карбюраторе ВАЗ 2107:

Процедура зажигания выполняется при выключенном двигателе.Сначала необходимо будет установить поршень первого цилиндра мотора в положение зажигания. Это делается следующим образом. Сняв, обточите коленвал по часовой стрелке, заткнув пальцем освободившееся отверстие. Когда сжатый воздух начинает явно давить на палец, можно сказать, что это такт сжатия.

После этого необходимо, аккуратно проворачивая вал, совместить метку на шкиве со второй меткой на крышке ГРМ.

Даже если этикеток не видно, не отчаивайтесь и хорошо протирайте поверхность, добавьте подсветку — этикетки всегда есть.

Средняя (вторая) метка означает, что воспламенение составляет 5º (что для 92-го, что для 95-го бензина). Можно вынуть ключ, свечу завернуть, провода вставить обратно.

Определение момента зажигания осуществляется по примерке лампочки

Следующим этапом будет определение точки возгорания. Для этого подойдите к распределителю зажигания и ключом на 13 немного отпустите его гайку крепления. Один заготовленный перед лампочкой провод нужно подключить к низковольтному выводу катушки зажигания, второй — на «массу».После этого нужно включить зажигание.

При повороте корпуса трамблера по часовой стрелке необходимо остановиться при погасании лампочки. Теперь нужно медленно повернуть ротор распределителя зажигания против часовой стрелки до тех пор, пока контакт не рассеется, и лампочка снова вернется обратно. Теперь можно гайку крутить и спокойно идти.

Где и какую бесконтактную систему зажигания для ВАЗ 2107 можно купить

Как известно, всегда есть смысл перейти от обычного зажигания к бесконтактному.И многие тоже. Если говорить о необходимых запчастях для переоборудования, то приобрести их несложно. Для решения такой задачи достаточно обратиться в специализированный магазин с автомобилями. Всегда будет предложен выбор из нескольких популярных вариантов. Также можно использовать Интернет-сайты, где действительно можно получить те же товарные позиции со склада, но по более приятным ценам.

По поводу марок и моделей сложно что-то сказать. Но лучше не брать принципиально самые дешевые запчасти, особенно когда разница в сравнении со средней ценой очень существенная.

Потребитель имеет возможность выбрать в качестве заводской системы зажигания отечественного производства и импортные аналоги.

Однако не следует полагать, что только последнее может обеспечить достойный уровень качества и долговечности. Например, масса положительных отзывов имеет вариант БСЗВ.625-01, производства РФ (старый Оскол). Может быть, это не самая дешевая система, но проблем с ней быть не должно.

Как установить и отрегулировать электронное (бесконтактное) зажигание на ВАЗ 2107

Инструмент, необходимый для установки электронного зажигания:

дрель со сверлом;
ключ звуковой на 13;
ключей на 8 и 10;

Ключ

для трещотки на 38.

В оснащение системы бесконтактного зажигания входят катушка зажигания, выключатель, резина и провода. Чтобы не перепутать, что связывает с производителями, как правило, покупателю предоставляют инструкцию по установке.

Во-первых, установке подлежит бесконтактная катушка, а также резина. И для первого, и для второго элемента в открытом космосе есть места с застежками. После этого идите в травер. Следует отметить, что двигатель должен стоять на отметках: Коленчатый вал выставлен в зоне риска ВМТ.При этом резина укажет на первый или четвертый цилиндры. Необходимо помнить, как стоит сам корпус и в каком направлении расположен бегунок. Аналогично устанавливаем новую резину.

В принципе установку на него можно доделать. Но есть смысл обратить внимание на некоторые детали. Параллельно с заменой системы зажигания рекомендуется обновить и свечи — лучше всего подходят Bosch, NGK и другие варианты этого уровня.На проводах тоже не экономьте — берите силикон. Обратите внимание, что на многих автомобилях, изначально не оборудованных переключателем, под ним находятся родные насадки, поэтому ничего менять не нужно — переключатель просто сидит на этих креплениях и прикручивается. Если в вашем случае закрепить этот элемент негде, воспользуйтесь дрелью: просверлите отверстия и снабдите их крепежными болтами. Главное, чтобы переключатель был надежно просканирован, иначе товар выйдет из строя.

Есть еще одна проблема, с которой сталкиваются владельцы ВАЗ 2107, выпущенных до 1994 года.После установки бесконтактной системы тахометр перестает работать. Но не огорчайтесь. Достаточно в цепи «катушка-тахометр» установить конденсатор или сопротивление на 1,2-1,4 кОм.

Как поставить электронное зажигание на ВАЗ 2107 (инжектор)

Следует сразу оговориться о том, что одно из важнейших отличий инжекторного (инжекторного) двигателя от карбюратора — отсутствие необходимости всевозможных настроек. В том числе электронный блок управления с помощью датчиков самостоятельно определяет момент зажигания и другие нюансы в конкретном случае.Главное, правильно выставить метки ремня или цепи ГРМ. Поэтому тогда мы поговорим о карбюраторных версиях, оснащенных электронной системой зажигания.

Итак, после успешной установки БСЗ всегда необходимо производить его настройку. Конечно, мастера будут выполняться специальными инструментами, в частности, рекомендуется стробоскоп. Но на практике все может быть намного проще. Например, вполне реально настроить систему, которая называется, по слухам.

Для запуска процесса необходимо ослабить гайку крепления распределителя зажигания (или просто не затягивать при установке траверсы). После пуска и прогрева мотора начинаешь крутить корпус трамблера то в одну сторону, то в другую. Количество оборотов должно совпадать примерно с 2000.

Слушая изменения в работе двигателя, легко уловить, как будут прыгать обороты, появятся ли отказы. Оптимальная «золотая» середина — это положение, при котором мотор стабильно выдает максимальные обороты при отсутствии сбоев.В этом положении необходимо и затянуть гайку траверса. По возможности лучше воспользоваться услугами СТО и проверить правильность регулировки стробоскопа.

Заезд

Даже если у вас нет доступа к профессиональному сервису, вы можете исправить результат слухового анализа уже в дороге. Понадобится ровный участок без уклона, отсутствие сильного ветра и наличие помощника. Итак, прогревая двигатель до рабочей температуры, довожу стрелку спидометра до 40-50 км / ч, включив при этом прямую передачу (четвертую).

Двигаясь с крейсерской устойчивостью, нужно резко выжимать педаль акселератора. В этот момент звук детонации в моторе будет легким. Это явление еще называют «звенящим пальцем». Примерным временем остановки сваливания считается момент, когда машине удалось разогнаться на 3-5 км по спидометру.

Если вскоре после начала разгона детонация прекратилась сама по себе, зажигание установлено правильно. Если характерный звон вы отчетливо слышите дольше рекомендованного периода времени, есть смысл поправить резину.Его корпус повернут на 1º по часовой стрелке. Но бывает, что пальцы вообще не звенят, или звук очень слабый и нечеткий. Тогда имеем обратную картину — распределитель зажигания поворачивается против часовой стрелки на тот же 1º.

В случае отсутствия специалиста всегда можно проверить правильность зажигания «по слухам» в движении

Когда при возвращении за руль и повторении описанного выше эксперимента выясняется, что проблема не исчерпала себя, необходимо остановиться и попытаться повернуть резину в соответствующих направлениях до достижения результата.В результате продолжительность детонации должна приблизиться к 1-1,5 с. Автомобилисты называют это «легкой детонацией», которая не наносит двигателю заметного вреда.

Конечно, многие из представленных рекомендаций могут потребовать проверки на профессиональном оборудовании. Поэтому все же советуем не пренебрегать мнением квалифицированных специалистов и в случае затруднений при настройке системы связываться с ними.

ГИБДД оштрафовал россиянина, победившего Ладу на Мустанге

Внимание полиции привлекли фотографии необычного «Мустанга» в социальных сетях.После того, как снимки стали популярными, инспекторы ГАИ установили владельца автомобиля и пригласили его для беседы в подразделение, сообщает УГИБДД в Омской области. В ходе испытаний выяснилось, что 24-летний Омич внес в конструкцию автомобиля следующие изменения: установил …

Toyota будет заниматься выпуском автобусов большой вместимости

До настоящего момента непосредственно под брендом toyota был произведен всего один автобус — небольшой вместимости Cosater, способный перевозить до 30 пассажиров.А вот большие автомобили Японский концерн производил исключительно под маркой Hino. Однако новейший 77-местный 10,5-метровый автобус FC будет носить эмблему Toyota. Первые поставки …

Land Rover готовит конкурента BMW X6

Автомобиль должен стать прямым конкурентом немецких купе-кроссоверов BMW X6 и Mercedes-Benz GLE Coupe, хотя немного уступит им в размерах. Судя по шпионскому ПО, английский кроссовер получит покатую крышу, которая автоматически исключает сиденья третьего ряда, которые не будут предлагаться даже в качестве опции.Известно …

1000-сильный гиперкар Mercedes-AMG появится в 2018

Об этом рассказал глава перспективных разработок концерна Daimler AG Томас Вебер, передает Le Blog Auto. Как и при разработке спортивного автомобиля Mercedes-Benz SLR McLaren, немцы также нашли партнера в Великобритании. Только на этот раз это были не McLaren, а Lotus. Именно она отвечает за разработку шасси …

Royal Mercedes S-Class Продам за 30 000 долларов

В 1988 году 300-сильный Mercedes-Benz 560 SEL стоил более 250 тысяч долларов, и теперь организаторы аукциона планируют выпустить всего 25-30 тысяч фунтов стерлингов. стерлингов (30-36 тысяч долларов США) за правый лимузин.Этот экземпляр когда-то принадлежал королю Иордании Хусейну, правившему страной с 1952 по 1999 год. Бронированный …

BMW выпустила купе в честь автомобиля 50-х годов.

Как рассказали представители баварской компании, BMW 2002 Hommage стал попыткой переосмысления легендарного BMW 2002 Turbo, «заново воплотив его непревзойденные характеристики и яркий дизайн». » «Ровно 50 лет назад серия BMW 02 стала отправной точкой для будущего успеха компании. Это компактное купе — одно…

В Госдуме хотят аптеки для АЗС

По словам депутата, который ведет московское ведомство, если аптечные пункты станут обязательной частью АЗС, это будет не только удобно для автомобилистов, но и повысит безопасность на дорогах. дороги, так как участники дороги смогут быстро закупить необходимые лекарства, если авария произойдет рядом с АЗС. В то же время специалисты напоминают …

Формально на представленных фотографиях показан седан Kia.K2. Но, как известно, это модель на российском рынке. Носите имя Kia Rio. В то время как в других странах Rio — это совсем другая модель, последнее поколение которой было представлено на Парижском автосалоне в конце сентября. Итак, что ждет …

Девятый Jimhana: 600-сильный Ford Focus

Следующая, уже девятая, часть Джимханы не стала «исходящей»: ролик снялся на дорогах Буффалло, штат Нью-Йорк, а роль главного героя примерил спортивный хэтчбек Ford Focus RS Кен Блок. на котором американец выступает в чемпионате мира по ралли-кроссу.В свежей серии гоночных блокбастеров 600-сильный хэтчбек, способный разогнаться до 96 …

Лучшие автомобили 2017 года в разных классах: хэтчбек, внедорожник, спорткар, пикап, кроссовер, минивэн, седан

Давайте рассмотрим передовые новинки российского авторынка, чтобы определить лучший автомобиль 2017 года. Для этого рассмотрим сорок -девять моделей, распределенных по тринадцати классам. Поэтому мы предлагаем только лучшие автомобили, поэтому ошибиться с покупателем при выборе новой машины невозможно.Лучший …

Какой седан выбрать: Камри, Мазда6, Аккорд, Малибу или Оптима

Мощный сюжет Название «Шевроле» является самой историей истории американских автомобилей. Название «Малибу» и манит с его пляжами, на которых снимались многочисленные фильмы и телесериалы. Тем не менее, с первых минут в машине «Шевроле Малибу» ощущается прозой жизни. Довольно простая бытовая техника …

Как поменять машину на новую, как поменять машину.

Совет 1: Как обменять свою машину на новую мечту многих автолюбителей — приходите в салон на старой машине, а переходите на новую! Мечты превращаются в челюсть.Больше ходов набирает старый сервис по обмену автомобилей на Новый — Trade in. У вас нет …

Как заказать машину из Германии, как заказать машину из Германии.

Как заказать машину из Германии Есть два варианта покупки подержанной немецкой машины. Первый вариант предполагает самостоятельную поездку в Германию, выбор, покупку и перегонку. Но этот способ не подходит из-за отсутствия опыта, знаний, времени или желания. Выезд — заказать машину …

Надежность — определенно самое популярное требование к автомобилю.Дизайн, тюнинг, любые «балки» — все эти модные уловки по мере своей важности неминуемо блекнут, когда речь идет о надежности автомобиля. Автомобиль должен служить своему владельцу, а не доставлять ему проблемы с его …

Самые дешевые автомобили в мире

Автомобили с невысокой ценой всегда пользовались большим спросом у людей с небольшим достатком. Но этот контингент всегда намного больше, чем тот, кто может позволить себе эксклюзивные дорогие автомобили. Forbes: Дешёвые автомобили 2016 года несколько лет назад верил весь мир…

Victoria

Без соответствующих знаний и подготовки, даже просмотрев видео, точно установить момент зажигания непросто. И вообще видимо давно пришло время заменить привезенную семерку на что-то новое. Ведь условия автокредитования неплохие. А стоимость горючего и запчастей на поддержание на ходу этого порядка, не говоря уже о стоимости ремонтных работ, в совокупности тянут на новую машину.

Есть такой прибор, как стробоскоп.Здесь отлично ставят зажигание. Описывать процесс не буду, описывать не буду (можно в Уутюбе), но скажу, что это наиболее точный метод регулировки зажигания. Расход бензина приближается к заводским показателям, а двигатель пикапа приятно удивит. Всем рекомендую.

Зажигание серьезное и не только для ВАЗ 2107. Качество бензина сегодня, мягко говоря, оставляет желать лучшего. А так каждый раз после заправки автомобиля регулировать зажигание будет хлопотно.Необходимо по возможности заправляться только с одного заправщика, которому доверяют.

Большинство автомобилей ВАЗ 2107 до 2005 года оснащалось обычной контактной системой зажигания. То есть все почти так же хорошо, как было десятки лет назад. Если честно, контактная система зажигания давно изжила и на ее место пришла более современная и продвинутая электронная. До недавнего времени на моем ВАЗ 2107 было контактное зажигание, и после установки я просто не мог узнать свою машину, о чем подробнее расскажу ниже.

Достоинства и недостатки электронной системы зажигания ВАЗ 2107

Сначала я хотел бы сказать несколько слов о том, как я все это описываю в своей машине.

Несколько слов об установке БСЗ

В этой процедуре нет ничего сложного, все ставится на те же места, что и в старой системе. Единственное, что ко всему этому добавлено, это электронный блок — переключатель, но и для него есть специальное место под капотом автомобиля с левой стороны.

Если вы решили все это поставить, то вам необходимо приобрести комплект снаряжения, в который входит комплект снаряжения, в который входят:

Ящик с крышкой.
Катушка зажигания
Переключатель
Так же желательно купить новые высоковольтные провода (желательно силиконовые)

Получается, что из этого набора нужно будет поменять старую катушку зажигания и резину на новую, а также поставить переключатель в специально отведенное место. Ориентировочно его местонахождение следующее:

Подключаются провода достаточно просто и уж точно местами их не перепутаешь, все есть на штекерах.Единственное, что нужно запомнить, это провода катушки зажигания, хотя лучше сразу после снятия старой катушки перекинуть провода на новую, тогда точно будет хорошо.

Также стоит отметить, что после установки контактного зажигания необходимо контактное зажигание.

Теперь можно немного рассказать об ощущениях, которые были после первого запуска двигателя. Так вот, если я включал контакты только с пилорамы на морозе, то теперь машина заводилась на всяких присосках и держала ровные обороты.Причем раньше нужно было ждать минимум пять минут, пока мотор прогреется, и только потом можно было начать движение, иначе обороты ДВС были замутнены.

С электронным зажиганием сразу после запуска можно спокойно трогаться с места и без сбоев и пропадания оборотов. Двигатель сразу начинает работать ровно и уверенно. То есть до обычной системы зазор составлял 0,5 — 0,6 мм, и соответственно искра была намного меньше, чем сейчас при увеличенном зазоре.Этим объясняется многое.

После установки БСЗ проблем с подгоранием контактов и их постоянной заменой нет. Если раньше было хоть какое-то соответствие нормам и качество было неплохим, то теперь в контактах иногда не хватает контактов на 5000 км.

Единственное, что могло быть минусом электронного зажигания для ВАЗ «Классика» это:

Немаловажная цена. Комплект оборудования стоимостью не менее 2000 руб.
Выход из строя датчика Холла, который лучше всего носить с собой в стоке, чтобы не вставать где-то на трассе

В целом корпус очень хороший и удобный, по сравнению с системой контактов и преимуществ намного больше, чем недостатков.Поэтому можно смело рекомендовать всем автовладельцам ВАЗ 2107, еще не решившимся на модернизацию, установить БСЗ — вы останетесь довольны результатом.

Основное отличие бесконтактной системы зажигания от контактной заключается в том, что вместо кулачкового (контактного) прерывателя в ней используется специальный электронный механизм. Традиционно все старые классические модели ВАЗ комплектовались контактной системой зажигания. Как известно, механические узлы в процессе работы изнашиваются, выходят из строя и выходят из строя.В свою очередь электронное устройство — БСЗ (бесконтактная система зажигания) более надежно и эффективно, не нужно постоянно его настраивать и обслуживать. Цепь и разрыв цепи зажигания реализуется на основе работы выходного транзистора, он запирается или отпирается. Такой принцип работы позволяет добиться более высокого напряжения, а, следовательно, увеличить мощность искрового разряда. К тому же энергия искры в этом случае практически не зависит от оборотов двигателя.

Установка электронного зажигания на ВАЗ (видео)

Как уже было сказано выше, вместо прерывателя контакта в БСЗ используется бесконтактная резина (датчик-распределитель). В зависимости от типа двигателя нужно выбрать соответствующее бесконтактное зажигание на ВАЗ, например:

мотор 1,5-16 л: Модель 38.3706;

Двигатель

1,2-1,3 л: Модель 38.3706-01;

Двигатель

1,7 л: Модели 38.3706-10, 3810.3706 или 038.3706-10.

Не рекомендуется устанавливать травер, не рекомендованный для данной модели двигателя.В противном случае потребуется дополнительная регулировка зажигания, но в этом случае добиться стабильной работы мотора на всех оборотах практически невозможно.

Бесконтактная система зажигания ВАЗ-2107 или другой модели классифицируется по принципу замены катушки зажигания на резиновые новые устройства. Все кабели, которые ранее были подключены к катушке, следует заменить на высоковольтные силиконовые провода. При этом необходимо внимательно следить за правильным контактом контактов.В принципе, все провода нужно подключать аналогично старой катушке. В итоге на каждом из контактов должно получиться по два кабеля. Контакт «б» подключается (замок и 4-й контакт переключателя или от общего жгута подключения бобышки), а «К» следует подключать к двум коричневым (тахометр и 1-й контакт переключателя или от общего жгута БСЗ).

Подготовка

Для установки БСЗ необходимо подготовить:

ключи

: 8 и 10 для демонтажа и установки змеевика, 13 — для траверса;

отвертка

и два винта;

сверла и сверла под саморез;

переключатель серии 3620.3734, 36.3734, WAT 10.2, Remix, HIM-52 или другие;

катушка 27.3705;

новых провода, желательно силикон;

Свечи новые

с зазором 0,7-0,8 мм, как вариант А-17ДВР.

Установка недисконтной системы зажигания БСЗ

После этого производим замену старых элементов на новые устройства.

Замена траверсы

Поклонники отечественного автопрома постоянно сталкиваются с различными проблемами, требующими от автомобилистов проявления обоняния, умения, а также знаний и навыков по специальности автомеханик.Для Зажигания
на ВАЗ 2107 не нужно иметь специального образования, достаточно пошагово выполнять инструкцию.

Порядок отправки контактного зажигания на ВАЗ 2107

Зажигание нужно отображать при выключенном двигателе. Для начала нужно перевести поршень первого цилиндра в положение зажигания. После снятия свечи зажигания коленчатый вал вращается по часовой стрелке, освободившееся отверстие плотно закрывается пальцем. Когда вы отчетливо чувствуете, что сжатый воздух толкает палец, вы можете исправить это как такт сжатия.Осторожно проворачивая коленвал, совместите две метки: ни шкива, ни ГРМ.

Вторая или средняя метка обозначает угол зажигания с опережением на 5 градусов, что актуально для марки бензина 92 и 95. Совместив две метки, можно установить свечу зажигания на место, а также подключить провода.

Определить момент зажигания поможет обычная лампочка. Для этого ключом на 13 слегка отпустите гайку распределителя зажигания. Один сваренный световой провод необходимо подключить к низковольтному выводу катушки, второй — к «массе» и ключу для включения зажигания.

Вращая по часовой стрелке распределитель зажигания, когда лампочка погаснет, нужно остановить. Теперь ротор распределителя зажигания нужно повернуть против часовой стрелки, пока лампочка не загорится снова. После этого нужно подтянуть гайку распределителя зажигания, и можно выходить на дорожку. Так можно установить зажигание на ВАЗ 2107 с карбюратором.

Какую бесконтактную систему зажигания стоит купить для ВАЗ 2107

Бесконтактная система зажигания зарекомендовала себя как более надежная и безотказная, поэтому многие владельцы автомобилей ВАЗ предпочитают ей контактный аналог.Приобрести дополнительное оборудование для его установки сегодня не составит труда, достаточно посетить любую специализированную торговую точку. Интернет-магазины также предлагают системы. Демон контактного зажигания Но товар, чаще всего, поступает прямо со складов, поэтому цены здесь порадуют ваш кошелек.

В ассортименте вы найдете импортные и отечественные модели. Нельзя сказать, что отечественное — значит некачественное. Не стоит выбирать самые дешевые модели, особенно если стоимость существенно ниже рыночной, то с серьезными проблемами при использовании не столкнется.

Бесконтактное или инжекторное зажигание для ВАЗ 2107

Одно из самых существенных отличий бесконтактного зажигания от традиционного карбюратора, это отсутствие необходимости в разнообразных настройках. Электронный блок управления с помощью датчиков может самостоятельно определять момент зажигания и другие особенности автомобиля. Очень важно, чтобы ремень или цепь ГРМ были прикреплены бирками. Затем мы обсудим модели карбюраторов, оснащенные бесконтактной системой зажигания.

Новый БСЗ обязательно нуждается в доработке. Естественно, обратившись в автомастерскую, вы увидите, что мастер работает со специальным прибором — стробоскопом. В собственном гараже вы можете настроить систему «по слухам».

Сначала ослабьте гайку крепления распределителя зажигания. После того, как мотор запущен и прогрет, необходимо повернуть корпус ТРК, прислушиваясь к работе двигателя. Обороты при регулировке должны достигать 2000.

Если внимательно, то легко услышать, как прыгает скорость и присутствуют ли отказы.Идеальная позиция — это работа двигателя на максимальных оборотах без сбоев. В этом положении нужно закрепить корпус дозатора. Если вы не опытный водитель, то для вашей безопасности лучше обратиться к специалисту со стробоскопом.

Назначение системы зажигания — обеспечение нормального пуска силового агрегата. Выход из строя того или иного узла СЗ приведет к тому, что эксплуатация автомобиля доставит водителю неудобства.В этой статье мы расскажем о том, что такое электронное зажигание на автомобиле ВАЗ 2107 и как его установить.

Что такое электронное или бесконтактное зажигание?

Конечно, это важно, карбюратор оснащен мотором или инжектором, потому что при впрыске нет пробуксовки:

Если поставить такую СЗ, у автовладельца отпадает необходимость в периодическом обслуживании контактной группы. То есть об окислении и чистке контактов, а также о регулировке зазора можно забыть.
Такая 2107 более надежна, так как наиболее подверженная поломкам и износу контактная группа просто отсутствует.
Искра в этом случае будет более равномерно и стабильно распределяться по цилиндрам двигателя, и это не влияет на работу силового агрегата.
Срок действия траверсы в целом увеличивается в результате исчезновения вибрации и ударов оси в случае воздействия так называемых кулачков для контактов.
В том случае, если время розжига ВАЗ и настройка системы будут проведены правильно, при этом мотор будет работать в штатном режиме, есть шанс добиться экономии бензина.При нормальном функционировании ДВС его мощность тоже может быть увеличена, тем более что общее сгорание смеси в цилиндрах мотора вредных выбросов будет меньше.

Мотор

на морозе будет попроще, так как уровень напряжения на свечах всегда будет стабильным (автор видео — канал АТО! Moto-Life).

Руководство по установке

Как установить БСЗ своими руками на «семерку»? Как настроить и настроить устройство? Для начала нужно подготовить все, что может потребоваться.

Инструменты и материалы

Для выполнения данной задачи потребуется:

набор ключей;

Саморез

;

Набор отверток

;
дрель строительная.

Этапы

Должен выполняться в обесточенной бортовой сети, иначе в системе может произойти короткое замыкание.

Отсоедините аккумулятор, а затем выполните следующие действия:

Отсоединить от свечей все провода высокого напряжения.
Произвести разборку.
После этого, проворачивая коленчатый вал, необходимо установить бегунок в положение, перпендикулярное оси силового агрегата. Также отметьте средний риск шкалы элементов раздачи, в будущем это позволит без проблем настроить.
Гайку крепления распределителя необходимо открутить, после чего устройство демонтируется.
На место демонтированного распределителя устанавливается бесконтактный контроллер, при этом бегунок и корпус необходимо поставить в нужное положение в соответствии с установленными ранее этикетками.
Установить крышку устройства.
Затем нужно соединить высоковольтные кабели со свечами.
Выполнив эти действия, вы сможете заменить катушку. В целом задача эта довольно простая, но при ее выполнении необходимо учитывать положение контактов В и К. в том случае, если на новом КЗ они разные, то элемент следует протестировать относительно застежку так, чтобы контакты располагались так же, как это было установлено ранее.
На завершающем этапе установки переключатель ставится в положение переключателя, наиболее оптимальным вариантом будет его установка между расширительным бачком омывателя и коллектором. Фиксация механизма осуществляется при помощи саморезов, причем под одним из них следует выводить так называемую нулевую проводку. Что касается радиатора, то его нужно подвести к корпусу.

Особенности корректировки

Что касается налаживания установленного узла розжига на «семерку», то, конечно, лучше всего проводить эту процедуру с помощью специального оборудования.Но поскольку такие установки можно встретить только в автосервисах, процедура настройки может проводиться по слухам. Прежде чем приступить к процессу, нужно убедиться, что карбюратор и помпа работают в штатном режиме. Сам процесс выполняется следующим образом:

Сначала прогревается мотор.
Затем отверните гайку крепления триммера.
Сам трамблер должен медленно разворачиваться в разные стороны, мотор должен работать. Механизм вращается до момента работы в ДВС.Будет не плавно, и повороты не увеличатся.
После этого необходимо затянуть фиксирующую гайку.
Что касается осмотра, то для этого автомобиль необходимо разогнать примерно до 50 км / ч примерно за 50 км / ч, после чего он включает четвертую передачу и нажимает педаль газа. В этом случае из-под капота должен открыться звук «пальцев» или детонация, который будет длиться до тех пор, пока скорость автомобиля не увеличится на 5 км / ч. Если звук продолжается дольше, следует отпустить распределитель и повернуть его на один градус по часовой стрелке.Если самостоятельно регулировать зажигание таким способом у вас не получается, лучше обратиться за помощью к специалистам — процедура эта недорогая, но вы будете уверены, что мотор будет работать нормально.

Аннотация по настройке системы зажигания ВАЗ 2107 своими руками

Жигулевская «Классика» ВАЗ 2107 не относится к современным автомобилям. Изготовлена по последнему слову техники и увлечена сложной электроникой. В этой красоте — не нужно ни по какой причине обращаться в специальности автосервиса, большую часть работ по техническому обслуживанию в состоянии произвести сам владелец.Также здесь есть опция процедуры зажигания, которую может выполнить любой желающий, предварительно изучив подробную аннотацию.

Когда нужно выставить зажигание?

1-е, что нужно знать — правил проведения этой операции не существует, так как угол опережения зажигания устанавливается или регулируется только по мере необходимости. Это может быть вызвано такими причинами:

Вы не попали на вторичном рынке «семерку» и пытаетесь «довести до ума».
После ремонта мотора сопроводили его разборкой.
После откручивания или снятия распределителя головки зажигания (тратят) вне зависимости от фона, для чего он был изготовлен.
При переходе с высокооктанового топлива на бензин с пониженным октановым числом и наоборот.
После замены контактной группы или подшипника на поле боя (в машинах со старой системой зажигания).

Примечание. На автомобилях ВАЗ 2107, оборудованных инжектором электроники, предпосылкой для проверки системы искрообразования может служить мигающее табло Check Engine на панели приборов.Правда, ведет себя аналогично, если неисправностей еще десяток. Поэтому проблемы с зажиганием необходимо сначала диагностировать, обратившись на станцию технического обслуживания.

В подавляющем большинстве случаев установка Момент искрения возникает из-за нарушения настроек после проведения разборки или ремонта двигателя. Отдельный вопрос — это переход на высокооктановый бензин, требующий зажигания с большой нагрузкой, на который проводится регулировка.

Проверять своевременное образование разряда на электродах свечей желательно в тех случаях, когда наблюдается нестабильная работа двигателя, хлопок в карбюраторе и выхлопной трубе, сопровождающийся увеличением расхода топлива.Если вам не удалось обнаружить «прожорливость» автомобиля, то обратите внимание на цвет дыма, при большом расходе бензина он черный, как ворс на электродах свечей.

Системные разновидности

На протяжении десятилетий выпускалась модель ВАЗ 2107 (с 1982 по 2012 год), она оснащалась тремя типами систем зажигания:

механический с контактами прерывателя;
бесконтактный;
управляется электронным блоком (ЭБУ).

Примечание. Первые 2 типа ставились на «семерку» с карбюратором, последний вводился вместе с инжектором.

В механическом исполнении размытые распредвалом контакты размыкают цепь низкого напряжения, инициируя формирование мощного импульса во вторичной обмотке катушки. Этот разряд и направляется на электроды свечи воспламенения топлива в цилиндре, где поршень поднимается в верхнюю мертвую точку (NTT) и такт сжатия завершается.

Бесконтактная схема действует по тому же принципу, только сигнал на разрыв цепи дает датчик Холла, а его переключатель реализует. Поэтому настройка зажигания на карбюраторной «семерке» выполняется практически так же. Другое дело автомобили с инжектором, где внедрена новая система, в которой есть не только контакты, но и трамблер, и какие-то движущиеся части. Здесь момент образования искры определяет ЭБУ контроллера, ориентируясь на сигналы различных датчиков.

Подготовительный этап

Для установки зажигания на автомобиле ВАЗ 2107
, особых условий не требуется, эксплуатацию можно производить как в гараже, так и на улице, в том числе зимой. Для работы подготовьте такой набор инструментов:

измельченный плоский;

Металлический зонд

толщиной 0,35 мм;
ключ рожкового размером 13 мм;
автомобильный свет, рассчитанный на напряжение 12 В с отключающими проводами;
ключ с длинной ручкой, предназначенный для вращения коленчатого вала;
ключ для откручивания свечей.

Примечание. Вместо специального ключа для поворота коленвала можно использовать обычный шип на 36 мм. Если у вас нет такого ключа, вам придется ставить метки старым проверенным способом: включив 4-ю передачу и подняв заднее колесо, поверните его вручную, проворачивая тем самым коленвал.

В идеале лучше иметь в арсенале приспособление для установки зажигания на работающий двигатель — стробоскоп. Он оборудован лампой, мигающей одновременно с моментом искрения в цилиндре, что позволяет видеть положение насечек на шкиве коленчатого вала на холостом ходу и четко регулировать угол опережения.

Важный момент. Зажигание настраивается на своевременное появление искры и запуск мотора, после чего потребуется дополнительная регулировка. Но последние не принесут вам желаемого результата, когда нет компрессии в цилиндрах или заставят себя зная проблемы с карбюратором. Если не устранить эти неисправности, работа двигателя останется нестабильной, как бы ни настраивали систему искрообразования.

Отсюда вывод: правильно настроить зажигание можно в любой момент, а правильно настроить — только на инженерном двигателе и карбюраторе.

Теория ДВС: Мотор 2103 с головкой 21214 с рег. Звезда (современный)

2:17 — Как измерить компрессию 9:55 — как поставить регулируемую звезду 10:00 — как настроить делительную передачу.

ВАЗ 2107 Форсунка — Лечение троя и пропуска зажигания

Диагностика показала, что забита четвертая форсунка бензина, все идёт и многократно проходит.

Установка на карбюраторных модификациях ВАЗ 2107

Во всех старых учебниках по обслуживанию классических моделей Жигулей описан способ установки момента образования искры с помощью лампочки, хотя опытные автомобилисты спокойно обходятся без нее.Почему это происходит, вы поймете в процессе чтения этого материала, новичкам будет полезно познакомиться со старой проверенной методикой.

Для правильной настройки зажигания «Семерка» необходимо обеспечить одновременное выполнение следующих условий:

насечка на шкиве коленчатого вала противоположна длинным рискам, нанесенным на крышку газораспределительного механизма;
при этом круглая метка, нанесенная на шестерню цепной передачи распределительного вала, совпадает с отливом на ее корпусе;
поршень 4-го цилиндра завершил такт сжатия и находится в верхней мертвой точке;
контактов внутри боя открыты;
подвижный контакт бегунка адресован неподвижному контакту на крышке распределителя, куда подключается провод от свечи 4-го цилиндра.

Примечание. На бесконтактных системах в этот момент датчик Холла подает на выключатель сигнал на разрыв электрической цепи низкого напряжения, что приводит к возникновению импульса высокого напряжения на проводе, ведущем к свече 4-го цилиндра.

Свет применяется для контроля момента зажигания, для чего его нужно одним проводом подключить к контакту высоковольтной катушки «К», а вторым — к массе автомобиля. Следует знать, что при этом поршень первого цилиндра также находится в положении НМТ, только происходит не сжатие топливовоздушной смеси, а выброс выхлопных газов после ее сгорания.Именно поэтому проезжающие автомобилисты часто путают первый цилиндр с четвертым при установке зажигания.

При одновременном возникновении перечисленных воздействий на электродах свечи 4-го цилиндра леса искрового разряда, о чем свидетельствует мигание подключенной лампочки. Чтобы добиться выполнения этих условий и правильно настроить зажигание, следуйте инструкциям:

Поверните ключ на 36 мм коленчатого вала, совместив выемку на шкиве с длинной риской на крышке привода ГРМ.
Если в этот момент будет снята клапанная крышка двигателя, лучше ориентироваться по метке на шестерне распределительного вала, обнажая ее напротив корпуса.
Возьмите распределитель зажигания, снимите крышку и поверните его, чтобы поставить ползун напротив провода, ведущего к цилиндру №4 (на крышке нанесена маркировка номеров цилиндров). Вставить трамбер в проем двигателя, удерживая в этом положении ползун и корпус, затем зафиксировать гайкой под ключ 13 мм.
Подсоедините провода лампочек и включите зажигание, повернув ключ. Отпустите гайку крепления распределителя и медленно поворачивайте ее по корпусу до тех пор, пока лампа не замигает, указывая на момент искрения. Снова закрепите трамблер.
Выключите зажигание и убедитесь, что в данный момент контакты внутри трамблера разомкнуты. Возьмите щуп на 0,35 мм и проверьте зазор между ними, при необходимости отрегулируйте, ослабляя винты отвертки.

Примечание.Инструкция подразумевает, что перед началом работ трамблер демонтировали с двигателя без совмещения надписей.

Зажигание считается выставленным правильно, если после установки крышки трамблера и подключения проводов можно будет запустить двигатель, а затем нужно отрегулировать угол опережения. Бесконтактная система устанавливается аналогично, за исключением проверки зазора в контактной группе из-за его отсутствия.

Важный момент. В большинстве случаев зажигание настраивается без снятия клапанной крышки, поэтому положение метки на шестерне не видно.Вы все сделали по инструкции, но мотор не запускается. Итак, искра подается в 4-й цилиндр во время такта выпуска, а сжатие в этот момент происходит в первом цилиндре. Проблема решается просто:

снять крышку бревна;
откручиваем гайку ее крепления;
вытащите распределитель из гнезда, поверните бегунок ровно на 180 ° и вставьте деталь обратно;
прижмите юбку битвы к битве и поставьте крышку.

Совет. Если мотор после этих действий не запустится, но начнет подавать признаки жизни, проблема заключается не в настройке зажигания, а в неисправности одного из элементов системы.

Фотоинструкции по настройке

Стоковые видеоролики о правильной установке зажигания

Проверить и отрегулировать угол опережения

Для проверки правильности настройки зажигания достаточно совместить метки на шкиве коленчатого вала и крышке газораспределительного механизма.При этом бегунок должен быть направлен на 4-й цилиндр, а контакты разомкнуты. Если ползунок «смотрит» в сторону первого цилиндра и машина не запускается, поверните его на 180 °, как описано выше.

Для создания оптимальных условий сгорания топлива в камере вспышка должна происходить немного раньше, чем поршень достигнет максимального значения времени. Для этого есть 3 способа:

при установке зажигания выемка на шкиве совмещается не с первой длинной риской, а со второй, обозначающей угол опережения 5 °;
определяют величину опережения «по слухам», ослабляя боевой крепеж аккумулятора и поворачивая его за корпус при неработающем двигателе;
подключаемся к стробоскопической системе, запускаем мотор и вращаем дистилляторы.Исправьте положение выемки, наведя на нее мигающую лампу прибора.

Ссылка. Второй способ используется наиболее распространенными драйверами, так как дает положительный результат без каких-либо устройств. Распределитель зажигания вращается до тех пор, пока не будет найдено положение наиболее стабильной работы двигателя. Поэтому использование лампочки не играет большой роли, ведь реальный угол опережения, при котором мотор работает в оптимальном режиме, лежит в диапазоне 5-10 ° и определяется индивидуально для каждого автоэкспериментального способа.

По окончании настройки несколько раз нажмите педаль газа. Если стук слышен поршневыми пальцами (звон двигателя хорошо слышен), то угол опережения слишком большой. Ослабьте крепление распределителя и поверните его на 1-2 ° по часовой стрелке, после чего проверьте еще раз, нажав на акселератор.

Совет. Часто слышен стук пальцев при заливке топлива с низким октановым числом. Затем необходимо уменьшить угол опережения, чтобы детонация (вызывающая детонацию) не разрушила поршневую группу.Применяя качественное топливо, следует увеличить угол наклона, чтобы улучшить динамические характеристики ВАЗ 2107.

Как выставить зажигание без лампочки — Видео

Как выставить зажигание

на ВАЗ 2107 с инжектором?

Система зажигания «Семерка» с непосредственным впрыском топлива работает под управлением ЭБУ, воспринимая сигналы следующих датчиков:

позиций коленвала;
воздушный поток;
регулирующая дроссельная заслонка;
лямбда-зонд.

По показаниям этих датчиков, контроллер сам определяет момент искрения, поэтому система не настроена в привычном понимании. В случае проявления каких-либо проблем водителю остается только самостоятельно проверить работоспособность модуля зажигания, к которому подключены высоковольтные провода от цилиндров. Для этого возьмите мультиметр (Омметр) и выполните такие действия:

Отключить все провода от модуля.
На мультиметре установить предельное значение измерения 20 ком.
Измерьте сопротивление между следующими парами выводов: 1 и 4, 2 и 3.
Если результаты измерений выходят за пределы 3,6-4 ком, модуль неисправен и подлежит замене.

Видео по проверке модуля зажигания

Правый зажигание Важно после разборки силового агрегата или снятия боевого без наклеивания меток, иначе завести машину не удастся. Эта задача довольно проста и не требует каких-либо глубоких знаний и специальных инструментов.Главное понимать, что искра должна появиться в 4-м цилиндре при такте сжатия и уловить этот момент, действуя по инструкции.

Модуль зажигания — это такой механизм, неисправность которого выявить очень сложно. Обычно проблемы начинают решаться тогда, когда становится очевидно, что с машиной что-то не так. Если ваш ВАЗ 2107 заводится не с первого раза, вы не можете выставить зажигание, а неравномерная работа двигателя начинает вас смущать — пора сделать как следует проверить.Напомним, что модуль зажигания двигателя типа «Инжектор» представляет собой такую же систему, которая с помощью катушек подает электрическую энергию для того, чтобы образовать искру и завести автомобиль.

Подготовка к работе

Если вы решили убедиться в правильной работе модуля зажигания и в том, что каждая катушка работает полноценно, необходимо использовать специальный прибор, называемый мультиметром или иначе — омметром. Он покажет, какое напряжение подает модуль зажигания, и поможет определить утечку тока в цепи.

Для вашего удобства перед началом процесса модуль лучше выставить наружу — это облегчит такую тяжелую работу и не даст вам устать.

Компетентный

Сначала проверьте обмотку катушки на предмет замыкания. Для этого подключите мультиметр, определяющий сопротивление. Перед проверкой рекомендуется смазать наконечник высоковольтного провода специальной смазкой, которую можно приобрести в любом магазине запчастей на ВАЗ 2107, или техническим вазелином.

Отсоединяем модуль от наконечников и подключаем один вывод устройства к центральному контакту, на котором расположена катушка, а другой к массе. Если на дисплее прибора отображается «бесконечность», значит, замыкания нет — то есть все в порядке. Стоит обратить внимание на то, что если при трансклинге схемы индикаторы дисплея не изменились, (а сохранили, например, цифру один), то это бесконечность.

Теперь проверим первичную цепь зажигания на обрыв.

Для этого потребуется установить мультиметром на левый и правый контакты, отвечающие за функцию зажигания. При такой установке пресс-форма должна изменить свои показания. В противном случае заменой будет не просто катушка, а весь прибор. Учтите, что показатель скорости составляет 3-3,5 Ом.

Проверка вторичных обмоток модуля

Для начала отсоедините концы проводов. Если вы это уже сделали, то разместите его точно перед собой.Затем установите устройство на правый верхний и нижний выходы и внимательно следите за индикаторами, которые устройство выставит через секунду.

После этого точно такие же действия производятся с левым верхним и нижним выходами. Естественно, показатели Омметра должны измениться и образовать идеал не менее 7 Ом.

Если хоть одна катушка не соответствует нормам, то во избежание непредвиденных ситуаций с вашим ВАЗ 2107 советуем заменить весь модуль.

Как снимается катушка

Если ваши опасения подтвердились, и катушка действительно требует замены, то установка новой не составит труда.

Для этого сначала снимаем корпус воздушного фильтра, затем клемму минусового провода от АКБ и отключаем высоковольтный провод от модуля. Сняв там провода модуля, откручиваем три гайки, которыми он прикручен, и отсоединяем его от кронштейна.

Вот и все.Такие несложные манипуляции сможет сделать даже начинающий водитель ВАЗ 2107. Если у вас уже есть новая деталь, то сразу после снятия катушки можно ее установить. Для этого нужно произвести все действия, описанные ранее, в обратном порядке.

Если случилось так, что вы вдруг забыли, как изначально располагались высоковольтные провода, то благодаря одной маленькой подсказке от заботливого производителя вам не придется долго возиться. Секрет в том, что номера цилиндров указаны на самом модуле, к которому необходимо подключить провода.

Выставляю зажигание

Еще одна важная проблема у владельцев ВАЗ 2107, имеющих инжекторную систему, как точно выставить зажигание.

Как известно, в этих моделях все управление двигателем осуществляется электроникой, поэтому вам понадобится компьютер, установив на него специальную программу для инжектора двигателя, тестера, ключей и отверток.

Прежде всего включите зажигание и массу, чтобы убедиться в работе электронасоса.Если он не заработал, то проверьте диспетчер реле.

Мигает неисправность лампочки? Подключите К. к бортовому компьютеру Авто ваш персональный ноутбук с помощью специальной программы, чтобы попытаться установить причину по имеющимся данным.

Если двигатель исправен, необходимо запустить его и проверить дроссельное устройство: датчик положения дроссельной заслонки, уровень открытия дроссельной заслонки (не более 1%) и проходящие провода. Измерьте тестером как напряжение на датчике (оно не должно превышать 0.55 вольт), и бортовой сети (ее напряжение должно превышать 12 вольт).

Опять проделать те же действия, но уже с нажатой педалью газа. Теперь все показания должны измениться, так как напряжение датчика в норме около 4-4,5 вольт, а открытие дроссельной заслонки колеблется около 90%. Отрегулируйте дроссельную заслонку на полное открытие и отключите дополнительный поток воздуха, после чего запустите двигатель и зафиксируйте полуоткрытие заслонки. Теперь следует отрегулировать дроссельную заслонку при полном закрытии отверстия.

Как видите, нет ничего сложного ни в самоустанавливающейся катушке, ни в настройке зажигания на этой модели автомобиля. Теперь вы сами решаете, обращаться к своим специалистам или нет. Помните, что вовремя выполняя небольшие проверки и мелкий ремонт ВАЗ 2107, вы всегда будете уверены в надежности своего «железного коня».

Комментарии Powered by Hypercomments

Возможно вам будет интересно:

7Vaz.ru.

Проверка модуля и регулировки зажигания ВАЗ 2107 (инжектор)

Модуль зажигания ВАЗ 2107 (инжектор) — узел, неисправность которого достаточно сложно диагностировать.О проблемах модуля только после появления серьезных отказов в двигателе. Если двигатель не запускается, следует попробовать отрегулировать зажигание. При нештатной работе мотора может потребоваться серьезная проверка работоспособности модуля зажигания ВАЗ 2107.

Зажигание — электронная система преобразования низкого напряжения бортовой сети автомобиля в высокое и подачи последнего на электроды свечей зажигания.

Проверка элементов системы зажигания

Пропуски в работе двигателя, особенно в сырую погоду, являются следствием пробоя изоляции высоковольтных проводов.В изоляции проводов не должно быть трещин и повреждений. Проверить изоляцию на пробой можно с помощью провода, подключенного к «массе». Если они проведут вдоль изоляции при работе двигателя, искра будет наблюдаться в местах с поврежденной изоляцией. Еще один очевидный признак плохой изоляции — ощутимые удары при прикосновении к высоковольтным проводам во время работы мотора.

Зажим жилы высоковольтных проводов легко определить с помощью омметра. Сопротивление должно быть в пределах 3-10 кОм.Разброс показателей между проводами должен быть не более 1-2 ком.

Свечи зажигания не должны иметь видимых повреждений. Необходимо убедиться, что зазор между контактами составляет 0,8 мм.

Проверить работу свечи можно визуально. Для этого нужно открутить свечу, прикрепить ее к «массе» и подключить высоковольтный провод. Если начать крутить стартер, на свече должна наблюдаться хорошо заметная искра между электродами. Если ее нет или она протыкает в другом месте, свечу нужно заменить.

Признаки поломки

При включении зажигания загорается контрольная лампа ЭБУ мотора, а после установки двигателя она должна погаснуть. Горящая контрольная лампа — первый признак проблем с системой зажигания. Другими предпосылками диагностики модуля зажигания являются «плавающие» обороты двигателя и проблемы с заводом. Причиной таких поломок могут быть неисправные высоковольтные провода или свечи зажигания, поэтому перед запуском диагностики зажигания ВАЗ 2107 (инжектор) необходимо убедиться в их исправности.Часто скачки в работе цилиндров возникают из-за проблем с компрессией или повреждения прокладки впускного коллектора. Это необходимо учитывать при поиске причин, по которым двигатель выходит из строя.

Подготовка к диагностике зажигания

Для проверки состояния элементов системы зажигания и модуля в целом необходим мультиметр — прибор, предназначенный для измерения электрических характеристик системы (сопротивления, напряжения, тока). С его помощью вы можете определить напряжение, подаваемое модулем на катушку зажигания, состояние катушки и причины потери тока в цепи.Для облегчения эксплуатации модуль зажигания можно демонтировать.

Снятие модуля зажигания ВАЗ 2107

Перед разборкой модуля зажигания можно не заморачиваться с запоминанием расположения высоковольтных проводов. На корпусе устройства нанесены цифры, обозначающие номера цилиндров, к которым должен быть подключен каждый из выводов модуля.

Проверка катушки зажигания

Проверка катушки происходит по двум показателям: наличие замыкания и обрыв цепи.Перед диагностикой катушку зажигания необходимо отключить. После этого центральным контактом катушки подключается одно щуповое устройство, второе — к корпусу (массе). Если на дисплее отображается сопротивление, равное бесконечности, замыкание отсутствует.

Первичная обмотка катушки на обрыве происходит иначе. Свойства устройства должны быть связаны с правым и левым контактами. Сопротивление между ними должно быть в пределах 3-3,5 Ом.

Если показатели сопротивления первичной обмотки не соответствуют норме или в катушке есть замыкание на корпусе, необходимо ее заменить.

Регулировка зажигания

Инжекторная модификация ВАЗ 2107 не требует регулировки угла опережения зажигания. Электронный блок управления с помощью датчика сам определяет оптимальный момент зажигания. Участие автовладельца в регламенте работы ограничивается Мотор Мотор Сроки.

Для проверки работоспособности ЭБУ и работы датчиков к компьютеру подключено специальное программное обеспечение. Таким образом можно установить причину большинства неисправностей.электронная система зажигания.

Также стоит самостоятельно проверить работу датчика положения дроссельной заслонки. При закрытом дросселе напряжение на датчике не должно быть выше 0,55 вольт, при полностью открытом — 4,5 вольт. Замеры необходимо производить вольтметром при включенном зажигании.

semerkavaz.ru.

Установка зажигания ВАЗ 2107

Рассмотрим, как осуществляется установка зажигания ВАЗ 2107.

Установите поршень первого цилиндра в крайнее верхнее положение, которое соответствует окончанию такта сжатия.Для этого снимите первую свечу цилиндра, поверните коленчатый вал до вершины точки подъема поршня, а затем проверьте совмещение меток на шкиве коленчатого вала и на передней крышке.

Контакты

Для измерения зазора между контактами нужен щуп, а если зазор ненормальный, то нужно ослабить регулировочный винт и зазор. Зазор между контактами можно измерить с помощью щупа, если зазор не соответствует норме, нужно ослабить регулировочный винт и выставить зазор.С помощью переносной лампы отрегулируйте начало размыкания контактов.

А можно проверить правильность установки зажигания без строба. На машине нужно немного проехать, перед этим прогреть двигатель до 90 градусов. Если при движении 50 км / ч резко нажать на педаль и появится небольшая детонация, зажигание выставлено правильно.

TRABLLER

Если детонация не происходит, необходима регулировка. При позднем зажигании детонации не происходит.Для установки зажигания нужно ослабить крепление трамблера и повернуть его в сторону положительной метки, а если он установлен в более раннем положении — в сторону отрицательной метки.

Слишком позднее или раннее зажигание плохо влияет на двигатель. При позднем зажигании горение происходит с увеличенным объемом и при пониженном давлении. В этом случае смесь собирается в течение всего такта расширения, и это может вызвать сильный нагрев.

А при очень раннем воспламенении смесь может преждевременно воспламениться и давление резко возрастет.Еще это КПД и мощность, работа под нагрузкой сопровождается сильным нагревом и стуком. Двигатель на холостом ходу работает крайне нестабильно. Зажигание важно, особенно в зимний период, потому что в холодную погоду двигатель запускается с неправильной регулировкой, а иногда и вовсе не запускается.

Нашли ошибку? Выделите текст мышью и нажмите Ctrl + Включена ли эта информация полезной? В бесконтактной системе Зажигание на ВАЗ 2107 (БСЗ) Для размыкания цепи низкого напряжения используется электронный выключатель вместо прерывателя.Мы рассмотрим регулировку зажигания ВАЗ 21099 своими руками. Для установки понадобится стробоскоп. Возникла проблема с ручным тормозом. Возникает такая проблема, когда не держит ручник. Когда из-под головки блока цилиндров появляется хаотичное заступничество звенящей металлической плафоны, нужно отрегулировать клапаны. Загрузочная система зажигания. Стрелобоскоп — прибор, с помощью которого проверяется ВАЗ 2107 и осуществляется регулировка зажигания, по инструкции автомобилист PKAJI хоть раз сталкивался с такой проблемой, когда двигатель внезапно глохнет.Показать еще

vsepoedem.com.

Регулировка зажигания ВАЗ-2107

Правильная регулировка зажигания — одна из важнейших процедур, выполнение которой обязательно для всех автомобилей. Исключение составляют современные дорогие модели. Такая процедура позволяет значительно снизить расход, улучшить динамические характеристики и повысить эффективность работы силового агрегата в целом. Пренебрежение настройкой зажигания может привести к полному выходу из строя силового агрегата. В результате хозяин будет вынужден оплачивать дорогостоящий ремонт.

Помните, что перед регулировкой зажигания ВАЗ 2107 карбюратор уже должен быть настроен. Соблюдение этой рекомендации сэкономит время в процессе работы. Далее мы подробно рассмотрим процедуру регулировки зажигания.

Установка зажигания ВАЗ 2107

Для того, чтобы быстро выставить зажигание на ВАЗ-2107 на быструю, нужно подготовить специальный ключ на 38 мм и мультиметр. Оптимальным устройством для выполнения регулировки является стробоскоп, а для моделей с контактной системой зажигания рекомендуется использовать омметр.Следующая инструкция универсальна для всех базовых модификаций 2107, так как незначительные конструктивные отличия не влияют на расположение и способ демонтажа, ремонта или регулировки основных сегментов и агрегатов.

Подготовка. Подготовительные операции — важная часть любых ремонтных работ. От их выполнения зависит безопасность, временные затраты и эффективность манипуляций. Включите нейтральную передачу, затем отсоедините отрицательную клемму от аккумулятора.Это позволит избежать коротких замыканий в процессе настройки, которые могут спровоцировать выход из строя непустых электронных блоков, повреждение проводки, а также максимально возможное применение мастеров.
Демонтаж крышки трамблера. Для этого нажмите отверткой пружинные фиксаторы, что снимет защитный кожух.
Установка коленвала в нужное положение. На этом этапе для настройки правильного зажигания ВАЗ-2107 придется использовать ключ 38 мм. С его помощью нужно провернуть коленвал по часовой стрелке.Измените положение механизма до тех пор, пока верхний конец бокового контакта траверсы не совпадет с первым контактом крышки распределителя. Для следующего этапа нам понадобится измеритель.

Измерение сопротивления. Распишем эту процедуру на примере использования омметра. Один приборный щуп прикрепляют к массе, а второй крепят к контактному болту распределителя. Шкала счетчика должна показывать нулевое значение, не отключайте ее от деталей.
Проверка зажигания. Медленно вращайте коленчатый вал, пока метка не будет выровнена с одной из капель на крышке траверса. Длинная полоса на резине соответствует 0 ° для установки угла вперед, метка посередине — 5 °, а короткая выемка — 10 °. Если вы используете бензин АИ-92 или 95, рекомендуется выбирать среднее значение. Стоит понимать, что эти параметры используются применительно к моделям ВАЗ-2107. Если настройка выполнена правильно, в момент подключения риска в одну линию сопротивление, указанное на приборе, возрастет до бесконечности, что укажет на правильную настройку зажигания.В противном случае необходимо откалибровать систему.

Регулировка угла наклона вперед. С помощью ключа ослабляем гайку крепления, фиксирующую распределитель на блоке цилиндров. После этого нужно повернуть шасси траверса. Поверните предмет по часовой стрелке, пока сопротивление не станет равным нулю. Достигнув нужного значения, остановитесь. Из «нулевого» положения начните медленно поворачивать резину в обратном направлении, пока сопротивление не начнет расти. Чтобы устранить зазор в приводе роликов, осторожно сдвиньте ползунок в направлении, обратном часовой стрелке.Получив желаемый результат, затяните гайку крепления и установите крышку. Для выполнения этой процедуры можно использовать контрольную лампу напряжения 12 В. Этот способ очень опасен, так как процедура выполняется при включенном зажигании. Если вы не будете соблюдать надлежащие меры предосторожности, вы можете получить удар электрическим током или повредить проводку автомобиля. При размытии контактов прерывателем в цепи формируется импульс силой до 300 В.

.

1.Подготовить автомобиль ВАЗ 2107 к выполнению операций (см. «Подготовка автомобиля ВАЗ 2107 к обслуживанию и ремонту»).
2. Отсоедините на автомобиле ВАЗ 2107 от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея автомобиля ВАЗ 2107 — Снятие и установка»).
3. Снимите крышку распределителя зажигания (см. «Крышка распределителя зажигания и бегунок Травер ВАЗ 2107 — проверка и замена »).
4. Отмечаем положение внешнего контакта бегунка и распределителя зажигания.

5. Снимите с вакуумного регулятора штуцер вакуумного шланга.

6. Ключом на 13 мм выкручиваем гайку крепления гайки к блоку цилиндров.

7. Снимите стопорную пластину распределителя зажигания.

8. Вытаскиваем отверстие из отверстия в блоке цилиндров.

9. Ключом на 7 мм повернуть гайку крепления низковольтного провода, соединяющего резину с выводом катушки зажигания.

10.Снимите уплотнительную прокладку распределителя зажигания.

Установка траверсы на автомобиль ВАЗ 2107
1. Установка траверсы на автомобиль ВАЗ 2107 производится в обратной последовательности. В то же время фокусировка внешнего контакта бегуна и шасси траверса на предварительно нанесенных отметках.
2. Проверяем и регулируем угол опережения зажигания (см. «Момент зажигания ВАЗ 2107 — Проверка и регулировка») и угол замкнутого состояния контакта (см. «Угол замкнутого состояния контактов прерывателя — проверка и регулировка »).

Примечание
В случае, если положение каретки распределителя зажигания неизвестно, покажите поршень в первом цилиндре в точке VMT конца такта сжатия. Для этого снимаем первую цилиндрическую свечу. Закрыв отверстие бумажной пробкой, провернуть коленвал. При достаточном сжатии в цилиндре воздух вытолкнет бумажную трубку из отверстия. Далее, проворачивая коленчатый вал, устанавливаем верхнюю мертвую точку цилиндра, совмещая метки на шкиве и исполнительном механизме газораспределения (см. «Момент зажигания — проверка и регулировка»).В этом положении коленчатого вала устанавливаем распределитель зажигания, ориентируя направление наружного контакта бегунка в сторону бокового электрода крышки траверса под номером один. При этом линия, условно проходящая через пружинные защелки крышки распределителя зажигания, должна быть направлена под углом 30-40 ° к оси двигателя. Проводим необходимые корректировки.

Работа практически любого двигателя во многом зависит от того, как правильно настроено зажигание.Не исключение и машины отечественного автопрома, в частности, в этой статье мы поговорим о «семерке» Жигулей. Как настроить ВАЗ 2107 на принудительную работу агрегата в штатном режиме — читайте дальше.

[Скрыть]

Зачем ставить зажигание?

Как поставить «семерку» и зачем она вам? Вне зависимости от того, какой тип двигателя используется — карбюраторный или инжекторный — неправильно установленный и настроенный момент зажигания может привести к определенным проблемам в работе силового агрегата.

Если 2107 настроен правильно, это может решить некоторые проблемы, поэтому необходимо установить и настроить систему:

Для предотвращения перегрева двигателя. Слишком ранняя установка может привести к детонации, в результате чего изменится температурный режим работы ОБС. Нагрузка на элементы кривошипно-шатунного узла увеличится, а его работа снизится.
Динамика автомобиля в целом снижается вне зависимости от того, зажигание раньше или позже.Передача энергии от взрыва топливовоздушной смеси на коленчатый вал происходит в момент, когда поршень находится в ВМТ. На этот раз пикап двигателя будет самым высоким.
В случае, если установка узла слишком ранняя, зажигание продолжит встречать поршень, движущийся вверх. Причем последний также преодолеет давление в баллоне. Как несложно догадаться, неправильно выставленный и отрегулированный момент в этом случае будет способствовать торможению вращения коленчатого вала, хотя инерция маховика будет высокой.Речь идет как о инжекторах, так и о карбюраторах.
В том случае, если момент выставлен на опоздание, поршень при воспламенении смеси переместится вниз. Если объект расположен в нижней части мертвой точки, газы будут расширяться в системе, часть из которых попадет в выпускной коллектор. Соответственно, это приведет к появлению в системе хлопка.

Как выставить зажигание на ВАЗ 2107

Для предотвращения подобных проблем нужно знать, как настроить и как настроить автомобильный узел.В первую очередь настройка зажигания осуществляется по биркам. Посмотрев на шкив коленвала, вы увидите насечку, ее нужно будет совместить с одной из меток на крышке.

Всего их три, каждая из которых соответствует типу топлива, используемого в системе:

Самая первая этикетка на ходу является самой длинной. Этот риск соответствует углу продвижения системы до десяти градусов. Этот угол необходим для компенсации времени горения горючей смеси.Чем лучше будет топливо, тем быстрее сгорит смесь. Как показывает практика, эта настройка необходима для 76 бензина.
Следующим риском является средняя длина, она соответствует опережению на пять градусов и используется для 80 видов топлива.
Последняя метка — 0 градусов, предназначена для использования бензина 92 или 95.

Следующим этапом будет установка зазора в контактах прерываемого устройства. Когда установлен риск, что лучше всего делать с открученными свечами, нужно установить нужный зазор в контактах.В частности, речь идет о прерывающейся составляющей распределительного устройства, если речь идет о контактной системе.

Порядок действий следующий:

Демонтируется крышка трамблера.
Бегунок демонтирован.
Далее очищаются контакты прерывателя системы, для этого можно использовать наждачную бумагу, желательно мелкую. Если использовать наждачную бумагу со слишком большой зернистостью, это может привести к появлению бороздок на поверхности узла, что в конечном итоге станет причиной нестабильной искры.
После этого необходимо ослабить фиксирующий болт, а затем с помощью регулировочного болта установить зазор 0,4 мм, контроль этого параметра можно производить с помощью плоского щупа. Фиксация болта затягивается, Бегунок устанавливается на площадку.
Если вы не знаете, как поставить зажигание на ВАЗ 2107, то правильное играет в этом правильную роль. Для этого фиксирующая гайка закручивается ключом на 13, снимается резина.
Ползун устанавливается внешним контактом в месте контакта первого цилиндра.Это необходимо сделать так, чтобы в этом положении искра могла образоваться в определенный момент времени.
Затем необходимо установить резину на место установки так, чтобы леска, которую вы проводите между крепежными скобами, могла стать параллельной магистралям двигателя. Ползунок необходимо удерживать в желаемом положении, как вы его поставили. При этом резину следует повернуть в разные стороны на несколько миллиметров, чтобы прорези встали на свои места. В конце только затяните фиксирующую гайку (по видео через стальную заслонку).

Проверка правильности установки

Как выставить момент мы разобрались, теперь предлагаем вам узнать, как проверить катушку зажигания ВАЗ 2107. Чтобы проверить правильность установки момента, машину следует разогнать примерно до скорости 40 км / ч, при этом она должна двигаться на третьей передаче. Затем необходимо нажать на газ более чем наполовину. Если детонация исчезнет через несколько секунд, это будет указывать на правильную настройку системы.

Если детонация продолжается более пяти секунд, потребуется дополнительная регулировка.В частности, на работающем двигателе нужно будет ослабить крепление КРУ и затем повернуть его вправо (не более чем на одно деление). Далее снова проводится проверочная диагностика. При полном отсутствии детонации корпус необходимо повернуть влево.

На карбюраторных машинах угол зажигания регулируется механически, а при впрыске только с помощью компьютера и специальных программ.

Схема подключения генератора ВАЗ-2107.Устройство генератора

В зависимости от года выпуска автомобиля схема подключения генератора ВАЗ-2107 может отличаться. С годами в машину добавлялись различные устройства, увеличивалось потребление энергии. Если в начале 80-х на автомобилях можно было встретить максимальный радиоприемник или (в очень редких случаях) кассетный магнитофон, то в настоящее время список дополняют центральные замки, сигнализация и охранная система, акустика (сабвуферы, мощные усилители).

Водителю помогают различные устройства — видеорегистраторы, навигаторы, инверторы, зарядные устройства, насосы и т. Д.И все они потребляют электроэнергию, а генератор помогает подзарядить заряд, который заряжает аккумулятор до оптимального уровня.

Карбюраторные двигатели

Схема подключения генератора ВАЗ-2107 (карбюратор и инжектор) зависит от года выпуска автомобиля. На первых карбюраторных моделях устанавливался генератор Г-222. Такое же устройство можно встретить на серийных моделях ВАЗ-2105 и ВАЗ-2104 с системой впрыска карбюратора.

Максимальный обратный ток для такой установки составляет 55 ампер.Но в последнее время широкое распространение получили автомобили с системой впрыска. Его использование подразумевает большое потребление тока, поэтому необходимо использовать генератор с большим током, чтобы обеспечить нормальный уровень заряда и мощности для всех потребителей.

Инжекторные двигатели

Инжекторные двигатели используют генераторные установки 5142.3771 или аналогичные. У них повышенная энергия, максимальный ток порядка 80-90 А, все зависит от варианта конструкции. Автомобили седьмой серии и аналогичные модели хороши тем, что они как дизайнерские.На них можно установить практически любой генератор, похожий по конструкции на «родной».

Для настройки используются установки с обратным током 100 ампер и выше. Но использование таких устройств оправдано только при условии, что к электрооборудованию подключено много мощных потребителей. Вне зависимости от конструкции генераторы вырабатывают переменный ток, в корпусе установлены регулятор напряжения, конденсатор и блок диодов.

Машины до 1986 года выпуска

Генератор Г-222 использовался в автомобилях.Схема подключения ВАЗ-2107 практически такая же, как на более поздних моделях. Но есть особенности, среди основных — есть контрольная лампа, показывающая зарядку аккумулятора. И она работала с электромагнитным реле.

При включении зажигания питание подается от замка через предохранитель приборной панели на электромагнитное реле лампы заряда аккумулятора и контакт катушки. Второй контакт катушки подключается к центральному проводу на генераторе (с точкой соединения трех обмоток).

Электромагнитное реле имеет нормально замкнутые контакты, поэтому при включении зажигания лампа горит. Но как только двигатель начинает работать, на генераторе вырабатывается ток. И через катушку контрольной лампы протекает ток, который заставляет якорь притягивать и размыкать контакты.

Это выключает питание лампы накаливания, она гаснет. Это означает, что аккумулятор заряжается нормально. Только при условии, что при прекращении питания лампы на обмотку возбуждения будет подано напряжение и генератор сможет перейти в рабочий режим.

Автомобили выпуска 1996 г. и позже (карбюраторные двигатели)

Схема подключения генератора Г222 на ВАЗ-2107 после 1996 г. отличается от предыдущей небольшой особенностью — изменена мощность обмотки возбуждения. Машины были улучшены, а некоторые улучшения позволяют сразу убить двух зайцев — для упрощения конструкции и облегчения судьбы водителя.

После 1996 года вместо контрольной лампы стали устанавливать вольтметр, более-менее точно показывающий уровень заряда батареи.И если лампа позволяет контролировать только наличие или отсутствие напряжения на генераторе, то с помощью вольтметра драйвер визуально оценивает уровень. И при необходимости он может понять, что необходимо провести ремонт или техническое обслуживание.

Схема генератора для инжекторных двигателей

По сути, конструкция генераторной установки мало чем отличается от тех, что устанавливались на карбюраторных двигателях. Различаются только тип возбуждения и наблюдение за здоровьем.В панели приборов установлена не только контрольная лампа, но и вольтметр, эти два прибора позволяют оценить как наличие, так и уровень заряда. Ток протекает через нить накала лампы и подается на обмотку возбуждения при запуске двигателя. Схема подключения генератора ВАЗ-2107 независимо от года выпуска подразумевает работу в следующем режиме:

При включении зажигания питание подается на обмотку возбуждения. Вокруг якоря возникает магнитное поле.
При вращении коленчатого вала приходит в движение стартер и якорь генератора. За счет движения и магнитного поля на концах обмоток статора возникает разность потенциалов.
С обмоток напряжение (переменное, трехфазное) поступает на выпрямительный блок, а с него на вывод «30» генератора.
Клемма 30 подключена к аккумуляторной батарее (положительный полюс). Следовательно, вся электрическая система запитана, а аккумулятор заряжен.

При этом аккумулятор и генератор G221A работают параллельно. Схема подключения ВАЗ-2107 с карбюраторным и инжекторным двигателями практически идентична, доступны лишь мелкие особенности.

Вывод

Если для контроля предусмотрена лампа, то через нее будет протекать ток, независимо от того, генератор или аккумулятор питают систему питания, они работают попарно. Но если в обмотке возбуждения произойдет обрыв, щетки стираются, лампа не погаснет, так как генератор не сможет выйти в нормальный рабочий режим и обеспечить питание всех потребителей.Схема подключения генератора ВАЗ-2107 больше не имеет особенностей.

Практически одинаково для всех автомобилей (не только производства АвтоВАЗа, но и других заводов). Схема питания обмотки возбуждения стандартная, законы электродинамики везде одинаковы. Без питания обмотки ротора снять напряжение статора с клемм будет невозможно, так как не будет вращающегося магнитного поля.

Цепь включения звукового сигнала ваз 2107 форсунка

Звуковой сигнал на автомобиле ВАЗ 2107 существует в двух вариантах:

1.Два отдельных сигнала: тип C-305 (высокий тон) и C-304 (низкий тон). Держится на кронштейне слева от радиатора.

2. Единственный неразрывный сигнал типа 20.3721-01 (однотональный), со встроенным реле. Держится на кронштейне снаружи радиатора, сразу за декоративной решеткой.

Схема работы звукового сигнала может быть описана следующим образом: для звукового сигнала подходят 2 провода. Красный провод — плюс. Эта часть цепи всегда находится под напряжением. Серо-черный — это отрицательный провод, «масса», в нормальном состоянии на нем нет напряжения, а при замыкании цепи по ней начинает течь ток.На фото ниже вы можете увидеть цвет проводов и 2 отдельных сигнала с скобками.

Часть цепочки под знаком минус длинная. Если нажать центральную кнопку руля, то пружинные контакты замыкаются. Они расположены под рулевым колесом в корпусе переключателя.

Контактное кольцо установлено на задней части рулевого колеса. С его помощью обеспечивается хороший контакт за счет трения, а также выдается сигнал при повороте руля в любую сторону.Поэтому, чтобы предотвратить производство, контактное кольцо необходимо смазать токопроводящей графитовой смазкой.

Далее по проводу в составе жгута, находящегося под колпаком, ток передается на монтажный блок переключателей и реле. Место звукового реле (выключателя клаксона) — третье справа (по направлению к автомобилю).

Функции реле звука:

с помощью реле кнопка с малым током может управлять цепью с большой нагрузкой,
сокращается длина проводов и, соответственно, потери тока в них.

Иногда в схеме не предусмотрено реле, вместо этого имеется перемычка, замкнутая «напрямую». В случае одиночного сигнала 20.3721-01 это целесообразно, так как он имеет встроенное реле. Но в случае двух «улиток» рекомендуется установить реле, чтобы улучшить работу реле.

Ток после реле проходит через предохранитель F7. В новых монтажных блоках установлен предохранитель флажкового типа на 20 А (желтый). В старых агрегатах установлены предохранители на 16 А. Ресурсов последнего часто не хватает, ведь эти предохранители одновременно служат в цепи охлаждающего вентилятора.

Тогда после выхода из монтажного блока отрицательный провод в жгуте подкапотного пространства пойдет прямо на звуковой сигнал.

Как проверяется работа и как проводится ремонт при неисправности звукового сигнала?

Могут возникнуть три проблемы:

при необходимости — не звучит,
когда не требуется — звучит
звучит тихо, хрипло или прерывисто.

По сравнению с высоковольтной системой зажигания, на которую не влияет качество связи, система звуковой сигнализации является низковольтной.Это означает, что ржавчина или пленка оксидов значительно затрудняют прохождение тока. Но сигналы являются мощным потребителем тока. Ток в цепи не менее 4-5 А.

Поэтому качество всех контактов должно быть хорошим, иначе ремонт сигнала ВАЗ 2107 потребуется регулярно. Помните, что сам кузов автомобиля — это «отрицательный» контакт, а по направлению тока все оксиды оседают на «положительном» контакте. Особое внимание следует уделить зачистке клемм «плюсового» (красного) провода.

Часть цепочки под знаком минус длиннее. Поэтому именно в нем часто обнаруживаются поломки.

Сразу нужно проверить работоспособность сигнала и поискать обрыв в цепи. Для этого нужно завести серо-черный провод «минус» от звукового сигнала к очищенному месту на корпусе (проще говоря «замыкание на массу»), а «положительный» контакт подключить к аккумулятору, затем включите зажигание. Если сигнал есть, значит обрыв где-то в «минусовой» части цепи.Если сигнала нет, а клеммы «положительного» контакта зачищены, значит, сам сигнал неисправен.

Есть несколько распространенных неисправностей звукового сигнала и способы их устранения:

перегорел предохранитель — необходима замена,
окислились контакты или перегорело реле — необходима замена,
окислились и ослабли контакты при наличии перемычки — необходимо почистить или заменить,
произошло контактное кольцо на руле или сломался лепесток на переключателе под рулем (часто бывает при длительной эксплуатации автомобиля, а также среди любители постоянно используют звуковой сигнал) — в данном случае
ремонт звукового сигнала ВАЗ 2107 практически невозможен и необходима замена руля, так как токосъемное кольцо в продаже встречается не часто.

Автомобильный аудиосигнал — очень важная часть, обеспечивающая безопасность движения, предотвращающая столкновение с другими автомобилями, а также столкновение с пешеходом, который неожиданно выбежал на дорогу. В разных моделях автомобилей используется разная конструкция клаксона, но в нашей статье мы поговорим о родном ВАЗ-2107. Из него вы узнаете, как работает сигнал, какие модификации он может использовать в этих машинах и что делать в случае поломки.

Где сигнал на автомобиле ВАЗ-2107

Отечественный автопроизводитель выпускает на рынок несколько модификаций автомобиля ВАЗ-2107, полюбившихся потребителям.Дизайн и расположение в каждом из них имеют ряд своих характеристик:

В некоторых модификациях автомобиля используется только один звуковой сигнал, который монтируется сразу за облицовкой переднего радиатора. В этом случае вы легко сможете добраться до детали и при необходимости заменить ее;
линейка модификаций оснащена сразу двумя звуковыми сигналами. Они устанавливаются непосредственно за радиатором и имеют разную тональность, что позволяет достаточно громко предупреждать пешеходов и водителей других автомобилей о возможной опасности столкновения.

В монтажном блоке обеих машин вмонтировано реле звуковой сигнализации РС-528, что часто является одной из основных причин поломок этой детали.

Дополнительно в схему может быть включен предохранитель F7, исключающий подачу чрезмерно высокого напряжения и его падения, а также кнопка, расположенная непосредственно на руле.

Проверка работы реле и предохранителя

Что делать, если на автомобиле ВАЗ-2107 не работает сигнал, и по каким причинам он вообще может выйти из строя? Самый распространенный из них — перегоревший предохранитель.При повышенной нагрузке он выходит из строя и прерывает электрическую цепь, тем самым устраняя более серьезные аварийные ситуации.

Если вы столкнулись с проблемой перегоревшего предохранителя, его необходимо немедленно заменить. Кроме того, потребуется внимательно осмотреть контакты этой детали, тщательно очистить их от копоти и грязи или провести ремонт.

Следующим этапом диагностики является проверка исправности реле звукового сигнала. Если при нажатии кнопки щелкает, то причину поломки нужно искать в другом месте.В противном случае реле необходимо будет заменить в течение нескольких минут даже без соответствующего опыта.

Проводим диагностику сигнала и кнопок его включения

Чтобы узнать, правильно ли работает сигнал в вашем автомобиле, отсоедините его провода от реле и подключите их напрямую к аккумулятору. Если при этом звук не появляется, причина поломки может быть следующая:

контакты, расположенные непосредственно в корпусе устройства, сгорели или сильно загрязнились;
неправильно настроен сигнал, из-за чего звуковой сигнал звучит очень тихо или вообще не слышен.

Устранение неисправности осуществляется регулировкой сигнала (для этого достаточно повернуть специальный винт, установленный в задней части корпуса) и зачисткой контактов.

Еще одна причина, по которой сигнал может не работать, — сломанная или изношенная кнопка. Чтобы восстановить его нормальное функционирование, можно либо заменить всю деталь, либо снова привести в безупречный порядок контакты, к которым подключаются провода.

Звуковой сигнал, также называемый гудком, играет важную роль в обеспечении безопасности на дороге, так как позволяет привлечь внимание других участников дорожного движения.В статье рассматривается ситуация, когда на ВАЗ 2107 не срабатывает сигнал: причины неисправностей, методы устранения, возможность ремонта и замены.

Возможные неисправности: признаки и причины

Для того, чтобы разобраться с причинами, по которым не работает звуковой сигнал, необходимо разобраться с:

Схема состоит из следующих компонентов:

звуковых устройств;

Монтажный блок

;
перемычки для контактов, устанавливаемых вместо реле;

Сигнальный переключатель

Звуковой сигнал включается кнопкой, расположенной в центре руля.

Контактное кольцо расположено на рулевом колесе, подпружиненный контакт в районе подрулевого переключателя. Современные оснащены регулировочным винтом регулировки громкости, встроенным реле (в монтажном блоке выводы реле звукового сигнала закорочены перемычкой).

Симптомы:

нет звука при нажатии кнопки;
звук не выключается или включается случайным образом;
хриплый, мягкий или прерывистый звук.

В системе звукового устройства течет ток низкого напряжения, поэтому важно качество соединений. Если на контактах большое количество оксидов и ржавчины, то прохождение тока затруднено. Для клаксонов нужен мощный ток не менее 4-5 А.

Необходимо внимательно следить за чистотой соединений и клемм, иначе ремонт будет нужен постоянно. Так как кузов автомобиля играет роль минуса, а на плюсе оседает окисление, особое внимание следует уделить зачистке клемм на плюсовом красном проводе.

Отрицательная ветвь цепочки самая длинная, поэтому часто бывает открытой. Для определения причины неисправности нужно соединить серо-черный провод идущий от сигнализатора к корпусу, а положительный — непосредственно к аккумулятору. Потом. Если звук появляется, значит обрыв в минусовой цене. Если звука нет, а плюсовые клеммы зачищены, значит, устройство вышло из строя.

Если на ВАЗ 2107 не работает звуковой сигнал, возможны следующие неисправности:

перегоревший предохранитель;
окисленные контакты, клеммы;

Реле

вышло из строя;
компаундов на перемычке, если есть, окислились;
сломался лепесток на реле на рулевой колонке;
разработка контактного кольца.

После диагностики необходимо устранить обнаруженные неисправности (автор видео — Alex Life).

Методы поиска и устранения неисправностей

При выходе из строя предохранителя или реле их необходимо заменить новыми деталями. При износе контактного кольца ремонт руля маловероятен, так как контактное кольцо сложно найти в продаже. В этом случае разумнее всего заменить руль.

Если клаксон издает хриплые звуки или периодически включается, следует с помощью мультиметра проверить заряд аккумулятора и подачу напряжения на клеммы.Если с питанием все в порядке, причина может быть в самом звуковом устройстве. На корпусе рупора есть винт для регулировки громкости. Его следует вращать до тех пор, пока хрипы не исчезнут, а звук не станет громким.

Если регулировка звука не помогла убрать хрипы, придется разбирать прибор для очистки контактов. Также можно заменить мембрану. Иногда при запуске двигателя появляются хриплые звуки. В этом случае необходимо проверить состояние контактов выключателя и верхней пластины.Контакты следует тщательно очистить и при необходимости заменить пластину.

Взаимозаменяемость сигналов

Если сигнальное устройство не подлежит ремонту, его необходимо заменить другим.

Все современные звуковые сигналы можно разделить на два типа: пневматические и электромагнитные (видео Россия 24).

В первом типе звуковых сигналов воздушный поток движется от компрессора по трубе, которая под действием вибрации начинает издавать звуки. Пневматические устройства различаются формой трубки и звуковой мощностью.Частотный диапазон звукового сигнала охватывает несколько звуковых зон. Можно установить несколько труб, но для этого потребуется мощный компрессор.

Принцип действия электромагнитного устройства основан на электромагните, который соединен с основным элементом рупора этого типа — мембраной. Обмотка сердечника соединена прерывателем с источником питания (аккумулятором). Кнопка звукового сигнала подключена к земле. При нажатии на нее ядро сердечника начинает двигаться, таким образом, действует воздействие на мембрану.Результат — мощный звук.

Электромагнитный рупор отличается конструкцией излучателя звука:

Диск гудит («блины»). Они производятся в двух вариантах: неразборном и разборном. Кроме того, он может быть закрытым и открытым.
Звуковые сигналы «улитки». Они имеют изогнутую форму, поэтому их сложно установить. Открытый конец раструба должен быть направлен вперед. «Улитки» позволяют получить очень громкий звук.
Звуковые сигналы «рожки» имеют трубку, которая выглядит как выпрямленная «улитка».Внешне они похожи на очаг или трубу. Их удобно установить под капотом, но звуковая мощность у них слабая.

Пневматический тип Klaxon

Дисковый сигнал

Рупор

При выборе звукового устройства следует обратить внимание на несколько нюансов:

Перед покупкой следует оценить возможности аккумулятора. Важно, чтобы его заряда было достаточно для питания рингтона a, так как он потребляет большое количество энергии.
Продавец должен уточнить, нужна ли для рупора дополнительная мощность или компрессор.
Treble издает нежный звук. Низкие частоты подходят любителям басов.
Необходимо помнить, что для грузовых автомобилей бортовая сеть составляет 24 В, а для легковых автомобилей — 12 В.
Следует отметить, что использование «взломщиков» и специальных сигналов запрещено.

Возможность самостоятельного ремонта

Самостоятельный ремонт возможен, если водитель хорошо разбирается в электротехнике.Автомобилисты, не обладающие такими навыками, могут заменить предохранитель, реле или зачистить клеммы.

Если контакты не окислились, а сгорели, то проще установить новый сигнализатор. Если вы знаете, как сделать сигнал на ВАЗ 2107, вы можете сделать это самостоятельно — это даст возможность получить опыт ремонта электрики и сэкономить на СТО.

При потере сигнала на ВАЗ 2107 его следует как можно скорее отремонтировать, так как его неисправность увеличивает риск аварии.

Кроме того, согласно правилам дорожного движения, эксплуатация автомобиля без звукового сигнала запрещена. Поэтому пройти осмотр с ошибочным звуковым сигналом невозможно.

Думаю, многие, как и я, получили сигнальный контакт, который имеет возможность обрываться. Первый раз спаял, но через какое-то время понял, что опять остался без гудка. И он решил кардинально заняться ремонтом. Припаянная пластина издала неприятный дребезжание при повороте руля, так что этот способ исчез.Потом пришло в голову припаять пружину, которая бы упиралась, но все равно, думаю, погремушка будет. Но потом пришла идея использовать щетку как в электродвигателях. Вспомнил, что где-то от чего-то валяется неработающее реле-регулятор и решил попробовать.

Первым делом снимаем руль. Чтобы потом не гадать, как он встал на прорези, поставили отметку.

С обратной стороны адаптера мы видим ободок, по которому должен идти контакт.
Не боимся экспериментировать — сигнал работает через реле. поэтому короткого замыкания мы не будем переключать контакты через обмотку реле. И у сигнала есть свой предохранитель в блоке, что тоже в нашу пользу.

Мы шлифуем щетку так, чтобы был контакт только с пружиной и как можно меньшим телом, но не переусердствуйте с толщиной пластика вокруг щетки, обычно около 1 мм.

И выбираем место для его установки

Для лучшей фиксации также сделал выемку на месте посадки. Я его сейчас приклеил, а также посадил на эпоксилин для большей надежности (двухкомпонентная смесь в виде пластилина при перемешивании затвердевает и становится довольно твердой, напоминает эпоксидку, но в виде пластичной массы).

И дал сушиться — сутки где-то.
Сегодня установил руль, немного покатался, сделал несколько маневров, чтобы на крутых поворотах и поворотах все работало надежно.Дальше покажет время. Сверчок исчез, и это меня радует. По поводу надежности и стирания. Я думаю, но для этой цели эти щетки, очевидно, работают в худших условиях и на худших скоростях, и трение в генераторе гораздо более агрессивное, чем в рулевом колесе, в то время как щетка работает там годами.

Регулировка и замена звукового сигнала

Звуковые сигналы установлены в моторном отсеке и закреплены на кронштейне кузова.В варианте автомобиля может быть установлен один звуковой сигнал, закрепленный на кронштейне под облицовкой радиатора.

Фиг.1

Рис.1 Схема переключения звукового сигнала с перемычкой в монтажном блоке:
& nbsp 1
— звуковые сигналы; 2
— монтажный блок; 3
— контактная перемычка в гнезде для установки реле РЗ включения звуковых сигналов; 4
A — к клемме «30» генератора

Рис.2

Рис. 2. Схема включения звукового сигнала с реле в монтажном блоке:
& nbsp 1
— звуковые сигналы; 2
— монтажный блок; 3
— выключатель звука рулевого колеса; RZ — реле включения звуковых сигналов; A — к клемме «30» генератора

& nbsp В зависимости от типа звуковых сигналов в монтажный блок можно установить реле звукового сигнала или контактную перемычку.
& nbsp Схемы включения звуковых сигналов показаны на рис. 1 и 2.
& nbsp Возможны следующие причины неисправности звуковых сигналов: выключатель не работает или выключатель заедает или звуковой сигнал неисправен. Для обнаружения неисправности проверьте надежность подключения проводов, состояние контактов переключателя. При необходимости зачистите контакты. Замените неисправный звуковой сигнал и включите новый.

Рис.3

& nbsp Если сила звука сигнала уменьшается или появляется хрип, проверьте, не разряжена ли батарея.
& nbsp Если это нормально, то отрегулируйте сигнал, поворачивая винт a на корпусе в ту или иную сторону, пока не получите громкий и чистый звук. Проверьте соединение сигнала с землей.
Вам потребуются: гаечный ключ на «13», отвертка.
1. Снимите нижнюю облицовку радиатора (см. «Замена облицовки радиатора»).

Фиг.8

& nbsp 7. Медленно поворачивайте регулировочный винт в ту или иную сторону, пока не добьетесь максимально громкого и чистого звука.
8. Установите звуковой сигнал и снятые детали в порядке, обратном снятию.

Поделитесь статьей с друзьями:

Похожие статьи

Двигатель нестабильный ваз 2107 форсунка

Совсем недавно с конвейера сошла последняя модель ВАЗ 2107.Вместе с ней ушла в прошлое целая эпоха отечественного автопрома. Но большинство представителей этой «эпохи» до сих пор ходят и продолжают радовать своих владельцев, которые ласково называют ее «».

Как и у любой машины, у «семерки» есть свои недостатки, но ряд достоинств их все же перевешивает:

большой выбор комплектующих и запчастей;

Наличие услуги

;

Ремонтопригодность

;

Надежность подвески

;
возможность тюнинга;
низкая цена.

Это последний пункт в списке, так как оптимальный расход топлива ВАЗ 2107 форсунка сыграла решающую роль в выборе данной модели.

Кратко о технических характеристиках инжекторного двигателя

С 2006 года «седьмая» модель для внутреннего рынка стала оснащаться двигателем объемом 1,6 л с принудительным впрыском, отвечающим стандартам Евро-2. При этом мощность по сравнению с карбюраторной подачей смеси немного снизилась — до 50 кВт.Завод гарантировал следующие показатели при использовании бензина АИ-95:

городской режим — 8,5 л;
90 км / ч — 6,9 л;
120 км / ч — 9,2 литра

Применение новой системы впрыска позволяет избавиться от постоянных регулировок, присущих карбюратору, холостой ход всегда стабильный. Дозирование происходит с помощью электронного блока управления, который ориентируется на индикаторы датчиков :

положение дроссельной заслонки;
положение коленвала;
концентрация кислорода;
расход воздуха;
температура охлаждающей жидкости.

Помимо изменений в электросхеме ВАЗ 2107i применены следующие нововведения:

гидравлический натяжитель цепи;

Компенсаторы гидрораспределителей

Эти компоненты сделали мотор тише и избавили автолюбителя от такой ответственной операции, как регулировка клапанов.

Недостатки инжекторной «семерки»

Система впрыска установлена на моторе старого образца, не совсем приспособленном к такой переделке.Это вызывает некоторые неудобства:

повышенные требования к качеству топлива;
уменьшен клиренс из-за низкой установки катализатора;
плохой доступ к компонентам моторного отсека;
ремонт повышенной сложности.

Оптимизация расхода топлива Форсунка ВАЗ 2107 доступные способы

Система прямого впрыска топлива зарекомендовала себя как более эффективная и экономичная по сравнению с карбюратором. С его помощью производитель добился снижения выбросов вредных веществ, а также снижения затрат на топливо за счет его точной дозировки.

Самой важной частью системы является форсунка, от состояния которой зависит работа двигателя и параметры топлива. Даже незначительное засорение данного агрегата может нарушить работу мотора в разных режимах.

Первые признаки неисправной форсунки:

потеря мощности;
превышение расхода топлива;
высокое содержание углеводородов в выхлопе;
нестабильная работа на двадцатом;
проседает при нажатии на акселератор.

Не прислушивайтесь к советам «знатоков», предлагающих использовать различные присадки или специальные прокладки для снижения затрат на топливо. Если все системы исправны, то расход топлива на форсунке ВАЗ 2107 вряд ли изменится от этих мер. Как всегда, все просто — больше внимания следует уделять, на первый взгляд, незначительным вещам:

Проверьте состояние воздушного фильтра.
Используйте масла на синтетической основе.
Следите за давлением в шинах.
Поддерживайте постоянную скорость на маршруте.
Избегайте резких запусков.
Выберите правильную скорость для включения передачи.
Рациональное использование электроэнергии.

Такие сложные операции, как диагностика и чистка форсунок, можно проводить самостоятельно в домашних условиях, конечно, при наличии опыта и специального оборудования. При отсутствии перечисленных качеств выход один — квалифицированные мастера.

После того, как выпустили машину с распределенным впрыском, автомобилистов интересует, какой расход топлива у ВАЗ 2107 (инжектор).Причина такого любопытства кроется в более высоком расходе топлива, чем указывают производители.

Автомобиль ВАЗ

знаком каждому россиянину. С 1982 года на смену ВАЗ 2105 пришла новая модель — «семерка», то есть ВАЗ 2107. Это проявилось в тех изменениях, которые претерпела машина.

Застряли в изменении внешнего вида капота, добавлении некоторых деталей внутри автомобиля, появилась агрессивная решетка радиатора. Город производства — Нижний Новгород, РФ.

Расходы топлива ВАЗ 2107 на 100 км при наличии форсунок марок АИ-92, АИ-95 представлены следующим образом:

по трассе
— 6.7-8,5 литров;
в городских условиях — расход увеличивается до 11,5 л.

Плюс добавлены добротность бензина и стиль вождения автомобилиста. Поэтому у одних потребление больше, у других меньше.

Как работает эта система?

Чтобы правильно определить в будущем, почему вы потребляете много топлива, необходимо знать, как работает система питания двигателя. Обладая этими знаниями, вы уже будете знать, как уменьшить расход топлива вашего УАЗика.

После того, как воздух поступает во впускной коллектор, объем будет измеряться специальным датчиком. Вся эта информация будет передаваться на компьютер. Процесс получит задание на впрыск топлива через форсунку, а точнее через форсунки. Все, что будет выброшено в атмосферу, замечает датчик выхлопных газов. Полученные данные помогают определить реальный расход топлива.

Уже зная работу всей системы, легче найти точную причину неоправданно большого расхода бензина.

Причины перерасхода

Для определения причин мастера используют специальный прибор — тестер. Он проверяет электронный блок управления и датчики. Существует несколько основных причин увеличения расхода топлива:

Агрессивная езда.
Осадки на стенках форсунок при измерении диаметра их диаметра.
Некорректная работа датчиков.
Количество горящих свечей не соответствует заявленному производителем.
Авто двигатель забит.

Диагностируем себя

Вы можете самостоятельно узнать, сколько на самом деле уходит горючего. Для этого нужно залить полный бак бензина, который составляет 39 литров, и ехать до тех пор, пока индикатор уровня газа не окажется посередине. Это займет более часа умеренного вождения. Затем возвращаемся на заправку.

Считаем: объем залитого топлива делим на пробег одометра.Так вы узнаете средний расход бензина ВАЗ 2107 на 100 км. При превышении нормативов расхода топлива вы сами не сможете диагностировать точную причину проблемы. Тогда рекомендуется отправиться на СТО.

Статистика

Какой расход топлива у Лады 2107 с инжекторным двигателем прекрасно показывает статистика, предоставленная производителем, и цифры, полученные от автомобилистов.

Производитель заявляет, что при движении по трассе машина обычно потребляет 9 литров бензина, но на самом деле мы видим, что расход не превышает 7.75 литров.

Езда в городских условиях должна потреблять всего 9,70 литра, а здесь этот показатель превышает 10,25 литра. При смешанном типе езды показания производителя и автолюбителя практически совпали, у первого расход составлял 8,50 л, а у второго — от 8,82 л. Тем не менее, мы видим, что на практике расход больше.

В паспорте не указано, сколько газа расходуется при движении по бездорожью. Проверив самостоятельно, видим, что при такой езде требуется более 9 литров топлива.

Варианты двигателя

Модель ВАЗ 2103

Первый двигатель, который устанавливался на «семерку» — 2103, 75 л.с., 1,5 л. Результаты показали, что в этой карбюраторной машине скорость не превышает 155 км в час. При этом расход топлива по городу составляет 11,5 л.

Модель ВАЗ 2104

Двигатель новый — 2104, 72 л.с., 1,5 л — инжекторный. Производитель заявляет, что автомобиль с этим двигателем может развивать максимальную скорость 150 км в час.Но расход топлива ВАЗ 2107 снизился до 8,5 л. \\

ВАЗ 2106 модель

Двигатель 2106, 74 л.с., 1,6 л — самый популярный среди оставшихся инжекторных версий. Максимальная скорость достигает 155 км / ч. При езде по трассе показатель топлива упал до 7 литров . За 7 лет продаж этого двигателя показатель сравнялся с продажами карбюраторных версий за 23 года.

На этих примерах мы видим, что расход топлива инжектора 2107 ниже, чем у карбюратора.

В соответствии с целями, для которых предназначалась каждая модель и в зависимости от года «рождения», двигатели на ВАЗ 2107 были нескольких типов. Семерка дебютировала с четырехцилиндровыми двигателями карбюраторного типа, объем которых составляет 1,3, 1,5, 1,6 литра.

Суммарная мощность автомобиля составила 64, 68 и, соответственно, 72 л.с. Машины, которые предназначались для европейского рынка, оснащались двигателем объемом 1,7 литра. Мощность составила 84 л.с. Машины, которые отправлялись в Азию (где их чаще всего хотел покупать Китай), оснащались двигателем, напротив, более слабым — объемом 1.45 литров. и мощностью 68 л.с. В последние годы завод выпускал только ВАЗ 2107 с инжекторными двигателями.

Общие сведения из истории автомобиля

Богатая на события. Российская машина, оснащенная задним приводом, является последним представителем «классической» серии. В известном смысле это доработанная версия ВАЗ 2105. Пожалуй, это крайняя «точка» развития малолитражных моделей автомобилей с задним мостом, которую отечественный автогигант смог покорить.Авто отличается угловатой формой кузова — модель напоминает седан 70-х годов; а также эффектная решетка радиатора. Автомобиль имеет 4 двери, объемный вместительный багажник (379 литров), пять пассажирских мест в салоне и красивую практичную приборную панель. Есть две разные конфигурации — «люкс» и «нормальный». Основное отличие — внутренняя отделка. Климат-контроль поддерживается обогревателем кабины и электрическими стеклоподъемниками.

ВАЗ 2107 инжектор двигателя

Модификация автомобиля ВАЗ 2107 во многом повлияла на установку одного из четырех двигателей: 2104, 2103 (1.5 литров), а также 2106, 21067 (1,6 литра). Автомобильный двигатель для ВАЗ 2107 представляет собой четырехцилиндровый четырехтактный бензиновый восьмиклапанный двигатель, в котором распредвал расположен в верхней части. Двигательные установки 2106 и 2103 — карбюраторные, а 21067 и 2104 — распределенный впрыск топлива. Прототипом для создания мотора 2104 стала комплектация 2103, в результате блок цилиндров, привод газораспределительной системы, шатунно-поршневая группа и неотъемлемая часть — коленчатый вал — имеют одинаковые размеры и конструкцию.Мотор 21067 является модификацией 2106. Так как 21067 и 2104 имеют разные диаметры цилиндров соответственно и поршни с кольцами не идентичны. При этом элементы ГРМ такие же, как и у коленчатых валов. Благодаря распределенному впрыску топлива, который дополняется системой улавливания паров, а также каталитическим нейтрализатором, можно немного снизить расход топлива. В холодное время года также несколько проще запустить «сердце» машины. Механизм зажигания включен в систему управления.На автомобиле ВАЗ 2107 функции распределителя зажигания «полностью закреплены» за электронным блоком управления.

Как это работает?

Схема инжектор ВАЗ 2107 в общих чертах показывает устройство механизма «мозгов» автомобильного двигателя. Процесс действия системы управления состоит из трех этапов:

сбор всей необходимой информации;
его последующая обработка;
выполнение соответствующих функций.

Информация собирается с помощью различных датчиков.Обычно это приборы, измеряющие количество и температуру поступающего воздуха, точное положение распределительного вала, скорость вращения и другие показатели. Обработка информации осуществляется модулем управления двигателем. С помощью процессора анализируется информация, поступающая сюда от датчиков. Его сравнивают со специально созданной математической моделью, хранящейся в памяти со скоростью много раз в секунду. При обнаружении несоответствий механизмам подаются соответствующие команды для процесса исправления.Исполнителями этих команд являются форсунки, подающие топливо в необходимом количестве через точно отмеренные промежутки времени. Свечи зажигают топливо в установленный интервал.

Неисправности форсунки двигателя ВАЗ 2107 и последующие методы их устранения

Многие владельцы отечественных автомобилей, в частности, автомобилей Лада, проводят работы для повышения мощности и эффективности работы. Важным фактором, без которого невозможно повышение КПД, являются чистые форсунки.Во многих отношениях они обеспечивают высокую отдачу от «сердца» автомобиля, экономию топлива и считаются гарантией чистых выхлопных газов. Неисправности форсунки двигателя ВАЗ 2107 в виде примесей уменьшают объем впрыскиваемого топлива, нарушают форму распыляемой топливовоздушной смеси. Автоэлектронные системы могут снизить влияние забитых форсунок, но это только «лекарство от симптомов», основная причина болезни остается неизменной.

Многие фото и видео в Интернете загрязненных форсунок дают наглядное представление о том, что это такое и чем вредит двигателю.Их необходимо чистить сразу после проявления первых признаков засорения: неравномерной работы двигателя, ненадежного зажигания, потери мощности. Иногда двигатель глохнет или троит, были случаи, что он просто не заводился. В такой ситуации следует немедленно отремонтировать двигатель инжектора ВАЗ 2107, так как машина так долго не протянет. Конечно, можно попробовать сделать ремонт своими руками, однако, если вы не уверены в собственных силах, лучше обратиться к специалистам.Многие специалисты рекомендуют перекручивать и чистить или даже менять свечи зажигания сразу после очистки форсунок.

Это связано с тем, что в процессе очистки образуется большое количество несвязанных частиц вредной сажи. Они легко оседают на свечах зажигания и значительно ухудшают качество их работы. Также можно заменить масло и фильтры, так как растворитель, если он попадет через кольца в залитое масло, немного снизит его качество. Важно всегда следить за состоянием своего автомобиля и тогда вы сможете вовремя устранить все неисправности.

Советским автомобилистам автомобиль ВАЗ-2107 известен более сорока лет. Эта модификация похожа на итальянский Fiat. Принципиально от него отличается внешний вид и некоторые детали двигателя.

Это одна из самых старых моделей на отечественном рынке, поэтому как денежные затраты, так и время ремонта потребуют соответствующих вложений. Это во многом зависит от частоты работы машины и приложенных нагрузок.

Большинство начинающих автомобилистов понятия не имеют, с чего начать ремонт двигателя ВАЗ-2107.Для простоты следует уточнить, что поскольку машина совсем не новая, она потребляет достаточное количество бензина, потеряла тягу, никак не может идти в гору на последней передаче. Естественно, что на третьем надо «тянуть».

Результат:

подогрев двигателя ВАЗ-2107;
появление лишнего шума;
появление стука;
Работа от повышенного напряжения масляного нагнетательного насоса.

Все эти неприятности вынудили вас отправиться в пункт назначения на отсасывании.

В результате повышается температура двигателя ВАЗ-2107, и он начинает глохнуть.

Ваши дальнейшие действия тоже можно предсказать. Это:

Пытаемся самостоятельно найти первопричину поломки.
Поход за помощью в СТО.

Основные причины выхода из строя:

Полный износ распредвалов и появление на них шероховатых зазубрин.
Нарушение целостности паза на валу масляного насоса с параллельным зашлаковыванием его фильтра стружкой и прочей ненужной пылью.

В чем причина?

При такой интенсивной работе силового агрегата терялись смазочные свойства мотора, в результате изнашивались трущиеся детали и мотор заклинивал.

На СТО проведен ремонт и придется заплатить значительную сумму. Что было сделано?

цепь тянущая;
замена масляного насоса на новый;
Замена масла в двигателе с его предварительной промывкой;
замена ГБЦ;
замена большинства прокладок и масляного фильтра;
установка нового реле генератора и замена свечей.

Как называется двигатель на автомобиле ВАЗ-2107, если он ремонтировался на СТО? А что ему делать после капремонта?

Такой ремонт капитальным не назовешь. Так как машина не поднималась в гору, она не потянет.

Капитальным ремонтом будет называться ремонт, результатом которого будет восстановление на машине той же тяги и мощности агрегата.

Есть простые способы определить, что у ВАЗ-2107 пропала мощность двигателя. Они следующие:

Слишком большой расход моторного масла.
Уменьшение разгона автомобиля при нормальной работе карбюратора.
Наличие выхлопных газов грязного цвета и копоти.
Большое количество следов сажи.

Какие причины снижения мощности силового агрегата?

нарушение прилегания поршней к стенкам цилиндра;
потеря компрессии.

Такие неисправности, как снижение компрессии, изношенные поршневые кольца, изменение диаметра рабочих колец цилиндров на максимум могут вызвать Для тех, кто решил сэкономить на автомобиле ВАЗ-2107, отремонтируйте двигатель своим своими руками, рекомендации приведены ниже.

Необходимо подготовить место для ремонта двигателя. Для этого вам понадобится яма и подкрановая балка, так как двигатель нужно будет как-то снимать. В противном случае ремонт будет обречен на неудачу.
Чтобы открыть доступ в моторный отсек, следует снять капот.
Отсоедините «массу» и снимите аккумулятор.
Осуществление вскрытия радиатора и расширительного бачка путем откручивания всех необходимых болтов.
Сливовый антифриз.
Слив моторного масла из картера.
Снятие воздушного фильтра и карбюратора. Эти детали нужно отложить, так как они долго не понадобятся.
Отсоединение болтающегося шланга от бензонасоса. Чтобы минимизировать потерю бензина, необходимо в просвет вставить болт М8.
Снятие силового агрегата.
Отсоединение форсунок, ведущих к печке, проводов катушек и свечей зажигания.

Внутренняя работа в двигателе

Стрельба распредвала и ремня ГРМ.
Отвинчивание за то, что запасаться динамометрическим ключом.

Это одна из важных процедур, и ее необходимо начинать, если есть практика в этом вопросе. Если у вас нет опыта, прочтите подробные инструкции по работе с этими винтами и ключами.

Снятие и полное снятие
Тщательный осмотр поршней и цилиндров на предмет наличия тисненых знаков.
Пришло время залезть в смотровую яму для снятия защиты двигателя с картера.
Выключите генератор и снимите его вместе с ремнем.
Полное снятие со стартера автомобиля.
Снятие всех патрубков с системы охлаждения, радиатора и водяного насоса.

Приготовьтесь к тому, что ваш гараж будет напоминать барахолку. Далее вам придется открутить все крепления картера сцепления, гайки c и прибегнуть к помощи напарника для подвешивания на балке снятого двигателя.

Снятие масляного фильтра, сцепления, маховика, цепи привода ГРМ, звезды коленчатого вала.
Проведение проверки коленчатого вала.
Переход на работу с блоком цилиндров.

Если вас не пугают эти работы, можно приступать к капитальному ремонту мотора автомобиля ВАЗ-2107.

Двигатель и СТО

Следует отметить, что без помощи СТО не обойтись, так как вам придется обращаться к ним за услугами по расточке блока цилиндров и шлифовке коленчатого вала. Также вам может понадобиться выполнить другую работу.

На автомобиле ВАЗ-2107 ремонт двигателей проводят проверенные автомастерские с определенной техникой и квалифицированными специалистами.

При самостоятельном проведении ремонта необходимо знать перечень основных неисправностей, которые могут возникнуть с двигателем ВАЗ-2107.

Двигатель ВАЗ-2107 — неисправности

1. Проблемы с работой системы питания, вплоть до полного выхода из строя ТНВД и обоих трубопроводов.

2. Наличие мусора в топливных и воздушных жиклерах.

3. Нарушение действия мембран пускового устройства, связанное с их повреждением.

4. Проблемы с исправностью высоковольтных проводов, свечей и распределителя вплоть до их полного выхода из строя.

5. Выход из строя помпы, наличие мусора в фильтре.

6. Максимальный износ цилиндра с поршнем, распредвал, ГРМ.

Инжекторный двигатель ВАЗ-2107 также имеет ряд неисправностей, которые можно устранить своими руками.

Неисправности двигателя

Чистый агрегат — это не только показатель любви автолюбителя к своему автомобилю, но и важный фактор повышения его мощности и эффективности работы. Это способствует лучшей отдаче автомобиля, экономии топлива. Проблемы двигателя (инжектора) ВАЗ-2107, связанные с загрязнением, способствуют уменьшению объема впрыскиваемого топлива и нарушению состава топливовоздушной смеси.

Электронные системы могут вылечить засорение форсунок.Но это лечение не является основным, так как проблема остается на автомобиле ВАЗ-2107. Двигатель (фото внизу) перестает нормально тянуть, увеличивается расход и т.д.

Основными признаками засорения являются:

неравномерная работа мотора;
прерывистое зажигание;
потеря мощности;
Двигатель отключился или вышел из строя.

При подтверждении одного из этих признаков двигатель ВАЗ-2107 следует немедленно ремонтировать.

Невыполнение этого требования приведет к необратимому повреждению.

Проведение ремонта может быть как самостоятельным, так и с привлечением специалистов.

Некоторые специалисты считают, что для исправления ситуации необходимо выполнить следующие действия:

После полного откручивания тщательно протереть или заменить свечи зажигания.

Объяснение этому действию довольно простое: наличие большого количества сажи, которая оседает на свечах зажигания и замедляет их работу.

Также можно поменять масло и фильтры, так как попадание растворителя в масло приводит к снижению его качества.

Так или иначе, важным моментом является контроль технического состояния вашего автомобиля и своевременное устранение неисправностей на автомобилях ВАЗ-2107.

Двигатель, цена которого сегодня колеблется от 50 до 55 тысяч рублей. покупка не сложная.

Указанный силовой агрегат продается практически в каждом автомагазине крупного города. Это может быть как обычный карбюратор, так и инжекторный.

Карбюраторы встречаются гораздо реже инжекторных. Это связано с тем, что инжекторный двигатель ВАЗ-2107 оснащен электронной системой управления.Да и многие автолюбители, имея такую возможность, поменяли старый мотор на новый.

Вторичный рынок

Многие водители предпочитают сэкономить и купить подержанный двигатель, цена на который колеблется от 20 до 2 тысяч рублей. с пробегом не более 50 тыс. км.

Стоит учесть, что при покупке подержанного двигателя, чтобы быть уверенным в его качественных характеристиках, придется провести диагностику. Если результаты вас устраивают, можете смело покупать.

Итак, мы узнали, как отремонтировать силовой агрегат автомобиля ВАЗ-7.

Регулятор давления топлива — перепускной клапан, поддерживающий рабочее давление в диапазоне 2,8-3,2 бар (280-320 кПа) в системе питания автомобильного двигателя ВАЗ 2107 в зависимости от разрежения в ресивере, необходимого для правильная работа инжекторного двигателя. Регулятор давления топлива установлен на топливной рампе.

Форсунка закреплена на топливной рампе с помощью металлического фиксатора, форсунка представляет собой электромеханический клапан, при подаче электрического импульса от ЭБУ отверстия форсунок открываются и топливо подается (впрыск) во впускной коллектор двигателя. трубопровод инжекторного двигателя ВАЗ 2107.Количество подаваемого топлива зависит от длительности импульса.

ВНИМАНИЕ
Форсунки, устанавливаемые на автомобили ВАЗ 2107, могут отличаться по габаритным размерам и характеристикам. При замене форсунки установите форсунку идентичную установленной на автомобиле ВАЗ 2107.

В соответствии с экологическими требованиями EURO II на ВАЗ 2107 установлена система улавливания паров. Система улавливания паров топлива состоит из адсорбера с электромагнитным клапаном продувки (установлен в моторном отсеке автомобиля ВАЗ 2107), предохранительного и перепускного клапанов (установлен в нише бака), соединительных патрубков и шлангов.Пары топлива из бензобака попадают в адсорбер через перепускной и гравитационный клапаны.
Предохранительный клапан, имеющий выход в атмосферу, регулирует давление пара в газовом баллоне.
Гравитационный клапан установлен в багажнике системы улавливания паров и предотвращает утечку топлива из бензобака при опрокидывании ВАЗ 2107.

Адсорбер имеет три патрубка. Через патрубок БАК (обозначение нанесено на корпус) пары топлива, попадающие в адсорбер при неработающем двигателе автомобиля ВАЗ 2107, абсорбируются и задерживаются активированным углем.Вторая труба, обозначенная «ВОЗДУХ», соединена с атмосферой, а третья (труба электромагнитного клапана продувки адсорбера) соединена шлангом с штуцером корпуса дроссельной заслонки. После запуска двигателя на автомобиле ВАЗ 2107 (при температуре охлаждающей жидкости выше 75 ° С, скорости автомобиля более 10 км / ч и открытии дроссельной заслонки более чем на 4%) компьютер подает сигнал на открытие продувки адсорбера. клапан, сообщающий полость адсорбера с заслонками дроссельной заслонки. При этом происходит продувка адсорбера — смешение паров топлива с воздухом и их дальнейшее поступление через корпус дроссельной заслонки, ресивер и впускной коллектор трубопровода в камеры сгорания.Чем больше расход воздуха у инжекторного двигателя (при увеличении оборотов коленчатого вала), тем интенсивнее продувка. 1 — корпус адсорбера;
2 — патрубок сообщения внутренней полости адсорбера с атмосферой;
3 — продувочный клапан адсорбера;
4 — штуцер клапана;
5 — патрубок соединительный адсорбера

Реле зарядки ВАЗ 2107 где стоит

В машине два источника энергии. Аккумуляторная батарея и генератор.А генератор основной, так как способен заряжать аккумулятор во время движения. В самых крайних, безвыходных случаях можно использовать аккумулятор. По разным оценкам, в самом оптимистичном случае можно проехать около 100 км по ровной дороге по ровной дороге. При этом нельзя включать фары, выключать печку и, желательно, чтобы температура окружающего воздуха была невысокой, а скорость вращения — постоянной, чтобы не включался вентилятор радиатора. И аккумулятор будет полностью заряжен.Только в этом случае вся энергия уйдет на «искру».

Если при работающем двигателе ВАЗ 2107 (инжектор) нет заряда аккумулятора, причин может быть много.

Начнем с генератора. На ВАЗ 2107 (карбюратор) стоит генератор (модель 372.3701), в конструкцию встроен выпрямитель переменного тока. Это синхронный трехфазный двигатель.

Причины, по которым нет зарядки аккумулятора, могут быть общими, независимо от того, карбюратор вы или инжектор.Рассмотрим причины, когда виноват генератор, то есть на его выводах нет напряжения. Это может произойти из-за того, что выпрямительные мосты (диоды), обмотки и многие другие причины перегорели.

ВАЗ 2107 (инжектор) комплектуется восьмигенератором 5142.3771. Его отличие от обычного генератора на ВАЗ 2107 в том, что он выдает больше тока, не 55 А, а примерно 80-90 А в час, так как инжектор требует большей мощности, он более современный и имеет более высокую удельную мощность.На рисунке изображен генератор, выдающий выпрямленный ток 80 А при напряжении 14 В.

Внимание! Прежде чем утверждать, что в генераторе ВАЗ 2107 отсутствует зарядка, проверьте:

Если на генераторе есть входящее напряжение, то это не доказывает, что именно оно вышло из строя и нет выходного тока. Ведь к обмотке возбуждения генератора подключены диоды. В этом случае на приборной панели загорится лампа заряда аккумулятора.
Также необходимо измерить тестером напряжение. Если оно ниже 12 В, то, скорее всего, где-то произошло короткое замыкание, и в этом случае проводка может сильно нагреваться.
Необходимо проверить ремень генератора, точнее его натяжение. Если он слабо натянут, то вместо того, чтобы приводить в движение ротор генератора, ремень сам по нему скользит, так как контакта нет.
Неисправное реле зарядки генератора. Об этом нужно поговорить конкретно.

Реле зарядки на ВАЗ 2107 (инжектор) находится в одном корпусе со щеточным механизмом, и его задача — стабилизация выходного напряжения. Несколько лет назад были реле, которые были проштампованы на печатной плате и находились под приборной панелью, были неразъемными. На рисунке реле обозначено стрелкой. В быту из-за характерной формы его называют «таблеткой».

Сейчас, с развитием микроэлектроники, печатная плата успешно заменяет полупроводниковое реле.Размеры меньше и проблем с установкой нет.

Как проверить, правильно ли работает реле зарядки?

Для этого:

открыть капот;
запускаем двигатель;
С помощью вольтметра измеряем напряжение на выводах аккумуляторной батареи, которое, естественно, является выходом из генератора. Если напряжение выше 14,8 В или меньше 13,2 В, колеблется, выходя за эти пределы — неисправно реле зарядки.

Что вызывает выход из строя реле зарядки?

Всего две, не считая серьезных повреждений корпуса генератора:

Щетки «планового» износа, представляющие собой графитовые электроды.В этом случае контакт постепенно разрывается и полностью исчезает. В результате на обмотку возбуждения генератора не подается ток, и он не работает;
Произошло короткое замыкание в самой цепи, при этом выходной ток на генераторе и АКБ есть, но он выше 14,8 В.

Реле зарядки находится на генераторе, на его задней крышке, и какой бы ни была форма и цвет «таблетки», желтый провод к нему выходит из корпуса генератора.Реле расположено так, что его можно заменить, не снимая генератор. Но на картинках для удобства показана работа на снятом генераторе.

Как заменить реле зарядки?

Если после принятия этих мер эффекта нет, нужно искать причину в генераторе, мы вам об этом расскажем в следующий раз. При этом помните, что если снимаете генератор, то либо у вас есть приличные познания в области электротехники, либо есть кому отдать.Третьего не дано, особенно если у вас инжектор.

В заключение расскажу еще о нескольких причинах отсутствия зарядки или имитации, а также дам совет:

Если у вас форсунка ВАЗ 2107, то обнулять клемму аккумулятора для различные «проверки» на работающем двигателе, а тем более допускать для этого посторонние к капоту. Это очень вредно для электронных «мозгов».
Любителям желательно «засветиться», уметь сказать твердое «нет», если у вас инжектор ВАЗ 2107.
На приборной панели разъемы не припаяны к плате, а приклепаны. Поэтому в некоторых авто на морозе при холодном салоне контакта с лампой зарядки нет. Он горит, имитируя отсутствие тока в генераторе. После прогрева контакт кабины восстанавливается и лампа гаснет.
Очередной повод для любителей сходить к раковине на морозе. Когда вода попадает в блок реле и щеток и там замерзает, плата не взимается. Выход — прогрейте любым мощным феном.

В любой машине, в том числе ВАЗ 2107, без электрического тока не обойтись. Каждый узел, питаемый от батареи, имеет разную потребляемую мощность и силу тока. Но при таких перепадах напряжения двигатель не сможет работать стабильно и слаженно, поэтому для максимального выравнивания силы тока используют регулятор напряжения.

Назначение

Регулятор напряжения на автомобиле ВАЗ 2107, расположен в моторном отсеке, на правом крыле, рядом с реле и ближним светом.Его задача — стабилизировать энергию ниже максимально допустимой для всех электроприборов.

Если генератор будет работать без этого устройства, то в электрической цепи ток будет колебаться в пределах от 10 до 30 Вольт. Учитывая, что все устройства рассчитаны на 12-15 вольт, вывод можно сделать только один: без регулятора все устройства сгорят практически мгновенно. Кроме того, расплавится проводка, и в автомобиле может произойти короткое замыкание или что-то еще хуже.

Во избежание таких неприятных последствий на всех автомобилях ВАЗ, в том числе и на модели 2107, устанавливается реле, отвечающее за отсутствие колебаний напряжения.

Устройство и принцип работы

Регулятор напряжения может быть нескольких типов: контактный, электронный и трехступенчатый. Контактное реле регулятора можно не заметить, так как на автомобилях ВАЗ оно давно не применяется.

На сегодняшний день наиболее популярны стабилизаторы напряжения электронного типа. В его конструкцию входит обмотка, состоящая из 1300 витков провода. В процессе работы намагничивает металлический сердечник.

Заводской показатель сопротивления в этом реле 17 Ом.Если при проверке специальным прибором уровень сопротивления ниже или выше, это означает, что внутри реле произошло короткое замыкание.

Основным элементом устройства, отвечающим за стабилизацию напряжения, являются резисторы. В процессе эксплуатации в них происходит переключение. Их устройство сконструировано таким образом, чтобы выдерживать перепады напряжения до 80 Ом.

Исключение составляет трехступенчатый регулятор. Устанавливается отдельно от электронного реле, вместо щеток генератора.Для того, чтобы закрепить и подключить это устройство к ВАЗ 2107, нужно просверлить небольшое отверстие в кожухе генератора. В это отверстие нужно вставить провода от устройства и подключить так, чтобы трехуровневый регулятор и его блок управления, расположенный на массе тела, получали питание от одного источника.

У многих может возникнуть вопрос: «почему это устройство получило название« трехуровневый »?» Ответ прост: во время его работы есть три штатных режима работы: минимальный (13,72 В), средний (14.26 В) и максимум (14,75 В).

Трехуровневый тип отличается от электронного по своему назначению. У ВАЗ 2107 такая проблема, как: во время морозов аккумулятор не держит заряд, а генератор не заряжает. Итак, чтобы устранить эту проблему, используйте этот тип регулятора.

Итого

Так как классика ВАЗа уже достаточно устарела, проблем с проводкой и падений напряжения не избежать. Итак, во избежание серьезных последствий используйте регуляторы напряжения.

Причем для нормальной работы двигателя как в холодную, так и в жаркую погоду рекомендуется устанавливать сразу два варианта устройства: трехступенчатый и электронный. Тогда у вашей машины не будет проблем с отсутствующей искрой или перегоревшими узлами.

Болты на выводах аккумуляторной батареи должны быть затянуты как можно сильнее.

Но перед этим считаю необходимым рассказать о мерах предосторожности и некоторых правилах, которые необходимо соблюдать при проверке генератора, чтобы не повредить его.

При включении зажигания контрольная лампа не горит, контрольные приборы не работают.

Напряжение упадет до 13,3 — 13,8 В. Если это так, то у вас хороший аккумулятор и исправный генератор.

Проверить генератор автомобиля на работоспособность его подшипников не так уж и сложно.

Итак, суть проблемы: приехав сегодня домой, решил проверить, как работает ген, с помощью устройства Black & Decker BDSBC10A.

Когда слышен генератор, слышен повышенный шум.При включенном зажигании, если горит лампочка, то щетки и обмотка возбуждения скорее всего в норме (ну разве что междурядье в роторе короткое, но тогда лампочка горит ярче). Поэтому стоит хотя бы немного знать о том, как с помощью обычного тестера можно проверить диоды в генераторе.

Напряжение питания на клеммах аккумулятора должно быть в пределах 12,6 ….

При повреждении этой системы аккумулятор не будет заряжаться, или если стабилизатор не выключится, аккумулятор может закипеть и выйти из строя.

Для этого обязательно снимите с генератора весь диодный мост, вытащите его и положите на стол.

Как только напряжение на входе «B» становится ниже нижнего предела напряжения, регулирующего PH (допустим, 13,5 вольт), регулятор начинает подавать ток на обмотку возбуждения генератора. Величина напряжения не должна изменяться более чем на 0,5 В.

Если сопротивление вообще не показывает, значит обрыв обмотки. Необходимо осмотреть и закрепить контакты, а также проверить, хорошо ли корпус регулятора соединен с массой через крепежные винты.Это связано с тем, что аккумулятор разряжен до нуля и требуется время для его перезарядки.

Аккумуляторы содержат ядовитую и чрезвычайно агрессивную кислоту. Кроме того, нельзя допускать отключения аккумулятора от сети при работающем двигателе и отключении потребителей. Хорошо, если заряд от генератора идет на низком уровне, а вы просто садите аккумулятор и глохнет на трассе. В некоторых автомобилях необходимо внимательно следить за герметичностью проводов на выводах амперметра, через которые проходит электрическая цепь.

Вообще таблетку можно стукнуть по генератору. Не рекомендуется. Если напряжение заметно отличается — зачищается контакт клеммы «30» с проводом, вызывается сам провод от генератора до АКБ. Любое другое поведение этого индикатора указывает на наличие неисправностей. Таким образом, вопреки распространенному мнению, свечение «бесплатной» лампочки больше указывает на работоспособность релейного регулятора и проблемы с диодным мостом или статором. Для пайки применяем припой ПОС-40.После пропитки статора лаком ГФ-95 дайте лаку стечь в течение получаса и просушите статор в течение 10 часов в сушильном шкафу.

Часто бывает, что где-то происходит замыкание или плохие контакты, но это уже материал для отдельной статьи. Он должен быть не менее 4,5 мм.

Реле-регулятор напряжения ВАЗ-2107 необходимо для стабильной работы всех потребителей электроэнергии. Правильнее называть его регулятором, не добавляя «реле», поскольку современные автомобили оснащены электронными устройствами на основе полупроводников.И электромагнитное реле в конструкции отсутствует. Но просто на примере механического регулятора необходимо рассмотреть работу и принцип действия устройства.

Для чего нужен регулятор?

В автомобилях используются генераторные установки, вырабатывающие переменное трехфазное напряжение. После этого происходят следующие преобразования:

Три фазы поступают на выпрямительный блок из шести кремниевых диодов.
Каждая фаза выпрямляется и напряжение преобразуется в постоянное униполярное.
Вся переменная составляющая отключена электролитическим конденсатором.
Выпрямленное напряжение подается на силовой контакт в задней части генератора.

Напряжение зависит от частоты вращения, так как выходная мощность генератора может составлять 10 В при 1000 об / мин и 30 В при 7000 об / мин (если вы не используете регулятор).

Следовательно, необходимо стабилизировать напряжение. Метод, применяемый в бытовой технике, установка простого стабилитрона, не подходит.Мощность генератора очень высокая, сила тока более 50 А. Если в природе можно встретить такой стабилитрон, то он не будет уступать по размерам автомобильному двигателю. Стоимость изготовления такого устройства очень высока. Фото реле регулятора напряжения ВАЗ-2107 можно увидеть в статье.

Но есть основное требование для работы любой генераторной установки:

Электрический ток может генерироваться в обмотке статора, только если на него действует постоянное магнитное поле.

Для создания магнитного поля необходимо подать напряжение на обмотку ротора. А для того, чтобы магнитное поле было постоянным, достаточно стабилизировать цепь питания обмотки возбуждения. И у нее максимальный ток потребления не более 2,6 А. Стабилизировать намного проще.

Электромеханические устройства

Не используются уже несколько десятков лет, так как имеют существенные недостатки:

Небольшой ресурс.
Необходимость частого обслуживания.
Массивная конструкция.

Основные компоненты устройства:

Реле электромагнитное.
Термокомпенсирующее сопротивление.
Дроссель.
Дополнительные резисторы — 2 шт.

Якорь крепится хомутом к этому реле-регулятору напряжения ВАЗ-2107 (карбюратор в системе впрыска) комплектовались первые выпуски модели.

Процессы в регуляторе при остановленном двигателе

Весь цикл работы устройства можно разделить на несколько этапов:

Как только зажигание включено, ток от аккумулятора поступает на сердечник душить.
Ток также проходит через нормально замкнутые контакты и подается на клемму «W» регулятора.
Мишень — обмотка возбуждения. Он запитан при включении зажигания.
Напряжение поступает через контакт «I» на сопротивление термокомпенсации и на обмотку регулятора, второй конец которой заземлен.
Пока намагничивающая сила на сердечнике незначительна, контакты К1 замкнуты, ток проходит через обмотку возбуждения ротора.Его значение составляет около 2,6 Ампера.
В этом случае ток течет на переключатель в замке зажигания, нормально замкнутые контакты, зажим, лампу в панели приборов, реле управления зарядкой.

При запуске двигателя

При запуске двигателя происходят следующие процессы:

Намагничивание сердечника.
Усилие пружины преодолевается, и группа контактов К1 размыкается.
Включена первая ступень настройки.
Электрический ток подводится к индуктору и дополнительным сопротивлениям (R ext = 5,5 Ом).
Ток в обмотке ротора постепенно увеличивается, а напряжение падает.
Контактная группа К1 замыкается.

Процесс повторяется снова, якорь вибрирует и постоянно замыкается и размыкает контакты. Напряжение на обмотку возбуждения подается, значит нет. Когда ротор вращается очень быстро, в его цепь обмотки включается небольшое сопротивление — в результате напряжение возрастает максимум до 14.6 вольт. Величина тока в обмотке увеличивается до такой величины, что притягивается вторая группа контактов К2. Одновременно с этим вводится в действие вторая ступень регулировки напряжения.

Особенности полупроводниковых структур

Все вышеперечисленные процессы применимы к электронным регуляторам на основе полупроводников. Вот функции силовых контактов, которые взяли на себя транзисторы. Всего существует два типа электронных устройств:

Контактный транзистор , которые представляют собой симбиоз механического и электронного регулятора.Надежность устройств этого типа пока оставляет желать лучшего, поскольку в конструкции присутствуют механические элементы.
Полностью бесконтактный — выполнен на современной электронной основе. Позволяют более эффективно осуществлять регулирование напряжения в бортовой сети.

Некоторые автолюбители не знают, где реле регулятора напряжения ВАЗ-2107. На новых машинах он монтируется непосредственно в корпусе генератора в одном узле со щетками. На старых версиях автомобилей они устанавливались в моторном отсеке, соединялись проводами с щеточным механизмом.

Самое неприятное, что может случиться с автомобилем, — это поломка в дороге. Такая ситуация может нервировать даже опытных автомобилистов, вы спокойно едите домой после тяжелого рабочего дня и на полпути из-за внезапной остановки двигателя автомобиля. Рука тут же тянется к замку зажигания, поворачивает ключ, но вместо звука работающего стартера вы слышите полную тишину, а интенсивность свечения меняют только лампочки на приборной панели. Если ваша машина подает подобные «сигналы», то, скорее всего, виновником неожиданной ситуации является отсутствие заряда аккумулятора.

Работа системы зарядки в штатном режиме

При запуске двигателя аккумулятор разряжается, а для рекуперации энергии, затраченной в автомобиле, устанавливается генератор. При нормальной работе генератора и регулятора напряжения в электросеть автомобиля подается постоянное напряжение, которое колеблется от 13,6 до 14,2 В. Ниже представлена принципиальная схема блока питания «классики»:

Эта схема работает так:

Когда жесткой рукой водителя поворачивает ключ зажигания, напряжение от АКБ поступает на катушку реле зажигания поз.14. Вследствие возникновения электромагнитного поля контакты реле замыкаются и напряжение через предохранитель поз. десять.

При исправном и заряженном аккумуляторе это напряжение 12 вольт. Если все нормально предохранено, напряжение поступает в бортовую сеть автомобиля и далее распределяется между потребителями. Но нас интересует только схема генератора и сигнальная лампа зарядки аккумулятора, поэтому мы опишем эти схемы подробно.

Итак, напряжение попало на контрольную лампу заряда АКБ, которая при условии, что генератор не включается (или не работает) должна гореть.Далее напряжение поступает на вывод SH5 и, проходя через монтажную колодку поз. 10 подается на клемму Ш10 (на рисунке верхний разъем). С разъема Ш10 напряжение поступает на клемму «61», которая находится непосредственно на генераторе. С клеммы «61» напряжение поступает на два потребителя:
1 регулятор напряжения
2- сам генератор

После подачи питания на обмотку возбуждения запускается генератор. В зависимости от частоты вращения коленчатого вала будет изменяться фазное напряжение, подаваемое на диодный блок.

При достижении напряжения 12 вольт (на выходе диодного блока) напряжение на контактах контрольной лампы выравнивается и лампа гаснет. С этого момента генератор начинает вырабатывать напряжение свыше 12 вольт, которым заряжается аккумулятор.

Симптомы, сопровождающие отсутствие нормального заряда аккумулятора

Первым признаком выхода из строя системы зарядки АКБ является постоянное или периодическое горение контрольной лампы (при условии, что частота вращения коленчатого вала не ниже 800 об / мин).Второй индикатор, по которому можно судить о правильности системы, — это стрелка вольтметра.

Если стрелка вольтметра при работающем двигателе ниже зеленой полосы, то берем тестер и проводим ручную диагностику. К сожалению, в отечественных автомобилях семейства ВАЗ «Классик», как правило, схема проводки и контрольной лампы с вольтметром находится в удручающем состоянии, поэтому во избежание неожиданных поломок рекомендуем проверить работу генератора с помощью тестера.

Кстати, проверка работы генератора с помощью обычного тестера — самый надежный способ проверить работоспособность генератора и цепи зарядки аккумулятора.

Итак, берем мультиметр (тестер) и открываем капот нашей машины. Наша цель — измерить напряжение на выводах аккумуляторной батареи при работающем двигателе, при нормальной работе оно должно быть в пределах 13,5 … 14,2 Вольт.

Еще раз, во избежание повреждения электронных компонентов автомобиля НЕ отсоединяйте клеммы от аккумуляторной батареи при работающем двигателе.
Если в процессе диагностики вы обнаружите проблемы с зарядкой аккумулятора, то переходите к следующему разделу этой статьи.

Устраняем неисправность

Самая частая проблема, которая может привести к неполному заряду АКБ, — это банальное окисление клемм или места подключения кабеля к ТС. Поэтому берем в руки наждачную бумагу и тщательно зачищаем места контакта. Если напряжение по-прежнему не «возвращается», продолжайте поиск.

Второй этап . Тем же тестером измеряем напряжение на клемме «30» (положительный щуп на клемме, минус на кузове автомобиля), если измеренное напряжение сильно отличается от значений, полученных на клеммах АКБ, значит проблема в либо в окислении клеммы «30», либо в разрыве проводки, соединяющей генератор и аккумулятор.

Третий этап. Часто можно встретить ситуацию, когда лампочка «зарядка» не горит, напряжение на выводах аккумулятора в норме, стрелка вольтметра находится на своем месте, но при этом аккумулятор очень быстро разряжается. Причина такого обрыва кроется в ослабленном ремне генератора. Поэтому проверяем натяжение ремня генератора, при приложении усилия 10 кгс ремень не должен прогибаться более чем на 17 мм.

Четвертый этап . После многих лет эксплуатации щетки генератора изнашиваются практически до «нуля», поэтому, если описанные выше советы вам не помогли, проверьте длину щеток; если их длина меньше 5 см, меняем щеточный узел.

Пятый этап . Проверяя диоды, при помощи тестера проверяем исправность полупроводниковых диодов.

Шестой этап . Проверить обмотки генератора.

Распиновка

Aps 4. Как активировать иммобилайзер и что это

Иммобилайзер предназначен для предотвращения несанкционированного доступа для управления автомобилем. Место установки иммобилайзера на ВАЗ-2114 находится в панели приборов, со стороны зажигания, над блоком управления двигателем.

Расположение иммобилайзера на ВАЗ-2114

Расположение иммобилайзера АПС-4 на автомобиле

Дело в том, что тольяттинские конструкторы, создавшие «четверку», издевались над потребителем, установив компьютер и иммобилайзер под патрубки системы обогрева автомобиля
. Таким образом, при нарушении герметичности системы их необходимо залить антифризом.

Что такое иммобилайзер и за что его ругают?

С начала 2000-х годов автомобильная противоугонная система (АПС) установлена на всех инжекторных двигателях тольяттинского производства.

Иммобилайзер APS-6

Изначально первые «десятки» были поставлены АПС — 4 , вскоре их сменили более современные АПС — 6 .

По другому стандартному противоугонному устройству называется иммобилайзер.
Смысл системы в следующем: попытка угона машины ни к чему не приведет. Злоумышленник не сможет запустить двигатель, а если он его запустит, то через несколько сотен метров подача топлива прекратится и двигатель заглохнет.
Идея хорошая, но при ее эксплуатации возникает ряд проблем:
Аварийное программное обеспечение

. Электроника не видит обновления информации, поступающей от ключа зажигания, или не распознает ее. Были случаи, когда при остановке и выключении двигателя его уже нельзя было запустить.
Блокировка двигателя из-за низкого заряда аккумулятора
. Оставив машину зимой на стоянке на несколько дней, вы можете нечаянно активировать систему.
Серьезные проблемы при подключении сигнализации с автозапуском.
Обрыв, замыкание контакта
из-за плохого расположения .

Интересно! Первые инжекторные ВАЗ-2114 выпускались либо без АПС, либо с несвязанным блоком, висящим внутри на собственной проводке. С чем это было связано (экономия, нехватка оборудования или по другой причине) никто не знает, но факт остается фактом.
Устранение неполадок
В случае, когда автомобиль с активным иммобилайзером не обменивается данными с компьютером, необходимо знать следующее: K — Линейный провод соединяет диагностический разъем и APS.Только после этого питание попадает в электронный блок управления.
В случае неисправности убедитесь, что система подключена к правильному разъему. Если результат положительный, можно попробовать его отсоединить и подключить 9-й и 18-й контакты .
Вы получите прямое соединение между компьютером и диагностическим разъемом, минуя противоугонную систему.
При неисправностях, связанных с работой иммобилайзера, необходимо учитывать, что это электронный прибор.Поэтому для устранения его неисправности рекомендуется обратиться к профессиональному автоэлектрику.
Важно! В случае поломок, связанных с его эксплуатацией, необходимо знать, что восстановить работоспособность после вмешательства неумелых рук сложно, а в некоторых случаях и вовсе невозможно.
Деактивация и активация (плюсы и минусы)
ЭБУ Bosch на ВАЗ-2114 в комплекте с иммобилайзером АПС-4
Когда вы решаете, нужно ли вам знать следующее.АПС-6 или 4 хоть и имеет ряд существенных недостатков, но действительно противодействует хулиганам, которые могут решить водить машину, стоящую у подъезда. Сигнализация не отключает двигатель и топливную систему.
Противоугонная система 6-й серии наоборот отключает питание (4-я отключает бензонасос и свечи накаливания). Поэтому решать вам: подключать после очередного глюка или нет. Но, по крайней мере, если они решат угнать машину, то для этого потребуется собственный ЭБУ, голыми руками машину не взять.
Видео деактивации иммобилайзера
Шутка от АвтоВАЗа
Важно! При самостоятельном осмотре иммобилайзера обратите внимание на маркировку его плат. Дело в том, что в корпусе от APS-4 может стоять плата от 6-й серии. Это очередная, очередная злая шутка АвтоВАЗа.

Итак — иммобилайзер ВАЗ — штатное противоугонное устройство, устанавливаемое на все новые инжекторные автомобили ВАЗ (кроме «классики»). Изначально при выходе с завода все иммобилайзеры находятся в необученном состоянии, то есть с неактивной функцией защиты.В комплект входят 3 ключа — 2 черных «рабочих» и красный «мастер-ключ» для обучения системы. Обучение, как правило, проводится при продаже автомобиля или самостоятельно владельцем автомобиля.

Принцип работы иммобилайзера довольно прост. Он обменивается данными с блоком управления (ЭБУ), разрешая или запрещая, в зависимости от состояния системы, запуск двигателя на уровне ЭБУ, то есть без дополнительных блокировок. Разрешение на запуск двигателя дается только после успешной инициализации (чтения) черного ключа.При попытке завести автомобиль, который не был снят с охраны, ЭБУ блокирует цепи зажигания и топливного насоса.

Как уже отмечалось, обмен данными между иммобилайзером и компьютером происходит через диагностическую линию K-Line, поэтому есть возможность отключить его или отключить код (!) Даже невинно подключив диагностическое оборудование при включении зажигания. горит (проверено на собственном опыте) или помехи от обычного сотового телефона. Также при наличии иммобилайзера ни в коем случае нельзя «сажать» аккумулятор »в ноль.«В этом случае в EEPROM может быть прописан хаотичный мусор, и не избежать поездок в сервис« на галстуке ». Долгое время этот факт приносил мастерским неплохой доход, потому что проблема была решена и горе до сих пор иногда решается — диагностами это банально просто и выгодно — замена ЭБУ на новый при физическом отключении иммобилайзера. Справедливости ради стоит отметить, что количество отказов и «глюков» иммобилайзеров в последнее время сократилось резко — видимо ВАЗ все еще работает над повышением невосприимчивости иммобилайзеров, наибольшее количество «глюков» до 2001 года было в автомобилях.

Было так много случаев внезапного выхода из строя иммобилайзеров в результате программного обеспечения (а именно программного обеспечения, потому что случаи отказа иммобилайзеров незначительны). ВАЗ разработал в новом программном обеспечении программируемую пользователем функцию альтернативного запуска двигателя в случае сбоя. сбой системы, т.е. контроллер в аварийном режиме. Позволяет совершить одну поездку при условии, что эта функция активирована заранее и пароль введен правильно. Активация и ввод пароля из 6 цифр (программирование) производится нажатием на педаль газа, представьте, сколько раз вам нужно будет нажимать ее без заминки, по определенному алгоритму, если вы задумали, например, число «999999». «:).Впоследствии, в случае выхода из строя иммобилайзера, можно опять же многократным нажатием на педаль газа просить завести машину. Подробнее об этом извращении для неутомимых и любознательных можно найти в описании иммобилайзера.

На автомобилях «Шевроле-Нива» применен более современный и совершенный иммобилайзер АПС-6. Устройство функционально аналогично APS-4, но в этой системе кодовый ключ встроен в ключ зажигания, а считыватель расположен в рулевой колонке.Также реализован ряд дополнительных функций — управление электростеклоподъемниками, задними ПТФ, диагностика иммобилайзера по k-line. Конструктивно АПС-6 отличается от АПС-4. Причем АПС-6 разных годов выпуска немного отличаются. На фото ниже слева — APS-6 выпуска 2003 г., справа — 2001 г. Видимо это тот случай, когда «производитель оставляет за собой право вносить изменения, не влияющие на работоспособность продукта». Внутреннее устройство иммобилайзера, несмотря на невысокую стоимость, довольно сложное.Это микроконтроллер на основе PIC16C65B, цепи K-Line для обмена данными с компьютером через диагностическую линию и память EEPROM для хранения обучающих кодов.

Фотоплата АПС-4. Фотография платы АПС-6 от Нива-Шевроле.

II. Как с этим бороться.

Ниже описаны методы работы с «глючным» или сломанным иммобилайзером. Во время обучения иммобилайзер записывает свой код в EEPROM (EEPROM — энергонезависимая флеш-память, в которой хранятся данные при полном отключении питания) контроллера.Иммобилайзер также использует EEPROM, в котором хранится информация о двух обученных ключах. В результате обучения получается индивидуальный набор ключей — иммобилайзер — ЭБУ, который работает только в этой комбинации.

Очевидно, что для отключения иммобилайзера необходимо, чтобы он физически отсутствовал и информация о наличии иммобилайзера отсутствовала в EEPROM ECU. Проще говоря, необходимо отсоединить разъем от иммобилайзера и почистить EEPROM компьютера.

Иммобилайзер находится: на ВАЗ 2110 прямо над компьютером, то есть чтобы добраться до него нужно открутить боковой щиток; в ВАЗ 2109 с высокой панелью — за приборной панелью, между рулевой колонкой и местом, где карбюратор имеет воздушную заслонку. На автомобиле Шевроле Нива доступ к иммобилайзеру (как и ко всему остальному) очень затруднен. Посмотрите место на фото.

При снятии иммобилайзера не забудьте восстановить диагностическую линию — установить перемычку для восстановления связи между ЭБУ и диагностическим блоком.Для того, чтобы использовать все остальные функции иммобилайзера, можно отрезать провода и соединить их, восстановив тем самым K-line (подробнее об этом ниже), и вставить разъем на место.

Метод «оживления» контроллера очень прост — нужно очистить энергонезависимую память компьютера от информации, оставленной иммобилайзером. На практике это выглядит так — штекер штатной проводки отсоединен от иммобилайзера, если вам нужен диагностический сигнал для выхода на диагностический блок от ЭБУ, необходимо установить перемычку между контактами 9.1 и 18. В снятом разъеме его можно выбросить, а можно оставить красиво погасив абажур, в этом случае необходимо отрезать провода от разъема от контактов 9.1 и 18 и соединить их между собой. При этом установите там же разъем иммобилайзера. Далее нужно внимательно посмотреть на компьютер и выяснить его происхождение.

Если это Bosch M1.5.4, необходимо его вскрыть и установить на ее место специально подготовленную микросхему с программой очистки ЭБУ EEPROM и включить зажигание на несколько секунд.После установки микросхемы с программой на место двигатель заведется, если, конечно, этого не было. Если ваш блок ПЗУ запломбирован, есть два выхода — либо припаять и установить гнездо (что неплохо, пригодится позже для настройки микросхем), либо использовать программу US COMBISET, которая имеет функцию очистки EEPROM через последовательный канал, без пайка микросхем. Учтите, что в этом случае необходимо обеспечить надежную точку соприкосновения между адаптером и компьютером.Для того, чтобы пользоваться этой платной программой, покупать ее совсем не нужно — функция очистки EEPROM также полностью работает в демо-версии. В 2006 году на автомобилях ВАЗ появились специальные заглушки для разъема APS (см. Фото) для восстановления связи между ЭБУ и диагностическим блоком.

Если у вас январь 5.1.x или VS.1, то вы можете использовать любой бесплатный блочный программатор, скачать специальную программу перезаписи EEPROM и залить прошивку EEPROM, прочитанную с «чистой», с неподготовленным контроллером иммобилайзера.Можно считать старый файл, поправить #FF любым редактором и залить обратно, информация, имеющаяся в EEPROM, практически не несет никакого смысла, если агрегат работает без иммобилайзера, он содержит только CS, поправочный коэффициент CO и название прошивки. Несмотря на то, что #FF в EEPROM не позволяет двигателю запуститься, ЭБУ при первом включении, не обнаруживая иммобилайзера на диагностической линии, сам прописывает код разрешения запуска. Если вы являетесь пользователем программатора COMBILOADER (или старой версии ECU Programmer) из SMS-Software, удаление immo из памяти компьютера довольно элементарно — вам нужно прочитать EEPROM, нажать на кнопку «Удалить Imm» и напишите дамп обратно.

В системах Bosch MP7.0H вам придется либо использовать программу Combiset (даже демонстрационная версия работает с eeprom), либо припаять микросхему и запрограммировать ее на программаторе, поддерживающем этот тип микросхемы. При использовании Combiset необходимо подать + питание и заземление на контроллер и подключить адаптер, как показано на фото:

Может случиться так, что вы не можете полностью стереть eeprom, тогда вам нужно отредактировать дамп с помощью Kn Метод: Чтобы удалить запись immo, просто байты с 02 по 07 должны быть заменены на FF.После подключения иммо не нужно и ЭБУ явно прописывает в это место 0FD1 0FD1 0FD1. Если физически отключить иммо после записи FF, он пишет туда 0FD30FD30FD3. Если прописать сразу не FF, а 0FD10FD10FD1, иммо больше не мешает. Самое интересное, что если написать в этом месте случайную последовательность, то иммо работает (!!!) и ЭБУ прописывает там снова 005100510051. Еще один байт с адреса 050 и с 070 меняется, это так называемый прокатный- код, пароль динамического иммобилайзера.

Новая версия Combiloader (2.1.8), в дополнение к стандартной процедуре очистки eeprom, могла стереть eeprom без удаления данных иммобилайзера.

Вы можете самостоятельно проанализировать дампы eeprom и соответствующее состояние иммобилайзера.

Если двигатель запустится после процедуры очистки EEPROM, есть риск повторного подключения иммобилайзера. При этом следует учитывать, что для того, чтобы иммобилайзер начал нормально выполнять свои функции, необходимо заново его «переучить» с помощью красного ключа.Может случиться так, что процедура переобучения не сработает. Тогда есть три варианта. Для начала нужно выпарить eeprom из иммобилайзера, почистить программатором и припаять обратно. Также можно припаять новую чистую микросхему. Второй — очистить eeprom с помощью программы A. Sokolov (aka Uncle Sam) Combiset, режима очистки eeprom Bosch. Третий — покупка нового иммобилайзера. Во всех трех случаях иммобилайзер «чистый», то есть его можно программировать любым красным ключом.

Если компьютер поменяется на новый, иммобилайзер останется в рабочем состоянии, будет реагировать на ключи и выключать / включать зажигание, но не запрещает запуск двигателя. В этом случае необходимо полностью переучить иммобилайзер с помощью красной и черной клавиш. Ранние выпуски Immo APS-4 могли немотивированно «прописаться» во вновь подключенном ЭБУ, но такие случаи крайне редки.

После снятия иммобилайзера на автомобилях без катализатора и без регулятора СО (установка СО с компьютера или тестера) необходимо заново отрегулировать СО, потому что область хранения значения коррекции СО также стерто.

Внимание! На автомобилях с системой Mikas 7.6 (Daewoo Sens) полностью промыть eeprom невозможно — машина даже не заводится.

На автомобилях Калина отключение иммобилайзера приведет к неполной работоспособности штатного центрального замка. Также при некорректной тренировке APS-6 (ошибки при активации) устройство блокируется. В этом случае единственный выход — записать «чистый» eeprom. Всегда старайтесь сохранить образ eeprom до и после активации.

Калина — чистый eeprom

Kalina — чистый eeprom 797+ (новая аппаратная реализация)

Назначение контактов иммобилайзера APS-6 No.Цвет провода Назначение

1 зеленый

2 синий

Дополнительное реле стеклоподъемников

3 Не используется

4 Зеленый / белый

От выключателя головного света

5 Оранжевый / белый

6 розовый

Постоянный плюс, от АКБ, питание от APS-6

7 Розовый

Постоянный плюс, от АКБ

Подключается к массе при включении задних ПТФ

9 Желтый / Черный K-Line. Cl. 7 диагностических колодок, кл. 8 Блок управления ЕСМ.

10 Белый / Синий

«-» Внутренний свет на Калине (и дополнительно от пассажирских дверей ВК на Ш-Ниве)

К катушке антенны, в замке зажигания

12 Зеленый / Черный

От двери водителя ВК

13 коричневый

От ВК габаритные огни

14 Красный / Синий

К блоку управления 15 класса СП «Норма»

15 Оранжевый / белый

К задним противотуманным фарам

16 черный

17 Розовый

Permanent plus, от батареи

18 Коричневый / зеленый

K-Line.Cl. 71 ECM, кл. 3 блока управления СП Норма

19 Желтый / Синий

К светодиодному индикатору APS комбинации приборов, кл. 8 блок управления СП «Норма»

20 Оранжевый

Клемма замка зажигания 15

III. Иммобилайзер и сигнализация

Часто при установке сигнализации на автомобили ВАЗ, оснащенные иммобилайзером АПС-4, возникает такая же проблема — иммобилайзер дает задержку и плавное выключение света в салоне.Машину нельзя ставить на сигнализацию до тех пор, пока не погаснет свет в салоне, потому что подключение сигнализации обычно выполняется на провод, идущий к потолку (см. Стандартную схему подключения). Некоторые модели сигнализации содержат функцию задержки постановки на охрану, но если это не так, это несомненное неудобство можно легко устранить.

Комментарий. Применяемые здесь схемы и методы относятся в первую очередь к автомобилям семейства ВАЗ-2110. Однако с небольшими доработками они вполне могут быть применены к автомобилям семейства ВАЗ-2109.

Наиболее оптимальный способ — развязать цепи концевых выключателей с помощью диодов. Несмотря на то, что этот способ достаточно трудоемкий, он наиболее удачный, поскольку сохраняется функция плавного затемнения света. В схему добавлено 5 диодов. Диоды практически любые, на ток до 1А и обратное напряжение до 20 вольт. Удобнее всего подключать на БСК три диода и провода к ним. Два диода у водительской двери — прямо у прицепа, а оттуда провод тянут к другим диодам.

Сигнализация чаще всего подключается к проводу потолка под обшивкой левой стойки лобового стекла. Там это соединение следует искать в первую очередь, чтобы переключить провод с сигнализации на диоды.

Вышеупомянутую схему можно значительно упростить, применив схему развязки (нижний рисунок) с использованием только одного диода.

Следующий метод исключает функцию плавного тушения потолка и требует демонтажа блока иммобилайзера. Разобрав его, на печатной плате можно увидеть крупный транзистор, один из выводов которого подключен к выводу No.10 иммобилайзера. Достаточно припаять этот вывод транзистора к разъему, чтобы решить проблему.

Другой метод, исключающий систему плавного затемнения света, однако не требует разборки иммобилайзера и не такой трудоемкий, как предыдущий способ. Для его реализации необходимо в провод от 20-го контакта иммобилайзера до концевого выключателя врезать всего один диод. Этот провод нужно искать под консолью. Сам иммобилайзер расположен вертикально над контроллером впрыска.От его разъема идет одинарный тонкий провод зеленого цвета с черной полосой. Его надо найти и воткнуть в него диод анодом к иммобилайзеру.

IV. Запись информации в EEPROM ECU BOSCH M154

Как вы знаете, в системе Bosch M1.5.4 проще всего записать значимые данные в EEPROM 24C02 с помощью внешнего программатора. Для этого потребуется перепаять микросхему, что представляет определенные трудности, так как требует соответствующих навыков и инструментов.Кроме того, вам также понадобится программатор для этого типа микросхем. Хотя, если есть «чистая» новая индустрия, можно смело ее паять — при первом включении компьютер пропишет в ней новые данные.

Программа Ewriter, написанная А. Михеенковым (ALMI Software), позволяет немного упростить процесс программирования EEPROM Bosch M1.5.4, подготовив специальную прошивку, которая при установке в компьютер сам запишет ваши данные в EEPROM. Это очень удобно, если вам всегда нужно записывать одни и те же данные (например, пароль для защиты прошивки или какой-то нестандартный идентификатор и т. Д.)). В этом случае вам нужно подготовить ПЗУ 27C512 только один раз, в котором будет программа для прошивки EEPROM. Весь процесс программирования будет заключаться в установке этого ПЗУ и включении питания на несколько секунд. Для большей безопасности предусмотрена индикация успешного завершения операции с помощью лампы Check Engine.

Принцип работы с программой очень прост: вы открываете файл, содержащий образ EEPROM, который хотите записать в компьютер, и программа создает файл прошивки, который нужно вшить в ПЗУ 27C512.Попутно вы можете изменить некоторые учетные данные, хранящиеся в EEPROM (VIN, номер кузова и двигатель). Установив полученное ПЗУ в компьютер и включив на несколько секунд «зажигание», вы запишете данные в EEPROM.

В будущем ALMI Software планирует написать программу, работающую через K-Line (в ПЗУ будет только «интерфейс», и данные можно будет записывать прямо из ваших файлов на компьютере).

Программа CombiSet дяди Сэма (SMS-Software) поможет вам записать данные в eepom прямо на компьютер, если основное ПЗУ припаяно и вы не хотите его паять или где это невозможно и непрактично, например, Bosch MP7 .0 компьютер

В. А если не бороться? Итак — активируйте!

Алгоритм активации ALS с кодовыми ключами

Зажигание включено, горит светодиод APS

Принесите красный ключ

Выключите зажигание, не вынимая красный ключ.

Короткий писк. Светодиод APS должен начать мигать.

Удерживайте 1 черный ключ.

Принесите 2 черных ключа.

Писк. Светодиод ненадолго погаснет.

Удерживайте красный ключ.

Писк. Загорится светодиод.

Включите зажигание.

Писк. Светодиод гаснет. (На MP7.0 светодиод продолжает гореть. Необходимо выключить зажигание не позднее, чем через 10 секунд.)

Выключите зажигание.

Как активировать иммобилайзер там, где читается прямо с ключа, например на Калине или Приоре?

Залейте в машину не менее 10 литров бензина, чтобы не запутаться в скрипах.

Соберите черный ключ.

Закройте дверь.

Включите зажигание КРАСНЫМ ключом.

3 писка. Вытащите ключ.

Быстро (в течение 5-6 секунд) включите ЧЕРНОЕ зажигание.

3 писка + 2 писка.

Быстро (в течении 5-6 секунд) включить КРАСНОЕ зажигание

3 писка + 2 писка.

Выключите зажигание. ЗАМОК КЛЮЧ.

Быстро (в течении 5-6 секунд) включить зажигание на 5 СЕКУНД !!! (Внимание !!! Обязательно дождитесь бибикалки — засада в этом месте).

Загорелась аварийная лампочка, прозвучал сигнал

Выключите зажигание. КЛЮЧ В ЗАМКЕ до того, как машина выйдет на панель.

Автомобили ВАЗ 2113, 2114, 2115 с системой впрыска топлива Электронная противоугонная система АПС-4 . Об установке системы свидетельствует наличие светодиодного индикатора на панели приборов справа от крышки рулевой колонки и специальные кодовые клавиши, входящие в комплект ключей — два черных и один красный.

Когда APS-4 не работает, он не влияет на работу других систем автомобиля, однако система должна быть активирована для выполнения противоугонных функций. Проверить активацию можно следующим образом: если двигатель автомобиля можно запустить, не удерживая черную клавишу на индикаторе состояния, то система не работает. Активировать систему и «обучить» (подготовить к использованию) черные ключи необходимо предприятию-продавцу во время предпродажной подготовки автомобиля.

При замене контроллера автомобильная противоугонная система автоматически переходит в состояние холостого хода.В этом случае его нужно будет снова активировать с помощью красной кнопки. При замене блока APS-4 требуется повторная активация системы с помощью нового красного ключа. Если красный ключ утерян, систему можно использовать, применив один или несколько ранее «обученных» черных ключей. В случае их утери необходимо заменить и контроллер системы управления двигателем, и блок APS-4 .

Активированная система начинает работать автоматически. Он предотвращает первый запуск двигателя, требуя удерживания черной клавиши на индикаторе состояния.После остановки двигателя, если водительская дверь не открывалась или была открыта, но не закрылась, APS-4 перейдет в режим охраны через 5 минут. Если дверь водителя сначала была открыта, а затем закрыта, постановка на охрану произойдет через 30 секунд после закрытия двери. В обоих случаях за 15 секунд до включения режима охраны система издаст ускоренный звук, а светодиод будет мигать. Вы можете отменить постановку на охрану, повернув ключ зажигания в положение I («зажигание»).

Чтобы снять автомобиль с охраны, откройте и закройте дверь водителя (в этом случае светодиодный индикатор состояния будет мигать 2 раза в секунду в течение полутора минут) или включите и выключите зажигание (светодиодный индикатор состояния будет мигать 10 с).При этом одну из черных клавиш следует поднести к индикатору состояния (на расстояние не более 13 мм).

После распознавания кода клавиши светодиод должен загореться на 2 секунды и погаснуть, а зуммер должен подать двойной сигнал. Теперь вы можете включить зажигание и запустить двигатель.

Для снятия автомобиля с охраны используйте только черные ключи из комплекта, поставляемого с автомобилем. Использование красного ключа может заблокировать запуск двигателя.

На неисправность

APS-4 указывает мигание светодиода индикатора состояния с частотой 1 раз в секунду при снятии системы с охраны (при этом не запускается двигатель).Если светодиод мигает 1-2 раза и гаснет, а двигатель не запускается, неисправность не связана с противоугонной системой.

Схема подключения генератора ВАЗ-2107. Генераторное устройство

В зависимости от года выпуска автомобиля схема подключения генератора ВАЗ-2107 может отличаться. С годами в машину добавляли различную технику, увеличивалось потребление электроэнергии. Если в начале 80-х на машинах можно было встретить максимум радиоприемник или (в очень редких случаях) магнитофон, то в наше время список пополнился центральными замками, сигнализацией и охранной системой, акустикой (сабвуферы, мощные усилители).

Различные устройства помогают водителю — видеорегистраторы, навигаторы, инверторы, зарядные устройства, насосы и т. Д. И все они потребляют электроэнергию, а генератор помогает восполнить заряд, который заряжает аккумуляторную батарею до оптимального уровня.

Карбюраторные двигатели

Схема подключения генератора ВАЗ-2107 (карбюраторный и инжекторный) зависит от года выпуска автомобиля. На первых карбюраторных моделях устанавливался генератор Г-222. Такое же устройство можно встретить на серийно выпускаемых моделях ВАЗ-2105 и ВАЗ-2104 с системой впрыска карбюратора.

Максимальный ток отдачи для такой установки составляет 55 ампер. Но в последнее время широкое распространение получили автомобили с инжекторной системой впрыска. Его использование подразумевает большое потребление тока, поэтому необходимо использовать генератор с большим током, чтобы обеспечить нормальный уровень заряда и мощности для всех потребителей.

Инжекторные двигатели

Инжекторные двигатели используют генераторные установки 5142.3771 или аналогичные. У них повышенная энергия, максимальный ток порядка 80-90 А, все зависит от варианта конструкции.Автомобили седьмой серии и аналогичные модели хороши тем, что они как дизайнерские. На них можно установить практически любой генератор, похожий по конструкции на «родной».

Для настройки используйте установку с током отдачи 100 ампер и выше. Но использование таких устройств оправдано только при условии подключения к электрооборудованию многих мощных потребителей. Вне зависимости от конструкции генераторы вырабатывают переменный ток, в корпусе установлены регулятор напряжения, конденсатор и диодный блок.

Автомобили до 1986 года выпуска

Использовались в автомобилях генератор Г-222. Схема подключения ВАЗ-2107 практически такая же, как на более поздних моделях. Но есть особенности, среди основных — есть контрольная лампа, показывающая зарядку аккумулятора. И работало это с помощью электромагнитного реле.

При включении зажигания на замок через предохранитель приборной панели подается питание на реле электромагнитной лампы заряда аккумуляторной батареи и контакт катушки. Второй контакт катушки подключается к центральному проводу на генераторе (с точкой соединения трех обмоток).

У электромагнитного реле нормально замкнутые контакты, поэтому при включении зажигания лампа горит. Но как только двигатель начинает работать, генератор вырабатывает ток. А через катушку контрольной лампы протекает ток, который заставляет якорь притягивать и размыкать контакты.

При этом гаснет питание лампы накаливания, она гаснет. Это указывает на то, что аккумулятор заряжается в нормальном режиме. Только при условии, что питание лампы прекратится, обмотка возбуждения будет под напряжением и генератор сможет перейти в рабочий режим.

Автомобили 1996 года выпуска (карбюраторные двигатели)

Схема подключения генератора Г222 к ВАЗ-2107 после 1996 года выпуска отличается от предыдущего небольшой особенностью — изменена мощность обмотки возбуждения. Машины улучшены, а некоторые доработки позволяют сразу убить двух зайцев — упростят конструкцию и облегчат работу водителя.

После 1996 года вместо контрольной лампы установить вольтметр, более-менее точно показывающий уровень заряда аккумулятора.И если лампа позволяет контролировать только наличие или отсутствие напряжения на генераторе, то с помощью вольтметра драйвер визуально оценивает уровень. И при необходимости может понять, что необходимо провести ремонт или техническое обслуживание.

Схема генератора на инжекторных двигателях

На самом деле конструкция генераторной установки мала, чем отличается от тех, что устанавливались на карбюраторных двигателях. Единственное отличие — тип возбуждения и контроль исправности.В панели приборов установлена не только контрольная лампа, но и вольтметр, эти два прибора позволяют оценить как наличие, так и уровень зарядки. Ток протекает через нить накала лампы и подается на обмотку возбуждения при запуске двигателя. Схема подключения генератора ВАЗ-2107 независимо от года выпуска предполагает работу в следующем режиме:

При включении зажигания питание подается на обмотку возбуждения.Вокруг якоря возникает магнитное поле.
При вращении коленчатого вала начинает двигаться стартер и якорь генератора. С помощью движения и магнитного поля на концах обмоток статора возникает разность потенциалов.
С обмоток напряжение (переменное, трехфазное) идет на выпрямительный блок, а с него на вывод «30» генератора.
Выход «30» подключен к аккумуляторной батарее (положительный полюс). Следовательно, вся электрическая система запитана, а аккумулятор заряжен.

При этом аккумулятор и генератор G221A работают параллельно.

Рубрики

Схема замка зажигания ваз 2107 инжектор: схема подключения, замена, как снять, инструкции с фото и видео

Схема замка зажигания ВАЗ-2107

Устройство замка

Потенциальные проблемы

Заводская распиновка

Цветовая градация

Заключение

Ваз схема замка зажигания

инструкция как правильно поменять и подключить с фото и видео

Строение и принцип работы замка зажигания ВАЗ 2106

Как снять замок зажигания?

Что понадобится?

Алгоритм действий

Как установить замок зажигания?

Что понадобится?

Распиновка (схема) замка зажигания ВАЗ 2106

Пошаговые этапы

Проверка работоспособности

Видео «Особенности подключения контактов ЗЗ»

замена замка зажигания ваз 2107 — DRIVE2

Читайте также:

Провода замка зажигания 2108, 2109, 21099

Схема замка зажигания ВАЗ 2110

Замок зажигания на ВАЗ 2110: замена своими руками, схема (распиновка) подключения проводов

Особенности устройства

Причины замены

Схема и распиновка

Демонтаж

Установка

схема подключения проводов по цвету и видео о том, как заменить устройство без ключа в автомобиле с инжектором и карбюратором

Как проверить элементы замка зажигания на работоспособность?

Когда необходимо производить замену замка зажигания в авто?

Схема подключения замка зажигания в ВАЗ-2107 по цвету проводов

Какие инструменты понадобятся для снятия и замены замка зажигания?

Как заменить замок зажигания на моделях ВАЗ-2107 с карбюратором и инжектором?

Демонтаж замка зажигания

Фотогалерея

Проверка и замена контактной группы

Установка и подключение нового замка

Как снять замок зажигания на ВАЗ-2107, если он заблокирован?

Как заменить замок зажигания без ключа?

Видео

Замки зажигания — СеАЗ Ока, 0.8 л., 2003 года на DRIVE2

схема подключения проводов по цвету и видео о том, как заменить устройство без ключа в автомобиле с инжектором и карбюратором

Как проверить элементы замка зажигания на работоспособность?

Когда необходимо производить замену замка зажигания в авто?

Схема подключения замка зажигания в ВАЗ-2107 по цвету проводов

Какие инструменты понадобятся для снятия и замены замка зажигания?

Как заменить замок зажигания на моделях ВАЗ-2107 с карбюратором и инжектором?

Демонтаж замка зажигания

Фотогалерея

Проверка и замена контактной группы

Установка и подключение нового замка

Как снять замок зажигания на ВАЗ-2107, если он заблокирован?

Как заменить замок зажигания без ключа?

Видео

Замок зажигания ВАЗ 2114: замена своими руками, схема подключения проводов и неисправности

Когда требуется замена

Методы поиска неисправностей

Подготовка

Демонтаж неисправного замка

Установка нового устройства

Тестирование блокировки руля

Самостоятельная замена замка зажигания ВАЗ-2107

Что представляет собой замок ВАЗ-2107

Как работает замок выключения зажигания

Соединение проводов с контактами прибора

Инструменты для замены

Что и как делаем на карбюраторных и инжекторных ВАЗ-2107

Снятие замка

Замена контактной части

Установка, подключение ЗЗ

Как быть, если ключа нет?

Замена заблокированного замка зажигания

Первый способ

Второй способ

Третий способ

Реле зажигания

Где расположено реле зажигания
