Предохранители Лачетти
⏰Время чтения: 5 мин.
В статье указаны не только предохранители Лачетти и цепи которые они защищают, но и блоки реле и цепи, которые они коммутируют.
Плавкие вставки, предохранители и реле включения электрооборудования Шевроле Лачетти установлены в монтажном блоке, расположенном в моторном отсеке. Часть предохранителей расположена в монтажном блоке, установленном в левом торце панели приборов.
На крышках монтажных блоков нанесены схемы расположения предохранителей, номинальный ток и условные обозначения защищаемых цепей.
Если у Вас перегорел предохранитель, то перед заменой предохранителя необходимо определить и устранить причину его перегорания. Во избежание выхода из строя элементов электрооборудования и возгорания нельзя устанавливать предохранители с увеличенным номиналом или самодельные “жучки”.
Запомните – предохранители просто так не перегорают!
Чтобы заменить предохранитель нужно по схеме на внутренней стороне крышки монтажного блока и по таблице (см.
ниже) находим предохранитель неисправной цепи. В монтажном блоке предохранителей и реле находится пинцет для извлечения предохранителей из гнезд. Зажимаем пинцетом корпус предохранителя, и вынимаем предохранитель из блока. Устанавливаем новый предохранитель соответствующего номинала.
Примечание: Предохранители Шевроле Лачетти, расположенные в моторном отсеке имеют обозначение ef, а предохранители, расположенные в салоне обозначаются f
Блок предохранителей и реле, установленный в моторном отсеке Шевроле Лачетти
Блок предохранителей и реле, установленный в моторном отсекеНажимаем защелку и открываем крышку блока предохранителей Лачетти

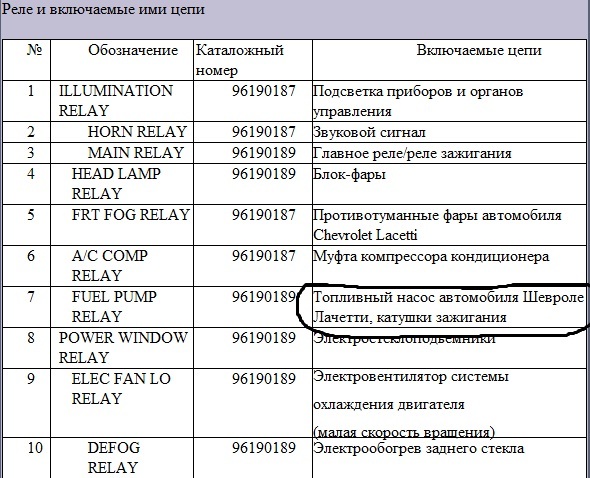

Расшифровка реле Лачетти
| № | Обозначение | Каталожный номер | Назначение реле |
| 1 | ILLUMINATION RELAY | 96190187 | Подсветка приборов и органов управления |
| 2 | HORN RELAY | 96190187 | Звуковой сигнал |
| 3 | MAIN RELAY | 96190189 | Главное реле/реле зажигания |
| 4 | HEAD LAMP RELAY | 96190189 | Блок-фары |
| 5 | FRT FOG RELAY | 96190187 | Противотуманные фары |
| 6 | A/C COMP RELAY | 96190187 | Муфта компрессора кондиционера |
| 7 | FUEL PUMP RELAY | 96190189 | Топливный насос, катушки зажигания |
| 8 | POWER WINDOW RELAY | 96190189 | Электростеклоподъемники |
| 9 | ELEC FAN LO RELAY | 96190189 | Электровентилятор системы охлаждения двигателя (малая скорость вращения) |
| 10 | DEFOG RELAY | 96190189 | Электрообогрев заднего стекла |
| 11 | ELEC FAN HI RELAY | 96190189 | Электровентилятор системы охлаждения двигателя (высокая скорость вращения) |
Предохранители Лачетти в моторном отсеке и защищаемые ими цепи
| Предохранитель, № | Номинал, А | За что отвечает |
| ef1 | 30 | Аварийная сигнализация, блок управления противоугонной системой, диагностический разъем, задние противотуманные фонари, часы, климатическая установка, выключатель кондиционера, аудиосистема, иммобилайзер, блок управления автоматической коробкой передач |
| ef2 | 60 | Блок ABS |
| ef3 | 30 | Вентилятор отопителя |
| ef4 | 30 | Электростеклоподъемники, электропривод зеркал заднего вида, стартер |
| ef5 | 30 | Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания, топливный насос, клапан продувки адсорбера системы улавливания паров топлива, электровентилятор системы охлаждения двигателя |
| ef6 | 20 | Электровентилятор системы охлаждения двигателя (малая скорость вращения) |
| ef7 | 30 | Обогрев заднего стекла |
| ef8 | 30 | Вентилятор системы охлаждения (высокая скорость вращения) |
| ef9 | 20 | Стеклоподъемник правой передней и задних дверей |
| ef10 | 15 | Реле включения топливного насоса, электронный блок управления двигателем, клапан рециркуляции отработавших газов, система зажигания |
| ef11 | 10 | Цепь питания главного реле |
| ef12 | 25 | Фары головного света, подсветка приборов и органов управления |
| ef13 | 15 | Сигнал торможения |
| ef14 | 20 | Стеклоподъемник левой передней двери |
| ef15 | 15 | Дальний свет |
| ef16 | 15 | Звуковой сигнал |
| ef17 | 10 | Компрессор кондиционера |
| ef18 | 15 | Топливный насос |
| ef19 | 15 | Комбинация приборов, выключатель звукового сигнализатора, электропривод складывания зеркал, плафон индивидуального освещения, плафон освещения салона, плафон освещения багажника, датчик открытой двери багажного отделения |
| ef20 | 10 | Ближний свет левой фары |
| ef21 | 15 | Клапан продувки адсорбера системы улавливания паров топлива, подогреваемый датчик кислорода, электровентилятор системы охлаждения двигателя |
| ef22 | 15 | Форсунки, система рециркуляции отработавших газов |
| ef23 | 10 | Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (левая сторона) |
| ef24 | 15 | Противотуманные фары |
| ef25 | 10 | Зеркала с электроприводом |
| ef26 | 15 | Центральный замок |
| ef27 | 10 | Ближний свет правой фары |
| ef28 | 10 | Фонари освещения номерного знака, аварийная сигнализация, задний фонарь, блок-фара (правая сторона) |
| ef29,30,31 | 10 | Не используется |
Предохранители, установленные в салоне, и защищаемые ими цепи

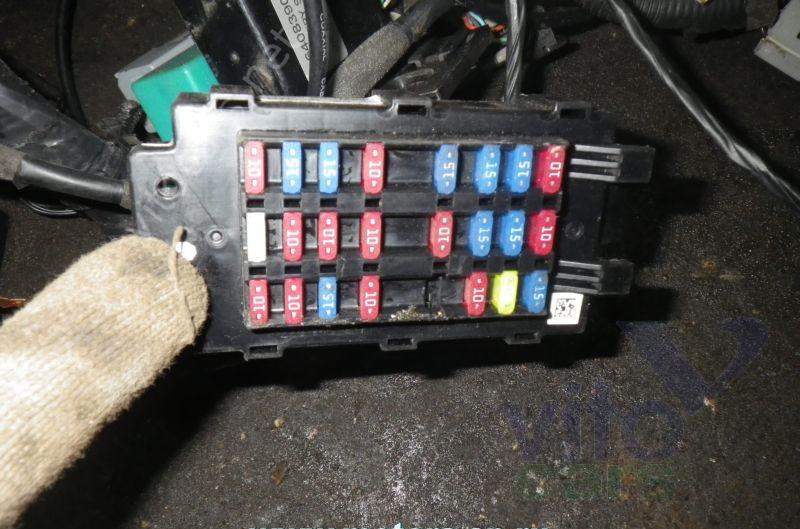

Блок предохранителей, расположенный в салоне ЛачеттиПредохранители Лачетти, расположенные в салоне
| Предохранитель, № | Номинал, А | За что отвечает |
| f1 | 10 | Электронный блок управления подушками безопасности |
| f2 | 10 | Электронный блок управления двигателем, электронный блок управления автоматической коробкой передач, генератор, датчик скорости автомобиля |
| f3 | 15 | Выключатель аварийной сигнализации, указатели поворота |
| f4 | 10 | Щиток приборов, электронный блок автоматического включения ближнего света фар, звуковой сигнализатор, выключатель сигналов торможения, электронный блок управления рулевым механизмом с переменным усилием, выключатель кондиционера |
| f5 | – | – |
| f6 | 10 | Реле включения компрессора кондиционера, реле включения обогрева заднего стекла, реле включения электростеклоподъемников, реле включения фар головного света |
| f7 | 20 | Реле включения электровентилятора климатической установки, выключатель кондиционера, система климат-контроля |
| f8 | 15 | Переключатель электропривода зеркал, электропривод складывания зеркал, электропривод люка крыши |
| f9 | 25 | Мотор-редуктор стеклоочистителя, переключатель режимов работы стеклоочистителя |
| f10 | – | – |
| f11 | 10 | Блок управления АБС, исполнительный блок АБС |
| f12 | 10 | Иммобилайзер, датчик дождя, противоугонная система |
| f13 | 10 | Блок управления автоматической коробкой передач |
| f14 | 15 | Выключатель аварийной сигнализации |
| f15 | 15 | Электронный блок управления противоугонной сигнализацией |
| f16 | 10 | Диагностика, колодка |
| f17 | 10 | Аудиосистема, часы |
| f18 | 15 | Розетка |
| f19 | 15 | Прикуриватель |
| f20 | 10 | Выключатель фонарей света заднего хода, селектор выбора режима автоматической коробки передач |
| f21 | 15 | Реле включения задних противотуманных фонарей, реле подсветки приборов и органов управления, габаритное освещение |
| f22 | 15 | Печка, кондиционер |
| f23 | 15 | Аудиосистема |
| f24 | 10 | Иммобилайзер |
Расположение остальных реле
Кроме реле, установленных в блоке предохранителей в моторном отсеке, есть и другие реле, установленные в салоне и подкапотном пространстве.
КРОНШТЕЙН РАЗЪЕМА ЗА ПРОСТРАНСТВОМ ДЛЯ НОГ ВОДИТЕЛЯ
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Реле задних противотуманных фар | 96344573 | . |
| Реле парковки/нейтрали | 96190189 | . |
| Блок указателей поворота | 96312545 | . |
| Реле вентилятора | 96190189 | . |
| Реле предупредительного света фар | 96190189 | . |
ПРОСТРАНСТВО ДЛЯ НОГ ВОДИТЕЛЯ
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Звуковая сигнализация | 96459510 | . |
| Контроллер КПП (MR-140/HV-240) | 96342619 | . |
| Контроллер КПП (SIRIUS D4) | 96497032 | . |
ЗА ЛЕВОЙ ФАРОЙ
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Управляющее реле вентилятора системы охлаждения | 96251271 | . |
СЛЕВА ПОД ПРОСТРАНСТВОМ ДЛЯ НОГ ПЕРЕДНЕГО ПАССАЖИРА
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Центральная система блокировки дверных замков | 96552824 | . |
ЗА БЛОКОМ ПРЕДОХРАНИТЕЛЕЙ НА ПРИБОРНОЙ ПАНЕЛИ
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Блок предупредительного света фар | 90414786 | . |
ПАНЕЛЬ ПОЛА ПОД КОНСОЛЬЮ
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Блок управления противоугонной системы | 96407681 | Западная Европа |
. | 96404668 | Общий |
| Модуль датчиков и диагностики | 96406712 | . |
РЯДОМ С БЛОКОМ ПРЕДОХРАНИТЕЛЕЙ В МОТОРНОМ ОТСЕКЕ
| Наименование детали | № детали | ПРИМЕЧАНИЯ |
| Электронный блок управления тормозами | 96549742 |
Мир Вашему дому и удачи на дорогах!
По теме:
Мой Лачетти — Сообщество Автомобилистов
⏰Время чтения: 4 мин.
Добро пожаловать в Сообщество Автомобилистов “Мой Лачетти”🖐
🚩Изначально Сообщество было призвано объединить владельцев автомобилей Шевроле, но со временем мы вышли за эти рамки и в наших рядах постепенно появились марки других производителей, среди которых Мазда, Рено, Ваз, Ниссан, VW, Тойота и др.
Поэтому мы плавно превратились из Сообщества Шевроле в Сообщество Автомобилистов🚗
Чтобы новым и будущим Участникам было легче разобраться в жизни Сообщества, были подготовлены следующие ссылки, перейдя по которым, Вы получите максимум информации:
📌Регистрация в Сообществе, структура сайта (контент, форум, личные страницы и т.д.), оповещения по электронной почте, поиск по сайту
📌Не могу войти в аккаунт. Что делать?
📌Как задать вопрос по автомобилю
📌Карта сайта для людей. Ссылки на все материалы сайта (кроме форума), упорядоченные по категориям.
Стать участником сообщества
📢Если у Вас возникли проблемы при регистрации или не получается войти в учетную запись, тогда сообщите о Вашей проблеме при помощи формы обратной связи.👇
Также воспользуйтесь данной формой, если у Вас есть какие-либо пожелания, предложения либо замечания по работе сайта.
⛔Пожалуйста, не используйте данную форму для вопросов по автомобилю!
Помните: для этого контента требуется JavaScript.
🚩Обращаем Ваше внимание на то, что вопросы, ответы на которые Вы не нашли на страницах сайта, задавайте на форуме! Если похожей темы нет, создайте новую! Повторю ещё раз: если у Вас вопрос по какой-то конкретной статье, то задавайте его в комментариях к той самой статье! Если Вы не нашли даже поиском нужный ответ на Ваш вопрос, тогда спрашивайте на форуме по ссылке выше. Должна быть упорядоченность, чтобы кто-то после Вас с таким же вопросом смог быстро найти на него ответ. Также на форуме Вам могут ответить другие участники сообщества без модерации, что значительно ускорит возможность получить ответ.
✅Предложения по развитию сообщества излагайте в этой теме на форуме.
🔔Сообщество “Мой Лачетти”🖐
Наше Сообщество призвано объединить владельцев и любителей автомобилей для выявления недостатков и достоинств данных авто.
Каждый из Вас уже знает какие-либо секреты, хитрости, малоизвестные факты и особенности. А может Вы недавно стали владельцем автомобиля и хотите поделиться впечатлениями и ощущениями. Если Вы заинтересованы в развитии Сообщества и хотите полноценно участвовать в нём, тогда регистрируйтесь и становитесь полноценным участником👍
🔔Регистрация также даёт Вам полностью окунуться в жизнь Сообщества, а именно Вы сможете:
- создать свою личную страницу и делится своими медиафайлами, опытом, впечатлениями и т.д.
- искать и добавлять друзей по интересам
- следить за активностью друзей и не только
- создавать темы, задавать вопросы и получать ответы
- создавать группы, как в соцсетях
- писать личные сообщения любым пользователям
- получать настраиваемые уведомления по электронной почте о любой активности в сообществе
- автоматически стать участником форума
- получить расширенный поиск по сайту
- и многое-многое другое, так как сообщество не стоит на месте
📈Также уже введена функция рейтинга участников.
Так называемый – Rank. За каждую активность (комментарии, время, проведённое на сайте, темы, ответы, заполненный профиль и т.д.) начисляются баллы, которые отражаются на странице профиля участника. В зависимости от количества баллов Вы пройдёте путь: Новичок – Начинающий – Узнаваемый – Известный – Знаменитый – Выдающийся – Величайший – Легендарный – Авторитетный участник Сообщества🕵
Ваш статус также будет отражаться на странице профиля и меняться в реальном времени.
🗝Для доступа ко всем функциям необходимо после авторизации добавить аватар (картинку профиля), затем навести мышку на правый верхний угол экрана и выбрать из выпадающего списка нужное действие.
👔Добавление аватара – это вынужденная мера против автоматических регистраций ботами. Профиля без аватара через некоторое время удаляются.
⚡Становитесь участником Сообщества, задавайте вопросы, отвечайте на вопросы других, заводите новые знакомства, добавляйте друзей и просто окунитесь в наш особенный мир автомобилистов:
Стать участником сообщества
Все своими руками👈
🔌Также недавно открылся новый раздел “Домашнему мастеру“, где решаются проблемы по ремонту чего-либо в быту.
Присоединяйтесь к нам, вопросите вопросы и советуйте советы.
Всем Мира и ровных дорог👍
📧Подпишитесь на новые статьи и обновления сайта по электронной почте
🚩Если Вы считаете проект полезным, тогда можете поблагодарить автора и поддержать его развитие👍
Поддержка сообщества:
✔Поддержка через Юмани (Яндекс деньги), банковскую карту или мобильный
✔Также можно оказать поддержку на Вебмани Z383535233634
✔Или на банковскую карту 5168742212516433
✅Также можете поделится своим мнением в соцсетях или комментариях.
⛔Друзья! Прочитайте это обязательно! В сети начали появляться ресурсы под названием “Мой Лачетти”, которые не имеют ничего общего с нашим сообществом, кроме украденного имени. Будьте внимательны! Уже есть случаи обмана пользователей под прикрытием доброго имени “Мой Лачетти”. Люди платят деньги за какие-то мифические платные статьи и видео, по материалам которых можно простой настройкой увеличить мощность двигателя, уменьшить расход и т.
п. Нам стали приходить требования от людей, чтобы мы предоставили материалы, за которые они заплатили.
Администратор сообщества “Мой Лачетти” ещё раз напоминает и подчёркивает, что у нас никогда не было никаких платных материалов. У нас есть форма добровольной финансовой поддержки для оплаты расходов на содержание сайта. И она находится исключительно на этом сайте! Также мы не проводим никаких акций в соцсетях! Официально мы есть только на YouTube. Проявляйте бдительность при посещении интернет ресурсов. Проверяйте каждую букву и символ в адресе сайта.
🚩Адрес сообщества “Мой Лачетти” имеет вид https://moylacetti.ru
📛Отличие хотя бы в один символ означает, что Вы попали не в настоящее сообщество “Мой Лачетти”! Будьте бдительны и берегите свои деньги и нервные клетки.
С уважением, настоящая команда сообщества “Мой Лачетти”😉
Мой Лачетти — Сообщество Автомобилистов
⏰Время чтения: 4 мин.
Добро пожаловать в Сообщество Автомобилистов “Мой Лачетти”🖐
🚩Изначально Сообщество было призвано объединить владельцев автомобилей Шевроле, но со временем мы вышли за эти рамки и в наших рядах постепенно появились марки других производителей, среди которых Мазда, Рено, Ваз, Ниссан, VW, Тойота и др.
Поэтому мы плавно превратились из Сообщества Шевроле в Сообщество Автомобилистов🚗
Чтобы новым и будущим Участникам было легче разобраться в жизни Сообщества, были подготовлены следующие ссылки, перейдя по которым, Вы получите максимум информации:
📌Регистрация в Сообществе, структура сайта (контент, форум, личные страницы и т.д.), оповещения по электронной почте, поиск по сайту
📌Не могу войти в аккаунт. Что делать?
📌Как задать вопрос по автомобилю
📌Карта сайта для людей. Ссылки на все материалы сайта (кроме форума), упорядоченные по категориям.
Стать участником сообщества
📢Если у Вас возникли проблемы при регистрации или не получается войти в учетную запись, тогда сообщите о Вашей проблеме при помощи формы обратной связи.👇
Также воспользуйтесь данной формой, если у Вас есть какие-либо пожелания, предложения либо замечания по работе сайта.
⛔Пожалуйста, не используйте данную форму для вопросов по автомобилю!
Помните: для этого контента требуется JavaScript.
🚩Обращаем Ваше внимание на то, что вопросы, ответы на которые Вы не нашли на страницах сайта, задавайте на форуме! Если похожей темы нет, создайте новую! Повторю ещё раз: если у Вас вопрос по какой-то конкретной статье, то задавайте его в комментариях к той самой статье! Если Вы не нашли даже поиском нужный ответ на Ваш вопрос, тогда спрашивайте на форуме по ссылке выше. Должна быть упорядоченность, чтобы кто-то после Вас с таким же вопросом смог быстро найти на него ответ. Также на форуме Вам могут ответить другие участники сообщества без модерации, что значительно ускорит возможность получить ответ.
✅Предложения по развитию сообщества излагайте в этой теме на форуме.
🔔Сообщество “Мой Лачетти”🖐
Наше Сообщество призвано объединить владельцев и любителей автомобилей для выявления недостатков и достоинств данных авто.
Каждый из Вас уже знает какие-либо секреты, хитрости, малоизвестные факты и особенности. А может Вы недавно стали владельцем автомобиля и хотите поделиться впечатлениями и ощущениями. Если Вы заинтересованы в развитии Сообщества и хотите полноценно участвовать в нём, тогда регистрируйтесь и становитесь полноценным участником👍
🔔Регистрация также даёт Вам полностью окунуться в жизнь Сообщества, а именно Вы сможете:
- создать свою личную страницу и делится своими медиафайлами, опытом, впечатлениями и т.д.
- искать и добавлять друзей по интересам
- следить за активностью друзей и не только
- создавать темы, задавать вопросы и получать ответы
- создавать группы, как в соцсетях
- писать личные сообщения любым пользователям
- получать настраиваемые уведомления по электронной почте о любой активности в сообществе
- автоматически стать участником форума
- получить расширенный поиск по сайту
- и многое-многое другое, так как сообщество не стоит на месте
📈Также уже введена функция рейтинга участников.
Так называемый – Rank. За каждую активность (комментарии, время, проведённое на сайте, темы, ответы, заполненный профиль и т.д.) начисляются баллы, которые отражаются на странице профиля участника. В зависимости от количества баллов Вы пройдёте путь: Новичок – Начинающий – Узнаваемый – Известный – Знаменитый – Выдающийся – Величайший – Легендарный – Авторитетный участник Сообщества🕵
Ваш статус также будет отражаться на странице профиля и меняться в реальном времени.
🗝Для доступа ко всем функциям необходимо после авторизации добавить аватар (картинку профиля), затем навести мышку на правый верхний угол экрана и выбрать из выпадающего списка нужное действие.
👔Добавление аватара – это вынужденная мера против автоматических регистраций ботами. Профиля без аватара через некоторое время удаляются.
⚡Становитесь участником Сообщества, задавайте вопросы, отвечайте на вопросы других, заводите новые знакомства, добавляйте друзей и просто окунитесь в наш особенный мир автомобилистов:
Стать участником сообщества
Все своими руками👈
🔌Также недавно открылся новый раздел “Домашнему мастеру“, где решаются проблемы по ремонту чего-либо в быту.
Присоединяйтесь к нам, вопросите вопросы и советуйте советы.
Всем Мира и ровных дорог👍
📧Подпишитесь на новые статьи и обновления сайта по электронной почте
🚩Если Вы считаете проект полезным, тогда можете поблагодарить автора и поддержать его развитие👍
Поддержка сообщества:
✔Поддержка через Юмани (Яндекс деньги), банковскую карту или мобильный
✔Также можно оказать поддержку на Вебмани Z383535233634
✔Или на банковскую карту 5168742212516433
✅Также можете поделится своим мнением в соцсетях или комментариях.
⛔Друзья! Прочитайте это обязательно! В сети начали появляться ресурсы под названием “Мой Лачетти”, которые не имеют ничего общего с нашим сообществом, кроме украденного имени. Будьте внимательны! Уже есть случаи обмана пользователей под прикрытием доброго имени “Мой Лачетти”. Люди платят деньги за какие-то мифические платные статьи и видео, по материалам которых можно простой настройкой увеличить мощность двигателя, уменьшить расход и т.
п. Нам стали приходить требования от людей, чтобы мы предоставили материалы, за которые они заплатили.
Администратор сообщества “Мой Лачетти” ещё раз напоминает и подчёркивает, что у нас никогда не было никаких платных материалов. У нас есть форма добровольной финансовой поддержки для оплаты расходов на содержание сайта. И она находится исключительно на этом сайте! Также мы не проводим никаких акций в соцсетях! Официально мы есть только на YouTube. Проявляйте бдительность при посещении интернет ресурсов. Проверяйте каждую букву и символ в адресе сайта.
🚩Адрес сообщества “Мой Лачетти” имеет вид https://moylacetti.ru
📛Отличие хотя бы в один символ означает, что Вы попали не в настоящее сообщество “Мой Лачетти”! Будьте бдительны и берегите свои деньги и нервные клетки.
С уважением, настоящая команда сообщества “Мой Лачетти”😉
| № | А | Функция/компонент |
| Ef1 | 30 | Главная аккумуляторная батарея (F13~F16, F21~F24) |
| Ef2 | 60 | Электронный блок управления тормозами, разъем линии подачи масла |
| Ef3 | 30 | Реле вентилятора |
| Ef4 | 30 | Замок зажигания 2 |
| Ef5 | 30 | Замок зажигания 1 |
| Ef6 | 20 | Низковольтное реле вентилятора системы охлаждения |
| Ef7 | 30 | Реле обогрева стекла |
| Ef8 | 30 401) | Реле высокой скорости вентилятора охлаждения |
| Ef9 | 20 | Переключатель электрических стеклоподъемников |
| Ef10 | 15 | Муфта топливопровода, контроллер ЭСУД (MR-140), клапан рециркуляции отработавших газов, система электронного зажигания |
| Ef11 | 10 | Контроллер ЭСУД, главное реле (Sirius D4) |
| Ef12 | 25 | Реле фар, реле подсветки |
| Ef13 | 15 | Выключатель тормоза |
| Ef14 | 20 | Переключатель электрических стеклоподъемников |
| Ef15 | 15 | Фары, дальний свет |
| Ef16 | 15 | Реле звукового сигнала, сирены, контактный выключатель капота |
| Ef17 | 10 | Реле компрессора кондиционера |
| Ef18 | 15 | Топливный насос |
| Ef19 | 15 | Комбинация приборов, выключатель напоминания о ключе, блок
складывающегося зеркала, плафон индивидуального освещения, плафон освещения салона, лампа освещения багажника, выключатель открытия багажника |
| Ef20 | 10 | Ближний свет левой фары |
| Ef21 | 15 | Клапан продувки адсорбера системы улавливания паров бензина, нагреваемый кислородный датчик, реле охлаждающего вентилятора |
| Ef22 | 15 | Форсунка, система рециркуляции отработавших газов, система рециркуляции отработавших газов с электрическим управлением |
| Ef23 | 10 | Освещение номерного знака, звуковая сигнализация, задний фонарь, фара |
| Ef24 | 15 | Реле противотуманных фар |
| Ef25 | 10 | Наружное зеркало заднего вида с электроприводом |
| Ef26 | 15 | Центральная система блокировки дверных замков |
| Ef27 | 10 | Ближний свет правой фары |
| Ef28 | 10 | Лампы габаритного света с правой стороны, подсветка приборной панели и центральной консоли, подсветка магнитолы, часы |
| Ef29 | 10 | Не используется |
| Ef30 | 15 | Не используется |
| Ef31 | 25 | Не используется |
| Реле | ||
| R1 | Реле подсветки приборной панели и центральной консоли (96190187) | |
| R2 | Реле звукового сигнала (96190187) | |
| R3 | Главное реле (96190189) | |
| R4 | Реле головного света в фарах (96190189) | |
| R5 | Реле передних противотуманных фар (96190187) | |
| R6 | Реле компрессора кондиционера (96190187) | |
| R7 | Реле топливного насоса (96190189) | |
| R8 | Реле электрических стеклоподъёмников (96190189) | |
| R9 | Реле вентилятора системы охлаждения — низкая скорость (96190189) | |
| R10 | Реле обогрева заднего стекла (96190189) | |
| R11 | Реле вентилятора системы охлаждения — высокая скорость (96190189) | |
| № | Номинальный ток, A | Назначение предохранителей |
| Блок предохранителей расположенных под панелью управления | ||
| 1 | 10 | AirBag — блок управления |
| 2 | 10 | ЭБУ: двигатель, АКПП Генератор, датчик скорости, электромагнитный клапан выпускного трубопровода, обмотка главного реле, обмотка реле топливного насоса и катушек зажигания, датчик положения селектора АКПП |
| 3 | 15 | Повороты/Аварийно-световая сигнализация |
| 4 | 10 | Комбинация приборов Стоп-сигналы Блок климат-контроля Блок управления гидроусилителем Привод заслонки — электродвигатель |
| 5 | — | |
| 6 | 10 | Реле включения, обмотка: — компрессор кондиционера, — обогрев заднего стекла — электростеклоподъемники — главный свет фар |
| 7 | 20 | Климат-контроль — блок управления Вентилятор отопителя — высокая скорость, обмотка реле вентилятора Выключатель кондиционера |
| 8 | 15 | Блок складывающегося зеркала Электролюк — блок управления Электрозеркала — переключатель |
| 9 | 25 | Очистители переднего и заднего стекла Переключатель очистителей и омывателей стекол |
| 10 | — | |
| 11 | 10 | Антиблокировочная система тормозов (ABS) |
| 12 | 10 | Блок управления иммобилайзера Датчик дождя Блок управления противоугонной системой |
| 13 | 15 | Блок управления АКПП |
| 14 | 15 | Аварийно-световая сигнализация |
| 15 | 15 | Блок управления противоугонной системой |
| 16 | 10 | Диагностический разъем |
| 17 | 10 | Аудиосистема Часы |
| 18 | 15 | Розетка 12В — дополнительная |
| 19 | 15 | Прикуриватель |
| 20 | 10 | Датчик положения селектора АКПП Задние ходовые огни |
| 21 | 15 | Задние противотуманные фонари — реле Подсветка приборов панели управления Габаритное освещение |
| 22 | 15 | Часы Блок управления климатом/Блок климат-контроля.  |
| 23 | 15 | Аудиосистема |
| 24 | 10 | Блок управления иммобилайзера |
| Блок предохранителей в моторном отсеке | ||
| 1 | 30 | Аккумуляторная батарея |
| 2 | 60 | ABS |
| 3 | 30 | Вентилятор отопителя |
| 4 | 30 | Замок зажигания: стартер, предохранитель №5-8 |
| 5 | 30 | Замок зажигания: предохранитель №1-4, 9-12 и 17-19 |
| 6 | 20 | Вентилятор охлаждения — реле |
| 7 | 30 | Обогрев заднего стекла |
| 8 | 30 | Вентилятор охлаждения — реле высокой скорости |
| 9 | 20 | Электростеклоподъемники правый передний и задние |
| 10 | 15 | ЭБУ Катушка зажигания Клапан рециркуляции отработавших газов |
| 11 | 10 | ЭСУД контроллер Главное реле |
| 12 | 25 | Габаритные огни — реле |
| 13 | 15 | Стоп-сигналы |
| 14 | 20 | Электростеклоподъемник двери водителя |
| 15 | 15 | Дальний свет |
| 16 | 15 | Звуковой сигнал |
| 17 | 10 | Кондиционер — реле компрессора |
| 18 | 15 | Топливный насос |
| 19 | 15 | Комбинация приборов, зуммер ключа, управление складывающегося зеркала, освещение салона и багажного отделения |
| 20 | 10 | Ближний свет — левая фара |
| 21 | 15 | Датчик кислорода, клапан продувки адсорбера, датчик фаз, ЭБУ Вентилятор охлаждения — обмотка реле 1и 2 скорости, управляющего реле |
| 22 | 15 | Система впрыска — форсунки Клапан рециркуляции отработавших газов Топливный насос — обмотка реле |
| 23 | 10 | Освещение номерного знака Габаритные огни — левый борт |
| 24 | 15 | Противотуманные фары — реле |
| 25 | 10 | Электрозеркала |
| 26 | 15 | Центральный замок |
| 27 | 10 | Ближний свет — правая фара |
| 28 | 10 | Габаритные огни — правый борт Подсветка панели приборов, переключателей, аудиосистемы, управления кондиционером, регулятор освещения подсветки приборов |
| 29 | 10 | Резерв |
| 30 | 15 | Резерв |
| 31 | 25 | Резерв |
. | . | ef1 | 30a | Главная аккумуляторная батарея (f13~f16, f21~f24) |
| . | . | ef2 | 60a | Цепи блока управления ABS |
| . | . | ef3 | 30a | Вентилятор отопителя |
30 | sb | ef4 | 30a | Выключатель зажигания (стартер, цепи предохранителей F5 – F8) |
ВАТ (+) | (Медленно перегорающийпредохранитель) | ef5 | 30a | Выключатель зажигания (цепи предохранителей F1 – F4, F9 – F12, F17 – F19) |
. | ef6 | 20a | Низковольтное реле вентилятора системы охлаждения | |
| . | . | ef7 | 30a | Элемент обогрева заднего стекла |
| . | . | ef8 | 30a | Силовая цепь реле высокой скорости вентилятора системы охлаждения |
Ign2 (15a) | . | ef9 | 20a | Электродвигатели стеклоподъемников правой передней и задних дверей |
Ign1 (15) | . | ef10 | 15a | Катушка зажигания, ЭБУ, клапан рециркуляции отработавших газов |
30 | . | ef11 | 10a | Контроллер ЭСУД, главное реле (sirius d4) |
ВАТ(+) | . | ef12 | 25a | Фары, обмотка реле габаритного света |
| . | . | ef13 | 15a | Выключатель сигналов торможения, сигналы торможения |
Ign2 (15a) | . | ef14 | 20a | Электродвигатель стеклоподъемника левой передней двери |
56 СВЕТ | . | ef15 | 15a | Фары, дальн. свет |
30 | . | ef16 | 15a | Реле звукового сигнала, сирены, контактный выключатель капота |
ВАТ(+) | . | ef17 | 10a | Компр. кондиц. Реле |
Ign1 (15) | . | ef18 | 15a | Топливный насос |
30 ВАТ(+) | . | ef19 | 15a | Комбинация приборов, выключатель напоминания о ключе, блок складывающегося зеркала, плафон индивидуального освещения, плафон освещения салона, лампа освещения багажника, выключатель открытия багажника |
56 СВЕТ | Ножевой | ef20 | 10a | Лампа ближнего света левой фары |
Ign1 (15) | предохранитель | ef21 | 15a | Датчики концентрации кислорода, клапан продувки адсорбера, датчик фаз, ЭБУ (Sirius D4), |
30 ВАТ(+) | . | ef22 | 15a | Форсунки, клапан рециркуляции отработавших газов, обмотка реле топливного насоса (ЭБУ |
ПОДСВ. (58) | . | ef23 | 10a | Фонари освещения номерного знака, лампа габаритного света в левой фаре, лампа |
30 ВАТ (+) | . | ef24 | 15a | Реле противотуманных фар |
Ign2 (15a) | . | ef25 | 10a | Наружное зеркало заднего вида с электроприводом |
30 ВАТ (+) | . | ef26 | 15a | Центральная система блокировки дверных замков |
56 СВЕТ | . | ef27 | 10a | Лампа ближнего света правой фары |
ПОДСВ. (58) | . | ef28 | 10a | Лампа габаритного света в правой фаре, лампа габаритного света в правом заднем фонаре, |
ЗАПАСНОЙ | . | ef29 | 10a | Не используется |
| . | ef30 | 15a | Не используется | |
| . | ef31 | 25a | Не используется |
Предохранители Шевроле Лачетти (описание): характеристики и фото
На наших дорогах в последнее время автомобиль Шевроле Лачетти — не редкость, он завоевал большую популярность в первую очередь, благодаря надежности, комфорту и невысокой цене. С конвейера сходит в кузовах седан и хэтчбек. Очень часто эту модель приобретают подержанной и не стоит расстраиваться, если внезапно откажет какая-то из систем в электрооборудовании. Предохранители Шевроле Лачетти расположены в трех блоках, которые размещены в хорошо доступных местах, и если не работает подкуриватель или не горит фара, то скорее всего один из них перегорел.
Комфортный салон Шевроле Лачетти седан-хэтчбек
Для того, чтобы самостоятельно и быстро устранить любую неисправность, нужно просто внимательно изучить схему, которая достаточно проста и наглядна. В нашей статье мы подробно расскажем, какие именно предохранители находятся в каждом из блоков, как определить и заменить перегоревший.
Содержание
[ Раскрыть]
[ Скрыть]
Расположение и электросхема
Чтобы вам было проще ориентироваться, опишем каждый блок Шевроле Лачетти отдельно. В моделях, выполненных в кузовах седан и хэтчбек, их расположение очень похоже, поэтому описывать по отдельности нет смысла.
С торца приборной панели
Расположение блока слева панели приборов
Первый блок расположен слева панели приборов. Чтобы получить доступ к нему, достаточно всего лишь открыть дверь со стороны водителя и открыть закрывающую блок крышку.
| № | Ампер | Назначение предохранителя или реле |
| F1 | 10 | предохранитель, отвечающий за состояние подушек безопасности |
| F2 | 10 | ЭБУ |
| F3 | 15 | аварийка |
| F4 | 10 | панель приборов, стоп-сигналы, автоматика кондиционеров, ГУР |
| F5 | свободен | |
| F6 | 10 | кондиционер, наружный свет, подогрев заднего стекла, электрические стеклоподъемники |
| F7 | 20 | отопление, рециркуляция воздуха, скорость работы вентилятора, автоматика кондиционера |
| F8 | 15 | управление зеркалами и люком |
| F9 | 25 | стеклоочистители |
| F10 | свободен | |
| F11 | 10 | ABS |
| F12 | 10 | иммобилайзер, сигнализатор дождя |
| F13 | 10 | автоматическая коробка передач |
| F14 | 15 | аварийка |
| F15 | 15 | сигнализация |
| F16 | 10 | разъем для диагностики |
| F17 | 10 | аудиосистема |
| F18 | 15 | розетка двенадцать вольт |
| F19 | 15 | прикуриватель |
| F20 | 10 | задний ход, датчик селектора автоматической трансмиссии, салонное освещение |
| F21 | 15 | задние противотуманки |
| F22 | 15 | автоматика кондиционера |
| F23 | 15 | аудиосистема |
| F24 | 10 | иммобилайзер |
Блок электропредохранителей
Подкапотный блок
Подкапотный блок
Следующий блок с предохранителями находится под крышкой капота слева, рядом с аккумуляторной батареей.
| № | Ампер | Назначение предохранителя или реле |
| Ef1 | 30 | аккумуляторная батарея |
| Ef2 | 60 | ABS |
| Ef3 | 30 | вентилятор системы отопления |
| Ef4 | 30 | система зажигания |
| Ef6 | 20 | охлаждение |
| Ef7 | 30 | обогрев заднего стекла |
| Ef8 | 30 | увеличенная скорость вентилятора радиатора |
| Ef9 | 20 | электростеклоподъемники (правая и задняя двери) |
| Ef10 | 15 | ЭБУ |
| Ef11 | 10 | основное реле, электронное управление двигателем |
| Ef12 | 25 | наружное оборудование, габаритные огни |
| Ef13 | 15 | стопы |
| Ef14 | 20 | электростеклоподъемник (дверь со стороны водителя) |
| Ef15 | 15 | дальний свет |
| Ef16 | 15 | звук, сирена |
| Ef17 | 10 | кондиционер |
| Ef18 | 15 | топливонасос |
| Ef19 | 15 | панель приборов, складывания зеркал, лампы салонного освещения, освещение багажника |
| Ef20 | 10 | левая фара |
| Ef21 | 15 | ЭБУ, продувка адсорбера, охлаждение радиатора |
| Ef22 | 15 | насос подкачки бензина, клапан рециркуляции отработавших газов |
| Ef23 | 10 | левые габариты, освещения номера, предупреждающий сигнал |
| Ef24 | 15 | противотуманки |
| Ef25 | 10 | электропривод боковых зеркал |
| Ef26 | 15 | центральный замок |
| Ef27 | 10 | правая фара, ближний свет |
| Ef28 | 10 | правые габариты |
| Ef29 | 10 | запасной |
| Ef30 | 15 | запасной |
| Ef31 | 25 | запасной |
| К1 | реле подсветки панели приборов и главной консоли | |
| К2 | реле звука | |
| К3 | главное реле зажигания | |
| К4 | запасной | |
| К5 | реле противотуманок | |
| К6 | компрессор кондиционера | |
| К7 | насос подкачки бензина, катушка зажигания | |
| К8 | электростеклоподъемники | |
| К9 | низкая скорость работы вентилятора | |
| К10 | обогрев заднего стекла | |
| К11 | высокая скорость работы вентилятора радиатора |
Схема подкапотного блока
Под приборной панелью
Этот блок, в котором находятся только реле, расположен под панелью приборов на специальном кронштейне, вблизи педалей.
| № | Ампер | Назначение предохранителя или реле |
| 1 | реле-защита аккумуляторной батареи | |
| 2 | реле-прерыватель указателей поворотов | |
| 3 | реле-задние противотуманки | |
| 4 | реле-блокировка стартера |
Схема блока реле под панелью
Прочитав и изучив материал данной статьи, можно быстро отыскать, что в чем суть любой проблемы, которая связана с системой электропроводки в автомобиле Шевроле Лачетти седан и хэтчбек. Диагностика неполадок производится при помощи тестера.
Процесс снятия и замены
Визуальный осмотр предохранителей скорее всего не даст никаких результатов, снаружи они могут ничем не отличаться от исправных. Не будет заметно никаких разрывов, но во время установки такой предохранитель не будет работать. Чтобы точно определить состояние предохранителя, воспользуйтесь тестером и поочередно проверяйте каждый, при этом доставать из блока нет необходимости. В свою очередь обязательно имейте запас предохранителей различной мощности и реле, места они занимают совсем мало, а в экстренной ситуации могут пригодиться.
Загрузка …
Видео «Замена предохранителя прикуривателя»
На всех автомобилях Шевроле замена предохранителей очень похожа. На примере замены электропредохранителя на Авео мастер продемонстрирует, как происходит замена на Лачетти.
Расположение блока предохранителей Chevrolet Lacetti
Вот список рекомендуемых запчастей Предохранители и блоки предохранителей и запасные части chevrolet lacetti. Щелкните каждую ссылку, чтобы просмотреть наш магазин с полным списком предохранителей, блоков предохранителей и других связанных деталей. Блок предохранителей панели приборов расположен на торце панели приборов со стороны водителя транспортного средства.
B2e287 Блок предохранителей Chevrolet Lacetti Расположение Проводка Ресурсы
Все об автомобилях перейти к содержанию.
Расположение блока предохранителей Chevrolet Lacetti . Схема предохранителей Chevrolet Aveo 2002 2011. Блок предохранителей Chevrolet Lacetti с 2005 по 2011 год. Эта функция сейчас недоступна.
Chevrolet Aveo 2002 2011 Схема предохранителей. Я думаю, это просто предохранитель, но у меня нет инструкции по эксплуатации, чтобы узнать, какой предохранитель предназначен для радио. Блок предохранителей Chevrolet Lacetti с 2005 по 2011 год.
Электрические компоненты, такие как ваша карта-фонарик, радио, подогрев сидений, дальний свет, электрические стеклоподъемники, все имеют предохранители, и если они внезапно перестают работать, скорее всего, у вас перегорел предохранитель.Бесплатная доставка многих товаров. Размещено анонимом 3 мая 2013 г.
10 марта 2016 г. Расположение предохранителя насоса омывателя ветрового стекла на daewoo lacetti. Стоимость пересылки не может быть рассчитана.
Пожалуйста, введите действительный почтовый индекс. Где находится предохранитель насоса омывателя ветрового стекла на daewoo lacetti liz декабрь 2010 года. Купить предохранители и блоки предохранителей chevrolet lacetti, соответствующие предохранители и блоки предохранителей chevrolet lacetti.
Связаться с продавцом открывается в новом окне или вкладке и запросить способ доставки в вашу страну.Расположение топливного фильтра holden barina tk 2006. Где находится предохранитель стоп-сигнала на Chevrolet Lacetti и где он находится.
Genuine GM 2008 Chevrolet Lacetti 18 16v блок предохранителей в моторном отсеке 96451739. Перейти к основному содержанию. Общая техническая схема предохранителей для Chevrolet Lacetti Привет У меня Chevrloet Lacetti 2007 года выпуска, у которого перестало работать радио.
Повторите попытку позже. Введите ключевое слово для поиска. Хэтчбек шевроле авео блок предохранителей приборная панель хэтчбек.
Блок предохранителей lacetti 2000 daewoo lanos. У кого-нибудь есть ссылка на копию, которую я мог бы загрузить бесплатно или еще мог бы рассказать мне. Блок реле и предохранителей в моторном отсеке.
Требуется отремонтировать машину daewoo. На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Chevrolet Aveo 2009 года, а также показано расположение на схеме панели предохранителей. Расположение предохранителя насоса омывателя лобового стекла на daewoo lacetti.
B7a688 Расположение блока предохранителей Chevrolet Lacetti Ресурсы для проводки
Блок предохранителей Lacetti Fixya
Вопросы по предохранителю Lacetti Ответы с изображениями Fixya
B2e287 Расположение блока предохранителей Chevrolet Lacetti Электропроводка
Блок управления предохранителем Optra 9000 Блок управления предохранителем Lacetti
Для Chevrolet Lacetti 1 4 16v 95 Hp Хэтчбек 5 дверей
Chevrolet Lacetti Предохранители и реле Бортжурнал Chevrolet Lacetti
Chevrolet Aveo 2002 2011 Схема блока предохранителей Auto Genius
37d3c Chevrolet Lacetti Расположение блока предохранителей Электропроводка Ресурсы
Расположение блока предохранителей Chevrolet Aveo
Chevy Sonic Cigarette Lighter Aka Power Outlet Fuse Youtube
1592 Lincoln Mkt Расположение блока предохранителей Проводка R esources
E8b8d45 2008 Dodge Charger Расположение блока предохранителей Электропроводка
Схема блока предохранителей на приборной панели Chevrolet Trax 2013 2014
Daewoo Lacetti Stereo Электросхема Электросхема
2012 Malibu Блок предохранителей Блог Блог предохранителей
Lacetti 2005 Box Breakeryard Com
0
Б / у Блок предохранителей Chevrolet Lacetti 2011 1 6 л Новые и б / у
Расположение блока предохранителей Chevrolet Lacetti
Схемы электрических соединений Chevrolet Lacetti
Схемы подключения Chevrolet Cruze Блоки предохранителей Электрооборудование автомобиля
Блок предохранителей Chevrolet Aveo 2002 Авто 2011 Блок предохранителей Genius
B2e287 Расположение блока предохранителей Chevrolet Lacetti Ресурсы для проводки
09 Схема электрических соединений блока предохранителей Hhr
Блок предохранителей для Chevrolet Lacetti 1 6109 Hp Hatchback 2006 Цена
060922 0244j200af Блок предохранителей Chevrolet Lacetti 333225 10 Ebay
Chevrolet Lacetti Предохранители и реле Бортжурнал Chevrolet Lacetti
Obd2 Расположение разъема Inrolet Lacetti
Chevrolet Lacetti Facile И реле, бортовой журнал Шевроле Лачетти
2012 Блок предохранителей Malibu Блог Схема соединений
4eec89c Расположение блока предохранителей Шевроле Лачетти Электропроводка
Реклама Ebay Chevrolet Lacetti Mk1 1 6 Бензиновый предохранитель в салоне
Chevrolet Lacetti 2005–2011 Блок предохранителей и реле
Wrg 4838 Расположение блока предохранителей Fiat Ducato Van
Схема электрических соединений Daewoo Lacetti Pt 3en 4j2 3
Предохранители Chevrolet Lacetti An d Реле, бортовой журнал Chevrolet Lacetti
Расположение жгута проводов электрических стеклоподъемников Daewoo Lacetti Service
Схема 2008 Nissan 350z Схема блока предохранителей Полная версия Качество HD
4eec89c Расположение блока предохранителей Chevrolet Lacetti Электропроводка
Chevrolet Lacetti 9000 Предохранители и реле Chevrolet Lacetti 9000 Chevrolet 9000 Lacet Руководство по ремонту Chevrolet Lacetti, электрические схемы с 2006 по 2009 год
0
Chevrolet Lacetti Предохранители и реле Бортжурнал Chevrolet Lacetti
Dd5687 Daewoo Nubira Схема электрических соединений Блок предохранителей Chevrolet Lacetti
Расположение блока предохранителей Ac6 на Daewoo Matiz Электропроводка Ресурсы
Dda4d4 2006 Aveo Электросхема Электропроводка Ресурсы 2020
Obd2 Расположение разъема в Chevrolet Spin 2012 Outils Obd
Chevrolet Lacetti Предохранители и реле Бортжурнал Chevrolet Lacetti
Chevrolet Lacetti Предохранители и реле Chevrolet Lacetti
6fd Daewoo Matiz Внутренний блок предохранителей Расположение Электропроводка Коробка предохранителей Chevrolet 45 Lacetti 2005 1 6l 27eur
Chevrolet Lacetti 1 8 2008 Отсек двигателя Блок предохранителей и реле Ebay
0125j200 Используемый блок предохранителей Chevrolet Lacetti 2004 1 8l 27eur
050619 Блок предохранителей Chevrolet Lacetti 210621 85 Ebay
C37 Cpr 3681 2005 Saab 9 5 23t Схема блока предохранителей Электропроводка
Chevrolet Lacetti 2005–2011 Блок предохранителей и реле 1 Breakeryard Com
B7a688 Chevr olet Lacetti Блок предохранителей Расположение Электропроводка
8663871 2008 Acura Rdx Электросхема Электросхема Электропроводка
Блог Электросхемы блока предохранителей Malibu 2012
Блок предохранителей Chevrolet Captiva Японские корейские автомобильные запчасти
Chevrolet Lacetti Предохранители и реле
Chevrolet Lacetti Расположение коробки и схемы Chevrolet Aveo 2003 2006 Youtube
4e3d Jaguar E Type Расположение блока предохранителей Электропроводка
2009 Chevy Malibu Схема электропроводки блока предохранителей
9cf78 Skoda Fabia Блок предохранителей Электропроводка Ресурсы
A600b D5 Блок предохранителей
Расположение цифровых ресурсов
Блок предохранителей Mitsubishi Challenger Triton Warrior 4×4 Obd2
Chevrolet Lacetti с 2005 по 2011 год Блок предохранителей и реле 1 Breakeryard Com
96838986 Новый оригинальный высококачественный блок предохранителей в сборе Реле двигателя
194 Chevrolet Spark C Chevrolet Aveo C Chevrolet Lacetti C
0467j200 070514 Af Блок предохранителей Chevrolet Lacetti 2007 1 6 л 20 евро
Caja De Realy Optra Vehicle Technology Motor Vehicle 9000f
0c C Шевроле Авео C Шевроле Лачетти C
2012 Блок предохранителей Malibu Блог Электросхемы
Расположение и схемы блока предохранителей Chevrolet Aveo 2007 2011 Youtube
Схема блока предохранителей приборной панели Chevrolet Spark Eu Ver 2010
Chevrolet Lacetti Предохранители и реле Журнал Chevrolet Lacetti
Chevrolet Lacetti 2005–2011 Блок предохранителей Ebay
Схема Блок предохранителей Chevy Optra Полная версия Блок предохранителей высокого качества
Wrg 8908 2000 Блок предохранителей Daewoo Lanos Схема
Caf 2005 Smart Car Расположение блока предохранителей Библиотека электропроводки
166 Chevrolet Lacetti 2005 Электросхема Электросхема
Блок предохранителей для Chevrolet Lacetti 1 6 109 л.с. Хэтчбек 2005 Цена
Схема 92 Электросхема двигателя Geo Prizm Полная версия Hd
Chevrolet Lacetti 2005–2011 Блок предохранителей Breakeryard Com
Chevrolet Spark Daewoo Matiz Ic Sigorta Kutusu Внутренний блок предохранителей
8663871 2008 Acura Rdx AC Электросхема Электропроводка Ресурсы
Ap02 Дроссельная заслонка в сборе для двигателя Chevrolet Lacetti 9000 Gemaz2 Pri200 9000 Электрическая схема Полная версия Hd
Chevrolet Lacetti 2005-2011 Блок предохранителей и реле 1 8 Бензин OEM
0cf Chevrolet Spark C Chevrolet Aveo C Chevrolet Lacetti C
Wrg 9424 Ключ от блока предохранителей Golf Tdi
2926b Блок предохранителей Chevy Optra Цифровые ресурсы
Расположение блока предохранителей и схемы Chevrolet Aveo 2007 2011 Youtube
Логотип Chevrolet Png Vector
Схемы подключения Chevrolet Spark
Блок предохранителей Matiz Matiz 8 96427971 0 B Parts
| LANDSMEER, Нидерланды | Блок предохранителей для Chevrolet Lacetti с ноября 2005 г. с коробкой передач: 5-ступенчатой, двери: 4-дверный, тип кузова: хэтчбек, цвет автомобиля: серый, код двигателя: F16D3, киловатт: 80 кВт, тип двигателя: Бензиновый, объем двигателя: 1598 куб.см |
| ISSOU, Франция | Блок предохранителей на Шевроле Лачетти с апреля 2003 г. с коробкой передач: 5-ступенчатой, двери: 4-дверный, тип кузова: Хэтчбек, привод: передний, киловатт: 110 кВт, тип двигателя: бензиновый, объем двигателя: 1600 см3, расположение: передний левый |
| Alkmaar, Нидерланды | Блок предохранителей для Chevrolet Lacetti с июля 2005 г. с дверями: 4-дверный, тип кузова: хэтчбек , цвет автомобиля: синий, код двигателя: T18SED, киловатт: 90 кВт, тип двигателя: бензиновый, объем двигателя: 1799 см3, расположение: передний левый |
| Meppel, Нидерланды | Блок предохранителей для Chevrolet Lacetti с апреля 2005 г. КПП: 5-ти ступенчатая, двери: 4-др., кузов: Хэтчбек, автомобили цвет: синий, код двигателя: F16D3, киловатт: 80 кВт, тип двигателя: бензин, объем двигателя: 1598 куб.см |
| Апелдорн, Нидерланды | Блок предохранителей для Chevrolet Lacetti с марта 2005 г. с дверями: 4-dr, тип кузова: Хэтчбек, цвет автомобиля: Красный, код двигателя: F16D3, киловатт: 80 кВт, тип двигателя: Бензин, объем двигателя: 1598 см3 |
| Almere, Нидерланды | Блок предохранителей для Chevrolet Lacetti с января 2005 года с коробкой передач : Автомат, двери: 4-dr, тип кузова: Hatchback, цвет автомобиля: Красный, привод: переднее колесо, код двигателя: F16D3, киловатт: 80 кВт, тип двигателя: бензиновый, объем двигателя: 1598 см3, расположение: спереди слева |
| Heerlen, Нидерланды | Блок предохранителей для Chevrolet Lacetti с января 2009 г. с дверями: 4-dr, тип кузова: Hatchback, цвет автомобиля: Серый, код двигателя: F16D3, киловатт: 80 кВт, тип двигателя: бензиновый, объем двигателя: 1598 куб. см |
| Heerlen, Нидерланды | |
| Almere, Нидерланды | Блок предохранителей для Chevrolet Lacetti с января 2005 года с коробкой передач: Автомат, двери: 4-dr, тип кузова: Hatchback, цвет автомобиля: Красный, привод: Переднее колесо, код двигателя: F16D3, киловатт: 80 кВт, тип двигателя: Бензиновый, объем двигателя: 1598 см3 |
| Heemskerk, Нидерланды | Блок предохранителей на Шевроле Лачетти с мая 2005 г. КПП: 5-ступенчатая, двери: 4-дверные, тип кузова: Хэтчбек, цвет автомобиля: Черный , код двигателя: F14D3, киловатт: 70 кВт, тип двигателя: Бензин, объем двигателя: 1399 куб.см |
Блок предохранителей chevrolet lacetti 2006 автомат 5 дверный хэтчбек 1.6 sx
Блок предохранителей — это блок, в котором содержатся предохранители, предотвращающие перегрузку различных систем и аксессуаров с электрическим приводом в автомобиле. Коробки предохранителей всегда закрыты, чтобы предотвратить повреждение от влаги и случайное смещение предохранителей. Всегда есть диаграмма, показывающая, где расположен каждый предохранитель, какова его сила тока и что он регулирует. Обычно это находится на внутренней стороне крышки. Многие блоки предохранителей имеют специальный слот для инструмента, с помощью которого можно извлечь предохранители, потому что многие мини-предохранители трудно удалить пальцами.Запасные предохранители также иногда хранятся в блоке предохранителей. Здесь также можно найти мигалки, которые заставляют периодически загораться аварийные огни и указатели поворота. Блоки предохранителей, расположенные под капотом, также могут содержать реле, которые помогают управлять составными частями систем охлаждения и подачи топлива.
Найти гарантированные новые и бывшие в употреблении OEM
Блок предохранителей для chevrolet lacetti 2006 автоматический 5-дверный хэтчбек 1.6 sx Запасные части и запасные части через наши сетевые компании по автомастерским, разборщикам автомобилей и металлоломам.Мы можем предложить вам лучшие конкурентоспособные цены на блок предохранителей из верхней части блока предохранителей в Великобритании для chevrolet lacetti 2006 automatic 5 door hatchback 1.6 sx
Блок предохранителей
поставщики. В AM Car Parts вы можете приобрести блоки предохранителей для всех марок и моделей. Мы специализируемся на блоках предохранителей для немецких и японских автомобилей в Великобритании и Ирландии.
AM Car Parts — ваш главный поставщик автозапчастей Fuse Box. Мы обслужили тысячи блоков предохранителей для шевроле лачетти 2006 автомат 5 дверный хэтчбек 1.6 клиентов sx, предлагая им лучшие доступные цены в Великобритании для
Fuse Box, мы делаем их автомобили такими, какими они хотят, или чтобы помочь клиентам получить их запчасти по разумной цене.
Предлагаем решение, и оно тоже хорошее. Вместо того, чтобы тратить часы в Интернете на поиск выключателей и разборщиков автомобилей для бывших в употреблении запчастей, которые могут принести вам
Блок предохранителей
вам нужно, мы позволяем вам просто отправить детали необходимых
Блок предохранителей и ваша машина, а все остальное сделаем мы.
Представьте, что вы просто вводите данные о запчастях, которые требуются на веб-сайте, а затем получаете блок предохранителей для chevrolet lacetti 2006 с автоматическим 5-дверным хэтчбеком 1.6 sx от нескольких дилеров и поставщиков в округе и крупных городах Великобритании, у всех из которых есть Блок предохранителей на шевроле лачетти 2006 автомат 5 дверный хэтчбек 1.6 sx в наличии и хочу продать его вам, часто по сильно заниженным ценам.
Звучит просто? Это.
У нас есть обширный список поставщиков автомобильных запчастей, выключателей и партнеров, каждый из которых может предложить вам лучший блок предохранителей для автоматического 5-дверного хэтчбека chevrolet lacetti 2006 1.6 деталей sx по лучшим ценам.
AM Car Parts — это простой способ получить правильный блок предохранителей для chevrolet lacetti 2006 automatic 5 door hatchback 1.6 sx по огромным сниженным ценам.
На все блоки предохранителей chevrolet lacetti 2006 automatic 5 door hatchback 1.6 sx распространяется гарантия и высочайшее качество, каждый блок тщательно разобран и восстановлен с использованием запасных частей самого высокого качества. Если вам нужен блок предохранителей для автоматического 5-дверного хэтчбека Chevrolet Lacetti 2006 1.6 sx или вам просто нужно быстро узнать цену на блок предохранителей, тогда AM Car Parts — одна из крупнейших сетей поставщиков блоков предохранителей в Великобритании, которая предлагает тысячи качественных новых и неоригинальных Блоки предохранителей готовы к быстрой доставке по всей стране.Просто нажмите «Получить бесплатное предложение», чтобы получить бесплатное ценовое предложение и онлайн-цены на блок предохранителей.
Если вам нужна помощь или совет в поиске подходящих запчастей, блок предохранителей для chevrolet lacetti 2006 с автоматическим 5-дверным хэтчбеком 1.6 sx, тогда вы можете связаться с нашей горячей линией запроса запчастей по телефону 0
7 0110 (с 9 утра до 5 вечера пн-пт, стоимость звонка £ 1,00 в минуту
Могут применяться дополнительные сетевые услуги)
Chevrolet Lacetti Mk1 1.6 Блок предохранителей бензиновый 2004-2011 ©
Номер позиции eBay:
284147433200
Продавец принимает на себя всю ответственность за это объявление.
ЗИЗА РИГА
РЕЛЬЦИЦЕР ELCIHEV HMG
ДАОР ЯДРАМ
FFIDRAC
ffidraC
HE2 3FC
МОДНИК ДЕТИНУ
: enohP38319702920
: xaF38319702920
: liamEku.oc.oohay@8828hmg
Пожалуйста, выберите данные вашего автомобиля для получения конкретных результатов.
Чтобы убедиться, что эта деталь подходит вашему автомобилю, выберите автомобиль из списка «Мой гараж» или введите данные о нем ниже.
Этот товар подходит к этим транспортным средствам:
Этот товар подходит на ниже версий автомобиля :
Убедитесь, что ваш автомобиль находится в списке и что в примечаниях нет ограничений для вашего автомобиля.
Нам не удалось выполнить ваш запрос. Пожалуйста, повторите попытку позже.
Информация о совместимости недоступна для этого элемента.
Что-то пошло не так.
Этот список предназначен только для детали или узла под номером , показанного под .
Рекомендуемое количество: 2 .
Часть информации, содержащейся в этой таблице, предоставлена gmhrecyclers
Описание товара
| Состояние: | Б / у : Предмет, который ранее использовался.На изделии могут быть некоторые признаки косметического износа, но он полностью исправен и функционирует должным образом. Это может быть напольная модель или возвращенный товар, который уже был использован. См. Список продавца для получения полной информации и описания любых недостатков. |
|---|---|
| Примечания продавца: | «ПОЛНОСТЬЮ ПРОВЕРЕННАЯ ПОДЛИННАЯ ЧАСТЬ С ГАРАНТИЕЙ 90 ДНЕЙ» |
| Год: | 2007 | Торговая марка: | ШЕВРОЛЕ |
| Номер тега: | 0000378990 | Тип предохранителя / блока предохранителей: | Блок предохранителей |
| Номер детали производителя: | Не применяется |
Информация о продавце компании
SKY LINE WORLD LTD
Тахир Азиз
Ресайклеры автомобилей Gmh
Марди Роуд
КАРДИФ
Кардифф
CF3 2EH
Соединенное Королевство
Номер плательщика НДС:
Я выставляю счета с отдельно указанным НДС.
Политика возврата
После получения товара отмените покупку в течение | Стоимость обратной доставки |
|---|---|
30 дней | Покупатель оплачивает обратную пересылку |
Покупатель несет ответственность за возврат почтовых расходов.
Купить б / у Chevrolet Lacetti 2010 Автоматическая коробка предохранителей 1.6-sx онлайн
Блок предохранителей — это блок, в котором содержатся предохранители, предотвращающие перегрузку различных систем и аксессуаров с электрическим приводом в автомобиле. Коробки предохранителей всегда закрыты, чтобы предотвратить повреждение от влаги и случайное смещение предохранителей. Всегда есть диаграмма, показывающая, где расположен каждый предохранитель, какова его сила тока и что он регулирует.Обычно это находится на внутренней стороне крышки. Многие блоки предохранителей имеют специальный слот для инструмента, с помощью которого можно извлечь предохранители, потому что многие мини-предохранители трудно удалить пальцами. Запасные предохранители также иногда хранятся в блоке предохранителей. Здесь также можно найти мигалки, которые заставляют периодически загораться аварийные огни и указатели поворота. Блоки предохранителей, расположенные под капотом, также могут содержать реле, которые помогают управлять составными частями систем охлаждения и подачи топлива.
Гарантированный поиск новых и бывших в употреблении запасных и запасных частей блока предохранителей Chevrolet Lacetti 2010 через нашу сеть автомастерских, разборщиков автомобилей и склада металлолома.Мы можем получить вам лучшие конкурентоспособные цены на блок предохранителей от поставщиков блоков предохранителей Chevrolet. В AM Car Parts вы можете найти
Блоки предохранителей для всех марок и моделей. Мы специализируемся на немецких и японских автомобилях с предохранителями в Великобритании.
AM Car Parts — ваш главный поставщик автозапчастей Fuse Box. Мы обслужили тысячи блоков предохранителей Chevrolet Lacetti 2010 для наших клиентов, предоставив им лучшие доступные цены в Великобритании на блоки предохранителей Chevrolet Lacetti 2010, мы делаем их автомобили так, как они хотят, или помогаем клиентам получить свою деталь по правильной цене.
Предлагаем решение, и оно тоже хорошее. Вместо того, чтобы тратить часы в Интернете на поиск выключателей, которые могут принести вам нужный вам блок предохранителей Chevrolet Lacetti 2010, мы позволяем вам просто указать информацию о требуемом блоке предохранителей и вашем автомобиле, а мы сделаем все остальное.
Представьте, что вы просто вводите данные о запчастях, которые требуются на веб-сайте, а затем получаете несколько предложений на блок предохранителей Chevrolet Lacetti 2010 от нескольких дилеров и поставщиков в окрестностях и в крупных городах Великобритании, у всех из которых есть блок предохранителей Chevrolet Lacetti 2010 есть на складе и хочу продать его вам, часто по сильно сниженным ценам.
Звучит просто? Это.
У нас есть обширный список партнеров по выключателям, каждый из которых может предложить вам лучшие детали блока предохранителей Chevrolet Lacetti 2010 по лучшим ценам.
AM Car Parts — это простой способ получить правильный блок предохранителей для вашего Chevrolet Lacetti 2010 по огромным сниженным ценам.
Все блоки предохранителей Chevrolet имеют полную гарантию и отличаются высочайшим качеством, каждый блок тщательно разобран и восстановлен с использованием запасных частей самого высокого качества.Если вам нужен блок предохранителей для вашего Chevrolet Lacetti 2010 или вам просто нужно быстро узнать цену на блок предохранителей, то AM Car Parts является одним из крупнейших
Сеть поставщиков блоков предохранителей в Великобритании, где есть тысячи качественных новых и неоригинальных блоков предохранителей, готовых к быстрой доставке по всей стране. Просто нажмите «Получить бесплатную цитату? чтобы получить бесплатное ценовое предложение и онлайн-цены на блок предохранителей.
Если вам нужна помощь или совет в поиске подходящих запчастей для Chevrolet Lacetti 2010, вы можете позвонить в нашу службу поддержки по запросу запчастей по телефону 0
7 0110 (с 9:00 до 17:00 с понедельника по пятницу, стоимость звонка 1.00 за минуту
Могут применяться дополнительные сетевые услуги)
Chevrolet Aveo (2002-2011) — схема предохранителей
Chevrolet Aveo (2002-2011) — схема предохранителей
Год выпуска: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011

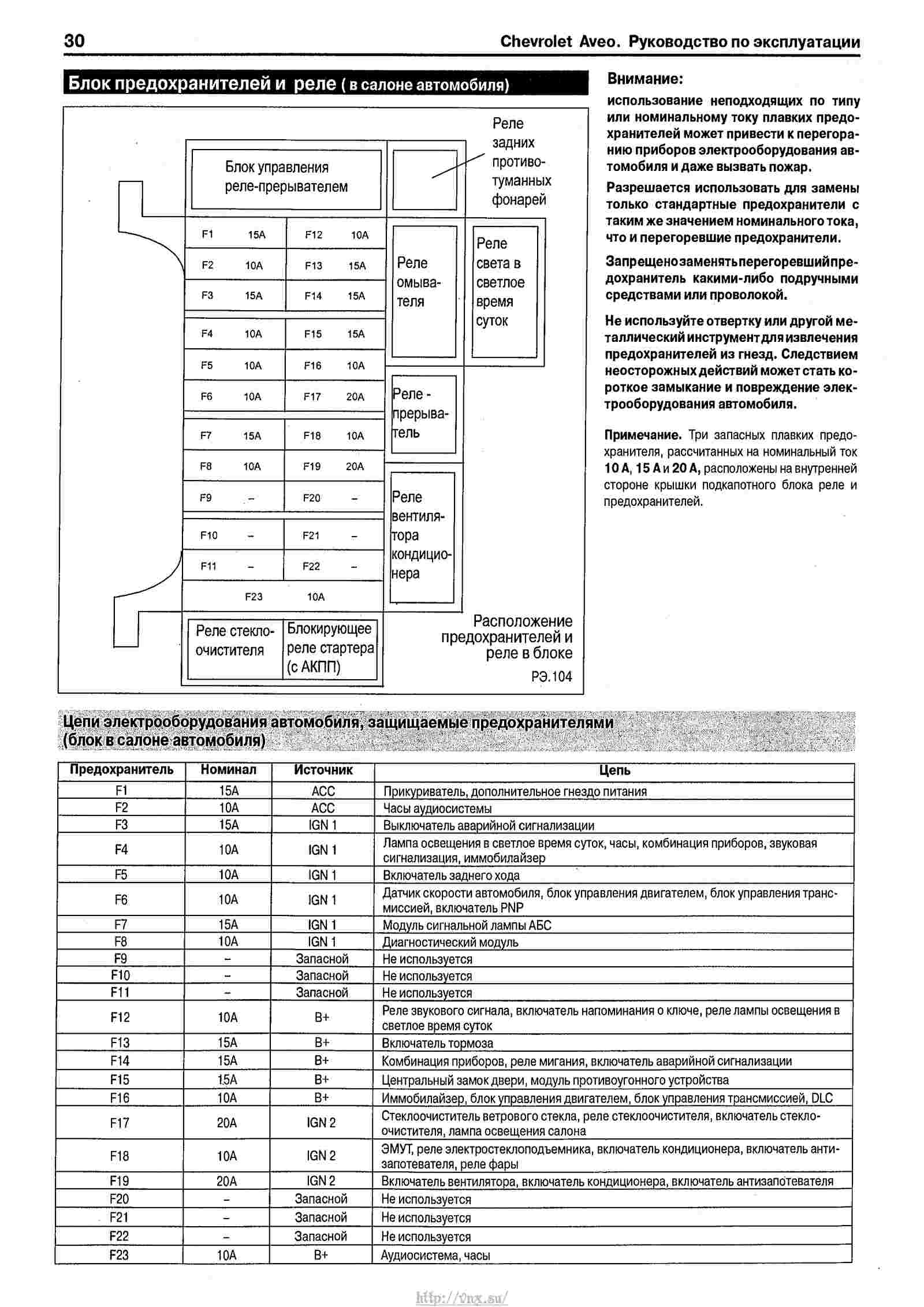

Блок предохранителей в панели приборов
Блок предохранителей панели приборов расположен на торце панели приборов со стороны водителя автомобиля.
Хэтчбек
Chevrolet Aveo — блок предохранителей — панель приборов (хэтчбек)
| Предохранители | Использование |
| AUX LTR | Дополнительный прикуриватель |
| РОГ, ЗАДНИЙ / ПРОТИВОТУМАННЫЙ | Звуковой сигнал, задние противотуманные фары |
| LTR | Прикуриватель |
| СТОП | Стоп-сигнал |
| РАДИО, CLK | Аудио, Часы |
| CLSTR, ОПАСНОСТЬ | Комбинация приборной панели, сигнальная лампа аварийной сигнализации |
| TRN / SIG | Указатель поворота |
| ДХО / LCK | Дверной замок, дистанционный вход без ключа |
| CLSTR, CLK | Комбинация приборов, часы |
| ECM, TCM | Модуль управления двигателем (ECM), модуль управления коробкой передач (TCM) |
| BCK / UP | Фонарь заднего хода |
| WPR, WSWA | Стеклоочиститель, Шайба |
| ECM, TCM | Модуль управления двигателем (ECM), модуль управления коробкой передач (TCM) |
| ENG ПРЕДОХРАНИТЕЛЬ | Предохранитель двигателя |
| ГЕНЕРАТОР | Генератор |
| ОВК | Вентилятор HVAC |
| ПОДУШКА БЕЗОПАСНОСТИ 1 | Подушка безопасности 1 |
| ПУСТО | Не используется |
| АБС | Антиблокировочная тормозная система |
| ДИОД (АБС) | Диод антиблокировочной тормозной системы |
| ПОДУШКА БЕЗОПАСНОСТИ 2 | Подушка безопасности 2 |
| ПУСТО | Не используется |
| CLK, РАДИО | Часы, аудио |
Седан
Chevrolet Aveo mk1 — блок предохранителей — панель приборов (седан)
| Предохранители | Использование |
| SDM | Модуль датчиков и диагностики |
| ЩЕТЧИК | Выключатель стеклоочистителя, электродвигатель стеклоочистителя |
| КЛАСТЕР | Комбинация приборов, выключатель тормоза, противоугонный режим |
| T / SIG | Указатель поворота, выключатель аварийной сигнализации |
| EMS2 | Выключатель стоп-сигнала |
| EMS1 | Блок предохранителей в моторном отсеке, задний датчик кислорода (HO2S), модуль управления коробкой передач, VSS, топливный насос |
| СТОП-ЛАМПА | Выключатель тормоза |
| СИГАРА | Прикуриватель, розетка вспомогательного питания |
| АУДИО / ЧАСЫ | Радио, Часы |
| БД | Бортовая диагностика, иммобилайзер |
| КОМНАТНАЯ ЛАМПА | Лампа багажника, выключатель открытия багажника, комбинация, купольная лампа |
| ЗАЩИТНИК | Обогреватель заднего стекла |
| ВЕРХНЯЯ КРЫША | Модуль люка в крыше (опция) |
| ДХО | Дневные ходовые огни |
| ЗАМОК ДВЕРИ | Дверной замок / разблокировка |
| B / UP ЛАМПА | Фонари заднего хода |
| РОГ | Рупор |
| ЗЕРКАЛО ELEC | Выключатель зеркала, купольная лампа, выключатель кондиционера |
| АУДИО / RKE | Радио, дистанционный вход без ключа, часы, блок зеркал с электроприводом, противоугонный модуль |
| DEFOG ЗЕРКАЛО | Блок зеркал с электроприводом, выключатель кондиционера |
| ПУСТО | Не используется |
| ПУСТО | Не используется |
| ПУСТО | Не используется |
| ПУСТО | Не используется |
Блок предохранителей в моторном отсеке
Блок предохранителей в моторном отсеке расположен со стороны водителя рядом с аккумуляторной батареей.
Хэтчбек
Chevrolet Aveo — блок предохранителей — моторный отсек (хэтчбек)
| Предохранители | Использование |
| HI BEAM RT | Фара дальнего света со стороны пассажира |
| DIS | Система прямого зажигания |
| HI BEAM LT | Фара дальнего света со стороны водителя |
| ДИОД (ТУМАН) | Противотуманная фара диодная |
| МАЛЫЙ ЛУЧ RT | Фара ближнего света со стороны пассажира |
| ИЛЛЮМ РТ | Правый стояночный фонарь, цепь освещения |
| МАЛЫЙ ЛУЧ LT | Фара ближнего света со стороны водителя |
| ILLUM LT | Стояночный фонарь со стороны водителя, лампа номерного знака |
| ИНТ ЛТС | Лампа для салона |
| ИНЖЕКТОР | Инжектор |
| DEFOG | Обогреватель |
| S / КРЫША | Люк |
| ЛАМПЫ ПОДСВЕТКИ | Реле освещения |
| РОГ | Рупор |
| ГОЛОВНЫЕ ЛАМПЫ | Фары |
| ТОПЛИВО | Топливный насос |
| Кондиционер | Компрессор кондиционера |
| ФАР ПРОТИВОТУМАННАЯ | Передняя противотуманная фара |
| ВОЗДУХОДУВКА HVAC | Вентилятор отопления, вентиляции и кондиционирования воздуха |
| АБС | Антиблокировочная тормозная система |
| I / P ПРЕДОХРАНИТЕЛЬ BATT. | Блок предохранителей на приборной панели |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Вентилятор радиатора |
| IGN 2 | Зажигание 2 |
| ПУСТО | Пустой |
| IGN 1 | Зажигание 1 |
| PWR WNDW | Электрические стеклоподъемники |
| ЗАПАСНОЙ | Запасной |
| ПУСТО | Не используется |
| НИЗКИЙ ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР | Низкий уровень охлаждающего вентилятора |
| ГОЛОВНЫЕ ЛАМПЫ HI | Фара дальнего света |
| ГОЛОВНОЙ ЛАМПЫ НИЗКИЙ | Фара ближнего света |
| PWR WNDW | Стеклоподъемник |
| FRT FOG | Противотуманная фара |
| ГЛАВНАЯ ПИТАНИЕ | Основное питание |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| Компрессор кондиционера | Компрессор кондиционера |
| ОХЛАЖДАЮЩИЙ ВЕНТИЛЯТОР HI | Вентилятор охлаждения, высокий уровень |
| ЛАМПЫ ПОДСВЕТКИ | Лампы освещения |
| ПУСТО | Не используется |
Седан
Chevrolet Aveo mk1 — блок предохранителей — моторный отсек (седан)
| Предохранители | Использование |
| БАТА | Блок предохранителей на приборной панели |
| PK / LP LH | Стояночный фонарь со стороны водителя, задний фонарь |
| PK / LP RH | Парковочный фонарь со стороны пассажира, задний фонарь |
| IGN2 / ST | Замок зажигания |
| ACC / IGN1 | Замок зажигания |
| ОПАСНОСТЬ | Фонари аварийной сигнализации, система защиты от кражи |
| В / Н НИЗКИЙ ПРАВ. | Фара ближнего света со стороны пассажира |
| ВЕНТИЛЯТОР HI | Высокоскоростной вентилятор охлаждения |
| H / L НИЗКИЙ LH | Фара ближнего света со стороны водителя |
| FRT FOG | Передние противотуманные фары (опция) |
| НИЗКИЙ ВЕНТИЛЯТОР | Низкая скорость вентилятора охлаждения |
| H / L HI | Фары дальнего света |
| Компрессор кондиционера | Компрессор кондиционера (опция) |
| ТОПЛИВНЫЙ НАСОС | Топливный насос |
| ЗАПАСНОЙ | Запасной |
| АБС | Антиблокировочная тормозная система (опция) |
| EMS2 | Клапан LEGR, HO2S, соленоид продувки адсорбера EVAP, датчик CMP |
| P / ОКНО1 | Выключатель электрического стеклоподъемника (опция) |
| ЭБУ | Модуль управления двигателем, модуль управления коробкой передач |
| ЗАПАСНОЙ | Запасной |
| EMS1 | Блок управления двигателем, форсунка, вентилятор охлаждения, компрессор кондиционера |
| ЗАПАСНОЙ | Запасной |
| РЕЛЕ НИЗКОГО В / Н | Реле ближнего света фар |
| ВЫСОКОЕ РЕЛЕ ВЕНТИЛЯТОРА | Реле высокой скорости вентилятора охлаждения |
| РЕЛЕ ТОПЛИВНОГО НАСОСА | Реле топливного насоса |
| P / ОКОННОЕ РЕЛЕ | Реле стеклоподъемника |
| РЕЛЕ ПАРКОВОЙ ФОНАРЬ | Реле стояночного огня |
| ПЕРЕДНЕЕ ПРОТИВОТУМАННОЕ РЕЛЕ | Реле передних противотуманных фар |
| H / L ВЫСОКОЕ РЕЛЕ | Реле дальнего света |
| РЕЛЕ НИЗКОГО ВЕНТИЛЯТОРА | Реле низкой скорости вентилятора охлаждения |
| РЕЛЕ КОНДИЦИОНЕРА | Реле кондиционера (опция) |
| ГЛАВНОЕ РЕЛЕ | Главное реле |
| Разное. | Использование |
| СЪЕМНИК ПРЕДОХРАНИТЕЛЯ | Съемник предохранителей |
ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации, модели и рынка автомобиля.
| Коды запчастей | |
| Статус | Б / у |
| Марка | |
| Модель | |
| Технические характеристики | |
| Год | 2008 |
| Двигатель | 1.6 80 кВт 109 л.с. 2005.03 — 2011.12 |
| Тип корпуса | Хэтчбек |
| Вид топлива | Бензиновый |
| Объем двигателя | 1,6 л |
| Кол-во дверей | 4/5 |
| Тип коробки передач | Руководство |
| Руль правый / левый | Рулевое управление правое |
| Макс. |
