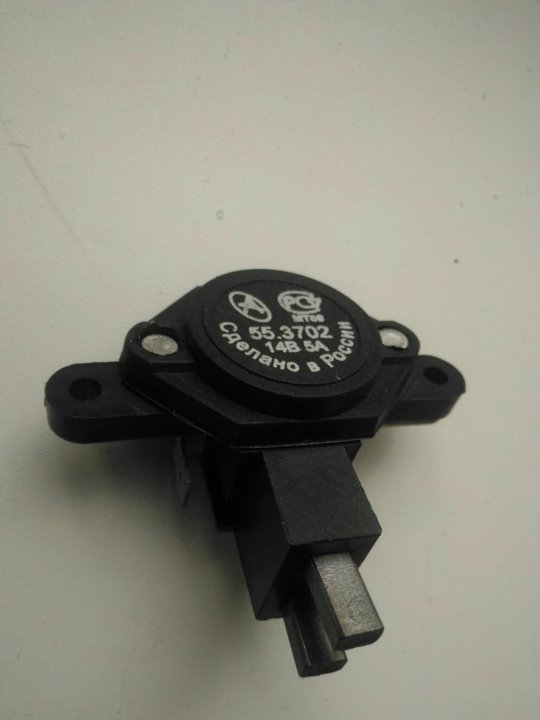

Щеткодержатель генератора ВАЗ 2110-12, Нива Шеви (рег. нарп. +щетки) 571.37…

Щетки генератора.

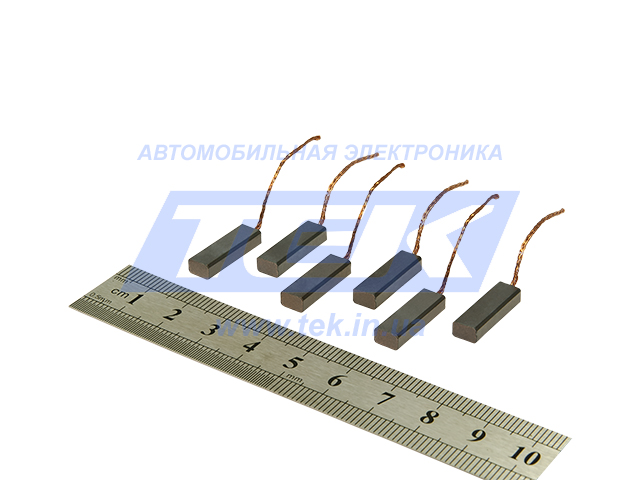

Щетки генератора ВАЗ 2110 (уголёк с проводом) 100шт.

Ремонт генератора ВАЗ 2110.

крепление щеток генератора ВАЗ 2110, 2114, 2115.

Проверка регулятора и щёток на живучесть и работоспособность.

2.12.3 Демонтаж и монтаж приводной цепи распределительного вала ВАЗ 2115.

Ремонт генератора ВАЗ 2110.

…1 — гайки крепления задней крышки; 2 — задняя крышка; 3 — винты креплени…

Ремонт генератора ВАЗ 2110.

Основная функция автомобильного генератора

Снятие внешней дверной ручки на автомобиле ваз 2121 и нива 2131 изготавлива…

Якорь генератора на ВАЗ 2110 нового образца ф17, производство: Болгария; (1…

Конструкция и проверка генераторов автомобиля Нива ВАЗ-21213, 21214.

Генератор на а/м ГАЗ с двигателем ЗМЗ-406.10.

Замена щеток генератора ВАЗ 2110

Щетки генератора можно назвать важным элементом в системе автомобиля, именно поэтому за ними необходимо правильно ухаживать, и, соответственно, проводить их своевременную замену. К примеру, на ВАЗ 2110 замена щеток генератора должна осуществляться каждые четыре года или же каждые 50 тысяч километров пробега авто.

И делать это обязательно, ведь от состояния щеток зависит подзарядка батареи аккумулятора автомобиля. Если вдруг упустить момент необходимой замены щеток генератора, в один прекрасный день автовладелец может обнаружить, что аккумулятора авто полностью разряжен. Причем, как правило, такая ситуация возникает в самый неподходящий момент.

Дабы не допустить подобных эксцессов, необходимо знать, как именно следует проверять данный элемент.

Как проверить щетки генератора?

Проверить щетки генератора на работоспособность можно следующим образом:

• обесточьте генератор, отключив кабель «минус» от батареи аккумулятора, демонтируйте регулятор напряжения;
• теперь обратите внимание на то, насколько щетки выступают из своего «укрытия».

Замена щеткам необходима в ситуации, если эти самые щетки «выглядывают» меньше, чем на 5 мм.

Пошаговая инструкция по замене щеток генератора на ВАЗ 2110 своими руками.

1. Первым делом, необходимо от аккумулятора отсоединить клемму, после чего — демонтировать аккумулятор из машины.

• Да, провести замену щеток можно и без демонтажа генератора, однако она в таком случае, как правило, сопровождается дополнительными трудностями.

2. Далее удаляем крышку, выступающую в качестве защитного кожуха.

3. Отключаем от щеток генератора провод питания и сам генератор. Последний демонтируется очень просто – путем выкручивания пары нужных болтов.

4. В правой части генератора находится гайка – ее нужно открутить (можно использовать накидной ключ на 13).

5. После поднятия рычага регулятора напряжения можно приступить к непосредственной замене щеток.

6. Щетки заменены, теперь весь вышеуказанный процесс следует осуществить, но только в обратной последовательности. Причем монтировать генератор на свое место следует очень аккуратно.

Видео.

Рекомендую прочитать:

Похожие публикации

ЭГ51А Щетка генератора ВАЗ Г-221,Г-222,37.3701 — ЭГ51А

ЭГ51А Щетка генератора ВАЗ Г-221,Г-222,37.3701 — ЭГ51А — фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru

Распечатать

736

1

Артикул:
ЭГ51А

Код для заказа: 004158

Есть в наличии

Доступно для заказа — >10 шт.Данные обновлены: 06.04.2021 в 22:30

Код для заказа
004158

Артикулы
ЭГ51А

Производитель
NO NAME

Каталожная группа:

..Электрооборудование
Электрооборудование

Ширина, м:

0.004

Высота, м:

0.009

Длина, м:

0.018

Вес, кг:

0.003

Отзывы о товаре

Сертификаты

Обзоры

Наличие товара на складах и в магазинах, а также цена товара указана на 06. 04.2021 22:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час.
При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону
8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

a34c1a7ed9b9316d56accf9548e73ddb

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине
на сумму

Закрыть

Оформить заказ

Меняем щетки генератора на ваз 2110 с видео

Автор Константин Костин На чтение 5 мин. Просмотров 132 Опубликовано 26.11.2015

Менять щётки генератора на ВАЗ-2110 нужно через каждые четыре года или каждые 50 000 километров на одометре. Эта малозначительная на первый взгляд деталь очень важна, поскольку напрямую влияет на состояние заряда бортового аккумулятора. Генератор – это единственная вещь, которая позволяет системе электропитания «десятки» поддерживать работу всех систем, включая зажигание и топливоподачу. Именно поэтому стоит уделить внимание щёткам.

Как устроены генераторные щётки

Генераторные щётки, используемые в автомобильных генераторах, изготавливаются из графита, который иногда пропитывают специальным веществом, снижающим их износ. Щётки закреплены на генераторе при помощи специального пластмассового корпуса – щёткодержателя и представляют собой два металлических кирпичика с проводами.

Автомобильный генератор имеет подвижную и неподвижную части. Так вот, на вращающуюся часть, которая называется ротором, металлические пластины, называемые щётками, передают ток, а из-за воздействия силы трения ротора они постепенно приходят в негодность. Щёточный узел располагается вблизи ротора. На рисунке ниже он обозначен цифрой 3.

Схема генератора. Цифрой 3 отмечено положение щёток

Основные неисправности и их признаки

Зачастую на проблемы  со щётками генератора указывают снижение яркости свечения фар и подсветки приборов, сбои в работе магнитолы и прикуривателя. Это опасно тем, что водитель начинает искать проблему совершенно не там, где надо. Также на износ щёток указывают следующие признаки:

• Спонтанное отключение электроники без видимых причин.
• Падение напряжения в бортовой сети.
• Быстрая разрядка аккумуляторной батареи, которая после этого отказывается заряжаться.

Эти проблемы сигнализируют о том, что генераторные щётки нужно срочно заменить. В противном случае автомобиль станет просто бесполезен и даже опасен. Не бойтесь, устранить проблему гораздо проще, чем кажется! Но для начала нужна правильная диагностика. Вдруг причина неприятностей окажется не в щётках?

Диагностика

В первую очередь проверить состояние щёток можно визуально. Для этого потребуется обесточить и снять сам генератор и посмотреть, насколько выступают щётки из корпуса держателя. Если их уже не видно, значит, они стёрлись и подлежат замене. Также для проверки состояния щёток можно применить электрический мультиметр, который есть в гараже у многих автомобилистов. Это прибор, измеряющий как напряжение тока, так и  электрическое сопротивление.  Достаточно переключить тестер в режим омметра.

Затем нужно взять 12-вольтовую лампу с двумя проводами и подсоедините их к клеммам B+ и D+ автомобильного генератора. Щупы мультиметра прикладываем к разным концам щётки. Исправная щётка имеет сопротивление 0,05 Ом. Если это значение выше, щётки пора менять.

Как поменять на ВАЗ 2110

Для того чтобы поменять щётки с генератора, лучше всего сначала снять сам генератор. Для этого понадобятся:

• Гаечный ключ на 13.
• Торцовый ключ на 8.
• Плоская отвёртка.
• Ключ на 10.

Непосредственно для демонтажа генератора нужны ключи на 10 и на 13. В процедуре снятия генератора на «десятках» с 8- и 16-клапанными моторами есть отличия. В машине с 8-клапанным двигателем устройство можно достать сверху, открыв капот, а вот на авто с 16-клапанным движком придётся снимать защиту картера и проводить демонтаж генератора, находясь под днищем автомобиля.

Перед тем как искать генератор, нужно отсоединить минусовую клемму аккумуляторной батареи. После этого можно приступать к демонтажу.

1. Сперва открутите гайку на плюсовом контакте генератора (B+).

   Гайка, которая находится на плюсовом контакте генератора

2. Пора приниматься за ременный привод генератора. Ослабьте нижнюю гайку с помощью ключа на 13.

   Вот тут находится нижняя гайка генератора

3. То же самое сделайте с верхней гайкой.

   ослабляем верхнюю гайку

4. Ослабьте болт натяжителя и снимите генераторный ремень. Открутите полностью крепёжные болты генератора.

   Эти болты выкручиваем полностью

5. Выкрутите регулировочный болт и снимите натяжную планку.

   Ещё немного, и генератор будет снят

6. После этого генератор можно вытащить из подкапотного пространства.

   Ну вот и всё, генератор можно извлечь

Можно ли заменить без снятия генератора

Часто спрашивают, а можно ли заменить щётки, не снимая генератора. Можно, но это будет гораздо сложнее, так как есть риск потерять значимые детали и повредить устройство. Кроме того, подобный трюк вряд ли пройдёт на 16-клапанном моторе, где даже просто подобраться к генератору уже  нелёгкая задача.

Снятие и разборка генератора для замены щёток (видео)

Щёточный узел крепится на генераторе всего одним болтом, но для того чтобы его достать, потребуется к стандартному набору инструментов добавить карданный шарнир с удлинителем и снять аккумулятор.

Для начала рукой отсоедините от генератора все подключённые к нему провода и контакты. Помогайте себе плоскогубцами по необходимости. После этого карданным шарниром выкрутите болт щёткодержателя и постарайтесь его не потерять. Затем вставьте в держатель новые щётки и закрутите болт на место. Если будет трудно, делайте замену щёток первым способом, сняв генератор.

Автомобиль как живой организм – все его детали требуют за собой бережного ухода и аккуратного обращения. Но, как и человеческий организм, машина иной раз даёт сбои. Выход из строя электрического генератора может доставить массу проблем автовладельцу, но в его ремонте нет ничего сложно, и уж тем более нет ничего такого, с чем бы не справился мужчина.

В свободное время много читаю, занимаюсь страйкболом (командная военно-спотривная игра) и любительской радиосвязью. Много профессиональных связей. Мои сильные стороны: коммуникабельность, выносливость, ответственность.

Оцените статью:

Поделитесь с друзьями!

Щётки генератора, двигателя печки(втулки)

Щётки генератора, двигателя печки(втулки)

Сортировать по

Втулка двиг. печки ВАЗ 01-07д.6х16h21мм (c/у)

03000063

Автозапчасти для иномарок опт/розница — PARTS-REGION.

RU

Замена щеток генератора на ВАЗ

Многие автолюбители занимаются ремонтом своего авто самостоятельно. Но не все в этом деле являются профессионалами, и во время ремонта возникает много вопросов. Как же поменять щетки генератора на автомобилях ВАЗ? Ничего сложно в этом нет. Замена щеток генератора на ВАЗ, например, модели 2114 производится быстро и просто. Для начала стоит узнать, как устроен генератор.

Строение

Устройство генератора

Генератор состоит из трех обмоток, они установлены так, чтобы напряжение каждый раз происходило на разных обмотках.

Статорные обмотки – им всегда нужно напряжение, получают они его от аккумулятора. Обмотки играют роль магнитов. Они образуют магнитное поле, благодаря которому снимается напряжение. Напряжение снимается от 18 В. Но максимально допустимое напряжение – это 14,7 В. Для этого устанавливают стабилизатор.

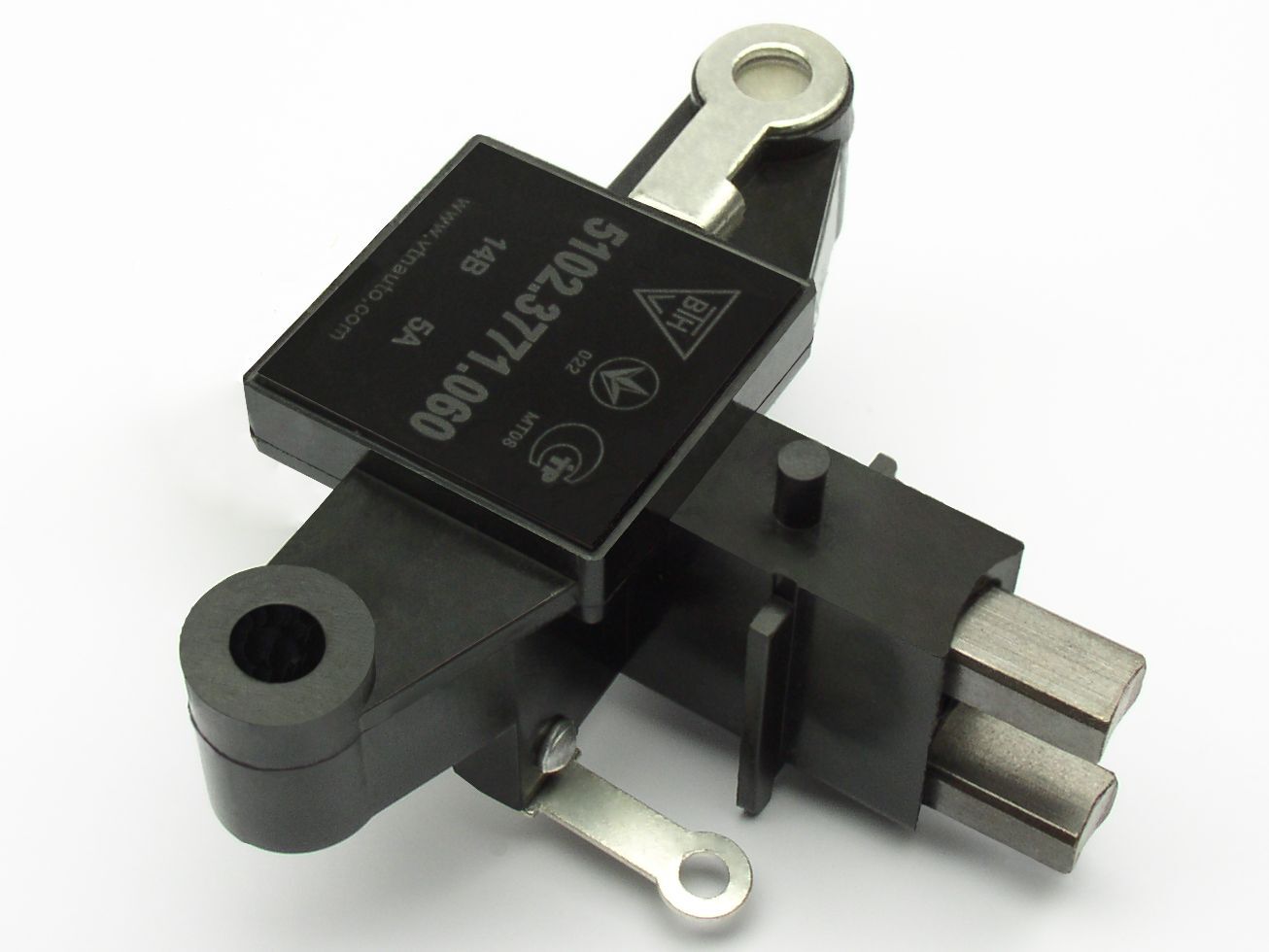

Стабилизатор или щеточный механизм – устанавливают на самом генераторе. Благодаря ему и поддерживается одно напряжение.

Какую роль играет

Генератор отвечает за движение автомобиля. Он поддерживает заряд аккумулятора и отвечает за подпитку стартера при запуске автомобиля.

Порядок замены на ВАЗ 2114

Перед заменой щеток на ВАЗ 2114 удобнее будет снять генератор.

Снятие генератора

Снятие генератора 2114-2115

• Автомобиль ставится на ручник, дополнительно устанавливаются противооткатные упоры.
• Отключается отрицательная клемма от аккумулятора.
• Опускается натяжной болт.
• Отсоединяются провода под резиновым чехлом и отключается разъем, через который идет напряжение на обмотку.
• С помощью крупной отвертки нужно подвинуть генератор к двигателю.
• После этого можно снять ремень генератора.
• Опускается крепежный болт. Для этого сначала, используя головку на 15, открутите болты, удерживающие кронштейн. Потом поверните генератор по часовой стрелке. Вы сможете снять ось крепления к кронштейну.
• Гайка откручивается ключом на 19 и вытаскивается с втулкой, из кронштейна выбивается ось.
• Генератор спокойно извлекается вверх.

Замена

Щетки генератора 2114

В генераторе для ВАЗ 2114 имеются щетки, которые отвечают за регуляцию напряжения.

Если пришло время сменить щетки генератора, действуйте следующим образом:

• Первое, что нужно сделать, это отсоединить клемму от аккумулятора.
• Далее нужно отсоединить колодку с проводами.
• Затем открутить гайку зажима.
• Потом силовые провода снимаются со шпильки.
• Освобождаются фиксаторы, которые удерживают пластиковую крышку по периметру.
• Снимается крышка, и находятся сами щетки.
•  После того как щетки найдены, откручиваются болты, которые крепят щетки.
• Вытаскиваются сами щетки.
• Перед тем как установить новые щетки, проверьте размер графитовых контактов, их нормальный выступ считается не менее 0,5 сантиметра.
• Новые щетки устанавливаются и, опираясь на выше перечисленную процедуру, собираем генератор.

Фотоинструкция

Отсоединяют колодку

Снимают защиту

Извлекают натяжной болт

Откручивают верхнее крепление

Убирают натяжную планку

Откручивают нижнее крепление

Извлекают дистанционную втулку

Снимают генератор

Замена на ВАЗ 2110

На автомобилях ВАЗ 2110 от работы генератора, главным образом, зависит заряд аккумулятора. Если после запуска двигателя лампочка заряда аккумулятора продолжает гореть, это означает, что есть неисправность в генераторе. И в большинстве случаев это означает, что пришло время сменить щетки генератора. Замена щеток генератора также не затруднительна.

Что потребуется

Для замены щеток потребуются набор инструментов и перчатки. Кроме того, нужны упоры для задних колес.

Перед самой заменой щеток генератора удобнее будет снять генератор.

Снятие генератора

• Будет удобнее, если загнать авто на смотровую яму. Если снятие устройства производится не на яме, поддомкратьте переднюю часть машины.
• Установите противооткатные упоры.
• Открыв капот, отключаем питание снятием провода с клеммы минус.
• Следует открутить болты защиты картера и снять ее.
• Немного ослабим гайки, находящиеся сверху и снизу генератора.
• Откручивается болт регулировки.
• Снимается ремень генератора.
• Снимается клемма выхода Д.
• Удаляется резиновый чехол.
• Откручивается гайка крепления штекера.
• Отсоединяется штекер от болта с контактами
• Гайку, находящуюся внизу и вверху креплений генератора, нужно открутить и снять.
• Затем снимают натяжную планку, втулку распора.
• Придерживая генератор, вынимают оставшийся болт крепления.
• Все – генератор снят.

Замена щеток

Лучше всего проводить разборку генератора на чистой поверхности, можно постелить ткань.

• Ставим генератор так, чтобы шкив оказался внизу.
• Увидев пружинистые держатели, нужно отщелкнуть их плоской отверткой.
• После чего можно снять крышку генератора.
• Теперь понадобится крестовая отвертка, чтобы открутить винты, которые удерживают узел с щетками.
• Вытаскивается сам щеткодержатель.
• С щеткодержателя снимается клемма.
• Откручивается гайка с болта контактов.
• Увидев две пружинистые шайбы, убираем их.
• Отсоединяется провод конденсатора.
• Винт, крепящийся на конденсатор, откручивается.

Перед заменой щеток на ВАЗ 2110 проверяется размер выступа контактов и вся процедура проводится в обратной последовательности.

Фотоинструкция

Демонтируют крышку

Отсоединяем контакт щетки

Откручиваем два болта

И одну гайку

Замена щеток на ВАЗ 2107

Принцип работы генератора на автомобилях ВАЗ 2107 такой же, как и на перечисленных выше автомобилях. После запускания двигателя горит лампочка аккумулятора, значит, пора произвести замену щеток генератора.

Так как замена щеток генератора занимает совсем немного времени, многие автолюбители готовы самостоятельно это сделать.

Генератор ВАЗ 2107

При замене щеток генератора на ВАЗ 2107 вы можете снять генератор, но это можно сделать и не прибегая к этим мерам. Достаточно просто отсоединить провод от минусовой клеммы.

Меняем щетки

• Отсоединяется провод от клеммы.
• Откручивается два винта, которые прикрепляют корпус щеткодержателя.
• Вытаскивается сам щеткодержатель.

Перед заменой щеток лучше проверить, именно в них ли проблема.

Проверка щеток

Для проверки неисправности щеток потребуется лампочка 12 В.

На клемму кидаем плюс, на клемму массы кидаем минус. Лампочка загорается, проводим проверку дальше. Добавляем напряжение до 16 В, если лампочка продолжает гореть, это и есть главный признак неисправности щеток.

Проверка исправности щеток

В таком случае перед постановкой новых щеток стоит еще проверить выступ графитовых контактов. Нормальным выступом считается, выступ не менее 0,5 сантиметра, после чего ставятся новые щетки, и все устанавливается назад, исходя из вышеперечисленных действий.

Бывает такое, что ремонт генератора, не заканчивается только на замене щеток. Если вовремя не выявить износ щеток, то происходит износ и остальных деталей генератора, так как все элементы генератора взаимосвязаны. Именно поэтому после замены одних щеток, неисправность в генераторе полностью не исчезнет, но на некоторое время исчезнут признаки поломки.

При замене щеток лучше всего снять генератор и рассмотреть его, попытавшись выявить, какие неисправности могут быть в нем еще.

Видео

Инструкцию по замене щеток без снятия генератора смотрите ниже:

принцип действия, устройство, схема и замена

Величина электрического напряжения, создаваемого автомобильным генератором, непостоянна и зависит от числа оборотов коленчатого вала. Для его стабилизации разработан специальный регулятор. Об этом мы поговорим в этой статье на примере автомобиля ВАЗ-2110.

Для чего нужен регулятор напряжения?

Регулятор служит для поддержания напряжения в сети машины в заданных пределах, независимо от частоты вращения вала генератора, нагрузки, а также температуры воздуха. Кроме того, он обеспечивает стабильную зарядку автомобильного аккумулятора.

Схема подключения и принцип работы

Регулятор напряжения на большинстве автомобилей подключается к бортовой сети согласно схеме ниже.

Принцип работы регулятора напряжения (НН) такой же, как и у реле. Другими словами, он размыкает и замыкает электрическую цепь. Поэтому устройство еще называют реле-регулятором. Он срабатывает при изменении установленного значения напряжения от генератора.

Первые регуляторы имели электромагнитную конструкцию. Это были самые настоящие реле. Современные устройства сделаны на основе полупроводников. Они отличаются небольшими габаритами, к тому же работают намного точнее и эффективнее. Некоторые из них даже оснащены специальной сигнализацией, позволяющей водителю следить за их работой.

Регулятор напряжения ВАЗ-2110

РН «Десятка» также имеет полупроводниковую структуру. Он встроен в генератор, что позволяет поддерживать необходимое напряжение прямо на выходе устройства.

Регулятор запаса «десятки» выпускается под каталожным номером 1702.3702. Также может использоваться в генераторах всех моделей «Самар».

На новых модификациях регулятора ВАЗ-2110 напряжение может иметь маркировку 1702.3702-01. Это реле нового поколения, которые изготавливаются по технологии MOSFET, что позволяет значительно снизить потери мощности на выходе. К тому же эти устройства более надежны и устойчивы к перегреву.

Технические характеристики ВАЗ-2110 LV

Реле-регулятор напряжения генератора ВАЗ-2110 имеет следующие характеристики.

Симптомы LV

В автомобилях ВАЗ-2110 регулятор напряжения выходит из строя достаточно редко, но если это произойдет, то признаками его неисправности могут быть:

• Загорание свет панели управления.
• Превышение напряжения заряда аккумулятора.
• Недостаточное напряжение аккумулятора.

При выходе из строя регулятора напряжения ВАЗ-2110 возможно перегорели предохранители, отвечающие за безопасность цепи питания щитка приборов.Если лампы подсветки не загораются при включении зажигания, есть вероятность, что в этом виноват РН.

То же можно предположить и тогда, когда стрелка вольтметра, показывающая уровень заряда аккумулятора, отклоняется от своего обычного положения, т.е. показывает большее или меньшее напряжение.

Этот симптом чаще всего проявляется при выходе из строя реле-регулятора напряжения генератора ВАЗ-2110. И если во втором случае это может вызвать только разряд аккумулятора, то в первом грозит вскипание электролита и разрушение пластин аккумулятора.

Как проверить РН на ВАЗ-2110, не снимая его

Обнаружив хотя бы одну из перечисленных характеристик, не поленитесь проверить на своем регуляторе напряжения ВАЗ-2110. Эта процедура займет не более 10 минут. Для этого понадобится вольтметр или мультиметр, включенный в его режим, а также помощник. Порядок проверки следующий:

1. Запускаем двигатель станка и прогреваем его до рабочей температуры.
2. Не выключая мотор, подключаем один щуп вольтметра к клемме «B +» генератора, а второй — к «массе» прибора.
3. Просим помощника включить ближний свет фар и нажать на педаль акселератора, удерживая обороты на уровне 2000-2500 тысяч об / мин.
4. Измеряем напряжение прибором.

Регулятор напряжения ВАЗ-2110 должен выдавать 13,2-14,7 В. Это норма. Если показатели вольтметра отличаются от приведенных, диагностические мероприятия следует продолжить.

Проверка снятого регулятора напряжения

Чтобы убедиться в том, что вышел из строя НН, а не сам генератор, его следует проверить отдельно.Для этого его необходимо отключить от основного блока. Порядок действий следующий:

1. Снимаем минусовую клемму с АКБ.
2. Находим место крепления РН к генератору. Откручиваем 2 винта его крепления.
3. Отсоедините желтый провод от регулятора к генератору.
4. Демонтируем РН.

Для диагностики прибора необходим блок питания с возможностью регулировки выходного напряжения, лампочка (12 В) с патроном и пара проводов.Алгоритм проверки следующий:

1. Собираем «контрольную» из лампы и проводов и подключаем к щеткам регулятора.
2. Устанавливаем напряжение на блоке питания на уровне 12 В.
3. К выводу «D +» регулятора выводим «плюс» от блока питания, а к его «массе» — «минус» .
4. Смотрим на лампу: она должна гореть.
5. Увеличьте напряжение на блоке питания до 15-16 В. Если регулятор исправен, лампа должна погаснуть.Если этого не произошло, необходимо заменить LV.

Замена LV

Процесс замены регулятора напряжения особой сложности ничем не отличается. Все, что вам нужно сделать, это купить новое устройство, проверить его описанным выше способом и установить на генератор, прикрутив двумя винтами. И не забудьте подключить желтый провод!

Трехступенчатый регулятор напряжения ВАЗ-2110

А теперь вернемся немного назад. Обнаружив неисправность РН и приняв решение о его замене, не спешите покупать штатное устройство.У него есть хорошая альтернатива — трехуровневый контроллер. Чем он отличается от обычного? Он позволяет регулировать напряжение на выходе в зависимости от температуры воздуха, тем самым оптимизируя нагрузку на аккумулятор.

Переключение режимов осуществляется тумблером в следующих диапазонах:

• 13,6 В (минимум) — для работы при температурах выше +20 ^около С;
• 14,2 В (норма) — от 0 ^около С до +20 ^около С;
• 14.7 В (максимум) — для работы при температурах ниже 0 ^около С.

Трехуровневый регулятор напряжения ВАЗ-2110 состоит из двух частей: собственно РН и щеткодержателя. Последний монтируется непосредственно на генераторе и соединяется с первым с помощью провода. Регулятор, оснащенный тумблером, крепится к кузову автомобиля в моторном отсеке в удобном месте. Вы можете установить LV самостоятельно, следуя инструкции, прилагаемой к нему в комплекте.

p>
Принцип действия

, устройство, схема и замена

Напряжение, создаваемое мотором-генератором, не является постоянным и зависит от числа оборотов коленчатого вала. Для того, чтобы его стабилизировать, разработан специальный регулятор. Об этом мы поговорим в этой статье на примере автомобиля ВАЗ-2110.

Зачем нужен регулятор напряжения

Регулятор используется для поддержания напряжения машины в заданных пределах, независимо от скорости вращения вала генератора, нагрузки и температуры.Кроме того, он обеспечивает стабильную зарядку автомобильного аккумулятора.

Схема подключения и принцип работы

Регулятор напряжения на большинстве автомобилей, подключенный к бортовой сети, показан на следующей схеме.

Принцип работы регулятора напряжения (РН) такой же, как и у реле. Другими словами, он размыкает и замыкает цепь. Именно поэтому устройство называется реле-регулятором. Срабатывает при изменении заданного значения напряжения, поступающего от генератора.

Первые регуляторы имели электромагнитную конструкцию. Это были настоящие реле. Современные устройства сделаны на основе полупроводников. Они отличаются небольшими габаритами, к тому же намного точнее и эффективнее. Некоторые из них даже оснащены специальными детекторами, которые позволяют водителю контролировать их работу.

Регулятор напряжения ВАЗ-2110

РН «Десятки» также имеет твердотельную конструкцию. Он интегрирован в генератор, что позволяет поддерживать необходимое напряжение непосредственно на выходном устройстве.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла.Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из …

Штатный контроллер «Десятки» доступен под каталожным номером 1702.3702. Также может использоваться в генераторах всех марок «летние».

Новые варианты регулятора напряжения ВАЗ-2110 могут иметь маркировку 1702.3702-01. Это реле нового поколения, которые производятся по технологии MOSFET, чтобы значительно снизить потери мощности на выходе. Кроме того, эти устройства обладают повышенной надежностью и устойчивостью к перегреву.

Технические характеристики РН ВАЗ-2110

Реле-регулятор напряжения ВАЗ-2110 имеет следующие особенности.

Симптомы PH

Регулятор напряжения ВАЗ-2110 выходит из строя очень редко, но если он бывает, признаками неисправности являются:

• Отказ подсветки панели управления.
• Превышение уровня напряжения заряда аккумулятора.
• Аккумулятор низкого напряжения.

При обрыве реле-регулятора напряжения ВАЗ-2110 вероятно сгорел предохранитель, отвечающий за сохранность цепи питания панели приборов. Если лампа подсветки при зажигании не горит, есть вероятность, что виноват РН.

То же можно предположить, и когда стрелка вольтметра показывает, что уровень заряда аккумулятора отклоняется от его обычного положения, т.е.е. показывает большее или меньшее напряжение. этот симптом чаще всего наблюдается при выходе из строя генератора реле-регулятора напряжения ВАЗ-2110. И если во втором случае он мог вызвать только разряд, то грозит при первом вскипание электролита и разрушение пластин аккумулятора.

Как проверить РН на ВАЗ-2110, ни разу не снимая

Обнаружив хотя бы один из следующих симптомов, не поленитесь проверить на своем регуляторе напряжения ВАЗ-2110. Эта процедура займет не более 10 минут.Для этого потребуется вольтметр или мультиметр на своем режиме, а также помощник. Порядок действий проверьте следующее:

1. Запустите двигатель и прогрейте его до рабочей температуры.
2. Выключив двигатель, подключите один щуп вольтметра к клемме «B +» генератора, а второй — к «массовым» приборам.
3. Попросите помощника включить ближний свет фар и нажать на педаль акселератора, удерживая обороты на уровне 2000-2500 тыс. Об. / Мин.
4. Замерил напряжение прибора.

Регулятор напряжения ВАЗ-2110 должен выдавать 13,2 и 14,7 В. Это норма. Если характеристики вольтметра отличаются от показанных, диагностические мероприятия следует продолжить.

Проверить зарегистрированный регулятор напряжения

Чтобы убедиться, что неисправен PH, то есть не генератор, его следует проверить отдельно. Для этого вам необходимо отключиться от основного устройства. Порядок действий следующий:

1. Снимите отрицательную клемму с аккумуляторной батареи.
2. Найдите точку крепления PH к генератору. Откручиваем 2 винта, фиксирующие его.
3. Отсоедините желтый провод, идущий от регулятора к генератору.
4. Демонтируйте PH.

Для диагностики устройства потребуется блок питания с регулируемым выходным напряжением, лампочка (12) с патроном и пара проводов. Алгоритм такой:

1. Собрать «контролку» из ламп и проводов и подключить к щеткам регулятора.
2. Регулируемое напряжение на блоке питания 12 В.
3. Выход с контроллера «D +», вход «плюс» от блока питания, а его «массе» — «минус».
4. Посмотрите на лампу: она должна светиться.
5. Увеличить напряжение на блоке питания до 15-16 В. и При исправном регуляторе лампочка должна погаснуть. Если этого не произошло — необходимо заменить РН.

Замена РН

Процесс замены регулятора напряжения особой сложности ничем не отличается. Что нужно сделать — это купить новое устройство, протестировать его, как описано выше, и установить генератор, прикрутив два винта.И не забудьте подключить желтый провод!

Трехуровневый стабилизатор напряжения ВАЗ-2110

А теперь вернемся немного назад. Обнаружив неисправность РН и решив его заменить, не спешите покупать стоковый прибор. Есть достойная альтернатива — трехуровневый инвертор. Чем он отличается от обычного? Он позволяет регулировать напряжение на выходе в зависимости от температуры, тем самым оптимизируя нагрузку на аккумулятор.

Switch — это тумблер в следующих диапазонах:

• 13.6 В (не менее) — для рабочих температур выше +20 ^О С;
• 14,2 В (норма) — 0 ^O К 20 ^O C;
• 14,7 В (максимум) — для работы при температурах ниже 0 ^О С.

Трехуровневый регулятор напряжения ВАЗ-2110 состоит из двух частей: РН и щеткодержателя. Последний монтируется непосредственно на генераторе и соединяется с первым с помощью проводов. Регулятор снабжен тумблером, установленным на кузове автомобиля в моторном отсеке в удобном месте.Установить РН можно самостоятельно, используя прилагаемое к нему руководство пользователя.

Схема подключения электродвигателя стеклоочистителя. Стеклоочистители с регулируемым режимом

Страница 1 из 3

Комплект стеклоочистителя состоит из мотор-редуктора (электродвигатель с редуктором), рычагов и щеток. Движение кистей параллельное. Электродвигатель очистителя — с возбуждением от постоянных магнитов, трехщеточный, с двумя скоростями вращения.

Для защиты электродвигателя от перегрузок при примерзании щеток к стеклу или повышенном сопротивлении их движению в пылесосе

установлен термобиметаллический предохранитель.

Фиг.1 Схема подключения очистителя и омывателя лобового стекла: 1 — электродвигатель омывателя лобового стекла; 2 — электродвигатель очистителя лобового стекла; 3-х монтажный блок; 4 — выключатель зажигания; 5-реле разгрузки замка зажигания; 6 — выключатель очистителя и омывателя лобового стекла; КЗ — реле стеклоочистителя; А — к источникам питания; Б — условная нумерация заглушек в блоке мотора очистителя

Схема подключения пылесоса представлена ​​на рис. 1. Пылесос имеет три режима работы I — режим прерывистый, осуществляется в положениях II и III рычага переключателя 3 Этот режим обеспечивается электронным реле К3. Тип 525 3747 установлен в монтажный блок.Это реле также включает редуктор электродвигателя стеклоочистителя (низкая скорость) при включении стеклоомывателя II. Режим постоянный, с малой скоростью движения щетки, осуществляется в положении IV рычага переключателя 6. В этом случае напряжение питания подается на электродвигатель щетки, находящейся в геометрической нейтрали III — режим — постоянный, с высокая скорость движения щеток. Это происходит в положении V рычага переключателя 6. В этом случае на щетку подается напряжение питания, смещенное от геометрической нейтрали.Для разгрузки контактов, выключения использовал замок зажигания

.

Ремонт пылесоса заключается в основном в правке деформированных тяг и рычагов или замене их на новые. Рекомендуется заменить неисправный мотор-редуктор на новый. Из ремонтных работ по мотору, кто заводит руду, заменяю только шестеренчатый редуктор, чищу коллектор и регулирую концевой выключатель

На автомобилях ВАЗ первых выпусков, до 2107, а также 2121, 21213 предусмотрено два режима управления очистителем лобового стекла — непрерывный и прерывистый с фиксированным интервалом (4… 6 с) движения кисти. На автомобилях ВАЗ-2110 и их модификациях дополнительно дополнительно предусмотрена повышенная частота мазков кистью в непрерывном режиме. Однако для эффективной работы стеклоочистителя в прерывистом режиме при различной интенсивности осадков фиксированной периодичности в большинстве случаев недостаточно.

Устройство работает следующим образом. Штатный сдвоенный переключатель режимов работы дворников SB1 имеет три положения: «0» — стеклоочиститель выключен; I — циклический (с паузой) режим работы; II — непрерывная работа дворника.В положении II питание (+12 В) подается непосредственно на обмотку электродвигателя стеклоочистителя M1 через контакт int разъема XR2.

В этом случае концевой выключатель SB2 не влияет на работу двигателя. В положении I переключателя режимов работы SB1 на вывод 3 цепи электронного реле подается напряжение +12 В. Это состояние SB1 показано на чертеже. Поскольку в начальный момент конденсатор С1 разряжен, то на базе транзистора VT1 нет напряжения относительно его эмиттера, и VT1 ​​запирается.В этом случае транзистор VT2 разблокируется током базы через резистор R5 и обмотку двигателя M1.

Соответственно, VS1 разблокируется, получая положительный потенциал на управляющем электроде через резистор R7. Тиристор моментально переходит в проводящее состояние и «запоминает» это. Через вывод 4 схемы на обмотку мотора подается электронное реле напряжения +12 В, и дворник начинает перемещать щетки. Практически одновременно срабатывает концевой выключатель SB2.В этом случае тиристор VS1 замыкается своими контактами «int-C» (разъем XR2) и переходит в непроводящее состояние, но подача напряжения на двигатель не прекращается. Через резистор R6 отпирается транзистор VT3, обеспечивая быструю зарядку до напряжения источника питания конденсатора С1 через резистор R4, отпирая транзистор VT1 через резистор R3. Это в свою очередь приводит к блокировке транзистора VT2. После того, как щетки сделают двойной ход и вернут их в исходное положение, состояние концевого выключателя SB2 изменяется, контакты «int-C» размыкаются, а «int-F» замыкаются.

Двигатель M1 останавливается, потому что тиристор VS1 находится в непроводящем состоянии. Заблокирован VT3. Начинается формирование паузы в цикле стеклоочистителя. Конденсатор С1 разряжается через резисторы R1, R2, R3 и базу перехода транзистора VT1. Время разряда (пауза) можно регулировать от 0,5 до 20 с помощью потенциометра R1. Уменьшение заряда С1 приводит к блокировке транзистора VT1. Соответственно, транзистор VT2 (транзисторы VT1, VT2 должны быть типа КТ209К) и тиристор VS1 разблокированы.На двигатель подается напряжение через тиристор VS1, а через очень короткий промежуток времени питание подается от концевого выключателя SB2. Процесс движения кисти повторяется. Конденсатор С2 снижает искрение контактов SB2 концевого выключателя и помехи работе радиооборудования в автомобиле. Его значение некритично, его можно уменьшить в 10 раз. Диод VD2 защитный. Его можно заменить на КД105, КД221, КД208, КД209 и аналогичные.

В качестве VS1 можно использовать тиристоры КУ202 с любой буквой.Возможно использование КУ201, но надежность будет ниже. Печатная плата позволяет использовать тиристоры в пластиковом корпусе типа КУ202Н-1 или Т106-10. При этом печатную плату можно укоротить на 15 мм. При желании максимальную продолжительность паузы можно увеличить. Для этого достаточно пропорционально увеличить сопротивление потенциометра R1 или емкость конденсатора С1. Теперь несколько слов о динамическом торможении двигателем. Дело в том, что механизм привода щеток стеклоочистителей автомобилей Жигули имеет небольшие потери на трение.Если для остановки двигателя использовать только затемнение двигателя в исходном крайнем положении щеток, то по инерции ротор двигателя будет вращаться еще несколько, и щетки продвинутся вперед на 3-5 мм.

В принципе, особых неудобств водителю это не создает, но от этого недостатка легко избавиться. В стандартном исполнении с реле PC514 для этой цели использовались контакты «int-F» концевого выключателя, которые при паузе закорачивали обмотку обесточенного двигателя.В предлагаемой схеме электронного реле динамического торможения двигателем достаточно установить резистор R9. Его величина некритична от 4,7 до 10 Ом. На самом деле на резисторе рассеивается небольшая мощность, так как при нормальной работе реле протекает лишь непродолжительное время, но нельзя исключить аварийное состояние дворника, например «залипание» контактов «int-F» концевого выключателя. Поэтому желательно использовать мощный резистор типа ПЭВ-10. Как уже говорилось ранее, использование реле электронного дворника не требует изменения штатной схемы подключения автомобиля Жигули.

Вышедшее из строя реле РС514 необходимо разобрать, снять с него жгут из четырех проводов с вилкой разъема. Цвета проводов и их подключение к вилке показаны на рис. 4. Если динамическое торможение не используется, а это оправдано для упрощения конструкции, то конец неиспользованного провода следует заизолировать. Жгуты проводов припаиваются к плате электронного реле, а сама плата помещается в корпус PC514 и закрывается изолирующей крышкой-дном по размеру платы.Потенциометр R1 размещается в любом удобном для водителя месте на панели автомобиля, например, возле переключателя режимов работы стеклоочистителя. Изготовлено и установлено на автомобили более пяти экземпляров электронного реле.

Подбор элементов не производился. Все водители сообщают о широком диапазоне интервалов паузы. Мотор стеклоочистителя стал более устойчивым. В заключение следует отметить, что предлагаемое электронное реле является наиболее простым технологическим решением проблемы, поэтому найденные в литературе цифровые релейные схемы не считались неоправданно сложными, тем более что ни точное значение паузы, ни ее стабильность не являются значимый для водителя.

Эффективность стеклоочистителя автомобиля ВАЗ-2110 можно легко повысить, если сделать прерывистый режим более гибким, пошагово или плавно изменяя длительность паузы между движениями щетки. Фрагмент электрической схемы автомобиля ВАЗ-2110 и полная схема реле 524.37.47 показаны на рисунке 1 ниже

.

Для плавного регулирования паузы необходимо включить переменный резистор (он обозначен R6) с сопротивлением 20… 30к0м в разрыв желто-зеленой полосы провода, идущего от клеммы J переключателя стеклоочистителя и стеклоомывателя к клемме 10 монтажной колодки разъема LU4, а затем к контакту J разъема реле 524.37.47. Кроме того, необходимо разомкнуть реле 524.37.47 и заменить резистор (обозначенный R2) сопротивлением 2,7 кОм на другой, с сопротивлением 1,2 … 2 кОм. Максимальная длительность паузы зависит от сопротивления резистора R6, а минимальная — от R2, а меньшие значения сопротивления соответствуют меньшим временным задержкам.

После описанной доработки частота развертки щеток стеклоочистителя в прерывистом режиме может регулироваться переменным резистором в достаточно широком диапазоне — от 2 до 15 .. .20 с. Можно установить резистор R6 большего сопротивления, и тогда максимальная пауза будет больше, но, во-первых, как показала практика, в этом нет необходимости, а во-вторых, снизится точность установки нужной паузы в конкретных погодных условиях. Установить переменный резистор можно на заглушку в приборной панели автомобиля или в другом удобном месте.

Рукоятку для переменного резистора следует выбирать наиболее безопасной. При необходимости работу узла можно сделать еще удобнее. Дело в том, что при включении омывателя лобового стекла на автомобиле, оборудованном этим реле, щетки стеклоочистителя каждый раз совершают четыре непрерывных хода. Часто на четвертой волне кисти перемещаются по почти сухому стеклу. Чтобы уменьшить количество тактов до трех, необходимо заменить резистор R3 сопротивлением 130 кОм другим, сопротивлением 68… 100 кОм (точное значение лучше всего определить опытным путем).

На автомобилях ВАЗ от 2101 до 2107, 2121, 21213 предназначено устройство для реализации регулируемой паузы между движениями щеток стеклоочистителей в прерывистом режиме, схема которого представлена ​​на рис. 2. Полностью заменяет Реле управления стеклоочистителями РС-514 установлено на автомобиле и позволяет ступенчато регулировать паузу между движениями щеток в прерывистом режиме переключателем дворников на автомобиле. Никаких переделок в электропроводке автомобиля не требуется.В устройстве используется принцип подсчета количества импульсов фиксированной длительности. Устройство состоит из мультивибратора на элементах DD1.1, DD1.2 с блоком синхронизации на транзисторе VT1, счетчика-декодера DD2, формирователя импульсов на элементах DD1.3, DD1.4 и транзистора VT2, который управляет работой реле К1.

При включении питания через конденсатор C3 и диод VD1 на входе R счетчика DD2 будет получен нулевой импульс высокого уровня, а на выходе 0 будет установлен высокий уровень.Инвертор DD1.4 вместе с дифференцирующей цепью R8C4 сформирует импульс длительностью около 0,6 с, что приведет к срабатыванию реле К1 на этот период времени. Напряжение питания через контакты реле K1.1, K1.2, разъем X1, а затем через проводку автомобиля (показано упрощенно) поступит на электродвигатель стеклоочистителя M1, который будет приводить в действие механизм привода щеток.

Подвижный контакт концевого выключателя SF1, механически связанный с осью редукторного двигателя механизма, будет переключать и подавать напряжение на двигатель M1 до конца хода щетки, а реле K1 отпускает якорь.В конце хода щетки подвижный контакт переключателя SF1 вернется в исходное положение, отключив питание и замкнув электродвигатель через контакты реле K1. Это необходимо для быстрого торможения ротора электродвигателя и гарантированной остановки щеток в исходном положении.

Кстати, наличие функции торможения электродвигателя в конце хода щетки для описываемого устройства обязательно. Отрегулируйте продолжительность паузы между мазками кисти с помощью переключателя SA1.Мультивибратор выдает прямоугольные импульсы с периодом следования около 1,2 с. Счетчик-декодер DD2 считает импульсы, поступившие на вход CN. При этом на выходах 0 — 9 счетчика попеременно появляется импульс напряжения высокого уровня длительностью 1,2 с. В положениях 1 и 2 переключателя SA1 импульс высокого уровня с выхода 3 (или 6) счетчика через диод VD2 поступит на вход счетчика R и сбросит его, после чего цикл счета будет повторен. Коэффициент деления счетчика для этих положений переключателя SA1 составляет 3 и 6.В положении 3 цепь переключателя SA1 разомкнута, и коэффициент деления счетчика равен 10.

Таким образом, в зависимости от положения переключателя SA1 на выходе 0 счетчика DD2 появятся импульсы высокого уровня длительностью 1,2 с и периодом повторения 3,6, 7,2 или 12 с. Пауза между мазками кисти будет такой же. Временная привязка продолжительности паузы к начальному положению щеток выполняется блоком синхронизации. Во время хода щетки напряжение питания через контакты концевого выключателя SF1, разъема X1 и цепи R1R2C1 поступает на базу транзистора VT1 и он открывается.

В этом случае напряжение на его коллекторе падает почти до нуля, мультивибратор блокируется и счет импульсов прекращается. Генерация и подсчет импульсов возобновятся только в исходном положении механизма стеклоочистителя, когда электродвигатель обесточен и транзистор VT1 закрыт. Схема R1R2C1 предотвращает многократное переключение элемента DD1.2 импульсами помех, которые неизбежно возникают при работе электродвигателя стеклоочистителя. Диод VD3 и резистор R9 защищают вход элемента DD1.4 от скачков напряжения, возникающих при включении элемента DD1.3 и перезарядке конденсатора С4. Диод VD4 защищает транзистор VT2 от пробоя напряжения самоиндукции катушки реле К1.

Диоды VD1 и VD2, включенные в схему ИЛИ, исключают взаимное влияние схем обнуления счетчика DD2. Наличие диода VD1 потребовало установки резистора R6 для разряда конденсатора C3 при отключении питания. Устройство питается (кроме релейного узла) от параметрического стабилизатора Р12ВД5.Конденсатор С5 устраняет неисправность счетчика DD2 импульсным шумом от системы зажигания автомобиля. Транзистор VT1 — любой из серий КТ315, КТ3102. КТ503; VT2 — композит КТ972А или КТ972Б. Вместо диодов КД522А (VD1-VD4) подойдет КД522Б. Стабилитрон VD5 — D814B1 (в стеклянном корпусе) или другой маломощный с напряжением стабилизации 8-10В.

Предположим, не идет сильный дождь. Включаешь дворник. Несколько циклов щеток — и лобовое стекло высохнет. Вы выключаете дворник.Но через 30 секунд стекло снова разбрызгивается. Вы включаете дворник снова и так много раз. Поэтому могу предложить довольно простую и дешевую схему повторения.

Эта схема автоматического управления дворником рассчитана на длительное время включения. Для полной очистки стекла от брызг и грязи при первом включении мотора щетки требуется максимум восемь секунд. Далее, чтобы лобовое стекло оставалось чистым, нужно всего на пару секунд включить дворники.А пауза в нашей схеме регулируется с помощью переменного резистора, размещенного на лицевой панели, в диапазоне от 5 до 45 секунд.

Тактовый режим работы схемы обеспечивается операционным усилителем TSA335A, поскольку он позволяет подключать к схеме высокоомные RC-цепи из-за очень малых входных токов (менее 20 нА). Выходного тока TSA335A достаточно для работы реле V23027-A002 от Siemens. Но тогда необходимо подключить электродвигатель через нормально замкнутый (передний) контакт.Первый восьмисекундный интервал включения электродвигателя стеклоочистителя связан с тем, что трудоемкий электролитический конденсатор заряжается только один раз до напряжения, заданного делителем напряжения (2,7 / 3,3 кОм) и резистором R1. Для следующих коротких интервалов это напряжение определяется только напряжением на сопротивлении R1. Электролитический конденсатор разряжается через резистор R3 и внешний управляющий резистор R3 ‘, который устанавливает продолжительность паузы.

Два диода 1N4148 предназначены для зарядки и разрядки электролитического конденсатора.Третий диод 1N4148 срезает пики напряжения на реле. Аналогичны задачи и диод 1N4001, подключенный параллельно к двигателю. Причем 1N5624 не дает напряжению достигнуть переключателя интервала включения двигателя при схемах постоянной работы.

Как только мы нажимаем на рычаг омывателя, одновременно включается и дворник, и пока вода не смочила лобовое стекло, дворники несколько раз пройдутся по сухому . Эта схема предназначена для создания небольшой задержки между включением насоса омывателя и электродвигателя стеклоочистителя.

Встраивать эту доработку в электрическую схему вашего автомобиля очень просто, для этого мы подключаем контакты реле К1 к цепи питания электродвигателя стеклоочистителя, а цепь насоса омывателя не меняем.

Данное устройство актуально для владельцев старых автомобилей, в которых дворники работают только в непрерывном режиме, а это не всегда удобно и практично. Поэтому предложенная ниже схема решит эту проблему.

Схема работает следующим образом: как только транзистор Т1 открывается, открывается транзистор ТК.В этом случае включается включенное в его коллекторную цепь реле Р1, а затем начинает работать электродвигатель стеклоочистителя. Через небольшой промежуток времени транзистор Т1, а почти сразу после него ТК закроется, и реле выключится. Но электродвигатель остается включенным через свои блок-контакты (на схеме не показаны) до конца цикла движения щетки. Новый цикл начнется при следующем открытии транзистора Т1. Продолжительность паузы между циклами можно регулировать переменным сопротивлением R3 в пределах 5-40 секунд.

В схеме используется реле или его аналог, но с током отключения 50-70 мА. Транзисторы Т1-ТК могут быть любыми низкочастотными. Переменный резистор R3 типа СП или СПО. Эта схема скопирована из журнала «», если вас это интересует, то вы можете позаимствовать оттуда чертеж печатной платы.

Паузу между циклами стеклоочистителя можно отрегулировать от 1 до 20 секунд с помощью переменного резистора, расположенного на передней панели.

Блок синхронизации построен на таймере 1006VI1. Микросхема формирует последовательность импульсов с регулируемой длительностью импульса с помощью резистора R1 (электродвигатель стеклоочистителя работает) и паузу с помощью переменного резистора R2 (двигатель не работает).

При включении цепи переключателем на передней панели автомобиля конденсатор C2 заряжается через цепи R3, VD1 и R1. На выходе таймера устанавливается высокий уровень напряжения. Транзистор КТ827 открыт, и мотор стеклоочистителя запускается.

Комплект таймера устроен так, что как только конденсатор С2 заряжается до 70% напряжения питания на выходе таймера, напряжение пропадает и транзистор закрывается. Двигатель остановится только после того, как щетки вернутся в исходное состояние.

Седьмая ножка — это выход открытого коллектора транзистора, сопротивление R3 — его нагрузка. В момент переключения таймера открывается. В результате напряжение в точке «А» стремится к нулю. Конденсатор C2 разряжается через R2, VD2 до уровня 30% напряжения питания, а таймер возвращается в единичное состояние и закрывает внутренний транзистор. Конденсатор снова начинает заряжаться.

Питание таймера и цепей ГРМ стабилизировано с помощью микросхемы.Диод VD3 защищает транзисторы VT1 от самоиндукции ЭДС обмотки двигателя при коммутации. С помощью R4 выставляем базовый ток VT1 на уровне 50 … 70 мА.

Устройство размещается под приборной панелью автомобиля. После этого сопротивление обрезки R1 устанавливает количество циклов щетки от 1 до 3.

Как только на датчики влажности Е1 и Е2 начинает идти дождь, сопротивление между пластинами меняется из-за капель и брызг, запускается генератор, собранный на микросхеме К561ЛА7.Сигнал с выхода генератора поступает на транзисторный ключ, управляющий дворником. Частота движения дворников зависит от влажности лобового стекла автомобиля, чем сильнее дождь, тем меньше сопротивление между пластинами и тем выше частота следования импульсов. Две тонкие пластины из алюминиевой фольги, приклеенные к стеклу так, чтобы щетки стеклоочистителей протирали воду между ними, отлично справляются с ролью датчика влажности. Резисторы R1 и R2 можно добиться разными дворниками.Размер и расстояние между пластинами подбираются опытным путем.

Если резиновая поверхность «дворника» со временем испортилась и больше не может выполнять свою главную задачу — качественно очистить переднее стекло автомобиля, то вы можете просто отремонтировать дворники своими руками. В этом случае сама щетка может остаться на поводке пылесоса.

Многие сталкивались с таким легким неудобством в работе штатного дворника ВАЗ 2109: при кратковременном включении омывателя лобового стекла щетки делают 3 удара, хотя последний мазок производится по сухому стеклу, а два удара — по сухому стеклу. Достаточно удалить всю воду, которая была разбрызгана шайбой.

Это неудобство, как оказалось, легко устраняется. Для этого покупаем новое реле дворников (если что-то не получится, можно вставить старое и тем самым не остаться без дворников) типа 526.3747, или другое аналогичное — маркировка может отличаться в зависимости от производителя реле. В схеме этого реле нужно заменить резистор R4. Штатная имеет номинал 130 кОм, нам нужно поставить меньше, в пределах 40 кОм — 70 кОм. У меня 56 кОм. Вы можете найти его в точках продажи радиодеталей, он стоит копейки или вы можете получить его из старого оборудования.

Расположение реле в черном ящике

Цепь реле дворников ВАЗ 2109

Внутреннее устройство такого реле может быть различным:

Вариант 1

Вариант 2

Во всех случаях нужный нам резистор подключается к 4-й ножке микрочипа. На рисунках выше он выделен.

Кстати, эта доработка актуальна и для ВАЗ 2114-2115, ВАЗ 2110, Лада Калина, Лада Гранта — для всех моделей, где используется данный тип реле.

Новые реле могут иметь принципиально иную конструкцию. Например, мне попалось это реле с маркировкой 723.3777 завода Энергомаш:

Реле 723.3777 Энергомаш. Мы не можем переделать его

Такое реле переделать не можем, поэтому его можно оставить как запасное (оригинальное), а родное, извлеченное из монтажного блока, припаяем:

Внешний вид родного реле

По количеству движений кистей разобрались.А теперь еще кое-что.

При первом нажатии на рычаг мытья стекла обычно бывает так: щетки уже съехали, но на стекле все еще нет воды. Это связано с тем, что насосу нужно время, чтобы прогнать воду по трубам от бачка к форсунке омывателя. Установка может исправить эту ситуацию. обратный клапан в трубке, чтобы вода не стекала из трубок обратно в резервуар, когда насос не работает. Лично меня этот момент особо не волнует, так как щетки высыхают только при первом включении, а установка обратного клапана увеличивает сопротивление потоку воды в патрубках и без того слабого насоса омывателя, поэтому Я не делал такой доработки на своей машине и не планирую.

А для желающих попробовать есть такая информация: можно установить детали следующих номиналов: R2 — 2,2 кОм, C2 — 47 мкФ, R4 — 22 кОм. Значение C2 влияет на все три параметра реле — задержку между ходами, количество ходов при включении шайбы и задержку запуска щеток, поэтому возможны варианты. Если у кого получится, отпишитесь в комментариях.

Если нет желания что-либо переделывать, можно поставить специальное программируемое реле.В этом случае щетки будут запускаться с задержкой около 0,5 секунды, также можно установить паузу между взмахами щеток в прерывистом режиме, манипулируя рычагом стеклоочистителя. Он маркирован 723.3777-01 (аналог 411.3777), кому интересно — гугл и яндекс в помощь. Я бы рекомендовал настроить паузу в ручном режиме, как это делается в.

Вместе с впаянием резистора в реле для уменьшения количества ударов щетки до двух, на мой взгляд, это необходимый и достаточный объем доработок дворника ВАЗ 2109.

Стеклоочиститель и омыватель ветрового стекла

Стеклоочиститель состоит из мотор-редуктора, рычагов и щеток («дворников»). Электродвигатель очистителя двухщеточный, с возбуждением от постоянных магнитов, односкоростной. Для защиты от перегрузок в нем установлен термобиметаллический предохранитель. (неисправности стеклоочистителя)

Щетки стеклоочистителя

Длина щеток передних стеклоочистителей («дворников») (как левой, так и правой) составляет 330 мм
Длина задней щетки стеклоочистителя (стекло задней двери) — 305 мм .
()

Салфетки следует периодически мыть теплой водой с мылом, чтобы обеспечить их качественную работу. Если качество очистки стекла ухудшается, замените щетки.

Для этого поднять рычаг стеклянной щеткой …

Нажав на фиксатор, снимаем щетку с рычага поводка.
Аналогично проделываем с остальными кистями.

Технические характеристики мотор-редуктора стеклоочистителя

Пылесос имеет два режима работы — непрерывный и прерывистый; они активируются правым подрулевым переключателем.Прерывистый режим работы обеспечивается реле типа RS-514 , прикрепленным двумя гайками к передней левой боковой стенке (замена реле стеклоочистителя)
. Реле должно обеспечивать 9–17 запусков двигателя в минуту при температуре от –20 до 50 ° C и напряжении питания 10 В. (При включении стеклоочистителя в прерывистом режиме щетки могут совершать до четырех непрерывных двойных движений. .) Сопротивление обмотки электромагнита реле (66 ± 2) Ом, обмотки прерывателя — (23 ± 1) Ом.

Омыватель лобового стекла состоит из полиэтиленового бака с электронасосом, установленным в моторном отсеке, форсунок омывателя, расположенных на капоте, и гибких соединительных шлангов.(омыватель лобового стекла)

Включение омывателя осуществляется нажатием правого подрулевого переключателя (нефиксированное положение). Если насос неисправен, его заменяют. Забитые форсунки можно продуть в обратном направлении или прочистить леской или тонкой иглой.

Снятие генератора ВАЗ 2110 8 клапанов. Замена генератора: снятие и установка

Для устройства любого автомобиля необходим генератор — он необходим для выработки электрической энергии путем преобразования механической работы двигателя в электричество.Благодаря этому устройству в автомобиле работают все устройства, которым требуется электричество. Как работает генератор ВАЗ-2112? Сегодня мы познакомимся с его техническими характеристиками, а также с тем, как его обслужить и отремонтировать самостоятельно.

Устройство генераторной установки

Генератор ВАЗ-2112 состоит из крышек — передней и задней. Они изготовлены из алюминиевого сплава и имеют специальные гнезда, в которые устанавливаются подшипники. На корпусе задней крышки есть клемма для подключения аккумулятора. Также есть разъем.Через него на обмотку возбуждения подается напряжение. На задней крышке есть конденсатор — он служит для подавления электромагнитных помех. На устройстве есть места для установки и закрепления щеток.

Основной цилиндр в этом генераторе изготовлен из трансформаторного железа. Внутри него есть специальные бороздки, в которые аккуратно укладывается обмотка. Также на цилиндре есть выводы для подключения к выпрямительному блоку. Крышки прикручиваются к статору болтами. На валу, выполняющем роль ротора, расположена обмотка возбуждения.Он связан с медными кольцами. На переднем конце вала сделана специальная проточка, которая служит для установки ведущего шкива. Щетки изготовлены как одно целое и соединяются с реле генератора. Он размещен в прочном металлическом корпусе и надежно прикреплен к щеткодержателю. Задняя крышка удерживает внутри диодный блок — он включает в себя 6 основных элементов и три дополнительных. Они закреплены на алюминиевых полукруглых пластинах, за счет чего диоды охлаждаются более эффективно. В руководстве по эксплуатации автомобиля есть схема, с помощью которой можно разобраться, как работает генератор ВАЗ-2112.

Также используется для ремонтных работ.

Принцип действия

Ротор, основной задачей которого является создание магнитного поля, представляет собой вал, на котором расположена обмотка возбуждения. Каждая его половина помещается в специальные полюсные детали. Контактные кольца подают ток на обмотку. Ротор вращается за счет привода. Статор представляет собой сердечник и обмотку. Здесь генерируется переменный ток, который проходит по кольцам дальше по электрической сети … Однако сначала его нужно удалить из кадра.Для подачи тока на кольца используется щеточный узел. Затем идет выпрямительный блок, который преобразует переменное синусоидальное напряжение, генерируемое генератором. В разных случаях используются разные схемы подключения обмоток возбуждения. Например, применяется другая отдельная пара. Ток просто не может протекать через батарею, если двигатель не работает. При подключении обмотки по схеме «звезда» мощность генератора можно увеличить на 15%. Реле генератора отвечает за поддержание напряжения устройства в заданных пределах.Он изменяет частоту и длительность импульсов электрического тока … Реле представляет собой набор из нескольких датчиков и исполнительных механизмов. Их задача — определить, как долго обмотка возбуждения должна находиться в сети. Если реле вышло из строя, то на аккумулятор будет подаваться нестабильное напряжение.

Технические характеристики

Генератор ВАЗ-2112 имеет следующие технические параметры.

Итак, напряжение, которое формируется на обмотке возбуждения, может изменяться от 13,2 В до 14,7 В. Сам генератор способен генерировать ток, сила которого составляет до 80 А.Натяжение приводного ремня такое, что при давлении 10 кг прогиб будет не менее 8 мм.

Техническое обслуживание генератора на автомобиле ВАЗ-2112

Этот элемент важно обслуживать вовремя — он имеет большой запас прочности, но иногда при несвоевременном обслуживании возникает необходимость ремонта автомобильного генератора. Первым делом очистите устройство снаружи.

Кроме того, во время обслуживания проверяйте надежность крепления генератора. Также необходимо проверить регулятор напряжения.Специалисты рекомендуют проверить приводной ремень. Если он слишком ослаблен, система не будет работать должным образом. Проверять ВАЗ-2112 рекомендуется каждые 10 тысяч км пробега автомобиля — на его поверхности не должно быть дефектов. Далее проверяют состояние подшипников. Во время этой операции необходимо снять ремень и вручную повернуть ротор устройства. Если во время вращения чувствуется люфт или заклинивание при движении, посторонний шум или какие-либо другие звуки — подшипники вышли из строя и подлежат замене.Для генератора ВАЗ-2112, цена которого составляет около 4 тысяч рублей, такие запчасти можно найти в любом магазине или на рынке.

Возможные неисправности

Как и все другие системы в автомобиле, генератор также может выйти из строя. Иногда возможен ремонт, и устройство снова заработает. Но при некоторых неисправностях поможет только замена генератора ВАЗ-2112.

Диагностика данного агрегата выполняется при повышенном уровне шума во время работы. Довольно часто шум возникает из-за сильного износа подшипников.Но часто выходит из строя только подшипник, который находится в передней крышке. Он подвержен повышенным радиальным нагрузкам, поэтому служит относительно недолго. Если приводной ремень слишком натянут, это также влияет на скорость износа подшипников.

Электрические неисправности: методы диагностики

Есть несколько факторов, которые могут определить электрические проблемы в работе генератора. Итак, среди популярных симптомов — отсутствие зарядки, низкое напряжение зарядки или, наоборот, повышенное. Без мультиметра эти поломки определяют по основным признакам.Значит, на панели приборов будет гореть или мигать лампочка заряда аккумулятора. Также при работающем двигателе фары светят очень тускло, дворники работают на малой скорости. О повышенном напряжении будет свидетельствовать кипящий электролит в аккумуляторе и очень яркие фары.

Диагностика поверхности может производиться без демонтажа. Для проверки вам понадобится мультиметр. Измерять напряжение нужно при работающем двигателе. Если счетчик показывает 12 В, генератор не заряжает аккумулятор.Если при выключенном всем электрооборудовании мультиметр выдает ниже 14 В, значит, уровень заряда недостаточен. Специалисты не рекомендуют проверять генератор, сняв положительный контакт аккумуляторной батареи. Это может повредить реле.

Как снять генератор на ВАЗ-2112

Для более серьезной проверки прибор необходимо снять. Генератор удерживается в кронштейне на блоке двигателя. Для демонтажа установки понадобятся ключи на 10 и 13, рожковый ключ на 17, а также крепление и головка на 15.

Первым делом снимаем клеммы с АКБ. Затем ослабьте и снимите ремень, а затем демонтируйте механизм натяжителя ремня. Далее — отсоединяются провода и отсоединяются разъемы. Устройство удерживается на месте длинным болтом и гайкой. Снять его не так-то просто. Поэтому сначала с головкой откручиваются кронштейны на мотоблоке. Они расположены на задней панели устройства. Затем развертывается генератор, который поможет беспрепятственно закрепить ось. Вытаскивается вместе со втулкой, а затем ось выбивается из кронштейна.

Неисправности узла щетки

Для проверки узла щетки понадобится источник питания, а также любая лампа на 12 В. Блок питания подключен к регулятору напряжения, лампа подключена к щетке — она ​​должна гореть. Когда входное напряжение повышается до 15 вольт, лампочка гаснет. Если лампа горит даже при более высоком напряжении, то необходим ремонт автомобильного генератора ВАЗ-2112. Требуется замена реле. Что касается самих щеток, то на их неисправности указывает отсутствие заряда аккумулятора, слишком низкое напряжение в автомобильной сети, нестабильные напряжения заряда.

Длина кисти должна быть более 5 мм. Если меньше, их нужно заменить. Также, чтобы проверить щетки, вы можете немного двигать их в пазах. Исправные щетки перемещаются свободно. Если они замерзли, их рекомендуется смазать. Также стоит убедиться, что контактные кольца исправны — они смотрят на развитие. Если есть следы, кольца шлифуют мелкой наждачной бумагой. После замены сразу заработает нормально. Важно следить за работой устройства и регулярно обслуживать генератор ВАЗ-2112 — цена за единицу невысока, но при качественном обслуживании нужно будет менять только щетки.

Диодный мост

Также иногда возникают различные проблемы с выходом из строя силовых диодов, и при желании их можно заменить. На то, что вышел из строя именно мост, будет свидетельствовать отсутствующий заряд, который выдает генератор ВАЗ-2112. Ремонт в этом случае заключается в замене вышедшего из строя диода.

Часто многие автовладельцы ВАЗ 2110-2112 слишком торопятся с первой неисправностью генератора и предпочитают заменить его на новый, вместо того, чтобы просто выяснить причину поломки и устранить ее.В этом случае мы не будем рассматривать ремонт данного устройства, а только рассмотрим процедуру, которую необходимо выполнить для снятия и установки устройства.

Итак, чтобы его без проблем разобрать нам понадобится такой инструмент как:

1. Головки торцевые на 10 и 13
2. Рукоятки или рукоятки с храповым механизмом

Перед тем, как приступить к ремонту, необходимо в обязательном порядке отсоединить автомобильный аккумулятор, сняв минусовую клемму. В противном случае вы рискуете получить короткое замыкание при отключении плюсовых проводов генератора.

Видео замены

Специально для этого поста решил сделать видеоинструкцию, чтобы все понятно и понятно объяснил.

Если у вас есть вопросы по видеообзору, вы можете задать их на моем канале YouTube. Ниже все будет представлено в обычном формате.

Фотоотчет по ремонту

Сразу хочу предупредить, что в данном примере моего ВАЗ 2110 генератор слегка зажат монтажным кронштейном, так как при аварии он откололся, поэтому во всех тонкостях показать процедуру снятия не могу.Но все же основные моменты будут достаточно наглядно показаны на фото.

Отвинтите гайку натяжителя, показанную стрелкой ниже:

После этого отодвигаем генератор назад (в сторону салона) и снимаем ремень со шкивов. Теперь вы можете отключить все провода питания. Один «жгут» крепится шпилькой и гайкой, а другой штекер просто фиксируется коннектором:

Затем можно открутить нижнюю гайку крепления генератора, залезть сначала под машину и снять защиту двигателя (если установлена):

Обычно болт сидит плотно, поэтому его можно аккуратно и без особых усилий выбить рукояткой молотка:

После этого с тыльной стороны пробуем снять этот самый болт до конца:

Если менять собранное устройство, то установка производится в обратной последовательности.Но учтите, что модель генератора по возможности должна быть такой же, как и установленная на заводе. То есть в первую очередь посмотрите на применимость конкретно к вашей машине, а потом на показатель силы тока в Амперах.

Что касается цены генераторов на ВАЗ 2110-2112, то она может варьироваться в зависимости от типа и производителя. Но если взять модель КЗАТЭ, которая в большинстве случаев устанавливается заводом, то стоимость может составлять порядка 3500 рублей.Хотя китайские варианты можно получить почти за полцены. Правда, за невысокой стоимостью гнаться не стоит, так как срок службы этих деталей может быть довольно низким.

Снятие и ремонт генератора ВАЗ 2110, 2112 производится после того, как вы проверили генератор и выяснили, что генератор не выдает достаточного напряжения. Методы проверки описаны в, и они одинаковы для всех автомобилей. Поэтому подробно останавливаться на этом не будем, а сразу приступим к снятию и разборке генератора ВАЗ 2110.

1. Сначала выключите автомобиль. Для этого снимите с АКБ отрицательную клемму.

2. Отсоедините провод идущий к реле зарядки.

3. Ключом на 10 открутите и снимите провода, идущие к клемме B +.

4. Теперь снимите ремень генератора. Ключом на 13 ослабьте нижнюю гайку.

6. Используя ключ на 10, ослабьте болт натяжителя генератора.

7. Снимите ремень генератора.

8.Теперь полностью открутите верхний и нижний болты крепления генератора и снимите их.

9. Полностью отверните регулировочный болт генератора и снимите планку натяжения генератора.

10. Генератор откручен полностью, осталось только его снять.

11. Теперь приступим к разборке генератора. Сначала снимаем заднюю пластиковую крышку, отжимаем защелки и снимаем.

12. Отверткой откручиваем винты крепления реле зарядки и снимаем его.

13. Ключом на 10 открутите провод конденсатора.

14. Отверткой открутите сам конденсатор и снимите его.

15. Через отверстие в головке 21 (удерживается газовым ключом) вставляем шестигранник 8 и откручиваем гайку шкива.

16. Снимите шкив …

17.…. Шайба

18. Перед отсоединением частей генератора желательно отметить их взаимное расположение.Отверткой открутите винты, крепящие крышки генератора.

19. Теперь вы можете снять переднюю крышку генератора.

20. С тыльной стороны генератора открутить провода статора и винт крепления диодного моста.

21. Снимите диодный мост.

22. Снимите также обмотку генератора.

23. Пальцами выдавливаем ротор генератора вместе с задней втулкой подшипника.

24. Снимите втулку заднего подшипника.

25. Снимите задний подшипник съемником.

Собираем генератор в обратной последовательности.

При установке передней крышки могут возникнуть трудности. Когда вы надеваете переднюю крышку и начинаете затягивать детали генератора винтами, затягивайте винты равномерно, поворачивая ротор генератора. Если ротор начинает круто вращаться, значит, у вас перекошенная передняя крышка, и вам необходимо выровнять ее, затянув другие винты.

Генератор является основой функционирования всего транспортного средства. Его можно сравнить с человеческим сердцем, поскольку генератор отвечает за транспортировку электричества по всем системам и узлам, зависящим от электрика. Механическая энергия преобразуется в электричество.

Как и любой другой элемент автомобиля, генератор ВАЗ 2110 имеет свои особенности, функции, принцип работы. Сегодня мы познакомимся с ним максимально подробно.

Как он работает

Для начала разберемся, как работает это устройство. Его схема работы следующая:

• Ключ вставлен в замок зажигания;
• Ток идет на провода возбуждения;
• Магнитное поле, создаваемое якорем, проходит через обмотки статора, на его выводах появляется напряжение;
• Когда частота вращения якоря становится достаточно высокой, начинается режим самовозбуждения;
• Предусмотренный конструкцией автоматический выпрямительный блок преобразует переменный ток в постоянный;
• Регулятор напряжения начинает работать при изменении частоты вращения коленчатого вала, регулируется время, на которое активируется провод возбуждения.

Представленное видео позволит вам наглядно ознакомиться с принципом работы генератора.

Функции

Новичков очень интересует самый главный вопрос, без которого нет смысла пытаться что-то исправить самостоятельно — для чего нужен генератор.

В первую очередь задача генератора — обеспечить энергией все электрически зависимое оборудование.

Ошибка многих в том, что техника питается от аккумулятора.Аккумулятор нужен для поддержания работоспособности устройств при выключенном двигателе. За счет него аудиосистема, сигнализация и т. Д.

Когда двигатель запускается от аккумуляторной батареи, все управление передается генератору. Отныне он отвечает за работу аудиосистемы, кондиционера, стеклоподъемников и т. Д.

Вторая, но не менее важная задача аккумулятора — это подзарядка аккумулятора. Это происходит при работающем двигателе. Если бы не генератор, аккумулятор не смог бы долгое время обеспечивать энергией всех потребителей; его нужно было бы регулярно заряжать в гараже.

Технические характеристики

Если старый генератор выходит из строя, многие автомобилисты задаются вопросом, какой генератор лучше всего им заменить старый.

Тут ничего придумывать не надо. Самое правильное решение — установить такой же генератор, как и раньше, или более мощный.

Сегодня ВАЗ 2110 предусматривает использование трех типов блоков питания:

1. Ролик 5102.3771. Генератор выдает 80 ампер, а его напряжение составляет примерно 14 В.
2. Ролик 94.3701. Это устройство с такими же параметрами. Они серьезно не отличаются.
3. Ролик на 120 ампер. Генератор более адаптирован к современным реалиям, когда помимо штатного электрооборудования автомобилисты устанавливают множество дополнительных устройств.

Если в вашем автомобиле установлена ​​мощная аудиосистема, вы используете электронасос, питаемый от автомобиля, а также ряд других дополнительных потребителей, вместо стандартного генератора на 80 ампер рекомендуется установить 120-амперный.

Если брать во внимание размеры устройств, то можно выделить обычные и компактные. У них есть определенная разница в дизайне. В частности, отличия заключаются в следующих компонентах:

• Кронштейны;
• Якорь;
• Провод возбуждения;
• Шкив ведущий;
• Количество крепежных болтов.

Но на самом деле особой роли это не играет. Ведь устройство всех генераторов, используемых на ВАЗ 2110, одинаковое.Поэтому давайте разберемся со схемой и устройством этого агрегата.

Представленный прибор актуален для всех генераторов, используемых на ВАЗ 2110, вне зависимости от их мощности — 80-120 Ампер.

Запас прочности

Если брать в расчет штатный генератор Катек, который установлен на десятках отечественных, то его ресурса хватит примерно на 10 лет эксплуатации или 140 тысяч километров пробега.

На указанный коэффициент безопасности устройства можно рассчитывать только при правильном обращении.

Многие опасаются, что мощный 120-амперный генератор может негативно сказаться на состоянии аккумулятора. На практике ничего подобного не происходит. Причем установка более мощного агрегата рекомендуется, если на автомобиль планируется установить внушительную акустическую систему, видеоаппаратуру.

Что выбрать?

Выбор автолюбителей не ограничивается генераторами Katek.Поэтому, если старое устройство вышло из строя, стоит подумать, кто займет его место.

Есть несколько основных вариантов.

1. Катек. Стандартный, достаточно надежный и высокоэффективный генератор. Выбор АвтоВАЗа в его пользу обусловлен именно этим. Плюс отечественный производитель.
2. китайских товаров. Отношение автомобилистов к китайским генераторам довольно скептическое. Этому есть объяснения. По сравнению с ними Katek — просто идеальное решение.Хотя справедливости ради отметим, что можно найти довольно неплохие варианты китайской сборки. Но это скорее исключение, чем правило.
3. Импортные аналоги. Здесь в первую очередь стоит обратить внимание на компанию Bosch. Денсо и Дельфи. Высокое качество сборки, внушительный срок службы, оперативная работа. Стоят они дороже своих российских аналогов в виде Катека, но на такую ​​вещь есть смысл потратиться немного дороже.

Среди импортных аппаратов хорошими вариантами являются:

• Dynamo — производитель Болгария;
• Eldix — также производится в Болгарии;
• БАТЭ — производство в городе Борисов, Беларусь.

Выбирая новый генератор для своего автомобиля, обратите внимание на его технические характеристики и запас прочности. Тогда подумайте о производителе. Не рекомендуем смотреть в сторону Китая, если вы делаете ремонт сами и хотите добиться высокого качества работы.

Как известно, генератор на автомобиле предназначен для выполнения важнейших функций. В ВАЗ 2112 замена генератора — распространенный и распространенный процесс, с которым можно справиться своими руками.
Замена генератора ВАЗ 2112 — интересная и увлекательная экскурсия по системе автомобиля, способная подарить новичку ценный багаж знаний.

Для чего нужен генератор?

Как вы знаете, генератор — это устройство в автомобиле, которое снабжает электричеством различные элементы, преобразуя механическую энергию в ток. Это своего рода источник питания, который часто заменяет стабильный центральный источник питания.
Другими словами, он заряжает аккумулятор при работающем двигателе.

Генератор Основная информация

Итак:

• Генератор находится на ВАЗ 2112, обычно перед двигателем.
• Приводится от коленчатого вала.

Как правило, бывает два типа генератора, два его типа. Традиционный генератор и компактный.
Эти типы отличаются друг от друга компоновкой вентилятора, конструкцией корпуса, шкивом и т. Д.
Но их общие детали такие же:

• ротор;
• статор;
• щеточный узел;

Регулятор напряжения

• ;
• выпрямительный блок.

Примечание. Все вышеперечисленные элементы размещены в закрытом корпусе.

Рассмотрим отдельно каждый элемент генератора.

Ротор

Эта деталь предназначена для создания вращающегося магнитного поля:

• На валу ротора имеется обмотка возбуждения, которая специально размещена в двух полюсных половинках.

Примечание. Каждая из этих половинок полюса имеет 6 выступов.

• На валу ротора есть два контактных кольца, через которые запитывается обмотка возбуждения.

Примечание. Как правило, эти кольца изготавливаются из меди, а иногда из стали или латуни.

Статор

Этот элемент служит для создания переменного электрического тока:

• Статор состоит из обмотки и металлического сердечника, который состоит из стальных пластин.

Примечание. В сердечнике 36 пазов, куда умещаются три обмотки. Вместе они образуют трехфазное соединение … Корпус

Корпус генератора представляет собой элемент, состоящий из двух крышек.Передняя крышка расположена со стороны привода, а задняя крышка расположена со стороны контактных колец.

Щетка в сборе

Благодаря этому блоку ток подводится к контактным кольцам. Две графитовые щетки, пружины и щеткодержатель — вот и все, из чего состоит щеточный узел.

Выпрямительный блок

Этот элемент преобразует синусоидальное напряжение в напряжение постоянного тока … Выпрямительный блок состоит из пластин радиатора и диодов.

Регулятор напряжения

Предназначен для поддержания напряжения в генераторе.
Сегодня известно несколько конструкций этих самых элементов:

• регуляторы напряжения гибридные;
• встроенные регуляторы напряжения.

Замена и ремонт генератора

Как выясняется, ни о какой нормальной работе автомобиля не может быть и речи, если генератор неисправен. Эта деталь должна проходить техосмотр каждые 15 тысяч километров.
Если на этапе диагностики обнаружены замечания, то их необходимо срочно устранять.

Разборка генератора

Самостоятельно снять генератор не составит труда.
Рассмотрим алгоритм действий:

• В первую очередь следует отсоединить минусовой провод от аккумуляторной батареи.
• Берем ключи на 10 и 13.
• Находим провод идущий к генератору и отключаем его.
• Так же откручиваем гайку крепления провода к плюсовой клемме.
• Снимите выходной провод.
• Теперь вам нужно снять натяжную планку генератора.

• Находим нижнее крепление генератора и откручиваем гайку, фиксирующую деталь с этой стороны.
• Демонтируем болт крепления.
• Снимаем генератор с ВАЗ 2112.
• Осуществляем замену.

Примечание. После снятия генератора его обычно разбирают, чтобы определить причину поломки.

Разбор генератора

После снятия генератора устройство разбирается для определения причины неисправности:

• 3 пружинных зажима освобождаются.
• Защитный кожух генератора снят.
• Теперь нужно открутить винты, которыми крепится регулятор напряжения (лучше всего для этого подойдет фигурная отвертка).
• Так же отсоединяем колодку с проводом от выхода реле-регулятора.
• Снимаем.

• Теперь нужно снять выпрямительный блок или, как его еще называют, диодный мост. Вооружаемся гаечным ключом на 8, фигурной отверткой и гаечным ключом на 10.
• Откручиваем три болта, соединяющие выводы обмоток статора с диодным мостом.
• Загибаем провода выводов обмотки статора в сторону.
• Откручиваем винт крепления конденсатора при помощи фигурной отвертки.
• Снимите выпрямительный блок и конденсатор (см.).
• Теперь откручиваем две гайки контактного болта, для этого ключом на 10.
• Снимаем сайлентблоки.
• Демонтируем главный болт выпрямительного блока.

Обычно на этом этапе можно найти причину поломки. Если нет, то анализ продолжается дальше, вплоть до снятия подшипников.
Приведенная выше инструкция дает практическое понимание того, как заменить генератор своими руками. В процессе рекомендуется изучать фото и видеоматериалы в качестве наглядных пособий.
Цена такого ремонта, естественно, будет невысокой, ведь все работы выполняются самостоятельно.

Генератор ВАЗ-2107: снятие, установка и ремонт

Для зарядки аккумулятора при работающем двигателе Автомобиль снабжен генератором.Автомобилисты часто сталкиваются с тем, что этот механизм не обеспечивает должного заряда аккумулятора во время движения. Если оставить все как есть, аккумулятор может сесть, и придется вызывать эвакуатор и ехать на СТО. Но этого можно избежать, если вовремя провести проверку и при необходимости заменить элементы этого устройства.

Снятие ремня генератора и проверка натяжения

Иногда причиной слабого заряда во время езды может быть недостаточное натяжение ремня генератора.К счастью, эта проблема легко решается. Для этого нужно просто подтянуть ремень или при наличии видимых дефектов (трещины, износ поверхности) просто поменять его на новый. Для установки нового необходимо ослабить гайку крепления генератора и попытаться сдвинуть его с помощью крепления или чего-то еще ближе к двигателю.

Если мы имеем дело с карбюраторным двигателем, то на этом наши манипуляции закончены — и можно снять ремешок. Если речь идет о том, как поменять генератор (инжектор) ВАЗ-2107, то нужно снять датчик положения коленвала.

После этого устанавливаем заранее подготовленный ремень. Одевается без напряжения. И после того, как ремень сядет на все шкивы, произведите его натяжение. Для этого необходимо ослабить гайку на монтажной пластине и смонтировать генератор с возможностью перемещения, регулируя тем самым степень натяжения. По окончании работы затяните гайку и произведите проверку.

Генератор ВАЗ-2107: ремонт

Перед тем, как отремонтировать данное устройство, вы должны понять, в чем все-таки причина неисправности.Но сразу хочу отметить, что мало кто знает, сколько стоит генератор для ВАЗ-2107, а его стоимость ни много ни мало 2200-2500 рублей. Поэтому, если он вышел из строя, не стоит сразу бежать в магазин и покупать новый, ведь в большинстве случаев старое устройство можно отремонтировать. К специалистам обратиться проще, но самому сделать вполне реально.

Для снятия устройства нужно поставить каретку на яму, снять защитный щит двигателя, после чего открутить гайки, кронштейны, снять ремень и сам генератор.Для проверки нам понадобится омметр. Плюс омметр подключаем к выводу «30» генератора, а минус — непосредственно к корпусу генератора. Если на дисплее отображается значение «0», то диоды вышли из строя или обмотка замкнута.

Чтобы узнать, какой из диодов вышел из строя, сначала проверяем омметром положительный, затем отрицательный. После этого вы можете их заменить. При отсутствии неисправностей сопротивление должно быть в пределах 4,3-4,8 Ом. Часто виной тому щеткодержатель, у которого щетки в нейтральном положении не выступают на 5 мм.

Несколько советов автолюбителям

Если во время езды свистит генератор ВАЗ-2107, значит, натяжение ремня ниже положенного. Это чревато его проскальзыванием и недостаточным зарядом. Но чрезмерное натягивание может привести к разрыву ремня, что тоже нехорошо.

Если вы обнаружили неисправность одного из диодов, то в этом случае необходимо заменить выпрямительный блок. Неисправный статор или ротор также подлежат немедленной замене.

В случае, если и положительный, и отрицательный диоды в порядке, но генератор не работает, рекомендуется выполнить тест замыкания обмотки.Для этого подключите омметр к корпусу и кольцу ротора. Если значение на циферблате прибора близко к нулю, значит произошло короткое замыкание.

Также при выполнении работ желательно очищать генератор ВАЗ-2107 от пыли и грязи. Вы можете сделать это с помощью сжатого воздуха. Металлические детали необходимо периодически смазывать, можно керосином. Подшипники желательно не смазывать.

ВАЗ-2101, генератор: схема подключения, ремонт, замена

В автомобиле ВАЗ 2101 генератор является одним из источников питания.Второй — аккумуляторный, но он участвует только в запуске двигателя, остальное время подзаряжается от генератора. Благодаря такому симбиозу возможно снабжение потребителей даже при остановленном двигателе. Можно провести сравнение с мотоциклами типа «Минск», выпускавшимися в советское время.

У них не было аккумулятора, что немного подешевело стоимость автомобиля, но осветительные приборы работали только при работающем двигателе. Но это же мотоцикл.На автомобиле такая схема неудобна, так как двигатель нужно запускать «кривым» стартером или буксиром. И это вызывает довольно серьезные трудности.

Основные узлы генератора

Конструктивно он состоит из следующих основных элементов:

1. Ротор — подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
2. Статор — неподвижная часть генератора, также имеет обмотку.
3. Передняя и задняя крышки, внутри которых установлены подшипники.На них есть проушины для крепления к ДВС. В задней крышке находится конденсатор, необходимый для отсечки переменной составляющей тока.
4. Полупроводниковый мост — за подобие называют «подкова». На подковообразной основе смонтированы три пары полупроводниковых силовых диодов.
5. Шкив, на который натягивается ремень генератора ВАЗ-2101. Ремень клиновидный (современные автомобили используют многолучевой).
6. Регулятор напряжения в автомобиле ВАЗ-2101 устанавливается в подкапотном пространстве, вдали от генератора.Но все же это нужно считать частью дизайна.
7. Щетки устанавливаются внутри генератора и передают напряжение питания на обмотку возбуждения (на ротор).

Обмотка генератора

Всего их два — роторный (возбуждение) и статор (силовой). Принцип работы установки заключается в том, что генерация тока в силовой обмотке возможна только при соблюдении следующих двух условий:

1. Наличие постоянного магнитного поля.
2. Это поле вращается относительно силовой обмотки.

Только при их соблюдении генератор будет работать. Подавая напряжение на обмотку ротора, мы получаем магнитное поле. Поскольку ротор вращается от коленчатого вала, второе условие выполняется. Но все же нужно обратить внимание на то, какая схема подключения генератора ВАЗ-2101. Он подключается к аккумулятору параллельно для зарядки.

Принцип работы генератора

В начальный момент (при запуске двигателя) Напряжение в бортовой сети равно напряжению в аккумуляторной батарее (около 12 В).И в простое он будет поддерживаться примерно на этом уровне. Но с увеличением скорости вращения ротора произойдет скачок напряжения до 30 В. Причина: большее напряжение приложено к обмотке возбуждения из-за увеличения скорости вращения ротора (увеличивается скорость магнитного поля). А это чревато повреждением проводки автомобиля и выходом из строя потребителей.

Регулятор напряжения, щетки

Необходимо, чтобы выходное напряжение генератора оставалось постоянным, и для этого используется простой принцип.Если сделать напряжение питания обмотки ротора постоянным, можно избежать изменения величины магнитного поля. На ВАЗ-2101 генератор должен работать при нагрузке 13-14 В. Даже два одинаковых релейных регулятора могут держать разное значение напряжения.

Типы регуляторов:

1. Механический — в основе лежит электромеханическое реле и резистор для понижения напряжения.
2. Полупроводник — основа небольшая схема на маломощных транзисторах или один силовой ключ.
3. Смешанный — в конструкции присутствует как транзисторная схема, так и электромагнитное реле.

Щетки — это именно тот элемент, с помощью которого реализуется схема подключения генератора ВАЗ-2101. Благодаря им на контактные кольца движущегося ротора подается напряжение.

Как снять генератор

Для демонтажа потребуются следующие инструменты:

1. Ключи гаечные на 10, 13 и 17.
2. Лопата монтажная.
3. Проникающая смазка типа WD-40.

Сначала отсоедините аккумулятор и отсоедините провода от генератора. Все работы желательно производить с немного приподнятым передом автомобиля или на смотровой яме, эстакаде. Перед снятием генератора нужно ослабить приводной ремень. Для этого полностью откручиваем ключом на гайку от верхних шпилек картера к блоку двигателя. С ней никаких проблем возникнуть не должно.

Корпус генератора необходимо переместить на блок, после чего снимается ремень.Открутить нижний болт крепления будет проблематично. Он находится близко к земле, на него часто попадает пыль, грязь, вода. Поэтому предварительно обработайте резьбовое соединение проникающей смазкой.

Установка генератора

Установка производится в обратном порядке. При необходимости замены генератора на более мощный можно установить аналог от модели ВАЗ-2107 или 2109. Они обладают большей мощностью и способны обеспечить стабильный заряд аккумулятора. Отличие от «родного» ВАЗ-2101 в том, что регулятор напряжения совмещен с щеточным узлом.

Главное, чтобы не было перекосов, иначе ремень порвется, быстро изнашивается, нагрузка на ротор увеличится в несколько раз. Для нормальной работы необходимо, чтобы этот элемент имел определенное натяжение. Регулируется изменением положения корпуса относительно двигателя. Фиксация производится гайкой в ​​верхней части генератора.

Поиск и устранение неисправностей

В генераторе могут возникнуть следующие механические и электрические неисправности:

1. Износ подшипников диагностируется по характерному свисту или царапанию со стороны устройства.Смазка внутри подшипников со временем испаряется, что увеличивает трение.
2. Щетки генератора ВАЗ-2101 необходимо своевременно заменять для обеспечения нормальной работы автомобиля. Если они изнашиваются, на приборной панели загорается контрольная лампа со значком батареи.
3. Недостаточный или чрезмерный заряд аккумулятора — явный признак выхода из строя регулятора напряжения. Тест можно провести обычным мультиметром. Запустить двигатель, включить ближний свет. Холостой ход должен быть около 800 об / мин.Необходимо, чтобы напряжение на выводах АКБ составляло ~ 13,2 В.
4. Мигание светодиода, пульсация — признак выхода из строя одного или двух полупроводниковых диодов в выпрямительной сборке. Генератор на ВАЗ-2101 построен по классической схеме — он генерирует три фазы, а затем преобразует их в постоянный ток с помощью выпрямителя.
5. В том случае, если генератор не дает заряд, а выпрямитель и регулятор напряжения исправно работают, можно говорить о разрушении одной из обмоток.В этом случае либо заменяют генератор, либо устанавливают новый ротор или статор (в зависимости от того, какая из обмоток разрушена). Диагностика проводится с помощью тестера.

выводы

Несмотря на кажущуюся простоту в автомобиле генератор ВАЗ-2101 способен доставить хозяину немало хлопот. А если во время поездки вы заметили, что загорелась лампа на панели приборов, то необходимо как можно скорее принять меры по устранению поломки. Бывает, что просто окисляется провод, пропадает контакт, но его нужно идентифицировать на ранней стадии, иначе не удастся уйти при накоплении аккумулятора.

p >>

Как работает бензонасос ВАЗ 2110

Проведя параллель с человеческим телом и устройством автомобиля, бензонасос действительно подходит на роль «сердечного клапана» двигателя. К счастью, отремонтировать или даже заменить его намного проще, и провести такую ​​операцию может каждый.

Типы топливных насосов — характеристики и устройство

По типу работы различают два варианта насосов — электрические, которые используются в инжекторных и дизельных автомобилях с распределенной системой впрыска топлива, и механические, которые используются только в карбюраторных автомобилях.В автомобилях ВАЗ 2109 и ВАЗ 2110 более позднего выпуска (после 2006 г.) произошла замена — карбюратор заменен на современный инжектор, соответственно, электрического типа. В моделях, выпущенных до 2006 года, всегда есть карбюратор и насос механического типа.

ВАЗ 2109 и ВАЗ 2110 (инжектор) электрического типа располагается в топливном баке автомобиля — такое расположение считается наиболее удобным для работы устройства, но не очень удобным для ремонта или чистки.При таком расположении топливной системе не требуется дополнительная всасывающая линия, как в случае с механическим насосом. Расположение насоса в топливном баке позволяет ему остывать намного быстрее.

Также возле помпы в баке находится внутренний топливный фильтр. Электрический топливный насос состоит из внутреннего сетчатого фильтра, поплавка расхода топлива, 2-х клапанов и механизма подачи топлива. Характеристики насоса этого типа позволяют поддерживать давление до 4 атмосфер, что более чем достаточно для нормальной работы автомобиля.

Для автомобиля ВАЗ 2109 (инжектор) нормальное рабочее давление 2,4–3,3 атм, для ВАЗ 2110 рабочее давление должно достигать 3,6 атм.

В бак ВАЗ 2109/2110 (инжектор) поставили электронасос центробежного типа. Одним из основных компонентов насоса является реле. В этих моделях автомобилей срабатывает реле в результате импульсных сигналов, поступающих от центрального блока управления, и только после этого включается насос.

Насос механического типа используется только в моделях, на которых установлен карбюратор, он не подходит для форсунок и не может использоваться для работы с дизельным двигателем.Насос размещается под капотом автомобиля, прямо на его двигателе. Состоит из нескольких частей, требующих нечастого, но необходимого ухода. В корпусе насоса, состоящем из двух частей, находятся фильтр, два клапана, шток с механическим приводом и втягивающая пружина. Между корпусом вставлена ​​специальная диафрагма.

Механический привод приводится в действие распределительным валом, который передает давление с помощью рычага толкателя. На импортных моделях карбюраторного типа реализована несколько иная схема работы, она основана на коромысле с двумя плечами и рычагом.

Неисправность помпы — как определить причину?

Как и любая деталь, топливный насос рано или поздно подает все признаки неправильной работы, а то и вовсе выходит из строя. Лучше всего заменить или отремонтировать помпу до того, как она полностью выйдет из строя. Чаще всего проблема возникает из-за реле бензонасоса. В основе реле лежит предохранитель, именно он обычно ломается.

Поднимите заднее сиденье и под обшивкой найдите фишку, в ней находится реле с предохранителем.Замените предохранитель новым, тогда помпа должна заработать. Однако не забывайте, что причиной неисправности может быть снижение производительности аккумулятора . Данная проблема возникает в автомобиле ВАЗ 2109/2110 с электронасосом. При работающем двигателе автомобиля вне зависимости от того, форсунка в нем или карбюратор, всегда слышны изменения, если есть проблемы с помпой. Двигатель может даже заглохнуть при работе на холостом ходу.

В автомобилях с механическим насосом чаще всего выходит из строя шток.Выполнение частичного ремонта или замены механического топливного насоса зависит от характеристик неисправности. Как показывает практика, в автомобиле ВАЗ 2109 достаточно выполнить частичный ремонт.

Ремонт помпы и ее полная замена

Для начала нужно снять воздушный фильтр автомобиля. Далее отсоединяем шланг подачи топлива с бензином и шланг, идущий непосредственно к карбюратору. После этого откручиваем гайки, которыми насос крепится к блоку двигателя, и снимаем его. Разберите насос как можно осторожнее, чтобы не повредить диафрагму.Внимательно проверьте, нет ли на деталях трещин или сильного загрязнения.

Приобрести ремкомплект механического карбюраторного насоса можно в любом автомагазине. После установки и замены деталей насос необходимо промыть бензином и продуть под давлением. Независимо от характера повреждения обязательно замените прокладки в насосе перед повторной сборкой.

Устройство топливного насоса инжекторной машины такое, что ремонту не подлежит, поэтому обычно требуется полная замена.Для замены топливного насоса в инжекторной машине нужно приподнять заднее сиденье и найти люк под обшивкой. Осторожно снимаем крышку, отсоединяем все электрические микросхемы, предварительно сняв клеммы аккумулятора. Далее откручиваем гайки и вытаскиваем корпус с помпой. Перед установкой нового насоса лучше заменить сетчатый фильтр. Соберите в обратном порядке и подсоедините клеммы аккумулятора.

Топливный насос (ВАЗ-2110) — основной конструктивный элемент топливной системы бензинового двигателя, выполняющий функцию подачи топлива к форсункам или карбюратору под максимальным давлением.
В зависимости от типа привода выполняются электронные и механические узлы. А теперь разберем устройство этой детали на примере элемента, установленного на ВАЗ «10-ку».

Насос топливный механический ВАЗ-2110 — характеристики и конструкция

Этот тип механизма используется только на автомобилях с карбюраторными двигателями. Такой топливный насос ВАЗ-2110 имеет собственный механический привод от распредвала, и он ставится на двигатель.

По своей конструкции этот элемент является одним из типов поршня и содержит следующие детали:

Привод этого устройства, как мы уже говорили ранее, осуществляется от эксцентрика распределительного вала.Когда этот элемент вращается, деталь движется вниз по штоку вместе с диафрагмой, и сила пружины преодолевается. Объем пространства над ним увеличивается, и бензин из-за образовавшегося вакуума просачивается в насос через отдельный клапан от бензобака. Выпускной клапан при этом закрыт.

Основным рабочим механизмом насоса является диафрагма. Он состоит из 2-х мембран, между каждой из которых находится собственная прокладка. Диафрагма соединена со штоком. Последний взаимодействует с деталями механического привода.Существуют различные схемы привода насоса. Например, на российских «10-ках» используется конструкция, состоящая из толкателя и рычага с балансиром. На импортных автомобилях применялась собственная разработка с двухрычажной «коромыслом».

Насос топливный на ВАЗ-2110 — реквизиты

Основные характеристики этого устройства заключаются в уровне давления и габаритах корпуса. Самыми популярными на сегодняшний день являются агрегаты Bosch немецкого производства. Давление бензонасоса ВАЗ-2110 составляет порядка 2,8-3,8 Бар.Самой особенностью бензонасоса, иногда определяемой диаметром корпуса, в большинстве случаев является длина.

Размеры этой детали могут быть самыми разными. В зависимости от модели и марки производителя этот параметр составляет 65, 90 или 105 мм. И это далеко не все размеры ВАЗовских бензонасосов.

Помимо длины, эти устройства отличаются расположением микросхем для клемм. Сама же сетка в сиденьях практически не отличается по марке.Кстати, качество работы при низком уровне топлива в баке зависит от длины бензонасоса. Другими словами, при выборе необходимо обращать внимание на более длинные элементы. Кстати, диаметр корпуса можно варьировать с помощью прокладки из бензостойкой резины.

Электронные аналоги

А что особенного в таком бензонасосе? ВАЗ-2110 (инжектор) комплектуется именно такими устройствами в топливной системе. Электронный насос используется в бензиновых двигателях с распределенным впрыском топлива.В турбодизельных и дизельных двигателях этот элемент используется в контуре низкого давления для предварительной подкачки топлива к насосу высокого давления. Кстати, такой же принцип применим и к электронным насосам на бензиновых двигателях с непосредственным впрыском топлива «Common Ryle». Электронный механизм создает давление около 0,3 МПа (в силовых установках с непосредственным впрыском — около 0,7 МПа). Использование механических насосов в таких системах не рекомендуется из-за низкого давления при подаче бензина.

Где он находится?

И этот агрегат ставится в топливопровод или в топливный бак. Благодаря такому расположению значительно снижается риск потерь из-за отсутствия поглощающих магистралей.

Конструкция электронного насоса подразумевает наличие следующих деталей:

1. Электродвигатель
2. Помпа, помещенная в железный корпус.

Иными словами, данный агрегат состоит из электропривода и насосной части.Все его компоненты находятся в непосредственном контакте с топливом. Помимо вышеперечисленных деталей, в модуль этого агрегата входят также датчик расхода топлива, топливозаборник и сетчатый фильтр.

И рассматриваемая нами деталь работает за счет наличия 2-х клапанов — реверсивной и редукционной. Первый блокирует систему при остановленном двигателе. Второй выполняет функцию поддержания давления в системе, при этом часть топлива отводится к заднему входу.

По конструкции существует ряд типов электронасосов:

1. Ролик.
2. Шестерни.
3. Центробежный.

Ролик

Этот агрегат всасывает бензин и перекачивает его, управляя ротором и перемещая специальные ролики. Когда пространство между этими двумя частями увеличивается, создается вакуум. Благодаря этому топливо заполняет все пустое пространство. Когда он заполнится, подача газа прекращается. По мере вращения ротора это место равномерно уменьшается, и в какой-то момент открывается воздухозаборник. Топливо под давлением покидает насос.

Шестерни

Аналогично можно описать механизм шестеренчатого насоса.В нем бензин всасывается и перекачивается за счет движения внутренней шестерни относительно статора, другими словами, внешней шестерни. Когда ротор вращается, его стороны зуба образуют в своем собственном пространстве сменную камеру. С помощью этих камер всасывается и впрыскивается топливо.

Центробежный

В силу своих конструктивных особенностей эти два насоса устанавливаются непосредственно в топливопровод. Современные устройства впрыска используют центробежные механизмы. Такие насосы обеспечивают равномерную подачу бензина и практически не издают шума.Но у них есть свои ограничения в давлении и производительности.

Статья будет интересна тем, кто ищет информацию о технических характеристиках и характеристиках топливного насоса ВАЗ 2110. Бензиновые двигатели могут комплектоваться электрическими или механическими устройствами.
Для ВАЗ 2110 наибольшей популярностью пользуется электрический топливный насос Bosch, так как он имеет универсальные габариты, всегда есть в наличии в магазинах и стоит недорого.

Основные характеристики модели Bosch

Бензонасос ВАЗ 2110 имеет мощность в пределах 3-3.8 бар.

Для каждого типа топливных систем производитель выпускает отдельное устройство.
Многие автомобилисты меняют сломанный механизм на модель Bosch с большим напором. Давление топливного насоса ВАЗ 2110 не влияет на подачу, потому что автомобили оборудованы обратной магистралью и излишки топлива возвращаются в бак. Также есть регулятор давления топлива. Расход топлива может увеличиться, если в рампе не создается оптимальное давление. После этого форсунки не распыляют, а заливают бензином, который не успевает сгореть.

Параметры модели Bosch 0580453453

Если вас интересует топливный насос ВАЗ 2110 Bosch, характеристики моделей будут отличаться по длине, а иногда и по диаметру корпуса. Диаметр корпуса регулируется прокладкой из бензостойкой резины. Также устройства могут отличаться давлением, размещением фишек на выводах. Сетка устройства не отличается количеством посадочных мест, но может различаться по форме.
Можно переделать микросхему под терминал или установить от автомобиля ВАЗ.От длины топливного насоса зависит его работоспособность при малом количестве топлива в баке. Если он находится в модуле, для его установки требуется соответствие.
Длина модели Bosch марки 0580453453 составляет 105 мм, 0580453449 — 65 мм, а для Bosh 0580453465 этот показатель составляет 90 мм.
Насос находится в баке автомобиля, погружен в топливо. Он содержит электродвигатель, приводящий в движение насосный элемент. Связка узлов данных подает топливо под высоким давлением. В результате топливный насос шумит и требует охлаждения.Поэтому оборудование погружается в топливный бак, так как служит охлаждающей жидкостью и звукоизоляционным составом.

Как получить качественный прибор?

На ТНВД ВАЗ 2110 цена в рыночных условиях будет в 2 раза ниже, чем в специализированном магазине.
Оборудование в прочной герметичной упаковке. Внутри упаковки находится очищенный бензин. Если чувствуете запах бензина, значит, нарушена герметичность упаковки и есть вероятность появления коррозии внутри бензонасоса.
Подводное оборудование смазывается и охлаждается топливом. При использовании некачественных присадок и бензина происходит эрозия внутренних электрических механизмов. Если в работе прибора не используются дополнительные вещества (сухой), то наблюдается протирание щеток и их перегрев. Срок службы оборудования больше.
Некоторые автовладельцы планируют замену бензонасоса ВАЗ 2110 Bosch, характеристики и давление которого не нормальны только из-за долговечной эксплуатации. Его давление может составлять 6-7 атмосфер.
Было удивительно услышать от опытного водителя его метод проверки топливного насоса. Для этого он взял банку с водой, включил аккумулятор и по потоку жидкости понял, что мощность топливного насоса уменьшилась.

Если его сердцем считать двигатель автомобиля ВАЗ-2110, то бензонасос ВАЗ-2110 смело можно назвать его кровеносной артерией. При некорректной работе топливного насоса топливо может поступать в меньших количествах, чем необходимо, а в случае его выхода из строя автомобиль просто не будет работать.

Неисправности в подаче топлива

При полном выходе из строя топливного насоса ВАЗ-2110 подача топлива производиться не будет, а значит, двигатель автомобиля не запустится. Самый простой способ проверить устройство — это вставить ключ и повернуть его в первое положение. После такой манипуляции должен появиться звук, соответствующий перекачке топлива. Если есть звук, причину неисправности автомобиля нужно искать в другом месте. Вы можете проверить все топливные шланги.Если соответствующий звук не появляется, значит причина действительно кроется в топливном насосе. Это может быть выход из строя устройства или сбой питания.

Очень часто при нестабильной работе двигателя, пропадании мощности и, как следствие, оглушении, автовладельцы ищут причину в дроссельном узле, РХХ и ДТП. Но часто бывает, что виновником такого поведения силового агрегата может быть обычное загрязнение, не позволяющее поступать бензину в необходимом количестве. В этом случае проверьте фильтры тонкой и грубой очистки.Первый — рядом с топливным баком. Он прикреплен к шлангам, идущим от бензобака к топливной рампе. Надо открутить и осмотреть. Если в фильтре есть загрязнения, то его следует заменить, а затем проверить работу автомобиля. Если это не помогает, нужно почистить или заменить решетку грубой очистки. В этом случае необходимо снять топливный насос ВАЗ-2110. Для чистки можно использовать средства для чистки автомобилей, например, очиститель карбюратора, а потом продуть компрессором.

Как снять топливный насос ВАЗ-2110

1. В первую очередь необходимо обесточить всю электрику автомобиля, чтобы случайная искра не стала причиной возгорания.Для этого накидываем провод с минусом
2. Следующим шагом складываем заднее сиденье, под которым расположен люк к бензобаку.
3. Далее необходимо открутить четыре винта, которые удерживают пластиковую или металлическую крышку люка, а затем снять ее.
4. Теперь видна внешняя часть насоса. Вы можете отключить терминал от электросистемы и отсоединить топливные шланги.
5. Чтобы достать ТНВД ВАЗ-2110 из топливного бака, необходимо открутить гайки.
6. Во время извлечения пластиковый стаканчик может упасть.Но это не страшно, ведь вернуть его на место довольно просто.
7. Установите устройство в обратном порядке.

Финансовая составляющая

На ТНВД ВАЗ-2110 цена зависит от производителя. Он колеблется от 1,5 до 2,5 тысяч рублей. Что касается сетки бензонасоса, то ее стоимость всего 50-60 рублей. Это примерно те же деньги, которые уйдут на уборщицу. Все работы можно делать самостоятельно. Если же все же обратиться в сервисный центр, то снятие и установка самого бензонасоса обойдется примерно в 800 рублей.Если необходимо почистить сеть или заменить ее, то некоторые СТО могут добавить к этой цене еще 100-150 рублей. Замена фильтра тонкой очистки обойдется автовладельцу в 250 руб.

Эта статья расскажет, для каких целей служит бензонасос ВАЗ 2110. Как известно, сердце любого автомобиля — двигатель внутреннего сгорания. С его помощью машина управляется. Среди основных систем, которые наиболее важны в автомобиле, выделяется топливная. Именно с его помощью бензин подается из бака, расположенного в задней части автомобиля, в двигатель внутреннего сгорания.С помощью бензонасоса обеспечивается бесперебойная перекачка бензина под необходимым давлением. А топливный насос работает в разных режимах, все зависит от нагрузки на сам двигатель, его насыщенности и производительности. И не забываем про предохранитель бензонасоса ВАЗ 2110, если вдруг пропала подача топлива, сначала проверьте его.

Работа насоса

В процессе эксплуатации автомобиля может произойти все что угодно. В частности, возможна поломка бензонасоса. Или загрязнение топливного бака, поэтому фильтр установлен в нижней части насоса.Стоит обратить внимание на то, что автомобили ВАЗ очень популярны в нашей стране. Запчастей к ним очень много, их можно найти в любом автомагазине. Правда, качество продукции не всегда хорошее. На рынке иногда встречаются откровенные подделки, которые не могут прослужить и несколько месяцев. Конечно, можно столкнуться с некачественной запчастью даже в том случае, если вы купите ее на иномарку. Срок службы помпы ВАЗ 2110 около 100 тыс. Км. Если учесть тот факт, что в среднем автомобилист проезжает около 30 тысяч километров в год, то во временном интервале срок службы насоса составит около трех лет.После этого замена ТНВД ВАЗ 2110.

Симптомы

Есть несколько признаков неисправности топливного насоса. Звук, с которым он работает, можно услышать в момент включения зажигания. В это время бензин впрыскивается в топливную рампу для достижения необходимого минимального давления. Если вдруг звук стал меняться, скорее всего, поломка помпы. Также посторонний шум может говорить о неисправности. Если машина движется рывками, двигатель развивается медленно.Или трудно двигаться на первой или второй скорости, скорее всего, причина кроется в том, что топливный насос не может обеспечить нормальный уровень давления в топливной системе. При этом может внезапно остановиться двигатель внутреннего сгорания, так как не работает бензонасос ВАЗ 2110. Инжектор функционирует только при условии поддержания определенного давления в рампе. И это создает насос.

Давление в системе

А теперь как определить неисправность ТНВД. А также о том, как диагностировать его поломки на ранних стадиях.Если вдруг стали проявляться все вышеперечисленные симптомы, необходимо перевернуть топливный шланг, чтобы определить, есть ли давление в системе. При этом выполнять это действие нужно как можно резче. Как правило, максимальное давление в топливной рампе составляет около 7 кгс / см2. В среднем более-менее нормальный ТНВД показывает давление на выходе около 5 кгс / см2. В инструкции к автомобилю можно прочитать, что Минимально допустимое значение давления составляет около 4 кгс / см2. Но это теоретически, практика показывает, что при условии, что насос развивает такое давление, он еще может служить долго.Но замена топливного насоса ВАЗ 2110 все же требуется.

Проверка давления

Но не стоит забывать, что автопроизводитель написал все свои требования, исходя из проведенных экспериментов. Если топливный насос не перекачивает топливо в систему под давлением 4 кгс / см 2, то лучшим выходом из положения будет установка нового элемента. Конечно, вполне возможно, что фильтр в нижней части бензонасоса попросту не чистили. При его замене не исключено, что уровень давления, которое создает топливный насос ВАЗ 2110, значительно повысится.И автомобилю будет вполне достаточно иметь нормальную реакцию на дроссельную заслонку и динамику при движении на большой скорости. Условно можно провести небольшую диагностику ТНВД, отсоединив газовую магистраль от аппарели. Полторалитровая бутылка при включении помпы должна разогнаться ровно за одну минуту. Такая проверка весьма условна, ее можно проводить только при отсутствии под рукой манометра или компьютерных диагностических систем.

Посторонние звуки

Если во время работы топливного насоса внезапно появляется посторонний звук, его необходимо полностью удалить.Стоит отметить, что топливный насос ВАЗ 2110 состоит из нескольких частей, в основе которых лежит электродвигатель. Он приводит в движение крыльчатку, которая перекачивает газ из бака в топливопровод. Как правило, посторонние звуки появляются при износе самого двигателя или при чрезмерном загрязнении сетки, а также при неоригинальной установке. Если вдруг у вас возник такой симптом, необходимо либо заменить, либо отремонтировать этот механизм, так как очень высок риск того, что этот узел вскоре выйдет из строя.

Реле и предохранитель

Если вдруг заглохнет двигатель, не стоит сразу винить во всем топливный насос.Прежде всего, убедитесь, что реле включения работает исправно. Также обязательно проверьте предохранитель топливного насоса ВАЗ 2110, получает ли он питание от аккумулятора. Реле, в которое входят десятки топливных насосов, расположено в дополнительном отсеке, который находится в ногах пассажира.
