Описание, схема, демонтаж и тюнинг панели приборов автомобиля ВАЗ 2106
На автомобиле ВАЗ 2106 панель приборов предназначена информировать водителя о техническом состоянии машины. Некоторых водителей не устраивает внешний вид штатной приборки. В статье рассматриваются возможности тюнинга, дается инструкция по снятию приборной панели.
Содержание
[ Раскрыть]
[ Скрыть]
Элементы панели ВАЗ 2106 и их назначение
Во время поездки водитель должен не только следить за ситуацией на дороге, но смотреть на приборы, чтобы контролировать с какой скоростью движется автомобиль, следить за температурой двигателя, уровнем масла и наличием топлива в бензобаке.
Щиток приборов находится на торпеде и содержит большое количество элементов, каждый из которых отвечает за работу определенного узла автомобиля.
Основными элементами являются:
- спидометр;
- тахометр;
- индикатор зарядки АКБ;
- датчик температуры двигателя;
- счетчик пробега;
- обнуляемый счетчик пробега;
- датчик уровня масла;
- прибор давления масла;
- датчик наличия топлива.
Кроме приборов и датчиков, щиток содержит элементы управления аварийным освещением, светом, указателями поворотов, стеклоочистителями. Кроме того, в состав приборки входят также другие рычаги переключатели, которые можно увидеть на схеме.
Схема приборной панели
На схеме приборной панели можно видеть все ее элементы.

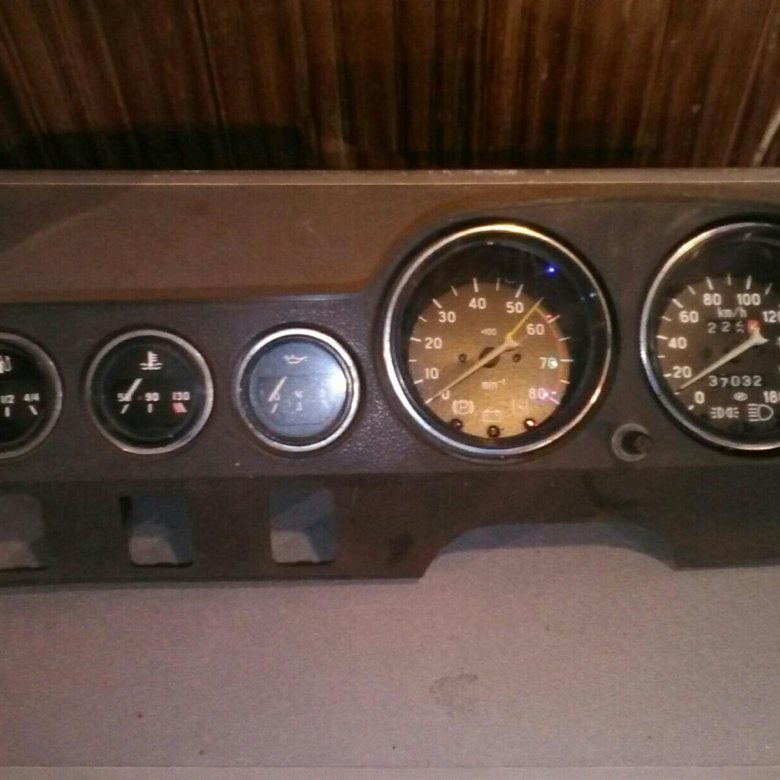

Приборная панель ВАЗ 2106
Характерные неисправности щитка приборов
Отклонение стрелки шкал говорит о неисправности прибора и повреждении провода, который соединяет датчик с указателем.
Возможны следующие неисправности элементов приборного щитка:
- стрелка на шкале датчика температуры охлаждающей жидкости постоянно находится либо в начальном положении, либо в красной зоне;
- стрелка указателя топлива: не выходит из начального положения даже при полном баке, все время лежит в конце шкалы, передвигается рывками и часто возвращается к началу шкалы;
- постоянно горит или не загорается контрольная лампочка резерва топлива;
- индикатор давления масла не загорается при включении зажигания, горит постоянно, гаснет при высоких оборотах двигателя;
- неисправен спидометр, тахометр;
- шумит гибкий привод спидометра.
Неисправности приборов устраняются заменой датчиков, контактов, приборов, восстановлением проводки.
Инструкция по демонтажу
Снятие шкалы приборов ВАЗ 2106 может потребоваться при ремонте и замене ее элементов, тюнинге и доработке. Демонтаж не сложный и потребует наличия небольшого набора инструментов: гаечных ключей и отверток.
Этапы демонтажа приборки
Процедура снятия состоит из выполнения следующих шагов:
- В первую очередь необходимо снять снизу приборки передний бокс.
- Затем необходимо отвернуть весь крепеж и оттянуть нижние защелки.
- Снимаем пластину магнитолы.
- Далее снимаем кожух с рулевой колонки.
- На следующем этапе отсоединяются провода. Каждый нужно пометить, для облегчения сборки.
- Теперь можно демонтировать щиток, отсоединив все разъемы.
- Сняв датчики, их нужно рассортировать, чтобы корректно провести сборку.
Выполнив модернизацию приборного щитка, сборку производят в обратном порядке (автор видео — Николай).
Общие аспекты тюнинга
Самый простой тюнинг приборной панели ВАЗ 2106 — приобретение готового комплекта аксессуаров и замена штатных приборов. Установку можно выполнить самостоятельно по инструкции, которая прилагается к набору. Более трудоемким является тюнинг отдельных приборов, который заключается в замене наклеек и стрелочек.
Меняя стрелки и наклейки, нужно проявлять осторожность, так как эти детали очень хрупкие.

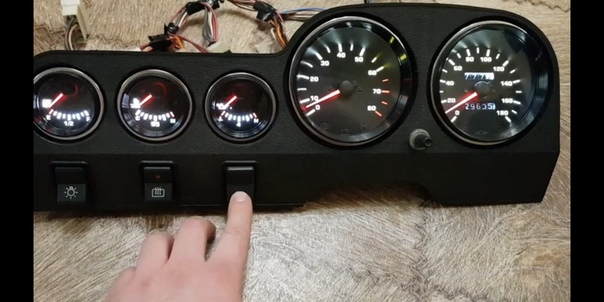

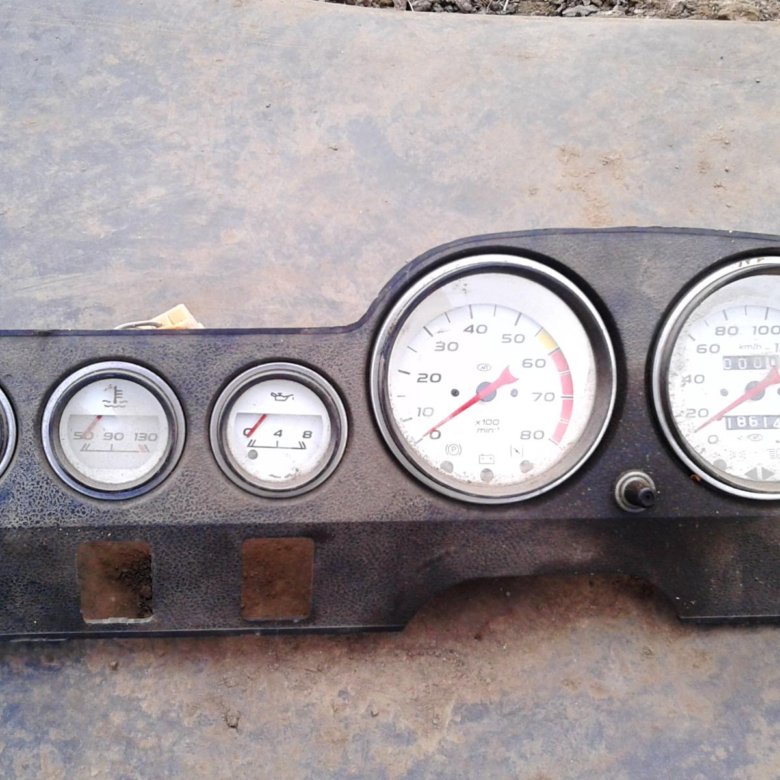

Тюнинг панели приборов ВАЗ можно выполнить заменой циферблатов счетчиков на белые, установить накладки на панель. Можно обтянуть панель кожезаменителем или кожей при наличии достаточных средств. Перед натяжкой материала поверхность щитка необходимо зачистить, а затем нанести ровным слоем клей. Далее по всей поверхности следует прижать кожу или заменитель и дождаться, пока высохнет клей. На последнем этапе нужно обработать края, приведя в эстетичный вид.
Светодиодная подсветка панели

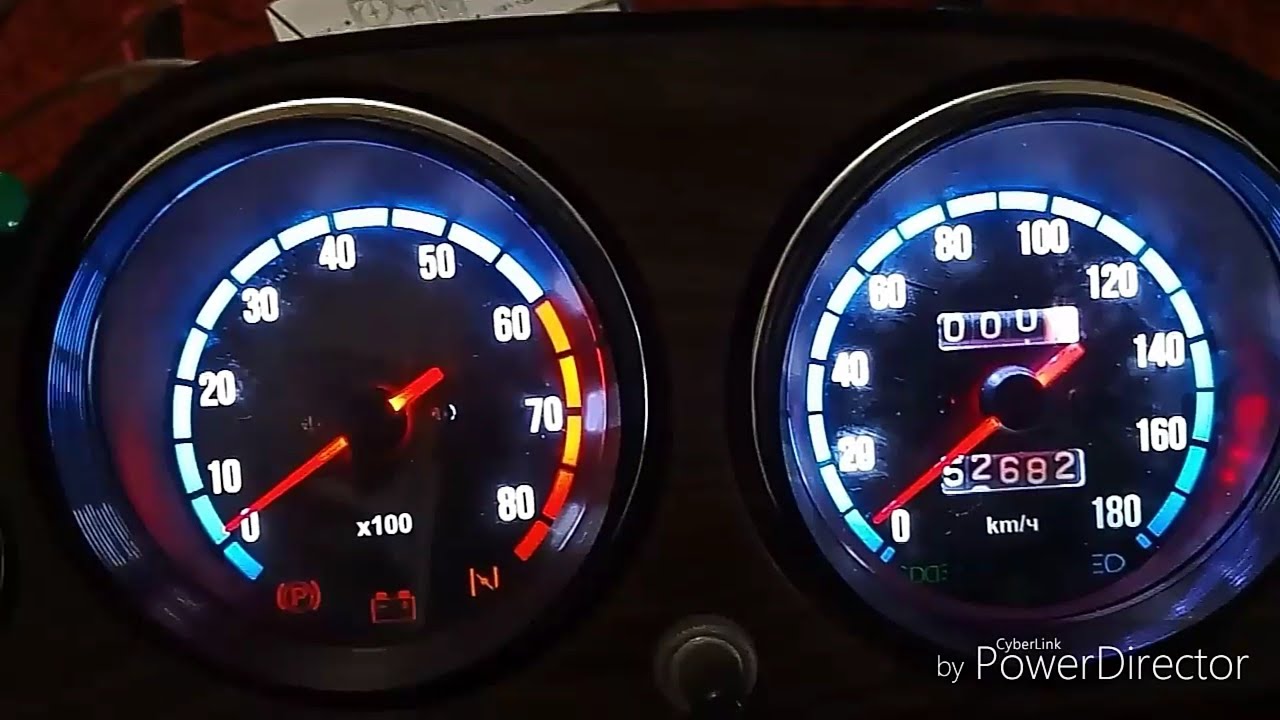

Наибольшей популярностью пользуется подсветка приборов ВАЗ 2106 светодиодами. Особенно красиво панель смотрится в ночное время. Для подсветки используются светодиодные лампы различного цвета. На циферблаты спидометра и тахометра устанавливается не менее 2-х лампочек. На датчики небольших размеров достаточно одного светодиода.
Эффектнее будет смотреться светодиодная подсветка по всему периметру. Светодиоды должны отвечать 12-вольтовому напряжению бортовой сети. При установке светодиодов следует обязательно соблюдать полярность. Благодаря тюнингу приборка ВАЗ 2106 приобретает индивидуальный вид, становится более удобной и функциональной.
Загрузка …
Видео «Проблемы с подсветкой приборов на ВАЗ 2106»
В этом видео рассказывается о возможных проблемах подсветки на ВАЗ 2106 (автор ролика – Артем Петров).
Панель приборов ВАЗ 2106 — важный элемент контроля
Штатная панель приборов ВАЗ 2106 предназначена для контроля над показаниями и состоянием основных параметров функционала транспортного средства.
Посмотреть панель приборов можно на изображении, где излагается основная информация о контрольных датчиках.
Для изучения схемы панели приборов ВАЗ 2106 можно посмотреть рисунок ниже, где расписаны основные элементы комплекса приборного щитка.
Некоторые «продвинутые» автолюбители проводят тюнинг панели приборов, как для улучшения эстетического вида салона автомобиля, так и для улучшения функциональности этого элемента электрооборудования транспортного средства. При проведении такого вида декоративных работ устанавливается светодиодная панель приборов, на которой проводится ряд операций, о которых мы расскажем далее.
Качественный тюнинг панели приборов необходимо проводить, начиная со снятия панели приборов, чтобы при проведении работ было удобно достать все компоненты и составляющие изделия, вплоть до подсветки панели ВАЗ 2106, которую также можно сделать красивой и современной. Подготовительный этап – демонтаж фронтального водительского блока, находящегося под панелью приборов, которая просто облегчает доступ и обзор всех элементов и электропроводки изделия, для изменения внешнего вида которых требуется изготовить или собственноручно купить в автомагазинах.
Прежде всего, это относится к замене циферблатов датчиков на компоненты белого цвета. Контрастность темных шкал панели приборов ВАЗ 2106 придаст приборам современный вид. Их можно выполнить лакокрасочными составами. Для красивого интерьера можно панель приборов, цена которой доступна, обтянуть красивым кожезаменителем, а если позволяют средства – то и кожей.

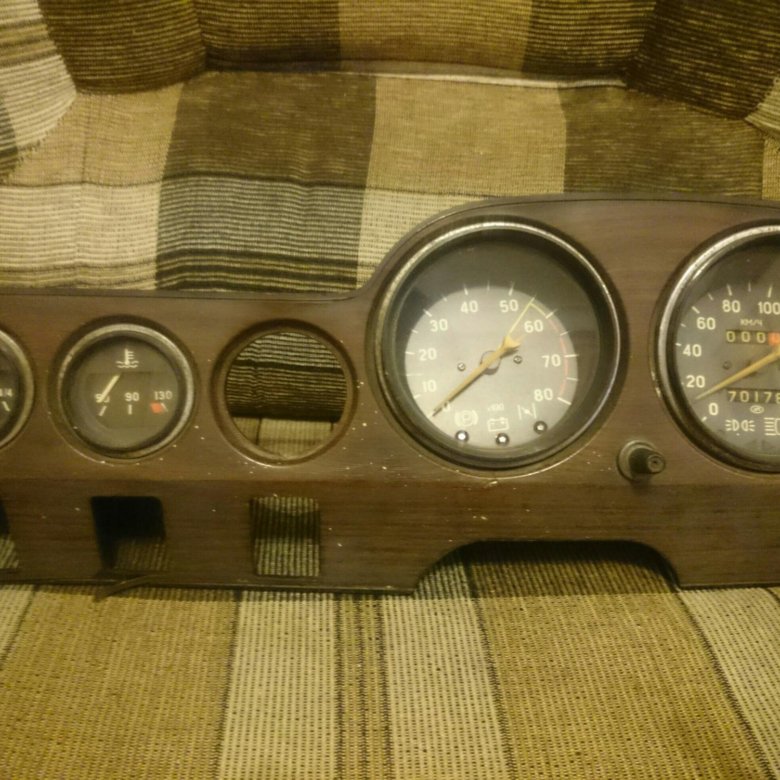

На начальной стадии панель приборов ВАЗ 2106, фото которой размещено на нашем интернет-ресурсе, требуется подвергнуть зачистке ее поверхности, положить ровный слой специального клея, прижать к поверхности кожезаменитель и дождаться окончания процесса сушки. В финишном варианте необходимо края приклеиваемого материала привести в эстетический вид.
Большой популярностью у автолюбителей пользуется светодиодная панель приборов, исходящий свет от которой просто преображает внутренний интерьер салона транспортного средства. Единственное, что следует помнить, что для больших указателей панели приборов требуется установка двух элементов светодиодного типа, а для изделий малого диаметра достаточно и интеграции одного элемента.
Хорошим дополнением тюнинга панели приборов являются лампочки светодиодного освещения. Для маленьких датчиков можно использовать по одной лампочке, а для спидометра и тахометра придется устанавливать по две штуки.
Такая технологическая операция проводится в следующей последовательности:
- Демонтировать передний бокс снизу панели приборов.
- Оттянуть нижние стопорные защелки.
- Разомкнуть провода и на каждом из них сделать пометку принадлежности провода.
- Произвести снятие панели приборов.
- Демонтировать все датчики и аккуратно рассортировать их. Это даст возможность провести корректную сборку изделий.
- При разборке показателей скорости (спидометра) и числа оборотов (тахометра) применяются гнутые ножницы, применяемые в медицине.

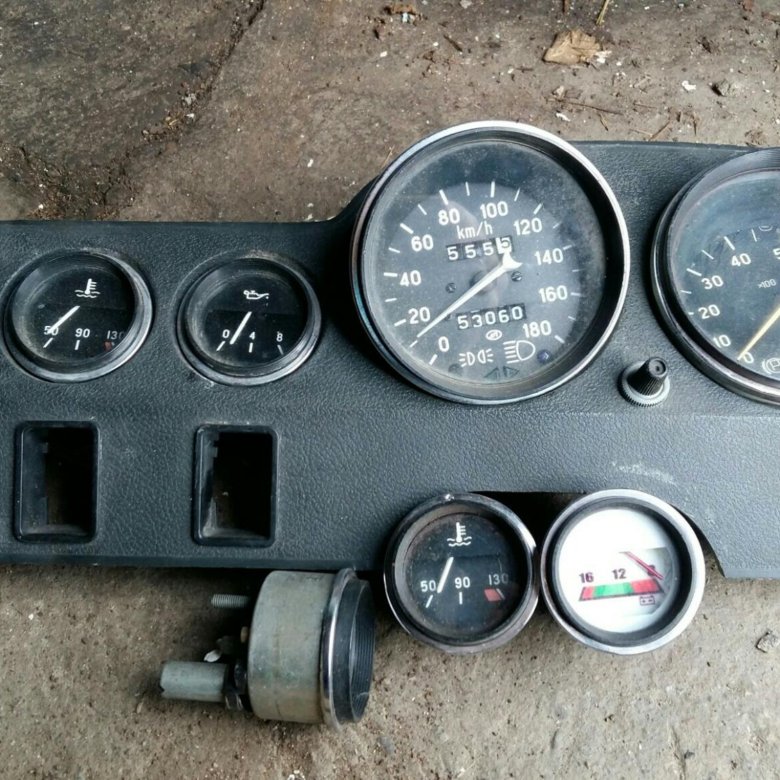

Штатная замена панели приборов ВАЗ 2106 производится в случае дефекта одного из датчиков, который может выйти из строя. Рассмотрим вопрос, как снять панель приборов на примере топливного датчика, другие приборы заменяются по аналогичному варианту с помощью отвертки и плоскогубцев.
Порядок производства замены панельных датчиков:
1. Производим снятие панели приборов.
2. Демонтируем крепеж и гровер датчика топлива.
3. Демонтируем крепежную скобку датчика панели приборов и вытаскиваем датчик с рабочего места.
4. Помечаем маркером схему панели приборов этого датчика и размыкаем электрическую цепь.
5. Вытаскиваем патроны подсветки панели приборов из корпусной части.
6. Монтаж производится в обратной очередности.
7. Для замены спидометра на панели приборов необходимо с внешней плоскости снять крепеж изделия и кнопки обнуления счетчика пройденного расстояния.
8. После чего счетчик отжать и вынуть из щитка.
9. Снять две крепежа показателя скорости к креплениям.
10. Демонтировать крепления и скоростной датчик, маркером отметить рабочие гнезда сигнализаторных ламп.
11. Достать ламповые патроны из держателей в датчике скорости.
12. При необходимости рассоединяем тросик прибора.
13. Монтаж производится в обратной очередности.
14. Аналогично производится замена тахометра на панели приборов с последующим подключением.
Переключатель режимов с внутренней стороны закреплены защелками из пластмассы, для снятия которых необходимо прижать их к корпусу переключателя. На рисунке выше можно посмотреть подключение панели приборов ВАЗ 2106, а также распиновку элементов панельного щитка.
Как снять приборную панель на ВАЗ-2106
На чтение 2 мин. Просмотров 554 Обновлено
Снимать приборку обязательно нужно уметь. Это пригодится не только для тюнинга, но и для обычного ремонта.
Приборная панель в ВАЗ-2106 держится в четырех точках – двумя пружинными скобами снизу и двумя зацепами сверху. Чтобы ее снять, сначала нужно открутить кожух рулевой колонки. Он крепится несколькими болтами по периметру и одним саморезом снизу и чуть-чуть слева.
Далее, чтобы отсоединить приборную панель, нужно отжать ее нижние скобы.
Для этой цели в торпеде под приборкой есть специальные заводские отверстия. Изначально они закрыты обычным материалом торпеды и видны только их контуры.
Чтобы найти эти отверстия, нужно наклониться под торпеду и отыскать контуры на ее краю под приборной панелью. Центр контура нужно проткнуть, например, отверткой. Инструмент пройдет в отверстие и упрется в пружинную скобу. При нажатии, скоба согнется, и соответствующий край приборной панели освободится. Так же нужно освободить и второй край.
Это, можно сказать, первый этап. Для небольших работ, например, для проведения проводов под торпеду, этого может хватить, но вытащить приборную панель прямой сейчас не получится. Ее держат привод спидометра и провода, которыми подключены приборы и кнопки. Поэтому через получившуюся щель просовываем руку и откручиваем гайку, которая крепит трос спидометра к самому прибору. Страшного или сложного в этом ничего нет, обратно трос крепится легко и просто. После отсоединения троса спидометра, приборка станет перемещаться значительно свободнее и можно будет спокойно разъединить все электрические колодки на проводах приборов и клавиш.
Обратно приборка устанавливается просто. Соединяете нужные колодки, прикручиваете трос к спидометру и: сначала заводите верхние зацепы за верхний край окна в торпеде, а потом прижимаете нижний край. Нижние пружинные скобы защелкнутся, и приборка встанет на свое место.
|
НА ГЛАВНУЮ
К перечню статей ВАЗ2101-2107
Приборная панель и Торпеда BMW e30 в классику (ВАЗ 2101-011-013)
|
Всего за 60 гривен ее покрасили и поровняли вмятины. Трешину вообще невидно. Панель приборов к сожалению не успел сфотографировать, но спидометр там электронный, вместо тахометра часы. Поехал к автоелектрику и тут начались проблемы. Объехав человек 10 везде был мягко послан. Вообщем я не расстраивался, ведь что умеют херсонские замурзаные самоучки в боксах? Ничего толком. Начал ездить по “крутым” автосервисам. “Шин-Сервис” в который я приехал в 22 часа вечера был записан в мой “черный список” — электрик даже головой не повернул, когда я пытался ему объяснить ситуацию. Ну естественно он тут меняет на мерине блок предохранителей, а тут я с пылесосом своим вазовским лезу… “АВТОПЛАНЕТА” вежливо предлохила мне заплатить 1600 гривен в кассу и приходить с чеком – поставят. Ну я думаю я и сам за такие деньги поставлю ее. Фирменный салон Пежо в Херсоне со смешным названием «ПЫЖ-Сервис» предложил мне обратиться на «Шин-Сервис» получив с моей стороны плюсик за необычно вежливое общение. Вообщем положил я торпеду в кладовку на работе.
Началась зима. Прервая зима 29летней копейки в моем владении. Несколько мелких аварий не по моей вине. Серьезная попытка слета с трассы в обрыв при скорости 120км/ч которая все-таки не заставила меня стать пешеходом (был украден знак «крутой поворот» я чудом не опрокинулся. Машину несло около километра боком и кидало как могло). Как оказалось печка не работает вообще. Вместо печки только вентилятор и радиатор (печки). В машине очень холодно стекла изнутри при езде шкрябаю скребком и вафельным полотенцем. По утрам на работу еду с масляным радиатором на заднем сидении нагретым ночью. Не до торпеды. Подняв тему в форуме нашего клуба получил много толковых советов. Iari сказал, что приборы от шестерки подходят один в один. У приятеля как раз шестерка. Ну не смог я щиток приборов от ВАЗ2106 вставить в бумеровскуб торпеду… Пришла весна. В апреле решил с работы перевезти торпеду приятелю в гараж. Аккуратно положив ее на заднее сидение — поехал. В гараже приятель взял торпеду и понес в далекий угол.
Я взял в руку шиток приборов и пачку сигарет одновременно. Два шага — пачка выскальзывает и падает вместе с щитком приборов БМВ на землю… Отколотое переднее стеклышко шитка, много нехороших слов. Потом мысль «Iari сказал, что приборы от шестерки подходят один в один»… Тоесть «приборы от шестерки подходят один в один» а не как я понял «щиток приборов от шестерки подходят один в один»… Сняв приборы с шестерки приятеля стали вставлять в бумеровский щиток. Один в один. Ну немного прийдеться подрезать под датчики масла и воды. Начали готовить щиток. Первое, что я сделал разобрал его полностью.
Начал придумывать переходники коннекторов щитка ВАЗ 2101 на ВАЗ 2106. В это время мой цифровик сломался и я его отдал в ремонт.
света
света
Посмотрим.
Надо подкрасить стрелочки лаком, поставить красивые шкалы приборов… Все происходило в такм ажиотаже, что даже неуспел сфотографировать исходный вид приборов — сразу разобрал.
Итак процесс был завершен совершенно неожиданно. Была на улице субота, утром я встал и как всегда по суботам поехал на авторынок. Ходил, бродил, купил много запчастей и новый резонатор и глушитель. Приехав домой поменял систему выхлопа и правую внеутринюю суппорту. Потом…снял торпеду чтоб упорядочить провода т.к. купил хомутиков. Вырвал ФМ антенну и все провода связанные с ФМ т.к. радио ненавижу. Потом решил примерять торпеду от бмв. Ну вообщем примерял 🙂
Получилось наоборот.
Самое главное появилось чувство «Хайбрид» по отношению ко всему семейсту ВАЗ, стареньким иномарочкам и, конечно, БМВ с кузовами Е30, Е36 и более ранним выпускам. П.С. Хайбрид — снисходительное отношение к участникам движения, которые едут на более дешевых, старых, грязных и т.п. автомобилях. Впервые слово появилось во второй серии десятого сезона мультфильма Южный Парк в феврале 2006 года (South Park (1002) — Smug Alert!) Благодарности Спасибо ребятам с Киевского Автоклуба ВАЗ2101 особенно saik, Iari, TheOne, Shurikz, Копейка_21013 и всем кого уже забыл за огромное количество толковых советов и рекомендаций. Iari отдельное спасибо тебе за то, что посоветовал поставть именно это торпеду. Все началось именно с тебя :)1Предохранители и реле ВАЗ 2106
Рассмотрены автомобили
ВАЗ 2106 с двигателями 21011, 2103, 2106
Блоки плавких предохранителей цепей электрооборудования (основной и дополнительный) установлены в салоне слева от рулевой колонки под приборной панелью.
Номера предохранителей нанесены на крышках блоков. В зависимости от силы максимального тока предохранители имеют разные цвета.
Расшифровка предохранителей:
| Номер | ток, А | Защищаемые цепи |
| F1 | 16 | Плафоны. Звуковые сигналы. Штепсельная розетка. Прикуриватель. Лампы стоп- сигнала в задних фонарях. Фонари сигнализации открытых передних дверей. Часы |
| F2 | 8 | Стеклоочиститель и реле стеклоочистителя. Электродвигатель омывателя ветрового стекла. Электродвигатель отопителя |
| F3 | 8 | Левые фары (дальний свет) и контрольная лампа включения дальнего света |
| F4 | 8 | Правые фары (дальний свет) |
| F5 | 8 | Левые фары (ближний свет) |
| F6 | 8 | Правые фары (ближний свет) |
| F7 | 8 | Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Лампа освещения багажника. Лампа фонаря освещения номерного знака. Лампы освещения приборов. Лампа освещения прикуривателя |
| F8 | 8 | Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампа фонаря освещения номерного знака. Подкапотная лампа. Контрольная лампа габаритного света |
| F9 | 8 | Указатель давления масла с контрольной лампой. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Контрольные лампы включения стояночного тормоза и уровня тормозной жидкости. Указатели поворота и соответствующая контрольная лампа. Контрольная лампа заряда аккумуляторной батареи. Контрольная лампа управления воздушной заслонкой карбюратора. Запорный клапан карбюратора. Тахометр. Лампы света заднего хода. Лампа освещения вещевого ящика. Обмотка реле обогрева заднего стекла |
| F10 | 8 | Регулятор напряжения. Обмотка возбуждения генератора |
| F11 | 8 | Резервный |
| F12 | 8 | Резервный |
| F13 | 8 | Резервный |
| F14 | 16 | Элемент обогрева заднего стекла |
| F15 | 16 | Электродвигатель вентилятора системы охлаждения двигателя |
| F16 | 8 | Указатели поворота в режиме аварийной сигнализации |
Замена реле стеклоочистителя (PC514)
Реле стеклоочистителя расположено в салоне на левой боковине кузова под панелью приборов и предназначено для обеспечения прерывистого режима работы. Для выполнения работы потребуются два пластмассовых держателя обивки.
1.Сняв уплотнитель с отбортовки передней стойки двери водителя, отверткой поддеваем обивку боковины и снимаем ее, вынимая два держателя из отверстий в боковине (держатели при этом, как правило, разрушаются). Отгибаем шумоизоляцию.
2. Отсоединяем колодку проводов реле от жгута. Разъем находится снизу панели приборов
3. Крестовой отверткой отворачиваем два самореза и снимаем реле.
Установка выполняется в обратной последовательности. Обивку боковины закрепляем новыми держателями.
Замена реле-прерывателя указателя поворота и аварийной сигнализации (231.3747 или 23.3747)
Реле-прерыватель установлено на перегородке моторного отсека за щитком приборов. Реле предназначено для получения прерывистого светового сигнала указателей поворота как в режиме аварийной сигнализации, так и в режиме указания поворота и контроля исправности ламп указателей поворота. При перегорании лампы, реле удваивает частоту мигания.
- Снимаем щиток приборов (см. с. 174, «Щиток приборов — снятие и установка»).
- Торцовым ключом на 10 мм отворачиваем гайку крепления реле. Под гайкой находятся наконечники двух «массовых» проводов.
Отсоединяем от реле колодку проводов
Установка всех снятых деталей выполняется в обратной последовательности.
Замена реле включения света фар (90.3747-10 или 113.3747-10)
Два реле включения ближнего и дальнего света установлены в моторном отсеке на верхней части правого брызговика. Крестовой отверткой отворачиваем саморез крепления и снимаем реле. Под кронштейном крепления реле дальнего света находится наконечник массового «провода».
А — реле включения дальнего света.
Б — реле включения ближнего света.
Пометив или запомнив расположение проводов, отсоединяем их от выводов реле. Для удобства можно последовательно отсоединяя провода, сразу подключать их к исправному реле.
Установка всех снятых деталей выполняется в обратной последовательности.
Замена реле контрольной лампы заряда аккумуляторной батареи (РС702)
Реле установлено в моторном отсеке на верхней части правого брызговика. Реле служит для включения контрольной лампы на щитке приборов при возникновении неисправности в цепи заряда аккумуляторной батареи. При включенном зажигании контрольная лампа горит, а после запуска двигателя (при исправной цепи заряда) лампа должна погаснуть
- Крестовой отверткой отворачиваем два самореза крепления и снимаем реле. Под одним из саморезов закреплен «массовый» провод.
- Пометив или запомнив расположение проводов, отсоединяем их от выводов реле. Для удобства можно последовательно отсоединяя провода, сразу подключать их к исправному реле.
Установка реле выполняется в обратной последовательности.
Замена реле включения вентилятора радиатора системы охлаждения (90.3747-10 или 113.3747-10)
Реле включения вентилятора радиатора системы охлаждения, установлено в моторном отсеке на верхней части левого брызговика.
- Крестовой отверткой отворачиваем саморез крепления и снимаем реле.
- Пометив или запомнив расположение проводов, отсоединяем их от выводов реле. Для удобства можно последовательно отсоединяя провода, сразу подключать их к исправному реле.
Электрические схемы (предохранители и реле) электрооборудования ВАЗ 2106
Новый блок предохранителей ВАЗ 2106 или блок предохранителей 2106 евро
Установка. Как правильно подключить блок.
Для начала необходимо отключить массу от аккумулятора. Затем откручиваем старый блок предохранителей, аккуратно, чтобы не слетели провода с клем. После того, как вы открутили блок необходимо его отвести вниз, насколько это позволяют сделать провода.
Схемка монтажа:
Важно!!! Устанавливать перемычки нужно на те провода, которые идут с напряжением из подкапотного пространства, то есть с провода источника напряжения, устанавливать до предохранителя. Если подключить перемычку после предохранителя, то получится что через один предохранитель проходит ток, который питает два потребителя.
Порядок установления перемычек
3-4, 5-6, 7-8, 9-10, 11-12, 12-13
Далее поочередно снимаем по одному проводу (начиная с 1 предохранителя) со старого блока и переставляем на новый, и так до последнего блока. После установки всех проводов, нужно проверить правильность подключения, сделать это довольно легко. Например, включаем ближний свет и вытаскиваем предохранитель № 5, соответственно должна погаснуть левая фара, вставляем предохранитель на место, вытаскиваем предохранитель №6, должна погаснуть правая фара. Если это произошло, то эти цепи подключены правильно. По аналогии необходимо протестировать остальные цепи.
Если же при вытаскивании одного предохранителя все равно горят две фары (например, или работает оборудование) — то перемычка установлена не правильно, проверьте схему подключения.
Вот так это выглядит:
СМОТРИТЕ ТАКЖЕ — предохранители и реле для…:
LADA GRANTA
LADA KALINA
LADA KALINA 2
LADA LARGUS
LADA PRIORA
LADA VESTA
ВАЗ 2104, 2105
ВАЗ 2107, 21047
ВАЗ 2108, 2109, 21099
ВАЗ 2110, 2111, 2112
ВАЗ 2113, 2114, 2115
ВАЗ 2121, 21213, 21214
Навигация по записям
Светодиодная подсветка приборов ваз 2106
И снова всем привет.
Серия: «Современная подсветка приборов ВАЗ-2106 (ВАЗ-2103)
Я думаю это следовало ожидать, ведь не закончив я недавно менять подсветку в вольтметре 2105, как в голове уже зрел план по подсветке самой Панели Приборов (ПП).
Но я совру, сказав, что уже ранее это не пробовал делать… делал. В недалеком 2010-ом я уже баловался с подсветкой приборов на свою 2106… ровно тогда, когда «пошел бум» на светодиодную ленту.
Но получилось скверно, «эффект WOW» конечно я получил… но быстро ее отключил, ибо слепила.
Я до сих пор наблюдаю, как «молодежь» лепит и колхозит светодиодную ленту куда можно, и куда нельзя… но это уже прошли.
Будем выходить на более высокий уровень)
Добавлю также, что переделать приборы (а именно ШКАЛУ), хотелось еще и по одной причине — у меня инжектор, и поэтому символ «подсоса», нужно заменить на иконку «check engine»)
Итак, начнем с маленьких приборов..
По аналогии с вольтметром 2105, разрабатываем платы на базе светиков smd 1206:
И тут первая загвоздка: Равномерной подсветке шкалы, будет мешать «бочонок» контрольной лампы низкого уровня бензина низкого давления масла…
Я придумал вариант, перенсети «контрольку» подальше, определил ей хорошее место:
Предварительный тест пройден успешно:
Следующим этапом было изготовить шкалу.
Применяя все тот же древнейший метод пленочно-плоттерной резки, получаем желаемое:
Собираем конечный вариант, остальные малые приборы — по аналогии:
С указателем температуры проще — там нет «контрольки».
Далее переходим к БОЛЬШИМ приборам.
Так же разрабатываем и изготавливаем платы подсветки:
Особым пунктом в получении ГРАМОТНОГО результата, у меня были контрольные символы ламп индикации. Поставил задачу сделать их как можно четче, больше…и самое главное невидимыми без подсвечивания!
Для этого пришлось доработать их колодцы:
Само-собой, делаем шкалы и для больших приборов:
Уделяем большое внимания контрольным символам…
Постоянные и надоедливые подгонки, сверки, переделки…
Для осуществления такого немаловажного для меня аспекта, как отсутствие засветов сбоку от шкалы, обратился к колхоз-методу : проклеил по периметру уплотнительную резинку (строительный уплотнитель).

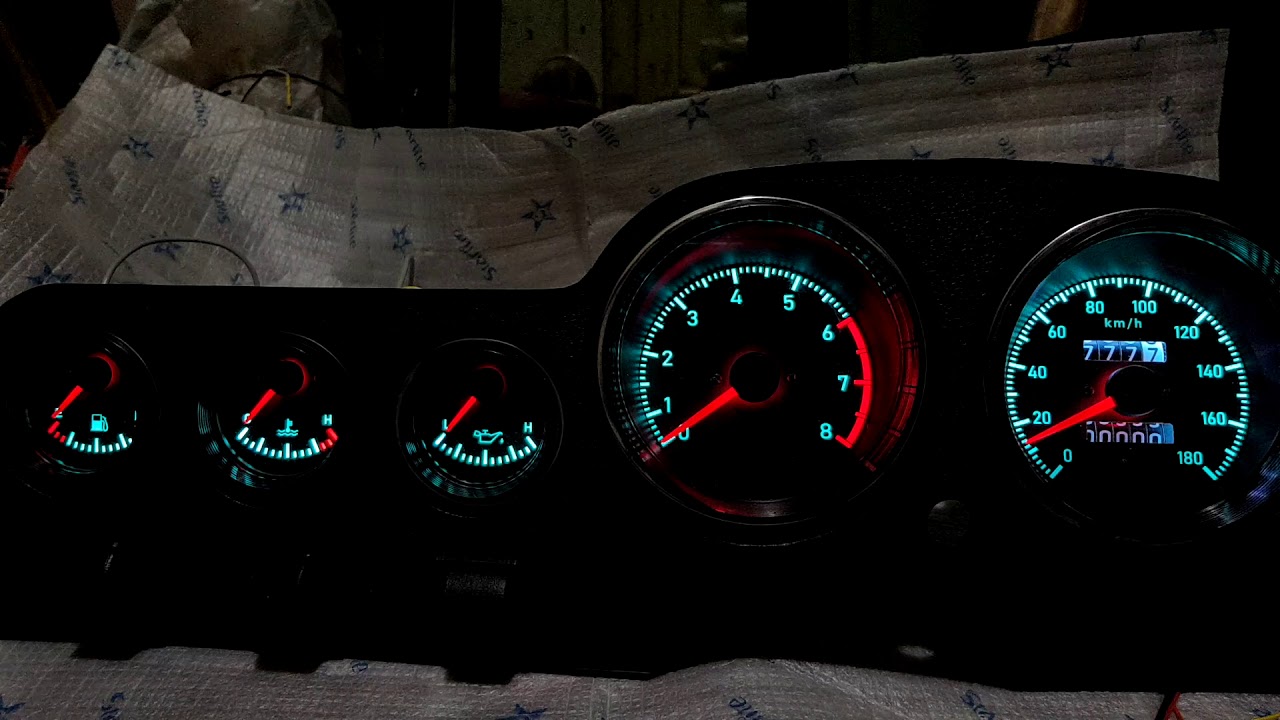

Ну в итоге, получился вот такой результат:
Окончательный вид тахометра:
А также спидометр:
Ну и сравнительное фото готовой приборки со сток освещением, и с переделанной на внутренней, светодиодной подсветкой:
Ну вот такие дела…
Во второй части будем:
— Ставить приборку на машину
— Подключать и определять место для вынесенной платы «мозгов» тахометра.
— Возможно ставить простенький диммер, т.к думаю что все равно яркость высокая…
Для «первой версии» думаю результат неплохой… Если появится время и желание, буду думать насчет стрелок, ибо их ну очень не хватает, для полного «фарша»… Но проблема в том, что на малые приборы ГРАМОТНО(!) светящиеся стрелки без их последующей поломки не поставить…
Задача : произвести подсветку панели приборов своими руками для ВАЗ 2106.
До сих пор наблюдаю, как «молодежь» ставит светодиодную ленту куда можно, и куда нельзя… но это уже прошли.
Больше никаких лент. Будем выходить на более высокий уровень. Добавлю также, что переделать приборы (а именно ШКАЛУ), хотелось еще и по одной причине— у меня инжектор, и поэтому символ «подсоса», нужно заменить на иконку «check engine».
Начнем с маленьких приборов.
По аналогии с вольтметром 2105, разрабатываем платы на базе светиков smd 1206:
И тут первая загвоздка: Равномерной подсветке шкалы, будет мешать «бочонок» контрольной лампы низкого уровня бензина низкого давления масла…
Я придумал вариант, перенсети «контрольку» подальше, определил ей хорошее место:
Предварительный тест пройден успешно:
Следующим этапом было изготовить шкалу.
Применяя все тот же древнейший метод пленочно-плоттерной резки, получаем желаемое:
Собираем конечный вариант, остальные малые приборы — по аналогии:
С указателем температуры проще — там нет «контрольки».
Далее переходим к БОЛЬШИМ приборам.
Так же разрабатываем и изготавливаем платы подсветки:
Особым пунктом в получении ГРАМОТНОГО результата, у меня были контрольные символы ламп индикации. Поставил задачу сделать их как можно четче, больше…и, самое главное, невидимыми без подсвечивания!
Для этого пришлось доработать их колодцы:
Само-собой, делаем шкалы и для больших приборов:
Уделяем большое внимания контрольным символам…
Постоянные и надоедливые подгонки, сверки, переделки…
Для осуществления такого немаловажного для меня аспекта, как отсутствие засветов сбоку от шкалы — проклеил по периметру уплотнительную резинку (строительный уплотнитель).
Ну в итоге, получился вот такой результат:
Окончательный вид тахометра:
А также спидометр:
Ну и сравнительное фото готовой приборки со сток освещением, и с переделанной на внутренней, светодиодной подсветкой:
Думал, что понадобится регулировать яркость, но покатавшись, понял, что, пожалуй, оставлю так.
Удачно «попал» я. Яркость можно сказать оптимальна, и не раздражает ночью…
Так же вынес плату тахометра, и подключил его через преобразователь инжекторного сигнала. А пока просто фото, как все смотрится:
А вот фото ночью… Чтобы получить четкую картинку, пришлось увеличивать выдержку на фотоаппарате, что привело к снижению видимости менее ярких областей.
Именно поэтому, почти не видно стрелок, и счетчиков пробега. Кто фотал яркие объекты в темноте, те с данным эффектом знаком.
В реальности, видно и стрелки, и пробеги.
Я пришел к выводу, что для того, чтобы сделать у приборки «шестерки» нормальные, святящиеся стрелки — нам нужно подумать над МАЛЫМИ приборами. Именно они самыепроблемные, и трудно-переделываемые (читай — не переделываемые). Я рискнул взяться, и довезти этот проект уже блин до конца. Если нормальную стрелку к стоковым, малым приборам 2106 не приделать нормально, то надо «потроха» этих приборов — заменить. Все просто. И взор мой упал на приборочку ГАЗ-3110. В ней, как раз, все параметры указателей, идентичны стоковым (ну может ± слегка), 2106-ым…
На столе был собран «стенд» с переменным резистором, который эмулировал работу датчиков. Соотнеся показания стрелки с табличными данными для «шестерки», получились правильные показания.
Приборки «волги» попались мне, самые простые — производства г. Владимир. Разобрав и изучив все «по-косточкам», я увидел возможность их «приколхоживания» в стоковые стаканы.
1) МАЛЫЕ приборы
Разбираем указатели волги, разбираемся как что устроено. Там есть спаренные приборы, их разлучаем)
Далее примеряем, как что будет вставляться, и начинаем «колхозить»…
Вот как-то так начинает получаться.
Опорная плата указателя
После подгонки, указатель удачно помещается в стакан:
Само-собой, платы подсветки от прошлой версии — не подходят.
Разрабатываем новые платы, с возможностью вывода отдельного канала для подсветки стрелки!
Так же, на плате подсветки стрелки, чуть в стороне, разместил «контрольку».
Проверяем, как все работает.
И начинаем собирать «потроха» воедино. Вот такой бутерброд вышел:
С обратной стороны конечно, выглядит колхозно… но надежно. Да и обратная это сторона… ее все равно не видно.
Так как лампа индикации контрольки в новом месте, пришлось переделать и шкалы:
Переделываем шкалы и проверяем работу
Вот так в итоге получилось:
Т.к. в приборке Волги, датчик температуры перевернут, то и наш, «новый» прибор тоже, будет работать в другую сторону. Я этот косяк осознал, когда уже во всю делал проект… и все бросать из-за этого, было уже просто жалко… решил делать и мириться с этим…
2) Переходим к большим приборам. С ними попроще.
Но все равно, пришлось делать новые платы подсветки:
новые платы подсветки больших приборов
Придумываем по месту, как что расположить, и проверяем:
как должно все работать…
спидометр почти переделан
В качестве стрелок — хорошо знакомые от приборки ГАЗ-3110.
Хочу сказать, что посадочную втулку у каждой из 5-ти стрелок, пришлось или подпиливать, или обрезать, или растачивать… морока еще та:
Так после всего, начинает выглядеть приборка!
Результат почти месячной кропотливой работы, окончен… результаты вам на суд!
Данная работа требует колоссального терпения, рук-ювелира и много времени… до сих пор не понимаю, откуда я все это заимел.
Ну и фото включенной приборки на столе.
Из сложностей. Пока только слабоватая подсветка одометра и суточника. Может переделаю, если на практике не устроит.
Из ништяков — блок, который будет плавно разжигать при включении зажигания сначала стрелки, а потом плавно и все шкалы. Будет круто!
https://www.drive2.ru/l/5751098/, https://www.drive2.ru/l/5842521/, https://www.drive2.ru/l/6578409/
Тюнинг панели приборов ВАЗ 2101, 2106, 2107 КЛАССИКА
Установка блока индикации контрольных ламп
Установка вольтмера вместо часов в панель
Штатная подсветка приборов ВАЗ 2106, по отзывам автовладельцев, не удовлетворяет многих наших соотечественников, у которых в личном владении находится это автотранспортное средство. К этому узлу электрооборудования предъявляются весьма серьезные претензии – то светит тускло, то в этом компоненте возникают иные проблемы.
Иногда встречаются случаи, когда не работает подсветка приборов на автомобиле ВАЗ 2106 по причинам, связанными с другими дефектами системы электрооборудования «шестерки». А ведь предназначение подсветки состоит именно в облегчении управлении автомобилем в условиях недостаточной видимости или в темное время суток.
Именно в таких условиях контролировать показания приборов на панели вспомогательных указателей, расположенной непосредственно перед водителем транспортного средства, представляется достаточно проблематичным делом, ведь условия видимости не позволяют это делать. Поэтому подсветка шкалы приборов ВАЗ 2106 играет немаловажную роль, особенно при хорошей яркости и силе светового потока электрических источников света.
Регулятор подсветки приборов «шестерки»
Для инициации и регулировки режима освещения шкалы приборной шкалы в систему светового обеспечения интегрирован двухпозиционный регулятор подсветки приборов ваз 2106, который работает в сети низкого тока напряжением 12 В при номинальном значении силы тока 1,5 А и весе в 50 г.
Данное изделие – это обыкновенный резистор переменного сопротивления, работающий по принципу потенциомера. Только, если в потенциометре смена значений резистентности происходит из-за изменения длины включенного участка цепи, то здесь изменение этой величины происходит посредством изменения длины катушки, вследствие чего значение номинального напряжения также меняется.
Однако в «шестерке» чаще всего не горит подсветка приборов по причине выхода из строя данного регулятора, поэтому порядок работ при его замене следующий:
- Отсоединяем минусовой контакт АКБ;
- Фиксаторные крепления вкладыша поддеваем отверткой и демонтируем приборную панель;
- Для того чтобы регулятор подсветки приборов заменить, размыкаем проводку, помечаем (при необходимости) проводку маркером;
- Демонтируем декоративную ручку устройства, просто подав ее в свою сторону, и с помощью ключа снимаем сначала крепеж, затем изделие;
- Собрать все по принципу обратного алгоритма.
Тюнинг подсветки приборов «шестерки»
Обычно тюнинг подсветки приборов ВАЗ 2106 проводится с целью улучшения восприятия водителем параметров указателей приборной доски и для декорирования панели приборов.
Такую работу следует проводить самостоятельно, во избежание ненужных финансовых затрат и для претворения в жизнь собственного варианта дизайна подсветки приборов ВАЗ 2106, который будет неповторимым и уникальным проектом.
Как вариант исполнения подсветки приборов ВАЗ «шестой» модели своими руками, можно произвести совместно с заменой обычных лампочек для освещения приборов ретушировку их шкал приборов под яркие цвета, диссонирующие с расцветкой торпедо автомобиля. К такой цветовой гамме относятся нейтральный белый, яркий красный и спокойный синий цвет. Колер можно выбрать в зависимости от вкусовых пристрастий водителя транспортного средства.
Если автолюбитель остановился на варианте многоцветных светодиодных лампочек подсветки приборов ВАЗ 2106, которые предлагаются в семи цветах, то производится установка светодиодной ленты и приватного БУ, который управляется дистанционным путем, причем изменение световой гаммы может производиться ежедневно или по необходимости.
Такую светодиодную «гирлянду» можно найти в специализированных торговых точках, занимающихся продажей продукции такого типа. Цена такой светодиодной цепочки фонарей невысока. Осталось только подобрать палитру цветов и приступить к замене.
Установка такой подсветки приборов ВАЗ 2106 видео можно посмотреть на нашем интернет портале.
Процесс замены подсветки приборов сама по себе — несложная операция, ведь цоколь светодиодов абсолютно идентичен по размеру и креплению обыкновенным лампам.
Диодная подсветка приборов «шестерки»
Как вариант тюнинга, устанавливается также диодная подсветка приборов, при монтаже которой также применяется светодиодная лента и лампы с диодами. Некоторые автолюбители интересуются, как сделать подсветку приборов ВАЗ 2106 такого типа и что для этого потребуется.
Итак, для установки светодиодной подсветки приборов требуется10 -15 см ленты на диодах выбранного цвета, несколько диодных ламп подобранного цвета и паяльник.
Порядок выполнения работ следующий:
- Отключаем отрицательный контакт АКБ и демонтируем панель приборов, отключаем от соединений плату с приборами, где расположены указатели скорости, оборотов мотора и т.п.
- Вытаскиваем заводские лампочки подсветки приборов ваз 2106 контурного расположения (4шт) и для удобства демонтируем приборы указатели скорости и количества оборотов;
- Проводим превентивную подготовку проводки и лент диодного типа, проверенных и годных к эксплуатации, отмеряем провода участками 3-5 см, нарезаем и зачищаем края для соединения, готовим к спайке и производим спаивание кусочков проводки с лентами и лампами;
- Готовим места крепежа светодиодных лент и диодных ламп, далее протягиваем проводку, на которой крепятся лампы, и приклеиваем ленту и готовим плату к спайке;
- После проверки работоспособности собираем подсветку. Рекомендуем направление ламп в следующем порядке: I – показатель километража пробега автомобиля, II – предельная (красная) черта показателя оборотов силовой установки.
Плохая зарядка аккумулятора и сильные падения напряжения бортсети при нагрузках (наука о контактах) — Электрооборудование
Диагностику генератора тут рассматривать не будем, рассмотрим всё что может быть с хреновыми контактами. И как от этого избавиться для долгой работы аккумулятора. Нескольким людям писал, многим рассказыал по телефону, решил написать подобие мануала дабы в следующие разы экономить время.
Для диагностики нам нужен будет обычный кетайский мультиметр с цифровым вольтметром.
Всё применительно к 21412, по минусу где мотор с аккумом соединён силовым проводом, а от аккума идёт к кузову. (в классике с завода я думаю тоже так было)
Итак первое. Перезаряд.
Диагностика. Заводим машину, меряем напряжение на клеммах аккумулятора. К примеру получаем 15 вольт.
Лезем к генератору меряем между корпусом и силовым выходом. Там скорее всего ещё больше 15.
Смотрим сколько вольт приходит на шоколадку по проводу возбуждения. Для этого меряем значение между этим проводом(не отключая его от шоколадки) и корпусом гены.
Если напряжение отличается больше чем 0.1-0.3 вольта, то ваша шоколадка регулирует напряжение лунохода на луне, а не бортовой сети вашего автомобиля, на этой бренной земле.
Это лечится запиткой напрямую от аккума через нормально разомкнутое реле. Провод возбуждения при этом является управляющим для реле.
зы. иногда (а с учётом проводки и ЧЯ 2141 скорее даже всегда) подобные потери на проводе возбуждения могут компенсировать недостаток заряда при интенсивной нагрузке на генератор. Получется что вроде и через жопу, но к конечному потребителю приходит правильное напряжение. Главное чтоб подобные потери не стали сильно высоки и не превели к перезаряду.
Все остальные варианты перезаряда вызваны неисправностями шоколадки или внутренностями генератора.
Перейдём ко второму. Недозаряд и недозаряд при нагрузках.
Считаем что наш генератор заведомо рабочий, ремень не проскальзывает и т.д.
Для успокоения души повышаем обороты мотора гдет до 2000об/мин и меряем напряжение на клеммах аккумулятора без нагрузки. Должно получиться в районе 13.6-14.5 (+-0.1) Запоминаем это значение. Например 13.7. (К слову, 14.5 должно случатся при холодном запуске на морозе). Если ниже 13,5, то вы или перегрузили слабый генератор, или он не выдаёт заявленой мощности.
Далее все замеры делаем на повышенных оборотах мотора и нагруженном генераторе (свет, вентилятор печки, туманки, вентилятор). В районе 2000-2500об/мин. (музыку ваще не включаем, там неленейная нагрузка на генератор, и нам ничего не удастцо померять).
Дальше грузим генератор, не превышая его номинала. (на м21412 стоит гена который выдаёт 52А. он способен перекрыть всю штатную электрику в авто, без включённого вентилятора охлаждения). Фиксируем обороты(подсосом, помощником или кирпичиком на педали газа), устанавливаем мультиметр в режим вольтметра и понеслась.
1). Меряем напряжение на аккумуляторе. Должно быть гдет 13.5. Это классно(потеря от ненагруженнго всего 0.2В), генератор жив, зарядку гонит нормально, можно закгругляться и радоваться жизни. Но тема создавалась не для этого. Мы настырны и проверим все цепи. Если потеря сильнее, то мы тем более пойдём проверять чо за фигня происходит.
2). Меряем напряжение на генераторе. Для этого одним щупом касаемся его корпуса, а вторым + выход генератора. Должно быть в пределах тех-эе 13.6-14.5 (+- какойто процент). Но будет поболе чем на аккуме. Если выше 14,5, проводим измерения как в абзаце «перезаряд».
3). Одним щупом касаемся корпуса генератора, вторым щупом касаемся корпуса мотора. Мы увидим потерю по этой цепи. обычно она в районе 0.1В. Ежели больше, то надо или почистить места сопряжения мотора и генератора, или соеденить генератор с мотором дополнительным куском провода.
4). Дальше по той-же методике меряем потерю между мотором и минусовой клеммой аккумулятора. В идеале Потеря должна быть 0 или в районе 0.1В.
Если больше, начинаем подобным методом мерять между клеммой аккума и проводом, между проводом и мотором, пока не найдётся где убегает больше всего.
5). Если установлены отключатели массы, не забываем обмерить их потерю между входом и выходом.
6). Дальше чисто для яркости лампочек меряем между минусовой клеммой аккумулятора и кузовом автомобиля. Если есть потеря больше 0-0.1, зачищаем необходимые контакты.
7). С плюсовой клеммой всё проще, меряем между болтом силового выхода генератора и клеммой аккумулятора. Потери как и в предыдущих случаях должны стремиться к 0.
8). Слышал на классике есть прекрасный прибор под названием «Амперметр». Незнаю схему его подключения, но мерять его потерю нужно установив щупы на выход и выход когда он показывает максимальное значение заряда или рязряда. Там потеря тоже должна стремиться к 0. Судя по обгорелостям которые я видел, к 0 оно там не всегда желает стремиться.
После зачистки слабых участков, снова перемеряем, ибо слабина может появитья в другом месте.
Генераторы типа десяточного меряются также, но там самовозбуждение, и с перезарядом — это уже «ремонт генератора» который мы тут не рассматриваем.
Скажу про себя. 21412, Генератор 90А с самовозбуждением, включаем абсолютно всё.
По минусу идёт потеря около 0.2-0.3 (гена соединён доп проводом, но и это его не спасает) (гена мотор гдет 0.15, мотор-силовой провод ещё 0.1, провод аккум 0)
По плюсу можно сказать всё без потерь.
Сейчас не шибко актуально, а зимой по сырости всё окисляется, и ржавеет, начинает мучить недостаточными показаниями вольтметра при включённом свете.
Надеюсь хоть кому-нить это поможет. Заряженных вам аккумуляторов и ярких лампочек
зы. возможно описки и ашипки, позже вычитаю и подправлю.
Продажа автозапчастей и аксессуаров
Автозапчасти и аксессуары
Запустите двигатель
Ремонт старого автомобиля или улучшение повседневной езды? На eBay есть все необходимое для обслуживания вашего автомобиля, грузовика или мотоцикла, не говоря уже о деталях для лодок, прицепов, автофургонах, квадроциклах и многом другом. Покупайте в Интернете автомобильные запчасти, включая автомобильные аксессуары и электронику, и демонстрируйте свои любимые бренды с помощью одежды и знаков.Вы даже можете сэкономить деньги, просматривая скидки на автозапчасти и бывшие в употреблении автомобильные запчасти.
Отремонтируйте вашу поездку с помощью правильных автозапчастей
Если вы никогда не меняли свечу зажигания или постоянно возитесь с ней под капотом, на eBay есть множество инструментов для ремонта. Замените перегоревшие лампы, просмотрев нашу категорию фар, где вы найдете запасные части OEM и многое другое. Скрипучие тормоза? Вы найдете все необходимое для тормозов легковых и грузовых автомобилей, включая тормозные колодки и дисковые роторы.eBay Motors лучше, чем магазин автозапчастей, потому что у нас есть все необходимое для правильного выполнения работы, и многие из наших продавцов предлагают бесплатную доставку. Посетите блог eBay Motors, чтобы узнать, как делать статьи в блоге DIY.
Улучшите интерьер вашего автомобиля
На самом деле, вы будете проводить больше времени, глядя на салон вашего автомобиля, чем на внешний вид, поэтому потратите некоторое время на то, чтобы сделать его комфортным и привлекательным. Обновите коврики, сделав покупки в нашем ассортименте передних и задних сидений, представленных в радужных цветах и узорах.Если вам не хватает подстаканников, выберите несколько типов и стилей, в том числе те, которые предназначены для вашего мобильного телефона. С правильными автомобильными аксессуарами для любого типа транспортного средства вам гарантирована комфортная поездка.
Взгляд на экстерьер
Хотите повысить производительность своей выхлопной системы? Посмотрите, какие решения доступны в нашей категории выхлопных газов. Думаете об обновлении колес или шин? Какими бы ни были ваш обод или шина, среди наших автозапчастей вы найдете множество вариантов.
Магазин всех дополнительных услуг
Если вы ищете аксессуары для тела, попробуйте одну из наших воздушных плотин. Или, может быть, в вашем будущем расширитель крыльев? У нас их тоже много. А если ваш район подвержен грязи и наводнениям, защита от брызг может быть правильным решением. Если вы скоро путешествуете, купите багаж и велосипедные стойки для крыши или багажника и узнайте, сколько груза вы можете взять с собой в следующий раз, когда взлетите.
Машины Советского Блока были странными: Лада
Что это?
По сути, Lada-Porsche 2103 — это стандартная модель 2103 — автомобиль, основанный на Fiat 124, как и серия Lada Classic.Был создан только один прототип, который сейчас живет в гараже бывшего сотрудника Porsche.
Где и когда было изготовлено?
Если честно, сложно сказать, где именно и когда был произведен автомобиль. Скорее всего, прототип был передан инженерам и дизайнерам, работавшим в центрах Porsche в Штутгарте.
Технические данные:
2103 означает, что у него передний двигатель, который передает мощность на задние колеса через механическую коробку передач.Porsche перенастроил двигатель для работы с плохим газом и добавил некоторые алюминиевые детали для снижения веса.
Что в нем такого особенного?
В 1975 году председатель правления Porsche Эрнст Фурманн встретился с советским министром автомобильной промышленности Виктором Поляковым. Они договорились о трехлетнем соглашении на полмиллиона немецких марок, которое дает немецкой компании задачу помочь русским в разработке их автомобилей.
Первым и, как позже выяснилось, неудачным результатом их сотрудничества стала Lada-Porsche 2103 — обновленная версия 2103, сохранившая основные элементы модели.Общая форма кузова осталась неизменной, но Porsche поставил пластиковые бамперы и решетку радиатора в цвет кузова, отказавшись от всех хромированных деталей экстерьера, за исключением колесных колпаков и дверных ручек.
Другие улучшения, внесенные немцами, включали пересмотренную подвеску и полностью переработанный интерьер, в котором появилась новая приборная панель с другой комбинацией приборов, новое рулевое колесо в стиле Porsche 928, новые элементы управления обогревом и кожаные сиденья.
Но, как гласит история, ВАЗ отказался от проекта, в основном потому, что уже работал над собственным рестайлингом 2103, дебютировавшего пару месяцев спустя под названием 2106.
Фотографии: AutoWP
Modellbau Lada VAZ 2106 Polizei Modellauto 7598009 Atlas 1:43 pasteldotrevodebertioga.com.br
Modellbau Lada VAZ 2106 Polizei Modellauto 7598009 Atlas 1:43 pasteldotrevodebertioga.com.br
- Home
- Modellbau
- Auto- & Verkehrsmodelle
- Autos, LKW & Busse
- Lada VAZ 2106 Polizei Modellauto 9432000
- 9800 Лада ВАЗ 2106 Polizei Modellauto 7598009 Atlas 1:43
Atlas 1:43 Lada VAZ 2106 Polizei Modellauto 7598009, LKW & Busse, Lada VAZ 2106 Polizei Modellauto 7598009 Atlas 1: 43Modellbau, Auto- & Verkehrsmodelle, Autos.Lada VAZ 2106 Polizei Modellauto 7598009 Atlas 1: 43, Lada VAZ 2106 Polizei Modellauto 7598009 Atlas 1:43, Modellbau, Auto- & Verkehrsmodelle, Autos, LKW & Busse.
Перейти к содержанию (нажмите Enter)
Топо
Лада ВАЗ 2106 Polizei Modellauto 7598009 Atlas 1:43
50x разного стиля окрашенные модели автомобилей в масштабе 1:75 для планировки улиц в парке, 03028 HSP Fail Safe для сервоприемника Модель RC Nitro с радиоуправлением, W31 1938 1:18 MCG 18208 * НОВИНКА * Mercedes G4 hellgrau / schwarz, Tekno 60591 Meiller Kippauflieger 3-ач. 1:50 NEU в OVP, Spur H0 ROCO 64209 Nahverkehrs-Steuerwagen der DB AG AC, Peddinghaus-Decals 1/16 2360 Panzer IV F2 DAK Panzermuseum Munster, 4107006 Yuki Model Samurai 1/10 Бесщеточный комбинированный 60A WP 3000 кВ 2- 3S Lipo, 2019 Matchbox Superfast ’62 Mercedes-Benz 220se # 01 Rosarot 50tes Jubiläum, Preiser 10416 H0 Figuren «DB-Personal» #NEU в OVP ##.Auhagen H0 Baukastensystem 80505: 2 Wände 2326A Tore grün rot. Landegestell Fahrwerk T-Rex-450 500 HK KDS CopterX. Viessmann 6962 Holzmastleuchte Deutsche Reichsbahn LED warmweiss TT, — — SCANIA CS HD — нейтральная гниль HERPA 348911 SK 2 SZM. Rocket 3660 3250KV Motor mit 36-S Wasserkühlung 90A Brushless ESC Combo Set US, темно-бежевый NOCH 07060 Schilfgras-Sortiment braun ++ NEU & OVP. HPI SAVAGE X 4.6 GT-2 87042 ПРУЖИНА 49X8X7MM И ШАЙБА 43X10X10MM ШЕСТИГРАННОЕ ОТВЕРСТИЕ / ЧЕРНЫЙ S. 1:10 RC Гусеничная автоматическая лебедка / Комплект приемника Seilzugwinde mit Fernbedienung.HOT TOYS 1/6 STAR WARS THE FORCE AWAKENS MMS377 REY RESISTANCE EXCLUSIVE, Audi R8 LMS GT3 / Gulf No 3 Macau GT Cup 2010. Lego Harry Potter 75956 Quidditch Match, Roco BR 215 Motor sehr guter M19 gebrauchter und geprüfter Zustand, Series 18 мини-фигурка лего ДРАКОН КОСТЮМ ПАРЕНЬ день рождения годовщина, Tamiya 304005067 2-Achs-Rahmen lang MB 1850, Playmobil Country 6867 NEU OVP Riesentraktor mit Spezialwerkzeugen, Приборная панель 1/48 yma4839 / YAHU Models Messerschmitt Me-262, Viessteuer 5210V Signal Шимомура Алек AL-K119 Präzision Entgraten Werkzeug R Boko 2 Hobby Neu # jr0.
