Сила тока генератора ваз: сравнение штатного генератора и продукции STARTVOLT

сравнение штатного генератора и продукции STARTVOLT

Генератор бесперебойно заряжает электрическим током аккумулятор, который разряжают все приборы, подключенные к бортовой сети “железного коня”. Дополнительные функции и подключенные к бортовой сети устройства требуют все больше и больше питания: когда постоянно горят фары ближнего света, включен обогрев заднего стекла, дворники чистят стекло от снега или дождя, играет музыка и т.д.

Чтобы разобраться, с каким генератором можно пройти «огонь, воду и медные трубы», мы решили провести тест. Проверка проводилась на специализированном стенде, который имитирует работу генератора на автомобильном двигателе и позволяет проверить генератор, изменяя нагрузку и частоту вращения привода. Тест генераторов проводил Константин Афанасьев — ведущий инженер-конструктор ОКР-ОТК STARTVOLT.

Для теста мы взяли три модели автомобильных генераторов:

1.
   оригинальный генератор;

2.
   генератор STARTVOLT серии СТАНДАРТ LG 0110X;

3.
   генератор STARTVOLT серии повышенной мощности LG 0110.

Все они применяются для автомобилей ВАЗ 2110-2112, 2113-2115, 2170 и являются одними из самых востребованных в своем сегменте на данный момент.

Тест штатного генератора

Первым тестировался оригинальный генератор, который устанавливался на автомобиль при сборке на конвейере, а сейчас поставляется в качестве запчасти. Максимальная сила тока – 100 А.

Сначала напряжение генератора проверялось на холостых оборотах привода (800 об/мин) и без нагрузки, затем обороты выводились на рабочий режим (3000 об/мин), соответствующий частоте вращения 6000 об/мин ротора генератора. При этом также проверялось регулируемое напряжение, а затем добавлялась максимальная нагрузка, при которой генератор сохранял способность заряжать АКБ. Наша задача – отследить максимальное значение напряжения, которое поддерживает генератор.

Хронология теста:

1.
   На «холостых оборотах» привода и без нагрузки максимальное регулируемое напряжение 14,2В

2.
   При частоте вращения 3000 об/мин привода, без нагрузки сохраняется напряжение 14,2В

3.
   Сила тока 80 А – напряжение 13,6В

4.
   Напряжение 13,6 В сохраняется при силе тока 94 А и повышении ее до 102 А, но при увеличении силы тока до 110 А, напряжение начинает падать

Итог тестирования штатного генератора: максимальный выходной ток под нагрузкой на 3000 об/мин – 110А. После 110 А — просадка напряжения, дальнейшую нагрузку генератор обеспечить не сможет и будет разряжаться АКБ.

Визуально генератор STARTVOLT почти ничем не отличается от штатного: все установочные размеры одинаковые, габаритные размеры идентичные. Есть разница в упаковке: у генератора STARTVOLT внутри есть паспорт изделия и специальная документация, которая свидетельствует о проверке генератора на специализированном стенде при производстве.

На упаковке также отображены сертификационные знаки, тарные знаки, дата производства, на обратной стороне — данные об изготовителе, о лице, уполномоченном по принятию претензий по качеству продукции и о сроке гарантии – 2 года. Изделие полностью соответствует требованиям «Закона о защите прав потребителей» и «Закона о торговле».

Хронология теста:

1.
   На «холостых оборотах» привода и без нагрузки максимальное регулируемое напряжение 14,6 В

2.
   При 3000 об/мин привода сохраняется напряжение 14,6 В – этот показатель выше, чем у штатного генератора.

3.
   При увеличении нагрузки до 110 А напряжение также остается в диапазоне 13.6 -14,6 В и не падает вниз.

Максимальный выходной ток под нагрузкой на 3000 об/мин – также 110А. Отличная качественная замена оригиналу – для тех, кому нужны необходимые и достаточные характеристики, при этом ценовое предложение на 5-10% дешевле оригинала!

Следующий генератор — такой же генератор 10-й серии (LG 0110), но его сила тока уже не 100А, а 135А: это вариант для тех, кто любит слушать музыку в автомобиле и подключать дополнительные аксессуары, использующие питание от бортовой сети.

На упаковке также отображены сертификационные знаки, тарные знаки, дата производства, на обратной стороне — данные об изготовителе, о лице, уполномоченном по принятию претензий по качеству продукции и о сроке гарантии – 2 года. Также есть инструкция по самостоятельной установке и диагностике генератора STARTVOLT и индивидуальный технический паспорт со своим индивидуальным номером.

Хронология теста:

1.
   На холостых оборотах без нагрузки показатель напряжения 14,7В – это гораздо выше, чем на штатном генераторе

2.
   При 3000 об/мин привода и силе тока 115А напряжение снизилось до 14,2В

3.
   При 3000 об/мин привода и силе тока 135А напряжение снизилось всего до 14,1В

Максимальная нагрузка генератора была выше заявленных производителем 135А. Генератор продолжает заряжать АКБ, выдавая более 142А. 145А – максимальный показатель данного генератора. Результаты теста показали, что этот генератор мощнее штатных аналогов на 30%!

О генераторах STARTVOLT

Для автомобилей ВАЗ/ГАЗ/УАЗ были разработаны и выпущены две специальные линейки СТАНДАРТ и серия генераторов повышенной мощности.

Линейка СТАНДАРТ – для потребителей, нуждающихся исключительно в необходимых и достаточных свойствах генератора, полностью соответствующего оригиналу.

Ключевые технические и коммерческие свойства линейки СТАНДАРТ:

1.
   Полное соответствие по выходным характеристикам штатным узлам

2. 100%-й пооперационный контроль, подтверждаемый индивидуальным техническим паспортом

   1. Вытекающая из абсолютной уверенности в стабильном качестве расширенная гарантия – 2 года с момента продажи

      1. Полная ремонтопригодность и взаимозаменяемость с оригиналом

         1. Привлекательное ценовое предложение – дешевле мощной линейки на 30%!

            1. Одно из самых привлекательных предложений по генераторам для автомобилей ВАЗ/ГАЗ/УАЗ в своем сегменте на данный момент!





               Для покупателей, регулярно использующих дополнительные энергопотребители в автомобиле (зарядки для телефона, видеорегистраторы, антирадары, лампы ближнего и дальнего света повышенной мощности, улучшенная аудиосистема и т. д.), была разработана и создана линейка генераторов для автомобилей ВАЗ/ГАЗ/УАЗ, превосходящая штатные аналоги по выходной мощности.


               Ключевые технические и коммерческие свойства линейки генераторов повышенной мощности:

               1.
                  Уникальные выходные характеристики – 100А для карбюраторной классики автомобилей ВАЗ и 135А для инжекторной серии автомобилей ВАЗ/ГАЗ/УАЗ.

               2.
                  Мощнее штатных аналогов на 30-65%!

               3.
                  Стабильный заряд АКБ при использовании дополнительных потребителей

               4.
                  Собственная запатентованная конструкторская разработка отдела ОКР-ОТК: использование нулевого вывода статора, дополнительной пары диодов и других изменений

               5.
                  100%-й пооперационный контроль, подтверждаемый индивидуальным техническим паспортом

               6.
                  Полная ремонтопригодность и взаимозаменяемость с оригиналом основных узлов – регулятора напряжения, подшипников, щеток и щеточных узлов.


               Уникальный и полный ассортимент генераторов повышенной мощности для автомобилей ВАЗ/ГАЗ/УАЗ в каталоге.


               Подписывайтесь на Youtube-канал Школы ремонта Carville


               Читайте нас на Яндекс.Дзен


               Скачивайте наше приложение для IOS и Android — весь каталог продукции в вашем смартфоне!

               Генератор ВАЗ 2110: технические характеристики (фото, цена)

               Генератор – это сила всей системы функционирования единого, хоть и искусственно созданного, но организма под названием автомобиль. Он специально создан для того, чтобы преобразовывать механическую энергию, в электричество. Но, как и все составляющие любой машины, генератор на ВАЗ 2110 выполняет свои обязанности, которые за него просто некому делать.

               Схема генератора ВАЗ 2110

               Принцип работы

               Принцип работы таков: вы поворачиваете ключ в замке, при этом ток поступает на провод возбуждения. Магнитное поле, которое создает якорь, пронизывает обмотки статора, на выводах которого возникает напряжение. Когда якорь достигает достаточно большой частоты вращения, которую обеспечивает шкив и ременная передача, возникает так называемый режим самовозбуждения.

               Выпрямительный блок преобразует переменный ток в постоянный. Регулятор напряжения начинает работать, когда изменяется частота вращения коленвала (соответственно, якорь вращается быстрее или медленнее) и регулирует время, на которое включается провод возбуждения. Иногда сбой в работе генератора может возникать из-за того, что в цепи сгорел предохранитель.

               Выполняемые функции

               Итак, для чего нужен генератор? Прежде всего, для того, чтобы обеспечить все оборудование ВАЗ 2110, работающее на электричестве, энергией. Возможно, кто-то думает, что это – задача аккумулятора. Не совсем, потому что аккумулятор нужен для поддержания работоспособности при не работающем двигателе (он запускает мотор, поддерживает сигнализацию, музыкальную систему во время стоянки и т. п.).

               А вот когда двигатель уже заработал, в чем ему помог аккумулятор, тут в дело вступает генератор. Именно он во время поездки поддерживает работу всей электроники, кондиционирования, аудио (а то и видеосистемы), и всего, что вы еще добавили в свой ВАЗ 2110.

               Другая – не менее важная функция генератора – зарядка аккумулятора. Это происходит также при работающем двигателе. И если бы не это устройство, то аккумулятор бы не смог справляться со своими задачами, и его пришлось бы все время заряжать.

               Учитывая, что сегодня на ВАЗ 2110, кроме штатной компоновки, устанавливают много дополнительных энергопотребителей, бывает, что напряжения генератора не хватает. В таком случае есть смысл в установке генератора на 120 ампер.

               Технические характеристики

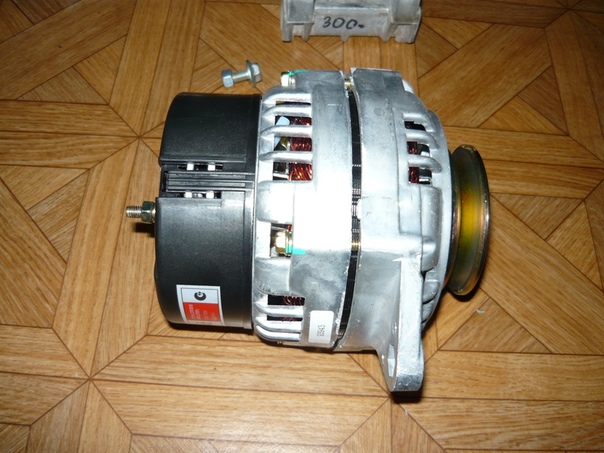

               Чаще всего ВАЗ 2110 комплектуют генератором Катек, обычно обозначаемый цифрами 5102.3771, но может быть и 94. 3701. Оба генератора имеют мощность – 80 ампер, а выдаваемое напряжение – около 14В. Но в последнее время Катек выпускает новый вид генератора, также подходящий для ВАЗ 2110.

               Он выдает ток до 120 ампер, и более приспособлен к высоким энерго нагрузкам современной машины. Поставив генератор на 120 ампер, вы сможете обеспечивать одновременную бесперебойную работу практически всех потребителей электроэнергии.

               Компоненты устройства

               Если устройство генератора рассматривать с точки зрения размеров, то есть компактные и традиционные. Их разнят также конструкционные особенности.

               У них различны:

               1. приводной шкив;
               2. провод возбуждения;
               3. кронштейн;
               4. устройство якоря.

               Они могут иметь крепление на один болт, или на несколько, и другие «мелочи». Однако, любой генератор имеет общее строение.

               Его составляющие:

               • Ротор (или якорь) – это вращающаяся часть генератора. Якорь призван создавать магнитное поле с помощью расположенной на валу обмотки возбуждения. Питают провод возбуждения контактные кольца, расположенные на этом же валу. Здесь же размещены: провод обмотки возбуждения, крыльчатки вентилятора (одна или две), приводной шкив и подшипниковый узел;
               • Статор – неподвижная часть генератора, состоящая из трех обмоток (трехфазный), которые и создают переменный ток. Эти обмотки между собой, могут быть соединены так называемыми «звездой» или «треугольником»;
               • Корпус чаще всего изготавливается из легкого немагнитного алюминиевого сплава, он представляет собой две крышки, с креплением на болт. Передняя крышка находится там же, где приводной шкив; задняя крышка – с той стороны, где контактные кольца. Каждый болт, с помощью которых задняя и передняя крышка соединены, затягивается. В дальнейшем, чтобы разобрать генератор на ВАЗ 2110, достаточно снять крепления на болт;
               • Крепление генератора на ВАЗ 2110. Имеется верхний кронштейн крепления, в котором используется 2 болта. Нижний кронштейн крепления чаще всего имеет один болт, но может быть и два, в этом случае может понадобиться небольшая переделка. Болт может быть любым, главное, чтобы размер подходил, иногда для этого требуется втулка. Сам кронштейн лучше не переделывать. Кронштейн надежно удерживает генератор, на который возложено много обязанностей.  И все же, следует не забывать, что кронштейн, как и болт, может сломаться, поэтому нужно следить за его состоянием;
               • Устройство щеточного узла — это две графитные щётки, пружины, прижимающие их, щёткодержатель;
               • В современных генераторах Катек, провод напряжения и щёткодержатель находятся вместе в неразборном узле. Поэтому, если регулятор напряжения дает сбой, менять нужно весь узел. Конструктивно данный регулятор может иметь гибридное устройство – когда радиоэлементы с электронными приборами находятся в одной схеме. А вот интегралка – это когда регулятор выполнен в тонкопленочной технологии микроэлектроники. Многие считают, что регулятор интегралка лучше справляется с возложенной на него миссией – управлением продолжительностью и частотой импульсов тока. Регулятор же меняет напряжение, идущее на зарядку аккумулятора. При более высокой температуре к АКБ идет меньшее напряжение. Хотя, в принципе, не так важно, интегралка отвечает за эту регулировку, или гибридка;
               • Выпрямительный блок с шестью диодами, отвечает за преобразование переменного тока, который вырабатывают якорь и статор в постоянный, непосредственно используемый всем бортовым оборудованием. Он же служит и для зарядки АКБ;
               • Устройство имеет привод при помощи ременной передачи. Она обеспечивает в разы увеличение скорости, с которой вращается коленвал. При это клиновый ремень быстрее изнашивается, если шкив имеет малый диаметр. Если ведомый шкив небольшой, ему лучше подойдет поликлиновый привод, который чаще используется в современных генераторах.

               Вот, вкратце основное устройство генераторов независимо от того, выдают они 80 или 120 ампер.

               Ресурс

               Штатный генератор Катек на ВАЗ 2110 рассчитан на работу на протяжении пробега в 140 тысяч километров, что в переводе на время эксплуатации составляет около 10 лет. Но это, правда, при соблюдении правил обращения с ним.

               Многие имеют сомнение, не окажет ли мощный генератор на 120 ампер негативного влияния на АКБ. Практика показывает – что нет, а вот если у вас в машине мощная акустическая система, он будет в самый раз.

               Что выбрать?

               По популярности, надежности первые места занимают производители Bosch (Бош), Denso (Денсо) и Delphi (Делфи). Но следует знать, что Катек (КЗАТЭ) (нашего производства) также вполне надежны и неплохо справляются со своими обязанностями на ВАЗ 2110, создавая нужное напряжение. Может, где-то и проигрывают против Бош, но по сравнению с китайскими – на высоте.

               Генераторы ВАЗ десятого семейства:

               Так что однозначно сказать, какой генератор подойдет вам, сложно, лучший – тот, который обеспечивает нужную мощность для работы электроприборов и зарядки аккумулятора. Если брать плюсы, которые явно имеет Катек, то это достаточная надежность, а также – что немаловажно – наличие в продаже всегда недорогих запчастей: вы всегда сможете купить хоть предохранитель, хоть шкив, якорь, регулятор напряжения, провод возбуждения и т. п.

                 Оцените статью: Поделитесь с друзьями!

               Как правильно подобрать автомобильный генератор?

               Генератор – один из важнейших компонентов современной машины, ведь именно он снабжает всю систему автомобиля электрическим током. Особая важность этого агрегата проявляется чаще всего осенью и зимой. В это время автомобилю в принципе приходится тяжело, но не все знают, что уделять больше внимания, чем обычно нужно не только правильной резине и омывающей жидкости. Многим знакома ситуация, когда утром после морозной ночи автомобиль не заводится. Одна из самых распространенных причин такого поведения авто — неисправность генератора.

               Автомобильный генератор — устройство, которое заряжает аккумулятор и обеспечивает электрическим током все системы автомобиля. В машинах используют генераторы переменного тока, потому что они дешевле, компактнее и надежнее, чем генераторы постоянного тока. Агрегат вырабатывает переменный ток, который при помощи диодного моста преобразовывается в постоянный, и питает все системы автомобиля.

               Для нормальной работы авто должно получать стабильное напряжение 14 В. Для того, чтобы поддерживать напряжение на нужном уровне, в каждом генераторе есть регулятор.

               Генератор СтартВОЛЬТ с оригинальной упаковкой

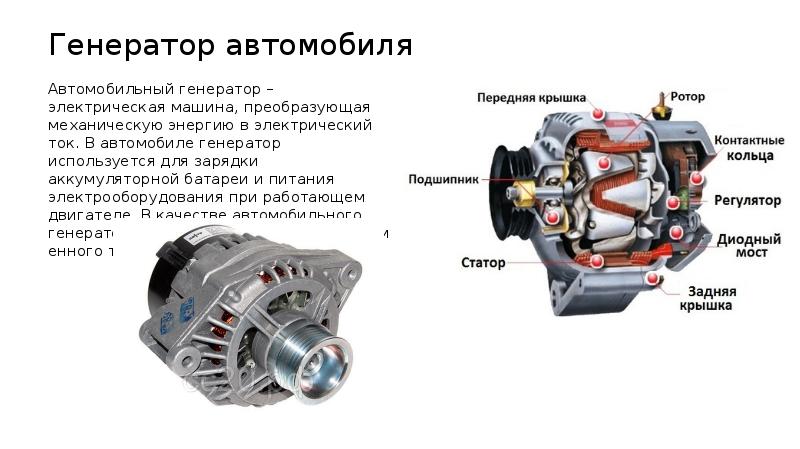

               Генератор состоит из следующих основных узлов:

               — передняя и задняя крышки;
               — статорная обмотка;
               — ротор с обмоткой возбуждения;
               — диодный мост;
               — конденсатор;
               — крышка защитная;
               — подшипники;
               — шкив.

               Схема генератора в сборе

               Как понять, что генератор пора ремонтировать или менять?

               Если автомобиль не заводится — это крайняя стадия неисправности генератора, а первые “звоночки” были еще раньше. Среди явных признаков неисправностей отмечают:

               индикация лампа ошибки АКБ;
               снизилась яркость галогенных фар;
               снизилась яркость приборной панели при низких оборотах двигателя;
               на приборной панели горят сразу несколько ламп, сообщающих об ошибках.

               Если автомобиль не заводится, а из-под капота раздаются щелчки втягивающего реле, не спешите менять генератор — вполне возможно, что из строя вышел сам аккумулятор.

               Яркость подсветки приборной панели

               Как проверить исправность генератора?

               Если есть сомнения, можно поехать в автосервис и провести диагностику. Проще и быстрее купить мультиметр и сделать диагностику самостоятельно. Переведите мультиметр в режим замера напряжения и постоянном токе и коснитесь клемм проводов АКБ. Нормальные показатели напряжения находятся в диапазоне от 13,8 до 14,8 В. Если цифра меньше нижней границы, то с генератором могут быть проблемы.

               Тем же прибором коснитесь контакта генератора с маркировкой «30» («B+») чтобы измерить напряжение на выходе. Цифры там должны быть такими же — 13,8 до 14,8 В. Если у вас есть амперметр, замерьте силу тока на выходе генератора в разных условиях:

               на холостых оборотах;
               с обогревом сидений и стекол;
               с включенным кондиционером;
               при увеличении количество оборотов двигателя.
               Полностью исправный генератор должен выдавать одинаковые показатели тока вне зависимости от условий.

               Замеры напряжения на клеммах АКБ

               Цена-качество

               Ездить с неисправным генератором себе дороже — в какой-то момент ваш двигатель просто не заведется. Значит нужно покупать новый. Следующий вопрос — какой генератор покупать? Есть вариант купить оригинальную деталь, которая считается за «эталон», а по цене значительно дороже аналогов. Можно купить аналог штатного генератора — сейчас на рынке их огромное количество на любой кошелек.

               Купить самый дешевый — сыграть в «русскую рулетку»: если повезет, то генератор проработает хоть какое-то время, а при худшем раскладе его даже не получится установить в автомобиль. Увы, не все производители проводят контроль размеров запасных частей на соответствие оригиналу. Экономия, конечно, вещь хорошая, но не в случае со сложными техническими продуктами, от которых зависит работа всего автомобиля.

               На что обратить внимание при выборе?

               Есть ряд деталей, на которые нужно обращать внимание перед покупкой генератора. В первую очередь смотрите на упаковку:

               1) обязательно наличие адресов поставщика и производителя на коробке — если, конечно, им нечего скрывать;
               2) информация о сертификации товара (СТР, ЕАС, ISO) — товар должен соответствовать техническим стандартам. Если сертификата нет, генератор покупать не стоит;
               3) информация о гарантии: с какого момента она считается и какой срок составляет. Например, гарантия производителя «СтартВОЛЬТ» на генераторы действует 2 года с момента продажи, но есть случаи, когда срок считается с момента производства;
               4) информация об оригинальных кодах товара и его применяемости к вашей модели автомобиля — будет неприятно, если после покупки вы узнаете, что он вам не подходит;
               5) собственная система идентификации запчастей — у добросовестных производителей есть собственные уникальные номера деталей для конкретных моделей авто: например, генератор «СтартВОЛЬТ» для а/м ВАЗ 2110 имеет фирменное обозначение производителя LG 0110;
               6) наличие в коробке уплотнителя или вкладышей для защиты от механических повреждений.

               Проверяйте комплектность товара до его покупки. В коробке должны быть:

               гарантийный талон – без него вы не сможете вернуть некачественный товар в магазин или напрямую производителю;
               дополнительные документы, среди которых паспорт изделия, инструкция, результаты тестов или рекламная продукция. Чем больше документов, тем больше информации можно получить о продукте;
               отдельные модели генераторов дополнительно комплектуются отдельными крепежными элементами (например, кронштейн крепления генератора). Если их нет, установить генератор будет крайне проблематично.

               Упаковка генератора «СтартВОЛЬТ» с документами

               Достаньте генератор из коробки и проведите визуальный осмотр:

               любые сколы, царапины и прочие дефекты недопустимы — поврежденный товар покупать нельзя. Последствиями использования такой запчасти станет ее полное разрушение в процессе работы;
               необходимо осмотреть и проверить затяжку основного крепежа генератора хотя бы на ощупь. Обратите внимание, что перед установкой изделия не нужно проверять затяжку второй (наружной) гайки выводного болта генератора, если таковой имеется (вывод В+) – их специально не затягивают чтобы подключать изделие было проще;
               проверните шкив и послушайте, нет ли посторонних шумов при его вращении. Шум говорит о некачественной сборке, такой товар покупать, а уж тем более использовать нельзя;
               в некоторых магазинах есть специальное оборудования для проверки. чтобы потом не “кусать локти”, и лучше потратить немного времени и провести проверку на специализированном стенде.

               Сделал дело — катайся смело!

               Поменять генератор не так-то просто. Можно сделать это и самому, если есть инструкция и какой-никакой опыт, или обратиться к специалистам. В любом случае, если вы купили качественный товар от проверенного производителя, да еще и с гарантией, можете быть спокойны за свой автомобиль — впереди не одна спокойная зима.

               Преимущества генераторов «СтартВОЛЬТ»:

               полная аутентичность штатным изделиям по габаритным размерам и выходным характеристикам;
               100%-й двойной выходной контроль каждого генератора на специализированном стенде проверки D&V;
               в комплект каждого генератора входит Индивидуальный технический паспорт, отражающий все реальные выходные характеристики каждого генератора;
               взаимозаменяемость с оригиналом всех ключевых узлов – диодный мост, регулятор напряжения, подшипники и т. д.;
               расширенный срок гарантии – 2 года с момента продажи;
               расширенная идентификация: для удобства специализированных сервисных станций приводятся номера не только ОЕМ-номера, но и cross-reference основных аналогов – для быстрой идентификации знакомых популярных моделей.

               Ознакомиться со всем ассортиментом генераторов и другой автоэлектрики от «СтартВОЛЬТ» вы можете здесь.

               Подписывайтесь на наш Youtube-канал
               Читайте нас на Яндекс. Дзен
               Скачивайте наше приложение для IOS и Android — весь каталог продукции в вашем смартфоне!

               * — Партнерский материал

               Аккумулятор какой ёмкости выбрать на ВАЗ? | АКБ-сервис

               Наверное многие из нас слышали от водителей со стажем, гаражных слесарей, а то и просто соседа «дяди Васи» фразу: «Не бери «шийсятку», бери «писятпятку», а то недозаряд будет!». И перед покупкой нового аккумулятора, каждый раз задумывались, а не много ли будет ёмкости в 60 а/ч, и будет ли справляться генератор машины?

               Данный вопрос тревожит многих автолюбителей и поэтому мы решили разобраться, стоит ли покупать аккумулятор увеличенной ёмкости на ВАЗ.

               Самый слабый генератор, устанавливаемый на ранние модели ВАЗ, способен выдавать ток до 50 ампер, что уж говорить о современных, которые выдают на максимум 80-140 ампер.При заряде АКБ во время работы двигателя, генератор напрягается не так уж и сильно, как думают многие. Зарядный ток ограничен в пределах 7-0.01 ампер, в зависимости от накопленного заряда. Его величина зависит от разницы между величиной напряжения на клеммах АКБ (а оно зависит от глубины разрядки) и вырабатываемого генератором.

               Так откуда взялось мнение, что ставить АКБ большей емкости на ВАЗ не стоит? Здесь все просто – чем больше емкость, тем дольше времени нужно на разрядку аккумуляторной батареи. Т.е. можно более продолжительное время «маслать» стартером. А он, как известно, из-за этого может перегреться и выйти из строя. Бытует мнение, что именно из-за этого еще в советской армии (и на предприятиях) запрещали ставить на грузовики АКБ с емкостью больше заявленной, в том числе и в целях борьбы с любителями выбираться со сложных участков на стартере, отсюда все и расползлось среди автомобилистов, со временем трансформировавшись в устоявшийся стереотип.

               Отсюда вывод:

               Если у вас бензиновый автомобиль с карбюратором и ДВС 1.2-1.8 л, с мотором с системой впрыска 1.6-2.5, с 1.5-литровым дизелем, либо другой авто, для которого производителем заявлен АКБ на 55 А•ч, можете смело брать аккумулятор ёмкостью 60-65 а/ч. Ни с аккумулятором, ни с генератором ничего не случится из-за этого. Огромным плюсом у данных аккумуляторов считается зачастую очень хороший пусковой ток.

               А вот если для машины рекомендована установка АКБ на 60 А•ч, а вы хотите сэкономить, приобретя «пятьдесятпятку», делать этого не стоит. Да, какое-то время все будет работать, но в один прекрасный момент вы с удивлением обнаружите, что батарея разряжена, и не в состоянии прокрутить стартер. И еще, даже если вы и решитесь поставить аккумулятор на 55 Ампер-часов вместо рекомендованного на 60, не нужно бояться перезаряда, которым пугают многие «знатоки». Знайте, допустимая верхняя граница напряжения (а именно оно говорит об уровне зарядки АКБ) ограничено в авто. Батарея попросту не возьмет лишнего.

               На данный момент в магазинах аккумуляторов представлен широкий выбор именно 60-амперных аккумуляторов для автомобилей ВАЗ. Небольшую долю составляют аккумуляторы такого размера с увеличенной ёмкостью – 62-65 а/ч. Хотим обратить внимание, что аккумуляторов 55 а/ч очень мало или не представлены совсем. Это обусловлено тем, что спрос на них ничтожно мал и многие производители аккумуляторов вообще отказываются от «пятьдесятпяток».

               Видно, что для большинства современных легковушек можно брать АКБ и на 60 Ah, и на 65 Ah. Можно и на 55, но особого смысла нет – если только в целях экономии. Если просто – с увеличением емкости возрастает промежуток времени, в течение которого вы сможете «помаслать» стартером. Также есть смысл подумать о покупке аккумулятора с большим количеством Ампер-часов, если на вашем авто есть нештатные потребители энергии. А вот перезарядов, недозарядов и выхода из строя генератора бояться не стоит. Это все – мифы.

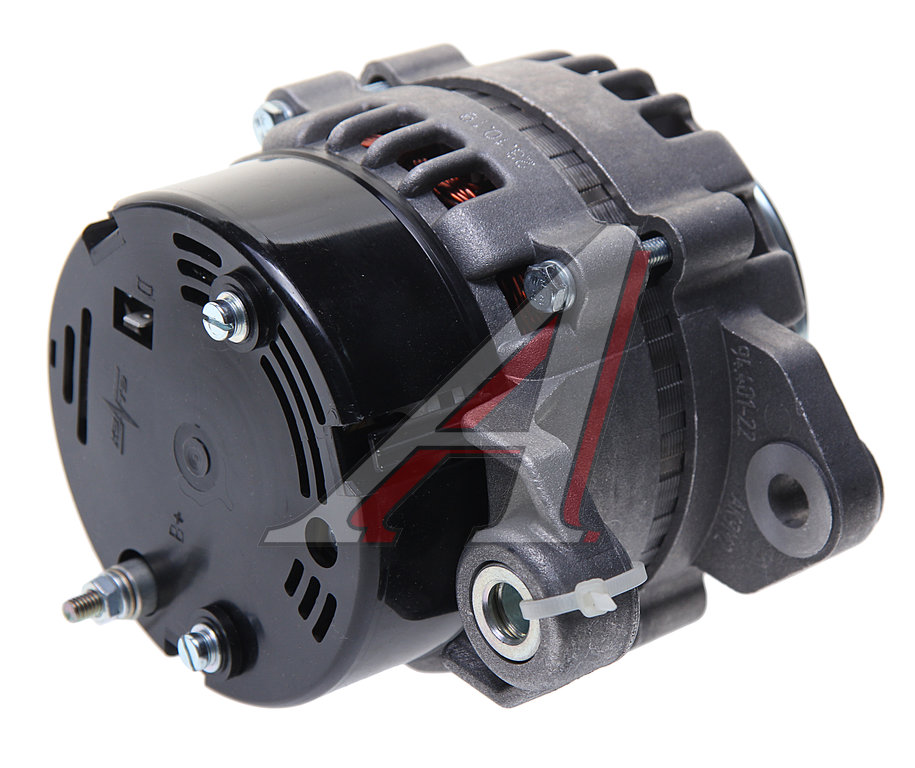

               Генератор на ВАЗ 2115 – основная информация

               Сломался авто?
               Мы все починим!
               +7 (961) 014-5673
               +7 (915) 732-0659
               Звоните!

               Технические данные


               Генератор ВАЗ 2115 обеспечивает выработку электроэнергии, необходимую для функционирования машины. В процессе его работы, механическая энергия вращающихся валов, соединенных с двигателем, превращается в ток.


               Конструктивно, это трехфазный генератор переменного тока с встроенным выпрямительным блоком на кремниевых диодах и с электронным регулятором напряжения. Вращение передается с помощью ременной передачи от коленчатого вала автомобиля. Основные технические параметры:

               1. Регулировка напряжения – до четырнадцати целых и одной десятой вольта.
               2. Максимальная сила тока – пятьдесят пять ампер.
               3. Передаточное соотношение относительно двигателя – две целых и четырнадцать сотых к одному.


               Контроль работы генератор на 2115 осуществляется с помощью специального индикатора – лампы, которая загорается при повороте ключа зажигания, но после начала работы гаснет. Если лампа продолжает гореть при работающем генераторе – значит, есть какие-то неисправности. Кроме этого, следует обращать внимание на шумы, которые характеризуют механические нарушения. В случае сомнения, лучше обратиться к специалистам, которые за считанные минуты подтвердят или опровергнут опасения. ВАЗ 2115 популярная в России машина, и с ней умеют работать все фирмы, занимающиеся авторемонтом.

               Диагностика и устранение неисправностей


               Проверка работоспособности генераторов для автомобилей ВАЗ 2115 допустима следующими путями:

               1. Без демонтажа, непосредственно на машине. Требуется ручной омметр или вольтметр, с помощью которого производятся замеры напряжения между массой и клеммой «В+». Это вполне можно сделать и самостоятельно, посмотрев схему подсоединения или найдя видеоинструкцию в Интернете. Автотехнике ВАЗ и её обслуживанию посвящены целые веб-сайты с исчерпывающей информаций.
               2. На специальном стенде. Эта диагностика дает более точные результаты, и способна выявить скрытые неисправности. Генератор 2115 (как и все другие) в принципе стоит периодически проверять, чтобы обеспечить ему более долгий срок службы и избежать неожиданных отказов в работе в самый неподходящий момент.
               3. С помощью осциллографа. По получаемой кривой можно определить состояние обмоток, как ротора, так и статора. Этот метод требует хороших навыков, как в использовании осциллографа, так и в умении читать и трактовать его показания.
               4. Разборка генератора ВАЗ 2115 с целью осмотра его. Повреждения обмоток часто видны невооруженных глазом. Так же визуально можно заметить механические дефекты.


               Последние три способа предполагают определенные знания и умения – поэтому не рекомендуется производить их самостоятельно, не имея соответствующей подготовки.


               При обнаружении неисправности встает вопрос – ремонтировать ли старый генератор или искать новый. Если повреждение серьезное, то второй вариант – предпочтительнее. Комплектующие для ВАЗ 2115 – ходовой товар, который всегда есть в наличие. Остается только узнать предложения нескольких продавцов и определиться с выбором. Генератор напряжения купить можно, как российской, так и китайской сборки. Разница между ними вполне ожидаема: базовые изделия надежнее, но заметно дороже. Продукция неизвестной марки с сомнительными гарантийными обязательствами – это всегда риск. Экономия получается не такая большая, чтобы идти на неё, не задумываясь о долговечности и работоспособности автомобиля ВАЗ.


               Базовые устройства для генерирования электрического тока на технике ВАЗ устанавливаются вполне достойного качества, и нет смысла пытаться их первым делом заменить.

               ВАЗ 2107 | Проверка тока отдачи генератора

               Данный тест определяет, соответствует ли ток отдачи генератора номинальному значению.

               1. Перед началом теста проверьте:

               – установку генератора;

               – аккумуляторную батарею;

               – натяжение ремня привода генератора;

               – плавкую вставку;

               – отсутствие посторонних шумов от генератора при работе двигателя.

               2. Выключите зажигание.




               ПРЕДУПРЕЖДЕНИЕ Аккумуляторная батарея должна быть слегка разряженной. Нагрузка, создаваемая полностью заряженной батареей, недостаточна для точного проведения данной проверки.

               3. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.




               Рис. 9.2. Схема проверки тока отдачи генератора: 1 – аккумуляторная батарея; 2 – выключатель зажигания; 3 – контрольная лампа разрядки аккумуляторной батареи; 4 – реле генератора; 5 – вольтметр; 6 – амперметр; 7 – нагрузка

               4.  Отсоедините провод от вывода «В» генератора. Подсоедините провод от «+» амперметра (постоянного тока) с диапазоном измерений 0–100 А к выводу «В» генератора, а затем провод от «–» амперметра к проводу, отсоединенному от вывода «В» генератора (рис. 9.2).





               ПРЕДУПРЕЖДЕНИЕ Запрещается использование зажимов (типа «крокодил») при подсоединении к электрической цепи. Соединения затягивайте болтами с гайками. В противном случае при плохом соединении (при использовании зажимов типа «крокодил») может возникнуть серьезная неисправность или несчастный случай, вызванные большой силой тока. Рекомендуется использовать амперметр с датчиком индуктивного типа («токовыми клещами»), который позволяет проводить измерение силы тока без отсоединения провода от вывода «B» генератора.

               5. Подсоедините провод от «+» вольтметра со шкалой 0–20 В к выводу «В» генератора, а провод от «–» вольтметра к «массе».

               6. Подсоедините тахометр.

               7. Подсоедините отсоединенный ранее провод к отрицательной клемме аккумуляторной батареи.

               8. Оставьте капот открытым.

               9. Проверьте напряжение, показываемое вольтметром. Оно должно быть равно напряжению аккумуляторной батареи.




               ПРЕДУПРЕЖДЕНИЕ Если вольтметр показывает 0 В, то вероятной причиной является обрыв в цепи (в том числе плавкой вставки) между выводом «B» генератора и положительной клеммой аккумуляторной батареи.

               10. Под рулевым переключателем наружного освещения включите фары головного света, а затем пустите двигатель.

               11. Сразу же после включения дальнего света фар и включения вентилятора отопителя на максимальную частоту вращения увеличьте частоту вращения коленчатого вала двигателя до 2500 мин-1 и считайте максимальное значение силы тока отдачи генератора (показываемое амперметром).

               Предельно допустимое значение – 70% от номинального тока отдачи.

               Так как после пуска двигателя сила тока, вырабатываемая генератором, быстро падает, то проверку необходимо выполнить как можно быстрее , чтобы успеть измерить максимальное значение тока отдачи.

               Величина тока отдачи будет зависеть от электрической нагрузки и температуры корпуса генератора.

               Если во время проверки электрическая нагрузка будет мала, то указанное значение силы тока отдачи генератора не будет достигнуто, несмотря на то, что генератор исправен. В подобных случаях для увеличения электрической нагрузки (для того чтобы разрядить аккумуляторную батарею) включите на некоторое время дальний свет фар или подключите наружное освещение другого автомобиля, после чего выполните проверку повторно.

               Указанное значение силы тока отдачи генератора может быть не получено также в результате перегрева корпуса генератора или слишком высокой температуры окружающего воздуха. В таких случаях дайте генератору охладиться и выполните проверку повторно.

               Показания амперметра должны быть выше предельно допустимого значения. Если показания амперметра ниже предельно допустимого значения и при этом цепь вывода «B» генератора исправна, то снимите генератор с автомобиля и проведите его проверку на стенде.

               12. После проверки дайте двигателю поработать на холостом ходу.

               13. Выключите зажигание.

               14. Отсоедините провод от отрицательной клеммы аккумуляторной батареи.

               15. Отсоедините амперметр, вольтметр и тахометр.

               16. Подсоедините штатный провод к выводу генератора «B».

               17. Подсоедините отрицательный провод к аккумуляторной батарее.

               Как увеличить ампераж генератора ваз 2110 – Защита имущества

               Встречаю много записей о ремонте генераторов 2110. Это реально проблема, мало того, что пониженное напряжение не даёт полностью работать оборудованию, но и убивается аккумулятор, особенно если он Кальциевый и его напряжение заряда больше, чем стандартное в 2110. Так же доставляют проблем шум и «клин» подшипников генератора, и очень часто шум вращения из-за пробитого диодного моста или пробоя обмоток статора или ротора (да и такое бывает, и подшипники не причём). Раньше было часто, теперь реже капиталю генераторы. Вот такое даже сейчас валяется на балконе:

               Хочу поделиться рекомендациями при ремонте как автоэлектрик (что могу озвучить). Много ошибок при ремонте встречаю у граждан здесь.
               Начиная разбирать, многие сталкиваются с проблемой расчленения передней крышки-статора-задней крышки, алюминий-железо-алюминий с коррозией получается крепкий «пирог», тут может помочь только отмочка в WD 40 и время. После разборки надо первым делом «прозвонить» все обмотки — статора :

               Обычно его переставляют со строй подковы. Поэтому не теряйте.
               Когда устанавливают подкову, особенно новую, надо зачистить место контакта главного минуса, и можно смазать электросмазкой. :

               Замена подшипников дело мало благодарное. Кроме того что шкив на разных генераторах прикручен по разному (чаще всего он деформируется при снятии, и надо менять на новый), Сами отдельные подшипники почти 98% кетай, левые, и многие продаются впрессованные в крышки (они разные) и сами подшипники тоже разные в зависимости от вала… в общем геморой еще тот.

               Еще народ пытается купить новый генератор и повысить так напряжение или мощность (не надо путать понятия). Да сейчас по новому тех регламенту генераторы идут стандарт 80А или 90А, есть Гранды 120А, раньше были 70А. Но это не всегда помогает. Чтоб повысить мощность генератора на 10-15% часто подсоединяют «среднюю точку» обмоток статора т.е у нашего генератора 3 обмотки, они соединены в середине «звездой» и для простых людей не используется:

               Делается еще один отвод, и меняется подкова с 6 диодов (3 обмотки-6 диодов, стандарт) на подкову 8 диодов :

               Вот такая схема получится.

               Это дает меньше просадки напряжения при включении всех потребителей.
               Для того, что бы увеличить напряжение ставят дополнительный диод в цепь возбуждения, т.е. «обманывают» генератор. Обмотки генератора могут выдержать увеличение напряжение до 25 В. Но нам этого не надо. Так же устроен продаваемый «3х положенный регулятор напряжения» — там стоит диод и переключатель. Данная мера позволяет увеличить напряжение на 10% в зависимости от подбираемого диода и его обратного тока.

               Более подробно на сайте 2111.рф. Делал так не один раз, помогает реально особенно с зарядкой аккумулятора.
               Главный совет как автоэлектрика — выкидывайте старые генераторы сразу ! Прошли те времена, когда «вещь» было целесообразно и выгодно ремонтировать. Они устарели и выработались абсолютно. Тот хлам (больше 10 лет) который приносят сейчас не реально ремонтировать, это не 5 лет назад. Поэтому только новый. И спокойно и надежно.
               И как говорят электрики «Господи спаси и заземли!».

               Установка дополнительного оборудования на автомобиль требует увеличения бортового напряжения, поэтому доработка генератора ВАЗ 2110 (установка диода), заинтересует многих. Современные отечественные автомобили с каждой моделью всё больше оснащаются дополнительным оборудованием. Если первые модели ВАЗа имели генераторы, дающие силу тока 40 ампер, то сегодня 80, 90, а то и 100 ампер становится мало.

               Многие владельцы самостоятельно устанавливают дополнительные потребители электроэнергии, такие как автомобильные сабвуфера, противотуманные фары и тому подобные.

               Доработка генератора ВАЗ 2110 (установка диода) для них будет актуальным вопросом, именно поэтому и возникла необходимость написания такой статьи. Осуществить такую доработку несложно и под силу всем, кто умеет держать паяльник, знает, как пользоваться мультиметром и сможет отличить полупроводниковый диод от конденсатора или сопротивления.

               Содержание

               Несколько слов об его устройстве

               Генераторная установка этого автомобиля представляет собой достаточно надёжное устройство, которое способно хорошо переносить вибрационные нагрузки и перепады температуры в моторном отсеке. Также ей не страшны попадание влаги и грязи во время движения. Показатели его работы должны быть стабильны при любых оборотах мотора.

               Требования, предъявляемые к генератору:

               • Сила тока, вырабатываемого прибором, должна быть такой, чтобы не допустить разрядки аккумуляторной батареи, а подзаряжать до нужного уровня независимо от подключенных потребителей;
               • Независимо от частоты вращения коленчатого вала двигателя и колебаний потребляемого тока, должна обеспечиваться стабильность бортового напряжения.

               Он представляет собой электротехническую машину, которая преобразует вращательное движение от коленчатого вала двигателя, в постоянное напряжение для подзарядки аккумуляторной батареи. Корпус его состоит из двух половинок, передней и задней. На заднюю крышку возложена обязанность по креплению на ней щёточного узла с реле-регулятором, диодного моста, выводов для подключения потребителей вырабатываемого электрического тока.

               Главным узлом этого устройства, является статор, который вырабатывает электрическое напряжение. Его устанавливают между половинками корпуса, передней и задней. В корпусе на подшипниках вращается ротор с обмоткой возбуждения. Напряжение на эту обмотку подаётся через медные кольца на валу ротора, а на них оно поступает через щёточный узел, установленный на задней крышке.

               О возможных доработках. Сегодня у любителей дополнительных потребителей электрического тока в автомобиле получили два способа увеличения напряжения подзарядки аккумуляторной батареи. Давайте их рассмотрим.

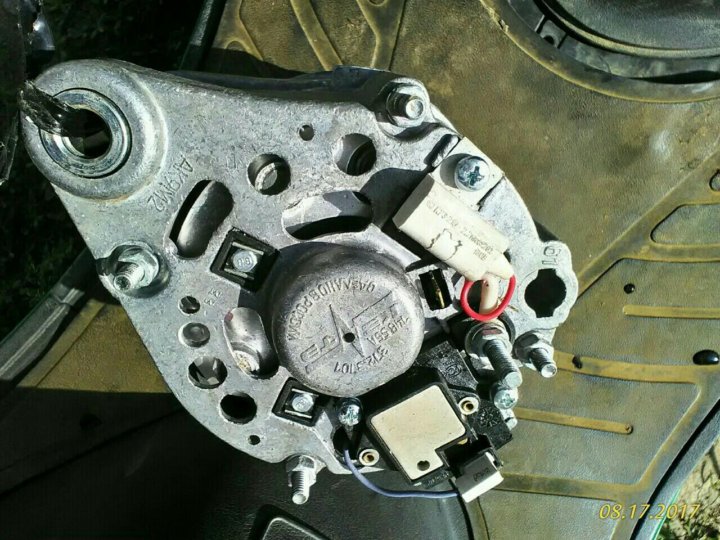

               Доработка реле-регулятора

               Для любой доработки генераторной установки нужно иметь хоть небольшие познания в области электроники. Для доработки «релюшки» на увеличенное напряжение заряда АКБ, нужно приобрести такое же реле с иномарки на выходное напряжение 14,5 вольт, его указывают на верхней крышке. Дальнейший порядок будет таким:

               • От отечественного реле нужно отсоединить родную «таблетку». Нужно воспользоваться нагретым паяльником и пинцетом;
               • Такую же процедуру проводят и с импортной «штучкой»;
               • После этого на отечественный щёточный узел нужно установить импортное реле. Тут придётся потрудиться, так как выводы не совпадают и их нужно правильно подогнуть и припаять;
               • После этого его надёжно крепят винтами к корпусу, предварительно обработав специальной термоусадочной пастой.
               • Всё, можно реле регулятор устанавливать на генератор и опробовать в действии, он должен выдавать напряжение равное 14,5 вольта.

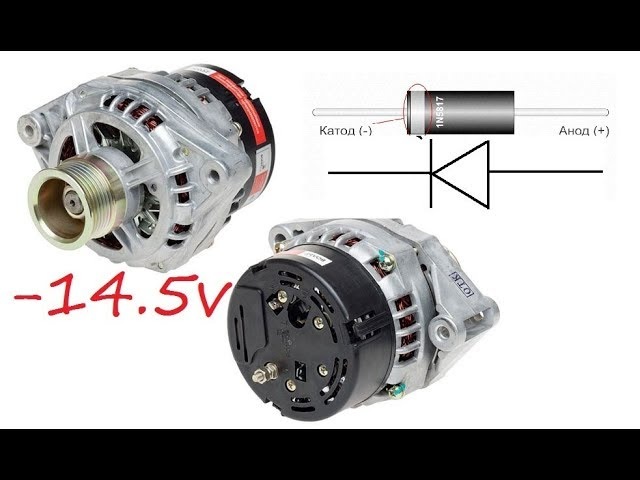

               Как установить дополнительный диод?

               Это ещё один способ для доработки генераторной установки с целью увеличения напряжения заряда аккумуляторной батареи. Этот способ несколько сложнее, так как потребуется полная разборка генератора. Переделка заключается в изменении подключения вывода D реле-регулятора.

               На схеме красным цветом обозначен дополнительный диод, который необходимо установить. В качестве такого полупроводникового прибора хорошо подходит прибор 2Д219Б, но можно подобрать аналогичный, схожий по параметрам.

               Необходимо найти ещё примерно полметра двухжильного провода, две клеммы «папа» и «мама» номер 4, а также термоусадочный кембрик. С одного конца провода попаивают клеммы и изолируют термоусадкой. Свободные концы провода нужно подпаять к диоду, «маму» припаивают к катоду, а для анода предназначен «папа». Теперь нужно подсоединить «маму» к выводу РН, а штатный провод подсоединяют к «папе». На этом переделка закончена, осталось только собрать прибор, установить на машину и провести испытания.

               Как видите, переделку провести не так уж сложно. Доработка генератора ВАЗ 2110 (установка диода) позволит любителям громкой музыки, дополнительных световых эффектов, не думать о том, что аккумуляторная батарея недостаточно заряжается.

               Как известно, на автомобиль часто установлено дополнительное оборудование, которое тянет дополнительное напряжение из бортовой сети. Так, показатель напряжения на ВАЗ-2114 может снижаться до критической отметки в 11 вольт . Если ещё установить дополнительно кондиционер или подогрев сидений – это может привести к тому, что стартеру не хватит мощности, чтобы запустить двигатель. Как исправить проблему? Сделать так, чтобы напряжение в бортовой сети повысилось.

               Видео о повышении напряжения в бортовой сети на автомобилях ВАЗ:

               Видеоматериал расскажет, как повысить напряжения генератора и бортовой сети своими руками, а также поведает о некоторых нюансах и тонкостях процесса

               Повышаем напряжение — все варианты решения проблемы

               Напряжение в бортовой сети после доработки

               Итак, многие автомобилисты могут решить, что выходом из подобной ситуации может стать установка генератора большой мощности, но при этом придётся заменить и аккумуляторную батарею на более ёмкостную. Это делается для того, чтобы не «убить» АКБ, который установлен на автомобиле, поскольку перегруз напряжения приведет к разрушению внутренних сот. Этот вариант не подходит, поскольку он слишком дорогой.

               Вторым вариантом становится установка дополнительного диода из другого диодного моста или с маркировкой КД202В . Это намного дешевле, чем менять генератор и аккумулятор, но придётся немного повозиться. Для начала рекомендуется изучить автомобильные электросхемы и устройство работы генератора, а также зарядной цепи.

               Установка диода

               КД202В в генератор

               Когда все готово, приступаем непосредственно к монтажу диода в генератор, чтобы поднять напряжение в бортовой сети. Рассмотрим последовательность действий:

               1. Демонтируем заднюю крышку генератора.

               Снимаем заднюю крышку с генератора

               Провода и диод для увеличения напряжения

               Устанавливаем термоусадку для проводов «папа» и «мама»

               Установленная термоусадка для спаянной детали

               Проводим монтаж регулятора напряжения с диодом в генератор

               Одеваем заднюю крышку на генератор и выводим провода

               Как показал замер, после такого усовершенствования, напряжение в нагруженной сети составило 12,2-12,5 вольт.

               Электрические схемы и показатели

               Для повышения напряжения еще больше, хотя бы до 14 вольт, необходимо монтировать диод в цепь D, регулятора напряжения. Подходит любой диод с напряжением пробоя 20В и током не менее 5А. Падение напряжения желательно не больше 0.6-0.7В. Отлично подходит диод 2Д219Б.

               ВАЗ 2114

               , генератор: обзор, неисправности, советы по настройке

               На автомобиле ВАЗ 2114 генератор — это электрическая трехфазная машина, вырабатывающая переменный ток. Внутри него находится блок с выпрямителями, позволяющий преобразовывать ток (три фазы) в постоянный. Чтобы произвести ремонт самостоятельно, необходимо знать устройство генератора и основные поломки, которые могут возникнуть. Поэтому стоит обдумать все по порядку.

               Генеральный проект генераторной установки

               • Крышки из алюминиевых сплавов.У них есть специальные гнезда, в которые запрессовываются подшипники. На задней крышке есть клемма для подключения аккумулятора и разъем («папа») для подключения к обмотке возбуждения. Также на обратной стороне заглушки установлен конденсатор постоянной емкости. С его помощью подавляются радиопомехи. Щеточный узел установлен в одном корпусе с регулятором напряжения ВАЗ 2114. Генератор работает за счет того, что в обмотке статора индуцируется ЭДС, индуцированная вращающимся магнитным полем ротора.
               • Статор собран из пластин из специальных марок трансформаторной стали.В нем есть специальные пазы, в которые укладываются силовые обмотки. У каждого есть вывод для подключения к выпрямителю. Крышки прикручены к статору. Обмотка возбуждения находится на роторе. Соедините его с кольцами из меди. Они на валу. Ведущий шкив установлен спереди, а на роторе есть шпоночная канавка.
               • Крепление диодного блока производится к задней крышке изнутри. Он состоит из девяти полупроводников — шести основных и трех дополнительных. Для обеспечения качественного охлаждения полупроводников используются пластины из алюминиевого сплава.А с лицевой стороны, рядом с ведущим шкивом, крыльчатка.

               Технические характеристики

               Краткое описание технических характеристик генератора:

               • Питание обмотки ротора (возбуждение) создается напряжением, значение которого находится в диапазоне 13,2 — 14,7 Вольт.
               • При нагрузке 10 кг провисание ремня (на длинном участке) не превышает 0,8 см.
               • Генератор для ВАЗ 2114 (цена в магазинах около 4 000–4 500 руб.) Способен выдавать до 80 А.

               Агрегат расположен с левой стороны, привод осуществляется поликлиновым ремнем от шкива на коленчатом валу двигателя автомобиля.

               Поломка механики и электрики

               Такая неисправность проявляется в повышении уровня шума, издаваемого генераторной установкой. Причина — разрушение одного из подшипников. Как правило, та, что в передней крышке — на нее действуют очень большие нагрузки, особенно когда ремень генератора ВАЗ 2114 слишком натянут.По этой причине всегда следует следить за натяжением приводного ремня генератора.

               Что касается электрических пробоев, то они могут проявляться отсутствием зарядного напряжения аккумулятора или его низким (иногда слишком высоким) значением. Чтобы проверить исправность, необязательно снимать генератор с автомобиля. Для этого воспользуйтесь мультиметром. Измерьте напряжение на выводах АКБ ВАЗ 2114. Во время работы генератор должен выдавать около 14 вольт. Если оно 12 вольт и ниже, значит, генератор не выдает требуемого напряжения и требует ремонта.В некоторых случаях неисправность кроется в регуляторе напряжения или изношенных щетках.

               Инструмент для снятия генератора

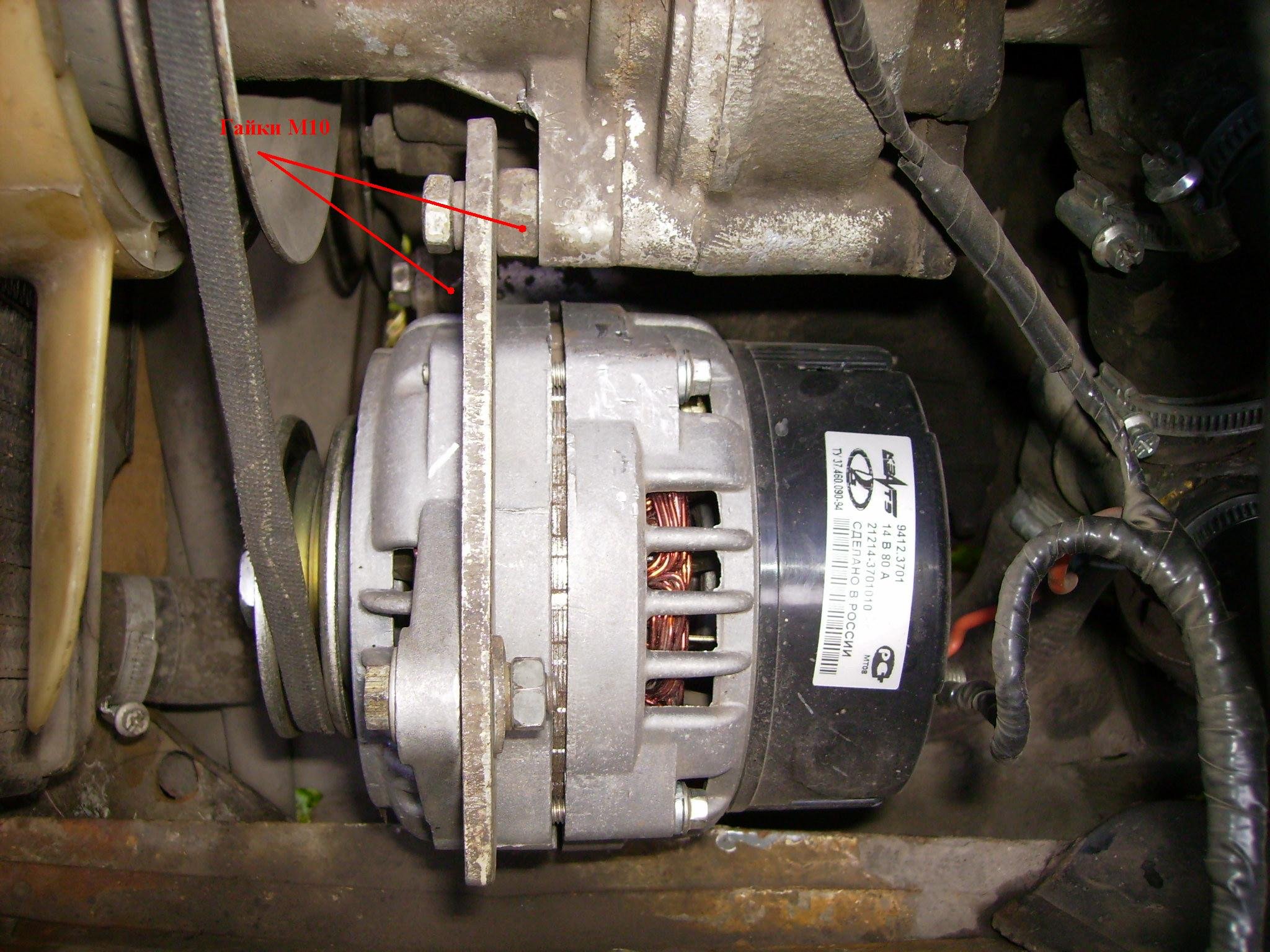

               Кронштейн крепится к блоку двигателя (примерно посередине). Корпус генератора крепится к кронштейну на блоке с помощью специальной планки. Благодаря ему можно регулировать натяжение ремня. Для снятия генератора вам понадобится следующий инструмент:

               • Ключи (желательно накидные и рожковые) с размерами «10», «13», «17», «19».
               • На некоторых автомобилях может возникнуть необходимость повернуть голову на «15».
               • Небольшая опора или короткий отрезок трубы.

               Демонтаж генератора с автомобиля

               При необходимости замены подшипника генератора ВАЗ 2114 необходимо полностью снять агрегат. Сначала обязательно отключите аккумулятор. Без этого ремонт нельзя начинать — короткое замыкание может вызвать возгорание проводки. Затем с помощью ключа на «17» ослабьте натяжение приводного ремня. Для этого откручиваем гайку в верхней части и перемещаем корпус к блоку двигателя.Немного поработаем с электричеством — откручиваем гайку от болта (пин «31») и отсоединяем провод идущий к обмотке возбуждения.

               Внизу крепления генератора выполнено крепление с помощью длинного болта и гайки. На последнем есть пластиковый резьбовой фиксатор. Вверху штанга прикручена к статору одной гайкой, а к блоку двигателя — двумя болтами. Все резьбовые соединения откручиваем, чтобы снять генератор. Если резьба застряла, используйте проникающую смазку — она ​​избавит от грязи и ржавчины. Снял генератор вверх — так проще получается.Но можно снять защиту двигателя и стянуть вниз: на ВАЗ 2114 генератор снимается двумя способами.

               Разборка генератора

               Инструмент:

               • Ключи на «10» и «19».
               • Отвертка крестовая.

               Прежде чем начать, убедитесь, что все детали генератора приобретены. Порядок демонтажа генератора:

               • Отсоедините и снимите пластиковую крышку с корпуса.
               • Отметьте положение крышек и статора относительно друг друга — это облегчит сборку в дальнейшем.
               • С помощью отвертки Phillips открутите два болта, которыми регулятор напряжения крепится к щеточному узлу.
               • Выключите контроллер.

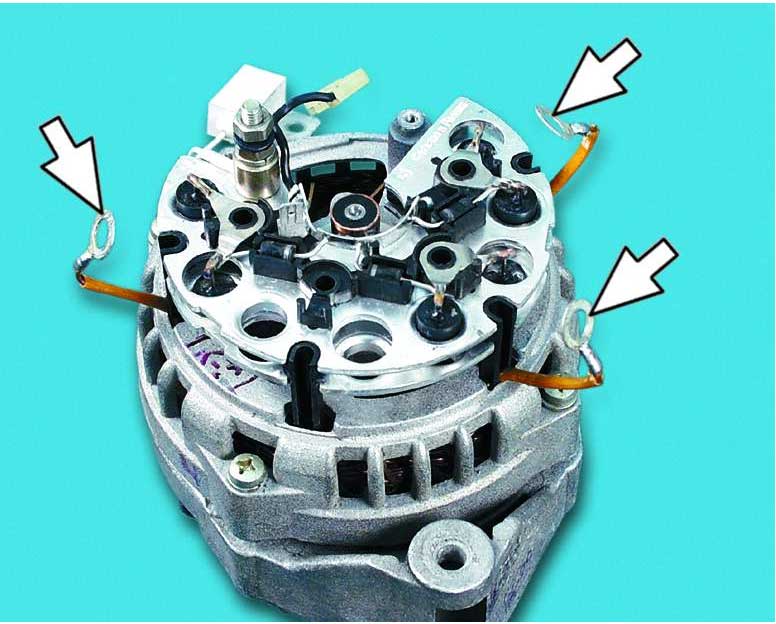

               • Ослабьте винты крепления диодного выпрямителя в сборе. Отсоедините от него обмотки статора и снимите узел. Учтите, что конденсатор также демонтируется вместе с ним. С его помощью генератор напряжения ВАЗ 2114 «очистился» от переменной составляющей.
               • Откручиваем четыре болта, затем снимаем заднюю крышку.
               • Зажмите ротор в тисках и открутите гайку со стороны шкива.
               • Снимите переднюю крышку.
               • Визуально оценить состояние агрегатов. Если везде сильный износ, необходимо провести капитальный ремонт.

               Как определить неисправность?

               Признаков повреждения генератора:

               • На панели приборов горит (кратковременно или постоянно) лампа, указывающая на отсутствие заряда — красный аккумулятор.
               • Заряд аккумулятора недостаточный или чрезмерный.
               • Фары светят тускло или заметно мигают, дворники работают нестабильно, постоянно меняют обороты.
               • В аккумуляторе закипает электролит, ярко светят лампочки, иногда горят лампы.
               • Генератор шумит.

               Это краткое описание проблем, но для ремонта генератора в ВАЗ 2114 необходимо рассмотреть их более подробно. Стоимость полного ремонта будет не более 1200 руб.

               Поломка щеточного механизма

               Неисправности можно разделить на два типа: обрывы щетки или регулятора напряжения. Замена щеток и реле-регулятора производится без демонтажа генератора. Также диагностику можно произвести подручными средствами — парой пальчиковых батареек, батареей, лампочкой или тестером. Стоимость щеточного блока довольно низкая, поэтому можно не проверить, а сразу поставить новый и забыть о проблемах. Но если вы поняли, то диагноз такой:

               • Подключите питание к регулятору напряжения.
               • Лампа накаливания соединяется с щетками.
               • При напряжении 12-14 вольт лампа светится.
               • При повышении до 15-16 вольт гаснет.

               Это нормальная работа регулятора. Если при диагностике лампа ведет себя иначе, можно говорить о выходе из строя реле-регулятора. Также стоит отметить признаки износа щеток:

               • В бортовой сети наблюдается снижение напряжения.
               • На зарядку аккум не доходит.
               • Наблюдаются скачки напряжения.

               Сняв щетки, визуально оцените их состояние — если длина меньше полсантиметра, то можете смело выбрасывать. Также обратите внимание на то, как движутся щетки генератора ВАЗ 2114 в пазах — если есть заедания, лучше установить новые или капнуть немного чистого масла. Обязательно оцените состояние контактных колец на роторе, иногда их нужно отполировать. После установки новых щеток потребуется несколько минут, чтобы они начали нормально работать.

               Диодный выпрямитель

               Два признака отказа диодного моста:

               • Аккумулятор разряжен.
               • Зарядка намного выше чем должна быть.

               Эта поломка может иметь весьма негативные последствия. Если вы сомневаетесь в своих силах, лучше доверить ремонт генератора человеку, который на этом специализируется. Чаще всего выходят из строя два диода, но заменить их проблематично, так как эти детали для генераторов отдельно не продаются.Будет намного проще купить новый и установить его. Замена производится в следующей последовательности:

               • В блоке осуществляется монтаж контактного болта с втулками и гайками, выполнен зажим.
               • Исправьте и переустановите все выводы обмоток статора, затяните гайки их соединения.
               • Замените болты, которыми крепится блок выпрямителя. Затяните их.
               • Поставить реле-регулятор и затянуть его болтами.
               • Установите пластиковую крышку и закрепите зажимами.
               • Установите генератор на автомобиль, затяните ремень и проверьте работу.

               Чем заменить генератор ВАЗ 2114?

               ВАЗ 2114 — это автомобиль, который очень часто подвергается доработкам (тюнингу). В первую очередь, конечно, качественную и мощную музыку. Некоторые позаботились о комфорте, сделали установку ксенона, евры, кондиционера. От этого нагрузка на генератор становится выше, «родной» не справляется. Чаще всего замену штатному ищут среди ВАЗов новых моделей — «Калина», «Приора».Замена генератора ВАЗ 2114 довольно проста. Сделать это сможет любой автомобилист, если он умеет обращаться с гаечными ключами. Помимо нового генератора вам потребуется:

               • Ключи рожковые и колпачковые на «10» и «13».
               • Гаечные ключи на «17» и «19».
               • Отвертки.
               • Небольшое крепление.
               • Другими словами, все инструменты, которые нужны для удаления установки.

               Процедура замены генератора

               Вне зависимости от того, какой генератор в ВАЗ 2114 вы ставите («Приора» или «Калина»), процесс замены будет таким же.Для замены выполните следующие действия:

               • Отсоединить отрицательный провод аккумуляторной батареи.
               • Снять защиту двигателя.
               • Гаечным ключом на «10» открутите гайку от болта генератора (шпилька «31»).
               • Отсоедините провод идущий к щеткам.
               • Снимите все гайки и болты, которые используются для крепления корпуса генератора к натяжной планке и блоку двигателя.
               • Вынуть генератор.
               • Установите новую в обратном порядке.

               Обязательно правильно натяните ремень, иначе подшипник быстро выйдет из строя. На этом работы конец: после качественно сделанного ремонта в генератор нельзя заглядывать минимум три года (или 50 тысяч километров).

               Генератор ВАЗ 2108: установка, подключение, схема

               Каждый владелец ВАЗ знает, что такое генератор ВАЗ 2108 и где он устанавливается. Но вряд ли каждый сможет сказать, на каких принципах он работает, а также перечислить все основные элементы, из которых он состоит.Стоит отметить, что генератор и простой двигатель постоянного тока очень похожи по своей конструкции. Они не только похожи, но и являются идентичными устройствами. Единственная разница в том, что один вырабатывает электроэнергию, а второй — потребляет. Но на этом различия не заканчиваются; необходимо более детально изучить систему генератора, чтобы найти их все.

               Ротор и его обмотка

               Можно сказать, что основу генератора составляет его ротор. Обмотка выполнена из медного провода.На обмотку ротора от аккумулятора подается постоянное напряжение. Принцип работы любой генераторной установки заключается в том, что для нее необходимо наличие двух основных составляющих — движения и постоянного магнитного поля. Как создать последнее? Либо установив на магнитопровод мощные магниты, либо намотав провода. Первый вариант отпадает сразу, так как стоимость, например, идеально подходящих для этой цели неодимовых магнитов слишком высока. Схема генератора ВАЗ 2108 включает обмотку на роторе.

               Намного дешевле и проще наматывать на магнитопровод медного кабеля. Дело в том, что при приложении напряжения к такой обмотке создается магнитное поле. Причем тем больше, чем выше напряженность поля. Следовательно, с ростом характеристик питающего напряжения поле также увеличивается. Стоит отметить, что медный провод во много раз дешевле неодимовых магнитов, а срок его службы очень высок. Нанести ему электрические повреждения практически невозможно, как и механические.Последнее — за исключением неаккуратного обращения при ремонте.

               Обмотка статора

               Генератор ВАЗ 2108 имеет довольно массивную обмотку статора, так как в нем используется провод большого сечения. Именно с его помощью происходит выработка электроэнергии. Проволока наматывается равномерно по всей внутренней поверхности статора в специально предусмотренных для этого выемках в магнитопроводе. Отдельно стоит сказать о последнем. Средняя часть, статор генератора, состоит из набора тонких металлических пластин, плотно прижатых друг к другу.Часто они закипают снаружи, чтобы предотвратить расслоение.

               По сути, конечно, обмотка статора автомобильного генератора состоит из трех абсолютно равных частей. Причина в особом способе выработки электричества — для получения требуется трехфазное переменное напряжение, которое впоследствии будет выпрямляться. Но об этом процессе мы поговорим ниже. Другими словами, статор автомобильного генератора очень похож на аналогичный элемент асинхронного двигателя. Даже соединение обмоток производится по этой точной схеме.Подключение генератора ВАЗ 2108, а точнее его обмоток, производится по схеме «звезда».

               Крышки и подшипники

               В передней и задней крышках есть подшипники, которые крепятся к корпусу статора. Они необходимы для обеспечения нормальной работы генератора. С их помощью ротор вращается более свободно, но главное — он центрирован строго по оси вращения. Следовательно, магнитопровод ротора не зацепляется за обмотку статора во время работы.Крышки выполнены из легкого металла — алюминия, который выполняет сразу несколько функций.

               Во-первых, алюминий отлично поглощает и отводит тепло. Генератор ВАЗ 2108 при работе сильно греется. Во-вторых, алюминий имеет небольшой вес, что позволяет облегчить всю конструкцию. Кроме того, на генераторе перед ним установлена ​​крыльчатка. Во время вращения ротора он генерирует поток воздуха, попадающий в корпус механизма. За счет этого происходит дополнительное охлаждение.

               Привод генератора

               Для привода используется ремень генератора ВАЗ 2108.Стоит отметить, что данная модель автомобиля была сделана только с системой впрыска карбюратора, поэтому ремень на ней был клиновидным. На более новых автомобилях девятого и десятого семейств топливная система у которой впрыскивающая, поставлен немного другой ремень. Он больше похож на тот, который приводится в движение синхронизирующим механизмом, только вместо зубцов с внутренней стороны у него ручьи.

               Выпрямительный мост

               Именно с помощью этого устройства переменное напряжение преобразуется в постоянное.Ведь вы знаете, что в бортовой сети автомобиля есть и плюс, и минус. А некоторые даже могут сказать, что генератор ВАЗ 2108 выдает 12 вольт. Правда, тут же найдется кто-то, кто может немного уточнить, упомянув, что на некоторых машинах в бортовой сети 24 вольта. Но на восьмерках, конечно, всего 12, этого вполне достаточно. Итак, в бортовой сети плюс и минус, а на выходе обмотки генератора три фазы. Что делать?

               Для этой цели и использовался выпрямительный блок.Он состоит из трех пар полупроводниковых диодов. Получается, что два диода выпрямляют каждую фазу, идущую от обмотки статора. А на выходе этого устройства после преобразования получается постоянное напряжение. Также в схему генератора ВАЗ 2108 входит конденсатор, обеспечивающий отсечку всего переменного тока, остающегося после выпрямительного блока. Но беда в другом — в зависимости от частоты вращения ротора происходит изменение напряжения на выходе. Как от этого избавиться?

               Регулятор напряжения

               Проблема поставлена, ее нужно решить.А сделать это несложно, если просто стабилизировать напряжение, которое питает обмотку ротора генератора. Дело в том, что теперь вне зависимости от того, какое напряжение будет на выходе пары источников питания — генератора и аккумулятора, на обмотку возбуждения (ротор) подается только стабильная обмотка. На автомобилях ВАЗ 2108 напряжение генератора около 12,5-13,8 Вольт. Следовательно, магнитное поле всегда будет одинаковым, независимо от скорости вращения ротора. А если так, то и напряжение на обмотке статора будет стабильным.

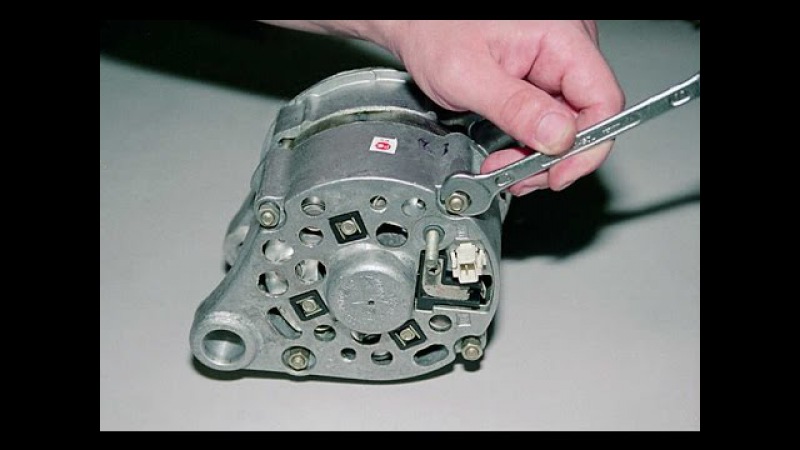

               Как разобрать генератор

               Чтобы замена генератора ВАЗ 2108 прошла как можно быстрее, нужна проникающая смазка. Причина его необходимости кроется в самом нижнем креплении. Болт расположен на уровне поддона двигателя. К сожалению, не всегда есть машина с брызговиком. И даже если это так, влага и пыль попадают на резьбовое соединение. Поэтому его нужно обильно обработать проникающей смазкой, а затем дать постоять не менее получаса.Этого времени достаточно, чтобы растворить всю ржавчину и грязь на резьбе.

               Если генератор долгое время не снимался, лучше ту же гайку обработать той же смазкой. После такой небольшой подготовки полностью открутите гайку с верхней шпильки. Используя гаечный ключ и торцевые ключи, открутите нижний болт. Эту работу желательно проводить снизу машины, так будет намного удобнее. Не исключено, что болт намертво выйдет наружу. Чтобы вытащить его, вам понадобится болт или шпилька чуть меньшего диаметра.Учтите, что все эти работы следует проводить с отключенным аккумулятором. Все провода, которые соединяли генератор ВАЗ 2108, также требовалось отсоединить.

               Как установить новый генератор

               Установка нового генератора производится в обратной последовательности. Внимательно посмотрите состояние нижнего болта. Если на нем есть поврежденная резьба, замените. В дальнейшем вам будет легче отремонтировать генератор. Обратите особое внимание на натяжение ремня. Если он не будет достаточно тугим, ваша батарея не будет заряжаться должным образом.А если сильно затянуть ремень, то произойдет разрушение подшипника в передней крышке. В результате вы получите неприятный свист при работающем двигателе. И причина этому — появление люфта в подшипнике. Установка генератора в ВАЗ 2108 должна производиться так, чтобы не было ни малейших перекосов.

               Заключение

               В заключение хочу отметить, что только своевременное сервисное обслуживание обеспечит нормальную и стабильную работу генераторной установки.Необходимо вовремя заменить регулятор напряжения, который восьмеркой объединен в один узел щетками. Не стоит ждать момента, когда пропадет питание обмотки ротора из-за полного разрушения щеток. Только в этих условиях генератор ВАЗ 2108 не выйдет из строя и всегда будет давать нормальный заряд АКБ.

               Как проверить якорь на генераторе ВАЗ 2110. Как проверить генератор на работу разными способами

               Проверка генератора может потребоваться, когда загорает лампа заряда аккумулятора на панели приборов, а это означает, что аккумулятор заряжается.Каждому драйверу полезно знать, как проверить генератор и его детали, которые будут подробно описаны в этой статье.

               Недостаточный заряд АКБ может происходить не только по вине генератора, а например из-за выхода из строя реле регулятора. И перед проверкой генератора следует сначала убедиться в исправности реле регулятора.

               Как проверить исправность реле различных типов регуляторов я подробно написал здесь в. А про устройство генератора и его основные неисправности можно прочитать.Генератор и исправность некоторых его частей можно проверить без разборки или разборки генератора, а методы проверки будут описаны ниже.

               Если при проверке будут обнаружены какие-либо неисправности генератора, их можно будет устранить, как описано здесь в, о ремонте генератора.

               Проверить генератор по частям .

               Проверка статора генератора. Статор генератора проверяется отдельно после разборки генератора.Все выводы статора необходимо отсоединить от диодов (вентилей) выпрямительного блока.

               Во-первых, вы визуально убедитесь, что на лаке проводов обмотки статора нет следов перегрева (а тем более оплавления), который может возникнуть при коротком замыкании в вентилях выпрямителя. Статор со следами плавкой изоляции подлежит замене.

               Проверка генератора на стенде
               .

               Проверка на стенде позволяет наиболее точно определить работу генератора и соответствие его характеристик номиналу.Для сборки стенда необходимо будет закрепить электродвигатель заглушкой на сварной раме из уголка (или профильной трубы), затем на эту же раму закрепить генератор так, чтобы шкив электродвигателя вращал шкив генератора. используя пояс.

               Reostat 4 по-прежнему понадобится (см. Схему подключения слева) Вольтметр 3, контрольная 12-вольтовая лампочка (3 Вт) 1, амперметр 5, выключатель 6 и автомобильный 7 (сам генератор на рисунке 2). . Все подключается по схеме на рисунке.

               Перед проверкой генератора необходимо очистить контактные кольца генератора от налога, при этом щетки должны быть хорошо рассортированы по форме с контактными кольцами. После подключения всех компонентов стенда согласно рисунку включить электродвигатель и розетку 4 выставить на выходе генератора напряжение равное 13 вольт. Затем довел ротор генератора до 5000 об / мин.

               При таких оборотах даем генератору минимум две минуты, потом замеряем силу тока отдачи.Исправный генератор переднеприводных ваз (ВАЗ 2108 — 09) Ток будет не менее 55 ампер. У более мощных генераторов иномарок ток обратного тока конечно больше, а сколько точных ампер можно уточнить в характеристиках того или иного генератора.

               1 — Генератор, 2 — Вольтметр, 3 — Контрольная лампочка, 4 — Реостат, 5 — Амперметр, 6 Переключатель, 7 — Аккумулятор.

               Стенки для проверки генераторов иномарок практически такие же, только выводы импортных генераторов имеют другие обозначения (D и B +), как на рисунке чуть выше.

               Если выясняется, что ток меньше положенного, это свидетельствует о неисправностях в обмотке статора или ротора генератора, либо о повреждении диодов, либо об износе контактных колец или щеток. В этом случае будет проверяться разборка и проверка обмоток и диодов, как описано выше.

               Проверка напряжения на выходе генератора проверяется при оборотах ротора 5000 об / мин. В данном случае выставляем ток отдачи 15 ампер и измеряем напряжение на выходе генератора.Оно должно составлять 14,1 ± 0,5 вольт при температуре 25 ± 10 ° в помещении, где находится стенд.

               Если напряжение имеет другое значение (меньше или больше 14,1 ± 0,5 В), то регулятор следует заменить новым или очевидным и повторить проверку еще раз. Если замена реле не помогает и напряжение все равно будет отличаться от нормы, значит, регулятор находится не в реле, а в обмотках статора или ротора, либо в неисправных диодах выпрямительного блока.

               Проверка генератора с помощью электронного осциллографа
               .

               Электронный осциллограф — это далеко не все, но он позволяет по форме кривой выпрямленного напряжения быстро и точно проверить работу генератора и определить характер повреждения. Поэтому есть смысл написать этот метод проверки генератора.

               Для проверки необходимо собрать схему как показано на картинке слева. Затем отсоедините общий выходной провод трех дополнительных диодов от клеммы в реле регулятора напряжения и обмотайте конец отключенного провода лентой (так, чтобы он не заходил на корпус генератора).

               Далее к клемме подключите провод от АКБ (см. Рисунок) через контрольную лампочку 1. Теперь обмотка возбуждения будет запитываться только от АКБ. Включаем электродвигатель стенда и добиваемся ротора ротора генератора примерно 1500 — 2000 об / мин. Затем выключателем 6 отключаем аккумулятор от вывода 30 генератора и с помощью 4 ампер тока отдачи.

               Проверяем напряжение осциллографом на выводе 30 генератора.С хорошими выпрямительными диодами и исправной обмоткой статора выпрямленная кривая напряжения имеет форму равномерных зубцов пилы, как на рисунке A (см. Рисунок ниже).

               А — генератор исправен.
               B — Обрыв диода.
               В — обрыв диодной цепи или обмотки статора.

               В случае обрыва или короткого замыкания диодов выпрямителя или обрыва обмотки статора кривая будет с неровными зубцами и глубокими впадинами (см. Рис. B и B).

               Когда клемма 30 была проверена и убедилась, что форма кривой нормальная, следует проверить напряжение на вилке 61 или на конце провода, который отсоединен от вилки в реле регулятора. Эти точки являются общим выходом трех дополнительных диодов, питающих обмотку возбуждения во время работы генератора.

               А здесь форма кривой напряжения должна иметь правильную форму зубцов. Если форма кривой имеет неправильную форму зубцов, то это свидетельствует о выходе из строя дополнительных диодов.

               Подробнее про проверку и восстановление генератора и реле регулятора иномарки можно прочитать.

               Ну и напоследок несколько предупреждений, которые важно знать каждому водителю.

               • Минусовой провод от АКБ всегда должен быть подключен к массе, а плюсовой провод — к клемме 30 генератора. Обратное (ошибочное) Подключение АКБ мгновенно вызывает повышенный ток через диоды выпрямителя генератора и диоды. не удастся.
               • Нельзя допускать работу генератора с отключенным аккумулятором, так как это вызовет возникновение кратковременных перенапряжений на выводе 30 генератора и приведет к повреждению регулятора напряжения и других электронных устройств бортовой сети современного транспортное средство.
               • Категорически запрещается проверять исправность генератора на искре, даже при кратковременном включении вывода 30 генератора с массой. При этом через диоды выпрямительного блока протекает большой ток и они выходят из строя.Проверить работу генератора можно только с помощью вольтметра и амперметра.
               • Диоды выпрямителя генератора нельзя проверить мегомметром (он великоват для диодов напряжения) или напряжением более 12 вольт. Так как диоды при такой проверке пробиваются (происходит короткое замыкание).
               • Также запрещается проверять проводку автомата мегомметром или лампой, питаемой напряжением более 12 вольт. Если такая проводка необходима, следует предварительно отсоединить провода от клемм генератора.
               • Проверить сопротивление изоляции обмотки генератора с повышенным напряжением можно только на стенде, но обязательно с отключенными от выпрямителя фазными обмотками.
               • Для кузовных работ электросваркой необходимо отсоединить провода от всех клемм генератора и аккумулятора.

               Вот вроде и все. Конечно, проверка генератора — дело не такое простое, но при грамотном подходе и наличии соответствующих знаний выявить любую неисправность и устранить ее без помощи автоэлектрика вполне возможно, успех.

               Самая частая неисправность автомобилей, в том числе ВАЗ 2107, — это проблемы с электрооборудованием. Поскольку источником питания в транспортном средстве является генератор и аккумулятор, запуск мотора и работа всех потребителей зависит от их бесперебойной работы. Поскольку аккумулятор и генератор работают в тандеме, срок службы и продолжительность работы первого зависит от последнего.




               Check Generator ВАЗ 2107

               Генератор «Семерка» вырабатывает электрический ток при работающем двигателе.Если с ней возникнут проблемы, следует немедленно заняться устранением причины поломки. С генератором может быть много проблем. Поэтому с возможными неисправностями нужно разбираться поподробнее.

               Проверка диодного моста

               Диодный мост генератора состоит из нескольких выпрямительных диодов, по которым протекает переменное, а на выходе выходит постоянное напряжение. От исправности этих элементов напрямую зависит работоспособность самого генератора.Иногда диоды выходят из строя и нуждаются в проверке и замене. Диагностика проводится с помощью мультиметра или автомобильной лампочки на 12 В.

               Мультиметр

               Процедура состоит из следующих этапов:

               Лампочка

               Если под рукой нет мультиметра, можно использовать обычную лампочку для 12 В:

               Видео: Диагностика выпрямительного блока с помощью лампочки

               Мой отец, как и многие другие владельцы отечественного автопрома, ранее ремонтировал выпрямительный блок генератора своими руками.Тогда необходимые диоды можно было достать без проблем. Теперь детали ремонта выпрямителя не так просты. Поэтому при поломке диодного моста его меняют на новый, тем более что делать то, что ремонтировать, намного проще.

               Реле регулятора проверки

               Поскольку на ВАЗ «семерку» устанавливались различные регуляторы напряжения, на проверке каждого из них следует остановиться подробнее.

               Комбинированное реле

               Комбинированное реле представляет собой единое целое со щетками и устанавливается на генераторе.Снять его можно, не разбирая последний, хотя это будет непросто. Необходимо добраться до задней части генератора, открутить два винта реле и вынуть его из специального отверстия.

               Для проверки регулятора напряжения вам потребуются:

               • блок питания с переменным напряжением 12-22 В;
               • провод соединительный;
               • Лампочка на 12 В.

               Сам процесс состоит из следующих шагов:

               Отдельное реле

               Отдельное реле прикрепляется к кузову автомобиля, и напряжение от генератора сначала поступает на него, а затем на аккумулятор.В качестве примера рассмотрим проверку реле y112b, которое также было установлено на классической «Ладе ». В зависимости от версии исполнения такой регулятор может крепиться как на корпусе, так и на самом генераторе. Демонтируем деталь и выполняем следующие действия:

               Реле старого типа

               Такой регулятор ставили на старую «классику». Устройство было прикреплено к корпусу, проверив его наличие отличий от описанных вариантов. Регулятор имеет два выхода — «67» и «15».Первый подключается к минусу вывода аккумуляторной батареи, а второй — к плюсу. Лампочка подключается между массой и контактом «67». Последовательность изменения напряжения и реакция на нее у ламп одинаковы.

               Однажды при замене регулятора напряжения я столкнулся с такой ситуацией, когда после покупки и установки нового прибора на выводах АКБ вместо 14,2-14,5 в приборе показывалось больше 15 В. Новое реле-регулятор просто вышло из строя. Это говорит о том, что не всегда можно быть полностью уверенным в работоспособности новой детали.При работе с электриком всегда контролирую необходимые параметры с помощью прибора. Если есть проблемы с зарядкой АКБ (перезарядка или недогрузка), то поиск неисправности начинаю с регулятора напряжения. Это самая недорогая часть генератора, от которой напрямую зависит, как будет заряжаться аккумулятор. Поэтому всегда беру с собой запасное реле регулятора, потому что неисправность может возникнуть в самый неподходящий момент, а без заряда АКБ много не поедешь.

               Видео: Проверка контроллера реле генератора на «Классике»

               Проверка конденсатора

               Конденсатор используется в схеме регулятора напряжения как подавитель высокочастотных помех. Изделие крепится непосредственно к корпусу генератора. Иногда она может потерпеть неудачу.

               Проверка исправности этого элемента осуществляется специальным прибором. Однако можно сделать цифровой мультиметр, выбрав предел измерения 1 МОм:

               1. К конденсатору конденсатора подключаем зонд прибора.При хорошем элементе сопротивление сначала будет небольшим, после чего оно начнет возрастать до бесконечности.
               2. Меняем полярность. Показания приборов должны быть аналогичными. Если тара разбита, то сопротивление будет небольшим.

               Если элемент вышел из строя, заменить его несложно. Для этого достаточно открутить крепежный элемент, удерживающий емкость и фиксирующую проволоку.

               Видео: Как проверить конденсатор автомобильного генератора

               Проверить щетки и контактные кольца

               Для проверки контактных колец на роторе генератор будет частично разобран, сняв заднюю часть.Диагностика заключается в визуальном осмотре контактов на предмет брака и изготовления. Минимальный диаметр колец должен быть 12,8 мм. В противном случае анкер подлежит замене. Кроме того, контакты рекомендуется чистить мелкозернистой наждачной бумагой.

               Щетки также проверяются и в случае серьезного производства или повреждения заменяются. Высота кисти должна быть не менее 4,5 мм. По своим посадочным местам они должны ходить свободно и без тюрьмы.

               Видео: Проверка щеточного узла генератора

               Проверка обмоток

               Генератор «Семерка» имеет две обмотки — роторную и статорную.Первый закреплен на якоре и при работе двигателя постоянно вращается, второй — неподвижно закреплен на корпусе самого генератора. Обмотки иногда выходят из строя. Для выявления неисправности необходимо знать метод проверки.

               Обмотка ротора

               Для диагностики обмотки ротора потребуется мультиметр, а сам процесс состоит из следующих действий:

               Обмотка статора

               С обмоткой статора может произойти обрыв или короткое замыкание. Диагностика также проводится с помощью мультиметра или лампочки на 12 В:

               1. На приборе выбрать режим измерения сопротивления и поочередно подключить щуп к выводам обмоток.Если обрыва нет, сопротивление должно быть в пределах 10 Ом. В противном случае он будет бесконечно большим.
               2. Если используется лампа, то минусовые батареи подключаются к одному из контактов обмотки, а плюсовые батареи соединяются через лампу с другим выводом статора. Когда лампа загорает, намотка считается хорошей. В противном случае товар подлежит ремонту или замене.
               3. Для проверки обмотки на замыкание на корпусе один щуп мультиметра подключается к корпусу статора, а другой поочередно к выводам обмоток.Если замыкание отсутствует, значение сопротивления будет бесконечно большим.
               4. Для диагностики обмотки статора на предмет замыкания минус АКБ соединить с корпусом, а плюс подключить через лампу к контурам. Светящаяся лампа укажет на закрытие.

               Ремень проверочный

               Генератор приводится в движение ремнем от шкива коленчатого вала двигателя. Периодически необходимо контролировать натяжение ремня, так как это может происходить при зарядке аккумулятора.Также стоит обратить внимание на целостность материала ремня. Если есть видимые отслоения, недосмотр и другие повреждения, элемент необходимо заменить. Чтобы проверить его натяжение, выполните следующие действия:

               Перед длительной поездкой я всегда осматриваю ремень генератора. Даже если товар не поврежден, на складе вместе с регулятором напряжения держу и ремень, ведь в дороге может случиться всякое. Однажды столкнулся с ситуацией, когда порвался ремень и одновременно возникли две проблемы: отсутствие заряда аккумулятора и неработающий насос, так как помпа не вращалась.Запасной ремешок перевернут.

               Проверить подшипники

               Чтобы неисправность генератора, вызванная кодировкой подшипников, не удивила, при появлении характерных шумов необходимо их проверить. Генератор нужно будет снять с машины и разобрать. Диагностику выполнять в таком порядке:

               Внимание! При проверке также стоит наградить переднюю крышку генератора. На нем не должно быть трещин и других повреждений. При обнаружении поломки деталь заменяется новой.

               Причины выхода из строя ВАЗ 2107

               Генератор на «семерке» выходит из строя нечасто, но поломки все равно случаются. Поэтому, как проявляются неисправности, стоит знать более подробно.

               Обрыв или обрыв обмотки

               Это напрямую зависит от исправности катушек генератора. С катушками может произойти обрыв и замыкание витков, поломка корпуса. При обрыве обмотки ротора заряд АКБ будет отсутствовать, о чем сообщит светящаяся лампочка заряда АКБ на приборной панели.Если проблема заключается в замыкании катушки на корпусе, то такая неисправность в основном возникает в местах расположения концов обмотки к контактным кольцам. Переделка статора возникает из-за нарушения изоляции проводов. В этой ситуации генератор прогреется и не сможет обеспечить полную зарядку аккумулятора. Если катушки статора замкнуты на корпусе, генератор будет гудеть, нагреваться, и мощность снижается.

               Раньше при поломке блокировалась обмотка генератора, но сейчас этим почти никто не занимается.Деталь просто заменяется новой.

               Щетки генератора подают напряжение на обмотку возбуждения. Их вина приводит к нестабильному заряду или его полному отсутствию. При неисправности щеток:

               Реле-регулятор

               Если после запуска двигателя напряжение на клеммах АКБ ниже 13 В или значительно выше 14 В, то неисправность может быть вызвана выходом из строя регулятора напряжения. Выход из строя этого устройства может значительно сократить время автономной работы.Если после ночной парковки стартер не крутит или на самом аккумуляторе вы заметили белую кожу, то самое время провести диагностику реле контроллера.

               В данном приборе возможны такие проблемы:

               • неудачный контакт со щетками;
               • элементов разбивки;
               • внутренний разрыв цепи.

               Заряд может отсутствовать из-за износа или зависания щеток, что связано с усадкой пружин при длительной эксплуатации.

               Образец диодов

               Выходу диодного моста может предшествовать:

               Если исправность диодов в случае «ругани» зависит от стойкости автовладельца, то от первых двух никто не застрахован факторы.

               Подшипники

               На генераторе ВАЗ 2107 установлено 2 шариковых подшипника, обеспечивающих свободное вращение ротора. Иногда генератор может издавать нехарактерные для его работы звуки, например гул или посторонний шум. Разборка генератора и смазка подшипников могут устранить проблему только временно. Поэтому лучше всего заменить элемент. Если они разработали свой ресурс, генератор издаст жужжащий звук. Затягивать с ремонтом не стоит, т. К. Велика вероятность появления узла и остановки ротора. Подшипники могут сломаться и гудеть из-за отсутствия смазки, повышенного износа или низкого качества изготовления.

               Видео: Как шумят подшипники генератора

               Любую неисправность генератора ВАЗ «семерки» вполне можно устранить своими руками. Для выявления проблемы необязательно иметь специальное оборудование, собственные знания и навыки работы с электричеством автомобиля, хотя они не будут лишними. Для проверки генератора хватит цифрового мультиметра или лампочки на 12 В.

               Автомобильный аккумулятор в гордом одиночестве подает электроэнергию только перед запуском двигателя. После запуска мотора ему помогает генератор. Задача генератора — обеспечить непрерывную подзарядку аккумулятора на всех режимах работы и при любой нагрузке на него. Но поломки случаются. Как определить, что виноват генератор?

               Признаки неисправности:

               Характер неисправности	Причина неисправности
               Аккумулятор «раскатывается»	Big Charging Tok.
               Батарея разряжена	Зарядный ток мал или отсутствует
               Световая лампа «Нет аккумулятора» на приборной панели автомобиля	Нет тока заряда
               Напряжение в бортовой сети нестабильно	Нет стабилизации тока заряда или этого тока нет.
               Посторонние звуки в генераторе	Требуется замена подшипников или не растягивается ремень генератора.

               Но все в порядке. Генератор снять не так-то просто и для этого нужны веские причины.




               Диагностика генератора автомобильным мультиметром / тестером

               Проверено перед проверками Натяжение и техническое состояние ремня генератора . Ремень не следует натягивать, но недопустимо и его ослабление. В первом случае подшипники идут преждевременно, во втором — ротор будет проскальзывать при увеличении электрической нагрузки.Скольжение, помимо снижения напряжения в сети, также приведет к преждевременному износу ремня. Сам ремень не должен изнашиваться и на нем не должно быть трещин.

               Если при запуске двигателя из-под капота чувствуется запах горелой резины, горит лампа «Нет заряда» — заклинило подшипники генератора . Повышенный шум наоборот вызвал причиной увеличения зазора в них . Это проверяется ослаблением ремня и выходом вала ротора в радиальном направлении.Так определяется только люфт в переднем подшипнике, но страдает он в первую очередь.

               Если с механическим заказом, проверьте электрические характеристики . Для этого вам понадобится прибор, способный точно измерить постоянное напряжение 12 — 16 В. и шкала (или цифровой индикатор) на этом пределе измерения должна показывать значения с десятыми долями, иначе измерения не имеют смысла. Подойдет и стрелочный тестер, и мультиметр.

               Устройство подключается напрямую к аккумулятору, соблюдая полярность.Digital Device Reversing не помешает, а аналоговая стрелка резко влетает в левый ограничитель. Пугаться не стоит, аппарат это выдержит, но надолго задерживаться не желательно.

               Измерительные щупы лучше закреплять на клеммах . Можно воспользоваться услугами помощника, но использовать зажимы типа «крокодил» удобнее. Главное требование, чтобы при запуске мотора (он его дергает) самопроизвольно не отключались зажимы.

               Перед запуском двигателя Зафиксируйте напряжение аккумуляторной батареи. Должно быть в пределах 12,5 — 12,7 В В зависимости от степени его зарядки, при этом вся нагрузка отключается. Не забывайте, что при открывании дверей в салоне загораются фонари, и это хоть и небольшая, но нагрузка. Если напряжение ниже 12 В, то перед тестом аккумулятор лучше зарядить. Хороший регулятор сильно гонит напряжение, пытается исправить ситуацию и быстро зарядить аккумулятор.И вы делаете неверные выводы о его вине.

               Теперь запускаем двигатель, нагревая его Так, чтобы количество оборотов в минуту равнялось холостому ходу для вашей модели (обычно в пределах 800). Контролировать напряжение на аккумуляторе можно начать просмотр на шкале устройства еще во время прогрева. Измеренное значение должно быть в пределах от 13,5 до 14 В . Так вот — во всех режимах работы.

               Если на холостом ходу напряжение ниже 13,0 В, то проблемы могут быть следующими:

               Неисправности, связанные с ухудшением контакта

               Следить за чистотой клемм аккумулятора постоянно, но нельзя использовать для чистки наждачная бумага.Ножом лучше закатать, но периодически — ослабляйте затяжку контактов и подтягивайте поверхность, поворачивая зажимы на клемме из стороны в сторону. А при проверке уровня масла нанесите по паре его капель на контакты аккумулятора.

               Контактные соединения, которые необходимо проверить при низком напряжении заряда:

               • Плюс выход: от аккумулятора к генератору;
               • Минус вывод: от АКБ к кузову авто; От кузова автомобиля — к кожуху двигателя.

               Контакт жил автомобиля с двигателем на моделях ВАЗ обеспечивается гибкой стяжкой под днищем в районе коробки передач . Металлический поводок не приветствуется, в электрическую цепь добавляется дополнительное сопротивление. Минусовой генератор связан с минусовой батареей через него. Дополнительное сопротивление делает элементы кузовов старых автомобилей ржавыми.

               Выход из положения — Установка дополнительной гибкой связи с помощью провода 25 мм2, подключенного между любым подходящим болтовым соединением на двигателе и точкой подключения минусового вывода аккумуляторной батареи к кузову.

               Неисправности АКБ

               При сульфатных пластинах АКБ развивая свой ресурс напряжение заряда не увеличивается . Сама батарея работает как ограничитель. Для этого — попробуйте полностью зарядить аккумулятор. Если не работает, поменяйте на новый.

               Если во время работы генератора напряжение на аккумуляторе больше 14 В, то либо он сильно разряжен, либо неисправен регулятор напряжения.

               Диагностика регулятора напряжения

               Задача регулятора напряжения — поддержание напряжений на АКБ в диапазоне от 13.От 5 до 14 В На всех режимах работы двигателя и при любой нагрузке. Критерии его работоспособности:

               • При нажатии на педаль газа и увеличении числа оборотов двигателя напряжение немного увеличивается, не выходя за допустимые пределы.
               • При включении потребителей: фары, автомагнитола, обогреватель, кондиционер — снижается только напряжение ниже холостого. Если увеличить обороты (добавить газ), он вернется в рабочий диапазон.

               Проверить работу регулятора на работающем двигателе, изменив количество оборотов нажатием педали газа.Сначала опыт проводят без нагрузки, затем включают фары, обогреватель, добавляя нагрузку. Напряжение на аккумуляторе не должно существенно меняться.

               Если это не так, заменяют регулятор. На некоторых моделях это возможно без снятия генератора, но все же рекомендуется его снимать. Назначение: Дополнительно оценить состояние щеток, удалить загрязнения, накопившиеся в процессе их эксплуатации, проверить состояние подшипников.

               Проверка щеток генератора

               Для детального осмотра генератора его снимают с автомобиля.Затем очистите его от загрязнений. Снимите щеточный аппарат, при необходимости регулятор напряжения. Щетки необходимо носить равномерно (длина у них одинаковая, а изготовление колец ротора симметрично относительно продольной оси). Остаточная длина щеток должна быть более 4,5 мм (нормой считается 8-10 мм) . Если эти параметры не соблюдаются — щетки меняют, даже если неисправность кроется не в них.

               Попутно удалит угольную пыль, образовавшуюся при трении щеток о кольцо ротора.

               Для замены регулятора напряжения или щеток дальнейшей разборки не потребуется, но если неисправность еще не обнаружена, откройте заднюю крышку генератора. Перед этим нужно будет активировать контактный вывод плюсового вывода.

               Проверка выпрямителя

               Генератор вырабатывает трехфазное напряжение, выпрямленное шестью диодами. Положительный и отрицательный выводы выпрямителя выполнены в виде алюминиевых пластин, одновременно являющихся диодами охлаждения радиаторов.

               Для проверки их исправности снова потребуется мультиметр или тестер. Переводим прибор в режим измерения сопротивления. Затем поочередно измерьте сопротивление каждого диода в прямом и обратном направлении. Для этого поменяйте полярность подключения щупа прибора. В прямом направлении сопротивления недостаточно (но не равно нулю). В обратном — равная бесконечность . Если это не так — диод вышел из строя.

               В случае выхода из строя одного диода осталось как минимум два.Случайно оставить поломку без внимания не получится. Меняю диоды группой, вместе с радиатором.

               Диагностика статора генератора

               Обмотка статора выполнена толстой проволокой, поэтому обрывы в ней встречаются редко. Это контактные контакты в местах его расположения к диодам, которые следует проверить.

               Затем осмотрите обмотку на предмет механических повреждений. Они появляются, если вал ротора из-за увеличения выработки подшипников смещается при работе в сторонке.При этом его крыльчатка ударяется о катушку обмотки статора и повреждает их. Результат: скалы, витонкропы или крышки на корпусе.

               Восстановлена ​​изоляция проводников статора. Для этого между витками вымощают моллюски. Место повреждения закрепить лаком бакелитом и просушить. Недопустимо использование изоленты, под действием рабочей температуры внутри генератора она плавится.

               При отсутствии видимых повреждений можно замкнуть витки обмотки между собой и на корпусе.Замыкание витков можно обнаружить только по изменению цвета группы витков обмотки. Замеры на выявление дефекта не подойдут, так как сечение провода большое, количество витков наоборот маловато. Изменение сопротивления по фазам настолько мало, что сопоставимо с переходным сопротивлением в месте подключения щупа прибора. Но и вероятность появления поворотного затвора, к счастью, невелика.

               Но закрытие на корпусе бывает чаще.Чтобы их идентифицировать, измеряется сопротивление между любым выводом обмотки и корпусом. Используйте самый большой предел мультиметра для измерения сопротивления. Лучше использовать специальный прибор — мегаомметр, но только при условии, что выдаваемое ими напряжение не будет превышать 100 В. Рабочее напряжение генератора 12-16 В, использование для проверки меганеров на большее напряжение приведет к поломке. изоляция.

               При любых проблемах с обмоткой статора, лучше всего заменяют. .Статор продается с намотанной внутрь обмоткой. И его перемотка самостоятельно, даже с привлечением лексики, себя не оправдает.

               Диагностика ротора генератора

               При осмотре ротора обращать внимание:

               • развертка на контактных кольцах: не должно быть борозды под щетками;
               • Цвет обмотки: однородный, отличный от черного (черный цвет — обмотка обожжена).

               Чтобы выровнять поверхности контактных колец, их можно схватить, удерживая ротор в токарном станке, обязательно недавно его.Для шлифования используется наждачная бумага, зерно которой уменьшается по мере приближения к желаемой форме колец.

               Для диагностики обмотки ротора ее измеряют мультиметром или тестером. В разных моделях генераторов это значение колеблется от 2,3 до 5,1 Ом .

               Подшипники генератора

               Для снятия подшипников используются съемники. Использование первичных средств для этой цели возможно только при наличии соответствующего опыта.

               Если при диагностике генератора выясняется, что замене подлежит более двух деталей, лучше приобретать его целиком.А если не уверены в своих силах — сразу воспользуйтесь услугами специалистов в ближайшей сотне. Так вы сэкономите свое время, нервы, а возможно, и деньги.

               Многие автолюбители сталкивались с тем, что ВАЗ-2114 упал. Это связано с тем, что в генераторе появились неисправности. Прямыми причинами могут быть щетки и диодный мост
               . Конечно, ремонт этого узла, как правило, дорогой и автолюбитель пытается отремонтировать деталь или купить опорную. Не факт, что второй вариант прослужит долго, поэтому рекомендуется отремонтировать родной, которая наверняка прослужит дольше.

               В видео ниже будет рассказано о проверке работы генератора на ВАЗ-2114 (+ его переборка):

               Видеозапись расскажет об устройстве генератора, а также расскажет о ремонте, нюансах и мелочах процесса




               Устройство генератора на ВАЗ-2114

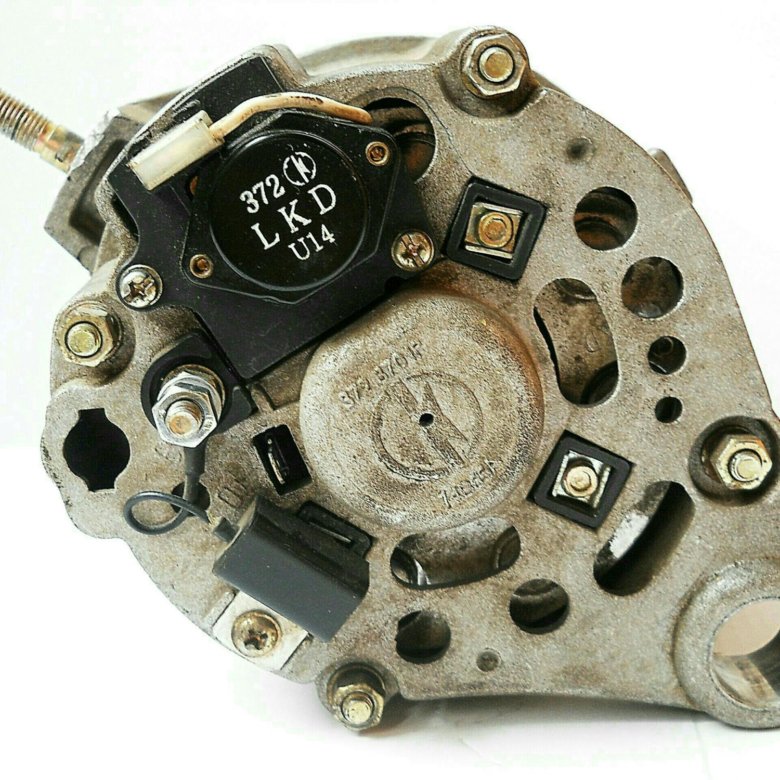

               Генератор 37.3701

               Прежде чем приступить непосредственно к ремонту генератора, необходимо знать устройство этой запчасти.

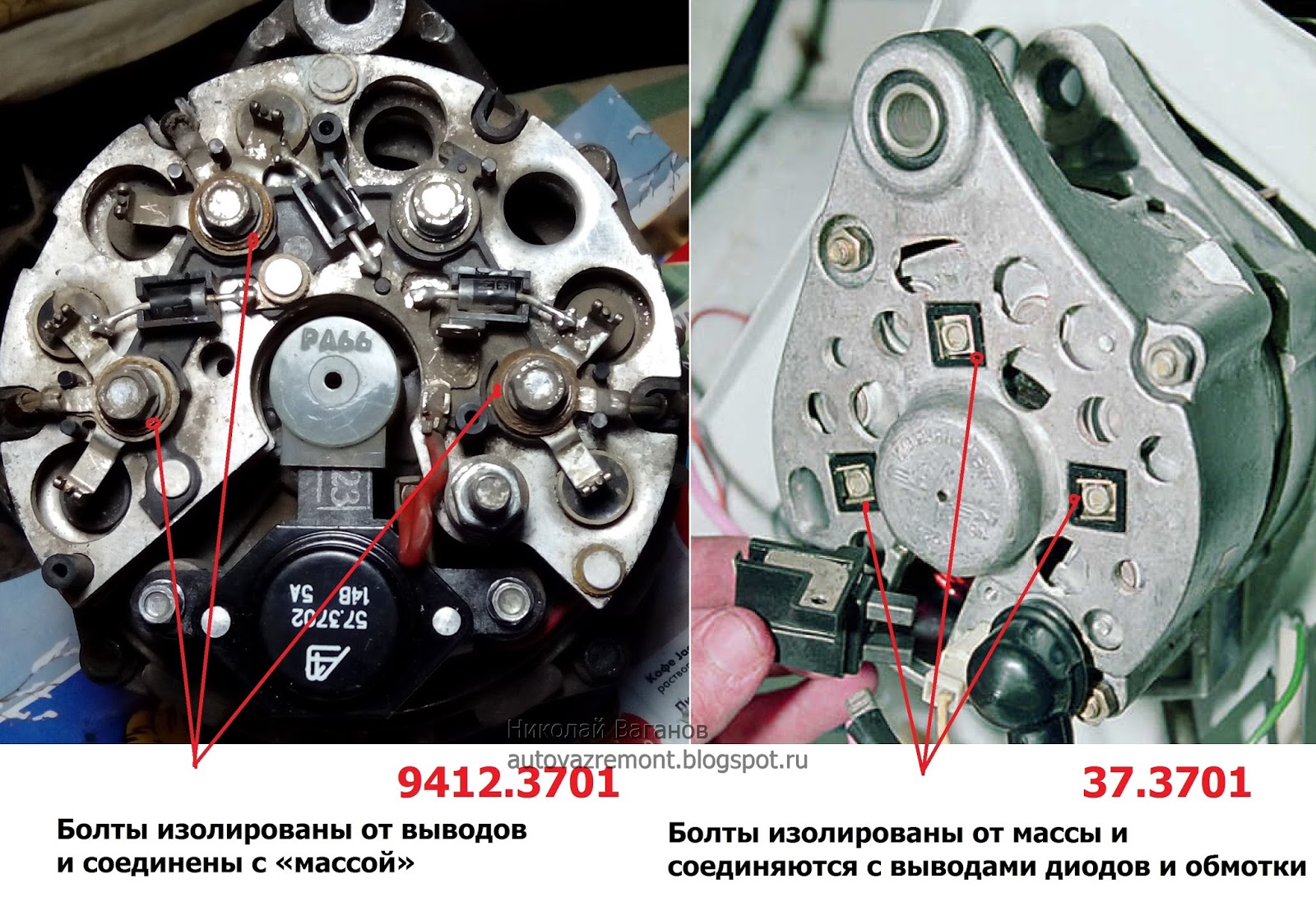

               Маркирован генератор для автомобилей ВАЗ 2113-2115 как 37.3701, и подходит не только это семейство, а еще и на газовых машинах семейства. Итак, посмотрим, с каких деталей работает этот узел.

               Устройство генератора ВАЗ

               Генератор

               37.3701: 1 — крышка со стороны контактных колец; 2 — выпрямительный блок; 3 — выпрямительный клапан; 4 — винт крепления выпрямительного блока; 5 — контактное кольцо; 6 — задний шариковый подшипник; 7 — конденсатор; 8 — вал ротора; 9 — выход генератора «30»; 10 — вывод «61» генератора; 11 — регулятор напряжения; 12 — выход «в» регулятора напряжения; 13 — щетка; 14 — шпилька крепления генератора к растяжке; 15 — шкив с вентилятором; 16 — полюс ротора наконечника; 17 — выносная втулка; 18 — передний шариковый подшипник; 19 — крышка привода; 20 — обмотка ротора; 21 — статор; 22 — обмотка статора; 23 — Полюс ротора наконечника; 24 — буферная втулка; 25 — гильза; 26 — Втулка подвижная

               Разборка генератора

               выводы

               Для проверки генератора на автомобиле ВАЗ-2114, а именно щеток и диодного моста необходимо демонтировать и разобрать узел.Этот процесс достаточно длительный и требует определенных знаний. Самостоятельно проделать эту операцию под силу далеко не всем даже опытным автомобилистам. Поэтому, если автолюбитель не уверен, что сможет самостоятельно отремонтировать генератор, рекомендуется обратиться в автосервис.

               Неисправность ротора автомобильного генератора ВАЗ 2108, 2109, 21099 (37.3701) в первую очередь приводит к исчезновению зарядного тока и разрядке аккумулятора. На щитке приборов после запуска двигателя постоянно горит лампочка разряда АКБ, сигнализируя об отсутствии тока зарядки.Стрелка вольтметра находится в красной зоне или на границе с ней. Если проверить вольтметром (мультиметром, тестером и т. Д.) Напряжение на выводах АКБ при работающем двигателе, оно будет ниже необходимых 13,6 В.

               Неисправностями ротора генератора может быть короткое замыкание в его обмотках и «обрыв» вывода обмотки возбуждения от контактных колец.

               Требуется для проверки ротора инструментов

               , тестер, вольтметр и др.

               Если их нет, то контрольная лампа — Лампочка 1-5 Вт, 12В К ней припаян провод .

               Проверка ротора автомобильного генератора ВАЗ 2108, 2109, 21099


               Проверка на короткое замыкание может выполняться без снятия генератора с двигателя и без снятия ротора. Снимаем регулятор напряжения и через открывшееся ниже окошко производим манипуляции, описанные ниже.

               Проверка замыкания обмотки «возбуждения» ротора на «массу»

               — плюс мультиметр в модульном режиме прижимаем по очереди к контактным кольцам, минус на корпусе генератора («масса»).

               Если ротор прибыльный (замыкания на «массу» нет), сопротивление должно стремиться к бесконечности.

               При использовании контрольной лампы необходимо через нее по очереди подать плюс от АКБ на каждое из контактных колец «возбуждения» ротора. Минусом будет корпус генератора, так как он устанавливается на авто и подключается к минусу Акб. Если ротор исправен, контрольная лампа не должна загореться — плюс и минус там, где их нет.Иначе сгорит.

               Проверка возбуждения ротора ротора генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099 на короткое замыкание

               Плюс мультиметром (в режиме омметра) на одно контактное кольцо, минус на другое.

               При исправной обмотке возбуждения сопротивление в пределах 5-10 Ом.

               Если используется контрольная лампа, то плюс от АКБ через нее, пускай с одним штырьковым кольцом, а минус другой провод на вторую штыревую шайбу. Лампа должна гореть.Если так, то обмотка «возбуждения» исправна.

               Проверка на «размыкание» обмотки возбуждения ротора генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

               Выводы облака обмотки ротора из контактных колец можно увидеть только после снятия и. В некоторых случаях их можно спаять. Чаще всего следует заменять неисправный ротор генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099.

               Выводы генератора обмоток и контактных колец 37.3701 Автомобиль ВАЗ 2108, 2109, 21099

               Примечания и дополнения

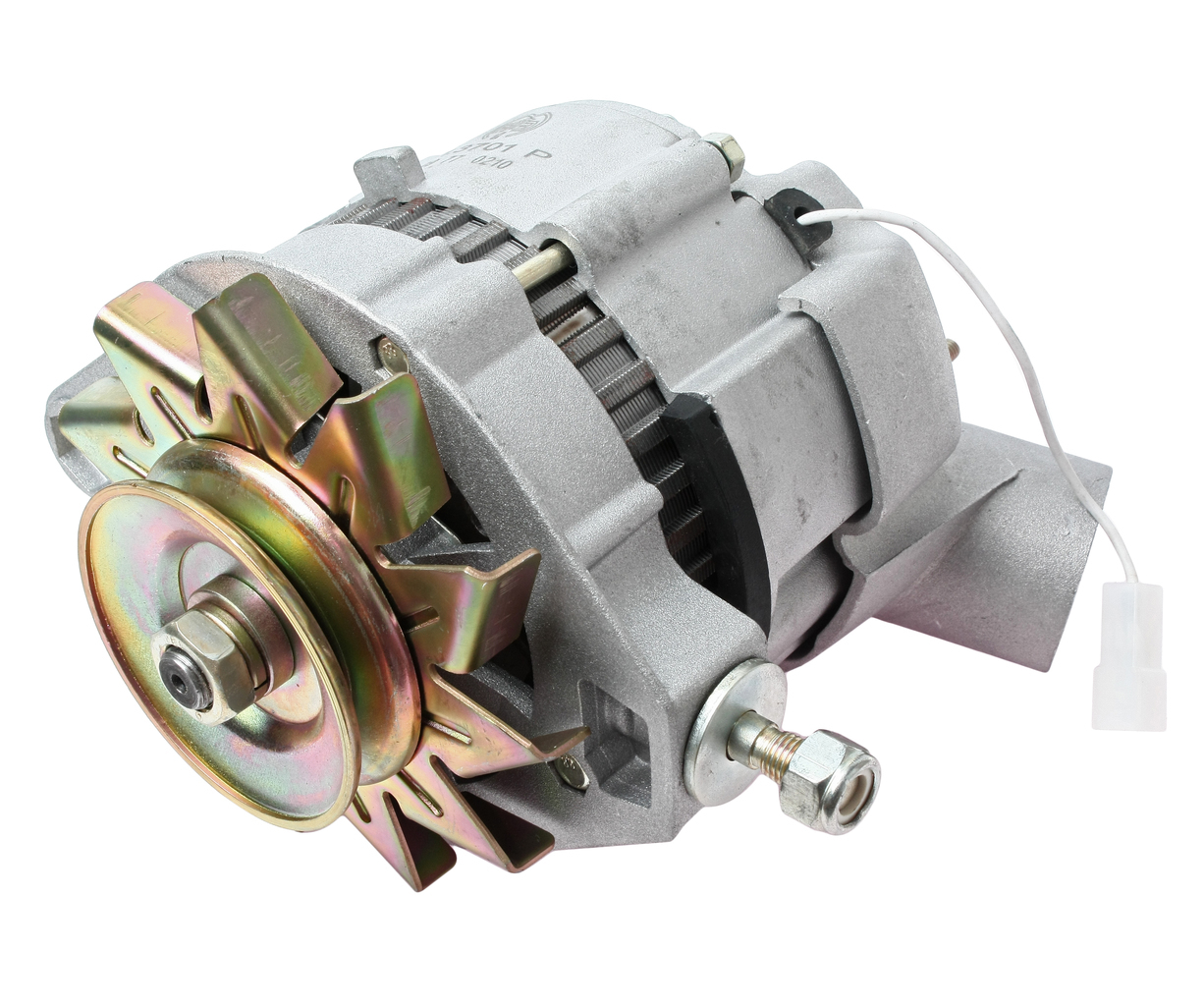

               Как устроен генератор ВАЗ-2106?

               Когда автомобилисты говорят об устройствах с электроэнергией, в первую очередь вспоминают об автомобильном аккумуляторе.Однако основным устройством этой системы является генератор. Сейчас все современные машины оснащены клапанными устройствами. Что примечательно, их дизайн не меняется в зависимости от того, иномарка это машина или отечественная. Разница только в размерах и местах крепления.

               Генератор ВАЗ-2106: принцип работы

               В основе данной конструкции лежит принцип генерации переменного тока в обмотках статора под действием магнитного поля, образованного вокруг сердечника ротора.Двигатель приводит в движение ротор с помощью ременной передачи, а затем на обмотку детали подается электрическое напряжение. Его напряжения достаточно для образования магнитного потока. Когда сердечник вращается, в обмотке статора индуцируется ЭДС. Магнитный поток, а точнее его сила, зависит от конфигурации реле-регулятора. На выходе генератора ВАЗ-2106 позволяет получить напряжение 13-14 вольт. Этого достаточно для обеспечения нормальной работы всех электронных систем, в том числе для подзарядки аккумулятора.Аккумулятор и стартер ВАЗ-2106 будут нормально работать долго, соответственно движению авто не будет мешать.

               Из чего состоит генератор?

               Это устройство включает в себя ряд механизмов:

               1. Корпус . Этот элемент является основой обмотки статора в такой детали, как генератор ВАЗ-2106. Корпус генератора изготовлен из дюралюминия и других легкосплавных металлов. Также есть так называемые окна, которые служат для охлаждения всего устройства во время работы.
               2. Обмотка . Он изготовлен из медных проводов, уложенных в пазы сердечника. Последний имеет круглую форму и состоит из специального трансформаторного железа, что придает ему улучшенные магнитные характеристики. Генератор ВАЗ-2106 имеет 3 слоя обмотки, которые соединены между собой треугольником.
               3. Ротор . Это устройство представляет собой электромагнит с одной обмоткой, которая расположена на валу детали. Сверху есть небольшое ядро. Часто диаметр этой детали на 1-2 мм меньше диаметра статора ВАЗ-2106.
               4. Особенности и функции реле-контроллера состоят из регулирования и контроля напряжения, которое поступает на выходе генератора. Эта часть представляет собой электронную схему с выводами на щетки. Сам регулятор может быть установлен как в корпусе генератора, так и отдельно от него (в этом случае щетки устанавливаются на специальный щеткодержатель).
               5. Выпрямительный мост . Этот механизм включает 6 диодов с током более 40 А. Они расположены на положительной и отрицательной токоведущей базе.Между собой диоды соединены по схеме Ларионова. Такой вид крепления дает возможность получить на выходе механизм не переменным напряжением, а постоянным напряжением. Кстати, выпрямительный мост автомобилисты часто называют «подковой». Такое название он получил из-за характерного размещения диодов.

               p>

               снятие и установка. Технические характеристики и принцип работы генераторной установки на «двенадцатилетний»

               .

               В автомобиле ВАЗ 2112 генератор предназначен для питания электрооборудования с двигателем.При выходе из строя этого узла полноценная работа автомобиля будет невозможна, поэтому водитель может столкнуться с определенными трудностями во время езды. Подробнее о принципе работы, а также о замене некоторых элементов этого узла вы можете прочитать ниже.

               [Скрыть]

               Технические характеристики и принцип работы генераторной установки на «двенадцати»

               Сначала рассмотрим принцип работы генератора 2112. Одним из основных элементов конструкции является ротор, выполняющий функцию формирования магнитного поля.Этот элемент представляет собой вал, на котором установлена ​​обмотка возбуждения. Половинки этой обмотки устанавливаются в специальные полюса, а ток в силовой обмотке осуществляется благодаря контактным кольцам. Вращение ротора осуществляется за счет ременной передачи от привода.

               Другой, не менее важный компонент — статор, состоящий из сердечника и обмотки. Этот механизм вырабатывает переменный ток, протекающий по электрической цепи через контактные кольца. Для подачи тока на кольца конструкция узла дополняется специальными щетками.После них схема устанавливает блок выпрямителя, используемый для преобразования напряжения, которое производит устройство. В зависимости от модели устройства и его технических особенностей могут применяться различные схемы обмоток.

               Реле узла генератора используется для поддержания напряжения в установленных пределах. Этот элемент изменяет частоту, а также длительность электрических импульсов. По своей конструкции реле представляют собой несколько контроллеров, а также исполнительные компоненты. Назначение этих составляющих деталей — определить время, в течение которого обмотка возбуждения должна быть подключена к сети.В случае выхода реле из строя на аккумуляторную батарею будет подаваться нестабильное напряжение.

               Что касается технических характеристик, которыми обладает генератор на ВАЗ 3701010-07, то пределы напряжения, формируемые в обмотке, составляют 13,2-14,7 вольт. Сам узел позволяет производить ток силой до 80 ампер. Важно, чтобы ремень генератора ВАЗ был натянут правильно, иначе работа устройства в целом может быть некорректной. Если вы хотите своими руками проверить натяжение ремня, то учтите, что при натяжении его массой около 10 килограмм ремень должен быть больше 8 мм (автор видео — канал в гараже у Сандро) .

               Сервисные особенности

               Необходимость ремонта генераторного устройства на ВАЗ 2112 16 клапанов возникает нечасто, но для того, чтобы узел был в ремонте, его нужно обслуживать правильно. В целом у данного агрегата достаточно высокий запас надежности.

               Какие особенности обслуживания необходимо соблюдать для предотвращения ремонта:

               1. Следует помнить, что внешние поверхности агрегата всегда должны быть чистыми.
               2. При обслуживании также необходимо проверить качество крепления узла — он должен быть надежно закреплен на месте установки.
               3. Не лишним будет проверить работоспособность регулятора напряжения, для этого используется мультиметр.
               4. То же самое касается диагностики ремня. Как уже было сказано выше, в первую очередь необходимо проверить его натяжение — ремень не должен сильно растягиваться, но это тоже не допускается. Кроме того, диагностику состояния ремня нужно проводить каждые 10 тысяч км пробега — на нем не должно быть следов повреждений, трещин, также ремень не должен лениться.
               5. Еще один пункт обслуживания — проверка состояния подшипников.Для диагностики нужно демонтировать планку, а узел ротора нужно повернуть вручную. Если при вращении вы почувствовали зазор или даже легкую ревность, то подшипниковые устройства нужно менять. То же касается появления нехарактерных для их нормальной работы звуков.

               Фотогалерея «Основные неисправности устройства»

               Возможные неисправности и способы их устранения

               Необходимость ремонта генераторного узла может возникнуть по разным причинам.Как показывает практика, наиболее частым из них является вышедшая из строя щетка или подшипники. О ремонте этих компонентов читайте ниже.

               Порядок замены щеток

               ВАЗ производится следующим образом:

               1. В первую очередь необходимо нажать на три защелки на корпусе прибора, с его сторон. Эти защелки фиксируют крышку к механизму.
               2. Сама крышка снимается и снимается в сторону. Таким образом, вы можете получить доступ к регулятору.
               3. На регуляторе есть два болта, фиксирующие прибор — их необходимо открутить.Затем потяните за ручку и снимите ее.
               4. Оцените состояние кистей — если они рабочие, длина этих элементов должна быть не менее 0,5 см. В том случае, если их размер меньше, то у вас есть два варианта — либо отремонтировать, заменив щетку, либо поменять узел устройства. Если ремонт будет проводиться, вам понадобится паяльник, так как узел щетки припаян к реле. Для начала необходимо отпустить провода, подключенные к щеткам, а затем демонтировать узел, заменив его новым и надежно припаять к контактам реле.Либо вы просто меняете реле, а дальше производите сборку устройства в обратной последовательности (автор видео — канал ИЗО))) Лента).

               Как самому поменять подшипники?

               Для замены подшипников выполните следующие действия:

               1. На разобранном генераторе необходимо заблокировать ротор, для этого воспользуйтесь отверткой, затем открутите шкив.
               2. Далее, вытащив замки, нужно снять устройство устройства. На двух половинках корпуса нужно сделать отметки, а затем с помощью отвертки нужно будет демонтировать переднюю крышку.
               3. Тогда нужно будет выбить подшипник с места посадки, его нужно будет прописать для более подходящего предмета. Как вариант, можно использовать головку на 27.
               4. После этого можно взять новое подшипниковое устройство и залить в него смазку. Этот элемент должен быть оценен через старый. Для того, чтобы устройство более надежно закрепилось на месте установки, края можно обвалить стамеской.
               5. Теперь перейдем к заднему подшипнику. Для этого необходимо подставить либо толстую отвертку, либо тонкую стамеску, а сверху несколько раз ударить молотком, параллельно переставляя отвертку в обратном направлении.Демонтаж устройства можно осуществить при помощи рожкового ключа.

               Видео «Как поменять ремень генератора?»

               Визуальная инструкция по замене дана на видео ниже (автор канал в гараже у Сандро).

               Через несколько лет после покупки автомобиля может произойти поломка. Чаще всего с проблемой в генераторе сталкиваются автовладельцы. Для того, чтобы избавиться от проблемы вам понадобится:

               • снимите прибор;
               • разобрать, выявить ошибку, исправить или приобрести новый генератор;
               • установить исправное устройство.

               Генератор

               Для того, чтобы самостоятельно разобрать детали автомобиля, нужно знать, для чего они предназначены. Таким образом, генератор представляет собой конструкцию, которая предназначена для обеспечения того, чтобы электричество возникло за счет электричества, путем преобразования механической энергии в ток. То есть аккумулятор заряжается во время работы мотора.

               Краткая информация:

               • генератор расположен в передней части двигателя;
               • с помощью коленвала происходит старт работы.

               На сегодняшний день существует два типа устройств: компактные и традиционные. Между ними есть существенные различия, например, разная компоновка вентилятора, тип корпуса и так далее. Но основные детали остаются неизменными. Поэтому, если владелец автомобиля хоть раз разобрался в деталях самостоятельно, то при демонтаже устройств запросто может сработать другой тип. Компоненты: ротор, щеточный узел, статор, выпрямительный блок.

               Крепление генератора на ВАЗ 2112

               ВАЗ 2112, крепление генератора не должно вызывать затруднений, так как практически во всех марках отечественных автомобилей установка происходит аналогично.Но для того, чтобы работа, выполненная своими руками, не вызывала недовольства, нужно помнить все нюансы.

               1. Перед тем, как производить крепление генератора, на ВАЗ 21124 необходимо убедиться, что клемма АКБ с минусом отключена. Это один из важных пунктов в работе, так как в противном случае может произойти замыкание.
               2. Далее необходимо правильно расположить генератор, постоянно удерживая его. Используя ключ № 13, закрутите болты, как показано на фото ниже.
               3. Установите растяжку.
               4. Воспользовавшись специальным ключом № 10, закрутите регулировочный болт в верхнем кронштейне.
               5. Правильно кладем ремень генератора, чтобы в дальнейшем не было поломок.
               6. Ключом № 10 наверните гайку, предназначенную для крепления проводов к приводу генератора, с плюсовой полярностью. Таким образом, оба провода установлены.
               7. Подключите провод возбуждения устройства.
               8. Установить брызговик двигателя.
               9. Включите клемму с отрицательной полярностью для возобновления работы. После полной установки лучше проверить ремень привода генератора, нужно устранить натяжение.

               Процессу крепления предшествует снятие устройства, определение поломки, последующий ремонт. Для того, чтобы разгладить конструкцию, нужно выполнять действия в обратном порядке.

               Работа машины не может быть продолжена, если в генераторе есть проблемы.Проверять прибор необходимо после пробега 15000 км. Диагностика определяет состояние и при любых неисправностях необходимо срочно исправить ситуацию, не откладывая на потом. Ремонт всегда включает в себя анализ детали. Для этого используются ключи №10, 13. Чаще всего причина определяется на этапе демонстрации основного болта блока выпрямителя. Если, поломку определить не удалось, продолжить анализ до конца.

               Возможные негативные последствия

               Существует ряд последствий, которые могут возникнуть при установке генератора в нижний кронштейн.Например, из-за втулки практически не входит вся конструкция, натяжение ремня осуществляется только после затяжки специального натяжного болта ключом №10. Гайки (№13) необходимо затягивать после проверки ремня, а его наличие. растяжение должно происходить при закручивании гаек, которые находятся сверху.

               В том случае, если конструкция была затянута намного сильнее, чем заложенная, произойдет быстрый износ деталей, (типа ремня, шкива, подшипников), а, следовательно, поломка машины скорой помощи.А слабое натяжение приведет к паразитным запчастям, своеобразному свисту при работе, к невозможности зарядить аккумулятор и впоследствии к его замене.

               Правильный контроль ремня

               Чтобы генератор прослужил долго нужно определить положение ремня.

               1. Изделие должно слегка выцвести — примерно 10 мм, при усилии 10 кгс между устройством и шкивами коленчатого вала. Если цифра другая, то лучше сразу произвести корректировку.Сначала необходимо уменьшить верхние гайки, а также нижний генератор.
               2. Затем определить всю конструкцию блока цилиндров, повернув, вправо влево (для ощутимого отрыва ремня произошло). Поэтому для того, чтобы затянуть, нужно проделать действия в обратном направлении — чтобы снять устройство с цилиндра, поверните болт влево-вправо, то есть по часовой стрелке.
               3. Используя ключ, поверните коленчатый вал на два раза по часовой стрелке, используя болт крепления шкива.
               4. Далее нужно еще раз проверить проверку крепления. Если результат плохой, лучше сразу повторить действие.
               5. Затяните две оставшиеся гайки.

               Есть еще второй вариант проверки. Работать удобнее и лучше внизу машины, но для этого нужно снять правое переднее колесо. При замене, снятии ремня ослабляем натяжение гаек внизу, вверху. Болт, предназначенный для регулировки, поворачивают на предельное значение, генератор поднимают к блоку цилиндров и снимают ремень.После осмотра действующего ремня можно приступать к установке нового. Вначале лучше одеть его шкив коленвала, а потом и сам генератор.

               Кронштейн

               Чаще всего причина плохой работы авто кроется не в самой конструкции, а в ее кронштейне. Кронштейн крепления генератора ВАЗ 2112 хрупкий, так как он не металлический. При неправильной установке деталей крепится крепление всех соседних устройств, что, в свою очередь, дает трещину на кронштейне.

               Многие автовладельцы жалуются, что автозапчасти приходится менять каждые три месяца. Так, например, из всех машин чаще всего бывает крепление генератора ВАЗ 21124. В этом случае лучше проконсультироваться со специалистами и по возможности изготовить металлический кронштейн самостоятельно или заказать у Мастера.

               Необходимо помнить — поломка кронштейна является своеобразным индикатором, указывающим на наличие перекоса, неправильной установки генератора, чрезмерного натяжения или ослабления ремня.Только после того, как причина будет выявлена ​​и устранена, детали будут служить долго.

               Описанная инструкция позволяет разобраться в конструкции и этапах монтажа деталей. Но чтобы лучше понимать последовательность действий, необходимо ознакомиться с информацией, представленной в прикладном видео. Что работает из того, что работу надо выполнять самостоятельно, то цена ее будет невысокой.

               Последовательные действия, снятие и установка позволят новичкам лучше понять внутреннее устройство машины.Главный девиз в таких работах — внимательность, так как при неправильном креплении или небольшом перекручивании, отклонении в будущем может произойти поломка многих запчастей, что приведет к затратам.

               Часто многие автовладельцы ВАЗ 2110-2112 при самой первой неисправности генератора слишком спешат и предпочитают заменить его на новый, вместо того, чтобы просто выяснить причину поломки и устраните это. В этом случае мы не будем рассматривать ремонт данного устройства, а только рассмотрим порядок действий, которые необходимо выполнить для снятия и установки агрегата.

               Итак, чтобы без проблем его демонтировать, нам понадобится такой инструмент как:

               1. Головки торцевые на 10 и 13
               2. Рукоятки с трещоткой или канавки

               Обязательно отключите автомобильный аккумулятор перед началом ремонта, сняв минусовую клемму. В противном случае вы рискуете получить короткое замыкание при отключении плюсовых проводов генератора.

               Видео по замене

               Специально для этого поста решил сделать видеоинструкцию, чтобы все понятно и понятно объяснил.

               Если у вас есть вопросы по видео-обзору, вы можете задать их на моем канале YouTube. Ниже будет представлено в обычном формате.

               Фото отчет о ремонте

               Сразу хочу предупредить, что на данном примере моего ВАЗ 2110 генератор слегка зажат монтажным кронштейном, так как при аварии он не был помят, поэтому во всех тонкостях покажите порядок снятия. Но все же основные моменты будут довольно наглядно показаны на фото.

               Откручиваем гайку натяжителя, которая указана стрелкой ниже:

               После этого переместите генератор назад (в сторону салона автомобиля) и снимите ремень со шкивов.Теперь вы можете отключить все провода питания. Один «жгут» крепится шпилькой и гайкой, а другой штекер просто фиксируется коннектором:

               После этого можно открутить нижнюю гайку крепления генератора, предварительно разрезав машину и сняв защиту двигателя (если установлена):

               Обычно болт сидит плотно, поэтому можно осторожно и без особых усилий выбить рукоять молотка:

               После этого с обратной стороны пытаемся вытащить этот самый болт до конца:

               При изменении сборки устройства установка производится в обратной последовательности.Но обратите внимание на то, что модель генератора может быть такой, какой был установлен на заводе. То есть в первую очередь посмотрите на применимость конкретно к вашей машине, а потом показатель силы тока в амперах.

               Что касается цены генераторов на ВАЗ 2110-2112, то она может варьироваться в зависимости от типа и производителя. Но если взять модель жалюзи, которая в большинстве случаев устанавливается на заводе, то стоимость может составить около 3500 рублей. Хотя китайские варианты можно получить почти вдвое дешевле.Правда, за невысокой стоимостью гнаться не стоит, так как срок службы деталей может быть довольно низким.

               При снятии генератора 37.3701 с автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 Сделайте следующее:
               1. Отсоедините провод от «-» вывода аккумуляторной батареи.
               2. Снимите защиту двигателя (см. Раздел 4 «Двигатель» — «Снятие и установка двигателя»).

               ПРИМЕЧАНИЕ
               Генератор от автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 необходимо снимать вместе с кронштейном, так как снять болт крепления генератора к кронштейну мешает лонжерон кузова.

               3. Отсоедините разъем с проводом от выхода генератора.

               4. Сдвиньте резиновый кожух, закрутите гайку и отсоедините провода от вывода генератора «30».

               5. Ослабьте регулировочную гайку и гайку крепления нижней гайки.

               6. Подвиньте генератор к двигателю и снимите ремень генератора.

               7. Выкрутите болт крепления регулятора генератора.

               8.Снизу моторного отсека откручиваем два болта крепления кронштейна, удерживающего генератор.

               9. Снимите генератор с автомобиля ВАЗ 2108, ВАЗ 2109, ВАЗ 21099.

               10. Установите генератор на автомобиль ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 в обратной последовательности.
               A ПРЕДУПРЕЖДЕНИЕ
               При креплении кронштейна генератора более длинный болт устанавливается ближе к приводу генератора!
               11. После установки отрегулируйте натяжение ремня (см. «Замена и регулировка натяжения привода привода генератора 37.3701 «).

               Мысль о замене генератора на классику древняя, как и история самого автомобиля, потому что каждому, кто ставит на свою машину колокольчики, более слабый китайский магнетол, родной 42а-го М-221, всего не хватает.

               Правда даже тех, кто пренебрегает заморочками с установкой более мощного генератора, раздражает слабый свет ближнего света на ХХ и плохой заряд аккумулятора.
               Как-то более знакомый, спал мне на шаре, 55-й генератор и возникла идея рассказать как его установить в нашей классике.Заходя в Интернет, чтобы найти хоть что-нибудь об установке и подключении, для автомобиля я ничего не нашел, много «застрявших и забытых» комментариев или долгих обсуждений электриков профессионалов, но они говорили на таком языке, что простой русский человек, это как песня китайская, ничего не понятно …))

               В связи с этим было решено написать для простых людей статьи, чтобы помочь вам без проблем и особых навыков работы с электриком, но руками сделать эту выдающуюся процедуру замены генератора. .
               Приступим:
               Альтернатив у стандартного генератора очень много, так как генератор с соответствующими навыками, средствами и желаемым разрешается ставить хоть какие-то. Осматриваю в предоставленной статье только «экономичные» генераторы ВАЗ от других моделей, т. К .:
               а) они дешевле.
               б) они более распространены, поэтому проблем с их заменой, заворачиванием комплектующих для их ремонта и поиском себя не возникнет.
               в) их легче менять, не нужно искать и делать какие-то специальные крепежи и глобально менять электрику.

               С особенностями генераторов Вазов вы сможете ознакомиться со следующими схемами:
               42а:

               Теория показывает, что даже более мощный 47а генератор G222 из рода ВАЗ-2105 уже существенно лучше штатного. Хотя на практике, если честно, особой разницы между ними нет. По креплению и включению вполне подходит для 42а М-221.
               55-го генератора будет более чем достаточно тому, кто использует в основном основное электрооборудование автомобиля.Это не генератор 80An, потому что, если вы предпочитаете применять много дополнительного оборудования, я бы не рекомендовал его вам для установки и вызывает интерес к более новым моделям. Хотя, если он у вас б / у, чисто «магнитола плюс противотуманки», вполне достаточно. По креплению генератора 55а от ВАЗ-2108 он ничем не отличается от штатного М-221, так что тут проблемы никак не проявляются не надо брать старый 42-й и ставить свежий, основной Дело в том, что не забудьте сбросить клемму с АКБ и натянуть ремень после установки.

               Сложности начинаются с включения — как видно из рисунка, к штатному генератору применяется 4 провода — 2 на пятке и 2 вставляются отдельно, а один уже вставлен в провод 55а. Это объясняется уже встроенным в генератор маркировки напряжения, так называемый шоколад. Поэтому темную проводку от реле (в) нужно изолировать, они им больше не понадобятся. Два провода со шпильками и нужно прикрутить к шпильке 1, а сохранившуюся желтоватую проводку подключить к вилке 2.

               Блок ограничительного выпрямителя БВО11-150-02

               Общая информация: Блок выпрямительный ограничительный БВО11-150-02 предназначен для выпрямления трехфазный переменный ток и ограничение импульса перенапряжения в системе автомобильного электрооборудования в составе генераторной установки. Применяемость: автомобили ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 с генератором 9402.3701-03, г. ВАЗ-2123, «Шевроле Нива» с генератором 9402.3701-04 и другие. Выпрямительный блок ограничительный БВО11-150-02 может изготавливаться в исполнении «М» с запрессованный выходной болт. БВО выпускается в климатическом исполнении О2.1 по ГОСТ 15150 на внутренний рынок и на экспорт.Режим работы генератора — S1 в соответствии с с ГОСТ 3940. Блок ограничительного выпрямителя монтируется непосредственно на генераторе, где настройка выпрямительных блоков БВО4-105-01 или БВО11-150-02 с помощью штатных крепежных элементов предусмотрено. Для уменьшения переходного сопротивления перехода мощности генератора. В схемах обмотка статора подключается к агрегату пайкой. Гарантийный срок эксплуатации 3 года со дня ввода в эксплуатацию или с дата продажи в розничной торговой сети. Дата изготовления указана на случай предмета. Технические характеристики: Номинальное напряжение, В 14,0 Максимальный выпрямленный ток, не более, А 120,0 Падение напряжения силовых диодов с к = (25 ± 10) ° С и Если = 100А, не более, В 1,08 Предельное напряжение силового выпрямителя диоды, В 22,0-24,0 Количество диодов выпрямителя мощности, шт 6 Количество доп. Выпрямителя диоды, шт – Способ подключения статора обмотка генератора пайка Схема ограничительного выпрямительного блока: Габаритный чертеж:

               схема подключения и устройство.Схема подключения генераторной системы

               Особенности генератора ВАЗ-2107, схема подключения к электросети и система зарядки — это то, что должен знать автомобилист. Если генерация напряжения прекратится, машина не сможет долго работать на одной батарее. Карбюраторные двигатели с бесконтактным зажиганием со средним уровнем заряда смогут продержаться не более одного дня поездки с выключенным светом. Форсунки будут работать без генератора несколько часов, так как двигатель насоса и ЭБУ потребляют большой ток.

               Конструкция генераторов

               Схема зарядки генератора ВАЗ-2107 практически такая же, как и на всех остальных автомобилях.

               Проверенная годами и надежная конструкция с минимумом элементов. А это значит, что ломать нечего. Генератор приводится в движение коленчатым валом двигателя с помощью гибкого ремня. Основные части электрической машины:

               1. Статор — это неподвижная деталь, на ней расположена обмотка.Изготовлен из толстой медной проволоки.
               2. Ротор — подвижная часть генератора, на ней расположена обмотка возбуждения.
               3. Крышки алюминиевые. Предназначены для центровки ротора и установки дополнительного оборудования.
               4. Реле-регулятор. Позволяет корректировать напряжение на выходе генератора.
               5. Ремень. Необходимо передать вращение с коленчатого вала на ротор генератора.
               6. Блок полупроводниковых диодов и конденсатора. Выпрямляет постоянное напряжение, в результате происходит избавление от переменной составляющей тока.
               7. Шкив и крыльчатка. Дайте корпусу остыть.

               В этой конструкции не только генератор ВАЗ-2107. Схема его подключения мало чем отличается от той, что используется на более современных автомобилях иностранного производства. Конструктивно разные модели отличаются большим размером обмоток, габаритами генератора, наличием водяного охлаждения.

               Ротор генератора

               Схема генератора (инжектора) ВАЗ-2107 немного отличается от схемы, применяемой на устаревших карбюраторных двигателях. Одно отличие состоит в том, что конструкция более современная и способна выдавать больше тока. Ротор включает обмотку возбуждения, которая создает вокруг себя постоянное магнитное поле. И это одно из условий работы генераторной установки. Второе условие — движение. Другими словами, если к обмотке возбуждения приложено напряжение, но ротор не вращается, генерации тока не произойдет.Как только ротор начнет двигаться, на обмотке статора сразу появится переменное напряжение.

               Статор генератора

               Статор представляет собой неподвижную часть установки генератора, которая с помощью кронштейнов закрепляется на блоке двигателя. Обмотка на сердечнике из трансформаторной стали. При работе устройства в обмотке появляется электродвижущая сила. Один небольшой нюанс — на статоре три обмотки статора, следовательно, вырабатывается трехфазное напряжение.С помощью такой схемы можно уменьшить токи пульсаций во время работы. Но это также требует нескольких этапов преобразования, более сложной схемы выпрямителя.

               Регулятор напряжения

               Карбюраторная схема генератора ВАЗ-2107 с двигателями старого образца состояла из выносного регулятора напряжения.

               Отдельно в подкапотном пространстве стояла коробка с устройством. Регуляторы бывают следующих типов:

               1. Регулируемые — возможность переключения на «зима» и «лето».В первом напряжение стабилизации немного выше, чем во втором. Относится к классу электрических бесконтактных устройств.
               2. Нерегулируемый — состоит из схемы на кристалле полупроводника или нескольких элементов. Это также бесконтактный электрический прибор.
               3. Механический вид состоит из электромагнитных реле и сопротивления. Давно не использовался, так как степень надежности крайне низкая.

               Использование регулятора напряжения, постоянное питание обмотки возбуждения.Ведь есть одна особенность генераторных установок: при изменении магнитного поля ротора пропорционально изменится напряжение на выходе устройства. Частота и ток останутся прежними. На современных модификациях автомобилей используются реле-регуляторы совмещенные с щеткодержателем. Стоимость такого устройства намного ниже.

               Блок диодов и конденсатор

               Блок диодов в цепи зарядки аккумулятора от генератора ВАЗ-2107 состоит из шести полупроводников, установленных на подковообразной пластине.Он установлен на задней крышке и позволяет с ее помощью охлаждать диоды. Полупроводники преобразуют трехфазное переменное напряжение в постоянное униполярное.

               В некоторых конструкциях используются еще два дополнительных полупроводника, предназначенных для защиты от перенапряжения. Но на автомобилях ВАЗ-2107 такие схемы не используются, так как они усложняют конструкцию.

               С помощью конденсатора в задней части устройства получается избавиться от переменной составляющей на выходе генератора. Проблема в том, что после выпрямления все равно будет небольшая пульсация переменного тока.Конденсатор в схеме замены работает как проводник при протекании переменного тока и как разрыв при постоянном токе.

               Share :

               Leave a Reply Cancel Reply

               Your email address will not be published.Required fields are marked *

               Comment

               Name*

               Email*

               Website
