Система охлаждения ЗМЗ 402: описание, детали неисправности

Система охлаждения двигателя ЗМЗ 402 достаточно простая, а поэтому легко обслуживаемая. Устанавливалась она на бензиновый силовой агрегат, который стал практически легендарным на Советском и постсоветском пространстве.

Технические характеристики

Прежде чем перейти непосредственно к рассмотрению характеристики охлаждающей системы ЗМЗ 402, стоит рассмотреть основные технические характеристики силового агрегата. Волговский мотор считался в Союзе одним из самых надёжных. Несмотря на высокий расход, двигатель 402 полюбился многим автомобилистам. Итак, рассмотрим, основные характеристики двигателя ЗМЗ 402, а также устройство работы:

Описание системы охлаждения

Система охлаждения ЗМЗ 402 включает в себя несколько элементов, а именно: термостат, водяной насос, радиатор, вентилятор, элементы отопителя, водяную рубашку, патрубки и расширительный бачок на котором расположена пробка.

Весь этот узел необходим для обеспечения охлаждения силового агрегата, и чтобы температура не выходила за рабочие приделы — 87-103 градуса Цельсия.

Узлы системы ОЖ

Как ДВС ЗМЗ 402, так и система охлаждения, имеют достаточно простую конструкцию, что позволят владельцам транспортного средства без труда производить ремонтно-восстановительные операции своими руками. Рассмотрим, каждый элемент узла охлаждения по отдельности, его характеристики и неисправности.

Термостат

Термостат — деталь системы охлаждения, которая обеспечивает циркуляцию охлаждающей жидкости по малому или большому кругу. При прогреве силового агрегата деталь находится в закрытом состоянии, но когда температура ОЖ достигает 50-60 градусов Цельсия, термостат открывается на большой круг, который идёт через радиатор, где и происходит охлаждение.

Основной неисправностью, с которой стыкаются все автомобилисты — заклинивание термостата в закрытом виде. Это довольно не плохо в зимний период эксплуатации транспортного средства, но не хорошо, когда автомобильный силовой агрегат начинает перегреваться. В случае если заклинивание происходит в открытом состоянии, то мотор будет достаточно долго греться. Единственный выход в данном случае — замена детали на новую.

Водяной насос

Водяной насос или помпа — деталь двигателя, которая обеспечивает циркуляцию охлаждающей жидкости по системе. Водяной насос ЗМЗ 402 имеет разборную основу, и в случае поломки некоторые детали можно сменить отдельно. Обычно, при проведении капитального ремонта движка, водяной насос разбирается, и меняются следующие детали: вал с подшипниками, крыльчатка, шкив и сальник.

Радиатор и вентилятор

На Волги и Газели устанавливали 3-х рядный радиатор медного изготовления. Его ресурс достаточно большой, но так, как автомобилям уже по 30 лет, то деталь не выдерживает. Именно в этом элементе охлаждается охлаждающая жидкость. Основной неисправностью является коррозия металла, которая приводит к течи.

Вентилятор на ЗМЗ 402 работает принудительно, поэтому охлаждение идёт постоянное. Крепится деталь на шкив коленчатого вала. Это не совсем удобно, поскольку двигатель нагревается достаточно долго.

Элементы отопления

В элементы отопителя салона входят — радиатор отопителя, вентилятор отопителя и патрубки. При помощи горячей ОЖ, которая течёт через радиатор, отапливается салон автомобиля. Данная система работает в зимней период, а вот в летнее время — подача жидкости перекрывается.

Патрубки и водяная рубашка

Водяная рубашка охлаждения находится непосредственно в самом блоке цилиндров и головке. Так, протекающая жидкость через водяные каналы мотора поглощает тепло и выводится, чтобы охлаждаться в радиаторе. Существует два типа неисправности этой системы — забивание сторонними предметами каналов и коррозия, при эксплуатации на воде или некачественном тосоле.

Самое страшное, что может в данном случае произойти — это попадание ОЖ в цилиндры мотора, что может привести к гидроудару. Коррозия водяной рубашки обнаруживается при проведении капитального ремонта силового агрегата.

Вывод

Система охлаждения двигателя ЗМЗ 402 достаточно простая в конструкции, обслуживании и ремонте. Так, большинство автолюбителей проводят ремонтно-восстановительные работы самостоятельно. Любители тюнинга заменяют практически все элементы системы охлаждения на новые от известных производителей.

Система охлаждения на Газель с ЗМЗ-402, ЗМЗ-405, 406, УМЗ-4215

Система охлаждения на Газель с двигателем ЗМЗ-402, ЗМЗ-405, ЗМЗ-406 и УМЗ-4215 жидкостная, закрытого типа, с принудительной циркуляцией. Насос обеспечивает постоянный поток жидкости через рубашку охлаждения блока и головки блока цилиндров. После чего жидкость проходит через термостат и радиатор, отдавая тепло окружающему воздуху.

Система охлаждения на Газель с двигателем ЗМЗ-402, ЗМЗ-405, ЗМЗ-406 и УМЗ-4215, устройство, схема, принцип работы, особенности системы охлаждения двигателя ЗМЗ-405.

Рубашка охлаждения, насос, термостат и радиатор образуют большой круг циркуляции. В систему охлаждения включены радиатор отопителя кабины, радиатор дополнительного отопителя (для фургонов с двумя рядами сидений и автобусов), и электронасос, установленный на отводящем шланге системы отопления. Для автомобилей Газель с двумя рядами сидений и автобусов. Количество жидкости, проходящей через радиатор отопителя не зависит от термостата и регулируется только краном отопителя.

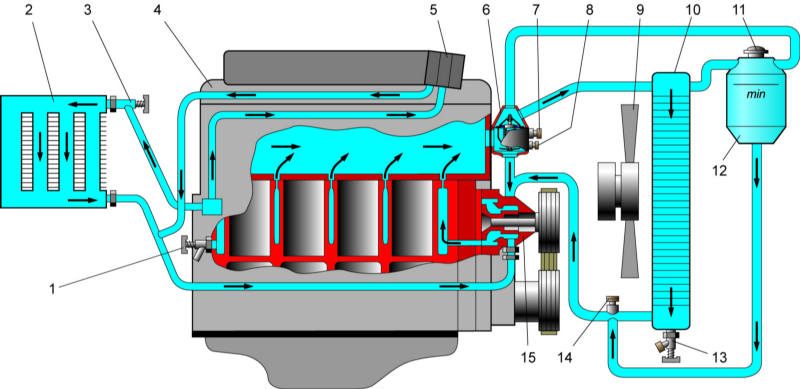

Схема системы охлаждения двигателей ЗМЗ-402 и УМЗ-4215 на автомобилях Газель.

Схема системы охлаждения двигателей ЗМЗ-402 на автомобилях Газель.

Схемка системы охлаждения двигателей ЗМЗ-406 на автомобилях Газель.

Схема системы охлаждения двигателей ЗМЗ-406 и ЗМЗ-405 на автомобилях Газель.

Система охлаждения двигателя ЗМЗ-406 на автомобилях Газель в основном аналогична системе охлаждения двигателя ЗМЗ-402. Но имеет отличия заключающиеся в том, что предусмотрен подогрев впускного трубопровода.

Кроме того, на корпусе термостата дополнительно установлены датчик температурного состояния двигателя и датчик аварийной температуры охлаждающей жидкости. На двигателе ЗМЗ-406 с левой стороны, а на двигателях УМЗ-4215 и ЗМЗ-402 с правой, расположен кран для слива охлаждающей жидкости из блока цилиндров.

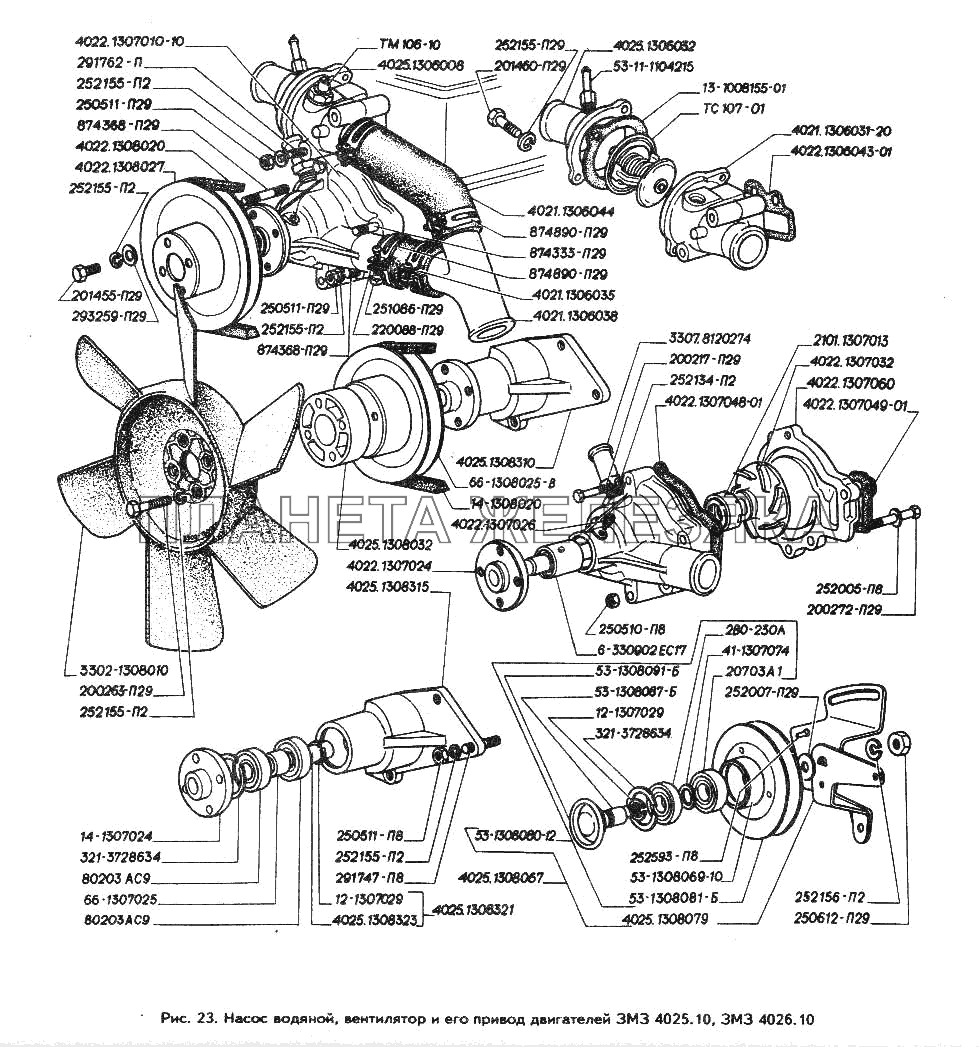

Насос охлаждающей жидкости системы охлаждения на Газель с двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

Центробежного типа. Размещен в передней части блока цилиндров с приводом от шкива коленчатого вала поликлиновым ремнем для ЗМЗ-406 или клиновым ремнем для ЗМЗ-402 и УМЗ-4215. Перераспределением потоков жидкости управляет термостат, с двумя клапанами: основным и байпасным. На холодном двигателе основной клапан закрыт, и вся жидкость циркулирует по малому кругу. Возвращаясь сразу в рубашку охлаждения минуя радиатор. Это ускоряет прогрев холодного двигателя.

При температуре 80–84 градуса для двигателя ЗМЗ-406 и 78–82 градуса для ЗМЗ-402 и УМЗ-4215, основной клапан начинает открываться, пропуская часть жидкости по большому кругу, а байпасный — закрывается. При температуре 94 градуса основной клапан открывается полностью, а байпасный закрывается. И вся жидкость циркулирует через радиатор
двигателя.

Вентилятор системы охлаждения на Газель с двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

С шестилопастной пластмассовой крыльчаткой. Приводится во вращение от коленчатого вала клиновым или поликлиновым (у ЗМЗ-406) ремнем. Ось вентилятора у ЗМЗ-402 вращается в двух подшипниках. У двигателей УМЗ-4215 вентилятор имеет подшипник, такой же, как и у насоса.

Подшипники установлены в специальном кронштейне, закрепленном на крышке распределительных шестерен тремя шпильками. У ЗМЗ-406 крыльчатка вентилятора установлена на шкиве насоса охлаждающей жидкости. Привод вентилятора двигателя УМЗ имеет натяжной шкив на отдельном кронштейне.

Номинальные размеры и посадки сопрягаемых деталей привода вентилятора системы охлаждения на Газель с двигателем ЗМЗ-4025 и ЗМЗ-4026.

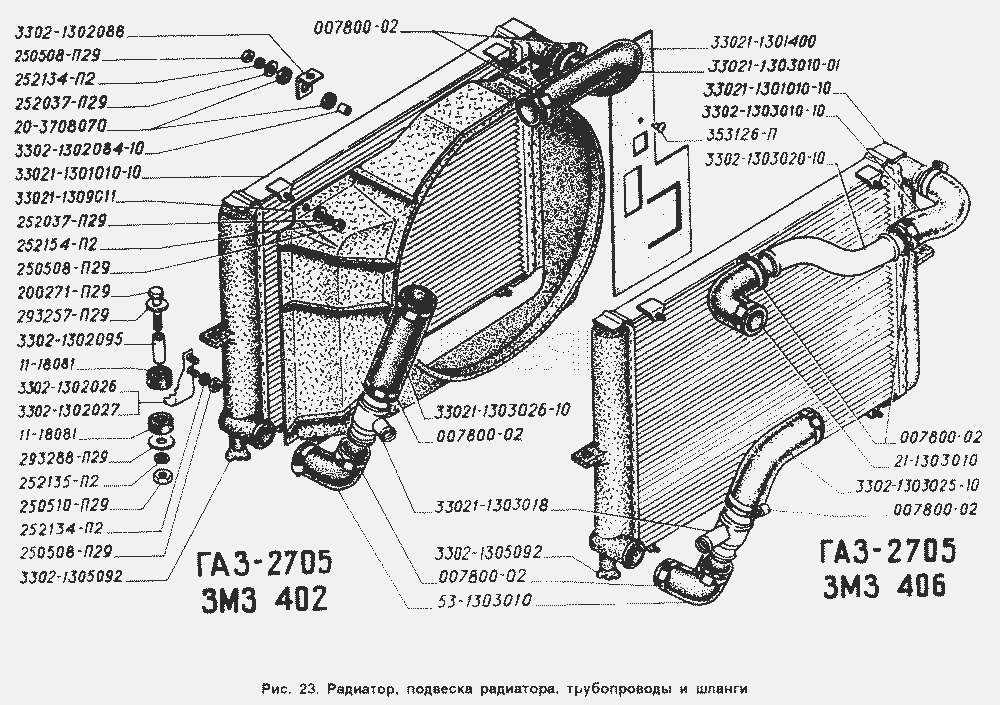

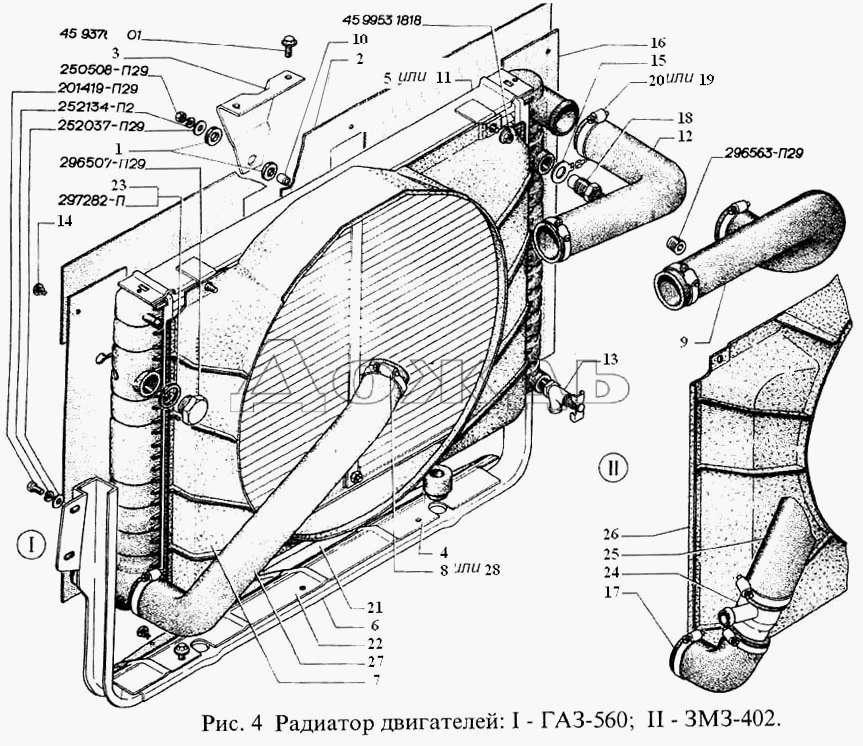

Радиатор системы охлаждения на Газель с двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

Трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновую уплотнительную прокладку путем обжимки опорной пластины по фланцу бачков. На бачках и верхней пластине остова радиатора имеются кронштейны для крепления радиатора к кузову. На левом по ходу автомобиля бачке в нижней части имеется пробка или кран для слива охлаждающей жидкости.

Расширительный бачок системы охлаждения на Газель с двигателем ЗМЗ-402, ЗМЗ-406 и УМЗ-4215.

Пластмассовый, соединен шлангом с патрубком нижнего бачка радиатора, трубкой с патрубком термостата и с левым бачком радиатора. На бачке имеется метка MIN, показывающая нижний допустимый уровень охлаждающей жидкости в бачке. Расширительный бачок закрыт резьбовой пробкой.

Герметичность системы обеспечивается клапаном в пробке расширительного бачка. Он поддерживает избыточное давление в системе на горячем двигателе. За счет этого температура кипения жидкости повышается до 115 градусов и уменьшаются ее потери на испарение. Клапан открывается при понижении давления в системе (на остывающем двигателе).

Особенности системы охлаждения на Газель с двигателем ЗМЗ-405.

Системы охлаждения двигателей семейства ЗМЗ-402 и семейств ЗМЗ-406 и ЗМЗ-405 сконструированы по одной схеме и различаются только размерами и формой соединительных шлангов. А также конструкцией термостата, водяного насоса и ремня привода водяного насоса.

Система охлаждения двигателей ЗМЗ-406 и ЗМЗ-405 дополнительно отличается жидкостным подогревом впускной трубы. Для создания которого в систему введены еще два соединительных трубопровода. Кроме того, в корпусе термостата, помимо датчика указателя температуры охлаждающей жидкости, установлен датчик сигнальной лампы перегрева охлаждающей жидкости.

Системы охлаждения двигателей семейств ЗМЗ-406 и ЗМЗ-405 практически идентичны, отличаются лишь конструктивными изменениями некоторых узлов:

— В шланге отвода охлаждающей жидкости от радиатора отопителя установлен дополнительный тройник с резьбовой пробкой для удаления воздуха из системы.
— На части автомобилей Газель установлен вентилятор радиатора системы охлаждения двигателя с электромагнитной муфтой включения.

Похожие статьи:

• Автомобиль скорой медицинской помощи АСМП ГАЗ-221727 Соболь Бизнес, назначение, характеристики, комплектация и оборудование медицинского салона.
• Автомобили ГАЗель Классик категории N1 и M2, ГАЗ-33027, ГАЗ-33023, ГАЗ-330273, ГАЗ-330232, ГАЗ-27057, ГАЗ-3221, ГАЗ-32217, ГАЗ-32213, ГАЗ-322173, ГАЗ-32212 и ГАЗ-322132.
• Система зажигания двигателя УМЗ-А275-100 EvoTech 2.7 на автомобилях Газель и Соболь, исполнительные механизмы системы питания топливом.
• Виды, периодичность и объем технического обслуживания двигателя УМЗ-А274 EvoTech 2. 7 на автомобиле Газель и Соболь.
• Система вентиляции картера двигателя УМЗ-А275-100 EvoTech 2.7 на автомобиле Газель и Соболь, устройство, принцип действия, особенности конструкции, схема, обслуживание.
• Система смазки двигателя УМЗ-А275-100 EvoTech 2.7 на автомобиле Газель и Соболь, принцип действия, особенности конструкции, схема, обслуживание.

система охлаждения, греется, момент затяжки ГБЦ, нет зарядки, кипит причины, зазоры клапанов, регулировка карбюратора, отзывы, расход топлива, проводка, технические характеристики, объем, сколько масла, пропала искра, газовое оборудование

Целый ряд автомобилей оснащен 402 двигателем: Газель, Волга, транспорт Ульяновского автозавода и микроавтобусы Латвия. ЗМЗ-402 — четырехцилиндровые силовые агрегаты, работающие на бензине, производимые на Заволжском моторном заводе. Газель — российский грузовик малого класса. Первые экземпляры выпускались с КПП и двигателями Волги.

Устройство и характеристики

Двигатель ЗМЗ-402 — лидер по количеству выпускаемых экземпляров в Заволжье. Это мотор с 4 цилиндрами, работающий на бензине. Производительность техники зависит от установленных механизмов и силового агрегата: лучше карбюратор К-151, обеспечивающий большую скорость.

Технические характеристики и описание мотора:

• блок из алюминия;
• чугунные гильзы;
• нижнее расположение распределительного вала;
• увеличенный подъем распределительного вала;
• модернизированный масляный насос и выпускной коллектор;
• рабочий объем двигателя — 2440 см³;
• простая система карбюратора;
• механический бензонасос;
• малая мощность — 100 л. с.;
• расход топлива на Газели с 402 двигателем — 11,1 л;
• на 2500 оборотов крутящий момент — 182 Нм.

Система ГРМ оснащена 8 клапанами и цепным приводом. Диаметр цилиндра двигателя и ход поршня — 92 мм. Технические параметры силового агрегата — причина высокой чувствительности транспорта к малейшим перегрузам. Масло в двигателе производитель рекомендует менять через каждые 10000 км.

Система охлаждения

402-силовой агрегат имеет простую схему системы охлаждения двигателя в виде кольца: с помощью водяного насоса происходит принудительное движение охлаждающей жидкости — тосола или антифриза. Элементы системы охлаждения:

1. Радиатор — медная 3-рядная деталь, играющая роль охладителя.
2. Вентилятор функционируют при крутящемся коленчатом вале. Его расположение в задней части радиатора обеспечивает высокую степень охлаждения.
3. Патрубки — элементы, соединяющие между собой компоненты системы охлаждения.
4. Термостат — регулировочный клапан, контролирующий поток жидкости по двигателю.
5. Водяная рубашка — деталь, поглощающая тепло внутри блока цилиндров.
6. Водяной насос — элемент передней части блока, отвечающий за движение жидкости по кругу.

Простая схема охлаждения позволяет автолюбителям самостоятельно ремонтировать и модернизировать ее элементы.

Электрооборудование двигателя

Если автовладелец решил поставить мотор новой многоклапанной версии, параллельно можно заменить электрическую проводку Газели. Заводская электросхема с цветовыми и условными обозначениями — помощник в замене старых проводов и блока предохранителя на новые элементы.

Особенности электрической схемы:

• в основе первого уровня защиты — силовые плавкие предохранители;
• два главных контура электроцепи;
• два монтажных блока под капотом.

Функция блока предохранителей — защита элементов транспорта от короткого замыкания и высоких значений напряжения бортовой сети. Он размыкает цепь и предотвращает повреждение электроприборов. Дополнительная устойчивость функционирования оборудования Газели обеспечивается двухуровневой моделью.

Выхлопная система

Выхлопная система Газели с 402 двигателем состоит из таких элементов:

• глушитель;
• резонатор;
• подвеска;
• трубы.

Маленький диаметр сечения приводит большинство автолюбителей к необходимости модернизации системы.

Газовое оборудование

Для Газели подходят газобаллонное оборудование второго и четвертого поколения, выбор определяется модификацией силового агрегата. Для 402 двигателя предварительно потребуется некоторые модернизации системы:

• зажигание установить раньше на один пункт;
• рекомендуемая расточка головки агрегата — 4.5 мм;
• зазоры — 0,45 мм.

Расход газа в грузовой машине составляет 20-30 л.

Обслуживание и ремонт

Наличие схемы внутреннего устройства машины позволяет провести самостоятельный ремонт двигателя в случае простых неисправностей. Увеличение расхода топлива, масла, протечка охлаждающей жидкости, нехарактерные шумы и постукивания в механизме — первые показания к ремонту. Продлить функционирование деталей и транспорта помогает обслуживание и замена износившихся компонентов.

Почему греется и что делать

Перегрев двигателя — признак проблем в системе охлаждения. Необходимо сделать диагностику функционирования радиатора, термостата и водяного насоса.

Если нет зарядки

Отсутствие зарядки может быть вызвано рядом причин:

1. Нарушение контакта в электропроводке от аккумулятора к блоку предохранителей.
2. Сломался предохранитель в зарядной цепи автомобильной батареи. Зарядка не идет, присутствует напряжение с генератора.
3. Нарушение связи между генератором и блоком предохранителей.
4. Отсутствие контакта между второй щеткой генератора и реле.
5. Обрыв в реле-регулятора.
6. Отсутствие электроконтакта в щеточном механизме и щеткодержателе.
7. Из-за обрыва не функционирует роторная обмотка.
8. Неполадки в диодах выпрямительного блока.

Если пропала искра, диагностику стоит начать с контроля работы топливной системы и карбюратора.

Почему мотор кипит

Если мотор Газели регулярно закипает в жару, причина в прокладке ГБЦ. Исправить ситуацию поможет развоздушивание системы охлаждения и увеличение просвета для трубки. После этого электровентилятор будет включаться и охлаждать механизмы вовремя.

Как отрегулировать карбюратор

Регулировка карбюратора на Газели с 402 двигателем обеспечивает надежную работу двигателя. Последовательность работы:

• прогреть машину;
• удалить ограничитель вращения узкой отверткой;
• определить положение винта с максимальной частотой вращения;
• установить повышенную частоту вращения;
• при работающем на холостом ходу двигателе произвести затяжку винта качества.

Регулировка заканчивается при падении частоты вращения до 120 оборотов в минуту.

Настройка зажигания

Последовательность установки зажигания:

1. Совмещение средней риски на валу двигателя на крышке ГБЦ. Момент сжатия на 1 цилиндре выявляется с помощью открытия крышки.
2. Установка бегунка напротив внутреннего контакта, подключенного с помощью кабеля к свече.
3. Ослабление болта октан-корректора гаечным ключом
4. Настройка шкалы на нулевой показатель.
5. Ослабление болта, фиксирующего пластину октан-корректора.
6. Поворот корпуса трамблера до полного совмещения меток.
7. Закрутка болтов.

Во время ремонтных работ потребуется знание и учет особенностей 402 двигателя: момент затяжки, величины зазора клапанов, крутящего момента и других технических характеристик.

Система охлаждения 402

Система охлаждения двигателей ЗмЗ-402 Газель ГАЗ-2705.

Рис.1.

I – с одним отопителем; II – с двумя отопителями и электронасосом; 1 – расширительный бачок; 2 – термостат; 3 – датчик указателя температуры охлаждающей жидкости; 4 – радиатор; 5 – сливная пробка (кран) радиатора; 6 – вентилятор; 7 – ремень привода вентилятора; 8 – ремень привода насоса охлаждающей жидкости; 9 – насос охлаждающей жидкости; 10 – сливной кран блока цилиндров; 12 – электронасос системы отопления; 11, 13 – кран отопителя; 14 – радиатор дополнительного отопителя; 15, 16 – радиатор основного отопителя; 17 – основной клапан термостата; 18 – байпасный клапан.

   Система охлаждения ЗМЗ-402 автомобилей Газель ГАЗ-2705 — жидкостная, закрытого типа, с принудительной циркуляцией. Насос обеспечивает постоянный поток жидкости через рубашку охлаждения блока и головки блока цилиндров, после чего жидкость проходит через термостат и радиатор, отдавая тепло окружающему воздуху. Рубашка охлаждения, насос, термостат и радиатор образуют «большой круг» циркуляции.

В систему охлаждения включены радиатор отопителя кабины, радиатор дополнительного отопителя (для фургонов с двумя рядами сидений и автобусов), и электронасос, установленный на отводящем шланге системы отопления (для автомобилей с двумя рядами сидений и автобусов). Количество жидкости, проходящей через радиатор отопителя не зависит от термостата и регулируется только краном отопителя. Водяной насос двигателя ЗМЗ-402 автомобилей Газель ГАЗ-2705 — центробежного типа, размещен в передней части блока цилиндров с приводом от шкива коленчатого вала полуклиновым или клиновым ремнем.

Перераспределением потоков жидкости управляет термостат, с двумя клапанами: основным и байпасным. На холодном двигателе Газель ГАЗ-2705 основной клапан закрыт, и вся жидкость циркулирует по «малому кругу», возвращаясь сразу в рубашку охлаждения минуя радиатор. Это ускоряет прогрев холодного двигателя. При температуре 80–84°С основной клапан начинает открываться, пропуская часть жидкости по большому кругу, а байпасный — закрывается. При температуре 94°С основной клапан открывается полностью, а байпасный закрывается и вся жидкость циркулирует через радиатор двигателя.

Вентилятор — с шестилопастной пластмассовой крыльчаткой. Ось вентилятора вращается в двух подшипниках. Подшипники установлены в специальном кронштейне, закрепленном на крышке распределительных шестерен тремя шпильками. Радиатор двигателя Газель ГАЗ-2705 — трубчато-ленточный, с боковыми пластмассовыми бачками. Бачки соединены с остовом радиатора через резиновую уплотнительную прокладку путем обжимки опорной пластины по фланцу бачков. На бачках и верхней пластине остова радиатора имеются кронштейны для крепления радиатора к кузову. На левом по ходу автомобиля бачке в нижней части имеется пробка или кран для слива охлаждающей жидкости.

Двигатель ЗМЗ 402 – модернизация системы охлаждения.

   После форсирования мотора возникает проблема перегрева, так как режим работы кардинально изменился. Двигатель ЗМЗ 402, устанавливаемый на Газели и Волги, не лишен таких недостатков. Можно даже сказать, что в обычном (не форсированном) режиме, этот двигатель не отличается высокой эффективностью системы охлаждения. Поэтому, многие автолюбители, рано или поздно, но приходят к выводу, что нужно что-то предпринимать.

Форсирование двигателя ЗМЗ-402 приводит не только к модернизации системы охлаждения, но и к усовершенствованию систем смазки, газораспределения, зажигания. Иными словами, простой расточкой цилиндров не обойтись, для правильной работы двигателя придется переделать практически все. К тому же, усовершенствовать тормозную систему не помешает, так как мощность двигателя и максимальная скорость увеличились.

 Модернизация охлаждения двигателя.

   Для начала нужно решить, чем конкретно вы недовольны, что вы ожидаете получить после переделок? В первую очередь, конечно, потребуется замена крыльчатки с приводом от коленвала на электрический вентилятор. В радиаторах предусмотрено место под установку датчика включения вентилятора, поэтому, с этим проблем не возникнет.

Второе, что нужно сделать, – предусмотреть ручное включение вентилятора, на тот случай, если вдруг датчик выйдет из строя. Неплохая идея – плавное включение вентилятора. Реализовать ее можно при помощи блока задержки. Таким образом, на двигатель уменьшается нагрузка в момент включения вентилятора.

Третье – замена радиатора на более совершенный. Например, немного дороже обойдется медный. Но у него есть плюс – теплоотдача выше. Следовательно, двигатель ЗМЗ-402 с таким радиатором будет охлаждаться намного лучше и эффективнее.

 Система охлаждения ЗМЗ-402.

   Система охлаждения двигателя ЗМЗ-402 жидкостная (хотя, конечно, правильнее назвать ее комбинированной, так как встречный поток воздуха охлаждает радиатор). Герметичного типа – охлаждающая жидкость в системе находится под давлением. Два круга охлаждения – большой и малый. Если проще, то большой круг – это когда в работе участвует радиатор, малый – без него.

Обязанность термостата – переключение циркуляции охлаждающей жидкости с малого круга на большой и наоборот. Большинство неисправностей системы охлаждения двигателя заключается именно в нем. Закипание двигателя ЗМЗ-402 – это первый признак того, что термостат вышел из строя. Его нужно только менять, так как он не разборный, а следовательно, ремонту не подлежит.

Помпа имеет привод от коленчатого вала двигателя ЗМЗ-402, обеспечивает циркуляцию охлаждающей жидкости в системе охлаждения. Ресурс у нее очень высокий, если правильно эксплуатировать. Один, самый важный, элемент – это подшипник, который имеет свойство изнашиваться. Особенно, если в систему охлаждения двигателя залит не тосол, а вода. Тосол сам по себе жирный, маслянистый, он смазывает подшипник. Если же залить воду, то она не только не будет смазывать механизм, но и в каналах двигателя образует много накипи, что повлияет на качество охлаждения.

Радиатор расположен так, что на него падает встречный поток воздуха, разбит он на соты, предназначен для лучшего охлаждения двигателя ЗМЗ-402. Кроме потока воздуха, радиатор обдувается крыльчаткой, имеющей привод от коленвала двигателя. Но все чаще на радиатор устанавливают электрический вентилятор, он намного эффективнее. Радиатор отопителя – служит для отопления салона автомобиля в зимнее время. Двигатель ЗМЗ-402 рассчитан на подключение одного или двух радиаторов отопителя (второй – для отопления фургона, если двигатель на Газели). И последнее – соединительные патрубки, расширительный бак и датчик температуры.

Топливная система двигателя ЗМЗ-402 автомобилей Газель ГАЗ-2705.

Рис.2.

1 — топливный насос; 2 — фильтр тонкой очистки топлива; 3 — питающий топливопровод; 4 — воздухозаборный шланг; 5 — карбюратор; 6 — воздушный фильтр; 7,9 — штуцеры; 8 — крышка фильтра тонкой очистки; 10 — прокладка; 11 — фильтрующий элемент; 12 — пружина; 13 — стакан-отстойник; 14 — держатель стакана-отстойника; 15,16 — штуцеры; 17 — крышка фильтра-отстойника; 18 — прокладка; 19 — фильтрующий элемент; 20 — пружина; 21 — корпус отстойника с кронштейном крепления; 22 — сливная пробка; 23 — сетчатый фильтр топливозаборника; 24 — кронштейн топливного бака; 25 — сливной трубопровод; 26 — топливозаборник; 27 — топливный бак; 28 — датчик указателя уровня топлива; 29 — хомут; 30 — наливная горловина; 31 — фильтр-отстойник; 32 — рычаг ручного привода топливного насоса; 33 — прокладка топливного насоса.

Система питания (топливная система) двигателя Газель ГАЗ-2705 состоит из топливного бака, топливопроводов, топливного насоса, фильтра-отстойника, фильтра тонкой очистки топлива, карбюратора К-151 с приводом дроссельных и воздушной заслонок, воздушного фильтра. Топливо, под действием разрежения, создаваемого топливным насосом, проходит через сетку топливозаборника и по топливопроводу поступает в корпус фильтра-отстойника.

Вода и крупные механические частицы остаются в корпусе, а топливо проходит через фильтрующий элемент, состоящий из набора тонких стальных пластин, и по трубопроводу подается к топливному насосу. После насоса топливо проходит через фильтрующий элемент фильтра тонкой очистки и поступает в карбюратор. Воздух, необходимый для образования рабочей смеси, подается в карбюратор через воздушный фильтр.

Топливный бак автомобилей Газель ГАЗ-2705— расположен с левой стороны на лонжероне рамы. При установке двух баков они расположены по обеим сторонам автомобиля. Баки крепятся к лонжеронам при помощи кронштейнов и хомутов. Между хомутами и баком уложены картонные прокладки. На фургонах и автобусах устанавливается только металлический бак, на остальных автомобилях могут быть установлены металлический или пластмассовый топливные баки. Заправочная емкость металлического бака составляет 70 л, пластмассового — 60 л. В верхней части бака автомобилей Газель ГАЗ-2705 находится топливозаборник, состоящий из трубки и фильтра в виде латунной сетки, а также датчик электрического указателя уровня топлива.

В нижней части бака расположена сливная пробка. Наливная горловина пластмассового топливного бака закреплена на задней панели кабины и соединена с баком резиновым шлангом. Резьбовая пробка наливной трубы — без клапанов. Паровоздушный клапан соединен с баком с помощью поливинилхлоридной трубки и штуцера с шариковым клапаном, предотвращающим вытекание топлива из бака при опрокидывании автомобиля в аварийных ситуациях. Паровоздушный клапан имеет впускной и выпускной клапаны. Впускной клапан срабатывает при разрежении в баке 0,44–3,53 кПа, выпускной — при давлении 0,39–1,62 кПа. На фургонах и автобусах Газель ГАЗ-2705 наливная горловина бака расположена в специальной нише. Снаружи горловина закрыта лючком.

Пробка наливной горловины металлического бака имеет впускной и выпускной клапаны, аналогичные паровоздушному клапану пластмассового топливного бака. При заполнении бака вытесняемый топливом воздух отводится в атмосферу через воздушную трубку.Топливопроводы выполнены из латунных трубок. Трубки соединены с топливным насосом, баком, фильтром-отстойником, фильтром тонкой очистки топлива и карбюратором посредством штуцеров, конических муфт, накидных гаек и гибких шлангов со стяжными хомутами. Сливной топливопровод отводит излишки топлива от карбюратора, что улучшает работу системы питания и пуск горячего двигателя при высокой температуре окружающего воздуха. При установке двух баков слив топлива из карбюратора в бак отсутствует.

Воздушный фильтр двигателя ЗМЗ-402 автомобилей Газель ГАЗ-2705— сухого типа, со сменным фильтрующим элементом из пористого картона установлен на карбюраторе через резиновую прокладку. Фильтр снабжен воздухозаборным гофрированным шлангом, соединенным с металлическим патрубком, расположенным на брызговике справа. Привод дроссельных и воздушной заслонок состоит из педали, тросика, соединяющего педаль с сектором рычага дроссельных заслонок, наконечников с сальниками, регулировочных гаек, муфт и тяги воздушной заслонки карбюратора с ручкой, расположенной на панели приборов.

Управление воздушной заслонкой карбюратора осуществляется ручкой тяги с места водителя. Когда ручка находится в исходном положении (утоплена), воздушная заслонка полностью открыта. Топливный насос (бензонасос) двигателя автомобилей Газель ГАЗ-2705— диафрагменного типа, приводится в действие от эксцентрика на распределительном валу. Клапан насоса состоит из обоймы, изготовляемой из цинкового сплава, резинового клапана и латунной пластины, поджимаемых пружиной из бронзовой проволоки. Над всасывающими клапанами насоса установлен фильтр, изготовленный из мелкой латунной сетки.

Для заполнения карбюратора топливом при неработающем двигателе насос имеет рычаг ручного привода. Для предотвращения попадания бензина в картер при повреждении диафрагмы в корпусе насоса имеется отверстие с сетчатым фильтром. Топливный фильтр-отстойник двигателя Газель ГАЗ-2705установлен на левом лонжероне рамы перед топливным баком и предназначен для отделения от топлива воды и механических примесей размером более 0,05 мм.

Для слива отстоя внизу корпуса фильтра имеется сливная пробка. Для очистки топлива от механических примесей фильтр снабжен фильтрующим элементом, состоящим из набора тонких металлических пластин. Фильтр тонкой очистки топлива устанавливается на двигателе перед карбюратором и состоит из корпуса, резиновой прокладки, уплотнительной резиновой втулки, керамического или бумажного фильтрующего элемента, пружины, стакана-отстойника и деталей его крепления.

Живая и мертвая вода в радиаторе

С. Ионес

В апреле окончательно уходит зима, значит, пришло время подготовки автомобиля к летнему сезону. Сегодня на нашей страничке, посвященной «Газелям», поговорим о системе охлаждения двигателя. В жаркую погоду ей придется работать интенсивнее, а может быть, и с особым напряжением.

Пока зима и холода, температурный режим двигателя держится в норме. Но как только наступают первые теплые деньки, многие водители сталкивались с тем, что мотор начинает перегреваться. Чтобы завершить рейс и добраться до гаража, приходится включать на полную мощность «печку» и буквально жариться в кабине вместе с пассажирами. И это верный признак того, что сезонное обслуживание (СО) надо было провести раньше.

Проводить сезонное обслуживание нужно независимо от того, возникли уже проблемы с охлаждением двигателя или нет. При наличии проблем начинать нужно именно с сервисных операций. В частности, с мытья машины в целом и наружной промывки радиатора в частности. В разговоре о зимней эксплуатации «Газелей» мы уже говорили, что противогололедный реагент затыкает отверстия расположенного низко радиатора и от нагрева превращается в камень. Весьма вероятно, что последствия этого проявятся именно с наступлением тепла. Так что есть смысл не лениться и снять облицовку радиатора: по крайней мере, увидите, насколько эффективными будут ваши усилия.

Следующий шаг – промыть систему охлаждения изнутри и залить свежий тосол. Его выполняют по необходимости. Разные тосолы, даже отечественные, не дружат между собой. Поэтому после доливки в систему охлаждения любой жидкости, купленной не в той канистре, из которой заправлялась система, при ближайшем СО тосол нужно сменить. Это тем более актуально, что для доливки мог использоваться и «левый», некондиционный тосол, купленный, кстати, у продавцов, с виду заслуживающих доверия. Владелец подержанной машины может и не знать, что какое-то время, иногда довольно длительное, она работала с водой в радиаторе. Потом залили тосол, он смыл образовавшуюся накипь и пришел в негодность. Но это легко определить на глаз: обычно в таком случае тосол темнеет, приобретая ржавый оттенок, иногда и пенится.

К счастью, на рынке много химических средств разных производителей, предназначенных для промывки системы охлаждения. Есть и старый верный путь – промывка проточной водой. В расширительный бачок вставляют шланг с пущенной из-под водопроводного крана водой, открывают сливные краны (или выворачивают пробки на их месте) и дают мотору поработать на холостых оборотах несколько часов.

Закрывая тему сервиса и переходя к ремонту, добавим, что при СО следует также провести полную ревизию состояния шлангов и хомутов. Последние, кстати, при первой же оказии желательно заменить на улиточные с винтом.

И на 402-м и на новом 406-м моторе упростить промывку и смену охлаждающей жидкости должны сливные краны, от которых отказались создатели других отечественных легковых моторов.

Кран слива с блока цилиндров расположен в неудобном месте – под выпускным коллектором. На ульяновском моторе он «флажковый». Бывалые владельцы машин с таким краном (не только «Газелей», но также «Волг», УАЗов, «Москвичей») для удобства пользования изготавливают длинную рукоятку привода крана из толстой проволоки или прутка. Кончик рукоятки и на виду и, если подобрать правильную форму, открывать и закрывать кран будет довольно удобно. А вот у двигателя ЗМЗ-402 на блоке устанавливают винтовой кран, аналогичный тому, что сливает охлаждающую жидкость с радиатора. Чтобы слить тосол с блока, нужно повернуть на несколько оборотов маленькую плоскую рукоятку. Добираться до нее неудобно, да и можно обжечься о нагретый выпускной коллектор. Винтовой и флажковый краны взаимозаменяемы друг с другом.

Конструктор-двигателист, ознакомившись со всем сказанным, заметил, что если в систему охлаждения залита незамерзающая жидкость, кран не нужен, и даже вреден, и рекомендовал заменить его пробкой, как это сделано на «Жигулях». В самом деле, краны необходимы для ежедневного слива воды зимой. И если нужда в этом отпадает, то кран становится лишним источником неисправностей, надо сказать довольно щедрым. А для замены тосола один раз в два-три года можно и пробку вывернуть.

У машины с тосолом кран практически не используется, а когда становится нужен, открывать его приходится с большим усилием, но закрыть чаще всего уже не удается из-за деформации пластиковых деталей. В этот момент как раз и появляется смысл заменить кран пробкой. Только не нужно в этом качестве использовать болт: резьба на ней должна быть такой же, как и на кране – конической.

В некоторых случаях виновником перегрева является термостат. Тогда его замена решает проблему. Перед установкой термостат желательно проверить. Для этого потребуется кастрюля с водой и термометр отградуированный хотя бы до 100оС. Впрочем, можно обойтись и без него. Главное, чтобы в холодном состоянии был открыт «малый круг», а «большой» – закрыт. В кипятке ситуация должна быть обратной. Простенький эксперимент позволит сразу снять вопрос и разрешит все сомнения. Сама же замена не представляет никакой сложности.

Термостат у «Газели» снимается и устанавливается легче, чем на многих отечественных легковых машинах. Достаточно отсоединить верхний шланг, из него выльется литра полтора тосола, затем отворачиваем два болта крепления крышки – и вот он. Для сравнения: у ижевского «Москвича» надо отвернуть уже четыре болта, а на машинах ВАЗ, «Москвич»-2140 и -2141 термостат висит где-то внизу, в паутине шлангов, и когда его вынимаешь, выливается половина имеющегося в системе тосола.

Проще всего менять термостат на двигателе УМЗ-421. Его корпус находится под капотом прямо на виду. И термостат и его крышка стоят вертикально, поэтому снимать крышку особенно удобно. ЗМЗ-402 отличается тем, что термостат расположен на том же месте, но горизонтально: отворачивать один из болтов чуть-чуть труднее.

Не сложнее добраться до термостата и на ЗМЗ-406. Создатели двигателя нового поколения оставили термостат под крышкой корпуса, закрепленной теми же двумя болтами. Разве что придется вывернуть один лишний болт – снять с клапанной крышки хомут крепления шланга вакуумного усилителя и отвести его в сторону.

Кстати, есть несколько модификаций термостатов, у которых клапан открывается при разной температуре: в пределах от 76 до 90оС. Один из водителей как-то предлагал переставлять термостат раз в сезон: на лето «похолоднее», а на зиму более «горячий». Заметим, что это занятие для «гурманов», любителей «поколдовать».

Другой традиционный виновник перегрева – радиатор. Чаще всего из-за банальной грязи, потому и рекомендуем начинать борьбу с перегревом с обслуживания. Однако противогололедные реагенты не только ухудшают теплообмен, но и разрушают радиатор, что нередко выясняется как раз в процессе промывки.

Пришедший в негодность однорядный радиатор заменяют таким же обычно лишь те, для кого экономия денег – самоцель. В продаже есть радиаторы, по эксплуатационным качествам заметно превосходящие штатную модель. Как «бюджетный» вариант «особо экономным» владельцам можно предложить другой однорядный радиатор, изготовленный из меди. Он обладает лучшей теплопроводностью, не так боится грязи и соли, как алюминиевый. Практика эксплуатации автомобилей старых выпусков это подтверждает.

Лучшее решение – не экономить и перейти на двух- или трехрядный медный радиатор. Даже двухрядный по объему намного больше однорядного, а потому прокачивает больше тосола. К тому же у него немного больше лобовая площадь, а значит, он лучше продувается потоком воздуха. Любому двигателю, хоть 402-му, хоть 406-му с радиатором увеличенного объема будет легче терпеть тяжелые летние дорожные пробки.

Трехрядный еще эффективнее, особенно для теплонапряженного ЗМЗ-406. Но многие считают его слишком дорогим, поэтому так популярен двухрядный. Продавцы запчастей утверждают, что самые лучшие радиаторы выпускает Оренбургский завод.

В первые годы существования «Газелей» некоторые водители, намучавшись с перегревом, переделывали моторный отсек для установки радиатора от «Волги», так как он намного объемнее однорядки. Машины, пережившие эту реконструкцию, еще можно встретить на рынке подержанного транспорта, и не исключено, что покупка такого автомобиля при прочих благоприятных условиях оправдана. Но сегодня вставлять в «Газель» «волговский» радиатор все же слишком хлопотно: у него совсем другая форма, да и бачки расположены вертикально, а не горизонтально.

Разумным вариантом доработки системы охлаждения «Газели» является установка электровентилятора. Один из вариантов – поставить мощный вентилятор от «Волги». С какой-нибудь разборки можно достать не менее эффективный вентилятор от иномарки. Но в любом случае это серьезный объем работ. В частности, придется вносить дополнения в электрооборудование машины, устанавливать датчик включения электровентилятора на верхний бачок или патрубок радиатора. Купить датчик от «Волги» – не проблема.

Электровентилятор увеличит нагрузку на электросеть. В неблагоприятных условиях, например, вечером в пробке, в прохладную погоду, когда включены фары, печка, магнитола (а у микроавтобуса вдобавок вторая печка и свет в салоне) хватит ли мощности штатного генератора? Поэтому некоторым водителям кажется соблазнительным приобрести генератор помощнее, выдающий 90–95А против 65А штатного.

Еще одно «больное» место системы охлаждения – кран «печки». В весеннее межсезонье, когда температура воздуха иногда в течение суток скачет от летнего тепла до заморозков, пользоваться краном приходится особенно часто. Конечно, штатный кран «Газели», выпущенной до рестайлинга 2003 г., довольно надежен, но не вечен. В наше время, когда в сантехнике получили массовое распространение керамические «буксы», в магазинах запчастей имеются и «керамические» краны отопителя «Газели». Фирмы, занимающиеся ремонтом нижегородских автомобилей, всем своим постоянным клиентам ставят именно их. Многочисленные водители и ремонтники в один голос утверждают, что «керамика» долговечнее.

Особенно много нареканий вызывает кран отопителя с электроприводом, появившийся на «Газели» и «Соболе» в 2003 г. Он попросту неработоспособен. Перегонщики, да и многие водители, предлагают раз и навсегда выставить его в открытом положении. Одна из главных причин этого заложена в исполнительном механизме: пластиковая шестеренка, перемещающая зубчатый сектор, не выдерживает нагрузки и проворачивается. После этого мастера сервисов или водители удаляют кран с электроприводом, и его место занимает механический от ВАЗ-2109.

Причем такую доработку проводят даже продавцы новых автомобилей и гарантийные сервисы, которым инструкция не разрешает вносить изменения в конструкцию автомобиля. Впрочем, это уже мало соотносится с переходом на жаркий сезон. Правда, такой ремонт или просто доработку есть смысл совместить со сливом охлаждающей жидкости из системы при сезонном обслуживании.

Редакция благодарит продавцов магазина фирмы «ЭРГОН» за помощь в проведении фотосъемки радиаторов.

Автор благодарит продавца магазина «ГАЗАВТОДЕТАЛЬ» Дмитрия Царева за помощь в в проведении фотосъемки кранов отопителя.

ДРУГИЕ СТАТЬИ НА ЭТУ ТЕМУ:

Охлаждение двигателя ЗМЗ-402 ГАЗ-2705

Система охлаждения — жидкостная, закрытая, с принудительной циркуляцией, состоит из водяной рубашки в блоке и головке цилиндров двигателя, насоса охлаждающей жидкости, радиатора, расширительного бачка, вентилятора, термостата, пробки расширительного бачка, кожуха вентилятора, сливных краника и пробки.

В схему системы охлаждения включен радиатор 5 отопителя кабины, а для автобусов и ГАЗ-2705 Комби, кроме того, радиатор 4 дополнительного отопителя и электронасос 3.

На автомобиле установлен краник 2 радиатора отопителя с электроприводом.

В одном корпусе располагается краник, соединенный через механический редуктор микроэлектродвигателем, включаемым ручкой 1.

Краник имеет два положения — полностью открыт или полностью закрыт, до поворота рукоятки на 90° вправо от исходного положения кран закрыт, при дальнейшем повороте рукоятки вправо до упора — кран открыт.

В сливной ветви радиатора отопителя в самой верхней ее точке расположен тройник 7. Тройник расположен в кабине под панелью приборов с правой стороны.

В вывернутом на 2—3 оборота положении пробки 8  тройника происходит сообщение системы отопления с атмосферой, что позволяет полностью исключить воздушные пробки при заполнении системы охлаждения двигателя и системы отопления рабочей жидкостью.
Поддержание правильного температурного режима двигателя оказывает решающее влияние на износ двигателя и экономичность его работы.

Оптимальная температура охлаждающей жидкости (85—90° С) поддерживается при помощи термостата, действующего автоматически, и чехла на облицовке радиатора.
Для контроля температуры охлаждающей жидкости имеется указатель температуры, датчик которого ввернут в патрубок термостата, находящийся на головке цилиндров.

Кроме того, на щитке приборов имеется сигнализатор, загорающийся красным светом при повышении температуры жидкости выше 105° С.

Датчик сигнализатора находится в задней крышке головки цилиндров.

При загорании сигнализатора следует немедленно установить и устранить причину перегрева.

Рис. 2  Работа термостата: А— термостат закрыт; В — термостат открыт
Термостат с твердым наполнителем, двухклапанный, типа ТС-107-01 расположен в выходном патрубке головки цилиндров и соединен шлангами с насосом охлаждающей жидкости и радиатором.
Основной клапан термостата начинает открываться при температуре охлаждающей жидкости 78—82° С. При температуре 94° С он уже полностью открыт.

При закрытом основном клапане жидкость в системе охлаждения двигателя циркулирует, минуя радиатор, через открытый дополнительный клапан термостата внутри рубашки охлаждения двигателя.

При полностью открытом основном клапане дополнительный клапан закрыт и вся жидкость проходит через радиатор охлаждения.
Отопитель кузова соединен параллельно с радиатором, и термостат не отключает его от двигателя.

Поэтому при прогреве двигателя не следует открывать заслонку воздухопритока и включать электродвигатель отопителя.
Термостат автоматически поддерживает необходимую температуру охлаждающей жидкости в двигателе, отключая и включая циркуляцию жидкости через радиатор.

В холодную погоду, особенно при малых нагрузках двигателя, почти все тепло отводится в результате обдува двигателя холодным воздухом, и охлаждающая жидкость через радиатор не циркулирует.
Для поддержания оптимального температурного режима двигателя при отрицательных температурах окружающего воздуха необходимо закрывать облицовку радиатора чехлом.
Ни в коем случае нельзя снимать термостат.

В холодное время года двигатель без термостата прогревается долго и работает при низкой температуре охлаждающей жидкости.

В результате ускоряется его износ, увеличивается расход топлива, происходит обильное отложение смолистых веществ в двигателе, а также не обеспечивается нормальная температура воздуха в кабине автомобиля.
В теплое время года при отсутствии термостата большая часть охлаждающей жидкости будет циркулировать по малому кругу (через рубашку охлаждения двигателя), минуя радиатор. В результате это приведет к перегреву двигателя.

Рис. 3 Насос охлаждающей жидкости: 1 — фиксатор; 2— сальник с уплотнительной шайбой; 3— контрольное отверстие для выхода охлаждающей жидкости

Рис. 4 Ремни привода вспомогательных агрегатов: 1 — привод водяного насоса; 2— шкив натяжного ролика; 3— шкив привода вентилятора; 4— шкив коленчатого вала; 5— шкив привода генератора

Насос охлаждающей жидкости — центробежного типа. Подшипник насоса отделен от охлаждающей жидкости самоподжимным сальником неразборной конструкции.

Жидкость, просочившаяся через сальник, не попадает в подшипник, а вытекает наружу через контрольное отверстие 3, которое необходимо периодически очищать.

Подшипник насоса от перемещения удерживается фиксатором 1 который завернут до упора и закернен.

Подшипник заполняется смазкой при сборке, и в процессе эксплуатации добавления смазки не требуется.

Шкив насоса охлаждающей жидкости приводится во вращение вместе со шкивом генератора одним клиновым ремнем от шкива коленчатого вала.
Вентилятор — шестилопастный, пластмассовый. Приводится во вращение от коленчатого вала клиновым ремнем. Вентилятор вращается в двух подшипниках.

Подшипники установлены в специальном кронштейне, закрепленном на крышке распределительных шестерен тремя шпильками.

Рис. 5 Радиатор: 1 — радиатор; 2, 3, 4, 8, 13 и 14— шайбы; 5 и 15— гайки; б и 11— кронштейны; 7, 10— втулка; 9— болт; 12—подушка
Радиатор  — трубчато-ленточный, с боковыми пластмассовыми бачками.

Бачки соединены с остовом радиатора через резиновую уплотнительную прокладку путем обжимки опорной пластины по фланцу пластмассовых бачков.

На бачках и верхней пластине остова радиатора имеются кронштейны для крепления радиатора к кузову автомобиля.

На правом бачке (по ходу автомобиля) в нижней части имеется сливная пробка для слива охлаждающей жидкости.
Расширительный бачок— пластмассовый, соединен шлангом с патрубком, подводящим охлажденную жидкость от радиатора к двигателю, и трубкой — с патрубком термостата и левым бачком радиатора.

На бачке имеется метка MIN — нижний допустимый уровень охлаждающей жидкости в бачке. Расширительный бачок закрыт резьбовой пробкой, поддерживающей повышенное давление в системе охлаждения.

Пробка расширительного бачка, герметически закрывающая систему охлаждения, имеет два клапана: паровой, открывающийся при давлении 80—110 кПа (0,8—1,1 кгс/см²), и воздушный, открывающийся при разрежении 10—10 кПа (0,01—0,1 кгс/см²).

Ремонт системы охлаждения автомобилей Газель и Газель Next в Тольятти

Автокар-сити – автосервис, который осуществляет грамотный ремонт системы охлаждения газель и газели Next вот уже более 9 лет. Наши специалисты проведут диагностику данной системы и помогут вовремя выявить недостаточную пропускную систему узлов, натяжения ремня, а также обнаружат нарушения герметичности самой системы. Если вы заметили сбои в работе элементов охлаждения, то вам необходимо срочно обратиться за помощью к специалистам. Ремонт системы охлаждения Тольятти включает целый комплекс, который включает в себя снятие и установку расширительного бачка, вентилятора и шкива, а также замену водяного насоса 402 и 406, водяного насоса с электромуфтой и многое другое.

Система охлаждения газель, как и следует из её названия, служит для понижения температуры двигателя и других деталей в процессе работы. От её исправной работы зависит надёжность и долговечность работы всего двигателя в целом. В современных автомобилях марки газель данная система выполняет также функции подогрева воздуха в вентиляционных каналах, охлаждения масла в смазочных каналах, охлаждения отработанных газов в выхлопной трубе, при наличии в автомобиле автоматической коробки передач охлаждение рабочей жидкости внутри неё, и воздуха в системе турбонаддува. Если вам требуется срочный ремонт охлаждения газель, то вам достаточно заказать необходимую услугу на нашем сайте. Подробную информацию о ценах вы также можете узнать из нашего прайса.

В автомобилях газель система охлаждения представлена в виде системы жидкостного охлаждения, в которой тепло отводится с помощью охлаждающей жидкости, в народе известной каждому автолюбителю как антифриз. Замена или ремонт системы охлаждения газели и газели Next всегда начинается с проверки уровня охлаждающей жидкости, это происходит либо визуально, либо с помощью специального датчика. Также стоит осмотреть днище машины на наличие подтёков. Автокар сервис – это полноценный ремонт охлаждения Тольятти, который осуществят опытные специалисты.

В случае перегрева двигателя, осуществляется проверка термостата, и правильности измерения им температуры, также осуществляется проверка системы на завоздушивание, и в случае такового, устранения воздушной пробки. Одной из причин перегрева может являться засорения радиатора, в следствии чего требуется его промывка и очистка. В нашем автосервисе вы можете провести полную диагностику и обслуживание системы охлаждения двигателя, которая позволит вам избежать состояния «закипания» на дорогах. Осуществите ремонт системы охлаждения газель и газель Next в автосервисе Автокар-сити и забудьте о проблемах в этой сфере раз и навсегда.

Двигатель

402, Газель: схема системы охлаждения

«Газель», пожалуй, самый массовый в России малолитражный грузовик. Эти машины встречаются на улицах каждый день. Мало кто помнит, но первые «газели» шли с двигателями и трансмиссией от обычной «Волги». В этом виде «Газель» выпускалась в период с 1995 по 2002 год включительно. Это был двигатель Заволжского моторного завода, получивший маркировку ЗМЗ-402. Какие у него особенности и характеристики? Узнайте в нашей сегодняшней статье.

Описание

Двигатель ЗМЗ-402 — один из самых массовых, когда-либо выпускавшихся на Волге. Этот мотор имеет алюминиевый блок с «мокрым» чугунным кожухом. Распределительный вал внизу. Этот агрегат выпускался с 1981 по 2006 г. Первоначально двигатель 402 для «газелей» не предусматривался. Это был модернизированный мотор 24, который ставили на советскую «Волгу». Из существенных отличий среди 402-го мотора стоит отметить измененный выпускной коллектор, лифт-кулачок (он был выше на 0.5 мм) и масляный насос. В остальном ЗМЗ-402 представлял собой копию мотора 24Д — двигателя 50-х годов. О проблемах с двигателем поговорим позже. Кстати, схема двигателя «газели» (ЗМЗ 402) есть на фото в нашей статье.

Технические характеристики

Итак, ЗМЗ-402 — бензиновый рядный четырехцилиндровый мотор рабочим объемом 2440 куб. Дюймов. имеет простую карбюраторную мощность с механическим топливным насосом. Система газораспределения — восьмиклапанная, с цепным приводом от коленчатого вала.Двигатель 402 «Газели» имеет ход 92 мм. Диаметр цилиндров — тоже 92 мм, из-за чего у мотора была низкая компрессия и компрессия. Этот параметр составил 8,2 килограмма на кубический сантиметр. Критической цифрой считалось 6,7 фунта. Наряду с малокомпрессионным двигателем 402 «газели» обладали малой мощностью. Максимальная мощность была достигнута при 4,5 тысячах оборотов — 100 лошадиных сил. Крутящий момент — 182 Нм при 2,5 тысячах оборотов. И если бы «Волга» этого варианта все равно хватило на « газелей больше нет.Автомобиль был чувствителен к малейшим перегрузкам. Восьмисерийный подъем казался ей настоящим испытанием. Масло, рекомендованное производителем — 5w30-15w40. При замене необходимо налить до шести литров. Регламент замены масла — десять тысяч километров. Но автомобилистам рекомендуется сделать это раньше, до восьми тысяч.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Карбюратор на двигателе «Газели» 402

В системе питания использован отечественный карбюратор «Пекар» модели К151. Это стандартный элемент, которым комплектуются все двигатели 402-е. «Газель» стала исключением. Показывает себя К151 в? По отзывам владельцев, «Пекар» — не самый лучший карбюратор. На «Газели» 402 хорошо себя ведет двигатель «Солекс».У него такие недостатки как «Пекар»

• Расход топлива. С карбюратором К151 «Газель» израсходовала около 25 литров бензина с октановым числом 92. Установите «Солекса», чтобы уменьшить этот параметр примерно на четверть.
• Двигатель Работа. Как не пытались установить «Пекарь» автомобилисты, мотор все равно работал нестабильно. Плыл на холостых оборотах, при разгоне почувствовал провал. На «Солексе» таких проблем нет.
• Ресурс. К151 имеет небольшой ресурс. Через 50 тысяч км пришла в негодность.Причем К151 ремонту не подлежал — попытки установить комплект оказались тщетными. Двигатель работал еще хуже. Кстати, К151 и раньше мог выйти из строя. Известная болезнь — заклинивание заслонки вторичной камеры. Солекс имеет вдвое больший ресурс и легко ремонтируется.

Клапан

Как мы уже отмечали ранее, ЗМЗ-402 — восьмиклапанный двигатель, поэтому в системе ГРМ используется только один распредвал. Среди распространенных проблем — необходимость регулировки клапанов. На двигателе «Газели» 402 это нужно делать каждые 30 тысяч километров.Причем зазоры регулируются строго под каждый вид топлива. Производитель заявляет, что тепловой зазор на обоих клапанах (впускной и выпускной) должен составлять 0,4 мм. Но, как показывает практика, для нормальной работы мотора нужны другие настройки. Регулировку клапанов на двигателе «Газель» 402 под 92-й бензин производить следующим образом. Для впускного клапана зазор составляет 0,30 мм, для выпускного — 0,25 мм. Но чтобы проехать на 76-м бензине, нужно увеличить этот параметр до 0,44 миллиметра. Большинство «Газелей» 90-х, которые эксплуатируются сегодня, работают на пропан-бутане.При этом топливе ваш тепловой зазор — 0,35 мм. С такими характеристиками машина приемистая и мощная.

Система охлаждения

Любой двигатель внутреннего сгорания нуждается в охлаждении. Не стал исключением и двигатель 402 «Газели». Система охлаждения двигателя данной модели — жидкостного типа с принудительной циркуляцией от помпы. Схема ОДС представлена ​​в нашей статье. Устройство этой системы на всех «газелях» одинаково. Единственная — на «фургоне» имеет два отопителя и дополнительный электронасос. В конструкцию ОДС входят:

• Термостат.
• Расширительный бак.
• Радиатор.
• Вентилятор, приводимый в действие коленчатым валом.
• Датчик температуры охлаждающей жидкости.
• Ремень (для привода вентилятора).
• Радиатор салона.
• Водяной насос.
• Перепускной клапан.
• Электрическое отопление.

В качестве охлаждающей жидкости производитель рекомендует использовать антифриз А-40. Также мотор работает на чистой дистиллированной воде. Однако его нельзя использовать зимой.

Ниже описаны важнейшие узлы системы охлаждения 402 двигателя «Газель».

Термостат

СОД состоит из двух витков — малого и большого. Первая жидкость циркулирует до момента прогрева двигателя. Как только температура достигает заданного уровня (обычно 70-80 градусов), антифриз движется по большому кругу. Зачем нужен термостат? Он управляет регулировкой и подает жидкость в конкретный контур в зависимости от его температуры. Что касается устранения неисправности термостата на 402-м моторе, то часто бывает клиновой элемент в замкнутом виде.Следовательно, мотор начинает перегреваться, так как жидкость циркулирует только по небольшому кругу, минуя сердцевину радиатора.

Насос

Другое название — водяной насос. Этот механизм обеспечивает циркуляцию антифриза в системе охлаждения. Работает деталь от коленвала. Чем выше частота вращения, тем больше раскручивает крыльчатка насоса. Среди неисправностей насосов 402 к мотору стоит отметить вой подшипника. В этом случае насос разбирается и вал в сборе с подшипником.Также бесполезны сальник, шкив и крыльчатка.

Вентилятор и радиатор

От завода до «Газели» 402-м мотором стоит трехрядный медный радиатор. Он довольно морозостойкий и очень длинный. Но со временем (особенно при использовании некачественной охлаждающей жидкости) начинается внутренняя коррозия металла. Это ухудшает теплоотвод и сильно греется двигатель. Также коррозия приводит к протечкам антифриза. Что касается вентилятора, то он шестилопастный и установлен на шкиве коленвала. Вращает элемент с той же частотой, что и вал.Вентилятор работает постоянно, из-за чего 402-й мотор зимой нормально не греется.

Нагревательные элементы

Сюда входят:

• Радиатор кабины.
• Тепловентилятор с электродвигателем.
• Подключения.
• Управляет печкой с тросовым приводом.

Часто отрезают тросик, закрывающий вентиль на печке. Благодаря этому здесь тепло и летом, и зимой. Радиатор и вентилятор относительно длинные.

Водяная рубашка и соединения

Первая — это блок цилиндров и в ГБЦ.Принцип работы водяной рубашки простой. Холодный антифриз, идущий из радиатора, попадает в каналы блока и нагревается. Далее жидкость снова попадает в радиатор и охлаждается. Среди недостатков рубашки стоит отметить закупорку каналов и внутреннюю коррозию. Опять же, виновник этой проблемы — плохая охлаждающая жидкость.

Генератор «газели» (двигатель 402)

Некоторые подскажут по навесному оборудованию.Двигатель ЗМЗ-402 комплектуется генератором на 65 ампер модели 1631.3701. Трехфазный синхронный генератор со встроенным выпрямителем на кремниевых диодах. Управляйте с помощью ремня от шкива коленчатого вала. Ротор вращается на шарикоподшипниках, которые находятся в крышках. Следует отметить, что смазка для вала ротора закладывалась на всю его жизнь. Внутри задней крышки находится выпрямительный блок, регулирующий напряжение. Выпрямитель состоит из шести диодов, установленных в подковообразной пластине. Этот генератор может выдавать ток от 12 до 14 вольт.В статоре — две трехфазные обмотки, соединенные между собой параллельно. Охлаждение — воздушное через окошко в крышке. Для возбуждения на роторе генератора есть обмотка. Ее идеи — два медных контакта, которые соединены с кольцами вала ротора. Питание осуществляется от угольных щеток. Среди проблем этого генератора владельцы выделяют небольшую мощность. Для правильной работы требуется минимум 80 Ампер-часов. Также часто выходят из строя щетки генератора и «шоколадка» (регулятор напряжения).

Ресурсы

Ремонт двигателя 402 «Газели» нужен, не ранее 200 тыс. Км. Для коммерческого транспорта это не надолго. Мотор может «капитализироваться» до четырех раз. А для ремонта двигателя «газели» долго не нужно, нужно вовремя сменить в нем масло и не перегреть мотор. Также следует выставить правильное зажигание. Вкл. На трамблере выставлены ГАЗели с двигателем 402. Установка угла опережения зажигания убережет клапан от перегорания и увеличит разгон двигателя.

В заключение

Итак, мы нашли двигатель ЗМЗ-402. Конструкция этого двигателя сильно устарела, из-за чего с ним случаются частые поломки. Поэтому владельцы старых «Газелей» устанавливают вместо более современных 405 и 406 двигатели. При таком же расходе они выдают гораздо больше мощности и крутящего момента. Но поломки с ними случаются гораздо реже.

Как работает система охлаждения

Это иллюстрирует типичный большой блок
396/427/454 система охлаждения.Все малоблочные системы по сути
то же, за исключением байпасного шланга.

Нагреватель Core

Некоторые люди любят снимать обогреватель в целях экономии.
вес и спуск шланга от выпускного патрубка (см. здесь на
впускной коллектор) к впускному патрубку водяного насоса. Пока это
может сэкономить несколько фунтов веса, уменьшает систему охлаждения
вместимость и оставляет вас без дефростера; что-то думать о
в компромиссе.Обычно вода не циркулирует через нагреватель.
сердечника, если нагреватель не включен. Наличие этой дополнительной емкости может
также помогают охладить двигатель в жаркие дни благодаря самой природе
охлаждающей жидкости и (если вы можете выдержать высокую температуру), вы можете включить обогреватель
для циркуляции большего количества охлаждающей жидкости по вашей системе и получения преимуществ
объема охлаждающей жидкости системы.

Термостат

Термостат позволяет двигателю циркулировать охлаждающую жидкость.
внутренне до тех пор, пока заданная температура термостата не станет
достигнута и позволяет охлаждающей жидкости течь в верхнюю часть радиатора.А
термостат предназначен не для охлаждения двигателя, а для того, чтобы
прогреть двигатель до рабочей температуры. Термостаты входят в
различные степени эксплуатации; 160 °, 180 ° и 192 ° / 195.
Это температура, при которой термостат начинает открываться.

Небольшой цилиндр расположен вертикально в центре
термостат и заполнен воском, который начинает плавиться при
обозначенная температура термостата. Плунжер, соединенный с
клапан вдавливается в этот воск, когда он тает, толкая поршень в
воск и открыв клапан, чтобы вода могла циркулировать.Когда
двигатель выключен или, по крайней мере, остывает ниже рабочей точки
термостата воск начинает затвердевать и толкает поршень
возвращается через пружину и закрывает клапан.

Некоторым нравится просверлить в клапане пару отверстий диаметром 1/8 дюйма, чтобы
позвольте охлаждающей жидкости циркулировать в радиаторе до того, как охлаждающая жидкость
успел прогреться достаточно, чтобы открыть термостат. Пока это
действительно работает в теплом климате, где двигателю не требуется много времени, чтобы
произвести достаточно тепла, чтобы открыть термостат, это может быть не так
хорошая идея, когда погода прохладнее.Двигатель займет больше времени
чтобы нагреться, тем самым требуется больше времени для открытия термостата и подачи
вы нагреваетесь через обогреватель или достаточно теплый воздух, чтобы использовать свой
дефростер.

Некоторые люди ошибочно полагают, что если они удалят
термостат, они смогут решить трудную задачу по обнаружению перегрева
проблемы. Это далеко от истины. Удаление
термостат допустит неконтролируемую циркуляцию теплоносителя
во всей системе. Охлаждающая жидкость может двигаться так
быстро, что он не будет должным образом охлажден при прохождении через
радиатор, так что двигатель может работать еще горячее, чем раньше, под
определенные условия.В других случаях двигатель никогда не достигнет своего
Рабочая Температура. На транспортных средствах с компьютерным управлением компьютер
контролирует температуру двигателя и регулирует расход топлива на основе этого
температура. Если двигатель никогда не достигает рабочих температур,
Экономия топлива и производительность значительно пострадают.

Имейте в виду, что термостаты абсолютно НЕ влияют на вашу
способность системы к охлаждению, просто регулятор диапазона, в котором она работает
дюйм. Итак, если вы думаете, что 160 вылечит двигатель, работающий на 220, с
180 термостат, забудьте об этом!

График выше иллюстрирует важность критического оптимума.
Температура охлаждающей жидкости влияет на долговечность и производительность вашего двигателя.Более холодная вода увеличивает мощность, а более теплая вода снижает нагрузку на двигатель
износ цилиндров и подшипников, по крайней мере, так принято считать, но только для
свои собственные пределы и диапазоны. Есть диапазон, в котором оба оптимальных
производительность, а также минимальный износ имеют схожие характеристики.
Это число находится в диапазоне 175–180 градусов, как показано перекрытием
в таблице, для которой, соответственно, требуется термостат на 180 градусов.
FWIW, более высокие рабочие температуры современных двигателей должны бороться
побочные продукты сгорания и загрязнение.Также моторные масла предназначены
для работы в определенном температурном диапазоне с оптимальной производительностью
начиная с температур, которые требуют, чтобы охлаждающая жидкость была самой
Тот же 175иш ассортимент.

Не забывайте о влажности. Вы когда-нибудь видели водяной пар
идет из выхлопных труб? То же самое происходит ВНУТРИ вашего
двигатель. Ваш двигатель образует влагу внутри, когда он охлаждается и
конденсаты. Эта влага смывается с маслом, когда
запущен, а затем ожидает испарения при повышении внутренней температуры
достаточно, чтобы довести влажность до соответствующего скорректированного кипения
точка.Если после этого остается достаточно влаги, она сочетается с горением
побочные продукты с образованием кислот, растворяющихся в самом масле.
Масло становится более кислым с возрастом масла и
со временем подбирает определенные детали. Также влага разъедает другие
поверхности. Поэтому важно, чтобы ваш двигатель оставался удовлетворительным.
рабочая температура как можно скорее. Обычно температура добычи нефти
примерно на 30-40 градусов выше, чем температура охлаждающей жидкости. Это
обобщенное утверждение и может варьироваться в зависимости от нагрузки и конструкции двигателя, но
вы можете понять, почему вы хотите, чтобы ваше масло кипело при температуре выше 212 градусов
немедленно увлажнить!

Годы исследований показывают, что использование термостатов на 160 градусов тоже является допустимым.
низкий уровень, учитываемый с точки зрения производительности или долговечности двигателя.Как
На диаграмме выше показано, что износ двигателя увеличился ДВОЙНО на 160,
чем при 185 градусах. 160-е были изобретены и широко использовались в
старые системы охлаждения с открытым контуром, в которых использовались только 6-фунтовые крышки радиатора
использовались, и низкие температуры кипения 212 градусов были пределом. Мы знаем
теперь лучше.

Многие ранние хот-роддеры считали 160-е немного лучше
производительности, чем 195, однако между 180, кажется,
удовлетворяют обоим концам спектра. Правильная температура воды и
в результате чего рабочие температуры металла, необходимые для
цилиндров для достижения минимальной удельной температуры, чтобы
позволяет полностью смешанному топливу и воздуху эффективно сгорать.
минимум 180 градусов по совпадению.Если вы используете 160, имейте в виду, что
со временем это может отрицательно сказаться на вашем двигателе. я знаю
многие роддеры все еще используют их, но в каких бы целях они ни
хочу … и это нормально. Я просто сообщаю о том, что узнал, а вы решаете
что лучше для тебя. Надеюсь, это удовлетворит вас, наркоманов информации
там.

Если вы используете электрический вентилятор (или вентиляторы), обязательно используйте
своего рода отправитель или датчик температуры для контроля температуры вентиляторов
должны загореться и когда они должны погаснуть.Всегда можно использовать
ручной переключатель, но вы можете (1) забыть включить вентиляторы, что приведет к
при перегреве (2) немедленно включите вентиляторы, что задержит
период прогрева вашего двигателя или (2) забудьте выключить их, когда вы
выключите двигатель, что приведет к разрядке аккумулятора. Когда ты поворачиваешь
температура воды при выключенном двигателе будет повышаться, прежде чем она начнет
здорово. Современные автомобили с электрическими вентиляторами используют датчик температуры, чтобы сохранить
вентиляторы работают до тех пор, пока температура охлаждающей жидкости не упадет до определенного
уровень перед выключением вентиляторов.

Байпасная система

Обводной канал на малом блоке двигателя Шевроле есть
встроен в сам водяной насос со стороны водителя и протекает
в / со стороны водителя блока цилиндров. Система байпаса
используется для циркуляции воды по двигателю, пока термостат
открывается.

Вы когда-нибудь задумывались, почему, когда вы купили сменный водяной насос для
ваш двигатель 283/302/307/327/350 Chevrolet водяной насос к двигателю
прокладки блока были 4 дырочки? Система байпаса встроена в блок двигателя и водяной
насос.

Высокопроизводительный двигатель 327 RPO L79 также имел шланг.
от верхней части водяного насоса до впускного коллектора в качестве второго
обход.

Двигатель Chevrolet Mark IV big block 396/402/427/454 использует только
шланг для его байпасной системы.

С начала 1965 по 1968 год — двигатель Mark IV с «коротким» водяным насосом.
использует байпасный шланг с изгибом 90 градусов из-за небольшого расстояния
между водяным насосом и впускным коллектором.

Двигатели Mark IV 1969 года и более поздние имеют «длинный» водяной насос, поэтому
байпасный шланг не так «гнут», как в ранних двигателях. Есть формованные
шланги с маркировкой GM на вторичном рынке, но многие любители будут
просто используйте короткий шланг обогревателя для выполнения той же задачи
например, этот двигатель L78 1969 года.

Двигатель

402, Газель: система охлаждения, схема | общество

Газель, пожалуй, самый популярный грузовик торгового центра в Руии.Электронные машины встречаются на деревьях каждый день. Мало кто помнит, но первая «Газель» шла с двигателем и коробкой передач от уала

.

Содержание:

Газель, пожалуй, самый популярный малолитражный грузовик в России. Эти автомобили встречаются на улицах каждый день. Мало кто помнит, но первые «Газели» шли с двигателями и коробками передач от обычной «Волги». В таком виде «Газель» выпускалась в период с 1995 по 2002 гг. Включительно. Это был двигатель Заволжского моторного завода, маркируемый ЗМЗ-402.Какие характеристики и особенности у него есть? Узнаем в нашей сегодняшней статье.

Описание

Двигатель ЗМЗ-402 — один из самых массовых двигателей, когда-либо производившихся в Поволжье. Этот мотор имеет алюминиевый блок с гильзами из мокрого чугуна. Распределительный вал внизу. Этот агрегат серийно выпускался с 1981 по 2006 год. Изначально двигатель 402 для Газели не предусматривался. Это был модернизированный двигатель 24Д, который устанавливали на советскую Волгу. Среди существенных отличий двигателя 402 стоит отметить доработанный выпускной коллектор, иной подъем распределительного вала (он стал 0.На 5 мм выше) и масляный насос. В остальном ЗМЗ-402 был копией двигателя 24Д — двигателя 50-х годов. О проблемах ДВС мы поговорим позже. Кстати, схема двигателя Газель (402 ЗМЗ) представлена ​​на фото в нашей статье.

Технические характеристики

Итак, ЗМЗ-402 — это бензиновый рядный четырехцилиндровый двигатель рабочим объемом 2440 кубических сантиметров. Агрегат имеет простейшую карбюраторную систему питания с механическим топливным насосом.Система ГРМ — восьмиклапанная, с цепным приводом от коленчатого вала. Двигатель 402 Газель имеет ход поршня 92 мм. Диаметр цилиндра тоже 92 миллиметра, из-за чего у двигателя была низкая степень сжатия и компрессия. В норме этот параметр составлял 8,2 килограмма на кубический сантиметр. Критическим считался показатель 6,7 килограмма. Наряду с невысокой степенью сжатия двигатель «Газель 402» отличался малой мощностью. Максимальная мощность, которая была достигнута при 4,5 тысячах оборотов, составляет 100 лошадиных сил.Крутящий момент — 182 Нм при 2,5 тысячах оборотов. И если для Волги этого параметра еще хватило, то для Газели уже нет. Автомобиль был чувствителен к малейшим перегрузкам. Восемь градусов казались ей настоящим испытанием. Производитель рекомендует масло 5w30-15w40. При замене необходимо залить до шести литров. График замены масла — десять тысяч километров. Но автомобилисты рекомендуют делать это раньше, на восьми тысячах.

Карбюратор на «Газели» с двигателем 402

Что касается системы питания, то здесь применен отечественный карбюратор Пекарь модели К151.Это стандартный элемент, который использовался во всех двигателях 402. Газель не стала исключением. Как К151 проявляет себя в действии? Как отмечают отзывы владельцев, «Пекар» не самый лучший карбюратор. На Газели с двигателем 402 Солекс ведет себя хорошо. Не имеет таких недостатков, как «Пекар»:

• Расход топлива. С карбюратором К151 «Газель» расходовала около 25 литров бензина, а 92-го. Установка «Солекса» позволяет снизить этот параметр примерно на четверть.
• Работа двигателя.Поскольку автомобилисты не пытались тюнинговать «Пекар», двигатель все равно работал нестабильно. На холостых обороты плыли, при разгоне ощущались провалы. На Солексе таких проблем нет.
• Ресурс. К151 имеет небольшой ресурс. Через 50 тысяч километров пришла в негодность. К тому же К151 не подлежал ремонту — попытки установить ремкомплект оказались тщетными. Мотор работал еще хуже. Кстати, К151 мог выйти из строя раньше. Известное заболевание — заклинивание заслонки вторичной камеры.«Солекс» имеет вдвое больший ресурс и прост в ремонте.

Клапан

Как мы уже отмечали ранее, ЗМЗ-402 — восьмиклапанный двигатель, поэтому в системе газораспределения всего один распредвал. К частым проблемам относится необходимость регулировки клапанов. На Газели с двигателем 402 выпускать ее нужно каждые 30 тысяч километров. Причем зазоры регулируются строго под каждый вид топлива. Производитель заявляет, что тепловой зазор на обоих клапанах (впускном и выпускном) должен быть равен 0.4 миллиметра. Но как показывает практика, для нормальной работы мотора нужны и другие настройки. Регулировку клапанов на «Газели» с двигателем 402 на 92-й бензин производить следующим образом. Для впускных клапанов зазор составляет 0,30 миллиметра, для выпускных — 0,25. Но чтобы проехать на 76-м бензине, нужно увеличить этот параметр до 0,44 миллиметра. Что касается большинства «Газелей» 90-х годов, которые эксплуатируются сегодня, то они работают на пропан-бутане. Для этого топлива собственный тепловой зазор равен 0.35 мм. Именно с такими характеристиками автомобиль будет отзывчивым и тяговитым.

Система охлаждения

Любой двигатель внутреннего сгорания нуждается в охлаждении. Двигатель «Газель 402» не стал исключением. Система охлаждения двигателя данной модели — жидкостная, с принудительной циркуляцией от помпы. Схема ODS представлена ​​в нашей статье. Устройство данной системы одинаково на всех Газелях. Единственное, в модификациях «маршрутка» есть два отопителя и дополнительный электронасос.В конструкцию СОД входят:

• Термостат.
• Расширительный бак.
• Радиатор.
• Вентилятор с приводом от коленчатого вала.
• Датчик температуры охлаждающей жидкости.
• Ремень (для привода вентилятора).
• Салонный радиатор.
• Водяной насос.
• Перепускной клапан.
• Электронасос системы отопления.

В качестве охлаждающей жидкости производитель рекомендует использовать Тосол А-40. Двигатель также работает на чистой дистиллированной воде. Однако его нельзя использовать зимой.

Ниже мы рассмотрим важнейшие элементы 402 системы охлаждения двигателя Газель.

Термостат

СОД состоит из двух кружков — малого и большого. По первому, жидкость циркулирует до прогрева двигателя. Как только температура достигает заданного значения (обычно 70-80 градусов), антифриз перемещается по большому кругу. Для чего нужен термостат? Именно он контролирует регулирование и подает жидкость по определенному контуру в зависимости от ее температуры.Что касается неисправностей термостата на 402-м моторе, то в замкнутом состоянии часто возникает клин элемента. Ввиду этого мотор начинает перегреваться, так как жидкость циркулирует только по небольшому кругу, минуя основной радиатор.

водяной насос

Другое его название — водяной насос. Этот механизм обеспечивает циркуляцию антифриза в системе охлаждения. Деталь работает от коленвала. Чем выше его частота вращения, тем сильнее раскручивается крыльчатка помпы. Среди неисправностей помпы на 402-м моторе стоит отметить вой подшипника.В этом случае насос разбирается, а вал и подшипник заменяются. Также приходят в негодность сальник, шкив и крыльчатка.

Вентилятор и радиатор

С завода установлен трехрядный медный радиатор на Газель с двигателем 402. Он довольно вынослив и служит очень долго, но со временем (особенно при использовании некачественного теплоносителя) начинается внутренняя коррозия металла. Из-за этого ухудшается отвод тепла и двигатель сильно нагревается.Коррозия также приводит к утечкам антифриза. Что касается вентилятора, то он шестилопастный и установлен на шкиве коленчатого вала. Элемент вращается с той же частотой, что и сам вал. Вентилятор работает постоянно, из-за чего 402-й мотор зимой не может нормально прогреться.

Нагревательные элементы

Сюда входят:

• Салонный радиатор.
• Вентилятор отопителя с электродвигателем.
• Соединительные трубы.
• Тросовое управление печкой.

Часто обрывается трос, который закрывает вентиль на печке.Благодаря этому согревает и летом, и зимой. Сам радиатор и вентилятор служат относительно долго.

Водяная рубашка и патрубки

Первый находится в самом блоке цилиндров, а также в головке блока цилиндров. Принцип водяной рубашки прост. Холодный антифриз, идущий из радиатора, попадает в каналы агрегата и забирает часть тепла. Затем жидкость снова попадает в радиатор и охлаждается. Среди недостатков куртки стоит отметить засорение каналов и внутреннюю коррозию.Опять же, виной всему некачественная охлаждающая жидкость.

Генератор «Газель» (двигатель 402)

Поговорим немного о навесном оборудовании. Двигатель ЗМЗ-402 комплектуется генератором на 65 ампер модели 1631.3701. Это трехфазный синхронный генератор со встроенным кремниевым диодным выпрямителем. Приводится ремнем от шкива коленчатого вала. Ротор вращается на шарикоподшипниках в крышках. Следует отметить, что вал ротора смазывается на весь срок службы. Под задней крышкой находится выпрямительный блок, регулирующий напряжение.Выпрямитель состоит из шести диодов, установленных в подковообразных пластинах. Этот генератор может подавать ток от 12 до 14 вольт. Статор содержит две трехфазные обмотки, включенные параллельно друг другу. Охлаждение — воздушное, через окна в крышке. Для возбуждения на роторе генератора имеется обмотка. Его выводы идут к двум медным контактам, которые соединены с кольцами вала ротора. Питание осуществляется через угольные щетки. Среди проблем этого генератора владельцы выделяют малую мощность.Для полноценной работы требуется минимум 80 ампер-часов. Также часто выходят из строя щетки генератора и «шоколадка» (регулятор напряжения).

Ресурс

Ремонт двигателя 402 «Газель» потребуется не ранее, чем через 200 тысяч километров. Для коммерческого автомобиля это не надолго. Двигатель может «нагнетать» до четырех раз. А чтобы ремонт двигателя Газель не затянулся надолго, нужно вовремя менять масло в нем и не перегревать двигатель.Также следует установить правильное зажигание. На Газели с двигателем 402 он отображается на трамблере. Регулировка угла опережения зажигания убережет клапан от перегорания и повысит чувствительность двигателя к дроссельной заслонке.

Наконец-то

Итак, мы выяснили, что такое двигатель ЗМЗ-402. Конструкция этого мотора сильно устарела, что вызывает частые поломки с ним. Поэтому владельцы старых «Газелей» устанавливают взамен более современные двигатели 405 и 406. При той же скорости потока они обеспечивают гораздо большую мощность и крутящий момент.И поломки с ними случаются гораздо реже.

Вопрос недели: Почему в системе охлаждения двигателя есть термостат, и влияет ли он на расход охлаждающей жидкости?

Вопрос месяца, представленный Биллом Маклелланом, Пасадена, Калифорния, на который ответила Мелани Хант, доцент кафедры машиностроения Калифорнийского технологического института.

Система охлаждения — важная часть автомобильного двигателя. Я определенно стал лучше осознавать этот факт после того, как моя машина перегрелась на шоссе Санта-Моника.

Система охлаждения выполняет три важные функции. Во-первых, отводит излишки тепла от двигателя; во-вторых, он поддерживает рабочую температуру двигателя там, где он работает наиболее эффективно; и, наконец, он максимально быстро доводит двигатель до нужной рабочей температуры.

Система охлаждения состоит из шести основных частей: двигателя, радиатора, водяного насоса, охлаждающего вентилятора, шлангов и термостата. В процессе сгорания часть энергии топлива превращается в тепло.Это тепло передается охлаждающей жидкости, которая циркулирует в двигателе с помощью водяного насоса. Шланги несут горячую охлаждающую жидкость к радиатору, где тепло передается воздуху, который проходит мимо двигателя охлаждающим вентилятором. Затем охлаждающая жидкость возвращается к водяному насосу и рециркулирует.

Когда двигатель холодный, например, первым делом утром, двигатель работает немного иначе. Для максимальной эффективности двигатель разработан с возможностью быстрого прогрева. Как только двигатель достигает нужной рабочей температуры, он рассчитан на поддержание стабильной температуры, что и является целью термостата.Термостат похож на клапан, который открывается и закрывается в зависимости от его температуры. Термостат изолирует двигатель от радиатора до тех пор, пока он не достигнет определенной минимальной температуры. Без термостата двигатель всегда будет отдавать тепло радиатору, и ему потребуется больше времени для прогрева. Как только двигатель достиг желаемой рабочей температуры, термостат регулирует поток в радиатор для поддержания стабильной температуры.

Иногда охлаждающая жидкость настолько горячая, что термостат полностью открывается, что делает двигатель полностью зависимым от радиатора для поддержания стабильной температуры.Пока через радиатор проходит достаточно воздуха, двигатель остается холодным. Если по какой-либо причине расход воздуха будет слишком низким, радиатор не справится со своей работой и двигатель может перегреться. В этот момент, если расход охлаждающей жидкости увеличивается, двигатель будет передавать охлаждающей жидкости больше тепла, что усугубит ситуацию. Ограничение потока термостата способствует увеличению давления в системе охлаждения, что затрудняет закипание охлаждающей жидкости в водяном насосе. Однако это мало помогает радиатору охладить двигатель.

Антифриз для тяжелых условий эксплуатации | ELC Coolant | Shell Rotella®

Торговая марка Shell Rotella ^® предлагает полный ассортимент охлаждающих жидкостей ELC и полностью сформулированных двигателей, предназначенных для доставки:

1. Защита от перегрева — Превосходные свойства теплопередачи позволяют более эффективно передавать тепло, защищать от замерзания и выкипания и помогает поддерживать работу двигателя в холодном состоянии
2. Защита от коррозии — Технология ингибиторов коррозии защищает металлы от всех форм коррозии
3. Экономия на обслуживании — Технология помогает продлить срок службы охлаждающей жидкости и продлить срок службы уплотнений, шлангов и другие компоненты системы охлаждения — помогают снизить общие затраты на техническое обслуживание

ELC предназначены для работы 1.2 млн миль по шоссе (и более при условии надлежащего мониторинга) и обеспечивают общее сокращение затрат на техническое обслуживание системы охлаждения. ELC также обеспечивают полную защиту компонентов системы охлаждения, помогая уменьшить количество отказов водяного насоса, образование накипи в жесткой воде и силикатный гель (зеленая слизь, которую вы иногда видите). Мы понимаем проблемы потребителей и разработали портфель продуктов, чтобы облегчить обслуживание.

Shell Rotella ^® ELC NF (без нитритов) идеально подходит для смешанных автопарков, поскольку он разработан для использования в коммерческих грузовиках, легких грузовиках и автомобилях, включая многие электрические и гибридные автомобили.Всегда следуйте руководству по эксплуатации автомобиля.

Shell Rotella ^® ELC Охлаждающая жидкость без нитрита — высококачественная антифриз / охлаждающая жидкость, не содержащая нитритов, с увеличенным сроком службы, разработана в соответствии с последними тенденциями в области коммерческих и дизельных двигателей, не содержащих нитритовую жидкость AFC. AFC без нитритов улучшает защиту алюминиевых теплообменников (радиаторов и сердечников нагревателя). Shell Rotella ^® ELC NF AFC окрашен в красный цвет, чтобы соответствовать многим ELC, представленным сегодня на рынке, и основан на проверенной технологии Shell Rotella® ELC AFC.

Shell Rotella ^® ELC AFC — азотированный ELC премиум-класса, используемый в качестве заводской заправки и сервисной заправки более 15 лет для самых разных двигателей и оборудования. Нитритный гибридный химический состав ELC соответствует требованиям Caterpillar EC-1.

Shell Rotella ^® AFC с полной формулой — Традиционная AFC, требующая регулярного обслуживания с добавлением дополнительных присадок к охлаждающей жидкости (SCA) в азотированной, малосиликатной рецептуре фиолетового цвета.

Ознакомьтесь с последними техническими описаниями для получения текущих спецификаций и разрешений OEM, посетив epc.
