Система охлаждения нива шевроле и возможные неисправности: Система охлаждения Нива Шевроле: схема, неисправности и их устранение

Chevrolet Niva | Характерные неисправности в системе охлаждения двигателя

ПРИЧИНА	СПОСОБ УСТРАНЕНИЯ
Перегрев двигателя (по указателю температуры)
Низкий уровень охлаждающей жидкости	Восстановите уровень.
Ослабление ремня вентилятора	Отрегулируйте натяжение ремня.
Пережатие шлангов	Замените шланги.
Отсутствует доступ потока воздуха к радиатору	Очистите радиатор или уберите препятствия (противотуманные фары и др.)
Неисправна пробка горловины радиатора	Замените пробку.
Неправильная установка момента зажигания	Отрегулируйте.
Низкие обороты холостого хода	Отрегулируйте.
Образование воздушных пробок в системе охлаждения	Удалите воздух.
Тяжелые условия движения	Периодически переводите двигатель в режим повышенных оборотов холостого хода, чтобы улучшить охлаждение.
Неправильный монтаж деталей системы охлаждения	Установите детали.
Неисправен термостат	Замените.
Поломка валика насоса или срыв крыльчатки	Замените насос.
Засорение радиатора	Промойте радиатор.
Засорение каналов системы охлаждения	Промойте систему.
Отложения накипи в охлаждающих каналах	Отремонтируйте или замените блок цилиндров. Накипь будет видна при снятии деталей системы охлаждения или при удалении заглушек каналов.
Колеса полностью не растормаживаются	Отремонтируйте тормоза.
Повышенное трение в деталях двигателя	Отремонтируйте двигатель.
Концентрация антифриза превышает 68%	Восстановите нормальный состав охлаждающей жидкости.
Нарушение воздушных уплотнений	Восстановите уплотнения.
Неисправность датчика или указателя	Отремонтируйте или замените неисправный прибор.
Потеря охлаждающей жидкости вследствие утечки или вспенивания	Замените жидкость, отремонтируйте или замените неисправные детали.
Двигатель не прогревается до нормальной температуры
Неисправен термостат	Замените.
Неисправность датчика или указателя	Отремонтируйте или замените неисправный прибор.
Потери охлаждающей жидкости (выброс)
Уровень жидкости выше нормы	Восстановите уровень.
Остановка двигателя сразу после езды	Перед остановкой двигатель должен немного поработать на быстром холостом ходу.
Образование в системе охлаждения воздушных пробок (иногда наблюдается «извержение» жидкости)	Удалите воздух.
Недостаточная концентрация антифриза, вследствие чего понижается точка кипения	Восстановите нормальный состав жидкости.
Старение антифриза или загрязнение	Замените жидкость.
Утечки, обусловленные ослаблением хомутов шлангов, крепежных элементов, сливных пробок, неисправностью шлангов или радиатора	Выполните опрессовку системы и найдите места течи, отремонтируйте.
Повреждение прокладки головки цилиндров	Замените прокладку.
Трещины в головке цилиндров, всасывающем коллекторе или в блоке цилиндров	Замените неисправные детали.
Неисправна пробка горловины радиатора	Замените пробку.
Попадание охлаждающей жидкости в масло (блок цилиндров)
Повреждение прокладки головки цилиндров	Замените прокладку.
Трещины в головке цилиндров, всасывающем коллекторе или в блоке цилиндров	Замените неисправные детали.
Уровень жидкости не восстанавливается
Низкий уровень жидкости	Долейте до отметки FULL.
Течь в системе охлаждения	Выполните опрессовку системы и найдите места течи, отремонтируйте.
Неплотно закрывается пробка радиатора, повреждение или отсутствие прокладки	Отремонтируйте, прокладку замените.
Неисправна пробка радиатора	Замените.
Засорена или течет трубка расширительного бачка	Устраните дефекты.
Засорены вентиляционные отверстия расширительного бачка	Прочистите.
Шумы
Задевание крыльчатки вентилятора за кожух	Отрегулируйте положение кожуха, проверьте состояние опор двигателя.
Ослабление крыльчатки на валу насоса	Замените насос.
Изношен (проскальзывает ремень привода)	Замените или смажьте ремень силиконовой смазкой.
Ослабление ремня вентилятора	Отрегулируйте натяжение ремня.
Шероховатость шкива	Замените шкив.
Износ подшипника насоса	Снимите ремень и убедитесь, что шум исходит от насоса. Замените насос.
Плоскости шкивов смещены (перекос ремня)	Проверьте совмещение плоскостей шкивов. При необходимости отремонтируйте.
В радиатор отопителя жидкость не поступает
Деформация впускного патрубка насоса	Устраните.
Перегиб шлангов радиатора отопителя	Устраните перегиб или замените шланг.
Деформация патрубка или каналов радиатора отопителя	Отремонтируйте или замените радиатор.
Засорен или пережат выпускной патрубок термостата	Удалите накипь или устраните пережатие.
Засорение перепускного отверстия всасывающего коллектора	Прочистите.
Неисправен кран отопителя	Замените кран.
Засорение канала охлаждающей жидкости во всасывающем коллекторе	Прочистите или замените коллектор. Сразу после остановки двигатель переходит в состояние «теплового отмокания». Это обусловлено повышением температуры охлаждающей жидкости на неработающем горячем двигателе, при отсутствии циркуляции через радиатор. Если температура двигателя превышает точку кипения, то наблюдается «переливание» жидкости. Допускается редкое проявление такого эффекта.

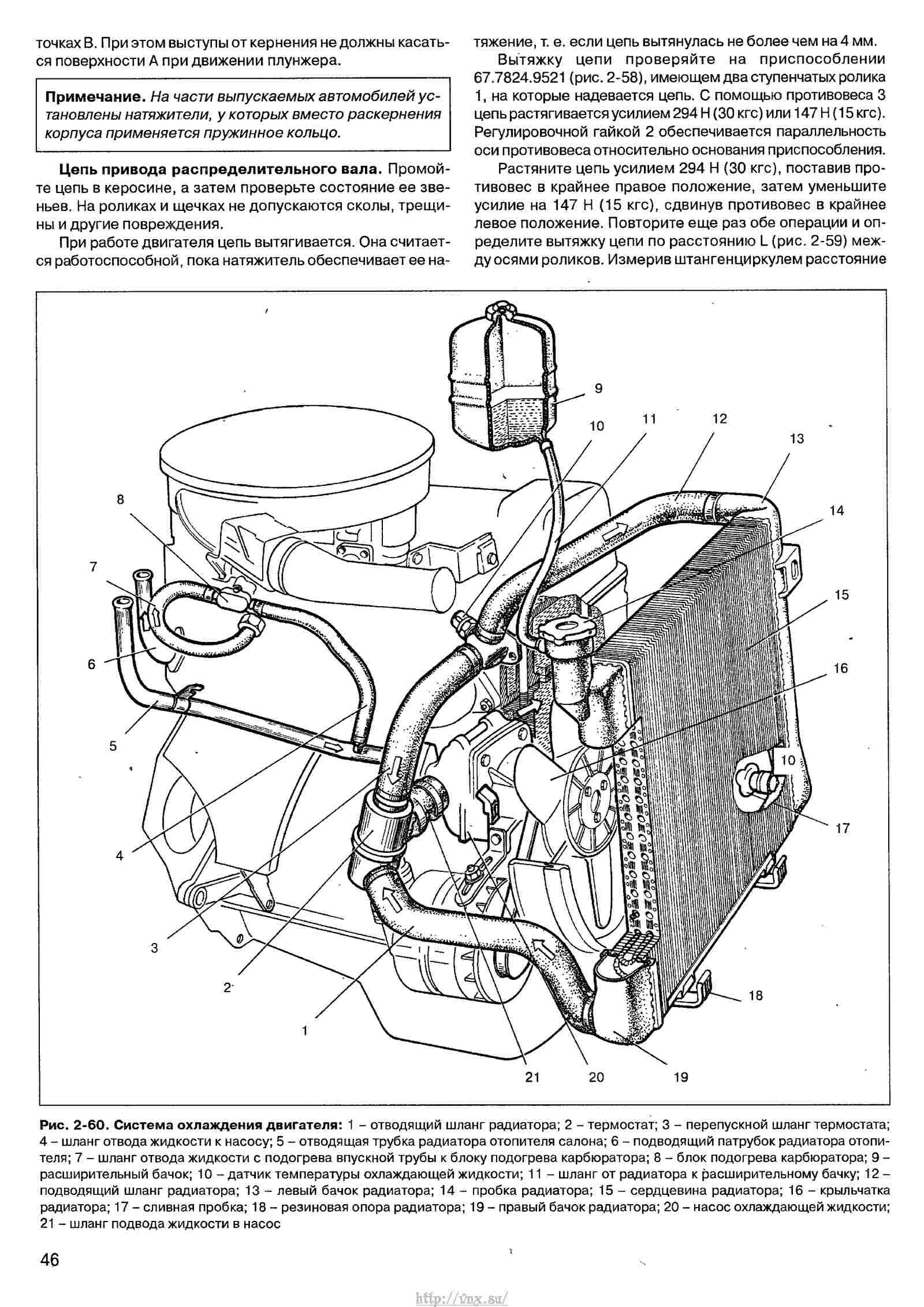

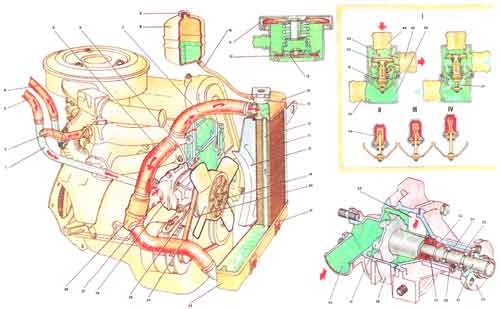

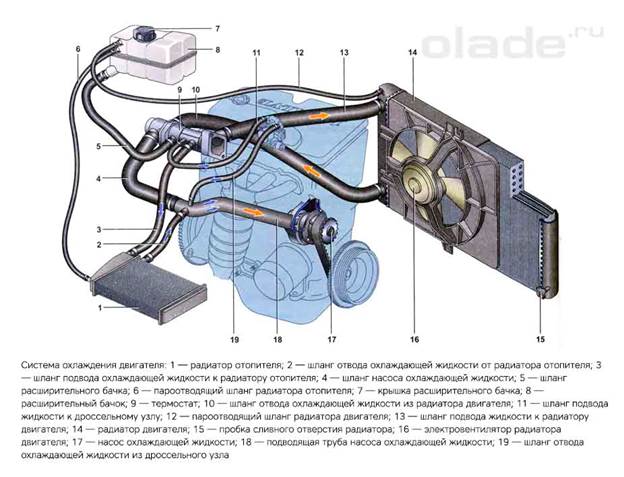

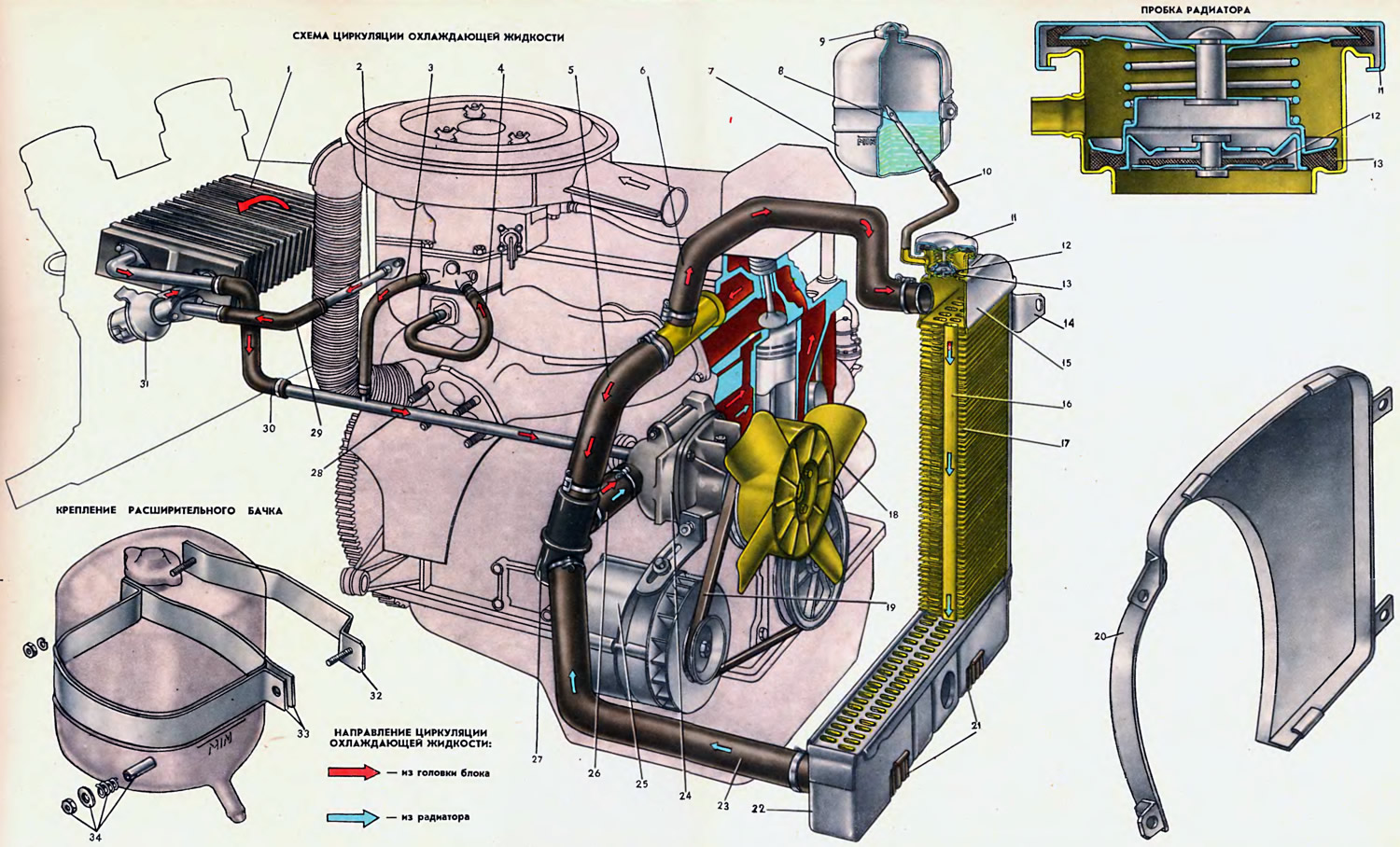

Устройство системы охлаждения на Ниве Шевроле

В системе автомобиля имеются несколько систем одной из которых является система охлаждения Нива Шевроле. Она представляет собой замкнутую принудительно циркулирующую структуру.  Которая состоит из:

• Радиатора
• Вентилятора и насоса
• Термостата

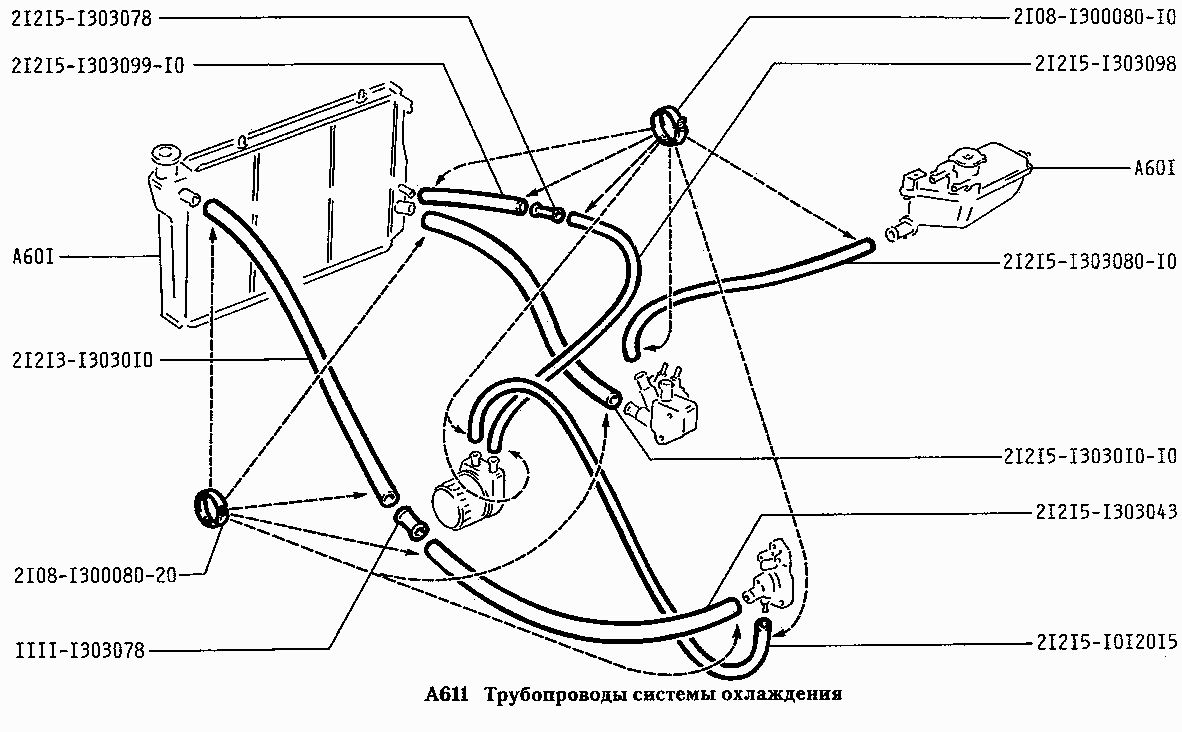

• Патрубков
• Расширительного бочка
• Датчика температур
• Помпа

Если какой-то из элементов  выйдет из строя, то вся система охлаждения станет работать неэффективно.

Принцип работы

Вовремя работы автомобиля, двигатель начинает нагреваться, и  в цилиндрах температура может достигаться 2000 градусов и чтобы снять  температурное напряжение существует данный охлаждающий механизм, который имеет своеобразную воздушную рубашку – систему каналов по которой перемещается ОЖ. При помощи этой циркуляции происходит вывод тепла наружу.

Течение антифриза или тосола происходит за счет водяного насоса, работа которого происходит за счет поликлинового ремня от шкива коленвала.  Если температура двигателя не превышает 78 градусов  по Цельсию,  то термостат находится в закрытом положение и циркуляция происходит по малому кругу через блок подогрева дросселя и радиатора отопления в обход радиатора охлаждения.

Когда температура превышает 80 градусов термостат начинает открываться и циркуляция начинает происходит через основной радиатор охлаждения Шевроле Нива, в состав которого входят пара пластиковых бочка и алюминиевая часть из горизонтальных канальцев. ОЖ начинает поступать в правый бачок через верхний патрубок, а выходит от левого бочка через выпускной патрубок. Там же располагается пробка для слива жидкости.

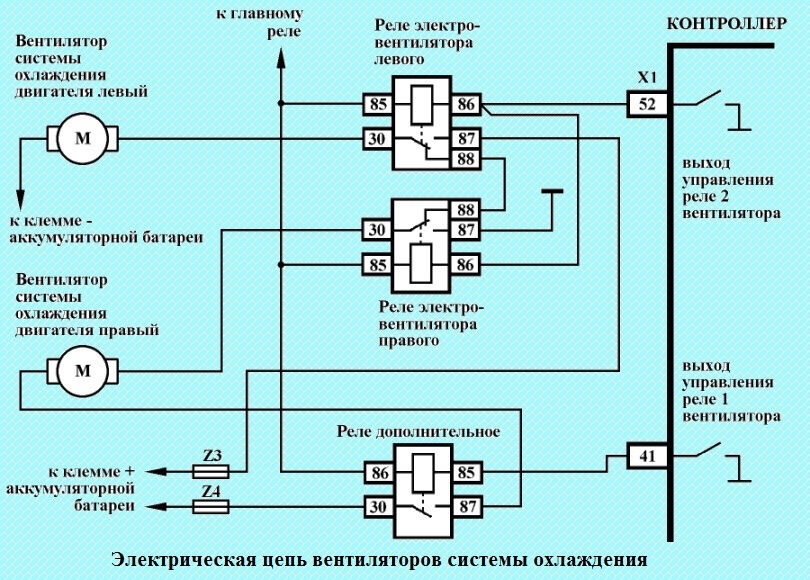

Система управления

Все процессы циркуляции происходят и контролируются при помощи контроллера который получает данные с блока управления и датчика температур, который информирует о повышении температуры. На радиаторе установлен кожух который имеет два спаренных вентилятора. В зависимости от заданной температуры они начинают активироваться. Включение первого происходит по достижению 98 градусов, а второй со 102 градусов.

Расширительный бачок Нива Шевроле имеет пробку с выпускным и впускным клапаном. Второй помогает поддерживать необходимое давление в системе, благодаря чему в двигателе быстро достигается необходимая рабочая температура. Если температура начинает быстро подниматься и термостат не успевает подключится то в пробке бачка срабатывает клапан через который выходит избыточное давление.

Неисправности

Для того чтобы двигатель не перегревался,  а в последствие  его не пришлось чинить,  нужно следит за тем чтобы все элементы системы находились в исправном состоянии, так как в ней есть слабые места к которым относятся:

• Бачок, который может треснуть не выдержав рабочего давления
• Насос водяной, как правило причиной поломки является некачественная сборка и маленький ресурс
• Электрика, выходят из строя предохранители и не происходит включение вентиляторов Нива Шевроле
• Радиатор. Необходимо чистить и проверять на наличие внешних повреждений так как если у него будут повреждения или будет загрязнён то ухудшатся теплоотводящие свойства
• Термостат. Канал перестает своевременно открывается и ОЖ начинает течь по малому кругу.
• Патрубки. Если они достаточно износились могут дать течь, что повлияет на охлаждение двигателя.
• Ремень генератора. В случае если он порвется то перестанет крутится помпа и АКБ перестанет заряжаться, что может привести к перегреванию двигателя.

В случае если помпу заклинивает или она протекает, а также имеются характерные шумы ее следует заменить на новую. Замена помпы Нива Шевроле происходит следующим способом:

1. Снимается рукав который подводит воздух к ВФ
2. На блоке цилиндров от кронштейна отсоединяем проставку воздуховода
3. Отсоединяем правый рукав
4. Снимаем воздуховод вместе с проставкой

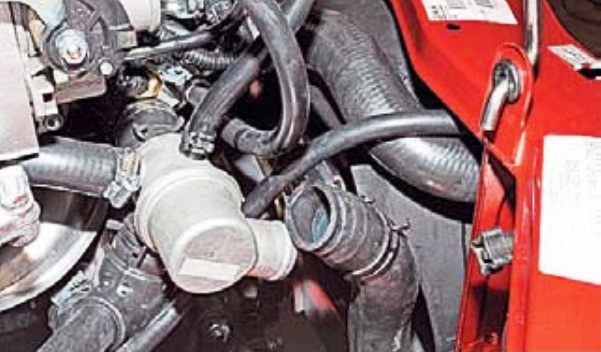

5. Ослабив хомуты снимаем термостат
6. Натяжение ролика привода ослабляем
7. С натяжного ролика снимаем ремень
8. Откручиваем и снимаем шкив помпы
9. У крышки насоса отворачиваем гайки крепления
10. Снимаем крыльчатку и помпу
11. У корпуса насоса вынимаем прокладку
12. Устанавливаем новую помпу на место в обратном порядке, предварительно обработав  стыки герметиком

В случае если нужно снять радиатор охлаждения Шевроле Нива нужно проделать следующее:

1. Автомобиль загоняется на яму
2. Отсоединяем клеммы АКБ
3. Открываем крышку расширительного бачка и в салоне рычаг отопления отводим в максимальное положение
4. Через специальный сливной кран сливаем жидкость
5. Когда жидкость слили демонтируем воздушный фильтр и кожух
6. У бочка гидроусилителя открываем крышку и откручиваем все хомуты идущие к радиатору
7. Снимаем звуковой сигнал
8. Отсоединяем хомут который идет от патрубка на термостат
9.  Демонтируем мухоуловитель
10. Выкручиваем все элементы которые крепят радиатор и демонтируем патрубки идущие со стороны пассажира на радиатор
11. Разделяем радиатор и блок вентиляторов
12. Выкручиваем нижний шланг который не дает снять деталь
13. Когда все отсоединил можно демонтировать радиатор

Итог

В Ниве конструкторами была разработана грамотная система охлаждения, и чтобы она сохраняла свою работоспособность ей нужен своевременный и хороший уход, а также необходимо следить за уровнем ОЖ и при необходимости доливать.

Система охлаждения двигателя. Что нужно знать и как проводить профилактику системы

При сгорании топливно-воздушной смеси в цилиндрах двигателя температура газов достигает 2500 °С, а в среднем при работе двигателя составляет около 900 °С. Это вызывает сильный нагрев деталей и может привести к заклиниванию поршней, обгоранию головок клапанов, выгоранию смазки, выплавлению подшипников и другим неисправностям.

Чтобы этого не происходило, в двигателе необходимо поддерживать определенный тепловой режим. Его обеспечивает система охлаждения. Разбираемся, как она работает, и что будет, если она выйдет из строя.

Воздушная и жидкостная системы охлаждения

Существуют две разновидности систем охлаждения двигателя: воздушная и жидкостная. В современном автотранспорте, как правило, применяют жидкостную систему охлаждения — воздушную же используют в мототехнике и небольших генераторных установках.

Воздушная система охлаждения

Как следует из названия, в такой системе для отвода излишнего тепла от двигателя используется поток воздуха. Это конструктивное решение широко применяли в 60-70-х годах ХХ века такие производители как Fiat, Volkswagen и другие — в том числе, отечественный «Запорожец».

При воздушной системе охлаждения тепловой режим двигателя определяют температурой масла в системе смазки, которая должна находиться в пределах 70-110 °С.

Основные недостатки воздушной системы охлаждения:

• значительные затраты мощности на привод вентилятора;
•
  повышенный уровень шума при работе;
•
  ухудшение наполнения цилиндров топливно-воздушной смесью;
•
  воздушные потоки направляются неравномерно — это может привести к локальному перегреву;
•
  большая тепловая напряженность отдельных деталей может привести к перегреву двигателя.

Именно поэтому современные производители отдают предпочтение жидкостной системе охлаждения.

Жидкостная система охлаждения

Эту систему охлаждения устанавливают на современные автомобили с двигателем внутреннего сгорания. Детали двигателя, подвергающиеся нагреву, охлаждаются при помощи жидкости. В отдельных случаях это может быть вода или тосол, но самое распространенное решение — антифриз.

Для предупреждения неполадок обычному автовладельцу достаточно знать несколько ключевых моментов.

Первые признаки неисправности системы охлаждения

 Очевидные признаки неисправности одного из агрегатов системы охлаждения:

• утечка охлаждающей жидкости;
•
  резкий сладковато-едкий запах в салоне автомобиля при включении системы отопления;
•
  плохой прогрев двигателя в холодную погоду;
•
  перегрев двигателя.

Столкнулись с чем-то из вышеописанного — пора на станцию техобслуживания. Там проведут диагностику и определят неисправный узел.

Что же может пойти не так в работе системы охлаждения?

Сломался термостат

Начнем с неисправности термостата — самой неявной среди очевидных проблем системы охлаждения.

Основная роль термостата — это регулирование циркуляции охлаждающей жидкости по одному из «кругов»: малому, минуя радиатор охлаждения при первоначальном прогреве двигателя, или большому, по достижении его рабочей температуры.

Когда клапан термостата открыт, охлаждающая жидкость движется по большому кругу, когда закрыт — по малому. Обычно эта деталь меняет свое положение в зависимости от температуры двигателя. Сломанный же термостат «заклинивает» в одном из этих двух состояний.

Если клапан термостата «завис» в полностью или частично открытом состоянии — до рабочей температуры двигатель будет прогреваться долго, а в зимнее время рабочая температура может быть и не достигнута. Но хуже, если Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя в любом режиме движения при любой температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации машины.

Если индикатор температуры двигателя неохотно двигается вверх при прогреве либо зашкаливает в красной зоне, вероятнее всего, возникла проблема с термостатом.

Нарушилась герметичность системы охлаждения

Система охлаждения имеет множество патрубков, шлангов, стыковых соединений и уплотнительных прокладок. Каждое из таких соединений может стать брешью в системе — тогда охлаждающая жидкость будет протекать.

Последствия варьируются от траты средств на покупку охлаждающей жидкости «на долив» до перегрева и капитального ремонта двигателя.

Основные причины нарушения герметичности системы охлаждения:

• эксплуатационный износ деталей;
•
  некачественный ремонт;
•
  заводской брак.

Увидели под машиной водянистую жидкость, а уровень антифриза в расширительном бачке уменьшается? Нужно искать течь.

Сломалась водяная помпа

Поломка водяной помпы может быть выявлена по схожим с предыдущими неисправностями признакам. Однако такой дефект быстрее других приведёт к печальным последствиям.

Если помпа сломана, охлаждающая жидкость не будет циркулировать по двигателю, регулируя его температуру. Индикатор температуры будет в красной зоне, и даже при самой краткосрочной эксплуатации неизбежен перегрев двигателя.

«На глаз» проблему определить сложно, но некоторые первичные признаки можно обнаружить на плановом техническом осмотре:

• посторонние шумы из подкапотного пространства;
•
  течь охлаждающей жидкости из-под корпуса водяной помпы;
•
  повышенная температура двигателя.

Перегрев двигателя — проблема, которая может обернуться самыми печальными последствиями:

• эмульсия (смешивание) охлаждающей жидкости и моторного масла в результате разрыва прокладки ГБЦ от перегрева;
•
  капитальный ремонт цилиндро-поршневой группы, замена коренных и шатунных вкладышей.

Предупредить такие поломки помогает регулярный технический осмотр и своевременная замена узлов.

Профилактика системы охлаждения

Регламент проверки, обслуживания и замены узлов системы охлаждения зависит от производителя и прописан индивидуально под каждый автомобиль в сервисной книжке.

Конкретный пробег или период замены жидкостей и агрегатных узлов нужно уточнять в инструкции по эксплуатации или в сервисной книжке.

Регулярно осматривайте все узлы системы охлаждения на предмет дефектов. Своевременная замена отслуживших свой срок деталей спасет вас от больших затрат в будущем.

Система охлаждения шевроле нива « NewNiva.ru

Антифриз.

Это основной компонент в охлаждающей системе автомобиля. В начале производства техники использовалась вода, но ее применение имело ряд недостатков – низкая температура кипения, образование коррозии на конструктивных элементах двигателя и низкая температура замерзания. В настоящее время используются растворы на основе этиленгликоля.

Преимуществом данных жидкостей является их безопасность при попадании на кожу, или в окружающую среду. Чтобы избавиться от коррозийных качеств в состав добавляют различные присадки. Если температура окружающей среды опускается ниже нуля, то такой раствор становиться рыхлым, но при этом не расширяется и не разрушает детали системы охлаждения.

Неисправности системы охлаждения Нива Шевроле

Система охлаждения ВАЗ Нива является достаточно эффективной и практически не претерпела изменений с момента своего создания. В нее входят следующие агрегаты и элементы:

1. Механический водяной насос (помпа). Установлен в блоке цилиндров с передней стороны, его крыльчатка погружена в охлаждающую жидкость, циркулирующую по водяной рубашке двигателя ВАЗ-2121. Приводится в действие ременной передачей.
2. Механический термостатический элемент (термостат). Находится с правой стороны от блока по ходу движения. От него патрубки идут к водяной рубашке и радиатору.
3. Радиатор охлаждения с 2 пластиковыми бачками по бокам. Расположен в передней части машины.
4. Вентилятор с воздушным диффузором. Прикреплен к внутренней стороне радиатора.
5. Расширительный пластмассовый бачок с крышкой, оборудованной клапанами. Подключен патрубком к радиатору.

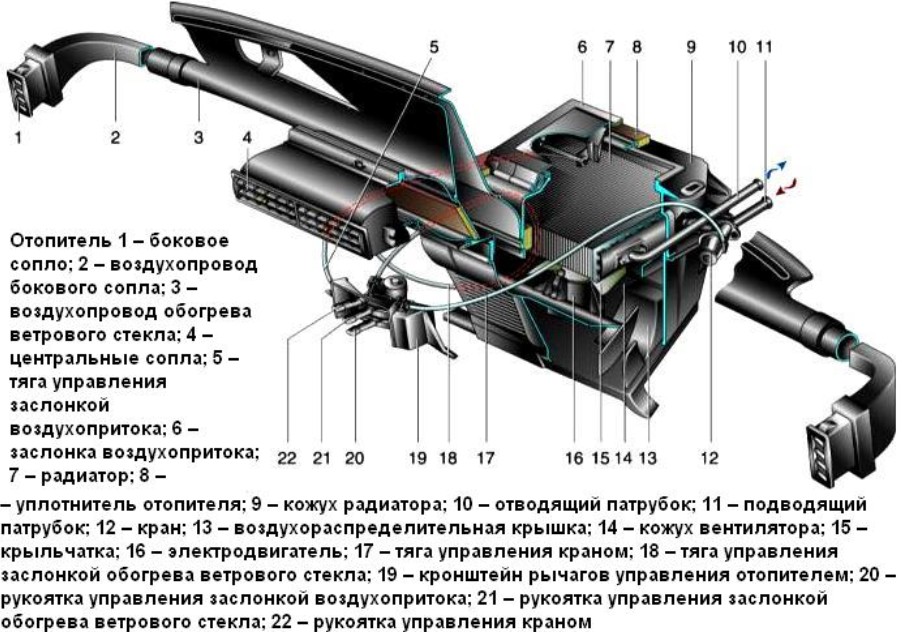

6. Теплообменник отопителя салона, снабженный краном.

Контроль температуры в сети охлаждения двигателя Нивы осуществляется разными способами. В карбюраторной модели ВАЗ-21213 в головку цилиндров встроен датчик, связанный с указателем температуры на приборной доске. На модели ВАЗ-21214, где топливо подает инжектор, имеется второй датчик, вмонтированный в патрубок на головке цилиндров. Он связан с контроллером, готовящим топливную смесь в зависимости от нагрева силового агрегата и включающим вентиляторы.

Есть еще 2 отличия в конструкции охлаждения моторов с карбюратором и инжектором:

• на машинах с прямым впрыском топлива на радиаторе установлено 2 электрических вентилятора вместо 1 механического;
• патрубки для подогрева нижней части карбюратора в модели 21214 обеспечивают нагрев блока дроссельной заслонки.

В автомобилях ВАЗ-2131 Chevrolet Niva система охлаждения в целом аналогична обычной Ниве с инжектором. Радиатор отопителя ВАЗ-2131 не оборудован краном, из-за чего через него круглогодично протекает антифриз.

Конструктивно автомобиль 2123 схож по устройству со своим предшественником, Нивой 2121. Но она лишена тех недостатков, которые появились в процессе массовой эксплуатации данного автомобиля. Так, новая модель лишилась крана на печке. Для оттока охлаждающей жидкости теперь используется специальное отверстие в термостате, которое обеспечивается работой специальной системы заслонок.

Главное отличие состоит в принципиально новом устройстве термостата.

В первую очередь, поломку можно определить, по температуре двигателя. Существенный перегрев или переохлаждение могут быть вызваны множеством факторов. В первую очередь следует обратить внимание на температурный порог, при котором включается вентилятор на радиаторе. При выходе из строя термостата будет существенная разница в температуре двигателя и радиатора. Так же необходимо проверить ремень, который приводит в движение насос.

Возможна разгерметизация системы вследствие повреждений расширительного бачка или клапане в его крышке. Это приведет к снижению давления в системе, антифриз будет закипать при более низкой температуре, но недостаточной, для включения вентилятора радиатора.

Внимание! Антифриз можно доливать только при выключенном и остывшем двигателе, поскольку горячий антифриз может выплеснуться, причинив сильные ожоги. Так же при этом увеличивается риск отравления парами, которые образуются в результате кипения антифриза.

Если термостат заедает в открытом положении, возможна такая ситуация, когда при езде с высокой скоростью будет возникать переохлаждение двигателя. Так же это приводит к серьезным проблемам в зимнее время: двигатель не может прогреться до нужной температуры, ЭБУ увеличивает расход топлива для прогрева, на стенках цилиндров образуется большое количество нагара. Так же это способствует снижению вязкости масла, снижает ресурс катализатора.

Принцип действия

Схема охлаждения Нивы работает под давлением, поскольку в обычном режиме не сообщается с атмосферой. Охладительная жидкость — антифриз с температурой замерзания -40 °С. Представляет собой раствор воды с этиленгликолем, количество для заполнения системы — 10,7 л. Закипает он тоже при повышенной температуре, 110 °С.

Ключевым элементом в работе системы является термостатический клапан, распределяющий потоки жидкости в зависимости от нагрева двигателя. Внутри термостата имеется заслонка, управляемая термочувствительным элементом. При нагреве он перемещает заслонку, открывая потоку другой путь. В целом схема работает по следующему алгоритму:

1. Когда мотор не прогрет до рабочей температуры (90 °С), антифриз, побуждаемый помпой, циркулирует по малому контуру охлаждения: двигатель, термостат, радиатор отопителя салона.
2. При нагреве силового агрегата заслонка термостата начинает приоткрываться, пропуская часть жидкости в большой контур, куда входит основной радиатор. Перемещение заслонки начинается с температуры около 80 °С, а при достижении 92-94 °С она открыта полностью. Практически весь антифриз теперь движется по большому кругу, охлаждаясь в основном радиаторе.
3. Малое кольцо циркуляции не закрывается, ведь печка тоже должна функционировать. Но туда поступает гораздо меньше жидкости из-за малых диаметров патрубков. К этой же линии подключен подогрев карбюратора или дроссельной заслонки.
4. На Ниве ВАЗ-2121 вентилятор установлен на оси водяного насоса и постоянно гонит воздух на блок цилиндров. В моделях ВАЗ-21214 и 2131 2 электрических вентилятора включаются поочередно либо вместе, подчиняясь команде контроллера, а тот ориентируется на показания датчика температуры. Порог включения — приблизительно 100 °С.
5. Лишний объем антифриза, возникающий при нагреве, уходит по шлангу в расширительный бачок. При этом давление в системе возрастает, что еще больше затрудняет закипание жидкости. При остывании идет обратный процесс: антифриз возвращается в систему.

В летнее время и переходный период в машинах ВАЗ-21213 и 21214 проход охлаждающей жидкости через радиатор отопителя ограничивается краном. На Шевроле Ниве такого крана нет, отключение обогрева производится путем перенаправления потока воздуха мимо теплообменника.

Возможные неисправности

Следует чаще проверять уровень антифриза в расширительном бачке. Ввиду надежности охлаждения неисправностей в ней случается не так много:

1. Когда автомобиль греется до максимума в любую погоду, а патрубки основного радиатора холодные, то сломался термостат. Элемент не ремонтируется, только меняется.
2. Электрические вентиляторы включаются как попало, в том числе на холодном двигателе, а при перегреве могут и не запуститься. Это значит, что вышел из строя и подлежит замене датчик, передающий данные о температуре контроллеру.
3. Когда указатель на панели выдает неточные данные или не показывает температуру, надо поменять второй датчик, стоящий в головке цилиндров.
4. Постоянно снижается уровень жидкости в бачке. Надо искать и устранять протечку на патрубках или в одном из радиаторов.

Важно периодически проверять наличие люфта оси водяного насоса. Его появление говорит об износе подшипника, необходимо как можно быстрее поменять помпу.

Читать новости о новой Ниве

устройство системы охлаждения и возможные неисправности

В составе любого автомобиля присутствуют несколько основных систем, без правильного функционирования которых вся польза и удовольствие от владения могут быть сведены на нет. Среди них: система питания двигателя, система выпуска отработавших газов, электрическая система, а также система охлаждения двигателя. Можно долго спорить, какая из них важнее или главнее и которой стоит уделить основное внимание. На самом деле каждая система и даже отдельный узел нуждаются в заботе и опеке. Легче всего это понять, проведя аналогию между автомобилем и живым организмом. Запусти всего лишь один орган — и получишь неприятности.

В данной статье речь пойдёт о системе охлаждения автомобиля «Нива Шевроле». Будут рассмотрены такие вопросы, как:

— слабые места – на что стоит обратить особое внимание;

— профилактика и осмотр – залог долгой эксплуатации всего устройства в целом;

— варианты неисправностей и способы их эффективного устранения.

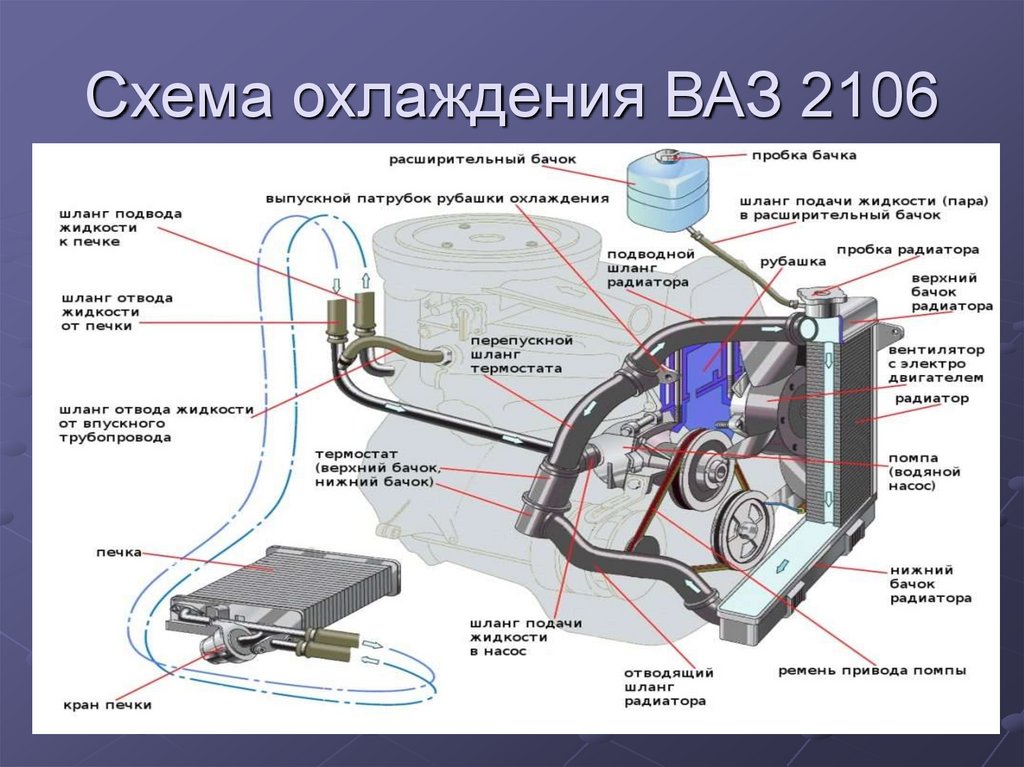

Для того чтобы было хорошее понимание работы системы, достаточно увидеть перед собой ее структуру и составные части. Уже только исходя из схематического рисунка можно составить картину работы и увидеть слабые места. Не исключение и система охлаждения. «Нива Шевроле» представлена замкнутой, принудительно циркулируемой структурой.

Как видно из рисунка, в составе системы присутствуют такие важные компоненты:

Без правильной работы любого из этих элементов будет неэффективна вся система охлаждения двигателя. «Шевроле Нива» фактически зависит от этих компонентов.

Назначение и принцип действия

Двигатель автомобиля в процессе эксплуатации испытывает значительный нагрев. Внутри цилиндров температура газов достигает 2000 градусов по Цельсию. Для снятия такого температурного напряжения и предназначена охлаждающая система. Для этого в составе двигателя предусмотрена так называемая водяная рубашка – система каналов, по которым проходит охлаждающая жидкость. Благодаря принудительной циркуляции тепло выводится наружу.

Патрубки, помпа, термостат — вот и вся система охлаждения. «Нива Шевроле», схема течения тосола или антифриза которой представлена на рисунке выше, охлаждается достаточно быстро. Это обеспечивается водяным насосом, который, в свою очередь, работает от шкива коленчатого вала через поликлиновый ремень. На холодном двигателе (температура ОЖ до 78°С) термостат закрыт, и происходит циркуляция по «малому кругу», минуя радиатор охлаждения. В «малом круге», кроме рубашки двигателя, в обязательном порядке участвует радиатор отопителя и блок подогревания дросселя.

После прогревания двигателя, а значит, и антифриза (свыше 80°С), термостат открывается, происходит циркуляция ОЖ через основной радиатор охлаждения. В составе радиатора имеется два вертикальных пластиковых бачка и алюминиевая центральная часть горизонтальных канальцев. Антифриз поступает через верхний патрубок в правый бачок, а покидает радиатор через выпускной патрубок от левого бачка. Здесь же находится пробка слива с радиатора.

Система управления

Электроника в автомобиле главенствует над элементами любой системы, не является исключением и система охлаждения. «Нива Шевроле» имеет управление контуром циркуляции антифриза, основанное на работе контроллера, данные на который поступают с датчика температуры, и блока управления. На радиаторе охлаждения закрепляется кожух с двумя спаренными вентиляторами. В народе их называют «карлсонами». Информация о превышении температуры тосола поступает с датчика температуры, который устанавливается в блоке двигателя. А уже управление осуществляется непосредственно ЭБУ (электронным блоком управления).

При определённом, заданном программно превышении температуры включается сначала один правый вентилятор, а затем — оба и в усиленном режиме. Для разных прошивок блока управления первый вентилятор включается с 98°С, а сразу оба — со 100°С или 102°С. Усиленный режим работы выключается после падения температуры до 93°С. Есть варианты, когда срабатывают только два вентилятора одновременно, что не всегда удобно. Этот нюанс – один из слабых звеньев системы охлаждения. Иногда достаточно перепрошить ЭБУ для достижения оптимального режима работы вентиляторов, и всё налаживается.

Другие составляющие системы охлаждения

Кроме основных важных составляющих системы охлаждения, таких как радиатор, термостат, водяной насос и спарка вентиляторов, не стоит забывать и о вспомогательных элементах. Есть ещё патрубки системы охлаждения. «Шевроле Нива» зависит от этих элементов тоже. Иногда простой не затянутый хомут патрубка может привести к перегреву охлаждающей жидкости. А все потому, что через негерметичное соединение будет происходить течь.

Расширительный бачок автомобиля имеет пробку с впускным и выпускным клапаном. Самый интересный для нас — выпускной — предназначен для поддержания необходимого давления в системе. Это сделано для того, что при повышенном давлении быстрее происходит нагревание, а значит, двигатель быстрее выйдет на рабочий температурный режим. В случае быстрого подъёма температуры (термостат подклинивает и не успевает открываться) клапан в пробке бачка срабатывает и стравливает избыточное давление.

Возможные неисправности системы охлаждения

Необходимый температурный режим должна поддерживать система охлаждения двигателя. «Шевроле Нива» может достаточно быстро перегреться, а это практически всегда приводит к ремонту силового агрегата. Поэтому важно любые возможные проблемы предотвращать заранее. Профилактика — прежде всего. На что следует обратить внимание в первую очередь?

К слабым местам «Нивы Шевроле» следует отнести:

• расширительный бачок и его пробку с клапаном;
• водяной насос;
• электрическую систему управления радиаторами;
• термостат;
• радиатор;
• ремень генератора;
• патрубки системы.

Неисправности системы охлаждения «Нивы Шевроле» хорошо изучены. Ведь эта модель эксплуатируется с 2002 года. Следуя рекомендациям, возможно избежать практически всех проблем, связанных с перегревом двигателя.

Расширительный бачок

Казалось бы, в чем может быть проблема? Простое изделие из пластмассы, а стоит на первом месте в списке слабых мест. Дело в том, что качество материала для емкости оставляет желать лучшего. По поводу треснувшего бачка исписаны многие страницы форумов. Он просто не выдерживает рабочего давления системы. Из наиболее популярных решений этой проблемы существуют два.

Самый простой вариант в том, чтобы убавить рабочее давление. Да, двигатель будет набирать рабочую температуру медленнее, чем запланировано конструкторами. Как показывает практика, задержка в несколько минуток не критична, а целый расширительный бачок – награда за такое решение. При этом нет никаких материальных затрат – шилом протыкается пробка либо не закручивается до конца.

Во втором варианте родной расширительный бачок меняют. Самая популярная замена — на аналоги от европейского концерна VW. Форма и размеры для российских Кулибиных не имеют значения. Главное, чтоб был прочным и не трескался. Материальные вложения при замене вместе с материалами — примерно 500-700 р.

Частичное решение вопроса достигается заменой только пробки бачка, рассчитанной на меньшее давление. Этот вариант получается средним по затратам, но самым сложным по поиску вариантов.

С 2013 года производитель автомобиля также решил проблему, начав выпуск расширительных бачков из более надежного и качественного материала.

Водяной насос от «Нивы Шевроле»

Что может быть проще: помпа и система охлаждения. «Шевроле Нива» гарантирует грамотную работу при наличии качественных комплектующих. Но вот как раз водяной насос здесь и является слабым звеном. Встречаются случаи, когда эта деталь превращается буквально в расходник и меняется так же часто, как фильтры.

Причин выхода из строя помпы может быть несколько. Чаще всего это маленький ресурс и некачественная сборка. Благо сейчас большой выбор производителей, и можно выбрать для себя наиболее долговечную деталь.

Самостоятельная замена помпы не представляет особых сложностей. Но, как и в любой работе, здесь есть нюансы. Особое внимание следует уделить необходимым зазорам при установке, чтобы приводной ремень был в одной плоскости со всеми точками крепления.

Неисправности в электрических цепях

Среди основных проблем, которые могут возникнуть в цепочке ЭБУ, – вентиляторы, это банальная проводка, а также предохранители. Проще всего проверяются предохранители. Затем, если не помогло, путём «прозвонки» ищется проблема в проводах. Иногда вентилятор попросту заклинивает из-за недостаточной смазки. Проверяется это механическим путем на заглушенном автомобиле. Если рукой крыльчатка проворачивается туго – это и есть причина.

Сбоит система охлаждения? «Нива Шевроле» может расклеиться в системе анифриза из-за старой прошивки блока управления. Важно, чтобы вентиляторы включались в нужный момент и выключались также своевременно. В разных прошивках запрограммировано различное значение контрольных параметров температуры. В обязательном порядке при проблемах с вентилятором проверяются реле включения.

Термостат и возможные проблемы

Стабильная работа термостата заключается в своевременном открытии канала, по которому охлаждающая жидкость направляется в радиатор. Если этого по каким-то причинам не происходит — антифриз циркулирует только по малому кругу и достаточно быстро нагревает двигатель до критических температур. Также не будет работать термостат. Как при этом может повести себя «Нива Шевроле»? Воздух системе охлаждения совсем не нужен, ведь он образует пробку. За эффективную работу термостата отвечает термочувствительный элемент. Если он перестает справляться со своей функцией – термостат следует заменить.

Новый термостат перед установкой рекомендуется проверить на работоспособность. Это делается нагреванием воды в емкости с опущенным термостатом. При достижении температуры открытия следует убедиться, что он срабатывает, а затем, после остывания, закрывается.

Радиатор «Нивы Шевроле»

Родной радиатор на автомобиле – достаточно надёжный узел. В целях профилактики его рекомендуется чистить и мыть снаружи. Алюминиевая решетка радиатора не должна засоряться, так как это значительно уменьшает теплоотводящие свойства. Также следует регулярно осматривать его на механические повреждения и течи. При длительной эксплуатации автомобиля имеет смысл внутренняя промывка каналов радиатора. Для этого существуют специальные добавки и готовые растворы.

Если появляется необходимость в замене – имеет смысл подумать над медным вариантом. Теплоотводящие свойства меди лучше алюминия, и устройство в целом будет намного эффективнее охлаждать антифриз.

Что касается качества тосола, то не стоит забывать проверять его плотность ареометром. Особенно это актуально в зимнее время эксплуатации автомобиля. Может совсем отказать система охлаждения. «Нива Шевроле» и возможные неисправности её радиатора не должны испортить настроение. Лучше всего всегда иметь в запасе концентрат. Тогда в случае недостаточной плотности охлаждающей жидкости будет возможность всё поправить.

Почему важен ремень генератора

Ремень генератора через шкив коленчатого вала приводит в движение помпу. Если он рвётся, то, кроме того что генератор перестаёт заряжать аккумулятор и питать всё электрическую начинку автомобиля, помпа также перестает функционировать. При этом двигатель имеет высокие шансы перегреться, ведь циркуляция тосола при этом прекращается.

От того, как будет натянут ремень генератора, зависит вся система охлаждения. «Нива Шевроле» при слабом натяжении будет работать в узле водяного насоса лишь в часть мощности, из-за проскальзывания помпы. Всё это приводит к дополнительному нагреванию двигателя. Своевременный осмотр и подтяжка ремня обезопасят и вас, и ваш автомобиль.

Патрубки системы охлаждения

Как на работу автомобиля могут влиять шланги системы охлаждения? «Шевроле Нива» в этом не отличается от других авто. Патрубки требуют простого внимания и своевременной затяжки хомутами во всех точках крепления. Слабым местом является соединение выпускного патрубка с радиатором. При избыточном давлении любое некачественное крепление может дать течь, что недопустимо. Не стоит также забывать про патрубки в системе отопления. Они реже, чем подкапотные, но тоже могут дать течь. Как и любое резиновое изделие, со временем шланги просто стареют и требуют своевременной замены.

Заключение

Подводя итоги, стоит отметить, что в автомобиле спроектирована грамотная система охлаждения. «Нива Шевроле» 2123 при должном уходе долго сохраняет работоспособность. Достаточно вовремя осматривать и доливать при необходимости охлаждающую жидкость.

как устроена и нужно ли ее промывать? — журнал За рулем

Выясняем, какие могут быть характерные неисправности у системы охлаждения двигателя и как их избежать.

Воздушка или водянка

Система охлаждения двигателя внутреннего сгорания предназначена для отвода излишнего тепла от деталей и узлов двигателя. На самом деле эта система вредна для вашего кармана. Приблизительно треть теплоты, полученной от сгорания драгоценного топлива, приходится рассеивать в окружающей среде. Но таково устройство современного ДВС. Идеальным был бы двигатель, который может работать без отвода теплоты в окружающую среду, а всю ее превращать в полезную работу. Но материалы, используемые в современном двигателестроении, таких температур не выдержат. Поэтому по крайней мере две основные, базовые детали двигателя — блок цилиндров и головку блока — приходится дополнительно охлаждать. На заре автомобилестроения появились и долго конкурировали две системы охлаждения: жидкостная и воздушная. Но воздушная система охлаждения постепенно сдавала свои позиции и сейчас применяется, в основном, на очень небольших двигателях мототранспорта и генераторных установках малой мощности. Поэтому рассмотрим подробнее систему жидкостного охлаждения.

Устройство системы охлаждения

Система охлаждения современного автомобильного двигателя включает в себя рубашку охлаждения двигателя, насос охлаждающей жидкости, термостат, соединительные шланги и радиатор с вентилятором. К системе охлаждения подсоединен теплообменник отопителя. У некоторых двигателей охлаждающая жидкость используется еще и для обогрева дроссельного узла. Также у моторов с системой наддува встречается подача охлаждающей жидкости в жидкостно-воздушные интеркулеры или в сам турбокомпрессор для снижения его температуры.

Работает система охлаждения довольно просто. После запуска холодного двигателя охлаждающая жидкость начинает с помощью насоса циркулировать по малому кругу. Она проходит по рубашке охлаждения блока и головки цилиндров двигателя и возвращается в насос через байпасные (обходные) патрубки. Параллельно (на подавляющем большинстве современных автомобилей) жидкость постоянно циркулирует через теплообменник отопителя. Как только температура достигнет заданной величины, обычно около 80–90 ˚С, начинает открываться термостат. Его основной клапан направляет поток в радиатор, где жидкость охлаждается встречным потоком воздуха. Если обдува воздухом недостаточно, то вступает в работу вентилятор системы охлаждения, в большинстве случаев имеющий электропривод. Движение жидкости во всех остальных узлах системы охлаждения продолжается. Зачастую исключением является байпасный канал, но он закрывается не на всех автомобилях.

Схемы систем охлаждения в последние годы стали очень похожи одна на другую. Но осталось два принципиальных различия. Первое — это расположение термостата до и после радиатора (по ходу движения жидкости). Второе различие — это использование циркуляционного расширительного бачка под давлением, либо бачка без давления, являющегося простым резервным объемом.

На примере трех схем систем охлаждения покажем разницу между этими вариантами.

Компоненты

Рубашка головки и блока цилиндров представляют собой каналы, отлитые в алюминиевом или чугунном изделии. Каналы герметичны, а стык блока и головки цилиндров уплотнен прокладкой.

Насос охлаждающей жидкости лопастной, центробежного типа. Приводится во вращение либо ремнем ГРМ, либо ремнем привода вспомогательных агрегатов.

Насос охлаждающей жидкости двигателя Chevrolet Lacetti

Насос охлаждающей жидкости двигателя Chevrolet Lacetti

Термостат представляет собой автоматический клапан, срабатывающий при достижении определенной температуры. Он открывается, и часть горячей жидкости сбрасывается в радиатор, где и остывает. В последнее время стали применять электронное управление этим простым устройством. Охлаждающую жидкость начали подогревать специальным ТЭНом для более раннего открытия термостата в случае потребности.

Термостат двигателя Chevrolet Cruze: 1 — патрубок подвода жидкости к радиатору системы охлаждения; 2 — электрический разъем нагревательного элемента термостата; 3 — корпус; 4 — уплотнительное кольцо в соединении модуля с распределителем жидкости; 5 — основной клапан термостата; 6 — пружина термостата; 7 — баллон с термочувствительным наполнителем; 8 — дополнительный клапан термостата; 9 — шток термостата.

Термостат двигателя Chevrolet Cruze: 1 — патрубок подвода жидкости к радиатору системы охлаждения; 2 — электрический разъем нагревательного элемента термостата; 3 — корпус; 4 — уплотнительное кольцо в соединении модуля с распределителем жидкости; 5 — основной клапан термостата; 6 — пружина термостата; 7 — баллон с термочувствительным наполнителем; 8 — дополнительный клапан термостата; 9 — шток термостата.

Радиатор представляет собой теплообменник, содержащий два бачка (входной и выходной), соединенных множеством алюминиевых трубок, по которым проходит охлаждающая жидкость. Для увеличения теплообмена к трубкам присоединены тонкие пластины, во много раз увеличивающие поверхность теплообмена. Для улучшения теплоотвода воздух протягивается через радиатор принудительно с помощью электровентилятора.

Радиатор и вентилятор системы охлаждения двигателя Лады Ларгус: 1 — дополнительный резистор; 2 — кожух; 3 — электродвигатель; 4 — крыльчатка; 5 — радиатор.

Радиатор и вентилятор системы охлаждения двигателя Лады Ларгус: 1 — дополнительный резистор; 2 — кожух; 3 — электродвигатель; 4 — крыльчатка; 5 — радиатор.

Радиатор отопителя выполняет функцию нагревания воздуха, поступающего в салон автомобиля. Краны отопителя сейчас не устанавливают, а потому радиатор этот нагрет всегда, когда прогрет двигатель, и только воздушные заслонки не дают летом поступать горячему воздуху в салон автомобиля.

Радиатор отопителя кроссовера Renault Duster.

Радиатор отопителя кроссовера Renault Duster.

Расширительный бачок это хранилище резерва жидкости. Но в зависимости от типа системы охлаждения (см. выше) он может быть циркуляционным или тупиковым. Соответственно, находиться под давлением или без него.

Пробка, обеспечивающая герметичность системы, может быть установлена либо прямо на радиаторе, либо на расширительном бачке. Вне зависимости от места установки пробка обеспечивает повышенное давление в системе охлаждения. Такое давление (достигающее 1,1–1,3 бара) повышает температуру кипения жидкости, улучшает теплопередачу, предотвращает кавитацию насоса.

И главный компонент системы — это сама рабочая жидкость. Идеальной с точки зрения теплотехники была бы вода, но она вызывает коррозию и замерзает зимой. Поэтому применяют антифризы с низкой температурой замерзания (-40°C или — 65°C) и присадками, снижающими коррозию, пенообразование и т.д.

Неисправности системы охлаждения

Все, что может потечь, рано или поздно потечет. Это не только одна из интерпретаций закона Мерфи, но и четкое описание главной неисправности системы охлаждения. Система, включающая в себя порой более 10 резиновых шлангов, постепенно старея, начинает терять герметичность. Текут сами шланги, пропуская жидкость через нитяное армирование, текут хомутовые соединения. Со временем под воздействием противогололедных реагентов и летящих с дороги камней теряет герметичность радиатор. Особенно он страдает на автомобилях без кондиционера, где его не прикрывает теплообменник этой системы. Также радиатор принимает на себя все «удары судьбы» даже при небольших авариях. Течь теплообменника отопителя, хотя он и стоит в более «защищенном» от внешнего воздействия месте, также встречается нередко. Тот же антифриз, просочившийся сквозь сальниковое уплотнение насоса, выводит из строя подшипник, и — «Здравствуй, замена помпы». И хорошо, если вовремя уследите за признаками выхода из строя насоса, а то его поломка приведет или к обрыву ремня ГРМ и аварии двигателя, или к невозможности двигаться дальше на автомобилях, где установлен цепной привод газораспределительного механизма.

Термостат, этот маленький точный приборчик, тоже может начать хандрить. Его клапан может зависнуть или в закрытом, или в открытом состоянии. В первом случае неминуем перегрев двигателя даже в холодную погоду, а во втором двигатель не будет прогреваться до рабочей температуры. Повышенные износ мотора и расход топлива, негреющая печка — вот что гарантирует нам постоянно открытый термостат. Еще остается расширительный бачок. Течь его встречается только в схеме системы охлаждения, где он находится под рабочим давлением.

И последний узел, который может терять герметичность, — это пробка радиатора или расширительного бачка. И хотя жидкость через нее сразу не потечет, но это произойдет после первого же закипания двигателя. А закипит он быстро. Помните назначение пробки? Правильно: обеспечивать повышение температуры кипения жидкости. Ни один современный мотор не может работать без герметичной пробки, кроме случаев очень низкой температуры окружающей среды и небольшой нагрузки на двигатель.

Интересный тест на знание причин перегрева можно пройти здесь

Замена жидкости и промывка

Если не пришлось заменять какой-либо узел в системе охлаждения раньше, то инструкции рекомендуют менять антифриз не реже чем в 5–10 лет. Если вам не приходилось доливать в систему воду из канистры, а еще хуже — из придорожной канавы, то при замене жидкости систему можно не промывать.

Для удаления охлаждающей жидкости в нижней части радиатора предусмотрено сливное отверстие с пробкой.

Для удаления охлаждающей жидкости в нижней части радиатора предусмотрено сливное отверстие с пробкой.

А вот если автомобиль многое повидал на своем веку, то при замене жидкости полезно произвести промывку системы охлаждения. Разомкнув в нескольких местах систему можно струей воды из шланга тщательно ее прополоскать. Либо просто слить старую жидкость и залить чистую, кипяченую воду. Запустить двигатель и прогреть до рабочей температуры. Выждав, пока система остынет, чтобы не обжечься, слить воду. Затем продуть воздухом систему и залить свежий антифриз.

Промывку системы охлаждения обычно затевают в двух случаях: когда перегревается двигатель (проявляется это прежде всего в летний период) и когда перестает греть печка зимой. В первом случае причина кроется в заросших грязью снаружи и засоренных изнутри трубках радиатора. Во втором — проблема в том, что забились отложениями трубки радиатора отопителя. Поэтому при плановой смене жидкости и при замене компонентов системы охлаждения не упускайте возможности хорошенько промыть все узлы.

Расскажите, с какими неисправностями системы охлаждения сталкивались вы. И желаю вам жаркого отопителя зимой и хорошего охлаждения летом.

Ремонт системы охлаждения

Система охлаждения двигателя предназначена для охлаждения деталей двигателя, нагреваемых в результате его работы и поддержания температуры в заданных пределах для обеспечения оптимальной работы двигателя.

На современных автомобилях система охлаждения, помимо основной функции, выполняет ряд других функций, в том числе:
•    нагрев воздуха в системе отопления, вентиляции и кондиционирования;
•    охлаждение масла в системе смазки;
•    охлаждение отработавших газов в системе рециркуляции отработавших газов;
•    охлаждение воздуха в системе турбонаддува;
•    охлаждение рабочей жидкости в автоматической коробке передач.

Основные компоненты системы охлаждения двигателя.

1. расширительный бачок
2. радиатор системы рециркуляции отработавших газов
3. теплообменник отопителя
4. датчик температуры охлаждающей жидкости
5. насос охлаждающей жидкости
6. датчик температуры охлаждающей жидкости на выходе радиатора
7. термостат
8. масляный радиатор
9. дополнительный насос охлаждающей жидкости
10. радиатор системы охлаждения

Основные неисправности системы охлаждения.

1. Наружная утечка жидкости – течь радиатора, насоса охлаждающей жидкости, соединений системы охлаждения.

2. Внутренняя утечка жидкости – течь через прокладку головки блока цилиндров, уплотнение регулятора холостого хода (когда регулятор охлаждается антифризом и установлен на корпусе дроссельной заслонки).

3. Низкая эффективность охлаждения двигателя, что приводит к перегреву двигателя.

4. Низкая эффективность обогрева отопителя салона автомобиля.

Основные причины неисправностей системы охлаждения.

1.  Негерметичность компонентов системы охлаждения из-за старения уплотнений, использования охлаждающей жидкости несоответствующей погодным условиям концентрации.

2.  Трещины в рубашке охлаждения головки блока или блоке цилиндров.

3.  Прогорание прокладки и коробление головки блока цилиндров.

4.  Засорение радиатора охлаждения пылью и грязью снаружи и накипью и ржавчиной внутри.

5.  Ослабление приводного ремня насоса охлаждающей жидкости.

6.  Неисправность термостата.

7.  Неисправность вентилятора охлаждения радиатора.

8.  Неисправность датчика температуры.

9.  Неисправность указателя температуры.

10. Низкий уровень охлаждающей жидкости.

11. Засорение радиатора отопителя снаружи и внутри.

Для длительной и надежной работы системы охлаждения мы рекомендуем.

1. Систематически следить за уровнем охлаждающей жидкости в системе охлаждения.

2. Систематически следить за показаниями указателя температуры на панели приборов. Многие автомобили вместе с указателем оснащены сигнальной лампой.

3. Своевременно осуществлять замену охлаждающей жидкости. Сроки замены указаны в сервисной книжке завода изготовителя автомобиля. Применять заведомо качественную жидкость.

4. Во время планового обслуживания производить осмотр автомобиля на предмет утечки охлаждающей жидкости, натяжения и контроль состояния приводных ремней.

5. Раз в год перед началом летнего периода эксплуатации продувать радиатор охлаждения.

6. Проводить работы по обслуживанию и ремонту системы охлаждения только на сертифицированных станциях технического обслуживания.

Что делать, если стрелка указателя температуры уже в красной зоне шкалы прибора?

1. Надо сразу остановиться на обочине дороги или у тротуара, выключить двигатель и открыть капот — так двигатель будет охлаждаться быстрее. Кстати, на этой стадии в подобных ситуациях так поступают все водители. А вот дальше они допускают серьезные ошибки, от которых мы хотим предостеречь.

2. Ни в коем случае нельзя открывать пробку радиатора. На пробках иномарок не зря пишут «Never open when hot» — никогда не открывайте, если радиатор горячий! Ведь это так понятно: при исправном клапане пробки система охлаждения находится под давлением. Очаг кипения расположен в двигателе, а пробка — на радиаторе или расширительном бачке. Открывая пробку, мы провоцируем выброс значительного количества горячей охлаждающей жидкости — пар вытолкнет ее наружу, как из пушки. При этом ожог рук и лица почти неизбежен — струя кипятка ударяет в капот и рикошетом — в водителя!

К сожалению, от неведения либо от отчаяния так поступают все (или почти все) водители, видимо, полагая, что тем самым разряжают ситуацию. На самом деле они, выплеснув остатки антифриза из системы, создают себе дополнительные проблемы. Дело в том, что жидкость, кипящая «внутри» двигателя, все-таки выравнивает температуру деталей, тем самым снижая ее в наиболее перегретых местах.

Но кое-кто умудряется пойти еще дальше. Если рядом оказалась вода, они льют ее, холодную, на двигатель ведром — чтобы он, родимый, поскорее остыл. Последствия почти всегда одни — головка блока треснет наверняка.
Перегрев двигателя — это как раз тот случай, когда, не зная, что делать, лучше не делать ничего. Минут десять-пятнадцать, по крайней мере. За это время кипение прекратится, давление в системе упадет. И тогда можно приступать к действиям.

3. Убедившись, что верхний шланг радиатора потерял былую упругость (значит, давления в системе нет), аккуратно открываем пробку радиатора. Теперь можно долить выкипевшую жидкость.
Делаем это аккуратно и медленно, т.к. холодная жидкость, попадая на горячие стенки рубашки головки блока, вызывает их быстрое охлаждение, что может привести к образованию трещин.
Закрыв пробку, запускаем двигатель. Наблюдая за указателем температуры, проверяем, как нагреваются верхний и нижний шланги радиатора, включается ли после прогрева вентилятор, и нет ли утечек жидкости.

4. В случаях, когда полностью устранить серьезную неисправность в системе охлаждения на месте не удается, нужно хотя бы доехать до ближайшей СТО или населенного пункта.

5. Если неисправен вентилятор, можно продолжить движение с включенным на «максимум» отопителем, который берет на себя значительную часть тепловой нагрузки. В салоне будет «немножко» жарко — не беда. Как известно, «пар костей не ломит».

6. Хуже, если отказал термостат. Можно попробовать один способ. Начните движение, — но, как только стрелка указателя приблизится к красной зоне, выключайте двигатель и двигайтесь накатом. Когда скорость упадет, включите зажигание (легко убедиться, что по прошествии всего 10-15 секунд температура уже будет меньше), снова запустите двигатель и повторяйте все сначала, непрерывно следя за стрелкой указателя температуры.

При определенной аккуратности и подходящих дорожных условиях (нет крутых подъемов) таким способом можно проехать десятки километров, даже когда охлаждающей жидкости в системе осталось совсем мало.

Устройство системы охлаждения и возможные неисправности

В составе любого автомобиля есть несколько базовых систем, без правильного функционирования которых все преимущества и удовольствие от владения могут быть сведены на нет. Среди них: система питания двигателя, выхлопная система, электрическая система, а также система охлаждения двигателя. Можно долго спорить, что из них важнее или важнее и чему следует уделить основное внимание. Фактически, каждая система и даже отдельный узел требуют ухода и ухода.Самый простой способ понять это — провести аналогию между автомобилем и живым организмом. Запусти всего один орган — и попадешь в беду.

В этой статье мы поговорим о системе охлаждения автомобиля «Нива Шевроле». Будут рассмотрены следующие вопросы:

— устройство и состав системы охлаждения;

— слабые места — на что следует обратить особое внимание;

— профилактика и осмотр — гарантия долгой работы всего устройства;

— варианты неисправностей и способы их эффективного устранения.

Структура и основные компоненты системы

Чтобы иметь хорошее представление о системе работы, достаточно увидеть перед собой ее структуру и компоненты. Уже только на основе схематического рисунка можно составить картину работы и увидеть слабые места. Не исключение и система охлаждения. «Нива Шевроле» представляет собой замкнутую, принудительно циркулирующую структуру.

Как видно из рисунка, система содержит такие важные компоненты:

• радиатор;
• вентиляторы охлаждения;
• термостат;
• охлаждающие трубы и печи;
• вентиляторный насос;
• расширительный бачок;
• Датчик температуры охлаждающей жидкости.

Без правильной работы любого из этих элементов вся система охлаждения двигателя будет неэффективной. «Шевроле Нива» фактически зависит от этих компонентов.

Назначение и принцип работы

Двигатель находящейся в эксплуатации машины подвергается значительному нагреву. Внутри баллонов температура газов достигает 2000 градусов Цельсия. Чтобы снять это температурное напряжение, разработана система охлаждения. Для этого в двигателе предусмотрена так называемая водяная рубашка — система каналов, по которым проходит охлаждающая жидкость.Из-за принудительной циркуляции тепло отводится.

Трубы, помпа, термостат — вот и вся система охлаждения. «Нива Шевроле», схема подачи антифриза или антифриза которой показана на рисунке выше, охлаждается довольно быстро. Это обеспечивается водяным насосом, который, в свою очередь, работает от шкива коленчатого вала через поликлиновой ремень. На холодном двигателе (температура охлаждающей жидкости до 78 ° C) термостат закрыт и циркулирует по «малому кругу», минуя радиатор охлаждения.В «малом круге», кроме рубашки двигателя, обязательны радиатор отопителя и блок подогрева дроссельной заслонки.

После прогрева двигателя и, соответственно, антифриза (более 80 ° C) термостат открывается, охлаждающая жидкость циркулирует через основной радиатор охлаждения. Радиатор имеет два вертикальных пластиковых бачка и алюминиевую центральную часть горизонтальных трубок. Антифриз через верхний патрубок поступает в правый бачок, а выходит из радиатора через выходной патрубок из левого бачка.Вот и сливная пробка от радиатора.

Система управления

Электроника в автомобиле доминирует над элементами любой системы, система охлаждения не исключение. «Нива Шевроле» контролирует циркуляцию антифриза, основываясь на работе контроллера, данные о котором поступают от датчика температуры и блока управления. На радиаторе охлаждения закреплен кожух с двумя сдвоенными вентиляторами. В народе их называют «карлсоны». Информация о повышении температуры антифриза поступает с датчика температуры, который установлен в блоке двигателя.И уже управление осуществляется непосредственно компьютером (электронным блоком управления).

При определенном запрограммированном превышении температура включается сначала одним правым вентилятором, а затем обоими в усиленном режиме. Для разных версий прошивки блока управления первый вентилятор включается с 98 ° С, а сразу оба — со 100 ° С или 102 ° С. Повышенный режим работы выключается при понижении температуры до 93 ° С. варианты, в которых одновременно работают всего два вентилятора, что не всегда удобно.Этот нюанс — одно из самых слабых звеньев системы охлаждения. Иногда достаточно перепрограммировать компьютер, чтобы добиться оптимального режима работы вентилятора, и все становится лучше.

Прочие компоненты системы охлаждения

Помимо основных важных компонентов системы охлаждения, таких как радиатор, термостат, водяной насос и фанкойл, не стоит забывать и о вспомогательных элементах. Остались патрубки системы охлаждения. От этих элементов зависит и «Шевроле Нива».Иногда простой незатянутый хомут может привести к перегреву теплоносителя. А все потому, что через негерметичное соединение будет течь.

Расширительный бачок автомобиля имеет пробку впускного и выпускного клапанов. Самое интересное для нас — градуировка — предназначена для поддержания необходимого давления в системе. Это сделано для того, чтобы при повышенном давлении быстрее нагреться, а значит, двигатель быстрее достигнет рабочей температуры. В случае резкого повышения температуры (термостат заклинивает и не успевает открыться) срабатывает вентиль в пробковой емкости и сбрасывает избыточное давление.

Возможные неисправности системы охлаждения

Требуемую температуру поддерживает система охлаждения двигателя. «Шевроле Нива» может быстро быстро перегреться, и это практически всегда приводит к ремонту силового агрегата. Поэтому важно заранее предотвратить возможные проблемы. Профилактическое обслуживание — в первую очередь. Что мне следует искать в первую очередь?

К недостаткам «Шевроле Нива» можно отнести:

• расширительный бачок и его заглушка с вентилем;
• водяной насос;
• электрическая система управления радиаторами;
• термостат;
• радиатор;
• ремень генератора;
• системные соединения.

Неисправности системы охлаждения «Нива Шевроле» хорошо изучены. Ведь данная модель находится в эксплуатации с 2002 года. Следуя рекомендациям, можно избежать практически всех проблем, связанных с перегревом двигателя.

Расширительный бачок

Казалось бы, в чем может быть проблема? Простое изделие из пластика, но стоит на первом месте в списке слабых мест. Дело в том, что качество материала для бака оставляет желать лучшего.По поводу треснувшего бака написано много страниц форумов. Он просто не выдерживает рабочего давления системы. Из наиболее популярных решений этой проблемы можно выделить два.

Самый простой вариант — снизить рабочее давление. Да, двигатель будет набирать рабочую температуру медленнее, чем планировалось конструкторами. Как показывает практика, задержка в несколько минут не критична, и весь расширительный бачок — награда за такое решение. При этом нет материальных затрат — жало протыкается пробкой или не закручивается до конца.

Во втором варианте родной расширительный бачок поменять. Самая популярная замена — аналоги от европейского концерна VW. Форма и размеры для русских Кулибиных значения не имеют. Главное, чтобы он был крепким и не трескался. Материальные вложения при замене на материалы примерно 500-700 руб.

Частичное решение проблемы достигается заменой только пробки бака, рассчитанной на более низкое давление. Это вариант средней стоимости, но найти самые сложные варианты.

С 2013 года производитель автомобилей также решил проблему, запустив выпуск расширительных бачков из более надежного и качественного материала.

Водяной насос от «Нива Шевроле»

Что может быть проще: помпа и система охлаждения. «Шевроле Нива» гарантирует грамотную работу с качественными комплектующими. Но вот тут как раз водяной насос и это слабое звено. Бывают случаи, когда эта деталь превращается в расходный материал и меняется так же часто, как и фильтры.

Причин выхода из строя помпы может быть несколько.Чаще всего это небольшой ресурс и некачественная сборка. Благо теперь широкий выбор производителей, и можно выбрать для себя самую долговечную деталь.

Самостоятельная замена помпы не представляет особых трудностей. Но, как и в любой работе, есть нюансы. Особое внимание следует уделить необходимым зазорам при установке, чтобы приводной ремень находился в одной плоскости со всеми точками крепления.

Неисправности в электрических цепях

Среди основных проблем, которые могут возникнуть в компьютерной цепочке, — вентиляторы, это банальная проводка, а также предохранители.Легче всего проверить предохранители. Потом, если не помогает, с помощью «провода» обнаруживается проблема в проводах. Иногда вентилятор просто заклинивает из-за недостаточной смазки. Проверяется механически на заглушенной машине. Если крыльчатка крутит от руки туго — в этом причина.

Неисправна система охлаждения? «Нива Шевроле» может открепиться в системе anifrise из-за старой прошивки блока управления. Важно, чтобы вентиляторы включались в нужный момент и своевременно выключались.В разных прошивках запрограммированы разные значения параметров контрольной температуры. При необходимости, в случае проблем с вентилятором, проверяется двухпозиционное реле.

Термостат и возможные проблемы

Стабильная работа термостата — своевременное открытие канала, по которому охлаждающая жидкость направляется в радиатор. Если этого по каким-то причинам не происходит — антифриз циркулирует только по небольшому кругу и быстро нагревает двигатель до критических температур.Также не будет работать термостат. Как «Нива Шевроле» может так себя вести? Система воздушного охлаждения вообще не нужна, потому что образует пробку. Термочувствительный элемент отвечает за эффективную работу термостата. Если он перестал справляться со своей функцией — следует заменить термостат.

Новый термостат перед установкой рекомендуется проверить на работоспособность. Это делается путем нагрева воды в баке при опущенном термостате. По достижении температуры открытия убедитесь, что он работает, а затем, охладившись, закроется.

Радиатор «Нива Шевроле»

Родной радиатор на машину достаточно надежный узел. Для профилактики рекомендуется чистить и мыть на улице. Алюминиевая решетка не должна забиваться, так как это значительно снижает теплоотводящие свойства. Также следует регулярно осматривать его на предмет механических повреждений и протечек. При длительной эксплуатации автомобиля имеет смысл прочистить каналы радиатора изнутри. Для этого есть специальные добавки и готовые растворы.

Если возникла необходимость в замене — есть смысл подумать над медным вариантом. Теплоотдача у меди лучше, чем у алюминия, и устройство в целом будет намного эффективнее охлаждать антифриз.

Что касается качества антифриза, то совсем не обязательно проверять его плотность ареометром. Особенно это актуально в зимнее время эксплуатации автомобиля. Может полностью отказаться от системы охлаждения. Шевроле Нива и возможные неисправности в ее радиаторе не должны портить настроение.Лучше всегда держать в запасе концентрат. Тогда при недостаточной плотности теплоносителя можно будет все исправить.

Почему так важен ремень генератора?

Ремень генератора через шкив коленчатого вала приводит в движение насос. Если он сломается, то, помимо того, что генератор перестает заряжать аккумулятор и питать всю электрическую систему в автомобиле, насос также перестает работать. В этом случае у двигателя высока вероятность перегрева, потому что тогда прекращается циркуляция антифриза.

От того, как будет натянут ремень генератора, зависит вся система охлаждения. Шевроле Нива проработает в агрегате водяного насоса только часть мощности, из-за проскальзывания помпы. Все это приводит к дополнительному нагреву двигателя. Своевременный осмотр и затяжка ремня обезопасят и вас, и вашу машину.

Трубки системы охлаждения

Как шланги могут повлиять на работу систем охлаждения автомобиля? «Шевроле Нива» ничем не отличается от других автомобилей. Форсунки требуют простого внимания и своевременной затяжки шланговыми хомутами во всех точках крепления.Слабым местом является соединение выхлопной трубы с радиатором. При чрезмерном давлении любое некачественное крепление может потечь, что недопустимо. Не забываем о трубах в системе отопления. Они менее вероятны, чем моторные отсеки, но также могут давать течь. Как и любое резиновое изделие, шланги со временем просто стареют и требуют своевременной замены.

Вывод

Подводя итоги, стоит отметить, что в автомобиле разработана грамотная система охлаждения. «Нива Шевроле» 2123 при должном уходе долгое время остается в рабочем состоянии.Достаточно осмотреть и при необходимости долить охлаждающую жидкость.

Диагностика перегрева двигателя и необычных проблем с системой охлаждения, чтобы найти неисправные водяные насосы, прокладки и многое другое.

ОБРАЩЕНИЕ КЛИЕНТОВ:

Двигатель перегревается и выкипает охлаждающая жидкость.

ПРИМЕНЕНИЕ ДЛЯ АВТОМОБИЛЯ:

Chevrolet 2006 Equinox 3,4 л

СРЕД. ЗАЯВЛЕННЫЙ ПРОБЕГ:

64000 миль

ИСПЫТАНИЯ / ПРОЦЕДУРЫ:

1. Убедитесь, что вентилятор охлаждающей жидкости работает на высокой скорости, прежде чем охлаждающая жидкость закипит.
2. Убедитесь, что через радиатор проходит хороший воздушный поток.
3. Убедитесь, что радиатор не ограничен.
4. Убедитесь, что герметичная крышка удерживает давление.
5. Полностью удалить воздух из системы охлаждения.
6. Если система продолжает вентилировать, подозревают проблему с прокладкой головки.

ИСПОЛЬЗУЕМЫЕ ИНСТРУМЕНТЫ:

• Анализатор выбросов
• Датчик мощности
• Тестер давления в системе охлаждения
• Воронка антифриза
• Сканирующий прибор

Есть довольно много автомобилей, у которых есть общие проблемы с системой охлаждения.У BMW трех серий всегда есть муфты вентилятора и выходят из строя термостаты. У Volkswagens плохие водяные насосы. У последней модели Jeep I6 есть проблемы с прокладкой головки блока цилиндров. У этого списка нет конца.

Теперь приходит Chevy Equinox 2006 года выпуска с 3,4-литровым двигателем с проблемой перегрева и «закипания антифриза». Закипание антифриза указывает на то, что что-то критическое неисправно (забит радиатор, неисправный термостат, сломанное рабочее колесо водяного насоса и т. Д.). Поскольку 3.4L обычно не имеют этой проблемы, что было бы разумным способом начать диагностику этого автомобиля?

1) Проверьте уровень антифриза.

Этот шаг абсолютно важен, потому что, если антифриз полный, мы, вероятно, сначала проверим термостат, а если он низкий, мы проверим автомобиль на герметичность. Если вас интересует, что делать, если эта проблема возникла без утечки, см. Третий шаг.

Поскольку антифриз перекипает, даже если проблемы с утечкой нет, вероятно, в автомобиле низкий уровень антифриза. Итак, чтобы проверить на утечку, мы заливаем автомобиль антифризом и прикрепляем манометр к крышке радиатора.На некоторых автомобилях нет крышек радиатора, но есть емкости для перелива под давлением, к которым подключается манометр.

Независимо от того, где вы подключаетесь, у вас должна быть возможность затянуть адаптер тестера так, чтобы он обеспечил герметичное уплотнение и повысил давление в системе до 15 фунтов на квадратный дюйм. Эта система должна удерживать не менее 15 фунтов на квадратный дюйм в течение пяти минут. Если нет, ищите утечки. Любой компонент, который явно протекает, следует заменить. Но что, если вы не видите утечек и теряете давление?

2) Проверить наличие плохой прокладки головки блока цилиндров.

Старомодный способ проверки плохой прокладки головки блока цилиндров — это испытание автомобиля под давлением и, если вы обнаружите утечку, но не видите ее, проверьте выхлоп. Если он пахнет и выглядит как сгоревший антифриз, у вас на руках утечка из прокладки головки блока цилиндров.

Однако по причинам, которые мы рассмотрели в нашем разделе вопросов и ответов за декабрь 2012 года, каталитические нейтрализаторы в наши дни работают слишком эффективно, и только при очень сильных утечках через прокладку головки вы сможете это поймать. В противном случае единственный способ убедиться в отсутствии антифриза в масле — это использовать анализатор выбросов.

Просто включите анализатор выбросов и проверьте уровни углеводородов в магазине. Число должно быть близко к нулю. Затем откройте крышку радиатора и сделайте вокруг нее палатку из какой-нибудь магазинной тряпки. Если вы боитесь, что пузырь охлаждающей жидкости вырвется и попадет в зонд, используйте непроливающую воронку для антифриза и половину бутылки омывателя ветрового стекла. В отверстие наверху поместите зонд. Когда вы это сделаете, посмотрите, не взлетит ли уровень УВ.

Если да, значит, вы подтвердили, что прокладка головки неисправна, потому что углеводороды из камеры сгорания двигателя теперь попадают в антифриз.Это, в свою очередь, подтверждает, что антифриз попадает в камеру сгорания и выходит из выхлопной трубы. В экстремальных ситуациях это может вызвать закипание при выходе выхлопных газов.

3) Проверьте элементы, вызывающие перегрев, без низкого уровня антифриза в системе.

Что делать, если у нас есть эта проблема и уровень антифриза не низкий? Первый компонент, который мы тестируем, — это термостат.

Чтобы проверить термостат, сначала убедитесь, что система имеет температуру окружающей среды и термостат закрыт.По мере того, как автомобиль нагревается, пощупайте шланг термостата. В то же время используйте диагностический прибор и построите график PID температуры охлаждающей жидкости двигателя (ECT). Когда ECT достигает диапазона, при котором термостат рассчитан на открытие, нащупайте шланг термостата. Шланг должен превратиться из прохладного в горячий.

Если ECT PID повышается очень медленно, например, увеличиваясь всего на 10 градусов F каждые несколько минут, то, вероятно, у вас «липкий» термостат. EScan от Automotive Test Solutions — это сканирующий прибор с функцией тестирования термостата, который автоматически рассчитывает это для вас, поэтому вам не нужно прикасаться к шлангам или выполнять какие-либо «предположения».«

Если термостат в порядке, и мы замечаем, что даже когда автомобиль горячий, вентилятор радиатора не включается, мы можем проверить вентилятор радиатора. Мы можем сделать это, используя двунаправленное управление на нашем сканирующем приборе, или, если его нет, подключите вентилятор радиатора с помощью Power Probe.

Провести тест с помощью диагностического прибора очень просто. Просто войдите в модуль управления двигателем и выберите двунаправленное управление. «Вентилятор радиатора» должен быть доступным выбором. Если вентилятор не включается, ваш диагностический прибор может отображать двунаправленное управление, но на самом деле этого не делает, или, что более вероятно, драйвер PCM, вентилятор или его проводка неисправны.

Самый быстрый способ проверить это — просто достать Power Probe. Вам нужно будет принять во внимание проводку автомобиля (т.е. заземлен ли вентилятор / запитан ли он отдельно от PCM?). В зависимости от того, как вентилятор подключен, вы можете проверить, получает ли вентилятор 12 В, и даже переключить цепь. Таким образом, вы можете доказать, неисправен ли только вентилятор или неисправен PCM или проводка.

Большинство вентиляторов заземлены с помощью PCM, поэтому с помощью Power Probe вы можете обойти это заземление и сделать свое собственное.Если вентилятор вращается, у вас проблема с землей. Иногда вентиляторы перегорают предохранители, когда у них высокое внутреннее сопротивление. Вы можете проверить силу тока на вентиляторе с помощью зажима усилителя или крючка для силового щупа при выполнении этого теста. Если сила тока вентилятора слишком «близка» к номиналу предохранителя, вентилятор радиатора следует заменить.

Если вы видите хорошую степень «Dex Mud» в радиаторе, возможно, это засорение. Чтобы диагностировать забитый радиатор, простой способ — вытащить его шланги, дать стечь остаточному антифризу, а затем продуть цеховой воздух через радиатор.Если воздух блокируется или вы выталкиваете грязь, вы подтверждаете, что произошло засорение. Если вы не можете успешно промыть радиатор, что в любом случае является краткосрочным решением, замените его.

Одна из самых редких проблем — неисправное рабочее колесо водяного насоса. Простой способ решить эту проблему — потянуть за шланг в месте водяного насоса и посмотреть, с какой силой насос выбрасывает антифриз. Если вы не понимаете, какие шланги являются впускной и выпускной сторонами, просто купите прозрачный пластиковый шланг в магазине товаров для дома и вставьте его вместо других шлангов.Затем включите автомобиль, чтобы контролировать поток охлаждающей жидкости. Этот трюк также можно использовать для контроля потока в сердечнике нагревателя и из него.

Наконец, тепловидение может помочь в выполнении многих из предшествующих диагностик. Он может быстро определить температуру антифриза в разных точках системы охлаждения. Самые современные тепловизоры могут заглянуть в радиатор и увидеть, где останавливается поток горячего антифриза. Однако иногда в автомобиле так много горячих частей, что окружены другими горячими частями, что невозможно получить такую ​​точность.Однако набор диагностического оборудования может помочь специалисту решить любую проблему с системой охлаждения.

Дополнительные инструменты, используемые для решения этой проблемы, см. На сайте www.VehicleServicePros.com/directory.

5 причин, по которым двигатель вашего автомобиля может перегреваться

1 апреля 2019 г.

Если двигатель вашего Chevy сильно нагревается, требуется все ваше внимание. Перегрев двигателя может быстро привести к катастрофе.Первое, что нужно сделать, если вы заметили, что ваш двигатель перегревается, — это остановиться и выключить двигатель, как только это станет безопасным. Затем отбуксируйте свой автомобиль в авторизованный сервисный центр Chevrolet, например, Wentworth’s Wilsonville Chevrolet.

Если двигатель перегревается, скорее всего, что-то не так с системой охлаждения. Эта система удаляет излишки тепла из двигателя. Так что, если это не сработает, теплу будет некуда деваться — и он может начать повреждать сам двигатель.

Ниже мы перечислили пять основных проблем системы охлаждения. Если ваш двигатель перегревается только в пробках, ознакомьтесь с другой нашей статьей, посвященной этой проблеме.

5. Неисправность термостата

Термостат препятствует циркуляции охлаждающей жидкости через двигатель до тех пор, пока она не достигнет рабочей температуры. Это позволяет двигателю быстрее прогреваться. Однако сломанный термостат может не пропускать охлаждающую жидкость, даже когда двигатель достаточно горячий.

4. Водяной насос поврежден

Водяной насос обеспечивает циркуляцию охлаждающей жидкости через двигатель для поглощения избыточного тепла. Если есть проблема с водяным насосом, охлаждающая жидкость не сможет течь должным образом — и она может вообще не циркулировать, если проблема достаточно серьезна.

3. Низкий уровень охлаждающей жидкости или ее загрязнение

Эффективность рабочего водяного насоса определяется эффективностью охлаждающей жидкости, которую он перекачивает. Охлаждающая жидкость представляет собой смесь воды и антифриза, которая поглощает избыточное тепло, выделяемое в процессе сгорания.Если в вашей системе охлаждения недостаточно охлаждающей жидкости или если ее работе мешают загрязнения, она не сможет поглотить столько тепла.

2. Шланги забиты или повреждены

Шланги в системе охлаждения перемещают охлаждающую жидкость к радиатору и обратно к двигателю. Если они треснуты, повреждены, ослаблены или заблокированы обломками, охлаждающая жидкость может вытечь или просто не сможет добраться до места назначения.

1. Поврежден радиатор

Радиатор охлаждает охлаждающую жидкость, прежде чем она снова попадет в двигатель.Если какой-либо из его компонентов был поврежден, охлаждающая жидкость может недостаточно остыть. Повреждение радиатора может произойти по-разному: от сгоревшего вентилятора до физического повреждения, полученного во время аварии. Иногда радиаторы можно отремонтировать, но часто лучше заменить их полностью.

Шевроле Нива: система охлаждения. Шевроле Нива: устройство системы охлаждения и возможные неисправности

В состав любого автомобиля входит несколько базовых систем, без должного функционирования которых все преимущества и удовольствие от владения могут быть сведены на нет.Среди них: система питания двигателя, выхлопная система, электрическая система, а также система охлаждения двигателя. Можно долго спорить, что из них важнее или важнее и на что следует обратить основное внимание. Фактически, каждая система и даже отдельный узел нуждаются в уходе и уходе. Самый простой способ понять это — провести аналогию между автомобилем и живым организмом. Запусти всего один орган и попадешь в беду.

Данная статья посвящена системе охлаждения автомобиля «Шевроле Нива».Такие выпуски как:

— устройство и состав системы охлаждения;

— слабые места — на что следует обратить особое внимание;

— профилактика и осмотр — залог длительной эксплуатации всего устройства в целом;

— варианты неисправностей и способы их эффективного устранения.

Состав и основные компоненты системы

Для того, чтобы хорошо разбираться в системе, достаточно видеть перед собой ее структуру и составные части.Уже только на основе схематического рисунка можно сделать снимок работы и увидеть слабые места. Не исключение и система охлаждения. Шевроле Нива представлена ​​закрытой, принудительно циркулируемой конструкцией.

Как видно из рисунка, система содержит такие важные компоненты:

• радиатор;
• вентиляторы охлаждения;

Термостат

• ;
• охлаждающие трубы и печи;
• вентиляторный насос;

Расширительный бачок

• ;
• Датчик температуры охлаждающей жидкости.

Без правильной работы любого из этих элементов вся система охлаждения двигателя будет неэффективной. На самом деле Шевроле Нива зависит от этих компонентов.

Назначение и принцип действия

Двигатель автомобиля во время работы сильно нагревается. Внутри баллона температура газа достигает 2000 градусов Цельсия. Система охлаждения предназначена для снятия этого температурного стресса. Для этого у двигателя есть так называемая водяная рубашка — система каналов, по которым течет охлаждающая жидкость.Благодаря принудительной циркуляции тепло отводится наружу.

Форсунки, помпа, термостат — вот и вся система охлаждения. Chevrolet Niva, схема течения антифриза или антифриза, показанная на рисунке выше, остывает довольно быстро. Это обеспечивается водяным насосом, который, в свою очередь, работает от шкива коленчатого вала через поликлиновой ремень. На холодном двигателе (температура охлаждающей жидкости до 78 ° С) термостат закрыт, и есть циркуляция по «малому кругу», минуя радиатор охлаждения.В «малом круге» помимо рубашки двигателя обязательны радиатор отопителя и блок дроссельной заслонки.

После прогрева двигателя, а значит, и антифриза (более 80 ° C) термостат открывается, охлаждающая жидкость циркулирует по основному радиатору. Радиатор имеет два вертикальных пластиковых бачка и алюминиевую центральную часть горизонтальных трубок. Антифриз поступает через верхнюю трубу в правый бачок, а выходит из радиатора через выхлопную трубу из левого бачка.Вот и сливная пробка от радиатора.

Система управления

Электроника в автомобиле доминирует над элементами любой системы, и система охлаждения не исключение. В Chevrolet Niva реализовано управление контуром циркуляции антифриза на основе работы контроллера, данных с датчика температуры и блока управления. На радиаторе охлаждения закреплен кожух с двумя спаренными вентиляторами. В народе их называют «Карлсоны». Информация о превышении температуры антифриза поступает с датчика температуры, который установлен в блоке двигателя.И уже управление осуществляется непосредственно ЭБУ (электронным блоком управления).

При повышении определенной запрограммированной температуры сначала включается один правый вентилятор, а затем оба, причем в расширенном режиме. Для разных прошивок блока управления первый вентилятор включается с 98 ° С, а сразу оба — со 100 ° С или 102 ° С. Расширенный режим работы отключается при падении температуры до 93 ° С. Есть варианты, когда одновременно работают только два вентилятора, что не всегда удобно.Этот нюанс — одно из слабых звеньев системы охлаждения. Иногда достаточно перепрошить ЭБУ, чтобы добиться оптимальной работы вентиляторов, и все налаживается.

Прочие компоненты системы охлаждения

Помимо основных важных компонентов системы охлаждения, таких как радиатор, термостат, водяная помпа и пара вентиляторов, не стоит забывать и о вспомогательных элементах. Есть патрубки охлаждения. Шевроле Нива тоже зависит от этих элементов. Иногда простая ослабленная манжета шланга может привести к перегреву охлаждающей жидкости.А все потому, что потечет негерметичное соединение.

Расширительный бачок автомобиля имеет пробку с впускным и выпускным клапаном. Самое интересное для нас — выхлоп — предназначен для поддержания необходимого давления в системе. Это сделано для того, чтобы при повышенном давлении нагрев происходил быстрее, а значит, двигатель быстрее достигнет рабочей температуры. В случае резкого повышения температуры (термостат подклинивает и не успевает открыться) клапан в пробке бака срабатывает и сбрасывает избыточное давление.

Возможные неисправности системы охлаждения

Требуемый температурный режим должен поддерживать систему охлаждения двигателя. «Шевроле Нива» может быстро перегреться, и это практически всегда приводит к ремонту силового агрегата. Поэтому важно заранее предотвратить возможные проблемы. Профилактика — прежде всего. Что мне следует искать в первую очередь?

К недостаткам Нивы Шевроле можно отнести:

• расширительный бачок и его заглушка с вентилем;
• водяной насос;
• система управления электрическим радиатором;

Термостат

• ;

Радиатор

• ;

Ремень генератора

• ;
• штуцер системы.

Неисправности системы охлаждения Нива Шевроле хорошо изучены. Ведь данная модель находится в эксплуатации с 2002 года. Следуя рекомендациям, можно избежать практически всех проблем, связанных с перегревом двигателя.

Расширительный бак

Казалось бы, в чем может быть проблема? Простое изделие из пластика и стоит на первом месте в списке слабых мест. Дело в том, что качество материала для тары оставляет желать лучшего.По поводу треснувшего бака написано много страниц форумов. Он просто не выдерживает рабочее давление системы. Из наиболее популярных решений этой проблемы можно выделить два.

Самый простой вариант — снизить рабочее давление. Да, рабочая температура двигатель будет нагреваться медленнее, чем планировалось конструкторами. Как показывает практика, задержка в несколько минут не критична, но за такое решение целый расширительный бачок — награда. При этом нет материальных затрат — пробка протыкается шилом или не закручивается до конца.

Во второй версии поменять родной расширительный бачок. Самая популярная замена — аналоги от европейского концерна VW. Форма и размер для русских Кулибиных значения не имеют. Главное, чтобы она была прочной и не трескалась. Материальные вложения при замене материалами примерно 500-700 р.

Частичное решение проблемы достигается заменой только пробки бака, рассчитанной на меньшее давление. Этот вариант оказывается средней стоимостью, но найти самые трудные варианты.

С 2013 года производитель автомобилей также решил проблему, запустив производство расширительных бачков из более надежного и качественного материала.

Водяной насос от Нива Шевроле

Что попроще: помпа и система охлаждения. «Шевроле Нива» гарантирует грамотную работу при наличии качественных комплектующих. Но вот именно водяная помпа — вот слабое звено. Бывают случаи, когда эта деталь буквально превращается в расходник и меняется так же часто, как и фильтры.

Причин выхода из строя помпы может быть несколько. Чаще всего это небольшой ресурс и некачественная сборка. Благо сейчас большой выбор производителей, и вы можете выбрать для себя самую прочную деталь.

Самостоятельная замена помпы не представляет особой сложности. Но, как и в любой работе, есть нюансы. Особое внимание следует уделять необходимым зазорам при установке, чтобы приводной ремень находился в одной плоскости со всеми точками крепления.

Неисправности в электрических цепях

Среди основных проблем, которые могут возникнуть в цепи ЭБУ — вентиляторы, это банальная проводка, а также предохранители. Наиболее легко проверяемые предохранители. Затем, если не помогло, ищется проблема в проводах «дозвоном». Иногда вентилятор просто заклинивает из-за недостаточной смазки. Проверяется механически на заглушенной машине. Если крыльчатка плотно вращается рукой, причина в этом.

Неисправна система охлаждения? «Шевроле Нива» может отклеиваться в системе антифриз из-за старой прошивки блока управления.Важно, чтобы вентиляторы включались в нужное время и своевременно выключались. В разных прошивках программируются разные значения параметров контроля температуры. Обязательно проверить включенное реле на наличие проблем с вентилятором.

Термостат и возможные проблемы

Стабильная работа термостата — это своевременное открытие канала, по которому теплоноситель направляется в радиатор. Если этого по каким-то причинам не происходит — антифриз циркулирует только по небольшому кругу и достаточно быстро прогревает двигатель до критических температур.Также не будет работать термостат. Как при этом может вести себя Шевроле Нива? Система воздушного охлаждения не нужна, потому что она образует трубку. За эффективную работу термостата отвечает термочувствительный элемент. Если он перестает справляться со своей функцией — термостат следует заменить.

Новый термостат перед установкой рекомендуется проверить на работоспособность. Это делается путем нагрева воды в баке при опущенном термостате. При достижении температуры открытия убедитесь, что он сработал, а затем, после охлаждения, он закроется.

Радиатор «Шевроле Нива»

Родной радиатор на машину — довольно надежный узел. Во избежание этого рекомендуется чистить и постирать на улице. Алюминиевая решетка не должна забиваться, так как это значительно снижает теплоотводящие свойства. Также следует регулярно осматривать его на предмет механических повреждений и протечек. При длительной эксплуатации автомобиля имеет смысл внутренняя промывка каналов радиатора. Для этого есть специальные добавки и готовые растворы.

Если нужно заменить — есть смысл подумать о медном варианте. Медь по теплоотводящим свойствам лучше алюминия, да и устройство в целом будет намного эффективнее охлаждать антифриз.

Что касается качества антифриза, не забудьте проверить его плотность с помощью ареометра. Особенно это актуально в зимнее время эксплуатации автомобиля. Может полностью отказаться от системы охлаждения. Шевроле Нива и возможные поломки ее радиатора не должны портить настроение.Лучше всегда держать в запасе концентрат. Тогда при недостаточной плотности теплоносителя можно будет все исправить.

Почему так важен ремень генератора?

Ремень генератора приводит в движение насос через шкив коленчатого вала. Если он сломается, то, помимо того, что генератор перестает заряжать аккумулятор и питать всю электрическую систему в автомобиле, насос также перестает работать. В этом случае у двигателя высока вероятность перегрева, потому что тогда прекращается циркуляция антифриза.

Вся система охлаждения зависит от натяжения ремня генератора. Шевроле Нива будет работать в агрегате водяного насоса только на часть мощности, из-за проскальзывания помпы. Все это приводит к дополнительному нагреву двигателя. Своевременный осмотр и затяжка ремней обезопасят и вас, и вашу машину.

Трубки системы охлаждения

Как шланги системы охлаждения могут повлиять на работу автомобиля? «Шевроле Нива» ничем не отличается от других автомобилей. Форсунки требуют простого внимания и своевременного затягивания хомутов во всех точках крепления.Слабым местом является соединение выхлопной трубы с радиатором. При чрезмерном давлении любой некачественный крепеж может потечь, что недопустимо. Не забываем о трубах в системе отопления. Они менее вероятны, чем моторные отсеки, но также могут давать течь. Как и любое резиновое изделие, шланги со временем просто стареют и требуют своевременной замены.

Заключение

Подводя итоги, стоит отметить, что в автомобиле разработана грамотная система охлаждения. «Нива Шевроле» 2123 при должном уходе долгое время остается в рабочем состоянии.Достаточно осмотреть и при необходимости долить охлаждающую жидкость.

95 tahoe фары

(818) 780-9005 РЕСТАВРАЦИЯ ИНТЕРЬЕРА КЛАССИЧЕСКОГО АВТО Реставрируем детали интерьера для вашего классического автомобиля. Специализируется на приборных панелях, комбинации приборов, внутренней отделке из жесткого пластика, повторном хромировании пластика, литых дверных панелях и многом другом.

Получите скидку до 25% на светодиодные фары и задние фонари XB! Используйте промо-код XBMADNESS, чтобы сэкономить! ПОДРОБНЕЕ НАЖМИТЕ ЗДЕСЬ, 01.12.20 — 31.12.20 (23:59 EST) // С праздником от TRS! Сэкономьте 10% на лучшем освещении в игре.Используйте промо-код HOLIDEALS, чтобы сэкономить 10% на Morimoto, Profile Performance, GTR Lighting, S-V.4, Acme и Xenon Depot! Лучшее качество Chevrolet (Chevy) Tahoe Фары Norton SECURED Пожизненная гарантия Быстрая доставка … Chevrolet (Chevy) Tahoe Замена фары в сборе (со стороны водителя и пассажира).

Найдите лучшие предложения по аренде Chevrolet Tahoe на острове Edmunds. Возьмите в аренду Chevrolet Tahoe, используя текущие специальные предложения, специальные предложения и многое другое. Узнайте о предложениях по лизингу, включая срок, пробег, первоначальный взнос…

Эти фары имеют меньший световой поток, более шумные вентиляторы охлаждения и совместимы только с некоторыми моделями автомобилей. Средняя стоимость комплектов для переоборудования светодиодных фар составляет от 30 до 70 долларов. Эти фары имеют меньше проблем с помехами и мерцанием и совместимы с более широким спектром автомобильных моделей. Они также имеют более продолжительный срок службы, чем более низкие … В нашем каталоге мы нашли фары Chevrolet Tahoe 1995 года выпуска. Вы можете уточнить свой поиск на основе выбора справа. Наш инвентарь Chevrolet Tahoe 1995 года выпуска меняется ежедневно.Если вы не можете найти нужную деталь, позвоните нам по бесплатному телефону 1- (800) 656-9551 — скорее всего, у нас будет нужная деталь.

(818) 780-9005 РЕСТАВРАЦИЯ ИНТЕРЬЕРА КЛАССИЧЕСКОГО АВТО Восстановим детали интерьера вашего классического автомобиля. Специализируется на приборных панелях, комбинации приборов, внутренней отделке из жесткого пластика, повторном хромировании пластика, литых дверных панелях и многом другом. Лучшее качество ✅ Передние фары и фары Chevrolet Tahoe 2008 года по лучшим ценам в любом месте. Совершенно новый, одобрен DOT и SAE.

Никогда не садитесь за руль с выключенной фарой! Покупайте фары и задние фонари в GM Parts Now…. $ 229,95. 160,05 долл. США. Добавить в корзину. 229,95 долларов США. 160,05 долл. США. … Тахо; GMC: Sierra …

McNeil Racing Inc специализируется на производстве стекловолокна для бездорожья для грузовиков и внедорожников Ford, Chevy, Toyota, Dodge, Nissan, Jeep и Suzuki, а также гоночных кузовов. Добро пожаловать в HIDNation. Добро пожаловать на HIDNation.com, ваш универсальный магазин для всех ваших потребностей в модернизации автомобильного освещения. У нас есть широкий выбор высококачественных комплектов для преобразования HID и комплектов для преобразования ксенона, в том числе комплекты HID H2, H4, H5, H7, H8, H9, h20 HID, а также комплекты HID HID 9003, 9004, 9007, HID лампы. , а также светодиодные комплекты для переоборудования и светодиодные лампы, и другие авто…

Прерывистый код P0131 1999 Chevy Tahoe У меня было несколько проблем с этим Chevy Tahoe 4×4 5,7 литра 1999 года. Сначала у меня была проблема с пропуском зажигания, которую Pepboys не мог диагностировать с помощью двух основных механик, по крайней мере, так мне сказали. Оказалось, форсунки, сейчас у меня колеблется холостой ход и при падении он начинает грубо работать на холостом ходу …

По Вашему запросу фары tahoe 2004 загружаем сравнение цен на товары фары tahoe 2004 года. Быстрая доставка товара.

21700 батарея

21700 батарея 3LR12 (4,5 В), D, C, AA, AAA, AAAA, A23 (12 В), PP3 (9 В), CR2032 (3 В) и LR44 батареи Это В статье перечислены размеры, формы и общие характеристики некоторых распространенных типов первичных и вторичных батарей, используемых в быту и легкой промышленности.

20700/21700 Прозрачный жесткий пластиковый футляр для аккумулятора Ящик для хранения (подходит для двух ячеек) 5,29 австралийских доллара. Бесплатная доставка. Вы уже окунулись в мощный потенциал форм-фактора батареи 21700? Если это так, то вы, вероятно, уже хорошо знаете об удивительных свойствах, которые этот тип клеток имеет в обычном 18650.Однако вы, вероятно, также знаете о том, что для этой электростанции серьезно не хватало подходящих сменных элементов… до сегодняшнего дня!

Вы уже ощутили мощный потенциал форм-фактора батареи 21700? Если это так, вы, вероятно, уже хорошо знаете об удивительных свойствах, которые этот тип ячейки имеет по сравнению с обычным 18650. Однако вы, вероятно, также знаете о том факте, что для этой электростанции существует серьезная нехватка подходящих сменных элементов … до сегодняшнего дня!

Дом.Аксессуары. Аккумуляторы. Батарея 21700. — Питание от 1x батареи 21700 (не входит в комплект) — Рабочее напряжение: 2,8-4,35 В (защита от переразряда) — Драйвер: наиболее эффективная схема постоянного тока (без ШИМ) — Встроенная интеллектуальная схема разряда и зарядки — Защита от реверса защита аккумулятора — USB Type-C перезаряжаемый порт для быстрой зарядки (макс. зарядный ток / напряжение: 3A, 5V)

21700 аккумуляторов — новейшие и наиболее многообещающие аккумуляторы в вейпинге. Аккумуляторы Samsung 30T — лидирующие на рынке аккумуляторы 21700 от надежного производителя элементов.

theshorelinemarket_2616_293482559 (1199 × 899) Все доступные батареи 21700 подходят! Мой Samsung 48G 21700 4800mAh аккумулятор уже отправлен, поэтому я смогу предоставить информацию, как если бы они действительно хороши или нет.

Avatar AVB 21700 Батарея, высокопроизводительная перезаряжаемая литиевая батарея емкостью 4000 мАч, с максимальным непрерывным током разряда 30 А, достаточным для работы любого устройства с высоким энергопотреблением. Аккумулятор 21700 — это новый формат, но это будет новая тенденция. Он уже применяется в электронных транспортных средствах и в вейп-режимах.

SAMSUNG ICR 21700 50E Литий-ионная аккумуляторная батарея — это высокопроизводительная литиевая аккумуляторная батарея емкостью 5000 мАч с приложениями высокого постоянного тока 20 А. Размер: 21700 Номинальная емкость: 5000 мАч Номинальная емкость: 4900 мАч минимум Номинальное напряжение: 3,6 В Максимальное напряжение: 4,2 В Ток разряда: 9,8 А Максимальный непрерывный стиль: Плоский верх Защищен: НЕТ … Высокопроизводительная перезаряжаемая литиевая батарея. Avatar ABV 21700 имеет постоянный ток разряда 30 А и автономность 4000 мАч для вашего мода, совместимого с 21700.Батарея 21700 — это новый формат, который уже использовался для электронных сигарет и электронных транспортных средств. AVB 21700 сделан Avatar.

Acebeam L19 лучше langdistanse lommelykt kan kaste en maks lang stråle nivå på så mye som 00 метров (4265 футов). Spesielt designet for taktisk og jakt sysselsetting, er denne høyffekt langdistanse jakt lommelykt med funksjoner som lett tilgjengelige ha

Mooch, какие приложения для батареи 10A? Я бы уклонился от этого, так как все, что превышает 10 Вт, слишком много для этой батареи.По большей части у меня есть почти все для разных приложений (используйте 30A для 200 модов, 25A для 100+ модов и 20A для лота 30/80). Поэтому я покупаю каждую батарею максимальной емкости и провожу много исследований. Интеллектуальная аккумуляторная система 21700 — это инновационное решение для электропитания, которое состоит из аккумулятора серии NITECORE 21700 i, магнитного фонаря ML21, магнитного зарядного устройства MC21 и магнитного блока питания MPB21.

4g94 метки ГРМ

Lancer fix 36 ремень грм 4g94 продолжительность.Мой автомобильный ремень сломан, я хочу починить этот ремень, поэтому мне нужна схема и процесс ремонта нового ремня для альтернативного включения двигателя и т. Д. Сегодня были рады объявить, что мы обнаружили чрезвычайно интересный контент, на который следует отметить, это mitsubishi lancer serpentine 2003 года схема ремня. , «da установка ремня ГРМ. (1) Совместите метку синхронизации распределительного вала с меткой синхронизации на головке блока цилиндров. ПРИМЕЧАНИЕ После совмещения меток синхронизации звездочки отпустите звездочки. Звездочка выпускного распределительного вала будет вращаться на один зуб в направлении показаны и остаются стабильными в этом положении., Иностранным посетителям США, прибывающим воздушным или морским транспортом, больше не нужно заполнять бумажную форму I-94 «Отчет о прибытии / отбытии» или форму I-94W «Отчет о прибытии / отбытии без иммиграционной визы».
