Система охлаждения опель астра: Opel Astra h Система охлаждения Opel Astra H manual Опель Астра Н Инструкция снятие установка замена ремонт автокредит

Opel Astra h Система охлаждения Opel Astra H manual Опель Астра Н Инструкция снятие установка замена ремонт автокредит

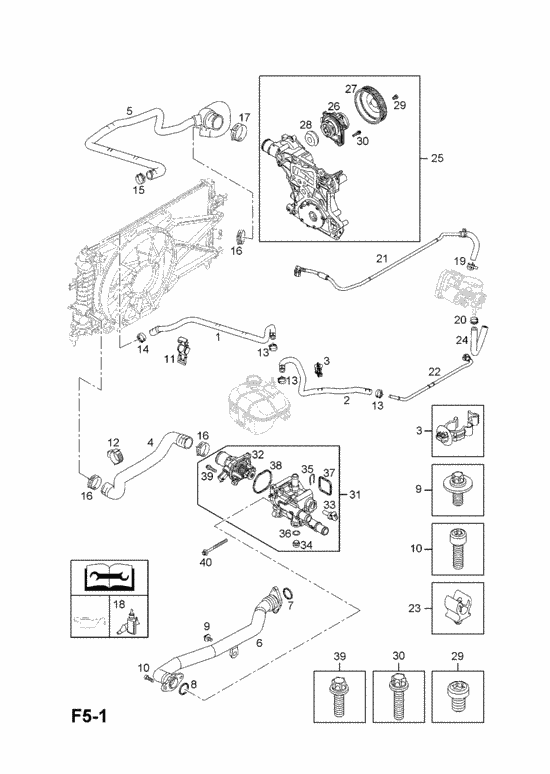

Рис. 5.5. Элементы системы охлаждения: 1 – водораспределительная труба; 2 – отводящий шланг обогрева дроссельного узла; 3, 5 – шланги к радиатору отопителя; 4 – термостат; 6 – жидкостный шланг расширительного бачка; 7 – расширительный бачок; 8 – пробка расширительного бачка; 9 – пароотводящий шланг расширительного бачка; 10 – отводящий шланг радиатора; 11 – электровентилятор; 12 – радиатор системы охлаждения; 13 – теплообменник системы кондиционирования; 14 – подводящий шланг радиатора.

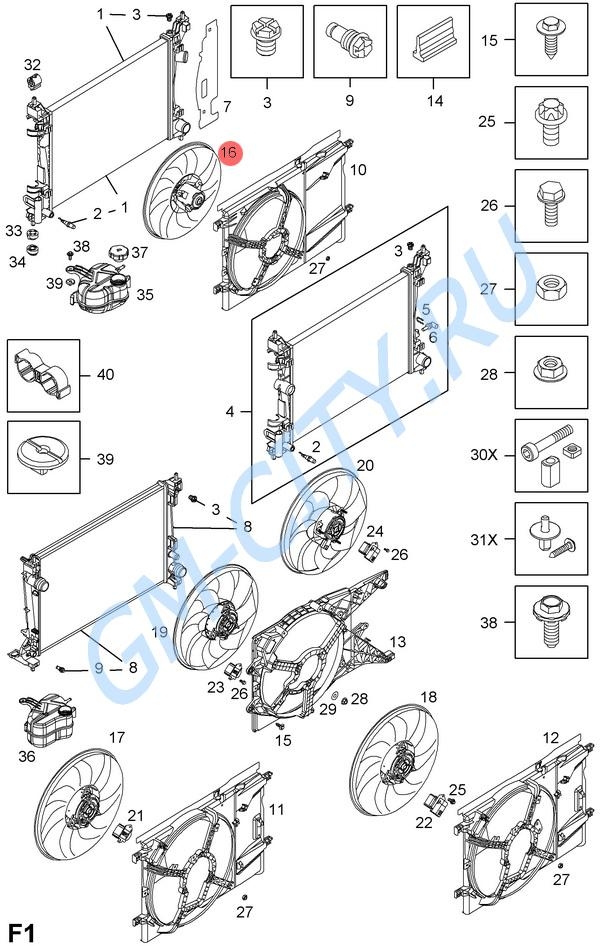

Рис. 5.6. Радиатор, теплообменник и электровентиляторы системы охлаждения и кондиционирования: 1 – электровентилятор системы охлаждения; 2 – радиатор системы охлаждения; 3 – кран для слива охлаждающей жидкости; 4 – соединитель радиаторов; 5 – теплообменник системы кондиционирования; 6 – конденсатор системы кондиционирования; 7 – электровентилятор системы кондиционирования.

Система охлаждения двигателя жидкостная (с принудительной циркуляцией жидкости), герметичная, с расширительным бачком.
Систему заполняют жидкостью на основе этиленгликоля (антифризом), не замерзающей при температуре окружающей среды до –40 °С.

Примечание.
Порядок замены охлаждающей жидкости описан в подразделе Замена охлаждающей жидкости Опель Астра h.

Предупреждения.
Не рекомендуется заполнять систему охлаждения водой, так как в состав антифриза входят антикоррозионные и антивспенивающие присадки, а также присадки, препятствующие отложению накипи.
Охлаждающая жидкость токсична! Избегайте вдыхания ее паров и попадания на кожу.
Своевременно устраняйте нарушение герметичности системы охлаждения, чтобы избежать попадания паров охлаждающей жидкости в салон автомобиля при его эксплуатации. Ваше здоровье дороже, чем новый патрубок системы охлаждения или тюбик герметика!

Система охлаждения двигателя показана на рис. 5.5 на примере двигателя Z 18 XER. Системы охлаждения остальных двигателей устроены практически аналогично, различие состоит в расположении элементов системы. Кроме показанных на рисунке элементов, в систему входят выполненная в отливке рубашка охлаждения двигателя, окружающая стенки цилиндров в блоке, камеры сгорания и газовые каналы в головке блока, а также радиатор отопителя салона.
Нормальный тепловой режим двигателя определяется температурой охлаждающей жидкости, которая поддерживается автоматически с помощью термостата в диапазоне 90–100 °С.

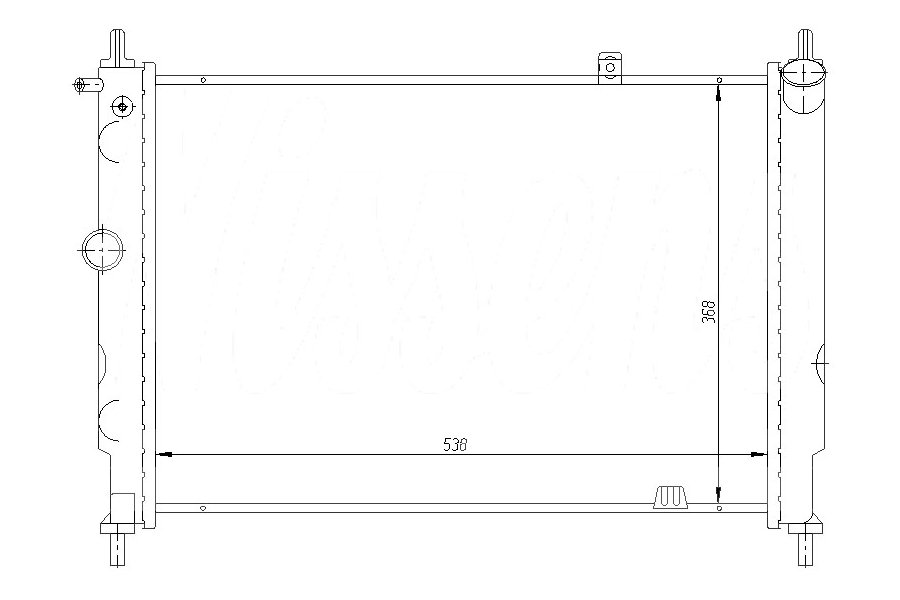

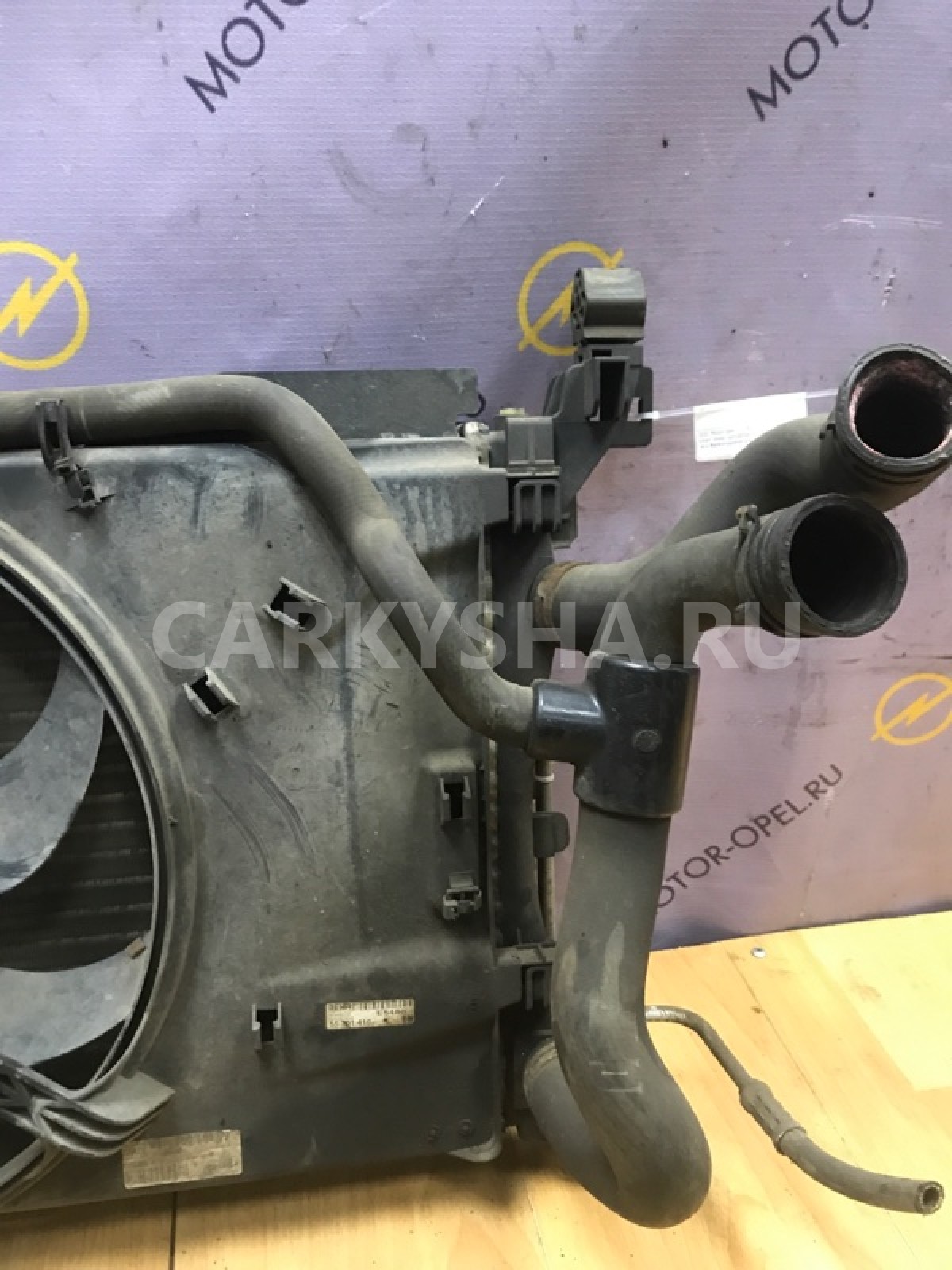

Радиатор 2 (рис. 5.6) с вертикальным потоком жидкости, с трубчато-ленточной алюминиевой сердцевиной и пластмассовыми бачками. В нижней части правого бачка находится сливной кран 3. В бачках выполнены подводящий и отводящий патрубки шлангов к водяной рубашке двигателя, а также патрубок шланга, соединяющего радиатор с расширительным бачком.

Расширительный бачок 7 (см. рис. 5.5) служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Бачок изготовлен из полупрозрачной пластмассы. На его стенки нанесены метка «KALT/COLD» для контроля уровня охлаждающей жидкости, сверху расположена наливная горловина, герметично закрытая пластмассовой пробкой 8 с двумя клапанами внутри нее (впускным и выпускным), собранными в едином блоке. Выпускной клапан открывается при давлении 140–150 кПа (1,4–1,5 кгс/см2), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаждении жидкости ее объем уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около 3 кПа (0,03 кгс/см2) и пропускает воздух в расширительный бачок.

Примечание.
Исправность клапанов пробки очень важна для нормальной работы системы охлаждения, но часто при возникновении проблем (закипание охлаждающей жидкости и т.д.) автолюбители обращают внимание только на работу термостата, забывая проверить клапаны. Негерметичность выпускного клапана приводит к снижению температуры закипания охлаждающей жидкости, а его заклинивание в закрытом состоянии – к аварийному повышению давления в системе, что может вызвать повреждение радиатора и шлангов.

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения, установлен на передней поверхности блока цилиндров и приводится во вращение поликлиновым ремнем привода вспомогательных агрегатов (двигатели Z 14 XEP и Z 18 XER) или зубчатым ремнем привода газораспределительного механизма (двигатели Z 18 XER, Z 20 LER и Z 20 LEН). В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.

Термостат 4 (см. рис. 5.5) с твердым термочувствительным наполнителем поддерживает нормальную рабочую температуру охлаждающей жидкости и сокращает время прогрева двигателя. Он установлен в алюминиевом корпусе на модуле термостата. При температуре охлаждающей жидкости до 80 °С термостат полностью закрыт и жидкость циркулирует по малому контуру, минуя радиатор, что ускоряет прогрев двигателя. При температуре 80 °С термостат начинает открываться, а при 95 °С отрывается полностью, обеспечивая циркуляцию жидкости через радиатор.

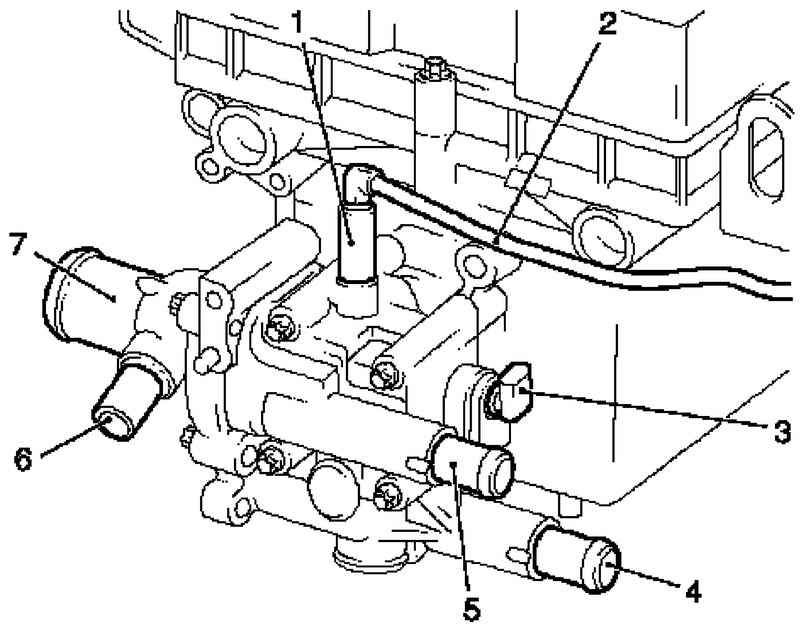

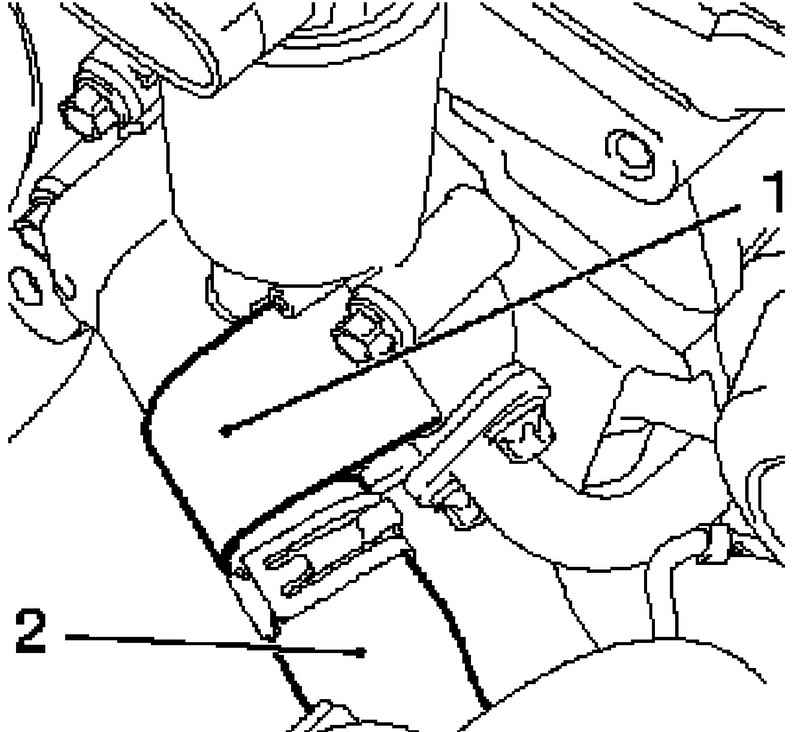

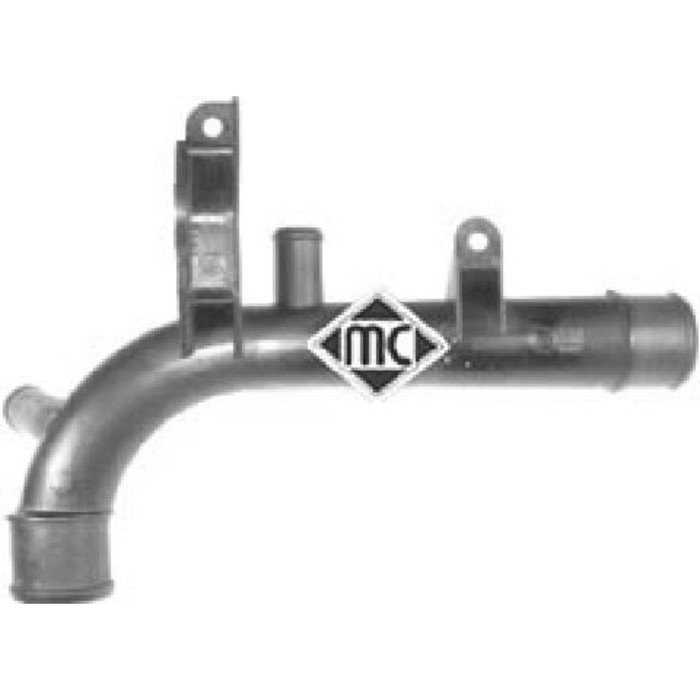

Модуль термостата, в пластмассовом корпусе которого расположен датчик температуры охлаждающей жидкости и может быть установлен (в зависимости от комплектации) клапан регулировки подачи жидкости в радиатор отопителя, установлен на заднем торце головки блока цилиндров (для наглядности показано на снятой головке блока цилиндров). К модулю присоединена водораспределительная труба 1 (см. рис. 5.5) и шланги 3 и 5 радиатора отопителя.

Электровентилятор 1 (см. рис. 5.6) с пластмассовой семилопастной асимметричной крыльчаткой обеспечивает продувку радиатора воздухом при небольших скоростях движения автомобиля в основном в городских условиях или на горных дорогах, когда встречный поток воздуха недостаточен для охлаждения радиатора.
Для повышения эффективности работы вентилятор установлен в кожухе и прикреплен к нему в трех точках через резиновые подушки. Кожух, в свою очередь, прикреплен к радиатору 2 в четырех точках.
Управляет электровентилятором блок управления двигателем, получающий информацию о температуре охлаждающей жидкости от датчика температуры охлаждающей жидкости, расположенного в корпусе термостата.
На автомобилях с кондиционером как вариант может быть установлен дополнительный электровентилятор 7, предназначенный для обдува теплообменника 5 кондиционера. В этом случае для включения электровентиляторов блок управления двигателем дополнительно использует информацию от датчиков высокого и низкого давления кондиционера.
В систему охлаждения с помощью шлангов 3 и 5 (см. рис. 5.5) включен радиатор отопителя салона.

Система охлаждения двигателя Опель Астра Opel Astra

Всегда используйте антифриз 1940650/ 9194431 (красный). Убедитесь в том, что концентрация составляет: 50% воды и 50% антифриза. Антифриз не только защищает всю систему охлаждения от замораживания, но также защищает все омывающиеся охлаждающей жидкостью части от отложений и коррозии.

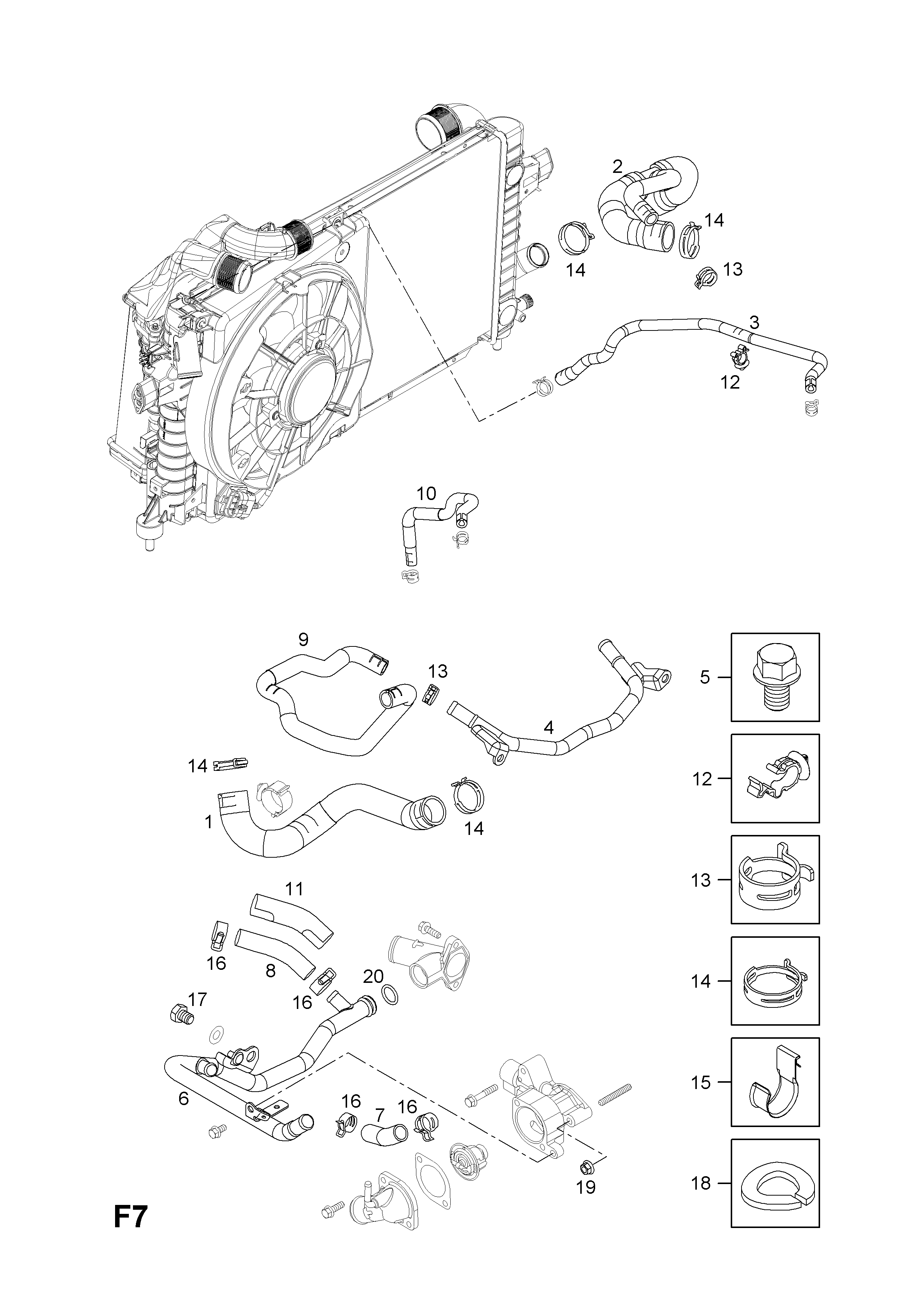

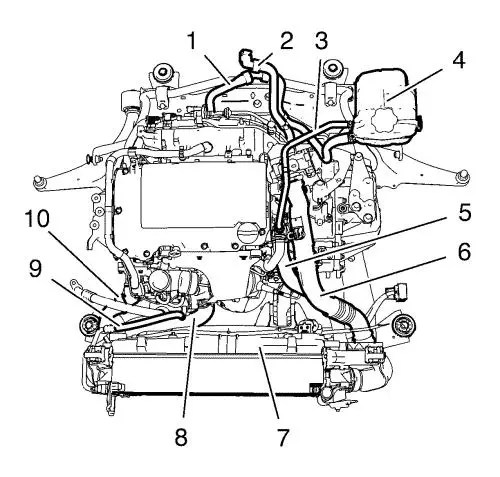

В систему охлаждения двигателя входят насос, от которого охлаждающая жидкость подается под давлением в радиатор, электровентилятор, термостат, расширительный бачок и шланги.

На моделях с автоматической трансмиссией в радиаторе есть теплообменник для охлаждения рабочей жидкости этой трансмиссии.

Соблюдайте предосторожность: не пытайтесь снять крышку горловины расширительного бачка если двигатель горячий, так как вы подвергаетесь риску получить ожог. Если крышку необходимо снять при таких условиях (хотя это НЕ рекомендуется), надо снизить в системе давление. Накройте крышку толстым слоем ткани, чтобы не обжечься, медленно откручивайте крышку горловины до появления шипящего звука. Как только шипение прекратится, медленно отверните крышку горловины.

Нельзя, чтобы антифриз попадал на кожу или окрашенные поверхности автомобиля. Сразу же смывайте следы от антифриза большим количеством воды. Никогда не оставляйте антифриз в открытом контейнере Детей и домашних животных привлекает приятный запах антифриза, однако вдыхание антифриза может привести к фатальному исходу.

Если двигатель горячий, электровентилятор охлаждения может включиться, даже если двигатель не работает, поэтому будьте осторожны и во время работы в моторном отделении следите за тем, чтобы волосы, одежда и т.п. были дальше от вентилятора.

При замене охлаждающей жидкости на автомобилях с кондиционером: выключите кондиционер и установите режим ЕСО.

Доливка охлаждающей жидкости

Дайте двигателю прогреться при 2500 мин–1 до включения вентилятора радиатора.

Проверка герметичности системы охлаждения

Проверьте уровень охлаждающей жидкости и откорректируйте в случае необходимости.

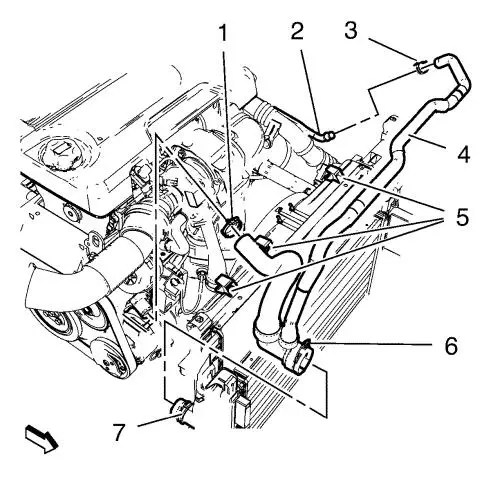

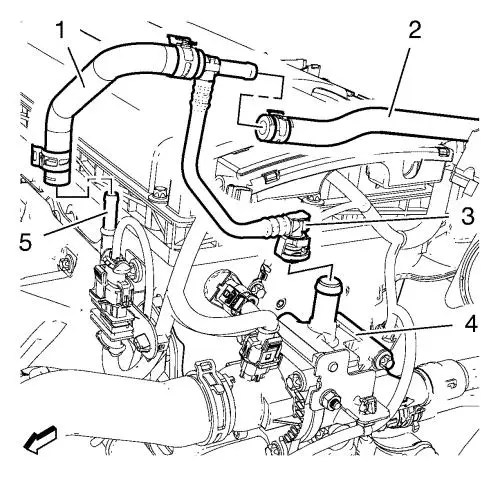

Замена шлангов системы охлаждения

Если проверкой установлено, что необходимо менять шланги, — замените их.

Слейте жидкость из охлаждающей системы. Если время ее замены не подошло — ее можно будет использовать вторично, перелив жидкость в чистый сосуд.

Снимая шланг, ослабьте отверткой зажимы. Если шланги горячие. — НЕ пытайтесь их отсоединить, как и другие детали системы.

Установите шланги на место и залейте систему охлаждения.

Тщательно проверьте, нет ли утечки.

Системы охлаждения, отопления Описание, схемы, фото

1. Руководства по ремонту
2. Руководство по ремонту Опель Астра 1998-2004 г.в.
3. Системы охлаждения, отопления

Системы охлаждения, отопления

Общая информация

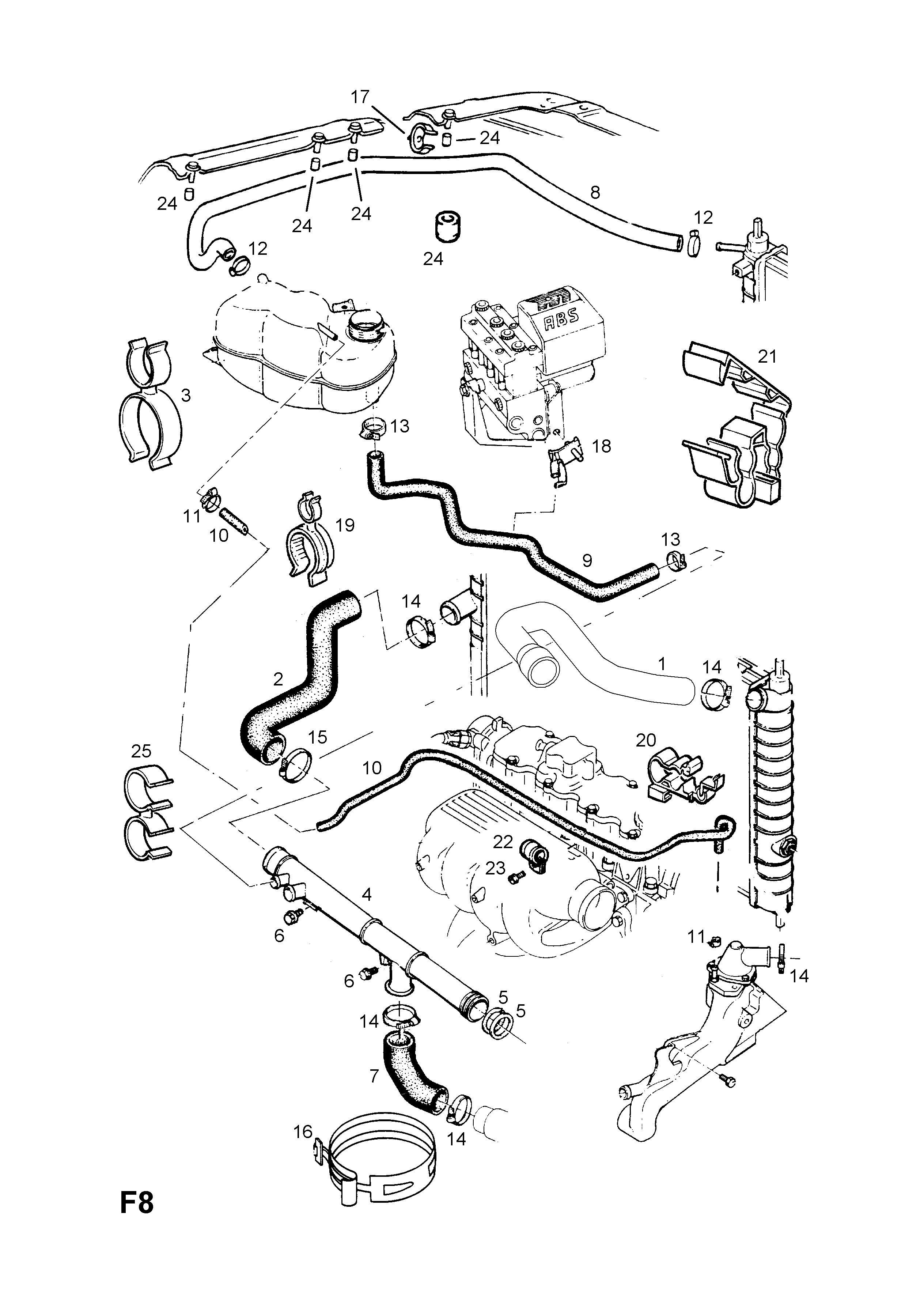

Система охлаждения двигателя

Типичная схема функционирования системы охлаждения двигателя внутреннего сгорания

Все модели рассматриваемых в настоящем Руководстве автомобилей оборудованы работающей при избыточном давлении системой охлаждения двигателя с термостатическим управлением циркуляцией рабочей жидкости. Водяной насос закреплен на блоке двигателя и обеспечивает прокачку охлаждающей жидкости сквозь охладительный тракт последнего. Поток жидкости омывает районы расположения каждого из цилиндров в блоке, после чего направляется в заднюю часть двигателя. Проложенные в литье блока и головки цилиндров охладительные каналы обеспечивают интенсивное охлаждение впускных и выпускных портов, районов установки свечей зажигания и направляющих втулок выпускных клапанов (см. иллюстрацию Типичная схема функционирования системы охлаждения двигателя внутреннего сгорания).

С момента запуска двигателя система охлаждения проходит через три режима функционирования: на первом этапе, пока температура охлаждающей жидкости не поднялась выше определенного значения, она циркулирует по малому кругу из рабочего контура которого исключен радиатор. По мере дальнейшего прогрева жидкости открывается тарельчатый клапан включенного в тракт системы возкозаполненного термостата и в контур циркуляции включается радиатор. Далее, по достижении температурой охлаждающей жидкости очередного контрольного значения, срабатывает термочувствительный датчик-выключатель, обеспечивающий активацию вентилятора системы охлаждения, нагнетаемый которым дополнительный воздушный поток в значительной мере повышает эффективность функционирования теплообменника радиатора.

Система охлаждения имеет герметичную конструкцию и плотно закрыта крышкой радиатора, способной выдерживать определенное избыточное давление, что обеспечивает повышение точки кипения охлаждающей жидкости и, соответственно, эффективности теплоотвода через радиатор. При превышении внутренним давлением в системе некоторого определенного значения, подпружиненная тарелка вмонтированного в крышку радиатора предохранительного клапана приподнимается над своим седлом, обеспечивая перетекание избытка охлаждающей жидкости по соединительной (переливной) трубке в расширительный бачок. По мере остывания системы жидкость автоматически возвращается из бачка в радиатор.

Доливание охлаждающей жидкости в систему производится через горловину расширительного бачка (см. Главу Текущее обслуживание), который одновременно выступает также в роли ресивера, аккумулирующего в себе вытесняемый из радиатора избыток жидкости.

Ввиду перечисленных особенностей конструкции, такая система охлаждения получила название замкнутой, поскольку в ней исключены какие-либо функциональные потери рабочего тела.

Системы отопления и вентиляции салона

Основными компонентами системы отопления салона являются 4-скоростной электрический вентилятор и теплообменник, помещенные в коробчатый кожух отопителя, закрепленный под панелью приборов автомобиля. Теплообменник посредством резиновых шлангов соединен с системой охлаждения двигателя (см. иллюстрацию Типичная схема функционирования системы охлаждения двигателя внутреннего сгорания). Блок управления функционированием отопителя/ кондиционера воздуха вмонтирован в панель приборов автомобиля. Разогретая в двигателе охлаждающая жидкость циркулирует через теплообменник отопителя, отдавая свое тепло заполняющему кожух воздуху. При включении отопления салона происходит открывание пластинчатой заслонки, в результате чего внутренний объем кожуха отопителя соединяется с объемом салона. При включении вентилятора крыльчатка последнего начинает прогонять подаваемый в салон воздух через теплообменник, обеспечивая его интенсивный разогрев.

Подача воздуха в салон осуществляется через дефлекторы лицевого уровня (два центральных и два боковых), сопла ножных колодцев и дефлекторы обдува ветрового стекла. На моделях Zafira дополнительно организован подвод воздуха в заднюю часть салона через дефлекторы, установленные в задней части центральной консоли.

Правила пользования элементами управления функционированием систем отопления, вентиляции и кондиционирования подробно см. Руководство по эксплуатации.

Система кондиционирования воздуха

Принцип функционирования системы кондиционирования воздуха

В состав системы кондиционирования входят установленный впереди радиатора конденсатор, расположенный рядом с теплообменником отопителя испаритель, закрепленный на блоке двигателя компрессор, и фильтрующий ресивер-осушитель (аккумулятор), оборудованный редукционным клапаном высокого давления. Все компоненты соединены между собой рефрижераторными линиями (см. иллюстрацию Принцип функционирования системы кондиционирования воздуха).

Вентилятор прогоняет поступающий в салон воздух сквозь теплообменник испарителя, работающий в режиме, обратном режиму функционирования радиатора. Прокачиваемый через теплообменник хладагент закипает и, испаряясь, отбирает у воздуха избыток тепла. Температура внутри салона при этом снижается до требуемого комфортного значения (по выбору оператора). Компрессор поддерживает циркуляцию хладагента в системе, прокачивая разогретую жидкость через конденсатор, где она охлаждается и поступает обратно в испаритель.

Правила пользования элементами управления функционированием систем отопления, вентиляции и кондиционирования подробно см. Руководство по эксплуатации.

Меры предосторожности
