Назначение хоть какого генератора, в том числе и установленного на ВАЗ-2114 – это реформация энергии, которую производит мотор автомобиля в электронный ток, который нужен для питания всех систем и частей, нуждающихся в этом.

На видео рассказано как проверить какое напряжение выдаёт генератор на аккумулятор:

В этой статье, мы тщательно поведаем для вас, тщательно о генераторе в целом, его конструкции, механизме работы, главных проблемах, методах их устранения, также какое напряжение должен выдавать таковой агрегат, находясь в исправном состоянии.

Принцип работы генератора на ВАЗ-2114

Для того, чтоб конвертировать один вид энергии получаемого от мотора в другой, создаваемый генератором нужно наличие магнитного поля. А для того, чтоб сделать все условия для его возникновения, в генераторе находятся два главных и очень принципиальных элемента – это ротор и статор.

Ротор и статор генератора

Читайте так же

• Ротор в генераторе, представляет собой подвижный элемент, оборудованный стальным сердечником с наконечниками. На этих наконечниках находятся специальные катушки для возбуждения, к которым и выведено внешнее питания.
• Статор , представляет по своей конструкции кольцо, неподвижное по принципу работы, собранное из индивидуальных стальных элементов, изолированных от обмотки. Внутри статора расположена обмотка из достаточно толстой медной проволоки.

Вышеназванные элементы генератора собраны воедино, внутри металлического корпуса, в котором вместе с ними находятся подшипники, осуществляющие должное вращение ротора, крыльчатки, шкив, диодный мост, а также регулятор напряжения.

• Шкив – это непосредственно привод агрегата, на который одевается ремень, передающий энергию двигателя.
• Подшипников в генераторе – два, передний и задний. В случае выхода из строя заднего подшипника, его можно просто заменить, чего нельзя сделать с передним, так как он запрессован непосредственно в корпус, и при поломке, замене подлежит вся часть корпуса генератора.

Корпус агрегата имеет две съёмных части, переднюю и заднюю, которые фиксируются с помощью болтов. Точно также фиксация осуществляется и статору, только она уже находится на внутренней части корпуса.

Конструкция генератора ВАЗ-2114

Особенности эксплуатации

Генератор на ВАЗ-2114 достаточно неприхотливое устройство, способное выдержать большие нагрузки даже в самых суровых условиях эксплуатации, если выполняются все правила по его эксплуатации.

Во время его работы, необходимо соблюдать такие элементарные правила:

• Не допускайте случаев работы генератора, когда клеммы с аккумуляторной батареи отключены Это связано с тем, что в отсутствии АКБ, будут наблюдаться постоянные всплески электрической энергии в сети, что может негативно сказаться на всех приборах и состоянии генератора в частности.
• Во время проведения сварочных работ на автомобиле, следите за тем, чтобы провода были отключены не только с АКБ, но и с генератора
• Обращайте внимание на то, чтобы все провода были подключены согласно полярности , потому как неверное включение проводов даже на короткий срок может вывести всю систему из рабочего состояния.
• Проверка работоспособности генератора должна проводиться только в строгом порядке выполнения работ (указана ниже прим.).

Какой заряд на автомобиле должен быть? ОБСУДИМ

Простой и доступный способ проверки аккумулятора и генератора вашего автомобиля без траты денег на СТО.

Хитрости жизни и Полезные советы &#4 — Проверка аккумулятора и генератора автомобиля

САЙТ ПО РЕМОНТУ АВТО http://vwb3. ru/ мой новый канал https://www.youtube.com/channel/UCUoOAxK-s-nKF5eSHX2Mxxg .

Как проверить напряжение генератора на аккумуляторе ВАЗ-2114?

Проверять рабочее состояние генератора на ВАЗ-2114 следует каждые 6 месяцев (лучше всего до и после зимы – прим.), потому как именно в зимнее время на электрическую сеть приходятся повышенные нагрузки. Проверку необходимо проводить независимо от того, исправен он или нет.

Важность проверки генератора высока, потому как если он не способен выдать заряд определённой мощности, то аккумуляторная батарея просто-напросто разрядится и автомобиль не сможет запуститься, а если напряжение чрезмерно высокое, то неполадки могут возникнуть непосредственно в проводке и цепи автомобиля.

Признаки неисправности генератора

Если на вашем автомобиле появилось одно или несколько ниженазванных признаков, то генератор необходимо проверять:

• Исходит посторонний шум или гул со стороны генератора. Шум будет свидетельствовать о том, что вышли из строя подшипники (в большинстве случаев ломается передний – прим. ). Ездить с такой поломкой нельзя, потому как его заклинивание может привести к выходу из строя всего генератора, после разрушения подшипника.
• На панели приборов, сигнальная лампа АКБ светит слишком ярко , даже когда мотор не работает – это будет говорить о переизбытке энергии в сети.

Читайте так же

Лампа горит ярче обычного.

Пошаговый порядок проверки генератора

1. Включаем зажигания и обращаем внимание на то, чтобы все лампочки приборной панели горели.
2. Заводим автомобиль, и если генератор работает в штатном режиме, сигнальная лампа АКБ должна погаснуть.
3. Дожидаемся, пока автомобиль нагреется до своей стандартной рабочей температуры в 90 °С.
4. Когда он нагрелся, необходимо максимально нагрузить сеть. Для этого запускаем всё, что есть в автомобиле, включая обогрев зеркал, свет, музыку и прочее.
5. Берём заранее подготовленный мультиметр и переставляем его в режим проверки «вольтажа».
6. Далее зовём помощника и просим его держать на холостом ходу обороты двигателя (в пределах 3500 – прим. ).

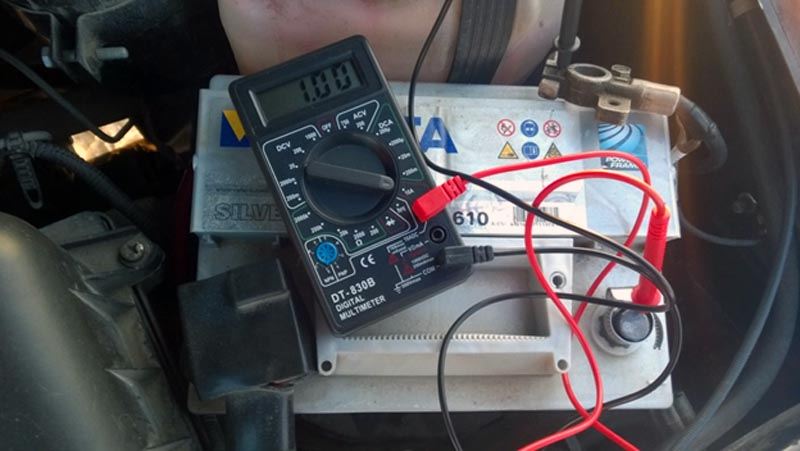

7. Воспользовавшись мультиметром, подключаем его щупы к АКБ, и в тот, момент когда включены все потребители, показания не должны опускаться ниже – 13-13,2 В.

Если показания, на таких оборотах двигателя меньше, то это будет обозначать то, что генератор не вырабатывает необходимое количество энергии. А когда они в норме, то продолжаем тестирование, на выключенных потребителях на тех же самых оборотах. В этом случае показания мультиметра должны быть порядка 14,5-14,7 В.

Проверка напряжения, которое выдаёт генератор

После диагностики аккумуляторной батареи, переходим непосредственно к генератору, используя тот же мультиметр.

1. Когда автомобиль заведён, подключаем щупы к его выводам, при этом напряжение должно быть не менее 14-14,3 Вольт.
2. Далее, при наборе оборотов, следим за показаниями приборов, на котором значения не должны измениться более чем на 0,5 вольт. Если подобного не наблюдается, то это будет означать, что генератор и регулятор напряжения функционируют правильно.

На лицо избыток перенапряжения в сети.

Теперь, достоверно располагая сведениями, сколько вольт должен выдавать генератор, вы будете точно знать, исправен он или нет. И если показания несколько отличаются от нормы, то в первую очередь вам следует обратить внимание на неисправности описанные ниже.

Причины низкого напряжения

Если при максимальной нагрузке напряжение, ниже 13 вольт, необходимо обращать внимание на следующее:

• Натяжение ремня генератора недостаточное. Ремень не должен продавливаться пальцем больше чем на сантиметр.
• На проводке в цепи генератора имеются окисления, либо потёртостей проводов.
• Вышли из строя щётки генератора.
• Регулятор напряжения сломан.
• Износились подшипники.
• Сгорел предохранитель.

Заключение

В любом случае, при наличии той или иной неисправности, в зависимости от сложности поломки вам необходимо выбрать, производить работы самостоятельно, либо обратиться в специализированный автосервис.

О ЧЕМ ГОВОРЯТ НАПРЯЖЕНИЕ И ТОК

О ЧЕМ ГОВОРЯТ НАПРЯЖЕНИЕ И ТОК

Как проверить — знают многие, как должно быть — известно не всем.

Василий СИНЬКЕВИЧ, Валерий КИРСАНОВ, СКБ «Камертон» (Минск)

В наши дни проверку-диагностику электрических систем автомобиля не только в солидном автосервисе, но и во многих малых мастерских все чаще ведут специальными приборами-автотестерами. Конструкция их (равно как и цена) зависит от количества и точности измеряемых параметров. Для автолюбителей же предназначены простейшие приборы, измеряющие напряжение, ток, электрическое сопротивление, а также частоту вращения коленчатого вала. Выполнить эти измерения способны почти все, кто за рулем, а вот о чем говорят полученные данные, знает далеко не каждый.

Рассмотрим диагностику агрегатов электроснабжения автомобиля — аккумулятора и генератора. Чтобы оценить состояние батареи, к ее выводам подключаем автотестер (можно использовать и обыкновенный тестер-автометр). Для всех автомобилей напряжение на аккумуляторе без нагрузки (то есть без работающих потребителей) должно быть в среднем 12,6 В. Если оно меньше, аккумулятор частично разряжен или неисправен, а потому будет вращать стартер медленнее. О степени разряженности можно судить по приведенной таблице.

На СТО емкость аккумулятора оценивают с помощью нагрузочной вилки. Это, проще говоря, набор сопротивлений (шунтов), подключаемых к батарее.

Измеряя напряжение вольтметром автотестера, можно в качестве нагрузки включить габаритные огни и дальний свет. Ток разряда при такой нагрузке (проверено неоднократно) будет 5–6 А. Если при этом напряжение не падает ниже 11,5 В, батарея в порядке.

Напряжение на клеммах аккумулятора при пуске двигателя стартером не должно падать ниже 9,5 В. В противном случае неисправен стартер (потребляет очень много энергии). При этом чем он старше, тем сильнее окислены все его контакты — щеток, реле и т.п. В некоторых случаях из-за этого пусковой ток может достигать огромной величины — 150–200 А.

Кстати, об измерении тока. Обычно для этого амперметр включают в разрыв цепи. В автомобиле разрывать цепи нежелательно, да и не все приборы смогут зафиксировать такие большие значения, как при пуске двигателя. В мотортестерах применяют специальные, не требующие разрыва цепи накладные датчики. В них используют эффект изменения напряженности магнитного поля при прохождении тока определенной величины. Таким измерениям не мешает и изоляция проводов.

Продолжаем проверку. Пустив двигатель, контролируем напряжение на выводах аккумулятора и ток заряда. В работу включаются еще два важнейших узла электрооборудования автомобиля — генератор и реле-регулятор напряжения. Через несколько секунд после пуска напряжение на выводах поднимается выше 12,6 В. Генератор начинает заряжать аккумулятор. Увеличиваем обороты двигателя до 2000 в минуту и контролируем напряжение заряда. Нормальное значение — от 13,8 до 14,5 В.

Работу генератора под нагрузкой можно оценить, включив фары. Напряжение должно быть выше 13,8 В. Если оно ниже (12,6–13 В), надо проверить натяжение ремня привода генератора. Причиной низкого напряжения могут быть и дефекты самого генератора. Но если он работает исправно, то искать причину следует в реле-регуляторе. В старых механических реле напряжение можно поднять регулировкой его нижнего уровня. В современных электронных регулировка невозможна, поэтому надо проверить надежность их контактов с цепью. Они в порядке — значит, неисправно реле.

Если напряжение, преодолев рубеж 14,5 В, продолжает расти, то регулируем электромеханическое реле или заменяем электронное.

Ток заряда после пуска двигателя обычно составляет 6–10 А и по мере работы двигателя и заряда аккумулятора падает при выключенных потребителях до нуля.

Оценим напряжение в других точках системы электрооборудования. Разница между напряжением, измеренным на аккумуляторной батарее, и напряжением между ее «минусом» и «батарейным» (сетевым) контактом на катушке зажигания подскажет о потерях в цепи, идущей от аккумулятора к катушке. Они должны быть минимальны — не выше 1 В. Если на автомобиле установлена катушка, не имеющая балластного резистора (дополнительного сопротивления как в «Москвиче» прежних моделей, ИЖе) или если резистор подключен со стороны батареи и разница больше 1 В, причину следует искать в надежности контактов проводов с приборами, в первую очередь — в замке зажигания. Такой, казалось бы, пустяк, а ведь из-за него во вторичной обмотке катушки зажигания выработается высокое напряжение меньше номинального значения. Это приведет к уменьшению энергии искры и, как следствие, к снижению мощностных характеристик двигателя.

У катушек с балластным резистором (на выводе после балластного резистора) напряжение должно быть в пределах 5–9 В. При плохих контактах в подводящих проводах или неисправностях резистора напряжение может быть меньше 5 В. Если же оно выше 9 В, то, возможно, произошло короткое замыкание балластного резистора.

Измерив напряжение между «минусом» аккумулятора и тем контактом катушки зажигания, который соединен с прерывателем, можем оценить степень чистоты контактов прерывателя в наших старых классических моделях автомобилей. В механических прерывателях на это следует обратить внимание, когда величина напряжения больше 0,3 В. Если контакты в порядке, надо проверить надежность соединения опорной платы внутри прерывателя с «массой». Возможной причиной повышения напряжения могут быть также ненадежное соединение прерывателя с «массой» или неисправность конденсатора.

Вот так, выполняя измерения всего в трех точках электрооборудования автомобиля, можно оценить работу источников тока.

ЗАВИСИМОСТЬ НАПРЯЖЕНИЯ НА ВЫВОДАХ БАТАРЕИ ОТ СТЕПЕНИ ЕЕ РАЗРЯЖЕННОСТИ

Напряжение аккумулятор- 12,6 12,0 11,6 11,3 10,5

Тема в разделе «Ремонт Ауди», создана пользователем black4ever, 24 янв 2007 .

Вы используете устаревший браузер. Этот и другие сайты могут отображаться в нём некорректно.
Необходимо обновить браузер или попробовать использовать другой.

сколько должен выдавать генератор? [ОТВЕТ ЕСТЬ]

Нередко в автомобилях, выпущенных «АвтоВАЗ», возникают проблемы в бортовой сети. Владельцы машин отмечают, что электрооборудование выходит из строя, а порой становится невозможной дальнейшая эксплуатация транспортного средства. Следовательно, возникает вопрос – сколько вольт должен выдавать генератор ВАЗ 2115?

Сколько вольт и ампер должен выдавать генератор ВАЗ 2115?

Цель генератора заключается в том, чтобы преобразовывать энергию, которую выдает мотор, в электрический ток. Благодаря этому возможна работа всего электрооборудования в автомобиле. Чтобы функционировать без перебоев, генератор должен выдавать определенное напряжение и силу тока.

Какие показатели должны быть на ВАЗ 2115? Если на машине стоит штатная деталь, то норма генератора будет 90 А. Сила тока не должна быть меньше 13-13,2 В. При полной нагрузке этот показатель увеличивается до 13,6 В. Но в том случае, если потребители выключены, цифра возрастает.

Какой генератор установлен на ВАЗ 2115?

«АвтоВАЗ» устанавливает в ВАЗ 2115 трехфазный генератор типа 94.3701. Его составляющие: неподвижная обмотка (статор), ротор с передним и задним подшипниками, крыльчатка, шкив для надевания ремня, диодный мост (выпрямитель), регулятор напряжения и корпус.

Изначально в автомобиль устанавливается генератор марки КЗАТЕ (производитель Россия). В некоторых машинах, выпущенных не так давно, завод ставит устройство фирмы Bosch (Германия). Как правило, российские генераторы служат довольно долго при условии бережной эксплуатации и качественного ухода. И все же устройства зарубежных производителей зарекомендовали себя как более надежные. По этой причине многие владельцы ВАЗ 2115 предпочитают со временем заменить отечественное изделие на деталь от Bosch или другой иностранной марки.

Как измерить напряжение генератора?

Чтобы вовремя заметить изменения в показаниях на генераторе своего автомобиля, нужно научиться их измерять.

Существует два способа. Первый достаточно легкий, но не очень точный. Можно посмотреть показания вольтажа на бортовом компьютере. Однако их нельзя назвать достоверными, поскольку часто они бывают заниженными. Или же напряжение может подпрыгнуть от нагрузки. И это не всегда означает неисправность. Причина может крыться в том, что какой-то потребитель слишком мощный или подключен не так, как нужно. А может быть и вовсе все дело в погрешности прибора.

Второй способ требует больше времени и усилий, однако он позволяет определить данные более точно. Для его выполнения понадобятся мультиметр и помощник.

Необходимо проделать следующее:

1. Включить зажигание и дождаться, пока все сигнальные лампы на приборной панели загорятся в штатном режиме.
2. Завести машину и убедиться, что индикатор аккумулятора погас. Если нет, значит нужно искать поломку – может быть неисправен генератор или аккумулятор, либо проблемы с проводкой.
3. Автомобиль должен прогреться до рабочей температуры, а все имеющиеся электропотребители необходимо включить.
4. На мультиметре устанавливается режим вольтметра.
5. В работу включается помощник: он должен поддерживать обороты мотора в пределах 3500.
6. Подключить мультиметр к аккумулятору.
7. Произвести измерения. В норме на мультиметре должно появиться показание 13-13,2 В или чуть больше. Если же цифра ниже, это признак неисправности генератора или аккумулятора.

Такую же последовательность действий стоит провести и с выключенными потребителями. Если генератор исправен, то мультиметр покажет примерно 14,5-14,7 В.

При подключении мультиметра к выводам генератора показания должны быть в пределах 14-14,3 В. Когда помощник увеличит обороты мотора, напряжение должно измениться не более, чем на 0,5 В. Если же его значение сильно колеблется, это признак неисправности в устройстве.

Перезаряд аккумулятора

Порой неисправность генератора связана с перезарядом аккумулятора. Его можно определить по характерным признакам: фары светят ярче обычного, постоянно горит индикатор заряда АКБ. Если напряжение превышает норму, это может спровоцировать выкипание аккумулятора. Перезаряд чаще всего вызван поломкой регулятора напряжения. В автомобиле ВАЗ 2115 эту деталь можно легко заменить самостоятельно.

Генератор выдает низкое напряжение

Более распространенная проблема в «пятнашке» – это низкое напряжение в бортовой сети. Оно выявляется не только с помощью измерений или показаний с приборной панели. О низком напряжении говорят следующие явления:

• Индикатор АКБ постоянно горит;
• Фары и подсветка приборной панели светятся тускло или мерцают;
• Электроприборы работают нестабильно;
• Двигатель работает прерывисто, а мотор глохнет на ходу.

Причин у этой проблемы может быть тоже несколько:

• Вышли из строя регулятор напряжения или диодный мост;
• В обмотке статора произошло короткое замыкание;
• Износились подшипники.

Однако дело не всегда именно в генераторной установке. Иногда напряжение может падать из-за неисправностей аккумулятора или окислившихся клемм. А еще проблемы с напряжением может вызывать мощное электрооборудование (сабвуфер или усилитель).

Сколько вольт выдает генератор ваз 2110

Предназначение любого генератора, в том числе и установленного на ВАЗ-2114 – это реформация энергии, которую вырабатывает мотор автомобиля в электрический ток, который необходим для питания всех систем и элементов, нуждающихся в этом.

На видео рассказано как проверить какое напряжение выдаёт генератор на аккумулятор:

В этой статье, мы подробно расскажем вам, подробно о генераторе в целом, его конструкции, принципе работы, основных неполадках, способах их устранения, а также какое напряжение должен выдавать такой агрегат, находясь в исправном состоянии.

Принцип работы генератора на ВАЗ-2114

Для того, чтобы преобразовать один вид энергии получаемого от двигателя в другой, создаваемый генератором необходимо наличие магнитного поля. А для того, чтобы создать все условия для его появления, в генераторе находятся два основных и очень важных элемента – это ротор и статор.

Ротор и статор генератора

• Ротор в генераторе, представляет собой подвижный элемент, оборудованный стальным сердечником с наконечниками. На этих наконечниках находятся специальные катушки для возбуждения, к которым и выведено внешнее питания.
• Статор , представляет по своей конструкции кольцо, неподвижное по принципу работы, собранное из индивидуальных стальных элементов, изолированных от обмотки. Внутри статора расположена обмотка из достаточно толстой медной проволоки.

Вышеназванные элементы генератора собраны воедино, внутри металлического корпуса, в котором вместе с ними находятся подшипники, осуществляющие должное вращение ротора, крыльчатки, шкив, диодный мост, а также регулятор напряжения.

• Шкив – это непосредственно привод агрегата, на который одевается ремень, передающий энергию двигателя.
• Подшипников в генераторе – два, передний и задний. В случае выхода из строя заднего подшипника, его можно просто заменить, чего нельзя сделать с передним, так как он запрессован непосредственно в корпус, и при поломке, замене подлежит вся часть корпуса генератора.

Корпус агрегата имеет две съёмных части, переднюю и заднюю, которые фиксируются с помощью болтов. Точно также фиксация осуществляется и статору, только она уже находится на внутренней части корпуса.

Конструкция генератора ВАЗ-2114

Особенности эксплуатации

Генератор на ВАЗ-2114 достаточно неприхотливое устройство, способное выдержать большие нагрузки даже в самых суровых условиях эксплуатации, если выполняются все правила по его эксплуатации.

Во время его работы, необходимо соблюдать такие элементарные правила:

• Не допускайте случаев работы генератора, когда клеммы с аккумуляторной батареи отключены . Это связано с тем, что в отсутствии АКБ, будут наблюдаться постоянные всплески электрической энергии в сети, что может негативно сказаться на всех приборах и состоянии генератора в частности.
• Во время проведения сварочных работ на автомобиле, следите за тем, чтобы провода были отключены не только с АКБ, но и с генератора .
• Обращайте внимание на то, чтобы все провода были подключены согласно полярности , потому как неверное включение проводов даже на короткий срок может вывести всю систему из рабочего состояния.
• Проверка работоспособности генератора должна проводиться только в строгом порядке выполнения работ (указана ниже — прим.).

Как проверить напряжение генератора на аккумуляторе ВАЗ-2114?

Проверять рабочее состояние генератора на ВАЗ-2114 следует каждые 6 месяцев (лучше всего до и после зимы – прим.), потому как именно в зимнее время на электрическую сеть приходятся повышенные нагрузки. Проверку необходимо проводить независимо от того, исправен он или нет.

Важность проверки генератора высока, потому как если он не способен выдать заряд определённой мощности, то аккумуляторная батарея просто-напросто разрядится и автомобиль не сможет запуститься, а если напряжение чрезмерно высокое, то неполадки могут возникнуть непосредственно в проводке и цепи автомобиля.

Признаки неисправности генератора

Если на вашем автомобиле появилось одно или несколько ниженазванных признаков, то генератор необходимо проверять:

• Исходит посторонний шум или гул со стороны генератора. Шум будет свидетельствовать о том, что вышли из строя подшипники (в большинстве случаев ломается передний – прим.). Ездить с такой поломкой нельзя, потому как его заклинивание может привести к выходу из строя всего генератора, после разрушения подшипника.
• На панели приборов, сигнальная лампа АКБ светит слишком ярко , даже когда мотор не работает – это будет говорить о переизбытке энергии в сети.

Лампа горит ярче обычного.

Пошаговый порядок проверки генератора

1. Включаем зажигания и обращаем внимание на то, чтобы все лампочки приборной панели горели.
2. Заводим автомобиль, и если генератор работает в штатном режиме, сигнальная лампа АКБ должна погаснуть.
3. Дожидаемся, пока автомобиль нагреется до своей стандартной рабочей температуры в 90 °С.
4. Когда он нагрелся, необходимо максимально нагрузить сеть. Для этого запускаем всё, что есть в автомобиле, включая обогрев зеркал, свет, музыку и прочее.
5. Берём заранее подготовленный мультиметр и переставляем его в режим проверки «вольтажа».
6. Далее зовём помощника и просим его держать на холостом ходу обороты двигателя (в пределах 3500 – прим.).
7. Воспользовавшись мультиметром, подключаем его щупы к АКБ, и в тот, момент когда включены все потребители, показания не должны опускаться ниже – 13-13,2 В.

Если показания, на таких оборотах двигателя меньше, то это будет обозначать то, что генератор не вырабатывает необходимое количество энергии. А когда они в норме, то продолжаем тестирование, на выключенных потребителях на тех же самых оборотах. В этом случае показания мультиметра должны быть порядка 14,5-14,7 В.

Проверка напряжения, которое выдаёт генератор

После диагностики аккумуляторной батареи, переходим непосредственно к генератору, используя тот же мультиметр.

1. Когда автомобиль заведён, подключаем щупы к его выводам, при этом напряжение должно быть не менее 14-14,3 Вольт.
2. Далее, при наборе оборотов, следим за показаниями приборов, на котором значения не должны измениться более чем на 0,5 вольт. Если подобного не наблюдается, то это будет означать, что генератор и регулятор напряжения функционируют правильно.

На лицо избыток перенапряжения в сети.

Теперь, достоверно располагая сведениями, сколько вольт должен выдавать генератор, вы будете точно знать, исправен он или нет. И если показания несколько отличаются от нормы, то в первую очередь вам следует обратить внимание на неисправности описанные ниже.

Причины низкого напряжения

Если при максимальной нагрузке напряжение, ниже 13 вольт, необходимо обращать внимание на следующее:

• Натяжение ремня генератора недостаточное. Ремень не должен продавливаться пальцем больше чем на сантиметр.
• На проводке в цепи генератора имеются окисления, либо потёртостей проводов.
• Вышли из строя щётки генератора.
• Регулятор напряжения сломан.
• Износились подшипники.
• Сгорел предохранитель.

Заключение

В любом случае, при наличии той или иной неисправности, в зависимости от сложности поломки вам необходимо выбрать, производить работы самостоятельно, либо обратиться в специализированный автосервис.

• Home
• Статьи
• Сколько Вольт Должен Выдавать Генератор Ваз 2110

Обычный показатель напряжения в генераторе ВАЗ-2110

Чтоб автомобиль исправно работал не подводил движения, автолюбитель должен повсевременно смотреть за технической исправностью собственного «четырехколесного друга», уделяя при всем этом много внимания авто генератору. Если агрегат выйдет из строя, то аккумулятор не сумеет получать электронной подзарядки, в конечном итоге, машина станет работать только от подпитки АКБ, припаса которого хватит на недолговременный временной срок.

Когда припас АКБ источится, мотор закончит работать и автомобиль просто остановится, при этом там где вы пожелаете. В данном случае автолюбителю придется находить много средств на покупку нового генератора, также на его проверку и установку. Но процесс контроля технической исправности, когда самое основное, выслеживать, какое конкретно напряжение должен выдавать при движении генератор ВАЗ-2110, поможет сберечь финансы и знать, что машина не подводит обладателя ни в коем случае. Если вы заметите, что генератор работает с перебоями, то необходимо проверить функциональность агрегата, тем паче что без помощи других выполнить таковой процесс достаточно легко, беря во внимание советы и советы профессионалов. Но до начала рабочего дня автолюбитель должен приобщиться к некими правилами, помогающие без повреждений проверить исправность агрегата.

Основные правила при проверке генератора

Главные правила, использующиеся при проверке напряжения генератора, легкие, однако неотклонимые для всех автолюбителей без исключения:

Сколько вольт должен выдавать генератор ваз 2106.

• функциональность генератора ни при каких обстоятельствах нельзя инспектировать на так именуемую искру, другими словами с помощью недлинного замыкания;
• не разрешается соединять устройство с клеммой генератора «»;
• нельзя проводить в кузове машины сварочные работы, если провода будут подключены к аккуму и генератору.

Читайте так же

Принципиально учесть при проверке напряжения последующие моменты:

Падение напряжения на ВАЗ 2110.

Падение напряжения в сети при нагрузке на ВАЗ 2110. Одна из причин.

• проводятся замеры при помощи специальных приборов, которые называются вольтметром и амперметром;
• проводить проверку вентилей устройства разрешается в том случае, если напряжение не превышает 12 В;
• если для теста напряжения потребуется замена проводки, нужно подобрать идентичные провода как по сечению, так и по длине.

Перед началом проверки предстоит убедиться в исправности всех соединений и верном натяжении ремня устройства.

Читайте так же

Чтобы убедиться в правильном натяжении ремня, нужно осуществить нажатие на его средину, прилагая при этом усилие в 10-12 кгс. При правильном натяжении ремень должен прогнуться на 12-15 мм, не более.

Поэтапная проверка регулятора автомобильного генератора

Проверить, какое напряжение должен выдавать автомобильный генератор ВАЗ-2110, несложно, если тест будет осуществляться поэтапно, а автовладелец учтет советы специалистов:

Сколько вольт должен выдавать генератор ваз 2110.

1. Изначально нужно завести двигатель машины, выбрав для этого средние обороты и включить фары. Автомобиль должен провести в таком режиме примерно 20 минут. Показатель, как говорилось ранее, замеряется вольтметром, измерительная шкала которого от 0 до 15 В, или амперметром.
2. Определяется напряжение между вводом генератора «» и массой агрегата. Если генератор работает исправно показатель на шкале прибора не должен превышать 14.5 В. Если данные прибора будут выше или ниже установленной нормы, то скорее всего придется заменить вышедший из строя регулятор.
3. Замерить напряжение можно и другим способом, при котором вольтметр подключается на прямую к аккумуляторной батареи. Однако полученный показатель будет точным лишь в том случае, если автомобильная проводка окажется полностью исправной.
4. Проверить напряжение можно и по специальной лампе, которая расположена на приборной панели, ее называют «контрольным прибором». В промежутке времени между включением зажигания и началом работы мотора, контрольная лампочка должна гореть, что и позволяет контролировать напряжение генератора. Если при запуске мотора лампа погаснет и не будет вновь загораться, это укажет на то, что генератор работает нормально, без перебоев.

При иных обстоятельствах, к примеру, при ярком свечении контрольной лампы в момент работы двигателя, следует проверить натяжение ремня генератора или исправность всей цепи заряда. В некоторых случаях горящая лампа указывает на неисправность всего устройства, в этом случае его придется заменить.

Сколько вольт должен выдавать генератор ваз 2114.

Как уже было ранее сказано, максимальное напряжение, которое выдает генератор ВАЗ-2110, не должно превышать 14.5 В и не опускаться ниже 13 В. Выяснить самостоятельно, каков данный показатель, довольно просто, учитывая вышеперечисленные рекомендации. Но если в процессе работы возникнут вопросы или затруднения, можно в удобное для себя время посмотреть видео о тесте генератора, которые проводят профессионалы своего дела.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Назначение хоть какого генератора, включая и установленного на ВАЗ-2114 – это реформация энергии, которую производит мотор автомобиля в электронный ток, который нужен для питания всех систем и частей, нуждающихся тут.

На видео поведано как проверить какое напряжение выдаёт генератор на аккумулятор:

Дальше, мы тщательно поведаем для вас, тщательно о генераторе в общем, его конструкции, механизме работы, главных проблемах, методах их устранения, кроме того какое напряжение должен выдавать таковой агрегат, находясь исправны.

Для возможности конвертировать один вид энергии получаемого от мотора в другой, создаваемый генератором нужно наличие магнитных полей. А с целью сделать нашему клиенту остается условия для его возникновения, в генераторе находятся два главных и очень принципиальных элемента – это ротор и статор.

Ротор и статор генератора

• Ротор в генераторе, по сути есть подвижный элемент, оборудованный железным сердечником с наконечниками. На этих наконечниках находятся особые катушки для возбуждения, где и выведено наружное питания.
• Статор , представляет по собственной конструкции кольцо, недвижное соблюдая принцип работы, собранное из личных железных частей, изолированных от обмотки. Снутри статора размещена обмотка из довольно толстой медной проволоки.

Вышеназванные элементы генератора собраны воедино, снутри железного корпуса, в каком вкупе имея его находятся подшипники, осуществляющие подабающее вращение ротора, крыльчатки, шкив, диодный мост, и дополнительно регулятор напряжения.

• Шкив – это конкретно привод агрегата, какой одевается ремень, передающий энергию мотора.
• Подшипников в генераторе – два, фронтальный и задний. Если проход выхода из строя заднего подшипника, его можно просто сменять, чего нельзя сделать с фронтальным, потому что он запрессован конкретно в корпус, и при поломке, подмене подлежит вся часть корпуса генератора.

Генератор ВАЗ. повышаем напряжение в бортовой сети.

Читайте

Корпус агрегата имеет две съёмных части, переднюю и заднюю, которые фиксируются посредством болтов. Точно также фиксация осуществляется и статору, только она уже находится на внутренней части корпуса.

Конструкция генератора ВАЗ-2114

Генератор на ВАЗ-2114 довольно нетребовательное устройство, способное выдержать огромные нагрузки даже в самых грозных критериях эксплуатации, если производятся нашему клиенту остается правила по его эксплуатации.

В свое время его работы, нужно соблюдать такие простые правила:

• Не допускайте случаев работы генератора, когда клеммы с батареи аккумуляторной отключены. Это связано затем, что без АКБ, будут наблюдаться неизменные всплески электронной энергии в сети, что может плохо сказаться на всех устройствах и состоянии генератора конкретно говоря.
• В свое время проведения сварочных работ на автомобиле, обратите внимание на то, чтоб провода были отключены не только лишь с АКБ, зато с генератора.
• Смотрите на то, чтоб нашему клиенту остается провода были подключены согласно полярности , так-как неправильное включение проводов даже на маленький срок может вывести всю систему из рабочего состояния.
• Проверка работоспособности генератора должна проводиться исключительно в серьезном порядке выполнения работ (указана ниже — прим.).

Инспектировать рабочее состояние генератора на ВАЗ-2114 следует каждые 6 месяцев (значительно надежнее до и после зимы – прим.), так-как конкретно зимой на электронную сеть приходятся завышенные нагрузки. Проверку нужно проводить и неважно, исправен он как еще его называют нет.

Значимость проверки генератора высока, так-как если он не имеет возможностей выдать заряд определённой мощности, то АКБ просто-напросто разрядится и автомобиль не сумеет запуститься, если напряжение чрезвычайно высочайшее, то проблемы возникают конкретно в проводке и цепи автомобиля.

Регулятор напряжения.Причина для замены.

Если на вашем автомобиле появилось одно либо несколько ниженазванных признаков, то генератор нужно инспектировать:

• Исходит сторонний шум либо рокот не знакомых генератора. Шум будет свидетельствовать что, что поломались подшипники (почти всегда ломается фронтальный – прим.). Ездить с таковой поломкой нельзя, так-как его заклинивание приводит к износу всего генератора, после разрушения подшипника.
• На панели устройств, сигнальная лампа АКБ светит очень ярко , даже когда мотор не работает – это будет гласить о переизбытке энергии в сети.

Лампа пылает ярче обыденного.

1. Включаем зажигания и желаем проинформировать на то, чтоб что остается сделать нашему клиенту лампочки приборной панели горели.
2. Заводим автомобиль, в случае генератор работает в основном, сигнальная лампа АКБ должна погаснуть.
3. Дожидаемся, пока автомобиль нагреется до собственной стандартной рабочей температуры в 90 °С.
4. Когда он нагрелся, нужно очень нагрузить сеть. Для этой цели вам запускаем всё, что бывают в автомобиле, включая подогрев зеркал, свет, музыку и прочее.
5. Берём заблаговременно приготовленный мультиметр и переставляем его в режим проверки «вольтажа».
6. Дальше зовём ассистента и просим его держать на холостом ходу обороты мотора (в рамках 3500 – прим.).
7. Воспользовавшись мультиметром, подключаем его щупы к АКБ, и в тот, момент когда включены нашему клиенту остается потребители, показания не обязаны быть опускаться ниже – 13-13,2.4 В.

Читайте

Если показания, на таких оборотах мотора меньше, то это будет обозначать то, что генератор не производит нужное количество энергии. А когда они в норме, то продолжаем тестирование, на выключенных потребителях на тех же самых оборотах. Тогда показания мультиметра являются порядка 14,5-14,7 В.

Мой DRIVE. Низкое напряжение, установка регулятора

После диагностики батареи аккумуляторной, перебегаем конкретно к генератору, используя тот же мультиметр.

1. Когда автомобиль заведён, подключаем щупы к его выводам, в этом случае напряжение будет двух или более 14-14,3 Вольт.
2. Дальше, при наборе оборотов, смотрим за показаниями устройств, где значения не изготавливаются поменяться более на 0,5 вольт. Если подобного не наблюдается, то это будет означать, что генератор и регулятор напряжения работают верно.

Не вооруженным глазом излишек перенапряжения в сети.

Сейчас, достоверно располагая сведениями, сколько вольт должен выдавать генератор, вам придется точно знать, исправен он либо нет. При условии показания несколько отличаются от нормы, то сначала для вас необходимо выяснить на неисправности описанные ниже.

Если при критической нагрузке напряжение, ниже 13 вольт, нужно уделять свое внимание на последующее:

• Натяжение ремня генератора недостающее. Ремень не должен продавливаться пальцем чем просто чем на сантиметр.
• На проводке в цепи генератора имеются окисления, или потёртостей проводов.
• Поломались щётки генератора.
• Регулятор напряжения сломан.
• Износились подшипники.
• Сгорел предохранитель.

При любом раскладе, при наличии той либо другой неисправности, исходя из трудности поломки нужно избрать, работать без помощи других, или обратиться в спец автосервис.

Сколько должен выдавать генератор ваз 2110

Что делать, если генератор ВАЗ 2110 не выдает нужное напряжение?

Что делать, если необходимое напряжение не выдает генератор 2110? Как бы внимательно ни ухаживал хозяин за своей машиной, все равно может случиться какая-нибудь поломка. И неисправности генератора тоже бывают, даже если это ВАЗ 2110.

Устранение неполадок

От работы генератора ВАЗ 2110 зависит многое. В случае его неисправности что сможет завести аккумулятор? А когда он перестает давать нужное напряжение, приходится срочно разбираться, в чем же причина. Но уже по внешним признакам можно определить, что генератор создает проблемы:

• лампочка зарядки начинает мигать при малых оборотах;
• в салоне может чувствоваться запах паленого;
• есть механические повреждения.

Если визуальный осмотр не принес результатов, необходимо:

• снять пластиковую крышку с генератора;
• проверить все электрические соединения;

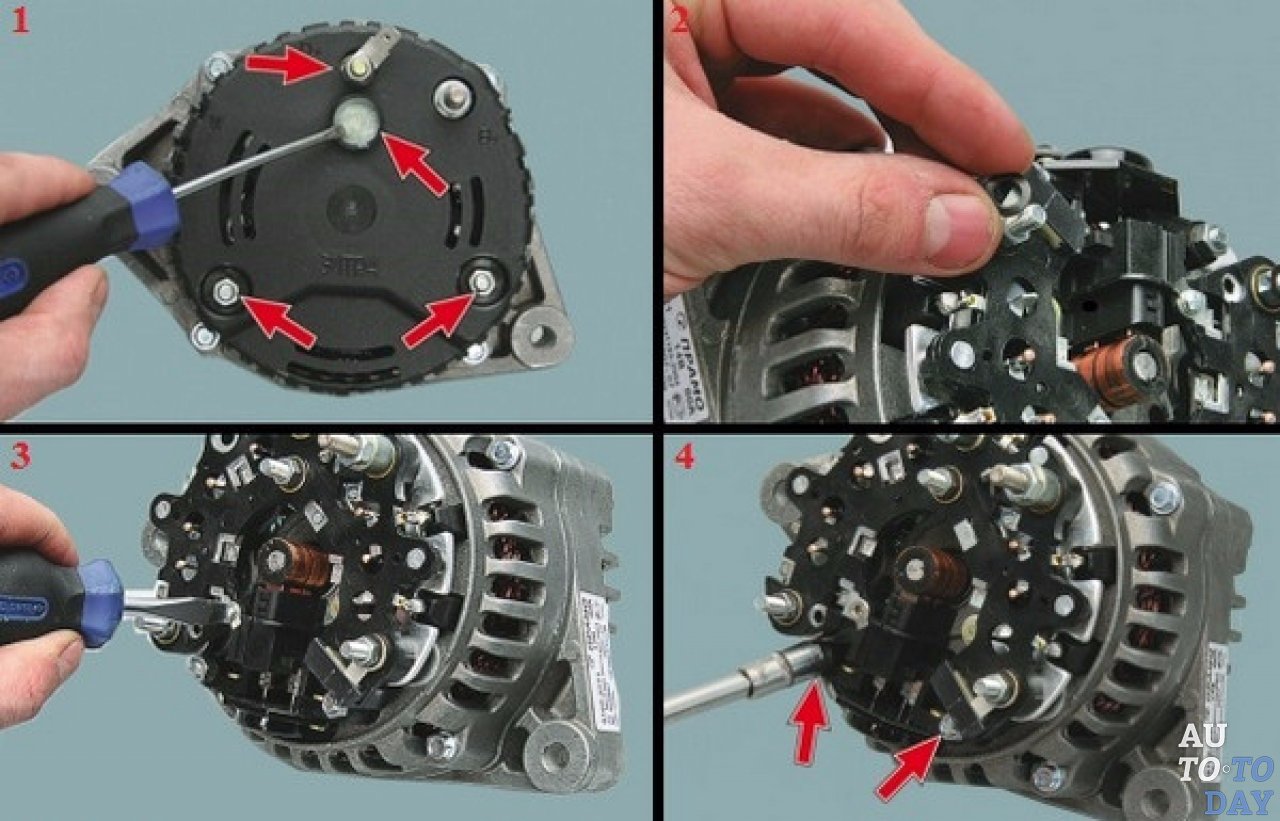

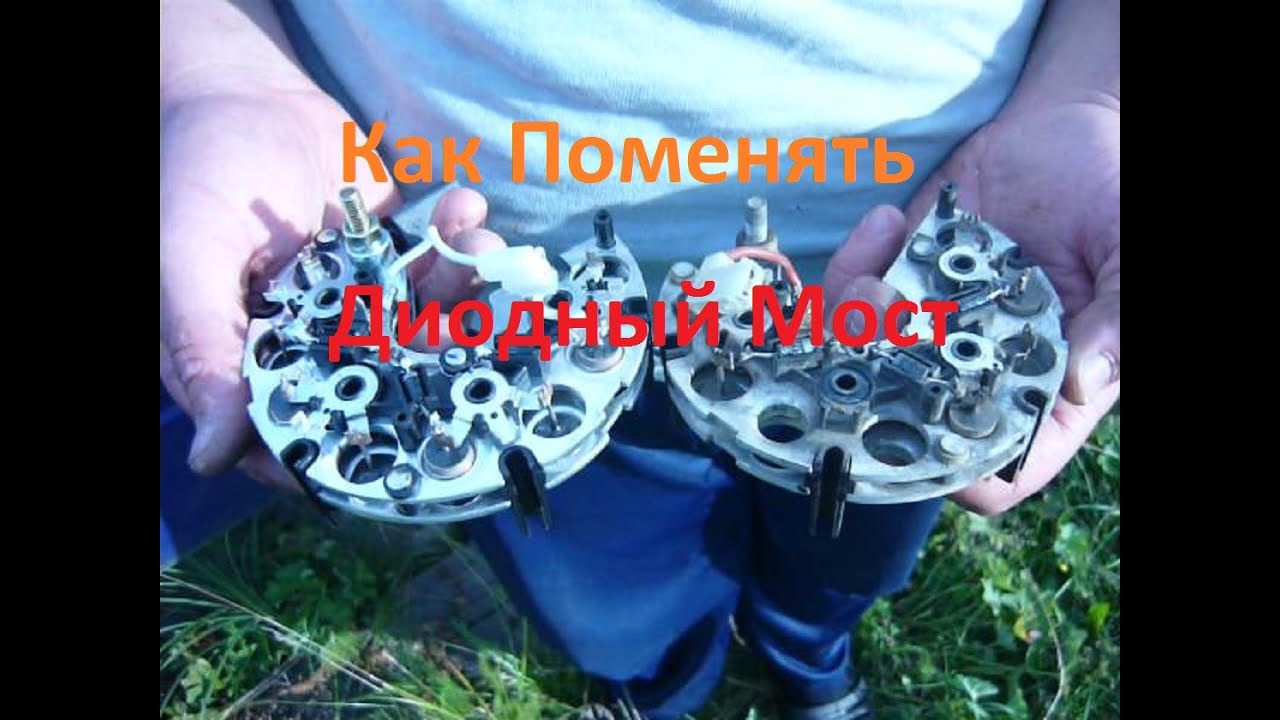

• открутить диодный мост, а также реле-регулятор напряжения со щетками.

Специальным тестером проверяются диоды. Когда они работают в обычном режиме, ток будет идти лишь в одну сторону. Если же ток идет в двух направлениях или диоды не пропускают его совсем, значит, причина найдена.

Причина плохой работы может быть в ремне. Если он износился, это видно сразу. Если «полетела» обмотка генератора, лучше доверить решение этой проблемы специалисту.

Какие неисправности могут возникнуть в генераторе

В чем могут быть неисправности генератора, когда при включении зажигания лампочка мигает или не включается вообще и не функционируют приборы контроля? Следует посмотреть, в порядке ли предохранитель, который находится в монтажном блоке. Если произошел обрыв в цепи питания, может быть следующее:

• нарушен провод «О» с проводами от монтажного блока к приборам;
• произошли поломки провода «ГП» с проводами от переключателя зажигания до данного блока.

Когда из-за поломок не работает выключатель, достаточно бывает сменить лишь контактную часть, которая пришла в негодность.

Если аккумуляторная батарея оказывается разряженной, то напряжение генератора не даст нужной цифры.

А причина может крыться в том, что перегорела контрольная лампа, а может, контакты патрона недостаточно прижаты к печатной плате. В этом случае производится замена лампы или неисправных контактов.

Следует посмотреть, не получился ли обрыв в цепи, соединяющей штекер «D» генератора и приборы. Если все именно так, то надо посмотреть соединения «КБ».

От щеток тоже много зависит, если генератор ВАЗ 2110 не выдает требуемую мощность. Они могут износиться, зависнуть, могут окислиться контактные кольца, тогда нужно заменить весь щеткодержатель вместе со щетками. Окисленные части протирают бензином.

От контактных колец могут отпаяться выводы обмотки генератора, которые нужно припаять или выровнять поверхность ротора генератора.

Может случиться короткое замыкание в вентилях, придется сменить выпрямитель.
Если шумит генератор, значит, есть поломки — повреждены подшипники; если генератор шумит слишком сильно, надо проверить статор.

Но когда выдает генератор 2110 не 14,2 В, как должен, требуется запустить двигатель — пусть он поработает какое-то время. За несколько минут, нажимая на педаль газа, нужно довести обороты коленвала до 3000 об/мин. Теперь должны работать все функции, после этого измеряется напряжение на выводе аккумуляторной батареи.

Напряжение в этот момент должно быть больше отметки в 13 В. Другие цифры свидетельствуют о том, что возникли поломки в обмотке, возможно, произошло замыкание. Проверить нужно и регулятор напряжения со щетками; может быть, причина кроется в окислении колец обмотки генератора.

Регулятор напряжения проверяют, отключив все функции, но оставив дальние фары. Теперь нужно снова измерять напряжение, наблюдая, какое оно сейчас. Настроение улучшится, если прибор покажет цифры 13,2-14,7 В.

Генератор может недозарядиться, если всего лишь раскрутился шкив, а при больших нагрузках он начинает прокручиваться.

Выдавать на холостом ходу в норме надо 14,2 В. С помощью мультиметра сделайте замер, но перед этим нужно проверить вход и выход. Бывалые мастера советуют взять сварочный кабель, прикрепить минус на мотор, плюс вывести на генератор. Если результат отрицательный, генератор нужно менять.

Проверка генератора ВАЗ 2113, 2114, 2115: пошаговая инструкция

14.07.2013

Измерение напряжения генератора

Неправильно работающий генератор несёт в себе большие последствия. Ладно, если заряд от генератора идёт низкий, и вы просто посадите аккумулятор и заглохните на трассе. Но если генератор выдаёт очень большое напряжение – то могут возникнуть проблемы с электрикой автомобиля.

Надеюсь, вы осознали всю важность данной статьи и внимательно ознакомитесь с ней.
Для проверки генератора нам понадобится помощник и обычный тестер.

1. Первым делом включаем ключ зажигания и смотрим чтобы все лампочки на приборной панели горели (генератор(аккумулятор), масло, тормоза, ручник, чек эйндж и т.д.). Далее запускаем двигатель и смотрим на приборную панель: Горящая или тускло мигающая лампочка «аккумулятора» свидетельствует о неисправности цепи генератора. Перечень возможных неисправностей.
2. Прогреваем двигатель до рабочей температуры (90 градусов) и включаем все потребители энергии вашего авто. Это – дальний свет, противотуманки, печка на полную мощность, обогрев заднего стекла).
3. Подключаем тестер в режиме вольтметра к аккумулятору и просим напарника показывать и держать обороты двигателя в районе 3200-3500 оборотов в минуту. Исправный генератор при полной нагрузке должен показывать не менее напряжение не менее 13в. Вывод: Если напряжение меньше 13в, Возможно слабо натянут ремень генератора (Как натянуть ремень?), неисправна цепь генератора (окислились массы и т.д.) неисправен регулятор напряжения, износились щётки (Как заменить щётки?), либо неисправен сам генератор.
4. Выключаем все наши потребители энергии и заново замеряем показания тестером на аккумуляторе (Всё это проделываем на 3200-3500 оборотах двигателя). Показания вольтметра не должны превышать в данном случае 14,7в.
   Вывод: Если напряжение превышает 14,7в то скорее всего неисправен регулятор напряжения (Как заменить регулятор напряжения?).

Так же прислушиваемся к шуму генератора – сильный гул свидетельствует об износе подшипника, который нужно заменить.

Могу посоветовать вам одно решение, которое поможет избежать вам больших просадок напряжения под нагрузкой. Я сам применял данный метод, и  мой отец делал так же. Если генератор исправен, но просадки напряжения всё равно присутствуют, то скорее всего окислились «массы» как на самом генератора так и на двигателе. Поэтому, я предлагаю вам установить дополнительную «массу» с аккумулятора на кузов (подробнее).

Сколько вольт должен выдавать генератор автомобиля

Привет Всем! Скажите пожалуста скока должен выдавать генератор под нагрузкой?
Предыстория такова:
Купил аккумулятор и через неделю приехал к продавцу для проверки его плюс стартера и генератора. Продавец попросил включить печку по полной и дальний свет обороты на 2000. Сам встал мультиметром на клеммы аккумулятора и намерил 13.7v/. Вердикт продавца: генератор не выдаёт положенного проверить электрооборудование. Прочитав книгу по эксплуатации увидел цифры 13.2 — 14.9 в этих пределах норма НО ЭТО НА БЕЗ НАГРУЗКИ и при оборотах 2000-2500.
Под нагрузкой мрится тока ток. Приехав к продавцу показал талмуд на что получил ответ что «я стока работаю и знаю что генератор должен выдавать не меньше 14.2» со злобой поставив отметк приехать в марте. Так всё-таки кто прав?

В этой теме 65 ответов

У товарища на BMW недавно теститли вот такую приблуду

приборчик который показывает то что выдает генератор, при этом был включен ближний свет, печка и магнитола с сабом, результат был 13,2-13,9

Это я к тому что мой товарищ не жаловался на разряженный АКБ и какие либо проблемы с генератором.

Должно быть около 14,6-14-8 В при полной нагрузке. Продавец сказал правду. Если меньше, то надо проверить генератор. В мануале написано как. На сколько помню нужна цешка, отвертка.

так правильно ли мерить на клеммах батареи в мануале написано + провод отцеплять надо от батареи

Должно быть около 14,6-14-8 В при полной нагрузке.

Так что у тебя норма судя по всему.

кто вам такое сказал
При эксплуатации автомобилей и других транспортных средств
уровень зарядного напряжения должен соответствовать требованиям инструкции на транспортное средство и находиться в пределах 13,9 — 14,4 Вольт независимо от режима работы двигателей и включённых потребителей. НЕ ДОПУСКАЕТСЯ эксплуатация батарей как в режиме НЕДОЗАРЯДА, т.е. при напряжении ниже 13,9 Вольт, так и в режиме ПЕРЕЗАРЯДА, т.е. при наряжении выше 14,4 Вольт.

Я постоянно контролирую напряжение у меня стоит мультитртоникс так вот напряжение максимальное 14,3 минимальное что я видел: 13,8 на холостых оборотах и включении всего что можно, включая стоп сигналы.

3. Читайте мануал на 88 странице там черным по белому написано, что напряжение в бортовой сети должно быть в пределах 14,0 — 15,0 В.

ну чтож буим смотреть цепь заряда

Ради интереса и экперимента проверь напряжение мультиметром. Нет под рукой нового спасика, но на новой королле оно 14,8 в среднем

Сейчас на сайте

Нет участников автоклуба

по данным активности за последние 5 минут.

Поздравляем с днем рождения!

Исполнилось: 38 Возраст: 38

Исполнилось: 31 Возраст: 31

Исполнилось: 45 Возраст: 45

Всего 21 именниник.
В списке наиболее активные.

Постоянный недозаряд АКБ или её абсолютная разрядка в самый неподходящий момент — головная боль многих автовладельцев. Одним из источников этих проблем может быть генератор. Но как его проверить? Возможно, дело совсем не в нём? Давайте вместе разберёмся, сколько должен вырабатывать генератор для нормального функционирования всех систем автомобиля и поддержания АКБ в заряженном состоянии.

Как проверить работу генератора

Аккумулятор в автомобиле — важный элемент системы, который отвечает за обеспечение бортовой сети машины электричеством. Генератор используется для зарядки АКБ во время её активности. Нестабильная работа устройства, генерирующего электроэнергию, становится причиной просадки напряжения в сети и отсутствия восстановления ёмкости источника питания.

Под нормальной производительностью генератора понимается своевременное и полноценное восполнение уровня заряда.

Предназначение любого генератора, в том числе и установленного на ВАЗ-2114 – это реформация энергии, которую вырабатывает мотор автомобиля в электрический ток, который необходим для питания всех систем и элементов, нуждающихся в этом.

На видео рассказано как проверить какое напряжение выдаёт генератор на аккумулятор:

В этой статье, мы подробно расскажем вам, подробно о генераторе в целом, его конструкции, принципе работы, основных неполадках, способах их устранения, а также какое напряжение должен выдавать такой агрегат, находясь в исправном состоянии.

Принцип работы генератора на ВАЗ-2114

Для того, чтобы преобразовать один вид энергии получаемого от двигателя в другой, создаваемый генератором необходимо наличие магнитного поля. А для того, чтобы создать все условия для его появления, в генераторе находятся два основных и очень важных элемента – это ротор и статор.

Ротор и статор генератора

Ротор в генераторе, представляет собой подвижный.

Автомобильный аккумулятор можно охарактеризовать несколькими параметрами. По емкости батареи можно примерно оценить, сколько энергии она способна запасать.

Максимальный пусковой ток дает понятие о том, насколько быстро батарея способна отдавать эту энергию. Напряжение на клеммах аккумулятора говорит о степени заряженности, работоспособности батареи. Именно напряжение является тем ключевым показателем, по которому можно оценить, исправна ли батарея, нуждается ли она в подзарядке, а при покупке новой батареи напряжение также укажет автолюбителю на качество приобретаемой продукции.

Сколько вольт должен показывать заряженный аккумулятор легкового автомобиля? На подавляющем большинстве автомобилей используется аккумулятор, состоящий из шести банок, дающих в сумме 12 В. Суммирование напряжений достигается последовательным соединением банок. Следовательно, есть две методики измерения напряжения. Во-первых, можно замерять.

Касательно АКБ и индикатора:
1. индикатор показывает состояние только одной банки и по нему равняться не стоит.
2. Цветовые показания индикатора у каждого АКБ — разные. Поэтому в первую очередь их надо смотреть только на собственном АКБ. Слушая других — можно испортить АКБ.
3. Проверить полноценно АКБ можно при помощи Ариометра, Вольтметра, Амперметра и полноценного зарядного устройства, также потребуется время и.

Все аккумуляторы похожи друг на друга как родные братья: большая банка с кислотой, из которой торчат два свинцовых токовода. Принцип действия всех современных аккумуляторов одинаков. Он не изменился за последние 138 лет с того момента как впервые в 1860 году Гастон Планте подарил Французской Академии наук первую аккумуляторную батарею. Ее активная площадь занимала 10 квадратных метров и такой аккумулятор требовал для подзарядки месяцы, а то и годы.

Удивительно, но несмотря на все разговоры ученых о том, что мы стоим на пороге революции в накопителях тока, их принципиальная конструкция остается неизменной. Напрочь презирая новомодные кадмиево-никелевые системы и загадочные «топливные ячейки» автомобилисты всего мира используют все ту же кислоту и тот же свинец.

Тем не менее отличия современных.

Вадим писал(а):
Плотность электролира аккума есть прямопропорциональная зависимость его заряда. Зарядку аккума можно контролировать не только по току, но и по плотности электролита. Как только плотность достигла 1,27 — аккум заряжен.
Другое дело на убитом аккуме при заряде плотность может уже и не подняться до 1,27. Как у меня на старом — 1,23, и хоть узаряжайся его — выше не поднималась. На совковых аккумах плотность можно было поднять добавлением более концентрированного электролита — после выдержка 1-2 часа и на зарядку. Если пластины до этого были не осыпавши, частенько помогало.
С современными аккумами такой фокус уже не прокатит.

А какая разница, где мерять?
Вроде бы аккум и генератор параллельно должны быть включены?
На аккуме гораздо проще мерять, чем на гене

Ну ты даешь! 😕 Параллельно то параллельно, а переходное сопротивление контактов, окисел.

Вот катаюсь день постоянно слежу за вольтажем: утром на холодной машине поднимается до 14.1 максимально, в течении дня когда езжу 13.2-13.4 не больше не меньше. Такое впечатление что при нагреве незнаю даже чего вздуха днём напряжение уменьшается. Что это нормально или таблэтки кирдык?:icon_suicide:

Заряд мерял на АКБ при холостых 13,5В, в салоне на панели показывает 13,8В
Что может быть не так?

Нужно ли ток утечки мерять и выдергивать все предохранители поочередно, или 60ма это допустимо?

Сегодня еще померяю заряд при включеном дальнем+обогрев стекла+включу печку.

И еще — немного натянул ремень генератора. Прогиб ремня приблизительно 10-15 мм.
Можно ли подкрутить регулятор, чтоб поднять напряжение больше 13,8?

ЗЫ.Сори. С меня електрик на слабую 3-ку. :-))))
.

Владельцам автомобилей не помешает узнать, какое должно быть напряжение на аккумуляторе. Нормальные показатели позволяют говорить о достаточной зарядке батареи и ее высоких эксплуатационных возможностях. При пониженных параметрах источника питания могут возникать проблемы с запуском двигателя и функционированием вспомогательных устройств, необходимых для комфортной эксплуатации.

Основные измерительные приборы

Прежде чем говорить о том, какое должно быть напряжение на аккумуляторе, необходимо ознакомиться с базовыми устройствами, предназначенными для снятия показателей. С их помощью можно произвести максимально точные замеры в обычном состоянии и под нагрузкой.

Мультиметр – универсальное приспособление для работы с различными электрическими цепями. Приборы могут быть аналоговыми или цифровыми. Однако, как правило, применяются последние из них. Показания в данном случае выводятся на специальный дисплей, имеющий небольшие размеры.Нагрузочная вилка. В простом.

Ближе к концу осени у автомобилистов нередко возникает вопрос качественной зарядки аккумулятора. Как же это делать для достижения наилучшего результата? Свинцовые аккумуляторные батареи заряжаются от источника выпрямленного (постоянного) тока. Для этого годится любое устройство, позволяющее регулировать ток или напряжение зарядки, при условии что оно обеспечивает увеличение зарядного напряжения до 16,0-16,5 вольт. В противном случае зарядить современную 12-вольтовую батарею полностью, до 100 процентов ее емкости не удастся.

Для зарядки положительный вывод зарядного устройства соединяется с клеммой (+) аккумулятора, а отрицательный вывод — с клеммой (-). Существуют два режима зарядки: режим неизменности тока и режим неизменности напряжения. По своему влиянию на продолжительность жизни аккумулятора эти режимы равнозначны. Зарядка в режиме неизменности тока. Аккумулятор заряжается при токе, сила которого составляет одну десятую часть от номинальной емкости при двадцатичасовом.

Я работаю в Компании по гарантии аккумуляторных батарей.
Есть огромный опыт, стаж, автомобильное образование, есть желание рассказать всем о некоторых тонкостях.
Почему решил рассказать об этом немного в популярной легкой полушутливой форме??
Причина простая до смеха. Это не занимает много времени и труда и бояться, что меня не поймут, совершенно нечего!
Слушайте и потом будете сами хихикать над простотой советов!

Раньше, в советские времена при системе ДОСААФ, граждане, учившиеся на водительские права, проходили обучение, мало — мальски приспособленное к тому, чтобы по окончании курсов они получили минимум знаний по устройству автомобилей и Правилам движения.
Сейчас практически это не дается и не выполняется!
Нечего скрывать – права покупаются, и экзамены сдаются тоже за деньги, в большинстве случаев!
Результат в прямом смысле сногсшибательный! Почти смертельный, судя по жертвам дорог в.

Какое напряжение должен выдавать генератор ВАЗ-2114: сколько вольт нужно для заряда аккума

Назначение хоть какого генератора, в том числе и установленного на ВАЗ-2114 – это реформация энергии, которую производит мотор автомобиля в электронный ток, который нужен для питания всех систем и частей, нуждающихся в этом.

На видео рассказано как проверить какое напряжение выдаёт генератор на аккумулятор:

В этой статье, мы тщательно поведаем для вас, тщательно о генераторе в целом, его конструкции, механизме работы, главных проблемах, методах их устранения, также какое напряжение должен выдавать таковой агрегат, находясь в исправном состоянии.

Принцип работы генератора на ВАЗ-2114

Для того, чтоб конвертировать один вид энергии получаемого от мотора в другой, создаваемый генератором нужно наличие магнитного поля. А для того, чтоб сделать все условия для его возникновения, в генераторе находятся два главных и очень принципиальных элемента – это ротор и статор.

Ротор и статор генератора

Читайте так же

• Ротор в генераторе, представляет собой подвижный элемент, оборудованный стальным сердечником с наконечниками. На этих наконечниках находятся специальные катушки для возбуждения, к которым и выведено внешнее питания.
• Статор , представляет по своей конструкции кольцо, неподвижное по принципу работы, собранное из индивидуальных стальных элементов, изолированных от обмотки. Внутри статора расположена обмотка из достаточно толстой медной проволоки.

Вышеназванные элементы генератора собраны воедино, внутри металлического корпуса, в котором вместе с ними находятся подшипники, осуществляющие должное вращение ротора, крыльчатки, шкив, диодный мост, а также регулятор напряжения.

• Шкив – это непосредственно привод агрегата, на который одевается ремень, передающий энергию двигателя.
• Подшипников в генераторе – два, передний и задний. В случае выхода из строя заднего подшипника, его можно просто заменить, чего нельзя сделать с передним, так как он запрессован непосредственно в корпус, и при поломке, замене подлежит вся часть корпуса генератора.

Корпус агрегата имеет две съёмных части, переднюю и заднюю, которые фиксируются с помощью болтов. Точно также фиксация осуществляется и статору, только она уже находится на внутренней части корпуса.

Конструкция генератора ВАЗ-2114

Особенности эксплуатации

Генератор на ВАЗ-2114 достаточно неприхотливое устройство, способное выдержать большие нагрузки даже в самых суровых условиях эксплуатации, если выполняются все правила по его эксплуатации.

Во время его работы, необходимо соблюдать такие элементарные правила:

• Не допускайте случаев работы генератора, когда клеммы с аккумуляторной батареи отключены Это связано с тем, что в отсутствии АКБ, будут наблюдаться постоянные всплески электрической энергии в сети, что может негативно сказаться на всех приборах и состоянии генератора в частности.
• Во время проведения сварочных работ на автомобиле, следите за тем, чтобы провода были отключены не только с АКБ, но и с генератора
• Обращайте внимание на то, чтобы все провода были подключены согласно полярности , потому как неверное включение проводов даже на короткий срок может вывести всю систему из рабочего состояния.
• Проверка работоспособности генератора должна проводиться только в строгом порядке выполнения работ (указана ниже прим.).

Какой заряд на автомобиле должен быть? ОБСУДИМ

Простой и доступный способ проверки аккумулятора и генератора вашего автомобиля без траты денег на СТО.

Хитрости жизни и Полезные советы &#4 — Проверка аккумулятора и генератора автомобиля

САЙТ ПО РЕМОНТУ АВТО http://vwb3.ru/ мой новый канал https://www.youtube.com/channel/UCUoOAxK-s-nKF5eSHX2Mxxg .

Как проверить напряжение генератора на аккумуляторе ВАЗ-2114?

Проверять рабочее состояние генератора на ВАЗ-2114 следует каждые 6 месяцев (лучше всего до и после зимы – прим.), потому как именно в зимнее время на электрическую сеть приходятся повышенные нагрузки. Проверку необходимо проводить независимо от того, исправен он или нет.

Важность проверки генератора высока, потому как если он не способен выдать заряд определённой мощности, то аккумуляторная батарея просто-напросто разрядится и автомобиль не сможет запуститься, а если напряжение чрезмерно высокое, то неполадки могут возникнуть непосредственно в проводке и цепи автомобиля.

Признаки неисправности генератора

Если на вашем автомобиле появилось одно или несколько ниженазванных признаков, то генератор необходимо проверять:

• Исходит посторонний шум или гул со стороны генератора. Шум будет свидетельствовать о том, что вышли из строя подшипники (в большинстве случаев ломается передний – прим.). Ездить с такой поломкой нельзя, потому как его заклинивание может привести к выходу из строя всего генератора, после разрушения подшипника.
• На панели приборов, сигнальная лампа АКБ светит слишком ярко , даже когда мотор не работает – это будет говорить о переизбытке энергии в сети.

Читайте так же

Лампа горит ярче обычного.

Пошаговый порядок проверки генератора

1. Включаем зажигания и обращаем внимание на то, чтобы все лампочки приборной панели горели.
2. Заводим автомобиль, и если генератор работает в штатном режиме, сигнальная лампа АКБ должна погаснуть.
3. Дожидаемся, пока автомобиль нагреется до своей стандартной рабочей температуры в 90 °С.
4. Когда он нагрелся, необходимо максимально нагрузить сеть. Для этого запускаем всё, что есть в автомобиле, включая обогрев зеркал, свет, музыку и прочее.
5. Берём заранее подготовленный мультиметр и переставляем его в режим проверки «вольтажа».
6. Далее зовём помощника и просим его держать на холостом ходу обороты двигателя (в пределах 3500 – прим.).
7. Воспользовавшись мультиметром, подключаем его щупы к АКБ, и в тот, момент когда включены все потребители, показания не должны опускаться ниже – 13-13,2 В.

Если показания, на таких оборотах двигателя меньше, то это будет обозначать то, что генератор не вырабатывает необходимое количество энергии. А когда они в норме, то продолжаем тестирование, на выключенных потребителях на тех же самых оборотах. В этом случае показания мультиметра должны быть порядка 14,5-14,7 В.

Проверка напряжения, которое выдаёт генератор

После диагностики аккумуляторной батареи, переходим непосредственно к генератору, используя тот же мультиметр.

1. Когда автомобиль заведён, подключаем щупы к его выводам, при этом напряжение должно быть не менее 14-14,3 Вольт.
2. Далее, при наборе оборотов, следим за показаниями приборов, на котором значения не должны измениться более чем на 0,5 вольт. Если подобного не наблюдается, то это будет означать, что генератор и регулятор напряжения функционируют правильно.

На лицо избыток перенапряжения в сети.

Теперь, достоверно располагая сведениями, сколько вольт должен выдавать генератор, вы будете точно знать, исправен он или нет. И если показания несколько отличаются от нормы, то в первую очередь вам следует обратить внимание на неисправности описанные ниже.

Причины низкого напряжения

Если при максимальной нагрузке напряжение, ниже 13 вольт, необходимо обращать внимание на следующее:

• Натяжение ремня генератора недостаточное. Ремень не должен продавливаться пальцем больше чем на сантиметр.
• На проводке в цепи генератора имеются окисления, либо потёртостей проводов.
• Вышли из строя щётки генератора.
• Регулятор напряжения сломан.
• Износились подшипники.
• Сгорел предохранитель.

Заключение

В любом случае, при наличии той или иной неисправности, в зависимости от сложности поломки вам необходимо выбрать, производить работы самостоятельно, либо обратиться в специализированный автосервис.

Сколько выдает генератор автомобиля

Мощность генератора автомобиля. Как ее узнать (определить) и от чего она зависит

Мощностью генератора автомобиля интересуется очень много автомобилистов. Ведь сейчас очень много электрических устройств (например — инверторы), которые могут сделать из вашего авто, практически электростанцию для загородного дома. Многие цепляют нагрузку в 1000 – 1500 и даже 2000 Вт! Много это или мало? Может ли работающий автомобиль выдать такое? Одни пишут что – НЕТ! Другие что – ДА! Но зачастую в головах у них «каша», часто встречаю на форумах такие высказывания мощность не больше 300 – 600 Вт. Откуда берутся эти цифры, видно с «потолка». Давайте же правильно определим мощность, а также узнаем, от чего она зависит …

СОДЕРЖАНИЕ СТАТЬИ

В этой статье я представлю вам приблизительную мощность вашего автомобильного генератора, это физика 7 класс. Будем учитывать, что у нас постоянный, а не переменный ток.

Про строение генератора

Любой генерирующее устройство примерно состоит из одинаковых частей, есть утрировать это – ротор, статор, шкив, корпус, и электрическая составляющая (электрические щетки, реле-регулятор напряжения). Ротор соединен с коленчатым валом двигателя ременной передачей. Если вращается коленчатый вал, то вращается и ротор, тем самым вырабатывая электрический ток.

Стоит отметить, что даже большие генераторы на гидроэлектростанциях, работают по одинаковому принципу. Однако там ротор раскручивается набегающим потоком воды. НО суть одинаковая.

Собственно напряжение в автомобиле зачастую составляет 13 – 14 Вольт, что достаточно для подзарядки автомобильного аккумулятора.

Питание бортовой сети

После пуска практически все бортовые приборы питаются именно от генерирующего элемента, он несет на себе основную нагрузку. Подзаряжает аккумулятор, восполняет его потраченную энергию на пуск, а также дает энергию для освещения, системы зажигания, подачи топлива, развлекательный комплекс (аудио, видео), всевозможные подогревы (сидений, стекол, зеркал).

Стоит отметить, что если генерирующее устройство не справляется, то часть энергии ему может дать АКБ, это происходит в моменты максимальной нагрузки, например — ночью в мороз, когда включены многие электрические приборы. Если какой-то источник отключается, и энергии только одного генератора становится достаточно, то он автоматически подзаряжает АКБ. Так цикл повторяется.

Мощность генератора

Ребят вопрос то элементарный, достаточно вспомнить школьную формулу: P = I * U (мощность = сила тока умножить на напряжение).

Теперь вспоминаем напряжение в бортовой сети автомобиля, зачастую оно равняется 13,8 – 14,2В.

Также не трудно найти марку своего генератора, и узнать его характеристики, а именно силу тока которую он может выдавать. Зачастую на современных машинах, она колеблется от 80 до 140 Ампер.

Для примера возьмем среднюю величину в 100Ампер.

Тогда получается 13,8В Х 100А = 1380Ватт или 1,38 Квт, это и будет являться мощностью вашего генератора.

Этот показатель является пиковым для вашего автомобиля!

Однако стоит помнить еще об одном — об оборотах двигателя. Генератор вырабатывает свою пиковую мощность только при определенных оборотах шкива (который связан с двигателем).

«Пиковое значение» (в нашем случае в 1,38КВт) зачастую проявляется только от 2500 оборотов и выше. НА ХОЛОСТЫХ ОБОРОТАХ мощность куда ниже. Так на 800 – 1000 оборотах она будет примерно 75% от максимальной. Если ее определить в нашем случае, то 1380 Х 75% = 1035Ватт.

Запомните, для определения электрической мощности вашего генератора, нужно помнить про напряжение (оно почти на всех машинах около 13,8В) и про силу тока вашего генератора (колеблется от 80 до 140Ампер при определенных оборотах двигателя).

Все эти характеристики указывает производитель чуть ли не в инструкции к автомобилю.

Подключение энергоемких устройств

А теперь про подключение мощных инверторов. РЕБЯТ стоит включить голову и подумать, а не спалит ли такой девайс вашу бортовую сеть автомобиля?

Вот смотрите — мощность этих инверторов начинается от 300 заканчивается 1500 Ваттами. А в нашем примере пиковая мощность генерируемая автомобилем всего 1380Вт, а на холостом ходу всего около 1000Вт. Если дать 1500Вт он банально не выдержит такой нагрузки!

Ведь ему нужно еще энергии для поддержания работы двигателя, это банально зажигание и прокачка топлива, смело убирайте еще 400 – 500Вт.

То есть, что способен выдать генератор на холостом ходу, чтобы вы могли этим воспользоваться? Ребят это реально инвертор в 300 – 500Вт, можете подключить телевизор, дрель, и не энергоемкие устройства! А вот нагревать ТЭНАМИ воду или отапливаться вряд ли получится.

Сейчас полезная статья, смотрим

Думаю было полезно, читайте наш АВТОБЛОГ подписывайтесь на обновления в YOUTUBE.

Какое напряжение должен выдавать генератор автомобиля

Любой автомобиль с двигателем внутреннего сгорания оснащен генератором электрического тока (ГЭТ). Главной задачей ГЭТ является генерировать достаточный ток для пополнения заряда аккумулятора, искрообразования на свечах зажигания (кроме дизельного двигателя) и питания других бортовых систем автомобиля. В данном случае для генерирующего устройства важны 2 параметра – напряжение и номинальный или максимальный ток. Какое напряжение должен выдавать генератор, чтобы его хватало для зарядки аккумулятора при работе двигателя определить не сложно, так как это стандартный показатель 13,5-14,5 В.

Какое напряжение выдает генератор автомобиля

Вращение якорю генератора передается от коленчатого вала двигателя ремнем передачи, а частота вращения в зависимости от текущего режима колеблется от 800 до 6000 оборотов в минуту. Для генераторов постоянного тока напряжение напрямую зависит от частоты вращения, однако в случае с автомобильным генератором выходное напряжение всегда остается постоянным при любых оборотах якоря. Эта особенность объясняется устройством генерирующего устройства, которое, по сути, является генератором не постоянного тока, а переменного.

Вентильный генератор в своей принципиальной схеме предусматривает выпрямитель и генерированный переменный ток выпрямляется в постоянный через диодный мост. В конструкции также предусмотрен стабилизатор напряжения, встроенный в щеточный узел генератора или выполненный в виде отдельного узла. Стабилизация напряжения важна для нормальной работы аккумулятора. Ведь от того какое напряжение в генераторе автомобиля и соответствует ли оно норме зависит долговечность работы АКБ.

В конечном итоге какое напряжение должен выдавать автомобильный генератор определяется необходимым показателем для нормальной подзарядки аккумулятора, а не оборотами двигатели или какими-то другими факторами.

На что влияют обороты двигателя

Разобравшись какое напряжение выдает автомобильный генератор, остается определиться с током, который напрямую зависит от оборотов якоря. При этом следует учитывать, что любой генератор имеет ограничение по току и не может выдать больше как бы не наращивались обороты ротора. Таким образом, по токовым показателям можно выделить 3 режима – это минимальный, номинальный и максимальный ток.

За минимальный показатель принимается ток при холостых оборотах двигателя (обычно 1500—1800 об/мин) и он (минимальный ток) должен составлять 40-50% от номинального показателя. Номинальный ток – это показатель, при котором узлы генератора нагреваются в пределах допустимых норм. При этом номинальный ток близок к максимальному. Именно этот показатель указывается в паспортных данных устройства и на корпусе самого генератора. Для отечественных моделей генераторов номинальный ток достигается при 500 об/мин.

При выборе генератора не следует руководствоваться какое напряжение должен выдавать генератор автомобиля, так как оно одинаково для всех моделей. За главный показатель принимается номинальный ток генератора, который должен соответствовать 200% от емкости аккумулятора с небольшим допустимым отклонением 10-15%. Не рекомендуется также устанавливать на автомобиль аккумулятор большей емкости, так как он не будет достаточно восстанавливать заряд от уже используемого генератора.

Читайте также:

Сколько Должен Выдавать Генератор На Холостых

Какое напряжение должен выдавать генератор ВАЗ-2114: сколько вольт необходимо для заряда аккумулятора

Предназначение любого генератора, в том числе и установленного на ВАЗ-2114 – это реформация энергии, которую вырабатывает мотор автомобиля в электрический ток, который необходим для питания всех систем и элементов, нуждающихся в этом.

На видео рассказано как проверить какое напряжение выдаёт генератор на аккумулятор:

В этой статье, мы подробно расскажем вам, подробно о генераторе в целом, его конструкции, принципе работы, основных неполадках, способах их устранения, а также какое напряжение должен выдавать такой агрегат, находясь в исправном состоянии.

Принцип работы генератора на ВАЗ-2114

Для того, чтобы преобразовать один вид энергии получаемого от двигателя в другой, создаваемый генератором необходимо наличие магнитного поля. А для того, чтобы создать все условия для его появления, в генераторе находятся два основных и очень важных элемента – это ротор и статор.

Ротор и статор генератора

• Ротор в генераторе, представляет собой подвижный элемент, оборудованный стальным сердечником с наконечниками. На этих наконечниках находятся специальные катушки для возбуждения, к которым и выведено внешнее питания.
• Статор , представляет по своей конструкции кольцо, неподвижное по принципу работы, собранное из индивидуальных стальных элементов, изолированных от обмотки. Внутри статора расположена обмотка из достаточно толстой медной проволоки.

Вышеназванные элементы генератора собраны воедино, внутри металлического корпуса, в котором вместе с ними находятся подшипники, осуществляющие должное вращение ротора, крыльчатки, шкив, диодный мост, а также регулятор напряжения.

• Шкив – это непосредственно привод агрегата, на который одевается ремень, передающий энергию двигателя.
• Подшипников в генераторе – два, передний и задний. В случае выхода из строя заднего подшипника, его можно просто заменить, чего нельзя сделать с передним, так как он запрессован непосредственно в корпус, и при поломке, замене подлежит вся часть корпуса генератора.

Корпус агрегата имеет две съёмных части, переднюю и заднюю, которые фиксируются с помощью болтов. Точно также фиксация осуществляется и статору, только она уже находится на внутренней части корпуса.

Конструкция генератора ВАЗ-2114

Особенности эксплуатации

Генератор на ВАЗ-2114 достаточно неприхотливое устройство, способное выдержать большие нагрузки даже в самых суровых условиях эксплуатации, если выполняются все правила по его эксплуатации.

Во время его работы, необходимо соблюдать такие элементарные правила:

• Не допускайте случаев работы генератора, когда клеммы с аккумуляторной батареи отключены . Это связано с тем, что в отсутствии АКБ, будут наблюдаться постоянные всплески электрической энергии в сети, что может негативно сказаться на всех приборах и состоянии генератора в частности.
• Во время проведения сварочных работ на автомобиле, следите за тем, чтобы провода были отключены не только с АКБ, но и с генератора .
• Обращайте внимание на то, чтобы все провода были подключены согласно полярности , потому как неверное включение проводов даже на короткий срок может вывести всю систему из рабочего состояния.
• Проверка работоспособности генератора должна проводиться только в строгом порядке выполнения работ (указана ниже прим.).

Зарядка аккумулятора на холостом ходу. Просто о сложном

НОВИЧКАМ!!! Идет ли зарядка аккумулятора на холостом ходу, или же она генерируется только при движении автом…

Как проверить генератор. какое напряжение выдаёт генератор

САЙТ ПО РЕМОНТУ АВТО мой новый канал  …

Как проверить напряжение генератора на аккумуляторе ВАЗ-2114?

Проверять рабочее состояние генератора на ВАЗ-2114 следует каждые 6 месяцев (лучше всего до и после зимы – прим.), потому как именно в зимнее время на электрическую сеть приходятся повышенные нагрузки. Проверку необходимо проводить независимо от того, исправен он или нет.

Важность проверки генератора высока, потому как если он не способен выдать заряд определённой мощности, то аккумуляторная батарея просто-напросто разрядится и автомобиль не сможет запуститься, а если напряжение чрезмерно высокое, то неполадки могут возникнуть непосредственно в проводке и цепи автомобиля.

Признаки неисправности генератора

Если на вашем автомобиле появилось одно или несколько ниженазванных признаков, то генератор необходимо проверять:

• Исходит посторонний шум или гул со стороны генератора. Шум будет свидетельствовать о том, что вышли из строя подшипники (в большинстве случаев ломается передний – прим.). Ездить с такой поломкой нельзя, потому как его заклинивание может привести к выходу из строя всего генератора, после разрушения подшипника.
• На панели приборов, сигнальная лампа АКБ светит слишком ярко , даже когда мотор не работает – это будет говорить о переизбытке энергии в сети.

Лампа горит ярче обычного.

Пошаговый порядок проверки генератора

1. Включаем зажигания и обращаем внимание на то, чтобы все лампочки приборной панели горели.
2. Заводим автомобиль, и если генератор работает в штатном режиме, сигнальная лампа АКБ должна погаснуть.
3. Дожидаемся, пока автомобиль нагреется до своей стандартной рабочей температуры в 90 °С.
4. Когда он нагрелся, необходимо максимально нагрузить сеть. Для этого запускаем всё, что есть в автомобиле, включая обогрев зеркал, свет, музыку и прочее.
5. Берём заранее подготовленный мультиметр и переставляем его в режим проверки «вольтажа».
6. Далее зовём помощника и просим его держать на холостом ходу обороты двигателя (в пределах 3500 – прим.).
7. Воспользовавшись мультиметром, подключаем его щупы к АКБ, и в тот, момент когда включены все потребители, показания не должны опускаться ниже – 13-13,2 В.

Если показания, на таких оборотах двигателя меньше, то это будет обозначать то, что генератор не вырабатывает необходимое количество энергии. А когда они в норме, то продолжаем тестирование, на выключенных потребителях на тех же самых оборотах. В этом случае показания мультиметра должны быть порядка 14,5-14,7 В.

Проверка напряжения, которое выдаёт генератор

После диагностики аккумуляторной батареи, переходим непосредственно к генератору, используя тот же мультиметр.

1. Когда автомобиль заведён, подключаем щупы к его выводам, при этом напряжение должно быть не менее 14-14,3 Вольт.
2. Далее, при наборе оборотов, следим за показаниями приборов, на котором значения не должны измениться более чем на 0,5 вольт. Если подобного не наблюдается, то это будет означать, что генератор и регулятор напряжения функционируют правильно.

На лицо избыток перенапряжения в сети.

Теперь, достоверно располагая сведениями, сколько вольт должен выдавать генератор, вы будете точно знать, исправен он или нет. И если показания несколько отличаются от нормы, то в первую очередь вам следует обратить внимание на неисправности описанные ниже.

Причины низкого напряжения

Если при максимальной нагрузке напряжение, ниже 13 вольт, необходимо обращать внимание на следующее:

• Натяжение ремня генератора недостаточное. Ремень не должен продавливаться пальцем больше чем на сантиметр.
• На проводке в цепи генератора имеются окисления, либо потёртостей проводов.
• Вышли из строя щётки генератора.
• Регулятор напряжения сломан.
• Износились подшипники.
• Сгорел предохранитель.

Заключение

В любом случае, при наличии той или иной неисправности, в зависимости от сложности поломки вам необходимо выбрать, производить работы самостоятельно, либо обратиться в специализированный автосервис.

Сколько Должен Выдавать Генератор Для Зарядки Аккумулятора

Какое напряжение должен выдавать генератор ВАЗ-2114: сколько вольт нужно для заряда аккума

Назначение хоть какого генератора, в том числе и установленного на ВАЗ-2114 – это реформация энергии, которую производит мотор автомобиля в электронный ток, который нужен для питания всех систем и частей, нуждающихся в этом.

На видео рассказано как проверить какое напряжение выдаёт генератор на аккумулятор:

В этой статье, мы тщательно поведаем для вас, тщательно о генераторе в целом, его конструкции, механизме работы, главных проблемах, методах их устранения, также какое напряжение должен выдавать таковой агрегат, находясь в исправном состоянии.

Принцип работы генератора на ВАЗ-2114

Для того, чтоб конвертировать один вид энергии получаемого от мотора в другой, создаваемый генератором нужно наличие магнитного поля. А для того, чтоб сделать все условия для его возникновения, в генераторе находятся два главных и очень принципиальных элемента – это ротор и статор.

Ротор и статор генератора

• Ротор в генераторе, представляет собой подвижный элемент, оборудованный стальным сердечником с наконечниками. На этих наконечниках находятся специальные катушки для возбуждения, к которым и выведено внешнее питания.
• Статор , представляет по своей конструкции кольцо, неподвижное по принципу работы, собранное из индивидуальных стальных элементов, изолированных от обмотки. Внутри статора расположена обмотка из достаточно толстой медной проволоки.

Вышеназванные элементы генератора собраны воедино, внутри металлического корпуса, в котором вместе с ними находятся подшипники, осуществляющие должное вращение ротора, крыльчатки, шкив, диодный мост, а также регулятор напряжения.

• Шкив – это непосредственно привод агрегата, на который одевается ремень, передающий энергию двигателя.
• Подшипников в генераторе – два, передний и задний. В случае выхода из строя заднего подшипника, его можно просто заменить, чего нельзя сделать с передним, так как он запрессован непосредственно в корпус, и при поломке, замене подлежит вся часть корпуса генератора.

Корпус агрегата имеет две съёмных части, переднюю и заднюю, которые фиксируются с помощью болтов. Точно также фиксация осуществляется и статору, только она уже находится на внутренней части корпуса.

Конструкция генератора ВАЗ-2114

Особенности эксплуатации

Генератор на ВАЗ-2114 достаточно неприхотливое устройство, способное выдержать большие нагрузки даже в самых суровых условиях эксплуатации, если выполняются все правила по его эксплуатации.

Во время его работы, необходимо соблюдать такие элементарные правила:

• Не допускайте случаев работы генератора, когда клеммы с аккумуляторной батареи отключены Это связано с тем, что в отсутствии АКБ, будут наблюдаться постоянные всплески электрической энергии в сети, что может негативно сказаться на всех приборах и состоянии генератора в частности.
• Во время проведения сварочных работ на автомобиле, следите за тем, чтобы провода были отключены не только с АКБ, но и с генератора
• Обращайте внимание на то, чтобы все провода были подключены согласно полярности , потому как неверное включение проводов даже на короткий срок может вывести всю систему из рабочего состояния.
• Проверка работоспособности генератора должна проводиться только в строгом порядке выполнения работ (указана ниже прим.).

Какой заряд на автомобиле должен быть? ОБСУДИМ

Простой и доступный способ проверки аккумулятора и генератора вашего автомобиля без траты денег на СТО.

Хитрости жизни и Полезные советы — Проверка аккумулятора и генератора автомобиля

САЙТ ПО РЕМОНТУ АВТО http://vwb3.ru/ мой новый канал https://www.youtube.com/channel/UCUoOAxK-s-nKF5eSHX2Mxxg .

Как проверить напряжение генератора на аккумуляторе ВАЗ-2114?

Проверять рабочее состояние генератора на ВАЗ-2114 следует каждые 6 месяцев (лучше всего до и после зимы – прим.), потому как именно в зимнее время на электрическую сеть приходятся повышенные нагрузки. Проверку необходимо проводить независимо от того, исправен он или нет.

Важность проверки генератора высока, потому как если он не способен выдать заряд определённой мощности, то аккумуляторная батарея просто-напросто разрядится и автомобиль не сможет запуститься, а если напряжение чрезмерно высокое, то неполадки могут возникнуть непосредственно в проводке и цепи автомобиля.

Признаки неисправности генератора

Если на вашем автомобиле появилось одно или несколько ниженазванных признаков, то генератор необходимо проверять:

• Исходит посторонний шум или гул со стороны генератора. Шум будет свидетельствовать о том, что вышли из строя подшипники (в большинстве случаев ломается передний – прим.). Ездить с такой поломкой нельзя, потому как его заклинивание может привести к выходу из строя всего генератора, после разрушения подшипника.
• На панели приборов, сигнальная лампа АКБ светит слишком ярко , даже когда мотор не работает – это будет говорить о переизбытке энергии в сети.

Лампа горит ярче обычного.

Пошаговый порядок проверки генератора

1. Включаем зажигания и обращаем внимание на то, чтобы все лампочки приборной панели горели.
2. Заводим автомобиль, и если генератор работает в штатном режиме, сигнальная лампа АКБ должна погаснуть.
3. Дожидаемся, пока автомобиль нагреется до своей стандартной рабочей температуры в 90 °С.
4. Когда он нагрелся, необходимо максимально нагрузить сеть. Для этого запускаем всё, что есть в автомобиле, включая обогрев зеркал, свет, музыку и прочее.
5. Берём заранее подготовленный мультиметр и переставляем его в режим проверки «вольтажа».
6. Далее зовём помощника и просим его держать на холостом ходу обороты двигателя (в пределах 3500 – прим.).
7. Воспользовавшись мультиметром, подключаем его щупы к АКБ, и в тот, момент когда включены все потребители, показания не должны опускаться ниже – 13-13,2 В.

Если показания, на таких оборотах двигателя меньше, то это будет обозначать то, что генератор не вырабатывает необходимое количество энергии. А когда они в норме, то продолжаем тестирование, на выключенных потребителях на тех же самых оборотах. В этом случае показания мультиметра должны быть порядка 14,5-14,7 В.

Проверка напряжения, которое выдаёт генератор

После диагностики аккумуляторной батареи, переходим непосредственно к генератору, используя тот же мультиметр.

1. Когда автомобиль заведён, подключаем щупы к его выводам, при этом напряжение должно быть не менее 14-14,3 Вольт.
2. Далее, при наборе оборотов, следим за показаниями приборов, на котором значения не должны измениться более чем на 0,5 вольт. Если подобного не наблюдается, то это будет означать, что генератор и регулятор напряжения функционируют правильно.

На лицо избыток перенапряжения в сети.

Теперь, достоверно располагая сведениями, сколько вольт должен выдавать генератор, вы будете точно знать, исправен он или нет. И если показания несколько отличаются от нормы, то в первую очередь вам следует обратить внимание на неисправности описанные ниже.

Причины низкого напряжения

Если при максимальной нагрузке напряжение, ниже 13 вольт, необходимо обращать внимание на следующее:

• Натяжение ремня генератора недостаточное. Ремень не должен продавливаться пальцем больше чем на сантиметр.
• На проводке в цепи генератора имеются окисления, либо потёртостей проводов.
• Вышли из строя щётки генератора.
• Регулятор напряжения сломан.
• Износились подшипники.
• Сгорел предохранитель.

Заключение

В любом случае, при наличии той или иной неисправности, в зависимости от сложности поломки вам необходимо выбрать, производить работы самостоятельно, либо обратиться в специализированный автосервис.

Генератор выдает причинам 9 вольт. Бензогенератор не выдает напряжение

Неисправность определяется по индикатору заряда и выходному напряжению в бортовой сети.

После поворота ключа зажигания и его включения на панели приборов загорается лампа заряда. Это демонстрирует исправность начальной цепи возбуждения генератора.

После пуска двигателя и начала работы генератора на выходе генератора, к которому подключен провод от контрольной лампы, слетает плюс и лампа.При наличии активного сопротивления в цепи от АКБ до панели приборов, в результате чего на выводах питания панели падает напряжение, лампа заряда начинает гореть от тепла от разности потенциалов на выходах ламп . Это связано с прохождением тока со стороны генератора через лампу. Неисправность генератора в этом случае не влияет на заряд аккумулятора или может не отсутствовать.

Проверить генератор.

Для проверки необходимо проверить напряжение на выводах генератора при оборотах двигателя около 2000 об / мин и включенных фарах.При нормальной работе генератор должен выдавать напряжение на АВ в диапазоне 13,5 — 14,5 В. Напряжение проверяется на зажимах АВ при включении дальних огней, следует учитывать, что генератор номинального напряжения дает генератор со средним оборотом около 2000-200-2 / 2500 мин.

Неисправность генератора. Определение и поиск причин.

К основной неисправности Генератор Автомобиль относится к отсутствию заряда АВ, повышенному либо пониженному выходному напряжению, а также разрушению подшипников.При напряжении выше 14,5 В регулятор напряжения не заряжается или нарушается контакт в его соединениях. При установленном вне генератора контроллере возможно нарушение контактов в цепи возбуждения (характерная неисправность для газелей с двигателем 402).

Низкое напряжение на генераторе.

При поиске неисправности при достаточном напряжении без нагрузки, а также при включении фары ниже нормы необходимо обращать внимание на натяжение приводного ремня, а также на его положение в шкив генератора, во время клинового ремня.

Растяжение ремня определяется нажатием на ремень с усилием примерно 8 кг., В этом случае прогиб должен составлять 8-10 мм. При небольшом растяжении происходит проскальзывание ремня, а при чрезмерном растяжении — большая нагрузка на подшипники, что может привести к их выходу из строя. Необходимо обратить внимание на состояние шкива генератора с поликлинерным ремнем, если низ шкива блестит, значит, ремень или шкив полностью изношены и требуют замены.Слабое растяжение или износ ремня можно определить по резкому нажатию на педаль газа, при этом напряжение резко падает, и при дальнейшей работе может восстановиться. Также необходимо проверить состояние контакта на клемме 30.

Если приводной ремень А контакт в клеммах в норме, то генератор неисправен. Чаще всего с такими неисправностями выходит генератор Выходящий диод выпрямляющего моста. Также возможен обрыв или нарушение соединения обмотки статора и диодного выпрямителя.

Генератор не вырабатывает ток.

Генератор не выдает напряжения, то есть когда напряжение на выводе 30 равно напряжению АКБ, это возможно при неисправности регулятора напряжения, обрыве, пробое диодного выпрямителя, отсутствии напряжения, заклинивании подшипники ротора, износ контактных колец, короткое замыкание но перед снятием и разборкой генератора необходимо проверить наличие напряжения и работу цепи контрольной лампы.Это актуально для автомобилей, где первоначальное возбуждение исходит от контрольной лампы на панели приборов. В некоторых случаях неисправность генератора может быть связана с контрольной лампой перезаписи на панели приборов.

«Если вы заметили ошибку в тексте, выделите это место мышью и нажмите STRL + ENTER»

admin. 12/04/2011

Тогда эта статья будет вам полезна. Ниже приведены частые поломки и способы их решения.

Одной из причин, по которой генератор не выдает напряжение, может быть отключенный защитный автомат или банально перегоревший провод в розетке.Эти неисправности можно отнести к самым безобидным.

Для проверки напряжения вам понадобится тестер для измерения напряжения и частоты.

1. Убедитесь, что защитный автомат, который находится на панели генератора, включен, в некоторых моделях он закрыт водонепроницаемой защитой.

2. Записываем щиток приборов от генератора (4 винта по краям), снимаем защиту и видим визуально на проводах питания, которые идут к розеткам.Визуально оцените их состояние. Если вы видите, что они черные или бракованные с розетки и т. Д., Верните их в заводское состояние

.

3. Вы можете использовать другой метод диагностики, сняв заднюю крышку с генератора. Среди всех проводов вы увидите клеммную колодку, с которой провода выходят и входят в панель управления (визуально они толще других), там и нужно проверить тестером напряжение (однофазное или трехфазное в зависимости от модель генератора). Если напряжение на клеммной колодке генератора есть, то проблема не в генераторе, а в панели управления.

В бензогенераторах и дизель-генераторах существует несколько типов возбуждения генератора. Рассмотрим систему возбуждения якоря с помощью модуля AVR (черный полумесяц или прямоугольный ящик).

Как определить неисправность регулятора напряжения бензогенератора?

Для проверки работоспособности АРН:

Перед проверкой проведите визуальный осмотр, не почернел ли статор или якорь, не покрылся ли лаком и т. Д. Значит, он сгорел. В этом случае необходима перемотка.

4. Чтобы новый АРН не сгорел, необходимо имитировать ее работу на генераторе, для этого необходимо запустить генератор

и подать на якорь (щетки) постоянное напряжение 20-30В, в зависимости от генератора нужно следить, чтобы напряжение в розетках было 220-230В.

Когда появится напряжение, дайте генератору поработать 5 мин., Если не пошел курить, то столкнулся с AVR. Перед имитацией полностью отключите AVR.

Принцип работы AURO заключается в измерении переменного напряжения на статоре и выдаче якоря постоянного напряжения.

5. После замены ABR у вас пропало напряжение, значит проблема в КЗ на посту. Блокировка с силовой обмоткой на статоре. В этом случае необходима перемотка статора.

По всем вопросам звоните: 063202-90-70 097 023-42-42

Самые популярные вопросы, связанные с выдачей напряжения. Не производит напряжение или низкое напряжение, высокое напряжение, низкое напряжение:

1. Бензогенератор не выдает напряжение, вызванное

бензогенератор не выдает напряжение

Бензиновый генератор

не выдает напряжение

бензогенератор без выходного напряжения

бензогенератор не выдает нужное напряжение

регуляторы автоматические Напряжение

дизель-генератор не выдает напряжение

Бензогенератор

не выдает напряжение, вызванное видео

дизель-генератор не выдает напряжение

бензогенератор работает, но не выдает напряжения

почему бензогенератор не выдает напряжение

не производит напряжение бензогенератор дд 25

Ремонт бензогенератора

своими руками без напряжения

бензиновый генератор без напряжения

ремонт Регулятора напряжения

Бензиновый генератор

не дает напряжения

бензогенератор перестал выдавать напряжение

электростанция не выдает напряжение

Регулятор напряжения ремонтный бензогенератор

Ответ : Прочтите текст выше, если не нашли ответа Пишите в комментариях модель вашего генератора и поломку

2.Генератор выдает низкое напряжение

бензогенератор выдает низкое напряжение

почему бензогенератор дает низкое напряжение

бензогенератор дает малое напряжение

Ответ : Посмотрите обороты двигателя, а также частоту напряжения, частота должна быть в пределах 50-53Гц, если частота не сильно завышена, ее можно отрегулировать регулировочным винтом на АРН. .

3.Бензогенератор выдает высокое напряжение

бензогенератор выдает завышенное напряжение

почему бензогенератор дает высокое напряжение

Дает много напряжения

бензогенератор выдает повышенное напряжение

бензиновый генератор выдает повышенное напряжение

бензогенератор выдает высокое напряжение 306 В

Ответ : Высокие обороты двигателя, посмотрите на частоту напряжения, она должна быть 50-53 Гц, отказал АРН, замкнула дополнительную обмотку с мощностью, если немного завышена, можно отрегулировать винт регулировки на АРН

4.Сдам бензогенератор напряжением

регулировка напряжения бензогенератора

Ответ : Есть два способа, первый — увеличить или уменьшить частоту вращения двигателя (правильный двигатель работает на холостом ходу, это 51-53 Гц), если

Напряжение

вас все равно не устраивает, на AVR есть регулировочный винт.

5. Регулировка частоты бензинового генератора

Бензогенератор Частотная регулировка

Ответ : Частота регулируется регулировочным болтом, который находится над двигателем ближе к карбюратору.

Силовой агрегат, генерируемый преобразованием энергии Автомобиль, электричество, который используется для питания потребляющих электроэнергию систем и оборудования ВАЗ 2114.

Из этой статьи вы узнаете, какая у него конструкция, по какому принципу работает и какое напряжение должен выдавать генератор ВАЗ 2114. А также виды проблем генератора и методы их устранения.

Генераторная установка

Конструктивные особенности и принцип работы прибора

Преобразование энергии из одного вида в другой осуществляется по принципу магнитного поля.Конструкция узла состоит из двух основных рабочих элементов — ротора и статора.

Статор — представляет собой полое кольцо, состоящее из отдельных стальных частей, каждая из которых изолирована от обмотки. Внутри пазов статора размещается обмотка, выполненная из медной проволоки достаточной толщины. Статор — это неподвижный элемент конструкции генератора.

Ротор — подвижный элемент конструкции. Он имеет монолитный стальной сердечник, по краям которого размещены стальные наконечники, собранные из тонкого листового металла.О наконечниках, к которым подключено внешнее питание.

Ротор и статор скрыты в металлическом корпусе, в котором также размещены подшипники, происходит ротор, регулятор напряжения, крыльчатка и шкив. Шкив — это привод устройства, он выполнен в виде паза, на котором закреплен ремень. С помощью ремня механическая энергия, вырабатываемая четырнадцатым двигателем, передается генератору.

Корпус устройства — сборка состоит из передней и задней части, соединенных между собой болтами.Также болтами на внутренней поверхности корпуса неподвижно закреплен статор. Электрогенератор имеет два подшипника — передний и задний: задний подшипник установлен на валу ротора, передний — запрессован в корпус устройства. Отдельная замена переднего подшипника, в случае его поломки, невозможна, потребуется замена соответствующей части корпуса целиком.

Устройство

Нюансы эксплуатации генератора ВАЗ 2114

Генератор — довольно выносливое устройство, которое при соблюдении всех правил его использования способно прослушивать без поломки.

Рассмотрим основные особенности работы генератора ВАЗ 2114:

1. Внимательно следите за тем, чтобы генератор никогда не работал с отключенным акб. При работе устройства без аккумулятора к четырнадцатому будут происходить постоянные всплески напряжения в бортовой электросети, что может вызвать выход из строя устройств и систем, потребляющих электроэнергию, а также перегрев самого генератора;
2. При сварочных работах на кузове автомобиля необходимо выключить, идя на аккумулятор и генератор;
3. Следите за правильностью подключения прибора минус АКБ должен идти на массу, а плюс на зажим генератора.Даже кратковременная работа узла при неправильном подключении грозит поломкой оборудования, потому что из-за скачка напряжения сразу ломаются диоды;
4. Проверка генератора ВАЗ 2114 должна выполняться в полном соответствии с методом, описанным в статье: Не делайте амуниции — никогда не пытайтесь проверить «искру» генератора, так как это чревато пробоем диодов.

Проверка работоспособности генератора

Проверку генератора ВАЗ 2114 необходимо производить с периодичностью один раз в полгода, даже если само устройство работает в штатном режиме.

При выходе из строя агрегата под ударом падают все системы, потребляющие системы: если генератор дает заряд недостаточной мощности, то аккумулятор просто разряжается и машина поднимается, но если дает чрезмерное напряжение, могут возникнуть серьезные проблемы с проводкой и электрооборудованием до четырнадцатого.

Первые новости о неисправностях, при обнаружении которых нужно проверить генератор на ВАЗ 2114:

• Индикатор аккумуляторной батареи на приборной панели слишком ярко светится даже при работающем двигателе, это говорит о том, что аккумуляторная батарея заряжена;
• свет Акб после включения зажигания, поворотников, дворников и подобных устройств — не получает заряд на АКБ, так как не работает генератор;
• Генератор повышенного шума

Шум указывает на износ подшипников.Носится, как правило, чаще всего спереди. Ездить с такой проблемой невозможно, потому что подшипник может заклинивать, что приведет к повреждению ротора и статора, после чего прибор станет неактуальным

Сейчас разберемся, генератор. Для этого нам понадобится мультиметр, его можно купить в любых автоматах за 400-600 руб. Проверка выполняется по следующему алгоритму (методика может быть использована на ВАЗ 2113 и на ВАЗ 2115):

1. Включите зажигание.Смотрим, чтобы сжечь все лампочки приборной панели;
2. Приносим четырнадцатый. Индикатор батареи на приборной панели, если устройство работает исправно, следует заземлить;
3. Прогрев мотора до ° С). Теперь необходимо создать максимальную нагрузку на блок питания автомобиля, для этого нужно включить все приборы, потребляющие электроэнергию — магнитолу, дальний свет, прикуриватель, обогрев стекол;
4. Мультиметр Установите в режиме вольтметра. Здесь нам понадобится помощник, который сядет за место водителя и будет поддерживать обороты мотора на 3200-3500 об / мин;
5. Штекер зонда мультиметра.Во время максимальной нагрузки бортовой электросети генератор должен выдавать напряжение не менее тринадцати вольт. Если мультиметр показывает показатель меньше требуемого, значит, из-за неисправности генератор на ВАЗ 2114 выдает низкое напряжение;
6. Далее отключите все потребители энергии и проверьте электроприбор с минимальной нагрузкой. Делаем то же самое — снимаем замер при 3200-3500 оборотах двигателя. Теперь мультиметр должен показывать не менее 14,7 вольт.

Поверочный мультиметр

Зная, сколько вольт должен выдавать генератор на ВАЗ 2114, после обнаружения несоответствий необходимо приступить к поиску неисправности и, при необходимости, замене прибора.

Возможные неисправности

Если в режиме максимальной нагрузки генератор подает на ВАЗ 2114 12 вольт (очень низкий показатель, свидетельствующий о поломке агрегата), необходимо искать причины его неисправности. Это может быть:

• Ослабленное натяжение ремня;
• Получившаяся цепь генератора — масса окислилась или проводка поделена;
• Неисправен регулятор напряжения;
• Износ или повреждение щеток;
• Износ подшипника;

Чтобы поднять ВАЗ 2114, необходимо выявить точную причину, из-за которой устройство работает некорректно.

Сначала проверьте натяжение ремня — при умеренно сильном защемлении пальцем ремень не должен складываться более чем на один сантиметр. Целостность внешней проводки и окисление массы проверяют визуальным осмотром.

Далее проверяем регулятор напряжения, это делается мультиметром. Подключите устройство к выходам генератора. При четырнадцатом тестер должен показать напряжение 14-14,2 вольт. Теперь помощника нужно нажать на акселератор, если напряжение изменилось больше при изменении напряжения, чем 0.5 вольт, значит, регулятор работает некорректно.

Теперь нужно проверить диоды. Переводим тестер в режим трансм и поочередно приближаем щуп мультиметра на каждый из диодов. Тестер нужно производить только при проверке по одному из направлений, если тестер лопнул по каждому направлению — диод пробит.

ВАЗ 2114, генератор: обзор, неисправности, центровка наконечников

На автомобиле ВАЗ 2114 генератор — трехфазная электрическая машина, вырабатывающая переменный ток.Внутри него находится блок с выпрямителями, позволяющий преобразовывать ток (трехфазный) в постоянный. Для ремонта нужно знать устройство генератора и основные поломки, которые могут произойти. Так что надо все рассматривать по порядку.

Конструкция генераторных установок

• Крышка из алюминиевых сплавов. Это специальные гнезда, в которых запрессовываются подшипники. На задней крышке — клемма для подключения аккумулятора и разъем («папа») для подключения к обмотке возбуждения.Также на задней крышке фиксированный конденсатор. С его помощью подавлялись помехи. Щеточный узел смонтирован в одном корпусе с регулятором напряжения ВАЗ 2114. Генератор работает за счет того, что на обмотку статора наводится ЭДС, создаваемая вращающимся магнитным полем ротора.
• Статор набран из пластин из специальных марок трансформаторной стали. Он имеет специальные пазы, которые размещены в силовой обмотке. У каждого есть выход для подключения к выпрямителю. Болтами статора крепится крышка.Обмотка возбуждения находится на роторе. Соединение это сделано с кольцами из меди. Они на валу. Установите передний шкив на ротор, под ним есть шпоночный паз.
• Установите диодный блок изнутри на заднюю крышку. Он состоит из девяти полупроводников — шести основных и трех дополнительных. Для обеспечения качественного охлаждения полупроводников используют пластины из алюминиевого сплава. А на передней части рядом со шкивом крыльчатка.

Технические характеристики

Краткое описание технических характеристик генератора:

• Напряжение обмотки (возбуждения) силового ротора, значение которого находится в диапазоне 13.2 вольт до 14,7.
• При нагрузке 10 кг провисание ремня (на большом участке) не более 0,8 см
• Генератор ВАЗ 2114 (цена в магазинах около 4000 — 4500 рублей) может дать ток в сети до 80 A.

Узел левый, привод осуществляется поликлиновым ремнем от шкива на коленчатом валу автомобильного двигателя.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Поломка в механике и электричестве

Повышает ли такой отказ уровень шума генераторной установки. Причина — разрушение одного из подшипников. Как правило, то, что находится в передней крышке — она ​​подвергается очень большим нагрузкам, особенно когда ремень генератора ВАЗ 2114 слишком натянут. По этой причине всегда следует следить за натяжением приводного ремня генератора.

Что касается повреждений электрических частей, то они могут возникнуть при отсутствии зарядного напряжения аккумулятора или его низком (иногда слишком высоком) значении. Для проверки исправности не нужно снимать генератор с автомобиля. Для этого воспользуйтесь мультиметром. Проведите замеры напряжения на выводах ВАЗ 2114. Генератор при работе должен выдавать около 14 Вольт. Если оно составляет 12 В и ниже, генератор выдает нужное напряжение и нуждается в ремонте. В некоторых случаях неисправность кроется в регуляторе напряжения или изношенных щетках.

Инструмент для снятия генератора

К блоку двигателя крепится кронштейн (примерно посередине). Корпус генератора крепится к кронштейну на блоке специальной лентой. Благодаря ей вы получаете возможность регулировать натяжение ремня. Для снятия генератора вам понадобится следующий инструмент:

• Гаечные ключи (желательно невыпадающие и рожковые) с размерами «10», «13», «17», «19».
• На некоторых автомобилях вам может понадобиться повернуться лицом к «15».
• A Маленькая монтировка или короткий отрезок трубы.

Демонтаж генератора с автомобиля

При необходимости замены подшипника генератора ВАЗ 2114 потребуется полностью снять агрегат. Для начала нужно отключить аккумулятор. Без этого нельзя начинать ремонт — короткое замыкание может привести к зажиганию проводки. Затем ключом на «17» ослабьте натяжение приводного ремня. Для этого откручиваем гайку вверху и подтягиваем кузов к блоку двигателя. Немного поработаем с электричеством — закрутите гайку с болтом (пин «31») и отсоедините провод, идущий к обмотке возбуждения.

Нижнее крепление генератора производится длинными болтами и гайками. Последний — пластиковый резьбовой фиксатор. Верхняя планка крепится к статору одной гайкой и блоку двигателя двумя болтами. Все резьбовые соединения откручиваются для снятия генератора. Если резьба застряла, используйте проникающую смазку — она ​​избавит от грязи и ржавчины. Снял генератор наверх — так проще. Но можно снять защиту двигателя и снять ее на автомобиле ВАЗ 2114 генератор можно снять двумя способами.

Разборка генератора

Инструмент:

• Ключ на «10» и «19».
• Отвертка.

Перед началом работы убедитесь, что все запчасти для генераторов закуплены. Порядок разборки генератора:

• Нажмите на защелку и снимите пластиковый кожух с корпуса.
• Отметьте положение крышек и статора относительно друг друга — это облегчит сборку в дальнейшем.
• С помощью отвертки Phillips открутите два болта, которые крепят регулятор напряжения с щеткой в ​​сборе.
• Отключить ползунок.
• Выверните винты, которые блокируют выпрямительные диоды. Отсоедините выводы обмоток статора и снимите узел. Обратите внимание, что с него демонтируется и конденсатор. С помощью генератора напряжения ВАЗ 2114 «очистили» от переменной составляющей.
• Отвинтите четыре винта, затем снимите заднюю крышку.
• Зажмите тиски и открутите гайку ротора от шкива.
• Снимите переднюю крышку.
• Визуально оценить состояние агрегатов.Если где-то возник сильный износ, придется проводить ремонт.

Как определить неисправность?

Признаки поломки в генераторе:

• На панели приборов горит (кратковременный или постоянный) световой сигнал, сигнализирующий о том, что зарядки нет — аккумулятор красный.
• Аккумулятор недостаточно или слишком заряжен.
• Фары светят тускло или сильно мигают, а дворники работают нестабильно, постоянно меняют обороты.
• Кипятите электролит в аккумуляторе, светят фары ярко, иногда горят лампы.
• Генератор шумит.

Это краткое описание проблемы, но вам необходимо рассмотреть их более подробно, чтобы отремонтировать генератор ВАЗ 2114. Стоимость полного ремонта составит не более 1 200 рублей.

Отказ щеточного механизма

Для разделения дисплея на два типа: отказ щеток или регулятора напряжения. Замените щетки, и управление реле выполняется без снятия генератора. Диагностику можно сделать также подручными средствами — парочкой батареек АА, батарейкой, лампочкой или тестером.Стоимость щеточного блока довольно низкая, поэтому можно не тестировать, а сразу поставить новый и забыть о проблемах. Но если идея вам понравилась, то диагностика следующая:

• Подключите питание к регулятору напряжения.
• Лампа накаливания подключена к щеткам.
• При напряжении 12-14 Вольт лампочка светится.
• При повышении до 15-16 Вольт гаснет.

Это нормальная работа регулятора. Если лампа диагностики ведет себя иначе, можно говорить о выходе из строя реле-регулятора.Также стоит отметить износ щеток:

• Бортовая сеть, снижение напряжения.
• Зарядка аккумулятора не входит в комплект.
• Наблюдаемые всплески.

После снятия щеток визуально оцените их состояние — если длина меньше полсантиметра, их можно безопасно утилизировать. Также обратите внимание, как движется щетка генератора ВАЗ 2114 в пазах — если есть заедание, то лучше установить новую или капнуть немного чистого масла.Обязательно оцените состояние контактных колец на роторе, иногда их нужно отшлифовать. После установки новых щеток потребуется несколько минут, чтобы они начали работать правильно.

Диодный выпрямитель

Два признака выхода из строя диодного моста:

• Нет зарядки на аккумуляторе.
• Зарядка намного выше нормальной.

Это повреждение может привести к весьма негативным последствиям. Если вы сомневаетесь в своих силах, лучше всего доверить ремонт генератора человеку, который на нем специализируется.В этих файлах чаще всего выходят из строя два диода, но заменить их проблематично, так как отдельно эти детали для генераторов не продаются. Гораздо проще было бы купить новый и установить его. Замена производится в следующей последовательности:

• В блоке сборка шпильки болта с втулкой и гайкой, прижимной.
• Правильно установите места установки на всех выводах обмоток статора, затяните гайки для их соединения.
• Установите на место болты, которыми производился монтаж выпрямителя в сборе.Затяните.
• Установите реле-регулятор и затяните болты его крепления.
• Установите пластиковую крышку и заблокируйте защелки.
• Установите генератор на автомобиль, натяните ремень и проверьте работу.

Чем заменить генератор ВАЗ 2114?

ВАЗ 2114 — автомобиль, который очень часто подвергается доработкам (тюнингу). В первую очередь, конечно же, поставить качественную и мощную музыку. Некоторые заботятся о комфорте, производят установку ксенона, евры, кондиционера.От этого нагрузка на генератор становится выше, «родной» с этим не справляется. Чаще всего на замену штатному персоналу ищут новые модели ВАЗ — «Калина», «Приора». Замена генератора ВАЗ 2114 довольно проста. Это может сделать любой автомобилист, если он умеет обращаться с гаечным ключом. В дополнение к новому генератору вам потребуются:

• Гаечный ключ на крышке и цифры «10» и «13».
• Ключи из рожкового дерева для цифр «17» и «19».
• Отвертка.
• A Маленькая монтировка.
• Другими словами, все те инструменты, которые необходимы для снятия установки.

Как заменить генератор

Независимо от того, какой генератор ВАЗ 2114 вы поставили («приоры» или «Snowball»), процесс замены такой же. Для замены выполните следующие действия:

• Отсоедините отрицательный кабель от аккумуляторной батареи
• Снимите защиту двигателя
• Ключом на «10» снимите гайку с болта на генераторе (вывод «31»)
• Отсоедините провод, идущий к щеткам.
• Снимите все гайки и болты, которыми корпус генератора крепился к натяжной планке и глыбе льда.
• Генератор снят.
• Установить новую в обратном порядке.

Обязательно правильно натяните ремень, иначе подшипник быстро выйдет из строя. На этом работа окончена: после качественного ремонта генератор на поставку не менее трех лет (или 50 км пробега).

Как работает генератор ВАЗ-2106?

Когда автолюбители говорят об устройствах, работающих на электроэнергии, первое, что они вспоминают, — это автомобильный аккумулятор.Однако основным устройством этой системы является генератор. Сейчас все современные машины оснащены клапанными устройствами. Что примечательно, их дизайн не меняется в зависимости от того, иномарка это или отечественная машина. Разница только в размерах и местах крепления.

Генератор ВАЗ-2106: принцип работы

Принцип действия данной конструкции основан на принципе генерации переменного тока в обмотках статора под действием магнитного поля, образованного вокруг сердечника ротора.При помощи ременной передачи двигатель приводит в движение ротор, а затем на обмотку детали подается напряжение. Его напряжения достаточно для образования магнитного потока. Когда сердечник вращается, в обмотке статора индуцируется ЭДС. Магнитный поток, а точнее его сила, зависит от конфигурации контроллера реле. На выходе генератор ВАЗ-2106 позволяет получить напряжение 13-14 вольт. Этого достаточно для обеспечения нормальной работы всех электронных систем, в том числе для подзарядки аккумулятора.Аккумулятор и стартер ВАЗ-2106 будут нормально работать долго, соответственно ничто не помешает машине двигаться.

Из чего состоит генератор?

Это устройство включает в себя ряд механизмов:

1. Корпус . Этот элемент является основой обмотки статора в такой детали, как генератор ВАЗ-2106. Корпус генератора изготовлен из дюралюминия и других легированных металлов. В нем также есть так называемые окна, которые используются для охлаждения всего устройства во время работы.
2. Обмотка . Он изготовлен из медных проводов, уложенных в пазы сердечника. Последний имеет круглую форму и состоит из специального трансформаторного железа, что придает ему улучшенные магнитные характеристики. Генератор ВАЗ-2106 имеет 3 слоя обмоток, которые соединены между собой треугольником.
3. Ротор . Это устройство представляет собой электромагнит с одной обмоткой, который находится на валу детали. Сверху есть небольшое ядро. Часто диаметр этой детали на 1-2 мм меньше диаметра статора ВАЗ-2106.
4. Характеристики и функции реле-регулятора заключаются в регулировании и управлении напряжением, подаваемым на выход генератора. Эта часть представляет собой электронную схему с выводами на щетки. Сам регулятор может быть установлен как в корпусе генератора, так и отдельно от него (в этом случае щетки устанавливаются на специальный щеткодержатель).
5. Выпрямительный мост . Этот механизм включает 6 диодов с током более 40 А.Они расположены на плюсовой и минусовой проводящих основаниях. Диоды соединены попарно по схеме Ларионова. Такой тип крепления позволяет получить на выходе механизма не переменное, а постоянное напряжение. Кстати, выпрямительный мост автолюбители часто называют «подковой». Такое название он получил из-за характерного размещения диодов.

Как сделать подъем ремня генератора? Регулировка натяжения ремня генератора от натяжения ремня генератора.

Неправильное натяжение ремня генератора может вызвать отсутствие зарядки. Умение определить правильную силу натяжения пригодится как при ремонте его своими руками, так и в случае принятия солнечных ванн на приборной панели.

На что влияет степень натяжения

Чрезмерное усилие приведет к быстрому выходу из строя подшипников генератора. Поломка на начальной стадии проявляется гудением генератора. При замене ремня желательно проверить состояние подшипника.Для этого раскручиваем шкив. Вращение должно происходить равномерно и бесшумно. Если гул при работе двигателя все же появился, можно снять ремень, а потом на 10-15 секунд. Запуск мотора. Таким образом, вы можете определить, есть ли шум от подшипника генератора или временной шкалы синхронизирующих роликов.

Недостаточное натяжение приводит к проскальзыванию ремня и ускоренному износу. Первый признак такой неисправности проявляется пиком на морозе либо во время намокания. Чрезмерное растяжение приведет к отсутствию зарядки.Именно поэтому важно знать, как проверить натяжение ремня генератора.

Виды конструкции

Привод бывает двух типов:

Как определить правильную степень натяжения:

Напряжение

Как установить ремень автомобильного генератора рассмотрим на примере двух типов конструкции:

• ослабьте болт натяжителя, отогнув контргайку. Вращение самого болта растянет и расслабит ремень. После установки натяжения заблокируйте болт натяжителя и затяните контргайку;
• ослабить болты крепления генератора к кронштейнам.Стык между корпусом генератора и штифтовым двигателем. Зачистите рычаг, натяните ремень, после чего можно отсрочить крепление генератора;
• в системах с одинарным сервисным ременным приводом натяжение может выполняться автоматически. В конструкции есть специальный натяжитель, для ослабления которого необходимо открыть роликовый болт, а затем снять натяжитель гаечным ключом.

В случае течения ленты перед окончательной проверкой степени натяжения достаньте и заглушите мотор.Таким образом, вы убедитесь, что ремень занял правильное положение в канавках шкивов.

Очень важно ценить. Если ремень натянут, то на большой скорости он тапает, свистит, в результате в сети подвески происходят просадки.

Растягивать ремень генератора тоже не стоит. При прочной планке резко снижается ресурс подшипников генератора ().

Как определить слабую лямку ремешка?

Слабо натянутый ремень генератора часто издает звуки (свистки) и возникают предыстории напряжения (фары плохо горят и мигают в темное время суток), возможно подмигивает значок «Аккумулятор» на панели приборов.

Ресурсный пояс

Какой должна быть натяжка ремня генератора?

Ремень должен быть не слишком растянут и не слишком слаб. Оптимальное натяжение — ремень растягивается и изгибается на 10-15мм (для генератора 37.3701) и 6-10мм (для генератора 9402.3701) при вдавливании 10 кг (см. Рисунок).

Как натянуть ремень генератора?

Удержание ремня генератора — несложная задача. На эту операцию потребуется 10 минут.Сразу отмечу, что на ВАЗ 2114, 2113, 2115 устанавливаются разные двигатели (1,5 и 1,6 л) и поэтому натяжение ремня у них разное.

Для двигателя 2111 (1,5 л)

• Ослабление затяжки верхнего и нижнего крепления генератора (см. Рисунок).
• Отрегулируйте натяжение ремня с помощью регулировочного винта (см. Рисунок). Вблизи натягиваем пояс, против — ослабляя.
• Остановившись до нужного момента, перетягиваем крепление генератора и проверяем ремень.

Для двигателя 1,6 л.

В этой операции, кроме ключей, нам понадобится небольшой ломик.

• Также ослабляем оба крепления генератора (см. Рисунок).
• Далее берем ломик и снимаем генератор с двигателя (натягиваем ремень), оставляя обрезок около блока цилиндров (см. На чертеже). Если натяжение ремня необходимо ослабить, генератор переходит к двигателю.
• Раскручиваем крепления генератора и проверяем натяжение ремня.

Если после регулировки ремня проблема превышения напряжения осталась, то после проверки генератора поищите другую проблему ().

Заблокируйте воск для кузова или залейте волшебные присадки в масло или в топливный бак — это не значит следить за состоянием вашего автомобиля. Воск и добавки могут быть не только полезными, но и вредными, а в случае с бытовыми переднеприводными вазами гораздо полезнее перед каждым выездом проверять состояние тормозов и двигателя.Однако есть одна вещь, о которой они часто забывают, а потом сожалеют. Это приводной ремень генератора ВАЗ-2114. Смотрим внимательно.

Свистки и грабли? Диагностирую ремень генератора

Пока ремень работает нормально и исправно, мы этого не замечаем. Генератор работает в штатном режиме и обеспечивает надежное питание бортовой электросети и подзарядку аккумулятора.

Это стабильные показатели амперметра и тихая работа двигателя.Тем не менее в один прекрасный день ремень дает о себе знать пронзительным скрипом или отсутствием зарядного тока на аккумуляторе. Об этом покажет амперметр на панели приборов и лампа зарядки аккумулятора.

Ремень привода генератора

Откройте капот и посмотрите, есть ли вообще ремень на месте. У некоторых маунт-водителей ремень лопается прямо в дороге, и замена ему достаточно сложна.

На ВАЗ-2114 двигатель расположен поперечно, поэтому ремень генератора находится с противоположной стороны коробки передач, справа по ходу движения.Если ремень на месте, достаточно его подтянуть вверх, и работа бортовой электросети стабилизируется.

Не хитрый рычаг!

Для этого пригодятся всего два ключа из стандартного набора инструментов — на 10 и 13, но удобнее использовать дребезжащую головку. И желательно рычаг! Все готово, можно приступать к работе.

Как натянуть ремень генератора на ВАЗ-2114

Процедура подвески и регулировки ремня займет пять минут от силы, но важно знать несколько тонкостей, которые избавят в будущем от проблем на дороге.

Тонкость в первую очередь — волочить пояс опасно, как беременность. Можно обрабатывать подшипники генератора, а их замена обойдется в пять дороже ремня. Кроме того, для замены подшипников придется полностью разобрать генератор или. Бросать пояс — недопустимо!

Процедура подвешивания ремнем проста, с ней справится даже ребенок Если следовать простому алгоритму и не нарушать определенную последовательность:

Схема привода генератора: 1 — кронштейн крепления к блоку двигателя; 2 — соединение генератора с кронштейном; 3 — натяжной винт; 4 — генераторные установки; 5 — осевой винт; 5 — приводной ремень; 6 — шкив генератора на коленчатом валу.

1. Лучше и проще натянуть ремень генератора ВАЗ-2114 либо на яме, либо просто на ровном и сухом участке, ведь нырять придется под машину, причем несколько раз.
2. Устанавливаем машину на участок и ставим на ручник или первую передачу.
3. Если установлен картер, можно попробовать ослабить болт крепления генератора из-под капота. Для этого вам понадобится головка на 13, но если защиты нет, то болт из-под машины легче открутить рожковым ключом.Просто оторвите гайку и выверните ее на несколько оборотов.

   Ослабление болта крепления нижнего генератора

4. Перед тем, как затянуть ремень генератора на ВАЗ-2114, ослабьте верхнюю гайку крепления, прижимающую корпус генератора к регулировочному кронштейну. Используем тот же ключ на 13.

   Ослабляем верхнюю гайку крепления генератора

5. Для подвешивания ремня необходимо найти натяжной болт, он устанавливается прямо перпендикулярно оси вращения генератора.Вращая болт натяжителя по часовой стрелке, натягиваем ремень, против — ослабляем. При натяжении ремня корпус генератора смещается из блока цилиндров. Подробно .

   Натянуть ремень генератора

6. Контроль натяжения ремня после приостановки. Сверху это довольно проблематично, потому что мешает опоре двигателя. Это проще сделать ниже, когда вся ветвь ремня доступна для осмотра. Для визуальной проверки натяжения нужен некоторый опыт, но прогиб ремня не должен превышать 10-15 мм при приложенном усилии 10 кг и после нескольких оборотов коленчатого вала, чтобы ремень сел на место.

   Проверить натяжение ремня после подвески

7. Если ремень натянут правильно, затяните нижнюю гайку крепления гайки, затем верхнюю гайку, фиксирующую корпус генератора на регулировочном кронштейне.

Когда нужно затягивать?

Собственно, причины, по которым необходима ременная подвеска. Простой — генератор не вырабатывает достаточный ток для работы всех потребителей на борту и не может обеспечить зарядку acB. Первым признаком слабого натяжения ремня будет свист из-под капота.Тем не менее, ремень может свистеть и при попадании воды в воду, иногда — при шлифовке шкивов, еще реже — при выводе подшипников генератора. Если ремень не поддается растяжке или регулировочная планка не позволяет толкать генератор дальше, необходима замена ремня.

Тонкость вторая. Резина имеет вкус растрескивания, и даже с учетом усиленной конструкции приводного ремня она прослужит долго с трещинами.

Самая частая ошибка — хранение запасного ремня под капотом, в одной из ниш. От постоянной высокой температуры даже самый красивый и новый ремень может непривычно через пару месяцев, если под капотом мертвый груз. Новые или запасные ремни следует хранить либо в гараже, либо в багажнике.

Затянуть ремень генератора на ВАЗ-2114 достаточно просто, главное делать это умеренно и придерживаясь простых правил, норм производителя. Тогда генератор (см. «») Прослужит дольше и неприятностей в дороге будет меньше. Крепкие все ремни и хорошие дороги!

Видео о том, как выдернуть или ослабить ремень генератора на передних автомобилях ВАЗ водяного типа

Водители, внимательно относящиеся к своему автомобилю, регулярно проверяют его техническое состояние.Но с учетом того, что автомобиль современного типа представляет собой сложный набор различных деталей и механизмов, то держать под контролем состояние всех элементов — задача не из простых. Но довести машину до критического состояния в виде поломки, которая поставит на «нет» весь процесс жизнедеятельности автомобиля, вряд ли кому-то захочется. По этой причине поджарые автомобилисты стараются перед каждым выездом выполнять особый ритуал — осмотр важнейших узлов. В этот список должен входить такой параметр диагностики, как натяжение ремня генератора.Очень важно знать, как натянуть ремень генератора, и делать это правильно, качественно и долго.

Ременная передача — единственный способ передачи от коленчатого вала к генератору вращательного движения. Ремень из эластичной армированной резины предназначен для соединения двух шкивов. Эта пара вращается со скоростью несколько тысяч оборотов в минуту. При наличии таких показателей считается, что ремень очень плотно прилегает к пазу шкива.В этом случае он не пропускает ни одного скольжения.

Что касается степени натяжения данного устройства, то здесь может быть три варианта:

1. Чрезмерное натяжение, обеспечивающее снижение ресурса подшипников генератора.
2. Недостаточное натяжение при расслабленном ремне, в результате чего он на резких поворотах характеризует проскальзывание и свист. Как следствие — определенные просадки напряжения бортовой сети.
3. Нормальное натяжение — идеальный вариант.

Если возникли подозрения на проблему ремня, то рекомендую немедленно провести соответствующую диагностику, которая поможет вам точно узнать о состоянии и степени натяжения этого механизма. Для выполнения дополнительно описанных операций водителю понадобится штангенциркуль, а при отсутствии этого подойдет и обычная линейка, желательно металлическая.

На первом этапе необходимо нажать на описываемое устройство с определенным усилием (не менее 3 и не более 4 кг).После этого нужно при помощи заготовленного приспособления измерить степень изгиба. Если натяжение нормальное, показатель не будет превышать 1 см отметки . В противном случае можно говорить о недопустимом состоянии ремня генератора.

Есть еще один способ диагностики анализируемого устройства. Для его применения потребуется динамометр. В этом случае ремень нужно отвести в сторону и снова измерить его прогиб.

Опытный специалист сможет без использования какого-либо из описанных выше устройств понять, находится ли ремень генератора в нормальном состоянии.Но не рекомендую переоценивать свои знания и умения и все же проводить диагностику специальными приборами.

Что касается оптимальных значений натяжения, то это такие данные: для генератора 37.3701 — прогиб на 10-15 мм, для генератора 9402.3701 — прогиб на 6-10 мм. В этом случае усилие прижима должно быть около 10 кгс.

В рамках этого следует отметить ресурс описываемого механизма. Итак, AutoSperts советуют заменять ремень генератора каждые 15 тыс. Км.И еще одной причиной необходимости ремонта ремня считается его шелушение или нарезание.

Особенности подтяжек

Если автовладелец в процессе диагностики ремня генератора обнаружил слабую степень его натяжения, то это следует исправить, но не очень страшные и опасные недостатки. Как натянуть ремень генератора — об этом и расскажем дальше.

Прежде всего, необходимо отметить, что работа ремня генератора в подвешенном состоянии не должна препятствовать перечню рекомендаций производителя.Часто они могут предоставить очень полезную информацию. И, по крайней мере, вы должны знать те отдельные особенности вашего автомобиля, которые могут в некоторой степени изменить общий процесс ремонта.

Процедура подтягивания ремня генератора может осуществляться с помощью двух приспособлений: регулировочной планки или регулировочного болта.

Использование регулировочной планки

Здесь ответ на вопрос, как натянуть ремень генератора, не будет отличаться особой сложностью, так как многие автомобили имеют очень простой механизм регулировки анализируемого механизма.

При использовании регулировочной планки в качестве основного подвесного инструмента следует помнить, что автомобильный генератор сам прикреплен к двигателю. Делается это с помощью длинного болта, который позволяет ему перемещаться сверху вниз. А элементы, предназначенные для фиксации положения генератора, называются прорезью и гайкой. Они являются частью дугообразной доски, которая расположена в верхней части описываемой конструкции. Для достижения оптимального значения натяжения необходимо следовать такой инструкции:

Регулировочный болт

Провести процедуру подвеса с помощью регулировочного болта, что, кстати, является более удобным и прогрессивным способом. В практике автосервиса нужно придерживаться такого алгоритма действий:

1. Ослабьте затяжку гаек как нижнего, так и верхнего крепления генератора.
2. Поверните регулировочный болт по часовой стрелке.
3. Снимите генератор с блока, одновременно проверяя степень натяжения.
4. Правильно затяните гайки крепления генератора.

По окончании работ по удлинению ремня генератора (неважно, с каким устройством они были реализованы), прежде всего, необходимо проверить работоспособность общей генераторной установки. Начинают, как правило, с проверки цепи при выключенном двигателе.Для этого нужно повернуть ключ так, чтобы контрольная лампочка на щите загорелась. И только при этом условии разрешен запуск двигателя. Через некоторое время в результате вращения коленвала на средних частотах лампочка должна погаснуть.

Если у вас возникли трудности с ременной подвеской генератора, советую найти максимальное количество информации о генераторной установке и порядке натяжения в зависимости от модели автомобиля.

В целом данное действие не должно вызвать особых затруднений, так как выполняется по стандартной схеме даже у новичков.Кстати, каким бы инструментом ни производилась процедура натяжения ремня, необходимо провести контрольный замер после непродолжительной поездки. Это позволит автовладельцу быть абсолютно уверенным в нормальном состоянии ремня генератора и, как следствие, в безупречной работе всей машины.

Видео «Как натянуть ремень генератора»

На записи показано как убрать скрип и распредвал с помощью натяжителя.

Для удовлетворительной передачи мощности и достижения максимальной прочности ремней напряжение ремня является важным фактором.Слишком маленькое или слишком большое натяжение очень часто является причиной преждевременного разрушения (поломки) ремня. Слишком большое натяжение также вызывает ускорение подшипников в ведомых или рабочих машинах.

Оказалось, что в целом хорошо известный метод проверки натяжения — это метод так называемого «нажима большим пальцем», слишком малый для определения оптимального натяжения ремня. Промежуточного или слишком малого натяжения ремня можно избежать, если натяжение рассчитано, изготовлено и проверено в соответствии с данными, приведенными ниже, с помощью метода или структурных данных в технической документации по трансмиссии.После установки передачи и регулировки напряжения планки, передача практически не нуждается в содержании. В течение первых часов эксплуатации необходимо следить за поведением ремней согласно опыту после 0,5-5 часов работы с полной нагрузкой на все ремни, натянутые с учетом первоначального натяжения. Через ок. Следует проверить 24 часа работы и натянуть ли ремни. Следующие периоды контроля можно значительно удлинить, через несколько сотен, а то и через тысячу часов эксплуатации, при необходимости, подтянуть ремни.

1 Контроль натяжения ремня путем измерения изгиба ветви ремня

Этот метод позволяет косвенно определить статическую силу в ветви ремня TS путем измерения прогиба измерительного сегмента ремня под действием проверочной силы. Статическая сила TS — это минимальная сила, выступающая в ветви ремня, позволяющая передавать в приводе номинальную мощность при скольжении, не превышающую допустимую.

состояние [n]

Н — минимальная осевая сила в статическом состоянии [n]

U — величина прогиба ремня на 100 мм длины измерительного отрезка ремня

Up — величина прогиба измерительного отрезка ремня L — длина измерительного отрезка

q — проверить усилие на ремне [n]

c — константа для расчета центробежной силы,

A — Внутреннее расстояние [мм]

Н — мощность предварительной передачи [кВт]

v — скорость ремня [м / с]

cT-коэффициент режима работы

кф — коэффициент угла охвата

f — угол охвата меньшего шкива [°]

Для правильного определения параметров контроля натяжения ремня:

1.Рассчитайте статическую силу TS, выступающую в ветви ремня:

Рис. 1. Контроль натяжения ремня путем измерения прогиба ветви ремня

2. Определите значение прогиба U на 100 мм длины измеренного сегмента ремня
из рис. 2. или 3.

3. Рассчитайте значение прогиба UP для существующей длины измеренного отрезка
L.

Определено на рис. 2. Или 3. Испытательная мощность Q следует на половине измерительного участка L, чтобы прикрепить перпендикулярно длине всей жизни ветви ремня в соответствии с приведенным выше рисунком и измерить величину прогиба тугой ветви UP, если необходимо, улучшить напряжение.

Рис. 2. Зависимость прогиба U от силы TS для узких лент

лучших хэштегов Instagram #priora | Сложность: 66

Как эффективно использовать популярные хештеги?

Популярные и популярные хэштеги — это список из более чем 100+ хэштегов, которые Ingramer Hashtag Generator подбирает для каждого пользователя.

Чтобы начать использовать какой-либо хэштег, вам нужно ввести в поле поиска несколько слов, которые отражают основную тему вашей будущей публикации.После этого Ingramer Hashtag Generator выберет для вас трендовые хэштеги. Они будут разделены на три категории: частые, средние и редкие.

Частые хэштеги

Лучшие хэштеги, такие как #priora — самые популярные и часто используемые хэштеги для выбранной категории тегов. Это те слова, которые наиболее точно отражают тему будущего издания. Как правило, такие слова впервые приходят в голову при упоминании определенной темы или темы. Поэтому люди часто используют их, чтобы найти необходимую информацию, помеченную такими хэштегами.

Используя популярные теги, такие как #priora, вы можете увеличить качественный трафик на свою страницу и увеличить общее количество показов.

Средние хэштеги:

Лучшие хэштеги вроде #priora — вторые по популярности хэштеги, которые не так часто используются для выбранной вами темы. Такие хэштеги состоят из дополнительных слов, относящихся к теме публикации. Они могут повлиять на другой слой информации и привлечь больше последователей.

С помощью хэштегов Trending, таких как #priora, вы увеличиваете охват пользователей и приводите целевую аудиторию к своей учетной записи.

Редкие хэштеги:

Самые редкие, но все же актуальные хэштеги, такие как #priora — это самая непопулярная группа хэштегов, в которых, помимо основных слов поискового запроса, есть слова, не связанные между собой. Однако в группе таких хэштегов конкуренция между публикациями меньше. Таким образом, если вы используете #priora под своими сообщениями, вы можете привлечь дополнительный трафик к своей учетной записи.

Добавив #priora, вы можете привлечь дополнительный трафик к своей учетной записи и повысить доверие к своей учетной записи или бренду.

Прежде всего, Ingramer Hashtag Generator выполняет полный анализ выбранных хэштегов. Вы можете увидеть его сложность, частоту и популярность использования в последние дни. Основываясь на этих данных, вы можете более эффективно планировать настройку частых, средних и редких хэштегов!

Снятие и установка Снятие ВАЗ 2110 8-клапанного генератора

На отечественных марках автомобилей с передним приводом генератор устанавливается глубоко в левом углу.Изделие довольно крупное, и его легко заметить. Генератор обеспечивает стабильную работу всех систем автомобиля, а также долгое время сохраняет работоспособность аккумулятора. Неисправность прибора часто проявляется миганием на панели приборов и необходимостью частой подзарядки аккумулятора. Уметь снимать генератор на ВАЗ-2114 необходимо для того, чтобы процесс замены детали был максимально быстрым и простым.

Генератор начинает работу сразу после запуска двигателя.В норме устройство выдает ток в пределах 13,2 — 14,5 В. Такой силы тока достаточно для работы всей электроники в автомобиле. Если в машине установлена ​​мощная акустическая система, не исключено, что время автономной работы тоже будет сказано. Стабилизатор напряжения, установленный в генераторе, выпрямляет ток до нужного уровня и делает работу системы стабильной.

При выходе из строя генератора на ВАЗ-2114 напряжение падает ниже заявленных параметров, и автомобиль начинает использовать аккумулятор.Поскольку деталь довольно дорогая, и чаще всего причиной поломки генератора становятся неисправные щетки, то автомобилисты чаще всего прибегают к их замене.

Что потребуется для снятия устройства

Так как генератор крепится на болты со всех сторон, то желательно все работы в гараже с ямой. Если ямы нет, то для удобства можно использовать домкраты. Генератор ВАЗ-2114 необходимо отключить от всех проводов. Для снятия самого элемента вам потребуется:

• крепление;
• ключи на 10, 13, 15, 17, 19;
• головки режущие;
• тряпка.

В труднодоступных гайках ворот открутить легче, а если нет, то можно обойтись гаечным ключом. Автомобиль понадобится для протирки деталей. Часто на поясе скапливается влага, и если замена не планируется, лучше сразу выплеснуть деталь тряпки.

Как снять генератор

Удаление устройства состоит всего из восьми этапов. Если вы будете следовать инструкциям, предмет можно будет удалить всего за 10-15 минут.

1. Необходимо отсоединить минусовую клемму от АКБ.
2. Для удобства защиту картера лучше снять.
3. Далее нужно ослабить натяжение ремня. Для этого ослабляем два болта, которые находятся сбоку детали.
4. После того, как ремень был натянут, необходимо немного поднести генератор к двигателю и снять резиновую деталь.
5. Благодаря тому, что генератор полностью снят, можно демонтировать планку натяжения ремня.
6. На следующем этапе необходимо снять с кондиционера все клеммы и трубки.
7. После отключения генератора от всех форсунок нужно открутить все болты, которыми он крепится.
8. Так как деталь крепится на длинный болт, который сложно открутить, можно снять генератор вместе с крепежом, а потом открутить.

Установка нового генератора происходит в обратном порядке и требует аккуратности.

Нежелательно перетягивать крепления, так как это может привести к нарушению целостности детали.

Замена ремня

Замена ремня генератора ВАЗ-2114 через верх состоит из всех семи этапов:

1. Первый этап предполагает отключение клеммы.
2. Далее необходимо ослабить два болта крепления генератора для обеспечения ремня безопасности.
3. На следующем этапе генератор нужно подтолкнуть к двигателю, и при возможности снять ремень.
4. При установке нового ремня необходимо сначала надеть его на шкив, а затем на ролик.Шкив имеет большие размеры, поэтому его легко отличить от ролика (подробнее, как он работает).
5. Далее нужно вернуть генератор на место и отремонтировать.
6. При регулировке натяжения необходимо закручивать регулировочный болт по часовой стрелке, пока ремень не достигнет желаемого положения.
7. И последнее, но вам нужно открутить болты, которые удерживают генератор на своем месте.

Замена ремня производится в среднем каждые 30 тыс. Км, но при необходимости деталь меняют намного раньше.Если на ремне появились трещины или есть явные признаки износа. Иногда необходимость замены напоминает неприятный свист при работающем двигателе.

Замена щеток генератора ВАЗ-2114

Если генератор не справляется со своими задачами, не всегда необходимо заменять деталь полностью. Иногда бывает достаточно замены щетки, которая обойдется в 10-15 раз дешевле нового устройства. Легче всего менять кисть, когда генератор не выключен.Для этого нужно отключить клемму и отсоединить провода, идущие к генератору. Щеткодержатель снимается, а крепежные болты предварительно касаются. Удаляются старые детали, очищается место посадки и устанавливаются новые щетки. В среднем щетки меняют каждые 50 тыс. Км, но при уменьшении выступающей части деталей менее 5 мм необходимо срочно заменить элементы.

Генератор ВАЗ 2106 — довольно сложное устройство, и для его ремонта приходится его частично или полностью разбирать.Сначала этот агрегат снимается с автомобиля, как подробно описано здесь:. Теперь рассмотрим список необходимых инструментов, которые понадобятся для разборки:

1. Caid or horn Key at 19.
2. Трещотка с удлинителем
3. Головки на 8 и 10
4. Молоток

Как разобрать генератор на ВАЗ 2106 и другие «классические» жигули

Приведу свою последовательность действий, с помощью которой можно произвести полную разборку устройства без лишних приспособлений.

Сначала откручиваем 4 гайки крепления гаек, на фото ниже они отмечены желтыми цифрами:

Когда они откручены, переверните его и слегка надавливая на концы болтов, добейтесь, чтобы шляпки попали между лопастями шкива, тем самым зафиксировав его в неподвижном состоянии. И закинув ключ на 19 попробуйте открутить гайку крепления шкива, зафиксировав генератор в неподвижном состоянии:

Если это сделать не удалось, необходимо зажать шкив в тисках и затем попробовать в этом режиме.После того, как с этим справились, можно отсоединить две части генератора ВАЗ 2106, слегка постучав молотком по уху, примерно так, как показано ниже на фото, хотя не факт, что молоток вам понадобится, возможно и без этого справится:

После этого генератор можно разъединить на две части: ротор со шкивом и статор с обмоткой:

И в итоге все разъединено на две части:

Как видно на картинке выше, слева находится статор с обмоткой и диодным мостом внутри, а справа ротор со шкивом и подшипником.

Поскольку гайка крепления гайки уже откручена, можно взять шкив, просто потянув его назад в сторону снятия:

Будьте осторожны, так как после извлечения ключ больше не фиксируется и может упасть, аккуратно выньте его из отверстия и отложите, чтобы не потерять:

И теперь вы можете свободно снимать ротор вместе с подшипником, как наглядно представлено на фото ниже:

При выходе из строя именно этой детали замена ротора на новый, цена которого во многих магазинах 350 руб.То же касается статора с обмоткой, новый тоже около 400 руб. Замена несложная, достаточно отсоединить обмотку от диодного моста. Путем перезарядки с внутренними тремя крепежными гайками:

Вот так это выглядит в конце работы:

Установка всех деталей генератора производится в обратной последовательности.

Мысль о замене генератора на классику древняя, как и история самого автомобиля, потому что каждому, кто ставит на свою машину колокольчики, более слабый китайский магнетол, родной 42а-го М-221, всего не хватает.

Правда даже тех, кто пренебрегает заморочками с установкой более мощного генератора, раздражает слабый свет ближнего света на ХХ и плохой заряд аккумулятора.
Как-то более знакомый, спал мне на шаре 55-й генератор и возникла идея рассказать как его установить в нашей классике. Заходя в Интернет, чтобы найти хоть что-нибудь об установке и подключении, для автомобиля я ничего не нашел, много «застрявших и забытых» комментариев или долгих обсуждений электриков профессионалов, но они говорили на таком языке, что простой русский человек, это как китайская песня, ничего не понятно…))

В связи с этим было решено написать для простых людей статьи, чтобы помочь вам без проблем и особых навыков работы с электриком, но руками сделать эту выдающуюся процедуру замены генератора. .
Приступим:
Альтернатив у стандартного генератора очень много, так как генератор с соответствующими навыками, средствами и желаемым разрешается ставить хоть какие-то. Осматриваю в предоставленной статье только «экономичные» генераторы ВАЗ от других моделей, т. К .:
а) они дешевле.
б) они более распространены, поэтому проблем с их заменой, заворачиванием комплектующих для их ремонта и поиском себя не возникнет.
в) их легче менять, не нужно искать и делать какие-то специальные крепления и глобально менять электрику.

С особенностями генераторов Вазов вы сможете ознакомиться со следующими схемами:
42а:

Теория показывает, что даже более мощный 47а генератор G222 из рода ВАЗ-2105 уже существенно лучше штатного.Хотя на практике, если честно, особой разницы между ними нет. По креплению и включению вполне подходит для 42а М-221.
55-го генератора будет более чем достаточно тому, кто использует в основном основное электрооборудование автомобиля. Это не генератор 80An, потому что, если вы предпочитаете применять много дополнительного оборудования, я бы не рекомендовал его вам для установки и вызывает интерес к более новым моделям. Хотя, если он у вас б / у, чисто «магнитола плюс противотуманки», вполне достаточно.По креплению генератора 55а от ВАЗ-2108 он ничем не отличается от штатного М-221, так что тут проблемы никак не проявляются не надо брать старый 42-й и ставить свежий, основной Дело в том, что не забудьте сбросить клемму с АКБ и натянуть ремень после установки.

Сложности начинаются с включения — как видно из рисунка, к штатному генератору применяется 4 провода — 2 на пятке и 2 вставляются отдельно, а один уже вставлен в провод 55а.Это объясняется уже встроенным в генератор маркировки напряжения, так называемый шоколад. Поэтому темную проводку от реле (в) нужно изолировать, они им больше не понадобятся. Два провода со шпильками нужно прикрутить к шпильке 1, а сохранившуюся желтоватую проводку подключить к вилке 2.

Перед снятием генератора ВАЗ 2107 необходимо четко понимать, к чему относится данная работа к разряду более сложных. Иногда удаление бывает довольно проблематичным, поэтому прежде чем начинать хорошо подумать, как вы это делаете и какими инструментами.
Болты и крепления чаще всего «тугие» аккуратно набиты на насадки, поэтому без жидкости WD-40, скорее всего, не обойтись. Для снятия генератора на «семерке» придется работать через колесную арку правого колеса, что довольно неудобно, поэтому лучше всего производить работы по демонтажу генератора на смотровой яме или подъемнике.

Подробная инструкция Как снять генератор ВАЗ 2107 своими руками

1. В первую очередь необходимо все обесточить, для этого снять второстепенную клемму с.
2. Далее берем правую часть брызговика и защиты двигателя.
3. Отсоедините провода от генератора, вспомнив, как они были подключены.
4. С этого момента начинаются трудности. Необходимо открутить гайку болта крепления генератора к корпусу двигателя.
5. Снимите, если возникнут трудности, обязательно воспользуйтесь WD-40. Удар не сильно по болту, чтобы выбить его с обратной стороны.
6. Если усилия ни к чему не привели — придется снимать генератор ВАЗ 2107 вместе с кронштейном, на котором он закреплен.
7. Для снятия кронштейна откручиваем два болта, иногда бывает три болта крепления. В некоторых случаях необходимо демонтировать радиатор, но не спешите снимать все водяные форсунки, в этом нет необходимости, немного сдвинуть радиатор в сторону, этого будет достаточно, ваша задача — доступ кронштейн.
8. Теперь, когда генератор ВАЗ 2107 снят, снимите ремень и вытащите генератор наружу.

Иногда вопрос о демонтаже генератора можно решить иначе, например, в тех случаях, когда автомобиль новый или сам генератор сравнительно недавно.В таких случаях «умельцы» могут «достать» его через правую колесную арку. Порядок действий технически другой, с той лишь разницей, что не нужно снимать радиатор перед снятием с него генератора ВАЗ 2107. Чтобы добраться до генератора, снимите руль до упора и снимите брызговик.

Установка нового устройства осуществляется в обратной последовательности, очень важна растяжка ремня, она должна быть такой, чтобы ремень можно было повернуть на 90 ° по продольной оси.

Вашему вниманию видео ремонта генератора ВАЗ 2107

& nbsp.

ВАЗ 2114 провода ведущего щитка приборов

Может тема битая, но когда начал искать информацию как это сделать, у меня в основном было случайное подключение и статья про подключение новых кнопок к 2110.

Начну с того что с недавнего времени стал счастливый обладатель 14 панели за приемлемую цену)

Собственно этот девайс

скинул довольно быстро, через полчаса взял старую и такую ​​же, как у этой (проводка и замок остались от carbus версия моей машины :-)), то возник вопрос с подключением щита (с чем собственно справился гугл поиск Информации полно) и методом научной галочки).
Собственно закончилась самая легкая часть, начался геморрой с подключением парной кнопки внешне загорается, как я уже сказал четкого и адекватного ответа Как чмокать 09 проводку с этой кнопкой я не нашел (хз можно криво искал, но да ладно)))) ну да ладно))) Scientific and Tester Этот прибор удалось подключить.
Внизу кнопка наружного освещения 2109, распиновка по цветам проводов для удобства)))

кнопка 2109.

Теперь кнопка наружного освещения 2114, распиновка по цветам проводки 2109)))

Контакты A и E необходимо замкнуть друг с другом, чтобы загорелась кнопка включения света)

Перейдите к кнопкам обогрева стекол 2109 и противотуманным фарам, колодки этих кнопок выглядят одинаково

где 1, 2 замыкаются на включите контактную кнопку, A, B — подсветка кнопки (включается с габаритами) C, D — отдельный провод для индикации активности кнопки (находится отдельно от основной площадки).

Для начала схема такая (в принципе простая, ищем кнопку нужно видеть цвет проводов и прикрутить к новой кнопке)

Простите за подписи клювов выше, подписал для себя за отсутствие цветного принтера)))))

ну собственно распиновка кнопок 2114 (противотуманки и обогрев подключены поровну)

а, в — индикация кнопки (горит с габаритами), C, D — индикация активности кнопки (загорается при включении).

Ну а подключение БСК 2114 к проводке 2109

начнем с распиновки клемм.

Клемма БСК 2109 (9 Пиновая)

1 Предохранитель устройства (не подключен, наверное не нужен :-))))
2 к выводу зажигания
3 Масса (провод черный, для навигации по земля)
4 к датчику уровня жидкости втулки
5 к датчику уровня масла
6 к датчику охлаждающей жидкости
7 к датчику уровня тормозной жидкости
8 к датчикам износа тормозной системы
9 Контрольные лампы реле

и клемма BSK 2114 (13 Pinuse)

1 Уровень масла
2 к датчику охлаждающей жидкости
3 к датчику уровня втулки
4 ремня безопасности (если нет, то фиг с ними :-))))
5 к датчикам износа тормозных рычагов
6 Водительские двери Congors
7 Пассажирские двери Congre
8 Salon Flafth Turning Chain
9 ключ в замке зажигания (у меня старый замок, который мне не нужен вставленный ключ, поэтому я удалил 9 контакт с оранжевым проводом красного колодка (постоянный +) я знаю, что это не правильно т, а что делаешь)
10 Реле контрольных ламп
11 Масса
12 хз (не используется)
13 на вывод зажигания

подключив БСК 2114, из-за того, что у меня неправильный замок и 9 клемм У меня сняли постоянный + на красном блоке, БСК начинает работать после запуска двигателя.

Бродит по Google Scheme Connection BSK 2114 в 2109, но если подключиться к той схеме, стартер продолжает крутить даже после того, как вы выбросили ключ.
Вот схема

это связано с тем, что 9 и 13 контакты замкнуты между собой, что видимо не правильно, а собственно по этой схеме у меня не получилось соединить (((поэтому проще распечатать растрировку обеих туфель.

Ну и в эпилоге провода короткие и их нужно удлинить, не полениться и воспользоваться паяльником и термоусадкой, да, времени больше, но будет посмотри получше)))

п.S. Если кто знает, как сделать так, чтобы БСК работал со старым замком, сразу при повороте ключа и не вызывал никаких косяков, стартер постоянно крутится, пишите в комментариях.

ну в принципе и все, сегодня запустил и проверил)

die Achtung: Дополняем статью, проблема с БСК решается накиданием 13 колодок на постоянный плюс на красный блок (оранжевый провод) ровно тот же провод идущий на 9 контакт БСК)

Автомобиль ВАЗ 2114 разработан на базе модели ВАЗ 21093 и является улучшенной версией.Появился внешний вид обновленных моделей, система обогрева приборных панелей, электрические стеклоподъемники, рулевое управление и регулируемая рулевая колонка. Коснулись доработки и электрической части машины, в частности проводки.

Детали электропроводки

Однопроводная схема (применительно ко всей электропроводке) имеет выводы потребителя и истока, замкнутые на корпусе автомобиля. Корпус ВАЗ 2114 и есть второй разъем.

Электропроводка включает в себя следующие компоненты:

• Блок-фара.
• Фара противотуманная.
• Индикатор температуры.
• Корпус монтажного блока.
• Электродвигатель вентилятора в системе охлаждения двигателя.
• Накладка подключена к группе зажигания.
• Лампочка распределительного щита.
• Разъем электродвигателя заднего дворника.
• Устройства.
• Прокладка подключения сигнального сигнала.
• Электромотор дворников передний.
• Корпус сигнального громкоговорителя (ССУ).
• Индикатор, показывающий объем воды в омывателе для стекол.
• Индикатор режима передних тормозных колодок.
• Индикатор количества масла.
• Корпус генератора и стартера.
• Фара заднего хода.
• Световой индикатор подачи смазки под давлением.
• Корпус мотора очистителя лобового стекла.
• Корпус лампочки под капотом.
• Индикатор температуры охлаждающей жидкости двигателя.
• Аккумулятор.
• Блок реле противотуманных фар Авто.
• Индикатор охлаждающей жидкости.
• Проводка датчика тормозной жидкости

Автоматические выключатели

На самом деле всегда проводка ВАЗ 2114 замыкается на флисовые предохранители. Такие предохранители не защищают только схему генератора и подзарядные устройства, механизм силового агрегата машины, а также реле обмотки от размыкания.

Перед заменой вышедшего из строя предохранителя цепи питания необходимо выяснить причину перегрузки проводки, а также ее устранение.Поиск причины будет намного проще, если вы предварительно ознакомитесь со следующими материалами. Ниже приведен список предохранителей и их цели.

Данные (название предохранителя и защищенная электрическая цепь) демонстрируют полный список Все типы предохранителей проводки. Для каждой машины их количество может отличаться.

В дополнение ко всем вышеперечисленным предохранителям, находящимся в монтажном блоке, есть еще 3 предохранителя. Эти предохранители расположены под полкой магазина. Вот контроллер и схема реле, с помощью которых осуществляется управление.силовой агрегат ВАЗ 2114.

Долго искал эту торпеду, т.к. наш город маленький и найти сложно. В итоге купил в Ярославле за 2000р в сборе

Принес

домой и на следующий день начался процесс установки. Сначала привез каркас в салон

и прикрутил, прикрепил на 4 болта на мой взгляд (торпеда понравилась тем, что крепления там металлические, в отличии от ВП)

Прикрутил и попробовал «торчать», сел как прикол).Сам мозг прикрепил так

Вот посмотрел установлен =)

Далее начал заниматься проводкой, не скажу, что до этого особого опыта у меня не было. Сначала воткнул все в какие-то, там все всплыло белые проблемы, потом всякие кнопки и все такое. Процесс не остановился, я уже был в предвкушении старта) Сразу не помню точно или нет Купил замок зажигания от ВАЗ 2110 нового образца (старый приделать не смог).Все вставил ключ в замок … Не включается бензонасос, я так понимаю, скорее всего проводку с мозгом не соединял, я так выгляжу. Стал искать в проводке разъем идущий на контроллере, нашел что-то похожее (по схемам разобрался, куда выходить), но мне почему-то не подошло, в дальнейшем выяснилось, что это стоит проводка торпеда от машины с бош 7.9.7 (щас точно не помню). Такой был разъем от старой проводки

и так из нового

Схемы рисков в инете нашел как скрестить эти 2 проводки) Вот собственно сама схема (добавлено)

А вот еще схема пилота старого полюса и нового

Пробовал и на АЗС «сори») ключ на старт… не крутит стартер. Думал так долго и не понял почему, округлил) Придя домой начал рыться в инете в поисках этой проблемы, так как в дальнейшем была какая то проблема с релюшами, если воткнуть реле от ВАЗ 2109 , он не скручивается и пришлось замкнуть провода по прямой (щас так иди). Тоже не подошел разъем печки, но я запросто его переделал (думаю, не возникло бы вопросов, как когда бы он увидел в чем разница).Еще проблема заключалась в том, что цвет некоторых проводов на схеме не совпадал с реальностью (так что лучше пересчитать все провода, цифры максимально совпадают). За время установки научился меньше разбираться в электрике и пользоваться тестером)

Четырнадцатая модель «Жигулей» представляет собой модификацию «девятки». Следовательно, схема подключения ВАЗ 2114 аналогична схеме ВАЗ 21093. Однако окна, доработки появились и в более поздней модели. приборная панель и другие факторы, которые не могли оставить след на схеме электрооборудования.

Причины неисправностей, которые генерирует проводка автомобиля

Став владельцем железного коня, невольно становясь мастером ремонта и ввода в эксплуатацию. Бывают редкие случаи, когда машина абсолютно по любому вопросу сразу уходит в СТО. Так получилось, что в российских машинах по крайней мере общие технические вопросы решает непосредственно владелец. Отдельный пункт работы — электросеть автомобиля и вмешательство в его работу. За годы доработок и доработок авто просто обмотали проводами, и это связано с большим количеством опций комфорта, которые машина приковывала.Четырнадцатая модель не стала исключением.

В дополнение к базовому комплекту (осветительные приборы, пульт управления и др. Приборы) в машину пришло дополнительное электрооборудование: датчики температуры воздуха, стеклоподъемники, замки замков и многие другие электро зависимые элементы.

Бывает, что какая-то мелочь случается в самый неподходящий момент и мешает комфортному и безопасному передвижению. Поэтому в бардачке каждого автовладельца обязательно должна быть схема электрооборудования автомобиля в цветном исполнении, инструмент для работы с проводкой (на крайний случай обычный канцелярский нож) и изолента.

Общая информация по электропроводке

Развернутая электросхема ВАЗ 2114 на первый взгляд приводит в недоумение: ловишь себя на мысли, что в этой «паутине» обычному смертному не дано. Но пара минут сосредоточенного просмотра «Карты сокровищ» — и общий принцип Системы уже приближаются. Возможно, электрик — это не вопрос, требующий всестороннего обучения, а чтобы выяснить и устранить причину появления лампочек или самостоятельно заменить пару проводов.

По сути однопроводная схема ВАЗ 2114 построена так, что выводы минусовых контактов замыкаются непосредственно на кузове. При работе с электриком также стоит учитывать, что все элементы, за исключением некоторых, например, подзарядки автомобильного генератора, замыкаются на предохранители.

Скорее всего, возникшую проблему можно решить банальной заменой предохранителя. Однако для начала все же стоит выяснить и устранить проблему, которая привела к перегрузке.

Изменения в схеме разводки 14-го

Имея общую базу с «девяткой», четырнадцатый ранее оснащался заимствованным у модели ВАЗ 2111 восьмикварцевым двигателем объемом 1,5 л с инжектором. Чуть позже ему на смену пришла версия ВАЗ 11183-1000, соответствующая стандарту Евро-3. ВАЗ 2114 Инжектор получил более мощный двигатель, и это одна из причин того, что проводка ВАЗ 2114 тоже поменялась.
