Сколько в кубе метана литров: Таблица размеров композитных газовых баллонов (тип 3) для метана

Таблица размеров композитных газовых баллонов (тип 3) для метана

Таблица размеров композитных (облегченных, тип 3, CNG-3) газовых баллонов для метана (природного газа).

Композитные газовые баллоны (тип 3)

Стоимость баллонов (тип 3) вместе с установкой* 550 руб/литр согласно прайсу

Для метановых баллонов CNG-3 средний коэффициент совершенства (отношение массы к объему) = 0.65, т.е. баллон объемом 100 литров будет весить примерно 65 кг.

Объем, л	Вместимость газа, м3	Наружный диаметр, мм	Длина, мм	Масса, кг	Макс. рабочее давление, МПа	Пробное давление, МПа
47	11,75	326	860	33,6	20	30
50	12,5	326	900	35,2	20	30
67	16,75	326	1140	44,6	20	30
80	20	326	1360	53,2	20	30
100	25	326	1660	65	20	30
123	30,75	326	2000	78,4	20	30
67	16,75	398	840	45,6	20	30
80	20	398	965	52,3	20	30
85	21,25	398	1015	55	20	30
96	24	398	1125	61,1	20	30
100	25	398	1165	63,5	20	30
132	33	398	1485	80,5	20	30
160	40	398	1765	99,5	20	30
185	46,25	398	2005	108,5	20	30

Смотрите также

Навигация записей

Метан кубы в литры

Масса – это характеристика тела, являющаяся мерой гравитационного взаимодействия с другими телами.

Объем – это количественная характеристика пространства, занимаемого телом, конструкцией или веществом.

Плотность – это физическая величина, определяемая как отношение массы тела к объему тела.

Взаимосвязь литров и килограмм метана определяется простой математической формулой:

V – объем;
m – масса;
p – плотность.

В расчете принята плотность метана = 0.7168 кг/м3.

Плотность метана может изменяться в зависимости от температуры и давления. Точное значение плотности метана Вы можете найти в справочниках.

Смотрите также универсальную программу перевода литров в кг для любого вещества в зависимости от его плотности.

Если необходимо перевести м3 в тонны, то смотрите программу перевода тонн в м3.

Если необходимо перевести кг в м3, то смотрите программу перевода кг в м3.

Вопрос: Сколько кг в литре метана?

Ответ: 1 кг метана равен 1395.1 литра.

Вопрос: Сколько литров в килограмме метана?

Ответ: 1 литр метана равен 0. 0007168 килограмм (кг).

Быстро решить эту простейшую математическую операцию можно с помощью нашей онлайн программы. Для этого необходимо в соответствующее поле ввести исходное значение и нажать кнопку.

На этой странице представлена самая простая программа для перевода килограммов метана в литры. С помощью этого онлайн калькулятора вы в один клик сможете перевести литры метана в кг и обратно.

Количество литров, содержащихся в кубометре газа – не такой простой вопрос, как может показаться на первый взгляд, учитывая особенности использования газового топлива. Рассмотрим способы перевода объёма газов, используемых в качестве топлива, учитывая их характеристики.

Физический смысл перевода

В физическом смысле всё достаточно просто. Перевод выполняется одинаковым способом для любых газов, жидкостей или сыпучих материалов следующим образом:

• в 1 кубометре содержится 1000 литров,
• 1 литр равняется 0,001 куба,
• в таблице показано кол-во содержащее в 1 кубе(1 куб = 1000 кубическим дециметрам и тд. ).

К примеру, 15 использованных по счётчику кубометров природного газа равняются 15000 литрам. При переводе указанных величин не имеют значение температурные показатели топлива, количество примесей и другие факторы.

Использование сжиженного газа

Несколько сложнее со сжиженным газом. Он широко применяется:

• в современном промышленном производстве;
• в тепловой и электроэнергетике;
• как резервный запас в период наиболее интенсивного потребления населением;
• в качестве замены традиционным бензину или дизельному топливу для автомобильного транспорта;
• в бытовых целях.

В домашнем хозяйстве сжиженный газ в баллонах выгодно использовать для эксплуатации газопотребляющих приборов бытового назначения при условии отсутствия подвода централизованной магистрали.

Для сжижения используются разнообразные смеси пропана с бутаном. Применение метана экономически невыгодно, поскольку при комнатной температуре давление в системе возрастает настолько, что для обеспечения безопасности требуется создание ёмкостей с большой толщиной стенки и применения материалов повышенной прочности.

Изменение объёма газа при переходе из жидкой фазы в газообразную определяется следующими факторами:

• химическим составом;
• давлением;
• температурой;
• плотностью и удельной массой.

Чтобы рассчитать количество литров сжиженного газа в кубометры топлива, перешедшие в газообразное состояние, необходимо использовать указанные характеристики. Но поскольку затруднительно достоверно установить точный состав смеси в баллоне, необходимо руководствоваться приблизительным соотношением, согласно которому при стандартной температуре в 20 градусов из 1-го литра сжиженного получится 200 – обычного газа. Поэтому применяется формула:

Окуб = Ол/5

• Окуб – объём в кубических метрах;
• Ол – объём в литрах.

При расчёте необходимо дополнительно учитывать, что в целях безопасности газовые баллоны заполняются не более 85 процентов общего объёма.

Пример расчёта

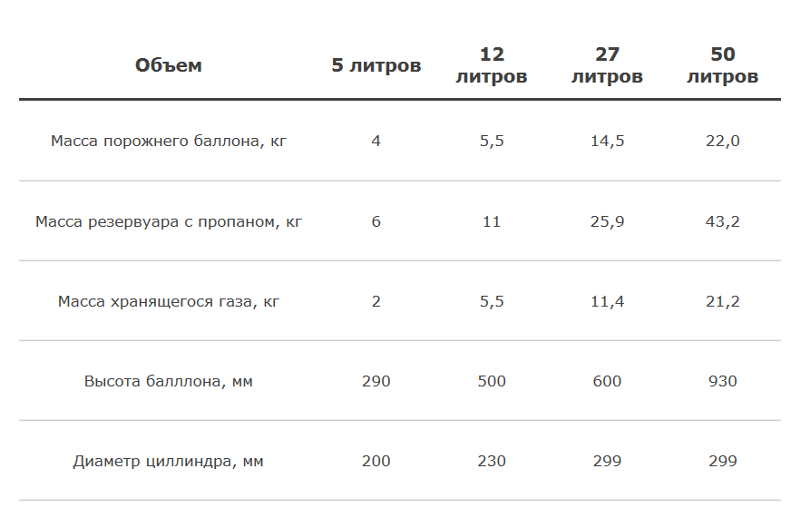

Необходимо определить, сколько кубометров газа содержит один баллон со смесью пропан-бутана ёмкостью 50 л, если пропустить его содержимое через газовый счётчик:

• масса закачиваемой в него газовой смеси – около 21 килограмм;
• объём в м³ равняется 50/5 = 10;
• после корректировки по заполняемости баллона получим 10×0,85 = 8,5 м³.

Указанный показатель может изменяться, в зависимости от температуры окружающей среды, поскольку при её понижении давление внутри ёмкости снижается, с соответствующим уменьшением объёма топлива.

Но использование литров газа в кубометры имеет значение только в качестве примерного расчёта. При закупке такого вида топлива важны килограммы газовой смеси и давление внутри ёмкости, а при использовании индивидуальных приборов учёта применяется стандартная единица измерения- кубические метры, порядок перевода которой не зависит от состава газа и определяется простым арифметическим вычислением в соотношении 1 к 1000.

Как перевести кубы в литры? Ответ на этот вопрос вы узнаете прочитав данную статью.

Содержание статьи:

• Сколько в 1 кубе литров?
• Формула перевода объема куба в литры
• Формула перевода литров в метры кубические
• Примеры перевода литров в кубы
• Примеры перевода кубов в литры

Как перевести кубы в литры?

Частенько у учащихся возникают сложности с переводом одних единиц измерения в другие. Отсюда и множество вопросов вроде:

• Сколько литров в кубе?
• 1 куб – сколько это литров?
• Сколько литров в кубе воды?
• Сколько литров в кубе газа, пропана, бензина, песка, земли, керамзита?
• Сколько в кубе литров метана, сжиженного газа?
• Как перевести см в кубе (см 3 ) или дм куб (см 3 ) в литры?
• Куб бетона, бензины, солярки, дизельного топливо — это сколько литров?

Далее можно выделить группу вопросов более конкретных, к примеру, сколько литров в кубе воды, а в ванне? Или сколько кубов в бочке, объемом 200 литров, а в ведре, а в 10 литрах? А 40 литров сухого водорода это сколько кубов? Данные вопросы актуальны как для учащихся при решении различных задач, так и в практических целях, например, при покупке какой-нибудь емкости для воды. Разберемся же в этом вопросе основательно, вспомним, так сказать, матчасть, чтобы в любой момент с легкостью можно перевести кубы в литры, ну и конечно обратно.

Сколько в 1 кубе литров?

Обратим в первую очередь внимание на тот факт, что вне зависимости от вещества, размещаемое в емкости перевод из литров в кубы всегда будет одинаков, будь то вода, газ, песок или бензин.

Сколько в 1 кубе литров?

Начнем с лирического отступления, а именно с курса школьной физики. Известно, что общепринятая единица измерения объема – это кубический метр. 1 кубический метр – это объем куба, сторона которого равна ровно одному метру.

1 кубический метр

Эта единица не всегда является удобным и именно по этой причине очень часто используются другие – литры – они же кубические дециметры и кубические сантиметры.

Как показала практика, наиболее удобной оказалась единица измерения объема – литр, которая представляет собой объем куба, длина которого 1 дм или 10 см. Таким образом получаем, что все вопросы как перевести дм куб в кубы равносильны вопросу: как перевести литры в кубы, ведь 1 дм. куб = 1 литр.

1 литр

Формула перевода объема куба в литры

Формула перевода литров в метры кубические

Примеры перевода литров в кубы

А теперь вооружившись всеми необходимыми знаниями, можем переходить непосредственно к расчетам.

Задача #1 : Сколько литров в 0,5 кубах? Решение : Используя, приведенную выше формулу получаем: 0,5* 1000 = 500 литров. Ответ : в 0,5 кубах 500 литров.	Задача #6 : Сколько литров в 300 кубах? Решение : 300 * 1000 = 300 000 литров Ответ : в 300 кубах 300 тыс. литров.
Задача #2 : В 1 куб м сколько литров? (самое простое) Решение : 1 * 1 000 = 1 000 литров. Ответ : в 1 кубе 1 000 литров.	Задача #7 : 5 кубов — сколько литров? Решение : 5 * 1000 = 5 000 литров Ответ : 5 кубов – это 5 тыс. литров.
Задача #3 : 2 куба – это сколько литров? Решение : 2 * 1 000 = 2 000 литров. Ответ : в 2 кубах 2 000 литров.	Задача #8 : 6 кубов – это сколько литров? Решение : 6 * 1000 = 6 000 литров. Ответ : в 6 кубах 6 тыс. литров.
Задача #4 : Сколько литров в 10 кубах? Решение : 10 * 1000 = 10 000 литров Ответ : в 10 кубах 10 тыс. литров.	Задача #9 : 4 куба сколько литров? Решение : 4 * 1000 = 4 000 литров Ответ : в 4 кубах 4 тыс. литров.
Задача #5 : 20 кубов – это сколько литров? Решение : 20 * 1000 = 20 000 литров Ответ : в 20 кубах 20 тыс. литров.	Задача #10 : 500 куба сколько литров? Решение : 500 * 1000 = 500 000 литров Ответ : в 500 кубах 500 тыс. литров.

Примеры: как перевести кубы в литры?

Рассмотрим теперь обратные задачи о нахождении количества кубов в указанном количестве литров.

Задача #1 : Сколько кубов в 100 литрах? Решение : 100 * 0,001 = 0,1 куб. метр. Ответ : 100 литров – это 0,1 метра куб.	Задача #6 : Сколько кубов в 1500 литрах? Решение : 1500 * 0,001 = 1,5 метров кубических. Ответ : в 1500 литров 1,5 метров кубических.
Задача #2 : Сколько кубов в 200 литрах? Решение : 200 * 0,001 = 0,2 куб. метра. Ответ : в 200 литров 0,2 м. метра.	Задача #7 : Сколько кубов в 3000 литрах? Решение : 3000 * 0,001 = 3 метров кубических. Ответ : в 3000 литрах — 3 метров кубических.
Задача #3 : Сколько кубов в 140 литрах? Решение : 140 * 0,001 = 0,14 кубометров. Ответ : в 140 литров 0,14 кубометров.	Задача #8 : Сколько кубов в 5000 литрах? Решение : 5000 * 0,001 = 5 метров кубических. Ответ : в 5 000 литрах — 5 метров кубических.
Задача #4 : Сколько кубов в 500 литрах? Решение : 500 * 0,001 = 0,5 кубов. Ответ : в 500 литров 0,5 кубов.	Задача #9 : Сколько кубов в 10 000 литрах? Решение : 10 000 * 0,001 = 10 куб. м. Ответ : в 10 000 литрах – 10 куб. м.
Задача #5 : Сколько кубов в 1000 литрах? Решение : 1000 * 0,001 = 1 метр кубический. Ответ : в 1000 литрах 1 метр кубический.	Задача #10 : Сколько кубов в 30 000 литрах? Решение : 30 000 * 0,001 = 30 куб. м. Ответ : в 30 000 литров 30 куб. м.

Для быстроты расчетов предлагаем воспользоваться вам нашими онлайн калькуляторами:

Перейдите по соответствующим ссылкам и воспользуйтесь инструкциям.

Если остались какие-то вопросы по данной теме, или вам нужна помощь в решении задачи по переводу кубов в литры или литров в кубы, то оставляйте их внизу в комментариях.

1 куб метана сколько литров

На чтение 5 мин. Просмотров 43 Опубликовано 15.12.2019

Масса — это характеристика тела, являющаяся мерой гравитационного взаимодействия с другими телами.

Объем — это количественная характеристика пространства, занимаемого телом, конструкцией или веществом.

Плотность — это физическая величина, определяемая как отношение массы тела к объему тела.

Взаимосвязь литров и килограмм метана определяется простой математической формулой:

V — объем;
m — масса;
p — плотность.

В расчете принята плотность метана = 0.7168 кг/м3.

Плотность метана может изменяться в зависимости от температуры и давления. Точное значение плотности метана Вы можете найти в справочниках.

Смотрите также универсальную программу перевода литров в кг для любого вещества в зависимости от его плотности.

Если необходимо перевести м3 в тонны, то смотрите программу перевода тонн в м3.

Если необходимо перевести кг в м3, то смотрите программу перевода кг в м3.

Вопрос: Сколько кг в литре метана?

Ответ: 1 кг метана равен 1395.1 литра.

Вопрос: Сколько литров в килограмме метана?

Ответ: 1 литр метана равен 0.0007168 килограмм (кг).

Быстро решить эту простейшую математическую операцию можно с помощью нашей онлайн программы. Для этого необходимо в соответствующее поле ввести исходное значение и нажать кнопку.

На этой странице представлена самая простая программа для перевода килограммов метана в литры. С помощью этого онлайн калькулятора вы в один клик сможете перевести литры метана в кг и обратно.

Количество литров, содержащихся в кубометре газа – не такой простой вопрос, как может показаться на первый взгляд, учитывая особенности использования газового топлива. Рассмотрим способы перевода объёма газов, используемых в качестве топлива, учитывая их характеристики.

Физический смысл перевода

В физическом смысле всё достаточно просто. Перевод выполняется одинаковым способом для любых газов, жидкостей или сыпучих материалов следующим образом:

• в 1 кубометре содержится 1000 литров,
• 1 литр равняется 0,001 куба,
• в таблице показано кол-во содержащее в 1 кубе(1 куб = 1000 кубическим дециметрам и тд.).

К примеру, 15 использованных по счётчику кубометров природного газа равняются 15000 литрам. При переводе указанных величин не имеют значение температурные показатели топлива, количество примесей и другие факторы.

Использование сжиженного газа

Несколько сложнее со сжиженным газом. Он широко применяется:

• в современном промышленном производстве;
• в тепловой и электроэнергетике;
• как резервный запас в период наиболее интенсивного потребления населением;
• в качестве замены традиционным бензину или дизельному топливу для автомобильного транспорта;
• в бытовых целях.

В домашнем хозяйстве сжиженный газ в баллонах выгодно использовать для эксплуатации газопотребляющих приборов бытового назначения при условии отсутствия подвода централизованной магистрали.

Для сжижения используются разнообразные смеси пропана с бутаном. Применение метана экономически невыгодно, поскольку при комнатной температуре давление в системе возрастает настолько, что для обеспечения безопасности требуется создание ёмкостей с большой толщиной стенки и применения материалов повышенной прочности.

Изменение объёма газа при переходе из жидкой фазы в газообразную определяется следующими факторами:

• химическим составом;
• давлением;
• температурой;
• плотностью и удельной массой.

Чтобы рассчитать количество литров сжиженного газа в кубометры топлива, перешедшие в газообразное состояние, необходимо использовать указанные характеристики. Но поскольку затруднительно достоверно установить точный состав смеси в баллоне, необходимо руководствоваться приблизительным соотношением, согласно которому при стандартной температуре в 20 градусов из 1-го литра сжиженного получится 200 – обычного газа. Поэтому применяется формула:

Окуб = Ол/5

• Окуб – объём в кубических метрах;
• Ол – объём в литрах.

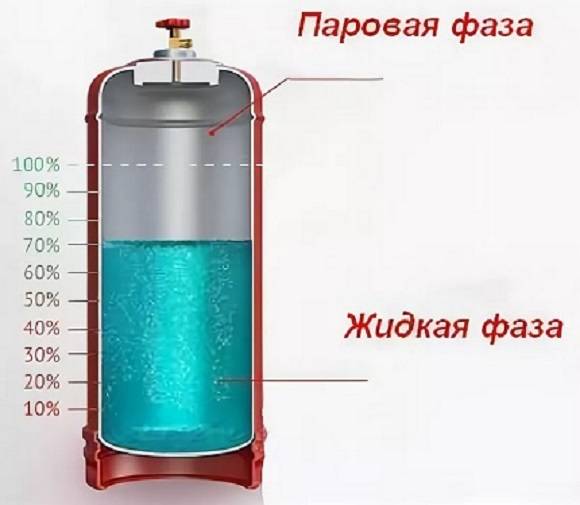

При расчёте необходимо дополнительно учитывать, что в целях безопасности газовые баллоны заполняются не более 85 процентов общего объёма.

Пример расчёта

Необходимо определить, сколько кубометров газа содержит один баллон со смесью пропан-бутана ёмкостью 50 л, если пропустить его содержимое через газовый счётчик:

• масса закачиваемой в него газовой смеси – около 21 килограмм;
• объём в м³ равняется 50/5 = 10;
• после корректировки по заполняемости баллона получим 10×0,85 = 8,5 м³.

Указанный показатель может изменяться, в зависимости от температуры окружающей среды, поскольку при её понижении давление внутри ёмкости снижается, с соответствующим уменьшением объёма топлива.

Но использование литров газа в кубометры имеет значение только в качестве примерного расчёта. При закупке такого вида топлива важны килограммы газовой смеси и давление внутри ёмкости, а при использовании индивидуальных приборов учёта применяется стандартная единица измерения- кубические метры, порядок перевода которой не зависит от состава газа и определяется простым арифметическим вычислением в соотношении 1 к 1000.

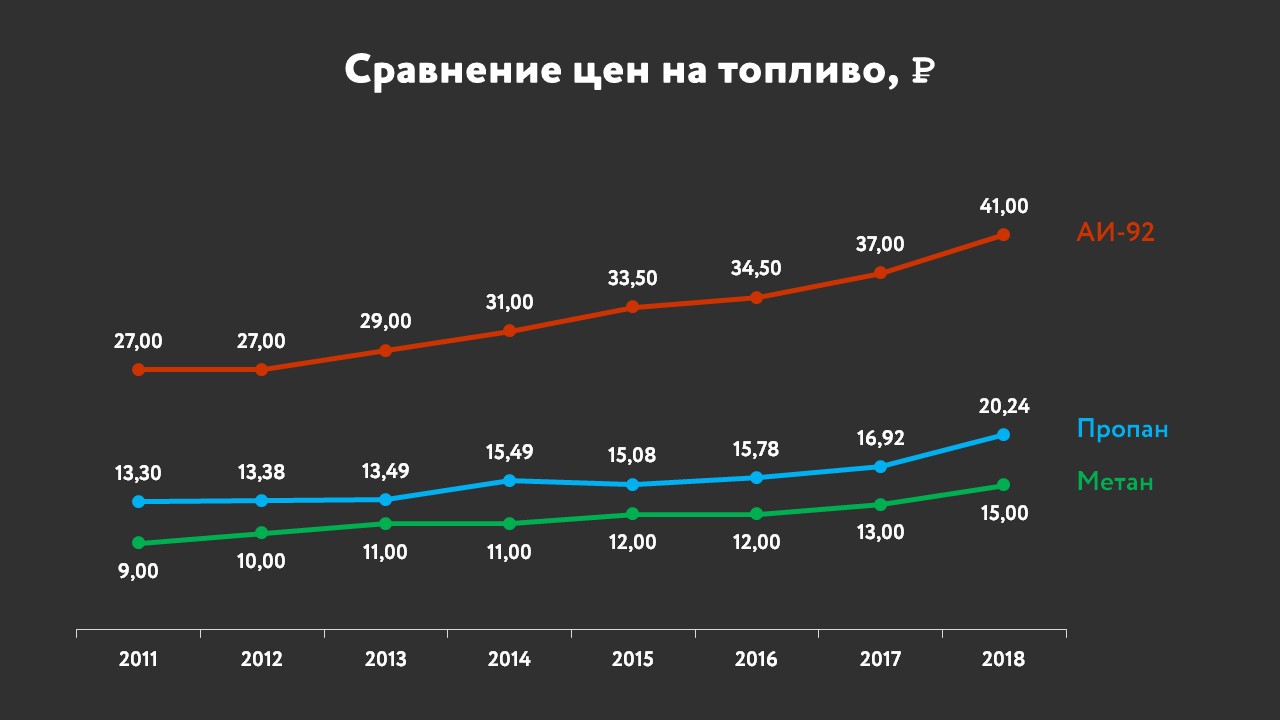

Сейчас широкое распространение имеют три вида топлива для автомобилей: бензин, пропан бутан, метан.
Рассмотрим двигатель, в котором на каждом из трех видов топлива выдерживается стехиометрическое соотношение топливовоздушной смеси. Это позволяет нам сделать вывод о том, что КПД двигателя на этих видах топлива одинаково.

Как известно теплотворная способность:
Метана составляет 13175 ккал/кг, а если учесть, что плотность метана равна 0,71 кг/м3, то путем несложных вычислений получаем, что энергия единицы объема метана (соотнесенная к м3) составляет 9354 ккал/м3.

Аналогичным образом вычисляем

1. Для пропана: Теплотворная способность 11961 ккал/кг Плотность 0,51 кг/л. Энергия единицы обьема (соотнесенного к л) составляет 6100 ккал/л.

2. Для бутана: Теплотворная способность 11783 ккал/кг. Плотность 0,58 кг/л. Энергия единицы обьема (соотнесенная к л) составляет 6834 ккал/л

3. Для бензина: Теплотворная способность 10572 ккал/кг. Плотность 0,73 кг/л. Энергия единицы обьема (соотнесенная к л) составляет 7718 ккал/л.

4. Пропан-бутановая смесь летняя (50х50 Теплотворная способность 11872 ккал/кг. Плотность 0,545 кг/л. Энергия единицы обьема (соотнесенная к л) составляет 6470 ккал/л.

5. Пропан-бутановая смесь — зимняя (90% пропана, 10% бутана) . Теплотворная способность 11943 ккал/кг. Плотность 0,517 кг/л Энергия единицы обьема (соотнесенная к л) составляет 6175 ккал/л. единицы обьема (соотнесенная к л) составляет 6628 ккал/л.

Теперь остается самое простое — посчитать насколько расход на этих газах отличается от расхода на бензине:

1. Метан 0,83 м3 эквивалентно 1л бензина.

2. Пропан 1,27л эквивалентно 1л бензина.

3. Бутан 1,13л эквивалентно 1л бензина.

4. Пропан-бутан летняя смесь 1,19л эквивалентно 1л бензина.

K — Установка ГБО в Кирове

Работающая машина на газу, обладает рядом преимуществ. Одним из них является то, что выхлоп у них чище, так как отработанные газы представляют меньше вреда для людей и окружающей среды. А учитывая сегодняшние цены на бензин, то и экономическая выгода очевидна. И когда человек решается установить на свой авто ГБО, сразу всплывает сложность выбора между метаном и пропаном.

Пропан.

Самое основное различие между пропаном и метаном это их состояние при хранении. Метан находится в баллоне в парообразной форме, а пропан в жидкой. Баллоны для пропана имеют цилиндрическую и тороидальную форму, а также их вариации. Плюс баллонов для пропана, это легкий вес и большой запас хода, за счет того, что газ находится в сжиженном состоянии. Из минусов можно отметить повышенный расход, относительно бензина. Расход пропана высчитывается от расхода бензина просто. К расходу бензина прибавляется 10-15%.

Метан.

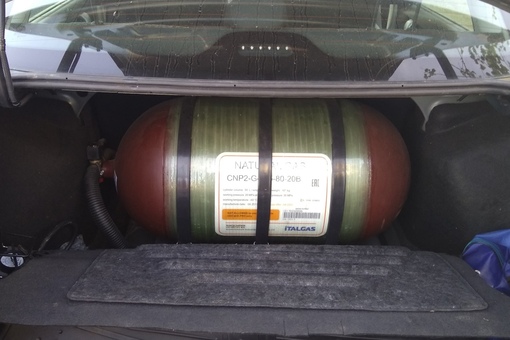

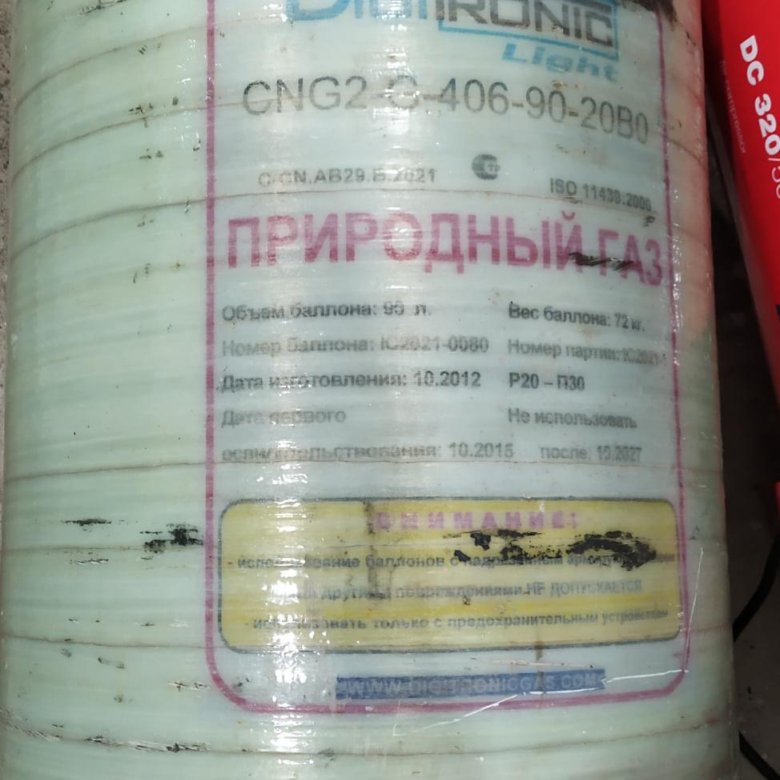

Метан это сжатый природный газ. Баллоны для него только цилиндрической формы, работающие под давлением 200 бар.

Баллоны для метана очень тяжелые, к примеру стальной баллон 65 литров будет весить порядка 70 кг.

Баллоны громоздкие, чтобы добиться достаточного запаса хода на одной заправке, объем баллонов должен составлять от 100 литров.

Заправок с метаном очень мало, в сравнении с заправками с пропаном.

Расход метана составляет 1 к 1 с бензином в городском цикле и 0,8 к 1 с бензином по трассе. Основной и жирный плюс метана, это экономия. Выгодно ездить на пропане, но на метане ездить еще выгодней.

Что касается взрывоопасности, то метан на последнем месте после бензина и пропана. Метан легче воздуха, поэтому собрать его в одном месте, чтобы создать взрывоопасную смесь, практически невозможно.

Что касается взрывов баллонов для метана, то это происходит только лишь по халатности хозяев автомобилей, которые закрывают глаза на любые нормы и правила.

Еще одним минусом метана является потеря мощности двигателя. Октановое число метана доходит до 120, а как известно все современные ДВС проектируются максимум под 98.

Как сравнить газ (метан, пропан) с бензином?

Пропан тоже находится в жидком виде, и измеряется, конечно же, в литрах.

По поводу метанового газа возникает пару вопросов:

— первый, сколько кубов метана помещается в баллон определённого литража;

— во-вторых, в какой пропорции составить кубы метана и литры бензина, чтобы выяснить что наиболее выгодно в смысле экономии топлива?

Принято соотношение 1:4. Это касается объёма баллона, в который закачивается метан. Взять баллон объёмом в 100 л., при среднем давлении накачивающей станции в баллон поместится 100 : 4 = 25 кубов метана.

Как куб метана сравнить с литром бензина?

Пропорция примерно 1,25:1, т.е. куб метана равен 1,25 литра бензина. То есть, чтобы проехать одно и тоже расстояние, метана потребуется меньше, чем обычного топлива.

Что выбрать решать Вам, желаю успехов!



Сжиженный природный газ (СПГ), технологии сжижения — Что такое Сжиженный природный газ (СПГ), технологии сжижения?

Это природный газ, искусственно сжиженный  путем охлаждения до −160 °C

ИА Neftegaz.RU. Сжиженный природный газ (СПГ) — природный газ, искусственно сжиженный путем охлаждения до -160°C, для облегчения хранения и транспортировки.

СПГ представляет собой бесцветную жидкость без запаха, плотность которой в 2 раза меньше плотности воды.

На 75-99% состоит из метана. Температура кипения − 158…−163°C.

В жидком состоянии не горюч, не токсичен, не агрессивен.

Для использования подвергается испарению до исходного состояния.

При сгорании паров образуется диоксид углерода( углекислый газ, CO₂) и водяной пар.

В промышленности газ сжижают как для использования в качестве конечного продукта, так и с целью использования в сочетании с процессами низкотемпературного фракционирования ПНГ и природных газов, позволяющие выделять из этих газов газовый бензин, бутаны, пропан и этан, гелий.
СПГ получают из природного газа путем сжатия с последующим охлаждением.
При сжижении природный газ уменьшается в объеме примерно в 600 раз.

Перевод 1 тонны СПГ в кубометры (м³).

1 тонна СПГ — это примерно 1,38 тыс м³ природного газа после регазификации.

Примерно — потому что плотность газа и компонентный на разных месторождения разная.

Формулу Менделеева — Клайперона никто не отменял.

Кроме метана в состав природного газа могут входить: этан, пропан, бутан и некоторые другие вещества.

Плотность газа изменяется в интервале 0,68 — 0,85 кг/м³, но зависит не только от состава, но и от давления и температуры в месте расчета плотности газа.

Стандартные условия для температуры и давления – это установленные стандартом физические условия, с которыми соотносят свойства веществ, зависящие от этих условий.

Национальный институт стандартов и технологий (NIST) устанавливает температуру 20 °C (293,15 K) и абсолютное давление 1 атм (101.325 кПа), и этот стандарт называют нормальной температурой и давлением (NTP).

Плотность компонентов газа сильно различается:

Метан — 0,668 кг/м³,

Этан — 1,263 кг/м³,

Пропан — 1,872 кг/м³.

Поэтому, в зависимости от компонентного состава изменяется и количество м³ газа при переводе из тонн.

Процесс сжижения идет ступенями, на каждой из которых газ сжимается в 5-12 раз, затем охлаждается и передается на следующую ступень.

Собственно сжижение происходит при охлаждении после последней стадии сжатия.

Процесс сжижения таким образом требует значительного расхода энергии — до 25 % от ее количества, содержащегося в сжиженном газе.

Ныне применяются 2 техпроцесса:

• конденсация при постоянном давлении (компримирование), что довольно неэффективно из-за энергоемкости,
• теплообменные процессы: рефрижераторный — с использованием охладителя и турбодетандерный/дросселирование с получением необходимой температуры при резком расширении газа.

В процессах сжижения газа важна эффективность теплообменного оборудования и теплоизоляционных материалов.

При теплообмене в криогенной области увеличение разности температурного перепада между потоками всего на 0,5ºС может привести к дополнительному расходу мощности в интервале 2 — 5 кВт на сжатие каждых 100 тыс м³ газа.

Недостаток технологии дросселирования — низкий коэффициент ожижения — до 4%, что предполагает многократную перегонку.

Применение компрессорно-детандерной схемы позволяет повысить эффективность охлаждения газа до 14 % за счет совершения работы на лопатках турбины.

Термодинамические схемы позволяют достичь 100% эффективности сжижения природного газа:

• каскадный цикл с последовательным использованием в качестве хладагентов пропана, этилена и метана путем последовательного снижения их температуры кипения,
• цикл с двойным хладагентом — смесью этана и метана,
• расширительные циклы сжижения.

Известно 7 различных технологий и методы сжижения природного газа:

• для производства больших объемов СПГ лидируют техпроцессы AP-SMR™, AP-C3MR™ и AP-X™ с долей рынка 82% компании Air Products,
• технология Optimized Cascade, разработанная ConocoPhillips,
• использование компактных GTL-установок, предназначенных для внутреннего использования на промышленных предприятиях,
• локальные установки производства СПГ могут найти широкое применение для производства газомоторного топлива (ГМТ),
• использование морских судов с установкой сжижения природного газа (FLNG), которые открывают доступ к газовым месторождениям, недоступным для объектов газопроводной инфраструктуры,
• использование морских плавающих платформ СПГ, к примеру, которая строится компанией Shell в 25 км от западного берега Австралии.

Процесс сжижения газа:

Оборудование СПГ-завода:

• установка предварительной очистки и сжижения газа,
• технологические линии производства СПГ,
• резервуары для хранения, в тч специальные криоцистерны, устроенные по принципу сосуда Дюара,
• для загрузки на танкеры — газовозы,
• для обеспечения завода электроэнергией и водой для охлаждения.

Существует технология, позволяющая сэкономить на сжижении до 50% энергии, с использованием энергии, теряемой на газораспределительных станциях (ГРС) при дросселировании природного газа от давления магистрального трубопровода (4-6 МПа) до давления потребителя (0,3-1,2 МПа):

• используется как собственно потенциальная энергия сжатого газа, так и естественное охлаждение газа при снижении давления.
• дополнительно экономится энергия, необходимая для подогрева газа перед подачей к потребителю.

Чистый СПГ не горит, сам по себе не воспламеняем и не взрывается.

На открытом пространстве при нормальной температуре СПГ возвращается в газообразное состояние и быстро растворяется в воздухе.

При испарении природный газ может воспламениться, если произойдет контакт с источником пламени.

Для воспламенения необходимо иметь концентрацию испарений в воздухе от 5 % до 15 %.

Если концентрация до 5 %, то испарений недостаточно для начала возгорания, а если более 15 %, то в окружающей среде становится слишком мало кислорода.

Для использования СПГ подвергается регазификации — испарению без присутствия воздуха.

СПГ является важным источником энергоресурсов для многих стран, в том числе Японии ,Франции, Бельгии, Испании, Южной Кореи.

Транспортировка СПГ— это процесс, включающий в себя несколько этапов:

• морской переход танкера — газовоза,
• автодоставка с использованием спецавтотранспорта,
• ж/д доставка с использованием вагонов-цистерн,
• регазификация СПГ до газообразного состояния.

Регазифицированный СПГ транспортируется конечным потребителям по газопроводам.

Основные производители СПГ по данным 2009 г:

Катар -49,4 млрд м³, Малайзия — 29,5 млрд м³; Индонезия-26,0 млрд м³; Австралия — 24,2 млрд м³; Алжир — 20,9 млрд м³; Тринидад и Тобаго -19,7 млрд м³.

Основные импортеры СПГ в 2009 г: Япония — 85,9 млрд м³; Республика Корея -34,3 млрд м³; Испания- 27,0 млрд м³; Франция- 13,1 млрд м³; США — 12,8 млрд м³; Индия-12,6 млрд м³.

Производство СПГ в России

На 2018 г в РФ действует 2 СПГ-завода.

СПГ-завод проекта Сахалин-2 запущен в 2009 г, контрольный пакет принадлежит Газпрому, у Shell доля участия 27,5%, японских Mitsui и Mitsubishi — 12,5% и 10% .

По итогам 2015 г производство составило 10,8 млн т/год, превысив проектную мощность на 1,2 млн т/год.

Однако из-за падения цен на мировом рынке доходы от экспорта СПГ в долларовом исчислении сократились по сравнению с 2014 г на 13,3% до 4,5 млрд долл США/год.

2^м крупным игроком на рынке российского СПГ становится компания НОВАТЭК, которая в январе 2018 г ввела в эксплуатацию СПГ — завод на проекте Ямал-СПГ.

Новатэк-Юрхаровнефтегаз (дочернее предприятие Новатэка ) выиграл аукцион на право пользования Няхартинским участком недр в ЯНАО.

Няхартинский участок недр нужен компании для развития проекта Арктик СПГ. Это 2^й проект Новатэка, ориентированный на экспорт СПГ.

В США введены в эксплуатацию 5 терминалов по экспорту СПГ общей мощностью 57,8 млн т/год.

На европейском газовом рынке началось жесткое противостояние американского СПГ и российского сетевого газа.

Удельный вес природного газа, вес 1 м3 природного газа, таблица значений

     Природный газ представляет собой образовавшеюся в недрах Земли смесь газов. Этот газ относят к полезным ископаемым и используется повсеместно. Считается что данное вещество образовывается благодаря разложению остатков живых организмов благодаря большим температурам и давлению.

     Данный вид газов считается самым экологически чистым видом топлива органического типа, ведь при его сгорании образуется гораздо меньше вредных веществ в сравнении с другими видами.

    Природный газ применяется везде. Им отапливаются жилые помещения и дома, подогревается вода. С помощью этого газа готовят еду. Используют как топливо для автомобилей и как сырье в химической промышленности.

Таблица удельного веса природного газа

     Природный газ является веществом сложного типа, поэтому в полевых условиях рассчитать его удельный вес не получится. Эти вычисления производятся в специальных лабораториях с использованием специализированного оборудования. Однако, средний удельный вес природного газа известен равен значениям, представленным в таблице.

     Данная таблица поможет произвести необходимые расчёты.

Удельный вес и вес 1 м3 природного газа в зависимости от единиц измерения

Материал	Удельный вес (кг/м3)	Вес 1 литра газа (кг)	Вес куба природного газа (г)
Природный газ	0.62	0,62	620



Расчеты удельного веса

     Для того чтобы начать рассчитывать необходимые параметры, необходимо разобраться с самим понятием.

     Удельный вес представляет собой показательную величину соотношения веса искомого вещества к его занимаемому объему. Эти вычисления проводятся с помощью формулы: y=p*g, где y – удельный вес, p – плотность, g – ускорение свободного падения, которое в обычных случаях является константой и равняется 9,81 м/с*с.

     Параметр, поучаемый в итоге, измеряется в Ньютонах, деленных на метр кубический (Н/м3).

Плотность природного газа

     Таким параметром, как плотность обозначают количество массы искомого вещества, которое помещается в метре кубическом. Этот параметр может быть весьма неоднозначным, так как зависит от множества факторов, основным из которых является температура.

     Плотность природного газа составляет значения от 0,68 до 0,85 кг/м3, при условиях газа в сухом газообразном состоянии и 400 кг/м3, при жидком.

Перевод молей в литры и литров в моли

Калькулятор ниже использует формулу для преобразования литров в число моль и формулу для преобразования числа моль в литры, равно 22.413962 — объем одного моля газа при нормальных условиях, 0° С (273К) и 101,3 кПа.

Немного теории приведено под калькулятором

Перевод молей в литры и литров в моли

Количество вещества, моль



Точность вычисления

Знаков после запятой: 1

content_copy Ссылка save Сохранить extension Виджет

Внезапно русский язык

Сначала небольшое отступление. При написании этого текста у меня возник вопрос — как правильно писать с точки зрения русского языка: перевод молей в литры или перевод моль в литры. Как выяснилось, не у одного меня возник такой вопрос.

Согласно викисловарю, слово моль склоняется, т.е. моль, моля, молю, моль, молем, моле в единственном числе, и моли, молей, молям, моли, молями, молях во множественном числе.

При этом согласно Методическому указанию от 1979 года Государственного комитета СССР по стандартам, «Обозначение единиц, совпадающих с наименованиями этих единиц, по падежам и числам изменять не следует, если они помещены после числовых значений, а также в заголовках граф, боковиков таблиц и выводов, в пояснениях обозначений величин к формулам. К таким обозначениям относятся: бар, бэр, вар, моль, рад. Следует писать 1 моль, 2 моль, 5 моль и т.д. Исключение составляет обозначение «св.год», которое изменяется следующим образом: 1 св.год, 2,3,4 св.года, 5 св.лет.»

Таким образом получается что «перевод молей в литры» — правильно, а «перевод моль в литры» — неправильно, но «5 моль» — правильно, «5 молей» — неправильно.

Молярный объем газа

Формулы для перевода используют тот факт, что уравнение идеального газа является достаточно точным приближением для реальных газов в случае нормальных условий.

Таким образом, если переставить некоторые члены уравнения идеального газа местами, мы сможем записать его в форме

Соотношение выражает молярный объем газа (или объем одного моля газа) .

Таким образом, для данной температуры и давления, молярный объем будет одинаковым для всех идеальных газов и его можно определить с той же точностью, с которой определена газовая постоянная: R = 0.082 057 338(47) L атм K−1 моль−1, то есть с относительной стандартной неопределенностью 5.7×10−7, в соответствии с рекомендованным CODATA в 2014 году значением

Молярный объем идеального газа при нормальных условиях (273.15 K, 101.325 kPa) равен 22.413 962 x 10-3 м3 моль-1 со стандартной неопределенностью 0.000013 x 10-3 м3 моль-1

CDM: Вклады в консолидированные методологии

Описание ошибки

Ошибка сайта

Произошла ошибка при публикации этого ресурса.

Ресурс не найден

К сожалению, запрошенный ресурс не существует.

Проверьте URL-адрес и повторите попытку.

Ресурс: https://cdm.unfccc.int/methodologies/inputsconsmeth/mgm_methane .pdf

---

Рекомендации по устранению неполадок

• URL может быть неверным.
• Параметры, переданные этому ресурсу, могут быть неверными.
• Ресурс, на котором полагается этот ресурс, может быть
  возникла ошибка.

Для получения более подробной информации об ошибке, пожалуйста,
см. журнал ошибок.

Если ошибка не исчезнет, ​​обратитесь к разработчику сайта.Спасибо за терпеливость.

NotFound (‘

Ошибка сайта

\ n

Произошла ошибка при публикации этого ресурса. \ N

\ n

Ресурс не найден \ n \ n К сожалению, запрошенный ресурс не существует.

Проверьте URL-адрес и повторите попытку.

Ресурс: https://cdm.unfccc.int/ методологии / inputconsmeth / mgm_methane.pdf

\ n

---

\ n \ n

Предложения по устранению неполадок

\ n \ n

\ n
• URL-адрес может быть неверным.

\ n

• Параметры, переданные этому ресурсу, могут быть неверными.

\ n

• Ресурс, на который полагается этот ресурс, может \ n обнаруживать ошибку.

\ n < / ul> \ n \ n

Для получения более подробной информации об ошибке \ n обратитесь к журналу ошибок. \ n

\ n \ n

Если ошибка не исчезнет, ​​обратитесь к сопровождающему сайта. \ n Спасибо за терпение. \ n

‘,)

Метан — плотность и удельный вес

Плотность , ρ, обычно имеет единицы [кг / м3] или [фунт / фут3] и определяется отношением массы к объему вещества:

ρ = м / В [1]

, где m = масса, обычно единицы [кг] или [фунты]
V = объем, обычно единицы [м ³ ] или [футы ³ ]

Удельный вес , γ , обычно имеет единицы измерения [Н / м ³ ] или [фунт _f / фут ³ ] определяется отношением веса к объему вещества:

γ = (м * г) / В = ρ * g [2]

, где g = ускорение свободного падения, обычно единицы [м / с ² ], а значение на Земле обычно дается как 9.80665 [м / с ² ] или 32,17405 [фут / с ² ]

Табличные значения плотности метана и удельного веса при заданных температуре и давлении (единицы СИ и имперские единицы), а также преобразование единиц плотности приведены под рисунками.

Онлайн-калькулятор плотности метана

Калькулятор, представленный ниже, можно использовать для оценки плотности и удельного веса газообразного метана при заданных температуре и давлении.
Плотность на выходе указана в кг / м ³ , фунт / фут ³ , фунт / галлон (жидкий раствор США) и сл / фут ³ .Удельный вес указан как Н / м ³ и фунт _на / фут ³ .

Температура

Выберите фактическую единицу измерения температуры: ° C ° F K ° R

Выберите фактическое давление: 1 бар абс. / 14,5 фунтов на кв. Дюйм; 10 бар / 145 фунтов на кв. Дюйм; 50 бар / 725 фунтов на кв. Дюйм; 100 бар / 1450 фунтов на кв. Дюйм;

См. Также другие свойства метана при меняющейся температуре и давлении : динамическая и кинематическая вязкость, удельная теплоемкость (теплоемкость), теплопроводность и число Прандтля, теплофизические свойства при стандартных условиях, а также плотность . и удельный вес ацетона, воздуха, аммиака, аргона, бензола, бутана, двуокиси углерода, окиси углерода, этана, этанола, этилена, гелия, водорода, метанола, азота, кислорода, пентана, пропана, толуола и воды .
Плотность сырой нефти , плотность мазута , плотность смазочного масла и плотность реактивного топлива в зависимости от температуры.

Вернуться к началу

Плотность и удельный вес метана при заданных температурах и давлениях:

Для полной таблицы с плотностью и удельным весом — поверните экран!

,6

1,340

08

0,03349

9011

0,2409

1,748

165138

2408

Состояние	Температура			Давление			Плотность				Удельный вес
		[° F]	[МПа]	[бар]	[psia]	[моль / дм 3 ]	[г / л], / м 3 ]	[фунт м / фут 3 ]	[сл / фут 3 * 10 -3 ]	[Н / м 3 ]	[фунт f / фут 3 ]
Жидкость	100	-173	-280	0.1	1	14,5	27,36	438,9	27,40	851,6	4304	27,40
	111,51
111,51					422,6	26,38	819,9	4144	26,38
Газ	111,51	-161,6	-259,0	0.1	1	14,5	0,1119	1,795	0,1120	3,482	17.60	0,1120
	140	-133						1,403	0,08759	2,722	13,76	0,08759
	180	-93,2	-136	0,1	1 14.5	0,06738	1,081	0,06748	2,097	10,60	0,06748
	200	-73,2	-99,7	0,1										1,884	9,521	0,06061
	220	-53,2	-63,7	0,1	1	14.5	0,05493	0,8812	0,05501	1,710	8,642	0,05501
	240	-33,2	-27,7	0,01	0,011	0,011	0,011	0,01	1,566	7,913	0,05037
	260	-13,2	8,3	0,1	1	14.5	0,04639	0,7442	0,04646	1,444	7,298	0,04646
	280	6,9	44,3	0,1		6,772	0,04311
	300	26,9	80,3	0,1	1	14,5	0.04016	0,6442	0,04022	1,250	6,318	0,04022
	320	46,9	116	0,1	1
				9011		5,921	0,03769
	340	66,9	152	0,1	1	14,5	0,03541	0.5681	0,03547	1,102	5,571	0,03547
	360	86,9	188	0,1	1	14,5
	400	127	260	0,1	1	14,5	0,03008	0,4826	0.03013	0,9364	4,732	0,03013
	500	227	440	0,1	1	14,5	0,02406
	600	327	620	0,1	1	14,5	0,02004	0,3215	0,02007	0.6238	3,153	0,02007
	700	427	800	0,1	1	14,5	0,01718	0,2756	0,01718	0,2756		527	980	0,1	1	14,5	0,01503	0,2411	0,01505	0,4678	2.364	0,01505
	900	627	1160	0,1	1	14,5	0,01336	0,2143	0,01338	9011	1340	0,1	1	14,5	0,01202	0,1929	0,01204	0,3743	1.892	0,01204
Жидкость	100	-173	-280	1	10	145	27.40 85118
	149,14	-124,0	-191,2	1	10	145	22,42	359,6	22,45	697.7	3526	22,45
Газ	149,14	-124,0	-191,2	1	10	145	0,9785 0,9785		0,9785 15,708		0,9785 15,708
	160	-113	-172	1	10	145	0,8708	13,97	0,8721	27.11	137,0	0,8721
	180	-93,2	-136	1	10	145	0,7362	11,81						200	-73,2	-99,7	1	10	145	0,6436	10,33	0,6446	20,03	101.3	0,6446
	220	-53,2	-63,7	1	10	145	0,5745	9,217	0,5754		-33,2	-27,7	1	10	145	0,5201	8,344	0,5209	16,19	81,83	0.5209
	260	-13,2	8,3	1	10	145	0,4759	7,634	0,4766	14.81				44,3	1	10	145	0,4390	7,043	0,4397	13,67	69,07	0,4397
	300	26.9	80,3	1	10	145	0,4078	6,541	0,4084	12,69	64,15	0,4084
	9011	9011	145	0,3809	6,110	0,3814	11,86	59,92	0,3814
	340	66,9	152	1		103574	5,733	0,3579	11,12	56,22	0,3579
	360	86,9	188	1	10										52,98	0,3372
	400	127	260	1	10	145	0,3021	4.845	0,3025	9,402	47,52	0,3025
	500	227	440	1	10	145
	600	327	620	1	10	145	0.2001	3,210	0.2004	6,229	31,48	0,2004
	Жидкость	100	-173	-280	5	50						4340	27,63
	Сверхкритическая фаза	200	-73,2	-99,7	5	50	725	5.471	87,76	5,479	170,3	860,6	5,479
250		-23,2	-9,7	5	50118				490,3	3,121
300		26,9	80,3	5	50	725	2,180	34.97	2,183	67,85	342,9	2,183
350		76,9	170	5	50	725		9011	9013 9011
400		127	260	5	50	725	1,533	24.60	1,536	47.73	241.2	1.536
500		227	440	5	50	725	1.201	19.27	9011		327	620	5	50	725	0,9928	15,93	0,9943	30,90	156.2	0,9943
Жидкость	100	-173	-280	10	100	1450	27.80
Сверхкритическая фаза	200	-73,2	-100	10	100	1450	16,59	266.2	16,62	516,5	2610	16,62
	240	-33,2	-27,7	10	100	1450							8,016
	260	-13,2	8,3	10	100	1450	6,296	101,0	6.305	196,0	990,5	6,305
	280	6,9	44,3	10	100	1450	5,330
	300	26,9	80,3	10	100	1450	4,686	75,17	4,693	145.9	737,2	4,693
	320	46,9	116	10	100	1450	4,214	67,61	4,214	67,61		4,214	67,61	4,221	66,9	152	10	100	1450	3,849	61,75	3,855	119,8	605.6	3,855
	360	86,9	188	10	100	1450	3,554	57,01	3,559	1106				260	10	100	1450	3,100	49,73	3,105	96,50	487,7	3.105
	500	227	440	10	100	1450	2,389	38,32	2,392	74,35										10	100	1450	1,962	31,47	1,965	61,07	308,6	1,965
	200 Сверхкритический2	-100	100	1000	14500	25,50	409,0	25,53	793,6	4011	25,53
		9011 9011	14500	21,27	341,1	21,30	661,9	3346	21,30
400		127	260	1000	88	286,8	17,91	556,6	2813	17,91
500		227	440	100	1000			15,33
600		327	620	100	1000	14500	13,36	214.3	13,38	415,8	2101	13,38

Вернуться к началу

Преобразование единиц плотности:

Конвертер единиц плотности

46 килограмм / куб. / литр [г / л], килограмм / литр [кг / л] = грамм / кубический сантиметр [г / см ³ ] = тонна (метрическая) / кубический метр [т / м ³ ], однократно / галлон ( Жидкость США) [oz / gal (US liq)] фунт / кубический дюйм [фунт / дюйм ³ ], фунт / кубический фут [фунт / фут ³ ], фунт / галлон (Великобритания) [фунт / галлон (Великобритания) )], фунт / галлон (жидкость США) [фунт / галлон (жидкость США)], оторочка на кубический фут [sl / ft ³ ], тонна (короткая) / кубический ярд [тонна (короткая) / ярд ³ ], тонна (длинная) / кубический ярд [ярд ³ ]

• 1 г / см ³ = 1 кг / л = 1000 кг / м ³ = 62.428 фунтов / фут ³ = 0,03613 фунта / дюйм ³ = 1,9403 фунта / фут ³ = 10,0224 фунта / галлон (Великобритания) = 8,3454 фунта / галлон (жидкий раствор США) = 0,5780 унции / дюйм ³ = 0,7525 тонна (длинная) / год ³
• 1 г / л = 1 кг / м ³ = 0,001 кг / л = 0,000001 кг / см ³ = 0,001 г / см ³ = 0,99885 унций / фут ³ = 0,0005780 унций / дюйм ³ = 0,16036 унций / галлон (Великобритания) = 0,1335 унций / галлон (жидкий раствор США) = 0,06243 фунта / фут ³ = 3,6127×10-5 фунтов / дюйм ³ = 1,6856 фунта / ярд ³ = 0.010022 фунт / галлон (Великобритания) = 0,0083454 фунт / галлон (жидкий раствор США) = 0,0007525 тонна (длинный) / ярд ³ = 0,0008428 тонна (короткий) / ярд ³
• 1 кг / л = 1 г / см ³ = 1000 кг / м ³ = 62,428 фунта / фут ³ = 0,03613 фунта / дюйм ³ = 1,9403 фунта / фут ³ = 8,3454 фунта / галлон (жидкий раствор США) = 0,5780 унции / дюйм ³ = 0,7525 т (длинная) / год ³

• 1 кг / м ³ = 1 г / л = 0,001 кг / л = 0,000001 кг / см ³ = 0,001 г / см ³ = 0 .99885 унций / фут ³ = 0,0005780 унций / дюйм ³ = 0,16036 унций / галлон (Великобритания) = 0,1335 унций / галлон (жидкий раствор США) = 0,06243 фунта / фут ³ = 3,6127×10-5 фунтов / дюйм ³ = 1,6856 фунта / ярд ³ = 0,010022 фунта / галлон (Великобритания) = 0,008345 фунта / галлон (жидкий эквивалент США) = 0,0007525 тонны (длинный) / ярд ³ = 0,0008428 тонны (короткий) / ярд ³

• 1 фунт / фут ³ = 27 фунтов / ярд ³ = 0,009259 унций / дюйм ³ = 0,0005787 фунт / дюйм ³ = 16,01845 кг / м ³ = 0.01602 г / см ³ = 0,1605 фунта / галлон (Великобритания) = 0,1349 фунта / галлон (жидкий раствор США) = 2,5687 унции / галлон (Великобритания) = 2,1389 унции / галлон (жидкий раствор США) = 0,01205 тонны (длинный) / ярд ³ = 0,0135 тонны (короткая) / ярд ³
• 1 фунт / галлон (Великобритания) = 0,8327 фунта / галлон (жидкий раствор США) = 16 унций / галлон (Великобритания) = 13,323 унции / галлон (жидкий раствор США) = 168,179 фунт / ярд ³ = 6,2288 фунт / фут ³ = 0,003605 фунт / дюйм3 = 0,05767 унции / дюйм ³ = 99,7764 кг / м ³ = 0,09977 г / см ³ = 0,07508 тонны (длинный ) / ярд ³ = 0.08409 тонна (короткая) / ярд ³
• 1 фунт / галлон (жидкий раствор США) = 1,99 фунта / галлон (Великобритания) = 19,215 унции / галлон (Великобритания) = 16 унций / галлон (жидкий раствор США) = 201,97 фунта / ярд ³ = 7,4805 фунт / фут ³ = 0,004329 фунт / дюйм3 = 0,06926 унции / дюйм ³ = 119,826 кг / м ³ = 0,1198 г / см ³ = 0,09017 тонна (длинная) / ярд ³ = 0,1010 тонна (короткая) / ярд ³
• 1 фунт / дюйм ³ = 1728 фунт / фут ³ = 46656 фунтов / ярд ³ = 16 унций / дюйм ³ = 27680 кг / м ³ = 27.680 г / см ³ = 277,419 фунта / галлон (Великобритания) = 231 фунт / галлон (жидкий раствор США) = 4438,7 унции / галлон (Великобритания) = 3696 унций / галлон (жидкий раствор США) = 20,8286 тонны (длинный) / ярд ³ = 23,3280 тонны (короткая) / ярд ³
• 1 унция / галлон (Великобритания) = 0,8327 унции / галлон (жидкий раствор США) = 6,2360 кг / м ³ = 6,2288 унции / фут ³ = 0,3893 фунта / фут ³ = 10,5112 фунт / ярд ³
• 1 унция / галлон (жидкий раствор США) = 1,99 унции / галлон (Великобритания) = 7,4892 кг / м ³ = 7,4805 унций / фут ³ = 0,4675 фунта / фут ³ = 12.6234 фунт / ярд ³
• 1 сл / фут ³ = 515,3788 кг / м ³ = 514,7848 унций / фут ³ = 0,2979 унций / дюйм ³ = 32,1741 фунт / фут ³ = 82,645 унция / галлон (Великобритания) = 68,817 унций / галлон (жидкий раствор США)
• 1 тонна (длинная) / ярд ³ = 1,12 тонны (короткая) / ярд ³ = 1328,94 кг / м ³ = 0,7682 унции / дюйм ³ = 82,963 фунт / фут ³ = 2240 фунт / ярд ³ = 2,5786 сл / фут ³ = 13,319 фунт / галлон (Великобритания) = 11,0905 фунт / галлон (лиг в США)
• 1 тонна ( короткий) / ярд ³ = 0.8929 тонна (длин.) / Ярд ³ = 1186,55 кг / м ³ = 0,6859 унций / дюйм ³ = 74,074 фунта / фут ³ = 2000 фунтов / ярд ³ = 2,3023 сл / фут ³ = 11,8921 фунт / галлон (Великобритания) = 9,9023 фунт / гал (жидкий раствор США)

Наверх

Конвертер единиц шахтного метана | Программа распространения метана из угольных пластов (CMOP)

• Кубические метры
• Кубические футы
• Измерить фунтами
• Килограммы
• Метрические тонны
• Измерение короткими тоннами
• Измерьте с помощью BTU
• Измерение мегаджоулей

Чтобы использовать эту форму, просто найдите соответствующее уравнение и введите число в левом столбце.Затем нажмите кнопку TAB, чтобы ответ был сгенерирован в правом поле формы.

Кубические метры (м ³ )

= Кубические футы (футы ³ )

Килограммы (кг)

= Фунты (фунты)

Метрические тонны (тонны)

= Короткие тонны

Кубические футы (футы ³ ) CH ₄

= Фунты (фунты)

Кубические метры (м ³ ) CH ₄

= Фунты (фунты)

Кубические метры (м ³ ) CH ₄

= Килограммы (кг)

Кубические футы (футы ³ ) CH ₄

= Килограммы (кг)

Кубические футы (футы ³ ) CH ₄

= Британские тепловые единицы (HHV)

Кубические метры (м ³ ) CH ₄

=

британских тепловых единиц

Килограммы (кг) CH ₄

=

британских тепловых единиц

БТЕ

= Джоули (Дж)

Метрические тонны (тонны) CH ₄

= Метрические тонны (тонны) CO _{2 эквивалента}

Метрические тонны (тонны) CO ₂

= Метрические тонны (тонны) Эквивалент углерода

Начало страницы

Измерьте кубическими метрами

Кубические метры (м ³ ) CH ₄

= Кубические футы (футы ³ ) CH ₄

Кубические метры (м ³ ) CH ₄

= Фунты (фунты) CH ₄

Кубические метры (м ³ ) CH ₄

= Килограммы (кг) CH ₄

Кубические метры (м ³ ) CH ₄

= Метрические тонны (тонны) CH ₄

Кубические метры (м ³ ) CH ₄

= Британские тепловые единицы (HHV)

Кубические метры (м ³ ) CH ₄

= Мегаджоули (МДж)

Кубические метры (м ³ ) CH ₄

= Киловатт-час (кВтч)

Кубические метры (м ³ ) CH ₄

= Метрические тонны (тонны) CO _{2 эквивалента}

Кубические метры (м ³ ) CH ₄

= Эквивалент углерода в тоннах

млрд кубометров (млрд куб. М) CH ₄

= Домашнее отопление / год

млрд кубометров (млрд куб. М) CH ₄

= Количество посаженных деревьев в акрах

млрд кубометров (млрд куб. М) CH ₄

= количество автомобилей в год, которые выбрасывают эквивалентный CO ₂

Начало страницы

Измерьте кубическими футами

Кубические футы (футы ³ ) CH ₄

= Кубические метры (м ³ ) CH ₄

Кубические футы (футы ³ ) CH ₄

= Фунты (фунты) CH ₄

Кубические футы (футы ³ ) CH ₄

= Килограммы (кг) CH ₄

Кубические футы (футы ³ ) CH ₄

= Метрические тонны (тонны) CH ₄

Кубические футы (футы ³ ) CH ₄

= Британские тепловые единицы (HHV)

Кубические футы (футы ³ ) CH ₄

= Мегаджоули (МДж)

Кубические футы (футы ³ ) CH ₄

= Киловатт-час.(кВтч)

Кубические футы (футы ³ ) CH ₄

= Метрические тонны (тонны) CO _{2 эквивалента}

Кубические футы (футы ³ ) CH ₄

= Эквивалент углерода в тоннах

миллиардов кубических футов (bcf) CH ₄

= Отапливаемые дома / год

миллиардов кубических футов (bcf) CH ₄

= Количество посаженных деревьев в акрах

миллиардов кубических футов (bcf) CH ₄

= количество автомобилей в год, которые выбрасывают эквивалентный CO ₂

Начало страницы

Измерьте фунтами

Фунты (фунты) CH ₄

= Кубические метры (м ³ ) CH ₄

Фунты (фунты) CH ₄

= Килограммы (кг) CH ₄

Фунты (фунты) CH ₄

= Метрические тонны (тонны) CH ₄

Фунты (фунты) CH ₄

=

британских тепловых единиц

Фунты (фунты) CH ₄

= Мегаджоули (МДж)

Фунты (фунты) CH ₄

= Киловатт-час.(кВтч)

Фунты (фунты) CH ₄

= Метрические тонны (тонны) CO _{2 эквивалента}

Фунты (фунты) CH ₄

= Эквивалент углерода в тоннах

Фунты (фунты) CH ₄

= Домашнее отопление / год

Фунты (фунты) CH ₄

= Количество посаженных деревьев в акрах

Фунты (фунты) CH ₄

= количество автомобилей в год, которые выбрасывают эквивалентный CO ₂

Начало страницы

Измерьте килограммами

Килограммы (кг) CH ₄

= Кубические метры (м ³ ) CH ₄

Килограммы (кг) CH ₄

= Фунты (фунты) CH ₄

Килограммы (кг) CH ₄

= Метрические тонны (тонны) CH ₄

Килограммы (кг) CH ₄

=

британских тепловых единиц

Килограммы (кг) CH ₄

= Мегаджоули (МДж)

Килограммы (кг) CH ₄

= Киловатт-часы (кВтч)

Килограммы (кг) CH ₄

= Метрические тонны (тонны) CO _{2 эквивалента}

Килограммы (кг) CH ₄

= Эквивалент углерода в тоннах

Килограммы (кг) CH ₄

= Домашнее отопление / год

Килограммы (кг) CH ₄

= Количество посаженных деревьев в акрах

Килограммы (кг) CH ₄

= количество автомобилей в год, которые выбрасывают эквивалентный CO ₂

Начало страницы

Измерьте метрическими тоннами

Метрические тонны (тонны) CH ₄

= Кубические метры (м ³ ) CH ₄

Метрические тонны (тонны) CH ₄

= Кубические футы (футы ³ ) CH ₄

Метрические тонны (тонны) CH ₄

= Фунты (фунты) CH ₄

Метрические тонны (тонны) CH ₄

= Короткие тонны (тонны) CH ₄

Метрические тонны (тонны) CH ₄

=

британских тепловых единиц

Метрические тонны (тонны) CH ₄

= Мегаджоули (МДж)

Метрические тонны (тонны) CH ₄

= Киловатт-часы (кВтч)

Метрические тонны (тонны) CH ₄

= Метрические тонны (тонны) CO _{2 эквивалента}

Метрические тонны (тонны) CH ₄

= Эквивалент углерода в тоннах

Метрические тонны (тонны) CH ₄

= Домашнее отопление / год

Метрические тонны (тонны) CH ₄

= Количество посаженных деревьев в акрах

Метрические тонны (тонны) CH ₄

= количество автомобилей в год, которые выбрасывают эквивалентный CO ₂

Начало страницы

Измерьте короткими тоннами

Короткие тонны (тонны) CH ₄

= Кубические метры (м ³ ) CH ₄

Короткие тонны (тонны) CH ₄

= Килограммы (кг) CH ₄

Короткие тонны (тонны) CH ₄

= Метрические тонны (тонны) CH ₄

Короткие тонны (тонны) CH ₄

=

британских тепловых единиц

Короткие тонны (тонны) CH ₄

= Мегаджоули (МДж)

Короткие тонны (тонны) CH ₄

= Киловатт-часы (кВтч)

Короткие тонны (тонны) CH ₄

= Метрические тонны (тонны) CO _{2 эквивалента}

Короткие тонны (тонны) CH ₄

= Эквивалент углерода в тоннах

Короткие тонны (тонны) CH ₄

= Домашнее отопление / год

Короткие тонны (тонны) CH ₄

= Количество посаженных деревьев в акрах

Короткие тонны (тонны) CH ₄

= количество автомобилей в год, которые выбрасывают эквивалентный CO ₂

Начало страницы

Измерьте с помощью БТЕ

БТЕ

= Кубические метры (м ³ ) CH ₄

БТЕ

= Кубические футы (футы ³ ) CH ₄

БТЕ

= Фунты (фунты) CH ₄

БТЕ

= Килограммы (кг)

БТЕ

= Джоули (Дж)

БТЕ

= Киловатт-часы (кВтч)

БТЕ

= Килограммы (кг) CO _{2 эквивалента}

БТЕ

= Килограммы (кг) Эквивалент углерода

миллионов британских тепловых единиц (mmBtu)

= Домашнее отопление / год

миллионов британских тепловых единиц (mmBtu)

= Количество посаженных деревьев в акрах

миллионов британских тепловых единиц (mmBtu)

= количество автомобилей в год, которые выбрасывают эквивалентный CO ₂

Начало страницы

Измерение мегаджоулей

мегаджоулей (МДж)

= Кубические метры (м ³ ) CH ₄

мегаджоулей (МДж)

= Кубические футы (футы ³ ) CH ₄

мегаджоулей (МДж)

= Фунты (фунты) CH ₄

мегаджоулей (МДж)

= Метрические тонны (тонны) CH ₄

мегаджоулей (МДж)

=

британских тепловых единиц

мегаджоулей (МДж)

= Киловатт-часы (кВтч)

мегаджоулей (МДж)

= Метрические тонны (тонны) CO _{2 эквивалента}

мегаджоулей (МДж)

= Эквивалент углерода в тоннах

мегаджоулей (МДж)

= Домашнее отопление / год

мегаджоулей (МДж)

= Количество посаженных деревьев в акрах

мегаджоулей (МДж)

= количество автомобилей в год, которые выбрасывают эквивалентный CO ₂

Начало страницы

Производство метана из отходов животноводства

AE-105

---

AE-105

Университет Пердью
Кооперативная служба поддержки
West Lafayette, IN 47907

---

---

---

---

Дон Д.Джонс, Джон С. Най и Элвин К. Дейл

Департамент сельскохозяйственной инженерии
Университет Пердью

---

Содержание

Преимущества и недостатки метана

Процесс производства метана

Метан из отходов животноводства - возможности и проблемы

Ценность и использование газа в варочном котле
  Энергетическая ценность газа
  Использование газа

Проектирование и строительство метантенка
  Размер реактора и экологические требования
  Требования к конструкции метантенка

Хранение улавливания газа в метантенках, коррозия и безопасность
  Сбор газа
  Хранение газа
  Сведение к минимуму проблем с запахом и коррозией
  Соображения безопасности

Мониторинг варочного котла

Последние инновации в метантенках
  Варочные котлы для кукурузных початков
  Термофильные варочные котлы
  Варочные котлы для жидкого навоза

Определение возможности добычи метана

Обобщение результатов примера

Дополнительная информация о производстве метана


Метан, который является основным компонентом природного газа (95-98
процентов), удаляется коммерчески из отложений глубоко в
земля.Этот метан образовался миллионы лет назад в болотистой местности.
(поэтому его иногда называют «болотным газом») биологическими
преобразование органического вещества.

Технология, необходимая для производства метана из отходов животноводства и
Другой фермерский мусор известен уже около 100 лет. Но из-за
недорогая и богатая нефтью энергия, ее использование было ограничено в
США сегодня, однако, высокие затраты на электроэнергию и низкая рентабельность
имеет опыт работы на некоторых животноводческих предприятиях, а также на недавнем варочном заводе
улучшения, достигнутые благодаря исследованиям, заставляют многих фермеров переоценивать
возможность внутрихозяйственного производства газообразного метана от животноводства
трата.

В данной публикации описан процесс образования метана, обсуждается
проектирование внутрихозяйственных систем и их проблем, а также
порядок определения потенциала развития технологии
на ваша ферма .

ПРЕИМУЩЕСТВА И НЕДОСТАТКИ ПРОИЗВОДСТВА МЕТАНА

Преимущества . Главный из них состоит в том, что полезный конечный продукт, газообразный метан,
производится. Кроме того, запах хорошо переваренного скота
отходы значительно сокращаются.Хотя переваренные отходы немного
меньшая ценность удобрений, чем непереваренные отходы, они легче
доступны растениям. Он просто преобразуется в более полезную форму.

Недостатки . Есть несколько, которые необходимо тщательно продумать.
учитывается при оценке потенциала образования метана на предплечье.

* Метановый реактор большой и дорогой. Расходы проистекают из
тот факт, что он должен быть хорошо изолирован, герметичен и снабжен
источник тепла.Размер обычного варочного котла равен 15-20
раз больше суточного объема производимых отходов, или больше, если отходы разбавлены
перед перевариванием. Объем отходов, которые необходимо утилизировать
соответственно увеличивается при использовании разбавляющей воды.

* Требуется очень высокий уровень управления. Метановый метантенк
могут быть чрезвычайно чувствительны к изменениям окружающей среды, и
На исправление биологического расстройства могут уйти месяцы. Прекращается образование метана
или очень низкий во время расстройства.

* Пуск — обычно самая критическая фаза метана
поколение — сложно. Бактерии, продуцирующие метан, очень
медленнорастущие, и требуется несколько недель для создания большого
бактериальная популяция.

* Метан трудно хранить, так как при нормальных температурах
газ можно сжимать, но нельзя сжижать без специальных, очень
дорогое оборудование.

* Наконец, метан может образовывать взрывоопасную смесь при контакте с воздухом.

ПРОЦЕСС ПОЛУЧЕНИЯ МЕТАНА

Производство метана осуществляется анаэробным сбраживанием.
(биологическое окисление в отсутствие кислорода) органических веществ
такие как отходы животноводства и растительные отходы. Газ, добываемый в
в варочном котле всего около 65 процентов метана, остальное —
углекислый газ и следы органических газов.

Для производства метана необходимы две основные группы анаэробных
бактерии — «кислотообразователи», превращающие отходы в органические кислоты; а также
«образующие метан», которые затем превращают эти органические кислоты в
метан и диоксид углерода (рис. 1).Кроме того, есть два разных
температурные диапазоны, в которых эти бактерии могут производить значительные
количества газообразного метана — мезофильный диапазон (90-110F) и
теплофильный диапазон (120-140F). Недавние исследования с использованием термофильного
бактерии выглядят многообещающе и будут кратко обсуждены позже;
однако эта публикация в основном посвящена традиционному пищеварению.
агрегаты работали в мезофильном диапазоне.

Рисунок 1. Процесс образования метана.

Производство метана во многом похоже на контролируемое сжигание.
(неполное сжигание) древесины для производства древесного угля, т. е. сжигание
вещество в среде с ограниченным воздухом, чтобы производить более легко
полезный, но высокоэнергетический конечный продукт. Сжигание древесного угля
требует кислорода для восполнения и производит тепло, золу, водяной пар и
углекислый газ. Для сжигания метана также требуется кислород.
производство тепла, водяного пара и углекислого газа.

МЕТАН ИЗ ОТХОДОВ ЖИВОТНОВОДСТВА — ПОТЕНЦИАЛ И ПРОБЛЕМЫ

Производственный потенциал . Производство метана обычно выражается
в кубических футах газа, образующегося на фунт летучих твердых веществ
уничтожен. Летучие твердые вещества — это органическая часть отходов животноводства;
около 80 процентов твердых частиц навоза летучие. Галлон жидкости
навоз, содержащий 8 процентов твердых веществ, потенциально может обеспечить около 3 3/4
кубических футов метанольного газа или 2 1/2 кубических фута метана (примерно
На фунт летучих твердых веществ может быть произведено 10-13 кубических футов газа.
уничтожается в исправно работающем варочном котле.Так как примерно половина
добавленные летучие твердые вещества могут быть уничтожены, а от половины до трех четвертей
производимым газом будет метан, около 5 кубических футов газа метантенка.
(3 кубических фута метана) может быть произведено на фунт всего навоза
добавлены твердые вещества).

Что касается размера варочного котла, можно производить от 3/4 до 2 1/2
кубических футов газа (от 1/2 до 1 1/2 кубических футов метана) на кубический фут
объема варочного котла. Ожидаемая добыча газа от разного поголовья
вид представлен в таблице 1.

Таблица 1. Ежедневные отходы и производство метана молочными, говяжьими и свиноводческими предприятиями
за 1000 фунтов веса животного.


  Товар Молочная Говядина Свинья
-------------------------------------------------- ---------
  Необработанный навоз (фунты) 82,0 60,0 65,0
  Общее количество твердых частиц (фунты) 10,4 6,9 6,0
  Летучие твердые вещества (фунты) 8,6 5,9 4,8
  Потенциал метана (куб. Фут) * 28.4 19,4 18,6
-------------------------------------------------- ---------
   * Исходя из того, что 65 процентов газа составляет метан.


Токсичные компоненты в отходах . Часто встречаются несколько веществ
в отходах животноводства может препятствовать выработке метана, если присутствует в больших количествах.
достаточно концентраций. Самым распространенным является аммиак, потому что он
в большом количестве присутствует в моче животных. Концентрация аммиака
1500 частей на миллион (ppm) считается максимально допустимым
для хорошего производства метана (Таблица 2).Выше этого уровня отходы
следует разбавить водой.

Таблица 2. Влияние концентрации аммиака на производство метана.


  Концентрация
   (мг / л аммиака-N) Эффект
----------------------------------------------
         5 - 200 выгодных
      200 - 1000 Побочные эффекты отсутствуют
     1500 - 3000 Возможное торможение при
                            более высокие значения pH
      Более 3000 токсичных веществ
------------------------------------------------


Конечно, большое количество антибиотиков и чистящих средств.
дезинфицирующие средства не следует использовать в варочном котле.По этой причине,
рассмотрите возможность исключения из варочного котла строительных отходов опороса. В
антибиотик руменсин также токсичен для метановых бактерий и не должен
скармливать скоту, отходы которого будут использоваться для производства метана.

Стоимость добавления пожнивных остатков . Основное ограничение на
скорость загрузки отходов животноводства — высокое содержание азота (N)
по сравнению с содержанием углерода (C). Отношение углерода к азоту в
количество отходов, добавляемых в варочный котел, должно составлять 20 частей C на одну часть N
для оптимального производства метана.

Растительные остатки и листья, обычно с низким содержанием азота.
но с высоким содержанием углерода, может быть полезен для улучшения варочного котла
представление. Смешивание растительных остатков с отходами животноводства с высоким содержанием азота
обеспечивает более благоприятное соотношение C: N; и добыча газа должна
соответственно увеличиваются.

ЗНАЧЕНИЕ И ИСПОЛЬЗОВАНИЕ ГАЗА ДЛЯ ДИГЕСТЕРА

Энергетическая ценность газа

Если мы знаем потенциал производства метана из различных
виды домашнего скота и стоимость сопоставимых объемов коммерческих
топлива, мы можем затем определить стоимость газа в варочном котле.Предполагая
Энергетическая ценность газа для варочного котла составляет 650 британских тепловых единиц (БТЕ).
на кубический фут и галлон пропанового топлива с энергетической ценностью

БТЕ, стоит 60 центов (цена 1980 г.), требуется около 235 куб.
футов газа из варочного котла, чтобы равняться пропану на один доллар. Таблица 3
оценивает стоимость потенциальной добычи газа из каждого
тип поголовья.

К сожалению, до 1% этого газа необходимо использовать для нагрева навоза.
который помещается в варочный котел.Кроме того, необходимо немного тепла, чтобы
в зимние месяцы держите варочный котел в тепле.

Таблица 3. Значение молочных, говяжьих и свиных отходов для образования метана. *


  Среднее количество животных необходимо
                животное Ценность на равное
  Вес животного 1,00 $ в день
-------------------------------------------------- -
                  фунт центов в день

  Молочный скот 1300 17 6
  Мясной скот 900 9 11
  Свинья 150 1.3 77
-------------------------------------------------- -
   * Эти расчетные значения основаны на производстве метана.
предположения, изложенные в тексте, с использованием 1% метана для поддержания
температура варочного котла и значение 60 центов / галлон. для пропана (1980 г.
цена).


Использование для газа


Варочный газ можно использовать везде, где есть природный газ.
применимый. Требования к газу для метантенка для бытовой деятельности были
вычислено в Государственном университете Пенсильвании (таблица 4).На ферме это
могут использоваться для зерносушилок или для работы газовых водонагревателей, которые
вернуть тепло в варочный котел и обогрев пола для ближайшего домашнего скота
здания. Его также можно сжечь в обогревателе коммерческого помещения.

Таблица 4. Требования к газу для варочного котла для различных
Бытовое использование.


  Бытовое использование Необходимый объем газа
-------------------------------------------
  Готовка 20-25 куб. Футов / час. на горелку, или
                    150-300 куб.фут / день
  Нагрев 165 куб. Футов / час. на 100000 БТЕ / час.
                    Вход
  Освещение 2-3 куб. Фута / час. на мантию
-------------------------------------------


Его наибольший потенциал — это топливо для отопления. Необходимое оборудование
для отопления почти такая же, как для природного газа,
за исключением того, что газовые порты и подача воздуха должны быть изменены, чтобы обеспечить
правильное сгорание. Горелки, работающие на природном газе, нуждаются в доработке,
поскольку пламя горящего газа в варочном котле имеет тенденцию «подниматься» над
горелка.Следовательно, требуется определенное количество проб и ошибок,
и отверстия в кожухе горелки, вероятно, придется увеличить
в некотором роде.

Устройства с приводом от двигателя не очень эффективны при прямом управлении
от генератора метана. Например, электрогенератор (с приводом
газовым двигателем), работающая с переменным крутящим моментом, имеет низкий КПД,
потому что почасовая добыча и потребление газа почти одинаковы,
независимо от степени загрузки системы.Около 16-18 куб.
футов газа для варочного котла требуется на каждую лошадиную силу-час, предполагая, что
энергетическая ценность 650 БТЕ на кубический фут.

Эффективность двигателя можно повысить, удалив углекислый газ из
газ из варочного котла перед сжиганием, затем сжигание оставшегося
метан. Газ из варочного котла также может быть впрыснут в воздушный поток в
стационарный дизельный двигатель. До 90 процентов топлива, поступающего в
двигатель по этой методике может работать на метане.

Одно из возможных применений газа для варочного котла, которое сейчас привлекает внимание, —
в качестве источника тепла для работы завода по производству спирта на предплечье.Некоторый
производители экспериментируют с системой ферментации кукурузы, чтобы
спирт, который включает подачу побочного продукта барды для
домашнего скота, используя навоз для производства метана, а затем используя
метан непосредственно используется в процессе производства спирта.

При нынешней технологии производства алкоголя энергетический эквивалент
для сжижения и брожения требуется около 30 кубических футов газа варочного котла.
зерно для производства одного галлона этанола и еще 60 кубических
футов метантенкового газа на галлон спирта для перегонки до 160-180
качество доказательства.Это равняется примерно одному галлону алкоголя на каждые пять.
кормушки для говядины, а барда из галлона спирта может
обеспечивают кормом примерно три кормушки для говядины.

ПРОЕКТИРОВАНИЕ И КОНСТРУКЦИЯ ДИГЕСТЕРА

Размер реактора

и требования к окружающей среде


Размер варочного котла зависит от количества перерабатываемых отходов и
необходимое количество разведения. Рекомендуемая скорость загрузки зависит от
виды животных и способы обращения с отходами.Например, если
моча (которая содержит около двух третей аммиака) исключена
от отходов загрузка может быть соответственно больше. Таблица 5
показывает необходимый объем варочного котла и другие расчетные значения варочного котла для
каждый вид скота.

Таблица 5. Расчетные значения метанового котла для молочных, говяжьих и свиноводческих производств. *


  Товар Молочная Говядина Свинья
-------------------------------------------------- ------------------------------------------------
Коэффициент разбавления навоз: вода 1: 0 (без разбавления.) 1: 0,92 1: 2,2
Количество разбавляющей воды на 1000 фунтов веса животного 0 галлонов. 7,0 галлона. 18,0 галлона.
Срок содержания под стражей 15 суток 15 суток 12,5 суток
Объем варочного котла на 1000 фунтов веса животного 20,6 куб. Футов 28,8 куб. Футов 43,4 куб. Футов
Расчетный газ на 1000 фунтов веса животного 43,7 куб. Футов. 29,8 куб. Футов 28,6 куб. Футов
Расчетное производство метана на 1000 фунтов веса животного 28.4 куб. Фут. 19,4 куб. Футов 18,6 куб. Футов
Расчетная суточная добыча метана на куб. Фут. из
  объем варочного котла 1,4 куб. фута. 0,67 куб. Футов 0,43 куб. Футов
-------------------------------------------------- -------------------------------------------------
 * Из MWPS-19, «Управление отходами животноводства с контролем загрязнения».



Запуск можно ускорить, предоставив источник метана.
бактерии. Один из способов сделать это — изначально заполнить 20-25 процентов
объем варочного котла с активным осадком варочного котла муниципальных
очистные сооружения, затем постепенно увеличивать количество отходов животноводства
добавляется при каждой загрузке в течение 6-8 недель, пока система не будет полностью
оперативный.

Оптимальные условия для работы варочного котла: единообразных
загрузка (желательно ежедневно), нейтральная кислотность , температура 95F,
Соотношение углерод / азот 20: 1 Уровни вредных веществ и
ниже их пределов запрета . Кислотность, близкая к нейтральной (pH = 7,0), составляет
хороший показатель правильной работы. Это означает, что бактериальный
популяции находятся в равновесии, причем «кислотообразователи» производят только
столько органических кислот, сколько могут использовать «образователи метана».

Менее чем оптимальные условия окружающей среды могут привести к тому, что варочный котел
расстройство, обычно приводящее к кислотным условиям. Это потому что
кислотообразующие бактерии будут процветать в гораздо более широком диапазоне
условий окружающей среды, чем более медленный рост метанообразующих
бактерии.

Кислотные условия можно временно контролировать, добавляя щелочной
такое вещество, как известь. Однако первопричина дисбаланса
должны быть найдены и исправлены, если добыча газа будет продолжена.

Требования к конструкции метантенка

Варочные котлы

должны быть герметичными и иметь такую ​​конструкцию, чтобы они могли
изолировать, нагреть и перемешать содержимое. Варочные котлы, показанные на
Рисунки 2-5 не обязательно являются лучшими из возможных, но они
некоторые из них были успешно использованы или предложены для использования
знающие люди.

Изоляция . Поскольку температура имеет решающее значение для образования метана,
сохранение тепла в варочном котле имеет важное значение.Чтобы использовать
изоляционные свойства грунта, рассмотреть возможность насыпания грунта
вокруг резервуара или закопать резервуар в хорошо дренированном месте, чтобы
может быть реализован полный изолирующий потенциал почвы (Рисунок 2).

Рис. 2. Подземный бетонный бункер-метантенк с плавающей крышкой и
промежуточный резервуар для хранения сточных вод (для предотвращения попадания кислорода
варочный котел).


Изолируйте поверхность варочного котла до уровня не менее R = 10.
находится в контакте с землей и по крайней мере до R = 20, где он находится в
контакт с воздухом (R — мера способности материала противостоять
поток тепла.Чем выше значение R, тем лучше изоляция.
значение). См. Публикацию Purdue Extension AE-95, «Изоляция домашнего скота.
и другие хозяйственные постройки «, чтобы получить информацию о выборе и установке
изоляция.

Отопление . Система, наиболее часто используемая для обеспечения
круглогодичная температура 95F для производства метана — теплообменник
где трубы горячей воды размещены внутри варочного котла. Вода может быть
нагревается вне варочного котла, возможно, с использованием воды, сжигаемой метаном
обогреватель.

Для достижения наилучших результатов отходы следует предварительно нагреть перед добавлением в
варочный котел. Может потребоваться в пять раз больше тепла для
процесс предварительного нагрева, как для поддержания температуры варочного котла.

Перемешивание . Перемешивание важно для обеспечения адекватного контакта
между бактериями и отходами, а также для удаления газа из
жидкость. Смешивание можно производить с помощью: (1) механического смесителя,
(2) компрессор для барботажа собранного газа обратно через варочный котел.
жидкость или (3) насос для навоза замкнутого цикла.

Механическая мешалка работает хорошо, пока имеется хорошее воздушное уплотнение.
поддерживается. Атмосферный кислород должен быть исключен из варочного котла, чтобы
исключить угрозу взрыва. Один из способов сделать это — использовать
плавающая крышка, как показано на рисунках 2 и 3.

Рисунок 3. Схема варочного котла с плавающей крышкой.


Если для смешивания используется компрессор , можно вставить трубопровод
в варочный котел, а рециркулирующий газ из хранилища закачивается
с помощью открытой трубы или диффузора на дне резервуара.Этот
создает турбулентность и удерживает твердые частицы во взвешенном состоянии.

Чтобы облегчить помпу навозной помой метод перемешивания, установите трубопровод
когда построен варочный котел. Либо диафрагменный, либо мусорный насос.
расположенный вне варочного котла, должен хорошо подойти для этой цели.

Для механических или насосных методов определения мощности
(л.с.), необходимое для смешивания содержимого варочного котла, используйте уравнение:

  hp = 0.185 x% твердых веществ x объем жидкости (в единицах по 1000 куб. Футов).


Например, варочный котел объемом 10 000 кубических футов, содержащий отходы на 6
процентов твердых веществ потребуется смеситель мощностью 11,1 л.с. (0,185 X 6% X 10). Относительно
частота перемешивания, некоторые небольшие исследования показывают, что
периодическое перемешивание (3-4 раза в день) примерно так же эффективно, как
непрерывное перемешивание.

СБОР, ХРАНЕНИЕ, КОРРОЗИЯ И ТЕХНИКА БЕЗОПАСНОСТИ ГАЗА ДИГЕСТЕРА

Сбор газа


Как указывалось ранее, газ в варочном котле обычно на 60-70 процентов состоит из метана,
остальное — углекислый газ, немного сероводорода и другие
следовые газы.Чтобы застраховаться от загрязнения атмосферным кислородом a
положительное статическое давление не менее 3 дюймов водяного столба должно быть
поддерживается над жидкостью в метантенках и системах сбора газа.

Это можно сделать, собрав газ с помощью (1) плавающей крышки.
наверху варочного котла или (2) регулятор давления для выпуска газа из
варочный котел после достижения определенного уровня давления. в
в первом случае крышка «плавает» на сжатом газе над
жидкость.Некоторое хранение газа происходит под крышкой, и вес
крышка обеспечивает положительное давление для газораспределения.

Рис. 4. Варочный котел, состоящий из резервуара для жидкого навоза, сконструированного.
внутри зернового бункера. Пространство между двумя стенками резервуара заполнено
изоляция.


Рисунок 5. Схема небольшого двухступенчатого варочного котла, похожего на
принципа к тем, которые используются на муниципальных очистных сооружениях.

Любой используемый газовый трубопровод должен иметь уклон назад к метантенке или иметь
конденсатоотводчики для предотвращения конденсации и засорения водяного пара
линии, когда газ остывает. Также важно, чтобы счетчик газа
быть установлен на линии сбора газа для контроля варочного котла
операция; высокий стабильный уровень добычи газа обычно свидетельствует о хорошем
операция.

Хранение газа


Сосуды для хранения газа следует проектировать с переменным объемом,
потому что они должны учитывать разницу в скорости добычи газа
и расход при поддержании равномерного давления.Конечно,
наиболее практичный способ минимизировать дорогостоящее хранение газа — найти применение
для газа, который соответствует его дебиту.

Плавающая крышка варочного котла также может использоваться для хранения газа.
Что касается сбора газа. Это просто крышка понтона, которая плавает на
поверхность жидкости и имеет юбочные пластины, уходящие в жидкость
для обеспечения уплотнения (см. рисунок 3). Вес плавающей крышки
обеспечивает напор и позволяет отводить газ в том виде, в каком он есть
нужный.

Газохранилище высокого давления возможно, но вполне
дорого для использования в фермерских хозяйствах. Может быть как цилиндрической, так и сферической формы.
по форме и стальной сварной конструкции. Поскольку существует опасность
взрыв или утечка при хранении под давлением, проконсультируйтесь со знающим
инженеру и слесарному цеху за помощью. Хранение среднего давления
(менее 100 фунтов на квадратный дюйм) более подходит для использования на ферме, чем
хранилище высокого давления.

Некоторое повышение давления увеличивает количество энергии, которое может быть
хранится (таблица 6).Но сжижать метан на
ферме, так как давление 700 фунтов на квадратный дюйм (psi) и -150F являются
требуется для этого.

Таблица 6. Зависимость давления от теплосодержания хранимого газа в варочном котле.


  БТЕ на БТЕ на
     Давление кубический фут-галлон
------------------------------------
       15 фунтов на кв. Дюйм 650 87
       30 фунтов на кв. Дюйм 1300170
       45 фунтов на квадратный дюйм 1950 260
       60 фунтов на кв. Дюйм 2600350
       75 фунтов на кв. Дюйм 3250 435
       90 фунтов на кв. Дюйм 3900 520
------------------------------------


Минимизация запаха и проблем с коррозией


Сероводород, имеющий запах тухлого яйца, может образоваться, если
отходы содержат большое количество сульфатов.Однако в целом
газ из правильно работающего метантенка должен иметь лишь незначительное
запах, потому что оба основных компонента — метан и углекислый газ — являются
без запаха. В любом случае произведенный газ хранится в герметичном
контейнер и сгорел, что устраняет проблемы с запахом.

Другое дело — коррозия. Это может быть очень серьезно. Следовательно, газ
вероятно, следует пропустить через фильтр, содержащий свинцовые опилки или
смесь щепы и оксида железа для удаления водорода
сульфид.«Шарики сорба», производимые Mobil Oil, также можно использовать для
удалить сероводород и водяной пар.

Для удаления только водяного пара рассмотрите возможность использования конденсатора. И чтобы
удалить углекислый газ, воспользуйтесь молекулярным ситом.

Соображения безопасности


Метан чрезвычайно взрывоопасен при смешивании с воздухом в следующих пропорциях:
6-15 процентов метана. Газ из метантенка тяжелее воздуха и
оседает на землю, вытесняя кислород.Если сероводород
В настоящее время газ из варочного котла может быть смертельным ядом.

Всегда вентилируйте открытую сторону манометров (манометров статического давления) и
клапаны сброса давления наружу и обеспечивают большое количество
вентиляция, если метантенк находится в помещении. Будьте осторожны, когда
сжатие и хранение газа в варочном котле. Спецтехника и спецтехника
баллоны необходимо использовать, если газ хранится под высоким давлением.


МОНИТОРИНГ DIGESTER

К счастью, в отличие от того, что добавлено в метантенки городских сточных вод,
отходы животноводства довольно однородны по составу.Как только процесс
началось и достигло стабильного состояния, сбои не слишком часты, если
варочный котел управляется должным образом. Мониторинг работы метантенка,
тем не менее, это хорошая идея, и ее можно довольно легко реализовать,
использование газообразования или pH жидкости варочного котла в качестве индикатора.

Добыча газа . Это самый простой и надежный
показатель. В варочном котле с периодической загрузкой (тот, в который добавляются отходы
примерно раз в месяц), если добыча газа постепенно снижается,
запас пищи, доступный для бактерий, вероятно, истощен, что указывает на
пришло время добавить больше отходов в варочный котел.Если добыча газа
быстро спадает (в течение 1-2 дней), вероятно, причина в
расстроен варочный котел. Среди потенциальных причин основными являются:
высокий уровень токсичных соединений в отходах корма, слишком высокий уровень корма
скорость или слишком низкая температура в варочном котле.

Низкая температура варочного котла может быть результатом неисправности
система обогрева. Если за один раз добавляется большое количество отходов, это
следует предварительно нагреть до 95 ° F, чтобы предотвратить термический удар метана.
бактерии.Лучшая производительность обычно достигается при непрерывном
загрузка — то есть, когда варочный котел загружается меньшим количеством
отходы ежедневно.

Уровень pH . PH (уровень кислотности или щелочности) может быть
легко измерить, вставив pH-бумагу в жидкость варочного котла и
сравнивая полученную интенсивность цвета, которая развивается с цветом
Диаграмма. Уровень pH должен быть как можно ближе к 7,0 (нейтральный). PH
ниже 6,0 указывает на сбой в работе варочного котла.Вы можете приобрести pH-бумагу в
большинство аптек, аквариумов или винных магазинов.

ПОСЛЕДНИЕ ИННОВАЦИИ DIGESTER

Варочные котлы для кукурузных початков

Лабораторное исследование Университета Пердью показало, что анаэробный
варочный котел, содержащий кукурузные початки, может использоваться для обработки свиноводческих отходов и
производят метан при температуре 65 ° F (рис. 6). Учеба
использовали срок задержания 5 дней и норму погрузки 7,5 фунтов
летучих твердых веществ на кубический фут в день.Эта система имеет большое
многообещающая сделка для использования в фермерских хозяйствах с суточной добычей газа до
1,5 объема газа на объем метантенка.

Рисунок 6. Подземный варочный котел для кукурузных початков с пластиковой крышкой.

Поскольку в початках много углерода, но мало азота, они
улучшите соотношение C: N, добавив дополнительный органический углерод. Они
также обеспечивают поддерживающую среду, на которой бактерии могут прикрепляться и
остается внутри варочного котла, а не удаляется вместе с
стоки варочного котла.

Термофильные реакторы

Термофильные (высокотемпературные) варочные котлы спроектированы таким образом, чтобы
удовлетворительно работать при 5-дневном задержании и уровне твердых частиц
10-20 процентов. Производство газа из метантенка составляло около 11 кубических футов.
на фунт уничтоженных летучих твердых веществ. Работа нормально начинается
доведя варочный котел до температуры 130F со скоростью
около 3F в неделю.

Во многих отношениях термофильное переваривание лучше, чем переваривание
950F.Добыча газа примерно на 20 процентов выше, а распад твердых частиц
примерно на 10 процентов выше. Кроме того, более высокая температура убивает
больше патогенных бактерий, что позволяет переваривать отходы
используется в качестве пищевой добавки без дальнейшей стерилизации.

Но переваривание термофильных бактерий также имеет свои недостатки. В
содержание метана в газе несколько ниже (55%), а
Работа варочного котла не так стабильна, как у обычных варочных котлов.

Но главный недостаток — высокая температура.
обязательный. Требуется примерно в два раза больше тепла, чем для обычного
варочные котлы. Таким образом, варочный котел должен быть хорошо изолирован (R = 20 для
поверхности варочного котла, контактирующие с землей и R = 30 + обнаженные
в атмосферу). Кроме того, варочный котел следует перемешать до
обеспечить хороший контакт между бактериями и органическими веществами и
максимизировать добычу газа.

При малом времени выдержки и высоких температурах некоторые средства
рекуперация тепла, потерянного в стоках метантенка, необходимо для
система экономичная.Значительное количество лабораторных и пилотных
заводские испытания в настоящее время проводятся для определения осуществимости
термофильных варочных котлов.

Варочные котлы для жидкого навоза

Исследователи из Университета Флориды изучили наземный
структура хранения жидкого навоза, которая была модифицирована для использования в качестве
метановый реактор. В исследовании использовался большой крытый резервуар для хранения.
с ежедневным добавлением отходов. Добыча газа составила около 60 процентов.
этого в обычном варочном котле.Из этой и связанной с ней работы
Предлагаются следующие предложения по варочным котлам для навоза:

* Резервуар должен быть изначально засеян бактериями из активного
анаэробный варочный котел на уровне 10-20 процентов от объема резервуара для
обеспечить достаточное количество метановых бактерий.

* Соотношение количества семян и отходов в пересчете на сухой вес составляет не менее 20: 1.
нужен для молочного навоза. Другими словами, это 1000 галлонов жидкости.
молочный навоз обычно добавляется каждый день, резервуар для хранения должен
первоначально заполнить около 20000 галлонов варочного котла
ил.После того, как бак наполнился, его откачивают в
Уровень 20 000 галлонов и эксплуатация началась снова.

Если в качестве посевного материала используется городской ил, объемное соотношение 40: 1
требуется, поскольку содержание твердых частиц в осадке варочного котла из
муниципальные очистные сооружения примерно вдвое меньше, чем молочный навоз.

* Контроль температуры в варочном котле этого типа не критичен, так как
пока температура составляет от 70F до 95F. Пищеварение
возможно при 70F, потому что бактерии не удаляются из сточных вод
а большое количество бактерий компенсирует сокращение биологических
активность при низкой температуре.

* Резервуар для хранения навоза должен иметь емкость 180 дней.
хранение, потому что добыча газа занимает около 100 дней.
стабильная ставка. Плавающая газонепроницаемая крышка должна использоваться для захвата
газ по мере его выхода из жидкого навоза.

* Когда температура жидкости в варочном котле опускается ниже 70 ° F, газ
производство очень низкое, и эксплуатация, вероятно, будет
нестабильный. Поэтому зимой нужны обогрев и утеплитель.
если варочный котел должен быть надежным источником энергии.

Поскольку требуется очень большой объем нагретой жидкости по сравнению с
обычному варочному котлу, в этот момент кажется, что навозная яма
варочный котел будет практичным только в южных частях
США Конечно, любой, кто рассматривает возможность переоборудования цистерны для навоза в эту
системе следует уточнить в своем окружном отделении службы поддержки, чтобы получить последнюю информацию.
исследовательская информация и рекомендации по управлению.

ОПРЕДЕЛЕНИЕ ВОЗМОЖНОСТИ ПРОИЗВОДСТВА МЕТАНА

Экономика производства метана обычно считается
сомнительно, даже при сегодняшнем росте цен на топливо.Но затраты на энергию
и доступность завтра может изменить эту осуществимость
кардинально. Следующий пример, хотя и не полный
экономический анализ, должен дать фермеру приблизительное представление о
значение выработки метана на его ферме.

Пример : Фермер с молочным стадом в 100 коров хочет знать,
он может экономически оправдать установку метанового реактора. Средний вес коровы составляет
1300 фунтов. Не будет навоза от телят, телок и сухостойных коров.
доступен для использования в варочном котле.

                                                                       Наш Ваш
                   Элементы и пример расчетов значение
-------------------------------------------------- ----------------------------------------------

  A. Определите потенциальный объем добычи газа в сутки.  43,7 куб. Футов /
 1. Газ, произведенный на 1000 фунтов веса животного (из Таблицы 5).= 1000 фунтов. __________

 2. Производство газа на одно животное в день.
     Средн. вес. / hd. x Шаг A.1
     (1300 фунтов x 43,7 куб. Футов / 1000 фунтов) = 56,8 куб. Футов / дюйм __________

 3. Всего добыто газа за сутки.
     Кол-во животных x Шаг A.2
     (100 дюймов x 56,8 куб. Футов / дюйм) = 5680 куб. Футов __________

 4. Производство метана на 1000 фунтов животного.
вес (из таблицы 5). = 28,4 куб. Футов / __________
1000 фунтов.5. Производство метана на одно животное в день.
     Средн. вес. / hd. x Шаг A.4 = 36,9 куб. футов __________
     (1300 фунтов x 28,4 куб. Футов / 1000 фунтов)

 6. Общее количество метана, произведенного за день. = 3690 куб. Футов __________
     Кол-во животных x Шаг A.5
     (100 дюймов x 36,9 куб. Футов / дюйм)

  B. Определите количество и стоимость произведенной энергии.
 1. Энергетическая ценность в сутки. (Предполагается, что 1/4 метана должна
     быть переработанным, чтобы обеспечить тепло для варочного котла, энергию
     стоимость оставшихся 75% составляет 950 БТЕ / куб.футов и галлон
     пропана имеет энергетическую ценность  БТЕ.
     и стоит 60 центов.)

     Энергетическая ценность метана x полезный метан x шаг A.6 2 630 000
     (950 БТЕ / куб.фут x 75% x 3690 куб.фут / день) = БТЕ / день __________

 2. Пропановый эквивалент произведенного тепла.
     Шаг B.1 / БТЕ / гал. пропан
     (2,63 млн БТЕ / день /  БТЕ / галлон) = 28,7 галлона. __________

 3.Долларовая стоимость энергии, производимой за день.
     Цена пропана x Шаг B.2
     (0,60 доллара США / галлон x 28,7 галлона) = 17,22 доллара США / день __________

  4. Стоимость произведенной энергии в год в долларовом выражении.
     Дней / г. x Шаг B.3
     (365 дней x 17,22 USD / день) = 6285,30 USD __________

  C. Определить объем и размеры резервуара варочного котла

  1. Расчетный объем жидкости в варочном котле (из таблицы 5).
     Объем варочного котла / 1000 фунтов.вес животного x вес. / hd. х нет. HD.
     (20,6 куб. Футов / 1000 фунтов x 1300 фунтов x 100 дюймов) = 2678 куб. Футов _________

  2. Общий объем варочного котла (включая 1/2 дня хранения
      для добытого газа) в кубических футах.
      Шаг C.1 + (1/2 дня x Шаг A.3)
      (2678 куб. Футов + (1/2 дня x 5680 куб. Футов / день)) = 5518 куб. Футов _________

  3. Общий объем варочного котла в галлонах.
     Галл. / Куб. Фут. x Шаг 0.2
     (7.5 галлонов / куб. футов x 5518 куб. футов) = 41 385 галлонов. _________

  4. Высота бака. (В данном примере используйте варочный котел высотой 14 футов) = 14 футов _________

  5. Диаметр круглого резервуара для выбранной высоты.
      ((Шаг C.2 / Шаг C.4) x 1,27)  1/2
      ((5518 куб. Футов x 14 футов) x 1,27)  1/2  = 24 фута _________

  D. Определите стоимость варочного котла, включая изоляцию, нагреватель и смеситель.

  1. Стоимость метантенка, включая крышку бака и насос. (Предположим, что стоимость
     50 центов за галлон.)
     Стоимость / гал. x Шаг C.3
     (0,50 доллара США за галлон x 41 385 галлонов) = 20 692 доллара США _________

  2. Стоимость изоляции котла на крышке и боковых стенках.

   A. Изоляционное покрытие. [Один из способов изолировать - построить большую
     диаметр резервуара вокруг варочного котла и заизолируйте пространство между ними.Внешний бак не обязательно должен быть таким же водонепроницаемым или прочным, как внутренний.
     бак. Предположим, что стоимость внешнего резервуара составляет 1/2 стоимости резервуара метантенка.)
     Шаг D.1 x 1/2
     (20 692 долл. США x 1/2) = 10 346 долл. США _________

   б. Площадь поверхности боковой стенки варочного котла.
      Шаг C.4 x Шаг C.5 X 3.14
      (14 футов x 24 футов x 3,14) = 1055 кв. Футов. _________

   c. Зона покрытия варочного котла.
      (Шаг C.5)  2  х 0,79
      (24 фута x 24 фута x 0,79) = 455 кв. Футов. _________

   d. Общая площадь поверхности варочного котла.
      Шаг D.2.b + Шаг D.2.c
      (1055 кв. Футов + 455 кв. Футов) = 1510 кв. Футов _________

   е. Стоимость утепления. (Предположим, что 1 доллар за квадратный фут установленной изоляции.
      Поскольку эта стоимость очень разная, уточняйте у местных строителей.
      при оценке варочного котла для вашей ситуации.)
      Стоимость изоляции / кв.фут. x Шаг D.2.d
      (1 доллар США за квадратный фут x 1510 квадратных футов) = 1510 долларов США _________

  3. Стоимость водонагревателя.

    а. Нагреватель рассчитан на подачу 30 БТЕ в час на кубический фут варочного котла
       объем жидкости.
       Мощность нагревателя / куб. Фут. x Шаг 0,1
       (30 БТЕ / час / куб.фут x 2678 куб.фут) = 80,340 БТЕ / час. _________

    б. Стоимость утеплителя. (Цена в 1980 г. на обогреватель такого размера
       с водопроводом около 1000 $) = 1000 $ __________

  4.Стоимость миксера метантенка.

    а. Размер смесителя рассчитан на перемешивание содержимого варочного котла, имеющего около
       10 процентов твердых веществ (см. Таблицу 1).
       Шаг C.1 / 1000 x pct. твердые тела x 0,185
       (2678 куб. Футов / 1000 x 10% x 0,185) = 5 л.с. _________

    б. Стоимость смесителя. (Предположим, что мембранный насос диаметром 3 дюйма и система трубопроводов
       рециркулировать содержимое варочного котла, стоимостью около 2500 долларов.) = 2500 долларов _________

  5. Общая стоимость метантенка.Шаги D.1 + D.2.a + D.2.e + D.3.b + D.4.b
      (20 692 долл. США + 10 346 долл. США + 1510 долл. США + 1000 долл. США + 2500 долл. США) = 36048 долл. США _________


  E. Определите стоимость удержания сточных вод варочного котла до распределения.

  1. Навоз, производимый в день в фунтах (из таблицы 1).
      Навоз на 1000 фунтов веса животного в день x средн. вес. / hd. х нет. HD.
      (82 фунта / 1000 фунтов / день x 1300 фунтов x 100 фунтов) = 10660 фунтов / день _________

  2. Ежедневное количество навоза в кубических футах.Шаг E.1 / фунт / куб. Фут.
      (10 660 фунтов / день 60 фунтов / куб. Фут) = 178 куб. Футов / день _________

  3. Объем хранилища, необходимый для 180-дневной емкости в кубических футах.
      Производительность в днях x Шаг E.2
      (180 дней x 178 куб. Футов / день) = 32 040 куб. Футов _________

  4. Объем хранилища, необходимый для 180-дневной емкости в галлонах.
      Галл. / Куб. Фут. x Шаг E.3
      (7,5 галлона / куб. Фут x 32 040 куб. Фут) = 240 300 галлонов./ _________

  5. Стоимость сборной складской конструкции. [Предположим, 15 центов за галлон.)
      Стоимость строительства / гал. x Шаг E.4
      (0,15 долл. США / галлон x 240 300 галлонов) = 36 045 долл. США _________

  6. Стоимость земляной кладовой. (Предположим, 5 центов за кубический фут.)
      Стоимость строительства / гал. x Шаг E.3
      (0,05 долл. США / куб. Фут x 32 040 куб. Фут) = 1602 долл. США __________

Примечание.Сомнительно, чтобы стоимость единицы хранения навоза
следует загружать в варочный котел, так как на многих молочных фермах уже есть
один или потребуется один, независимо от того, используется ли варочный котел.

  F. Определить стоимость хранилища газа.
   Также необходимо построить газохранилище, иначе
   Разработано применение, при котором газ потребляется с той скоростью, с которой он производится.
   В этом примере предположим, что хранение газа не требуется. = 0 __________

  г.Определите общую стоимость этой системы производства метана.

  1. Общая стоимость с сборным складом.
       Шаг D.5 + Шаг E.5
       (36048 долларов США + 36045 долларов США) = 72 093 долларов США ___________

  2. Общая стоимость с земляным хранилищем.
       Шаг D.5 + Шаг E.6
       (36 048 долл. США + 1602 долл. США) = 37 650 долл. США ___________

  Х.Определите экономическую целесообразность.  [Стоимость произведенного метана в долларах
   на этапе B.4 можно использовать для определения срока окупаемости. Таблица 7 также
   помогает определить, какой капитал может быть оправдан для метантенка
   строительство.)

   1. Капитальные вложения на душу населения, окупаемость которых составляет 7 лет.
      [из Таблицы 7 при процентной ставке 15% и 60 центов за
      энергетическая ценность галлона]. = 285 долларов США / HD ___________

   2.Общая безубыточность инвестиций.
      Шаг H.1 x № HD.
      (285 долл. США / шт. X 100 шт.) = 28 500 долл. США ___________
-------------------------------------------------- ------------------------------------------------



ОБОБЩЕНИЕ РЕЗУЛЬТАТОВ ПРИМЕРА

При лучших условиях эксплуатации варочного котла на 15%
проценты, точка безубыточности строительства земляного холма
карьера (37 650 долларов США) не будет достигнута менее чем за 7 лет согласно Таблице
7.Текущие налоговые льготы и государственные демонстрационные гранты могут
несколько сократить срок окупаемости.

Таблица 7. Максимальные начальные инвестиции на голову в анаэробном варочном котле
с 7-летней окупаемостью при различной стоимости, эквивалентной пропану, и
Процентные ставки на молочные продукты, говядину и свинину. *


     Из расчета на душу населения по цене, эквивалентной пропану
                            и процентная ставка-
                -------------------------------------------------- -
                     $.60 / галлон. 0,90 долл. США / галлон. 1,20 $ / гал.
                     --------- -------- --------
      Виды 10% 15% 10% 15% 10% 15%
-------------------------------------------------- -----------------
      Молочные продукты 330 долларов 285 долларов 495 долларов 427 долларов 660 долларов 570 долларов
      Говядина 184 161 276 242 368 222
      Свиньи 26 21 38 32 52 42
-------------------------------------------------- -----------------
 * Инвестиционная цена рассчитана исходя из 7-летнего срока окупаемости и 4% годовых.
первоначальных инвестиций, направленных на ремонт, страхование и
налоги.Эти данные не включают прибыль или отдачу от труда.
цифры, а также какие-либо налоговые льготы. Действующее налоговое законодательство
в состоянии непрерывного изменения. В настоящее время, если в хозяйстве используется метан,
применяется только инвестиционный налоговый кредит, в то время как метантенки производящие газ
для продажи вне фермы может получить инвестиционный налоговый кредит, а также 3 доллара США за
Продано 5,8 млн БТЕ.



Можно также возразить, что во время нагрева необходимо отводить меньше газа для обогрева.
теплые месяцы.Но это несколько компенсируется тем, что наши
оценки добычи газа основаны на идеальных условиях, и что
все затраты на рабочую силу и прибыль не учитывались. Таким образом, кажется
неэкономично строить варочный котел в нашем примере. (Метан
поколение будет более привлекательным для крупного животноводства
единиц, которые обладают потенциалом значительной «экономии на масштабе»
экономия.)

Таблица 7 была подготовлена, чтобы помочь вам рассмотреть влияние
изменение процентных ставок и цен на топливо.В этой таблице представлены
максимальные начальные инвестиции, которые можно было бы сделать, если бы вы рассчитывали заплатить
для метантенка через 7 лет.

Промоторы коммерческих анаэробных варочных котлов иногда добавляют
другие экономические выгоды для уравновешивания более крупных инвестиций. Один
пример — присвоить сброженному осадку значение либо как корм, либо как
удобрение. Сообщается, что питательная ценность ила достигает
100 долларов за тонну сухих твердых веществ варочного котла (цена 1980 г.). Некоторые сторонники
утверждают, что ценность корма в десять раз больше, чем
стоимость добытого газа.Однако в настоящее время немногие фермеры Индианы
желают или могут скармливать отходы варочного котла своему скоту.

Другой способ — зачислить удобрение в варочный котел.
стоимость отходов животноводства. Это удобрение составляет около 1 цента.
на галлон стоков метантенка (цена 1980 г.), что составляет 1,5
раз больше топливной ценности метана. Однако следует отметить, что
ценность удобрений будет присутствовать, даже если отходы не пройдут
через варочный котел, что делает этот кредит довольно сомнительным.

Кроме того, для всех варочных котлов требуется некоторый менеджмент и трудозатраты.
контролировать процесс. Успешная работа для типичного фермерского хозяйства
для варочного котла потребуется минимум 1-2 часа в день для мониторинга,
загрузка, разгрузка и выполнение общего обслуживания — некоторые системы
даже больше!

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ О ПРОИЗВОДСТВЕ МЕТАНА

Несколько частных организаций и частных лиц написали о
принцип и практика производства метана.Следующий список
должен быть полезен тем, кто хочет получить больше информации.

1. Рам Букс Сингх, «Биогазовая установка, производящая метан из органических
Отходы. «70 страниц. Доступно за 6 долларов США в компании Gobar Gas Research.
Станция, Аджитмал (Этава), Верхний Прадеш, Индия.

2. Ле Ауэрбах, Уильям Ольковски и Бен Кац, «Руководство по дому»
Производство метана ». Доступен за 5 долларов США в Les Auerbach, 242 Copse.
Road, Мэдисон, Коннектикут 06442.

3.«Управление отходами животноводства с контролем загрязнения». MWPS-19. Публикация Северо-Центрального регионального исследования 222. Июнь, г.
1975. Служба планирования Среднего Запада, Департамент сельскохозяйственной инженерии,
Университет штата Айова, Эймс, Айова 50011, относительно наличия и
Стоимость.

4. Р. Дуглас Крейс. «Восстановление побочных продуктов из отходов животноводства». А
Обзор литературы, EPA-600 / 2-79-142, август 1979 г., National Technical
Информационная служба, Спрингфилд, Вирджиния 22161.

Благодарность

Авторы выражают признательность Дэвиду Х.Бач и
Джордж Ф. Патрик из Департамента экономики сельского хозяйства Purdue
Университет за их обзоры и предложения по экономическим аспектам
это издание.

---

Новый 9/80

Совместная работа по распространению сельскохозяйственных знаний и домоводства, штат Индиана, Университет Пердью и
Сотрудничает с Министерством сельского хозяйства США; HA. Уодсворт, директор, Западный Лафайет. В. Выдается в
исполнение актов 8 мая и 30 июня 1914 г.Кооперативная консультативная служба Университета Пердью является
институт равных возможностей / равного доступа.

Газовые гидраты | Министерство энергетики

Программа исследований и разработок газовых гидратов

Миссия Министерства энергетики по исследованиям и разработкам в области газовых гидратов заключается в разработке коммерчески жизнеспособных технологий и методологии обнаружения, оценки и добычи газовых гидратов, что приведет к расширению потенциала для газовые гидраты станут надежным энергетическим ресурсом будущего благодаря сотрудничеству с промышленностью, академическими кругами, международными исследовательскими организациями и другими организациями.С. государственные учреждения.

Газовые гидраты состоят из молекул природного газа (основной составляющей природного газа; метана), заключенных в твердую решетку молекул воды. При попадании на поверхность земли из одного кубометра газогидрата выделяется 164 кубометра природного газа. Залежи газовых гидратов встречаются везде, где метан встречается в присутствии воды при повышенном давлении и при относительно низких температурах, например, под вечной мерзлотой или в неглубоких отложениях вдоль глубоководных континентальных окраин.Метан, образующий гидрат, может быть как биогенным, создаваемым биологической активностью в отложениях, так и термогенным, создаваемым геологическими процессами в глубине земли. Когда-то считавшиеся редкими, сейчас считается, что газовые гидраты встречаются в огромных объемах и включают 250 000–700 000 триллионов кубических футов метана, а толщина пласта может достигать нескольких сотен метров.

Первые проблемы, связанные с оценкой добычи метана из гидратов, включали подтверждение существования и наличия качественных резервуаров, демонстрацию способности надежно определять местонахождение таких месторождений и разработку методов / технологий, необходимых для обеспечения добычи.Эти проблемы решаются Министерством энергетики и исследовательскими усилиями при международной поддержке. Все еще существуют проблемы для полного понимания потенциала и последствий добычи газа из гидратов.

Целью программы исследований и разработок газовых гидратов является продвижение научного понимания газовых гидратов посредством ранних исследований и оценка наличия, природы и поведения потенциально огромных природных ресурсов газовых гидратов в США. Программа также работает для подтверждения масштабов и характера потенциально извлекаемых ресурсов с помощью сложных программ бурения и отбора керна.В конечном итоге в рамках программы будут разработаны технологии, необходимые для безопасного и эффективного поиска, определения характеристик и извлечения метана из гидратов с помощью полевых испытаний, численного моделирования и лабораторных экспериментов.

Коммерческая жизнеспособность залежей газовых гидратов еще не известна, но будет зависеть от экономических условий в будущем. Цель программы — стимулировать развитие технологий и методологий для снижения общих затрат на разработку гидратов природного газа.На сегодняшний день проведено ограниченное количество коротких производственных испытаний. Поэтому для количественной оценки темпов и объемов, при которых может быть извлечен метан, а также для оценки любого потенциального воздействия на окружающую среду, необходима серия контролируемых научных полевых экспериментов с последующими производственными испытаниями в течение длительного времени.

Программа по гидрату метана Министерства энергетики США направлена ​​на разработку инструментов и технологий, позволяющих экологически безопасную добычу метана из арктических и внутренних морских гидратов.Программа включает НИОКР в:

• Производственное обоснование : Гидраты метана встречаются в больших количествах под вечной мерзлотой и на море. Исследования и разработки Министерства энергетики направлены на определение потенциальных и экологических последствий добычи природного газа из гидратов.
• Исследования и моделирование : Министерство энергетики изучает инновационные способы прогнозирования местоположения и концентрации подземного гидрата метана перед бурением. Министерство энергетики также проводит исследования, чтобы понять физические свойства газогидратосодержащих пластов и смоделировать это понимание в масштабе пласта для прогнозирования будущего поведения и добычи.
• Международное сотрудничество : Международное сотрудничество продолжает оставаться жизненно важной частью программы, поскольку газовые гидраты представляют собой исследовательские задачи и ресурсный потенциал, которые важны в глобальном масштабе.

Быстрые ссылки

Глоссарий

А Б В Г Д Е Ж З И Й К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Ъ Ы Ь Э Ю Я

А

Сила тока, амперы — Измерение силы электрического тока.<

Устройство — Устройство, используемое дома для выполнения домашних дел, например сушилка для белья, посудомоечная машина, холодильник, тостер и т. Д.

Атом — Наименьшая единица материи. На данный момент ученые обнаружили 112 различных видов атомов. Все в мире состоит из различных комбинаций этих атомов.

Автоматическое считывание показаний счетчика (AMR) — «В реальном времени» мониторинг количества и характеристик природного газа, когда он проходит через определенное место.

Среднее количество тепла в день — Использование тепла за расчетный период, разделенное на количество дней обслуживания за тот же расчетный период.

Б

Противодавление — Давление, против которого течет жидкость. Может состоять из трения в трубах, ограничений в трубах, клапанах, давления в сосудах, в которые течет жидкость, гидростатического напора или другого сопротивления потоку жидкости.

Обратная засыпка — Земля или другой материал, который использовался для засыпки канавы или траншеи.А также акт засыпки канавы или траншеи.

Отверстие под колпаком — Отверстие, вырытое для того, чтобы рабочие могли произвести ремонт или соединение в заглубленной трубе, например, конопатить раструбную трубу или сварку стальной трубы. В широком смысле это любая дыра, кроме сплошной траншеи, открытая для работы на заглубленном сооружении.

Цикл биллинга — Регулярный периодический интервал, используемый служебной программой для снятия показаний счетчиков клиентов для выставления счетов.

Биогаз — Биогаз — это смесь метана и углекислого газа, которая образуется, когда бактерии разлагают биологический материал в отсутствие кислорода в процессе, известном как анаэробное расщепление.Биогаз можно сжигать в котлах для производства горячей воды и пара, а также для выработки электроэнергии. Его также можно использовать в качестве автомобильного топлива.

Биомасса — Органические материалы, такие как побочные продукты древесины и сельскохозяйственные отходы, которые можно сжигать для производства энергии или преобразовывать в газ и использовать в качестве топлива.

КПД котла — Отношение полезной тепловой мощности к тепловой нагрузке, умноженное на 100 и выраженное в процентах.

Booster — Компрессор, используемый для повышения давления в газовом или нефтяном трубопроводе.

Подкачивающая станция — Установка, содержащая оборудование, которое увеличивает давление на нефть или газ в трубопроводе.

британских тепловых единиц на кубический фут — мера тепла, доступного или выделяемого при сжигании одного кубического фута газа.

Наконечник горелки — Насадка для головки горелки, которая образует порт горелки, модифицированный для конкретного применения. Кроме того, общий термин, обозначающий конечную точку потребления природного газа.

Бутан — Углеводородный газ, входящий в состав природного газа.Молекулы бутана состоят из четырех атомов углерода и десяти атомов водорода.

К

Cap Rock — Покровная порода предотвращает выход подземных залежей природного газа вверх. Гранит — обычная покрышка.

Двуокись углерода — Бесцветный, неядовитый газ без запаха, который является нормальной частью воздуха, которым мы дышим. Углекислый газ выдыхается людьми и животными и поглощается зелеными растениями и морем. Молекулы углекислого газа состоят из одного атома углерода и двух атомов кислорода.Небольшое количество углекислого газа содержится в природном газе.

Окись углерода — Бесцветный ядовитый газ без запаха, который образуется при сжигании топлива без достаточного количества кислорода. В доме можно установить сигнализатор угарного газа, чтобы предупреждать людей о его присутствии. Молекулы окиси углерода состоят из одного атома углерода и одного атома кислорода.

Катодная защита — Метод предотвращения коррозии металлической поверхности путем превращения этой поверхности в катод электрохимической ячейки.

Контрольный счетчик — Устройство для измерения потребления коммунальных услуг в отдельных жилых единицах, где коммунальные услуги предоставляются через главный счетчик.

Коэффициент охлаждения — Температура (при нулевой скорости ветра), которая будет производить такой же охлаждающий эффект, как определенная комбинация температуры и скорости ветра.

Городские ворота (городская пограничная станция) — см. ВОРОТА.

Схема — Круговой путь, по которому распространяется электричество.

Уголь — топливо, состоящее из черной или коричневой породы, добываемой из-под земли на крупных шахтах.

Горючие — Горючие.

Combustion — Процесс горения.

Обычная траншея — Траншея, содержащая два или более инженерных коммуникаций.

Сжатый природный газ (КПГ) — Природный газ в надземных резервуарах высокого давления, сильно сжатый (но не до точки сжижения).СПГ широко используется в качестве транспортного топлива для автомобилей, грузовиков и автобусов в некоторых частях Италии, Новой Зеландии и Западной Канады, а недавно начал проникать в некоторые регионы Соединенных Штатов. Небольшие объемы природного газа также перевозятся по суше в контейнерах высокого давления.

Сжатие — Воздействие на материал, которое уменьшает его объем по мере увеличения давления, которому он подвергается.

Компрессорная станция — Любая постоянная комбинация оборудования, которая поставляет энергию для перемещения газа под повышенным давлением с полей, по линиям электропередачи или в хранилище.

Компрессорные станции — Места вдоль межгосударственного трубопровода, в которых большие (тысячи лошадиных сил) двигатели, работающие на природном газе, увеличивают давление рыночного потока природного газа, протекающего через станцию ​​путем сжатия.

Проводник — То, что позволяет электричеству легко проходить через него. Вода и большинство металлов — хорошие проводники. Проводники могут пропускать электричество через них, потому что электроны в их атомах очень легко перемещаются между атомами.

Стоимость за термо — Общая стоимость доставки и поставки услуги, разделенная на ваше общее использование тепла

Кубический фут (cf) — Самая распространенная единица измерения объема природного газа. На один кубический фут требуется восемь галлонов жидкости. Сто кубических футов равняется одному термику.

Кубический метр — общепринятая единица измерения объема природного газа. На один кубический метр требуется 1000 литров жидкости.

Текущий — Движение или поток электричества.

Д

Заслонка — Подвижная пластина для регулирования тяги в дымоходе.

Degree Day, Cooling — мера потребности в кондиционировании (охлаждении) воздуха на основе температуры и влажности. Хотя для многих метеостанций публикуются градусные дни, конкретная процедура не получила широкого распространения.

Degree Day, Heating — Мера холода в погоде, основанная на степени, в которой среднесуточная температура опускается ниже эталонной температуры, обычно 65 градусов по Фаренгейту.

Dekatherm — единица теплотворной способности, эквивалентная 10 термов или 1 000 000 британских тепловых единиц. Вот несколько часто используемых единиц измерения природного газа.

• 1 кубический фут (фут) = 1027 британских тепловых единиц
• 100 кубических футов (1 куб. Фут) = 1 терм (приблизительно)
• 1000 кубических футов (1 куб. Фут.) = 1 027 000 британских тепловых единиц (1 млн. Британских тепловых единиц)
• 1000 кубических футов (1 кубических футов) = 1 декатерм (10 термов)
• 1 миллион (1000000) кубических футов (1 млн. Кубических футов) = 1 027 000 000 британских тепловых единиц
• 1 миллиард (1 000 000 000 кубических футов (1 bcf) = 1.027 триллионов БТЕ
• 1 триллион (1000000000000) кубических футов (1 триллион кубических футов) = 1,027 квадриллион британских тепловых единиц

Чтобы поместить это в контекст,

• Одной тысячи кубических футов природного газа примерно достаточно для удовлетворения потребностей среднего дома в природном газе (отопление помещений, водонагревание, приготовление пищи и т. Д.) В течение четырех дней.
• В 2004 году средний американский дом потреблял 77 900 кубических футов природного газа (или 77,9 миллиона британских тепловых единиц). Ежедневно средний показатель U.S. home использовал 213 кубических футов природного газа. (Источник: Газовые факты Американской газовой ассоциации, 2006 г., данные за 2004 г.)
• Большинство счетов за природный газ отражают количество природного газа, потребляемого термом (100 000 британских тепловых единиц), или в сотнях кубических футов (100 кубических футов — 1 кубический фут).
• Если посмотреть на большие объемы, 1 миллиард кубических футов (Bcf) природного газа достаточно для удовлетворения потребностей примерно 10 000–11 000 американских домов в течение одного года.
• Пяти триллионов кубических футов природного газа достаточно для удовлетворения потребностей 5 миллионов домохозяйств на 15 лет.

Счетчики потребления — Устройство, которое показывает или записывает мгновенную, максимальную или интегрированную (за определенный период) потребность.

Dig-In — При повреждении заглубленных газовых сооружений экскаваторами.

Распределительная магистраль — Подземные трубопроводы, по которым природный газ транспортируется от инженерных сетей к домам и предприятиям.

Распределение. Система — Природный газ — Обычно магистральные сети, службы и оборудование, которые обеспечивают или контролируют подачу газа от точки местной подачи до торговых счетчиков включительно.Система работает при различных давлениях, как указано ниже.

• Высокое давление: система, работающая при давлении выше стандартного рабочего давления, подаваемого заказчику; таким образом, на каждой службе требуется регулятор давления для управления давлением, подаваемым потребителю. Иногда это называют средним давлением.
• Низкое давление или рабочее давление: Система, в которой давление газа в магистрали и линиях обслуживания практически такое же, как давление, подаваемое к приборам клиентов; обычно регулятор давления не требуется на отдельных линиях обслуживания.

Распределительные провода — Линии электропередач, по которым электричество проходит через города и районы к домам и предприятиям. Линии распределения могут проходить над землей или под землей.

E

Этан — Углеводородный газ, входящий в состав природного газа. Каждая молекула этана содержит два атома углерода и шесть атомов водорода.

Электричество — Поток электронов.

Электрон — основная частица, вращающаяся вокруг ядра атома.Поток электронов производит электричество.

Энергия — Способность выполнять работу. Люди получают энергию из пищи. Ваш тостер и стиральная машина получают энергию от электричества.

Извлечено — Извлечено. Природный газ добывается из земли через глубокие скважины.

Факс

Федеральная комиссия по регулированию энергетики (FERC) — Агентство правительства Соединенных Штатов, созданное в 1977 году на основании Закона Конгресса США об организации Министерства энергетики.Этот закон передал FERC большую часть межгосударственных регулирующих функций бывшей Федеральной энергетической комиссии в сфере электроэнергетики и природного газа. Закон также передал Межгосударственной комиссии по торговле полномочия устанавливать тарифы на транспортировку нефти по трубопроводам и устанавливать стоимость нефтепроводов для целей установления тарифов. В 1978 году Конгресс принял Закон о природной энергии, расширив юрисдикцию и регулирующие функции FERC. В настоящее время FERC также регулирует продажи природного газа производителями во внутригосударственной торговле.FERC устанавливает единые потолочные цены для каждой из нескольких категорий природного газа, и эти цены применяются ко всем продажам на общенациональной основе.

Питатель (главный) — Газовая магистраль или линия подачи, по которой газ доставляется от городской воротной станции или другого источника подачи в распределительные сети.

Дымоход — Дымоход — это труба, по которой продукты сгорания выводятся из здания. У каминов есть дымоходы, которые направляют дым от костра в трубу.В приборах и оборудовании, работающем на природном газе, есть дымоходы, выводящие наружу.

Люминесцентная лампа — Лампочка, которая излучает свет, потому что газ внутри нее светится, когда она заряжается электричеством.

Ископаемое топливо — Уголь, нефть и природный газ известны как ископаемые виды топлива, потому что они образовались из окаменелых останков животных или растений, которые жили давным-давно.

Топливо — Вещество, которое можно использовать для производства тепла.

Топливный элемент — Технология, которая производит электричество в результате химической реакции, аналогичной той, что происходит в батарее.

г

Газ — Вещество, молекулы которого беспорядочно движутся так быстро, что молекулы легко отделяются друг от друга. Газы будут распространяться и принимать форму и объем того, в чем они находятся — банки, комнаты или атмосферы.

Счет за газ — Отчет, полученный ежемесячно от газовой компании, показывающий, сколько природного газа использовало ваше домохозяйство и сколько вам нужно будет за него заплатить.

Газопроводы — Небольшие трубы (от 1 до ¾ дюйма в диаметре), по которым природный газ подается к бытовым приборам.

Газовый счетчик — устройство, которое регистрирует, сколько природного газа используется в здании.

Затворная станция — Обычно это место, в котором газ переходит от одной стороны к другой, ни одна из которых не является конечным потребителем. Однако следует отметить, что на этом этапе газ может переходить из одной системы в другую без смены владельца. Также называется городскими воротами, городскими пограничными станциями или пунктами доставки.

Генератор — Машина, преобразующая механическую энергию в электрическую.

Геотермальная энергия — Энергия, которая вырабатывается путем преобразования горячей воды или пара из глубины под поверхностью Земли в электричество.

GFCI (прерыватель цепи замыкания на землю) — GFCI — это устройства безопасности, которые находятся на шнурах электроприборов и розетках. Если GFCI обнаруживает, что электричество выходит из цепи, он быстро отключает электричество, чтобы предотвратить серьезное поражение.

H

Углеводород — соединение, содержащее только атомы водорода и углерода.Природный газ — это смесь углеводородов.

Hydroelectricity — Электричество, которое вырабатывается, когда падающая вода заставляет турбину вращаться.

Водород — Бесцветный газ без запаха, который является самым простым и наиболее распространенным элементом во Вселенной.

Я

Зажигание — Процесс зажигания огня или поджигания топлива.

Изолятор — то, что не позволяет электричеству легко проходить через него.Стекло и специальная резина — хорошие изоляторы. Изоляторы не позволяют электричеству легко проходить через них, потому что электроны в их атомах нелегко перемещаются от атома к атому.

Лампа накаливания — Лампочка, излучающая свет за счет накаливания внутри нее накаливания.

К

Киловатт — 1000 Вт электроэнергии.

Киловатт-час — Один киловатт электроэнергии, произведенный или использованный за один час.

л

Свалки — места для мусора и вывоза мусора, где отходы закапываются между слоями земли.

Жидкость — Вещество, молекулы которого находятся в постоянном случайном движении, но не так быстро, как в газе. Жидкость может принимать форму своей емкости, но сохранять тот же объем, независимо от того, в какой емкости она находится.

м

Мегаватт — 1000000 Вт мощности или 1000 кВт.

Меркаптан — Химическое вещество, добавляемое в природный газ, от которого он пахнет тухлыми яйцами, чтобы люди знали, происходит ли утечка природного газа.

Метан — Углеводородный газ, который является основным ингредиентом природного газа. Каждая молекула метана содержит один атом углерода и четыре атома водорода.

Молекула — Наименьшая часть вещества, обладающая всеми химическими свойствами этого вещества.

№

Природный газ — Углеводородный газ, обнаруженный в земле, состоящий из метана, этана, бутана, пропана, азота, диоксида углерода, гексана, гептана и пентана.

Невозобновляемый ресурс — Ограниченный ресурс. Ископаемые виды топлива (нефть, уголь и природный газ) считаются невозобновляемыми ресурсами, потому что, как только они будут израсходованы, мы не сможем создать их больше.

Ядро — Центр атома. Ядро содержит крошечные частицы, называемые протонами и нейтронами. Вокруг ядра вращаются электроны.

О

Одорант — Любой материал, добавляемый в природный или сжиженный газ в небольших концентрациях для придания характерного запаха.Обычно используемые одоранты включают различные меркаптаны, органические сульфиды и их смеси. Сравните MERCAPTANS.

Нефть — ископаемое топливо в жидкой форме, которое добывается из скважин, пробуренных глубоко в земле.

Служба единого вызова — Служба поиска инженерных сетей, которую следует вызывать перед тем, как копать землю. Эта служба отмечает местонахождение подземных коммуникаций, чтобы люди могли работать на безопасном расстоянии от них.

Оператор — Организация, которая управляет и контролирует объект и газ, движущийся через это предприятие.Оператор выполняет повседневные операции, составляет график контрактов, связь и регулярно контролирует, тестирует и ремонтирует объекты и / или измерительное оборудование. Оператор не обязательно является владельцем. Оператор-продюсер управляет скважиной. Транспортный оператор управляет системой сбора, трубопроводом или местной распределительной компанией. Оператор завода управляет перерабатывающим или экстракционным заводом. Оператор-потребитель управляет объектом конечного пользователя.

пол

Фотоэлектрический элемент — Устройство, которое преобразует солнечный свет непосредственно в электричество.

Пилотная лампа — Небольшое пламя или искра, используемые для зажигания газа в горелке. У большинства новых приборов есть электрические пилоты; старые приборы имеют небольшое постоянное пламя.

Электростанция — Место, где вырабатывается электроэнергия.

Линия электропередачи — Провод, используемый для передачи электроэнергии. Линии электропередач расположены над землей или под землей.

Перерабатывающий завод — Место, где природный газ очищается от примесей.

Протон — основная частица в ядре атома, имеющая положительный электрический заряд.

Пропан — Углеводородный газ, входящий в состав природного газа. Каждая молекула пропана содержит три атома углерода и восемь атомов водорода.

Р

R-Value — Мера термического сопротивления материала, обратная величине U-Value. Значение R выражается в градусах Фаренгейта, умноженных на часы, умноженных на квадратные футы на британские тепловые единицы.

Регулятор давления бытовых приборов — Регулируемое или нерегулируемое устройство для контроля и поддержания равномерного давления газа на выходе.

• Пружинный тип, регулируемый: регулятор, в котором регулирующая сила, действующая на диафрагму, в основном обеспечивается пружиной, нагрузка которой регулируется.
• Пружинный тип, нерегулируемый: регулятор, в котором регулирующая сила, действующая на диафрагму, обеспечивается в основном пружиной, нагрузка которой не регулируется.

Любой из вышеперечисленных типов можно дополнительно классифицировать следующим образом.

• Приложение нагрузки основной горелки: регулятор, способный регулировать поток газа только к основным горелкам. В таких приложениях пилот снимается перед регулятором.
• Применение основной горелки и пилотной нагрузки: регулятор, способный регулировать поток газа к основной и пилотной горелкам. В таких случаях пилот снимается после регулирующего клапана.

Регулятор, мониторинг — Регулятор давления, установленный последовательно с регулятором управляющего давления с целью автоматического перехода в аварийный режим управления давлением за станцией в случае, если это давление имеет тенденцию превышать установленный максимум. .

Каменный резервуар — Слой пористой осадочной породы, обычно песчаника или известняка. Природный газ мигрирует в поры породы-коллектора.

ю

Сервисная линия — Трубопровод, по которому природный газ проходит от распределительной магистрали до газового счетчика в здании.

Солнечные элементы — Солнечные элементы собирают солнечный свет и преобразуют его в электричество.

Солнечная энергия — Энергия солнца.

Резервуары для хранения — Большие надземные или подземные резервуары, используемые для хранения природного газа для будущего использования.

Подстанция — объект, на котором трансформаторы понижают или повышают напряжение электричества.

Хранилище системы — складские помещения — трубопроводы или искусственные или естественные подземные каверны, используемые трубопроводом для хранения газа для собственного использования, для удовлетворения потребностей клиентов по продажам в пиковые дни и для обеспечения гибкости его системы.

т

Therm — Единица измерения, используемая для определения того, сколько природного газа или пропана вы использовали в течение месяца. Ваш газовый счетчик измеряет в кубических футах. Мы используем множитель для перевода кубических футов в термы. Множитель варьируется в зависимости от высоты, на которой вы живете, а также от теплосодержания газа, который мы предоставляем.

Температурный коэффициент — определяется коммунальным предприятием и основан на содержании энергии в природном газе, которое может варьироваться в зависимости от поставщика.Некоторые коммунальные предприятия используют средний термический фактор.

Термостат — устройство, контролирующее температуру в системе отопления или охлаждения.

Трансформатор — Устройство, используемое для увеличения или уменьшения напряжения и тока электричества.

Трансмиссия — Система в автомобиле, которая передает энергию от двигателя или мотора на колеса, заставляя колеса вращаться.

Линии передачи — Линии электропередач, по которым электричество высокого напряжения передается на большие расстояния.

Передаточные трубы — Сеть больших стальных труб, по которым природный газ транспортируется от перерабатывающих предприятий к коммунальным предприятиям.

Система передачи — Природный газ — Трубопроводы (магистрали), установленные с целью передачи газа от источника или источников поставки к одному или нескольким распределительным центрам, одному или нескольким крупным потребителям, или трубопровод, установленный для соединения источников поставлять. В типичных случаях линии электропередачи отличаются от газовых магистралей тем, что они работают при более высоком давлении, они длиннее и расстояние между соединениями больше.

Турбина — Устройство, используемое для выработки электроэнергии. Он имеет вал с лопастями на одном конце и электромагнитами на другом. Вода, пар или какой-либо другой источник энергии толкает лопасти, которые заставляют вал и магниты вращаться очень быстро. Конец магнита окружен тяжелыми витками медной проволоки, а вращающиеся магниты заставляют электроны в проволоке двигаться, создавая электричество.

U

Коммунальное предприятие — Поставщик, предоставляющий базовые услуги, такие как доставка электричества, природного газа и / или воды населению.

В

Клапан — подвижная часть, которая регулирует поток жидкости или газа по трубе или другому каналу.

Напряжение, вольт — Мера давления, под которым течет электричество.

Объем — Объем места, занимаемого чем-либо.

Вт

Мощность, ватт — Мера количества работы, выполняемой определенным количеством или силой электрического тока при определенном давлении или напряжении.

Скважина — Отверстие, пробуренное или пробуренное в земле для вывода воды, серы, природного газа или нефти.

Базовая солнечная система h3


Эта утилита поможет вам найти эквиваленты водорода при стандартной температуре и давлении.


Чтобы использовать эту таблицу, замените
числовое значение в таблице
для количественного определения источника энергии, указанного слева.
Результатом является топливо с эквивалентным водородом,
единиц водорода, показанное вверху.

Например, чтобы получить ту же энергию, что и 1 килограмм (масса) водорода,
замените эквивалент, 3,93 литра бензина (жидкость), или 50,1 кубических футов пропана (газообразный), или 423 кубических футов водорода (газообразный). .

Propane

0,008

фунты

0,008

0,18

0138

135,000

g138 h3 Низкий HV.0108

Эквивалентный источник энергии	Кубометр h3 Газ	Кубический фут h3 Газ	Литр Жидкость h3	Галлон Жидкость h3	Килограмм h3	фунт h3
литров бензина	0.352	0,00929	0,279	1,06	3,93	1,78
Литры метанола	0,676	0,0178	0,536		9013 9011 9011 9011 9011 9011	0,0178	0,00737	0,221	0,837	3,12	1,41
Литров реактивного топлива	0,287	0.00757	0,227	0,860	3,20	1,45
Метан (scf)	11,4	0,301	9,05	34,2	128	34,2	128	0,118	3,55	13,4	50,1	22,6
Бутан (scf)	3,45	0,091	2,73	10.3	38,5	17,4
Уголь антрацит (Тонны)	0,000397	0,0000105	0,000315	0,00119	0,00444	0,00119	0,00444	0,00119	0,00118	0,000311	0,00118	0,00438	0,00198
Угольный лигнит (Тонны)	0,000731	0,0000193	0.000579	0,00219	0,00816	0,00369
баррелей сырой нефти	0,00176	0,0000466	0,00140	0,00529	0,0198 9011 9011 9011	0,005 29	0,279	1,04	0,469
галлонов метанола	0,179	0,00471	0.142	0,535	1,99	0,901
Дизельные галлоны	0,0738	0,00195	0,0584	0,221	0,824	0,36 9011 9011	0,37 9011	0,227	0,846	0,382
h3 Кубические метры газа (STP)	1,0	0,0264	0.792	3,0	11,2	5,04
h3 Газовые кубические футы (NTP)	37,9	1,0	30,0	114	423	191
9011	1,26	0,0333	1,0	3,78	14,1	6,40
h3 Жидкие галлоны (nbp)	0,334	0,00880	0,264 1 .1180	3,72	1,69
h3 Килограммы	0,0896	0,00236	0,0709	0,268	1,0	0,454		2,20	1,0
h3 Тонны	0,0000987	0,0000026	0,0000782	0,000296	0,0011	0.00050
Электроэнергия кВт-часов	3,00	0,0791	2,38	8,99	33,5	15,1
Электроэнергия МВт-час 0,00 0,00138										0,0151
h3 Гигаджоули высокого напряжения	0,0128	0,00034	0,0101	0,0383	0,143	0.0644
h3 Высокий HV млн. Btus	0,0121	0,000319	0,0096	0,0363	0,135	0,0610
h3 12138	61,000
h3 Высокие килокалории HV	3,100	80,5	2,400	9,100	34,100	15,400
0,000285	0,0086	0,0324	0,121	0,0544
h3 Низкий HV, млн. Btus	0,0102	0,000270	9011	9011	0,08 Btu	10,200	270	8,100	30,700	114,000	51,600
h3 Низкие килокалорий HV	2,600	68							Источник энергии	Кубометр h3 Газ	Кубический фут h3 Газ	Литр Жидкость h3	Галлон Жидкость h3	Килограмм h3	фунт h3

Источники данных:

• The Hydrogen World View Роджер Биллингс — Американская академия наук 1991
• Технический обзор дизельного топлива (FTR-2) компании Chevron Products, подразделения Chevron USA Inc 1998
• Технический обзор автомобильных бензинов (FTR-1) , проведенный Chevron Products Company, подразделение Chevron USA Inc 1996

H-Ion Solar Incorporated
6095 Monterey Avenue, Richmond, California, 94805 USA
Тел .

Share :

Leave a Reply Cancel Reply

Your email address will not be published.Required fields are marked *

Comment

Name*

Email*

Website
