Как снять ГБЦ ВАЗ-2112 16 клапанов: фото, видео

Основными симптомами того, что придётся демонтировать ГБЦ, будет течь масла, которая наблюдается в месте соединения «головы» с блоком цилиндров, либо, когда она имеет механические повреждения и просто нуждается в замене. Также подобные работы вам обеспечены, когда на крышке расширительного бачка вами будут обнаружены следы эмульсии-смеси тосола с маслом, что будет свидетельствовать о наличии масла в системе охлаждения.

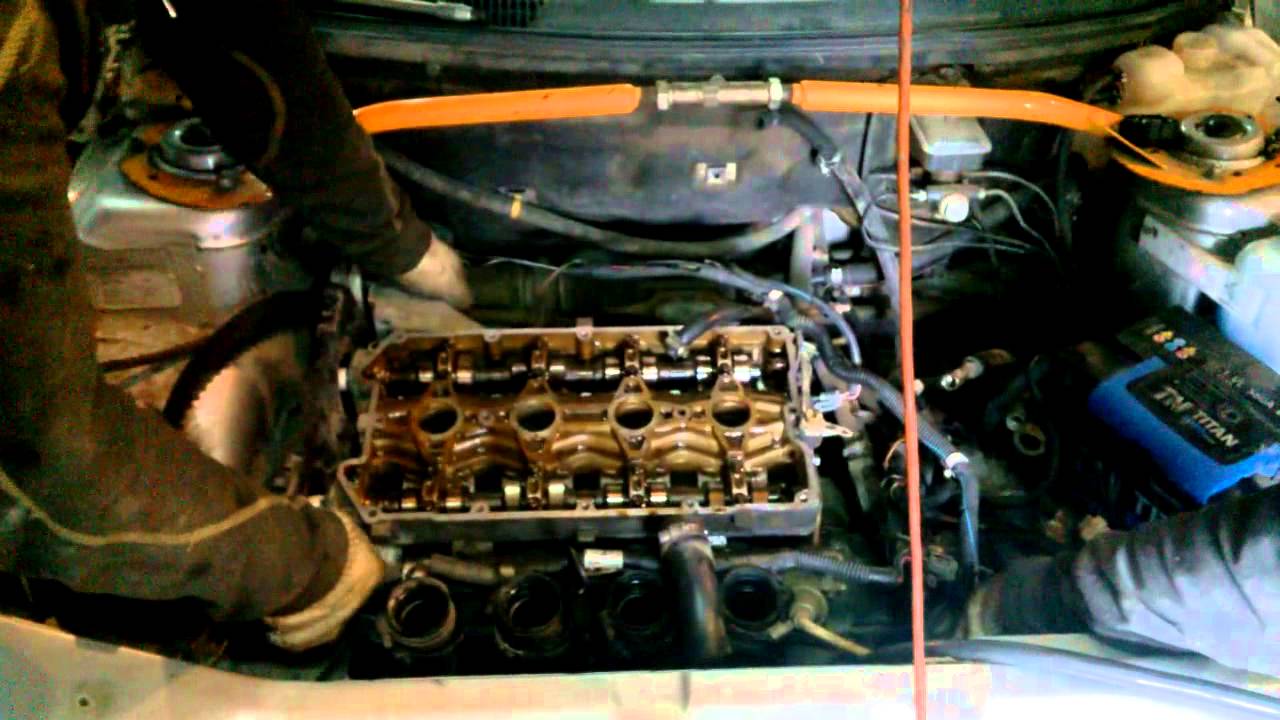

Видео с разборкой и снятием ГБЦ на ВАЗ-2112 — всё просто, всё своими руками:

Работы по снятию ГБЦ на ВАЗ-2112 вполне можно провести своими руками, достаточно лишь следовать нашей инструкции.

Инструмент для работы

Перед тем как приступить непосредственно к замене, необходимо собрать весь необходимый инструмент и материалы:

• Набор ключей различного диаметра «10», «13», «17», «21».
• Отвертку.
• Плоскогубцы.
• Новая охлаждающая жидкость.
• Тара под ОЖ.
• Чистую ветошь.
• Новый расходный материал (в зависимости от назначения выполняемых работ – прим.).
• Противооткатные башмаки.

Для удобства проведения работ лучше всего использовать смотровую яму или подъёмник.

Снятие ГБЦ на ваз-2112 — порядок работ

Перед тем как приступить к работе, убедитесь в том, что автомобиль находится на ровной поверхности, поставлен на ручной тормоз, а под задние колёса остановлены противооткатные упоры.

Внимание! Работы необходимо производить только на холодном двигателе.

1. Первым делом отключаем минусовую клемму от аккумуляторной батареи.
2. В заранее подготовленную тару, сливаем тосол через сливное отверстие на радиаторе отопителя.
3. При помощи ключа на «10» отворачиваем четыре болта крепления декоративного кожуха двигателя.

   Места крепления декоративной крышки 124 мотора. Автомобиль редакции на фото!

4. После чего снимите его и уберите в сторону.
5. Следующим шагом убираем все высоковольтные провода, отсоединяя их от свечей и модуля зажигания, также отсоединяем их от фиксатора на ресивере.

   По очереди отключаем каждый провод от свечи.

6. Модуль зажигания также необходимо демонтировать, открутив два фиксирующих болта, при помощи ключа на «10».
7. Затем переходим к приёмной трубе от которой следует открутить шесть гаек соединяющую её с выпускным коллектором.
8. Демонтируем накладку кронштейна, фиксирующую приёмную трубу.
9. Когда все элементы сняты, отсоединяем трубу от коллектора.
10. После отсоединяем провода от датчика давления масла.
11. Переходим к датчику температуры охлаждающей жидкости и отключаем от него клемму.

    Обратите внимание на количество следов коррозии

12. Откручиваем гайку, которая крепит провод «массы» на шпильке впускного патрубка на системе охлаждения.
13. Не забываем и про два минусовых провода, расположенных на ГБЦ.
14. Ослабляем хомуты, после чего демонтируем все шланги от дроссельного узла, а также подхода охлаждающей жидкости.
15. Демонтируем патрубки системы вентиляции картера (малой – прим.), воздуховода, а также шланг продувки адсорбера.
16. Убираем все колодки датчиков, включая ДПДЗ (датчик положения дроссельной заслонки – прим.) и регулятора холостого хода.

    Датчик холостого хода вблизи на редакционной ВАЗ-2112

17. От ресивера отключаем шланг вакуумного усилителя тормозов и регулирующий давление топлива.
18. Ослабьте, а затем достаньте с посадочного места трос регулирующий положение дроссельной заслонки.

    Доставайте трос согласно обозначением стрелок.

19. Уберите окончание троса на дроссельной заслоне, после чего уберите её в сторону.
20. Выверните 2 болта, которые фиксируют моторный жгут у ресивера, и уберите его.
21. Еще 2 гайки следует открутить на крышке ГБЦ.
22. Далее ослабляем, а затем демонтируем четыре хомута, которые держат ресивер и впускную трубу, после чего сам ресивер снимаем, а в полости трубы во избежание попадания грязи кладём чистую ветошь.

    Убираем ресивер в сторону (он будет либо стальной, либо пластмассовый. Например, на 124 двигателе ресивер сделан из пластика). На фото двигатель 21120

23. Следующим шагом отключаем систему питания топливом от топливопровода. Для этого откручиваем топливные шланги от соединительных трубок при помощи ключа на «13».

    При помощи двух ключей отворачиваем топливопровод

24. В надёжном месте сохраните небольшие шайбы от трубок.
25. Снимите винт, который фиксирует кронштейн трубок к ГБЦ.

    Уберите открученные болты в надёжное место

26. Разъедините колодки питания форсунок и открутите болты, их фиксирующие к ГБЦ.

    Колодка демонтирована

27. При помощи отвёртки ослабьте соединение хомута патрубка системы вентиляции картера от крышки расположенной на головке блока цилиндров.
28. Открутите один болт, который крепит направляющую уровня масла вместе с со щупом, после чего снимите их.
29. Также необходимо произвести демонтаж всех гаек которые фиксируют термоэкран, после чего снять их.
30. Ослабляем хомут от патрубка системы вентиляции картера от патрубка воздушного фильтра.

    Осмотрите патрубок на наличие повреждений и при необходимости замените

31. Заключительным шагом перед работой непосредственно с головкой блока цилиндров, будет ослабление 5 хомутов от термостата и выпускного патрубка.

    Обратите внимание, что в термостате есть охлаждающая жидкость, поэтому, не ошпарьтесь

    Термостат демонтирован

32. Когда они ослаблены, по порядку отсоединяем их.

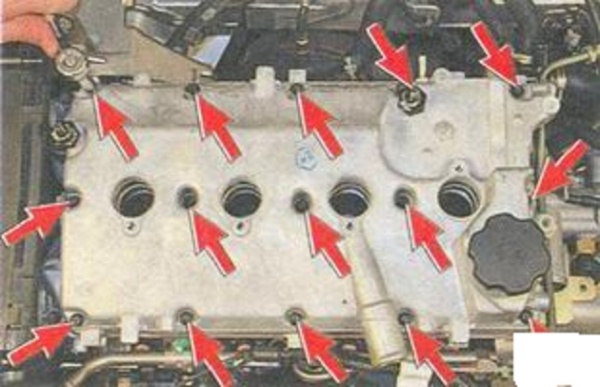

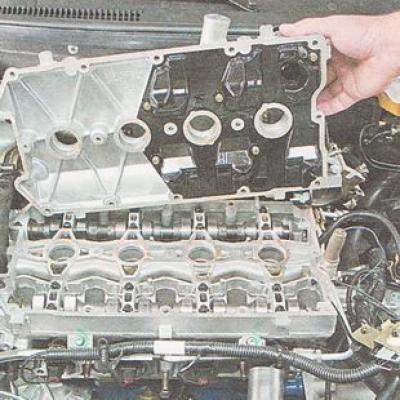

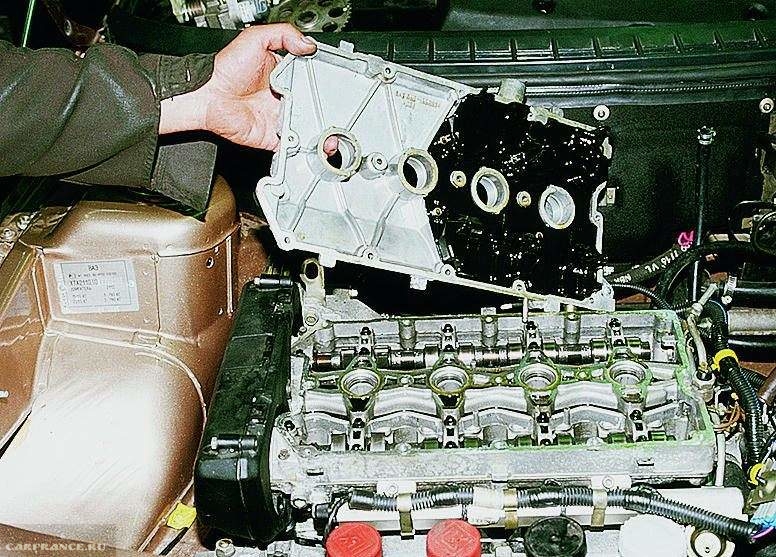

33. Далее приступаем к демонтажу крышки ГБЦ, для этого при помощи ключа на «10» демонтируем 15 болтов, расположенных на его верхней части.

    Расположение болтов указано маркером.

Следующим шагом вам будет необходимо снять ремень ГРМ. О том, как правильно провести эти работы вы можете прочитать в этой статье. О натяжении ремня ГРМ рассказано здесь.

34. Когда ремень демонтирован, необходимо снять 2 шкива распределительных валов. Во избежание их проворачивания, придерживаем их, откручиваем болты крепления и затем сами шкивы можно снять. (Не забудьте извлечь шпонки на пазах хвостовиков на валах – прим.).

    Демонтированные шкивы, аккуратно убираем в сторону.

35. Далее снимаем натяжной ролик, просто открутив болт, который его держит.
36. Также поступаем и с опорным роликом.
37. Выворачиваем пять болтов, которые крепят защиту ремня и валов от корпуса двигателя, после чего демонтируем её.

    Болты отмечены красным маркером.

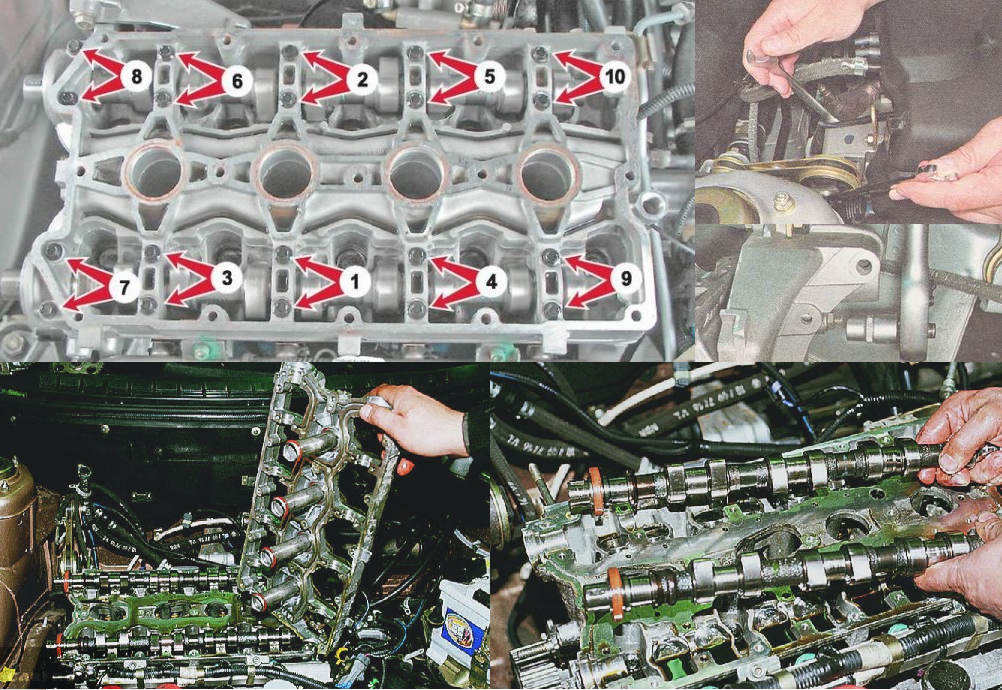

38. Заключительным этапом в работе будет выкручивание последних десяти болтов, которые фиксируют непосредственно саму головку блока цилиндров. Обратите внимание, что порядок откручивания следует проводить строго в обратном порядке закручивания. Выполнять эту рекомендацию крайне важно и необходимо.

    Откручиваем так, как указано стрелками.

39. Когда болты откручены, можно снимать ГБЦ и выполнять все дальнейшие работы в зависимости от поставленных перед вами целями.

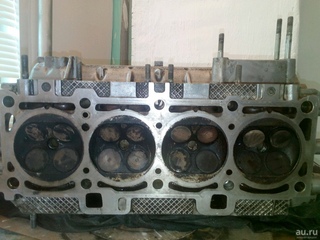

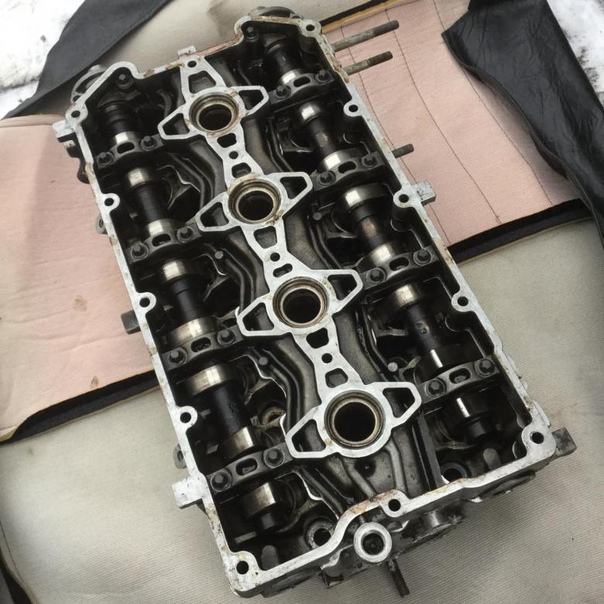

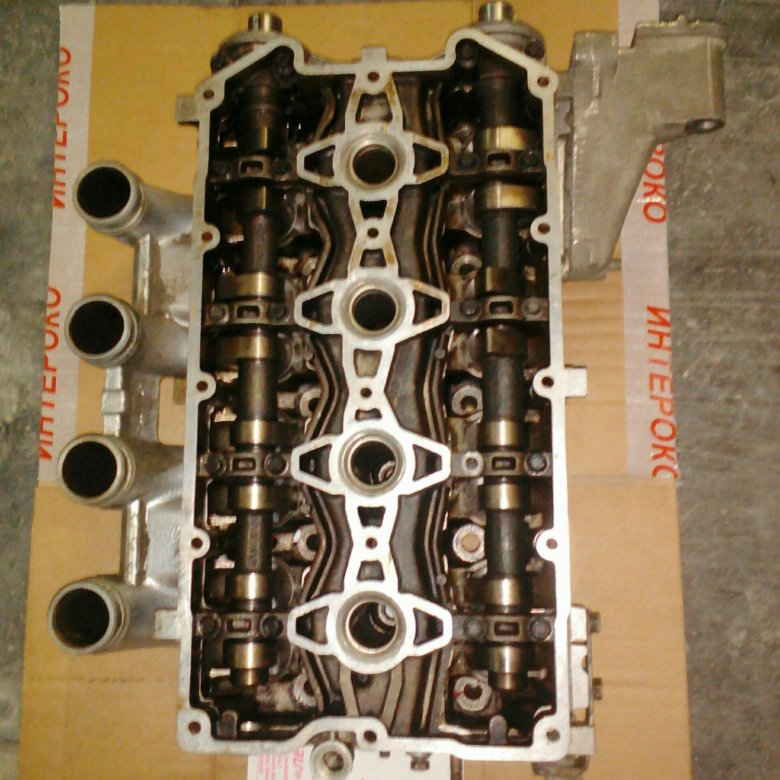

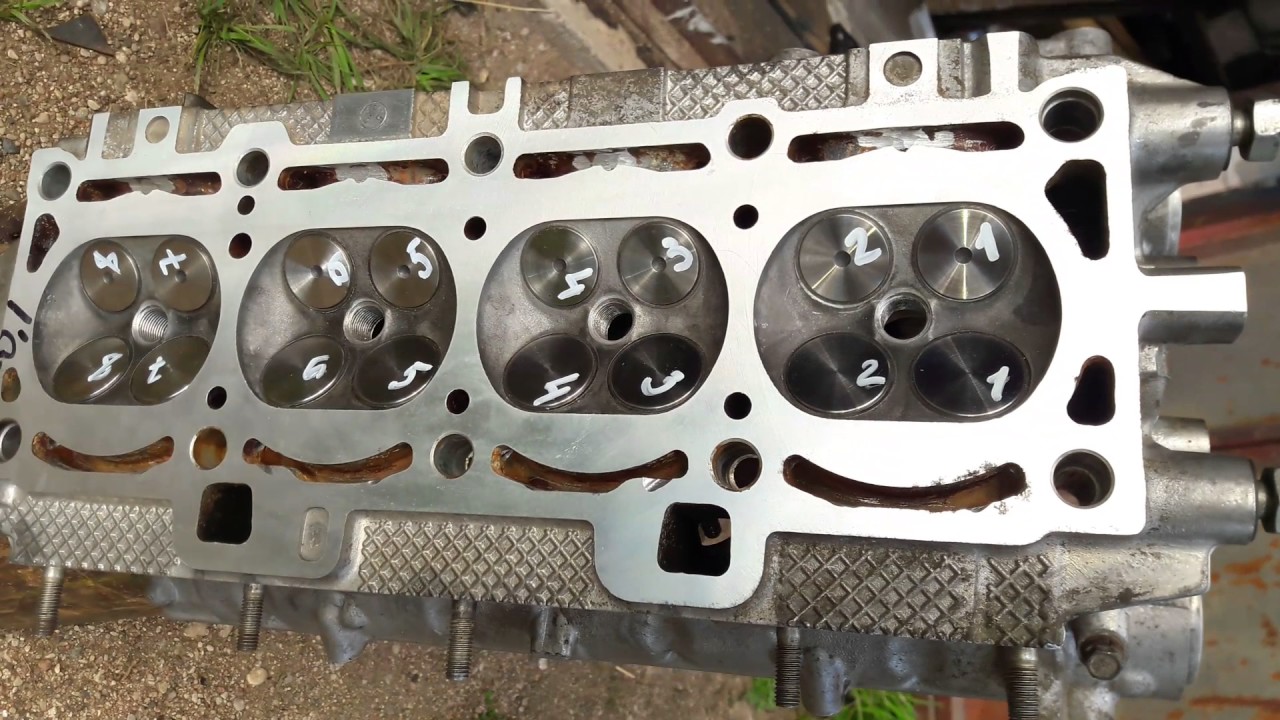

    ГБЦ снята и очищена.

При сборке ГБЦ соблюдайте порядок и момент затяжки болтов!

Основные признаки для демонтажа ГБЦ

Никакого регламента в замене вспомогательных частей ГБЦ завод производитель не дал, однако существуют некоторые признаки по которым всё же придётся произвести её демонтаж.

• Наличие следов механического вида на ГБЦ.
• Наличие протечек моторного масла или тосола в местах соединения ГБЦ с блоком.
• Если из выхлопной трубы идёт белый пар, это будет обозначать, что тосол попал в цилиндры и без снятия ГБЦ тут не обойтись.
• Пена-эмульсия на крышке расширительного бачка, свидетельствует о попадании отработанных газов в систему охлаждения.
• В бачке с охлаждающей жидкость масляные следы — говорят о не герметичности системы.
• На масляном щупе двигателя наблюдается белый налёт, говорит нам о том, что в масле есть следы тосола (антифриза). Работы потребуют снятие ГБЦ.

Выводы

Обратите внимание, что по окончании работ, необходимо поставить новую прокладку блока цилиндров, произвести все работы в строго аналогичном порядке снятию, а также залить новую охлаждающую жидкость в систему и проверить все соединения на наличие протечек.

Не смотря на то, что эта работа достаточно трудна ввиду демонтажа многочисленных патрубков, колодок и резьбовых соединений, однако очень даже выполнима своими руками, достаточно лишь очень внимательно прочитать нашу статью и можно не опасаясь приступать к работе.

Самостоятельная замена прокладки ГБЦ ВАЗ 2112 16 кл: инструкции с фото

Когда наблюдается течь в месте, где соединяется блок цилиндров с ГБЦ, часто ее причиной является прогоревшая прокладка. В таком случае необходима замена прокладки ГБЦ ВАЗ 2112 16 клапанов, которую можно поменять своими руками. В статье есть подробная инструкция, как это сделать, а также прилагается соответствующее видео.

Содержание

[ Раскрыть]

[ Скрыть]

Когда пора менять?

Прокладка служит для уплотнения соединения головки с блоком цилиндров.  Существует несколько ее видов:

Регламент замены прокладки ГБЦ на ВАЗ 2112 16 клапанов указан в мануале, но это не является основной причиной. Существует ряд признаков, по которым определяется необходимость замены:

• протечка моторного масла или тосола в области соединения;
• белый пар, присутствующий в выхлопных газах, говорит о попадании тосола в цилиндры;
• при попадании отработанных газов в охлаждающую систему появляется пена на горловине расширительного бака;
• присутствие масляных пятен в охлаждающей жидкости (ОЖ), говорит о негерметичности соединения;
• наличие белого налета на масляном щупе свидетельствует, что в моторном масле присутствует тосол, причиной этого может быть испорченная прокладка.

Процесс замены для 16 клапанного авто

Процедура замены прокладки ГБЦ на ВАЗ 2112 с двигателями, которые имеют 8 и 16 клапанов похожа. Для ее проведения необходимо приготовить:

• набор накидных и гаечных ключей;
• динамометрический ключ;
• новый расходный материал;
• тару для слива ОЖ;
• чистые тряпки.

Для удобства проведения процедуры лучше воспользоваться эстакадой или смотровой ямой.

Мотор ВАЗ 2112 16 клапанов

Этапы

1. В первую очередь следует обесточить автомобиль путем снятия минусовой клеммы с АКБ.
2. Затем необходимо слить тосол в приготовленную емкость.
3. Если ремонт осуществляется после поездки, то в топливной системе необходимо сбросить давление. Для этого нужно нажать на защелку и отсоединить провода топливного насоса от других проводов.
4. На следующем этапе от выпускного коллектора необходимо отсоединить приемную трубу выхлопной системы.
5. Далее снимается термостат.
6. После откручивания гаек крепления кронштейна, его следует отвести в сторону.

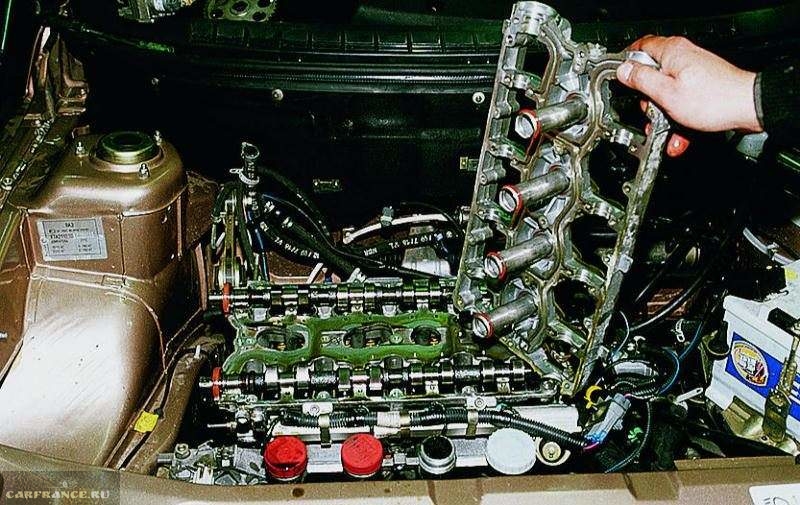

7. Так как меняется только прокладка, головка демонтируется в сборе с распредвалами.
8. Вместе с головкой блока цилиндров снимается корпус подшипников и топливная рама.
9. Затем нужно отсоединить датчик, показывающий уровень давления масла в двигателе и датчик положения распредвалов.
10. Далее ослабляем болт натяжителя и снимаем зубчатый ремень ГРМ, следом снимается натяжной ролик.
11. Зубчатый шкив нужно зафиксировать, чтобы он не проворачивался. Затем следует отвернуть крепежный болт и снять его с шайбой.
12. Далее, воспользовавшись двумя отвертками, нужно снять шкив с распредвала.
13. На следующем шаге отсоединяется система охлаждения и датчик температуры ОЖ.
14. Для окончательного демонтажа на силовом агрегате с 16 клапанами нужно вывернуть согласно схеме болты и вынуть их вместе с шайбами.
15. Вместе с ГБЦ снимается старая прокладка.

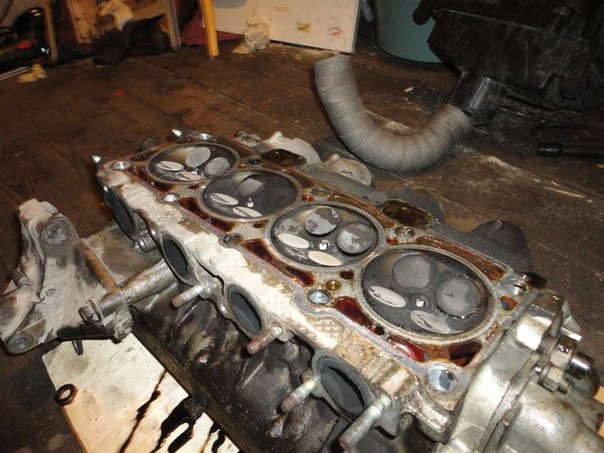

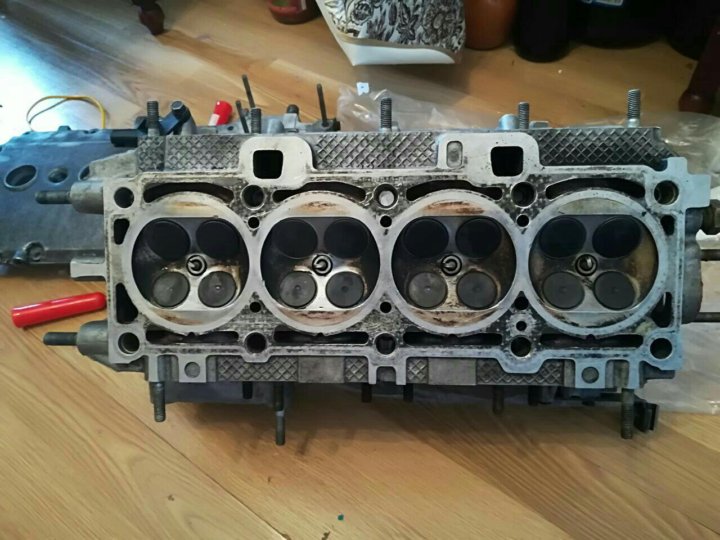

    Демонтируем ГБЦ вместе с прокладкой

16. Перед установкой нового расходника поверхность в месте соединения следует очистить от остатков старой прокладки и загрязнений.
17. Резьбовые отверстия должны быть очищены от ОЖ и моторного масла.
18. Новый расходник устанавливается по направляющим втулкам. Отверстие, через которое поступает масло, нужно разместить так, чтобы оно располагалось, как показано на фото.

    Отверстие с медной оконтовкой

19. Прежде чем монтировать головку блока цилиндров на место, следует проверить все метки на валах.
20. Закручиваются винты согласно схеме на фото в 4 этапа. Момент, с каким болты затягиваются, указан в инструкции по эксплуатации ВАЗ 2112.

    Схема закручивания крепежных болтов

21. Сборка осуществляется в обратной последовательности.
22. После сборки выполняется необходимая регулировка клапанов и натяжение ремня ГРМ.

Таким образом, замена прокладки ГБЦ на ВАЗ 2112 16 клапанов — несложный процесс, важно, соблюдать последовательность разборки и сборки.

 Загрузка …

Видео «Проверка прокладки ГБЦ на ВАЗ 2112»

В этом видео рассказывается, как проверить необходимость замены прокладки головки блока цилиндров.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Замена прокладки ГБЦ на ВАЗ 2110 (8 и 16 клапанов): диагностика неисправности, помощь специалистов

Содержание:

Владельцам ВАЗ 2110 важно запомнить, что прокладка головки блока цилиндров является одноразовой деталью, потому ее замена должна осуществляться всякий раз, когда выполняется разборка этого узла.

В нашем сегодняшнем материале мы поговорим о том, когда и как следует менять прокладку ГБЦ. Указанные рекомендации одинаково подойдут для владельцев «десяток», под капотом которых установлены двигатели на 8 и 16 клапанов.

Внешний вид элемента

Когда требуется замена?

Первоочередной вопрос, который заботит автовладельцев — это периодичность замены элемента. Даже если разборка блока не предусматривается, уплотнитель имеет определенный срок службы.

Вообще длительность эксплуатации прокладки напрямую зависит от качества используемого при ее изготовлении материала. Также на периодичность замены влияет интенсивность эксплуатации автомобиля.

Как мы уже отмечали, замену следует выполнять при разборке головки БЦ, либо же при появлении первичных признаков ее износа.

Что это?

А что вообще собой представляет эта прокладка?

Это резиновый элемент, который имеет определенную упругость. По мере эксплуатации и износа, упругость теряется. Отсюда снижается качество и эффективность выполнения главной задачи элемента — герметизация соединения головки блока с блоком цилиндров.

Чтобы движок работал исправно и без проблем, прокладка обязана быть качественно и надежно установленной. Игнорирование ее износа приведет к серьезному снижению ресурса двигателя.

Признаки износа

Если ваша старая прокладка износилась, определить это будет не сложно. Существует несколько характерных признаков потери упругости резинового элемента:

• Из выхлопа начинает идти белый пар;
• На местах соединения ГБЦ появляются следы от утечки охлаждающей жидкости или моторного масла;
• В охлаждающей жидкости появляются следы масла;
• В поддоне скапливается внушительное количество смазывающего вещества;
• Около заливной крышки образуется пена.

Чтобы проверить наличие пара в отработанном газе, нужно демонтировать крышку с расширительного бачка с охлаждающей жидкостью и надеть на горловину пакет. Если после недлительной работы силового агрегата пакет быстро надуется, прокладка износилась, а потому нуждается в замене.

Замена

Как мы уже отмечали, процедура замены на двигателях с 8 и 16 клапанами отличается не существенно. Потому представленная ниже инструкция будет одинаково полезна владельцам ВАЗ 2110 с разными типами силовых агрегатов.

1. Загоните свой автомобиль на смотровую яму эстакаду. Хотя подъемник также будет неплохим вариантом. Вам же нужен полноценный доступ к днищу.
2. Обязательно отключите минусовую клемму от аккумуляторной батареи авто. Так вы сможете обесточить автомобиль и избежать возможных проблем.
3. Отсоедините приемную трубу вашего глушителя.
4. Снимите карбюратор.
5. Теперь приступаем к работе с электрической проводкой. Нужно отключить проводку от свечей зажигания, снять разъем от датчика температуры, а также отсоединить разъем датчика давления и уровня масла.
6. Далее отсоедините трубу вакуумного усилителя, закрепленную на впускном коллекторе.
7. Отключите датчик распределитель зажигания.
8. Теперь следует демонтировать топливный насос со всеми его комплектующими.
9. Немного ослабьте крепеж болта натяжного ролика. Это позволит снять сам ролик, а также ремень ГРМ.
10. Зафиксируйте зубчатый шкив распределительного вала, чтобы он не проворачивался при последующих манипуляциях.
11. Снимите крепежных болт, а затем демонтируйте сам шкив. Для этого вам потребуется взять в руки одновременно две отвертки.
12. Найдите гайки, которые удерживают заднюю крышку от ГРМ. Их нужно открутить, а крышку, соответственно, снять.
13. Крестовой отверткой немного ослабьте натяжение хомутов, что даст вам возможность отсоединить шланги, которые идут на выпускной патрубок ГБЦ.
14. Шестигранником выполняется демонтаж крепежных болтов ГБ. Всего их там будет 10 штук.
15. Болты следует извлечь вместе с шайбами. При необходимости шайбы меняются на новые.
16. ГБЦ снимается вместе со старой прокладкой.

Этап зачистки

17. Винты крепления — это изделия многоразового использования. Но в некоторых случаях они могут изнашиваться, что подразумевает обязательную замену болтов. Судить о степени износа можно по длине. Если они увеличились примерно до 13,55 сантиметров, тогда обязательно купите новые крепежные элементы.
18. При обратной сборке с новыми болтами, не забудьте смазать их моторным маслом. Это обеспечит более легкое и одновременно с этим надежное крепление. Плюс болты будут защищены от износа.
19. Поверхности, которыми головка и блок цилиндров соединяются между собой, следует зачистить. На них часто остаются остатки отработавшей уже свое прокладки. Потому зачистите все тщательно, просушите как следует.
20. Проверьте состояние отверстий под крепежные болты. В них также могут находиться остатки резинового уплотнителя, масло или охлаждающая жидкость. От всего этого в обязательном порядке нужно избавиться.
21. Устанавливаемая новая прокладка должна быть чистой и сухой.
22. При монтаже удостоверьтесь, что отверстие, предусмотренное для прохождения смазывающего масла, находится аккурат между 4 и 3 цилиндрами.
23. Перед установкой также следует проверить, закрыты ли клапана первого цилиндра. Они должны быть закрыты.
24. По представленной ниже схеме следует выполнять поэтапное закручивание болтов. Нарушать ее настоятельно не рекомендуем.

Особенности натяжения болтов

Отдельно стоит поговорить про затяжку болтов при замене прокладки ГБЦ. Здесь следует придерживаться определенного момента натяжения, чтобы не повредить новую прокладку или же не сделать соединение недостаточно прочным.

После этого выполняется процедура обратной сборке.

Ни в коем случае не проворачивайте распределительный и коленчатый вал, пока вы не поставили на место ремень ГРМ.

Установка на место

Шкив распредвала монтируется таким образом, чтобы выступающий элемент ступицы оказался повернут в сторону двигателя.

Не забудьте проверить качество проведенной работы, зазоры, отрегулировать уровень натяжения ремня.

Да, замена прокладки имеет свои особенности и сложности. Наибольшее количество проблем вызывает разборка подкапотных элементов, чтобы добраться до искомой прокладки. В остальном же работе вполне по силам даже не особо опытным автовладельцам.

 Загрузка …

Ваз 2110 16 клапанов замена прокладки гбц

Замена прокладки ГБЦ ВАЗ-2112 16 клапанов: фото, видео

Замена прокладок в основном силовом агрегате занимает достаточно много времени и сил, поскольку, как правило, приходится демонтировать большую часть деталей. Этот процесс считается не из легких, и проделать его сможет не каждый автомобилист. Замена прокладки ГБЦ на 16-клапанном двигателе ВАЗ-2112 провести сложнее, чем на 8-клапанном.

Видео о замене прокладки ГБЦ на ВАЗ-2112 16V ниже:

На видео изображен процесс замены прокладки головки блока ВАЗ-2112, а также присутствуют основные рекомендации и нюансы.

Необходимый для замены инструмент

Прокладка ГБЦ

Итак, прежде чем приступить непосредственно к замене, необходимо определиться с инструментарием. Для замены прокладки потребуется следующий инструмент:

• Набор ключей.
• Динамометрический ключ.
• Тара для охлаждающей жидкости.
• Ветошь.
• Непосредственно сама новая прокладка.

Процесс замены прокладки

Для того, чтобы было провести замену быстрее и удобнее понадобится яма, эстакада или подъемник. Как показывает практика, то не всегда под рукой есть такие удобства и приходится мучиться в гараже. Рассмотрим, поэтапный процесс замены прокладки ГБЦ:

1. Демонтируем «клемму-минус» с АКБ.

   Демонтаж клеммы АКБ для ремонта

2. Для замены прокладки необходимо очистить каналы головки от охлаждающей жидкости, поэтому сливаем ее в ранее заготовленную емкость.
3. Сбрасываем давление в топливной системе.

   Через специальный клапан сбрасываем давление в топливной системе

4. Подобравшись к двигателю снизу необходимо демонтировать приемную трубу.

   Выкрутив болты крепления отсоединяем выпускной коллектор и приемную трубу

5. Следующим этапом становится демонтаж термостата.
6. Поскольку необходимо заменить саму прокладку, то разбирать головку не будем и демонтируем ее вместе с распределительными валами.

   Когда все отсоединили проводим демонтаж ГБЦ

7. Снятие ГБЦ происходит вместе с топливной рампой.
8. Отключаем датчики распределительных валов и масла в моторе.
9. Проводим демонтаж ремня ГРМ.

   Снимаем ремень ГРМ

10. Теперь, необходимо зафиксировать распределительные валы, а потом снять шкивы, чтобы они не мешали.

    Фиксация распределительных валов от проворачивания, чтобы не нарушить фазы газораспределения

11. Проводим демонтаж датчика охлаждения.
12. Снимаем клапанную крышку. Для этого необходимо выкрутить болты крепления. При сборке болты должны закручиваться по определённому порядку и с определённым моментом.

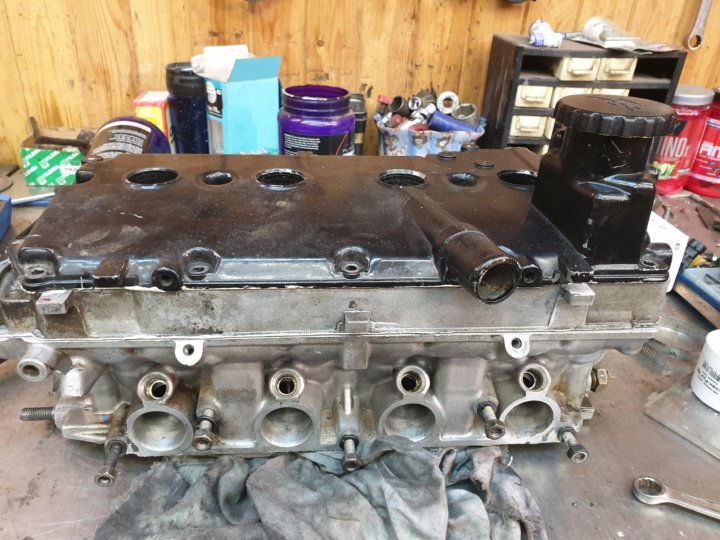

13. Теперь, можно поднять головку блока цилиндров.
14. Удаляем остатки прокладочного материала с поверхности блока и ГБЦ.
15.
    Устанавливаем новую прокладку на поверхность головки. Если прокладочный материал имеет красную окантовку, то герметик применять не нужно, а вот если его нет – то прокладку необходимо смазать графитовой смазкой и по контуру нанести герметик.
16. Ставим головку блока на место и закручиваем винты в последовательности за схемой.
17. Вся остальная сборка проводится в обратном порядке.

Теперь прокладка заменена и можно дальше использовать автомобиль.

Выбор прокладки ГБЦ

Прежде чем приступить к выбору прокладки головки блока за каталожным номером, необходимо рассмотреть, какие бывают прокладочные материалы. Рассмотрим, основные виды прокладок ГБЦ:

• Асбестовые. Главное преимущество: минимальная усадка и отличная восстанавливаемость.
• Металлические. Это одни самых надежных и качественных расходных материалов.
• Безасбестовые. Применяются в качестве ремкомплектов. Основные плюсы: эластичность, термостойкость, упругость.

Прокладка ГБЦ металлическая

Итак, теперь можно рассмотреть оригинальную прокладку, а также заменители, которые применяются. В основном, все производители ставят маркировку прокладок согласно оригинала.

2112-1003020 – это оригинальный и аналоговый каталожный номер прокладки ГБЦ для ВАЗ-2112. Также, производитель Ajusa (10144200) производит ряд прокладок для модели 2112.

Причины выхода из строя

Причин, которые послужили тому, что прокладка ГБЦ вышла из строя не много, но каждый владелец автомобиля обязан их знать. Итак, рассмотрим, основные из них:

• Износ. Каждый элемент автомобиля имеет свой срок службы эксплуатации, а поэтому изношенность детали просто неизбежна.
• Прогиб или деформация головки блока цилиндров может привести к тому, что произойдет пробой прокладки или на ее поверхность попадет горячий антифриз.
• Закипание автомобиля может привести к тому, что прокладка выйдет из строя.

Признаки замены

Для верной диагностики и определения неисправностей необходимо правильно диагностировать.

Белый пар из выхлопной — повод задуматься!

Рассмотрим, основные прямые и косвенные признаки того, что прокладка ГБЦ поверглась износу и требует замены:

• Из выхлопа начинает идти белый пар;
• На местах соединения ГБЦ появляются следы от утечки охлаждающей жидкости или моторного масла;
• В охлаждающей жидкости появляются следы масла;
• В поддоне скапливается внушительное количество смазывающего вещества;
• Около заливной крышки образуется пена.

Теперь все вопросы рассмотрены, установлены причины, признаки и способ замены прокладки головки блока цилиндров.

Выводы

Заменить прокладку на 16-клапанном двигателе достаточно непросто. Так, процесс может затянуться на целый день и конечно же потребуется еще одна пара рук, которая не только поможет поднять часть силового агрегата, но и разобрать-собрать все поточные детали. Особое внимание стоит уделить выбору запасной части, поскольку именно от ее качества будет зависеть многие факторы, одним из которых является попадания тосола в камеры сгорания.

замена прокладки ГБЦ своими руками — Лада 2112, 1.6 л., 2005 года на DRIVE2

Процесс замены для 16 клапанного автоПроцедура замены прокладки ГБЦ на ВАЗ 2112 с двигателями, которые имеют 8 и 16 клапанов похожа. Для ее проведения необходимо приготовить:

набор накидных и гаечных ключей;динамометрический ключ;новый расходный материал;тару для слива ОЖ;чистые тряпки.

Для удобства проведения процедуры лучше воспользоваться эстакадой или смотровой ямой.

Моторный отсек ВАЗ 2112Мотор ВАЗ 2112 16 клапановЭтапыВ первую очередь следует обесточить автомобиль путем снятия минусовой клеммы с АКБ. Затем необходимо слить тосол в приготовленную емкость.Если ремонт осуществляется после поездки, то в топливной системе необходимо сбросить давление. Для этого нужно нажать на защелку и отсоединить провода топливного насоса от других проводов.На следующем этапе от выпускного коллектора необходимо отсоединить приемную трубу выхлопной системы.Далее снимается термостат.После откручивания гаек крепления кронштейна, его следует отвести в сторону.Так как меняется только прокладка, головка демонтируется в сборе с распредвалами.Вместе с головкой блока цилиндров снимается корпус подшипников и топливная рама.Затем нужно отсоединить датчик, показывающий уровень давления масла в двигателе и датчик положения распредвалов.Далее ослабляем болт натяжителя и снимаем зубчатый ремень ГРМ, следом снимается натяжной ролик.Зубчатый шкив нужно зафиксировать, чтобы он не проворачивался. Затем следует отвернуть крепежный болт и снять его с шайбой.Далее, воспользовавшись двумя отвертками, нужно снять шкив с распредвала. На следующем шаге отсоединяется система охлаждения и датчик температуры ОЖ.Для окончательного демонтажа на силовом агрегате с 16 клапанами нужно вывернуть согласно схеме болты и вынуть их вместе с шайбами.Вместе с ГБЦ снимается старая прокладка.Снятие головки блока цилиндровДемонтируем ГБЦ вместе с прокладкойПеред установкой нового расходника поверхность в месте соединения следует очистить от остатков старой прокладки и загрязнений.Резьбовые отверстия должны быть очищены от ОЖ и моторного масла.Новый расходник устанавливается по направляющим втулкам. Отверстие, через которое поступает масло, нужно разместить так, чтобы оно располагалось, как показано на фото.Отверстие для прохода маслаОтверстие с медной оконтовкойПрежде чем монтировать головку блока цилиндров на место, следует проверить все метки на валах.Закручиваются винты согласно схеме на фото в 4 этапа. Момент, с каким болты затягиваются, указан в инструкции по эксплуатации ВАЗ 2112.Схема закручивания крепежных болтовСхема закручивания крепежных болтовСборка осуществляется в обратной последовательности. После сборки выполняется необходимая регулировка клапанов и натяжение ремня ГРМ.

Таким образом, замена прокладки ГБЦ на ВАЗ 2112 16 клапанов — несложный процесс, важно, соблюдать последовательность разборки и сборки.

Замена прокладки ГБЦ на ВАЗ 2110

Прежде чем приступить к работе важно знать, что замену прокладки ГБЦ в ВАЗ 2110 необходимо осуществлять тогда, когда возникает необходимость в снятии головки болта. Это одноразовая деталь. Если в тех точках, где головка болта соединяется с блоком цилиндра, заметно протекание охлаждающей жидкости или моторного масла, то головку снимают и заменяют прокладку. Утечка возникает и по другим причинам, например, из-за перегрева.

Как провести замену прокладки ГБЦ ВАЗ 2110 8/16 клапанов

Прежде чем решать вопрос как поменять прокладку ГБЦ на ВАЗ 2110 8 клапанов инжектор, следует знать порядок работ.

Необходимо проделать ряд действий в определенной последовательности:

1. Первым делом нужно добраться до аккумуляторной батареи и отцепить провод от клеммы со знаком «-».
2. Найти поршень первого цилиндра и установить его в положении верхней мертвой точки.
3. Слить всю жидкость, способствующую охлаждению.
4. Если в машине горючее подается путем впрыска, необходимо снизить давление в системе питания. Эти действия необходимо проводить сразу после передвижения.
5. Отсоединить приемную трубку глушителя от выпускного коллектора.
6. Снять термостат.
7. Отвернуть гайку первого крепления кронштейна, которое соединяется с подводящей трубой водяного насоса, и ослабить затяжку гайки другого крепления, которое соединяется с выпускным коллектором.
8. Затем необходимо взять сам кронштейн и отодвинуть его в сторону.
9. Затем находят колодку с проводами. Ее необходимо отсоединить от датчика уровня масла в картере движка.
10. Если замена ГБЦ предстоит на ВАЗ 2110, нужно отвернуть или ослабить затяжку крепящей гайки поддерживающего первого кронтшейна. Также необходимо будет отвернуть болт крепления второго опорного кронштейна.
11. Колодка имеет белый цвет. Ее необходимо отсоединить вместе с проводами от датчика положения коленвала. При этом необходимо будет отжать защелку, сделанную из пластмассы.
12. Затем нужно найти ремень привода распредвала и снять его с зубчатого шкива, затронув натяжной ролик и шкив водяного насоса. Ремень отводят в сторонку и снимают натяжной ролик.
13. Зубчатый шкив распредвала нужно зафиксировать так, чтобы он не проворачивался. Для этого можно вставить обычную отвертку в отверстие. Сделать упор ею в шпильку, и отвернуть болт крепления шкива. Вместе с шайбой снять его.
14. Затем следует взять две отвертки и при помощи их снять шкив с распредвала. Делать данное действие необходимо аккуратно, дабы избежать повреждения сальника устройства.
15. Теперь нужно открутить гайки, которые фиксируют заднюю крышку РГМ и демонтировать ее.
16. Теперь необходимо взять крестцовую отвертку и ею ослабить все хомутики на патрубках, которые подключены к выпускному. Их следует отсоединить.
17. Теперь понадобится ключ на 10. Им необходимо будет открутить болты, которые соединяют саму головку с блоком. При их откручивании необходимо быть бдительными, так как болты легко снимаются совместно с шайбами.
18. Остается лишь провести снятие ГБЦ ВАЗ 2110 8 клапанов инжектор.
19. Отдельное внимание следует уделить моменту затяжки болтов ГБЦ в ВАЗ 2110 8 клапанов. Болты, которые ранее были выкручены, необходимо протестировать на наличие растяжения. Следует знать, что по длине они не должны быть более 135,5 мм. Если же этот параметр превышает указанные цифры, крепежные элементы следует заменить на новые.
20. Перед тем, как установить новые болты ГБЦ ВАЗ 2110 8 клапанов рекомендуется их смазать специальным средством: смазкой или отработанным моторным маслом.
21. Поверхности должны быть очищены от старой прокладки. Не должно быть никаких прилипших частей.
22. Важно следить, чтобы между головкой и блоком цилиндра не было никаких дефектов. Если же они есть и соприкосновение деталей оказывается неровным, то следует взять ГБЦ и отшлифовать его на станке.
23. Также нужно проверить все существующие отверстия. В них должно отсутствовать масло или охлаждающая жидкость.
24. Прежде чем ставить новую прокладку, важно проверить ее. Она должна быть чистой и сухой. Во время установки отдельное внимание следует уделить масляному отверстию, располагающемуся между 3 и 4 цилиндрами.
25. В установленной головке клапаны первого цилиндра должны бьть закрытыми.
26. Для протяжки ГБЦ ВАЗ 2110 8 клапанов рекомендуется взять динамометрический ключ. Действия производят в определенной пос ледовательности. Порядок затяжки ГБЦ ВАЗ 2110 8 клапанов следующий: первый проход должен быть 20 НМ, следующий – 70 – 85, еще один – проворачивают на 90 градусов и последний доворачивают на столько же.
27. Для сборки прокладки ГБЦ ВАЗ 2110 8 клапанов схема действий аналогична, только последовательность их должна быть обратной.
28. Распределительный и коленвал должны быть неподвижны до момента установки ремня ГРМ. Шкив расределительного вала должен быть установлен так, чтобы выступающая часть ступицы смотрела в сторону двигателя.
29. В конце всех манипуляций необходимо провести регулировку натяжения ремня ГРМ, а также зазоров в клапанах.

Для того, чтобы наглядно знать как правильно провести замену прокладки ГБЦ в ВАЗ 2110 8 клапанов, рекомендуется посмотреть соответствующее видео, которые в огромном количестве представлены в Интернете. Затяжка ГБЦ ВАЗ 2110 8 клапанов и сам процесс замены не так страшны, как может показаться на первый взгляд.

Замена прокладки ГБЦ на ВАЗ 2110 (8 и 16 клапанов)

Содержание:

• Когда требуется замена?
• Что это?
• Признаки износа
• Замена

Владельцам ВАЗ 2110 важно запомнить, что прокладка головки блока цилиндров является одноразовой деталью, потому ее замена должна осуществляться всякий раз, когда выполняется разборка этого узла.

В нашем сегодняшнем материале мы поговорим о том, когда и как следует менять прокладку ГБЦ. Указанные рекомендации одинаково подойдут для владельцев «десяток», под капотом которых установлены двигатели на 8 и 16 клапанов.

Внешний вид элемента

Когда требуется замена?

Первоочередной вопрос, который заботит автовладельцев — это периодичность замены элемента. Даже если разборка блока не предусматривается, уплотнитель имеет определенный срок службы.

Вообще длительность эксплуатации прокладки напрямую зависит от качества используемого при ее изготовлении материала. Также на периодичность замены влияет интенсивность эксплуатации автомобиля.

Как мы уже отмечали, замену следует выполнять при разборке головки БЦ, либо же при появлении первичных признаков ее износа.

Что это?

А что вообще собой представляет эта прокладка?

Это резиновый элемент, который имеет определенную упругость. По мере эксплуатации и износа, упругость теряется. Отсюда снижается качество и эффективность выполнения главной задачи элемента — герметизация соединения головки блока с блоком цилиндров.

Чтобы движок работал исправно и без проблем, прокладка обязана быть качественно и надежно установленной. Игнорирование ее износа приведет к серьезному снижению ресурса двигателя.

Признаки износа

Если ваша старая прокладка износилась, определить это будет не сложно. Существует несколько характерных признаков потери упругости резинового элемента:

• Из выхлопа начинает идти белый пар;
• На местах соединения ГБЦ появляются следы от утечки охлаждающей жидкости или моторного масла;
• В охлаждающей жидкости появляются следы масла;
• В поддоне скапливается внушительное количество смазывающего вещества;
• Около заливной крышки образуется пена.

Чтобы проверить наличие пара в отработанном газе, нужно демонтировать крышку с расширительного бачка с охлаждающей жидкостью и надеть на горловину пакет. Если после недлительной работы силового агрегата пакет быстро надуется, прокладка износилась, а потому нуждается в замене.

Замена

Как мы уже отмечали, процедура замены на двигателях с 8 и 16 клапанами отличается не существенно. Потому представленная ниже инструкция будет одинаково полезна владельцам ВАЗ 2110 с разными типами силовых агрегатов.

1. Загоните свой автомобиль на смотровую яму эстакаду. Хотя подъемник также будет неплохим вариантом. Вам же нужен полноценный доступ к днищу.
2. Обязательно отключите минусовую клемму от аккумуляторной батареи авто. Так вы сможете обесточить автомобиль и избежать возможных проблем.
3. Отсоедините приемную трубу вашего глушителя.
4. Снимите карбюратор.
5. Теперь приступаем к работе с электрической проводкой. Нужно отключить проводку от свечей зажигания, снять разъем от датчика температуры, а также отсоединить разъем датчика давления и уровня масла.
6. Далее отсоедините трубу вакуумного усилителя, закрепленную на впускном коллекторе.
7. Отключите датчик распределитель зажигания.
8. Теперь следует демонтировать топливный насос со всеми его комплектующими.
9. Немного ослабьте крепеж болта натяжного ролика. Это позволит снять сам ролик, а также ремень ГРМ.
10. Зафиксируйте зубчатый шкив распределительного вала, чтобы он не проворачивался при последующих манипуляциях.
11. Снимите крепежных болт, а затем демонтируйте сам шкив. Для этого вам потребуется взять в руки одновременно две отвертки.
12. Найдите гайки, которые удерживают заднюю крышку от ГРМ. Их нужно открутить, а крышку, соответственно, снять.
13. Крестовой отверткой немного ослабьте натяжение хомутов, что даст вам возможность отсоединить шланги, которые идут на выпускной патрубок ГБЦ.
14. Шестигранником выполняется демонтаж крепежных болтов ГБ. Всего их там будет 10 штук.
15. Болты следует извлечь вместе с шайбами. При необходимости шайбы меняются на новые.
16. ГБЦ снимается вместе со старой прокладкой.

Этап зачистки

1. Винты крепления — это изделия многоразового использования. Но в некоторых случаях они могут изнашиваться, что подразумевает обязательную замену болтов. Судить о степени износа можно по длине. Если они увеличились примерно до 13,55 сантиметров, тогда обязательно купите новые крепежные элементы.
2. При обратной сборке с новыми болтами, не забудьте смазать их моторным маслом. Это обеспечит более легкое и одновременно с этим надежное крепление. Плюс болты будут защищены от износа.
3. Поверхности, которыми головка и блок цилиндров соединяются между собой, следует зачистить. На них часто остаются остатки отработавшей уже свое прокладки. Потому зачистите все тщательно, просушите как следует.
4. Проверьте состояние отверстий под крепежные болты. В них также могут находиться остатки резинового уплотнителя, масло или охлаждающая жидкость. От всего этого в обязательном порядке нужно избавиться.
5. Устанавливаемая новая прокладка должна быть чистой и сухой.
6. При монтаже удостоверьтесь, что отверстие, предусмотренное для прохождения смазывающего масла, находится аккурат между 4 и 3 цилиндрами.
7. Перед установкой также следует проверить, закрыты ли клапана первого цилиндра. Они должны быть закрыты.
8. По представленной ниже схеме следует выполнять поэтапное закручивание болтов. Нарушать ее настоятельно не рекомендуем.

Особенности натяжения болтов

Отдельно стоит поговорить про затяжку болтов при замене прокладки ГБЦ. Здесь следует придерживаться определенного момента натяжения, чтобы не повредить новую прокладку или же не сделать соединение недостаточно прочным.

После этого выполняется процедура обратной сборке.

Ни в коем случае не проворачивайте распределительный и коленчатый вал, пока вы не поставили на место ремень ГРМ.

Установка на место

Шкив распредвала монтируется таким образом, чтобы выступающий элемент ступицы оказался повернут в сторону двигателя.

Не забудьте проверить качество проведенной работы, зазоры, отрегулировать уровень натяжения ремня.

Да, замена прокладки имеет свои особенности и сложности. Наибольшее количество проблем вызывает разборка подкапотных элементов, чтобы добраться до искомой прокладки. В остальном же работе вполне по силам даже не особо опытным автовладельцам.

 Загрузка …

Как поменять прокладку головки блока цилиндров ВАЗ 2112 самому?

Когда наблюдается течь в месте, где соединяется блок цилиндров с ГБЦ, часто ее причиной является прогоревшая прокладка. В таком случае необходима замена прокладки ГБЦ ВАЗ 2112 16 клапанов, которую можно поменять своими руками. В статье есть подробная инструкция, как это сделать, а также прилагается соответствующее видео.

Прокладка служит для уплотнения соединения головки с блоком цилиндров.  Существует несколько ее видов:

Регламент замены прокладки ГБЦ на ВАЗ 2112 16 клапанов указан в мануале, но это не является основной причиной. Существует ряд признаков, по которым определяется необходимость замены:

• протечка моторного масла или тосола в области соединения;
• белый пар, присутствующий в выхлопных газах, говорит о попадании тосола в цилиндры;
• при попадании отработанных газов в охлаждающую систему появляется пена на горловине расширительного бака;
• присутствие масляных пятен в охлаждающей жидкости (ОЖ), говорит о негерметичности соединения;
• наличие белого налета на масляном щупе свидетельствует, что в моторном масле присутствует тосол, причиной этого может быть испорченная прокладка.

Процесс замены для 16 клапанного авто

Процедура замены прокладки ГБЦ на ВАЗ 2112 с двигателями, которые имеют 8 и 16 клапанов похожа. Для ее проведения необходимо приготовить:

• набор накидных и гаечных ключей;
• динамометрический ключ;
• новый расходный материал;
• тару для слива ОЖ;
• чистые тряпки.

Для удобства проведения процедуры лучше воспользоваться эстакадой или смотровой ямой.

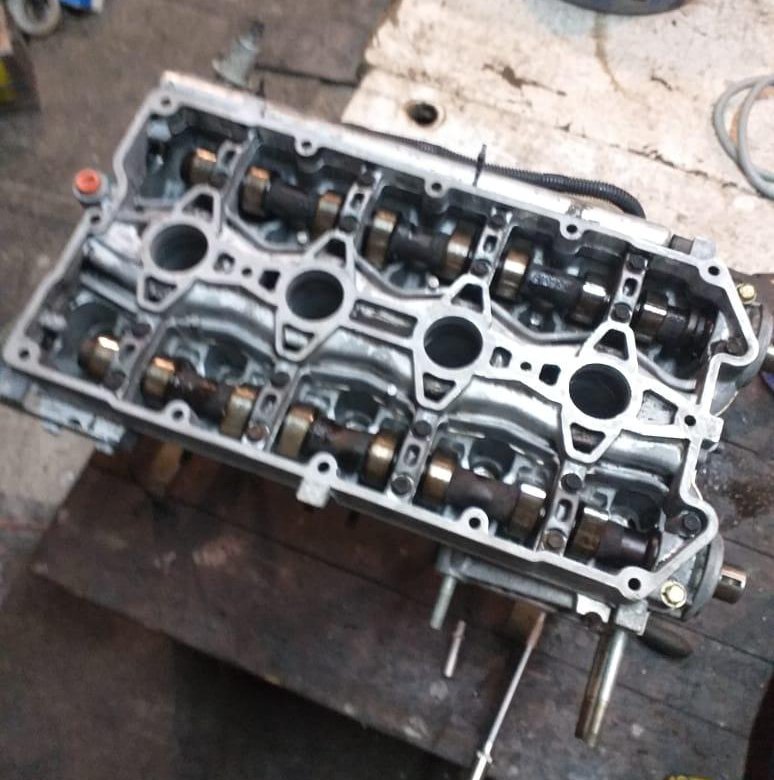

Мотор ВАЗ 2112 16 клапанов

Этапы

1. В первую очередь следует обесточить автомобиль путем снятия минусовой клеммы с АКБ.
2. Затем необходимо слить тосол в приготовленную емкость.
3. Если ремонт осуществляется после поездки, то в топливной системе необходимо сбросить давление. Для этого нужно нажать на защелку и отсоединить провода топливного насоса от других проводов.
4. На следующем этапе от выпускного коллектора необходимо отсоединить приемную трубу выхлопной системы.
5. Далее снимается термостат.
6. После откручивания гаек крепления кронштейна, его следует отвести в сторону.
7. Так как меняется только прокладка, головка демонтируется в сборе с распредвалами.
8. Вместе с головкой блока цилиндров снимается корпус подшипников и топливная рама.
9. Затем нужно отсоединить датчик, показывающий уровень давления масла в двигателе и датчик положения распредвалов.
10. Далее ослабляем болт натяжителя и снимаем зубчатый ремень ГРМ, следом снимается натяжной ролик.
11. Зубчатый шкив нужно зафиксировать, чтобы он не проворачивался. Затем следует отвернуть крепежный болт и снять его с шайбой.
12. Далее, воспользовавшись двумя отвертками, нужно снять шкив с распредвала.
13. На следующем шаге отсоединяется система охлаждения и датчик температуры ОЖ.
14. Для окончательного демонтажа на силовом агрегате с 16 клапанами нужно вывернуть согласно схеме болты и вынуть их вместе с шайбами.
15. Вместе с ГБЦ снимается старая прокладка.

    Демонтируем ГБЦ вместе с прокладкой

16. Перед установкой нового расходника поверхность в месте соединения следует очистить от остатков старой прокладки и загрязнений.
17. Резьбовые отверстия должны быть очищены от ОЖ и моторного масла.
18. Новый расходник устанавливается по направляющим втулкам. Отверстие, через которое поступает масло, нужно разместить так, чтобы оно располагалось, как показано на фото.

    Отверстие с медной оконтовкой

19. Прежде чем монтировать головку блока цилиндров на место, следует проверить все метки на валах.
20. Закручиваются винты согласно схеме на фото в 4 этапа. Момент, с каким болты затягиваются, указан в инструкции по эксплуатации ВАЗ 2112.

    Схема закручивания крепежных болтов

21. Сборка осуществляется в обратной последовательности.
22. После сборки выполняется необходимая регулировка клапанов и натяжение ремня ГРМ.

Таким образом, замена прокладки ГБЦ на ВАЗ 2112 16 клапанов — несложный процесс, важно, соблюдать последовательность разборки и сборки.

 Загрузка …

Видео «Проверка прокладки ГБЦ на ВАЗ 2112»

В этом видео рассказывается, как проверить необходимость замены прокладки головки блока цилиндров.

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Замена прокладки головки блока цилиндров ВАЗ-2110

Прокладка головки блока разовая, поэтому при каждом снятии головки блока прокладку необходимо заменять.

При обнаружении течи моторного масла или охлаждающей жидкости в местах соединения головки блока с блоком цилиндров снимите головку и замените ее прокладку. Течь может возникнуть также из-за коробления головки блока вследствие перегрева.

Порядок работы

1. Отсоедините провод от клеммы «–» аккумуляторной батареи.
2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия
3. Слейте охлаждающую жидкость.
4. На моделях с впрыском топлива снизьте давление в системе питания, если работа выполняется сразу после поездки
5. Отсоедините приемную трубу глушителя от выпускного коллектора
6. Снимите термостат
7. Отверните гайку 1 крепления кронштейна к подводящей трубе водяного насоса и ослабьте затяжку гайки 2 крепления кронштейна к выпускному коллектору.
8. Отведите кронштейн в сторону.
9. Отсоедините колодку с проводами от датчика уровня масла в картере двигателя.
10. Кроме того, на двигателе мод. 2111 отверните или ослабьте затяжку гайки крепления поддерживающего кронштейна 1, отверните болт крепления опорного кронштейна 2 и…
11. …отсоедините колодку (белого цвета) с проводами от датчика положения коленчатого вала, отжав пластмассовую защелку.
12. Снимите ремень привода распределительного вала с его зубчатого шкива, натяжного ролика, зубчатого шкива водяного насоса, отведите его в сторону и снимите натяжной ролик.
13. Зафиксируйте зубчатый шкив распределительного вала от проворачивания, вставив отвертку (показана стрелкой) в ее отверстие и уперев в шпильку, отверните болт крепления шкива и снимите его вместе с шайбой.
14. С помощью двух отверток снимите шкив с распределительного вала. При этом не повредите сальник распределительного вала.
15. Откручиваем гайки, крепящие заднюю крышку ремня газораспределительного механизма. Демонтируем ее.
16. Далее ослабляем все хомуты на патрубках при помощи крестовой отвертки, подключенных к выпускному патрубку ГБЦ. Отсоединяем их.
17. При помощи шестигранника «на 10» откручиваем болты(шпильки), крепящие ГБЦ к самому блоку.
18. Будьте внимательно, так как болты вынимаются вместе с шайбами.
19. Теперь можно демонтировать головку вместе со старой прокладкой.
20. Выкрученные болты следует проверить на растяжение. Их длина не должна быть больше, чем 135,5 мм. В противном случае — замените их на новые. Перед установкой рекомендуется смазывать их соответствующей смазкой или моторным маслом(подойдет отработка).
21. Поверхности нужно тщательно очистить от старой прокладки, прилипших ее частей. Соприкосновение головки и блока цилиндров должно быть ровным, без дефектов, иначе следует отшлифовать ГБЦ на станке. Проверьте все отверстия, в них не должно быть масла или охлаждающей жидкости.
22. Устанавливаемая новая прокладка должна быть сухой и чистой. При установке обратите внимание на масляное отверстие, которое  должно располагаться между 3 и 4 цилиндрами.
23. В устанавливаемой ГБЦ клапаны первого цилиндра должны находится в закрытом положении.
24. Болты следует затягивать динамометрическим ключом строго в указанной на фото последовательности по следующей схеме: Первый проход — 20 Нм момент, второй — 70-85 Нм, третий — доворачивают на 90°, четвертый — еще на 90º.
25. Затем сборка происходит в обратной последовательности. Распредвалы и коленчатый вал при этом следует зафиксировать в неподвижном состоянии, до тех пор, пока не будет установлен ремень ГРМ. Шкив распредвала устанавливается выступающей частью ступицы к двигателю.
26. В завершение необходимо отрегулировать натяжение ремня ГРМ и зазоры в клапанах.

Предлагаем Вам посмотреть видео про съем ГБЦ.

Как поменять прокладку головки блока цилиндров ВАЗ 2110 самому?

При каждом демонтаже головки блока цилиндров ВАЗ 2110 8 клапанов замена прокладки необходима, так как она является одноразовой запчастью. Разобраться, как правильно поменять прокладку на двигателе с 8-ю клапанами, поможет статья и соответствующее видео. Эта информация будет полезна и для владельцев авто с двигателями, имеющими 16 клапанов.

Многих владельцев автомобилей ВАЗ 2110 интересует вопрос, через сколько нужно менять прокладку. Во многом периодичность замены зависит от качества самой прокладки, чем материал качественнее, тем она служит дольше. Влияет на частоту замены интенсивность эксплуатации авто. Прокладка ГБЦ представляет собой резиновое изделие, которое со временем теряет свою упругость, твердеет, трескается и перестает выполнять свою главную функцию –герметизацию соединения ГБЦ с блоком цилиндров.

Качество прокладки имеет большое значение для исправной работы двигателя. Если не следить за ее состоянием, то мотор быстро выработает свой ресурс. Есть признаки, по которым можно сделать вывод о необходимости ее замены:

• появление белого пара в выхлопных газах,
• внешние течи на соединениях ГБЦ тосола или моторного масла;
• масляные пятна в тосоле;
• большое количество масла в поддоне;
• появление пены вокруг заливной крышки.

Наличие паров в отработанных газах можно проверить, открутив крышку на расширительном бачке и надев пакет на горловину. Если он надуется после непродолжительной работы двигателя, значит, прокладка пришла в негодность.

Процесс замены (для 8 и 16 клапанных авто)

Замена прокладки ГБЦ на ВАЗ 2110 с 8-ю и 16-ю клапанами не сильно отличается и может быть выполнена самостоятельно. Поэтому достаточно разобраться в общем, как выполнить замену. Проводить работы удобнее на смотровой канавке или эстакаде. Заранее следует запастись набором инструментов и расходным материалом в виде новой прокладки.

Новый расходный материал для ГБЦ

Этапы

1. Сначала обесточиваем автомобиль: снимаем минусовую клемму на АКБ.
2. Затем отсоединяем приемную трубу глушителя.
3. Далее, демонтируем карбюратор на ВАЗ 2110.
4. На следующем этапе занимаемся электропроводкой: отсоединяем провода от свечей зажигания, отключаем разъемы датчиков температуры и давления уровня масла.
5. Отсоединяем от впускного коллектора трубу вакуумного усилителя.
6. На ВАЗ 2110 отсоединяем датчик-распределитель зажигания.
7. Вместе с топливным насосом демонтируем корпус вспомогательных агрегатов.
8. Далее, ослабляем крепежный болт натяжного ролика, снимаем ремень ГРМ и ролик.
9. Зафиксировав зубчатый шкив распредвала от проворачивания, откручиваем болт и снимаем шкив с помощью двух отверток.

   Снимаем штив распределительного вала

10. Откручиваем гайки, удерживающую заднюю крышку ГРМ и демонтируем ее.
11. С помощью крестовой отвертки ослабляем хомуты и отсоединяем шланги, идущие к выпускному патрубку головки блока цилиндров.
12. Используя шестигранник выкручиваем 10 крепежных болтов головки блока.

    Последовательно откручиваем все болты

13. Винты вынимаются с шайбами.
14. Демонтируем ГБЦ вместе с прокладкой.

    Снимаем головку блока для замены прокладки

15. Винты относятся к многоразовым деталям, но, если они стали длиной более 135,5 мм, то их следует поменять на новые. Перед закручиванием в головку болты нужно смазать моторным маслом.
16. Поверхности соприкосновения блока цилиндров и головки должны быть ровными без дефектов, сухими и чистыми, поэтому их нужно тщательно очистить от загрязнений и остатков предыдущей прокладки. Если есть какие-то явные дефекты, их нужно убрать. В резьбовых отверстиях не должно быть остатков масла и охлаждающей жидкости.
17. Устанавливаемая прокладка также должна находиться в сухом и чистом состоянии. При установке следует проконтролировать, чтобы отверстие, через которое проходит масло, располагалось между 3-м и 4-м цилиндрами.
18. Перед установкой ГБЦ нужно проверить, чтобы клапаны первого цилиндра были закрыты.
19. Затягиваем болты, в соответствии со схемой, в четыре этапа.Закручиваем болты согласно схеме

    На каждом этапе болты затягиваются с определенным моментом:

• на 1-м — 20 Н·м;
• на 2-м — 69,4–85,7 Н·м;
• на 3-м нужно довернуть на 90 градусов;
• на 4-м проворачиваются окончательно на 90 градусов.

1. Далее, сборка продолжается в обратном порядке. При этом нельзя проворачивать распредвалы и коленвал, пока не будет установлен ремень ГРМ. Устанавливать шкив распределительного вала нужно так, чтобы выступающая часть ступицы была повернута к силовому агрегату.
2. После окончательной сборки нужно проверить все зазоры на клапанах и отрегулировать натяжение ремня ГРМ.

Таким образом, пользуясь данной инструкцией замену прокладки ГБЦ на ВАЗ 2110 не трудно выполнить, как с агрегатами, имеющими 8 клапанов, так и 16 клапанными двигателями.

 Загрузка …

Видео «Демонтаж, установка ГБЦ и замена прокладки на ВАЗ 2110, 2111»

В этом видео показан процесс снятия, установки ГБЦ и замены прокладки головки.

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Момент затяжки болтов ГБЦ ВАЗ 2112 16 клапанов: порядок протяжки

Выполнить обтяжку головки блока двигателя автомобиля можно самостоятельно. Однако для этого необходимо знать, что момент затяжки болтов ГБЦ ВАЗ 2112 16 клапанов и 8, отличаются. Это аргументируется разной конструкцией ДВС.

Руководство пользователя описывает причины, когда необходимо выполнить работы.

1. Просачивание масла с мест контакта блока и головы. Обычно выражается в появлении темных потеков на стенках блока, или образования потных пятен по поверхности прилегания.
2. Появление белесой эмульсии на заливной крышке и щупе. Это признак просачивания антифриза внутрь картерного отсека. Также может сопровождаться вспениванием жидкости в расширительном бачке и появлением там маслянистых пленок.

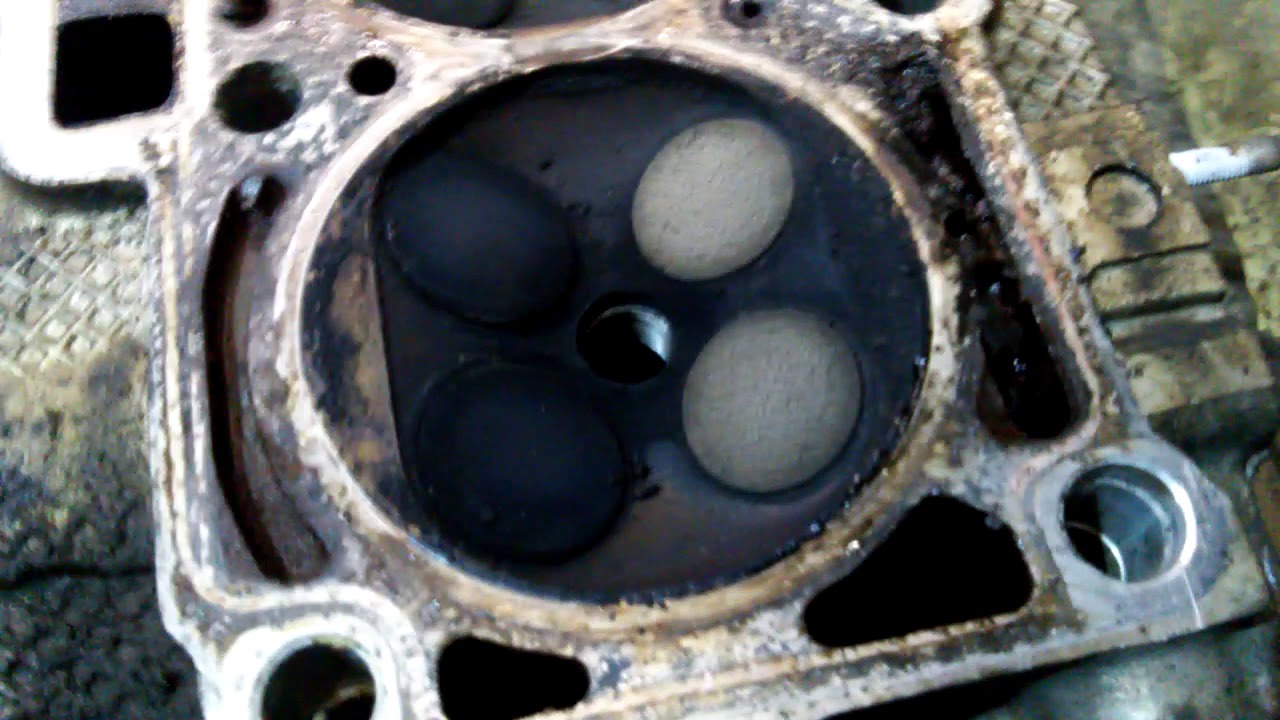

3. Прогорание прокладки. Обычно сопровождается запахом бензина из системы охлаждения или от масла. Во время работы мотора, топливо под давлением просачивается внутрь отсеков, где растворяет лубрикант или тосол.
4. Капитальный ремонт ДВС, обычно причиной становится перегрев, обслуживание поршневой группы или серьезные поломки.
5. После демонтажа старой головки и установки новой.

Если лазить в конструкцию мотора нет острой необходимости, течей лубриканта нигде нет, выполнять процедуру нет необходимости.

Схема затяжки болтов ГБЦВАЗ 2112 16 клапанов

При выполнении работ требуется строго соблюдать правила затяжки. Для 16 клапанного мотора модели 2112 допустимая длина болтов составляет 94 мм. При показателе 95 миллиметров, детали следует заменить. Некоторые специалисты вовсе рекомендуют для каждой процедуры устанавливать новые шпильки – это гарантированно обеспечит качественную работу системы.

Отдельно требуется придерживаться последовательности затягивания узлов – это гарантирует равномерное прилегание поверхностей и отсутствие течи в будущем. Последний момент – сила, прикладываемая во время работ. Показатель критически важен, так как обеспечивает плотность прижатия и герметизацию блока.

Момент затяжки болтов ГБЦ ВАЗ 2112

Усилие измеряется в ньютонах на квадратный метр. Стандартная схема затяжки для 16 клапанной головы не требует особых изысков:

• в правильной последовательности закрутить все 10 болтов при усилии 20 Н/м;
• выждать 2 минуты и довернуть шляпки на 90 градусов;
• спустя 3-4 мин. повторить предыдущий пункт.

Примечание! Аналогичным образом выполняется затяжка для ВАЗ приора 21126.

Завод изготовитель настоятельно рекомендует соблюдать процедуру. От правильности затягивания на прямую зависит долговечность работы всей силовой установки. Если недотянуть болты, возможно появление течей масла или попадание антифриза в картер. При чрезмерном усилии, ломаются болты, что потребует капитального ремонта блока с высверливанием остатков резьбы.

Более страшный процесс происходит при несоблюдении последовательности. В случае со слабой затяжкой можно повторно пройтись с ключом и все нормализуется. Здесь же возможна деформация самой головки – крутящий момент большой и от неправильного распределения силы узел может повести, что неизбежно вызывает повторную разборку ДВС и шлифование плоскостей. В тяжелых случаях, мотор отправляется на переплавку.

Порядок затяжки болтов ГБЦ ВАЗ 2112 16 клапанов

Эталонная последовательность действий.

1. Полностью обезжирить плоские поверхности блока и головы, дать просохнуть.
2. Удалить из гнезд болтов весь мусор, пыль. Если внутри останется мусор – закрутить шпильки до конца не получится – это чревато облизыванием витков резьбы.
3. Откалибровать направляющие и установить новый уплотнитель. Применяется только металлическая прокладка, категорически недопустимо использование герметиков, клеев, масел.
4. Подготовить ГБЦ к стыковке, предварительно установить и смазать все узлы.
5. Посадить головку на прокладку и опустить в посадочные места шпильки, предварительно смочив их тонким слоем автомасла.
6. Закрутить болты в последовательности указанной на рисунке с усилием 20 Н/м. (это первый круг)
7. Далее провернуть элементы на 90 градусов и оставить в покое на 3 минуты.
8. По аналогии повторить пункт №7.

После этого можно продолжить сборку мотора в штатном режиме.

Выводы

Обтяжка ГБЦ на Ладе 2112 не требует наличия сложного оборудования или глубоких познаний механики. Процедура выполняется при помощи динамометрического ключа и набора головок.

Автор: Думанов Борис

Специализация: Закончил государственный автомобильный университет, проработал 20 лет на ГАЗ-56, сейчас езжу на жигулях.

Подробнее об авторе Калькулятор — помощник для расчета стоимости, удорожания автокредита на покупку автомобиля

Оставить отзыв

Головка блока цилиндров LADA 2110

3. Головка блока цилиндров

Общие сведения

Головка цилиндров общая для четырех цилиндров, она отлита из алюминиевого сплава, к блоку крепится десятью болтами и центрируется двумя втулками. Для равномерного и плотного прилегания головки к блоку, болты следует затягивать на холодном двигателе в определенной последовательности.

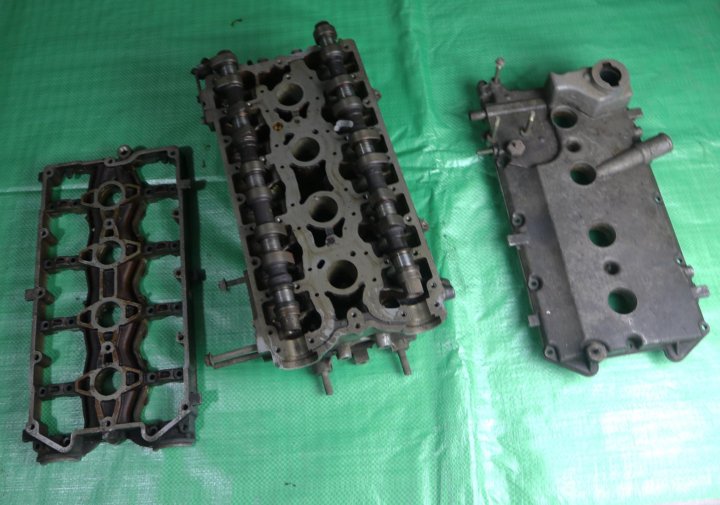

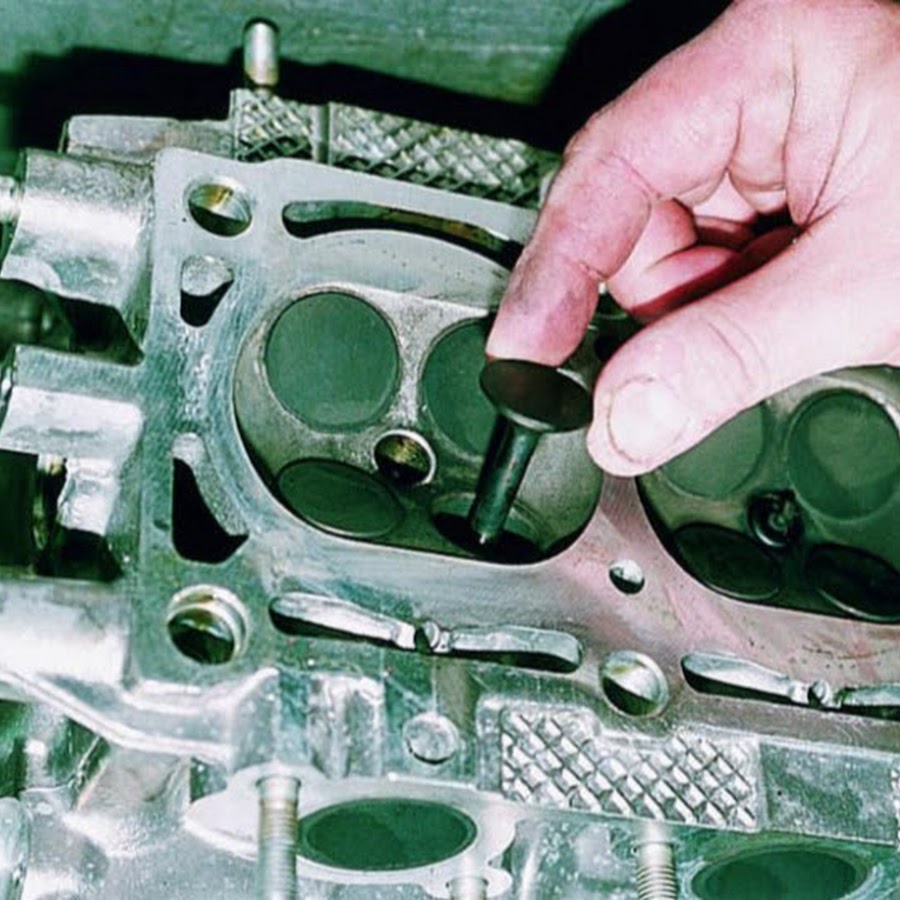

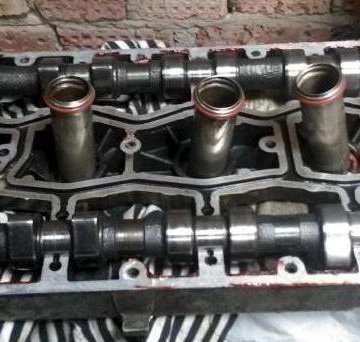

В головке находятся два распределительных вала, 16 клапанов с направляющими втулками и седлами и 16 гидрокомпенсаторов.

Тарелка впускного клапана имеет несколько больший диаметр, чем выпускного. Это сделано для лучшего наполнения цилиндров рабочей смесью.

Распределительные валы — пятиопорные, литые, чугунные, у каждого — по восемь кулачков. Распределительные валы впускных и выпускных клапанов не взаимозаменяемы.

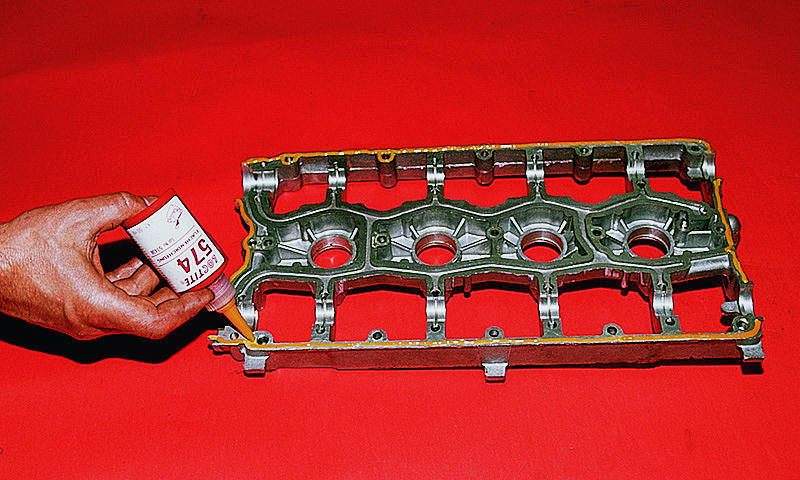

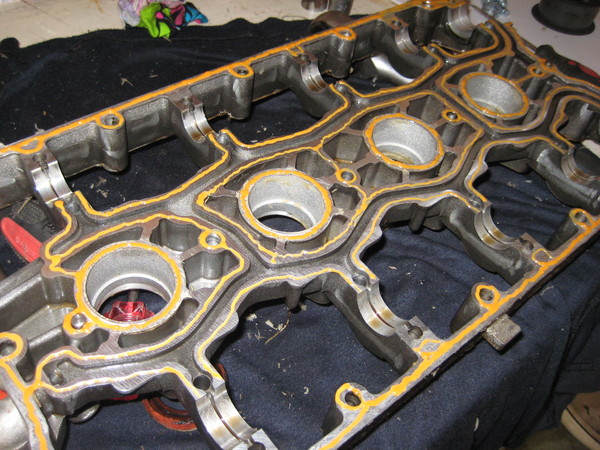

Опоры распределительных валов выполнены в головке, а их крышки объединены в корпус подшипников, устанавливаемый на головку. Заменять корпус подшипников необходимо в сборе с головкой цилиндров. Сверху корпус подшипников закрыт крышкой головки блока с маслозаливной горловиной.

Снятие и установка головки блока цилиндров, замена гидрокомпенсаторов

Для данной операции потребуются следующие инструменты: шестигранник 5 мм, ключ 10 мм, ключ 13 мм, ключ 17 мм, ключ 22 мм.

1. Отсоединить отрицательную и положительную клеммы аккумуляторной батареи.

2. Отвернуть гайку пластины крепления аккумуляторной батареи.

3. Снять пластину крепления аккумуляторной батареи.

4. Снять аккумуляторную батарею.

5. Отвернуть пять гаек (1) и шесть болтов (2) и снять защиту двигателя.

6. Слить охлаждающую жидкость (см. соответствующий раздел).

7. Снять декоративную крышку двигателя.

Двигатель 2112

Двигатель 21124

8. Снять корпус воздушного фильтра (см. соответствующий раздел).

9. Снять модуль зажигания (двигатель 2112) или катушки зажигания (двигатель 21124) (см. соответствующий раздел).

10. Снять свечи зажигания (см. соответствующий раздел).

11. Отвернуть болт и отсоединить провод «массы» от головки блока цилиндров.

12. Отвернуть болт и отсоединить второй провод «массы» от головки блока цилиндров.

13. Отсоединить общий разъем форсунок.

14. Отвернуть гайку и отсоединить провод «массы» от блока цилиндров.

15. Отсоединить разъем датчика давления масла.

16. Отсоединить разъем (1) датчика температуры охлаждающей жидкости и разъем (2) датчика температуры охлаждающей жидкости для комбинации приборов.

17. Отсоединить разъем датчика детонации.

18. Отсоединить разъем датчика положения распределительного вала.

19. Отсоединить разъем от абсорбера.

20.Отсоединить разъем датчика положения коленчатого вала.

21. Отсоединить разъем датчика уровня масла.

22. Убрать в сторону жгут проводов.

23. Ослабить хомуты и отсоединить два патрубка картерных газов от головки блока цилиндров.

24. Снять узел дроссельной заслонки (см. соответствующий раздел).

25. Снять впускной коллектор (см. соответствующий раздел).

26. Снять топливную рампу (см. соответствующий раздел).

27. Ослабить хомут и отсоединить от корпуса термостата верхний патрубок радиатора.

28. Ослабить хомут и отсоединить от крышки корпуса термостата нижний патрубок радиатора.

29. Ослабить хомут и отсоединить от корпуса термостата патрубок подачи охлаждающей жидкости к радиатору отопителя.

30. Ослабить хомут и отсоединить от корпуса термостата патрубок подачи охлаждающей жидкости к дроссельной заслонке. Снять патрубок.

31. Ослабить хомут и отсоединить от крышки корпуса термостата патрубок насоса охлаждающей жидкости.

32. Отвернуть две гайки крепления корпуса термостата.

33. Снять корпус термостата.

Примечание
При установке прокладку заменить новой.

34. Ослабить хомут и отсоединить от трубы насоса охлаждающей жидкости патрубок отвода жидкости от дроссельной заслонки. Снять патрубок.

35. Ослабить хомут и отсоединить патрубок от трубы насоса охлаждающей жидкости.

Примечание
При установке патрубков нанести смазку «ЛИТО/1» на трубу насоса охлаждающей жидкости.

36. Отвернуть гайку крепления верхней подушки.

37. Извлечь болт.

38.Ослабить болт крепления верхней подушки и отвести ее в сторону от двигателя.

39. Отвернуть три гайки крепления кронштейна верхней подушки от головки блока цилиндров.

40.Снять кронштейн.

Примечание
При установке на шпильки крепления кронштейна нанести графитовую смазку.

41. Снять выпускной коллектор (см. соответствующий раздел).

42. Снять ремень привода ГРМ (см. соответствующий раздел).

Примечание
Для удобства снятия крышки ремня газораспределительного механизма, рекомендуется снять абсорбер и его кронштейн (см. соответствующий раздел).

43.Снять шкивы распределительных валов (см. соответствующий раздел).

44.Снять промежуточный и натяжной ролики ремня привода ГРМ (см. соответствующий раздел).

45. Отвернуть четыре болта крепления задней крышки ремня привода ГРМ.

Примечание
Для удобства, изображение показано при снятом двигателе.

46. Отвернуть 14 (или 15) болтов крепления крышки головки блока цилиндров в указанной последовательности (см. фото ниже).

47. Снять крышку головки блока цилиндров.

48.Отвернуть датчик давления масла.

49. Отвернуть 20 болтов крепления корпуса подшипников распределительных валов в указанной последовательности (см. фото ниже).

50.Снять корпус подшипников распределительных валов вместе с распределительными валами.

51. Магнитом извлечь гидрокомпенсаторы из посадочных мест.

52. Отвернуть десять болтов крепления головки блока цилиндров в указанной последовательности (см. фото ниже).

53. Извлечь болты с шайбами.

54.Снять головку блока цилиндров и положить ее на верстак.

55.Снять старую прокладку.

Примечание
— Ниже описаны операции по установке головки блока цилиндров.
— Для наглядности, установка головки блока цилиндров показана при снятом двигателе.

56. Метчиком очистить резьбу отверстий под болты крепления головки блока цилиндров в блоке.

57. Очистить поверхности контакта головки и блока цилиндров от остатков старой прокладки.

58.Установить новую прокладку головки блока цилиндров.

Примечание
Направляющие втулки должны войти в соответствующие отверстия прокладки.

59.Установить головку блока цилиндров.

60. Нанести слой моторного масла на резьбу новых болтов крепления головки блока цилиндров.

61. Установить болты с шайбами и затянуть рекомендованным моментом в указанной последовательности (см. фото ниже).

62. Перед установкой промыть в бензине и продуть сжатым воздухом гидрокомпенсаторы…

… а также продуть сжатым воздухом масляные каналы в головке блока цилиндров.

63. Нанести моторное масло на гидрокомпенсаторы …

… и установить их в головку блока цилиндров.

64.Установить распределительные валы и корпус подшипников распределительных валов (см. раздел ниже).

65. Нанести герметик на крышку головки блока цилиндров.

Места нанесения герметика на крышку головки блока цилиндров

66.Установить крышку головки блока цилиндров…

… и затянуть болты.

67. Установить и затянуть датчик давления масла.

68.Дальнейшая установка производится в последовательности, обратной снятию.

Снятие и установка распределительных валов, замена сальников распределительных валов

Для данной операции потребуются следующие инструменты: отвертка, молоток.

1. Снять корпус подшипников распределительных валов вместе с распределительными валами (см. раздел выше «Снятие и установка головки блока цилиндров»)…

…и положить его на верстак.

2. С помощью отвертки и молотка извлечь сальники распределительных валов.

3. Извлечь распределительные валы из корпуса.

Впускной распределительный вал

Выпускной распределительный вал

4. Извлечь заглушки распределительных валов.

5. Произвести визуальный осмотр распределительного вала. На рабочих поверхностях шеек не допускаются царапины, задиры, наволакивание алюминия от корпуса подшипников. На рабочих поверхностях кулачков не допускается износ свыше 0,5 мм, а также задиры. При обнаружении каких-либо повреждений, распределительный вал заменить новым.

Для данной операции потребуются следующие инструменты: ключ 8 мм.

1. Очистить головку блока цилиндров и корпус подшипников распределительных валов от остатков старого герметика и масла.

2. Нанести тонкий слой моторного масла на кулачки и шейки распределительных валов.

3. Установить выпускной….

…и впускной распределительные валы в головку блока цилиндров.

ВНИМАНИЕ
Не перепутать валы! Впускной распределительный вал имеет поясок (см. фото ниже).

4. Нанести герметик на сальники распределительных валов…

… и установить их.

5. Нанести герметик на новые заглушки распределительных валов…

6. Нанести герметик на корпус подшипников распределительных валов.

Места нанесения герметика на корпус подшипников

7. Нанести тонкий слой моторного масла на опоры распределительных валов в корпусе подшипников.

8. Установить корпус подшипников распределительных валов в головку блока цилиндров.

9. Повернуть распределительные валы так, чтобы пазы под шпонки были расположены сверху.

10.Установить и затянуть 20 болтов крепления корпуса подшипников распределительных валов рекомендуемым моментом и в указанной на фото последовательности.

11. Дальнейшая установка приводится в разделе выше «Снятие и установка головки блока цилиндров».

36

Ремонт и замена прокладки ГБЦ в Уфе: (347) 294-40-40

Производим ремонт бензиновых двигателей на всех марках легковых автомобилей. В наличии и под заказ запчасти для ремонта двигателей всех марок авто! Охраняемая стоянка на время ожидания запчастей Бесплатно.

Стоимость работ в нашем сервисе

Производим ремонт бензиновых двигателей на всех марках легковых автомобилей!

• В наличии и под заказ запчасти для ремонта двигателей всех марок авто!
• Охраняемая стоянка на время ожидания запчастей Бесплатно!
• Записаться на диагностику или ремонт двигателя можно по телефону:  +7 (347) 294-40-40 , Звоните!

Признаки неисправности ГБЦ (головки блока цилиндров)

Слабым звеном головки БЦ является прокладка. Она обеспечивает герметичность полости цилиндров, каналов системы смазки и охлаждения. Когда она прогорает или в ней образовались микротрещины, то об этом засвидетельствуют признаки:

1. При проверке уровня масла на щупе видны следы  антифриза, а уровень выше чем, при предыдущем контроле. Значит, нарушена герметичность между системами охлаждения и смазки.
2. При прогретом двигателе из выхлопной трубы появляется выхлоп белого цвета и что-то капает. Это сигнал о том, что охлаждающая жидкость попадает в цилиндры.
3. В расширительном бачке появились масляные следы. Опять же напрашивается вывод – две автономные системы (смазочная и охлаждения) соединились воедино.
4. Появились пузырьки в расширительном бачке. Заметить это можно при снятой пробке. Как правило, бачки изготавливают прозрачными, так что, обычно все видно сразу.
5. Двигатель плохо тянет на любых оборотах, ТРОИТ.

Запись на диагностику и ремонт ГБЦ в Уфе по телефону: +7 (347) 294-40-40

Замена прокладки ГБЦ ВАЗ-2112 (16 клапанов) своими руками

Двигатель для надежной и слаженной работы требует не только смазки, но и хорошего охлаждения. Поэтому в блоке и голове отдельные каналы. Одни предназначены для циркуляции масла, вторые — для антифриза. Они не пересекаются друг с другом. Чтобы эти две жидкости не смешивались, в любом моторе используется прокладка. Двигатель в местах соединения агрегата с головкой должен быть герметичным.В противном случае работа двигателя будет нарушена. Сегодня мы поговорим о том, как произвести самостоятельную замену прокладки ГБЦ ВАЗ-2112 (16 клапанов). Также рассмотрите симптомы этого явления.

Причины неисправностей

Существует несколько причин, по которым в автомобиле требуется замена прокладки ГБЦ. ВАЗ-2112 (16 клапанов) перестает нормально работать из-за естественного износа прокладки. Как правило, это происходит до 200 тысяч километров. Если деталь была установлена ​​неправильно (с несоблюдением момента затяжки), то срок замены может наступить намного раньше.Следующая причина — деформация или прогиб уплотнительного элемента. Это приводит к поломке, в результате чего теплоноситель стекает на поверхность.

Еще одна частая причина замены прокладки — перегрев двигателя. Поэтому всегда следует следить за состоянием системы охлаждения и вовремя менять антифриз. Специалисты рекомендуют заменять каждые 50 тысяч или каждые 2 года. Для антифриза этот регламент составляет 4 года.

Симптомы

Как определить поломку прокладок? Уточнить проблему можно несколькими симптомами.Первый признак — характерный цвет выхлопа. Вы заметите пар, идущий из выхлопной трубы. В местах подключения агрегата к голове будут видны следы антифриза (но не всегда). Проверить жидкость в расширительном бачке. Он не должен исчезать и содержать масляные пятна. При попадании антифриза в систему смазки последняя начинает пениться. Вы заметите, как на масляном щупе и крышке заливной горловины образуется характерная эмульсия — майонез. Это явление выглядит как на изображении ниже.

Если вы наблюдаете хотя бы один из вышеперечисленных симптомов, это означает, что вашему автомобилю необходимо заменить прокладку головки блока цилиндров. ВАЗ-2112 (16 клапанов) имеет почти то же устройство, что и двигатель SOHC, за исключением размера головки и количества впускных и выпускных клапанов. Что ж, давайте рассмотрим, как выполняется эта операция.

Инструменты

Чтобы замена прокладки ГБЦ ВАЗ-2112 (16 клапанов) прошла успешно и быстро, необходимо подготовить следующий набор инструментов:

• Динамометрический ключ.
• Набор торцовых головок и ключей.
• Бак охлаждающей жидкости (емкость не менее 7 литров).
• Чистая тряпка и обезжириватель.
• Новая прокладка и герметик к ней.

Замена

Итак, открываем капот и снимаем минусовую клемму с АКБ. Затем нужно слить антифриз из системы. Откручиваем кран на радиаторе и крышку расширительного бачка (чтобы внутри не образовывался вакуум). Далее нужно открутить болты выпускного коллектора.

Теперь вы должны удалить насадку. Сначала снимаем высоковольтные провода, отключаем фишки с датчиков температуры и датчика давления масла. Также снимаем патрубок с «вакуумника». Отсоедините распределитель датчика зажигания. Снятие корпуса вспомогательных агрегатов. Затем вы хотите ослабить болт натяжителя. После этого снимается ремень ГРМ и натяжитель. Затем вы хотите закрепить шкив распределительного вала, чтобы он не прокручивался. Элемент снимается с помощью двух отрицательных отверток.Затем откручиваем гайки, удерживающие задний кожух ГРМ, и снимаем сам пластиковый элемент. Крестовой отверткой ослабляем хомуты, идущие к впускной ГБЦ. Шестигранником откручиваем болты крепления самой головки. Важный момент — винты снимаются с шайбами. Головка блока цилиндров снимается вместе с прокладкой.

Что искать?

Обратите внимание на состояние винтов. Если их длина больше 135 миллиметров, они больше не пригодны для использования.Перед установкой новой следует обильно обработать резьбу в моторном масле.

Осмотрите поверхность контакта блока с головкой. Он должен быть гладким, ровным, без задиров и других дефектов. Также проверьте на изгиб (используйте ровный строительный уровень). Возможно, после поломки прокладки двигатель перегрелся. При этом деформируется головка блока. Как это исправить? Решить проблему можно шлифовкой. Но помните, что количество шлифовальных головок ограничено. Возможно, голова уже вам заточена.

При установке прокладки на деформированную головку возможно вытекание масла и охлаждающей жидкости.

Установка

При установке необходимо тщательно подготовить поверхность блока и ГБЦ. Его очищают от старого герметика и убирают все шероховатости. Не допускается наличие масла в местах соприкосновения элементов. Должен быть только красный герметик. Поэтому тщательно обезжиривайте поверхность спиртом или бензином. Используйте чистую ветошь с ворсом.

Далее можно установить головку и затянуть болты.Важно соблюдать момент усилия.

Момент

Болты закручиваются по схеме «от центра по краям». Затяжка выполняется в четыре этапа. На первом крутящем моменте крутящий момент должен составлять 20 Нм. На втором — усилие от 70 до 85 Нм. Далее нужно затянуть каждый болт на 90 градусов. На заключительном, четвертом этапе болты поворачиваются на 90 градусов. Крутящий момент создается динамометрическим ключом. Затягивать болты «на глаз» не стоит. При неправильной затяжке возможен повторный пробой или прогорание прокладки.

Соберите навесное оборудование в обратном порядке. Важно не проворачивать коленчатый и распределительный валы до установки ремня. Шкив распределительного вала установлен так, что выступающая часть ступицы обращена к мотору. Проверьте натяжение ремня и соберите остальные компоненты. На данном этапе успешно завершена замена прокладки ГБЦ ВАЗ-2112 (16 клапанов). Осталось только добавить антифриз и запустить двигатель.

Заключение

Итак, мы разобрались, как заменить прокладку ГБЦ ВАЗ-2112 (16 клапанов) своими руками.Как видите, процедуру можно проводить самостоятельно.

Момент затяжки ГБЦ ВАЗ-2112 (16 клапанов): схема

Крутящий момент ГБЦ ВАЗ 2112 (16 клапанов) очень важен, так как при неравномерной установке головки происходит деформация. Это приводит к тому, что после разборки потребуется отшлифовать не менее 2 мм от поверхности головки блока. Если соблюдать все моменты затяжки, то головку точить не придется, а если нужно, то не более четверти миллиметра.

Головной состав

В 16-клапанном двигателе используется головная установка, в которой расположены следующие элементы:

1. Два распредвала. Они имеют пять опор, отлитых из чугуна, по 8 кулачков на каждой. Установить вместо впускного распредвала выпускной (и наоборот) нельзя.
2. 16 клапанов. Они установлены на направляющих втулках.
3. Непосредственно на головке блока установлены седла, которые контактируют с тарелками клапана.
4. 16 гидрокомпенсаторов.

Распредвалы установлены на опорах ГБЦ. Соблюдение крутящего момента ГБЦ ВАЗ-2112 (16 клапанов, 1,5 л) позволяет нормально работать двигателю. Также это позволит избежать дорогостоящего фрезерования поверхности после очередного демонтажа головки.

Подготовка к замене прокладки ГБЦ

При снятии головки блока обязательно поменяйте прокладку — повторно использовать нельзя, так как это приведет к поломке. Также его нужно менять при протечке антифриза или моторного масла в месте соединения блока и головки.Часто протечки появляются в результате повреждения самой головки из-за чрезмерного нагрева. Если не соблюдать момент затяжки болтов крепления ГБЦ ВАЗ-2112 (16 клапанов), возможно повреждение прокладки и возникновение утечки жидкости.

Подготовительные работы перед заменой прокладки:

1. Отсоедините отрицательную клемму от аккумуляторной батареи.
2. Установите поршень в первый цилиндр в положение, соответствующее верхней мертвой точке.
3. Полностью слить жидкость из системы охлаждения — для этого сначала открутить пробку внизу радиатора, затем в блоке двигателя.
4. Обязательно сбросьте давление в топливной системе — для этого в рейке есть специальный штуцер.
5. Снимите гайки крепления выхлопной трубы с выпускного коллектора.
6. Снимите термостат.
7. Отверните гайку крепления кронштейна к трубке жидкостного насоса.
8. Ослабьте гайку, которая крепит кронштейн к коллектору (выпускному). После этого заберите его, чтобы он не мешал работе.
9. Отсоедините колодку проводов от датчика масла и на двигателях модификации ВАЗ-2111 нужно открутить или ослабить гайки крепления опорного и опорного кронштейнов.

Снятие головки блока цилиндров

После подготовительных работ необходимо произвести полное удаление головки. Для этого выполняются следующие манипуляции:

1. Отсоедините белый блок от КДПВ, для этого нужно будет отжать пластиковую защелку.
2. Снимите пластиковую декоративную панель и металлическую крышку с головки блока.
3. Снимите ремень ГРМ. Для этого отверните гайку натяжного ролика и снимите ее полностью.
4. Шкив распределительного вала необходимо закрепить отверткой — стараться не допускать проворачивания.
5. Выверните болт крепления распределительного вала и снимите его полностью.
6. Аналогично снял второй распредвал.
7. Откручиваем десять болтов, которыми головка крепится к блоку.

После этого можно полностью снять ГБЦ. Крутящий момент ГБЦ ВАЗ-2112 (16 клапанов) под турбиной такой же, как и без нее.

Особенности клапанной системы

На автомобиле ВАЗ-2112 конструкция клапана очень похожа на применяемую в двигателе ВАЗ-2110.Только у них диаметр стержней и пластин чуть меньше. Размеры:

1. Впускной клапан представляет собой тарелку диаметром 29 мм, шток 6,975 мм.
2. Выпускной клапан представляет собой тарелку диаметром 25,5 мм, шток 6965 мм.

Пружина установлена ​​на каждом клапане; его длина без груза — 38,19 мм. При нагрузке 240 Ньютон уменьшается до 32 мм. Если воздействовать на пружину с нагрузкой 550 Ньютон, ее длина уменьшится до 24 мм.

Гидравлические толкатели

Клапаны приводятся в движение кулачками распределительных валов и гидравлическими толкателями.Эти элементы расположены внутри направляющих отверстий. С помощью гидротолкателей получается автоматически устранять зазоры в механизме клапанов. Следовательно, при эксплуатации транспортного средства нет необходимости регулировать тепловые зазоры клапана.

Для нормальной работы гидротолкателей масло в них подается из системы смазки. Он подается по специальным каналам в блоке цилиндров и головке блока цилиндров. Масло проходит через эти каналы и смазывает шейки распределительных валов.В канале находится клапан, через который масло не стекает сверху после выключения двигателя. Это позволяет поддерживать систему в нормальном режиме до ее остановки.

Распредвалы

При ремонте головки в обязательном порядке проверять состояние распредвалов. Когда сборка будет проведена, следуйте инструкции и выдерживайте крутящий момент ГБЦ ВАЗ-2112 (16 клапанов). На «Приоре» установлен такой мотор — он достаточно мощный, имеет отличные характеристики и не требует частого обслуживания.Два распределительных вала приводят в действие впускной и выпускной клапаны.

Распредвалы вращаются в специальных гнездах, которые находятся непосредственно в головке. Разница между распредвалами в том, что на впуске есть небольшой ремень. Он находится возле самой первой опоры. Для предотвращения осевого перемещения есть упорные фланцы — они расположены по обе стороны от опоры спереди. Впереди на обоих распредвалах самозатягивающиеся сальники.

Как отремонтировать

Чтобы восстановить голос устройства, вам понадобятся следующие инструменты:

1. Устройство для сжатия пружин клапанов.Можно использовать как «магазинчик», так и подручный. Главное, чтобы работать было комфортно.
2. Приспособление для снятия уплотнений клапанов.
3. Оправка в виде трубки для установки колпачков.
4. Ключи на «10», шестигранники, пинцет и отвертки.

Выполните такие манипуляции:

1. Выполните все действия по снятию головки и распределительных валов.
2. Снять все клапаны с помощью специального приспособления.
3. Снимите уплотнения штока клапана.
4. Заменить и притереть клапана.Заменять арматуру необходимо при наличии повреждений — прогорания, нарушения геометрии. Обязательно расписаться, в какие гнезда затерта вентиль — иначе будет нарушена герметичность.
5. Собрать все механизмы привода клапанов — гидротолкатели, пружины, заблокировать их панировочными сухарями.

Все действия по сборке сборки производятся в обратной последовательности, нужно учитывать только одну особенность: придерживаться рекомендуемых значений крутящего момента ГБЦ ВАЗ-2112 (16 клапанов).На фото показана последовательность затяжки.

Как затянуть болты крепления ГБЦ

Обязательно подтянуть по схеме, приведенной в статье. Для того, чтобы затянуть болты, нужно выполнить несколько простых шагов:

1. Установите новую прокладку головки блока цилиндров, поместите ее на центрирующие втулки.
2. Установите голову и прикрутите ее крепежные болты.
3. Начинаете затягивать с моментом 20 Н * м. Если шкала в «кгс / м», то разделите на 10.
4. Во втором прогоне нужно затянуть все болты по схеме на 90 градусов.
5. Для третьего звонка поворачивают еще на 90 градусов.

Болты длиной 95 мм и более использовать нельзя. В целом процедура довольно простая, но обязательно наличие динамометрического ключа — без него невозможно выдержать правильный крутящий момент ГБЦ ВАЗ-2112 (16 клапанов).

Момент затяжки ГБЦ ВАЗ-2112 (16 клапанов): схема

Момент затяжки ГБЦ ВАЗ 2112 (16 клапанов) очень важен, так как при неравномерной установке головки происходит деформация.Это приводит к тому, что после разборки потребуется отшлифовать не менее 2 мм от поверхности головки блока. Если соблюдать все моменты затяжки, то головку точить не придется, а если нужно, то не более четверти миллиметра.

Конструкция головки

В 16-клапанном двигателе используется головка блока, в которой расположены следующие элементы:

1. Два распределительных вала. Они с пятью опорами, отлиты из чугуна, по 8 кулачков на каждой.Установка распредвала выпускных клапанов (и наоборот) вместо распредвала впускных клапанов невозможна.
2. 16 клапанов. Они установлены на направляющих втулках.
3. Седла устанавливаются непосредственно на головку блока, которые контактируют с тарелками клапана.
4. Гидравлические компенсаторы в количестве 16 шт.

Распредвалы установлены на подшипниках ГБЦ. Соблюдение момента затяжки ГБЦ ВАЗ-2112 (16 клапанов, 1.5 литров) обеспечивает нормальную работу двигателя. Это также позволит избежать дорогостоящего фрезерования поверхности после очередного демонтажа головки.

Подготовка к замене прокладки ГБЦ

При снятии головки блока обязательно поменяйте прокладку — повторно использовать ее нельзя, так как это приведет к поломке. Также его нужно менять, если обнаружена утечка антифриза или моторного масла в зоне соединения агрегата и головки. Часто утечки возникают из-за повреждения самой головки из-за чрезмерного нагрева.При несоблюдении момента затяжки болтов крепления ГБЦ ВАЗ-2112 (16 клапанов) возможно повреждение прокладки и подтекание жидкостей.

Подготовительные работы перед заменой прокладки:

1. Отсоедините отрицательную клемму от аккумуляторной батареи.
2. Установите поршень в первый цилиндр в положение, соответствующее верхней мертвой точке.
3. Полностью слить жидкость из системы охлаждения — для этого сначала откручиваем пробку внизу радиатора, затем в блоке двигателя.
4. Обязательно сбросьте давление в топливной системе — для этого в рампе есть специальный штуцер.
5. Снимите гайки крепления передней трубы с выпускного коллектора.
6. Снимите термостат.
7. Снимите гайку, которой кронштейн крепится к трубке жидкостного насоса.
8. Ослабьте гайку крепления кронштейна к коллектору (выпускному). После этого отведите его в сторону, чтобы он не мешал работе.
9. Отсоедините колодку от датчика масла и на моторах модификации ВАЗ-2111 нужно открутить или ослабить гайки крепления опоры и опорных кронштейнов.

Снятие головки блока

После подготовительных работ нужно полностью снять головку. Для этого выполняются следующие манипуляции:

1. Отсоедините белый блок от ДПКВ, для этого нужно отжать пластиковую защелку.
2. Снимите пластиковую декоративную панель и металлическую крышку с головки блока.
3. Снимите ремень ГРМ. Для этого отверните гайку натяжного ролика и снимите ее полностью.
4. Шкив распределительного вала нужно закрепить отверткой — старайтесь не проворачивать.
5. Выверните болт крепления распределительного вала и снимите его полностью.
6. Второй распредвал снимается аналогично.
7. Откручиваем десять болтов, которыми головка крепится к блоку.

После этого можно полностью снять ГБЦ. Момент затяжки ГБЦ ВАЗ-2112 (16 клапанов) под турбиной такой же, как и без нее.

Характеристики клапанной системы

На автомобиле ВАЗ-2112 конструкция клапанов очень похожа на те, что используются в двигателях модификации ВАЗ-2110.Только у них диаметр стержней и пластин чуть меньше. Габаритные размеры:

1. Впускной клапан представляет собой тарелку диаметром 29 мм, шток 6,975 мм.
2. Клапан выпускной представляет собой тарелку диаметром 25,5 мм, шток 6965 мм.

На каждом клапане установлена ​​пружина; его длина без груза — 38,19 мм. При нагрузке 240 Ньютон уменьшается до 32 мм. Если воздействовать на пружину с нагрузкой 550 Ньютон, ее длина уменьшится до 24 мм.

Гидравлические толкатели

Клапаны приводятся в движение кулачками на распределительных валах и гидравлическими толкателями.Эти элементы расположены внутри направляющих отверстий. С помощью гидравлических толкателей возможно автоматическое устранение зазоров в клапанном механизме. Поэтому при эксплуатации автомобиля нет необходимости регулировать тепловые зазоры клапанов.

Для того, чтобы гидротолкатели работали в штатном режиме, к ним поступает масло из системы смазки. Он подается по специальным каналам в двигатель и блок ГБЦ. Масло проходит через эти каналы и смазывает шейки распределительных валов.В канале находится клапан, с помощью которого масло не сливается сверху после выключения двигателя. Это позволяет поддерживать систему в нормальном режиме до ее остановки.

Распредвалы

При ремонте головки необходимо проверить состояние распредвалов. При сборке соблюдать инструкцию и выдерживать момент затяжки ГБЦ ВАЗ-2112 (16 клапанов). Такой мотор устанавливается на Приоре — он достаточно мощный, имеет отличные характеристики и не требует частого ухода.Два распределительных вала приводят в действие впускной и выпускной клапаны.

Распредвалы вращаются в специальных гнездах, которые расположены непосредственно в головке. Отличие распредвалов в том, что на впуске есть небольшой ремень. Он находится возле самой первой опоры. Для предотвращения осевого перемещения есть упорные хомуты — они расположены по обе стороны от опоры спереди. Впереди на обоих распредвалах сальники самозажимного типа.

Как отремонтировать

Для того, чтобы отремонтировать гудки блока, вам понадобятся следующие инструменты:

1. Устройство для сжатия пружин клапанов.Можно использовать как «магазинную», так и самодельную. Главное, чтобы было удобно работать.
2. Устройство для выдавливания уплотнений стержней клапанов.
3. Оправка в виде трубки для установки колпачков.
4. Гаечные ключи «10», шестигранники, пинцеты и отвертки.

Выполните следующие манипуляции:

1. Выполните все действия по снятию головки и распредвалов.
2. Снимите все клапаны с помощью специального приспособления.
3. Снимите уплотнения штока клапана.
4. Заменить и заточить клапана. Клапаны нужно менять при наличии повреждений — прогорания, нарушения геометрии. Обязательно подпишите, на каких гнездах шлифуете задвижку — иначе будет нарушена герметичность.
5. Собрать все механизмы привода клапанов — гидротолкатели, пружины, зафиксировать сухари.

Все этапы сборки производятся в обратной последовательности, необходимо учитывать только одну особенность: придерживаться рекомендуемых значений момента затяжки ГБЦ ВАЗ-2112 (16 клапанов).На фото показана последовательность затяжки.

Как затянуть болты крепления ГБЦ

Обязательно затягивать по схеме, приведенной в статье. Для того, чтобы затянуть болты, нужно выполнить несколько простых действий:

1. Установите новую прокладку головки блока, поместите ее на центрирующие втулки.
2. Установите голову и прикрутите болты ее крепления.
3. Начните затяжку с момента 20 Н * м. Если шкала в «кгс / м», то разделите на 10.
4. Во втором прогоне нужно затянуть все болты по схеме на 90 градусов.
5. Для третьего звонка поворачивают еще на 90 градусов.

Не используйте болты длиной 95 мм и более. В целом процедура достаточно простая, но потребуется динамометрический ключ — без него не удастся выдержать правильный момент затяжки ГБЦ ВАЗ-2112 (16 клапанов).

Распиновка модуля зажигания ВАЗ 2112 на 16 клапанов. Диагностика и ремонт модуля зажигания для ваз одиннадцатой и двенадцатой модели

К свечам.Это один из важнейших элементов, выход из строя которого нарушает работу двигателя. С помощью этого устройства сигнал, поступающий от управления электронным блоком, усиливается — напряжение около 30 кВ. Из-за того, что модуль зажигания находится в моторном отсеке и постоянно подвергается перегреву, пыли и воде, он выходит из строя. Наиболее уязвимые узлы — это полупроводниковые элементы.

Особенности конструкции

Если вы знакомы с конструкциями автомобильных систем, то можете провести параллели между высоковольтной катушкой и модулем зажигания ВАЗ-2110.Точно так же проявляются неисправности этого устройства. По сути, это симбиоз катушки высокого напряжения и переключателя. Конструкция включает следующее:

1. Две катушки используются для генерации импульсов высокого напряжения, необходимых для воспламенения горючей смеси с помощью свечей.

2. Двухканальный выключатель из токопроводящих элементов.

Устройство может неожиданно выйти из строя. Хотя в автомобиле есть система самодиагностики, контрольная лампа на приборной панели Check Engine не загорается.Обычно выходит из строя один из каналов переключения, это проявляется нестабильной работой мотора, иногда его остановкой.

Типичные отказы модулей

Если у вас есть хоть немного знаний в области электроники, а также мультиметра, вы сможете самостоятельно диагностировать и выявить проблему. Проверка модуля зажигания ВАЗ-2110 займет немного времени, но избавит от покупки дорогостоящего агрегата. Учтите, что иногда появляются расы, которые со временем исчезают.

Ошибки останутся в микроконтроллере, поэтому их можно будет прочитать с помощью специальных тестеров.Но как показывает практика, в тот момент, когда неисправности не проявляются, тестер не может распознать коды ошибок, которые были раньше, но потом исчезли. Очень часто причиной выхода из строя становится грязь на контактах, плохое крепление корпуса, отсутствие массы, наличие электрических помех.

Снятие модуля зажигания

Для ремонта модуля зажигания ВАЗ-2110 его необходимо демонтировать. Сначала проверьте, есть ли высокое напряжение на всех клеммах. Наиболее частая поломка — это отсутствие искры во втором и третьем цилиндрах.Если слегка надавить на заднюю часть корпуса, двигатель может заработать нормально. Но это ненадолго. Для вывода необходимо:

1. Отсоединить массу от АКБ.

2. Снимите декоративную крышку, закрывающую головку блока, если таковая имеется.

3. Отсоедините все провода высокого напряжения.

4. Отсоедините все провода, идущие к модулю зажигания. Белые кольца показывают нумерацию всех проводов. На корпусе устройства нанесено обозначение номеров цилиндров.

5. Отсоедините разъем от устройства.

6. Отвинтите три гайки крепления блока.

Вот и все, модуль зажигания ВАЗ-2110 снят, можно приступать к ремонту.

Как восстановить

Открыв алюминиевую пластину, вы обнаружите небольшую печатную плату, содержащую активные компоненты. Он покрыт прозрачным силиконом. Ее нужно будет снять, так как она помешает ремонту. Обратите внимание на провода, соединяющие плату и контакты разъема.Они алюминиевые, и этот металл разрушается намного быстрее, чем медь. Все эти провода необходимо будет заменить. Некоторые автомобилисты, ремонтирующие модули, используют провода, которые используются в мышах для персональных компьютеров. Но к работе с ними нужно привыкнуть — они покрыты краской.

В целом схема всего модуля простая, она содержит:

1. Два транзистора БУ931 (можно использовать отечественный аналог КТ848А, хорошо себя показывает, да и стоит намного дешевле).

2. Два переключателя SGS-THOMSON (модель L497D1).

Что нужно знать при работе с модулем

Перед работой с модулем необходимо приобрести флюс для алюминия. При замене транзисторов учтите, что припаять провода к выводам коллектора очень сложно, так как они покрыты специальным материалом. И это усложняет пайку. Чтобы облегчить себе работу, осторожно откройте пылесборник. Старайтесь не перегревать элемент.Поместите его на алюминиевую пластину, чтобы внутрь уходило все тепло. В противном случае полупроводниковый переход разрушится и вы испортите дорогой элемент.

При пайке проводов следите за тем, чтобы длина была как можно короче. Все точки пайки необходимо покрыть лаком, даже для ногтей. После ремонта обязательно проверьте исправность модуля зажигания ВАЗ-2110. Если он функционирует нормально, то необходимо все внутри обработать автогерметиком. Это обеспечит максимальную герметичность агрегата — в него не может попасть ни вода, ни пыль.И прослужит такое устройство долгие годы. Но если проблема не в контактах или силовых транзисторах, лучше отказаться от идеи ремонта и приобрести новый модуль — на ВАЗ-2110 он стоит около 1500 рублей.

Совет.

Индикатор искры для двигателей с впрыском топлива можно использовать для быстрой проверки исправности системы зажигания. Его надевают на свечу зажигания и к ней подключают высоковольтный провод. При проверке необходимо руководствоваться прилагаемой к устройству инструкцией.

Комментарий.

В двигателе 21114 используется катушка зажигания. Двигатель 2111 может быть оснащен катушкой зажигания или модулем зажигания (см. Система управления двигателем). Замена катушки зажигания показана ниже. Замена модуля производится аналогично.

Для работы вам понадобится мультиметр.

Последовательность исполнения

1. Подготовив автомобиль к работе (см. «Подготовка автомобиля к обслуживанию и ремонту»), выключите зажигание.

2. Освободив защелку, отсоединить колодку жгута проводов (1) от выводов катушки зажигания (модуля) (2).

3. Включив зажигание, измерьте напряжение вольтметром между выводом 15 и массой (для катушки зажигания) или между выводами C и D (для модуля зажигания) блока жгута проводов.

Внимание!

После измерения выключите зажигание.

Комментарий.

Напряжение должно быть не менее 12 В Если напряжение не подается на блок или оно меньше 12 В, значит, это разряженная аккумуляторная батарея, неисправна силовая цепь или неисправен ЭБУ.

Проверить неисправность модуля зажигания можно путем замены на заведомо исправный. Катушка зажигания можно проверить омметром.

4. Отсоедините высоковольтные провода от свечей зажигания (см. «Высоковольтные провода двигателей 2111 и 21114 (8В) — проверка и замена»).

5. Торцевым ключом на 13 мм отверните два болта верхнего крепления кронштейна катушки (модуля) зажигания.

6. Ключ на 17 мм, ослабив затяжку болта крепления нижнего кронштейна, снимаем кронштейн вместе с катушкой (модулем).

7. Отсоедините высоковольтные провода от катушки зажигания (см. «Высоковольтные провода двигателей 2111 и 21114 (8В) — проверка и замена»).

8. Омметром измеряем электрическое сопротивление между центральной клеммой 15 и корпусом (кронштейном).Прибор должен указывать на отсутствие замыкания первичной обмотки катушки на массу. Последовательно измеряем электрическое сопротивление между центральным выводом 15 и крайними выводами 1a и 1b. Сопротивление каждой из первичных обмоток катушки должно быть около 0,5 Ом.

Комментарий.

При измерении малых значений электрического сопротивления (около 1 Ом) необходимо учитывать внутреннее сопротивление прибора, которое можно определить, замкнув щупы омметра.

9. С помощью омметра измерьте сопротивление между высоковольтными выводами катушки 1 и 4, а затем 2 и 3. Сопротивление обмоток должно быть около 5,4 кОм.

Неисправную катушку зажигания необходимо заменить.

10. Шестигранный ключ 5 мм открутите четыре винта, которыми катушка крепится к кронштейну, и снимите катушку.

Комментарий.

Для снятия модуля зажигания понадобится торцевой ключ на 10 мм с глубокой головкой, откручиваем 3 винта его крепления

11.Установите катушку (модуль) зажигания в обратном порядке. Подключаем высоковольтные провода в соответствии с номерами цилиндров, нанесенными на каждый провод и на корпус катушки (модуля) рядом с выводами.

Совет.

Поскольку нумерация выводов на катушке (модуле), установленной на двигателе, не видна, высоковольтные провода лучше подключить к выводам катушки (модуля) зажигания перед установкой ее на двигатель.

Выполняет одну из основных функций в системе зажигания (СЗ) в целом.Благодаря этому агрегату оптимальный запуск мотора, а также его нормальная работа в дальнейшем. Подробнее о неисправностях устройства, а также его замене вы можете узнать из этого материала.

Описание модуля зажигания

Прежде чем говорить о тестировании и замене МЗ в нашем ВАЗ 2111, давайте разберемся с основной информацией. Для начала предлагаем узнать, что такое модуль зажигания 2111 и где он находится.

Назначение и расположение

Как уже было сказано выше, МЗ — одно из основных устройств в системе зажигания.Конечно, если вдуматься, то все компоненты системы очень важны, так как от них зависит качество работы. блок питания в общем. Но если этот агрегат начнет работать с перебоями, то в двигателе перестанут работать как минимум два цилиндра, а то и все четыре. Это связано с тем, что сам модуль состоит из двух катушек, одна из которых подает ток на первый и четвертый цилиндры, а вторая — на второй и третий. Соответственно, если одна катушка выйдет из строя, это приведет к тому, что два цилиндра выйдут из строя, что скажется на работе мотора в целом.

Назначение этого устройства состоит в том, что оно преобразует напряжение, подаваемое от прерывателя, в сигнал высокого напряжения. Соответственно, этот импульс прикладывается к пробкам цилиндров в определенном порядке. Он используется для воспламенения горючей смеси в цилиндрах двигателя, что способствует его нормальному запуску и работе.

Лада двенадцатой модели

Что касается расположения, найти 2112 16 клапанов не составляет труда, он находится в подкапотном пространстве. Откройте капот и посмотрите на свечи зажигания — они подключены, которые выходят прямо из самого модуля.Сама MZ представляет собой маленькую черную квадратную коробку, поэтому ее ни с чем не спутать.

Общие неисправности

Только диагностика позволит точно определить неисправность модуля, но есть косвенные признаки, которые могут сообщить автовладельцу о проблеме в работе устройства.

П при неисправности МЗ на приборной панели отображается ошибка.

Итак, в каких случаях необходима замена или ремонт модуля зажигания ВАЗ:

1. Пуск трансмиссии стал сложнее.Теперь водителю нужно больше повернуть стартер, чтобы запустить двигатель.
2. Двигатель, работающий на холостом ходу, стал нестабильным. Мотор может быть тройным, при этом скорость может увеличиваться и уменьшаться.
3. В целом снизилась мощность силового агрегата. Когда вы нажимаете педаль газа, автомобилю требуется больше времени для разгона. Этот симптом особенно заметен при движении в гору. Также при нажатии на педаль газа могут наблюдаться провалы — водитель давит на газ, но эффекта от этого нет.
4. Увеличился расход топлива. Конечно, определить такую ​​неисправность без счетчика расхода топлива будет проблематично. Но если вы привыкли заправлять определенное количество топлива на определенный пробег, то вы тоже можете узнать этот знак (автор видео — канал Auto_Repair).

Все эти симптомы, как было сказано выше, являются косвенными, так как могут проявляться и при других неисправностях. Например, если забился топливный фильтр или подошел к концу срок его службы.Также такие признаки появляются в результате износа свечей зажигания или высоковольтных проводов. Поэтому, если вы столкнулись с такой проблемой, то в первую очередь следует произвести, убедиться, что на них нет нагара, а также проверить армированные провода. Бывает, что один из проводов просто плохо подключен к свече, либо сломан, либо изношен.

Проверка МН своими руками

Существует несколько вариантов проверки устройства своими руками в домашних условиях, мы рассмотрим самый простой.

Для проведения самостоятельной диагностики необходимо знать, за что отвечают провода, подключенные к модулю:

• красно-синий — обеспечивает питание устройства напряжением 12 В;
• коричневый провод — это масса, обычно подключается к кузову автомобиля;
• бело-синий — подключается к свечам первого и четвертого цилиндров;
• красно-серый провод подключается к свечам зажигания второго и третьего цилиндров.

Схема модуля ВАЗ

Для начала нужно проверить своими руками, что все импульсы поступают на устройство зажигания 2112:

1. Прежде всего нужно выключить зажигание и отсоединить разъем.
2. Далее ключ в замке нужно установить в положение I.
3. Теперь вам нужен коммутируемый вольтметр, его нужно подключить к минусовой клемме аккумулятора.
4. Со вторым щупом, то есть плюсом, нужно найти на разъеме контакт 12 вольт.
5. При подключении к управляющему контакту стрелка на тестере покажет почти 0.
6. Если стартер заработает, параметры могут увеличиться, но при этом они будут не более 0.7 вольт. Обратите внимание, что уровень напряжения на обоих управляющих контактах должен быть одинаковым.

Есть еще один вариант проверки — можно диагностировать работоспособность модуля с помощью коммутируемого омметра. В данном случае имеется в виду указательный тестер, а не цифровой. Сначала нужно подключить щупы устройства к контактам 1 и 4 модуля, а затем к контактам 2 и 3. В итоге диагностика должна показать тот же результат.

Обратите внимание, что в зависимости от производителя эти параметры могут отличаться:

• для приборов производства АТЕ-2 под номером 3705010-02 этот параметр должен быть порядка 5-6 кОм;
• для модулей СОАТЭ с номером 3705010-12 диагностика должна показать 12 кОм.

Если полученные показатели отличаются от описанных выше, то модуль необходимо заменить. Учтите, что индуктивность катушек, установленных внутри МЗ, достаточно велика, соответственно при подключении омметра может проскочить искра. Поэтому при диагностике настоятельно не рекомендуем одновременно прикасаться к выводам щупов (автор видео — ВЧ Автоэлектрик).

Инструкция по замене модуля

Если проверка модуля зажигания ВАЗ 2112 показала, что прибор требует замены, то можно поменять МЗ своими руками.

Процесс замены выглядит так:

1. Сначала отключите питание в бортовой сети, для этого нужно просто отсоединить минусовую клемму от АКБ. Многие автолюбители пренебрегают этим шагом, хотя на самом деле он очень важен. Если не отсоединить аккумулятор, это может вызвать короткое замыкание из-за влаги или других внешних воздействий во время ремонта. А если это произойдет, то есть вероятность, что придется полностью менять проводку в машине.Итак, чтобы сбросить клемму с АКБ, нужно просто отвернуть болт, фиксирующий ее, гаечным ключом.
2. Сделав это, вам необходимо будет отсоединить от модуля все высоковольтные провода, подключенные к модулю. При этом нужно запомнить их расположение, чтобы при установке случайно не перепутали, что, опять же, может быть чревато для всей системы в целом.
3. После выполнения этих действий потребуется отсоединить разъем с проводами от самого устройства.Для этого возьмитесь рукой за блок и нажмите на защелку, с помощью которой он крепится — крепление находится внизу, рукой это чувствуется. Сделав это, вам нужно будет снять блок и отложить его в сторону, чтобы он не мешал вам в дальнейшем.
4. Итак, теперь у вас есть два пути — демонтировать устройство вместе с креплением или снять его отдельно. Первый вариант обычно актуален в тех случаях, когда помимо замены МЗ нужно выполнить другие ремонтные действия, например, добраться до сливного отверстия антифриза своего блока цилиндров.Конечно, будет удобнее демонтировать модуль отдельно, но тогда доступ к другим частям и элементам будет закрыт. Для демонтажа потребуется своими руками открутить гайки, которыми устройство крепится к кронштейну.
   В зависимости от автомобиля гайки могут быть разными, например, они могут быть выполнены в виде шестигранных шпилек. Если так, то для их откручивания понадобится шестигранник. В любом случае, открутив гайки, необходимо демонтировать модуль с посадочного места.
5. Процедура установки нового модуля выполняется аналогично, только в обратном порядке.При подключении своими руками будьте осторожны и обязательно правильно подключите все провода, которые подключаются к модулю от свечей зажигания. Если на этом этапе вы перепутаете номера цилиндров на высоковольтных кабелях, силовой агрегат может работать некорректно или вообще не запуститься.

Фото-галерея «Замена MH своими руками»

Цена вопроса

Стоимость устройства напрямую зависит от производителя. Например, цена на новый МЗ от производителя СОАТЭ составляет около 1700 рублей.У производителя BOSCH модуль будет стоить около 2 тысяч рублей, у General Motors — около 5 тысяч рублей.

Часто при выходе из строя модуля зажигания автовладелец сразу бежит в магазин и покупает новый. Но, для ВАЗ-2112 есть альтернативный способ — ремонт. Без должных знаний автоэлектрика, конечно, будет тяжело. Эта статья по мере возможности расскажет, как отремонтировать модуль зажигания своими руками.

Модуль зажигания

Прежде чем приступить к ремонту модуля зажигания, стоит разобраться, из чего он состоит. Итак, рассмотрим конструкцию этого элемента:

1. Две катушки зажигания, генерирующие импульс высокого напряжения.
2. Двухканальный переключатель.

Если есть проблемы с работой модуля зажигания, на это есть причины. Стоит предупредить, что при данной неисправности не загорится контрольная лампа «Check Engine»: остановка двигателя, пропадание искры, перебои в работе силового агрегата и прочее.

Для диагностики и ремонта требуются базовые знания не только по обычной электрике, но и по принципам работы автоэлектрики.Также для успешного процесса потребуются навыки использования цифрового мультиметра.

Процесс ремонта

Часто импульс высокого напряжения теряется в цилиндрах 2 и 3
… Итак, чтобы приступить к ремонту модуля зажигания, вам, конечно же, потребуется его демонтировать. Для этого отключите высоковольтные провода и открутите сам узел от креплений. Когда подготовительные операции завершены, можно переходить непосредственно к процессу ремонта:

1. Отрываем алюминиевую пластину.

   Откройте алюминиевую пластину отверткой

2. Внутренний мир модуля зажигания довольно богат и сложен, на первый взгляд, но все намного проще. После вскрытия видна печатная плата в силиконе. Снимаем этот герметик. Алюминиевые провода, которые подключаются к контактам разъемов и катушек, сломаны.

   Открытие крышки

3. Разбираем компьютерную мышь, а точнее нужны только ее многожильные провода.Так же убираем с платы все соединения.

   Схема пайки проводов и расположение элементов на платах

4. В схему модуля зажигания входят два переключателя L497D1 и два транзистора типа BU931, которые считаются достаточно мощными. Паяем все специальным флюсом для алюминия.

   Схема модуля зажигания в сборе

5. Первым делом припаяем провода прямо к плате. Но припаять проводку к коллекторам транзисторов гораздо сложнее, так как при изготовлении они покрываются специальным металлом.Этот материал сложно паять. Сначала снимаем с металла верхний слой. Перед пайкой, чтобы тепло не расщеплялось, нужно поставить пластину на плиту и нагреть до 180 градусов Цельсия.
6. Теперь припаиваем провода к контактному модулю. Провод должен быть как можно короче.
7. Чтобы изолировать место пайки контакта, покрываем его лаком. Можно использовать для ногтей.
8. Проверяем готовый продукт на работоспособность.

   Модуль зажигания в сборе

Видео о ремонте модуля зажигания на ВАЗ-2112

Видеоматериал расскажет о ремонте модуля зажигания, а также о том, как снять его с автомобиля.

выводы

Как оказалось, отремонтировать модуль зажигания на ВАЗ-2112 своими руками не так уж и сложно, достаточно иметь базовые знания по электронике и уметь держать паяльник в руках, остальное — дело техники.

Свечи НГК для калины. Полезная информация о Свечи зажигания на Калина 1.6 16 CL

Замена свечей зажигания требуется при плановом ремонте автомобиля, особенно учитывая качество бензина в нашей стране.О замене следует подумать как о подготовке машины к зиме. В этой статье мы рассмотрим, как почистить или при необходимости заменить свечи на Лада Калина.

Как расположены свечи зажигания?

Свечи зажигания являются устройством зажигания топливной смеси в двигателе. Они состоят из металлического корпуса, изолятора и центрального проводника. Они расположены в свечах, которые, в свою очередь, находятся в головке цилиндров двигателя. К верху прикреплены высоковольтные провода, подавляющие напряжение на искрогасителе.

Опытные автомобилисты советуют менять их каждые 20 — 30 тыс. Км пробега. Или ранее, если для этого требуется статус этих частей. Так, о необходимости замены свечей на Калине могут свидетельствовать проблемы со стартером, снижение мощности двигателя, мерцание автомобиля и вибрация при движении.

Процесс замены свечи

Перед процедурой замены желательно продуть или протереть головку блока цилиндров и головку блока цилиндров. Это сделано для того, чтобы в блоке двигателя не было пыли, грязи и мусора, что может привести к плачевным последствиям.

Для работы нам потребуются: головка на 10 мм, подсвечник или головка на 16 с надставкой (для восьмиклапанных двигателей нужна головка на 21 с надставкой).

Пошаговая инструкция по замене свечей на Калине с 16-ти клапанным двигателем

• Резким рывком снимите пластмассовый двигатель двигателя.
• Отсоединяем провода от катушек зажигания, после чего откручиваем болты крепления и снимаем катушки с подсвечника.
• Выкручиваем ключом на 16 и вставляем новый ключ.

Пошаговая инструкция по замене свечей на Калине с 8-ми клапанным двигателем

• Снимите кончик проволоки (не бойтесь приложить небольшое усилие).
• Переверните ключ на 21 и поменяйте ключ на новый.

Установка свечей не должна прилагать чрезмерных усилий, иначе можно сорвать резьбу колодца, что чревато дорогостоящим ремонтом. В Калине замена свечей на двигатели 1,4 л и 1,6 л аналогичны.

Возможные поломки и их причины

Есть много причин, по которым свечи могут выйти из строя. Это может произойти из-за загрязнения нефтью или наигар, разрушения изолятора, механического повреждения, поломки перемычек и т. Д. Реально справиться можно только с загрязнениями. Во всех остальных случаях придется подумать о замене деталей.

Существует три основных метода очистки: метод разложения, пескоструйная очистка и метод ультразвуковой очистки. В связи с тем, что для ультразвуковой чистки необходимо специализированное оборудование, остановимся на остальных методах.

Метод пищеварения

Суть этого метода в том, что нужно раскрыть свечи в воде с помощью стирального порошка в течение часа. Такой способ позволит очистить предмет от загрязнений, не повредив корпус. Стоит отметить, что после чистки они дают нестабильную желтую искру, которая может вызвать проблемы на высоких оборотах.

Пескоструйный метод

Деталь очищается сжатым воздухом, подаваемым от пескоструйной машины. В отличие от первого способа, после такой очистки свечи полностью восстанавливают свои исходные параметры и дают хорошую голубую искру.Однако этот метод работает только с одноэлектродом, поскольку в них керамический конус более доступен, чем в многоэлектродном.

Моя Калина уже имела пробег чуть больше 40 000 км, а заводские свечи по-прежнему работали нормально, несмотря на то, что производитель рекомендует их менять раз в 30 000 км. Ну думаю попробую купить и поставить новые, может что-то поменяется в лучшую сторону, но в принципе лучше, все не надо, все было нормально на мой взгляд.

Сходил на ББ, взял комплект свечей зажигания ngk. Так как двигатель на моей калине 8-клапанный, то для меня был мотор №13, а если у вас 16-клапанный — то нужно установить №11.

Обновил старые и посмотрел на них, вроде все нормально, вот только они были слишком красными, и сначала написано, что в бензине, которым я зажигал машину, было слишком много железосодержащих присадок, которые не приносят пользу двигателю. Так как заправляюсь в основном на одной местной заправке, то грешу на нее. Теперь вам нужно сменить АЗС.

Покрутил новые свечи и решил попробовать, как бы они работали, и отличались бы хоть чем-то с завода. Завел кавалину нормальную, после прогрева стрелка тахометра еще еле плавает, но если не глянуть, то по слуху определить плавающий импульс просто невозможно. Но когда я начал проверять на высокой скорости, то был приятно удивлен, звук стал намного мягче и это явно не самоудар, так как я слушаю свой 8-клапанный трактор уже два года и определенно чувствую изменения.Если судить по ощущениям, то я стал напоминать свою предыдущую машину от 1.5 16-CL. Мотор. Но на холостом ходу все равно булькать не переставало, вроде не избавиться от этого.

Итак, пока заменой свечей порадовало, на высоких оборотах теперь тихо и без лишних вибраций, как и раньше. Посмотрим, насколько они качественные и на какое время хватит. Пока все супер.

Согласно техническому регламенту, свечи зажигания в двигателях 21116 и 21126 следует заменять во время ТО-2, то есть после 30 тыс. Км пробега.На самом деле этот срок можно продлить вдвое, если речь идет о щадящем режиме эксплуатации. Но делать это необязательно, если автомобиль находится на гарантии (тогда замена производится по регламенту). Здесь мы перечислим, какие свечи зажигания подходят для каждого из указанных двигателей. Мы предполагаем, что владелец «Калины-2» пользуется каталогами следующих компаний: Beru, Champion, NGK, DENSO, BRISK, BOSCH.

• ОАО «ЦАЛП» (Россия) — АУ17ДВРМ, А17ДВРМ;
• BERU (Германия) — 14ФР-7ДУ, 14Р-7ДУ;
• Чемпион (Англия) — RC9YC, RN9YC;
• NGK (Япония) — BCPR6ES, BPR6ES;
• DENSO (Япония) — Q20PR-U11, W20EPR;
• BRISK (Чехия) — DR15YC, LR15YC;
• Bosch (Германия) — FR7DCU, WR7DC.

Слева марка товара подходит для 16-ти клапанного двигателя, справа — для. Можно отметить, что свечей с тонким электродом, иридием и т. Д. Здесь не было. Тонкий электрод затем используется для обеспечения надежности зажигания на высоких оборотах (7000, 8000 об / мин и более), но для отключения двигателей ВАЗ выше 6000 об / мин. Свечи Иридия В своей конструкции тонкий центральный электрод имеет, но, как мы уже выяснили, переход на использование таких деталей — излишняя трата денег, и не более того.Долговечность иридиевых свечей примерно соответствует значению «срока службы» свечи с медным электродом стандартного сечения. Выбор Оставить хозяину.

Появилась из керамики — немедленно поменять свечи!

По своим эксплуатационным параметрам, в том числе по долговечности, все компоненты перечисленных наименований практически не отличаются. Это подтверждают отзывы владельцев автомобиля, высказанные на различных форумах и т. Д. Возможно, есть более дорогие комплектующие, использование которых позволит банальной заменой увеличить мощность, крутящий момент двигателя или некоторые другие характеристики.А вот установив такие свечи в мотор 21126, о гарантии на коробку, скорее всего, придется забыть. Всегда так: нужно представлять, что мы делаем и чего хотим в результате достичь.

Подбор свечей для современных двигателей ВАЗ

Показания к замене свечей:

• Если на конусе изолятора и электродов есть черный цвет («замша»), то его можно очистить или заменить. Уборка выполняется, в том числе методом обогрева. При замене лучше использовать свечи с чуть меньшим значением калибровочного числа, чем было раньше;
• Если поверхность изолятора выглядит как желтоватая глянцевая керамика, значит, свечу необходимо заменить.В этом случае образование стекловидной глазури является образованием. Он электропроводен.

В первом из рассмотренных случаев нагара она образуется из-за того, что не все элементы свечи достаточно нагреваются, и самоочистки не происходит. Этого можно добиться, когда автомобиль используется для коротких поездок с малой скоростью, частых пусков и остановок. Такой же эффект характерен для работы двигателя при пониженных температурах. По логике, в таких ситуациях рекомендуемой заменой будет свеча с меньшим калибровочным числом, чем предусмотрено производителем.Можно попробовать в 8-клапанный мотор поставить свечи А14 ДВРМ вместо А17ДВР и так далее. Только вот такая замена обязательно оговаривается с дилером.

Сравнение аналогов видеорегистраторов A17, выпущенных под разными марками

Одно из Интернет-изданий провело сравнительное тестирование свечей зажигания, предназначенных для двигателя ВАЗ-21116. Аналоги Свечи видеорегистратора А17, поставляемые следующими фирмами:

• APS, Bosch, Brisk — российское производство;
• Bosch Platinum, BERU, FINWHALE — Германия;
• NGK, DENSO — Япония;
• Эйкем — Франция;
• Champion — «Сделано в Европейском Союзе.«

Отметим, что испытания проводились на 8-клапанном двигателе ВАЗ-2111 (форсунки, лямбда-зонд, без катализатора, «Январь-5.1»). Все измерения проводились на стенде.
Подбор свечей для 8-ми клапанного двигателя 21116

Результат проведенных испытаний показан на фото в виде графиков. Как видите, смысл покупки импортных товаров все еще есть: использование свечей bosch, а также продуктов брендов FinWhale, Brisk и Champion обеспечит заметный прирост мощности.Хотите сэкономить на топливе — значит, спрашивайте продукцию NGK в магазинах. Дополнительные комментарии здесь не нужны.

Для форсированных двигателей повышенным значением сжатия характерно и моторы ВАЗ. Установив свечи зажигания BRISK, можно не беспокоиться о наличии искры высокого давления. Но отметим, что свечи NGK имеют схожие характеристики. Оказывается, оптимальным выбором следует считать продукцию NGK, однако в последнее время на эту марку появились подделки.А Новодель, похоже, теперь родом из Франции, о чем рассказывается в фильме.

Какие свечи зажигания лучше на Лада Калина 8-клапанная: Советы

Лада Калина имеет тип клапана 8 или 16. Подбор свечей в данном случае одинаков для всех серийных автомобилей ВАЗ. Очень важно отдавать предпочтение качественным свечам, чтобы они долго обслуживались. Также необходимо периодически их менять, чтобы мотор работал исправно, а машина ехала нормально.

Свечи зажигания для 8-ми и 16-ти клапанной вибры

Завод-производитель ВАЗ предлагает купить для автомобилей Lada Kalina свечи зажигания A17 DVRM и A15 DVRM, а также их зарубежные аналоги. Для изделий на 8 клапанов используется DVRM A17, а для 16 — AU17DVR. Это лучшие свечи, которые служат долго и не требуют постоянной регулировки. Производитель должен гарантировать 18 месяцев бесперебойной работы при условии, что пробег составляет 2000 км. При правильном и бережном использовании свечи могут прослужить 3-4 года.Некоторые маркетологи советуют на авто платиновые или многоэлектродные свечи, хотя их стоимость намного выше обычных. Но еще долго служат.

Смотрите также: Как отключить иммобилайзер на Калине

Свечи для авто на газе (ГБО): что лучше

Газовое оборудование вышло из строя Сегодня многие устанавливают на свои автомобили, так как на газе это намного дешевле и выгоднее бензин. К таким авто подходят следующие свечи:

• французские Beru Ultra 14R-7DU, они не совсем на газ, но все же годятся;
• Украинский Плазмофор Супер Газ имеют хорошее качество, но уступают импортным;
• чешский Brisk LPG LR15YS SILVER, электрод которого выполнен из серебра.Они дешевы, но нетоксичны.
• немецкие Bosch Platinum WR7DP — у них тонкий электрод и оригинальный дизайн;
• japanese NGK LPG LaserLine довольно дорогой, но нетоксичный и экономичный.

В общем их большое количество, главное по газу выбирать модели с тонкими электродами.

Критерии выбора свечей

Для того, чтобы двигатель работал бесперебойно, наличие качественных свечей. Их выбор имеет большое значение для полноценной езды.Покупать свечи нужно только в специализированном магазине. Критерии выбора следующие:

• свечи размер. Не стоит отдавать предпочтение мелким, так как они не вкручиваются в проем двигателя. Большие тоже не подходят. Нужно, чтобы они были средними;
• Калил номер. Показывает температурный режим. Он должен быть высоким, тогда свеча будет работать более «агрессивно». Меньшее число означает, что изделие будет перегреваться и, как следствие, быстро изнашиваться.

Вообще на сегодняшний день существует масса различных свечей, которые отличаются друг от друга габаритами, калибром, материалом, а также принципом работы.ТО ЖЕ лучшие варианты Есть товары от NGK, Bosch, Denso и других. Эти производители давно зарекомендовали себя с лучшей стороны, поэтому их продукции можно доверять.

Смотрите также: Замена топливного фильтра на Калину

Специалисты рекомендуют не брать собственные свечи, если вы не разбираетесь в этом вопросе, а также не знаете температурный режим ее мотора. В этом случае лучше проконсультироваться со специалистом автотехцентра. Поможет выбрать подходящий предмет, который не только будет исправно служить, но и не потребует постоянного ремонта или замены.

Как мы уже говорили, при аккуратной эксплуатации свечи можно не менять в течении 3х лет. Именно поэтому на этих устройствах не стоит экономить, иначе в скором времени придется потратиться на покупку новых свечей. Смело обращайтесь к грамотной помощи, ведь лучше проконсультироваться и купить качественный товар, чем брать то, что предлагают в магазине, а потом пожалеть о своем выборе. В любом случае срок службы зависит от условий использования. Свечи желательно менять каждые 30 тыс. Км.

Смотрите также: Замена салонного фильтра на Калину

Примечательно, что поменять свечи своими руками можно при наличии знаний и навыков. Прикрепленное к статье видео поможет вам самостоятельно произвести правильную замену свечей.

На нашем сайте есть акция. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

ladaautos.ru.

Какие свечи в Лада Калине лучше, а какие хуже

По техрегламенту свечи зажигания в двигателях 21116 и 21126 нужно менять во время ТО-2, то есть после 30 тысяч км пробега.На самом деле этот срок можно продлить вдвое, если речь идет о щадящем режиме эксплуатации. Но делать это необязательно, если автомобиль находится на гарантии (тогда замена производится по регламенту). Здесь мы перечислим, какие свечи зажигания подходят для каждого из указанных двигателей. Мы предполагаем, что владелец «Калины-2» пользуется каталогами следующих компаний: Beru, Champion, NGK, DENSO, BRISK, BOSCH.

• ОАО «ЦАЛП» (Россия) — АУ17ДВРМ, А17ДВРМ;
• BERU (Германия) — 14ФР-7ДУ, 14Р-7ДУ;

Чемпион

• (Англия) — RC9YC, RN9YC;
• NGK (Япония) — BCPR6ES, BPR6ES;
• DENSO (Япония) — Q20PR-U11, W20EPR;
• BRISK (Чехия) — DR15YC, LR15YC;
• Bosch (Германия) — FR7DCU, WR7DC.

Слева марка товара подходит для 16-клапанного двигателя, справа — для 8-клапанного. Можно отметить, что свечей с тонким электродом, иридием и т. Д. Здесь не было. Затем тонкий электрод используется для обеспечения надежности зажигания на высоких оборотах (7000, 8000 об / мин и более), но для отключения двигателей ВАЗ выше 6000 об / мин. Свечи Иридия в своей конструкции имеют тонкий центральный электрод, но, как мы уже выяснили, переход на использование подобных деталей — это лишние деньги, и не более того.Долговечность иридиевых свечей примерно соответствует значению «срока службы» свечи с медным электродом стандартного сечения. Выбор Оставить хозяину.

Появилась из керамики — немедленно поменять свечи!

По своим эксплуатационным параметрам, в том числе по долговечности, все компоненты перечисленных наименований практически не отличаются. Это подтверждают отзывы владельцев автомобиля, высказанные на различных форумах и т. Д. Возможно, есть более дорогие комплектующие, использование которых позволит банальной заменой увеличить мощность, крутящий момент двигателя или некоторые другие характеристики.А вот установив такие свечи в двигатель 21126, скорее всего, придется забыть о гарантии на коробку AY-K3. Всегда так: нужно представлять, что мы делаем и чего хотим в результате достичь.
Подбор свечей к современным двигателям ВАЗ

Показания к замене свечей:

• Если на конусе на изоляторе и электродах черный цвет («замша»), то можно почистить или заменить. Уборка выполняется, в том числе методом обогрева. При замене лучше использовать свечи с чуть меньшим значением калибровочного числа, чем было раньше;
• Если поверхность изолятора выглядит как желтоватая глянцевая керамика, значит, свечу необходимо заменить.В этом случае образование стекловидной глазури является образованием. Он электропроводен.

В первом из рассмотренных случаев нагара она образуется из-за того, что не все элементы свечи достаточно нагреваются, и самоочистки не происходит. Этого можно добиться, когда автомобиль используется для коротких поездок с малой скоростью, частых пусков и остановок. Такой же эффект характерен для работы двигателя при пониженных температурах. По логике, в таких ситуациях рекомендуемой заменой будет свеча с меньшим калибровочным числом, чем предусмотрено производителем.Можно попробовать в 8-клапанный мотор поставить свечи А14 ДВРМ вместо А17ДВР и так далее. Только вот такая замена обязательно оговаривается с дилером.

Сравнение аналогов видеорегистратора А17, выпущенных под разными марками

В одном из интернет-изданий было проведено сравнительное тестирование свечей зажигания, предназначенных для двигателя ВАЗ-21116. Аналоги Свечи видеорегистратора А17, поставляемые следующими фирмами:

• APS, Bosch, Brisk — российское производство;
• Bosch Platinum, BERU, FINWHALE — Германия;
• NGK, DENSO — Япония;
• Эйкем — Франция;
• Champion — «Сделано в Европейском Союзе.«

Отметим, что испытания проводились на 8-клапанном двигателе ВАЗ-2111 (форсунки, лямбда-зонд, без катализатора, «Январь-5.1»). Все измерения проводились на стенде.
Подбор свечей для 8-ми клапанного двигателя 21116

Результат проведенных испытаний показан на фото в виде графиков. Как видите, смысл покупки импортных товаров все еще есть: использование свечей bosch, а также продуктов брендов FinWhale, Brisk и Champion обеспечит заметный прирост мощности.Хотите сэкономить на топливе — значит, спрашивайте продукцию NGK в магазинах. Дополнительные комментарии здесь не нужны.

Для форсированных двигателей характерна повышенная величина сжатия, а Моторы исключения Ваз нет. Установив свечи зажигания BRISK, можно не беспокоиться о наличии искры при высоком давлении. Но отметим, что свечи NGK имеют схожие характеристики. Оказывается, оптимальным выбором следует считать продукцию NGK, однако в последнее время на эту марку появились подделки.А Новодель, похоже, теперь родом из Франции, о чем рассказывается в фильме.

ladakalina.club.

Лада Калина

— Блог автовладельцев: свечи NGK для калины

Моя Калина уже пробегала чуть больше 40 000 км, а заводские свечи все равно работали нормально, несмотря на то, что производитель рекомендует менять их раз в 30 000 км. Ну думаю попробую купить и поставить новые, может что-то поменяется в лучшую сторону, но в принципе лучше, все не надо, все было нормально на мой взгляд.

Поехал на ББ, взял комплект свечей зажигания ngk. Так как двигатель на моей калине 8-клапанный, то для меня был мотор №13, а если у вас 16-клапанный — то нужно установить №11.

Обновил старые и посмотрел на них, вроде все нормально, вот только они были слишком красными, и сначала написано, что в бензине, которым я зажигал машину, было слишком много железосодержащих присадок, которые не приносят пользу двигателю. Так как заправляюсь в основном на одной местной заправке, то грешу на нее. Теперь вам нужно сменить АЗС.

Покрутил новые свечи и решил попробовать, как бы они работали, и отличались бы хоть чем-то с завода. Завел кавалину нормальную, после прогрева стрелка тахометра еще еле плавает, но если не глянуть, то по слуху определить плавающий импульс просто невозможно. Но когда я начал проверять на высокой скорости, то был приятно удивлен, звук стал намного мягче и это явно не самоудар, так как я слушаю свой 8-клапанный трактор уже два года и определенно чувствую изменения.Если судить по ощущениям, то я стал напоминать свою предыдущую машину от 1.5 16-CL. Мотор. Но на холостом ходу все равно булькать не переставало, вроде не избавиться от этого.

Итак, пока заменой свечей порадовало, на высоких оборотах теперь тихо и без лишних вибраций, как и раньше. Посмотрим, насколько они качественные и на какое время хватит. Пока все супер.

Полезные материалы по теме:

1. Замена свечей зажигания

Калина-Авто.blogspot.com.

🚘 Как часто менять свечи зажигания — срок замены свечей зажигания

Замена свечей зажигания на Лада Калина очень простая и не слишком затратная процедура. Однако заменять расходные материалы не всегда необходимо, вполне возможно, старые свечи мало прослужат.

Как часто нужно менять свечи зажигания

Стандартная периодичность замены свечей зажигания на вазе может колебаться в довольно широких пределах — от 30 тысяч километров пробега у обычных (обычных) и до 80 тысяч у современных иридиевых и платина.Как и в случае с любыми другими расходными материалами, возможны колебания, основными факторами влияния которых являются состояние двигателя и системы зажигания, качество топлива и характер эксплуатации автомобиля. Например, если вы часто проезжаете небольшое расстояние по городу, даже при нормальной работе всех систем автомобиля, свечи обычно довольно быстро покрываются черным нагаром, так как не достигают необходимой температуры для самоочистки.

Диагностировать состояние свечей зажигания очень просто.Сделайте это лучше визуально. Если вы обнаружили лишь легкое потемнение и небольшой серовато-желтый или бледно-коричневый налет на сухих электродах, не потерявших форму, можете смело возвращать свечи на место и кататься дальше.

Если обнаружена значительная цепочка черного или белого цвета или оттенок ржавчины, шлифовка уже является поводом подумать об их замене или хотя бы очистке. Очистку можно произвести, прошив свечи в бензине или специальной жидкости и осторожно удалив щеткой или тонкой наждачной бумагой.При этом обязательно проверяйте зазор в свечах между электродами с помощью щупа. Он почти наверняка будет отличаться от рекомендуемых 1-1,1 мм. Для продолжения работы его необходимо восстановить, аккуратно выпрашивая боковой электрод. Но учтите, что это скорее временная мера, после которой замена свечей зажигания будет происходить намного быстрее, чем новых.

Электроды лучше бросать, если они:

• Сильно загрязненные
• Потерянные
• Оплавленные
• Обломан.
• Есть повреждение изолятора

Кстати, такое их состояние обычно является прямым свидетельством наличия более серьезных проблем или нежелания автовладельца вовремя их произвести. Как и все другие расходные материалы, свечи лучше менять регулярно и своевременно. Но какие свечи зажигания для калины лучше?

Спасибо за подписку!

Какие свечи ставить в Калину

Производитель для голосования рекомендуют отечественные свечи типа A17DVR (для 8-клапанных двигателей) и AU15 DVRM, AU17DVR (для 16-клапанных двигателей), а также их зарубежные аналоги.Например, свечи BRISK LR15YC (Чехия), BOSCH WR7DC (Германия), NGK BPR6ES (Япония), NGK BPR6ES (Япония), на 16 клапанов соответственно, BRISK DR15YC, BOSCH FR7DCU и NGK BCPR6ES подходят для 8 клапанов. легковые автомобили.

Все вышеперечисленные свечи одноэлектродные — этот тип снова рекомендуется применять производителем. Ставить многоэлектродные аналоги (считается, что они дают лучшую дугу) не запрещено, только учтите, что они будут немного дороже, и эффекта можно не заметить.Что касается иридиевых и платиновых свечей, то их главное преимущество — это длительное обслуживание.

olade.ru.

Замена свечей зажигания — Блог Лада Калина

Так как пробег моей калины давно перевалил за 30 000 км, решил заменить заводские свечи зажигания на новые, хотя, честно говоря, заводские все еще хорошо себя чувствовали. На морозе заводился до -20 с первого раза, если столбик градусника упал еще ниже, то со второго. На холостом ходу Конечно, стрелка тахометра немного разбилась, но у меня еле заметно.Короче, кататься еще можно было, но раз в Мурзилке было написано — поменять через 30 000 км, дальше будем следовать ее инструкциям и рекомендациям.

Долго выбирать компанию не пришлось, так как большинство автовладельцев довольно хорошо отзываются о свечах NGK, и здесь главное не на подделке. Если у вас 16-ти клапанная Лада Калина, то нужно брать НГК №11, а если обычный 8-клапанный мотор, то №13. Всю процедуру немного нарежу, может, эта информация будет полезна девушкам или девушкам. новички.

Порядок замены свечей зажигания в Лада Калина:

Перед этой процедурой желательно все хорошо протереть и очистить от возможных масляных пятен или пыли, чтобы внутрь цилиндра не попал мусор. Теперь нам понадобится либо свечной ключ, либо длинная головка на 21 мм.

Снимаем провода по очереди, придется приложить немного усилий, так как они довольно тугие.

Лично у меня состояние электрода было нормальным, никаких отложений, масляных пленок или в них на них не было, единственное присутствовал красноватый засвет.И это тоже не очень хорошо и говорит о том, что в топливе, которым я зажигал свою Калину, были железосодержащие добавки, так называемый ферроцен. Это может привести к пропуску зажигания, падению мощности и увеличению расхода топлива.

Когда мы ввинчиваем новые свечи зажигания, лучше всего сначала затягивать их рукой, а только потом использовать ключ.

Совет новичкам: лучше менять их поочередно: то есть сначала откручиваем старый и сразу ставим новый, и так для каждого цилиндра.

Хотя, перепутать провода довольно сложно! Но мне запомнился случай с отцовской ВАЗ 2112 16-клапанной, когда мы неправильно поняли провода и завели машину — она ​​работала трактором, все цилиндры в распылении. После того, как поставили новую свечу, протрите провод и проведите такую ​​же операцию с остальными цилиндрами!

Вот и все! Затягивайте лучше, чтобы не пропускал воздух, иначе со временем может зацепить свечу нитками, тогда на ремонт придется потратить еще сумму денег, а она вам нужна? Хочу устроить небольшой опрос в конце своей темы, кто пользуется какими-либо фирмами кроме NGK и какие впечатления? Обсуди в комментариях ниже!

ladakalinablog.RU.

NGK VS BRISK: Эксперимент с увеличением зазора свечей

Пару месяцев назад писал тему о замене свечей зажигания на своей Калине. Вместо заводского BRISK решил попробовать другого производителя, а именно — NGK, обидно много положительных отзывов о них. Купил как всегда комплект свечей в ВВВ и заменил. Клиренс не устанавливался, так как производитель уверяет, что все уже выставлено для безупречной работы двигателя.

После замены прошло не более 1000 км и у первого цилиндра началась пробивка, особенно это было заметно на холостом ходу, когда ощущались резкие сбои в работе мотора.Открыл капот и увидел, что свеча лопнула по всему периметру, о чем я ранее писал статью. Вы можете поискать в этом разделе, кому интересно, есть фото. А взамен решил поставить обратно заводской БИРСК, который хоть и был красного цвета от длительной эксплуатации, но работал нормально.

Так как сейчас на улице почти лето, то обычного пузырчатого и дизельного расположения мотора 1.6 8-ми клапанов по идее быть не должно, особенно на прогретом двигателе.Но почему-то этот пузырек присутствовал даже на молодом моторе, хотя до установки свечей его не наблюдалось. Поэтому сегодня решил открутить и посмотреть их состояние. По внешнему виду их устраивало, но потом я заметил, что люфт на заводском Бриске был больше. Вынул старые свечи зажигания из перчаток и решил поставить такой же глушитель на свой NGK. Обратите внимание на фото ниже:

Слева заводской BRISK, а справа новый ngk

Проделав эту работу, я решил завести машину и попытаться прогреться до рабочей температуры, чтобы оценить, насколько новый клиренс повлиял на двигатель.Гонял на заправку примерно 20 км дороги от города. И такой вывод можно сделать:

1. Delhelination остановился на полностью прогретом двигателе.
2. Звук двигателя стал тише, особенно это касается работы на холостом ходу
3. Приятно удивил расход топлива. Если при небольшом зазоре свечи было 5,8 — 6,2 литра, то после масштабирования до заводского BRISK было 4,8 — 5,2. Проверено на скорости 90 км / ч. Тем более, что на сегодняшних тестах был ветер.

Для себя сделал вывод, что слепо доверять производителю не стоит и лучше установить необходимый зазор и немного поэкспериментировать, поменяв все в большую или меньшую сторону. К продукции бренда NGK теперь стали относиться еще более настороженно, так как это второй случай с негативными последствиями.

ladakalinablog.ru.

Какие свечи зажигания лучше для Lada Grant 8 Valve: Видео

Автомобиль: Lada Granta. Спрашивает: Виноградов Илья. Встает вопрос: Какие свечи зажигания на Лада Грант самые лучшие?

Здравствуйте, подскажите, какие свечи зажигания лучше установить на 8-клапанную Ладу Грант? Хочу, чтобы ресурс был побольше и проработал на них дольше, но при этом, чтобы машина уверенно чувствовала себя на дороге.

Какие свечи лучше выбрать?

Неисправность свечей зажигания Непосредственно связана с нестабильной работой двигателя внутреннего сгорания. При выходе из строя этого элемента мотор сразу же начинает работать нестабильно, дергаться, раскачиваться и он значительно падает. Решить эту проблему можно только их заменой, а как выбрать лучший, мы расскажем ниже.

Следующие две вкладки изменяют содержимое ниже.

Владею машиной Рено Меган 2, до этого были Ситроен и Пежо.Я работаю в сервисном центре дилерского центра, поэтому знаю устройство автомобиля «от и до». Вы всегда можете связаться со мной за советом.

Независимо от того, какой у вас двигатель, 16 или 8 клапанный, рекомендации производителя будут одинаковыми. Иначе сказать любая из следующих свечей точно подойдет вашему автомобилю.

Инструкция по выбору свечей зажигания от завода

Некоторые гранты утверждают, что после установки свечей Танца у них появляется прибавка мощности +100500 лошадиных сил

Исходя из данных, указанных в Инструкции на Автомобиль Lada Grant, завод указывает следующие данные:

Оптимальный срок службы свечи зажигания — 20 000 км пробега в течение 18 месяцев.В это время каждый производитель должен гарантировать бесперебойную работу Вашего продукта. Однако если эксплуатировать автомобиль аккуратно, то этот срок можно смело увеличить в 2 раза, в результате чего будет 3 года эксплуатации или 40000 км пробега.

Помните, что зазор на свече зажигания должен иметь оптимальные параметры в пределах 1 — 1,15 миллиметра.

Завод против иридиевых, платиновых и многоэлектродных свечей

Иридиевые свечи от DENSO на 8 клапанов

В настоящее время производители все чаще предлагают потребителям так называемые иридиевые, мультиэлектрические или платиновые свечи зажигания, которые производят позволило значительно улучшить тягу и мощность двигателя Лада Грант.

Однако завод Производитель — АвтоВАЗ относится к этому шагу весьма скептически, призывая автомобилистов не отходить от стандартных рекомендаций.

Совсем недавно были проведены испытания свечей зажигания и сформирована такая таблица:

Указанные свечи очень доступны у каждого покупателя.

Установка свечей В6 на Лада Грант (видео)

Установка ремня генератора на газель. Последствия выброса антифриза

Ослабьте болт 1 на два-три оборота.

Отвернув регулировочный болт 2, ослабьте натяжение ремня и снимите его.

Осмотрите ремень.

Если на нем есть трещины, расслоение резины, разрывы, отложения грязи между ребрами и т. Д., Замените ремень.

Осмотрите шкивы.

Очистите или замените шкивы, если они загрязнены или повреждены.

Если необходимо снять натяжитель, открутить три болта 3, а для облегчения откручивания болта под роликом сдвинуть ролик вверх.

Установка

1. Надеть ремень на шкив коленчатого вала.

2. Надеть ремень на шкивы водяного насоса и генератора.

3. Затем наденьте ремень на натяжной ролик.

После установки ремня отрегулируйте его натяжение.

Регулировка натяжения

При правильно отрегулированном натяжении ремень должен прогнуться на 15 мм при приложении усилия 8 кгс посередине между шкивами генератора и водяного насоса.

Натяжение ремня регулируется движением натяжного ролика.

1. Ослабьте болт 1.

Закручивая или откручивая болт 2, отрегулируйте натяжение ремня. Затяните болт 1.

2. Проверьте прогиб ремня.

Деталей на фотографиях:

Ключом на 12 ослабляем затяжку болта крепления натяжного ролика (для наглядности радиатор двигателя снят).

Ослабляем натяжение ремня поворотом болта натяжного ролика против часовой стрелки ключом на «10»

Снимите ремень со шкивов

Устанавливаем новый ремень.

Вращая болт натяжного ролика, мы добиваемся прогиба ремня на 15 мм под нагрузкой 8 кгс, приложенной в середине горизонтальной приводной ветви (между шкивами генератора и насоса).

Затяните болт крепления натяжного ролика.

Замена натяжного ролика и натяжителя ремня привода вспомогательных агрегатов

Ослабьте натяжение приводного ремня.

Полностью открутить болт крепления натяжного ролика

Снимите шкив с оси натяжителя.

При необходимости отверните три болта крепления натяжителя с помощью торцевого ключа или головки на 12 дюймов.

Снимите опору натяжителя с двигателя

Установите натяжитель и шкив на двигатель в обратном порядке, затем натяните ремень.

111
..

Газель до 2009г. Выкидывает тосол (антифриз) из расширительного бачка

Почему выкидывает антифриз из расширительного бачка. Подъем антифриза в расширительный бачок (выдавливание охлаждающей жидкости)

1.Проблемы с танком.
Несмотря на простоту конструкции расширительного бачка, часто именно его неисправности вызывают проблемы с выпуском антифриза:

Нарушение герметичности. Антифризы отличаются высокими расходами, соответственно даже микротрещина в стенках сосуда, неразличимая невооруженным глазом, приведет к выдавливанию жидкости, особенно при повышении давления. Основным признаком неисправности станет появление пятна охлаждающей жидкости под автомобилем после длительной стоянки.Оптимальный вариант решения — замена бака. Не стоит забывать о наличии на рынке значительного количества некачественной продукции от малоизвестных производителей, предлагающих тонкостенные резервуары, изготовленные с нарушением технологий производства. Проверка компрессора перед установкой поможет избежать проблем в дальнейшем.
Дефект резьбовых соединений. Герметичность устройства во многом зависит от качества резьбы на горлышке и крышке. Сколы и заусенцы не позволяют деталям прижиматься друг к другу.В результате при повышении давления теплоноситель выбивает образовавшиеся микроканалы. При замене следует обратить внимание на качество изготовления горловины и крышки; предварительная проверка желательна.
Неисправность клапана. Клапан крышки также является источником проблем. Типичная ситуация — отсутствие проблем на неработающем двигателе, при увеличении оборотов и увеличении нагрузки (в движении) антифриз буквально выбивает из-под крышки расширительного бачка. Разборка клапана с последующей очисткой часто помогает устранить проблему.В противном случае потребуется замена (желательно заменить всю крышку).

2. Нарушение циркуляции теплоносителя.
Возникновение проблем с циркуляцией антифриза приводит к значительному перегреву охлаждающей жидкости, взрывному повышению давления в расширительном бачке и выдавливанию через пробку.

Причины явления:

Отказ термостата. Неисправность приводит к циркуляции жидкости по малому кругу (радиатор, где охлаждение происходит в рабочем режиме, исключен).Ситуация чревата перегревом двигателя и жидкости в системе охлаждения.

Образование скопления воздуха в трубах радиатора или засорение каналов накипью и / или механическими частицами. Очистка и промывка радиатора обязательны. Несвоевременно обнаруженная проблема приведет, как и в предыдущем случае, к серьезным неисправностям силового агрегата.
Отказ водяного насоса.

3. Утечка антифриза.
Самый типичный вариант — отсутствие циркуляции антифриза в системе.Уменьшение количества жидкости приводит к повышению ее температуры при охлаждении двигателя. Перегрев способствует интенсивному испарению антифриза, значительному повышению давления.

Идет постоянная перегонка антифриза в расширительный бачок вне зависимости от режима и оборотов двигателя. Если уровень остается после охлаждения, это указывает на проблему с циркуляцией. Снижение уровня до минимальной отметки (или ниже) свидетельствует о нарушении герметичности системы.

В последнем случае задача автомобилиста — выяснить, почему происходит утечка, определить детали и соединения, требующие ремонта или замены.
Старение (износ) труб и шлангов, предназначенных для соединения компонентов системы охлаждения. Детали подвергаются постоянному воздействию жидкости, нагретой до высокой температуры, что увеличивает интенсивность процесса старения. Среди наиболее вероятных проблемных мест — соединительные шланги на баке. В качестве временной меры может помочь установка дополнительных хомутов.Лучшее решение — замена изношенных деталей.
Трещины в радиаторах системы охлаждения, печки, кондиционера. На проблемы с печкой указывает появление в салоне характерного запаха тосола.
Нарушение целостности сальников насоса, термостата. Следы жидкости на поверхностях соседних деталей помогут обнаружить проблемный агрегат.
Прогорание (пробитие) прокладки ГБЦ. В результате возникает риск попадания антифриза в цилиндры силового агрегата и системы смазки или смешивания жидкости в системе охлаждения с маслами, используемыми для смазки.Признаками неисправности являются белый дым из выхлопной трубы автомобиля, пар из-под крышки капота (в случае выхода наружу), образование эмульсии в расширительном бачке и / или маслосборнике. Неисправность требует немедленного вмешательства, так как ухудшение качества масла и охлаждающей жидкости чревато перегревом силового агрегата, ускоренным износом шеек коленвала, проблемами с распределительным валом, цилиндро-поршневыми группами, заклиниванием двигателя. Прокладку нужно заменить.

Диагностика неисправности

Основная проблема антифриза в том, что он очень быстро испаряется, что затрудняет поиск утечки. Однако большое количество антифриза может быть обнаружено в луже под автомобилем.

Бывают случаи, когда антифриз попадает в салон автомобиля — это будет свидетельствовать о неисправности кранов печки, которые заменяются. Еще один симптом — соответствующие выделения из выхлопной трубы: мокрые пятна на конце и дым характерного цвета.Скорее всего, неисправна прокладка ГБЦ и антифриз попадает в выхлоп автомобиля.

На переднеприводных автомобилях следы антифриза также могут быть под ГРМ. Это указывает на проблему с водяным насосом и ее необходимо заменить.

Не забудьте проверить состояние и надежность патрубков системы охлаждения. Особенно это касается расширительного бачка, так как антифриз иногда может выдавиться на дно бачка через соединение с патрубком.

Чаще всего все эти признаки сопровождаются закипанием антифриза во время поездки. Узнать об этом можно по указателю температуры охлаждающей жидкости. Если стрелка отклоняется к отметке, не соответствующей норме, то необходимо остановить автомобиль и внимательно осмотреть систему охлаждения.

ПОСЛЕДСТВИЯ ВЫБРОСА ASTOL

Если не принять никаких мер по устранению неисправности и продолжить движение, то последствия такой езды могут быть довольно серьезными.Если тосол выдавить из бачка до отметки меньше минимальной, мотор просто перегреется.

Последствия перегрева двигателя очень печальны. Обычно в первую очередь страдает прокладка ГБЦ. Он состоит из материала, который поддается большому повышению температуры и выгорает, теряя свои свойства. Антифриз попадает в картер и делает масло слишком жидким. Такая смесь уже не сможет обеспечить надежную смазку агрегатов, и тогда произойдет заклинивание механизма или гидроудар.

Если охлаждающая жидкость полностью выдавлена, моторное масло не повредится. Однако многие элементы ГБЦ, которые деформируются и нарушают работу механизма, могут негативно отреагировать на повышение температуры. В результате двигатель теряет мощность или вообще не запускается, и тогда ему потребуется дорогостоящий ремонт.

КАК РЕШИТЬ ПРОБЛЕМЫ РАСШИРИТЕЛЬНОГО БАКА

Несомненно, чтобы не было проблем с системой охлаждения, необходимо вовремя реагировать на аварийные сигналы и принимать профилактические меры.

Прежде всего, помните, что в системе охлаждения нельзя использовать старые детали. Особенно это касается резиновых деталей (труб и шлангов). Все уплотнения и шланги должны быть новыми. Они не должны иметь каких-либо внешних дефектов и других повреждений, препятствующих их нормальному функционированию.

Во избежание выдавливания антифриза из-за кипения старайтесь не использовать дешевую охлаждающую жидкость, купленную в тенистом магазине. Используйте только качественный антифриз.

Заменим ремень генератора на газель.

Обрыв ремня генератора — частая проблема Газели.Если это произойдет на , ваша газель измерила, так как вы обращаете внимание на этот вопрос не раньше, чем попробуйте заменить ремень, чтобы выяснить, что на самом деле вызывает камни.

Если вам не нужно менять ремень после 150–200 тысяч миль или во время планового технического обслуживания, это ненормально. как натянуть ремень генератора к ремню генератора Hyundai как работа. Если на вашей Газели такое случается часто (не каждые 50 000 км), обратите внимание на эту проблему, прежде чем пытаться заменить ее, чтобы выяснить, что на самом деле вызывает частые поломки… Бизнес Газель Евро-3 Ременные шкивы генератора неровные или ремень не натянут после установки.

Тем временем пояс газели все еще рвался. Обязательно начните с покупки нового. Некоторые автомобилисты предпочитают брать упаковки с дешевыми неоригинальными запчастями, заявляя, что «все равно они постоянно рвутся, пусть в машине всегда будет запас». Подробная информация о том, как правильно заменить ремень генератора на 16-клапанном двигателе ВАЗ-2112. Ремни всегда рвутся очень быстро по двум причинам.Только один из них является конструктивным (например, смещение шкивов, как это называется смазкой). Следующая причина — просто их низкое качество. (Ремень) на 4216 Газель Бизнес генератор ГАЗ 3302 Газель Бизнес. Известно, что жадный платит дважды. Чтобы проверить натяжение приводного ремня генератора, нажмите пальцем на ремень посередине между шкивами генератора и насосом охлаждающей жидкости. совсем не дорого, так как сами детали дешевые, поэтому ремни, крапиву рекомендуем покупать в интернет-магазине.Другими словами, запчасти ГАЗ от официального поставщика запчастей стей. Купил так Ремень точно подходит для вашей модификации только под ваши шкивы, не по центру.

Вам также может понравиться

Замена натяжного ролика на Газель 4216 бизнес

замена ремня генератора , Ролики опоры вентилятора ГАЗ 3302 Газель — бизнес два. как на 8 Вот и все ремни генератора на Двенашке 1.5 2112 Замена ГУР на ВАЗ 2112 Z.На веб-сайте Cummins ISF 2.8.

замена ремня генератора

, роликовых опор и опор вентилятора ГАЗ 3302 ГАЗель -бизнес дв. Для ремня Газель Бизнес Евро-3 необходим ремень Газель Бизнес Евро-3 размером под широкий шкив. Cummins ISF 2.8

мастера еще не перевели, бросая головоломки, как они называют эти нестандартные решения.
Вам понадобится купленный ремень, приступим к операции по его установке. Я все делал в Луизиане. А вчера оборвался ремень генератора Газель Бизнес.Как дальше. как снять нижнюю решетку радиатора на газель рено логан тюнинг как снять решетку радиатора. Обратите внимание, что лучше работать в перчатках, потому что в интересующей нас зоне много крутых поворотов, если вносить изменения прямо в трассу, то некоторым агрегатам под капотом, конечно, некогда для остывания
Лучше сразу снять переднюю панель — это не обшивка радиатора. Пространство под капотом ненамного лучше для облегчения условий работы.Используя 12 ключей, открутите пару болтов с обеих сторон панели, не используя 10 ключей, один болт конкретно под замком капота. Декоративная решетка прикручивается еще двумя винтами снизу. Не ставим решетку рядом с панелью (насколько позволяет блокировка кабеля).
Теперь, используя 12-значный гаечный ключ, ослабьте винт натяжителя ремня на генераторе, вооруженном соответствующей ручкой, переместите генератор на двигатель. Так у нас получился слабый ремень (если он раньше не порвался) Замена ремня генератора на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 с пристегнутым ремнем.Теперь нужно ослабить гайку ролика натяжителя; не гайку ролика натяжителя; не двигайте шкив в сторону двигателя; не снимайте ремень.

Тоже может понравиться

Если вместе с ремнем генератора остальное не меняем, то снимаем ремень вентилятора со шкива на коленчатом валу, аккуратно перекручиваем его между лопастями вентилятора. Позже демонтируем и ремень водяного насоса. Как поменять ремень «Газель» | Тогда просто установите новые, не тяните их.Ведь возвращаемся на место, передняя панель не решетка радиатора — изменения внесены, естественно едем в путь.

Ремень генератора автомобиля Газель Бизнес отвечает за передачу вращения двигателя его вспомогательным агрегатам. Некоторые устройства способны управлять сразу несколькими механизмами.

Приводной ремень может влиять на насос, насос гидроусилителя рулевого управления, различные компрессоры и даже генератор. Чтобы все вышеперечисленные механизмы работали бесперебойно и плавно, необходимо своевременно производить замену детали, а при необходимости регулировать ее натяжение.В сегодняшней статье мы рассмотрим: где находится ремень генератора Газель Бизнес, признаки износа, размеры, схема и пошаговая инструкция по установке. Что ж, приступим.

Расположение ремня генератора Газель Бизнес

Ремень генератора на Газель Бизнес находится под капотом перед автомобилем! Как показано на скриншоте

Найти его довольно просто, поэтому на данном этапе я не буду акцентировать свое и ваше внимание.

Газель Бизнес — Признаки износа ремня генератора

Для того, чтобы узнать, насколько изношен ремень генератора на Газели Бизнес, достаточно провести визуальный осмотр. Если вы заметили:

1. Разрывы
2. Отслоение поверхности
3. Механические повреждения и т. Д.

Тогда не откладывайте замену приводного ремня на неопределенный срок, а сразу замените этот расходный материал.

Размер ремня генератора Газель Бизнес

Газель

Бизнес, как и любой другой автомобиль отечественного производства, имеет массу неудобств, например, ремень генератора, установленный с завода под маркировкой: 8PK 2155 или 8PK 2166 имеет небольшие размеры, поэтому при замене его практически невозможно заменить его!

Видео замена ремня генератора на Газель

Установка ремня генератора на Газель Бизнес пошаговая инструкция

Для того, чтобы заменить ремень генератора на Газель Бизнес, потребуется выполнить следующую пошаговую инструкцию:

1. Храповым механизмом закручиваем ремень привода через шкив генератора
2. Поддеваем ремень на шкив помпы от двигателя и вращаем шкив генератора по часовой стрелке с храповым механизмом:
3. Перехватываем после небольшого спуска ремня, продолжаем постепенно вращать шкив генератора:
4. Отцепляем и скидываем старый генератор ремень
5. Продеваем ремень по всем роликам, все струи кладем на шкивы! Не одетым оставляем только шкив помпы.Натяжитель мы вообще не трогаем, а дело в том, что он имеет небольшой ход и не позволяет свободно надевать ремень.
6. Берем отвертку все туже и туже и натягиваем ремень на шкив помпы с натягом! И постепенно вращайте храповик по часовой стрелке! Важно, чтобы нижний край ремня перескакивал через выступающий центр шкива помпы:
7. Главное держать отвертку и не отпускать, пока ремень не намотается на шкив!
8. Можно радиатор не снимать и нормально снимать и надевать ремень.Единственное, если ремень заменяется, его сложнее перекинуть через крыльчатку и все.

Еще один важный момент, на который хотелось бы обратить ваше внимание — натяжение ремня генератора .
! Для выполнения этой работы нам потребуется:

Как ослабить ремень генератора на Газель Бизнес

Чтобы ослабить ремень генератора на автомобиле Газель Бизнес, выполните процедуру, описанную выше в части о натяжении приводного ремня.Одно отличие, ослабляем, а не затягиваем винт натяжителя ремня

Замена ремня генератора Газель Бизнес своими руками — видео

================================================= ==========================
ЮМЗ-4216 — Инжекторный газовый двигатель класса Евро-3 или Евро-4. Имеется 14 модификаций автомобилей Газель и Соболь со старой и новой рамой. В линейке
есть моторы с компрессором и без компрессора, со шкивом гидроусилителя и без него.Под 92-й и 95-й бензин.

Замена приводных ремней вспомогательных агрегатов — довольно распространенная операция на моторах.
Ресурс ремней Пробег сильно варьируется в зависимости от производителя, а также от условий эксплуатации (контроль натяжения, соосность роликов, профиль шкива) и находится в пределах: около 50 000 км — ремни отечественного производства и до 150 000 км качественных ремней импортного производства. .

Необходимость замены определяется после визуального осмотра специалистом.
Показания к замене: трещины, расслоение рамы, чрезмерное провисание (не натягивается роликом).Также при замене ремней необходимо проверить состояние натяжных роликов и самого натяжного механизма (для поликлинового ремня).
Часто перекос натяжных роликов или натяжного механизма может вызвать повышенный износ ремня или его края, или его соскальзывание со шкивов — в этом случае необходимо определить проблемный ролик и заменить его, или устранить причину перекоса (например, сломанный или погнутый кронштейн ролика, гидроусилитель руля и т. д.).

Какие свечи лучше. Как правильно выбрать свечи зажигания для автомобилей ВАЗ? Свеча зажигания, какую фирму выбрать

Свечи зажигания

— одна из важнейших деталей в системе зажигания любой, поэтому к их выбору и дальнейшей эксплуатации нужно подходить очень ответственно. В зависимости от выбранного типа свечей и качества их установки будет зависеть, насколько стабильно и, главное, по времени будет поступать запрос, который влияет на качество двигателя напрямую на качество двигателя.

Рассмотрим основные характеристики свечей:

• Калил номер. Эта функция не случайно стоит на первом месте в нашем списке — обратите на нее внимание при покупке свечей. Он показывает давление в цилиндре двигателя, при котором происходит катящееся зажигание. Индикатор должен соответствовать параметру, указанному для двигателя вашей машины.

Совет. Если вы не смогли найти свечи с нужным калибровочным номером, и машина срочно должна быть в движении, допускается кратковременная эксплуатация свечей с большим значением калибровочного номера.Не допускать использования в автомобиле свечей с параметром, не соответствующим указанному, чревато расширением клапанов, поломкой головки блока цилиндров мотора и т. Д.

• Разрыв. Это расстояние между «сердечником» и боковым электродом. Если как-то изменилось, то можно восстановить прежнее расстояние вручную, но лучшим выходом в этом случае будет замена свечи (как говорится, «от греха подальше»).
• Боковые электроды. В стандартном исполнении свечи зажигания представлен один электрод.Но во многих современных моделях есть несколько боковых электродов (2,3,4 шт.). Некоторые ошибочно полагают, что чем больше боковые электроды, тем больше возникает искр. В этом корень неправильного мнения. Искра все равно будет только одна — процесс ее образования станет более стабильным, соответственно при малых оборотах двигатель будет работать стабильнее. В последнее время в продаже появились свечи без боковых электродов. В таких моделях действительно искра образуется несколько раз, с разным интервалом.Таким образом создается так называемая «ходячая» искра, обеспечивающая лучшее воспламенение смеси. Из-за технологии, используемой при создании таких свечей (более сложной), цена изделия значительно выше традиционных моделей.

• Рабочая температура. Она колеблется от 500 до 900 градусов при любом режиме работы двигателя. Если температура опускается ниже минимального предела, то на свечном изоляторе образуется наига — по нему можно перемещаться по свечному просвету.При повышении температуры максимально допустимого предела появится калильное возгорание. Поскольку этот процесс невозможно контролировать, он может привести к сбоям в работе.
• Тепловая характеристика. Это выражается в зависимости изоляционного конуса и сердечника от работы двигателя. Свечи делятся по заданному критерию на две основные категории: «холодные» и «горячие». Первый вариант применяется, если температура нагрева свечей должна быть ниже температуры датчика зажигания, а мощность двигателя может быть максимальной.Второй вариант применяется в двигателях, в которых самоочистку свечей следует запускать при невысоких температурных нагрузках.

Рейтинг лучших производителей свечей для карбюраторных автомобилей ВАЗ-2112, 2115 и Нива

Поскольку Нива и некоторые модели ВАЗ (2101-2107, 2112 и 2115) имеют в своей конструкции достаточно большое количество схожих деталей (подразумеваются только автомобили с карбюратором), то для них полностью подойдут одни и те же свечи зажигания. Рассмотрим лучших производителей Свечи карбюраторных Ваз 2112, 2115 и Нива:

1. Bosch W7DTC.При их использовании наблюдается очень стабильная работа двигателя и небольшое увеличение его мощности. Топлива расходуется довольно много.
2. BRISK LR15TC. Самый бюджетный вариант из всех представленных в списке. Свечи показывают хорошие результаты при эксплуатации. Расход топлива при использовании несколько выше по сравнению с другими вариантами, однако для своей ценовой категории это хороший продукт.
3. NGK Bur6e. При их использовании двигатель работает достаточно стабильно. Свечи практически нетоксичны, выполнены достаточно качественно, за счет чего стойки на износ.С максимально открытой дроссельной заслонкой Увеличьте мощность двигателя.
4. Чемпион N9BYC4. Свечи в своей конструкции содержат три боковых электрода. Они значительно снижают расход топлива, устойчивы к износу, немного увеличивают рабочий объем двигателя.

Рейтинг лучших свечей зажигания для инжекторных автомобилей ВАЗ-2112, 2115

Большинство производителей указывают разные сроки замены свечей зажигания. В принципе для ВАЗовского автопрома общий показатель 25-30 тысяч километров пробега машины.

Совет. Конечно, если вы заметили какие-либо проблемы в работе своего автомобиля или выход из строя одной из свечей с меньшим пробегом, желательно немедленно заменить эту деталь.

Свечи, которые устанавливаются на ВАЗ-2112 и 2115, практически идентичны между собой, поэтому рассмотрим сумму общих для обеих моделей свечей. Они могут немного отличаться по своему составу, внешнему виду и т. Д. Но имеют одинаковые характеристики. Предлагаем вашему вниманию пятерку самых популярных производителей свечей для инъекций ВАЗ-2112 и 2115:

.

1. Чемпион RC9YC.Свечи английского производства. Отличается низким расходом топлива, «выносливостью» и значительной мощностью при работе двигателя на высоких оборотах.
2. НГК БЦПР6ЭС-11. Отличается доступной ценой И при этом впечатляющей работой: износ стоек, стабилизация работы двигателя, а также возможность увеличения его мощности при условии, что дроссельная заслонка будет открыта «на максимум».
3. BRISK DR15YC. Недорогая модель инжекторных свечей чешского производства идеально подходит для автомобилей, эксплуатируемых большей частью в городской черте: за счет удлиненного изолятора сердечники свечей быстро и идеально самоочищаются.
4. Bosch fr7dcu. Производитель, зарекомендовавший себя лучше всех. В конструкции свечей используется медный центральный электрод, покрытый хромоновой оболочкой — это повышает ее устойчивость к коррозионным процессам и эрозии. Босевские свечи в тестах показывают не очень высокие, но довольно стабильные результаты.
5. БЕРУ 14ФР-7ДУ. По своей конструкции эти свечи очень похожи на Boschov: сердцевина покрыта никелевой оболочкой, что делает свечи устойчивыми к процессам коррозии и эрозии.А благодаря юбке конической формы свечи довольно быстро самоочищается. К тому же свечи Beru отличаются одним «дросселем»: они дают искру большой мощности — топливо сочетается очень эффективно и максимально.

Вашему вниманию представлен список лучших производителей свечей зажигания для автомобилей серий ВАЗ-2112, 2115 и Нива. Обязательно обратите внимание на внешний вид Свечей при выборе подходящей модели. Уверен, ты сможешь сделать хороший выбор. Удачи!

Замена свечи зажигания: Видео

Согласно техническому регламенту, свечи зажигания в двигателях 21116 и 21126 следует заменять во время ТО-2, то есть после 30 тыс. Км пробега.На самом деле этот срок можно продлить вдвое, если речь идет о щадящем режиме эксплуатации. Но делать это необязательно, если автомобиль находится на гарантии (тогда замена производится по регламенту). Здесь мы перечислим, какие свечи зажигания подходят для каждого из указанных двигателей. Мы предполагаем, что владелец «Калины-2» пользуется каталогами следующих компаний: Beru, Champion, NGK, DENSO, BRISK, BOSCH.

• ОАО «ЦАЛП» (Россия) — АУ17ДВРМ, А17ДВРМ;
• BERU (Германия) — 14ФР-7ДУ, 14Р-7ДУ;
• Чемпион (Англия) — RC9YC, RN9YC;
• NGK (Япония) — BCPR6ES, BPR6ES;
• DENSO (Япония) — Q20PR-U11, W20EPR;
• BRISK (Чехия) — DR15YC, LR15YC;
• Bosch (Германия) — FR7DCU, WR7DC.

Слева марка товара подходит для 16-ти клапанного двигателя, справа — для. Можно отметить, что свечей с тонким электродом, иридием и т. Д. Здесь не было. Тонкий электрод затем используется для обеспечения надежности зажигания на высоких оборотах (7000, 8000 об / мин и более), но для отключения двигателей ВАЗ выше 6000 об / мин. Свечи Иридия в своей конструкции имеют тонкий центральный электрод, но, как мы уже выяснили, переход на использование подобных деталей — это лишние деньги, и не более того.Долговечность иридиевых свечей примерно соответствует значению «срока службы» свечи с медным электродом стандартного сечения. Выбор Оставить хозяину.

Появилась из керамики — немедленно поменять свечи!

По своим эксплуатационным параметрам, в том числе по долговечности, все компоненты перечисленных наименований практически не отличаются. Это подтверждают отзывы владельцев автомобиля, высказанные на различных форумах и т. Д. Возможно, есть более дорогие комплектующие, использование которых позволит банальной заменой увеличить мощность, крутящий момент двигателя или некоторые другие характеристики.А вот установив такие свечи в мотор 21126, о гарантии на коробку, скорее всего, придется забыть. Всегда так: нужно представлять, что мы делаем и чего хотим в результате достичь.

Подбор свечей для современных двигателей ВАЗ

Показания к замене свечей:

• Если на конусе изолятора и электродов есть черный цвет («замша»), то его можно очистить или заменить. Уборка выполняется, в том числе методом обогрева. При замене лучше использовать свечи с чуть меньшим значением калибровочного числа, чем было раньше;
• Если поверхность изолятора выглядит как желтоватая глянцевая керамика, значит, свечу необходимо заменить.В этом случае образование стекловидной глазури является образованием. Он электропроводен.

В первом из рассмотренных случаев нагара она образуется из-за того, что не все элементы свечи достаточно нагреваются, и самоочистки не происходит. Этого можно добиться, когда автомобиль используется для коротких поездок с малой скоростью, частых пусков и остановок. Такой же эффект характерен для работы двигателя при пониженных температурах. По логике, в таких ситуациях рекомендуемой заменой будет свеча с меньшим калибровочным числом, чем предусмотрено производителем.Можно попробовать в 8-клапанный мотор поставить свечи А14 ДВРМ вместо А17ДВР и так далее. Только вот такая замена обязательно оговаривается с дилером.

Сравнение аналогов видеорегистраторов A17, выпущенных под разными брендами

Одно из Интернет-изданий провело сравнительное тестирование свечей зажигания, предназначенных для двигателя ВАЗ-21116. Аналоги Свечи видеорегистратора А17, поставляемые следующими фирмами:

• APS, Bosch, Brisk — российское производство;
• Bosch Platinum, BERU, FINWHALE — Германия;
• NGK, DENSO — Япония;
• Эйкем — Франция;
• Champion — «Сделано в Европейском Союзе.«

Отметим, что испытания проводились на 8-клапанном двигателе ВАЗ-2111 (форсунки, лямбда-зонд, без катализатора, «Январь-5.1»). Все измерения проводились на стенде.

Подбор свечей для 8-ми клапанного двигателя 21116

Результат проведенных испытаний показан на фото в виде графиков. Как видите, смысл покупки импортных товаров все еще есть: использование свечей bosch, а также продуктов брендов FinWhale, Brisk и Champion обеспечит заметный прирост мощности.Хотите сэкономить на топливе — значит, спрашивайте продукцию NGK в магазинах. Дополнительные комментарии здесь не нужны.

Для форсированных двигателей повышенным значением компрессии характерны и моторы ВАЗ. Установив свечи зажигания BRISK, можно не беспокоиться о наличии искры при высоком давлении. Но отметим, что свечи NGK имеют схожие характеристики. Оказывается, оптимальным выбором следует считать продукцию NGK, однако в последнее время на эту марку появились подделки.А Новодель, похоже, теперь родом из Франции, о чем рассказывается в фильме.

• Калина 2 после 100 тыс. Км. Запустить. Должен ли я …

Свечи зажигания от Champion.

Свечи зажигания CHAMPION RC9YC, созданные в ЕС, имеют низкое сопротивление, высокое сопротивление при работе и высокую мощность при высоких оборотах двигателя.

NGK.

Свечи зажигания NGK.

Японские свечи нгк. BCPR6ES-11 являются одними из самых доступных в своей ценовой категории.

Двигатель с такими свечами работает очень стабильно, а при открытом дросселе способен на 4,5% больше мощности, чем стандартные свечи. При проверке на стенде показывает результат по расходу топлива, что на 3,9% меньше показателя «Сток».

DENSO.

Свечи зажигания DENSO.

DENSO Q20TT имеет тонкий электрод, созданный не из драгоценных металлов, что в первую очередь положительно сказывается на его стоимости. Благодаря такой форме свечи двигатель ощущает стабильный прирост мощности, подсказывает разгон и динамику, а также снижение расхода топлива.

Многие владельцы ВАЗ-2112 отмечают максимально ровную и стабильную работу мотора на холостом ходу.

Бодрый.

Свеча зажигания BRISK

Brisk DR15YC Производство Чехия имеет медный сердечник и удлиненный изолятор центрального электрода. Последнее позволяет быстрее переключаться в режим самоочистки, поэтому такая свеча хорошо подходит для автомобилей, работающих в городских условиях. Интервал замены свечи напрямую зависит от типа и качества используемого топлива.

Bosch.

Свеча зажигания от Bosch.

Bosch FR7DCU имеет в своей конструкции медный сердечник, помещенный в оболочку с хромированной оболочкой, которая увеличивает устойчивость электрода к коррозии и эрозии. Никелевое покрытие предотвращает появление резьбы и защищает корпус свечи от вредного воздействия агрессивных сред. Свеча этой компании показала стабильную и динамику при разгоне.

FinWhale.

FINWHALE Свеча зажигания.

Корпус свечи FINWHALE F516 имеет гальваническое покрытие и изготовлен из высокопластичной стали, оснащен высокой электроизоляцией, за счет чего повышается тепло, проводимость и механическая прочность из-за высокого содержания оксида алюминия на изоляторе. Чтобы электроды меньше выгорали, они изготовлены из никелевого сплава.

Внимательно читаю эту статью. Вы легко сможете подобрать себе такие свечи, которые вам нужны, исходя из ваших потребностей, возможностей и предназначения.

Рекомендуемые свечи на Приору / Калину / Гранту . Производитель рекомендует применять отечественные свечи зажигания ДВРМ А17 и ДВРМ А15 или импортные аналоги. В зависимости от модели двигателя применяются разные свечи зажигания. Например, свечи на приору на 16 клапанов: AU17DVRM, и на 8 клапанов: A17DVR. Таблица совместимости свечей зажигания для всех автомобилей ВАЗ:

Каталог свечей зажигания ВАЗ, номера .

• Лада Приора: 21120-3707010-00, 21120-3707010-01.
• Лада Калина: 21110-3707010-00, 21110-3707010-01.
• Лада Гранта: 21110-3707010-00, 21110-3707010-03.
• Лада Калина 2: 21110-3707010-00, 21110-3707010-03.

Цена на свечи зажигания Зависит от производителя и региона. ориентировочная стоимость 200-500р. Для комплекта.

Типы свечей зажигания . Свечи могут различаться по количеству электродов: одноэлектродные (обычные), многоэлектродные. А также по типу: обыкновенный (обычный), иридиевый, платиновый.Завод Производитель рекомендует использовать обычные свечи зажигания для ВАЗ.

Обслуживание свечей зажигания Зависит от условий эксплуатации. В соответствии с Правилами технического обслуживания автомобилей Лада Приора, Калина и Гранта свечи зажигания необходимо менять каждые 30 000км. Однако в некоторых случаях (например, при запуске двигателя в сильный мороз) можно испортить новые свечи зажигания — залить их бензином. Совет: не выбрасывайте старые свечи, а используйте их в таких случаях.

Кстати, владельцы Ваз десятого семейства в опросе «

»
Свечи зажигания

— это не только важнейший технический элемент, от которого напрямую зависит работа двигателя автомобиля, но и отличный диагностический инструмент.Состояние свечей зажигания — это главный показатель работы двигателя, качества используемого топлива, а также всей системы зажигания в целом. Как правило, в автомобилях ВАЗ 2107 с контактной системой зажигания и карбюратором используются свечи A17DV, однако подходят свечи таких производителей как: Bosh, Brisk, Champion, NGK. Для бесконтактной системы можно использовать свечи зажигания А17ДВ-10.

Диагностика автомобильного мотора с помощью свечей зажигания

Как известно, свечи зажигания — самый простой и эффективный инструмент для диагностики работы двигателя.Проверять систему зажигания лучше всего после небольшого пробега (на горячем двигателе). Если система зажигания настроена по всем правилам эксплуатации, устаревшие свечи должны иметь светло-коричневые налеты, а электроды — целыми и чистыми.

Почему роняют свечи зажигания на форсунке ВАЗ 2107?

Как правило, причина этой проблемы одна. При низких температурах кислород требует больше топлива, что дает форсункам команду увеличить подачу бензина.С этой задачей форсунки добросовестно справляются и нащупывают топливо в камеру сгорания, после чего стартер создает в цилиндрах достаточно сильную компрессию, попутно питая искру для производства вспышки. В результате в условиях сжатия свечи зажигания запускаются с малым импульсом. Учитывая то, что идеальная компрессия есть только в новом двигателе, это основная причина отсека свечей зажигания форсунок.
Если хотите, чтобы в зимнее время года двигатель ВАЗ 2107 запускался нормально, а свечи зажигания не растекались легковоспламеняющимися, необходимо хотя бы раз в месяц «проезжать» расстояние 50-100 км на скорости до до 120 км / ч.При этом желательно делать это на хорошем бензине.

Проверка искры на свечах ВАЗ 2107 Форсунка

В случае, когда топливный насос Бачок работает исправно, но двигатель не запускается, значит, проблема в системе зажигания. В первую очередь нужно проверить искровой разряд. Для проверки искрового разряда на высоковольтных проводах используйте разрядник. В этом случае использование разрядника необходимо, так как в инжекторных двигателях ВАЗ 2107 используется технология распределения статического зажигания с одновременной подачей высокого напряжения на две свечи.

Другие проблемы двигателя, которые могут быть обнаружены при диагностике:

— электроды, покрытые наигаровой смолой, указывают на повторно закрепленную топливную смесь на работающем топливе карбюратора;
— Белые налеты на электродах — слишком бедная топливная смесь;
— сгоревшие электроды — явный признак неправильно подобранных свечей зажигания, либо использования некачественного бензина;
— Громоздкость электродов говорит о неисправностях поршневой группы.

Как заменить свечи на форсунке ВАЗ 2107?

На исправно работающем двигателе ВАЗ 2107 свечи зажигания могут обслуживать более 30 000 км пробега.Однако рекомендуется через каждые 10 000 км проверять свечи и при необходимости чистить их.
В процессе проверки и замены свечей зажигания необходимо быть очень осторожным и аккуратным: край свечи следует очистить посадкой. Это предотвратит попадание грязи в цилиндры двигателя. Также не стоит прилагать чрезмерных усилий, так как большая нагрузка на блок цилиндров может их повредить.

Share :

Leave a Reply Cancel Reply

Your email address will not be published.Required fields are marked *

Comment

Name*

Email*

Website
