Sony подключение магнитолы: как настроить в машине, схема подключения автомагнитолы, установить время, радио, инструкция по эксплуатации, снять, разблокировать, проводов, применению, вытащить

Разъем подключения магнитолы Pioneer, SONY, JVC: назначение и распиновка

Подключить магнитолу можно и самостоятельно, главное – разобраться, как это сделать правильно. Несмотря на различность видов магнитол и марок автомобилей, процесс подключения остается примерно одинаковый, но следует учитывать и некоторые тонкости дела.

Какие бывают разъемы?

Автомагнитолы по способу установки бывают:

• Стационарные. Такая магнитола устанавливается на заводе-изготовителе во время сборки автомобиля. Отличаются оригинальным оформлением и разнообразными размерами;
• Встраиваемые. Стандартно в комплекте имеется съемная панелька или шторка.

Подключать магнитолу нужно исключительно по инструкции. Неправильное подключение может привести к поломке не только самой магнитолы, но и автомобиля.

Если подключение магнитолы выполнено неверно, можно столкнуться с последствиями:

• Магнитола быстро разряжает аккумулятор;
• Искажается звук воспроизводимой музыки, появляются помехи или неконтролируемое отключение;
• Сбиваются все настройки.

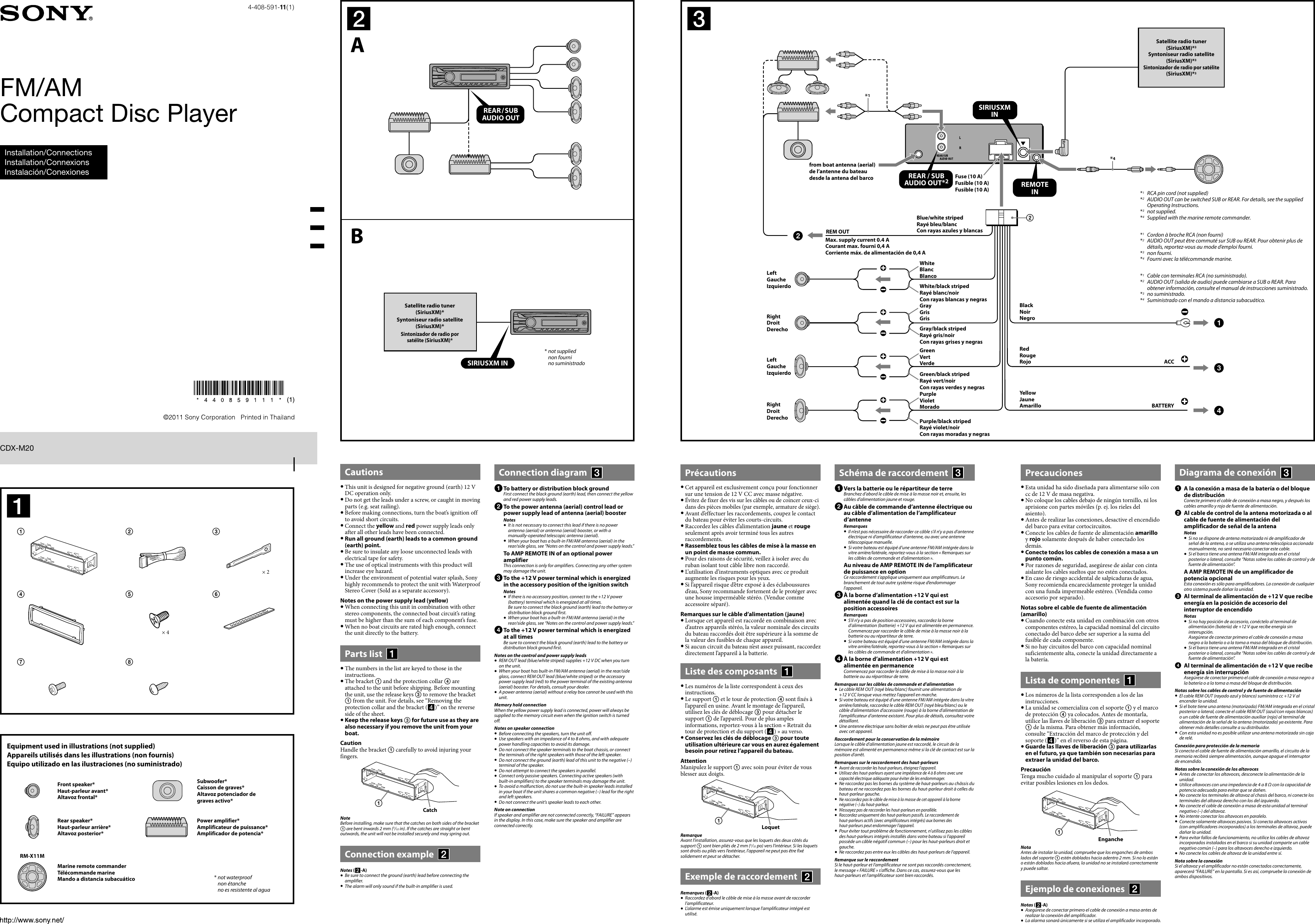

Схему подключения можно найти на верхней крышке автомагнитолы.

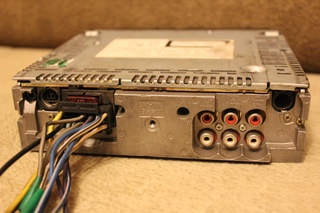

Разъемы магнитол

Разъем для подключения магнитол может разниться в зависимости от марки автомобиля и самой магнитолы.

• Индивидуальные, что не очень удобно, особенно при условиях первого опыта подсоединения. Поэтому гораздо проще будет приобрести переходники для переключения на ISO;
• ISO-разъемы, практически во всех моделях современных автомобилей установлены такие разъемы, что очень удобно при смене приборов – достаточно просто переставить штекер.

Прекрасно, если у вас они совпали, в остальных случаях нужно просто подобрать нужные переходники.

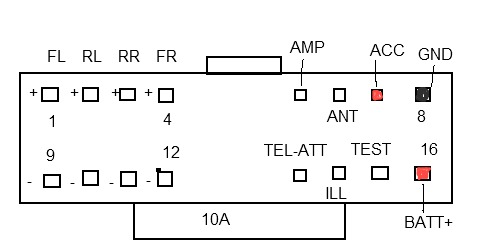

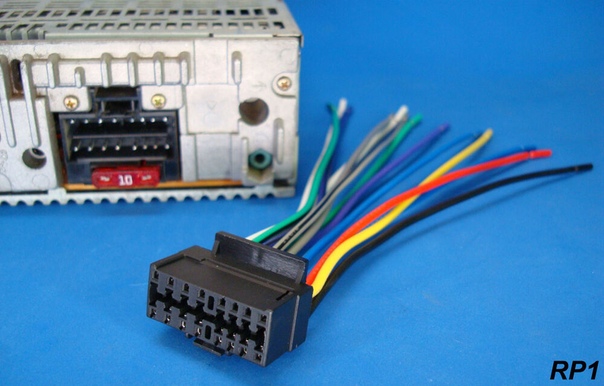

Распиновка разъема

Подключение магнитолы с распиновкой разъема потребует от вас знания маркировки проводов, которая различается по цветам:

• Черный (GND или GROUND) – минус АКБ;
• Желтый (В+ или BAT) – плюс АКБ;
• Красный (A+ или ACC) – зажигание;
• Белый (FL+) – плюс переднего левого динамика;
• Белый полосатый (FL-) – минус переднего левого динамика;
• Серый (FR+) – плюс переднего правого динамика;
• Серый полосатый (FR-) – минус переднего правого динамика;
• Зеленый (RL+) – плюс заднего левого динамика;
• Зеленый полосатый (RL-) – минус заднего левого динамика;
• Фиолетовый (RR+) – плюс заднего правого динамика;
• Фиолетовый полосатый (RR-) – минус заднего правого динамика;

Парные (одного цвета, где один из пары полосатый) провода являются акустическими. Важно не перепутать полярность в процессе подсоединения, иначе возникнут проблемы с басом.

Подключение питания

Подключение питания – этап, на котором совершается большинство ошибок при подсоединении магнитолы.

Для подключения питания к магнитоле лучше использовать отдельную проводку к аккумулятору, при этом провода должны быть с сечением 2-4 кв.мм.

Для получения после установки чистоты воспроизведения черный и желтый провода лучше подключить к АКБ. На желтом проводе установить дополнительный предохранитель на 10-20 А. Красный провод подсоединяется в цепь зажигания.

Как правило, красный и желтый провода подключают вместе, так магнитола работает независимо от выключенного зажигания. Но у такого варианта есть нюанс – магнитола будет сажать АКБ, т.к. все время будет находиться в спящем режиме после отключения. Чтобы исключить возможность разрядки аккумулятора из-за этого нюанса, на красный провод дополнительно ставится кнопка отдельного отключения, благодаря которой при длительной стоянке машины питание будет отключаться самостоятельно.

Замена стационарной магнитолы

У большинства людей возникает желание заменить стационарную магнитолу на встраиваемую. На такое решение может натолкнуть то, что заводские магнитолы не всегда выдают нужное количество ватт или дают мало мощности для установленных колонок.

Главное правило при замене стационарных магнитол на встраиваемые – это правильный подбор переходников и сопутствующих разъемов.

Так, магнитола KY83190A, которая устанавливается на автомобили марки Lifan, имеет собственные штекеры и встраивается в уже предоставленное производителем штатное место 2Din. Для использования магнитолы марки KY83190A на других автомобилях требуются специальные переходники на штекеры стандарта ISO.

Рассмотрим варианты подключения встраиваемых магнитол марки Sony, Pioneer или JVC.

Производитель магнитолы марки JVC уже заранее позаботился о том, чтобы покупатель при приобретении его автомагнитолы смог самостоятельно ее установить. В комплекте с ней идут специальные шпильки для фиксации сзади и спереди для удобства установки. Модели JVC подключаются через ISO-разъем.

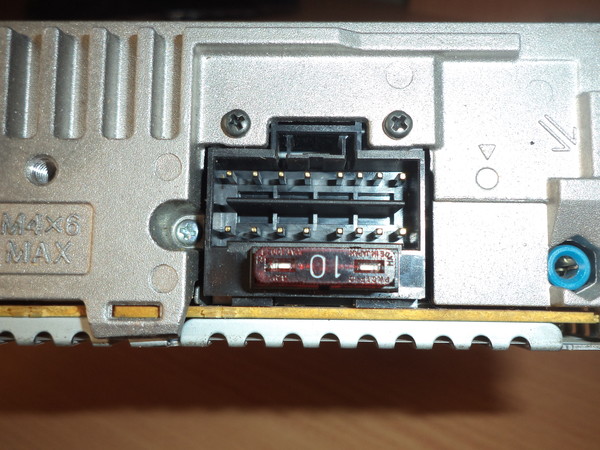

Для качественного звучания музыки нужно предохранитель на торцевой стороне магнитолы переставить в соседнее гнездо, а к АКБ подсоединить провод КП и ЖБ провод заизолировать. Также лучше отдать предпочтение проводам более высокого качества. Возьмем в пример магнитолу марки SONY, большинство из них также подключается по стандартной схеме через ISO-разъем, но бывает, что на некоторых моделях стоят ISO-коннекторы. Они индивидуальные, и к ним нужно выбирать переходники ISO, либо обрезать провода и соединять их с коннекторами по схеме.

Конечно же, для подключения обрезать провода не рекомендуется, но если так получилось, то лучше использовать термоусадочные кембрики, а не изоленту, так как зимой она отслаивается, что может привести к короткому замыканию. В любом случае, подключение автомагнитолы станет более удобным, если в ней уже имеется ISO-разъем.

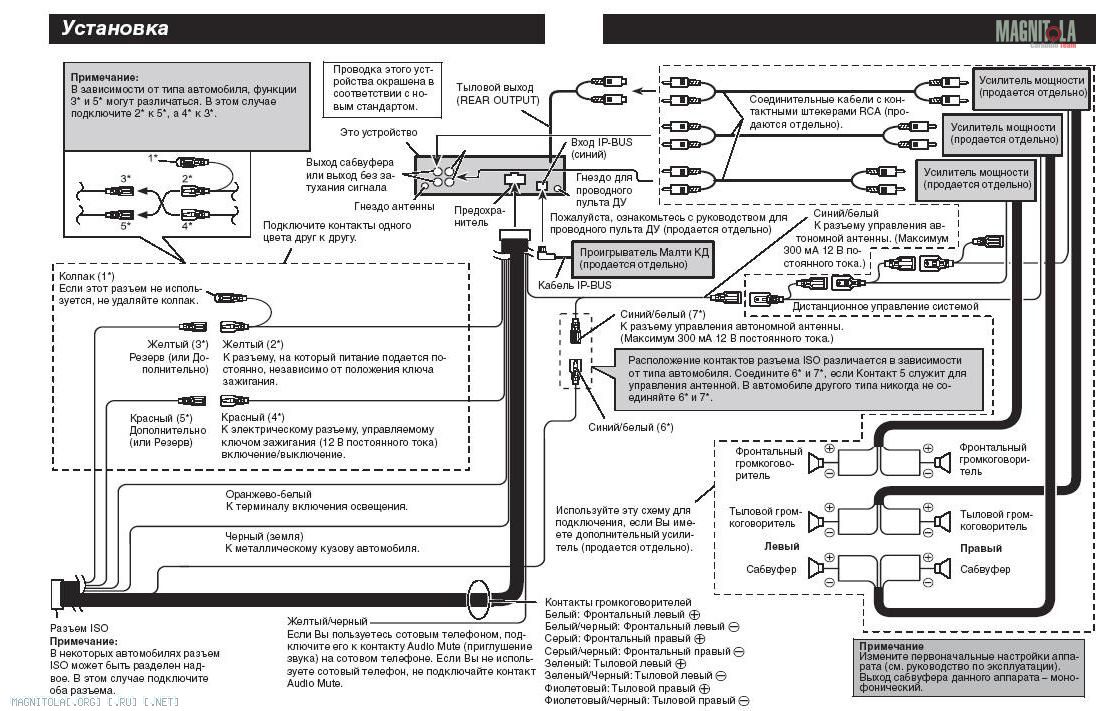

Что касается автомагнитолы Pioneer, то она тоже имеет разъемы подключения ISO. Разъем для подключения магнитолы Pioneer имеет два штекера: черный (от него происходит питание магнитолы) и коричневый (который производит выход акустики на магнитолу). При монтаже магнитолы Pioneer нужно верно присоединить красный положительный провод и использовать предохранитель от АКБ.

Таким образом, подключение ISO-разъема магнитолы значительно облегчает процесс работы.

как настроить, схема подключения, в машине, время, установить, инструкция, радио, по эксплуатации, снять, разблокировать, проводов, по применению, вытащить

Автор Владислав Никитович На чтение 6 мин.

Установка автомобильной магнитолы может быть произведена своими руками, несмотря на кажущуюся сложность. Для этого потребуются минимум знаний по электротехнике и схема обозначения выводов устройства. Распиновка магнитолы Сони почти ничем не отличается от цоколевки изделий других производителей. Разница может быть в форме соединительных колодок и мест их подсоединения. Неправильно подключенное головное устройство (ГУ) может привести к возникновению короткого замыкания и выходу из строя всего комплекта аудиосистемы.

Как подключить магнитолу

В современных машинах в большинстве случаев на заводе проводится аудиоподготовка. Кроме установки динамиков, прокладывают звуковые провода и выводят к месту установки аппарата. В таком случае подключение автомагнитолы будет заключаться в подсоединении колодки к разъему устройства. Если же автомобильная разводка имеет индивидуальный коннектор, то нужно приобрести переходник, подходящий к разъему головного устройства.

Чаще всего соединительные колодки, установленные в машине, изготовлены по международным стандартам (ISO) и подходят ко многим моделям автомобильных магнитофонов. В большинстве случаев под подключением магнитолы понимают ее подсоединение к источнику питания. При выполнении этого шага допускается больше всего ошибок. Наиболее часто используют следующие схемы подключения автомагнитолы Сони:

• через дополнительную кнопку;
• через аварийную сигнализацию;
• через соленоид закрытия дверей.

Можно подключить устройство напрямую к АКБ, но в этом случае будет потребляться много электроэнергии при стоянке автомобиля, что приведет к быстрому разряду аккумулятора. Для того чтобы не допустить такой ситуации, используют схему подключения магнитолы через дополнительно установленную кнопку.

Для питания головного устройства используются 3 провода: желтый, красный и черный.

Последний выполняет роль массы и подключается к отрицательной клемме батареи. Провод в желтой оплетке является основным и подсоединяется к плюсовому выводу АКБ. Для защиты участка сети вместе с потребителем необходимо установить предохранитель номиналом 10-15 А. В разрыв красного провода монтируется 2-позиционная кнопка, которой при длительной стоянке автомобиля отключается ГУ.

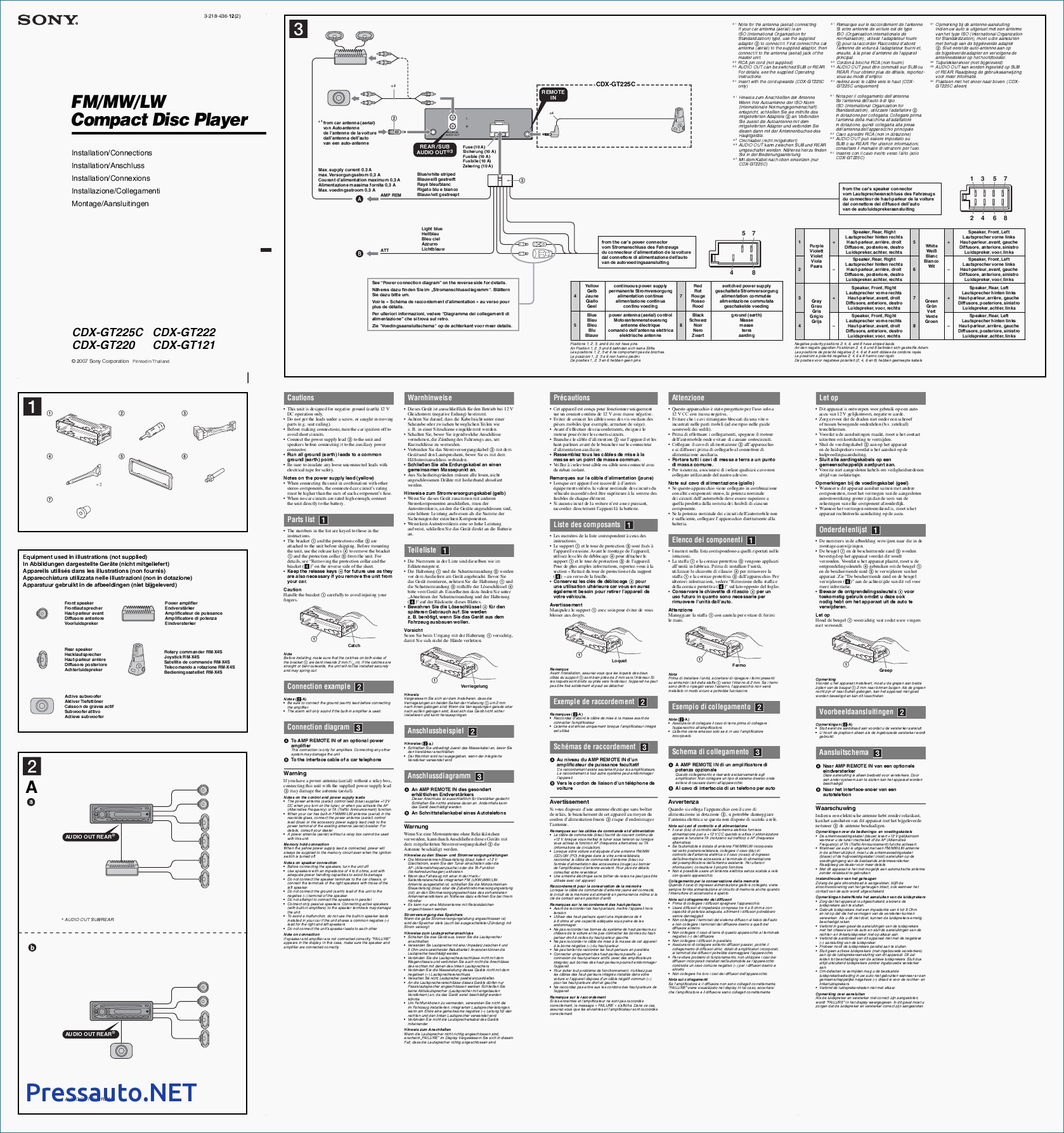

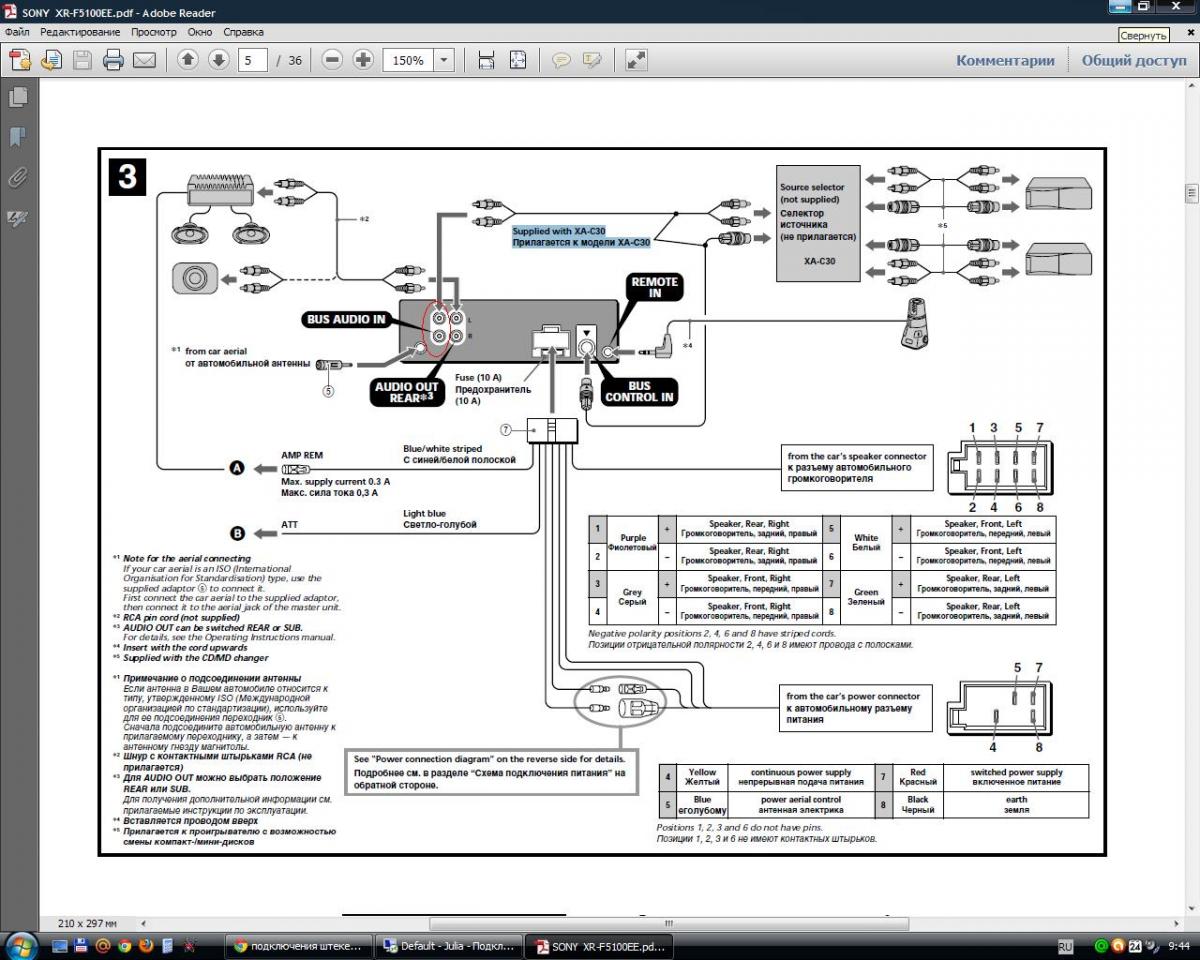

Схема подключения автомагнитолы Sony через аварийную сигнализацию предполагает коммутацию красного провода с аксессуарами, подключенными после замка зажигания, а вместо дополнительной кнопки используется «аварийка». Питание +12 В подходит к устройству от клеммы часов, а черный провод можно соединить с массой прикуривателя.

Подключение через соленоид используется редко и только на тех автомобилях, где отсутствует блокировка закрытия замков во время движения. Весь монтаж сети питания проводится проводом сечением не ниже 3 мм². При подключении колонок (динамиков) необходимо соблюдать полярность.

Как настроить

У многих пользователей настройка магнитолы не вызывает трудностей, если они точно следуют рекомендациям инструкции по эксплуатации. Но это при условии, что мануал переведен на русский язык. В противном случае из-за множества имеющихся функций автомагнитолу настроить самостоятельно сложно.

Часто перевод выполнен некорректно и в некоторых инструкциях «выключенное состояние» следует понимать как «режим ожидания».

Время

Эта функция свойственна не только аппаратам Sony, но и другим производителям подобных изделий. Настроить магнитолу в машине труда не составит, т.к. в инструкции этот процесс описан подробно и понятно. Чтобы установить время, необходимо войти в меню и выбрать соответствующую функцию. Важно помнить, что все названия написаны на английском языке. Выбор необходимого действия по регулировке магнитолы Сони фиксируется нажатием многофункциональной вращающейся ручки.

После нажатия на клавишу «Время» на экране отразятся показания в часах и минутах. Вследствие повторного нажатия, блок цифр, отображающих часы и минуты, начинает моргать. Поворотом ручки громкости устанавливают текущее время. Поворачивая регулятор по часовой стрелке, увеличивают показания, а против — уменьшают с шагом в 1 час. Минуты настраиваются на магнитоле Sony аналогично. Переход между блоками цифр осуществляется кнопкой.

После того как время настроено, оно будет отражаться на экране.

Если магнитола подключена правильно, то настройки не собьются и после поворота ключа зажигания появятся на экране.

На современных магнитолах формата 2DIN, выполненных на платформе Android, установка времени проводится так же, как и на гаджетах, работающих на этой операционной системе.

Радио

Настроить радиостанции на магнитоле Сони можно автоматически либо в ручном режиме. Для автоматического поиска необходимо:

1. Подать питание на головное устройство. Нажать и удерживать регулятор громкости до появления на экране слова «Тюнер».
2. Кнопкой выбора режимов «Mode» установить необходимый диапазон. Нажав на регулятор, перейти в экран настроек.
3. Дисковый регулятор вращают до появления индикации «ВТМ» (память оптимальной настройки). После этого его нажимают.

Найденные станции будут появляться и проигрываться по возрастанию параметра настройки (частоты). Закрепляются они за цифровыми кнопками. При фиксации станции в памяти раздается звуковой сигнал. После включения магнитолы будет работать последняя прослушиваемая радиостанция.

Ручная настройка проводится следующим образом:

1. Нажать и удерживать кнопку «Seek +/-» (поиск) до появления на экране нужной частоты.
2. Повторно кратковременно нажимать кнопку, чтобы отрегулировать звучание.
3. Для записи в память нажать номерную кнопку до появления на дисплее индикации «МЕМ».

Если станция закрепляется за кнопкой занятой другой частотой, то последняя будет удалена. Запись в память возможна на всех имеющихся диапазонах. Всего можно сохранить до 30 радиостанций.

Как разблокировать

В случае пропажи питания +12 В от АКБ (желтый провод) на автомагнитоле сбиваются все настройки. Для защиты от кражи производители установили функцию ввода кода для разблокировки головного устройства. После подачи напряжения, на экране появится индикация «Code». Чтобы разблокировать магнитолу, необходимо ввести 4-значный код. Набирается он при помощи цифровых кнопок и либо вводится нажатием соответствующей клавиши, либо устройство принимает его автоматически с набором последней цифры.

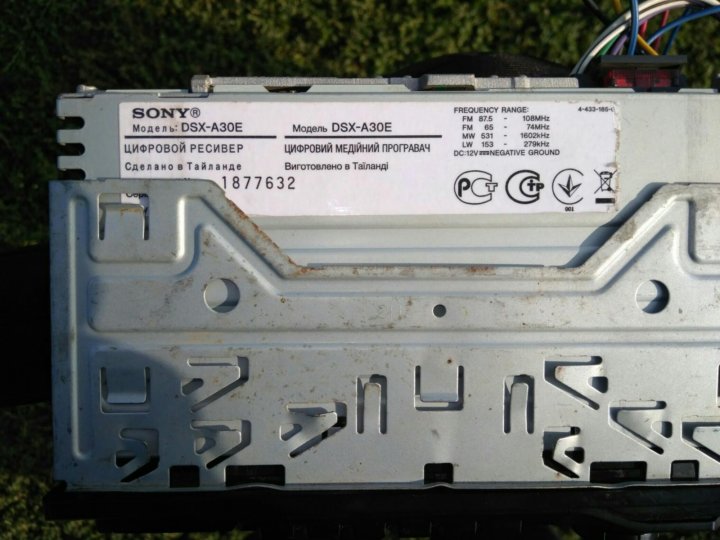

Чаще всего производители магнитол наносят шифр на наклейку, расположенную на корпусе ГУ. Его надо запомнить либо записать в инструкции. Ввести код можно ограниченное количество раз — от 4 до 10 в зависимости от модели. Информация о количестве используемых попыток высвечивается на экране. В некоторых головных устройствах код можно узнать, одновременно нажав клавиши 1 и 6. На экране появится несколько строк информации, в которой 4 последние цифры являются шифром.

Если на экране появилась индикация «Wait 30», это значит, что количество попыток исчерпано и повторить действия можно через 30 минут.

Как вытащить магнитолу

Для демонтажа магнитолы в комплекте имеются 2 или 4 ключа в зависимости от модели устройства. Их вставляют по углам аппарата и покачивающими движениями освобождают ГУ от защелок. Затем магнитола извлекается из контейнера. В случае отсутствия ключей их можно изготовить из старых пластиковых карточек. Форма и размеры имеются в инструкции по применению автомагнитолы.

Некоторые марки устройств большого формата крепятся не защелками, а болтами. Чтобы получить доступ к крепежу, необходимо снять декоративный кожух, а затем выкрутить 4 болта.

Основные аспекты подключения динамиков к автомагнитоле. Схема подключения автомагнитолы Sony и наладка

Установка автомагнитолы – процесс творческий, но при этом не очень сложный. Опытный автолюбитель, хотя бы немного знакомый с основами электротехники, без проблем сможет выполнить подключение автомагнитолы своими руками. О том, как правильно подключать магнитолу в машине, и в какой последовательности это нужно делать, мы и расскажем в данной статье.

Следует помнить, что неправильно установленная и подключенная магнитола будет не только плохо звучать, но может и вовсе привести к короткому замыканию или даже пожару в автомобиле.

Хорошую видео-инструкцию по установке и подключению автомагнитолы в машине можно посмотреть на видео внизу этой страницы.

Неправильное подключение автомагнитолы вызывает следующие проблемы:

• Во время стоянки магнитола потребляет слишком много электроэнергии, вследствие чего аккумулятор постоянно разряжается и при длительной стоянке есть шанс не запустить двигатель.
• При прослушивании мызыки на высокой громкости магнитола начинает «заикаться», появляются существенные искажения звукового сигнала. Также на высокой громкости автомагнитола может просто выключаться.
• При выключении питания теряются настройки магнитолы.

Все перечисленные проблемы в 90% случаев возникают из-за неправильного подключения.

Особенности установки автомагнитол

По способу установки современные автомагнитолы бывают двух видов: встраиваемые и стационарные.

1. Встраиваемые автомагнитолы обычно комплектуются съемной лицевой панелью или специальной шторкой – устройства простые, но эффективно защищающие магнитолу от кражи.

1. Стационарные автомагнитолы, как правило, устанавливаются производителями автомобилей еще на сборочном конвейере. От кражи их спасают оригинальная форма и нестандартные размеры.

При установке автомагнитолы своими руками нужно учитывать следующие особенности.

Во-первых
, подключать магнитолу необходимо только в соответствие с инструкцией. Несоблюдение этого правила может привести к выходу её из строя или даже пожару. При этом не следует пользоваться инструкциями по установке к другим автомагнитолам, так как даже у одного производителя могут отличаться штекеры и маркировка проводов в зависимости от модели.

У большинства магнитол схема подключения имеется на верхней крышке, а типовую схему подключения автомагнитолы мы приведем ниже.

Во-вторых
, нужно помнить, что проводка большинства отечественных автомобилей еще с советских времен рассчитана на установку магнитол и радиоприемников с механической настройкой, что может создать дополнительные неудобства.

Например, в «Жигулях» или «Самарах», независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно. Но при повороте ключа в замке, электрическая цепь на доли секунды размыкается, чего бывает достаточно, чтобы стереть все настройки из памяти магнитолы (если она не энергонезависимая).

Процесс установки и подключения автомагнитолы

Процесс установки автомагнитол разных типов и производителей мало чем отличается друг от друга. Для этого контейнер без магнитолы устанавливают в штатное гнездо и фиксируют, отгибая наружу металлические лепестки по его периметру.

• В современных автомобилях для подключения автомагнитолы предусмотрен специальный разъем стандарта ISO. Все подключение в таком случае сводится к тому, что вам нужно будет вставить соединительную колодку автомагнитолы в ответный ISO разъем вашего автомобиля.
• В более старых машинах, а также во многих отечественных авто, разъем ISO не предусмотрен конструкцией. Для установки автомагнитолы в этом случае вам придется приобрести соответствующий разъем и самостоятельно его подключить. Благо, провода на таких разъемах обычно промаркированы и подписаны.

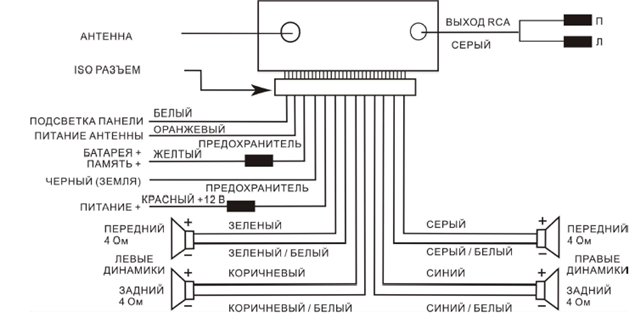

Перейдем к подключению проводов автомагнитолы к разъему ISO. Взгляните на схему подключения ниже. Как видно из схемы, левая сторона разъема ISO отвечает за питание и управление магнитолой, а правая – за подключение к ней динамиков.

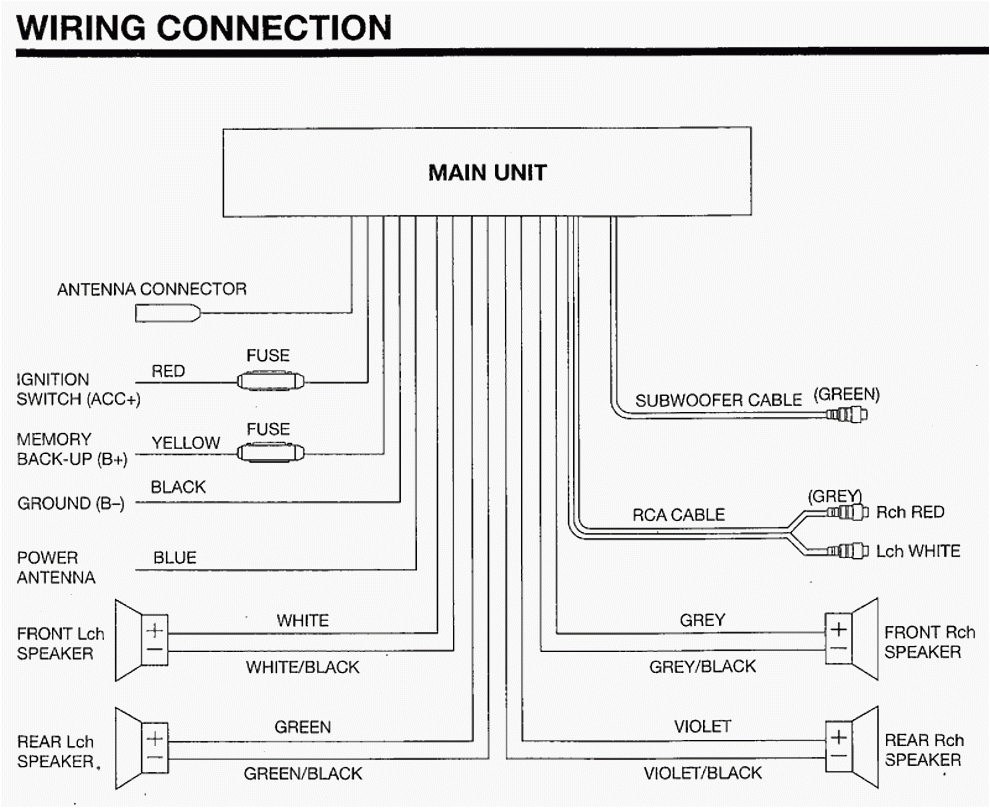

Типовая схема подключения автомагнитолы

Основным этапом подключения автомагнитолы является подключение питания. Именно на этом этапе и допускается большинство ошибок.

Питание к автомагнитоле подключается через отдельный предохранитель при помощи гибкого многожильного провода сечением не менее 3 мм 2 . В большинстве случаев достаточно будет использовать предохранитель на 10 ампер, он надежно защитит цепь питания от нештатных ситуаций.

Питание магнитолы осуществляется по трем проводам: желтому, красному и черному.

+12 В
(желтый) – основной провод питания. От него питается встроенный усилитель, а также он служит для сохранения настроек автомагнитолы. Этот провод подключается через предохранитель напрямую к аккумулятору. Желательно, чтобы длина провода от аккумулятора до предохранителя не превышала 30 см.

ACC
(красный) – управление включением автомагнитолы от замка зажигания. На многих автомобилях замки зажигания имеют положение АСС (аксессуары). При повороте ключа в положение ACC, подается питание на автомагнитолу, обогреватель салона и розетку прикуривателя, но система зажигания автомобиля при этом обесточена.

GND
(черный) – подключается к минусовой клемме аккумуляторной батареи. Но это в идеале. Вследствие малой мощности автомагнитолы, допускается соединять черный провод с кузовом автомобиля. Предварительно нужно обеспечить хороший контакт с кузовом, зачистив место соединения от грязи и окислов. Также можно использовать смазку для контактов, которая защитит их от окисления.

Желтый провод питания может также маркироваться, как B+
, BU
, Batt
.

Допускается его соединение с красным проводом АСС (в обход замка зажигания) – это позволит вам слушать музыку без ключа. Но в таком случае магнитола будет постоянно потреблять ток, и при длительном простое машины (от нескольких дней до 2-3 недель) у вас может сесть аккумулятор.

За подключение к автомагнитоле акустических динамиков отвечают такие провода:

• FL
  – передний левый,
• FR
  – передний правый,
• RL
  – задний левый,
• RR
  – задний правый.

При подключении динамиков к магнитоле обязательно соблюдайте правильную полярность, иначе звучание будет плохого качества, так как акустика в этом случае будет работать в противофазе.

У некоторых автомагнитол выводы на динамики продублированы отдельными разъемами типа «тюльпан» – их целесообразно использовать, если установленная в машине акустика имеет такие же разъемы.

Для подключения динамиков желательно применять специальные акустические провода. Они часто идут в комплекте с магнитолой.

И не вздумайте соединять какие-либо из выводов, предназначенных для подключения аккустики, с «массой» автомобиля – выход автомагнитолы из строя вам будет гарантирован!

Остальные провода в автомагнитоле отвечают за управление дополнительными функциями и оборудованием.

ANT
(белый) – управление антенной. Выполняет роль источника питания для внутренней активной антенны, либо подает управляющий сигнал для включения автоматической наружной антенны.

ILL
(ILLUMINATION) – отвечает за подсветку автомагнитолы. Подключается к “плюсу” цепи питания габаритных огней.

MUTE
– управляет отключением звука от автомобильного комплекта мобильной связи. Звук отключается при соединении этого вывода с массой.

Parking Line
– встречается на большинстве автомобильных DVD проигрывателей. Соединяется с датчиком стояночного тормоза. При таком подключении, DVD вы сможете смотреть только тогда, когда автомобиль будет стоять на “ручнике”.

После подключения к ISO разъему проводов питания, акустики и антенны, весь этот жгут протягивают внутри контейнера таким образом, чтобы их концы с разъемами выходили в салон автомобиля на удобную для работы длину (примерно, как показано на фото в начале статьи), и подключают к соответствующим разъемам на задней стенке магнитолы.

После этого автомагнитолу необходимо включить и послушать. Если все работает нормально, тогда ее можно вставлять в контейнер до упора (должны сработать защелки по бокам).

При установке автомагнитолы полезно знать

В процессе установки и подключения магнитолы в автомобиле зачастую возникают нестандартные ситуации, которые не возможно предусмотреть ни в одной инструкции.

Так, если при установке автомагнитолы использовать штатную автомобильную антенну, то иногда длины ее провода может не хватать. Многие машины до сих пор оснащаются антеннами, рассчитанными на установку магнитол старого образца. У них антенное гнездо расположено на “хвостике” длинной всего сантиметров пятнадцать.

В этом случае можно попытаться подсоединить антенну вслепую после подключения к магнитоле всех остальных проводов. Если сделать этого не удастся, тогда, скорее всего, придется снимать консоль и втыкать штекер антенны на ощупь уже после установки автомагнитолы в контейнер.

Кстати, примерно после получаса такой «камасутры» вас, наверняка, начнут посещать мысли о покупке новой автомобильной антенны для радио .

Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой. Но перед этим не забудьте снять лицевую панель управления – она обычно отсоединяется кнопкой «Release».

Видео-инструкция по установке и подключению автомагнитолы своими руками

За время пока автолюбитель пользуется своей машиной, он готов там постоянно, что-то усовершенствовать и вносить изменения. Одним из таких усовершенствований можно считать установку магнитолы. Учитывая, что старые авто редко оснащались штатной системой, данный вопрос стоит остро. Да и новые машины редко могут похвастаться качественной системой, поэтому многие и задаются вопросом, а не поменять ли магнитолу. О том, как установить и все правильно подключить, чтобы было безопасно, поведаем в представленной статье.

Сейчас редко можно встретить машину, в которой вовсе нет аудиосистемы, ведь музыка позволяет скрасить дорогу. Она не дает уснуть водителю, что не маловажный плюс. В современных аудиосистемах можно прослушивать музыку с известных носителей, таких как «флешка», диски, телефона. Кроме того, более дорогие модели могут оснащаться полноценными экранами, с поддержкой видео, просмотром ТВ, и даже функцией навигации. Конечно, столь оснащенные модули стоят намного дороже и требуют специальных навыков от владельцев, коих у многих нет, и вынуждены обращаться к специалистам за подключением.

А вот те, кто выбирает бюджетный вариант, вполне могут справиться самостоятельно с подключением. Если руки, как говорится, растут из того места из которого требуется, то и проблемы с установкой не должно появиться. Ведь достаточно иметь минимальных понятий о том, как устроена электро система автомобиля, уметь соединять провода, и иметь чуточку аккуратности.

Как подключить?

Для работы вам скорей всего понадобятся пассатижи, отвертка, «изолента», мультиметр (не обязательно), а также аккуратность при демонтаже декоративных панелей салона. При обычной замене старой магнитолы на новую систему, проблем не должно возникнуть, ведь колонки установлены, остается просто заменить само устройство. Вам остается проверить только целостность проводки, а также правильность подключения колонок.

Единственно, проблемы могут возникнуть, если в новой аудио системе окажутся иные разъемы для подключения. Но, как правило, существует единый мировой стандарт, а именно разъем ISO. Но, в случае чего всегда можно купить требующийся переходник, в магазинах и на рынках такого «добра» хватает. Возможно, в комплекте с новой магнитолой уже идет несколько переходников, внимательно осмотрите содержимое коробки.

Когда вы впервые подключаете магнитолу, обратите внимание на то какие провода подходят, они обязательно должны быть из бескислородной меди, с соответствующим сечением равным 2 -4 мм.

Подключение автомагнитолы

Рассмотрим самые основные примеры подключения. Их всего четыре, у каждой имеется свой перечень плюсов и минусов, ориентируясь на них уже сами определитесь, что для вас будет важней. В любой современной магнитоле имеется два плюсовых провода, желтый и красный. Главный провод, это память, отвечает за сохранение всех настроек магнитолы, чаще всего его подключают к «минусу». Красный провод — «силовой», он отвечает за включение. Есть еще черный провод (минус), который подключают на корпус.

Через замок зажигания

Такой способ считается самым безопасным и оптимальным. К каждой магнитоле идет инструкция, где приводится именно этот тип подключения. Но, несмотря на положительные моменты, на которых сходится большинство автолюбителей, есть и минус, а именно не возможность слушать музыку без включенного зажигания или двигателя. Подключение по такой схеме самое простое, нужно желтый провод (плюс) подключить к плюсу клеммы аккумулятора. Черный провод к замку зажигания, он отвечает за включение. А минусовой к массе машины. При таком типе соединения, можно не бояться, что аккумулятор «сядет».

Напрямую

Такой тип наиболее распространен, из-за простоты монтажа. Черный провод подсоединяется к массе авто, желтый и красный соединяются вместе, и подключаются к одной плюсовой клемме. Слушать музыку можно даже без зажигания, но не забывайте, что такой способ ведет к разрядке батареи, причем даже при выключенной магнитоле.

Подключение к кнопке

При таком способе производим подключение с использованием зажигания. Отличие лишь в том, что красный провод будет подключаться не напрямую к замку, а к кнопке, которая в свою очередь идет к плюсу аккумулятора. Достоинство такого типа подключения явные, это возможность отключить ток на магнитолу при длительной стоянке. Также сохраняется возможность слушать музыку без зажигания.

Через сигнализацию

Часто водители задумываются, а выключили ли они музыку, когда пошли по магазинам и зашли домой. Принцип подключения в том, что аудио система будет включаться и отключаться от сигнализации. Такой тип соединения также уменьшает утечку тока, так как при поставленной сигнализации, магнитола автоматически отключается от питания. Для того, чтобы подключить понадобится два реле на пять контактов и пара диодов. Конкретную схему установки найти можно в интернете для каждого автомобиля, потому что может существенно отличаться тип подключения. Так как в разных машинах, типах сигнализации, своя цветовая гамма проводов.

Заключение

Независимо от типа подключения, помните, что нужно обязательно включать в цепь один предохранитель (10-20А). Возможно, он уже предусмотрен в самом автомобиле или в магнитоле, более дорогих моделей.

Магнитолы Pioneer — одни из самых популярных в мире. Под этим брендом выпускаются как бюджетные, так и дорогие модели. Их подключение обычно не вызывает проблем, однако неопытный автолюбитель может допустить ошибку, которая приведёт к проблемам с эксплуатацией автомагнитолы.

Предварительные работы

Что нужно учесть при монтаже? Надо сделать так, чтобы при долгой стоянке головное устройство не разряжало АКБ. Многим водителям важно иметь возможность пользоваться техникой и при выключенном зажигании.

1. Если в машине стоит старая магнитола, её надо снять. Для этого понадобится отвёртка. Чтобы обеспечить безопасность, отключите аккумулятор.
2. Снимите декоративную накладку (в большинстве случаев удобнее делать это справа-налево, открыв ящик для перчаток).
3. Открутите винты, которыми крепятся головное устройство и крышка воздуховода. Крышку можно снять (не обязательно, но это повысит удобство работы). А вот кнопку «Аварийная остановка» необязательно отключать от питания.
4. Извлеките магнитолу и отключите экран борткомпьютера. Снимите его с кронштейна. Готово, вы избавились от старого приспособления — можно ставить новое.

Видео: демонтаж старой магнитолы в машине без специнструментов

Размеры и разъёмы

Магнитолы бывают одноблочными и двухблочными (1 и 2 din). Европейские производители, как правило, выпускают технику 1 din. Японские, корейские и американские обычно работают с 2 din — такие модели имеют в 2 раза большую высоту, так что в машине должна иметься ниша соответствующего размера.

У разных магнитол и автомобилей есть разные разъёмы. Чаще всего головное устройство подключается через ISO 10487. Перед покупкой проверьте, имеется ли он в машине. Есть нет — ничего страшного, с проблемой можно справиться двумя способами:

• использовать переходники, с помощью которых осуществляется переход с обычных колодок на ISO;
• подключиться напрямую (метод требует хотя бы небольшого опыта в работе с проводами).

Маркировка проводов магнитофона

Перед началом установки изучите провода на новой магнитоле. Обычно вместе с головными устройствами поставляются два ISO-разъема для простого соединения. Они состоят из группы контактов (на каждой по 8 штук). Один разъем соединяется с питанием, второй — с системой звуковоспроизведения. Если в вашей машине нет соответствующего порта, отсоедините разъём от проводов и подключите технику методом скрутки.

Изоляция проводов окрашена в разный цвет для упрощения идентификации. У каждого из них есть свои функции.

• Широкий жёлтый провод предназначен для подключения к АКБ. Соединять его с питанием нужно исключительно через предохранитель.
• Широкий красный провод подключается к АКБ через замок зажигания. В таком случае магнитола будет работать только при включённом зажигании. Внимание!
  Некоторые автолюбители соединяют жёлтый и красный провода, но делать этого не рекомендуется — возможна быстрая разрядка АКБ.
• Широкий чёрный провод — минусовой. Он закрепляется на корпусе авто.
• Белый провод с синей полосой даёт возможность использовать сабвуфер, усилитель и антенну.
• Серый предназначен для соединения с клеммой «+», которая находится на переднем правом динамике.
• Серый с чёрной полосой соединяется с тем же динамиком (клемма «-»).
• Белый — это клемма «+» переднего левого звукового элемента.
• Белый с чёрным — тот же динамик, «отрицательная» клемма.
• Зелёный надо подключить к клемме «+» заднего динамика.
• Зелёный с чёрным — туда же, но на «минус».
• Фиолетовый — к расположенному сзади, с правой стороны, на «+»; его «собрата» с чёрной полосой — к тому же динамику на «-».

Монтаж магнитолы 1 din своими руками

Необходимые инструменты — отвёртка и набор пластмассовых хомутов.

Если вы работаете по стандартной схеме с ISO-разъёмами, то никаких проблем не возникнет — нужно лишь следовать вышеописанным правилам и подключать разъёмы к ответным частям.

Если в вашем автомобиле нет возможности использовать обычный вариант, придётся прибегнуть к более сложной процедуре соединения проводки. Она выполняется следующим образом.

1. Отвёрткой снимаем декоративную панель с посадочного места для монтажа.
2. Снимаем штекеры с проводов и соединяем провода с ответными в нужных местах, согласно цветовой схеме.
3. Как можно более тщательно изолируем каждое место соединения, чтобы предотвратить поломку от замыкания.
4. Для повышения надёжности рекомендуется соединить провода хомутами.
5. Если в комплекте с магнитолой поставляются стальные пластины с проушинами, разместите их по бокам головного устройства. Это даст возможность легко изъять технику из посадочного места.

Работа с автомагнитолами 2 din

Процесс схож, но есть несколько нюансов.

Такие магнитолы желательно устанавливать на питание от аккумуляторов, поскольку это даст возможность использовать её на полную мощность и снизить помехи. Не рекомендуется подключать приспособление к прикуривателю или замку зажигания.

• Если в автомобиле отсутствует штатная проводка от АКБ, вам понадобится медный многожильный провод сечения примерно 4,2 мм 2 . Те, что идут в комплекте с магнитолой, не годятся — они являются проверочными и не имеют достаточного сечения. Длина провода должна быть равна расстоянию от места установки магнитолы до батареи. На расстоянии примерно в 50 см от АКБ установите предохранитель на 20 ампер.
• Скручивать провод для автомагнитолы 2 din нельзя — это приведёт к появлению помех и потере мощности.
• Провода соединяются с аккумуляторов только на финальном этапе, когда все собрано и изолировано.

Подключение «Пионера» к мультирулю

Если нужно установить нештатную магнитолу в автомобиль с мультирулем и не лишиться управления с его кнопок, используйте адаптер. Они бывают универсальными и специализированными для конкретных марок. Поищите в магазинах адаптер для мультируля. Его подключение осуществляется следующим образом:

• отключите АКБ от бортовой сети авто;
• демонтируйте штатную магнитолу и карманы, если они имеются;
• найдите разъем ISO для подключения автомагнитолы — в него будет устанавливаться адаптер;
• подключите кабель адаптера (поставляется вместе с ним) к магнитоле, а сам адаптер — к разъёму ISO автомобиля;
• настройте кнопки руля;
• снова подключите аккумулятор к сети.

Видео: подключение магнитолы Pioneer к мультирулю через адаптер Zexma

Подключение Pioneer — простое дело, если следовать вышеописанным правилам. Отключите аккумулятор, следите за цветами проводов и никаких проблем у вас не возникнет.

Благодаря приятной музыке, хорошая магнитола делает любую поездку более комфортной,. Большинство подержанных автомобилей либо не оснащены магнитолами или CD-проигрывателями, либо укомплектованы дешевыми низкокачественными устройствами. Поэтому вопрос, как подключить магнитолу в машине, актуален для многих водителей. Из статьи вы узнаете, как подключить магнитолу правильно и какие меры безопасности соблюдают при этом.

Основные параметры магнитол

Перед началом установки или подключения этого устройства необходимо определить основные параметры, которые повлияют на все дальнейшие действия. К ним относят:

• размер;
• мощность;
• форма разъемов.

Современные магнитолы выпускают в двух модификациях: тонкие и толстые. Первые еще называют одноблочными, они соответствуют стандарту 1DIN. Вторые называют двухблочными, они соответствуют стандарту 2DIN. Большинство европейских машин оборудованы гнездом стандарта 1DIN, поэтому установка в него двухблочного устройства невозможна. Американские или азиатские машины часто оснащают гнездами стандарта 2DIN, поэтому установить в них тонкие устройства можно, но придется потрудиться.

Второй важный параметр – общая мощность, которая является суммой мощности всех каналов. Правильное определение мощности необходимо для верного расчета потребляемого тока и сечения провода. При этом мощность, отдаваемая и потребляемая, отличается в 1,5–2,5 раза. То есть для обеспечения выходной мощности в 4х20 ватт потребуется не 80 ватт, а как минимум 150. При такой мощности ток, который проходит через провода, достигает 12–13 ампер.

Чем мощней звуковоспроизводящее устройство, тем более толстые провода необходимы, чтобы подключить аккумулятор или динамики.

Переменный ток, который является основой работы динамиков, еще больше увеличивает требования к проводам, ведь электроны наиболее активно передвигаются по наружной поверхности металла. Поэтому приходится не только увеличивать толщину, но и применять многопроволочный витой кабель. Выходная мощность каждого канала устройства не должна превышать мощности каждого из динамиков. Если выходная мощность окажется выше, придется устанавливать более мощные динамики и прокладывать новые провода соответствующей толщины.

Большинство производителей автомобильной звуковоспроизводящей аппаратуры оснащают ее уникальными фирменными разъемами, которые не всегда соответствуют контактам, установленным в машине. Эти разъемы состоят из двух частей: штекер и вилка. Схема подключения контактов (распиновка) зависит от производителя и указана в документации к магнитоле и автомобилю. Если в комплекте поставки есть переходник на стандартный разъем ISO 10487, то подключение автомагнитолы особой проблемы не вызывает. Если же такого переходника нет, то придется самостоятельно подключать штекер, соответствующий вилке автомобиля.

Подготовительные действия

Чтобы качественно подключить магнитолу, необходимо выполнить подготовительные действия. Убедившись, что магнитола подходит по размеру, необходимо проверить, соответствуют ли сечения проводов и штекер вилке. Чтобы правильно определить сечение, учитывают следующее: 1 мм² способен без проблем передавать 4–5 ампер постоянного или тока. То есть для тока 10 ампер сечение кабеля должно быть 2–2,5 мм². Чтобы правильно подключить динамики, используйте одножильный медный провод в мягкой изоляции, с минимальным диаметром каждой проволочки и оптимальным сечением. Чем меньше диаметр проволочек в жиле, тем больше пропускная способность и меньше потери мощности на высоких частотах.

Приготовьте инструменты. Вам понадобятся:

Также вам потребуются:

• мягкий медный одножильный провод сечением 1,5 мм²;
• предохранитель, ток которого в 1,3–1,5 больше максимального потребляемого тока;
• изолента;
• термоусадочная трубка.

Прокладка проводки

Чтобы правильно проложить проводку к аккумулятору, используйте отверстия в стенке моторного отсека, через которые проходят жгуты проводов.

Ни в коем случае не присоединяйте плюс питания магнитолы к плюсу замка зажигания. Провод, питающий замок зажигания, не рассчитан на такой ток, поэтому включив звуковоспроизводящее устройство на полную громкость, вы перегреете его.

В результате провод оплавится, возникнет замыкание и в лучшем случае придется менять замок зажигания и ЭБУ (электронный блок управления) двигателем. В худшем случае в машине возникнет пожар.

Для присоединения к аккумулятору используйте специальные клеммы, их продают в любом магазине автозапчастей. Не забудьте поставить предохранитель в цепь «штекер ­– аккумулятор». Желательно устанавливать его в подкапотном пространстве, неподалеку от аккумулятора. Это упростит его замену, если предохранитель по каким-то причинам перегорит. Чтобы правильно соединить провода, используйте паяльник или обжимные контакты и термоусадочные трубки. Не скручивайте их, со временем сопротивление такого контакта возрастет, из-за чего он начнет сильно нагреваться. Термоусадочные трубки защищают место соединения более эффективно, чем изолента, да и работать с ними проще. Необходимо надеть их на соединение и нагреть с помощью зажигалки.

Приступая к прокладке новых проводов и кабелей, отключайте аккумулятор. Это защитит машину от короткого замыкания, повреждения электрического и электронного оборудования или возгорания. Новые кабели крепите к кузову или жгутам проводов, проложенных в подкапотном пространстве. Это увеличит длину проводов, но избавит вас от многих проблем. Ведь болтающийся провод перетирается, может куда-нибудь не туда попасть и мешать обслуживать и ремонтировать автомобиль.

Фиксируйте новый провод к жгуту штатной проводки или кузову через каждые 20–30 см. После того как завели все новые провода в штекер или вилку, соберите их в единый жгут с помощью пластиковых хомутов. Этот жгут должен соединять штекер со всеми участками, где провода будут уходить в сторону. Так вы защитите штекер или вилку от обрыва проводов.

Если вместе с магнитолой вы устанавливаете и более мощные динамики, то для них потребуется прокладка новых проводов, которые будут соответствовать по сечению. Используйте скрытую прокладку, для этого все провода укладывайте под передней или боковыми панелями, ковриками и другими декоративными элементами. Не пренебрегайте фиксацией проводки, иначе провод может со временем вылезти наружу, после чего возрастает вероятность его перетирания или обрыва.

Подключение разъемов

Для этой операции вам потребуется электрическая схема машины с указанием распиновки (номеров контактов) штатного разъема для радиооборудования. Если штекер и вилка не совпадают, то меняйте разъем на звуковоспроизводящем устройстве. Не имеет значения, с какой стороны вы поставите штекер, главное, чтобы он полностью соответствовал вилке. Не подгоняйте штекер автомобиля под магнитолу. Если вы решите заменить штекер, то придется заново перепаивать разъем автомобиля. Если у вас есть необходимый штекер или вилка с уже подключенными проводами, то просто припаивайте их к соответствующим проводам звуковоспроизводящего устройства. Если же штекер или вилка без проводов, то с помощью тонкой иголки вытаскивайте из него контакты, вставляйте в них зачищенные провода, обжимайте с помощью специального инструмента или пассатижей и вставляйте в соответствующее отверстие разъема.

Вывод

Теперь вы знаете, как подключить автомагнитолу, и сможете установить ее на свою машину самостоятельно. Распиновка контактов звуковоспроизводящего устройства и автомобиля, а также схема подключения подробно прописана в инструкции по их обслуживанию и ремонту, поэтому внимательно читайте эти документы.

Содержание:

Современные автомобили оснащаются развитой аудиосистемой, включающей радио, аудиоплеер, снабженный дисковыми драйвами и USB-входами для прослушивания музыки с внешних носителей. Самые полные в этом плане комплектации содержат обычно видеоплеер и навигатор с экраном дюймов в 7–8. Кроме того, имеется блютус, посредством которого можно подключить смартфон и во время поездки соединяться с абонентами и беседовать, не отрываясь от штурвала. При этом музыкальная составляющая сразу скромно притупляется в режим mute. Разумеется, колонки, стереосистема, звучащая как с двух боков — из колонок, установленных в дверцах, так и сзади.

Так что полнозвучная музыка, да еще в замкнутом помещении автомобильного салона, имеющего, при нынешнем дизайне, вполне музыкальную форму наподобие гитарной деки, богато-резонирующую на разных частотах и в различных направлениях, превращается практически в небольшой зал филармонии на колесах. Особенно, если учесть, что фирмы, выпускающие современные авто и позаботившиеся о его максимальном комфорте, также и акустические параметры проектируют на наиболее полное звучание по всем привычным диапазонам частот — средним (обычные динамики), высоким (высокочастотные динамики «пищики», низким — низкочастотные динамики, сабвуферы. Езжай себе, слушая чарующие звуки на протяжении долгой поездки. Или отдыхая на природе. Или на рыбалке. Или ночуя в автопоходе где-то на берегу тихого озера, или в небольшой уютной горной долинке с тихо журчащими водопадами…

Музыка — это часть нашей жизни, поэтому многие, купившие машину без этого существенного дополнения, очень скоро могут почувствовать некий вакуум звукового наполнения. И по этой причине могут начать поиск приемлемого решения. Конечно, если вы — не законченные фанаты окружающей ничем не потревоженной первозданности, которым поет только дикая природа.

Конечно, коль пришла пора добавить к оборудованию машины аудиоаппаратуры, то она должна быть вписана в весь технический комплекс точно и органично.

Электрическая сеть машины

Общая электрическая сеть автомобиля, частью которой является схема подключения автомагнитолы, раньше попросту называвшаяся «системой зажигания», давно уже стала гораздо замысловатее и развесистее. Ее задачи таковы:

1. Запустить двигатель от аккумулятора.
2. Подавать напряжение, необходимое двигателю во время работы (зажигание).
3. Подзарядить от начавшего давать напряжение генератора частично разряженный от запуска аккумулятор.
4. Питать во время движения энергией, которую дает генератор, осветители (фары, поворотники, стоп-сигналы…).
5. Обеспечивать работу приборов на панели.
6. Запитать дополнительное оборудование.

Два момента важны в ее работе:

1. Когда машина находится на стоянке с выключенным двигателем, источником питания является аккумулятор, который имеет свойство разряжаться. Поэтому пользоваться им в это время надо так, чтобы осталось энергии на запуск двигателя.
2. Во время запуска двигателя от аккумулятора на стартер подается большой постоянный ток, который очень интенсивно разряжает батарею, и, кроме того, может давать большие наводки напряжения во всей электросхеме. По этой причине все остальное оборудование, в том числе питание магнитолы, в это время должно быть отключено, чтобы избежать его перегорания.

Эти моменты учтены при заводском изготовлении и монтаже электрооборудования автомобиля, поэтому для подключения чего-то нового, в частности, автомагнитолы и колонок, хорошо пользоваться уже имеющимися для этого разъемами, а не тянуть провода напрямую от аккумулятора. Кроме опасности повредить магнитолу при этом возникает риск разрядить аккумуляторную батарею во время стоянки, так как схема подключения магнитолы может быть такова: во время обычного выключения питания может подпитываться на холостом ходу усилитель, отчего можно после длительной стоянки машины в гараже вдруг обнаружить у нее совершенно разряженный аккумулятор.

Как подключить автомагнитолу

Штатное радиооборудование подключается к автомобильной электросети под приборной панелью, чем и нужно воспользоваться. Даже если в комплектации приобретенного автомобиля не предусмотрена магнитола, разъем для ее подключения в настоящее время устанавливается на все автомобили. В случае если он отсутствует (для старого автомобиля), можно приобрести его самостоятельно и, зная, как правильно подключить магнитолу, это сделать своими руками, пользуясь маркировкой проводов и контактов.

Разъем выполняется по международному стандарту ISO.

В него включаются разъемы автомагнитолы:

Если разъем магнитолы отличается, то в комплекте к ней могут быть провода, а именно переходник, например, такой

Если разъем автомобиля (на старом авто) отличается от стандартного ISO, то тоже продаются переходники, например для Mazda 2001.

Скомбинировав их, тоже можно добиться успеха. Обратим внимание, что на рисунках выше один из разъемов ISO — «мама», другой — «папа». Воткнув их друг в друга, получим для старого автомобиля провода для автомагнитолы нестандартного исполнения.

Разъем состоит из двух секций — A и B. К секции A (черная) подводятся провода питания, секция B (коричневая) — для проводов сигнальных. 12+ входным проводом питания считается только желтый. Синий подает питание в 12+ на антенну, а красный служит для размыкания цепи, когда зажигание выключено. Черный — масса.

Слева изображена «мама», провода от которой идут в схемы автомобиля, а справа — разводка «папа», которая идет от магнитолы. То есть разводка на «маме» получится зеркальной по отношению к разводке на «папе».

Здесь основное питание идет от АКБ по желтому проводу к контакту А4 черной колодки. Оно никогда не размыкается. И есть также питание от аккумулятора, но по красному проводу. Оно идет через ключ зажигания, и когда автомобиль выключен, магнитола тоже работать не будет. В этом есть, конечно, смысл — забота о том, чтобы на стоянке аккумулятор не сел. Но существует и некоторое неудобство. Остановились на пикник, а музыка молчит, как рыба.

Можно это преодолеть, если от красного провода сделать отросток к желтому и на нем установить небольшой выключатель. Тогда основной режим работы будет с обычным размыканием после выключения ключа зажигания, а щелкнешь выключатель — магнитола будет работать и на стоянке. Для отключения красного провода от желтого можно придумать специальную релюшку, сбрасывающую этот выключатель в момент включения ключа зажигания. Так мы обеспечим правильное подключение и безопасное состояние аккумулятора в гараже, даже если мы захотели послушать магнитолу, когда двигатель у нас не работал в поездке, а потом этот рычажок выключить забыли.

Если нет такого реле — не беда, будет достаточно при постановке машины на долгую стоянку (в гараж, у дома) вручную размыкать выключатель.

На коричневой колодке расположены контакты, передающие звуковой сигнал к динамикам автомобиля:

• белые — к левому переднему (FL), B5, B6;
• серые — к правому переднему (FR), B3,B4;
• зеленые — к левому заднему (RL), B7, B8;
• фиолетовые — к правому заднему (RR), B1,B2.

Провода одного цвета — плюсовые, провода такого же цвета с черной полосой — минусовые.

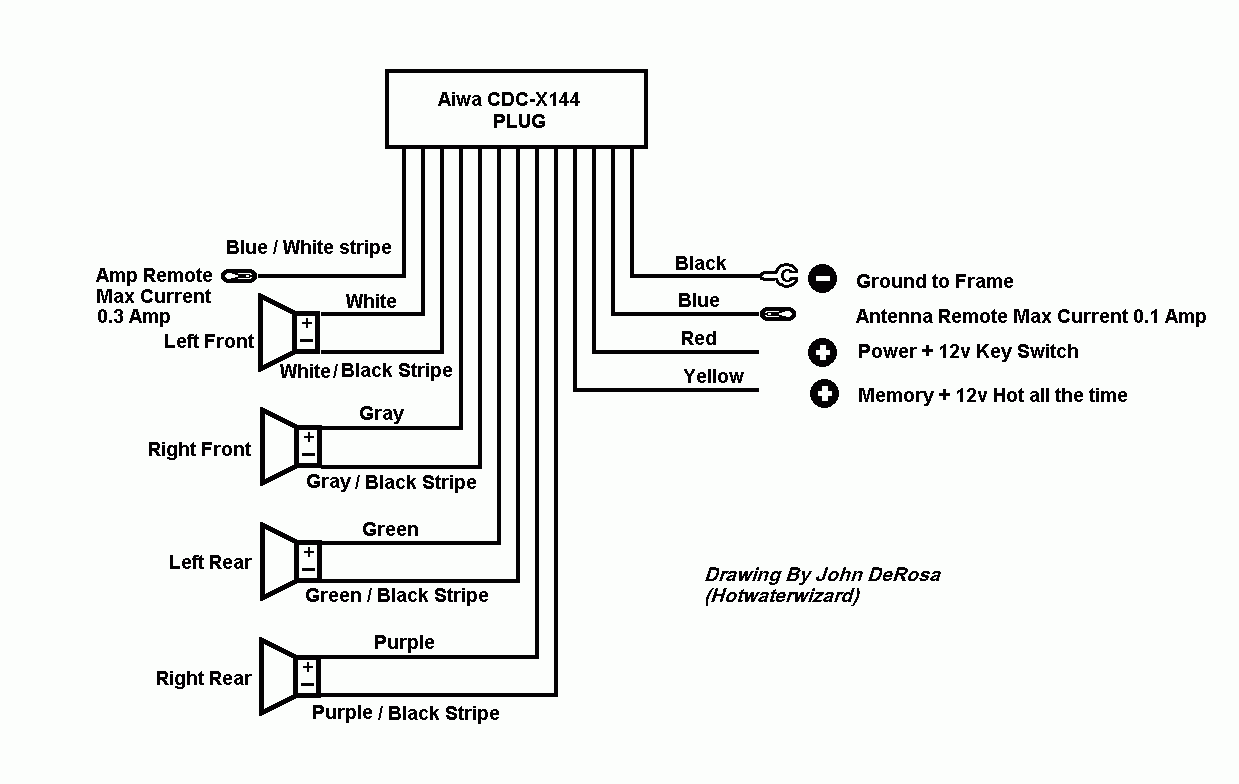

Для подключения автомагнитолы схема приведена ниже

Последовательность действий

1. Изучение проводки автомобиля. Поиск ответа на вопрос: что в машине уже имеется и есть ли готовое подключение магнитолы? Принятие решения о том, какие действия надо выполнить, какие недостающие части закупить и установить.
2. Подготовка к установке. Снимаются кожухи, освобождается доступ к местам установки (например, колонок или динамиков). Готовятся места прокладки необходимых кабелей и подключения динамиков. Готовится необходимая арматура для крепления.
3. Готовится место установки магнитолы. Это может быть штатное место, или надо придумать нечто особенное. Раньше в старых автомобилях часто мостырили магнитофон на какие-нибудь кронштейны, державшиеся на саморезах. Но сейчас, благодаря повсеместной унификации, есть вероятность, что магнитола подойдет сразу или с небольшой доработкой к штатному месту. И подсоединить ее будет делом двух минут.
4. Подключаем проводку. Особое внимание при подсоединении уделяем целостности проводов, качеству контактов — на низком напряжении это имеет существенное значение — и изоляции. Всегда помним, что один из питающих проводов — красный, желтый или синий — у нас изолирован, а второй провод — черный (масса) — фактически оголен — это вся металлическая часть в автомобиле. Нам это не страшно, а вот для аккумулятора короткие замыкания его проводов очень даже небезопасны. И, самое главное, такое неправильное замыкание — это КЗ, ведущее к мгновенному перегреву проводов и запросто к пожару.

А вообще говоря, все достаточно просто и доступно сделать своими руками.

Инструменты и материалы

Для этого понадобятся нож, отвертка, изолента. Провода желательно брать многожильные медные. Питающие провода можно взять побольше сечением — 4 мм, сделать их отдельной скруткой. Провода, подающие акустический сигнал на колонки, лучше брать из бескислородной меди, специализированные акустические, сечением тоже до 4 мм. Это объясняется тем, что сопротивление динамиков невелико, и большая часть мощности усилителя может рассеиваться на проводке, а не на динамиках, что ведет к ухудшению качества воспроизведения звука, а также к излишней потере электроэнергии.

Очень важна надежность и качество контактов, их необходимо тщательно зачистить и пропаять. Изоляция играет также большую роль. Силиконовая изоляция дает красоту, прочность и надежность. Желательно цвета проводов выдержать такими же, как на схеме распиновки, или подобрать близкие по оттенку, чтобы меньше была вероятность путаницы.

Как подключить динамики

Магнитола может работать и на своих динамиках. Но без внешних колонок, подключенных к магнитоле, такое звучание будет «шепотом». Поэтому венцом усилий по установке в машину акустической системы будет подключение к ней динамиков, даже если они китайские.

Если в комплектацию автомобиля магнитола не входит, то нет, скорее всего, и динамиков, хотя современные автомобили делаются так, что место для их установки и проводка все-таки имеется. Вот она и подскажет путь, куда нужно вставить колонки. Для этого потребуется снять кожух передних дверей, поставить динамики, подключить их и все вернуть на место. Для новых колонок часто бывает нужно заменить проводку на новую, согласованную с ними. Если так, то лучше всего воспользоваться акустическим проводом сечением 2–4 мм 2 . А провести ее, воспользовавшись «дорогой» старой проводки. Для подключения лучше всего воспользоваться разъемами динамиков, и для них подобрать разъемы на проводах. Не путаемся с полярностью, это важно.

Магнитола с Bluetooth и USB

Чистый мощный звук с усилителем Dynamic Reality Amp 2. 4-канальный усилитель Dynamic Reality Amp 2 мощностью 55 Вт на каждый канал позволяет воспроизводить музыку на любой громкости без потери качества. Внутреннее сопротивление было снижено на 47% по сравнению с обычными усилителями, за счет чего звук получается чистым и естественным на любой громкости.

Доступ к стандартным функциям телефона благодаря поддержке медиаустройств (MTP). Теперь телефон на платформе Android™ можно использовать не только для воспроизведения музыки, но также иметь доступ к полноценным функциям, например для совершения вызовов. Поддержка протокола MTP (Media Transform Protocol) позволяет иметь одновременный доступ к памяти телефона и к совершению вызовов, отправке текстовых сообщений и чтению электронной почты.

Подключение к Bluetooth® в одно касание через NFC™. Теперь можно настроить беспроводное подключение, для этого не потребуется сложной процедуры установки. Чтобы подключиться по Bluetooth, достаточно приложить NFC-совместимый смартфон к ручке регулировки громкости ресивера.

Насыщенный звук с функцией MEGA BASS и 5-полосным эквалайзером. Добавьте мощности басам с помощью кнопки MEGA BASS. Два режима усиления позволяют выбрать уровень усиления басов, а 5-полосный эквалайзер поможет настроить звучание в зависимости от ваших личных предпочтений.

Автоматическое сопряжение по Bluetooth® при подключении через USB. Хотите установить Bluetooth-подключение с iPhone или iPod? Достаточно просто подключить устройство через вход USB с помощью кабеля для зарядки, остальная настройка будет выполнена автоматически.

Синхронизация подсветки с музыкой для ярких путешествий. Оживите музыку и подчеркните ее характер со светодиодной подсветкой динамиков, которая пульсирует в такт музыке.

Четкий высококонтрастный дисплей. Четкий экран с вертикальным выравниванием обеспечивает более широкий угол обзора и контрастность в пять раз выше в сравнении с обычными дисплеями.

Беспроводная передача музыки через Bluetooth®. Беспроводная потоковая передача любимой музыки и приложений по Bluetooth. Выполните сопряжение этого автомобильного ресивера с поддержкой Bluetooth со смартфоном или планшетом, и вы сразу же можете ставить музыку, управлять списками воспроизведения и уровнем громкости прямо с головного устройства.

• Мгновенное подключение смартфона при помощи NFC и Bluetooth®
• Функция Mega Bass для более глубоких басов
• Хорошо видимый высококонтрастный экран с широкими углами обзора
• Передние порты USB и AUX для подключения аудиоустройств
• Максимальная выходная мощность 55 Вт
• Тюнер с поддержкой системы RDS-EON : Да
• USB : Да (передний)
• AUX : Да (передний)
• Bluetooth® : Да
• Максимальная выходная мощность : 4 x 55 Вт
• Выходы предусилителя : x2 (тыловой динамик + сабвуфер)
• Эквалайзер : Да (EQ5)

Установка и подключение автомагнитолы своими руками

Установка автомагнитолы – процесс творческий, но при этом не очень сложный. Опытный автолюбитель, хотя бы немного знакомый с основами электротехники, без проблем сможет выполнить подключение автомагнитолы своими руками. О том, как правильно подключать магнитолу в машине, и в какой последовательности это нужно делать, мы и расскажем в данной статье.

Следует помнить, что неправильно установленная и подключенная магнитола будет не только плохо звучать, но может и вовсе привести к короткому замыканию или даже пожару в автомобиле.

Хорошую видео-инструкцию по установке и подключению автомагнитолы в машине можно посмотреть на видео внизу этой страницы.

Неправильное подключение автомагнитолы вызывает следующие проблемы:

• Во время стоянки магнитола потребляет слишком много электроэнергии, вследствие чего аккумулятор постоянно разряжается и при длительной стоянке есть шанс не запустить двигатель.
• При прослушивании мызыки на высокой громкости магнитола начинает «заикаться», появляются существенные искажения звукового сигнала. Также на высокой громкости автомагнитола может просто выключаться.
• При выключении питания теряются настройки магнитолы.

Все перечисленные проблемы в 90% случаев возникают из-за неправильного подключения.

Особенности установки автомагнитол

По способу установки современные автомагнитолы бывают двух видов: встраиваемые и стационарные.

1. Встраиваемые автомагнитолы обычно комплектуются съемной лицевой панелью или специальной шторкой – устройства простые, но эффективно защищающие магнитолу от кражи.

2. Стационарные автомагнитолы, как правило, устанавливаются производителями автомобилей еще на сборочном конвейере. От кражи их спасают оригинальная форма и нестандартные размеры.

При установке автомагнитолы своими руками нужно учитывать следующие особенности.

Во-первых, подключать магнитолу необходимо только в соответствие с инструкцией. Несоблюдение этого правила может привести к выходу её из строя или даже пожару. При этом не следует пользоваться инструкциями по установке к другим автомагнитолам, так как даже у одного производителя могут отличаться штекеры и маркировка проводов в зависимости от модели.

У большинства магнитол схема подключения имеется на верхней крышке, а типовую схему подключения автомагнитолы мы приведем ниже.

Во-вторых, нужно помнить, что проводка большинства отечественных автомобилей еще с советских времен рассчитана на установку магнитол и радиоприемников с механической настройкой, что может создать дополнительные неудобства.

Например, в «Жигулях» или «Самарах», независимо от положения ключа в замке зажигания, напряжение на провод питания автомагнитолы подается постоянно. Но при повороте ключа в замке, электрическая цепь на доли секунды размыкается, чего бывает достаточно, чтобы стереть все настройки из памяти магнитолы (если она не энергонезависимая).

Процесс установки и подключения автомагнитолы

Процесс установки автомагнитол разных типов и производителей мало чем отличается друг от друга. Для этого контейнер без магнитолы устанавливают в штатное гнездо и фиксируют, отгибая наружу металлические лепестки по его периметру.

• В современных автомобилях для подключения автомагнитолы предусмотрен специальный разъем стандарта ISO. Все подключение в таком случае сводится к тому, что вам нужно будет вставить соединительную колодку автомагнитолы в ответный ISO разъем вашего автомобиля.
• В более старых машинах, а также во многих отечественных авто, разъем ISO не предусмотрен конструкцией. Для установки автомагнитолы в этом случае вам придется приобрести соответствующий разъем и самостоятельно его подключить. Благо, провода на таких разъемах обычно промаркированы и подписаны.

Перейдем к подключению проводов автомагнитолы к разъему ISO. Взгляните на схему подключения ниже. Как видно из схемы, левая сторона разъема ISO отвечает за питание и управление магнитолой, а правая – за подключение к ней динамиков.

Типовая схема подключения автомагнитолы

Основным этапом подключения автомагнитолы является подключение питания. Именно на этом этапе и допускается большинство ошибок.

Питание к автомагнитоле подключается через отдельный предохранитель при помощи гибкого многожильного провода сечением не менее 3 мм². В большинстве случаев достаточно будет использовать предохранитель на 10 ампер, он надежно защитит цепь питания от нештатных ситуаций.

Питание магнитолы осуществляется по трем проводам: желтому, красному и черному.

+12 В (желтый) – основной провод питания. От него питается встроенный усилитель, а также он служит для сохранения настроек автомагнитолы. Этот провод подключается через предохранитель напрямую к аккумулятору. Желательно, чтобы длина провода от аккумулятора до предохранителя не превышала 30 см.

ACC (красный) – управление включением автомагнитолы от замка зажигания. На многих автомобилях замки зажигания имеют положение АСС (аксессуары). При повороте ключа в положение ACC, подается питание на автомагнитолу, обогреватель салона и розетку прикуривателя, но система зажигания автомобиля при этом обесточена.

GND (черный) – подключается к минусовой клемме аккумуляторной батареи. Но это в идеале. Вследствие малой мощности автомагнитолы, допускается соединять черный провод с кузовом автомобиля. Предварительно нужно обеспечить хороший контакт с кузовом, зачистив место соединения от грязи и окислов. Также можно использовать смазку для контактов, которая защитит их от окисления.

Желтый провод питания может также маркироваться, как B+, BU, Batt.

Допускается его соединение с красным проводом АСС (в обход замка зажигания) – это позволит вам слушать музыку без ключа. Но в таком случае магнитола будет постоянно потреблять ток, и при длительном простое машины (от нескольких дней до 2-3 недель) у вас может сесть аккумулятор.

За подключение к автомагнитоле акустических динамиков отвечают такие провода:

• FL – передний левый,
• FR – передний правый,
• RL – задний левый,
• RR – задний правый.

При подключении динамиков к магнитоле обязательно соблюдайте правильную полярность, иначе звучание будет плохого качества, так как акустика в этом случае будет работать в противофазе.

У некоторых автомагнитол выводы на динамики продублированы отдельными разъемами типа «тюльпан» – их целесообразно использовать, если установленная в машине акустика имеет такие же разъемы.

Для подключения динамиков желательно применять специальные акустические провода. Они часто идут в комплекте с магнитолой.

И не вздумайте соединять какие-либо из выводов, предназначенных для подключения аккустики, с «массой» автомобиля – выход автомагнитолы из строя вам будет гарантирован!

Остальные провода в автомагнитоле отвечают за управление дополнительными функциями и оборудованием.

ANT (белый) – управление антенной. Выполняет роль источника питания для внутренней активной антенны, либо подает управляющий сигнал для включения автоматической наружной антенны.

ILL (ILLUMINATION) – отвечает за подсветку автомагнитолы. Подключается к “плюсу” цепи питания габаритных огней.

MUTE – управляет отключением звука от автомобильного комплекта мобильной связи. Звук отключается при соединении этого вывода с массой.

Parking Line – встречается на большинстве автомобильных DVD проигрывателей. Соединяется с датчиком стояночного тормоза. При таком подключении, DVD вы сможете смотреть только тогда, когда автомобиль будет стоять на “ручнике”.

После подключения к ISO разъему проводов питания, акустики и антенны, весь этот жгут протягивают внутри контейнера таким образом, чтобы их концы с разъемами выходили в салон автомобиля на удобную для работы длину (примерно, как показано на фото в начале статьи), и подключают к соответствующим разъемам на задней стенке магнитолы.

После этого автомагнитолу необходимо включить и послушать. Если все работает нормально, тогда ее можно вставлять в контейнер до упора (должны сработать защелки по бокам).

При установке автомагнитолы полезно знать

В процессе установки и подключения магнитолы в автомобиле зачастую возникают нестандартные ситуации, которые не возможно предусмотреть ни в одной инструкции.

Так, если при установке автомагнитолы использовать штатную автомобильную антенну, то иногда длины ее провода может не хватать. Многие машины до сих пор оснащаются антеннами, рассчитанными на установку магнитол старого образца. У них антенное гнездо расположено на “хвостике” длинной всего сантиметров пятнадцать.

В этом случае можно попытаться подсоединить антенну вслепую после подключения к магнитоле всех остальных проводов. Если сделать этого не удастся, тогда, скорее всего, придется снимать консоль и втыкать штекер антенны на ощупь уже после установки автомагнитолы в контейнер.

Если возникнет необходимость вынуть автомагнитолу со съемной лицевой панелью из контейнера, для этого нужно будет по бокам от нее вставить до упора два плоских ключа, входящих в комплект с магнитолой. Но перед этим не забудьте снять лицевую панель управления – она обычно отсоединяется кнопкой «Release».

Видео-инструкция по установке и подключению автомагнитолы своими руками

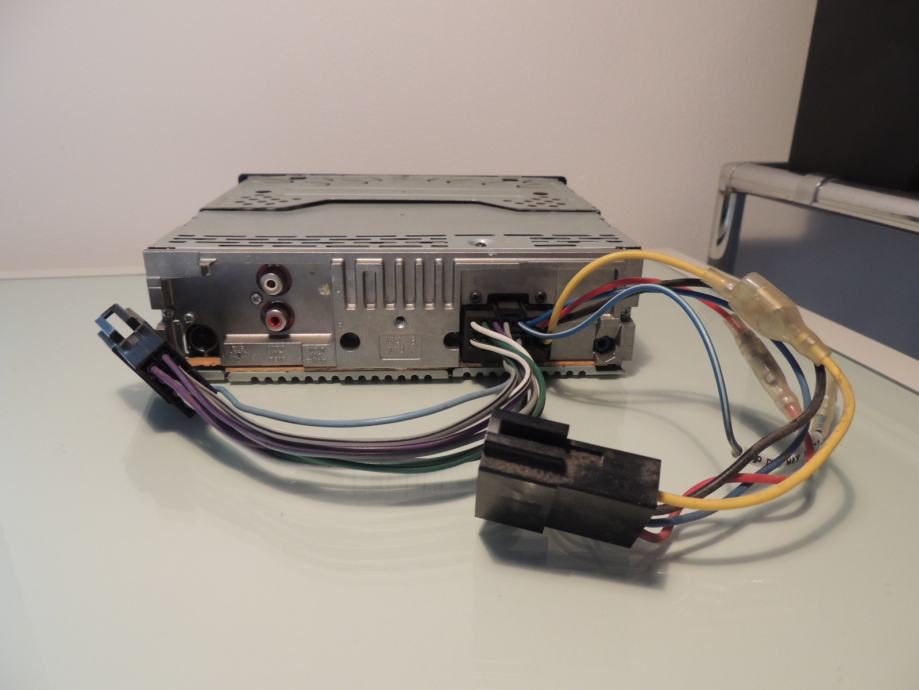

Разъём автомагнитолы Sony — INTRO

Как включить блютуз на магнитоле сони

Ребята, помогите. . чета я туплю..
имеется в машине магнитола Sony MEX-BT2500 ! старенькая.. читает обычные форматы, но мне как особо оно не нужно.. так вот знал что в ней есть поддержка блютуза, аудио напрямую с телефона и естественно разговоры. так вот не могу понять как вообще подключится к магнитоле.. имеется телефон ZTE Blade на Андройде.. при поиске магнитолу не находит.. нужно что то на самой магнитоле нажать чтоб видимость включить. толком объяснения на русском нигде нету.. у кого имеется такая или подобие ее.. объясните пожалуйста, что с чем есть?

если ответа не знаете прошу плюсануть дабы в топ.. снизу будет коммент для минусов.. рейтинг мне не важен !!

Надеюсь на вашу помощь заранее благодарен !!

Дубликаты не найдены

В ролике всё просто выглядит. Включил, кнопкой переключения режимов (радио, компакт диск и т.д.) выбрал режим «BT audio», включил блютуз на мобиле и музон. Всё.

Во, на сайте сони нашёл гайд, как это делать:

Там на второй странице картинки.

1. Магнитолу включить (видимо выбрать режим BT audio, про это не написано)
2. Зажать кнопку «EQ/Bluetooth» на семь секунд, чтобы начал мигать значок блютуз на экране магнитолы.
3. В мобиле включаешь блютуз, находишь устройство XPLOD.
4. Подключаешься, код доступа «0000».
5. После подключения значок блютуз на магнитоле просто горит, не мигает.

После этого они вроде как синхронизировались.

1. Включаешь магнитолу.
2. Выбираешь «BT audio».
3. Зажимаешь кнопку «EQ/Bluetooth» на 3 секунды, чтобы загорелся значок блютуз на магнитоле (просто гореть должен, не мигать).
4. Телефоном её находишь и подключаешься.
5. Включаешь музон в телефоне, либо звонишь. На магнитоле загорится значок рядом со значком блютуза.

Страница 23

Нажмите и удерживайте нажатой
кнопку (BT), пока не станет мигать
индикация “

Устройство перейдет в режим
ожидания сопряжения.

Переключите устройство Bluetooth
в режим поиска данного
устройства.
На дисплее подключаемого устройства
отобразится список обнаруженных
устройств. На подключаемом
устройстве данное устройство
отображается как “XPLOD”.

Если на дисплее подключаемого
устройства требуется ввести код
связи*, введите “0000”.

Это устройство и устройство Bluetooth
запоминают информацию друг о друге,
и после сопряжения устройство готово
к соединению с подключаемым
устройством.

” мигает, затем непрерывно

горит после сопряжения.

Переключите устройство Bluetooth
в режим соединения с данным
устройством.
После установления соединения
появляется индикация “

* Код связи также может называться “ключом

доступа”, “PIN-кодом”, “номером PIN” или
“паролем” и т. д. в зависимости от устройства.

Примечание
Режим ожидания сопряжения не отключается до
установления соединения.

В этом устройстве используются
следующие значки.

Если сопряжение уже выполнено, начните
процедуру с этого раздела.

Включение передачи сигнала
Bluetooth на этом устройстве

Для использования функции Bluetooth
включите передачу сигнала на этом
устройстве.

Нажмите и удерживайте нажатой
кнопку (BT), пока не загорится
индикация “

Сигнал Bluetooth включен.

сигнал Bluetooth
включен
режим ожидания
сопряжения
сигнал Bluetooth
отключен

соединение успешно
установлено
устанавливается
соединение
соединение отсутствует

соединение успешно
установлено
устанавливается
соединение
соединение отсутствует

Bluetooth – универсальная технология, которую используют многие производители. Сложности в работе устройств случаются, но решение может быть довольно простым.

Способ 1

Это может звучать банально, но, пожалуйста, убедитесь, что на обоих устройствах функция Bluetooth включена. На смартфоне или ноутбуке отключите режим энергосбережения, а на колонке или наушниках выберите источник сигнала – Bluetooth. Попробуйте выполнить подключение. Этого может оказаться достаточно.

Нет? Выключите Bluetooth на смартфоне или ноутбуке, подождите 3 секунды и снова включите – это перезагрузит их «подвисший» Bluetooth модуль. Подождите примерно ещё 5-7 секунд и попробуйте выполнить подключение. Расстояние между устройствами должно быть небольшое (обычно, не более 10 м, но для уверенного сигнала – чем ближе, тем лучше). Обязательно проверьте, что рядом нет других Bluetooth устройств, которые «знакомы» (сопряжены) с вашими – на этих устройствах Bluetooth лучше выключить, чтобы не мешали.

Способ 2

Если оба устройства работают и находятся близко, но проблема с подключением сохраняется, попробуйте полностью выключить и снова включить (или перезагрузить) оба устройства. Все системы устройств перезагрузятся, сбросив накопившиеся ошибки, и это может помочь. Обычно, устройства, которые ранее уже соединялись по Bluetooth, после перезагрузки соединяются друг с другом без пробем.

Способ 3

Если проблемы остались или если вы выполняете подключение в первый раз, нужно провести сопряжение устройств.
Если устройства знали друг друга: удалите аудиоустройство из списка сопряжённых в меню настроек Bluetooth на смартфоне или ноутбуке. Далее, после того как режим сопряжения на аудиоустройстве (см. ниже) активирован, выполните поиск новых устройств на смартфоне или ноутбуке и завершите сопряжение.
Если это первое сопряжение: Обычно у новых аудиоустройств из коробки режим сопряжения запускается автоматически при включении Bluetooth. Иногда его нужно запустить принудительно длительным (около 7 секунд) нажатием кнопки включения, Bluetooth или Pairing (как именно – уточните в инструкции к вашему аудиоустройству). Дополнительными подсказками могут служить звуковые сигналы или индикация. На мобильном устройстве достаточно зайти в меню настроек Bluetooth и выбрать обнаруженное аудиоустройство. Смартфон или ноутбук при этом могут запросить ввести 4-значный код сопряжения. Для большинства аудиоустройств это четыре нуля – «0000».

Возможно, вам также пригодится более подробная информация о технологии Bluetooth из этих статей:

Что такое сопряжение по Bluetooth?

Часто задаваемые вопросы о наушниках/акустических системах/проигрывателях Walkman с технологией Bluetooth и о подключении к смартфонам и компьютерам

как включить блютуз на магнитоле sony
Sony MEX-BT4700U – Инструкция (Страница 23)

Нажмите и удерживайте нажатой
кнопку (BT), пока не станет мигать
индикация “

Устройство перейдет в режим
ожидания сопряжения.

Переключите устройство Bluetooth
в режим поиска данного
устройства.
На дисплее подключаемого устройства
отобразится список обнаруженных
устройств. На подключаемом
устройстве данное устройство
отображается как “XPLOD”.

Если на дисплее подключаемого
устройства требуется ввести код
связи*, введите “0000”.

Это устройство и устройство Bluetooth
запоминают информацию друг о друге,
и после сопряжения устройство готово
к соединению с подключаемым
устройством.

” мигает, затем непрерывно

горит после сопряжения.

Переключите устройство Bluetooth
в режим соединения с данным
устройством.
После установления соединения
появляется индикация “

* Код связи также может называться “ключом

доступа”, “PIN-кодом”, “номером PIN” или
“паролем” и т. д. в зависимости от устройства.

Примечание
Режим ожидания сопряжения не отключается до
установления соединения.

В этом устройстве используются
следующие значки.

Если сопряжение уже выполнено, начните
процедуру с этого раздела.

Включение передачи сигнала
Bluetooth на этом устройстве

Для использования функции Bluetooth
включите передачу сигнала на этом
устройстве.

Нажмите и удерживайте нажатой
кнопку (BT), пока не загорится
индикация “

Сигнал Bluetooth включен.

сигнал Bluetooth
включен
режим ожидания
сопряжения
сигнал Bluetooth
отключен

соединение успешно
установлено
устанавливается
соединение
соединение отсутствует

соединение успешно
установлено
устанавливается
соединение
соединение отсутствует

Sony DSX-A50BTE – Инструкция (Страница 21)

? Разговор с использованием

громкой связи/передача музыки
После установки соединения можно
разговаривать с использованием
громкой связи и слушать музыку.

Если сопряжение невозможно, вероятно,
устройство несовместимо с данным
аппаратом. Для получения
дополнительной информации о
совместимых устройствах см. сайт
поддержки, указанный на задней стороне
обложки.

Управление функциями
Bluetooth
1

Нажмите кнопку . .
Отобразится меню вызовов.

Поворачивайте дисковый
регулятор, пока не отобразится
требуемый элемент, затем нажмите
дисковый регулятор.

Источником снова станет телефон
Bluetooth.

* Для настроек PAIRING, REDIAL, VO DIAL и

BT SIGNL шаг 3 не нужен.

Могут быть заданы следующие параметры:

* В зависимости от сотового телефона

возможна ситуация, когда мелодия звонка
будет звучать на данном аппарате, несмотря
на выбор значения “2 (сотовый телефон)”.

Устройство Bluetooth (сотовый телефон,
аудиоустройство и т. д.) и данный
аппарат следует объединить в пару путем
сопряжения, прежде чем использовать
их совместно с помощью функции
Bluetooth.

DIAL NUM (стр. 27)

Используется для переключения
мелодии звонка между данным
аппаратом и подключенным сотовым
телефоном: “1 (данный аппарат)” —
“2 (сотовый телефон)”.

Настройка автоматического ответа на
входящий вызов с помощью данного
аппарата: “OFF (выключен)” —
“1 (около 3 секунд)” — “2 (около 10
секунд)”.

BT SIGNL (установка сигнала Bluetooth)
(стр. 23, 24)

Невозможно установить соединение с телефоном через Bluetooth Car Audio.

ВАЖНО: Эта статья применима только к определенным продуктам и / или операционным системам. Для получения подробной информации см. Применимые продукты и категории .

ВАЖНО:

• Не все автомобильные стереосистемы Sony® могут подключаться к телефону через соединение Bluetooth®. Чтобы узнать, поддерживает ли ваше устройство Bluetooth, обратитесь к прилагаемому руководству по эксплуатации или инструкциям.

  Руководства размещены на странице поддержки вашей модели.

• Информацию о технических характеристиках, например о том, поддерживает ли ваш телефон соединение Bluetooth, см. В руководстве по эксплуатации устройства.

Проверьте следующие позиции:

1. Убедитесь, что автомобильная аудиосистема Bluetooth сопряжена с телефоном. Для установления соединения между обоими устройствами требуется сопряжение автомобильной аудиосистемы Bluetooth и телефона.

   Для сопряжения автомобильной аудиосистемы и телефона выполните следующую процедуру:

   1. Убедитесь, что на устройстве, которое вы хотите подключить к автомобильной аудиосистеме, активирован Bluetooth.
   2. Выберите источник Bluetooth (Телефон).
   3. Перейдите в меню Bluetooth.
   4. В меню настроек Bluetooth нажмите Сопряжение

   ПРИМЕЧАНИЯ:

   • Вышеупомянутая процедура является примером. Если вы не можете выполнить сопряжение с помощью этой процедуры или хотите получить более подробную информацию о процедуре, обратитесь к руководству по эксплуатации этого устройства или подключаемого телефона.
   • В зависимости от подключаемого устройства ограничение по времени для сопряжения может отличаться.
   • Сопряжение требуется при первоначальной настройке.Автомобильная аудиосистема и подключаемое устройство в следующий раз распознают друг друга автоматически.
   • Если автомобильная аудиосистема и телефон не сопрягаются после выполнения процедуры, возможно, телефон несовместим с этим устройством.
2. Когда в телефоне используется медиаплеер, подключение может быть невозможно. Закройте медиаплеер и попробуйте установить соединение.

   ПРИМЕЧАНИЕ. Если запущено какое-либо другое приложение, закройте его все и попробуйте повторно подключиться.

3. При включении автомобильная аудиосистема автоматически пытается подключиться к последнему подключенному устройству громкой связи.Это может занять некоторое время. Если вы подключили другой телефон, выберите телефон, к которому хотите подключиться, вручную.

   ПРИМЕЧАНИЕ: При подключении телефона к устройству обратите внимание на следующие моменты:

   • При подключении к устройству Bluetooth это устройство не может быть обнаружено другим устройством.
   • Отключите текущее соединение и найдите это устройство с другого устройства. Отключенное устройство можно повторно подключить, выбрав его из списка зарегистрированных устройств.
4. В зависимости от состояния другого устройства (телефона) поиск с этого устройства может быть невозможен.Найдите эту автомобильную аудиосистему с другого устройства (телефона).
5. В зависимости от технических характеристик подключаемого устройства (телефона) автоматическое подключение с этого устройства может оказаться невозможным. Если это устройство не подключается автоматически, подключите его вручную.

   ПРИМЕЧАНИЕ: Подробнее о том, как подключить MEX-BT2500, MEX-BT2600, MEX-BT2700, MEX-BT2800, MEX-BT3600U, MEX-BT3700U, MEX-BT3800U или MEX-BT4700U вручную, см. установить вручную подключение автомобильной стереосистемы к устройству Bluetooth.

Я не могу подключить мобильное устройство к автомобильной стереосистеме через Bluetooth

ВАЖНО: Эта статья применима только к определенным продуктам и / или операционным системам. Проверьте Применимые продукты и категории этой статьи .

Проверьте следующие позиции.

1. Убедитесь, что автомобильная аудиосистема Bluetooth сопряжена с телефоном. Для установления соединения между обоими устройствами требуется сопряжение автомобильной аудиосистемы Bluetooth и телефона.

   Напоминаем, что для сопряжения автомобильной аудиосистемы и телефона выполните следующую процедуру.

   1. Убедитесь, что на устройстве, которое вы хотите подключить к автомобильной аудиосистеме, активирован Bluetooth.
   2. Выберите источник Bluetooth (Телефон).
   3. Перейдите в меню Bluetooth.
   4. В меню настроек Bluetooth нажмите Сопряжение.

      ПРИМЕЧАНИЯ:

      • Вышеупомянутая процедура является примером. Если вы не можете выполнить сопряжение с помощью этой процедуры или если вы хотите получить более подробную информацию о процедуре, обратитесь к руководству по эксплуатации этого устройства или подключаемого устройства (телефона).
      • В зависимости от подключаемого устройства ограничение по времени для сопряжения может быть коротким. Попытайтесь завершить сопряжение за отведенное время.
      • Сопряжение требуется только в первый раз, так как это устройство и другое устройство будут распознавать друг друга автоматически в следующий раз.
      • Если не удается выполнить сопряжение телефона, несмотря на надлежащую процедуру, возможно, ваш телефон несовместим с данным устройством.
2. Когда на телефоне активирован медиаплеер, соединение может быть невозможно.Закройте медиаплеер и попробуйте установить соединение. Если какое-либо другое приложение также работает, закройте все приложения, затем попробуйте подключиться.
3. При включении автомобильная аудиосистема автоматически пытается подключиться к последнему подключенному устройству громкой связи. Это действие требует времени. Если вы подключаете телефон, отличный от последнего подключенного устройства, выберите телефон, к которому вы хотите подключиться, вручную. Или выполните подключение к устройству с подключаемого устройства (телефона).

   ПРИМЕЧАНИЕ: При подключении с подключаемого устройства (телефона) к устройству обратите внимание на следующие моменты:

   • При подключении к устройству Bluetooth это устройство не может быть обнаружено другим устройством.Отключите текущее соединение и найдите это устройство с другого устройства.
   • Отключенное устройство можно повторно подключить, выбрав его из списка зарегистрированных.
4. В зависимости от состояния другого устройства (телефона) поиск с этого устройства может быть невозможен. Найдите это устройство с другого устройства (телефона).
5. В зависимости от технических характеристик подключаемого устройства (телефона) автоматическое подключение с этого устройства может оказаться невозможным. Если это устройство не подключается автоматически, подключите его вручную.Подробнее о том, как подключиться вручную, см. В руководстве к этому устройству.

Как подключить устройство Bluetooth к автомобильной аудиосистеме

Сопряжение Bluetooth и подключение устройства

В этом примере мы объясним процедуру сопряжения между автомобильным аудиоустройством / системой и смартфоном. Сопряжение Bluetooth требуется только в первый раз, когда вы хотите подключить новое устройство к автомобильной аудиосистеме. Автомобильная аудиосистема и смартфон распознают друг друга и в следующий раз подключатся автоматически.

Обратите внимание, что вы всегда можете проверить процедуру сопряжения в руководстве по продукту, доступном на странице продукта на этом веб-сайте поддержки.

1. Активируйте Bluetooth на автомобильной аудиосистеме, нажав HOME и войдя в меню [Настройки] .
2. В меню [Настройки] найдите [Соединение Bluetooth] .
3. Выберите [Сопряжение].
   • Это действие переведет ваше устройство в режим сопряжения, что сделает его доступным для обнаружения другими устройствами Bluetooth.Это означает, что вы сможете обнаружить его с помощью своего смартфона. Посмотрите список «Доступные устройства» в меню Bluetooth вашего смартфона.
   • Убедитесь, что на вашем смартфоне также включен Bluetooth. Смартфоны обычно автоматически переходят в режим сопряжения после включения Bluetooth. Обратите внимание, что это НЕ относится к автомобильным аудиосистемам. Вам нужно сделать его доступным для обнаружения.

4. Автомобильная аудиосистема должна появиться в разделе « Доступные устройства » в меню Bluetooth вашего смартфона.Нажмите, чтобы выбрать & пару.

   В зависимости от вашей модели вам, возможно, придется заглянуть в раздел «Доступные устройства» автомобильной аудиосистемы и найти свой смартфон. (Напротив!)
   Щелкните, чтобы выбрать & сопряжение.

5. В зависимости от модели вас могут попросить ввести ключ доступа (0000) или проверить, совпадает ли отображаемый ключ доступа на обоих устройствах.
   Это механизм контроля, позволяющий убедиться, что вы подключаете правильные устройства.

6. После завершения сопряжения автомобильная аудиосистема и устройство воспроизведения Bluetooth (e.грамм. смартфон) будут запоминать информацию о Bluetooth друг друга, что позволит им легко подключаться в будущем.

   Если Bluetooth включен на вашем смартфоне после включения зажигания, автомобильная аудиосистема ищет последнее подключенное устройство Bluetooth и автоматически подключается к нему.

7. Как только соединение будет установлено, вы увидите подтверждающее сообщение.
   Обратите внимание, как символ Bluetooth на вашем смартфоне немного меняется после подключения к устройству.

Дополнительные советы и подсказки по сопряжению Bluetooth

1. У вас может быть только одно активное соединение Bluetooth. Если вы подключите другое устройство, оно заменит предыдущее соединение Bluetooth.
2. Если к автомобильной аудиосистеме подключено устройство Bluetooth, перед обнаружением нового устройства его необходимо отключить.
3. Вы можете сохранить информацию о сопряжении нескольких Bluetooth-устройств в вашем списке Bluetooth (8 — магическое число).
   Если вы сохраняете более восьми устройств, информация о самом старом устройстве удаляется.
4. Временное окно для сопряжения обычно ограничено парой минут, поэтому, если вы упустили возможность, включите режим сопряжения еще раз.
5. Если вы не можете найти автомобильную аудиосистему в списке устройств Bluetooth на своем смартфоне (даже если он находится в режиме сопряжения), быстро отключите и включите Bluetooth на телефоне. Это обновит список. Некоторые смартфоны предлагают функцию обновления.Однако, если это не помогает, попробуйте полностью отключить и повторно активировать Bluetooth на своем смартфоне.
6. Если ваше воспроизводящее устройство поддерживает A2DP (расширенный профиль распространения звука), вы можете слушать музыку через автомобильную аудиосистему. Вам нужно будет выбрать «Bluetooth» в списке источников музыки. (Другими вариантами могут быть радио AM / FM) или компакт-диск. Большинство современных смартфонов оснащены A2DP. Это стало основной функцией с 2009 года.
7. Если вы испытываете повторяющиеся проблемы с сопряжением Bluetooth, попробуйте удалить текущую информацию о сопряжении на автомобильном аудиосистеме или смартфоне и возобновить процедуру сопряжения.

Как выполнить сопряжение автомобильной стереосистемы Bluetooth с аудиоустройством Bluetooth — сопряжение и устранение неполадок

ВАЖНО: Эта статья применима только к определенным продуктам и / или операционным системам. Для получения подробной информации см. Применимые продукты и категории .

О сопряжении

В зависимости от вашей модели процедура сопряжения может немного отличаться. В этой статье мы познакомим вас с несколькими процедурами сопряжения в качестве примера.

Вы всегда можете проверить свое справочное руководство или руководство, чтобы проверить процедуру сопряжения, которая применима к вашей конкретной модели.Справочные руководства и руководства доступны на странице вашего продукта на этом веб-сайте поддержки.

Сначала попробуйте NFC

Быстрый и простой способ сопряжения — использование NFC (Near Field Communication). Многие автомобильные аудиосистемы оснащены NFC. Вы можете узнать его по следующему логотипу:

• Большинство телефонов Android по умолчанию оснащены NFC. Они могут иметь похожий логотип где-нибудь на задней панели телефона.
• Убедитесь, что NFC включен в настройках вашего смартфона, и попробуйте коснуться обоих логотипов NFC, чтобы активировать последовательность сопряжения NFC.
• Помните, что максимальная дальность действия NFC составляет примерно сантиметр!
• Сообщения об утверждении появятся на экране мобильного телефона. Подтвердите эти всплывающие окна, чтобы завершить процесс сопряжения.
• Если ваш смартфон или автомобильная аудиосистема не поддерживает NFC, выполните сопряжение устройств с помощью обычного

Как выполнить сопряжение автомобильной аудиосистемы в первый раз

Пример: модели DSX

1. Нажмите CALL и поверните диск управления, чтобы выбрать [SET PAIRING] , затем нажмите его.Символ Bluetooth будет мигать, пока устройство находится в режиме сопряжения. Это означает, что он должен быть обнаружен вашим смартфоном.
2. Когда вы увидите автомобильную аудиосистему в списке устройств Bluetooth вашего смартфона, выберите [DSX-XXXX] (название вашей модели)
3. Если автомобильная аудиосистема не появляется сразу, быстро выключите и снова включите Bluetooth на телефоне.
4. Иногда устройства запрашивают PIN-код (или пароль или что-то подобное). PIN-код по умолчанию — 0000.

Пример: модели MEX

1. Нажмите Меню
2. Поверните диск управления и выберите [Bluetooth] , затем нажмите
3. Поверните диск управления, чтобы выбрать [УСТАНОВИТЬ СОПРЯЖЕНИЕ] , затем нажмите его
4. Поверните диск управления, чтобы выбрать [УСТАНОВИТЬ УСТРОЙСТВО 1] или [УСТАНОВИТЬ УСТРОЙСТВО 2] , затем нажмите его.
5. Перейдите в меню Bluetooth на своем смартфоне и выберите [MEX-XXXX] (название вашей модели)
6. Если автомобильная аудиосистема не появляется сразу, быстро выключите и снова включите Bluetooth на телефоне.Проверьте, появляется ли блок сейчас.
7. Иногда устройства запрашивают PIN-код (или пароль или что-то подобное). PIN-код по умолчанию — 0000.

Пример: модели XAV

1. Нажмите HOME , затем нажмите [Настройки]
2. Найдите [Bluetooth Connection] и установите сигнал на
3. Выберите [Сопряжение], чтобы сделать автомобильную аудиосистему видимой для вашего смартфона.
4. Перейдите в меню Bluetooth на своем смартфоне и выберите [Sony Automotive] (или название вашей модели)
5. Если автомобильная аудиосистема не появляется сразу, быстро выключите и снова включите Bluetooth на телефоне.Проверьте, появляется ли блок сейчас.
6. Иногда устройства запрашивают PIN-код (или пароль или что-то подобное). PIN-код по умолчанию — 0000.

Устранение неполадок Bluetooth

Я не могу найти свою автомобильную аудиосистему в меню Bluetooth своего смартфона

• Выключите и снова включите функцию Bluetooth на смартфоне и проверьте, отображается ли она в списке устройств Bluetooth.
• Сделайте то же самое с автомобильной аудиосистемой.Быстро выйдите из режима сопряжения и попробуйте еще раз, продолжая поиск Bluetooth на своем смартфоне.
• Убедитесь, что автомобильная аудиосистема не подключена по ошибке к другому устройству. После подключения он не будет виден другим устройствам Bluetooth.
• Перезагрузите автомобильную аудиосистему.

Раньше я успешно подключался, но он больше не работает.

• . Убедитесь, что вы обновили свою автомобильную аудиосистему до последней версии прошивки.Проверьте раздел микропрограмм на странице вашего продукта, доступный на этом веб-сайте поддержки.
  Совет. Вы можете установить мобильное приложение Support by Sony на свой телефон и добавить в закладки свое головное автомобильное аудиоустройство, чтобы получать уведомления о выпуске обновления прошивки для вашего продукта!
• «Забудьте» информацию об автомобильной аудиосистеме в вашем смартфоне. Вы можете удалить информацию о сопряжении в настройках Bluetooth вашего смартфона и некоторых моделей автомобильной аудиосистемы. Повторное сопряжение обоих устройств может решить эту проблему.
• Убедитесь, что автомобильная аудиосистема не подключена по ошибке к другому устройству. В противном случае он не будет виден другим устройствам Bluetooth.
• Если вы в последнее время подключались ко многим другим устройствам Bluetooth, старая информация о сопряжении могла быть автоматически удалена. Обычно ваш смартфон поддерживает до 8 различных устройств Bluetooth.

Я успешно подключился, но нет звука?

• В зависимости от модели автомобильной аудиосистемы вам может потребоваться выбрать другой выходной канал (например,грамм. Аудио Bluetooth)
• Проверьте громкость как на воспроизводящем устройстве (например, смартфоне), так и на автомобильной аудиосистеме.
• Для некоторых моделей автомобильной аудиосистемы голос вызывающего абонента будет выводиться только через передние динамики

Как подключить устройство Bluetooth к автомобильной аудиосистеме

Сопряжение Bluetooth и подключение устройства

В этом примере мы объясним процедуру сопряжения между автомобильным аудиоустройством / системой и смартфоном. Сопряжение Bluetooth требуется только в первый раз, когда вы хотите подключить новое устройство к автомобильной аудиосистеме. Автомобильная аудиосистема и смартфон распознают друг друга и в следующий раз подключатся автоматически.

Обратите внимание, что вы всегда можете проверить процедуру сопряжения в руководстве по продукту, доступном на странице продукта на этом веб-сайте поддержки.

1. Активируйте Bluetooth на автомобильной аудиосистеме, нажав HOME и войдя в меню [Настройки] .
2. В меню [Настройки] найдите [Соединение Bluetooth] .
3. Выберите [Сопряжение].
   • Это действие переведет ваше устройство в режим сопряжения, что сделает его доступным для обнаружения другими устройствами Bluetooth. Это означает, что вы сможете обнаружить его с помощью своего смартфона. Посмотрите список «Доступные устройства» в меню Bluetooth вашего смартфона.
   • Убедитесь, что на вашем смартфоне также включен Bluetooth. Смартфоны обычно автоматически переходят в режим сопряжения после включения Bluetooth.Обратите внимание, что это НЕ относится к автомобильным аудиосистемам. Вам нужно сделать его доступным для обнаружения.

4. Автомобильная аудиосистема должна появиться в разделе « Доступные устройства » в меню Bluetooth вашего смартфона. Нажмите, чтобы выбрать & пару.

   В зависимости от вашей модели вам, возможно, придется заглянуть в раздел «Доступные устройства» автомобильной аудиосистемы и найти свой смартфон. (Напротив!)
   Щелкните, чтобы выбрать & сопряжение.

5. В зависимости от модели вас могут попросить ввести ключ доступа (0000) или проверить, совпадает ли отображаемый ключ доступа на обоих устройствах.
   Это механизм контроля, позволяющий убедиться, что вы подключаете правильные устройства.

6. После завершения сопряжения автомобильная аудиосистема и устройство воспроизведения Bluetooth (например, смартфон) запоминают информацию Bluetooth друг друга, что позволяет им легко подключаться в будущем.

   Если Bluetooth включен на вашем смартфоне после включения зажигания, автомобильная аудиосистема ищет последнее подключенное устройство Bluetooth и автоматически подключается к нему.

7. Как только соединение будет установлено, вы увидите подтверждающее сообщение.
   Обратите внимание, как символ Bluetooth на вашем смартфоне немного меняется после подключения к устройству.

Дополнительные советы и подсказки по сопряжению Bluetooth

1. У вас может быть только одно активное соединение Bluetooth. Если вы подключите другое устройство, оно заменит предыдущее соединение Bluetooth.
2. Если к автомобильной аудиосистеме подключено устройство Bluetooth, перед обнаружением нового устройства его необходимо отключить.
3. Вы можете сохранить информацию о сопряжении нескольких Bluetooth-устройств в вашем списке Bluetooth (8 — магическое число).
   Если вы сохраняете более восьми устройств, информация о самом старом устройстве удаляется.
4. Временное окно для сопряжения обычно ограничено парой минут, поэтому, если вы упустили возможность, включите режим сопряжения еще раз.
5. Если вы не можете найти автомобильную аудиосистему в списке устройств Bluetooth на своем смартфоне (даже если он находится в режиме сопряжения), быстро отключите и включите Bluetooth на телефоне.Это обновит список. Некоторые смартфоны предлагают функцию обновления. Однако, если это не помогает, попробуйте полностью отключить и повторно активировать Bluetooth на своем смартфоне.
6. Если ваше воспроизводящее устройство поддерживает A2DP (расширенный профиль распространения звука), вы можете слушать музыку через автомобильную аудиосистему. Вам нужно будет выбрать «Bluetooth» в списке источников музыки. (Другими вариантами могут быть радио AM / FM) или компакт-диск. Большинство современных смартфонов оснащены A2DP. Это стало основной функцией с 2009 года.
7. Если у вас периодически возникают проблемы с сопряжением по Bluetooth, попробуйте удалить текущую информацию о сопряжении на автомобильном аудиосистеме или смартфоне и повторите процедуру сопряжения.

Как подключить стереосистему

Теперь, когда у вас есть все оборудование, пора начать встраивать его в вашу личную музыкальную машину! ( См. Изображения ниже в качестве наглядного пособия! Чтобы облегчить понимание, они проведут вас через эти шаги. )

1.Для начала очень помогает нарисовать картину того, что вы подключаете. Как и план дома, схема вашей стереосистемы поможет вам визуализировать то, над чем вы работаете. Нарисуйте все свое оборудование (динамики, ресивер и источники), а затем нарисуйте соединения между ними. Обычно ваши источники подключаются к ресиверу, а затем ресивер подключается к динамикам.

2. Установите оборудование там, где хотите. Решите, где вы хотите разместить динамики.Как вы проведете кабели между всем остальным? Стоит ли ставить проигрыватель компакт-дисков на ресивер, чтобы было легче достать лоток для дисков? Вам нужно освободить место для поворотного стола? Подумайте, как вы будете использовать систему чаще всего и что будет для вас наиболее удобным.

Вот вид сзади стереоресивера и проигрывателя компакт-дисков со множеством доступных подключений.

3. Подключите аудиовыход от вашего первого источника (например, проигрывателя компакт-дисков) к аудиовходу на ресивере с помощью кабелей. Красный кабель вставляется в красные отверстия, а белый кабель — в белые отверстия. Какой аудиовход вы используете на ресивере? Попробуйте сопоставить это с названием. Итак, если вы подключаете проигрыватель компакт-дисков, вы подключаете аудиокабели к входу «CD» на ресивере.

Подключите аудиокабель к аудиовыходу проигрывателя компакт-дисков (верхний рисунок), а затем подключите другой конец к аудиовходу компакт-диска стереоресивера (нижнее изображение).

4.Протяните провод динамика от ресивера к динамикам. Найдите клеммы динамика (красный и черный) и воткните туда провод. Некоторые приемники могут иметь зажимы, которые вы нажимаете, чтобы вставить провод; в других случаях вам, возможно, придется открутить колпачок, чтобы вставить провод, и снова завинтить его. Вам придется проделать то же самое с динамиками. Убедитесь, что провода ваших динамиков не слишком туго затянуты, так как это может вызвать проблемы в дальнейшем. Дайте себе достаточно слабины, чтобы все было удобно соединить! Совет от профессионала: пометьте провода и кабели динамиков в местах их подключения к ресиверу, потому что, если вам придется отключить ресивер по какой-либо причине, вы сможете быстро определить, какие кабели и куда идут.

Подключите провода динамика от клемм на ресивере (верхний рисунок) к входам на задней панели динамиков (нижний рисунок).

Вот вид сзади вашего приемника со всеми выполненными вами подключениями. Здесь ваш проигрыватель компакт-дисков подключен с левой стороны, а ваши динамики подключены к клеммам с правой стороны.

5. Наслаждайтесь стереосистемой!

На этом этапе все должно быть подключено и готово к работе.

Попробуйте переместить динамики, чтобы посмотреть, какое расположение обеспечивает наилучшее звучание. Используйте проволочные стяжки или стяжки на молнии, чтобы связать кабели, чтобы получить чистую и организованную стереосистему.

Как только вы сделаете это несколько раз, вы научитесь этому. Это все равно, что делать что угодно: чем больше вы это практикуете, тем лучше у вас получается.

Надеюсь, это было познавательным и помогло вам настроить и запустить стереосистему. Если у вас есть какие-либо вопросы о настройке стереосистемы или вы хотите получить более подробное объяснение чего-либо в этой статье, , пожалуйста, прокомментируйте ниже.

23.03.2021 — Обратите внимание, что этот пост больше не отслеживается. Спасибо.

Морской Bluetooth-приемник DSX-M80

Выпуск Bluetooth-приемника DSX-M80 знаменует собой новейшую версию головного устройства Sony High Power морского класса в текущей линейке продуктов. Он заменяет MEX-M100BT, в котором впервые использовалась запатентованная Sony впечатляющая технология High Power с мощностью 45 Вт на четыре, от внутреннего усилителя до радиоприемника морского уровня. На этом веселье не заканчивается — два порта USB, двойное соединение Bluetooth, УФ-стойкие материалы, используемые для лицевой стороны и отделки салона, антикоррозийное покрытие на его электронике и набор функций обработки сигналов делают это радио отличным решением для лодок, так как а также приложения для PowerSports.

Усилитель Sony High Power Source Unit

В отличие от обычных автомобильных радиоприемников, в которых используется одна интегральная схема, питаемая непосредственно от автомобильного аккумулятора, Sony включила импульсный источник питания и четырехканальный усилитель класса D в шасси DSX-M80. Этот усилитель способен производить не менее 45 Вт мощности на канал при нагрузке 4 Ом и стабилен на 2 Ом, чтобы обеспечить еще большую мощность в этой конфигурации. Sony также включает режим Subwoofer Direct Mode, который позволяет подавать еще больше мощности на единственный задний выход, подключенный к настройке сабвуфера, чтобы оживить вашу аудиосистему без необходимости во внешнем усилителе.

Sony DSX-M80 Дизайн и интерфейс

Дисплей DSX-M80 отличается высококонтрастным дизайном с белой панелью и черным текстом, который хорошо работает при ярком солнечном свете. 14-сегментный 12-символьный дисплей позволяет точно отображать названия песен и информацию о радиостанциях. Цвета подсветки дисплея и кнопок можно установить на любой из более чем 34 000 вариантов, или вы можете использовать режим синхронизации звука, чтобы дисплей изменялся в такт вашей музыки. Ключевой особенностью для морских приложений является включение энергонезависимой памяти, в которой будут сохраняться системные настройки, предустановки радиостанций и телефонные пары при отключении питания устройства для хранения или обслуживания транспортного средства или судна.

Точно так же, в соответствии с морским дизайном, лицевая панель радиоприемника изготовлена ​​с использованием стойких к ультрафиолету материалов, которые могут выдерживать длительное пребывание на солнце, не выцветая и не трескаясь. Sony покрыла главную печатную плату влагостойким конформным покрытием, чтобы предотвратить коррозию в условиях высокой влажности.

Покрытие на печатной плате DSX-M80 помогает предотвратить коррозию электрических соединений в условиях высокой влажности.

Опции источников морских развлечений

DSX-M80 оснащен двумя портами USB, поэтому вы можете подключить смартфон Android или Apple iPod, iPhone или iPad для воспроизведения музыки.Связь с Android включает поддержку Android Open Accessory (AOA) 2.0. Задний порт USB обеспечивает зарядный ток 1,5 А, а порт на передней панели — 1 А. Вы можете воспроизводить до 10 000 аудиофайлов в форматах MP3, WMA, WAV, AAC или FLAC с частотой дискретизации до 48 кГц с одного USB-устройства.

Как уже упоминалось, вы можете подключить два устройства Bluetooth одновременно к этому радиомодулю. Первое соединение может служить источником развлечений с использованием соединений Bluetooth A2DP и ​​AVRCP, предоставляя вам доступ к функциям связи, навигации и воспроизведения музыки.Подключите второй телефон для подключения к телефону в режиме громкой связи.

Стильный стиль в сочетании с перевернутым ЖК-дисплеем и двухцветной подсветкой делают DSX-M80 таким же великолепным, как и звучание.

На передней панели имеется дополнительный 1/8-дюймовый вход, а AM / FM-тюнер оснащен информационным дисплеем радиостанции RBDS. Разнос каналов радиотюнера можно изменить в соответствии со стандартами Европы и других стран. DSX-M80 совместим со спутниковым радио SiriusXM — просто попросите продавца добавить дополнительный модуль тюнера SXV300 во время установки.

Функции конфигурации и настройки системы

Sony включила свой 10-полосный эквалайзер EQ10 вместе с функцией Extra Bass, чтобы ваша система могла быть точно настроена для получения желаемой частотной характеристики. Регулируемые кроссоверы высоких и низких частот с регулируемым наклоном позволяют установщику оптимизировать диапазон рабочих частот для каждого динамика в системе. Функции обработки звука ClearAudio + и DSEE (Digital Sound Enhancement Engine) помогают восстановить аудиоинформацию, потерянную в процессе цифрового сжатия или радиопередачи, чтобы ваша музыка звучала лучше.

Это радио также совместимо с Sony | Приложение Music Center. Приложение не только служит удобным музыкальным проигрывателем, но и обеспечивает полное дистанционное управление радио с вашего смарт-устройства. Ваш установщик может даже настроить задержку сигнала и настройки уровня с помощью части приложения Advanced Car Audio Setting, чтобы оптимизировать систему для заданных местоположений динамиков на вашей лодке или автомобиле.

У вашего установщика не возникнет проблем с обновлением существующего источника сигнала до DSX-M80, благодаря стандартной проводке и соединениям.

Sony DSX-M80 Возможности подключения

Sony DSX-M80 включает в себя вышеупомянутый четырехканальный усилитель высокой мощности и три комплекта 5-вольтовых выходов предусилителя. Предусмотрены соединения для прилагаемого микрофона громкой связи Bluetooth, а также вход для дополнительного интерфейса ввода рулевого колеса или рулевого управления. Функция программируемого входа управления рулевым колесом позволяет подключаться к более старым контроллерам на основе сопротивления, которые, возможно, уже установлены в лодке. Ваш продавец может помочь вам определить, будет ли ваша существующая система совместима с этой функцией.

Если у вас есть квадроцикл или UTV, которому требуется источник высокой мощности, Sony DSX-M80 — отличный выбор.

Увеличьте время воспроизведения с помощью Sony

Если вы ищете источник для вашей лодки, гольф-мобиля или бок о бок, Sony DSX-M80 — отличный вариант. В нем есть все функции источника, которые вы когда-либо хотели, а усилитель высокой мощности гарантирует, что вы можете воспроизводить музыку громко и четко.
