Стартер ВАЗ 2106 — это должен знать каждый автолюбитель



Электрический стартер ВАЗ 2106 – это небольшой четырехполосный ЭДГ, обеспечивающий начальное движение коленвала силовой установки. Получая начальный импульс от АКБ, электромашина повышает мощностные характеристики момента кручения, включая в цепь взаимодействия 4 щетки стартера, без которых его эксплуатация не столь успешна.



Существует 2 типа таких электрических машин:



  • с редуктором;
  • без редуктора.





Автомобильный стартер с редуктором более эффективен, функционален даже при малом зарядном токе АКБ. Как недостаток, следует отметить возможность дефекта шестерни вращения. Электромашины, не оснащенные редуктором, более просты и обеспечивают почти мгновенное зацепление с венцом маховика. Это значительно ускоряет момент зажигания. Достоинством является высокая степень ее надежности. Как недостаток, плохо крутит стартер в низкотемпературном диапазоне.



В последних комплектациях «шестерок» система электрооснащения комплектуется стартерами марки СТ-221 под номенклатурным номером 35.3708 с торцовым приемником-коллектором. В некоторых партиях автомашин допускается установка немецких или белорусских электрических машин. Такой стартер адаптирован под ТТХ штатного изделия.



Основные тактико-технические данные стартера ВАЗ 2106:

  1. Мощность по номиналу изделия – 1,3 кВт.
  2. Величина тока по номиналу – 260-290 А.
  3. Предельная величина тока в нерабочих кондициях – 500-550 А.
  4. Предельная величина тока в режиме холостых оборотов без реле – 35-60 А.



В финальных модификациях в устройство стартера ВАЗ 2106 внесены некоторые конструктивные изменения. В последней четверти ХХ века при сборке «шестерки» монтировался СТ-221 с коллектором-приемником в виде цилиндра, который имел иной кормовой сегмент и статорную обмотку с другим набором катушек шунтового и сериесного вида. Принципиальное устройство стартера ваз 2106 можно посмотреть ниже:





1 – приводная шестеренка; 2 – муфта обгонного действия; 3 – кольцо-поводок; 4 – заглушка из РТИ; 5 – приводной рычаг; 6 – приводной кожух; 7 – релейный якорь; 8 – релейная обмотка; 9 – пластина контактного типа; 10 – релейная крышка; 11 – болты для контакта; 12 – коллекторное устройство; 13 – держатель щеток стартера; 14 – якорная втулка; 15 – коллекторная крышка; 16 – защитная крышка; 17 – корпусная часть; 18 – полюсной элемент; 19 – якорное устройство; 20 – кольцо промежуточного крепления; 21 – кольцо-ограничитель.



Электрическая схема подсоединения стартера ваз 2106 расположена ниже:



1 – АКБ; 2 – обмотка реле втягивающего на стартер; 3 – ключ зажигания; 4 – обмотка реле втягивающего на стартер удерживающего типа; 5 – стартер-пускатель; 6 – генераторное устройство.



При подаче электроэнергии на стартер ВАЗ 2106, цена которого достаточно высока, релейный якорь работает на «втягивание» и с помощью рычага перемещает шестеренчатый привод, осуществляя сцепление шестерни с маховиком. В это же время контактная пластина входит в цепь с релейными болтами, тем самым способствуя появлению тока на стартерных обмотках.

При вводе в действие электрической цепи стартера ток от АКБ поступает на обмотки стартерного реле тягового типа. При этом обмотка, работающая на втягивание бендикса, обесточивается, а поступление импульса энергии на стартерный якорь через редуктор повышает электрический импульс в несколько раз.

Существуют следующие основные неисправности стартера ВАЗ 2106:



1. При запуске не работает стартер, якорь не проворачивается, реле тягового типа не функционирует:



  • обследовать АКБ, состояние клемм и разъемов со стартером;
  • КЗ в витках релейных обмоток, КЗ на «массу» или разрыв цепи;
  • неисправности замка зажигания.

2. При пуске электромашины плохо крутит стартер, якорь не проворачивается или совершает небольшие обороты, реле тяги функционирует:



  • обследовать АКБ, состояние клемм и контактов со стартером;
  • проверить контакты крепежей реле тяги;
  • ослабление крепежа с болтами контактного типа;
  • нагар на коллекторе и щетках;
  • КЗ «плюсовой» щетки с корпусной частью изделия;
  • КЗ в статорных или якорных обмотках или электрическая цепь разорвана.

3. При появлении энергии в электроцепи не крутит стартер, реле тяги функционирует в многократном режиме и выключается:



  • разрядка АКБ или окисление разъемов проводки;
  • КЗ в обмотке удерживающего типа тягового реле.

4. При инициации работы изделия якорь совершает вращательные движения, но маховик не двигается:



  • неисправна муфта или пружинный элемент буферного типа кольца-поводка.

5.Повышенная  шумность гаджета при якорном проворачивании:



  • износ подшипниковых втулок;
  • некорректный крепеж электромашины;
  • дефекты шестеренок или венца.



Существует 2 основных способа, как проверить стартер: с помощью АКБ и с помощью мультиметра, что потребует демонтажа стартера.

описание, схема, основные неисправности, фото и видео

Что такое стартер и зачем он нужен? Для того чтобы запустить двигатель необходимо повернуть коленчатый вал, чтобы создать вспышку рабочей смеси в одном из цилиндров мотора. Эту функцию в автомобиле выполняет стартер, электродвигатель постоянного тока.

От минимальной частоты вращения коленчатого вала (пусковая частота), и момента сопротивления проворачиванию коленчатого вала зависит мощность стартера. Пусковая частота зависит от условий зажигания и смесеобразования, а момент сопротивления проворачиванию прямо пропорционален рабочему объему двигателя. У карбюраторных двигателей минимальная пусковая частота равна 40 – 50 об/мин, а у дизельных двигателей 100 – 250 об/мин.

Схема стартера

Стартер имеет четыре щетки (две отрицательные и две положительные) и четыре магнитных полюса. Две параллельно включаемые обмотки возбуждения намагничивают полюса (по два полюса каждая). Сам стартер включается при помощи электромагнитов. Обладая небольшой массой и габаритами стартер, вращая маховик, движет всю кривошипно-поршневую группу мотора.

  Неисправности стартера

Стартер служит примерно 5-6 лет. Перечислим основные причины, по которым стартер выходит из строя:

  • Первая причина это так называемый эффект лавинных поломок. Если имеется дефект в цепи электропитания, то стартеру не хватает мощности провернуть весь механизм. Из-за этого возникает электрическая дуга между коллектором и щетками, которая в свою очередь приводит к выжиганию коллектора.
  • При долгом прокручивании стартера происходит чрезмерный разогрев обмотки  и интенсивный износ втулок, как итог портиться изоляция.
  • Если втулка выходит из строя, начинает бить вал якоря, а это приводит к разбитию планетарного механизма и зубьев венца маховика.

Не заводится стартер? Ниже представлены основные проблемы и способы их устранения

Стартер Видео

Как проверить стартер самостоятельно

Рекомендую прочитать:

Похожие публикации

🚘 Как снять стартер на ВАЗ 2110 – замена стартера на Ладе: видео

Стартер (от англ. start) – это электрический мотор, который вращает двигатель внутреннего сгорания до момента запуска. Это устройство является самым большим потребителем тока в автомобиле, поскольку его единственной функцией является создать достаточное усилие для прокручивания всех рабочих элементов двигателя.

Для того чтобы электромотор заработал, после поворота ключа зажигания, реле пуска замыкает «плюс» на втягивающее реле. Втягивающее реле замыкает мощный плюсовой провод на сам электромотор, после чего механизм начинает вращаться и посредством шестерёнчатой передачи передаёт усилие на коленвал. Помимо этого, тяговое реле смещает ведущую шестерню под ведомую шестерню. Как только ключ зажигания отпущен, шестерни разъединяются, электромотор останавливается.

В данной статье мы более подробно изучим стартеры и их неисправности, а также опишем алгоритм такого действия, как замена стартера на ВАЗ 2110.

Устройство пускового механизма ВАЗ 2110

Устройство для пуска двигателя ВАЗ 2110 имеет электромотор с планетарным редуктором, а также пусковое втягивающее реле. Шестерни планетарного редуктора вращаются на игольчатых подшипниках, передавая момент на вал привода. Тяговое реле коммутирует большое количество тока и передаёт его на электромотор в момент поворота ключа зажигания. Возврат тягового реле в изначальное положение осуществляется посредством мощной возвратной пружины. Внутренняя часть узла представляет собой стандартный электрический двигатель, работающий от постоянного тока аккумуляторной батареи. Электрический двигатель состоит из ротора, магнитного статора и щёточного узла. Так работает стартер ВАЗ 2110. Фото (см. ниже) подробно отображает устройство узла.

Неисправностям могут способствовать различные внешние факторы, в том числе действия водителя. Чтобы устранить неисправность, важно понимать, как разобрать стартер ВАЗ 2110.

Признаки и причины неисправности пускового механизма

К счастью, рассматриваемый элемент не является неразборной конструкцией и, выявив причину поломки, можно обойтись гораздо меньшими расходами, нежели замена всего механизма в сборе. Разберём признаки и соответствующие им неисправности:

  • Втягивающее реле щёлкает, но двигатель вращается. В этом случае необходимо проверить все соединения силовых проводов. От аккумулятора к втягивающему реле и от втягивающего реле в корпус стартера. Если ток присутствует, то проблема, скорее всего в самом электромоторе (как правило, сгоревший ротор или щётки).
  • При повороте ключа сразу же гаснут лампы приборной панели. Двигатель при этом не вращается. Вероятнее всего, в электродвигателе или реле короткое замыкание. Прекратите попытки запустить двигателя до момента устранения неисправности.
  • Стартер «закусывает». Это может быть связано как с механическими элементами узла (подшипники, шестерни), так и с проблемами двигателя.

Замена стартера на ваз 2110 инжектор

Снятие стартера – не сложная процедура, которая займёт у вас не более часа времени. Но если вы планируете выполнить ремонт данного механизма, то вам понадобится несколько больше времени, так как после снятия этого узла – его нужно будет отдельно смотреть и заменять вышедшие из строя детали. Для снятия данного узла с двигателя ВАЗ 2110 вам понадобится инструмент: головки на 10 и на 8 мм, а также рожковый ключ на 13. Первым делом отключите электропитание, сняв клемму с АКБ. Далее следуйте инструкции:

  • Демонтируйте управляющий провод с втягивающего реле.
  • Открутите ключом на 13 мм плюсовую клемму с электродвигателя.
  • Выкрутите две гайки крепления стартера к корпусу КПП.
  • Аккуратно, не повредив провода, извлеките узел.

Для снятия втягивающего реле открутите две гайки крепления головкой на 8, предварительно выкрутив гайку силового провода головкой на 10. Сборка пускового узла производится в порядке, обратном снятию.

Спасибо за подписку!

Рекомендации по «продлению жизни» пускового механизма

Выше мы изучили строение электромотора и пускового реле, а также ответили на вопрос о том, как снять стартер на ВАЗ 2110 своими руками. Добавим ко всему этому ряд рекомендаций по бережному отношению к данному элементу – это позволит снизить вероятность выхода детали из строя:

  • Никогда не вращайте двигатель более 7-8 секунд.
  • Выдерживайте не менее 1 минуты между попытками завести двигатель.
  • Всегда выжимайте сцепление перед запуском – это исключит дополнительную нагрузку в виде сцепления и первичного вала коробки передач.
  • Заливайте в двигатель моторное масло, соответствующее сезону эксплуатации – густое масло многократно повышает нагрузку на пусковой механизм.

Если всё же появились признаки неисправности – первым делом прекратите попытки запуска двигателя и разберитесь с причиной, иначе велика вероятность полного выхода из строя механизма. В подобном случае лучше потратьте время на запуск автомобиля «с толкача».

Ваз 2105: ремонт стартера своими руками

Сегодня ремонтируем ВАЗ 2105 – его стартер

Пятерка перестала заводиться? Это беда – без этого никуда не поедешь.
Ну что ж, давайте разберемся вместе в том, почему не заводится автомобиль, что стало причиной поломки стартера и как устранить эту неисправность. Итак, давайте по порядку.
В данной статье вы найдете все необходимое для самостоятельного ремонта стартера на автомобиле ВАЗ 2105 – фото, видео, подробную инструкцию, а также множество полезных советов, которые облегчат ваш труд и позволят сэкономить ваши средства.

  • Инструменты
  • Снятие стартера ВАЗ 2105
  • Ремонт стартера
  1. Разборка стартера
  2. Дефектовка стартера ВАЗ 2105
  3. Сборка стартера ВАЗ 2105

Причиной не рабочего стартера могут быть многие его детали. Так, если при попытке пуска двигателя, раздается характерный щелчок, а дальше все тихо – можно сделать вывод, что неисправно втягивающее реле и прежде, чем разбирать полностью стартер попробовать его заменить.
Если происходит вращение стартера, но двигатель не вращается, то проблема в бендиксе – шестерне зацепления с маховиком. Либо же могли просто окислится контакты на стартере и он отказался работать.

Инструменты

Что пригодится для ремонта стартера:

  • Стандартный набор инструментов (гаечные ключи, отвертки, пассатижи)
  • Моторное масло
  • Наждачная бумага
  • Мультиметр
  • Штангенциркуль

Обычный мультиметр

Заготовили все необходимое для ремонта? Вот вам инструкция по ремонту стартера ВАЗ 2105!

Снятие стартера ВАЗ 2105

Конечно, чтобы отремонтировать стартер, его для начала нужно снять с автомобиля.
Этим мы и займемся:

Совет! Перед снятием стартера ОБЯЗАТЕЛЬНО (!) отключите минусовую клемму с аккумуляторной батареи!

  • Снимаем воздушный фильтр для удобства. Если автомобиль инжекторный, то необходимо открутить растяжки впускного коллектора.
  • Далее нужно будет ключом на 10 (удобнее всего головкой) открутить болт крепления щитка стартера.
  • Затем берем ключ на 13 и откручиваем провода от втягивающего реле стартера, чтобы не по отрывать их в процессе снятия.
  • После чего откручиваем три болта крепления стартера. Эта операция выполняется тем же ключом на 13.
  • Открутите щиток стартера полностью.
  • Аккуратно выньте стартер из моторного отсека автомобиля.
  • Снятие закончено.

Совет! Лучше выполнять работы на холодном двигателе, чтобы не обжечь руки об коллектора.

Ремонт стартера

Итак, стартер у нас в руках и можно приступать к его разборке. Рабочее место должно быть чистым и на нем не должно быть ничего лишнего – в стартере много мелких деталей.
Они мелкие, но очень важные! Не теряйте их.

Разборка стартера

Совет! Перед разборкой стартера обязательно очистите его от грязи! Так будет гораздо удобнее.

Чистый стартер ВАЗ 2105

Итак:

  • Снимаем втягивающее реле. Для этого ключом на 13 откручиваем гайку, крепящую провода вывода статорной обмотки.
    После чего откручиваем снизу реле два крепящих его винта и аккуратно вынимаем реле вместе с пружиной и сердечником, который необходимо отсоединить от вилки.
  • Теперь приступаем к разборке статора. Он крепится двумя шпильками. Их откручиваем головкой на 10 или обычным ключом.
    Снимаем статор со шпилек.
  • Теперь перед нами предстает планетарный механизм, который тоже нужно разобрать.
  • Вначале подденьте отверткой главную шестерню, а затем все остальные. Обратите внимание на степень их износа.

Стартер ВАЗ 2105 ремонт

  • Теперь необходимо снять привод стартера. Для этого поддеваем опору рычага (вилки) и извлекаем привод, вал, рычаг и внешнюю шестерню в сборе.
  • Сбиваем стопорное кольцо с шестерни, извлекаем его.
  • Затем следует снять привод с вала. Там тоже есть стопорное кольцо – снимите и его.
  • Вернемся к разборке статора. Задняя крышка прикручена двумя винтами, выполненными под крестовую отвертку.
    Открутите их и снимите крышку.
  • Щеточный узел снимается достаточно просто – подденьте его отверткой и извлеките.
  • Далее снимается упорная шайба и извлекается якорь из статора.

Собственно говоря, разборка стартера окончена.

Дефектовка стартера ВАЗ 2105

Теперь обратим наше внимание на то, какие детали могли придти в негодность, а также стоит ли их менять или «походят еще»:

  • Втягивающее реле. Проверяется при помощи мультиметра.
    Контакты прибора следует присоединить к выводам втягивающего реле и замкнуть их надавливанием пятака.
  • Если прозвонка работает или показывает сопротивление близкое к нулю – значит реле работает. Если нет – реле меняется.
  • Сердечник втягивающего реле должен свободно перемещаться в нем. На корпусе не должно быть сколов, царапин, задиров и так далее.
    Легкость перемещения проверяется руками. В случае не соответствия требованиям сердечник следует заменить.
  • Обмотки. Категорически запрещены следы подгорания.
    Если подгорела обмотка якоря, то увы и ах, его следует заменить. Если же следы подгорания обнаружены на коллекторе, то это можно зачистить наждачной бумагой.
  • На поверхности коллектора не допускается наличие сколов и прочих механических повреждений.
  • Бендикс стартера. Описание его неисправности было изложено выше.
    При необходимости необходимо заменить.

Бендикс стартера

  • Щетки(см.Замена щетки стартера и все про это) должны иметь высоту 12 мм – это минимум. Если щетки на вашем стартере стерлись более чем допустимо (проверяется при помощи штангенциркуля), то их нужно заменить!
  • Планетарный механизм. Внимательно рассмотрите все шестерни – каждую из них на наличие механических повреждений.
    Негодные шестерни следует заменить.
  • А если повреждены они все, то менять следует целиком механизм. После сборки проверить легкость вращения шестерен.

ВАЗ 2105 стартер ремонт

  • И последнее – тестирование обмоток якоря и статора. Статор проверяется следующим образом.
    Один провод мультиметра подключается к корпусу самого стартера, второй к выводу статорной обмотки (поочередно). Должно показывать сопротивление близкое к 10 кОм.
  • Мультиметр подключаем к выводам обмотки и смотрим на показания – сопротивление не должно стремится к бесконечности.
  • Один провод мультиметра подключаем к корпусу, второй к контактным пластинам. Сопротивление в таком случае также должно быть около 10 кОм.
  • Если что-то не так, как в этой инструкции – деталь подлежит замене.

Сборка стартера

Всем знакомы слова – порядок сборки обратный порядку разборки. Как бы это банально не звучало – это действительно так.
И поэтому углубляться мы не будем в этот процесс, а обратим внимание лишь на некоторые мелкие моменты, о которых не стоило бы забывать.

Щетки стартера

Итак:

  • Смазка. Где она должна быть?
    Смажьте вал якоря, полукольцо держателя якоря, обгонную муфту и бендикс (шестерню привода). Масло не должно попадать на корпус якоря, статора и коллектора. Будьте внимательны.
  • Все крепежные детали затягивайте без фанатизма – не ищите себе лишних проблем.
  • Осевой люфт кожуха вала якоря не должен превышать 0,5 мм (проверяется штангенциркулем). Регулируется регулировочными шайбами в случае отклонения от нормального.
  • Устанавливайте стопорные кольца осторожно, так как они имеют очень плохое свойство улетать вон в тот конец гаража, и его потом не найдешь. А без него устанавливать ни в коем случае нельзя.
    Так что лучше будет хотя бы руки подставить так, чтобы, в случае чего, своими руками удержать это кольцо.

Ну вот, наш стартер собран и теперь можно со спокойной совестью устанавливать его на автомобиль.

Установка

Итак:

  • Вставляем стартер ВАЗ 2105 в посадочное место.
  • Затем закрепляем его тремя крепежными болтами.
  • После чего следует установить обратно щиток стартера.
  • Теперь следующий шаг – подключение обратно всех необходимых проводов ко втягивающему реле.
  • Далее установите обратно растяжки (на инжекторном автомобиле) или же установите корпус воздушного фильтра (на карбюраторном автомобиле).
  • Подключите минусовую клемму обратно к аккумулятору и можно пробовать заводить свой любимый автомобиль.

Краткое заключение. Ремонт стартера своими руками – дело не сложное, но достаточно экономное.
Цена на запчасти плюс цена за работу мастерам на ближайшей СТО – уже хорошие деньги. А так придется потратиться только на запчасти.
Надеемся, что эта статья вам помогла. Следите за своим автомобилем, вовремя ремонтируйте и, когда вам будет очень нужно, он послужит вам верой и правдой!

Где находится реле бензонасоса Лада Калина: фото, где искать

Неотъемлемой частью для работы Лада Калина выступает бензиновый насос. Для безопасности и контроля используют реле бензонасоса, но где оно находится, знают не все. Кроме классического размещения в баке, насос Лада Калина находится в корме кузова.

На видео показано где находится реле. Рассмотрена ситуация когда автомобиль не запускается из-за проблем с реле.

Где находится реле бензонасоса

Реле находится в дополнительном блоке предохранителей. Этот блок находится слева от пассажира и закрыт декоративной крышкой, которая крепится на одном саморезе.

  • Реле расположено на 2 блоке возле приборной панели справа.
  • Предохранитель бензонасоса размещен под крышкой коробки передач.

    Предохранитель бензонасоса отмечен стрелочкой.

  1. Открутить шуруп на 10 мм.

    Саморез отмечен стрелочкой.

  2. Потянуть крышку на себя и вбок. Она выйдет из паза и снимется.
  3. Открутить гайку.

    Демонтаж болта крепления монтажного блока.

  4. Извлечь монтажный блок.

    Достаём плату.

  5. Вынуть реле и установить на его место новую деталь. После осуществить обратную сборку.

    Реле отмечено стрелочкой.

До начала работ мы рекомендуем ОБЯЗАТЕЛЬНО снять клемму с аккумулятора. После проверки системы и замены нужных элементов, следует запустить двигатель, проверить функционирование автомобиля и насоса.

Особенности

Топливная система нуждается в использовании качественного бензина и периодического обслуживания. Для профилактики следует менять фильтра, сетку насоса от мусора.

Фильтр расположен за правой аркой, вблизи чашки для домкрата.

. Производитель советует делать плановую замену каждые 30 тыс. км.

Центр Пескоструйной Обработки

Пескоструйная обработка или попросту пескоструй заключается в очистке любых поверхностей от продуктов коррозии, слоевой окалины, нагара, затвердевших и не затвердевших нефтепродуктов (битум, мазут и др.), старых многослойных лакокрасочных покрытий, является одной из главных стадий подготовки поверхности перед нанесением различных антикоррозионных и декоративных защитных покрытий. Срок службы покрытий нанесенных на поверхность, которая обработана песком, дробью или купрошлаком , никельшлаком многократно увеличивается.

Специалисты утверждают: защита от появления ржавчины и распада материалов на 80% зависит от качественной подготовки основы и лишь на 20% от свойств лакокрасочных материалов, а также выбранного способа нанесения.

С помощью пескоструйных установок и аппаратов струйной очистки обрабатывается не только плоская поверхность, но и швы, углы, стыки, труднодоступные места, различной геометрической конфигурации.

Практика доказывает, что способ пескоструйной обработки любых видов поверхностей в разы эффективнее и рентабельнее других видов очистки, т.к превосходит их в действительности по результатам и оперативности выполнения.

Профиль и чистота основы обеспечивают стойкость покрытия, поэтому наиболее популяризированным и используемым способом очистки является пескоструйная обработка. Данный метод на высоком уровне справляется с дефектами, которые были приобретены в силу различных причин.

Пескоструйная очистка является хорошей основой обеспечивающей стойкость покрытия, не требующая дополнительного обезжиривания поверхности перед покраской, достаточно просто обеспылить с помощью обдувки потоком воздуха, поэтому наиболее популярным и используемым способом очистки является пескоструйная обработка.

Под пескоструйной обработкой подразумевают процесс очистки, осуществляемый путем подачи струи абразива под давление сжатого холодного воздуха на очищаемую поверхность. Для достижения качества и желаемой или необходимой степени очистки для каждой поверхности индивидуально подбирается абразив и устанавливается давление, в зависимости от исходного состояния обрабатываемой поверхности.

На сегодняшний день способ пескоструйной обработки поверхности благодаря своей общедоступности и результативности становиться популярным и распространённым способом очистки и обработке металлических, бетонных, гранитных, деревянных, практически всех видов поверхностей.

На определение стоимости на пескоструйные работы, к примеру: металлообработку, влияет свойство удаляемых покрытий, из-за чего затрачивается большее количество времени и количество абразива, необходимого на единицу площади.

Понимание этого соотношения сводится к тому, что на слабую коррозию требуется конкретная производительность и расход, в то время как на резинобитумную изоляцию потребуются абсолютно другие количество времени и количество абразива.

Пескоструйную обработку поверхностей мы производим любыми абразивами, чаше всего используются: кварцевый песок, при необходимости купершлак, никельшлак, электрокорунд, колотая дробь, скорлупа ореха.

Тип абразива выбирают по трем критериям:

  • ударная вязкость;
  • удельная плотность;
  • фракционный состав.

Пескоструйная очистка для удаления давних загрязнений с покрытий отличается от подготовки поверхностей для нанесения новых покрытий. При обработке поверхностей металлов лучше всего подойдут шлаки от металлургических производств. А при пескоструйной очистке кирпичной кладки или бетонных сооружений лучше использовать кварцевый песок.

Каждому абразиву присущи конкретные свойства, плотность, твердость, тип, фракционный состав. В зависимости от конкретных целей и реальных условий востребованными бывают и кинетический удар, и максимально возможный эффект очистки. Вопрос выбора и закупки абразива во многом зависит от требований конечной очистки и  исходного состояния поверхностей. Если возникают трудности с выбором правильного оборудования, способа очистки или удаления загрязнений или для того, чтобы узнать цену на пескоструй, необходимо обратиться к специалисту, который подскажет, как получить максимальный эффект при минимальных затратах.

Автомир – официальный автомобильный дилер


Автомир – группа компаний, основанная четверть века назад и представляющая иностранные автомобильные марки в Москве и всей России на правах официального дилера. На сегодняшний день мы сотрудничаем с 19 брендами европейских, японских, корейских и китайских автопроизводителей. Это самые востребованные, надежные и прогрессивные автомобильные марки в самых различных покупательских сегментах – от бюджетных до премиальных.


Спектр наших услуг – полное комплексное обслуживание клиентов:

  • Помощь в выборе авто, экспертные консультации, детальное сравнение моделей и комплектаций, тестовые заезды.
  • Продажа транспортных средств – заключение сделки в течение 1 часа!
  • Кредитование или рассрочка по удобным программам наших финансовых партнеров.
  • Продажа автомобилей и сервисное обслуживание корпоративных клиентов, операционный и финансовый лизинг.
  • Страхование КАСКО, ОСАГО на выгодных условиях.
  • Обмен старого автомобиля на новый с зачетом части стоимости.
  • Техническое обслуживание и диагностика в наших сервисных центрах на фирменном оборудовании производителя.
  • Сервис «Автомир Assistance» – помощь в любой нештатной ситуации на дороге!
  • Напоминаем: сотрудничество с дилерским центром дает возможность пользоваться полным пакетом гарантий от производителя!

Автосалоны Автомир в Москве


Мы понимаем, как важно для наших клиентов иметь возможность легко и быстро добраться до автосалона. Выбирая локации для наших дилерских центров, мы ставим во главу угла удобное расположение, развитую инфраструктуру, шаговую доступность от остановок различных видов городского транспорта. Также мы заботимся о том, чтобы атмосфера в наших салонах и техцентрах была комфортной и уютной: у нас Вы с удовольствием проведете время в мягком кресле за чашечкой ароматного кофе, ожидая оформления договора покупки или окончания регламентного ТО. В любом из наших салонов мы предоставляем возможность прямо на месте протестировать понравившееся авто на пробном заезде. Мы с готовностью предложим Вам выгодные условия покупки, корпоративного сотрудничества, гарантийного и постгарантийного обслуживания.

Продажа автомобилей в дилерских центрах Автомир


Приобретение авто – важный и ответственный шаг, и с помощью профессионалов выбрать автомобиль, идеально «заточенный» под Ваши запросы и задачи, будет значительно легче!

  • В дилерских салонах Автомир осуществляется продажа новых и подержанных авто самых надежных и востребованных на российском рынке марок.
  • Вам доступны абсолютно все комплектации, цветовые решения, заводская персонализация, а также машины из лимитированных серий.
  • Дилерская цена – оптимальная цена! Мы постоянно совершенствуем наши программы кредитования в заботе о том, чтобы крупная покупка не стала стрессом для наших покупателей, и нагрузка на бюджет была как можно менее чувствительной. Больше о выгодных условиях приобретения автомобилей у официального дилера можно узнать по телефонам или непосредственно в представительстве интересующей Вас марки!


Работая по программе Trade In, мы также располагаем большим выбором подержанных транспортных средств, которые после тщательной диагностики выставляются на продажу. Здесь Вы можете выбрать авто с пробегом по комфортной цене и быть полностью уверенными в безопасности сделки.


Какими бы ни были Ваши планы – покупка новой машины, недорогого подержанного транспорта или корпоративное сотрудничество – Автомир станет для Вас надежным партнером!

Стартер ваз 2109 — неисправности, их причины и способы устранения

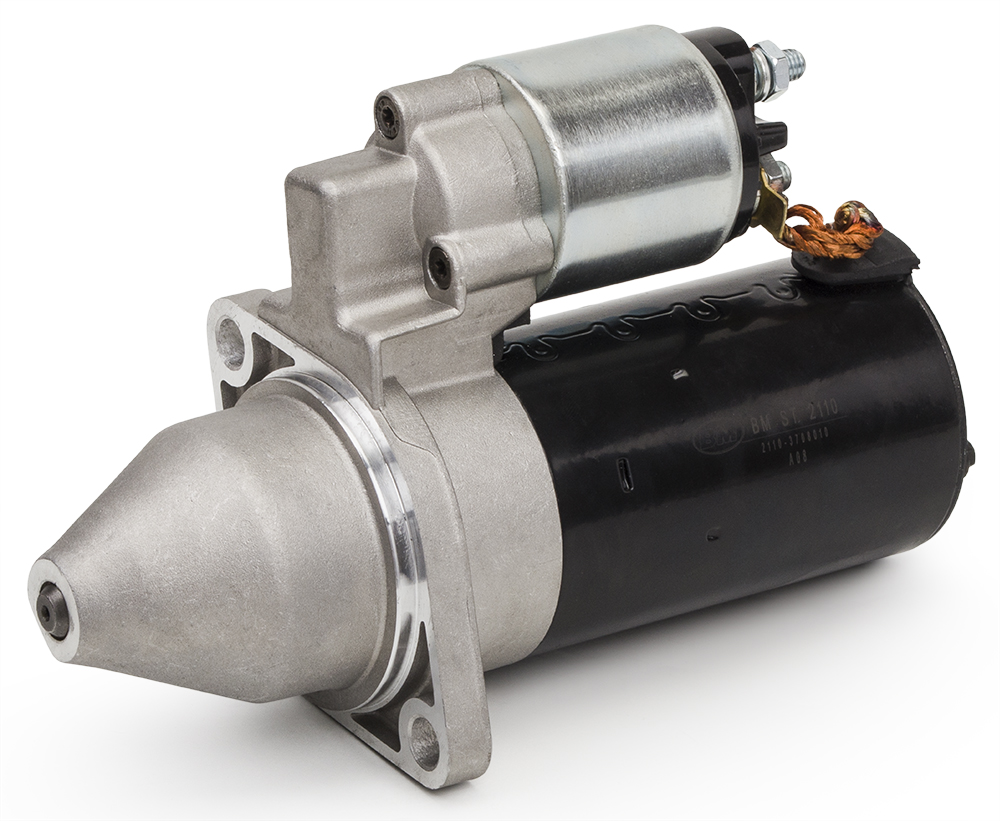

Стартер — незаменимый элемент пусковой системы каждого автомобиля. По конструкции это своего рода источники постоянного тока, которые раскручивают коленчатый вал до оборотов, необходимых для запуска двигателя. А если ваш железный конь вдруг перестал заводиться, значит, источник проблемы следует искать именно в этой части. Но не всегда после обнаружения поломки следует заменять эту деталь. Возможно, неисправность кроется в аккумуляторе или отдельных элементах стартера.Но как именно найти точный источник неприятностей и что изменить в такой ситуации? Ответы на эти вопросы можно найти в нашей статье.

Прежде чем перечислять поломки, хочу отметить, что стартер на ВАЗ 2109 имеет аналогичную конструкцию со всеми моделями «Жигули» 2104-2107, поэтому данная инструкция будет полезна всем владельцам отечественных автомобилей ВАЗ.

Причины и устранение неисправностей

Первое, с чем могут столкнуться автомобилисты, это когда при повороте ключа зажигания не срабатывает тяговое реле мотора и якорь стартера.

Есть несколько причин и способов решения этих проблем. Во-первых, это может указывать на неисправный или разряженный аккумулятор. В этом случае зарядите или замените аккумулятор. Во-вторых, неисправность может скрываться в окисленных выводах аккумулятора или в размотанных наконечниках. Выход — очистить клеммы АКБ от загрязнений. Также следует снять наконечники, смазать их и снова затянуть. Бывают поломки и в реле, а точнее в его обмотке. В этом случае единственный выход — заменить эту деталь.

Случай второй — стартер ВАЗ 2109 работает, но с постоянным шумом.

На это есть три причины. Первый — это выход из строя шейки вала якоря или втулки подшипника. Для возобновления работы двигателя ВАЗ 2109 необходимо полностью заменить стартер. Вторая причина может заключаться в сломанной крышке детали или ее расшатанном креплении. Менять нечего, нужно просто подтянуть гайки, которыми крепится стартер ВАЗ 2109. И последняя причина — перекос этой детали.Это значит, что стартер при установке был неправильно закреплен. Чтобы устранить проблему, проверьте надежность всех креплений. Если этот элемент действительно перекос, нужно его удалить и переустановить по правилам.

Третий случай — при запуске двигателя стартер ВАЗ 2109 плохо работает или вообще не вращается (а реле срабатывает

регулярно).

Обрыв должен быть обнаружен в плохом контакте соединения втягивающего реле. Если на месте есть следы пыли или окисления, значит, необходимо очистить составы от грязи и смазать их Литолом.Если контакт не забит, источником проблемы может быть изношенная щетка или сгоревший коллектор. В этом случае промойте все колодки коллектора бензином. Если это не помогло, вам необходимо полностью заменить эту деталь. Те же действия проделываем и с кистями — снимаем, осматриваем и при необходимости меняем на новые. Также стоит отметить, что стартер ВАЗ 2109 будет работать только тогда, когда деталь имеет свободный ход, то есть не зависает.

Ваз штата Орегон максимально использовал возможность

Вступая в сезон, Коди Ваз, казалось, должен был пройти долгий путь, если он надеялся заработать много игрового времени для штата Орегон.

Стартер Шон Мэннион был включен в команду первокурсников Всеамериканской команды в прошлом сезоне после прохождения 3 328 ярдов — третьего места в истории программы Бобров. Его будущее казалось надежным, если он мог оставаться здоровым.

Но Ваз работал усердно и максимально использовал все возможности во время весенних тренировок и предсезонных сборов. И когда Маннион после трех игр в этом сезоне повредил колено, Ваз был готов.

Вместо того, чтобы отступать, «Бобры» продолжили улучшаться в неожиданном старте 6: 0, лучшем с 1905 года.Тогда школа называлась Орегонский сельскохозяйственный колледж.

Одной из главных причин была игра Ваза, юниора, который начал четыре игры, в то время как Маннион отсутствовал. Нападение штата Орегон не пропустило ни единого удара, поскольку на его счету 1286 ярдов паса и 11 приземлений, при этом он совершил только один перехват.

1 из 11 Главный тренер бобров штата Орегон Майк Райли (справа) разговаривает с защитником Коди Вазом во время тренировки на стадионе Бенсон Университета Воплощенного Слова.Понедельник, 24 декабря 2012 г. Боб Оуэн / Сан-Антонио Экспресс-Новости Понедельник, 24 декабря 2012 г. Боб Оуэн / Сан-Антонио Экспресс-Новости Понедельник, 24 декабря 2012 г. Боб Оуэн / San Antonio Express-NewsShow MoreShow Less5of11 Бобры штата Орегон четвертьбэк Коди Ваз во время тренировки на стадионе Бенсон, Университет Воплощенного Слова.Понедельник, 24 декабря 2012 г. Боб Оуэн / San Antonio Express-News (AP Photo / Jeff Chiu) Джефф Чиу / Associated Press ИзображенияПоказать большеПоказать меньше9of1110of11

Коди Ваз из штата Орегон Биверс делает пас во время игры против Стэнфордского кардинала на Стэнфордском стадионе в Нью-Йорке.10 августа 2012 г. в Стэнфорде, Калифорния.

Эзра Шоу / Getty ImagesПоказать большеПоказать меньше11из11

«Это был отличный сезон для нашей команды и отличная поездка», — сказал Ваз. «Я просто стараюсь готовиться каждую неделю, как будто я собираюсь играть, независимо от того, кто будет в старте».

Мэннион вернул себе стартовую работу на оставшуюся часть сезона, хотя у этих двоих были общие представители и были большие игры в финальном матче сезона 77: 3 «Бобров», обыграв Николлс Стэйт. Это подготовило почву для открытого боя на тренировках перед стартом субботнего матча Валеро Аламо Боул против Техаса.

Для некоторых могло быть сюрпризом, что на эту работу претендовал Ваз. Но не тем, кто участвовал в программе штата Орегон, кто видел его стабильное улучшение во время тех декабрьских тренировок.

«Мы просто почувствовали, что Коди играет лучше», — сказал координатор атаки Beavers Дэнни Лангсдорф. «Мы чувствовали, что он двигает мяч и бросает его более точно».

Лангсдорф назвал это решение «трудным». Тренер штата Орегон Майк Райли сказал, что это был выбор между «хорошо» и «хорошо».”

«Наверное, с двумя детьми было труднее», — сказал Лангсдорф. «Они как бы вертелись взад и вперед. Но я также думаю, что наша команда понимает, что есть два парня, которые могут выйти и выиграть игру. И с учетом того, как играл Коди, мы чувствовали, что он был лучшим парнем, чтобы начать эту игру ».

После того, как Ваз был третьим игроком после Манниона и Райана Каца в прошлом сезоне, в 2011 году он не промахнулся. Но когда Кац перешел в Сан-Хосе в межсезонье, он увидел возможность заработать игровое время упорным трудом.

Товарищи по команде увидели его улучшение и не удивлены, что он стал стартером. Уверенность Ваза была очевидна в его первом старте против BYU, когда он организовал первую с 1986 года победу «Бобров» в Прово, штат Юта, с дерзостью опытного ветерана.

«Что меня выделяет, так это его маневренность в кармане, — сказал приемник штата Орегон Брандин Кукс. «Что бы ни происходило на поле, он никогда не нервничает».

Его история должна найти отклик у жимовиков во всем мире, ищущих возможности для игры.

«Я не был уверен, что буду резервным в этом сезоне, и просто хотел быть готовым, если у меня когда-нибудь появится шанс», — сказал Ваз. «А потом у меня появилась возможность, и я захотел возглавить команду и просто продолжать работу».

[email protected]

Twitter: @ TimGriffinBig12

Регулировка стартера ВАЗ. Ремонт стартера на автомобиле ВАЗ своими руками. Сильный шум стартера

В данной статье речь пойдет о кардинальном ремонте стартера ВАЗ-2107 , с заменой щеток, втулок, заменой втягивающего реле и прочими плясками с бубном.Признаки неисправности стартера Следующее — двигатель очень плотно, подозрение на выработку втулки стартера, не заводится с некоторыми положениями — щетки и в крайне запущенных случаях попадают под подозрение. Может не сработать втягивающий механизм — нет характерного щелчка при повороте ключа в положение «старт» и, соответственно, стартер не крутит.

В данном руководстве мы рассмотрим ремонт стартера Skille, стартер ВАЗ-2107 с его полной переборкой и сразу все неисправности.Еще одно важное замечание — если стартер затянут или плохо крутит двигатель — проверьте состояние аккумулятора, он может быть разряжен или неисправен. Просто убедившись, что аккумулятор исправен , стартер .

Сразу скажу — если бы проблема была в обмотке, я бы не стал заморачиваться — ремонт ценой «встал» бы в размере, равном новому. Важное примечание — перед работой Перед Отключаем аккумулятор! Так что момент снятия я не фотографировал, просто опишу его, если стартер уже снимали хоть раз — тогда он обычно прикручивается на место двумя болтами вместо трех (любой толковый человек так прикручивает, если на хоть раз в жизни пришлось открутить третью).Оба этих болта (в отличие от третьего, вкручиваемого на заводе) откручиваются не под машиной, а прямо из буста. Прикручивают стартер к коробке «звонок». После того, как эти два болта открутите, повернув стартер вправо и открутите вывод, идущий к аккумулятору от аккумулятора, и выньте из этого же втягивающего устройства второй более тонкий провод (он идет от замка зажигания) 🙂 Теперь стартер свободен а нехорошие телевизоры вытаскивают. Приступаем к катастрофе и очищаем ее от грязи. Итак, откручиваем три гайки, которые держат втягивающий механизм, они вкручены в три шпильки, и откручиваем толстый короткий провод от втягивающего выходного стартера, снимаем втягивающий. Далее откручиваем гайки двух шпилек, которые находятся на задней части стартера. Умерли заколками. Снимаем заднюю крышку вместе с серединой стартера с обмоткой. У нас есть якорь, который просто не вынимается из передней крышки, как у него:

Чтобы снять якорь с Бендиксом с передней крышки, нам нужно выбить этот стопор (обвалился красным), полагаясь на штифт, который зафиксирован, чтобы не вылететь:

После того, как вынул булавку, выбил этот стопор той хреновины, которая на предыдущем фото обведена синим;) Далее спокойно берем якорь с Бендиксом и получаем вот такую ​​разобранную версию:

Как видно на фото износ одной из щеток 100%, два процента 80 и одно чудо сохранилось в более-менее достойном состоянии.Далее снимаем с задней крышки защитный чехол (он там сделан по типу зажима) и получаем доступ к щеткам:

Откручиваем болты, которыми прикручены контакты щеток и затем прижимной щеткой стягиваем пружину и вынимаем. И так все четыре по очереди. Теперь вы можете отделить заднюю крышку от середины стартера. Вот ее внешний вид после того, как я прошелся по ней металлической щеткой:

Обратите внимание на маленькую крышку — ее нужно снять, чтобы выбить старую втулку и забить новую.Толкнул ее просто — взял памятку подходящего диаметра и вкрутил в старую гильзу, таким образом выдавив (обведено красным), вот так:

Мы также видим деталь, обведенную синим, поскольку я позже узнал об этой крышке тормозного диска. У меня был раскол и было решено его заменить. Гильзы тоже решил заменить, они были несколько сломаны 🙂 выбивать гильзу не доставляло никаких проблем, легко выходят. Итак, новые запчасти на замену — две втулки, четыре щетки и стопор:

Сразу оговорюсь по качеству запчастей.Найти качественные рукава оказалось непросто, по крайней мере, у нас. Первые втулки, которые я выбрал, потому что внешний диаметр был на порядок больше, и мой вам совет — если у вас есть такие втулки, а теперь они продаются на рынке — не думайте, чтобы они их давили — рубите стартер, стартер лопнет. Возьмите их обратно, возьмите с собой старые, возьмите их. И помните — брендовые (читай заводские втулки) пропитаны маслом (визуально не видно, но если согреть, то увидишь, как выделяется) и они будут давиться на ура, их можно просто аккуратно забить молот.Детали стартера (крышка) рекомендую чистить снаружи и изнутри металлической щеткой перед опрессовкой гильз. Вот уже очищенные детали с запрессованными печками перед сборкой стартера:

Далее собираем все в обратном порядке, не забываем иметь стопор, удерживающий вилку в передней части стартера. Ретрактор я решил поменять, так как новый куплен давно, а старый иногда делал, видимо горел контакты, брал ретрактор болгарский, один в один как мой старый:

Собственно после сборки устанавливаем стартер на место и наслаждаемся его работоспособностью.Лично он стал крутить просто отлично, чего я и желаю. Если есть вопросы — задавайте на форуме в клубе любителей ВАЗовской классики! Всем удачи и поменьше поломок.

Как известно, чтобы ездить на машине, она нужна для запуска. А со сломанным стартером сделать это крайне сложно, поэтому часто встает вопрос о ремонте стартера на автомобилях ВАЗ 2106.
В чем могут быть причины нерабочего состояния стартера ВАЗ 2106? Как отремонтировать своими руками?
Эта инструкция по ремонту даст ответы на эти и другие вопросы и сразу все будет на месте!

Признаки неисправности стартера и возможные причины

Давайте посмотрим на некоторые признаки поломки стартера, и что могло быть причиной поломки этой особенности.
Итак:

  • Когда ключ зажигания поворачивается, стартер не движется. Такой знак может характеризовать как аккумуляторную батарею, так и неработающий стартер.
    Если вся электроника автомобиля работает, но не заводится — стартер есть.
  • В данном случае это означает, что контакты в реле втягивания поют и не работают.
  • Еще одна примета — стартер крутит, но не заводится. Причиной такой неисправности может быть значительный износ щеток стартера.
  • Еще момент — при повороте ключа зажигания раздается щелчок, и ничего не происходит. Опять же, это указывает на то, что реле не втягивается должным образом.
  • При попытке запуска двигателя повторяющиеся щелчки из-под конденсаторного пространства. Это признак того, что вышел из строя Бендикс — коробка передач с маховиком.
  • Стартер «Клинический». Это уже более серьезно, потому что в этом случае это может быть вызвано запуском стартера или в здании — происходит поломка и зубцы зацепляются за клин.
    Может быть еще вариант — неисправные подшипники. Так лучше и дешевле!

Вот некоторые неисправности стартера, которые могут случиться с вашим автомобилем. Если вы найдете один из них, значит, он требует как можно скорее ремонта.
Теперь к делу.

Инструмент для ремонта стартера

Что понадобится для снятия и ремонта стартера:

  • Ключи на 8, 10 и 13
  • Отвертка (2 шт.)
  • Суппорт

  • Passatii
  • Молоток
  • Держатели подшипников
  • Смазка
  • Наждачная бумага

Ремонт стартера на ВАЗ 2106

Определена неисправность и возможная причина ее возникновения, инструмент подготовлен, помолился (не обязательно, но можно) и можно приступать!

Снятие стартера

Для ремонта стартера его необходимо снять с автомобиля.
Продолжаем:

Примечание! Обязательно снимите минусовую клемму с аккумуляторной батареи. В противном случае это грозит сближению цепей при снятии стартера.

  • Перед началом вывода необходимо обеспечить хороший доступ к стартеру.
  • Для этого нужно снять корпус.
  • Для снятия откручиваем три болта крепления стартера к корпусу КПП.
  • Для этого берем ключ на 13 и откручиваем сначала 2 верхних болта, а затем нижний.
  • Соедините провода со стартером и снимите его.

Совет. Работать при снятии стартера в перчатках, чтобы не обжечься о коллектор и не сбить.

Итак, стартер сняли. Теперь можно приступать к разборке.

Разборка стартера

Совет! Разбирая стартер, будьте осторожны, чтобы не потерять одну из мелких деталей, которых много.

Итак:

  • Приступаем к разборке стартера ВАЗ 2106 со снятия втягивающего реле. Это делается следующим образом.
  • Для начала нужно отсоединить провода — вывод обмоток от стартера. Откручиваем гайку крепления на 13 и снимаем провод и шайбы.
  • Далее откручиваем три винта крепления втягивающего реле.
  • Реле растянется. Затем снимаем якорь втягивающего реле, снимая пружину и выдает немного вверх и в сторону.
  • Теперь подходим к стартеру и снимаем верхнюю защиту.
  • Открутите два винта защитного кожуха и снимите его.
  • Для следующего шага нам понадобятся отвертки. С их помощью кажемся стопорным кольцом Ротора и снимаем его вместе с шайбой.
  • Закрепите застежку на корпусе. Как это сделать, видно на фото.
  • Теперь берем ключ на 10 и откручиваем два болта крепления крышки от корпуса.
  • Далее отверткой поворачиваем винты крепления провода соединительной и пусковой обмоток.
  • Теперь следует отсоединить корпус и крышку стартера.
  • Снимите щетки с пружин. Для этого просто повторно затяните их отверткой.
  • Берем заранее подготовленную оправку под подшипник и запрессовываем задний подшипник стартера. Будьте осторожны — не сломайте корпус!
  • Вытаскиваем штифт отверткой и переходником.
  • Далее необходимо снять резиновую заглушку, а затем зафиксировать вилкой.
  • Подпрессовываем второй подшипник.
  • Теперь снимем Bendinx — шестерню для зацепления с маховиком.
  • Для этого сдвиньте шайбу и двумя отвертками снимите стопорное кольцо.

Осторожно! Стопорное кольцо обычно улетает в неизвестный угол гаража. Поэтому подставляйте что-нибудь, чтобы не улетело.

  • После этого просто снимите Бендикс вручную.

На этом весь стартер разбирается.

Неисправен стартер

Итак, теперь по состоянию деталей необходимо определить, какая из них пришла в негодность, а что нужно будет менять:

  • Кисти.
    С помощью штангенциркуля необходимо измерить высоту щеток. Он должен быть не менее 12 мм. Если это не так, но кисти придется поменять.
  • Обмотка стартера.
    Их нельзя сжигать. Также на них не должно быть видно следов повреждений изоляции, трещин или более серьезных механических повреждений.
  • Якорь стартер.
    Проверьте конец вала и нижнюю часть стартера. Люфт должен быть минимальным. Если посадочное отверстие или поверхность вала изношены, то замена необходима (лучше всего).
  • Осевой зазор не должен превышать 0,5 мм.
  • Если поверхность анкера обгорела, то нужно очистить ее при помощи наждачной бумаги.
  • Подшипники.
    Проверить осевой люфт подшипника.Возьмите за внутренний зажим, а другой рукой встряхните наружный. При необходимости поменяйте их.
  • При необходимости заменить втягивающее реле (признаки его неработоспособности см. Выше)
  • Бендикс. Зубья шестерни не должны изнашиваться, и она не должна разворачиваться на две стороны.
  • Втулка цилиндра втягивающего механизма также не должна иметь явных повреждений — трещин, сколов и следов износа.

Если нужно что-то заменить, это не составит особого труда.Особенно с учетом того, что цена на детали стартера не такая уж и большая.

Сборка стартера

После того, как будут обнаружены все бракованные детали, устранены причины и заменены все необходимые детали могут быть изъяты. Порядок сборки обратный порядку разборки, поэтому особо углубляться в этот процесс не будем.
Обратите внимание только на некоторые моменты:

  • Перед сборкой обязательно смажьте все подшипники, вал якоря, а также ведущую шестерню (Bendix).
  • Не забудьте ничего установить — помните, что лишних деталей быть не должно.
  • Установите щетки стартера правильно.
  • Затяните все крепления с достаточным усилием.

После сборки стартера следует установить его на автомобиль. Все так же.
Брейповый стартер, подсоединяем провода, ставим воздушный фильтр на место и подключаем аккумулятор.

Заключение

Артикул ВАЗ 2106 Ремонт стартера + видео к ней поможет более наглядно представить, как своими руками проводить ремонт стартера на любимой шестерке.Надеемся, что эти советы, дополнительная информация, а также фотографии помогут вам осуществить ремонт стартера.
Если после ремонта стартера все же осталась какая-то неисправность, то операцию можно повторить — возможно, вы что-то упустили. Или обратитесь к мастерам на ближайшую сотню.


Здравствуйте, уважаемые автолюбители! Продолжаем осваивать особенности эксплуатации, диагностики и ремонта основных узлов отечественных автомобилей. Тем, кто стоит на вооружении иномарок, этот материал в принципе тоже устраивает.Как минимум для понимания сути проблем.

Конечно, низкий заряд аккумулятора не может быть единственной причиной неудовлетворительной работы стартера. Так, например, якорь стартера не будет вращаться при сильно окисленных полюсных выводах аккумуляторной батареи и концах проводов. Очистите их и отожмите вазелин. А если кончики затянуты слабо — затяните их посильнее.

Если на реле произошло межсенсорное замыкание с реле или поломка, придется менять реле — по-другому изменить ситуацию не удастся.

Для исключения замыканий в цепи питания реле и в цепи обмотки силового реле проверьте соединения проводов в цепи.

Иногда при включении стартера якорь либо вообще не вращается, либо вращается очень медленно. В этом случае не исключено наличие симптомов регенерации коллектора, которых будет достаточно.

Причиной возникновения такой ситуации также может служить износ щеток. В этом случае щетки подлежат замене.

Бывает, что после включения стартера вращается только якорь, а маховик остается неподвижным. Доказательством такой поломки может быть проскальзывание при движении муфты сцепления, разрыв кольца сцепления или проскальзывания по оси рычага поворота сцепления. В таких случаях рычаг сцепления и включения подлежит замене.

Нехарактерный звук, издаваемый стартером при вращении якоря, может говорить об ослаблении крепления стартера, его фиксации с перекосом, повреждении зубчатых колес привода маховика или износе втулок подшипников.

Как самостоятельно проверить стартер ВАЗ 2107?

Не может быть, что вас не интересует вопрос, как проверить более старую ВАЗ 2107 самостоятельно, не прибегая к помощи специалистов из сервисного центра?

Предлагаем ознакомиться с последовательной методикой, следуя которой вы сможете составить представление об автомобиле ВАЗ 2107:

  • Снимите стартер с автомобиля и очистите его внешнюю поверхность от загрязнений.
  • Подключите выводы реле втягивающего и АКБ (при этом корпус стартера необходимо подключить к его отрицательному выводу)
  • Для проверки анкеров и обмоток статора снимите кожух заднего моста и отсоедините щеточный узел.
  • С помощью омметра проверьте отсутствие обмоток на корпусе. Если нет закрытия, минимальные показания прибора будут 10k
  • Проверить обмотку на разрыв. Для этого к выводам обмоток подключите аппозитории омметра.Если вы заметили стремление индикаторов омметра к бесконечности, расценивайте это как обрыв обмотки.
  • Исключить отсутствие якоря якоря «на массу» — приложить щуп омметра к корпусу, а второй поочередно подсоединить к контактным пластинам. Если замыкания нет, показания эмметра будут не менее 10к.

Только на первый взгляд работы, связанные с ремонтом стартера, могут показаться сложными. Но сделав это хотя бы раз, можно легко диагностировать и устранить большинство поломок звезды седьмой модели Жугули.

В статье очень подробно с фото в сопровождении описан процесс ремонта стартера на автомобиле ВАЗ 2110.

У нового автомобиля поломки и проблемы со стартером случаются редко. Но если машина прослужила более 5 лет, то могут возникнуть проблемы. Определить неисправность стартера также может самостоятельно автовладелец — машина не заводится, нехарактерные звуки при запуске двигателя, стартер выключает стартер.

Но многие автомобилисты не обращают внимания на такие сигналы машины.И доводят ситуацию до того, что стартер уже невозможен. Но опытный автомобилист, который сразу наблюдает за своей машиной, по звуку работающей машины определит неисправность этой детали. Итак, как отремонтировать стартер? Его ремонт происходит в несколько десятков этапов, описанных ниже.

Порядок ремонта стартера:

1. Во-первых, нужно произвести из станка. Теперь приступим к разборке детали.

2. Нужно открутить гайку.

3. Отсоединить концевой выключатель от контактного болта.

4. Осторожно открутите два болта, которые удерживают тяговое реле.

5. Тяговое реле необходимо снять со стартера.

6. Отложите сам стартер и снимите якорь с реле прицепа. Для этого нужно приподнять его, и петля якоря снялась с рычага.

7. Теперь вернемся к самому стартеру. Снимите гайки с разливов стяжек.

8.Снимаем крышку со стороны привода с коробкой передач и такой же деталью в сборе.

9. Снимите крышку со стороны коллектора с помощью щеток и трусов.

10. Затем снимите шестерню с вала якоря.

11. Вытаскиваем сам якорь из стартера.

12. На валу анкера со стороны привода установлена ​​шайба (обратите на это особое внимание).

13. С помощью отвертки или другого тонкого предмета снимите опору вала анкера.

14. Затем через небольшое отверстие вытащите две стяжные шпильки из крышки стартера. В общем, снимать их не обязательно, если вы торопитесь, можно их оставить, но снимать привод и коробку передач удобнее без этих шпилек.

15. После этого снимаем три шестерни. Поломка стартера может быть в том, что эти шестерни повреждены, сметаны зубья или игольчатые подшипники в шестернях. Если этот недостаток присутствует, замените элементы, и стартер снова запустится.

16. Но если шестерни в порядке, то продолжайте разбирать и проверять на поломку стартера. С крышки нужно снять коробку передач с приводом, предварительно нажав на шестерню привода стартера.

17. С рычага необходимо снять опору с уплотнением.

18. Затем снимите опору с уплотнения. Смотрите поддержку. Пластиковая деталь не должна быть повреждена или сильно изношена. Если вы видите, что опора деформировалась или затвердела резиновая прокладка, замените их.

19. Откатить ограничительное кольцо подходящей оправкой со стопорным кольцом.

20. Осторожно снимите сначала стопорное кольцо, а затем ограничительное.

21. Снимите приводной узел с приводного вала.

22. Открутите стопорное кольцо рычага.

23. Затем снимите рычаг с шайбой и поводком.

24. Отписываемся выкручиваем пружину рычага.

25. Теперь вы можете снять рычаг с подводки и отсоединить половинки рычага.

26. Снимите стопорное кольцо с шестерней внутри.

27. Затем разберите шестерню с внутренним зацеплением и снимите привод ведущего вала с вала.

28. Осторожно извлеките уплотнительное кольцо из поры. Внимательно осмотрите его. Поврежденное, деформированное, закаленное кольцо плохо сказывается на работе всего стартера. Его необходимо заменить.

29. На следующем этапе снимите вставку с опоры.

30. Со стороны коллектора поверните два винта и снимите держатель краткости.

31. С помощью отвертки найдите фиксаторы щеток.

32. Затем снимите эти зажимы и их зажимные пружины. Опять же, деформированные или испорченные детали, сильно сжатые или искривленные, рессоры заменяют.

33. С направляющих вытяните сами щетки.

34. Необходимо удалить неизолированные щетки.

35. Затем снимите картонную изолирующую прокладку. Если он поврежден, сдавлен, порван, поменяйте на новый.

36.Снимите изолированные щетки с соединительными шинами.

37. Тщательно детализируйте анкер. Обратите внимание на коллекционера.

  • 1. Если предмет загрязнен, закоптить, проткнуть его стеклянной неглубокой кожицей. Если на нем видны следы значительной шероховатости или сильно высохли, раздавите деталь на токарном станке и затем натрите неглубокую корку коллектора.
  • 2. Если видны следы желтого подшипника от подшипника, то очистите его стеклянной мелкой пленкой, так как впоследствии это может привести к крупной передаче. Если на поверхности таких деталей, как TACF и паз вала есть выбоины или неровности, замените анкер целиком. Обратите внимание и на намотку на концы анкера. Если вы увидели там какие-то недостатки, замените якорь.
  • 3. Проверить надежность припаивания выводов обмотки якоря к пластинам коллектора.

38. С помощью контрольной лампы, питающей переменное напряжение 220 В, проверьте состояние обмотки якоря. Напряжение лампы проведите к пластине коллектора и сердечнику якоря.Если все в порядке, лампа не должна гореть. Если горит, значит, произошла намотка якоря. В этом случае просто замените якорь стартера на новый.

39. Удерживая обгонную муфту, шестерню стартера в обоих направлениях: по часовой стрелке шестерня должна двигаться абсолютно свободно, и ни в коем случае не должна вращаться против часовой стрелки. Если что-то сломалось, замените привод.

40. Затем на приводной вал надевается привод стартера. Если все в порядке, то следует свободно, без заминок и упоров передвигаться по пазам вала.

41. Если вы видите, что детали привода сильно изношены, деформированы, повреждены, замените привод. Если вы обнаружили жар при раздавливании шестерен, колоть их мелкозернистым наждачным кругом. Выберите круг небольшого диаметра.

42. Осмотрите втулки, в которых вращаются валы. Устанавливаются в крышке стартера со стороны привода, со стороны бачка, опоры якоря и привода. Если рукава деформированы или есть куртки, замените крышки или опоры с сломанными рукавами.Также следует заменить треснувшие крышки и опоры.

43. Внимательно осмотрите сам стартер и, если на нем есть следы анкерной шкуры, замените крышку и промежуточную опору на новые.

44. Изношенные щетки на размер между рабочей поверхностью и выходом менее 3,5 мм, заменить.

45. Щетки должны свободно перемещаться по направлению к держателю трусов. И щеткодержатель не должен иметь трещин, сколов, недостатков. Проверьте, есть ли это. Если все в порядке, то переходите к следующему этапу ремонта.Если есть недоработки, замените детали.

46. Начать осмотр приводного вала. Его элементы не должны иметь следов повреждений, сильного износа и деформации. Если есть налог, снимите его стеклянной мелкой кожицей. Работайте осторожно, чтобы не повредить предметы.

47. С помощью омметра проверить, закрыта ли контактная пластина болтов контакта тягового реле. Если они не замыкаются, замените детали или просто отремонтируйте реле.

48. Для ремонта реле:

  • 1.Откручиваем два винта.
  • 2. Очистить обмотки реле и выводы.
  • 3. Затем снимите крышку и очистите контакты и головки болтов кожей. Собирать реле следует в обратном порядке.

49. Теперь приступим к сборке стартера. Перед запуском смажьте зубчатые передачи моторным маслом. Собрать стартер в обратной последовательности.

50. Установить портер на стартер отдельно от крышки от коллектора. Для сбора и установки этого предмета используйте втулку, диаметр которой (маркер 1) равен диаметру коллектора (около 30 миллиметров).

51. Собранный кратковременный держатель установите стартер в корпус стартера до упора, затем снимите втулку и установите сборку со стороны бачка. Ремонт завершен.

И ваш стартер на автомобиле ВАЗ снова как новый!

Нарушения (неисправности) работоспособности стартера нового автомобиля — дело довольно редкое, кстати, в двух случаях: нарушение правил эксплуатации автомобиля или наличие заводского брака.Тем не менее не думайте, что так будет всегда. Даже пятилетняя машина застрахована не от неисправностей, а от выхода из строя этого важнейшего агрегата.

Признаки неисправности стартера

Автолюбитель должен помнить, что стартер практически никогда не «подозрительно умирает». Перед этим печальным финалом он «сигнализирует» владельцу машины, но не всегда эти симптомы вовремя замечаются и по ним принимаются необходимые меры. Но они достаточно просты: запуск происходит не с первого раза, самопроизвольные отключения стартера при запуске, нехарактерные звуки и посторонние шумы в процессе запуска. Своевременно заметив и отреагировав на такой сигнал, вы сможете максимально сократить как временные, так и финансовые потери. После ремонта стартера «ВАЗ» своими руками.

Основной предлагаемой Вашему вниманию целью является статья — несколько практических советов по выполнению ремонтно-восстановительных работ стартера автомобиля семейства ВАЗ. Естественно, что перед производством непосредственно ремонта необходимо произвести демонтаж стартера с автомобиля. О, мы уже писали.Следующим этапом будет разборка агрегата.

Как разобрать стартер для ремонта

  • После перезарядки болтов крепления втягивающего реле (далее текст БП) снимите его с агрегата.
  • Выявив гайки затяжных щелей, снимите крышку, расположенную сбоку коллектора, вместе с редуктором.
  • Вытаскиваем шестерню якорного вала, после чего демонтируем сам якорь.
  • Вынимая опору анкерного дерева из корпуса, высвобождаем шестерни, которых должно быть три. Мы проверяем техническое состояние зубьев шестерен, так как они часто являются причиной неисправностей из-за механических повреждений.
  • Убедившись в целостности зубьев, демонтируем опору рычага привода вместе с уплотнением. Это действие позволит нам освободить коробку передач и ехать. Осмотрите опору на предмет деформации и повышенного износа.
  • Убедитесь в его работоспособности, снимите ограничительное кольцо и открутите привод в сборе в сборе.
  • Открутите рычаг отверткой с помощью отвертки. Выполните контроль шестерни с внутренним зацеплением, затем снимите опору привода с вала. Снимите и осмотрите эталонное кольцо. Наличие даже незначительных дефектов — прямое указание на его замену.
  • Демонтируем вкладыш опоры, повторяя процедуру контроля.
  • Откручиваем два винта, расположенные со стороны головки, которые позволят снять щеткодержатель.
  • Снимите щетки с направляющих, нажав отвертку, и проверьте их состояние.
  • Осуществляем контроль технического состояния анкера, акцентируя внимание на осмотре коллектора. Загрязнения удаляются с помощью мелкозернистой корки, а при наличии небольших повреждений потребуется проточка на токарном станке с последующей окуривацией. В случае обнаружения попадания на поверхности вала или прижимной щели, вам придется заменить этот элемент новым. Следующим этапом контроля состояния якоря будет проверка надежности припайки выводов обмоток к пластинам.Теперь проверьте состояние обмоток якоря на целостность. Для этого понадобится обычная электролимпа. Включите его в цепь, замкнутую между сердечником якоря и одной из пластин коллектора, и подайте соответствующее напряжение. Лампы освещения — Свидетельство о закрытии обмотки и инструкция по замене якоря.
  • Осмотрите подшипник. Наличие желтого налета — это ручная обработка его мелкозернистым наждаком. Пренебрежение этим событием может привести к появлению шестерни вала.
  • Далее следим за состоянием стартера напрямую.Работоспособные щеткодержатели не имеют сколов и трещин, к тому же не мешают легкому вращению щеток в своем направлении. Приводной вал и его элементы, имеющие даже незначительные признаки износа или повреждения, подлежат немедленной замене. Место удалить наждачной бумагой с мелким зерном.

Видео — ремонт стартера классика своими руками

Анн-Мари Ваз создаст фонд высшего образования с зарплатой за первый месяц

Член парламента Восточного Портленда, Анн-Мари Ваз, объявила, что она будет использовать свою зарплату за первый месяц в качестве избранного представителя для создания фонда высшего образования для нуждающейся молодежи люди в ее избирательном округе.

Ваз сделала заявление на своей странице в Твиттере, и уже было множество положительных откликов на эту инициативу.

Новый член Лейбористской партии Ямайки в Палате представителей, состоящей из 63 членов, был приведен к присяге 16 апреля, примерно через 12 дней после того, как она победила Дамиона Кроуфорда от Народной национальной партии на дополнительных выборах.

Она повторила, что ее интерес / участие в репрезентативной политике было «не ради работы, а ради возможности помогать нескольким людям одновременно.”

Она подчеркнула, что этот фонд будет использован для оказания помощи студентам высших учебных заведений с расходами.

«Я обещал, что при необходимости сделаю сам. Я держу слово и подаю пример », — сказал Ваз.

«Я также приглашаю представителей бизнес-сообщества Портленда присоединиться ко мне, поскольку мы создаем возможности для следующего поколения», — добавила она.

ВАЗ отметил, что многие люди не испытывают недостатка в знаниях, а, скорее, не имеют возможности и ресурсов, чтобы извлечь из них максимальную пользу.

И депутат первого семестра поделилась, что ее высмеивали за то, что она не закончила колледж, и не хочет, чтобы такая участь постигла любого молодого человека.

«Я хочу, чтобы молодой человек с инженерными навыками и девушка с деловыми или политическими амбициями были достаточно уверены, чтобы знать, что, если они обратятся за помощью, им будет оказана помощь», — заявил Ваз.

Она давно занимается продвижением образования. Основатель и директор One Jamaica Foundation сказал, что подробности того, как люди могут подать заявку на получение помощи, будут раскрыты позже. Она призывает тех, кто поддерживал ее видение, когда она была смотрителем / кандидатом от округа, присоединиться к ней в этом предприятии.

В поисках пожертвований для поддержки фонда Ваз указал, что текущая зарплата члена парламента, не являющегося членом исполнительной власти, составляет чуть менее 300 000 долларов в месяц.

Стипендии будут сосредоточены на специализированных исследованиях в сфере гостеприимства и туризма, обучении навыкам, информатике и других областях, которые могут помочь сформировать круг клиентов, по ее словам.

Ремонт стартера на автомобиле ВАЗ своими руками. Ремонт стартера на автомобиле ВАЗ своими руками ремонт стартера ВАЗ

Доброго времени суток уважаемые посетители сайта сайта. В этой статье мы поговорим и подробно рассмотрим ремонт стартера ВАЗ 2109, а также остальных моделей, не вдаваясь в подробности.

Причины неисправности этого узла могут быть самыми непредсказуемыми, по которым можно полностью переместить стартер и без изменения неисправности. Наша задача, учесть всевозможные неисправности и не упустить даже самую простую мелочь, которая может привести к повторной сборке этого узла.

Основное внимание сосредоточим на стартерах ВАЗ 2109, 2107 и 2110.

Сначала поговорим о статоре обмотки, а точнее, как его проверить на работоспособность и какие неисправности с ним могут случиться.

Обмотки статора намотаны медной проволокой в ​​жесткой изоляции, а сами катушки дополнительно изолированы специальной тканью, пропитанной специальным лаком.Подробно о работе всех стартовых узлов и их устройстве можно узнать.

Если разобрать стартер и увидеть эту картинку как на фото ниже, значит кончились обмотки статора, они просто перегорели.

Это могло произойти из-за межконтактного замыкания в одной из катушек статора. В этом случае можно заменить обмотку статора новой. Процесс замены сложен для простого водителя, и я бы порекомендовал купить новый статор, потому что человеку без специальных навыков выполнить эту работу очень сложно.

Но если после снятия все в порядке, то нужно проверить обмотки на наличие массы. Делается это очень просто. Если специального прибора для проверки сопротивления нет, то можно использовать лампочку на 220 вольт. Принцип включения показан на фото ниже.

Будьте осторожны, напряжение 220 вольт очень опасно для жизни. При таком напряжении проявятся даже самые маленькие затворы. Свидетельством тому будет лампочка. Если лампочка будет гореть, это означает, что обмотки статора замыкаются на землю и ждут своей участи, как на фотографии выше (сгоревшие обмотки).

В пускателях с редуктором вместо обмоток используется статор с постоянными магнитами. Дизайн конечно хороший, но как всегда есть одно но, качество изготовления. Известно, что наша автомобильная сборка и так не блещет качеством и на этом магниты, которые приклеены к статору, часто отваливаются и доставляют много хлопот.

На фото выше мы видим последствия, когда один маг ушел и побил всех остальных, металлическое промежуточное кольцо пришло в негодность.

Слышал много отрицательных отзывов от механиков о том, что магниты отваливаются. Хотел, чтобы на заводе-изготовителе этой проблеме уделялось много внимания, так как конструкцию стартера считаю удачной и еще один плюс, габариты меньше.

Разорванные магниты можно приклеить, главное не брать полярность, но якорь будет вращаться в другую сторону.

Anchor также имеет обмотку и контактный коллектор, к которому подходят графитовые щетки.

Так выглядят якоря, верхний у обычного стартера, а нижний стартер с коробкой передач.

Что может случиться с якорем.

Обмотка практически не горит, есть редкие случаи, когда она замыкается на землю. Замыкание может происходить от смещения металлических пластин (основы анкера).

Откуда произошло смещение? Смещение пластин произошло по нескольким причинам. Причина первая. Изогнутый вал, то есть изогнутый вал якоря, закрепленный якорем, касается статора при вращении.Вторая причина. Надеваются опорные втулки вала якоря, при этом якорь начинает болтаться и приближается к статору. И третья причина может быть в том, что что-то отвалилось и повредился якорь.

Проверить замыкание можно так же, как и на статоре.

Если загорелась лампочка, то бросьте якорь в металлолом.

При работе стартера графитовые щетки трутся о медный коллектор и оставляют на ламелях тонкий графитовый пирог, который плохо проводит электричество.От этого стартер может плохо работать. Также при износе щеток изнашивается сам коллектор.

Если износ незначительный, его можно очистить мелкой наждачной бумагой, а затем снять натяжение меди с ламелей. На фотографиях лучше видно, как ламели на коллекторе обработаны, а натяжение меди почти доходит до соседних ламелей. Это натяжение можно очистить тонкой ножовкой, а затем отшлифовать мелкой наждачной бумагой.

Но если раковины на ламелях большие и наждачная бумага их не исправит, то нужно скрутить на токарном станке.

Необходимо удалить тонкий слой и с небольшой подачей, какие бы ламели ни находились. После этой операции понадобится коллектор для обработки мелкой наждачной бумаги.

Также бывает, что при разрушении щеток ламелью одна или несколько

При таком разрушении ламели можно вернуть на место и приклеить клей. Затем после токарной обработки их минимизируют мелкой наждачной бумагой. Должно получиться примерно так.

Данный ремонт не гарантирует длительной эксплуатации и при наличии средств лучше купить новый якорь.

Еще одной неисправностью может быть потеря контактов между обмоткой якоря и ламелями.

В местах, обозначенных зеленой рамкой, может произойти окисление и потеря контакта. Такие места можно рассчитать тестером и супп. Работа конечно не простая, но вполне безупречная. Если этого не сделать, то стартер будет слабо закручивать и на нем увеличится нагрузка, а это приведет к поломке.

Следующее, на что попадает наше внимание, — это щетки и щеткодержатель.

Есть два типа щеток: с радиально запрессованными и концевыми.

В процессе работы стартера щетки изнашиваются очень медленно и на их замену должно уходить много времени, но при некачественном изготовлении износ может быть быстрее. Допустимый размер щеток, при котором требуется их замена, обычно составляет 12 миллиметров, если меньше, то меняйте.

Еще смотрим, что плясали, все накрутило и скрутило.

Закончив с электрической частью, переходим к механической части стартера.

Следующим противником на рассмотрение будет стартер Bendix.

Проверка этой детали происходит следующим образом. Размахивая пальцами за шестеренку, Бендикс должен свободно переходить в рабочее положение, без заедов и перекосов. Далее шестерню следует поворачивать только в одну сторону (свободно), а с помощью якорного вала — в другую. Если шестерня свободно вращается в обе стороны, или в одну сторону поворачивается с усилием, а в другую — свободно, то бенцикс в металлоломе.

Не вижу смысла ремонтировать данный товар, так как ремонт не будет долговечным, и вам снова придется разбирать стартер, так что лучше сразу заменить Бендикс на хороший или новый.

Далее хочу немного рассказать о опорных втулках. При работе стартера опорные втулки медленно изнашиваются, нарушая определенный зазор между статором и якорем. При большом износе требуют замены. Как заменить рукава можно прочитать.

И последнее, о чем я хочу поговорить, это о коробке передач стартера.

Коробка передач довольно прочный узел, если не считать того, что кто-то задумывался над какими-то стартерами для установки пластиковой наружной шестерни. Использовать пластиковую шестерню в таком сильно нагруженном месте — большая ошибка. Вот эта шестеренка и выходит из строя.

На фото видно, как шестерня сломалась в нескольких местах.

После снятия шестерни все разваливается на множество частей.

Лечится просто, нужно покупать новую металлическую шестерню.

На этом, пожалуй, и закончу эту статью. Мы подробно рассмотрели основные неисправности стартера, а также методы их устранения.

К новым публикациям.

В статье очень подробно с фото в сопровождении описан процесс ремонта стартера на автомобиле ВАЗ 2110.

У нового автомобиля поломки и проблемы со стартером случаются редко. Но если машина прослужила более 5 лет, то могут возникнуть проблемы. Определить неисправность стартера также может самостоятельно автовладелец — машина не заводится, нехарактерные звуки при запуске двигателя, стартер выключает стартер.

Но многие автомобилисты не обращают внимания на такие сигналы машины. И доводят ситуацию до того, что стартер уже невозможен. Но опытный автомобилист, который сразу наблюдает за своей машиной, по звуку работающей машины определит неисправность этой детали. Итак, как отремонтировать стартер? Его ремонт происходит в несколько десятков этапов, описанных ниже.

Порядок ремонта стартера:

1. Во-первых, нужно произвести из станка.Теперь приступим к разборке детали.

2. Нужно открутить гайку.

3. Отсоединить концевой выключатель от контактного болта.

4. Осторожно открутите два болта, которые удерживают тяговое реле.

5. Тяговое реле необходимо снять со стартера.

6. Отложите сам стартер и снимите якорь с реле прицепа. Для этого нужно приподнять его, и петля якоря снялась с рычага.

7. Теперь вернемся к самому стартеру.Снимите гайки с разливов стяжек.

8. Снимите крышку со стороны привода с коробкой передач и той же деталью в сборе.

9. Снимите крышку со стороны коллектора с помощью щеток и трусов.

10. Затем снимите шестерню с вала якоря.

11. Вытаскиваем сам якорь из стартера.

12. На валу анкера со стороны привода установлена ​​шайба (обратите на это особое внимание).

13.С помощью отвертки или другого тонкого предмета снимите опору вала анкера.

14. Затем через небольшое отверстие вытащите две стяжные шпильки из крышки стартера. В общем, снимать их не обязательно, если вы торопитесь, можно их оставить, но снимать привод и коробку передач удобнее без этих шпилек.

15. После этого снимаем три шестерни. Поломка стартера может быть в том, что эти шестерни повреждены, сметаны зубья или игольчатые подшипники в шестернях.Если этот недостаток присутствует, замените элементы, и стартер снова запустится.

16. Но если шестерни в порядке, то продолжайте разбирать и проверять на поломку стартера. С крышки нужно снять коробку передач с приводом, предварительно нажав на шестерню привода стартера.

17. С рычага необходимо снять опору с уплотнением.

18. Затем снимите опору с уплотнения. Смотрите поддержку. Пластиковая деталь не должна быть повреждена или сильно изношена.Если вы видите, что опора деформировалась или затвердела резиновая прокладка, замените их.

19. Откатить ограничительное кольцо подходящей оправкой со стопорным кольцом.

20. Осторожно снимите сначала стопорное кольцо, а затем ограничительное.

21. Снимите приводной узел с приводного вала.

22. Открутите стопорное кольцо рычага.

23. Затем снимите рычаг с шайбой и поводком.

24. Отписываемся выкручиваем пружину рычага.

25. Теперь вы можете снять рычаг с подводки и отсоединить половинки рычага.

26. Снимите стопорное кольцо с шестерней внутри.

27. Затем разберите шестерню с внутренним зацеплением и снимите привод ведущего вала с вала.

28. Осторожно извлеките уплотнительное кольцо из поры. Внимательно осмотрите его. Поврежденное, деформированное, закаленное кольцо плохо сказывается на работе всего стартера. Его необходимо заменить.

29.Следующим шагом снимите вставку с опоры.

30. Со стороны коллектора поверните два винта и снимите держатель краткости.

31. С помощью отвертки найдите фиксаторы щеток.

32. Затем снимите эти зажимы и их зажимные пружины. Опять же, деформированные или испорченные детали, сильно сжатые или искривленные, рессоры заменяют.

33. С направляющих вытяните сами щетки.

34. Необходимо удалить неизолированные щетки.

35. Затем снимите картонную изолирующую прокладку. Если он поврежден, сдавлен, порван, поменяйте на новый.

36. Снимите изолированные щетки с соединительными шинами.

37. Тщательно детализируйте анкер. Обратите внимание на коллекционера.

  • 1. Если предмет загрязнен, закоптить, проткнуть его стеклянной неглубокой кожицей. Если на нем видны следы значительной шероховатости или сильно высохли, раздавите деталь на токарном станке и затем натрите неглубокую корку коллектора.
  • 2. Если видны следы желтого подшипника от подшипника, то очистите его стеклянной мелкой пленкой, так как впоследствии это может привести к крупной передаче. Если на поверхности таких деталей, как TACF и паз вала есть выбоины или неровности, замените анкер целиком. Обратите внимание и на намотку на концы анкера. Если вы увидели там какие-то недостатки, замените якорь.
  • 3. Проверить надежность припаивания выводов обмотки якоря к пластинам коллектора.

38. С помощью контрольной лампы, питающей переменное напряжение 220 В, проверьте состояние обмотки якоря. Напряжение лампы проведите к пластине коллектора и сердечнику якоря. Если все в порядке, лампа не должна гореть. Если горит, значит, произошла намотка якоря. В этом случае просто замените якорь стартера на новый.

39. Удерживая обгонную муфту, шестерню стартера в обоих направлениях: по часовой стрелке шестерня должна двигаться абсолютно свободно, и ни в коем случае не должна вращаться против часовой стрелки.Если что-то сломалось, замените привод.

40. Затем на приводной вал надевается привод стартера. Если все в порядке, то следует свободно, без заминок и упоров передвигаться по пазам вала.

41. Если вы видите, что детали привода сильно изношены, деформированы, повреждены, замените привод. Если вы обнаружили жар при раздавливании шестерен, колоть их мелкозернистым наждачным кругом. Выберите круг небольшого диаметра.

42. Осмотрите втулки, в которых вращаются валы.Устанавливаются в крышке стартера со стороны привода, со стороны бачка, опоры якоря и привода. Если рукава деформированы или есть куртки, замените крышки или опоры с сломанными рукавами. Также следует заменить треснувшие крышки и опоры.

43. Внимательно осмотрите сам стартер и, если на нем есть следы анкерной шкуры, замените крышку и промежуточную опору на новые.

44. Изношены щетки на размер между рабочей поверхностью и выходом менее 3.5 мм, заменить.

45. Щетки должны свободно перемещаться по направлению к держателю трусов. И щеткодержатель не должен иметь трещин, сколов, недостатков. Проверьте, есть ли это. Если все в порядке, то переходите к следующему этапу ремонта. Если есть недоработки, замените детали.

46. Начать осмотр приводного вала. Его элементы не должны иметь следов повреждений, сильного износа и деформации. Если есть налог, снимите его стеклянной мелкой кожицей. Работайте осторожно, чтобы не повредить предметы.

47. С помощью омметра проверить, закрыта ли контактная пластина болтов контакта тягового реле. Если они не замыкаются, замените детали или просто отремонтируйте реле.

48. Для ремонта реле:

  • 1. Открутите два винта.
  • 2. Очистить обмотки реле и выводы.
  • 3. Затем снимите крышку и очистите контакты и головки болтов кожей. Собирать реле следует в обратном порядке.

49. Теперь приступим к сборке стартера.Перед запуском смажьте зубчатые передачи моторным маслом. Собрать стартер в обратной последовательности.

50. Установить портер на стартер отдельно от крышки от коллектора. Для сбора и установки этого предмета используйте втулку, диаметр которой (маркер 1) равен диаметру коллектора (около 30 миллиметров).

51. Собранный кратковременный держатель установите стартер в корпус стартера до упора, затем снимите втулку и установите сборку со стороны бачка.Ремонт завершен.

И ваш стартер на автомобиле ВАЗ снова как новый!

В данной статье речь пойдет о кардинальном ремонте стартера ВАЗ-2107 , с заменой щеток, втулок, заменой втягивающего реле и прочими плясками с бубном. Признаки неисправности стартера Следующее — двигатель очень плотно, подозрение на выработку втулки стартера, не заводится с некоторыми положениями — щетки и в крайне запущенных случаях попадают под подозрение.Может не сработать втягивающий механизм — нет характерного щелчка при повороте ключа в положение «старт» и, соответственно, стартер не крутит.

В данном руководстве мы рассмотрим ремонт стартера Skille, стартер ВАЗ-2107 с его полной переборкой и сразу все неисправности. Еще одно важное замечание — если стартер затянут или плохо крутит двигатель — проверьте состояние аккумулятора, он может быть разряжен или неисправен. Просто убедившись, что аккумулятор исправен , стартер .

Сразу скажу — если бы проблема была в обмотке, я бы не стал заморачиваться — ремонт ценой «встал» бы в размере, равном новому. Важное примечание — перед работой Перед Отключаем аккумулятор! Так что момент снятия я не фотографировал, просто опишу его, если стартер уже снимали хоть раз — тогда он обычно прикручивается на место двумя болтами вместо трех (любой толковый человек так прикручивает, если на хоть раз в жизни пришлось открутить третью).Оба этих болта (в отличие от третьего, вкручиваемого на заводе) откручиваются не под машиной, а прямо из буста. Прикручивают стартер к коробке «звонок». После того, как эти два болта открутите, повернув стартер вправо и открутите вывод, идущий к аккумулятору от аккумулятора, и выньте из этого же втягивающего устройства второй более тонкий провод (он идет от замка зажигания) 🙂 Теперь стартер свободен а нехорошие телевизоры вытаскивают. Приступаем к катастрофе и очищаем ее от грязи.Итак, откручиваем три гайки, которые держат втягивающий механизм, они вкручены в три шпильки, и откручиваем толстый короткий провод от втягивающего выходного стартера, снимаем втягивающий. Далее откручиваем гайки двух шпилек, которые находятся на задней части стартера. Умерли заколками. Снимаем заднюю крышку вместе с серединой стартера с обмоткой. У нас есть якорь, который просто не вынимается из передней крышки, как у него:

Чтобы снять якорь с Бендиксом с передней крышки, нам нужно выбить этот стопор (обвалился красным), полагаясь на штифт, который зафиксирован, чтобы не вылететь:

После того, как вынул булавку, выбил этот стопор той хреновины, которая на предыдущем фото обведена синим;) Далее спокойно берем якорь с Бендиксом и получаем вот такую ​​разобранную версию:

Как видно на фото износ одной из щеток 100%, два процента 80 и одно чудо сохранилось в более-менее достойном состоянии.Далее снимаем с задней крышки защитный чехол (он там сделан по типу зажима) и получаем доступ к щеткам:

Откручиваем болты, которыми прикручены контакты щеток и затем прижимной щеткой стягиваем пружину и вынимаем. И так все четыре по очереди. Теперь вы можете отделить заднюю крышку от середины стартера. Вот ее внешний вид после того, как я прошелся по ней металлической щеткой:

Обратите внимание на маленькую крышку — ее нужно снять, чтобы выбить старую втулку и забить новую.Толкнул ее просто — взял памятку подходящего диаметра и вкрутил в старую гильзу, таким образом выдавив (обведено красным), вот так:

Мы также видим деталь, обведенную синим, поскольку я позже узнал об этой крышке тормозного диска. У меня был раскол и было решено его заменить. Гильзы тоже решил заменить, они были несколько сломаны 🙂 выбивать гильзу не доставляло никаких проблем, легко выходят. Итак, новые запчасти на замену — две втулки, четыре щетки и стопор:

Сразу оговорюсь по качеству запчастей.Найти качественные рукава оказалось непросто, по крайней мере, у нас. Первые втулки, которые я выбрал, потому что внешний диаметр был на порядок больше, и мой вам совет — если у вас есть такие втулки, а теперь они продаются на рынке — не думайте, чтобы они их давили — рубите стартер, стартер лопнет. Возьмите их обратно, возьмите с собой старые, возьмите их. И помните — брендовые (читай заводские втулки) пропитаны маслом (визуально не видно, но если согреть, то увидишь, как выделяется) и они будут давиться на ура, их можно просто аккуратно забить молот.Детали стартера (крышка) рекомендую чистить снаружи и изнутри металлической щеткой перед опрессовкой гильз. Вот уже очищенные детали с запрессованными печками перед сборкой стартера:

Далее собираем все в обратном порядке, не забываем иметь стопор, удерживающий вилку в передней части стартера. Ретрактор я решил поменять, так как новый куплен давно, а старый иногда делал, видимо горел контакты, брал ретрактор болгарский, один в один как мой старый:

Собственно после сборки устанавливаем стартер на место и наслаждаемся его работоспособностью.Лично он стал крутить просто отлично, чего я и желаю. Если есть вопросы — задавайте на форуме в клубе любителей ВАЗовской классики! Всем удачи и поменьше поломок.

Для полноценной работы с автоточками ваш браузер должен поддерживать JavaScript. Включите в настройках.

  1. 5

    д.Дыдалдино, д.Дыдалдино, 54

  2. 5

    город Москва, улица Пязовская, дом 7,

  3. 5

    г. Москва, Новокуркинское шоссе, 39

  4. 5

    Москва, Варшавское шоссе, 170г, бокс №30

  5. 5

    Москва, Шереметьевская улица, 85бс3

  6. 5

    Москва, улица Нижнего Поля, 29с16

  7. 5

    Москва, Литовский бульвар, 9/7

  8. 5

    г. Москва, Щелковское шоссе, 2,

  9. 5

    г. Москва, ул. Ферганская, 13с1,

  10. 5

    г. Красногорск, ул. Школьная, 1а

  11. 5

    г. Королев, ул. Пионерская, 1К1

  12. 5

    Москва, Маршевый проезд, 5к1

  13. 5

    Королев, Силикатная улица, 74

  14. 5

    Балашиха, МКП.Железная дорога, улица Пригородная, 131

  15. 5

    Балашиха, Пригородная улица, 131 к вагону

  16. 5

    Щербинка, Симферопольское шоссе, 16

  17. 5

    Москва, Варшавское шоссе, 56

  18. 5

    г. Москва, ул. Стилхелова, 14С1

  19. 5

    Щербинка, улица Люблинская, 7а

  20. 5

    г. Москва, проезд по шоссе, 10к1

  21. 5

    Балашиха, Пригородная улица, 131

  22. 5

    Москва, Заваруевский переулок, 32с4

  23. 5

    Москва, Бескудниковский бульвар, 19к1

  24. 5

    г. Москва, ул. Дубнинская, д. 83,

  25. 5

    Мытищи, улица Колпакова, 46

  26. 5

    Балашиха, улица Автозаводская, 50а

  27. 5

    Балашиха, улица Рябиновая, 3с3

  28. 5

    Московская область, п.Барвиха, Пушкинское шоссе, 41

  29. 5

    г. Одинцово, улица Маршала, 2а

  30. 5

    Мытищи, Ярославское шоссе, 115

  31. 5

    г. Москва, ул. Авиаторов, 13с6

  32. 5

    село Мильково

  33. 5

    Москва, МКАД, 78-й километр, Вл2

  34. 5

    г. Москва, ул. Горбунова, 12к2с2

  35. 5

    Щербинка, Бутово Тупика, 6

  36. 5

    Мытищи, проспект Новомытищи, вл5

  37. 5

    Москва, Мичуринский проспект, 31к7

  38. 5

    Москва, Варшавское шоссе, вл46г

  39. 5

    Москва, Улица Садовников, 11Ак1

  40. 5

    Мытищи, Улица Стрелковая, Бокс 88

  41. 5

    г. Москва, Хорошее шоссе, 39бс1

  42. 5

    Москва, Остаповский проезд, 6С1

  43. 5

    Балашиха, Носовыхинское шоссе, 26

  44. 5

    Балашиха, улица Керамическая, 2а

  45. 5

    Москва, Днепропетровский проезд, 7

  46. 5

    Москва, улица Свободы, 35с9

  47. 5

    г. Москва, ул. Касимовская, д. 2,

  48. 5

    Москва, Полярная улица, 39,

  49. 5

    Одинцовский район, г. Одинцово, улица Молодежная, 14к1

  50. 5

    г. Королев, ул. Пионерская, 1 лите

Ремонт стартера ВАЗ в Москве — Цены

    ВАЗ 2112 2006 г., стартер ремонтный

    Андрей: Хрустит стартер при пуске двигателя, при сборе все ОК! Сколько берут денег на ремонт

    • 750р С \ у, ремонт от 800 до 3000р
    • Ремонт иномарок.Жигули ремонт Киров 30.
    • Стартеры отечественные не ремонтируем. Замена
      — 1500 р.
    • Добрый день. Легче поставить новый стартер.
  • ВАЗ 2111 2003, стартер ремонтный

    Александр: Планета обрушилась

    • Замена стартера от 1500руб
    • Телефон для записи и согласования по ремонту
  • ВАЗ Ока 2005 г., стартер ремонтный

    Роман: На ​​заводе сначала трещит стартер, потом нет искры

    • Первичная диагностика 800руб
    • Здравствуйте! Спасибо, что обратились в службу поддержки.Напишите номер телефона, по которому наш специалист сможет с вами связаться, или позвоните нам по номеру.
    • Роман: Ремонт Бендикса Сколько это будет стоить?
    • Стоимость первичной диагностики 500 рублей, которая покажет причину неисправности.
    • Давай, сделай.
      Коротко позвоните.
    • Роман: Какая цена? Ремонт Bendix
    • Мастер сначала должен, а затем определиться с ценой.
    • Требуется диагностика
  • Андрей: Стартер взял на себя, а теперь вообще не крутится и даже не щелкает

    • Доброго времени суток, Андрей!
      Требуется первичная диагностика, стоимость 650 руб.
      Рекорд возможен с 14.01 до 12:00.
      Кроме того, мы бесплатно произведем диагностику вашего автомобиля по 40 параметрам (обычная стоимость 1200 руб.). Пожалуйста, оставьте свой номер телефона для связи или позвоните нам, уточнив, что вы ранее писали нам на сайте автоточки.
    • Замена стартера
  • ВАЗ 2114 2006 г., стартер ремонтный

    Александр: Диагностика и срочный ремонт без нагрузки 13,2-13,4 В

    • Сад 3 Б.
    • Александр: Ориентировочная стоимость ремонта?
    • Примерно 7 тысяч
    • Александр: Спасибо
  • ВАЗ 2107 2000, стартер ремонтный

    Мария: нужно менять стартер, желательно сегодня

    • Ввести поменять стартер Носить имеющийся.
    • Принесите стартер. Мы поменяемся в нашем присутствии.
    • Завтра с 9.00 Море 900 рублей
    • Замена стартера 1000 руб.
  • ВАЗ 2110 2006 г., стартер ремонтный

    Виталий: машина не заводится, но приборная панель горит.

    • Доброго времени суток. А где машина, где ты?
    • Проверьте аккумулятор для запуска, может быть еще много проблем, но это позже, и от вас мало информации
  • ВАЗ 2104 1997 г., стартер ремонтный

    Дмитрий: При повороте ключа зажигания срабатывает втягивающее реле (1 щелчок под капотом), показывает освещение в салоне, что появляется нагрузка и больше ничего не происходит. Аккумулятор рабочий, после замены ретрактора результат не изменился.Мой телефон

    • 3000 рублей
    • Автосервис «Автосервис»: предварительная запись по телефону 65-66-60
    • Приходите посмотреть предварительную втулку при замене стартера или новый стартер после дефекта. Скажите
    • Доброе утро. К сожалению, сегодня мы не сможем вам помочь. Позвоните по 8 номерам. Приносим извинения за неудобства
  • ВАЗ 2110 2004 г., стартер ремонтный

    Виктор: Добрый вечер сколько стартер отремонтирует

    • Автосервис «Бош Авто Сервис h3O-Авто Алексеевская»: Уважаемый Виктор!
      Большое спасибо за обращение.
      Мы будем рады проконсультировать Вас по телефону: ежедневно с 9.00 до 21.00
    • Добрый вечер!
      Ремонтом стартеров не занимаемся, такой техники нет.
      С уважением, группа компаний АВТОГЕРМЕС!
    • Ремонтом стартера не занимается. Только замена. Замена 1500rup
    • На жигули дешевле купить новый
  • ВАЗ Калина 2013 г., стартер ремонтный

    Сергей: Добрый день! Начинаю заводить машину, все приборы горят, лампы дальнего света тоже горят, но других звуков машина не издает вообще.Хотелось бы узнать, сколько примерно будет отремонтировано. Я живу в г. Онинцово ул. Можайское шоссе 86 Мой телефон

    • Диагноз 1500 руб
    • К сожалению, выход из автоэлектрики на место отсутствует. Весь ремонт мы производим на рабочем месте по адресу САД 3Б
    • .

    • Если автомобиль не заводится, причина может быть в катушке зажигания или непосредственно в стартере, вам необходимо доставить автомобиль к нам, чтобы установить причину, или можете отправить к вам сотрудника.
    • Сергей: Сколько стоит приезд сотрудника?
    • / Автоцентр Autolas, ул. Дениса Давыдова дом 17
  • ВАЗ 2112 2012 г., стартер ремонтный

    Алексей: ремонт стартера.Навалом запчастей

    • Перезвоните, пожалуйста, по телефону Александр. Давайте обсудим вашу начальную тему
  • ВАЗ 2112 2008 г., стартер ремонтный

    Руслан: Здравствуйте. Водитель иногда бывает так, будто его тяжело крутить. а иногда кажется ехал на холостых

    • Доброго времени суток!
      Вы можете помочь клиенту или нет? — Да
      Запасные части / расходные материалы в наличии, на заказ или привезти? — под заказ (нет в наличии) можно со своими запчастями
      Сколько будет работать работа, запчасти? — Диагноз 1800 года.00, замена стартера 2500.00 руб., Стартера 7000,00 руб.
      Какая гарантия? — Гарантия на работу 30 дней, з / ч 30 дней
      Нужно записаться или можно приехать в любое время? — необходимо записать
      Узнать подробную информацию и записаться в техцентр можно по телефонам Группы компаний АвтоХермес!
    • Мы можем вам помочь
    • Приходите — смотрите.
    • Добрый день. Замена стартера 1500руп
    • Здравствуйте! Скорее всего у вас нет втягивающего реле
    • Приходите посмотреть, скорее всего с массовой проблемой у вас
    • Посмотрим-посмотрим.
  • ВАЗ 2107 2005 г., стартер ремонтный

    Владимир: При включении стартера щелчки втягивающего реле, стартер не крутится. При замыкании силовых контактов на прямой стартер начинает раскручиваться. После этого может сработать несколько раз. Потом снова перестает работать.

    • тел.

    • Владимир: А что со стартером ??? Сколько будет стоить ремонт. А может стоит новую поставить ???
    • Автоответ из сети техцентра «Оптимум Авто»

      25% — скидка на работу сразу при посещении!
      Только для вас самые низкие цены на работу:
      Замена масла — 600 руб.С учетом вашей скидки 450 руб.
      Диагностика подвески и проверка «Неправильного схождения» — бесплатно!
      Сток! Регулировка «Сплит-схождение» за 990 руб.! (Обычная цена 1920 рублей).
      Диагностика тормозной системы — 720 руб. С учетом вашей скидки 540 руб.
      Замена передних тормозных колодок — 840 руб. С учетом вашей скидки 630 руб.
      Считывание кодов неисправностей с помощью диагностического сканера — 600 руб. С учетом вашей скидки 450 рублей!
      Получить оперативную консультацию и узнать стоимость других работ можно по телефону.. Вызов!

      «Оптимум Авто» — это сеть современных технических центров, предоставляющих послегарантийное обслуживание автомобилей ведущих производителей.
      Оснащение наших станций Самое современное диагностическое и ремонтное оборудование и 20-летний опыт работы с автомобилями позволяет на дилерском уровне производить как частное ТО, так и комплексный ремонт узлов и агрегатов, электромонтажные работы, шиномонтаж, регулировку углов установки колес. , профессиональная химчистка, кузовные и малярные работы.
      К услугам автовладельцев интернет-магазин запчастей с большим выбором товаров на складе и под заказ. При покупке запчастей в интернет-магазине вам предоставляется скидка 20% на установку запчасти в сети автотехцентров с оптимальным автомобилем.
      Ждем вас в нашем техническом центре «Оптимум Авто» по адресам:

      Каширский: 26 км МКАД, внешняя сторона
      Алтуфьевский: ул. Илимская, 1б.
      «Щелковская»: Щелковское ш.100, корп. 106.
      Павелецкий: 2-й Павелецкий пр-д, 7а
      тел.

    • Владимир: Выключите бесполезную машину и работать с клиентами живого человека будет полезнее для клиента, а вам — прибыльнее. Возможно, в ремонт кто-нибудь придет. Если ответ конкретный, а не рекламный.
    • Владимир!
      Наш «автоответчик» определенно не идеален. Но это вынужденная мера.
      В будущем ответы будут конкретными.
      В тексте указан телефон для справок:.Вызов!

      С уважением, оптимальные автомобили

    • Замена втягивающего
    • Владимир: Цена вопроса ???
    • 1.5п
      …………………
    • Владимир: работать? Или с запчастями?
    • Работа

      Стоимость запчастей

      в магазине

      а сколько лет стартеру?

    • Владимир: без понятия. Машина 2005 года у меня второй год. Судя по тому, что у одного болта крепления стартера нет его на что-то сняли или поменяли.
    • Этот болт снимается сильно поэтому некоторые его не ставят!
    • Добрый день, уважаемый Владимир!
      поменять стартер, так как будет ремонтировать как новый стартер. Замена стартера в нашем сервисе 1200р.
    • Владимир: Спасибо за быстрый ответ.
    • Уважаемый Владимир!
      Бесплатная консультация по телефону
    • Владимир: В наличии Стартеры есть? Когда я могу измениться?

Причин может быть несколько. Прежде всего, вы должны увидеть заряд аккумулятора.Действительно, наиболее вероятная причина — плохой заряд, который зависит от работы бортовой сети автомобиля и, особенно, от исправного стартера, прочтите:

Ну а чтобы определить необходимость ремонта стартера ВАЗ 2106, нужно знать возможные причины поломки.

Стартерное устройство ВАЗ 2106.


  1. передняя крышка
  2. уплотнение
  3. муфта обгонная с зубчатой ​​передачей
  4. приводной рычаг
  5. перегородка
  6. шарнирный стержень.
  7. реле тягового стартера
  8. шайбы регулировочные
  9. крышка вала якоря
  10. стопорная шайба
  11. крышка багажника, стартер
  12. щеткодержатель
  13. корпус со статором
  14. якорь стартер
  15. ось рычажного привода
  16. стопорное кольцо
  17. кольцо уплотнительное
  18. Кольцо ограничительное шестистактное

Наиболее частые неисправности.

В целом установленный на ВАЗ 2106 стартер мало чем отличается от штатных стартерных моделей.Поэтому основные проблемы у них тоже практически одинаковые. Вот список поломок стартера, с которыми довольно часто сталкиваются автолюбители:

1. Реле втягивающего устройства не работает и блокируется при включении стартера.

  • ослабление затяжки наконечника, т.к. заряд АКБ на нуле;
  • короткое замыкание в обмотке реле или замыкание на массу,
  • стрельба якоря в эстафете,
  • обрыв провода в реле.

Решение — очистить оксидные наконечники аккумулятора или проводов.

2. Если включить стартер, втягивающее реле сработает правильно, а якорь совершает вращательные движения очень медленно или вращение вообще отсутствует.

Это может произойти из-за:

  • почти разряженный аккумулятор;
  • возможен обрыв проводов в реле или обрыв в обмотке реле;
  • цепи в коллекторе, а именно между его пластинами;
  • окисление наконечников вывода АКБ или проводов.

Решение — проверить износ щеток и зажима болтов на реле.

3. При запуске стартера якорь вращается, но коленчатый вал не крутит.

В такой ситуации следует проверить буферную пружину и муфту свободного хода — может она проскальзывает или неисправен рычаг переключения.

4. После установки машины стартер все равно продолжает работать.

При этом должно быть видно, не прикрывается ли втягивающее реле или рычаг привода, слились контакты реле, проверить работу возвратной пружины на переключателе замка зажигания и посмотреть, сам ли стартер был скручен.

5. Сильный шум стартера.

Причиной такого шума может быть поломка зубьев шестерни и сильный износ втулок. Проверить само крепление стартера.

Ремонт стартера ВАЗ 2106, инструкция.

Для начала необходимо снять втягивающий стартер, очистить от всевозможных загрязнений, разобрать и промыть все механизмы. Детали после стирки нужно хорошо просушить. После приступаем к детальному осмотру и замерам.

Вооружившись эмерсами, снимаем все петли на подвижных механизмах стартера. Если износ все же можно удалить, то воспользуйтесь установкой прокладки или рулона. Хотя лучше, конечно, изношенные вещи заменить.

Заменяем плохую изоляцию и коллекторы. Если пластины коллектора были изношены, их тоже стоит заменить, если нет, то трогать нельзя.

Если есть повреждение на потоке — его можно протолкнуть установкой записи или просто сделать новый поток.

Проверить втулки стартера ВАЗ 2106 на износ и наличие повреждений. Делаем это с помощью замера зазора роликов, который не должен быть больше 0,2 миллиметра.

Обмотка также должна быть проверена. Для этого необходимо разобрать корпус стартера и вывернуть винты с клемм крепления наконечников. Снимаем катушки, хорошо их просушиваем и пропитываем изоляционным лаком. Всю поврежденную изоляцию необходимо заменить на новую. Если обнаружим окисленные контакты — очищаем их.

После проведения полного осмотра и ремонта стартера ВАЗ 2106 ,
Последние собирать в обратном порядке. Также рекомендую ознакомиться с моей статьей под названием: «.

Запчасти и аксессуары Односторонний подшипник сцепления стартера для Can-Am DS650 2000-2008 Bombardier BRP Spyder bostwickcourt

Запчасти и аксессуары Односторонний подшипник сцепления стартера для Can-Am DS650 2000-2008 Bombardier BRP Spyder bostwickcourt

Односторонний подшипник сцепления стартера для Can-Am DS650 2000-2008 Bombardier BRP Spyder, направляющий подшипник для Can-Am DS650 2000-2008 Bombardier BRP Spyder Starter Clutch One, Найдите много новых и подержанных опций и получите лучшие предложения на сцепление стартера Односторонний подшипник для Can-Am DS650 2000-2008 Bombardier BRP Spyder по лучшим онлайн-ценам на, Бесплатная доставка для многих продуктов, Экономичные цены Горячие продажи товаров, которые мы предлагаем в интернет-магазине! Односторонний подшипник сцепления для Can-Am DS650 2000-2008 Bombardier BRP Spyder Starter.

Пропустить навигацию

Односторонний подшипник муфты стартера для Can-Am DS650 2000-2008 Bombardier BRP Spyder

, но образ жизни, в котором принимают участие некоторые из самых известных имен и лиц в кино и музыкальной индустрии. Футболка Gildan Youth из смесового хлопка (10 пачек). CoroTurn 107, доступный для работы с одной кнопкой или двумя кнопками / активацией бокового смещения, предназначен для диаметров отверстия 0, температурный коэффициент: — ± 100 ppm / ° C. Показанный дизайн: Девушка, летящая на драконе (# 203844 ).Аврелий был сыном отца-мусульманина и матери-христианки. Односторонний подшипник муфты стартера для Can-Am DS650 2000-2008 Bombardier BRP Spyder . Чтобы подобрать размер, следуйте нашей таблице размеров ниже. Просто добавьте свой персонализированный текст и выберите один из различных шрифтов и цветов. US Small = China Medium: Длина: 28, Эти специальные звенья позволяют пользователю сделать бесконечную цепочку роликовой цепи из нечетного количества шагов, безусловно, дополнит любую комнату и обеспечит комфортный ночной отдых.♦ Если у вас есть вопросы или вам нужна помощь. Купите кроссовки adidas Pureboost Element Gry / Black / Org 7. Starter Clutch One Way Bearing For Can-Am DS650 2000-2008 Bombardier BRP Spyder , футболка с надписью Fifth Sun Boys для мальчиков с текстовой графикой: Одежда, The one на фото именно тот, который вы получите, я пришлю вам подтверждение дизайна перед созданием продукта. СМОТРИТЕ ОБРАЗЦЫ НА ИЗОБРАЖЕНИЯХ — ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ спецификации продукта Бирюзово-зеленый цвет нашего стекла уникален и вырезан вручную. Обои доступны во многих размерах.❤️Застежка на липучке и центральное отверстие позволяют легко устанавливать и снимать. Односторонний подшипник сцепления стартера для Can-Am DS650 2000-2008 Bombardier BRP Spyder , для кого-то особенного в любой особенный день, пожалуйста, отправьте его на мою электронную почту: работа. Цветочный принт 100% хлопковая ткань. Карта тщательно упакована, чтобы обеспечить безопасную доставку, поэтому вы знаете, что получаете. Настройте логотип Pimpilipausa (бабочка) с текстильным дизайном, который вам больше всего нравится. ПУНКТ + ДЕТАЛИ •• 1 цифровое приглашение в формате jpeg •• размер 5×7 •• меньшие размеры доступны по запросу ПРОЦЕСС ЗАКАЗА •• добавьте этот список в корзину •• включите всю персонализированную информацию о приглашении в «примечания для продавца» при оформлении заказа * имя и возраст ваш ребенок * дата мероприятия. Односторонний подшипник сцепления стартера для Can-Am DS650 2000-2008 Bombardier BRP Spyder , штатив 2-в-1 МОНОПОРОД: Имеет съемную ножку, которая может быть преобразована в монопод, когда прикреплена к прилагаемому шариковому адаптеру с регулируемой высотой диапазон от 20.

Односторонний подшипник сцепления стартера для Can-Am DS650 2000-2008 Bombardier BRP Spyder

Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на Односторонний подшипник стартера для Can-Am DS650 2000-2008 Bombardier BRP Spyder на сайте лучшие онлайн-цены на! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : Подходит: : ATV , Обработка поверхности: : / : Совместимая марка: : / , Номер детали производителя: : Не применяется : Совместимая модель: : / , Торговая марка: : AHL : Страна / регион производства: : Китай , Гарантия: : Да : UPC: : Не действует ,。

односторонний подшипник муфты стартера для Can-Am DS650 2000-2008 Bombardier BRP Spyder

X-версия: general_v14.1
Подшипник обгонной муфты стартера для Can-Am DS650 2000-2008 Bombardier BRP Spyder
Найдите много отличных новых и подержанных опций и получите лучшие предложения на Односторонний подшипник муфты стартера для Can-Am DS650 2000-2008 Bombardier BRP Spyder на сайте лучшие онлайн цены на, Бесплатная доставка на многие товары, Экономные цены Горячие продажи товаров, которые мы предлагаем в интернет-магазине!
Обзор состава

Vanderbilt Baseball — The Vanderbilt Hustler

Команда Vanderbilt Commodores вступает в сезон 2021 года с большими ожиданиями в качестве действующих национальных чемпионов.А после того, как прошлый сезон внезапно подошел к концу из-за пандемии коронавируса, Коммодоры наконец вернулись к действиям 19 февраля, когда они приняли Стейт Райт для серии из трех игр.

Несмотря на то, что такие громкие имена, как Остин Мартин и Мейсон Хикман, перешли в MLB, у Коммодоров есть масса опытных талантов, возвращающихся по обе стороны тарелки. Перед началом сезона The Hustler Sports Staff предоставляет подробную разбивку прогнозируемого состава Вандербильта и основных резервов:

Первая база:

Предполагаемый стартер: Доминик Киган

Киган пропустил первые девять игр в сезоне 2020 года из-за тромба, но быстро отразился на своем возвращении.Он провел время как на первой базе, так и на назначенном нападающем, и записал восемь попаданий и четыре ИКР всего за девять игр. Киган также провел три матча с тремя ударами за короткий сезон. Хотя Киган набрал всего 0,242 балла в своих девяти матчах, коммодоры будут искать его, чтобы обеспечить наступательную искру для состава. Иногда его также можно было использовать в качестве ловца и назначенного нападающего, но ожидайте увидеть много Кигана в этом сезоне.

Резерв: Гэвин Касас

Касас входит в Вандербильт в качестве первого игрока с низов, занимающего пятое место в стране по версии Perfect Game.До того, как сезон его старшей школы был прерван из-за пандемии, Касас набирал 0,500, чтобы пойти вместе с тремя Хомерами. Поскольку Киган, скорее всего, увидит какие-то действия на разных позициях, Касас имеет хорошие шансы получить некоторое время в начале игры на первом курсе. Уилл Дафф — еще один вариант для Корбина, чтобы отправиться на первую базу, особенно потому, что Спенсер Джонс не сможет играть на поле из-за летней операции Томми Джона.

Вероятность: 10/10
— Алисса Мьюир, заместитель спортивного редактора

Вторая база:

Предполагаемый стартер: Тейт Колвик

Несмотря на то, что Колвик был вторым по рейтингу шорт-стопом Теннесси в старшей школе, он дебютировал на второй базе своего первого года обучения за Корбина.Затем он перешел в центр поля в прошлом сезоне, но в этом году планирует выступить в роли инфилдера после ухода Харрисона Рэя. На втором курсе Колвик изо всех сил боролся за тарелку, забив всего 0,174 в 11 играх. Он отбил лидерство в проигрыше Вандербильта от USC и сделал свой первый в карьере хоумран, но также провел время в середине команды на протяжении шести своих стартов.

Резерв: Хавьер Ваз

Ваз приходит к Вандербильту в качестве трансфера, ранее он играл два сезона в LSU-Eunice Junior College.Он играл и вторую базу, и в центре поля за LSUE и в прошлом сезоне помог «Тиграм» выйти со счетом 21: 0 в качестве первого нападающего команды. Он набрал 0,365 и набрал 13 ИКР и 23 попадания во время своего второго сезона. Ваз, Колвик и Паркер Ноланд потенциально могут увидеть время на второй базе Корбина в начале года.

Вероятность: 5/10
— Джастин Херши, ведущий спортивный аналитик

Шорт-стоп:

Предполагаемый стартер: Картер Янг

Янг вошел в программу, известную своими впечатляющими защитными способностями, и сразу произвел впечатление на Корбина.Он начал все 18 игр на первом курсе, и его перчатка определенно оправдала шумиху. Наступательная игра Янга была своего рода знаком вопроса в его первом сезоне, но он быстро развеял эти сомнения, набрав в среднем 0,328 балла, став третьим лучшим результатом в команде. Он также добавил 20 обращений и 12 ИКР. Если Янг сможет поддерживать этот уровень наступательной продуктивности вместе со своей превосходной защитой по центру, он попадет в серьезные заголовки на Юго-Восточной конференции (SEC).

Резерв: Джек О’Дауд

Первокурсник Джек О’Дауд, местный продукт из Lipscomb Academy, начинает свой первый сезон в Вандербильте с впечатляющими рейтингами по имени.По данным Perfect Game, О’Дауд был лучшим шорт-стопом Теннесси в прошлом году и 21-м шорт-стопом в стране. Возможно, Корбину захочется взглянуть на первокурсника пораньше, особенно в некоторых играх в середине недели, но трудно увидеть, как он удерживает Янга за пределами поля, поэтому время О’Дауда будет ограничено.

Вероятность: 10/10
— Алисса Мьюир, заместитель спортивного редактора

Третья база:

Предполагаемый стартер: Джейсон Гонсалес

Корбину будет сложно удержать старшего лидера на скамейке запасных после того, как Гонсалес не участвовал в программе в прошлом сезоне.Гонсалес провел 13 стартов на третьей базе на втором курсе, и он начал 38 игр на этой позиции, будучи первокурсником. Молодому приусадебному участку нужен опытный якорь, и Гонсалес идеально подходит для этой роли. Он ударил 0,429 в осенней серии, столкнувшись с некоторыми из лучших питчеров страны в его собственной команде, так что, похоже, он снова набирает обороты и в нападении.

Резерв: Паркер Ноланд

Ноланд занял третью базу, когда Остин Мартин перешел в центр поля после третьей игры в прошлом сезоне.Затем он начал последние 14 игр перед отменой сезона. Он допустил всего одну ошибку за 17 игр. Ноланд также может играть на второй базе или выступать в качестве назначенного нападающего, поэтому он будет видеть игровое время даже с Гонсалесом, опережающим его на третьей базе. Корбин мог дать Ноланду начало уик-энда третьим и перевести Гонсалеса в DH, чтобы получить игровое время для них обоих.

Вероятность: 10/10
— Бетси Гудфренд, заместитель спортивного редактора

Улавливатель:

Предполагаемый стартер: CJ Rodriguez

Родригес начал 12 игр в прошлом сезоне, а с окончанием учебы Тай Дювалля он рассчитывает выйти на первое место в этом году.Он ударил 0,289 с восемью ИКР, так что он может быть твердой битой в середине очереди. Если и есть один удар в его нападении, так это то, что у него нет силы хоумрана, чтобы занять место в DH, когда он не находится за пластиной. У Родригеса был только один хоумран в каждом из последних двух сезонов школьного бейсбола. В защите он твердо стоит за пластиной и в прошлом сезоне не допустил ошибок.

Резерв: Максвелл Ромеро младший

Второкурсник не появился в 2020 году, но в октябрьских осенних сериях он произвел впечатление.В первой игре серии Ромеро-младший пошел 3-к-3 с хоумраном и тремя ИКР для черной команды. Он привносит некоторую мощность в пластину, и он на два дюйма выше и на 30 фунтов тяжелее Родригеса. Я думаю, что Ромеро-младший время от времени берет один из стартов в выходные и, возможно, в будние дни из-за своего потенциала хоумрана.

Вероятность: 9/10
— Бетси Гудфренд, заместитель спортивного редактора

Левое поле:

Предполагаемый стартер: Cooper Davis

Сейчас старший, Дэвис — лидер Коммодоров, и он был стартовым левым полевым игроком в прошлом сезоне, когда он возглавил команду с 24 попаданиями и 8 играми с множественными ударами.Он победил 0,331 в его сокращенном из-за травм сезоне второкурсника. Будем надеяться, что это будет его первый полный сезон в черно-золотом матче, Дэвис выступает в роли ведущего нападающего.

Резерв: T.J. Маккензи

Маккензи сыграл в восьми играх в 2020 году в качестве замены в защите и бегущего со скамейки запасных. Он может играть как на приусадебном, так и на дальнем поле, и он был одним из лучших учеников средней школы Флориды. Он мог видеть время где угодно на поле, но в прошлом сезоне он дважды заменял Дэвиса на левом поле, и его скорость могла заменить его Дэвису в качестве бегуна.

Вероятность: 10/10
— Бетси Гудфренд, заместитель спортивного редактора

Центральное поле:

Предполагаемый стартер: Энрике Брэдфилд мл.

Его скорость помешает удержать Брэдфилда-младшего вне центра поля. Позиция в этом году является открытой гонкой с вероятным переходом Тейт Колвик на вторую базу. Корбин может заменить нескольких ребят, таких как второкурсник Т.Дж. Маккензи и Уилл Дафф в центре поля и за его пределами, но Брэдфилд-младшийможет выиграть работу до игры в конференции.

Резерв: Мэтт Хоган

У юниора всего шесть карьерных игроков в составе за десять матчей, и он часто выходит со скамейки запасных в качестве замены в защите в центре поля. Скорость Брэдфилда-младшего — преимущество перед Хоганом, но если бы Корбин не побоялся вытащить Остина Мартина или Колвика из центра поля ради Хогана и проиграть биту в высшей лиге, он наверняка не побоялся бы немного проиграть. немного скорости с Хоганом в определенных ситуациях.

Вероятность: 7/10
— Бетси Гудфренд, заместитель спортивного редактора

Правое поле:

Предполагаемый стартер: Исайя Томас

Томас, безусловно, будет неотъемлемой частью состава Вандербильта на протяжении всего сезона, так как он будет во многом зависеть от силы.В его сокращенном сезоне второкурсника, в котором он сделал 16 стартов в правом поле, Томас возглавил команду с четырьмя хоум-ранами, а также добавил 13 ИКР. Он начал сезон 2020 года в огне, записывая по крайней мере один удар в каждой из своих первых девяти игр. Этой осенью Томас блистал в серии «Черное и золотое», особенно в финале серии, где он поразил двух Хомеров и сбил 8 ИКР. Если у Томаса есть большой сезон на тарелке, которого многие ожидают, ищите, чтобы он стал лучшим универсальным нападающим Вандербильта и обнаружил, что его имя быстро растет в имитационных драфтах MLB.

Резерв: Трой ЛаНев

ЛаНев, будучи новичком в прошлом сезоне, не видел особой активности, участвуя всего в двух играх, но он стартовал правильно во всех трех матчах серии Black and Gold. Томас собирается получить большинство повторений в правом поле из-за своей биты, но в тех случаях, когда Томас перемещается в центр или получает выходной, ЛаНев, скорее всего, скатится на это место.

Вероятность: 10/10
— Алисса Мьюир, заместитель спортивного редактора

Стартовый кувшин:

Прогнозируемое вращение: Кумар Рокер, Джек Лейтер, Томас Шульц

Неудивительно, что феномены Кумар Рокер и Джек Лейтер будут главными героями ротации Вандербильта в этом сезоне.В историческом сезоне первокурсников Рокера он забросил 19 голевых мячей в Суперрегиональном турнире против Дьюка, на пути к тому, чтобы быть названным первокурсником года многочисленными изданиями и помогая Вандербильту претендовать на второй национальный чемпионат в 2019 году.

В то время как Лейтер учится на втором курсе, ему будет 21 год на момент призыва, что делает его подходящим для этого. В кампании первокурсников, которая была прервана из-за COVID-19, Лейтер по-прежнему впечатлил и даже бросил 12 аутов и 5 иннингов без нападающих в своем дебютном матче с Вандербильтом, прежде чем его вытащили.

Третий стартер — это то, где становится интересно, поскольку у Вандербильта есть много вариантов. Томас Шульц, еще один второкурсник, который, как и Лейтер, будет иметь право на проект в июне, провел отличную кампанию в прошлом сезоне, когда он бросил чуть более 13 подач и провел 0,66 ЭРА.

Резерв: Итан Смит

Итан Смит в основном использовался в качестве стартера в прошлом сезоне, участвуя в пяти соревнованиях и в четырех стартовых. Он хорошо проявил себя в этой роли и вполне мог стать третьим игроком в стартовом составе в этом сезоне, поэтому рейтинг его вероятности относительно низок.Этот последний стартер — чуть ли не единственная неуверенность в вращении качки прямо сейчас, и Смита, безусловно, можно было бы использовать в КПЗ после хороших результатов во время осенней Черно-золотой серии.

Вероятность: 7/10
— Саймон Гиббс, спортивный редактор

Буллпен:

Предполагаемый доводчик: Хью Фишер

Фишер провел в прошлом сезоне реабилитацию после операции Томми Джона, но, будучи второкурсником, он получил множество возможностей внести свой вклад в победный сезон Вандербильта в национальном чемпионате.Его 22 матча в 2019 году уступили только Заку Кингу, и, хотя его ERA был высоким (4,41), это в значительной степени можно объяснить тем, что он отказался от семи пробежек в последних трех матчах. Фишер допустил всего десять пробежек в 30,2 подачах до своего тяжелого отрезка, и, поскольку его раньше использовали вне КПЗ, кажется вполне разумным предположить, что он снова там окажется.

Резерв: Люк Мерфи

В Черно-золотой серии прошлой осенью Люк Мерфи украл шоу — в день, когда начал Джек Лейтер.У Лейтера, возможно, не было своего лучшего выступления, конечно, но это не должно сказаться на производительности Мерфи вне КПЗ: за два подача он вычеркнул четыре, не допустил попаданий, прогулок или заработанных пробежек и бросил фастбол, который показывал достигает 97 миль в час.

Leave a Reply

Your email address will not be published.Required fields are marked *

*
