Салонный фильтр на УАЗ Патриот — замена

УАЗ Патриот эксплуатируется в совершенно разных условиях местности, это могут быть как дороги общего пользования, так и загородные просёлочные дороги. В случае с последними, во время движения за попутным автомобилем из под его колёс могут вырываться клубы пыли вперемешку с грязью и песком. Чтобы водитель, а также все остальные люди, находящиеся в салоне авто, не вдыхали подобную смесь, придумали салонные фильтры на УАЗ Патриот.

На некоторых автомобилях салонный фильтрующий элемент отсутствует с завода.

Однако, даже если в вашей местности воздух постоянно чистый, фильтрующий элемент всё же нужен, хотя бы для того, чтобы в салон не попадали насекомые, пыльца растений, да и всякие посторонние запахи с улицы с таким фильтром внутри салона будут меньше ощущаться. Для автомобиля Patriot замена фильтрующего элемента должна производиться раз в год, или каждые 10–20 тыс. км — зависит от того, что раньше произойдёт. А ещё зависит от загрязнённости среды.

Вот ещё несколько признаков того, что фильтрующий элемент засорён и его пора менять:

• в салоне ощущается неприятный запах;
• сильная запылённость салона;
• запотевшие стёкла автомобиля;
• вентилятор печки слабо дует.

Выбор, замена

Перед выбором салонного фильтра УАЗ Патриот нужно определиться, какой его тип подходит именно вам, поскольку в разные года выпуска автомобиля тип и расположение фильтрующего элемента менялись. Так, например, на автомобилях с «новой» панелью (после 2013 г. выпуска) используется совершенно новый фильтр, имеющий форму квадрата со следующими размерами: 17×17×2 см. И расположен он за бардачком — в ногах переднего пассажира.

На Патриотах со старой панелью, выпущенных до 2013 года, форма фильтра больше напоминала прямоугольник. Многие владельцы Патриотов отмечают, что процедура замены фильтрующего элемента на рестайлинговых версиях существенно упрощена, за счёт того, что  в таких машинах он держится всего на паре защёлок. А на дорестайлинговых машинах для доступа к нему придётся открутить несколько шурупов и извлечь бардачок, но об этом ниже по тексту.

Лучше всего выбирать варианты салонных фильтров с большим количеством складок, поскольку дорожная пыль и другой мусор в первую очередь забивает пространство между этими складками, при этом основной поток воздуха будет проходить через оставшиеся «холмы». Чем больше таких «холмов» расположено на поверхности фильтрующего элемента, тем лучше его пропускная способность.

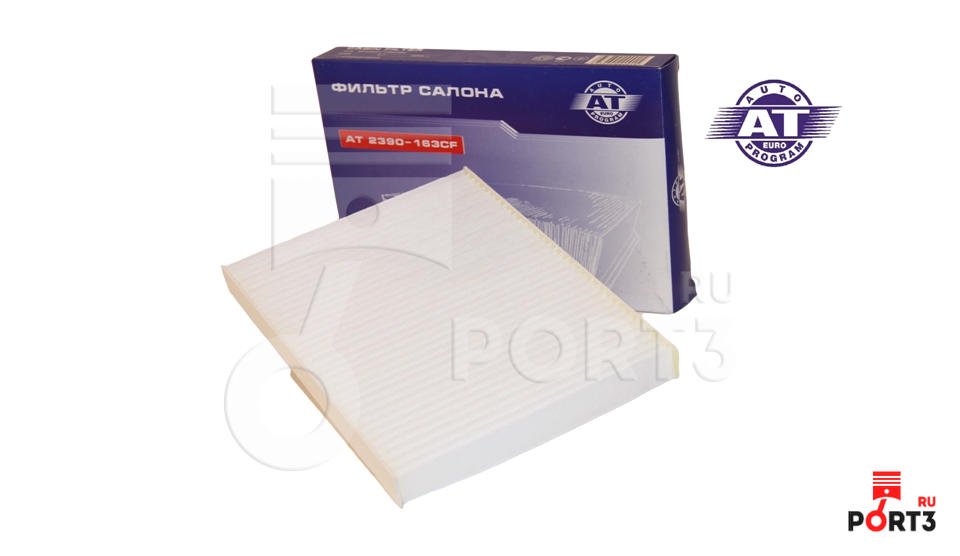

Список подходящих фильтрующих элементов (оригинал + аналоги) можно найти здесь.

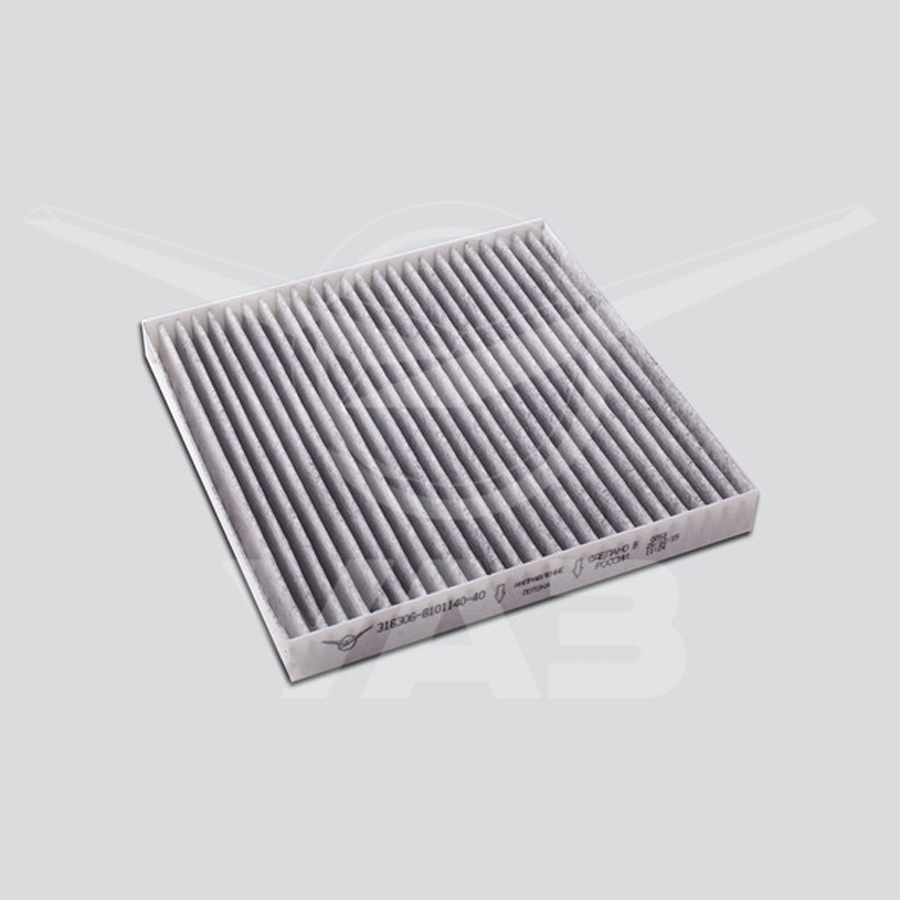

Также, выбирать лучше так называемые «угольные» фильтры, у которых есть покрытие с активированным углем. Такой фильтр салона позволит сократить попадание неприятных запахов внутрь автомобиля, да ещё обладает некоторым антибактериальным действием, не давая развиваться плесени и различным микроорганизмам. На автомобилях УАЗ Патриот с кондиционером фильтр салона будет находиться в том же самом месте.

Инструменты

Шестигранник

Чтобы начать замену салонного фильтра у Патриота нужно подготовить или обзавестись некоторыми инструментами, если таковых не имеется. В первую очередь речь идёт об отвёртке и шестиграннике, без которых невозможно добраться до салонного фильтра на Патриотах до 2013 года выпуска. Желательно наличие под рукой нового фильтрующего элемента взамен старому.

Если так получилось, что нового фильтра с собой нет, а старый сильно забит, из-за чего плохо греет печка, и нужно срочно ехать в мороз, тогда можно попытаться пропылесосить старый фильтрующих элемент, либо продуть его сжатым воздухом, если есть компрессор. После такой процедуры старый салонный фильтр ещё должен прослужить какое-то время.

Чтобы поменять фильтр салона на УАЗ Патриоте после 2013 г. никакие инструменты не требуются. Лишь несколько минут свободного времени.

Процедура замены — УАЗ Патриот до 2013 года

Замена салонных фильтров УАЗ Патриот условно делится на две категории: со старой панелью и с новой панелью (Патриот после 2013 г. ). Салонный фильтр на дорестайлинговом УАЗ Патриоте расположен там же, где и бардачок. Однако, в прямой видимости он там не находится, для доступа к нему как раз пригодятся вышеупомянутые инструменты.

1. Первым делом необходимо открыть дверцу бардачка.
2. Извлечь кожух, расположенный в нише перчаточного ящика.
3. Выкрутить 10 шурупов, используя крестообразную отвертку.

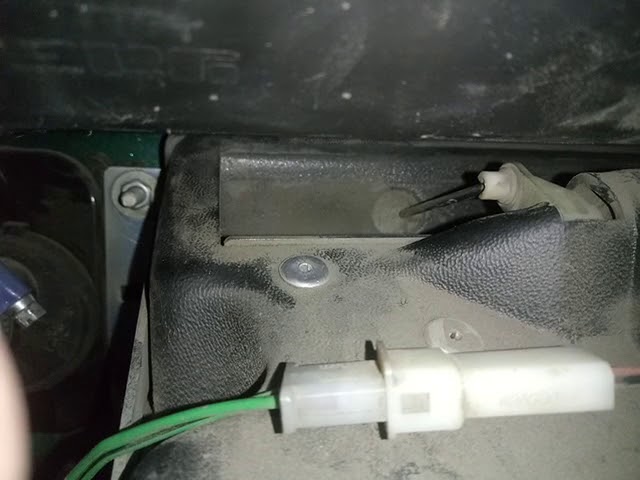

4. Отсоединить штекеры проводов подсветки бардачка.
5. Теперь можно извлечь оба бардачка.
6. Теперь нашему взору стала доступна длинная чёрная планка с двумя болтами под шестигранник. Откручиваем их, извлекаем планку.
7. Теперь нужно аккуратно извлечь старый фильтр, чтобы пыль из него не разлетелась повсюду.
8. Новый фильтрующий элемент необходимо вставлять так, чтобы вы могли видеть ту сторону фильтра, где указана маркировка и направление установки (стрелка). Поток воздуха идёт сверху вниз, значит стрелка должна быть направлена точно так же.
9. Сборка деталей производится в обратном порядке.

Процедура замены — УАЗ Патриот после 2013 года

Замену фильтра для салонного пространства новых моделей УАЗ Патриот сделать куда проще. Всё что для этого нужно — сесть на переднюю пассажирскую ступеньку, лечь спиной на пол и попытаться просунуть голову под бардачок. Однако, подобные действия совершенно не обязательны, при должной сноровке фильтр можно заменить практически на ощупь. Как вариант, можно воспользоваться камерой телефона, чтобы определить местоположение  фильтрующего элемента внутри салона.

Поскольку фильтр здесь стоит не горизонтально, как на предыдущем поколении УАЗ Патриот, а вертикально, от выпадения снизу его удерживает ребристая пластиковая крышка на двух защёлках. Примечательно, что сама крышка имеет треугольную форму, из-за чего создаётся иллюзия неправильной установки фильтрующего элемента. Эти защёлки часто ломаются на морозе, поэтому замену лучше всего производить в тёплом помещении. Для извлечения фильтра необходимо отогнуть фиксаторы в сторону.

Замена салонного фильтра UAZ Patriot своими руками: пошаговая инструкция

УАЗ Патриот стал незаменимым транспортным средством у любителей активного отдыха: рыбаков, охотников и грибников. Качество покрытия отечественных дорог оставляет желать лучшего, а в сельской местности они порой просто отсутствуют, поэтому для кабины авто необходима хорошая система воздухоочистки. В статье описывается, как проводится замена салонного фильтра УАЗ Патриот. Для проведения процедуры не нужно иметь особых знаний, с этим может справиться любой автолюбитель.

Содержание

[ Раскрыть]

[ Скрыть]

Инструкция по замене

Назначение воздушного фильтра салона – очищать воздух, поступающий с улицы внутрь автомобиля, от пыли, насекомых, пыльцы растений и других мелких частиц. При сильных загрязнениях, начинают потеть окна, уменьшается пропускная способность очищающего элемента, поступают неприятные запахи, плохо работает печка.  Производители рекомендуют менять воздухоочиститель раз в год или через 10 тыс. км пробега.

Инструменты

Для проведения замены не нужно особых инструментов достаточно приготовить:

• новый воздухофильтр;
• отвертку;
• приспособление для продувки воздуха или пылесос.

Если установлена новая панель приборов, то отвертка не нужна. Элемент для очистки воздуха состоит из большого количества слоев латексного материала, сложенного гармошкой, что увеличивает фильтрующую поверхность. Если он имеет покрытие с активированным углем, то поступающий в кабину воздух дополнительно очищается от неприятных запахов.

Новый фильтрующий расходный материал

Этапы

На современных УАЗ Патриот может быть установлена старая или новая приборная панель, в зависимости от этого меняется по-разному фильтр. Последовательность шагов для машин со старой панелью следующая:

1. Сначала следует открыть бардачок.
2. Затем необходимо снять кожух, который расположен в нише перчаточного ящика.
3. Далее нужно выкрутить саморезы.
4. Теперь можно снять корпусную деталь.

   Место расположения корпусной детали

5. Очищающий элемент закрыт с двух сторон пластиной, выкручиваем саморезы и снимаем пластину.

   Выкрутив винты снимаем удерживающую пластину

6. Теперь вытаскиваем грязный воздухоочиститель и чистим место, где он находился.

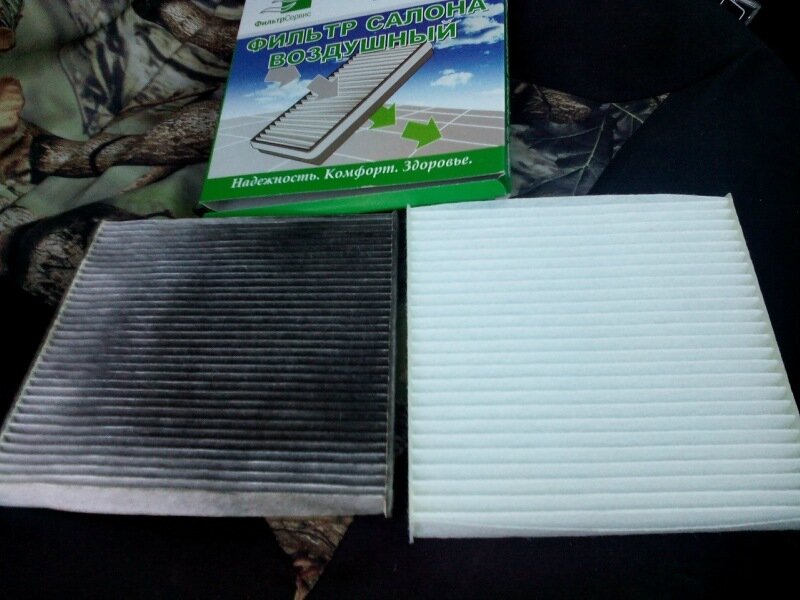

7. Вытянув фильтр, следует оценить его состояние. Если он не сильно загрязнен, его можно очистить и поставить на место. Сильно загрязненный расходник следует заменить новым.


   При установке следует обратить внимание, что воздушный поток на фильтрующем элементе должен совпадать по направлению с потоком воздуха вентиляционной системы.

   Установленный новый воздухоочистительный материал

8. После установки чистого фильтра удерживающую пластину нужно прикрутить на место.

Если в УАЗ Патриот установлена новая панель приборов, то чтобы поменять воздухоочиститель не нужно никаких инструментов. Заглушку удерживают специальные защелки, которые необходимо отогнуть. Действовать следует аккуратно, так как защелки можно по неосторожности отломать. Установив новый очиститель воздуха кабины, заглушку нужно вернуть на прежнее место.

 Загрузка …

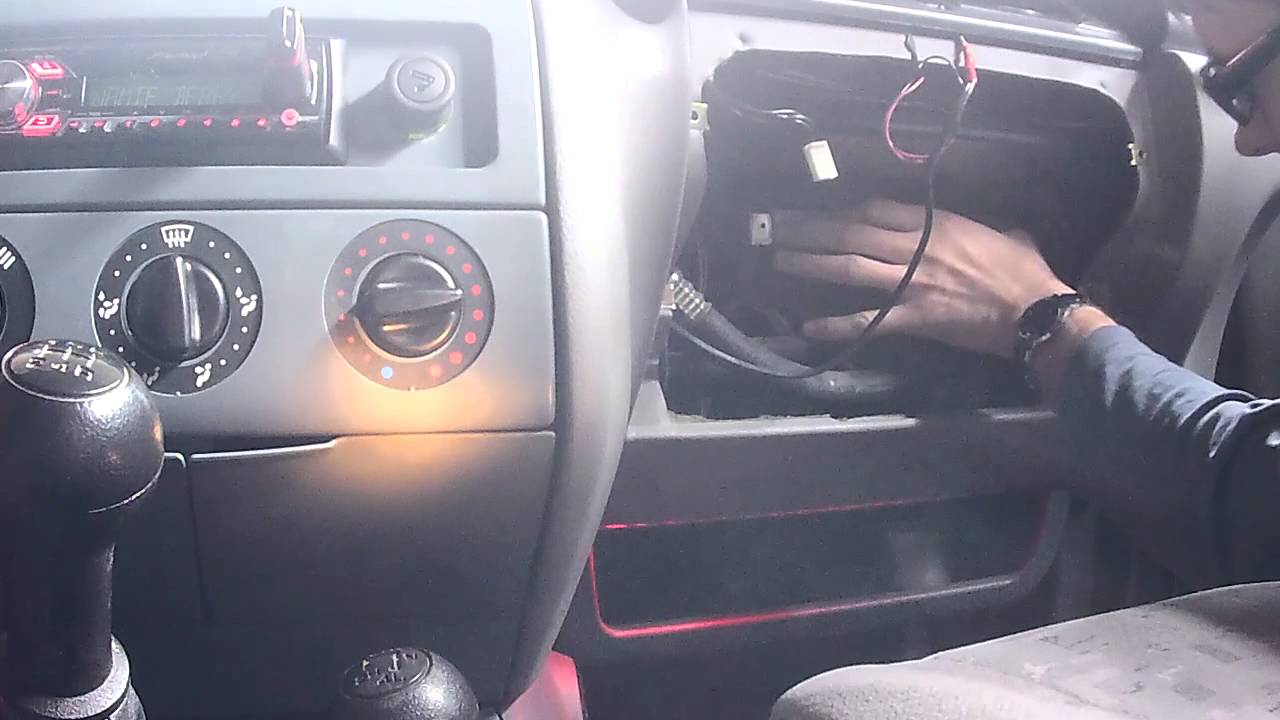

Видео  «Замена салонного фильтра на УАЗ Патриот»

В видеоролике показан процесс замены фильтрующего материал для салона в УАЗ Патриот, в котором установлена новая панель приборов.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Инструкция по замене и Видео

УАЗ Патриот по праву считается рабочей лошадкой охотников, рыболовов и грибников. Этот надежный и неприхотливый внедорожник может доставить своего владельца практически в любую часть нашей необъятной страны. Но не везде в России окружающая атмосфера будет благоприятна для владельцев УАЗ Патриот. Чтобы добраться до охотничьей заимки или до грибного перелеска порой приходится преодолеть десятки километров пыльных проселочных дорог. Но помимо дорожной проселочной пыли владельцев УАЗ Патриот могут поджидать ядовитые выхлопы и в условиях городского пейзажа. Предельно допустимые концентрации вредных веществ во многих российских городах значительно превышают установленную норму.

Для предотвращения вредного влияния агрессивной атмосферы на водителя и пассажиров автомобиля УАЗ Патриот предназначен салонный воздушный фильтр. Он является надежным барьером между городскими выхлопами, деревенской грязью и уютной атмосферой в салоне.

Качественные модели салонных фильтров комплектуются особым слоем, который содержит в себе мелкий активированный уголь. Такой наполнитель эффективно задерживает всю грязь и внешние запахи.

[stextbox id=»grey»]Производитель рекомендует заменять блоки салонного фильтра при достижении нескольких десятков тысяч километров пробега. В реальности же замену фильтров лучше производить после их фактического загрязнения, которое определяется визуальным осмотром. [/stextbox]

Грязный салонный фильтр может спонтанно выбрасывать в салоне накопленные вредные вещества, а также неблагоприятно влиять на системы кондиционирования и отопления, заставляя их работать с повышенной нагрузкой.

Вы можете провести замену салонного фильтра на автомобиле модели УАЗ Патриот самостоятельно, не прибегая к услугам специалистов станции технического обслуживания. Эту процедуру можно провести за сравнительно короткое время, собственными силами. Регулярно меняя салонный воздушный фильтр на своем УАЗ патриот, вы не только заботитесь о собственном здоровье и здоровье ваших пассажиров, но и сберегаете ресурс системы воздухооборота вашего «железного коня».

Пошаговая инструкция по замене салонного фильтра на Уаз Патриот

Салонный фильтр на модели УАЗ Патриот расположен в воздухозаборном блоке. Блок находится перед передним лобовым стеклом в моторном отсеке. Коробка салонного блока фиксируется защелками на воздушном входе отопителя.

Видео — замена салонного фильтра Уаз Патриот

Меняем салонный фильтр УАЗ Патриот

УАЗ Патриот – это автомобиль из рода внедорожных транспортных средств, который зачастую и эксплуатируется в довольно нестандартных дорожных условиях. Частые поездки в летние поры года по грунтовым покрытиям приводят к скорейшему засорению системы воздухоочистки. Засорение этой системы приводит к тому, что водитель и пассажиры ощущают дискомфорт в салоне. Исправить ситуацию способен каждый владелец транспортного средства самостоятельно, и плюс ко всему уделив только 15 минут свободного времени. Как поменять салонный фильтр системы воздухоочистки, рассмотрим далее.

Для чего нужен фильтр

Фильтр является рабочим элементом системы воздухоочистки салона внедорожника, который очищает поступающий воздух от различных загрязнений: пыли, грязи, мелких частиц, насекомых и прочих видов, негативно-влияющих на человека веществ.

Узнать о том, что требуется замена фильтра можно по следующим факторам:

• в салоне ощущаются признаки неприятных запахов, поступающие изнутри;
• запыленность салона;
• запотевание окон;
• нестандартное функционирование печки.

Но главным показателем к необходимости замены фильтра является пробег в 10 тыс. км. Рекомендуется чтобы замена салонного фильтра УАЗ Патриот осуществлялась каждые 10 тыс. км, если эксплуатация авто осуществляется в смешанных условиях бездорожья.

Что потребуется для проведения работ

Чтобы установить новый фильтр на внедорожник УАЗ Патриот, потребуется убедиться в наличии необходимого инструмента и материала:

• новый фильтр;
• отвертка;
• шестигранник;
• компрессор для продувки системы воздухоочистки.

К сведению! Если на УАЗ Патриот имеется новая панель, которой оснащаются внедорожники с 2013 года выпуска, то отвертка вовсе не понадобится, так как процесс замены гораздо проще.

Стоит заметить также, что сменные фильтры имеют разные материалы изготовления, поэтому уделите внимание этому моменту при выборе изделия.

Замена: процесс снятия и установки

Замена фильтра для старой приборной панели УАЗ Патриот (выпуск модели выпал на 2005 год):

1. Открывается дверца бардачка.
2. Извлекается кожух, место расположения которого находится в ящике для перчаток.
3. Приступаем к извлечению саморезов, воспользовавшись крестообразной отверткой. Ящик крепится с помощью 6 саморезов.
4. Извлекается ящик.
5. Не забываем извлечь разъем, который питает подсветку бардачка.
6. Очистительный элемент фиксируется пластинами с двух сторон.
7. Для его извлечения необходимо вывинтить специальные саморезы, используя ключ-шестигранник.
8. Извлекается очиститель.
9. Перед установкой нового элемента необходимо компрессором продуть место расположения старого фильтра.
10. Новый элемент следует установить по направлению потока воздуха, поступающего в салон. Для этого имеется стрелочка на торцевой части изделия.
11. После установки следует завинтить пластину саморезами. Установить кожух и закрыть дверцу бардачка.

На этом этапе замену можно считать завершенной.

Замена очистителя воздуха салона на новой панели

Процесс замены для новой панели имеет некие отличия. Первое отличие – это нет необходимости отвинчивания саморезов, так как все фиксирующие детали крепятся за счет заглушек. Второе отличие – сменный элемент находится в ногах пассажира под панелью. Для извлечения старого фильтра нужно снять с защелок фиксаторы и вытащить фильтр.

Осуществляется продувка и установка нового элемента. Процесс замены гораздо проще и занимает еще меньше времени.

Известны интересные факты про то, что УАЗ Патриот (2005 год) не имеет салонного очистителя. В таком случае проблема решается довольно просто: необходимо заехать на СТО и заказать установку данного элемента для своего автомобиля. Внедорожник УАЗ Патриот (2005 год) комплектовался без сменного элемента.

Теперь осуществить замену сменного изделия под силу каждому автовладельцу внедорожника

Замена салонного фильтра УАЗ Патриот

При необходимости замены салонного фильтра на автомобиле УАЗ Патриот следует сначала определить его местонахождение. В машинах со старой передней панелью (до 2013 года) он расположен в самом бардачке. В автомобилях с новой панелью (после 2013 года) он находится за бардачком.

В первом случае для замены фильтрующего элемента нам понадобятся две отвертки: с крестовой головкой и с головкой-шестигранником. В новых Патриотах замена происходит без использования инструмента.

Что касается самого фильтрующего элемента, то его можно подобрать исходя из нашей таблицы, в которой указаны производители фильтров и их каталожные номера.

Содержание статьи

1. Открываем бардачок и выкладываем из него все вещи.

Замена салонного фильтра на УАЗ Патриот со старой панелью (до 2013 года)

2. Крестовой отверткой откручиваем 6 саморезов, фиксирующих ящик бардачка.

3. Снимаем ящик.

4. Отключаем разъем подсветки бардачка.

5. Находим крышку фильтра. Откручиваем болты ее крепления отверткой с шестигранной головкой.

6. Вытаскиваем фильтрующий элемент.

7. Ставим новый фильтр.

8. Производим сборку бардачка в обратном порядке.

Посмотрите видео по смене салонного фильтра на УАЗ Патриот со старой панелью:

https://youtu.be/Bs20Ze1cue8

Инструкция по замене салонного фильтра на  УАЗ Патриот со старой панелью (после  2013 года) + фото и видео

1. Нагибаемся, заглядываем под бардачок, и находим крышку фильтра.

Замена салонного фильтра на УАЗ Патриот со старой панелью (после 2013 года)

2. По краям она имеет защелки.

3. Снимаем крышку, отведя защелки в стороны.

4. Вытаскиваем старый фильтр, потянув его вниз.

5. Устанавливаем новый фильтрующий элемент, закрываем крышку.

Так же посмотрите видео по замене салонного фильтра на УАЗ Патриот с новой панелью

https://www.youtube.com/watch?v=0DrxubD2h2c

Замена и рекомендации по выбору

В большинстве случаев УАЗ Патриот пользуется популярностью у автолюбителей кто ведет активный образ жизни, предпочитает рыбалку или охоту.Поэтому преимущественно он эксплуатируется на грунтовых дорогах, или там где совсем нет дорожного покрытия, поэтому система воздухоочистки очень быстро засоряется, что приводит к дискомфорту в салоне.

Справится с этой ситуацией можно самостоятельно за 15 минут,  путем замены салонного фильтра, именно об этом и пойдет речь в этой статье.

Функция фильтрующего элемента

Основной функцией воздушного фильтра является очистка поступающего воздуха в салон автомобиля от различных загрязнений, например:  грязи, насекомых, пыли, и других элементов которые негативно влияют на водителя и пассажиров.

Понять что необходима замена салонного фильтра на УАЗ Патриоте, можно по следующим признакам:

• В салоне появился неприятный запах, который поступает изнутри;
• Салон становится пыльным;
• Окна начинают запотевать;
• Печка начинает работать нестандартно.

Завод изготовитель рекомендует производить замену воздухоочистителя каждые 10 тысяч километров, или раз в год, если UAZ Patriot эксплуатируется за городом, то проверять его состояние желательно один раз в полгода.

Необходимый инструмент

Для того чтобы поменять фильтрующий элемент, нужно подготовить весь необходимый инструмент:

• Набор отверток;
• Новый фильтр;
• Пылесос или устройство для продувки.

Элемент благодаря которому происходит очистка воздуха, представляет собой сложенную гармошку которая состоит из нескольких слоев, для дополнительной очистки его могут покрывать активированным углем.

Стоит знать что если замена осуществляется на моделях выпущенных после 2013 года, то какой либо дополнительный инструмент в том числе отвертка не понадобятся.

Так как сменный фильтр может изготавливаться из различных материалов, стоит уделить особое внимание выбору изделия.

Замена

В зависимости от того какая приборная панель старая или новая установлена на УАЗ Патриоте, будет зависеть процесс замены.

Старая панель

В старой версии фильтр меняется следующим образом:

1. Первым делом открывается бардачок;
2. Снимается кожух, расположенный в нише перчаточного ящика;
3. Выкручивается 6 саморезов, которые крепят ящик, затем он снимается;
4. Элемент очистки закрепляется с двух сторон специальной пластиной, которую нужно снять, открутив саморезы;
5. Извлекается воздушный фильтр, и очищается место куда он устанавливается, проверяется его состояние в случае несильного загрязнения фильтр чистится и устанавливается обратно, в случае сильного загрязнения он меняется на новый.

Во время установки нужно установить его по направлению потока воздуха вентиляционной системы, для этого на торцевой части имеется специальное обозначение в виде стрелочки.

Собирается все в обратном порядке, саморезами закручивается пластина, устанавливается кожух и закрывается бардачок.

Новая панель

Если в UAZ Patriot установлена новая приборная панель, то прибегать к помощи специального инструмента не нужно.  Основным отличием является расположение сменного элемента, который находится в ногах пассажира и процесс извлечения. Для того чтобы поменять воздухоочиститель нужно отогнуть специальные защелки которые его удерживают,  отгибать защелки нужно аккуратно так как их можно легко отломать.

Полезное видео

Рекомендуем ознакомится с видео:

На моделях выпущенных в 2005 году отсутствует сменный салонный очиститель, и чтобы его заменить нужно заказывать установку в специализированном автосервисе. На других версиях замену можно произвести самостоятельно без каких либо проблем.

Замена воздушного фильтра салона УАЗ Патриот

  Воздушный фильтр салона на УАЗ Патриот является неким барьером на пути загрязненного воздуха засасываемого из внешней среды. Фильтр очищает воздух от механических включений, что позволяет получить более комфортный и здоровый климат в салоне. Чистота фильтра влияет, прежде всего, на ваше самочувствие и нисколько на ходовые качества автомобиля. Это значит, что главным критерием при замене фильтра будет ваше «Я», которое подтолкнет вас к совершению данной операции. Тем не менее существуют и рекомендации по замене фильтра. Так фильтр на УАЗ Патриот рекомендуют менять каждые 2 года или 20000 км пробега. Сразу скажем о том, что даже если и менять фильтр каждые 20000 км, то все равно лучше время от времени вытаскивать его и очищать встряхиванием или чисткой щеткой.

 Так за 8000 км, когда срок его замены совсем еще не скоро, ваш фильтр может уже выглядеть вот так . ..

Итак, если вы решили заменить или просто почистить воздушный фильтр салона УАЗ Патриот, то последовательность действий, для СТАРОЙ панели, будет следующая …

Замена воздушного фильтра УАЗ Патриот (старая пранель)

 Необходимо снять кожух, расположенный в нише вещевого ящика. Выкручиваем саморезы.

Снимаем корпусную деталь.

Фильтр будет закрыт удерживающей пластиной, с двух сторон. Выкручиваем саморезы и наблюдаем фильтр на его штатном месте. Старый фильтр вытаскиваем и ставим на его место новый воздушный салонный фильтр.  На фото показан уже замененный фильтр. Обратите внимание, что поток воздуха на фильтре должен соответствовать потоку воздуха в системе вентиляции. На фото фильтр установлен «вверх ногами».

При замене фильтра можно использовать например вот такой экземпляр. Выбор фильтров на рынке сегодня очень огромен. Можно подобрать фильтр с угольной крошкой, которая будет дополнительно адсорбировать в себя вредный газы из внешней атмосферы.

Собираем все в обратном порядке.

Замена воздушного фильтра салона на УАЗ Патриот (новая панель)

 Замена фильтра для НОВОЙ панели отличается. Здесь вам не придется что-либо откручивать. Заглушка удерживающая фильтр находится в ногах переднего пассажира. Необходимо будет ее снять с защелок и вытащить фильтр со своего штатного места.

Далее ставим его обратно. Устанавливаем заглукшку на место. Здесь все гораздо легче, так как вам не потребуется инструмент для замены воздушного салонного фильтра в новой панели.

Скачать файл STL Крышка фильтра салона для УАЗ Патриот 2015 • Модель для 3D-печати ・ Cults

?

Творчество:

5,0 / 5

(1 голосголосов)

Оценка участников по пригодности для печати, полезности, уровню детализации и т. Д.

Ваш рейтинг:
0/5

Удалить

Ваш рейтинг:
0/5

• 590

  взгляды

• 0

  нравится

• 3

  загрузки

Описание 3D модели

Запчасть: крышка фильтра салона для УАЗ Патриот 2015 на 3D-печати.

Настройки 3D-печати

Желательно напечатать его из упругого пластика, такого как SBS, PET-G или нейлон. Но подойдут и некоторые другие пластики: АБС, HIPS. Не рекомендую использовать PLA, это слишком сложно.
Разрешение составляет 0,4-0,8 мм.
Нужны опоры.

• Формат файла 3D : STL
• Дата публикации :
  2020.02.19 в 16:29

Теги

Создатель

Делает созданное сообществом

Бестселлеры категории Разное

Хотели бы вы поддержать культы?

Вы любите Культы и хотите помочь нам продолжить приключение самостоятельно ? Обратите внимание, что мы небольшая команда из 3 человек , поэтому очень просто поддержать нас, чтобы поддерживали деятельность и создавали будущие разработки . Вот 4 решения, доступные всем:

• РЕКЛАМА: Отключите блокировщик баннеров AdBlock и нажимайте на наши рекламные баннеры.

• ПРИСОЕДИНЕНИЕ: Делайте покупки в Интернете, нажимая на наши партнерские ссылки здесь Amazon или Aliexpress.

• ПОЖЕРТВОВАТЬ: Если хотите, вы можете сделать пожертвование через PayPal здесь.

• СЛОВО РОТА: Пригласите своих друзей прийти, откройте для себя платформу и великолепные 3D-файлы, которыми поделились сообщество!

Скачать файл STL ЛЕГКАЯ КРЫШКА ФИЛЬТРА КАБИНЫ ДЛЯ УАЗ ПАТРИОТ 2015 • Модель для 3D-печати ・ Культы

?

Творчество:

0.0/5

(0 голосов)

Оценка участников по пригодности для печати, полезности, уровню детализации и т. Д.

Ваш рейтинг:
0/5

Удалить

Ваш рейтинг:
0/5

• 453

  взгляды

• 0

  нравится

• 0

  загрузки

Описание 3D модели

Запчасть: облегченная крышка салонного фильтра для УАЗ Патриот 2015 для 3D-печати.

Настройки 3D-печати

Желательно напечатать его из упругого пластика, такого как SBS, PET-G или нейлон. Но подойдут и некоторые другие пластики: АБС, HIPS. Не рекомендую использовать PLA, это слишком сложно.
Разрешение составляет 0,4-0,8 мм.
Опоры не нужны.

• Формат файла 3D : STL
• Дата публикации :
  2020. 02.19 в 16:44

Теги

Создатель

Делает созданное сообществом

Бестселлеры категории Разное

Хотели бы вы поддержать культы?

Вы любите Культы и хотите помочь нам продолжить приключение самостоятельно ? Обратите внимание, что мы небольшая команда из 3 человек , поэтому очень просто поддержать нас, чтобы поддерживали деятельность и создавали будущие разработки .Вот 4 решения, доступные всем:

• РЕКЛАМА: Отключите блокировщик баннеров AdBlock и нажимайте на наши рекламные баннеры.

• ПРИСОЕДИНЕНИЕ: Делайте покупки в Интернете, нажимая на наши партнерские ссылки здесь Amazon или Aliexpress.

• ПОЖЕРТВОВАТЬ: Если хотите, вы можете сделать пожертвование через PayPal здесь.

• СЛОВО РОТА: Пригласите своих друзей прийти, откройте для себя платформу и великолепные 3D-файлы, которыми поделились сообщество!

Лучшая цена patriot ac — отличные предложения на patriot ac от глобальных продавцов patriot ac

Отличные новости !!! Вы попали в нужное место для патриота а.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот топ-патриот в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели свой patriot ac на AliExpress.С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в patriot ac и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг, и предыдущие клиенты часто оставляют комментарии, описывающие свой опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести patriot ac по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Мой УАЗ Хантер кондиционер (A / C) не работает

Кондиционер оказался одним из важнейших компонентов в наших автомобилях, вероятно, в результате глобального потепления или из-за того, что мы предпочитаем более высокий уровень комфорта.

Так что вы действительно можете быть привязаны к этому типу функциональности в вашем UAZ Hunter и не можете визуализировать путешествие, когда у вас его нет.

Хотя со временем кондиционер начинает указывать на несколько негативных симптомов или, что еще хуже, не работает!

Давайте вместе исследуем объяснения, которые обычно указывают на эту неисправность, и просто рассмотрим способы ремонта кондиционера в вашем автомобиле.

Прежде чем мы начнем рассматривать возможности ремонта кондиционера в вашем автомобиле, имейте в виду, что эта функция перестает работать, как показано ниже:

• Компрессор : Этот механический компонент создает давление хладагента
• Конденсатор : Расположенный перед автомобилем конденсатор отводит тепло, исходящее от компрессора
• Испаритель : расположен в автомобиле, обеспечивает подачу свежего воздуха для водителя и пассажиров.
• Терморегулирующий вентиль : Этот компонент превращает горячие волосы в свежие
• Осушитель / аккумулятор : Эти компоненты необходимы для поддержания чистоты кондиционера вашего автомобиля.

Устранение неисправностей кондиционера вашего UAZ Hunter

Кондиционер (AC) моей машины протекает

Самая частая причина проблем с кондиционером в автомобиле — утечка хладагента.Есть две причины, которые обычно объясняют такую ​​потерю хладагента в вашем кондиционере: возраст вашего автомобиля, а также наличие плесени.

Еще один важный элемент для диагностики вероятной утечки: наличие масляного пятна, состоящего из фреона, сжатого газа, который служит источником кондиционирования воздуха в вашем автомобиле.

Если у вас есть какие-либо сомнения, подумайте о том, чтобы отдать свой автомобиль механику. Автомобильные кондиционеры содержат вредные для здоровья предметы!

Кондиционер (кондиционер) моего УАЗ Хантер плохо пахнет

Если кондиционер вашего автомобиля выделяет неприятные запахи, у вас, скорее всего, есть плесень и различные организмы! Если вы считаете, что в этом нет ничего страшного, подумайте еще раз. Помимо нежелательного запаха, эти существа часто опасны для вашего тела!

Как правило, только замена систем воздушного фильтра в салоне вашего автомобиля устраняет нежелательный запах кондиционера.

Кондиционер моего УАЗ Хантер издает шум

Если ваш автомобиль издает странный звук после включения кондиционера, возможно, вы столкнулись с серьезной ситуацией. Часто звук на этом уровне означает, что компрессор кондиционера скоро обязательно выйдет из строя, и что вы собираетесь закончить работу без кондиционера в машине.

При малейшем подозрительном звуке как можно скорее обратитесь к своему механику, который обязательно примет меры, чтобы исправить это за вас!

Как видите, существуют разные вероятные причины отказа кондиционера в вашем автомобиле. Мы хотим вас уведомить. Как и замена аккумулятора в вашем UAZ Hunter, система кондиционирования также идет в комплекте с опасными продуктами. Не подвергайте риску свое здоровье ради автомобиля, оно того не стоит!

По крайней мере, но не в последнюю очередь, бесплатное предложение, которое поможет вам: не позволяйте проблеме кондиционирования воздуха зависать. Если отложить устранение неполадок, ваш UAZ Hunter не заведется, а это будет крайне проблематично!

Последнее обновление 2018-09-04 / Партнерские ссылки / Изображения из Amazon Product Advertising API

Техническое обслуживание ГУР УАЗ Хантер, замена рабочей жидкости и фильтра ГУР. Как заменить жидкость в гидросистеме гидроусилителя руля на УАЗ патриот своими руками? Что залито в гидроусилитель руля УАЗ

УАЗ Патриот, известный как УАЗ-3163, с 2005 года выпускается Ульяновским автомобильным заводом.Эта модель имеет полный привод и большой дорожный просвет, что придает внедорожнику повышенную проходимость. УАЗ Патриот имеет цельнометаллический пятидверный кузов. Цельнометаллическая конструкция обеспечивает высокий запас прочности, благодаря чему внедорожник может перемещаться по любым категориям дорог.

Возможно, при разработке этой модели идея была взята на УАЗ-3162 «Симбир», поскольку в результате многие его элементы перешли на новую модель. Среди них шпионские мосты, пятиместный и девятиместный варианты внутреннего исполнения (в зависимости от комплектации), а также установленные силовые установки, которые предоставляет Valvian Motor Plant. Но полностью подобной машиной не назовешь, так как были проведены некоторые существенные изменения, которые в будущем дали повышенный патриотический комфорт.

Кроме отечественной продукции здесь используются и иностранные элементы и комплектующие: Гидроусилитель руля итальянского производства Delphi Italia Automotive SRL, тормозная система немецкого производства, руль от немецкой компании Takata-Petri AG, система отопления и кондиционирования от британский производитель Sanden International Europe Ltd, MCPP предоставил корейский производитель DYMOS и многие другие.

В 2006 году на УАЗ Патриот начали устанавливать противобуксовочную систему немецкого производства (Bosch). В 2008 году были доработаны кондиционирование, а также система отопления и вентиляции. С этого года внедорожник можно эксплуатировать в достаточно жарких температурных условиях, так как также доработали систему охлаждения силовой установки, которая стала более эффективной.

Весной 2012 года в модели появилась обновленная приборная панель, травмоопасный четырехконтактный руль от немецкого производителя Takata-Petri AGA new radio. Используемая магнитола оснащена разъемом USB, что позволяет подключать различные USB-носители. Также новое радио имеет размерность 2DIN.

Большое количество изменений пришлось на 2013 год. В этом году внедорожник получил улучшенную раздаточную коробку, которую предоставил корейский производитель Dymos. Отличительной особенностью данной дозировки является использование электрического управления вместо рычага. Поэтому вместо этого в салоне в салоне разместили специальную шайбу, с помощью которой смещается перенос раздаточной коробки.Уменьшена длина заднего карданного вала, удалена промежуточная опора. На водительской двери расположен отдельный блок, позволяющий установить электрические стеклоподъемники и зеркала заднего вида. До этого года включение стояночного тормоза означало блокировку карданного вала, теперь ручной тормоз блокирует задние колеса, что делает его более эффективным. Среди других элементов, получивших изменения, следует выделить ручки для пассадиров, центральное зеркало заднего вида, а также потолок. Впервые появилась комплектация «Зимний пакет», в которой модель комплектуется обогревом лобового стекла, индивидуальной системой обогрева пассажиров заднего ряда и обогревом задних сидений.

Осень 2014 года внесла новые изменения и уточнения в дизайн автомобиля. В первую очередь производитель установил улучшенную светотехнику, доработал бамперы и сиденья, как передние, так и задние. Многих владельцев особенно порадовало наличие стабилизатора поперечной устойчивости, благодаря которому внедорожник стал сохранять равновесие на дороге.Оба карданных вала заменены на более прочные и не требующие частого обслуживания. Среди дополнительных опций, входящих в индивидуальную комплектацию, добавлена ​​мультимедийная система с навигационной системой и специальная камера, обеспечивающая обзор сзади.

2016 стал последним, когда доработали УАЗ Патриот. В 2016 году внедорожник оснастили новой решеткой радиатора, в которой была увеличена эмблема, которая является как раз первой и яркой. Рычаг коробки передач и приборная панель были снова изменены и улучшены.Рулевая колонка была отрегулирована по высоте, а ремни безопасности получили специальные преднатяжители.

Типы двигателей и объем масла в гидросистеме

Сколько заливать масла в гур — 0,94 литра

С самого начала серийного производства УАЗ Патриот комплектовался одним из четырех двигателей:

.

1. ЗМЗ-51432

• Диаметр цилиндра 94 миллиметра.
• Ход поршня — 87 миллиметров.
• Рабочий объем — 2235 куб.
• Пиковая мощность на выходе — 114 лошадиных сил / 84 киловатта (при 3500 оборотах в минуту).
• Пиковый крутящий момент — 270 Ньютонов на метр (при 1800 об / мин и до 2800 об / мин).

2. Iveco F1A.

• Производитель установленного мотора — Iveco.
• Тип двигателя — четырехцилиндровый дизельный с рядным расположением цилиндров.
• Диаметр цилиндра 87 миллиметров.
• Ход поршня — 94 миллиметра.
• Рабочий объем — 2287 куб.
• Пиковая мощность на выходе — 116 лошадиных сил / 85 киловатт (при 3900 оборотах в минуту).
• Пиковый крутящий момент — 270 Ньютонов на метр (при 2500 об / мин).
• Количество клапанов в GBC — 16.
• Степень сжатия в камере сгорания 19.
• Тип системы питания — Common Rail.
• Тип системы охлаждения — жидкостная.

3. ЗМЗ-409051

• Производитель установленного мотора — Завод клапанов.
• Ход поршня — 94 миллиметра.
• Рабочий объем — 2693 куб.
• Пиковая мощность на выходе — 147 лошадиных сил / 108 киловатт (при 5000 об / мин).
• Пиковый крутящий момент — 235 Ньютонов на метр (при 2650 об / мин).
• Количество клапанов в GBC — 16.
• Степень сжатия в камере сгорания 9,8.
• Тип системы охлаждения — жидкостная.

4. ЗМЗ-40906

• Производитель установленного мотора — Завод клапанов.
• Тип двигателя — четырехцилиндровый бензиновый с рядом цилиндров.
• Диаметр цилиндра 95,5 миллиметра.
• Ход поршня — 94 миллиметра.
• Рабочий объем — 2693 куб.
• Пиковая мощность на выходе — 135 лошадиных сил / 99 киловатт (при 4600 оборотах в минуту).
• Пик крутящего момента — 217 Ньютонов на метр (при 3900 об / мин).
• Количество клапанов в GBC — 16.
• Степень сжатия в камере сгорания 9,2.
• Тип системы питания — распределенный впрыск топлива.
• Тип системы охлаждения — жидкостная.

Некоторые силовые установки при рестайлинге были доработаны до соответствия экологическому стандарту Евро-3, и дизель пропадает из упаковки. Что самое раннее, что в более поздних моделях везде одна система трансмиссии, а именно механическая пятиступенчатая коробка передач.

Информация о типах необходимого масла

Гидравлический усилитель рулевого управления рекомендуется заливать смазочными жидкостями, соответствующими спецификациям Dexron II и Dexron III, а также GM -6417 (Dexron IIIG). По таким критериям наиболее оптимальными маслами являются следующие марки:

ATF II E.

Синтетическая многофункциональная гидравлическая жидкость, предназначенная для смазывания трансмиссионных систем, а также для работы различных механизмов автомобилей с использованием гидравлических жидкостей (гидроусилитель руля и др.). Согласно заявкам производителя, это масло отлично выдерживает высокие нагрузки и резкие перепады температур, что обеспечивает полноценную работу гидроузлов.Интервалы замены рассчитаны на 120 тысяч километров, что является довольно отличным показателем.

Масло

ATF II E имеет следующие свойства:

1. Увеличенные интервалы замены;
2. Повышенная устойчивость к высокотемпературным и низкотемпературным условиям эксплуатации;
3. Обладает оптимальной вязкостью и текучестью;
4. Повышенная устойчивость к деградации;
5. Повышенная стойкость к химическим процессам;
6. Обладает отличными противоизносными свойствами;
7. Имеет очень низкую температуру заморозки;
8. Обладает отличными антикоррозийными свойствами;
9. Наличие.

Вольф ATF D III

Полусинтетическая смазочная жидкость с высоким индексом вязкости. Он используется в большинстве автоматических коробок передач и рулевого управления с гидроусилителем. Благодаря тому, что это масло обладает повышенной текучестью при использовании в низкотемпературной эксплуатации, оно обеспечивает эффективную смазку элементов и надежную работу гидроприводов.

Масло Wolf ATF D III имеет следующие свойства:

1. Повышенная износостойкость;
2. Высокая стойкость к окислению;
3. Высокая устойчивость к суровым температурным условиям;
4. Большой ресурс.

Total Fluide G3.

Подходит для использования в автоматических и полуавтоматических трансмиссиях, а также в гидроусилителях рулевого управления. Имеет высокий индекс вязкости, что положительно сказалось на стабильности в эксплуатации.

Масло Total Fluide G3 обладает следующими свойствами:

1. Замерзает при очень низкой температуре окружающей среды;
2. Обладает отличной термостойкостью;
3. Высокая стойкость к окислительным процессам;
4. Нейтрально по отношению к уплотнительным материалам.

Владельцам внедорожника УАЗ Патриот не страшны бездорожье, грязь и водоемы. Управлять автомобилем весом около двух тонн очень проблематично. Но чтобы движение было комфортным и удобным для улучшения поворота руля, была создана система рулевого управления — ГУР.

Назначение ГУР — облегчить усилие вращения колес автомобиля. Благодаря созданию рулевого колеса с гидроусилителем можно без особых усилий поворачивать рулевое колесо и колеса — почти одним пальцем.Гидравлический блок снабжен насосом, который начинает работать при включении силового агрегата автомобиля. Вращение происходит за счет ременной передачи. В этот момент масло начинает поступать в систему гидравлической системы рулевого управления.

Жидкость и вещество, облегчающее работу рулевого колеса. По специальному шлангу масло поступает от насоса к гидроусилителю рулевого управления. В процессе работы машины масло создает давление, улучшая тем самым вращение рулевого колеса.

Как и любая жидкость, масло в гидроусилителе руля подлежит периодической замене. В Инструкции по техническому обслуживанию УАЗ Патриот говорится, что замена гидроусилителя гидроусилителя руля УАЗ Патриот проводится каждые 100 тысяч км пробега внедорожника.

Признаки необходимости замены жидкости ГУР на УАЗ Патриот

Двигатель рулевого управления является неотъемлемой частью автомобиля УАЗ Патриот. От его работы зависит безопасность и комфорт при управлении транспортным средством. А для качественной и бесперебойной работы гидроусилителя руля наличие жидкости в системе ГУР играет особое значение.

Замена масла необходима не только с учетом пройденного километра, но и при возникновении ряда дополнительных причин.

Незапланированная замена жидкости в гидроусилителе руля УАЗ Патриот необходима по следующим причинам:

• Рулевое колесо почти не вращается;
• Посторонний шум при работе ГУРа и помпы. Часто насос в системе является слабым элементом;
• Нарушения в работе рулевого управления;
• Кожаные масла из гидроусилителя рулевого управления.

При столкновении с одной из перечисленных проблем следует произвести техническое обслуживание внедорожника, а именно замену рабочей жидкости в гидросистеме рулевого управления.

При нарушении работы гидроусилителя мощности УАЗ Патриот возможен износ шланга шланга ГУР, гашение фильтра, очистка, поломка насоса гидросистемы. Устранить поломки и наладить работу банки ГУР, заменив изношенный элемент на новый.

Выбираем жидкость для шерсти

Масло в гидроусилителе рулевого управления является основным элементом безопасного и комфортного передвижения внедорожника.В инструкции по эксплуатации указано, что жидкость гидроусилителя в УАЗ патриот меняют раз в два года или набирая необходимый пробег автомобиля. Замена масла зависит от стиля вождения и интенсивности эксплуатации внедорожника.

Залить в машину можно масло для АКПП. Все жидкости для гидроусилителя руля можно разделить по таким критериям, как цвет, вид и состав. Рекомендуемое масло для гидроусилителя руля — Mobil ATF 220, 2 л.

По составу масло гидравлического рулевого управления делится на минеральное, полусинтетическое и синтетическое. Смешивать жидкости на синтетической и минеральной основе нельзя, так как в них различаются виды присадок.

Для правильного выбора жидкости для гидросистемы следует ознакомиться с рекомендациями завода-изготовителя. Часто информация о масле ГУР указывается на расширительном бачке или крышке. Именно поэтому замена жидкости гидроусилителя руля на УАЗ Патриот проводится в соответствии с инструкциями и рекомендациями автопроизводителя.

Пошаговая инструкция по замене жидкости в гидроусилителе руля

При соблюдении элементарных правил техники безопасности и наличии необходимых инструментов владелец автомобиля УАЗ Патриот может приступить к основным работам.

Заменить жидкость в гидросистеме рулевого управления, при наличии следующих инструментов:

• Большой шприц с трубкой;
• Емкость для слива старого масла;
• Жидкость новая;
• Перчатки резиновые или обычные;
• Чистая тряпка.

Работы по замене смазки необходимо проводить при наличии подъемника. При его отсутствии можно установить машину на смотровую яму или поднять на двух домкратах. Домкратом нужно поднять передние колеса машины.

Процесс слива отработанной жидкости:

• Установить машину на подъемник или поддон передней части;
• Если есть переднее крыло, его необходимо снять;
• Откройте крышку гидробака гидроусилителя рулевого управления;
• Ослабить хомут, которым крепится расширительный бачок;
• Подготовить емкость для отработанного масла;
• Шприц с трубкой для выкатывания смазки или, наклоняя емкость, сливают жидкость в емкость;
• От бачка отсоединить шланг — возврат и опустить в подготовленную тару;
• Поверните руль в разные стороны до упора 2 — 3 раза;
• Силовой агрегат на этом этапе запускать не нужно;
• Снимите пустой бак и хорошо промойте;

В расширительном бачке установлен фильтр для очистки жидкости. Его следует снять и заменить новым фильтром. На данном этапе слив жидкости гидроусилителя руля с УАЗ патриот успешно завершен.

Завершена замена жидкости в гидроленте руля УАЗ Патриот:

• Установив расширительный бачок на место, с помощью шприца залейте новое масло;
• Рулевое колесо вращать вправо-влево до упора при неработающем моторе, постоянно доливая масло в бак;
• При вращении рулевого колеса сливного шланга вытекает старая смазка, темного цвета.При появлении светлого масла во время слива прекратите прокачку;
• Собрать гидроусилитель руля;
• Запустить двигатель, повернув рулевое колесо от упора до упора;
• Долейте жидкость до уровня, указанного на бачке.

На этом замена жидкости в гидроленте питания УАЗ Патриот закончена.

В процессе выполнения работ водитель должен учитывать следующие рекомендации:

• Для исключения нагрузки на рулевую систему во время прокачки машина должна находиться в подвешенном состоянии;
• Средний объем заменяемого масла — 1 шт. 2 литра;
• По окончании замены жидкости машину опускают и заводят силовой агрегат. Двигатель должен проработать примерно 10-15 минут.

№

При выполнении слива масла гидросилового двигателя УАЗ ХАНТЕР необходимо заменить фильтр насоса гидросистемы. Фильтр извлекают из расширительного бачка, снимая ось штифта, снимая шайбу, нажимную пружину и уплотнительную втулку (резиновую). Перед тем как вставить новый чистящий элемент, протрите расширительный бачок изнутри от грязи.Очистив бачок, вы можете установить новый фильтр в порядке, обратном снятию.

Замена жидкости гидроусилителя руля в УАЗ Хантер по своему процессу мало чем отличается от замены масла в УАЗ Патриот. В качестве заправочной жидкости на UAZ HUNTER используется трансмиссионное масло DEXRON II или DEXRON III. Их можно смешивать. Объем наливаемой жидкости гидравлического хелпера Hunter составляет 1,1 литра.

На завершающей стадии работы двигателя необходимо тщательно проверить места подключения шлангов к элементам гидроусилителя на предмет утечки жидкости. При обнаружении утечки ее следует немедленно устранить.

Необходимо уточнить, что при смене штампа вещества систему ГУР необходимо промывать тем маслом, которое в нее залито. Только своевременное техническое обслуживание в виде замены жидкости в рулевом управлении и профилактического ремонта гидроуловееля, обеспечит бесперебойную работу всей системы гидроусилителя мощности.

Внедорожник УАЗ Патриот — это автомобиль, который не боится грязи, бездорожья, пересеченной местности и даже водоемов.Но для удобства управления автомобилем в конструкции есть рулевое колесо с его механизмом. Покрутить руль на машине, которая имеет вес почти две тонны, довольно проблематично, поэтому для улучшения управляемости и облегчения поворота балки придумали такое изделие как гидроусилитель руля или гур. Но сегодня речь пойдет не о самом гидросистеме, а о таком важном элементе, как масло. Мы разберемся, из чего состоит ГУР внедорожник УАЗ Патриот, для которого необходимо заменить масло, а также как осуществляется этот процесс.

Основное назначение гура — облегчить вращение колес с помощью гидравлического устройства. Что это значит? Это значит, что повернуть колеса на внедорожнике УАЗ Патриот, когда у него не работает двигатель, достаточно сложно, и если бы не было гидроусилителя руля, то маневры на бездорожье, а тем более по бездорожью, были бы просто невозможны. . Благодаря гуру возможность вращения руля и колес соответственно одним пальцем любой руки, что упрощает управление автомобилем и маневрирование на дороге.

Гидравлическое устройство построено на основе насоса, который приводится в действие с момента вращения коленчатого вала мотора внедорожника. Момент вращения обеспечивает ременная передача, в результате чего масло перетекает в систему рулевого управления. Именно масло является активным веществом, облегчающим вращение руля. Жидкость циркулирует от насоса к системе управления за счет специального шланга, о котором немного подробнее.

Ремонт ГУР внедорожника УАЗ Патриот включает в себя следующие пункты:

• замена шланга;
• замена масла;
• замена помпы.

Это основные неисправности, которые могут нарушить работу гидроусилителя рулевого управления.

Масляный шланг

В конструкции ГУР внедорожник УАЗ Патриот имеет шланг, соединяющий насос с рулевым управлением через масло. Каждый водитель, намотавший на спидометре внедорожника УАЗ Патриот пару тысяч км, знает все свои проблемы и болезни. Вот про такую ​​болезнь, как гур шланг побольше.

Итак, ежедневные поездки и маневры на дорогах заставляют искать лучшее.Особенно ощутима реакция рулевого управления при движении на высокой скорости. Такое ощущение, что колеса не успевают за рулем. Такая проблема решается, но для этого необходимо заменить шланг системы ГУР. Это связано с тем, что данный шланг изготовлен из некачественных материалов и при больших нагрузках он просто вздувается от создаваемого в нем давления, а не

Best Replacement Option

, меняя задачу. Это очень негативное явление, так как надувание шланга может привести к его импульсу, что чревато аварийным исходом. Исправить ситуацию можно, заменив шланг на другой. Для этого можно взять шланг гура с маркировкой 3163-00-3408150-01. Сообщения пользователей такого шланга только положительные. После замены следует прокачать жидкость и почувствовать изменения в управлении внедорожником. Шланг Гора 3163-00-3408150-01 изображен на фото.

Фильтр

В конструкции гидроусилителя руля есть еще один сменный элемент — фильтр. Его цель — очистить масло, с помощью которого создается гидравлический прирост.Фильтр Следим за заменой вместе с жидкостью, но перед покупкой нового устройства убедитесь в этом.

С качественными фильтрами внедорожник с завода укомплектован качественными фильтрами, поэтому при первой замене не спешите выкидывать это устройство и искать на нем маркировку или название. Часто фильтр имеет номер, в некоторых случаях и название организации, которая его изготовила. Если при покупке нового фильтра вы не обнаружите ни номер, ни название устройства, то такой фильтр лучше не брать. Оптимальный вариант для автомобиля УАЗ Патриот — фильтр, который называется: Ливны 4310-3407359-10. Этот фильтр изображен на фото ниже.

Насос

Ну конечно помпа, которая играет последнюю роль. Насос — это основной блок, который создает гидравлическое усилие, тем самым облегчая водителю задачу по управлению водителем. У внедорожника УАЗ Патриот 3163 есть помпа, которая, в свою очередь, имеет каталожный номер: 3163-3407010. Именно насос с таким номером необходимо устанавливать на внедорожник.

Если гур помпа вышла из строя и ее ремонт невозможен, то есть нарушена целостность корпуса устройства, то требуется его замена. Если мы заменяем насос ГОР на внедорожник УАЗ Патриот 3163, то рекомендуется установить агрегат ДельХПИ, который также имеет соответствующий номер: 3163-3407010.

Масло и его замена

Масло в системе ГУР — важный элемент, который фактически создает давление, облегчая вращение рулевого колеса. Периодически подлежит замене на любой машине. В справочнике автомобиля написано, что его нужно менять каждые 100000 км пробега. Для замены масла в гидросистеме можно использовать вариант трансмиссии, так как он лучше всего подходит для насоса. Для этого потребуется более одного литра масла, поэтому лучше сразу получить 2 литра. Замена масла на внедорожнике УАЗ Патриот состоит из следующих действий:

1. Для начала необходимо провести передние колеса и снять переднее крыло при его наличии.
2. Далее ослабляем хомут крепления масляного бака.
3. Наклоняя бак, масло попадает в емкость. Можно использовать шприц.
4. От бачка отсоединяется сливной шланг (реверс), который спускается в бачок для слива выработки, теперь руль от упора до упора несколько раз (2-3). Пока не нужно запустить двигатель.
5. Теперь бак пуст, его рекомендуется снять и промыть. Также в нем есть фильтр, который подлежит замене, поэтому его нужно заменить на новый.
6. Следующий шаг: Залейте новый материал в бак, снова поверните рулевое колесо до упора, пока двигатель не остановится. Постоянно следите за уровнем масла в баке.
7. Сначала из сливного шланга в емкости потечет темное старое масло. Когда подведет (после слива, 500-700 прекращение откачки), собираем всю систему обратно.
8. После сборки необходимо запустить мотор и покрутить руль. После этого снова доливаем жидкость до уровня.

На этом замена закончена, но есть нюансы.

Ремонт и обслуживание автомобилей, двигателей и автоматических трансмиссий

Диагностика и регулировка рулевого механизма УАЗ-Хантер 315195, УАЗ-31519

Рисунок 1. Рулевой механизм с гидроцилиндром ГУР УАЗ-HUNTER 315195, УАЗ-31519

1. Гайка; 2, 5, 6, 17, 21, 23, 24, 37, 40. Кольца уплотнительные; 3. Стекло; 4, 11. Упорные подшипники; 7. Поршневой рельс; 8. Винт; 9. Картер; 10, 18. Контакты; 12. Подсоединение шлангового шланга; 13.Подключение сливного шланга; 14. рукав; 15. Манжета; 16. Крутящий момент; 19. шаровой кран; 20. Мячи; 22. Канал в Картере; 25. Чашка; 26. Рабочая гайка; 27. Защитная нижняя крышка; 28. Стопорные кольца; 29. Шайбы регулировочные; 30. Опорный вал; 31. Ролики; 32. Башенный стержень; 33. Защитная верхняя крышка; 34. Ротор; 35. Защитный колпак; 36. Корпус дистрибьюторов; 38. Канал в корпусе дозатора; 39. Болты крепления кулачкового кожуха к картеру

— Снимите рулевой механизм.

— Закрепите рулевой механизм в тисках так, чтобы отверстия для слива и слива (отверстия под фитинги) находились в основании.

— Слейте масло из механизма, вращая ротор 34 (Рисунок 1) или рулон катушки вручную.

— Надавите рукой на ротор или вал катушки вдоль оси и встряхните башню 25 (см. Рис. 1).

— При осевом смещении ротора или вала катушки необходимо
отрегулировать упор упорных подшипников 4 и 11.

— Для регулировки упорных подшипников с помощью бородки и молотка выпрямить шарик чашки 3, которая уплотнена в пазу стенки картера.

— Снимите зазор, повернув стекло или гайку по часовой стрелке.

— Проверьте крутящий момент ротора или вала катушки в упорных подшипниках, он должен быть 2 нм (0,2 кг / см).

— Если в среднем положении вала Чека УАЗ-315195, УАЗ-31519 при раскачивании на бачке чувствуется зазор, отрегулируйте передачу поворотом гайки 26 и снимите сушку.

— Снимите верхнюю и нижнюю защитные крышки 27 и 33.

— Снимите стопорные кольца 28 и прокладку 29. Ослабьте стопорные гайки и ослабьте стопорные болты 26 на два или три оборота.

— Выровняйте прокладки 29.

— Поворачивая опоры 30 с обратным ударом против часовой стрелки (если смотреть со шлица вала ниппеля), удалите зазор в зацеплении.

— Регулировка положения вала в УАЗ-Хантер 315195 положение вала, УАЗ-31519, соответствующее среднему положению сектора зубьев.

— Проверьте крутящий момент, он должен быть в пределах 35-45 нм (3,5-4,5 кг / см) при прохождении через среднее положение.

Читайте так же:

— Установите регулировочные шайбы 29 и стопорные кольца 28, загните одну из антенн в обеих регулировочных шайбах в паз опорного вала башни.

— Оберните стопорные болты и контргайки 25 с крутящим моментом 8-10 нм (0,8-1,0 кг / см).

— Установите элементы в обратном порядке.

— Удалить воздух из системы рулевого управления с усилителем.

При выходе из строя гидроусилителя УАЗ-ХАНТЕР 315195, УАЗ-31519, в результате поломки насоса, повреждения шланга или ремня помпы или буксировки

Замена жидкостного гидроусилителя руля УАЗ Хантер

Вот и мы расскажу как не убить свой гур и как выбрать масло на гур для своей машины.

Подбор масла в гур

Шины и диски. Сравнение цен (Россия): Шины и диски. Сравнение цен (Украина):.
Из-за остановки двигателя можно непродолжительное время пользоваться рулевым механизмом.

При отсутствии масла в гидросистеме УАЗ-Хантер 315195, УАЗ-31519 необходимо снять приводной ремень помпы, иначе помпа может заклинить, а ремень порваться.

При снятии ремня привода помпы на автомобилях с двигателями ЗМЗ следует внимательно следить за температурой хладагента, так как двигатель может перегреться.

Длительная эксплуатация автомобиля с неработающим гидроусилителем приводит к преждевременной работе рулевого механизма.

Рис.2. Рулевой усилитель с УАЗ-Хантер 345195, УАЗ-31519 с двигателями УМП

Читайте то же:

1. Натяжной винт; Крепеж на 2 болта; 3. Пульты насоса гидроусилителя руля; 4. Привод гидравлического насоса рулевого управления; 5. Шкив коленчатого вала

Натяжение ремня помпы газовой помпы УАЗ-315195, УАЗ-31519 (см. Рис. 2) осуществляется перемещением помпы по кронштейну к двигателю.

Для этого ослабьте болты крепления насоса к кронштейну, переместите насос с помощью натяжного винта, пока натяжение ремня не станет нормальным, и затяните болты крепления насоса.

Замените ремень, если он поврежден или чрезмерно растянут.

Проверка уровня и замена масла гидравлического масла ГУР УАЗ-ХАНТЕР 315195, УАЗ-31519

При проверке уровня масла в маслобаке передние колеса необходимо устанавливать непосредственно.

Залейте масло в заливную горловину масляного бака или не более чем на 5 мм над ней.

Масло необходимо предварительно профильтровать через фильтр с тонкостью фильтрации не более 40 мкм.

Продам рулевую систему УАЗ-ХАНТЕР 315195, УАЗ-31519 в следующем порядке:

— Отсоединить башню от отбойника или подвесить передние колеса.

— Снимите крышку масляного бака, залейте масло до того, как оно появится над сеткой фильтра (не более 5 мм).

— Не запуская двигатель, поверните рулевое колесо или первичный вал механизма от упора до упора, пока из масла в баке не выйдут пузырьки воздуха.Добавьте масло в бак.

— Запустите двигатель, долив масло в бак.

— В случае чрезмерного вспенивания масла в баке, что указывает на попадание воздуха в систему, двигатель заглушается и дает маслу отстояться не менее 20 минут (до того, как пузырьки воздуха покинут масло).

— Осмотреть заглушку шланга на узлах гидросистемы УАЗ-ХАНТЕР 315195, УАЗ-31519 и при необходимости устранить течь.

— Дать двигателю поработать 15-20 секунд и накачать рулевую систему рулевым усилием для удаления остаточного воздуха из рулевого механизма, поворачивая руль от замка до упора, не задерживаясь в крайних положениях, три раз в каждом направлении.

— При необходимости залейте масло в бак.

— Закройте резервуар крышкой и вручную закрутите крышку крышки.

Читайте то же самое:

— Присоедините шток, затяните и защелкните шаровые пальцы.

3. Расходные материалы и предохранительные клапаны ГУР УАЗ-ХАНТЕР 315195, УАЗ-31519

Клапан 1-золотниковый проточного клапана; 2. Пружинный предохранительный клапан; 3. Направляющие пружины предохранительного клапана; 4-х шаровой предохранительный клапан; 5-пружинная пружина; 6-местный предохранительный клапан; 7-фильтр; 8.Звенеть; 9-контактный штекер; 10-уплотнительная прокладка; 11-прокладка регулировочная

Обслуживание проточного и предохранительного клапанов ГУР УАЗ-ХАНТЕР 315195, УАЗ-31519

При загрязнении запасного и предохранительного клапанов промыть их. Для этого выполните следующие действия:

— Выкрутите заглушку 9 (рис. 3), расположенную над выходом газового насоса УАЗ-Хантер 315195, УАЗ-31519.

— Снимите пружину 5 и заполните проточный клапан и вставьте пробку на место, чтобы предотвратить утечку масла.

— Отвинтите седло предохранительного клапана, снимите шар 4, направляющую 3 и пружину 2.Снимите кольцо 8 и фильтр 7 с седла предохранительного клапана.

— Промойте предметы и продуйте сжатым воздухом.

— Собирать в обратном порядке. Соблюдайте осторожность при сборке.

— При разборке и сборке, чтобы не нарушить настройку предохранительного клапана, не меняйте количество регулировочных колодок 11.

Плановое техническое обслуживание автомобиля УАЗ Патриот. Особенности эксплуатации, ремонта и обслуживания УАЗ Патриот. Та машина УАЗ перед зимним сезоном

Раздел включает только этикетку.Информация о видах, способах ухода за системами, агрегатами и узлами автомобиля и необходимых правилах изложена в соответствующих инструкциях руководства.

Ежедневное обслуживание

1. ВНЕШНИЙ КОНКУРСНЫЙ КОМПЛЕКС ОНЛАЙП, состояние кузова, стекла, вид сзади, проем, регистрационные знаки, Окапы, Замки, Твистеры, Пама, Пессо, Сплавы, диски и шины. Установите обнаруженное неповиновение.

Осмотреть место стоянки и убедиться в отсутствии протечек топлива, масла, охлаждающих и попутных жидкостей.Установите обнаруженное неповиновение.

Проверить и довести до нормы уровень охлаждающей жидкости, масла в картере двигателя и текущей жидкости.

2. Привести в действие рулевое управление, тормозные системы, светотехнику, световую и звуковую сигнализацию, дворник. Установите обнаруженное неповиновение.

3. Изготовить бачок омывателя лобового стекла. В тепле года разрешено использовать воду.

4. Если автомобиль эксплуатировался в условиях повышенной запыленности или использовались корпуса и участки грунтового напряжения, заполненные жидким гипсом, заменить или очистить фильтрующий элемент воздушного фильтра двигателя.

5. После поездки помыть машину, если эксплуатируется на пыльной или пыльной дороге.

Техническое обслуживание После работы

1. Затяните винты головок блока цилиндров двигателя (кроме УАЗ-31604).

2. Заменить масло в драйверах путевого, путевого, путевого и заднего мостов на безагрегатное или индустриальное масло с кинематической вязкостью PRI 50 ° С не более 14. Объем заливки промывочного масла должен быть не менее 75 % от тарифа заправки.

3. Розовый цвет подачи масла сбоку на впускном механизме или в баке гидравлической системы, и его необходимо устранить.

4. Выполнять заводом-изготовителем указанные в подразделе «Техническое обслуживание автомобиля каждые 10 000 км пробега», за исключением пунктов 1, 7, 14, 15, 18.

5. Выполнить рабочее место, предусмотренное пунктами 2, 5 подраздела «Техническое обслуживание автомобиля через каждые 20 000 км пробега».

Автосервис каждые 500 км пробега

1. Проверьте и приведите давление в шинах в норму.

2. Проверить и, при необходимости, отрегулировать натяжение ремней генератора, насос гидросистемы насоса.

3. На новой машине после пробега первых 500 км подтянуть крепление рулевого механизма.

Автосервис каждые 10000 км пробега

1. Проверить состояние тормозных колодок и тормозного диска передних колес. При предельном износе заменить.

2. Отрегулируйте и при необходимости отрегулируйте свободный ход Педали тормоза.

Проверить надежность крепления механизма и привода стояночного тормоза, при необходимости подтянуть. Проверьте эффективность стояночного тормоза. Вы должны регулировать.

Розовый герметичность гидропривода, Состояние ТПЭ-ППС и шлангов действующей системы. Установить проблему.

Проверить работоспособность переднего и заднего контуров тормозной системы, работу регулятора давления тормозных сил.

3. Проверить свободный ход рулевого колеса, состояние, затяжку и затяжку гаек шариковых пальцев рулевого управления, зазоры в шарнирах рулевого управления и рулевого механизма, крепление кулака шарнира рычага, отбойника и картера рулевого механизма. Для устранения крепления потяните вверх, при необходимости отрегулируйте рулевой механизм.

4. Закрепите состояние элементов передней и задней подвески. Установить софт, изношенные петли и деформированные тяги заменить, подтянуть.

5. Также необходимо отрегулировать подшипники ступицы колеса.

6. Проверьте состояние шин. При обнаружении неравномерного износа передних колес проверьте и отрегулируйте схождение передних колес.

8. Притянуть вентиляторы фланцевых и задних точечных валов к фланцам валов ствола и мостов, шаровые опоры к фланцам полуосей, ведущие фланцы к ступицам.

9. Затянуть заглушку двигателя, моторное масло, верхнюю и нижнюю части сцепления, топливопроводы, впускной и выпускной коллекторы, глушитель чернил и его подвеску. На автомобиле УАЗ-31604 Дополнительно затянуть крепления ТНВД, соединительные элементы свечей накаливания, воздушные шланги, турбокомпрессоры, соединения турбокомпрессора с выпускным коллектором.

10. Затяните переключение Padiat и его оболочки.

11. Проверить состояние ремней генератора, насоса гидроусилителя, вакуумного насоса.Изношенные ремни заменить. Отрегулируйте натяжение ремня.

12. Также необходимо отрегулировать зазоры между бедрами и клапанами (УАЗ-3160,

31601, -31605).

13. Проверить герметичность системы питания. Неисправности, которые необходимо устранить.

14. Промыть сетчатый фильтр бензонасоса (УАЗ-31601).

15. Заменить фильтрующий элемент тонкой очистки Топливо.

16. Очистите воздушный фильтр и его фильтрующий элемент от пыли и грязи. Промойте сетку пламени внутри крышки воздушного фильтра.

17. Очистите аккумулятор от грязи, прочистите вентиляционные отверстия в пробках, проверьте уровень электролита и долейте дистиллированную воду, при необходимости зарядите аккумулятор.

18. Очистить ген и сталь от направляющей и масла, состояние коллектора и щеток. Если вам нужно заменить кисти, вы можете распечатать полость рта и пошагово сжатым воздухом и связаться с их кпетингом.

19. Очистить способность свечей, катушек зажигания, датчика-распределителя и датчика выходного давления от камеди и масла.Заколите датчик-распределитель, состояние высокой и низкой гидроизоляции. Снимите свечи зажигания и приведите в порядок их состояние. При необходимости очистки необходимо определить и регулировать зазо между ними. Проверить надежность монтажа высоковольтных проводов в гнездах датчика распределителя и катушки зажигания. Проверить установку момента зажигания (УАЗ-31601).

20. Проверить уровень топлива в поплавковой камере карбюратора, работу перфорированного насоса и экономайзера (УАЗ-31601).Чтобы устранить неис-праптичность.

21. Регулировать частоту вращения коленчатого вала на холостом ходу (кроме УАЗ-3160, -31605) и контролировать токсичность выхлопных газов (кроме УАЗ-31604). При необходимости скорректируйте состав топливовоздушной смеси.

Автосервис каждые 20000 км пробега

1. Проверить состояние накладок тормозных колодок задних колес и стояночной тормозной системы. Замените сильно изношенные накладки.

2.Отрегулировать фары.

3. Розовым цветом зазоры в подшипниках шестнадцати основных вечных и задних мостов И прошу установить.

4. Проверьте и при необходимости отрегулируйте затяжку оси поворотного кулака.

5. Распечатать и, при необходимости, подтянуть крепления всех агрегатов, узлов, деталей трансмиссии, двигателя и кузова к раме.

6. Высушите всасывающие и промойте топливные баки.

7. Залить шланги и подключить двигатель к системе вентиляции двигателя.

8.Проверить исправность термостата, датчиков температуры, муфт вентилятора. Проверьте состояние шлангов и соединений. Устранить неисправности. Неисправный термостат и датчики, поврежденные шланги заменить.

9. На автомобиле УАЗ-31604 проверить работу свечей накаливания.

Автосервис каждые 30 000 км пробега

1. Заменить масло в картере двигателя, предварительно промыв систему смазки.

2. Снимите стартер с автомобиля и проведите техобслуживание.

Автосервис каждые 40000 км пробега

1. Заменить ремень генератора (УАЗ-31604).

2. На автомобиле УАЗ-31604 проверить опрыскивание форсунок.

Автосервис каждые 60000 км пробега

Классическая модель

Внедорожник

УАЗ 3163 Патриот был запущен в производство на Ульяновском автозаводе в 2005 году. Он стал преемником УАЗ 3160 и, появившихся в 1997 и 2000 годах соответственно. Его главным отличием от предыдущих моделей было использование большого количества импортных деталей.

На УАЗ Патриот установлено

европейских рулевых систем, тормозов, обогрева и кондиционирования салона. Кроме того, автомобиль имеет коробку передач (коробку передач) компании DYMOS и удобные сиденья производства южнокорейской Dawnsco Corporation.

На некоторых машинах устанавливался импортный дизельный двигатель IVECO F1A, но позже его заменил отечественный двигатель ЗМЗ 51432, соответствующий более высоким экологическим нормам. Все остальные детали, включая шасси, раздаточную коробку и мосты, остались отечественными.

Благодаря модернизации ремонт УАЗ стал требоваться значительно реже. Несмотря на это, необходимость в регулярном техническом обслуживании Патриота остается, так как найти надежный автосервис УАЗ очень сложно.

Диагностические работы

Регулярное обслуживание внедорожника УАЗ своими руками заключается в проверке и осмотре механизмов автомобиля, замене неисправных деталей через определенные промежутки времени. Диагностика необходима, так как каждый узел и агрегат имеют свой срок службы. Своевременное обслуживание УАЗ 3163 позволяет выявить неисправности до того, как они приведут к печальным последствиям.

Машины в ТО

Производитель установил, что каждые 10 000 км необходимо проводить следующие диагностические работы.

1. Проверка лакокрасочного покрытия, стекол и зеркал на наличие трещин и коррозии.
2. Проверка работы замков капота и дверей, ремней безопасности, окон и вентиляционного люка.
3. Проверка состояния подвески, угла схождения передних колес, максимального угла поворота колес, состояния промежуточной опоры и карданных валов.
4. Регулировка ступичных подшипников.
5. Проверка люфта в свае, рулевом механизме, рулевых шарнирах, люфта рулевого колеса.
6. Проверка на герметичность прокладок и трубок всех гидравлических систем автомобиля.
7. Диагностика системы управления двигателем и антиблокировочной тормозной системы.
8. Проверка работы привода воздушной заслонки и клапана продувки адсорбера.
9. Измерение уровня антифриза в системе, электролита в аккумуляторной батарее, масла в баке гидроагента, тормозной жидкости в баках гидроприводов сцепления и тормозов.
10. Измерение натяжения ремней вентилятора и генератора.
11. Прослушивание на наличие необычных стуков и шума двигателя и трансмиссии.
12. Проверка работы генератора, световых и измерительных приборов.
13. Проверить ход педали тормоза, состояние тормозных колодок и дисков, эффективность рабочего и ручного тормоза.

Такое обслуживание требует каждых 20 000 км.

1. Осмотр подушек мотора.
2. Диагностика системы охлаждения, состояния трубки радиатора, зазоров в подшипниках шестерен главной передачи обоих мостов.
3. Проверка состояния контактов всех электрических систем.
4. Диагностика тормозных барабанов.

Контроль смазки в мостах осуществляется каждые 14 000 км, а уровень смазочной жидкости в КПП и раздача проверяется после прохождения 200 000 км.

Требуется нормативный

Техническое обслуживание автомобиля УАЗ 3163 Патриот заключается в своевременной замене расходных материалов и проведении планово-профилактических работ.Помогает продлить жизнь авто без поломок.

Правила работы, которые проводятся каждые 10 000 км.

1. Затяжка переднего I. Задняя подвеска К раме, фланцы карданного вала к раздатке и перемычкам, промежуточная опора для поперечины, шарики к полуосям, ведущие фланцы к ступицам, рычаги поворотных кулаков и рулевые детали.
2. Затяжка навесного оборудования силового агрегата, а также его картера и хомутов всех резиновых шлангов.
3. Балансировка и перестановка колес.
4. Пробка воды из газовых баллонов.
5. Чистка и смазка клемм АКБ, чистка вентиляционных отверстий в пробках.
6. Чистка свечей зажигания, регулировка зазора.
7. Замена моторного масла.
8. Очистка предохранительных клапанов мостов.

Каждые 20 000 км выполняются следующие операции.

1. Крепление элементов трансмиссии, двигателя и кузова к раме. Впервые данные действия нужно проводить после обкатки автомобиля.
2. Замена топливного фильтра.
3. Очистка контрольного отверстия в насосе.
4. Замена свечей зажигания.
5. Замена трансмиссионного масла.
6. Регулировка направления фар и противотуманных фар.

Замена масла в машине

Через каждые 30 00 км такие работы проводятся.

1. Очистка и промывка системы вентиляции Картера, замена фильтрующего элемента воздушного фильтра.
2. Промывка бензобаков и сетчатого фильтра электрической развязки (ЭБН).
3. Очистка системы смазки двигателя.
4. Замена масла в мостах и ​​подшипниках ступиц, затяжка болтов задних тормозных щитов и переднего моста.

Замена EBN, форсунок, регулятора холостого хода, регулятора давления, нейтрализатора, катушек зажигания, адсорбера и всех датчиков контроля силовых агрегатов осуществляется каждые 80 000 км. Очистка генератора и стартера от грязи, проверка состояния щеток и коллектора, замена щеток (рекомендуется) проводится через каждые 40 000 км пробега.

Затяжка шкивов коленчатого вала и генератора производится только после обкатки. Раз в 2 года проводится подача тормозной жидкости и масла в гидравлическую жидкость. Антифриз меняют 1 раз в 3 года.

За свою историю производство УАЗ получило несколько вариантов двигателей. Бензиновые моторы имели объем двигателя 2,7 литра, а у дизельной версии — 2,2 и 2,3. Массовая машина получила силовые агрегаты производства ЗМЗ, но дизельная версия была с двигателем IVECO F1A.

Технические характеристики

Прежде чем приступить к рассмотрению неисправностей и ремонта силовых агрегатов на УАЗ Патриот, необходимо узнать, какими техническими характеристиками они обладают. Многие автолюбители достаточно хорошо знакомы с агрегатами ЗМЗ, но двигатель IVECO встречается крайне редко.

Рассмотрим, какие технические характеристики В силовых агрегатах устанавливаются на патриоты:

ЗМЗ 514.32

Iveco F1A.

Бензиновые варианты ЗМЗ 409

На УАЗ Патриот устанавливались модификации оригинального двигателя:

• ЗМЗ 40905.10 — аналог 40904.10, соответствует экологическому стандарту ЕВРО-4. Мощность 128 л.с.
• ЗМЗ 40906 — аналог 409.10 с новым ЦПГ, новыми прокладками, ДДА, соответствует экологическому стандарту ЕВРО-5. Мощность 135 лс

Все автомобили оснащались 5-ступенчатой ​​МКПП, Dymos (Корея). Коробка раздаточная электромеханическая двухскоростная с электроприводом (I-1, II-2,542) фирмы Dymos (Корея).

Сервис

Техобслуживание машины предполагается по истечении 15 000 км пробега.Многих автовладельцев интересует ответ на вопрос — какое количество литров масла нужно заливать в мотор при обслуживании? И второй вопрос — какое масло подходит для заливки / доливки в двигатель УАЗ Патриот?

Бензиновый мотор

Итак, двигатель вмещает 7 литров моторного масла, но при замене потребуется только 6 литров. Основными маслами, рекомендованными производителем и автомобилистами, является полусинтетическая маркировка: 5W-30, 5W-40, 10W-30, 10W-40, 15W-40, 20W-40.

Карточка техобслуживания

ничем не отличается от 409-й и выглядит так:

1. 1000-2500 км или ТО-0: замена масла и масляного фильтра.
2. 25000 км — ТО-2: Замена масла, масляного фильтра.
3. 40 000 км — ТО-3: Замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировки клапана.
4. 55000 км — ТО-4: Замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
5. 70 000 км — ТО-5 и последующие: замена масла и масляного фильтра.Каждые 20000 км меняется — топливный и воздушный фильтр, регулируемый клапан. Каждые 500 км пробега — замена цепи ГРМ.

Дизельный двигатель

Дизель служебный УАЗ Патриот несколько отличается от бензинового. Итак, ответ на вопрос — сколько масла заливается в двигатель, будет другим. Объем масла, необходимый для переключения передач, составляет 7 литров, а 7,4 литра закрываются непосредственно в мотор.

Карта техобслуживания дизельных версий двигателя УАЗ Патриот:

1. 1000-2000 км или ТО-0: Замена масла и масляного фильтра.
2. 8000-10000 км — ТО-1: Замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, топливного топлива.
3. 25000-27000 км — ТО-2: Замена масла, масляного фильтра.
4. 45000-50000 км — ТО-3: Замена масла, масляного и воздушного фильтра, свечей зажигания, высоковольтных проводов, регулировки клапана.
5. 65000 км — ТО-4: Замена масла, масляного фильтра, топливного фильтра, замена цепи ГРМ и ремня генератора.
6. 90 000 км — ТО-5 и последующие: масло и масляный фильтр.

Замена масла

Замена масла в двигателе УАЗ Патриот проводится по аналогии со всеми силовыми агрегатами производства ЗМЗ. Для начала нужно загнать транспортное средство на подъемник или яму. Затем откручивается сливная пробка, и пока работает смазка, меняется масляный фильтр.

Последующие стандартные процедуры — заливка нового масла.

Неисправность и ремонт мотора

Как показала практика, с дизельными двигателями — гораздо больше проблем, чем с бензиновыми вариантами.Рассмотрим основные неисправности, которые встречаются у ЗМЗ 514.32 и мотора IVECO F1A:

1. Отказ вакуумного насоса.
2. Сон привода масляного насоса или промежуточного вала.
3. Отражение вилки квадрата.
4. Обрыв, пересечение цепи цепи ГРМ.
5. Баланс пластины датчика фаз.
6. Сброс давления в впускной магистрали.
7. Низкое давление в топливной рампе.
8. Медленный и недостаточный прогрев двигателя зимой.
9. Масло и всплеск масла во впускной магистрали.
10. Черный дым в выхлопе.

Что касается бензиновой версии мотора, то тут все те же проблемы, что и у любого ЗМЗ 409. Вечная проблема с терморегулятором, к которой каждый автолюбитель относится, как может. Цепь газораспределительного механизма может обслуживать около 200 тыс. Км, но бывает, что не догоняет 100 тыс. Км, кому как везет.

На некоторых моделях автомобилей было замечено, что форсунки быстро выходили.Устранить неисправность несложно — замена всех впрыскиваемых элементов.

Тюнинг двигателя

Проблема большинства УАЗов — слишком дорогой механический тюнинг, а именно дорогие запчасти. Поэтому большинство владельцев останавливаются на самом простом варианте — чип-тюнинге. Программная доработка УАЗ Патриот бывает двух видов — чип-тюнинг по потреблению и мощности. Как показывает практика, специалисты в большинстве случаев значительно снижают расход.

Мощность

На УАЗ Патриот установлены надежные силовые агрегаты ЗМЗ 409.Конечно, вы не должны исключаться. дизельные версии — ЗМЗ 514.32 и IVECO F1A. Ремонт силовых агрегатов довольно прост, но часто автолюбители предпочитают проводить такие операции в автосервисе. Доработка заканчивается настройкой микросхемы для уменьшения расхода или увеличения мощности.

УАЗ Патриот. Комфортный современный внедорожник. В котором воплощены все лучшие наработки и технические решения специалистов УАЗ за последние 10 лет. И неудивительно, ведь УАЗ Патриот, серийное производство которого началось на Ульяновском автозаводе 17 августа 2005 года, — первая принципиальная новая модель внедорожника, разработанная на УАЗе за последние 30 лет.Этот автомобиль ориентирован на людей, ведущих активный образ жизни, и идеально подходит для ежедневных поездок по городу за покупками или на работу, а также для отдыха за городом на природе.

Из принципиально новых решений специалистов Ульяновского автомобильного завода стоит отметить конструкцию узлов подвески, рулевого управления и трансмиссии, отличающуюся повышенным комфортом и очень привлекательным оригинальным внешним видом. При сборке автомобилей УАЗ Патриот достаточно широко используются импортные комплектующие, их доля в автомобиле составляет более 20 процентов.Отдельного упоминания заслуживает иранская панель, корейская коробка передач, аналогичная той, что установлена ​​на Rexton, а также фары, разработанные Bosh специально для UAZ Patriot.

В целях максимально эффективного запуска производства новинки, для достижения высокого качества сборки на Ульяновском автозаводе запущена новая сварочная линия, модернизирован главный конвейер, построен новый комплекс для окраски Eisenmann. Заслуживает внимания внедрение новой «производственной системы», аналогичной той, что применяется на японских автозаводах, и прохождение специальной подготовки кадров для сборки Патриот.Все это свидетельствует об особом отношении руководителей компании к данной модели, и, надо отметить, принесло свои плоды: качество сборки по сравнению с заводскими предыдущими моделями заметно улучшилось. При первом попадании в салон новой модели УАЗ сразу обращает внимание на тщательную проработку всего, вплоть до мельчайших деталей. Салон отличается просторностью и комфортом, интерьер отделан практичным мягким пластиком. Особенно порадовали размеры нового пятидверного внедорожника, они, как и руль с регулятором угла наклона, позволят машине максимально удобно управлять даже очень высокому водителю.В суровую русскую зиму от холода спасает печка, которая в новой модели также может работать отдельно для первого и второго рядов.

К счастью, комфорт не ухудшил динамические показатели, отличную выносливость и патриотическую проходимость. Стоит включить полный привод, и вы почувствуете себя укротителем даже, казалось бы, самых непроходимых просторов. Основные узлы автомобиля не поставляются даже в экстремальных условиях, а резвый двигатель позволяет разогнать УАЗ Патриот до скорости 150 км / ч.

Подводя итог, достоинствами нового внедорожника УАЗ можно считать просторный и комфортный салон с современным дизайном, отличную обзорность, удобные кресла и, конечно же, более дешевый по сравнению с импортными аналогами. К минусам можно отнести скромную динамику, зуд и вибрацию рычагов, ватные тормоза, ограниченные тяговые возможности, сложенную реакцию на дороге.

В базовую комплектацию УАЗ Патриот входят центральный замок, гидроусилитель руля, регулируемая рулевая колонка, аудиоподготовка, дополнительный стоп-сигнал на задней двери, а также штампованные колесные диски с шинами 225/75 R16.В версии Comfort также установлен электропривод, электрообогрев, передний электроусилитель плоскости и несколько дополнительных опций.

Техническое обслуживание УАЗ Предназначен для поддержания автомобиля в исправном состоянии, снижения интенсивности износа деталей, предотвращения неисправностей и их обнаружения для своевременного устранения. Соблюдение периодичности и качественное техническое обслуживание в установленном объеме обеспечивают постоянную техническую готовность автомобиля и снижают потребность в ремонте.При выявлении неисправности в работе механизмов, посторонних, ударов или вибраций, а также нарушений регулировок и других неисправностей водитель обязан незамедлительно принять меры по их устранению независимо от даты очередного технического обслуживания. Далее УАЗ Проводят на объектах либо ремонтных площадках, либо в специально оборудованных помещениях, обеспечивающих обслуживающему персоналу необходимые условия для работы. Отсутствие необходимого оборудования и сложных стационарных или мобильных средств обслуживания не является поводом для изменения объемов, периодичности и условий проведения автомобиля.

В объем технического обслуживания входят контрольно-диагностические, крепежные, смазочные, наладочные, электрические и другие работы, выполняемые без разборки узлов и снятия отдельных узлов с автомобиля.
Техническое обслуживание по периодичности, объему и сложности выполняемых работ делится на следующие виды:

Информацию об обслуживании нового автомобиля и работе после обкатки см. В разделе «Техническое обслуживание и обкатка нового автомобиля».

Периодичность выполнения ТИ-1 и ТО-2 приведена по ГОСТ 21624-81.

1. Внешний осмотр Проверить комплектность автомобиля, состояние кузова (кабины) и площадок, стекла, зеркала заднего вида, оперение, номерные знаки, окраску, дверные замки, рамы, пружины, амортизаторы, колеса и шины.
   Осмотрите место стоянки и убедитесь в отсутствии утечек топлива, масла, охлаждающей жидкости и тормозной жидкости.
   Устранить обнаруженные неисправности, количество охлаждающей жидкости, масла, топлива и тормозной жидкости довести до нормы.
2. Проверить работу осветительных приборов, световой и звуковой сигнализации, дворников.
3. Проверить свободное рулевое колесо и состояние тормозов.
4. Проверить уровень масла в картере двигателя. При памятном хранении автомобиля в холодное время года по окончании работы на линии слить воду из системы охлаждения.
5. В теплое время года залейте воду в бачок омывателя лобового стекла.
6. Если автомобиль эксплуатировался в особо пыльных условиях или преодолевал проезды и участки дороги, залитые жидкой грязью, замените или очистите фильтрующий элемент воздушного фильтра.
7. После поездки вымойте автомобиль, если он эксплуатировался на грязных или пыльных дорогах.

1. Выполнение работ, предусмотренных ОР.
2. Проверить и при необходимости отрегулировать свободный ход педали сцепления.
3. Проверить свободное рулевое колесо, зазоры в шарнирах рулевого управления, в шарнирных соединениях; Проверить мерцание шариков шаровых пальцев, крепление рычага гниющего кулака, шаровых пальцев, шаровых опор к корпусам полуоси, гидроусилителя руля, затяжку гаек крепления наконечников и устранить обнаруженные неисправности.
4. Проверить величину свободного и рабочего ходов педали тормоза; При необходимости отрегулируйте тормоз и двигайтесь.
5. Проверить крепление топливного бака и его подвески.
6. Проверить крепление колес, состояние шин и давление воздуха в них, при необходимости прокачать воздух.
7. Проверить установку приводов управления трансмиссией, раздаточной коробки и, при необходимости, подтянуть резьбовые соединения.
8. Проверить крепление передней и задней карт валов к фланцам валов раздаточной коробки и при необходимости подтянуть крепление.
9. Очистить аккумулятор от грязи; Чистить вентиляционные отверстия в пробках; Проверьте уровень электролита и при необходимости долейте дистиллированную воду.
10. Проверить натяжение ремня вентилятора и крепление генератора.
11. Выполнять все инструкции таблицы смазочных материалов для ТО-1.

1. Выполнить работы по ТО-1.
2. Проверить работу сцепления и свободную педаль сцепления. При необходимости отрегулируйте привод управления сцеплением.
3. Проверить и при необходимости отрегулировать зазоры между коромыслами и клапанами.
4. Проверить опору двигателя, картер моторного масла, верхнюю и нижнюю части картера сцепления.
5. Проверить крепление радиатора и его облицовку, жалюзи, проставку.
6. Проверить осмотр на герметичность системы охлаждения, исправность и крепление охлаждающей и насосной помпы, состояние, ремень вентилятора.
7. Очистите генератор и стартер от грязи и масла и проверьте состояние коллектора и щеток стартера. При необходимости продуйте полость генератора и стартера сжатым воздухом и проверьте их крепление. Отрегулируйте натяжение ремня вентилятора.
8. Проверить крепление впускного и выпускного трубопроводов.
9. Очистить поверхность свечей, катушку зажигания датчика распределителя и высоковольтные провода от грязи и масла. Проверить состояние проводов высокого и низкого напряжения. Снимите свечи зажигания и проверьте их состояние. При необходимости электроды очищают и регулируют зазор между ними.
10. Проверить степень заряда аккумуляторной батареи по напряжению элементов под нагрузкой. При необходимости снимите аккумулятор для подзарядки. Проверьте крепление аккумулятора в гнезде.
11. Проверить крепление карбюратора и топливного насоса, устранить неисправность.Отрегулируйте частоту вращения коленчатого вала на холостом ходу.
12. Проверить крепление картера и рулевого механизма.
13. Проверить и при необходимости отрегулировать зацепление червяка и ролика рулевого механизма.
14. Проверить величину передних колес, при необходимости отрегулировать.
15. Проверить привод и действие стояночного тормоза. При необходимости снимите барабан, проверьте износ тормозных накладок, разберите, промойте и смажьте расширительные и регулировочные механизмы.
16. Проверить осмотр состояния рамы, пружин, подушек рессор, чашек, хомутов и амортизаторов. При необходимости устраните неисправности. Ослаблены заклепки чашек и пружин зажимов.
17. Проверить и при необходимости отрегулировать подшипники ступиц колес.
18. Снимите тормозные барабаны и очистите тормоза. Проверить состояние тормозных барабанов, колодок, накладок и крепления тормозных щитов.
19. Проверить состояние трубопроводной тормозной системы и тормозных цилиндров.
20. Установить тормозные барабаны и отрегулировать зазоры между тормозными барабанами и колодками.
21. Проверить крепление ведущих фланцев ступиц и фланцев полуоси.
22. Проверить крепление крышек подшипников ведущих шестерен переднего и заднего мостов.
23. Проверить опору коробки передач на сцеплении и раздаточный ящик на коробке передач.
24. Проверить зазоры в подшипниках ведущей шестерни главной передачи переднего и заднего мостов и устранить.
25. Проверить крепление фланцев карданного вала.
26. Проверьте крепление кузова (кабину) и платформы к раме.
27. Проверить и при необходимости отрегулировать натяжение окон окон передних дверей.
28. Проверить крепление топливного бака.
29. При необходимости отбалансируйте колеса.
30. Очистить все шланги ТО-2 и промыть керосином детали закрытой системы вентиляции картера двигателя.
31. Очистите воздушный фильтр и его фильтрующий элемент от пыли и грязи. Промойте керосиновую сетку пламегасителя внутри крышки фильтра. Заменить через каждый фильтрующий элемент ТО-2 на новый.
32. Выполнять все инструкции таблицы смазочных материалов.

Сезонное обслуживание проводится два раза в год — весной и осенью и по возможности совмещается с очередным ТО-2. При переходе на зимний или летний сезон объем работ по ТО-2 дополняют следующие операции:
Перед летним сезоном

1. Установить заслонку подогрева рабочей смеси газопровода в положение «Лето».
2. Слить всасывает из топливных баков.
3. Снять электродвигатели нагревателя и стеклоочистителей, проверить состояние коллектора и щеток, промыть и смазать подшипники.
4. Промыть систему охлаждения.
5. Заменить масла в агрегатах на летние сорта, указанные в таблице смазочных материалов.

Перед зимним сезоном Эксплуатация

1. Заслонку подогрева рабочей смеси газопровода поставить в положение «Зима».
2. Промыть топливные баки и топливные фильтры.
3. Заменить масла в агрегатах на зимние сорта, указанные в таблице смазочных материалов.
4. Подготовить к работе пусковую установку двигателя (если установлена).
5. Проверить работу системы отопления и вентиляции кузова (кабины).
6. Проверьте регион. Устраняют сбои и смазывают тягу.
7. Промойте или замените воздушную складку фильтра вакуумного усилителя тормозов.

Какое масло в гидроуловеэль УАЗ. Как заменить жидкость в гидросистеме гидроусилителя руля на УАЗ патриот своими руками? Проверка натяжения привода гидроусилителя насоса гидроусилителя рулевого управления Hunter

Ремонт и обслуживание автомобилей, двигателей и АКПП

Диагностика и регулировка рулевого механизма УАЗ-Хантер 315195, УАЗ-31519

Фигура 1.Рулевой механизм с гидроцилиндром ГУР УАЗ-ХАНТЕР 315195, УАЗ-31519

1. Гайка; 2, 5, 6, 17, 21, 23, 24, 37, 40. Кольца уплотнительные; 3. Стекло; 4, 11. Упорные подшипники; 7. Поршневой рельс; 8. Винт; 9. Картер; 10, 18. Контакты; 12. Подсоединение шлангового шланга; 13. Подсоединение сливного шланга; 14. рукав; 15. Манжета; 16. Крутящий момент; 19. шаровой кран; 20. Мячи; 22. Канал в Картере; 25. Чашка; 26. Рабочая гайка; 27. Защитная нижняя крышка; 28. Стопорные кольца; 29. Шайбы регулировочные; 30. Опорный вал; 31.Ролики; 32. Башенный стержень; 33. Защитная верхняя крышка; 34. Ротор; 35. Защитный колпак; 36. Корпус дистрибьюторов; 38. Канал в корпусе дозатора; 39. Болты крепления кулачкового кожуха к картеру

— Снимите рулевой механизм.

— Закрепите рулевой механизм в тисках так, чтобы отверстия для слива и слива (отверстия под фитинги) находились в основании.

— Слейте масло из механизма, вращая ротор 34 (Рисунок 1) или рулон катушки вручную.

— Прижмите ротор рукой или вал катушки вдоль оси и встряхните башню 25 (см.рис.1).

— При осевом смещении ротора или вала катушки необходимо
отрегулировать упор упорных подшипников 4 и 11.

— Для регулировки упорных подшипников с помощью бородки и молотка выпрямить шарик чашки 3, которая уплотнена в пазу стенки картера.

— Снимите зазор, повернув стекло или гайку по часовой стрелке.

— Проверьте крутящий момент ротора или вала катушки в упорных подшипниках, он должен быть 2 нм (0,2 кг / см).

— Если в среднем положении вала Чека УАЗ-315195, УАЗ-31519 при раскачивании на бачке чувствуется зазор, отрегулируйте передачу поворотом гайки 26 и снимите сушку.

— Снимите верхнюю и нижнюю защитные крышки 27 и 33.

— Снимите стопорные кольца 28 и прокладку 29. Ослабьте стопорные гайки и ослабьте стопорные болты 26 на два или три оборота.

— Выровняйте прокладки 29.

— Поворачивая опоры 30 с обратным ударом против часовой стрелки (если смотреть со шлица вала ниппеля), удалите зазор в зацеплении.

— Регулировка положения вала в УАЗ-Хантер 315195 положение вала, УАЗ-31519, соответствующее среднему положению сектора зубьев.

— Проверьте крутящий момент, он должен быть в пределах 35-45 нм (3,5-4,5 кг / см) при прохождении через среднее положение.

Читайте так же:

— Установите регулировочные шайбы 29 и стопорные кольца 28, загните одну из антенн в обеих регулировочных шайбах в паз опорного вала башни.

— Оберните стопорные болты и контргайки 25 с крутящим моментом 8-10 нм (0,8-1,0 кг / см).

— Установите элементы в обратном порядке.

— Удалить воздух из системы рулевого управления с усилителем.

При выходе из строя гидроусилителя УАЗ-ХАНТЕР 315195, УАЗ-31519, в результате поломки насоса, разрушения шланга или ремня привода насоса или буксировки

Замена жидкостного гидроусилителя руля УАЗ Хантер

Вот и мы расскажу как не убить свой гур и как выбрать масло в гур для своей машины.

Подбор масла в гур

Шины и диски. Сравнение цен (Россия): Шины и диски.Сравнение цен (Украина):.
Из-за остановки двигателя можно непродолжительное время пользоваться рулевым механизмом.

При отсутствии масла в гидросистеме УАЗ-Хантер 315195, УАЗ-31519 необходимо снять приводной ремень помпы, иначе помпа может заклинить, а ремень порваться.

При снятии ремня привода помпы на автомобилях с двигателями ЗМЗ следует внимательно следить за температурой хладагента, так как двигатель может перегреться.

Длительная эксплуатация автомобиля с неработающим гидросистемой приводит к преждевременному износу рулевого механизма.

Рис.2. Рулевой усилитель с УАЗ-Хантер 345195, УАЗ-31519 с двигателями УМП

Читайте то же:

1. Натяжной винт; Крепеж на 2 болта; 3. Пульты насоса гидроусилителя руля; 4. Привод гидравлического насоса рулевого управления; 5. Шкив коленчатого вала

Натяжение ремня помпы газовой помпы УАЗ-315195, УАЗ-31519 (см. Рис. 2) осуществляется перемещением помпы по кронштейну к двигателю.

Для этого ослабьте болты крепления насоса к кронштейну, переместите насос с помощью натяжного винта, пока натяжение ремня не станет нормальным, и затяните болты крепления насоса.

Замените ремень, если он поврежден или чрезмерно растянут.

Проверка уровня и замена масла гидравлического масла ГУР УАЗ-ХАНТЕР 315195, УАЗ-31519

При проверке уровня масла в маслобаке передние колеса необходимо устанавливать непосредственно.

Залейте масло в заливную горловину масляного бака или не более чем на 5 мм над ней.

Масло необходимо предварительно профильтровать через фильтр с тонкостью фильтрации не более 40 мкм.

Топливная система рулевого управления УАЗ-ХАНТЕР 315195, УАЗ-31519 в следующем порядке:

— Отсоединить башню от отбойника или подвесить передние колеса.

— Снимите крышку масляного бака, залейте масло до того, как оно появится над сеткой фильтра (не более 5 мм).

— Не запуская двигатель, поверните рулевое колесо или первичный вал механизма от упора до упора, пока из масла в баке не выйдут пузырьки воздуха. Добавьте масло в бак.

— Запустите двигатель, долив масло в бак.

— В случае чрезмерного вспенивания масла в баке, что указывает на попадание воздуха в систему, двигатель заглушается и дает маслу отстояться не менее 20 минут (до того, как пузырьки воздуха покинут масло).

— Осмотреть заглушку шланга на узлах гидросистемы УАЗ-ХАНТЕР 315195, УАЗ-31519 и при необходимости устранить течь.

— Дать двигателю поработать 15-20 секунд и накачать рулевую систему рулевым усилием для удаления остаточного воздуха из рулевого механизма, поворачивая руль от замка до упора, не задерживаясь в крайних положениях, три раз в каждом направлении.

— При необходимости залейте масло в бак.

— Закройте резервуар крышкой и вручную закрутите крышку крышки.

Читайте то же самое:

— Присоедините шток, затяните и защелкните шаровые пальцы.

3. Расходные материалы и предохранительные клапаны ГУР УАЗ-ХАНТЕР 315195, УАЗ-31519

Клапан 1-золотниковый проточного клапана; 2. Пружинный предохранительный клапан; 3. Направляющие пружины предохранительного клапана; 4-х шаровой предохранительный клапан; 5-пружинная пружина; 6-местный предохранительный клапан; 7-фильтр; 8. Кольцо; 9-контактный штекер; 10-уплотнительная прокладка; 11-прокладка регулировочная

Обслуживание проточного и предохранительного клапанов ГУР УАЗ-ХАНТЕР 315195, УАЗ-31519

При загрязнении запасного и предохранительного клапанов промыть их.Для этого выполните следующие действия:

— Выкрутите заглушку 9 (рис. 3), расположенную над выходом газового насоса УАЗ-Хантер 315195, УАЗ-31519.

— Снимите пружину 5 и заполните проточный клапан и вставьте пробку на место, чтобы предотвратить утечку масла.

— Отвинтите седло предохранительного клапана, снимите шар 4, направляющую 3 и пружину 2. Снимите кольцо 8 и фильтр 7 с седла предохранительного клапана.

— Промойте предметы и продуйте сжатым воздухом.

— Соберите Б.обратный порядок. Соблюдайте осторожность при сборке.

— При разборке и сборке, чтобы не нарушить настройку предохранительного клапана, не меняйте количество регулировочных колодок 11.

Техническое обслуживание гидроусилителя рулевого механизма УАЗ Хантер заключается в проверке натяжения ремня привода насоса, проверке герметичности шлангов и их соединений, проверке отсутствия утечек, проверке уровня рабочей жидкости и ее замене вместе с фильтр гидравлического бака.

В случае повреждения шлангов гидроусилителя руля и отсутствия рабочей жидкости в системе необходимо снять ремень привода помпы, иначе возможно присоединение и разрыв ремня. При снятии ремня привода помпы необходимо контролировать температуру охлаждающей жидкости, так как возможен ее перегрев. Длительная эксплуатация автомобиля с неработающим гидросистемой приводит к преждевременному износу рулевого механизма.

При проверке уровня рабочей жидкости в баке гидробака передние колеса автомобиля должны стоять прямо.При необходимости рабочую жидкость следует направлять до уровня решетки фильтра резервуара или выше, но не более 5 мм. Трансмиссия применяется в качестве рабочей жидкости Dexron. IID или DEXRON III. Dexron III можно смешивать с DEXRON II. Объем расплавленной жидкости 1,1 л.

Замена рабочей жидкости и фильтра в гидроусилителе УАЗ Хантер.

Согласно Заводской Рекомендации, с 2015 года замена рабочей жидкости и фильтра в гидробаке производится каждые 45000 км.Пробег либо 3 года эксплуатации, смотря что будет до ремонта рулевого механизма, либо после. Однако, если жидкость в баке сильно загрязнена или потемнела, ее следует заменить раньше. Замена рабочей жидкости и фильтра в гидроусилителе рулевого управления производится в следующем порядке:

1. Передняя часть автомобиля поднимается и устанавливается на опору так, чтобы передние колеса не касались земли.

2. С гидравлического бака снимается крышка и снимается сетка заправочного фильтра.Старая жидкость Сначала откачивается из емкости, например, шприцем или резиновой грушей, а затем ее остатки сливаются из отсоединенного шланга возврата жидкости в емкость. В процессе слива необходимо поочередно вращать руль в обе стороны до упора.

3. Для замены фильтра ГУР, каталожный номер 4310-3407359-10 необходимо снять штифт с оси, снять шайбу, прижимную пружину, резиновую уплотнительную втулку, вынуть старый фильтрующий элемент из бачка. .

4. Перед установкой нового фильтра необходимо сначала очистить внутреннюю поверхность бака от грязи и отложений, а затем установить его в порядке обратной снятия.

5. После установки нового фильтра жидкость в резервуар наливается до тех пор, пока она не появится над сеткой заправочного фильтра. Затем, не при запуске двигателя, рулевое колесо несколько раз поворачивается от упора до тех пор, пока не появятся пузырьки воздуха. Жидкость нащупала в бачке до уровня.

6. Теперь нужно запустить двигатель.Если жидкость в баке начинает пениться, значит в системе остался воздух. В этом случае двигатель необходимо заглушить и отдать трансмиссионную жидкость Стоит не менее 20 минут или пока из него не выйдут пузырьки воздуха.

7. После этого для полного удаления оставшегося в воздушной системе двигателя двигатель запускается заново, рулевое колесо поворачивается от упора до упора, не задерживая его в крайних положениях, по три раза в каждую сторону.

8. Загрузив двигатель, необходимо осмотреть места крепления шлангов к узлам гидросистемы на предмет утечек и, если есть, то устранить.При необходимости бак наполняется жидкостью до уровня и закрывается крышкой.

Проверка натяжения ремня гидроусилителя гидроусилителя руля Hunter.

При нормальном натяжении приводного ремня его прогиб в середине приложения на усилие в 4 кгс должен быть:

— для модели УАЗ-31519 с двигателем УМП-421: 10-13 миллиметров.
— для модели УАЗ-315195 с двигателем ЗМЗ-409: 10-15 миллиметров.
— Для модели УАЗ-315148 с двигателем ЗМЗ-5143: 8-12 миллиметров.

Размер приводного ремня помпы на УАЗ Хантер с двигателем ЗМЗ-409 — 1195 мм. Точность регулировки натяжения ремня напрямую влияет на срок его службы и срок службы подшипников агрегатов. Натяжение ремня привода насоса осуществляется перемещением гидровыключателя насоса по монтажному кронштейну к двигателю.

Приводной ремень заменяется на новый при чрезмерном растяжении или при обнаружении:

— следы износа, трещины, порезы, складки, отслоения, выемки или выпуклости на поверхности ремня.
— Расслоение или расслоение на торцевых поверхностях ремня.
— следы масла на поверхности ремня.

Ремень со следами моторного масла на любой поверхности необходимо заменить, так как масло быстро разрушает резину. При этом необходимо устранить причину появления масла в ремне.

Читать 5 мин.

Сегодня мы разберемся с усилителем рулевого управления УАЗ 31512, что он представляет и как его заменяют на масло.

УАЗ 31512 — автомобиль Evolution из старой доброй 469-й «козочки», который выпускался огромными тысячами как для советской армии, так и в массовом порядке.Главное преимущество этой машины заключается в ее максимально возможной проходимости. Этот автомобиль без преувеличения возьмет абсолютно везде, даже там, где никогда не пахло дорогами.

Второе его достоинство — неприхотливость и беспрецедентная надежность, заправлять его можно, конечно, только в экстремальных условиях, почти все, что может сгореть, а ездить он почти всегда может даже с отключенными некоторыми механизмами .

Есть информация, что военный УАЗ 469 с пробитым двигателем мог довести своего водителя до места назначения, если бы педаль утонула в полу и вытащила недра, то есть если вовремя не срезать.

УАЗ 31512 несколько отличается от своего предшественника. Салон здесь уже изменили, в сторону повышения комфорта пассажиров. Также на двигатель был установлен другой, более мощный и с инжекторным принципом Work. Автомобиль стал намного экономичнее и комфортнее в движении. Подвеска тоже претерпела существенные изменения: даже на серьезном угбахе пассажиры не летят головами в потолок. Ну и конечно же был установлен гидроусилитель руля, теперь можно пальцами крутить, больше не нужно прикладывать всю силу мускулов рук.Вот такая стихия автомобиля УАЗ 31512, мы сегодня поговорим.

Механизм устройства

Потребляемая мощность рулевого управления — это устройство, непосредственно участвующее в управлении автомобилем и предназначенное для повышения комфорта вращения рулевого колеса.

Кроме гидроусилителя есть еще:

• Пневматический.
• Электрически.
• Механический.

Все они предназначены для упрощения процесса управления водителем, но работают по-разному и могут по-разному влиять на автомобиль.Итак, пневмоусилитель основан на принципе давления воздуха. Самая конструктивная сложная и ненадежная, поэтому редко где выдается именно такой вариант. В его системе у него есть баллон, в который впрыскивается воздух, компрессор, который нагнетает этот же воздух и создает давление и вес трубок и шланга, с помощью которых воздух поступает в механизм. Малейшая проблема в работе хотя бы одного элемента, и накрывается вся система. Те, кто ездил в пробках на автомобилях Краз, которые были выпущены в советское время, знают, что не крупнее, что этот усилитель, вообще, почти никогда не срабатывает и крутит руль изо всех сил.

На нашем УАЗ 31512 установлен гидроусилитель руля — это самый простой и надежный вариант из всех, что можно предложить. Все его узлы, включая механизм усиления, грабли, насос для создания давления и другие, умещаются в одном месте и не разбросаны по машине.

Только расширительный бачок Он расположен отдельно, чтобы облегчить процесс замены жидкости во всей системе. Гидравлическая система рулевого управления работает в принципе так же, как и гидравлические тормоза, с той лишь разницей, что здесь всегда присутствует насос усилителя, который создает давление жидкости на рейку, что помогает повернуть рулевое колесо в нужную сторону.

Замена масла и неисправность

Так как наш УАЗ обычно очень много передвигается по бездорожью, часто из него начинает течь масло. И гидроусилитель руля здесь уже не исключение: преодоление сложных препятствий обычно плохо сказывается на нем, хотя на этой машине обычно надежно. Если начало течь масло, нужно осмотреть все узлы и заменить прокладки. Мы расскажем, как проверить, куда течет масло в процессе замены масла на этой машине.

Для начала нужно охладить двигатель автомобиля, поэтому масло в нем остынет и не будет риска сгореть, пока мы его в нем заберем.Пока машина остывает, займемся какой-нибудь ёмкостью для слива старой жидкости.

Идеально подходит для того, что может попасть под машину, потому что нам понадобится, чтобы сила тяжести помогла нам слить масло в гладкий шланг. Теперь необходимо разобраться, в каком состоянии расширительный бачок, если на нем есть трещины и сколы, значит причина найдена. Если нет — сливаем масло из бака: аккуратно снимаем шланг в его нижней части и надеваем другой, который вторым концом уже опущен в емкость.

Теперь нужно завести двигатель и крутить руль в разные стороны, чтобы насос перекачал жидкость и вся она в конечном итоге стекло нам в емкость. Теперь нужно посмотреть все форсунки, у которых есть гидроусилитель руля, проверить их целостность и осмотреть сам узел механизма. Скорее всего, на форсунках или на узле механизма вы сразу заметите потеки масла или трещины некоторых прокладок. Если в форсунке обнаружена лопнувшая прокладка или трещина, то их нужно заменить перед заливкой новой.Следующим шагом будет заливка нового масла в бак. Все заменено, сток устранен, форсунка заменена на новую и гидросистему, в целом имеет вид как с завода. Теперь заливаем новое масло в расширительный бачок нашего УАЗика. Переливаем на две трети и ставим рядом канистру с остатками.

Теперь запускаем двигатель и возвращаемся сбоку к строну руля. Важно, чтобы крышка бака оставалась открытой, чтобы жидкость, выдавливаемая жидкостью, имела возможность куда-то выйти.

Попутно следит за жидкостью из бачка полностью, иначе насос начинает закачивать воздух, а мы наоборот стараемся от него избавиться, так вы сразу масло заливаете. Руль нашего УАЗика нужно крутить до тех пор, пока в баке мало что не останется. Когда этот радостный момент был замечен, то перестали вращать штурвал и швартовочный мотор. Налейте масло в бак до нужной отметки и закройте крышку горловины горловины. Теперь рулевое колесо должно вращаться мягче, и автомобиль будет поворачиваться более плавно.

Владельцам внедорожника УАЗ Патриот не страшны бездорожье, грязь и водоемы. Управлять автомобилем весом около двух тонн очень проблематично. Но чтобы движение было комфортным и удобным для улучшения поворота руля, была создана система рулевого управления — ГУР.

Назначение ГУР — облегчить усилие вращения колес автомобиля. Благодаря созданию рулевого колеса с гидроусилителем можно без особых усилий поворачивать рулевое колесо и колеса — почти одним пальцем.Гидравлический блок снабжен насосом, который начинает работать при включении силового агрегата автомобиля. Вращение происходит за счет ременной передачи. В этот момент масло начинает поступать в систему гидравлической системы рулевого управления.

Жидкость и вещество, облегчающее работу рулевого колеса. По специальному шлангу масло поступает от насоса к гидроусилителю рулевого управления. В процессе работы машины масло создает давление, улучшая тем самым вращение рулевого колеса.

Как и любая жидкость, масло в гидроусилителе руля подлежит периодической замене. В Инструкции по техническому обслуживанию УАЗ Патриот говорится, что замена гидроусилителя гидроусилителя руля УАЗ Патриот проводится каждые 100 тысяч км пробега внедорожника.

Признаки необходимости замены жидкости ГУР на УАЗ Патриот

Рулевой гидроусилитель — часть автомобиля УАЗ Патриот. Безопасность и пьющие зависят от его работы. транспортное средство. А для качественной и бесперебойной работы гидроусилителя руля наличие жидкости в системе ГУР играет особое значение.

Замена масла необходима не только с учетом пройденного километра, но и при возникновении ряда дополнительных причин.

Незапланированная замена жидкости в гидроусилителе руля УАЗ Патриот необходима по следующим причинам:

• Рулевое колесо почти не вращается;
• Посторонний шум при работе ГУРа и помпы. Часто насос в системе является слабым элементом;
• Нарушения в работе рулевого управления;
• Кожаные масла из гидроусилителя рулевого управления.

При столкновении с одной из перечисленных проблем следует выполнить техническое обслуживание внедорожника, а именно замену рабочей жидкости в гидросистеме рулевого управления.

При нарушении работы гидроусилителя мощности УАЗ Патриот возможен износ шланга шланга ГУР, гашение фильтра, очистка, поломка насоса гидросистемы. Устранить поломки и наладить работу банки ГУР, заменив изношенный элемент на новый.

Выбираем жидкость для шерсти

Масло в гидроусилителе рулевого управления является основным элементом безопасного и комфортного передвижения внедорожника.В инструкции по эксплуатации указано, что жидкость гидроусилителя в УАЗ патриот меняют раз в два года или набирая необходимый пробег автомобиля. Замена масла зависит от стиля вождения и интенсивности эксплуатации внедорожника.

Залить в машину масло для коробки передач АКПП. Все жидкости для гидроусилителя руля можно разделить по таким критериям, как цвет, вид и состав. Рекомендуемое масло для гидроусилителя руля — Mobil ATF 220, 2 л.

По составу масло гидравлического рулевого управления делится на минеральное, полусинтетическое и синтетическое. Смешивать жидкости на синтетической и минеральной основе нельзя, так как в них различаются виды присадок.

Для правильного выбора жидкости для гидросистемы следует ознакомиться с рекомендациями завода-изготовителя. Часто информация о масле ГУР указывается на расширительном бачке или крышке. Именно поэтому замена жидкости гидроусилителя руля на УАЗ Патриот проводится в соответствии с инструкциями и рекомендациями автопроизводителя.

Пошаговая инструкция по замене жидкости в гидроусилителе руля

При соблюдении элементарных правил техники безопасности и наличии необходимых инструментов, владелец автомобиля УАЗ Патриот может приступить к работе.

Заменить жидкость в гидросистеме рулевого управления, при наличии следующих инструментов:

• Большой шприц с трубкой;
• Емкость для слива старого масла;
• Жидкость новая;
• Перчатки резиновые или обычные;
• Чистая тряпка.

Работы по замене смазки необходимо проводить при наличии подъемника. Если он отсутствует, вы можете установить машину на смотровую яму или поднять два домкрата. Домкратом нужно поднять передние колеса машины.

Процесс слива отработанной жидкости:

• Установить машину на подъемник или поддон передней части;
• Если есть переднее крыло, его необходимо снять;
• Откройте крышку гидробака гидроусилителя рулевого управления;
• Ослабить хомут, которым крепится расширительный бачок;
• Подготовить емкость для отработанного масла;
• Шприц с трубкой для выкатывания смазки или, наклоняя емкость, сливают жидкость в емкость;
• От бачка отсоединить шланг — возврат и опустить в подготовленную тару;
• Поверните руль в разные стороны до упора 2 — 3 раза;
• Силовой агрегат на этом этапе запускать не нужно;
• Снимите пустой бак и хорошо промойте;

В расширительном бачке установлен фильтр для очистки жидкости.Его следует снять и заменить новым фильтром. На данном этапе слив жидкости гидроусилителя руля с УАЗ патриот успешно завершен.

Завершена замена жидкости в гидроленте руля УАЗ Патриот:

• Установив расширительный бачок на место, с помощью шприца залейте новое масло;
• Рулевое колесо вращать вправо-влево до упора при неработающем моторе, постоянно доливая масло в бак;
• При вращении рулевого колеса сливного шланга вытекает старая смазка, темного цвета.При появлении светлого масла во время слива прекратите прокачку;
• Собрать гидроусилитель руля;
• Запустить двигатель, повернув рулевое колесо от упора до упора;
• Долейте жидкость до уровня, указанного на бачке.

На этом замена жидкости в гидроленте питания УАЗ Патриот закончена.

В процессе выполнения работ водитель должен учитывать следующие рекомендации:

• Для исключения нагрузки на рулевую систему во время прокачки машина должна находиться в подвешенном состоянии;
• Средний объем заменяемого масла — 1 шт.2 литра;
• По окончании замены жидкости автомобиль опускается и начинает действовать агрегат. Двигатель должен проработать примерно 10-15 минут.

№

При выполнении слива масла гидросилового двигателя УАЗ ХАНТЕР необходимо заменить фильтр насоса гидросистемы. Фильтр извлекают из расширительного бачка, снимая ось штифта, снимая шайбу, нажимную пружину и уплотнительную втулку (резиновую). Перед тем как вставить новый чистящий элемент, протрите расширительный бачок изнутри от грязи.Очистив бачок, вы можете установить новый фильтр в порядке, обратном снятию.

Замена жидкости гидроусилителя руля в УАЗ Хантер по своему процессу мало чем отличается от замены масла в УАЗ Патриот. В качестве заправочной жидкости на УАЗ Хантер используется трансмиссионное масло DEXRON II или DEXRON III. Их можно смешивать. Объем наливаемой жидкости гидравлического хелпера Hunter составляет 1,1 литра.

На завершающей стадии работы двигателя необходимо тщательно проверить места подключения шлангов к элементам гидроусилителя на предмет утечки жидкости.
