Как удалить адсорбер ваз 2114

Топливная система двигателя предназначена для подачи оптимальной по составу топливовоздушной смеси. Один из компонентов этой системы – абсорбер, и в статье рассмотрены его устройство, назначение, основные неисправности и способы проверки его работоспособности.

Устройство

Двигатели с распределенным впрыском топлива впервые появились на переднеприводных «Ладах», начиная с модели 2111. Они сильно отличаются от своих карбюраторных предшественников более сложным устройством системы питания. Она состоит из 2 подсистем: подачи топлива в топливную рампу и улавливания паров бензина. Одним из компонентов последней является адсорбер в ВАЗ-2114.

Сверху пластикового цилиндра помещается электромагнитный клапан, контролируемый блоком управления двигателя. Эта деталь съемная и крепится при помощи пластиковых защелок. Корпус клапана прямоугольный, и на нем присутствуют 2 штуцера (впускной и выпускной) и разъем для подключения ЭБДУ.

На штуцерах при помощи хомутов закреплены шланги. Входящий присоединен к гравитационному клапану и далее к сепаратору и баку с бензином. Выходящий соединяется узлом дроссельной заслонки.

Принцип действия

Итак, как выглядит процесс продувки адсорбера в ВАЗ 2114? При стоянке автомобиля бензин из бака, испаряясь, попадает сначала в сепаратор. Там часть паров превращается в жидкость и стекает обратно. Оставшееся газообразное топливо, двигаясь по магистрали, попадает в герметичный адсорбер. Активированный уголь впитывает в себя пары и держит их в себе до момента запуска двигателя.

При включении зажигания от контроллера, управляющего двигателем, к клапану подается напряжение и он открывается. Во время работы мотора наполнитель нагревается и высыхает, выделяя пары бензина обратно. Они под действием разрежения во впускном ресивере всасываются в двигатель вместе с основной порцией топлива.

Для чего нужен адсорбер на ВАЗ-2114

Основное назначение подсистемы улавливания паров топлива и адсорбера как компонента этой системы – сделать автомобиль менее вредным для окружающей среды и для соответствия международным экологическим стандартам «Евро-2» и «Евро-3».

На технические характеристики ВАЗ-2114 адсорбер никак не влияет. Он предназначен для того, чтобы пары бензина не покидали пределы контуров системы питания. Эта мера позволяет немного эффективнее использовать запас топлива. Экономии, как при использовании принудительного холостого хода, не будет, но проехать 1-2 километра за время долгой эксплуатации можно.

Снятие и монтаж

Демонтаж детали проводится по следующему алгоритму:

Шаг 1. Отсоединить зажим от отрицательной клеммы аккумулятора и заблокировать колеса при помощи стояночного тормоза («поставить на ручник»).

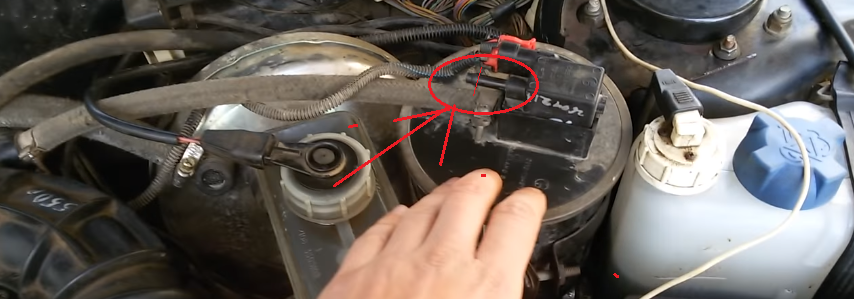

Шаг 2. Снять провод с клапана адсорбера (ВАЗ-2114).

Шаг 3. При помощи крестовой отвертки ослабить хомуты и снять шланги со штуцеров. Последние выполнены из пластика и легко ломаются.

Шаг 4. Поддеть отверткой с плоским жалом защелку на корпусе клапана и снять его.

Шаг 5. Ослабить хомут, фиксирующий корпус адсорбера и вытащить последний.

Шаг 6. Отвернуть со стороны расширительного бачка 3 гайки, крепящие передний амортизатор, и снять с них пластину, на которой крепится адсорбер. Этот шаг нужен только в случае полного устранения детали из системы питания.

Неисправности, симптомы и способы устранения

Неисправностей у адсорбера в ВАЗ-2114 из-за предельной простоты конструкции две: он засорился или не работает электромагнитный клапан. Если эта деталь сломалась, то в работе автомобиля могут появиться следующие проблемы:

Неустойчивая работа двигателя на холостом ходу (плавают обороты). Для проверки нужно отсоединить шланг между дроссельным узлом и продувочным клапаном и заткнуть его. Свечой, например. Если обороты двигателя не стали нормальными, то засорился адсорбер.
При откручивании пробки бензобака слышится шипение или пары бензина выдавливают ее из заливной горловины.
Плохой разгон из-за снижения давления в топливной магистрали. При неисправном продувочном клапане в бак не поступает атмосферный воздух. Это приводит к тому, что при работающем двигателе в бензобаке создается вакуум, мешающий работе топливной рампы. Также сильное разрежение может привести к тому, что бак будет сильно деформирован силой атмосферного давления.
Отсутствие повторяющихся щелчков во время разгона.

Проверить работоспособность продувочного клапана можно следующим способом. К разъему питания (место присоединения проводов от ЭБУ) нужно подать напряжение 12 вольт. Например, при помощи 2 проводов, соединенных с «плюсом» и «минусом» аккумуляторной батареи. Если деталь исправна, то механизм откликнется щелчком. В противном случае элемент нуждается в замене.

Второй способ проверить работоспособность клапана адсорбера на ВАЗ-2114 – продуть его. Для этого нужно подуть в штуцер для подводящего шланга. Если воздух свободно выходит из выпускного отверстия клапана – то его необходимо заменить.

Полное удаление адсорбера из системы питания

Некоторые владельцы ВАЗ 2114 решают полностью убрать эту деталь из своего автомобиля из соображений экономии и предупреждения будущих неисправностей. Сделать это можно двумя способами.

Способ 1. После полного снятия адсорбера с ВАЗ-2114 шланг, ведущий к узлу дроссельной заслонки, перекрывается при помощи заглушки. В шланг, идущий от бензобака к адсорберу, вставляется топливный фильтр от любого карбюраторного мотора ВАЗ.

Способ 2. Адсорбер снимается вместе с опорой. Шланги, ранее присоединенные к нему, перекрываются при помощи пробок. В штатной пробке бензобака просверливается маленькое отверстие (1-2 мм) для соединения полости с атмосферой. Также для разгерметизации топливного бака можно воспользоваться крышкой от карбюраторной «восьмерки» или «девятки».

После модернизации системы питания может потребоваться обновления прошивки блока управления двигателем, так как он воспримет отсутствие адсорбера за неисправность в двигателе и перейдет на аварийный режим работы. Это грозит существенным снижением тяговых качеств автомобиля.

Адсорбер в ВАЗ-2114 – важный элемент в системе питания мотора, позволяющий незначительно уменьшить потребление топлива и избавить от запаха бензина в салоне.

Зачем на автомобиле установлен адсорбер? Это достаточно популярный вопрос у владельцев отечественных автомашин. Устройство появилось сразу после введения экологической нормы «Евро-3».

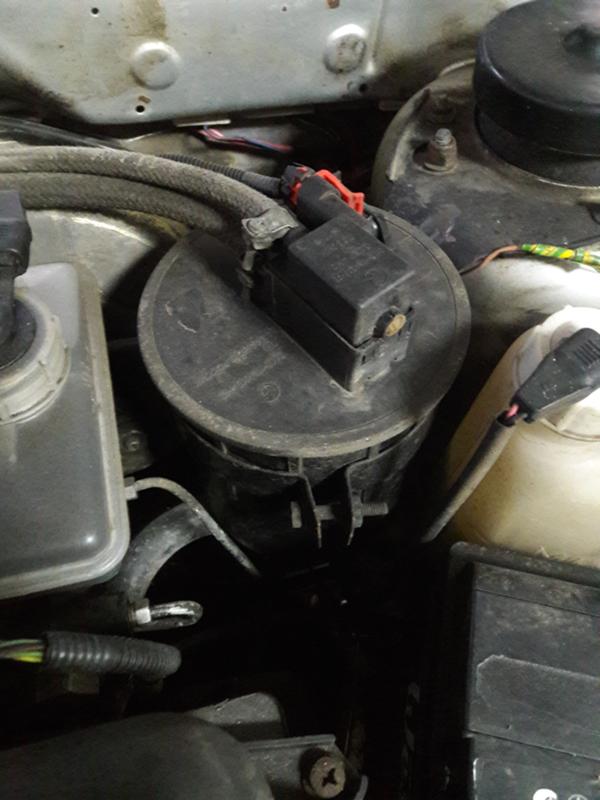

Сам по себе прибор – это черный цилиндр, который установлен в правом углу моторного отсека, рядом с радиатором. На самом деле это и есть адсорбер, принцип действия которого мы рассмотрим в данной статье.

Как работает адсорбер

Адсорбция – это процесс, во время которого осуществляется поглощение газообразных веществ твердыми/жидкими. Для примера вспомните конструкцию противогаза. В нем используются фильтры с адсорбером из активированного угля.

В автомобиле сохранен тот же принцип, только все организовано чуть сложнее.

Цилиндр адсорбера содержит в себе некий наполнитель, который предназначен для задержки паров бензина. К нему подключены патрубки и клапаны.

Отметим, что на расход топлива адсорбер никоим образом не влияет. Устройство необходимо только для того, чтобы улучшить экологичность двигателя. Пары топлива по мере выхода из бензобака подходят к горловине и попадают в сепаратор. Здесь они переходят в жидкое состояние и снова возвращаются в бак. Та часть испарений, которая не успела пройти процесс конденсации, попадает в адсорбер. В самом приборе наполнитель поглощает все вредные газы. Эти процессы происходят, когда двигатель выключен.

Во время работы мотора адсорбер продувается через специальный клапан. Все газы уничтожаются в системе выхлопа автомобиля. Расход топлива изменяется, но владелец не заметит существенных различий.

Основная цель адсорбера – это исключительно нейтрализация паров топлива. Конструкция состоит из цилиндра с активированным углем и нескольких шлангов, которые подводят/отводят пары бензина.

Какие неполадки возникают в работе устройства

Адсорбер часто засоряется и со временем может полностью выйти из строя. Все неисправности определяются достаточно легко по ряду признаков. Это может быть видно по повышению давления в баке – пары остаются в пространстве и начинают воздействовать на стенки. Заметить это можно в то время, когда отвинчивается крышка бака, – слышно шипение.

Бывают случаи, когда крышка топливного бака выстреливает из горловины. Это свидетельствует о том, что давление достигло критического уровня и адсорбер необходимо оперативно заменить.

Если очищающее устройство неисправно, возможны перепады оборотов двигателя. Владельцы ВАЗ часто снимают адсорбер, однако на практике далеко не все так просто, лишних деталей в машине не бывает.

В случае демонтажа устройства важно подумать о том, что делать с парами бензина, которым будет некуда выходить. Возможно, понадобится повторная настройка ЭБУ, потому что бортовой компьютер может найти поломку в работе топливной системы и перевести автомобиль в аварийный режим. Соответственно, нормально ездить на машине не получится.

Слабым местом в системе адсорбции является продувочный клапан. Ремонт данного узла можно произвести и самостоятельно. Для этого потребуется плоская отвертка. Действовать надо с определенной осторожностью, потому что фиксатор клапана нередко изготавливается из пластика, и сломать его очень просто. Само крепление располагается на крышке мотора. Здесь также есть хомуты, которые требуют бережного отношения к себе. После их демонтажа можно снять неисправную деталь.

Если попробовать продуть клапан и из него выйдет воздух, то деталь сломана. Исправный элемент не будет ничего пропускать. Определить проблему клапана можно по признаку плохого старта машины «на горячую». Помимо этого, значительно увеличивается расход бензина.

Если не решить эту проблему, не стоит удивляться тому, что скоро засветится Check Engine, а также пострадает динамика разгона.

При нарушении герметичности адсорбера и выходе из строя клапана продувки возможна неравномерная работа двигателя на холостом ходу вплоть до того, что мотор заглохнет.

Наверху детали расположен регулировочный винт, который залит эпоксидной смолой.
Вкручивайте этот винт до упора и не забывайте считать обороты. Это нужно для того, чтобы впоследствии вернуть клапан прибора в то же положение, что было ранее.
Капните в штуцеры клапана чуть-чуть промывочной жидкости для карбюратора.
Продуйте клапан в открытом положении при помощи сжатого воздуха.
На этом ремонт завершен.

Причиной неисправностей клапана адсорбера является топливо плохого качества. Соответственно, не стоит сразу же покупать новую деталь. Сначала попробуйте ее отремонтировать.

Неисправность адсорбера также проявляется в том, что в салоне чувствуется запах бензина. Зачастую это свидетельствует, что в системе очистки произошел обрыв какого-либо патрубка адсорбера. В ином случае это может быть отказ клапана. Что с ним делать, вы уже знаете.

Клапан также может выйти из строя по причине нагрева от радиатора. В этом случае поможет только замена детали, потому что качество материалов, используемых при ее изготовлении, оставляет желать лучшего.

Решением проблемы может стать перенос самого клапана ближе к адсорберу.

Нюансы удаления адсорбера

Бывают ситуации, когда адсорбер просто убирается из системы. Однако при таких мероприятиях нужно не забыть следующие моменты:

Сменить пробку топливного бака на негерметичную.
Заизолировать патрубки подачи/отвода.
Перепрошить ЭБУ.

Ранее мы упоминали о том, что адсорбер – это важная деталь в автомобиле, и если вы решили его удалить, все манипуляции нужно делать правильно.

Бак нуждается в наличии вентиляции. При переделке мотора с карбюратора на инжектор есть важное преимущество. Если не трогать патрубки бака, никоим образом не нарушается вентиляция бака карбюраторного типа. В таком случае адсорбер не потребуется.

Однако в случае с ВАЗ-2114 ситуация несколько сложней. Снимать адсорбер смысла нет, потому что данное устройство в автомобиле работает для снижения вредных выбросов в окружающую среду.

Автомобилисты стремятся удалить это оборудование ввиду высокой стоимости его технического обслуживания и просто из-за того, что оно мешает установке более важных запчастей.

Опытные автомобилисты демонтируют адсорбер по причине поломок и чтобы не тратить деньги на новый. Убрать его очень просто:

Шланг сепаратора комплектуется фильтром тонкой очистки, и пары бензина отправляются в атмосферу.
Шланг на клапане перекрывается.
Прошивка двигателя корректируется, чтобы не возникала ошибка CheckEngine.
В крышке бака целесообразно сделать отверстие 2 мм для обеспечения вентиляции. В противном случае бак может не выдержать давления, которое создается внутри. Бывают ситуации разрежения, которые могут смять емкость, как пустую банку из жести.

Демонтаж адсорбера для замены:

Отсоедините оборудование от креплений.
Снимите колодку вместе с проводами. Вместе с ними отключите шланг подачи бензина в дроссель.
Продувной клапан демонтируйте.
Патрубок выхода топливных паров отключите от сепаратора.
Кронштейн адсорбера закреплен на трех болтах – их нужно выкрутить и осторожно демонтировать этот элемент.
Новую деталь ставят на то же место, а шланг подачи паров бензина соединяют с клапаном продувки.

Важно отметить, что при замене адсорбера меняются и все патрубки, которые взаимодействуют с ним.

После установки новой детали не стоит выбрасывать старую. Этот элемент является обычным фильтром, и пристально контролировать его работу не стоит.

Экологические нормы придуманы не зря – все это нужно для того, чтобы после нас могли жить наши наследники.

Подводя итог, отметим, что адсорбер – это достаточно важный узел в автомобиле, который отвечает за минимизацию вредных выбросов в атмосферу. Поэтому мы не рекомендуем вам его удалять ни при каких обстоятельствах с ВАЗ-2114.

Добро пожаловать!
Адсорбер – ставился не на все автомобили семейства Самара 2, вот к примеру если взять старые ВАЗ 2115 с карбюраторными двигателями ещё, то на них он не использовался, но хотя данная деталь можно сказать даже полезна для автомобиля, потому что она действительно не пускает пары бензина на улицу, а сразу посылает их в двигатель автомобиля на догорание, вот к примеру если брать старые автомобили, ВАЗ 2109 карбюратор например, то там все пары бензина вместо того чтобы уходить в двигатель на догорание, выходят сразу же на улицу и загрязняя в связи с этим атмосферу нашей страны.

Примечание!
Чтобы поменять адсорбер, возьмите набор инструментов с собой в котором у вас будет находиться: Отвёртка и небольшой гаечный ключ, или ещё лучше накидную головку найдите вместе с воротком или же удлинителем, просто головкой грани труднее сорвать, да и быстрее болт отвернёте!

Где находится адсорбер?
На Самарах 2 в отличии от автомобилей семейства ВАЗ 2110, адсорбер расположен в правой части автомобиля (По его ходу) и исключительно только под капотом, поэтому если вы хотите данный агрегат увидеть, то в таком случае открывайте капот у автомобиля и ищите большую чёрную бочку, для наглядности поглядите на фото чуть ниже, на данной фотографии местоположение адсорбера указано красной стрелкой.

Когда нужно менять адсорбер?
Его нужно менять при выходе его деформации (Уронили его к примеру или что то попало в него), а так же при естественном выходе его из строя (Имеется ввиду от времени), понять его выход из строя можно, рассмотрим все возможные признаки, во-первых давление будет скапливаться излишнее в бензобаке (Понять это очень легко, при откручивании крышки у бензобака будет происходить шипение как будто вы открываете какую то газировку, при этом обнаружение данного шипения следует сразу же начать искать проблему в системе улавливания паров бензина, так как если не устранить её вовремя, то бензобак в таком случае может даже повредиться или же выбьет крышку у него и если вы её не найдёте, то поедете в автомагазин за новой), во-вторых плавать обороты возможно будут.

Примечание!
Если все вышеперечисленные неисправности с вашим автомобилем наблюдаются, тогда вам следует проверить работоспособность адсорбера, для этого вам понадобиться отвёртка и спичка с тряпочкой, при помощи отвёртки вам нужно будет ослабить хомут который удерживает шланг идущий от клапана адсорбера на коллектор и отсоедините после этого данный шланг (Отсоединять нужно только с одной стороны, а снимать полностью шланг не нужно) и заткните его отверстие с помощью спички и тряпочки и оставьте это всё на 2-3 дня, если симптомы не пропадут и обороты плавать всё равно будут, тогда покупайте в автомагазине адсорбер и меняйте его на новый! (Для наглядности чуть ниже изображена схема, системы улавливания паров бензина и тот самый шланг который вам нужно будет заглушить, указан красной стрелкой)

Как заменить адсорбер на ВАЗ 2113-ВАЗ 2115?

Примечание!
К адсорберу подсоединяется колодка проводов, а с ней вам придётся работать, внутрь колодки не должна будет попасть грязь (Следите за этим) а так же влага, поэтому чтобы защитить данную колодку от короткого замыкания (Вдруг вода в неё попадёт), рекомендуем вам в начале операции скинуть клемму минус с АКБ, если вы не знаете как это сделать, то в таком случае прочтите статью под названием: «Замена аккумулятора на ВАЗ», в пункте 1 той статьи всё сказано!

Снятие:
В его снятии нет ничего сложного, вам нужно будет лишь при помощи отвёртки ослабить хомуты подходящих к нему шлангов (Всего шланга 2, вы их прекрасно ещё на фото ниже можете видеть, они красными стрелками указаны) и после чего отсоединить эти шланги от него, когда шланги будут отсоединены нажмите ещё на защёлку которая удерживает колодку проводов (Указана синей стрелкой) и отсоедините колодку, после её отсоединения ослабьте немного болт который стягивает хомут который в свою очередь удерживает адсорбер на одном месте (Болт хомута вы можете видеть на маленьком фото), ну и после чего вы можете беспрепятственно снять адсорбер и заменить его на новый.

Установка:
Установка нового агрегата происходит точно так же как и его снятие, просто все операции вам нужно будет проделать в обратном порядке снятию.

Удаление адсорбера ваз 2114

Давно мне не давал покоя этот адсорбер, не изза того что мешался или портил эстетический вид. А банально он пришел в негодность, покупать новый по мне так это выкинутые деньги, тем более было избыточное давление в баке что говорит о проблеме в системе циркуляции паров бензина. Замена сепаратора и клапанов не привело к удовлетворительному эффекту, хотя стало чуть лучше. Зимой запаха совсем нет, только при открытие топливно заливной крышки происходил пшик. В теплое время года давление увеличивается и появляется уже запах бензина в салоне. Есть способ как можно просто решить эту проблему; просверлить в крышке отверстие для стравливания воздуха или не закручивать ее до конца. Но это все для ленивых, а я пошел другим путем. Давайте разберемся для начала как устроена заводская топливная схема

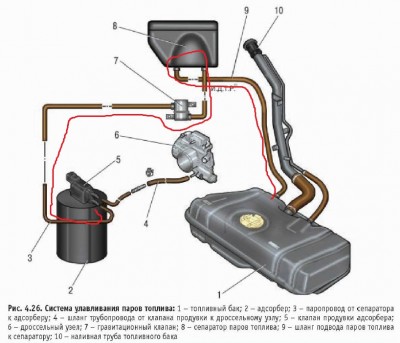

На схеме видно как из бака выходит шланг к сепаратору (9) от него уже к предохранительному клапану (8) и гравитационному клапану (7). Дальше через трубку трасса следует к двухходовому клапану (5) и адсорберу (4). Причина запаха бензина как раз в неисправности системы 9,8,7. Замена последних не всегда приводит к улучшению ситуации. Теперь мы знаем если отсоединить адсорбер то проблема с запахом не уйдет, для этого нам надо переделать и кольцо клапанов вокруг сепаратора. После переделки система у меня будет выглядеть вот так

На мой взгляд это намного правильней чем просто отключить адсорбер и на шланг прицепить топленный фильтр от карбюраторной топливной системы.

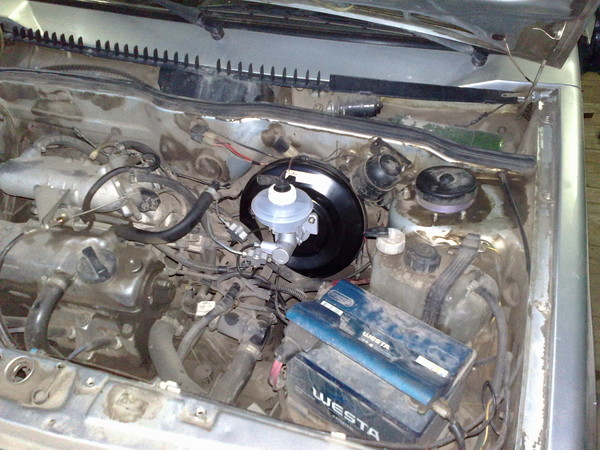

Теперь к делу, последнее фото на память ( когда начинал работы светило солнышко, но это уже не важно)

Как работает адсорбер

В автомобиле сохранен тот же принцип, только все организовано чуть сложнее.

Цилиндр адсорбера содержит в себе некий наполнитель, который предназначен для задержки паров бензина. К нему подключены патрубки и клапаны.

Какие неполадки возникают в работе устройства

Наверху детали расположен регулировочный винт, который залит эпоксидной смолой.
Вкручивайте этот винт до упора и не забывайте считать обороты. Это нужно для того, чтобы впоследствии вернуть клапан прибора в то же положение, что было ранее.
Капните в штуцеры клапана чуть-чуть промывочной жидкости для карбюратора.
Продуйте клапан в открытом положении при помощи сжатого воздуха.
На этом ремонт завершен.

Решением проблемы может стать перенос самого клапана ближе к адсорберу.

Нюансы удаления адсорбера

Сменить пробку топливного бака на негерметичную.
Заизолировать патрубки подачи/отвода.
Перепрошить ЭБУ.

Шланг сепаратора комплектуется фильтром тонкой очистки, и пары бензина отправляются в атмосферу.
Шланг на клапане перекрывается.
Прошивка двигателя корректируется, чтобы не возникала ошибка CheckEngine.
В крышке бака целесообразно сделать отверстие 2 мм для обеспечения вентиляции. В противном случае бак может не выдержать давления, которое создается внутри. Бывают ситуации разрежения, которые могут смять емкость, как пустую банку из жести.

Демонтаж адсорбера для замены:

Отсоедините оборудование от креплений.
Снимите колодку вместе с проводами. Вместе с ними отключите шланг подачи бензина в дроссель.
Продувной клапан демонтируйте.
Патрубок выхода топливных паров отключите от сепаратора.
Кронштейн адсорбера закреплен на трех болтах – их нужно выкрутить и осторожно демонтировать этот элемент.
Новую деталь ставят на то же место, а шланг подачи паров бензина соединяют с клапаном продувки.

Важно отметить, что при замене адсорбера меняются и все патрубки, которые взаимодействуют с ним.

Экологические нормы придуманы не зря – все это нужно для того, чтобы после нас могли жить наши наследники.

В моей голове долго держалась мысль о снятие адсорбера, но все никак не доходили руки, но после того как я решил залезть в косу которая идет к монтажному блоку руки решили дойти, даже поменять обычный датчик холостого хода стоило большого труда.

Так вот, едем в магазин и покупаем 2 хамута( на шланг в дроселе и на фильтр тонкой очистки), фильтр тонкой очистки(взял самый дешевый, ибо смысла нету брать дорогой) и обычный болт-саморез кому что под руку поподется.

Приступим к делу, первым делом я снял распорку, далее ключом на 10 ослабляем болт, который затягивает сам корпус адсорбера, далее вынимаем адсорбер отсоеденив шланги и разъем на датчик.

Вынув адсорбер нам нужно извлечь из него датчик дабы у нас не горел постоянно чек-энжен, сам датчик можно на пластиковые хамуты к чему-нибудь присоеденить, у меня присоеденен на 3-ю опору воздушного фильтра у аккамулятора.

Далее отрезаем шланг который идет к дроселю и вставляем в него болт и затягиваем хамутом.На 2й шланг от бензобака одеваем фильтр тонкой очистки затянув его хамутом и прячим в какое-нибудь место( у меня рядом с монтажным блоком)

Адсорбер ВАЗ 2114: особенности, неполадки

Нужен ли адсорбер? Этот вопрос волнует многих владельцев тольяттинских автомобилей. Адсорбер ВАЗ 2114 появился после введения экологических норм Евро-3, которые потребовали установки на машинах устройств, позволяющих задерживать испаряющееся топливо, чтобы оно не попадало в атмосферу. Черный цилиндр, установленный на ВАЗ справа в углу моторного отсека возле радиатора, это и есть абсорбер ВАЗ 2114, устройство которого будет нами рассмотрено.

Вернуться к оглавлению

Принцип работы адсорбера

Адсорбция — это процесс поглощения газообразных веществ твердыми или жидкими. Например, в первых противогазах применялись фильтры, в которых адсорбером был активированный уголь. В автомобиле сделано примерно то же, но немного сложнее. Цилиндрический пластиковый корпус адсорбера содержит специальный наполнитель, улавливающий пары бензина. Абсорбер ВАЗ 2114 не заканчивается только банкой с наполнителем, к нему подключены патрубки и клапаны.

На расход топлива абсорбер ВАЗ никак не влияет, он установлен только с целью повысить экологичность двигателя. Топливные пары по мере опустошения бензобака поднимаются к горловине и попадают в сепаратор. Там они снова переходят в жидкое состояние и возвращаются в бак. А та часть, которая не успела конденсироваться, попадает в адсорбер, заполненный тем самым активированным углем, поглощающим вредные газы. Происходит это при заглушенном двигателе.

Когда мотор работает, абсорбер ВАЗ продувается при помощи специального клапана, все газы сжигаются в выхлопной системе автомобиля. Что касается расхода горючего, то он меняется в незначительных пределах. Главная цель адсорбера — только в нейтрализации бензиновых паров. Это контейнер с активированным углем, снабженный подводящим и отводящим шлангами для бензиновых паров.

Вернуться к оглавлению

Возможные неполадки в работе аппарата

Абсорбер ВАЗ 2114 по своему назначению подвержен засорению и в какой-то момент может оказаться неисправным. Неполадки определяются непросто и зачастую только по второстепенным симптомам, например, повышению давления в топливном баке. Просто пары бензина из-за износа сепаратора остаются запертыми в пространстве бака и начинают давить на его стенки. Рост давления можно обнаружить при отвинчивании крышки бака — раздается характерное шипение.

Иногда крышку бензобака просто выстреливает из горловины, значит, давление достигло критической степени и адсорбер надо срочно менять. При неполадках с адсорбером обороты мотора начинают скакать то вверх, то вниз. Многие автовладельцы пишут на форумах, что можно снять абсорбер ВАЗ и не мучиться. Но все не так просто, и лишних деталей в машинах никогда не бывает.

Одного удаления абсорбера мало, нужно подумать и о том, что делать с парами бензина, которые некуда станет выводить, и о том, что ЭБУ тоже, возможно, придется перенастроить. Ведь некоторые виды бортовых процессоров двигателя находят неисправность в продувке топливной системы и переводят мотор в аварийный режим, в котором нормально ездить не получится.

Что касается неисправностей, то проблемным местом этой адсорбирующей системы является продувочный клапан. Его можно отремонтировать своими руками. Понадобится лишь плоская отвертка, но при извлечении следует соблюдать осторожность. Дело в креплении клапана, зачастую оно бывает не металлическим, а пластиковым, его нетрудно сломать. Находится крепление на крышке двигателя. На самом клапане есть еще хомуты, тоже требующие аккуратного подхода. Снимаем их и достаем проблемную деталь.

Если в клапан подуть и при этом из него пойдет воздух, это означает стопроцентную неисправность. Нормальная деталь воздух пропускать не будет. Машина при неполадках с клапаном испытывает проблемы на горячем запуске двигателя, повышается потребление бензина. Если проблему не устранить, будет Check Engine и потеря нормальной динамики движения. Нарушение герметичности адсорбера и отказ клапана продувки могут стать причинами неустойчивой работы двигателя на холостом ходу вплоть до его остановки.

Итак, перейдем к ремонту клапана. В его верхней части расположен регулировочный винт, зафиксированный эпоксидной смолой. Вкручивайте винт до упора, считая обороты, чтобы можно было в случае чего вернуть клапан адсорбера в начальное положение. В штуцеры клапана можно капнуть немного промывочной жидкости для карбюратора. Затем продуваем его в открытом положении сжатым воздухом. Ремонт сделан.

Причиной того, что засоряется клапан адсорбера, становится некачественный бензин, а также частицы наполнителя самого адсорбера. Поэтому необязательно сразу менять барахлящую деталь. Неисправность адсорбирующих частей топливной системы помимо уже указанных признаков можно обнаружить по запаху бензина в салоне. Обычно это означает либо обрыв одного из патрубков системы абсорбера ВАЗ, либо отказ уже описанного клапана продувки.

Клапан тоже может изнашиваться от нагрева вблизи радиатора, и тут ему ничем не поможешь. Качество материала, из которого клапан адсорбера изготавливают, не самое лучшее. Решением может быть только замена либо изменение местоположения на более прохладное, например, поближе к самому адсорберу.

Вернуться к оглавлению

Особенности удаления

Абсорбер ВАЗ иногда удаляют совсем. Чтобы это сделать, надо:

поменять пробку бензобака на негерметичную;
заглушить подающие и отводящие патрубки;
зачастую сменить прошивку ЭБУ.

Как уже сказано выше, не стоит подходить к адсорберу как к ненужной вещи, а если решились убрать, удаляйте правильно, чтобы бензобак оставался вентилируемым, а не наглухо задраенным, как при наличии адсорбера. У тех, кто переделывает карбюраторный мотор в инжекторный, есть преимущество. Если они не трогают патрубки бака, то не нарушают карбюраторную систему вентиляции бака, поэтому адсорбер им не нужен.

Причины неполадок адсорбера на ВАЗ

Но в случае с ВАЗ 2114, у которого мотор инжекторный, все сложнее. Однако снимать абсорбер смысла нет. Плюсы, которые имеет абсорбер ВАЗ, в снижении вредных выбросов в атмосферу, на этом они и заканчиваются. А высокая стоимость и то, что он может мешать более важным деталям в подкапотном пространстве, становятся в основном поводом для удаления прибора. Зачем некоторые водители идут на это непростое решение?

В основном прибор им просто не нравится, но это не довод. Опытные автолюбители снимают его при возникновении неисправностей, чтобы не тратиться на новый. Убирается он просто. На шланг от сепаратора надевают фильтр тонкой очистки (обычно от карбюратора ВАЗ 2108), в таком случае пары бензина уходят в атмосферу. Шланг от клапана перекрывают. Программу управления двигателя корректируют, чтобы ЭБУ не включал Check Engine.

В крышке бака лучше просверлить отверстие в 2 мм, чтобы сделать вентиляцию, как на карбюраторном моторе. В противном случае бак может не выдержать либо внешнего, либо внутреннего давления. Чаще всего в баке возникает разрежение и его сминает, как пустую жестяную банку. Многие автолюбители рассказывают об этом в назидание начинающим. Что нужно для снятия адсорбирующего устройства с целью замены?

Для начала его нужно освободить от креплений. Отсоединяем колодку вместе с проводами, а также шланг для подачи бензина в узел дросселя. Продувной клапан удаляем, шланг выхода паров топлива снимаем от сепаратора. Кронштейн адсорбера установлен на 3 болта, которые необходимо открутить, а кронштейн аккуратно снять. Новый прибор устанавливают на то же специальное крепление, а шланг подачи паров топлива соединяют с клапаном продувки. Запомните: меняя адсорбер, надо менять все патрубки от него.

Берегите природу и не выбрасывайте адсорбер. В крайнем случае лучше поставить новый, поскольку это обыкновенный фильтр, который работает очень долго и не требует постоянного контроля. Экологические нормы придуманы не во вред, а для того, чтобы после нас могли жить наши дети и внуки.

Не забудьте и то, что инспектор ДПС и персонал станции техосмотра могут уличить вас во вмешательстве в конструкцию машины, тогда технический контроль пройти не удастся. Прислушайтесь к советам опытных автолюбителей, следите за своим автомобилем, будьте вежливы на дороге, тогда любая поездка принесет только хорошее настроение.

Ваз 2114 предохранительный клапан

Как диагностировать неисправность адсорбера самостоятельно

Как правило, каких-либо серьезных неисправностей с автомобильным адсорбером не возникает, что связано с его простой конструкцией и отсутствием серьезных нагрузок. Тем не менее, со временем фильтрующий слой забивается, о чем можно судить по ряду косвенных признаков. Первым и достаточно явным сигналом, говорящем о неисправности адсорбера является повышенное давление в бензобаке. При его открытии будет слышаться сильное шипение, а в ряде случаев крышку бака может просто вышибать, что чревато травмами для автовладельца.

Многие водители, которые не знают для чего нужен адсорбер в автомобиле, и что это такое, в вышеописанной ситуации поступают просто — несколько раз в день открывают бак, выпуская из него воздух. Более «знающие» могут совсем исключить адсорбер из топливной системы, не считая его важным элементом. Оба этих действия в корне не верны, поскольку отсутствие адсорбера, равно как и его неисправность существенно снижает мощность двигателя, появляются «плавающие» обороты на холостом ходу, заметно возрастает расход топлива.

Стоит понимать, что наличие адсорбера в автомобиле не только повышает его экологичность, но и приводит к экономии топлива, которое без этого элемента просто испарялось бы пока авто не используется. Это связано с тем, что при нагреве топлива, его пары «покидают» топливный бак, и первоначально попадают в сепаратор, задерживающий основную их часть. В нем происходит конденсация, и топливо в жидком виде возвращается в бак. Та же часть испарений, которая не успела конденсироваться, попадает уже в угольный наполнитель, где благополучно и остается, участвуя впоследствии в процессе обогащения смеси.

Особенности удаления адсорбера

Если вы все-таки приняли решение совсем удалить адсорбер, вам потребуется:

сменить пробку бензобака на негерметичную;
заменить прошивку электрического блока управления;
заглушить отводящие и подающие патрубки.

Как уже говорилось ранее, прежде чем удалить адсорбер, следует подумать о целесообразности такого поступка, поскольку лишних деталей в автомобиле не существует. Но даже если вы приняли решение о его удалении, к данному процессу следует отнестись со всей серьезностью. В первую очередь необходимо позаботиться о вентиляции бензобака, которая просто необходима при отсутствии адсорбера. У тех собственников автомобилей, которые переделывают карбюраторный мотор на инжекторный, имеется неоспоримое преимущество. В случае если они не прикасаются к патрубкам бака, то нарушить карбюраторную систему его вентиляции у них не получится. В данной ситуации в наличии адсорбера в таких автомобилях нет никакой необходимости.

В случае с автомобилем ВАЗ-2114, имеющим инжекторный мотор, все гораздо сложнее. Тем не менее удалять адсорбер также не нужно. Следует отметить, что единственным позитивным моментом в наличии адсорбера является снижение количества вредных выбросов в атмосферу нашей планеты. К неоспоримым «минусам» этой детали можно отнести достаточно высокую стоимость, а также слишком большое пространство, занятое под капотом адсорбером. Именно последние два факта, как правило, становятся причиной принятия решения о его удалении.

Но чаще всего автолюбители удаляют адсорбер после того, как он вышел из строя. Его стоимость велика настолько, что собственники автомобиля приходят к выводу о том, что их не очень-то и волнует состояние атмосферы Земли. Тем более что удалить эту деталь достаточно просто. Для этого необходимо надеть фильтр тонкой очистки на шланг сепаратора. Теперь все пары бензина будут уходить непосредственно в атмосферу. При этом шланг от клапана перекрывать не нужно. Зато если вам мешает Check Engine, то следует подкорректировать программу управления ЭБУ для того, чтобы данная лампочка перестала светиться на приборной панели.

Любой автомобиль является достаточно серьезным источником, загрязняющим окружающую среду. Для минимизации такого эффекта автопроизводители используют множество технологий, снижающих количество вредных выбросов в атмосферу. К числу наиболее простых приемов повышения экологичности автомобиля можно отнести каталитический нейтрализатор и адсорбер паров топлива, которые не должны поступать в атмосферу. Этого требует стандарт евро-3. Кроме адсорбера топливных паров, многие современные авто оснащаются и каталитическими нейтрализаторами, снижающими токсичность выхлопа.

Принцип работы адсорбера топливных паров достаточно прост — он собирает пары топлива, отправляя его обратно на дожиг. Таким образом исключается возможность «выброса» паров бензина в атмосферу, а также обеспечивается более стабильная и устойчивая работа двигателя. Многие автовладельцы не знают, зачем нужен адсорбер и не считают его важным элементом топливной системы

На самом деле, кроме чисто «экологической» функции, он имеет еще одно важное практическое значение — поддерживает нормальное давление в топливном баке

Избыточное давление в баке образуется вследствие активного испарения топлива, которое отмечается в двух случаях:

при понижении атмосферного давления;
при нагреве самого топлива, которое наблюдается в летний период под воздействием солнечных лучей, или же при возврате топлива, нагретого в моторе, но не использованного при сгорании.

При отсутствии адсорбера многие автомобилисты сталкиваются с проблемой затрудненного открытия крышки бензобака, которое наблюдается при повышенном в нем давлении.

Как проверить адсорбер

Теперь переходим непосредственно к алгоритму проверки адсорбера (другое его название — аккумулятор паров топлива). Основная задача при этом — определить, насколько его корпус герметичен и не пропускает ли он топливные испарения в атмосферу. Так, проверку необходимо выполнять по следующему алгоритму:

Корпус адсорбера

Отсоединить минусовую клемму с аккумуляторной батареи автомобиля.
Предварительно отсоединить от адсорбера все шланги и контакты, идущие к нему, после чего демонтировать непосредственно аккумулятор паров топлива. У разных машин эта процедура будет выглядеть по-разному, в зависимости от места расположения узла, а также монтажных средств, с помощью которых он был закреплен.
Необходимо плотно заткнуть (загерметизировать) два штуцера. Первый — идущий непосредственно к атмосферному воздуху, второй — к электромагнитному продувочному клапану.
После этого с помощью компрессора или насоса подайте на штуцер, идущий к топливному баку, небольшое давление воздуха. Не переборщите с давлением! Исправный адсорбер не должен давать утечек из корпуса, то есть, быть герметичным. Если такие утечки обнаружены, то, скорее всего, узел необходимо заменить, поскольку отремонтировать его не всегда представляется возможным. В частности, это особенно актуально, если адсорбер выполнен из пластмассы.

Также обязательно необходимо выполнить визуальный осмотр адсорбера. Особенно это касается его корпуса, в частности, очагов ржавления на нем. Если они имеют место, то желательно демонтировать адсорбер, избавиться от упомянутых очагов и покрасить корпус. Обязательно нужно проверить, не просачивается ли уголь из аккумулятора топливных испарений в трубопроводы системы EVAP. Это можно сделать, осмотрев состояние клапана адсорбера. Если в нем имеется упомянутый уголь, то нужно поменять в адсорбере поролоновый сепаратор. Однако, как показывает практика, все же лучше заменить адсорбер полностью, чем заниматься самодеятельными ремонтами, которые не приводят к успеху в долгосрочной перспективе.

Система улавливания паров бензина принцип действия.

Двигатель заглушен.

Когда двигатель автомобиля заглушен, в топливном баке создаётся давление за счёт испарения топлива. Пары топлива попадают в сепаратор. Туда же может попасть топливо под воздействием давления при полностью заправленном баке. Если бензин из за излишнего давления попадёт в трубопровод двухходового клапана, то сработает блокировочный и предохранительный клапаны. В этом случае происходит аварийный сброс давления наружу.

Сепаратор служит для отделения паров от бензина. Под воздействием давления открывается двухходовой клапан и пары по трубопроводу попадают в адсорбер, где происходит их поглощение активированным углём.

Работа после пуска двигателя.

После пуска и работы двигателя на холостом ходу, за счёт расхода топлива и снижения его объёма происходит снижение давления в бензобаке и перекрытие двухходового клапана. Это приводит к разобщению адсорбера и бензобака. В дальнейшем при продолжительной работе двигателя на холостом ходу в баке создаётся ещё большее разряжение и под воздействием давления паров из адсорбера двухходовой клапан открывается и производится частичная продувка адсорбера, то есть часть паров возвращаются в бак. Когда скорость автомобиля будет выше 20 км/ч, температура двигателя не ниже 80 гр. С, расчёт подачи топлива в цилиндры будет осуществляться по замкнутому циклу, то есть с участием показаний датчика кислорода и двигатель будет работать не на холостых оборотах (дроссельная заслонка открыта более чем на 2%) начнётся процесс продувки адсорбера. При этом контроллер кратковременно начнёт подавать питание на клапан продувки адсорбера.

Частота импульсов зависит от режима работы двигателя и находится в пределах 16 Гц. При срабатывании клапана продувки происходит сообщение фильтрующего элемента адсорбера с атмосферой, откуда поступает наружный воздух, и впускным коллектором, куда попадают пары бензина выветриваемые из фильтрующего элемента. При снижении скорости автомобиля ниже 2 км/ч или открытие дроссельной заслонки больше чем на 98%, контроллер прекращает подачу питания на клапан продувки адсорбера.

admin02/10/2011

Комментарий

Имя *

Сайт

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

« Устройство датчика кислорода, назначение, работа.

Распределение зажигания »

Метки

Ваз, неисправности ВАЗ Датчики Зажигание Инжектор Приборы Стартер Схемы Электрокары Электроснабжение ваз 2110 газель газель бизнес регистраторы ремонт автомобиля

Архивы

Архивы Выберите месяц Сентябрь 2019 Август 2019 Июль 2019 Декабрь 2017 Август 2017 Июль 2017 Июнь 2017 Май 2017 Апрель 2017 Март 2017 Декабрь 2016 Ноябрь 2016 Октябрь 2016 Сентябрь 2016 Август 2016 Июль 2016 Июнь 2016 Май 2016 Апрель 2016 Март 2016 Февраль 2016 Ноябрь 2015 Октябрь 2015 Август 2015 Июль 2015 Июнь 2015 Май 2015 Апрель 2015 Март 2015 Февраль 2015 Январь 2015 Декабрь 2014 Ноябрь 2014 Октябрь 2014 Сентябрь 2014 Август 2014 Июль 2014 Июнь 2014 Май 2014 Апрель 2014 Февраль 2014 Январь 2014 Декабрь 2013 Ноябрь 2013 Октябрь 2013 Август 2013 Июнь 2013 Май 2013 Март 2013 Февраль 2013 Январь 2013 Ноябрь 2012 Октябрь 2012 Сентябрь 2012 Август 2012 Июль 2012 Июнь 2012 Май 2012 Апрель 2012 Март 2012 Февраль 2012 Январь 2012 Декабрь 2011 Ноябрь 2011 Октябрь 2011 Сентябрь 2011 Август 2011 Июль 2011 Июнь 2011 Май 2011 Апрель 2011

Мы в соцсетях

Начиная с каких Евро-стандартов он устанавливается

Согласно международных требований установка адсорбера обязательна на автомобилях с норами Euro-2 и выше. Что касается известной в России нормы (Россия-83), то здесь установки адсорбера нет.

Так, в автомобилях ВАЗ-2108 адсорбер не предусмотрен. Здесь сепаратор и топливный бак связаны между собой с помощью дренажной трубки.

В процессе работы возникает конденсат, который возвращается в топливный бак.

Кроме этого, сепаратор взаимодействует с атмосферой при помощи 2-ходового клапана, не позволяющего давлению в баке, расти или снижаться.

Соединение бака и горловины происходит с помощью стойкой к бензину трубки, фиксируемой с помощью хомутов. Получается, что при снижении (росте) давления в баке пары топлива выходят в атмосферу.

По-иному система организована в автомобилях ВАЗ Приора. Здесь топливные пары, которые попали в сепаратор из емкости с топливом, конденсируются. Далее конденсат накапливается и возвращается снова в бак.

В верхней части сепаратора смонтирован гравитационный клапан, который не дает топливной смеси вытечь из бака в случае опрокидывания машины.

Если мотор заведен, пары топливной смеси смешиваются с воздушными массами и выводятся через узел дросселя в трубопровод впуска — к цилиндрам силового агрегата.

Получается, что топливные пары в стационарном положении машины накапливаются в адсорбере, а если машина движется, то они продуваются клапаном и направляются к ресиверу и в двигатель для дожигания.

По требованиям Euro-2 вентиляция топливного бака не должна контактировать с окружающим воздухом, а пары должны собираться и направляться к мотору (или адсорбироваться рассматриваемым устройством).

Что касается норм Россия-83, то в них контакт атмосферы и вентиляции топливного банка не запрещен.

Принцип работы адсорбера

Многие ошибочно считают, что при запуске двигателя на клапан адсорбера сразу подаётся напряжение и он открывается, продувая адсорбер. Даже видел «пособия» и «обучающие видео» по этому поводу. На самом же деле управление клапаном продувки осуществляется ЭБУ по специальным алгоритмам, основанным на показаниях датчиков температуры, расхода воздуха и т.д.

Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов ЭБУ и тем интенсивнее продувка.

Именно импульсы, а не просто подача напряжения! Поэтому есть такое понятие, как «скважность продувки адсорбера», которая находится в пределах от 0% до 100%. Вот скважность продувки адсорбера в диагностической программе Chevrolet Explorer

За всю поездку это только первый сигнал ЭБУ на продувку, равный всего лишь 6%. Так что это сложный и важный процесс в работе двигателя

Вот скважность продувки адсорбера в диагностической программе Chevrolet Explorer. За всю поездку это только первый сигнал ЭБУ на продувку, равный всего лишь 6%

Так что это сложный и важный процесс в работе двигателя.

Признаки неисправности клапана адсорбера

Как становится понятно, возникают проблемы с системой питания:

Плавают обороты. Но не сразу, а примерно после 5 – 10 минут на прогретом двигателе
На холостой, если двигатель запущен, давишь педаль газа – чуть не глохнет. Такое ощущение, что заканчивается топливо
На ходу машина не развивает нужной мощности, такое ощущение, что убрали 10 – 15% мощности двигателя
Может сходить с ума датчик топливного бака. Показывает то – «полный», то – «пустой» и т.д.
Если открываете бак для заправки. Слышан сильный свист, как будто внутри создан вакуум.
Увеличивается расход топлива
НА холодную датчик абсорбера может сильно стучать, зачастую его путают с клапанами двигателя

Сейчас полезное видео.

Если у вас проявляются эти неисправности, то обязательно нужно смотреть — проверять клапан и при необходимости менять его, благо стоит он копейки. А также саму полость с активированным углем.

Клапан адсорбера. Как его проверить

Принцип проверки на большинстве автомобилей одинаков, но мы рассмотрим на примере Шевроле Лачетти.

Проблемы с клапаном продувки адсорбера можно разделить на несколько основных пунктов:

не приходят импульсы на клапан
неисправность обмотки клапана
заклинивание клапана в открытом положении
заклинивание клапана в закрытом положении

Проверить импульсы, проводку и обмотку клапана очень просто программой Chevrolet Explorer, во вкладочке «управление механизмами — тест клапана продувки адсорбера». При нажатии на кнопку «ВКЛ» в диаграмме программы мы увидим вот такие сигналы

Это означает, что ЭБУ дает команду на клапан. Вместе с этим от клапана будет исходить звук щелчков в такт с этими сигналами, что, в свою очередь, означает, что импульсы до клапана доходят и обмотка целая, так как клапан срабатывает.

Кстати, если у Вас ещё нет диагностического адаптера, тогда советую обязательно прочитать рубрику диагностики и приобрести адаптер.

Электрическая часть исправна. Это мы проверили. Но чтобы быть уверенными, что клапан не заклинил физически, его можно снять и проверить. Демонтируется он очень легко и на это у меня уходит не больше 30 секунд.

К клапану подключены две трубки и колодка с двумя проводами. Сам клапан даже не прикручен, а просто вставлен в своё рабочее место.

На фото одна трубка уже снята.

Чтобы снять клапан достаточно сдёрнуть две трубки, отмеченные зелёной и красной стрелкой(красная уже снята, а зелёная плохо видна с этого ракурса). Трубки снимаются просто и легко без всяких фиксаторов.

Затем нажать на металлический фиксатор и отстегнуть колодку проводов (показано желтой стрелкой)

После этого надавить на штуцер, показанный красной стрелкой и клапан выйдет из своего посадочного места

Клапан является нормально закрытым, то есть без подачи напряжения он не пропускает воздух. Нужно это проверить любым доступным способом — резиновой грушей, надувным шариком и т.п.

У меня под рукой оказался шприц и кусочек вакуумной трубки, оставшейся после замены трубок датчика абсолютного давления.

При перемещении поршня шприца должно ощущаться сопротивление, а сам поршень стремится вернуться в первоначальное положение, что означает герметизацию клапана. При снятии трубки со шприца должен прослушиваться характерный пшик. Значит клапан адсорбера закрыт герметично.

Осталось проверить только открытие клапана. Для этого берем два провода с такими мини-мамами

И подключаем к разъёму клапана адсорбера. Можно аккуратно и просто проводом без наконечника.

Передвигаем поршень шприца и подключаем провода к аккумуляторной батарее. При подключении должен раздаться тот самый пшик, это значит, что клапан открылся и сбросил давление.

Бывает такое, что клапан не открывается. Тогда его только менять на исправный.

Вот и все несложные методы, как проверить клапан адсорбера.

Всем Мира и ровных дорог!!!

Мне нравится 41+

Участники, которые лайкнули этот пост:

Принцип работы адсорбера на ВАЗ-2114

Для начала следует понимать, что же такое адсорбция. Так вот, это некий процесс, за счет которого осуществляется поглощение жидких и твердых газообразных веществ. Ярким примером этому могут послужить первые в мире противогазы, где в роли адсорбера выступал Активированный уголь. В автомобиле ВАЗ-2114 адсорбером выступает примерно такое же устройство, только его конструкция стала намного сложнее. Автомобильный адсорбер сегодня – это пластиковый корпус, внутри которого имеется специальный наполнитель, способный улавливать пары бензина, защищая тем самым атмосферу от загрязнения. Но данная деталь на ВАЗ-2114 этим не ограничивается. Дело в том, что в состав адсорбера также входят различные клапаны и патрубки.

Адсорбер не оказывает вообще никакого влияния на расход топлива, поскольку основной ее целью является повышение экологичности автомобиля. По мере того, как опустошается бензобак, пары топлива поднимаются вверх по горловине, после чего попадают в сепаратор. В этом месте она опять приобретают жидкое состояние, в результате чего возвращаются в бак. Часть паров, которой так и не удалось конденсироваться, попадает в вышеуказанный адсорбер. Последний, кстати, заполнен все тем же Активированным углем, предназначенным для поглощения вредных газов. Весьма примечательно, что этот процесс происходит при выключенном двигателе.

Как проверить клапан адсорбера

Если после проверки оказалось, что адсорбер находится в более-менее работоспособном состоянии, то имеет смысл проверить его электромагнитный клапан продувки. Сразу стоит оговориться, что у некоторых машин, в силу их конструкции, некоторые действия будут отличаться, присутствовать или отсутствовать некоторые из них, однако в целом логика проверки всегда будет оставаться одинаковой. Итак, для проверки клапана адсорбера необходимо выполнить следующие действия:

Клапан адсорбера

Визуально проверить целостность резиновых шлангов, входящих в систему улавливания паров топлива, в частности, непосредственно подходящих к клапану. Они обязательно должны быть целыми и обеспечивать герметичность системы.
Отключить минусовую клемму с аккумуляторной батареи. Делается это для предотвращения ложного срабатывания диагностики системы и занесении в электронный блок управления сведений о соответствующих ошибках.
Снять поглотитель (обычно он находится в правой стороне двигателя, в районе установки элементов воздушной системы, в частности, воздушного фильтра).
Отключить электрическое питание самого клапана. Делается это путем снятия с него электрического разъема (так называемой «фишки»).
Отключить от клапана входной и выходной воздушные шланги.
С помощью насоса или медицинской «груши» необходимо попытаться вдуть воздух в систему через клапан (в отверстия для шлангов)

При этом важно обеспечить герметичность подачи воздуха. Для этого можно воспользоваться хомутами или плотной резиновой трубкой.
В случае, если с клапаном все в порядке, то он будет закрыт и воздух через продуть не удастся

В противном случае его механическая часть вышла из строя. Можно попытаться восстановить его, однако удается это далеко не всегда.
Необходимо от блока питания или аккумуляторной батареи с помощью проводов подать на контакты клапана электрический ток. В момент замыкания цепи вы должны услышать характерный щелчок, который сигнализирует о том, что клапан сработал и открылся. Если этого не произошло, то возможно вместо механической поломки имеет место электрическая, в частности, перегорела его электромагнитная катушка.
При подключенном к источнику электрического тока клапане необходимо попытаться вдуть в него воздух указанным выше способом. Если он исправен, а соответственно и открыт, то это должно получиться без проблем. Если же прокачать через воздух не получается, то клапан вышел из строя.
Далее нужно сбросить с клапана питание, при этом снова будет щелчок, сигнализирующий о том, что клапан закрылся. Если это произошло, значит, клапан рабочий.

Также клапан адсорбера можно проверить с помощью многофункционального мультиметра, переведенного режим омметра — прибора по измерению значения сопротивления изоляции электромагнитной обмотки клапана. Щупы прибора необходимо расположить на выводах катушки (местах, где к нему подключаются провода, идущие от электронного блока управления, существуют различные конструкторские решения), и проверить сопротивления изоляции между ними. У нормального, исправного, клапана это значение должно находиться приблизительно в пределах 10…30 Ом или незначительно отличаться от этого диапазона. Если значение сопротивления маленькое — значит, имеет место пробой электромагнитной катушки (короткое межвитковое замыкание). Если же значение сопротивления будет очень большое (исчисляемое в кило- и даже мегаомах), то имеет место разрыв электромагнитной катушки. И в том и в другом случае катушка, а значит, и клапан, будет непригодна для использования. Если она запаяна в корпус, то единственным выходом из ситуации будет полная замена клапана на новый.

Обратите внимание, что у некоторых автомобилей допускается высокое значение сопротивления изоляции на катушке клапана (в частности, до 10 кОм). Уточняйте эту информацию в мануале к вашему автомобилю.. Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях

Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства

Таким образом, чтобы знать, как проверить, исправен ли клапан адсорбера, необходимо его демонтировать, и проверить в гаражных условиях. Главное при этом знать, где находятся его электрические контакты, а также выполнить механическую ревизию устройства.

Меняем устройство своими руками

Чтобы поменять адсорбер, достаточно выполнить ряд легких манипуляций. При этом существует два решения — сделать работу своими руками или отправиться на СТО, доверив проблемы специалистам.

Плюсы первого варианта — экономия средств и высокая скорость работ. Последовательность действий следующая:

Время выполнения работы — 15-20 минут.

Как только неисправный узел демонтирован, приступайте к монтажу нового устройства.

Здесь последовательность следующая:

Длинный кусок трубки из резины подключайте к шлангу, через которую топливные пары идут в продувной канал.
Короткую часть трубки подключайте к трубке забора от сепаратора.
Ставьте адсорбер на место.
Трубку подачи паров подключайте к каналу продувки, который устанавливается на крышке мотора.
Подключайте колодку с проводами.
Устанавливайте трубку между продувным каналом и адсорбером. Проследите, чтобы материал, из которого изготовлена труба, был устойчив к действую масла и бензина.

Возможные неполадки в работе аппарата

Абсорбер ВАЗ 2114 по своему назначению подвержен засорению и в какой-то момент может оказаться неисправным. Неполадки определяются непросто и зачастую только по второстепенным симптомам, например, повышению давления в топливном баке. Просто пары бензина из-за износа сепаратора остаются запертыми в пространстве бака и начинают давить на его стенки. Рост давления можно обнаружить при отвинчивании крышки бака раздается характерное шипение.

Одного удаления абсорбера мало, нужно подумать и о том, что делать с парами бензина, которые некуда станет выводить, и о том, что ЭБУ тоже, возможно, придется перенастроить. Ведь некоторые виды бортовых процессоров двигателя находят неисправность в продувке топливной системы и переводят мотор в аварийный режим, в котором нормально ездить не получится.

Что касается неисправностей, то проблемным местом этой адсорбирующей системы является продувочный клапан. Его можно отремонтировать своими руками

Понадобится лишь плоская отвертка, но при извлечении следует соблюдать осторожность. Дело в креплении клапана, зачастую оно бывает не металлическим, а пластиковым, его нетрудно сломать

Находится крепление на крышке двигателя. На самом клапане есть еще хомуты, тоже требующие аккуратного подхода. Снимаем их и достаем проблемную деталь.

https://youtube.com/watch?v=RfKNQGlqaEQ

Редкая неисправность.

Особенности удаления

Абсорбер ВАЗ иногда удаляют совсем. Чтобы это сделать, надо:

поменять пробку бензобака на негерметичную;
заглушить подающие и отводящие патрубки;
зачастую сменить прошивку ЭБУ.

Причины неполадок адсорбера на ВАЗ

Берегите природу и не выбрасывайте адсорбер. В крайнем случае лучше поставить новый, поскольку это обыкновенный фильтр, который работает очень долго и не требует постоянного контроля. Экологические нормы придуманы не во вред, а для того, чтобы после нас могли жить наши дети и внуки.

Итог

Адсорбер — из тех устройств, которые никак не влияют на динамику автомобиля и предназначены в первую очередь для снижения уровня вреда для атмосферы.

Что касается , то она слишком незначительна, чтобы концентрировать на этом внимание. При этом выбрасывать изделие из системы также не стоит — достаточно следить за его исправностью и вовремя менять

При этом выбрасывать изделие из системы также не стоит — достаточно следить за его исправностью и вовремя менять.

Если в статье есть видео и оно не проигрывается, выделите любое слово мышью, нажмите Ctrl+Enter, в появившееся окно введите любое слово и нажмите «ОТПРАВИТЬ». Спасибо.

Нужен ли адсорбер? Этот вопрос волнует многих владельцев тольяттинских автомобилей. Адсорбер ВАЗ 2114 появился после введения экологических норм Евро-3, которые потребовали установки на машинах устройств, позволяющих задерживать испаряющееся топливо, чтобы оно не попадало в атмосферу.
Черный цилиндр, установленный на ВАЗ справа в углу моторного отсека возле радиатора, это и есть абсорбер ВАЗ 2114, устройство которого будет нами рассмотрено.

Клапан продувки адсорбера ВАЗ — диагностика и замена + Видео

Различные части автомобиля образуют целую систему, составляющие которой находятся в плотном взаимодействии между собой. Отказ одного из элементов сразу приводит к нарушению работы остальных, и как следствие, к неправильной работе двигателя. В этой статье мы расскажем вам про клапан продувки адсорбера. Но прежде чем узнать, для чего нужен этот клапан, и как выявить его неисправности, нужно понять, как работает адсорбер.

Что такое адсорбер?

Адсорбер представляет собой банку, расположенную под воздухозаборником с правой стороны в моторном отсеке. Такое устройство стало активно применять на инжекторных автомобилях, чей класс экологического соответствия достиг «Евро 3».

Слово «адсорбер» имеет связь со словом «адсорбирование», что означает явление, при котором газы поглощаются с помощью тел, находящихся в жидком или твердом состояниях. В случае с автомобилем, адсорбер наполнен специальным углем, который играет роль твердого тела. В роли газа выступают пары бензина, попадание которых в атмосферу крайне нежелательно.

Принцип действия любого адсорбера заключается в том, что пары бензина, образовавшиеся в бензиновом баке, попадают в специальный сепаратор, расположенный в верхней части адсорбера. Здесь они снова переходят в жидкое состояние и уходят обратно в топливный бак. В случае же, если какая то часть не успела стать жидкой, то она улавливается активированным углем и остается в сепараторе. Далее в дело идет уже специальный клапан адсорбера, который «передает» осевшие остатки топлива впускному коллектору. После этого, пары догорают в двигателе и уходят в выхлопную систему.

Принцип работы клапана адсорбера

Все процессы, связанные с работой клапана осуществляются при работающем двигателе. В процессе его работы выполняется продувка адсорбера, или его очистка от топливных остатков. Такой клапан применяется именно для продувки устройства или его вентиляции, чтобы избавиться от излишков осадка и повысить эффективность работы двигателя внутреннего сгорания.

В инжекторных двигателях ВАЗ работа данного устройства обозначается в виде специфического шума. Многие водители могут легко перепутать его с неисправностью целого ремня ГРМ. Работа данного устройства проверяется при помощи нажатия на педаль газа. Если при изменении числа оборотов характер щелчков не изменился, то источником их возникновения является электромагнитный клапан адсорбера.

Суть работы заключается в следующем. При запуске двигателя электронный блок управления передает специальный сигнал на исполнительное устройство, который открывает клапан. В процессе работы мотора, все пары бензина выходят через отверстие в клапане и всасываются во впускной коллектор, обеспечивая экономию топлива и защиту окружающей среды. После остановки двигателя, ЭБУ сбрасывает сигнал с исполнительного органа, и он закрывает клапан. В это время происходит накопление паров бензина в банке адсорбера.

Как диагностировать неисправность клапана?

Как и любое другое устройство, адсорбер тоже склонен к неисправностям, связанным с плохой работой клапана.

Первое, на что стоит обратить особое внимание – это давление в баке адсорбера. Чрезмерное давление в системе. Такое бывает, когда клапан не открывается, а пары в баке адсорбера уже накопились и создают высокое давление. Что обнаружить такую поломку, можно открутить крышку адсорбера и прислушаться. Если будут слышны различные шипения, значит, клапан является неисправным.

Другой признак неисправности – это неустойчивые обороты двигателя во время холостого хода. Дело в том, что расчет обогащения смеси берет в учет пары, выходящие из адсорбера, а значит при их недостатке из-за закупоренного клапана, смесь будет обедненная, и обороты двигателя будут падать.

Естественно, рациональный выход из ситуации – это замена неисправного датчика. Однако, многие водители выполняют замену устройства вместе с самим бачком адсорбера, так как он склонен к загрязнениям при использовании некачественного топлива.

Видео — Как правильно установить (заменить) клапан продувки адсорбера Лада Приора

Это все, что необходимо знать об электромагнитном клапана адсорбера. Как вы заметили, это далеко не последняя часть вашего автомобиля. Именно поэтому, если вы обнаружили в нем какую-либо неисправность, не тяните с его заменой.

Замена топливного фильтра ВАЗ 21214. Удаление Адсорбера. Чем официалы, лучше сам!

Комментарии к теме Замена топливного фильтра ВАЗ 21214

Анапов Данилка

хорошая штука фильтр нулевого сопротивления. но хорошая вещь не сам нулевик а пластмассовая крышка. вот надо нулевик выкидывать а за место него какой то фильтр изобретать.

Мстислав Покрывко

Всем привет кто может подсказать я сделал капиталку на опель астра ф 1992 1.8 8 клапан так вот поменял фкладыши поршень кольца расточка проточка кампенсаторы кулачки прочистил коналы на распредвале каленвале все сальники прокладки все собрал вроде как норм. И начил заводить по звуку будто крутит без копрессии бензин искру все проверил главное метки стоят как было по меткам в конце проверяю кампресометром нет компресий в чем может быть причина! Мне друг сказал с топливным фильтром на Вазе 21214 до сих пор проблем нет 🙂

Adonis

солярис hyundai пробег почти 80000 км, машина как с салона, тяга отличная обороты не плавают, пока меняять не собираюсь хотя стоит 800 руб фигня по цене, но если машина едет отлично смысл в замене?

Харрисон

Ты почему резиновые уплотнители дверей и багажника не обработал силиконом, и петли все с замками не смазал

Jirka

Каков принцип проверки провода? Просто на угад,или меряли что то? У сына с топливным фильтром на 21214 до сих пор проблем нет,

Жума

Пробовать жидкость с глушителя? Если она сладкая значит это тосол в прокладке, а тосол если вы не знаете ряд химикатов и для организма это яд, так что не советую пробовать

Браун Стыщенко

зробіть відео на опель інсігнія на автоматі 2014 рік.. цікавить авто,але хотілося б відео огляд) Хотелось бы, чтобы подробнее по топливному фильтру порекомендовал бы )))

Крас

Здравствуй
Не подскажешь а сколько микрон у фильтра и каталожный номер ruhss7 gmail.com спасибо Олег

Langston

‘Прошит вселенским знанием’ (с) сказал как господь:D

Монамс Руди

Периодические проблемы с топливным фильтром куда ни шло 😉 Лайк за видос.

Camp

промывать надо периодический так как наше топливо не самого лучшего качества

Анжи

Мне приятель сказал на 21214 с топливным фильтром до сих пор без особых проблем. Не знаю про остальные но вот мл 202 проверили ждем результат.

Насиба ⚠Предупреждение за CapsLock

ТЫ ВНАТУРЕ ДЕБИЛ

Воропай Тимберг

Вечер добрый. Хотел спросить ваше мнение о маслах и фильтрах long-life? Это все развод или действительно на них можно ездить дольше? У моего лучшего друга на вазике с топливным фильтром пока проблем еще не было Ж))

Алимжан

правильнее не скажешь…но по поводу замены можно было еще и с системы охлаждения откачать масло если шланги не завальцовагные…патрубки тоже кстати можно открутить от радиатора тока это жопа так как они не предназначены к этому…но я умудрился подсоединил шланг залил масло по уровню и завел двигатель и прогнал где то два литра а два литра с верху доливал и получается сам насос выгнал старрое масло…и на счет масло atf вот если ты интересуется всем этим то запили видео чем они отличаются…ведь даже в твою коробку например льеться допуск декстрон 6…а ведь есть t4,ws,sp3,sp4,m erkon 1,2,3,4,dextron1,2, 3,4,5,6, matic d,matic j, lt на вариатор cvt ns2,ns1…чем они друг от друга отличаются и что будет если залить допустим в Тойоты ws там dextron3,

Похожие видео по ремонту

обзор конструкции, специфические особенности и причины неисправности

Принцип действия

Для чего нужен адсорбер на ВАЗ-2114

Снятие и монтаж

Демонтаж детали проводится по следующему алгоритму:

Шаг 2. Снять провод с клапана адсорбера (ВАЗ-2114).

Шаг 4. Поддеть отверткой с плоским жалом защелку на корпусе клапана и снять его.

Шаг 5. Ослабить хомут, фиксирующий корпус адсорбера и вытащить последний.

Неисправности, симптомы и способы устранения

Неустойчивая работа двигателя на холостом ходу (плавают обороты). Для проверки нужно отсоединить шланг между дроссельным узлом и продувочным клапаном и заткнуть его. Свечой, например. Если обороты двигателя не стали нормальными, то засорился адсорбер.
При откручивании пробки бензобака слышится шипение или пары бензина выдавливают ее из заливной горловины.
Плохой разгон из-за снижения давления в топливной магистрали. При неисправном продувочном клапане в бак не поступает атмосферный воздух. Это приводит к тому, что при работающем двигателе в бензобаке создается вакуум, мешающий работе топливной рампы. Также сильное разрежение может привести к тому, что бак будет сильно деформирован силой атмосферного давления.
Отсутствие повторяющихся щелчков во время разгона.

Полное удаление адсорбера из системы питания

Адсорбер ВАЗ-2114: обзор конструкции, особенности и причины выхода из строя

Топливная система двигателя предназначена для подачи оптимального состава топливовоздушной смеси. Одним из компонентов этой системы является поглотитель, и в статье обсуждаются его конструкция, назначение, основные неисправности и способы проверки его работоспособности.

Устройство

Двигатели с распределенным впрыском топлива впервые появились на переднеприводных Ладах, начиная с 2111. Они сильно отличаются от своих карбюраторных предшественников более сложной конструкцией силовой системы.Он состоит из 2-х подсистем: подачи топлива в топливную рампу и улавливания паров бензина. Одна из составляющих последнего — адсорбер в ВАЗ-2114.

Сверху на пластиковом цилиндре размещен электромагнитный клапан, управляемый блоком управления двигателем. Эта часть съемная и фиксируется пластиковыми зажимами. Корпус клапана прямоугольный, есть 2 штуцера (впускной и выпускной) и разъем для EBU.

На арматуре с помощью хомутов закреплены шланги. Вход подключается к гравитационному клапану, а затем к сепаратору и бензобаку.Отвод подключается дроссельной заслонкой.

Принцип действия

Итак, как проходит продувка адсорбера в ВАЗ 2114? Когда машина стоит на стоянке, бензин из бака, испаряясь, сначала попадает в сепаратор. Там часть пара превращается в жидкость и возвращается обратно. Оставшееся газообразное топливо, двигаясь по магистрали, попадает в герметичный адсорбер. Активированный уголь поглощает пары и удерживает их в себе до запуска двигателя.

При включении зажигания от контроллера, который управляет двигателем, на клапан подается напряжение, и он открывается.Пока двигатель работает, наполнитель нагревается и высыхает, выпуская обратно пары бензина. Под действием разрежения во впускном ресивере они засасываются в двигатель вместе с основной частью топлива.

Для чего нужен адсорбер ВАЗ-2114?

Основное назначение подсистемы улавливания паров топлива и адсорбера как компонента этой системы — сделать автомобиль менее вредным для окружающей среды и соответствовать международным экологическим стандартам Евро-2 и Евро-3.

Адсорбер не влияет на технические характеристики ВАЗ-2114. Он предназначен для того, чтобы пары бензина не выходили за пределы цепей питания. Эта мера позволяет немного более эффективно использовать топливо. Экономии не будет, как при использовании форсированного холостого хода, но при длительном периоде эксплуатации можно проехать 1-2 километра.

Снятие и установка

Демонтаж деталей осуществляется по следующему алгоритму:

Шаг 1.Отсоедините зажим от минусовой клеммы аккумуляторной батареи и заблокируйте колеса стояночным тормозом («поставить на ручной тормоз»).

Шаг 2. Снимите провод с клапана адсорбера (ВАЗ-2114).

Шаг 3. Крестообразной отверткой ослабьте хомуты и снимите шланги с ниппелей. Последние сделаны из пластика и легко ломаются.

Шаг 4. Подденьте защелку на корпусе клапана отверткой с плоским жалом и снимите ее.

Шаг 5. Ослабьте зажим, фиксирующий корпус канистры, и вытащите последний.

Шаг 6. Откручиваем 3 гайки крепления переднего амортизатора со стороны расширительного бачка и снимаем с них пластину, на которой крепится адсорбер. Этот шаг нужен только в том случае, если деталь полностью снята с системы питания.

Неисправности, симптомы и способы устранения

В адсорбере ВАЗ-2114 две неисправности из-за предельной простоты конструкции: он забит или не работает электромагнитный клапан. Если эта деталь сломана, то в автомобиле могут возникнуть следующие проблемы:

Нестабильная работа двигателя на холостом ходу (скорость плавания).Для проверки отсоедините шланг между дроссельной заслонкой и продувочным клапаном и заглушите его. Свечу, например. Если обороты двигателя ненормальные, значит, адсорбер забит.
При откручивании крышки бензобака слышно шипение или пары бензина выдавливают его из заливной горловины.
Плохое ускорение из-за пониженного давления в топливной магистрали. В случае неисправности продувочного клапана атмосферный воздух в бак не поступает. Это приводит к тому, что при работающем двигателе в бензобаке создается разрежение, которое мешает работе топливной рампы.Кроме того, сильный вакуум может вызвать сильную деформацию резервуара под действием атмосферного давления.
Нет повторяющихся щелчков при разгоне.

Проверьте работу продувочного клапана следующим образом. На разъем питания (точка подключения проводов от компьютера) необходимо подать напряжение 12 вольт. Например, с помощью 2-х проводов, подключенных к «плюсу» и «минусу» аккумулятора. Если деталь работает, механизм ответит щелчком.В противном случае элемент необходимо заменить.

Второй способ проверить работоспособность клапана адсорбера на ВАЗ-2114 — это продуть. Для этого нужно продуть штуцер для подающего шланга. Если воздух свободно выходит из выпускного отверстия клапана, то его необходимо заменить.

Полное снятие адсорбера с системы питания

Некоторые владельцы ВАЗ 2114 решают полностью снять эту деталь со своего автомобиля из соображений экономии и предотвращения неисправностей в будущем.Это можно сделать двумя способами.

Способ 1. После полного снятия адсорбера с ВАЗ-2114 шланг, ведущий к блоку дроссельной заслонки, закупоривается заглушкой. Топливный фильтр от любого карбюраторного двигателя ВАЗ вставляется в шланг от бензобака к адсорберу.

Способ 2. Адсорбер снимается вместе с опорой. Шланги, ранее прикрепленные к нему, перекрывают пробки. В обычной крышке бензобака просверливается небольшое отверстие (1-2 мм) для соединения полости с атмосферой.Также для разгерметизации топливного бака можно использовать крышку карбюратора «восьмерка» или «девятка».

После обновления системы питания может потребоваться обновление прошивки блока управления двигателем, так как отсутствие адсорбера он распознает как неисправность в двигателе и перейдет в аварийный режим. Это грозит значительно снизить тяговые качества автомобиля.

Адсорбер в ВАЗ-2114 — важный элемент в системе питания двигателя, позволяющий немного снизить расход топлива и устранить запах бензина в салоне.

Что влияет на клапан абсорбера. Адсорбер для улавливания паров топлива — как работает и от чего ломается. Адсорбер электромагнитный

Топливная система двигателя рассчитана на подачу оптимального по составу топливно-воздушной смеси. Одним из компонентов этой системы является абсорбер, и в статье рассматривается его устройство, назначение, основные неисправности и способы проверки его работоспособности.

Устройство

Двигатели с распределенным впрыском топлива впервые появились на переднеприводных «уродах», начиная с модели 2111.Они сильно отличаются от своих карбюраторных предшественников более сложной системой устройств. Он состоит из 2 подсистем: подачи топлива к топливной рампе и улавливания паров бензина. Одна из составляющих последнего — адсорбер в ВАЗ-2114.

Электромагнитный клапан, управляемый блоком управления двигателем, расположен на верхней части пластикового цилиндра. Эта деталь съемная и крепится на пластиковые защелки. Корпус клапана прямоугольный, есть 2 штуцера (впускной и градуированный) и разъем разъема EBU.

Шланги фиксируются на фитингах с помощью хомутов. Вход присоединен к гравитационному клапану и далее к сепаратору бензина Баку. К складывающемуся агрегату подключается дроссельная заслонка.

Принцип работы

Итак, как выглядит процесс продувки адсорбера в ВАЗ 2114? При парковке автомобиля бензин из бака, испаряясь, попадает первым в сепаратор. Там часть пара превращается в жидкость и возвращается обратно. Оставшееся газообразное топливо, двигаясь по трассе, попадает в герметичный адсорбер.Активированный уголь поглощает пары и удерживает их в себе до запуска двигателя.

При включении зажигания от контроллера контроллера напряжение подается на клапан и он открывается. В процессе работы мотора наполнитель нагревается и сохнет, выделяя бензиновую пару обратно. Они находятся под действием разрежения в двигателе вместе с основной частью топлива.

Что такое адсорбер для ВАЗ-2114

Основное назначение подсистемы улавливания паров топлива и адсорбера как компонента данной системы — сделать автомобиль менее вредным для окружающей среды и соответствовать международным экологическим нормам «Евро-2». »и« Евро-3 ».

На технические характеристики адсорбер ВАЗ-2114 никак не влияет. Он предназначен для того, чтобы бензиновые пары не выходили за пределы цепей энергосистемы. Эта мера позволяет немного эффективнее использовать запас топлива. Экономить, как при использовании форсированного холостого хода, не будет, но при длительной эксплуатации можно проехать 1-2 километра.

Снятие и установка

Демонтаж деталей осуществляется по следующему алгоритму:

Шаг 1. Отсоедините зажим от минусовой клеммы АКБ и заблокируйте колеса стояночным тормозом («Поставить ручной тормоз»).

Шаг 2. Снимите провод с клапана адсорбера (ВАЗ-2114).

Шаг 3. С помощью крестовой отвертки ослабляем хомуты и снимаем шланги с штуцеров. Последние сделаны из пластика и легко ломаются.

Шаг 4. Накладываем отверткой с плоской колючей защелкой на гидроблок и снимаем ее.

Шаг 5. Ослабьте зажим, фиксирующий корпус адсорбера, и потяните его.

Шаг 6. Отвинтите от бокового расширительного бачка 3 гайки крепления переднего амортизатора и снимите с них пластину, на которой крепится адсорбер.Этот шаг необходим только в том случае, если деталь полностью исключена из системы питания.

Неисправности, симптомы и способы устранения

Неисправности на адсорбере ВАЗ-2114 из-за предельной легкости конструкции два: он замутнен или не работает электромагнитный клапан. При выходе из строя данного элемента в автомобиле могут появиться следующие проблемы:

Нестабильная работа двигателя на холостом ходу (поплавковые обороты). Для проверки нужно отсоединить шланг между дроссельным узлом и продувочным клапаном и заглушить его.Свечу, например. Если двигатель не работал нормально, значит адсорбер забит.
При откручивании трубки бензобака слышно шипение или пара бензина выдавливает ее из заправочной горловины.
Плохое ускорение из-за пониженного давления в топливной магистрали. При неисправном продувочном клапане в бак не поступает атмосферный воздух. Это приводит к тому, что при работающем двигателе в бензобаке создается разрежение, совмещающее работу топливной рампы. Также сильный вакуум может привести к тому, что емкость будет сильно деформироваться под действием атмосферного давления.
Отсутствие повторяющихся щелчков при разгоне.

Проверьте работу продувочного клапана следующим образом. На разъем питания (место расположения проводов от ЭБУ) нужно подать напряжение 12 вольт. Например, с 2 проводами, подключенными к «плюсу» и «минусу» аккумуляторной батареи. Если деталь работает, механизм ответит щелчком. В противном случае элемент необходимо заменить.

Второй способ проверить работоспособность клапана адсорбера на ВАЗ-2114 — продуть его.Для этого нужно влезть в штуцер для шланга вкладыша. Если воздух беспрепятственно выходит из выходного отверстия клапана — то его необходимо заменить.

Полное снятие адсорбера с системы питания

Некоторые владельцы ВАЗ 2114 решают полностью снять этот элемент со своего автомобиля в целях экономии и предотвращения неисправностей в будущем. Это можно сделать двумя способами.

Способ 1. После полного снятия адсорбера с ВАЗ-2114 шланг, ведущий к дроссельному узлу, перекрывается заглушкой.В шланг, идущий от бензобака к адсорберу, вставлен топливный фильтр от любого карбюраторного мотора ВАЗ.

Способ 2. Адсорбер снимается вместе с опорой. Ранее присоединенные к нему шланги перекрывают пробки. В стандартной газовой трубке просверливается небольшое отверстие (1-2 мм) для соединения полости с атмосферой. Также для разгерметизации топливного бака можно использовать крышку от карбюратора «восьмерка» или «девятка».

После обновления системы питания может потребоваться обновление прошивки блока управления двигателем, так как он сочтет отсутствие адсорбера за неисправность в двигателе и перейдет в аварийный режим.Это грозит значительным снижением тяговых качеств автомобиля.

Адсорбер в ВАЗ-2114 — важный элемент в системе питания, позволяющий немного снизить расход топлива и избавиться от запаха бензина в салоне.

В соответствии с экологическими стандартами Евро-3 вредные углеводородные пары от испарений бензина не должны попадать в атмосферу. Для этого топливная система автомобиля должна быть оборудована амортизатором. Абсорбер топливной системы И ловит эти самые пары.Давайте разберемся, что это такое, для чего он нужен в машине, и принцип его работы.

Что такое поглотитель

Абсорбция — это поглощение газов твердыми или жидкими телами. В автомобильной системе абсорбентом выступает уголь, которым заполнен абсорбер. Рассмотрим это устройство на примере автомобиля ВАЗ 2110-12, с инжекторным двигателем.

Принцип действия

Бензиновые пары, образующиеся в баке, поднимаются вверх и через отверстие в горловине бака сначала попадают в сепаратор.Там они конденсируются и снова сливаются в резервуар. Та их часть, которая не успевает превратиться в конденсат, через гравитационный клапан. По паропроводу, она уже поступает прямо в абсорбер, где и поглощается активированным углем. Это случается, когда двигатель не работает.

В противном случае в процессе движения автомобиля при прогретом двигателе система управления открывает электромагнитный клапан, и амортизатор опускается. Пара бензина вместе с воздухом из другого клапана выдувается во впускной патрубок двигателя, где и сгорает.

Получается этакий двойной эффект.

во-первых, атмосфера не загрязняется ненужными вредными испарениями;
во-вторых, у нас даже небольшая но экономия топлива. Ведь абсорбера не будет, топливо просто испарилось.

Короче все как прописал эколог, все хороши, все довольны.

Неисправность абсорбера

Со временем абсорбер забивается и может прийти в негодность. Признаки неисправности этого элемента топливной системы можно определить по косвенным признакам.Одна из них — это образование избыточного давления в топливном баке. Происходит это из-за образования паров, которым некуда уйти из бензобака. В этом случае в момент откручивания крышки вы услышите шипение.

На моем ВАЗ 2112 стоило начать откручивать крышку бака, а это был вышибала с такой силой, что страшно представить. Чтобы знать тогда, это проблема с поглотителем. И поэтому у меня было несколько раз в день просто отпускать пары.
Обратно по причине плохой работы Амортизаторы скорости автомобиля на холостом ходу могут начать «плыть».

В нашей стране проблема неисправных запчастей решается очень просто, особенно тех, без которых машина может обойтись. Снимать и ехать дальше, в один голос советую умельцы. Здесь, конечно, решать вам, но что-то мне подсказывает, что надо дышать вместе с вами этим воздухом. А если все запереться и убрать все «лишние» эко-детали, то в машине они так не нужны, то в один «прекрасный» день и дышать станет нечем дышать.

Замена этой детали займет не более 15 минут, может быть выполнено:

самостоятельно;
обращаюсь в автосервис.

После появления автомобилей, соответствующих стандарту экологической безопасности Евро-3, автоконструкторы были озадачены созданием устройства, способного задерживать пары углеводородов, чтобы исключить их выбросы в атмосферу. Поэтому в топливной системе большинства машин, и отечественные автомобили, в том числе ВАЗ, не стали исключением, появилась деталь — адсорбер. Что это? Предлагаю рассмотреть эту деталь со всех сторон на примере. отечественный автомобиль ВАЗ 2114.

1 Адсорбер — что это?

Если осуществить дословный перевод слова «адсорбер» с английского языка, то в итоге мы получим два схожих значения — «поглощать», «поглощать». В чем его необходимость? Адсорбция — это процесс, при котором газы поглощают как твердые, так и жидкие тела. В этом случае основным элементом, поглощающим отработанные топливные пары, является активированный уголь. Именно они заполняют часть свободного пространства адсорбера.

В состав этой детали входят несколько конструктивных элементов:

Адсорбер
Клапан продувки
Трубки адсорбера и клапан продувки
Гравитационный клапан
Передняя труба пропаривания
Сепаратор пара
Топливная труба
Несколько шлангов

2 Принцип работы адсорбера в ВАЗ 2114

Адсорбер работает следующим образом.Образованные в топливном баке топливные пары поднимаются вверх и постепенно накапливаются в горловине бака, откуда они направляются прямо в сепаратор, в котором происходит процесс конденсации этих паров. Пары, превратившиеся в жидкость, сливаются обратно в топливный бак. Однако не все пары успевают снова стать ликвидными. Часть пара, оставшегося в виде газа, поступает в адсорбер, где поглощается адсорбентом — активированным углем.

Стоит отметить, что описанный выше процесс происходит только при выключенном двигателе.В противном случае систему придется открывать. При этом бензиновые пары, образовавшиеся в топливном баке и не успевшие превратиться в жидкость, будут выдуваться из впускной трубы двигателя ВАЗ 2114. И закапываться.

Такой принцип работы подразумевает наличие сразу нескольких преимуществ:

Предотвращение загрязнения атмосферы вредными испарениями
Автомобиль потребляет меньше топлива во время движения (по крайней мере, уровень экономии не дотягивает до до 1-го процента, но факт вещь упрямая — без пары бензина двигателю потребовалось бы больше топлива).

3 признака, по которым можно определить, что адсорбер неисправен

Забилась и пришла в негодность даже такая деталь, как абсорбер. Причины неисправности могут быть разными (механическое повреждение, естественный износ поглощающего элемента). Основная особенность неисправности адсорбера — наличие избыточного давления в топливном баке. Причина этого — накопление ненужного количества паров топлива, которые не могут ни перейти в жидкое состояние, ни отвести через адсорбер.Убедиться в том, что пары топлива в топливном баке с избыточным давлением паров топлива просто-напросто — нужно только открутить крышку топливного бака и прислушаться, открывается ли шипящая крышка. Если шипение имеется, то адсорбер пора менять, так как в топливном баке накапливается чрезмерное количество вредных паров.

Есть еще один способ определения неисправности в автомобилях ВАЗ . После прогрева двигателя выше температуры в 60 ° С происходит значительное падение оборотов двигателя на холостом ходу.К тому же ваша машина может полностью выдавиться за рулем без каких-либо определенных причин.

Если что-то подобное случилось с вашим автомобилем, советуем вам проверить исправность адсорбера. Сделать это можно следующим образом — отсоедините от клапана шланг, идущий к коллектору, и заглушите его на два-три дня. Если тревожащие вас симптомы не исчезли, а ваш любимый ВАЗ по-прежнему «играет» с поворотами, как он им доволен, то, скорее всего, вердикт один — нужно вызывать адсорбер.

Несомненно, машина как ехала, продолжит извергаться не один километр и с неисправным адсорбером, но при этом на холостом ходу он будет плавать как синусоида. Однако отметим, что вовремя не устранив неисправность адсорбера, или, по крайней мере, вовремя не выпустил из топливного бака избыток паров топлива, грозят «выстрелы» крышки топливного бака из горловины, а может и вам просто не могу его открыть. Поэтому легче заменить неисправный элемент, чем постоянно опасаться несанкционированных «выстрелов», ведь никто не может предсказать, куда упадет крышка топливного бака.

4 Замена адсорбера

Замена этой детали в ВАЗ 2114. может проводиться на ближайшей к вам СТО, а может быть самостоятельно. Поскольку на все у вас будет потрачено не более 20 минут, то замену адсорбера можно проводить и лично.

Итак, приступим. Для начала нужно демонтировать сменную часть. Сначала освобождаем адсорбер от имеющихся креплений, затем отсоединяем шланг, подающий топливную пару к дросселю, а после — провода и блок.Следующим шагом является отсоединение продувочного клапана и топливного шланга от сепаратора. И в завершение откручиваем и снимаем кронштейн (это не занимает много времени, так как крепится всего тремя болтами).

После успешного демонтажа отработанного адсорбера приступаем к монтажу купленной детали. Самый длинный отрезок существующего резинового шланга прикреплен к трубке, через которую топливные пары подаются в фиолетовый канал. Меньшую часть шланга прикрепляем к трубке забора от сепаратора.Теперь с помощью кронштейна устанавливаем адсорбер в нужное место. Далее к продувочному каналу присоединяется шланг подачи пара. Фиолетовый канал, в свою очередь, установлен на крышке двигателя. Для этого тоже нужно соединить колодку проводами. Между адсорбером и продувочным каналом установлена резиновая трубка. Важно: трубка должна быть устойчива к бензину и моторному маслу. Произведена установка адсорбера. Все было сделано быстро, качественно и без привлечения сторонних специалистов.

5 Диагностика клапана продувки адсорбера своими силами

Если нужно заменить просто клапан адсорбера, то ехать в ближайший СТО и не имеет смысла.Это займет у вас не более 5 минут при наличии дробилки. Такой клапан можно найти практически в любом магазине автозапчастей, где продаются запчасти для ВАЗ. Надо, кстати, недорого — не более 700 руб. Вместе с клапаном рекомендуется заменить датчик адсорбера, так как он напрямую управляет клапаном. Однако менять его необходимо при условии, если датчик издает посторонние, напоминающие треск. А иногда бывает сложно в момент, когда нужно приобрести датчик адсорбера, так как он продается далеко не везде.

Во-первых, необходимо приспособить клапан адсорбера к вопросу обслуживания. Для этого нам понадобится мультиметр и пара проводки. Перед проверкой необходимо освободить фиксатор и снять колодку жгута проводов с продувочного клапана. Затем подключите мультиметр «минус» к «массе». Включаем зажигание, проводим замер напряжения на выводе проводов проводов. Показания мультиметра не должны быть ниже 12 вольт. Если на дисплее мультиметра отображается менее 12 вольт или напряжение полностью отсутствует, то, скорее всего, аккумулятор разряжен или неисправен.

Крестовая отвертка ослабляет зажим, которым трубка крепится к клапану. Снимите шланг с насадки. Отверткой снимите клапан с адсорбера. Рядом с выводами необходимо подать напряжение 12 вольт от АКБ («+» — вывод «А», «-» — вывод «в»). После подачи напряжения клапан должен открываться, издавая характерный щелчок. Если этого не произошло, клапан подлежит замене.

6 Замена клапана продувки адсорбера в ВАЗ 2114

Итак, приступим к замене клапана продувки адсорбера в ВАЗ 2114.Для начала обесточьте машину, сняв минусовую клемму с АКБ. Затем отсоединяет вилку от КПа. Чтобы добраться до клапана, нам нужно немного ослабить фиксатор входного патрубка, затем снять его с датчика массового расхода воздуха и отвести в сторону. Далее следует немного прогнуть крепление клапана, чтобы произвести беспрепятственный демонтаж. Открывать крепление в сторону необходимо на расстояние, не превышающее 1 сантиметр.

После выполнения всех операций клапан следует подтянуть.На этом еще не доделан остаток клапана адсорбера. Осталось отключить питающую арматуру. Вся проблема в том, что один из них отключается очень просто, а вот со вторым, как правило, возникают сложности. Загвоздка в том, что подводный фитинг фиксируется специальной защелкой. Для его демонтажа необходимо поддеть пластмассовые усы, а для этого нужно утопить замок (при этом фурнитура должна быть немного приподнята). Демонтаж завершен, установка производится в обратной последовательности.

7 Заключение

Итак, подведем небольшие итоги. Нам удалось выяснить, зачем вообще нужен адсорбер в ВАЗ 2114 и как его можно заменить, не прибегая к помощи специалистов. Этот пункт очень важен для автомобилей, соответствующих экологическим нормам «Евро 3». Если снять адсорбер с автомобиля ВАЗ 2114, то уровень экологии вашего автомобиля упадет до «Евро 2» или «Евро 1».

На указанном автомобиле адсорбер появился давно, после введения экологической нормы Евро-3.Благодаря этой норме автомобили должны были быть оснащены специальным устройством, которое могло бы удерживать в себе испаряющееся топливо, прежде чем оно попадет в атмосферу.

На автомобиле Амортизатор ВАЗ-2114 имеет форму черного цилиндра, который установлен в моторном отсеке с правой стороны, недалеко от радиатора.

Принцип работы адсорбера на ВАЗ-2114

Для начала следует понять, что такое адсорбция. Итак, это некий процесс, за счет которого осуществляется абсорбция жидких и твердых газообразных веществ.Первым примером этого может служить первый в мире противогаз, в котором активированный уголь выступал в качестве адсорбера. В автомобиле ВАЗ-2114 адсорбер — примерно такое же устройство, только конструкция его значительно усложнилась. Автомобильный адсорбер сегодня представляет собой пластиковый корпус, внутри которого находится специальный наполнитель, способный улавливать пары бензина, тем самым защищая атмосферу от загрязнения. Но этим деталь на ВАЗ-2114 не ограничивается. Дело в том, что адсорбер также включает в себя различные клапаны и форсунки.

Адсорбер никак не влияет на расход топлива, так как его основная цель — повысить экологичность автомобиля. При пустом бензобаке пары топлива поднимаются по горловине, после чего попадают в сепаратор. В этом месте он снова переходит в жидкое состояние, в результате чего возвращается в резервуар. Часть пара, которая никогда не могла конденсироваться, попадает в указанный адсорбер. Последний, кстати, наполнен тем же активированным углем, предназначенным для поглощения вредных газов.Примечательно, что этот процесс происходит при выключенном двигателе.

Дело в том, что при работе мотора адсорбер постоянно продувается за счет специального клапана, а значит выхлопная система сжигает абсолютно все газы. Отсюда следует, что основное назначение адсорбера — нейтрализация паров бензина.

Возможные поломки адсорбера

Причин засорения клапана адсорбера всего две:

Бензин низкого качества.
Частицы наполнителя адсорбера, задиравшие клапан.

Кстати, есть еще вариант диагностики неисправности адсорбера. Если он значительно забит, но крышка бензобака все равно стоит на месте, то в салоне время от времени можно услышать устойчивый запах бензина, который появляется, исчезает сам по себе.

Особенности удаления адсорбера

Если вы все же решили полностью удалить адсорбер, вам потребуется:

заменить пробку бензобака на негерметичную;
заменить прошивку электрического блока управления;
поставил напорный и подающий патрубки.

Как было сказано ранее, перед снятием адсорбера следует подумать о целесообразности такого дела, ведь лишних деталей в машине нет. Но даже если вы решили его удалить, к этому процессу стоит отнестись серьезно. В первую очередь необходимо позаботиться о вентиляции бензобака, что просто необходимо при отсутствии адсорбера. Для тех владельцев автомобилей, которые переделывают карбюраторный мотор на впрыск, есть неоспоримое преимущество.В случае, если они не коснутся баков бачка, то нарушит работу карбюраторной системы. Не будет работать их вентиляция. В такой ситуации в таких автомобилях нет необходимости в адсорбере.

В случае с автомобилем ВАЗ-2114 с инжекторным мотором все намного сложнее. Тем не менее, удаление адсорбера также не требуется. Следует отметить, что единственным положительным моментом в наличии адсорбера является снижение количества вредных выбросов в атмосферу нашей планеты.К неоспоримым «минусам» этой детали можно отнести довольно высокую стоимость, а также слишком большое пространство, занимаемое под капотом адсорбера. Причиной принятия решения об удалении, как правило, являются два последних факта.

Но чаще всего автомобилисты снимают адсорбер после того, как он вышел из строя. Стоимость его настолько велика, что владельцы машины приходят к выводу, что они не очень-то хороши и обеспокоены состоянием атмосферы Земли. Тем более что снять этот предмет достаточно просто.Для этого нужно надеть на отборный шланг фильтр тонкой очистки. Теперь все пары бензина уйдут прямо в атмосферу. При этом шланг от клапана не нужен. Но если это вас беспокоит, проверьте двигатель, вы должны настроить программу управления ECU, чтобы эта лампочка засунула на приборную панель.

Согласно новым экологическим нормам Евро-3 на всех транспортных средствах должно быть установлено оборудование, препятствующее вредному испарению переработанного топлива в атмосферу.Основную функцию по улавливанию и переработке паров топлива в автомобиле выполняет адсорбер, о принципе действия и конструкции которого стоит иметь представление о каждом владельце машины.

1

Охрана окружающей среды, безусловно, тема очень важная для нашей страны. Это должно волновать всех, особенно владельцев транспортных средств. Ежегодно автомобили выбрасывают в атмосферу огромные массы вредных испарений, от которых наш мир не станет лучше.Вот почему каждый современный автомобиль, оборудованный адсорбером, играет ключевую роль. В зависимости от состава различают следующие типы деталей:

с зернистым фиксированным адсорбентом;
с гранулированным подвижным адсорбентом; №
с мелкозернистым адсорбентом, нижний слой которого всегда находится в состоянии кипения.

Признаны наиболее эффективные особенности первого типа, которые используют большинство производителей автомобилей во всем мире. Второй и третий типы предметов также способны предотвращать попадание паров топлива в атмосферу.Однако как кипящее, так и катящееся вещество имеет свойство попадать в атмосферу вместе с рециркулируемыми парами. Поэтому для поддержания работы автомобильной системы улавливания паров количество активных веществ необходимо регулярно проверять. Для этого каждый раз нужно демонтировать адсорбер.

2

Конструкция адсорбера с закрепленным веществом включает корпус, заполненный адсорбентом. В роли последнего выступает активированный уголь. С обеих сторон адсорбер соединен со специальными трубками, соединяющими устройство с топливным баком автомобиля и клапаном управления.

Автомобильный адсорбер работает по следующему принципу: пара переработанного топлива поднимается вверх. Далее по отверстию горловины топливного бака испарения поступают в сепаратор. Там они конденсируются, после чего снова попадают в топливный бак. Та часть испарения, которая не успевает пройти стадию конденсации, проходит в паропроводе, после чего втягивается в адсорбер. Все это происходит с неиспользованной машиной. При работе двигателя система улавливания паров топлива открывает электромагнитный клапан, через который воздух поступает в адсорбер.Это где процесс продувки детали. В этом случае оставшиеся внутри элемента топливные пары вместе с воздухом попадают в двигатель автомобиля. Там они рециркулируют.

Таким образом, адсорбер выполняет двойную функцию. Во-первых, устройство предотвращает выброс вредных веществ в атмосферу. Во-вторых, водители получают возможность немного сэкономить на топливе.

3

В связи с почти непрерывной работой адсорбер системы EVAP очень часто выходит из строя.При этом можно выделить 2 причины повреждения детали:

Электромагнитный клапан Не герметичный, а трубка, по которой пары паров уходят в двигатель, забита. В такой ситуации испарения проходят внутрь впускного коллектора, забивая его. Если автомобиль перестал заводиться с первого раза или не заводится с неполным баком, это прямые признаки того, что необходимо прочистить трубки и проверить герметичность клапана.
Произошла засорение трубки, но клапан остался герметичным.При этом в жаркую погоду испарения будут накапливаться в топливном баке, увеличивая давление внутри него. Прямая особенность такой поломки — шипение при открытии бака.

Обнаружив неисправность, многие владельцы сразу покупают новый адсорбер и пробегают ближайшую сотню. Впрочем, чтобы делать это каждый раз при засорении устройства, водителей будет много не по карману. Поэтому в целях экономии времени и 6-7 тысяч рублей мы можем отремонтировать адсорбер сами.

Для ремонта системы не нужно покупать дополнительное оборудование. Все, что нам понадобится, это набор ключей, отвертки и напильник. Адсорбер топливной системы находится в колесной арке рядом с двигателем автомобиля. Чтобы перейти к деталям, нам не нужно разбирать другие элементы автомобиля .

Для начала откройте крышку капота. Далее ищем крепеж, фиксирующий адсорбер. В некоторых моделях они есть, в других машинах — отсутствуют. Вытащите адсорбер, открутите его крышку.Далее прокручиваем нижнюю часть детали. Делать это нужно предельно аккуратно, так как весь уголь может насытиться. Желательно в начале работы сделать небольшие надрезы с широкой стороны туловища и заклеить их скотчем. Затем нанесите адсорбер на оставшиеся края. Глубина реза должна быть не более 10 мм. Глубоко резать не стоит, потому что внутри корпуса — трубки, набитые активированным углем. После того, как мы увидели днище, переверните адсорбер и сэкономьте скотч.Разбираем нижнюю часть детали конструкции, вытаскивая все пружины и фильтры. Осторожно насыпьте уголь. Далее видим промежуточные фильтры, вытаскиваем их и проверяем на предмет повреждений.

Некоторые производители оснащены фильтрами из вспененного адсорбера. У этого материала есть большой недостаток — со временем он превращается в воздуховод, забивая адсорбер и трубку. Лучше всего заменить поролоновые фильтры на прокладки из войлока. Этот материал медленнее и намного лучше пропускает топливную пару.

После того, как мы нарежем прокладки нужных размеров, аккуратно приложим их к стенкам адсорбера и обработаем конструкцию герметиком. Воспользовавшись моментом, также стоит заменить в деталях активированный уголь. После этого собираем адсорбер. Чтобы вырезать 2 части устройства, смажьте края верхней половинки эпоксидной смолой и нанесите на нее нижнюю половину. Для лучшей фиксации устройства его можно дополнительно обернуть скотчем. На завершающем этапе собираем всю конструкцию в обратном порядке.

Это займет не более двух часов. Однако сумма, сэкономленная на новом адсорбере, стоит потраченного времени.

Принцип работы адсорбера ВАЗ 2110. Адсорбер. Что это за фрукт и с чем его едят

Товарная позиция

В современной машине много разных устройств. Двадцать лет назад никому в машине не были нужны такие обыденные вещи, как GPS-навигатор и бортовой компьютер … Одно такое ранее невиданное устройство появилось совсем недавно, и называется он поглотителем.Это специальное устройство, предназначенное для поглощения выхлопных газов и различных паров, а также разделения смеси на два и более компонентов. Принцип действия этого устройства основан на использовании специальной жидкости, основным рабочим элементом которой является абсорбент.

Проект

Внешне поглотитель выглядит как продолговатая банка и две трубки:

Первая трубка направляет воспринимаемые пары внутрь.
Второй — для отвода конденсата.

В самом цилиндре, а именно в основном баке такой формы, находятся поглотитель и испаритель.Внутри цилиндр разделен пополам перегородкой, обычно это просто стальная пластина.

Разделитель размером 3/4; диаметр цилиндра, это решение принято таким образом, чтобы верхняя часть испарителя контактировала с абсорбером. В этом случае хладагент свободно протекает через цилиндр без потери давления. Поглотитель также включает генератор и конденсатор. Конденсатор и генератор разделены наклонным стальным листом так, чтобы они не соприкасались.Стальной лист тоже не цельный, одна его половина просто цельная, а другая перфорированная. Когда пары хладагента выходят из слабого раствора во время резкого нагревания, капли конденсата выходят с другой стороны и возвращаются в раствор, таким образом, абсорбент всегда остается в том же количестве. Пары хладагента также оседают на стенках трубок, за счет чего охлаждаются и давление в них падает. Затем в прогретом двигателе они выгорают.

Принцип действия

Поглотитель расположен внизу цилиндра, а испаритель — вверху, над трубками поглотителя.Хладагент течет по трубам в цилиндре, в результате чего жидкость, которая не испаряется, собирается на дне. Расплывшись, хладагент попадает в трубки испарителя. Далее, когда он выходит из конденсатора, хладагент смешивается с абсорбирующим раствором и поступает в теплогенератор, где хладагент снова отделяется. После этого пар поступает в конденсатор, где из него выделяется охлажденная вода, а выходящее вещество снова насыщает абсорбер, делая раствор концентрированным.Раствор попадает на свое обычное место после прохождения теплообменника. Поглотитель расположен рядом с катализатором и собирает пары топлива через описанную выше систему, так что эти пары не попадают в выпускной коллектор и катализатор, значительно продлевая срок службы последнего. Когда срабатывает специальный клапан в абсорбере, он открывается, и все собранные пары возвращаются в резервуар. Позже

Обязательные характеристики

Эта смесь химикатов должна иметь некоторые постоянные характеристики, которые будут указывать на успешную работу абсорбера.Все они представлены ниже:

Давление в картере холостого хода должно быть близким к атмосферному.
Абсорбирующая жидкость должна иметь неизменную консистенцию, чтобы хладагент, проходя через нее, уносил немного абсорбента.
Следует поддерживать относительно постоянную температуру хладагента, чтобы ограничить его потребление.
Эти две жидкости, как в жидком, так и в газообразном состоянии, должны быть полностью взаимно растворимы.
Также должно быть хорошее перемешивание испарителя и абсорбента.
Обязательно: полная безопасность и химическая стойкость обеих жидкостей.

Применимые жидкости

В качестве испарителя и абсорбирующего элемента можно использовать несколько типов жидкостей. Сейчас таких вариантов три. Первый — это сочетание аммиака в качестве хладагента и воды в качестве абсорбента. Второй вариант, который работает так же хорошо, — это вода и бромид лития. Третий и последний из существующих — это вода в качестве хладагента и бромид лития в качестве абсорбента.Все они отлично работают и имеют немного разные характеристики. Чаще всего использование той или иной комбинации смесей зависит от выбора производителя станка.

Вот кое-что интересное, что я нашел про адсорбер, он страшен не меньше ужаса:
Из-за борьбы за окружающую среду у бывшего в употреблении бака нет выхода в атмосферу. Пары бензина по трубопроводу попадают в угольный адсорбер-ресивер, а оттуда через клапан попадают во впускной коллектор, участвуют в процессе смесеобразования, а затем, естественно, сжигаются.На стоянке клапан закрыт, и пары скапливаются в ресивере. После запуска двигателя он начинает открываться импульсами от блока управления.

Время запуска системы может отличаться в зависимости от разных двигателей — для некоторых клапан начинает открываться сразу, для других существует определенная задержка по времени относительно момента запуска двигателя. Сначала нужно проверить, есть ли управляющие импульсы на клапан. Проверить можно по звуку (щелчку) клапана или по наличию на нем управляющих импульсов.Если напряжение на разъеме около 4 при работающем двигателе.

5 вольт — импульсы есть (вольтметр интегрирует прямоугольные импульсы 12 В). Далее заглушите двигатель, отсоедините трубку, идущую от клапана к адсорберу, и для удобства наденьте на штуцер клапана подходящую трубку. Подуйте в него в направлении клапана коллектора. Должно быть препятствие. Снимите штекер с клапана, подайте на него 12В и снова продуйте.

Теперь клапан должен протекать.Итак, адсорбер представляет собой черный баллончик, установленный под воздухозаборником, в правом крыле, имеет диаметр 6 см, длину около 20 см. Два шланга входят сверху, один идет в бензобак, другой — через клапан впрыска (или карбюратора), снизу через трубку 3 см с атмосферой. Проблема заключается в защите окружающей среды, в ней накапливаются пары бензина, которые затем всасываются двигателем. В случае выхода из строя хоть и ломать в нем нечем, правильнее засорить, последствия для станка
могут быть плачевными.

Последствия: 1) При засорении двигатель начинает всасывать весь воздух из бензобака,
в результате чего бак со страшной силой расплющивается, а в нем находится бензонасос,
и так бензин сплющивается бак с той же силой, с которой он может сломаться
2) Когда адсорбер полностью заполнен бензином, всасываемым из бака, этот бензин начинает течь прямо во впускной коллектор
и, естественно, в цилиндры и выпускной коллектор.Попадание большого количества бензина в цилиндры при работающем двигателе чревато поломкой головки блока, поршней и т. Д.
т.

К. Бензин по-прежнему несжимаемая жидкость. Попадание бензина в выпускной коллектор чревато отказом лямбды
и расплавлением катализатора. Это последствия, казалось бы, незначительной детали. Периодически после прогрева двигателя более 60 градусов обороты холостого хода двигателя начинают падать. На ходу машина периодически начинает тупить без особых видимых причин (типа 2 мин.

Я тону 10 минут. Я летаю). Диагностика выдает такие ошибки, как: превышен предел адаптации или регулирование смеси выходит за пределы допустимого диапазона. Ситуация усугубляется в сырую погоду или если правым колесом заехать в лужу. Если наблюдаются вышеперечисленные симптомы, стоит проверить адсорбер.

Можно так: отсоединить шланг от клапана к коллектору и заглушить и кататься 5 дней, если симптомы исчезнут, значит адсорбер забит. После выключения двигателя наблюдается, что жидкость течет по шлангу от адсорбера к бензобаку.Когда откручиваешь крышку бензобака, можно услышать, как воздух начинает засасываться баком. При движении уровень бензина начинает падать.

После заправки бензина автомобиль глохнет. Если наблюдаются вышеперечисленные симптомы, значит, адсорбер полностью забит! Дальнейшее движение возможно только при отвинчивании крышки бака, а лучше
отсоедините шланг от клапана к коллектору и заглушите его,
иначе вы столкнетесь с перечисленными выше последствиями.Если вашему автомобилю больше 10 лет (конечно, это зависит от условий эксплуатации),
или больше 5 лет, но вы едете по пыльным проселочным дорогам,
настоятельно рекомендую почистить адсорбер. с форума http: // www. Форум. Шкода-клуб.

Ru / viewtopic. Php? t = 4900
Взято с: http://2114.ru.

Согласно экологическому стандарту Евро-3 выброс в атмосферу паров углеводородов, образующихся при испарении бензина, запрещен.Имея это в виду, ученые придумали устройство, позволяющее улавливать и нейтрализовать вышеуказанные пары.

Это «спасательное» устройство стало так называемым адсорбером или, как некоторые его называют, «абсорбером» (от слова абсорбент — способный абсорбировать, от части, это название тоже можно считать правильным), он установлен в топливной системе автомобиля с целью устранения вредных паров, образующихся в результате испарения бензина.

Сегодня мы постараемся ответить на самые популярные вопросы, связанные с адсорбером, чтобы вы знали, что это такое, для чего он нужен и как работает адсорбер топливная система.
… В качестве примера возьмем ВАЗ 2110.

В качестве абсорбента, поглощающего пары углеводородов, используется уголь для заполнения резервуара адсорбера. Откуда берутся пары? Пары, как было сказано выше, выделяют бензин из-за нагрева топлива и постоянного перемешивания во время движения пара, поднимаются вверх, затем через отверстие в горловине бака попадают в сепаратор. В сепараторе пары конденсируются и стекают обратно в резервуар, а часть газов, которые не успели перейти из газообразного состояния в жидкое состояние или просто превратились в конденсат, попадает в гравитационный клапан и напрямую через адсорбер. паропровод, который нейтрализует с помощью активированного угля.Этот процесс происходит, когда мотор не работает.

При работающем двигателе система управления путем открытия электромагнитного клапана производит продувку адсорбера, после чего вредные пары вместе с воздухом выбрасываются во впускную трубу, где они сгорают.

Преимущества такой системы двоякие, так как, прежде всего, отсутствует загрязнение атмосферы вредными парами, кроме того, есть экономия топлива, так как бензин не испаряется, а возвращается через сепаратор. к танку.

Из чего состоит адсорбер ВАЗ 2110?

Трубы и шланги для отвода пара;
Трубка слива бензина;
Клапан продувки;
Сепаратор;
Гравитационный клапан;
Адсорбер (активированный уголь).

Что такое адсорбер ВАЗ 2114 и с какой целью он устанавливается на автомобиль? И не стоит забывать о таком понятии, как европейские стандарты токсичности автомобилей. С каждым годом они становятся жестче, на дорогах выпускаются только те автомобили, которые выбрасывают в атмосферу допустимое количество вредных веществ.Кто-то скажет, что Европа маленькая, и она ей очень нужна, чтобы не задохнулась в смоге (а в Англии всегда обходились без машин). А для РФ это неактуально — большая территория и огромное количество лесов, которым для жизни нужен углекислый газ.

Но чтобы поставлять автомобили в другие страны, мы должны их улучшать и приводить в соответствие со стандартами, в том числе экологическими. И сразу нужно выделить два основных момента:

Поглотитель — это вещество, поглощающее пары.В данном случае мы имеем дело с активированным углем. Он также используется в противогазах.
Адсорбер — это устройство, в котором происходит процесс поглощения пара.

Это в общих чертах, касается конкретно автомобилей. На самом деле поглотители могут быть нескольких типов, как и адсорберы. Но если вам это нужно, обратитесь к своим учебникам по химии.

Для чего нужен адсорбер ВАЗ 2114?

А теперь давайте устроим небольшую образовательную программу, легкий пробег по теории, чтобы избавиться от вопросов.Как ни странно, но не каждый автомобилист знает, что под капотом его машины есть такое устройство, как адсорбер. Автомобиль ВАЗ 2114 соответствует нормам токсичности ЕВРО-3, а это значит, что у него не только выхлопная труба с минимальным выхлопом, но даже из бака все пары бензина фильтруются и не попадают в атмосферу. Адсорбер действует как фильтр для паров, абсорбент в нем — активированный уголь, который можно найти даже в аптеке.

В конструкцию адсорбера ВАЗ 2114 входят следующие элементы:

Трубы паровые.
Клапан продувки.
Сливные трубы для бензина.
Шланги.
Сепаратор паров бензина.
Гравитационный клапан.
Абсорбирующий элемент (активированный уголь).

Также в конструкции присутствует датчик амортизатора ВАЗ 2114, который подает сигнал о корректной работе электронного блока управления двигателем. Стоит отметить одно важное отличие от автомобилей без адсорбера — в баке есть пробка без сливного отверстия! Запомните этот момент, мы еще вернемся к нему в нашей статье.

Принцип действия

Как вы понимаете, максимально количество паров топлива в баке, и они скапливаются в верхней части, ближе к заливной горловине. Если бы мы рассматривали карбюраторные автомобили, вы могли бы увидеть дыру в пробке, через которую пары уходят в атмосферу. Но в нашем случае они попадают в сепаратор и переходят в жидкую форму, возвращаются обратно в топливный бак. Но часть паров все равно не конденсируется и попадает в адсорбер по трубкам и гравитационному клапану.

А затем активированный уголь поглощает все пары. В этом режиме устройство работает при выключенном зажигании. Когда он включен, электронный блок управления подает сигнал на электромагнитный клапан, и он открывается. В этом случае адсорбер продувается, а все пары попадают в топливную систему и сгорают. Таким образом, у этого механизма есть две полезные функции:

Повышение экологичности за счет снижения вредных выбросов в атмосферу.
Пониженный расход топлива.Правда, эта цифра крайне мала.

Повреждение адсорбера

Несмотря на простоту конструкции, адсорбер ВАЗ 2114 может выйти из строя и это определяется по нескольким признакам. Повышенное давление в топливном баке — одно из них. Ранее было сказано, что пары попадают в адсорбер, но если он выходит из строя, они просто накапливаются в баке. Это может привести к деформации последнего. Выявить поломку очень просто — при откручивании пробки с наливной горловины слышно шипение, будто изнутри выходит воздух.

И менее очевидный признак — нестабильные холостые обороты. Правда, этот симптом появляется несколько реже. Лучшим способом решения проблем является полная замена устройства, так как его стоимость относительно невысока. Цена в зависимости от производителя колеблется в пределах 600-1200 руб. Но некоторые автолюбители решают полностью снять адсорбер ВАЗ 2114. Что для этого нужно?

Как избавиться от адсорбера?

Прежде всего, ответьте на один вопрос: «От него нужно избавляться?» Достоинства этого устройства хоть и несущественные.Но для того, чтобы «операция» прошла успешно, необходимо:

Приобретите крышку заливной горловины топливного бака.
Адсорбер ВАЗ 2114: устройство и особенности работы
4 — Оценок: 46

Приветствую вас друзья на сайте автосервиса своими руками. Для многих автолюбителей название «адсорбер топливной системы» ничего не значит. Есть владельцы, которые даже не подозревают о существовании такой детали.

Функции, назначение и основные неисправности этого агрегата — полная загадка.Но это неважно. В этой статье мы восполним «пробелы» в знаниях.

Назначение адсорбера топливной системы

Ни для кого не секрет, насколько серьезно автопроизводители относятся к соблюдению экологических норм … При этом по нормам Евро-3 нельзя допускать попадания в атмосферу вредных веществ (в частности, паров бензина).

Улавливание этих газов и предотвращение их выхода за пределы автомобиля — вот для чего нужен адсорбер. Обычный активированный уголь действует как абсорбент, который берет на себя абсорбционную функцию.Для большей наглядности рассмотрим устройство и принцип работы адсорбера на примере ВАЗ-2110-12.

Устройство улавливания паров бензина в вышеперечисленных моделях состоит из нескольких основных элементов.

Трубы паропроводов;
шланги;
продувочный клапан;
трубы для дренажа, бензина;

Пароотделитель

;

Гравитационный клапан

;
Адсорбер.

Принцип работы адсорбера

Не секрет, что наибольшее количество паров бензина находится в баке автомобиля.Они поднимаются к верху емкости и накапливаются у горлышка. Здесь «ловушка» поджидает вредные газы.

Они попадают в сепаратор, снова превращаются в жидкость (за счет конденсации) и возвращаются на свое законное место — в топливный бак.

Но не все пары успевают конденсироваться. Остатки проходят через гравитационный клапан по специальным трубам и попадают в абсорбер.

Там активированный уголь отлично справляется и поглощает вредные пары. Но в этом режиме адсорбер ВАЗ работает, когда автомобиль обездвижен, а двигатель не запущен.

В противоположной ситуации принцип работы другой — при работающем двигателе ЭБУ дает команду на открытие электромагнитного клапана, что позволяет произвести продувку адсорбера. В этом случае пары топлива вместе с потоком воздуха проходят через другой клапан, попадают в двигатель и сгорают.

Оказывается, устройство выполняет двойную функцию. С одной стороны, исключается вредное воздействие на атмосферу, а с другой — экономится топливо (пусть и незначительно).Не стоит этого устройства в машине, пары бензина просто улетучатся, и так они уйдут «в дело».

Основные неисправности адсорбера

Адсорбер не «бессмертен» и тоже может выйти из строя. В этом случае определить поломку можно только по ряду косвенных признаков.

Например, избыточное давление в баке автомобиля может указывать на неисправность адсорбера. Это легко объяснить — пары скапливаются, и им просто некуда деваться.Неисправность проявляется шипящими звуками при отвинчивании крышки.

Второй индикатор поломки — это плавающие обороты автомобилей на холостом ходу … Это явление менее распространено и причин гораздо больше, чем просто неисправность адсорбера, но вы не должны упускать его из виду.

В упомянутых выше случаях лучшим решением будет просто заменить старое устройство и установить новый адсорбер. Причем на выполнение работы уйдет не более 10-15 минут.

Многие не знают, где адсорбер.Но здесь все просто. Откройте капот и найдите небольшое устройство в форме цилиндра, расположенное в нижнем левом углу моторного отсека.

Адсорбер — это лишь внешне незначительный элемент вашего автомобиля. Он действительно выполняет важные функции и позволяет сэкономить личный бюджет.

Поэтому при неисправности не затягивать с заменой клапана канистры или самого устройства. Хорошей дороги и, конечно же, никаких поломок.

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности.Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.

Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки вашего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, используйте кнопку «Назад» и примите файлы cookie.
Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г.,
браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie
потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.

Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в cookie-файлах может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт
не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к
остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Кондиционер на ВАЗ-2114: установка, инструкция по эксплуатации

На заводе не было кондиционера ВАЗ-2114, даже в головах конструкторов такого не было.Но машина хоть и создана на базе «девятки» (была популярна более 25 лет назад), но все же имеет относительно привлекательный внешний вид и пользуется спросом у потребителей. Хороший уровень шумоизоляции и хороший двигатель позволяют установить кондиционер на четырнадцатую модель.

Желательно устанавливать на инжекторные двигатели, так как они имеют электронное управление и стабильно работают независимо от нагрузки. Если попробовать поставить кондиционер на моторы карбюратора, при движении будут провалы.

Для чего нужен кондиционер?

Для многих автолюбителей установка кондиционера на ВАЗ-2114 — несбыточная мечта, но вполне осуществимая. Значительное повышение комфорта — ответ на вопрос, зачем он нужен. Конечно, можно поставить небольшой вентилятор или открыть окна. А вот от вентиляторов в жару толку нет, а через открытые окна попадает пыль, грязь и выхлопные газы от проезжающих грузовиков.

А если двигаться по дороге, то при открывании окон будет быть сильным шумом, который надоедает очень быстро.А установка кондиционера на ВАЗ-2114 с комфортом решит все проблемы.

Кондиционер способен:

Понижать температуру в салоне.
Нагрейте салон до температуры от 5 до 15 градусов. Полезное качество в осенне-весеннее время.
Осушите воздух внутри.

Если одновременно включить кондиционер и обогреватель, можно избавиться от лишней влаги, окна не будут запотевать. Это пойдет на пользу автомобилю, так как внутри салона может скапливаться влага и вызвать появление очагов коррозии.Нагрев происходит за счет изменения направления движения хладагента внутри системы. При этом внешний радиатор будет холодным, а внутренний — горячим.

Комплект кондиционера

В стандартную комплектацию кондиционера на ВАЗ-2114 входит:

Блок испарителя.
Компрессор (нужен для создания давления).
Конденсатор.
Заглушка и ось рециркуляции.
Ремень приводной.
Трубка конденсатора
Уплотнения, крепеж, втулки.
Кронштейн для генераторной и компрессорной установки.
Электропроводка.
Ролик.
Трубка и испаритель.

Фактически, такие компоненты можно найти в любом кондиционере, даже в полу или окне. Обязательно в комплекте технический паспорт и инструкция. Воздух в салон поступает через предусмотренные производителем автомобиля отверстия, никаких лишних отверстий вырезать не придется.

Для установки необходим набор ключей, все остальное в комплекте и велосипед изобретать не нужно.Желательно просмотреть несколько видеоуроков, в которых люди делятся секретами установки кондиционера на ВАЗ-2114.

Характеристики климатического оборудования

Большинство моделей климатических систем схожи по параметрам. Все они предназначены для использования на определенных моделях автомобилей. Главное условие — достаточная мощность двигателя и генератора. Следующие характеристики могут охарактеризовать кондиционер «Мороз» на ВАЗ-2114:

Привод компрессора осуществляется шкивом на коленчатом валу.Один ремень приводит в движение генератор и компрессор.
Позволяет поддерживать температуру в диапазоне 9-18 градусов.
Разница температур в салоне и за «бортом» 5-12 градусов.
За час емкость около 300 кубометров. метров.
Вся система питается от источника постоянного тока 12 В.
Полезная мощность 2,1 кВт.
В качестве хладагента используется фреон R134A (один из самых популярных, встречается во всей холодильной технике).
Помимо фреона заливается масло SP15.

Общие сведения по установке

Обязательно соблюдайте инструкцию при эксплуатации, так как разные модели кондиционеров имеют свои особенности. Если у вас нет опыта ведения монтажных работ, лучше доверить всем профессионалам. Но следует отметить, что цена кондиционера на ВАЗ-2114 немаленькая — от 23 тысяч рублей и выше. И услуга по установке стоит денег, но гарантия, что установка будет грамотной, будет.

Если у вас есть опыт ремонта авто, то с установкой проблем не справится. Всю работу можно разделить на несколько этапов:

Установка испарителя.
Монтаж электропроводки.
Установка конденсатора.
Удлинитель шланга и трубки.
Крепление электропроводов.
Крепление компрессора.

На каждом этапе нужно быть внимательным — малейшая ошибка приведет к тому, что кондиционер не будет работать должным образом.А наличие микротрещин в трубках приведет к утечке хладагента. Цена кондиционера на ВАЗ-2114 немаленькая, и рисковать такой техникой хочется далеко не всем.

Установка и проводка испарителя

Прежде чем делать всю установку самостоятельно, поинтересуйтесь, сколько стоит установка кондиционера на ВАЗ-2114 в хорошей мастерской. Если стоимость не очень большая, то лучше обратиться к ним. Для установки испарителя необходимо произвести такие манипуляции:

Снимите резиновую прокладку, установленную на капоте.
Снимите пластиковый слив с правой стороны.
Снимите корпус нагревателя и фильтр, вентилятор (при необходимости).
В кондиционере стоит герань. Его необходимо приклеить, как указано в инструкции.
Установить нижнюю часть испарителя.
Установить корпус тепловентилятора.

После установки испарителя можно проложить все провода. Старайтесь складывать их так, чтобы воздействие тепла и влаги было минимальным (вдали от выхлопной системы и дорожного покрытия):

Сначала снимите фильтр очистки воздуха и адсорбер.
Снимите крышку с монтажного блока.
Прокладки, которые находятся на гидрокорректорах фар, тоже нужно снять.
Провод от положительного вывода аккумуляторной батареи до потребителей.
Второй проложены провода, идущие к вентилятору и датчику давления.
Кнопка включения установлена на приборной панели в удобном для вас месте.
Подсоедините серый и оранжевый провода к переключателю печки.
Датчик температуры необходимо установить в отверстие, через которое проложена проводка к вентилятору отопителя.
Термостат подключается в последнюю очередь, место для его установки выбирается, это не критично.

Монтаж конденсатора, трубок и компрессора

Для установки конденсатора необходимо переместить рупор в другое место. На его кронштейн поместите корпус конденсатора. Подключив компрессорную трубку к конденсатору, можно закончить фиксацию устройства. Затем с помощью трубок соедините испаритель и ресивер (следуйте инструкциям). Протяните вторую трубку между испарителем и компрессором.На последнем этапе монтируют датчик давления.

Для установки компрессора необходимо снять генератор с кронштейном. В комплекте с кондиционером вы найдете новый кронштейн — установите его. Затем ставим на место генератор, компрессор и натяжной ролик (как на ГРМ). Натяните ремень и переходите на заправку фреона — самостоятельно эту операцию лучше не выполнять.

О ремонте поглотителя (ПАР АКБ) на Toyota Funcargo AlexNn_alt

Показался таким неприметным элементом, который на первый взгляд не важен для машины, но без которого он не может нормально работать.Бывают сбои, двигатель «Троит» может даже бензобак погубить! И все это из-за неисправного клапана адсорбера. Многие не знают, что это такое, как работает и самое главное, на что он влияет. Сегодня попробую простыми словами разложить по полочкам, а также описать основные признаки неисправности. Однозначно будет полезно, так что читайте — смотрите …

Для начала начнем с определения.

Адсорбер (от лат. Sorbeo — абсорбирующий)
— это автомобильная система, служащая для улавливания паров бензина, выходящих из бака.При работающем двигателе они направляются в систему впрыска топлива, а именно в. При заглушенном двигателе часть паров улавливается сепаратором (он направляет их обратно в бак), а оставшиеся пары попадают в адсорбер, где они нейтрализуются.

Что создал адсорбер

Собственно это дань экологическому стандарту, а именно Евро-2. По сути, это большой фильтр, улавливающий легкие углеводороды. Согласно новым нормам, пары бензина в атмосфере недопустимы, так как они способствуют загрязнению атмосферы.

Также парам нельзя проходить в салон автомобиля, потому что мягко сказать вредно! На старых карбюраторных машинах такого фильтра и его клапана просто не было, есть немного другая система. Но карбюратор пошел по старым нормам, теперь требуется только инжектор и система фильтрации.

Компоненты

По сути, это большая пластиковая банка, внутри активированный уголь, ведь именно этот состав прекрасно борется с бензиновыми парами.Основные части можно описать так:

Сепаратор + гравитационный клапан
Манометр
Фильтрующая часть (обычно из угля)
Соединительные трубки
Электромагнитный клапан

Как видите абсолютно ничего сложного. Разделитель
— Служит для улавливания части бензина, после отправки их обратно в бак. Клапан гравитационный
— почти не используется, но нужен в экстренных ситуациях, например при авариях, предотвращает перелив топлива из бака (например, при опрокидывании автомобиля).

Манометр
, Очень нужная вещь — контролирует давление паров бензина внутри бака, при необходимости открывает и сбрасывает его, не давая конструкциям повредиться.

— Как я уже писал сверху, большая банка, в которой тиснен угольный порошок, в довольно крупных гранулах. Это сделано для того, чтобы пары легко проходили и конденсировались.

Соединительные трубки
— Нам нужно подключить все основные детали, фильтры, датчики и клапаны, я думаю, это понятно.

Электромагнитный клапан
— Служит для переключения режима улавливания паров бензина, подробнее о нем мы поговорим ниже.

Как работает система — принцип работы

Почему я сосредотачиваюсь на электромагнитном клапане, но потому, что он практически ключевой в этой системе.

Для лучшего понимания выкладываю схему инжекторной машины, а это ВАЗ 10-го семейства.

Итак, пары горючего поднимаются вверх по баку и останавливаются на сепараторе, который совмещен с датчиком силы тяжести (как я уже писал выше — предотвращает протекание топлива при авариях — опрокидывание из бака).В нем они частично конденсируются и возвращаются обратно (в виде жидкого топлива).

Однако другая часть испарений, проходя через гравитационный клапан, попадает в адсорбер, где и накапливается. Накопление происходит, когда двигатель неуязвим! ЭТО ВАЖНО.

После запуска двигателя электромагнитный клапан он открывается — тем самым соединяется полость адсорбера (где есть газы как бы в заключении) с впускным коллектором или дроссельным узлом (в разных машинах по-разному).Начинается процесс так называемой чистки! Пары смешиваются с воздухом (с улицы), который подается через дроссельный узел, затем попадают во впускной коллектор и после цилиндра двигателя, где попадают в топливовоздушную смесь.

Система очень проста, если понимать, как она работает.

На что влияет клапан адсорбера

Многие проблемы связаны с клапаном адсорбера. Фактически, это очень простое устройство, которое открывается или закрывается при определенных условиях (двигатель запущен или заглушен).

Если клапан работает нормально, проблем нет вообще, вы можете даже не знать о его наличии в вашей системе.

Однако, когда происходит поломка, например — забивается сама полость адсорбера, либо не работает клапан. Тогда машина впоследствии может получить серьезные поломки. Потому что полость не проходит, и давление из бака не сбрасывается.

Признаки неисправности клапана адсорбера

Как выясняется, проблемы с энергосистемой возникают:

Плавающая скорость.Но не сразу, а примерно через 5-10 минут на прогретом двигателе
На холостом ходу, если двигатель работает, педаль газа кладешь — почти глохнет. Такое ощущение, что заканчивается топливо
На ходу машина не развивает необходимую мощность, такое ощущение, что 10-15% мощности двигателя снимается 10-15%
Может сойти с ума датчик топливного бака. Показывает, что — «Полный», затем — «пустой» и т. Д.
Если открыть бак для заправки. Слышен сильный свист, будто внутри создан вакуум.
Увеличивает расход топлива
По датчику холода поглотитель стучать с трудом, его часто путают с клапанами двигателя

Также стоит отметить, что причина не всегда в клапане, может забиться сама банка активированным углем (то есть сама полость адсорбера). При необходимости его нужно заменить или разобрать и очистить — осушить, то есть восстановить фильтрацию газов, чтобы они могли легко проходить.

Теперь полезные ролики.

Если у вас есть эти неисправности, надо смотреть — а при необходимости поменять, стоит копейки. Как и сама полость с активированным углем.

Можно снять

Некоторые автомобилисты пренебрегают экологическими стандартами и снимают клапан адсорбера. Слова в принципе такие — «Да зачем он мне, машина стала медленнее, расход стал больше, в общем выкидываю». Но на самом деле, а возможно ли это сделать? Будет ли что-нибудь похуже этой машины?

Стоит понимать, что исправная система совершенно не влияет на работу двигателя, но даже экономит немного топлива, ведь оставшиеся в основном корпусе пары потом сдаются в двигатель, конечно, не стоит экономия будет не огромной, но пробег несколько километров.

Можно, конечно, авто просто почистить «Всеивно»! Будет даже лучше, потому что испарения из бака не будут конденсироваться (очищать), а уходить прямо в атмосферу. То есть вы вроде снимаете все банки — вентиль и даете, открытый поток воздуха в бак.

Физически все так — фильтр висит на шланге от сепаратора тонкой очистки от карбюратора Ваз, бензиновые пары уходят в атмосферу. Шланг от клапана адсорбера внахлест, прошивка двигателя (), иначе появится ошибка, и все!

Однако есть и минусы:

Например, в салоне часто будет пахнуть бензином, испарения будут идти (часто) в нем.
Атмосфера загрязнена легкими углеводородами
Рядом с машиной будет запах бензина в стойке (хотя это спорно)

Плюсы отключения
:

Вам нужен адсорбер? Этот вопрос беспокоит многих владельцев тольяттинских автомобилей. Адсорбер ВАЗ 2114 появился после введения экологических норм Евро-3, требовавших установки на машинах устройств, позволяющих задерживать испарение топлива, чтобы оно не попадало в атмосферу.Черный цилиндр установлен на ВАЗ справа в углу моторного отсека возле радиатора, это абсорбер ВАЗ 2114, который мы и будем рассматривать.

Принцип работы адсорбера

Адсорбция — это процесс поглощения газообразных веществ твердым или жидким веществом. Например, в первых противогазах использовались фильтры, в которых в качестве адсорбера использовался активированный уголь. В машине сделано примерно так же, но немного посложнее. Цилиндрический пластиковый корпус адсорбера содержит специальный наполнитель, улавливающий пары бензина.Абсорбер ВАЗ 2114 не заканчивается только баллончиком с наполнителем, к нему подключаются форсунки и клапаны.

Амортизатор ВАЗ не влияет на расход топлива, устанавливается только в целях повышения экологичности двигателя. Топливные пары по мере опорожнения бензобака поднимаются к горловине и падают в сепаратор. Там они переходят в жидкое состояние и возвращаются в резервуар. А часть, не успевшая сконденсироваться, попадает в адсорбер, который заполнен активированным углем, поглощающим вредные газы.Бывает при заглушенном двигателе.

При работе мотора поглотитель ВАЗ перекрывается с помощью специального клапана, все газы сжигаются в выхлопной системе автомобиля. Что касается расхода топлива, то он меняется в незначительных пределах. Основная задача адсорбера — только нейтрализация паров бензина. Это емкость с активированным углем, снабженная шлангами подачи и отвода паров бензина.

Возможные неисправности

Амортизатор ВАЗ 2114 по своему назначению подвержен засорению и в какой-то момент может быть неисправен.Проблемы возникают непростые и часто проявляются лишь во вторичных симптомах, например, в повышении давления в топливном баке. Просто бензиновые пары из-за износа сепаратора остаются заблокированными в пространстве бака и начинают давить на его стенки. Рост давления можно обнаружить при откручивании крышки бака — раздается характерное шипение.

Иногда крышка бензобака просто вылетает из горловины, это означает, что давление достигло критической степени и адсорбер нужно срочно менять.При неполадках с адсорбером обороты мотора начинают скакать то вверх, то вниз. Многие автовладельцы пишут на форумах, что можно снять амортизатор ВАЗ и не мучиться. Но не все так просто, и никаких лишних деталей в машинах не бывает.

Одного снятия абсорбера недостаточно, нужно подумать, что делать с бензиновыми парами, которые некуда будет снимать, и что ЭБУ тоже, возможно, придется перенастроить. Ведь некоторые типы плат двигателя выходят из строя в системе продувки топливом и переводят мотор в аварийный режим, в котором он не будет нормально работать.

Что касается неисправностей, то проблема Самая адсорбционная система представляет собой продувочный клапан. Его можно отремонтировать своими руками. Понадобится только плоская отвертка, но при снятии следует соблюдать осторожность. Это не металл, а пластик, ломается легко, часто. Он закреплен на крышке двигателя. На самом клапане еще есть фиксаторы, тоже требующие аккуратного подхода. Удалите их и получите подробную информацию о проблеме.

Если клапан стоит у клапана и при этом из него будет выходить воздух, то это стопроцентная неисправность.Нормальной деталировки эфира не будет. Машина при неисправностях с клапаном испытывает проблемы при запуске горячего двигателя, увеличивается расход бензина. Если проблему не устранить, то это будет проверка двигателя и потеря нормальной динамики движения. Нарушение герметичности адсорбера и выход из строя продувочного клапана могут быть причинами нестабильной работы двигателя на холостом ходу вплоть до его остановки.

Итак, переходим к ремонту клапана. В его верхней части находится регулируемый винт, закрепленный эпоксидной смолой.Вверните винт до упора, считая оборот, чтобы можно было вернуть клапан адсорбера в исходное положение. В арматуру клапана можно капнуть немного промывочной жидкости для карбюратора. Затем продуйте его в открытом положении сжатым воздухом. Ремонт сделан.

Причиной засорения клапана адсорбера становится некачественный бензин, а также частицы наполнителя самого адсорбера. Поэтому нет необходимости сразу менять flureflow. Неисправность адсорбирующих частей топливной системы помимо уже указанных признаков можно обнаружить по запаху бензина в салоне.Обычно это означает либо обрыв одной из труб абсорбционной системы ВАЗ, либо выход из строя уже описанного продувочного клапана.

Клапан тоже может износиться от нагрева возле радиатора, и тут ему не поможет. Качество материала, из которого изготовлен клапан адсорбера, не самое лучшее. Раствор может только заменить или изменить расположение на кулер, например, ближе к самому адсорберу.

Особенности снятия

Амортизатор ВАЗ

иногда вообще снимают.Для этого вам необходимо:

поменять планку бензобака на негерметичность;
ход подающих и напорных патрубков;
часто меняют прошивку компьютера.

Как уже было сказано выше, не стоит подходить к адсорберу как к ненужной вещи, и если мы решили удалить, снимите его правильно, чтобы бензобак оставался вентилируемым, а не сильно дрожал, как если бы адсорбер был. У тех, кто переделал карбюраторный мотор на впрыск, есть преимущество.Если они не соприкасаются с бачками бака, значит, они не нарушают вентиляцию бака карбюраторной системы, поэтому адсорбер им не нужен.

Причины неисправности адсорбера на ВАЗ

А вот с ВАЗ 2114, у которого двигатель инжекторный, все сложнее. Однако снимать поглотитель не значит. Преимущества, которые имеет поглотитель ВАЗ в снижении вредных выбросов в атмосферу, на этом и заканчиваются. А высокая стоимость и тот факт, что это может мешать работе более важных деталей в открытом космосе, стали главным поводом для снятия устройства.Почему некоторые водители идут на это непростое решение?

В основном аппарат, им просто не нравится, но это не аргумент. Опытные автомобилисты снимают ее при возникновении неисправности, чтобы не тратить деньги на новую. Снимается просто. Фильтр флаттера (обычно от ВАЗ 2108 карбюратор 2108 обычно), в таком случае бензиновая пара уходит в атмосферу. Шланг от клапана внахлест. Программа управления двигателем исправлена, поэтому в ЭБУ не включена функция проверки двигателя.

В крышке бачка лучше просверлить отверстие в 2 мм для вентиляции, как на карбюраторном моторе. В противном случае резервуар может не выдержать ни внешнего, ни внутреннего давления. Чаще всего в баке бывает отпуск и сминец, как пустая консервная банка. Об этом говорят многие автолюбители у начинающих монтажников. Что нужно для снятия адсорбирующего устройства с целью замены?

Для начала его нужно освободить от креплений. Отсоедините блок вместе с проводами, а также шланг подачи бензина в дроссельный узел.Снятие клапана снято, шланг выпуска паров топлива снят с сепаратора. Кронштейн адсорбера закреплен на 3 болтах, которые необходимо открутить, а кронштейн можно аккуратно снять. Новое устройство устанавливается на такое же специальное крепление, а шланг подачи паров топлива соединяется с продувочным клапаном. Помните: поменяв адсорбер, нужно поменять с него все форсунки.

Берегите природу и не выбрасывайте адсорбер. В крайнем случае лучше поставить новый, так как это обычный фильтр, который очень долго работает и не требует постоянного контроля.Экологические нормы придуманы не вредно, а для того, чтобы наши дети и внуки жили после нас.

Не забывайте, что инспектор ДПС и персонал технического инспектора могут попытаться вмешаться в конструкцию машины, тогда технический контроль пройти не сможет. Прислушивайтесь к советам опытных автомобилистов, следите за своей машиной, будьте вежливы в дороге, тогда любая поездка принесет только хорошее настроение.

Рассмотрим простым языком, как работает адсорбер на автомобиле, в чем может быть вина адсорбера, а также, как просто проверить клапан адсорбера.

Многие автолюбители вообще не знают, что такое адсорбер и тем более зачем он нужен и установлен ли он на их автомобиле. Большинство также недооценивают этот узел и считают его второстепенным в устройстве автомобиля.

Разное и в понимании принципа работы продувочного клапана адсорбера.

Адсорбер рабочий

Постараюсь кратко и понятно объяснить принцип работы адсорбера и продувочного клапана. Этот узел плохо описан в Интернете и очень часто встречаются ошибочные мнения о принципе его работы.

Adsiser, в первую очередь, предназначен для снижения загрязнения окружающей среды бензином. Всем известно, что бензин очень хорошо испаряется. Так, на автомобилях без адсорбера бензин улетучивается в атмосферу, а на автомобиле с адсорбером эти пары сгорают в цилиндрах двигателя.

Принцип работы адсорбера на разных автомобилях Одинаковый, разница только в форме и расположении адсорбера и продувочного клапана. У некоторых он установлен в подкапотном пространстве, а, например, у Лачетти — под днищем возле заднего колеса, а продувочный клапан находится в насосном пространстве.

Топливные пары из бака попадают в адсорбер (емкость с активированным углем) через штуцер с надписью «Бак», где накапливаются до тех пор, пока двигатель не заработает. Второй штуцер адсорбера с надписью «PURGE» соединен трубкой с клапаном продувки адсорбера, а третий с надписью «AIR» подключен к атмосфере.

1 — штуцер вентиляции воздуха, 2 — штуцер штуцера топливного бака, трубка паров топлива от бака к адсубре, 3 — штуцер продувки паров топлива от адсорбера к клапану

При остановке двигателя электромагнитный клапан нагнетателя закрывается, а в в этом случае адсорбер не сообщается с впускным коллектором.

При работе двигателя электронный блок Управляя электромагнитным клапаном, продувает адсорбер свежим воздухом за счет разрежения во впускном трубопроводе. То есть пары вытягиваются из адсорбера.

Бензиновые пары смешиваются с воздухом и выпускаются во впускной коллектор дроссельной заслонки, а затем поступают в цилиндры двигателя.

Принцип работы адсорбера

Многие ошибочно полагают, что при запуске двигателя напряжение сразу подается на клапан адсорбера и он открывается, продувая адсорбер.Даже увидел «льготы» и «Обучающее видео» по этому поводу. Фактически управление продувочным клапаном осуществляется ЭБУ по специальным алгоритмам, основанным на показаниях датчиков температуры, расхода воздуха и т. Д.

Чем больше расход воздуха, тем больше длительность управляющих импульсов ЭБУ и интенсивнее продувка.

Это импульсы, а не просто подача напряжения! Поэтому существует такое понятие, как «диета продувки адсорбера», которая находится в диапазоне от 0% до 100%.

Вот диета продувки адсорбера в диагностической программе Chevrolet Explorer. За всю поездку это только первый сигнал ЭБУ на продувку, равный всего 6%. Итак, это сложный и важный процесс в двигателе.

Неисправности адсорбера

Неисправности двигателя из-за неисправности клапана адсорбера встречаются и обращайте внимание только тогда, когда уже нет замены

Таким образом, диагностика и проверка работы клапана продувки адсорбера очень важны.Тем более, что это очень просто и не требует никаких сверхъестественных знаний.

Клапан адсорбера. Как это проверить

Принцип проверки на большинстве автомобилей одинаковый, но мы рассмотрим на примере Шевроле Лачетти.

Проблемы с клапаном продувки адсорбера можно разделить на несколько основных моментов:

импульсы на клапан не приходят
Неисправность обмотки клапана
Заклинивание клапана в открытом положении
Заклинивание клапана в закрытом положении

Проверить импульсы, проводку и обмотку клапана очень просто, в «Управлении механизмами управления — Проверка клапана продувки адсорбера».При нажатии на кнопку «Вкл» на диаграмме программы мы увидим эти сигналы

Это означает, что ЭБУ дает команду клапану. При этом звук щелчков в такте с этими сигналами будет исходить от клапана, что, в свою очередь, означает, что импульсы достигают досягаемости клапана и обмотка предназначена, так как клапан срабатывает.

Кстати, если у вас нет диагностического адаптера, то советую его прочитать.

Электротехническая часть Хорошая.Нас проверили. Но чтобы быть уверенным, что клапан физически не переключается, его можно снять и проверить. Он очень легко разбирается и занимает у меня не более 30 секунд.

К клапану подключаются две трубки и колодка с двумя проводами. Сам клапан даже не прикручивается, а просто вставляется в свое рабочее место.

На фото одна трубка уже снята.

Для снятия клапана достаточно выйти из двух трубок, отмеченных зеленой и красной стрелкой (красная уже снята, а зеленая плохо видна с этого угла).Трубки снимаются просто и легко, без каких-либо замков.

Затем нажмите на металлический замок и проведите блок проводов (показан желтой стрелкой)

После этого надавите на штуцер, показанный красной стрелкой, и клапан выйдет из своего посадочного места

Клапан нормально закрытый, то есть без подачи напряжения не пропускает воздух. Проверять нужно любым доступным способом — резиновая груша, надувной мяч и т.д.

У меня оказался шприц и оставшийся после него кусок вакуумной трубки.

При перемещении поршня шприца должно ощущаться сопротивление, а сам поршень стремится вернуться в исходное положение, что означает герметичность клапана. При извлечении тюбика из шприца следует принести характерный PSHIC. Таким образом, клапан адсорбера герметично закрывается.

Осталось проверить только открытие клапана. Для этого берем два провода с такими мини мамочками

И подключаем к клапану разъема адсорбера.Можно аккуратно и просто проволоку без наконечника.

Переместите поршень шприца и подключите провода к аккумуляторной батарее. При подключении должен быть слышен самый ПШИЧ, значит, клапан открылся и сбросило давление.

Бывает, что клапан не открывается. Тогда только поменять на хороший.

Вот и все простые методы, как проверить клапан адсорбера.

Всем мира и ровных дорог !!!

Мне нравится 43+

Участников, которым понравился этот пост.

Согласно требованиям новых экологических стандартов, ограничивающих содержание вредных веществ в выхлопных газах, автомобили должны быть оборудованы системой EVAP. Это оборудование предотвращает вредное испарение топлива в атмосферу. Основную функцию в системе улавливания паров топлива выполняет адсорбер. Некоторые недооценивают важность этого элемента в автомобиле. Однако по вине этого, на первый взгляд, вторичного узла может выйти из строя топливный насос и сказаться на работе всего двигателя.Поэтому специалисты рекомендуют проверять клапан адсорбера при появлении неисправности мотора.

Схема клапана абсорбера

Система

EVAP устанавливается на бензиновых двигателях внутреннего сгорания для предотвращения попадания паров топлива в атмосферу. Электромагнитный клапан продувки адсорбера является элементом этой системы. Поэтому, чтобы узнать, зачем нужен адсорбционный клапан и как он работает, важно понимать принцип работы всей системы.
Конструкция адсорбера представляет собой емкость, заполненную адсорбентом, чаще всего активированным углем. Устройство соединяется с топливным баком и регулирующим клапаном автомобиля специальными трубками.

Клапан адсорбера устанавливается между впускным коллектором и адсорбером и выполняет функцию вентиляции.

Бензиновые пары, образующиеся в топливном баке, проходят через сепаратор, где они конденсируются и снова сливаются в бак. Какая-то часть пара не успевает конденсироваться в сепараторе и попадает по паропроводу в адсорбер.В системе фильтрации они поглощаются активированным углем, накапливаются и затем при запуске двигателя попадают во впускной коллектор.
Процесс поглощения испарения топлива проходит только при отключенном двигателе. При работе автомобиля электронный блок управления открывает электромагнитный клапан добавления адсорбера, через который проходит воздух и происходит вентиляция. При этом скопившийся конденсат вместе с воздухом отсасывается из адсорбера и снова попадает в двигатель, где и разматывается.Клапан адсорбера обеспечивает вентиляцию всего механизма и отправляет топливный конденсат обратно в двигатель.

Неисправности клапана адсорбера и их устранение

Практически непрерывная работа адсорбера системы абсорбции паров топлива может привести к повреждению продувочного клапана.
Неисправность клапана адсорбера часто приводит к поломке топливного насоса. Из-за плохой вентиляции адсорбера бензин скапливается во впускном коллекторе, двигатель теряет мощность, и расход топлива постепенно увеличивается.Это может привести к полной остановке двигателя. От того, как работает клапан адсорбера, зависит работа всего автомобиля.

Как проверить работоспособность клапана продувки адсорбера?

Клапан обратный абсорбер

Чтобы вовремя заметить и исправить проблемы, необходима регулярная проверка клапана адсорбера. При этом выявить поломку можно по некоторым косвенным признакам.
При работе двигателя на холостом ходу или в холодную погоду система абсорбции пара издает характерные звуки, поэтому щелкает клапан адсорбера.Некоторые путают этот звук с ошибками синхронизации, роликами или другими деталями. Проверить это можно резко, нажав на педаль газа. Если звук не изменился, значит звук клапана адсорбера. Специалисты могут объяснить, что делать, если клапан адсорбера стучит слишком сильно. Для этого необходимо покрутить регулировочный винт, предварительно очистив его от эпоксидной смолы.

Клапан абсорбера регулируемый.

Винт поворачивается примерно на пол-оборота. Если он будет слишком сильно затянут, контроллер выдаст ошибку.Такая регулировка клапана адсорбера сделает его мягче, а стук — тише.
Однако как проверить клапан адсорбера на поломки?
Определить поломку клапана можно с помощью системы диагностики ошибок или механической проверки.
Электронные коды ошибок записываются в память контроллера и свидетельствуют об электрическом повреждении. Для проверки клапана рекомендуется обратить внимание на такую ошибку, выдаваемую контроллером, как «размыкание цепи управления клапаном продувки адсорбера».«
Признаки, по которым можно механически определить неисправность клапана адсорбера:

Появление отказов.
Очень низкая тяга двигателя.
Не слышно звуков срабатывания клапана при работающем двигателе.
Шипение при открытии крышки бензобака указывает на решение проблемы в системе. Это верный признак неисправности вентиляции адсорбера.
Появление запаха топлива в салоне автомобиля. Однако его появление может вызвать и другие причины.

Замена клапана абсорбера своими руками

Клапан абсорбера

При обнаружении неисправностей требуется ремонт или замена клапана. Клапан адсорбера стоит недорого, и его легко заменить. Для демонтажа необходимо иметь пару крестообразных отверток и знать, где находится клапан продувки адсорбера.
Порядок работы:

Маркировка старого и нового клапана должна совпадать.

Открываем капот и находим цилиндрическое устройство — адсорбер.
ИЗ аккумуляторной батареи Снимите минусовую клемму.
Отсоедините блок проводов, нажав на фиксатор и потянув за себя.
Ослабьте крепление клапана.
Фитинги под защелкой для снятия и отсоединения шлангов.
Снимите клапан вместе с кронштейном адсорбера.
Новый клапан устанавливают в обратной последовательности.

Таким образом, даже такой небольшой элемент, как клапан адсорбера, выполняет важные функции и его неисправность может серьезно нарушить работу всего двигателя.Поэтому важно следить за состоянием своего автомобиля и вовремя ставить диагноз.

Автомобиль — чрезвычайно сложная система, состоящая из десятков тысяч элементов. На первый взгляд обычному автомобилисту это очень тяжело. И это действительно так. Ведь даже опытные мастера не могут знать абсолютно все аспекты устройства и диагностики автомобиля. Поэтому даже в автосервисе есть отдельный мастер шасси, отдельный мастер электроники, отдельный мастер мышечной системы и отдельные мастера для других частей автомобиля.Что уж говорить об обычных пользователях.

Несмотря на это все, элементарные правила эксплуатации и диагностика некоторых автомобильных узлов по-прежнему необходимы всем автомобилистам. Это поможет вовремя диагностировать проблемы и неисправности, а также вовремя разобраться с ними, обратившись к специалистам. Вовремя — это значит, что небольшая неисправность не превзошла намного большую. И эту большую неисправность нужно сделать гораздо большей суммой денег. Так что вопрос в самодиагностике. Автомобиль тоже имеет экономический подтекст.Рассмотрим особенности электромагнитного клапана адсорбера.

1. Зачем нужен адсорбционный клапан.

В машине есть такой прибор под названием адсорр. Это своего рода банка, наполненная активированным углем. Этот сосуд ставится на бензобак и предназначен для всасывания топливных пар. Пары топлива, конденсируемые с углем, а затем отправляемые в него, помогают контролировать поток требуемого количества в топливные смеси камеры сгорания и предотвращают немедленное попадание паров топлива в атмосферу.

А по нормам Евро-2 контакт атмосферы с топливом из бензобака запрещен и топливная пара должна быть возвращена на дожигание, которое обеспечивается с помощью адсорбера. Адсорберы используются в автомобилях с двигателями внутреннего сгорания и являются составной частью замкнутой сети. Адсорбер по своей конструкции представляет собой неплоскую систему, состоящую из таких компонентов:

1.
Гравитационный клапан.

2. Измеритель давления.

3.
Фильтр угольный.

4.
Соединительные трубки.

Гравитационный клапан отвечает за предотвращение перелива топлива в форс-мажорных обстоятельствах (например, при аварии). Датчик давления контролирует силу давления в бензобаке.

Фильтр угольного типа необходим для конденсации избыточных паров топлива. Соединительные трубки обеспечивают объединение всей системы в единый механизм, обеспечивая ее целостность.Адсорбер для нормального функционирования требует наличия хорошей и исправной системы вентиляции. Функцию вентиляции выполняет электромагнитный клапан адсорбера. Этот клапан устанавливается непосредственно на самом адсорбере.

При работе двигателя в режиме холостого хода, а также в холодное время клапан адсорбера часто издает странные звуки, похожие на такелаж. Некоторые могут подумать, что эти звуки говорят о неисправностях газораспределительного механизма или роликов и других проблемах.Как точно узнать, в чем причина копания? Достаточно просто во время движения резко щелкнуть, если характер перетягивания не меняется, то причина определяется в клапане адсорбера.

2. Чем грозит выход клапана из строя для автомобиля.

Неправильная работа адсорбционной системы и выход из строя клапана автомобиля, отвечающего за проветривание, это причина того, что бензиновый бак плохо вентилируется. А плохая вентиляция приводит к самым разным последствиям для мотора и топливной системы.

Каковы именно эти последствия?

1.
Отпуск может появиться, что приведет к деформации или повреждению

2.
Во впускном коллекторе может скапливаться бензин, что затрудняет работу двигателя, приводит к сбоям в работе или провоцирует его неадекватное поведение.

3.
Некоторые системы, такие как катализатор, лямбда-зонд, свечи и т. Д. Могут быть вызваны.

4.
Неисправный клапан адсорбера увеличивает расход топлива и снижает мощность двигателя.

5.
Имеется некорректная работа режима холостого хода на автомобиле.

В целом, адсорбер является важным компонентом автомобильной системы, обеспечивающей топливо, неисправности которого влияют на поведение автомобиля и его моторной системы. Компоненты адсорбера, включая электромагнитный клапан, подлежат ремонту или замене в случае их выхода из строя или неисправностей в работе.

3. Как диагностировать неисправность клапана адсорбера.

Неисправность даже такого небольшого предмета, как клапан адсорбера, способна нарушить работу всего автомобиля.Чтобы вовремя заметить проблемы и устранить их, необходима диагностика клапана адсорбера.

По каким проявлениям можно диагностировать неисправность адсорбера?

1.
Появление отказов при работе двигателя на холостом ходу.

2.
Автомобильный двигатель У него слишком низкая тяга.

3.
Во время работы двигателя не слышны звуки срабатывания клапана.

4.
Если при открытии крышки бензобака появилось шипение — это явный признак разрежения в системе, а значит, неисправна вентиляция адсорбера.

5.
В салоне слышен запах топлива. Такой запах может вызвать и другие причины. Но, если есть уверенность в исправности других элементов топливной системы, значит этот повод обратить внимание на электромагнитный клапан адсорбера.

Если вы заметили такие признаки, это означает, что, вероятно, клапан адсорбера необходимо отремонтировать или заменить. Но, в любом случае, это явный повод обратить на это внимание. В большинстве случаев клапан адсорбера просто меняют и не заморачиваются его ремонтом, так как стоимость этого элемента невысока.Процесс замены клапана адсорбера по своему исполнению не является полностью сложным.

Для замены электромагнитного клапана адсорбера сначала необходимо его демонтировать. Для разборки будет достаточно капремонта крестовины (возможно, нескольких разных размеров), вашего терпения и элементарных знаний.

Разборка электромагнитного клапана адсорбера включает такие этапы:

1. У аккумуляторной батареи снимите клеммы на минус.

2. Ослабьте крепление электромагнитного клапана и приложите небольшое усилие к клапану.

3. Снимите фурнитуру под защелкой.

4. Полностью снимите электромагнитный клапан с адсорбера.

Установить новый электромагнитный клапан необходимо в порядке, обратном разборке. Обязательно проверьте маркировку старого клапана перед установкой нового клапана и убедитесь, что они совпадают. В этом случае новый клапан без проблем встанет на место старого.

Если диагностику и замену электромагнитного клапана можно провести своими руками без специальных навыков, то для его ремонта необходимо обладать специальными знаниями. Поэтому рекомендуем доверить эту работу специалистам, тем более что стоимость ее невысока. Но обязательно проследите, чтобы цена ремонта электромагнитного клапана не превышала стоимость новой детали. В этом случае замена клапана будет более выгодным и надежным решением.

Если вы все же решили отремонтировать электромагнитный клапан, лучше сразу проверить и отремонтировать весь адсорбер.Во время ремонта необходимо понимать, что делаешь, и знать все нюансы, чтобы не пришлось переделывать.

Ремонт адсорбера состоит из таких этапов:

1.
Снимите адсорбер с бензобака.

2.
Крутить с напильником, накрыть прибор.

3.
Извлеките из устройства все его компоненты (фильтр, датчик продувки и т. Д.).

4.
Снимите электромагнитный клапан с адсорбера согласно описанному выше алгоритму.

5.
Для диагностики и ремонта всех элементов устройства.

6.
Соберите все в обратном порядке. Новый фильтр может быть изготовлен из кусочков поролона, фетра и хлопчатобумажной ткани.

7.
Верните обратную крышку устройства и припаяйте, но для забавной уверенности обернув герметиком.

Всегда внимательно следите за состоянием собственного автомобиля, обращайте внимание на любые подозрительные детали в его эксплуатации, вовремя и полностью проводите техническое обслуживание автомобиля по требованиям производителя.Использовать неисправный адсорбер ни в коем случае нельзя, так как такая неисправность со временем приводит к более серьезным проблемам и негативным последствиям для двигателя и топливной системы вашего автомобиля.

Рубрики

Удаление адсорбера ваз 2114: Что будет если отключить адсорбер, как правильно удалить без вреда для двигателя

Как удалить адсорбер ваз 2114

Устройство

Принцип действия

Для чего нужен адсорбер на ВАЗ-2114

Снятие и монтаж

Неисправности, симптомы и способы устранения

Полное удаление адсорбера из системы питания

Как работает адсорбер

Какие неполадки возникают в работе устройства

Нюансы удаления адсорбера

Как заменить адсорбер на ВАЗ 2113-ВАЗ 2115?

Удаление адсорбера ваз 2114

Как работает адсорбер

Какие неполадки возникают в работе устройства

Нюансы удаления адсорбера

Адсорбер ВАЗ 2114: особенности, неполадки

Принцип работы адсорбера

Возможные неполадки в работе аппарата

Особенности удаления

Ваз 2114 предохранительный клапан

Как диагностировать неисправность адсорбера самостоятельно

Особенности удаления адсорбера

Как проверить адсорбер

Система улавливания паров бензина принцип действия.

Двигатель заглушен.

Работа после пуска двигателя.

Метки

Свежие записи

Архивы

Рубрики

Мы в соцсетях

Начиная с каких Евро-стандартов он устанавливается

Принцип работы адсорбера

Признаки неисправности клапана адсорбера

Клапан адсорбера. Как его проверить

Принцип работы адсорбера на ВАЗ-2114

Как проверить клапан адсорбера

Меняем устройство своими руками

Возможные неполадки в работе аппарата

Особенности удаления

Итог

Клапан продувки адсорбера ВАЗ — диагностика и замена + Видео

Что такое адсорбер?

Принцип работы клапана адсорбера

Как диагностировать неисправность клапана?

Видео — Как правильно установить (заменить) клапан продувки адсорбера Лада Приора

Замена топливного фильтра ВАЗ 21214. Удаление Адсорбера. Чем официалы, лучше сам!

обзор конструкции, специфические особенности и причины неисправности

Для чего нужен адсорбер на ВАЗ-2114

Снятие и монтаж

Неисправности, симптомы и способы устранения

Полное удаление адсорбера из системы питания

Адсорбер ВАЗ-2114: обзор конструкции, особенности и причины выхода из строя

Устройство

Принцип действия

Для чего нужен адсорбер ВАЗ-2114?

Снятие и установка

Неисправности, симптомы и способы устранения

Полное снятие адсорбера с системы питания

Что влияет на клапан абсорбера. Адсорбер для улавливания паров топлива — как работает и от чего ломается. Адсорбер электромагнитный

Устройство

Принцип работы

Что такое адсорбер для ВАЗ-2114

Снятие и установка

Неисправности, симптомы и способы устранения

Полное снятие адсорбера с системы питания

Что такое поглотитель

Принцип действия

Неисправность абсорбера

1 Адсорбер — что это?

2 Принцип работы адсорбера в ВАЗ 2114

3 признака, по которым можно определить, что адсорбер неисправен

4 Замена адсорбера

5 Диагностика клапана продувки адсорбера своими силами

6 Замена клапана продувки адсорбера в ВАЗ 2114

7 Заключение

Принцип работы адсорбера на ВАЗ-2114

Возможные поломки адсорбера
