Как переделать карбюратор на инжектор ВАЗ 2109

Автор admin На чтение 5 мин. Просмотров 952

Для того чтобы переделать в ВАЗ 2109 карбюратор на инжектор, пригодится некоторое понимание и знание работы двигателя. Зачем, вообще, это необходимо? У каждого причины разные: одному не нравится постоянное обслуживание карбюратора, другому хочется сэкономить, уменьшив расход бензина. В этой статье подробно рассмотрим, как производится замена карбюратора на инжектор ВАЗ 2107 или ВАЗ 2109. А вначале пару слов о целесообразности таких модификаций.

Стоит ли переделать карбюратор на инжектор

Не многие водители ВАЗ 2109 решаются на переделку карбюраторного двигателя, и такие опасения, несомненно, разумны.

• Во-первых, нельзя со стопроцентной уверенностью утверждать, что инжекторный двигатель экономичнее. Если дело в экологических характеристиках, тогда об этом можно задуматься. Однако, для этой цели, вместо инжектора можно использовать одно из вихревых аэродинамических устройств, например, Эковихрь или Экотоп. Кроме того, устанавливается такая система в считаные минуты.
• Во-вторых, замена карбюратора достаточно дорогое удовольствие. Стоимость всех деталей, а их около 50, может составить приблизительно 500 у. е. или больше.
• Кроме того, если вы не уверены в своих умениях, работу лучше предоставить профессионалам. Если вы никогда не сталкивались даже с мелким ремонтом двигателя ВАЗ 2109, то, возможно, стоит поискать другие способы решения проблемы.

Однако если вы все же решились на переход, то внимательно прочтите следующие рекомендации.

Переоборудование карбюратора на инжектор ВАЗ 2109

Для начала необходимо подобрать хорошую систему впрыска для ВАЗ 2109. Для установки отлично подойдет Bosch M 1.5.4 ввиду ее приемлемой стоимости. Мы устанавливали систему впрыска без дополнительных модернизаций и улучшений. Это лучше чем установка наружного бензонасоса и покупки дополнительных запчастей от General Motors.

Правильнее покупать детали, которые уже проверены временем и используются на серийных автомобилях, в том числе:

1. коробка воздушного фильтра;
2. ресивер;
3. коллектор;
4. бензобак и др.

Различные болты, хомуты и другие расходные материалы — это не проблема приобрести в любом магазине.

Замена бака

Перед тем как разбирать карбюраторную систему, промойте и просушите новый бензобак и установите электрический бензонасос. Помните, что стрелки на них, в обоих местах должны совпадать. Удостоверьтесь, что поплавок датчика, показывающего уровень топлива в бензобаке.

Отверстия для крепления модуля и датчика

Далее нужно сделать в блоке цилиндров отверстие для крепления под кронштейн, предназначенный для модуля зажигания глубиной 20 мм, и еще одно — для датчика детонации (16 мм). Для этого слейте тосол и снимите радиатор вместе с бампером.

Иногда такие отверстия могут быть сделаны уже на заводе. Если же их нет, то под модуль и датчик предусмотрены специальные канавки. Будьте внимательны и не просверлите блок насквозь! Если сомневаетесь, пусть вместо вас это сделает мастер.

Охлаждение, генератор

Среди прочего, нужно поставить новый патрубок для жидкости охлаждения, а в радиаторе поменять датчик температуры. После этого нужно слить масло и убрать оттуда поддон, снять зубчатый шкив и ремень, и установить специальный демпфирующий шкив генератора вместо стандартного.

Затем необходимо поставить новый генератор, так как новая система требует большего напряжения чем обычно. Здесь не обойтись только обычной заменой шкива. Генератор в наш ВАЗ 2109 нужно поставить новый — это обязательно. В противном случае генератор просто придет в негодность.

Провода, подключение приборов

• Далее нужно выкатать бензин — бак должен стать легче.
• Затем, перед тем как приступать к дальнейшим манипуляциям, снимите аккумулятор.
• После этого снимите трамблер и бензонасос со всеми дополнениями, фильтр для воздуха, карбюратор и тросы (газа и подачи воздуха).

Если все сделано, отсоедините провода, отвечающие за зажигание. Они находятся под капотом. Убираем также топливные трубки, коммутатор, бензобак и шланг вакуумного усилителя, который нужно сделать длиннее. Его можно взять от одной из прошлых версий ВАЗ.

Также разберите панель с приборами. На ней есть лампочка check engine, которую нужно подключить к проводу. От мотора в кабину нужно вывести жгут зажигания, а к монтажной коробке подсоединить провода, отвечающие за жгут впрыска.

Провода, которые остались от реле карбюраторного вентилятора нужно замкнуть вместе с датчиком включения вентилятора.

В отведенных для этого местах крепим все предохранители, реле и контроллер. Кроме того, важно подключить бензонасос к приборной панели. Это нужно для правильных показаний уровня топлива (стандартный просто убираем).

Блок имеет сбоку головку с заглушкой, на которой нужно закрепить массу жгута, отвечающего за впрыск топлива. Также важно не забыть установить ресивер и коллектор, а также дроссельный патрубок и топливную рейку.

Монтаж топливной магистрали

Больше всего времени и сил забирает топливная магистраль, которую нужно провести по дну нашего ВАЗ. Очень трудно протянуть топливный провод под рулем. После всего закрепите топливные шланги и фильтр. Для фильтра на дне авто есть специальные болты. В конце поставьте на место бензобак и подсоедините топливную линию, а также поставьте на их места зажигание, датчики и высоковольтные провода.

На данном этапе важно крепко закрепить все шланги и массу. Если этого не сделать, не оберешься проблем впоследствии. Остается только установить патрубок (его шланг) и подогрев для него, фильтр для воздуха, а также шланги для картерной вентиляции. После запуска автомобиля, а двигатель должен заработать бесперебойно, подключите анализатор газа и ДСТ-2 (диагностический сканер-тестер). Необходимо сбросить ошибки и отрегулировать состав смеси на холостом ходу.

Замена карбюратора на инжектор, у автомобилей УАЗ и Газель, слегка отличается. Отличия связана с особенностями двигателя Газель.

Мне нравится2Не нравится

Установка инжектора на ваз 2109: характеристики, модели, фото

Первым делом мы должны понимать, что установка инжектора на ваз 2109 (2108) очень трудоемкая и финансово затратная процедура.

Если вам машина нужна в процессе установки инжектора, советую разделить на этапы:

1. Смена генератора
2. смена насоса(масляного)
3. Замена топливной системы(Бензобак,топливопровод)
4. Замена системы зажигания и блока управления(инжекторного)
5. Замена патрубка в системе охлаждения.
6. Заключительный этап установки ВК, ресивера, форсунок и т.п.

Под крепление генератора на ваз 2109 используется 3 отверстия (рис.1 – 2). Делаем два отверстия (рис.1 – 3). Под ДД (датчик детонации) в отверстие (рис.1- 5) вкручиваем шпильку под ДД. Для кронштейна крепления коллектора впускного (кат. ном. 2111-1008078) отверстие с другой стороны аналогино отверстию (рис.1- 10). Меняем две шпильки (рис.1 -1,кат. номер 2108-370612) на более короткие (кат. номер 13541221).

Привариваем 4 шпильки на кузов:

• две под монтаж ТФ(топливного фильтра) тонкой отчистки.
• две для кронштейна воздушного фильтра, на корзине для АКБ

Приступаем к замене генератора, отверстия готовы по этому сложностей с установкой генератора не должно быть(АКБ должен быть отключен). Далее ставим масляный насос. Насосы 2109 (2108-1011010) и 2111 (2112-101101) одинаковые разница в креплении датчика.

Следующим этапом будет установка топливной системы(ТС).
Сначала меняем скобы крепления ТС, у инжектора ТС толще чем у ваз 2109.
В итоге ставим бак и топливопровод. Теперьприступим к установке ИУ(инжекторного управления) и системы зажигания. Ставим инжекторную проводку, ДПКВ, М3, ДД, контролер.

Делаем замену выпускного патрубка на (211-1303014) с отверстием под ДТ. Кроме того меняем поводящую трубу насоса от печки (от 2110), она не дает поставить крепление впускного коллектора. (Обратите внимание, что труба похожа на 2112).

Заключительный этап установки ВК, ресивера, форсунок и т.п.

Ниже рисунок с деталями которые ставятся в последнюю очередь.

Итак подведем итог.

Затраченые усилия и финансы оправдывают себя, т.к. не меняя двигатель мы увеличили мощность , конечно, двигатель с настроенным зажиганием и карбюратором может выдать такую же мощность а то и более.

Но ведь настроить карбюратор, это не только настроить холостой ход… К примеру, кто ни будь подбирал пружинки к солексу их там три (они имеют свою упругость и длину каждая). Можно подобрать жиклеры но их там 13. Однозначно установка инжектора на ваз 2109 стоила того.

Диагностика, ремонт инжектор, автоэлектрика, установка сигнализаций, установка парктроников, ремонт стартеров и генераторов, ремонт электропроводки, проводки, замена лампочек, установка ходовых огней замена датчиков в Воронеже

---

Чистка инжектора,ультра звуковая промывка форсунок, компьютерная диагностика.

Чистка инжектора и промывка форсунок рекомендована всеми мировыми производителями автомобилей. Обычно рекомендации изготовителя предписывают чистку инжектора через каждые 60 тыс.км, однако, учитывая разницу в качестве топлива, для России желательно проводить эту операцию не реже чем каждые 25-30 тыс.

км пробега.

Результатом профессионально выполненой в автосервисе промывки инжектора и форсунок является полное удаление накопившихся в системе впрыска смол и отложений кокса на фосунках, что, в свою очередь, обеспечивает:

• снижение расхода топлива;

• восстановление качественного распыления бензина;

• улучшение холодного запуска и холостого хода;

• увеличение срока эксплуатации инжектора, клапанов и других составляющих топливной системы;

• восстановление в выхлопных газах содержания СО и СН;

• значительное улучшение баланса компрессии по цилиндрам.

Автосервис имеет необходимое специализированное оборудование для чистки инжектора и промывки форсунок. Наши мастера делают промывку инжекторов и форсунок быстро и качественно. Часто после этой операции, клиент просто не узнает свой автомобиль, настолько улучшаются его динамические характеристики и баланс работы двигателя. Так же мы предлагаем услуги по компьютерной диагностике, а также услуги по

чип-тюнингу автомобилей ВАЗ

Универсальный сканер LAUNCH , Сканматик 2, Vag-COM, Renault CAN Klip и другое диагностическое оборудование
позволяет проводить диагностику электронных систем управления
автомобилей Российского, европейского, американского и азиатского
производства (включая праворульные японские автомобили) моделей до 2015
года включительно. Широкий диапазон марок автомобилей: Mercedes Benz,
BMW, Opel, Volkswagen, Audi, Seat, Skoda, Toyota, Lexus, Honda,
Mitsubishi, Nissan, Mazda, Subaru, Chrysler, GM, Ford, Peugeout,
Citroen, Kia, Land Rover, Porsche, Fiat, Renault, Hyundai, Daewoo, ВАЗ,
ГАЗ, Xinkai, Great Wall, а также любые автомобили, поддерживающие
стандарт OBD II/EOBD (шины данных SAE J1850 VPW, SAE J1850 PWM, ISO
9141-2, ISO 14230, ISO-15765-4 CAN).

Автоэлектрик

• Мы осуществляем диагностику и ремонт всех элементов электрической цепи автомобилей.

•

  Ремонт электрооборудования автомобиля


• Установка аудио — видео систем, камер заднего вида.


• Установка фар и противотуманок, установка ксенона.


• Ремонт и замена электропроводки.


• Установка сигнализаций с обратной связью и автозапуском.


• Ремонт стартеров, генераторов, осветительных систем…
  Замена лампочек.

---

В данной категории нет товаров.

Как переделать инжекторный двигатель на карбюраторный

Некоторые автолюбители (как правило, владельцы отечественных моделей ВАЗ) часто задаются вопросом, подойдет ли инжекторный двигатель на карбюраторный автомобиль. Сразу ответим, на практике имеется большое количество подобных инсталляций. В ряде случаев готовый агрегат удается поставить без значительных доработок самого транспортного средства.

Основные сложности обычно связаны с реализацией подачи топлива из бензобака, так как на инжекторе электробензонасос стоит прямо в топливном баке и накачивает бензин в топливную рейку под определенным давлением. Также определенные трудности возникают в процессе размещения и подключения ЭБУ и других элементов, во время укладывания проводки и т.п.

Также многие переделывают уже имеющийся в наличии двигатель с карбюратором на инжектор. В этом случае работы больше, так как требуется не только установить нужные элементы, но и выполнить определенные доработки и манипуляции с самим ДВС. Еще отметим, что некоторые автовладельцы также интересуются, можно ли инжекторный двигатель сделать карбюраторным.

Необходимость заменить более современный инжектор на карбюратор встречается относительно редко, однако также имеет место быть по тем или иным причинам. Далее мы поговорим о том, что нужно для того, чтобы установить инжекторный мотор вместо карбюраторного ДВС, а также как сделать из инжекторного двигателя карбюраторный мотор.

Содержание статьи

Переделываем инжектор в карбюратор

Начнем с того, что решение поставить карбюратор вместо инжектора не сильно популярно и обычно возникает в том случае, когда с системой питания инжекторного двигателя (бензонасос, форсунки и т.п.),  а также самим ЭБУ и датчиками ЭСУД начинаются серьезные проблемы.

Если неисправности затрагивают сразу несколько дорогостоящих элементов системы, тогда расходы на покупку запчастей могут быть относительно высокими. Другими словами, владелец не хочет менять указанные элементы, предпочитая сразу установить более простую и дешевую в обслуживании и ремонте карбюраторную дозирующую систему.

Как уже было сказано выше, чаще всего подобные работы проводятся на старых иномарках с моноинжектором и ВАЗовских моделях, что позволяет рассматривать опыт доработки этих машин в качестве наглядного примера.

• Для установки карбюратора нужно снять инжектор и его элементы, а также поставить впускной коллектор  от карбюраторного ДВС.
• Для переделки мотора не нужно целиком менять ГБЦ, как может показаться на первый взгляд. Единственное, существует вероятность того, что понадобится замена распредвала. Такая замена необходима в случае, если имеется специальный штифт под датчик. В этой ситуации распределительный вал меняют менять на обычный вариант.
• Работы с системой топливоподачи также в ряде случаев не предполагают замены бензобака. Достаточно отключить штатный электрический топливный насос, после чего устанавливается бензонасос от карбюраторного варианта. Также распространенной практикой является установка электрического насоса низкого давления.
• Что касается системы зажигания, понадобится трамблер, высоковольтные свечные провода, крепежные элементы и т.д.
• Также нужно подвести тросики газа и подсоса, а еще выполнить целый ряд других дополнительных работ (манипуляции с системой охлаждения, удаление катализатора из выпускной системы, укладка проводки и т.п.).

Еще добавим, что общие расходы на такую переделку мотора могут приблизиться к сумме качественного ремонта уже имеющейся инжекторной системы. Также важно учитывать, что после замены инжектора на карбюратор автомобиль станет менее экономичным и экологичным, возможно появление детонации, ТС  может заметно потерять в динамике при неправильной настройке карбюратора и т.п.

Отметим, что в процессе замены электронного впрыска также желательно отдельно  интегрировать инжекторное зажигание на карбюраторный двигатель. Зачастую, речь идет об установке микропроцессорной системы зажигания МПСЗ.

Грамотная реализация позволит добиться стабильного искрообразования, а также избежать частых и распространенных проблем со штатной катушкой и целого ряда других неполадок системы зажигания, которые на практике свойственны устаревшим карбюраторным ДВС.

Замена карбюратора на инжектор

Теперь давайте рассмотрим более востребованный и частый вариант модернизации системы питания двигателя, а именно установку инжектора на карбюраторный силовой агрегат. Если коротко, для решения задачи нужно заменить впускной коллектор, ресивер, установить корпус воздушного фильтра, поменять топливную магистраль, поставить другой бензобак с электрическим бензонасосом, смонтировать ЭБУ и т.д.

В качестве примера возьмем замену на модели ВАЗ, которая выпускалась в разных комплектациях с карбюратором и инжектором (2108, 2109 и т.д.). Как правило, для такой переделки используются запчасти б/у. В основе электронной системы впрыска многие задействуют блок управления Bosh M1. 5.4.

Указанный тип ЭБУ относительно просто прошивается, для него имеется много модернизированных версий прошивок. Из общей схемы также исключен катализатор и лямбда-зонд (кислородный датчик).

• Итак, работы начинаются с замены топливного бака. Если бак грязный, тогда его нужно предварительно промыть. После этого производится монтаж электробензонасоса. Добавим, что в ряде случаев возможен вариант врезки насоса в топливную магистраль без замены самого бака.
• Далее в БЦ нужно высверливать дополнительное посадочное отверстие для ДД (датчик детонации). Также выполняются отверстия для установки кронштейна. Кронштейн нужен для установки модуля зажигания.

Отметим, что на некоторых моторах отверстия могут быть уже высверлены в заводских условиях. Если таких отверстий нет, тогда нужно искать специальные отливы на БЦ. Под датчик детонации глубина отверстия 1.6 см, для кронштейна 2 см. Сверлить нужно осторожно, чтобы не испортить блок. Также после высверливания необходимо нарезать внутреннюю резьбу.

• Для получения доступа к блоку потребуется снять передний бампер, слить антифриз, снять радиатор охлаждения и т.д. Еще нужно учесть, что патрубок отвода ОЖ потребуется заменить на аналогичный, но уже с температурным датчиком.

Некоторые также меняют термостат, используя тройник от ВАЗ 10-й модели, который позволяет реализовать подключение расширительного бачка. Параллельно нужно будет заменить прокладку, так как старая после снятия отводящего патрубка обычно разрушается или повреждается.

• Следующим шагом будут работы с самим ДВС. Для начала потребуется слить моторное масло, демонтировать ремень ГРМ и зубчатый шкив, снять поддон двигателя. Что касается прокладок, нужно стремиться сохранить уже имеющиеся, так как приобрести новые хорошего качества бывает сложно.

Дальнейшие доработки по двигателю предполагаю замену масляного насоса системы смазки. Также нужно заменить штатный шкив генератора на демпфирующий. Параллельно меняется и генератор, для которого отдельно подготавливаются крепления. Ремень генератора меняется на ремень клинового типа.

• Теперь можно перейти к системам зажигания, питания и электронного управления. Потребуется снять АКБ, трамблер, топливный насос, корпус воздушного фильтра, карбюратор, коллектор и другие элементы.

Еще нужно снять тросик газа, так как на версиях с инжектором этот тросик имеет большую длину. Еще снимается трос воздушной заслонки, проводка системы зажигания под капотом, катушка и коммутатор, система управления ХХ. Работы по замене также потребуют снятия топливных трубок, шланга вакуумного усилителя, который также нужно поменять на шланг с большей длиной (подходит от «классики» ВАЗ).

• Достаточное количество манипуляций потребует и подключение различных элементов ЭСУД, зажигания, датчиков и т.п. Другими словами, начинаются работы по электрике, для чего нужно разобрать панель приборов.

Среди основных операций следует выделить необходимость проложить жгут проводки от замка зажигания, выполнить реализацию входа тахометра. Подключение лампочки «чек» также потребует прокладки отдельного провода. Проводку из подкапотного пространства нужно протолкнуть в салон, после чего производится подключение. Также к монтажному блоку нужно подключить проводку системы впрыска.

Еще потребуется проводка для соединения приборной панели с проводами на бензонасос. Это нужно для корректной работы указателя уровня топлива в баке. Штатные провода, идущие по полу к баку, заменяются на новые, причем должен быть специальный разъем для подключения насоса.

Дополнительно нужно позаботиться о том, что вентилятор системы охлаждения работал нормально. Для этого нужно замкнуть провода, которые идут от вентилятора к датчику его включения. Далее производится крепление контроллера, предохранителей и реле в тех местах, где заранее было предусмотрено их размещение. По окончании на ГБЦ монтируется так называемая заглушка, на которую подсоединяется «масса» системы впрыска.

• Теперь можно устанавливать коллектор, производить монтаж топливной рампы с инжекторными форсунками, ставить ресивер и патрубок дросселя. Также на данном этапе заменяется тросик газа.

Затем реализуется прокладка топливной магистрали по днищу автомобиля. Наиболее сложным моментом часто оказывается пропускание «обратки», которую нужно провести под механизмом рулевого управления. Для решения задачи нужно отпустить крепеж рулевой рейки с одной стороны, после чего попросить помощника ломом или монтировкой нажать на механизм.

• Финальным этапом работ с системой питания ДВС можно считать окончательный монтаж топливного бака. Если все в порядке, следует подключить топливные магистрали. Соблюдайте надежную фиксацию при помощи хомутов и крепежей всех элементов.

Теперь можно активировать бензонасос (подать на него электропитание) и создать в топливной системе давление. Это нужно для проверки герметичности, причем сделать такую диагностику необходимо до того момента, как форсунки будут установлены в свои форсуночные отверстия. Если проверка форсунок и всех соединений под давлением прошла успешно (нигде не течет топливо), тогда топливную рейку можно прикрепить к коллектору.

• Далее понадобится установить нужные датчики ЭСУД, смонтировать модуль зажигания, поставить свечные провода. Отдельно следует проверять надежность крепления «массы», качество укладки проводки, герметичность соединения шлангов и патрубков.

Завершением всего процесса доработок можно считать установку воздушного фильтра, а также подключение подогрева дроссельного патрубка и шлангов вентиляции картера ДВС. Теперь двигатель можно запускать, после чего мжет потребоваться регулировка качества топливно-воздушной смеси в режиме холостого хода и т.д. Доверить такую работу лучше всего тем, кто специализируется на чип-тюнинге ЭБУ.

Подведем итоги

Как видно, выполнить переделку инжектора в карбюратор и наоборот является посильной задачей. Главное, иметь необходимые запчасти и определенные навыки. Еще отметим, что возврат от инжектора к карбюратору можно считать скорее исключением.

Намного чаще владельцы изъявляют желание сменить устаревшую систему с карбюратором на более экономичный и практичный инжектор. Также важно понимать, что использование новых деталей для такой доработки ставит целесообразность всей идеи под большое сомнение.

Если иначе, выгоднее сменить имеющийся карбюраторный автомобиль на аналог с заводским инжектором. Наиболее рациональным подходом для выполнения такой задачи можно считать покупку большинства запчастей исключительно б/у.

Главной проблемой будет найти и купить впускной коллектор, ресивер, контроллер, рампу с форсунками, топливные магистрали, бензобак с бензонасосом, корпус воздушного фильтра и другие необходимые элементы по сходной цене.  В этом случае затраты на установку инжектора реально смогут окупиться через некоторое время.

Читайте также

• Горячий двигатель плохо заводится

  Затрудненный пуск карбюраторного, инжекторного и дизельного мотора на горячую. Основные неисправности: перегрев карбюратора, датчики, форсунки, ТНВД.

Установка инжектора на Классику ВАЗ 2101-011-013-07

НА ГЛАВНУЮ

К перечню статей ВАЗ2101-2107

Установка инжектора на Классику ВАЗ 2101-011-013-07

Итак, Вы решили сделать скачек в эволюции и перейти на своей классике (ВАЗ-2101. .07) с архаичного карбюратора на современный электронный впрыск топлива.

В этой статья я попытаюсь описать все аспекты этой переделки.

Сейчас АвтоВАЗ прекратил выпуск карбовых машин и все чаще на дорогах можно увидеть впрысковую классику. А если есть авто, значит, есть и запчасти. К сожалению впрысковые специфические детали для классики пока найди еще проблематично, но можно.

Есть 2 варианта переделки:

1 вариант:
Покупается полный комплект впрыска на классику с ее проводкой, мозгами, адсорберами, выпуском, бензобаком и т.д. Думаю такой комплект можно смело заказать из Тольятти, а далее просто сидеть и прикручивать новые детальки. Все делается по банальной книжке? что та типа «Чиним сами» по впрысковой классике.

Данный вариант отличается большой затратностью и настоящему тюненгеру не подходит.

Я опишу 2-ой вариант:

В нем также используются оригинальные запчасти, но в меньшем количестве.

Предположим, что вы все купили по списку в конце этой статьи и лицезреете эту груду непонятных железяк у себя в гараже.

Подготовительный этап:

Слейте ОЖ до уровня ниже ГБЦ, т.к. нам придется откручивать впускной коллектор и рубашку охлаждения (тройник на ГБЦ над натяжителем цепи).

Смело скручиваем карб, впускной и выпускной коллектора, трамблер, катушку зажигания, если БСЗ, то коммутатор еще. Это нам больше не понадобится (кроме выпускного коллектора, так что достаньте его из мусорного ведра).

Далее по Вашему желанию: в подкапотной проводке присутствуют много проводов отвечающих за обеспечение нормальной работы карба (всякие ЭПХХ и тому подобное). Их можно удалить из проводки просто по эл.схеме авто или не трогать (мешать они не будут, но меня лично не устраивало большое количество ненужных «соплей» под капотом, поэтому я все это убрал). Если у Вас стоит принудительный обдув радиатора, т.е. вентилятор на помпе, его придется также снять и заменить на электрический.

1 Этап (сборка навесного):

Снимаем шкив КВ, откручиваем переднюю крышку двигателя и заменяем ее на новую с отливом под ДПКВ (Датчик Положения Коленчатого Вала). Замену всяких уплотняющий прокладок я не упоминаю, т.к. это по умолчанию делается при любом разборе/сборе двигателя. Надеваем новый шкив с зубьями для ДПКВ. Метки по которым «если что» устанавливается ВМТ перемещаются строго вверх над шкивом КВ. На самом шкиве также положение метки изменено.

ГОЛОВА!!! Что делать с ней???

Тут целых три варианта:
— купить ГБЦ 21214 в сборе. Вы получаете голову с притертыми клапанами, с гидроопорами и Р/В 21214 (т.е. нивовским, но рассчитанным для работы с «гидриками») – самый дорогой вариант

— купить ГБЦ 21214, НО голую и всю начинку переставить с вашей 2101 головы

— ну и самый бюджетный вариант – это оставить старую голову (причины от «Жалко денег» до «Голова в полном фарше»). НО ее придется протачивать, т.к. впускные окна на 21214 голове отличаются по форме от окон в карбовой ГБЦ. Также в 21214 голове присутствуют две доп. шпильки держащие впускной коллектор с ресивером. Т.е. придется делать доп. кронштейны для закрепления ресивера. Пример на фото

в 21214 голове присутствуют две доп. шпильки держащие впускной коллектор с ресивером. Т.е. придется делать доп. кронштейны для закрепления ресивера.

Итак, ГБЦ проточена или заменена. ГУД!

Далее берем в руки тройник, который был прикручен к ГБЦ, внимательно его рассматриваем и обнаруживаем на нем отлив явно для чего то предназначенный. Не знаю, что изначально планировали ставить туда ФИАТовсие инженеры, но мы его будем использовать для установки Датчика Температуры Охлаждающей Жидкости (ДТОЖ). В нем сверлим дырку по существующему углублению и нарезаем резьбу под ДТОЖ. Вворачиваем датчик и смотрим чтобы плоскости его и отлива совпадали, если нет, то дорабатываем напильником площадку на тройнике. Прикручиваем тройник к ГБЦ и вворачиваем датчик (не забудьте надеть медное уплотнительное кольцо).

Далее берем в руки тройник, который был прикручен к ГБЦ, внимательно его рассматриваем и обнаруживаем на нем отлив явно для чего то предназначенный. Не знаю, что изначально планировали ставить туда ФИАТовсие инженеры, но мы его будем использовать для установки Датчика Температуры Охлаждающей Жидкости (ДТОЖ). В нем сверлим дырку по существующему углублению и нарезаем резьбу под ДТОЖ. Вворачиваем датчик и смотрим чтобы плоскости его и отлива совпадали, если нет, то дорабатываем напильником площадку на тройнике. Прикручиваем тройник к ГБЦ и вворачиваем датчик (не забудьте надеть медное уплотнительное кольцо).

На саму ГБЦ на впускные/выпускные каналы надеваем прокладку коллекторов (на впрыске они единая, раньше выпускалась паранитовая с железными вставками около выпускных окон, сейчас существуют прокладки НОВОГО образца, многослойные металлизированные, видел только один раз у знакомого в гараже, в продаже мне сей зверь еще не встречался). Надеваем впускные трубы, и потом, выпускной коллектор – прикручиваем. На впускные трубы надеваем прокладку и на маленький треугольничек, из которого торчат 2 длинные шпильки – дистанционную прокладку. Если у Вас рампа с форсунками не прикручена к впуску, то прикручиваем и ее, вставив сначала форсунками в каналы и потом закрепив 2-мя винтами. Надеваем ресивер и закручиваем. Обычно после этого мужики в гаражах начинают ходить и офигивать от вида МЕГА мотора, который вы собираете. Можете начинать придумывать небылицы про 4 турбинный наддув! ? На ресивер прикручиваете дроссельный узел в сборе с Датчиком Положения Дроссельной Заслонки (ДПДЗ) и Регулятор Холостого Хода (РХХ) (датчики лу
чше прикрутить на снятом дросселе — удобнее), не забыв поставить прокладку между ресивером и дросселем. Итак, с впуском разобрались.

На ресивер прикручиваете дроссельный узел в сборе с Датчиком Положения Дроссельной Заслонки (ДПДЗ) и Регулятор Холостого Хода (РХХ) (датчики лучше прикрутить на снятом дросселе — удобнее), не забыв поставить прокладку между ресивером и дросселем. Итак, с впуском разобрались.

Вместо бензонасоса и трамблера прикручиваем заглушки.

Далее, если у вас блоки 2101, 2103, 2106, 2121 — то на них нет места, куда крепится Датчик Детонации (ДД). Сей девайс необходимо установить как можно ближе к цилиндрам. Мы на 06 ставили его на крепежный винт трамблера, а теперь его заглушки. Корректность установки оспаривать не буду, но мотор вроде адекватно реагирует на моменты возникновения разного рода вибраций. Так что выбирайте сами, один из вариантов я предложил. Если блок снят, то в принципе можно и засверлится в него, нарезать резьбу и уже туда датчик на шпильку.

Что касается установки Модуля Зажигания (МЗ). Можно поставить площадку на ее штатное место (над заглушкой бензонасоса).
BR>

Что касается установки Модуля Зажигания (МЗ). Можно поставить площадку на ее штатное место (над заглушкой бензонасоса).

Но мне такой вариант не нравится, т.к. в этом месте постоянные вибрации и повышенный тепловой режим, что для электронной начинки МЗ не есть хорошо. Площадка немного «обрабатывается» болгаркой и устанавливается на моторном щите рядом с бочками тормозной жидкости. В площадке и моторном щите сверлится 2 дырки и закрепляется.

Но мне такой вариант не нравится, т.к. в этом месте постоянные вибрации и повышенный тепловой режим, что для электронной начинки МЗ не есть хорошо. Площадка немного «обрабатывается» болгаркой и устанавливается на моторном щите рядом с бочками тормозной жидкости. В площадке и моторном щите сверлится 2 дырки и закрепляется.

Если рампа в сборе у вас 21214, то подводящая и отводящая бензиновые трубки огибают двигатель с разных сторон. Между подводящей трубкой и топливной магистралью необходимо внедрить фильтр тонкой очистки инжекторный. Можно купить волговский он больше и крепится обычными хомутами к шлангам. Самый простой вариант. А можно купить ВАЗовский, он под вкручивающиеся штуцера, чтобы его ставить придется покупать шланги с такими штуцерами и изобретать по месту. Кому что больше нравится. Обратка подключается аналогично, либо мудрим со штуцерами, либо срезаем его с отводящей трубки и на банальный шланг с хомутами.

Между подводящей трубкой и топливной магистралью необходимо внедрить фильтр тонкой очистки инжекторный. Можно купить волговский он больше и крепится обычными хомутами к шлангам. Самый простой вариант. А можно купить ВАЗовский, он под вкручивающиеся штуцера, чтобы его ставить придется покупать шланги с такими штуцерами и изобретать по месту.

Итак с моторным отсеком разобрались. Электронику всю бум потом подключать.

2 Этап (установка сопутствующего оборудования в различных местах авто).

Инжектор не мыслим без обратки (современные 1.6 для ПП семейства не берем, там нет обратки и регулятора давления, это все реализовано в модуле погружного бензонасоса и нам не катит). Просто прокидывается вторая топливная магистраль. Если не хочется морочиться с короткой трубкой, которая в багажнике идет, то прокиньте просто длинную трубку по днищу, а от нее прямой шлаг до бака. Хотя в классике была предусмотрена обратка, т.к. в месте выхода короткой трубки из багажника в днище стоит двойная заглушка предусматривающая установку второй магистрали.

Чтоб не лазить больше под днище, прикручиваем сразу датчик скорости. Он ставится между тросом спидометра и непосредственно самим выходом с коробки на трос.

Чтоб не лазить больше под днище, прикручиваем сразу датчик скорости. Он ставится между тросом спидометра и непосредственно самим выходом с коробки на трос.

Откручиваем от бака заборную крышку в сборе с поплавком и самим заборником. Заодно можно посмотреть состояние фильтрующей сетки и поменять, если там все плохо. В крышке банально сверлится отверстие (там только одно место, где это можно без проблем сделать) и в него на Поксипол сажается какая-нибудь короткая трубка, к которой можно будет подсоединить шланг обратки. Трубку также можно впаять, вкрутить ну и т.д. главное загерметизировать место входа ее в крышку, чтоб не воняло бензином.

В крышке банально сверлится отверстие (там только одно место, где это можно без проблем сделать) и в него на Поксипол сажается какая-нибудь короткая трубка, к которой можно будет подсоединить шланг обратки. Трубку также можно впаять, вкрутить ну и т.д. главное загерметизировать место входа ее в крышку, чтоб не воняло бензином.

Установка бензонасоса

Способ для жадных: берем крепеж от катушки зажигания и сажаем его например на бак на тот же Поксипол, ну или на внешнюю часть арки колеса что около бензобака в багажнике. Один большой минус – мерзкое Бз-з-з-з от работы Б/Н вы будете слышать постоянно, т.к. он будет жестко связан с кузовом.

Установка бензонасоса
Способ для жадных: берем крепеж от катушки зажигания и сажаем его например на бак на тот же Поксипол, ну или на внешнюю часть арки колеса что около бензобака в багажнике. Один большой минус – мерзкое Бз-з-з-з от работы Б/Н вы будете слышать постоянно, т.к. он будет жестко связан с кузовом.

Способ для всех остальных: Берем кронштейн крепления Волговского Эл. Б/Н и сажаем его опять же на внешнюю часть арки колеса, что около бензобака в багажнике. Кронштейн сажается на 3 из 4-х опор, при желании изготавливается кронштейн для 4-ой опоры. Этот кронштейн уменьшает неприятное Бз-з-з-з, но к сожалению не исключает его полностью, такое возможно думаю только с оригинальным погружным узлом и баком под него. Но т.к. такой вариант неоправданно дорог мы его не рассматриваем.

Установка бензонасоса
Способ для всех остальных: Берем кронштейн крепления Волговского Эл. Б/Н и сажаем его опять же на внешнюю часть арки колеса, что около бензобака в багажнике. Кронштейн сажается на 3 из 4-х опор, при желании изготавливается кронштейн для 4-ой опоры. Этот кронштейн уменьшает неприятное Бз-з-з-з, но к сожалению не исключает его полностью, такое возможно думаю только с оригинальным погружным узлом и баком под него. Но т.к. такой вариант неоправданно дорог мы его не рассматриваем.

Можно также поставить Б/Н где-нибудь под днищем, таким образом вы ТОЧНО не будете слышать его работу. НЕЛЬЗЯ устанавливать Б/Н в подкапотном пространстве. Были опыты с такой установкой, машина тупила и отказывалась ехать. К тому же под капотом довольно жарко, что для насоса плохо.

Шланги подключаем так: из заборника шланг на Б/Н, от Б/Н на подающую магистраль, от обратки шланг на врезанную трубку. Тут ничего сложного. Один нюанс, если Вы купили Bosch’евский Б/Н (насчет нашего волговского не знаю), у него вход как на шланге вакуумника, просто покупаете переходной штуцер от диаметра классического бензошланга к диаметру вакуумного шланга. Все это дело скрепляете хорошими хомутами, иначе будете дуреть от духана бензина в салоне.

Далее необходимо установить педаль газа. Она надевается на правые верхнюю и нижнюю шпильки вакуумника в салоне. Потом по месту где должен крепится трос газа на педали делаете отверстие чтоб в него можно было этот самый трос установить. Под капотом цепляете его на дроссель и потом закрепляете на кронштейне на ресивере. Помните, что трос должен быть установлен с небольшим провисом, т.е. не в натяг, чтоб в случае подклинивания он не держал дроссель приоткрытым.

3 Этап (Установка электрики):

Тут все зависит от того, какую проводку вы выбрали.
Вариантов масса:
— существовали мозги Я5.1.3… именно классические с соответствующей классической проводкой. Шо цэ за зверь такой я не в курсе, в принципе если поискать, то найти наверно можно.

— родная современная проводка с мозгами Я 7…. нового поколения. Опять же просто все подключаем

— любая проводка от ПП авто – в любом случае ее придется перекраивать.

Главное помните. Сначала Вам необходимо выбрать «мозги» на которых вы будете ездить и потом отстраиваться и уже к ним докупать соответствующую проводку. Просто и контроллер и проводки для ПП авто самые доступные у нас на рынках, поэтому переделку таковой я и опишу.

Итак, вы купили проводку под Я 5.1.1.-…-61 (или 41), т.е. она у вас может быть под двигатель 2111 для 08/09/99 или 2110 (Я 5.1.1.-…-61), или под двигатель 2112 для 10/11/12 (Я 5.1.1.-…-41). Освобождаем ее от гофр и полностью расплетаем по проводам до колодок. Если Вы хоть немного разбираетесь в схемах проводки, то можете из общей косы удалить ненужные провода идущие на колодку иммобилайзера (если вы такое предпримите то помните что вам нужно будет соединить провод K-Line идущий в иммобилайзер с Желто-Черным проводом в диагностической колодке), вместе со всей колодкой, также не нужны будут провода, которые идут куда то в 10-ую панель от датчиков двигателя температуры ОЖ и аварийного давления масла (кароч на стрелку и на лампочку). Если нет особого желания или вы испытываете благоговейный трепет перед этим клубком проводов, то просто соедините 9 и 18 разъемы иммобилайзера (и то это на случай если вы хотите ставить Бортовой Компьютер — БК).

Вернемся к нашим баранам, т.е. проводам. Начинается процесс кроилова и иногда попадалова, если где-то накосячите. Раскидываем проводку по подкапотному пространству и начинаем вымерять длинны всех проводов до датчиков. Не бойтесь воткнуть не тот разъем в не ту колодку. Они все разные и невзаимозаменяемые, ну если только молотком . Тут начинается творчество. Делаете и располагаете провода так, как вам удобно. Далее обрезаете или удлиняете по месту (как показала практика длины практически везде достаточно и удлинять не приходится, если только до датчика скорости). Далее аккуратно прихватываете изолентой жгуты и окончательно заправляете их в гофры. Массу всей инжекторной проводки я подсоединил под лампочку/концевик капота. Делайте это на совесть, иначе потом будете ловить глюки в работе впрысковой электроники. Надеюсь объяснять не надо, что при удлинении/укорачивании проводов необходимо использовать или пайку или хорошие скрутки в сочетании с термокембриками в обязательном порядке, чтоб не окисало потом ничего. К
олодка «мозгов», диагностическая и иммобилайзера (если не удалили) заводятся в салон через штатное отверстие классики под «черным ящиком» с предохранителями. Если у вас в кузове таковой дыры не имеется – придется проделать. Блок с реле и предохранителями инжекторной проводки размещаете по желанию. В оригинале он стоит в салоне, я вывел его под капот, т.к. по мне там его лучше обслуживать если что.

А вот тут начинается самое занудство по моему мнению. В инжовой проводке вы наверняка заметили кучу колодок около основного разъема «мозгов» Вот это нам и придется подключить к штатной электрике Вашего МЕГА-агрегата!

Итак:
— Пурпурный (Ну он на самом деле красный, но в схемах идет как пурпурный, в скобках буду писать человеческие цвета ? ) – ПЛЮС 12 В постоянные (Питание на всю электрику впрыска, кидайте на +12 аккума)

— Серый провод – ПЛЮС на Электро бензонасос

— Бело – пурпурный (белый с красной полосой) – на лампочку CHECK ENGINE (подключаете к лампочке подсоса, например)

— Голубой – пурпурный (голубой с красной полосой) — ПЛЮС12В которые подаются при включении зажигания

— Коричнево – пурпурный (коричневый с красной полосой) – на сигнальный вход тахометра. Тут засада. Если у Вас тахометр старого образца (с одним сигнальным входом в колодке панели приборов), тут я вам ничем помочь не смогу. Мне переделали, но что и как я не в курсе. Правда, слышал что продают некие переходники, которые преобразовывают инжекторный сигнал в сигнал понятный обычному карбовому тахометру. Если же Вам повезло, и на колодке вы обнаружили одну лишнюю ножку, то смело цепляете к ней этот провод — все будет ОК.

— Бело – черный (белый с черной полосой) – силовой провод на электровентилятор. Тут я столкнулся с небольшой засадой. Этот провод в принципе силовой и его смело можно подключать на клеммы вентилятора. В инжекторной проводке есть свое реле вентилятора. НО когда я собрал все по такой схеме при включении этого самого эл. вентилятора начиналась свистопляска (перебои в искрообразовании и общие сбои в работе двигателя). Я сделал проще. Т.к. в штатном монтажной блоке есть реле вентилятора включаемое от датчика вкрученного в радиатор я им и воспользовался. Из инжекторной проводки исключается полностью реле включения вентилятора (к нему подходят розово/черный, черно/пурпурный, бело/черный и коричневый) У нас остается черно/пурпурный который идет из мозгов на реле. Вот его мы и подключаем вместо провода, который шел со штатного датчика включения вентилятора на реле в монтажный блок.

Вроде ничего не забыл. В проводке есть еще колодки включения компрессора кондиционера, продувки адсорбера (если вы это все не выкинули ранее).

Ну вот вроде и все! Втыкаем «мозги» и поворачиваем ключ. Если вы услышали характерное бз-з-з-з от бензонасоса, уже ГУД, значит проводка подсоединена верно. Через некоторое время он отключится и будет ждать пока вы заведете двигатель. Вообще крайне рекомендую купить самый простенький БК если денег жалко на хороший. На первом этапе довольно полезная штука, там все параметры можно посмотреть. Предположим, что он у вас есть. Посмотрите температуру двигателя на предмет адекватности, далее включите режим показа открытия дросселя в процентах. Понажимайте педаль, показанная также должны быть адекватны. Ну и запускайте наконец двигатель! Приятное урчание ИНЖЕКТОРНОГО двигателя будет Вам наградой!

Небольшие отступления:

Датчики все идут от ПП семейства, если есть деньги, покупайте импортные, говорят надежнее. По своему опыту (правда общий пробег у мя на инже не большой) я поменял только ДПДЗ и ДМРВ. Одно НО, если вы купили дроссель в сборе не 2112, а 2123, то там свой РХХ.

ВСЕГДА возите с собой запасные ДПКВ и ДПДЗ заведомо рабочие. Без них вы не сможете ехать, если они вдруг выйдут из строя. Без всех остальных датчиков движение возможно.

Если у Вас вдруг возникли проблемы в ХХ в силу каких-либо причин. На РАБОТАЮЩЕМ двигателе подтягиваете тросик газа так, чтоб он немного приоткрывал дроссель. В таком режиме можно ездить пока вы не заглушите двигатель. Если вы его заглушили, то при следующей заводке компьютер примет такое положение за нулевое.

Никогда не заводите машину сразу, включите зажигание и дайте бензонасосу накачать давление, иначе они быстро умирают.

Вот вроде и все! Удачи Вам в эксплуатации.

Список деталей для покупки (думаю по ходу какую то мелочевку все равно придется докумать, это основной список):

ГБЦ 21214

Бензонасс Bosch Волга

Мозги Январь 5.1.1

Рампа в сборе21214 или классическая, если не была с ресивером (сама рампа, форсунки, регулятор давления)

Шкив 21214 распределенный впрыск

Крышка двигателя передняя с ДПКВ

Ресивер 2123(21214) в сборе (могут быть разные комплектации ресивера в сборе, как с рампой так и без нее, также может быть уже с дросселем)

Модуль зажигания 2112

Жгут проводки для впрыска под выбранные «мозги»

ДМРВ

Датчик детонации

Датчих ОЖ

Датчик скорости с прямоугольной колодкой вынесенной на жгуте (по моему 6 импульсный)

Педаль газа 21214

топливная магистраль

Заглушка бензонасоса и трамблера

Инжекторный топливный фильтр

Трос газа 2108 карбюраторный (ну или если найдете родной классический)

Кабели, термокембрики, бензошланги, хомуты – все это тож пригодится

Высоковольтные провода для мотора 2111, т.е инжектора 8 клапанного

Дроссель в сборе, если с ресивером не было (сам дроссель, РХХ, ДПДЗ) прокладка дросселя

Кронштейн МЗ 21214

Кронштейн Эл. бензонасоса Волга

По материалам сайта www.lada.cc

НА ГЛАВНУЮ

К перечню статей ВАЗ2101-2107

Карбюратор или инжектор: кто кого?

В последнее десятилетие среди автолюбителей не утихает спор: какая система лучше — карбюраторная или инжекторная. Каждая из сторон приводит свои доводы, указывает на недостатки у конкурентов и т.д. Прийти к однозначному ответу так и не удалось. Мы постараемся рассказать Вам об этих двух устройствах, дать все необходимые определения, а также сделать сравнительную характеристику систем.

Карбюратор: определение, принцип действия, типы

Карбюратор — это механическое устройство в двигателях внутреннего сгорания (ДВС), которое изготавливает и подает горючую смесь. В камерах карбюратора происходит смешивание топлива и воздуха, которые затем впрыскиваются в камеру сгорания. Классический карбюратор состоит из таких основных элементов: жиклера, дроссельной заслонки, диффузора и поплавковой камеры.

Дроссельная заслонка служит для регулировки количества поданного топлива в ДВС. Диффузор — это специальное трубчатое устройство, через которое в двигатель подается воздух. Жиклером называют специальный цилиндрический механизм, в котором сделаны отверстия, через которые в камеру сгорания поступает топливо. Количество топлива зависит от диаметра отверстий в жиклере. В поплавковую камеру, по специальной трубке, из бензобака подается топливо: если бензина много — то поплавок поднимается и иголкой перекрывает подачу бензина; мало топлива — поплавок опускается, иголка открывает отверстие и подача бензина возобновляется.

Не вдаваясь в подробности, рассмотрим принцип действии карбюратора. Попав в поплавковую камеру, топливо опускается по жиклерам в распылитель, который находится в нижней части диффузора. Вместе с ним туда же поступает и воздух. При запущенном двигателе поршень в первом такте опускается вниз, создавая пониженное давление в камере сгорания, при этом в распылителе поддерживается постоянное атмосферное давление. Из-за этой разницы топливо и воздух смешиваются и распыляются. В этот самый момент осуществляется подача искры и происходит воспламенение получившейся смеси. Это самое простое объяснение принципа работы карбюратора — если Вам нужна более подробная информация, то без труда найдёте её в Интернете.

• Карбюратор ГАЗ-53,66,71,3402,4905,ПАЗ-672,3205 дв.53,66,672,4905


  5 420 ₽


• Карбюратор ГАЗ-3307,53,66,3308,3307,ПАЗ-3205,3206 дв.ЗМЗ-511,513,5233,5234 ПЕКАР


  10 620 ₽


• Карбюратор УАЗ-3151 дв.УМЗ-4178,4179 ПЕКАР


  6 120 ₽


• Карбюратор ГАЗ СОЛЕКС (аналог.К151) ДААЗ


  6 700 ₽


• Карбюратор УАЗ Солекс ДААЗ


  4 810 ₽


• Карбюратор ГАЗ-53,66,71,3402,4905,ПАЗ-672,3205 дв.53,66,672,4905 ПЕКАР


  9 650 ₽


• Карбюратор УАЗ-31512 дв.ЗМЗ-4021.10 ПЕКАР


  10 700 ₽


• Карбюратор УАЗ-452,469 дв.УМЗ-451,469 однокамерный ПЕКАР


  6 750 ₽


• Карбюратор ВАЗ-2107-20 V=1500-1600 с вакуум-корректором ДААЗ


  5 935 ₽


• Карбюратор ВАЗ-21073 V=1700 ДААЗ


  6 380 ₽


Карбюраторы, в зависимости от характеристик, делятся на различные виды.

По направлению движения рабочей смеси различают модели:

— с нисходящим потоком — смесь движется сверху вниз;


— с восходящим потоком — поток движется вверх;


— с горизонтальным потоком.

По количеству камер карбюраторы бывают:

— однокамерные;


— двухкамерные;


— трехкамерные;


— четырехкамерные.

Есть еще ряд других характеристик, по которым классифицируют карбюраторы, но подобные классификации редко используют в автомобилестроении.

В магазине AvtoALL Вы найдете продукцию таких известных производителей, как ДААЗ, ПЕКАР, ИЖОРА и другие. Продукция данных компаний подходит для отечественных автомобилей. В нашем ассортименте есть карбюратор для ВАЗ-2107, -2108 и т.д.

Инжектор: определение, принцип работы, типы

Инжектор — это механизм, осуществляющий подачу топлива в камеру сгорания. Главное отличие от карбюраторной системы заключается в способе подачи топлива. В карбюраторных двигателях топливо буквально всасывается в цилиндр из-за разницы в давлении, при этом расходуется около 10% мощности двигателя. А вот инжектор впрыскивает топливо из форсунок в камеру сгорания.

Принцип работы инжектора следующий: у каждого цилиндра есть своя форсунка, они соединены топливной рампой. Электрический топливный насос нагнетает внутри форсунок избыточное давление. Электронная система (контроллер), получая информацию от множества датчиков, определяет момент, когда следует открыть форсунки и осуществить подачу топлива в камеру сгорания.

На любом инжекторном двигателе установлены датчики, который принимают информацию о:

• температуре охлаждающей жидкости;




• скорости автомобиля;




• детонационных процессах в двигателе;




• положении коленвала и частоте его вращения;




• электрическом напряжении в бортовой сети;




• расходе воздуха;




• положении заслонки.

Информацию с этих датчиков анализирует контроллер, который открывает и закрывает форсунки в нужный момент, регулирует подачу топлива, подает искру, определяет пропорцию смеси и т.д. Контроллер часто называют «мозгами». Именно наличие столь сложных электронных систем — главный недостаток инжектора.

В зависимости от количества форсунок и точки установки различают два вида инжекторов:

• система с центральным, или моно впрыском — на все цилиндры установлена одна форсунка. Как правило, она располагается на месте карбюратора. Инжекторы с такой конструкцией мало популярны;




• системы с распределенным впрыском — у каждого цилиндра своя форсунка.

Преимущества и недостатки различных систем подачи топлива

У инжектора и карбюратора есть как плюсы, так и минусы. Расскажем о них подробнее.

Карбюраторы имеют следующие преимущества:

• такая система проще в обслуживании и ремонте — специалисты, разбирающиеся в карбюраторах, есть практически в каждом городке;




• карбюраторы стоят дешевле, чем инжекторы, да и найти нужную модель, например, карбюратор для ВАЗ-2109, намного проще;




• такие системы подачи топлива намного менее чувствительны к качеству топлива и относительно безболезненно воспринимают заправку бензином с более низким октановым числом;




• даже на неисправном карбюраторе в большинстве случаях можно доехать до ближайшей СТО.

К недостаткам карбюраторов можно отнести повышенный расход топлива, невысокую надежность, чувствительность к внешней температуре (зимой двигатель замерзает, а летом — сильно нагревается).

Инжектор имеет следующие недостатки:

• цена — он существенно дороже, чем карбюратор;




• обслуживание — без специального оборудования невозможно провести диагностику и настройку инжектора;




• запчасти — электронное оборудование (датчики, контроллер) выходят из строя редко, однако если это произошло — готовьтесь к солидным денежным расходам;




• качество бензина — в бак машины с инжекторным двигателем нельзя заливать низкооктановое топливо.

У инжектора есть и целый ряд преимуществ:

• мощность — автомобиль с такой системой впрыска топлива на 5-10% процентов мощнее карбюраторного;




• экономичность — благодаря электронной системе расчета состава рабочей смеси инжектор экономнее карбюратора на 10-30%;




• экологичность — при работе инжекторного двигателя в атмосферу попадает на 50-75% меньше вредных веществ;




• надежность — такие системы редко выходят из строя;




• удобство — в холодное время инжекторный двигатель легко заводится и не требует длительного прогрева.

Так что же лучше? Ответ на этот вопрос дали за нас производители — сегодня уже практически все автомобили выпускают с инжекторными двигателями, хотя по нашим дорогам карбюраторные машины будут ездить еще долго. Поэтому, если Вам нужно купить карбюратор от проверенных временем отечественных производителей (ДААЗ, ПЕКАР, ИЖОРА), — обращайтесь в магазин AvtoALL.

Так что же выбрать?

Карбюраторный двигатель идеально подойдет для отдаленных районов или маленьких городов. Карбюратор довольно просто устроен, поэтому ремонт или замену можно сделать даже своими руками, если, конечно, Вы можете отличить отвертку от молотка. Да и к качеству топлива он менее прихотлив (например, карбюратор для ВАЗ-2107 отлично работает и на 92-м, и на 95-м бензине), что нередко имеет большое значение.

Инжектор же лучше подойдет жителям крупных городов, где есть множество высококлассных СТО и выбор качественного бензина. К тому же, в режиме городской езды инжекторный двигатель имеет пониженный (по сравнению с карбюраторным) расход топлива, что позволит существенно сэкономить.

Полезные советы по уходу за карбюратором и инжектором

Для того чтобы система впрыска топлива (неважно, инжекторная или карбюраторная) Вашего автомобиля прослужила долго, следует соблюдать несколько простых правил:

1. регулярно меняйте топливные и воздушные фильтры. Многие автомобилисты делают это вместе с заменой масла — так просто запомнить: меняешь масло и масляный фильтр, значит, меняешь и все остальные фильтра;




2. заправляйтесь только на проверенных АЗС и старайтесь не заливать бензин с низким октановым числом. Все это влияет на работу двигателя и его систем;




3. периодически чистите бензобак. В нём собирается ржавчина, грязь, вода — всё это забивает жиклеры или форсунки;




4. если возникла какая-то неисправность в инжекторе — лучше всего обратиться на СТО или к мастеру. Самостоятельный ремонт, если Вы не владеете специальными знаниями, может нанести серьезный вред.

6 главных проблем двигателя ВАЗ 1.6 — журнал За рулем

Почему заводская инструкция умалчивает, что этот мотор — единственный на рынке — требует обкатки? ЗР знает ответ.

1. История

Материалы по теме

Нынешняя модификация мотора 1.6 корнями восходит к двигателям, специально созданным для поперечного расположения на автомобилях семейства ВАЗ-2108. Изначально это был карбюраторный мотор рабочим объемом 1,3 л. В его доводке принимали участие специалисты фирмы Porsche. Двигатель имел конструкцию и характеристики, отвечавшие требованиям того времени. Впервые ВАЗ-2108 с новым мотором показали широкой публике на выставке «Автопром-84». Для отечественного автостроения это был огромный шаг вперед, хотя в общемировом масштабе тольяттинский мотор являлся технически устаревшим сразу после его появления. Зарубежные двигатели уже примеряли системы впрыска топлива, а карбюраторы некоторых модификаций напоминали пауков с кучей трубочек и приводов для коррекции топливоподачи на разных режимах.

Какие же конструктивные особенности повлияли на всю дальнейшую судьбу семейства двигателей ВАЗ для переднеприводных автомобилей? Поперечное расположение потребовало «короткого» блока цилиндров. Вначале работы велись над двигателем 1,3 л с диаметром цилиндров 76 мм. Было принято межцилиндровое расстояние, равное 89 мм. Когда при создании модификаций большего рабочего объема увеличили диаметр цилиндров до 82 мм, стало невозможным обеспечить протоки рубашки охлаждения между цилиндрами, что вызвало увеличение теплонапряженности двигателя и заставило искать новые способы охлаждения цилиндров. Дальнейшее повышение рабочего объема было получено путем увеличения рабочего хода до 75,6 мм. Так получили двигатель рабочим объемом 1596 см3.

Сегодня различные модификации вазовского двигателя 1.6 устанавливают на целый ряд автомобилей: Лада Гранта, Ларгус, Веста и Иксрей, а еще Datsun on-DO и mi-DO.

Сегодня различные модификации вазовского двигателя 1.6 устанавливают на целый ряд автомобилей: Лада Гранта, Ларгус, Веста и Иксрей, а еще Datsun on-DO и mi-DO.

2. Приобретенные недостатки

Коленвал у двигателя 1,6 вполне современен, он полнопротивовесный, то есть на продолжении каждой щеки вала имеется противовес (всего восемь штук). Импортные моторы часто располагают лишь четырьмя противовесами. Экономят.

Всюду видно «похудение». Тонкий стержень шатуна переходит в уменьшенную нижнюю головку. Поршень облегчен до предела. Оставлена зона расположения поршневых колец и два небольших «язычка», заменяющих прежнюю полноценную юбку.

Всюду видно «похудение». Тонкий стержень шатуна переходит в уменьшенную нижнюю головку. Поршень облегчен до предела. Оставлена зона расположения поршневых колец и два небольших «язычка», заменяющих прежнюю полноценную юбку.

Короткая юбка поршня — в духе современного автостроения, но такое решение не лучшим образом влияет на моторесурс. Мало того, что опорная поверхность поршня мала, так еще и перекладка (боковые колебания) возможны больше, чем со старыми, высокими поршнями.

Шатуны нынешней модификации двигателя стали заметно тоньше по сравнению со старыми, с индексом 2108. А еще появилась высокотехнологичная отламываемая крышка шатуна, но значительно уменьшилась ширина шатунного вкладыша. Да, массу шатуна таким образом удалось немного снизить. Но это однозначно повысило нагрузки на подшипник. При этом ширина шейки на валу осталась прежней . Вполне можно было бы ставить шатун с «широкой» нижней головкой.

Хорошо видно, насколько нижняя головка шатуна ýже шейки коленвала.

Хорошо видно, насколько нижняя головка шатуна ýже шейки коленвала.

3. Привод ГРМ

Вазовский двигатель последней генерации стал «невтыковым» (то есть при обрыве ремня ГРМ поршни не гнут клапаны), что, с одной стороны радует, а с другой навевает печаль. Почему-то больше ни один автопроизводитель в мире не печется о «невтыковой» конструкции. Выходит, что привод ГРМ у вазовцев настолько ненадежен, что производителю пришлось подстраховаться таким вот образом, предусмотрев выемки под клапаны на поршнях.

Материалы по теме

При этом за последние годы производитель почему-то уменьшил ширину ремня ГРМ. У «восьмерки» был ремень шириной ¾ дюйма — 19 мм, а сейчас стало 17 мм. То же самое касается и шестнадцатиклапанной версии двигателя. Был 1 дюйм (25,4 мм) в ширину, а теперь всего 22 мм. Зачем снизили несущую способность ремня? Ведь чем он шире, тем надежнее. Много ли резины сэкономили?

Мало того, что сам по себе ремень стал меньше в ширину, так он еще и работает в паре с не очень-то надежными узлами — роликами и насосом охлаждающей жидкости. Качество отечественных насосов — это головная боль всех владельцев вазовских переднеприводников, начиная с «восьмерки».

Впрочем, и наша культура обслуживания оставляет желать лучшего. Некоторые владельцы вазовской техники сами провоцируют неисправности: кто воду зальет в систему охлаждения, и замерзшая помпа порвет ремень ГРМ, а кто — антифриз поддельный, который погубит сальник и подшипник помпы. Известны случаи, когда такой антифриз в условиях высокотемпературной кавитации разрушал лопасти насоса. Еще одним слабым местом являются натяжной и обводной (паразитный) ролики привода ГРМ. При низком качестве подшипников или недостатке смазки возможен обрыв ремня ГРМ.

На рынке запчастей слишком много некачественных комплектующих для вазовских моторов. Один из самых проблемных узлов — насос охлаждающей жидкости. Его следует выбирать особенно тщательно.

На рынке запчастей слишком много некачественных комплектующих для вазовских моторов. Один из самых проблемных узлов — насос охлаждающей жидкости. Его следует выбирать особенно тщательно.

На надежность мотора еще влияет конструкция и материалы, из которых изготовлены элементы системы охлаждения. Ненадежный термостат может способствовать перегреву или переохлаждению мотора. Шланги низкого качества способны оставить двигатель без охлаждающей жидкости. А еще часто трескается расширительный бачок.

4. Особенности эксплуатации и обслуживания

Материалы по теме

Вазовский мотор имеет чугунный блок цилиндров. Чугун как конструкционный материал хорош тем, что допускает неоднократную расточку цилиндров под ремонтные размеры. Однако на большинстве моторов импортного производства в паре с чугунным блоком (да и с алюминиевым тоже), используют поддон картера в виде прочной отливки из алюминиевого сплава. Такая конструкция, изначально рассчитанная как одно целое при проектировании, значительно повышает жесткость всей нижней части двигателя. Это уменьшает деформации постелей коленвала и искажения формы цилиндров под действием нагрузок.

А вот на тольяттинский мотор, который работает в паре с вазовской механикой или АМТ (в основе которой все та же вазовская МКП), устанавливают «жестяной» поддон с мягкой прокладкой. Жесткость всей конструкции при этом значительно меньше. Это одна из причин, по которой вазовский двигатель до сих пор требует обкатки.

Конечно, в инструкции давно нет информации об этом. Сказано лишь, что на первых тысячах километров пробега желательно не перегружать двигатель. Однако статистика редакционных машин из Тольятти говорит о том, что расход масла уменьшается и стабилизируется на минимальном уровне после пробега порядка 10 000 км. Что-то в вазовском моторе прирабатывается. При этом у большинства иномарок расход масла в двигателе с самого начала эксплуатации мизерный.

Тольяттинские моторы, работающие в паре с вазовской коробкой передач, довольствуются поддонами, штампованными из тонкой листовой стали.

Тольяттинские моторы, работающие в паре с вазовской коробкой передач, довольствуются поддонами, штампованными из тонкой листовой стали.

А еще конструкция привода клапанов на восьмиклапанной версии двигателя (ВАЗ-11186) довольно часто требует регулировки. К примеру, у популярных Hyundai Solaris и Kia Rio в гамме тоже имеется двигатель без гидрокомпенсаторов, однако регламент обслуживания значительно реже требует регулировки зазоров. Более того, реальная потребность в этой работе, как правило, наступает при больших пробегах.

Шестнадцатиклапанные вазовские моторы снабжены гидрокомпенсаторами, к работе которых претензий нет.

5. Конкурентоспособен или нет?

Технические характеристики двигателя ВАЗ 1.6

Модель двигателя	11186	21126	21127
Клапанный механизм	8 клапанов	16 клапанов
Диаметр цилиндра × ход поршня, мм	82,0 × 75,6
Рабочий объем, см3	1596
Номинальная мощность, л.с. при частоте вращения коленчатого вала двигателя, мин-1	87 5100	98 5600	106 5800
Максимальный крутящий момент, Н∙м при частоте вращения коленчатого вала двигателя, мин-1	140 3800	145 4000	148 4200

Показатели отечественного мотора рабочим объемом 1,6 л весьма далеки от современных. Судите сами: большинство зарубежных двигателей рабочим объемом 1,6 л имеют мощность более 120 л. с. И это свидетельствует о том, что конструкция вазовского мотора устарела. Даже примененная на 106-сильной версии двигателя управляемая длина впускного трубопровода не заменит систем изменения фаз газораспределения.

А ведь на иномарках ее внедряют и на выпускной распределительный вал (в дополнение к впускному). Вообще, если вспомнить знаменитые хондовские моторы девяностых годов, то они за счет управления газораспределением и высоких оборотов выдавали порядка 160 л.с. и более при рабочем объеме 1.6 л. И это были безнаддувные двигатели для массовых машин.

Аналогичная линейка силовых агрегатов у партнера по альянсу — компании Renault. Имея схожие технические характеристики, французские моторы, тем не менее, более совершенны с конструктивной точки зрения. Да и по части надежности обыгрывают вазовские двигатели.

Аналогичная линейка силовых агрегатов у партнера по альянсу — компании Renault. Имея схожие технические характеристики, французские моторы, тем не менее, более совершенны с конструктивной точки зрения. Да и по части надежности обыгрывают вазовские двигатели.

6. Маркетинговый просчет

Материалы по теме

Автовладельцы негативно относятся к моторам, у которых мощность чуть за 100 л.с. Ведь такая мощность подразумевает более высокий налоговый коэффициент, а отдача от мотора при этом по-прежнему минимальная по современным меркам. Именно поэтому модификация 21127, на мой взгляд, особого смысла не имеет.

Семейство вазовских двигателей было вполне конкурентоспособным сорок лет назад, когда его создавали. Теперь двигатель морально устарел, так и не излечившись от некоторых болячек. Считаю, что ВАЗу нужно перейти на другую моторную базу. Выпускать лицензионные моторы или разрабатывать свой, но нужен новый двигатель внутреннего сгорания еще до того, как его заменит электромотор.

Высказывайте свои мнения в комментариях, ведь я только поделился своим личным опытом эксплуатации и ремонта.

Фото: «За рулем» и из архива автора

Установка коленвала ВАЗ 2108

В предыдущих статьях я объяснил, как можно снять двигатель с ВАЗ 2109, не снимая коробку передач и разобрать самостоятельно в домашних условиях. Сейчас объясню, как его собрать.

Двигатель разобрался в ремонте, причина ремонта, двигатель ВАЗ 21083 ел масло. После разборки выяснилось, что расход масла был из-за большого износа поршневой группы, узел растачивался под поршни первого ремонта 82.4. Коленвал оказался полностью новым. Это не было землей; заменены только вкладыши. Также притер клапана и заменены сальники клапанов, притирка головки описана в статье Притирка клапанов ВАЗ-2108 на 15

.

Двигатель в сборе

Двигатель начинается с установки коренных вкладышей и коленвала. Сейчас вставки в разной комплектации, на фото вставки не очень хорошей комплектации, так как на гильзе под центральную шейку коленчатого вала нет отверстий, а так как эта шейка без сквозного отверстия, то в нижнем гильзе будет голодание шейки коленчатого вала.Так что не поленитесь просверлить пару отверстий, как показано на фото ниже.

Фото. Правильная установка гильз в блок цилиндров ВАЗ 21083.

Перед установкой вкладышей в станину тщательно протрите станину тканью, чтобы ничего не попало под гильзу, мусор под гильзой может привести к защемлению коленвала и плохой передаче тепла от гильзы к блоку двигателя. Сразу установите полукольца, как показано на рисунке, смажьте вкладыши маслом, полукольца внутри тоже смажьте маслом, чтобы они не выпали со своих посадочных мест.

Фото. Стрелкой показаны упорные полукольца двигателя ВАЗ 21083

После установки коленвала в агрегат обязательно проверьте продольное перемещение коленвала, это можно сделать отверткой как показано на фото ниже, вставить с разных сторон, если есть движение коленвала, то ремонт полукольца нужны. Здесь можно подобрать один ремонт и другой стандартный, либо слегка отрезать полукольцо по камню или расстелить наждачную бумагу по ровной поверхности.Старайтесь следить за тем, чтобы не было продольного перемещения коленчатого вала, при продольном движении полукольца могут выпасть при работающем двигателе.

Фото. Проверить продольный ход коленчатого вала.

Теперь вам нужно поставить подушки коленчатого вала на место, каждая подушка должна вернуться на свое место, вы не можете поставить подушку от другого двигателя, так как она будет немного отличаться по зазору и может либо зажиматься, либо провисать.Ниже на фото показано, как правильно установить подушку, обратите внимание на то, чтобы фиксатор вкладыша ставился на замок другого вкладыша, на фото — установка третьей подушки с просверленными отверстиями. Неважно, красиво были просверлены отверстия или нет, важно, чтобы через них масло поступало на шейку коленчатого вала.

Фото. Правильная установка подушки коленвала.

Сразу поставить все подушки на коленвал, но не затягивать, завинтить болты.Теперь начинайте затягивать одну подушку, всегда начинайте с третьей, подтягивайте и затягивайте коленвал, затягивайте ключом, как показано на фото ниже. И так после каждой затянутой подушки старайтесь провернуть коленвал. Затягивать подушки нужно хорошо, но не переусердствуйте, так как можно сломать болты. Более подробную информацию о коленчатом валу можно найти в статье Ремонт коленвала (коленчатого вала).

Фото. Подтяжка подушек коленвала.

Фото.Правильная установка поршня в блок, стрелкой показан фиксатор гильзы на шатуне.

Перед установкой поршня в цилиндр обязательно смажьте поршневые кольца маслом и не забудьте смазать втулки шатуна.

Фото. Устанавливая поршень в цилиндр с помощью самодельной застежки, одно кольцо которой я наматываю, легким ударом руки вставляю маслосборное устройство и вставляю следующее.

Поршни со шатунами на месте, ставим заднюю крышку, но не забываем заменить старый сальник на новый, под эту крышку прокладку не ставлю, герметик наношу.

Фото. Задняя крышка двигателя ВАЗ 2108.

Перед установкой маховика потрогайте зубилом на заводе и сделайте более четкую канавку, так как заводская маркировка очень тонкая, и ее может быть трудно найти на маховике, когда он находится в двигателе.

Фото. Метка на маховик двигателя ВАЗ 21083

Правильно поставил маховик вот так; переместите четвертый поршень в самый верх, как показано на фото, этикетка должна быть сверху.

Фото. Правильно установил маховик на двигателе ВАЗ 21083

Обязательно смажьте резьбу болтов герметиком при затяжке маховика, так как болт через коленчатый вал резьбы, не промасленной через герметик, может подтекать масло в диск сцепления.

Фото. Смазал болт герметиком при затяжке маховика.

Чтобы легко и сильно затянуть маховик, можно использовать способ, показанный на фото ниже. Трубу колодки шатуна, а головку затягиваем болтами.

Фото. Затяжка маховика.

После установки маховика нужно правильно поставить диск сцепления, если поставить наоборот, то сцепление работать не будет.На фото ниже корзина диска сцепления, стрелкой показан выступающий диск диска сцепления, он должен заходить в корзину. Как показано на фото и должно быть установлено, первичный вал из коробки классики идеально подходит в качестве оправки для центровки диска сцепления.

Фото. Правильная установка диска сцепления.

Фото. Закрученная корзина с центрирующим валом, после того, как этот вал вытащен, вал дает точное выравнивание диска сцепления, без центрирующего вала очень сложно правильно центрировать диск сцепления.А это может не позволить поставить двигатель на коробку, так как вал коробки будет упираться в диск сцепления.

Фото. Вал в диске сцепления.

Теперь можно поставить переднюю крышку (маслонасос) не забыть поменять сальник на новый; поставить масляный насос на проточку коленчатого вала. Прокладку под эту крышку не ставлю, использую герметики. Установите шпонку и шестерню привода ГРМ. Прикрутите передний шкив коленчатого вала.

Фото.Затягивание переднего шкива коленчатого вала.

Перед установкой маслоприемника обязательно покройте кончик трубки герметиком, это предотвратит попадание воздуха в масляный насос, если этого не сделать, старая резиновая прокладка будет отравлять воздух, это приведет к плохой давление масла.

Фото. Установка маслоприемника на двигатель ВАЗ 21083

Теперь можно закрепить датчик масла и поддон.

Фото.Двигатель перед установкой поддона.

Осталось прикрутить помпу, но чтобы не ошибиться, как правильно ее поставить можно сориентироваться вокруг отверстия в помпе, она должна смотреть в двигатель, это отверстие показано на фото.

Фото. Насос двигателя ВАЗ 21083.

Фото. Двигатель ВАЗ 21083 с установленной помпой.

Так как двигатель снимался без головы, значит я его без головы вставлю через днище, но для удобства установки можно отрезать кусок жести как показано на фото ниже от отверстия в коробке передач пыльник.

Установка двигателя ВАЗ 21083

Фото. Багажник ВАЗ 21083

Можно сразу смазать выжимной подшипник маслом, желательно трансмиссионным или смешанным с литолом, его можно вдавить в шприц через прорезь, показанную на фото ниже.

Фото. Выжимной подшипник двигателя ВАЗ 21083.

Движок ставим так как снимали через днище без головки, дома это легко сделать вдвоем.Для этого пропустите под двигатель ремень или веревку, на переднюю часть машины положите толстую тряпку и при помощи трубы или лома можно, не напрягаясь, натянуть бегунок на коробку, как показано на фото ниже. Прикрепите коробку болтами, приподнимите двигатель, прикрутите подушку, двигатель установлен, осталось поставить голову.

Фото. Установка двигателя ВАЗ 21083 через днище.

Как собрать двигатель ВАЗ 21083. Видео

Горобинский С.V.

На автомобиле ВАЗ 2108 имеет рядный четырехцилиндровый двигатель рабочим объемом 1,3-1,5 л. Рабочая мощность та же 56-76 л.с.

Основное отличие при разборке и последующей сборке инжекторного двигателя от карбюратора на автомобиле ВАЗ 2108 заключается в его конструктивных особенностях. В первую очередь нужно разобрать систему подачи воздуха и топлива на инжекторном двигателе. Разборка остальных узлов двигателя на обоих типах силовых агрегатов проводится идентично.Для выполнения ремонта подготовьте стандартный набор инструментов. Процедура разборки выглядит как […]

Процесс снятия форсунки двигателя на автомобиле ВАЗ 2108 полностью идентичен процессу снятия обычного карбюратора, за исключением нескольких моментов, связанных с разборкой системы подачи воздуха и впрыска топлива. Рассмотрим эти детали более подробно: Прежде всего, нам также нужно обесточить машину. Для этого отсоедините минусовую клемму от АКБ.Далее отсоединяем подающий и сливной шланги излишка […]

Система улавливания паров топлива в автомобиле ВАЗ 2108 с инжекторным двигателем необходима для предотвращения попадания паров топлива в систему впрыска на заглушенном двигателе, то есть при неработающем автомобиле электромагнитный клапан, входящий в состав Система улавливания паров закрыта, поэтому пары из топливного бака осаждаются в угольном адсорбере и не попадают в систему. Когда […]

Регулятор давления топлива на автомобиле ВАЗ 2108 с инжекторным двигателем установлен на топливной рампе и предназначен для поддержания постоянного перепада давления во впускном трубопроводе и топливной рампе.Основными признаками, по которым можно косвенно определить неисправность регулятора давления, являются: Нестабильная работа двигателя. Двигатель начинает глохнуть на холостом ходу. Повышенный расход топлива. Двигатель не развивается […]

Форсунки установлены в топливной рампе и представляют собой обычные электромагнитные клапаны, которые под действием импульса, подаваемого от контроллера, открываются и под давлением впрыскивают топливо во впускной трубопровод на поверхности впускного клапана.Под воздействием высокой температуры топливо испаряется и попадает в камеру сгорания. В большинстве случаев основные признаки неисправности форсунок: Затрудненный запуск двигателя. Нестабильный, нестабильный […]

Топливная рейка автомобиля ВАЗ 2108 с инжекторным двигателем представляет собой обычную планку, на которой установлены все топливные форсунки. Топливная рейка крепится на двух болтах к впускной трубе. С левой стороны аппарели находится форсунка для контроля давления топлива. В большинстве случаев основной причиной его снятия с автомобиля является необходимость произвести замену или ремонт форсунок.[…]

Топливный фильтр на автомобиле ВАЗ 2108 с инжекторным двигателем встроен в топливопровод после топливного бака между электронасосом и распределительной рампой. Фильтр устанавливается под кузовом автомобиля, поэтому для его снятия и замены автомобиля необходимо отогнать его на смотровую яму, эстакаду или поднять на подъемниках. Топливный фильтр на инжекторном двигателе рекомендуется заменять согласно карте техосмотра […]

Электрический топливный насос на автомобиле ВАЗ 2108 с инжекторным двигателем обеспечивает без прерывания подачи топлива в двигатель при условии, что он исправен, в противном случае его необходимо заменить, что мы сейчас и сделаем.Несколько слов об устройстве топливного насоса. На автомобиле установлен насос в топливный бак, роторного типа, двухступенчатый и неразборный, то есть в случае выхода […]

Косвенным признаком выхода из строя дроссельной заслонки на автомобиле ВАЗ 2108 с инжекторным двигателем являются такие признаки, как увеличение холостого хода двигателя, потеря мощности, при интенсивном разгоне автомобиль начинает дергаться, появляются провалы . Как правило, это происходит либо из-за неполного открытия дроссельной заслонки, либо из-за заедания клапана, но прежде чем приступить к снятию и последующей замене форсунки, стоит […]

Воздушный фильтр на инжекторном двигателе автомобиля ВАЗ 2108 расположен перед моторным отсеком и закреплен на хомутах резиновых ножек.Для его замены рекомендуется отрезать резиновые фиксаторы и провести последующую установку на новые ножки. Корпус воздушного фильтра снимается либо для замены на новый, либо для другого ремонта, при котором его наличие составит […]

Работа системы впрыска топлива инжекторного двигателя в автомобиле ВАЗ 2108 осуществляется совместной работой датчиков, контроллера управления и форсунок. Система впрыска подает топливо по разным показаниям, которые, в свою очередь, зависят от режима движения автомобиля.Первичный впрыск топлива — как только коленчатый вал начинает вращаться, его датчик отправляет сигнал на контроллер, […]

Основной целью регулировки оборотов холостого хода на автомобиле ВАЗ 2108 является не только установка оптимально допустимой частоты вращения коленчатого вала, но и контроль содержания токсичных газов в выхлопе автомобиля. Добиться качественных результатов при выполнении регулировок можно только при правильно настроенном моменте зажигания, нормально отрегулированном зазоре в клапанном механизме и при правильно отрегулированном карбюраторе, […]

Регулировка привода дроссельной заслонки на автомобиле ВАЗ 2108 производится после разборки и ремонта карбюратора, в случае, если двигатель не развивает полную мощность или нет возможности регулировать обороты холостого хода.Все эти причины прямо или косвенно указывают на необходимость проведения наладочных работ. Для проведения ремонта подготовьте стандартный набор инструментов, снимите воздушный фильтр карбюратора, всего […]

Регулировка привода воздушной заслонки карбюратора на автомобиле ВАЗ 2108 потребуется после выполнения ремонтных работ, в результате которых была снята крышка карбюратора. Также привод заслонки необходимо отрегулировать в случае затрудненного запуска холодного двигателя или при повышенном расходе топлива.Для регулировки подготовьте стандартный набор инструментов, также необходимо снять воздушный фильтр. Порядок проведения ремонтных работ […]

Периодически в процессе эксплуатации автомобиля, а именно после ремонтных работ, связанных с разборкой карбюратора, необходимо проверять работу механизма блокировки клапана второго карбюратора на автомобиле ВАЗ 2108. Механизм блокировки не позволяет открыть второй Камера карбюратора при пуске и при последующем прогреве двигателя снижает риск увеличения нагрузки на не прогретый двигатель.Для […]

Качественная регулировка пускового устройства карбюратора на автомобиле ВАЗ 2108 позволит избежать проблем с запуском холодного двигателя, особенно актуальных в холодное время года. Для выполнения регулировки карбюратор необходимо снять с автомобиля. Также подготовьте стандартный набор инструментов. Может потребоваться ремкомплект, а именно новая диафрагма. Со всем необходимым приступаем к работе, порядок проведения […]

Регулировка уровня топлива в карбюраторе ВАЗ 2108 производится либо после различных ремонтов, в результате которых был снят поплавок, либо в случае нарушения подачи топлива в карбюратор.Подготовьте стандартный набор инструментов для регулировки. Также для регулировки нужно приобрести в автомагазине специальный шаблон или изготовить его самостоятельно по размерам, указанным на рисунке ниже. Снятая крышка […]

После того, как карбюратор будет разобран, можно приступать к его ремонту. Ремонт включает проверку всех элементов на работоспособность и необходимость их замены. Также необходимо продуть все форсунки сжатым воздухом, предварительно пропитав их ацетоном. Для ремонта приготовьте баллон с чистым ацетоном и небольшую емкость, в которой находится карбюратор. Порядок сборки следующий […]

После того, как вы сняли карбюратор с автомобиля, можно приступать к его ремонту. Ремонт включает в себя его полную разборку с целью последующей замены вышедших из строя элементов. Для разборки карбюратора на автомобиле ВАЗ 2108 нам понадобится стандартный набор инструментов. Порядок разборки следующий: Первым делом снимаем крышку с карбюратора, выключая […]

Снятие и установка карбюратора на автомобиль ВАЗ 2108 производится с целью проведения его ремонта, а именно чистки, замены жиклеров и других элементов, а также для выполнения любого другого ремонта, при котором наличие карбюратора будет мешать его работе. качество.Для ремонта готовим стандартный набор инструментов. Также в процессе удаления не забывайте об элементарном […]

Фильтр тонкой очистки топлива и обратный клапан топлива на автомобиле ВАЗ 2108 входят в топливопровод после топливного насоса. Их замена необходима в том случае, когда они перестают выполнять возложенные на них функции, а именно засоряется фильтр и в результате бензин плохо поступает в карбюратор, то же самое и с обратным клапаном.Для выполнения ремонтных работ нам […]

Топливные насосы, устанавливаемые на автомобиль ВАЗ 2108, разборные, а значит, в случае поломки легко отремонтировать, чем мы сейчас и займемся. Основная суть ремонта топливного насоса заключается в его разборке и последующей замене вышедших из строя элементов. Подготовьте стандартный набор инструментов, снимите бензонасос с автомобиля. Перед разборкой насоса необходимо его проверить, чтобы окончательно […]

Перед тем, как приступить к снятию топливного насоса на автомобиле ВАЗ 2108, его необходимо проверить на работоспособность и принять окончательное решение о ремонте.Для снятия топливного насоса подготовьте стандартный набор инструментов. Порядок ремонтных работ следующий: Прежде всего необходимо снять воздушный фильтр карбюратора. Далее отсоединяем топливные шланги от бензонасоса, ослабляя хомуты их крепления. […]

Проверка топливного насоса на автомобиле ВАЗ 2108 потребуется в том случае, когда двигатель начинает работать с перебоями на разных оборотах. При условии, что карбюратор не забит, система зажигания в порядке, остается только проверка топливного насоса.Чтобы проверить это, выполните следующую последовательность действий: Прежде всего, вы должны удалить шланг от напорного трубопровода насоса, после ослабления зажима застежки. […]

На карбюраторном двигателе снятие и последующая установка воздушного фильтра ВАЗ 2108 проводится в случае необходимости проведения различных работ, при которых будет мешать наличие фильтра, а также для его непосредственной замены как в результате механического повреждения.Для выполнения ремонта потребуется стандартный набор инструментов. Порядок ремонта следующий: Прежде всего нам необходимо снять крышку […]

Как правило, необходимость разборки топливного бака на автомобиле ВАЗ 2108 возникает при обнаружении утечки топлива и, как следствие, необходимо либо заменить бак, либо сделать припой, необходимо очистить сетку бензонасоса. Топливный бак расположен внизу автомобиля в технологической нише кузова, прямо под задним сиденьем.В случае, если требуется мелкая […]

Заменяем трубу переднего глушителя на автомобиле ВАЗ 2108 в случае разрыва ее уплотнения в результате либо механических повреждений, либо коррозии металла. Для проведения ремонтных работ машину необходимо загнать на смотровую яму или эстакаду, также понадобится стандартный набор инструментов. Имея все необходимое, можно приступать к ремонтным работам, последовательность которых следующая: […]

Каталитический нейтрализатор на автомобиле ВАЗ 2108 необходим для контроля содержания углекислого газа и других токсичных веществ в выхлопной системе автомобиля. Проверить работу нейтрализатора необходимо на специальном стенде для контроля токсичных газов в выхлопе. Как правило, при выходе из строя нейтрализатора уровень СО резко повышается. Основная причина выхода из строя катализатора — езда на этилированном […]

Для замены глушителя на автомобиле ВАЗ 2108 выполните следующие действия: Выведите автомобиль на смотровую яму или эстакаду. Отверните гайку болта крепления хомута, соединяющего патрубок глушителя с патрубком резонатора. Снимите зажим.Отсоедините трубы и снимите уплотнительное кольцо. Слегка приподнимите корпус глушителя и, удерживая его в этом положении, снимите резиновые прокладки с кронштейнов. Снимаем глушитель. Замена выхлопного резонатора […]

Необходимость ремонта, связанного со снятием и последующей заменой термостата ВАЗ 2108, возникает при недостаточно прогретой системе охлаждения автомобиля или наоборот перегреве. Чтобы окончательно проверить и убедиться, что термостат неисправен, запустите двигатель и дотроньтесь рукой до нижнего шланга радиатора, он должен быть холодным.Когда температура охлаждающей жидкости достигает 87-92 ° C, шланг должен […]

Как правило, основной причиной замены водяного насоса в автомобиле на ВАЗ 2108 является выход из строя его подшипника, который при работе двигателя сопровождается характерным стуком в передней части двигателя, либо наличие протечек охлаждающей жидкости. через железу. В большинстве случаев опытные мастера советуют произвести прямую замену насоса, поскольку ремонт не приводит к желаемому результату.Для исполнения […]

Замена радиатора системы охлаждения на автомобиле ВАЗ 2108 проводится в том случае, когда старый радиатор подтекает и ремонту не подлежит. Просто снимите радиатор и придется проводить различные ремонтные работы, в которых его наличие будет мешать. К сожалению, новые модели радиаторов редко подлежат ремонту и в большинстве случаев требуют замены. Это связано с тем, что в […]

Система вентиляции картера на автомобиле ВАЗ 2108 требует промывки при засорении.Со временем непромытая система может вызвать утечку масла через сальники коленчатого вала или через прокладки. Для проведения ремонта подготовьте стандартный набор инструментов. Порядок ремонтных работ следующий: Снять крышку ГБЦ и отвинтить две […]

Ремонт масляного насоса на автомобиле ВАЗ 2108 предполагает его разборку с целью замены вышедших из строя элементов. Для разборки потребуется стандартный набор инструментов. Сначала необходимо снять масляный насос с автомобиля.Затем положите его на чистый верстак, и можно приступать. Пошаговый процесс разборки выглядит следующим образом: Снимите корпус масляного насоса, сначала открутив шесть его болтов […]

Масляный насос на автомобиле ВАЗ 2108 снимается для последующей замены или ремонта в случае его выхода из строя. Как правило, вместе со снятием масляного насоса рекомендуется замена переднего сальника коленвала. Для выполнения ремонтных работ потребуется стандартный набор инструментов. Имея все необходимое, можно приступать к ремонту, последовательность которого следующая: В первом […]

Процесс сборки двигателя ВАЗ 2108 выглядит следующим образом: Прежде всего, необходимо установить гильзы в постель блока цилиндров. Но сначала необходимо очистить их от копоти и масляных отложений с помощью подходящей металлической прутка. Не используйте наждачную бумагу. Мы проводим чистку только с помощью штанги и периодически промываем все чистым бензином. После очистки гряд установите лайнеры […]

После снятия двигателя с автомобиля его необходимо установить на жесткие опоры и можно приступать к разборке.Разборка двигателя ВАЗ 2108 необходима для выполнения различных ремонтов, связанных с ремонтом и поршневой группой, для выполнения расточки блока цилиндров и т. Д. Подготовьте стандартный набор инструментов. Последовательность разборки следующая: В первую очередь нам потребуется […]

После проведения необходимого ремонта снятого двигателя можно приступать к сборке. Сборка силового агрегата выполняется в обратной последовательности с учетом следующих нюансов.После того, как двигатель установлен на место, произведите окончательную затяжку болтов крепления опор после установки автомобиля на пол, при этом необходимо сделать 2-3 сильных переднего борта […]

Снятие двигателя на автомобиле ВАЗ 2108 производят в случае необходимости капитального ремонта или ремонта кузова автомобиля, например после аварии. Ремонтные работы лучше проводить на подъемниках, при этом двигатель выходит из строя коробкой передач. При отсутствии лифтов можно работать на смотровой яме или эстакаде с редуктором […]

Регулировка зазора клапанов на автомобиле ВАЗ 2108 производится в тех случаях, когда зазор между концом штока клапана и кулачком распредвала стал или больше, в результате чего клапан не открывается полностью.Или зазор стал меньше и клапан не закрывается полностью. Между торцом клапана и кулачком должен быть зазор, рекомендованный производителем. Как правило, нарушение зазора […]

Если после ремонта головки блока была произведена замена клапанов, то перед их непосредственной сборкой необходимо произвести шлифовку. Также периодически в процессе эксплуатации автомобиля необходимо производить притирку и старых клапанов. Начиная с посадочных мест, края клапанов постепенно изнашиваются и образуются зазоры, что приводит к снижению компрессии в камерах сгорания и, как следствие, […]

Ремонт ГБЦ на автомобиле ВАЗ 2108 заключается в выявлении неисправных элементов в ней с целью последующей замены на новые.После того, как мы разобрали ГБЦ, можно приступать к ее ремонту. Для этого нам также понадобится стандартный набор инструментов, немного наждачной бумаги, различных скребков, металлическая линейка для проверки плоскости головы, керосин для промывки деталей. […]

Ремонт головки блока цилиндров на автомобиле ВАЗ 2108 заключается в снятии головки с блока цилиндров для последующей разборки, с целью замены вышедших из строя элементов. Такой ремонт можно сделать в домашних условиях своими руками, не прибегая к помощи профессионалов.Для выполнения ремонтных работ потребуется стандартный набор инструментов. Пошаговый процесс снятия и разборки выглядит следующим образом […]

Замена сальника распредвала на автомобиле ВАЗ 2108 производится при обнаружении следов масла. Перед тем, как принять решение о замене сальника, необходимо внимательно проверить другие возможные причины утечек масла, а именно систему вентиляции картера (если она забита, это может вызвать протечку), также проверьте, не перегибаются ли шланги системы смазки двигателя.[…]

Основным признаком неисправности заднего сальника коленвала ваз 2108 является наличие масла на дисках сцепления. Основной причиной смазывания дисков может быть неисправный передний сальник или задний. Определить, какой сальник давал течь, можно по характерному запаху масла — трансмиссионное и моторное масло имеют разный запах. Для выполнения ремонтных работ готовим стандартный набор […]

Замена переднего сальника коленвала на автомобиле ВАЗ 2108 производится при обнаружении следов утечки масла и при условии, что система вентиляции картера не забита, шланги этой системы не перегибаются.Для ремонта готовим стандартный набор инструментов, плюс оправку для затяжки нового сальника. Диаметр оправки должен быть таким же, как диаметр сальника. Порядок поведения […]

Характерным признаком выхода из строя маслосъемных колпачков на автомобиле ВАЗ 2108 является изменение цвета выхлопных газов от полупрозрачного до насыщенного серого или голубоватого оттенка, что объясняется попаданием масла через изношенные колпачки в камера сгорания. Также значительно увеличивается расход масла и, как правило, в такой период важно вовремя доливать его в двигатель. Заменить уплотнения клапана можно […]

Замена прокладки масляного поддона на автомобиле ВАЗ 2108 проводится в случае утечки масла на стыке поддона и блока цилиндров. Обычно утечка возникает либо в результате временного износа прокладки, либо из-за поломки прокладки в результате производственного брака, либо из-за неправильной затяжки болтов поддона, в результате чего прокладка просто выдавливается и образуются зазоры. .Заменить […]

Накладка ГБЦ на автомобиле ВАЗ 2108 требует замены в случае обнаружения течи масла или охлаждающей жидкости на стыке головки с блоком двигателя. При замене помните, что прокладка одноразовая и при любом снятии необходимо заменить ее на новую. Для выполнения ремонтных работ необходим стандартный набор инструментов, порядок работы следующий: Отключение […]

Снимаем маховик на автомобиле ВАЗ 2108 либо для его замены, если на рабочей поверхности появляются царапины и другие дефекты, либо для замены коронки, если зубья повреждены, например при неисправности стартера, или снимаем маховик для выполнения любых других работ, которым его присутствие будет мешать.Перед выстрелом […]

Натяжной ролик на автомобиле ВАЗ 2108 необходим для натяжения ремня привода распредвала, а точнее для гашения колебаний ремня на высоких оборотах двигателя. Ролик натяжения ремня ГРМ заменяем в случае его выхода из строя, что сопровождается появлением характерного шума в той стороне двигателя, где находится ремень. Для выполнения ремонтных работ готовим стандартный набор […]

Ремень привода распредвала на автомобиле ВАЗ 2108 заменяем в следующих случаях: если на какой-либо стороне его поверхности были обнаружены следы масла, на поверхности имеются следы механических повреждений, в том числе повреждения зубчатой ​​стороны, если ремень при эксплуатации сильно растягивается, что привело к отсутствию возможности регулировки его натяжения. Выполнить ремонт […]

Знать расположение ВМТ на автомобиле ВАЗ 2108 необходимо, если вы планируете установку зажигания. Метки устанавливают верхнюю мертвую точку первого или четвертого цилиндра. На двигателе бирки расположены в трех местах для удобства их совмещения. Непосредственно на шкиве распределительного вала и на задней крышке приводного ремня. Также теги дублируются на […]

Замена масла на автомобиле ВАЗ 2108 должна производиться по карте техосмотра, обычно после пробега 10000 км в случае всесезонного масла или непосредственно перед эксплуатацией автомобиля в зимний и летний периоды.Вместе с маслом необходимо заменить и масляный фильтр. Как правило, в двигатель необходимо заливать масло той же марки, что и […]

.

Заменяем охлаждающую жидкость на автомобиле ВАЗ 2108 по карте техосмотра, которая в свою очередь рекомендует заменять ее каждые два года вне зависимости от ее состояния. Необходимость замены каждые два года обусловлена ​​тем, что антифриз гигроскопичен, то есть при эксплуатации поглощает водяной пар, что приводит к снижению его основных характеристик.[…]

Руководство по разборке и сборке мотора лады 2108, регулировке зазоров в клапанах. Неисправности в шатунно-поршневой группе Лада 21099. Регулировка ремня привода генератора. Действия по снятию и установке ремня распределительного вала. Замена фильтра Лада 2109. Осмотр блока цилиндров ВАЗ 21099, ВАЗ 2108, ВАЗ 2109.

Сборка двигателя Порядок разборки и сборки двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 ремонт двигателя своими руками двигатель, устранение неисправностей и ремонт

Предупреждение

Примечание

ПОРЯДОК ВЫПОЛНЕНИЯ 1. Установите вкладыши в основание коренного подшипника. В этом случае фиксирующий выступ вкладыша должен входить в паз станины. В первом, втором, четвертом и пятом постелях (считая от привода распределительного вала) устанавливают вкладыши с проточками, а в третьем — без канавок. 2. Смажьте гильзы моторным маслом. 3. Смажьте шейки коленчатого вала моторным маслом и поместите вал в основание коренных подшипников.В этом случае фланец крепления маховика должен располагаться со стороны четвертого цилиндра. 4. Вставьте в паз станины третьего коренного подшипника два упорных полукольца. 5. Поверните полукольца так, чтобы их концы были на одном уровне с концами станины. 6. Вставьте вкладыши в вкладыши без бороздок. В этом случае фиксирующий выступ вкладыша должен входить в паз крышки. 7. Смажьте гильзу пробки Лада Самара моторным маслом. Замените крышку в соответствии с этикеткой. 8. Крышка устанавливается так, чтобы этикетка на ней располагалась со стороны генератора (с левой стороны двигателя).Аналогичным образом установите остальные крышки по меткам. 9. Заверните болты крепления крышек, не затягивая их. 10. Затяните болты крепления крышки моментом 69-84 Н · м (6,9-8,4 кгс · м). Сначала затяните болты третьей крышки, затем второй и четвертой, затем первой и пятой. После затяжки болтов проверните коленвал — он должен вращаться легко, без заклинивания. 11. С помощью индикатора измерить осевой зазор коленчатого вала. Он должен быть в пределах 0,06-0,26 мм. Если зазор превышает 0,26 мм, заменить упорные полукольца (см. Примечание 1). Примечание 1 Для измерения осевого зазора коленчатого вала ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 установите индикатор так, чтобы его ножка упиралась во фланец вала.Отведите коленчатый вал от индикатора до упора и установите индикатор на 0. Переместите коленчатый вал в противоположном направлении. Индикатор покажет размер зазора. Примечание 2 В качестве запасных частей поставляются полукольца номинального размера (толщина 2,31–2,36 мм) и размера увеличенного на 0,127 мм (толщина 2,447–2,487 мм). 12. Вдавите задний сальник коленчатого вала в держатель с помощью оправки до упора. 13. Приклейте прокладку держателя к держателю сальника консистентной смазкой для облегчения установки. 14. Смажьте уплотнительную кромку моторным маслом. 15. Смажьте фланец коленчатого вала моторным маслом. 16. Задний сальник коленвала устанавливается в держателе с помощью специальной оправки. Если оправки нет, наденьте сальник с держателем на фланец коленчатого вала, аккуратно заправив рабочий край сальника на фланец вала заостренной палкой из мягкой древесины. 17. Осторожно сдвиньте держатель вдоль фланца до упора и затяните крепежные болты. 18. Отрегулируйте держатель так, чтобы его верхняя плоскость совпадала с плоскостью блока. 19. Затяните шесть болтов крепления держателя. 20. Вдавите передний сальник коленчатого вала в корпус масляного насоса с помощью оправки. Смажьте кромку сальника моторным маслом. 21. Смажьте шестерни масляного насоса моторным маслом, залив масло через отверстие под маслоприемником. 22. Несколько раз поверните шестерни масляного насоса за выступы ведущей шестерни. 23. Проверните шестерню привода маслонасоса для правильной установки на коленчатый вал ВАЗ 21099: выступы на ведущей шестерне должны совпадать … 24. … с проплешинами на коленвале. 25. Нанесите смазку на насос для облегчения установки. 26. Передний сальник коленвала устанавливается с помощью специальной оправки. Если оправки нет, установите насос с сальником на коленчатом валу в гнездо на валу. Затем острой палкой из мягкой древесины осторожно наденьте выступ сальника на шейку вала. 27. Осторожно сдвиньте масляный насос по валу до упора и затяните крепежные болты. Отрегулируйте положение насоса так, чтобы его верхняя плоскость совпадала с плоскостью блока. Заверните шесть крепежных болтов с моментом 8,5-10,0 Н · м (0,85-1,0 кгс · м). 28. Тщательно протрите зеркала цилиндров … 29. … и проверните шатунные шейки мягкой безворсовой тканью. 30. Смажьте зеркало первого цилиндра ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 моторным маслом. 31. Смажьте монтажную раму поршня моторным маслом. 32. Смажьте поршень 1-го цилиндра моторным маслом. 33. Разведите фиксаторы поршневых колец под углом 120 ° друг относительно друга. 34. Вставьте узел поршня с шатуном в оправку и используйте его для установки поршня в цилиндр так, чтобы стрелка на нижней части поршня была обращена к масляному насосу. 35. Установите крышку шатуна с гильзой в соответствии с маркировкой, предварительно смажьте гильзу моторным маслом (см. Примечание). Примечание Крышки на шатуны устанавливаются так, чтобы номера цилиндров ВАЗ 21099 на крышке и шатуне были с одной стороны. 36. Затяните две гайки крепления крышки. Аналогичным образом устанавливаем остальные поршни. 37. Затяните гайки крышки шатуна динамометрическим ключом до 44-54 Н · м (4,4-5,4 кгс · м). 38. Смажьте резьбу болтов крепления маховика тонким слоем герметика. 39. Установите маховик, затем стопорную шайбу и затяните болты крепления маховика (см. Примечание). Примечание Установите маховик так, чтобы метка на маховике находилась напротив крышки шатуна четвертого цилиндра ВАЗ 2109, так как болты крепления расположены несимметрично. 40. Затянуть болты крепления маховика моментом 62-89 Н · м (6,2–8,9 кгс · м), удерживая маховик ВАЗ 2108 от проворачивания. 41. Смажьте маслоприемник моторным маслом. 42. Установите маслоприемник на место (см. Примечание) и затяните болт крепления маслоприемника к масляному насосу с моментом 7,0-8,0 Н · м (0,7-0,8 кгс · м). Примечание 43. Заверните два болта крепления маслоприемника к крышке второго коренного подшипника с моментом 8-10 Н · м (0,8-1,0 кгс · м). 44. Обрезать выступающие концы прокладок сальника и масляного насоса. 45. Смажьте консистентной смазкой плоскость крепления блока цилиндров. 46. Установить прокладку масляного картера. 47. Установить масляный поддон. 48. Заверните болты крепления масляного картера с моментом 5-8 Н · м (0,5-0,8 кгс · м). 49. Установите шпонку в паз коленчатого вала. 50. Установите шкив коленчатого вала шкивом наружу. 51. Наденьте ремень ГРМ на шкив коленчатого вала.

Пробег (км) : 184420

Продолжая тему крупного ремонта, которая была поднята мной в разделе «Ремонт и обслуживание: ВАЗ», создаю эту запись в блоге.

Долго вынашивая идеи, все же решил сделать в шапку. сделай сам

В день ремонта пробег 183600. Комперсия 9 \ 8.5 \ 8.5 \ 9.
Машина где-то теряла масло, периодически плевала в сапун, но несмотря на все это давала 14 заводских секунд на время. сотня.
Но должно быть лучше!

Двигатель сняли через верх. Снял все навесное (карб, коллекторы, ГБЦ, генератор). Откручиваем 4 болта на коробке передач и передней подушке двигателя.Блок потянулся руками, вместе 🙂

вытащил

Потом сняли поддон, масляный насос, маховик, крышку сальника, открутили шатуны, стянули их тазами вверх, сняли колено.
Все вкладыши были еще в достаточно хорошем состоянии, но все решено было заменить. Правда, не ремонтные размеры, а стандартные. Кастрюли и все остальное было родное, все с маркировкой Автовазовская.Это порадовало.

Выбили пальцы из поршней и сняли токарный агрегат (первое, что не смогли сделать своими руками).

Блок на пару часов расточили и отдали. Первый ремонт — 82,4. Сразу привезли к токарю новый поршень, чтобы он поместился под них.

Пальцы вдавливали в новые кастрюли, нагревая шейку кривошипа в масле, и надевали на нее кольца.

Поршни в блок пихаются без оправки и дополнительных инструментов. Две плоские отвертки и 4 руки.

Вкладыши ставить легко, все точно было. Собрали двигатель и поехали на СТО, чтобы протолкнуть шатун и коренные крышки динамо ключом с нужными моментами затяжки. (второе, что не смогли сделать своими руками)

Попутно поменял толкатели в ГБЦ, сальники естественно, тепловой зазор отрегулировал…

Двигатель в сборе.

Они пришли к выводу, что он должен работать на мин. Масло. Купил Лукойл. А кто, что бы не сказал, объехал всю хантыйскую зиму, со всеми ее 40-градусными морозами, на Lukoil Lux 5w40 n / synth, и остался доволен. Все сальники на месте, заводится нормально. Такое же масло заливаю после обкатки.

Все ставил в порядке, обратном снятию. Без проблем.

Транспорт.

Move установлен.Крутил 15 секунд без свечей, появилось давление, закрутил свечи, еще покрутил, прислушался.
Завелась сразу, ХХ нормально, все хорошо. Только вот шевеление слегка шипит. Пару часов двадцатого и вперед. Первые 100 км я ехал на третьей передаче 40 км / ч (2к об / мин). Через 100км шипение пропало.

Сейчас проехал 750км, решили закончить обкатку на 1000. Нагрузки не даю, кручу не больше 2,5к, в горы не езжу, по крайней мере пассажиров.

Сегодня замерил компрессию 13,5 ровно. Везде.

Стоимость:
Время — 3 неспешных вечера, вместе с экзаменом во второй день

Деньги:
Кольца поршневые MAHLE (зародыш) — 995р
Вкладыши коренные (стандартные) — 205р
Вкладыши шатунные (стандартные) — 165р
Поршни АВТОВАЗ — 1500р
Токарь рабочий — 1500р
Мин.масло и фильтр — 400р + 200р
Колено натяжное по мастерской — 100р
Толкатели — 800р
Комплект прокладок — 300р
Итого: 6165
Примечание: в нашем ХМ, кап.ремонт до СТО обошелся примерно в 15-18к. Только работа естественна.

p.s Прекрасно помню те времена, когда даже представить себе не мог, что буду делать такой кап ремонт сам. Все делалось впервые, огромное количество вопросов, на которые не смогли ответить почти все сотрудники СД HM. Интернет, логика — это все, что я использовал.
Вот, действительно, своими руками … 🙂

Как-то решил поменять полукольца, но конкретной информации в инете не так много, поэтому подробно расписал, что это за кольца, где они и зачем нужны) Где и зачем ? Упорные полукольца расположены по бокам крышки опоры третьего коренного подшипника, т.е.е. Другими словами, полукольца устанавливаются между опорой блока и щеками коленчатого вала. Полукольца предохраняют коленчатый вал от осевого перемещения, люфта. Полукольца со снятым коленчатым валом Зачем их менять? Со временем полукольца, истончение и люфт увеличиваются, но это не самое опасное, со временем кольца могут износиться до такой степени, что перестают держаться и одно или оба упадут в поддон … Что бывает в этом случае? Когда между коленчатым валом и крышкой блока ничего нет, коленчатый вал начинает шлифовать опорную крышку. изношенная средняя крышка Вся беда возникшей ситуации заключается в том, что опорная крышка подшипника блока сформована вместе с блоком для повышения точности. Проще говоря, если вовремя не заметить люфт коленвала, можно упасть на замену блока и самого коленчатого вала … Кроме того, повышенный люфт коленвала приводит к постоянному сдавливанию заднего сальника коленвала и утечке масла, т. задний сальник находится за маховиком, и для его замены придется проделать огромный объем работы. Как определить? Да, очень просто. Берем в руки монтажку, умирая с одной стороны в кузов, а другой давим на шкив генератора на коленчатый вал, осевой зазор коленвала не должен превышать максимально допустимый — 0,35 мм. Также попросите кого-нибудь выжать сцепление, а за коленвалом сами следите. Если вы заметили сильный люфт, необходимо срочно заменить полукольцо, потому что если полукольцо упало, коленчатый вал будет сливать канавку на крышке подшипника и новое полукольцо просто не удержит.Рекомендую проверить люфт после 120 000 пробега Как заменить? Довольно просто. Для начала нужно купить: сами полукольца, прокладку поддона, герметик. Так как необходимо будет слить масло из двигателя, работу по замене полуколец можно совместить с заменой масла, также можно очистить поддон и маслоприемник. Доступны три размера полуколец: стандартные 2.31; первый ремонт 2437; второй ремонт 2.56, производства ЗМЗ. Примечательно, что на заводе полукольца устанавливаются разные — на передней стороне подшипника (со стороны ГРМ) установлено сталеалюминиевое полукольцо, а на задней стороне — металлокерамическое (желтое. ) цвет. Полукольца в продаже такие же, как металлокерамические, с одной стороны стальные, с другой с антифрикционным слоем. Также есть неоригиналы, металлокерамика с обеих сторон. Стандартные стертые полукольца и новые полукольца разных размеров Замена производится в следующей последовательности: 1. Снять защиту двигателя 2. Слить все моторное масло 3. Выключить все 16 болтов крепления картера и снимаем поддон 4.Открутите два крепежных болта средней крышки коренного подшипника и снимите его 5. Установите новые полукольца с канавками по направлению упорных поверхностей коленчатого вала (со стороны канавок нанесен антифрикционный слой. наносится на поверхность полукольца). Перемещая вал вправо-влево, например, с помощью отвертки, оцениваем осевое перемещение. Он должен быть в пределах 0,06-0,26 мм. На фото показано, как установить полукольца. Рейтинг статьи: Загрузка…

Форсунка Ваз 2109 как заменить топливный фильтр. Поменять воздушный фильтр на инжекторном двигателе

Как известно, автомобили ВАЗ 2109 могут оснащаться инжекторным и карбюраторным двигателями. В зависимости от этого процедура замены топливного фильтра немного отличается.

Внешний вид устройства

Причины замены

Существует несколько основных причин, по которым автовладельцам приходится периодически или незапланированно менять топливный фильтр.

Любая деталь автомобиля имеет определенный уровень качества. Увы, сейчас не советское время, когда качество запчастей контролировалось государством. Сегодня регулятор — национальный дилер. Но его больше интересует финансовая выгода, чем соблюдение стандартов качества. Отсюда внушительное количество изделий, надежность и характеристики которых оставляют желать лучшего.

Китайские товары и подделки

В последнее время отношение к китайской продукции немного изменилось в лучшую сторону.Но все же большая часть поставляемых оттуда запчастей — это подделки известных европейских брендов или просто продукт местного производства, стандарты качества которого далеки даже от отечественных

.

Большинство магазинов автозапчастей стремятся к максимальной финансовой выгоде. Они находят поставщиков с самыми низкими ценами, закупают запчасти и продают нам. При этом мало кто проверяет качество купленного товара. Сегодня найти подделку или некачественный товар даже в проверенных магазинах автозапчастей

несложно.

Фильтр перегрузки топлива

Такая ситуация возникает не часто, но исключать ее как вероятную причину преждевременной замены устройства не стоит.

Неправильная или неправильная установка

Иногда владелец автомобиля покупает качественные запчасти, но из-за неправильной установки своими руками или руками сомнительных мастеров все качество фильтра сводится на нет

Учитывая разнообразие АЗС в нашей стране, все понимают, что на дешевых АЗС продается плохой бензин. Соответственно, из-за большого количества примесей срок службы фильтра не может достичь заявленного. Он просто не справляется с теми нагрузками, которые обеспечивают низкосортное топливо.

Определить, что вы приобрели плохой или поддельный топливный фильтр, можно несколькими способами:

• Мощность двигателя упала;
• Мотор плохо тянет;
• Падение оборотов;
• Двигатель глохнет при включении зажигания и т. Д.

Замена инжектора

Топливный фильтр — это устройство, которое отвечает за качество топлива, поступающего из бака в двигатель.

Установка

Устройство расположено между двигателем и насосом и регулирует состав топлива, отсеивая мусор и примеси.Если по той или иной причине фильтр перестает исправно работать, его следует немедленно заменить.

Чтобы поменять прибор на инжектор ВАЗ 2109, действуйте по алгоритму.

1. Убедитесь, что двигатель полностью остыл. Не используйте горячий двигатель.
2. Слейте весь газ из системы.
3. Проверить, есть ли под рукой огнетушитель или другое средство пожаротушения.
4. Осмотрите рабочую зону. В нем не должно быть ничего, что даже теоретически может вызвать пожар.
5. Поднять капот, снять минус с АКБ.
6. Снимите хомут с впускного и выпускного топливного шланга.
7. Отсоедините все шланги, идущие к фильтру. Обязательно поднимите их вверх или даже заткните чем-нибудь под рукой. В противном случае оставшееся топливо выльется на силовой агрегат, на пол.
8. Возьмите новый фильтр, проверьте, где находятся метки, обозначающие соединение наливного и выпускного шлангов. Не путайте только их.
9. Перед подключением трубок проверьте, действительно ли из них вышел весь бензин.
10. Подсоедините шланги к новому фильтрующему устройству.
11. Наденьте новые хомуты. В основном они одноразовые, поэтому лучше заменять их новыми каждый раз при замене фильтра.
12. Проверить узел на герметичность.
13. Заменить отрицательную клемму АКБ, закрыть капот и включить зажигание.
14. Убедитесь, что ваш инжекторный двигатель работает.

Разборка прибора

Замена карбюратора

Если вам посчастливилось стать владельцем автомобиля ВАЗ 2109 с карбюраторным двигателем, процедура замены топливного фильтра здесь будет несколько иной.

Инструкция следующая:

• Ослабьте монтажный зажим со стороны двигателя;
• Отсоедините шланг от топливного очистителя. Скорее всего, в форсунках останется небольшое количество топлива, поэтому будьте осторожны;
• Ослабив хомут, снимите шланг со стороны бака;
• Вооружившись новым очистителем топлива, проверьте направление стрелки на устройстве. Он должен совпадать с направлением движения топлива — в сторону насоса;
• Затяните монтажные хомуты;
• Залейте немного бензина в топливный фильтр, так как он на данный момент сухой.Это делает топливный насос. Пару раз нажмите на его рычаг, после чего фильтр начнет заполняться топливом;
• Заведите автомобиль, проверьте на признаки утечки топлива.

Безопасность

Вне зависимости от типа двигателя на вашем ВАЗ 2109 процедуру замены устройства очистки топлива необходимо проводить с соблюдением определенных мер безопасности.

1. Не курить при ремонте топливной системы. Потерпи. Не рекомендуем выходить курить.Ваша одежда может быть масляной или пропитанной топливом. Ни малейшего угля и проблем не избежать.
2. Всегда держите огнетушитель рядом с машиной. При замене топливного фильтра ставьте его рядом с собой. Полезная мера, которая спасла более одного человека и спасла более одной машины.
3. Избегайте попадания топлива в глаза. Лучше всего работать в защитных очках.
4. Работайте с топливной системой только в хорошо вентилируемых помещениях. Если ремонт проводится зимой, лучше одеться потеплее и открыть ворота гаража.
5. Не меняйте фильтр на открытом воздухе во время сильной жары. Даже высокие температуры, прямые солнечные лучи могут стать источником возгорания.
6. Работать с топливной системой можно только при полностью остывшем двигателе.

Огнетушитель — всегда под рукой

Согласно инструкции по эксплуатации, на инжекторном ВАЗ 2109 очиститель топлива нужно менять каждые 20 тысяч километров. Фактически, учитывая условия эксплуатации, этот срок нужно сократить вдвое. Что касается карбюратора, то здесь рекомендуется менять фильтр каждые 10 тысяч километров.На практике — около 7 тысяч километров.

Замена данного устройства — довольно простая задача, с которой справится даже новичок. Самый главный момент — соблюдение техники безопасности.

Нет комментариев

Написать комментарий

Нажмите, чтобы отменить ответ.

Все о 2109

Как снять и прочистить форсунки на ВАЗ 2109 (инжектор)?

Причины перегрева двигателя на ВАЗ 2109 (карбюратор, инжектор)

Ни для кого не секрет, что двигатель — это основной узел всего автомобиля.От его характеристик зависит ваша способность управлять автомобилем, расходовать оптимальное количество топлива и многое другое. Но перегрев — очень частая ситуация, в которой многие допускают серьезные ошибки.

Ремонт выпускного коллектора на ВАЗ 2109 (карбюратор)

Выпускной коллектор — это составная часть выхлопной системы, выполняющая процесс отвода выхлопных газов из цилиндров силового агрегата в выхлопную трубу.

Очистка топлива необходима для нормальной работы автомобильного мотора и увеличения ресурса его работы.Топливо должно быть очищено от различных примесей и загрязнений в двигателе. Для этого принято устанавливать топливные фильтры. Как с ними работать на ВАЗ 2109 и 99, 2114 и 2115 будет рассказано ниже.

На автомобили ВАЗ перечисленных моделей устанавливаются фильтры, предназначенные для различных силовых установок. Они делятся на два типа: для грубой очистки (сетка в бензонасосе) и тонкой очистки ВОМ (отдельный фильтр).

Фильтр грубой очистки ВАЗ расположен внутри бензонасоса

Фильтры, предназначенные для карбюраторных систем, изготовлены из прочного и прозрачного материала, обычно пластика.Прозрачность корпуса позволяет следить за состоянием чистоты и своевременно менять расходные материалы. Эти модели способны очищать топливо в области 15–20 мкм. Внутри помещается один из этих материалов: фетр, фетр или бумага.

Для систем впрыска автомобилей ВАЗ уже нужна очистка гораздо большей стоимости. Поэтому фильтры для форсунки «девятка», ВАЗ 2114 и 2115 разные. Они изготовлены из нержавеющей стали и устанавливаются отдельно.

Для грубой очистки используются пластины с прорезями, сетка и лента, которые задерживают застрявший в топливе мусор.Напротив, в ВОМ используются элементы из пористых материалов.

Какие лучше

Топливные фильтры, особенно для двигателей с инжектором, должны иметь надлежащее качество очистки. Поэтому можно назвать лучшим очистителем, пропускная способность которого составляет не менее 5-7 мкм (инжектор) и 15 мкм (карбюратор). Кроме того, он не должен выходить из строя при давлении 3-5 бар.

Ориентировочная стоимость замены топливных фильтров

Замена занимает примерно 30-50 минут, в зависимости от модели детали.В связи с этим отличается и стоимость процедуры на СТО, которая рассчитывается по количеству затраченного времени.

На самом деле рекомендуется изначально договориться с сотрудником сервисного центра о стоимости процедуры, согласовать время и т. Д. Как правило, цена замены начинается от 700 рублей и не превышает черту 1000–1200. руб.

Цена самого топливного фильтра ВАЗ не превышает 200-600 руб.

Расположение топливных фильтров на моделях ВАЗ зависит от двигателя.В системах впрыска и карбюратора они расположены в разных местах.

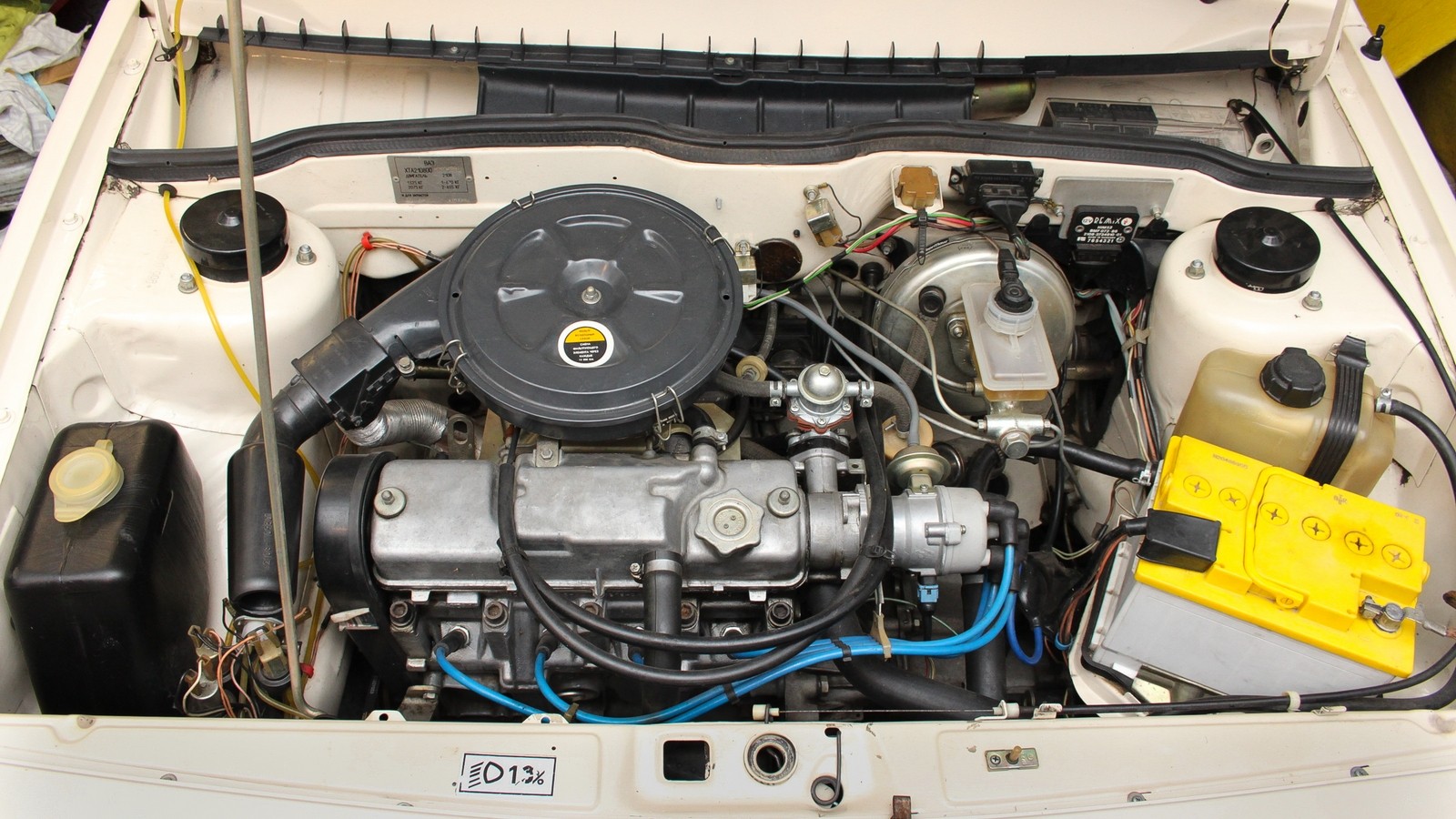

Расположение фильтра на карбюраторном двигателе

На карбюраторе ВАЗ очиститель топлива расположен под капотом. Устанавливается под тормозным бачком (основным), фиксируется с помощью 2 хомутов.

Фильтр карбюратора ВАЗ расположен под тормозным цилиндром

Расположение очистителя на форсунке

На ВАЗ с системой впрыска ВОМ устанавливается под автомобилем, за глушителем.Устанавливается в топливной магистрали в виде картриджа. Чтобы его осмотреть или разобрать, нужно поднять машину на эстакаду или яму.

Замену на данных модификациях ВАЗа можно сделать своими руками. Достаточно получить грамотную информацию, правильно представить процесс снятия и установки всей детали, акцентировать внимание на нюансах.

Замена карбюратора на автомобили ВАЗ 2109/2114/2115

Алгоритм замены карбюратора ВАЗ начинается, прежде всего, со снятия элемента.

1. Сначала ослабляются зажимы, расположенные по обеим сторонам фильтра (сначала ближайший к двигателю, затем другой).
2. Затем отсоединяют топливные шланги.

Чтобы снять фильтр тонкой очистки, ослабьте хомуты и снимите оба топливных шланга.

Таким образом, можно легко и просто снять фильтр на карбюраторе ВАЗ.

Если при снятии шлангов топливо начнет вытекать, немедленно закрыть отверстие пробкой.При демонтаже расходника рекомендуется держать под рукой заглушку или просто тряпку.

Новый фильтр устанавливается вместо старого, например:

найди
• стрелку на фильтре;

Стрелка на фильтре должна смотреть на бензонасос

• поставить так, чтобы стрелка смотрела на бензонасос.

Напоследок нельзя забывать стягивать хомуты.

Если металлические хомуты изношены, шланги плохо фиксируются, винты крутятся, их лучше заменить.Хомуты недорогие (20-30 руб.).

Осталось накачать топливо в фильтр, так как новый элемент будет сухим. Пейджинг осуществляется вручную. Пару раз нажмите на рычаг топливного насоса. При этом посмотрите на фильтр — должно быть видно, как он заполняется.

Видео: как заменить топливный фильтр на ВАЗ 2109

Замена на инжекторных автомобилях ВАЗ 2109/2114/2115

На автомобилях с системой впрыска топливный фильтр расположен в другом месте.Процесс замены тоже отличается, прежде всего тем, что машину нужно поднять в яму или эстакаду.

• снимите хомут, удерживающий фильтр;
• ослабить болты крепления пылесоса ключом на 19;

Используйте два ключа, чтобы ослабить гайки фильтра.

• перед снятием фильтра нужно запомнить направление стрелки, указывающей направление движения бензина по трубкам.

Необходимо проверить уплотнительные кольца фильтра.

Затем вы можете установить новый фильтр:

• соединить оба штуцера, затянуть;
• затяните зажимные болты зажима;
• запустите двигатель и дайте ему поработать 2–3 минуты для проверки на герметичность.

Затяжку необходимо проводить с учетом правил на момент затяжки гаек соединений. Если затянуть крепеж, это может привести к негативным последствиям.

Если обнаружена утечка, то затяните гайку более плотно в том месте, где течет топливо.

Очиститель грубого топлива или CGO заменяется следующим образом:

• задний диван автомобиля выдвигается из салона;
• доступ к этому люку;

Доступ к лючку бензонасоса в форсунке ВАЗ открывается при откидывании заднего дивана

• головкой 10 откручивает все гайки по кругу;

Сняты

• защелок и соединений;

Эти штуцеры на лючке топливного насоса необходимо снять ТНВД ВАЗ снял

• фильтр находится в его нижней части, оттуда он снимается.

Грубая сетка внизу топливного насоса

Процесс замены CGO аналогичен для ВАЗ с карбюратором и с инжектором.

Меры предосторожности

1. Не работайте в помещении со всех сторон. Должна быть предусмотрена аэрация.
2. Курение категорически запрещено, так как при работе с топливной системой любая искра может привести к печальным последствиям.
3. Рекомендуется носить перчатки и защитные очки. Попадание легковоспламеняющейся жидкости на кожу рук или в глаза может вызвать серьезную аллергическую реакцию или проблемы со зрением.
4. Не допускается работа в жару при температуре воздуха выше 25-30 ° С.
5. Обязательно имейте под рукой огнетушитель.

Видео: замена топливного фильтра форсунки

Порядок замены фильтра (сколько менять)

Опытные автомобилисты и специалисты рекомендуют менять фильтр чаще, чем указано в регламенте. Это связано с тем, что качество сегодняшнего топлива на наших АЗС крайне низкое.К сожалению, отечественный бензин не отличается идеальной чистотой, и это не только исходное качество топлива, но и плохие условия транспортировки и хранения.

Очевидно, что результатом плохого и грязного топлива будет увеличение нагрузки на двигатель и уменьшение его мощности. Соответственно снизится ресурс топливной системы.

Согласно регламенту очиститель карбюраторных систем необходимо менять каждые 10 тысяч километров пробега автомобиля, а инжекторных систем — каждые 20 тысяч километров.С учетом приведенных выше рекомендаций по чистоте топлива период замены целесообразно сократить до 6–7 тысяч километров и 10 тысяч километров соответственно.

Как было написано выше, причина неисправности очистителя — грязное топливо, которое заправляется в баки автомобилей на российских АЗС. Высокое содержание смол в бензине разрушительно действует на все системы и форсунки силовой установки. От этого забиваются топливные коммуникации. Если в топливе присутствует вода, это способствует появлению коррозии, повреждению элементов системы, поломкам в поршневой группе и т. Д.

Одна из распространенных неисправностей фильтра связана с утечкой. Это вызвано не только тем, что очиститель забит грязью, но и наличием в системе избыточного давления. Другой причиной утечки является истирание уплотнительных колец внутри фильтра тонкой очистки.

Если фильтр протек из-за наличия грязи внутри, то такой элемент лучше заменить. Использованные уплотнения также необходимо заменять новыми. Но если в системе избыточное давление, то нужно откачивать воздух изнутри.На автомобилях ВАЗ для этого предусмотрена специальная шпуля.

Чтобы сбросить избыточное давление из системы, нажмите на золотник

Перед сбросом давления автомобиль необходимо поставить на стояночный тормоз и включить нейтральную передачу.

На автомобилях ВАЗ, в которых очиститель закреплен на защелках, причина неисправности может быть скрыта в другой. Защелка может просто отломиться, и тогда фильтр начнет пропускать топливо. На фото ниже защелки обведены большими красными кружками.

Защелки расположены по обеим сторонам фильтра.

Вот так выглядит сломанная защелка.

Сломанная защелка на трубопроводе выглядит так

Сломанная защелка — всегда проблема, так как отдельно найти ее в продаже просто невозможно. Можно, конечно, приобрести целые тубы, но они продаются в комплекте по 3 штуки. Цена не маленькая — 1300 руб. Если не хотите покупать дорогой комплект с дополнительной деталью, можно отрезать пластиковую часть защелок, оставив только ту часть, которая входит в трубопровод.Затем сделайте из топливных шлангов два переходника, наденьте их и закрепите обычными хомутами за 20 руб.

Еще один частый дефект — фильтр не заполнен топливом или происходит наполовину. Причина этого кроется в воздушной пробке, образовавшейся внутри топливной системы. Воздух вытесняется, как было сказано выше, через золотник.

Если на ВАЗ нет специального клапана, то воздух можно легко выпустить, сняв шланг подачи топлива и дав двигателю отработать оставшееся топливо.Затем шланг вставляется на место, и бензин вручную закачивается в систему.

Загрязненный фильтр не всегда можно заменить. В некоторых случаях, особенно если очиститель установлен относительно недавно, вы можете попробовать очистить его. Делается это следующим образом: фильтр продувается потоком воздуха из компрессора. Процедуру можно провести на любой СТО или предприятии, где есть воздушный компрессор. Также можно спросить знакомых водителей КамАЗа или ЗИЛа, у которых в грузовиках есть компрессор с возможностью забора воздуха.

Таким образом, топливный фильтр на автомобилях ВАЗ может выйти из строя по следующим причинам:

• неисправность вызвана засорением или срабатыванием уплотнительных манжет;
• из-за коррозии внутренних элементов, что объясняется попаданием воды в фильтр;
• из-за сломанной защелки, что приводит к утечке топлива;
• из-за скопления воздуха внутри системы из-за чрезмерного давления.

Своевременный и грамотный уход за фильтрами продлит срок службы автомобиля.Замена очистителя позволит избежать сложностей в работе топливной системы.

Добрый день! Меня зовут Марк. Мне 40 лет. По образованию — учитель.

Категории статей

Новые вопросы

Самый популярный

Топ 5 (по голосованию)

1. дом
2. Статьи
3. ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 1117 Калина, ВАЗ 2170 Приора
4. Замена топлива.Замена топлива.

Категории статей

Согласно регламенту, замена топливного фильтра на автомобилях ВАЗ-2710 Приора, ВАЗ-2110-2111-2112, ВАЗ-2113-2114-2115 и ВАЗ-21099 с форсункой должна производиться каждые 30 000 км. Но, учитывая качество отечественного топлива, рекомендуемый пробег лучше уменьшить не менее чем на 10 000 км. И менять топливный фильтр каждые 20 000 км. Хуже топливной системы авто точно не будет.Некоторые, кто уже имел горький опыт устранения неполадок, виновником которых был забитый топливный фильтр, меняют его каждые 10 тысяч километров. И на вопрос — «Почему так рано?». Обычно они отвечают — «В таком случае лучше перестраховаться!». И с ними не поспоришь))). Не секрет, что бензиновый фильтр напрямую влияет на срок службы бензонасоса и форсунок. Поэтому о его существовании лучше не забывать и регулярно менять. В противном случае риск получить замену дешевым топливным насосом или форсунками для очистки / промывки значительно возрастает!

Запасные части.На автомобилях ВАЗ 21099 инжектор, ВАЗ 2110-2112, ВАЗ 2710 Приора, ВАЗ 2113-2115 устанавливаются два типа топливных фильтров — с резьбой и на зажиме. Поэтому, прежде чем совершить покупку фильтра, нужно залезть под машину и определиться, какой фильтр установлен на вашем автомобиле. Если кто-то не знает, где на автомобилях ВАЗ 2110-2112, ВАЗ-2710 Приора, ВАЗ-2113 -2114 -2115, ВАЗ-21099 инжектор топливный фильтр, то я вам скажу. Бензиновый (топливный) фильтр на вышеперечисленных машинах расположен рядом, а точнее, за топливным баком (см. Фото 1).

Каталожный номер топливного фильтра с резьбой (гайками) — 2112-1117010-01 (см. Фото 2). Каталожный номер бензинового фильтра с фиксаторами — 2123-1117010 (см. Фото 3). Покупая топливный фильтр с резьбой, проверяем, идут ли в комплекте медные или резиновые уплотнительные шайбы или кольца (фото 4). Поскольку шайбы / кольца могут изнашиваться, рваться, деформироваться и теряться. И переустановить их будет невозможно. А без них газ будет течь в местах стыка арматуры с фильтром.Поэтому о такой мелочи, как уплотнительные шайбы, стоит подумать заранее.

И по маркам производителей. Как говорится, кому можно доверить процесс очистки топлива любимой машины))). Советую покупать топливные фильтры таких производителей: BIG (GB-320, GB-302), Nevsky filter, BOSCH, CHAMPION, MANN, FILTRON, hexen и SCT. Такой ТОП-8 получился;)

Инструмент. Выбор инструмента зависит от типа топливного (бензинового) фильтра, установленного на вашем автомобиле.Для замены топливного фильтра тонкой очистки 2123-1117010 (топливный фильтр на обойме) Вам потребуются: накидной или торцевой ключ на 10, емкость для сбора бензина ВД-40, чистая тряпка. Для успешной замены бензинового фильтра 2112-1117010-01 (топливный фильтр с резьбой) потребуется еще немного инструмента: рожковые ключи 17 и 19, накидный ключ или торцевой ключ 10, металлическая щетка, VD-40, бензобак, очистить тряпка.

Работы по замене топливного фильтра с форсункой ВАЗ 21099, ВАЗ 2110-2112, ВАЗ 2710 Приора, ВАЗ 2113-2115 проводят на подъемнике или смотровой яме!

Фотоотчет по замене топливного (бензинового) фильтра автомобилей ВАЗ-2110-2111-2112, ВАЗ-2113-2114-2115, ВАЗ-2710 Приора, ВАЗ-21099 форсунка:

Снимите отрицательную клемму с аккумуляторной батареи.Подобрать под машину. Находим топливный фильтр, металлической щеткой очищаем от грязи все резьбовые соединения, проливаем их ВД-40 (фото 5, 6, 7).

Если топливные шланги присоединены к фильтру через резьбовой штуцер, то ключами 17 и 19 ослабляем затяжку гаек (фото 8). После этого можно открутить стяжной болт хомута топливного фильтра (фото 9).

После чего можно окончательно открутить штуцер топливных шлангов.Подставляем бачок, так как из шлангов и самого фильтра будет течь бензин. Снимите фильтр.

Если фильтр крепится клипсами, то в этом случае процесс пойдет намного проще и быстрее. Откручиваем прижимной болт хомута (фото 10). И, сдавливая пластиковые зажимы на фурнитуре (если усилия пальцев недостаточно, то можно использовать специальные плоскогубцы для сжатия зажимов), стягиваем шланги с фильтра (фото 11). Опять подставляем бак для сбора бензина.Снимите фильтр.

Также существует еще один вид крепления штуцеров топливного шланга к фильтру — зажимы от скоб пружин (фото 12). Обычно с ними проблем нет (это не выкручивание гаек). Прижал скобу — протянул шланг. Все просто.

Теперь осталось только правильно установить топливный фильтр на рабочем месте. Правильно — это значит установить фильтр так, чтобы стрелка на нем была направлена ​​в сторону топлива.

На автомобилях ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 и ВАЗ-2710 Приор стрелка на топливном фильтре должна указывать на правую сторону автомобиля (фото 13).

На автомобилях ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 и ВАЗ-21099 стрелка инжектора на бензиновом фильтре должна указывать на левую сторону автомобиля (фото 14).

Установите топливный фильтр в монтажный зажим. После этого подключаем к нему штуцеры топливных трубок.

При установке фильтра с резьбовым соединением не забывайте надевать на шланги новые (или старые, если они в хорошем состоянии) уплотнительные шайбы.Затяните гайки и стяжной болт хомута.

На топливном фильтре с помощью зажимов фитинги вставляются в фильтр до характерного щелчка. Затем можно попробовать вытащить шланг из фильтра. Если не получается, значит, фитинг закреплен правильно. Мы проводим ту же процедуру установки / проверки со вторым фитингом. Затем затяните зажимной болт.

Далее остается только поставить минусовую клемму на АКБ, повернуть ключ зажигания до срабатывания бензонасоса.Загрузите систему. И заводим двигатель. Затем проверьте соединения и сам топливный фильтр на предмет утечки газа. Особое внимание следует уделить резьбовым соединениям. При необходимости затяните гайку топливного шланга. С фильтрами на клипах проблем обычно не бывает. Но вам все равно нужно проверить.

После проверки будут завершены работы по замене топливного (бензинового) фильтра на ВАЗ 2113, ВАЗ-2114, ВАЗ-2115, ВАЗ 2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2710 Приора, ВАЗ-21099 инжектор.

Ряд неисправностей в работе карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 напрямую связан со степенью загрязнения топливного фильтра на впуске топлива в бензобак.Он расположен в нижней части впускного топливопровода и состоит из мелкой сетки.

Многим знакома ситуация, когда не удается выиграть при нажатии на педаль «газа», она нестабильна, двигатель не работает до полной остановки. Карбюратор уже был несколько раз, все заменено, угол зажигания отрегулирован и система зажигания полностью перебрана, но толку нет, либо принятые меры только помогают временно.

В этой ситуации стоит обратить внимание на сетчатый топливный фильтр впуска топлива в бензобак автомобиля.Многие просто не подозревают о его существовании, одни забывают об этом, другие неправильно чистят. Но зря, поскольку этот фильтр является форпостом всей топливной системы автомобиля в процессе очистки поступающего в двигатель бензина. Его засорение уменьшает (или полностью останавливает) карбюратор и далее двигатель автомобиля. А это просто приводит к проблемам в его работе в разных режимах, в том числе «плавающих» (которые появляются и исчезают).

Особенности очистки топливного фильтра приемника топлива в бензобак автомобилей ВАЗ 2108, 2109, 21099

• Снимите сетку топливного фильтра с впускного патрубка

С усилием выталкиваем его из впускной трубы.

• Очищаем топливный фильтр

Берем зубную щетку, немного ацетона и тщательно очищаем все ячейки сеточки фильтра. Периодически смотрите на фильтр на свету, чтобы оценить степень очистки, так как визуально даже грязный фильтр может показаться чистым. На свету сразу видны забитые отложениями и чистые ячейки.

После процедуры очистки продуйте фильтр сжатым воздухом с помощью компрессора или обычного колесного насоса.

• Очистка впускного топливопровода

Промываем бензином или ацетоном и продуваем сжатым воздухом. Попутно очищаем трубку для слива топлива в бак («возврат»). После чистки проверяем легкость прохождения воздушных трубок, продувая их во рту.

Устанавливаем заборник топлива обратно в топливный бак, подсоединяем к нему патрубки и провода.

Примечания и дополнения

— Почистив фильтр на впуске топлива, обратите внимание на чистоту всей топливной системы двигателя автомобиля.Очистить и при необходимости заменить

Содержание:

Как известно, автомобили ВАЗ 2109 могут оснащаться инжекторными и карбюраторными двигателями. В зависимости от этого процедура замены топливного фильтра немного отличается.

Причины замены

Существует несколько основных причин, по которым автовладельцам приходится периодически или незапланированно менять топливный фильтр.

Причина	Характеристики
Качество	Любая деталь автомобиля имеет определенный уровень качества.Увы, сейчас не советское время, когда качество запчастей контролировалось государством. Сегодня регулятор — национальный дилер. Но его больше интересует финансовая выгода, чем соблюдение стандартов качества. Отсюда внушительное количество изделий, надежность и характеристики которых оставляют желать лучшего.
Китайские товары и подделки	В последнее время отношение к китайской продукции немного изменилось в лучшую сторону.Но все же большая часть поставляемых оттуда запчастей — это подделки известных европейских брендов или просто продукт местного производства, стандарты качества которого далеки даже от отечественных .
Сомнительные магазины	Большинство магазинов автозапчастей стремятся к максимальной финансовой выгоде. Они находят поставщиков с самыми низкими ценами, закупают запчасти и продают нам. При этом мало кто проверяет качество купленного товара. Сегодня найти подделку или некачественный товар даже в проверенных магазинах автозапчастей несложно.
Фильтр перегрузки топлива	Такая ситуация возникает не часто, но исключать ее как вероятную причину преждевременной замены устройства не стоит.
Неправильная или неправильная установка	Иногда владелец автомобиля покупает качественные запчасти, но из-за неправильной установки своими руками или руками сомнительных мастеров все качество фильтра сводится на нет
Плохое топливо	Учитывая разнообразие АЗС в нашей стране, все понимают, что на дешевых АЗС продается плохой бензин. Соответственно, из-за большого количества примесей срок службы фильтра не может достичь заявленного.Он просто не справляется с теми нагрузками, которые обеспечивают низкосортное топливо.

Определить, что вы приобрели плохой или поддельный топливный фильтр, можно несколькими способами:

• Мощность двигателя упала;
• Мотор плохо тянет;
• Падение оборотов;
• Двигатель глохнет при включении зажигания и т. Д.

Замена инжектора

Топливный фильтр — это устройство, которое отвечает за качество топлива, поступающего из бака в двигатель.

Устройство расположено между двигателем и насосом и регулирует состав топлива, отсеивая мусор и примеси. Если по той или иной причине фильтр перестает исправно работать, его следует немедленно заменить.

Чтобы поменять прибор на инжектор ВАЗ 2109, действуйте по алгоритму.

1. Убедитесь, что двигатель полностью остыл. Не используйте горячий двигатель.
2. Слейте весь газ из системы.
3. Проверить, есть ли под рукой огнетушитель или другое средство пожаротушения.
4. Осмотрите рабочую зону. В нем не должно быть ничего, что даже теоретически может вызвать пожар.
5. Поднять капот, снять минус с АКБ.
6. Снимите хомут с впускного и выпускного топливного шланга.
7. Отсоедините все шланги, идущие к фильтру. Обязательно поднимите их вверх или даже заткните чем-нибудь под рукой. В противном случае оставшееся топливо выльется на силовой агрегат, на пол.
8. Возьмите новый фильтр, проверьте, где находятся метки, обозначающие соединение наливного и выпускного шлангов.Не путайте только их.
9. Перед подключением трубок проверьте, действительно ли из них вышел весь бензин.
10. Подсоедините шланги к новому фильтрующему устройству.
11. Наденьте новые хомуты. В основном они одноразовые, поэтому лучше заменять их новыми каждый раз при замене фильтра.
12. Проверить узел на герметичность.
13. Заменить отрицательную клемму АКБ, закрыть капот и включить зажигание.
14. Убедитесь, что ваш инжекторный двигатель работает.

Замена карбюратора

Если вам посчастливилось стать владельцем автомобиля ВАЗ 2109 с карбюраторным двигателем, процедура замены топливного фильтра здесь будет несколько иной.

Инструкция следующая:

• Ослабьте монтажный зажим со стороны двигателя;
• Отсоедините шланг от топливного очистителя. Скорее всего, в форсунках останется небольшое количество топлива, поэтому будьте осторожны;
• Ослабив хомут, снимите шланг со стороны бака;
• Вооружившись новым очистителем топлива, проверьте направление стрелки на устройстве.Он должен совпадать с направлением движения топлива — в сторону насоса;
• Затяните монтажные хомуты;
• Залейте немного бензина в топливный фильтр, так как он на данный момент сухой. Это делает топливный насос. Пару раз нажмите на его рычаг, после чего фильтр начнет заполняться топливом;
• Заведите автомобиль, проверьте на признаки утечки топлива.

Перед тем, как вернуть минус АКБ и запустить двигатель, убедитесь, что нигде нет следов течи бензина; случайно не пролилось из шлангов на силовой агрегат, пол.Малейшая искра и высокая температура могут спровоцировать возгорание, а за ним и более печальные последствия.

Безопасность

Вне зависимости от типа двигателя на вашем ВАЗ 2109 процедуру замены устройства очистки топлива необходимо проводить с соблюдением определенных мер безопасности.

1. Не курить при ремонте топливной системы. Потерпи. Не рекомендуем выходить курить. Ваша одежда может быть масляной или пропитанной топливом. Ни малейшего угля и проблем не избежать.
2. Всегда держите огнетушитель рядом с машиной. При замене топливного фильтра ставьте его рядом с собой. Полезная мера, которая спасла более одного человека и спасла более одной машины.
3. Избегайте попадания топлива в глаза. Лучше всего работать в защитных очках.
4. Работайте с топливной системой только в хорошо вентилируемых помещениях. Если ремонт проводится зимой, лучше одеться потеплее и открыть ворота гаража.
5. Не меняйте фильтр на открытом воздухе во время сильной жары.Даже высокие температуры, прямые солнечные лучи могут стать источником возгорания.
6. Работать с топливной системой можно только при полностью остывшем двигателе.

Согласно инструкции по эксплуатации, на инжекторном ВАЗ 2109 очиститель топлива нужно менять каждые 20 тысяч километров. Фактически, учитывая условия эксплуатации, этот срок нужно сократить вдвое. Что касается карбюратора, то здесь рекомендуется менять фильтр каждые 10 тысяч километров. На практике — около 7 тысяч километров.

Топливоочистительные элементы необходимы для подачи топлива в энергоблок, очищенного от различных примесей и грязи в баке. Топливный фильтр ВАЗ 2109 (установленная форсунка или карбюратор) задерживает все эти элементы, в результате чего получается качественная горючая смесь.

В случае засорения или некачественного фильтра смолы разрушительно воздействуют на все системы двигателя, забивая трубопроводы и форсунки. Наличие горючей воды способствует появлению ржавчины, повреждению элементов системы, что неизбежно приведет к поломкам в поршневой группе.

Грязь, которая находится в каналах вместе с водой в топливе, замерзающая при низких температурах, может заморозить двигатель.

Состояние очистителя топлива во многом зависит от внешних факторов, в которых эксплуатируется автомобиль, но больше от качества топлива.

Специалисты советуют проводить чаще, чем указано в документации. Это связано с тем, что качество бензина или дизельного топлива на наших заправках часто бывает довольно низким. Отечественное топливо не отличается ни идеальной очисткой, ни идеальными условиями транспортировки и хранения.В результате происходит увеличение нагрузки двигателя и снижение его мощности, а также уменьшение ресурса топливной системы.

Замена топливного фильтра, неважно, форсунка или карбюратор, довольно проста, да и сам фильтр стоит недорого, поэтому не забывайте вовремя его заменять. А как сэкономить, установив самостоятельно, мы расскажем в этой статье.

[Скрыть]

Инструкция по замене с форсункой

В соответствии с графиком обслуживания на автомобилях ВАЗ 2109 с форсункой необходимо менять топливный элемент очистки каждые 20 000 км пробега.Но, как мы уже говорили, в наших условиях этот срок лучше сократить вдвое.

Что вам нужно?

Этапы

Все работы необходимо проводить на яме, эстакаде или подъеме автомобиля на подъемник. Помещение должно хорошо проветриваться, рядом не должно быть открытых источников огня.

В автомобиле ВАЗ с форсункой очиститель топлива расположен под автомобилем за топливным баком возле выхлопной трубы.

Инструкция по замене карбюратора

Топливоочистительный элемент на ВАЗ 2109 с карбюратором по регламенту нужно менять каждые 10 тысяч километров, но, учитывая низкое качество нашего бензина, желательно сократить этот срок до 7 тысяч километров.Топливный фильтр находится под главным тормозным цилиндром и фиксируется двумя хомутами.

Что вам нужно?

Ступени

1. Ослабьте зажим, который находится со стороны двигателя.
2. Снимите шланг с топливного очистителя. Здесь нужно быть осторожным, так как немного бензина может пролиться.
3. Ослабив хомут, снимите шланг, который находится сбоку от бака.
4. Ставим новый фильтр. Здесь также важно, чтобы стрелка совпадала с направлением движения топлива.Он должен быть направлен в сторону насоса.
5. Закручиваем хомуты.
6. Далее нужно закачать бензин в топливный элемент очистки, потому что он еще сухой. Это нужно делать с помощью топливного насоса. Нажав пару, один раз на ее рычаге, можно заметить, как фильтр начинает заполняться бензином.
7. Заводим машину и проверяем на утечку газа.

Меры безопасности при замене

• Курить при работе с топливной системой категорически запрещено.
• Рядом должен быть огнетушитель.
• Остерегайтесь попадания топлива в глаза.
• Помещение, в котором проводятся работы, должно вентилироваться.
• Не заменяйте, если на улице слишком жарко.
• Заменяйте двигатель только на полностью остывший двигатель.

Как видите, замена топливного фильтра — довольно простой процесс, не требующий особых навыков, и, внимательно изучив инструкцию, с этим справится даже неопытный водитель.

Топливный фильтр — элемент системы питания (системы подачи топлива) инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099.

Назначение топливного фильтра

Топливный фильтр в системе питания инжекторного двигателя автомобилей ВАЗ 2108, 2109, 21099 предназначен для фильтрации топлива (удаления механических примесей), поступающего в магистральный топливопровод из бензобака.

Расположение на машине

Топливный фильтр на автомобилях ВАЗ 2108, 2109, 21099 расположен под днищем, возле бензобака.Он встроен в линию подачи топлива между бензонасосом в бензобаке и топливной рампой двигателя автомобиля.

Устройство топливного фильтра

Топливный фильтр состоит из металлического корпуса с резьбовыми соединениями с обеих сторон. Внутри фильтра находится бумажный фильтрующий элемент, улавливающий различные посторонние частицы, присутствующие в бензине. От топливного насоса топливо поступает по резиновому шлангу к входному штуцеру фильтра.

Принцип работы топливного фильтра

Бензонасос перекачивает бензин из топливного бака по резиновому шлангу к входному штуцеру топливного фильтра.В корпусе фильтра фильтрующий элемент улавливает посторонние частицы, присутствующие в бензине. Далее топливо попадает через выхлопное сопло фильтра в металлическую трубку основного топливопровода и далее по нему в топливную рампу с соплами на двигателе. Направление движения топлива указано на корпусе топливного фильтра стрелкой.

Неисправности топливного фильтра

— Основная неисправность топливного фильтра — снижение его пропускной способности из-за забивания посторонними примесями в бензине.В результате создание необходимого давления топлива становится проблематичным. В двигателе бывают рывки и сбои, нестабильная работа на холостом ходу, двигатель может глохнуть как на двадцатом, так и в движении и т. Д.

— В остальных случаях топливный фильтр может наоборот не отфильтровывать механические примеси в бензине, а пропускать их в топливную рампу к форсункам. Возникновение такой ситуации возможно из-за некачественного изготовления или деформации от удара.

Интервал замены топливного фильтра 30 000 км.В некоторых случаях (постоянное использование некачественного топлива, автомобиль с большим пробегом или длинный неочищенный топливный бак и т. Д.)

Применяемость топливных фильтров в системах питания ТНВД автомобилей ВАЗ 2108, 2109, 21099

Фильтры топливные 2112-1107010-01 (02, 03, 04, 05) отечественного производства или их импортные аналоги (BOSH F0124, MANN WK612 / 5, Champion L240, ACDelco GF613 и др.)

Схема подключения форсунки

RHX ВАЗ 2109.

Известный российский автомобиль ВАЗ 21099 по праву считается народным.Во время серийного выпуска с 1990 года модель разошлась миллионными партиями. Эта машина идет и идет на экспорт, во всем мире знают знаменитую «девяносто девятую» под маркой Lada Forma. 21099 — это модернизация ВАЗ 2109 с общей технической и элементарной базой.

История ВАЗ 21099

Легендарная «девятка»

В начале 80-х перед конструкторами и конструкторами стояла задача создать самый дорогой и престижный автомобиль серии ВАЗ.Он должен был сменить ВАЗ 2106 и стать максимально унифицированным с 2108/09 поколения. Полноразмерные макеты из пластилина 1981 г. выпуска.

Спустя два года все необходимые испытания ВАЗ 2108/09 были проведены. Так как к тому времени новый седан был не готов и не связываться с разрешениями и долгосрочными согласованиями новой машине ему был присвоен индекс 21099. Из-за материальных проблем выпуск начался только в 1990 году, а в конце 90-х. началась эра принудительного впрыска и побочных компьютеров.Датчики холостого хода, коленвала и дроссельной заслонки ВАЗ 21099 Форсунка Стальная Головка Удовольствие автолюбителей.

Автомобиль представляет собой пятиместный переднеприводный четырехдверный седан. Это модификация ВАЗ 2109 с кузовом Хэтчбек. Автомобиль отличается от семейства Lada Samara. Только передняя решетка радиатора и наличие багажника. Автомобиль хорошо спроектирован и восстановлен, имеет лучшую управляемость в своем семействе, высокую динамику и устойчивость, а увеличение максимальной скорости передвижения очень понравилось потребителям, и до выпуска «Дюжины» он считался лучшим автомобилем ВАЗа.

До 1997 года «Девяносто девятый» выпускался исключительно с карбюраторными двигателями, в дальнейшем такие моторы стали расширять агрегатами с инжекторным оборудованием. Причем датчик начального холостого хода, коленвал и датчик дроссельной заслонки ВАЗ 21099 производились за рубежом или выпускались аналогичные иномарки. В последующие годы по лицензии началось производство отечественных запчастей с принудительным впрыском топлива.

Под капотом «девятки»

Стандартный двигатель 21099 имеет объем 1499 м3.Ведущие колеса — передние, рулевые — реечный, максимальная скорость движения — 160 км / ч. Этот автомобиль стал революционным экономичным, расход топлива на трассе составил 5,9 литра, а в смешанном цикле 8 литров на сотню.

В 2004 году АвтоВАЗ прекратил выпуск этой модели, перейдя на автомобили поколения САМАРА-2. Однако новые автомобили достались по наследству старому бортовому компьютеру и таким же датчикам ЭБУ. Так датчик детонации ВАЗ 21099 стоит на обновленной 210115. Некоторое время ВАЗ 21099 производили в Украине, на Запорожском автозаводе крупногабаритной сборки, из российских комплектующих.

Что нужно знать при покупке подержанного автомобиля

С 1998 года ВАЗ 21099 начали оснащать инжекторными двигателями, покупать то в приоритете. Став владельцем подержанного автомобиля, вам часто придется ремонтировать его самостоятельно. Ничего токсичного в нем нет, поменять датчик детонации ВАЗ 21099, инжектор которого стал капризничать, не составит особого труда. Большинство операций не потребуют специальной подготовки или специальных знаний — все можно сделать сам, просмотрев видео с Ютиуба или прочитав пошаговые инструкции онлайн.

Лучше всего проверить состояние мотора по компрессии в цилиндрах. Для 21099 лучшим будет результат 13 единиц, а если их меньше 10, то потребуется капремонт двигателя. Стоит учесть тот факт, что разница в показаниях при замерах в разных баллонах не должна превышать 1%. Нежелательно покупать машину с грязным, в масле двигателем, так как это говорит о серьезных поломках. Остерегайтесь автомобилей с проблемами ЭБУ, так как датчик дроссельной заслонки ВАЗ 21099 или 21115 может надолго испортить нервы, искать причину поломки вам надоест.

Клеммы B. моторный отсек Требуется дополнительный уход

После покупки ВАЗ 21099 желательно обработать все электрические контакты на выводах моторного отсека, включая блок предохранителей. Специалисты советуют при покупке б / у Ваза Тосол и масло сразу не менять, а посмотреть по сторонам, — может быть, купленному автомобилю это не нужно.

Преимущества покупки ВАЗ 21099:

• дешевизна запчастей;
• автомобиль бюджетный;
• прочные и эластичные бамперы, выдерживающие не очень сильные удары;
• низкий расход топлива, особенно в инжекторных моделях;

У

• хорошая тяга на малых оборотах для такого объема двигателя.

Минусы 21099 тоже есть:

• ДВС некачественное навесное оборудование, с дефектными деталями;
• сильный дребезжание салона, низкая шумоизоляция;
• постоянные проблемы с системой охлаждения летом и с электроникой зимой;
• качество датчиков оставляет желать лучшего.

Таким образом, датчик дроссельной заслонки ВАЗ 21099 боится влаги и выходит из строя через 5000 км пробега, в частности датчик холостого хода — беда «девяносто девятый».

Учитывая, что данная модель в РФ выпускалась до 2004 года, а в Украине до 2011 года, найти подержанный автомобиль без проблем довольно сложно. Однако если вас не пугает перспектива сделать небольшой ремонт своими руками, такой бюджетный вариант будет идеальным.

Основные неисправности силовой установки

Многим автовладельцам известно, что часто выходят из строя датчик холостого хода и датчик детонации, написание нервов водителям: машина может просто заглохнуть или самопроизвольно увеличить обороты коленвала посреди оживленного перекрестка в городе, вызвав аварийную ситуацию. .

Снятие датчика дроссельной заслонки

Часто доставляет неисправности датчика дроссельной заслонки ВАЗ 21099, вызывающие боковые стороны ЭБУ, не говоря уже о неуправляемой езде и опасностях, с ней связанных. Как уже было сказано выше, неприятности с вазами часто возникают из-за заливки или других причин попадания влаги, что приводит к выходу из строя бортового компьютера, нарушению работы отдельных датчиков или всего управляемого электроникой моторного агрегата.

Необходимо знать, что регулятор холостого хода является важной частью системы впрыска топлива и служит для правильной работы двигателя на всех режимах, включая холостой ход.Конструкция этого регулятора основана на собранном в одно целое шаговом двигателе с конической иглой, на пружине регулятор холостого хода (RXX) расположен в корпусе дроссельной заслонки. Он находится там, где и датчик дроссельной заслонки ВАЗ 21099, 2109.

Как работает датчик холостого хода в системе впрыска

После запуска зажигания датчик холостого хода высвечивает свой стержень, который в максимальном состоянии упирается в отверстие дроссельной заслонки. Затем регулятор занят подсчетом шагов, возвращающих клапан в исходное положение.Это полностью зависит от версии прошивки. Например, прошивка Bosch рассчитана на 50 шагов. При этом дроссельная заслонка ВАЗ 21099 Форсунка подает сигнал управления открытием.

Регулировка частоты вращения двигателя

На момент регулировки двигатель должен быть прогрет, а датчик работает в режиме 30-50 шагов. В зависимости от количества ступеней датчика изменяется объем воздушной смеси, которая через калибровочное отверстие поступает в камеру сгорания.Нужно понимать: чем больше растягивается стержень датчика, тем больше шагов будет отдано датчику. При покупке выбирать регулятор холостого хода для ваз необходимо внимательно, обращая внимание на зазор между головкой штока и фланцем: он не должен превышать 2,3 см!

В его составе применены форсированные, распределительные системы впрыска топлива и датчик массового расхода воздушной смеси (ДМРВ), который через бортовой компьютер подает определенное количество воздуха в камеру сгорания.Затем компьютер определяет оптимальное количество топлива, которое необходимо использовать с воздушной смесью для надежного зажигания и равномерного сгорания, обеспечивая оптимальный режим работы ДВЗ. В этом случае датчик коленвала выдает информацию о количестве оборотов мотора, тем самым управляя бортовым компьютером регулятором холостого хода. По этой схеме двигатель всегда получает оптимальное количество топливовоздушной смеси в камеру сгорания и работает с максимальным КПД.Если двигатель холодный, то контроллер специально будет увеличивать вращение коленчатого вала с помощью регулятора холостого хода, обеспечивая быстрое срабатывание нужного теплового режима двигателя и возможность движения без длительной процедуры прогрева.

Работа двигателя внутреннего сгорания Имеет множество характеристик, но для «не вооруженных» знаний и приспособлений владельца автомобиля главный признак исправности мотора — оборот. При движении двигатель испытывает разные нагрузки.Какой из них выбрать в качестве ориентира?

Единственно возможный, вне зависимости от устройства и системы подачи топлива, режим, при котором трансмиссия отключена от двигателя. Устанавливая ручку скорости в нейтральное положение, мы обеспечиваем работу двигателя без нагрузки. Этот режим называется работой на холостом ходу — H.H.

.

Именно в этом режиме можно без специальных замеров определить исправность мотора. Напомним, работу системы подачи топлива контролируют заслонки, жестко привязанные к механике.В режиме H.H. Они закрыты. Говоря простым языком, двигатель не запускается, независимо от его типа. Для обогащения смеси в режиме H.H. Предусмотрено простое устройство. Автовладельцы называют эту бочку по-разному: регулятор, клапан, датчик Х.х. — дхх. Его работа должна быть оплачена в ящиках:

• , когда переключатель скорости установлен в нейтральное положение, двигатель внезапно глохнет;
• при запуске холодного двигателя выход на повышенную ревность вызывает затруднения;
• при работе на холостом ходу явно слышны «плывущие» обороты;
• падающих оборотов при: вкл.печки, вентиляторы, дальний свет фар и т.д .;
• внезапное резкое уменьшение или увеличение оборотов без видимых причин.

Сенсорное устройство.

Датчик прост: электрическая часть — простейший шаговый электродвигатель. При подаче напряжения происходит движение в прямую или обратную сторону механической части — подпружиненной иглы или конического стержня через самолет. Двигаясь по ступеням (ступеням), игла изменяет диаметр зазора канала, регулируя объем воздушной смеси в топливо.

Проверить датчик.

Очевидное заблуждение: ни в впрыске, ни в производительности карбюратора и независимо от типа двигателя, dhh не регулируется механически — регулировочные винты топливной системы Не влияют на датчик. Его можно определить по мультиметру. В карбюраторе ВАЗ 2109 датчик установлен на патрубке карбюратора, в виде цилиндрической бочки с подходящими проводами. Если снять минусовую клемму АКБ, а затем колодку с проводами от датчика, на клеммах датчика видны обозначения обмоток: A, B, C, D.Внутреннее сопротивление между AB и CD должно быть в пределах 36-82 Ом, а выводы разных Обмоток: A-C или V-d не должны называться вообще. Если на снятом датчике снова надеть колодку с проводами и подключить клемму «-», включить зажигание, должны быть слышны слабые зажимы и игла иглы. Неисправности механической части: Снимите датчик и промойте (продуйте) самолет, проверьте визуально состояние иглы (конуса) и уплотнительных прокладок.

Значит, все работы напрасны: датчик не работает и его надо менять.

Замена dhh.

Для замены датчика холостого хода потребуется снять воздушный фильтр. Надо пошагово:

— снимаем воздушный фильтр;

— Найдите в районе заслонок карбюратора датчик идущих к нему проводов.

— Отсоединить «-» клемму АКБ, снять колодку с проводами, открутить два винта крепления датчика (в моделях с карбюратором Solex датчик откручивается ключом с резьбой на 8-12-13 в зависимости от модели), осторожно удалите дизельное топливо.

— Очистить поверхность настройки датчика, установить новый, сделав все в обратном порядке.

На «девятке» с ЭБУ (электронным блоком управления) — регулировка нового ДХН не производится. После замены следует завести машину. За 5-10сек. Номинальные параметры PAX будут установлены автоматически после установки электронного блока. ВНИМАНИЕ: Электроника не будет откалибрована автоматически, если клемма аккумулятора не отсоединится при замене!

Если возникнут проблемы в работе датчика холостого хода, с управлением вашим ВАЗ 2109 могут возникнуть трудности.Чтобы определить поломку и научиться грамотно менять датчик, вы познакомите вас с основными позициями.

Принцип работы

Не совсем правильно называть датчик холостого хода именно датчиком. В конце концов, это измерительные устройства, которые обрабатывают и преобразуют информацию, выводят ее на механические или электронные указатели на приборной панели.

Правильно называть датчик холостого хода с регулятором, или просто RXX. RXH играет важную роль в работе двигателя, поскольку обеспечивает слаженное и правильное поведение.силовой агрегат.

Увы, системы самодиагностики на ВАЗ 2109 не идеальны, ведь при выходе из строя регулятора холостого хода вы не оповестите вас даже при элементарном включении сигнальной лампы Check Engine. Поэтому необходимо ориентироваться на признаки поломки.

ПЧ работает следующим образом. При включении замка зажигания шток на датчике смещается до упора, выводится в специальное отверстие дроссельной заслонки. RXH начинает считывать шаги, и клапан возвращается в исходное положение.Когда двигатель работает, с увеличением или уменьшением количества шагов происходит изменение количества воздуха, проходящего через отверстие. Следовательно, в двигателе есть необходимое количество воздуха, обеспечивающее стабильную работу мотора на холостом ходу.

Функции

RXX регулирует количество воздуха, поступающего в воздух, когда дроссельная заслонка закрыта. Это говорит о том, что RXX выполняет функции автоматической регулировки заданного крутящего момента оборотов на холостом ходу.

Также регулятор принимает участие в процессе прогрева двигателя до оптимальных рабочих температур зимой.Диапазон рабочих температур у RCH достаточно широк — от -40 до +130 градусов по Цельсию.

RHX с такими важными функциями имеет небольшие размеры и состоит из трех основных элементов:

• Электродвигатель шаговый;
• Spring;
• Стержень с конической иглой на конце.

Регулятор холостого хода установлен на корпусе дроссельной заслонки парой винтов.

Признаки неисправности

Игнорировать признаки выхода из строя датчика холостого хода на вашем впрыске или карбюраторе ВАЗ 2109 ни в коем случае нельзя.Сначала это доставляет дискомфорт при вождении, но вскоре может стать причиной серьезной аварии.

Есть несколько основных симптомов, которые могут указывать на проблемы с RXX:

• Оборот начинает спонтанно увеличиваться, затем снижаться;
• При включении холодного силового агрегата обороты не увеличиваются;
• При использовании дополнительных электрических зависимых устройств, таких как фары или обогреватель, скорость сразу же начинает падать;
• При выключении передачи или на холостом ходу двигатель может споткнуться.

Это не полный список возможных симптомов, но все они косвенные. Поскольку необходимо убедиться, что проблема заключается в RXH, а не в других узлах двигателя, необходимо проверить текущее состояние датчика.

Проверка состояния

Чтобы проверить текущее состояние вашего ЦРБ на автомобиле ВАЗ 2109, выполните несколько последовательных действий.

Шаг чек	Ваши действия
Шаг первый	Включите ручной тормоз. На машине установите антиприводы.Безопасность всегда должна стоять на первом месте при ремонте автомобиля своими руками
Шаг второй	Необходимо добраться до нужного датчика, отключить его от питательной площадки с проводами, а затем с помощью вольтметра проверить наличие напряжения. Минус ставится на двигатель, а плюс установлен на выводах колодок А и D .
Шаг третий	Включите зажигание, проверьте индикаторы напряжения.Обычно они составляют около 12 вольт. Если вольтметр показывает меньшие значения, возможно, проблема с уровнем заряда аккумуляторной батареи. Если напряжения вообще отсутствуют, придется проверить весь ЭБУ и электрическую цепь. Не исключены чистки.
Шаг четвертый	Проведите еще одну проверку при включенном зажигании. Проверяйте поочередно выводы AB и CD. В нормальном состоянии сопротивление к ним должно быть около 53 Ом.Если RXX работает нормально, измерительный прибор покажет бесконечное сопротивление .
Пятая площадка	При снятии регулятора холостого хода и включении зажигания подключают блок с питанием. Если при этом конусная игла продвинулась вперед, с прибором все хорошо. Если конусообразная игла не выдвигается, значит RXH вышла из строя и требует замены

Определив, что старый датчик холостого хода на ВАЗ 2109 уже отработал, требует замены.Процедура вполне проходит без посторонней помощи.

Замена или чистка

Практика показывает, что в достаточно большом количестве случаев простая очистка регулятора холостого хода позволяет восстановить его работоспособность. Поэтому советуем в первую очередь опробовать этот метод. А если не даст результата, то работы по замене прибора не будет.

1. Купить емкость с очистителем для карбюратора. В этом случае ваш двигатель вполне может быть инжекторным.Как раз этот состав отлично подходит для очистки RXH и не только.
2. Отключаем колодку с проводами от датчика, откручиваем два фиксатора и снимаем непосредственно затронутый элемент управления.
3. Очистите регулятор от скопившегося мусора, загрязнений, очистите саму иглу и пружину. Это необходимо сделать средством для очистки карбюратора. Используйте винтовые инструменты, чтобы привести в порядок довольно компактное устройство.
4. Обязательно очистите открывающий патрубок регулятора холостого хода на дроссельном узле.Именно там находится конусообразная игла датчика ХХ.
5. Завершив прибор для чистки прибора, верните его на место и проверьте в работе.
6. Если чистка не принесла желаемого результата, двигатель продолжает вести себя неадекватно, придется приобрести новую ручку и установить ее на место старого датчика.
7. Обязательно задержите машину перед заменой, отключив минусовую клемму от АКБ, затем отсоедините колодку с проводами питания, открутите крепежные винты и снимите прибор.
8. Выполните сборку, действуя в обратном порядке.

Автомобили ВАЗ марки 2108, 2109, 21099 комплектуются карбюраторами марки Солекс. Карбюраторы данной разновидности оснащены электромагнитным клапаном, имеющим регулятор холостого хода. В повседневной эксплуатации автомобиля наиболее вероятной причиной пропадания холостого хода является датчик холостого хода карбюратора ВАЗ 2109.

Экономия Petrolich — это новое изобретение, которое призвано снизить расход автомобильного топлива по заявлению производителя на 10-25%, просто вставляя его в прикуриватель машины.
Заработная плата предназначена только для автомобилей с бортовым напряжением 12В, в некоторых автомобилях светодиоды горят даже после выключения мотора.

Здесь могут возникнуть следующие неисправности:
одна). Преимущественно загрязнение толстой части электромагнитного клапана;
2). Выход из строя обмотки;
3). Нет питания на электромагнитном клапане (EMK).

Для исправления работы датчика холостого хода необходимо иметь гаечный ключ на 8, 10, 12, 13, 14, провода, компрессор, лампочку на двенадцать вольт.

Алгоритм проверки датчика холостого хода своими руками:
1. Необходимо снять крышку воздушного фильтра, ключом на десять отвернуть гайку крышки воздушного фильтра.
2. Далее нужно снять сам воздушный фильтр.
3. Откручиваем ключ на восьмерку.
4. Гайки крепления нижней части воздушного фильтра.
4. Снимите нижнюю часть воздушного фильтра со шпильки.
5. Сядьте в машину, снимите клемму с электромагнитного клапана и несколько раз коснитесь электромагнитного клапана, при этом вы должны услышать щелчки.
6. Если есть щелчки, нужно заглушить двигатель и ключом выключить электромагнитный клапан. Отдельного внимания заслуживает топливный домкрат: необходимо с помощью насоса или компрессора изготовить топливный домкрат и поставить на место. Соберите все детали в обратном порядке.
7. Если щелчков нет, то окружите ключ тринадцатым электромагнитным клапаном. Специальным проводом подать плюс от АКБ на выводе ЕМК, корпусами которого нужно прикоснуться к выводу минус АКБ.
8. Если при этой проверке нет щелчков, значит, электромагнитный клапан не работает. Датчик холостого хода стоит от 100 руб.

Но можно прибегнуть к методам Дедова! Датчик холостого хода на карбюраторе ВАЗ 2109 можно доработать. Для этого необходимо сломать пластиковый наконечник ЭМК и установить на его место челюсть. Далее выставляем все детали в обратном порядке.

9. Если щелчки есть, необходимо поставить датчик холостого хода карбюратора ВАЗ 2109 на место.Проверьте двигатель и тестер, есть ли 12 вольт на подающем проводе EMK. Если нет питания, значит, это электронный блок холостого хода, который необходимо заменить.

2109 Форсунка может быть разобрана и заменена сама по себе. Это важный эффект, потому что без холостого хода автомобиль не будет «полным» и принесет массу неприятностей, особенно в крупных городах, где на каждом светофоре и пешеходном переходе приходится сбрасывать скорость. В этой статье пойдет речь о его проблемах и замене, а также замене датчика заднего хода, ведь это не менее важное устройство.

[Скрыть]

Характеристики контроллера XX

Этот пункт предназначен для уменьшения времени прогрева двигателя. Во время этой операции часто быстро трутся детали. Итак: DHH также разработан для уменьшения контакта и износа. Это устройство установлено в дроссельном узле, который находится в моторном отсеке в левой части мотора.

Назначение и принцип работы

Основные узлы устройства: электродвигатель шаговый

• ;
• игла коническая совмещенная со стержнем;
• деталь пружины.

Датчик холостого хода

Как показано на фото, в устройстве есть колодки. Выделен основной механизм — датчик холостого хода форсунки ВАЗ 21099. Серый Видна регулировочная деталь, которая регулирует частоту вращения ротора двигателя. Синий — устройство, предназначенное для считывания информации о скорости вращения коленчатого вала. Если работа идет на холостой ход, воздушный поток в главные цилиндры поступает по специальным каналам.

Зеленый цвет в этой схеме отвечает за сравнение в электронном блоке.Здесь частота вращения двигателя учитывается в соответствии с фактическим числом оборотов.

Датчик температуры охлаждающей жидкости тоже принимает требуемый сигнал. Пока схема сравнения не получит необходимой информации, двигатель будет работать на высоких оборотах. В это время воздух регулируется с помощью конической части иглы. Пробой воздуха часто приводит к поломкам и полной остановке мотора.

Делая вывод, можно сказать, что в двигатель попадает определенное количество воздуха, — ровно столько, сколько нужно для работы в подходящем режиме.Этот объем учитывается особым расходом воздуха. Он передает информацию на контроллер, который в зависимости от значения готовит смесь с желаемой концентрацией. После этого через форсунки форсунок впрыскивается в автомобильную сеть. Узнать, где находится датчик холостого хода на форсунке ВАЗ 21099, можно на фото ниже.

Типичные неисправности

К популярным I. частые поломки Датчик холостого хода ВАЗ 2109 Карбюратор и форсунка следующие:

• неисправность мотора;
• отказ от действий при отпущенной педали газа;
• неконтролируемый холостой ход Даже при прогретом двигателе;
• при выключении трансмиссии двигатель глохнет;
• при холодном моторе коленвал не увеличивает вращение (по автору видео — девяточка.ремонт).

Инструкция по замене датчика ХХ

Перед заменой необходимо провести диагностику с помощью специального прибора — мультиметра. Для этого нужно ввести в прибор значение измерения напряжения и провести диагностику автомобильной сети на предмет поломки узлов и других неисправностей. При этом щупы надеваются на клеммы Аккорда и показывают напряжение в 12В.

Выключив зажигание нужно отсоединить провода с дхх. В этом случае щуп-мультиметр подключается к основной части машины.Далее нужно включить зажигание, и с помощью второго щупа проверить наличие напряжения на выводах разъема. Если оно ниже 12В или отсутствует, значит произошел обрыв цепи.

Для демонтажа устройства необходимо взять отвертку с крестообразным наконечником и вывернуть два стопорных винта.

Замена dhh крестообразной отверткой

Закрутив левый винт, осторожно затяните регулятор на себя и открутите второй винт.
После этого необходимо очистить воздушный канал от грязи и пыли, а также продуть установку для регулятора.

После этого деталь собирать в обратном порядке. При этом устройство лучше всего откалибровать, а уплотнительное кольцо разрешить смазывать моторным маслом. Расстояние между устройством и краями иглы должно быть 23 мм.

Характеристики датчика SK

При возникновении неисправностей с sq нужно сразу обращать внимание на лампочки и сам датчик.

Назначение и принцип работы

Основная задача этого устройства — включение сигнальных огней, которые подсказывали людям, что автомобиль совершает движение задним ходом.Понятно, что при неподходящем устройстве возможны аварии.

Датчик заднего хода ВАЗ 2109 работает таким образом: при переключении трансмиссии вилка включения прижимается к устройству. Таким образом создаются провода и зажигается лампочка, информирующая о продвижении транспорта.

Типичные неисправности

Наиболее популярные неисправности:

1. Перегорели лампочки. Если это произошло, нужно его снять и проверить с помощью мультиметра.
2. Нарушение контактов.
3. Устройство не будет работать при плохом контакте контроллера, а также при плохой изоляции контактов. Нарушение изоляции грозит наступлением замыкания.
4. При поломке нужно убедиться, что предохранитель в монтажном блоке Нормально. Если он поврежден или расплавился, стоит ввести замену.
5. Если вышло из строя само устройство, и симптомы неисправности таковы, что все лампы не будут работать или, наоборот, будут работать постоянно, необходимо заменить его на новый.

Обратная замена Руководство по замене

Перед заменой лучше всего убедиться, что датчик действительно неисправен и необходимо купить новый.

Для диагностики необходимо сделать следующее:

• поднять машину и оставить на бекапах;

найти на коробке передач (кривошипа) датчик

• и включить заднюю передачу;
• проверьте проводимость между выводами 1-3 и 2-4 на задней коробке передач, а затем на нейтрали;

в коробке передач

• не должно быть проводки, как в других положениях.

Замена датчика заднего хода ВАЗ 2109 под силу любому автомобилисту.

Для начала нужно приподнять машину и откинуть вниз «минусовую» клемму с аккумулятором. Затем слейте масло и снимите защиту с картера. По поводу коробки передач стоит желаемый регулятор. Необходимо отключить его блок от коробки переключения скоростей, затем открутить зажимной болт, которым контроллер держится в картере. Он немного похож на свечу зажигания. Регулятор имеет провод и кнопку, замыкающие контакты.

Новый элемент необходимо установить на старое место, где был установлен регулятор. Закрепить необходимо сначала вручную, а потом специальными крепежными болтами. После этого соедините колодку проводами, обеспечив тем самым регулятор мощности.

После этого можно возвращаться в редуктор жидкости. Еще можно заменить смазку в картере. Далее верните защиту, и подключите минусовую клемму к аккумулятору.

Ремонт проводки ВАЗ 2108, 2109, 2101 и 2106 | Сулейман Эминбейли | Фев, 2021

В автомобилях ВАЗ есть сразу два источника электроэнергии — генератор и аккумулятор.После запуска силовой установки все электрооборудование автомобиля получает питание от генератора, аккумулятор не исключение, он также заряжается от генератора. Аккумулятор нужен только для главного — для подачи напряжения на стартер для запуска всей системы и потребления лампочек, приемников и прочего оборудования при выключенном двигателе.

Водители, пытающиеся найти информацию о проводке своего автомобиля в Интернете, практически всегда оказываются в сложной ситуации: дело в том, что модели выпускались с высокой и низкой панелью, а также с системой впрыска и карбюратора.Кроме того, есть экспортный вариант, оснащенный дополнительными опциями, отсутствующими в базовой комплектации, например, электрическими стеклоподъемниками. Все эти отличия вносят коррективы в электрическую схему автомобиля и из-за этого иногда разобраться просто невозможно.

Для того, чтобы точно определить, какая схема ВАЗ нужна автовладельцу, следует разобраться со следующими факторами.

1. Определите, какая панель у машины — высокая или низкая. Об этом можно узнать по расположению инструментов.Если в машине есть инжектор, то почти наверняка на нем установлена ​​высокая панель.
2. Электрическая схема экспортной версии в точности такая же, как и у базовой версии, за исключением некоторых опций.
3. Если вам нужна схема электронной системы управления силовой установкой, то это отдельный документ, который необходимо скачать в дополнение к основному.

Даже опытные механики всегда условно делят проблемы с электросетью ВАЗ на два типа: проблемы с генератором и неисправности с другими устройствами.Вот почему эти два класса сложности никогда не следует объединять и их следует рассматривать отдельно.

Несмотря на то, что электрическая схема ВАЗ-2108 с карбюратором и низким щитком отличается от автомобиля с высоким, основные узлы, а также их неисправности общие.

Если на панели загорается красная лампочка, это может означать только одно — питание от генератора на оборудование просто не поступает. В такой ситуации выключить силовую установку невозможно и вам придется добираться до дома без остановки, так как автомобиль может не завестись снова.

После возвращения домой проблема решается поэтапно таким образом:

1. проверьте ремень генератора, если он порван — это все объясняет, вал вращается, но не передает энергию дальше;
2. если ремень цел, нужно проверить его натяжение, его наличие не решает проблему, так как он может просто проскользнуть; для этого достаточно надавить на него рукой сверху, если он погнулся на 10 или 15 см, то все нормально;
3. отвернув гайку крепления генератора к корпусу, при помощи монтировки необходимо отодвинуть устройство назад, после чего оно затягивается обратно;
4. нужно проверить исправность предохранителя и заменить его.

После поэтапного выполнения всех этих действий необходимо запустить двигатель и проверить, не погасла ли сигнальная лампа.

В Австралии найти ВАЗ практически невозможно. Однако, если у вас есть один или любой другой аналогичный старый автомобиль, вы можете подумать о его продаже в Cash For Cars Newcastle.

Заводится ВАЗ 2109. Почему машина не заводится? Что делать, если нет ключа

> В статье «» мы подробно разобрали причины, по которым на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 не заводится карбюратор … Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцам инжекторных ВАЗ 2108 2109 21099, когда их железный конь перестает заводиться. Различия в диагностике карбюраторных и инжекторных двигателей очень существенны. Итак, владелец карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему не заводится его машина. Однако если пересадить на инжекторные ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, которые не заводятся, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что и в каком порядке смотреть, ситуация, когда не заводится инжекторный двигатель, может изрядно напугать автовладельца.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак, приступим, если форсунка ВАЗ 2108 2109 21099 не запускается, то здесь работает старое правило: «Либо горит нечего, либо зажигать нечего.То есть либо нет искры, либо горючая смесь не попадает в цилиндры двигателя.
1)
Проверить, есть ли искра. Для этого откручиваем свечу от баллона, прижимаем к массе и крутим стартер. Если искра проскальзывает на свече зажигания, проблема в системе подачи топлива.
Однако нужно помнить, что если скрученная свеча мокрая и есть искра, обязательно проверьте метки.

Метка шестерни распредвала Ваз 2109

Марка маховика ВАЗ 2109

Из-за того, что ремень ГРМ проскочит на один или несколько зубцов, будут нарушены фазы газораспределения и двигатель ВАЗ 2108 2109 21099 не запустится.
Если искра не проскальзывает на свечу зажигания, то причиной могут быть: датчик положения коленчатого вала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в инжекторе. Да, это правда, неправильная работа датчиков может очень сильно испортить жизнь владельцу инжектора ВАЗ 2108 2109 21099. Скажу вам одну важную деталь, которая сразу заставит вас почувствовать себя лучше: двигатель ВАЗ 2109 не заводится из-за неисправности одного единственного датчика — ДПКВ.Если неисправен какой-либо другой датчик, то двигатель запустится, только его работа будет некорректной — он может утроиться, не развивать мощность, увеличить расход топлива, но он должен запуститься.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить.Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. По мере приближения металла к выходному напряжению датчик должен увеличиваться, при удалении металла выходное напряжение ДПКВ должно быть близко к нулю.
Если ДПКВ неисправен, меняем его и пытаемся запустить. Не заводится — идем дальше.
1b) Шкив коленчатого вала. В чем может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может отвалиться или закрутиться.

Отвалилась часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно ДПКВ не срабатывает при вращении коленвала и ЭБУ не дает команду на искру на свечи зажигания. Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленчатого вала вращается и исправно работает. Заодно проверьте целостность ремня ГРМ и метки.
1в) Причиной отсутствия искры может быть неисправность модуля зажигания.Также необходимо проверить разъем на модуле зажигания на целостность. По возможности можно взять модуль зажигания из другой машины и проверить, заводится двигатель или нет.
1d) Если ЭБУ неисправен, двигатель, естественно, не запустится.
1д) Отсутствие контакта в проводке. Все устройства могут быть целыми: и ЭБУ, и модуль зажигания, и все датчики. Но контакта между ними в проводке не будет, например, оборван провод или окислился разъем.
2)
Если искра есть, но двигатель не запускается, необходима проверка системы питания двигателя.
Проверить, поступает ли топливо в форсунки:
2a) Перекачивает ли топливный насос?

У ВАЗ 2109 с инжекторным электронасосом

Топливный насос ВАЗ 2108 2109 21099 Форсунка электрическая, погружается в бензобак автомобиля. При включении зажигания должно быть слышно его действие. Чтобы проверить, качает ли он топливо или нет, можно ослабить одну из трубок подвода топлива, поставить под них емкость и включить зажигание — из трубы должен течь бензин.
Давление в топливной рампе ВАЗ 2109 с форсункой также можно измерить с помощью обычного манометра. Регулятор давления, установленный на топливной рампе, имеет специальный кран для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали. Должно быть около 4 атмосфер. Если манометр не показывает давление, значит топливный насос не работает.
2b) Если топливный фильтр забит, насос не сможет подавать необходимое топливо в форсунки автомобиля.

Фильтр топливный ВАЗ 2109

Опять же, понять, засорен фильтр или нет, можно по манометру, подключенному к крану регулятора давления на топливной рампе автомобиля.
2c) Забиты форсунки.

Грязные форсунки инжекторного двигателя

При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не разбрызгивается, а капает. Из-за забитых форсунок бывает сложно запустить двигатель форсунки ВАЗ 2108 2109 21099 именно в мороз.Такая машина обычно не развивает полную мощность при движении.
2d) Топливо не может распыляться форсунками, если они не получают сигналы об открытии от блока управления двигателем. Необходимо убедиться, что фишки прикреплены к насадкам и все провода целы.
3)
При запуске холодного двигателя на морозе, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срез зубьев ремня ГРМ. При этом нарушаются фазы газораспределения двигателя и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскальзывает, нужно снять кожух ремня и проверить метки на колесе распределительного вала и на валу маховика. Если все в порядке, продолжайте.
4)
Если свечи ВАЗ 2108 2109 21099 залиты, то их нужно просушить. На залитой свече не образуется искра. Если вы открутите свечу, а она вся мокрая, то нужно открутить все остальные и зажечь их на газе. Если они снова затоплены, нужно искать причину в другом месте.
5)
Некоторые форсунки ВАЗ 2108 2109 21099 не запускаются на морозе при подключенном датчике температуры двигателя. Наверное это особенность прошивки что ли. Откиньте чип датчика температуры, двигатель запускается с трудом, но заводится. При подключении нет.
Такая особенность может смутить кого угодно: есть искра, и свечи мокрые, и ремень не проскочил, и машина не заводится. Откинул датчик температуры, и он завелся.Такая ситуация, конечно, скорее исключение, чем правило, но владелец ВАЗ 2109 знает об этом лучше.
6)
Тоже редкая ситуация, но бывает. Заливка катализатора в глушитель автомобиля. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 установлен катализатор, снижающий выбросы вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, будет сложно отводить выхлопные газы и двигатель либо вообще не запустится, либо заглохнет.Чтобы исключить этот момент, достаточно ослабить зажим между катализатором и глушителем, чтобы выхлопные газы выходили вслед за резонатором.

Описанные выше проблемы являются наиболее частыми причинами того, что двигатель ВАЗ 2108, ВАЗ 2109, инжектор ВАЗ 21099 не запускается, однако следует помнить, что есть особые случаи, в которых помочь могут только СТО.

Карбюраторные версии ВАЗ 2109 сегодня довольно распространены. При этом часто возникают ситуации, когда двигатель вообще не запускается, либо он плохо заводится в горячем состоянии.

Решение такой проблемы не займет несколько минут. Поэтому в первую очередь подготовьтесь морально, настройтесь на длительную работу со своим карбюратором.

Если вы не можете запустить карбюраторный двигатель, попробуйте несколько вещей. Так вы сможете найти ответ на вопрос, почему двигатель не запускается.

1. Поднимите капот, визуально осмотрите состояние силового агрегата карбюратора.
2. Посмотрите, все ли провода, клеммы надежно закреплены. Ослабленная клемма или провод часто приводили к необдуманным решениям и значительным финансовым затратам на ремонт, которых на практике можно было бы избежать.
3. Оцените состояние топливного насоса. Нередко причиной выхода из строя при попытке завести автомобиль или отказа в работе является перегрев топливного насоса. Почувствуйте это. Если будет слишком жарко, высока вероятность выхода из строя. Лучше заменить.
4. Параллельно проверяем состояние фильтров, масла. Возможно, пора их менять, а вы все это тянете.

Прилавки на ходу

Если машина глохнет во время движения, вам необходимо:

• Проверить состояние датчика Холла карбюратора;
• Оценить текущее состояние коммутатора;
• При необходимости замените оба элемента;
• Если после остановки автомобиля на ходу возникают проблемы при попытке запустить двигатель, продуть топливопроводы;
• Не получив ответа при визуальном осмотре и проверке трубок, контактов, других имеющихся узлов, вам придется разобрать карбюратор, чтобы найти причину;
• Обязательно отрегулируйте карбюратор.Довольно часто такая мера снимает все проблемы. Но не стоит делать это своими руками. См. Проверенный карбюратор.

На практике запуск карбюратора может быть затруднен по разным причинам. Некоторые из них не имеют отношения к самому двигателю. Поэтому оптимальное решение — полноценная диагностика в автосервисе.

Карбюратор глохнет на холостом ходу

Если у вас карбюратор не заводится, постоянно глохнет на холостых оборотах, вы сталкиваетесь с довольно обычной ситуацией для карбюратора ВАЗ 2109.

Вот список шагов, которые можно сделать своими руками с карбюратором:

• Заменить иглу;
• Очистите форсунки электромагнитного клапана;
• Заменить датчик холостого хода при обнаружении в нем неисправности;
• Чтобы избавиться от заедания игольчатого клапана, которое часто мешает запуску карбюратора в горячем состоянии, попробуйте надеть на него пружину. это народное средство, которое, как ни странно, помогает;
• Проверить состояние электромагнитного клапана, его блока управления, проводки.Убедитесь, что в нем есть щелчок. Если они отсутствуют, предмет заменяется. Хотя можно попробовать починить.

«>]

Пошаговая инструкция

Наблюдая определенную последовательность в своих действиях, вы со временем сможете самостоятельно определить, почему двигатель не запускается или с ним возникают проблемы.

Ремонтная фаза	Ваши действия
Поверните ключ зажигания, проверьте стартер	Если ключ крутится, стартер крутится, то это точно не причина.Даже если двигатель не заводится. Отказ стартера свидетельствует о необходимости его замены
Проверить уровень топлива в баке	Не стоит ориентироваться только на показания датчика. Иногда он обманывает. Не раз случалось, что автовладелец облазил почти всю машину, перебрал карбюратор, и в итоге оказалось, что топливо просто кончилось. Пусть это будет смешно, но все же стоит убедиться, что в бензобаке есть горючее.
Убедитесь, что есть искра	Снимите все свечи зажигания, подсоедините к высоковольтному проводу и коснитесь массы (двигатель).Вам понадобится напарник, который сядет за руль и включит стартер. Если на наконечнике появилась искра, все в порядке. Не так ли? Обвинение блока коммутации и замена переключателя на новый.
Проверить наличие искры на центральном проводе от катушки	Метод испытания аналогичен методу свечей зажигания. Если искры не обнаружено, катушка, скорее всего, вышла из строя. Заменить элемент
	Если на улице холодно, бензин может содержать воду, которая со временем превращается в лед.Чтобы это проверить, откройте воздушный клапан и несколько раз нажмите кнопку топливного насоса. Возникающие булькающие звуки указывают на то, что бензин собирается в карбюратор. Отсутствие плюшек не позволит запустить карбюратор на холодном, так как топливо частично замерзло. Здесь придется поменять бензонасос
Фильтр тонкой очистки	Посмотрите состояние фильтра. При появлении на нем трещин, повреждений и других видимых дефектов элемент необходимо заменить
Бензиновые шланги	Убедитесь, что шланги, подающие бензин от насоса к двигателю, не повреждены.При дефектах, повреждениях, трещинах их необходимо заменить на новые
Свеча зажигания	Искру уже проверили. Теперь откручиваем все свечи, осматриваем их на наличие следов нагара. Если свечи оказались черными от нагара, залитыми бензином, чистить агрегаты обычной наждачной бумагой нет смысла. Вы не добьетесь желаемого эффекта. Единственное решение для реставрации — отапливать их на газовой плите.Если вы не хотите пробовать этот метод, просто установите новый набор качественных свечей зажигания.
Провода распределительные высоковольтные	Снимите их, проверьте на целостность, отсутствие повреждений. Если есть, купите новый комплект и установите на автомобиль
Крышка распределителя	Наличие внутри сколов, опаленных контактов свидетельствует об износе, потере работоспособности. Выход один — сменить устройства.Одновременно с крышкой стоит поменять бегунок
Датчик Холла	Довольно часто карбюратор не запускается именно из-за неисправного датчика Холла. Удерживается на распределителе двумя болтами. Откручиваем крепления, отсоединяем провода и заменяем старый датчик новым. Собираем все обратно, проверяем работоспособность карбюратора
Расположение высоковольтного распределителя	Нередки случаи, когда невнимательные мастера или неопытные мастера, ремонтирующие свой автомобиль самостоятельно, допускают ошибки при повторной сборке трамблера.У высоковольтных проводов должно быть определенное соединение. Проволока, обозначенная на крышке цифрой 1, идет от крайнего левого (первого) цилиндра, 2 цилиндра идет по часовой стрелке, затем 4 и только потом 3. Запутав расположение, машина дико заводится втрое или даже заводит карбюратор. , вы не сможете
	Ремень ГРМ находится слева под кожухом. Снимите его, оцените состояние зубьев ремня. Если они частично колеблются, исчезли, лучше заменить ремень на новый.Также не исключено, что загибалась заслонка на 1,3-литровом двигателе. Настоятельно не рекомендуется решать эту проблему самостоятельно.

Если пошаговая проверка каждого узла автомобиля ВАЗ 2109 не позволила найти ответ, почему карбюратор не запускается должным образом, придется обратиться на СТО.

Практика показывает, что детальный осмотр узлов машины и замена изношенных, поврежденных элементов сразу возвращает карбюратор в прежнее состояние, он без проблем запускается как в холодном, так и в горячем состоянии.

С наступлением зимы большинство карбюраторных автомобилей доставляют хлопоты своим владельцам. Не исключение и карбюраторные ваз 2109, которые плохо заводятся в холодную погоду. Причин для такого запуска может быть много. В этой статье будут рассмотрены самые частые причины, по которым карбюратор ВАЗ 2109 плохо заводится на холодном.

Прежде чем делать какие-либо выводы, необходимо убедиться, что водитель правильно выполняет требования по запуску холодного двигателя. Для этих целей в карбюраторных двигателях предусмотрен дроссель с ручным приводом… Без использования этого механизма завести машину, особенно в холодную погоду, довольно проблематично.

Вам нужно запустить двигатель в следующей последовательности:

• Открыть капот и накачать топливо ручной педалью бензонасоса
• Потяните ручку воздушной заслонки на себя
• Накачать бензин в коллектор с помощью педали акселератора
• Не нажимая педаль газа запустить двигатель

Двигатель может не запуститься с первого раза.Но во второй раз должно. Также нужно ориентироваться на прокачку бензина педалью газа. Здесь главное не переборщить, иначе можно залить свечи и тогда двигатель точно не заведется. Если это произошло, и машина не завелась, то нажмите педаль до упора, включите стартер и, пока он вращается, медленно отпустите педаль газа.

Плохо крутит стартер на холодном ВАЗ 2109

Это одна из самых частых причин плохого ладового старта.У этого есть две стороны: заклинило стартер или замерз аккумулятор. Если с первым случаем все понятно, то второй требует особого внимания.

В сильные морозы рекомендуется занести аккумулятор в дом и поставить на зарядку, тогда проблемы с запуском останутся позади. Но если этого не сделать, то задача может усложниться. Для начала нужно будет на время включить ближний свет — это прогреет электролит. После этого можно попробовать включить стартер не более чем на 3 секунды.Каждая новая попытка запуска двигателя должна сопровождаться паузами продолжительностью 30 секунд, 1 минута и 2 минуты. В противном случае аккумулятор разрядится до конца и вместо поездки придется ждать, пока аккумулятор зарядится.

Если летом можно заливать масло с меньшей вязкостью или 20w40, то в сильные морозы оно замерзает. Провернуть коленчатый вал при замерзшем масле становится очень сложно, поэтому производитель рекомендует литье на зиму моторные масла с вязкостью 5w40.

Еще одно решение этой проблемы — использование предпусковых подогревателей, которые включены в сеть 220 В и нагревают антифриз.За счет теплоотдачи металлических деталей двигателя ВАЗ 2109 на карбюратор масло разжижается, и двигатель может спокойно работать даже в сильные морозы.

Если ВАЗ 2109 плохо заводится не только на холодном, но и на горячем, то проблема может коснуться системы. Неправильный угол упреждения ухудшает стартовые характеристики, делая запуск проблематичным.

Обычно проблемы запуска наблюдаются с. При этом из выхлопной трубы черный дым, электроды свечей зажигания покрыты сажей, а в глушителе слышны хлопки при нажатии на педаль акселератора.Можно попробовать повернуть трамблер на несколько градусов или отрегулировать зажигание с нуля. Проблема должна исчезнуть.

Однако слишком ранний угол приводит к:

1. Детонации;
2. Перегрев двигателя;
3. Истощение смеси.

Проблемы с системой питания двигателя ВАЗ

В первую очередь нужно проверить воздушный и топливный фильтры. Если они очень грязные, в холодном состоянии двигатель не запустится. В конструкции девятки предусмотрено два топливных фильтра, расположенных под капотом автомобиля и один воздушный.Если они целы, то проверяем работу бензонасоса.

Попробуйте вручную прокачать бензин. Если он плохо качает, значит проблема в топливном насосе.

На очереди карбюратор. Неправильная регулировка может привести к плохому запуску автомобиля в холодном состоянии. Обороты холостого хода не должны превышать 900 и опускаться ниже 700. Отложения нагара на свечах зажигания недопустимы. В противном случае агрегат требует правильной настройки.

Газораспределительный механизм

Последний — это клапаны.Перед регулировкой карбюратора необходимо проверить зазоры клапанов. Это делается на холодном двигателе, так как при нагревании металл расширяется.

Нарушение зазоров ухудшит сжатие. В этом случае не только теряется мощность, но и ухудшаются пусковые свойства автомобиля.

Это основные причины, по которым сложно заводиться на холодном ваз 2109. Если ни один из этих советов не помог, то лучше обратиться к специалистам.

Как часто ваша любимая машина (ВАЗ 2109, 099, 08) наотрез отказывается заводиться или глохнет в пути? Не стоит сразу вызывать одаренных мастеров или тащить бедолагу на службу на веревке.Есть только одна хорошая новость. Подскажу, что нужно сделать, но только если руки растут из нужного места :).

У заглохшего и не запускаемого двигателя может быть несколько причин. Вначале поворачиваем ключ в замке зажигания и слушаем, крутится ли стартер, если в этом нет причины, но это сказано и «ежу понятно». Если стартер поворачивается, продолжайте. Как бы глупо это ни звучало, нужно проверить, есть ли в баллоне бензин.

Поворачиваем ключ и смотрим на контрольную лампу остатка топлива в баке.Если вы уверены, что бензин есть, проверьте, нет ли искры. Выворачиваем любую свечу, втыкаем в высоковольтный провод и касаемся двигателя (массы) …

Здесь нам нужен помощник. Посадили его за руль и дали стартеру повернуть ключ. Есть ли искра на кончике свечи? Хорошо. Нет? плохо. Неисправная распределительная коробка или проводка. С этим трудно что-либо сделать. Попробуйте поменять переключатель. Вы также должны проверить искру на центральном проводе, идущую от катушки. Так же проверяем со свечами.Отсутствие искры может указывать на неисправность катушки.

Проверим энергосистему. Если на улице зима, вода может попасть в газопровод и замерзнуть. Проверяем: откручиваем «воздух» и несколько раз нажимаем кнопку бензонасоса. Бульканье? Что ж, бензин попадает в карбюратор. нет?

Либо вышеуказанная вода каким-то образом замерзла в системе, либо, что более вероятно, неисправен бензонасос. Обратите внимание на фильтр тонкой очистки. Его следует осмотреть на предмет трещин и повреждений. Также можно увидеть шланги, по которым поступает бензин.Вы все проверили? Система питания в порядке?

Следующий шаг, свечи! Откручиваем свечи. Все. Посмотрим, есть ли на них нагар. У бережливого водителя всегда должен быть запасной комплект, рабочие, проверенные свечи. «Забрызганный» (черные свечи с нагаром и залитые бензином) бесполезно чистить наждачной бумагой и протирать. Их необходимо прокалить над газовой плитой.

Значит рабочие свечи вставили, не помогло? Перейдем к системе зажигания.Снимаем с распределителя высоковольтные провода. Кстати из-за проводов машина тоже может не заводиться, проверьте их. Смотрим на крышку трамблера.

Если внутри сколы, контакты опалены, замените крышку. Далее снимаем ползунок. Его тоже можно заменить. Откручиваем 2 болта. Отсоединяем проводку от датчика холла и меняем сам датчик. Собираем все в обратном порядке с новыми деталями.

Неправильное расположение высоковольтных проводов на крышке распределителя.Первый провод (на крышке он обозначен цифрой 1) идет от цилиндра 1 (крайний левый), затем по часовой стрелке пойдут 2 цилиндра, 4 цилиндра и 3 цилиндра. Если перепутать провода, то машина будет жутко тройной или вообще не заведется.

Осталось проверить ремень ГРМ. Он расположен слева под кожухом. Снимите и посмотрите на зубья ремня. Если его мало и ремень проскользнул, то его необходимо заменить. Вопрос только в последствиях. Если у вас есть 1.3 двигатель, то клапан может погнуть (даже не тыкайся). Если 1.5, то может и нормально.

Ну в принципе вся система. Все должно запуститься. Если нет, то можно с чистой душой (сделал, что мог) перетащить к сторонним хозяевам. Если машина не работает на холостом ходу, проверьте электромагнитный клапан. Ввинчивается в карбюратор с правой стороны … Снимаем клемму.

Повернуть ключ, включить зажигание и несколько раз коснуться клапана клеммой. Есть щелчки и искры? ок, это работает.Просто открутите его и продуйте жиклер в конце. Клапан необходимо затянуть вручную, желательно не затягивая слишком сильно.

Кроме того, нестабильная работа на холостом ходу или рывки могут быть результатом нерегулируемого карбюратора, а также разбрызгивания (из-за чрезмерно богатой смеси) свечей.

Удачи на дорогах.

Что делать, если отказались заводиться ваши любимые Ваз 2108, Ваз 2109, Ваз 21099? В этой статье мы обсудим схему устранения неполадок. Как вы, наверное, знаете, для запуска и работы двигателя необходимы три условия: воздух, бензин, искра.При вращении коленчатого вала двигателя ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 в цилиндры засасывается горючая смесь (смесь воздуха и бензина в определенной пропорции). После закрытия впускных и выпускных клапанов в конце такта сжатия на свече зажигания должна появиться искра, воспламеняющая горючую смесь — двигатель запускается.
Рассмотрим диагностику с определением неисправности по цепи. Вся техника подробно показана на рисунке; в тексте даются необходимые комментарии по пунктам.

1) Если стартер не проворачивает коленвал ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, то проверяем следующее: аккумулятор должен быть заряжен, при повороте ключа зажигания должен быть щелчок реле втягивающего устройства. слышал, все разъемы надо ставить на стартер.

2) Если стартер проворачивает коленчатый вал. Необходимо определить, что не попадает в цилиндр, горючая смесь или искра. Сначала ищем искру. Для этого снимите высоковольтный провод с любой свечи, поднесите его на расстояние сантиметра к земле и включите стартер.

3) Если искра не идет на свечу зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, проверяем, идет ли искра на распределитель зажигания (трамблер). Для этого снимите с трамблера центральный провод, поднесите его на расстояние 1 см к земле и включите стартер. Если искра проскальзывает с провода на массу — проблема в распределителе зажигания: проверяем бегунок, чистим контакты.

4) Если в распределителе зажигания нет искры, необходима диагностика системы зажигания.
Возможны два варианта дальнейшего поиска неисправностей:
А) Использование диагностического прибора бесконтактной системы зажигания.
B) Устранение неисправностей вручную.
А) У вас есть прибор, разновидности их могут быть разные, но принцип работы тот же: питание и проверка датчика Холла и выключателя отображаются лампочками.

Устройство подключено к обрыву цепи переключателя. Снимите разъем с переключателя и подключите к разъему прибора.Поместите второй разъем устройства на коммутатор. Включите зажигание: должны гореть световые индикаторы питания системы зажигания и датчика Холла.

При вращении стартера должны мигать ВАЗ 2108, ВАЗ 2109, ВАЗ 21099: контрольная лампа переключателя, импульсная лампа от датчика Холла.
Если контрольная лампа переключателя не мигает, замените переключатель.

Если нет импульсов с датчика Холла, разберите распределитель зажигания, убедитесь, что бегунок распределителя вращается при вращении стартера.Если стартер крутится, а бегунок трамблера нет, ремень ГРМ порван. Если ползунок вращается, но нет сигнала от датчика Холла, замените датчик Холла.
Б) Вариант поиска неисправности без прибора диагностики зажигания ВАЗ 2108, ВАЗ 2109, ВАЗ 21099. Разберите распределитель зажигания и убедитесь, что бегунок распределителя вращается при вращении стартера. Если не крутится, ремень ГРМ порван. Если ползунок поворачивается, убедитесь, что барабан распределителя не касается датчика Холла.Убедитесь, что провода и разъем датчика Холла в хорошем состоянии. Если все в норме, поменяйте выключатель, самая частая причина отсутствия искры — перегоревший выключатель. Если после замены переключателя искра не появляется, подозрение падает на катушку зажигания и соединительные провода. Катушка зажигания (по словам популярного бабина) выходит из строя крайне редко, но и такие случаи бывают.

Катушка зажигания

5) Если есть искра, но двигатель не запускается, снимите крышку воздушного фильтра.

Фильтр чистый, без масла? Пробуем завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 без крышки воздушного фильтра, завелась — значит нет доступа воздуха к карбюратору, фильтр забит, подача воздуха забита, фильтр заполнен с маслом.
6) Не заводится — полностью снимаем фильтр с крышкой и откручиваем топливный шланг от топливного насоса к карбюратору со стороны карбюратора. Крутим стартер — бензин должен брызнуть.Разве не брызгает? Либо бензонасос вышел из строя, либо не поступает топливо из бака, если оно есть конечно.
7) Если при запуске стартера разбрызгивается бензин, открутите возвратный топливный шланг от карбюратора. Заткните обратную линию пальцем и подуйте в корм. Поступает ли воздух в поплавковую камеру? Если так, то проходит и бензин, необходимо продуть весь карбюратор сжатым воздухом.
8) Не проходит ли воздух в поплавковую камеру? Проверяем сетчатый фильтр карбюратора.Откручиваем, чистим. Не помогло? — Игольчатый клапан может застрять. Постучите по боковой стороне карбюратора гаечным ключом или подуйте в отверстие для подачи воздуха.
9) Если по-прежнему не удается подуть воздух в поплавковую камеру, снимите крышку карбюратора, возьмите ее в руки и попробуйте продуть еще раз. Воздух не проходит — меняем игольчатый клапан.
10) Если при снятии крышки воздух проходит, но когда он зажат на карбюраторе, топливные жиклеры не забиваются. Требуется полная продувка карбюратора.
11) Если после проделанной работы машина все равно не заводится, откручиваем свечи.
Посмотрите, залиты они бензином или нет? Если они наполнены, их необходимо просушить. Включаем газовую плиту и, придерживая плоскогубцами, просушиваем свечу над огнем. Если свечи еще не высохли, можно попробовать капнуть несколько капель бензина в 1 камеру карбюратора (ближе к кабине). Образовавшееся разрежение может проткнуть карбюратор, и двигатель запустится.

Описанные выше приемы помогут завести ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 более чем в 90% случаев.Однако в случае трудно диагностируемых проблем (не проскользнуло несколько зубцов ремня ГРМ, плохая или отсутствующая компрессия в двигателе, карбюратор не отрегулирован) вам могут помочь только на СТО.

Почему не заводится машина? Ваз 2109 хватается, но не заводится

Электронная система контролирует запуск и работу двигателя ВАЗ-2109. Он обрабатывает показания множества датчиков, отслеживающих различные параметры. Если какой-либо датчик выходит из строя, форсунка либо не запускается, либо работает некорректно.

ВАЗ-2109 не заводится — что делать?

В целом диагностика неисправностей контроллера (компьютера) и датчиков системы управления, а также самой форсунки ВАЗ-2109 мало чем отличается от аналогичной работы для других автомобилей. Но из-за особенностей системы управления «девяткой» опытные владельцы этого автомобиля рекомендуют следующие решения.

Чаще всего зимой не запускается впрыск «девятки». В этом случае желательно прогреть и даже подзарядить аккумулятор — возможно, из-за потери емкости из-за низкой температуры он не в состоянии хорошо раскрутить вал мотора.

Еще один «популярный» способ — подача воздуха к фильтру мотора через фен. В этом случае в цилиндры попадет нагретый воздух. Многие утверждают, что ВАЗ заводится сразу.

Еще одна возможная причина: в результате длительных безуспешных попыток запуска свечи были залиты бензином. В этом случае рекомендуется попробовать завести машину с нажатой педалью газа до пола — свечи должны будут просохнуть, и машина заведется.Если это не помогает, то свечи откручиваются и проверяются на наличие искры. Если его нет, значит неисправны либо свечи зажигания, либо система зажигания.

Проверка форсунок и ремня ГРМ

При появлении искры и ее ярко-голубоватом цвете проверьте подачу топлива: выверните форсунки и проверните вал двигателя с помощью стартера. Топливо следует разбрызгивать из форсунки равномерным конусообразным «факелом». Если вместо этого форсунка проливает или разбрызгивает бензин, значит, она забита.

Если проверенные узлы работают, то смотрят ремень ГРМ. Владельцы инжекторной «девятки» не раз сталкивались с ситуацией проскальзывания ремня через несколько зубцов. Зимой такое может случиться при запуске холодного двигателя, когда распредвал тяжело поворачивается. Чтобы проверить, посмотрите на метку времени. Если совпадает, проверьте датчик коленвала и его провод (иногда отрывается). Затем проверяются остальные датчики.

Диагностика неисправности датчика

Рассмотрите отклонения в работе двигателя и соответствующие возможные причины.Нестабильный холостой ход, затрудненный запуск или остановка двигателя после движения в режиме повышенной мощности могут быть вызваны неисправностью датчика массового расхода воздуха (MAF) — он будет давать показания контроллера, завышенные на 15-25% на малых оборотах. В случае перерасхода топлива или уменьшения отклика двигателя на дроссельную заслонку ДМРВ дает заниженные показания.

Рывки и провалы при переходе от холостого хода к работе даже при незначительных нагрузках означает, что датчик, считывающий положение дроссельной заслонки, вышел из строя.Затрудненный запуск прогретого двигателя или небольшой избыток топлива — отказал (охлаждающая жидкость).

Двигатель плохо набирает обороты и не развивает необходимую мощность или большой перерасход топлива — вышел из строя датчик детонации или от него оборвался провод. В случае заметного перерасхода топлива с одновременным увеличением количества вредных выбросов в выхлопных газах вышел из строя кислородный датчик.

Незначительное снижение чувствительности дроссельной заслонки и ухудшение других характеристик работы двигателя означает выход из строя датчика скорости или окисление контактов его проводов или разъема.Ограничение оборотов двигателя или его остановка указывает на неисправность. Большой перерасход топлива — вышел из строя датчик фаз. Незначительное ухудшение работы двигателя или затрудненный запуск означает, что вышел из строя датчик температуры воздуха, поступающего в двигатель.

Если все вышеперечисленные приборы и датчики проверены, но впрыск ВАЗ-2109 не запускается, то, возможно, вышел из строя процессор и он некорректно управляет всей системой запуска. В этом случае требуется диагностика в автосервисе.

Довольно частый вопрос, который касается не только автомобилей ВАЗ 2109-2108, но наверное всех ВАЗов в целом, так как проблемы с запуском двигателя у довольно распространенных и похожих машин.

Конечно, тема избитая, но сразу получить ответ на свой вопрос, почему у вас не заводится машина, скорее всего, не получится. Причем причин может быть так много, что на диагностику в одиночку уйдет довольно много времени. Итак, ниже будут указаны основные причины, по которым ваш автомобиль может не заводиться.

Неисправность топливной системы

• Сначала посмотрите на указатель уровня топлива на панели приборов. Есть такие водители, обычно новички, которые не смотрят на приборы, и не всегда смогут сориентироваться в том случае, когда топливо просто кончится.
• Посмотрите, поступает ли топливо в систему. Если автомобиль карбюраторный, накачайте газовый насос вручную и убедитесь, что газ идет в карбюратор. Если это инжектор, внимательно прислушайтесь, работает ли топливный насос при включении зажигания.В противном случае найдите причину: неисправный предохранитель, разрыв цепи или что-то еще, что может привести к аналогичному результату.
• Забита система питания: часто бывает, что в карбюратор вместе с топливом попадает мусор, и даже один забитый жиклер может вывести из строя нормальный запуск двигателя.

Проблемы в системе зажигания

• Проверить, нет ли искры на свечах. Если его нет, то причина именно в системе зажигания. Необходимо проверить подключение всех высоковольтных проводов к модулю или распределителю, особенно центрального высоковольтного провода (для модели карбюраторного двигателя).
• , если именно она является причиной исчезновения искры и следствием того, что автомобиль перестал заводиться.
• Проверить работоспособность трамблера — открыть крышку, посмотреть целостность углей в ней. Также проверьте контакты или.

Проблемы с электрикой или электроникой форсунки

Если у вас ВАЗ 2109-2108 инжектор, то проблем может быть гораздо больше, из-за которых он отказывался заводиться. Одних только датчиков ECM, которые могут повлиять на нормальный запуск мотора, около 5:

1. ДМРВ — датчик массового расхода воздуха
2. МАК — регулятор холостого хода
3. Датчик положения дроссельной заслонки
4. Датчик положения коленчатого вала
5. Датчик фаз

Также не упускайте из виду даже самые простые проблемы, например, с замком зажигания, стартером и его втягивающим реле, а также с предохранителями.

Не запускается из-за проблем с ГРМ или поршневой группой

Если ремень ГРМ выскочил на пару зубцов, то двигатель может больше не запускаться, так как не работает зажигание. Чтобы вернуть его к жизни, это необходимо.

Клапаны заклинивают — также есть вероятность, что именно по этой причине запуск двигателя стал затруднительным, а со временем даже невозможным. В этом случае необходимо произвести.

Слабая компрессия — это тот случай, когда ежедневно проявляется затрудненный запуск, если поршень уже находится на грани полного спада.Это связано со слишком большим износом деталей поршневой группы: колец, поршней и цилиндров.

Есть чем дополнить этот список, не сомневайтесь — пишите в комментариях к статье ниже.

Как часто ваша любимая машина (ВАЗ 2109, 099, 08) наотрез отказывается заводиться или глохнет в пути? Не стоит сразу вызывать одаренных мастеров или тащить бедолагу на службу на веревке. Есть только одна хорошая новость. Я подскажу, что делать, но только если руки растут из нужного места :).

У заглохшего и не запускаемого двигателя может быть несколько причин. Вначале поворачиваем ключ в замке зажигания и слушаем, крутится ли стартер, если в этом нет причины, но это сказано и «ежу понятно». Если стартер поворачивается, продолжайте. Как бы глупо это ни звучало, нужно проверить, есть ли в баллоне бензин.

Поворачиваем ключ и смотрим на контрольную лампу остатка топлива в баке. Если вы уверены, что бензин есть, проверьте, нет ли искры.Выворачиваем любую свечу, втыкаем в высоковольтный провод и касаемся двигателя (массы) …

Здесь нам нужен помощник. Посадили его за руль и дали стартеру повернуть ключ. Есть ли искра на кончике свечи? Хорошо. Нет? плохо. Неисправная распределительная коробка или проводка. С этим трудно что-либо сделать. Попробуйте поменять переключатель. Вы также должны проверить искру на центральном проводе, идущую от катушки. Так же проверяем со свечами. Отсутствие искры может указывать на неисправность катушки.

Проверим энергосистему. Если на улице зима, вода может попасть в газопровод и замерзнуть. Проверяем: откручиваем «воздух» и несколько раз нажимаем кнопку бензонасоса. Бульканье? Что ж, бензин попадает в карбюратор. нет?

Либо вышеуказанная вода каким-то образом замерзла в системе, либо, что более вероятно, неисправен бензонасос. Обратите внимание на фильтр тонкой очистки. Его следует осмотреть на предмет трещин и повреждений. Также можно увидеть шланги, по которым поступает бензин.Вы все проверили? Система питания в порядке?

Следующий шаг, свечи! Откручиваем свечи. Все. Посмотрим, есть ли на них нагар. У бережливого водителя всегда должен быть запасной комплект, рабочие, проверенные свечи. «Забрызганный» (черные свечи с нагаром и залитые бензином) бесполезно чистить наждачной бумагой и протирать. Их необходимо прокалить над газовой плитой.

Значит рабочие свечи вставили, не помогло? Перейдем к системе зажигания.Снимаем с распределителя высоковольтные провода. Кстати из-за проводов машина тоже может не заводиться, проверьте их. Смотрим на крышку трамблера.

Если внутри сколы, контакты опалены, замените крышку. Далее снимаем ползунок. Его тоже можно заменить. Откручиваем 2 болта. Отсоединяем проводку от датчика холла и меняем сам датчик. Собираем все в обратном порядке с новыми деталями.

Неправильное расположение высоковольтных проводов на крышке распределителя.Первый провод (на крышке он обозначен цифрой 1) идет от цилиндра 1 (крайний левый), затем цилиндр 2, цилиндр 4 и цилиндр 3 пойдут по часовой стрелке. Если перепутать провода, то машина будет жутко тройной или вообще не заведется.

Осталось проверить ремень ГРМ. Он расположен слева под кожухом. Снимите и посмотрите на зубья ремня. Если его мало и ремень проскользнул, то его необходимо заменить. Вопрос только в последствиях. Если у вас двигатель 1.3, то клапан может погнуться (даже не тыкать самому).Если 1.5, то может и нормально.

Ну в принципе вся система. Все должно запуститься. Если нет, то можно с чистой душой (сделал, что мог) перетащить к сторонним хозяевам. Если машина не работает на холостом ходу, проверьте электромагнитный клапан. Он ввинчивается в карбюратор с правой стороны. Снимите терминал.

Повернуть ключ, включить зажигание и несколько раз коснуться клапана клеммой. Есть щелчки и искры? ок, это работает. Просто открутите его и продуйте жиклер в конце.Клапан необходимо затянуть вручную, желательно не затягивая слишком сильно.

Кроме того, нестабильная работа на холостом ходу или рывки могут быть результатом нерегулируемого карбюратора, а также разбрызгивания (из-за чрезмерно богатой смеси) свечей.

Удачи на дорогах.

> В статье «» мы подробно разобрали причины, по которым у ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 карбюратор не заводится … Однако инжекторные ВАЗ 2109 имеют свои особенности, поэтому данная статья призвана помочь владельцы ВАЗ 2108 2109 инжектор 21099 когда их железный конь перестает заводиться.Различия в диагностике карбюраторных и инжекторных двигателей очень существенны. Итак, владелец карбюратора ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 может с закрытыми глазами определить, почему не заводится его машина. Однако если пересадить на инжектор ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, который не заводится, то человек не будет знать, что делать.
Понятно: электробензонасос, ЭБУ, куча датчиков, форсунки, модуль зажигания. Не зная, что и в каком порядке смотреть, ситуация, когда не заводится инжекторный двигатель, может изрядно напугать автовладельца.
Здесь, как и при диагностике любой неисправности, важна четкая, продуманная последовательность действий по выявлению неисправности. Итак, приступим, если форсунка ВАЗ 2108 2109 21099 не запускается, то здесь работает старое правило: «Либо горит нечего, либо зажигать нечего». То есть либо нет искры, либо горючая смесь не попадает в цилиндры двигателя.
1)
Проверить, есть ли искра. Для этого откручиваем свечу от баллона, прижимаем к массе и крутим стартер.Если искра проскальзывает на свече зажигания, проблема в системе подачи топлива.
Однако нужно помнить, что если скрученная свеча мокрая и есть искра, обязательно проверьте метки.

Марка на шестерне распредвала ВАЗ 2109

Марка маховика ВАЗ 2109

Из-за того, что ремень ГРМ проскочит на один или несколько зубцов, будут нарушены фазы газораспределения и двигатель ВАЗ 2108 2109 21099 не запустится.
Если искра не проскальзывает на свечу зажигания, то причиной могут быть: датчик положения коленчатого вала (далее ДПКВ), шкив коленвала, модуль зажигания, ЭБУ.
1а) Многие очень боятся того, что в инжекторе. Да, это правда, неправильная работа датчиков может очень сильно испортить жизнь владельцу инжектора ВАЗ 2108 2109 21099. Подскажу одну важную деталь, от которой вам сразу станет легче: двигатель ВАЗ 2109 не заводится из-за неисправности одного единственного датчика — ДПКВ. Если неисправен какой-либо другой датчик, то двигатель запустится, только неправильной будет его работа — он может утроиться, не развивать мощность, увеличить расход топлива, но он должен запуститься.
Итак, проверяем ДПКВ ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, целостность его разъема и проводки к нему. Разъем ДПКВ очень часто гниет, так как снизу на него может попасть влага и грязь, хотя сам датчик очень надежен. Если есть подозрение, что ДПКВ неисправен, его можно снять и легко проверить. Подайте на него питание от аккумулятора и поднесите металл к его рабочей зоне. При приближении металла выходное напряжение датчика должно увеличиваться; при снятии металла выходное напряжение ДПКВ должно быть близким к нулю.
Если ДПКВ неисправен, меняем его и пытаемся запустить. Не заводится — идем дальше.
1b) Шкив коленчатого вала. В чем может быть проблема? Проблема в том, что часть шкива с зубьями на ДПКВ резиновая, и она может отвалиться или закрутиться.

Отвалилась часть шкива ВАЗ 2109 с зубьями для ДПКВ

Соответственно ДПКВ не работает при вращении коленвала и ЭБУ не дает команду на зажигание свечей зажигания. Можно просто снять крышку ремня ГРМ и визуально убедиться, что шкив коленчатого вала вращается и исправно работает.Заодно проверьте целостность ремня ГРМ и метки.
1в) Причиной отсутствия искры может быть неисправность модуля зажигания. Также необходимо проверить разъем на модуле зажигания на целостность. По возможности можно взять модуль зажигания из другой машины и проверить, заводится двигатель или нет.
1d) Если ЭБУ неисправен, двигатель, естественно, не запустится.
1д) Отсутствие контакта в проводке. Все устройства могут быть целыми: и ЭБУ, и модуль зажигания, и все датчики.Но контакта между ними в проводке не будет, например, оборван провод или окислился разъем.
2)
Если искра есть, но двигатель не запускается, необходима проверка системы питания двигателя.
Проверить, поступает ли топливо в форсунки:
2a) Перекачивает ли топливный насос?

У ВАЗ 2109 с инжекторным электронасосом

Топливный насос ВАЗ 2108 2109 21099 Форсунка электрическая, погружается в бензобак автомобиля.При включении зажигания должно быть слышно его действие. Чтобы проверить, качает ли он топливо или нет, можно ослабить одну из трубок подвода топлива, поставить под них емкость и включить зажигание — из трубы должен течь бензин.
Давление в топливной рампе ВАЗ 2109 с форсункой также можно измерить с помощью обычного манометра. Регулятор давления, установленный на топливной рампе, имеет специальный кран для подключения манометра. Подключаем манометр и смотрим давление в топливной магистрали.Должно быть около 4 атмосфер. Если манометр не показывает давление, значит топливный насос не работает.
2b) Если топливный фильтр забит, насос не сможет подавать необходимое топливо в форсунки автомобиля.

Фильтр топливный ВАЗ 2109

Опять же, понять, засорен фильтр или нет, можно по манометру, подключенному к крану регулятора давления на топливной рампе автомобиля.
2c) Забиты форсунки.

Грязные форсунки инжекторного двигателя

При засорении форсунок они либо вообще не пропускают топливо, либо топливо поступает в меньшем количестве и не разбрызгивается, а капает.Из-за забитых форсунок бывает сложно запустить двигатель форсунки ВАЗ 2108 2109 21099 на морозе. Такой автомобиль обычно не развивает полную мощность во время движения.
2d) Топливо не может распыляться форсунками, если они не получают сигналы об открытии от блока управления двигателем. Необходимо убедиться, что фишки прикреплены к насадкам и все провода целы.
3)
При запуске холодного двигателя на морозе, особенно на инжекторных двигателях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, часто возникает такое явление, как проскальзывание или срез зубьев ремня ГРМ.При этом нарушаются фазы газораспределения двигателя и он не может запуститься.
Чтобы убедиться, что ремень ГРМ не проскальзывает, нужно снять кожух ремня и проверить метки на колесе распределительного вала и на валу маховика. Если все в порядке, продолжайте.
4)
Если свечи ВАЗ 2108 2109 21099 залиты, то их нужно просушить. На залитой свече не образуется искра. Если вы открутите свечу, а она вся мокрая, то нужно открутить все остальные и зажечь их на газе.Если они снова затоплены, нужно искать причину в другом месте.
5)
Некоторые форсунки ВАЗ 2108 2109 21099 не запускаются на морозе при подключенном датчике температуры двигателя. Наверное это особенность прошивки что ли. Откиньте чип датчика температуры, двигатель запускается с трудом, но заводится. При подключении нет.
Такая особенность может смутить кого угодно: есть искра, и свечи мокрые, и ремень не проскочил, и машина не заводится.Откинул датчик температуры, и она завелась. Такая ситуация, конечно, скорее исключение, чем правило, но владелец ВАЗ 2109 знает об этом лучше.
6)
Тоже редкая ситуация, но бывает. Заливка катализатора в глушитель автомобиля. В соответствии с экологическими требованиями в глушитель ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 установлен катализатор, снижающий выбросы вредных газов в атмосферу. Если этот катализатор залить внутрь глушителя, будет сложно отводить выхлопные газы и двигатель либо вообще не запустится, либо заглохнет.Чтобы устранить этот момент, достаточно ослабить зажим крепления между катализатором и глушителем, чтобы выхлопные газы выходили за резонатором.

Описанные выше проблемы являются наиболее частыми причинами того, что двигатель ВАЗ 2108, ВАЗ 2109, инжектор ВАЗ 21099 не запускается, однако следует помнить, что есть особые случаи, в которых помочь могут только СТО.

Любимый старый Жигуленок часто дает проблемы, отказывается заводиться, у него глохнет двигатель в самый неподходящий момент? Обычная ситуация.Рассмотрим сначала проблему с теоретической стороны. Для работы любого ДВС необходимы 3 фактора — воздух, топливо и искра, воспламеняющая всасываемую в цилиндры топливно-воздушную смесь.

Несколько практических советов для опытных автомобилистов:

• Для начала, включив зажигание, определяем, крутится ли стартер. Если нет, то и ежу понятно. Заряженный аккумулятор при включении зажигания издает характерный щелчок соленоидного реле.
• После этого, если стартер прошел проверку, проверяем датчики наличия топлива, а лучше заглянуть в сам бак.
• Далее уже не справиться. Находим помощника для прокрутки стартера ключом зажигания и, открутив любую свечу с необходимыми мерами предосторожности, протыкаем ее в высоковольтный провод и замыкаем на массу, удерживая в сантиметре от цели. Есть искра — отличная. Карбюратор 2109 не запускается, стартер зажигает искру.Таким же методом проверяем наличие искры на центральном проводе и, если есть, то все нормально.
• Отсутствие искры в первом случае означает однозначную замену переключателя, а во втором неисправность катушки («бабина» выходит из строя очень редко, но такое бывает).

Отсутствие воздуха и засорение фильтров

2109 не заводится карбюратор, искра есть бензин. Зимой наличие бензина не означает, что он попадает в карбюратор, так как вода может замерзнуть.Добираемся до бензонасоса и нажимаем кнопку. Не булькает — это значит, что вода замерзла, иначе, соответственно, не замерзла и топливо подано. Также могут треснуть топливный насос, фильтр тонкой очистки или шланги. Сняв крышку воздушного фильтра, осматриваем внутреннее пространство на чистоту и пробуем завести.

Двигатель без крышки. Если он заводится, значит доступа воздуха к карбюратору нет (фильтр забит и / или залит маслом). Если эффекта нет, то продолжаем проверку.Если топливный насос не вышел из строя, возможно, воздух не проходит в поплавковую камеру или игольчатый клапан заклинивает. После неэффективной продувки сжатым воздухом необходимо продуть его со снятой крышкой карбюратора и, если снова нет эффекта, то игольчатый клапан необходимо заменить. Также можно проверить и продуть жиклер, предварительно открутив его (нужно очень осторожно повернуть обратно, чтобы не «перетянуть»). Также есть способ реанимировать мотор. Сняв шланг, распыляем немного бензина в 1-ю камеру, в ту, что ближе к салону.

Свечи зажигания неисправны

Если все в порядке, то переходите к следующему этапу проверки, а именно свечам. Мы откручиваем их все и проверяем на наличие нагара и / или остатков топлива. Если они есть, то необходимо поджигать их плоскогубцами над газовой плитой или, при ее отсутствии, в другом пламени любой горелки. Вставляем запасные «рабочие» свечи.

Неисправность проводов ВВ

Проверяем провода, так как они тоже могут вызывать неисправности. Если с внутренней стороны крышки трамблера контакты потрескались и обгорели, то ее нужно заменить.Сняв ползунок, предварительно проверив, что барабан не касается датчика Холла, откручиваем болты и, отсоединив проводку, заменяем датчик.

Провода на крышке трамблера идут в следующем порядке (неправильный порядок подключения проводов тоже может привести к тому, что автомобиль не заведется):

• Первый (он отмечен на крышке) идет с крайнего слева а также первый цилиндр.
• Далее, если смотреть по часовой стрелке, следует второй цилиндр, а затем четвертый.
• Крайний правый провод идет от третьего цилиндра.

Под крышкой находится резиновый ремень ГРМ. Если зубцы (один из них) стерлись, а тем более, если есть разрыв на самом ремне, то нужна замена.

Если у вас остались вопросы, почему не заводится ваша девятка, рекомендую посмотреть это видео:

Альтернативные способы завести машину

Если после одной из вышеперечисленных операций машина заводится, то радуйтесь, что вы справились с поломкой себя.Если все остальное не помогло, то нужно сдавать машину в ремонт. Но до автосервиса все равно добираться, и в этом случае «девятка», как и все карбюраторные автомобили, уникальна. Современной иномарке без аккумулятора никуда, а вот Жигули, если заводить с «толкателя» или толкать под гору, могут ехать сколько угодно (главное не глушить двигатель).

Процесс выглядит так:

• Зажигание включено.
• Толкаем машину так, чтобы она развивала скорость не менее 5 км / ч.
• Выжимается сцепление и включается третья передача (конечно любая передача пойдет, но для «холодного» старта лучше всего третья).
• Сцепление отпускается и когда за счет инерции ВАЗа его колени вращаются, машина обязательно заводится. Затем выжимается сцепление и отключается третья передача.

Впускной | LADA Moscow

Система впуска двигателя отвечает за наполнение цилиндров
топливно-воздушная смесь. Чем лучше устроена впускная система, тем больше она заполняется.
можно получить.Основные компоненты этой системы: впускной коллектор (другое название — впускной коллектор ), дроссельная заслонка (другие названия — дроссельная заслонка, заслонка), низкоомный (другое название
— воздушный фильтр нулевого сопротивления), карбюратор (другое название — карб), мульти (другое название — дроссель блок ,
4в1
блок дроссельной заслонки ).

За наполнение баллонов отвечает ресивер LADA.Его форма, объем, а также пересечение водозаборных труб.
и приемник сильно влияет
поведение двигателя LADA. Дроссель LADA регулирует количество воздуха, попадающего во впускной тракт. Прием
коллектор на котором карбюратор LADA
Установлен совершенно другой дизайн. В инжекторном двигателе LADA топливовоздушная смесь проходит
по кратчайшему пути в
канал к седлу клапана LADA ,
а в двигателе с карбюратором LADA

воздушно-топливная смесь проходит через весь коллектор.Это основная причина разницы в
впускные коллекторы. Стандартный ресивер LADA
разработан для максимальной производительности в диапазоне

низких и средних оборотов двигателя LADA, поэтому его использование в
тюнинг

будет несколько неуместным. То же самое и с дроссельной заслонкой LADA,
его пропускной способности

может быть недостаточно для двигателя большой мощности. Стандартная LADA
карбюратор очень часто становится запчастью, которая
не позволяет раскрыть в полной мере
потенциал двигателя.
