Для владельцев внедорожников, часто встречающихся с задачей преодоления сложных участков пути, установка лебедки в штатный бампер является оптимальным решением. Как правило, лебедку чаще ставят на силовых бамперах. Так же лебедку можно установить и в штатный пластиковый бампер. На некоторых моделях внедорожников даже есть место, предусмотренное заводом изготовителем, для этой опции.

Что дает установка лебедки в штатный бампер

Если внедорожник эксплуатируется и в городе, и за городом, то многие владельцы не хотят портить стильный вид своего авто установкой дополнительных силовых бамперов. Именно для таких пользователей и будет самым оптимальным вариантом установить лебедку в родной бампер. Внешний вид автомобиля ничуть не пострадает, а вот уверенность в успешном преодолении бездорожья вырастет в разы.

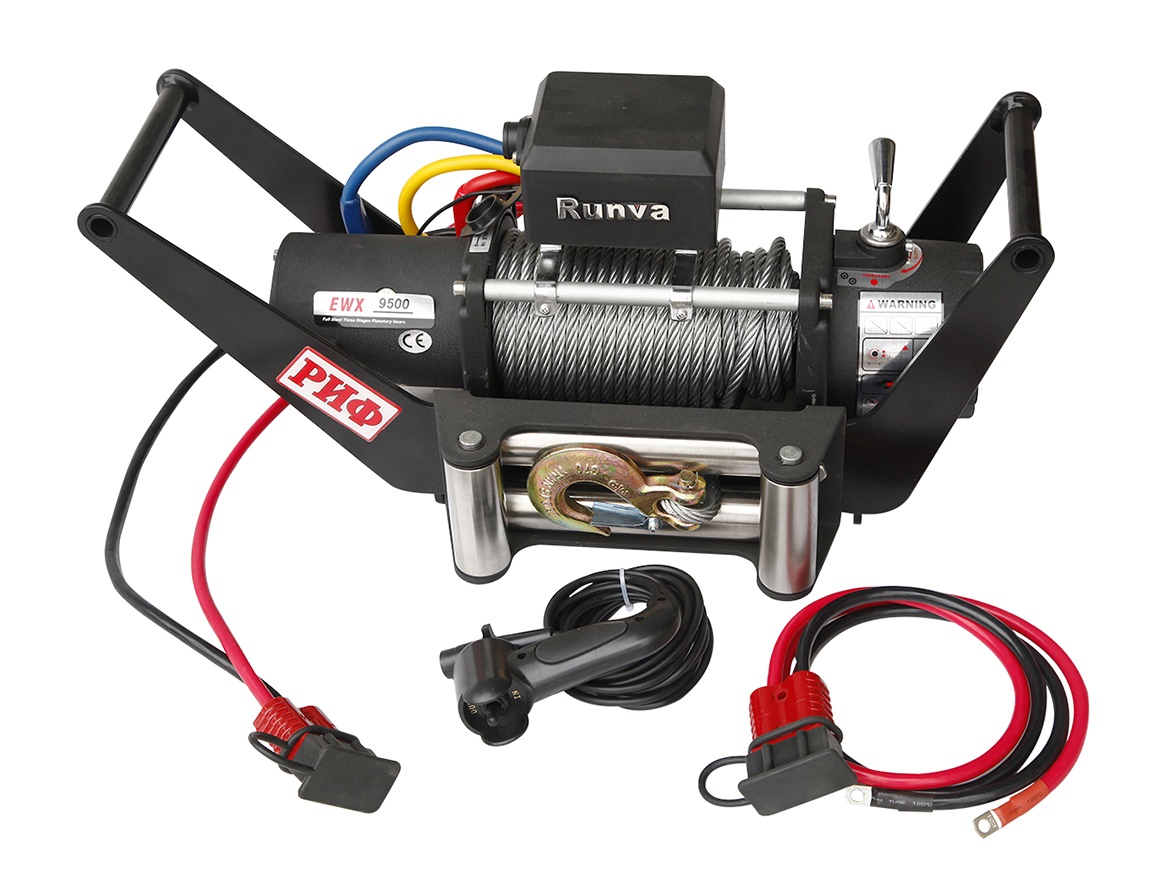

Современные автомобильные лебедки имеют следующие преимущества:

• Компактность и небольшой вес;
• Удобное расположение переключателей режимов;
• Пульт со шнуром и радио пульт.
• Таким устройством легко управлять без специальной подготовки.
• Лебедка находящаяся под обычным бампером, практически незаметна.

Особенности установки лебедки

Чтобы закрепить лебедку под бампером, необходимо его снять (открутив крепление и отсоединив проводку, омыватель фар и т. д.). Для установки лебедки под заводской бампер понадобится площадка. Как правило, это конструкция из толстого металла (6 мм). Площадка прикручивается к раме, а уже к ней крепится сама лебедка.

Отверстие для троса в бампере должно иметь хороший запас места ля бокового смещения троса (так как он, зачастую, наматывается под углом). В зависимости от используемого троса делается отверстие разных размеров. Под металлический трос делается большое прямоугольное отверстие, такое что бы в нем разместить ролики укладки троса. По синтетический трос делается совсем небольшое отверстие под клюз.   После установки лебедки штатный бампер ставится на свое место без всяких проблем. Лебедка должна стоять прочно и без перекосов, только тогда она будет выполнять свои функции четко и надежно.

Установка лебедки в передний штатный бампер внедорожника позволяет получить уверенность при движении по бездорожью и при этом никак не влияет внешний вид автомобиля.

Как правильно установить лебедку в бампер

Автомобильные лебедки широко используются на внедорожниках, квадроциклах и других автомобилях, которым довольно часто приходится ездить по бездорожью, где риск застревания в грязи или снегу достаточно велик. В этой статье мы раскроем тему установки лебедок на автомобилях и попытаемся ответить на часто задаваемые вопросы.

Подготовка к установке

Итак, для начала обсудим стационарную установку электрических автомобильных лебедок, так как они являются самыми популярными среди джиперов. Электрические лебедки, как правило, устанавливаются на передний бампер внедорожника. Возможно его установление и на задний бампер, также с обеих сторон, если это не противоречит требованиям ГИБДД, но об этом поговорим чуть позже. Для начала расскажем, как устанавливается лебедка на штатный бампер.

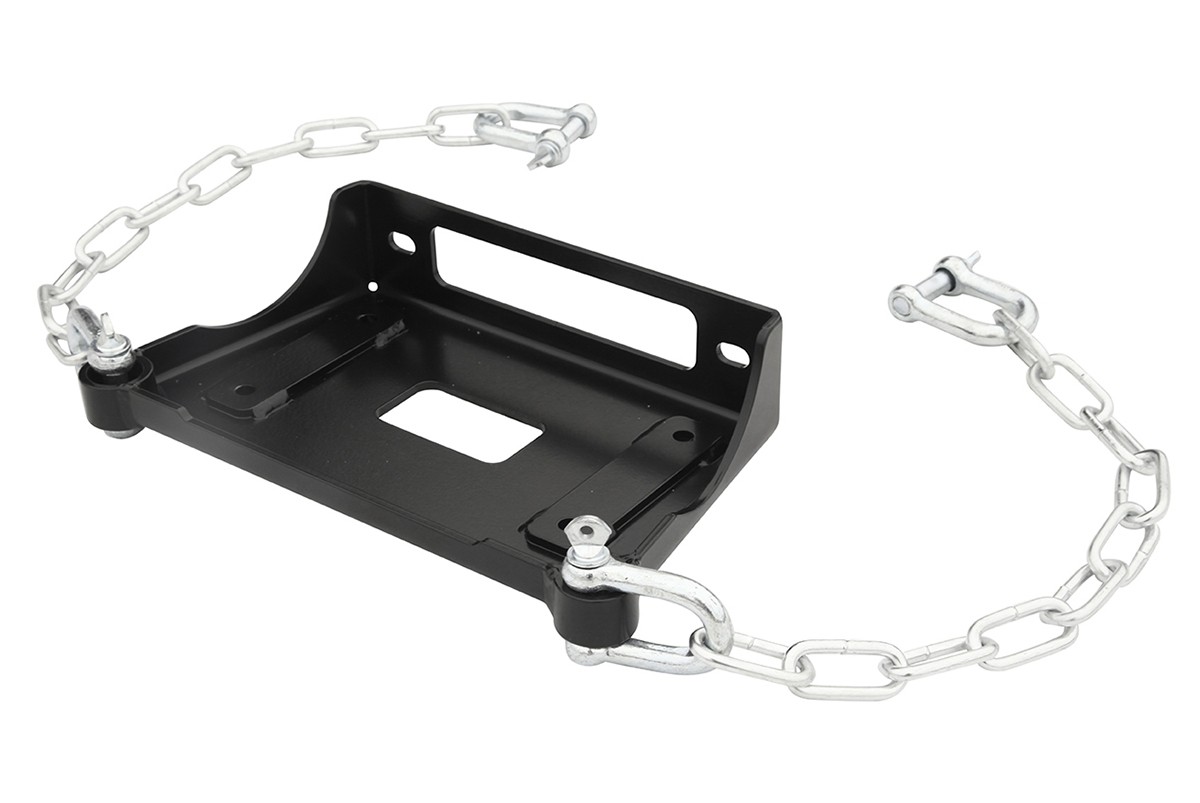

Автомобильные лебедки устанавливаются на специальные стальные площадки или на бампер, на котором есть место для монтажа лебедки. У многих моделей лебедок имеются установочные площадки в комплекте с лебедкой. В комплект также входят роликовый тросоукладчик, трос, крюк, болты нужных размеров и паспорт устройства.

1. Для начала снимается бампер, и стальная площадка монтируется на раму на прихватках с помощью болтов.

Важно!

Место, на котором монтируется площадка, должно быть прочным, надежным и способным выдержать нагрузку не менее, чем максимальная грузоподъемность лебедки.

Площадка должна крепиться с 4-х сторон, поэтому в случае несовпадения отверстий требуется просверлить дополнительные отверстия. После установки площадки стоит примерить бампер, так как размеры площадки могут не совпадать с размерами и особенностями бампера, в этом случае требуется отрезать выступающие части площадки болгаркой.

2. После установки площадки нужно смонтировать на нем тросоукладчик, через который будет выходить трос с крюком. Если на бампере нет места для вытаскивания крюка, то потребуется отрезать окно нужного размера.

3. Далее устанавливается лебедка, которая крепится на стальную площадку с помощью болтов, входящих в комплект.

4. Когда смонтирована лебедка, настает черед подключения электрического блока управления и наматывания троса. Электрический блок рекомендуется установить недалеко от аккумулятора подальше от грязи и влаги. Если пространство внутри бампера дает возможность, то блок устанавливается непосредственно на лебедку. Далее плюсовой кабель лебедки подключается к плюсовой, а минусовой к минусовой клемме аккумулятора.

5. Многие модели электрических лебедок работают с помощью проводного пульта управления. После монтирования и подключения начинается наматывание троса, который соединяется с крюком и устанавливается на лебедку до подключения электрического блока. Трос рекомендуется наматывать на барабан медленно во избежание неравномерной намотки и риска прикосновения троса к частям автомобиля.

Предупреждение!

Лебедки являются сложными устройствами, установка и подключение которых должно проходить квалифицированными специалистами в специальных сервисных центрах. Неправильная установка лебедки может привести к повреждению устройства, транспортного средства, а также навредить окружающим людям и предметам.

Меры безопасности при установлении лебедки

Рекомендуем тщательно изучить способ установки каждой модели индивидуально и строго следовать требованиям производителя.

• Устанавливать лебедку нужно в кожаных перчатках и специальной одежде, исключая попадания на устройство длинных волос.
• Используйте защитные очки и маски.
• При намотке троса на барабан избегайте появления узлов.
• Не рекомендуется чрезмерное вытягивание проводов.
• Установите лебедку так, чтобы она не мешала работе штатных систем автомобиля.
• Оставляйте пространство между лебедкой и частями автомобиля.

Регистрация лебедок в ГИБДД

В целях соответствия требованиям безопасности дорожного движения законодательством РФ требуется регистрировать любое изменение в конструкции транспортного средства. Для установления на автомобиль стационарной лебедки транспортное средство должно пройти предварительный осмотр в ГИБДД. После получения разрешения ГИБДД и установления лебедки транспортное средство проходит вторичную экспертизу в ГАИ, и вносятся нужные изменения в технические документы транспортного средства.

В каком случае могут отказать выдавать сертификат за лебедку?

Лебедку нужно устанавливать на штатный бампер таким образом, чтобы она не выступала за линию бампера. Также предусмотрен штраф за нарушения данного требования, если лебедка будет выступать за бампер, так как запрещается установка на транспортное средство проекций из стали и подобных материалов, выступающих за пределы бампера.

Что касается ручных лебедок, то они не требуют стационарной установки на автомобиль. Они имеют небольшой вес, и многие водители хранят их в багажнике. С несложными ситуациями они справляются достаточно легко. Их требуется прикрепить к какому-то неподвижному объекту, например к дереву, а с другой стороны нужно прикрепить крюк к автомобилю. Далее уже все элементарно. Если это рычажная модель, то работает с натягиванием рычага, если же барабанная, то вращением рукоятки.

Среди электрических лебедок есть переносные модели, которые тоже не требуют стационарной установки. Они, как правило, не такие мощные, как стационарные, но с проблемами средней сложности справляются легко. Их так же, как и ручные модели, хранят в багажнике в специальной сумочке и устанавливают при чрезвычайных обстоятельствах. Они крепятся под капот автомобиля с помощью специальной каретки и работают от аккумулятора автомобиля.

Скрытая установка лебедки в бампер

Скрытая установка лебедки на УАЗ Хантер

Для внедорожника, который большую часть времени эксплуатируется в городе, для активного отдыха и редко выезжает на серьезное бездорожье, наиболее удобным вариантом установки лебедки, является скрытая установка лебедки под штатный бампер автомобиля.

К достоинствам установки лебедки в штатный бампер, можно отнести то, что такая лебедка не меняет внешний вид внедорожника и потому не станет причиной внимания сотрудников дорожной полиции.

Можно выбрать модель лебедки и такую схему ее крепления, чтобы она была полностью закрыта номерным знаком.

К достоинствам установки лебедки под бампер является то, что механизм лебедки закрытый бампером и капотом внедорожника менее подвержен агрессивным воздействиям внешней среды во время движения внедорожника по местности.

При нечастом использовании лебедки, вероятность ее неожиданного отказа в момент, когда она непосредственно нужна, достаточно велика. Установка лебедки в бампер внедорожника поможет избежать возникновения подобных проблем.

При установке лебедки в бампер, крайне важно правильно подобрать лебедку, подходящую к вашему внедорожнику и платформу для ее установки. Особенно тщательно это нужно делать, если требуется полностью скрыть клюз троса лебедки под номерным знаком. Однако не все автомобильные лебедки могут быть установлены таким способом.

По массогабаритным характеристикам, для скрытой установки в бампер автомобилей УАЗ (УАЗ, Патриот, УАЗ Хантер, УАЗ Патриот Пикап, УАЗ Карго, УАЗ Профи) хорошо подходят лебедки redBTR, официальным представителем которых является автосервис Гараж 4×4.

Скрытая установка лебедки на УАЗ Патриот (UAZ Patriot) Модели 2017 года

Самостоятельная установка лебедки на самопальной платформе, может привести к разрушениям кузова. Правильная платформа для лебедки обязательно должна иметь ребра жесткости.

Специалисты автосервиса Гараж 4×4 помогут подобрать вам лучший вариант лебедки для вашего внедорожника УАЗ, Патриот (УАЗ Хантер, УАЗ Патриот Пикап, УАЗ Карго, УАЗ Профи, Нива, Ваз 4×4) или другого, и выполнить профессиональный монтаж лебедки под бампер.

Если у Вас есть вопросы относительно установки лебедки под штатный бампер вы можете задать на форме обратной связи нашего сайта. Гараж4×4 является официальным представителем, популярного отечественного производителя лебедок redBTR, продукцию которой можно увидеть в каталоге нашего интернет-магазина. Также на сайте Вы можете сразу записаться на установку лебедки.

Установка лебедки в штатный бампер L200 2006-2014

Фотоотчет по установке лебедки 4х4 SNC12.0WX с синтетическим тросом и радиоуправлением в штатный бампер Mitsubishi L200 NEW

площадка с установочным комплектом представляет собой изготовленную в промышленных условиях (лазерная резка и гибка) из 6мм стали опорную площадку со всеми необходимыми технологическими отверстиями,в комплекте поставляется весь необходимый монтажный крепеж и опционально два кронштейна для переноса радиатора интеркулера.

процесс демонтажа пластикового бампера и усилителя опустим, там полностью стандартные операции

вид без бампера и усилителя
снимаем интеркулер со стальным патрубком и откладываем пока в сторону

размечаем поперечину к резке

аккуратно срезаем всё лишнее, отогнув или полностью сняв передний лист защиты.

облагораживаем торцы рамы

монтируем кронштейны крепления радиатора интеркулера из комплекта, устанавливаем на место площадку для монтажа лебёдки, поджимаем снизу при помощи подкатного домкрата и фиксируем двумя болтами м10 в штатные отверстия

сверлим через соответствующие отверстия в площадке снизу раму насквозь диаметром 12мм и закрепляем длинными болтами из комплекта

затем сверлим раму через отверстия по горизонтали и фиксируем короткими болтами м12

затягиваем окончательно все 6 болтов крепления площадки и устанавливаем лебёдку и клюз крепежом из комплекта, поставляемого с лебёдкой

протягиваем и подключаем изготовленные силовые провода к мотору лебёдки, монтируем блок соленоидов в моторном отсеке

стальной патрубок радиатора интеркулера модифицируем — режем, меняем угол изгиба по месту и свариваем заново.

немного дорабатывается моторный щит, чтобы патрубок не касался стенок, радиатор интеркулера устанавливается на снизу на новые кронштейны, сверху на штатное место крепления звукового сигнала.
усилитель бампера подрезается по верхней плоскости, чтобы не касались сам радиатор и резиновый патрубок.

лист защиты крепится в соответствующие отверстия в площадке новыми болтами из монтажного набора, на место устанавливается пластиковый бампер с вырезанным отверстием под клюз, брызговики и расширители.

вот и всё…

Установка лебедки на внедорожник

Компания АвтоРолс  — ведущий специалист Санкт-Петербурга в области подключения установки лебедок на любые внедорожники.

Для внедорожников установка лебедки обычно предполагается заранее, еще на стадии конструирования автомобиля. Т.е. на бампере машины предусмотрено соответствующее отверстие для монтажа лебедки, а также устанавливаются специальные крепления. установка лебедки, подключение лебедок Если же на транспортном средстве специальное место для тягового оборудования не спроектировано, то возможно заменить родной бампер усиленным, который имеет техническое отверстие и специальный крепеж.

Приобрести подобные детали, а также произвести необходимые кузовные работы можно в нашей компании. Установка лебедки нашими специалистами гарантирует вам ее надежную работу в дальнейшем, а также первое бесплатное обслуживание, если оно состоится в течение 6 месяцев со дня установки. Напомним, что только правильная установка лебедки опытными специалистами обеспечит долгую и бесперебойную работу механизма. лебедка на автомобиль, установка лебедки Впрочем, продвинутые автолюбители могут установить тяговое оборудование и сами. В принципе, технически это несложная операция и советы по самостоятельной установке лебедки на внедорожник легко можно найти в Интернете или в специальной литературе. Исключение составят гидравлические лебедки. Они очень тяжелые и требуют для своей установки специальных навыков и инструментов. установка лебедки на автомобиль, подключение лебедки Самое важное это решить для себя сам вопрос о целесообразности установки постоянного дополнительного оборудования, т.к. стационарная лебедка имеет смысл при ее систематической необходимости, а также возможности регулярного обслуживания. Как правило, такая потребность существует в автоспорте, например, в троффирейде, а также в длительных туристических экспедициях, вдали от основных транспортных магистралей. Если же бездорожье на вашем пути встречается не каждый день, то переносной тип механизма предпочтительней. Ее можно перевозить в кузове или багажнике и крепить по мере надобности на специальную раму, которая может быть либо заводской, или вы можете ее установить самостоятельно, либо при помощи специалистов ремонтной мастерской.

Крепление, монтаж и установка лебедки

Используются два основных вида крепление лебедки электрической: к раме или другим конструкциям здания либо к фундаменту. Помимо этих двух способов возможны и другие способы закрепления, такие как использование балласта, применение якоря.

Крепление к конструкции должно быть осуществлено так чтобы лебедка была установлена прочно и устойчиво. Во избежание деформаций строения требуется произвести расчет сил, которые будут действовать на конструкцию, особое внимание стоит обратить на сварные швы и толщину метала. Расчет должен быть произведен в соответствии с тяговым усилием и учетом технических характеристик самой лебедки.

Принцип крепление к фундаменту заключается в следующем, при заливки фундамента в бетон устанавливаются анкерные болты, и установка лебедки производится посредством крепления ее рамы на данные болты. Данный способ является наиболее предпочтительным, поскольку позволяет выполнить установку лебедки фактически в любом удобном для вас месте. При данном креплении лебедка будет прочно установлена и закреплена. Так же при невозможности заливки фундамента возможен вариант, при котором крепление происходит на бетонные сваи. При креплении на сваях необходимо произвести расчет размеров и глубины забивание свай в соответствии с техническими характеристиками устанавливаемого оборудования.

Монтаж лебедки с использованием якоря связаны некоторые трудности. Горизонтальный якорь может представлять собой одно или несколько бревен, которые горизонтально, поперек оси лебедки зарыты в землю. К середине бревна закрепляют стальной канат либо тягу, концы которого под определенным углом выводят на поверхность земли. На поверхности они стыкуются, образуя петлю. К петле якоря при помощи винтовых стяжек прикрепляют раме лебедки. Данное крепление не рассчитано на перемещение большой массы груза, поэтому такое крепление применяют в основном для такелажных работ.

Иногда для закрепления лебедки в рабочем положении применяется балласт. При использовании балласта необходимо тщательно рассчитывать массу груза, которая будет перемещаться, поскольку при данном закреплении возможно опрокидывание оборудования.

При работе с лебедками необходимо соблюдать требуемые правила по технике безопасности при работе с лебедкой. Поэтому к работе с лебедкой могут быть допущены операторы, хорошо знающие управление и устройство лебедки.

Во время эксплуатации лебедки необходимо помнить о правилах безопасности:

— категорически запрещено переступать трос во время работы механизма;

— при работе с лебедкой требуется использовать брезентовые рукавицы или перчатки с утолщениями на концах пальцев перчаток, но ни в коем случае не обычные перчатки. Использование рукавиц предпочтительно, поскольку в механизмы лебедки может засосать только рукавицу, а в случае с перчаткой возможно попадание руки;

— при сильном натяжении трос может лопнуть, это приведет к нанесению тяжелых травм окружающим рабочим. Чтобы такого не случилось, под середину натянутого троса желательно положить какой-либо тяжелый предмет, это погасить разлет хлыста при обрыве;

— рекомендуется использовать оборудование, которое продаются в комплекте с лебедкой. К примеру, блоки или полиспасты. Они дают двойной выигрыш в тяговом усилии, что может оказаться очень полезным;

— если лебедка эксплуатируется при тяжелых условиях, настоятельно рекомендуется герметизировать двигатель, дополнительно смазать редуктор, передачи, оси роликов, протянуть крепеж и проводки. Кроме этого необходимо сервисное обслуживание — разборка и смазка.

Установка лебедки на прицеп

Ручная лебедка является незаменимым атрибутом для легкового прицепа, который упрощает эксплуатацию прицепа и его загрузку. При помощи лебедки даже один человек может загрузить довольно габаритные и тяжелые грузы: квадроцикл, лодку, гидроцикл, снегоход или другую спецтехнику и грузы, которые можно зацепить и затянуть.

В зависимости от производителя и модели прицепа, лебедка может входить в базовую комплектацию или приобретается отдельно, как дополнительное оборудование. На всех моделях легковых прицепов, выпускаемых предприятием «Курганские прицепы», лебедка входит в базовую комплектацию.

В зависимости от выбранной модели прицепа, установка лебедки и ее использование имеют некоторые особенности. Если вы станете владельцем прицепа «Универсал», «Крепыш» или «Водник», то у них лебедка устанавливается на удлинитель дышла. Если вы купите прицеп «Тайга», то у него лебедка размещается внутри кузова.

Устройство ручной лебедки, которая используется на «курганских прицепах», довольно простое. Она состоит из шестеренки, фалового ремня, рукоятки и носового упора.

Порядок установки лебедки
Установка лебедки на прицеп очень простой процесс и с ним справиться любой человек, у кого есть гаечный или разводкой ключ.

Для того, чтобы установить лебедку нужно выполнить следующие действия:

ослабить или снять гайки у основания лебедки
установить лебедку на удлинитель дышла, повернув ее носовым упором в сторону прицепа
затянуть гайки лебедки на дышле прицепа
Стоит отметить, что в зависимости от того какой груз вы планируете загружать и перевозить, лебедку можно смещать по удлинителю дышла в продольном направлении. Однако, необходимо следить за тем, чтобы конструкция лебедки не мешала вращению ручки подкатного колеса.

В представленном выше видео ролике, вы можете наглядно увидеть весь процесс установки лебедки на прицеп и механизм ее использования.

Возврат к списку

Советы и приемы по установке лебедки в первый раз

С самого начала автомобили Jeep (или это тот самый джип?) Всегда были пригодны для бездорожья. Они были так спроектированы с самого начала. Эта традиция была вне всяких сомнений доказана с выпуском первого Wrangler Rubicon в 2002 году и до сих пор сохраняется с сегодняшним Rubicon на базе JK. Даже базовые Wrangler и другие модели Jeep могут уйти гораздо дальше в захолустье, чем большинство автомобилей. Имея столько возможностей, уже встроенных на заводе, вы можете захотеть сделать свою первую модификацию лебедкой.Не потому, что ваш Jeep слабый, а потому, что он только делает его лучше — и всегда будет делать его более способным на долгие годы. Неважно, сколько других модификаций вы сделаете — подъемники подвески, шины большего размера, пониженная передача, сумматоры тяги и т.д. — вы все равно можете попасть в затруднительное положение, когда лебедка — ваш единственный выход. Или это может быть единственный выход вашего друга. Лебедка — это инструмент, который всегда будет рядом, чтобы помочь вам в любой сложной ситуации.

При первой установке лебедки следует подумать о некоторых вещах.Если просто вытащить новую лебедку из коробки и прикрутить ее к бамперу, это может вызвать проблемы, если вы действительно от нее зависите. Существует много информации о том, как решить, какую лебедку купить и как безопасно использовать лебедку после ее установки. Мы хотели показать вам основные советы по правильному запуску вашей первой новой лебедки. Таким образом, он станет надежным инструментом, готовым ко всем вашим будущим приключениям. И это может повлечь за собой несколько «застреваний» по пути!

Посмотреть все 16 фото

Это то, что мы собираемся установить.Ваша первая лебедка может не быть топовой моделью Warn Zeon (нет, не Уорреном Зевоном!) 10-S Platinum, но эти базовые методы установки будут работать с любой лебедкой. Когда вы открываете коробку, ваша новая лебедка обычно поставляется с пультом дистанционного управления (та, что с этой моделью Warn — беспроводная), электрическими кабелями для подключения к аккумуляторной батарее вашего автомобиля, крюком лебедки, монтажным оборудованием, тросом лебедки (проводным кабелем или синтетический трос) и, возможно, клюв (показан тип Хоуза). Fairleads бывают двух стилей: Roller и Hawse.Для троса лебедки с тросом можно использовать любой клюшек, но только тип Hawse подходит для использования с синтетическим канатом. Обязательно прочтите все руководства и предупреждения по технике безопасности, прилагаемые к вашей лебедке. Лебедки могут нанести травмы и быть опасными при неправильном использовании или установке.

Посмотреть все 16 фото

Практическое правило выбора грузоподъемности лебедки — это в 1 1/2 раза больше веса буксируемого автомобиля. Больше тягового усилия — это нормально, но не используйте меньшее. Большинство лебедок для джипов доступны с грузоподъемностью 8 000, 9 500 или 10 000 фунтов.Не менее важно, чтобы крепление вашей лебедки или бампер лебедки было рассчитано на тягу, по крайней мере, столько же, сколько лебедка, которую вы покупаете. Лебедка, рассчитанная на тягу 8000 фунтов, бесполезна, если ваш бампер оторвется на 5,000 фунтов! Стандартное крепление лебедки должно быть прочно построено из гладкой плоской стальной пластины толщиной 1/4 дюйма и иметь набор крепежных болтов с четырьмя болтами размером не менее 10 на 4 1/2 дюйма.

Просмотреть все 16 фото

Обычно перед тем, как закрепить лебедку, необходимо прикрутить клюшку к бамперу или кронштейну.Это связано с тем, что после того, как лебедка установлена, иногда нет места, чтобы протолкнуть два болта клюза с задней стороны. Обратите внимание на конструкцию вашего бампера или крепления лебедки, чтобы решить, в каком порядке вы будете устанавливать лебедку. Некоторые бамперы требуют, чтобы лебедка была сначала установлена ​​в бампер, а затем весь (тяжелый!) Узел был поднят и прикреплен к транспортному средству. Другие бамперы могут не оставлять много места для крепления троса лебедки к барабану после установки лебедки. Приятно, когда можно отдельно установить лебедку на крепление бампера, а затем установить трос лебедки, но это не всегда возможно.

Посмотреть все 16 фотоСмотреть все 16 фотоСмотреть все 16 фото

Пришло время прикрепить трос лебедки к барабану, если он еще не был (иногда проволочный трос наматывается на барабан на заводе). Некоторые бамперы или крепления лебедки могут иметь достаточно места для доступа к барабану лебедки, чтобы трос или трос можно было легко прикрепить после того, как лебедка закреплена болтами. Другие бамперы / крепления легче закрепить на верстаке или полу гаража, прежде чем вставлять лебедку в бампер. Большинство тросов лебедки крепятся к боковой стороне барабана с помощью проушины и болта (который не поддерживает номинальную мощность лебедки).Многие лебедки Warn теперь прикрепляют тросы с помощью системы петель и ключей через прорезь в барабане, которая может почти поддерживать грузоподъемность лебедки. Используя тонкую проволоку (шнур, шнурок или стяжку можно использовать в полевых условиях), протяните петлю через прорезь в барабане. Для этого может потребоваться усилие, поэтому вам помогут плоскогубцы и рычаги. Вставьте ключ в тросовую петлю и затем потяните трос лебедки назад, зафиксировав ключ и трос на месте.

Посмотреть все 16 фото

Перед установкой лебедки намотайте 7-10 витков лебедки на барабан, чтобы удерживать его на месте, убедившись, что трос лебедки наматывается на нижнюю часть барабана. Вы можете разблокировать сцепление и вращать барабан вручную или временно подключить электрические кабели и питание к пульту дистанционного управления. Осторожность! При этом убедитесь, что все руки и другие части тела не находятся рядом с барабаном. Монтаж лебедки традиционно производился с помощью четырех болтов диаметром 3/8 дюйма с квадратными гайками, которые вставлялись в небольшие карманы на нижней стороне лебедки. Сегодня гайки все еще входят в карманы для монтажа, но теперь оборудование иногда представляет собой метрические 10-миллиметровые фланцевые болты с фланцевыми контргайками.Перемещение и подъем лебедки на место может привести к выпадению этих крепежных гаек, и их может быть трудно вернуть на место с помощью барабана, заполненного тросом лебедки, или закрытого крепления к бамперу. Совет: сначала нанесите немного смазки на орехи, чтобы они прилипли и остались в карманах. Если трос лебедки уже прикреплен к барабану, проденьте наперсток или петлю на свободном конце через клюшку, когда вы опускаете лебедку на место. Затяните четыре болта крепления лебедки с усилием от 30 до 35 фут-фунтов.

Просмотреть все 16 фотографий Просмотреть все 16 фотографий

Присоедините крюк лебедки к петле для проушины (или наперстку) на конце троса лебедки. Штифт с двойным срезом проходит через конец крюка и трос лебедки и фиксируется шплинтом. Обратите внимание на красный ремешок с крючком Warn. Обязательно беритесь за него, а не за крюк, когда тянете за лебедку. Он убережет ваши пальцы от опасности внутри горловины крючка и клюза. Сломанные пальцы (или что еще хуже) — это не повод для удовольствия, когда вы путешествуете по бездорожью.Мы решили попробовать новый крюк Warn Epic, который изготовлен из кованой стали и имеет электростатическое покрытие для предотвращения износа и истирания и рассчитан на 12 000 фунтов (PN 92090). В него может быть встроена или не встроена скрытая открывалка для бутылок. Конечно, в наши дни становится все труднее найти бутылки с гофрированными крышками!

Посмотреть все 16 фото

Последнее, что нужно сделать во время установки, — это подключить электрические провода лебедки к аккумуляторной батарее вашего автомобиля. Не забегайте вперед и не делайте этого до того, как будут выполнены остальные этапы монтажа.Лебедка, на которую подается питание, может случайно вас укусить. Возможно, вам придется частично или полностью разобрать решетку радиатора, чтобы проложить провода питания. Будьте осторожны при прокладке кабелей и не допускайте их соприкосновения с острыми краями, защемления или прохода слишком близко к другим движущимся частям. При необходимости накройте их защитным материалом для ткацкого станка. Убедитесь, что электрические кабели подключены непосредственно к основным стойкам аккумулятора. Лебедки могут тянуть огромную мощность при работе под нагрузкой.Подключение к второстепенным стойкам может не справиться с силой тока, из-за чего они перегорят и оставят вас с разряженной батареей в глуши.

Посмотреть все 16 фотографий

Можно прикрепить электрические соединения лебедки непосредственно к зажимным болтам клемм аккумулятора, если они достаточно длинные, но вы можете вложить деньги и установить клеммы военного образца, как показано. Их можно приобрести в магазинах автозапчастей и в Интернете за несколько долларов за штуку, и у них есть второй удлиненный болт только для подключения всевозможных дополнительных электрических устройств.Они даже удобны для подключения временных электрических устройств на 12 В для использования в походах и лагерях!

Просмотреть все 16 фотографий Просмотреть все 16 фотографий

В то время как вес лебедки с синтетическим тросом не слишком велик — около 65-70 фунтов, лебедка с тросом добавляет около 20-25 фунтов. Когда вы используете прочное крепление для лебедки или бампер с весом примерно 80-100 фунтов, ваша передняя подвеска может начать прогибаться. Возможно, вы захотите подсчитать стоимость некоторых пружинных проставок, подобных этим, для винтовых пружин (которые есть в большинстве современных джипов), чтобы помочь восстановить потерянный дорожный просвет.Владельцам джипов с рессорной подвеской не следует использовать передние проставки или какие-либо блоки, так как они могут смещаться при прохождении поворота, создавая небезопасные условия. Листовые рессоры могут быть заменены или сняты и при необходимости повторно изогнуты. Синтетические веревки могут испортиться, постоянно подвергаясь воздействию ультрафиолетовых лучей прямых солнечных лучей. Если ваш Jeep постоянно находится на улице (как наш), вы можете также купить лебедку или чехол для троса, чтобы продлить срок службы троса.

Просмотреть все 16 фото

Последний шаг, который необходимо выполнить перед использованием вашей новой лебедки, — это предварительно натянуть трос лебедки.Это гарантирует, что лебедка (трос или трос) плотно и равномерно намотана на барабан. Это предохраняет трос лебедки от защемления или разрушения между зазорами в нижележащих слоях под нагрузкой, вызывая преждевременный износ или даже блокировку лебедки. Если ваша лебедка пришла с завода с уже намотанным тросом на барабан, не думайте, что это уже сделано под натяжением. Вы должны вынести автомобиль на ровную открытую площадку для перестановки под грузом. Выключите рычаг сцепления лебедки (свободная катушка) и размотайте трос лебедки, оставив только 7-10 витков на барабане.Потяните трос лебедки прямо перед автомобилем и зацепите его за твердый предмет или другое транспортное средство (используйте защитный ремень, если вы подключаетесь к дереву). Теперь убедитесь, что автомобиль работает (чтобы аккумулятор оставался заряженным), заблокируйте муфту лебедки и начните поднимать автомобиль парой щелчков стояночного тормоза для дополнительного сопротивления (также можно использовать небольшой подъем в гору). Вы используете лебедку с усилием от 500 до 1000 фунтов. Медленно продвигайте лебедку, наблюдая за намоткой барабана. Держитесь подальше от клюза, но вам может потребоваться нажать сбоку лебедки, чтобы направлять ее, когда она равномерно наматывается на барабан.Остановите лебедку, когда останется примерно шесть футов лески. Отсоединитесь от якоря и возьмитесь за ремешок с крючком, чтобы медленно намотать последний отрезок лески. Используйте перчатки (особенно с тросом) и держите опасные руки подальше от клюза!

Посмотреть все 16 фото

Развлечение с Warn Platinum

Если вам посчастливилось приобрести Warn Zeon 10-S Platinum с беспроводным пультом дистанционного управления, вот еще несколько вещей, которые вы можете сделать со своей лебедкой. Platinum имеет на 20 процентов более высокую линейную скорость и самый высокий рейтинг Warn по эффективности, долговечности, коррозионной стойкости и водонепроницаемости (соответствует стандартам IP68).А еще есть беспроводной пульт дистанционного управления. Наряду с включением и выключением лебедки, пульт дистанционного управления позволяет блокировать и разблокировать сцепление (на лебедке не требуется рычаг) на расстоянии, включать и выключать до двух дополнительных фонарей или других электрических устройств, а также дает информацию о транспортном средстве. уровень заряда аккумулятора и температура двигателя лебедки. Пульт дистанционного управления можно легко зарядить от автомобильного адаптера и USB-кабеля, или вы можете использовать его, когда он подключен к сети, если вы забыли зарядить его. Warn Zeon 10-S Platinum и его пульт дистанционного управления являются высокотехнологичными и достаточно прочными, чтобы выдержать даже самое худшее в ближайшие годы.

Самостоятельная установка лебедки на пикап

Ларри Уолтон

Я уверен, вы понимаете, что ваш грузовик — один из лучших инструментов, которыми вы владеете. Он не только доставит вас на стройплощадку или на склад пиломатериалов и обратно, но и доставит другие инструменты и материалы для ваших проектов. Вы можете улучшить рабочие характеристики вашего грузовика, добавив лебедку. Лебедка может не только помочь вам восстановиться в случае застревания, но и выполнить ряд других задач по подъему, буксировке и буксировке.

На самом деле, потратьте некоторое время на регистрацию, и вы хорошо почувствуете, сколько работы вы можете выполнить с помощью троса и некоторых блоков. Я использую свои лебедки для вытаскивания деревьев и кустарников, для перетаскивания поленьев на дорогу, для добычи крупной дичи и для подъема тяжелых предметов с помощью подвесного блока.

Недавно мы установили новую лебедку 9.5ti от Warn Industries на наш проект F-250.

Комплект для крепления решетки / лебедки Trans4mer компании

Warn позволил использовать стандартный бампер для установки лебедки, что означало, что в дополнительном бампере не было необходимости.Я был уверен, что конструкция крепления будет прочной. Крепление лебедки прочно соединено с рамой в местах буксирных петель, с дополнительными распорками, возвращающимися обратно в раму, а также в бампер.

Все детали подходят друг другу, и единственное, что требовалось для фрезерования, — это просверливание нескольких отверстий. Хотя инженеры Warn проделали большую работу над своими прецизионными деталями, инструкции по установке нуждались в небольшой помощи. Вот как мы это сделали.

Для снятия бампера нужно два болта возле каждого арочного отсека.

Показана передняя часть нашей сверхмощной лебедки перед установкой новой лебедки. Мы обнаружили, что расположение противотуманных фар было в порядке, но фары дальнего света пришлось бы переставить.

После того, как вы открутили шесть болтов крепления бампера, будьте осторожны с любыми проводами, прикрепленными к противотуманным фарам и фарам.

Найдите эти угловые кронштейны в колодцах кранцев. Для снятия бампера необходимо удалить по болту с каждой стороны.

Пластиковая корзина для хранения вещей служит хорошей опорой для незакрепленного бампера.

При снятом бампере мы сняли буксирные петли с конца рельсов рамы, открыв болты снизу.

Верхние кронштейны крепятся к задней части бампера и изгибаются над верхней частью бампера.

Снимите эти крепежные болты бампера, чтобы установить верхние кронштейны.

Болты крепления удлинителя рамы принимают гайки снизу.

Ставим на место болты для удлинителей рамы перед тем, как вставить в проем рамы, и болты сразу встали на место.

Без проблем сдвинуть бампер за удлинители рамы и снова закрепить бампер.

При установке удлинителей рамы удерживайте головки болтов сверху и затягивайте гайки снизу. Поскольку вы не можете добраться до гаек с надетым бампером, затяните их. Шайбы в комплекте помогают устранить большинство перекосов.

Трубки ограждения решетки входят между лонжеронами, но вы хотите оставить нижнюю трубку снаружи до тех пор, пока не будет установлена ​​лебедка.

Смонтировали защитную решетку и держатель лебедки по инструкции.

После того, как мы определили положение держателя лебедки / ограждения решетки, мы закрепили его на удлинительном кронштейне рамы и просверлили два отверстия диаметром 7/16 дюйма в каждом лонжероне.

Собрав защитную решетку и держатель лебедки, установите их на верхние кронштейны в передней части грузовика.

После просверливания 7/16-дюймовых отверстий в лонжеронах мы бросили узел на пилу, очистили его и нанесли немного силикона из комплекта.

Мы использовали предварительно просверленные отверстия в удлинительных кронштейнах рамы в качестве направляющих для отверстий, которые мы просверлили в лонжеронах защитного кожуха щетки.

Верхняя скоба кронштейна прикрепляется к направляющей рамы снизу и кронштейну вверху.

Мы вернули узел на место с болтами в верхних кронштейнах и использовали некоторые из прокладок, которые идут в комплекте, чтобы заполнить пространство между лонжероном и удлинительным кронштейном рамы, прежде чем вставлять нижние болты.

Я обнаружил, что использование пары зажимов и шлакоблока было довольно хорошим способом удержать верхнюю скобу кронштейна для сверления.

К этой гайке (входит в комплект) приварен стержень, чтобы вы могли вставить ее в направляющую рамы.

Мы обнаружили, что заводские болты буксировочной петли были слишком длинными для этого применения, поэтому мы вкрутили их обратно в петли и отрезали их перед использованием для установки буксировочных петель.

Мы использовали прилагаемые треугольные накладные пластины для установки наших буксировочных петель на удлинитель рамы.

Мы прикрутили клюшки к передней части держателя лебедки.

В нашем штате требуются передние номерные знаки, поэтому мы использовали прилагаемые кронштейны, чтобы поставить номер на пикап.

Вставив гайки в пазы в нижней части корпуса лебедки, мы поместили ее в кронштейн лебедки.

Установив держатель лебедки, защитный кожух и клювы, пора было установить лебедку.

После включения лебедки установили нижнюю защитную трубу решетки.

Четыре болта входят из нижней части кронштейна лебедки в гайки в корпусе лебедки.

Закладываем электрические кабели на болт зажима аккумулятора за имеющейся гайкой.

Мы протянули электрические кабели через решетку к батарее на стороне пассажира.

У нашей новой лебедки 9,5 т была отключена максимальная мощность. В нашем первом рывке мы повалили сосну в рамках ландшафтного проекта.

Наконец, мы провели церемониальное прикрепление крючка к тросу.

Рекомендуемые статьи

Как установить синтетический трос лебедки

Шаг 2: Осмотрите Fairlead

Перед намоткой троса необходимо завершить установку нового клюза. Алюминиевые клюзы для троса очень хорошо сочетаются с синтетическими тросами лебедки, поскольку они обеспечивают гладкую поверхность, которая не повредит канат.Многие литые стальные клюзы не имеют достаточно гладкой поверхности для синтетического троса и не рекомендуются. Стальные роликовые направляющие идеально подходят для использования, просто убедитесь, что ролики гладкие, без заусенцев или выдолблений. Также убедитесь, что ролики перекрывают друг друга, так как некоторые старые роликовые клюзы не имеют перекрывающихся роликов и имеют зазор в углу клюза. Во время использования трос лебедки может попасть в этот зазор и повредиться.

Независимо от типа клюза необходимо обеспечить достаточный зазор между отверстием клюза и краями монтажной пластины. Как показано на схемах выше, мы рекомендуем зазор от 3/8 до 1/2 дюйма. Без этого трос лебедки может порезаться об острый край пластины фаркопа.

Шаг 3. Проверьте тип насадки барабана

Прежде чем снимать старую лебедку с лебедки, посмотрите, как она была прикреплена к барабану. Большинство внедорожных лебедок имеют резьбовое отверстие на фланце барабана, к которому вы прикрепляете трос или синтетический трос лебедки с помощью болта с полукруглой головкой. Другие лебедки, такие как серия Warn Zeon или 8274, используют другие методы.Взгляните на различные стили ниже, чтобы правильно прикрепить трос лебедки к барабану.

Болт на фланце барабана (наиболее распространенный)

Линии лебедок Superline и Classic

Лебедка Superline (8 мм и 10 мм) и Classic (8 мм, 9 мм, 11 мм) имеет петлю Dyneema малого диаметра, прикрепленную к концу барабана лески, которую вы используете для прикрепления к барабану лебедки. В комплект поставки барабана входит болт с полукруглой головкой 1 / 4-20, M6 и 5 / 16-18 для использования с различными барабанами. Выберите тот, который подходит вашему барабану, и прикрепите шнур, как показано на рисунке ниже.Если вы используете болт 1 / 4-20 или M6, используйте прилагаемую нейлоновую шайбу, чтобы получить дополнительный захват на насадке барабана.

Линии лебедки Superline XD

Лебедка Superline XD имеет петлю Vectran, пришитую к концу барабана лески, которую вы используете для прикрепления к барабану лебедки. В комплект поставки барабана входит болт с полукруглой головкой 1 / 4-20, M6 и 5 / 16-18 для использования с различными барабанами. Выберите тот, который подходит к вашему барабану, и с помощью шайбы из нержавеющей стали прикрепите шнур, как показано на рисунке ниже.Проще всего расправить пришитую петлю резиновым молотком или молотком, чтобы она плотно прилегала к боку барабана.

Предупредить Zeon

Линии лебедок Superline и Classic

Лебедка Superline (8 мм и 10 мм) и Classic (8 мм, 9 мм, 11 мм) имеет петлю Dyneema малого диаметра, прикрепленную к концу барабана лески, которую вы используете для прикрепления к барабану лебедки. В комплект поставки барабана входит круглый алюминиевый клин, который крепит леску к барабану лебедки.

Первый шаг — пропустить насадку барабана через прорезь в барабане, как показано на рисунке ниже.

Затем вставьте алюминиевый клин в большую проушину крепления барабана троса лебедки.

Наконец, вытяните клин и насадку барабана обратно в паз для барабана, убедившись, что насадка для барабана правильно сидит на клине.

Линии лебедки Superline XD

Лебедка Superline XD имеет петлю Vectran, пришитую к концу барабана лески, которую вы используете для прикрепления к барабану лебедки.В комплект поставки барабана входит круглый алюминиевый клин, который крепит леску к барабану лебедки.

Первый шаг — пропустить насадку барабана через прорезь в барабане, как показано на рисунке ниже.

Затем вставьте алюминиевый клин в проушину крепления барабана троса лебедки.

Наконец, вытяните клин и насадку барабана обратно в паз для барабана, убедившись, что насадка для барабана правильно сидит на клине.

Предупредить 8274

Линии лебедок Superline и Classic

Лебедка Superline (8 мм и 10 мм) и Classic (8 мм, 9 мм, 11 мм) имеет петлю Dyneema малого диаметра, прикрепленную к концу барабана лески, которую вы используете для прикрепления к барабану лебедки.Поставляемый комплект ударных включает болт с шестигранной головкой 5 / 16-18 и гайку, которые будут использоваться для крепления лески к вашему 8274.

Первый шаг — открыть боковую пластину доступа на барабане лебедки, а затем вставить крепление барабана троса лебедки в отверстие в барабане.

Затем протяните вставленную насадку барабана через отверстие для доступа и закрепите шестигранный болт 5/16 и гайку в маленькой проушине на насадке барабана, как показано ниже. Теперь потяните за рычаг крепления барабана, установите на место пластину доступа и начните наматывать лебедку.

Вот еще один пример того, как болт должен быть установлен на насадке барабана.

Линии лебедок Superline и Classic

Для Superline XD используйте тот же метод, что и выше для троса лебедки Superline, но вместо крепления барабана с помощью болта с внутренним шестигранником используйте U-образный болт, поставляемый с 8274.

Как установить лебедку UTV

Перво-наперво. Если у вас есть планы добавить лебедку к вашей поездке, вам лучше убедиться, что у вас есть готовый к работе бампер или монтажная пластина для лебедки.Все лебедки SuperATV Black Ops поставляются с водонепроницаемым соленоидом, набором проводов с цветовой кодировкой, кулисным переключателем, фаркопом, беспроводным пультом дистанционного управления и универсальной монтажной пластиной. Но в большинстве случаев вам захочется получить крепление для вашей машины. Этот процесс установки довольно прост. Все, что вам нужно сделать, это подключить лебедку и кулисный переключатель к соленоиду, а соленоид — к батарее UTV. Если все подключено правильно, ваша лебедка будет раскручиваться, как и ожидалось. Но прежде чем мы перейдем ко всему этому, давайте рассмотрим основы.

Выбор подходящей лебедки

Первым шагом всегда является выбор подходящей лебедки для работы. Лебедка на 3500 фунтов отлично подходит для многих применений и идеально подходит практически для любого квадроцикла. Вы можете управлять снегоочистителями, кататься по пересеченной местности или лазать по холмам и выбраться из множества сложных ситуаций. Однако он может начать увязать, если вы зарываете свой автомобиль в глубокую грязь, карабкаетесь по камням или управляете большим транспортным средством, например четырехместным.

Если у вас есть большая установка с некоторыми дополнительными аксессуарами или вы просто хотите быть более экстремальным, вам, вероятно, лучше подойдет 4500 фунтов.или 6000 фунтов лебедки. Дополнительный вес более крупных шин и мощных модификаций подвески в значительной степени гарантирует, что вам понадобится лебедка не менее 4500 фунтов. И если вы планируете буксировать своих товарищей, когда они ломаются, вы можете на всякий случай купить лебедку на 6000 фунтов.

Выбор правильного крепления лебедки

Итак, теперь, когда вы выяснили, какую лебедку выбрать, вам нужно ее установить. Никакие лебедки не устанавливаются непосредственно на ваш автомобиль прямо из коробки — вам потребуется либо монтажная пластина для лебедки, либо бампер для лебедки.Вы можете легко найти их на веб-сайте SuperATV, выбрав Winch & Winch Mounts или Bumpers в параметрах категории, а затем отфильтровав их в соответствии с вашими потребностями. Сразу отметим, что бамперы, готовые к работе с лебедкой, будут называться бамперами «Winch Ready». Если на нем нет надписи «Лебедка готова», вы не сможете установить на него бампер!

Нет причин отказываться от бампера для лебедки, если у вас есть такая возможность. Единственным минусом будет вес, но даже тогда он не будет иметь большого значения. Установить лебедку на нее очень просто, и лебедка более доступна, чем если бы она была установлена ​​внутри вашего шасси с помощью монтажной пластины для лебедки.Это очень удобно, когда вся ваша передняя часть залита грязью! Если вы решите использовать монтажную пластину лебедки, просто убедитесь, что она совместима с нужной лебедкой, проверив расположение болтов. Лебедка SuperATV на 3500 фунтов имеет разбивку болтов 3,0 дюйма на 4,87 дюйма (76 мм x 124 мм), а лебедки на 4500 фунтов и 6000 фунтов имеют разболтовку 3,0 дюйма на 6,6 дюйма (76 мм x 168 мм).

Приступим!

Прикрутить лебедку к бамперу или монтажной пластине и собрать трос через прилагаемый клюшек очень просто.Все, что вам нужно, это крюк с головкой и перегородка. Но подключение лебедки может оказаться немного сложным. ВСЕГДА обращайтесь к инструкциям, прилагаемым к лебедке и монтажной пластине.

Каждая лебедка серии Black Ops поставляется с набором материалов, в том числе клюшкой, соленоидом, комплектом аксессуаров для проводки и т. Д.
Фото SuperATV

Соленоид — самая важная часть жгута проводов вашей лебедки. Соленоид SuperATV имеет цветовую маркировку, чтобы упростить электромонтаж. Он также является водонепроницаемым, но вы все равно захотите установить его в безопасном месте, где он не попадет в грязь, не перегреется и не будет мешать движущимся частям.Обычно мы устанавливаем его под передним капотом, потому что он находится высоко и имеет легкий доступ ко всем проводам.

Установка лебедки

Шаги, необходимые для установки монтажной пластины, различаются от машины к машине. Обычно это включает в себя снятие заводского бампера и / или пластикового кузова с передней части автомобиля, а затем поиск указанной области на раме, к которой нужно прикрутить крепление. Если вы выберете бампер, готовый к работе с лебедкой, вместо монтажной пластины, все, что вам нужно сделать, это установить бампер.Установка бампера, готового к работе с лебедкой, обычно проще, чем установка крепления для лебедки, и обеспечивает легкий доступ к лебедке, когда она засыпана грязью или ручьями.

Мы пройдемся по этапам, как если бы мы работали над полноразмерным Polaris Ranger, потому что это один из самых популярных UTV для установки лебедки на вторичном рынке. Эти шаги будут идентичны независимо от того, устанавливаете ли вы крепление SuperATV на Ranger XP 1000, Ranger XP 900 или Ranger XP 570. У этих автомобилей процесс установки относительно простой по сравнению с другими.

1. Снимите бампер с машины. Для моделей Ranger XP 1000 2018 года необходимо также снять фиксатор плуга.
2. Установите лебедку SuperATV на монтажную пластину лебедки и вручную затяните четыре болта M8 x 25 мм, входящие в комплект лебедки. Убедившись в ориентации и установке лебедки, затяните болты.
3. Возьмите лебедку и кронштейн и закрепите их на Ranger с помощью четырех болтов M10 x 20 мм из комплекта. Сначала слегка затяните, чтобы убедиться, что все выровнено.Гайки Nylock, которые идут в комплекте с креплением, соединены с двумя нижними болтами M10 x 20 мм. Затяните все четыре болта до упора.

Электромонтаж вашей лебедки

Теперь, когда пластина лебедки установлена ​​и затянута, пора подключить лебедку. Следуйте приведенной ниже схеме, чтобы убедиться, что все правильно. Если поменять местами положительный и отрицательный провода, лебедка разматывается, когда вы нажимаете «внутрь», и наматывается, когда вы нажимаете «наружу». Это еще не конец света, но все же приятно сделать все правильно с первого раза.

При переходе к этапам установки и подключения необходимо полностью прочитать и выполнять все инструкции перед началом работы. Несоблюдение этих инструкций может привести к травмам или материальному ущербу.
Фото SuperATV

1. Установите соленоид в легкодоступном месте. Мы рекомендуем где-нибудь под капотом вашего UTV. Убедитесь, что у вас есть легкий доступ ко всем проводам, идущим от лебедки и аккумулятора.
2. Подключите черный и красный провода из комплекта поставки к положительной и отрицательной клеммам лебедки.Красный провод будет подключен к положительной красной клемме, а черный провод будет подключен к отрицательной черной клемме.
3. Теперь подключите желтый провод от лебедки к желтой стойке на соленоиде, а синий провод от лебедки к синей стойке. Обязательно затяните все соединения, но не перетягивайте.
4. Теперь подключите вилку кулисного переключателя к розетке, идущей от соленоида. Обязательно затяните разъемы, используя винты с головкой на металлических концах.
5. Найдите ключ на 12 В UTV на источнике питания. Это должно быть в шине под капотом. Используя предоставленные разъемы и провод, соедините красный провод переключателя 12 В с блокируемым источником питания UTV.
6. Наконец, подключите другой конец красного и черного проводов к батарее UTV.

Последний шаг — установка клюза. Это позволит вашей синтетической веревке легко наматываться и разматываться, поможет счистить излишки мусора и убережет веревку от износа. Такие модели, как Ranger XP 1000, 900 и 570, требуют крепления к бамперу клюза.Другие модели можно устанавливать непосредственно на монтажную пластину или где-нибудь еще.

После того, как вы закончили установку, вы можете снова прикрепить любую отделку и / или детали бампера.

Поздравляем! Ваша лебедка установлена, и вы готовы испачкаться!

Установка лебедки (Braden)

	ID	Номер на молнии	Название детали	Цена за штуку	Рекомендуемое количество	Количество для заказа
–	Винт Ландолла; шестигранная крышка; 1 / 2-13Uncx6 Gr5	Подробнее	–	Номер детали: & nbspLT-1-654-010055-17	Винт Ландолла; шестигранная крышка; 1 / 2-13Uncx6 Gr5	Прейскурантная цена: $ 0.92 Всего: $ 0.74	Рекомендуемое количество: & nbsp
–	Кабель Landoll 5/8 с петлей 85 футов	Подробнее	–	Номер детали: & nbspLT-3-155-010018-6	Кабель Landoll 5/8 с петлей 85 футов	Прейскурантная цена: 333 доллара. 26 Всего: $ 266.61	Рекомендуемое количество: & nbsp
–	Landoll Winch Instl 20Kbrad C-G / N N / Fl	Подробнее	–	Номер детали: & nbspLT-105099	Landoll Winch Instl 20Kbrad C-G / N N / Fl	Прейскурантная цена: 6922 доллара.55 Всего: $ 5538.04	Рекомендуемое количество: & nbsp
—	Лебедка Landoll в сборе 20K Brad C-G / N Flip	Подробнее	–	Номер детали: & nbspLT-130535	Лебедка Landoll в сборе 20K Brad C-G / N Flip	Прейскурантная цена: $ 6706.66 Всего: $ 5365.33	Рекомендуемое количество: & nbsp
—	Landoll Winch Tens 20K Braden Sprg Wld	Подробнее	–	Номер детали: & nbspLT-102186	Landoll Winch Tens 20K Braden Sprg Wld	Прейскурантная цена: 183 доллара. 74 Цена: 146,99 долларов	Рекомендуемое количество: & nbsp
—	Landoll Fi; Mtr 12.9Cu In / Rev; Корпус Kt	Подробнее	–	Номер детали: & nbspLT-3-481-010007FI	Landoll Fi; Mtr 12.9Cu In / Rev; Корпус Kt	Прейскурантная цена: $ 941,05 Всего: $ 752.84	Рекомендуемое количество: & nbsp
–	Лебедка Landoll; червячная передача; 20; 000 фунтов Bradn	Подробнее	–	Номер детали: & nbspLT-3-873-010123	Лебедка Landoll; червячная передача; 20; 000 фунтов Bradn	Прейскурантная цена: $ 5174.32 Всего: $ 4139.46	Рекомендуемое количество: & nbsp
–	лебедка Landoll в сборе; 20000 фунтов; Паркер	Подробнее	–	Номер детали: & nbspLT-3-873-010129-2	лебедка Landoll в сборе; 20000 фунтов; Паркер	Прейскурантная цена: 6113 долларов. 64 Всего: $ 4890.91	Рекомендуемое количество: & nbsp
1	Шланг Landoll в сборе1 / 2X60; Sae37; Str-90	Подробнее	1	Номер детали: & nbspLT-1-397-010302060	Шланг Landoll в сборе1 / 2X60; Sae37; Str-90	Прейскурантная цена: $ 31.29 Всего: $ 25.03	Рекомендуемое количество: & nbsp
2	Гайка Landoll; шестигранник; Slflkg; 1 / 2-13 Грб	Подробнее	2	Номер детали: & nbspLT-1-512-010005-09	Гайка Landoll; шестигранник; Slflkg; 1 / 2-13 Грб	Прейскурантная цена: $ 0.18 Цена: 0,14 доллара	Рекомендуемое количество: & nbsp
3	Винт Ландолла 1 / 2-13Uncx1-1 / 4 Cp Gr5	Подробнее	3	Номер детали: & nbspLT-1-654-010055-02	Винт Ландолла 1 / 2-13Uncx1-1 / 4 Cp Gr5	Прейскурантная цена: $ 0. 25 Цена: $ 0.20	Рекомендуемое количество: & nbsp
4	Винт Ландолла; шестигранная крышка; 1 / 2-13Uncx1-1 / 2	Подробнее	4	Номер детали: & nbspLT-1-654-010055-03	Винт Ландолла; шестигранная крышка; 1 / 2-13Uncx1-1 / 2	Прейскурантная цена: $ 0.32 Цена: $ 0.26	Рекомендуемое количество: & nbsp
5	Стиральная машина Landoll; Плоский 1/2 W Zp / Cd	Подробнее	5	Номер детали: & nbspLT-1-861-010032-15	Стиральная машина Landoll; Плоский 1/2 W Zp / Cd	Прейскурантная цена: $ 0.06 Цена: 0,05 доллара США	Рекомендуемое количество: & nbsp
6	Наклейка Landoll с предупреждением Braden Winch	Подробнее	6	Номер детали: & nbspLT-100600	Наклейка Landoll с предупреждением Braden Winch	Прейскурантная цена: $ 6. 91 Цена: $ 5.53	Рекомендуемое количество: & nbsp
7	Landoll Anchor Wldmt	Подробнее	7	Номер детали: & nbspLT-105195	Landoll Anchor Wldmt	Прейскурантная цена: 426 долларов.26 Всего: $ 341.01	Рекомендуемое количество: & nbsp
8	Не обслуживается производителем	Подробнее	8	Номер детали: ПОЖАЛУЙСТА, ЗВОНИТЕ	Не обслуживается производителем	Прейскурантная цена: $ 0.00 Цена: 0.00 руб.	Рекомендуемое количество: & nbsp
9	адаптер Landoll; # 10 Кольцо круглого сечения # 8 Трубка	Подробнее	9	Номер детали: & nbspLT-202702-10-8S	адаптер Landoll; # 10 Кольцо круглого сечения # 8 Трубка	Прейскурантная цена: $ 2. 21 Цена: $ 1.77	Рекомендуемое количество: & nbsp
10	адаптер Landoll; 45; # 8 Трубка с уплотнительным кольцом	Подробнее	10	Номер детали: & nbspLT-2061-8-8S	адаптер Landoll; 45; # 8 Трубка с уплотнительным кольцом	Прейскурантная цена: $ 4.30 Всего: $ 3.44	Рекомендуемое количество: & nbsp
11	Соединительное звено цепи Landoll 1/2	Подробнее	11	Номер детали: & nbspLT-3-174-010038	Соединительное звено цепи Landoll 1/2	Прейскурантная цена: 114 долларов.34 Всего: $ 91.47	Рекомендуемое количество: & nbsp
12	Цепь Landoll 1 / 2X36 «Grd 7 21 Ссылки	Подробнее	12	Номер детали: & nbspLT-3-174-010039036	Цепь Landoll 1 / 2X36 «Grd 7 21 Ссылки	Прейскурантная цена: 40 долларов. 05 Всего: $ 32.04	Рекомендуемое количество: & nbsp
13	декаль Landoll; Предупреждающий трос лебедки	Подробнее	13	Номер детали: & nbspLT-3-573-010299	декаль Landoll; Предупреждающий трос лебедки	Прейскурантная цена: $ 3.88 Всего: $ 3.10	Рекомендуемое количество: & nbsp
14	Лебедка Landoll в сборе; 12; 000 фунтов Parker	Подробнее	14	Номер детали: & nbspLT-3-873-010126-2	Лебедка Landoll в сборе; 12; 000 фунтов Parker	Прейскурантная цена: 4421 доллар.41 Всего: $ 3537.13	Рекомендуемое количество: & nbsp
15	Landoll Nut; Hex; Slflkg Grb 3 / 8-16	Подробнее	15	Номер детали: & nbspLT-1-512-010005-05	Landoll Nut; Hex; Slflkg Grb 3 / 8-16	Прейскурантная цена: $ 0. 11 Цена: 0,09 доллара США	Рекомендуемое количество: & nbsp
16	Гайка Landoll; шестигранник; Slflkg; 1 / 2-13 Грб	Подробнее	16	Номер детали: & nbspLT-1-512-010005-09	Гайка Landoll; шестигранник; Slflkg; 1 / 2-13 Грб	Прейскурантная цена: $ 0.18 Цена: 0,14 доллара	Рекомендуемое количество: & nbsp
17	Винт Ландолла; шестигранная крышка 3 / 8-16Uncx1-1 / 4	Подробнее	17	Номер детали: & nbspLT-1-654-010051-06	Винт Ландолла; шестигранная крышка 3 / 8-16Uncx1-1 / 4	Прейскурантная цена: $ 0.14 Всего: $ 0.11	Рекомендуемое количество: & nbsp
18	Винт Ландолла; шестигранная крышка; 1 / 2-13Uncx1-3 / 4	Подробнее	18	Номер детали: & nbspLT-1-654-010055-04	Винт Ландолла; шестигранная крышка; 1 / 2-13Uncx1-3 / 4	Прейскурантная цена: $ 0. 35 Цена: $ 0.28	Рекомендуемое количество: & nbsp
19	Винт Landoll с шестигранной головкой 1 / 2-13X5-1 / 2Gr5	Подробнее	19	Номер детали: & nbspLT-1-654-010055-16	Винт Landoll с шестигранной головкой 1 / 2-13X5-1 / 2Gr5	Прейскурантная цена: $ 1.00 Цена: $ 0.80	Рекомендуемое количество: & nbsp
20	Стиральная машина Landoll; Плоский 3/8 «N Zp / Cd	Подробнее	20	Номер детали: & nbspLT-1-861-010032-10	Стиральная машина Landoll; Плоский 3/8 «N Zp / Cd	Прейскурантная цена: $ 0.02 Цена: 0,02 доллара	Рекомендуемое количество: & nbsp
21	Стиральная машина Landoll; Плоский 1/2 W Zp / Cd	Подробнее	21	Номер детали: & nbspLT-1-861-010032-15	Стиральная машина Landoll; Плоский 1/2 W Zp / Cd	Прейскурантная цена: $ 0. 06 Цена: 0,05 доллара США	Рекомендуемое количество: & nbsp
22	Стиральная машина Landoll; Lkg Hlcl Spr; 1/2	Подробнее	22	Номер детали: & nbspLT-1-861-010034-13	Стиральная машина Landoll; Lkg Hlcl Spr; 1/2	Прейскурантная цена: $ 0.05 Цена: 0,04 доллара	Рекомендуемое количество: & nbsp
23	Наклейка Landoll с предупреждением Braden Winch	Подробнее	23	Номер детали: & nbspLT-100600	Наклейка Landoll с предупреждением Braden Winch	Прейскурантная цена: $ 6.91 Цена: $ 5.53	Рекомендуемое количество: & nbsp
24	Устройство натяжения лебедки Landoll Wldmt 12K	Подробнее	24	Номер детали: & nbspLT-3-873-010124	Устройство натяжения лебедки Landoll Wldmt 12K	Прейскурантная цена: 106 долларов. 61 Всего: $ 85.29	Рекомендуемое количество: & nbsp
25	Landoll Fi; Mtr; 7.1Cu In / Rev; Корпус Kt	Подробнее	25	Номер детали: & nbspLT-3-481-010006FI	Landoll Fi; Mtr; 7.1Cu In / Rev; Корпус Kt	Прейскурантная цена: $ 765,25 Всего: $ 612.20	Рекомендуемое количество: & nbsp
26	Landoll Spring Comp Уровень ветра	Подробнее	26	Номер детали: & nbspLT-3-720-010010	Landoll Spring Comp Level Wind	Прейскурантная цена: $ 14.41 Всего: $ 11.53	Рекомендуемое количество: & nbsp
27	Landoll Winch; Червячная передача 12; 000 фунтов	Подробнее	27	Номер детали: & nbspLT-3-873-010122	Landoll Winch; Червячная передача 12; 000 фунтов	Прейскурантная цена: 3609 долларов. 41 Всего: $ 2887.53	Рекомендуемое количество: & nbsp
28	Крюк Landoll Clevis Grab 1/2 Gr70	Подробнее	28	Номер детали: & nbspLT-7HCGHT500	Крюк Landoll Clevis Grab 1/2 Gr70	Прейскурантная цена: $ 12.92 Всего: $ 10.34	Рекомендуемое количество: & nbsp
29	Кабель Landoll 1/2 с петлей 85Ft	Подробнее	29	Номер детали: & nbspLT-3-155-010017-4	Кабель Landoll 1/2 с петлей 85Ft	Прейскурантная цена: 292 доллара.86 Всего: $ 234.29	Рекомендуемое количество: & nbsp
30	Пружинный штифт Landoll; Прорези 3 / 8X3	Подробнее	30	Номер детали: & nbspLT-1-647-010004259	Пружинный палец Landoll; Прорези 3 / 8X3	Прейскурантная цена: $ 0. 88 Цена: $ 0.70	Рекомендуемое количество: & nbsp
31	Landoll Pin Hook Anchor 835Ag Лебедка	Подробнее	31	Номер детали: & nbspLT-130536	Landoll Pin Hook Anchor 835Ag Лебедка	Прейскурантная цена: $ 203.14 Всего: $ 162.51	Рекомендуемое количество: & nbsp
32	Брызговик Landoll Retaining Pin	Подробнее	32	Номер детали: & nbspLT-516-22PTL	Брызговик Landoll Retaining Pin	Прейскурантная цена: $ 1.54 Цена: $ 1.23	Рекомендуемое количество: & nbsp

Услуги по установке кранов | Установка подъемника и лебедки

Краны, подъемники и лебедки, разработанные для облегчения и повышения эффективности подъема тяжелых предметов, используются во многих отраслях промышленности.Эти подъемники, которые были спроектированы таким образом, чтобы снимать нагрузку с процесса подъема, могут стать потенциально опасными, если их не установить и не обслуживать должным образом. Поэтому в J.B.S. Краны, мы предоставляем квалифицированные услуги по установке кранов, лебедок и подъемников нашим клиентам, которые хотят сделать свои операции более эффективными, безопасными и надежными за счет инвестиций в подъемно-транспортное оборудование.

Планирование безопасной мобилизации с помощью наших услуг по установке кранов

Работа с любым оборудованием может стать опасным, если оно не установлено должным образом, а когда дело доходит до кранов, подъемников или лебедок, проблема становится еще более сложной из-за огромных размеров и веса машины с очень высоким риском падения, поэтому необходимы надлежащие протоколы безопасности.

Неправильная установка крана, подъемника, лебедки или любого другого оборудования может представлять риск травмы для ваших сотрудников, а также привести к потере производительности и прибыли. Поэтому рекомендуется обратиться за помощью к авторитетной компании, имеющей опыт и знания в установке крана .

Неправильная установка подъемного оборудования может привести к следующим опасным событиям.

Разрушение конструкции

Плохая установка может привести к поломке одного из нескольких компонентов крана или лебедок или опорной конструкции, такие, как cranebridge, подъемные концевых выключателей, взлетно-посадочной полоса проводников или стрелы стрелы.

Разрушение машины

Кран, лебедка или любая другая машина может выйти из строя по ряду причин, связанных с неопытной установкой.

Столкновение с другими конструкциями

Правильные зазоры — одно из основных соображений при установке крана или лебедки. Несоблюдение достаточных зазоров может привести к столкновению машины с окружающими конструкциями и привести к серьезным повреждениям или травмам.

Почему выбирают наши услуги по установке кранов, лебедок и подъемников?

В J.Б.С. Краны, у нас более 30 лет опыта в области установки кранов, подъемников и лебедок. Являясь ведущим поставщиком широкого спектра подъемного оборудования, мы накопили опыт, необходимый для обеспечения безопасной и надежной установки всего нашего оборудования. Установка наших подъемников, лебедок и кранов выполняется опытными специалистами, которые проводят тщательную оценку рисков и разрабатывают план установки, основанный на вашей рабочей среде и правилах работы на конкретном участке.

Когда вы выбираете J.B.S. Краны для установки крана или любого подъемного оборудования на вашем объекте, мы стремимся выполнить ваш проект своевременно, чтобы ваш объект был запущен и работает на оптимальном уровне как можно быстрее. Мы гарантируем 100% соблюдение передовых методов установки кранов и всех правил техники безопасности для защиты ваших людей и объектов.

Предлагаем услуги по установке широкого спектра кранов, подъемников и лебедок. Чтобы получить смету для вашего проекта установки крана или назначить встречу, вы можете позвонить нам по телефону (724) 941-1433.

УСТАНОВКА ЛЕБЕДКИ РИФА — DSM Off-Road

Наш магазинный грузовик (Axial Wraith 1.9) просил новую серво лебедку Reef RC и хотел показать, как мы ее устанавливали вместе с продуктами некоторых других великих компаний RC.

Мы просто хотим сказать, что это не точное практическое руководство, а скорее справочное руководство о том, что требуется, если вы хотите внести эту модификацию в свой Axial Wraith 1.9.

Товаров, использованных в этом проекте:

DSM для бездорожья:

Риф RC:

Intheworks RC:

RC Guru Shack:

Используемые разные предметы:

• Винты 2 мм для крепления поводка
• Удлинительные кабели для сервоприводов
• 3-х канальная радиосистема для серво лебедки
• Наконечник штока с металлической шаровой опорой
• Винты 3 мм случайных размеров

Используемые инструменты:

• 1. 5 мм и 2 мм драйверы
• Ключ для гаек колеса
• Сверло со сверлами 1/16 «, 7/64» и 1/8 «
• Вращающийся инструмент Dremel с отрезным кругом и точильным камнем
• Зажигалка

Наш магазинный грузовик был идеальным кандидатом на установку новой серво лебедки Reef. Он используется интенсивно и является отличной платформой для различных мероприятий.

Сначала мы сняли корпус. Крыша держится 5 винтами. Решетка крепится 4 маленькими винтами.У нас нет фонарей, но если они есть, то вы также захотите удалить их с решетки. Они удерживаются маленькими зажимами, прикрепленными к задней части решетки маленькими винтами.

Затем достаточно открутить по 6 винтов с каждой стороны корпуса, чтобы снять основную оболочку. Также неплохо снять колеса и шины, чтобы с ними было легче работать.

Теперь мы можем приступить к снятию переднего кронштейна сервопривода и коробки приемника.Начните со снятия переднего бампера и крепления, а также в нашем случае скобы бампера RC Reef. Также открутите 4 винта, которые идут снизу, чтобы закрепить крышку ствольной коробки, и снимите крышку.

Затем мы удалили комбинированный блок крепления сервопривода / приемника. По бокам есть 4 винта, а также пара, которыми крепится передний амортизатор, который необходимо снять. Затем вы можете повернуть передние обручи амортизаторов в сторону, чтобы облегчить снятие. Вам также потребуется отцепить рулевую тягу от рожка сервопривода.

Вот комбинированный блок крепления сервопривода и приемника, снятый с грузовика. Вам нужно будет отключить регулятор скорости от приемника. Также снимите крепление Панара, так как оно будет заменено креплением для тяжелых условий эксплуатации, входящим в комплект двойного крепления сервопривода.

Вот старый комбо-блок крепления сервопривода / приемника рядом с новым двойным креплением для сервоприводов rc. Вы можете извлечь ствольную коробку из коробки, осторожно поддев ее плоской отверткой.Он скреплен двусторонним скотчем. Кроме того, переустановите сервопривод рулевого управления в новое крепление, используя заводские винты сервопривода.

После этого вы можете установить новое крепление в грузовик.

Поверните амортизаторы вниз, чтобы удерживать новое крепление на месте, и снова установите винты, которые были удалены при снятии заводского крепления с грузовика. Примечание: Мы обнаружили, что снятие левого обруча амортизатора вместе упростило установку усиленного крепления Панара, которое установлено ниже.

Вот 2 винта, входящие в комплект нового двойного крепления сервопривода, которые используются для крепления нового крепления Панара. Более длинный винт идет вперед.

Вот и крепление Панара на месте. Мы решили использовать прилагаемую гайку между креплением и звеном Панара, чтобы добавить немного больше места для серво лебедки. Если вы пойдете этим маршрутом, вам понадобится еще одна гайка диаметром 3 мм, поскольку в комплект входит только 2 штуки. Убедитесь, что для этих гаек используется синий резьбовой фиксатор.

Вы также можете прикрепить рулевую тягу обратно к рогу сервопривода.

Крепление переднего бампера также может быть возвращено, как показано на скобой крепления бампера RC нашего Reef.

Пора устанавливать серво лебедку. Мы раздвинули наши более мелкими проставками (на самом деле мы использовали подшипники 3x6x2,5 мм в качестве проставок), чтобы обеспечить больший зазор для хода подвески.

Пора добавить лебедку.Сначала просверлите отверстие в прилагаемой катушке с помощью сверла 1/16 дюйма, чтобы оно подходило к синтетической леске DSM Off-Road. Затем установите ее на сервопривод. Обязательно используйте на винте какой-нибудь синий фиксатор для резьбы. Протяните лебедку через просверленное отверстие большего размера и вверх через верх. Теперь вы можете использовать зажигалку, чтобы расплавить конец лебедки в шар и потянуть его назад, чтобы шар оказался внутри барабана.

Теперь вам понадобится направляющая, чтобы направить лебедку в центр барабана.Мы использовали винт, гайку и наконечник тяги Traxxas, которые были в нашем бункере для запчастей. Вам понадобится что-нибудь с металлическим шарниром, чтобы он не плавился, когда леска проходит через него.

Вверните комбинированный винт / гайку в конец штока, как показано:

Затем вы можете отрезать головку винта, как показано.

Мы решили заменить передний левый крепежный винт серво лебедки на нашу новую линейную направляющую лебедки.

Затем мы доработали передний бампер и крепление бампера для троса лебедки и крепления к нему.Мы просто просверлили отверстие в центре крепления бампера. Леска может изнашиваться через крепление, но ничего не повредит.

Для бампера мы использовали правый грифель в качестве шаблона и просверлили 2 отверстия 1/16 дюйма для использования с 2-миллиметровыми крепежными винтами (не входят в комплект с правым грифом). Затем мы использовали отрезной круг в нашем инструменте Dremel, чтобы очистить центр для Лебедка Примечание: Большое отверстие ниже не требуется, мы использовали его для установки кинетической системы самовосстановления перед заменой на эту серво-лебедку.

Затем просто протяните трос лебедки через фартук и снова установите бампер на грузовик.

Заводская крышка ствольной коробки может быть повторно установлена ​​на грузовик и идеально подходит для серво лебедки.

Теперь мы можем установить ствольную коробку RC Guru Shack в задней части грузовика. Он плотно входит между задними верхними обручами амортизатора. Мы просверлили отверстия по бокам ствольной коробки, используя амортизаторы в качестве направляющих.Обязательно используйте сверло меньшего размера, чем отверстия в амортизаторах, чтобы можно было ввинчивать винты. Мы использовали сверло 7/64 дюйма. Мы использовали более длинные винты через амортизаторы, которые доходили до ствольной коробки, а также по второму винту с каждой стороны через другое монтажное отверстие, поэтому ствольная коробка была закреплена 4 винтами. Она очень прочная и в качестве дополнительного преимущества это действительно помогло сделать амортизаторы более жесткими.

Затем вы можете установить приемник внутри нового блока приемника и подключить к нему сервопривод, сервопривод лебедки и провода управления скоростью.В зависимости от используемого оборудования вам могут потребоваться удлинители сервоприводов. Кроме того, штатная радиосистема не работает с серво лебедкой, поскольку это только 2-канальная радиосистема.

Теперь, когда есть питание для серво лебедки, мы можем закончить установку троса лебедки. Сначала мы добавили крюк троса RC лебедки Reef в конец лебедки DSM Off-Road. Воспользуйтесь зажигалкой, чтобы расплавить конец троса лебедки в клубок, а затем завяжите крюк узлом в виде восьмерки, как показано:

Чтобы закрепить крюк на грузовике, мы использовали 6-дюймовый комплект быстрого восстановления DSM Off-Road.Его было легко установить с помощью кронштейнов стабилизатора поперечной устойчивости и прилагаемых 3-миллиметровых дужек из нержавеющей стали. Это сохранит натяжение троса лебедки, а также обеспечит быстрое и легкое развертывание.

На этом мы завершаем установку серво лебедки Reef RC в Axial Wraith 1.9. Мы не рассматривали радиопрограммы, поскольку они зависят от того, что используется. Вам просто понадобится радио с 3-м каналом, который можно установить на 3 позиции.

.
