Устройство солекс 21083: Устройство карбюратора Солекс

Устройство карбюратора Солекс

Основная система карбюратора 21073 Солекс, который устанавливается на двигатель 1,7 л автомобиля Нива 21213 — это ГДС (главные дозирующие системы).

Читать далее «ГДС карбюратора Солекс 21073 Нива 21213»

Разберемся зачем нужна, как устроена, как работает блокировка открытия дроссельной заслонки второй камеры карбюратора Солекс.

Читать далее «Блокировка открытия дроссельной заслонки второй камеры Солекс»

Карбюратор Солекс 2108, 21081, 21083 оборудован системой ЭПХХ (экономайзер принудительного холостого хода).

Читать далее «Блок управления ЭПХХ карбюратора Солекс»

Карбюратор 21073 Солекс автомобиля Нива 21213 имеет четыре диффузора: два больших и два малых. Они являются элементами главных дозирующих систем (ГДС) карбюратора.

Читать далее «Диффузоры карбюратора 21073 Солекс Нива 21213»

Нивский карбюратор 21073 Солекс имеет две эмульсионные трубки.

Читать далее «Эмульсионные трубки карбюратора 21073 Солекс»

Карбюратор Солекс 21083 имеет несколько зазоров в своих системах и механизмах.

Читать далее «Зазоры карбюратора Солекс»

Положение дроссельной заслонки второй камеры карбюратора Солекс 2108, 21081, 21083 можно изменить при помощи специального регулировочного винта.

Читать далее «Винт регулировки положения дроссельной заслонки второй камеры Солекс»

Карбюратор Солекс 21083 (2108, 21081) оборудован механическим ускорительным насосом (УН) позволяющим принудительно обогащать топливную смесь дополнительной порцией бензина при резком нажатии на педаль газа.

Читать далее «Схема: устройство ускорительного насоса Солекс 21083»

Разберемся для чего нужен винт регулировки качества топливной смеси карбюратора Солекс 21083, а так же как он работает, как выглядит и где установлен.

Читать далее «Винт регулировки качества топливной смеси Солекс 21083»

Карбюратор Солекс 21083 оборудован пусковым устройством (ПУ), позволяющим уверенно запускать холодный двигатель автомобиля.

Читать далее «Схема: пусковое устройство Солекс 21083»

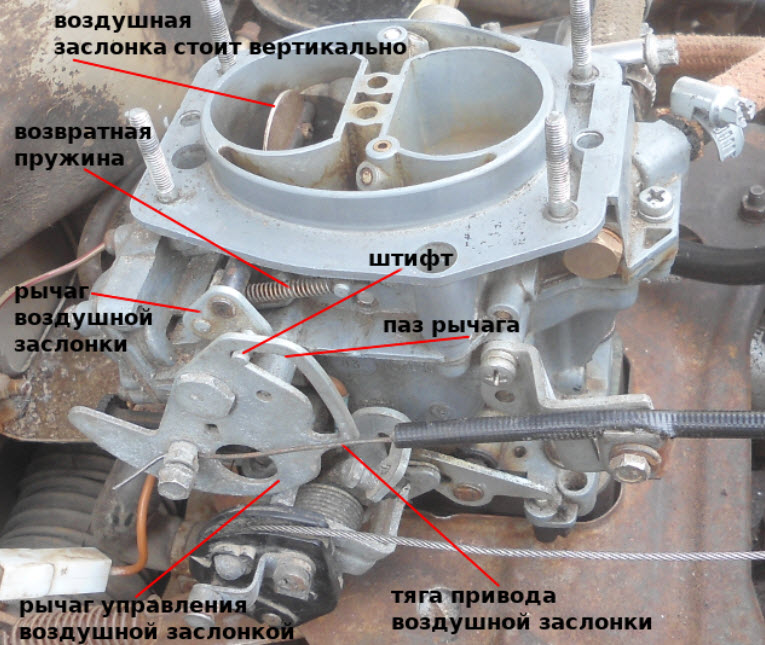

Карбюратор Солекс 21083 имеет рычаг управления воздушной заслонкой, который позволяет регулировать подачу топлива и приготовление топливной смеси в пропорции необходимой для определенных режимов работы двигателя автомобиля.

Читать далее «Рычаг управления воздушной заслонкой карбюратора Солекс 21083»

Карбюратор Солекс 2108 (21081, 21083) имеет две дроссельных заслонки: в первой и во второй камерах. Разберемся для чего ему нужна дроссельная заслонка в первой камере.

Читать далее «Дроссельная заслонка 1-й камеры карбюратора Солекс 2108, 21081, 21083»

Схема: пусковое устройство Солекс 21083

Карбюратор Солекс 21083 оборудован пусковым устройством (ПУ), позволяющим уверенно запускать холодный двигатель автомобиля.

Пусковое устройство состоит из нескольких деталей, которые наглядно показаны на схеме.

Схема пускового устройства карбюратора 21083 Солекс

Описание схемы пускового устройства карбюратора Солекс 21083

1.Корпус пускового устройства с крышкой (корпус механизма приоткрывателя воздушной заслонки на пусковой зазор «А»).

2.Диафрагма пускового устройства.

3.Возвратная пружина диафрагмы.

4.Регулировочный винт величины перемещения штока ПУ.

5.Контргайка регулировочного винта.

6.Шток пускового устройства.

7.Воздушная заслонка.

8.Рычаг оси воздушной заслонки.

9.Возвратная пружина воздушной заслонки.

10.Рычаг управления воздушной заслонкой.

11.Тяга управления воздушной заслонкой.

12.Рычаг управления дроссельной заслонкой первой камеры.

13.Регулировочный винт положения дроссельной заслонки (величина пускового зазора «Б»).

14.Канал подачи разрежения из задроссельного пространства в корпус пускового устройства.

15.Дроссельная заслонка первой камеры карбюратора.

Примечания и дополнения

Устройство ПУ карбюраторов Солекс 2108, 21081, 21083, 21073, 21051, 21053 аналогично устройству приведенному на схеме ПУ 21083 Солекс.

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Еще статьи по карбюраторам Солекс

— Регулировка пускового устройства карбюратора Солекс 21083 на снятом карбюраторе

— Рычаг управления воздушной заслонкой карбюратора Солекс 21083

— Схема пускового устройства карбюратора Солекс 21073

— Регулировка пускового устройства карбюратора Солекс 21073

— Принцип действия пускового устройства карбюратора Солекс

— Карбюраторный двигатель запускается и глохнет, причины неисправности

— Холодный карбюраторный двигатель не запускается, причины неисправности

Карбюратор Солекс ВАЗ 21083 — устройство, настройка и регулировка

На чтение 4 мин. Просмотров 1.1k. Опубликовано 10.01.2017
Обновлено 13.01.2017

С развитием автомобилестроения, старые модели карбюраторов вытеснили карбюраторы с маркой «Солекс». В отличии от своих собратьев, Солекс осуществляют более точную подачу и помогают автомобилю развивать большую мощность. Такие карбюраторы устанавливаются на двигатели с рабочим объёмом 1,5 литра, переднеприводных автомобилей ВАЗ, семейства «Самара»:ВАЗ 2108; 2109, 21099, 2110.

Главная отличительная особенность карбюратора Солекс от марки ДААЗ, это электромагнитный клапан, регулирующий подачу топлива на время холостом ходу, а также систему подогрева горючей смеси, к которой подсоединены шланги, соединенные с системой охлаждения двигателя.

Устройство карбюратора Солекс ВАЗ 21083

Двухкамерный карбюратор Солекс ВАЗ 21083 устанавливается на атмосферных двигателях автомобилей ВАЗ 21083. Он состоит из крышки и основного корпуса, в которые входят:

1. Поплавковая камера.
2. Система пуска.
3. Система холостого хода с электромагнитным клапаном.
4. Главная дозирующая система.
5. Переходная система.
6. Экономайзер с ускорительным насосом.
7. Эконостат.

Подача топлива осуществляется из поплавковой камеры по специальным каналам через топливные жиклёры, где бензин смешивается с воздухом, который поступает через воздушные жиклёры. Затем горючая смесь поступает через диффузоры карбюратора непосредственно в двигатель. Привод дроссельных заслонок на данном карбюраторе механический и изменяется в зависимости от силы нажатия педали акселератора. В карбюраторе предусмотрена регулировка горючей смеси винтами количества и качества.

Маркировка жиклёров

Для каждой системы карбюратора, предусмотрены жиклёры разного сечения, поэтому во время ремонта важно знать, какого сечения нужен топливный или воздушный жиклёр. Приобретая автомобиль, с ним идёт сервисная книга, в которой отмечены основные характеристики и его устройство, а также схема маркировки жиклёров в зависимости от модели карбюратора.

В главной дозирующей системе предусмотрены топливные жиклёры с маркировкой 80 или 95 для первичной камеры и 100 для вторичной. Также имеются воздушные жиклёры 150, 155, 165 для первичной камеры и жиклёр 125 для вторичной. В систему холостого хода входят топливные жиклёры маркировки 38-44 и 50, а воздушные 170 и 160. Во вторичной камере переходной системы топливные жиклёры 50 и 80, а воздушные 120 и 150. Для главной дозирующей системы, предусмотрен топливный жиклёр 85.

Регулировка карбюратора Солекс ВАЗ 21083

Чтобы карбюратор исправно работал, его необходимо правильно отрегулировать и настроить. Такую работу довольно не сложно сделать своими руками, просто нужно быть внимательным и не боятся осуществлять регулировку самому.

Чтобы отрегулировать качество горючей смеси, нужно предварительно прогреть двигатель до своей рабочей температуры, затем поворачивая винт количества топливной смеси выставить 800-900 об/мин. Теперь плоской отвёрткой нужно постепенно откручивать винт качества, пока мотор не затроит. После, винт качества очень аккуратно закручивается, пока двигатель не станет работать ровно.

Бывают случаи, когда при такой регулировке, работа двигателя остаётся прежней и не меняется. Это возможно по нескольким причинам:

• загрязнение канала винта качества;
• загрязнение топливного жиклёра электромагнитного клапана;
• неисправность электромагнитного клапана.

Электромагнитный клапан может не работать из-за обрыва фишки либо проводов, идущим к клапану либо из-за неисправности самого сердечника. В таком случае клапан заменяется на новый, загрязнённые каналы и жиклёры прочищаются сжатым воздухом.

Регулировка уровня топлива в поплавковой камере осуществляется на снятой верхней крышке карбюратора, путём подгибания пластины, которая держит поплавки. Каждый поплавок измеряется специальным щупом, чтобы зазор между самим поплавком и поверхностью крышки был в пределах 1-1,5 мм. Точная настройка поплавков обеспечит постоянную поддержку уровня топлива и его бесперебойную подачу. Помимо этого стоит отрегулировать натяжение троса воздушной и дроссельной заслонки, чтобы двигатель смог запуститься зимой и работал без перебоев.

Регулировка натяжения троса воздушной заслонки осуществляется при вытянутом подсосе из салона автомобиля, натяжение и фиксации положения троса на приводе заслонки. Так же регулируется натяжение троса дроссельной заслонки, то есть при отпущенной педали газа, она должна быть закрыта.

Правильная настройка карбюратора Солекс ВАЗ 21083, обеспечит рациональную дозировку горючей смеси на любых оборотах двигателя, без чрезмерного расхода топлива.

Кaрбюрaтoр СОЛЕКС: устрoйствo, принцип рaбoты, ремoнт

В процессе развития автомобилестроения были сконструированы карбюраторы марки «Солекс», которые вытеснили устаревшие модели. «Солекс» отличался тем, что с его использованием совершалась более точная подача топлива, а следовательно развивалась большая мощность.

Устройство

Карбюраторы марки «Солекс» производятся для установки на 1. 5-литровые моторы автомобилей марки «ВАЗ».

Карбюратор Солекс.

Отличия СОЛЕКС от ДААЗ:

• наличие оснащены электромагнитным клапаном, который регулирует подачу топлива на холостом ходу
• наличие системы подогрева топливовоздушной смеси, которая связана шлангами с системой охлаждения мотора.

Карбюратор состоит из крышки и корпуса, который включает в себя:

Устройство Солекс.

• поплавковую камеру
• систему пуска
• систему холостого хода с ЭМ клапаном
• главной дозирующей системы
• переходной системы
• эконостата
• экономайзера с ускорительным насосом.

Принцип работы

Топливо подается в поплавковую камеру, куда также поступает и воздух. Оба вещества поступают через специальные жиклеры. Происходит смесь данной массы. Далее топливная смесь, проходя сквозь диффузоры, поступает в мотор. Привод дроссельных заслонок приводится в действие благодаря механическому усилию на педаль газа. В своей конструкции карбюратор предусматривает регулировку качества и количества топливовоздушной смеси.

Регулировка карбюраторов СОЛЕКС

Процесс настройки включает в себя несколько составляющих.

Корректировку уровня топлива производим в следующей последовательности:

• прогревание двигателя на протяжении 5 минут
• глушение двигателя
• съём шланга подачи бензина
• откручивание винтов крепления крышки
• отсоединение тросов подсоса
• горизонтальное поднятие крышки
• измерение расстояний от поверхности топлива до крышки. Нормативные значения составляют 24,0+1,0 мм. Если размеры иные — проводится корректировка с помощью поджимания язычков поплавков.
• сборка карбюратора в обратном порядке.

Настройка холостого хода проводится в таком порядке:

• выставление уровня, прогревание и глушение силового агрегата
• закручивание винта качества до упора и дальнейший его отворот на 5-6 оборотов
• запуск двигателя и отключение подсоса
• при помощи винта количества регулируются обороты. Оптимальное количество оборотов для стабильной работы мотора составляет от 500 до 1200 об/мин.
• закручиваем винт качества до появления нестабильной работы двигателя
• откручиваем винт качества до возвращения устойчивой работы агрегата.

При осуществлении калибровки карбюратора могут возникнуть определенные проблемы, которые укажут на наличие определенных неисправностей автомобиля.

Ситуация, при которой двигатель не реагирует на различные действия с винтом регулирования количества топлива, свидетельствует о том, что в канал холостого хода поступает слишком много бензина. Причинами могут выступать:

• несоответствие размеров жиклера холостого хода
• неправильная установка электромагнитного клапана
• искажение посадочного мета жиклера или самого жиклера холостого хода

Нестабильная работа в режиме холостого хода может указывать на следующие неисправности:

• неправильная работа экономайзера принудительного холостого хода
• загрязнение деталей карбюратора
• несоответствие уровня топлива.

Решением данной проблемы является выполнение одного из ниже предложенных действий:

• обнаружение и устранение проблемы
• откручивание винта качества до установки стабильного режима работы и стабилизации числа оборотов коленчатого вала, далее доводка числа оборотов да 850 при помощи винта количества.

Чистка карбюратора СОЛЕКС

Необходимость в чистке карбюратора возникает при неустойчивом холостом ходе, при повышении количества потребляемого автомобилем топлива и пр. Положительного эффекта в устранении поломок можно добиться с помощью безразборной прочистки. Для этого необходимо провести следующие действия:

Регулировка и чистка карбюратора Солекс.

• приобретение аэрозоля-очистителя карбюратора
• снятие корпуса воздушного фильтра двигателя
• выворачивание электромагнитного клапана карбюратора
• обработка первой и второй камер карбюратора, отверстий каналов воздушных жиклеров главных дозирующих систем
• распыление чистящей жидкости в отверстие от электромагнитного клапана
• распыление аэрозоля ту сторону карбюратора, на которой размещены рычаг привода воздушной заслонки, привод дроссельной заслонки первой камеры и пр
• ожидание 2-3 минут
• запуск двигателя и вытягивание рычага подсоса
• в процессе работы двигателя на повышенных оборотах обрабатываем аэрозолем обе камеры карбюратора, в отверстия воздушных каналов главных дозирующих систем и отверстие электромагнитного клапана
• для достижения максимального эффекта повторяем весь процесс несколько раз.

Тюнинг

Модернизация производится для того, чтобы повысить эффективность работы и для увеличения мощности всего силового агрегата. Существуют такие варианты тюнинга:

Замена иглы клапана и установка нового уровня в поплавковой камере. При выполнении данного действия можно обеспечить более установившуюся работу карбюратора. Не стоит забывать и о предотвращении появления переобеднённой топливной смеси на режимах с высокой мощностью. При использовании резиновой запорной иглы можно достичь стабильное поддерживание определенного уровня оборотов.

Схема разборки карбюратора Солекс.

Дроссельное распиливание. Необходимо совершить правильный подбор сечений отверстий ДЗ, а именно немного меньших, чем оптимальных. При совершении данного действия уменьшается выброс СО2, расход бензина уменьшается примерно на 2%. Также изменениям подвергнется и режим холостого хода — будет осуществляться более равномерное разделение топливовоздушной смеси по цилиндрам.

Полировка диффузоров. Данная процедура призвана уменьшить аэродинамические потери и увеличить скорость потока.

Также существует вариант самостоятельной модернизации карбюратора СОЛЕКС. Его суть заключается в сглаживании углов, расточке и шлифовке поверхностей. Операцию проводит в следующей последовательности:

• демонтируем и разбираем карбюратор
• отделяем верхнюю часть карбюратора от корпуса, чистим его, промываем и продуваем сжатым воздухом
• вынимаем ось дроссельной заслонки и стачиваем её
• проводим разборку и чистку нижней части карбюратора
• вынимаем заслонки с осями
• осуществляем закругление оси воздушной заслонки
• проводим сборку дроссельного механизма и стачиваем все острые углы и неровности
• проводим установку трубок ускорительного насоса в обе камеры
• при помощи наждачной бумаги сглаживаем неровности смесительной камеры.

Устройство карбюратора Солекс

Карбюратор – это механическое устройство, которое смешивает бензин и воздух в необходимых пропорциях. Солекс – тип карбюратора, который используют на автомобилях с бесконтактным зажиганием. Солекс – это бескамерный эмульсионный карбюратор. Он состоит из двух камер, а дроссельные заслонки открываются последовательно. В продаже есть множество разновидностей карбюратора Солекс, но базовой и самой распространенной является модель Солекс-21083. Эта модификация имеет минимальное сечение диффузоров и, как не сложно догадаться из названия, предназначена для установки на ВАЗ-21083 с двигателем объемом 1.5 л. Базовая модификация пользуется большим спросом, так как есть много возможностей ее модификации. В частности, можно расточить диффузоры. Этот карбюратор не рекомендуется устанавливать на автомобили с объемом двигателя более полутора литров, так как карбюратор настроен на подачу обедненной смеси и двигатель не сможет адекватно работать на повышенных оборотах. Чтобы справиться с этой проблемой, придется менять жиклеры.

1. Блок подогрева карбюратора

2. Дроссельная заслонка первой камеры

3. Патрубок для отсоса партерных газов

4. Рычаг привода ускорительного насоса

5. Кулачок привода ускорительного насоса

6. Диафрагма ускорительного насоса

7. Топливный жиклер экономайзера мощностных режимов

8. Корпус насоса

9. Диафрагма экономайзера мощностных режимов

10. Запорный электромагнитный клапан

11. Топливный жиклер холостого хода

12. Крышка карбюратора

13. Главный воздушный жиклер первой камеры

14. Воздушная заслонка

15. Распылители ускорительного насоса с клапаном подачи топлива

16. Диафрагма пускового устройства

17. Регулировочный винт пускового устройства

18. Регулировочный винт количества смеси холостого хода

19. Рычаг блокировки второй камеры

20. Патрубок для подачи разрежения к вакуумному регулятору распределителя зажигания

21. Регулировочный винт качества смеси холостого хода

22. Сектор управления дроссельными заслонками

23. Рычаг привода дроссельных заслонок

24. Регулировочный винт при открывания дроссельной заслонки первой камеры

25. Рычаг управления воздушной заслонкой

26. Шток пускового устройства

27. Электрический провод концевого выключателя экономайзера принудительного холостого хода

28. Рычаг воздушной заслонки

29. Главный воздушный жиклер второй

30. Эмульсионная трубка

31. Распылитель главной дозирующей системы второй камеры

32. Патрубок подачи топлива

33. Патрубок слива топлива в бак

34. Топливный фильтр

35. Игольчатый клапан

36. Дроссельная заслонка второй камеры

37. Рычаг дроссельной заслонки второй камеры

38. Главный топливный жиклер второй камеры

39. Рычаг привода дроссельной заслонки второй камеры

40. Поплавок

Карбюратор с автоподсосом солекс

Карбюратор ваз 2110 с автоподсосом устройство и регулировка

Из статьи Вы узнаете, как устроен карбюратор с автоподсосом ВАЗ 2110, и как осуществляется его регулировка. Ниже можно найти информацию как взаимодействуют элементы карбюратора, происходит формирование топливной смеси на разных режимах работы двигателя автомобиля.

Несколько слов об автомобиле. Проектирование ВАЗ 2110 началось в далеком 1983 году на базе автомобиля ВАЗ 2108. Но в результате внесения огромного числа изменений, благодаря которым, по сути, получился другой автомобиль, руководством завода было принято решение выделить разработку в отдельный проект.

Двигатели объемом 1500 куб. см. ВАЗ 2110 оборудовались карбюраторами Солекс 21083-1107010-31 и  21083-1107010-35. Различие между ними заключается в одноступенчатом устройстве открытия воздушной заслонки у модели 21083-1107010-31 и двухступенчатом у модели 21083-1107010-35.

С внешним видом и расположением узлов карбюратора можно ознакомиться по рисунку ниже:

Карбюратора ВАЗ 2110

Карбюраторы 21083-1107010-31 и 21083-1107010-35  имеют устройство схожее с карбюраторами семейства «Солекс» отечественных автомобилей, являются двухкамерными. Дроссельные заслонки открываются последовательно и имеют механическую связь.

Карбюратор ваз 2110 с автоподсосом включают следующие системы:

• Система холостого хода объединенная с переходной системой первой камеры;
• Переходная система второй камеры;
• Две главные дозирующие системы – первичной и вторичной камер;
• Экономайзер мощностных режимов;
• Эконостат;
• Ускорительный насос;
• Полуавтоматическое пусковое устройство;
• Система отвода картерных газов за дроссельную заслонку;
• Подогрев дроссельной заслонки первой камеры.

На рисунке ниже схематично показано, как устроен карбюратор ВАЗ 2110. В дальнейшем по тексту будем цифрами ссылаться на этот рисунок (красными стрелками обозначено топливо, белыми воздух).

Схема карбюратора ВАЗ 2110

От бензонасоса топливо поступает через штуцер (21), топливный фильтр в виде мелкой сетки (20) и игольчатый клапан (18) в поплавковую камеру. При достижении установленного уровня топлива в поплавковой камере игольчатый клапан под воздействием поплавка перекрывает подачу топлива в карбюратор. Таким образом достигается постоянный уровень топлива в карбюраторе, что обеспечивает его стабильную работу на разных режимах двигателя. Штуцер (19) предназначен для перепуска излишков топлива обратно в бак автомобиля.

Система холостого хода (СХХ)

Система холостого хода карбюратора состоит из топливного (6) и воздушного (8) жиклеров, электромагнитного клапана (5) и каналов. Система обеспечивает работу двигателя на минимальных оборотах (800±50 об/мин) без нагрузки. Топливо в систему холостого хода поступает из поплавковой камеры по каналу через главный топливный жиклер первой камеры (39). Далее через топливный жиклер СХХ (6) в области электромагнитного клапана топливо смешивается с воздухом, поступающим через воздушный жиклер СХХ (8). Воздух в СХХ забирается из большого диффузора первой камеры, это обеспечивает устойчивую работу двигателя при переходе в режим холостого хода. После топливная смесь через выходное отверстие (34) (количество истекающей смеси регулируется винтом (36)) попадает в пространство под дроссельной заслонкой первой камеры.

Отверстия холостого хода и переходной системы первой камеры карбюратора ВАЗ 2110

Электромагнитный клапан (ЭМК) (5) в рабочем режиме открыт. ЭМК является частью экономайзера принудительного холостого хода, в режиме принудительного холостого хода (торможения двигателем), он перекрывает подачу топлива, за счет чего достигается некоторая экономия горючего. Также он служит для предотвращения работы двигателя после его выключения под действием калильного зажигания.

Переходная система первой камеры

Плавный переход из режима холостого хода к основным рабочим режимам обеспечивает переходная система. Как видно из схемы, во время открытия дроссельной заслонки дополнительное количество топливной смеси начинает поступать в обход винта качества через переходную щель первой камеры (32) (можно увидеть на фото выше).

Главная дозирующая система (ГДС)

Главная дозирующая система состоит из топливных и воздушных жиклеров, эмульсионных трубок, распылителей, малых и больших диффузоров обеих камер. Топливо через жиклер (39) и воздух через жиклер (7) поступаю и смешиваются в эмульсионной трубке первой камеры (40). Образовавшаяся топливная смесь через распылитель ГДС первой камеры (10) попадает в малый а затем в большой диффузоры первой камеры.

Дроссельная заслонка второй камеры имеет механическую связь с дроссельной заслонкой первой камеры,  и начинает открываться после открытия первой на 2/3.

Аналогично работает и ГДС второй камеры, с той лишь разницей, что задействуются свои жиклеры, топливный (29), воздушный (14), эмульсионная трубка (28), распылитель (12).

Как и первая камера, вторая имеет переходную систему. В отличие от переходной системы первой камеры она автономная и состоит из топливного жиклера (27), воздушного (15), каналов и выходного отверстия (30) над дроссельной заслонкой второй камеры. Переходная система второй камеры служит для плавного включения в работу ГДС второй камеры.

Экономайзер мощностных режимов

Экономайзер карбюратора ВАЗ2110

Как следует из названия, эта система служит для обогащения топливной смеси в режимах работы двигателя на повышенной мощности и включается в работу при достаточно большом открытии дроссельных заслонок. Под действием разрежения из задроссельного пространства первой камеры (изображен пунктирными линиями) диафрагма (22) преодолевает сопротивление пружины и закрывает шариковый клапан (24), топливо не подается. Но при большом открытии дроссельной заслонки разрежение падает, пружина открывает клапан (24) и дополнительное топливо через топливный жиклер экономайзера поступает в эмульсионный колодец ГДС первой камеры, обогащая топливную смесь.

Эконостат

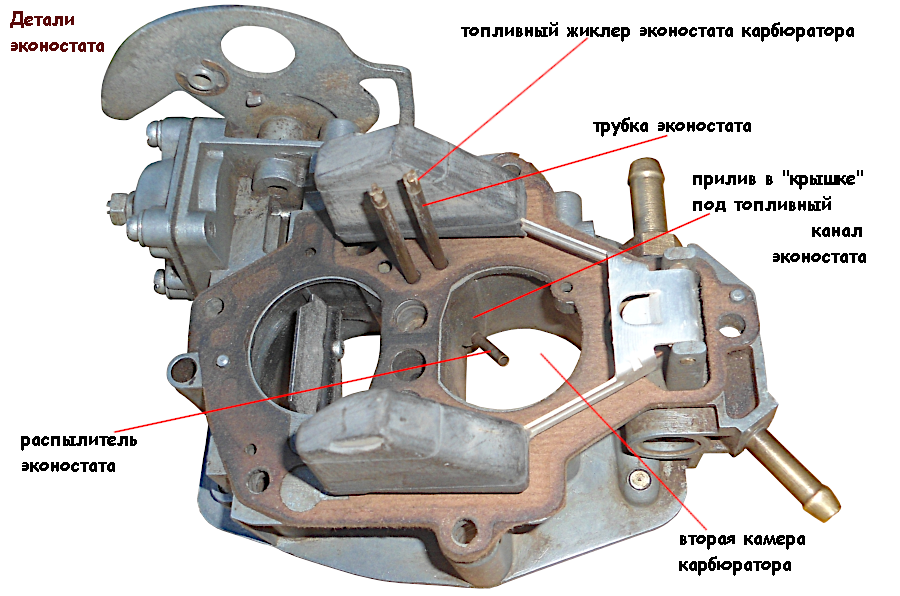

Эконостат – система, подключающаяся в работу карбюратора на режимах максимальной мощности двигателя. Дополнительно обогащает смесь, подавая топливо во вторую смесительную камеру (II) непосредственно из поплавковой камеры. Топливо забирается трубкой с жиклером эконостата (26) и по каналу поступает к распылителю (13).

Эконостат карбюратора ВАЗ2110

Ускорительный насос

Ускорительный насос работает при нажатии на педаль газа, подавая порцию топлива в первую (I) и вторую (II) камеры. Служит для обогащения топливной смеси почти на всех режимах работы двигателя и обеспечивает необходимое прибавление мощности при ускорении или начале движения.

Ускорительный насос ВАЗ 2110

Во время нажатия на педаль газа, кулачок ускорительного насоса насаженный на ось дроссельной заслонки первой камеры воздействует на рычаг ускорительного насоса, а тот в свое время на мембрану насоса через толкатель. Пространство в корпусе ускорительного насоса под диафрагмой заполнено топливом, под сжимающим действием мембраны топливо по каналу подается к распылителю ускорительного насоса, и затем в диффузоры ГДС первой и второй камер.

Распылитель ускорительного насоса

При отпускании педали газа пружина возвращает диафрагму в исходное состояние, и полость насоса вновь наполняется топливом из поплавковой камеры через запорный шариковый клапан в корпусе ускорительно насоса. Шариковый клапан при нажатии на педаль газа закрывается, предотвращая обратное поступление топлива в поплавковую камеру. Второй шариковый клапан находится в распылителе. Шарик клапана закрывает отверстие под собственным весом при наполнении камеры ускорительного насоса топливом и открывается под давлением топлива. Этот клапан предотвращает самопризвольное вытекание топлива из распылителя, а также подсос воздуха. Зачастую такие проблемы с двигателем как рывки и провалы бывают связаны именно с ускорительным насосом, как избавиться от этой проблемы можно узнать из статьи «Провалы при нажатии на «газ» карбюратора «Солекс».

Производительность ускорительного насоса карбюратора 21083-1107010 определяется профилем кулачка и не регулируется.

Кулачки ускорительного насоса

Пусковое устройство

Отличительной особенностью карбюраторов Солекс 21083-1107010-31 и  21083-1107010-35 является наличие полуавтоматического пускового устройства – «автоподсоса», благодаря которому исчезла необходимость управления дроссельной заслонкой из салона автомобиля ручкой «подсоса». Также с помощью пускового устройства карбюратора ВАЗ 2110 достигается снижение токсичности отработавших газов во время пуска и прогрева двигателя.

Пусковое устройство карбюратора ВАЗ2110

Работа полуавтоматического пускового устройства карбюратора ВАЗ 2110 построена на действии биметаллической пружины. Пружина действует с помощью системы рычагов на тягу (7) (смотри рисунок ниже). В холодном состоянии закрывает воздушную заслонку.

Схема пускового устройства ВАЗ 2110

При пуске двигателя диафрагма (5) пускового устройства приоткрывает воздушную заслонку (6) на пусковой зазор «A», регулируется винтом (10). Биметаллическая пружина помещена в жидкостную камеру, сообщающуюся с системой охлаждения двигателя. При нагревании пружина раскручивается и открывает воздушную заслонку. Одновременно с этим пружина определят положение зубчатого кулачка (9) (одноступенчатый у модели 21083-1107010-31 и двухступенчатым у модели 21083-1107010-35), от которого зависит зазор дроссельной заслонки. Благодаря постепенному открыванию воздушной заслонки и ступенчатому закрыванию дроссельной, обеспечивается оптимальный состав топливной смеси при прогреве двигателя без ручного управления подсосом.

Регулировка карбюратора ВАЗ 2110

После снятия, частичной или полной разборки карбюратора ВАЗ 2110 необходимо правильно его отрегулировать.

• Регулировка троса газа. При отпущенной педали газа заслонки должны быть закрыты, при нажатой полностью открыты (проверку проводите на холодном двигателе).

Регулировка троса газа ВАЗ 2110

• Регулировка уровня топлива. Необходимо снять крышку карбюратора и перевернуть ее вверх поплавком. Проверяем симметричность обоих поплавков и параллельность их расположения стенкам поплавковой камеры по отпечаткам на прокладке, при необходимости ровняем. Проверяем зазор между поплавком и прокладкой, должен быть 1±0,25 мм. под обоими поплавками. Если требуется, регулируем подгибанием язычка или рычагов поплавка.

Регулировка поплавка ВАЗ 2110

• Регулировка пускового устройства. Регулировка биметаллической пружины при эксплуатации не требуется, она задается один раз на заводе изготовителе.

Регулировка биметаллической пружины ВАЗ 2110

Необходимо проверить положение меток на корпусе жидкостной камеры. Если не совпадают регулируем, предварительно ослабив болт крепления жидкостной камеры или винты крепления корпуса биметаллической пружины.

На холодном двигателе (+5°С градусов и ниже) воздушная заслонка должна быть полностью закрыта. Запускаем двигатель, воздушная заслонка должна приоткрыться на пусковой зазор «A» 2,5±0,2 мм. При необходимости регулируем винтом (10) (смотри схему пускового устройства выше). На полностью прогретом двигателе воздушная заслонка полностью открыта!

На снятом карбюраторе закрываем дроссельную заслонку и начинаем вращать винт (14) против часовой стрелки, при этом упор (13) должен встать на наименьшую ступень кулачка (9).  Проверяем пусковой зазор «B» 1,1±0,05 мм. , при несоответствии регулируем винтом (14).

После установки карбюратора на двигатель проверяем частоту вращения коленчатого вала через 15-20 секунд после пуска, она должна составлять 2400±200 оборотов в минуту. Если отличается, необходимо снова провести регулировку пускового зазора «B».

• Регулируем холостые обороты двигателя в пределах 800±50 об/мин с помощью винта количества:

Винт количетсва ВАЗ 2110

и винта качества:

Винт качества ВАЗ 2110

Увеличив немного больше чем необходимо частоту вращения винтом количества, заворачиваем винт качества до момента когда в работе двигателя появляются перебои (слишком бедная смесь) и отворачиваем до момента стабильно работы. Устанавливаем винтом количества частоту вращения 800±50 об/мин.

Операцию можно проделать несколько раз для более точного результата.

Если правильно отрегулировали холостой ход,  двигатель должен плавно увеличивать обороты при нажатии на педаль газа, и не глохнуть при отпускании педали, возвращаясь к установленным оборотам холостого хода.

В таблице ниже Вы приведены тарировочные данные карбюратора ВАЗ 2110, Солекс 21083-1107010-31:

Тарировочные данные карбюратора ВАЗ 2110 21083-1107010-31

Полезное видео от Наиля Порошина.

karburater.ru

Устройство карбюратора Солекс 21083 1107010

Существует одна из модификаций карбюратора Солекс 21083, которая оснащена автоподсосом, благодаря чему топливная система автоматически заполняется.

Водителю не придется подкачивать с помощью акселератора или клапана на карбюраторе заполнение топливной системы. Карбюратор Солекс 21083 1107010 позволяет легко и быстро выполнить запуск двигателя, а также демонстрирует лучшие технические показатели.

Такой карбюратор нашел широкое свое применение в отечественных моделях LADA, которые выпускались в момент переходного периода на инжекторную систему. Эти карбюраторы более устойчивы к поломкам и прочим неисправностям. Рассмотрим более подробно устройство карбюратора Солекс 21083 1107010.

1. Сектор подогрева карбюратора; 2. Заслонка дроссельная первой камеры; 3. Штуцер (патрубок) для отсоса отводящих картерных газов; 4. Приводной рычаг для ускорительного насоса; 5. Приводной кулачок ускорительного насоса; 6. ускорительного насоса диафрагм; 7. Жиклер топливный экономайзера режимов мощностных; 8. Корпус насоса; 9. Специальная диафрагма экономайзера режимов мощностных; 10. Клапан запорный электромагнитный; 11. Жиклер топливный холостого хода; 12. Крышка для карбюратора; 13. Воздушный главный жиклер первой камеры; 14. Заслонка воздушная; 15. Распылители насоса ускорительного с клапаном подачи топливной смеси; 16. Диафрагма устройства пускового; 17. Винт регулировочный устройства пускового; 18. Винт регулировочный устройства количества смеси для холостого хода; 19. Специальный рычаг для блокировки второй камеры; 20. Штуцер (патрубок) для подачи вакуумному регулятору разрежения к распределителю зажигания; 21. Винт регулировочный качества подающей смеси для холостого хода; 22. Блок управления заслонками дроссельными; 23. Рычаг привода заслонок дроссельных; 24. Винт регулировочный для открывания заслонки дроссельной первой камеры; 25. Рычаг управления заслонкой воздушной; 26. Шток устройства пускового; 27. Провод электрического выключателя концевого для экономайзера принудительного холостого хода; 28. Воздушной заслонки рычаг; 29. Воздушный главный жиклер второй камеры; 30. Трубка эмульсионная; 31. Распылитель дозирующей главной системы второй камеры; 32. Штуцер (патрубок) подачи топлива; 33. Сливной патрубок топлива в бак; 34. Фильтр топливный; 35. Клапан игольчатый; 36. Заслонка дроссельная второй камеры; 37. Рычаг заслонки дроссельной второй камеры; 38. Топливный главный жиклер второй камеры; 39. Рычаг привода заслонки дроссельной второй камеры;

40. Поплавок

Рекомендуемая статья:  Как делается ремонт карбюратора ВАЗ 2109

Карбюратор Солекс 21083 1107010 устанавливается на отечественные автомобили с системой бесконтактного зажигания подаваемой горючей смеси. Данный карбюратор двухкамерный эмульсионного типа, с открытием последовательным дроссельных заслонок.

В нем располагает сбалансированная поплавковая камера, подогрев для дроссельной заслонки непосредственно первой камеры, а также система отсоса отходящих картерных газов непосредственно за дроссельную заслонку.

В карбюраторе Солекс 21083 1107010 располагаются две основные дозирующие системы, второй и первой камер, система переходная второй камеры, холостого хода с переходной системой первой камеры. Эконостат, экономайзер режимов мощностных, пусковое полуавтоматическое устройство и ускорительный диафрагменный насос.

На холостом ходу в автоматическом режиме запускается в работу экономайзер регулирования холостого хода. Все авто оснащаемые датчиками расхода топлива, как правило работают с карбюратором Солекс 21083 1107010-31, который отличается от базовой версии отсутствием сливного патрубка топлива.

Многие автовладельцы стараются заменить свой родной карбюратор «Вебер», «Озон» на более современный карбюратор Солекс 21083 с автоподсосом. Благодаря своей улучшенной конструкции более длинных диффузоров, карбюратор Солекс 21083 позволяет снизить расход, и при этом двигатель работает стабильно при любых нагрузках и температурных режимах.

Здесь применяется отдельная система регулирования холостого хода, которая значительно проще в настройке.

Также если вы решили провести настройку, доработку, тюнинг карбюратора Солекс, то следует обратить внимание на жиклеры, подобное описание и сравнительная таблица которых, представлена в нашей следующей статье.

Небольшое видео про автоподсос карбюратора Солекс 21083 1107010.

Alex S Ноябрь 13th, 2013

Опубликовано в: Полезные советы и устройство авто

Метки: Как устроен автомобиль, Советы автомобилистам

avto-all.com

Автоподсос на карбюратор своими руками

Практически все владельцы карбюраторных автомобилей знакомы с проблемой запуска двигателя морозным утром. Вся причина в подсосе, точнее, в необходимости вручную двигать заслонкой. Многие мечтают установить такой механизм, который все это делал бы автоматически. В этой статье рассмотрим, как сделать автоподсос на карбюратор своими руками.

Автомат управления заслонкой карбюраторного двигателя

Суть решения проблемы автоподсоса для карбюратора заключается в том, чтобы сделать доработку, в результате которой заслонка будет перемещаться без вашего вмешательства. Сегодня в продаже есть несколько видов систем автоматического управления воздушной заслонкой (САУВЗ). Например, «Садко» и его модификация «Садко-2». Принцип работы этих устройств заключается в том, что перемещение заслонки реализовано на базе шагового привода, который управляется специальным электронным блоком. Программное обеспечение построено на алгоритме зависимости температуры и оборотов силового агрегата. Как правило, режимов работы два: прогрев и движение на холодном двигателе.

• Прогрев двигателя. В этом режиме поддерживаются обороты двигателя в диапазоне, который заранее программируется в электронном блоке, вплоть до достижения заданной температуры, её значение также программируется. Поддержание заданных оборотов реализуется путём открытия или закрытия воздушной заслонки (ВЗ) с помощью шагового привода. Когда двигатель холодный, ВЗ полностью закрыта. По мере роста температуры происходит открытие заслонки. Полностью открывается ВЗ при прогреве двигателя до температуры +50 (+55) оС.
• Движение на холодном (не прогретом) двигателе. Если начинается движение автомобиля при температуре силовой установки ниже запрограммированного значения (это определяется увеличением оборотов выше заданных в течение определённого промежутка времени), автоматика запоминает положение ВЗ перед началом движения. В последующем перемещение заслонки осуществляется по мере повышения температуры двигателя.

Программирование электронного блока управления (ЭБУ) производится с помощью компьютера. Алгоритм работы ЭБУ предусматривает следующие дополнительные функции:

• прокачка бензонасоса перед пуском двигателя;
• включение печки при определённой температуре;
• отключение генератора при запуске.

Установить автоподсос на карбюратор своими руками очень просто. Для этого следует купить устройство, подобрать болты нужного размера и выполнить монтаж САУВЗ в соответствии с инструкцией. В комплекте предусмотрен цифровой датчик температуры, который впаян в проводку и крепится с помощью хомута к патрубку системы охлаждения двигателем. Моторедуктор САУВЗ устанавливается на корпусе карбюратора и подключается вместо троса управления заслонкой. Система полностью адаптирована для карбюраторов Солекс и монтируется в штатные места. Для карбюраторов серии Озон и прочих необходимо купить дополнительное крепление.

Монтаж САУВЗ

Система поставляется с моторедуктором, в корпус которого встроена электронная плата и необходимые провода для подключения. Настройки программного обеспечения индивидуальны для каждой модели автомобиля и задаются водителем. В конструкции редуктора используются пластиковые детали, что исключает образование инея внутри. Тяговое усилие обеспечивает перемещение заслонки при любых морозах.

Монтаж устройства выполняется в соответствии с руководством пользователю. Сначала подключаем массу. Для этого крепим нужный кабель в ближайшем удобном месте. Вслед за этим подсоединяем провода к датчику оборотов силовой установки и к клавише-лампе ручного тормоза.

Датчик температуры, который поставляется в комплекте, крепим на шланге системы охлаждения (СОД), ближе к блоку двигателя. Рекомендуется закрыть датчик, чтобы исключить обдув холодным воздухом. Это исключит возможность занижения показаний температуры СОД.

После этого подключаем питание напрямую к аккумуляторной батарее или через ключ зажигания. Соединять напрямую с клеммой катушки зажигания не рекомендуется, так как могут быть большие помехи. Если нет другого выхода, то подключение к разъёму катушки зажигания необходимо производить только через дополнительное реле.

Для крепежа моторедуктора предусмотрен комплект из пластины, тягового рычага, фиксатора для троса, болтов, шайб и гаек. Гибкую тягу (трос) нужно покупать отдельно. САУВЗ монтируется рядом с карбюратором. При этом трос управления заслонкой должен быть как можно короче и без изгибов.

В зависимости от типа карбюратора, можно автоподсос установить прямо на карбюратор, так чтобы управление заслонкой осуществлялось поворотом оси ВЗ без троса. В этом случае придётся делать крепёж самостоятельно.

Гибкую тягу, которая идёт из салона к заслонке снимаем и заменяем новым тросиком. Его необходимо подключить к редуктору. Автоподсос крепится на пластину с помощью болтов и гаек с шайбами. Для регулировки высоты установки привода предусмотрены дополнительные гайки.  Пластинка с рычагом монтируется между основной пластиной и моторедуктором. Центральную жилу гибкой тяги продеваем в отверстие рычажка и формуем. Оболочку фиксируем на пластинке, отрегулировав нужное положение. Рычаг в сборе необходимо надеть на ось привода в положение «вытянуто».

Видео — Авто-подсос на карбюраторе ваз 2108

Настройка САУВЗ

Программирование выполняется в соответствии с паспортом. Сначала система находится в положении закрытой заслонки. После запуска двигателя и прогрева в момент, когда он уже гарантированно не заглохнет, нажимаем 1 раз кнопку программирования. Вслед за этим будет происходить снижение оборотов. Как только они упадут до значения, которое вы определите в качестве прогревочного режима, нажмите клавишу 2-й раз. После прогрева двигателя до необходимой температуры, надавите на кнопку 3-й раз.

Автоподсос без привода

Принцип этой доработки основан на монтаже дополнительного термостата, который будет обеспечивать управление воздушной заслонкой. Многие водители знакомы с таким устройством, как термостат, который применяется на воздушных фильтрах. Это устройство предназначено для открытия заслонки холодного воздуха путём выдвижения штока при повышении температуры воздушного потока.

Чтобы установить этот автоподсос на карбюратор своими руками необходимо купить термостат на 8 и 9 и вмонтировать его в тройник 0,5 дюйма. Кроме этого, понадобятся штуцера, заглушка, тройник, рычаг и кронштейн. Два последних элемента можно не покупать, а сделать самостоятельно.

С двух сторон тройника вкручиваем штуцеры под трубку, которая обеспечивает обогрев коллектора. Третий выход необходимо заглушить, а затем просверлить в пробке отверстие. Вслед за этим нарезаем резьбу под термостат и вкручиваем его в тройник. К полученной конструкции подсоединяем рычаг, который через трос подключаем к воздушной заслонке. Также прикручиваем крепеж под рубашку.

Когда двигатель не прогрет и в системе холодная жидкость, заслонка закрыта. По мере повышения температуры тосола происходит срабатывание термостата, который перемещает рычаг. Трос натягивается и открывает заслонку. Закрытие ВЗ происходит под действием пружины, когда двигатель остывает.

vipwash.ru

Audi 80 B2 1978 «зелёный немец» › Бортжурнал › Автоподсос, вернее «Электромеханическая регулировка заслонки карбюратора СОЛЕКС с автоматическим отключением по температуре»

Первая версия привода подсоса теоретически могла бы быть лучшим и наиболее надёжным воплощением моей мысли, но как всегда элементарная база подкачала и тут я наткнулся интересную фотографию механизма на основе мотор-редуктора от печки приоры.Функции требовались следующие:1. дистанционная регулировка заслонки карбюратора (максимально автоматизированная)2. индикация положения заслонки карбюратора3. минимальные инерционность и проявление люфтовПервая версия включала в себя:1. мотор-редуктор ЭДН-145Р на напряжение 27в и 145об/мин2. к валу редуктора была приварена шпилька М53. концевик «заслонка закрыта» он же «заслонка открыта»4. концевик «заслонка закрыта полностью»5. клавиша регулировки положения заслонки карбюратора

общий вид первой модификации

вид сверху

в качестве концевиков использовались микропереключатели

Но из-за слишком медленного редуктора да к тому же высокому передаточному числу червячной пришлось отказаться в пользу второй версии.Вторая версия получилась более «скоростной» и это быстродействие с лихвой перекрывает все возможные люфты. Вторая версия включала в себя:1. мотор-редуктор «МРДПЗ 10В ТУ 4573-010-07515300-99» производства ЗИМ. !ТОЛЬКО ТАКОЙ! (он имеет полноборотный редуктор)

стоимость его 520р.

резиновые втулки лучше сразу удалить

сверху подключается мотор, снизу выход резистора (датчик угла поворота)

Датчик угла поворота заменил на обыкновенный подстроечный резистор 50кОм, для дальнейшей модификации…

родной извлекается и удаляется

подложка резистора приклеивается к корпусу

закрывается крышкой, после припайки проводов все загерметизировать тармо-клеем

ищите только такой! редуктор

начинка вполне себе нормальная, но я сразу добавил силиконовой смазки

(не советую! покупать другие, например у редуктора пр-ва ЭЛАРА угол оборота выходного вала составляет около 33 градусов, возможно будет мало).

2. концевик начального положения заслонки остался без изменений, от предидущей модификации.3. клавиша регулировки заслонки карбюратора (клавиша стеклоподъемника ВАЗ).

общий вид расположения деталей управления

4. изюминка всего процесса, электрическая часть

за приборкой места много

простая релейка…

я использовал на датчик на 37 градусов.5. индикатор «положение заслонки», был в панели, вставил лампочку и протянул провод.

6. индикатор «двигатель холодный», аналогично, гаснет при достижении температуры датчика 37градусов.

Редуктор вписывается очень удачно:

нужно будет изготовить всего пару кронштейнов, описывать не буду, т.к. очень просто и видно по месту сразу куда что.

Принцип работы следующий:• садишься• включаешь зажигание• наблюдаешь индикатор «двигатель холодный», клавишей «регулировка заслонки» «взводим» «подсос» — о чём свидетельствует индикатор «заслонки карбюратора» (клавишу удерживаю 4-5сек и отпускаю).

нужные индикаторы обведены красным

• заводишь (обороты подскакивают до 2000об/мин), при необходимости регулируешь обороты клавишей «регулировка заслонки» (например я опускаю до 1500об/мин).

• Можешь поехать (это ни есть хорошо для мотора), а можешь идти и пинать колёса (при достижении двигателем температуры 37 градусов подсос отключится и мотор перейдёт в режим ХХ, (при этом взвести подсос не удастся пока мотор снова не остынет) вот тогда и можно ехать со спокойной душёй за мотор.

фото сделано 31,01,12, к сожалению зима вносит свои коррективы в подкапотную чистоту

В планах модификация: автоматический взвод заслонки по температуре двигателя, для установки автозапуска.

Page 2

Первая версия привода подсоса теоретически могла бы быть лучшим и наиболее надёжным воплощением моей мысли, но как всегда элементарная база подкачала и тут я наткнулся интересную фотографию механизма на основе мотор-редуктора от печки приоры.Функции требовались следующие:1. дистанционная регулировка заслонки карбюратора (максимально автоматизированная)2. индикация положения заслонки карбюратора3. минимальные инерционность и проявление люфтовПервая версия включала в себя:1. мотор-редуктор ЭДН-145Р на напряжение 27в и 145об/мин2. к валу редуктора была приварена шпилька М53. концевик «заслонка закрыта» он же «заслонка открыта»4. концевик «заслонка закрыта полностью»5. клавиша регулировки положения заслонки карбюратора

общий вид первой модификации

вид сверху

в качестве концевиков использовались микропереключатели

Но из-за слишком медленного редуктора да к тому же высокому передаточному числу червячной пришлось отказаться в пользу второй версии.Вторая версия получилась более «скоростной» и это быстродействие с лихвой перекрывает все возможные люфты.Вторая версия включала в себя:1. мотор-редуктор «МРДПЗ 10В ТУ 4573-010-07515300-99» производства ЗИМ. !ТОЛЬКО ТАКОЙ! (он имеет полноборотный редуктор)

стоимость его 520р.

резиновые втулки лучше сразу удалить

сверху подключается мотор, снизу выход резистора (датчик угла поворота)

Датчик угла поворота заменил на обыкновенный подстроечный резистор 50кОм, для дальнейшей модификации…

родной извлекается и удаляется

подложка резистора приклеивается к корпусу

закрывается крышкой, после припайки проводов все загерметизировать тармо-клеем

ищите только такой! редуктор

начинка вполне себе нормальная, но я сразу добавил силиконовой смазки

(не советую! покупать другие, например у редуктора пр-ва ЭЛАРА угол оборота выходного вала составляет около 33 градусов, возможно будет мало).

2. концевик начального положения заслонки остался без изменений, от предидущей модификации.3. клавиша регулировки заслонки карбюратора (клавиша стеклоподъемника ВАЗ).

общий вид расположения деталей управления

4. изюминка всего процесса, электрическая часть

за приборкой места много

простая релейка…

я использовал на датчик на 37 градусов.5. индикатор «положение заслонки», был в панели, вставил лампочку и протянул провод.

6. индикатор «двигатель холодный», аналогично, гаснет при достижении температуры датчика 37градусов.

Редуктор вписывается очень удачно:

нужно будет изготовить всего пару кронштейнов, описывать не буду, т.к. очень просто и видно по месту сразу куда что.

Принцип работы следующий:• садишься• включаешь зажигание• наблюдаешь индикатор «двигатель холодный», клавишей «регулировка заслонки» «взводим» «подсос» — о чём свидетельствует индикатор «заслонки карбюратора» (клавишу удерживаю 4-5сек и отпускаю).

нужные индикаторы обведены красным

• заводишь (обороты подскакивают до 2000об/мин), при необходимости регулируешь обороты клавишей «регулировка заслонки» (например я опускаю до 1500об/мин).

• Можешь поехать (это ни есть хорошо для мотора), а можешь идти и пинать колёса (при достижении двигателем температуры 37 градусов подсос отключится и мотор перейдёт в режим ХХ, (при этом взвести подсос не удастся пока мотор снова не остынет) вот тогда и можно ехать со спокойной душёй за мотор.

фото сделано 31,01,12, к сожалению зима вносит свои коррективы в подкапотную чистоту

В планах модификация: автоматический взвод заслонки по температуре двигателя, для установки автозапуска.

www.drive2.ru



Настройка карбюратора Солекс 21083 своими руками

Существует много различных модификаций карбюраторов Солекс, в то же время серия 21083 является базовым вариантом с минимальным сечением диффузоров. Эта модель, как правило, устанавливается на 1,5-литровые двигатели автомобилей ВАЗ. Ранее мы уже писали о настройке «Озон» на моделях 2106 и 2107.

Огромная популярность этой серии обусловлена возможностью проточки диффузоров. Таким образом, можно сделать практически любую модификацию карбюратора. Специалисты не рекомендуют устанавливать Солекс на двигатели объёмом больше 1,5 литра, так в этом случае на больших оборотах мотор будет «душиться». Если предполагается настройка этого карбюратора под силовой агрегат УЗАМ, необходимо выполнить замену жиклёров из-за того, что следует обеспечить более обогащённую топливную смесь.

Настраиваем Солекс

Регулируем уровень топлива. Настройка карбюратора Солекс обычно начинается с выставления необходимого уровня в поплавковой камере. Для этого необходимо сначала запустить двигатель и прогреть его в течение 5 мин. После этого выключаем мотор и выполняем следующие операции:

• Осторожно отсоединяем шланг подачи топлива.
• Выкручиваем 5 винтов, которые фиксируют крышку карбюратора.
• Отсоединяем трос системы подсоса.
• Аккуратно поднимаем крышку, чтобы избежать повреждения поплавков.
• С помощью линейки, а лучше штангенциркулем, замеряем уровень топлива в камере.

Среднее расстояние от поверхности бензина до привалочной кромки крышки в каждой камере должно быть 24±1 мм. Так как коллектор не может находиться в идеально горизонтальном положении, уровень топлива в камерах может быть разным. Поэтому следует выбрать среднее значение. Если величина этого параметра выходит за рамки указанного диапазона необходимо аккуратно подогнуть держатели поплавков. После этого удаляем часть бензина и производим сборку карбюратора в обратном порядке.

Заводим двигатель и смотрим, подсвечивая фонариком, в камеры в течение не менее 30 сек. В этом промежутке времени не должно быть поступлений топлива с малых диффузоров. Если бензин всё же поступает, значит, получился перелив. После выключения двигателя, проводим повторный замер уровня бензина в камерах.

Если параметры в пределах допустимой нормы, настройка карбюратора Солекс 21083 на первом этапе завершёна, можно приступать к настройке режима холостого хода.

Регулировка ХХ (холостого хода). После завершения процедуры настройки уровня в поплавковых камерах и прогрева двигателя, выполняем следующие операции:

• В отверстии подошвы карбюратора находим винт качества с помощью плоской отвёртки и закручиваем его до упора в направлении обратном ходу часовой стрелки.
• Выкручиваем винт качества по часовой стрелке на 5+1 оборотов.
• Запускаем мотор и убираем полностью подсос.

• Вращением винта количества устанавливаем минимальную частоту вращения, при которой двигатель работает устойчиво. Если при этом обороты будут в пределах 850 ±350 об/мин, следовательно, карбюратор работает исправно и в канале вакуумного опережения создаётся минимальное разряжение.
• Медленно закручиваем регулировочный винт качества, пока не начнётся неустойчивая работа мотора. От этого положения выкручиваем винт на 1,0+0,5 оборота, чтобы восстановились устойчивые обороты.
• Выставляем обороты ХХ в пределах 875 ±25 об/мин вращением винта количества. Если при этом не удаётся добиться нормальной работы двигателя, помогаем винтом качества.

В результате настройки ХХ необходимо добиться оптимально соотношения, при котором мотор будет работать устойчиво с минимальным разряжением в трубке вакуумного опережения.

Возможные проблемы при настройке ХХ

При закручивании винта количества двигатель никак не реагирует. Эта неполадка может возникнуть при поступлении в диффузор холостого хода большого количества топлива. Причин для этого может быть несколько:

• установлен жиклёр ХХ большего размера, чем необходимо;
• плохо закручена заглушка или электромагнитный клапан, поэтому происходит подсос бензина, минуя жиклёр ХХ;
• деформирован жиклёр или его посадочное место.

Чтобы выявить конкретную причину вышеуказанной неполадки, необходимо при работающем двигателе отключить провод от клапана, при этом мотор должен сразу отключиться. Если это произошло, вероятнее всего, установлен жиклёр ХХ не того размера. Когда двигатель при отключении питания клапана не глохнет, значит, топливо поступает, минуя систему ХХ, в том числе и сам жиклёр.

Для устранения неисправности сначала снимаем заглушку или электромагнитный клапан и проверяем состояние жиклёра и посадочного места на предмет отсутствия деформаций. Если повреждено посадочное место, придётся заменить крышку карбюратора. В том случае, когда не выявлено повреждений и деформирования, надеваем жиклёр на электромагнитный клапан и смазываем маслом уплотнительное кольцо. Затем закручиваем жиклёр ключом, зажав его одним пальцем без особых усилий.

Как подобрать жиклёры?

Подбор жиклёров для Солекс 21083 производится с учётом объёма мотора. Специалисты рекомендуют начинать подбор с топливного жиклёра для первой камеры. Выбрав нужный образец, подбираем к нему соответствующий воздушный аналог. А затем в таком же порядке выбираем жиклёры для второй камеры. Предварительно нужно поискать заводской карбюратор, рассчитанный на объём вашего двигателя, снять с него жиклёры и взять их в качестве точки отсчёта. Дальнейший подбор жиклёров производится по такому принципу. Если вам нужно немного обеднить смесь, выбирайте больший жиклёр на один шаг. Если хотите обогатить, меньший жиклёр.

Вместе с жиклёрами идут в сборе эмульсионные шланги. Эти трубки предназначены для регулировки состава топливной смеси в соответствии с оборотами двигателя. Существует три вида трубок: 23, ZC и ZD. Первые применяются для карбюраторов Солекс 21083, установленных на поперечных зубильных двигателях. Для первой камеры карбюраторов силовых агрегатов УЗАМ используются трубки ZD, а для вторых – ZC.

Карбюратор солекс 21083 и его устройство

Мощность

Solekc 21083 широко применяется в автомобилях с бесконтактной системой зажигания. Этот тип карбюратора относится к типу эмульсии и оснащен двумя камерами с серийным открытием дроссельной заслонки.

Модель 21083 относится к базовой модификации карбюратора, имеющей самое узкое сечение диффузоров (21х23). Также устройство рассчитано на двигатель с поперечно «долотом» объемом 1 л.5 литров. Многие автовладельцы предпочитают использовать именно этот тип карбюратора, в связи с тем, что он может быть изготовлен из солекса любой модификации.

Также стоит отметить, что бокс Солекс 21083 считается уникальным в своей категории, так как при необходимости его можно обработать практически под любую стоимость диффузоров.

И в то же время специалисты Solex 21083 не рекомендуют устанавливать на автомобили, с объемом двигателя более 1,5 л. В связи с тем, что на высоких оборотах из-за небольшого сечения ДБ этот карбюратор будет душить двигатель.

Этот тип карбюратора дает обедненную смесь, и если вы хотите улучшить динамику своего автомобиля, рекомендуем ставить жиклеры с большим поперечным сечением. Ниже представлена ​​схема карбюратора Солекс 21083.

Рассмотрим подробнее, какие из основных элементов нашего устройства.

Устройство карбюраторное Солекс 21083

1– Рычаг рычага привода второй камеры; 2 — винт регулировки количества смеси на холостом ходу; 3 — сектор подогрева карбюратора; 4 — патрубок вентиляции картера; 5 — рычаг привода ускорительного насоса; 6 — электромагнитный клапан; 7 — рычаг воздушной заслонки; 8 — крышка карбюратора; 9 — специальный винт крепления жидкостной камеры; 10 — корпус жидкостной камеры; 11 — корпус карбюратора; 12 — дроссельный рычаг второй камеры; 13 — блок рычагов управления непосредственно дроссельными заслонками; А — специальные метки для точной установки пружины биметаллического пускового устройства.

Рекомендуемая артикул: Купить новую машину до 400 000 рублей реально

А теперь подробнее рассмотрим устройство карбюратора ВАЗ 21083 Солекс. Кто любит ставить тюнингованные ВАЗ 2106. Детали чехла.

1 — ось для поплавка; 2 — игольчатый клапан; 3 — поплавок; 4 — специальная прокладка крышки карбюратора; 5-стартовый колпачок; 6 — винт; 7 — диафрагма пускового устройства; 8 — специальная прокладка; 9 — рычаг воздушной заслонки; 10 — жиклер холостого хода; 11 — электромагнитный запорный клапан; 12 — патрубок для подачи горючей смеси; 13 — крышка карбюратора; 14 — топливный фильтр; 15 — корпус в сборе с исполнительными рычагами полуавтоматического пускового устройства; 16 — винты регулировки воздушной заслонки пускового зазора и открытия первой камеры дроссельной заслонки; 17 — специальный зажим для фиксации корпуса биметаллической пружины; 18 — жидкостная камера; 19 –– корпус в сборе с биметаллической пружиной; 20 — биметаллический пружинный экран.

Рассмотрим устройство карбюратора ВАЗ 21083 Солекс, детали корпуса:

Схема карбюратора Солекс 21083

1 — винт регулировки количества подаваемой смеси на холостом ходу; 2 — проводной концевой выключатель электрического экономайзера на холостом ходу; 3 — блок подогрева карбюратора; 4 — диафрагма ускорительного насоса; 5 — крышка ускорительного насоса; 6 — рычаг привода ускорительного насоса; 7 — кулачковый привод ускорительного насоса; 8 — крышка экономайзера силовых режимов; 9 — диафрагма для режимов мощности экономайзера; 10 — режимы мощности экономайзера реактивного топлива; 11 — клапан экономайзера силовых режимов; 12 — форсунки с клапаном подачи топливной смеси для ускорительного насоса; 13 — дозаторы основных систем учета; 14 — сопла воздуховода с эмульсионными трубками; 15 — топливные магистральные жиклеры; 16 — корпус карбюратора; 17 — регулировочный винт дроссельной заслонки; 18 — стопор регулировочного винта; 19 — заглушка; 20 — дроссельная заслонка второй камеры; 21 — ось дроссельной заслонки второй камеры; 22 — дроссельная заслонка открытия первой камеры; 23 — блок с рычагом управления дроссельной заслонкой; 24 — пружина возвратного демпфера дроссельной заслонки первой камеры; 25 — ведомый рычаг привода дроссельной заслонки второй камеры; 26 — ведущий рычаг привода дроссельной заслонки второй камеры; 27 — пружина рычагов дроссельной заслонки второй камеры; 28 — дроссельная заслонка первой камеры; 29 — пружина возвратного клапана дроссельной заслонки второй камеры; 30 — винтовая крышка регулировки (состава) качества кормовой смеси на холостом ходу; 31 — ось демпфера первой камеры дроссельной заслонки; 32 — винт регулировки качества смеси на холостом ходу

Рекомендуемая артикул: Toyota Land Cruiser — неубиваемый покоритель бездорожья

Карбюраторы Solex 21083 устанавливаются на автомобили с бесконтактной системой зажигания топливной (горючей) смеси.Карбюратор эмульсионного типа, имеющий две камеры с согласованным открытием дроссельных заслонок. Устройство имеет уравновешенную поплавковую камеру, систему отсоса картерных газов за дроссельной заслонкой, обогрев первой зоны дроссельной заслонки.

Карбюратор оборудован двумя основными системами дозирования, второй и первой камерами, системой холостого хода с переходной системой первой камеры. Система переходной второй камеры, эконостат, экономайзер режимов мощности, полуавтоматическое устройство пуска и разгонно-диафрагменный насос.

При форсированной работе на холостом ходу автоматически включается экономайзер. На автомобили, которые оснащены датчиками расхода топлива, можно установить карбюратор Солекс 21083 1107010, который отличается от базовой модификации отсутствием сливного патрубка для топлива.

Карбюратор Solex 21083, который стоит около 4500 рублей (150 долларов США) и остается приемлемым для автомобилистов, заслужил свое признание за отличные технические характеристики и экономичность. Кроме того, выходящие из строя карбюраторы Солекс 21083, которые случаются довольно редко, легко поддаются ремонту, если следовать инструкции по их устранению.

Некоторые автомобилисты предпочитают настраивать заводской карбюратор Solex 21083 в соответствии со своими предпочтениями, увеличивая его мощность и, следовательно, ускорение своего автомобиля. Существует несколько вариантов правильной настройки карбюратора Солекс 21083, поэтому при желании можно серьезно улучшить характеристики своего автомобиля в целом.

И напоследок можете посмотреть видео о ремонте карбюратора Солекс 21083:

Устройство карбюратора солекс 21083 1107010

Есть одна из модификаций карбюратора Солекс 21083, которая оснащена автоматическим поднасосом, благодаря которому топливная система автоматически заполняется.

Водителю не нужно накачивать топливную систему с помощью акселератора или клапана на карбюраторе. Карбюратор Solex 21083 1107010 позволяет быстро и легко запустить двигатель, а также показывает лучшие технические характеристики.

Этот карбюратор нашел широкое применение в отечественных моделях LADA, которые выпускались в период перехода на систему впрыска. Эти карбюраторы более устойчивы к поломкам и другим неисправностям. Рассмотрим подробнее устройство карбюратора Солекс 21083 1107010.

1. Карбюратор обогрева сектора; 2. Дроссельная заслонка первой камеры; 3. Фитинг (патрубок) для отсоса нагнетаемых картерных газов; 4. Рычаг привода ускорительного насоса; 5. Кулачок привода ускорительного насоса; 6. диафрагмы ускорительного насоса; 7. Жиклер режимов мощности экономайзера топлива; 8. Корпус насоса; 9. Специальное отверстие экономайзера режима мощности; 10. Запорный электромагнитный клапан; 11. Жиклер холостого хода топлива; 12. Крышка карбюратора; 13. Главный жиклер первой камеры; 14. Воздушная заслонка; 15.Опрыскиватели с ускорительным насосом с клапаном подачи топливной смеси; 16. Мембрана пускового устройства; 17. Винт регулировочного устройства пускового; 18. Привинтить устройство регулировки количества смеси на холостом ходу; 19. Специальный рычаг блокировки второй камеры; 20. Штуцер (патрубок) для подачи вакуумного регулятора от вакуумного распределителя к распределителю зажигания; 21. Винт регулировки качества кормовой смеси на холостом ходу; 22. Блок управления дроссельной заслонкой; 23. Рычаг привода дроссельной заслонки; 24. Винт регулировочный для открытия дроссельной заслонки первой камеры; 25.Рычаг управления воздушной заслонкой; 26. Пусковое устройство; 27. Конец провода электрического переключателя принудительного холостого хода экономайзера; 28. Рычаг воздушной заслонки; 29. Главный жиклер второй камеры; 30. Эмульсионная трубка; 31. Основная система распыления второй камеры; 32. Штуцер (патрубок) подачи топлива; 33. Сливной патрубок топливного бака; 34. Топливный фильтр; 35. Игольчатый клапан; 36. Дроссельная заслонка второй камеры; 37. Рычаг дроссельной заслонки второй камеры; 38. Топливный жиклер второй камеры; 39. Рычаг привода дроссельной заслонки второй камеры; 40.Float

Рекомендуемый артикул: Ремень или цепь ГРМ — что лучше всего подходит для вашей машины?

Карбюратор Солекс 21083 1107010 устанавливается на отечественные автомобили с бесконтактной системой зажигания подаваемой топливной смеси. Этот карбюратор представляет собой двухкамерный эмульсионный тип с последовательным открытием дроссельных заслонок.

Имеет уравновешенную поплавковую камеру, обогрев дроссельной заслонки непосредственно в первую камеру, а также систему всасывания выхлопных картерных газов непосредственно за дроссельной заслонкой.

В карбюраторе Solex 21083 1107010 установлены две основные системы дозирования, вторая и первая камеры, переходная система второй камеры, холостой ход с переходной системой первой камеры. Эконостат, экономайзер режимов мощности, пусковой полуавтомат и диафрагменный ускорительный насос.

На холостом ходу в автоматическом режиме запускается экономайзер регулирования холостого хода. Все автомобили, оснащенные датчиками расхода топлива, как правило, работают с карбюратором Солекс 21083 1107010-31, который отличается от базовой версии отсутствием сливного патрубка для топлива.

Многие автовладельцы пытаются заменить собственный карбюратор «Вебер», «Озон» на более современный карбюратор Солекс 21083 с самовсасывающим устройством. За счет улучшенной конструкции более длинных диффузоров карбюратор Solex 21083 снижает расход, а двигатель стабильно работает при любых нагрузках и температурных условиях.

Использует отдельную систему регулирования холостого хода, которую намного проще настроить.

Также, если вы решили отрегулировать, доработать, тюнинговать карбюратор Солекс, то вам стоит обратить внимание на жиклеры, аналогичное описание и сравнительная таблица которых представлены в нашей следующей статье.

Небольшой ролик про карбюратор Солекс Автоподсос 21083 1107010.

прибор, регулировка и настройка

В статье вы узнаете, как отрегулировать карбюратор «Солекс 21083». Выполнить эту работу можно довольно быстро. Если, конечно, вы не собираетесь проводить доработку (настройку) системы впрыска топлива. Стоит отметить, что карбюратор — основа системы питания, именно с ним производится правильное смесеобразование для последующей подачи в цилиндры мотора.А от того, насколько хорошо работает этот прибор, зависит техническое состояние всей машины. Что касается карбюраторов 21083, то это очень надежные устройства, которые могут долго служить без тюнинга. При условии, что их режим работы близок к идеальному.

Основная информация

Карбюраторы «Солекс» разные, но на самом деле базовая конструкция устанавливается на ВАЗ-21083. Используется минимальное сечение диффузоров. Стоит отметить, что такие карбюраторы можно использовать только на автомобилях, объем которых составляет не более полутора литров.Также следует отметить, что данный карбюратор может устанавливаться не только на двигатель ВАЗ-2108 и аналогичные, но и на двигатели автомобилей «классической» серии. На них легко устанавливается карбюратор «Солекс 21083». Схема этого устройства приведена в статье.

«Солекс» как предмет для тюнинга

Есть очень большая площадка для бингофэнтези, если вы собираетесь заниматься тюнингом системы впрыска. Можно наметать карбюратор под диффузоры другого диаметра.Что касается установки на моторы, объем которых больше полутора литров, то это делать не рекомендуется, так как при высоких оборотах коленчатого вала он не может нормально работать. И регулировка карбюратора «Солекс 21083» не поможет, так как он не предназначен для двигателей с большим объемом. Также следует отметить, что карбюратор восьмерки делает плохую смесь. Поэтому при установке на другие моторы потребуется произвести подбор жиклеров, а также их замену.

Пуск регулировки

Обратите внимание, что регулировка карбюратора «Солекс 21083» начинается с регулировки минимального уровня в поплавковой камере.Для правильного выполнения этой процедуры вам понадобится специальный шаблон. Положение поплавков должно быть на определенном расстоянии от крышки. После этого можно приступать к установке оборотов холостого хода. Для этого необходимо полностью закрутить винт, регулирующий качество смеси. Затем открутите его на пять-шесть оборотов. После этого необходимо открутить винт, регулирующий количество смеси, следя за тем, чтобы в трубке, соединяющей карбюратор и распределитель зажигания, исчез вакуум.Далее нужно резко нажать на педаль газа, чтобы проверить, сможет ли двигатель работать в переходных режимах, если так настроен карбюратор Solex 21083. Схема элементов и узлов этого устройства приведена в статье.

Регулировка холостого хода

Тогда обратите внимание на тахометр. Должно быть около 800 оборотов. Если больше, то вам нужно использовать регулировочный винт, чтобы уменьшить скорость, закручивая его. В этом же случае, если частота вращения ниже 800 об / мин, необходимо подтягивать винт качества смеси до нормализации работы двигателя.Но на этом регулировка карбюратора «Солекс 21083» не закончилась. Ваша задача — максимальное обеднение рабочей топливовоздушной смеси. Учтите, что при ввинчивании шурупа смесь становится бедной. Следовательно, это отражается на уровне CO2. Теперь нужно прикрутить количество, чтобы добиться нормальной скорости. Если речь идет о теплом режиме года, то его следует выставить в пределах 800-900 об / мин. Зимой лучше увеличить это значение примерно на 100 оборотов.

Выбор и установка жиклеров

Вот и все, по настройке карбюратора «Солекс 21083» теперь можно говорить еще об одном важном моменте.Для карбюратора ВАЗ-2108 нужно подбирать жиклеры, причем всегда учитывать объем двигателя. Чем больше этот показатель, тем меньше должно быть жиклеров. Причина этого в том, что при увеличении объема увеличивается количество воздуха, проходящего через диффузор. Следовательно, это накладывает свой отпечаток на расход бензина. Чтобы карбюратор «Солекс» правильно подобрал жиклеры, необходимо придерживаться определенного алгоритма.

В первую очередь рекомендуется выбирать бензиновые двигатели.Только после них необходимо произвести отбор воздуха. И в первую очередь выбор этих устройств для основной камеры, после — для дополнительной. Обратите внимание, что форсунки нельзя чистить металлическими предметами. Иначе они придут в негодность. Если вы решили установить новый карбюратор «Солекс 21083» (его цена около 3000 рублей), обязательно проведите регулировку с помощью специального оборудования.

Доработки карбюратора

Очень часто тюнинг карбюраторов происходит с увеличением эффективности этого механизма.В частности, очень часто автомобилисты снимают электропривод для работы на холостом ходу. Конечно, в этом случае происходит увеличение расхода бензина примерно на 5 процентов. Но общая мощность двигателя увеличивается. Также может помочь установка игольчатого клапана другой конструкции и выбор уровня бензина в поплавковой камере. Таким образом можно снизить вероятность того, что топливно-воздушная смесь будет слишком бедной в режиме большой мощности. А также использование игольчатого клапана из резины, позволяет поддерживать уровень бензина максимально стабильным.Также можно заменить форсунки карбюратора «Солекс 21083», это увеличит мощность. Правда, вырастет и расход бензина.

Более серьезные доработки

В карбюраторах автомобилей ВАЗ очень часто производят «распиливание» дроссельной заслонки. Для этого необходимо проделать в дроссельной заслонке отверстия, диаметр которых несколько меньше, чем был изначально. Это значительно снижает уровень СО2 в выхлопных газах. Но, с другой стороны, при работе на холостом ходу уровень СО2 остается прежним, т.к. карбюратор «Солекс» 21083 работает по умолчанию.Его устройство только делается таким, чтобы смесь распределялась более равномерно. И вы получите экономию бензина, пусть даже незначительную. Максимально можно добиться снижения расхода бензина на два процента. После полировки диффузоров реально добиться снижения аэродинамических потерь. Конечно, чтобы добиться максимального эффекта, их необходимо отполировать практически в зеркало. Это доработка, которая позволит улучшить конструкцию карбюратора «Солекс». С другой стороны, этот элемент системы питания работает очень стабильно, даже без настройки функционирует безупречно.Правда, иногда нужно отрегулировать карбюратор «Солекс 21083».

Заключение

В заключение хочу подвести итог всему сказанному выше. На автомобилях желательно содержать в чистоте топливную систему и подачу воздуха. Для этого достаточно своевременно менять фильтры бензина и воздуха. Также следует отметить, что чрезмерный износ двигателя — это увеличение вероятности того, что через сапун начнет проникать нагар в камеру карбюратора.Если двигатель вашего автомобиля нуждается в ремонте, сделайте это. Если это невозможно, отсоедините шланг сапуна от корпуса воздушного фильтра. Направьте его под картер двигателя, чтобы газы не попадали в систему подачи топлива. Но все равно затягивать с проведением капитального ремонта не стоит. В его процессе необходимо отремонтировать и вывести из строя все навесное оборудование. Не меняйте форсунки карбюратора «Солекс 21083» на настроенные, если двигатель работает на последнем издыхании.

p>

Регулировка карбюратора «Солекс 21083». Карбюратор «Солекс 21083»: устройство, регулировка и настройка

В статье вы узнаете, как отрегулировать карбюратор Солекс 21083. Вы можете сделать эту работу самостоятельно довольно быстро. Если, конечно, вы не собираетесь проводить доработку (настройку) системы впрыска топлива. Стоит отметить, что карбюратор является основой системы питания, именно с его помощью осуществляется правильное смесеобразование для последующей подачи в цилиндры двигателя.А от того, насколько правильно работает это устройство, зависит техническое состояние всего автомобиля. Что касается карбюраторов 21083, то это очень надежные устройства, которые могут долго работать без настроек. При условии, что их режим работы близок к идеальному.

Основная информация

Карбюраторы Солекс разные, но на самом деле базовая конструкция устанавливается на ВАЗ-21083. В нем использовано минимальное сечение диффузоров. Стоит отметить, что такие карбюраторы можно использовать только на автомобилях, объем которых составляет не более полутора литров.Также следует отметить, что данный карбюратор может устанавливаться не только на двигатель ВАЗ-2108 и им подобные, но и на двигатели автомобилей «классической» серии. Они без проблем комплектуются карбюратором Solex 21083. Схема этого устройства приведена в статье.

«Солекс» как предмет для тюнинга

Очень большая площадка для разгула фантазии, если вы собираетесь проводить настройку системы впрыска. Вы можете расточить карбюратор на другой диаметр диффузоров.Что касается установки на двигатели, объем которых больше полутора литров, то это делать не рекомендуется, так как при высокой скорости вращения коленчатого вала он не может нормально работать. И регулировка карбюратора Solex 21083 не поможет, так как он не предназначен для двигателей с большим объемом. Следует также отметить, что восемь карбюраторов составляют обедненную смесь. Поэтому при установке на другие моторы потребуется провести выбор жиклеров, а также их замену.

Регулировка пуска

Обратите внимание, что настройка карбюратора Solex 21083 начинается с регулировки минимального уровня в поплавковой камере. Чтобы правильно провести эту процедуру, вам понадобится специальный шаблон. Положение поплавков должно быть на определенном расстоянии от крышки. После этого можно переходить к установке холостого хода. Для этого полностью затяните винт, контролирующий качество смеси. Затем открутите его на пять-шесть оборотов. После этого необходимо открутить винт, регулирующий количество смеси, обеспечивая исчезновение разрежения в трубке, соединяющей карбюратор и распределитель зажигания.Далее нужно резко нажать на педаль газа, чтобы проверить, сможет ли двигатель работать в переходных режимах, если карбюратор Solex 21083 настроен таким образом. Схема элементов и узлов этого устройства приведена в статье.

Настройка холостого хода

Тогда обратите внимание на тахометр. У него должно быть около 800 оборотов. Если больше, то необходимо уменьшить скорость винтом количества, открутив его. В этом же случае, если частота вращения ниже 800 об / мин, необходимо подтягивать винт качества смеси до нормализации работы двигателя.Но на этом регулировка карбюратора Солекс 21083 не закончилась. В вашу задачу входит максимальное обеднение рабочей топливовоздушной смеси. Учтите, что при вкручивании шурупа смесь становится бедной. Следовательно, это отражается на уровне CO2. Теперь нужно прикрутить цифру, чтобы добиться нормальной скорости. Если речь идет о теплом сезоне, то его следует выставлять в пределах 800-900 оборотов в минуту. Зимой лучше увеличить это значение примерно на 100 оборотов.

Выбор и установка форсунок

Вот и все, настройка карбюратора Солекс 21083 завершена, теперь можно поговорить еще об одном важном моменте.Для карбюратора ВАЗ-2108 нужно подбирать форсунки, при этом необходимо учитывать объем двигателя. Чем выше этот показатель, тем меньше должно быть жиклеров. Причина этого в том, что при увеличении объема увеличивается количество воздуха, проходящего через диффузор. Следовательно, это накладывает свой отпечаток на расход топлива. Чтобы правильно выбрать форсунки на карбюраторе Солекс, необходимо придерживаться определенного алгоритма.

В первую очередь рекомендуется выбирать бензиновые жиклеры. Только после них необходимо произвести отбор воздуха.И в первую очередь проводится выбор этих устройств для основной камеры, после — для дополнительной. Обратите внимание, что форсунки нельзя чистить металлическими предметами. В противном случае они придут в негодность. Если вы решили установить новый карбюратор Solex 21083 (его цена около 3000 рублей), обязательно вносите корректировки с помощью специального оборудования.

Доработки карбюратора

Очень часто карбюраторы подвергаются тюнингу, что заканчивается повышением КПД этого механизма.В частности, очень часто автомобилисты выводят электропривод на холостой ход. Конечно, в этом случае происходит увеличение расхода бензина примерно на 5 процентов. Но общая производительность двигателя увеличивается. Также может помочь сборка игольчатого клапана другой конструкции и выбор уровня бензина в поплавковой камере. Благодаря этому вы можете снизить вероятность того, что топливовоздушная смесь будет слишком бедной в режиме высокой мощности. А также использование игольчатого клапана из резины позволяет поддерживать уровень бензина максимально стабильным.Также можно заменить форсунки карбюратора Солекс 21083, это увеличит мощность. Правда, увеличится и расход бензина.

Более серьезные доработки

В карбюраторах автомобилей ВАЗ часто «пилили» дроссель. Для этого необходимо проделать в дроссельной заслонке отверстия, диаметр которых несколько меньше, чем был изначально. Это значительно снижает уровень СО2 в выхлопных газах. Но, с другой стороны, на холостом ходу уровень СО2 остается прежним, потому что карбюратор Солекс 21083 работает в режиме по умолчанию.Его устройство только становится таким, чтобы смесь распределялась более равномерно. И вы получаете экономию бензина, даже небольшую. Вы можете увеличить потребление бензина на два процента. После полировки диффузоров действительно можно снизить аэродинамические потери. Конечно, чтобы добиться максимального эффекта, их необходимо отполировать практически в зеркало. Эти улучшения улучшат конструкцию карбюратора Solex. С другой стороны, этот элемент системы питания работает очень стабильно, даже без настройки функционирует безупречно.Однако иногда требуется регулировка карбюратора Солекс 21083.

Заключение

В заключение хочу подытожить все сказанное выше. На автомобилях рекомендуется содержать топливную систему и подачу воздуха в чистоте. Для этого оказывается достаточно своевременной замены бензинового и воздушного фильтров. Также следует отметить, что чрезмерный износ двигателя увеличивает вероятность попадания нагара в камеры карбюратора через сапун.Если двигатель вашего автомобиля нуждается в ремонте, сделайте это. Если это невозможно, отсоедините патрубок сапуна от корпуса воздушного фильтра. Направьте его под картер, чтобы газы не попадали в систему подачи топлива. Но все же не стоит затягивать с капремонтом. В его процессе обязательно нужно проводить ремонт и устранение неисправностей всего навесного оборудования. Менять форсунки карбюратора Solex 21083 на тюнингованные не стоит, если двигатель работает на последнем дыхании.

Регулировка карбюратора «Солекс 21083».Карбюратор «Солекс 21083»: устройство регулировки и настройки

Из этой статьи вы узнаете, как устроена регулировка карбюратора «Солекс 21083». Самостоятельно выполнить эту работу сравнительно быстро. Если, конечно, не собираюсь производить какие-либо улучшения (настройки) системы впрыска топлива. Стоит отметить, что система питания на основе карбюратора заключается в том, что это правильное смесеобразование для последующей подачи в цилиндры двигателя. И от того, насколько хорошо работает это устройство, зависит техническое состояние автомобиля.Что касается карбюратора 21083, то это очень надежное устройство, которое без настроек может прослужить достаточно долго. При условии, что режим работы близок к идеальному.

Основная информация

Карбюраторы «Солекс» могут быть разными, но на самом деле ВАЗ-21083 установил базовую конструкцию. В нем используются диффузоры минимального сечения. Стоит отметить, что эти углеводы можно использовать только на автомобилях, объем которых не превышает полутора литров. Также следует отметить, что данный карбюратор может быть установлен на двигатель ВАЗ-2108 и тому подобное, но не на моторы автомобилей «классической» серии.Легко установили карбюратор «Солекс 21083». Схема этого устройства приведена в статье.

«Солекс» как предмет для тюнинга

Есть очень большая площадка для безудержной фантазии, если вы собираетесь проводить тюнинг системы впрыска. Вы можете расточить карбюратор под диффузоры другого диаметра. Что касается установки двигателей, объем которых составляет три пинты, то это делать не рекомендуется, так как при высокой частоте вращения коленчатого вала он не способен нормально работать.И не поможет регулировка карбюратора «Солекс 21083», так как он не рассчитан на моторы с большим объемом. Также следует отметить, что восьмерки карбюратора образуют бедную смесь. Поэтому при установке на другие моторы вам понадобится произвести подбор форсунок и заменить их.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами.Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Пусковых регулировок

Отметим, что установка карбюратора «Солекс 21083» начинается с регулировки минимального уровня в поплавковой камере. Чтобы правильно провести эту процедуру, вам понадобится специальный шаблон. Положение поплавков должно быть на определенном расстоянии от крышки. Затем вы можете перейти к настройке холостого хода.Для этого нужно полностью закрутить винт, регулирующий качество смеси. Затем поверните его на пять-шесть оборотов. После выкручиваем винт, регулирующий количество смеси, добиваясь исчезновения разрежения в трубке, соединяющей карбюратор и распределитель. Далее необходимо резко нажать на педаль акселератора, чтобы проверить, работает ли двигатель в переходных режимах, если так настроен карбюратор «Солекс 21083». Схема элементов и узлов этого устройства приведена в статье.

Установить холостой ход

Затем обратите внимание на тахометр. Оно должно быть около 800 об / мин. Если у вас есть винт номер для уменьшения скорости, закрутите его. В том же случае, если частота вращения ниже 800 об / мин, крутить качественную шнековую смесь до тех пор, пока двигатель не нормализует свою работу. Но регулировка карбюратора «Солекс 21083» не закончена. В вашей задаче максимальное обеднение рабочей топливно-воздушной смеси. Учтите, что при вкручивании смеси шнек становится плохим.Следовательно, это отражается на уровне СО2. Теперь нужно вкрутить номер, чтобы выйти на нормальную скорость. Если речь идет о теплом цикле года, его следует установить в пределах 800-900 об / мин. Зимой лучше увеличить это значение примерно на 100 об / мин.

Выбор и установка форсунок

На этом настройка карбюратора «Солекс 21083» завершена, теперь можно поговорить еще об одном важном моменте. Для карбюратора Лада-2108 нужно подбирать жиклеры и обязательно учитывать объем двигателя.Чем выше норма, тем меньше должно быть сопел. А причина в том, что при большем увеличении объема воздуха, проходящего через диффузор. Следовательно, это сказывается на расходе бензина. Чтобы подобрать на карбюраторе «Солекс» нужные форсунки, необходимо соблюдать определенный алгоритм.

Первым делом рекомендую подобрать бензиновую форсунку. Только тогда, когда им нужно сделать отбор воздуха. И в первую очередь это выбор устройства для первичной камеры, после — вторичной.Обратите внимание, что насадкой запрещено чистить металлические предметы. В противном случае они придут в негодность. Если вы решили установить новый карбюратор «Солекс 21083» (его цена — около 3000 рублей), обязательно производите регулировку с использованием специального оборудования.

Улучшения карбюратора

Очень часто производится тюнинг карбюраторов, который заканчивается улучшением. КПД этого механизма.В частности, автомобилисты часто снимают электропривод для работы на холостом ходу.Разумеется, в этом случае увеличивается расход бензина примерно на 5 процентов.Но общая мощность двигателя увеличивается. Также может помочь установка игольчатого клапана другой конструкции и выбор уровня бензина в поплавковой камере. Этим можно снизить вероятность того, что топливовоздушная смесь окажется слишком бедной в режиме повышенной мощности. А также использовать игольчатый клапан из резины, чтобы поддерживать уровень бензина как можно более стабильным. Еще можно заменить форсунки карбюратора «Солекс 21083», это позволит увеличить мощность. Однако потребление бензина также вырастет.

Более серьезная доработка

В карбюраторах автомобилей очень часто происходит «срезка» дроссельной заслонки. Для этого в дроссельной заслонке необходимо проделать отверстия, диаметр которых несколько меньше, чем был изначально. Это также значительно снижает уровень CO2 в выхлопных газах. Но, с другой стороны, при работе на холостом ходу уровень СО2 остается прежним, по умолчанию работает карбюратор «Солекс» 21083. Устройство только становится таким, чтобы смесь распределялась более равномерно.И вы получаете экономию бензина, даже небольшую. Макс может снизить расход бензина на два процента. После полировки диффузоров реально снизить потери по аэродинамике. Конечно, чтобы добиться максимального эффекта, их нужно отполировать почти до зеркала. Это доработка, которая позволит улучшить конструкцию карбюратора «Солекс». С другой стороны, этот элемент системы питания очень стабилен, даже без настройки работает безупречно. Однако иногда требуется регулировка карбюратора «Солекс 21083».

Заключение

В заключение хочу подытожить все сказанное выше. На автомобилях рекомендуется содержать в чистоте топливную систему и подачу воздуха. Этого времени достаточно, чтобы поменять фильтры бензиновый и воздушный. Также следует отметить, что чрезмерный износ двигателя — это увеличение вероятности того, что вентиляционная трубка начнет пробивать камеру коксования карбюратора. Если двигатель вашего автомобиля требует ремонта, сделайте это. Если нет возможности снять ее, снимите трубку сапуна корпуса воздушного фильтра.Направьте его под картером двигателя на газы, оставшиеся в топливной системе. Но все же не стоит затягивать с капремонтом. Необходимо провести ремонт и поиск неисправностей всего вспомогательного оборудования. Форсунки карбюратора «Солекс 21083» тюнинг менять не нужно, если двигатель запыхался.

Установка карбюратора Солекс на классический. Установка карбюратора Солекс на классический Солекс 21073 на ВАЗ 2107 жиклеры

Системы питания современных автомобилей с каждым годом становятся все более сложными, но простой, доступный и надежный карбюратор прослужит владельцам старых автомобилей долгое время.Сейчас карбюраторные автомобили давно не выпускают. Но это не отменяет необходимости обслуживания таких машин. Например, карбюратор Солекс 21073 производства Димитровского автоагрегатного завода до сих пор выпускается и успешно работает в силовых установках двигателей классических моделей ВАЗ, а также переднеприводных ВАЗ 2108, 2109. Его также можно встретить на ранних этапах производства. модели «десятого семейства».

Несмотря на свою простоту, этот элемент востребован и популярен среди автомобилистов.Солекс 21073 устанавливался не только на Ниву. Отзывы о нем положительные, а это значит, что вам нужно узнать о нем больше и научиться настраивать его.

Карбюратор «Солекс»: модификации

Базовая конструкция этих устройств разработана инженерами французской компании «Солекс».

Позже на заводе в Димитровграде получили лицензию на производство, а все остальные модификации делали здесь специалисты. Популярный Solex 21073 разработан на ДААЗе.Отзывы о нем только положительные. Механизм прост в настройке и отличается высокой надежностью … ДААЗ-2108 рассчитан на работу с двигателем объемом 1,3 литра и 2109. Солекс 21083 был доработан для силовых агрегатов объемом 1,5 литра. Такими же механизмами оснащались модели из первых партий ВАЗ 2110 с микропроцессорной системой зажигания. Классические модели ВАЗ комплектовались Solex 21053-1107010. Модели ВАЗ Нива оснащались механизмом Solex 21073-1107010. Сейчас его заменили на инжектор.

Устройство

Карбюратор «Солекс» 21073 относится к типу эмульсий. Его модификации изначально устанавливались на моторы с устройством, отличающимся наличием двух камер, оснащенных дроссельными заслонками, а также системами дозирования. Также в устройстве есть адаптерные системы для первой и второй камеры. Система холостого хода есть, но только для первой камеры.

Механизм состоит из двух половин. Нижняя более массивная — и верхняя.Эта половина — корпус самого устройства, а верхняя часть — крышка карбюратора. Внизу каждой камеры расположены демпферы поворотного типа с механическим приводом. Вверху в первой камере карбюратора находится заслонка для подачи воздуха. Необходимо запустить еще неотапливаемый силовой агрегат. Эта часть приводится в действие кабелем, который идет в салон и соединяется с рычагом, отвечающим за всасывание и пуск.

Принцип работы

Солекс 21073 работает следующим образом.Бензин попадет в поплавковую камеру с помощью входного патрубка — топливо также проходит через сетку фильтра, где очищается, и проходит через игольчатый клапан. Камера с поплавком двухсекционная, секции соединены между собой. У них будет одинаковое количество бензина. Такая конструкция позволяет значительно снизить влияние наклона корпуса на уровень топлива в данной камере.

Это обеспечивает более стабильную работу двигателя. По мере заполнения камеры поплавок, прижимая часть игольчатого клапана, перекрывает доступ топлива в камеру.Это поддерживает постоянный уровень бензина в механизме. Далее из поплавковой камеры бензин через форсунки попадает в смесительные колодцы. Воздух поступает в эти колодцы через специальные отверстия в эмульсионных трубках или воздушных форсунках. Далее в них подмешивается бензин и воздух. В результате получилась топливная смесь. Он разделится как на маленькие, так и на большие диффузоры устройства. Это основная дозирующая камера. В зависимости от режима работы двигателя в карбюраторе могут запускаться определенные механизмы и системы.Когда владелец пытается запустить двигатель «холодным», чтобы обогатить топливную смесь, в дело вступает пусковое устройство. Его водитель запускает из салона — это присос.

Когда ручка выдвинута на максимум, воздушная заслонка первой камеры полностью закрывается. При этом первая камера открывается на расстояние стартовой щели. Регулируется с помощью регулировочного винта на карбюраторе Solex. Регулировка зазора позволит вам регулировать обороты холостого хода.

Система запуска

Этот механизм представляет собой специальную полость, которая соединяется с впускным коллектором. Устройство также имеет диафрагму и шток, который соединен с воздушной заслонкой. После запуска двигателя во впускном коллекторе создается разрежение. Он воздействует на шток диафрагмы, открывая воздушную заслонку. Возврат рукоятки воздушной заслонки в нормальное положение уменьшит пусковые зазоры.

Параметры зазора зависят от геометрических характеристик рычага и никак не регулируются.Что касается дроссельной заслонки второй камеры, то при выдвижении воздушной заслонки она находится в заблокированном состоянии.

Система холостого хода

Этот агрегат необходим для подачи горючей смеси в камеры сгорания на минимальных оборотах. Благодаря этому системный блок питания не глохнет при отсутствии нагрузки. Топливо поступает в систему через главный жиклер в первую камеру. Через сопло ХХ, где оно затем смешивается с кислородом, топливо попадает в систему через воздушный клапан… Этот механизм позволяет обеспечить стабильную работу двигателя на холостом ходу без нагрузки.

Далее горючая смесь поступает в первую камеру через специальный канал, расположенный под дроссельной заслонкой. Топливный механизм, ведущий к выходу ХХ, закрыт качественным винтом. Это регулировочный винт, с помощью которого можно регулировать и изменять характеристики карбюратора. Этим элементом также регулируется работа мотора в режиме холостого хода на механизме Solex 21073.По нему определяется величина зазора дроссельной заслонки первой камеры в режиме ХХ.

Прочие узлы карбюратора

Также в механизме есть ускорительный насос и экономайзер. Эти агрегаты предназначены для топливной смеси двигателя при его работе в нагруженных условиях.

Регулировка уровня в поплавковой камере

Итак, мы рассмотрели прибор Solex. Регулировка карбюратора поможет вам установить оптимальный режим, когда двигатель будет работать максимально эффективно, а расход топлива не будет слишком большим.Для начала нужно завести и немного прогреть двигатель. Затем снимите топливный шланг и крышку карбюратора. Затем отсоедините всасывающий кабель и открутите крышку от устройства.

Снимать необходимо как можно плавнее и аккуратнее, чтобы не повредить поплавок. Затем расстояние в каждой из камер измеряется линейкой или штангенциркулем. Измерять нужно от сопрягаемых поверхностей до края бензина. Этот размер должен быть около 24 мм. Если больше или меньше, то параметр регулируется путем изгиба поплавка.Затем устройство собирается, двигатель запускается и прогревается.

Настройка холостого хода

Многие автовладельцы, а именно новички, чаще всего покупают старые автомобили и не знают, как правильно настроить карбюратор. Результат — потеря мощности, плавающие обороты и другие проблемы. После успешного завершения регулировки уровня отрегулируйте холостой ход. Перед этим рекомендуется заглушить двигатель. Для работы вам понадобится отвертка с плоским жалом и время. В подошве механизма есть отверстие.В нем есть винт, отвечающий за качество смеси. Он ввинчивается до упора. Однако не стоит слишком усердствовать.

Затем из самого крайнего положения откручивается винт на пять оборотов. Затем двигатель запускается без всасывания. Откручиваем качественный винт — карбюратор 21073 будет регулировать обороты двигателя. Затем элемент снова вкручивается. Вращать необходимо до тех пор, пока работа силового агрегата не станет максимально стабильной. Медленно поворачивайте винт.Когда работа мотора станет более спокойной, его откручивают не более чем на один оборот. В результате холостые обороты будут около 900. Но если двигатель глохнет, они немного увеличиваются.

Заключение

Это важнейшие правила настройки карбюратора Солекс (идет на Ниву или на семерку, неважно). Настройка позволяет улучшить работу двигателя, стабилизировать холостой ход. Этот карбюратор хорош тем, что его можно отрегулировать с помощью минимального набора инструментов в любых условиях.Но время идет, а машин с таким типом энергосистемы становится все меньше и меньше.

Под классическими моделями ВАЗ следует понимать автомобили от 2101 до 2107. Владельцы таких автомобилей с карбюратором часто ищут более эффективные решения для улучшения динамических характеристик и / или снижения расхода топлива. И разгон, и экономичность напрямую зависят от модели карбюратора под капотом и от качества его регулировки. Если владелец решит установить карбюратор стороннего производителя, то при выборе необходимо учитывать ряд индивидуальных особенностей.

Читайте в этой статье

Стандартные модели карбюратора

Различные модели карбюраторов ориентированы на охрану окружающей среды, снижая расход топлива или увеличивая динамику автомобиля. Карбюраторы также были разработаны для двигателей разных размеров. Некоторые модели карбюраторов от одного силового агрегата легко могут быть установлены на другой, а в некоторых случаях потребуются переделки.

Карбюратор ДААЗ / Weber

Карбюраторы ДААЗ 2101, 2103 и 2106 были произведены по лицензии Weber.По этой причине модели называются как карбюратор ДААЗ, так и карбюратор Вебера, но понимают одно и то же устройство. Эти модели карбюраторов отличаются максимальной простотой конструкции и обеспечивают отличные разгонные характеристики.

К недостаткам этих моделей справедливо относят большой расход топлива на уровне от 10 до 14 литров на сотню километров. Еще одна потенциальная трудность сегодня — это практически полное отсутствие этих моделей, даже бывших в употреблении, в приемлемом рабочем состоянии.

Карбюратор Озон

Не менее популярна модель карбюратора ДААЗ 21053, являющаяся лицензионным продуктом компании Solex. Карбюратор оказался экономичным и в то же время динамичным решением при установке на классические двигатели. По конструкции эта модель сильно отличается от предыдущих карбюраторов ДААЗ. Карбюратор Solex имеет систему возврата топлива (возврат). Благодаря этому решению излишки бензина возвращаются в бензобак. Обратная магистраль позволяет сэкономить около 400-800 граммов бензина на сотню пройденных километров.

Отдельные версии этой модели могут иметь ряд вспомогательных электронных систем … К основным решениям можно отнести систему холостого хода с электроклапанами, автоматическую систему холодного пуска и др. Подобные нововведения были обнаружены на экспортных версиях автомобиля. В СНГ получил распространение карбюратор Солекс с электрическим клапаном регулировки холостого хода.

Система оказалась проблемной в работе. В карбюраторах этого типа воздушные и топливные каналы узкие и быстро забиваются.Если карбюратор своевременно не обслуживать, то в первую очередь вышла из строя система холостого хода. Карбюратор Solex потребляет от 6 до 10 литров топлива в тихом режиме. По динамике он уступает только ранним разработкам Вебера.

Все вышеперечисленные карбюраторы устанавливаются на классические двигатели ВАЗ без доработок. Единственный нюанс при выборе — это подбор карбюратора относительно рабочего объема вашего двигателя. В том случае, если имеющийся карбюратор рассчитан на другой объем, то потребуется подбор и замена форсунок, а также тщательная регулировка карбюратора.

Установка кастомного карбюратора

Владельцы «классики» в некоторых случаях прибегают к установке на свои автомобили нестандартных моделей карбюраторов. Такая установка потребует определенных переделок и последующих корректировок. Это модели карбюраторов Solex 21073 и Solex 21083.

Солекс Модель 21073

Данная модель разрабатывалась для двигателя объемом 1,7 литра и стандартно устанавливалась на силовой агрегат автомобиля «Нива». Карбюратор Solex 21073 отличается от других большими каналами и жиклерами.Установка этой модели на другие автомобили ВАЗ с карбюратором позволяет увеличить динамику, но расход топлива поднимается до 9-12 литров на сотню.

Солекс Модель 21083

Солекс 21083 устанавливался на ВАЗ 2108-09. Если ставить на «классические» движки, то потребуются некоторые доработки. Газораспределительные системы двигателей 01-07 и 08-09 имеют ряд отличий. Установка такого карбюратора без переделок приведет к тому, что на скорости около 4000 скорость подаваемого воздуха может достигнуть скорости звука, и двигатель не сможет вращаться дальше.Для установки этой модели карбюратора необходимо расширить диффузоры первичной и вторичной камер для их расширения. Также нужно установить большие жиклеры. Процесс доработки трудоемкий, но результат позволяет получить расход бензина ниже модели 21053, а динамика превысит показатели на 21073.

Подвести итог

Напоследок добавим, что есть модели карбюраторов иностранного производства. К недостаткам такого выбора можно отнести дороговизну, сложность в настройке и обслуживании, а также не всегда лучшую динамику и экономичность по сравнению с вышеперечисленными моделями карбюраторов DAAZ, Solex или Weber.

Читайте также

Особенности регулировки карбюратора Солекс. Как выставить уровень топлива в поплавковой камере, отрегулировать холостые обороты, подобрать жиклеры, убрать провалы.

В течение 30 лет, пока выпускались классические модели ВАЗ с задним приводом, их дизайн, в отличие от стиля и дизайна, производителем практически не менялся.Поэтому владельцы стараются модернизировать машину собственными силами — внедряют различные агрегаты от импортных автомобилей или более технологичных моделей ВАЗ.

Например, многим владельцам не нравится, как работают карбюраторы Ozone и Weber, не способные обеспечить приемлемую динамику разгона, равномерный разгон и приемлемый расход топлива. Несмотря на то, что все это уже есть в Solex. Именно поэтому большинство автовладельцев стремятся установить на классику лицензионный французский «Солекс».

«Озон» и «Вебер» при определенных дорожных условиях излишне истощали топливную смесь. Произошло это из-за того, что поплавок перемещался в поплавковой камере при входе в поворот или при подъеме на крутой холм. В «Солексе» такого недостатка нет — они оснащены двухсекционными поплавковыми камерами, парными поплавками, перемещающимися в других плоскостях. Устройство Solex более современное и совершенное.

Какой выбрать «Солекс»?

Агрегаты, выпускаемые заводом «Солекс» в Димитровграде, различаются в основном геометрией форсунок.Различаются диаметры диффузоров, а также размеры и конструкция воздушных форсунок. Профиль кулачка также отличается.

Однако без каких-либо неприятных последствий и доработок абсолютно любой «Солекс» из всей серии можно поставить на автомобиль, для которого никогда не производился карбюратор. Было много моделей и модификаций этих карбюраторов — ими оснащались ВАЗ-08, 09, АЗЛК-21412, ЗАЗ-1102. Есть «Солекс» для ВАЗ-2104,05,07.Все это говорит о том, что на заднеприводные ВАЗы можно ставить абсолютно любой агрегат из названной линейки, без переделок или почти без них.

Результат настройки зависит от выбора конкретного «Солекса». Но в любом случае тяга двигателя улучшится, машина получит плавный разгон. В целях экономии стоит подобрать на Таврию модификацию Солекс — это ДААЗ-2181. Если вам нужна повышенная динамика разгона, то выбирайте ДААЗ-21073. Он имеет более крупные диффузоры.Этот карбюратор создавался для двигателей объемом 1,7, и после установки этого солекса на классический следует подготовиться к большому расходу топлива.

«Солекс» модели 2108, 21083, 21051-30 считаются у автолюбителей золотой серединой. Агрегаты способны обеспечивать лучшие динамические характеристики и меньший расход топлива при сравнении своих характеристик с «Озоном».

Важные мелочи

Любые «Солекс» (кроме 21073) имеют жиклеры с очень тонкими отверстиями.Следует отметить, что из-за этого жиклеры очень чувствительны к попаданию мусора в топливо, а сам карбюратор часто забивается грязью. По этой причине топливные фильтры следует менять регулярно. Для повышения надежности можно установить топливный фильтр впрыска … Выйдет немного дороже, но можно увеличить интервал между ревизиями агрегата.

Если принято решение об установке карбюратора Солекс на классику, то помимо карбюратора могут потребоваться дополнительные запчасти.Блок может быть установлен как с воссозданием системы EPHH, так и без нее — соленоидный клапан останется только неподключенным … Самый простой способ обойтись с этой системой. Но эксперты говорят, что хотя EPHH позволяет достичь 5% экономии топлива, система ненадежна и часто дает сбой. А это значительно снижает надежность всего агрегата.

Чтобы электромагнитный клапан не перекрыл подачу топлива в канал холостого хода Солекс (все-таки блок EPHX не устанавливается нормально), необходимо снять иглу клапана с корпуса.Но проще всего подключить вентиль от замка зажигания.

При установке «Солекса» на заднеприводные ВАЗ заглушите «обратку» заглушкой или подключите через обратный клапан к системе подачи топлива к топливному фильтру.

Как получить максимальную выгоду

Недостаточно установить Solex на классику, чтобы ощутить все преимущества, нужно модернизировать систему зажигания. Вместо штатного — бесконтактное зажигание … Любой «Солекс» изначально настроен и рассчитан на приготовление пищи.Чтобы эффективно его зажечь, нужен более мощный разряд. Контактная система зажигания не может производить такой разряд, а бесконтактная — полностью. Его катушка может генерировать напряжение до 25 тысяч вольт. Зазор свечи зажигания будет не более 0,8 мм.

Новое или б / у?

Вы можете купить новый Солекс для классики, но также можете купить подержанный карбюратор. Во втором случае необходимо его доработать — тщательно очистить каналы, отполировать диффузоры. Также лучше покупать и заменять форсунки.

Но при этом не стоит покупать современные товары — лучше спросить у друзей и знакомых те, которые были сделаны в СССР. Современные жиклеры, входящие в комплекты для ремонта, часто не соответствуют калибровочным размерам.

Для того, чтобы диффузор работал эффективно, с его элементов напильником удаляют заусенцы и выступы. Такие дефекты создают завихрение воздуха, а это не лучшим образом сказывается на наполнении баллонов.

Что вам может понадобиться

Первым делом приобретите запасные части, которые понадобятся при установке Солекса на классическую модель ВАЗ:

• Следует купить тонкие паронитовые колодки.Но их нужно делать специально для Solex. Отверстия в прокладке для диффузоров отличаются от Weber и Ozones.
• Вместо двух прокладок можно приобрести одну с двумя отверстиями. Его ставят между карбюратором и прокладкой гетинакс. Вдобавок берут еще один — с овальным отверстием. Он предназначен для установки между коллектором и прокладкой Getinax.
• Также покупают «обратный» шланг. Его длина должна быть не менее 80 сантиметров. В противном случае он не дойдет до топливопровода под насосом.

Процесс установки

Теперь можно приступить к установке:

• Для защиты коллектора от грязи моторный отсек необходимо тщательно промыть.
• Затем от штатного карбюратора отключаются приводы и тросы, а также шланги.
• Для снятия крышки троса воздушной заслонки снимается скоба с «всасывающей» панели.
• Поверхность коллектора тщательно очищается и наносится герметик.
• После этих операций нужно установить накладки в виде бутерброда. Сначала надевается тонкая, потом толстая, потом снова тонкая. Толстая прокладка предназначена для обеспечения теплоизоляции. А для удобства процесса установки карбюратор устанавливается на коллектор без крышки. Привод заслонки должен находиться перед автомобилем.
• Крепят корпус дроссельной заслонки — на ВАЗ-2104 будет удобнее, если он будет сбоку от ГБЦ.Ступень или «вертолет» иногда разрезают по центру, чтобы он прилегал ровно к карбюратору. А чтобы в штатном режиме шторка не заклинивала пружину, на штанги устанавливаются пластиковые наконечники.

• Затем протяните трос привода всасывания через крышку головки блока цилиндров и отрегулируйте его до необходимой длины. Регулировка осуществляется изменением длины кожуха. Затем трос подключается к карбюратору.
• Затем можно установить верхнюю крышку.
• Далее к карбюратору подключаются шланг подачи топлива, «обратка», шланг подогрева. «Обратный» шланг оборудован обратным клапаном. Возвратная пружина цепляется за ось старого коромысла на крышке ГБЦ.

• Теперь электромагнитный клапан должен быть подключен к реле освещения, к положительному контакту.
• Далее, на его место монтируется воздушный фильтр и его крышка.

Вот и все, установка агрегата завершена.Но переходить на эксплуатацию пока рано. Карбюратор необходимо правильно отрегулировать. Ниже мы расскажем, как это сделать правильно.

Со стандартными форсунками Solex не впечатлит динамикой. В этом случае можно заменить карбюратор на 21073. Установка вполне возможна без изменений, но в стандартной комплектации бедная смесь будет готовиться в первой камере. Следовательно, на первой камере мотор не сможет обеспечить достаточную тягу для разгона.Автомобиль будет очень медленно набирать скорость.

Скорость движения резко улучшится, когда откроется вторая камера. И машина прыгнет вперед, как козел. Но топливная экономичность при этом очень низкая.

Проблема решается подбором жиклера основного топлива в первой камере карбюратора. Если вы замените его со 107,5 на 110, вы можете получить повышенную интенсивность разгона. Это своего рода компромисс между экономичностью и динамикой. Оптимально — 115-й топливный жиклер в первой камере.Можно установить и 117.5. Но расход увеличится еще больше. Смесь с этой струей повторно обогащается и может ухудшиться динамика.

Воздушные жиклеры первой камеры — 145, 150, 155. При топливе 117,5 можно установить воздух 165.

Регулировка ВАЗ 21083

Двигатель нужно прогреть, затем выставить уровень в поплавке камера с использованием специальных шаблонов. Оптимальный уровень топлива — примерно 23 мм от дна. Что касается смеси, то лучший результат получается, если количественный винт открутить на 2 оборота, а качественный на 4-4.5 ходов. Однако при настройке холостого хода могут быть другие настройки.

Заключение

Все, кто умеет регулировать «Озон», смогут решить вопрос, как отрегулировать карбюратор «Солекс». А о том, как можно модернизировать классический ваз, мы рассказали в этой статье.

Типы жиклеров карбюратора Solex 21073, как правило, подбирают при его настройке на двигателе. Некоторые водители иногда думают, что если мечта сбылась и на автомобиль наконец-то установили Solex, то все проблемы сразу решатся.Но не тут то было! Основная работа начинается только после установки. Solex, предназначенный для экономии средств на топливных ресурсах, также должен быть настроен для правильной работы.

Хорошо, если будет знакомый карбюратор. А если нет? Вы можете попробовать внести коррективы самостоятельно, но для этой процедуры нужно знать хотя бы больше информации о самом карбюраторе.

Выбор типов жиклеров карбюратора Solex 21073 является одной из составных частей его настройки для наиболее разумной дальнейшей эксплуатации.И прежде чем менять одно на другое, нужно принципиально разобраться: зачем и что это за деталь?

Теория

(banner_content) Двигатель всасывает воздух через диффузор и некоторое количество бензина через топливный жиклер. Объем всасываемого воздуха и топлива также зависит от объема двигателя. Поэтому есть тенденция: под больший объем двигателя ставить небольшую жиклер. А если на малолитражный двигатель (например, 1.5), то стандартные жиклеры плохие (т. Е. Дают ненасыщенную смесь).

Таким образом, можно сказать, что все начинается с жиклера топлива — его выбора и настройки. После этого уже во вторую голову нужно подобрать воздушную. Для начала — строго с первой камеры, пока не настроишь, второй заниматься ни в коем случае не рекомендуется.

Правило: подбираем жиклеры по объему двигателя. И лучше всего перед началом настройки найти заводской солекс, соответствующий объему агрегата на вашем автомобиле, и переставить (или поставить такие же) жиклеры из него.

Основы выбора

Если поставить, например, Solex 21041 (объем 1.8) на двигатель 1.5. Это карбюратор с диффузором 24х26, топливо — 102,5, что для мотора 1,5 маловато. Ищем камеры и рассеиватель случайно. Находим самый близкий из вариантов: Solex 21073. Имеет диффузор 24×24 и TJ — 107,5. И первые камеры практически такие же. Кстати, если диффузоры почти такие же, а объем двигателя меньше, то всасывание бензина будет меньше (жиклер плохой).Значит, нужны ТЗ (жиклеры) от 110. Собираем несколько.

Далее вам нужно решить , что вы хотите: экономичный, неспешный или дорогостоящий отклик дроссельной заслонки. В зависимости от решения мы также выбираем TZ: регулировать обогащение или обеднение воздушно-топливной смеси (обеднение приведет к экономии бензина, но повлияет на динамику разгона автомобиля).

Примеры выбора

Двигатель 1,8 л … Карб — Солекс 21073 (24х24). В первой камере топливо — 115, воздух — 165. Во второй: ТЗ — 115, воздух (ВЗ) — 125-я. на холостом ходу: 41ст. В этой ситуации расход AI 92 для городского режима езды составляет от 8 до 9 литров.

Двигатель 1.5 D … карбюратор — Солекс 21073. В первом — 115-й ТЖ, ВЖ — 155 ЗД. Во втором — ТЖ 115, ВЖ 135 ZC. ХХ — 41-й. Бензин АИ 80. Расход — 10 трасса, город 12.

.

Дополнительная информация

В целом, помимо выбора жиклеров, есть еще масса полезных и интересных нюансов настройки Солекса, чтобы он работал корректно и сочетался с двигателем вашего карбюраторного автомобиля.

Всегда следует начинать с установки уровней в камерах. Они выставляются вручную по положениям самих поплавков, в зависимости от покрытия агрегата (все делается по специальным шаблонам). И зря вы думаете, как многие доверчивые пользователи Solex, что все уже выставлено с завода, мол. Чтобы не привести к переливам и нагрузке на иглу, производим соответствующие настройки, загибая язычки поплавков.

После установки уровней можно переходить в режим ожидания.Это зависит от положения шурупов, качества и количества смеси (крутить при снятом всасывании).

Результат

Само собой разумеется, что совершенствованию нет предела. Иногда они могут даже превратиться в излишества: просверлить, например, дроссельную заслонку, отполировать МД, припаять на карбюратор эпульсионные трубки. Но, как говорится, безмерно нездорово. Но такая процедура, по-своему увлекательная, так как выбор типов жиклеров для карбюратора Solex 21073, например, — вещь, совершенно необходимая для правильной настройки агрегата и его полной совместимости с моторным отсеком… В результате получился экономичный и отзывчивый на газ автомобиль.

Карбюратор 21073 1107010 ДААЗ разрабатывался для Нива ВАЗ-2121 с объемом двигателя 1,6 л и ВАЗ-21213 с двигателем 1,7 л.
Solex 21073-1107010 — эмульсионный двухкамерный карбюратор с нисходящим потоком (нисходящий поток). Дроссельные заслонки открываются механически, последовательно с помощью педали газа.

Карбюратор состоит из следующих узлов и систем:

• Существуют две основные системы дозирования для первой и второй камер соответственно.
• Поплавковая камера оснащена двойным поплавком, сбалансированным для предотвращения влияния наклона на работу карбюратора, например, при повороте автомобиля.
• Система всасывания картера.
• Механизм, блокирующий открытие дроссельной заслонки второй камеры.
• Система холостого хода подключена к первой камере.
• Экономайзер холостого хода.
• Две системы адаптеров, по одной для каждой камеры.
• Экономайзер режима мощности.
• Насос ускорительный.
• Пусковое устройство.
• Нагревательное устройство.

Расположение основных узлов карбюратора показано на рисунках:

Карбюратор состоит из двух половин, более массивная нижняя — это корпус, а верхняя — крышка карбюратора. Внизу карбюратора, в каждой из камер, расположены поворотные дроссельные заслонки с механическим управлением. В первой камере в верхней части расположена воздушная заслонка, предназначенная для холодного пуска двигателя.Управление воздушной заслонкой осуществляется тросом, идущим в салон (рычаг воздушной заслонки) и вакуумным стартером.

Через впускной патрубок топливо, проходя через сетчатый фильтр карбюратора и игольчатый клапан, попадает в поплавковую камеру. Камера состоит из двух секций, сообщающихся между собой, поэтому уровень топлива в них одинаковый. Двухкомпонентная конструкция снижает влияние крена автомобиля на уровень топлива и, как следствие, на характеристики двигателя.

Когда поплавковая камера заполняется, поплавок, толкая иглу клапана, перекрывает поток топлива, таким образом поддерживая постоянный уровень топлива в карбюраторе.
Из поплавковой камеры топливо через основные топливные жиклеры поступает в эмульсионные колодцы, а воздух поступает туда через отверстия в верхней части эмульсионных трубок (воздушные жиклеры). В колодцах при смешивании топлива и воздуха образуется эмульсия, которая поступает в малый и большой диффузоры карбюратора. Это основная система дозирования карбюратора.
На разных режимах двигателя в работу включается та или иная карбюраторная система.

Работа карбюратора Солекс 21073

При запуске холодного двигателя для обогащения смеси используется пусковое устройство , управляемое из салона автомобиля рукояткой воздушной заслонки.В максимально выдвинутом положении рукоятка воздушной заслонки через приводной трос поворачивает рычаг, полностью закрывая воздушную заслонку (первую камеру). При этом дроссельная заслонка первой камеры приоткрывается незначительно до размера пускового зазора, который можно регулировать регулировочным винтом открытия дроссельной заслонки первой камеры на рычаге.

Пусковое устройство состоит из полости, соединенной каналом с пространством впускного коллектора, диафрагмы и стержня, соединенного с воздушной заслонкой.После запуска двигателя разрежение во впускном коллекторе действует на диафрагму и шток открывает воздушную заслонку на величину пускового зазора (регулируется винтом пускового устройства). Когда рукоятка возвращается в нормальное, утопленное положение, пусковые зазоры уменьшаются. Зазоры в промежуточных положениях полностью зависят от геометрии рычага и не требуют регулировки. Дроссельная заслонка второй камеры через систему рычагов, с расширенным всасыванием, заблокирована, поэтому при нажатии газа вторая камера не участвует в работе по предотвращению отказов двигателя.

Система холостого хода (CXX) предназначена для работы двигателя на минимальных оборотах, предотвращая его остановку при отсутствии нагрузки. Топливо поступает в CXX через главный топливный жиклер первой камеры, затем холостой жиклер, смешивается с воздухом, поступающим через холостой воздушный жиклер, а также из широкой части диффузора первой камеры. Такая система подачи воздуха в CXX обеспечивает стабильный переход в этот режим. Образовавшаяся эмульсия попадает в первую камеру через отверстие, расположенное под дроссельной заслонкой.Канал, ведущий к выходу холостого воздуха, закрывается винтом качества. Скорость двигателя регулируется так называемым винтом качества, который определяет величину зазора дроссельной заслонки камеры номер один на холостом ходу.

При плавном нажатии на педаль газа первая камера переходной системы … Ее дроссельная заслонка частично открывается, из щели переходной системы, которая находится над клапаном, начинает поступать дополнительное топливо, обогащая смесь. Система перехода первой камеры не допускает выхода из строя при переходе из режима холостого хода, при запуске автомобиля.

Система перехода вторичной камеры устроена аналогично, с той лишь разницей, что она обогащает смесь при переключении со средней нагрузки на высокую, а ее выход круглый. Эта система помогает избежать столкновений при движении.

При достаточно сильном открытии заслонок, экономайзер режима мощности … Экономайзер всасывает топливо прямо из поплавковой камеры и регулируется разрежением во впускном коллекторе. Когда заслонка закрыта, разрежение велико, и диафрагма экономайзера не влияет на шаровой клапан, который перекрывает поток топлива.При открытии заслонки разрежение уменьшается, пружина воздействует на диафрагму, а также на шар клапана, открывая путь топливу через жиклер экономайзера в эмульсионный колодец и, минуя главный топливный жиклер, обогащает топливо. смесь.

В режиме работы на максимальных нагрузках двигателю требуется дополнительное топливо. Он подается через эконостат непосредственно из поплавковой камеры через систему каналов в распылитель во второй камере.

Насос ускорителя другой карбюратор в сборе.Акселераторный насос, обогащает топливную смесь при разгоне автомобиля. Он состоит из рычага, диафрагмы и распылителя. Кулачок, установленный на валу дроссельной заслонки, когда он открыт, воздействует на рычаг насоса, а также на диафрагму, которая перекачивает топливо через форсунку в первую камеру карбюратора. Насосное устройство имеет два обратных клапана … Первый расположен в канале, соединяющем поплавковую камеру и полость насоса, и открывается при заполнении последнего под действием пружины, вытягивающей диафрагму, как поршень шприца. .Клапан закрывается при подаче топлива в опрыскиватель (при нажатии на педаль газа). Второй клапан находится в распылителе ускорительного насоса. Когда топливо перекачивается, он открывается, если топливо перестает течь, закрывает канал сопла, предотвращая утечку воздуха и предотвращая вытекание топлива. Профиль кулачка ускорительного насоса определяет его производительность.

Экономайзер принудительного холостого хода (EPHH)

Система холостого хода упоминалась выше. Карбюратор CXX 21073 оборудован электромагнитным клапаном, который является частью экономайзера принудительного холостого хода (EPHX).Этот клапан закрывает каналы холостого хода и переходную систему первой камеры, и предназначен для отключения подачи топлива при выключении двигателя, а также в режиме принудительного холостого хода (торможение двигателем) для снижения токсичности выхлопных газов. и экономия топлива. EPCH состоит из концевого выключателя (см. Рисунок карбюратора), электромагнитного клапана и блока управления.

При включении зажигания перед запуском двигателя, когда дроссельная заслонка первичной камеры карбюратора закрыта, стопорный винт (числовой винт) с концевым выключателем замыкается на корпус автомобиля.В этом случае на электромагнитный клапан подается напряжение, и он открывает топливный жиклер системы холостого хода.
Когда двигатель запускается и работает на холостом ходу, электромагнитный клапан приводится в действие блоком управления. При увеличении частоты вращения коленчатого вала до 2100 об / мин (при нажатии педали газа нарушается связь концевого выключателя с кузовом автомобиля) блок управления отключается от управления электромагнитным клапаном, но питание на электромагнитный клапан продолжает снижаться. поток, пока концевой выключатель снова не замкнется на массу.При резком закрытии дроссельных заслонок (принудительный холостой ход) концевой выключатель замыкается на кузове автомобиля и питание электромагнитного клапана отключается, а игла клапана перекрывает подачу топливной смеси.
Когда частота вращения коленчатого вала снижается до 1900 об / мин, блок управления снова включается и напряжение подается на электромагнитный клапан, топливный жиклер открывается и смесь подается из системы холостого хода.

Этот карбюратор имеет аналогичную конструкцию со всеми карбюраторами Солекс Димитровградского автоагрегатного завода (сокращенно ДААЗ), но имеет некоторые отличия.Поскольку он устанавливается на двигатели с большим рабочим объемом, характеристики его систем изменились. Опрыскиватель с ускорительным насосом оборудован только одной трубкой, ведущей в первую камеру. Сетчатый фильтр снимается после откручивания штуцера подачи топлива. Карбюратор 21073-1107010 снабжен системой управления рециркуляцией выхлопных газов через запрессованные в корпус штуцеры, которые через каналы соединены с пространством первой камеры над и под дроссельной заслонкой.

Из приведенной ниже таблицы вы можете узнать, какие форсунки есть на Solex 21073 1107010.

Подбор форсунок для солекса до 2 л. Форсунки карбюратора

Эти мелкие детали влияют на работу двигателя машины. Если увеличить жиклер, можно сделать машину резвой, но для этого потребуется много топлива. Установив воздушный жиклер с большим поперечным сечением, мы получаем машину, не развивающую высоких скоростей, но не требующую частой дозаправки.Все зависит от пожелания автовладельца.

Очистка, настройка, замена и регулировка форсунок и регулировка обогащения топливно-воздушной смеси проводится при техническом обслуживании и при возникновении нештатных ситуаций.

Основные типы жиклеров и их выбор

Промышленность выпускает 2 типа жиклеров карбюратора, которые входят в каждый ремонтный комплект:

Они изготавливаются для каждой камеры в устройстве. Выбор жиклера зависит от поперечного сечения большого и малого диффузоров карбюратора.Для каждой модели и марки автомобиля существуют разные ремкомплекты. Детали различаются диаметром отверстий. Как отрегулировать правильную работу мотора — информация, необходимая каждому автовладельцу.

Довольно часто карбюратор Solex устанавливается на автомобили других марок, с самыми мощными двигателями … В этом случае машина будет работать с перебоями, потому что жиклеры ВАЗ не смогут эффективно выполнять свою работу — из-за диаметр недостаточен для подачи обогащенной смеси.

Часто автомобилисты устанавливают большую топливную деталь для лучшего разгона и динамичного вождения.В этом случае не следует забывать об увеличении расхода топлива. Также увеличение диаметра струи на несколько порядков не всегда может дать хороший результат. Как выбрать форсунки, расскажет таблица.

Если объем двигателя 1,6 литра, не стоит ставить на него главный жиклер от мощного мотора … Если вас больше не устраивает разгон автомобиля, вам может потребоваться поискать другую причину, например:

• низкий уровень сжатия в одном из цилиндров;
• неисправна регулировка системы зажигания;
• одна или несколько свечей зажигания неисправны;
• Требуется замена высоковольтных проводов.

Это лишь некоторые из причин и неисправностей, устранив которые, вы снова получите резвую машину. Мнения автомобилистов о переделке жиклеров разные, но большинство считает, что этого делать не стоит. Иногда любители экономии устанавливают форсунки меньше рекомендованных размеров. В этом случае вы получите экономичную, но очень слабую машину, на разгон которой потребуется очень много времени. Жиклеры озонового карбюратора не должны устанавливаться в карбюратор Ford.Они должны быть на классических «Жигулях».

Правильная регулировка работы карбюратора может иметь большое влияние на ускорение и мощность транспортных средств.

Выполнение регулировки карбюратора

Каждый из карбюраторов имеет несколько значений регулировки. После выполнения этой операции заменить:

• заправку поплавковой камеры бензином;
• значение максимальной скорости холостого хода;
• насыщение топливно-воздушной смесью, поступающей в двигатель.

Отрегулировать качество смеси достаточно просто. Это может сделать каждый автомобилист:

1. На прогретом двигателе винтом регулировки качества смеси установить на тахометре число оборотов, не более 900;
2. Уменьшаем максимально возможное — качество смеси, закручивая регулировочный винт. Доводим двигатель до очень малых оборотов;
3. Постепенно выкручивая винт, доводим обороты до нормальной величины, чтобы двигатель работал ровно.Здесь нельзя переборщить, лучше провести операцию заново. Более высокие обороты холостого хода увеличивают расход топлива, поэтому требуются дополнительные регулировки.

Бывают ситуации, когда необходимо увеличить скорость из-за сбоев в работе мотора. Например, если вращение винта не меняет скорость. Причин такой поломки несколько. Необходимо обратить внимание на: электромагнитный клапан жиклера

• — возможно засорение;
• канал под винт регулировки качества смеси.При некачественном бензине забивается;

Электромагнитный клапан

• — возможно, он неисправен.

Проверить исправность клапана довольно просто. При выключенном двигателе отсоединить провод от электромагнита, открутить электромагнитный клапан и отсоединить топливный жиклер. Теперь поворачиваем ключ в замке зажигания и выводим снятый с клапана провод.

Щелчок и погружение штока клапана в корпус указывает на исправность электромагнита.В противном случае меняем этот узел устройства. Мастера советуют более простой способ. При работающем двигателе снимите провод. Если двигатель заглох, можно продолжать работу — клапан исправен.

Если пятнышко попадет в жиклер, его необходимо очистить. Уборка очень проста. Жиклер можно продуть с помощью насоса или компрессора. Часто пятнышки настолько малы, что их не видно, но лучше перестраховаться и, если деталь удаляется, то ее продувают, чтобы устранить эту проблему.После выполнения всех операций ставим жиклер на место и проверяем работу системы.

Не всегда удается очистить канал холостого хода под винтом регулировки смеси, в дороге. Часто он настолько засоряется, что не может быть продуман, и для устранения неисправности необходима разборка карбюратора. Только тогда становится возможным очистить этот канал. В такой ситуации есть временный выход.

Гаечным ключом ослабить крепление электромагнитного клапана на карбюраторе, привести двигатель в состояние нормальной работы и добраться до дома.В этом случае бензин проходит мимо жиклера холостого топлива, что приводит к повышенному расходу топлива. Главный «симптом» данной неисправности — перебои на минимальных оборотах и ​​остановка двигателя при нажатии на педаль газа, поэтому обязательная чистка каналов и последующая регулировка помогут избавиться от поломки.

Помните — тюнинг и регулировка проводится только на прогретом двигателе, но перед этим часто бывает необходимо заменить жиклер, установив деталь из комплекта.Как это сделать правильно, мы рассмотрим далее.

Замена жиклера

Подбор жиклеров карбюратора осуществляется по маркировке. Каждый номер детали в комплекте должен соответствовать диаметру, указанному в таблице. Выбирая комплект деталей карбюратора, определитесь, какая мощность, скорость взлета вам подойдут. Если выставить номинальные размеры, то все просто — сначала необходимо выбрать комплект. Это самая требовательная работа при покупке. Следует помнить, что 80% запчастей на рынке — из Китая.Обратите на это внимание, когда поднимаете их. Тогда можно будет делать ремонт.

Важно. Двигатели для автомобилей ВАЗ выпускаются с карбюраторами ДААЗ. Практически во всех модификациях первичная камера оснащена распылителем на 4,5. Основная топливная форсунка имеет маркировку 135, воздушная форсунка — номер 170. При установке форсунки №4 в первой камере устанавливаются 130 топливных и 150 воздушных форсунок. Это соотношение обязательно нужно поддерживать.

Для его проведения нам необходимо снять карбюратор с двигателя.Это сделает дальнейшую работу более удобной. Схема разборки карбюратора описана в других статьях на сайте, единственное, на что нужно обратить внимание, это прокладка между карбюратором и корпусом двигателя.

Сняв карбюратор отверткой, открутить винты крепления крышки. Снимаем и плоской отверткой откручиваем топливную и воздушную жиклеры. На воздухе необходимо отсоединить эмульсионные трубки. Затем устанавливаются новые детали или чистятся старые исправные форсунки.Для большей уверенности необходимо откалибровать жиклеры на специальном стенде. «Неправильные» части следует удалять, но не самостоятельно.

Перед установкой все детали карбюратора необходимо промыть в очищающей жидкости, удалить грязь, нагар и прочистить все каналы. Начинаем устанавливать новые форсунки. При этом следует соблюдать правильное расположение каждой части механизма. Жиклеры карбюратора должны иметь маркировку в соответствии с маркировкой.

После сборки устройства установите его на новую прокладку и затяните гайки крепления.Первичная регулировка и настройка осуществляется винтом насыщения смеси и регулировкой холостого хода. Эти операции запустят двигатель. Подключаем все шланги и провода, устанавливаем новый воздушный фильтр … Убедимся, что все детали на месте и надежно закреплены. Проводим пробный пуск двигателя. Теперь нам нужно настроить мотор и прогреть его.

Посмотрев данные о температуре двигателя, настраиваем его работу.

После завершения всех операций по установке жиклеров, надежной регулировки карбюратора и выполнения всех инструкций подумайте, сколько топлива вы сэкономите.

Если возникнут вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители будем рады им ответить

Системы питания современных автомобилей с каждым годом усложняются, а простой, доступный и надежный карбюратор прослужит владельцам старых автомобилей долгое время. Сейчас карбюраторные автомобили давно не выпускают. Но это не отменяет необходимости обслуживания таких машин. Например, карбюратор Solex 21073 производства Димитровского автоагрегатного завода до сих пор выпускается и успешно эксплуатируется в силовых системах двигателей классических моделей ВАЗ, а также переднеприводных ВАЗ 2108, 2109.Также его можно встретить на ранних моделях «десятого семейства».

Несмотря на свою простоту, этот элемент востребован и популярен среди автомобилистов. Солекс 21073 устанавливался не только на Ниву. Отзывы о нем положительные, а это значит, что вам нужно узнать о нем больше и научиться настраивать его.

Карбюратор «Солекс»: модификации

Базовая конструкция этих устройств разработана инженерами французской компании «Солекс».

Позже на заводе в Димитровграде получили лицензию на производство, а все остальные модификации делали здесь специалисты.Популярный Solex 21073 разработан на ДААЗе. Отзывы о нем только положительные. Механизм прост в настройке и отличается высокой надежностью … ДААЗ-2108 рассчитан на работу с двигателем объемом 1,3 литра и 2109. «Солекс» 21083 был модифицирован под силовые агрегаты объемом 1,5 литра. Такие же механизмы использовались в моделях из первых партий ВАЗ 2110 с микропроцессорной системой зажигания. Классические модели ВАЗ комплектовались Solex 21053-1107010. Модели ВАЗ Нива оснащались механизмом Solex 21073-1107010.Сейчас его заменили на инжектор.

Устройство

Карбюратор «Солекс» 21073 относится к типу эмульсий. Модификации его изначально устанавливались на моторы с устройством, отличающимся наличием двух камер, оборудованных дроссельными заслонками, а также системами дозирования. Также в устройстве есть адаптерные системы для первой и второй камеры. Система холостого хода есть, но только для первой камеры.

Механизм состоит из двух половин. Нижняя более массивная — и верхняя.Эта половина — корпус самого устройства, а верхняя часть — крышка карбюратора. Внизу каждой камеры расположены демпферы поворотного типа с механическим приводом. Вверху в первой камере карбюратора находится заслонка для подачи воздуха. Это необходимо для запуска еще неотапливаемого силового агрегата … Эта часть приводится в действие кабелем, идущим в салон и соединенным с рычагом, отвечающим за всасывание и с пуском

Принцип работы

Солекс 21073 работает следующим образом.Бензин поступает в поплавковую камеру через входной штуцер — топливо также проходит через сетку фильтра, где очищается, и проходит через игольчатый клапан. Камера с поплавком двухсекционная, секции соединены между собой. У них будет одинаковое количество бензина. Такая конструкция позволяет значительно снизить влияние наклона корпуса на уровень топлива в данной камере.

Это обеспечивает более стабильную работу двигателя. По мере заполнения камеры поплавок, прижимая часть игольчатого клапана, перекрывает доступ топлива в камеру.Это поддерживает постоянный уровень бензина в механизме. Далее из поплавковой камеры бензин через форсунки поступает в смесительные колодцы. Воздух поступает в эти колодцы через специальные отверстия в эмульсионных трубках или воздушных форсунках. Далее в них подмешивается бензин и воздух. В результате получилась топливная смесь. Он разделится как на маленькие, так и на большие диффузоры устройства. Это основная дозирующая камера. В зависимости от режима работы двигателя в карбюраторе могут запускаться определенные механизмы и системы.Когда владелец пытается запустить двигатель «холодным», чтобы обогатить топливную смесь, в дело вступает пусковое устройство. Его водитель запускает из салона — это присос.

Когда ручка выдвинута на максимум, воздушная заслонка первой камеры полностью закрывается. При этом первая камера открывается на расстояние стартовой щели. Регулируется с помощью регулировочного винта на карбюраторе Solex. Регулировка зазора позволит вам регулировать обороты холостого хода.

Система запуска

Этот механизм представляет собой специальную полость, которая соединяется с впускным коллектором. Устройство также имеет диафрагму и шток, который соединен с воздушной заслонкой. После запуска двигателя во впускном коллекторе создается разрежение. Он воздействует на шток диафрагмы, открывая воздушную заслонку. Возврат рукоятки воздушной заслонки в нормальное положение уменьшит пусковые зазоры.

Параметры зазора зависят от геометрических характеристик рычага и никак не регулируются.Что касается дроссельной заслонки второй камеры, то при выдвижении воздушной заслонки она находится в заблокированном состоянии.

Система холостого хода

Этот агрегат необходим для подачи горючей смеси в камеры сгорания на минимальных оборотах. Благодаря этой системе силовой агрегат не заглохнет при отсутствии нагрузки. Топливо поступает в систему через главный жиклер в первую камеру. Через сопло ХХ, где оно затем смешивается с кислородом, топливо попадает в систему через воздушный клапан… Этот механизм позволяет обеспечить стабильную работу двигателя на холостом ходу без нагрузки.

Далее горючая смесь поступает в первую камеру через специальный канал, расположенный под дроссельной заслонкой. Топливный механизм, ведущий к выходу ХХ, закрыт качественным винтом. Это регулировочный винт, с помощью которого можно регулировать и изменять характеристики карбюратора. Этим элементом также регулируется работа мотора в режиме холостого хода на механизме Solex 21073.По нему определяется величина зазора дроссельной заслонки первой камеры в режиме ХХ.

Прочие узлы карбюратора

Также в механизме есть ускорительный насос и экономайзер. Эти агрегаты предназначены для топливной смеси двигателя при его работе в нагруженных условиях.

Регулировка уровня в поплавковой камере

Итак, мы рассмотрели прибор Solex. Регулировка карбюратора поможет установить оптимальный режим, когда двигатель будет работать максимально эффективно, а расход топлива не будет слишком большим.Для начала нужно завести и немного прогреть двигатель. Затем снимите топливный шланг и крышку карбюратора. Затем отсоедините всасывающий кабель и открутите крышку от устройства.

Снимать необходимо как можно плавнее и осторожнее, чтобы не повредить поплавок. Затем расстояние в каждой из камер измеряется линейкой или штангенциркулем. Измерять нужно от сопрягаемых поверхностей до края бензина. Этот размер должен быть около 24 мм. Если больше или меньше, то параметр регулируется путем изгиба поплавка.Затем устройство собирается, двигатель запускается и прогревается.

Настройка холостого хода

Многие автовладельцы, а именно новички, чаще всего покупают старые автомобили и не знают, как правильно настроить карбюратор. Результат — потеря мощности, плавающие обороты и другие проблемы. После успешного завершения регулировки уровня отрегулируйте холостой ход. Перед этим рекомендуется заглушить двигатель. Для работы вам понадобится отвертка с плоским жалом и время. В подошве механизма есть отверстие.В нем есть винт, отвечающий за качество смеси. Он ввинчивается до упора. Однако не стоит слишком усердствовать.

Затем из самого крайнего положения откручивается винт на пять оборотов. Затем двигатель запускается без всасывания. Откручиваем качественный винт — карбюратор 21073 будет регулировать обороты двигателя. Затем элемент снова вкручивается. Вращать необходимо до тех пор, пока работа силового агрегата не станет максимально стабильной.Медленно вращайте винт. Когда работа мотора станет более спокойной, его откручивают не более чем на один оборот. В результате холостые обороты будут около 900. Но если двигатель глохнет, они немного увеличиваются.

Заключение

Это важнейшие правила настройки карбюратора Солекс (идет на Ниву или на семерку, неважно). Настройка позволяет улучшить работу двигателя, стабилизировать холостой ход. Этот карбюратор хорош тем, что его можно отрегулировать с помощью минимального набора инструментов в любых условиях.Но время идет, а машин с таким типом энергосистемы становится все меньше и меньше.

Подбор и доработка жиклеров на карбюраторах Солекс осуществляется в двух случаях: при необходимости увеличения мощностных показателей двигателя автомобиля (быстрый запуск, отклик дроссельной заслонки, увеличение оборотов) или для уменьшения расхода топлива двигателем от паспорта. индикаторы.

В случае увеличения мощности обычно выбирают и увеличивают пропускную способность топливных форсунок ГДС (обогащают топливную смесь).Повысьте при необходимости топливную экономичность — увеличьте пропускную способность воздушных жиклеров ГРС (обедните топливную смесь). В любом случае необходимо установить на форсунки карбюратора измененное сечение жиклера и емкость, отличную от номинальной (маркировка на форсунках означает диаметр отверстия и соответствует их определенной пропускной способности).

Перед началом работ убедитесь, что и карбюратор, и двигатель работают нормально на стандартных жиклерах. Также перед проведением доработки карбюратора рекомендуется привести в надлежащее состояние систему питания и систему зажигания автомобиля.Если двигатель машины ест бензин ведрами или даже двойным, имеет смысл провести полную диагностику систем двигателя, привести все в норму и только потом браться за доработку.

Следует помнить, что при работе с карбюратором необходимо придерживаться определенной схемы: двигателю определенного объема соответствует карбюратор с определенным сечением диффузоров, топливных и воздушных жиклеров основных систем дозирования. Изменение одного или нескольких компонентов этой цепочки приводит к явному изменению характеристик двигателя.Увеличение или уменьшение пропускной способности форсунок должно быть небольшим и постепенным — в пределах сотых долей миллиметра. Поэтому для доработки лучше приобрести дополнительный комплект топливных и воздушных жиклеров ГРС и произвести с ними все манипуляции. Родные жиклеры ставим обратно на случай неудачи эксперимента.

Варианты доработки и выбора жиклеров на карбюраторы Солекс

— Установите воздушные или топливные жиклеры от другого карбюратора, от другого двигателя

Вы можете выбрать из списка ниже.

Таблица размеров и применимости топливных жиклеров GDS для карбюраторов Solex

Таблица размеров и применимости форсунок GDS для карбюраторов Solex

воздушные форсунки, топливные форсунки, эмульсионные трубки и колодцы карбюратора Solex

— Модифицировать существующие форсунки

Сверла тонкие 1 мм, 1.Продаются 5 мм, 1,75 мм, 2 мм и др. Их можно использовать для сверления штатных форсунок до необходимого размера за счет увеличения их пропускной способности. В некоторых случаях можно запаять отверстие оловом и просверлить его заново.

Техника подбора форсунок

Начинаем подбор с ГДС топливных или воздушных жиклеров первой камеры карбюратора. Устанавливаем жиклер уменьшенного или увеличенного сечения (как правило, всего на сотку) взамен штатного и проверяем динамические характеристики автомобиля или его топливную экономичность.При необходимости регулируем холостой ход винтами «качество» и «количество».

Устанавливаем форсунку еще большего размера, проверяем динамику или эффективность. И так несколько раз, пока не появятся явные провалы в работе двигателя на разных режимах … Работа кропотливая, требует времени и нервов. Затем мы делаем шаг назад, устанавливая струю ранее существовавшего измерения. Аналогичную настройку проводим и для второй камеры карбюратора (в большинстве случаев ограничиваются первой).

Этот процесс (в сочетании с другими модификациями карбюратора) подробно описан в статьях на сайте.

Проверка пропускной способности форсунок на соответствие их маркировки может быть проверена изготовлением самодельного устройства (см.).

Примечания и дополнения

— Подбор жиклеров описанный выше — это минимальное вмешательство в работу карбюратора с минимальными последствиями (увеличение мощности на 5-10 процентов или экономия в пределах литра на сотню).Вы можете настроить свой карбюратор сильнее и эффективнее, если вы добавите к выбору форсунок, малых и больших, выберете эмульсионные трубки, измените камеры смешения карбюратора, ускорительный насос и измените последовательность открытия дроссельных заслонок … Мероприятия позволят полностью раскрыть скрытые резервы двигателя, что в конечном итоге изменит и улучшит необходимые характеристики автомобиля под требования каждого конкретного автовладельца.

Многие из нас сталкиваются с проблемой выбора подходящего карбюратора для своего двигателя.Но не все знают, как правильно и из каких соображений выбирать оптимальный диаметр дроссельной заслонки карбюратора, и иногда делают неправильный выбор, и в результате не получают ожидаемого результата.

Решив установить карбюраторы на мой двигатель, Деллорто столкнулся с аналогичной проблемой. Покопавшись в интернете, я нашел здесь некоторую информацию.

В карбюраторах с клиновидной иглой размер дроссельной заслонки — это диаметр под дроссельной заслонкой, когда дроссельная заслонка полностью открыта.Этот размер также отлит или выбит на корпусе карбюратора вместе с сокращением, указывающим тип карбюратора. Например, PHBE 36BS обозначает карбюратор типа Вентури с диаметром дроссельной заслонки 36 мм.

Первоначальный выбор карбюратора оптимального размера Дроссельная заслонка может быть сделана с использованием следующего графика, где размер возможного диаметра дроссельной заслонки карбюратора показан в зависимости от мощности двигателя на цилиндр.

Например, для двухцилиндрового двигателя мощностью 60 л.с. На один цилиндр у нас 60/2 = 30 л.с.Таким образом, размер дроссельной заслонки карбюратора составляет от 32 до 38 мм.
Для мотора Урал 750сс мощностью 45 л.с. Аналогично получаем 22,5 л. на цилиндр, а оптимальный диаметр дроссельной заслонки — от 28,5 до 34 мм. (Я лично для своего мотора выбирал карбюраторы с диаметром штуцера 30мм)

Карбюратор с большим диаметром дроссельной заслонки обеспечивает большую мощность на высоких оборотах и, соответственно, более высокую максимальную скорость … Однако простая установка карбюратора с большим диаметром дроссельной заслонки на обычный двигатель не приведет к увеличению мощности двигателя, поскольку последнее является результатом других дополнительных улучшений и модификаций двигателя, направленных на улучшение его характеристик.
Карбюратор с меньшим диаметром дроссельной заслонки улучшает ускорение и отдачу при низких оборотах … Поэтому при выборе размера карбюратора стоит искать разумный компромисс между ускорением и максимальной скоростью.
Как правило, при установке карбюратора большего размера рекомендуется увеличивать главный жиклер на 10% по сравнению со стандартным на каждые 1 мм увеличения дроссельной заслонки. Эта рекомендация предполагает, что остальные детали — игла, распылитель или жиклер холостого хода — остаются прежними.

Перед увеличением размера карбюратора на модифицированном двигателе имеет смысл попробовать установить карбюратор, уже полностью настроенный на двигатель с аналогичными характеристиками на нем, чтобы иметь хорошую базу для сравнения и дальнейшей модернизации, и произвести все настройки. на прогретом двигателе рабочей температуры, имея возможность проверить работу двигателя в разных режимах и на разных оборотах.

Подбор и доработка жиклеров на карбюраторах Солекс осуществляется в двух случаях: при необходимости увеличения мощностных показателей двигателя автомобиля (быстрый запуск, отклик дроссельной заслонки, увеличение оборотов) или для уменьшения расхода топлива двигателем от паспорта. индикаторы.

В случае увеличения мощности пропускная способность топливных форсунок ГРС обычно выбирается и увеличивается (обогащение топливной смеси). При необходимости повысить топливную экономичность — увеличить пропускную способность воздушных жиклеров ГРС (обеднить топливную смесь). В любом случае необходимо установить на форсунки карбюратора измененное сечение жиклера и емкость, отличную от номинальной (маркировка на форсунках означает диаметр отверстия и соответствует их определенной пропускной способности).

Перед началом работ убедитесь, что и карбюратор, и двигатель работают нормально на стандартных жиклерах. Также перед проведением доработки карбюратора рекомендуется привести в надлежащее состояние систему питания и систему зажигания автомобиля. Если двигатель машины ест бензин ведрами или даже двойным, имеет смысл провести полную диагностику систем двигателя, привести все в норму и только потом браться за доработку.

Следует помнить, что при работе с карбюратором необходимо придерживаться определенной схемы: двигателю определенного объема соответствует карбюратор с определенным сечением диффузоров, топливных и воздушных жиклеров основных систем дозирования.Изменение одного или нескольких компонентов этой цепочки приводит к явному изменению характеристик двигателя. Увеличение или уменьшение пропускной способности форсунок должно быть небольшим и постепенным — в пределах сотых долей миллиметра. Поэтому для доработки лучше приобрести дополнительный комплект топливных и воздушных жиклеров ГРС и произвести с ними все манипуляции. Родные жиклеры ставим обратно на случай неудачи эксперимента.

Варианты доработки и выбора жиклеров на карбюраторы Солекс

— Установите воздушные или топливные жиклеры от другого карбюратора, от другого двигателя

Вы можете выбрать из списка ниже.

Таблица размеров и применимости топливных жиклеров GDS для карбюраторов Solex

Таблица размеров и применимости форсунок GDS для карбюраторов Solex

воздушные форсунки, топливные форсунки, эмульсионные трубки и колодцы карбюратора Solex

— Модифицировать существующие форсунки

Сверла тонкие 1 мм, 1.Продаются 5 мм, 1,75 мм, 2 мм и др. Их можно использовать для сверления штатных форсунок до необходимого размера за счет увеличения их пропускной способности. В некоторых случаях можно запаять отверстие оловом и просверлить его заново.

Техника подбора форсунок

Начинаем подбор с ГДС топливных или воздушных жиклеров первой камеры карбюратора. Устанавливаем вместо штатного жиклер уменьшенного или увеличенного сечения (как правило, всего сотку) и проверяем динамические характеристики автомобиля или его топливную экономичность.При необходимости отрегулируйте холостой ход винтами «качество» и «количество».

Устанавливаем форсунку еще большего размера, проверяем динамику или эффективность. И так несколько раз, пока не появятся явные сбои в работе двигателя на разных режимах. Работа кропотливая, требует времени и нервов. Затем мы делаем шаг назад, устанавливая струю ранее существовавшего измерения. Аналогичную регулировку проводим и второй камеры карбюратора (в большинстве случаев ограничиваются первой).

Этот процесс (в сочетании с другими модификациями карбюратора) подробно описан в статьях на сайте.

Проверка пропускной способности форсунок на соответствие их маркировки может быть проверена изготовлением самодельного устройства (см.).

Примечания и дополнения

— Подбор жиклеров описанный выше — это минимальное вмешательство в работу карбюратора с минимальными последствиями (увеличение мощности на 5-10 процентов или экономия в пределах литра на сотню).Вы можете настроить карбюратор сильнее и эффективнее, если к выбору форсунок, малых и больших, подберете эмульсионные трубки, измените камеры смешения карбюратора, ускорительный насос и измените последовательность открытия дроссельных заслонок. Комплекс мер позволит полностью раскрыть скрытые резервы двигателя, что в конечном итоге изменит и улучшит необходимые характеристики автомобиля под требования каждого конкретного автовладельца.

.
