Устройство задней подвески хендай солярис: Конструкция задней подвески Хендай Солярис

Конструкция задней подвески Хендай Солярис

Что собой представляет задняя подвеска Хендай Солярис? Вопрос достаточно интересный. Чтобы понимать принцип ее работы, необходимо разбираться в устройстве. Этому вопросу и посвящена данная статья. После ознакомления с ней, возможно, вы научитесь самостоятельно разбирать подвеску машины.

Составляющие части

Задняя подвеска позволяет автомобилю двигаться плавно и смягчает неровности дороги. Надо признать, что устройство передней подвески, сложнее, нежели задней, тем не менее, в данном случае тоже нужно разобраться. Конструкция ее следующая:

1. Основной элемент – балка.
2. Крепление рычага.
3. Устройство, выполняющее роль стопора для пружины при сжатии.
4. Амортизатор.
5. Рычаг.
6. Ступичный узел.
7. Подкладка, расположенная снизу под пружиной.
8. Сама пружина.
9. Подкладка, расположенная сверху.
10. Шайба буфера.
11. Упорный элемент.

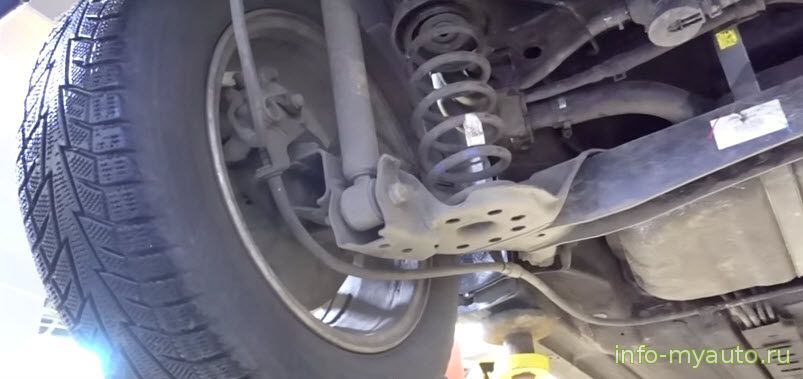

На Hyundai Solaris используется подвеска наполовину независимая, с балкой упругого типа, а также пружинная, с установленными амортизаторами.

Рычаги оборудованы такими краями, на которые крепятся непосредственно оси колес, отдельные тормозные элементы и фиксаторы опор. Впереди рычаги имеют вваренные втулки, в которых расположены сайлент-блоки, выполняющие роль соединительной детали меж кузовом и балкой. Что касается упругих деталей, то в данном случае их роль отводится пружинам.

В подвеске Соляриса следует выделить тот факт, что опирается пружина непосредственно через прокладки резинового образца. Еще одна характерная особенность данного автомобиля заключается в меньшем диаметре нижнего витка, в сравнении с крайним верхним.

В любой подвеске пружины принято делить по классам, в зависимости от параметров жесткости. Чтобы определить класс, используется конкретный цвет детали. Естественно, с обеих сторон нужно использовать пружины идентичного класса и одинаковой модели. Во время замены не рекомендуется устанавливать элементы отличные от тех, которые стояли ранее. Роль ограничителя во время сжатия выполняют буферы, указанные в списке под No3. Они устанавливаются посередине верхней опоры.

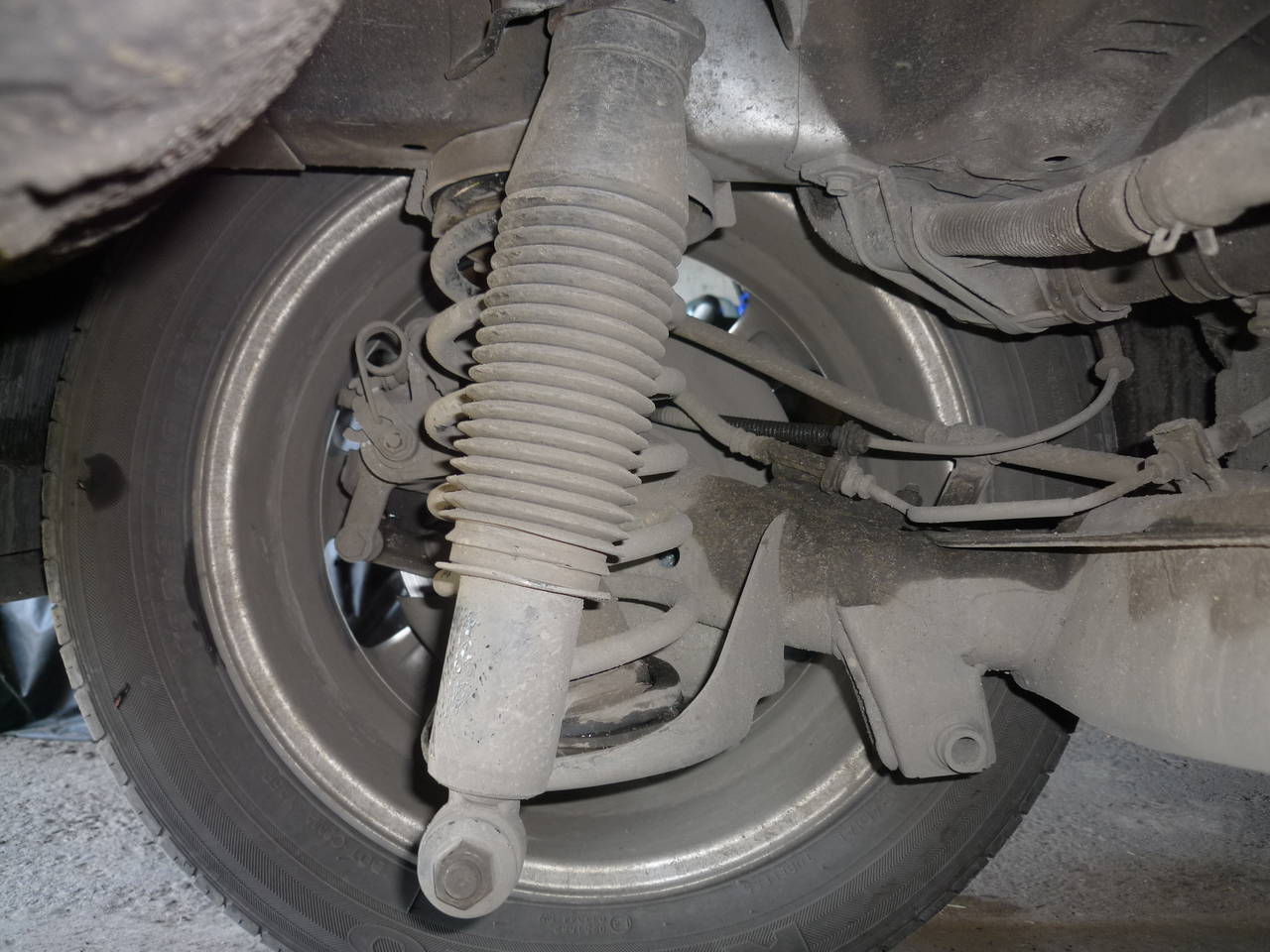

Амортизаторы имеют специальные проушины как снизу, так и сверху. В них впрессованы шарниры, выполненные из резины и металла. Внутри шарнира имеется втулка, сквозь которую вставляется болт, позволяющий прикрепить амортизатор к кузову. Передняя подвеска автомобиля Хендай Солярис оборудована подшипником, расположенном в ступичном узле. Плюс в том, что нет необходимости регулярно закладывать в него смазку. Если устройство вышло из строя, его просто меняют.

Задние колеса всегда находятся в одном положении, что предусмотрено конструкцией – регулировать их нет возможности. Они только проверяются специализированным оборудованием, дабы выявить расхождение с нормой. В ситуации, когда разница с номинальными значениями слишком велика, придется выполнить диагностику рабочих элементов.

Дополнительная информация

Исходя из приведенных данных, можно догадаться, что демонтаж и монтаж отдельных деталей подвески в Хёндай, не должен вызывать трудностей. Главное, иметь надлежащее оборудование.

Сегодня многие умельцы занимаются доработкой подвески. Подобные работы заключаются в установке новых деталей более высокого качества. Часто ставят усиленные пружины, исходя из того, что отечественные дороги не могут похвастать высоким качеством.

Переделку подвески уместно проводить только в том случае, если в этом есть необходимость. Например, когда автомобилю придется ездить по плохим дорогам.

Как правило, бессмысленная модернизация подвески приводит к повышенным расходам, а тратить деньги просто так не имеет смысла.

Была ли полезна для вас

эта статья:

Hyundai Solaris Снятие установка замена ремонт Задняя подвеска Хёндай Солярис инструкция

Hyundai Solaris manual > Задняя подвеска Хёндай Солярис

Элементы задней подвески: 1 – балка; 2 – кронштейн рычага; 3 – буфер хода сжатия пружины; 4 – амортизатор; 5 – рычаг балки; 6 – ступичный узел заднего колеса; 7 – нижняя прокладка пружины; 8 – пружина; 9 – верхняя прокладка пружины; 10 – шайба буфера; 11 – опорная чашка.

Задняя подвеска: 1 – балка задней подвески; 2 – кронштейн рычага балки; 3 – буфер хода сжатия пружины; 4 – пружина; 5 – амортизатор.

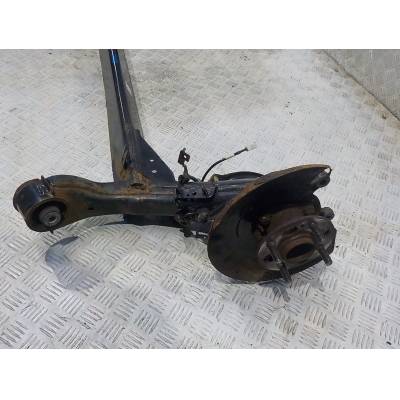

Задняя подвеска – полунезависимая c упругой балкой U-образного сечения, пружинная с телескопическими амортизаторами двухстороннего действия.
К рычагам подвески приварены фланцы для крепления осей задних колес и щитов тормозных механизмов, а также кронштейны для опор пружин. Спереди рычаги снабжены приварными втулками, в которые запрессованы сайлент-блоки для соединения балки с кузовом.
Упругими элементами подвески являются винтовые пружины.

Пружина опирается через резиновые прокладки: снизу – на кронштейн рычага и сверху – на опору, приваренную к лонжерону кузова. Нижний виток пружины имеет меньший диаметр.
Пружины задней подвески по жесткости делятся на классы. Класс пружины маркируется краской.
С правой и с левой сторон автомобиля должны устанавливаться пружины одного класса.
При замене рекомендуется устанавливать пружины такого же класса, какие были установлены на автомобиле.

Ход сжатия пружин ограничивают буферы, закрепленные в центре верхних опор пружин.

В верхнюю и нижнюю проушины амортизатора запрессованы резинометаллические шарниры, через центральные втулки которых проходят болты, крепящие амортизатор к кузову и кронштейну рычага подвески.
Подшипник заднего колеса установлен в ступичном узле заднего колеса.
В процессе эксплуатации подшипник не требует пополнения смазки, и в случае неисправности меняется весь узел.
Углы установки задних колес заданы конструктивно геометрией балки и в эксплуатации не подлежат регулировке. Углы можно лишь проверить на специальном стенде и сравнить с контрольными значениями. В том случае, если значения углов установки задних колес не соответствуют контрольным значениям, необходимо проверить состояние элементов задней подвески.

Ступичный узел заднего колеса крепится четырьмя болтами через щит тормозного механизма к фланцу балки задней подвески.

Задняя подвеска Хёндай солярис

Задняя подвеска Хёндай солярис

Задняя подвеска Солярис, характеристики, конструкция, видео

Автор статьи: AutoKontact.ru

дата: 16.10.2018

Многих автовладельцев интересует вопрос что собой представляет задняя подвеска Хендая Солярис? Чтобы знать ответ на данный вопрос, нужно понимать особенности устройства этого элемента автомобиля. Этот вопрос и будет подробно рассмотрен в сегодняшней статье. Внимательно изучив изложенный материал, Вы сможете разбирать заднюю подвеску Соляриса, без помощи квалифицированных механиков.

Составляющие элементы

Задняя подвеска обусловливает плавное движение автомобиля, попутно нивелируя неровности дорожного полотна. На самом деле конструкция передней подвески имеет более сложное строение чем задней. Начинающему автолюбителю полезно будет иметь понятие устройства и принципа действия данного механического элемента.

Задняя подвеска Солярис состоит из:

• Балки, являющейся главным элементом;
• Крепежного элемента рычага;
• Амортизатора;
• Пружинного элемента;
• Рычага;
• Ступичного узла;
• Подкладки снизу и сверху пружины;
• Шайбы буфера.

Задняя подвеска Солярис полузависимая пружинного типа. В ее конструкцию входит усиленная балка и амортизаторы. Рычаги оснащены краями, на которых располагаются колесные оси и опорные фиксаторы. В передней части рычаги оснащены вваренными втулками, где находятся сайлент-блоки, соединяющие балку и кузов. В роли упругих элементов выступают пружины.

Пружина

В задней подвеске Соляриса опирание пружины осуществляется специальными прокладками из высококачественной резины. В задней подвеске Солярис нижний виток меньшего диаметра в отличие от верхнего.

Пружины различаются по классификации, которую определяют показатели жесткости. Для определения класса конструкторы окрашивают элементы в разные цвета. На каждой стороне используются пружины, относящиеся к одному классу и модели. При замене пружин нельзя ставить элементы, отличающиеся от класса ранее установленных деталей. Функцию ограничителя при сжатии выполняют буферы, устанавливаемые по центру верхнего опорного элемента.

Амортизаторы оснащены специальными проушинами в внизу и сверху. В них расположены металлические или резиновые шарниры. Во внутренней части шарнира находиться втулка, с проходящим болтом, как крепежный элемент между кузовом и амортизатором. В передней подвеске Хендая Солярис имеются подшипники, размещенные в ступичном узле. Данный узел не требует регулярной смазки, а при поломке подвергается замене.

Колеса задней оси имеют неизменное положение и не предусматривают регулировки. Они могут проверяться с помощью специального оборудования, для выявления расхождений с нормой. Если после проверки выявились расхождения с первоначальными значениями, то необходимо провести диагностирование данных деталей.

Дополнительная информация

Рассмотренные данные показывают, что монтажные и демонтажные работы отдельных элементов задней подвески Солярис выполняются относительно легко. Главное условия для выполнения монтажных и демонтажных работ – наличие необходимого оборудования.

Подвеска

Большинство автолюбителей самостоятельно дорабатывают заднюю подвеску Соляриса. Такое мероприятие предусматривает использование высококачественных деталей. В некоторых случаях автовладельцы устанавливают усиленные пружины, что вполне обосновано исходя из неудовлетворительного качества дорожного покрытия в Российских регионах.

Усовершенствование задней подвески Соляриса имеет смысл делать лишь в случаях необходимости. К подобным случаям можно отнести постоянную эксплуатацию автомобиля по плохому дорожному покрытию или в условиях бездорожья. Необоснованное усиление задней подвески Солярис обычно приводит к ненужным финансовым затратам, трата денег в данном случае бессмысленно и не эффективно.

Просмотров:
15 843

Задняя подвеска хендай солярис. Проверка технического состояния деталей задней подвески на автомобиле Hyundai Solaris

На заре автомобилестроения машины представляли собой простую конструкцию из рамы, колес, двигателя и сиденья. Они были предназначены только для передвижения из одного пункта в другой, и ни о каком комфорте речи идти не могло.

Тем не менее, время шло, совершенствовалась конструкция авто, менялись запросы потребителей. Со временем в начали появляться такие полезные элементы, как закрытый кузов, отопление салона, стеклоподъемники и прочее.

Сегодня трудно представить себе автомобиль без системы подвески. Она присутствует не только на легковых авто, но и на грузовиках, автобусах, троллейбусах, на других видах транспорта. Именно подвеска позволяет транспортному средству двигаться плавно и смягчать неровности дороги
. Без этой системы пользоваться автомобилем было бы нереально. Вибрации, как и шум, наносят значительный вред организму человека.

Разновидности систем подвески автомобиля

На сегодняшний день существует две разновидности подвески автомобилей – зависимая и независимая. Они различаются между собой по конструкции, комфортности и стоимости обслуживания. Стоит отметить, что зависимая подвеска может применяться как на легковых авто, так и на грузовых, а независимая система применяется только на легковых авто. Объяснение этому одно – независимая подвеска не выдерживает больших нагрузок и дорогая в обслуживании, что неприемлемо для коммерческого транспорта.

Достаточно часто на легковых автомобилях применяются оба вида подвески одновременно. На переднюю ось устанавливается независимая подвеска, а на заднюю зависимая или полузависимая. Сделано это с целью удешевления конструкции и снижения затрат на обслуживание.

В свою очередь независимая система подвески подразделяется на несколько разновидностей в зависимости от конструкции:

• McPherson;
• система с качающимися полуосями;
• с двойными рычагами;
• система с косыми рычагами;
• с продольными и поперечными рычагами;
• торсионная система;
• система с продольными рычагами;
• пневматическая подвеска;
• система адаптивной подвески.

Как можно увидеть, разновидностей достаточно много. Но, как показывает практика, примерно 50% автомобилей, которые ездят по дорогам Российской Федерации, имеют примерно одинаковую комбинацию МакФерсона на передней оси и зависимой или полузависимой системы задней оси. Объясняется это достаточно просто. Дело в том, что такая комбинация обладает достаточно большой степенью надежности и выносливости. При этом она простая и не дорогая в обслуживание.

Приведенная выше комбинация характерна для . Если говорить о пневмоподвеске или о многорычажной, то их чаще всего можно увидеть на более дорогих, престижных автомашинах. Конечно, они обеспечивают больший комфорт и лучшую управляемость, но их стоимость достаточно высокая.

Подвеска Хендай Солярис

Отличным примером бюджетного автомобиля с классической комбинацией МакФерсона спереди и полузависимой системы сзади является . Напомним, что этот автомобиль продается на рынке Российской Федерации с 2010 года и за пять лет успел полюбиться рядовому автолюбителю благодаря своему отличному соотношению цены и качества.

Подвеска автомобиля Хендай Солярис, несмотря на свою простоту, обеспечивает одновременно хорошую управляемость, комфорт и надежность.

Этого удалось достичь благодаря применению качественных элементов системы. Как показывает практика, даже по не очень качественным дорогам СНГ Солярис способен «выхаживать» достаточно большое расстояние без существенного ремонта подвески.

Тем не менее, существуют и некоторые недостатки в данном автомобиле. Так, некоторые автовладельцы отмечают, что задняя подвеска Хендай Солярис обладает чрезмерной мягкостью. Проявляется это в том, что при полной загрузке багажника и салона транспортное средство сильно проседает.
Лечиться данная проблема достаточно просто.

Многие производители нестандартных запчастей предлагают приобрести комплект пружин и амортизаторов повышенной жесткости, что позволяет быстро решить возникшую проблему. Но, в этом случае придется пожертвовать некоторой долей комфорта.

Такое решение проблемы задней подвески позволяет также существенно улучшить его управляемость. Дело в том, что в погоне за комфортом пришлось пожертвовать управляемостью. В итоге, при достаточно активной езде корма автомобиля норовит уйти в занос, а на неровностях сильно раскачивается. Данный факт заставляет владельцев авто менять амортизаторы и пружины на более жесткие, что убирает раскачивания и чрезмерную мягкость.

Многих автовладельцев интересует вопрос что собой представляет задняя подвеска Хендая Солярис
? Чтобы знать ответ на данный вопрос, нужно понимать особенности устройства этого элемента автомобиля. Этот вопрос и будет подробно рассмотрен в сегодняшней статье. Внимательно изучив изложенный материал, Вы сможете разбирать заднюю подвеску Соляриса,
без помощи квалифицированных механиков.

Составляющие элементы

Задняя подвеска обусловливает плавное движение автомобиля, попутно нивелируя неровности дорожного полотна. На самом деле конструкция передней подвески имеет более сложное строение чем задней. Начинающему автолюбителю полезно будет иметь понятие устройства и принципа действия данного механического элемента.

Задняя подвеска Солярис
состоит из:

• Балки, являющейся главным элементом;
• Крепежного элемента рычага;
• Амортизатора;
• Пружинного элемента;
• Рычага;
• Ступичного узла;
• Подкладки снизу и сверху пружины;
• Шайбы буфера.

Задняя подвеска Солярис
полузависимая пружинного типа. В ее конструкцию входит усиленная балка и амортизаторы. Рычаги оснащены краями, на которых располагаются колесные оси и опорные фиксаторы. В передней части рычаги оснащены вваренными втулками, где находятся сайлент-блоки, соединяющие балку и кузов. В роли упругих элементов выступают пружины.

Пружина

В задней подвеске Соляриса
опирание пружины осуществляется специальными прокладками из высококачественной резины. В задней подвеске Солярис
нижний виток меньшего диаметра в отличие от верхнего.

Пружины различаются по классификации, которую определяют показатели жесткости. Для определения класса конструкторы окрашивают элементы в разные цвета. На каждой стороне используются пружины, относящиеся к одному классу и модели. При замене пружин нельзя ставить элементы, отличающиеся от класса ранее установленных деталей. Функцию ограничителя при сжатии выполняют буферы, устанавливаемые по центру верхнего опорного элемента.

Амортизаторы оснащены специальными проушинами в внизу и сверху. В них расположены металлические или резиновые шарниры. Во внутренней части шарнира находиться втулка, с проходящим болтом, как крепежный элемент между кузовом и амортизатором. В передней подвеске Хендая Солярис имеются подшипники, размещенные в ступичном узле. Данный узел не требует регулярной смазки, а при поломке подвергается замене.

Колеса задней оси имеют неизменное положение и не предусматривают регулировки. Они могут проверяться с помощью специального оборудования, для выявления расхождений с нормой. Если после проверки выявились расхождения с первоначальными значениями, то необходимо провести диагностирование данных деталей.

Дополнительная информация

Рассмотренные данные показывают, что монтажные и демонтажные работы отдельных элементов задней подвески Солярис
выполняются относительно легко. Главное условия для выполнения монтажных и демонтажных работ – наличие необходимого оборудования.

Подвеска

Большинство автолюбителей самостоятельно дорабатывают заднюю подвеску Соляриса.
Такое мероприятие предусматриваетиспользование высококачественных деталей. В некоторых случаях автовладельцы устанавливают усиленные пружины, что вполне обосновано исходя из неудовлетворительного качества дорожного покрытия в Российских регионах.

Усовершенствование задней подвески Соляриса
имеет смысл делать лишь в случаях необходимости. К подобным случаям можно отнести постоянную эксплуатацию автомобиля по плохому дорожному покрытию или в условиях бездорожья. Необоснованное усиление задней подвески Солярис
обычно приводитк ненужным финансовым затратам, трата денег в данном случае бессмысленно и не эффективно.

161

169

..

Проверка технического состояния деталей задней подвески на автомобиле —
Хендай Солярис

Все проверки и работы проводите снизу автомобиля, установленного на
подъемнике или смотровой канаве (с вывешенными задними колесами).

Выясните, нет ли на деталях подвески трещин или следов задевания о
дорожные препятствия или кузов, деформации деталей задка кузова в местах
крепления узлов и деталей подвески.

Проверьте состояние резинометаллических шарниров (сайлентблоков), пружин
подвески и амортизаторов.

Резинометаллические шарниры и резиновые детали подлежат замене при
разрывах и одностороннем выпучивании резины, а также при подрезании их
торцовых поверхностей.

На резиновых деталях подвески не допускаются:

• признаки старения резины;
• механические повреждения.

На резинометаллических шарнирах не допускаются:

• признаки старения, трещины;
• одностороннее выпучивание резинового массива.

Дефектные детали замените.

Проверьте, нет ли механических повреждений (деформаций, трещин и пр.)
элементов подвески.

При проверке внимательно осмотрите следующее.

1. Резиновые втулки и затяжку резьбовых соединений нижних…

2. …и верхних креплений амортизаторов.

3. Проверьте состояние защитных чехлов амортизаторов.

4. Опустите чехол и проверьте шток амортизатора. Потеки жидкости по
штоку не допускаются.

5. Резинометаллические шарниры (сайлентблоки) балки задней подвески.

6. Подшипники ступиц задних колес.

7. Пружины и буфера хода сжатия задней подвески.

Модернизация подвески Соляриса в домашних условиях интересует многих автовладельцев. Как это сделать своими руками, какие инструменты для этого нужны и какие запчасти использовать подробно разберемся в данном материале.

Почти каждый владелец Хендай Солярис через некоторое время эксплуатации машины задается вопросом: как модернизировать подвеску? Сделать это нетрудно, но важно ответственно и грамотно подходить к решению задачи. Проблемы с ходовой частью Hyundai Solaris обычно возникают при езде по неровностям, которых в нашей стране очень много. Изменения в подвеске могут быть разными и зависят они обычно от возможностей и требований владельца к собственному автомобилю.

Существующие проблемы

На всех форумах, посвященных Хендай Солярис, автовладельцы обсуждают конструктивные недоработки задней подвески. Автопроизводитель уверяет, что в после

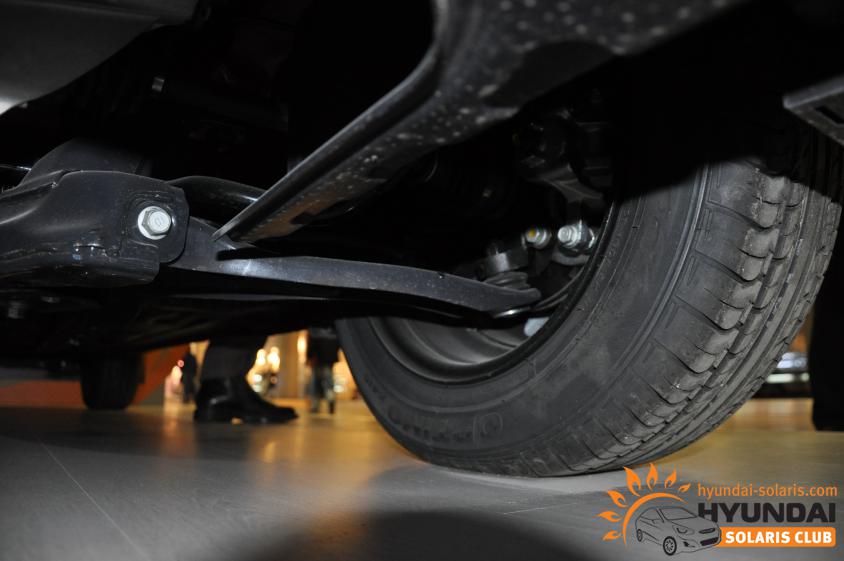

Подвеска Hyundai Solaris

дних моделях учтены пожелания автомобилистов и все исправлено, однако модели ранних лет выпуска требуют определенных изменений. Особенно много претензий владельцы предъявляют к рысканию авто при движении на скорости более 80 км/ч. Специалисты определили, что это связано с неудачной конструкцией крепления задних амортизаторов.

Все мы осознаем, что идеального во всех смыслах автомобиля не существует, но каждому хочется иметь автомобиль с минимальным количеством недостатков. После определенного эксплуатационного периода может проявиться слабость подшипников ступицы, а также может загудеть рулевая рейка. Впоследствии начнет бить руль, а наконечники быстрее будут изнашиваться. Во избежание проблемы необходимо доработать определенные элементы.

Как проявляются недоработки?

Многие владельцы корейских автомобилей приступают к модернизации подвески Хендай Солярис с целью повышения устойчивости на высоких скоростях. Особенно много нареканий вызывает рыскание задней оси, увод в стороны при боковом ветре или при проезде навстречу большегрузного транспорта. Все это последствие конструктивной недоработки, которую можно своими руками исправить. Связана проблема с неправильно подобранным углом установки задних амортизационных стоек.

Причина возникновения проблем

Установлены амортизаторы под определенны углом, что вызывает неизбежное повышение нагрузок и сил инерции. Монтаж амортизаторов строго вертикально снизит ход подвески, но снизит нагрузки и инерционные моменты. Эти несложные переделки обычно и предполагают модернизацию подвески Соляриса автовладельцами.

Как доработать подвеску Hyundai Solaris?

Необходимо перенести крепления амортизатора, изготовив для этого новые крепежные элементы для узла. Их изготавливают так, чтобы получить по четыре точки для крепления нижней точки амортизатора. Это позволит подобрать оптимальную геометрию подвески для конкретных эксплуатационных условий. Отметим что подобная модернизация подвески Хендай Соляриса повышает шансы пробить подвеску. Исключить это можно, установив другие пружины.

Изначально во избежание пробоя владельцы автомобилей делали вставки из плотной резины, вставляя их между витками штатных пружин, но это решение не отличалось эффективностью. После экспериментов с пружинами разных марок от других авто оптимальных результатов удалось достичь с помощью пружин от ВАЗ 2108 и 2110. Их следует слегка укоротить, отрезав примерно 2,7 части витка и подогнув внешнюю часть обрезанного витка.

Эта модернизация дает хорошие результаты, но важно установить нижние отбойники для пружин, которые станут центром для них. монтаж цилиндрических пружин для Хендай Солярис штатных бочкообразных существенно улучшает технические характеристики ходовой части. В зависимости от необходимого дорожного просвета обрезать пружины можно чуть больше или меньше.

Российские дороги хоть и становятся с годами лучше, но далеко не все. Особенно сельское бездорожье не всегда способствует длительной жизни подвески автомобиля. Иногда выходят из строя и надежные узлы корейских автомобилей, пережившие уже несколько доработок производителем.

Не каждый водитель знает, что может стучать в подвеске Хендай Солярис, но наличие небольшого опыта позволит разобраться, как перебрать устройство и восстановить его работоспособность своими руками. В ряде случаев помочь его доработать поможет видео.

Чаще всего требуют «заботы» рычаги и амортизаторы, это типичная проблема даже для модернизированного узла автомобилей нового поколения. При появлении стуков необходим ремонт или доработка подвески Хендай Солярис и замена рычага, которую легко произвести в гараже.

Для этого необходимо:

• зафиксировать задний комплект колес противооткатниками;
• ослабить гайки передних колес, поднять их и зафиксировать на стойке, затем снять колеса;
• открутить гайку шарового пальца;
• отсоединить рычаг от поворотного кулака, снять гайку переднего болта;
• вытащить болт из сайлентблока;
• снять оставшуюся часть крепежа и достать неисправный рычаг;
• заменить деталь и повторить в обратном порядке все шаги.

После ремонта желательно проверить угол установки колес на пункте техобслуживания, стоимость услуги невысока, а на безопасность движения окажет значительное влияние. Если после смены рычага скрип и стуки не прекратились, необходимо отремонтировать амортизатор передней подвески.

Первый этап работ аналогичен замене рычага:

• открыть капот и снять гайки крепежа амортизатора;
• снять переднее колесо;
• извлечь палец стабилизатора;
• отвести кулак, извлечь стойку и сжать пружину при помощи зажима;
• заменить предварительно прокачанный амортизатор;
• зафиксировать пружины в посадочные места, произвести сборку в обратном порядке.

Амортизаторы обязательно меняются парой, после этого нужно произвести развал-схождение. Используемые детали могут быть только оригинальными.

Задняя подвеска

Задняя подвеска Хендай Солярис своими руками также может быть восстановлена достаточно быстро, некоторые водители самостоятельно производят и ее модернизацию. Тюнинг или улучшение не всегда изменяют ходовые качества автомобиля, часто это связано с установленными деталями.

На замену запчасти лучше приобретать по соответствующим артикулам, которые можно узнать с помощью вин-кода авто в специализированных сервисах. Для ремонта стойки стабилизатора задней подвески Хендай Солярис или ее замены потребуется наличие стандартного набора инструментов.

Завод Хендай уже несколько раз менял подвеску в своих моделях, и чаще всего необходимая модернизация связана только с заменой пружин.

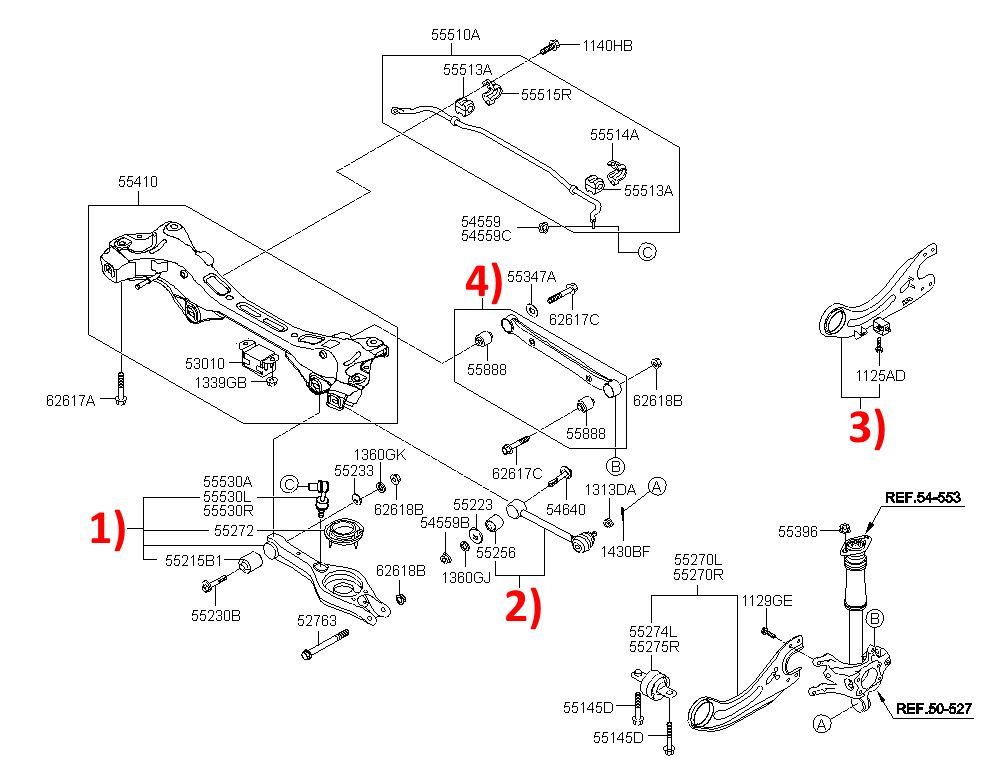

Изучая схему задней подвески Хендай Солярис можно установить, что пружины имеют свои классы и маркируются краской. При замене нужно ставить только одинаковые детали, причем того же класса, что были установлен ранее.

Некоторые используют при замене детали производства ВАЗ, но гарантировать качественную службу подвески в этом случае невозможно. Процесс замены не отличается от аналогичных операций, производимых для передней подвески.

Если амортизаторы, рычаги или пружины могут быть заменены самостоятельно, то при неисправности подшипников придется менять весь узел и делать это лучше на станции технического обслуживания, где мастера точно знают, какая задняя подвеска у Хендай Солярис, ее контрольные значения, достоинства и недостатки и смогут с ювелирной точностью заменить детали.

Про заднюю подвеску хендай солярис. Задняя подвеска Hyundai Solaris Поворотный кулак в сборе с подшипником и ступицей

Сложность

Без инструментов

Не обозначено

Примечание:

Передняя подвеска независимая типа Мак-Ферсон, обеспечивающая высокие показатели плавности хода автомобиля, его устойчивости и управляемости, с телескопическими амортизаторными стойками, служащими для гашения колебаний, поглощения толчков и ударов, действующих на автомобиль через его колеса.

Амортизаторные стойки включают в себя упругие элементы
— пружины, которые предотвращают отрыв колёс от дороги, обеспечивая постоянное сцепление с дорогой и препятствуя колебанию кузова, что соответственно сказывается на безопасности и комфортабельности движения.

Элементы амортизаторной стойки:

1
— телескопическая стойка;

2
— пружина;

3
— верхняя резиновая прокладка пружины;

4
— упорный подшипник;

5
— верхняя опора стойки;

6
— гайка;

7
— верхняя опорная чашка пружины;

8
— грязезащитный чехол;

9
— нижняя резиновая прокладка пружины.

К нижней части амортизаторной стойки крепится
: ступичный узел, являющийся основой для крепления колеса тормозных механизмов. Ступичный узел через шаровую опору и поперечный рычаг соединен с подрамником, а подрамник — с кузовом автомобиля. Также передняя подвеска снабжена стабилизатором, предназначенным для повышения устойчивости и уменьшения углов крена кузова при прохождении поворотов и неровностей дороги за счет передачи усилий сжатия или растяжения от одной стойки к другой. К нижней части корпуса стойки крепится поворотный кулак, а к средней части приварен кронштейн для крепления стойки стабилизатора поперечной устойчивости. В корпусе стойки установлен гидравлический газонаполненный амортизатор.

Элементы передней подвески на автомобиле:

1

2

3
— амортизаторная стойка;

4
— поворотный кулак;

5
— шаровая опора;

6
— рычаг.

На штоке амортизатора расположен пенополиуретановый буфер хода сжатия, предназначенный для ограничения хода колеса вверх при движении автомобиля по неровностям. Винтовая пружина амортизаторной стойки своим нижним витком опирается на нижнюю чашку, приваренную к корпусу стойки, а верхним витком — на центрирующую втулку, закрепленную на штоке амортизатора вместе с верхней опорой стойки. Верхняя опора стойки, упирающаяся в чашку брызговика кузова, за счет своей эластичности дает возможность стойке качаться при ходах подвески и не передает высокочастотные колебания на кузов. Упорный подшипник, расположенный между верхней опорной чашкой пружины и верхней опорой стойки, позволяет стойке с пружиной поворачиваться вместе с управляемым колесом.

Передняя подвеска автомобиля:

1
— рычаг;

2
— шаровая опора;

3
— поворотный кулак;

4
— ступица;

5
— амортизаторная стойка;

6
— стойка стабилизатора поперечной устойчивости;

7
— кронштейн крепления штанги стабилизатора к подрамнику;

8
— штанга стабилизатора поперечной устойчивости;

9
— подрамник.

Тормозные и тяговые силы при движении автомобиля воспринимаются рычагами подвески, соединенными через шаровые опоры с поворотными кулаками, и через сайлент-блоки с подрамником подвески.

Рычаг передней подвески:

1
— шаровая опора;

2
— сайлент-блок переднего крепления к подрамнику;

3
— сайлент-блок заднего крепления к подрамнику.

Корпус шаровой опоры запрессован в рычаг передней подвески и застопорен, а палец шаровой опоры крепится к поворотному кулаку с помощью конического соединения с гайкой.

Примечание:

Шаровая опора.

В поворотный кулак запрессован и застопорен двухрядный радиально упорный шариковый подшипник закрытого типа. Во внутренние обоймы подшипника с натягом установлена ступица колеса. Подшипник затянут гайкой на резьбе хвостовика корпуса, наружного шарнира привода колеса и в процессе эксплуатации не регулируется.

Поворотный кулак в сборе с подшипником и ступицей:

1
— отверстия крепления к кронштейну амортизаторной стойки;

2
— подшипник ступицы;

3
— ступица;

4
— проушина крепления направляющей тормозных колодок;

5
— отверстие крепления пальца шаровой опоры;

6
— проушина крепления наконечника рулевой тяги;

7
— отверстие, крепления датчика скорости вращения колеса.

Штанга стабилизатора поперечной устойчивости в своей средней части крепится к подрамнику подвески кронштейнами через две резиновые подушки. Оба конца штанги через шаровые шарниры стоек стабилизатора поперечной устойчивости крепятся к корпусам амортизаторных стоек.

Стабилизатор поперечной устойчивости:

1
— стойка;

2
— штанга;

3
— кронштейн;

4
— подушка.

Схождение колёс
― угол между плоскостью вращения колеса и продольной осью автомобиля.

Схождение колёс способствует правильному положению управляемых колёс при различных скоростях движения и углах поворота автомобиля. Признаки отклонения угла схождения колёс от нормы: сильный пилообразный износ шин в поперечном направлении, повышенный расход топлива из-за большого сопротивления качению передних колёс.

Схождение регулируется вращением рулевых тяг при отвернутых контргайках наконечников рулевых тяг.

Б — А
— схождение передних колёс;

А и Б
— расстояние (мм) между закраинами ободьев колёс спереди и сзади;

δs
— угол схождения передних колёс;

S
— колея.

Угол продольного наклона оси поворота
― угол между вертикалью и линией, проходящей через центры поворота шаровой опоры и подшипника верхней опоры амортизаторной стойки в плоскости, параллельной продольной оси автомобиля. Он способствует стабилизации управляемых колёс в направлении прямолинейного движения. Симптомы отклонения величины угла от нормы ― увод автомобиля в сторону при движении, разные усилия на рулевом колесе в левом и правом поворотах, односторонний износ протектора шин.

T
— угол продольного наклона оси поворота колеса.

Развал колёс
― угол между плоскостью вращения колеса и вертикалью. Он cпособствует правильному положению катящегося колеса при работе подвески. При сильном отклонении этого угла от нормы, возможны увод автомобиля от прямолинейного движения и односторонний износ протектора.

Регулируется только угол схождения колёс. Угол развала колёс и угол продольного наклона оси поворота колеса заданы конструктивно геометрией деталей подвески и кузова. В эксплуатации эти углы регулировке не подлежат.

Контроль и регулировку углов установки колёс рекомендуется проводить на станции технического обслуживания. Перед регулировкой колеса должны быть установлены в положение прямолинейного движения автомобиля. Автомобиль нужно установить на горизонтальную площадку. Топливный бак, бачок омывателя ветрового стекла и т. д.
должны быть полными, запасное колесо находиться на штатном месте. В салоне и багажнике не должно находиться посторонних предметов. Давление в шинах должно быть доведено до нормы.

Y
— угол развала колёс.

Модернизация подвески Соляриса в домашних условиях интересует многих автовладельцев. Как это сделать своими руками, какие инструменты для этого нужны и какие запчасти использовать подробно разберемся в данном материале.

Почти каждый владелец Хендай Солярис через некоторое время эксплуатации машины задается вопросом: как модернизировать подвеску? Сделать это нетрудно, но важно ответственно и грамотно подходить к решению задачи. Проблемы с ходовой частью Hyundai Solaris обычно возникают при езде по неровностям, которых в нашей стране очень много. Изменения в подвеске могут быть разными и зависят они обычно от возможностей и требований владельца к собственному автомобилю.

Существующие проблемы

На всех форумах, посвященных Хендай Солярис, автовладельцы обсуждают конструктивные недоработки задней подвески. Автопроизводитель уверяет, что в после

Подвеска Hyundai Solaris

дних моделях учтены пожелания автомобилистов и все исправлено, однако модели ранних лет выпуска требуют определенных изменений. Особенно много претензий владельцы предъявляют к рысканию авто при движении на скорости более 80 км/ч. Специалисты определили, что это связано с неудачной конструкцией крепления задних амортизаторов.

Все мы осознаем, что идеального во всех смыслах автомобиля не существует, но каждому хочется иметь автомобиль с минимальным количеством недостатков. После определенного эксплуатационного периода может проявиться слабость подшипников ступицы, а также может загудеть рулевая рейка. Впоследствии начнет бить руль, а наконечники быстрее будут изнашиваться. Во избежание проблемы необходимо доработать определенные элементы.

Как проявляются недоработки?

Многие владельцы корейских автомобилей приступают к модернизации подвески Хендай Солярис с целью повышения устойчивости на высоких скоростях. Особенно много нареканий вызывает рыскание задней оси, увод в стороны при боковом ветре или при проезде навстречу большегрузного транспорта. Все это последствие конструктивной недоработки, которую можно своими руками исправить. Связана проблема с неправильно подобранным углом установки задних амортизационных стоек.

Причина возникновения проблем

Установлены амортизаторы под определенны углом, что вызывает неизбежное повышение нагрузок и сил инерции. Монтаж амортизаторов строго вертикально снизит ход подвески, но снизит нагрузки и инерционные моменты. Эти несложные переделки обычно и предполагают модернизацию подвески Соляриса автовладельцами.

Как доработать подвеску Hyundai Solaris?

Необходимо перенести крепления амортизатора, изготовив для этого новые крепежные элементы для узла. Их изготавливают так, чтобы получить по четыре точки для крепления нижней точки амортизатора. Это позволит подобрать оптимальную геометрию подвески для конкретных эксплуатационных условий. Отметим что подобная модернизация подвески Хендай Соляриса повышает шансы пробить подвеску. Исключить это можно, установив другие пружины.

Изначально во избежание пробоя владельцы автомобилей делали вставки из плотной резины, вставляя их между витками штатных пружин, но это решение не отличалось эффективностью. После экспериментов с пружинами разных марок от других авто оптимальных результатов удалось достичь с помощью пружин от ВАЗ 2108 и 2110. Их следует слегка укоротить, отрезав примерно 2,7 части витка и подогнув внешнюю часть обрезанного витка.

Эта модернизация дает хорошие результаты, но важно установить нижние отбойники для пружин, которые станут центром для них. монтаж цилиндрических пружин для Хендай Солярис штатных бочкообразных существенно улучшает технические характеристики ходовой части. В зависимости от необходимого дорожного просвета обрезать пружины можно чуть больше или меньше.

Российские дороги хоть и становятся с годами лучше, но далеко не все. Особенно сельское бездорожье не всегда способствует длительной жизни подвески автомобиля. Иногда выходят из строя и надежные узлы корейских автомобилей, пережившие уже несколько доработок производителем.

Не каждый водитель знает, что может стучать в подвеске Хендай Солярис, но наличие небольшого опыта позволит разобраться, как перебрать устройство и восстановить его работоспособность своими руками. В ряде случаев помочь его доработать поможет видео.

Чаще всего требуют «заботы» рычаги и амортизаторы, это типичная проблема даже для модернизированного узла автомобилей нового поколения. При появлении стуков необходим ремонт или доработка подвески Хендай Солярис и замена рычага, которую легко произвести в гараже.

Для этого необходимо:

• зафиксировать задний комплект колес противооткатниками;
• ослабить гайки передних колес, поднять их и зафиксировать на стойке, затем снять колеса;
• открутить гайку шарового пальца;
• отсоединить рычаг от поворотного кулака, снять гайку переднего болта;
• вытащить болт из сайлентблока;
• снять оставшуюся часть крепежа и достать неисправный рычаг;
• заменить деталь и повторить в обратном порядке все шаги.

После ремонта желательно проверить угол установки колес на пункте техобслуживания, стоимость услуги невысока, а на безопасность движения окажет значительное влияние. Если после смены рычага скрип и стуки не прекратились, необходимо отремонтировать амортизатор передней подвески.

Первый этап работ аналогичен замене рычага:

• открыть капот и снять гайки крепежа амортизатора;
• снять переднее колесо;
• извлечь палец стабилизатора;
• отвести кулак, извлечь стойку и сжать пружину при помощи зажима;
• заменить предварительно прокачанный амортизатор;
• зафиксировать пружины в посадочные места, произвести сборку в обратном порядке.

Амортизаторы обязательно меняются парой, после этого нужно произвести развал-схождение. Используемые детали могут быть только оригинальными.

Задняя подвеска

Задняя подвеска Хендай Солярис своими руками также может быть восстановлена достаточно быстро, некоторые водители самостоятельно производят и ее модернизацию. Тюнинг или улучшение не всегда изменяют ходовые качества автомобиля, часто это связано с установленными деталями.

На замену запчасти лучше приобретать по соответствующим артикулам, которые можно узнать с помощью вин-кода авто в специализированных сервисах. Для ремонта стойки стабилизатора задней подвески Хендай Солярис или ее замены потребуется наличие стандартного набора инструментов.

Завод Хендай уже несколько раз менял подвеску в своих моделях, и чаще всего необходимая модернизация связана только с заменой пружин.

Изучая схему задней подвески Хендай Солярис можно установить, что пружины имеют свои классы и маркируются краской. При замене нужно ставить только одинаковые детали, причем того же класса, что были установлен ранее.

Некоторые используют при замене детали производства ВАЗ, но гарантировать качественную службу подвески в этом случае невозможно. Процесс замены не отличается от аналогичных операций, производимых для передней подвески.

Если амортизаторы, рычаги или пружины могут быть заменены самостоятельно, то при неисправности подшипников придется менять весь узел и делать это лучше на станции технического обслуживания, где мастера точно знают, какая задняя подвеска у Хендай Солярис, ее контрольные значения, достоинства и недостатки и смогут с ювелирной точностью заменить детали.

Многих автовладельцев интересует вопрос что собой представляет задняя подвеска Хендая Солярис
? Чтобы знать ответ на данный вопрос, нужно понимать особенности устройства этого элемента автомобиля. Этот вопрос и будет подробно рассмотрен в сегодняшней статье. Внимательно изучив изложенный материал, Вы сможете разбирать заднюю подвеску Соляриса,
без помощи квалифицированных механиков.

Составляющие элементы

Задняя подвеска обусловливает плавное движение автомобиля, попутно нивелируя неровности дорожного полотна. На самом деле конструкция передней подвески имеет более сложное строение чем задней. Начинающему автолюбителю полезно будет иметь понятие устройства и принципа действия данного механического элемента.

Задняя подвеска Солярис
состоит из:

• Балки, являющейся главным элементом;
• Крепежного элемента рычага;
• Амортизатора;
• Пружинного элемента;
• Рычага;
• Ступичного узла;
• Подкладки снизу и сверху пружины;
• Шайбы буфера.

Задняя подвеска Солярис
полузависимая пружинного типа. В ее конструкцию входит усиленная балка и амортизаторы. Рычаги оснащены краями, на которых располагаются колесные оси и опорные фиксаторы. В передней части рычаги оснащены вваренными втулками, где находятся сайлент-блоки, соединяющие балку и кузов. В роли упругих элементов выступают пружины.

Пружина

В задней подвеске Соляриса
опирание пружины осуществляется специальными прокладками из высококачественной резины. В задней подвеске Солярис
нижний виток меньшего диаметра в отличие от верхнего.

Пружины различаются по классификации, которую определяют показатели жесткости. Для определения класса конструкторы окрашивают элементы в разные цвета. На каждой стороне используются пружины, относящиеся к одному классу и модели. При замене пружин нельзя ставить элементы, отличающиеся от класса ранее установленных деталей. Функцию ограничителя при сжатии выполняют буферы, устанавливаемые по центру верхнего опорного элемента.

Амортизаторы оснащены специальными проушинами в внизу и сверху. В них расположены металлические или резиновые шарниры. Во внутренней части шарнира находиться втулка, с проходящим болтом, как крепежный элемент между кузовом и амортизатором. В передней подвеске Хендая Солярис имеются подшипники, размещенные в ступичном узле. Данный узел не требует регулярной смазки, а при поломке подвергается замене.

Колеса задней оси имеют неизменное положение и не предусматривают регулировки. Они могут проверяться с помощью специального оборудования, для выявления расхождений с нормой. Если после проверки выявились расхождения с первоначальными значениями, то необходимо провести диагностирование данных деталей.

Дополнительная информация

Рассмотренные данные показывают, что монтажные и демонтажные работы отдельных элементов задней подвески Солярис
выполняются относительно легко. Главное условия для выполнения монтажных и демонтажных работ – наличие необходимого оборудования.

Подвеска

Большинство автолюбителей самостоятельно дорабатывают заднюю подвеску Соляриса.
Такое мероприятие предусматриваетиспользование высококачественных деталей. В некоторых случаях автовладельцы устанавливают усиленные пружины, что вполне обосновано исходя из неудовлетворительного качества дорожного покрытия в Российских регионах.

Усовершенствование задней подвески Соляриса
имеет смысл делать лишь в случаях необходимости. К подобным случаям можно отнести постоянную эксплуатацию автомобиля по плохому дорожному покрытию или в условиях бездорожья. Необоснованное усиление задней подвески Солярис
обычно приводитк ненужным финансовым затратам, трата денег в данном случае бессмысленно и не эффективно.

158

..

Проверка технического состояния деталей передней подвески на автомобиле —
Хендай Солярис

Проверку проводите в моторном отсеке и снизу автомобиля, установленного на
смотровой канаве или опорах (с вывешенными передними колесами). Для
предотвращения случайного пуска двигателя выньте ключ из замка зажигания.

При каждом техническом обслуживании и ремонте надо обязательно проверять
состояние защитных чехлов шаровых опор подвески, на чехлах не должно быть
механических повреждений.

Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные
препятствия или кузов, деформации рычагов, растяжек, штанг стабилизаторов и
их стоек, деталей передка кузова в местах крепления узлов и деталей
подвески.

Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых
шарниров подвески и состояние верхних опор телескопических стоек подвески.

Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах
и одностороннем выпучивании резины, а также при подрезании их торцовых
поверхностей.

На резиновых деталях подвески не допускаются:

• признаки старения резины;
• механические повреждения;

Особое внимание обратите на механические повреждения (деформации, трещины,
следы задевания о дорожные препятствия и др.) элементов подвески, особенно
рычагов.

1. В моторном отсеке снимите заглушку гайки верхнего крепления
амортизаторной стойки…

2. …и проверьте затяжку гайки верхнего крепления амортизаторной стойки.

3. Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены,
замените их.

4. Проверьте шаровые опоры на наличие люфтов. Для этого вставьте монтажную
лопатку между поворотным кулаком и рычагом подвески и, опираясь на рычаг,
попытайтесь покачать поворотный кулак.

5. При исправных шаровых опорах, покачивая колеса в вертикальной плоскости,
убедитесь в отсутствии люфтов подшипников. Если есть люфты, замените
подшипники.

ПОЛЕЗНЫЙ СОВЕТ

При покачивании вывешенного переднего колеса трудно различить люфты в
подшипниках ступиц и в шаровых опорах. Попросите помощника нажать на
педаль тормоза: если и в этом случае ощутите люфт, то неисправны шаровые
опоры.

6. Проверьте на отсутствие люфта сайлентблоки крепления рычага к поперечине
передней подвески.

7. Для этого вставьте монтажную лопатку или большую отвертку между рычагом и
поперечиной около переднего сайлентблока и попытайтесь покачать рычаг.

8. Аналогично проверьте задний сайлентблок. При наличии значительного люфта
даже в одном из сайлентблоков замените рычаг передней подвески.

9. Проверьте надежность затяжки верхних…

10. …и нижних гаек пальцев шаровых шарниров стоек стабилизатора поперечной
устойчивости.

11. Проверьте наличие люфтов в шаровых шарнирах стоек стабилизатора
поперечной устойчивости. Стойку, шарниры которой имеют ощутимый люфт,
замените.

Замена сайлентблоков задней балки Hyundai Solaris

Hyundai Solaris уже который год входит в пятёрку самых продаваемых моделей. И на наших станциях эти машины встречаются не реже, чем VW Polo.

Несмотря на простоту и надёжность, с учётом пробегов приходится иногда их и ремонтировать, а не только менять масло и фильтры. Сегодняшний наш клиент проехал чуть больше 110 000 и начал слышать посторонние звуки в задней части. Интрига?:-) Если вам интересно, предлагаю пройти вместе с нами в ремзону и посмотреть, как будут развиваться события. С чего начнём?

Диагностика

Поднимаем машину на подъёмнике

Несмотря на то, что жалобы владельца имеют географическую привязку (ну, он же указал, что стучит сзади), проверяем в первую очередь переднюю подвеску. Поверьте, звуки по автомобилю распространяются очень причудливо. Не найдя ничего криминального, с чувством выполненного долга и чистой совестью переходим к задней подвеске. И начинаем с проверки ступичных подшипников

Да-да, они могут не только гудеть, но и стучать

Но не в нашем случае. Поднимаем Солярис выше и рассматриваем подвеску:

Конечно, простая балка не обеспечивает того же уровня комфорта и рулёжки, как многорычажная подвеска. Но есть и плюс: простота и дешевизна.

Итак, что же тут может издавать звуки?

Амортизаторы. Как говорят знатоки марки, они могут «умереть стоя», то есть уже не работать, но не иметь внешних признаков — типа подтёков масла. Но обычно это происходит на больших пробегах. Ещё стучать могут нижние или верхние втулки крепления

Не лишним будет открутить гайки и убедиться в целостности сайлентблока:

Пружины. Сами по себе, пока целые, стучать не могут. Но если у них обломается нижний или верхний виток, то всякие разные звуки вполне себе могут появиться. Так что внимательно осматриваем и их:

Ну и последний подозреваемый: сайлентблоки задней балки

Бинго! Александр Ишанин, в руки которого попал этот Hyundai Solaris, механик опытный, и он вообще-то сразу предположил, что дело в них. Но выполнил полную проверку, чтобы исключить ошибки или накладки.

Как проверить сайлентблоки?

Напомню, что классический сайлентблок – это две металлические обоймы, сваренные между собой резиной:

И их неисправность чаще всего проявляется в отрыве резины от втулок. Именно это и наблюдалось на нашем «пациенте»:

Ну что ж, диагноз поставлен — дело за малым.

Как заменить сайлентблоки задней балки?

Есть два способа:

— используя стационарный пресс, для чего необходимо снять балку;

— не снимая балку, использовать специальные приспособления.

Мы выбираем второй, так как весь необходимый инструментарий у нас есть:

Демонтаж старых сайлентблоков

Балка крепится двумя болтами, головки которых торчат наружу и находятся в арках:

А вот гаек нет. Точнее, они есть, но скрыты от глаз и инструмента  и конструктивно являются частью кузова. Однако корейцы предусмотрительно оставили отверстие, чтобы, предполагаю, у механика была возможность воспользоваться «жидким ключом»:

И этой возможностью обязательно надо воспользоваться. Пока химия делает свои чудеса, производим следующие действия:

— вынуть провод датчика ABS из фиксатора на балке:

— открутить болты крепления троса ручника и тормозной магистрали, по два с каждой стороны:

Оригинальные сайлентблоки обычно требуют замены не в первые годы эксплуатации и спокойно «ходят» и 100 000, и даже больше. В этом и плюс, и минус. Плюс очевиден, а о возможных негативных последствиях «долгожительства» предупреждает Александр: болты могут закиснуть во внутренних втулках сайлентблоков, что превращает достаточно простую процедуру в не очень весёлый аттракцион. И ведь «накаркал»! 😊Впрочем, это и есть проявление большого практического опыта.

Что делать, если болты не выкручиваются?

Ни разу не ругнувшись и не тратя времени на расчёсывание макушки в поисках выхода из как бы тупиковой ситуации, мой коллега начал действовать. Ещё раз напомню, как умирает сайлентблок: резина отрывается от металла. В случае с корейскими легковушками отрывается она именно от внутренней втулки, а болт закисает как раз в ней. И при попытке выкручивания втулка вращается вместе с ним. Значит, что? Значит, надо зафиксировать втулку:

В ход идут «крокодилы»:

Не сразу и далеко не быстро болты сдались. Александр применял и ласку, и смазку:

И силой не брезговал:

Результат закономерный – болты сдались:

Теперь есть возможность убедиться не только в точности поставленного диагноза:

но и в том, что порвались сайлентблоки не сегодня и не вчера, а очень давно:

— чтобы извлечь старые сайлентблоки, под заднюю часть, нижние чашки пружин, необходимо поставить упор:

— собрать набор из оправок и винта:

— выпрессовать старые сайлентблоки.

Лайфха́к;процедура извлечения пройдёт значительно проще, если предварительно аккуратно деформировать внешнюю обойму:

Установка новых сайлентблоков

— очистить посадочное место и, главное, края с той стороны, с которой будет производиться запрессовка:

Сайлентблок-то круглый, но устанавливать его необходимо в определённом положении. Вот так стоял «оригинал»:

Подобные метки есть и на сайлентблоках Metaco:

— нанести немного смазки на наружную обойму сайлентблока:

— прицелиться…

— вставить сайлентблок в балку:

— собрать набор из оправок:

— произвести запрессовку:

— убедиться, что:

1) сайлентблок запрессован до упора:

2) запрессован правильно:

Но не торопитесь устанавливать балку в кузов! Даже если болты выкрутились без вызова шамана (танцев с бубном), рекомендую прогнать резьбу:

А сами болты необходимо менять:

— подвести балку к кузову и вставить в проушины:

— вставить болты:

— закрутить, но не затягивать. Ориентироваться можно на шайбу, она должна свободно вращаться:

Почему?

Как правильно затягивать болты балки?

И снова повторюсь: сайлентблок – это две металлические втулки, сваренные между собой резиной. И работают на скручивание/смещение. То есть имеется статичное положение, есть напряжённое, когда машина стоит и когда машина едет (балка двигается относительно кузова вверх и вниз). Отсюда вывод: болты необходимо затягивать, когда машина стоит на колёсах. И корейские конструкторы предоставили нам такую возможность. Впрочем, я слегка опережаю события.

Пока машина ещё на подъёмнике:

 — прикрутить тормозные магистрали и тросы ручника:

 — вставить провода датчиков ABS:

— прикрутить колёса:

— опустить автомобиль, затянуть колёса:

120Nm

 — протянуть болты крепления балки:

— затянуть их динамометрическим ключом:

 160Nm

На этом, собственно, процедура ремонта задней подвески может считаться законченной:-)

От чего зависит ресурс сайлентблоков?

Скорее всего, вновь установленные сайлентблоки не смогут повторить рекорд долгожительства. И для того есть несколько причин:

 — качество заменителей

 и

— состояние элементов подвески.

Если утрировать, то ресурс сайлентблока – это количество и «размах» скручивания, то есть смещения одной обоймы относительно другой. И это напрямую зависит, к примеру, от состояния амортизаторов (ведь именно они ограничивают амплитуду раскачивания кузова), состояния пружин, загрузки автомобиля, качества дороги.

ЗАПИСАТЬСЯ НА ЗАМЕНУ САЙЛЕНТБЛОКОВ

Яков Финогенов

Технический специалист ЕвроАвто.

Ремонт подвески Хендай Солярис своими руками

Российские дороги хоть и становятся с годами лучше, но далеко не все. Особенно сельское бездорожье не всегда способствует длительной жизни подвески автомобиля. Иногда выходят из строя и надежные узлы корейских автомобилей, пережившие уже несколько доработок производителем.

Не каждый водитель знает, что может стучать в подвеске Хендай Солярис, но наличие небольшого опыта позволит разобраться, как перебрать устройство и восстановить его работоспособность своими руками. В ряде случаев помочь его доработать поможет видео.

Передняя подвеска

Чаще всего требуют «заботы» рычаги и амортизаторы, это типичная проблема даже для модернизированного узла автомобилей нового поколения. При появлении стуков необходим ремонт или доработка подвески Хендай Солярис и замена рычага, которую легко произвести в гараже.

Для этого необходимо:

• зафиксировать задний комплект колес противооткатниками;
• ослабить гайки передних колес, поднять их и зафиксировать на стойке, затем снять колеса;
• открутить гайку шарового пальца;
• отсоединить рычаг от поворотного кулака, снять гайку переднего болта;
• вытащить болт из сайлентблока;
• снять оставшуюся часть крепежа и достать неисправный рычаг;
• заменить деталь и повторить в обратном порядке все шаги.

После ремонта желательно проверить угол установки колес на пункте техобслуживания, стоимость услуги невысока, а на безопасность движения окажет значительное влияние. Если после смены рычага скрип и стуки не прекратились, необходимо отремонтировать амортизатор передней подвески.

Первый этап работ аналогичен замене рычага:

• открыть капот и снять гайки крепежа амортизатора;
• снять переднее колесо;
• извлечь палец стабилизатора;
• отвести кулак, извлечь стойку и сжать пружину при помощи зажима;
• заменить предварительно прокачанный амортизатор;
• зафиксировать пружины в посадочные места, произвести сборку в обратном порядке.

Амортизаторы обязательно меняются парой, после этого нужно произвести развал-схождение. Используемые детали могут быть только оригинальными.

Задняя подвеска

Задняя подвеска Хендай Солярис своими руками также может быть восстановлена достаточно быстро, некоторые водители самостоятельно производят и ее модернизацию. Тюнинг или улучшение не всегда изменяют ходовые качества автомобиля, часто это связано с установленными деталями.

На замену запчасти лучше приобретать по соответствующим артикулам, которые можно узнать с помощью вин-кода авто в специализированных сервисах. Для ремонта стойки стабилизатора задней подвески Хендай Солярис или ее замены потребуется наличие стандартного набора инструментов.

Завод Хендай уже несколько раз менял подвеску в своих моделях, и чаще всего необходимая модернизация связана только с заменой пружин.

Изучая схему задней подвески Хендай Солярис можно установить, что пружины имеют свои классы и маркируются краской. При замене нужно ставить только одинаковые детали, причем того же класса, что были установлен ранее.

Некоторые используют при замене детали производства ВАЗ, но гарантировать качественную службу подвески в этом случае невозможно. Процесс замены не отличается от аналогичных операций, производимых для передней подвески.

Если амортизаторы, рычаги или пружины могут быть заменены самостоятельно, то при неисправности подшипников придется менять весь узел и делать это лучше на станции технического обслуживания, где мастера точно знают, какая задняя подвеска у Хендай Солярис, ее контрольные значения, достоинства и недостатки и смогут с ювелирной точностью заменить детали.

Про заднюю подвеску Хендай Солярис. Поворотный кулак заднего моста Hyundai Solaris в сборе с подшипником и ступицей

Сложность

Без инструментов

Не указано

Примечание:

Передняя подвеска независимая типа McPherson, обеспечивающая высокие показатели плавности движения автомобиля, его устойчивости и управляемости, с телескопическими амортизирующими стойками, служащими для гашения вибраций, амортизации ударов и ударов, действующих на автомобиль через колеса.

Амортизаторы включают в себя упругие элементы — пружины, предотвращающие отрыв колес от дороги, обеспечивающие постоянное сцепление с дорогой и предотвращающие колебания кузова, что соответственно влияет на безопасность и комфорт передвижения.

Элементы стойки амортизатора:

1
— подставка телескопическая;

2
— пружина;

3
— подушка резиновая верхняя;

4
— подшипник упорный;

5
— верхняя опора стойки;

6
— гайка;

7
— верхняя чашка опоры рессоры;

8
— грязезащитный чехол;

9
— нижняя резиновая подушка рессоры.

Крепится к нижней части амортизатора : ступичный узел, на котором крепится тормозное колесо. Узел ступицы через шаровую опору и поперечный рычаг соединен с подрамником, а подрамник — с кузовом автомобиля. Также передняя подвеска оснащена стабилизатором, предназначенным для повышения устойчивости и уменьшения углов крена кузова при поворотах и ​​неровностях за счет передачи сил сжатия или растяжения от одной стойки к другой. К нижней части корпуса стойки прикреплен поворотный кулак, а к средней части приварен кронштейн для крепления стабилизатора поперечной устойчивости.В корпусе стойки установлен гидравлический газонаполненный амортизатор.

Элементы передней подвески на автомобиле:

1

2

3
— стойка амортизатора;

4
— кулак округлый;

5
— подшипник сферический;

6
— плечо рычага.

Буфер такта сжатия из пенополиуретана расположен на штоке амортизатора и предназначен для ограничения движения колеса вверх при движении автомобиля по неровностям.Винтовая пружина стойки амортизатора своим нижним витком опирается на нижнюю чашку, приваренную к корпусу стойки, а верхний виток — на центрирующую втулку, установленную на штоке амортизатора вместе с верхней опорой стойки. Опора верхней стойки, опирающаяся на чашку брызговика кузова, за счет своей упругости позволяет стойке раскачиваться во время ходов подвески и не передает телу высокочастотные колебания. Упорный подшипник, расположенный между верхней чашкой опоры пружины и верхней опорой стойки, позволяет стойке пружины вращаться вместе с рулевым колесом.

Подвеска автомобиля передняя:

1
— плечо рычага;

2
— подшипник сферический;

3
— кулак округлый;

4
— ступица;

5
— стойка амортизатора;

6
— стабилизатор поперечной устойчивости;

7
— кронштейн крепления стабилизатора поперечной устойчивости к подрамнику;

8
— штанга стабилизатора;

9
— подрамник.

Тормозные и тяговые силы при движении автомобиля воспринимаются рычагами подвески, соединенными через шарикоподшипники с поворотными кулаками, а также через сайлентблоки с подрамником подвески.

Рычаг передней подвески:

1
— подшипник сферический;

2
— сайлентблок переднего крепления к подрамнику;

3
— сайлентблок заднего крепления к подрамнику.

Корпус шарикоподшипника запрессован в рычаг передней подвески и зафиксирован, а палец шарикоподшипника прикреплен к поворотному кулаку с помощью конического соединения с гайкой.

Примечание:

Подшипник сферический.

Двухрядный радиально-упорный шарикоподшипник запрессован и зафиксирован в поворотном кулаке и заблокирован. Ступица колеса установлена ​​во внутреннем кольце подшипника с натягом. Подшипник затягивается гайкой на резьбе хвостовика корпуса, внешнего шарнира привода колеса и не регулируется в процессе эксплуатации.

Кулачок рулевого механизма в сборе с подшипником и ступицей:

1
— отверстия для крепления к кронштейну подкоса;

2
— подшипник ступицы;

3
— ступица;

4
— Проушина крепления направляющей тормозных колодок;

5
— отверстие для крепления пальца шарового шарнира;

6
— Проушина крепления наконечника рулевой тяги;

7
— отверстие крепления датчика скорости колеса.

Стабилизатор поперечной устойчивости в средней части крепится к подрамнику подвески скобами через две резиновые прокладки. Оба конца тяги через шаровые опоры стоек стабилизатора поперечной устойчивости прикреплены к корпусам стоек амортизатора.

Стабилизатор поперечной устойчивости:

1
— подставка;

2
— штанга;

3
— кронштейн;

4
— подушка.

Схождение колес — угол между плоскостью вращения колеса и продольной осью автомобиля.

Колесная регулировка способствует правильному положению управляемых колес при разных скоростях и углах поворота автомобиля. Признаки отклонения угла схождения колес от нормы: сильный пилообразный износ шин в поперечном направлении, повышенный расход топлива из-за высокого сопротивления качению передних колес.

Схождение регулируется вращением рулевых тяг при отвернутых контргайках рулевых тяг.

B — A — схождение передних колес;

А и b — расстояние (мм) между бортами обода колесных дисков спереди и сзади;

δs — угол схождения передних колес;

S — гусеница.

Угол продольного наклона оси вращения — угол между вертикалью и линией, проходящей через центры вращения шарового шарнира и опоры верхней стойки амортизатора в плоскости, параллельной оси продольная ось автомобиля. Это помогает стабилизировать управляемые колеса в направлении линейного движения. Симптомы отклонения угла от нормы — оттягивание автомобиля в сторону при движении, разные силы на рулевом колесе в левом и правом поворотах, односторонний износ протектора шины.

Т — угол продольного наклона оси вращения колеса.

Развал — угол между плоскостью вращения колеса и вертикалью. Это способствует правильному положению качения колеса во время подвески. При сильном отклонении этого угла от нормы можно вывести машину из прямолинейного движения и одностороннего износа протектора.

Регулируется только угол схождения.Угол развала и угол продольного наклона оси вращения колеса конструктивно задаются геометрией деталей подвески и корпуса. В процессе эксплуатации эти углы регулировке не подлежат.

Проверить и отрегулировать угол установки колес рекомендуется на СТО. Перед регулировкой колеса необходимо установить в положение прямолинейного движения автомобиля. Автомобиль необходимо установить на горизонтальную площадку. Топливный бак, бачок омывателя лобового стекла и т. Д.
должен быть полным, запаска должна быть на штатном месте. В салоне и багажнике не должно быть посторонних предметов. Давление в шинах необходимо довести до нормы.

Y — угол развала.

Модернизация подвески Соляриса в домашних условиях интересует многих автовладельцев. Как сделать самому, какие инструменты для этого нужны и какие детали использовать подробно, разберемся в этом материале.

Практически каждый владелец Hyundai Solaris после некоторого времени эксплуатации машины задается вопросом: а как модернизировать подвеску? Сделать это несложно, но важно ответственно и грамотно подойти к решению проблемы.Проблемы с ходовой частью Hyundai Solaris обычно возникают при движении по неровностям, которых в нашей стране очень много. Изменения в подвеске могут быть разными и обычно зависят от возможностей и требований владельца к собственному автомобилю.

Существующие проблемы

На всех форумах, посвященных Hyundai Solaris, автовладельцы обсуждают конструктивные недостатки задней подвески. Автопроизводитель утверждает, что после

Hyundai Solaris Подвеска

в этих моделях учтены пожелания автомобилистов и все исправлено, однако модели первых лет выпуска требуют определенных изменений.Особенно много претензий владельцы предъявляют к рысканию автомобиля при движении со скоростью более 80 км / ч. Специалисты определили, что это связано с неудачной конструкцией крепления задних амортизаторов.

Все мы понимаем, что не существует идеального автомобиля во всех смыслах, но каждый хочет иметь автомобиль с минимумом недостатков. По истечении определенного периода эксплуатации подшипники ступицы могут ослабнуть, а рулевая рейка может гудеть. Впоследствии колесо начнет бить, а наконечники быстрее изнашиваются.Во избежание проблем необходимо доработать определенные элементы.

Как там недоработки?

Многие владельцы корейских автомобилей приступают к модернизации подвески Hyundai Solaris с целью повышения устойчивости на высоких скоростях. Особенно много жалоб вызывают рыскание задней оси, уклонение при боковом ветре или при движении навстречу большегрузным автомобилям. Все это следствие конструктивного изъяна, который вы можете исправить самостоятельно. Возникла проблема с неправильным углом установки стоек задней подвески.

Причина проблем

Амортизаторы устанавливаются под определенным углом, что вызывает неизбежное увеличение нагрузок и сил инерции. Установка амортизаторов строго вертикально уменьшит ход подвески, но снизит нагрузки и инерционные моменты. Эти несложные переделки обычно связаны с модернизацией подвески Соляриса автовладельцами.

Как доработать подвеску Хендай Солярис?

Надо перенести крепления амортизатора, сделав для этого новые крепления для сборки.Они сделаны так, чтобы получить четыре точки для крепления нижней точки амортизатора. Это позволит подобрать оптимальную геометрию подвески для конкретных условий эксплуатации. Отметим, что аналогичное обновление подвески Hyundai Solaris увеличивает шанс пробить подвеску. Устранить это можно, установив другие пружины.

Изначально во избежание поломки автовладельцы делали вставки из плотной резины, вставляя их между витками штатных пружин, но это решение оказалось не очень эффективным.После экспериментов с рессорами разных марок от других автомобилей, оптимальных результатов удалось добиться при использовании рессор от ВАЗ 2108 и 2110. Их следует немного укоротить, отрезав примерно 2,7 части витка и загнув наружную часть отрезанного витка.

Это обновление дает хорошие результаты, но важно установить нижние пружинные отбойники, которые станут для них центром. Установка винтовых пружин на стандартную бочкообразную Hyundai Solaris значительно улучшает технические характеристики шасси.В зависимости от необходимого дорожного просвета пружины можно обрезать чуть больше или меньше.

Хотя российские дороги с годами становятся лучше, далеко не все. Тем более сельское бездорожье не всегда способствует долгому сроку службы подвески автомобиля. Также иногда выходят из строя надежные комплектующие корейских автомобилей, пережившие несколько модификаций производителя.

Не каждый водитель знает, что он может сбить подвеску Хендай Солярис, но имея небольшой опыт, вы сможете разобраться, как разобрать устройство и восстановить его работоспособность своими руками.В некоторых случаях доработать его поможет видео.

Чаще всего требуют «ухода» рычаги и амортизаторы; это типичная проблема даже для модернизированного агрегата автомобилей нового поколения. Если есть стуки, подвеску Хендай Солярис нужно отремонтировать или доработать и заменить рычаг, что несложно сделать в гараже.

Для этого необходимо:

• закрепить задний колесный комплект с противооткатными колесами;
• ослабьте гайки передних колес, поднимите их и закрепите на стойке, затем снимите колеса;
• откручиваем гайку шарового пальца;
• отсоедините рычаг от поворотного кулака, снимите гайку переднего болта;
• вытаскиваем болт из сайлентблока;
• снимаем остальные крепления и достаем неисправный рычаг;
• замените деталь и повторите все действия в обратном порядке.

После ремонта желательно проверить угол наклона колес на месте обслуживания, стоимость обслуживания невысока и существенно повлияет на безопасность движения. Если после смены рычага скрип и стуки не прекратились, необходимо отремонтировать амортизатор передней подвески.

Первый этап работ аналогичен замене рычага:

• открыть капот и открутить гайки крепления амортизатора;
• снимаем переднее колесо;
• снимите палец стабилизатора;
• возьмите кулак, снимите подставку и сожмите пружину зажимом;
• заменить прокачанный ранее амортизатор;
• закрепите пружины в сиденьях, соберите в обратном порядке.

Амортизаторы необходимо заменить парой, после этого произвести центровку. Используемые детали могут быть только оригинальными.

Задняя подвеска

Заднюю подвеску Хендай Солярис своими руками тоже можно восстановить достаточно быстро, некоторые водители самостоятельно производят ее модернизацию. Тюнинг или улучшение не всегда меняют ходовые качества автомобиля, часто из-за установленных деталей.

Для замены запчастей лучше приобретать по соответствующим артикульным номерам, которые можно узнать по винному коду автомобиля в специализированных сервисах.Для ремонта стойки стабилизатора задней подвески Hyundai Solaris или ее замены потребуется стандартный набор инструментов.

Завод Hyundai уже несколько раз менял подвеску в своих моделях, и чаще всего необходимая модернизация связана только с заменой рессор.

Изучив схему задней подвески Хендай Солярис, можно установить, что пружины имеют свои классы и промаркированы краской. При замене должны быть установлены только такие же детали того же класса, что и ранее.

Некоторые при замене используют детали производства ВАЗ, но гарантировать качественное обслуживание подвески в этом случае невозможно. Процесс замены ничем не отличается от аналогичных операций, выполняемых для передней подвески.

Если амортизаторы, рычаги или пружины можно заменить самостоятельно, то при выходе из строя подшипников придется менять весь узел и лучше это делать на СТО, где мастера точно знают, какая задняя подвеска у Hyundai Solaris имеет свои контрольные значения, преимущества и недостатки и может прецизионно заменять детали.

Многих автовладельцев интересует вопрос, из чего состоит задняя подвеска Hyundai Solaris ? Чтобы узнать ответ на этот вопрос, необходимо разобраться в особенностях устройства этого элемента автомобиля. Этот вопрос будет подробно рассмотрен в сегодняшней статье. Внимательно изучив представленный материал, вы сможете разобрать заднюю подвеску solaris без помощи квалифицированных механиков.

Составные элементы

Задняя подвеска определяет плавность движения автомобиля, одновременно выравнивая неровности проезжей части.Фактически конструкция передней подвески имеет более сложную конструкцию, чем задняя. Начинающему автомобилисту будет полезно иметь представление об устройстве и принципе работы этого механического элемента.

Задняя подвеска Solaris состоит из:

• Балки, являющиеся основным элементом;
• Застежка рычага;
• Амортизатор;
• Пружинный элемент;
• Рычаг
• Узел ступичный;
• Накладки на нижнюю и верхнюю пружины;
• Буферные шайбы.

Подвеска задняя Солярис полузависимая рессорная. Его конструкция включает усиленную балку и амортизаторы. Рычаги снабжены ребрами, на которых расположены оси колес и опорные зажимы. В передней части рычаги снабжены приваренными втулками, где находятся сайлентблоки, соединяющие балку и кузов. В роли упругих элементов выступают пружины.

Пружина

AT Задняя подвеска Solaris пружина поддерживается специальными прокладками из высококачественной резины.У Соляриса задняя подвеска нижний поворот меньшего диаметра в отличие от верхнего.

Пружины

различаются по классификации, которая определяется показателями жесткости. Чтобы определить класс, дизайнеры раскрашивают элементы в разные цвета. С каждой стороны используются пружины, относящиеся к одному классу и модели. При замене пружин нельзя размещать элементы, отличные от класса ранее установленных деталей. Функция ограничителя во время сжатия выполняются буферами, установленных в центре верхнего опорного элемента.

Амортизаторы оснащены специальными проушинами снизу и сверху. У них металлические или резиновые петли. Во внутренней части петли находится втулка с проходным болтом, как застежка между корпусом и амортизатором. В передней подвеске Hyundai Solaris установлены подшипники, расположенные в ступичном узле. Этот агрегат не требует регулярной смазки и заменяется в случае поломки.

Колеса заднего моста имеют неизменное положение и не подлежат регулировке.Их можно проверить с помощью специального оборудования, чтобы выявить несоответствия с нормой. Если после проверки выявлены несоответствия с исходными значениями, то необходимо провести диагностику этих деталей.

Дополнительная информация

Из рассмотренных данных видно, что монтаж и демонтаж отдельных элементов задней подвески Солярис выполняется относительно легко. Основными условиями проведения монтажных и демонтажных работ является наличие необходимого оборудования.

Подвеска

Большинство автомобилистов модифицируют заднюю подвеску solaris. Такое мероприятие предполагает использование качественных запчастей. В некоторых случаях автовладельцы устанавливают усиленные рессоры, что вполне разумно, учитывая низкое качество дорожного покрытия в регионах России.

Улучшение задней подвески Солярис имеет смысл делать только при необходимости. К таким случаям можно отнести постоянную эксплуатацию автомобиля на плохом дорожном покрытии или в условиях бездорожья.Необоснованный прирост задней подвески Солярис обычно приводит к ненужным финансовым затратам, тратить деньги в этом случае бессмысленно и неэффективно.

158

..

Проверка технического состояния деталей передней подвески на автомобиле — Hyundai Solaris

Проверить моторный отсек и днище автомобиля, установленного на смотровую канаву или опоры (с подвешенными передними колесами). Чтобы предотвратить случайный запуск двигателя, выньте ключ из замка зажигания.

При каждом обслуживании и ремонте обязательно проверять состояние защитных кожухов шаровых опор подвески, на кожухах не должно быть механических повреждений.

Выявить наличие трещин или следов заедания на дорожных препятствиях или кузове, деформации рычагов, удлинителей, тяг стабилизаторов и их стоек, передних частей кузова в местах крепления узлов и деталей подвески на деталях подвески.

Проверьте состояние резиновых опор, резиновых прокладок, шаровых опор подвески и состояние верхних опор телескопических стоек подвески.

Резино-металлические соединения и резиновые прокладки подлежат замене при разрывах и одностороннем короблении резины, а также при разрезании их торцевых поверхностей.

На резиновые детали подвески не допускаются:

• признаки старения резины;
• механических повреждений;

Обратите особое внимание на механические повреждения (деформация, трещины, следы задевания на дорожных препятствиях и т. Д.) Элементов подвески, особенно рычагов.

1. В моторном отсеке снимите колпачок гайки верхнего крепления стойки амортизатора…

2. … и проверьте затяжку гайки верхней опоры стойки амортизатора.

3. Проверить состояние защитных крышек шариковых подшипников. Если крышки повреждены, замените их.

4. Проверить шаровые опоры на люфт. Для этого вставьте монтажную лопатку между поворотным кулаком и рычагом подвески и, опираясь на рычаг, попробуйте повернуть поворотный кулак.

5. При исправных шарикоподшипниках, раскачивая колеса в вертикальной плоскости, убедитесь в отсутствии люфта в подшипниках.Если есть люфт, замените подшипники.

ПОЛЕЗНЫЕ СОВЕТЫ

При повороте подвешенного переднего колеса трудно различить люфт в подшипниках ступицы и в шарикоподшипниках. Попросите помощника нажать на педаль тормоза: если даже в этом случае чувствуется люфт, значит, шаровые опоры неисправны.

6. Проверьте на отсутствие зазора сайлентблоков крепления рычага к поперечине передней подвески.

7.Для этого вставьте монтажную лопатку или большую отвертку между рычагом и поперечиной возле переднего сайлентблока и попробуйте повернуть рычаг.

8. Аналогично проверьте задний сайлентблок. Если есть значительный люфт даже в одном из сайлентблоков, замените рычаг передней подвески.

9. Проверить затяжку верха …

10. … и нижние гайки пальцев шаровых опор стоек стабилизатора поперечной устойчивости.

11. Проверьте шаровые опоры стабилизаторов поперечной устойчивости на предмет люфта. Замените стойку, петли которой имеют заметный люфт. Заменять.

Ходовая часть

Solaris. Тест-драйв Hyundai Solaris с новой подвеской

Модернизация подвески

Solaris в домашних условиях интересует многих автовладельцев. Как сделать самому, какие инструменты для этого нужны и какие детали использовать, мы подробно разберемся в этом материале.

Практически каждый владелец Hyundai Solaris через некоторое время эксплуатации автомобиля задается вопросом: а как модернизировать подвеску? Сделать это несложно, но важно ответственно и грамотно подойти к решению проблемы.Проблемы с ходовой частью Хендай Солярис обычно возникают при движении по неровностям, коих в нашей стране очень много. Изменения в подвеске могут быть разными и обычно зависят от возможностей и требований владельца к собственному автомобилю.

Существующие проблемы

На всех форумах, посвященных Hyundai Solaris, автовладельцы обсуждают конструктивные недостатки задней подвески. Автопроизводитель уверяет, что после

Hyundai Solaris Подвеска

предыдущие модели учли пожелания автомобилистов и все поправили, но модели первых лет выпуска требуют определенных изменений.У владельцев много жалоб на рыскание автомобилей при движении со скоростью более 80 км / ч. Специалисты определили, что это связано с плохой конструкцией задних амортизаторов.

Все мы понимаем, что не существует идеального автомобиля во всех смыслах, но каждый хочет иметь автомобиль с минимумом недостатков. По прошествии определенного периода эксплуатации может появиться слабость подшипников ступицы, а также может гудеть рулевая рейка. Впоследствии руль начнет биться, а наконечники быстрее изнашиваются.Чтобы избежать проблемы, некоторые элементы необходимо изменить.

Как появляются недостатки?

Многие корейские автовладельцы начинают модернизировать подвеску Hyundai Solaris с целью повышения устойчивости на высоких скоростях. Особенно много нареканий вызывают рыскание задней оси, тяга в стороны при боковом ветре или при движении навстречу большегрузным автомобилям. Все это следствие конструктивного недостатка, который можно исправить своими руками. Проблема с неправильно подобранным углом установки задних амортизаторов.

Причина проблем

Амортизаторы устанавливаются под определенным углом, что вызывает неизбежное увеличение нагрузок и сил инерции. Установка амортизаторов строго вертикально уменьшит ход подвески, но снизит нагрузки и инерционные моменты. Эти несложные переделки обычно связаны с модернизацией подвески Соляриса автовладельцами.

Как доработать подвеску Хендай Солярис?

Необходимо перенести крепления амортизатора, сделав новые крепления для сборки.Они сделаны так, чтобы получить четыре точки для крепления нижней точки амортизатора. Это позволит вам подобрать оптимальную геометрию подвески для ваших конкретных условий эксплуатации. Отметим, что такая модернизация подвески Hyundai Solaris увеличивает шансы пробить подвеску. Устранить это можно, установив другие пружины.

Изначально во избежание поломки автовладельцы делали вставки из плотной резины, вставляя их между витками штатных рессор, но это решение оказалось неэффективным.Поэкспериментировав с пружинами разных марок от других автомобилей, удалось добиться оптимального результата с помощью пружин от ВАЗ 2108 и 2110. Их следует немного укоротить, отрезав примерно 2,7 части витка и загнув внешнюю часть обрезанного витка.

Эта модернизация работает хорошо, но важно установить нижние крылья пружины в качестве центра пружины. установка винтовых пружин на стандартные цилиндрические пружины Hyundai Solaris значительно улучшает технические характеристики шасси.В зависимости от необходимого дорожного просвета пружины можно обрезать чуть больше или меньше.

О том, откуда появились автомобили Hyundai, мы уже писали. Но все же отчасти повторимся — вдруг один из наших читателей последние 6 лет провел в летаргическом сне и теперь не знает, что такое Солярис.

Было время, когда тысячи недорогих, но очень приличных машин выбегали на улицы городов нашей страны. Сначала на них смотрели подозрительно: «корейцев» еще не знали, поэтому они осторожно ждали, пока эти Акценты развалятся.

Но время шло, совсем другие машины разваливались, а Акценты все равно продолжали ездить по бездорожью. Наши автомобилисты стали немного оптимистичнее смотреть на корейский автопром, а то, что основная масса российских Акцентов собирается в Таганроге, давало надежду на то, что достойный автомобиль можно будет собрать в России.

Одним словом, путь к продукции Hyundai был открыт для нас. Но корейцы пошли нелегким путем: они предложили нам Accent третьего поколения под маркой Verna, но эта машина не была нам не по вкусу, а, скорее, была слишком дорогой.Так что о новых хороших корейских автомобилях забыли бы все, но таганрогский завод успешно приклепал Акценты до 2012 года, а еще в сентябре 2010 года на заводе Hyundai в Санкт-Петербурге была показана новинка компании, которая стала нам известна под имя Солярис. Его серийное производство началось в 2011 году.

1
/ 3

2
/ 3

3
/ 3

Почему Солярис? Ни для кого не секрет, что во многих других странах он известен как акцент четвертого поколения.

Все дело в маркетинге и психологии.Мы привыкли называть машины своими именами, поэтому Акцент для нас навсегда останется Акцентом второго поколения. В некоторых других странах Solaris носит имя Verna, но у нас это было имя Accent третьего поколения, продажи которого не удались. Продавать новую машину под «провалившимся» именем было бы просто глупо. По всем этим причинам был объявлен конкурс, в результате которого новая модель, появившаяся на конвейере завода в северной столице, получила название Solaris (это слово можно перевести как «солнце» или «солнечный»). — жители Св.Петербург оценил шутку).

С начала производства модель претерпела некоторые изменения. В 2013 году ассортимент доступных опций был расширен, а в 2014 году проведен полный рестайлинг.

1
/ 3

2
/ 3

3
/ 3

Наш сегодняшний автомобиль только что рестайлинговый, 2014 года выпуска, с двигателем объемом 1,6 л и шестиступенчатой ​​автоматической коробкой передач. Его пробег составляет 39 тысяч километров, что очень мало для этой надежной машины.Поэтому за помощью в виде дополнительной информации мы обратились в РОЛЬФ Лахта Hyundai, где специалист СТО Алексей Громов очень щедро поделился с нами тонкостями обслуживания этого автомобиля.

Двигатель

Hyundai не балует своих покупателей широким ассортиментом доступных двигателей. Для Solaris всего два варианта: двигатели серии Gamma объемом 1,4 или 1,6 л (107 и 123 л.с. соответственно). Давайте рассмотрим стоимость базового обслуживания и посмотрим, насколько Solaris терпимо относится к прямоте рук бережливого владельца.

Как обычно, масло в двигателе можно заменить самостоятельно. Дилер заправляет рекомендованный Shell Helix 5W40. Для замены потребуется 3,3 литра, стоимость масла в официальном сервисе 750 рублей за литр. Конечно, можно заливать другое масло с такими же характеристиками, главное не получить подделку. Оригинальный масляный фильтр стоит 450 рублей, и искать ему аналог вряд ли имеет смысл — качество может быть сомнительным, да и на разнице в цене особо не выиграть.

Сверху фильтр достать невозможно, приходится как-то залезать под машину. Если нет ни возможности, ни желания повозиться с заменой, то услуга просит всего 500-600 руб. Но если мы решим проводить ТО самостоятельно, то пока масло будет сливаться, поменяем воздушный фильтр.

Стоимость оригинального фильтра колеблется от 600 до 800 руб. Замена — дело пары минут: перевернул защелки, вытащил старую, вставил новую — все, готово! Так почему же в сервисе эта операция стоит 430 рублей? А все потому, что так поступать неправильно.По виду еще надо все воздуховоды продуть. Обратите внимание на внутреннюю часть крышки корпуса фильтра. В нем виден патрубок — необходимо продуть весь путь от корпуса до цилиндров. Но ни в коем случае нельзя дуть, а наоборот «высасывать» оттуда всю грязь и пыль. Это важная процедура, о которой все забывают.

Следующая доступная каждому работа — замена свечей. Для этого придется открутить четыре болта и снять пластиковую крышку, под которой находятся катушки зажигания — четыре штуки, по одной на каждую из свечей.Далее, думаю, объяснять нечего: катушки снимаем, свечи меняем (1700 руб за комплект NGK). На что мы здесь обращаем внимание?

Бывает, что в бак автомобиля попадает некачественное топливо. Это может привести к неисправности свечи зажигания, после чего катушка зажигания иногда «погибает». Удивительно, но мастер СТО говорит, что на гарантийной машине катушки и даже свечи поменяют бесплатно, даже если причиной их выхода из строя стал плохой бензин.Такое бывает редко, но бывает, поэтому не надо думать, что если у вас недорогая корейская машина, ее можно завалить всяким горючим хламом: все же стоит подходить к выбору заправки ответственно.

Solaris — это тот случай, когда. Но так было не всегда: в 2013 году по стране все же прокатилась волна гарантированной замены сети. С тех пор наступило затишье, и моторы без проблем отрабатывают свои гарантийные 180 тысяч пробега.Конечно, это не значит, что цепочку менять вообще нельзя. На дальних пробегах все равно стоит его послушать, а при необходимости принести в сервис 37 тысяч рублей и уехать отсюда с новой цепью ГРМ.

Кстати, по поводу лимита пробега. Разные люди уже окрестили Солярис «одноразовым алюминиевым поддоном», который разваливается ровно на 180 001 километре. Не будем спорить: алюминиевые двигатели не имеют ремонтных размеров поршней, а при большом пробеге действительно дороги.Но есть еще два момента. Во-первых, для «интернет-знатоков» это может быть удивительное открытие, но алюминиевые двигатели появились не вчера — они используются Toyota более 15 лет (двигатели серии ZZ, NZ, AZ и т. Д.). Да вы только представьте, с начала 2000-х годов у большинства Toyota, в том числе и с правосторонним управлением, уже нет «вечных» чугунных двигателей.

Во-вторых, мастера РОЛЬФ обслуживают Солярис послегарантийно с большим пробегом — есть автомобили, преодолевшие 300-тысячный и даже 400-тысячный рубеж без капитала.Понятно, что это скорее приятное исключение из правил, а результат достижим при спокойной езде и внимательном обслуживании. Но истерия по поводу «одноразовости», согласитесь, в чем-то безосновательна.

Неприхотливая машина, как ни странно, способна побаловать себя своей надежностью. Если раньше приходилось постоянно проверять уровень масла, потребляемого двигателем, доливать некуда никуда охлаждающую жидкость или следить за уровнем тормозной жидкости, то Solaris позволяет расслабиться. Масляный щуп снимают все реже, уровень других жидкостей вообще не проверяют.Особенно те, которых нет на виду.

В нашем случае речь идет об антифризе. Расширительный бачок был спрятан, так что найти его можно, только задав эту цель, он не у вас на глазах: он сидит в засаде перед двигателем. Увидеть уровень антифриза и соответствующие отметки на бачке немного сложнее, чем обратная сторона Луны, поэтому мастер показывает простой, но надежный способ: снимите колпачок с патрубком и посмотрите, какая его часть крутится. намокнуть от охлаждающей жидкости.Если он погружен в антифриз менее чем на треть, значит, уровень охлаждающей жидкости недостаточный.

Вообще системе охлаждения Соляриса довольно часто не уделяется внимания, поэтому если нет желания обслуживать машину в официальном сервисе (хотя это и не так дорого), то смотрите на нее почаще. И хотя бы при пробеге 90 тысяч километров тщательно промойте. Внимательно осмотрите радиатор — он хоть и стоит за испарителем кондиционера, но его вполне можно повредить камнями с дороги.Собственно радиатор кондиционера требует внимания, но многие владельцы Соляриса настолько расслаблены, что напрягаются только при нагревании, а если так же страдает мотор, то не видят этого до последнего.

В остальном моторы Solaris абсолютно надежны. Причем ресурс не зависит от объема — и 1,4-, и 1,6-литровые агрегаты не вызывают вопросов по поводу своей работы и долговечности.

Шасси

Все помнят, как неудачно дебютировал Солярис с задней балкой повышенной «прыгучести», что вызывало проблемы с управляемостью, особенно на высоких скоростях.Но с тех пор прошло много времени, а корейские производители всегда очень внимательно относились к качеству и претензиям потребителей. Теперь владельцу Соляриса жаловаться не приходится — шасси справляется со своей работой и не разваливается на наших дорогах.

Конечно, придется менять стойки стабилизатора — они уже давно расходники. Но опять же, большая часть машин, нуждающихся в замене, выпущена до 2014 года, младший Солярис пока не страдает болезнью стоек стабилизаторов.Но на всякий случай сообщаем: стоимость детали 800 рублей, замена 2-2,5 тысячи.

1
/ 3

2
/ 3

3
/ 3

Следующая деталь, требующая внимания, не касается шасси, но давайте вспомним, пока машина находится на подъемнике: рулевая рейка первого Solaris тоже была ненадежной. Тогда производитель даже провел отзывную кампанию, поменяв вал кардана. Владельцам нового Solaris не о чем беспокоиться, сегодня эта детская болезнь вылечена.

При пробеге около ста тысяч обычно требуется замена сайлентблоков передних рычагов. Они здесь расположены горизонтально, стоимость детали — 4300 руб., Работа обойдется в 1000 руб. Считаю, что вложение этих сумм каждые 100 тысяч километров не должно сказаться на любви к машине.

Трансмиссия и тормоза

У нашей машины шестиступенчатая автоматическая коробка передач Hyundai — такая же, как на i30. Следуя деструктивной тенденции, корейцы считают, что жидкость в коробке нельзя менять на протяжении всего срока ее службы, то есть более 180 тысяч километров.Машина действительно может пройти этот рубеж без замены, но стоимость капитального ремонта будет неприятным сюрпризом. Если вы планируете выбросить свою машину в мусорное ведро по окончании гарантии, то можно следовать рекомендациям производителя (как, увы, большинство владельцев). Но если есть желание оставить родную АКПП до 300-400 тысяч пробега, то масло в ней меняют каждые 60 тысяч.

А если ищите подержанную машину, спросите предыдущего хозяина о замене масла в «автомате».Если он оказался слишком доверчивым к производителю, то на проверку АКПП стоит обратить особое внимание.

Литр жидкости обойдется в 2500 руб. Поскольку его меняют вытеснительным способом, на полную замену уйдет восемь литров, за работы попросят 4300 рублей. Да, автомат — вещь удобная, но работать он будет дороже механики.

Все тормоза Solaris дисковые. Замена колодок в сервисе обойдется в 1500 рублей, вместе с дисками — 2500 рублей.Стоимость оригинальных колодок — 3200 передних и 4600 задних. Могу ли я сам их изменить? да. Есть только одна тонкость.

Если передние тормоза не требуют особого внимания, то с задними часто возникает та же проблема — закисают суппорты. Колодки перестают прилипать ко всей поверхности, на дисках практически сразу появляется износ. Если вы хотите продлить срок их службы, то при замене задних колодок обязательно хорошенько смазать направляющие, а в процессе эксплуатации иногда полезно смотреть на задние диски: если направляющая заклинивает, то это будет заметно сразу по следам тормозных колодок на дисках.Кстати, при замене самому не стоит пытаться вдавить поршни задних суппортов — они должны быть вкручены. Передние колодки меняются просто, без всяких танцев с бубном и вкручивания поршней.

Кузов и салон

Есть ли смысл рассказывать о том, как гонит Солярис? Возможно нет. Среди ваших знакомых обязательно найдется владелец такой машины — спросите у него. Солярис диски, и этого достаточно. Более того, вы можете спокойно идти на обгон с 1.4-х литровый двигатель. Что ж, посмотрим, что будет с телом.

Зимой сугробы утрамбовывать не стоит: передний бампер в районе ПТФ слабоват, легко получить трещину. На подержанных машинах проверяйте состояние верхнего края по периметру лобового стекла: на крыше нет гальваники, часто появляются сколы, особенно если вы много ездите по трассе.

Сейчас Solaris самое большее пять лет, так что дырявых машин пока нет, да и вряд ли будут.А вот на активно эксплуатируемых вариантах выцветающие сколы встречаются — на раме лобового стекла и на капоте, реже — по днищу кузова.

Современные автомобильные тенденции до сих пор отражаются в дизайне этого «корейца», причем в плохом смысле. Речь идет о замене лампочек в фарах.

Если руки достаточно гибкие, длинные и с тремя локтями, то фары можно заменить. А вот с габаритами возни много, и только с левой (со стороны водителя).Справа лампу можно заменить, залезя под машину, а вот слева без снятия бампера не обойтись — доступ к лампе перекрывает корпус приемника.

За помощь в подготовке материала выражаем благодарность компании «РОЛЬФ Лахта Hyundai» и лично специалисту СТО Алексею Громову (г. Санкт-Петербург, ул. Савушкина, 103, литер Б)

Осуществлять проверку в моторном отсеке и под автомобилем, установленным на смотровой канаве или опорах (с подвешенными передними колесами).Выньте ключ из замка зажигания, чтобы предотвратить случайный запуск двигателя.

При каждом техническом обслуживании и ремонте обязательно проверять состояние защитных кожухов шаровых опор подвески, кожухи не должны иметь механических повреждений.

Выявить наличие трещин на деталях подвески или следов трения о дорожные препятствия или кузова, деформации рычагов, растяжек, тяг стабилизаторов и их стоек, частей переднего торца кузова в точках крепления компоненты и детали подвески.

Проверить состояние резинометаллических соединений, резиновых прокладок, шаровых опор подвески и состояние верхних опор телескопических стоек подвески.

Резино-металлические петли и резиновые прокладки подлежат замене при разрывах и одностороннем вздутии резины, а также при разрезании их торцевых поверхностей.

На резиновых деталях подвески не допускается:

• признаки старения резины;
• механических повреждений;

Обратите особое внимание на механические повреждения (деформации, трещины, следы трения о дорожные препятствия и т. Д.) элементов подвески, особенно рычагов.

1. В моторном отсеке снимите заглушку гайки крепления верхней стойки …

2.… и проверьте затяжку верхней гайки крепления амортизатора.

3. Проверить состояние защитных кожухов шаровых опор. Если крышки повреждены, замените их.

4. Проверить шаровые опоры на люфт. Для этого вставьте монтажную лопасть между поворотным кулаком и рычагом подвески и, опираясь на рычаг, попробуйте повернуть поворотный кулак.

5. Если шарикоподшипники исправны, поверните колеса в вертикальной плоскости, убедитесь, что в подшипниках нет люфта. Если есть люфт, замените подшипники.

ПОЛЕЗНЫЕ СОВЕТЫ

При раскачивании переднего колеса с подвеской трудно различить люфт в подшипниках ступицы и в шарикоподшипниках. Попросите помощника нажать на педаль тормоза: если в этом случае чувствуется люфт, значит, шаровые опоры неисправны.

6.Проверить сайлентблоки крепления рычага к поперечине передней подвески на люфт.

7. Для этого вставьте лопатку или большую отвертку между рычагом и поперечиной возле передней втулки и попытайтесь пошевелить рычагом.

8. Таким же образом проверьте задний сайлентблок. Если есть значительный люфт даже в одном из сайлентблоков, замените рычаг передней подвески.

9. Проверить затяжку верха…

10.… и нижние гайки шаровых опор стоек стабилизатора поперечной устойчивости.

11. Проверить люфт в шарнирах стоек стабилизатора поперечной устойчивости. Заменить подставку, петли которой имеют заметный люфт.

Что такое задняя подвеска Hyundai Solaris? Вопрос довольно интересный. Чтобы понять, как это работает, нужно разбираться в устройстве. Данная статья посвящена этому вопросу. Ознакомившись с ней, возможно, вы узнаете, как самостоятельно разобрать подвеску автомобиля.

Компоненты

Задняя подвеска позволяет автомобилю плавно двигаться и смягчает неровности дороги. Надо признать, что устройство передней подвески сложнее, чем задней, однако и в этом случае нужно разбираться. Его конструкция следующая:

1. Основной элемент — балка.
2. Крепление рычага.
3. Устройство, которое действует как стопор пружины во время сжатия.
4. Амортизатор.
5. Рычаг.
6. Узел ступичный.
7. Подкладка расположена под пружиной.
8. Сама пружина.
9. Верхняя подкладка.
10. Буферная шайба.
11. Упорный элемент.

В Hyundai Solaris используется полунезависимая подвеска с балкой упругого типа, а также рессорная подвеска с установленными амортизаторами.

Рычаги имеют такие кромки, к которым непосредственно крепятся оси колес, отдельные тормозные элементы и опорные фиксаторы.Спереди к рычагам приварены втулки, в которых расположены сайлентблоки, выполняющие роль связующего звена между кузовом и балкой. Что касается упругих деталей, то в данном случае их роль отводится пружинам.

В подвеске Солярис следует отметить, что пружина поддерживается непосредственно через прокладки образца резины. Еще одна характерная особенность этой машины — меньший диаметр нижнего витка по сравнению с крайним верхним.

В любой подвеске принято делить пружины на класс в зависимости от параметров жесткости.Конкретный цвет детали используется для определения класса. Естественно, с обеих сторон должны использоваться пружины одного класса и модели. Во время замены не рекомендуется устанавливать другие элементы, кроме тех, что были ранее. Буферы, указанные в списке под № 3, играют роль ограничителя при сжатии. Устанавливаются посередине верхней опоры.

Амортизаторы имеют специальные проушины снизу и сверху. Они запрессованы в петли из резины и металла.Внутри петли находится втулка, через которую вставляется болт для крепления амортизатора к кузову. Передняя подвеска Hyundai Solaris оснащена подшипником, расположенным в ступичном узле. Плюс в том, что нет необходимости его регулярно смазывать. Если устройство вышло из строя, его просто заменяют.

Задние колеса всегда в одном положении , что предусмотрено конструкцией — нет возможности их регулировать. Их только проверяют на специализированном оборудовании, чтобы выявить несоответствие норме.В ситуации, когда разница с номиналами слишком велика, потребуется провести диагностику рабочих элементов.

Дополнительная информация

Исходя из приведенных данных, можно догадаться, что демонтаж и установка отдельных деталей подвески в Hyundai не должны вызвать затруднений. Главное — иметь соответствующее оборудование.

Сегодня многие мастера занимаются доработкой подвески … Такая работа заключается в установке новых деталей более высокого качества.Часто устанавливают усиленные рессоры, исходя из того, что отечественные дороги не могут похвастаться высоким качеством.

Модернизация подвески

Solaris в домашних условиях интересует многих автовладельцев. Как сделать самому, какие инструменты для этого нужны и какие детали использовать, мы подробно разберемся в этом материале.

Практически каждый владелец Hyundai Solaris через некоторое время эксплуатации автомобиля задается вопросом: а как модернизировать подвеску? Сделать это несложно, но важно ответственно и грамотно подойти к решению проблемы.Проблемы с ходовой частью Хендай Солярис обычно возникают при движении по неровностям, коих в нашей стране очень много. Изменения в подвеске могут быть разными и обычно зависят от возможностей и требований владельца к собственному автомобилю.

Существующие проблемы

На всех форумах, посвященных Hyundai Solaris, автовладельцы обсуждают конструктивные недостатки задней подвески. Автопроизводитель уверяет, что после

Hyundai Solaris Подвеска

предыдущие модели учли пожелания автомобилистов и все поправили, но модели первых лет выпуска требуют определенных изменений.У владельцев много жалоб на рыскание автомобилей при движении со скоростью более 80 км / ч. Специалисты определили, что это связано с плохой конструкцией задних амортизаторов.

Все мы понимаем, что не существует идеального автомобиля во всех смыслах, но каждый хочет иметь автомобиль с минимумом недостатков. По прошествии определенного периода эксплуатации может появиться слабость подшипников ступицы, а также может гудеть рулевая рейка. Впоследствии руль начнет биться, а наконечники быстрее изнашиваются.Чтобы избежать проблемы, некоторые элементы необходимо изменить.

Как появляются недостатки?

Многие корейские автовладельцы начинают модернизировать подвеску Hyundai Solaris с целью повышения устойчивости на высоких скоростях. Особенно много нареканий вызывают рыскание задней оси, тяга в стороны при боковом ветре или при движении навстречу большегрузным автомобилям. Все это следствие конструктивного недостатка, который можно исправить своими руками. Проблема с неправильно подобранным углом установки задних амортизаторов.

Причина проблем

Амортизаторы устанавливаются под определенным углом, что вызывает неизбежное увеличение нагрузок и сил инерции. Установка амортизаторов строго вертикально уменьшит ход подвески, но снизит нагрузки и инерционные моменты. Эти несложные переделки обычно связаны с модернизацией подвески Соляриса автовладельцами.

Как доработать подвеску Хендай Солярис?

Необходимо перенести крепления амортизатора, сделав новые крепления для сборки.Они сделаны так, чтобы получить четыре точки для крепления нижней точки амортизатора. Это позволит вам подобрать оптимальную геометрию подвески для ваших конкретных условий эксплуатации. Отметим, что такая модернизация подвески Hyundai Solaris увеличивает шансы пробить подвеску. Устранить это можно, установив другие пружины.

Изначально во избежание поломки автовладельцы делали вставки из плотной резины, вставляя их между витками штатных рессор, но это решение оказалось неэффективным.Поэкспериментировав с пружинами разных марок от других автомобилей, удалось добиться оптимального результата с помощью пружин от ВАЗ 2108 и 2110. Их следует немного укоротить, отрезав примерно 2,7 части витка и загнув внешнюю часть обрезанного витка.

Эта модернизация работает хорошо, но важно установить нижние крылья пружины в качестве центра пружины. установка винтовых пружин на стандартные цилиндрические пружины Hyundai Solaris значительно улучшает технические характеристики шасси.В зависимости от необходимого дорожного просвета пружины можно обрезать чуть больше или меньше.

Хотя российские дороги с годами становятся лучше, далеко не все. Особенно сельские условия бездорожья не всегда способствуют долгому сроку службы подвески автомобиля. Иногда выходят из строя и надежные комплектующие корейских автомобилей, которые уже прошли несколько модификаций производителем.

Не каждый водитель знает, что он может сбить подвеску Хендай Солярис, но имея небольшой опыт, вы сможете разобраться, как разобрать устройство и восстановить его работоспособность своими руками.В некоторых случаях доработать его поможет видео.

Рычаги и амортизаторы чаще всего требуют «ухода», это типичная проблема даже для модернизированного агрегата автомобилей нового поколения. При появлении стуков необходим ремонт или доработка подвески Хендай Солярис и замена рычага, что несложно сделать в гараже.

Для этого необходимо:

• закрепить задний комплект колес противооткатными упорами;
• ослабьте гайки передних колес, поднимите их и закрепите на стойке, затем снимите колеса;
• отверните гайку шарикового пальца;
• отсоедините рычаг от поворотного кулака, снимите гайку переднего болта;
• вытаскиваем болт из сайлентблока;
• снимаем остальные крепления и достаем неисправный рычаг;
• замените деталь и повторите все шаги в обратном порядке.

После ремонта желательно проверить угол установки колес в сервисном пункте, стоимость услуги невысока и существенно повлияет на безопасность движения. Если после смены рычага скрип и стук не прекращаются, необходимо отремонтировать амортизатор передней подвески.

Первый этап работ аналогичен замене рычага:

• откройте капот и снимите гайки крепления амортизатора;
• снимаем переднее колесо;
• снимите штифт стабилизатора;
• снимите кулак, снимите стойку и сожмите пружину зажимом;
• заменить прокачанный ранее амортизатор;
• закрепите пружины на своих местах, соберите в обратном порядке.

Амортизаторы необходимо менять попарно, после чего необходимо провести регулировку углов установки колес. Б / у запчасти могут быть только оригинальные.

Задняя подвеска

Задняя подвеска Хендай Солярис своими руками тоже может быть восстановлена ​​достаточно быстро, некоторые водители самостоятельно производят ее модернизацию. Тюнинг или модернизация не всегда влияют на ходовые качества транспортного средства, это часто связано с установленными деталями.

Запасные части лучше приобретать по соответствующим артикулам, которые можно узнать по винному коду автомобиля в специализированных сервисах.Для ремонта заднего стабилизатора поперечной устойчивости Hyundai Solaris или его замены вам понадобится стандартный набор инструментов.

Завод Hyundai уже несколько раз менял подвеску в своих моделях, и чаще всего необходимая модернизация связана только с заменой рессор.

Изучив схему задней подвески Hyundai Solaris, можно установить, что пружины имеют свои классы и промаркированы краской. При замене нужно установить только те же детали, и того же класса, которые были установлены ранее.

Некоторые используют при замене детали ВАЗа, но гарантировать качественное обслуживание подвески в этом случае невозможно. Процесс замены такой же, как и для передней подвески.

Если амортизаторы, рычаги или пружины можно заменить самостоятельно, то в случае неисправности подшипников придется менять весь узел и лучше делать это на СТО, где знают мастера. какая именно задняя подвеска Hyundai Solaris, ее параметры управления, достоинства и недостатки, а также возможность замены деталей с ювелирной точностью.

Мы учимся понимать друг друга. Но для этого нужно поговорить, поделиться. Время изоляции проходит. Наступает время общения и самовыражения в жизни! Мы те, кто мы есть. Но ты не можешь стоять на месте вечно. Тебе нужно стать лучше! преодолей себя! Верь в себя! Установите для себя высокую планку и добейтесь своей цели! Это единственный способ улучшить свою жизнь и жизнь близких!

Не смотрите на то, что происходит в кругу. Загляни внутрь себя! попробуй разобраться в себе! Постарайтесь понять, что вами движет, и если вам не нравится то, что вами движет, измените это.Настройте себя так, чтобы вы были двигателем своей жизни, а не окружающей средой. Тогда ты станешь человеком, и тебя будут уважать.

Благородная цель, это работа над собой! Поработав над собой, вы меняете мир вокруг себя. Чтобы поправиться, нужно стремиться к лучшему. Не желать, а мечтать, не баловаться, а любить. Найдите свое место в жизни и принесите пользу обществу, принесите пользу окружающим.

и не менее популярный Kia Rio.

корейских автомобилей, которые прокатились по нашему рынку волной.Эти бренды стали популярными за очень короткое время. И это не простые слова. Девиз этих автомобилей — это, прежде всего, новаторский дизайн, несомненно красивые гармоничные формы. Экстерьер и интерьер, возродившие всю линейку легковых автомобилей, установили высокую планку. И со временем мы видим, как успешный дизайн в той или иной форме знакомят с другими брендами, остается след. Так что ход был правильным. Но базовая платформа как на Solaris, так и на Rio оказалась не столь успешной.И трехкратная модернизация не устранила основных болезней подвески. И поэтому, покупая машину более чем за полмиллиона, я хотел бы иметь машину с адекватной подвеской. К сожалению, в России есть две неприятности. Не буду говорить о первом, но второе — это наши дороги. И здесь радость от покупок быстро проходит. Но машина хорошая. Можете ли вы настроить его под себя? Почему нет? Конечно, можно и нужно. В конце концов, мы покупаем разные пабы ради красоты или удобства, иногда давая за это много.Почему вы не можете улучшить свою машину с точки зрения ее поведения на дороге? Разве это не самое главное?

Нужна устойчивость на трассе? Без проблем. Разве не должно быть качелей? Это разрешимо. Подвеска хлипкая и пробивается? И здесь есть выход. По мелочам забиваем пятую точку? Это можно решить, и можно уменьшить шум от неровностей дороги. Все решаемо. И ваш покорный слуга решил это для себя. Я учился с интересом и занимался этим почти три года.И он вывел некую концепцию, в которой можно улучшить подвеску этой платформы не на фальшивом сленге на словах, а на деле, реальных разработках и тестах. Проверив время и отзывы владельцев тех, кто решил переделать подвеску. Прошло более трех лет. 2015 год. Решена ли проблема на заводе? Формально да! Убрали кормовую подвеску, усилили подвеску. Но не обольщайтесь на этот счет. Проблема не решена.Почему я так говорю, что предыдущие изменения мало что дали, а последняя реинкарнация действительно ухудшила показатели. И это не голословное заявление, а результат работы с перепиской. Реальные отзывы владельцев на сайтах, письма, которые я получаю в большом количестве, имеют аналогичные претензии по подвеске. Главное — недостаточная устойчивость на скорости более 100 км / ч. Недостаточно точное управление при маневрах. Непредсказуемость поведения автомобиля на неровностях. Слабость подвески до поломки.На форуме есть такая тема Я думаю у моего Хендай Солярис плохая подвеска!

http://solaris-club.net/forum/showthread.php?t\u003d6178 и справедливости ради скажу, что есть еще одна тема Думаю у моего Соляриса хорошая подвеска!

http://solaris-club.net/forum/showthread.php?t\u003d5498 Но там 127 записей в первой теме и 123 во второй, а просмотров в первой 56 тысяч. Во втором 36 тыс. Это говорит о том, что эта проблема скорее существует, чем нет.Более того, не все хотят просто и правдиво писать о своей машине, потому что было отдано очень много денег. А по количеству просмотров первый в полтора раза больше. Это указывает на проблему. Еще одно доказательство наличия проблемы. Интерес к теме На сайте «Hyundai Solari-Club Russia» Адаптация ходовой части Solaris к российским дорогам

http://solaris-club.net/forum/showthread.php?t=6394 более 3000 сообщений и более 450 000 просмотров! А также в теме на Сайте «Киа Рио Клуб Россия» Переделываю подвеску

http: // kia-rio.net / forum / showthread.php? t = 2508. Конечно, на проблему можно не обращать внимания, и вы можете получить то, что имеете. Но разве вы не хотите иметь лучшее, если можете?

Итак, начнем с того, что произошло. Все началось с Solarisiv из первой партии, выпущенной в 2010-2012 годах. Автомобиль очень красивый, красивый, надежный и простой, недорогой в обслуживании.
У меня есть машина из этой партии. Еще при покупке и езде заметил, что корма Соляриса скачет на кочках, особенно неприятно раскачивается на волнах.Но у машины новые розовые стекла и это первая иномарка. Он существенно отличался в потоке автомобилей с его плавными линиями, и теперь многие производители в той или иной степени переняли этот дизайн. Но Solaris — первая достаточно недорогая машина с отличным дизайном. Но вернемся к сути проблемы. В самом начале на форумах http://solaris-club.net/forum/forumdisplay.php?f\u003d10 начали выражать возмущение по поводу подвески, вначале я даже защищал подвеску.Но жизнь расставила все по своим местам. Когда пришла весна и дорога открыла свои прелести, первое, что я испытал, это слабость подвески к поломке, а передняя и задняя части при низкой скорости подвески легко пробивались. Поэтому необходимо было постоянно контролировать скорость передвижения. Если по каким-то причинам скорость была немного выше, то последовала сильная поломка, особенно передней подвески. Выяснился еще один факт — раскачивание кормы машины на волнах.Войдя в поворот на волне, я почувствовал пробой в кормовом заносе. Машина свернула из-за угла. затем его внезапно перебросило в другую сторону и так до трех раз. И скорость была не более 80 км / ч. После этого инцидента я стал бояться ехать быстро, если дороги были волнами и неровностями. Было интересно наблюдать, как классические вазы! обгонять легко. А на переднеприводном вазе обгон вообще делал без особых усилий. Не прошло и двух месяцев после покупки, как пришло разочарование.Как можно купить машину за приличную сумму в 500 тысяч. С отличным и достаточно мощным двигателем, хорошей динамикой и заявленной скоростью
190км ч на самом деле, наверное, в идеальных дорожных условиях. Так выяснился еще один очень неприятный недостаток подвески, это не способность держать машину по прямой при боковом ветре, при встрече с грузовиками машину бросало по трассе, приходилось постоянно рулить. При этом резко упала скорость, ездить просто реально страшно и небезопасно.При этом форум буквально взорвался возмущением по поводу приостановки. Ни завод, ни ОД. По-настоящему трезвого ответа на этот вопрос никто не дал. Отзывной компании тоже не было, но больше всего девиз о том, что подвеска Solaris адаптирована к российским дорогам, звучал как издевательство. Многие владельцы быстро продали свои машины подержанными, пытаясь скрыть настоящую причину продажи. Многие просто смирились с этой проблемой. Я тоже почти продал машину, но это была моя мечта и поэтому я решил сам поменять подвеску и ее работу.

Когда я заглянул под днище машины, я был очень удивлен. Зачем конструкторы залили нижнюю часть амортизаторов до балки, сняв их с колесной оси?
Подвеска компактная, амортизаторы не занимают нишу в багажнике. Но хорошо ли это? Когда плечо рычага пружинит массу колеса, ступица создает инерцию, способную раскачивать рычаг.
Как амортизатор будет работать под этим углом?

Z аводальное расположение амортизатора, штатное положение.На фото видно, что ось колеса находится далеко за нижней опорой амортизатора.
Вследствие этого происходит нарост.

Так я начал искать и решать проблемы подвески Соляриса. Разработка и испытание различных конструкций крепления амортизаторов, подбор и изготовление пружин. Установка дополнительных бамперов. И, наконец, установка стабилизатора на заднюю подвеску. На все это ушло два с половиной года. Всю модернизацию я отразил в теме на форуме «Хендай-Солярис» Клуба России.В первой теме «Модернизирую подвеску Соляриса» http://solaris-club.net/forum/showthread.php?t\u003d4183 рейтинг темы был очень высоким тогда, когда проблема выходила только за пределы задней подвески, эта тема была закрыта и началась новая Адаптация шасси Hyundai Solaris к российским дорогам http://solaris-club.net/forum/showthread.php? t = 6394, где я полностью раскрыл прогресс исследований по улучшению подвески. У меня возникло огромное желание решить проблему и исправить недоработку конструкции.И я это сделал.
Раньше я хорошо изучил параметры заводской стоковой подвески.

И так начнем с того, что я первым делом изменил угол наклона амортизаторов, установив их в вертикальное положение, решил проблему кормового качания. Это остановилось.
Далее я неоднократно менял конструкцию опор и создавал опоры с регулируемой жесткостью и длиной хода подвески.

Кронштейны с изменяемой геометрией в 4 положениях. 1. комфорт 2.Нормальный 3.Спорт 4.Суперспорт

Обоснование переноса нижних амортизаторов.
Когда амортизатор отклоняется от вертикального положения, нагрузка увеличивается прямо пропорционально этому, а сила инерции плечевой массы увеличивается прямо пропорционально.
Это физическая величина, обусловленная геометрическим положением самого амортизатора. От этого зависит очень многое. Если амортизатор установить вертикально, ход подвески уменьшится, но уменьшатся силы инерции массы и нагрузка на сам амортизатор.Крепление, имеющее 4 положения, дает владельцу автомобиля возможность установить необходимую жесткость подвески, тем самым затачивая машину под себя. Изменение угла наклона меняет поведение машины на дороге, шоссе и грунтовой дороге.
Кинематика подвески с наклонными амортизаторами, особенно от центра оси колеса, создает массу на плече, при движении создается инерция массы. Амортизатор не может адекватно гасить вибрации, если он полностью не зажат.Нагрузка в этом случае на сайлентблоки увеличивается. Фактически амортизаторы амортизируются при переломе плеча поворотом сайлентблоков.
У прямого амортизатора более длинный ход, но он полностью удерживает рычаг за край центра оси. Амортизатор легче удерживать и компенсирует любую вибрацию, маленькую или большую. Работает правильно на большой длине. Пример Модернизированная нива. Перед ней было кукурузное поле, в котором амортизаторы стояли под углом, она изрядно прыгала.На новой машине амортизаторы стоят вертикально и имеют большой ход, машина практически перестала прыгать по кочкам, исчез эффект галопирования. Компактные подвески Hyundai Solaris, Kia-Rio, Kia-Wenga, Kia-Cerate предыдущая, Hyundai-Elantra новая, имеют аналогичные задние балки и наклонные амортизаторы, все они в той или иной степени обладают эффектом скачки, кормы, особенно очевидно в загруженном состоянии. Изменение угла наклона меняет поведение машины на дороге.Как вы думаете, почему многие меняли амортизаторы не раз! На жестких, полужестких, в конце концов переместили амортизаторы в более вертикальное положение, потому что здесь работает закон физики. Лучше держать ведро в руке, чем на палке перед собой. Даже если ты сильный. Затем, неся ведро на палке, оно будет раскачиваться, поворачивая руку. В нашем случае сайлентблоки. Неся ведро в руке, наизнанку ничего не вывернуть, здесь все зависит от силы насильника, то есть от сопротивления амортизатора.Это простой закон. Тот, кто его выполняет, тратит меньше энергии. Несоблюдение геометрии кинематики сулит перенапряжение узлов и плохую работу подвески.

Обоснование замены рессор.

Стоковые заводские пружины в том виде, в каком они стоят на автомобиле (начнем с передних) Бочкообразной формы и всего 4,7 витка из которых 3 витка полностью исправны. И хотя конструкторы полностью использовали форму пружин, заставляя их работать по всей длине, этого было крайне недостаточно.И эта проблема до сих пор не решена! Пружина имеет вытянутые витки, удаленные друг от друга. Когда такая подвеска сжимается, пружинный стержень подвергается чрезмерному скручиванию, чрезмерному перенапряжению металла в результате меньшей пластичности и, в то же время, эластичности при сжатии. Такие пружины очень быстро теряют несущие свойства. они так же быстро садятся, уменьшая и без того небольшой просвет.

Передняя рессора 2010-2011

Пружина передняя 2014-2016

Длина самой пружины 4.7 вика и стержень толщиной 12 мм
Такая пружина удерживает корпус, но при мгновенной нагрузке, например, прыжке на препятствие, легко прогибается, как старый пружинный диван, отсюда поломка подвески, невозможность обычно упруго удерживают тело на неровностях и при воздействии воздушных потоков. Благодаря исследованиям, выбору и испытаниям я смог получить два типа пружин, которые хорошо работают в этой подвеске. Это пружины комплектов «Carrier», «Universal», «Cross», «Nature», «Sport-DS» «Сельский вариант» из стандартных задних рессор 06 моделей производства Орлов и ВАЗ.Длиной от 5,3 до 6,75 витка в зависимости от зазора по желанию заказчика.

Эти пружины имеют цилиндрическую форму с толщиной стержня 13 мм и при 6 оборотах имеют 5 рабочих витков.
Винтовые пружины по всей длине имеют одинаковые нагружающие характеристики на поворотах, в отличие от цилиндрических пружин, которые были изобретены для экономии металла.
Стволы имеют малый диаметр в основании и большой диаметр в центре. Этот источник работает в основном за счет своей центральной части.Если диаметр катушки уменьшается, пружина работает намного меньше при одинаковой нагрузке на катушку. В свою очередь, эта бочкообразная пружина более уязвима к нагрузкам, и витки небольшого диаметра со временем изгибаются быстрее, уменьшая зазор, еще такие пружины способны отламываться при небольшом повороте.
В этом случае винтовая пружина выгодно отличается от штатной пружины, у нее большее количество рабочих витков; при сжатии сопротивление увеличивается прямо пропорционально нагрузке, предотвращая поломку подвески.Такая пружина чуть меньшего диаметра быстро успокаивается без фантомных колебаний. Следовательно, раскачки не будет.
Добавив вместо штатной резинки обычную подушку с повязкой, мы получаем очень хороший результат. Мягкость + лучшая звукоизоляция.

А сам вид у стойки с такой пружиной красивый, пружина стоит ровно без перекосов и исправно работает.

Заводские штатные пружины задней подвески имеют 6,25 витка из которых 4.75 рабочих ходов. Толщина стержня составляет 10,5 мм на моделях 2012 года после февральской модернизации на 11 мм. с таким же количеством витков. Почему мало ходов? Для самой пружины не хватает места из-за компактности подвески, чтобы не допустить контакта между витками. Но разве это оправдание для конечного пользователя? Тем более первые пружины на 10,5 мм очень слабые. Даже при небольшой загрузке автомобиля поломки задней подвески — постоянная проблема. А если погрузить как можно больше, машина просто бесконечно будет стучать бамперами, а двигаться можно хотя бы довольно медленно.

Пружины задние 2010-2011

Задние рессоры 2014-2016

Конечно, количество рабочих витков 4,75 крайне мало. а также толщину самой планки. Пружина очень похожа по своим характеристикам на переднюю пружину. Он недостаточно эластичен, а при большей толщине стержня недостаточно пластичен. Изучив эти показатели, пришел к выводу, что лучшее, что можно установить — это подготовленные пружины ВАЗ 08 с резинками от 06 передней подвески сверху и подушки 08 снизу.А также в комплекте «Перевозчик» используется задняя рессора ВАЗ 2106 производства ВАЗ. Количество витков пружины от 8 до 8,8 при рабочих оборотах от 6,6 до 7. Пружина цилиндрическая, диаметром меньше штатной. но он установлен просто сидеть плотно. Работает бесшумно. Имеет прогрессивные характеристики. На небольшой скорости подвеска очень мягкая. Но с увеличением хода при большем сжатии пружины ее сопротивление резко возрастает, тем самым не давая подвеске пробиться.Также при загрузке показания амортизации остаются на высоте. И пустой, и груженый автомобиль одинаково удобны. На скорости мелкие вещи преодолеваются в полете, а большие препятствия не пробиваются, подвеска соды только легкий толчок, что не влияет на управляемость. С этими пружинами подвеска менее подвержена раскачиванию.

Подготовленные пружины задней подвески без подъема. Толщина стержня 11,2 мм, количество витков от 8 до 8,8 в зависимости от подъема.
После установки кронштейнов с регулировкой жесткости амортизаторов, а также замены рессор автомобиль трансформируется, подвеска становится упругой, но не жесткой по своей концепции.
Автомобиль приятен в управлении и не боится дороги. Средняя скорость увеличивается, а управляющее напряжение уменьшается. Особенно это заметно в дальнем путешествии.

Еще одно очень важное улучшение устойчивости связано с задним стабилизатором поперечной устойчивости. На данный момент я разработал такую ​​полную конструкцию, делаю из переднего стабилизатора ВАЗ 2108-2110, он крепится хомутами к балке концами на специальные крепления, закрученные на чашку рессоры.Стабилизатор значительно повышает устойчивость машины на трассе при поворотах и ​​маневрировании. Резко возрастает устойчивость к боковому ветру и встречному грузовому движению.

Крепление стабилизатора через резиновую скобу. Крепление к балке с помощью хомута и резиновой втулки.
Если машина оборудована комплектацией модернизации, она король дороги, лето зима осень, она никогда не подведет.

Модернизация завода

С появлением проблем с кормовым раскачиванием Соляриса конструкторы установили на заднюю часть автомобиля более жесткие амортизаторы.Первые амортизаторы самые мягкие имеют обозначение L-000, вторые амортизаторы обозначены L-001, они отмечены желтой меткой, амортизаторы на 10% тяжелее при сжатии. Это было после модернизации в августе 2011 года.

Задняя подвеска стала меньше раскачиваться на волнах, но все равно колебания остались, как поломка подвески, а устойчивость немного улучшилась. Такие же амортизаторы стали устанавливать на первые модели Kia Rio.Он подчеркнул, что проблем с подвеской у «КИА-Рио» не будет. Киа это не Солярис. Хотя это не так, база абсолютно такая же. И проблема обнаружилась немного позже, когда хозяева опробовали машину на ходу. На тестах в журнале «За рулем» посоветовали об отсутствии внятности управления. Но ведь это так, кроме задних амортизаторов в конструкции ничего не изменилось. После дальнейших жалоб потребителя была предпринята еще одна попытка модернизировать подвеску Solaris и уже Kia Rio.Эту модернизацию принято называть после февральской. Как я и предсказывал, конструкторы пошли простым путем. Усилены задние амортизаторы, что сделало их более жесткими на сжатие и растяжение. Эти амортизаторы получили обозначение L-002, на них стали наносить зеленый лейбл.

Передние амортизаторы также стали более жесткими на сжатие. Если на первых стойках была проточка-паз, на которую надевалась подушка и не вращалась, то на более поздних стойках устанавливалась обычная резьба и подушки просто имели обычное отверстие.Еще одно отличие, если стойка первых выпусков крепилась сверху пластиной с тонкой резинкой, не касавшейся корпуса, то после февральского варианта уже была более толстая резинка, прижимающая пластину к корпусу при удерживании стойку плотно. В первых версиях был люфт, и при прыжках или в глубокой яме стойка падала, зависая на тарелке. С другой стороны, неплотно прижатая пластина обеспечивала меньшую передачу вибрации от двигателя и передачу на кузов.У него также была более тихая подвеска в обычных проходах. Новая подвеска стала более жесткой и шумной по сравнению с двумя первыми. Он также был оснащен задними рессорами с большей толщиной стержня 11 мм вместо 10,5 на первых моделях. Учитывая, что осталось столько же оборотов, подвеска стала дубовой. Если первый Солярис можно было легко раскачивать рукой, то после февраля толкать корму машины было попросту невозможно, даже поначалу этим хвастались владельцы. Но легковой автомобиль — это не УАЗ.Уменьшились поломки задней подвески, автомобиль стал устойчивее за счет большей жесткости. Амортизаторы стали поглощать все колебания. И дело в том, что «Солярис и Киа» на довольно легких автомобилях при движении по мелким неровностям подвески практически не работают, амортизация происходит из-за резины.
Хотя на трассе на большой скорости машина стала намного лучше стоять, в ущерб комфорту. Также добавился шум от подвески, потому что теперь амортизаторы начали работать и сопротивляться сжатию опережающего удара по кузову.Спустя время выяснилось, что передняя подвеска пробивается почти так же, как на первых моделях. В ветреную погоду Машане все равно сложно держаться на заданной траектории.

И, конечно же, специалисты представили подвеску в лучшем виде на полигоне, где трактор на скорости тоже отлично держит дорогу. ровные волны — это не стыки, не мелкие неровности, от которых гудит интерьер, а пятая точка читает по мелочам.особенно на трассе.

Двигайтесь по залатанной дороге, где есть ямы и неровности, а розовые стекла быстро разлетаются. Подвеска должна хорошо работать по мелочам. предохранение рычага от поломки при серьезных препятствиях. автомобиль этой категории с такой подвеской достоин самого лучшего! И я это неоднократно доказывал. Их примером и теми, кто последовал моему совету. Солярис был назван слабым в подвеске автомобиля. И объяснение вроде того, что вы хотите за такие деньги? И все на это попались? Разве эта машина не достойна лучшего! Разве нельзя довести шасси до ума в том виде, в каком оно уже есть? Я скажу, что вы можете сделать больше.И те, кто это уже сделал, не особо тянут. Сколько гаджетов, которые по сути необходимы, ставят на машину, платя огромные суммы, не меняя сути. Ведь машина — это прежде всего движение, это движение должно быть уверенным, точным и предсказуемым. Оно должно доставлять удовольствие, чтобы за рулем хозяин чувствовал себя полностью уверенно, чтобы машина не была танцующей по дороге медузой Горгона и не табуреткой, которая трясет кишки. Автомобиль должен полностью подчиняться водителю, тогда и только тогда он будет безопасным.Сливаясь в одно целое с машиной, он едет так, будто руками чувствует дорогу, выбирая желаемую траекторию. Маневры, обгоны, перестановки — все должно происходить в полете. Чтобы при выполнении маневра водитель четко чувствовал ситуацию, и в нужный момент принимал необходимое решение, чтобы его действия не привели к потере управления. Устойчивость, комфорт, грузоподъемность. Вот основные показатели.

14.07.2014 Прошло больше трех лет, а дела все еще есть.Попытка еще одного улучшения. Передняя подвеска Solaris и Kia Rio теперь оснащена «усиленными» пружинами. Чем отличается такая модернизация. Казалось, что дополнительный 1 мм тяги должен сделать подвеску более плотной и устойчивой к реалиям наших дорог. Вместо стандартных 12 мм и более поздняя пружинная штанга на 12,2 мм стала толще, а именно на 13 мм. Но форма пружины осталась прежней, более того, пружину сделали более низкой. Это на 10 мм ниже, чем у первого образца и того же на 3.5 рабочих оборотов. Но заявленный клиренс в 160мм сохранился.

Справа весна 2011 г. Слева весна 2014 г. снял кембрик внизу пружины. В этом разница.

Усилив пружину, сделали ее короче. В чем секрет? Параметры подвески остались прежними. Если в предыдущей версии пружина была более заряжена при большем натяжении, то теперь, ввиду более короткой пружины, ход подвески такой же, только дополнительно стала жестче.Предок теперь хорошо читает мелочи. То, что в нижней части пружины установлен батист, амортизатор звона пружины делает подвеску несколько тише, но комфорт от жесткости сильно страдает. И поломки подвески остались как были. Ведь чудес не бывает в данном движении подвески, нельзя сделать подвеску одновременно устойчивой и комфортной. Что ж, если не поднять тем самым прибавить полтора-два сантиметра клиренса, чего недостаточно при наезде на препятствие.В свое время ваш покорный слуга вырезал пару пружин. И сделал то же самое в стоковом варианте с пружиной толщиной 13 мм. Подвеска пробивается. Заявленные 160мм по сути оставляет 80мм компрессию подвеске)))) И тут бац! А на скорости даже с ненагруженной машиной это прямая поломка с ударом по всему кузову. Недостающих 20мм немало, и то даже если будет поломка, но на серьезном препятствии и это будет просто прикосновение, а не удар кувалдой.Поэтому все комплекты, которые я предлагаю, имеют диапазон подвески на пробой. от 15 до 28 мм. В такой кинематике с такими стойками это лучший вариант. Так что если что-то менять, нужно полностью переработать кинематику подвески и использовать стойки с большим ходом. Но это непросто и требует вложений. Последнее улучшение — шаг назад. Более короткая пружина не решает проблемы, а устойчивость от этого ухудшается, потому что при отпускании стойки верх оказывается пустым, следовательно, при поворотах катится, в ветреную погоду нестабильно держит прямую.Что ж, давайте сами усовершенствуем подвеску. Тем более, что это сделать несложно. В остальном и Солярис, и Киа Рио — очень хорошие автомобили, многие агрегаты работают достаточно долго, но об этом в другом разделе. Что-то вроде того.

Есть ли альтернатива? Да она! И проверено временем многомесячными тестами.

Мы учимся понимать друг друга. Но для этого нужно поговорить, поделиться. Время изоляции проходит. Наступает время общения и самовыражения в жизни! Мы те, кто мы есть.Но ты не можешь стоять на месте вечно. Тебе нужно стать лучше! преодолей себя! Верь в себя! Установите для себя высокую планку и добейтесь своей цели! Это единственный способ улучшить свою жизнь и жизнь близких!

Не смотрите на то, что происходит в кругу. Загляни внутрь себя! попробуй разобраться в себе! Постарайтесь понять, что вами движет, и если вам не нравится то, что вами движет, измените это. Настройте себя так, чтобы вы были двигателем своей жизни, а не окружающей средой. Тогда ты станешь человеком, и тебя будут уважать.

Благородная цель, это работа над собой! Поработав над собой, вы меняете мир вокруг себя. Чтобы поправиться, нужно стремиться к лучшему. Не желать, а мечтать, не баловаться, а любить. Найдите свое место в жизни и принесите пользу обществу, принесите пользу окружающим.

и не менее популярный Kia Rio.

корейских автомобилей, которые прокатились по нашему рынку волной. Эти бренды стали популярными за очень короткое время. И это не простые слова.Девиз этих автомобилей — это, прежде всего, новаторский дизайн, несомненно красивые гармоничные формы. Экстерьер и интерьер, возродившие всю линейку легковых автомобилей, установили высокую планку. И со временем мы видим, как успешный дизайн в той или иной форме знакомят с другими брендами, остается след. Так что ход был правильным. Но базовая платформа как на Solaris, так и на Rio оказалась не столь успешной. И трехкратная модернизация не устранила основных болезней подвески. И поэтому, покупая машину более чем за полмиллиона, я хотел бы иметь машину с адекватной подвеской.К сожалению, в России есть две неприятности. Не буду говорить о первом, но второе — это наши дороги. И здесь радость от покупок быстро проходит. Но машина хорошая. Можете ли вы настроить его под себя? Почему нет? Конечно, можно и нужно. В конце концов, мы покупаем разные пабы ради красоты или удобства, иногда давая за это много. Почему вы не можете улучшить свою машину с точки зрения ее поведения на дороге? Разве это не самое главное?

Нужна устойчивость на трассе? Без проблем.Разве не должно быть качелей? Это разрешимо. Подвеска хлипкая и пробивается? И здесь есть выход. По мелочам забиваем пятую точку? Это можно решить, и можно уменьшить шум от неровностей дороги. Все решаемо. И ваш покорный слуга решил это для себя. Я учился с интересом и занимался этим почти три года. И он вывел некую концепцию, в которой можно улучшить подвеску этой платформы не на фальшивом сленге на словах, а на деле, реальных разработках и тестах.Проверив время и отзывы владельцев тех, кто решил переделать подвеску. Прошло более трех лет. 2015 год. Решена ли проблема на заводе? Формально да! Убрали кормовую подвеску, усилили подвеску. Но не обольщайтесь на этот счет. Проблема не решена. Почему я так говорю, что предыдущие изменения мало что дали, а последняя реинкарнация действительно ухудшила показатели. И это не голословное заявление, а результат работы с перепиской.Реальные отзывы владельцев на сайтах, письма, которые я получаю в большом количестве, имеют аналогичные претензии по подвеске. Главное — недостаточная устойчивость на скорости более 100 км / ч. Недостаточно точное управление при маневрах. Непредсказуемость поведения автомобиля на неровностях. Слабость подвески до поломки. На форуме есть такая тема Я думаю у моего Хендай Солярис плохая подвеска!

http://solaris-club.net/forum/showthread.php?t\u003d6178 и справедливости ради скажу, что есть еще одна тема Думаю у моего Соляриса хорошая подвеска!

http: // solaris-club.net / forum / showthread.php? t =5498 Но там 127 записей в первой теме и 123 во второй, а просмотров в первой 56 тысяч. Во втором 36 тыс. Это говорит о том, что эта проблема скорее существует, чем нет. Более того, не все хотят просто и правдиво писать о своей машине, потому что было отдано очень много денег. А по количеству просмотров первый в полтора раза больше. Это указывает на проблему. Еще одно доказательство наличия проблемы. Интерес к теме На сайте «Hyundai Solari-Club Russia» Адаптация ходовой части Solaris к российским дорогам

http: // solaris-club.net / forum / showthread.php? t = 6394 более 3000 сообщений и более 450000 просмотров! А также в теме на Сайте «Киа Рио Клуб Россия» Переделываю подвеску

http://kia-rio.net/forum/showthread.php?t=2508. Конечно, на проблему можно не обращать внимания, и вы можете получить то, что имеете. Но разве вы не хотите иметь лучшее, если можете?

Итак, начнем с того, что произошло. Все началось с Solarisiv из первой партии, выпущенной в 2010-2012 годах. Автомобиль очень красивый, красивый, надежный и простой, недорогой в обслуживании.
У меня есть машина из этой партии. Еще при покупке и езде заметил, что корма Соляриса скачет на кочках, особенно неприятно раскачивается на волнах. Но у машины новые розовые стекла и это первая иномарка. Он существенно отличался в потоке автомобилей с его плавными линиями, и теперь многие производители в той или иной степени переняли этот дизайн. Но Solaris — первая достаточно недорогая машина с отличным дизайном. Но вернемся к сути проблемы. В самом начале на форумах http: // solaris-club.net / forum / forumdisplay.php? f = 10 начали выражать возмущение по поводу подвески, вначале я даже защищал подвеску. Но жизнь расставила все по своим местам. Когда пришла весна и дорога открыла свои прелести, первое, что я испытал, это слабость подвески к поломке, а передняя и задняя части при низкой скорости подвески легко пробивались. Поэтому необходимо было постоянно контролировать скорость передвижения. Если по каким-то причинам скорость была немного выше, то последовала сильная поломка, особенно передней подвески.Выяснился еще один факт — раскачивание кормы машины на волнах. Войдя в поворот на волне, я почувствовал пробой в кормовом заносе. Машина свернула из-за угла. затем его внезапно перебросило в другую сторону и так до трех раз. И скорость была не более 80 км / ч. После этого инцидента я стал бояться ехать быстро, если дороги были волнами и неровностями. Было интересно наблюдать, как классические вазы! обгонять легко. А на переднеприводном вазе обгон вообще делал без особых усилий.Не прошло и двух месяцев после покупки, как пришло разочарование. Как можно купить машину за приличную сумму в 500 тысяч. С отличным и достаточно мощным двигателем, хорошей динамикой и заявленной скоростью
190км ч на самом деле, наверное, в идеальных дорожных условиях. Так выяснился еще один очень неприятный недостаток подвески, это не способность держать машину по прямой при боковом ветре, при встрече с грузовиками машину бросало по трассе, приходилось постоянно рулить.При этом резко упала скорость, ездить просто реально страшно и небезопасно. При этом форум буквально взорвался возмущением по поводу приостановки. Ни завод, ни ОД. По-настоящему трезвого ответа на этот вопрос никто не дал. Отзывной компании тоже не было, но больше всего девиз о том, что подвеска Solaris адаптирована к российским дорогам, звучал как издевательство. Многие владельцы быстро продали свои машины подержанными, пытаясь скрыть настоящую причину продажи.Многие просто смирились с этой проблемой. Я тоже почти продал машину, но это была моя мечта и поэтому я решил сам поменять подвеску и ее работу.

Когда я заглянул под днище машины, я был очень удивлен. Зачем конструкторы залили нижнюю часть амортизаторов до балки, сняв их с колесной оси?
Подвеска компактная, амортизаторы не занимают нишу в багажнике. Но хорошо ли это? Когда плечо рычага пружинит массу колеса, ступица создает инерцию, способную раскачивать рычаг.
Как амортизатор будет работать под этим углом?

Z аводальное расположение амортизатора, штатное положение. На фото видно, что ось колеса находится далеко за нижней опорой амортизатора.
Как следствие этого происходит раскачка.

Так я начал искать и решать проблемы подвески Соляриса. Разработка и испытание различных конструкций крепления амортизаторов, подбор и изготовление пружин. Установка дополнительных бамперов. И, наконец, установка стабилизатора на заднюю подвеску.На все это ушло два с половиной года. Всю модернизацию я отразил в теме на форуме «Хендай-Солярис» Клуба России. В первой теме «Модернизирую подвеску Соляриса» http://solaris-club.net/forum/showthread.php?t\u003d4183 рейтинг темы был очень высоким тогда, когда проблема выходила только за пределы задней подвески, эта тема была закрыта и началась новая Адаптация шасси Hyundai Solaris к российским дорогам http://solaris-club.net/forum/showthread.php? t = 6394, где я полностью раскрыл прогресс исследований по улучшению подвески.У меня возникло огромное желание решить проблему и исправить недоработку конструкции. И я это сделал.
Раньше я хорошо изучил параметры заводской стоковой подвески.

И так начнем с того, что я первым делом изменил угол наклона амортизаторов, установив их в вертикальное положение, решил проблему кормового качания. Это остановилось.
Затем я неоднократно менял конструкцию креплений и создавал крепления с регулируемой жесткостью и длиной хода подвески.

Кронштейны с изменяемой геометрией в 4 положениях.1.Комфорт 2.Нормал 3.Спорт 4.Супер спорт

Обоснование переноса нижних амортизаторов.
Когда амортизатор отклоняется от вертикального положения, нагрузка увеличивается прямо пропорционально этому, а сила инерции плечевой массы увеличивается прямо пропорционально.
Это физическая величина, обусловленная геометрическим положением самого амортизатора. От этого зависит очень многое. Если амортизатор установить вертикально, ход подвески уменьшится, но уменьшатся силы инерции массы и нагрузка на сам амортизатор.Крепление, имеющее 4 положения, дает владельцу автомобиля возможность установить необходимую жесткость подвески, тем самым затачивая машину под себя. Изменение угла наклона меняет поведение машины на дороге, шоссе и грунтовой дороге.
Кинематика подвески с наклонными амортизаторами, особенно от центра оси колеса, создает массу на плече, при движении создается инерция массы. Амортизатор не может адекватно гасить вибрации, если он полностью не зажат.Нагрузка в этом случае на сайлентблоки увеличивается. Фактически амортизаторы амортизируются при переломе плеча поворотом сайлентблоков.
У прямого амортизатора более длинный ход, но он полностью удерживает рычаг за край, где находится центр оси. Амортизатор легче удерживать и компенсирует любую вибрацию, маленькую или большую. Работает правильно на большой длине. Пример Модернизированная нива. Перед ней было кукурузное поле, в котором амортизаторы стояли под углом, она изрядно прыгала.На новой машине амортизаторы вертикальные и у них длинный ход, машина действительно перестала прыгать по кочкам, пропал эффект галопирования. Компактные подвески Hyundai Solaris, Kia-Rio, Kia-Wenga, Kia-Cerate предыдущая, Hyundai-Elantra новая, имеют аналогичные задние балки и наклонные амортизаторы, все они в той или иной степени обладают эффектом скачки, кормы, особенно очевидно в загруженном состоянии. Изменение угла наклона меняет поведение машины на дороге. Как вы думаете, почему многие меняли амортизаторы не раз! На жестких, полужестких, в конце концов переместили амортизаторы в более вертикальное положение, потому что здесь работает закон физики.Лучше держать ведро в руке, чем на палке перед собой. Даже если ты сильный. Затем, неся ведро на палке, оно будет раскачиваться, поворачивая руку. В нашем случае сайлентблоки. Неся ведро в руке, наизнанку ничего не вывернуть, здесь все зависит от силы насильника, то есть от сопротивления амортизатора. Это простой закон. Тот, кто его выполняет, тратит меньше энергии. Несоблюдение геометрии кинематики сулит перенапряжение узлов и неадекватную работу подвески.

Обоснование замены рессор.

Стоковые заводские пружины в том виде, в каком они стоят на автомобиле (начнем с передних) Бочкообразной формы и всего 4,7 витка из которых 3 витка полностью исправны. И хотя конструкторы полностью использовали форму пружин, заставляя их работать по всей длине, этого было крайне недостаточно. И эта проблема до сих пор не решена! Пружина имеет вытянутые витки, удаленные друг от друга.Когда такая подвеска сжимается, пружинный стержень подвергается чрезмерному скручиванию, чрезмерному перенапряжению металла в результате меньшей пластичности и, в то же время, эластичности при сжатии. Такие пружины очень быстро теряют несущие свойства. они так же быстро садятся, уменьшая и без того небольшой просвет.

Передняя рессора 2010-2011

Пружина передняя 2014-2016

Сама рессора имеет длину 4,7 вика и толщину стержня 12 мм.
Такая пружина держит тело, но при мгновенной нагрузке, например, прыжке на препятствие, легко прогибается, как старый пружинный диван, отсюда и поломка подвески, невозможность нормально упруго удерживать тело на неровностях и при воздействии воздушных потоков.Благодаря исследованиям, выбору и испытаниям я смог получить два типа пружин, которые хорошо работают в этой подвеске. Это комплекты рессор «Carrier», «Universal», «Cross», «Nature», «Sport-DS», «Сельский вариант» из стандартных задних рессор 06 моделей Орловского производства и ВАЗ. Длиной от 5,3 до 6,75 витка в зависимости от зазора по желанию заказчика.

Эти пружины имеют цилиндрическую форму с толщиной стержня 13 мм и при 6 оборотах имеют 5 рабочих витков.
Винтовые пружины по всей длине имеют одинаковые нагружающие характеристики на поворотах, в отличие от цилиндрических пружин, которые были изобретены для экономии металла.
Стволы имеют малый диаметр в основании и большой диаметр в центре. Этот источник работает в основном за счет своей центральной части. Если диаметр катушки уменьшается, пружина работает намного меньше при одинаковой нагрузке на катушку. В свою очередь, эта бочкообразная пружина более уязвима к нагрузкам, и витки небольшого диаметра со временем изгибаются быстрее, уменьшая зазор, еще такие пружины способны отламываться при небольшом повороте.
В этом случае винтовая пружина выгодно отличается от штатной пружины, у нее большее количество рабочих витков; при сжатии сопротивление увеличивается прямо пропорционально нагрузке, предотвращая поломку подвески. Такая пружина чуть меньшего диаметра быстро успокаивается без фантомных колебаний. Следовательно, раскачки не будет.
Добавив вместо штатной резинки обычную подушку с повязкой, мы получаем очень хороший результат. Мягкость + лучшая звукоизоляция.

А сам вид у стойки с такой пружиной красивый, пружина стоит ровно без перекосов и исправно работает.

Заводские пружины задней подвески имеют 6,25 оборота, из которых 4,75 являются рабочими. Толщина стержня составляет 10,5 мм на моделях 2012 года после февральской модернизации на 11 мм. с таким же количеством витков. Почему мало ходов? Для самой пружины не хватает места из-за компактности подвески, чтобы не допустить контакта между витками. Но разве это оправдание для конечного пользователя? Тем более первые пружины на 10,5 мм очень слабые. Даже при небольшой загрузке автомобиля поломки задней подвески — постоянная проблема.А если погрузить как можно больше, машина просто бесконечно будет стучать бамперами, а двигаться можно хотя бы довольно медленно.

Пружины задние 2010-2011

Задние рессоры 2014-2016

Конечно, количество рабочих витков 4,75 крайне мало. а также толщину самой планки. Пружина очень похожа по своим характеристикам на переднюю пружину. Он недостаточно эластичен, а при большей толщине стержня недостаточно пластичен. Изучив эти показатели, пришел к выводу, что лучшее, что можно установить — это подготовленные пружины ВАЗ 08 с резинками от 06 передней подвески сверху и подушки 08 снизу.А также в комплекте «Перевозчик» используется задняя рессора ВАЗ 2106 производства ВАЗ. Количество витков пружины от 8 до 8,8 при рабочих оборотах от 6,6 до 7. Пружина цилиндрическая, диаметром меньше штатной. но он установлен просто сидеть плотно. Работает бесшумно. Имеет прогрессивные характеристики. На небольшой скорости подвеска очень мягкая. Но с увеличением хода при большем сжатии пружины ее сопротивление резко возрастает, тем самым не давая подвеске пробиться.Также при загрузке показания амортизации остаются на высоте. И пустой, и груженый автомобиль одинаково удобны. На скорости мелкие вещи преодолеваются в полете, а большие препятствия не пробиваются, подвеска соды только легкий толчок, что не влияет на управляемость. С этими пружинами подвеска менее подвержена раскачиванию.

Подготовленные пружины задней подвески без подъема. Толщина стержня 11,2 мм, количество витков от 8 до 8,8 в зависимости от подъема.
После установки кронштейнов с регулировкой жесткости амортизаторов, а также замены рессор автомобиль трансформируется, подвеска становится упругой, но не жесткой по своей концепции.
Автомобиль приятен в управлении и не боится дороги. Средняя скорость увеличивается, а управляющее напряжение уменьшается. Особенно это заметно в дальнем путешествии.

Еще одно очень важное улучшение устойчивости связано с задним стабилизатором поперечной устойчивости. На данный момент я разработал такую ​​полную конструкцию, делаю из переднего стабилизатора ВАЗ 2108-2110, он крепится хомутами к балке концами на специальные крепления, закрученные на чашку рессоры.Стабилизатор значительно повышает устойчивость машины на трассе при поворотах и ​​маневрировании. Резко возрастает устойчивость к боковому ветру и встречному грузовому движению.

Крепление стабилизатора через резиновую скобу. Крепление к балке с помощью хомута и резиновой втулки.
Если машина оборудована комплектацией модернизации, она король дороги, лето зима осень, она никогда не подведет.

Модернизация завода

С появлением проблем с кормовым раскачиванием Соляриса конструкторы установили на заднюю часть автомобиля более жесткие амортизаторы.Первые амортизаторы самые мягкие имеют обозначение L-000, вторые амортизаторы обозначены L-001, они отмечены желтой меткой, амортизаторы на 10% тяжелее при сжатии. Это было после модернизации в августе 2011 года.

Задняя подвеска стала меньше раскачиваться на волнах, но все равно колебания остались, как поломка подвески, а устойчивость немного улучшилась. Такие же амортизаторы стали устанавливать на первые модели Kia Rio.Он подчеркнул, что проблем с подвеской у «КИА-Рио» не будет. Киа это не Солярис. Хотя это не так, база абсолютно такая же. И проблема обнаружилась немного позже, когда хозяева опробовали машину на ходу. На тестах в журнале «За рулем» посоветовали об отсутствии внятности управления. Но ведь это так, кроме задних амортизаторов в конструкции ничего не изменилось. После дальнейших жалоб потребителя была предпринята еще одна попытка модернизировать подвеску Solaris и уже Kia Rio.Эту модернизацию принято называть после февральской. Как я и предсказывал, конструкторы пошли простым путем. Усилены задние амортизаторы, что сделало их более жесткими на сжатие и растяжение. Эти амортизаторы получили обозначение L-002, на них стали наносить зеленый лейбл.

Передние амортизаторы также стали более жесткими на сжатие. Если на первых стойках была проточка-паз, на которую надевалась подушка и не вращалась, то на более поздних стойках устанавливалась обычная резьба и подушки просто имели обычное отверстие.Еще одно отличие, если стойка первых выпусков крепилась сверху пластиной с тонкой резинкой, не касавшейся корпуса, то после февральского варианта уже была более толстая резинка, прижимающая пластину к корпусу при удерживании стойку плотно. В первых версиях был люфт, и при прыжках или в глубокой яме стойка падала, зависая на тарелке. С другой стороны, неплотно прижатая пластина обеспечивала меньшую передачу вибрации от двигателя и передачу на кузов.У него также была более тихая подвеска в обычных проходах. Новая подвеска стала более жесткой и шумной по сравнению с двумя первыми. Он также был оснащен задними рессорами с большей толщиной стержня 11 мм вместо 10,5 на первых моделях. Учитывая, что осталось столько же оборотов, подвеска стала дубовой. Если первый Солярис можно было легко раскачивать рукой, то после февраля толкать корму машины было попросту невозможно, даже поначалу этим хвастались владельцы. Но легковой автомобиль — это не УАЗ.Уменьшились поломки задней подвески, автомобиль стал устойчивее за счет большей жесткости. Амортизаторы стали поглощать все колебания. И дело в том, что «Солярис и Киа» на довольно легких автомобилях при движении по мелким неровностям подвески практически не работают, амортизация происходит из-за резины.
Хотя на трассе на большой скорости машина стала намного лучше стоять, в ущерб комфорту. Также добавился шум от подвески, потому что теперь амортизаторы начали работать и сопротивляться сжатию опережающего удара по кузову.Спустя время выяснилось, что передняя подвеска пробивается почти так же, как на первых моделях. В ветреную погоду Машане все равно сложно держаться на заданной траектории.

И, конечно же, специалисты представили подвеску в лучшем виде на полигоне, где трактор на скорости тоже отлично держит дорогу. ровные волны — это не стыки, не мелкие неровности, от которых гудит интерьер, а пятая точка читает по мелочам.особенно на трассе.

Двигайтесь по залатанной дороге, где есть ямы и неровности, а розовые стекла быстро разлетаются. Подвеска должна хорошо работать по мелочам. предохранение рычага от поломки при серьезных препятствиях. автомобиль этой категории с такой подвеской достоин самого лучшего! И я это неоднократно доказывал. Их примером и теми, кто последовал моему совету. Солярис был назван слабым в подвеске автомобиля. И объяснение вроде того, что вы хотите за такие деньги? И все на это попались? Разве эта машина не достойна лучшего! Разве нельзя довести шасси до ума в том виде, в каком оно уже есть? Я скажу, что вы можете сделать больше.И те, кто это уже сделал, не особо тянут. Сколько гаджетов, которые по сути необходимы, ставят на машину, платя огромные суммы, не меняя сути. Ведь машина — это прежде всего движение, это движение должно быть уверенным, точным и предсказуемым. Оно должно доставлять удовольствие, чтобы за рулем хозяин чувствовал себя полностью уверенно, чтобы машина не была танцующей по дороге медузой Горгона и не табуреткой, которая трясет кишки. Автомобиль должен полностью подчиняться водителю, тогда и только тогда он будет безопасным.Сливаясь в одно целое с машиной, он едет так, будто руками чувствует дорогу, выбирая желаемую траекторию. Маневры, обгоны, перестановки — все должно происходить в полете. Чтобы при выполнении маневра водитель четко чувствовал ситуацию, и в нужный момент принимал необходимое решение, чтобы его действия не привели к потере управления. Устойчивость, комфорт, грузоподъемность. Вот основные показатели.

14.07.2014 Прошло больше трех лет И ничего не изменилось.Попытка еще одного улучшения. Передняя подвеска Solaris и Kia Rio теперь оснащена «усиленными» пружинами. Чем отличается такая модернизация. Казалось, что дополнительный 1 мм тяги должен сделать подвеску более плотной и устойчивой к реалиям наших дорог. Вместо стандартных 12 мм и более поздняя пружинная штанга на 12,2 мм стала толще, а именно на 13 мм. Но форма пружины осталась прежней, более того, пружину сделали более низкой. Это на 10 мм ниже, чем у первого образца и того же на 3.5 рабочих оборотов. Но заявленный клиренс в 160мм сохранился.

Справа весна 2011 г. Слева весна 2014 г. снял кембрик внизу пружины. В этом разница.

Усилив пружину, сделали ее короче. В чем секрет? Параметры подвески остались прежними. Если в предыдущей версии пружина была более заряжена при более высоком напряжении, то теперь, ввиду более короткой пружины, ход подвески такой же, только дополнительно стала жестче.Предок теперь хорошо читает мелочи. То, что в нижней части пружины установлен батист, амортизатор звона пружины делает подвеску несколько тише, но комфорт от жесткости сильно страдает. И поломки подвески остались как были. Ведь чудес не бывает в данном движении подвески, нельзя сделать подвеску одновременно устойчивой и комфортной. Что ж, если не поднять тем самым прибавить полтора-два сантиметра клиренса, чего недостаточно при наезде на препятствие.В свое время ваш покорный слуга вырезал пару пружин. И сделал то же самое в стоковом варианте с пружиной толщиной 13 мм. Подвеска пробивается. Заявленные 160мм по сути оставляет 80мм компрессию подвеске)))) И тут бац! А на скорости даже с ненагруженной машиной это прямая поломка с ударом по всему кузову. Каких-то 20мм мало, а то даже если будет поломка, но на серьезном препятствии, и это будет просто прикосновение, а не удар кувалдой.Поэтому все комплекты, которые я предлагаю, имеют диапазон подвески на пробой. от 15 до 28 мм. В такой кинематике с такими стойками это лучший вариант. Так что если что-то менять, нужно полностью переработать кинематику подвески и использовать стойки с большим ходом. Но это непросто и требует вложений. Последнее улучшение — шаг назад. Более короткая пружина не решает проблемы, и ее устойчивость ухудшается, потому что при отпускании стойки верх оказывается пустым, следовательно, при поворотах катится, в ветреную погоду нестабильно держит прямую.Что ж, давайте сами усовершенствуем подвеску. Тем более, что это сделать несложно. В остальном и Солярис, и Киа Рио — очень хорошие автомобили, многие агрегаты работают достаточно долго, но об этом в другом разделе. Что-то вроде того.

Есть ли альтернатива? Да она! И проверено временем многомесячными тестами.

По словам автолюбителя, у седана слишком «мягкая» подвеска, из-за чего машину кидает из стороны в сторону, и соответственно происходит поломка. При загруженном багажнике задняя подвеска не работает, а передняя начинает еще больше «пробивать».Чтобы решить эту проблему, автоблогер установил на Solaris специальный комплект под названием «Универсальный».

В этот комплект входят четыре закаленные пружины и кронштейн для переноса угла заднего амортизатора. Внедрение нового комплекта повлияло на увеличение дорожного просвета в Solaris. Сообщается, что амортизатор можно перемещать, тем самым увеличивая жесткость подвески.

Автоблогер отметил, что благодаря такому решению теперь у его Hyundai Solaris нет резкого поворота, улучшилось поведение автомобиля на дороге, прекратились поломки подвески, подвеска больше не реагирует на боковой ветер.Автолюбитель рассказал, что комплект, с помощью которого он решил проблемы с подвеской, можно без проблем приобрести в Интернете.

Полное руководство по подвеске, тормозам и обновлениям Hyundai Accent

Модификации Hyundai Accent чрезвычайно популярны. Хотя в повышении производительности нет ничего нового, есть некоторые важные составляющие, которые следует учитывать, чтобы максимально раскрыть потенциал вашего автомобиля. Ниже приведены несколько вещей, которые стоит предпринять, чтобы правильно модифицировать свой автомобиль для увеличения мощности и управляемости.

Настройка подвески

Всегда делайте подвеску быстрее двигателя. Уверенность в том, что вы можете повернуть и остановиться, всегда будет важнее, чем знание того, что вы можете ехать быстро. Настроенная подвеска Hyundai Accent может означать, что вы переигрываете своих конкурентов, и, в зависимости от вашего типа гонок, это даже даст вам лучшие времена. Если ваш автомобиль пришел с завода с более мягкой подвеской, он почти всегда будет плохо справляться, пока подвеска не будет заменена на такую ​​настройку производительности, как койловеры.Старая, изношенная подвеска также очень негативно сказывается на управляемости, и ее следует заменить, особенно если она используется для энергичного вождения, когда управляемость является ключевым моментом.

Coilover Basics

Coilover Basics помогают настроить высоту и амортизацию Hyundai Accent, что позволяет снизить центр тяжести и повысить жесткость шасси для лучшего прохождения поворотов и контроля. Ваш автомобиль не только выглядит спортивнее (и, на наш взгляд, лучше), но и является ключевым шагом на пути к превращению вашего автомобиля в машину с истинными характеристиками, превращая ваши модификации в ощутимую мощность на колесах.

На рынке представлено множество различных марок и типов койловеров, поэтому выбор подходящего может быть сложной задачей. Вот четыре ключевых момента, на которые следует обратить внимание при покупке койловеров Hyundai Accent.

1. Пружины

Пружины являются неотъемлемой частью вашей подвески. Они контролируют способность автомобиля подпрыгивать, поглощать неровности и создавать низкий крен кузова при загрузке. Более высокая жесткость пружины требует большего усилия для сжатия пружины, что уменьшает величину хода подвески.Кузов вашего автомобиля движется, когда вы ускоряетесь, тормозите и поворачиваете. Уменьшая подвижность кузова, вы делаете управляемость более предсказуемой и эффективно распределяете нагрузку на поворотах на все четыре шины, что улучшает сцепление с дорогой. В большинстве послепродажных койловеров используются значительно более жесткие пружины, чем у штатной подвески, что улучшает управляемость и дает водителю больше ощущения дороги и своего автомобиля при динамичном вождении.

2. Регулировка пружины и клапанов

Одной из многих причин, по которым кто-либо покупает комплект койловеров для своего Hyundai Accent, обычно было желание опустить автомобиль.Более низкий центр тяжести поможет уменьшить чрезмерный крен тела и повысить производительность. Возможность регулировки дорожного просвета, предварительного натяга пружины и демпфирования являются важными характеристиками высококачественного койловера. Регулировка койловеров может помочь вам точно настроить управляемость вашего автомобиля и придать ему идеальную высоту дорожного просвета для вашего приложения. Возможность замены пружин на более жесткие также является важной особенностью, поскольку гусеничным автомобилям требуется гораздо более высокая жесткость пружины, чем у уличных автомобилей, чтобы получить сцепление, улучшить управляемость и уменьшить крен кузова.Если вы переключаетесь на более жесткую или более мягкую пружину, важно согласовать жесткость пружины с вашим демпфированием, чтобы избежать упругой езды, которая в конечном итоге пагубно сказывается на управляемости.

3. Верхнее крепление

В верхней части койловера находится крепление, которое скрепляет все вместе и прикрепляет верхнюю часть койловера к автомобилю. Это крепление известно как «верхнее крепление», и между креплением и стойкой в ​​сборе находятся втулки двух разных типов: резиновые или подушечные. Как и следовало ожидать, производители оригинальных комплектующих используют резиновые втулки, потому что они больше прогибаются и являются основной причиной потери точности подвески.Резина, которую вы найдете на большинстве стоек OEM, мягкая и допускает значительный энергетический прогиб. Более жесткое резиновое крепление увеличивает срок службы и снижает отклонение энергии. Втулка подушки — это металлический сферический шарнир, который вместо того, чтобы отклоняться от угловых сил, как обычная резиновая втулка, опоры подушки вообще не перемещаются. Это приводит к более точному ощущению подвески и рулевого управления.

4. Однотрубная конструкция

Внутри любого койловера есть два вида демпферов: однотрубный и двухтрубный.Двойная труба использует внутреннюю и внешнюю трубу, двойную, если хотите. Внутренняя трубка удерживает вал поршня, клапан и масло. Наружная трубка содержит демпферное масло и азот. Вот как это работает; когда суспензия сжимается, поршень выталкивает масло из внутренней трубки через клапан во внешнюю трубку. Когда поршень возвращается в исходное положение, масло всасывается из внешней трубки обратно во внутреннюю. В большинстве оригинальных подвесок используется двухтрубный демпфер, поскольку он позволяет увеличить ход подвески и улучшить ходовые качества.

Однотрубные демпферы удерживают газ и амортизатор в одной трубке, отделяя жидкость от газа с помощью плавающего поршня. Конструкция проталкивает поршень демпфера через масло и проталкивает масло через камеры через клапаны в самом поршне. Такая конструкция позволяет газу сжиматься и реагировать быстрее за счет медленного сжатия на небольших выступах и более быстрого сжатия на более крупных. Одной из невероятно важных деталей Monotube является то, что в отличие от большинства двухтрубных демпферов, можно использовать любую сторону вверх.По сравнению с конструкцией с двумя трубками, Monotube удерживает больше жидкости, лучше отводит тепло и улучшает отзывчивость демпфера.

Для обеспечения наилучших характеристик на улице или на треке конструкция Monotube является улучшенной версией конструкции с двумя трубами.

Пневматическая подвеска

Если вам не нужны варианты подвески Hyundai Accent, разработанные специально для использования на тяжелых гусеницах, пневматическая подвеска — еще один отличный выбор. Хотя в основном они используются для уличных или выставочных автомобилей, многие комплекты пневмоподвески, доступные сегодня на рынке, достаточно прочны, чтобы выдерживать использование легких треков.В то время как споры между теми, кто предпочитает койловеры или пневматическую подвеску, могут быть довольно жаркими, непревзойденная регулируемость по высоте воздуха делает его сильным вариантом подвески Hyundai Accent, на наш взгляд.

стабилизаторы поперечной устойчивости

Еще одна вещь, которую следует учитывать при модификации вашего Hyundai Accent, — это стабилизаторы поперечной устойчивости. По умолчанию почти все заводские автомобили настроены с уклоном на недостаточную поворачиваемость. Это облегчает им движение на пределе своих возможностей и делает их намного безопаснее. Например, стандартный Mitsubishi EVO 8 (AWD Turbo) поставляется с 24-миллиметровым передним стабилизатором поперечной устойчивости и 22-миллиметровым задним стабилизатором поперечной устойчивости.Несмотря на то, что EVO может потребоваться множество обновлений из коробки, цель заключается в том, что модернизация задней панели должна быть одной из первых модификаций, которые вы сделаете, чтобы привести автомобиль в нейтральное состояние. На нашем EVO 8 мы модернизировали задний руль до 25-миллиметрового руля и заметили, что сам руль почти исправил все проблемы с недостаточной поворачиваемостью самого автомобиля. Бар и его размер могут иметь огромное значение в обращении. Имейте в виду, что при опускании автомобиля изменяется геометрия подвески, что может привести к неправильной предварительной нагрузке стабилизаторов поперечной устойчивости и вызвать непредсказуемые характеристики управляемости или, в еще худшем случае, повреждение.Чтобы исправить это, используйте регулируемые концевые звенья для правильной предварительной нагрузки стабилизатора поперечной устойчивости.

Тормоза

Быстрая езда — это весело, насколько хорошо вы можете остановиться на максимальной мощности? Это нужно учитывать при каждой сборке. Собираете ли вы гоночную машину или трамвай, от того, насколько хорошо вы умеете тормозить и как часто, будет иметь большое значение. Большие тормозные комплекты состоят из суппортов большего размера с большим количеством контактных штифтов в суппорте для удержания и сжатия больших тормозных колодок. Чем больше поверхность тормозной колодки на роторе тормоза, тем меньше времени потребуется для нажатия педали тормоза до остановки.Это также помогает предотвратить замирание тормозов, которое представляет собой накопление энергии и тепла от тормозов, из-за которого они начинают буксовать после длительного использования. Более крупные суппорты также помогают отводить тепло от процесса торможения, что способствует меньшему выцветанию тормозов. Умение тормозить эффективно, безопасно и стильно делает тормозной комплект Hyundai Accent Big Brake Kit ключевым компонентом вашей сборки!

Краткое описание

Список модификаций Hyundai Accent практически бесконечен; однако мы надеемся, что это помогло вам понять, с чего начать.Чтобы узнать больше об обновлениях производительности, которые мы рекомендуем, включая выхлопы и настройку, ознакомьтесь с полным текстом нашего блога здесь.

1999-2005 Hyundai Accent Замена задней стойки амортизатора · Поделитесь своим ремонтом

Шины моего Hyundai Accent 2005 года показали «износ стойки» — неравномерный, неровный износ, который является признаком того, что шины отскакивают от земли, когда я наезд на неровности — признак плохих стоек. Вот изображение, которое показывает износ стойки на моих шинах, темные области — глубокие канавки, протертые в шине:

Признаки износа стоек на шине

Цена, указанная Мидасом за замену всех четырех стоек, включая детали, составила 1141 доллар!? !!? Я смог купить четыре стойки менее чем за 150 долларов, так что это примерно 1000 долларов труда! Нет, спасибо!! Разбиваю переднюю и заднюю стойки на две стойки, это замена задней стойки.О передних стойках см. Мою статью здесь:

1999-2005 Hyundai Accent Замена передней стойки амортизатора

Хорошо, пора на очередной ремонт. Если вы хотите сэкономить тысячу долларов, следуйте…

Оснащение:

Необходимые детали:

• Комплект из 4 стоек: 7070 — Амортизаторы SENSEN, полный комплект, 4 штуки, НОВИНКА, пожизненная гарантия (работают на автомобилях с антиблокировочной системой или без нее)
  Номера деталей стоек OEM: Задняя правая стойка 55360-25650 , Задняя левая стойка 55350-25650, правая передняя (с АБС, со спортивной подвеской) 54660-25850, передняя левая (с АБС, со спортивной подвеской) 54650-25850, передняя левая (с АБС, со спортивной подвеской) спортивная подвеска) 54650-25650, передний правый (с АБС, со спортивной подвеской) 54660-25750
• Только комплект задних стоек (пружины в комплект не входят): 7070-RS — Амортизаторы SENSEN, задний комплект, 2 шт., Пожизненная гарантия
• WD-40 (для заблаговременного опрыскивания ржавых гаек и болтов для облегчения снятия)
• Противозадирный состав (чтобы в следующий раз болты откручивались легче)

Необходимых инструментов:

Я собираюсь заменить как переднюю, так и заднюю стойки, и сначала я начну с задних, поехали… Следует отметить, что я собираюсь перейти только к одной задней стойке и одной передней стойке. но я могу переключаться между правым и левым (которые являются просто зеркальными копиями других), чтобы дать вам лучшее представление об этом шаге.

Шаг 1: Нанесите на болты и гайки WD-40.

Два основных болта на нижнем конце каждой стойки, вероятно, будут застрять на месте, поэтому вы захотите ослабить их заранее, если сможете. Возможно, это совсем не поможет, но попробовать стоит. Что касается задних колес, вам нужно осмотреть заднюю и переднюю часть колеса, чтобы получить доступ к болтам и соединению тормозной магистрали:

Обрызганы болты левой задней нижней стойки Соединение тормозной магистрали левой задней стойки нанесено распылением

Этап 2: Открутите гайки на двух задних колесах.

Вы хотите ослабить проушины, когда колеса упираются в землю, потому что после того, как вы поднимете автомобиль, колеса начнут вращаться, когда вы попытаетесь их ослабить. Не делайте ничего, кроме как освободить их. Я использовал железный ключ / гаечный ключ, чтобы высвободить их.

Ослабьте крепежные гайки, когда автомобиль стоит на земле.

Шаг 3. Заблокируйте передние колеса, чтобы автомобиль не катился по вам вперед.

Поставьте колодки под передние колеса, чтобы машина не катилась по вам

Шаг 4: Поднимите заднюю часть автомобиля и поставьте ее на домкраты.

Я поставил домкрат прямо между двумя задними колесами:

Установите домкрат на балку между двумя задними колесами

Подъем задней части:

Поместив заднюю часть на домкратные стойки

, я разместил домкратные стойки под балками, которые проходят по всей длине транспортного средства в середине автомобиля:

Я поместил домкрат под балки

Шаг 5: Снимаем задние колеса.

Следите за тем, какое колесо идет справа и слева, потому что вы захотите поставить их с одной стороны, когда закончите.

Снимите задние колеса

Шаг 6: Поднимите узел ступицы колеса, чтобы слегка сжать пружину.

Мы собираемся удалить верхние болты крепления стойки в сборе (болты, которые прикрепляют стойку к кузову автомобиля), чтобы не было давления на гайки, когда мы их снимаем. Поместите домкрат прямо под барабан заднего колеса и приподнимите его ровно настолько, чтобы было видно сжатие пружины:

Поднимите колесо в сборе, чтобы сжать пружину

Медленно поднимайте колесо, пока пружина не начнет сжиматься:

Поднимите колесо до тех пор, пока пружина не начнет сжиматься.

Шаг 7: Снимите задние динамики в сборе, чтобы получить доступ к болтам верхней стойки.

Шаг 7a: Удалите два винта с головкой Phillips из верхней крышки каждого из задних динамиков:

Удалите эти два винта

Шаг 7b: Поднимите внутренний край и освободите крышку динамика.

Крышка динамика защелкивается на автомобиле с внутренней стороны и вставляется с внешней стороны автомобиля. Потяните вверх за край, а затем потяните крышку динамика внутрь автомобиля. Громкоговоритель подключается с помощью разъема для проводки, поэтому не тяните слишком сильно.

Поднимите край, чтобы высвободить его, а затем потяните в сторону салона автомобиля.

После того, как вы сняли крышку динамика, вы можете увидеть три верхних гайки и болта стойки. Вы можете увидеть динамик в сборе, где я его поставил, и в стороне. Пластиковая деталь, которая лежит у верхнего болта, фактически сломала крышку динамика (это часть, которая вставляется снаружи автомобиля):

Гайки и болты верхней стойки

Шаг 8: Снимите гайки с болтов верхней стойки.

Гайки 12мм. Вы можете использовать глубокое гнездо на двух задних частях, но переднее расположено так близко к пластиковой панели, что вам понадобится гаечный ключ с открытым зевом. Не снимайте резиновую накладку с центра стойки — она ​​может остаться там. Будьте осторожны, не роняйте их в пространство между корпусом и обшивкой.

Здесь я снял верхние гайки со стойки (на самом деле это правая задняя стойка).

Шаг 9: Отсоедините тормозную магистраль от стойки.

Когда вы снимаете стойку с кузова автомобиля, вы не хотите, чтобы стойка была соединена с тормозной магистралью, потому что вы можете ее повредить.Чтобы отсоединить тормозную магистраль от стойки, сначала вытащите пружинный зажим прямо следующим образом:

Вытяните пружинный зажим тормозной магистрали прямо наружу

Вот как выглядит снятый зажим:

Вот снятый пружинный зажим тормозной магистрали.

После снятия пружинного зажима вам нужно будет вывести тормозную магистраль из кронштейна стойки, где она была закреплена на месте. Тормозная магистраль, идущая от зажима к тормозу, металлическая, поэтому вам нужно будет очень осторожно согнуть ее, чтобы вынуть из язычка:

Тормозная магистраль выдвинута из кронштейна выступа стойки

Теперь, когда стойка опускается, она не будет тянуть за тормозную магистраль.

Шаг 10: Снимите два нижних болта стойки амортизатора.

Вероятно, это самая сложная часть этой работы — снятие гаек с двух нижних болтов, а затем их извлечение. У вас должен быть хороший ударный гаечный ключ и головка на 17 мм. Я пробовал использовать этот гайковерт для правой руки, но он даже не сдвинул их с места:

Снимите гайки с болтов нижних стоек

Оставьте гайки на болтах, если собираетесь постучать по ним молотком для защиты резьбы; вам нужно будет повторно использовать эти болты, стопорные шайбы и гайки на новой стойке:

Оставьте гайки на месте, чтобы вывернуть болты.

Один трюк, который я придумал, заключался в том, что если вы не можете вытащить болты, вы можете надеть ударный гаечный ключ на головку болта и ослабить его таким образом.Я не смог выбить ни один из нижних болтов и смог вытащить их, только приложив к ним ударный гаечный ключ. Вам, вероятно, понадобится удлинитель, чтобы обойти рулевую тягу. Вот снятые болты:

Вывернутые болты стойки амортизатора

Шаг 11: Снимите старую стойку.

После того, как вы вытащите два болта, стойка, вероятно, останется на месте. Чтобы освободить его, вы можете просто взять большую плоскую отвертку и вытащить поворотный кулак из стойки в указанном здесь месте:

Подденьте здесь, чтобы освободить стойку от кулака колеса

Колесо упадет со стойки, и стойка упадет.Будьте осторожны, чтобы поддержать стойку, чтобы защитить тормозную магистраль. Вам также нужно будет протянуть нижний конец стойки вниз между рычагом подвески и тормозной магистралью, чтобы получить достаточный зазор, чтобы вывести верх стойки из колесной арки. Вот как выглядит стойка после снятия:

Задняя распорка снята

Шаг 12: Сравните старую распорку с новой.

Пришло время убедиться, что у вас есть подходящая запасная стойка, прежде чем вы потратите время на снятие стойки с пружины.Ниже старый рядом с заменой, идеально подходит. Обратите внимание, что у нового есть дополнительный кронштейн — я думаю, если бы у автомобиля были антиблокировочные тормоза. Этот дополнительный кронштейн хорош, даже если у вашего Accent нет антиблокировочной системы, как у меня.

Сравнение старой стойки с заменой — проверка

Шаг 13: Сожмите пружину.

Хотя я никогда не встречал никого, кто попадал бы в аварию, переводя свои пружины со старой стойки на новую, это потенциально опасный шаг, поэтому будьте осторожны.Эта сжатая пружина содержит много потенциальной энергии, и если вы сожмете ее, а затем уроните узел и сломается инструмент для сжатия пружины, это может действительно повредить вам, поэтому действуйте осторожно.

Вам нужно будет прикрепить два пружинных компрессора с противоположных сторон и прикрепить их к пружине, чтобы у вас было достаточно места, чтобы сжать пружину в достаточной степени, чтобы она была освобождена от стойки, но не так близко к концам стойки, чтобы она зажимается в процессе, и тогда вы не сможете снять пружинный компрессор, как только вы сжали пружину.У меня было 3 витка пружины с правой стороны и 4 с левой (как показано на изображении ниже). Я бы использовал ваш ударный гаечный ключ, чтобы затянуть пружины компрессоров, и следил за тем, чтобы оба компрессора удерживались даже так, чтобы пружина не наклонялась в сторону. Слегка затяните один, а затем немного затяните другой. Вот как моя выглядела, когда я был готов снять верхний болт со стойки:

Пружинные компрессоры на стойке

Вы узнаете, что сжали пружину в достаточной степени, когда стойка освободится от пружины на нижнем конце.

Шаг 14: Снимите стопорную гайку крепления стойки.

Осторожно: Убедитесь, что вы сжали пружину в достаточной степени, чтобы стойка была свободна. Если вы не сожмете ее достаточно и не открутите болт на конце стойки, пружина выскочит и может поранить вас.

Я использовал плоскую отвертку, чтобы удалить часть смазки вокруг болта. Затем возьмите торцевую головку на 19 мм и с помощью ударного ключа снимите контргайку крепления стойки:

Расположение стойки крепление контргайки

Я оттолкнул пыльник стойки амортизатора из пути и запер мой канал блокировки плоскогубцев на шоке, так что не получилось бы при снятии гайки.Вы не захотите делать это на своих новых стойках, потому что это может привести к протечке стойки, но поскольку я выброшу эти старые стойки, это не имеет значения:

Удерживая стойку так, чтобы она не вращалась, болт верхней стойки снят

Шаг 15: Перенесите пружину со старой стойки на новую.

После снятия контргайки стойки можно вынуть стойку из узла пружины. Здесь старая стойка находится вне пружины, а новая стойка готова к установке в пружину после того, как я сниму гайку и шайбу сверху и перенесу подушку пружины.Замечу одну вещь: старая шайба, вероятно, останется в конце опоры стойки, поэтому будьте осторожны, не добавляйте новую. Я просто повторно использовал старую шайбу, так как она прилипает ко всей смазке, которая там есть:

Готово Установите новую заднюю стойку в пружину

Осторожно снимите подушку пружины (также называемую нижним изолятором) со старой стойки и установите ее на новую стойку. Мне не удалось удержаться от того, чтобы не оторвать резиновые ниппели, которые входят в отверстия стойки, но я бы не стал об этом беспокоиться, это просто затрудняет удержание на месте, когда вы переустанавливаете пружину:

Снимите старую резиновую подушку рессоры и перенесите ее на новую стойку

Она не подошла идеально, но я не беспокоился об этом:

Подушка пружины перенесена на новую стойку

Вставьте новую стойку в узел пружины, установите верхнее крепление и установите одну гайку на конце:

Установите стойки контргайки на стойках

Распорки вал нужен будет повернуть при переустановке этой контргайки, но я был в состоянии затянуть его достаточно, чтобы я мог заблокировать вице сцепление на самом конце его, чтобы сохранить его от проворачивания пока вы затягиваете гайку.Я затянул его до упора, он продет только вниз. Эта гайка 19 мм. Я использовал маленький серповидный гаечный ключ, чтобы затянуть его, удерживая за конец тисками.

Шаг 16: Установите стойку в автомобиль и установите верхние гайки.

Вам нужно будет протянуть нижний конец стойки между тормозной магистралью и колесом, чтобы вы могли поместить верхний конец стойки внутрь колесной арки.

Пропустите нижний конец вниз мимо тормозной магистрали.

После того, как верхняя часть стойки окажется внутри колесной арки, протяните болты через их отверстия.Вы также захотите расположить нижний конец стойки над поворотным кулаком:

Проскальзывание стойки на кулаке

Мои руки были недостаточно длинными, чтобы удерживать стойку на месте, и я надел гайки на верхние болты и удерживал стойку на месте, поэтому я взял свой полумесяцовый гаечный ключ между ступицей и стойкой, чтобы удерживать ее. место:

Удерживая стойку на месте с помощью серповидного гаечного ключа

После того, как стойка будет удержана на месте, установите на место три гайки:

Установите на место три верхние гайки

Шаг 17: Установите на место нижние болты, стопорные шайбы и гайки.

Вставьте болты с передней стороны автомобиля и наденьте гайку с задней стороны. Я наношу хороший слой противозадирного средства на весь болт перед тем, как вставить его, просто чтобы следующему человеку было легче его удалить:

Нанесите противозадирный состав на болты и резьбу и переустановите

. Установите на место стопорную шайбу и завинтите гайки вручную, чтобы не пересекать резьбу. Затяните гайки с храповым механизмом, удлинителем и головкой. Вы увидите, как фланцы стойки плотно прижимаются к суставу:

Затяните болт головкой и храповым механизмом с удлинением на 6 дюймов

Шаг 18: Установите тормозную магистраль на монтажный выступ.

Мне было трудно переустановить первую тормозную магистраль, когда я делал свои стойки, так что надеюсь, что смогу вам очень помочь, поделившись трюками, которые я узнал. Сложность в том, что тормозная магистраль металлическая, идущая к тормозу, и ее совсем непросто прогнуть. Металлический соединитель между резиновой тормозной магистралью и металлической тормозной магистралью должен быть точно выровнен, чтобы войти в язычок, на котором он установлен.

Наконечник для переустановки тормозной магистрали 1

Первый трюк, который я обнаружил, заключался в том, чтобы согнуть два выступа, чтобы облегчить продвижение тормозной магистрали.Согните один вниз и один вверх (примерно на 1/8 дюйма каждый), как показано ниже:

Чтобы упростить работу, поверните крепежный язычок

После того, как вы согнете крепежный язычок, вы сможете вставить тормозную магистраль в прорезь на язычке. Как только у вас будет тормозная линия между двумя выступами, вам нужно будет согнуть каждую вкладку прямо (с конца).

Наконечник для переустановки тормозной магистрали 2

Вы должны поднять тормозную магистраль вверх в ее паз, чтобы установить фиксирующую лапку, но тормозная магистраль имеет плоскую сторону с каждой стороны, которая должна быть выровнена с установочной лапкой стойки, и вам может потребоваться повернуть тормозную магистраль.

Возможно, вам придется очень осторожно перекрутить тормозную магистраль.

После того, как тормозная магистраль будет переустановлена ​​и она войдет в паз так, чтобы паз находился над монтажным выступом, как показано на изображении выше, вы сможете сдвинуть стопорную пружину. вкладка на месте:

Вы можете использовать плоскогубцы с канальным фиксатором, чтобы вернуть зажим на место. Пружинный зажим тормозной линии переустановлен

После того, как вы снова прикрепили тормозную магистраль к стойке, все готово!

Замена стойки завершена

Сначала вставьте внешний край крышки в автомобиль, а затем защелкните внутренний край прямо вниз.Затем установите винты с крестообразной головкой в ​​верхнюю часть.

Установка крышек динамиков

Вы не сможете затянуть зажимные гайки, но затяните их как можно сильнее. Если вы используете обе стойки, я бы подождал и заменил другую стойку, а затем, когда у вас есть оба колеса, вы можете поднять автомобиль с домкрата с помощью домкрата, а затем опустить автомобиль, пока шины не коснутся земли, а затем затянуть гайки.

Замена стоек — это большая работа, но я чувствовал себя хорошо, когда закончил, зная, что экономлю 125 долларов на колесо только на работе (я постоянно напоминал себе об этом, когда делал этот ремонт).Если вы хотите заменить и передние стойки, прочтите мою другую статью здесь:

1999-2005 Hyundai Accent Замена передней стойки амортизатора

Amazon Associate Раскрытие информации: Как партнер Amazon я зарабатываю на соответствующих покупках. Это означает, что если вы нажмете на партнерскую ссылку и купите товар, я получу партнерскую комиссию. Цена товара одинакова, независимо от того, является это партнерская ссылка или нет. Тем не менее, я рекомендую только те продукты или услуги, которые, по моему мнению, повысят ценность для читателей Share Your Repair.Используя партнерские ссылки, вы помогаете поддержке Share Your Repair, и я искренне признателен за вашу поддержку.

Связанные

2019 Hyundai Accent SE Sedan Auto Характеристики и характеристики

Передние ковшовые сиденья: сиденье водителя с 6-позиционной регулировкой с регулировкой по высоте, регулировкой скольжения и наклона, а также карманом на спинке сиденья пассажира.

Сиденье водителя

Пассажирское сиденье с четырьмя направлениями движения: наклон вручную и движение вперед / назад

60-40 Складывающаяся скамья, передняя складка спинки переднего сиденья, заднее сиденье

Рулевая колонка с ручным регулированием наклона

Датчики -inc: спидометр, одометр, температура охлаждающей жидкости двигателя, тахометр, одометр и путевой компьютер

Электрорегулировка задних стеклоподъемников

Передний подстаканник

Дистанционный вход без ключа с подсветкой, выключателем зажигания с подсветкой и тревожной кнопкой

Дистанционные релизы -Inc: механический доступ к грузу и механическое топливо

Круиз-контроль с элементами управления на рулевом колесе

Кондиционер с ручным управлением

HVAC -inc: Воздуховоды под сиденьями

Бардачок

Подставка для ног водителя

Внутренняя отделка — вкл: вставка приборной панели под металл и акценты интерьера под металл

Полный тканевый хедлайнер

Тканевая вставка дверной отделки

Материал переключателя передач уретановый

Тканевая отделка сиденья

Зеркало заднего вида день-ночь

Косметические зеркала заднего вида водителя и пассажира

Полноценная напольная консоль с хранилищем, подвесная мини-консоль с хранилищем и 2 розетки постоянного тока 12 В

Передние фонари карты

Внутреннее освещение Fade-To-Off

Полное ковровое покрытие

Отделка коврового покрытия

Огни грузового пространства

FOB Controls -inc: доступ к грузу

Ящики для водителя / пассажира и задние двери

Электропитание окон 1-го ряда

Задержка питания аксессуаров

Дверные замки с электроприводом

Системный монитор

Резервный цифровой спидометр

Бортовой компьютер

Наружный датчик температуры

Аналоговый дисплей

Сиденья с тканевой спинкой

Передние подголовники, регулируемые вручную, с защитой от хлыста, и задние подголовники, регулируемые вручную

Сигнализация по периметру

2 розетки постоянного тока 12 В

Фильтрация воздуха

Новый Хендай Солярис (2) 2018, цены и комплектация

На автосалоне в китайском Чэнду в сентябре 2016 года он взял Hyundai Verna следующего поколения премьер-министра, который нам интересен тем, что это новая модель Hyundai Solaris 2017 года в новом для рынка кузове — ее презентация проходила в г. начало февраля.
Дизайн нового Hyundai Solaris 2017 выполнен в актуальном фирменном стиле с шестиугольной решеткой радиатора с хромированной окантовкой и более острыми краями в дизайне экстерьера, благодаря чему модель выглядит солиднее.
Автомобиль получил иную головную оптику с диодными ходовыми огнями, стильные задние фонари с LED-секциями, переоформлен бампер и другую заднюю стойку. Кстати, по профилю новый Hyundai Solaris 2017 сильно напоминает своего предшественника.В отличие от китайского верного, седан отличается другими секциями противотуманных фар, оригинальными бамперами и фарами, дисковым дизайном и немного измененной формой решетки радиатора. В салоне Hyundai Solaris 2 поколения
появилась совершенно новая передняя панель, остальные колеса, панель приборов и обновление центральной консоли, напоминают более старую модель Elantra 6 . Размер дисплея мультимедийной системы варьируется в зависимости от комплектации (в верхней части его диагональ составляет 8,0 дюйма).

Технические характеристики

В основу Hyundai Solaris 2017 в новом кузове легли модернизированные шасси машин предыдущего поколения (также построен новый KIA Rio 4, а двигатели подверглись некоторой доработке).Модель предлагается с бензиновой «четверкой» G4LC объемом 1,4 (99,7 л.с. против 107 ранее, время сократилось со 135 до 132,4 Нм) и 1,6 G4FG (123 л.с. и 150,7 Нм при 4850 об / мин) литра, сочетает два в паре с шестиступенчатой ​​автоматической и механической коробками передач. Позже появится топовая версия с 2,0-литровым двигателем.
По своим габаритным размерам новый Hyundai Solaris 2017-2018 немного постарше — длина 4405 мм (+ 30), размер колесной базы тоже увеличился на 30 миллиметров — до 2600, ширина прибавила 29 мм. — до 1729 года, высота — 1469 (- 1), объем багажника 480 литров (+ 10 литров).Ожидается, что это увеличение позволит покупать более просторные модели.

Отметим, что первое поколение автомобиля уже давно является бестселлером на рынке (всего за шесть лет корейцы успели продать более 640 000 Solaris), так что сейчас крайне важно сохранять разумные цены.

См. Также: Hyundai Grandeur 6

Из технической «начинки» стоит отметить увеличение жесткости кузова, замену старого гидроусилителя на электрический, удлиненную заднюю колею, полную замену задней подвески на полузависимую балку от Elantra, Амортизаторы установлены ближе к вертикали, чтобы сделать машину более устойчивой на высоких скоростях.Задние тормоза барабанные (на базовых версиях), более дорогие дисковые. В компании подчеркнули, что в процессе адаптации новинки для наших условий тестовые образцы намотались более миллиона километров.

Сравнить модели и цены

В Китае продажи Hyundai Verna стартовали в октябре 2016 года по цене 72 800 юаней. Серийное производство новых моделей мы запустили в первом квартале 2017 года, а у дилеров машина появится во второй половине февраля. Цены будут названы в ближайшее время, ожидается, что они вырастут примерно на 500-680 долларов.

Для комплектации седана предлагается четыре: Active, Active Plus, Comfort и Elegance, и хэтчбек нам больше предлагать не будет — ему на смену пришел внедорожник Greta.

• Базовая комплектация Active включает в себя передние подушки безопасности, систему стабилизации, ЭРА-ГЛОНАСС, датчики давления в шинах, электрические передние стеклоподъемники, аудиопакет дверных ручек в цвет кузова, корпуса зеркал и стальные диски.
• В комплектацию Active Plus добавлен кондиционер, электрические зеркала заднего вида с подогревом, подогрев передних сидений, а также стереосистема с кнопками на руле и разъемами USB и Aux.Автомобиль в этой версии можно заказать с любым двигателем и коробкой передач.
• Design Comfort порадует кожаным рулевым колесом, красивой панелью приборов Supervision, регулируемой рулевой колонкой по вылету, задними электростеклоподъемниками с подсветкой кнопок, а также возможностью подключения смартфона через Bluetooth.
• В верхней части модельного ряда Elegance дополнительно фигурируют климат-контроль, датчики света и дождя, датчики парковки, а также регулируемый подлокотник между передними сиденьями.

Помимо двух топовых версий опционально доступны пакеты Advanced, Winter, Safety, Prestige и Style. «Зимний пакет» для новой модели Hyundai Solaris 2017 включает в себя диодные ходовые огни и противотуманки, а также обогрев заднего дивана, форсунки омывателя и лобового стекла. Пакет «Безопасность» включает в себя боковые подушки безопасности и шторки безопасности, задние дисковые тормоза и легкосплавные диски.

Пакет «Престиж» может быть дополнен в соответствии с Elegance, и он включает камеру заднего вида с динамической разметкой, отделку наружных ручек дверей хромом, задние сиденья, автоматическое открывание багажника и доступ без ключа в салон и запуск двигателя ключом.Наконец, в пакет «Стиль» входят светодиодные поворотники в зеркалах, светодиодные задние фонари и колеса диаметром 16 дюймов.

Просмотры сообщений:
8 173

Задняя подвеска Хендай Солярис. Проверка технического состояния деталей задней подвески на Hyundai Solaris

На заре автомобилестроения автомобили имели простую конструкцию, включая раму, колеса, двигатель и сиденье.Они были предназначены только для передвижения из одной точки в другую, и ни о каком комфорте не могло быть и речи.

Тем не менее, время шло, конструкция автомобиля совершенствовалась, запросы потребителей менялись. Со временем стали появляться такие полезные элементы, как закрытый кузов, отопление салона, электростеклоподъемники и так далее.

Сегодня сложно представить автомобиль без подвески. Она присутствует не только на легковых автомобилях, но и на грузовиках, автобусах, троллейбусах, других видах транспорта.Ровно подвеска позволяет автомобилю плавно двигаться и смягчать неровности дороги … Без этой системы вождение было бы нереальным. Вибрации, как и шум, наносят значительный вред человеческому организму.

Разновидности автомобильных подвесных систем

Сегодня существует два типа подвески автомобилей — зависимая и независимая. Они отличаются дизайном, комфортом и стоимостью обслуживания. Следует отметить, что зависимая подвеска может использоваться как на легковых, так и на грузовых автомобилях, а независимая система — только на легковых автомобилях.Объяснение этому только одно — независимая подвеска не выдерживает больших нагрузок и дорога в обслуживании, что недопустимо для коммерческого транспорта.

Нередко на легковых автомобилях применяются оба типа подвески одновременно. На передней оси установлена ​​независимая подвеска, а на задней — зависимая или полузависимая. Это было сделано с целью удешевления строительства и снижения затрат на обслуживание.

В свою очередь система независимой подвески делится на несколько разновидностей, в зависимости от конструкции:

• McPherson;
• качающаяся ось;
• с двойными рычагами;
• косой рычаг системы;
• с продольными и поперечными рычагами;
• торсионная система;
• система продольных рычагов;
• пневмоподвеска;
• система адаптивной подвески.

Как видите, существует множество разновидностей. Но, как показывает практика, около 50% автомобилей, которые ездят по дорогам Российской Федерации, имеют примерно одинаковую комбинацию струн Макферсона на передней оси и зависимой или полузависимой системы заднего моста. Объясняется это довольно просто. Дело в том, что такое сочетание отличается довольно высокой степенью надежности и выносливости. Кроме того, он прост и недорог в обслуживании.

Указанная выше комбинация относится к.Если говорить о пневмоподвеске или многорычажной подвеске, то их чаще всего можно увидеть на более дорогих, престижных автомобилях. Конечно, они обеспечивают больший комфорт и лучшую управляемость, но стоимость их довольно высока.

Подвеска Hyundai Solaris

Отличный образец бюджетного автомобиля с классическим сочетанием стойки Макферсон спереди и полузависимой системы сзади. Напомним, этот автомобиль продается на рынке Российской Федерации с 2010 года и за пять лет успел полюбиться рядовому автолюбителю за отличное соотношение цены и качества.

Подвеска автомобиля Hyundai Solaris, несмотря на свою простоту, обеспечивает одновременно хорошую управляемость, комфорт и надежность.

Это было достигнуто за счет использования качественных системных элементов. Как показывает практика, даже на не очень качественных дорогах СНГ Солярис способен «нянчить» достаточно большие расстояния без значительного ремонта подвески.

Однако есть и недостатки в этой машине … Так, некоторые автовладельцы отмечают, что задняя подвеска Hyundai Solaris излишне мягкая.Это проявляется в том, что при полной загрузке багажника и салона автомобиль сильно проседает. Лечить эту проблему довольно просто.

Многие производители нестандартных запчастей предлагают приобрести комплект пружин и амортизаторов повышенной жесткости, что позволяет быстро решить проблему. Но в этом случае придется пожертвовать некоторой долей комфорта.

Такое решение проблемы задней подвески также позволяет значительно улучшить ее управляемость.Дело в том, что в погоне за комфортом пришлось пожертвовать управляемостью. В результате при достаточно активном движении корма автомобиля стремится к заносу, а на неровностях сильно раскачивается. Это заставляет автовладельцев менять амортизаторы и пружины на более жесткие, что устраняет раскачивание и излишнюю мягкость.

Многих автовладельцев интересует вопрос, а какая задняя подвеска Hyundai Solaris ? Чтобы узнать ответ на этот вопрос, необходимо разобраться в конструктивных особенностях этого элемента автомобиля.Об этом подробнее и пойдет речь в сегодняшней статье. Внимательно изучив представленный материал, вы сможете разобрать заднюю подвеску Соляриса, без помощи квалифицированных механиков.

Составные элементы

Задняя подвеска обеспечивает плавное движение автомобиля, выравнивая неровности проезжей части в пути. На самом деле передняя подвеска сложнее задней. Начинающему автолюбителю будет полезно иметь представление об устройстве и принципе работы этого механического элемента.

Задняя подвеска Solaris состоит из:

• Балки, являющиеся основным элементом;
• Застежка рычага;
• Амортизатор;
• Пружинный элемент;
• Рычаг;
• Узел ступичный;
• Футеровка нижних и верхних рессор;
• Буферные шайбы.

Подвеска задняя Солярис полузависимая рессорная. Его конструкция включает усиленную балку и амортизаторы. Рычаги снабжены кромками, на которых расположены оси колес и опорные зажимы.В передней части рычаги снабжены приваренными втулками, где расположены сайлентблоки, соединяющие балку и кузов. Пружины действуют как упругие элементы.

Пружина

В задней подвеске Солярис пружина поддерживается специальными качественными резиновыми накладками. В задней подвеске Solaris нижний поворот имеет меньший диаметр, чем верхний.

Пружины классифицируются по значениям жесткости. Чтобы определить класс, конструкторы окрашивают элементы в разные цвета… С каждой стороны используются пружины одного класса и модели. При замене пружин не следует устанавливать элементы, отличающиеся от класса ранее установленных деталей. Функция ограничителя во время сжатия выполняются буферами, установленных в центре верхнего опорного элемента.

Амортизаторы имеют снизу и сверху специальные проушины. Они содержат металлические или резиновые петли. Во внутренней части петли находится втулка с проходным болтом в качестве элемента крепления между корпусом и амортизатором.Передняя подвеска Hyundai Solaris имеет подшипники, расположенные в ступичном узле. Этот агрегат не требует регулярной смазки, а при выходе из строя его заменяют.

Колеса задней оси имеют фиксированное положение и не регулируются. Их можно проверить с помощью специального оборудования, чтобы выявить отклонения от нормы. Если после проверки выявлены несоответствия с начальными значениями, то необходимо провести диагностику этих деталей.

Дополнительная информация

Рассмотренные данные показывают, что работы по сборке и разборке отдельных элементов задней подвески Solaris относительно просты.Главное условие выполнения монтажных и демонтажных работ — наличие необходимого оборудования.

Подвеска

Большинство автолюбителей модифицируют собственную заднюю подвеску Solaris. Такое мероприятие предполагает использование качественных запчастей. В некоторых случаях автовладельцы устанавливают усиленные рессоры, что вполне оправдано, исходя из неудовлетворительного качества дорожного покрытия в регионах России.

Улучшение задней подвески Солярис имеет смысл делать только при необходимости.К таким случаям можно отнести постоянную эксплуатацию автомобиля на плохом дорожном покрытии или в условиях бездорожья. Необоснованный прирост задней подвески Солярис обычно приводит к ненужным финансовым затратам, тратить деньги в этом случае бессмысленно и неэффективно.

161

169

..

Проверка технического состояния деталей задней подвески на автомобиле — Hyundai Solaris

Все проверки и работы проводить снизу автомобиля, установленного на подъемнике или смотровой канаве (с подвешенными задними колесами).

Выявить наличие трещин на деталях подвески или следов трения о дорожные препятствия или кузова, деформации задних частей кузова в местах крепления узлов и деталей подвески.

Проверить состояние резинометаллических соединений (сайлентблоков), пружин подвески и амортизаторов.

Резино-металлические петли и резиновые детали подлежат замене при разрывах и одностороннем вздутии резины, а также при разрезании их торцевых поверхностей.

На резиновых деталях подвески не допускается:

• признаки старения резины;
• механических повреждений.

На резино-металлические петли не допускаются:

• признаки старения, трещины;
• одностороннее выпучивание резиновой массы.

Заменить неисправные детали.

Проверить наличие механических повреждений (деформации, трещины и т. Д.) Элементов подвески.

При проверке внимательно проверьте следующее.

1. Резиновые втулки и зажимные резьбовые соединения нижние …

2.… и верхние опоры амортизатора.

3. Проверить состояние защитных кожухов амортизаторов.

4. Опустите пыльник и проверьте шток амортизатора. Течение жидкости по штоку не допускается.

5. Резино-металлические петли (сайлентблоки) балок задней подвески.

6. Подшипники ступиц задних колес.

7.Пружины и отбойники сжатия задней подвески.

Модернизация подвески

Solaris в домашних условиях интересует многих автовладельцев. Как сделать самому, какие инструменты для этого нужны и какие детали использовать, мы подробно разберемся в этом материале.

Практически каждый владелец Hyundai Solaris через некоторое время эксплуатации автомобиля задается вопросом: а как модернизировать подвеску? Сделать это несложно, но важно ответственно и грамотно подойти к решению проблемы.Проблемы с ходовой частью Хендай солярис обычно возникают при движении по неровностям, коих в нашей стране очень много. Изменения в подвеске могут быть разными и обычно зависят от возможностей и требований владельца к собственному автомобилю.

Существующие проблемы

На всех форумах, посвященных Hyundai Solaris, автовладельцы обсуждают конструктивные недостатки задней подвески. Автопроизводитель уверяет, что после

Hyundai Solaris Подвеска

предыдущие модели учли пожелания автомобилистов и все поправили, но модели первых лет выпуска требуют определенных изменений.У владельцев много жалоб на рыскание автомобилей при движении со скоростью более 80 км / ч. Специалисты определили, что это связано с плохой конструкцией задних амортизаторов.

Все мы понимаем, что не существует идеального автомобиля во всех смыслах, но каждый хочет иметь автомобиль с минимумом недостатков. По прошествии определенного срока эксплуатации может появиться слабость подшипников ступицы, а еще может гудеть рулевая рейка … Впоследствии руль начнет биться, а наконечники быстрее изнашиваются.Чтобы избежать проблемы, некоторые элементы необходимо изменить.

Как появляются недостатки?

Многие владельцы корейских автомобилей начинают модернизировать подвеску Хендай Солярис с целью повышения устойчивости на высоких скоростях … Особенно много жалоб вызывают рыскание задней оси, тяги в стороны при боковом ветре или при движении навстречу тяжелым. транспортных средств. Все это следствие конструктивного недостатка, который можно исправить своими руками. Проблема с неправильно подобранным углом установки задних амортизаторов.

Причина проблем

Амортизаторы устанавливаются под определенным углом, что вызывает неизбежное увеличение нагрузок и сил инерции. Установка амортизаторов строго вертикально уменьшит ход подвески, но снизит нагрузки и инерционные моменты. Эти несложные переделки обычно связаны с модернизацией подвески Соляриса автовладельцами.

Как доработать подвеску Хендай Солярис?

Необходимо перенести крепления амортизатора, сделав новые крепления для сборки.Они сделаны так, чтобы получить четыре точки для крепления нижней точки амортизатора. Это позволит вам подобрать оптимальную геометрию подвески для ваших конкретных условий эксплуатации. Отметим, что такая модернизация подвески Hyundai Solaris увеличивает шансы пробить подвеску. Устранить это можно, установив другие пружины.

Изначально во избежание поломки автовладельцы делали вставки из плотной резины, вставляя их между витками штатных рессор, но это решение оказалось неэффективным.Поэкспериментировав с рессорами разных марок от других автомобилей, оптимальных результатов удалось добиться с помощью рессор от ВАЗ 2108 и 2110. Их стоит немного укоротить, отрезав примерно 2,7 части витка и загнув наружную часть отрезанного витка.

Это обновление дает хорошие результаты, но важно установить нижние бамперы для пружин, которые будут для них центром. Установка винтовых пружин на стандартные цилиндрические пружины Hyundai Solaris значительно улучшает технические характеристики ходовой части.В зависимости от необходимого дорожного просвета можно чуть больше или меньше подрезать пружины.

Хотя российские дороги с годами становятся лучше, далеко не все. Особенно сельские условия бездорожья не всегда способствуют долгому сроку службы подвески автомобиля. Иногда выходят из строя и надежные комплектующие корейских автомобилей, которые уже прошли несколько модификаций производителем.

Не каждый водитель знает, что он может сбить подвеску Хендай Солярис, но имея небольшой опыт, вы сможете разобраться, как разобрать устройство и восстановить его работоспособность своими руками.В некоторых случаях доработать его поможет видео.

Чаще всего требуют «ухода» рычаги и амортизаторы, что характерно даже для модернизированного агрегата автомобилей нового поколения. При появлении стуков необходим ремонт или доработка подвески Хендай Солярис и замена рычага, что несложно сделать в гараже.

Для этого необходимо:

• закрепить задний комплект колес противооткатными упорами;
• ослабьте гайки передних колес, поднимите их и закрепите на стойке, затем снимите колеса;
• отверните гайку шарикового пальца;
• отсоедините рычаг от поворотного кулака, снимите гайку переднего болта;
• вытаскиваем болт из сайлентблока;
• снимаем остальные крепления и достаем неисправный рычаг;
• замените деталь и повторите все шаги в обратном порядке.

После ремонта желательно проверить угол установки колес в сервисном пункте, стоимость услуги невысока и существенно повлияет на безопасность движения. Если после смены рычага скрип и стук не прекращаются, амортизатор передней подвески подлежит ремонту.

Первый этап работ аналогичен замене рычага:

• откройте капот и снимите гайки крепления амортизатора;
• снимаем переднее колесо;
• снимите штифт стабилизатора;
• снимите кулак, снимите стойку и сожмите пружину зажимом;
• заменить прокачанный ранее амортизатор;
• зафиксировать пружины в гнездах, собрать в обратном порядке.

Амортизаторы необходимо менять попарно, после чего необходимо провести регулировку углов установки колес. Б / у запчасти могут быть только оригинальные.

Задняя подвеска

Задняя подвеска Хендай Солярис своими руками тоже может быть восстановлена ​​достаточно быстро, некоторые водители самостоятельно производят ее модернизацию. Тюнинг или улучшение не всегда меняют ходовые качества автомобиля, часто это происходит из-за установленных деталей.

Запасные части лучше приобретать по соответствующим артикулам, которые можно узнать по винному коду автомобиля в специализированных сервисах.Для ремонта заднего стабилизатора поперечной устойчивости Hyundai Solaris или его замены потребуется стандартный набор инструментов.

Завод Hyundai уже несколько раз менял подвеску в своих моделях, и чаще всего необходимая модернизация связана только с заменой рессор.

Изучив схему задней подвески Hyundai Solaris, можно установить, что пружины имеют свои классы и промаркированы краской. При замене нужно установить только те же детали, и того же класса, которые были установлены ранее.

Некоторые используют при замене детали ВАЗа, но гарантировать качественное обслуживание подвески в этом случае невозможно. Процесс замены такой же, как и для передней подвески.

Если амортизаторы, рычаги или пружины можно заменить самостоятельно, то при выходе из строя подшипников придется менять весь агрегат и лучше это делать на СТО, где мастера точно знают, какие задней подвески Hyundai Solaris, ее эталонные значения, достоинства и недостатки, а также возможность замены деталей с ювелирной точностью.

.
