Конструкция поршня ВАЗ
Поршневая группа двигателя включает в себя — поршень, поршневые кольца и поршневой палец.
Общая конструкция поршневой группы сложилась еще в период появления первых двигателей внутреннего сгорания.
С тех пор ни один из элементов поршневой группы не утратил своего функционального назначения.
Поршень, является наиболее важным элементом любого двигателя внутреннего сгорания.
Именно на эту деталь, выпадает основная нагрузка по преобразованию
энергии расширяющихся газов в энергию вращения коленчатого вала.
Свойства, которыми должен обладать поршень, трудно совместимы и технически тяжело реализуемы. Вот некоторые требования, которым должна соответствовать эта деталь:
— температура в камере сгорания может достигать более 2000°С а температура поршня, без риска потери прочности материала, не должна превышать 350°С;
— после сгорания бензино-воздушной смеси, давление в камере сгорания может достигать 80 атмосфер.
При таком давлении, оказываемое на днище усилие,
будет составлять свыше 4-х тонн. Толщина стенок и днища поршня должна обеспечивать возможность выдерживать значительные нагрузки. Но любое увеличение массы изделия
приводит к увеличению динамических нагрузок на элементы двигателя, что в свою очередь, ведет к усилению конструкции и росту массы двигателя;
— зазор между поршнем и поверхностью цилиндра должен обеспечивать эффективную смазку и возможность перемещения с минимальными потерями на трение. Но в тоже время зазор
должен учитывать тепловое расширение и исключить возможность заклинивания.
— изготовление должно быть достаточно дешевым и отвечать условиям массового производства.
Очертания поршня за более стопятидесятилетнюю историю двигателя внутреннего сгорания мало изменились.
В конструкции поршня можно выделить несколько зон, каждая из которых, имеет свое функциональное назначение.
Днище поршня – поверхность, обращенная к камере сгорания.
Днище, своим профилем, определяет нижнюю поверхность камеры сгорания.
Форма днища зависит от формы камеры сгорания, расположения клапанов, от особенности подачи топливо-воздушной смеси в камеру сгорания и объема самой камеры.
маркировка поршней
Днища разных моделей применяемых на двигателях ВАЗ приведены на рисунке. Поршни ВАЗ 21213 и ВАЗ 21230 отличаются нанесенной маркировкой.
Маркировка наносится на поверхность рядом
с отверстием под поршневой палец.
На поршне ВАЗ 21213 нанесены цифры -«213», на модели ВАЗ 2123 — «23».
На модели ВАЗ 21080, ВАЗ 21083, ВАЗ 21100 нанесена соответствующая маркировка — «08»,»083″, «10».
Поршень 2108 имеет диаметр 76мм , модели 21083 и 2110 — 82мм.
Поршни ВАЗ 2112 и ВАЗ 21124, имеют соответствующую маркировку — «12»и «24» и отличаются глубиной выборки под клапана.
Модели 21126 и 11194 отличаются диаметром.
маркировка поршней ваз 2106, подгруппа
таблицу с ремонтными размерами поршней (маркировка и подгруппа )смотрите здесь
Если углубления на днище увеличивают объем камеры сгорания, то для уменьшения объема применяют вытеснители.
Вытеснителем называют объем металла, который находится выше плоскости днища.
«Жаровым поясом»(огневым) , называют расстояние от днища до канавки первого поршневого кольца. Чем ближе располагаются поршневые кольца к днищу, тем более высокой тепловой
нагрузке они подвергаются, тем больше сокращается их ресурс.
Уплотняющий участок — это участок канавок, расположенных на боковой цилиндрической поверхности поршня. Канавки предназначены для установки поршневых колец. Поршневые кольца
обеспечивают подвижное уплотнение. На всех моделях для двигателей ВАЗ, выполнены две канавки под компрессионные кольца и одна канавка под маслосъемное кольцо.
В канавке под
маслосъемное кольцо есть отверстия, через которые отводится излишек масла во внутреннюю полость поршня. Уплотняющий участок выполняет еще одну очень важную функцию — через
установленные поршневые кольца, осуществляется отвод значительной части тепла от поршня к цилиндру.
Если конструкция изделия не будет предусматривать эффективный отвод
тепла от днища, то это приведет к его прогоранию.
По расчетам, через компрессионные кольца, передается до 60-70% выделенного тепла. Однако это требует плотного прилегания
поршневых колец к цилиндру и к поверхностям канавок. Для обеспечения работоспособности, торцевой зазор первого компрессионного кольца в канавке должен
составлять 0,045-0,070мм.
Для второго компрессионного кольца зазор — 0,035-0,060мм, для маслосъемного – 0,025-,0050мм. Между внутренней поверхностью кольца и канавки должен
быть радиальный зазор — 0,2-0,3мм.
Головку поршня образуют днище и уплотняющая часть.
Расстояние от оси поршневого пальца до днища, называют компрессионной высотой поршня.
«Юбкой», называют нижнюю часть поршня. На этом участке находятся бобышки с отверстиями – место, куда устанавливается поршневой палец.
Внешняя поверхность юбки, исполняет роль
опорной и направляющей поверхности. Юбка обеспечивает соосность положения детали к оси цилиндра блока.
Кроме того, боковая поверхность юбки участвует в передаче к цилиндру
возникающих поперечных усилий.
На поверхность юбки(или на все изделие) могут наноситься защитные покрытия улучающие прирабатываемость и снижающих трение.
Покрытие слоем олова позволяет сгладить неточности профиля
и предотвратить наволакивание алюминия на поверхности цилиндра.
Могут применяться покрытия созданные на основе графита и дисульфида молибдена.
Другой способ, снижающий потери на трение – нанесение на юбке канавок специального профиля. Глубина канавок составляет 0,01-0,015мм. При движении, канавки не только удерживают масло,
но и создают гидродинамическую силу, которая препятствует контакту со стенками цилиндра.
Одним из факторов определяющих геометрию поршня, является необходимость снижения сил трения. Для этого требуется обеспечение определенной толщины масляного слоя в зазоре между
поршнем и стенками цилиндра. Причем маленький зазор повлечет за собой увеличение сил трения и как следствие повышение нагрева деталей и их ускоренный износ а возможно и
заклинивание.
Слишком большой зазор, увеличит шумность двигателя, приведет к росту динамических нагрузок на сопрягаемые детали и будет способствовать их ускоренному износу.
Поэтому величина зазора подбирается в соответствии с рекомендациями для конкретного типа двигателя.
В истории применения конструкций поршней для двигателей ВАЗ, просматриваются этапы влияния нескольких европейских конструкторских школ. На первых моделях двигателей ВАЗ применяется
«итальянская» конструкция. Поршни отличаются большой компрессионной высотой, широкой опорной поверхностью юбки. Поверхность изделия покрыта слоем олова.
В разработке последующих
конструкций принимают участие немецкие компании.
У поршней уменьшается компрессионная высота. На юбке применяется микропрофиль – специальный профиль канавок, для удержания смазки в
зоне трения. Поршни моделей ВАЗ 21126 и ВАЗ 11194 получают Т-образный профиль и рассчитаны на установку «тонких» поршневых колец. Так внешне сравнивая модели от 2101 до 21126,
можно получить представление об общих тенденциях совершенствования конструкции , основанных на новых научных разработках.
В процессе работы, различные участки поршня нагреваются не равномерно, следовательно, и тепловое расширение будет больше там, где выше температура и больше объем металла.
В связи с этим, на уровне днища размер выполняют меньшим, чем диаметр в средней части. Таким образом, в продольном сечении профиль будет коническим. Нижняя часть юбки тоже
может иметь меньший диаметр. Это позволяет, при движении вниз, в пространстве между юбкой и цилиндром, создавать масляный клин, который улучшает центрирование в цилиндре.
Для компенсации тепловых деформаций, в поперечном сечении поршень выполнен виде овала. Это связано с тем, что в районе бобышек под поршневой палец сосредоточен значительный объем металла.
При нагреве, в плоскости поршневого пальца, расширение будет осуществляться в большей степени. Овальность и бочкообразность детали в холодном состоянии, позволяет иметь поршень,
приближающийся к цилиндрической форме, при работающем двигателе.
Такая форма изделия создает сложности при контроле его диаметра. Фактический диаметр можно определить, только замеряя
его в плоскости перпендикулярной оси отверстия под поршневой палец на определенном расстоянии от днища.
При этом, для разных моделей это расстояние будет отличаться.
Тепловые нагрузки порождают еще одну проблему. Поршни изготавливают из алюминиевого кремнесодержащего сплава, а для блока цилиндров используют чугун. У этих материалов разная теплопроводность
и разный коэффициент теплового расширения.
Это приводит к тому, что в начале работы двигателя, поршень нагревается и увеличивается в диаметре быстрее, чем увеличивается внутренний диаметр
цилиндра.
При и без того малых зазорах, это может приводить к повышенному износу цилиндров, а в худшем случае, к заклиниванию поршня. Для решения этой проблемы, во время отливки поршня,
в тело заготовки внедряют специальные стальные или чугунные элементы, которые сдерживают резкое изменение диаметра. Для уменьшения теплового расширения и отвода тепла, на некоторых типах двигателя, используются
системы подачи масла во внутреннюю полость поршня.
Поршневой палец обеспечивает шарнирное соединение поршня и верхней головки шатуна. Во время работы двигателя, на поршневой палец воздействуют значительные переменные силы.
Палец и
отверстия под палец должны сопрягаться с минимальным зазором, обеспечивающим смазку. На двигателях ВАЗ используется два типа шарнирного соединения «поршень-палец-шатун».
На поршнях моделей 2101, 21011, 2105, 2108, 21083 – палец устанавливается в верхней головке шатуна по плотной посадке, исключающей его вращение. Отверстие в поршне под поршневой палец выполнено с зазором,
обеспечивая свободное вращение.
В дальнейшем от этой схемы отказались и перешли на схему с «плавающим» пальцем. На поршнях моделей 21213, 2110, 2112, 21124, 21126, 11194, 21128 – палец устанавливается с минимальным зазором и в головке
шатуна, и в отверстиях поршня. Для исключения осевого смещения пальца, в поршне, в отверстиях под поршневой палец устанавливаются стопорные кольца. Во время работы, у пальца есть
возможность проворачиваться, обеспечивая равномерный износ поверхностей.
Для обеспечения надежной смазки пальцев, в бобышках предусмотрены специальные отверстия.
По результатам фактического замера отверстия под поршневой палец, поршням присваивается одна из трех категорий(1-я, 2-я, 3-я). Разница в размерах для категорий составляет — 0,004мм.
Номер категории клеймится на днище. Для обеспечения необходимого зазора, поршневые пальцы, по наружному диаметру подразделяются на три класса.
Отличие в размерах составляет — 0,004 мм.
Маркировка класса производится краской по торцу пальца: синий цвет — первый класс, зеленый — второй, красный — третий класс. При сборке, поршню первой категории должен подбираться палец
первого класса и т.д.
Особенностью работы шатунного механизма, является то, что до достижения верхней мертвой точки, поршень прижат к одной стороне цилиндра, а после прохождения ВМТ – к другой стороне цилиндра.
При приближении к верхней мертвой точке, на поршень действует максимальная нагрузка, следовательно растет сила давления на палец. Возростающие силы трения препятствуют повороту поршня
на пальце. При таких условиях поворот может происходит скачкообразно, со стуком о стенку цилиндра.
Для того, чтобы снизить динамические нагрузки и шум, применяют поршни со смещенным отверстием под поршневой палец.
Ось отверстия смещена в горизонтальной плоскости от оси поршня.
В работающем двигателе это приводит к возникновению момента силы, который облегчает преодоление сил трения. Такое конструктивное решение позволяет добиться плавности, при смене точек
контакта поршня с цилиндром.
На такие изделия обязательно наносится метка для правильной ориентации при его установке. Однако, чем больше будет износ цилиндров и юбки, тем в большей
степени будет проявляться стук в цилиндре.
Существуют поршни, в которых применяется не только горизонтальное смещение оси пальца, но и вертикальное. Такое смещение ведет к уменьшению компрессионной высоты.
Поршни,
с дополнительным смещением оси отверстия под палец вверх, применяются для тюнинговой доработки двигателя. В качестве основной характеристики для таких поршней используется величина смещения,
указывающая на сколько смещен центр отверстия под палец, по сравнению со стандартным изделием.
На рынке продаж, поршень представлен значительным количеством отечественных и иностранных производителей.
Независимо от производителя, они должны соответствовать
требованиям, рассчитанным для конкретной модели двигателя.
Поршни, входящие в комплект, не должны отличаться по массе более чем на ±2,5 грамм. Это позволит снизить вибрации работающего двигателя. Для розничной сети, в комплекты подбираются поршни
одной весовой группы. В случае необходимости можно осуществить подгонку поршня по массе.
Зазор между цилиндром и поверхностью поршня должен соответствовать величине установленной для данной модели двигателя.
Поршни номинального размера по своему диаметру относят к одному из пяти классов. Различие между классами составляет 0,01 мм.
Классы маркируются на днище буквами — (А, В, С, D, Е).
В качестве запасных частей поставляются поршни классов — А, С, Е. Этих размеров достаточно, чтобы осуществить подбор деталей для любого блока цилиндров и обеспечить необходимый зазор.
Поршни ВАЗ 11194 и ВАЗ 21126 имеют только три класса (A, B, C) с размерным шагом — 0,01 мм.
Кроме номинальных размеров, изготавливаются поршни 2-х ремонтных размеров, с увеличенным
наружным диаметром на 0,4 и 0,8 мм.
Для распознавания, на днищах ремонтных изделий ставится маркировка: символ «треугольник» соответствует первому ремонтному размеру(с увеличением
наружного диаметра на 0,4 мм), символ «квадрат» — увеличение диаметра на 0,8 мм.
До 1986 г. ремонтные размеры отличались от современных.
Так для двигателя 2101 существовало три ремонтных размера: на 0,2мм., 0,4мм., 0,6 мм; для двигателя 21011 два размера:
0,4 мм. и 0,7 мм.
В качестве материала для изготовления поршней применяются сплавы алюминия. Использование кремния в составе сплава, позволило снизить коэффициент теплового расширения и увеличить
износостойкость.
Сплавы, где содержание кремния может достигать 13%, называют – эвтектическими. Сплавы с более высоким содержанием кремния относят к заэвтектическим сплавам.
Повышение процента содержания кремния улучшает теплопроводные характеристики, однако приводит к тому, что при охлаждении в сплаве происходит выделение кремния в виде зерен размером 0.5-1.0мм.
Это приводит к ухудшению литейных и механических свойств. Для улучшения физико-механических свойств, в сплавы вводят легирующие добавки меди, марганца, никеля, хрома.
Существует два основных способа получения заготовки поршня. Отливка в кокиль – специальную форму, является более распространенным способом. Другой способ — горячая штамповка(ковка).
После этапов механической обработки, изделие подвергают термической обработке для повышения твердости, прочности и износостойкости, а также для снятия остаточных напряжений в металле.
Структура кованого металла позволяет повысить прочностные характеристики изделия. Но есть существенные недостатки кованых изделий классической конструкции( с высокой юбкой)– они
получаются более тяжелыми. Кроме того, в кованных деталях, невозможно использовать термокомпенсирующие кольца или пластины.
Увеличенный объем металла ведет к увеличенной тепловой
деформации и необходимости увеличивать зазор между поршнем и цилиндром.
И как следствие – повышенный шум, износ цилиндров, расход масла. Применение кованых поршней оправдано в тех случаях,
когда большую часть времени двигатель автомобиля эксплуатируется на предельных режимах.
В современном конструировании поршней, наблюдаются следующие тенденции: уменьшение веса, использования «тонких» поршневых колец, уменьшение компрессионной высоты, использование
коротких поршневых пальцев, применение защитных покрытий.
Все это, нашло свое применение, в конструкции Т-образных поршней. Наименование конструкции обусловлено схожестью профиля детали с буквой «Т». На этих изделиях, юбка уменьшена и по высоте
и по площади направляющей части. В качестве материала для изготовления таких поршней используется заэвтектический сплав, с большим содержанием кремния. Поршни Т-образной конструкции
практически всегда изготавливаются горячей штамповкой.
Принятие разработчиками решения о применении той или иной конструкции поршня всегда предшествует расчет и глубокий анализ поведения всех узлов шатунно-поршневой группы.
Детали современных двигателей рассчитаны на пределе возможностей конструкции и материалов. В таких расчетах предпочтение отдается конструкциям с минимальной стоимостью обеспечивающих
утвержденный ресурс и не более. Поэтому любое отклонение от штатных режимов работы двигателя ведет к сокращению ресурса тех или иных деталей и узлов.
Вопрос-ответ
Для чего выемки на поршнях ваз?
Это выемки под клапана. Для того что бы не погнуло клапана при обрыве.
Классы поршней для двигателей ВАЗ.
На современном рынке присутствует большое количество поршней как отечественных, так и зарубежных производителей. Вне зависимости от места изготовления изделия, поршень ДВС должен соответствовать требованиям каждой конкретной модели двигателя.
Так, поршень Ваз, входящий в комплект, не должен отличаться по своей массе более чем на ±2,5 грамма. Именно это обстоятельство снизит вибрацию запущенного двигателя. В розничной торговле принято реализовывать поршни одной весовой категории. При необходимости осуществляется подгонка поршней по массе.
Стоит отметить, что зазор, имеющийся между поверхностью поршня и цилиндром должен быть равен величине, установленной для конкретной модели двигателя. По номинальному размеру поршни подразделяются на 5 классов, различие между ними — 0,01 мм. Все классы маркируют буквами на днище изделия — (А, В, С, D, Е). Как запчасти поставляют только поршни классов — А, С и Е. Этих размеров вполне достаточно для подбора деталей к любому блоку цилиндров и обеспечения необходимых зазоров. Модели поршней ВАЗ 11194 и ВАЗ 21126 выпускаются только в трех классах — (A, B, C), размер шага — 0,01 мм. Помимо номинальных имеются 2 ремонтных размера поршней, которые имеют увеличенный наружный диаметр на 0,4 и 0,8 мм.
На их днище имеется маркировка в виде треугольника (1й ремонтный размер) и квадрата (второй). Стоит отметить, что до 1986 г. Ремонтные размеры ничем не отличались от современных. Для двигателя 2101 можно было подобрать изделие на 0,2мм., 0,4мм. и на 0,6 мм., а для 21011 — 0,4 мм. и 0,7 мм.
Изготовление поршней осуществляется из сплавов алюминия. Имеющийся в них кремний позволяет снижать коэффициент теплового расширения, а, следовательно, и увеличивать износостойкость изделия. Сплавы, содержащие 13% кремния именуют эвтектическими, а те, где его содержание выше – заэвтектическими. С увеличением процентного содержания кремния в сплаве увеличиваются теплопроводные характеристики изделия, но, в то же время, происходит ухудшение его литейных и механических свойств. Дабы улучшить их, в сплавы вводят легирующие медь, марганец, хром и никель.
Отметим 2 основных способа изготовления заготовок поршня. Первая – отливка в специальную форму (кокиль) наиболее распространена.
Второй – ковка или горячая штамповка.
После механической обработки изделие проходит термическую обработку с целью повышения его твердости, износостойкости, прочности, а так же для снятия остаточного напряжения металлов. Благодаря своей структуре кованый металл повышает прочностные характеристики изделия. Однако классическая конструкция кованых изделий, имеющая высокую юбку, получается достаточно тяжелой. Помимо этого, кованые детали не могут быть использовать в своем составе термокомпенсирующие пластины и кольца. Увеличивается объем, что приводит к росту тепловой деформации, потому происходит необходимость увеличения зазора между поршнем и цилиндром. Следовательно, растет их износ, шум и расход масла. Кованые поршни оправдывают свое применение лишь в той ситуации, когда в большинстве своем двигатель автомобиля эксплуатируют на предельных режимах.
Сегодня прослеживаются несколько основных тенденций в технологическом конструировании поршней: уменьшается их вес, все чаще используются тонкие поршневые кольца, снижается компрессионная высота, используются короткие поршневые пальцы, применяются новейшие защитные покрытия.
Все вышеперечисленные характеристики находят свое отражение в Т-образной конструкции поршня. Эти изделия имеют уменьшенную по площади направляющей части и высоту юбку. Изготавливаются из заэвтектических сплавов, имеющих высокое содержание кремния. Поршни, имеющие Т-образную форму, практически всегда изготавливаются методом горячей штамповки.
Прежде чем принять решение об изготовлении определенной конструкции поршня, разработчик в обязательном порядке анализирует поведения узлов шатунно-поршневых групп. Фактически детали современного двигателя рассчитываются на пределе возможностей конструкций и материалов. Здесь предпочтение отдается конструкциям, имеющим минимальную стоимость, способную обеспечить утвержденный ресурс изделия. Именно поэтому отклонения от штатного режима работы двигателя приводит к сокращениям в ресурсе определенных деталей и узлов.
Диаметр поршневого пальца ваз 2101
Основные размеры поршня, шатуна, поршневого пальца и поршневых колец
Поршень изготовлен из алюминиевого сплава и покрыт слоем олова для улучшения прирабатываемости.
Юбка поршня в поперечном сечении овальная, а по высоте коническая. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу и на расстоянии 52,4 мм от днища поршня.
Отверстие под поршневой палец смещено от оси симметрии на 2 мм в правую сторону двигателя. Поэтому для правильной установки поршня в цилиндр около отверстия под поршневой палец имеется метка «П», которая должна быть обращена в сторону передней части двигателя.
Поршни ремонтных размеров с 1986 г. для всех моделей двигателей изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром. До 1986 г. выпускались поршни следующих ремонтных размеров: для двигателей 2101 – с увеличением на 0,2, 0,4 и 0,6 мм; для 21011 – с увеличением на 0,4 и 0,7 мм.
Поршневые кольца изготовлены из чугуна. Наружная поверхность верхнего компрессионного кольца хромирована и имеет бочкообразную форму. Нижнее компрессионное кольцо – скребкового типа (с выточной по наружной поверхности), фосфатированное.
Маслосъемное кольцо имеет прорези для снимаемого с цилиндра масла и внутреннюю витую пружину (расширитель).
Поршневой палец – стальной, трубчатого сечения, запрессован в верхнюю головку шатуна и свободно врашается в бобышках поршня.
Шатун – стальной, кованый, с разъемной нижней головкой, в которой устанавливаются вкладыши шатунного подшипника. Шатун обрабатывается вместе с крышкой, поэтому при сборке цифры на шатуне и крышке должны быть одинаковы.
Высота блока цилиндров на классический автомобиль ВАЗ (от оси коленвала до плоскости прокладки головки блока цилиндров):
— 2101, 21011, 2105 = 207,1 допуск -0,15,
— 2103, 2106, 2121, 21033(под 76 бензин для Китая), 2130 (1,8 литра ОПП) = 215,9 допуск -0,15,
— 21213 (на мотре 21214 блок 21213) = 214,58 допуск -0,15.
Толщина стенок цилиндра обычно позволяет увеличить диаметр не более чем на 2-а мм, если водяная рубашка, а точнее диаметр цилиндра смещен относительно рубашки могут возникнуть проблемы.
Ход колена 2101, 2103, 21213:
ход 2101 — 66мм (в обиходе называется низким)
ход 2103 — 80мм
ход 21213 — 80мм (более сбалансирован за счёт более развитых
противовесов, видимо в ущерб весу)
ход 2130 — 82мм
Есть тюненские колена ходом 84,86,88 мм.
Но стоят они от 10тысяч
Диаметр поршней на классику
2101 — 76мм
21011,2105 — 79мм
21213 — 82мм
2108 — 82мм (ставились для ездунства на 76 бензе, для экспорта)
Имеется много кованых поршней любого стокового диаметра, а максимум 84мм
Одна из основных геометрических характеристик поршня — компрессионная высота. Она определяется расстоянием от его днища до оси поршневого пальца. Для классического мотора ВАЗ она составляет 38 мм.
Есть поршни с меньшей компрессионной высотой, например поршни ТРТ. Высота составляет 31 мм.
Длины шатунов на классические моторы (какие бывают):
Все шатуны 2101 длинной 136 мм но есть 213 шатун такой же длинны, но там палец прессуется в поршень а не в шатун.
Есть шатуны укороченные на 7мм(как пример: запихать 80ое колено в низкий блок) Есть два вида: укороченные — производятся сразу на 7мм короче(г.Луганск, Украина, произ-ль: «Луганский завод коленчатых валов»), и усаженные, то есть берётся стоковый шатун и под нагревом усаживается, делали при совке, но они не очень желательны, и по общему мнению опасны, поскольку в месте усадки обязательно будет напряжение, и может показаться «рука дружбы»
И так что делаем:
Имеем двигатель 2101 или 21011 объемами 1,2 и 1,3 соответсвенно, что мы можем получить? из 2101 блока мы можем получить объем 1,5 и 1,6 литра, из 21011 блока 1,6 и 1,7.
Что для этого нужно?
1. Коленвал 2103 (если где услышите коленвал 2106 или 2121 то имейте ввиду, что в двигателе 2106 стоит КВ 2103, на ниве 2121(!) ставили двигатель 2106), либо 21213 (он будет получше)
2. Шатуны Укороченные, Если увеличиваем объем шатунами то поршни можно оставить родные, все зависит от ресурса мотора, если точим то берем новые поршни)
3. Поршни (В случае если ставим родные или 213 шатуны)
остальное по мурзилке.
Пример получения 1,7 литра на 011 блоке:
1. Коленвал
2. Шатун 129 мм (как вариант, либо родной или 213)
3. Поршни 82 мм (тут зависит от шатуна, если укороченный то ставим Нивовский поршень с двигателей 21213, если Шатун будет родной или 213 то ставим поршень с меньшей компрессионной высотой)
4. Точим цилиндры до 82 мм
Так получается 1,7 литра) Для объемов 1,5 и 1,6 тот же самый порядок, только мы будем выбирать между шатунами и поршнями, в этом случае существует такое понятие как R/S (rod to stroke ratio) разница длинны шатуна и хода коленвала.
И ему уделяется достаточно серьезное внимание при доработке моторов. Многие источники считают, что «золотой серединой» является величина R / S, равная 1,75
Эффект большого R/S:
ЗА:Позволяет поршню дольше находиться в ВМТ, что обеспечивает лучшее горение топливной смеси, т.е. более полное сгорание топливной смеси, более высокое давление на поршень после прохождения ВМТ, более высокая температура в камере сгорания. В результате хороший момент на средних и высоких оборотах. Длинный шатун уменьшает трение пары «поршень-цилиндр», а это особенно важно при рабочем ходе поршня.
ПРОТИВ: Мотор, собранный с достаточно большим значением R / S не обеспечивает хорошее наполнение цилиндров на низких и средних частотах вращения КВ, из-за снижения скорости воздушного потока (из-за уменьшения скорости движения поршня после ВМТ, в момент открытия впускного клапана). Большая вероятность появления детонации из-за высокой температуры в камере сгорания и длительного времени нахождения поршня в ВМТ.
Эффект малого R / S :
ЗА:Обеспечивает очень хорошую скорость наполнения цилиндров на низких и средних частотах вращения КВ, так как скорость движения поршня от ВМТ больше, разряжение нарастает быстрее, что улучшает наполнение цилиндров, более высокая скорость движения топливовоздушной смеси делает смесь более гомогенной (однородной) что способствует лучшему сгоранию. Преимущества: более низкие требования к доработке и диаметрам каналов ГБЦ, чем на моторе с высоким соотношением R / S.
ПРОТИВ: Малая величина RS означает, больший угол наклона шатуна. Это значит, что большая сила будет толкать поршень в горизонтальной плоскости. Для мотора это означает следующее:
1. Большая нагрузка на шатун (особенно на центр шатуна), что делает разрушение шатуна более вероятным. Разрушение шатуна само по себе мало вероятно, кроме случаев обрыва, при заклинивании и гидроударе, как правило, шатун рвется у верхней или
нижней головки под углом приблизительно 45 градусов к оси шатуна.
2. Увеличение нагрузки на стенки блока цилиндров, большая нагрузка на поршни и кольца, увеличение рабочей температуры вследствие повышенного трения, как результат, более быстрый износ стенок цилиндра, колец, и ухудшении условий смазки. Износ этого участка зависит от величины смещения оси пальца относительно оси поршня и от значения максимального угла наклона шатуна, т.е. при применении «кованных» поршней со смещенным пальцем, износ будет меньше чем при применении стандартных поршей.
3. Более короткий шатун также увеличивает скорость движения поршня, что влияет на износ и увеличение трения. Максимальная скорость поршня приходится на угол около 80 градусов поворота коленчатого вала от ВМТ, для мотора с коленвалом 74,8 мм при 5600 оборотов в минуту она равна 22,92 м/с при шатуне 121 мм., и 22,80м/с., при шатуне 129 мм.
Наиболее весомым является зависимость ускорения поршня от длины шатуна. Большие значения ускорения положительно влияют на наполнение цилиндров на малых оборотах, что ведет к «тяговитости» двигателя в следствии лучшего наполнения. Но на высоких оборотах из-за инерционности потока во впускной трубе происходит эффект запирания на впускном клапане (т.е объем цилиндра над поршнем растет быстрее, чем может заполняться через клапанную щель, что ведет к ухудшению наполнения и мощностных характеристик на высоких оборотах). В случае длинного шатуна на малых оборотах происходит обратный выброс смеси, но на высоких нет явления запирания.
По вполне понятным причинам, АВТОВАЗ комплектует свои моторы шатуном 136 мм (он обеспечивает 06-му мотору R/S = 1,7, что вполне удовлетворительно). Но для «тюнингаторов», использующих КВ с большим радиусом кривошипа, шатун 136 мм обеспечивает не очень хорошее отношение R/S, поэтому на рынке «нестандартных», а-ля «спортивных» запчастей существуют и продаются шатуны с длинной – 129, 132 мм, цена их правда не столь привлекательна, она колеблется от 70 до 200 долларов за комплект. Еще не стоит забывать, что «экстра ходы» поршня компенсируются уменьшением компрессионной высоты поршня (смещением поршневого пальца вверх) или увеличением высоты блока цилиндров. Т.к. компрессионную высоту можно уменьшать до определенного предела, то следующим шагом будет замена блока цилиндров на более высокий, что повлечет за собой немалые расходы финансовых средств. Все эти действия направлены для того, чтобы увеличить значение R/S.
В итоге, увеличение объема при помощи шатуна 129 мм до 1,5 (1,6) литров, мы получаем R/S — 1.61, что даст мотору тракторность, т.е. эффект малого R/S. При использовании поршней с меньшей компрессионной высотой, мы не меняем значение R/S, т.е. характеристика будет как у 2106 мотора — 1,7, что «близко к золотой середине»
1.
Блок 2101, изначальный объем 1200 см2
КВ — 2103 (21213)
Поршень — 76 (в зависимости от ремонта: 76,4; 76,8) с уменьшенной компрессионной высотой
Получаем 1,5 с R/S — 1.7
Итог: Отличный мотор почти 2103 за счет увеличения Степени Сжатия (Далее СЖ) под 92 бензин
2.
Блок 2101, изначальный объем 1200 см2
КВ — 2103 (21213)
Шатун 129 мм
Поршень — сток
Получаем 1,5 с R/S — 1.61
Итог: «Тракторный» мотор, будет получше 03 за счет тяги на низах, хорошо для города )
3.
Блок 21011, изначальный объем 1300 см2
КВ — 2103 (21213)
Поршень — 79 (в зависимости от ремонта: 79,4; 79,8) с уменьшенной компрессионной высотой
Получаем 1,6 с R/S — 1.7
Итог: Отличный мотор, будет получше 06 за счет увеличения СЖ
4.
Блок 21011, изначальный объем 1300 см2
КВ — 2103 (21213)
Шатун 129 мм
Поршень — сток
Получаем 1,6 с R/S — 1.61
Итог: «Тракторный» мотор, будет получше 06 за счет тяги на низах, хорошо для города )
Сами по себе двигатели 2101 и 21011 имеют R/S — 2,01 т.е. мотор оборотистый. Так же если расточить 2101 до 79 мм получаем объем в 1300, т.е. 011 мотор, но это уже самый последний вздох мотора. Ну а если расточить 011 мотор до 82 мм, то получаем 1400 кубиков, но и как в первом случае будет последний вздох мотора, тут важно не перегревать мотор, иначе блок на свалку.
Двигатели 2103 и 2106 одинаковые по высоте блоков, различие только в диаметрах цилиндров.
Двигатель 2103 имеет диаметр цилиндра 76 мм (Объем 1450 см2)
Двигатель 2106 — 79 мм (Объем 1567 см2)
Высота блока — 215,9 допуск -0,15 мм
Диаметр кривошипа (Ход Коленвала) — 80 мм
Длинна шатуна — 136 мм
Компрессионная высота поршня — 38 мм
отсюда имеем недоход поршня до ВМТ 1,9 мм.
Точить 2103 блок можно до 79 мм максимум, 2106 блок до 82 мм.
При расточке получаем следующее:
2103 расточенный до 79 при сток КШМ получает объем в 1600 см2
2106 расточенный до 82 при сток КШМ получает объем в 1700 см2
Установить можно Коленвал с ходом 82 мм без изменений
1.
Блок 2103 — 76мм (76,4; 76,8)
КВ — 82мм
Итог — 1487 см2 (1502; 1518) *в скобках объем при ремонтных размерах
2.
Блок 2106 — 79 мм (79,4; 79,8)
КВ — 82 мм
Итог — 1606 см2 (1623; 1639)
3.
Блок 2106 расточенный до 82 мм
КВ — 82
Итог — 1731 см2
Но вздох мотора будет последним
здесь не учитывается объемы цилиндров с ремонтными размерами поршней
При форсировке такими способами важно знать вот это:
Компрессия — это максимальное давление воздуха в камере сгорания в конце такта сжатия.
Степень сжатия двигателя — это отношение полного объема цилиндра (V) к объему камеры сгорания (Vс).
Полный объем — объем цилиндра + объем камеры сгорания + объем прокладки ГБЦ.
E = V / Vc Оба этих показателя очень важны для оценки общих мощностных факторов ( E ) и для оценки состояния мотора ( компрессия ).
Уважаемые покупатели, во избежание ошибок при отправке комплекта поршневых пальцев, в строке «Комментарий» указывайте модель и год выпуска вашего автомобиля, класс поршневого пальца (синий цвет – 1-й класс, зеленый цвет – 2-й класс, красный цвет – 3-й класс).
Много неприятных мыслей доставляют водителю клубы сизого дыма, вырывающиеся из выхлопной трубы. Это чаще всего указывает на неприятный, однако, неизбежный момент в жизни автомобиля – ремонт двигателя.
Когда автомобиль прошел примерно 150 тысяч километров возникает заметный износ поршневой группы.

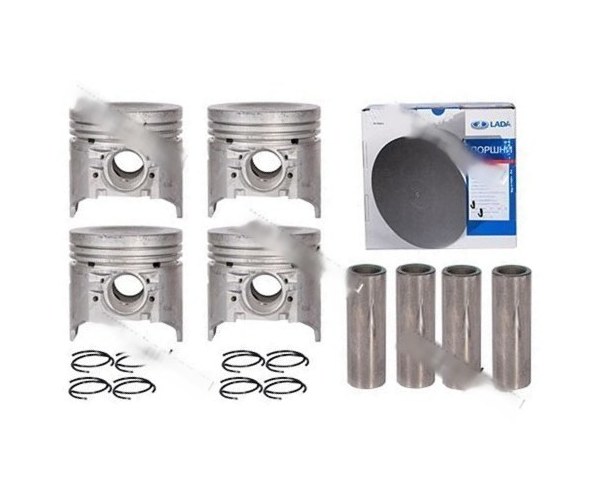

Шатунно поршневая группа – шатун, поршень с кольцами , вкладыши скольшения шатунные или коренные является наиболее важной составляющей в двигателе. При несоответсствующем техническом сотоянии данных элементов в двигателе наблюдается: пониженная компрессия, возможность заклинивания.
Поршневой палец предназначен для шарнирного соединения поршня с верхней головкой шатуна . Изготавливается полым (в виде толстостенной трубки). Для того чтобы пальцы надежно работали при передаче больших усилий, они изготавливаются из сталей (легированных или углеродистых). В отверстии поршня палец фиксируется двумя пружинными стопорными кольцами.
По диаметру поршневые пальцы делятся на три класса через 0,004 мм.
Класс поршневого пальца маркируется краской на его торце:
синий цвет – 1-й класс
зеленый цвет – 2-й класс
красный цвет – 3-й класс
Поршень – алюминиевый литой. При изготовлении строго выдерживается масса поршней.
Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо – с хромированной бочкообразной наружной поверхностью. Нижнее компрессионное кольцо скребкового типа. Маслосъемное кольцо – с хромированными рабочими кромками и с разжимной витой пружиной.
Шатун – стальной, кованый. Шатун обрабатывается вместе с крышкой и поэтому они в отдельности невзаимозаменяемы. Чтобы при сборке не перепутать крышки и шатуны, на них клеймится номер цилиндра, в который они устанавливаются. В верхнюю головку шатуна запрессована сталебронзовая втулка. По диаметру отверстия этой втулки шатуны подразделяются на три класса через 0,004 мм (так же, как и поршни). Номер 5 класса клеймится на крышке шатуна.
В конструкции поршня ВАЗ 21213 применяется свободная посадка поршневого пальца. Зазор в отверстии головки шатуна и в отверстиях в поршне обеспечивает свободное вращение пальца. В осевом направлении палец фиксируется стопорными кольцами. Для этого в поршне, в отверстиях под палец, предусмотрены установочные канавки для стопорных колец. На внешней стороне отверстий под поршневой палец, в верхней части, имеются небольшие углубления, которые облегчают установку и снятие стопорных колец. Кроме того, они способствуют доступу масла в зону контакта.
Такая конструкция упрощает процесс сборки и обеспечивает равномерный износ трущихся поверхностей, увеличивая ресурс деталей.
Рис. 1. Основные размеры шатунно-поршневой группы ВАЗ 21213
Поршень и соответствующий ему цилиндр должны относиться к одному классу, так же как и поршень с поршневым пальцем к одной категории.
По диаметру отверстия под поршневой палец, поршни также делятся на три класса через 0,004 мм.
| 1 | 2 | 3 | |
| Диаметр отверстия под поршневой палец(мм) | 21,982-21,986 | 21,986-21,990 | 21,990-21,994 |
Признаки неисправности шатунно – поршневой группы:
– повысился расход бензина;
– ниже 10 кгс/см2 стала компрессия двигателя;
– увеличился расход масла. За 1000 километров пробега уровень масла уменьшился от максимальной отметки до минимальной;
– изменился цвет выхлопных газов до сизого оттенка.
Другие артикулы товара и его аналогов в каталогах: 21213100402000, 21213100402001, 21213100402002.
ВАЗ 2101- 2107, ВАЗ 2121, ВАЗ 21213-21214i, ВАЗ 2131, ВАЗ 2123, ВАЗ 2120.
Любая поломка – это не конец света, а вполне решаемая проблема !
С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.
Просто СРАВНИ и УБЕДИСЬ .
Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.
“>
Двигатель 21011 1,3 л | Характеристики двигателя 21011
Характеристики двигателя 21011
Годы выпуска – (1974 – 2006)
Материал блока цилиндров – чугун
Система питания – карбюратор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 2
Ход поршня – 66 мм
Диаметр цилиндра – 79 мм
Степень сжатия – 8,8
Объем мотора – 1294 см. куб.
Мощность двигателя ваз 21011 – 69 л.с. /5600 об.мин
Крутящий момент – 94 Нм/3400 об.мин
Топливо – АИ93
Расход топлива — город 11л. | трасса 8 л. | смешанн. 9,5л/100 км
Расход масла — 700 гр на 1000 км
Масса двигателя 21011 — 114кг.
Габаритные размеры двигателя ваз 21011 (ДхШхВ), мм — 540х522х621
Тип масла:
5W-30
5W-40
10W-40
15W-40
Сколько масла в двигателе 21011: 3.75 л.
При замене заливать около 3.5 л.
Ресурс 21011:
1. По данным завода – 125 тыс.км
2. На практике – 200 тыс.км
Тюнинг:
Потенциал – 200 л.с.
Без потери ресурса – 80 л.с.
Двигатель устанавливался на:
ВАЗ 21011
ВАЗ 21021
ВАЗ 21033
ВАЗ 21063
Неисправности и ремонт двигателя 21011
Двигатель ВАЗ 21011 1,3 л. это усовершенствованный двигатель 2101, основные отличия двигателя ВАЗ 21011 от 2101 в диаметре поршня, который был увеличен с 76 мм. до 79 мм. За счет этого объем двигателя ваз 21011 возрос до 1,3л и моторчик получил очень удачную компоновку – короткий ход поршня и приличный диаметр цилиндра, что гарантирует мотору высокую оборотистость, уверенность на трассе и небольшой расход топлива.
Данный моторчик самый широко используемый классический двигатель ВАЗ, применялся абсолютно на всех моделях Жигули, в последствии был слегка доработан и использовался как двигатель 2105 до 2006 года, статья об этом движке ЗДЕСЬ. Минусы двигателя 21011 идентичны проблемам двигателя 2101, о нем можно прочитать ТУТ.
Тюнинг двигателя ВАЗ 21011
Увеличение мощности двигателя ваз 21011 фактически ничем не отличается от доработки мотора копейки, 11-й блок позволяется установить поршни диаметром 82 мм от ВАЗ 21213 Нива или доработанные от 16V переднеприводных ВАЗов, вместе со стандартным ходом 66 мм объем мотора получится 1,4 л. Дальнейшие манипуляции форсирования двигателя ваз 21011 с установкой распредвалов, компрессоров и все варианты расточки блока описаны в разделе «Тюнинг 2101» под блоком «Ремонт двигателя 2101». Все это в точности применимо на моторе 21011.
РЕЙТИНГ ДВИГАТЕЛЯ: 2
<<НАЗАД
ВАЗ 2101 | Блок цилиндров
Блок цилиндров
|
|
Снятие
Снимите головку цилиндров, зубчатый ремень, переднюю крышку, маховик, поршни и коленчатый вал.
Проверка
Блок цилиндров
|
Расточка цилиндров
|
Сборка
Установите детали в следующей последовательности:
- Коленчатый вал
- Маховик
- Поршень
- Головка блока цилиндра
- Зубчатый ремень
- Передняя крышка
Поршни ваз 2101 — двигатель.укр

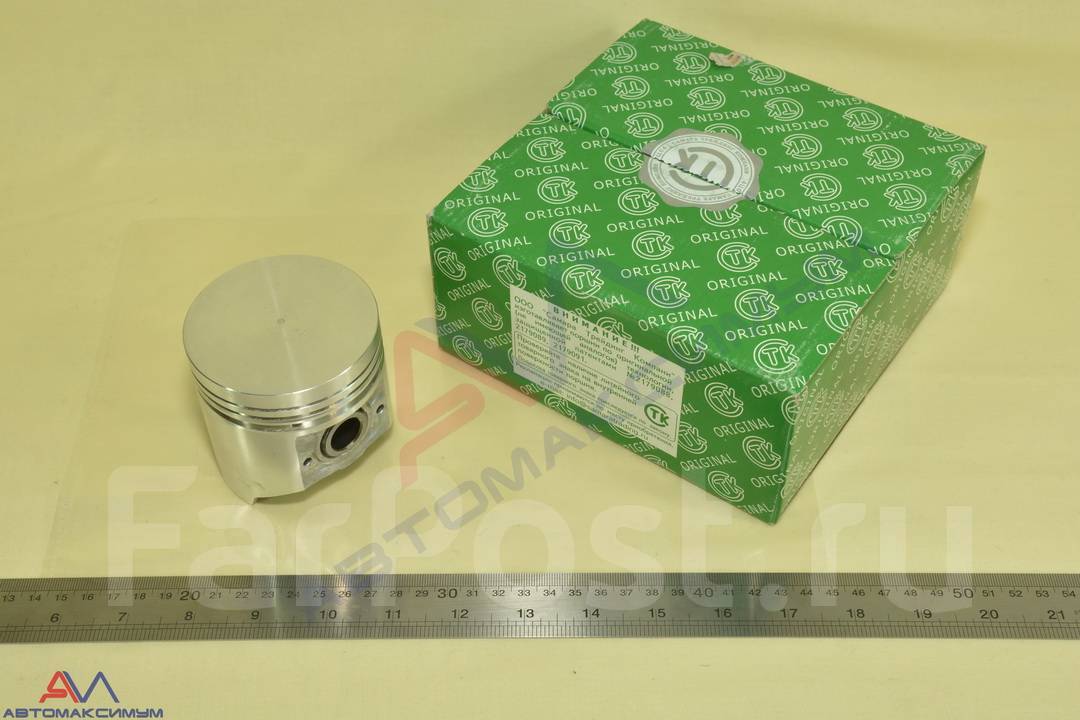

Поршень Ваз 2101 76.0А Кострома
Поршень – это деталь, располагающая внутри цилиндра двигателя. Ее основное назначение: преобразование давления газа в механическую работу. Поршень обеспечивает бесперебойную работу всех тактов рабочего цикла. Внешне деталь представляет собой изделие цилиндрической формы, состоящее из днища, головки и юбки.
Поршни ваз 2101 размеры. 76.0 А в наличии
Размер поршня ваз Кострома 2101 |
| размер | A | B | C | D | E |
|---|---|---|---|---|---|
| 76.0 | 75,94-75,95 | 75,95-75,96 | 75,96-75,97 | 75,97-75,98 | 75,98-75,99 |
Для бензиновых моторов используются поршни с плоским дном, такая конструкция помогает сократить время изготовления детали, а также снижает уровень нагрева топлива в процессе работы. Однако температура и давление внутри двигателя растет одновременно с повышением скоростных и мощностных характеристик автомобиля. Изначально поршни изготавливали из чугуна, позже стали применять алюминий. Со временем и алюминиевые поршни стали полностью вырабатывать свои возможности, поэтому современные поршни изготавливают из стали. Кроме того, изменилась и их форма: вертикальные габариты изделий стали меньше. Данное свойство помогло снизить расход топлива и увеличить износостойкость двигателя.
Как подобрать поршень?
Все изделия разбиты на 5 классов, которые отличаются по внешнему диаметру. Стандартные диаметры поршня таковы: 76,0; 76,4; 76,8 мм. Классы обозначаются буквами A, B, C, D, E. Самое важное — правильно определить зазор между поршнем и цилиндром. При замене зазор между юбкой поршня и зеркалом гильзы нужно измерять в части цилиндра, которая менее всего изношена и расположена снизу. Не допустимо уменьшение его до 0,02 мм.
Поршневая ваз 2101 кострома подобрать. |
Все изделия данной специфики имеют свой артикул. На многих сайтах прямо рядом основном артикулом стоят номера аналогов изделия. На данный момент на рынке наиболее известными считаются изделия производства LADA и ТДМК, Автрамат. Специалисты советуют заменять всю поршневую, и поэтому поршни можно купить сразу комплектом. Здесь можно назвать таких производителей как Эксперт, ЗИЛ, STC или Mahle. Покупка набора избавит покупателя от необходимости подбирать детали и сравнивать характеристики. Покупайте изделия только у проверенных производителей. Покупка изделий у частников или через интернет может обернуться серьезной поломкой автомобиля.
Кольца ваз 2101.
В продаже имеются несколько производителей.
| Наименование | Цена |
|---|---|
| Prima | 347грн. |
| Mahle | 590грн. |
| SM(наборные) | 530грн. |
Шатуны ваз 2101
Представлены производителем Автоваз. Цена за комплект составляет 1500грн.
Вкладыши ваз 2101
Состоят из большого количества размеров. Производитель ЗМЗ.
| Производитель | змз | змз | змз | змз | змз | змз |
| Размер | ст. | 0.25 | 0.5 | 0.75 | 1 | 1.25 |
Коленвал ваз 2101.
Представлен производителем Аватоваз. Только этого производителя кочество соответствует гостам. Цена составляет 2700грн.
Ремонт двигателя ваз 2101.
Технические характеристики двигателей ВАЗ
Технические характеристики ВАЗовских двигателей и способы их тюнинга повышения мощности. Все описано простым языком. Здесь собраны практические советы. Нашел в закромах эту информацию. Пусть полежит здесь.
1. Двигатель 2101.
Это первый жигулевский мотор повзаиствованый у FIAT-124. Игначально он устанавливался на «копейку» и является прародителем всех двигателей ВАЗ.
Технические характеиристики двигателя ВАЗ 2101:
Рабочий объем: 1197 см. куб.
Диаметр цилиндра: 76 мм
Ход поршня: 66 мм.
Мощность: 59 лошадиных сил
Устанавливался на: ВАЗ-2101, 21013, 21035.
2. Двигатель 21011.
Двигатель «одинадцатой» модели Жигулей. Отличается от 2101 увеличеным обемом, соотвественно, цилиндрами большего диаметра.
Технические характеиристики двигателя ВАЗ 21011:
Рабочий объем: 1294 см. куб.
Диаметр цилиндра: 77 мм
Ход поршня: 66 мм.
Мощность: 64 лошадиных сил
Устанавливался на: ВАЗ-21011, 21021, 21033, 21063.
Его разновидностью является двигатель 2105, основным отличием которого является ременный привод газораспределительного механизма. Устанавливался на ВАЗ-2105, 21072. Мощность 64 л.с.
3. Двигатель 2103.
Основным отличием от 2101 можно считать увеличенную высоту блока цилиндров и хода поршней. За счет чего увеличился рабочий объем и мощность.
Технические характеристики двигателя ВАЗ 2103:
Рабочий объем: 1452 см. куб.
Диаметр цилиндра: 76 мм
Ход поршня: 80 мм.
Мощность: 71 лошадиных сил.
Степень сжатия: 8,5
Максимальный крутящий момент при 3400 об/мин.: 104 Hm
Бензин октановым числом не менее: 91-93
Устанавливался на модели: ВАЗ-2103, 21043, 21053, 21061 и 2107.
4. Двигатель 2106.
Отличается от «троечного» двигателя увеличеным на три миллиметра диаметром цилиндров, большим объемом и мощность.
Технические характеристики двигателя ВАЗ 2106:
Рабочий объем: 1569 см. куб.
Диаметр цилиндра: 79 мм
Ход поршня: 80 мм.
Мощность: 75 лошадиных сил.
Степень сжатия: 8,5
Максимальный крутящий момент при 3400 об/мин.: 104 Hm
Бензин октановым числом не менее: 91-93
Устанавливался на: ВАЗ-2106, 21074 и 2121 «Нива».
5. Двигатель 21213.
Отличается от «шестерочного» еще большим диаметром цилиндров.
Технические характеристики двигателя ВАЗ 21213:
Рабочий объем: 1690 см. куб.
Диаметр цилиндра: 82 мм
Ход поршня: 80 мм.
Мощность: 80 лошадиных сил.
Степень сжатия: 9,3
Максимальный крутящий момент при 3400 об/мин.: 127 Hm
Бензин октановым числом не менее: 91-93
Устанавливался на: ВАЗ-21213 и 21214 «Нива».
От других двигателей отличается конструкцией головки блока цилиндров, карбюратором и электронной систиемой зажигания. Этот двигатель имеет множество модификаций. Вплоть до модификации 21128i с инжектором, доведеной до объема в 1,8 литра и мощности в 105 лошадиных сил. Но эта модификация не является серийным двигателем ВАЗа.
6. Двигатель 2130.
По сранению с двигателем 21213 здесь увеличенна высота блока цилиндров и, соответственно, ход поршя за счет использования иного коленвала.
Технические характеристики двигателя ВАЗ 2130:
Рабочий объем: 1790 см. куб.
Диаметр цилиндра: 82 мм
Ход поршня: 84 мм.
Мощность: 82 лошадиных сил.
Степень сжатия: 9,3
Максимальный крутящий момент при 3400 об/мин.: 135 Hm
Бензин октановым числом не менее: 91-93
Устанавливался на: ВАЗ-2121, 21213, 21214, 2131 «Нива»; 2120 «Надежда» и их модификации.
Вмето эпилога: Как прокачать вазовский двигатель.
1. Если брать «копеечный» двигатель объемом 1197 куб. см., то ему прежде всего можно увеличить объем за счет расточки до 79 милимметров цилиндров. При таком размере цилиндров появляется возможность установки поршней от 21011 . Получаем объем 1294 куб. см.
Далее увеличиваем ход поршня. Установка коленвала от 2103 или от 21213 с ходом поршня 80 миллиметров и укороченные на 7 мм шатуны «догоняют» 1.1 литровый мотор до объема 1452 и 1569 куб. см.
Если использовать в качестве подопытного блок двигателя 21011, то цилиндры можно смело точить до 82 милимметров, увеличивать ход поршня (как описано выше) и получить объем 1690 куб. см.
2. Если тюнинговать «троечный» или «шестерочный» мотор, то в этом случае цилиндры лучше растачиваются на 3 миллиметра, до диаметра в 82 милимметра. Без замены поршней устанавливать коленвал с ходом 84 милимметра и получить объем порядка 1774 куб. см.
Удачного вам тюнинга.
Ну и напоследок видео: Двигатель ВАЗ 2101 — конструкция, сборка…
Lada 1200 2101 1.2 Технические характеристики двигателя | |||
| Тип двигателя — Количество цилиндров: | Рядный 4 | ||
| — | |||
| Тип топлива: | Бензин | ||
| Топливная система: | Карбюратор с двойным цилиндром | ||
4 | |||
| Объем двигателя — Рабочий объем — Объем двигателя: | 1198 см3 или 73.1 куб. Дюйм | ||
| Диаметр цилиндра x ход: | 76 x 86 мм 2,99 x 3,39 дюйма | ||
| Количество клапанов: | 8 клапанов | ||
| Аспирация: | НЕТ | ||
| Степень сжатия: | 8,5 | ||
| Максимальная мощность — Выходная мощность: | 60 л.с. или 59 л.с. | ||
| Максимальный крутящий момент: | 87 Нм или 64 фунта.футов при 3400 об / мин | ||
| Ведущие колеса — Тяга — Трансмиссия: | RWD | ||
| Коробка передач — Количество скоростей: | |||
| 2101 1,2 Расход топлива (экономия), выбросы и запас хода | |||
| Расход топлива — Экономичный — Открытая дорога: | 7.4 л / 100 км 38 миль на галлон Великобритания / 32 миль на галлон США | ||
| Расход топлива — экономия — шоссе: | 10,1 л / 100 км 28 миль на галлон Великобритания / 23 миль на галлон США | ||
| Топливо Расход — Экономика — Город: | 10,8 л / 100 км 26 миль на галлон Великобритании / 22 миль на галлон США | ||
| Емкость топливного бака: | 39 л 8,6 галлона Великобритании 10,3 галлона США | ||
| Выбросы CO2: | — г / км (Lada) | ||
Запасные части на Lada Niva 4 x 4 | Поршень 4 шт.76,00 мм Lada Engine 1200/1300ccm
Запчасти на Лада Нива 2121 и Лада седан 2101-2107
В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива. В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое.У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.
Вы можете найти следующие категории:
Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска
Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы
Выхлопная система Лада Нива
Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva
Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива
Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, отражатель, лампа накаливания, задний фонарь, отражатели, стёкла, поворотники, габаритные огни, подсветка номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva
: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Прокладки + помогает Лада Нива
Прокладки + Вспомогательные средства Лада Нива: Уплотнение коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива
9021 8 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Lada и Lada Niva
бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Lada и Lada Niva
Фильтр масляный, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива
Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива
Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали для интерьера Лада Нива
Стекло, окна, раздвижные окна, резиновые прокладки и все остекление, механизм стеклоподъемника, оконная ручка, карданный вал
Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива
Кузов, кузовные панели, бампер.Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива
Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива
Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление
Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива
Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛЬНЫЕ Лада Нива
Найти запчасти, на которые гарантия оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива
Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты
Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка
Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности
Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива
Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива
Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный экран, Безумная гвардия, Эмблема, Шильдик, Спортивное рулевое колесо, Ступица рулевого колеса
Мыть Лада Нива
Бачок омывателя, насос для бачка омывателя, дворник, рычаг дворника
Лада Нива Tool Shop
Инструменты, оборудование для мастерской
Зажигание, распределитель, свечи зажигания, катушка зажигания
Провода зажигания, свечи зажигания, зажигание, катушка зажигания, зажигание, взорвалось
В нашем интернет-магазине вы найдете практически все запчасти
для своей Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.
| Общая информация | |||
|---|---|---|---|
| Марка | Lada | ||
| Модель | 2101 | ||
| Поколение | 2101 | ||
| Модификация (двигатель) 1. | Сиденья | 4 + 1 | |
| Двери | 4 | ||
| Рабочие характеристики | |||
| Расход топлива (экономия) в городе | 9.4 л / 100 км 25,02 миль на галлон 30,05 миль на галлон в Великобритании | ||
| Расход топлива (эконом) в загородном доме | 6,9 л / 100 км 34.09 US mpg 40.94 UK mpg | ||
| Расход топлива (экономичный) в смешанном цикле | 9,2 л / 100 км 25,57 миль на галлон США 30,7 миль на галлон в Великобритании | ||
| Тип топлива | Бензин (бензин) | ||
| Разгон 0-100 км / ч | 21 сек | ||
| Ускорение 0-62000 | |||
| 8 21 сек | Ускорение 0 — 60 миль / ч (рассчитано автоматическими данными.net) | 20 сек | |
| Максимальная скорость | 142 км / ч 88,23 миль / ч | ||
| Удельная масса | 15,2 кг / л.с., 65,6 л.с. / тонна | ||
| Характеристики двигателя | |||
| Мощность | 62 л.с. при 5000 об / мин. | ||
| Мощность на литр | 51,8 л.с. / л | ||
| Крутящий момент | 89 Нм @ 3400 об. / Мин. 65,64 фунта-фт. @ 3400 об. / Мин. | ||
| Расположение двигателя | Передний, продольный | ||
| Рабочий объем двигателя | 1198 см 3 73,11 куб. дюймы | ||
| Количество цилиндров | 4 | ||
| Положение цилиндров | Рядный | ||
| Диаметр цилиндра | 76 мм 2,99 дюйма | ||
| Ход поршня | 66 мм 2.6 дюймов | ||
| Степень сжатия | 8,5 | ||
| Количество клапанов на цилиндр | 2 | ||
| Топливная система | Карбюратор | ||
| Аспирация двигателя | |||
| OHC | |||
| Пространство, объем и масса | |||
| Снаряженная масса | 945 кг 2083.37 фунтов. | ||
| Багажник (багажник) — минимум | 325 л 11,48 куб. фут. | ||
| Емкость топливного бака | 39 л 10,3 галлона США | 8,58 галлонов Великобритании | ||
| Размеры | |||
| Длина | 4073 мм 160,35 дюйма | ||
| Ширина | 1611 мм 63,43 дюйма | ||
| Высота | 1440 мм 56.69 дюймов | ||
| Колесная база | 2424 мм 95,43 дюйма | ||
| Колея передняя | 1349 мм 53,11 дюйма | ||
| Задняя (задняя) колея | 1305 мм 51,38 дюйма | ||
| Характеристики трансмиссии, тормозов и подвески | |||
| Архитектура трансмиссии | ДВС приводит в движение задние колеса автомобиля. | ||
| Ведущее колесо | Заднее колесо | ||
| Число передач (МКПП) | 4 | ||
| Передняя подвеска | Двойной поперечный рычаг | ||
| Задняя подвеска | Диск | ||
| Задний тормоз | Барабан | ||
| Тип рулевого управления | Червячно-редукторный блок | ||
| Размер шин | 155/80 SR13 | ||
| Brand | ВАЗ |
| Модель | 2101 |
| Поколение | 2101 |
| Двигатель | 1.2 (62 л.с.) |
| Двери | 4 |
| Мощность | 62 HPW |
| Максимальная скорость | 142 км / ч |
| Разгон с места до 100 кмч | 21 год сек |
| Объем топливного бака | 39 литров |
| Год ввода в эксплуатацию | 1970 г. год |
| Год остановки производства | 1983 г. год |
| Тип купе | Седан |
| мест | 4 + 1 |
| Длина | 4073 ММ |
| Ширина | 1611 ММ |
| Высота | 1440 ММ |
| Колесная база | 2424 ММ |
| Колея передняя | 1349 ММ |
| Колея задняя | 1305 |
| Клиренс | |
| Расход топлива (эконом) в городе | 9.4 Литров / 100 км |
| Расход топлива (эконом) в городе | 6.9 Литров / 100 км |
| Расход топлива (экономичный) — смешанный | 9.2 Литров / 100 км |
| Масса | 945 кг. |
| Максимальный вес | |
| Максимальный объем багажа | |
| Минимальный объем багажа | 325 литров |
| Нормы выбросов |
ВАЗ :: 2101: Двигатель
13.1.2.1. Двигатель
Разборка, сборка и ремонт двигателя 21011 аналогичны разборке, сборке и ремонту двигателя 2101. Некоторые отличия имеются при ремонте блоков цилиндров (другие размеры цилиндров) и в подборе поршней.
Блок цилиндров
Диаметр цилиндров, мм:
— класс А: 79,000–79,010;
— класс В: 79 010–79 020;
— класс C: 79 020–79 030;
— класс D: 79 030–79 040;
— класс E: 79 040–79 050.
При ремонте блока цилиндров необходимо хонинговать цилиндры под увеличенные диаметры поршней ремонтных размеров (на 0,4 и 0,8 мм) и с учетом обеспечения зазора 0,05-0, 07 мм между поршнем и цилиндром, который измеряется также, как и на двигателе 2101.
Поршень
Схема удаления металла с поршня двигателя 21011 для регулировки его массы
Диаметр поршней различных классов, измеренных на расстоянии 52,4 мм от днища поршня, мм:
— класс А: 78 940–78 950;
— класс B: 78 950–78 960;
— класс C: 78 960–78 970;
— класс D: 78 970–78 980;
— класс E: 78 980–78 990.
До 1988 г. диаметры поршней были меньше указанных 0,01 мм.
Увеличение для ремонта размеров поршней составляет 0,4 и 0,8 мм. До 1986 года поршни ремонтных размеров выпускались с увеличением диаметра на 0,4 и 0,7 мм.
Также, как и на двигателе 2101, поршни одного двигателя не должны отличаться по массе больше, чем на 2,5 г. При регулировке веса прокат металла не должен превышать 4,5 мм по глубине относительно номинальной высоты поршня (59,4 мм), а по ширине диаметром 70,5 мм должен быть ограничен.
На днище поршня имеется выемка диаметром 55 мм и глубиной 1,9 мм.
При запрессовке поршневого пальца в шатун необходимо использовать приспособление 02.7853.9500 вместо A.60325.
При установке поршней в цилиндры необходимо использовать набор втулок 02.7854.9500, аналогичный набору втулок А.60604 (см. Рис. В п. 9 подраздела 3.5).
В набор 02. 7854.9500 входят три втулки: одна — для поршней нормального размера, две — для поршней ремонтных размеров (увеличенных на 0,4 и 0,8 мм).
Купите раньше нас: подержанные отборы на 31 июля
Если Fiat 124 слишком мейнстримный для вас, то ступайте сюда, товарищи, за некоторыми подпольными памятными вещами времен холодной войны.
Созданная на основе Fiat, получившего титул европейского автомобиля года 1967 года, эта модель была лицензирована и модернизирована российским автомобильным гигантом ВАЗ (ныне АвтоВАЗ) под шильдиком ВАЗ-2101 внутри страны и с 1974 года экспортировалась как Lada 1200.
Это была первая Lada, попавшая в Великобританию, и, хотя в ней был стиль, вдохновленный итальянскими традициями, в ней было больше, чем намек на советское влияние.Среди изменений, соответствующих российским вкусам (и климату), были увеличенный клиренс и более мягкая настройка подвески, а также усиленное шасси и возможность вручную провернуть двигатель (на случай, если аккумулятор уступит место сибирским зимам).
Но с такими автомобилями, определенно привлекает романтическое очарование владения такой старой, необычной машиной, а не связанные с ней инженерные достижения.
Восьмиклапанный рядный четырехцилиндровый двигатель объемом 1198 куб. См передает 59 л.с. на задние колеса через четырехступенчатую механическую коробку передач, обеспечивая оптимистично звучащую максимальную скорость 87 миль в час и 0-60 миль в час, охваченную, ммм, более реалистично звучащими 20 секундами.Но когда вы путешествуете в таком стиле, вам все равно хочется, чтобы путешествие длилось дольше, не так ли?
Первый из этих 1200 прибыл в Великобританию в мае 1974 года по цене от 979 фунтов стерлингов. Эта модель была зарегистрирована на этих берегах в октябре следующего года, и сегодня ее запрашиваемая цена составляет 2995 фунтов стерлингов.
