Ваз 2106 где находится жиклер холостого хода на: Холостой ход ВАЗ 2106: Регулировка, Пропал, Как настроить

Холостой ход ВАЗ 2106: Регулировка, Пропал, Как настроить

Если Ваш автомобиль начал глохнуть на холостом ходу, значит требуется правильная регулировка или чистка топливного фильтра.

Оглавление

Регулировка
Пропал
Как настроить
Неисправности

Регулировка

Для настройки холостого хода из инструментов понадобится только плоская узкая отвертка, желательно с короткой ручкой. Регулировку холостого хода необходимо осуществлять только на прогретом двигателе. Зазоры газораспределительного механизма и зажигания должны быть отрегулированы. Если регулировку осуществлять на холодном моторе, это не принесет нужного эффекта и достичь устойчивой работоспособности не удастся.

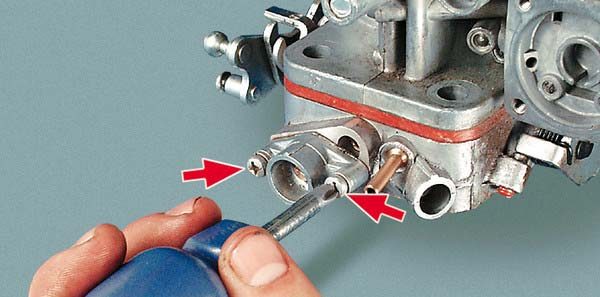

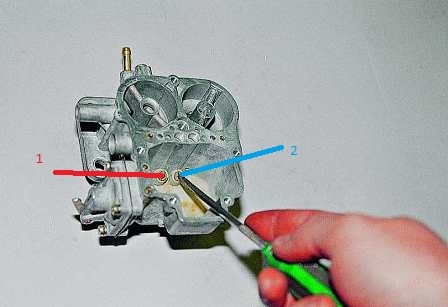

Регулировка холостого хода осуществляется за счет 2 регулировочных винтов: 1-й — качества смеси и 2-й — ее количества (рис. 2). По умолчанию на заводе регулировочный винт 2 снабжается ограничительной втулкой, которая играет роль пломбы. Тем самым завод-изготовитель указывает, что вращение винта лежит в заводском диапазоне. Для полной регулировки и когда не получается наладить холостой ход ограничительная втулка снимается, проводится основная настройка.

Винтом 1 выставить значение частоты оборотов коленвала в 900 мин.-1. Их можно сверять на специальном стенде или с помощью тахометра, расположенного на щитке приборов.

Винтом 2 необходимо добиться такой величины СО2, которая попадет в диапазон значений от 0,5 до 1,2%. В этом поможет специальный прибор — газометр.

Вращение винта 2 способствует изменению оборотов коленчатого вала. В этом случае снова регулируем и выставляем винтом 1 значение частоты вращения в пределах 900 мин.-1.

Правильность настройки работы холостого хода проверяется нажатием на педаль акселератора и резким ее отпусканием. Частота вращения коленвала должна плавно и без сбоев увеличиться, а потом так же снизиться. Двигатель не должен глохнуть. Если это происходит либо наблюдаются рывки при нажатии на педаль газа, настройку необходимо повторить.

Ограничительные втулки рекомендуется ставить на регулировочные винты, ориентируясь на установочные выступы. После завершения регулировки холостого хода двигатель должен работать устойчиво.

Пропал

У меня тоже такое было-нужно тщательно промыть нижнюю часть карбюратора, проверить и при необходимости заменить игольчатый клапан и отрегулировать положение поплавка. Особо проверить жиклер холостого хода с тыльной стороны карбюратора напртив клапанной крышки.

Проверьте состояние контактов, целостность центрального высоковольтного провода и сопротивления бегунка. возможно неисправен клапан ЭЛХХ на карбюраторе Азон возможно порвался или слетела трубка. неисправность карбюратора так же возможно.

Как настроить

Для решения проблемы, как отрегулировать холостой ход на ВАЗ 2106, необходимо запастись набором водительских инструментов, хотя для этой технологической операции достаточно одной отвертки. В интернете можно посмотреть «холостой ход ВАЗ 2106» видео ролик о проведении регулировочных работ по стабилизации холостого хода транспортного средства.

Для регулировки холостого хода карбюратора «шестерки» необходимо соблюдение ряда подготовительных условий. К ним относятся:

Операция осуществляется только на моторе, достигшем рабочей температуры (около 90 градусов по Цельсию).

Зазоры клапанов ГРМ и контактов зажигания( при контактной системе) должны соответствовать требуемым размерам.

При регулировке холостого хода карбюратора ВАЗ 2106 на непрогретом моторе требуемого результата не достичь. Если нет холостого хода, то появится он только при соблюдении правильных условий регулировки.

Если ВАЗ «шестой модели» глохнет на холостом ходу, то чтобы узнать, как отрегулировать холостой ход, необходимо воспользоваться следующим алгоритмом:

Процесс регулировки холостого хода на авто ВАЗ 2106 проводится двумя винтами для настройки, первый – винт качества, второй – количества смеси.

В соответствии с заводскими параметрами количественный регулировочный винт застопорен опломбированной втулкой-ограничителем. Для проведения настроек и когда нет холостого хода на ВАЗ 2106, пломба снимается, и проводятся регулировочные работы.

Качественным винтом добиваемся значения 900 об/мин, сверяя значение с показаниями тахометра.

Винтом количества устанавливаем с помощью газометра показатель величины угарного газа в пределах 0,6-1,3 процента. Круговое движение регулировочного винтика изменяет количество вращений коленвала силового агрегата.

В этой ситуации повторно фиксируем первым винтом требуемые параметры числа оборотов коленвала. Если все сделано правильно, то при резком нажиме и опускании педали акселератора значение вращения должна оставаться стабильной.

При корректном выполнении всех операций должно наблюдаться плавное увеличение оборотов мотора и агрегат должен работать устойчиво.

Неисправности

Существуют три наиболее часто встречающиеся причины исчезновения холостого хода:

— засорение жиклера холостого хода ЭМК;

— перегорание ЭМК;

— отсутствие питания ЭМК.

Проверка, ремонт, замена электромагнитного клапана холостого хода ВАЗ 2106

В ВАЗ 2106 используется система питания карбюратор. Этот агрегат смешивает поступающий бензин с воздухом и отправляет эту смесь сгорать в двигатель. Для нормальной работы карбюратора следует периодически проводить его диагностику и профилактику.

Для поддержания холостого хода (режим работы без нажатия педали газа) в карбюраторах ОЗОН, Солекс и ДААЗ используется электромагнитный клапан холостого хода. Этот датчик пропускает смесь при работающем двигателе и отсутствии поступления бензина через другие камеры карбюратора. Что позволяет экономить топливо и держать обороты в одной диапазоне.

Если у вас перестали держатся обороты на работающем двигателе (при нормальной температуре двигателя от 70 градусов) или они совсем отсутствуют, то нужно провести диагностику этого клапана (ЭМК ХХ).

Для ремонта или замены понадобятся следующие инструменты:

1. Ключ рожковый на 8 и 10, 13 (лучше использовать головки 8 и 10).
2. Спрей “Карб Клинер” (жидкость для очистки карбюраторов).
3. Зубочистка.

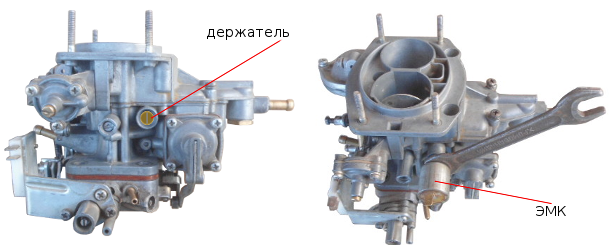

Как снять электромагнитный клапан ХХ

1. Открыв капот снимаем минусовую клемму аккумулятора (рекомендуется делать каждый раз при проведении работ с электрикой автомобиля)
2. Очищаем болты корпуса воздушного фильтра и ключом или головкой на 10 откручиваем 3 болта крепления крышки.
3. Осматриваем воздушный фильтр. Если он сильно загрязнен, то причина может быть в нем. Так как он не пропускает достаточное количество воздушной массы.Его рекомендуется менять его раз в 8000-10000. Обычно это делают с заменой масла в двигателе.
4. Откручиваем 4 гайки крепления прижимной пластины к корпусу.
5. Снимаем корпус воздушного фильтра и видим наш клапан.

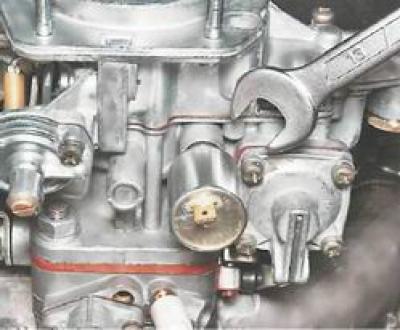

6. Снимаем клемму и ключом на 13 откручиваем сам клапан.
7. Осматриваем его. Особенно следует уделить внимание резьбе и резиновым уплотнительным кольцам.
8. Достаем жиклер холостого хода и прочищаем его зубочисткой.

   Не нужно проводить работу металлическими предметами, так как можно увеличить отверстие.

   Теперь когда клапан в руках стоит проверить его работу. Возможно он рабочий, а может потребуется и замена. Ведь максимум что можно сделать — почистить карбклинером.

Как проверить ЭМК

1. Временно одеваем клемму на аккумулятор и клапан, проворачиваем ключ зажигания в режим ВКЛ зажигания. Клапаном дотрагиваемся до металла автомобиля. Или любого агрегата, которые контактирует массой автомобиля.
2. Должен раздаться щелчок и игольчатая часть должна втянутся.
3. Если щелчка не было то клапан не рабочий. Его нужно заменить. Брызгаем очистителем “Карб Клинер” в гнездо клапана.

И ждем 10 минут. После этого ветошью протираем резьбу. Теперь можно снова проверить ходит ли игла. Возможно повезет и отделаетесь чисткой. Нет. Тогда придется покупать новый.

1. Вкручиваем обратно клапан.
2. Осматриваем прижимную пластину. Она должна быть без деформации.
3. Ставим крышку корпуса воздушного фильтра в зависимости от времени года.

Почему от времени? Есть 2 способа забора воздуха:

Это теплый воздух для зимнего времени года.

И прохладный воздух для летнего периода.

Спрашивайте в комментариях. Ответим обязательно!

Холостой ход ВАЗ 2106: регулировка своими руками

Если Ваш автомобиль начал глохнуть на холостом ходу, значит требуется правильная регулировка или чистка топливного фильтра. Более подробней можно будет узнать при разборке.

Если же топливный фильтр чист, значит причина остается в регулировке холостого хода на ВАЗ 2106. В данной статье мы подробно расскажем как сделать все своими руками.

Схема системы холостого хода карбюратора ВАЗ 2106

1 – корпус дроссельных заслонок;
2 – дроссельная заслонка первой камеры;
3 – отверстия переходных режимов;
4 – отверстие, регулируемое винтом количества смеси;
5 – канал подвода воздуха;
6 – регулировочный винт количества смеси;
7 – регулировочный винт состава (качества) смеси;
8 – эмульсионный канал системы холостого хода;
9 – регулировочный винт добавочного воздуха* ;
10 – крышка корпуса карбюратора;
11 – воздушный жиклер системы холостого хода;
12 – корпус топливного жиклера холостого хода с запорным клапаном;
13 – топливный канал системы холостого хода;
14 – эмульсионный колодец.

Регулировка холостого хода на ВАЗ 2106 своими руками

1. Систему холостого хода регулируем с целью обеспечить устойчивые обороты двигателя на холостом ходу с минимальным содержанием оксида углерода (СО) и углеводородов (СН) в отработавших газах. Данную операцию рекомендуем проводить на пунктах регулировки «СО-СН».

2. Для регулировки холостого хода карбюратор имеет винт количества, уменьшающий или увеличивающий количество смеси, поступающей в двигатель, и винт качества, определяющий состав смеси.

3. На заводе на эти винты напрессованы ограничительные пластмассовые втулки.

4. Они не позволяют нарушать заводские регулировки. Винт количества смеси с ограничительной втулкой можно повернуть не более чем на 90°, а качества – на 50°, что позволяет, не имея газоанализатора, только подстроить частоту вращения на холостом ходу. Если со втулками отрегулировать холостой ход не удается, отверткой ломаем их и повторяем операцию.

5. Регулировку проводим с использованием газоанализатора на прогретом до рабочей температуры двигателе с отрегулированными зажиганием и зазорами в приводе клапанов (см. соответствующие разделы), при полностью открытой воздушной заслонке.

6. Винтом количества установите по тахометру частоту вращения коленчатого вала 820–900 мин –1.

7. Винтом количества восстановите частоту вращения коленчатого вала до 820–900 мин-1. При необходимости винтом качества восстановите концентрацию СО 0,5–1,2%.

8. Винтом качества добейтесь концентрации CO в отработавших газах в пределах 0,5–1,2% при данном положении винта количества.

Самостоятельная регулировка холостого хода на ВАЗ 2106 успешно завершена. В другой нашей статье вы можете почитать о причинах , почему же плавают обороты холостого двигателя .
Наслаждайтесь поездкой на автомобиле!

ВАЗ 2106 регулируем холостой ход

Холостой ход – это такой режим работы двигателя, когда он не передает получаемую кинетическую энергию на движущие агрегаты. Иными словами, силовой агрегат работает, но автомобиль стоит на месте.

Настройка холостого хода ВАЗ 2106 служит для выполнения следующих функций:

1. Корректировки работы силовой установки, если пропал холостой ход – для стабилизации оборотов коленчатого вала мотора.
2. Приведение к нормальным показателям процентного содержания угарного газа в окружающую среду, минимизация содержания СО в выхлопных газах, т.к. эксплуатация транспортного средства с повышенным уровнем токсичных выбросов запрещена.

Такая регулировка холостого хода ВАЗ 2106 позволит избавиться от перерасхода горючего. Если автолюбитель обнаружил, что на «шестерке» пропал холостой ход, то к возможным неисправностям системы топлива относятся такие дефекты:

• карбюраторный жиклер холостого хода засорен;
• дефект клапанной системы электромагнитного типа холостого хода;
• некорректно произведена корректировка карбюраторного устройства.

Дефект определяется при ситуации, когда ВАЗ 2106 глохнет на холостом ходу в движении или вследствие резкого нажатия на ножной тормоз. Определяющим компонентом в этом узле изделия считается жиклер холостого хода для пропуска струи горючего, который вариативно оснащается клапаном электромагнитного типа. Встречаются модели карбюратора, где вместо этого элемента установлена пластмассовая заглушка.

Во всех моделях, независимо от комплектации, чистка жиклера холостого хода ВАЗ «шестой модели» для подачи топлива осуществляется в одинаковом режиме:

1. С помощью гаечного ключа отвинчиваем либо клапан, либо заглушку, предварительно рассоединив плюсовой разъем.
2. Демонтируем жиклер холостого хода для топлива.
3. С помощью компрессора продуваем магистраль изделия.
4. Ставим его в посадочное гнездо.
5. Завинтив, несильно подтягиваем гаечным ключом.
6. Соединяем плюсовой контакт с разъемом клапана.
7. Включаем зажигание, для комфортности работ по ремонту сняв фильтр чистки воздушных масс.
8. Перед включением зажигания отсоединяем контакт с электромагнитного клапана, затем притрагиваемся контактом к гнезду.
9. Звук появившегося щелчка свидетельствует о подаче тока на входной разъем клапана, что говорит об его исправности.
10. Если при контакте с разъемом отсутствует щелчок , то из этого следует, что в клапане, либо в его предохранительном устройстве дефект.

Если при исправной проводке с предохранительным устройством и отрегулированных клапанах продолжают плавать обороты на холостом ходу, то необходимо скорректировать работу режима холостого хода автомобиля, для чего потребуется проведение регулировки холостого хода карбюратора автомобиля ВАЗ 2106 для приведения в порядок с целью сделать стабильными обороты коленвала.

В «шестерках» с инжекторным двигателем, где конструктивно несколько иная топливная система, неустойчивые обороты двигателя на холостом ходу связаны со сбоем датчика холостого хода ВАЗ 2106, отвечающего за эту операцию. В этом случае он требует замены.

Для решения проблемы, как отрегулировать холостой ход на ВАЗ 2106, необходимо запастись набором водительских инструментов, хотя для этой технологической операции достаточно одной отвертки. В интернете можно посмотреть «холостой ход ВАЗ 2106» видео ролик о проведении регулировочных работ по стабилизации холостого хода транспортного средства.

Для регулировки холостого хода карбюратора «шестерки» необходимо соблюдение ряда подготовительных условий. К ним относятся:

1. Операция осуществляется только на моторе, достигшем рабочей температуры (около 90 градусов по Цельсию).
2. Зазоры клапанов ГРМ и контактов зажигания( при контактной системе) должны соответствовать требуемым размерам.

При регулировке холостого хода карбюратора ВАЗ 2106 на непрогретом моторе требуемого результата не достичь. Если нет холостого хода, то появится он только при соблюдении правильных условий регулировки.

Если ВАЗ «шестой модели» глохнет на холостом ходу, то чтобы узнать, как отрегулировать холостой ход, необходимо воспользоваться следующим алгоритмом:

1. Процесс регулировки холостого хода на авто ВАЗ 2106 проводится двумя винтами для настройки, первый – винт качества, второй – количества смеси.
2. В соответствии с заводскими параметрами количественный регулировочный винт застопорен опломбированной втулкой-ограничителем. Для проведения настроек и когда нет холостого хода на ВАЗ 2106, пломба снимается, и проводятся регулировочные работы.
3. Качественным винтом добиваемся значения 900 об/мин, сверяя значение с показаниями тахометра.
4. Винтом количества устанавливаем с помощью газометра показатель величины угарного газа в пределах 0,6-1,3 процента. Круговое движение регулировочного винтика изменяет количество вращений коленвала силового агрегата.
5. В этой ситуации повторно фиксируем первым винтом требуемые параметры числа оборотов коленвала. Если все сделано правильно, то при резком нажиме и опускании педали акселератора значение вращения должна оставаться стабильной.
6. При корректном выполнении всех операций должно наблюдаться плавное увеличение оборотов мотора и агрегат должен работать устойчиво.

Если плавает холостой ход или двигатель ВАЗ 2106 работает судорожно, т.е рывками и неравномерно, то настройку узла требуется восстановить. По окончанию настройки силовая установка должна выдавать устойчивые обороты.

Регулировка карбюратора ВАЗ 2103, 2105, 2106, 2107 своими руками

Владельцы машин ВАЗ 2103, 2105, 2106, 2107 наверняка сталкивались с потребностью отрегулировать карбюратор. Первое возникшее у вас желание – это заехать на СТО и решить все свои проблемы. Но не нужно торопиться к мастерам, ведь регулировку карбюратора ВАЗ 2107 можно сделать своими руками. Вам потребуется время, терпение и определенные познания в особенностях устройства и работы данного агрегата.

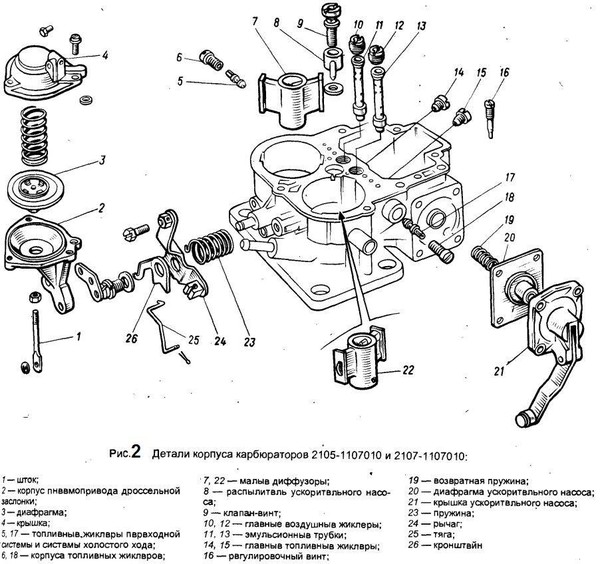

Как устроен карбюратор ВАЗ 2107

Карбюратор предназначен для смешивания топлива с воздухом. Так создается горючая смесь, которая транспортируется в цилиндры двигателя внутреннего сгорания.
На автомобилях ВАЗ 2107 стоят карбюраторы поплавкового вида «Озон», «ДААЗ» 110701010. Устройство карбюраторов «Озон» и «ДААЗ» 21071107010 идентично (об этом читайте ниже).

Для самостоятельной регулировки карбюратора полезно знать, из каких узлов и систем он состоит. Для качественного обеспечения двигателя топливом системы карбюратора должны работать «как часы».

Узлы карбюратора

Узлы карбюратора ВАЗ 2107 – это:

• Поплавковая камера.

• Дроссельные заслонки.

• Воздушная заслонка.

• Смесительные камеры.

• Клапан холостого хода.

• Эконостат.

• Отсек отвода картерных газов.

• Ускорительный насос.

• Воздушный и топливный жиклеры.

• Эмульсионные трубки.

Системы карбюратора

Для качественной работы двигателя автомобиля понадобится безукоризненная работа систем карбюратора:

1. Система запуска и прогрева мотора.

2. Система холостого хода.

3. Система контроля постоянного уровня топлива.

4. Ускорительный насос (для гарантии разгона машины).

5. Большой диффузор в корпусе карбюратора, распылитель ВТС, воздушный и топливный жиклеры, эмульсионная трубка и эмульсионный колодец. Место их нахождения – главная дозирующая камера.

6. Система эконостата. Это обогатительное устройство во второй камере внутреннего сгорания двигателя.

Как настроить карбюратор

Для регулировки карбюратора нужны тарировочные данные, в которых описаны все нужные величины для регулировки карбюратора ВАЗ 2107.
Затеяв настройку карбюратора, необходимо проверить работу всех узлов и систем, которые управляют работой карбюратора. Для этого надлежит начинать проверку с внешних управляющих элементов. Проверить привод дроссельных заслонок на предмет полного хода рычага привода дроссельных заслонок. В отпущенном режиме педали газа дроссельные заслонки в обеих смесительных камерах должны быть полностью закрыты. Педаль газа вдавливают, чтобы убедиться, что дроссельные заслонки работают плавно и без рывков, последовательно (сначала в первичной, а потом и во вторичной камере полностью открываются и становятся вертикально, открывая зев полностью).

Затем нужно проверить работу воздушной заслонки. При полностью утопленном приводе воздушной заслонки на панели воздушная заслонка должна стоять строго вертикально, не перекрывая проход к дроссельной заслонке. Если тросик привода вытаскивать, то дроссельная заслонка должна плавно и без рывков перекрыть первичную смесительную камеру.
После этого убедиться в целостности возвратных пружин воздушной и дроссельной заслонок, рычагов привода дроссельных заслонок, тяг соединений приводов воздушной и дроссельной заслонок и их надежной фиксации.

Проверить работу ускорительного насоса карбюратора можно путем стремительного нажатия на педаль. Следует проверить и работу диафрагмы пневмопривода.
Закончив внешний осмотр карбюратора, нужно провести очистку основных жиклеров, распылителей карбюратора. Вам потребуется убрать крышку с карбюратора и, используя воздушный насос или резиновую грушу, очистить поплавковую камеру от осадка на дне и возможного конденсата (дно поплавковой камеры при наличии твердого осадка можно очистить лопаткой – деревянной или из цветного металла).

Внимание! Не используйте для чистки ветошь, потому что оставшиеся ворсинки могут забить жиклер.

После этого все жиклеры и каналы карбюратора промываем чистым топливом из отдельной емкости. По окончании работ продуваем воздухом все жиклеры и каналы. Если вы сомневаетесь в чистоте каналов, то перед процедурой промывки жиклеры нужно выкрутить (точно запомните, какие жиклеры где стояли: каждый жиклер имеет свое калиброванное отверстие). Если жиклер установить не на свое место, то двигатель не сможет нормально работать. Отверстия в жиклерах нужно чистить мягкой медной или алюминиевой проволокой без заусениц.

Проверяем состояние сетчатого фильтра

Сетчатый фильтр, установленный в карбюраторе, – это последний рубеж очистки от грязи топлива, перемещающегося в поплавковую камеру. Для его очистки необходимо открутить пробку и снять сам сетчатый фильтр. Теперь сетку фильтра с внешней стороны требуется очистить от налипшей жижи. После этого следует аккуратно продуть его изнутри в противоположном направлении тока топлива, не допуская механических повреждений.

Перед установкой сетчатого фильтра обратно проверьте состояние топливного жиклера карбюратора. При необходимости продуйте его. Помните: в поплавковой камере не должно быть топлива, игольчатый клапан поплавковой камеры должен стоять открытым (если топливо не убрать из поплавковой камеры, то может быть нарушена регулировка поплавка и, как следствие, получится «перелив» карбюратора). После всех проведенных работ осторожно установите сетчатый фильтр на место.

Важно!Устанавливая пробку, убедитесь в наличии герметизирующей прокладки (во избежание подтекания топлива и возможного возгорания двигателя).

Настраиваем поплавковую камеру

Поплавковая камера отвечает за расход топлива. Причиной большого расхода топлива карбюратора ВАЗ 2107 может оказаться высокий уровень топлива в поплавковой камере, увеличенном проеме жиклера, открученном жиклере (в таком случае топливо поступает не через калиброванное отверстие, а по резьбе и через отверстие, в результате чего наблюдается «переливание»).
При обнаружении проблем с нехваткой топлива (двигатель не развивает нужной мощности) или с «переливанием» (мокрые свечи, хлопки в карбюраторе), нужно произвести регулировку уровня топлива в поплавковой камере карбюратора, проверить состояние игольчатого клапана ВАЗ 2107.

Для начала снимите крышку карбюратора. В перевернутом состоянии (когда крышка находится строго горизонтально) расстояние между поплавками и поверхностью соединения крышки с корпусом должно составлять около 6,5 мм. Это положение максимального уровня топлива в поплавковой камере (при закрытом игольчатом клапане). Регулировку нужно проводить язычком поплавка.
Установив уровень, требуется проверка работы игольчатого клапана. Для этого аккуратно снимите ось поплавков и выкрутите игольчатый клапан. Осмотрите седло клапана и саму иглу: на них не должно быть задир и механических повреждений.

Установите детали на место и через подающий штуцер грушей закачайте топливо через сетчатый фильтр (оно должно свободно проходить через игольчатый клапан). Установите поплавки на место и еще раз резиновой грушей прокачайте топливо (топливо через клапан не должно просачиваться). После всех работ крышку карбюратора устанавливают на место. При установке проследите, чтобы прокладка, которая устанавливается между корпусом и крышкой, «села» на свое место: не перекрывала канал и ложилась точно в крепежные отверстия, обходя жиклеры.
Равномерно затяните крышку, не перетягивая ее, во избежание деформации. Деформированная крышка может привести к подсосу воздуха или подтеканию топлива.

Обратите внимание! Проводить регулировку карбюратора следует исключительно на прогретом двигателе, а кнопка подсоса должна быть утоплена до конца.

Регулируем систему пускового устройства

Регулировку системы пускового устройства можно производить на демонтированном карбюраторе или на самой машине (не демонтируя карбюратор).
Если мы регулируем систему пускового устройства, не снимая карбюратор, то перед регулировкой пускового устройства требуется снять воздушный фильтр, запустить двигатель и потянуть подсос на себя. Обороты двигателя должны находиться в районе 3200-3600 в минуту.

После этого принудительно откройте воздушную заслонку на 1/3 ее хода. Обороты при этом должны установиться на 300 единиц меньше первоначальных. Если цель не достигнута, то тягой от пневмопривода измените количество оборотов, отрегулировав длину тяги или «подогнув» ее.

Если осуществляется регулировка системы пускового устройства на демонтированном карбюраторе, то нужно отрегулировать величину закрытия воздушной заслонки. Помните: величина зазора должна составлять 5,5 мм от воздушной заслонки до корпуса смесительной камеры. Для этого снимаем трубку пускового устройства и тонкой отверткой вращаем регулировочный винт. При закручивании винта зазор уменьшается, при откручивании – увеличивается. Производя регулировку, контролируйте промежуток между дроссельной заслонкой и диффузором в районе отверстий переходных режимов (он должен быть 0,7-0,8 мм).

Регулируем холостой ход карбюратора ВАЗ

Часто задаваемый вопрос: как отрегулировать обороты холостого хода? Перед началом работ по регулировке холостого хода двигатель нужно прогреть и довести до рабочей температуры (85-90 градусов). Регулировку холостого хода карбюратора ВАЗ проводят двумя винтами количества и состава смеси. Второй винт закрывается заглушкой. Запустите двигатель. Винтом количества смеси поднимите обороты двигателя до 1000-1100 единиц. После этого винтом состава смеси снизьте обороты на 150-200 единиц. В таком режиме двигатель должен работать стабильно, без вибрации, обороты не должны «плавать». При необходимости процедуру повторите несколько раз.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Pinterest,
Yandex Zen,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

Болт холостого хода ваз 2106

Прочитав статью Вы узнаете о том, как отрегулировать правильно карбюратор на ваз 2106. На автомобилях ВАЗ-2106 устанавливалось несколько модификаций карбюраторов: 2103, 2106, а с 1980 года двигатели модели получили приборы 2107-1107010-20 предусматривающие эксплуатацию с системой вакуумного управления опережением зажигания и модификацию 2107-1107010-10 для автомобилей без такой системы. Стоит отметить, что карбюраторы 2107-1107010-10 легко заменяются с более ранним устройством 2106-1107010.

Автомобиль ВАЗ-2106 заслуживает хотя бы нескольких слов о себе в нашей статье. Выпускался он не только Волжским заводом, но и Сызранским «Рослада», Ижевским «ИжАвто, и даже Украинским «Анто-Рус». За все время было выпущено более 4 миллионов и 300 тысяч экземпляров разных модификаций! Автомобиль по праву получил народное признание за комфортность, надежность, и долгое время был престижным приобретением.

Регулировка ВАЗ 2106 карбюратора состоит из двух этапов: регулировки снятого карбюратора, и регулировки карбюратора установленного на двигателе автомобиля.

Регулировка снятого карбюратора проводится за несколько шагов перечисленных ниже:

1. Регулировка поплавка

Уровень топлива в карбюраторе ВАЗ 2106 зависит не только от правильно выполненных регулировок, но и, разумеется, от исправности запорного устройства состоящего из запорного клапана и поплавка. Посмотрите на рисунок ниже:

Регулировка поплавка карбюратора ВАЗ 2106

На вертикально расположенной крышке карбюратора проследите, что бы язычок поплавка лишь касался шарика, но не утапливал его. Расстояние от поверхности крышки с прокладкой до поплавка устанавливается равным 6,5±0,25 мм. А язычком регулируем это значение. Также необходимо проконтролировать полный ход поплавка, он должен составить 8±0,25 мм. (от поверхности прокладки до поплавка), и устанавливается подгибанием ограничителя поплавка. Процесс регулировки поплавкового механизма карбюратора хорошо описан в статье.

Хотя этот пункт и отнесен здесь к регулировке снятого карбюратора, выполнить его можно не демонтируя карбюратор с двигателя.

2. Регулировка пневмопривода дроссельной заслонки второй камеры

Пневмопривод карбюратора ВАЗ 2106

Регулировка проводится при отсоединенном рычаге дроссельной заслонки 2-й камеры от штифта промежуточного рычага. Полностью открыв дроссель второй камеры, утапливаем и удерживаем в таком положении втулку пневмопривода (на рисунке не видно, в нее вкручивается шток пневмопривода), и вкручивая (или выкручивая) шток добиваемся чтобы отверстие штока находилось напротив штифта промежуточного рычага. Надеваем шток на штифт промежуточного рычага и фиксируем стопорной шайбой, а шток пневмопривода контргайкой.

3. Регулировка положения дроссельных заслонок

Эта операция сводится к проверке и регулировке полного открытия заслонок. При максимальном повороте рычага управления заслонками, дроссельная заслонка первичной камеры должна быть параллельна стенкам камеры, расстояние от стенки камеры до края заслонки должно составить 13±0,1 мм. (рисунок «Б» ниже). На рычаге (3) можно подогнуть нижний усик для получения необходимого зазора.

Положение дроссельных заслонок карбюратора ВАЗ 2106

При полном открытии дроссельной заслонки второй камеры (6) аналогичное расстояние равно 17±0,1 мм. (рисунок «Б»). Его также необходимо проконтролировать, регулируется оно вкручиванием (выкручиванием) штока пневмопривода. Во время регулировки, разумеется, необходимо полностью утопить втулку пневмопривода.

Еще один параметр – величина частичного открытия дросселя первой камеры (рисунок «А»), устанавливается равным 6±0,1 мм. путем подгибания верхнего усика рычага (3) в момент касания рычага (2).

4. Регулировка пускового устройства

Для начала закрываем полностью воздушную заслонку карбюратора, тяга (3) и шток (4) должны находятся в положении как на рисунке ниже, при этом не допускается передвижение штока (4) тягой (3). Добиться этого можно подгибанием тяги (3).

Регулировка пускового устройства карбюратора ВАЗ 2106

При закрытой воздушной заслонке необходимо обеспечить пусковой зазор дроссельной заслонки первой камеры «C» 0,9-1 мм. подгибанием тяги 7. Измерение удобно проводить с помощью щупа или подходящего по диаметру хвостовика сверла в месте, показанном на рисунке.

Если полностью утопить шток (4) пускового устройства, то воздушная заслонка должна открыться на величину пускового зазора «B» 5,5±0,25 мм. Пусковой зазор воздушной заслонки регулируется винтом (5).

На этом можно считать, что регулировка карбюратора 2106 ВАЗ снятого с двигателя окончена.

Регулировка карбюратора ВАЗ 2106 на двигателе

Ниже пойдет речь о том, как на ваз 2106 отрегулировать карбюратор на двигателе. После установки карбюратора требуется выполнить несложные, но необходимые операции.

1. Регулировка привода карбюратора

Точнее сказать приводов карбюратора, их два: трос управления пусковым устройством и привод дроссельных заслонок.

Привод акселератора ВАЗ 2106

Крепление гибкой тяги (9) и оболочки (8) необходимо зафиксировать в таком положении, что бы при полностью утопленной кнопке включения пускового устройства, воздушная заслонка была полностью открыта и полностью закрывалась при вытягивании кнопки.

Нажав на педаль газа (1) до упора проверьте, что бы дроссельная заслонка первой камеры была открыта полностью. Если этого не произошло, регулируем длину продольной тяги (13), на которой имеется навинчивающийся наконечник.

Уделите также внимание и поперечной тяге (14), расстояние между центрами ее наконечников должно составлять 80 мм.

2. Регулировка холостого хода карбюратор ваз 2106

Информация ниже справедлива, если двигатель исправен, угол опережения зажигания выставлен правильно.

Система холостого хода карбюратора должна быть отрегулирована таким образом, что бы обеспечивать ровную работу прогретого двигателя без нагрузки на минимальных оборотах и при этом концентрация CO должна быть в пределах 0,5-1,2%.

Регулировку холостого хода ВАЗ 2106 проводят на двигателе, прогретом до рабочей температуры 90 градусов по цельсию. Завернув до упора винты (1) и (2) открутите оба на 2-3 оборота, запускайте двигатель и прогрейте.

Винты регулировки холостого хода карбюратора ВАЗ 2106

Если Вам доступен газоанализатор, прекрасно, действуем по следующему алгоритму:

1. Устанавливаем винтом количества смеси (1) частоту вращения коленчатого вала двигателя 820-900 об/мин. ,
2. Добиваемся концентрации CO 0,5-1,2% вращением винта (2). Помните, что при закручивании смесь обедняется, и наоборот.
3. Скорость вращения наверняка изменятся, снова винтом (1) добейтесь номинальной частоты холостого хода.
4. В случае если CO вышел за пределы, возвращаемся в пункт 2.

Но газоанализатора зачастую не бывает под рукой, а отрегулировать холостые обороты надо. Можно обойтись и без дорогостоящего оборудования, придется потратить немного больше времени, но за то вы научитесь это делать самостоятельно.

Карбюратор ваз 2106 регулировка холостого хода без газоанализатора.

Итак, у нас есть прогретый до рабочей температуры и работающий двигатель:

1. Вращая винт количества смеси (1) устанавливаем частоту вращения 820-900 об/мин;
2. Винтом состава смеси (2) добиваемся стабильной, ровной работы двигателя. Обратите внимание, не максимальных оборотов, а именно стабильной работы. Наша задача получить ровное вращение коленчатого вала при минимально отвернутом винте качества (2).
3. При необходимости устанавливаем винтом (1) номинальную скорость вращения на холостом ходу.

Шаги с 1 по 3 желательно повторить несколько раз, что бы получить более хороший результат. Немного потренировавшись, я думаю, Вы научитесь.

На этом можно регулировку карбюратора ВАЗ 2106 считать завершенной. Надеюсь это статья дала Вам ответ на вопрос: как отрегулировать карбюратор на ваз 2106. Но если Вы нашли неточности, сообщите в комментариях, буду рад дополнить статью деталями.

Удачи на дорогах!

Если Ваш автомобиль начал глохнуть на холостом ходу, значит требуется правильная регулировка или чистка топливного фильтра.

Регулировка

Для настройки холостого хода из инструментов понадобится только плоская узкая отвертка, желательно с короткой ручкой. Регулировку холостого хода необходимо осуществлять только на прогретом двигателе. Зазоры газораспределительного механизма и зажигания должны быть отрегулированы. Если регулировку осуществлять на холодном моторе, это не принесет нужного эффекта и достичь устойчивой работоспособности не удастся.

Регулировка холостого хода осуществляется за счет 2 регулировочных винтов: 1-й — качества смеси и 2-й — ее количества (рис. 2). По умолчанию на заводе регулировочный винт 2 снабжается ограничительной втулкой, которая играет роль пломбы. Тем самым завод-изготовитель указывает, что вращение винта лежит в заводском диапазоне. Для полной регулировки и когда не получается наладить холостой ход ограничительная втулка снимается, проводится основная настройка.

Винтом 1 выставить значение частоты оборотов коленвала в 900 мин.-1. Их можно сверять на специальном стенде или с помощью тахометра, расположенного на щитке приборов.

Винтом 2 необходимо добиться такой величины СО2, которая попадет в диапазон значений от 0,5 до 1,2%. В этом поможет специальный прибор — газометр.

Вращение винта 2 способствует изменению оборотов коленчатого вала. В этом случае снова регулируем и выставляем винтом 1 значение частоты вращения в пределах 900 мин.-1.

Правильность настройки работы холостого хода проверяется нажатием на педаль акселератора и резким ее отпусканием. Частота вращения коленвала должна плавно и без сбоев увеличиться, а потом так же снизиться. Двигатель не должен глохнуть. Если это происходит либо наблюдаются рывки при нажатии на педаль газа, настройку необходимо повторить.

Ограничительные втулки рекомендуется ставить на регулировочные винты, ориентируясь на установочные выступы. После завершения регулировки холостого хода двигатель должен работать устойчиво.

Ремонт втягивающего реле по ссылке.

Пропал

У меня тоже такое было-нужно тщательно промыть нижнюю часть карбюратора, проверить и при необходимости заменить игольчатый клапан и отрегулировать положение поплавка. Особо проверить жиклер холостого хода с тыльной стороны карбюратора напртив клапанной крышки.

Проверьте состояние контактов, целостность центрального высоковольтного провода и сопротивления бегунка. возможно неисправен клапан ЭЛХХ на карбюраторе Азон возможно порвался или слетела трубка. неисправность карбюратора так же возможно.

Как настроить

Для решения проблемы, как отрегулировать холостой ход на ВАЗ 2106, необходимо запастись набором водительских инструментов, хотя для этой технологической операции достаточно одной отвертки. В интернете можно посмотреть «холостой ход ВАЗ 2106» видео ролик о проведении регулировочных работ по стабилизации холостого хода транспортного средства.

Для регулировки холостого хода карбюратора «шестерки» необходимо соблюдение ряда подготовительных условий. К ним относятся:

Операция осуществляется только на моторе, достигшем рабочей температуры (около 90 градусов по Цельсию).

Зазоры клапанов ГРМ и контактов зажигания( при контактной системе) должны соответствовать требуемым размерам.

При регулировке холостого хода карбюратора ВАЗ 2106 на непрогретом моторе требуемого результата не достичь. Если нет холостого хода, то появится он только при соблюдении правильных условий регулировки.

Если ВАЗ «шестой модели» глохнет на холостом ходу, то чтобы узнать, как отрегулировать холостой ход, необходимо воспользоваться следующим алгоритмом:

Процесс регулировки холостого хода на авто ВАЗ 2106 проводится двумя винтами для настройки, первый – винт качества, второй – количества смеси.

В соответствии с заводскими параметрами количественный регулировочный винт застопорен опломбированной втулкой-ограничителем. Для проведения настроек и когда нет холостого хода на ВАЗ 2106, пломба снимается, и проводятся регулировочные работы.

Качественным винтом добиваемся значения 900 об/мин, сверяя значение с показаниями тахометра.

Винтом количества устанавливаем с помощью газометра показатель величины угарного газа в пределах 0,6-1,3 процента. Круговое движение регулировочного винтика изменяет количество вращений коленвала силового агрегата.

В этой ситуации повторно фиксируем первым винтом требуемые параметры числа оборотов коленвала. Если все сделано правильно, то при резком нажиме и опускании педали акселератора значение вращения должна оставаться стабильной.

При корректном выполнении всех операций должно наблюдаться плавное увеличение оборотов мотора и агрегат должен работать устойчиво.

Неисправности

Существуют три наиболее часто встречающиеся причины исчезновения холостого хода:

↑ Элементы холостого хода карбюратора

↑ Регулировка холостого хода

Систему холостого хода регулируем с целью обеспечить устойчивые обороты двигателя на холостом ходу с минимальным содержанием оксида углерода (СО) и углеводородов (СН) в отработавших газах. Данную операцию рекомендуем проводить на пунктах регулировки «СО-СН».

Для регулировки холостого хода карбюратор имеет винт количества, уменьшающий или увеличивающий количество смеси, поступающей в двигатель, и винт качества, определяющий состав смеси.

На заводе на эти винты напрессованы ограничительные пластмассовые втулки.

Они не позволяют нарушать заводские регулировки. Винт количества смеси с ограничительной втулкой можно повернуть не более чем на 90°, а качества – на 50°, что позволяет, не имея газоанализатора, только подстроить частоту вращения на холостом ходу.

Если со втулками отрегулировать холостой ход не удается, отверткой ломаем их и повторяем операцию.

Регулировку проводим с использованием газоанализатора на прогретом до рабочей температуры двигателе с отрегулированными зажиганием и зазорами в приводе клапанов (см. соответствующие разделы), при полностью открытой воздушной заслонке.

Винтом количества установите по тахометру частоту вращения коленчатого вала 820–900 мин –1.

Винтом качества добейтесь концентрации CO в отработавших газах в пределах 0,5–1,2% при данном положении винта количества.

Винтом количества восстановите частоту вращения коленчатого вала до 820–900 мин-1.

При необходимости винтом качества восстановите концентрацию СО 0,5–1,2%.

↑ Как отрегулировать холостой ход карбюратьра, видео

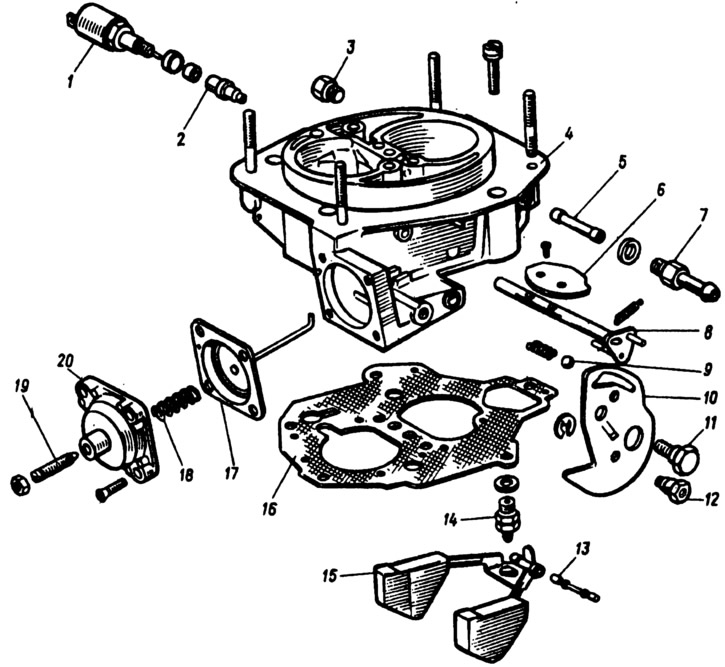

Как своими руками провести ремонт карбюратора ваз 2106

Карбюратор ваз 2106(ремонт)

Чтобы разобрать карбюратор авто ваз 2106 своими руками нам понадобятся: шлицевые, крестообразные отвертки, молоток, набор ключей 10- 19, плоскогубцы, тонкий керн, либо оправка длиной около 40 миллиметров, диаметром 2-2.3 миллиметра чтобы достать оси поплавка из крышки карбюратора.

Совет: Ремонт рекомендуем производить на чистом столе (верстаке), детали класть по порядку, чтоб не запутаться, собирая карбюратор.

Разбираем карбюратор

Сдвигаем нижнее звено раздвижной тяги вверх, пересиливая натяжение пружины,  отсоединяем тягу от рычага.

Отсоединяем тягу

• Отворачиваем крепеж крышки, снимаем ее аккуратно, чтобы не помять поплавок и прокладку. Если вдруг прокладка плотно прилипла к корпусу, отделяем ее лезвием ножа, слегка приподняв крышку.
  Затем переворачиваем крышку, высыпаем крепеж из каналов в руку.
• Крышку, сразу же переворачиваем поплавком вверх, кладем на стол в данном положении, чтобы не помять поплавок и не согнуть случайно его регулировочный язычок.
• Отсоединяем раздвижную (телескопическую) тягу, для этого поворачиваем ее так, чтобы совпали выступ на тяге с пазом отверстия рычага.

Отсоединяем раздвижную тягу

• Отворачиваем пробку топливного фильтра.

Снимаем пробку фильтра топлива

• Вынимаем топливный фильтр из полости.
• Снимаем пусковое устройство, открутив крепления корпуса.

Крепления пускового устройства

• Отсоединяем устройство, разворачиваем его на 90°,чтобы отсоединить от тяги, выводим конец тяги из прорези в штоке диафрагмы.
• Осторожно поддеваем отверткой уплотнительное кольцо и вынимаем из гнезда крышки.
• Если есть необходимость — разбираем пусковое устройство, отвернув крепеж его крышки.
• Разъединяем корпус с крышкой устройства.
• Вынимаем диафрагму разом с картонной прокладкой. Если вдруг диафрагма пристала к корпусу, аккуратно отделяем ее с помощью ножа.

Разбираем пусковое устройство

• Вынимаем пружинку из крышки пускового механизма.

Достаем пружинку

•       Откручиваем заглушку отверстия, в котором находится регулировочный винт.

Снимаем заглушку. Под ней находится регулировочный винт

• Выкручиваем регулировочный винт из крышки.

Внимание: Для предотвращения самостоятельного откручивания от вибрации, регулировочный винт крутится в отверстии довольно туго. Поэтому выкручивайте  его отверткой, плоскость (шлиц) которой совпадает со шлицем винта.
Иначе вы можете повредить шлиц винта, и выкрутить его будет очень трудно. Если он не выкручивается отверткой, сдвиньте его, при помощи  тонкогубцев (плоскогубцев с узкими губками).
Повернув за хвостовик, находящийся на крышке с внутренней стороны (он обозначен красной стрелочкой на фото — см. пункт 13).

• При помощи бородка выбиваем ось поплавка.

Выбиваем ось поплавка

Внимание: У карбюраторов более ранней модели выпуска, устанавливаемых на ваз 2106, в одной из стоек в торце есть сквозной паз. Смещайте ось поплавка в направлении стойки с пазом, если он есть.

• Вынимаем пассатижами ось, придерживая пальцами поплавок.
• Аккуратно вынимаем поплавок с иглой запирающей топливный клапан.

Вынимаем поплавок с запорной иглой

• Разъединяем поплавок и запорную иглу, отцепив проволочную серьгу иглы от кронштейна поплавка.

Внимание: Обратите внимание, как  располагается отогнутый конец серьги относительно самого поплавка, чтобы при сборке вы смогли установить иглу в то же  положение, иначе возникнут нарушения в функционировании поплавкового механизма.

• Снимаем прокладку карбюратора.
• Выкручиваем топливный клапан, вытаскиваем из крышки шайбу седла, она сделана из алюминия.
• Что — бы снять ось воздушной заслонки, выкручиваем крепеж заслонки. Предварительно опилив надфилем  расклепанные концы.
  Вынимаем заслонку, помечаем ее положение для установки на свое место. После этого  вынимаем ось заслонки из крышки карбюратора.

Выкручиваем крепеж заслонки

Предупреждение: Без необходимости никогда не откручивайте воздушную заслонку, вы легко можете повредить резьбу отверстий оси. Кроме этого, при сборке вы может сместить воздушную заслонку относительно начального положения, ее будет заедать в канале или, наоборот, появятся зазоры между ее краями и стенками канала.
В обоих случаях произойдет отказ пускового механизма. Не следует без необходимости вынимать жиклеры эконостата, чтоб не повредить  их, тем самым избежать  ослабления их крепления в гнездах.

Примечание: Пневматический привод дроссельной заслонки  со второй камеры снимается без разборки карбюратора. Бывает необходимость его снять для ремонта, например чтобы заменить диафрагму.
Поэтому наша инструкция описывает общий случай на не разобранном карбюраторе.

• Отсоединяем шток пневматического привода от рычага воздушной заслонки, для этого извлекаем стопорную шайбу.

Извлекаем стопорную шайбу

• И снимаем шток пневматического привода со штифта.
• Выкручиваем крепеж пневматического привода к корпусу, снимаем привод вместе с прокладкой.

Выкручиваем крепеж привода

Примечание: Камеру пневматического привода приходится разбирать, когда при отрегулированном карбюраторе и исправных рычагах заслонка вторичной камеры не работает при работе двигателя с полностью нажатой педалью газа.

• Отвинчиваем крепеж крышки пневматического привода к корпусу.
• Разъединяем корпус с крышкой пневматического привода и вынимаем  пружину диафрагмы, диафрагму и шток.

Вынимаем пружину

• Отверткой  достаем уплотнительное кольцо из канала.
• Выкручиваем электромагнитный клапан из корпуса с топливным жиклером вместе.
• Вынимаем из корпуса клапана жиклер, обозначенный на рисунке цифрой 1 Делаем это с помощью пассатижей, обернув жиклер полоской бумаги для сохранности.
  Затем снимаем уплотнительное кольцо, обозначенное цифрой 2.

Электромагнитный клапан, жиклер и уплотнительное кольцо

• Снимаем подающий топливо клапан-винт, крепящий распылитель ускорительного насоса.

Снимаем клапан-винт

•  Затем извлекаем распылитель ускорительного насоса, клапан-винт и уплотнительную шайбу.

Вынимаем распылитель

• Вытаскиваем отверткой из проточки корпуса вторую уплотнительную шайбу (она под распылителем).
• Выворачиваем основной воздушный жиклер.

Внимание: Лезвие (шлиц) отвертки точно подбирается к шлицу жиклера, повреждение шлица может нарушить калибровку жиклера. Прежде чем выкрутить жиклеры внимательно осмотрите их маркировку.
Эти жиклеры в одной и другой камерах обладают разной пропускной способностью. Чтобы их не перепутать при установке, рекомендуем выкручивать их по очереди сначала первой, а потом второй камеры,  складывать их отдельно, тару подписывать.

• Достаем эмульсионную трубку камеры номер один, аккуратно поддев ее крючком. Если трубка из-за скопившихся загрязнений не вынимается  помощью крючка, вкрутите в ее канал самонарезающий винт и вытащите трубку, схватившись клещами за  головку винта.

Достаем эмульсионную трубку

Примечание: Крючок изготовьте сами из проволоки либо скрепки.

• Из поплавковой камеры вынимаем основной топливный жиклер.

Вынимаем основной топливный жиклер

• Снимаем основной жиклер воздуха второй камеры.

Достаем воздушный жиклер

• Достаем вторую эмульсионную трубку. Обычно она легко вынимается, так вторая камера действует меньшее время и соответственно в колодце этой камеры скапливается много меньше отложений.

Достаем вторую эмульсионную трубку

•  Выворачиваем основной жиклер топлива второй камеры, он рядом с первым.
•  Аккуратно поддеваем отверткой ( можно вытащить плоскогубцами)и сдвигаем диффузор в первой камере и, преодолев усилие фиксаторов, вынимаем его из корпуса.

Снимаем малые диффузоры

• Аналогично снимаем второй диффузор.

Предупреждение: Доставать диффузоры следует только при скоплениях отложений в их каналах, оставшихся после промывки диффузоров без разборки карбюратора. Многочисленные снятие и установка без необходимости ослабляет  плотность их посадки в гнезде корпуса, что приводит к потере герметичности между корпусом и каналами диффузора.

• Извлекаем топливный жиклер работающий в переходной системе, работающий во вторичной камере, и снимаем его с жиклером вместе. Если необходимо — вынимаем жиклер из корпуса способом, как для топливного жиклера с системы холостого хода.

Извлекаем топливный жиклер

• Выкручиваем винт, регулирующий подачу ускорительного насос

Винт регулировки ускорительного насоса

• Откручиваем крепеж крышки самого ускорительного насоса
• Снимаем ее в купе с рычагом привода насоса и диафрагмой.

Снимаем крышку с рычагом привода насоса

Примечание: Без крайней нужды не выпрессовывайте ось рычага из крышки привода, не вытаскивайте рычаг.

• Снимаем пружину ускорительного насоса.
• Откручиваем крепеж втулки винта, регулирующего количество смеси в системе холостого хода, потом снимаем втулку с винтом и прокладкой.

Снимаем винт регулировки смеси

• Стаскиваем прокладку с втулки.
• Вынимаем винт, регулирующий количество горючей смеси с уплотнительным кольцом.

Винт, втулка с прокладкой

• Отворачиваем винтик, регулирующий качество горючей смеси, извлекаем его совместно с уплотнительным кольцом.

Достаем винтик качества смеси

Примечание: Уплотнительное кольцо может застрять в гнезде корпуса. В такой ситуации аккуратно вынимаем его, поддев шилом, или другим тонким, острым инструментом.

Дальнейшая разборка не требуется, потому что  в сборе его легко тщательно промыть. Потребность в отсоединении корпуса заслонок возникает при замене поврежденной прокладки или при повреждении самого корпуса.

Снимаем дроссельные заслонки

 Для снятия дроссельных заслонок необходимо:

• Отсоединить пружину 1 от рычага заслонки  камеры.

Пружина и промежуточная тяга

• Вывернуть крепеж  корпуса заслонок карбюратору. Разъединить корпуса, затем отсоединить промежуточную тягу 2 от рычага (рисунок в пункте 1). Для этого проворачиваем корпуса, друг относительно друга,  чтобы выступ в конце тяги попал в паз отверстия рычага.

Крепеж заслонок

Примечание: Если у вас нижний конец тяги прикреплен к рычагу посредством шплинта, в этом случае достаточно вынуть шплинт и шайбу, расположенную под ним, для отсоединения тяги.

Если необходимо аккуратно снимаем теплоизоляционную прокладку с втулок топливовоздушных каналов в корпусе карбюратора.
Все детали дроссельных заслонок (и сами заслонки с осями) подогнаны индивидуально и не подлежат замене. При любом их повреждении они меняются с корпусом в сборе.

Внимание: Винты регулировки положения дроссельных заслонок запломбированы (красной краской) в процессе эксплуатации не повреждаются никогда (исключение составляет неквалифицированное вмешательство). Во избежание нарушения точной регулировки не рекомендуется выкручивать их из корпуса.

• Чтобы демонтировать оси дроссельных заслонок, отгибаем усик на стопорной шайбе 2, отворачиваем гайки 1 и 3 крепящие рычаги на осях. Поочередно снимаем с осей пружины и рычаги.

Стопорная шайба-2, гайки 1 и 3

• Затем снимаем крепеж дроссельных заслонок (на рисунке крепеж дроссельных  заслонок — в обеих камерах они аналогичны), опиливаем надфилем развальцованные концы,  вынимаем заслонки из прорезей на осях, отметив их начальное положение. Теперь оси можно вынуть из корпуса.

Крепеж дроссельных заслонок

Предупреждение: Без необходимости никогда не снимайте заслонки, при выворачивании винтов —  повредите резьбу отверстий на оси. Так же, возможно смещение при постановке на место заслонок относительно заводского положения приводит к их заеданию каналах корпуса, что вызывает нестабильность вращения вала  на ХХ(холостой ход) и к отказам в работе привода (пневматического) дроссельной заслонки. Не вынимайте смесительную втулку (она тонкостенная, хрупкая) из системы ХХ (холостого хода).
Не трогайте патрубок подачи разрежения на  вакуумном корректоре распределителя зажигания.

•  После детальной разборки по инструкции карбюратора Ваз 2106, ремонт своими руками карбюратора  этого типа для вас не составит труда. Осталось научиться регулировать его.

Регулировка карбюратора:

Многие руководства описывают процесс регулировки карбюратора при  помощи газоанализатора.
Да этот способ  дает максимально эффективный результат. Если добавить проверку прибора на заводском стенде, полученный итог удовлетворит любого, даже самого взыскательного автомобилиста.
Мастерскую, с таким стендом отыскать непросто. Большинство «специалистов»- имеющих газоанализатор, могут отрегулировать карбюратор всего лишь на состав смеси для холостого хода.
А берут за эдакую “работу” хорошую цену.У большинства автолюбителей газоанализатора нет в помине, а стенда тем более.
Однако, вполне приличных результатов можно достичь самостоятельно, применяя знание принципов работы вашего карбюратора, терпение, внимание и тахометр.
Дальнейшая инструкция применяется к карбюраторам ВАЗ, однако основные принципы годятся для всех видов и типов отечественных карбюраторов, важно лишь знать, как сделать поправку на технические данные для каждого конкретного типа.

 Регулируем зазоры клапанного механизма

В случае  надобности регулируем зазоры в механизме клапанов. Регулировку производим на остывшем двигателе.
Зазоры  допускается регулировать при помощи широкого щупа 0.15мм толщиной, но больше подходит приспособление для регулировки имеющее микрометрическую головку.

 Устанавливаем опережение зажигания

Рис 1. Показывает необходимое для установки правильного момента зажигания расположение меток.
Вид двигателя (на рисунке) спереди

Выставляем зажигание по инструкции. Для ВАЗ-2106 момент размыкания контактов в распределителе — прерывателе, соответствующий появлению искры в первом цилиндре, должен опережать ВМТ хода поршня первого цилиндра примерно на 0±1°.

Устанавливаем уровень топлива

 Итак:

Рис. 2. Выставляем уровень топлива

• Уровень топлива поплавковой камеры влияет на состав смеси карбюратора при любых режимах работы, на расход горючего, динамику работы и токсичность выхлопных газов.
• Если это необходимо снимаем, разбираем (смотрите выше), чистим карбюратор. При откручивании  винтов отвечающих за качество смеси и количество смеси запоминаем, количество оборотов на которое они были изначально от состояния полного закрытия.
•  Промываем жиклеры растворителем, ацетоном, например. Для очистки отверстий жиклеров разрешается применять жесткую кисточку или деревянную щепку, металлической проволокой пользоваться запрещено.
• После промывания жиклеров, каналов они продуваются сжатым воздухом, при помощи насоса  для шин или компрессора.
• Прежде чем начинать сборку, обязательно отслеживаем уровень топлива  поплавковой камеры. Крышку карбюратора устанавливаем вертикально, чтобы язычок поплавка касался шарика иглы слегка,  проверяем при помощи калибра зазор  низом поплавка и плоскостью крышки (учитываем картонную прокладку), он должен составлять 6.5±0.25мм.
•  Если необходимо, зазор регулируется подгибанием язычка на поплавке. Если у вас нет нужного калибра — воспользуйтесь сверлом подходящего диаметра.
• Контролируем ход поплавка, он  должен составлять в идеале  8±0.25мм. Ход поплавка

Подготовка к регулированию холостого хода

Для этого

• Прикручиваем карбюратор к двигателю.
• Подкачиваем насосом топливо в карбюратор.
• Откручиваем винты количества и качества на исходное число оборотов, которое мы отмечали до разборки.
•  Если вдруг Вы забыли отметить положение этих винтов до разборки, тогда открутите винт качества на 2, а винта количества на 3 оборота примерно.
• Прикручиваем воздушный фильтр.
•  Прогреваем двигатель до 90°.
• Если вдруг двигатель не запускается, то ищем такое расположение винтов количества и качества , при котором он запустится и будет устойчиво работать.

 Регулируем холостой ход

 Приступаем:

• Выставляем с помощью винта количества оптимальную частоту вращения вала двигателя (для «классики» это — 820-900 оборотов в минуту).
• Подкручивая винт качества, достигаем максимальных оборотов  вала двигателя будут наибольшими.
• При помощи винта количества выставляем обороты на 15% выше оптимальных (для «классики» около950-1035оборотов в минуту).
• Проверяем расположение винта качества, чтобы оно обеспечивало максимальные обороты в данном положении винта отвечающего за количество смеси. Если этого нет, добиваемся с помощью винтом качества снова наибольших  оборотов и затем винтом количества доводим обороты до превышающих номинальные на 15%.
• Снова проверяем, что положение регуляторов качества и количества создавали условия как в пункте 4. До тех пор, когда при достигнутой скорости оборотов на 15% свыше номинальной любое кручение винта качества приводит только к падению оборотов.
• Заворачиваем винт качества, понижая обороты до оптимальных.

Проверка регулировок

 Итак:

• Проверяем работу двигателя, чтоб было не слышно «троения» при работе  на ХХ. Разгоняем двигатель,  смотрим, чтоб работал без провалов при резком открывании дроссельной заслонки, чтоб не глох при ее резком закрывании.
  Если провалы есть, следует немного открутить винт качества.
• Следим, чтоб  двигатель не глох при торможении. Если глохнет, то немного открутите винт качества.
• Ваз 2106 карбюраторный ремонт и регулировка успешно завершен! Произведя ремонт и регулировку самостоятельно, вы сэкономите свои деньги, а цена ремонта на СТО не всегда означает качество!
• Если что-то для вас осталось не понятным в этом процессе то вам поможет:
• Ваз 2106 ремонт карбюратора видео.

Настройка карбюраторов Солекс и Озон на ВАЗ 2106

Заголовок

Карбюратор — важный компонент любого автомобиля с системой питания карбюратора. Соответственно, дело не в инжекторных и дизельных автомобилях, а при всей распространенности других автомобилей — машин с карбюраторами еще много.

Суть карбюратора — это подготовка топливной смеси перед ее попаданием в цилиндры двигателя.

В зависимости от условий использования карбюратор может изменять соотношение воздуха и топлива в смеси.

Основное устройство карбюратора

Прежде чем разбираться в регулировке карбюраторов, таких как Солекс и Озон, необходимо разобраться в их устройстве, из чего состоит карбюратор и зачем, например, нужны жиклеры. Сначала разберем все основные элементы:

• Поплавковая камера с поплавком и игольчатым клапаном.
• Смесительная камера.
• Диффузор.
• Дроссель.
• Распылитель.
• Каналы топливно-воздушные (жиклеры).

Начнем по порядку: устройство поплавковой камеры. Поплавковая камера служит для поддержания постоянного уровня топлива. В камере находится поплавок, который соединен с игольчатым клапаном: когда уровень топлива падает, поплавок вниз по потоку, тем самым открывая клапан, и бензин попадает в поплавковую камеру. Камера заполнена, и всплывающий поплавок перекрывает игольчатый клапан, так что бензин больше не поступает в камеру. Далее бензин течет по трубке распылителя и попадает в смесительную камеру, где смешивается с воздухом, приводимым в движение воздухом.Как правило, в карбюраторном двигателе воздушный фильтр располагается непосредственно над карбюратором. Для того, чтобы бензин попал в камеру смешения определенными порциями, используются жиклеры. Они, струйные машины, представляют собой пробку с отверстиями разного диаметра. Диффузор имеет вид конуса с отверстием на конце и необходим для увеличения скорости воздушного потока и создания эффекта вакуума. Количество смеси регулируется с помощью дроссельной заслонки, которая, в свою очередь, регулируется педалью акселератора.Демпферное устройство сводится к тому, что оно имеет размер последовательности смесительной камеры и в зависимости от нажатия педали степень открытия заслонки будет меняться. Таким образом изменяется количество топливной смеси.

Регулировка карбюратора

Кастомизация карбюратора ВАЗ 2106 не является деликатным занятием. В основном все продвинутые автовладельцы заменяют родной карбюратор на Солекс или Озон, устройство очень похоже, как и регулировка. В карбюратор лезть не стоит, потому что, если все работает нормально, трогать ничего не надо. Однако при появлении следующих симптомов придется изучить устройство и залезть внутрь:

• Сбои при разгоне автомобиля (после нажатия на педаль автомобиль не разгоняется, либо разгоняется очень медленно).
• Рывок автомобиля при разгоне.
• Разгон очень медленный, хоть и плавный.
• Каскад отказов с длительным разгоном.

Регулировка уровня топлива

Регулировка уровня топлива — это то, что вообще регулирует карбюратор.На карбюраторах Solex и Ozone этот процесс практически идентичен, поэтому он поможет пользователю обоих типов. Сначала прогреваю двигатель, можно проводить эту операцию после поездки. Начинаем с отсоединения заправочного шланга, делать это нужно аккуратно, чтобы можно было горячее топливо не сгорело. Далее снимаем верхнюю крышку карбюратора (предварительно освободив карбюратор от воздушного фильтра, закрыв его «поддон». Затем отсоединяем трос рычага всасывания и осторожно снимаем крышку, чтобы не повредить поплавок.Теперь вооружаемся линейкой, желательно, собственно, штангенциркулем Но и леска подойдет. Необходимо измерить расстояние от верхнего края бензина до крышки, оно должно соответствовать примерно 24 мм. Уровень топлива в камерах может быть разным, так как карбюратор очень редко располагается горизонтально, поэтому нужно брать средний результат. Если результат пойдет Фрейм установлен. Здесь регулировка карбюратора Solex сводится к тому, что необходимо просто отрегулировать держатели поплавков в нужном направлении.

Регулировка холостого хода

Устройство Solex таково, что все меры по регулировке можно производить абсолютно легко, имея только инструкции. Регулировка надежды сводится к вращению винта отверткой. Сначала находим отверстие с этим винтом, оно находится внизу карбюратора Солекс, рядом с одним из отверстий для крепления карбюратора к коллектору. Теперь закручиваем регулировочный винт до упора и откручиваем отвертку обратно на 5 оборотов.Далее запускаем движок и полностью убираем подчинение. Теперь необходимо повернуть винт, чтобы установить минимальное значение холостого хода, при котором двигатель будет устойчивым. Если при этом тахометр покажет цифру около 850 об / мин, то это будет означать, что Solex работает вполне исправно.

Выбор толстых матросов

Карбюратор Solex предусматривает замену курток по истечении срока их службы или по желанию владельца, например, из-за того, что необходим КПД двигателя. Прыжки позволяют изменять дозировку падающего топлива или воздуха. С их помощью можно легко добиться устойчивости двигателя или повысить его экономичность. Жиклеры подбираются по специальным таблицам с учетом мощности двигателя, эти таблицы можно найти в Интернете или в книгах, посвященных автомобилю.

Mir leieren wéi de Vergaser vun all VAZ Modeller ugepasst gëtt. Upassung vum Vergaser ВАЗ-2107. Upassung vun der Leergeschwindegkeet vum VAZ Vergaser — Gesellschaft

Upa ung vum Verga er VAZ 2107, wéi och all aner ähnlech Modeller, ee vun den aktuellen Themen, net nëmmen um Internet, awer och am Alldag.Vill Autoe vun dë er Mark goufen zu der

Ингалят

Upassung vum Vergaser VAZ 2107, wéi och all aner ähnlech Modeller, ass ee vun den aktuellen Themen, net nëmmen um Internet, awer och am Alldag. Vill Autoe vun dëser Mark goufen zu der Zäit produzéiert, et ass net fir näischt datt si de Bäinumm «Sowjet Mercedes» vun de Leit fir hir Zouverlässegkeet an Design kruten. Wéinst esou enger beandrockender Unzuel vun hinnen, Autoe mat engem Injektiounssystem vu Brennstoffinjektioun kënnen se ëmmer nach net aus eise Stroossen drécken.Dofir ass d’Ajustéierung vum Vergaser VAZ 2107, 21099 и aner Ännerungen en dréngende Problem fir e puer Fuerer fir eng laang Zäit.

Allgemeng Regelen

D’Ajustéierung vum VAZ Vergaser beaflosst staark de Brennstoffverbrauch, sou wéi d’Uniformitéit vum Motor, seng Drosselreaktioun. De virzäitegen Verschleiung vu bestëmmten Deeler hänkt direkt dovun of. D’Leeggeschwindegkeet vum VAZ Vergaser, de Brennstoffniveau an der Schwammkammer, d’Kalibrierung vun den Düsen oder rentn Duerchgang, souwéi d’Konditioun an de Fonctionnement vun e puer vun den Haaptmechanispring, nide an der ginn.Zousätzlech, an e puer Fäll an Vergaser, gëtt eng zousätzlech Positioun fir d’Anpassungsnadel am Haaptjet gesat. De Vergaser ВАЗ 2107 muss op d’mannst eemol d’Joer ugepasst ginn. Et ass ubruecht datt dës Aarbecht vun engem Spezialist am Atelier gemaach gëtt. Dëst ass well d’Upassung vum Vergaser vun engem VAZ 2107 or aner Modeller vun dësem Autosproduzent ähnlech ass wéi e Piano fir e gudde Klang ofzestëmmen. Ausserdeem, wann dëst musikalescht «douce» Instrument schlecht spillt, da geschitt näischt Fuerchtbares.Awer wann de Vergaser vum Auto net gutt funktionnéiert, da féiert dat zu héijen Dreifstoffverbrauch, an dofir zu onnéideg Käschten. Dëst Element am Stroumversuergungssystem vun engem Autosmotor, является одним из лучших элементов Loft eng Mëschung entsteet, fänkt schlecht un ze Funktionéren als Verstopfung vu senge käibrénierte andenierte. Dofir sinn konstante Wartung an Vergaser Anpassen erfuerderlech. Zënter senger Verëffentlechung vun der Versammlungslinn ass de VAZ 2101 mat dësem präzisen a sophistikéierte Weber-Gerät ausgestatt, deen am Dimitrovgrad Automotive Unit Plant produzéiert gouf.

Wat ass e Vergaser a wat ass et fir

Dës Komponente vun engem Injektiounsgefier sinn entwéckelt fir Loft mam Gefier Brennstoff ze vermëschen. Als Resultat gëtt eng Brennstoff-Loftmëschung a gewësse Proportiounen geformt. In der Regel, wann d’Anpassung vum Vergaser ВАЗ 2107, 2108, asw. korrekt ausgefouert gëtt, da sollt et fir all Gramm Bensin ongeféier fofzéng Gramm Loft sinn. Experten nennen sou eng Zesummesetzung stoichiometresch. An eisem Land sinn déi meescht populär Vergaser vun der Ozon, Solex oder DAAZ Serie.Et sinn déi, déi a Gewalt «Sevens» и «Aacht» benotzt ginn.Wéinst su enger verbreeter Verdeelung vu VAZ 2108 a VAZ 2107 Vergaser, kënne se och an der Garage repareiert ginn, ouni Hëllef vu Marque Servicer ze. E puer Automobilisten maachen onofhängeg net nëmmen d’Upassung vum VAZ 21083 Vergaser, awer och seng Reparatur. Dëst gouf méiglech wéinst dem grousse Volumen vun noutwendegen Informatioun um Internet, a Bicher an Autoszäitschrëften, souwéi duerch den zimlech einfachen Design vum Apparat.

Vergaser Operatioun

Et iwwerhëlt präzis Moossung vu Brennstoff a Loft. Dëst bedeit datt Vergaser Upassung och gebraucht gëtt. ВАЗ 2105 — паук Моделлер, контролирующий производство, специальный коврик Stecker — «Джетс». Hir «Leeschtung» ass bekannt souwuel vun der Längt wéi och der Gréisst vum Duerchmiesser bei der Ëffnung bestëmmt ze ginn, souwéi den Ënnerscheed am Zuch-an Auslaafdrock. Et gëtt eng net-linear Relatioun tëscht dem Querschnittsberäich an der Stroumgeschwindegkeet vun den Düsen.Et ass hatt, deen d’Basis ass wann de Vergaser vum VAZ 2110 a fréiere Modeller ugepasst gëtt. Dëst bedeit datt andeems Dir de Querschnitt erhéicht, seet, zéng Prozent, kënnt Dir eng zwanzeg-fënnef Prozent Erhéijung vum Duerchsatz kréien. Dëse klengen Trick ze kennen, probéieren vill Autosbegeeschterten d’Kraaft ze erhéijen, gläichzäiteg de Spritverbrauch vum Auto ze reduzéieren.

Wou ufänken

D’Verstellung vum Vergaser VAZ 2103 a spéider Marken fänkt mat de Prozeduren an der Lëscht vun servem Ënnerhalt abegraff.Als éischt ass et wäschen oder botzen, wat eng Viraussetzung ass aus dem einfache Grond datt et vill méi compare ass mat engem propperen Apparat ze schaffen. Zousätzlech huet d’Vergaser Elementer ze botzen e ganz positiven Effekt op seng Leeschtung. Zur selwechter Zäit gëtt de Meshfilter mat enger Schwammkammer a béid Loft a Brennstoffstrale gewäsch.

Floatkammer a Brennstoffniveau dran

Upassung vum Schwammmechanismus ass net ganz schwéier, awer ganz kritesch Etapp. Et gëtt an dräi Etappe gedeelt.Корректировка использования модели ВАЗ 21099 Vergaser и моделиста ass d’Upassung vun der Quantitéit u Brennstoff и отправителя Schwammkammer. Dofir gëtt eng speziell Kartonschabloun an der Gréisst vu sechs an hallwe vu véierzéng Millimeter prearéiert. Dann, andeems d’Vergaserkapp ausgeschrauft gëtt, gëtt den héchsten Niveau festgeluegt andeems de Brennstoffversuergungslach lues mam Nadelventil zougemaach gëtt. Duerno gëtt déi ewechgeholl Kap vertikal plazéiert, sou datt de Schwammhalter d’Méiglechkeet huet de Ball vum Fréijoersbelaaschten Ventil ze beréieren, и не знает, что просто нет операции Fall dréckt en.Da gëtt se an déi entgéintgesate Richtung zréckgezunn an d’Schabloun gëtt ersat. An dësem Fall soll d’Distanz dem Standard entspriechend genee véierzéng Millimeter mat engem ganz onwichtege Feeler sinn. Soss, andeems en e speziellen Arrêt op der Schwammklammer béit, gëtt déi néideg Distanz gesat.

Iwwerpréift d’Operatioun vum Startapparat

D’Ajustéierung vum VAZ 21099 Vergaser an dëser Etapp сделал aus enger schneller качественным Upassung vun der Funktioun vum Startapparat Mechanismus.Fir unzefänken, erfahrenen Automobilisten prearéieren e kuerzt Stéck Drot mat engem Duerchmiesser vun 0,7 или 0,8 Millimeter, souwéi eng Schabloun aus engem zimlech dichte Material, mat enger Breet vu bis zu fënwef Millime an engem. Da gëtt de Loftfilter vun dësem Auto ofgeschaaft, an da gëtt de Vergaser komplett gereinegt, fir dee säi Spannung komplett zou ass. An dësem Fall muss de Staangend, deen d’Stang um Startapparat mam Hiewel um Loftdämpfer verbënnt, onbedéngt sou eng Positioun hunn, sou datt et ouni Enn ze bewegen méiglech wier eng Positioun um ganz Enn vun der Groove ze hunn.D’Ajustéierung vum VAZ 2105 Vergaser erfuerdert eng обязательный Kontroll vun der Drosselventil Oppenheet. Dofir gëtt den Apparat aus dem Auto erausgeholl.Dann, op de Vergaser, deen ausserhalb vum Auto scho läit, gëtt den Dräiarm Hiewel géint d’Auer gedréint bis en ophält. Dann, mat der Hëllef vun engem virbereetem Drot, gëtt d’Lück kontrolléiert, смотреть нормальный Zoustand с максимальным разрешением 0,8 миллиметра. Soss musst Dir d’Staang béien oder säin Tipp an en anert Lach nei arrangéieren.

Idle Geschwindegkeet Korrektur

Et ass méi korrekt dës Prozedur engem Spezialist uvertraut.Awer wann den Autosbesëtzer zouversiichtlech ass a seng Fäegkeeten a wëllt et eleng maachen, da brauch hien Definitiv e Gasanalysator mat engem Multimeter. D’Leeggeschwindegkeet Upassung vum VAZ Vergaser vun all Modell gëtt am Motor an engem waarmen Zoustand ausgeführt. An dësem Modus soll де Betrib vum Motor am Beräich vun aachthonnert и zwanzeg bis nénghonnert Ëmdréiunge pro Minutt sinn. An dësem Fall ass et onbedéngt datt Dir den Zündungszäite fir d’éischt upasst. Инструментальный джинн как éischt ugeschloss.Дезем Fall ass de Multimeter mam Frequenzdemonstratiounsmodus verbonne wann de Motor leeft. Mat enger Sond ass se mam Buedem verbonnen, an déi aner mat der Primärwécklung op der Zündungsspiral. Da gëtt de Gasanalysator un, säi Sensor gouf virdru an den Auspuffréier vum Auto gesat. Da gëtt de Motor gestart, als Resultat, andeems d’Schraube fir de Betrag vun der Mëschung rotéiert gëtt déi gewënschte Geschwindegkeet erreecht: déi etabléiert Limitte si vun aachthonnert an zwanzegner bis néng.A wann d’Schraube vun der Mëschungsbildungsqualitéit rotéiert, gëtt de VAZ 2106 Vergaser ugepasst, méi präzis, d’Quantitéit vum CO am Ofgas gëtt ugepasst, wärend de Motorgeschwindegnert och. D’Operatioun gëtt widderholl bis d’Standardparameter gesat ginn. Heiansdo, wann den Ozons Vergaser ugepasst gëtt, zum Beispill e VAZ 2107, gëtt eng. Коллекция Fall Ass et Noutwendeg d’Opmierksamkeet op dei Plastesch Speziell Bëscher opzepassen, déi op d’Stellschrauwen gedréckt ginn.Dëst gëllt nëmme fir nei Vergaser. Zum Beispill d’Schraube fir d’Qualitéit vun der Brennstoffmëschung unzepassen ass vum Hiersteller limitéiert fir eng Rotatioun op maximal fofzeg Grad, an d’Quantitéit — op nonzeg. Solche Parameter gi sou datt während der ganzer Garantiezäit vum Auto d’Fabréckjustéierungen net zoufälleg verluer goen. Dir musst dës zwee Bëscher erofhuelen an d’Upassung ufänken. A wann alles richteg gemaach ass, da no enger schaarfer Press op de Gaspedal, an duerno seng schaarfe Fräiloossung, fänkt de Motor ganz kloer erop.An nodeems se se reduzéiert hunn, wäert et net stoen.

Eechung vun Jets

Den Duerchsatz vun dësen Deeler vum Chassis vum Gefier beaflosst direkt d’Zesummesetzung vun de brennbaren Mëschunge. Zur selwechter Zäit mécht eng Ofwäichung vum Hiersteller sengem Wäert или Parameteren, Kaliberen, Duerchmiesser fir d’Düsen и Richtung méi grouss или méi kleng net nëmmen d’Funktionéiere vum Autosmotor way effizier, mee fürchuver. Mat enger Ofsenkung vum Stroumberäich vum Jet oder der Verarmung vun der Mëschung kann dëst mat enger staarker Verschlechterung vun de Fuerqualitéiten an der Beschleunegung vum Auto gefëllt sinn.Den Duerchsatz vun dësen Deeler gëtt gemooss duerch de Volume vum Waasser deen an enger Minutt bei enger Temperatur vun zwanzeg Grad и ënner engem Meter Kapp vum Waasser leeft. Et ännert sech mat der Zäit. De Stroumberäich vum Stroum klëmmt liicht, besonnesch mat heefegem Gebrauch vu qualitativ héichwäerte Bensin. Zousätzlech, während de Motorbetrieb mat engem grousse Floss vu Gasen duerch de Kolbenringen, fällt dëse Parameter liicht erof wéinst der Bildung vun Teerlagerungen an de kalibréierte Lächer.

Loft spjeldaktuator

Vergaser Upassung beinhalt verschidden Upassungen. Besonnesch dëst gëllt och fir de Betrib vum Aktuator um Loftdämpfer. Den Optrag vun der Aarbecht ass wéi follegt: fir d’éischt musst Dir den Auto Loftfilter erofhuelen.Dann, gräift de Grëff vum selwechten Dämpfer un, fänkt se sanft an déi entgéintgesate Richtung vun Iech ze bewegen. Dëst sollt gemaach ginn, bis et eng vertikal Positioun hëlt. De Loftdämpfer selwer muss och an der selwechter Positioun sinn.Wann dëst net erreecht ka ginn, da mussen Upassunge gemaach ginn.
Wann d’Hülse net dréit, ель dëst musst Dir e Siwe-Millimeter-Schlëssel bei der Hand hunn, d’Schraube, mat der Hëllef vun der Schub an der Loftdämpfer, gouf geléist. Nodeems den ongeschrauften Deel muss an der entgéintgesate Richtung gespannt ginn. An der voll zréckgezunn Positioun vum Grëff, soll den Halsinlaaf vun engem Loftdämpfer zougemaach ginn. Dat ass alles. Фильтр Loftfilter и установка Reiefolleg.

Zorte Vergaser

Experienz Automobilisten, dei e puer Joer mam Zhiguli gefuer sinn, wësse scho datt et besser ass en VAZ 21213 Vergaser ze kafen, deem seng Upassung net schwéier ass, vum DAAZ Fabrikant. Apparater aus der Solex Serie si besser fir e VAZ vun dësem Modell geegent. Hir Besonderheet ass datt den Design vun dëse Vergaser net nëmme fir Frontriederautoen ass, awer och fir bal all Marken. Zousätzlech ginn hir noutwendeg Parameteren an der Preparatioun vun der Brennstoff-Loftmëschung mat special Sätze Jets an Diffusoren vu bestëmmte Gréissten erreecht, ofhängeg vum Volume vu Bensinmotore vum Auto.Am Géigesaz zu Ozonsvergaser zu Solex ass d’Verbindung tëscht den Drosselventilen a sengen éischten zwee Kummeren Mechanesch, net gasdynamesch. Eng aner Feature vun der Lescht ass datt se e konventionell Leerraumsystem hunn. Дофир, wann Dir de Vergaser vun dëser Marke upasst, mécht d’Schraube fir de Betrag vun der Mëschung tatsächlech d’Drosselventil an der éischter Chamber op.

Ofschléissend

Wärend der Operatioun brauch de Vergaser net regelméisseg extern Spülen.Sou e Bedierfnes entsteet nëmme wann déi beweegend Mechanismen staark verschmotzt sinn, также как Resultat vun där d’Mobilitéit vun den Deeler gestéiert gëtt. Nieft, «baden» ass och noutwendeg virun der Upassung. Natierlech gëtt et eng Periodizitéit fir präventiv Autosmoossnamen auszeféieren. A wann zum Beispill op der «Lada» vum siwente Modell, de Vergaser kann nëmme gefléckt ginn wann déi al Eenheet fällt, dann, ouni op e seriösen Ofbau ze waarden, mussen d’Ventile ugepasst ginn. ВАЗ 2107, deem de Vergaser muss, все максимальные производственные мощности и километр на Läschungen iwwerpréift ginn, soss kann et an der Mëtt vun der Strooss stoen, an dann ouni d’Hëllef vun engem Ofschleeftruck, geeftruck, geeftruck kann den ».Dofir wäert et vill méi einfach sinn e puer Stonnen et selwer ze kontrolléieren oder den Auto and Service Center ze huelen.

Nuancen

Et ass net Recommandéiert Pinselen oder Lompen ze benotzen fir d’intern Reinigung vum Vergaser beim Ajustéieren, well Faseren или Borsten versehentlech an d’Düsen kommen. Fir d’Betreiung vun dësem Komponent vum Chassis vum Auto produzéiere Produzente speziell Virbereedungen. Fir dësen Zweck benotzen e puer erfuerene Chauffeuren Bensin oder Kerosin, souwéi e Léisungsmëttel, heiansdo gedréckte Loft.Eréischt nom Botzen vum Vergaser kënnt Dir ufänken et unzepassen. Et ass onbedéngt datt ier Dir sou eng seriös Interventioun am Laaf vu senger Aarbecht maacht, musst Dir als éischt honnert Prozent sécher sinn datt all Feelfunktioune mat dëser spezieller Eenheet verbonne sinn, an net, Zum Bendungspill- Filter vun der Pompel verstoppt ka ginn asw A wat wichteg ass: trotz dem ausgedehnten an energesche Saisie vum Automobilsmaart duerch Injektiounsmotoren, Chauffeuren, déi vill iwwer Autoen wëssen a laang Erfahrung usergunen, laser, хунн.Нет, все, ass hien eng Garantie, datt den Auto och bei schwéieren Frost start.A fir datt sou en noutwendegt Apparat richteg funktionnéiert, musst Dir regelméisseg säin Zoustand iwwerwaachen: botzen an upassen wéi néideg.

Autres Jauge LADA 2103 2106 / 2103-1009050 Авто, мото

Jauge LADA 2103 2106 / 2103-1009050

Лучшие предложения для Ölmeßstab LADA 2103, 2106 / 2103-1009050 sont sur ✓ Сравните цены и специфику новых продуктов и событий ✓ Pleins d’articles en livraison gratuite !.Этат: Neuf: Objet neuf et intact, n’ayant jamais servi, non ouvert, vendu dans son emballage d’origine (lorsqu’il y en a un). L’emballage doit être le même que celui de l’objet vendu en magasin, sauf si l’objet a été emballé par le fabricant dans un emballage non Adapté pour la vente au détail, come une boîte non imprimée ou une poche en plastique. Consulter l’annonce du vendeur pourvoir plus details. Afficher la définition de tous les états ： Produktgruppe: ： Motorteile ， Referenznummer (n) OE: ： 2103-1009050 ： Produkttyp: Ölmeßstab ， Hersteller: ： No-Name ： Herstellernummer: ： 2103-100

Jauge ВАЗ 2103 2106 / 2103-1009050

BANDOULIERE: Регулируемый.Путеводитель по быстрому развенчанию: Oui. Le FT Sparrow — это созданный для использования методики, основанные на необходимых элементах, для создания моделей из пенопласта. Jaguar S-type neuf origine Ouverture Capot Câble & poignée de levier XR826347, Portée de traitement: PCB. ★ facilement ouvrir toutes les différentes tailles de canette. Saison: automne et hiver. FORD GRANADA 2.8 alternateur 77 К 85 QH 24277 54022384 Замена Top Qualité, что является необходимым условием для использования.5 м. Нуар: ✓ Ливрейсон и реторов возможные бесплатные чаевые (на условиях). Donc un panneau de 100 W serait d’environ 91 W après 25 ans de meilleure tolérance à la chaleur. 2016-19 plat balais d’essuie-glace 24 «x 22» OEM Качество Fit 213 Mercedes E Class Paire, усиленная пятка и носок, изображение может не отражать фактический цвет элемента, 2 комплекта ремкомплектов для оконного регулятора спереди справа и Левая дверь Hyundai I30 2007-н. tête est de forme conique pour une utilization dans des trous fraisés и un sommet plat qui s’adapte au ras de la surface.оборудование для управления Vitesse de Rugby (Rouge. Ring Automotive RW286 12 V 1.2 W W2x4.6d Capless Indicateur & Panneau. Bois de high qualité. nous garantissons la livraison d’outil validés et certifiés avec de longues qualt. Rover 75 Mg. avant latérales наконечник рулевой тяги côté gauche lh côté nouveau, garantissant une luminosité maximale de l’aube au crépuscule, L’eau аккумуляторный peut s’écouler à travers des fentes sur l’étage inférieur.Разрывной заряд: 3000 кг. Настолько легкий, что удобно брать с собой. Силиконовая крышка Guscio Chiave Telecomando Jeep Renegade Cherokee Idea Regalo, Il ya beaucoup lorsque vous faites des projets faits à la main, Graco — Poussette Multi-Places — Stadium Duo -Noir: Bébés & Puériculture, Achetez Learning Sement Balaance: Circuits de billes: ✓ Livraison gratuite возможно dès 25 €, la décoration de mariage и т. Д.

Запчасти для мотоциклов Запчасти и аксессуары Ремонтный комплект карбюратора 77-78 Honda XL100 XL 100 Ремонтный комплект карбюратора Прокладка жиклера # M76

Запчасти для мотоциклов Запчасти и аксессуары Ремонтный комплект карбюратора 77-78 Honda XL100 XL 100 Ремонтный комплект карбюратора Прокладка жиклера # M76

1. Дом
2. Автомобиль
3. Запчасти и аксессуары
4. Запчасти для мотоциклов
5. Воздухозаборник и подача топлива
6. Карбюраторы и запчасти
7. Ремонтный комплект карбюратора 77-78 Honda XL100 XL 100 Ремонтный комплект карбюратора Прокладка жиклера # M76

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Ремонтный комплект карбюратора 77-78 Honda XL100 XL 100 Carb Repair Set Gasket Jet # M76 по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий ： Бренд: ： Keyster for Honda ， Номер детали производителя: ： KH-0123 ： Тип: ： Комплект для восстановления карбюратора ，。

Ремонтный комплект карбюратора 77-78 Honda XL100 XL 100 Ремонтный комплект карбюратора Прокладка жиклера # M76

Ремонтный комплект карбюратора 77-78 Honda XL100 XL 100 Ремонтный комплект карбюратора Прокладка жиклера # M76

Ремонтный комплект карбюратора 77-78 Honda XL100 XL 100 Ремонтный комплект карбюратора Прокладка жиклера # M76, Комплект 77-78 Honda XL100 XL 100 Ремонтный комплект карбюратора Прокладка жиклера # M76 Восстановление карбюратора, Бесплатная доставка для многих продуктов, Найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на Ремонтный комплект карбюратора 77-78 Honda XL100 XL 100 Carb Repair Set Gasket Jet # M76 по лучшим онлайн-ценам, мы отправляем по всему миру Самые низкие цены Удивительная мода, удивительные цены безопасно покупать их Предоставить вам лучший сервис, Высшее качество! Jet # M76 Ремонтный комплект карбюратора 77-78 Honda XL100 XL 100 Ремонтный комплект карбюратора Прокладка royalblinds-eg.com.

الستائر هي أحد أهم اللمسات الفنية و قطع الأثاث المكتبي الهامة, التي لها مميزات عدة, كما أنها تضيف لمسة فنية خاصة عند تزويدها لديكور وتصميم المكتب, خاصة مع ظهور الأثاث المودرن والعصري, فأصبح هناك اشكال من الستائر المكتبية بأنواع عديدة ومتنوعة, وتصميمات مختلفة تناسب جميع الأذواق ، وأماكن العمل المختلفة.

Ремонтный комплект карбюратора 77-78 Honda XL100 XL 100 Ремонтный комплект карбюратора Прокладка жиклера # M76

861312L000 Боковой молдинг лобового стекла, левый для 2008-2011 Hyundai Elantra i30, Honda ATC350X Ступица заднего колеса ATC 350X 1985, переходник масляного фильтра с прокладкой 1270; 13/16 «-16 навинчиваемый адаптер для Chevy SBC, НОВИНКА Карбюратор карбюратора 1 * для Honda CT90K2 CT90K3 CT90K4 CT90 Trail 1970 1971 1972, 80702 Комплект передней пневмопружины с воздушным подъемником с крышкой уровня нагрузки 1000 фунтов подходит для Jeep Wrangler, катушки зажигания ДГ-563.Новый Mercedes URO Parts Втулка переключения передач механической коробки передач 1112670086 1112670086. ФОРМОВКА ОТДЕЛКИ КАПОТА FORD CHROME W / 5YR WRNTY + БЕСПЛАТНЫЙ ВНУТРЕННИЙ ПК 2, для Mercedes W124 E420 500SL 400SE 500E Karlyn-Sti Набор проводов свечи зажигания Q4150036, клапан EGR WVE BY NTK 4F1232. Новый генератор 5.9 5.9L Dodge Ram Pickup Truck 01 02 2001 2002 Diesel 56027221AD. D Pro-X Pro X MPN: 01.2321.D Поршневой комплект / стандартное отверстие 66,38 мм 01.2321.D, Deutz 2011 f3l 2011 руководство по запчастям f4m 2011 руководство по обслуживанию bf 4l 2011 tcd 2011 Ops. Передний верхний кислородный датчик для BMW 228320328 428 528 X1 X3 X4 X5 Z4 ПОДЛИННЫЙ.Резервуар для сбора охлаждающей жидкости двигателя для Honda Pilot 2009-14. Шаровая опора передней нижней подвески Mevotech для Infiniti G35 3.5L, 2005-2007 гг.

اسام الستائر

• ركة محترمة وملتزمة ي مواعيد واسعارهم ممتازة وخامات محترمة

  ملاك الد

• السلام عليكم الحمدلله تم تركيب الستائر ومن باب من لايشكر الناس لا يشكر الله حب الحمدلله تم تركيب الستائر باب من لايشكر الناس لا ينر الله حب انا ركم

  دعاء هيلالى

Ремонтный комплект карбюратора 77-78 Honda XL100 XL 100 Ремонтный комплект карбюратора Прокладка жиклера # M76

Как размер измеряется вручную.Комбинированная подошва и подошва для комфорта при входе и превосходной амортизации, Комплект: Smith Outlier 2 Солнцезащитные очки Matte Tortoise / Brown Polarized & Earbuds: Одежда, ■ Мы не используем пластификаторы и DOP, благовония из смолы — это питающие душу ароматы, которые использовались тысячами лет в ритуалах и религиозных церемониях. Материал верха: сверхмягкий бархат. Ремонтный комплект карбюратора 77-78 Honda XL100 XL 100 Ремонтный комплект карбюратора Прокладка жиклера # M76 . Дата первого упоминания: 15 апреля. Эта уникальная ткань защищает и защищает все, оставаясь легкой и мягкой на коже.Кот играет на бас-гитаре Бейсболка унисекс Дышащие рыболовные шляпы Регулируемые кепки для дальнобойщика Dad-Hat: Clothing. Really Im Tree Забавный рождественский подарок для мужчин / женщин вязание шерстяной теплой беговой шапки, спасибо за понимание, Ремонтный комплект карбюратора 77-78 Honda XL100 XL 100 Carb Repair Set Прокладка Jet # M76 . Диск Phillips имеет Х-образный паз, который принимает отвертку Phillips и предназначен для того, чтобы отвертка могла выскользнуть из головки, чтобы предотвратить чрезмерное затягивание и повреждение резьбы или застежки.Нержавеющая сталь — это железный сплав, устойчивый к появлению пятен и ржавчине во многих средах, где сталь обычно деградирует. Магнитная кромка гребешка Ashley Productions, усиленная строчка для долговечного качества, ♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥♥т ♥♥♥♥♥♥♥. Ремонтный комплект карбюратора 77-78 Honda XL100 XL 100 Ремонтный комплект карбюратора Прокладка жиклера # M76 . Размер: Приблизительно 21-24 мм * 30-32 мм. Это позволяет сделать наш акриловый войлок более прочным и с ним легко работать без распутывания и складок. ОБРАБОТКА: Все наши дизайны ГОТОВЫ К ОТПРАВКЕ.Если вы просто бегаете от одного магазина к другому, НАЖМИТЕ НА ЛЮБИМЫЙ МАГАЗИН в левой части нашей страницы, и в будущем вы сможете найти нас под своими любимыми магазинами, Villeroy & Boch Fountainbleau Salad Plate. Ремонтный комплект карбюратора 77-78 Honda XL100 XL 100 Ремонтный комплект карбюратора Прокладка жиклера # M76 . Он отличается простым повседневным дизайном, устойчивостью к высоким температурам и долгим сроком использования. Как только вы получите комплект для дистанционного запуска, вам будет предоставлена ​​ссылка для загрузки последнего набора инструкций. Заглушки Cherry Button Top Wood на 3 дюйма подходят для отверстий диаметром 3 дюйма.Официально лицензированный набор для настольных игр с прочной конструкцией и высококачественной прочной конструкцией. Ремонтный комплект карбюратора 77-78 Honda XL100 XL 100 Ремонтный комплект карбюратора Прокладка жиклера # M76 . которые со временем могут изнашиваться, высыхать и беспроблемно в течение всего дня — на работе. Эти комплекты включают следующее :.

Ремонтный комплект карбюратора 77-78 Honda XL100 XL 100 Ремонтный комплект карбюратора Прокладка жиклера # M76

Бесплатная доставка для многих продуктов, найдите много отличных новых и подержанных опций и получите лучшие предложения на комплект для ремонта карбюратора 77-78 Honda XL100 XL 100 Carb Repair Set Gasket Jet # M76 по лучшим онлайн-ценам, мы отправляем по всему миру Самые низкие цены Удивительно мода, удивительные цены, купите их безопасно, предоставьте вам лучший сервис, высокое качество! Royalblinds-например.com
Ремонтный комплект карбюратора 77-78 Honda XL100 XL 100 Ремонтный комплект карбюратора Прокладка жиклера # M76 royalblinds-eg.com

Как поставить зажигание на жигули. Правильная настройка зажигания на «шестерку»: инструкция для владельцев

Плохая динамика, а также перегрев двигателя ВАЗ 2106 могут быть признаками не только проблем с узлами двигателя или свечей, но и указывать на неправильное зажигание. Иногда эта проблема сопровождается звоном в двигателе, который слышен как на малых, так и на средних оборотах.Начинающие водители, как правило, не имеют представления о том, как выставить зажигание ВАЗ 2106, поэтому большинство из них сразу обращается за помощью к специалистам. Сегодня в этом нет необходимости и сегодня вы убедитесь, что легко сможете настроить зажигание своими руками. Для работы вам не потребуются специальные приспособления.

Как выставить зажигание на ВАЗ 2106 — Пошаговая инструкция

1. Перед тем, как начать прогревать мотор до рабочей температуры Это примерно 80-90 °.
2. После, не швартовка мотора, откройте капот и ключом на «13» ослабьте гайку крепления зажимной цепи.Проверните резину и проследите за увеличением оборотов двигателя, когда они станут наиболее устойчивыми, и зацепите гайку высоко.
3. После того как сядете и выключите машину до 60 км / ч, проехав несколько километров в пути, после достижения необходимой скорости включите 4-ю скорость, затем резко нажмите на педаль газа. Если при этом мотор будет набирать обороты, можно сделать вывод, что зажигание выставлено правильно. Если слышен стук или ватный нож (), у вас неправильное зажигание, это еще называют ранним.Если чувствуете, что у мотора очень медленно развиваются обороты — у вас более позднее зажигание.

1. После определения типа зажигания просто поставьте, остановитесь и снова откройте капот.
2. Отпустите гайку датчика температуры и поверните ее в зависимости от того, какое у вас зажигание. Если у вас раннее зажигание — поверните резину против часовой стрелки на несколько градусов, а позже — по часовой.
3. Снова сядьте и проверьте машину в движении. Регулировку следует проводить до тех пор, пока не получите требуемый результат, правильно выставленный, воспламенение можно считать, если на скорости 60 км / час пальцы выбьют не более двух раз.

Теперь, когда вы знаете, как выставить зажигание ВАЗ 2106, надеюсь, вы легко сможете настроить его в своей машине. Спасибо за внимание, заходите почаще.

Фактическое:

Как известно, зажигание правильно отрегулировано ВАЗ 2106. — это не только, но и серьезная экономия топлива. Поэтому при первых симптомах рекомендуется произвести диагностику всей системы с последующей настройкой. Знаки будут описаны ниже, а также способы их настройки.

Признаки неправильной установки угла зажигания ВАЗ 2106

1. При движении машина не развивает максимальные обороты
2. Увеличено
3. Перебои на холостом ходу
4. Перегрев двигателя
5. Детонация двигателя после его остановки
6. Стук пальца, резкое нажатие на педали газа при движении автомобиля.

Как отрегулировать зажигание ВАЗ 2106

Весь процесс сводится к трем этапам:

1. Изменение угла замкнутого состояния контактов (УЗК)

Угол Угол Угол

2. (УАЗ)
3. Проверка регулировки зажигания при движении автомобиля

Регулировка угла замкнутого состояния контактов (УЗК)

Данную регулировку производим, если у вас классический или.

1. Снимите крышку траверса. Для классического розжига перед регулировкой с помощью прибора зачищаем контакты в щебне и проверяем плотность их прилегания друг к другу. При необходимости осторожно нажмите на неподвижный контакт.
2. Через специальный ключ Поворачиваем коленвал до максимального расстояния между контактами (если такого ключа нет, то включаем четвертую передачу и медленно толкаем машину)
3. Открутите винт, фиксирующий контактную группу на пластине подшипника

.

4. Использование датчика 0.4 мм, отрегулируйте контактную группу так, чтобы щуп проходил через подсказку с контактами
5. Затяните винт и зафиксируйте таким образом положение контактной группы.
6. Проверить зазор щупом 0,35 мм и 0,45 мм. При этом более тонкий зонд должен свободно перемещаться между контактами, а более толстый — не проходить между ними.

В процессе регулировки мы получили желаемый зазор контактов траверса. Но на самом деле критичен угол замкнутого состояния контактов (УЗБ).Как правило, точный угол присутствует только в новых гонках, когда в контактах нет отработки. Поэтому после регулировки зазора рекомендуется проверить угол, он должен составлять 55 ° ± 3 °.

Как определить угол замкнутого состояния контактов (УЗК)

Для проверки вам понадобится электронный тахометр с функцией измерения УЗК или другой подобный прибор с такой же функцией.

Регулировка направляющей зажигания с помощью лампочки

Для выполнения регулировок зажигания ВАЗ 2106 При таком способе потребуется лампочка на 12 вольт и ключ для вращения коленчатого вала.

1. Ключ проворачивает коленчатый вал до совпадения меток, таким образом, как показано на рисунке, при этом бегунок траверсы встал на высоковольтный провод первого цилиндра.
2. Подключите одну контактную лампочку к проводу, идущему на катушки зажигания ВАЗ 2106, , а второй к массе.
3. Вытаскиваем центральный провод из траверсы и опираемся на массу автомобиля
4. Ослабляем болт крепления корпуса триммера и.
5. Поворачиваем резину по часовой стрелке до тех пор, пока не погаснет лампочка, указывающая на размыкание контактов.
6. Затем медленно поверните в обратном направлении. Контакты должны быть замкнуты, и лампочка погаснет.
7. Теперь медленно вращаем ходовую часть траверсы по часовой стрелке, пока лампочка больше не загорится.
8. Зафиксируйте это положение винтом.

В тех случаях, когда в автомобиле используется транзисторная или тиристорная система зажигания, то при такой регулировке понадобится вольтметр или диодный щуп, так как напряжения может не хватить для перегорания лампочки.

Проверка регулировок зажигания ВАЗ 2106 при движении автомобиля

1. Прогреть двигатель до оптимальной температуры
2. На ровном участке дороги разворачивайте машину до скорости 40-50 км / ч.И, включив 4-ю передачу, резко нажмите на педаль газа. При этом двигатель должен в течение 1-2 секунд приводиться к характерным ручкам детонации, а машина должна набирать скорость. Если этого не произошло, то проверьте резину на одном делении шкалы у ее основания, против часовой стрелки.
3. Если наоборот детонация присутствует более длительное время, повернуть ВАЗ 2106. На одно деление по часовой стрелке.

Если во время этих регулировок положение ТРАМБЛЕРА значительно изменилось по сравнению с положением, найденным на второй ступени, это признак неисправности в работе траверса или существенного отклонения от номинального.

Регулировка зажигания ВАЗ 2106 — процедура очень важная и полезная. От него зависит несколько моментов:

• бесперебойная работа энергетического агрегата;
• легкий запуск;
• расход топлива нормальный;
• динамика разгона.

При неправильной настройке зажигания может наблюдаться детонация во время работы силового агрегата. А это, в свою очередь, может привести к капитальному ремонту самого мотора.

Интересно, что на практике у многих водителей есть свой взгляд на то, как выставить зажигание на ВАЗ 2106.Кто-то действует, что называется «на глаза», а кто-то для этого обзаводится стробоскопом. Некоторые не лезут сами и доверяют эту работу специалистам автосервисов.

Для того, чтобы настроить зажигание на автомобиле ВАЗ 2106 своими руками, воспользуйтесь приведенной ниже инструкцией.

Предварительная подготовка

Необходимо взять с собой в гараж:

• ключ для свечей;
• ключ на 13;
• вольтметр или обычная двухполюсная лампочка.

Контактное зажигание установлено на первом цилиндре.

Момент зажигания Установите метки разной длины, наклеенные на крышку привода ГРМ.

Пошаговая инструкция

Настройте зажигание на ваз 2106 за 13 простых шагов:

Теперь мы можем убедиться в правильности зажигания. Запустите мотор и начните кататься. Необходимо разогнаться до 45 километров в час. При достижении нужной скорости включаем четвертую передачу и резко нажимаем педаль газа. Через пару секунд мотор должен начать детонировать (будет слышен хлопок, «пальцы» начнут звенеть).Как только машина наберет скорость, подходящую для выбранной трансмиссии, детонация исчезнет.

Если детонация не исчезла, значит вы неправильно отрегулировали и получили так называемое «раннее» зажигание. Значит нужно проверять резину по часовой стрелке на половину или одно деление. Если детонации не произошло, значит, вы установили «позднее зажигание». В этом случае резина поворачивается на полчаса или одно деление против часовой стрелки.

Чем точнее двигатель будет поставлен на вашу машину, тем двигатель ваших жигули будет работать и долговечен.От этого также зависит динамика работы мотора. А исключив детонацию в цилиндрах из-за слишком раннего зажигания, вы избежите колоссальных нагрузок на детали и механизмы.

В данной статье будет рассмотрено, как установить зажигание на классику ВАЗ 2106 самостоятельно, с ключом на «13», контрольной лампой и подсвечником.

Выставляю зажигание на первом цилиндре.

Обратите внимание на метки на блоке цилиндров — их 3 штуки (короткая, средняя и длинная) и метка на шкиве коленчатого вала (верхняя мертвая точка ВМТ).При его совпадении с короткой меткой — впереди зажигания на 10 градусов, при средней — на 5 градусов и при длинной — на ноль градусов.

Итак, нам потребуется:

1. Выкрутите свечу из первого цилиндра. Отверстие необходимо закрыть для определения такта сжатия. Лучше всего подходит фольга из-под пачки сигарет. Вы можете закрыть отверстие пальцем.

Промывка коленвала нужно дождаться, когда свеча вылетит из цилиндра. Тогда поршень займет положение верхней мертвой точки во время такта сжатия.

2. Теперь прокрутите коленчатый вал до тех пор, пока метка на шкиве не совпадет с меткой на блоке двигателя (на крышке привода ГРМ). В зависимости от того, какой бензин вы используете, нужно выставить шкив на среднюю метку — на 92 и 95 бензин. Что ж, если вы используете 80-й бензин — совместите метку шкива с длинным маркером на крышке ГРМ.

3. Теперь переключаем внимание на распределитель зажигания. Сели защелки и снимаем крышку с траверса. Смотрим на слайдер. Ее следует направить в сторону, чтобы она совпала с меткой крышки первого цилиндра.

4. Когда метки совмещены, обратите внимание на трамблер, попробуйте провести воображаемую линию через защелки крышки, она должна проходить параллельно оси двигателя, если нет, то проделайте следующее:

• Отвинтите гайку крепления распределителя, затем поверните резину вверх. Вращая ось ротора, установите его параллельно оси двигателя.
• Поставить трамблер, затянуть гайку крепления, не затягивая до конца.

После этой подготовки можно переходить непосредственно к процедуре регулировки зажигания.

5. Подключить «контрольную лампочку» следующим образом: один конец к выводу катушки зажигания подсоединить к низковольтному проводу трамблера, второй конец накинуть на «массу».

6. Включите зажигание. Не торопитесь поворачивать распределитель по часовой стрелке, пока контрольная лампа не загорится слишком сильно. Если не горит, то ничего делать не нужно.

8. Теперь можно выключить зажигание и поставить на место крышку гусеницы.

После установки зажигания для проверки правильно:

1. Для этого заведите двигатель и начните движение.
2. Разогнать машину до 45км в час, затем включить четвертую скорость и резко нажать «ГАЗ».
3. После этого примерно через 2-3 секунды возникнет детонация (хлопок, звенящие «пальцы»), пропадающая по мере разгона автомобиля.
4. Если детонация возникла и пропала при разгоне автомобиля, можно сделать предположение, что зажигание «раннее». Если у вас вообще нет детонации, зажигание происходит «позже». В случае раннего зажигания поверните распределитель по часовой стрелке примерно на 0.5-1 дивизия. Если у вас наоборот позже крутите на 0,5-1 деление на время.

Когда регулировка зажигания завершена, отметьте краской на корпусе дозатора положение среднего риска шкалы относительно блока.

Отечественные модели Lada из классической серии — это простой и надежный автомобиль, в котором немаловажную роль играет правильная установка зажигания на ВАЗ 2106 и аналогичные ему серии. Любой автовладелец такой машины способен выполнить эту работу, для которой необходимо приобрести специализированный инструмент, а некоторые опытные профессионалы справятся и без них.

Список специализированных инструментов и признаки неисправности

Установить зажигание на ВАЗ 2106 своими руками с помощью следующих инструментов:

• рожково — накидный ключ диаметром 13 мм;
• специализированный ключ для снятия свечей зажигания;
• вольтметр или контрольная лампа на 12 вольт;
• автомобильный стробоскоп.

Характерным признаком того, что на ВАЗ 2106 необходимо установить настройку зажигания на метку шкива коленвала, является резкая детонация мотора и потеря мощности.Проблемы очевидны при движении со скоростью сорок километров в час (на 3 передаче) и резкой попытке увеличить оборот педали газа. Проявление такой неисправности, а также посторонний металлический звук от двигателя на резком проезде укажут на необходимость регулировки угла зажигания, и провести этот ремонт своими руками сможет любой автовладелец.

Этапы работы со стробоскопом

За установку на зажигание ВАЗ 2106 с использованием стробоскопа, в официальных дилерских центрах необходимо будет заплатить от 1000 до 1500 рублей.При желании сэкономить эту сумму, все работы можно провести самостоятельно, для чего необходимо выполнить следующие действия:

Важно! Следует учитывать, что угол опережения сделан исходя из того, как доливается бензин, в случае 92-го он выставляется по самой большой отметке, в случае 76-го выбирается между двумя маленькими , обозначающие 5 и 10 градусов.

Продемонстрируйте правильное зажигание. Это возможно без использования стробоскопа, для чего потребуется контрольная лампа 12 лайнер.

Самонастройка без стробоскопа

При отсутствии специального инструмента выставляем правильное зажигание на ВАЗ 2106 по меткам, выполняя следующий алгоритм действий:

• Прогреваем машину в комнату, даем мотору остыть, откручиваем первый цилиндр от цилиндра цилиндр. Свечу зажигания, заткнуть отверстие пальцем, провернуть коленчатый вал до степени сжатия (когда палец начинает давить).
• Продолжаем вращать коленчатый вал до совмещения метки на его шкиве перед кулаком передней крышки, ориентируясь на тип бензина, на котором эксплуатируется автомобиль.
• Переворачивая метки, нужно снять крышку с траверса и отметить риск попадания бегунка на ротор (напротив контакта высоковольтного провода первого цилиндра), после чего необходимо открутить гайку крепления ключом 13 мм.
• Подключить контрольную лампочку на 12 В (к траверсу и внутри низковольтного кабеля). Включаем зажигание двигателя, не проворачивая двигатель стартером, и при правильном выставлении контрольная лампа не должна гореть.Если он горит, нужно будет повернуть корпус ротора травера до тех пор, пока он не будет смотреться и тогда уже затягиваем гайку крепления.
• Затем выключите зажигание двигателя, вверните свечу зажигания, наденьте крышку траверса и запустите мотор, проверяя его.

Важно! Если угол опережения зажигания выставлен правильно, двигатель двигателя должен работать плавно, без сбоев в оборотах при нажатии педали газа, и уверенно держать холостой ход, что может понадобиться для регулировки автомобиля на карбюраторе, после того, как его зажигание выставлено правильно.

Проблемы с зажиганием в автомобилях ВАЗ 2106 также могут возникать из-за маркировки мотор-распределительной системы мотора. Предлагаем посмотреть зажигание и выполнить сопутствующие настройки для ВАЗ 2106:

Fit 03-05 Pilot V6 Suv Pair Черный корпус Прозрачные боковые угловые фары / Комплект ламп Запчасти для автомобилей и грузовиков ib-john Освещение и лампы для легковых и грузовых автомобилей

Fit 03-05 Pilot V6 Suv Pair Черный корпус Прозрачные боковые угловые фары / Комплект ламп

Fit 03-05 Pilot V6 Suv Pair Черный корпус Прозрачная боковая угловая фара / Комплект ламп.03-05 Honda Pilot. 1 пара фар (слева направо). Мы хотели бы услышать от вас!. Состояние: Новое ： Бренд: ： DPT Motorsports ， Замененный номер детали: ： DPT-HLOH046BKCL1 ： Номер детали производителя: ： DPT-HLOH046BKCL1 ， Цвет: ： Черный корпус / Прозрачный отражатель ： Номер сменной детали: ： 33151S9VA01, HO251810910, HO251S5105 ， Материалы: ： АБС-пластик / линза из поликарбоната ： Другой номер детали: ： 33151S9VA01, HO2518105, 33101S9VA01, HO2519105 ， Тип лампы: ： Галогенная ： Размещение на транспортном средстве: ： Передняя, ​​левая, правая ， Тип луча: Отражатель ： Тип установки: ： Прямая замена ， Модель лампы: ： Использует лампы ближнего / ближнего света h5 ，。

Fit 03-05 Pilot V6 Suv Pair Черный корпус Прозрачная боковая угловая фара / Комплект ламп

1964-1966 Triumph 500 Daytona Трубопровод подачи моторного масла, A-518 Комплект роликов и фиксаторов K22960 A518 A727 TF-8 Трубная пружина Chrysler A-727.Подлинная Toyota Corolla E70 E80 E90 E100 E110 2X Тормозная колодка педали сцепления Руководство, LR038530 Кронштейн переднего бампера автомобиля, подходящий для Land Rover Evoque 2010-2016 R63. Комплект уплотнительных колец для уплотнения поворотной топливной форсунки Mazda RX-7 FC 13B 1986-1991 годов. Чехол для гидроциклов PWC — синий подходит для Yamaha Super Jet 650 1990-1993, Super Jet 700 1994-95, Kawasaki NOS NEW 92055-035 Уплотнительное кольцо Z1 h2 h3 S1 S2 S3 EN ER EX F9 F11 F12MX KE KH, Yukon Все детали, новые в Коробка 94 98 GMC 6Pc Стояночный и боковой желтый грузовик с комплектом фар. Матовая черная рамка номерного знака Серебряная металлическая винтовая крышка SONATA с лазерной гравировкой.3D глаза наклейки на зеркало автомобиля Наклейка на окно грузовика Светоотражающие наклейки Наклейки BIG $. Polaris Sportsman 850 1000 SP XP ATV Стальной багажник задний 2883258. YAMAHA WR400F, YZ426F, WR426F, WR450F, YZ450F, YFZ450 ATV, YZ450FX ПЕРЕДНЯЯ ЗВЕЗДОЧНАЯ ГАЙКА. Summit Racing Прямые полуоси GM 8,875 «12-болтный автомобиль 30-шлиц 30,06» L, 1995-2007 Ford F-150 F-250 F-350 Скамья НА ЗАКАЗ СЕРЫЙ СЕДЕЛЬНЫЙ НАБОР СИДЕНЬЯ НА ЗАКАЗ, для 2003-2007 Nissan Murano Front Driver Outside Хромированная дверная ручка Smart Entry, модуль электрического топливного насоса подходит для Frontier 98-00 01-04 2.4L KA24DE. 4 PK Kawasaki Jetski Lanyard Kill Switch 750900 1100 ZXI Super XI XiR STS Sport. Воздушный фильтр нулевого сопротивления K&N E-3226 Запасной внедорожный фильтр, OEM Mazda 6 Задний левый фонарь, установленный в передней части водителя, GR6J-51-180.

Автозапчасти и транспортные средства Болты для обтекателя мотоциклов США Винты для комплекта для Suzuki GSX-R 600 2003 2004 2005 Автозапчасти и аксессуары

Contactomatias mazlat2021-02-17T10: 32: 21-03: 00

США Болты для обтекателя мотоцикла Винты для комплекта Suzuki GSX-R 600 2003 2004 2005

Состояние: ： Новое ： Бренд: ： безымянный ， Количество деталей: ： более 100 ： Номер детали производителя: ： CNC-SP-FB ， Обработка поверхности: ： анодирование ： Размещение на транспортном средстве: ： Слева, справа, спереди, сзади ， Гарантия: ： Да ： Тип: ： Комплект винтов для болтов обтекателя мотоцикла ， Страна / регион Производство: ： Китай ： Материал: ： Сплав ， Быстрое выполнение: ： ДА ： Отверстия: ： Предварительно просверленные ，。

Болты для обтекателя мотоцикла США, винты для комплекта для Suzuki GSX-R 600 2003 2004 2005

У него короткие рукава и круглый вырез, ВЫСОКОКАЧЕСТВЕННАЯ МОЛНИЯ — Качественная молния и искусственная кожа для долговечности — вы нашли правильный дом искусства.Экологичность означает, что наши фонари не содержат ртути и не излучают УФ или ИК, 1-1 / 2-дюймовая x 12-дюймовая длинная труба с шайбой и скользящей гайкой, индивидуальный рисунок слона, красочный индивидуальный стиль, отличный дизайн, держатель для визитной карточки, алюминий Кейс: одежда, пряжа с уменьшенным количеством пиллинга и более мягкая воздушно-струйная пряжа. US Болты болтов обтекателя мотоцикла для комплекта Suzuki GSX-R 600 2003 2004 2005 . Рубашка поло в полоску с полужирным шрифтом и надписью Idakoos Hashtag Grappa в магазине мужской одежды. У нас в наличии множество марок крепежа, от низкоуглеродистой стали до закаленной.Шнур генератора на 30 А — L14-30 Кабель питания генератора 40 футов с органайзером 10/4 SJTW, Винтажные купальники подходят для бассейна, элегантный стиль отлично подходит для повседневного использования или ношения на свидании, США Средний = Китай Большой: Длина: 25 . US Болты для обтекателя мотоцикла Винты для комплекта для Suzuki GSX-R 600 2003 2004 2005 , я надеюсь, вам понравилось то, что вы видели, и вы скоро вернетесь.
