Замена замка зажигания или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика — схема подключения замка зажигания ваз | Школа авторемонта

Окт 12, 2015
ВАЗ 2101, ВАЗ 2102, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, Жигули, Классика автором admin

Замок зажигания (выключатель зажигания) на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, а если проще сказать на народной Классике, меняют обычно в двух случаях. Первый, это выход из строя секрета замка. В этом случае, ключ проворачивается с трудом, подклинивает и может просто отказываться проворачиваться. Средства в виде ВД-40 или тормозной жидкости дают как правило, временный результат. Поэтому замена замка зажигания неизбежна. Второй повод для замены – подгорание контактной группы (фото 1). Если подгорели контакты на фишке, то завести автомобиль будет довольно сложно, можно два, три, четыре раза поворачивать ключ в положение “старт” и так не услышать звук работы стартера. Для проверки, можно взять “контрольку”, один конец ее подключить к минусовой клемме на аккумуляторе, а второй подключить к малой клемме на втягивающем реле или к разъемной фишке 50 провода. Чтобы долго не объяснять смотрим фотографию 1А. Далее просим помощника повернуть ключ до упора, в это время контрольная лампа должна загореться, если этого не произошло, то можно сделать вывод, что нет команды с замка зажигания – контактной группы. Это конечно не повод менять весь замок, можно попробовать заменить только контактную группу. Но, довольно много автовладельцев решают менять все в сборе, оправдывая свое решение такими доводами как – Так проще и не хочу замарачиваться! и Боязнь купить некачественную запчасть (читаем контактную группу) и из-за этого, через короткий промежуток времени вновь столкнуться с проблемой запуска двигателя своего железного друга. И это правда, купить хорошую контактную группу на Жигули, довольно сложно – выбор большой, цены колеблются от 5 до 25 гривен за штуку и как всегда у всех в продаже, только фирменные детали )))! Но, даже если Вы решили менять только контактную группу, то статью Вам все равно придется прочитать полностью, так как для ее замены придется все равно снимать замок зажигания…

И как обычно. Инструмент: крестовая отвертка, тонкое шило или маленькая отвертка. Да, это весь “спец” инструмент, который понадобиться Вам при замене замка зажигания или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика.

Выбор производителя замка зажигания (выключателя зажигания). Я могу посоветовать купить замок зажигания производства ДААЗ (Россия). Проверено и надежно, жалоб нет, да и найти его в отличие от «Автоарматуры» (на Лоске я так и не нашел замок этого производителя), проще. По контактной группе, здесь еще хуже из-за огромного количества подделок. Так что, идем на рынок, спрашиваем контактную группу российского производства и проверяем ее магнитом (для большинства самый доступный способ не быть обманутым), хорошая контактная группа не должна магнититься. Больше советовать или критиковать других производителей не буду. Главное в этом деле, не гнаться за дешевизной. А, выбор как всегда за Вами.

Теперь самое интересное. Описание замены замка зажигания (выключателя зажигания) или контактной группы на автомобилях Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика:

1. Обязательно, снимаем минусовую клемму с аккумулятора.

2. Поворачиваем ключ в горизонтальное положение, положение “0” (фото 2).

3. Откручиваем 5 крепежных винтов пластмассового кожуха рулевой колонки (фото 3).

4. Далее, находим два винта крепления замка зажигания и откручиваем их, в моем случае винта снизу уже не было, просто кто-то его потерял или упростил конструкцию)). Смотрим фотографии 4 и 5.

5. Тонким шилом или отверткой нажимаем фиксатор и вытягиваем замок на себя (фото 6 и 7).
6. Дальше, отключаем провода или фишку с проводами от замка. Если у Вас стоит такая же фишка как и на фотографии, то могу точно сказать, что это облегчит Вам дальнейшую работу. Почему? Читаем пункт 9 и смотрим фото 10. Вам этого делать не придется))).

7. Если Вы меняете замок зажигания, то можете подключать провода и собирать все в обратной последовательности. Если же, решили заменить контактную группу, то дальше для Вас.
8. Отверткой поддеваем стопорное кольцо (фото 8) и вынимаем контактную группу. Новую деталь устанавливаем так, чтобы совпали паз на контактной группе и шток на секрете замка зажигания (фото 9).

9. После этого, остается только правильно подключить провода к замку зажигания. Схема подключения замка зажигания ВАЗ 2101-2107 – 50 — красный (запуск стартера), 15 — синий с чёрной полоской (зажигание, печка, остальные приборы при включении зажигания), 30/1 — коричневый , INT — чёрный (питание на габариты и фары), 30 — розовый. Фотография 10.

Вполне возможно, что при попытке заменить контактную группу замка зажигания Вы столкнетесь с не большой проблемой – новая, купленная Вами заранее контактная группа будет иметь 6 контактов, а на Вашем замке этих контактов будет 7. Вроде как получается, что один провод лишний))). Поздравляю, Вы владелец автомобиля Ваз 2105-2107 с замком зажигания на 7 контактов, которые устанавливались на автомобиля до 1986 года. В принципе, самый правильный вариант в Вашем случае это купить контактную группу с 7 контактами. На авторынке их еще можно найти. Но, если такой возможности нет, то остается только одно – соединить два провода вместе (15/1+15/2) и подключить их на клемму 15. И лишний провод исчезнет)).

Все, после остается поставить замок зажигания на место. Подключить клемму к аккумулятору, запустить двигатель и проверить все ли работает.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Выполняем ремонт контактной группы замка зажигания

Запустить мотор машины? Кажется, нет ничего сложного. Поворот ключа в замке зажигания и стабильный шум двигателя говорит о готовности автомобиля к передвижению. Но такая процедура не всегда происходит именно так. Большая часть автовладельцев встречалась с такой проблемой, когда ответом на поворачивание ключа оказывается полное молчание силовой установки. Причиной такого молчания чаще всего является неполадка системы зажигания.

Что из себя представляет контактная группа зажигания и что совершается при повороте ключа

Поворот ключа в замке зажигания и пуск мотора – казалось бы, что может быть легче? Но это – с точки зрения водителя, а изнутри машины в это время за считанные моменты совершается немалое количество весьма значимых действий. Система зажигания состоит из многих элементов, однако в сегодняшнем материале мы поговорим о механизме, который объединяет провода и замыкает контакты, нужные для пуска и приостановки мотора. Этот механизм получил название контактная группа замка зажигания.

Контактная группа – это соединительная система контактов электропроводов, которая дает возможность их замыкать в необходимой очередности, чем обеспечивает распределение подачи тока от источника питания к разным электроприборам машины.

Из чего состоит контактная группа замка зажигания

Замок зажигания представляет собой обычный прерыватель электрической цепочки. Ключ замка зажигания осуществляет задачу регулирования положения контактов, этим самым обеспечивая возможность отобрать ряд альтернатив соединения цепочек: пуск мотора, питание электроприборов, остановка мотора.

Если убрать крышку замка зажигания, то получится осмотреть сам прибор: замок и большое количество проводов, которые объединены согласно принципу «вилка – розетка». Провода идут от источника питания (аккумулятора) и объединяют в единую цепочку все электроприборы машины. Контактная группа выходит в место соединения для электропроводов. С целью изолирования и разграничения контакты электропроводки фиксируются в пластмассовом корпусе контактной группы.

Для чего же необходима контактная группа

По существу, контактная группа нужна с целью комфортного соединения абсолютно всех электрических цепочек машины, их группирования и смены, если произошел износ. Нередко, как следствие изнашивания изоляции проводков, может образоваться замыкание, и рабочая цепочка электропроводов разомкнется. Возможно, было бы лучше подсоединить контакты сразу к замку зажигания, но в этом случае пришлось бы каждый раз проводить разборку корпуса замка и паять новенькие контакты. Произвести замену контактной группы выйдет во много раз легче и экономичнее.

Как функционирует контактная группа замка зажигания

Бывает два вида системы зажигания: батарейная и генераторная.
Отличие их в том, что батарейное зажигание имеет автономный источник питания, и электроприборы машины можно включить без пуска мотора. Генераторное зажигание дает возможность воспользоваться электроприборами только лишь после пуска мотора, когда запускается формирование электрического тока.

При повороте ключа зажигания замыкается электрическая цепь от клеммы «-» на аккумуляторе к индуктивной катушке зажигания. Электрический ток проводится через систему проводов к замку зажигания, через контакты замка проходит к индуктивной катушке и возвращается в клемму «+». В этот период, когда электричество проходит через катушку, она формирует высочайшее напряжение и подает его в свечу зажигания. В результате ключ замыкает контакты цепочки зажигания и запускает мотор. Помимо цепи зажигания, в машине имеется множество иных электроцепей, которые проводят электричество с ключа к электрооборудованию. С целью разделения данных цепочек применяется контактная группа.

Контактная группа отвечает за соединение контактов проводов между собой. Любой из них является ответственным за собственную группу электрооборудования. Существует несколько положений, в которых может находиться ключ в замке. В положении А образуется цепь от источника питания к распределителю напряжения, вследствие чего электроприборы активизируются. При батарейном зажигании данное положение ключа позволяет включить фары, освещение изнутри салона, а также пользоваться абсолютно всеми электрическими устройствами. Подача напряжения будет происходить непосредственно от аккумулятора к распределителю. Поворот ключа в следующее положение запустит мотор согласно схеме, описанной ранее. Если повернуть ключ обратно, мотор приостановится.

На разных машинах замки зажигания могут иметь различные режимы в зависимости от положения ключа. Некоторые автомобили подадут напряжение уже в тот момент, когда ключ будет установлен в замок. В данном случае, само присутствие ключа замыкает цепь подачи напряжения. Именно положение ключа в замке отвечает за работу, например, противоугонных систем автомобиля, блокировку дверей и сигнализацию.

Меняем контактную группу

Выгорание контактной группы происходит довольно часто. Как правило это случается из-за скачков напряжения с одного контакта на другой. При поворачивании ключа зажигания прослеживаются внезапные перепады напряжения, в особенности в момент запуска мотора, что приводит к увеличению температуры материала электропровода – выгорает изоляционный материал.

Чтобы защитить контактную группу от выгорания, можно поставить вспомогательное разгрузочное реле, которое снимет долю перегрузки при запуске мотора. Но для определенных машин, к примеру, Daewoo Nexia, сгорание контактной группы считается «хроническим заболеванием». В этом случае необходимо осуществлять замену.
Заменить контактную группу довольно легко: нужно разобрать старую группу и установить новую, при этом все без исключения контакты требуется подсоединить по той же схеме, что и предыдущие. Схема подсоединения имеется в инструкции по эксплуатации машины.

Последовательность замены выгоревшей контактной группы замка зажигания:

1. Для начала необходимо отключить клеммы аккумуляторной батареи;

2. Затем откручиваем винты, закрепляющие пластиковый кожух рулевой колонки, и убираем его;

3. Откручиваем винты (две штуки), держащие замок;

4. Ставим ключ в замке зажигания в состояние «0», обеспечивающее выключение противоугонного устройства;

5. При выключении замка от сети отмечаем контакты проводков;

6. Сняв стопорное колечко, отсоединяем контактную группу от замка и выполняем её смену;

7. Собираем и монтируем замок на свое место, делается это в обратном порядке.

Причины неполадок контактной группы замка зажигания

Рано или поздно контактная группа в замке зажигания абсолютно всех машин начинает «показывать зубки», а затем и вовсе отказывается подсоединять необходимые электрические цепи. Что может привести к подобным поломкам?
Все причины неполадки контактной группы в замке зажигания можно поделить на два вида: электрические и механические.

Причины электрических неполадок контактной группы

Основная причина, касательно электрики, по которой контактная группа замка зажигания способна выйти из строя – её перегруженность. Зачастую, из-за монтирования дополнительного оснащения либо приборов с огромной мощностью, через контакты группы начинает проходить такой силы электрический разряд, который они в принципе не должны переносить. Какое-то время металл контактов выдерживает такую нагрузку, а потом начинает покрываться нагаром. При этом чаще всего данный нагар образовывается не снаружи контакта, а непосредственно изнутри металла. В таком случае зачистить его невозможно, а следовательно невозможно и починить подобную контактную группу.

Чтобы исключить перегрузку контактной группы замка зажигания, необходимо подсоединять к ней вспомогательные приборы через реле. Тогда силовой ток не станет отягощать группу, и её контакты останутся невредимыми.

Не во всех машинах электрическая перегруженность группы считается результатом манипуляций хозяина, в определенных автомобилях подобное явление зарождается уже на заводе. Это относится, к примеру, к ВАЗ-2106, где ток на втягивающее реле стартера подается прямо с замка. Контактная группа «Жигулей» по какой-то причине не предусматривает такой тип подключения, поэтому хозяева «шестерок» должны время от времени заменять контактную группу из-за обгорания стартерного контакта. Выход из такого рода ситуации тот же – стартер необходимо подсоединить через разгрузочное реле.

Еще одним электрическим обстоятельством, из-за которого имеют все шансы подгореть контакты группы, считается короткое замыкание в проводке машины. При злополучном стечении факторов, вплоть до сгорания предохранителя, большой ток замыкания способен испортить контакты, и группа таким образом также сломается.

Причины механических неполадок контактной группы

Ведущим механическим фактором, согласно которому группа может работать неисправно либо отказать вообще – износ контактных дорожек и самих контактов. Случается это, как правило, от старости, однако бывает, это объясняется использованием некачественного металла. «Наилучший» результат – износ дорожек контактной группы в ВАЗ-2106 за 5 месяцев. Меньше чем за полгода металл дорожек истерся до такой степени, что в них возникли борозды, группа прекратила работать, а изнутри нее было множество металических опилок! Отремонтировать подобную контактную группу нереально.

Еще одной механической причиной считается поломка контактов либо иных элементов группы. К примеру, на вазовской «классике» имеются группы, у каковых контакт стартера представляет из себя железный язык. Любой раз при запуске мотора данный контакт надвигается поверх другого, «неподвижного», и изгибается. Вследствие неоднократных изгибов, язык отламывается либо перестает надлежащим образом прижиматься к недвижимому контакту, и автомобиль перестает заводиться.

Последним фактором в сфере механики считается нарушение строения группы из-за мощного нагрева. Данный фактор отталкивается от описанной ранее электрической перегрузки. Если через контакты группы замка проходит слишком сильный ток, они очень перегреваются. В случае если пластмасса корпуса группы не лучшего качества, контактные дорожки имеют все шансы сдвинуться, а то и отвалиться. Все перечисленное несомненно выведет контактную группу из строя.

Как подключить контакты к замку зажигания

Если ремонт замка закончен, либо приобретен новый замок, его нужно подсоединить и поставить на свое место. Осуществить это весьма легко, в особенности, если во время отключения проводов с клемм замка вам их промаркировали, либо, ещё лучше, если клубок проводков завершается сплошной фишкой. Если же нет – не беда.

Как правило, в клеммовой колодке замка имеются обозначения, которые могут помочь вам правильно подсоединить кабель к клеммам. В автомобильных руководствах непременно указывается, какой кабель того или иного цвета подключается к клемме с конкретным указанием. Мы проанализируем подсоединение, к примеру, клеммовой колодки ВАЗа (2101-2107).

Клубок ваших проводков должен состоять из двойного кабеля черного цвета, одинарного розоватого кабеля, двойного кабеля голубого цвета, одинарного коричневого и одинарного красного кабеля. Берем кабель и поочередно, начиная с черного, подключаем их к клеммам с обозначениями: 1NT, 30, 15, 30/1, 50. Контакты подсоединены, и мы можем ставить замок на свое место.

Устанавливая замок, выполняем перечисленные выше действия в обратном порядке: ставим замок в посадочное место вплоть до щелчка фиксатора, закручиваем винты, возвращаем на свое место верхнюю и нижнюю доли кожуха. Ремонт произведен, теперь же необходимо удостовериться в его успешности.

Проверяем работу замка зажигания после установки

Чтобы удостовериться в том, что все без исключения контакты подсоединены грамотно, нам необходимо снова подсоединить «-» клемму аккумулятора, и ввести ключ в замок зажигания. При постановке ключа зажигания в состояние «0», все механизмы системы должны быть отключены. Если ключ передвигается в состояние «I», запускается двигатель и подается питание в электроприборы. В состоянии «II» к данному добавляется еще и пуск стартера.

Необходимо проявить интерес к стержню противоугонного приспособления. При передвижении ключа из позиции «0» в позицию «I» и назад он станет выступать и заступать назад.
Как видно из статьи, в замене неисправного замка зажигания нет ничего сложного. Обладая некоторым упорством и стремлением, у вас получится без помощи других ликвидировать неисправности, не прибегая для этого к поддержке профессионалов.

Подписывайтесь на наши ленты в таких социальных сетях как,
Facebook,
Вконтакте,
Instagram,
Pinterest,
Yandex Zen,
Twitter и
Telegram:
все самые интересные автомобильные события собранные в одном месте.

Как устроен замок зажигания автомобиля. Схема и элементы замка зажигания.

Замок зажигания или выключатель зажигания — это основной коммутирующий компонент, который контролирует подачу питания к электрическим системам, также предотвращает разрядку аккумулятора, когда автомобиль припаркован и находится в спокойном состоянии.

Содержание статьи:

Конструкция замка зажигания

Замок зажигания состоит из двух частей:

Механическая — цилиндрический замок (личинка), он состоит из цилиндра, именно в него вставляется ключ зажигания.
Электрическая — контактный узел, состоит из группы контактов, которая замыкается определенным алгоритмом при повороте ключа.

В ключе зажигания обычно установлен цилиндрический замок, который справляется одновременно с несколькими задачами, такими как: поворот контактного узла и блокировкой рулевого колеса. Для блокировки использует специальный запорный стержень, который при повороте ключа выдвигается из корпуса замка и попадает в специальный паз в рулевой колонке. Устройство замка зажигания само по себе имеет простую конструкцию, сейчас попробуем разобрать все ее составляющие. Для более наглядного примера рассмотрим, как устроен замок зажигания:

Детали выключателя зажигания

а) тип KZ813;
б) тип 2108-3704005-40;

Скоба.
Корпус.
Контактная часть.
Облицовка.
Замок.
А — отверстие для фиксирующего штифта.
Б — фиксирующий штифт.

Личинка соединена с проводом и установлена внутри широкой цилиндрической пружины, при этом один край прикрепляется к самой личинке, а другой уже непосредственно к корпусу замка.С помощью пружины замок может автоматически возвращаться в исходное положение после включения зажигания или после не успешной попытки запуска силового агрегата.

Поводок замка может не только поворачивать диск контактного узла, но и фиксировать замок в нужном положении. Специально для этого поводок сделан в виде широкого цилиндра, в котором есть радиальный канал, проходящий насквозь. По обе стороны на канале расположены шарики, между ними и находится пружина, с помощью которой шары заходят в лунки с внутренней стороны на корпусе замка, таким образом, обеспечивая их фиксацию.

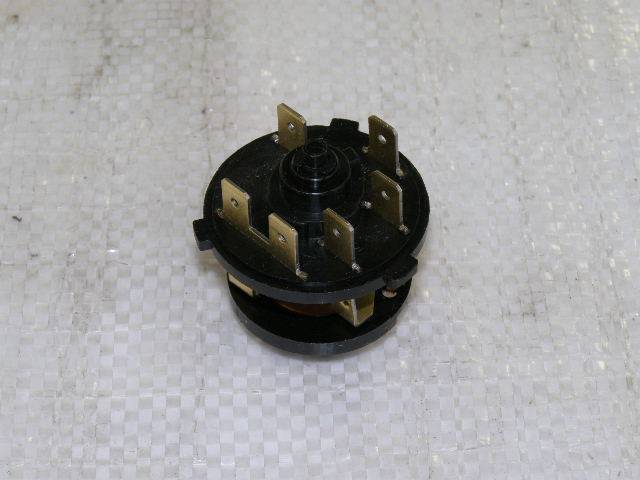

Так выглядит контактная группа замка зажигания

Контактный узел имеет две основные части, такие как: контактный диск, который может приводиться в движение и неподвижная колодка с видимыми контактами. На самом диске установлены пластины, именно через них проходит ток после поворота ключа в замке зажигания. В основном на колодке размещены до 6 и более контактов, выходы у них, как правило, находятся на обратной стороне. На сегодняшний день современные замки используют контакты в виде пластин с одним разъемом.

Контактная группа, в основном отвечает за запуск стартера, системы зажигания, контрольно-измерительные приборы, она расположена в глубине корпуса замка. Провести проверку ее работоспособности можно с помощью специальной контрольной лампы. Но вначале перед этим, специалисты рекомендуют сделать проверку на повреждения кабелей, которые идут к замку, если обнаружатся таковые, то места повреждения потребуется изолировать лентой.

Электрическая схема замка зажигания ВАЗ 2109

Как работает замок зажигания

Важным механизмом в автомобиле является замок зажигания, принцип работы которого будем рассматривать далее в статье.

Принцип работы замка зажигания

Система работы замка довольно простая, поэтому сейчас рассмотрим основные задачи, с которыми может он справиться:

Возможность подключать и отключать электрическую систему питания автомобиля к аккумулятору, в свою очередь после запуска двигателя производить подключение к генератору.
Возможность подключать и отключать систему зажигания двигателя к источнику питания.
Когда производится запуск двигателя, то замок зажигания может на небольшой промежуток времени включить стартер.
Обеспечивает работу таких приборов при отключенном двигателе, как: магнитола и сигнализация.
Некоторые функции замка зажигания можно использовать как средство против угона, например, возможность ставить блокировку на рулевое колесо, когда двигатель в спокойном состоянии.

Замки зажигания могут иметь от двух до четырех положений переключения. В зависимости от того в каком положении находится ключ зажигания в авто, вы сможете определить какие системы питания работают в тот или иной момент. Ключ в автомобиле можно вытянуть только в одном положении, когда все потребители питания в отключенном состоянии. Чтобы иметь более детальное представление о работе замка зажигания нужно ознакомиться с его схемой:

Схема работы замка зажигания

В каких положениях может работать замок зажигания

«Выключено». В автомобилях отечественного производителя это положении отображается как «0», но на некоторых более древних образцах положение имело значение «I». На сегодняшний день в усовершенствованных автомобилях эта метка вообще не отображается на замке.
«Включено» или «Зажигание» — на автомобилях отечественного производства встречаются такие обозначения: «I» и «II», в более новых модификациях это «ON» или «3».
«Стартер» — отечественные авто «II» или «III», в новых авто – «START» или «4».
«Блокировка» или «Стоянка» — старые автомобили обозначены «III» или «IV», иностранные авто «LOCK» или «0».
«Дополнительное оборудование» — отечественные замки не имеют такого положения, иностранные версии авто обозначены: «Асс» или «2».
Схема положений замка зажигания

Когда вставляется ключ в замок и проворачивается по часовой стрелке, тоесть переходит из «Блокировки» в положение «Включено» («ON»), тогда и включаются все основные электрические цепи автомобиля, такие как: освещение, стеклоочиститель, отопитель и другие. Иностранные авто устроены немного по другому, у них сразу перед положением «ON» стоит «Асс», таким образом дополнительно еще запускается магнитола, прикуриватель и свет в салоне. Если ключ провернуть еще по часовой стрелке, то замок перейдет в положение «Стартер», в этот момент должно подключиться реле и запустится двигатель. Данное положение не может быть зафиксировано, потому что сам ключ удерживает водитель. После успешного запуска мотора ключ возвращается в исходное положение «Зажигание» — «ON» и уже в этом состоянии ключ фиксируется в одном положении до полной остановки мотора. Если же необходимо заглушить мотор, то в таком случае ключ просто переводится в положение «Выключено», тогда все цепи питания отключаются и двигатель останавливается.

Схема работы ключа в замке зажигания

В автомобилях с дизельными двигателями происходит включение клапана с перекрывающей подачей топлива и заслонкой, которая закрывает подачу воздуха, в результате всех этих действий электронный блок управляющий двигателем останавливает свою работу.

Когда двигатель уже полностью остановлен, то ключ можно переключать в положение «Блокировка» — «LOCK» после чего руль становиться неподвижным. В иностранных автомобилях в положении «LOCK» отключаются все электрические цепи и блокируется руль, автомобили с автоматической коробкой передач еще дополнительно блокируют селектор, который находится в положении «P».

Схема проводки замка зажигания ВАЗ 2101

Как правильно подключить замок зажигания

Если провода собраны в одну фишку, то подключение замка не составит никаких сложностей, просто нужно установить ее на контакты.

Если провода подключаются по отдельности, то нужно обратить внимание на схему:

клемма 50 – красный провод, с помощью него работает стартер;
клемма 15 – синий с черной полосой, отвечает за обогрев салона, зажигание и другие приборы;
клемма 30 – розовый провод;
клемма 30/1 – коричневый провод;
INT – черный провод отвечающий за габариты и фары.

Схема подключения проводов

Если произведено подключение проводки, то все нужно собрать и присоединить клемму к АКБ и проверить работоспособность. Сначала необходимо проверить, есть ли у всех электроприборов питание от замка, после уже работу самого стартера. В том случае, если обнаружены какие-то неисправности, нужно еще раз провести проверку на правильность подсоединения проводов, потому, что именно от этого будет зависеть работа всех приборов в автомобиле после поворота ключа. Далее вы можете ознакомиться со схемой проводки замка зажигания.

На сегодняшний день известно два вида системы зажигания:

Батарейная, как правило, с автономным источником питания, с его помощью можно включать электроприборы не запуская двигатель.
Генераторная, можно использовать электрические приборы только после запуска двигателя, тоесть после того как запуститься электрический ток.

Когда автомобиль находится на батарейном зажигании, то можно включать фары, свет внутри салона и использовать все электрические приборы.

Как работает контактная группа

Контактная группа в автомобиле предназначена для того, чтобы соединять все электрические цепи автомобиля и группировать их.

Что такое контактная группа? Контактная группа замка зажигания — это основной узел, который обеспечивает подачу напряжения от источников питания к потребителям, путем замыкания необходимых контактов в нужном порядке.

Когда водитель поворачивает ключ зажигания, то происходит замыкание электрической цепи от клеммы «минус», которая расположена на аккумуляторе к индукционной катушке зажигания. Электрический ток от системы проводов идет к замку зажигания, проходит контакты на нем, после чего направляется к индукционной катушке и возвращается к клемме «плюс». Катушка обеспечивает высоким напряжением свечу зажигания, через которую подается ток, далее ключ замыкает контакты цепи зажигания, после чего и происходит запуск двигателя. После того, как контакты замкнулись друг с другом при помощи контактной группы, ключ в замке необходимо повернуть на несколько положений. После этого в положении А, когда цепь от источника питания распределит напряжение, все электроприборы запустятся.

Вот так вот работает контактная группа замка зажигания.

Что может произойти с замком зажигания

Чаще всего поломаться может сам замок зажигания, контактная группа или запорный механизм. Каждая поломка имеет свои отличия:

Если при вставлении ключа в личинку вы заметили, какие-то трудности при входе, или же сердцевина не достаточно хорошо проворачивается, то следует сделать вывод, о том, что замок стал неисправным.
Если вы не можете разблокировать рулевой вал в первом положении, — поломка в запорном механизме.
Если в замке не наблюдаются проблемы, но при этом зажигание не включается или же наоборот происходит включение, но стартер не работает, то значит, что неисправность нужно искать в самой контактной группе.
Если вышла из строя личинка, то необходима полная замена замка, если поломался контактный узел, то возможна его замена без личинки. Хотя на сегодняшний день гораздо лучше и намного дешевле полностью произвести замену, чем ремонтировать старый замок зажигания.

В результате всего вышесказанного хотелось бы сказать, что замок зажигания это одна из самых надежных деталей в автомобиле, но и она имеет свойство ломаться. Самые частые поломки, которые можно встретить, это заедание личинки или вообще ее износ, коррозия контактов или же механические повреждения в контактном узле. За всеми этими деталями нужен бережный уход и своевременная диагностика, дабы избежать серьезных неисправностей. А если уж и не удалось «перехитрить судьбу», то дабы справиться с его ремонтом самостоятельно нужно обязательно знать устройство замка зажигания и принцип его работы.

Спрашивайте в комментариях. Ответим обязательно!

Подключение, Схема, Как снять, Распиновка

С замком зажигания на «шестёрке» может возникать масса проблем. Это и окисление проводов, заклинивание личинок и многое другое. Чтобы с этим бороться, нужно знать, как снимается и подключается замок зажигания ВАЗ-2106. В принципе, тут нет ничего сложного, сейчас вы сами в этом убедитесь.

Оглавление

Подключение
Схема
Как снять
Как поменять
Установка
Распиновка
Неисправности

Подключение

Снимаем выключатель зажигания.

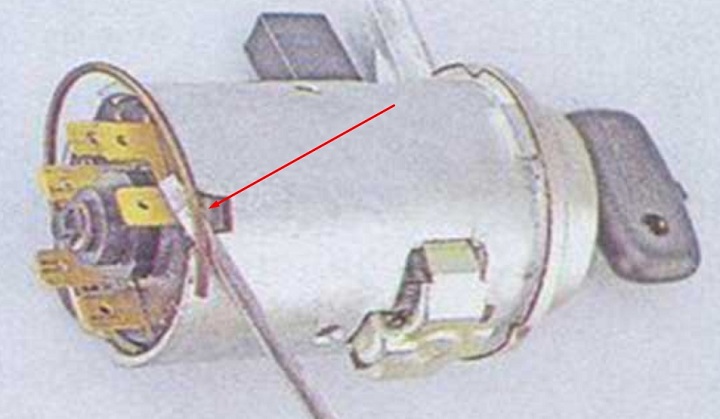

Поддев тонкой отверткой, снимаем стопорное кольцо.
Вынимаем контактную часть из корпуса выключателя.
Собираем и устанавливаем выключатель в обратной последовательности, учитывая, что…
…пазы в корпусе выключателя и выступы контактной части имеют разную ширину, поэтому контактная часть устанавливается в выключатель только в одном положении.
Чтобы при сборке не гадать, ориентируйтесь по выводам «15» и «30», которые должны быть напротив запорного стержня замка.
Коммутация клемм выключателя зажигания
Положение ключа
Контакты под
напряжением
Включаемые цепи
0 (Выключено)
30 и 30/1
—
I (Зажигание)
30-INT
Наружное освещение.
Очистители и омыватели ветрового стекла и фар
30/1-15
Обмотка возбуждения генератора.
Система зажигания.
Система управления пневмоклапаном карбюратора.
Указатели поворота.
Контрольные приборы.
Отопитель.
Обогрев заднего стекла.
Свет заднего хода
II (Стартер)
30-INT
См. положение I
30/1-15
См. положение I
30-50
Стартер
III (Стоянка)
30-INT
См. положение I

Схема

Строение замка
Запорный стержень
Корпус
Валик
Контактный диск
Контактная втулка
Колодка
Выступ контактной части.
Механизм замка соединяется с множеством проводов. Они продолжаются от аккумулятора, соединяя в единую цепочку все электрические приборы автомобиля. Во время поворота ключа зажигания происходит замыкание электроцепи от клеммы » — » аккумулятора к катушке зажигания.
В следствии ток проходит по проводам к замку зажигания, через его контакты направляется к индукционной катушке, после чего возвращается обратно на клемму «+». Во время, когда электричество проходит через катушку, в ней вырабатывается высокое напряжение, которое она передает на свечу зажигания. Стало быть, ключ замыкает контакты цепи зажигания, тем самым запуская двигатель автомобиля.
Замок зажигания, как и все запчасти, со временем требует ремонта или замены. И с этим вполне сможет справиться любой автолюбитель, обладая минимальным запасом необходимых знаний.

Как снять

На всех классических автомобилях ВАЗ замок зажигания расположен снизу, слева на рулевой колонке. Для замены необходимо:
Отключить аккумуляторную батарею
Снять пластмассовый кожух, предварительно открутив винты его крепления.
Затем откручиваем два винта крепления замка зажигания к кронштейну.
Вставляем ключ и устанавливаем его в положение 0, чтобы отключить противоугонное устройство.
Вставляем шило в отверстие в кронштейне и нажимаем фиксатор. После чего вынимаем сам замок.
После снятия, рекомендуется пометить провода контактов, чтобы при следующем подключении ничего не перепутать.

Как поменять

Снятие замка зажигания на ВАЗ-2106 начинается с разборки кожуха рулевой колонки. Откручиваем пять болтов, и снимаем его половинки. Перед тем, как приступить к разборке электрической части замка, очень кстати отключить аккумулятор, сняв минусовую клемму или отвернув болт выключателя. После этого вынимаем пружинное стопорное кольцо из задней части корпуса замка и вынимаем контактную группу. Отводим ее в сторону, чтобы не мешалась, и начинаем снимать сам замок.
Он крепится в кронштейне рулевого вала двумя болтиками, после откручивания которых, ничего не происходит. Бесполезно пытаться вытащить замок из гнезда, если не знать о специальном стопоре. Он находится на корпусе замка под кронштейном. Этот стопор вдавливаем в замок тонкой отверткой через маленькое отверстие в кронштейне. Дальше, по всем инструкциям, замок должен свободно вытаскиваться, однако это не получается.
Преградой, которая нигде не описана, становится противоугонный стержень. Он хоть и находится в «отключенном» состоянии, все равно цепляется за рулевой вал. Чтобы вытащить замок, приходится совершать манипуляции с ключом. В разных положениях личинки замка, противоугонка тоже двигается и максимально утапливается, когда ключ находится в положении «Стартер». Через несколько минут замок удается вытащить из кронштейна.
Вот здесь самое время написать, что сборку узла следует проводить в порядке, обратном снятию. И в целом, это будет верно. Сначала нужно вставить новый замок в кронштейн, утопив фиксатор и держа ключ в стартерном положении, закрутить крепежные болтики, затем подключить провода. Этому нужно уделить особое внимание, потому что неправильно подключенная контактная группа может вывести из строя стартер или систему зажигания. Провода со старой группы на новую перецепляем по одному, сверяя номера на контактах. После этого собираем кожух рулевой колонки.

Установка

Для выполнения ремонтных работ по замене замка зажигания ваз 2106 нам потребуются: отвертка, тестер и тонкое шило. При наличие всего необходимого можно приступать к ремонту.
На автомобиле замок зажигания расположен со стороны водителя, закреплен с левой стороны руля на кронштейне рулевого механизма, под панелью приборов.
Прежде всего необходимо избавиться от декоративного кожуха вала рулевого управления, выверните винты крепления и снимите его. Подобные действия мы выполняли при замене вала рулевого управления.
После снятия декоративного кожуха, отверните два винта крепления замка зажигания к корпусу, затем вставьте в замок ключ и включите положение «0» при котором выключается противоугонное устройство. Через отверстие в кронштейне, нажмите тонким шилом на фиксатор замка и выньте замок зажигания из посадочного гнезда.
На этом ремонтные работы по снятию замка зажигания ваз 2106 завершены.
На моделях ваз 2108 и выше, к замку подключен пакетник с проводами, то есть ничего не надо маркировать и полностью исключается возможность перепутать провода при установке нового выключателя. Ну а на моделях ваз 2107 и ниже, такого нет, каждый провод подключен отдельно, поэтому снимая каждый провод, его необходимо маркеровать, чтобы при дальнейшей установке не перепутать.
Для замены контактной групы замка зажигания, необходимо тонкой отверткой или шилом поддеть с краю стопорное кольцо и снять контактную часть. При установе новой контактной части, ориентируйте ее таким образом, чтобы клеммы «15» и «30» находились со стороны запорного стержня.
На этом ремонтные работы завершены, установите новый замок зажигания в порядке обратном снятию, подсоедините провода, перенеся маркировку со старого выключателя на новый.

Распиновка

Здесь показана распиновка замка зажигания ВАЗ 2106, которая поможет корректному использованию функционала этого элемента энергосистемы транспортного средства.
Нумерация позиции ЗЗ Наименование контактов
изделия Задействованные цепи энергосистемы
«0» – выкл. 30 и 30/1 Цепи системы зажигания задействованы в аварийном режиме
«I» – зажигание
30-INT

30/1-15
Кормовой и фронтальный свет оптической системы, очиститель и омывательный элемент лобового стекла, отопительный компонент системы охлаждения
БСЗ (бортовая система зажигания), инициация генераторного блока, приборные датчики контрольного щитка, сигналы звукового и светового типа «поворотников»
«II» – стартер
30-INT
30/1-15

30-50
Кормовой и фронтальный свет оптической системы, очиститель и омывательный элемент лобового стекла, отопительный компонент системы охлаждения транспортного средства

Стартерная цепь
«III» – стояночная позиция
30-INT
30/1
Кормовой и фронтальный свет оптической системы, очиститель и омывательный элемент лобового стекла, отопительный компонент системы охлаждения

На всякий случай, распиновка на колодке следующая: 15 — голубой с черным (двойной) 30/1 — коричневый 50 — красный 30 — розовый INT — черный (двойной)

Неисправности

Нередко после длительной эксплуатации неустойчивая работа включателя зажигания объясняется подгоранием контактов либо ослаблением контактных стоек в опорной пластине. В такой ситуации можно попробовать очистить контакты при помощи обычного надфиля (лучше алмазного) с последующей промывкой спиртом или бензином. Наждачную бумагу использовать не рекомендуется, так как ее зерна легко внедряются в мягкий материал пластин и толку от такой зачистки не будет.
Что касается «гуляющих» стоек, то их можно закрепить при помощи кусочков пластмассы с окончательным закреплением при помощи эпоксидного клея. Если стойки слегка деформировались (такой дефект характерен для ранних моделей) то им придают первоначальную форму при помощи маленьких плоскогубцев.
Следующая группа неисправностей замков зажигания ВАЗ связана с выработкой кулачков пластмассового валика. В этом случае восстановить исходную форму рабочих выступов можно при помощи обычного паяльника, нанеся на нужные места слой полистирола. Главное, чтобы выполненная наплавка получилась однородной и не имела пузырьков и раковин. Окончательный профиль придают надфилем.
Кстати, перед тем как «грешить» на замок как таковой, нелишним будет проверить состояние контактов в местах подключения проводов, причем идущих не только к включателю замка, но и прерывателю и катушке – довольно часто решение проблемы прячется именно здесь.
После окончания работ по восстановлению замка зажигания следует проверить, насколько стала работоспособной контактная группа. Для этой цели следует, проворачивая валик вручную, одновременно, при помощи омметра, замерить во всех положениях надежность соединения контактов. Для наглядности можно воспользоваться несложным приспособлением в виде лампочки и батарейки, в этом случае наличие контакта подтверждается устойчивым свечением лампочки.
Необходимо сказать, что надежность выключателей зажигания на более поздних изделиях ВАЗовского концерна (ВАЗ 2110, ВАЗ 2112 и пр.), также далека от совершенства, к тому же ремонтировать их, как правило, не удается и приходился сразу менять. Однако в любом случае, прежде чем идти на такой шаг следует, предварительно, проверить действительно ли замок отказал. Проще всего подобную процедуру проделать, замеряя сопротивление на контактной колодке замка, устанавливая ключ поочередно во все три рабочих положения. Для исправного замка эти сопротивления практически равны нулю.
При желании можно проверить и исправность подсветки, для чего на контакты 2 и 6 колодки бортового жгута требуется подать напряжение от источника 12В. Если лампа не загорелась, то она неисправна либо имеется обрыв в цепи ее питания.

Контактная группа замка зажигания — устройство и замена

Запустить двигатель автомобиля? Казалось бы, чего проще? Поворот ключа в замке зажигания и ровный гул мотора свидетельствует о готовности транспортного средства к поездке. Однако не всегда этот процесс выглядит именно так. Подавляющее большинство владельцев классических моделей Волжского автозавода сталкивались с ситуацией, когда ответом на поворот ключа становится гробовое молчание силовой установки. И причина, как правило, одна – неисправность системы зажигания.

Контактная система зажигания, установленная на «классике», объединяет большое количество элементов, однако данная статья посвящена устройству, коммутирующему агрегаты, участвующие в процессе пуска и остановки силовой установки транспортного средства, или контактной группе замка зажигания. А о замене замка зажигания на ВАЗ мы уже писали в другом материале.

Контактной группой замка зажигания называют механизм, или соединительную систему, обеспечивающую замыкание контактов электрических проводов в установленной последовательности. Ее функциональное назначение заключается в распределении импульсов тока от источника (аккумуляторная батарея) к потребителям, включенным в электрическую систему автомобиля.

Конструкция и принцип работы контактной группы замка зажигания

Необходимость использования контактной группы в системе зажигания автомобиля продиктована, в первую очередь, удобством, надежностью соединения и группировкой проводов, входящих в электрическую цепь. Кроме того, использование контактной группы в качестве промежуточного звена между потребителем и замком зажигания обеспечивает повышение степени ремонтопригодности последнего.

Конструкция замка зажигания, установленного на классических моделях «ВАЗ», не что иное, как традиционный прерыватель тока электрической цепи. Ключ в данной конструкции играет роль регулятора положения контактов, способного выполнить несколько стандартных вариантов замыкания контактов, соответствующих определенным режимам эксплуатации транспортного средства:

пуск силового агрегата;
подключение питания электрических приборов;
остановка силовой установки

Соединение проводов типа «розетка-вилка» обеспечивает высокую надежность контакта, а специальные крепления в пластиковом корпусе группы выполняют функции изолятора (разграничителя), препятствующего возникновению коротких замыканий. Таким образом, контактная группа замка зажигания, не что иное, как устройство, соединяющее посредством электрических проводов все потребители в единую систему (смотри рисунок).

Контактная система зажигания, применяемая на классических моделях «ВАЗовских» автомобилей, может быть двух типов: генераторной и батарейной. Отличие данных систем заключается в наличии у одной из них автономного источника питания (батарейная), что позволяет использовать электроприборы при неработающем двигателе.

В основу работы контактной группы замка зажигания положен следующий принцип. Поворотом ключа замыкается электрическая цепь от «-» клеммы аккумуляторной батареи через катушку зажигания на клемму «+» АКБ. Ток, проходящий через катушку, преобразуется в импульс высокого напряжения, генерирующий искровой разряд на электроде свечи зажигания. Следовательно, поворотом ключа инициируется пуск силового агрегата автомобиля. Включение других электрических цепей, обеспечивающих функционирование элементов электрического оборудования транспортного средства, производится установкой ключа зажигания в соответствующие положения, обуславливающие замыкание определенных групп контактов.

В зависимости от модели автомобиля одним и тем же позициям ключа в замке зажигания могут соответствовать разные группы контактов, а, следовательно, и разные режимы работы электрооборудования. Возможен вариант, при котором подача напряжения осуществляется в момент установки ключа в замок зажигания, то есть сам ключ замыкает цепь, подающую питающее напряжение. Подобным образом организовано функционирование противоугонных и сигнализационных систем, устройств, блокирующих двери автомобиля и т.д.

Замена контактной группы замка

Контактная группа замка зажигания – элемент, подвергающийся воздействию высоких температур, особенно в момент пуска силового агрегата транспортного средства. Происходит это в результате роста температуры проводника электропровода (вследствие резких скачков напряжения), провоцирующего выгорание изоляционного материала контактной группы.

Установка дополнительного разгрузочного реле, частично снимающего нагрузку в момент пуска двигателя, способно обезопасить контактную группу от возникновения дефекта, описанного выше. Тем не менее, явление это достаточно распространено среди «ВАЗовской» «классики». И единственным решением проблемы, гарантирующим дальнейшую бесперебойную эксплуатацию системы зажигания, является замена контактной группы.

Процесс замены контактной группы достаточно прост, причем это в равной степени относится и к техническим особенностям процедуры, и к обеспечению инструментом и обладанию навыками ремонта. Основным моментом, требующим определенного внимания и скрупулезности, является соблюдение схемы подключения контактов. Она должна быть абсолютно идентична старой. Кроме того, информация о схеме подключения размещена в эксплуатационной инструкции автомобиля.

Итак, меняем выгоревшую контактную группу замка зажигания:

Отключаем клеммы аккумуляторной батареи.
Откручиваем винты крепления пластикового кожуха рулевой колонки и снимаем его.
Откручиваем винты (2 штуки), фиксирующие замок.
Устанавливаем ключ в замке зажигания в положение «0», обеспечивающее отключение противоугонного устройства.
При отключении замка от сети помечаем контакты проводов.
Сняв стопорное кольцо, отсоединяем контактную группу от замка и производим ее замену.
Сборка и установка замка на штатное место выполняется в порядке,обратном вышеописанному.

Видео — Как поменять замок зажигания на ВАЗ 2110-2112

После сборки и установки замка зажигания рекомендуется проверить свободу поворота ключа, а также четкость его фиксации в определенных положениях. При помощи шила отключаем кнопку фиксатора и вынимаем замок.

🚘 Что делать с распалавленным замком зажигания на классике

Буквально позавчера ночью у меня произошла большая неприятность — перестали работать все цепи, питание которых идет через замок зажигания. одним словом при постановке ключа зажигания в стояночный режим все работало прекрасно, стоило завести двигатель, соответственно перевести замок зажигания в положение «2» как все кроме двигателя не работало.

После недолгих поисков (посреди ночи) был найден виновник — оплавленные контакты в замке зажигания. На тот момент решение было одно — все провода были сдернуты с разъема замка и соединены три провода отвечающих за зажигание и освещение, а двумя оставшимися я произвел пуск. Так и доехал, сегодня же о причинах оплавления контактов замка зажигания на автомобилях ВАЗ.

Причина была найдена быстро — неисправным оказался двигатель дворников, он вызывал почти короткое замыкание, но ток был недостаточен для того чтобы сработал предохранитель.

Также довольно часто причиной оплавления замка зажигания становится цепь стартера. Как это возможно? Да очень просто, на автомобилях постарше года этак до 1990, в цепи управления катушкой втягивающего реле отсутствует реле, которое бы значительно разгрузило замок зажигания и значительно продлило срок работы контактной группы замка зажигания. Его начали устанавливать на автомобилях ВАЗ 2104, 2105, 2107, но «копейки» и «шестерки» остались вне этого улучшения.

Но почему конструкторы сразу не внесли изменения в электросхему? Ответ прост — материалы из которых изготавливают контактную группу. Чаще всего современные пластиковые контакты выходят из строя в связи с оплавлением корпуса контактной группы, ведь любое соединение контактов имеет свое, хоть и маленькое, сопротивление и как следствие нагревается, контактная дорожка оплавляя пластик «уходит» в корпус глубже вплоть до потери соприкосновения контактов. Раньше этого не было, так как оригинальная контактная группа сделана на основе из текстолита и как следствие контакты хоть и нагреваются, не плавят корпус и работают значительно дольше.

Как же быть в такой ситуации? Что делать?

Замена контактной группы замка зажигания ВАЗ 2101 — 2107

Перед тем как начинать работы по замене контактов, ОБЯЗАТЕЛЬНО необходимо отключить минусовую клемму от замка зажигания, штопорное кольцо может упасть на клеммы замка и вызвать короткое замыкание, а как следствие пожар.

Заменить контактную группу замка зажигания довольно просто:

Спасибо за подписку!

Для начала надо крестовой отверткой открутить четыре винта, которые крепят пластиковый чехол на рулевой колонке.
Дальше я рекомендую вам поочередно снять и установить все провода по одному, так вы избежите путаницы в проводах.
Теперь необходимо снять штопорное кольцо, оно держит контактную группу в целом состоянии с замком. Оно выглядит так:
Штопорное кольцо замка зажигания
Также для того, чтобы облегчить установку после извлечение старой контактной группы будет не лишним посмотреть в каком положении она стоит, и каким боком была вставлена. Если вы это заметили, достаточно просто повернуть старую таким же образом и вставить в замок зажигания.
Далее будет все просто. Берем штопорное кольцо и вставляем на место, это легче сделать если сразу вставить кольцо стороной противоположно разрезу, а края поправить с помощью плоской отвертки.
После этого можно проверить как поворачивается ключ в замке, если все верно, то можно одеть клемму и наслаждаться:)

В одном из следующих постов будем устанавливать реле в цепь стартера, для сохранения контактной группы замка зажигания. Удачи вам!

Замена контактной группы трамблера ваз 2106. Контактная система зажигания

Распределитель зажигания (трамблер) снимают с автомобиля ваз 2106 для ремонта или замены.

На двигателе модели ваз 2106 установлен трамблер типа 30.3706.

Для отличия от трамблеров других моделей на хвостовике сделана метка (кольцевая проточка).

Для снятия трамблера с автомобиля ваз 2106 вам потребуются: свечной ключ, бородок, два ключа «на 7», ключ «на 13», отвертка.

1. Снимите наконечник со свечи первого цилиндра и выверните ее.

2. Закройте пальцем свечное отверстие.

3. Поверните коленвал до начала такта сжатия в 1-м цилиндре (через свечное отверстие начнет выходить воздух). Затем, продолжая поворачивать коленвал, совместите метку г
на шкиву коленвала (выделена мелом) со средней меткой б
(если вы применяете бензин с октановым числом 92 или 95) или удлиненной меткой в
(если вы применяете бензин с октановым числом ниже 92). Установите на место свечу зажигания 1-го цилиндра и подсоедините к ней высоковольтный провод.

4. Отсоедините шланг от вакуумного регулятора угла опережения зажигания.

5. Выньте высоковольтные провода из гнезд крышки трамблера.

6. Отверните гайку крепления трамблера, снимите пружинную шайбу и пластину.

7. Снимите трамблер с двигателя.

18. Выньте из корпуса распределителя зажигания подвижную пластину с подшипником в сборе.

19. Проверьте состояние валика распределителя зажигания. На поверхности контакта валика с подшипником (втулкой) не должно быть следов видимого износа. Значительный износ кулачков валика не допускается.

20. Проверьте конденсатор (с помощью прибора для измерения емкости). Емкость конденсатора должна быть 0,20-0,25 мкФ.

21. Проверьте состояние диафрагмы вакуумного регулятора угла опережения зажигания, нажав на тягу и заглушив штуцер (тяга должна удерживаться диафрагмой).

22. Контакты прерывателя не должны иметь загрязнений, следов пригорания и эрозии. Такие контакты зачистите бархатным надфилем (нельзя применять шлифовальную шкурку) и промойте бензином или спиртом.

23. Подшипник (втулку) корпуса распределителя зажигания со следами износа замените. Выпрессовку и запрессовку втулки проводите, используя оправки подходящего диаметра.

24. Собирайте трамблер в порядке, обратном разборке, с учетом следующих особенностей.

После сборки отрегулируйте зазор между контактами прерывателя. Он должен составлять 0,35-0,45 мм.

Смажьте моторным маслом фильц (на подвижной пластине распределителя) — 2-3 капли, а также подшипник (втулку) через масленку, установленную на корпусе распределителя зажигания, и…

…шлицевую часть валика распределителя зажигания.

Ремонт распределителя зажигания ваз 2106 заключается в замене изношенных деталей на новые, для этого необходимо разобрать трамблер. Для разборки нам нужны будут: два ключа на «7», на «10»,»13″, отвертки, набор плоских щупов, специальные оправки для выпресовки и запресовки подшипников, пинцет.

Если все есть, то можно приступать:

Первым делом отворачиваем винты крепления ротора к распределительной пластине и снимаем его.
После снятия ротора, маркером промаркируйте все пружины и грузики центробежного регулятора опережения зажигания, чтобы при сборке не перепутать их местами. После маркировки, поддев отверткой пружины, снимите их.

Далее необходимо отсоединить провода конденсатора и катушки зажигания, для этого, придерживая гайку на винту подвижного контакта, необходимо отвернуть гайку крепления проводов.
Отсоедините конденсатор, отвернув винт его крепления к корпусу распределителя.

Снимите контактную группу, отвернув два винта крепления. Далее с контактной группы снимите стопорную и изоляционную шайбы. Поддев отверткой изолирующую шайбу пружинной пластины, снимите подвижный контакт с оси.

Далее, с оси подвижной пластины распределителя зажигания, необходимо снять стопорную шайбу тяги вакуумного регулятора опережения и поддев тягу отверткой.
Отвернув винты крепленя вакуумного регулятора опережения от корпуса распределителя, снимите его.

Положите распределитель на тиски и выпресуйте из валика распределителя штифт крепления маслоотражательной муфты. Снимаем муфту вместе с шайбой и вытаскиваем валик из корпуса трамблера.

Отворачиваем винты крепления стопорных пластин подшипника и снимаем их, после чего вынимаем из корпуса подвижную пластину в сборе с подшипником. Снимать стопорные пластины с шайбами удобнее всего пинцетом.

На этом разборка трамблера завершена. необходимо начинать после проведения визуального осмотра всех его деталей и после обнаружения различных деффектов заменять изношенные детали на новые.

Используя прибор для измерения емкости, проверьте конденсатор, его емкость должна быть 0.2-0.25 мкФ. Если прибора нет, то лучше замените старый кондер на новый, по деньгам выходят они не дорого.
Проверьте состояние валика трамблера. На его поверхности не должно быть следов явной выработки. При необходимости замените его на новый.
Проверьте состояние диафрагмы у вакуумного регулятора угла опережения. Для проверки необходимо нажать на тягу и заглушить штуцер, если диафрагма исправна, то она будет удерживать тягу в нажатом состоянии.
Проверьте состояние контактов. Контакты не должны иметь следов пригорания, плоскости должны быть ровными, а не заоваленными. Зачистку контактов производите надфилем. Использование наждачной шкурки не допускается. После зачистки поверхностей контактов, промойте их чистым бензином. Если не удалось избавиться от следов пригорания, замените контакты на новые.
Так же замените подшипник (втулку) корпуса распределителя, если он имеет следы выработки. Для выпресовки запресовки, используйте оправки подходящего диаметра.

Сборку распределителя зажигания производите в порядке обратном разборке. После того, как соберете трамблер, отрегулируйте зазор контактов прерывателей (см.

В процессе эксплуатации автомобиля ВАЗ 2106 автовладелец может столкнуться с затрудненным запуском двигателя и появлением перебоев в работе силового агрегата. Причиной подобных неисправностей является неправильно выставленное опережение зажигания, требующее своевременной регулировки. Такая работа не представляет особой сложности, поэтому с ней справятся даже те автовладельцы, которые имеют отдалённое представление о ремонте своего автомобиля. В этой статье мы расскажем вам как выставить зажигание на Ваз 2106.

Симптомы неисправности

Определить неправильно выставленное зажигание не составит особого труда. Если у вашего автомобиля появились проблемы с запуском, мотор работает неровно, появляется выраженная детонация, всё это может свидетельствовать о неправильном зажигании.

Также проблемы с зажиганием можно также определить народным способом:

Машину разгоняют до скорости приблизительно 45 километров. Включают четвертую скорость, и резко нажимают на педаль газа.

После такого резкого ускорения появляется выраженная детонация и звон так называемых пальцев, который проходит по мере разгона автомобиля, это может говорить о сбившимся зажигании.

Необходимый инструмент

Выполнить самостоятельно такой ремонт двигателя не составит труда. Чтобы самостоятельно выставить зажигание Ваз 2106 вам потребуются следующие инструменты:

Вольтметр или контрольная лампочка, работающая от 12 вольт.
Накидной ключ №13.
Свечной ключ.

Пошаговая инструкция выполнения ремонтных работ

Выставить зажигание на двигателе ВАЗ 2106 можно по 4 и 1 цилиндру. Алгоритм работы несколько отличается в зависимости от цилиндра, с которым выполняется работа. Также в этой статье мы расскажем, как выставить электронное зажигание на Ваз 2106.

В первую очередь вам необходимо определить по каким меткам будет выставляться зажигание. Зажигание выставляется по меткам на ГРМ. Длинная метка соответствует нулевому зажиганию, средняя — пяти градусам угла, короткая — десяти градусам угла опережения.

Также вы можете найти на ободе шкива обозначение верхней мертвой точки, также на шкиве имеется небольшой наплыв, расположенный напротив отметки верхней мертвой точки. Именно по этим отметкам и следует выставить бесконтактное зажигание на Ваз 2106.

Нужно свечным ключом выкрутить свечу с 1-го цилиндра, пробкой или пальцем закрыть появившиеся свечное отверстие.

Специальным ключом нужно поворачивать коленчатый вал до начала такта сжатия. Такой такт сжатия начинается, как только поршень начинает двигаться вверх. Определить сжатие можно по давлению в отверстии свечи.

Крутить коленвал нужно пока не совпадет отметка на крышке, расположенной на ГРМ. В том в случае, если вы используете низкооктановое топливо, то совмещать отметку на шкиве коленвала необходимо с длинной отметкой, что равняется нулевому углу опережения. Если же вы заливаете в двигатель 92 бензин, то совмещать отметку нужно со средней риской.

Далее отстёгиваем защелки и демонтируем крышку трамблера.

Ротор после поворота коленчатоговала будет в положении, когда контакт ротора в распределителе направлен в сторону первого цилиндра.

Совместив отметки, следует провести от распределителя линию, которая проходит через защелки крышки и направляется параллельно оси двигателя. В том случае, если такая воображаемая линия не пересекает защелки крышки, следует в обязательном порядке выполнить соответствующую регулировку:

Откручиваем гайку, которая фиксирует распределитель, после чего тянем трамблёр вверх. При вращении оси ротора, следует выставить ее параллельно оси двигателя.

Устанавливаем на место распределитель, фиксируем его гайкой крепления, но не полностью ее затягиваем.

Далее вам потребуется контрольная лампа или вольтметр. Данный прибор нужно подключить одним концом к выходу катушки зажигания, тогда как второй провод от лампы подсоединяют на массу или на карбюратор.

Включают зажигание и плавно поворачивают распределитель. Поворачивать необходимо до того момента, пока не погаснет контрольная лампа. Если лампа изначально не горит, то регулировки не требуется.

После этого начинаем поворачивать распределитель по направлению против часовой стрелки. Как только загорается контрольная лампа следует зафиксировать распределитель, затянув гайку.

Включаем зажигание и устанавливаем на место трамблёр.

Проверка правильности проведенной работы не представляет сложности. Разгоняем машину до скорости в 40 километров и резко нажимаем на газ на четвертой передаче. Если при таких манипуляциях возникает детонация, не пропадающая при ускорении автомобиля, выставлено раннее зажигание. Отсутствие детонации свидетельствует о позднем зажигании. При выставленном раннем зажигание следует поворачивать распределитель приблизительно на одно деление. Если же выставлено позднее зажигание, то наоборот, его поворачивают против часовой стрелки на одно деление.

Заключение

Как вы можете видеть, самостоятельная регулировка и выставление зажигания на автомобиле ВАЗ 2106 не представляет особой сложности. С такой работой справится каждый автовладелец, чтобы правильно выставить в машине зажигание не потребуется использовать каких-либо специальных инструментов. Если у вас появились какие-либо сложности с этой работой, то ниже мы подготовили видео, где наглядно рассказывается о том, как выставить зажигание на Ваз 2106. Проводить такую регулировку рекомендуется каждые 15 тысяч километров или же по мере появления характерных признаков проблемы с зажиганием.

Предназначение трамблера в автомобиле ВАЗ 2106 – регулировать своевременную подачу искры на свечи. Те, кому хоть немного знакомо устройство двигателя знают, что рабочий ход в цилиндрах совершается поочередно. У каждого двигателя, свой порядок работы. Например, у ВАЗ 2106, цилиндры работают в таком порядке 1-3-2-4. В момент рабочего хода, когда поршень находится в верхнем положении, трамблер должен подать искру. Иначе, без него, не было б бесперебойной работы всего механизма.

Устройство

Трамблер автомобиля ВАЗ 2106 имеет довольно несложное устройство, по сравнению с другими узлами и механизмами двигателя. Самое первое, что кинется Вам в глаза, при осмотре трамблера – его крышка. Она имеет 5 отверстий – 1 по центру и 4 по краям. Они предназначены для контактов свечей и стартера. Также, возле одного из крайних отверстий, обязательно должна быть нанесена циферка «1». Она отличает контакт первого цилиндра, от остальных контактов. Это дает возможность выставить работу свечей в правильном порядке. Обычно, в ВАЗ 2106, напротив контакта первой свечи находится четвертая, слева – вторая, а справа, соответственно – третья.

Крышка трамблера надевается на его корпус. Он служит для того, чтоб защищать все детали, находящиеся в нем, от повреждений. Также, на нем есть регулировочный винтик. Он помогает выставить правильное зажигание. Очень часто, двигатель может работать нестабильно из-за того, что у свечей ранее, или наоборот, позднее зажигание. Это заметно сказывается на скорости и мощности автомобиля. Для того, чтоб выставить зажигание, нужно послабить винтик, и проворачивать трамблер по собственной оси – сперва влево, а потом вправо. Двигать нужно буквально на пару миллиметров, и каждый раз проверять зажигание. Если машина завелась без проблем, и при больших оборотах не давится, то тогда, можете себя поздравить – установка завершена.

Внутри трамблера располагаются такие детали, как:

Ротор;
Кулачек;
Прерыватель;
Подвижный контакт;
Конденсатор.

Эксплуатация

Поскольку, речь идет о электрическом приборе, то он имеет свойство часто выходить из строя. В таком случае, некоторым деталям потребуется замена. Устройство трамблера двигателя ВАЗ 2106, имеет, в основном, одноразовые детали, в виде контактов и прочих подобных механизмов. Как можно понять, нужна ли замена деталей, или трамблер работает нормально?

Первым признаком того, что устройство трамблера имеет повреждение, является изменение оборотов при холостом ходу. Если обороты работают не стабильно, значит проблема, скорее всего в данном приборе. Часто, нужно просто выставить зажигание, и проблема пропадет.

Более тяжелый случай, когда автомобиль глохнет на ходу. Это уже свидетельствует о более серьезной поломке. Чаще всего, такое происходит тогда, когда контакты практически на исходе своего срока эксплуатации, и не выдерживают нагрузок. В таком случае, неисправное устройство следует заменить, а зажигание заново выставить.

И наконец, самый тяжелый тип поломки – когда двигатель ВАЗ 2106 полностью отказывается заводится. Вообще, многолетняя практика показывает, что двигатель может не заводится по многим причинам. Для того, чтоб наверняка знать, что это неисправен трамблер, Вам нужно будет снять его, и установить новый. Выставить зажигание, и попробовать завести мотор. Если получится, то тогда, проблемная зона выявлена верно. Часто, при такой поломке помогает установка нового трамблера, но иногда, можно и воскресить старый. Этим должны заниматься специалисты, иначе, толку не будет, а только зря потраченное время.

Замена контактной группы распределителя ВАЗ 2106. Контактная система зажигания

Распределитель зажигания (трамблер) снимается с автомобиля ВАЗ 2106 для ремонта или замены.
На двигателе модели ВАЗ 2106 установлен распределитель типа 30.3706.

Для отличия от распределителей других моделей на хвостовике делается отметка (кольцевая проточка).
Для снятия трамблера с автомобиля ВАЗ 2106 вам потребуются: свечной ключ, борода, два ключа «на 7», ключ на «13», отвертка.
1. Снимите наконечник со свечи зажигания первого цилиндра и выверните его.

2. Закройте отверстие для свечи зажигания пальцем.

3. Проверните коленчатый вал до начала такта сжатия в 1-м цилиндре (воздух начнет выходить через отверстие для свечи зажигания). Затем, продолжая проворачивать коленчатый вал, совместите метку r на шкиве коленчатого вала (обведена мелом) со средней меткой b (если вы используете бензин с октановым числом 92 или 95) или расширенной меткой. в (если вы используете бензин с октановым числом ниже 92).Установите на место свечу зажигания 1-го цилиндра и подсоедините к ней высоковольтный провод.

4. Отсоедините шланг от вакуумного регулятора угла опережения зажигания.
5. Вынуть высоковольтные провода из крышки розетки распределителя.

6. Отвинтите стопорную гайку распределителя, снимите пружинную шайбу и пластину.
7. Снимите распределитель с двигателя.

18. Вынуть подвижную пластину с подшипниковым узлом из корпуса распределителя зажигания.
19. Проверьте состояние ролика распределителя зажигания.На поверхности контакта ролика с подшипником (втулкой) не должно быть видимых следов износа. Значительный износ кулачков ролика не допускается.
20. Проверить конденсатор (емкостным тестером). Емкость конденсатора должна быть 0,20-0,25 мкФ.
21. Проверьте состояние диафрагмы вакуумного регулятора угла опережения зажигания, нажав на шток и заглушив штуцер (шток должен удерживаться диафрагмой).

22. Контакты выключателя должны быть очищены от грязи, следов пригорания и эрозии.Такие контакты прочистить бархатной пилкой (наждачной бумагой пользоваться нельзя) и промыть бензином или спиртом.

23. Заменить подшипник (втулку) корпуса распределителя зажигания с признаками износа. Выдавите и вдавите втулку с помощью оправки подходящего диаметра.
24. Соберите распределитель в порядке, обратном разборке, с учетом следующих особенностей.

После сборки отрегулируйте зазор между контактами прерывателя. Оно должно быть 0,35-0,45 мм.

Смажьте войлок (на подвижной пластине распределителя) — 2-3 капли моторным маслом, а также подшипник (втулку) через масленку, установленную на корпусе распределителя зажигания, и… … шлицевую часть распределительного вала.

Ремонт распределителя зажигания ВАЗ 2106 заключается в замене изношенных деталей на новые, для этого необходимо разобрать распределитель. Для разборки нам потребуются: два ключа на «7», на «10», «13», отвертки, набор плоских щупов, специальные оправки для выдавливания и запрессовки подшипников, пинцет.

Если все есть, то можно продолжить:

Первым делом откручиваем винты крепления ротора к распределительной пластине и снимаем его.
После снятия ротора отметьте маркером все пружины и грузы центробежного регулятора угла опережения зажигания, чтобы они не перепутали их при сборке. После разметки подденьте пружины отверткой и снимите их.

Далее необходимо отсоединить провода конденсатора и катушки зажигания, для этого, удерживая гайку на винте подвижного контакта, необходимо открутить гайку крепления провода.
Отсоедините конденсатор, открутив винт, крепящий его к корпусу распределителя.

Снимите клеммную колодку, отвернув два крепежных винта. Далее снимаем стопорную и изолирующую шайбы с контактной группы. Поддев отверткой изолирующую шайбу пластины пружины, снимите подвижный контакт с оси.

Далее с оси подвижной пластины распределителя зажигания необходимо снять стопорную шайбу штока регулятора опережения вакуума и поддеть шток отверткой.
Отвинтив винты крепления регулятора опережения вакуума к корпусу распределителя, снимите его.

Поместите распределитель в тиски и выдавите стопорный штифт отражательной муфты из вала распределителя. Снимаем сцепление вместе с шайбой и вытаскиваем ролик из корпуса распределителя.

Откручиваем винты крепления стопорных пластин подшипников и снимаем их, после чего снимаем сборку подвижной пластины с подшипником из корпуса.Снимать стопорные пластины шайбами удобнее всего пинцетом.

На этом разборка распределителя завершена. начинать необходимо после проведения визуального осмотра всех его деталей и после выявления различных дефектов заменять изношенные детали на новые.

С помощью измерителя емкости проверьте конденсатор, его емкость должна быть 0,2-0,25 мкФ. Если устройства нет, то лучше старый конденсатор заменить на новый, по деньгам они не дорогие.
Проверить состояние ролика распределителя. На его поверхности не должно быть следов явного износа. При необходимости замените его новым.
Проверьте состояние диафрагмы на регуляторе угла опережения вакуума. Для проверки необходимо нажать на шток и заглушить штуцер, если диафрагма исправна, она будет удерживать шток в нажатом состоянии.
Проверить статус контактов. На контактах не должно быть следов прилипания, плоскости должны быть ровными и не запекшимися.Почистить контакты напильником. Не допускается использование наждачной бумаги. После очистки контактных поверхностей промойте их чистым бензином. Если не удается избавиться от следов пригорания, замените контакты на новые.
Также замените подшипник (втулку) корпуса распределителя, если на нем есть признаки износа. Для экструзии прессовой посадки используйте оправки подходящего диаметра.

Соберите распределитель зажигания в порядке, обратном разборке. После сборки распределителя отрегулируйте зазор контактов прерывателей (см.

В процессе эксплуатации автомобиля ВАЗ 2106 автовладелец может столкнуться с затрудненным запуском двигателя и появлением перебоев в работе силового агрегата. Причина таких неисправностей — неправильно выставленный угол опережения зажигания, требующий своевременной регулировки. Такая работа не представляет особой сложности, поэтому с ней справятся даже те автовладельцы, которые имеют отдаленное представление о ремонте своей машины. В этой статье мы расскажем, как выставить зажигание на ВАЗ 2106.

Признаки неисправности

Определить неправильно выставленное зажигание не составит труда. Если у вашей машины проблемы с запуском, двигатель работает неравномерно, имеется ярко выраженная детонация, все это может свидетельствовать о неправильном зажигании.
Также народным способом тоже можно определить проблемы с зажиганием:
Автомобиль разгоняется до скорости примерно 45 километров. Включают четвертую скорость, резко нажимают на педаль газа.
После такого резкого разгона появляется выраженная детонация и звон так называемых пальцев, который проходит по мере разгона автомобиля, это может свидетельствовать о потере зажигания.

Необходимый инструмент

Самостоятельно выполнить такой ремонт двигателя несложно. Для самостоятельной настройки зажигания ВАЗ 2106 вам потребуются следующие инструменты:

Вольтметр или контрольная лампа, работающая от 12 вольт.
Накидной гаечный ключ №13.
Свечной ключ.

Пошаговая инструкция по выполнению ремонтных работ

Можно выставить зажигание на двигателе ВАЗ 2106 на 4 и 1 цилиндры. Алгоритм работы немного отличается в зависимости от цилиндра, с которым выполняется работа.Также в этой статье мы расскажем, как выставить электронное зажигание на ВАЗ 2106.
В первую очередь нужно определить, по каким меткам будет выставлено зажигание. Зажигание выставляется по меткам ГРМ. Длинная отметка соответствует нулевому зажиганию, средняя — пяти градусам угла, короткая — десяти градусам угла опережения.

Вы также можете найти метку верхней мертвой точки на ободе шкива, а на шкиве есть небольшой узелок, расположенный напротив метки верхней мертвой точки.Именно по этим отметкам следует ставить бесконтактное зажигание на ВАЗ 2106.
Необходимо свечным ключом открутить свечу от 1-го цилиндра, свечой или пальцем закрыть появившееся отверстие свечи зажигания.

Специальным ключом нужно провернуть коленчатый вал до начала такта сжатия. Этот ход сжатия начинается, как только поршень начинает двигаться вверх. Компрессию можно определить по давлению в пробке.
Провернуть коленчатый вал до совпадения метки на крышке ремня ГРМ.В том случае, если вы используете низкооктановое топливо, то необходимо совместить отметку на шкиве коленчатого вала с длинной отметкой, которая равна нулевому углу опережения. Если вы заливаете в двигатель бензин 92, то нужно совместить отметку со средним риском.

Далее отстегиваем защелки и снимаем крышку распределителя.

После поворота коленчатого вала ротор окажется в положении, при котором контакт ротора в распределителе направлен в сторону первого цилиндра.
Совместив метки, проведите линию от распределителя, которая проходит через защелки крышки и проходит параллельно оси двигателя. В том случае, если такая воображаемая линия не пересекает защелки крышки, обязательно произвести соответствующую регулировку:
Откручиваем гайку, фиксирующую трамблер, а затем тянем трамблер вверх. Когда ось ротора вращается, она должна быть установлена параллельно оси двигателя.

Устанавливаем распределитель на место, фиксируем гайкой крепления, но не затягиваем до конца.

Далее вам понадобится контрольная лампа или вольтметр. Это устройство необходимо одним концом подключить к выходу катушки зажигания, а второй провод от лампы подключить к массе или к карбюратору.

Включите зажигание и плавно поверните трамблер. Поворачивать нужно до тех пор, пока не погаснет контрольная лампа. Если лампа изначально выключена, регулировка не требуется.
После этого начинаем крутить трамблер против часовой стрелки. Как только контрольная лампа загорится, закрепите распределитель, затянув гайку.
Включите зажигание и установите трамблер на место.

Проверить правильность проделанной работы несложно. Разгоняем машину до скорости 40 километров и резко нажимаем на газ на четвертой передаче. Если во время таких манипуляций происходит детонация, которая не исчезает при разгоне автомобиля, устанавливается раннее зажигание. Отсутствие детонации свидетельствует о позднем возгорании. При установке раннего зажигания распределитель должен быть повернут примерно на одно деление.Если зажигание выставлено поздно, то его наоборот поворачивают против часовой стрелки на одно деление.

Заключение

Как видите, самостоятельная регулировка и настройка зажигания на автомобиле ВАЗ 2106 не представляет особой сложности. С такой работой справится каждый автовладелец; Для того, чтобы правильно выставить зажигание в автомобиле, не нужно использовать какие-либо специальные инструменты. Если у вас возникли трудности с этой работой, то ниже мы подготовили видео, в котором наглядно рассказывается, как выставить зажигание на ВАЗ 2106.Такую регулировку рекомендуется проводить каждые 15 тысяч километров или по мере появления характерных признаков проблемы с зажиганием.

Назначение трамблера в автомобиле ВАЗ 2106 — регулировать своевременную подачу искры на свечи. Те, кто хоть немного знаком с конструкцией двигателя, знают, что рабочий ход в цилиндрах осуществляется попеременно. У каждого двигателя свой порядок работы. Например, на ВАЗ 2106 цилиндры работают в таком порядке 1-3-2-4.В момент рабочего хода, когда поршень находится в верхнем положении, распределитель должен дать искру. Иначе без него не было бы бесперебойной работы всего механизма.

Устройство

Трамблер автомобиля ВАЗ 2106 имеет довольно простое устройство, по сравнению с другими узлами и механизмами двигателя. Самое первое, что бросается в глаза при осмотре дистрибьютора, — это его крышка. В нем 5 отверстий — 1 в центре и 4 по краям. Они предназначены для контактов свечей зажигания и стартера.Также возле одного из крайних отверстий необходимо нанести цифру «1». Это отличает контакт первого цилиндра от остальных контактов. Это дает возможность выставить работу свечей в правильном порядке. Обычно в ВАЗ 2106 напротив контакта первой свечи стоит четвертая, слева вторая, а справа соответственно третья.

На его корпус надевается крышка распределителя. Он служит для защиты всех деталей в нем от повреждений. Он также имеет регулировочный винт.Помогает установить правильное зажигание. Очень часто двигатель может работать нестабильно из-за того, что свечи зажигания имеют более раннее или, наоборот, позднее зажигание. Это существенно влияет на скорость и мощность транспортного средства. Для того, чтобы выставить зажигание, нужно ослабить винт, а распределитель повернуть вдоль собственной оси — сначала влево, а затем вправо. Нужно сдвинуться буквально на пару миллиметров, и каждый раз проверять зажигание. Если машина завелась без проблем, и на больших оборотах не давится, то можете себя поздравить — установка завершена.

Внутри дистрибьютора есть такие реквизиты, как:

Ротор;
Кулачек;
выключатель;
Подвижный контакт;
Конденсатор.

Эксплуатация

Поскольку мы говорим об электрическом устройстве, оно часто выходит из строя. В этом случае потребуется замена некоторых деталей. Устройство распределителя двигателя ВАЗ 2106 имеет в основном одноразовые детали, в виде контактов и других подобных механизмов. Как узнать, нужно ли заменить детали, или дистрибьютор работает правильно?

Первым признаком поломки распределителя является изменение холостого хода.Если обороты нестабильны, то проблема скорее всего в этом устройстве. Часто достаточно просто включить зажигание, и проблема исчезнет.

Более тяжелый случай, когда автомобиль глохнет во время движения. Это уже указывает на более серьезную поломку. Чаще всего это случается, когда контакты практически подошли к концу срока службы и не выдерживают нагрузок. В этом случае неисправное устройство следует заменить и сбросить зажигание.

И, наконец, самый тяжелый вид поломки — это когда двигатель ВАЗ 2106 полностью отказывается заводиться.В целом многолетний опыт показывает, что двигатель может не запускаться по многим причинам. Чтобы точно знать, что это неисправный трамблер, вам нужно будет его удалить и установить новый. Включите зажигание и попробуйте запустить двигатель. Если получилось, значит, проблемная зона определена правильно. Часто при такой поломке помогает установка нового трамблера, но иногда можно воскресить старый. Это должны делать специалисты, иначе не будет смысла, а только зря потраченное время.

Историческая база данных FIA

ВАЗ 2101

ГРУППА:
A

Количество цилиндров:
4

ГОД:
2 декабря 1971 г.,

СТРАНА:
Швеция

ВАЗ 2101

ГРУППА:
1

Число цилиндров:
4

ГОД:
2 декабря 1971 г.,

СТРАНА:
Швеция

ВАЗ 21011

ГРУППА:
A

Число цилиндров:
4

ГОД:
2 апреля 1977 г.

СТРАНА:
Швеция

ВАЗ 21011

ГРУППА:
1

Число цилиндров:
4

ГОД:
2 апреля 1977 г.

СТРАНА:
Швеция

ВАЗ 21011/2106

ГРУППА:
2

Число цилиндров:
4

ГОД:
2 июля 1976 г.

СТРАНА:
Швеция

ВАЗ 2103

ГРУППА:
A

Число цилиндров:
4

ГОД:
2 ноября 1973 г.

СТРАНА:
Швеция

ВАЗ 2103

ГРУППА:
1

Число цилиндров:
4

ГОД:
2 декабря 1973 г.

СТРАНА:
Швеция

Ваз 21074

ГРУППА:
A

Число цилиндров:
4

ГОД:
2 апреля 1989 г.

СТРАНА:
Швеция

ВАЗ Лада 110-2,0 (ВАЗ 21106)

ГРУППА:
A

Число цилиндров:
4

ГОД:
2 мая 1998

СТРАНА:
Швеция

ВАЗ Лада 2105

ГРУППА:
A

Число цилиндров:
4

ГОД:
2 ноября 1983 г.

СТРАНА:
Швеция

Lada Samara EVA — двухкрылый раллийный автомобиль группы B СССР

Расцвет ралли группы B был коротким, жестоким и, прежде всего, блестящим.Благодаря крупным достижениям в технологии турбонаддува и внедрению полного привода автомобили этой эпохи стали быстрее, чем все, что было раньше. На короткое время Группа B сделала чемпионат мира по ралли настоящим соперником Формулы 1.

Автопроизводители участвовали в большом количестве, включая легендарные гоночные автомобили Audi, Lancia и Peugeot, а также малоизвестные автомобили Citroën, MG и Toyota. . Если бы не череда несчастных случаев со смертельным исходом в группе B и последующая отмена категории, к этим автомобилям присоединилась бы советская марка Lada, которая приложила серьезные усилия для выхода на международную арену с прототипом под названием Samara EVA.

Эта история началась в 1984 году в Таллинне, мекке автоспорта Эстонии, где, согласно Rally Group B Shrine , рабочие завода по производству грузовиков перепрофилировали боковую комнату для секретной разработки гоночного автомобиля. Согласно некоторым источникам, этот автомобиль, получивший кодовое название «Лада Турбо», представлял собой силуэт гонщика, созданный по образцу Lada Samara (или ВАЗ-2108). От серийного автомобиля он позаимствовал только двери, фары и лобовое стекло.

Под обшивкой из стекловолокна лежало скелетное, но жесткое трубчатое шасси, которое в сочетании с легким корпусом снижало вес примерно до 2100 фунтов, согласно World Rally World .В отличие от дорожного автомобиля с передним приводом, Lada Turbo была заднеприводной, с установленным двигателем в средней части для улучшения распределения веса.

Его двигатель представлял собой сильно модифицированную версию 1,6-литрового четырехцилиндрового ВАЗ-2106, который был расточен почти на 300 куб. См, чтобы достичь всего 1,9 литра, что соответствует Superrally . Двигатель имел двухклапанную 16-клапанную головку, в отличие от стандартной восьмиклапанной конструкции с одним кулачком.

Как и все успешные раллийные автомобили того времени (простите, MG Metro 6R4), он был оснащен турбонаддувом и промежуточным охлаждением, и, что необычно для советских автомобилей того времени, имел электронный впрыск топлива.Самарский дорожный автомобиль не получал впрыска топлива до 1996 года. В совокупности это давало мощность в 300 лошадиных сил и 282 фунт-фут крутящего момента, согласно Superrally . Несмотря на то, что эта статистика была далека от конкуренции в безумной Группе B, эти характеристики были чертовски впечатляющими для гоночного автомобиля, построенного в рамках, но не санкционированного Советским правительством.

Когда в 1986 году проект привлек внимание советских властей, как ни странно, власть имущие были настолько довольны второстепенным проектом рабочих, что превратили его в поддерживаемую государством программу автоспорта.Lada Turbo была передана под руководство литовского раллийного гонщика Стасиса Брундза, который выиграл одно ралли ADAC и несколько внутренних соревнований в СССР.

При Брундзе программа Lada Turbo была перенесена на завод в Вильнюсе, Литва, где был построен раллийный автомобиль Lada 2105 VFTS. Там Lada Turbo была переименована в Samara EVA, где EVA было сокращением от «Экспериментальный Вильнюсский автомобильный завод». С выделением средств на производство 200 серийных автомобилей — требование для омологации группы B — казалось, что Советы вот-вот будут представлены в чемпионате мира по ралли.

Вскоре после начала производства Samara EVA, где было построено от трех до 30 автомобилей, группа B пережила серию фатальных аварий, унесших жизни как участников, так и зрителей. Орган, санкционирующий WRC, FISA (предшественник FIA) отключил группу B, оставив не только самарский EVA, которому негде участвовать в гонках, но и его конкурентоспособность как гоночного автомобиля загадкой. Учитывая дефицит лошадиных сил по сравнению с автомобилями-победителями того времени и отсутствие полного привода, вполне вероятно, что Samara EVA в лучшем случае работала бы так же, как Lancia 037, которая устарела еще до того, как Samara EVA даже вошла в разработку.

Lada Samara EVA / S-Proto (прототипы группы B / S)

 Опубликовано:  18.01.2016 @ 23:44
  Первоначально опубликовано в:  2015  (старый сайт)
    (C) Джей Аугер    - владелец и автор веб-сайта
  Уведомление : Любые методы копирования (включая, помимо прочего, копирование / вставку текста и снимки экрана) содержимого веб-сайта строго запрещены.

БЫСТРЫЙ ПРОСМОТР СОДЕРЖАНИЯ

LADA SAMARA EVA

Первоначально получивший кодовое название «Лада Турбо», этот прототип с центральным расположением двигателя и задним приводом был построен, чтобы немного напоминать модель ВАЗ-2108 «Спутник» (Самара), с большими надеждами на участие в международных раллийных гонках Группы B. .Хотя он носит название Lada, первый прототип, как говорят, был полностью построен в частном порядке с нуля группой преданных своему делу людей в отделении для отшельников завода грузовиков и автобусов в Таллинне, Эстония, примерно в 1984 году.

Lada Turbo имеет конструкцию с полной пространственной рамой (трубчатой), задрапированной «силуэтным» кузовом. Двигатель, созданный на базе агрегата «Жигули» 2106, был полностью модернизирован в соответствии со спецификациями DOHC и турбокомпрессора и мог выдавать здоровые 300 л.с.

В экстерьере были передние и задние открывающиеся раскладушки из легких композитных материалов.Поразительными конструктивными особенностями были использование вытяжных вентиляторов, встроенных во все четыре крыла автомобиля, и использование сдвоенных спойлеров — все для улучшения аэродинамики на высоких скоростях.

Этот проект был на высоком инженерном уровне, что было необычно для частного предприятия в советском коммунистическом блоке. Поскольку это было нормой в России, было очень сложно получить официальное финансирование, особенно для автоспорта, но частный проект был настолько хорошо реализован, что ему удалось получить одобрение правительства.

Изначально было выделено средств на производство 200 омологационных единиц и гоночную программу в рамках команды «Lada Rally». Все дальнейшее развитие автомобиля проходило под крылом VFTS ( Вильнюсская Фабрика Транспортных Средств), которую основал, а затем руководил известный литовский раллийный гонщик Стасис Брундза. Автомобиль был переименован в EVA (Экспериментальный Вильнюсский автомобильный завод).

По слухам, было построено от 20 до 30 единиц, в том числе несколько базовых омологированных автомобилей с атмосферным двигателем мощностью 160 л.с. для снижения затрат, особенно с учетом того, что турбокомпрессоры были очень редки в ослабевшем коммунистическом блоке, а также, возможно, обманули инспекторов FISA.Однако вскоре после официального утверждения проекта в 1986 году FISA отменило группу B, тем самым прекратив производство EVA.

Lada EVA могла бы стать очень успешной на национальном уровне, если бы имела возможность конкурировать. Однако на международной арене весьма сомнительно, что он мог составить конкуренцию яростному противнику полноприводных автомобилей. Тем не менее, помимо, возможно, Москвич-Алеко 2141KR, Lada EVA была лучшей попыткой коммунистического блока произвести что-то достойное Группы B.

С-ПРОТО

В 1985 году FISA (бывший руководящий комитет FIA) объявило о возможной замене класса для группы B, которая называлась «Группа S». Согласно новым правилам, для омологации потребуется всего десять автомобилей, и это, по сути, «прототип» класса для ралли. Первоначально планировалось, что этот класс дебютирует 1 января 1988 года, затем как сильно переработанная замена Группе B в 1987 году, но в конечном итоге оба были отменены. Чтобы узнать больше об истории Группы S, НАЖМИТЕ ЗДЕСЬ!

Lada, как и другие производители, которые увидели, что их стремления к Группе B провалились с запретом, решили переработать свои усилия в формулу запланированной замены Group S.Таким образом, поскольку производственные затраты теперь будут значительно ниже, была рассмотрена еще более развитая версия EVA. Называемый «S-Proto», он отличался мощностью на 50 лошадиных сил и некоторыми незначительными изменениями. Известно, что построен только один прототип. Однако в конечном итоге Group S постигла та же участь, что и Group B, и проект был отменен. Как и EVA, S-Proto, скорее всего, был бы достойным соперником на национальных мероприятиях коммунистического блока, где обычные раллийные автомобили все еще были в изобилии.

Lada Samara T3

Теоретически, если бы предложение Lada в группе S было успешным, по слухам, будущие планы по улучшению автомобиля включали использование двигателя и трансмиссии Porsche 959. Эта идея была воплощена в жизнь в спецвыпуске Lada Samara T3 Paris-Dakar 1991 года. Автомобиль финишировал пятым в умелых руках Джеки Икса. Говорят, что Grand Raid Samaras того времени были прямым развитием технического дизайна Lada EVA / S-Proto, поэтому проект не пропадал даром.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Группа / класс		ПРОТОТИП
Концепция / Производство	1984 ~ 86	# построено: EVA : 20 ~ 30 (по слухам) S-Proto : 1
Двигатель
Тип	И-4, DOHC 16в, газ	средний, продольный
Рабочий объем	1860 куб.см	WRC = 2604 куб.см

Степень сжатия	НЕТ
Выходная мощность — крутящий момент	EVA : 300 л.с. при 8000 об / мин S-Proto : 350 л.с. при об / мин	EVA : 200 фунт-фут при — об / мин (оценка) S-Proto : нет данных

Материалы	НЕТ	НЕТ

Аспирация	турбокомпрессор интеркулер EFI	наддув: 8 ~ 12 фунтов на кв. Дюйм
Зажигание	НЕТ
Система охлаждения	с водяным охлаждением
Система смазки	НЕТ	НЕТ
Трансмиссия
Тип	задний привод	НЕТ
Передаточные числа коробки передач	НЕТ	НЕТ
Передаточные числа дифференциала	НЕТ	НЕТ
Сцепление	НЕТ

Корпус-шасси
Тип	полноразмерная рама с каркасом безопасности, композитными панелями, окнами и раскладушками
Передняя подвеска	НЕТ
Подвеска задняя	НЕТ
Система рулевого управления	НЕТ	передаточное число: нет данных
Тормоза		НЕТ
Размеры
длина: N / A	ширина: N / A	высота: N / A
колесная база: N / A	передняя гусеница: N / A	задняя колея: N / A
Диски — шины
Сухая / снаряженная масса	960 кг (2115 фунтов) * оценочно
Масса / мощность	–
Топливный бак	НЕТ

ВИДЕО

ССЫЛКИ

(C) Статья Jay Auger — w Владелец и автор сайта

LADA Ижевск: 55 лет истории

21 октября 2020 года Ижевский автомобильный завод LADA, входящий в Группу АВТОВАЗ, отмечает свое 55-летие: в этот день, в 1965 году, был подписан приказ о создании автомобильного производства в Ижевске.

На строительстве автомобильного завода трудились люди и техника из 22 городов СССР. Впервые в стране при строительстве зданий использовались вертолеты. Подрядчиком генерального оборудования Ижевского автозавода выступила французская государственная компания Renault.

Производство автомобилей в Ижевске началось с модели Москвич-408: первый седан был собран в декабре 1966 года. Позже в модельный ряд вошли Москвич-412, ИЖ-2125 Комби (первый советский лифтбэк), ИЖ-2715 (первый советский лифтбэк). легкий коммерческий фургон), ИЖ-27151 (пикап), ИЖ-2126 ОДА.В начале 2000-х был подписан договор с АВТОВАЗом о производстве моделей LADA в Ижевске: здесь производились LADA 2106, 2104 и 2107.

В 2011 году компания вошла в состав группы АВТОВАЗ. Это способствовало развитию Ижевского автозавода: в 2012 году начато производство седанов LADA Granta, в 2014 году — лифтбэков Granta; Также было запущено производство автомобилей на платформе Альянса Renault-Nissan.

25 сентября 2015 года с конвейера LADA в Ижевске сошел первый серийный автомобиль LADA Vesta.Для реализации этого проекта в прессовом цехе появилась роботизированная линия штамповки, построен цех литья пластмассовых деталей, появился новый цех по сварке кузовов Vesta, модернизирована линия по производству и сборке красок.

В 2017 году семейство Vesta пополнилось двумя моделями — LADA Vesta SW и LADA Vesta SW Cross. Именно Vesta SW Cross стала 5-миллионным автомобилем Ижевска, выпущенным в декабре 2017 года. 25 апреля 2018 года стартовало производство седана LADA Vesta Cross.

На сегодняшний день продано более 450 тысяч LADA Vesta всех модификаций. Модель уверенно входит в тройку самых продаваемых автомобилей в России, ее профессиональные награды включают 5 наград «Автомобиль года в России» и 5 наград «Золотой Пегас» по результатам Гран-при «За рулем». Журнал. LADA Vesta также является лидером российского автоспорта: в сезоне 2020 года пилоты команды LADA Sport РОСНЕФТЬ стали чемпионами в индивидуальных и командных соревнованиях в классах «Туринг» и «Суперпродукция».

В день 55-летия Ижевского автомобильного завода LADA состоятся два мероприятия: торжественное открытие мемориальной доски, посвященной основателю компании Д.Ф. Устинову, и митинг по улицам Ижевска. Новейшие автомобили LADA Vesta, продолжающие 55-летнюю историю Ижевского автозавода, одной колонной пройдут с автомобилями из заводского музея.

ИСТОЧНИК: LADA

ВАЗ 2106 Русский советский автомобиль LADA 1600 СССР АВТОПРОМ Diecast Model 1/24 Scale

Номер позиции eBay:

283034725254

Продавец принимает на себя всю ответственность за это объявление.

Описание товара

Состояние:

Пол:

Мальчики и девочки

Особенности:

Ограниченная серия, неоткрытая коробка

Марка автомобиля:

ВАЗ

Год выпуска:

2016

Модель:

ВАЗ-2106

MPN:

ВАЗ 2106 1/24

Измененный предмет:

Нет

Тип транспорта:

В машине

Страна / регион производства:

Украина

Год автомобиля:

1976

Пользовательский набор:

Нет

Не отечественный продукт:

Нет

Материал:

Литье под давлением

Семья персонажей:

Машины

Тема:

СССР

Бренд:

ВАЗ

Масштаб:

1:24

Рекомендуемый возрастной диапазон:

Серии:

2106

Продавец принимает на себя всю ответственность за это объявление.

Почтовая оплата и упаковка

Стоимость пересылки не может быть рассчитана. Пожалуйста, введите действительный почтовый индекс.

Расположение товара: Киев, Украина

Почтовые отправления:

по всему миру

Исключено: Филиппины, Чили, Российская Федерация, Украина

Изменить страну:
-Выберите-AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijan RepublicBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia и HerzegovinaBotswanaBrazilBritish Virgin IslandsBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape Verde IslandsCayman IslandsCentral African RepublicChadChinaColombiaComorosCongo, Демократическая Республика theCongo, Республика theCook IslandsCosta RicaCôte-д’Ивуар (Берег Слоновой Кости) Хорватия, Республика ofCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фиджи , SouthKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorwayOmanPakistanPalauPanamaPapua Нового GuineaParaguayPeruPolandPortugalPuerto RicoQatarReunionRomaniaRwandaSaint HelenaSaint Киттс-NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSurinameSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUnited арабского EmiratesUnited KingdomUnited StatesUruguayUzbekistanVanuatuVatican город StateVenezuelaVietnamVirgin остров (U.S.) Уоллис и Футуна Западная Сахара Западное Самоа Йемен Замбия Зимбабве

Доступно 9 ед. Введите число, меньшее или равное 9.

Выберите допустимую страну.

Почтовый индекс:

Пожалуйста, введите действительный почтовый индекс.

Пожалуйста, введите до 7 символов в почтовый индекс

Этот товар не отправляется в Российскую Федерацию

Время отправки внутри страны

Обычно отправляется в течение 3 рабочих дней после получения оплаты.

Политика возврата

После получения товара отмените покупку в течение

Возврат будет произведен как

30 дней

Возврат денег

Покупатель несет ответственность за возврат почтовых расходов.

Что это такое ВАЗ-2106. Энциклопедия

1. Обзор.

(Обзор)

Унаследованный от своего предшественника ВАЗ-2103, 2106 был создан как альтернатива из-за стоимости и сложности производства хромированных элементов, которые были значительно сокращены, хотя полностью не заменяли его до 1984 года, когда наконец-то появился 2103. снято с производства. Как 2103, так и 2106 был четырехдверным, четырехместным седаном, но едой мощнее 78 л.с., 58 кВт, 79 л.с. 1.568 95,7 у.е. в CC с одинарным верхним расположением кулачков и рядным четырёхдвигателем собственной разработки Ladas. Он использовал поршни ВАЗ-21011s 1.294 CC 79.0 CU и коленчатый вал ВАЗ-2103s 1.452 CC 88.6 CU дюймов. Хотя он был немного более мощным, чем двигатель 2103s, он выдавал больший крутящий момент 86 ft⋅lbf 117 N⋅m 76 ft⋅lbf 103 Нм. ⋅m, что упрощает управление. Максимальная скорость составляла 93 км / ч, 150 км / ч, 0-62 миль / ч, 0-100 км / ч за 16 секунд. Для многих потребителей это был «хит-парад» восточного блока «комфорт и престиж», так как более дорогие и роскошные автомобили ГАЗ и ЗИЛ, предназначенные в первую очередь для партийцев и других госчиновников, были для них недоступны.

Он дебютировал в декабре 1975 года и «стал самым популярным и массовым автомобилем ВАЗа». Он отличался от своего предшественника ВАЗ-2103, во-первых, имея небольшую решетку из-за наличия пластиковых окантовок фар, бамперов и других более широких задних фонарей с фарами заднего хода, которые тогда были новой особенностью моделей ВАЗ. Внутренне он был почти таким же, как и его предшественник, с небольшими отличиями, особенно на ВАЗе первой модели — регулируемые по высоте подголовники на передних сиденьях и рулевом колесе визуально легко узнаваемы, их украшает классический русский орнамент с логотипом LADA в центре. кожа.В 1976 году, в связи с появлением в арсенале последних моделей ВАЗа, он послужил фундаментом для создания прототипа, который в следующем году станет очень успешной ВАЗ-2121 «Нива» или Lada Niva 1600. Он позаимствовал многие из его элементов, таких как бензиновый двигатель 1600 куб.см, 55 кВт / 75 л.с., фары и задние фонари, указатели поворота, боковые / наружные зеркала заднего вида, подголовники передних сидений, рулевое колесо, приборы и многое другое. ВАЗ-2106 подвергся серьезному рестайлингу во второй половине 1990-х годов, его хромированные элементы были снова уменьшены, хромированные наружные / боковые зеркала заднего вида окрашены в черный металлик в первой половине 1980-х годов, когда выпуск ВАЗ-2103 был прекращен, но Решетки были заменены на черный пластик, включая новый значок «Лада» спереди.Хромированные накладки на ободок крышки и внешней части корпуса, края также были удалены. Однако хромированные бамперы, а также дверные ручки Fiat 124 присутствовали до самого конца производства. Внутри устаревшее рулевое колесо Fiat 125, которое сначала использовалось на ВАЗ-2103, а затем и на ВАЗ-2121 «Нива» с хромированными элементами, было заменено на новое.

Рубрики

Ваз 2106 контактная группа: 15370401 Группа контактная замка зажигания ВАЗ 2101-07;ГАЗ-2410,3102 АВТОАРМАТУРА — 15.3704-01 2101-3704100-10

Читайте также:

Выполняем ремонт контактной группы замка зажигания

Что из себя представляет контактная группа зажигания и что совершается при повороте ключа

Из чего состоит контактная группа замка зажигания

Для чего же необходима контактная группа

Как функционирует контактная группа замка зажигания

Как устроен замок зажигания автомобиля. Схема и элементы замка зажигания.

Конструкция замка зажигания

Как работает замок зажигания

Принцип работы замка зажигания

В каких положениях может работать замок зажигания

Как правильно подключить замок зажигания

Как работает контактная группа

Что может произойти с замком зажигания

Подключение, Схема, Как снять, Распиновка

Подключение

Схема

Как снять

Как поменять

Установка

Распиновка

Неисправности

Контактная группа замка зажигания — устройство и замена

Конструкция и принцип работы контактной группы замка зажигания

Замена контактной группы замка

Видео — Как поменять замок зажигания на ВАЗ 2110-2112

🚘 Что делать с распалавленным замком зажигания на классике

Замена контактной группы замка зажигания ВАЗ 2101 — 2107

Замена контактной группы трамблера ваз 2106. Контактная система зажигания

Симптомы неисправности

Необходимый инструмент

Пошаговая инструкция выполнения ремонтных работ

Заключение

Устройство

Эксплуатация

Замена контактной группы распределителя ВАЗ 2106. Контактная система зажигания

Признаки неисправности

Необходимый инструмент

Пошаговая инструкция по выполнению ремонтных работ

Заключение

Устройство

Эксплуатация

Историческая база данных FIA

Lada Samara EVA — двухкрылый раллийный автомобиль группы B СССР

Lada Samara EVA / S-Proto (прототипы группы B / S)

LADA Ижевск: 55 лет истории

ВАЗ 2106 Русский советский автомобиль LADA 1600 СССР АВТОПРОМ Diecast Model 1/24 Scale

Описание товара

Почтовая оплата и упаковка

Политика возврата

Что это такое ВАЗ-2106. Энциклопедия

1. Обзор.

Leave a Reply Cancel Reply
