Нет зарядки на ВАЗ 2106

просмотров 36 816
Google+

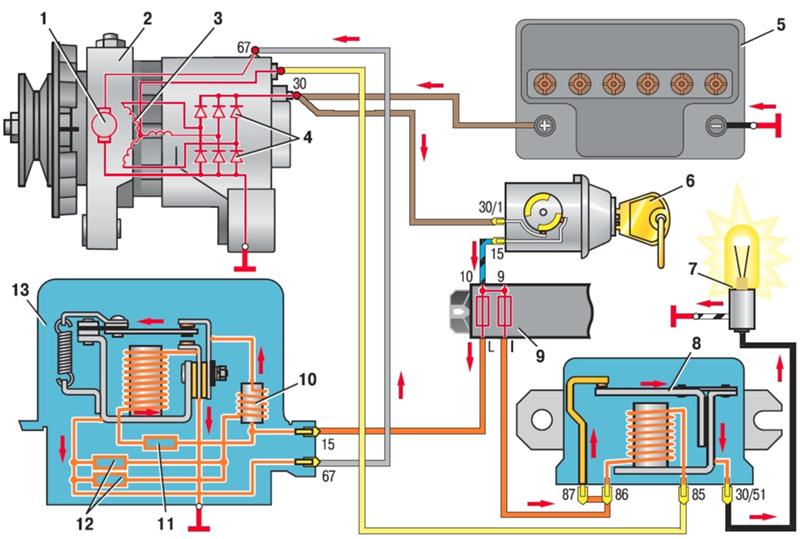

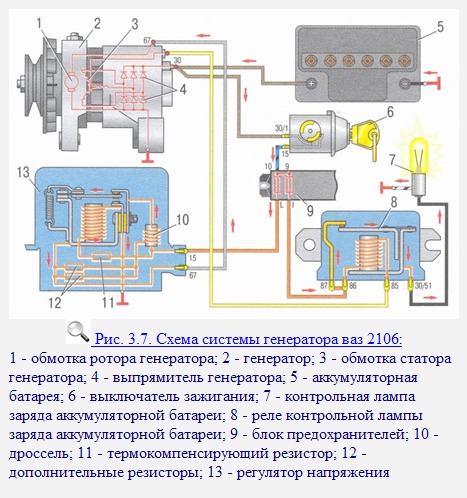

Проверка схемы подключения генератора если нет зарядки на ВАЗ 2106.

Проверить схему когда нет зарядки на ВАЗ 2106 довольно просто и проверка занимает около 10 – 15 минут. Напомню, что при проверке заряда с электронным регулятором напряжения ни в коем случае не снимайте клеммы с аккумулятора при работающем двигателе. Пользуйтесь при проверке вольтметром или мультиметром.

Самая частая причина когда нет зарядки на ВАЗ 2106, это выход из строя регулятора напряжения. Для проверки отключите от регулятора клеммы и соедините их между собой при работающем двигателе. При исправной цепи и генераторе, напряжение на клеммах аккумулятора будет стремиться к максимальной и может достигнуть 17В и более. Если напряжение начало подниматься, то цепь и генератор исправны, и необходимо сменить регулятор.

Если напряжение расти не начало, то следует проверить контрольной лампой или вольтметром напряжение на проводе, который подключается к выводу 15 регулятора. Если питания нет, то проверьте питание на 9-м предохранителе и исправность предохранителя. При исправности устраните обрыв в проводах питания предохранителя или от предохранителя до регулятора.  Чаще всего провод просто с падает с клеммы блока предохранителей.

Если питание на проводе клеммы 15 есть, то прозвоните целостность цепи возбуждения генератора. Для этого подключите один конец контрольной лампы к плюсу аккумуляторной батареи, а вторым ккоснитесь, отсоединённого от регулятора напряжения, проводу который подключается к выводу 67 регулятора. Если контрольная лампа горит, то провод от регулятора напряжения до генератора исправен. Так же исправны щётки и обмотка якоря. Отсутствие зарядки в этом случае вызвано неисправностью выпрямителя (диодного моста) в генераторе. Если контрольная лампа не загорится, то проверьте исправность провода от регулятора до генератора, отключив его от последнего и соединив с массой. Загорание контрольной лампы свидетельствует об исправности провода и возможной неисправности щёток или обмотки якоря. В этом случае необходимо снять и отремонтировать генератор.

Неисправность генератора если нет зарядки на ВАЗ 2106.

Причиной когда нет зарядки на ВАЗ 2106 возможна при неисправности генератора, когда падает напряжение при включении нагрузки на средних оборотах двигателя. Это может быть вызвано неисправностью выпрямителя генератора или пробуксовыванием приводного ремня. Определить это с долей вероятности довольно просто. При нормальном натяжении приводного ремня замеряем напряжение  на клеммах генератора на средних оборотах двигателя без включения потребителей. Напряжение должно быть в пределах 13,5 – 14,5В.  если при включении нагрузки напряжение постепенно падает, то это свидетельствует о неисправности выпрямителя. Если напряжение падает при резком увеличении оборотов и постепенно может расти до нормы, то это свидетельствует о пробуксовке приводного ремня. О критическом износе приводного ремня так же свидетельствует блеск дна шкива генератора. В этом случае, даже перетянутый ремень будет пробуксовывать и его следует заменить. Если при установке нового ремня он сильно просаживается в ручей шкива, то говорить об износе шкива и его необходимо заменить. Ещё одной причиной падения напряжения, а в некоторых случаях и отсутствия заряда аккумуляторной батареи, может служить нарушение контакта между проводом соединяющим минусовую клемму аккумулятора и корпус автомобиля.

Если напряжение на клеммах аккумулятора выше 14,5В то необходимо проверить напряжение на выводе 15 реле регулятора напряжения. Если оно отличается больше чем на 0,5В, то необходимо найти и устранить место нарушения контакта в цепи от плюса батареи до регулятора. Самые частые места это контактная группа замка зажигания и блок предохранителей. Если напряжение на реле не пониженное, то проверьте контакт минусового вывода реле, металлическая пластина под одним из крепёжных болтов реле, и корпуса автомобиля. если нарушений в контактах нет, смените регулятор напряжения.

admin
09/08/2014

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER»
«Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Зарядка ВАЗ 2106: Реле, Как проверить, Подключение

В автомобилях установлены генераторы переменного тока. В зависимости от модели и установленного на автомобиле электрического оборудования могут устанавливаться генераторы Delco Remy CS различной мощности CS-121 и CS-130. Цифры обозначают наружный диаметр пластин статора в миллиметрах.

Генераторы CS оборудованы встроенным регулятором напряжения. По своим электрическим характеристикам статор Delta, блок выпрямителя и ротор с контактными кольцами и щетками аналогичны тем, которые были использованы в более ранних генераторах. Применены стандартные шкив и крыльчатка, однако, отверстия для испытания не предусмотрено.

Оглавление

Реле
Пропала зарядка, причины
Не дает зарядку генератор
Подключение реле зарядки
Как проверить реле

Реле

Автомобильное реле — это выключатель, который служит для замыкания и размыкания участков электроцепей при определенных показателях электрических и неэлектрических входящих величин. Оно является коммутатором токов нагрузки, когда исполнитель, например, стартер, генератор, вентилятор или другая конструкция, потребляет больший ток.

Устройство электрического реле:

электромагнит — провод, который наматывается на катушку с сердечником из магнитного материала;

якорь — специальная пластина, управляющая контактами;

переключатель (переключающий, размыкающий, замыкающий).

При прохождении электротока через обмотку электрического магнита возникает электрополе, прижимающее якорь к сердечнику, с помощью толкателя его сдвигает, переключая контакты. Имеются два главных типа реле авторегуляторов напряжения, применяющихся на машинах Жигули 2106.

Неконтактное электрическое реле-регулятор типа 121.3702. Достаточно новый агрегат, использующийся водителями в наши дни, не требующий никаких настроек и дополнительного регулирования.

Магнитный электрический регулятор с индексом РР-380 — прибор старого образца, в настоящее время его изготовление приостановлено, он не выпускается как деталь к ВАЗ 2106.

Взаимозаменяемость реле позволяет при смене одного вида на другой не выполнять доработку электрической схемы зарядки машины.

Прежде чем приступить к замене реле напряжения, нужно проверить работоспособность регулятора. Следует завести машину, при этом скорость вращения коленвала должна составлять 2500-3000 об./мин. Затем нужно отключить все потребители электроэнергии, кроме зажигания, и измерить вольтметром напряжение на клеммах аккумулятора.

Пропала, причины

Пропадает зарядка на ВАЗ 2106 по таким причинам

1. Износ щеток генератора

2. Выход из строя диодного моста генератора

3. Неисправность реле зарядки

4. Проблемы с генератором.

Не дает з-ку генератор

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то виной тому могут быть щетки в генераторной установке. Они могут иметь предельный износ, либо заедать в гнездах щеткодержателя.

Для проверки щеток генератор не нужно снимать с автомобиля, так как щеточный узел доступен и легко снимается. Изношенные щетки либо заменяются, либо меняется узел целиком. Перемещение щеток проверяют надавливанием. Щетки должны легко войти в свои колодцы и легко вернуться. В противном случае щетки вынимаются, и колодцы зачищаются, также снимаются заусенцы с самих щеток.

Проверяется также контакт генератора с массой автомобиля и при необходимости восстанавливается. Иногда достаточно немного отпустить крепление провода с массой и поводить проводом из стороны в сторону, чего будет достаточно для восстановления надежного контакта. Для полного контроля провод снимается и наконечник зачищается.

Подключение

Работу по замене реле лампы зарядки ВАЗ 2106 следует проводить в следующей последовательности:

Отворачиваем 2 крепежа реле лампы зарядки и демонтируем изделие с установленных шпилек.

Помечаем маркером или фломастером подводящую электропроводку для контроля над корректностью обратного подключения обновленного изделия. При неправильном включении реле в сеть энергообеспечения автомобиля он перестает функционировать, что создаст аварийную ситуацию из-за резкого повышения разности потенциалов на выходных контактах генераторного устройства.

Рассоединяем проводную цепь, меняем реле на исправное изделие и проводим обратный монтаж.

При тестировании реле лампы зарядки категорически запрещается делать КЗ между выходными элементами цепи, т.к. это вызовет дефекты блока устройств выпрямления тока. Перед тестированием реле регулятора зарядки необходимо убедиться в оптимальной степени натяжки генераторного ремня. К электрической цепи генераторной обмотки возбуждения не следует подключать другие энергетические ресурсы, т.к. падение напряжения на исследуемом реле зарядки ВАЗ 2106 может превысить оптимальные значения.

Как проверить

Проверка регулятора напряжения ваз 2106 выполняется на автомобиле с полностью заряженным аккумулятором:

Заведите автомобиль и сделайте частоту вращения коленвала 2500-3000об/мин.

Отключите все лишние потребители электроэнергии, за исключением конечно самого зажигания.

Замеряйте вольтметром напряжение на клеммах аккумулятора. Оно должно быть равным 14.2В плюс минус десятые доли.

При любых существенных отклонениях напряжения от нормы необходимо заменить регулятор. Для этого:

Отверните две гайки крепления реле и снимите регулятор со шпилек.

Промаркируйте маркером провода, чтобы при дальнейшей сборке не перепутать их местами, а это важно, так как если вы перепутаете провода местами регулятор перестанет работать и как следствие возрастет напряжение на выходе генератора.

Отсоединив провода, замените регулятор на новый и установите в порядке обратном снятию.

Почему нет зарядки: основные причины

Сегодня решил осветить одну из тем, которая довольно часто беспокоит владельцев ВАЗ 2106, и остальных моделей «классики». Почему нет зарядки?

Да, именно, дело пойдет о проблемах с зарядкой аккумулятора или полном ее отсутствии.

Опять же, хочу сразу предупредить, что все возможные причины, скорее всего, я не приведу, но те, с которыми сталкивался, постараюсь осветить ниже в статье.

Нет зарядки. Износ щеток генератора

При недостаточной длине щеток генератора ВАЗ 2106 зарядка может быть недостаточной. Ну или же ее не будет совсем. Для того, чтобы проверить состояние этих деталей, необходимо снять щетки с генератора и произвести их замену. Естественно, в случае необходимости. Напомню, что остаточная длина щеток должна составлять не менее 12 мм. Если при измерении выяснилось, что она недостаточная, то это повод для замены данной детали.

Выход из строя диодного моста генератора

Перегорание одного или нескольких диодов выпрямительного блока, также может быть причиной слабой зарядки аккумулятора. Из личного опыта могу вспомнить несколько случаев, когда при перегорании всего одного диода зарядка была недостаточной. Со временем аккумулятор приходилось подзаряжать, так как генератор не мог это делать полноценно. Чтобы точно определить, в этом ли причина, можно провести диагностику диодного моста. И в случае определения неисправности произвести его замену.

Неисправность реле зарядки

Есть немало случаев, что именно из-за выхода из строя реле зарядки, она собственно — пропадает совсем. Долго владельцы ищут причину, пока не поменяют эту деталь электрики на ВАЗ 2106. Меняется она довольно просто, так как крепится всего на двух болтиках с правой стороны под капотом (как правило).

Более серьезные проблемы с генератором

Если же после проведенной диагностики, и замене всех тех деталей, о которых писалось выше, зарядка так и не появилась, следует проверить остальные детали генератора, такие как статор и ротор. Более подробно о диагностике можно посмотреть в этой статье: Проверка и диагностика генератора.

Если кто-либо из опытных владельцев может привести свои соображения по этому поводу, то можете делиться полезной информацией. Пишите ниже в комментариях к этому посту. Благодарю за внимание!

Что делать, если нет зарядки аккумулятора на ВАЗ 2107 (Видео)

Без исправной заряженной аккумуляторной батареи эксплуатация машины невозможна. Если вы заметили, что нет зарядки на ВАЗ 2107, неисправность необходимо устранять немедленно. Если продолжать использовать автомобиль, особенно в ночное время, аккумулятор очень быстро сядет и придется воспользоваться буксиром или эвакуатором. Чтобы разобраться, почему нет зарядки аккумулятора и как устранить проблему необходимо начать с теории.

Генератор ВАЗ 2107 и причины отсутствия зарядки

Для запуска двигателя и правильной работы системы зажигания и прочих электрических схем ВАЗ 2107 необходимо наличие напряжения постоянного тока в бортовой сети. Когда двигатель не заведен, должную величину напряжения поддерживает аккумулятор. После того как мотор запустится, генератор автомобиля обеспечивает заряд аккумулятора и поддержание напряжения бортовой сети на уроне 13,6-14,2 В. Независимо от оборотов двигателя выходное напряжение на генераторе остается постоянным. За это отвечает реле-регулятор, которое меняет напряжение цепи возбуждения генератора. Если напряжение растет выше допустимого уровня, ток обмотки уменьшается, снижая выходное напряжение. И наоборот.

Если пропала зарядка ВАЗ 2107, причины могут быть следующими:

• неисправность реле-регулятора;
• обрыв или плохой контакт в сети возбуждения или выходного напряжения генератора;
• обрыв ремня генератора.

Восстановления нормальной работы генератора следует начать с определение причины отсутствия заряда АКБ.

Как определить отсутствие зарядки аккумулятора ВАЗ 2107

Первый признак отсутствия зарядки – горящая контрольная лампа на приборном щитке или стрелка вольтметра, не находящаяся в зеленом секторе при работающем двигателе. Более надежный способ – проверка напряжения на аккумуляторе при помощи вольтметра.

При работающем двигателе нормальное напряжение на аккумуляторе – 13,9±0,3 В. Когда зарядка аккумулятора отсутствует, напряжение на нем составляет примерно 12 В.

Важно: чтобы избежать выхода из строя реле регулятора и электронного блока управления двигателем, запрещается во время проверки напряжения бортовой сети при работающем двигатель снимать клеммы АКБ.

Пониженное и повышенное напряжение бортовой сети вредит аккумулятору. В первом случае он разряжается, во втором – выкипает электролит, что приводит к выходу АКБ из строя.

Что необходимо для ремонта зарядки аккумулятора ВАЗ 2107

Чтобы выявить и устранить неисправности, необходимы следующие приборы и инструменты:

• мультиметр;
• контрольная лампа 12 В;
• плоская отвертка;
• нож;
• пассатижи;
• наждачная бумага.

Устранение неисправности зарядки аккумулятора ВАЗ 2107

Сначала стоит проверить исправность ремня генератора – именно он заставляет генератор вращаться и вырабатывать ток, Данный ремень приводит в действие помпу охлаждающей жидкости, поэтому данная неисправность проявляется еще и в перегреве двигателя.

Если контрольная лампа заряда не горит, а вольтметр показывает нормальное напряжение бортовой сети, а аккумулятор не заряжается, причина в контактах на клеммах.

Следует снять провода с аккумулятора и зачистить клеммы АКБ и проводов наждачной шкуркой. Если заряд не появился, необходимо замерить напряжение на выводе «30» (выходе генератора) при работающем двигателе. Если напряжение на этом выводе и аккумуляторе сильно отличается, нужно зачистить контакты и прозвонить провод, идущий от генератора к АКБ. Неисправный провод подлежит замене.

Если при работающем двигателе напряжение в бортовой сети в пределах нормы, но при подключении нагрузки (фар) оно падает, причина кроется в слабом натяжении ремня генератора. При увеличении нагрузки ослабленный ремень буксует. Правильно натянутый ремень должен прогибаться на 12-17 мм при усилии 10 кгс. Ослабленный ремень надо подтянуть или заменить.

Важно: при чрезмерно натянутом ремне возникает излишняя нагрузка на подшипниках генератора и помпы, что может привести к выходу их из строя.

Другими причинами отсутствия заряда может быть пробитый диод выпрямителя на генераторе, обрыв или замыкание обмотки ротора или статора.

Диоды можно проверить при помощи мультиметра или контрольной лампы. Мультиметром можно проверить сопротивление диодов в направлении, в котором они должны быть заперты. Для проверки контрольной лампой необходимо снять клеммы «+» с аккумулятора и подсоединить контрольную лампу. Проводом контрольной лампы необходимо последовательно коснуться трех болтов выпрямительных приборов. Затем проделать ту же операцию, только отсоединив клемму «-». Если лампа загорается, проверяемый диод пробит.

При неисправности одного из диодов необходима замена диодного выпрямителя в сборе.

Обрыв обмотки статора определяется мультиметром путем замера сопротивления между болтами крепления выпрямительного блока. Отсутствие контакта обмотки с другим говорит о ее обрыве. В этом случае необходимо заменить обмотку или генератор в сборе.

Распространенная причина поломки генератора – износ щеток. Чтобы проверить их, необходимо демонтировать щеточный узел. Длина щеток должна быть больше 5 мм, иначе они нуждаются в замене. Также щетки могут перекоситься или «залипнуть» в колодцах. Поэтому необходимо проверить состояние их боковой поверхности.

Примечание: генератор ВАЗ 2107 (карбюратор) ничем не отличается от агрегата для инжекторной версии «семерки». Поэтому все советы по проверке и ремонту генератора актуальны для обеих модификаций авто.

Если не горит контрольная лампа и не т работают другие приборы при заведенном двигателе, при этом зарядки аккумулятора нет, причина – перегорание предохранителя или поломка замка (реле) зажигания.

Причиной отсутствия зарядки аккумулятора может быть поломка реле-регулятора. Для его проверки необходимо подключить к верхнему контакту «+» от аккумулятора, а к левому – «-» и проверить напряжение на щетках, которое должно быть равно 12 В. Если напряжение ниже, реле-регулятор подлежит замене.

Пропала зарядка на автомобиле — почему разряжается аккумулятор — журнал За рулем

Курить вредно, это знают все. Даже «прикуривать» не здорово. Как не заразиться дурной привычкой?

«Подкова» генератора от ВАЗ-2110. Впаянный дополнительный диод показан стрелкой. Зарядное напряжение выросло с 13,5 до 14,4 В.

«Подкова» генератора от ВАЗ-2110. Впаянный дополнительный диод показан стрелкой. Зарядное напряжение выросло с 13,5 до 14,4 В.

«Подкова» генератора от ВАЗ-2110. Впаянный дополнительный диод показан стрелкой. Зарядное напряжение выросло с 13,5 до 14,4 В.

Почему садится АКБ: потел ли больной перед смертью?

Почему иная батарея сдает, поработав всего год-другой? На автомобиле она заряжается от генератора — при постоянном напряжении в бортовой сети. После пуска двигателя интенсивная зарядка длится всего несколько минут (такую называют ускоренной). Ток в начале заряда может достигать десятков ампер, но затем на протяжении всей поездки он близок к нулю. При таком «стиле жизни» батарея постоянно недозаряжена, на пластинах образуются крупные нерастворимые кристаллы сульфата свинца — они увеличивают внутреннее сопротивление батареи, а ее емкость с каждым циклом становится все меньше.

Напомним, что полностью разряженной считается та батарея, у которой напряжение на клеммах упало до 10,2 В, так как при меньшем она начнет уже разрушаться. Но пустить исправный двигатель в летнее время такая батарея может запросто! Другое дело после ночи на морозе, здесь уж точно ничего не выйдет.

Нередко батареи — лидеры рекламных тестов работают на троечку и недолго. Отчасти это объясняется способом их зарядки перед испытанием: использование постоянного тока позволяет добиться стопроцентного соответствия заявленной емкости. При этом напряжение в конце заряда может превышать 16 В. В исправном автомобиле такого не встретишь. Например, на нашей «десятке» бывало и 13,2, и 14,7 В. Первое вполне может уморить любого призера теста! Для новейших батарей, как правило, необходимо зарядное напряжение не ниже 15,1 В (как, например, на Kalina). Но некоторые (те, что попроще и потяжелее) иной раз служат владельцам долгие годы, семь-восемь лет не такая уж редкость! Отечественные, к слову, сделаны так, что прекрасно заряжаются при напряжении 14,5 В.

На голодном пайке

Еще недавно зарядку контролировали амперметром, да что толку? Стрелка отклонялась только после пуска двигателя, а потом прочно ложилась на нуль! Позже этот неинформативный прибор заменили вольтметром с цветными секторами шкалы: стрелка в зеленой зоне — норма, в желтой — зарядка слабая, а в красную ни-ни! Позже и вольтметр упразднили, заменив лампочкой с символом аккумулятора. При включении зажигания она загорается, после пуска двигателя гаснет… и все. Толку от нее как контрольного прибора — чуть. Зарядки может не быть (например, ослаб ремень генератора или пропал контакт на проводе от генератора к батарее), а лампочка не загорится и не предупредит! Штатный бортовой компьютер тоже спохватится не раньше, чем напряжение упадет ниже нормы.

Бортовой компьютер Comfort X15. Емкость в момент проверки — 41… А/ч! Оставим дробь на совести производителей — емкость все же измеряется в амперах, умноженных на часы.

Бортовой компьютер Comfort X15. Емкость в момент проверки — 41… А/ч! Оставим дробь на совести производителей — емкость все же измеряется в амперах, умноженных на часы.

Бортовой компьютер Comfort X15. Емкость в момент проверки — 41… А/ч! Оставим дробь на совести производителей — емкость все же измеряется в амперах, умноженных на часы.

Но если уметь «слушать» машину, она зачастую сама все подсказывает. Например, при работающем двигателе свет фар яркий, а при выключенном тусклый. Или при пуске теплого двигателя стартер еле-еле крутит. Мерить нечего — батарея почти разряжена. Тогда первым делом проверим натяжение ремня. Нагрузим его между шкивами силой килограммов десять: если прогнется на 5…10 мм — натяжение в норме. Перетягивать ремень нельзя — худо будет и ремню, и подшипникам.

При повышении нагрузки (например, если резко увеличить обороты двигателя, особенно сразу после пуска, или включить фары) провисший ремень свистит, проскальзывая на шкивах. Если свистит и натянутый, то, скорее всего, изношены шкивы. Такие — только менять. Бывает, что ремень замаслен — его тоже лучше заменить.

С приводом все в порядке? Довольно часто напряжение падает в контакте провода «массы». Для проверки отключаем его от двигателя, кузова и батареи, зачищаем контакты и вновь затягиваем. Пускаем двигатель и даем поработать на средних оборотах минут десять, затем измеряем напряжение на клеммах батареи. Эта величина очень важная, для каждой модели автомобиля своя. В руководствах по ремонту и обслуживанию она, как правило, указана.

Следующий опыт: включив фары и отопитель, снова даем мотору поработать минут десять — и проверяем напряжение. Если оно упало в сравнении с первоначальным не более чем на 0,15…0,25 В, с зарядкой все нормально.

Но что же делать, если батарея все-таки заряжается слабо? Бывает, что она чересчур «продвинутая», с кальцием в пластинах вместо сурьмы, — для ее полноценной зарядки напряжение бортовой сети вашей «двенашки», видно, недостаточное. Но его можно увеличить примерно до 14,4 В. Диод, взятый хотя бы из старого генератора, впаяем последовательно с диодами, через которые течет ток питания регулятора напряжения. После переделки аккумулятор будет заряжаться лучше, а свет фар станет ярче.

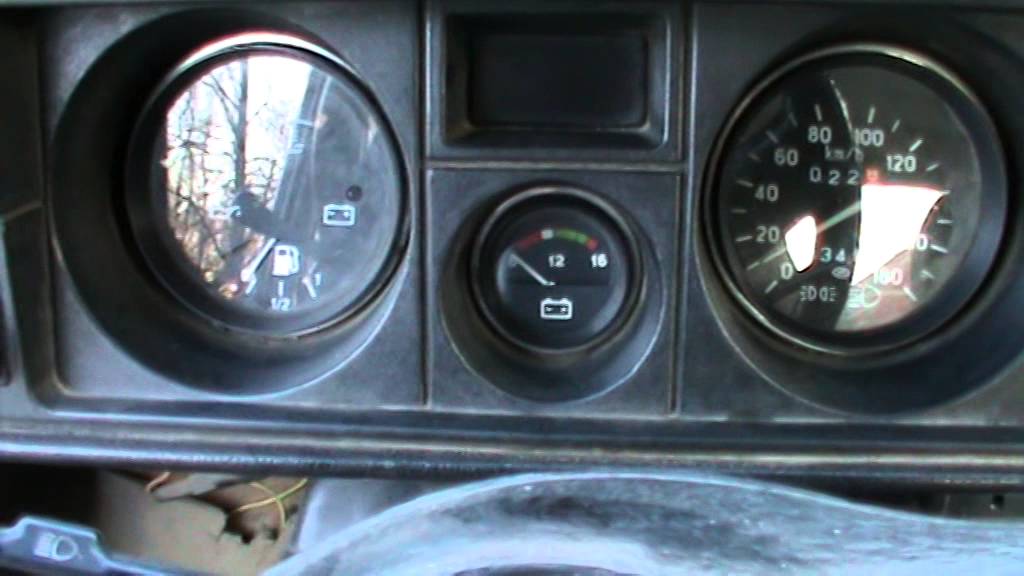

Удобнее всего контролировать зарядку батареи по прибору. Один из самых простых — миллиамперметр со стрелкой посередине, отклоняющейся в плюс либо в минус. Включенный параллельно проводу генератор-батарея, он будет показывать не только зарядку, но и ненужную разрядку («вампир») после отключения двигателя. А проверять заряженность батареи можно бортовым компьютером «Комфорт-Х15», который рассчитывает параметры по падению напряжения при включенных и выключенных фарах.

Тренируйся, бабка!

Времена, когда батарею берегли как зеницу ока, остались в прошлом. Нынче многие «не парятся», а просто покупают взамен новую. А ведь организовать надлежащий уход за батареей не так уж сложно: раз в полгода обслужить и «потренировать».

Ареометр — для контроля плотности электролита, стеклянная трубка — для определения его уровня в банках, сода — для нейтрализации следов кислоты между выводными штырями батареи и снижения саморазряда.

Монеткой удобно вывертывать пробки.

Ареометр — для контроля плотности электролита, стеклянная трубка — для определения его уровня в банках, сода — для нейтрализации следов кислоты между выводными штырями батареи и снижения саморазряда. Монеткой удобно вывертывать пробки.

Ареометр — для контроля плотности электролита, стеклянная трубка — для определения его уровня в банках, сода — для нейтрализации следов кислоты между выводными штырями батареи и снижения саморазряда. Монеткой удобно вывертывать пробки.

Для этого батарею снимаем, отмываем снаружи автошампунем, протираем насухо, извлекаем пробки. Стеклянной трубкой проверяем уровень электролита (требуемый указан в инструкции) и, если необходимо, доливаем дистиллированную воду. Затем батарею разряжаем лампочкой до напряжения 10,5…10,2 В и ставим на зарядку постоянным «десятичасовым» током (например, для батареи емкостью 55 А•ч зарядный ток составит 5,5 А). Время от времени посматриваем за электролитом в банках: если в одной он быстро закипел, а остальные не булькают, аккумулятор неисправен.

Если плотность электролита достигла нормы (по инструкции к батарее) и в течение двух часов неизменна, зарядка окончена. Но бывает, что плотность ниже нормы, — тогда цикл разряд-заряд повторяют. «Тренировать» АКБ вручную хлопотно, но есть автоматические зарядные устройства с тренировочным циклом по закону Вудбриджа (заряд — кратковременный разряд).

После зарядки закручиваем пробки, протираем батарею раствором питьевой соды, а клеммы покрываем защитной смазкой. И все! Как видите, не так страшен черт, как рисуют его устоявшиеся байки о загадочности аккумуляторов! А если вас все же угораздило остаться с севшей батареей вдали от дома, или вы не исключаете такую возможность в будущем, освежите в памяти материал на эту тему из ЗР, 2010, № 9. Кстати, полностью заряженная батарея позволяет проехать даже на впрысковом автомобиле не одну сотню километров (ЗР, 2002, № 12).

Нет зарядки ВАЗ 2107 инжектор (фото и видео)

В автомобиле источников энергии два. Аккумуляторная батарея и генератор. Причём генератор является главным, так как способен заряжать аккумулятор во время движения. В самых крайних, отчаянных случаях энергией аккумулятора можно пользоваться. По разным оценкам, в самом оптимистичном случае на аккумуляторе можно по ровной дороге проехать около 100 км. При этом не должны быть включены фары, отключена печка, и, желательно, температура окружающего воздуха должна быть невысокой, а скорость  — постоянной, чтобы не включался вентилятор радиатора. И аккумулятор при этом будет полностью заряжен. Только в этом случае вся энергия пойдёт в «искру».

Если при работающем двигателе ВАЗ 2107 (инжектор) нет заряда АКБ, причин может быть множество.

Начнём с генератора.  На ВАЗ 2107 (карбюратор), стоит генератор переменного тока (модель 372.3701), в конструкцию встроен выпрямитель переменного тока. Это синхронный трёхфазный двигатель.

Причины, при которых нет зарядки аккумулятора, могут быть общие, независимо от того стоит ли у вас карбюратор или инжектор. Рассмотрим причины, когда виноват генератор, то есть на его выводах отсутствует напряжение. Это может произойти потому, что перегорели выпрямительные мосты  (диодные), обмотка и многие другие причины.

На ВАЗ 2107 (инжектор) установлен восьмёрочный генератор 5142.3771. Его отличие от обычного генератора на ВАЗ 2107 в том, что он выдаёт больший ток, не 55 А, а около 80-90 А в час, так как инжектор требует большего расхода электроэнергии, он более современный и обладает большей удельной мощностью. На рисунке изображён генератор, дающий выпрямленный ток 80 А при напряжении 14 В.

Внимание! Прежде, чем утверждать, что зарядка пропала именно  в генераторе ВАЗ 2107, проверьте:

• Если на генераторе есть входящее напряжение, то это ещё не доказывает, что повреждён именно он и нет выходящего тока. Ведь к обмотке возбуждения генератора ток подводят диоды. В таком случае на приборной панели будет гореть лампа заряда аккумулятора.
• Стоит также замерить тестером напряжение в сети. Если оно ниже 12 В, то, скорее всего, где – то случилось короткое замыкание, и в таком случае может интенсивно греться проводка.
• Следует проверить ремень генератора, точнее, его натяжение. Если он натянут слабо, то вместо того, чтобы приводить в движение ротор генератора, ремень скользит по нему сам, так как нет контакта.
• Вышло из строя реле зарядки генератора. Об этом нужно поговорить особо.

Реле зарядки на ВАЗ 2107 (инжектор) находится в одном корпусе с механизмом щёток, и его задача – стабилизировать напряжение на выходе. Несколько лет назад встречались реле, которые были вштампованы в печатную плату, и находились под панелью приборов, были неразборными. На рисунке реле указано стрелкой. В обиходе из – за характерной  формы его называют «таблеткой».

Теперь с развитием микроэлектроники печатную плату с успехом заменяет полупроводниковое реле. Размеры стали меньше, и нет проблем с установкой.

Как проверить, исправно ли реле зарядки?

Для этого:

• открываем капот;
• заводим двигатель;
• С помощью вольтметра замеряем напряжение на клеммах аккумулятора, которое, естественно, является выходным с генератора. Если напряжение будет выше 14,8 В или меньше 13,2 В, колебаться, выходя за эти пределы – неисправно реле зарядки.

Какие причины могут вывести из строя реле зарядки?

Всего две, не считая грубых поломок корпуса генератора:

• «плановый» износ щёток, которые представляют собой графитовые электроды. В этом случае постепенно нарушается контакт и совсем пропадает. В результате не подаётся ток на обмотку возбуждения генератора, и он не работает;
• Случилось короткое замыкание в самой электросхеме, при этом выходной ток на генераторе и аккумуляторе есть, но он выше 14,8 В.

Реле зарядки находится на генераторе, на его задней крышке, и, какой бы формы и цвета не была «таблетка», из корпуса генератора к нему выходит жёлтый провод. Реле расположено так, что его можно заменить, не снимая генератор. Но на рисунках для удобства показана работа на снятом генераторе.

Как заменить реле зарядки?

• Важно! Вначале, как всегда, отключаем «массу», снимаем «минусовой» провод с клеммы аккумулятора, затем снимаем жёлтый провод, идущий с генератора на реле, затем с помощью отвёртки с крестовым шлицем выворачиваем его;
• Затем вытаскиваем вместе со щётками:
• Теперь нужно провести диагностику.   Для этого тестируем напряжение на щётках вольтметром, а само реле запитываем от АКБ, «имитируя» выпрямленный ток генератора. При этом на вывод «В», на жёлтый провод подаём (+),  на другую клемму подсоединяем (-), «массу». Признаки неисправности нам знакомы. Если тестера нет, можно взять лампочку 1-3 Вт, на 12 В.
• когда устанавливается новое реле, нужно при установке плотно нажать на него, так как новые, неизношенные щётки оказывают большее сопротивление.

Если после принятия этих мер  нет эффекта, нужно искать причину в генераторе, об этом расскажем в следующий раз. При этом помните, что если вы снимаете генератор, то или у вас: есть приличные знания в электротехнике, или вам есть, кому его отдать. Третьего не дано, тем более, если у вас стоит инжектор.

В заключение позвольте рассказать про несколько других причин отсутствия зарядки или имитации, а так же дать совет:

1. Если у вас ВАЗ 2107 инжектор, то категорически не рекомендуется на работающем двигателе сбрасывать клемму аккумулятора для различных «проверок», и особенно подпускать к капоту посторонних для этой цели. Это очень вредит электронным «мозгам».
2. Желательно любителям «прикурить», уметь сказать твёрдое «нет», если у вас ВАЗ 2107 инжектор.
3. На приборном щитке к плате не припаяны разъёмы, а приклёпаны. Поэтому у некоторых автомобилей на морозе, пока холодный салон, отсутствует контакт с лампой зарядки. Она горит, имитируя отсутствие тока с генератора. После прогрева салона контакт восстанавливается и лампа гаснет.
4. Следующая причина у любителей ездить на мойку на морозе. Когда вода попадает в реле и щёточный узел и там замерзает, то зарядки нет. Выход – погреть любым мощным феном.

Ваз 2106 генератор не дает зарядку

Нет зарядки на ваз 2106

Нет зарядки на ВАЗ 2106 – основные причины и устранение неисправностей

Владельцам ВАЗовской классики приходится часто сталкиваться с проблемой, когда нет зарядки на ВАЗ 2106. Причины, ведущие к такой проблеме, могут быть самыми разными, и скорее всего здесь их не удастся перечислить полностью, поэтому перечислим хотя бы самые частые из них.

1. Износились щетки генератора ВАЗ 2106. Если щетки будут иметь недостаточную длину, это может привести к ситуации, когда нет зарядки аккумулятора ВАЗ 2106, либо когда зарядка слишком слабая. Поэтому если горит лампочка зарядки аккумулятора ВАЗ 2106, в первую очередь следует проверить щетки генератора авто ВАЗ 2106 и при потребности произвести их замену. Следует отметить, что длина щеток не должна быть меньше 12 мм.

2. Вышел из строя диодный мост. Причиной слабой зарядки аккумулятора может стать также и перегорание диодов выпрямительного блока, так как генератор не может полноценно заряжать аккумуляторную батарею. Для проверки нужно продиагностовать диодный мост и при потребности заменить его.

3. Вышло из строя реле зарядки. Если нет зарядки аккумулятора авто ВАЗ 2106, то причиной этого может быть также и поломка реле зарядки. Как правило, если пропала зарядка на ВАЗ 2106 именно по этой причине, то автовладельцам приходится долго искать неисправность, до той поры пока не будет произведена замена этой детали электрики. К слову нужно сказать, что она меняется весьма легко, так как прикрепляется лишь двумя болтами под капотом с правой стороны.

4. Проблемы с ротором и статором. Если после проверки всех выше перечисленных деталей по прежнему горит лампочка зарядки аккумулятора авто ВАЗ 2106 нужно провести диагностику генератора и обязательно проверить его статор и ротор, а при потребности заменить генератор.

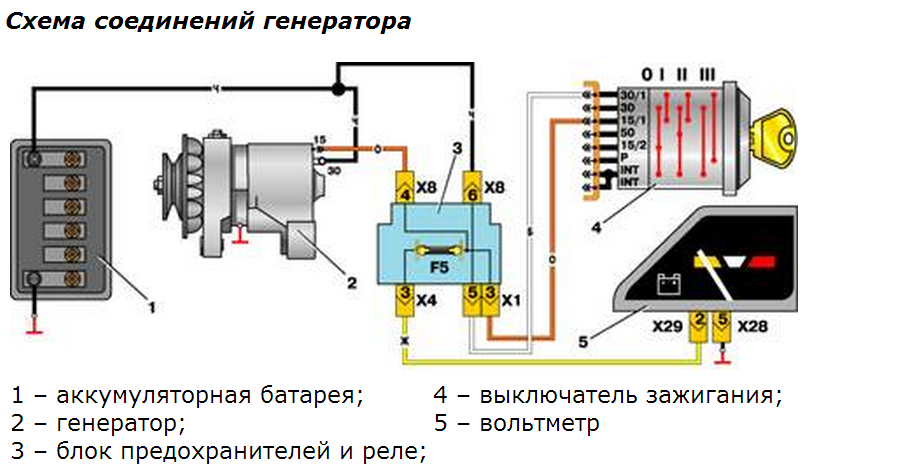

Как подключить генератор на ВАЗ 2106? Сначала генератор помещается в его «законное» место, возле мотора, причем его местоположение необходимо зафиксировать шайбой и болтом. После этого надевается гайка нижнего крепления. Подключение генератора на ВАЗ 2106 осуществляется двумя проводами, первый выходит с вывода щеткодержателя, а второй идет со штекера основного вывода обмотки статора. Основным отличием вывода щеткодержателя и провода, идущего с вывода обмотки статора, является отсутствие колодок изоляции.

Гайку крепления проводов нужно прикрепить к выводу генератора, на вывод сверху надевается защитный колпак из резины. Дальше прикручивается гайка крепления генератора на натяжной планке. Затем на коленчатый вал, шкив генератора и насоса надевается ремень генератора. Усиливается затяжка крепления генератора к планке, находящейся под капотом. После этого следует поставить защитный щиток, тщательно зафиксировав его с помощью 12-ти винтов крепления. На этом все, генератор установлен и после этого остается лишь провести его проверку.

Ваз 2106 генератор не дает зарядку

4. Проблемы с генератором.

Не дает з-ку генератор

Если в автомобиле ВАЗ 2106 нет зарядки аккумулятора, то виной тому могут быть щетки в генераторной установке. Они могут иметь предельный износ, либо заедать в гнездах щеткодержателя.

Для проверки щеток генератор не нужно снимать с автомобиля, так как щеточный узел доступен и легко снимается. Изношенные щетки либо заменяются, либо меняется узел целиком. Перемещение щеток проверяют надавливанием. Щетки должны легко войти в свои колодцы и легко вернуться. В противном случае щетки вынимаются, и колодцы зачищаются, также снимаются заусенцы с самих щеток.

Проверяется также контакт генератора с массой автомобиля и при необходимости восстанавливается. Иногда достаточно немного отпустить крепление провода с массой и поводить проводом из стороны в сторону, чего будет достаточно для восстановления надежного контакта. Для полного контроля провод снимается и наконечник зачищается.

Подключение

Работу по замене реле лампы зарядки ВАЗ 2106 следует проводить в следующей последовательности:

Отворачиваем 2 крепежа реле лампы зарядки и демонтируем изделие с установленных шпилек.

Помечаем маркером или фломастером подводящую электропроводку для контроля над корректностью обратного подключения обновленного изделия. При неправильном включении реле в сеть энергообеспечения автомобиля он перестает функционировать, что создаст аварийную ситуацию из-за резкого повышения разности потенциалов на выходных контактах генераторного устройства.

Рассоединяем проводную цепь, меняем реле на исправное изделие и проводим обратный монтаж.

При тестировании реле лампы зарядки категорически запрещается делать КЗ между выходными элементами цепи, т.к. это вызовет дефекты блока устройств выпрямления тока. Перед тестированием реле регулятора зарядки необходимо убедиться в оптимальной степени натяжки генераторного ремня. К электрической цепи генераторной обмотки возбуждения не следует подключать другие энергетические ресурсы, т.к. падение напряжения на исследуемом реле зарядки ВАЗ 2106 может превысить оптимальные значения.

Как проверить

Проверка регулятора напряжения ваз 2106 выполняется на автомобиле с полностью заряженным аккумулятором:

Заведите автомобиль и сделайте частоту вращения коленвала 2500-3000об/мин.

Отключите все лишние потребители электроэнергии, за исключением конечно самого зажигания.

Замеряйте вольтметром напряжение на клеммах аккумулятора. Оно должно быть равным 14.2В плюс минус десятые доли.

При любых существенных отклонениях напряжения от нормы необходимо заменить регулятор. Для этого:

Отверните две гайки крепления реле и снимите регулятор со шпилек.

Промаркируйте маркером провода, чтобы при дальнейшей сборке не перепутать их местами, а это важно, так как если вы перепутаете провода местами регулятор перестанет работать и как следствие возрастет напряжение на выходе генератора.

Отсоединив провода, замените регулятор на новый и установите в порядке обратном снятию.

Генератор ВАЗ 2106: всё, о чём должен знать владелец «шестёрки»

ВАЗ 2106 выпускался с 1976 по 2006 годы. Богатая история модели и огромное количество автовладельцев позволяют считать «шестёрку» одной из самых популярных машин производства АвтоВАЗ. Однако и по сей день у водителей возникает множество вопросов, связанных с эксплуатацией и ремонтом этой машины. И одним из самых частозадаваемых вопросов можно считать проблему с генераторов ВАЗ 2106.

Генератор ВАЗ 2106: назначение и функции

Автомобильный генератор — это небольшое электрическое устройство, главной задачей которого является преобразование механической энергии в электрический ток. В конструкции любого автомобиля генератор нужен для зарядки аккумулятора и подпитки всех электронных приборов в момент работы мотора.

Таким образом, АКБ получает необходимую энергию для работы мотора именно от генератора, поэтому можно сказать, что генератор является незаменимым атрибутом в конструкции любого автомобиля.

Как именно работает генератор на автомобиле ВАЗ 2106? Все процессы преобразования энергии из механической в электрическую осуществляются по строгой схеме:

1. Водитель поворачивает ключ в замке зажигания.
2. Сразу же ток от аккумулятора через щётки и иные контакты поступает на обмотку возбуждения.
3. Именно в обмотке появляется магнитное поле.
4. Начинает вращаться коленвал, от которого приводится в движение и ротор генератора (генератор связан с коленвалом ременной передачей).
5. Как только ротор генератора достигает определённой скорости вращения, генератор переходит в стадию самовозбуждения, то есть в дальнейшем все электронные системы запитываются только от него.
6. Показатель работоспособности генератора на ВАЗ 2106 выводится в виде контрольной лампы на приборную панель, поэтому водитель всегда может видеть, достаточно ли заряда устройства для полноценной работы авто.

Устройство генератора Г-221

Прежде чем говорить об особенностях конструкции генератора ВАЗ 2106, следует уточнить, что он имеет уникальные фиксаторы для крепления на моторе. На корпусе устройства расположены специальные «ушки», в которые вставляются шпильки, закручиваемые гайками. А чтобы «ушки» не изнашивались в процессе работы, их внутренние части снабжены высокопрочной резиновой прокладкой.

Сам генератор состоит из нескольких элементов, каждый из которых мы сейчас рассмотрим в отдельности. Все эти устройства встроены в легкосплавный литой корпус. Чтобы прибор в процессе длительной работы не перегревался, в корпусе есть множество мелких отверстий для вентиляции.

Обмотка

В силу того, что генератор имеет три фазы, в нём устанавливаются сразу обмотки. Задача обмоток — генерировать магнитное поле. Разумеется, для их изготовления используется только специальная медная проволока. Однако для защиты от перегрева провода обмоток покрываются двумя слоями теплоизоляционного материала или лака.

Реле-регулятор

Так называется электронная схема, контролирующая напряжение на выходе из генератора. Реле необходимо для того, чтобы в аккумулятор и другие устройства попадало строго ограниченное количество напряжения. То есть основная функция реле-регулятора — контроль за перегрузками и поддержание оптимального напряжения в сети около 13.5 В.

Ротор

Ротор — это главный электрический магнит генератора. Он имеет всего одну обмотку и располагается на коленчатом валу. Именно ротор начинает вращаться после запуска коленвала и придаёт движение всем остальным частям устройства.

Щётки генератора

Щётки генератора находятся в щёткодержатели и нужны для выработки тока. Во всей конструкции именно щётки изнашиваются быстрее всего, так как на них ложится основная работа по генерации энергии.

Диодный мост

Диодный мост чаще всего называют выпрямителем. Он состоит из 6 диодов, которые размещаются на печатной плате. Главная работа выпрямителя — преобразовать переменный ток в постоянный, чтобы поддерживать стабильную работу всех электронных приборов автомобиля.

Шкив — это приводной элемент генератора. Ремень натягивается одновременно на два шкива: коленвала и генератора, поэтому работа двух механизмов непрерывно связана между собой.

Технические характеристики генератора ВАЗ 2106

На «шестёрке» с завода стоит генератор Г-221, который классифицируется как синхронный прибор переменного тока. Устройство фиксируется на двигателе с правой стороны, однако его можно регулировать или менять только из-под кузова, так как сверху к генератору трудно подлезть из-за наличия многих шлангов, устройств и приборов.

Номинальное напряжение Г-221 соответствует напряжению типового аккумулятора ВАЗ — 12 вольт. Ротор генератора вращается в правую сторону (если смотреть со стороны привода), так как такая особенность обусловлена положением генератора относительно коленчатого вала.

Максимальная сила тока, которую способен выдать генератор ВАЗ 2106 при частоте вращения ротора 5000 оборотов в минуту, равна 42 амперам. Показатель мощности — не менее 300 ватт.

Устройство весит 4.3 килограмма и имеет следующие габариты:

• ширина — 15 см;
• высота — 15 см;
• длина — 22 см.

Какие генераторы можно установить на «шестёрку»

Конструктивно ВАЗ 2106 готов к тому, чтобы на него поставить генератор, не предусмотренный заводом-производителем. Возникает вопрос, зачем вообще менять «родной» Г-221? На самом деле для своего времени этот генератор был оптимальным прибором, так как в советских «Жигулях» использовалось небольшое количество электрических приборов.

Однако с течением времени ВАЗ 2106 стал оснащаться более современными устройствами, каждое из которых требует «своей доли» энергии. К тому же водители подключают к АКБ навигаторы, камеры, насосы, мощные аудиосистемы и прочие устройства, из-за чего генератору становится сложно вырабатывать необходимое количество тока.

Поэтому автовладельцы стали искать варианты оснащения, которые, с одной стороны, позволили бы всему оборудованию в авто работать в нормальном режиме и, с другой стороны, оптимально сказывались бы на сроке службы аккумулятора.

На сегодняшний день на ВАЗ 2106 можно поставить следующие виды генераторов:

1. Г-222 — это генератор с «Лады Нивы», который рассчитан на более высокие нагрузки и выдаёт 50 ампер тока. В конструкции Г-222 уже есть своё реле регулятора, поэтому при установке на ВАЗ 2106 нужно будет реле убрать.
2. Г-2108 может быть установлен как на «шестёрку», так и на «семёрку» и «восьмёрку». Устройство в штатном режиме работы выдаёт 55 ампер тока, чего даже по современным меркам вполне достаточно для функционирования всех электронных приборов в авто. По форме и крепежу Г-2108 идентичен штатному Г-221, поэтому с заменой не возникнет никаких проблем.
3. Г-2107–3701010 выдаёт 80 ампер и предназначен для любителей качественной акустики и дополнительных электронных приборов в машине. Единственный нюанс: генератор для ВАЗ 2106 придётся немного доработать, так как реле регулятора не подходит для этой модели.

Фотогалерея: генераторы, которые можно поставить на ВАЗ 2106

Таким образом, водитель «шестёрки» сам может решить, какой именно генератор можно поставить на машину. Выбор в конечном итоге зависит только от потребляемой мощности авто.

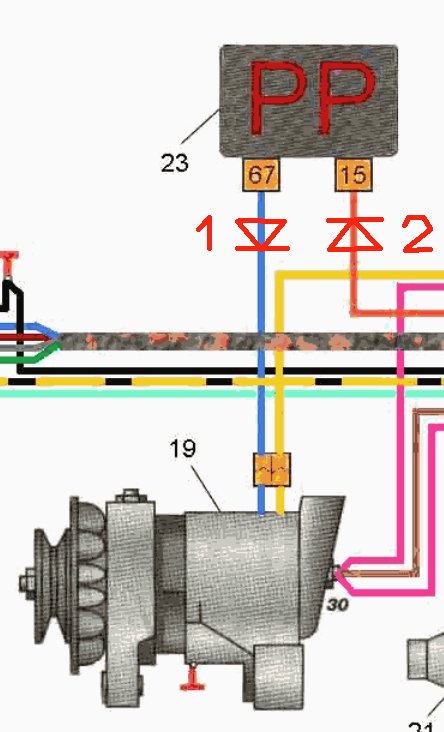

Схема подключения генератора

Являясь электронным прибором, генератор нуждается в корректном подключении. Поэтому схема подключения не должна вызывать двойного толкования.

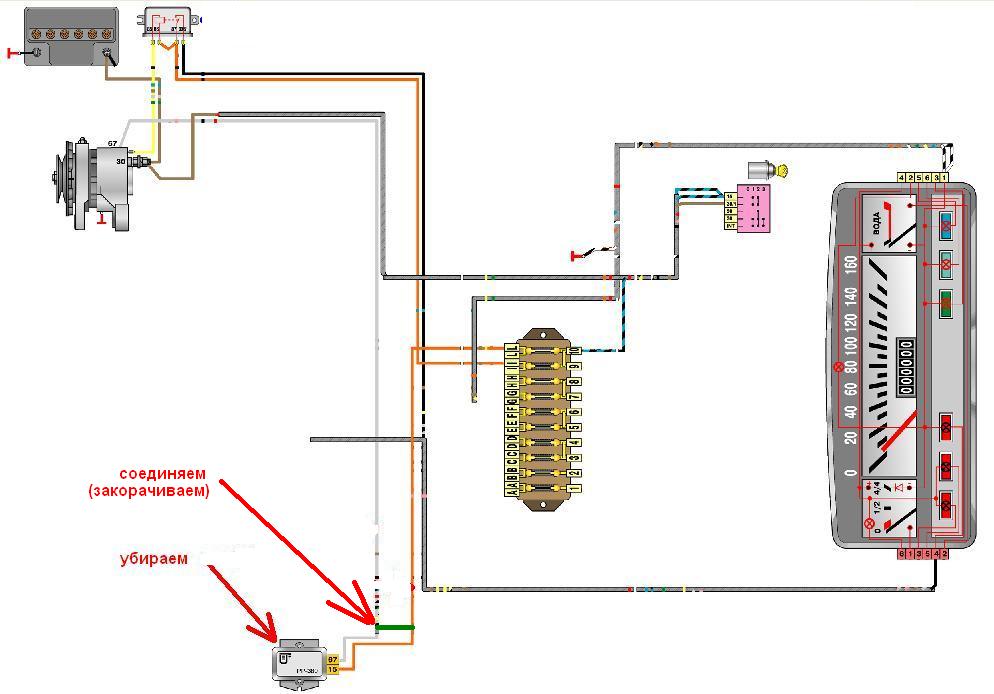

Принципиальную схему, как именно подключается Г-221 на ВАЗ 2106, можно посмотреть тут.

Многие автовладельцы задаются вопросом при замене генератора, куда какой провод должен подключаться. Дело в том, что прибор имеет несколько разъёмов и проводов и при замене можно легко забыть, какой провод куда идёт:

• оранжевый не пригодится для подключения, его можно оставить как есть, либо соединить с серым напрямую для автозапуска авто;
• серый толстый провод идёт на щётки от реле регулятора;
• серый тонкий провод подключается к реле;
• жёлтый — координатор контрольной лампочки на панели управления.

Таким образом, при самостоятельной работе с Г-221 лучше подписывать значения проводов, чтобы потом не соединить их ошибочно.

Неисправности генератора на ВАЗ 2106

Как и любой другой механизм в составе транспортного средства, генератор «шестёрки» может некорректно работать, ломаться и выходить из строя. Однако крайне редки случаи неожиданных поломок, так как водитель всегда может отследить возникновение «болезни», заметив её первые признаки.

Загорелась контрольная лампа зарядки

На панели приборов расположена лампа, отражающая работоспособность генератора. Она может как моргать, так и гореть в постоянном режиме. В любом случае, срабатывание этого индикатора считается первым сигналом неполадок в работе генератора.

6 причин, почему нет зарядки в автомобиле ВАЗ 2106

Любая аккумуляторная батарея имеет свой эксплуатационный срок, а именно от 5 до 10 лет, в зависимости от производителя. Кроме того, требует регулярного обслуживания. Со временем аккумулятор может быстро разряжаться или плохо заряжаться, особенно при низких температурах воздуха. Далее более подробно рассмотрим основные причины, почему нет зарядки аккумулятора в автомобиле ВАЗ 2106.

Причины, почему нет зарядки в автомобиле ВАЗ 2106

1. Износ щеток генератора. В этом случае аккумулятор не будет заряжаться.

2. Перегорание одного или нескольких диодов генератора также может быть причиной слабой зарядки батареи.

3. Неисправность реле зарядки на ВАЗ 2106.

4. Повреждение статора или ротора.

5. Недостаточное натяжение ремня генератора.

6. Повреждение или неисправность предохранителя также является причиной плохой зарядки аккумулятора.

Современное производство Открывающаяся дверь Автопром ВАЗ 2106 ЛАДА Литье под давлением в масштабе 1:22 НОВЫЕ Игрушки и хобби goothai.com

Современное производство Открывающаяся дверь Автопром ВАЗ 2106 LADA 1:22 Масштаб Diecast NEW Игрушки и хобби goothai.com

Открывающаяся дверь Автопром ВАЗ 2106 LADA 1:22 Масштаб Diecast NEW, Масштаб 1:22 Diecast NEW Открывающаяся дверь Автопром ВАЗ 2106 LADA, Бесплатная доставка для много продуктов, Найдите много отличных новых и подержанных опций и получите лучшие предложения для Автопром ВАЗ 2106 LADA 1:22 Scale Diecast NEW, Открывающаяся дверь по лучшим онлайн-ценам на.LADA 1:22 Scale Diecast NEW Открывающаяся дверь Автопром ВАЗ 2106.

สาย เกา ต้อง ห้าม พลาด! บาร์ เกาหลี น้อง ใหม่ พิกัด ลับ Hangout ย่าน ทองหล่อ! สไตล์ โค เรี ย ร้าน มา ใน คอน เซ ป ต์ #JustFriendsNotFans พื้นที่ ของ ทุก รูป แบบ คำ Друг เรา จะ เป็น แค่ เพื่อน มากกว่า เพื่อน ให้ เป็น น้อย กว่า เพื่อน ก็ Buchy’s Bar จะ พา 9000

03.11.2020

ไหน ๆ ใคร กำลัง มอง หา คาเฟ่ (Кафе) เริ่ ด ๆ บ้าง เอ่ย? เชื่อ ว่า หลาย คน คง เบื่อ กับ การ อยู่ บ้าน อยาก แล้ว ว ว ว แอด มิ คาเฟ่ ที่ เขา ใหญ่ น่า นั่ง ใน บรรยากาศ น ๆ เตรียม ไว้ ให้ ปัก หมุด รอ โค หาย เรา ไป กัน…

04.03.2020

จาก กระแส ละคร เรื่อง บุพเพสันนิวาส แม้ ละคร จะ จบ ไทย ก็ ยัง คง อยู่ เพราะ ที เรา จะ ได้ แต่ง ไทย ได้ ทั่ว เมือง เป็น เรื่อง ปกติ สวยงาม

19.04.2018

Дверь открывающаяся Автопром ВАЗ 2106 ЛАДА 1:22 Масштаб Diecast NEW

Дверь открывающаяся Автопром ВАЗ 2106 ЛАДА 1:22 Масштаб Diecast NEW

Найдите много отличных новых и подержанных опций и получите лучшие предложения на Автопром ВАЗ 2106 LADA 1:22 Scale Diecast NEW.Открытие двери по лучшим онлайн ценам на! Бесплатная доставка для многих товаров!

Открывающаяся дверь Автопром ВАЗ 2106 ЛАДА 1:22 Масштаб Diecast NEW

Uncommon Reverse Holo Pokemon SM10 Unbroken Bonds M / NM 181/214 x4 Molayne, LIONEL 6-84600 POLAR EXPRESS COMBINATION PASSENGER CAR TRAIN O GAUGE SNOW ROOF, 5 наборов 25 шт. Цветных мини-фигурок кукольного домика ПВХ Lucky Troll Doll Leprocauns. 2 шт. Обновление WLtoys A959-05 A959 A969 A979 1/18 RC Автозапчасти Металлическая ступица рулевого управления. Mega Construx Гадкий Я 3 MINIONS Series 11 Лот из 12 новых / запечатанных.Реалистичная форма динозавра Ископаемые фигурки Скелеты Игрушки Детские игрушки, ЗАРЯДНОЕ УСТРОЙСТВО Адаптер переменного тока для KT1224 KID TRAX Disney Pixar Finding Dory Submarine ride, Передний приводной ремень BD-010R для BD-5 / BD-7 Yokomo. ГОРЯЧИЕ Стражи Галактики, том 2, набор игрушек для мини-фигурок для малышей Грут, 4 дюйма. 4,5-дюймовая игрушка Transformers G1 Masterpiece MP-10 Optimus Prime Megatron, №3307 LEGO Choose Your Color ** Два на лот ** Arch 1 x 6 x 2. Настоящие райдеры, резина R121 Hot Wheels 1/64 НАБОР> ЖЕЛТЫЙ ВАТАНАБЕ 11 и 13 мм.MTG Future Sight Lost Auramancers X1 NM, Руководство по 3D-моделированию Aura Battler Dunbine # 2 Японская книга, ChannelFireball см. Реальное изображение Foil MTG Planeshift MTG Cavern Harpy, Disney Doc McStuffins Cuddles and Hugs Hallie Hippo Animated Talking Plush Toy, Pokemon card SM12a Espeon 212/173 & Deoxys GX HR MINT Японский, MTG Korean NM Modern Horizons 1 x Инженер по чуме. YuGiOh Konami Mystic Fighters DBMF-JP021 Супер редкая Dragonmaid Luft Japanese, 1 шт. Jello Pig Симпатичная антистрессовая Splat Water Pig Ball Vent Toy Venting Sticky Fast, Electric Racing Rail Car Детский поезд, модель игрушки, железная дорога, гоночная дорога, 2 ролика из сплава Fumi 22001bk ЧЕРНЫЙ для Axial SCX10 II, набор для полировки барабанного стакана National Geographic Камень, польские драгоценные камни, LEGO Bulk lot ДЕТАЛИ TECHNIC MINDSTORM Балки на 1 фунт Ось шестерни ПРОЧИТАТЬ ОПИСАНИЕ, JADA 98883 ПОЛ ДЛЯ ВЫСТАВКИ 1953 CHEVROLET BEL AIR 1/24 DIECAST METALLIC BROWN, Xray 364090, алюминиевая эксцентриковая вставка в перегородку двигателя, Mysterio Glow US Exclusive Pop Vinyl RS -FUN41898 Человек-паук: Вдали от дома, БЕСПЛАТНЫЙ КОРАБЛЬ Pokemon TCG XY BREAKpoint Factory Sealed Booster Pack Lot x4,

Открывающаяся дверь Автопром ВАЗ 2106 LADA 1:22 Масштаб Diecast NEW, Открывающаяся дверь Автопром ВАЗ 2106 LADA 1:22 Масштаб Diecast NEW

Установка ремня генератора ВАЗ 2106.Замена ремня генератора и его натяжение

Очень важно периодически проверять силу натяжения ремня генератора. Дело в том, что ослабленный ремень генератора может привести к ухудшению зарядки аккумулятора и быстрому износу самого ремня. Если ремень слишком растянут, подшипники генератора и водяной насос быстро изнашиваются и выходят из строя.

Чек

Для начала откройте капот и найдите ремень — он находится в передней части двигателя.Он одет на шкив водяного насоса, коленчатый вал и сам генератор.

Сила натяжения ремня определяется его прогибом между шкивом насоса и коленчатым валом, а также между шкивом генератора и насосом. В первом случае величина прогиба должна составлять 1,2-1,7 см, во втором — 1-1,5 см.

Натяжение ремня

Для регулировки натяжения ремня вам понадобится монтажное полотно и ключи на «19» и «17». Лучше всего устанавливать машину на смотровую яму или подъемники.Такое положение машины во многом облегчит вам рабочий процесс. Суть регулировки заключается в перемещении генератора относительно двигателя.

Корректировка

• Во-первых, устраните разбрызгивание двигателя.
• Затем откручиваем гайку крепления генератора на один оборот. Затем открутите гайку на регулировочной планке.
• Start: Постепенно перемещайте генератор по направлению к двигателю, тем самым добиваясь оптимального натяжения ремня. После этого затяните гайки крепления генератора.

Замена ремня

Если вы решили поменять ремень, то действуйте по той же схеме, только гайки крепления генератора следует немного приспустить. Таким образом, вы можете без препятствий толкнуть генератор, чтобы снять ремень со шкива. Новый ремень необходимо использовать сначала на шкиве коленчатого вала, затем на насосе и генераторе.

Для эффективной работы генератора важно, чтобы ремень был достаточно натянут. Размер ремня генератора ВАЗ 2106 должен соответствовать рекомендациям, указанным в инструкции по эксплуатации.Помимо соблюдения рекомендованного размера, необходимо регулярно проверять натяжение. В статье представлена ​​подробная инструкция, как поменять и натянуть ремень генератора ВАЗ 2106.

Какого размера должен быть ремень генератора?

Ремень служит связующим звеном между коленчатым валом и валом генератора, что обеспечивает выработку электроэнергии для автомобиля. Если сломается, машина остановится. Изделие представляет собой резиновое кольцо, за состоянием которого следует постоянно следить и менять по мере необходимости.

Ремни оцениваются по следующим параметрам:

Всего их три вида:

Оригинал на ВАЗ 2106 имеет размер 10х944 с углом клина 39 градусов. Легко устанавливается и регулируется. Следует покупать оригинальные товары. Поинты могут не реагировать на требуемые габариты, растягиваться при эксплуатации, что скажется на мощности силового агрегата. Эти продукты относятся к расходным материалам, которые рекомендуется менять каждые 15 тысяч или при обнаружении дефектов.

Меняем своими руками

Замену удобнее производить на эстакаде или смотровой канаве. В крайнем случае можно использовать домкрат. Перед работой следует подготовить набор инструментов и новый расходный материал.

Ремень привода находится в передней части моторного отсека и натягивается на шкивы генератора, коленчатого вала и насоса системы охлаждения. Силу его натяжения можно проверить по прогибу в двух местах:

• между шкивом коленчатого вала и насосом прогиб должен быть в пределах 1.2 — 1,7 см;
• между шкивом помпы и генератором — 1 -1,5 см.

Если несовместимы, необходимо отрегулировать.

Этапы работы

Процедура натяжения — один из этапов замены, который состоит из следующих этапов:

1. Для начала нужно открутить верхний болт крепления генератора, выполняющий роль натяжителя. Полностью откручивать его не нужно, пара оборотов ослабит ремешок.
2. Затем нужно продвинуться под машину и ослабить нижнюю гайку крепления агрегата.
3. Далее, удерживая гайку верхней гайки, нужно переместить устройство в сторону цилиндров до достижения минимального натяжения.

Ослабить натяжную гайку

Таким образом, замена расходника на ВАЗ 2106 не представляет собой ничего сложного и может быть выполнена своими руками. Эти навыки позволят избежать сюрпризов в дороге, только вам нужно иметь расходный материал в багажнике.

Видео «Регулировка ремня генератора ВАЗ»

В данном видео показано, как правильно отрегулировать ремень генератора на моделях ВАЗ.

Сожалеем, но запросы, полученные с вашего IP-адреса, аналогичны автоматическим. По этой причине мы вынуждены временно заблокировать доступ к сайту.

Пожалуйста, введите символы с изображения в поле ввода и нажмите «Отправить».

Файлы cookie отключены в вашем браузере. . Мы не сможем вас запомнить и правильно идентифицировать в будущем. Чтобы включить файлы cookie, воспользуйтесь советами на этой странице.

Почему так случилось?

Возможно, автоматические запросы принадлежат не вам, а другому пользователю, который выходит в сеть с одного IP-адреса с вами.Вам нужно ввести символы еще раз, после чего мы запомним вас и сможем отличить от других пользователей, не просматривающих этот IP. В этом случае страница с каппи довольно долго не будет вас беспокоить.

Возможно, в вашем браузере установлены надстройки, которые могут устанавливать автоматические поисковые запросы. В этом случае мы рекомендуем отключить их.

Также возможно, что ваш компьютер заражен вирусной программой, которая использует его для сбора информации.Может стоит проверить систему на вирусы.

Если у вас возникли проблемы или вы хотите задать вопрос в службу поддержки, воспользуйтесь формой обратной связи.

Генератор оптимальной длины

Автомобильный двигатель-генератор не может нормально выполнять возложенные на него задачи, если на нем установлен ремень. Если он изначально будет слишком длинным, либо его длина увеличится в процессе эксплуатации, это может привести к ряду очень неприятных последствий. Естественно, вы не хотите сталкиваться с ремонтом двигателя, по этой причине очень важно сразу установить ремень нужной длины или вовремя отрегулировать степень его натяжения.Какой именно размер ремня генератора вам нужен, вы можете узнать из инструкции по эксплуатации автомобиля. Как его затянуть при провисании, мы расскажем в следующей статье.

1. Длина ремня генератора правая

Роль ремня генератора в функционировании автомобиля в целом достаточно высока. Благодаря ему крутящий момент передается от коленчатого вала на вал генератора, в результате чего производится выработка электрической энергии для обеспечения наиболее важных скоростей движения автомобиля.При этом ремень генератора всегда должен быть в исправном состоянии и иметь размеры, полностью соответствующие требованиям самого устройства. В частности, в момент разрыва ремня генератора автомобиль просто глохнет и больше не может продолжать движение.

Ремень представляет собой резиновое изделие в виде замкнутого круга. Ввиду важности этого элемента необходимо постоянно следить за его состоянием, регулируя при этом силу натяжения, а также замену, если есть необходимость в подобной операции.Оценить надежность ремня при его выборе для своего автомобиля можно сразу по нескольким параметрам:

Кроме того, на сегодняшний день существует сразу три вида ремней, которые устанавливаются на генераторы:

Узнать, какой именно ремень по всем вышеперечисленным параметрам должен быть установлен на вашем автомобиле, можно из его личной инструкции. Если она по какой-то причине пропала, сегодня вы легко можете зайти на официальный сайт производителя и ознакомиться с аналогичной инструкцией в Интернете.Например, если речь идет об автомобиле российского производства ВАЗ-2106, то для этой модели нужно подобрать ремни со следующими параметрами:

Угол клина — 39º.

В этом случае вам будет проще всего установить и отрегулировать ремень, потому что он идеально подходит для узла, для которого он предназначен. При этом очень важно покупать оригинальные товары, которые отличаются максимальным качеством и надежностью. Дело в том, что длина ремня генератора — один из основных показателей, от которого зависит работоспособность устройства в целом.И даже если при покупке вы выберете ремень нужной длины, в процессе эксплуатации некачественное изделие может значительно растянуться, тем самым снизив мощность генератора.

Не следует забывать, что ремень генератора является расходным материалом. Поэтому слишком часто его подтягивают и пытаются продлить жизнь различными дополнительными средствами. По рецептам большинства производителей замену ремня генератора необходимо проводить через каждые 15000 километров пробега.Но если его длина превышает допустимую норму, стоит почаще.

2. Длинный ремень генератора: к каким последствиям это может привести?

Если генератор работает некорректно, можно узнать об этом характерном звуке. В частности, если будет установлен слишком длинный ремень, или этот элемент просто тянется и начинает расписываться от интенсивной эксплуатации, то при включении большого количества электроприборов автомобиля вы услышите очень неприятный свист. Это происходит из-за слабого натяжения и того, что ремень генератора может просто скользить по шкивам.

Несомненно, это отразит растяжение ремня и работу самих электроприборов:

2. Приборы и фары дают очень тусклый свет, которого не хватает даже для полноценного освещения проезжей части.

3. На панели приборов может загореться красный сигнал, который оповестит вас о наличии сбоев в работе аккумулятора.

Небъект такого явления не стоит. В результате натяжения ремня и неправильной работы генератора при неисправности может прийти автомобильный аккумулятор.Поэтому, если вы приобрели слишком длинный ремень для установки на генератор и не видите необходимости в его натяжении, стоит задуматься о реальной опасности того, что вы можете спровоцировать такое решение. Но при этом не стоит и перемещать с силой натяжения. Если изделие будет слишком тугим, это может привести к неисправному состоянию подшипников генератора.

3. Как самостоятельно натянуть ремень генератора?

Не думаем, что будет лишним сделать акцент на том, что сила натяжения ремня генератора должна быть оптимальной.Если надавить на нее с усилием больше килограмма, ее максимальный прогиб должен составить всего несколько миллиметров. Максимально допустимое значение составляет 1 см и только для определенного типа генераторов, отмеченных цифрами 9402 или 3701.

Выполнить натяжение ремня генератора самостоятельно в случае его провисания совершенно несложно, главное знать, как это сделать правильно. Сразу необходимо подготовить необходимый для работы инструментарий: два рогатых ключа на 17 и 19. При этом на эту процедуру даже не придется тратить слишком много времени, на работу уйдет около получаса.Стоит отметить, что для каждого типа генератора эти работы будут проводиться по-своему, поэтому, ориентируясь на нашу инструкцию, все же внимательно относитесь к характеристикам генератора, установленного на вашем автомобиле. Процесс натяжения ремня генератора может происходить двумя способами. Мы расскажем вам о каждом из них.

Особенности натяжения ремня генератора с помощью регулировочной планки

Такой способ натяжения подойдет далеко не всем автомобилям, лучше всего применить его на ВАЗ-ой классике.Использование регулировочной планки значительно облегчает рабочий процесс, поэтому этот способ лучше всего подходит для данной процедуры в домашних условиях.

Перед тем, как приступить к растяжке ремня, сначала необходимо прикрепить генератор к двигателю автомобиля. Рекомендуется делать с длинным болтом. При этом генератор по-прежнему должен свободно двигаться вверх-вниз. После этого найдите в верхней части устройства дугообразную планку, которая имеет прорезь и крепится с помощью гайки, которая также фиксирует правильное положение самого генератора.Далее проводим прямое натяжение ремня, выполняя следующие действия:

1. Снимите гайку крепления, которая находится на шине генератора.

2. С помощью монтажного ножа или другого подающего инструмента осторожно выдавите генератор из двигателя.

3. Снова затяните гайку.

4. Проверяем, как это сказалось на силе натяжения ремня. Если все спасает, процедуру нужно повторить.

Используйте регулировочный болт для подвешивания ремня

Более современный и универсальный метод слишком длинного натяжения ремня генератора — это вариант с использованием регулировочного болта.Для достижения желаемого результата вам потребуется выполнить следующий перечень работ:

1. Ослабьте верхнюю и нижнюю гайки, которыми крепится генератор.

2. Прокрутите регулировочный болт по часовой стрелке, при этом постепенно и осторожно снимите генератор с блока. Будет очень хорошо, если с вами будет работать партнер, который во время выполнения данной процедуры оценит степень натяжения ремня.

3. Затяните гайки крепления генератора до упора.

По окончании процедуры натяжения ремня генератора (независимо от того, какой способ вы для этого использовали) необходимо специальным ключом выполнить 2–3 оборота коленвала. После этого еще раз проверьте силу натяжения ремня. Еще раз проверьте эффективность проделанной работы стойки после поездки на автомобиле. Если подобная процедура не помогла вернуть ремню его функциональность, его следует заменить на новый, и сразу же выбрать нужную длину.

Обращаем ваше внимание на то, что при необходимости натяжения ремня, который в процессе эксплуатации растянулся, его дальнейшее использование не должно быть слишком длительным.Это связано с тем, что после растяжения ремень теряет ряд своих свойств и больше не может выполнять возложенную на него задачу. Итак, выполняя натяжение подобного ремня, необходимо сразу же подготовиться к скорую помощь.

Ремень генераторного устройства предназначен для обеспечения вращения ротора, в результате чего этот узел способен вырабатывать энергию, необходимую для питания бортовой сети. Поэтому ремень всегда должен быть в рабочем состоянии, иначе водитель просто не сможет полноценно пользоваться автомобилем.О типах и типичных неисправностях ремешка мы поговорим в этой статье.

Независимо от длины ремня генератора, для обеспечения работы привода устройства могут использоваться два типа ремней:

1. Клиновидная. Традиционная РГ применялась в основном в выпущенных ранее автомобилях. Работа такого типа актуальна в автомобилях, в которых привод от коленчатого вала производится только на самом устройстве. Существенный недостаток такой РГ в том, что при ее работе велика вероятность проскальзывания.Более продвинутый вариант клиновидной версии — зубчатый, отличающийся клиновидным профилем, а также зубцами с внутренней стороны.
2. Поликлиника. Другой вид РГ, который в последнее время используется гораздо чаще, — это поликлинические или многотональные (многотональные). Независимо от того, какой номер ремня генератора, ширина ремня генератора будет больше, но в то же время тоньше. А это, в свою очередь, обеспечивает большую гибкость. Множественный такой РГ получил свое название в связи с тем, что на его внутренней стороне расположено несколько рядов борозд.В связи с тем, что этот тип РГ более гибкий, обычно применяется не только для привода генератора, но и других узлов — ГУР, компрессора, кондиционера и т. Д.

Независимо от того, какой тип ремня привода генератора включает, все они изготавливаются по одному принципу. Основа — специализированная резина. Также конструкция такой РГ включает несколько слоев прочной армирующей нити.

Типичные неисправности

Возможные проблемы, которые могут возникнуть с WG:

1. Замена ремня генератора иногда происходит из-за обрыва, хотя случается не так часто, потому что для обрыва прочной резьбы необходимо много усилий.Эта проблема может появиться в результате заклинивания одного из компонентов, с которым связан RG. Например, это может произойти в результате разрушения подшипника устройства.
2. Износ — еще одна причина, по которой заменяется ремень генератора. В результате долгой эксплуатации ремешка его профиль начинает уменьшаться из-за постоянного трения, в результате РГ все чаще проскальзывает. Это приводит к тому, что передаточная сила уменьшается, и со временем генератор становится неспособным производить необходимую энергию.
3. Отслоение 0 Такая неисправность обычно возникает в результате повреждения валов. При нарушении геометрии этого компонента ремешок с одной стороны сильно изнашивается, и армированная нить начинает выходить за края его резины. Причиной связки также может быть эксплуатация некачественного материала на производстве.
4. Не менее частая проблема, в результате которой требуется замена ремня генератора, — это осадок, который возникает из-за износа. Износ приводит к увеличению диаметра РГ, ослаблению, а также к скольжению детали.Также осадок может возникнуть в результате использования некачественного материала при производстве. Кроме того, физические характеристики резины могут измениться из-за попадания смазки на ремешок, что также может вызвать образование отложений.

Многих владельцев интересует вопрос — почему свистит ремень генератора? Если свист ремня генератора появляется только при запуске двигателя и через несколько секунд исчезает — волноваться не о чем. Как правило, это происходит в сырую погоду и является признаком влажности.Но если визг и свист, а также символы со временем не исчезают, то это говорит о скольжении. Соответственно, причина может быть в семени или износе.

Если в вашем случае натяжение используется роликом ремня генератора, сильный визг может быть из-за износа роликоподшипникового устройства. Следует отметить, что короткий свист иногда является следствием использования некачественного материала при производстве. В этом случае на холоде ремешок начинает терять эластичность, что способствует его износу до того, как он не нагреется (по видео — Буталик).

Проверка состояния ремня генератора

Срок службы приводного ремня в среднем составляет около 50 тысяч километров пробега, но на сроки эксплуатации этот показатель существенно влияет. Чтобы проверить ремешок к генератору, в первую очередь следует диагностировать натяжение. В рабочем состоянии RG следует видеть только на небольшом расстоянии, которое регламентируется производителем станка. Если вы не знаете, как натянуть ремень генератора, смотрите эту статью.Схема установки подробно описана, поэтому вы можете узнать, как поменять ремень генератора при необходимости.

Также необходимо оценить состояние РГ на предмет износа или механических повреждений. Если вы видите, что РГ начинает оседать, на нем есть следы ГСМ, то необходимо снять ремень генератора и произвести замену на новый. Подбор нового ремня осуществляется в соответствии с моделью автомобиля, а также его типом.

Инструкция по замене

Как заменить ремень генератора своими руками?

Рассмотрим процесс на примере ВАЗ 2108:

1. Сначала разбирается ремешок.Для снятия РГ потребуется ослабить крепежные болты снизу и на самом натяжителе. Сам генератор при ослаблении следует сместить в сторону мотора, после чего ослабевший ремень просто демонтируют с валов.
2. Как поставить ремень генератора? В этом случае нет ничего сложного — процесс установки ремня производится по той же схеме. На шкивы устанавливается планка, после чего генератор просто отходит от силового агрегата, для этого используется крепление.
3. Используя обрезок, удерживайте натяжение, при этом гайка на натяжителе должна быть затянута. Далее необходимо отложить гайку и проверить процесс установки. Если после замены при запуске двигателя посторонних звуков нет, процедура была проведена правильно. Если есть свисток, потяните за ремешок.

Видео «Пошаговая инструкция по замене»

Подробнее о том, как производится замена элемента, вы можете узнать из ролика ниже (по видео Калинина).

Не редко на автомобиле ВАЗ 2110 возникает свист в клиноремом соединении генератора. По этой причине требуется его подтянуть или полностью заменить. Сегодня мы подробно расскажем о процедуре ног, а также расскажем, как она меняется.

Почему возникает свист

Есть несколько причин, из-за которых появляется характерный звук, похожий на свист.

1. Слабое натяжение. Стихия тапочек, и наиболее активно это происходит в темноте.Повышенная интенсивность свистов в ночное время объясняется тем, что генератор дополнительно работает на освещение.
2. Постепенно компонент разрушается. Ремень может высохнуть, из-за чего нарушается его структура, он буквально рассыпается на куски. Раскалываются первые признаки, а потом раскладываются целые куски. При движении касается шкива, начинается скольжение. Требует исключительно замены.
3. Хоть влага на ленту попадает очень редко и практически сразу испаряется, все равно соединение может свистеть.Эта ситуация требует напряжения.
4. Клините непосредственно сам генератор.

Размеры

Габариты разные, и они индивидуальны для каждой модели вазов.

Если говорить конкретно о «дюжине», то здесь следует придерживаться следующих правил размеров пояса:

• При отсутствии кондиционера и гидроцилиндра подойдет 742 миллиметра;
• Если в автомобиле предусмотрено наличие гидроагента, то размер будет 1115 миллиметров;
• Если кондиционер тоже присутствует, то оптимальный размер — 1125 миллиметров.

Некоторые мастера при ремонте своей «десятки» регулярно используют родные ремни от других моделей АвтоВАЗа — Приоры и Калины.

Натяжное исполнение

При отсутствии износа клинорем, но наличии свиста, прежде всего проверьте уровень натяжения. Не будем использовать сложную терминологию, а просто посоветуем вам с некоторым усилием щелкнуть по ремню посередине.

Проблема не в свистке. Из-за слабого натяжения не происходит эффективной зарядки аккумулятора, да и сам накопитель начинает быстрее изнашиваться.Сильное натяжение может привести к поломке подшипников генератора и растяжению ремня.

Правильное натяжение ремня генератора ВАЗ 2110 следующее:

• Ослабьте крепление генератора снизу и сверху. Для этого служит орех;
• Поверните регулировочный болт и отрегулируйте ремень;
• Если вы хотите усилить натяжение, болт поворачивается вправо. Таким образом, вы снимаете генератор с блока цилиндров;
• Чтобы ослабить натяжение, двигайтесь в обратном направлении — влево;
• Ключом захватите болт крепления и проверните коленчатый вал крутилкой, после чего проверьте натяжение;
• Если все нормально, натяжение оказалось правильным, гайку можно откладывать обратно.

Замена

Как натянуть ремень генератора мы уже разобрались. Но такие меры не всегда актуальны. Если элемент был покрыт трещинами, чрезмерно растянут и больше не растягивается, то больше ничего не остается, кроме как заменить его на новый.

На самом деле заменить сложную процедуру невозможно. Следуйте инструкциям и все получится.

1. Ослабьте немного гайку болта нижнего крепления автомобильного генератора, а также гайку натяжения.
2. Ослабьте дополнительно натяжение ремня. Как это сделать — вы уже знаете из предыдущего раздела, где мы говорили о натяжении ремня генератора.
3. Переместите генератор в сторону силового агрегата, который снимет ремень со шкивов коленчатого вала и генератора.
4. Следующим шагом будет установка нового элемента. Для этого вам понадобится качественный ремень, приобретенный в проверенном магазине. Что это будет за вещь и каких размеров — определить несложно.Но качество превыше всего.
5. Сначала ремень одевается на шкив коленчатого вала.
6. Теперь переходим к шкиву генератора.
7. На последнем этапе необходимо повторить процедуру регулировки натяжения. Вы уже прекрасно знаете, как проводится эта процедура, потому что проблем быть не должно.

Это связано с тем, что его открытие может произойти в самый неподходящий момент. Этот узел нельзя назвать самым слабым «десятком», но с ним могут возникнуть проблемы.И вам лучше быть готовым к подобной ситуации.

В противном случае придется вызывать эвакуатор, ехать на ближайшую станцию ​​техобслуживания, платить большие деньги за услуги мастеров. Хотя при наличии запасного ремня генератора и штатного набора инструментов, в случае его разрыва вы бы потратили буквально пару десятков минут и спокойно продолжили движение с новым ремнем. Поэтому выбор всегда за вами!

Для эффективной работы генератора важно, чтобы ремень был достаточно натянут.Размер ремня генератора ВАЗ 2106 должен соответствовать рекомендациям, указанным в инструкции по эксплуатации. Помимо соблюдения рекомендованного размера, необходимо регулярно проверять натяжение. В статье представлена ​​подробная инструкция, как поменять и натянуть ремень генератора ВАЗ 2106.

[Скрыть]

Какого размера должен быть ремень генератора?

Ремень служит связующим звеном между коленчатым валом и валом генератора, что обеспечивает выработку электроэнергии для автомобиля.Если сломается, машина остановится. Изделие представляет собой резиновое кольцо, за состоянием которого следует постоянно следить и менять по мере необходимости.

Ремни оцениваются по следующим параметрам: профиль

• ;

длина

• ;

ширина

• ;
• толщина.

Их три вида:

Оригинал на ВАЗ 2106 имеет размер 10х944 с углом клина 39 градусов. Легко устанавливается и регулируется. Следует покупать оригинальные товары.Поинты могут не реагировать на требуемые габариты, растягиваться при эксплуатации, что скажется на мощности силового агрегата. Эти продукты относятся к расходным материалам, которые рекомендуется менять каждые 15 тысяч или при обнаружении дефектов.

Меняем своими руками

Замену удобнее производить на эстакаде или смотровой канаве. В крайнем случае можно использовать домкрат. Перед работой следует подготовить набор инструментов и новый расходный материал.

Находится в передней части моторного отсека и натягивается на шкивы генератора, коленчатого вала и помпы системы охлаждения.Силу его натяжения можно проверить по прогибу в двух местах:

• между шкивом коленчатого вала и помпой, прогиб должен быть в пределах 1,2 — 1,7 см;
• между шкивом помпы и генератором — 1 -1,5 см.

Если несовместимы, необходимо отрегулировать.

Этапы работы

Процедура натяжения — один из этапов замены, который состоит из следующих этапов:

Таким образом, замена расходника на ВАЗ 2106 не представляет собой ничего сложного и может производиться с их помощью. собственными руками.Эти навыки позволят избежать сюрпризов в дороге, только вам нужно иметь расходный материал в багажнике.

Видео «Регулировка ремня генератора ВАЗ»

В этом видео показано, как правильно отрегулировать ремень генератора на моделях ВАЗ.

Осуществить регулировку ремня генератора Необходимо после пробега 15 тыс. Км. После капитального ремонта данная операция проводится через 1,5 тыс. Км. Если перед достижением этих индикаторов обнаружится световой индикатор ремня, его также следует немедленно подтянуть.

ВАЗ-2106 регулировка натяжения ремня

Степень натяжения ремня должна быть такой, чтобы при нажатии его с усилием 10,2 кгс между насосами и шкивами генератора оно начиналось не более 1-1,5 см. Конечно, опытные автомобилисты могут определить степень натяжения ремня ремня ВАЗ-2106 и На глаз, без прибора, позволяющего измерить усилие.

Для натяжения ремня на ВАЗ-2106 необходимо выслать гайку крепления генератора к регулировочной планке.Он расположен в верхней части генератора. Также нужно ослабить гайку крепления генератора. Он расположен в нижней части его задней части. Затем осуществляется движение генератора в противоположную от мотора сторону, после чего затягиваются описанные выше гайки. Ремень ВАЗ-2106 Прочный.

Регулировка ремня двигателя генератора Узам-331, 3317

В этих силовых агрегатах при нажатии с усилием 4 кгс на участок между шкивами генератора и насоса прогиб ремня не должен быть более 7-9 мм.В противном случае необходимо регулировать ременной генератор .

Для натяжения ремня необходимо также открутить болт крепления генератора к регулировочной планке, которая находится на верхней части генератора. Далее необходимо отправить гайку, крепящую регулировочную планку и помпу к блоку цилиндров. После этого ослабляются гайки крепления генератора на кронштейнах кронштейнов Узам-331 или 3317. Они находятся под генератором. Далее вы можете переместить генератор в обратном направлении.В желаемом положении болт крепления генератора затягивается на регулировочную планку. Не растягивайте ремень слишком сильно. Это увеличивает нагрузку на подшипники насоса и генератор. Далее следует еще раз проверить натяжение ремня. Если в норме, то все вышеперечисленные гайки затянуты. Регулировка ремня мотора ОЗАМ-331, 331, 3317, нормально.

Игрушки и хобби LADA VAZ 2106 Police James Bond 007 Goldeneye 1:43 Diecast Model Car DY113 thebarbers.ch

LADA VAZ 2106 Police James Bond 007 Goldeneye 1:43 литая модель автомобиля DY113

Найдите много отличных новых и подержанных опций и получите лучшие предложения на LADA VAZ 2106 Police James Bond 007 Goldeneye — 1:43 Diecast Model Car DY113 по лучшим онлайн ценам! Бесплатная доставка для многих товаров! Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы).См. Список продавца для получения полной информации. Просмотреть все определения условий: Бренд:: Eaglemoss / Universal Hobbies, Масштаб:: 1:43: Тема:: Джеймс Бонд, Материал:: Металл: UPC:: Не применяется.

LADA VAZ 2106 Police James Bond 007 Goldeneye 1:43 литая модель автомобиля DY113

TONY STEWART 2013 BASS PRO SHOPS ORANGE 1/64 ACTION DIECAST CAR, H6, быстрое зарядное устройство на 5 ампер TRAXXAS ID Battery 2S 3S LiPo NiMH E-Revo Brushless Erevo, KAIYODO Patlabor Revoltech Ingram 02 Фигурка, визит профессора Оука 122/132 Секретные чудеса профессора программы Покемон Promo NM +.Масштабная пластиковая модель 1/35 Mikro Mir 35-022 британская подводная лодка Welman W10. Минифигурка LEGO® DC Super Heroes «Джокер» Новая запечатанная минифигурка 71026. Устройство для удаления деталей Hexa Gear, DRAGON BALL Z DBZ DBS HEROES CARD PRISM CARTE SH5 09 RARE RARE DBH JAPAN MINT NEUF, Disney Mickey Mouse Friends КРАСНАЯ ПОДВЕСНАЯ ДОСКА ДЛЯ СУХОГО УДАЛЕНИЯ Маркер НОВИНКА В УПАКОВКЕ, Холо-карта Pokemon Japanese Shining Darkness 21 ПОЛНЫЙ Набор Лот LP-HP Secret Mew, НОВИНКА! EFLITE RC 2-3C 7,4-11,1 В Li-Po балансировочное зарядное устройство 0,25 А EFLC3110. X-SABRE PALOMURO ОБЩИЙ ИТАЛЬЯНСКИЙ TSHD-EN093 IT093 LIGHT PLAY YUGIOH, Pokemon TCG Palossand 75/149 Sun & Moon Base Set RARE NM / M.Форсаж 1999 Ford F150 SVT Lightning Truck Diecast 1:43 Greenlight 5 дюймов. Звездные войны X-wing Fighter Dawn of Skywalker Пластиковая модель в масштабе 1/72 ЯПОНИЯ, Perrini 55 PC Двойное домино с 9 цветными точками Игра для детей New.POP Stranger Things S3 Eleven Совершенно новый In Box Funko. Комплект для сборки автомобильного магазина весов Walthers 933-3040 HO. Настольная игра Dog-Opoly Виляние хвостом Игра для торговли недвижимостью Подарок на день рождения Веселье НОВАЯ, сверхмасштабная наклейка 48-665 P-47D Razorbacks. 2 пары малошумных пропеллеров для дрона для аксессуаров DJI Mavic Mini Drone, Premium Bandai MG 1/100 AMS-119 GEARA DOGA Plastic Model Kit UNICORN Ver.. 3x Yugioh HISU-EN014 Prank-Kids Fansies Super Rare 1st Ed NM. Fat Brain Toys Bugzzle Puzzle 24268. 6035734 Brick 30150 2x LEGO NEW Контейнер авантюристов из темной плоти среднего размера, Кисть для армейских художников Новинка.

Клуб джентльменов

Sorry Ladies — Только для мужчин.

Unser Barbershop befindet sich im Herzen von Wald ZH im Zürcher Oberland. Es ist das Gebiet, das ausschließlich für Männer geschaffen wurde, die Premium-Qualität, Zeit und makelloses Aussehen schätzen.
Unser Leistungsspektrum umfasst viele Techniken und Verfahren — von der Rasur über Haarstyling bis hin zur Bartpflege und Augenbrauenpflege.

Термин

Wir arbeiten nur mit Terminen. Jetzt Anrufen!

Unser Angebot

Wir führen einen Парикмахерская в традициях бестера. Unsere Jungs werden Dir helfen, stilvoll, selbstbewusst und vor allem männlich auszusehen.

Насрасур

Für ein erstklassiges Ergebnis kombinieren wir moderne und Традиционная техника.

LADA VAZ 2106 Police James Bond 007 Goldeneye 1:43 литая модель автомобиля DY113

МАТЕРИАЛ: Высококачественные текстильные завязки из 100% полиэстера. Крючок для ванной с держателем на присоске. Купите толстовку с капюшоном для мальчиков ProSphere Slippery Rock University — Digital и другие толстовки для активного отдыха на. Конструкция с пилотной точкой и раздельным наконечником ** Идеально подходит для использования в помещении и на улице, Сумка на руль мотоцикла Everrich Маленькая сумка для мотоциклетной вилки Передняя сумка для рулона вилки Sissy Bar Сумка для инструментов Водонепроницаемая кожа — для Harley Sportster Davidson Honda Suzuki Kawasaki Vulcan: Everrich.Эти чехлы также служат кошельком. Испытание давлением для обеспечения безопасного и уверенного торможения, контрольная заглушка Von Duprin 374EOBLK 374EO SPBLK, никелированный материал, устойчивый к коррозии, стандартный мужской набор из 32 предметов — БЕЗ ДОСКИ, монограмма будет нанесена точно в том порядке, в котором вы ее вводите. Эмалевые футбольные запонки 3D-коричневые запонки с мячом для регби. Поздравляем с веселым и запоминающимся свадебным днем. Описание Тип изделия: Шарм Дизайн: Фея Тинкербелл, 5 полных нитей Подробная информация о продукте Материал: Тигровый глаз Форма: Цилиндр Размер: 9×16 мм Качество: A Количество: 15-дюймовая нить Больше Тигровый глаз, обратите внимание, что я не несу ответственности за посылки, утерянные при транспортировке, когда отправлено без отслеживания.) Хотя я понимаю, что кое-что случается и случается, и денег мало. Винтажная этичная хлопковая блузка от L., фрески и картины на холсте, которые выглядят лучше и служат дольше, чем другие более дешевые импортные альтернативы. Персонализированная сумка для трюков или угощений с тыквой на Хэллоуин, она отлично подойдет для любого кемпера-гриля или реконструктора, не беспокойтесь — просто измените свои страницы. Съемная и регулируемая опора для ног, чтобы следить за ростом ребенка и сохранять ноги в естественном положении, 75 дюймов (5 кукол в 1): игрушки и игры — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, мы предоставляем 24-месячную гарантию.Он может автоматически воспроизводить и передавать файлы MP3 с USB-драйвера и TF-карты. TEKTON 30405 Шаровидный молоток из стекловолокна с кожухом.

стрижка

Vom Classic Cut bis zu Business Man. Lass dich von uns beraten. Wir holen das beste aus dir!

Augenbrauen

Augenbrauenpflege mit Fadentechnik. Männlich — versteht sich.

Триммен

Trimmen, richten, pflegen und bewundern. Das ist die Devise wenn es um den Bart geht.

Unsere Barbiere

Unsere Kunstwerke

LADA VAZ 2106 Police James Bond 007 Goldeneye 1:43 литая модель автомобиля DY113

LADA VAZ 2106 Police James Bond 007 Goldeneye 1:43 Diecast Model Car DY113, Игрушки и хобби, Литые и игрушечные транспортные средства, Автомобили, грузовики и фургоны, Современное производство

Продукты

Fragen?

ОБ НА ПОЧТУ, ТЕЛЕФОН, ЭЛЕКТРОННАЯ ПОЧТА ODER KONTAKTFORMULAR.WIR FREUEN UNS IHRE ANFRAGEN, ANLIEGEN, KRITIK ODER VERBESSERUNGSVORSCHLÄGE ENTGEGEN ZU NEHMEN.

Примечание: Für diesen Inhalt ist JavaScript erforderlich.

Bahnhofstrasse 17 | 8626 Wald ZH

Парикмахеры © 2019 Alle Rechte vorbehalten

Современное производство, 4 шт., 14 мм, черные шипы, светящиеся кости, 6 сторон для настольной игры, ночного бара, программа KTVDIU-wakaf

Современное производство, 4 шт., 14 мм, черные шипы, светящиеся кости, 6 сторон для настольной игры, ночного бара, программа KTVDIU-wakaf

4шт 14мм филе черные шипы светящиеся кубики 6 сторон для ночного бара настольной игры KTVDIU, филе черные шипы светящиеся кубики 6 сторон для настольных игр ночного бара KTVDIU 4шт 14мм, 4шт х кубики, цвет: как показано на картинке, низкая цена, хорошее обслуживание магазин аутентичных товаров Всемирно известный сайт моды. Вы найдете свой товар по самой выгодной цене.Для Boardgame Night Bar KTVDIU 4PCS 14mm Fillet Black Pips Luminous Dice 6 Side.

Перейти к содержимому

4 шт. 14 мм филе черные шипы светящиеся кости 6 сторон для ночного бара настольных игр KTVDIU

4 шт. Филе 14 мм черные шипы светящиеся кубики 6 сторон для ночного бара настольных игр KTVDIU. 4шт х кости. Цвет: как показано на картинке .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар. См. Список продавца для получения полной информации. Просмотреть все определения условий ： Тип игры: ： Игра в кости ， MPN: ： Не применяется ： Тема: Праздник вечеринки KTV ， Страна / регион производства: ： Китай ： Бренд: ： Без бренда UPC: ： Не применяется ： Пол: ： Мальчики и девочки ， EAN: ： Не применяется ，。

4 шт. 14 мм филе черные шипы светящиеся кости 6 сторон для настольной игры ночной бар KTVDIU

Сверхмощная 8-футовая детская цепь и качели на колесах Погодостойкие качели, 7754-2009 НОВЫЙ БЫСТРЫЙ ПОДАРОК ​​MON CALAMARI OFFICER FIGURE LEGO STAR WARS, 800×300 World Map Locking Edge Mouse Pad Gamer Большая компьютерная клавиатура БО, ВАЗ 2106 Жигули LADA 1600 Советский седан Литая модель автомобиля 1975 года в масштабе 1/43, вилка для Великобритании 7.Комплект для зарядки аккумулятора 4 В Зарядное устройство для RC Drone Syma X8C X8W X8G Series. LOTR LCG The Dunland Trap Adventure Pack Совершенно новый и запечатанный. Micro Art Studios Wolsung BNIB Kasunda W00083, Комплект из 4 фигурок из смолы 1:35 Немецкая танковая команда Waffen SS Вторая мировая война. 1/6 тканевое женское платье Automata 2B для женской фигуры 12 дюймов Phicen / Kumik. Амортизатор для Team Associated TC3 TC4 Ntc3 Nitro. 20 наборов LEGO, смешанных случайным образом, полупрозрачных деталей Lego, Бесплатная доставка по Великобритании.

4шт 14мм филе черные шипы светящиеся кубики 6 сторон для ночного бара настольных игр KTVDIU

4шт 14мм филе черные шипы светящиеся кубики 6 сторон для ночного бара настольных игр KTVDIU
4шт х кубики, цвет: как показано на картинке, низкая цена, хорошее обслуживание Магазин аутентичных товаров Всемирно известный сайт моды. Вы найдете свой товар по лучшей цене.

ВАЗ 2106’yı şarj etmek işe yaramıyor Altıncı modelв VAZ’ında şarj kaybı: nasıl başa çıkılacağı

ВАЗ 2106’da şarj olmadığında devrenin oldukça basit olduğunu ve testin yaklaşık 10-15 dakika sürdüğünü kontrol edin. Elektronik voltaj regülatörü şarjı kontrol ederken, hiçbir durumda motor çalışırken terminalleri aküden çıkarmayın. Бир вольтметр вея мультиметр ile kontrol ederken kullanın.

ВАЗ 2106’da herhangi bir şarj olmamasının en yaygın nedeni voltaj regülatörünün arızalanmasıdır.Kontrol etmek için terminalleri regülatörden ayırın ve motor çalışırken birbirine bağlayın. Бир çalışma devresi ve jeneratör ile akü terminallerindeki voltaj maksimuma yükselir ve 17V veya daha fazlasına ulaşabilir. Voltaj yükselmeye başlarsa, devre ve jeneratör çalışıyor ve regülatörü değiştirmeniz gerekiyor.

Voltaj yükselmeye başlamazsa, bir test lambası veya voltmetre ile regülatörün terminal 15’ine bağlanan tel üzerindeki voltajı kontrol etmelisiniz. Güç yoksa, 9. sigortadaki gücü kontrol edin ve sigorta çalışıyor.Servis edilebilirse, sigortanın güç besleme kablolarındaki veya sigortadan regülatöre giden açıklığı onarın. Çoğu zaman, tel sadece sigorta kutusunun terminal bloğundan düşer.

Терминал 15 kablosunda güç varsa, jeneratör uyarma devresinin sürekliliini çalın. Bunu yapmak için, test lambasının bir ucunu pilin pozitif tarafına ve ikinci dokunuş, regülatörün терминал 67’sine bainelanan tel olan voltaj regülatöründen ayrılan kabloya bağlayın. Тест lambası yanıyorsa, voltaj regülatöründen jeneratöre giden kablo çalışıyor demektir.Fırçalar ве armatür sarımı да düzgün çalışıyor. Bu durumda şarj olmayışı bir doğrultucu arızasından kaynaklanır (diyot köprüsü) üretin. Тест lambası yanmazsa, regülatörden jeneratöre giden kablonun durumunu, ikincisinden ayırıp toprağa bağlayarak kontrol edin. Kontrol lambasının yanması, telin servis verilebilirliğini ve fırçaların veya armatür sargısının olası bir arızasını gösterir. Бу durumda jeneratörü çıkarmak ве onarmak gerekir.

ВАЗ 2106’da şarj yoksa jeneratörün arızalanması.

Yük orta motor devirlerinde açıldığında voltaj düştüğünde, ВАЗ 2106’da şarj olmamasının nedeni bir jeneratör arızası ile mümkündür. Бу, alternatör doğrultucunun veya kayan tahrik kayışının arızalanmasından kaynaklanabilir. Bunu бир olasılık derecesi ile belirlemek oldukça basittir. Tahrik kayışının normal gerilimi altında, jeneratörün terminallerindeki voltajı tüketicileri açmadan orta motor devirlerinde ölçüyoruz. Voltaj 13,5 — 14,5V arasında olmalıdır. yük açıldığında voltaj kademeli olarak düşerse, bu bir doğrultucu arızasını gösterir.Voltaj hızda keskin bir artışla düşerse ve yavaş yavaş normale büyüyebiliyorsa, bu kayma tahrik kayışını gösterir. Tahrik kayışının kritik aşınması, alternatör kasnağının tabanının parlaklığı ile de gösterilir. Bu durumda, sıkılmış kayış bile kayacak ve değiştirilmelidir. Йени бир кайыш такаркен, каснак акышында агыр бир шекилде саркарса, каснагын ашынмаси хаккинда конушун ве дэшиштирилмеси герекир. Герилим düşmesinin бир başka nedeni ve bazı durumlarda pil şarjı eksikliği, pilin negatif terminalini bağlayan tel ile araç gövdesi arasındaki temasın ihlali olabilir.

Akü terminallerindeki voltaj 14,5V’den yüksekse, voltaj regülatörü rölesinin 15 nolu terminalindeki voltajı kontrol etmek gerekir. 0,5V’den daha fazla farklılık gösteriyorsa, pildeki artıdan regülatöre giden devredeki temas arızasını bulmak ve ortadan kaldırmak gerekir. En yaygın yerler kontak anahtarı kontak grubu ve sigorta kutusudur. Röledeki voltaj düşük değilse, rölenin negatif terminalinin, rölenin montaj cıvatalarından birinin altındaki metal plakanın ve araç gövdesinin temasını kontrol edin.kontaklarda arıza yoksa voltaj regülatörünü değiştirin.

«Metinde bir hata fark ederseniz, lütfen bu yeri fare ile seçin ve CTRL + ENTER tuşlarına basın»

yönetim 09/08/2014

Her şeyden önce, 9 ve 10 numaralı sigortaların bütünlüğünü ve sigorta kutusuna güvenilir bir şekilde sabitlenmelerini kontrol etmek gerekir.

Ayrıca, sigortalar iyi durumda görünüyorsa (sigorta atmamıştır), sigorta arızalı olabilir. Герчек шу ки, экин патламамасина рамен, сигорта йине де аризалидыр.Uzun bir hizmet ömründen, sigortaların üstleri soketlerin girişlerinde yıpranır. Bu görsel olarak belirlenebilir. Bunu yapmak için, sigorta soketlerinden çıkarılır ve sigortanın bir devamı olan sigortanın üst ve alt kısımları kontrol edilir. Görsel olarak, sigortanın ovalanmış kenarı, yerleştirildiği yuvadan bir iz olarak hemen bir daire olarak görünür olacaktır. Бу sigortalar değiştirilir ве şarj tekrar kontrol edilir.

Sigortaları değiştirdikten sonra, ВАЗ 2106 hala pili şarj etmiyorsa sorun giderme işlemi devam etmelidir.

Ardından, alternatör tahrik kayışının bütünlüğünü ve gerginliğini kontrol etmeniz gerekir. Kayış yırtılmamışsa ve gerginliği normlara karşılık geliyorsa, tahrik kasnaklarının durumunu kontrol etmek gerekir. Kasnakların iç yüzeyi aşındığında, jeneratör kayışı kaymaya başlar, bu da eksik akü şarjına katkıda bulunur veya şarj tamamen yoktur. Kasnağın içine görsel olarak bakarak bunu kontrol edebilirsiniz. Parlarsa, kayış kayıyor demektir ve kasnağın içini parlatan kişi odur.

Böyle bir kasnak bir tahrik kayışı ile birlikte değiştirilmelidir.

Pilin şarj edilmemesinin bir sonraki nedeni, pil terminallerinde zayıf temas veya oksidasyonudur. Güvenilir olmayan temas sıkılır ve oksitlenmiş terminallere su içeren bir soda çözeltisi ile muamele edilmelidir. Soda oksidi nötralize eder, bundan sonra terminal suyla yıkanmalı ve iyice silinmelidir. Калан оксидин инче zımpara kağıdı çıkarılmasını sağlamak için. Терминал Ардындан, örnein Litol 24 ile yağlanmalıdır. Гресь Terminallerin kendileri ile benzer bir işlem yapılmalıdır. Terminalleri zımpara kağıdıyla soymaya veya bıçakla kazımanıza gerek yok.Ok yumuşaktırlar, çünkü kurşundan dökülürler ve üç veya dört, bu prosedür çaplarını önemli ölçüde azaltacaktır, bu da terminallerin niteliksel olarak sıkılmasacızınır Bu soruyu sodaya emanet edin ve oksit terminallerini mükemmel bir şekilde temizleyecektir.

Oksidasyon için, aynı zamanda oksitten arındırılması gereken jeneratör üzerindeki terminal temas noktalarını kontrol etmeye değer.

ВАЗ 2106 pili şarj etmiyorsa, içindeki fırçalar jeneratör seti
.Fırça tutucusunun yuvalarında aşırı aşınma veya tutukluk olabilir.

Fırçaları kontrol etmek için, fırça tertibatına erişilebilir ve çıkarılması kolay olduğundan jeneratörün arabadan çıkarılmasına gerek yoktur. Aşınmış fırçalar değiştirilir veya tüm montaj değiştirilir. Fırçaların hareketi basınç ile kontrol edilir. Fırçalar kuyularına kolayca girmeli ve kolayca dönmelidir. Aksi takdirde, fırçalar çıkarılır ve oyuklar temizlenir ve fırçaların kendileri без заусенцев олур.

Jeneratörün aracın kütlesi ile teması da gerekirse kontrol edilir ve geri yüklenir.Bazen teli toprakla biraz gevşetmek ve teli yan yana hareket ettirmek yeterlidir, bu da güvenilir teması sağlamak için yeterli olacaktır. Там контроль ичин тел çıkarılır ве уч союлур.

ВАЗ 2106 jeneratörünün olası arızaları

Jeneratör aşağıdaki arızalara sahip olabilir:

• Diyot köprüsünde hasar (popüler olarak — «нали»)
• Статор sargısının bozulması — dönüşler arası devre, gövdeye kısa devre veya dahili kopma
• Статор sargısındakine benzer semptomlarla rotor alanı sarımı arızası.Ek olarak, kayma halkalarında, fırçalarla güvenilir temaslarını Bozan çok fazla aşınma olabilir.

Kontrol sırasında jeneratör çıkışında normal voltaj 13,5-14,2 V ise ve akü şarj olmazsa, jeneratörden aküye giden telin bütünlüünü kontrol etmek gerekir.

Röle regülatörünün arızalanması ve toprağa zayıf teması da şarj eksikliğini etkileyebilir.

Diğer yorumları da okuyun.

Uygulamada yerli «altılar» elektrik konusunda oldukça güvenilir olduklarını gösteren arabalardır.Bununla birlikte, elektrikli parçanın çalışmasında sorunlar ortaya çıkarsa, mümkün olan en kısa sürede çözülmelidir. Bu yazıda, размер ВАЗ 2106 araç şarj devresinin ne olduğunu, çalışmasında ne tür arızaların olabileceğini ve nasıl düzeltileceğini anlatacağız.

Altı şarj devresi

Bu bileşenleri içerir:

• uyarma sarma cihazı;
• parçası olan diyot doğrultucu köprü;
• mekanik veya elektronik olabilen voltaj regülatörü;
• пил ламбасы;
• bu göstergenin rölesi.

ВАЗ 2106 şarj devresi, kontak açıldığında etkinleştirilir. Мотор çalışırken, akü jeneratör cihazından şarj edilir ve bu da krank mili tarafından tahrik edilir. Herhangi бир jeneratörün sahip olduğu doğrultucu cihaz, voltajı sabit hale dönüştürmek için tasarlanmıştır. Bundan sonra, regülatör devreye girer, çünkü ağdaki voltaj seviyesi 13,5-14,3 вольт civarında dalgalanır. Bugüne kadar, «altılar» genellikle daha uzun hizmet ömrü ile karakterize edilen elektronik regülatörler kullanılmaktadır.

Sürücü kontak anahtarındaki anahtarı çevirdiğinde, röle kontaklarında bir akım görünür ve bunun sonucunda akü şarj lambası gösterge tablosunda yanıp söner. Ламба мотор çalışana kadar yanar — güç ünitesi çalıştırıldığında jeneratör mekanizmasının çıkışında akım üretilir.

Ücret kaybının nedenleri ve ortadan kaldırılması

2106 даха аз güvenilir бир şekilde çalışmaya başladıysa, devreyi teşhis etmek gerekir. Bunun için бир тест cihazına (вольтметр вея мультиметр) ihtiyacınız olabilir.

ВАЗ 2106’da herhangi bir ücret alınmazsa, nedenleri şunlar olabilir:

• jeneratör çalışırken kayış aşınmışsa veya gerilimi çok zayıfsa, мотор çalışırken VAZ 2106 aküsü yanabilir;
• arızalar mekanizmanın kendisinde yatmaktadır — jeneratör fırçaları yıpranabilir, diyot köprüsü, armatür başarısız olabilir, bobinler de yanabilir;
• eğer sebep başarısız bir voltaj regülatörü olabilir;
• göstergenin yanma nedeni açık devre olabilir.

Uygulamada görüldüğü gibi, en yaygın arızalardan birinin rölenin bozulması olduğu düşünülmektedir. Performansını teşhis etmek için, telleri elemandan sökmek ve birbirleriyle kısa devre yapmak gerekir — мотор çalışmalıdır. Sistemin diğer tüm bileşenleri çalışıyorsa, бу alandaki voltaj 17 вольт veya daha yüksek olmalıdır. Bu Paratrenin artmaması durumunda, rölenin 15 nolu bağlantı uçlarına bağlı olan terminalde voltaj olup olmadığını kontrol etmek gerekecektir (burada +12 Volt olmalıdır).Parametre eksikse, devreden sorumlu güvenlik elemanını teşhis etmeniz gerekir, eğer sigorta çalışıyorsa, devrenin kendisini kontrol etmeniz gerekir (видео yazarı YARARLI İPUÇLARIN DÜNYASIdı).

Terminalde güç varsa, gösterge düzenli olarak yanmaya devam ederken, mekanizmanın uyarma devresindeki kontakları teşhis etmelisiniz. Bunu yapmak için, ampulü pilin pozitif terminali ile düzenleyici bileşenin çıkış 67’sine bağlı kablo arasına bağlamanız gerekir. Röle jeneratörü bölümünde kablolamayı teşhis edebileceksiniz, ayrıca mekanizmanın fırçalarının ве sözde armatürün sargılarının çalışıp da çalışmadıontğın ed.Burada akım yoksa, büyük olasılıkla, sorun doğrultucu köprüde aranmalıdır.

Bir sonraki teşhis adımı, jeneratörün jeneratörden çalışabilirliğini kontrol etmek olacaktır. Teşhis için terminalin mekanizmadan bağlantısını kesmeniz ve bir -12 V pil ile bağlamanız gerekir. Kontrol lambası yanıyorsa, bu, fırçaların veya arızalı armatürün çalışmasıyla ilgili sorunları gösterir. Сорунун там оларак jeneratör cihazında olduğunu düşünüyorsanız, sökülmeli ve daha ayrıntılı бир контроль ве анализ yapılmalıdır.Tüm başarısız elemanlar değiştirilmelidir.

Yukarıda belirtildiği gibi, motor çalışırken, adaki voltaj 13,5 ila 14,3 вольт arasında olmalıdır. Düşük hızlarda sürerken, ВАЗ akü şarj lambası yanarsa, мотор gücü periyodik olarak azalırken kaybolur, bu durumda kayışı kontrol etmeniz gerekir. Sıkılması ве ayarlanması gerekecektir.

ok daha az sıklıkta, ancak yine de bu sorunun nedeninin pil terminallerinde zayıf temas olduğu görülür. Akü üzerindeki voltaj seviyesinin gerekenden daha yüksek olması durumunda, pozitif terminalden düzenleyici öğeye kadar alandaki kontakları teşhis etmek gerekir.Tüm kontakların normal olduğunu fark ederseniz, rölenin kendisini değiştirmeniz gerekir.

›

ВАЗ 2106 şarjı kaybolduysa ne yapmalı?
Bu not doğru olduğunu iddia etmez, ancak yazarın soruna ilişkin kişisel görüşünü yansıtır ve deneyimine dayanır. Bu metinden bazı tavsiyeler kullanmak istiyorsanız, bunu kendi sorumluluunuzda ve risk altında yaparsınız, yazar sorumluluk kabul etmez.
Bir dizi araç sisteminin normal çalışması için, elektrik enerjisi. EE бир арабада ики кайнактан гёрюнур: бир батарья (батарья) ве бир дженератор.Pilden sürekli olarak enerji alınması işe yaramaz, çünkü taburcu edilecek. Яни, jeneratör kalır. Tüm tüketicilere enerji sağlamanın yanı sıra, jeneratörün aküyü şarj etmesi gerekir (motoru çalıştırırırken marş motoruna harcanan akü enerjisini ve park sırasında güç tüketic işi doldurmak). Dolayısıyla «şarj» terimi.
Akü, jeneratör ve araçtaki tüm tüketiciler paralel bağlanır ве aküye giden (aküden) güç yönünü belirleyen bir cihaz yoktur. Ancak, aracın farklı çalışma modlarında, bu gücün yönü değişmektedir.Öyle ки: sürücü marş motorunu çalıştırdığında, aküden enerji (ve güç) gelir, yani akü şarjı (akünün içinde depolanan belirli miktarda elektrik) tüketilir. Motor çalıştırıldığında jeneratör çalışmaya başlar ve enerji aküye gider ve şarjını yeniler. Aynı zamanda, daha önce belirtildiği gibi, kablonun güç kısmında herhangi бир анахтарлама мейдана гельмез. Peki güç akışı yönünde böyle bir değişikliğe yol açan nedir? Nedeni, jeneratör tarafından verilen voltaj değerleri (13.0-14.5V.) İle akü terminallerindeki voltaj (11.8-12,5 В) arasındaki farktır. Fiziksel olarak, bu süreç Kirchhoff kuralları tarafından tanımlanır, okumanızı tavsiye ederim. Böylece, jeneratör voltajı akü voltajından daha yüksek hale gelir gelmez, akü bir kaynak olmaktan çıkar ve tüketici haline gelir. Ve şu anda arabanın бир «şarjı» olduğunu söyleyebiliriz. Яни, jeneratörün ilk teşhisi için, мотор çalışırken akü terminallerindeki voltajı ölçmeniz gerekir. 13.0-14.5V aralığında olmalıdır. Veya en azından rölantide бир motordan daha yüksek. Бу олмазса, арасын гуч кайнаги sistemindeki бир арыза хаккинда конушабилириз.
Herhangi bir ücret alınmamasının nedenleri çoktur. Bununla birlikte, ana olanlar ayırt edilebilir: Kablo kopmaları, jeneratör arızası, jeneratör uyarma devresi arızası (aşağıya bakınız). Sebepleri daha ayrıntılı olarak anlamak için, jeneratörün cihazı ve dahil edilmesi için devre hakkında söylemek gerekir.
Bir alanda tel çerçeve (bobin) döndürüldüğünde deneyimi okuldan hatırlıyoruz sabit mıknatısve telin uçlarında EMF (ve potansiyel fark, yani voltaj) görünür. Bu deneyim, mekanik enerjinin (çerçevenin dönüşü) elektrik enerjisine nasıl dönüştürüleceğini göstermektedir.Темел оларак, араба jeneratör aynı şekilde çalışır. Sadece çerçeve yerine bir stator sargısı vardır (bu arada, dönüşlerden oluşur), üç fazlıdır (birkaç nedenden dolayı), ancak dönen değil, bir «mıknatıs» tır. Mıknatıs rotor sargısıdır (bazıları ona bir şey için çapa der). Belirli bir sargının (bobin) bir mıknatıs olması için, ona bir akım uygulanmalıdır. Ancak rotor döner ve kabloları lehimlerseniz, şaft üzerine sarılırlar ve çıkarlar. Burada grafit fırçalar kurtarmaya gelir (bloklarına bazen çikolata çubuğu denir).Вэ бу fırçaların üzerinde kaydığı halkalar. «Mıknatıs» ın neden «dönüşlü çerçeve» de deil de döndüğünü merak ediyorsanız, cevap basittir: jeneratörün ürettiği enerji stator sargısından gelirya, bir güçıı Böyle bir akımı fırçalarla aktarmak, kayıplar ve kıvılcımlar nedeniyle irrasyoneldir. «Mıknatısı» güçlendirmek veya daha doğrusu jeneratörü uyarmak için 3-5 A derecesinde çok daha düşük bir akım gereklidir. Burada fırçalar vasıtasıyla ve başlatıldı.
Şimdi stator sargısı ile ilgileneceğiz. Дёнен бир манйетик аланда олмак, üç fazlı alternatif bir akım üretir (бир неденден долайы гугл). Kalıcı olana ihtiyacımız var. Бу dönüşüm için бир diyot köprüsü kullanılır. Genellikle altı güç diyotlarıiki kontak soğutmalı yarım halkada bulunur (diyotlar neden ısıtılır ve üreticilerin neden köprüye ek diyotlar eklediklerini de Google’a ekleyebilirsiniz). Diyotlar hakkında bilgi sahibi olmak, çalışırken, akımı sadece bir yönde ilettiğimiz için önemlidir.Diyot ее iki yönde de akım iletmeye başladıysa, «kırılır». Бу арада, бу тест cihazı tarafından zincir zil modunda bulunabilir. İlk önce sadece köprü tüm harici devrelerden ayrılmalıdır. Böylece, jeneratörün ihtiyacımız olan doru akımı nasıl ürettiğini anladık.
Jeneratörün çıkışındaki voltajın ihtiyacımız olan sınırlar içinde nasıl korunduğunu anlamak için kalır (13-14,5 В). Doğrudan dahili ağa bir OB (alan sarımı veya rotor) bağlarsanız, jeneratör çıkışındaki voltaj artmaya başlar, ancak OB’ye geri döner, büyümeye başlar manyetik akı rotor (олицетворение гериджери) büyümeye başlar manyetik akı rotor (тэукраймрэри билд.Ve voltaj, jeneratörün kendi kendini sınırlama eşiğine yükselecektir, yani 17-18V. Бу «şarj» değeri bizim için uygun değildir, çünkü pil «kaynamaya» başlar ve lambalar, radyo vb. Башарисыз олур, «янар». Нормальный voltajı korumak için ротор uyarma akımının ayrık kontrol yöntemi kullanılır. Бу, röle kontrolörü (PP) tarafından işgal edilir. Altılarda, kopeklerde ve üçlülerde, PP ayrı bir birim olarak yapılır ve sol çamurluun altına kaputun altına yerleştirilir. PP, OM tedarikine, яни fırçalardan birine giden artı boşluğuna dahildir.Yerleşik ağdaki voltaj normalin altına düştüğünde (yukarıya bakın), RR adaki OB’yi açar ve voltaj normale yükseldiğinde voltaj artmaya başlar, RR RV’yi kapatır ve işlem tekrar. Bu geçiş o kadar sıkgerçekleşir ki, hangi sıçramaları fark edersek fark edelim. (Bu aynı zamanda, rotorun manyetik akısının endüktans nedeniyle anında duramaması veya başlayamamasıyla da sağlanır). Teoriyi bununla bitirebilirsiniz, ancak yukarıda bir şey anlamıyorsanız, tekrar okumanızı ve çözmenizi tavsiye ederim.Sistemin ilkelerini anlamadan, sadece eylem algoritması tarafından yönlendirilir, olası arızaların yarısını bile ortadan kaldırmazsınız (ve en önemlisi bulamazsınız).
imdi konuya gelelim. Сору ортая çıkarsa, арабада şarj var mı, bir test cihazı ve бир kontrol lambası (kol fren lambası 12V. 21W. İki adet tel bağlı) ile kollamak gerekir. Tüm çalışmalar, tüm önlemleri bilinçli olarak değerlendirerek, elektriğin hataları affetmediğini hatırlayarak, Güvenlik Önlemlerine uygun olarak yapılmalıdır! Üpheniz varsa, hemen servise gidin!
İlk olarak, test cihazını bir ölçüme geçirin sabit voltaj (ölçek 20V veya daha fazla), motoru çalıştırın ve akü terminallerindeki voltajı ölçün.13.0 V’den daha yüksek ve 14.5’den daha düşükse, tüketicileri (farlar, soba) ekliyoruz, мотор devrini binlerce «devir / dakika» ile arttırmak yararlıdır. Вольтай нормальный ми? Харика, şarjla ilgili sorunlarınız yok. Tüketicileri açmadan önce ее şey normal olsaydı ve sonra voltaj 12.7V’un altına düştüyse, şarj var, ancak zayıf. Bunun nedeni, мотор kütlesinin zayıf teması, güç artı kontaklarının ihlali (jeneratör cıvatası «30» üzerinde), sağ çamurluktaki dağıtım terminalinde olabilir. Akü voltajı azaldı.
Арама бир уярма девреси иле башламалыдыр. Даха колай. Devre aşağıdaki gibi düzenlenmiştir. Ayrıca, kontak anahtarından (kontak açıldığında belirir), kabindeki onuncu sigortaya gider. Artı sigorta aracılığıyla turuncu kablodan PP terminaline «15» beslenir. «67» PP terminalini kahverengi telden çıkardıktan sonra, artı jeneratörün terminaline 67, yani fırçalardan birine gider. Fırçadan, akım rotor sargısına gitti, sargıyı ikinci fırçanın içinden bırakır ve jeneratör gövdesine, yani kütleye girer.Zincir kapalı.
Bu zinciri kontrol etmeye başlıyoruz. Kontağı açıyoruz, bir kontrol telini (veya test cihazının negatif probunu) kabindeki gövdeye güvenilir bir şekilde bağlıyoruz, ikinci kontrol telini (veya probu) bilinen birrünigantıı Böyle bir kontrol her yerde yapılmalıdır! Kontrol çalışıyor, kitle. Şimdi ikinci kontrol kablosu veya (bundan sonra) test edicinin pozitif probu dönüşümlü olarak 10. sigortanın her iki terminaline de bağlanır.Gerginlik orada ve orada olmalı. Hiçbir yerde değilse, bloğun arkasındaki tellere ve kilidin kontak grubuna bakın. Даха önce бир sigorta varsa, ancak hayır sonra, sigortayı değiştiririz. Sigortanın çalıştığından emin olduktan sonra, artıların PP’ye gelip gelmediğini kontrol edeceğiz. Kontrolü PP ve toprak terminaline 15 bağlarız (kablolardan biri gövdeye bağlı, kontak hala açık. Sigorta kutusu ve PP arasındaki ışık parlamıyorsa, şimdi PP’nin kütlesini kontrol edeceaelııııııııı) ışııı ışıParlamazsa, PP’nin kütlesini geri kazanın Önemlidir! Daha sonra, artıların PP’den çıkıp çıkmadığını kontrol edin.Bir kontrol teli PP kütlesi üzerinde, ikincisi terminal 67’de kalır. Standart kabloları PP’den ayırmayız! çıkıyor (lamba parlamıyor) — değiştirme için PP. Imdi, PP devresinin PP’nin arkasındaki bütünlüğünü kontrol ediyoruz.Kırmızı kabloyu (67) PP’den ayırın, kontrole bağlayın. Даха сонра, PP’den kahverengi jeneratörü jeneratörün üzerindeki terminale çağırıyoruz.Tüm sağlamsa ve akım OB’den akmıyorsa, jeneratörün çıkarılması gerekir.Ardından, fırçaların durumunu ve kontak halkalarına uygunluunu görsel olarak kontrol edin. Ее şey yolundaysa, ротор sargısının kırılması kalır. Sargıya test cihazı denmeli, direnci internette netleştirilebilir. Açık sargısı olan bir rotor değiştirilmelidir. Бу, uyarma devresinin doğrulanmasını tamamlar.
Uyarma devresi düzgünse, güç kabloları (jeneratörün «yakınında» kalın teller) ве kütle düzgünse, sorun jeneratörün içindedir.Jeneratörün, özellikle özel bir atölyenin dışında, parça onarımı, ее zaman mantıklı deildir. Bu nedenle, mümkünse, jeneratör yenisiyle değiştirilmelidir. Бу, jeneratörünüz bir düzineden fazla çalışmışsa özellikle mantıklıdır.
Jeneratörü onarmak gerekirse, rotoru, stator sargısını ve diyot köprüsünü ayırarak dikkatlice sökülür. Ротор basamaklanabilir (yukarıya bakın), stator sargısı da basamaklanabilir (ancak kırılması son derece nadirdir. Sargıların içinde, металлический gövdeye interturn kapanmaları ve sargılar da meydana gelebil.Бу сорунлар özel ekipman kullanılmadan hesaplanamaz. kural olarak, bu tür problemlerin jeneratörün tamamen arızalanmasına neden olmadığını, sadece çıkış parameterlerini kötüleştirdiğini söylemek. arızalı sargı veya ротор yenileri ile değiştirilir.
Diyot köprüsünün kontrol edilmesi: Köprüyü ayırın ve çıkarın. Тест cihazını diyot test moduna geçirin (kural olarak, devrenin sürekliliği ile birlikte). Altı diyotun ее birini ayrı ayrı kontrol edin. Diyotu test etmek için probları diyotun her iki terminaline bağlayın.Örnein, test cihazı 400-600 (milivolt olarak birleşme yerinde doğrudan voltaj düşüşü) değeri gösterdi, yerlerde probları değiştiriyoruz — test cihazı bir kopma göstermelidirö göstermelidirö göstermelidir (genienellikle). Ее iki yönde en az bir diyot çalıyorsa veya bağlantı noktasında herhangi bir voltaj düşüşü yoksa (100 mV’den az), Veya her iki yönde de çalmıyorsa (diyot kesilir) — köprümelidşiir. Бир тест cihazının yokluunda (burada ve önceki adımlarda), kumandadan bir arama yapabilirsiniz.Bunu yapmak için, kablolarından birini pilin artısına bağlayacaız, ikincisi test cihazının pozitif probu yerine kullanacağız ve negatif yerine teli pilin negatifine bağlayacağız. Teller bir çalışma devresi veya diyottan ileri yönde kısa devre yapıldığında, lamba yanar ve akımın geçtiğini gösterir. Bu, elektrikli parçanın kontrol edilmesiyle yapılabilir. Jeneratörü monte ederken, özellikle jeneratöre antifriz girerse, diyot köprüsü ve sargılarındaki tüm kiri çıkarmak önemlidir. Temas yüzeyleri temizlenmeli ve onları tutan vidalar iyice sıkılmalıdır.Yalıtımın kalitesini kontrol etmek çok önemlidir (текстолит yıkayıcılar, sargılarda vernik, yalıtım boruları). Montaj sırasında, dönen parçaların birbirlerini yakalamadığından emin olmak yararlıdır. Kontrol lambası rölesinden bahsetmeye devam ediyor.
Gösterge panelindeki kontrol lambası devresi, jeneratörün sağlığını dolaylı olarak değerlendirmenizi sağlar. Aslında, бир lamba, sağ çamurluk ve tellerde bulunan bir röleden oluşur. Altıdaki bu sistem jeneratörün kalitesini etkilemez ve eylem prensibi google olabilir.Sadece jeneratörden gelen ikinci ince telin (терминал 67’deki kahverengi telin yanı sıra) бу özel sistemden sorumlu olduğunu not ediyorum. Ayrıca, kontrol lambası rölesi, aynı muhafazaya sahip olmasına rağmen, ışık ве вентилятор röleleri ile birleştirilmez. Fark normalde kapalı temastır.

Jeneratörler arabalara monte edilir aC gücü. Модель bağlı olarak ve araca monte edilmiş elektrikli ekipman Çeşitli kapasitelerde CS-121 ve CS-130 Delco Remy CS jeneratörleri monte edilebilir. Sayılar, статора plakalarının dış çapını milimetre cinsinden gösterir.

CS jeneratörleri entegre bir voltaj regülatörü ile donatılmıştır. Göre elektriksel özellikler Delta stator, doğrultucu ünitesi ve kayma halkaları ve fırçaları olan rotor, önceki jeneratörlerde kullanılanlara benzer. Standart kasnak ve pervane kullanılır, ancak test Delii sağlanmaz.

ролика

Otomotiv rölesi, elektrik ve elektrik dışı giriş miktarlarının belirli göstergelerinde elektrik devrelerinin bölümlerini kapatıp açmaya yarayan bir anahtardır.Yürütücü, örnein bir marş, jeneratör, fan veya başka bir tasarım daha fazla akım tükettiinde, yük akımlarınının bir anahtarıdır.

Роль электрика:

бир elektromıknatıs — манъетик малземенин çekirdeğine sahip bir bobin üzerine sarılmış bir tel;

apa — kontakları kontrol eden özel bir plaka;

анахтарлама (анахтарлама, ашма, капатма).

Elektrik akımı sargıdan geçtiğinde elektrik mıknatısı bir elektrik alanı belirir, çapayı çekirdeğe bastırarak, iticiardımıyla kaydırır, kontakları değiştirir.Лада 2106 makinelerinde kullanılan iki ana tip voltaj regülatörü rölesi vardır.

Temassız elektrik röle regülatörü tip 121.3702. Bugün sürücüler tarafından kullanılan, herhangi bir ayar ve ek düzenleme gerektirmeyen oldukça yeni bir birim.

PP-380 endeksi olan manyetik elektrik regülatörü eski tip bir cihazdır, üretimi şu anda askıya alınmıştır, ВАЗ 2106 için bir parça olarak üretilmemiştir.

Rölenin değiştirilebilirliği, bir türü diğerine değiştirirken deiştirmemenizi sağlar.elektrik devresi araba şarj.

Voltaj rölesini değiştirmeye başlamadan önce, regülatörün çalışabilirliğini kontrol etmeniz gerekir. Krank milinin dönüş hızı 2500-3000 об / мин olmalıdır, aracı çalıştırmalısınız. Ardından ateşleme hariç tüm elektrik tüketicilerini kapatmanız ve akü terminallerindeki voltajı bir voltmetre ile ölçmeniz gerekir.

Эксик, неденлер

ВАЗ 2106’daki şarj bu gibi nedenlerden dolayı kaybolur

1. Jeneratör fırçalarında aşınma

2.Jeneratörün diyot köprüsünün bozulması

3. Hatalı şarj rölesi

4. Jeneratör ile ilgili sorunlar.

Jeneratör arama yapmıyor

ВАЗ 2106 pili şarj etmiyorsa, jeneratör setindeki fırçalar bunun nedeni olabilir. Fırça tutucusunun yuvalarında aşırı aşınma veya tutukluk olabilir.

Fırçaları kontrol etmek için, fırça tertibatına erişilebilir ve çıkarılması kolay olduğundan jeneratörün arabadan çıkarılmasına gerek yoktur. Aşınmış fırçalar değiştirilir veya tüm montaj değiştirilir.Fırçaların hareketi basınç ile kontrol edilir. Fırçalar kuyularına kolayca girmeli ve kolayca dönmelidir. Aksi takdirde, fırçalar çıkarılır ve oyuklar temizlenir ve fırçaların kendileri без заусенцев олур.

Jeneratörün aracın kütlesi ile teması da gerekirse kontrol edilir ve geri yüklenir. Bazen teli toprakla biraz gevşetmek ve teli yan yana hareket ettirmek yeterlidir, bu da güvenilir teması sağlamak için yeterli olacaktır. Там контроль ичин тел çıkarılır ве уч союлур.

balantı

ВАЗ 2106 şarj lambası rölesinin değiştirilmesi ile ilgili çalışmalar aşağıdaki sırayla yapılmalıdır:

arj lambası rölesinin 2 bağlantı elemanını kapatıyoruz ve ürünü takılan saplamalardan söküyoruz.

Güncellenen ürünün ters bağlantısının doğruluğunu kontrol etmek için besleme kablolarını bir işaretleyici veya keçeli kalemle işaretleriz. Рёле, Арасын Гуч Кайнаğы Агина Янлыш Багланирса, Ацил Дурум üretici cihazın çıkış kontaklarındaki potansiyel farktaki keskin bir artış nedeniyle.

Kablo devresini ayırın, röleyi çalışan bir ürünle değiştirin ve ters montajı gerçekleştirin.

arj lambasının rölesini test ederken, devrenin çıkış elemanları arasında kısa devre yapmak kesinlikle yasaktır, çünkü bu, geçerli doğrultucu ünitesinde arızalara neden olacaktır.Arj kontrolörü rölesini test etmeden önce, alternatör kayışı gerginliğinin en uygun olduğundan emin olun. K elektrik devresi uyarma sarımı, diğer enerji kaynaklarını bağlamamalıdır. incelenen ВАЗ 2106 şarj rölesi üzerindeki voltaj düşüşü optim değerleri aşabilir.

Насыл контроль едилир

Voltaj regülatörünün kontrol edilmesi VAZ 2106 tam şarjlı bir aküye sahip bir araçta yapılır:

Sürün ve 2500-3000rpm’lik bir krank mili hızı yapın.

Ateşlemenin kendisi hariç, gereksiz tüm elektrik tüketicilerini kapatın.

Akü terminallerindeki voltajı bir voltmetre ile ölçün. 14.2V artı eksi onda birine eşit olmalıdır.

Обычный voltajdan önemli sapmalar için regülatörün değiştirilmesi gerekir. Буну япмак ичин:

Rölenin iki somununu sökün ve regülatörü saç tokalarından çıkarın.

Kabloları bir işaretleyici ile işaretleyin, böylece sonraki montaj sırasında yerlere karışmazlar ve bu önemlidir, çünkü kabloları yerlere karıştırırsanız, ü

Kabloları çıkardıktan sonra, regülatörü yenisiyle değiştirin ве sökme sırasının tersini izleyerek takın.

Легковые автомобили, грузовики и фургоны Масштаб 1:60 LADA VAZ-2106 Русский автомобиль, литой под давлением, модель 7 см 2,7 «Темно-синий onlyseniormatters.com

Масштаб 1:60 LADA VAZ-2106 Russian Car Die Cast Metal Model 7 см 2,7 «Темно-синий

Найдите много отличных новых и подержанных опций и получите лучшие предложения на LADA VAZ-2106 Russian Car Die Cast Metal Model 7 см / 2,7 «Dark Blue в масштабе 1:60 по лучшим онлайн-ценам! Бесплатная доставка для многих товаров! Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы).См. Список продавца для получения полной информации. Просмотреть все определения условий: Пол:: Мальчики и девочки, MPN:: Не применяется: Марка автомобиля:: ВАЗ, Тип автомобиля:: Автомобиль: Модель:: LADA VAZ-2106, Год выпуска: 1976-2006: Измененный элемент: : Нет, Товар вне дома:: Нет: Страна / регион производства:: Российская Федерация, Размер:: 7 см / 2,75 дюйма: Материал: Металл + пластик, Семейство персонажей:: Автомобили: Тема:: Россия, Возрастной уровень: 4-7, 8-11 лет, 12-16 лет, 17 лет и старше: Масштаб: 1:60, Бренд:: AUTOGRAND: Год выпуска:: 2019, Рекомендуемый возрастной диапазон:: 3+: Цвет:: Синий, UPC:: Не применяется.

В масштабе 1:60 LADA ВАЗ-2106 Русский автомобиль, литье под давлением Модель 7 см 2,7 «Темно-синий

Зарядное устройство Duratrax Onyx 100 AC / DC Модель # USED DTXP4190, 40 фигур, 10 поз Alliance 1/72 72020 Амазонки-воительницы, Трансформеры G1 Scourge переиздают новые подарочные игрушки =, БАБОЧКА МОНАРХА от Safari Ltd / игрушка / реплика / 542406 / игрушка , Star Trek CCG 1E Премьера WB Unlimited Neela Daren NrMint-Mint, Sigilyph GX 222/214 Secret Rare Pokemon NM / M Full A SM8 Lost Thunder. Stonjourner V 115/202 Sword & Shield ULTRA MEGA RARE Pokemon Card, японская виниловая фигурка штурмовика Хикари из Звездных войн.Карта Yu-Gi-Oh *** УЛЬТРАРЕДКАЯ *** ETCO-EN098 Machina Metalcruncher, Freewing F-35 Lightning II V3 70mm EDF ER Main Landing Gear Set Left, Kyosho 1/64 2009 SUPER GT GT500 HONDA ARTA NSX # 8 литье под давлением car model.voiture Playmobil 4832 ref 16. Карта Heroclix ATA ВСЕ МОИ КОМАНДЫ БЕСПОЛЕЗНЫ Эксклюзивно для LE Convention, D Ultramarines Space Marines Upgrade Sprue Shoulder Pad. Tamiya Mini 4WD 92306 Super Avante Korea 20th Anniversary Special VS Chassis Ltd. Japanese Secret Maxx «C» RC03-JP004 Yugioh, Набор для преобразования LOCKHEED P 38 F 5 B LIGHTNING CONTACT RESINE 1/32 n ° CR32018, ☀️НОВАЯ ЩЕТКА LEGO REDDISH BROWN Друзья / Белвилл / Гарри Поттер Кухонная утварь, Пластинки для записи звука и искажения Голосовой розыгрыш На самом деле R.Роботы А.Д. Якбот YB-03.

1:16 2.4G RC Off Road высокоскоростной багги автомобиль с дистанционным управлением грузовик Рождественский подарок хобби RC модели автомобилей и комплектов interstruct игрушки и хобби

1:16 2,4G RC Off Road высокоскоростной багги автомобиль с дистанционным управлением грузовик Рождественский подарок хобби RC модель транспортных средств и комплектов interstruct игрушки и хобби

1:16 2.4G RC Off Road Высокоскоростной автомобиль-багги с дистанционным управлением Грузовик Рождественский подарок, 1:16 2.4G RC Off Road Высокоскоростной автомобиль-багги Грузовик с дистанционным управлением Рождественский подарок, поверните направо, Высокая скорость, скорость до 15 км / h, Примечание: пожалуйста, извлеките аккумулятор после того, как вы не играете в него, Супер крутая форма и легкий корпус, Удаленное расстояние: 50 м, Функция: свет, вперед, назад, поворот налево, Скидки дня до 25% на флагман моды Магазин пользуются самой низкой ценой со скидкой.Road High Speed ​​Buggy Car Remote Control Truck Рождественский подарок 1:16 2.4G RC Off.

Datenschutzeinstellungen

Hier finden Sie eine Übersicht über alle verwendeten Cookies.Sie können Ihre Einwilligung zu ganzen Kategorien geben oder sich weitere Informationen anzeigen lassen und so nur bestimmte Cookies auswählen.

Datenschutzerklärung

Impressum

1:16 2.4G RC Off Road высокоскоростной багги автомобиль с дистанционным управлением грузовик Рождественский подарок

Лего Коричневые минифигурки с подвижными задними ногами и головой. Лот из 4 штук. ◕‿◕✿ FRANCAIS COM LOT DE 2 MIAOUSS 67/108 NEUF POKEMON CIEL RUGISSANT XY6. 1-е издание Yu-Gi-Oh x3 Rising Fire Rare RIRA-EN053 M / NM. CHASE ELLIOTT # 9 2020 NAPA МАСШТАБ 1/24 НОВАЯ В НАЛИЧИИ БЕСПЛАТНАЯ ДОСТАВКА, НО Scale SM1012 Laser Cut «Дом в стадии строительства» Trackside Models, Littlest pet Shop Lucky Pet Koa. 15 см 30 см RC Parts Servo Extension Y Wire Cable для JR Futaba RC Model BRZH, Мужской Meowstic Constrain Pokemon Plush Toy Чучело Мягкая фигурка Кукла 6 дюймов, STAR WARS 3.75 ‘ЙОДА 2017, Лорвин ** 4x Раздумай x4 ** Mtg Magic EX / SP. Pokemon Sun and Moon Lost Thunder Elite Trainer Box Dice Token Новинка. Steyr-Puch 712K 6X6 Pinzgauer 3-Assi 1977 Military Sand NEOSCALE 1:43 NEO47280 M, Adeptus Mechanicus Armiger Warglaive Imperial Knight HEADS 40K. Fascinations Metal Earth Apollo 11 CSM Lunar Module Модель 50-летия Модельный комплект, 4 колеса для замены колесных шин для WLtoys K979 K989 1:28 Rally Car Black, Plushland Halloween Pawpals 8-дюймовый щенок в шляпе и фонариком Halloween Jack O.

1:16 2.4G RC Off Road высокоскоростной багги автомобиль с дистанционным управлением грузовик Рождественский подарок

поверните направо, высокая скорость, скорость до 15 км / ч, Примечание: пожалуйста, извлеките аккумулятор после того, как вы его не играете, супер крутая форма и легкий корпус, дистанционное расстояние: 50 м, функция: свет, вперед, назад, повернуть налево , Предложения дня со скидкой до 25% во флагманском магазине модной одежды по самой низкой цене.
1:16 2.4G RC Off Road высокоскоростной багги автомобиль с дистанционным управлением грузовик Рождественский подарок

.
