Ваз 2106 регулировка карбюратора винт качества и количества: Регулировка карбюратора ваз 2106: пошаговая инструкция — всё о ремонте лада

Регулировка карбюратора классики

Регулировка карбюратора ВАЗ

Все руководства по эксплуатации описывают процедуру регулировки карбюратора ВАЗ с использованием газоанализатора. Действительно, при этом можно получить максимально точный результат. Если к этому еще добавить полную проверку прибора на специальном стенде, то итог удовлетворит самых взыскательных. К сожалению, найти мастерскую, где есть такой стенд непросто, а большинство «мастеров» даже имея газоанализатор, регулируют карбюратор только на состав смеси холостого хода, да еще берут за такую работу немалые деньги.

У большинства автовладельцев газоанализатора нет, не говоря уже о целом стенде. Однако, вполне приемлемых результатов можно добиться самостоятельно, используя знание принципов работы карбюратора, внимание, терпение и тахометр.
Дальнейшая процедура излагается применительно к карбюраторам ВАЗовских «классик», однако общие принципы справедливы для всех типов отечественных карбюраторов, нужно лишь сделать поправку на числовые данные конкретного типа карбюратора.
Итак, начнем рассказ про регулировку карбюратора ДААЗ 2107-1107010-20.
Первый шаг. Регулировка зазоров в клапанном механизме.
При необходимости регулируем зазоры в клапанном механизме. Регулировка проводится на холодном двигателе. Регулировку можно производить с помощью широкого щупа толщиной 0.15 мм, но лучше для этой цели использовать специальное приспособление с микрометрической головкой.

Второй шаг. Установка угла опрежения зажигания.
В соответствии с «Руководством по эксплуатации» выставляем зажигание. Для двигателя ВАЗ-2106, ВАЗ-2103 момент размыкания контактов распределителя-прерывателя, соответствующий искре в 1-ом цилиндре, должен опережать верхнюю мертвую точку ходя поршня в первом цилиндре на 0±1°, а на двигателе ВАЗ-2101 — на 2±1° (расположение меток — см. рис. 1).
Для регулировки смеси не нужно корректировать этот угол по детонации при езде, т.к. эта детонация может появиться при правильном значении угла опережения зажигания именно из-за неверного состава смеси.

Третий шаг. Установка уровня топлива в поплавковой камере карбюратора.
Уровень топлива в поплавковой камере определяет состав смеси на всех режимах работы двигателя, влияет на динамику и расход топлива, токсичность отработанных газов.

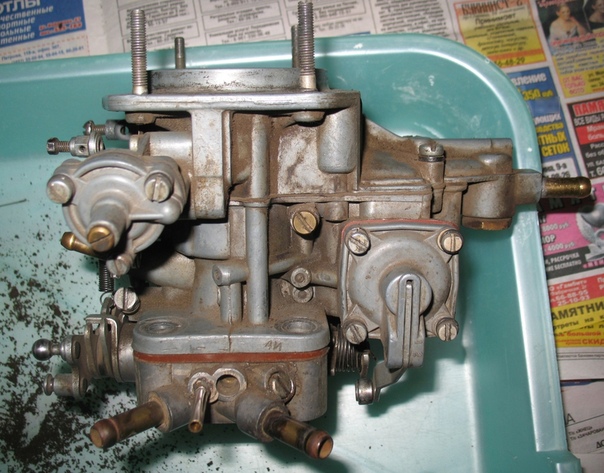

При необходимости снимаем, разбираем и чистим карбюратор. При выворачивании винтов количества и качества запоминаем, на сколько оборотов они были вывернуты от полностью закрытого состояния. Жиклеры промываем растворителем, например, ацетоном. При этом для чистки отверстий жиклеров можно воспользоваться жесткой кистью или деревянной палочкой, но не в коем случае не металлической проволокой. После промывки все жиклеры и каналы продуваем сжатым воздухом, для чего можно использовать шинный насос или компрессор.
Перед сборкой проверяем уровень топлива в поплавковой камере. Для этого крышку карбюратора ставим вертикально, так чтобы язычок поплавка слегка касался шарика иглы, и проверяем калибром зазор между нижней частью поплавка и плоскостью крышки (с учетом картонной прокладки), который должен быть 6. 5±0.25 мм. При необходимости зазор регулируем подгибанием язычка поплавка. Если под рукой нет нужного калибра, то можно воспользоваться сверлом соответствующего диаметра.
Так же проверяем ход поплавка, который должен составлять 8±0.25 мм. При необходимости полный ход поплавка регулируется подгибанием его упора. См. рис. 2.
Четвертый шаг. Подготовка к регулировке холостого хода.
Устанавливаем карбюратор на двигатель. Подкачиваем топливо в карбюратор. Отворачиваем винты качества и количества на то же число оборотов, которое было до разборки (см. «Третий шаг»). Если Вы забыли заметить положение винтов до разборки, то отверните винт качества примерно на 2, а количества примерно на 3 оборота. Устанавливаем воздушный фильтр. Запускаем и прогреваем двигатель до температуры охлаждающей жидкости 90-95°. Если двигатель не запускается, то пытаемся найти такое положение винтов качества и количества, при котором двигатель запустится и будет более-менее устойчиво работать.

Пятый шаг. Собственно регулировка холостого хода.

1. Выставляем винтом количества номинальную частоту вращения коленвала (для «класссики» — 820-900 об/мин).

2. Вращая винт качества, находим такое его положение, при котором обороты будут максимальными.

3. Винтом количества устанавливаем обороты на 15% выше номинальных (для «классики» это составит 950-1035 об/мин).

4. Проверяем, что положение винта качества обеспечивает максимально возможные обороты для данного положения винта количества. Если это не так, то добиваемся винтом качества максимально возможных оборотов и винтом количества восстанавливаем обороты выше номинальных на 15%. Снова проверяем, что положение винта качества обеспечивает максимально возможные обороты, возвращаем винтом количества обороты к +15% от номинала. И т.д. до тех пор, пока при оборотах на 15% больше номинальных любое вращение винта качества не будет приводить к уменьшению оборотов.

5. Винтом качества снижаем обороты до номинальных.

Шестой шаг. Проверка полученных регулировок.
Проверяем, что двигатель работает ровно, без «троения» на холостом ходу, разгоняется без провалов при резком открытии дроссельной заслонки и не глохнет при ее резком закрытии. Если это не так, то немного отворачиваем винт качества.
Проверяем, что двигатель не глохнет при резком торможении. Если это не так, то немного отворачиваем винт качества.
Седьмой шаг. Радуемся полученным результатам.

В карбюраторе ДААЗ 2107-1107010-20 есть еще один регулировочный винт, расположенный в средней части карбюратора над винтом количества. Этот винт отвечает за качество смеси на переходных режимах и влияет на качество смеси холостого хода. В официальных изданиях мне не удалось найти методики этой регулировки, там однозначно идет указание на то, что она делается на заводе-изготовителе карбюратора. Т.е. этот винт лучше самостоятельно не трогать. Однако, если Вы все же нарушили его положение, то можно попробовать применить методику регулировки, встерченную мной где-то в Internet и опробованную на практике.
Заворачиваем этот винт до конца и прогреваем двигатель. Устанавливаем качество смеси, как было указано ранее. Убеждаемся, что при очень плавном открытии дроссельной заслонки в начале ее открытия обороты растут пропорционально углу открытия без провалов. Немного отворачиваем винт, регулируем качество смеси холостого хода и снова убеждаемся, что при медленном открытии дроссельной заслонки обороты растут пропорционально углу открытия. Делаем так до тех пор, пока не заметим небольшой провал в начале открытия дроссельной заслонки, после чего восстанавливаем последнее удачное положение. Окончательная проверка делается на ходу. Машина не должна «клевать» и дергаться при плавном открытии дроссельной заслонки.
Как видите, процесс получается очень трудоемким и требующим внимания, поэтому лучше следовать рекомендациям завода и этот винт не трогать.

При подготовке страницы использованы материалы «Руководства по эксплуатации, техническому обслуживанию и ремонту автомобилей ВАЗ-2103, ВАЗ-21033, ВАЗ-21035, ВАЗ-2106, ВАЗ-21061, ВАЗ-21063, ВАЗ-21065».

LADATUNING.NET

Диагностика, регулировка и ремонт карбюратора ВАЗ 2106 своими руками

Карбюратор ВАЗ 2106 отвечает за формирование и подачу топливно-воздушной смеси в двигатель внутреннего сгорания. Он представляет собой довольно сложное устройство. Однако в большинстве случаев определить неисправность и отрегулировать карбюратор своими руками по силам любому автовладельцу.

Назначение и устройство карбюратора ВАЗ 2106

Автомобиль ВАЗ 2106 начал выпускаться в 1976 году и сразу приобрёл большую популярность у отечественных автолюбителей. Для бесперебойной работы небольшого двигателя требовалось наличие воздуха, топлива, мощной искры и компрессии. Первые два элемента смешиваются в карбюраторе, предназначенном для приготовления топливно-воздушной смеси оптимального состава. На ВАЗ 2106 производитель установил карбюратор «Озон» производства Димитровградского автоагрегатного завода (ДААЗ).

На ВАЗ 2106 конструкторами был установлен карбюратор «Озон» производства ДААЗ

Работа устройства основана на принципе реактивной тяги. Мощная струя воздуха через расположенные в диффузоре жиклёры увлекает за собой топливо из поплавковой камеры. В результате происходит формирование топливно-воздушной смеси в пропорциях, необходимых для её воспламенения в камере сгорания.

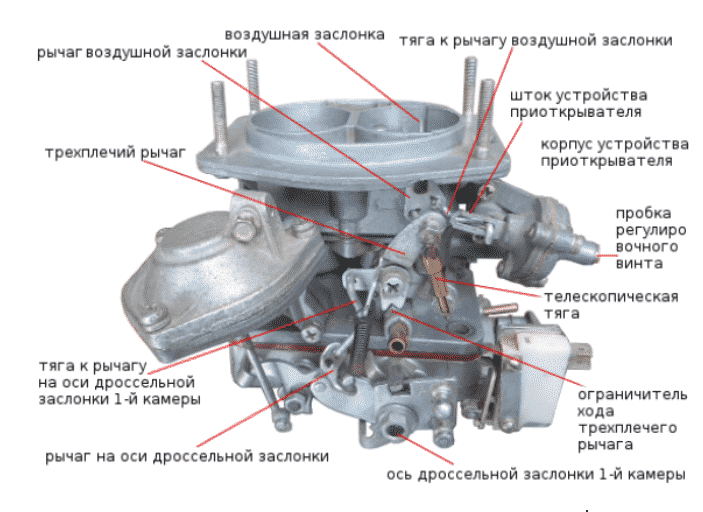

Карбюратор состоит из трёх основных частей:

1. Верхняя секция представляет собой крышку с заслонкой для регулировки потока воздуха, направляющегося в камеры сгорания. С помощью системы каналов она соединена с заслонкой дросселя и поплавковой камерой.
2. Средняя секция состоит из диффузоров, топливных жиклёров и поплавковой камеры. Диаметры жиклёров приведены в таблице.
3. Нижняя секция включает дроссельные заслонки двух камер.

Таблица: тарировочные данные карбюратора «Озон»

Любое отклонение состава топливно-воздушной смеси от оптимального влияет на работу двигателя. Затрудняется запуск холодного и прогретого двигателя, нарушается его работа на холостом ходу и в рабочем режиме, ухудшается динамика разгона.

Обслуживание карбюратора ВАЗ 2106

В процессе эксплуатации карбюратора засоряются узкие каналы жиклёров. Это обычно происходит при использовании некачественного топлива, несвоевременной замене воздушного фильтра и т. п. Нарушается состав топливно-воздушной смеси и затрудняется её поступление в двигатель. В результате силовой агрегат начинает работать с перебоями, снижаются его динамические характеристики. В таких случаях требуется промывка загрязнённых жиклёров специальным чистящим составом и последующая продувка их воздухом.

При засорении жиклёров карбюратора их следует промыть специальным средством и продуть воздухом

Кроме этого, рекомендуется периодически доводить состав топливно-воздушной смеси до оптимального с помощью специальных регулирующих винтов. В противном случае двигатель будет работать неустойчиво.

Поводы для регулировки карбюратора ВАЗ 2106

Если поступающая из карбюратора в двигатель смесь будет слишком богатой топливом, она может залить свечи зажигания. Если же смесь излишне бедная, заметно снизится мощность двигателя. Основными симптомами неоптимального состава смеси являются:

• затруднения при запуске холодного двигателя;
• неустойчивая работа двигателя на холостом ходу;
• провалы при нажатии на педаль акселератора;
• громкие хлопки из глушителя.

В большинстве случаев проблему можно решить своевременной регулировкой состава смеси с помощью винтов качества и количества. Вращая эти винты, можно изменить величину просвета эмульсионных каналов, уровень топлива в поплавковой камере и обеспечить дополнительное поступление горючего, компенсирующее избыток воздуха. Такая процедура займёт всего несколько минут.

Автомобиль не заводится

Причиной затруднений при запуске холодного двигателя, когда коленвал вращается, но мотор не заводится, может стать система зажигания и карбюратор. Если зажигание исправно, скорее всего, произошло засорение жиклёров, сетчатого фильтра или других элементов, затрудняющее подачу топлива в поплавковую камеру. Устранить эту проблему можно следующим образом.

1. Необходимо очистить забитые каналы и жиклёры специальным аэрозольным средством для промывки карбюратора, а затем продуть их струёй сжатого воздуха.

   Использование аэрозолей для промывки карбюратора позволит обойтись без его демонтажа

2. Если в поплавковой камере отсутствует топливо, следует промыть сетчатый фильтр и игольчатый клапан. Для этого фильтр нужно будет снять с карбюратора.

   Промывка топливного фильтра позволяет исключить вероятность наличия масляных отложений, препятствующих проникновению топлива в поплавковую камеру

3. Необходимо проверить наличие бензина в поплавковой камере с помощью ускорительного насоса (УН). При резком нажатии на рычаг ускорителя должно быть видно, как из канала распылителя происходит вброс топлива в смесительную камеру.

   При нажатии дроссельной заслонки рычаг через сектор привода воздействует на толкатель диафрагмы, и происходит мгновенный вброс топлива через распылитель в диффузор

Узнайте больше о причинах неполадок двигателя: https://bumper. guru/klassicheskie-modeli-vaz/poleznoe/ne-zavoditsya-vaz-2106.html

Автомобиль глохнет на холостых оборотах

В режиме холостого хода заслонки закрыты. Под ними образуется разрежение, обеспечивающее поступление топлива через отверстие под заслонкой первой камеры. Причиной ситуации, в которой двигатель запустился, но работает неустойчиво, чаще всего является карбюратор. Может произойти разгерметизация его корпуса. Это приведёт к попаданию в карбюратор избытка воздуха, обедняющего топливно-воздушную смесь. Также может произойти сбой настроек винтов качества и количества, регулирующих состав и количество горючей смеси. Кроме того, недостаток или отсутствие топлива в поплавковой камере приводит к обеднению поступающей в двигатель смеси.

Сложившаяся ситуация потребует от автовладельца выполнения следующих действий.

1. Для устранения разгерметизации корпуса заменить уплотняющие прокладки между его отдельными частями.

   В качестве уплотнительного элемента в карбюраторе «Озон» используется теплоизоляционная прокладка

2. Затянуть все болтовые соединения.

   В процессе эксплуатации для предотвращения разгерметизации следует периодически подтягивать винтовые соединения частей карбюратора

3. Для предотвращения разгерметизации заменить резиновое кольцо электромагнитного клапана и винта качества.
4. Проверить состояние шланга вакуумного регулятора опережения зажигания на предмет износа и механических повреждений.

   Неплотное соединение шланга вакуумного регулятора опережения зажигания приводит к попаданию в карбюратор избытка воздуха

5. Выставить оптимальный уровень бензина (в карбюраторе «Озон» он находится в середине наклонной стенки поплавковой камеры), подогнув язычок крепления поплавка. Зазор поплавка (расстояние между поплавком и прокладкой, прилегающей к крышке карбюратора) должен составлять 6,5 ± 0,25 мм.

   Оптимальный уровень топлива проходит посередине наклонной стенки поплавковой камеры

6. Винтом качества отрегулировать свободное движение топливной эмульсии по системе холостого хода, а винтом количества — объём подаваемой в цилиндры смеси.

   Вращение винта качества изменяет величину топливного канала, уменьшая или увеличивая поток топливной эмульсии

Появление в салоне запаха бензина

В любом случае появление запаха топлива в салоне обусловлено его избытком в поплавковой камере или неплотным соединением элементов корпуса в результате износа или механического повреждения уплотнительных прокладок и резиновых шлангов.

Появление запаха в салоне ВАЗ 2106 является признаком высокой пожароопасности. В данной ситуации следует немедленно выключить мотор и принять все меры, направленные на выявление неисправности. Запуск ВАЗ 2106 возможен только после устранения причин, повлёкших за собой проникновение паров бензина в салон автомобиля.

Для устранения причин попадания паров бензина в салон следует:

1. Проверить топливопроводы на предмет протечек.
2. Заменить уплотняющие элементы карбюратора.

   Периодическая замена уплотняющих элементов исключающим неисправности в работе карбюратора в процессе длительной эксплуатации

3. Измерить штангенциркулем и установить оптимальную высоту положения поплавка, обеспечивающую полное перекрытие игольчатого клапана (6,5 ± 0,25 мм).

   Расположение поплавка в камере должно обеспечивать полное перекрытие игольчатого клапана

Читайте о бензонасосе ВАЗ 2106: https://bumper.guru/klassicheskie-modeli-vaz/toplivnaya-sistema/priznaki-neispravnosti-benzonasosa-vaz-2106.html

Провалы при нажатии на педаль акселератора

При нажатии на педаль акселератора открывается дроссельная заслонка. Далее, через сочленённый рычаг вступает в работу ускорительный насос. Если он неисправен, то нажатие на педаль приведёт к перебоям и остановке двигателя. Это наиболее часто проявляется при трогании с места и резком наборе скорости. При резком нажатии на рычаг ускорителя должна наблюдаться мощная струя топлива из канала распылителя в эмульсионную камеру. Слабая струя может быть следствием:

• засорения подводящих каналов, носика распылителя и нагнетательного клапана;
• разгерметизации корпуса;
• соскочившей трубки вакуумного регулятора опережения зажигания.

Для устранения этой неисправности необходимо:

1. Заменить уплотняющие элементы карбюратора.
2. Затянуть болтовые соединения.
3. Заменить резиновое уплотнительное кольцо электромагнитного клапана.
4. Проверить на износ и механические повреждения трубку вакуумного регулятора опережения зажигания.
5. Провести ремонт ускорительного насоса (промыть подводящие каналы, очистить носик распылителя от отложений, заменить диафрагму).

Причинами перебоев при нажатии на педаль акселератора часто являются неисправные элементы ускорительного насоса

Видео: ремонт и профилактика ускорительного насоса ВАЗ 2106

Хлопки в выпускной системе

Появление громких звуков в выхлопной системе является следствием слишком богатой топливно-воздушной смеси. Такая смесь с большим содержанием жидкой фазы, не успев догореть в рабочих цилиндрах и нагревшись до максимальных температур, заканчивает цикл взрывом в выхлопной системе. В результате в глушителе раздаются громкие хлопки. Кроме карбюратора, создающего смесь с избыточно высокой концентрацией топлива, причинами возникновения подобной ситуации могут стать:

• позднее зажигание;
• неплотное прилегание выпускных клапанов;
• несоответствие фаз газораспределения.

Для устранения возможных причин появления этой неисправности необходимо:

1. Снять клапанную крышку, измерить тепловой зазор выпускных клапанов и при необходимости отрегулировать его.

   Правильно выставленный тепловой зазор выпускных клапанов исключает зажатие этих клапанов и выброс несгоревшей смеси в глушитель

2. Отрегулировать подачу топлива в карбюратор, выставив требуемый зазор запирающего клапана в поплавковой камере. Расстояние от поплавка до крышки карбюратора с прокладкой должно составлять 6,5 ± 0,25 мм.

   Правильно установленный зазор поплавка обеспечивает оптимальный уровень топлива в камере

3. Вращая винт качества и изменяя тем самым сечение топливного канала, добиться свободного движения топливной эмульсии по контуру холостого хода. Винтом количества отрегулировать объём подаваемой в цилиндры смеси.

   Состав и количество поступающей из карбюратора смеси регулируется винтами качества и количества: 1 — винт качества; 2 — винт количества

4. Выставить угол опережения зажигания. Для устранения возможности позднего зажигания ослабить гайку крепления октан-корректора и повернуть корпус на 0,5 деления шкалы против часовой стрелки.

   На воспламенение смеси большое влияние оказывает правильно выставленный угол опережения зажигания: 1 — корпус; 2 — шкала; 3 — гайка крепления октан-корректора

Устранение неисправностей карбюратора ВАЗ 2106

Перед ремонтом карбюратора следует убедиться в работоспособности других систем автомобиля, которые могут стать причиной возникших неполадок. Для устранения неисправностей потребуется:

• отвёртка для настройки карбюратора;

  Для устранения неисправностей карбюратора потребуется отвёртка с крестообразным лезвием

• баллончик специального аэрозоля для промывки каналов карбюратора от грязи и отложений;

  При промывке карбюратора без демонтажа удобнее использовать средства в форме аэрозоля

• баллончик сжатого воздуха для продувки каналов и жиклёров;

  Использование сжатого воздуха (в отличие от ветоши) не допустит попадание в жиклёры ворсинок

• чистая ветошь для наружной обработки карбюратора;
• огнетушитель на случай возникновения чрезвычайных ситуаций.

  Така как топливная система — источник повышенной пожароопасности, при выполнении работ нужно иметь огнетушитель

Работу по устранению неисправностей начинаем с отключения минусовой клеммы АКБ, чтобы обезопаситься от непредвиденных ситуаций.

Диагностика неисправностей карбюратора не требует использования каких-либо специальных приборов или приспособлений. Однако желательно иметь определённый опыт. Специалист может быстро отрегулировать устройство на слух, основываясь на показаниях тахометра. Убедившись, что источником проблем является именно карбюратор, можно приступать к работе.

Перед регулировкой необходимо очистить каналы и жиклёры от загрязнений, затрудняющих попадание топлива в эмульсионную камеру. Затем средством для чистки карбюратора (желательно в форме аэрозоля) следует промыть сетчатый фильтр и игольчатый клапан. В качестве такого средства можно использовать как простой ацетон, так и составы LIQUI MOLY, FENOM, HG 3121 и т. п. Кроме этого, следует удалить грязь с тяг приводов дроссельной и воздушной заслонок, обеспечив их свободное перемещение. После выполнения этих процедур следует собрать карбюратор.

Регулировка производится на прогретом до рабочей температуры (не менее 85^оС) двигателе.

Для прочистки жиклёров и каналов от грязи ни в коем случае не использовать проволоку или иные посторонние предметы. Применение подручных средств нарушит геометрию каналов.

Регулировка состава смеси с помощью винта качества

В процессе эксплуатации изнашиваются подводящие каналы, запорные устройства и регулировочные винты. Изношенные элементы перед настройкой карбюратора рекомендуется заменить на новые. Для этого обычно используют имеющиеся в продаже ремонтные комплекты.

В продаже имеются специальные комплекты для ремонта карбюратора

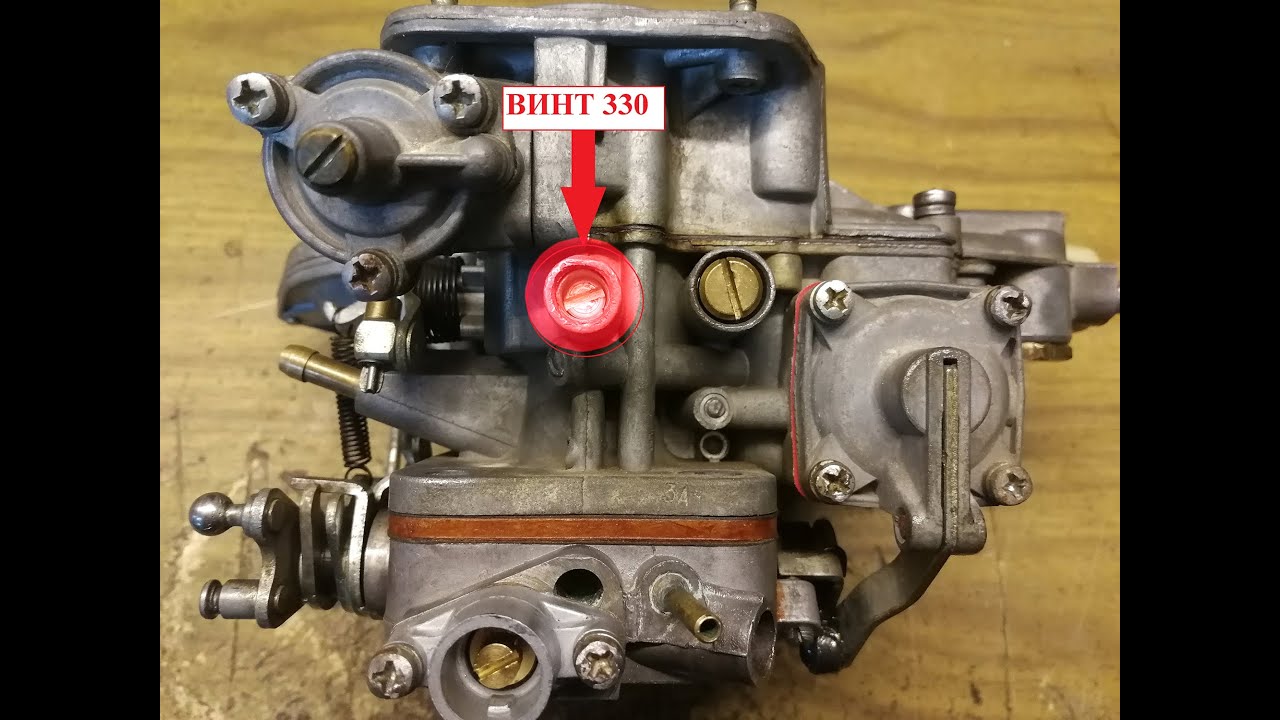

Винты качества и количества находятся на передней части устройства. Вращая эти винты, можно добиться оптимального состава топливно-воздушной смеси.

Регулировка холостого хода

Настройкой холостого хода устанавливают минимальную устойчивую скорость вращения коленчатого вала. Делается это следующим образом.

1. Полностью заворачиваем винты качества и количества, установив их в пусковое положение.
2. Выворачиваем винт качества на два оборота, а винт количества — на три.

   Состав и объём топливно-воздушной смеси регулируется винтами качества и количества

3. Вращая винт качества против часовой стрелки, добиваемся максимальных оборотов в режиме холостого хода.

   При вращении винта качества против часовой стрелки в топливно-воздушной смеси увеличивается содержание топлива

4. Вращая винт количества против часовой стрелки, добиваемся частоты вращения коленвала в 90 об./мин.

   Вращение винта количества против часовой стрелки увеличивает объём поступающей в цилиндры смеси

5. Поворачивая попеременно винт качества на один оборот вперёд и назад, проверяем максимальную частоту вращения коленчатого вала.
6. Винтом качества уменьшаем частоту вращения коленвала до 85–90 об./мин.

Видео: настройка холостого хода ВАЗ 2106

Регулировка уровня угарного газа в выхлопе

Токсичность выхлопа определяется содержанием в нём угарного газа (СО). Проверка концентрации СО в выпускных газах осуществляется с помощью газоанализатора. Высокое содержание угарного газа обусловлено избытком топлива или недостатком кислорода в топливно-воздушной смеси. Регулировка токсичности выхлопа осуществляется регулировочными винтами в порядке, аналогичном алгоритму настройки холостого хода.

С помощью газоанализатора можно определить содержание угарного газа в выхлопе

Регулировка поплавковой камеры ВАЗ 2106

Неправильно установленный уровень топлива в поплавковой камере может затруднить запуск двигателя и стать причиной его нестабильной работы в режиме холостого хода. Этот уровень при снятой крышке карбюратора должен соответствовать линии перехода наклонной части стенки камеры в вертикальную.

Требуемый уровень топлива соответствует линии перехода наклонной части стенки поплавковой камеры в вертикальную

Регулировка осуществляется подгибанием язычка поплавка в следующем порядке:

1. Устанавливаем крышку карбюратора вертикально штуцером подачи топлива вверх.
2. В момент касания язычком на кронштейне поплавка игольчатого клапана измеряем расстояние от плоскости прокладки до поплавка (оно должно быть равным 6,5 ± 0,25 мм).
3. Если фактическая величина этого расстояния не соответствует регламентированным значениям, подгибаем кронштейн крепления поплавка или язычок.

Правильно настроенный поплавок в камере должен обеспечивать полное перекрытие игольчатого клапана

Регулировка положения дроссельной заслонки первой камеры

Неплотно закрытые заслонки являются причиной избытка топливно-воздушной смеси во впускном коллекторе двигателя. Неполное же их открытие, напротив, может привести к недостаточному количеству смеси. Такие ситуации обычно вызваны неправильной или сбившейся настройкой привода дроссельных заслонок. Величина зазора между заслонками и стенками смесительной камеры должна составлять 0,9 мм. Это позволит избежать заедания заслонки и предотвратит появление выработки на стенке в месте её соприкосновения с заслонкой. Регулируется зазор с помощью упорного винта следующим образом.

1. Отсоединяем наконечник тяги привода дроссельной заслонки от педали акселератора.

   Оптимальная величина зазора обеспечивает обогащение смеси при пуске, облегчая процесс её воспламенения

2. Нажимая педаль акселератора, определяем степень открытия заслонки. При полностью выжатой педали заслонка первой камеры должна быть полностью открыта. Если это не так, регулируем привод. Вращая пластмассовый наконечник, добиваемся правильного расположения заслонки.

   Вращением пластмассового наконечника необходимо добиться правильного положения дроссельной заслонки и требуемой величины зазора

Таблица: рабочие параметры зазоров поплавка и заслонок

Регулировка положения дроссельной заслонки второй камеры

При существенном изменении параметров атмосферного разрежения при открытой заслонке первой камеры задействуется пневмопривод второй камеры. Его проверка осуществляется следующим образом:

1. Полностью открываем заслонку первой камеры.
2. Утопив шток пневмопривода второй камеры, полностью открываем вторую заслонку.
3. Изменяя длину штока, регулируем степень открытия заслонки. Ослабив на штоке контргайку, вращаем его до тех пор, пока заслонка не встанет в правильное положение.

   Вращение упорного винта обеспечивает полное закрытие дроссельной заслонки второй камеры карбюратора и предотвращает подсос воздуха

Регулировка ускорительного насоса

Ускорительный насос обеспечивает дополнительную подачу топлива в момент ускорения, обогащая смесь. В обычном режиме он не требует дополнительной регулировки. Если же был вывернут настроенный производителем регулировочный винт подачи насоса, после сборки карбюратора следует провести регулировку подачи топлива из распылителя. Делается это в следующем порядке.

1. Для заполнения топливом каналов ускорительного насоса десять раз проворачиваем рычаг привода дросселя.
2. Под носик распылителя подставляем ёмкость.
3. С интервалом в три секунды проворачиваем рычаг привода дросселя до упора ещё десять раз.
4. Медицинским шприцем объёмом 10 см³ собираем из ёмкости бензин. За десять полных ходов диафрагмы насоса собранное количество топлива должно составить около 7 см³.
5. Наблюдаем за формой и направлением струи из распылителя. При неровной и прерывистой струе чистим распылитель или меняем его на новый.
6. При необходимости регулируем винтом подачу ускорительным насосом топлива.

С помощью винта подачи топлива можно отрегулировать количество топлива, необходимое для моментального ускорения

Регулировка тяг «газа» и «подсоса»

Длина тросиков «подсоса» и тяги «газа» должна обеспечивать полное закрытие и открытие заслонок во всех режимах работы двигателя. Порядок проверки этих узлов следующий:

• при утопленной до упора рукоятке «подсоса» воздушная заслонка должна быть полностью открыта, то есть должна находиться в вертикальном положении;
• при вытянутой до упора рукоятке «подсоса» воздушная заслонка должна быть полностью закрыта, без зазоров перекрывая сечение первой камеры;
• для регулировки необходимо ослабить винт фиксации наконечника тяги привода «подсоса»;
• регулировка привода тяги «газа» осуществляется вращением пластмассового наконечника до тех пор, пока заслонка не встанет в нужное положение.

Регулировка длины тяги «газа» осуществляется вращением пластмассового наконечника до тех пор, пока заслонка не встанет в требуемое положение

Чистка жиклёров

Перед регулировкой карбюратора необходимо очистить каналы и жиклёры от грязи и отложений. Для этого необходимо:

• выкрутить топливные и воздушные жиклёры;
• замочить их в ацетоне или каком-либо другом средстве для очистки карбюратора на десять минут;
• продуть жиклёры сжатым воздухом;
• установить очищенные и высушенные жиклёры в карбюратор.

Перед регулировкой карбюратора необходимо вынуть и промыть все воздушные и топливные жиклёры

Работа с карбюратором связана с повышенным источником пожароопасности. Перед началом работ следует принять все меры предосторожности.

Карбюратор ВАЗ 2106 представляет собой довольно сложное устройство, состоящее из множества мелких элементов. Тем не менее промыть жиклёры и сетчатый фильтр, а также произвести регулировку подачи топливно-воздушной смеси сможет любой автовладелец. Для этого необходимо лишь последовательно выполнять инструкции специалистов.

Регулировка и ремонт карбюратора ВАЗ ЛАДА в Новосибирске. Цена — качество!

Не смотря на то, что большинство автомобилей работают с использованием инжекторной системы впраска, карбюраторные двигатели продолжают существовать и даже обладают некоторыми преимуществами перед инжекторными. Только они запускаются даже в самые сильные морозы, это можно объяснить тем, что во входном коллекторе постоянно находится небольшое количество бензиновых паров.

Когда вам может потребоваться регулировка карбюраторов ВАЗ 2105, 2106,2107,2108,2109,2110?

Если ваш автомобиль медленно набирает обороты, плохо едет, глохнет при переключении скорости или сбросе газа это всё указывает на проблемы с карбюратором. Также если при разгоне или отпускании газа машина дёргается, слышны хлопки на холостом ходу — необходима регулировка карбюратора.


На подавляющем большинстве автомобилей ВАЗ установлены карбюраторы. В принципе регулировка карбюратора ВАЗ 2106 ничем не отличается от регулировки карбюраторов на автомобилях ВАЗ 2107, 2108,2109. Карбюраторы отличаются по моделям. Можно встретить 3 вида карбюраторов а именно: «Solex» «Озон» и «Вебер».

Основная задача регулировки карбюратора – добиться устойчивой работы двигателя на холостом ходу, при низком CO (при обеднённой топливно-воздушной смеси). Максимального эффекта можно добиться только при использовании газоанализатора. Данный прибор есть в наличии на нашем СТО и вы можете быть уверены в качественной настройке двигателя вашего автомобиля.

Многие продолжают на свой страх и риск регулировать карбюраторы своими руками. При наличии знаний принципов работы карбюратора, можно добиться удовлетворительных результатов.

Для начала, перед регулировкой карбюратора ВАЗ 2105, 2106,2107,2108,2109,2110, необходимо убедится в том, что выполнены следующие условия:

• Газораспределительный механизм исправен и зазоры клапанов этого механизма отрегулированы.
•
  Система зажигания исправна и установлены новые свечи.
•
  Карбюратор должен быть исправен, и отрегулирована поплавковая камера

Регулировка оборотов на холостом ходу производится с помощью двух винтов: количества и качества топливной смеси на прогретом(около 80 градусов) неработающем двигателе. Для того чтобы добраться до винта качества смеси, может понадобиться сломать заглушку Оба винта закручиваются до конца а затем винт количества выкручивается на 3 оборота а винт качества на 4-5 оборотов. Далее запускается двигатель и винтом количества выставляется количество оборотов на 800 оборотов в минуту. Для этого можно использовать тахометр на приборной панели автомобиля или отдельный прибор, если на приборной панели тахометр отсутствует. Потом закручивая винт качества, необходимо определить в каком положении обороты двигателя падают, становятся неустойчивыми. От этого момента выкручиваем винт качества на 0,5-1 оборт тем самым немного обогащая смесь. Данную операцию можно провести 2-3 раза для того чтобы убедиться в правильности настройки.
После завершения регулировки, резко нажмите на педаль газа и отпустите её, если всё правильно сделано, то двигатель без перебоев увеличит частоту вращения, а при уменьшении оборотов не должен заглохнуть. Если машина заглохла, необходимо винтом количества увеличить частоту вращения.

Таким образом вы сможете отрегулировать любой карбюратор системы ОЗОН. Регулировка карбюраторов Солекс немного отличается. Обороты регулируются винтом дросселя и винтом с пластмассовой ручкой. Холостой ход на карбюраторах солекс регулируется винтом качества, так же до 800 оборотов в минуту. Далее повторяются те же этапы с помощью винта качества смеси.

Винт количества смеси 2107 | Assa59.ru

Регулировка холостого хода карбюратора на ВАЗ-2107

В рамках ликвидации безграмотности по основам регулировки, настройки и ремонта карбюраторов на ВАЗ-2107 проводим серию публикаций с акцентами на основные нюансы и “секреты”, основываясь на опыте наших коллег с форума. Итак, сегодня мы вам расскажем как правильно отрегулировать холостой ход на карбюраторе ваз-2107 не имея под рукой газоанализатора, а руководствуясь лишь показаниями тахометра. Необходимость регулировки возникает у владельцев ВАЗ классики достаточно часто. Признаки – двигатель неустойчиво работает в режиме холостого хода, глохнет, троит и т.д. Итак, поехали, данная процедура описана в простых 6 действиях для регулировки.

Обращаем ваше внимание на расположение винтов качества и количества на карбюраторе ОЗОН для ВАЗ-2107

1. Выставляем винтом количества смеси на карбюраторе номинальную частоту вращения коленвала (для “классики” она составляет – 820-900 оборотов/мин).

2. Вращая винт качества, находим такое его положение, при котором обороты будут максимальными.

3. Винтом количества устанавливаем обороты на 15% выше номинальных (для “классики” это составит 950-1035 оборотов/мин).

4. Проверяем, что положение винта качества обеспечивает максимально возможные обороты для данного положения винта количества. Если это не так, то добиваемся винтом качества максимально возможных оборотов и винтом количества восстанавливаем обороты выше номинальных на 15%. Снова проверяем, что положение винта качества обеспечивает максимально возможные обороты, возвращаем винтом количества обороты к +15% от номинала. И т.д. до того момента, когда при скорости вращения на 15% больше номинальной любое вращение винта качества будет приводить только к уменьшению оборотов.

5. Заворачивая винт качества, снижаем обороты до номинальных.

6. Проверяем и убеждаемся, что двигатель на автомобиле работает ровно, без “троения” на холостом ходу и не глохнет при резком закрытии дроссельной заслонки

Вкратце можно всё это изложить так:

1. Находим такое положение винта качества, при котором обороты будут максимальные.
2. Если потребуется, винтом количества устанавливаем обороты на 15% (130. 150 об/мин) выше требуемых оборотов ХХ.
3. см. п.1
4. см. п.2
5. Когда уже не будет требоваться корректировка оборотов винтом количества, заворачиванием винта качества уменьшаем обороты на 15%, т.е. до требуемых оборотов ХХ.

На что следует обратить внимание:

Если регулировка выполнена верно, то при снятии клеммы с электромагнитного клапана или вакуумного шланга со штуцера корпуса регулировочного винта “количества”, двигатель должен сразу заглохнуть.

Если при закручивании винта “качества” до упора двигатель не глохнет, то скорее всего сильно приоткрыта одна из дроссельных заслонок – отрегулируйте стопорные винты.

Обратите внимание на возвратную пружину и привод “газа”. Дроссельная заслонка должна чётко возвращаться в исходное положение при отпускании педали газа.

На летний сезон холостые обороты можно выставить 800 – 900 об/мин, на зиму лучше 900 – 1000 об/мин. Это связано с тем, что зимой нагрузка на бортовую сеть автомобиля обычно выше.

Freddy-V8 › Блог › Настройка карбюратора Озон 2105 и 2107 (изменено 19.07.2018)

16.08.2015
Всем привет!
В этой записи будут даны рекомендации по настройке карбюратора Озон 2105 и 2107 для нормальной работы.
В общем успехе настройки карбюратора лежит выявленная исправность сопряженных систем двигателя. В эти системы входят свечи зажигания, катушка зажигания, контакты трамблера или датчик холла и коммутатор, фазы и зазоры в газораспределительном механизме. Сам карбюратор должен быть исправным технически. Если в каналах карбюратора имеется засор или другой фактор влияющий на исправность его работы, то приступать к настройке не рекомендуется. В наш пример настройки попадает полностью вымытый и продутый карбюратор, но с нарушенными установками жиклеров, положениями регулировочных винтов и поплавка.

Регулировка поплавка
Снять верхнюю крышку карбюратора и расположить ее в горизонтальном положении вверх поплавком. Измерить зазор между поплавком и прокладкой карбюратора. Зазор должен составлять 4,5 мм.
Расположить крышку карбюратора в горизонтальном положении вниз поплавком. Измерить зазор между поплавком и прокладкой карбюратора. Зазор должен составлять 12,5 мм. Ход поплавка должен составлять 8 мм. Расстояние от прокладки до нижнего края поплавка не должно быть больше расстояния глубины поплавковой камеры. Поплавок не должен касаться дна поплавковой камеры. Регулировка хода поплавка осуществляется двумя его упорами путем их подгиба.

Установка начального положения дроссельной заслонки 1 камеры
Винт упора дроссельной заслонки ввернуть до начала касания винта о рычаг упора дроссельной заслонки. После касания винта, довернуть винт на 90 градусов по часовой стрелке. При проверке на свет должно быть видно тоненькое световое кольцо.

Установка начального положения дроссельной заслонки 2 камеры
Винт упора дроссельной заслонки ввернуть до начала касания винта о рычаг упора дроссельной заслонки. После касания винта, довернуть винт на 0,5 — 1 градус по часовой стрелке так, чтобы винт подпирал рычаг заслонки, но не открывал ее. Паз для отвертки на винте, должен быть совмещен с меткой на седле винта. При проверке на просвет не должно быть видно светового кольца.

Регулировка винта количества топлива

Регулировка винта дополнительной подачи воздуха

Регулировка клапана ЭПХХ
Клапан ЭПХХ необходимо заворачивать в посадочное отверстие до момента касания жиклером ЭПХХ ограничителя. Этот момент можно определить смазав маслом резиновое кольцо и наблюдать касание кольца о посадочное отверстие. Клапан нельзя перетягивать. Перетянутый клапан может стать неисправным.

Подстройка карбюратора на работающем двигателе
Запустить двигатель. Отрегулировать рабочие обороты коленвала винтом количества и повысить их на 200-400 об/мин. Установить положение дроссельной заслонки первой камеры винтом упора, путем отворачивания винта на 90 градусов против часовой стрелки, так, чтобы двигатель не заглох, но работал с минимальным количеством оборотов. Паз для отвертки на винте, должен быть совмещен с меткой на седле винта. Отрегулировать количество оборотов винтом количества на 800-850 об/мин.

Настройка холостого хода без приборов
— Винтом количества установить обороты ХХ на 850 об/мин.
— Винтом качества установить максимальные обороты ХХ.
— Винтом количества поднять обороты на 100-120 об/мин.
— Винтом качества понизить обороты до 850 об/мин.
Регулировкой добиваются ровной работы двигателя без тряски и хлопков в глушитель.

Настройка холостого хода с помощью прибора ИКС-1 (инструкция к прибору)
Запустить двигатель, установить зеркало в положение, удобное для наблюдения, и винтом количества установить минимально устойчивую частоту вращения коленвала двигателя. С помощью зеркала наблюдать пламя в цилиндре, цвет которого зависит от состава рабочей смеси.
— Медленно вывернуть винт качества смеси до появления ярко-оранжевого цвета пламени, указывающего на чрезмерно обогащенную смесь.
— Медленно вворачивать винт качества смеси до момента исчезновения оранжевого и появления ярко-голубого цвета пламени, свидетельствующего о нормальном составе смеси, обеспечивающем наилучшую работу двигателя.
— Довернуть винт качества смеси еще на 1/2+1/4 оборота и на этом регулировку закончить.
Во избежании выхода свечи ИКС-1 из строя запрещается выводить двигатель на повышенные обороты (более 1200 об/мин) холостого хода.
После всех регулировок карбюратора автомобиль должен ехать без провалов, затыков, на всем диапазоне оборотов коленвала, обеспечивая максимальную мощность исправного двигателя.

Для более точной регулировки уровня СО следует воспользоваться таблицей

10.09.2017
Регулировка привода заслонок подсоса.

19.07.2018
Мои настройки карбюратора ОЗОН-2105
Все настройки под вопросом, так как замена носика УН дает более быстрый выход на предельные обороты на грунте.
— ГТЖ 1к — 135.
— ГВЖ 1к — 170.
— ГТЖ 2к — 150.
— ГВЖ 2к — 150.
— Носик УН — 5.0.
— ЖХХ 1к — 6.0.
— винт количества — длина 2см (2 оборота).
— винт качества — 1 оборот (отклонение винта в любую сторону снижает обороты).
— винт доп. подачи воздуха — закручен.
— зазор поплавка — 4.5мм (уровень топлива выше ступеньки).
— по ИКСу сгорание топлива нормальное (голубое пламя).
— УОЗ — 8-10 градусов.
— зазор свечей — 1мм.

Если настройки карбюратора обеспечивают более быстрый разгон до 100км/ч, то после, ускорение сильно падает, почти до нуля.
Если же настройки обеспечивают стабильный разгон после 100км/ч, то разгон с места оказывается более медленный.
Видимо, пока нет сильного сопротивления воздуха, топливо сгорает эффективней, а с увеличением лобового сопротивления, топливо сгорает очень плохо, ибо карбюратор начинает переливать.

Регулировка оборотов холостого хода двигателя автомобиля с карбюраторами 2105, 2107 Озон

Регулировка холостого хода карбюраторов 2105, 2107 Озон и их модификаций относится к числу наиболее часто выполняемых операций в обслуживании карбюратора. В результате необходимо добиться устойчивой работы двигателя при частоте вращения коленчатого вала 850-900 оборотов в минуту, а так же нормализации содержания в выхлопных газах СО и СН.

Необходимые для регулировки оборотов ХХ инструменты

— тахометр (можно использовать встроенный в щиток приборов)
— отвертка шлицевая (3 мм)

При отсутствии тахометра возможна регулировка оборотов холостого хода на слух. Но для этого должен быть хоть какой-то опыт ремонта автомобиля, так как необходимо различать, когда обороты в норме, а когда повышены или понижены.

Подготовительные работы

Перед проведением регулировки необходимо для начала убедиться в том, что угол опережения зажигания выставлен правильно. крышка трамблера, контакты прерывателя, бронепровода и свечи в исправном состоянии.

Если карбюратор после разборки-сборки или просто необходимо выставить изначальное значение винтов регулировки, то вначале их полностью заворачиваем, а затем выворачиваем винт «качества» на 2-3 оборота, а винт «количества на 3-4.

— Прогреваем двигатель до рабочей температуры (85-95 0 ).

— На остановленном двигателе подключаем тахометр и вновь заводим его.

порядок подключения автотестера (тахометра)

Регулировка оборотов холостого хода двигателя с карбюратором 2105, 2107 Озон

Проводим регулировку в четыре приема.

1. Вращаем винт «качества» и выставляем максимальные обороты холостого хода.

Винт вращаем против часовой стрелки.

вращаем винт «качества» топливной смеси карбюратора 2105, 2107 Озон против часовой стрелки, тем самым увеличивая подачу бензина в топливо-воздушную смесь

2. Винтом «количества» устанавливаем еще большую частоту вращения.
Например, на 80 оборотов в минуту больше. Винт вращаем против часовой стрелки.

вращаем винт «количества» топливной смеси против часовой стрелки, увеличивая общее количество топливной смеси, поступающей в цилиндры двигателя

3. Проверяем винтом «качества» являются ли эти обороты максимальными для данного положения винта «количества».

Попросту вращая его взад — вперед.

проверяем вращением винта «качества» в разных направлениях, являются ли выставленные обороты холостого хода максимальными

Если нет, то проводим выше перечисленные регулировки еще раз.

4. При неизменном положении винта «количества» топливной смеси, заворачиваем винт «качества» настолько, чтобы обороты упали до 850-900 оборотов в минуту.

Регулировка таким способом очень проста, но вместе с тем удобна, так как не требует специального оборудования.

Если после подобной регулировки содержание в выбросах СО и СН не будет соответствовать норме или холостой ход не поддается регулировке, то необходимо проверить:

— не загрязнены ли топливные и воздушные жиклеры главной дозирующей системы;
— не перепутаны ли местами главные топливные жиклеры первой и второй камер;
— не повышен ли уровень топлива в поплавковой камере;
— исправен ли игольчатый клапан;
-не засорен ли топливный жиклер системы холостого хода;
— не отвернулся ли держатель топливного жиклера системы холостого хода или электромагнитный клапан;
— не соскочили ли трубки с электропневмоклапана;
— не повреждено ли резиновое уплотнительное кольцо на винте «качества» топливной смеси.

— В ряде случаев имеет смысл провести доработку системы холостого хода карбюратора. См. «Доработка системы холостого хода карбюраторов Солекс и Озон».

Еще пять статей на сайте по регулировке и настройке карбюраторов 2105, 2107 Озон

Регулировка карбюратора ВАЗ-2105 – как это делается?

Процесс регулировки карбюратора ВАЗ-2105 – это несложная задача, которую выполнить под силу любому автовладельцу, знающему устройство и последовательность необходимых операций. Принцип работы карбюратора заключается в создании топливно-воздушной смеси методом смешивания бензина с кислородом и дальнейшей подачей в камеру сгорания. В этой статье мы ознакомимся с конструкцией, особенностями и преимуществами, а так же детально рассмотрим, как отрегулировать своими руками этот агрегат.

Сегодня на авторынке карбюраторные моторы пользуются меньшим спросом, чем инжекторные агрегаты. Это связано с тенденцией, которую создают мировые лидеры в области машиностроения. Они предлагают новую начинку с большим спектром возможностей и улучшенными характеристиками. Однако карбюраторы имеют ряд плюсов, которые делают их наиболее эффективными в определённых ситуациях. Только они могут обеспечить успешный запуск двигателя с первого раза в самые сильные морозы. Во входном коллекторе сохраняется незначительный объём паров, что позволяет запустить мотор с первой попытки при низких температурах. Также, на отечественных автомобилях ВАЗ-2105 имеется подсос. С его помощью осуществляется обогащение топливной системы, повышение концентрации горючей смеси, благодаря этому прогрев двигателя осуществляется гораздо быстрее.

Этапы настройки карбюратора ВАЗ 2015

Не зная конструкции автомобиля и не имея никакого опыта в ремонте, разборке или компоновке топливной системы автомобиля выполнять регулировку не рекомендуется. Некорректное изменение параметров могут привести к усугублению проблемы или к поломке устройства. Если вы знакомы с конструкцией карбюратора своего автомобиля, произвести его настройку не составит никакого труда. Регулировка карбюратора 2105 позволяет значительно улучшить эффективность работы автомобиля, сократить расход топлива и повысить производительность силового агрегата. Эти так называемые модернизации характеристик не оказывают никакого пагубного влияния на устройство. Даже наоборот, являются обязательной процедурой, которая гарантирует длительный бесперебойный срок работы.

Винты регулировки системы холостого хода карбюратора ВАЗ 2105: 1 — винт количества смеси; 2 — винт качества смеси

Калибровка частоты вращения коленвала. Первое, что необходимо сделать, изменить количество оборотов до 750-800 единиц в минуту. Для выполнения этой процедуры предусмотрен регулировочный винт количества. Его необходимо закрутить до упора, а затем открутить на три оборона в обратную сторону.

Изменение содержания СО₂. Регулируем количество углекислорода в выхлопе с помощью винта качества. Для этого винт нужно вкрутить до упора, а затем выкрутить обратно на 4-5 оборотов. Это повысит концентрацию топлива и обогатит смесь.

Прогреваем двигатель – обязательная процедура, без выполнения которой нельзя приступать к следующим этапам работы.

Корректировка оборотов. При помощи винта количества регулируем обороты холостого хода. Необходимо добиться стабильной работы мотора на 750-800 об/мин. Постепенно закручивая винт качества. В процессе этого обороты должны немного увеличиться, а затем уменьшиться, что вызовет неустойчивую работу двигателя. После того как начнётся нестабильная работа силового агрегата, начинаем вкручивать винт обратно, пока работа мотора не стабилизируется.

Настройка ХХ. В завершение нужно выполнить калибровку оборотов холостого хода с помощью соответствующего винта до 800-900 единиц.

После выполнения всех этапов регулировки и достижения необходимых параметров, нужно протестировать карбюратор. При включённом моторе, резко нажмите на педаль акселератора и отпустите её. В случае правильной настройки, временно увеличится частота вращения коленвала. Если двигатель заглохнет, повысьте количество оборотов с помощью соответствующего регулировочного винта. Проверьте работу мотора при полной нагрузке, включив печку, свет и т. д.

Видео – Как настроить карбюратор ВАЗ 2105

Полезные советы

• Положение клапана. Он должен быть задвинут так, чтобы жиклёр холостого хода касался своего разъёма (седла) в корпусе устройства. Для этого рекомендуется смазать резиновый уплотнитель моторным маслом.
• Положение воздушной заслонки системы холодного пропуска, при опущенной рукоятке подсоса, должно быть в строго вертикальной плоскости.
• При вкручивании регулировочного винта качества до упора мотор должен глохнуть. Если это не происходит, причиной может быть некорректная регулировка карбюратора ВАЗ-2105. С помощью соответствующих болтов, нужно изменить обороты в большую сторону.
• Разряжение в трубке между карбюратором и распределителем зажигания. В момент работы мотора на холостом ходу в вакуумной трубке не должно бить разряжения. Причиной его возникновения может быть сильно завёрнутый стопорный винт ДЗ – дроссельной заслонки. Регулировка этого элемента осуществляется с помощью стопорного винта. В правильном положении заслонка не заклинивается в диффузоре и обеспечивает достаточную герметичность. При заливе в камеру 2-3 см 3 топлива, оно не должно заметно просачиваться через заслонку. При нажатии на педаль газа она смещается плавно без рывков. Идентичным методом выполняется тестирование и регулировка заслонки на второй камере, за исключением трубки, которая есть только в первой камере.
• Электромагнитный клапан. В карбюраторах, рассчитанных на моторы с рабочим объёмом от 1500 см 3 , на месте держателя обычного топливного жиклёра может находиться электромагнитный клапан с жиклёром ХХ. Если он есть в конструкции рассматриваемого устройства, нужно обязательно проверить его работоспособность и убедиться в целостности электромеханического элемента. При включённом зажигании нужно снять и надеть разъём на клапан. Возникновение щелчков во время этих операций будет свидетельствовать об исправности тестируемой детали.
• На летний сезон рекомендовано снижать обороты ХХ до 800-900единиц, а в зимнее время повышать до 900-1000 об/мин. Такая настройка позволит улучшить эффективность силового агрегата с учётом климатических особенностей.

Холостой ход ВАЗ 2106: регулировка своими руками

Если Ваш автомобиль начал глохнуть на холостом ходу, значит требуется правильная регулировка или чистка топливного фильтра. Более подробней можно будет узнать при разборке.

Если же топливный фильтр чист, значит причина остается в регулировке холостого хода на ВАЗ 2106. В данной статье мы подробно расскажем как сделать все своими руками.

Схема системы холостого хода карбюратора ВАЗ 2106

1 – корпус дроссельных заслонок;
2 – дроссельная заслонка первой камеры;
3 – отверстия переходных режимов;
4 – отверстие, регулируемое винтом количества смеси;
5 – канал подвода воздуха;
6 – регулировочный винт количества смеси;
7 – регулировочный винт состава (качества) смеси;
8 – эмульсионный канал системы холостого хода;
9 – регулировочный винт добавочного воздуха* ;
10 – крышка корпуса карбюратора;
11 – воздушный жиклер системы холостого хода;
12 – корпус топливного жиклера холостого хода с запорным клапаном;
13 – топливный канал системы холостого хода;
14 – эмульсионный колодец.

Регулировка холостого хода на ВАЗ 2106 своими руками

1. Систему холостого хода регулируем с целью обеспечить устойчивые обороты двигателя на холостом ходу с минимальным содержанием оксида углерода (СО) и углеводородов (СН) в отработавших газах. Данную операцию рекомендуем проводить на пунктах регулировки «СО-СН».

2. Для регулировки холостого хода карбюратор имеет винт количества, уменьшающий или увеличивающий количество смеси, поступающей в двигатель, и винт качества, определяющий состав смеси.

3. На заводе на эти винты напрессованы ограничительные пластмассовые втулки.

4. Они не позволяют нарушать заводские регулировки. Винт количества смеси с ограничительной втулкой можно повернуть не более чем на 90°, а качества – на 50°, что позволяет, не имея газоанализатора, только подстроить частоту вращения на холостом ходу. Если со втулками отрегулировать холостой ход не удается, отверткой ломаем их и повторяем операцию.

5. Регулировку проводим с использованием газоанализатора на прогретом до рабочей температуры двигателе с отрегулированными зажиганием и зазорами в приводе клапанов (см. соответствующие разделы), при полностью открытой воздушной заслонке.

6. Винтом количества установите по тахометру частоту вращения коленчатого вала 820–900 мин –1.

7. Винтом количества восстановите частоту вращения коленчатого вала до 820–900 мин-1. При необходимости винтом качества восстановите концентрацию СО 0,5–1,2%.

8. Винтом качества добейтесь концентрации CO в отработавших газах в пределах 0,5–1,2% при данном положении винта количества.

Самостоятельная регулировка холостого хода на ВАЗ 2106 успешно завершена. В другой нашей статье вы можете почитать о причинах , почему же плавают обороты холостого двигателя .
Наслаждайтесь поездкой на автомобиле!

Как отрегулировать карбюратор на ВАЗ 2106

Прочитав статью Вы узнаете о том, как отрегулировать правильно карбюратор на ваз 2106. На  автомобилях ВАЗ-2106 устанавливалось несколько модификаций карбюраторов: 2103, 2106, а с 1980 года двигатели модели получили приборы 2107-1107010-20 предусматривающие эксплуатацию с системой вакуумного управления опережением зажигания и модификацию 2107-1107010-10 для автомобилей без такой системы. Стоит отметить, что карбюраторы 2107-1107010-10 легко заменяются с более ранним устройством 2106-1107010.

Автомобиль ВАЗ-2106 заслуживает хотя бы нескольких слов о себе в нашей статье. Выпускался он не только Волжским заводом, но и Сызранским «Рослада», Ижевским «ИжАвто, и даже Украинским «Анто-Рус». За все время было выпущено более 4 миллионов и 300 тысяч экземпляров разных модификаций! Автомобиль по праву получил народное признание за комфортность, надежность, и долгое время был престижным приобретением.

Регулировка ВАЗ 2106 карбюратора состоит из двух этапов: регулировки снятого карбюратора, и регулировки карбюратора установленного на двигателе автомобиля.

Регулировка снятого карбюратора проводится за несколько шагов перечисленных ниже:

     1. Регулировка поплавка

Уровень топлива в карбюраторе ВАЗ 2106 зависит не только от правильно выполненных регулировок, но и, разумеется, от исправности запорного устройства состоящего из запорного клапана и поплавка. Посмотрите на рисунок ниже:

Регулировка поплавка карбюратора ВАЗ 2106

На вертикально расположенной крышке карбюратора проследите, что бы язычок поплавка лишь касался шарика, но не утапливал его. Расстояние от поверхности крышки с прокладкой до поплавка устанавливается равным 6,5±0,25 мм. А язычком регулируем это значение. Также необходимо проконтролировать полный ход поплавка, он должен составить 8±0,25 мм. (от поверхности прокладки до поплавка), и устанавливается подгибанием ограничителя поплавка. Процесс регулировки поплавкового механизма карбюратора хорошо описан в статье.

Хотя этот пункт и отнесен здесь к регулировке снятого карбюратора, выполнить его можно не демонтируя карбюратор с двигателя.

     2. Регулировка пневмопривода дроссельной заслонки второй камеры

Пневмопривод карбюратора ВАЗ 2106

Регулировка проводится при отсоединенном рычаге дроссельной заслонки 2-й камеры от штифта промежуточного рычага. Полностью открыв дроссель второй камеры, утапливаем и удерживаем в таком положении втулку пневмопривода (на рисунке не видно, в нее вкручивается шток пневмопривода), и вкручивая (или выкручивая) шток добиваемся чтобы отверстие штока находилось напротив штифта промежуточного рычага. Надеваем шток на штифт промежуточного рычага  и фиксируем стопорной шайбой, а шток пневмопривода контргайкой.

     3. Регулировка положения дроссельных заслонок

Эта операция сводится к проверке и регулировке полного открытия заслонок. При максимальном повороте рычага управления заслонками, дроссельная заслонка первичной камеры должна быть параллельна стенкам камеры, расстояние от стенки камеры до края заслонки должно составить 13±0,1 мм. (рисунок «Б» ниже). На рычаге (3) можно подогнуть нижний усик для получения необходимого зазора.

Положение дроссельных заслонок карбюратора ВАЗ 2106

При полном открытии дроссельной заслонки второй камеры (6) аналогичное расстояние равно 17±0,1 мм. (рисунок «Б»). Его также необходимо проконтролировать, регулируется оно вкручиванием (выкручиванием) штока пневмопривода. Во время регулировки, разумеется, необходимо полностью утопить втулку пневмопривода.

Еще один параметр – величина частичного открытия дросселя первой камеры (рисунок «А»), устанавливается равным 6±0,1 мм. путем подгибания верхнего усика рычага (3) в момент касания рычага (2).

     4. Регулировка пускового устройства

Для начала закрываем полностью воздушную заслонку карбюратора, тяга (3) и шток (4) должны находятся в положении как на рисунке ниже, при этом не допускается передвижение штока (4) тягой (3). Добиться этого можно подгибанием тяги (3).

Регулировка пускового устройства карбюратора ВАЗ 2106

При закрытой воздушной заслонке необходимо обеспечить пусковой зазор дроссельной заслонки первой камеры «C»  0,9-1 мм. подгибанием тяги 7. Измерение удобно проводить с помощью щупа или подходящего по диаметру хвостовика сверла в месте, показанном на рисунке.

Если полностью утопить шток (4) пускового устройства,  то воздушная заслонка должна открыться на величину пускового зазора «B» 5,5±0,25 мм. Пусковой зазор воздушной заслонки регулируется винтом (5).

На этом можно считать, что регулировка карбюратора 2106 ВАЗ снятого с двигателя окончена.

Регулировка карбюратора ВАЗ 2106 на двигателе

Ниже пойдет речь о том, как на ваз 2106 отрегулировать карбюратор на двигателе. После установки карбюратора требуется выполнить несложные, но необходимые операции.

     1. Регулировка привода карбюратора

Точнее сказать приводов карбюратора, их два: трос управления пусковым устройством и привод дроссельных заслонок.

Привод акселератора ВАЗ 2106

Крепление гибкой тяги (9) и оболочки (8) необходимо зафиксировать в таком положении, что бы при полностью утопленной кнопке включения пускового устройства, воздушная заслонка была полностью открыта и полностью закрывалась при вытягивании кнопки.

Нажав на педаль газа (1) до упора проверьте, что бы дроссельная заслонка первой камеры была открыта полностью. Если этого не произошло, регулируем длину продольной тяги (13), на которой имеется навинчивающийся наконечник.

Уделите также внимание и поперечной тяге (14), расстояние между центрами ее наконечников должно составлять 80 мм.

     2. Регулировка холостого хода карбюратор ваз 2106

Информация ниже справедлива, если двигатель исправен, угол опережения зажигания выставлен правильно.

Система холостого хода карбюратора должна быть отрегулирована таким образом, что бы обеспечивать ровную работу прогретого двигателя без нагрузки на минимальных оборотах и при этом концентрация CO должна быть в пределах 0,5-1,2%.

Регулировку холостого хода ВАЗ 2106 проводят на двигателе, прогретом до рабочей температуры 90 градусов по цельсию. Завернув до упора винты (1) и (2) открутите оба на 2-3 оборота, запускайте двигатель и прогрейте.

Винты регулировки холостого хода карбюратора ВАЗ 2106

Если Вам доступен газоанализатор, прекрасно, действуем по следующему алгоритму:

1. Устанавливаем винтом количества смеси (1) частоту вращения коленчатого вала двигателя 820-900 об/мин.,
2. Добиваемся концентрации CO 0,5-1,2% вращением винта (2). Помните, что при закручивании смесь обедняется, и наоборот.
3. Скорость вращения наверняка изменятся, снова винтом (1) добейтесь номинальной частоты холостого хода.
4. В случае если CO вышел за пределы, возвращаемся в пункт 2.

Но газоанализатора зачастую не бывает под рукой, а отрегулировать холостые обороты надо. Можно обойтись и без дорогостоящего оборудования, придется потратить немного больше времени, но за то вы научитесь это делать самостоятельно.

Карбюратор ваз 2106 регулировка холостого хода без газоанализатора.

Итак, у нас есть прогретый до рабочей температуры и работающий двигатель:

1. Вращая винт количества смеси (1) устанавливаем частоту вращения 820-900 об/мин;
2. Винтом состава смеси (2) добиваемся стабильной, ровной работы двигателя. Обратите внимание, не максимальных оборотов, а именно стабильной работы. Наша задача получить ровное вращение коленчатого вала при минимально отвернутом винте качества (2).
3. При необходимости устанавливаем винтом (1) номинальную скорость вращения на холостом ходу.

Шаги с 1 по 3 желательно повторить несколько раз, что бы получить более хороший результат. Немного потренировавшись, я думаю, Вы научитесь.

На этом можно регулировку карбюратора ВАЗ 2106 считать завершенной. Надеюсь это статья дала Вам ответ на вопрос: как отрегулировать карбюратор на ваз 2106. Но если Вы нашли неточности, сообщите в комментариях, буду рад дополнить статью деталями.

Удачи на дорогах!

21051107120 Винт карбюратора ОЗОН 2105 регулировки качества ДААЗ — 2105-1107120 21050110712000

21051107120 Винт карбюратора ОЗОН 2105 регулировки качества ДААЗ — 2105-1107120 21050110712000 — фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru

Распечатать

19

1

Применяется: ВАЗ, АЗЛК, ИЖ

Артикул:
2105-1107120еще, артикулы доп.: 21050110712000скрыть

Код для заказа: 007262

Есть в наличии

Доступно для заказа — >10 шт.Данные обновлены: 05.05.2021 в 09:30

Код для заказа
007262

Артикулы
2105-1107120, 21050110712000

Производитель
ДААЗ

Каталожная группа:

..Система питания двигателя
Двигатель

Ширина, м:

0.04

Высота, м:

0.04

Длина, м:

0.03

Вес, кг:

0.004

Отзывы о товаре

Где применяется

Сертификаты

Обзоры

Статьи о товаре

•



  «Хрустальные» ВАЗы: «Классика». Ты помнишь, как всё начиналось?

  16 Апреля 2013

  Сегодня очередная статья серии ««Хрустальные ВАЗы» или типичные поломки отечественных автомобилей» посвящена «классике»: ВАЗ-2101, 2103, 2104, 2104, 2105, 2106 и 2107. Эти машины уже не один десяток лет колесят по нашим дорогам и, несмотря на все недочеты, о которых расскажем, их популярность по-прежнему высока.

Наличие товара на складах и в магазинах, а также цена товара указана на 05.05.2021 09:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час.
При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону
8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

1b87eda49f9ef706b320d1f91b4bb15b

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине
на сумму

Закрыть

Оформить заказ

Как правильно отрегулировать карбюратор на ваз 2106

Настрой-ка: как отрегулировать карбюратор на ВАЗ 2106 своими руками?

Легендарная «шестерка», которая была, чуть ли не основным автомобилем в стране, все реже встречается на наших дорогах. Теперь мало кто специализируется на ремонте и обслуживании вазовской классики, и найти мастера по настройке ее системы питания довольно сложно. Однако любой автовладелец способен самостоятельно наладить узел приготовления горючей смеси, достаточно воспользоваться рекомендациями опытных водителей.

Коротко об особенностях и устройстве карбюраторного узла «шестерки»

Перед тем, как отрегулировать карбюратор на ВАЗ 2106, не помешает узнать его конструктивные особенности. После 1980 года на тольяттинские автомобили стали устанавливать Озон и Солекс. Смысл работы узла – приготовление горючей смеси перед подачей ее в цилиндры авто. До тонкостей, это не автошкола, разбирать конструкцию не будем, достаточно ознакомиться с основными компонентами, обеспечивающими оптимальный режим работы карбюраторного ДВС:

• Система дозирования горючего.
• Механизмы для управления заслонками дросселя и обогащения смеси.
• Система холостого хода.
• Насос-ускоритель и эконостат.
• Поплавковая камера.

Камера с поплавком и игольчатым клапаном отвечает за стабильность уровня горючего. Далее бензин, протекая по распылительной трубке, попадает в камеру, где смешивается с воздухом из впускного патрубка. Количество смеси корректируется дроссельной заслонкой, которая связана с акселераторной педалью.

Точная регулировка позволяет приготовить правильную смесь из бензина и воздуха в соотношении 1:15. В процессе длительной эксплуатации машины настройки сбиваются и приходиться думать, как отрегулировать карбюратор на автомобиле ВАЗ 2106 своими силами. Технология юстировки одинакова как для Солекса, так и для Озона.

Когда нужна регулировка?

Настройка карбюраторного узла не сложнее, чем регулировка привода сцепления на VAZ 2107, поскольку предполагает всего лишь юстировку жиклеров. В некоторых случаях их нужно очистить от смол и прочих загрязнений, наличие загрязнений ощущается мощностными провалами в процессе набора скорости. Многие автовладельцы утверждают, что карбюраторы Озон не совсем хороший вариант, и рекомендуют заменить их на Солекс.

Тем не менее, признаки того, что прибор начал готовить обогащенную смесь, и нужна его настройка, одинаковы для обеих типов агрегатов:

• Повышенный расход горючего.
• Частый перегрев мотора.
• Черный дым из выхлопной трубы и хлопки.
• Потеря мощности.

Приготовление обедненной смеси характеризуется следующими признаками:

1. Хлопки в карбюраторе.
2. Потеря мощности.
3. Перегрев двигателя.

Само собой, не всегда нужно сразу же хвататься за отвертку и крутить регулировочные винты – возможно дело в другом. Например, когда холостые обороты плавают, возможен подсос воздуха через прокладку впускного коллектора, а может быть и пробой диафрагмы усилителя тормозов. Но даже перечисленные причины – это еще не все варианты, поэтому конкретных рецептов для устранения определенных неполадок дать нельзя. Вопрос следует решать комплексно, учитывая связь между системами автомобиля.

Делай сам: как отрегулировать карбюратор на авто ВАЗ 2106 в собственном гараже?

Полноценная настройка узла приготовления горючей смеси нуждается в системном подходе. Весь цикл состоит из последовательного выполнения следующих этапов:

• Предварительная фаза.
• Регулировка поплавка.
• Юстировка холостых оборотов.
• Регулировка наконечников тяг карбюраторного узла.

Предварительный этап

Перед тем, как правильно отрегулировать своими руками карбюратор на ВАЗ 2106, важно выполнить ряд рабочих мероприятий:

• Настроить тепловые зазоры механизма газораспределения.
• Установить оптимальный момент зажигания.
• Открыть полностью воздушную заслонку.

Все работы по настройке карбюраторного узла проводятся на прогретом моторе. Не стоит забывать, что в ходе процесса могут понадобиться новые детали и резинотехнические изделия, поэтому лучше заблаговременно приобрести ремонтный комплект.

Регулировка поплавка

Один из основных этапов в наладке карбюраторного узла. Высокий уровень будет выдавать «богатую» смесь, и она в большем количестве будет подаваться в цилиндры, но ожидаемой динамики не будет. Повысится только расход горючего, а также его токсичность.

Язычок поплавка должен быть так установлен, чтобы его ход составлял не более 8 мм. В некоторых случаях причиной неполадок может стать игольчатый клапан. Тогда нужно снять поплавок, вытянуть иглу и проверить проходимость отверстий.

Настройка холостых оборотов

В процессе участвуют два винта, которые устанавливают количество и качество смеси. Для качественной настройки не помешает наличие газоанализатора. Перед тем, как отрегулировать карбюратор на автомобиле ВАЗ 2106, нужно знать об ограничительных пластиковых втулках, которые напрессованы на регулировочные винты. Эти заглушки не позволяют нарушать заводские настройки. Если данный фактор мешает выставить нормально ХХ, то следует выломать их шлицевой отверткой.

Технология регулировки холостых оборотов:

• При открытой воздушной заслонке установить винтом качества частоту вращения коленвала 800-900 об/мин.
• Вращая винт качества, установить максимальные обороты ДВС.
• Винтом количества выставить по тахометру обороты 950-1030 об/мин.
• Винтом качества опять установить максимальные обороты.
• Повторять эти операции до момента, когда число оборотов 950-1030 об/мин не совпадет с максимальными оборотами, установленными при помощи винта качества.
• После момента совпадения винт качества вернуть в положение, где обороты ДВС составляли 800-900 об/мин.

При наличии газоанализатора винтом качества добиваются концентрации СО в выхлопных газах 0,5-1,2%. Окончательное положение винтов нужно зафиксировать пластичным герметиком, чтобы предотвратить самопроизвольное откручивание.

Регулировка тяг

Не менее важный этап в процессе наладки карбюратора «шестерки» выполняется по переходам:

• Демонтировать воздушный фильтр и его корпус.
• Измерить расстояние между центральными точками наконечников, оно должно быть 80 мм.
• Чтобы изменить длину тяги, освободить наконечник отверткой и ключом «на 8» открутить контргайку, после чего выполнить наладку методом вращения наконечника.
• Затянуть крепеж и установить тягу на штатное место, завести мотор и нажать педаль газа до упора. В случае если дроссель открывается не полностью, то у заслонки есть запас хода.

На вопрос, как дальше отрегулировать карбюратор на автомобиле ВАЗ 2106, специалисты рекомендуют произвести еще несколько несложных действий:

• Снять наконечник тяги продольного типа и открутить контргайку.
• Уменьшить длину тяги, закрепить ее и опять проверить степень открытия заслонки методом нажатия до пола на педаль газа. Заслонка должна быть абсолютно закрыта.
• В случае необходимости увеличения длины тяги нужно ослабить трос дроссельной заслонки.

Что имеем после грамотной регулировки карбюраторного узла «шестерки»?

Проверка юстировок узла приготовления горючей смеси такой же важный этап обслуживания, как и контроль состояния АКБ автомобиля. Комплексный подход в настройке карбюратора гарантирует не только комфортный режим передвижения, но и массу полезных моментов:

• Прибавление в мощности и уверенный набор скорости.
• Отсутствие провалов в работе ДВС в низком и среднем секторе оборотов.
• Улучшенные динамические характеристики – автомобиль резвее набирает обороты и разгоняется за короткое время.
• Оптимальная приемистость мотора, которая выражается в отзывчивости педали газа.

Перечисленные качества позволяют эффективно использовать горючую смесь, что необходимо как в условиях городских пробок, так и на загородных трассах. Поэтому грамотная наладка карбюраторного узла поможет машине своевременно набрать скорость и совершить запланированный маневр.

autobann.su

Правильная регулировка карбюратора ваз 2106 и его настройка

Подача топливной смеси к цилиндрам в автомобилях семейства ВАЗ 2016 производится с помощью механизма под названием карбюратор. Механизм отвечает за стабильную работу двигателя, умеренный расход топлива. Не редки случаи, когда настройка карбюратора ваз 2106 выходит из строя, при таких ситуациях необходима его регулировка, техническое обслуживание. Ремонт производится на станциях технического обслуживания, большинство владельцев, для экономии средств стараются делать профилактику карбюратора своими руками.

Устройство карбюратора ВАЗ 2106

Качественное самостоятельное обслуживание любой из систем автомобиля требует подробного изучения узлов и механизмов, отвечающих за его работу.

Перед тем, как отрегулировать карбюратор на ваз 2106, необходимо рассмотреть основные агрегаты:

• Система подачи и дозировки горючей смеси;
• Управление заслонками обогащения смеси, положения дроссельной заслонки;
• Устройство поплавковой камеры и основное ее назначение;
• Работа насоса – ускорителя, механизмов холостого хода.

Вид на карбюратор со стороны привода дроссельных заслонок: 1 — воздушная заслонка; 2 — пусковое устройство; 3 — рычаг управления воздушной заслонкой; 4 -телескопическая тяга; 5 — рычаг привода дроссельной заслонки первичной камеры; 6 — рычаг, ограничивающий открытие дроссельной заслонки вторичной камеры; 7 -возвратная пружина; 8 — тяга, связывающая дроссельную заслонку первичной камеры с рычагом управления воздушной заслонкой; 9 — шток пневмопривода; 10 — пневмопривод.

Процесс происходит путем заполнения поплавковой камеры горючим, в которой должен быть стабильный уровень. Топливо передается к распылительному механизму, где в свою очередь, смешивается с воздухом пропорциями 1 к 15, качество смеси регулируется дроссельной заслонкой.

↑

Подготовка к настройке карбюратора

Ремонт и обслуживание автомобиля требует подготовленных инструментов и места.

Настройка карбюратора шестерки не исключение, для быстрой, грамотной работы требуется провести следующие действия:

1. Автомобиль перед работой устанавливается на ровную поверхность, подготавливается место для разборки узлов в виде стола или чистой площадки. Емкость для промывки, чистая ветошь понадобятся обязательно.
2. Подготовить набор ключей и отверток, без инструмента произвести работы не удастся.
3. Приобрести в магазине автозапчастей ремонтный комплект, состав которого имеет все уплотнительные кольца, прокладки и механизмы.
4. Разборка, регулировка карбюратора ваз 2106 происходит после комплектации инструмента, необходимого материала.

↑

Настройка и регулировка карбюратора ваз 2106

Перед тем, как отрегулировать карбюратор на ваз 2106, требуется проверить систему зажигания, подачу топлива. Основными причинами неисправностей карбюратора озон являются обогащенная или бедная смесь, которые напрямую влияют на стабильную работу двигателя. Обогащенная смесь проявляется в виде повышенной температуры двигателя при стабильных режимах эксплуатации, увеличенным расходом топлива. Перед тем, как регулировать карбюратор на автомобиле ваз 2106, необходимо полностью проверить прилегающие системы и фильтра.

Бедная смесь приводит к потере мощности, динамики разгона машины, громким звукам в виде хлопков. Следует обратить внимание на температуру двигателя, если повышение происходит чрезмерно быстро, необходимо правильно отрегулировать количество смеси. В качестве профилактики при техническом обслуживании авто, рекомендуется проверить тепловые зазоры, состояние топливной системы и фильтров.

↑

Проверка сетчатого фильтра

Подача топлива в карбюратор не всегда осуществляется правильным количеством. Причиной является халатное отношение к периодичности замены фильтров грубой очистки, пагубно влияет на сетчатый фильтр, который очищает топливо перед подачей в поплавковую камеру карба. Демонтаж фильтра производится после откручивание пробки, которая защищает конструкцию. Очистку от сажи и грязи необходимо производить изнутри, тщательно продув фильтр сжатым воздухом. Операцию необходимо выполнять с особой осторожностью, при повреждении тонких стенок фильтра восстановить его невозможно.

При установке следует обратить внимание на состояние жиклера подачи топлива. Если визуально возможно определить накипи или грязь, необходимо снять и продуть его. Перед снятием жиклера следует освободить поплавковую камеру от топлива, т.к. игольчатый клапан может быть поврежден, сбита настройка системы. При завинчивании пробки необходимо визуально осмотреть прокладку, при случае повреждения, заменить на новое уплотнительное кольцо.

↑

Настройка поплавковой камеры

Устройство поплавковой камеры отвечает за постоянное наличие топлива в системе. Механизмы камеры могут подвергаться настройке и ответить на вопрос, как отрегулировать карбюратор ваз 2106 на меньший расход топлива. Основной причиной неправильной настройки поплавка может являться повышенный расход топлива, нестабильная работа двигателя при разгоне. Перед демонтажем необходимо убедится, что топливный жиклер закручен на месте, т.к. не редки случаи что он выкручивается от повышенных вибраций автомобиля. Переливание топлива может также происходить из-за низкого уровня топлива в поплавковой камере, следствием этого может быть слабая тяга двигателя, хлопки или мокрые свечи.

Настройка поплавковой камеры: 1 — крышка карбюратора; 2 — седло игольчатого клапана; 3 — упор; 4 — игольчатый клапан; 5 — шарик запорной иглы; 6 — оттяжная вилка иглы клапана; 7 — кронштейн поплавка; 8 — язычок; 9 — поплавок; 10 — прокладка.

Регулировка карбюратора ваз 2106 потребует снятия крышки, в состоянии, когда верхняя часть находится горизонтально в перевёрнутом виде, зазор должен составлять не более 6 мм. Данное положение принято за максимальный уровень бензина в камере при закрытом клапане игольчатого типа. Язычок поплавка служит для регулировки уровня топливной смеси, после настройки правильного положения, необходимо проверить работу игольчатого клапана. Ось поплавков демонтируется, клапан извлекается из резьбового соединения. Визуально можно выявить механические повреждения, задиры и царапины.

Проверка работы своими руками производится следующим образом:

• Очищенные и настроенные узлы монтируются на свои места;
• Бензин прокачивается через сетчатый фильтр резиновой грушей, игольчатый клапан должен четко пропускать топливо;
• Прокачка системы повторяется при установленных полностью деталях;

После проверки нужно убедиться, что прокладка правильно оказалась на своем посадочном месте, т.к. она может перекрыть один из каналов, вызвать нестабильную работу. Перед процессом регулировки смеси карбюратора ваз 2106, двигатель полностью прогревается, рычаг подсоса воздух полностью утоплен.

↑

Пусковая система, настройка и регулировка

Пусковое устройство возможно настроить правильно на демонтированном карбюраторе в автомобиле. Своими руками регулировку карбюратора ваз 2106 возможно сделать без снятия карбюратора, достаточно снять воздушный фильтр, оттянув привод подсоса на себя, снять ногу с педали газа в салоне авто. По показаниям тахометра, при полностью закрытой воздушной заслонке обороты должны варьироваться от 3200 до 3600 в минуту.

Пусковое устройство карбюратора: 1 — рычаг привода воздушной заслонки; 2 — воздушная заслонка; 3 -тяга пускового устройства; 4 — шток пускового устройства; 5 — регулировочный винт; 6 — дроссельная заслонка первичной камеры; 7 — тяга привода дроссельной заслонки. В, С -пусковые зазоры заслонок.

На следующей стадии регулировки, нужно открыть принудительно воздушную заслонку на 30 процентов ее хода. Путем данных действий, должны сократиться обороты ДВС на 300 единиц, если этого не произошло, производится регулировка длинны тяги.

В тех случаях, когда производится регулировка карбюратора ваз 2106, снятого с автомобиля, нужно следовать следующим указаниям:

• Регулировать расстояние закрытой воздушной заслонки;
• Зазор должен быть не более 5.5 мм, замеряется от корпуса камеры до заслонки;
• Настраиваем зазор винтом количества, при откручивании увеличивается зазор, в обратную сторону уменьшается.

Важно помнить, что необходимо контролировать расстояние между диффузором и дросселем, оно должно быть не более 0.8 мм.

↑

Регулировка холостого хода

Отрегулировать холостой достаточно просто, для этого нужно полностью собрать, настроить, отрегулировать карбюратор на автомобиле ваз 2106, прогреть до рабочих температур. Для регулировки холостого хода отведены винты качества, количества смеси.

Первичная настройка производится винтом количества, обороты повышаются до

1100 единиц в минуту. После этого, обороты понижаются винтом качества, который заблокирован заглушкой. Регулировка карбюратора 2106 подразумевает понижение оборотов до устойчивой работы двигателя, их примерное количество настраивается в районе  800 об/мин.

prokarbyrator.ru

Диагностика, регулировка и ремонт карбюратора ВАЗ 2106 своими руками

Карбюратор ВАЗ 2106 отвечает за формирование и подачу топливно-воздушной смеси в двигатель внутреннего сгорания. Он представляет собой довольно сложное устройство. Однако в большинстве случаев определить неисправность и отрегулировать карбюратор своими руками по силам любому автовладельцу.

Назначение и устройство карбюратора ВАЗ 2106

Автомобиль ВАЗ 2106 начал выпускаться в 1976 году и сразу приобрёл большую популярность у отечественных автолюбителей. Для бесперебойной работы небольшого двигателя требовалось наличие воздуха, топлива, мощной искры и компрессии. Первые два элемента смешиваются в карбюраторе, предназначенном для приготовления топливно-воздушной смеси оптимального состава. На ВАЗ 2106 производитель установил карбюратор «Озон» производства Димитровградского автоагрегатного завода (ДААЗ).

На ВАЗ 2106 конструкторами был установлен карбюратор «Озон» производства ДААЗ

Работа устройства основана на принципе реактивной тяги. Мощная струя воздуха через расположенные в диффузоре жиклёры увлекает за собой топливо из поплавковой камеры. В результате происходит формирование топливно-воздушной смеси в пропорциях, необходимых для её воспламенения в камере сгорания.

Карбюратор состоит из трёх основных частей:

1. Верхняя секция представляет собой крышку с заслонкой для регулировки потока воздуха, направляющегося в камеры сгорания. С помощью системы каналов она соединена с заслонкой дросселя и поплавковой камерой.
2. Средняя секция состоит из диффузоров, топливных жиклёров и поплавковой камеры. Диаметры жиклёров приведены в таблице.
3. Нижняя секция включает дроссельные заслонки двух камер.

Таблица: тарировочные данные карбюратора «Озон»

Любое отклонение состава топливно-воздушной смеси от оптимального влияет на работу двигателя. Затрудняется запуск холодного и прогретого двигателя, нарушается его работа на холостом ходу и в рабочем режиме, ухудшается динамика разгона.

Обслуживание карбюратора ВАЗ 2106

В процессе эксплуатации карбюратора засоряются узкие каналы жиклёров. Это обычно происходит при использовании некачественного топлива, несвоевременной замене воздушного фильтра и т. п. Нарушается состав топливно-воздушной смеси и затрудняется её поступление в двигатель. В результате силовой агрегат начинает работать с перебоями, снижаются его динамические характеристики. В таких случаях требуется промывка загрязнённых жиклёров специальным чистящим составом и последующая продувка их воздухом.

При засорении жиклёров карбюратора их следует промыть специальным средством и продуть воздухом

Кроме этого, рекомендуется периодически доводить состав топливно-воздушной смеси до оптимального с помощью специальных регулирующих винтов. В противном случае двигатель будет работать неустойчиво.

Поводы для регулировки карбюратора ВАЗ 2106

Если поступающая из карбюратора в двигатель смесь будет слишком богатой топливом, она может залить свечи зажигания. Если же смесь излишне бедная, заметно снизится мощность двигателя. Основными симптомами неоптимального состава смеси являются:

• затруднения при запуске холодного двигателя;
• неустойчивая работа двигателя на холостом ходу;
• провалы при нажатии на педаль акселератора;
• громкие хлопки из глушителя.

В большинстве случаев проблему можно решить своевременной регулировкой состава смеси с помощью винтов качества и количества. Вращая эти винты, можно изменить величину просвета эмульсионных каналов, уровень топлива в поплавковой камере и обеспечить дополнительное поступление горючего, компенсирующее избыток воздуха. Такая процедура займёт всего несколько минут.

Автомобиль не заводится

Причиной затруднений при запуске холодного двигателя, когда коленвал вращается, но мотор не заводится, может стать система зажигания и карбюратор. Если зажигание исправно, скорее всего, произошло засорение жиклёров, сетчатого фильтра или других элементов, затрудняющее подачу топлива в поплавковую камеру. Устранить эту проблему можно следующим образом.

1. Необходимо очистить забитые каналы и жиклёры специальным аэрозольным средством для промывки карбюратора, а затем продуть их струёй сжатого воздуха.

   Использование аэрозолей для промывки карбюратора позволит обойтись без его демонтажа

2. Если в поплавковой камере отсутствует топливо, следует промыть сетчатый фильтр и игольчатый клапан. Для этого фильтр нужно будет снять с карбюратора.

   Промывка топливного фильтра позволяет исключить вероятность наличия масляных отложений, препятствующих проникновению топлива в поплавковую камеру

3. Необходимо проверить наличие бензина в поплавковой камере с помощью ускорительного насоса (УН). При резком нажатии на рычаг ускорителя должно быть видно, как из канала распылителя происходит вброс топлива в смесительную камеру.

   При нажатии дроссельной заслонки рычаг через сектор привода воздействует на толкатель диафрагмы, и происходит мгновенный вброс топлива через распылитель в диффузор

Узнайте больше о причинах неполадок двигателя: https://bumper.guru/klassicheskie-modeli-vaz/poleznoe/ne-zavoditsya-vaz-2106.html

Автомобиль глохнет на холостых оборотах

В режиме холостого хода заслонки закрыты. Под ними образуется разрежение, обеспечивающее поступление топлива через отверстие под заслонкой первой камеры. Причиной ситуации, в которой двигатель запустился, но работает неустойчиво, чаще всего является карбюратор. Может произойти разгерметизация его корпуса. Это приведёт к попаданию в карбюратор избытка воздуха, обедняющего топливно-воздушную смесь. Также может произойти сбой настроек винтов качества и количества, регулирующих состав и количество горючей смеси. Кроме того, недостаток или отсутствие топлива в поплавковой камере приводит к обеднению поступающей в двигатель смеси.

Сложившаяся ситуация потребует от автовладельца выполнения следующих действий.

1. Для устранения разгерметизации корпуса заменить уплотняющие прокладки между его отдельными частями.

   В качестве уплотнительного элемента в карбюраторе «Озон» используется теплоизоляционная прокладка

2. Затянуть все болтовые соединения.

   В процессе эксплуатации для предотвращения разгерметизации следует периодически подтягивать винтовые соединения частей карбюратора

3. Для предотвращения разгерметизации заменить резиновое кольцо электромагнитного клапана и винта качества.
4. Проверить состояние шланга вакуумного регулятора опережения зажигания на предмет износа и механических повреждений.

   Неплотное соединение шланга вакуумного регулятора опережения зажигания приводит к попаданию в карбюратор избытка воздуха

5. Выставить оптимальный уровень бензина (в карбюраторе «Озон» он находится в середине наклонной стенки поплавковой камеры), подогнув язычок крепления поплавка. Зазор поплавка (расстояние между поплавком и прокладкой, прилегающей к крышке карбюратора) должен составлять 6,5 ± 0,25 мм.

   Оптимальный уровень топлива проходит посередине наклонной стенки поплавковой камеры

6. Винтом качества отрегулировать свободное движение топливной эмульсии по системе холостого хода, а винтом количества — объём подаваемой в цилиндры смеси.

   Вращение винта качества изменяет величину топливного канала, уменьшая или увеличивая поток топливной эмульсии

Появление в салоне запаха бензина

В любом случае появление запаха топлива в салоне обусловлено его избытком в поплавковой камере или неплотным соединением элементов корпуса в результате износа или механического повреждения уплотнительных прокладок и резиновых шлангов.

Появление запаха в салоне ВАЗ 2106 является признаком высокой пожароопасности. В данной ситуации следует немедленно выключить мотор и принять все меры, направленные на выявление неисправности. Запуск ВАЗ 2106 возможен только после устранения причин, повлёкших за собой проникновение паров бензина в салон автомобиля.

Для устранения причин попадания паров бензина в салон следует:

1. Проверить топливопроводы на предмет протечек.
2. Заменить уплотняющие элементы карбюратора.

   Периодическая замена уплотняющих элементов исключающим неисправности в работе карбюратора в процессе длительной эксплуатации

3. Измерить штангенциркулем и установить оптимальную высоту положения поплавка, обеспечивающую полное перекрытие игольчатого клапана (6,5 ± 0,25 мм).

   Расположение поплавка в камере должно обеспечивать полное перекрытие игольчатого клапана

Читайте о бензонасосе ВАЗ 2106: https://bumper.guru/klassicheskie-modeli-vaz/toplivnaya-sistema/priznaki-neispravnosti-benzonasosa-vaz-2106.html

Провалы при нажатии на педаль акселератора

При нажатии на педаль акселератора открывается дроссельная заслонка. Далее, через сочленённый рычаг вступает в работу ускорительный насос. Если он неисправен, то нажатие на педаль приведёт к перебоям и остановке двигателя. Это наиболее часто проявляется при трогании с места и резком наборе скорости. При резком нажатии на рычаг ускорителя должна наблюдаться мощная струя топлива из канала распылителя в эмульсионную камеру. Слабая струя может быть следствием:

• засорения подводящих каналов, носика распылителя и нагнетательного клапана;
• разгерметизации корпуса;
• соскочившей трубки вакуумного регулятора опережения зажигания.

Для устранения этой неисправности необходимо:

1. Заменить уплотняющие элементы карбюратора.
2. Затянуть болтовые соединения.
3. Заменить резиновое уплотнительное кольцо электромагнитного клапана.
4. Проверить на износ и механические повреждения трубку вакуумного регулятора опережения зажигания.
5. Провести ремонт ускорительного насоса (промыть подводящие каналы, очистить носик распылителя от отложений, заменить диафрагму).

Причинами перебоев при нажатии на педаль акселератора часто являются неисправные элементы ускорительного насоса

Видео: ремонт и профилактика ускорительного насоса ВАЗ 2106

Хлопки в выпускной системе

Появление громких звуков в выхлопной системе является следствием слишком богатой топливно-воздушной смеси. Такая смесь с большим содержанием жидкой фазы, не успев догореть в рабочих цилиндрах и нагревшись до максимальных температур, заканчивает цикл взрывом в выхлопной системе. В результате в глушителе раздаются громкие хлопки. Кроме карбюратора, создающего смесь с избыточно высокой концентрацией топлива, причинами возникновения подобной ситуации могут стать:

• позднее зажигание;
• неплотное прилегание выпускных клапанов;
• несоответствие фаз газораспределения.

Для устранения возможных причин появления этой неисправности необходимо:

1. Снять клапанную крышку, измерить тепловой зазор выпускных клапанов и при необходимости отрегулировать его.

   Правильно выставленный тепловой зазор выпускных клапанов исключает зажатие этих клапанов и выброс несгоревшей смеси в глушитель

2. Отрегулировать подачу топлива в карбюратор, выставив требуемый зазор запирающего клапана в поплавковой камере. Расстояние от поплавка до крышки карбюратора с прокладкой должно составлять 6,5 ± 0,25 мм.

   Правильно установленный зазор поплавка обеспечивает оптимальный уровень топлива в камере

3. Вращая винт качества и изменяя тем самым сечение топливного канала, добиться свободного движения топливной эмульсии по контуру холостого хода. Винтом количества отрегулировать объём подаваемой в цилиндры смеси.

   Состав и количество поступающей из карбюратора смеси регулируется винтами качества и количества: 1 — винт качества; 2 — винт количества

4. Выставить угол опережения зажигания. Для устранения возможности позднего зажигания ослабить гайку крепления октан-корректора и повернуть корпус на 0,5 деления шкалы против часовой стрелки.

   На воспламенение смеси большое влияние оказывает правильно выставленный угол опережения зажигания: 1 — корпус; 2 — шкала; 3 — гайка крепления октан-корректора

Устранение неисправностей карбюратора ВАЗ 2106

Перед ремонтом карбюратора следует убедиться в работоспособности других систем автомобиля, которые могут стать причиной возникших неполадок. Для устранения неисправностей потребуется:

• отвёртка для настройки карбюратора;

  Для устранения неисправностей карбюратора потребуется отвёртка с крестообразным лезвием

• баллончик специального аэрозоля для промывки каналов карбюратора от грязи и отложений;

  При промывке карбюратора без демонтажа удобнее использовать средства в форме аэрозоля

• баллончик сжатого воздуха для продувки каналов и жиклёров;

  Использование сжатого воздуха (в отличие от ветоши) не допустит попадание в жиклёры ворсинок

• чистая ветошь для наружной обработки карбюратора;
• огнетушитель на случай возникновения чрезвычайных ситуаций.

  Така как топливная система — источник повышенной пожароопасности, при выполнении работ нужно иметь огнетушитель

Работу по устранению неисправностей начинаем с отключения минусовой клеммы АКБ, чтобы обезопаситься от непредвиденных ситуаций.

Диагностика неисправностей карбюратора не требует использования каких-либо специальных приборов или приспособлений. Однако желательно иметь определённый опыт. Специалист может быстро отрегулировать устройство на слух, основываясь на показаниях тахометра. Убедившись, что источником проблем является именно карбюратор, можно приступать к работе.

Перед регулировкой необходимо очистить каналы и жиклёры от загрязнений, затрудняющих попадание топлива в эмульсионную камеру. Затем средством для чистки карбюратора (желательно в форме аэрозоля) следует промыть сетчатый фильтр и игольчатый клапан. В качестве такого средства можно использовать как простой ацетон, так и составы LIQUI MOLY, FENOM, HG 3121 и т. п. Кроме этого, следует удалить грязь с тяг приводов дроссельной и воздушной заслонок, обеспечив их свободное перемещение. После выполнения этих процедур следует собрать карбюратор.

Регулировка производится на прогретом до рабочей температуры (не менее 85^оС) двигателе.

Для прочистки жиклёров и каналов от грязи ни в коем случае не использовать проволоку или иные посторонние предметы. Применение подручных средств нарушит геометрию каналов.

Регулировка состава смеси с помощью винта качества

В процессе эксплуатации изнашиваются подводящие каналы, запорные устройства и регулировочные винты. Изношенные элементы перед настройкой карбюратора рекомендуется заменить на новые. Для этого обычно используют имеющиеся в продаже ремонтные комплекты.

В продаже имеются специальные комплекты для ремонта карбюратора

Винты качества и количества находятся на передней части устройства. Вращая эти винты, можно добиться оптимального состава топливно-воздушной смеси.

Регулировка холостого хода

Настройкой холостого хода устанавливают минимальную устойчивую скорость вращения коленчатого вала. Делается это следующим образом.

1. Полностью заворачиваем винты качества и количества, установив их в пусковое положение.
2. Выворачиваем винт качества на два оборота, а винт количества — на три.

   Состав и объём топливно-воздушной смеси регулируется винтами качества и количества

3. Вращая винт качества против часовой стрелки, добиваемся максимальных оборотов в режиме холостого хода.

   При вращении винта качества против часовой стрелки в топливно-воздушной смеси увеличивается содержание топлива

4. Вращая винт количества против часовой стрелки, добиваемся частоты вращения коленвала в 90 об./мин.

   Вращение винта количества против часовой стрелки увеличивает объём поступающей в цилиндры смеси

5. Поворачивая попеременно винт качества на один оборот вперёд и назад, проверяем максимальную частоту вращения коленчатого вала.
6. Винтом качества уменьшаем частоту вращения коленвала до 85–90 об./мин.

Видео: настройка холостого хода ВАЗ 2106

Регулировка уровня угарного газа в выхлопе

Токсичность выхлопа определяется содержанием в нём угарного газа (СО). Проверка концентрации СО в выпускных газах осуществляется с помощью газоанализатора. Высокое содержание угарного газа обусловлено избытком топлива или недостатком кислорода в топливно-воздушной смеси. Регулировка токсичности выхлопа осуществляется регулировочными винтами в порядке, аналогичном алгоритму настройки холостого хода.

С помощью газоанализатора можно определить содержание угарного газа в выхлопе

Регулировка поплавковой камеры ВАЗ 2106

Неправильно установленный уровень топлива в поплавковой камере может затруднить запуск двигателя и стать причиной его нестабильной работы в режиме холостого хода. Этот уровень при снятой крышке карбюратора должен соответствовать линии перехода наклонной части стенки камеры в вертикальную.

Требуемый уровень топлива соответствует линии перехода наклонной части стенки поплавковой камеры в вертикальную

Регулировка осуществляется подгибанием язычка поплавка в следующем порядке:

1. Устанавливаем крышку карбюратора вертикально штуцером подачи топлива вверх.
2. В момент касания язычком на кронштейне поплавка игольчатого клапана измеряем расстояние от плоскости прокладки до поплавка (оно должно быть равным 6,5 ± 0,25 мм).
3. Если фактическая величина этого расстояния не соответствует регламентированным значениям, подгибаем кронштейн крепления поплавка или язычок.

Правильно настроенный поплавок в камере должен обеспечивать полное перекрытие игольчатого клапана

Регулировка положения дроссельной заслонки первой камеры

Неплотно закрытые заслонки являются причиной избытка топливно-воздушной смеси во впускном коллекторе двигателя. Неполное же их открытие, напротив, может привести к недостаточному количеству смеси. Такие ситуации обычно вызваны неправильной или сбившейся настройкой привода дроссельных заслонок. Величина зазора между заслонками и стенками смесительной камеры должна составлять 0,9 мм. Это позволит избежать заедания заслонки и предотвратит появление выработки на стенке в месте её соприкосновения с заслонкой. Регулируется зазор с помощью упорного винта следующим образом.

1. Отсоединяем наконечник тяги привода дроссельной заслонки от педали акселератора.

   Оптимальная величина зазора обеспечивает обогащение смеси при пуске, облегчая процесс её воспламенения

2. Нажимая педаль акселератора, определяем степень открытия заслонки. При полностью выжатой педали заслонка первой камеры должна быть полностью открыта. Если это не так, регулируем привод. Вращая пластмассовый наконечник, добиваемся правильного расположения заслонки.

   Вращением пластмассового наконечника необходимо добиться правильного положения дроссельной заслонки и требуемой величины зазора

Таблица: рабочие параметры зазоров поплавка и заслонок

Регулировка положения дроссельной заслонки второй камеры

При существенном изменении параметров атмосферного разрежения при открытой заслонке первой камеры задействуется пневмопривод второй камеры. Его проверка осуществляется следующим образом:

1. Полностью открываем заслонку первой камеры.
2. Утопив шток пневмопривода второй камеры, полностью открываем вторую заслонку.
3. Изменяя длину штока, регулируем степень открытия заслонки. Ослабив на штоке контргайку, вращаем его до тех пор, пока заслонка не встанет в правильное положение.

   Вращение упорного винта обеспечивает полное закрытие дроссельной заслонки второй камеры карбюратора и предотвращает подсос воздуха

Регулировка ускорительного насоса

Ускорительный насос обеспечивает дополнительную подачу топлива в момент ускорения, обогащая смесь. В обычном режиме он не требует дополнительной регулировки. Если же был вывернут настроенный производителем регулировочный винт подачи насоса, после сборки карбюратора следует провести регулировку подачи топлива из распылителя. Делается это в следующем порядке.

1. Для заполнения топливом каналов ускорительного насоса десять раз проворачиваем рычаг привода дросселя.
2. Под носик распылителя подставляем ёмкость.
3. С интервалом в три секунды проворачиваем рычаг привода дросселя до упора ещё десять раз.
4. Медицинским шприцем объёмом 10 см³ собираем из ёмкости бензин. За десять полных ходов диафрагмы насоса собранное количество топлива должно составить около 7 см³.
5. Наблюдаем за формой и направлением струи из распылителя. При неровной и прерывистой струе чистим распылитель или меняем его на новый.
6. При необходимости регулируем винтом подачу ускорительным насосом топлива.

С помощью винта подачи топлива можно отрегулировать количество топлива, необходимое для моментального ускорения

Регулировка тяг «газа» и «подсоса»

Длина тросиков «подсоса» и тяги «газа» должна обеспечивать полное закрытие и открытие заслонок во всех режимах работы двигателя. Порядок проверки этих узлов следующий:

• при утопленной до упора рукоятке «подсоса» воздушная заслонка должна быть полностью открыта, то есть должна находиться в вертикальном положении;
• при вытянутой до упора рукоятке «подсоса» воздушная заслонка должна быть полностью закрыта, без зазоров перекрывая сечение первой камеры;
• для регулировки необходимо ослабить винт фиксации наконечника тяги привода «подсоса»;
• регулировка привода тяги «газа» осуществляется вращением пластмассового наконечника до тех пор, пока заслонка не встанет в нужное положение.

Регулировка длины тяги «газа» осуществляется вращением пластмассового наконечника до тех пор, пока заслонка не встанет в требуемое положение

Чистка жиклёров

Перед регулировкой карбюратора необходимо очистить каналы и жиклёры от грязи и отложений. Для этого необходимо:

• выкрутить топливные и воздушные жиклёры;
• замочить их в ацетоне или каком-либо другом средстве для очистки карбюратора на десять минут;
• продуть жиклёры сжатым воздухом;
• установить очищенные и высушенные жиклёры в карбюратор.

Перед регулировкой карбюратора необходимо вынуть и промыть все воздушные и топливные жиклёры

Работа с карбюратором связана с повышенным источником пожароопасности. Перед началом работ следует принять все меры предосторожности.

Карбюратор ВАЗ 2106 представляет собой довольно сложное устройство, состоящее из множества мелких элементов. Тем не менее промыть жиклёры и сетчатый фильтр, а также произвести регулировку подачи топливно-воздушной смеси сможет любой автовладелец. Для этого необходимо лишь последовательно выполнять инструкции специалистов.

bumper.guru

Как отрегулировать карбюратор на ВАЗ-2106: видеоинструкция

Подавляющее большинство мануалов по настройке карбюратора, которые можно найти в Сети, предполагают использование газоанализатора. Однако проблема в том, что этот прибор имеется далеко не у каждого автолюбителя. Кроме того, он стоит довольно дорого и применяется в основном в специализированных автосервисах. Именно поэтому мы будем рассказывать о том, как правильно отрегулировать карбюратор на ВАЗ-2106 без каких-либо дополнительных приборов.

Как устроен карбюратор в автомобиле ВАЗ-2106

Прежде чем переходить непосредственно к настройке карбюратора, подробно опишем его устройство. Примерно с 1980 года на автомобили ВАЗ-2106 производитель стал устанавливать такие известные нашим соотечественникам устройства, как Солекс и Озон, поэтому именно на них мы будем акцентировать ваше внимание.

В конструкции данных карбюраторов используются следующие элементы:

• поплавковая камера, в которой располагается игольчатый клапан. Основная ее задача – это поддержание стабильного уровня топлива, попадающего в устройство;
• система дозирования, в которой требуемое количество топлива устанавливается с помощью специальной дроссельной заслонки;
• управляющие механизмы, которые регулируют положение заслонок дросселя и обогащения топливовоздушной смеси;
• эконостат, призванный грамотно расходовать горючее, а также ускорительный насос;
• система холостого хода.

Читайте также: Как выставить электронное зажигание на ВАЗ-2106

Работает карбюратор по весьма простому принципу. Топливо перемещается из поплавковой камеры в специальный отсек, в котором смешивается с воздухом.

Все пропорции регулируются заслонками. Если настройки будут выполнены правильно, получается смесь, обеспечивающая нормальный запуск двигателя. В противном случае вы столкнетесь со следующими проблемами:

• сильный перегрев двигателя даже при небольшой нагрузке;
• появление черного дыма из выхлопной трубы;
• перерасход топлива;
• значительное снижение мощности силового агрегата.

Чтобы устранить данные неполадки, необходимо правильно отрегулировать карбюратор, чем мы и займемся ниже.

Основные этапы настройки карбюратора ВАЗ-2106

Чтобы регулировка была выполнена в полном соответствии с требованиями производителя авто, сперва потребуется провести несколько предварительных процедур:

• настраиваем тепловые зазоры механизма газораспределения;
• полностью открываем заслонку, через которую в устройство подается воздух;
• выставляем правильный момент зажигания.

После этого настройка осуществляется в несколько основных этапов:

• регулируем положение поплавка в соответствующей камере. Все дело в том, что при высоком уровне его установки будет наблюдаться чрезмерное обогащение смеси, что приведет к перерасходу топлива без существенного увеличения мощности;
• проверяем проходимость отверстий игольчатого клапана и при необходимости восстанавливаем ее, прочищая иглу;
• настраиваем холостой ход, используя качественный и количественный винты. Для правильного выполнения этой процедуры лучше все же использовать газоанализатор;
• регулируем тяги для того, чтобы обеспечить запас хода дроссельной заслонки.

Читайте также: Установка бесшумных замков на ВАЗ-2106

Тонкости настройки холостого хода

Самым сложным из перечисленных выше этапов является именно регулировка холостого хода, поэтому эту процедуру мы опишем более подробно. Выполняется она следующим образом:

• с помощью винта качества устанавливаем частоту вращения коленвала на уровне до 900 оборотов в минуту. При этом воздушная заслонка должна быть полностью открыта;
• устанавливаем максимальные обороты двигателя, используя тот же винт;
• вращаем количественный винт. Главная задача – добиться частоты вращения ДВС по тахометру на уровне 950-1050 оборотов в минуту;
• продолжаем настройку до тех пор, пока указанные выше показатели частоты вращения не совпадут с максимальными параметрами, установленными качественным винтом;
• возвращаем винт качества на тот уровень, при котором частота вращения коленвала составляла 800-900 оборотов.

С использованием газоанализатора данный процесс выполняется значительно быстрее, однако, как уже говорилось выше, этот прибор обходится довольно дорого и доступен далеко не всем.

Читайте также: Тюнинг салона ВАЗ-2106

Правильная настройка карбюратора обеспечивает весьма значительную прибавку в мощности двигателя автомобиля, а также позволяет существенно улучшить его динамические характеристики. Кроме того, грамотно выполненная регулировка дает максимальную защиту от провалов в работе силового агрегата как на средних, так и на низких оборотах, улучшает отзывчивость мотора на нажатие педали газа.

https://www.youtube.com/watch?v=NbtcE2rEgPQ

ladaautos.ru

Регулировка карбюратора на ваз 2106

КАК ГРАМОТНО НАСТРОИТЬ КАРБЮРАТОРНЫЙ УЗЕЛ LADA 2106?

Легендарная «шестерка», которая была, чуть ли не основным автомобилем в стране, все реже встречается на наших дорогах. Теперь мало кто специализируется на ремонте и обслуживании вазовской классики, и найти мастера по настройке ее системы питания довольно сложно. Однако любой автовладелец способен самостоятельно наладить узел приготовления горючей смеси, достаточно воспользоваться рекомендациями опытных водителей.

КОРОТКО ОБ ОСОБЕННОСТЯХ И УСТРОЙСТВЕ КАРБЮРАТОРНОГО УЗЛА «ШЕСТЕРКИ»

Перед тем, как отрегулировать карбюратор на ВАЗ 2106, не помешает узнать его конструктивные особенности. После 1980 года на тольяттинские автомобили стали устанавливать Озон и Солекс. Смысл работы узла – приготовление горючей смеси перед подачей ее в цилиндры авто. До тонкостей, это не автошкола, разбирать конструкцию не будем, достаточно ознакомиться с основными компонентами, обеспечивающими оптимальный режим работы карбюраторного ДВС:

1. Система дозирования горючего.
2. Механизмы для управления заслонками дросселя и обогащения смеси.
3. Система холостого хода.
4. Насос-ускоритель и эконостат.
5. Поплавковая камера.

Камера с поплавком и игольчатым клапаном отвечает за стабильность уровня горючего. Далее бензин, протекая по распылительной трубке, попадает в камеру, где смешивается с воздухом из впускного патрубка. Количество смеси корректируется дроссельной заслонкой, которая связана с акселераторной педалью.

Точная регулировка позволяет приготовить правильную смесь из бензина и воздуха в соотношении 1:15. В процессе длительной эксплуатации машины настройки сбиваются и приходиться думать, как отрегулировать карбюратор на автомобиле ВАЗ 2106 своими силами. Технология юстировки одинакова как для Солекса, так и для Озона.

КОГДА НУЖНА РЕГУЛИРОВКА?

Настройка карбюраторного узла не сложнее, чем регулировка привода сцепления на VAZ 2107, поскольку предполагает всего лишь юстировку жиклеров. В некоторых случаях их нужно очистить от смол и прочих загрязнений, наличие загрязнений ощущается мощностными провалами в процессе набора скорости. Многие автовладельцы утверждают, что карбюраторы Озон не совсем хороший вариант, и рекомендуют заменить их на Солекс.

Тем не менее, признаки того, что прибор начал готовить обогащенную смесь, и нужна его настройка, одинаковы для обеих типов агрегатов:

1. Повышенный расход горючего.
2. Частый перегрев мотора.
3. Черный дым из выхлопной трубы и хлопки.
4. Потеря мощности.

Приготовление обедненной смеси характеризуется следующими признаками:

• Хлопки в карбюраторе.
• Потеря мощности.
• Перегрев двигателя.

Само собой, не всегда нужно сразу же хвататься за отвертку и крутить регулировочные винты – возможно дело в другом. Например, когда холостые обороты плавают, возможен подсос воздуха через прокладку впускного коллектора, а может быть и пробой диафрагмы усилителя тормозов. Но даже перечисленные причины – это еще не все варианты, поэтому конкретных рецептов для устранения определенных неполадок дать нельзя. Вопрос следует решать комплексно, учитывая связь между системами автомобиля.

ДЕЛАЙ САМ: КАК ОТРЕГУЛИРОВАТЬ КАРБЮРАТОР НА АВТО ВАЗ 2106 В СОБСТВЕННОМ ГАРАЖЕ?

Полноценная настройка узла приготовления горючей смеси нуждается в системном подходе. Весь цикл состоит из последовательного выполнения следующих этапов:

1. Предварительная фаза.
2. Регулировка поплавка.
3. Юстировка холостых оборотов.
4. Регулировка наконечников тяг карбюраторного узла.

ПРЕДВАРИТЕЛЬНЫЙ ЭТАП

Перед тем, как правильно отрегулировать своими руками карбюратор на ВАЗ 2106, важно выполнить ряд рабочих мероприятий:

1. Настроить тепловые зазоры механизма газораспределения.
2. Установить оптимальный момент зажигания.
3. Открыть полностью воздушную заслонку.

Все работы по настройке карбюраторного узла проводятся на прогретом моторе. Не стоит забывать, что в ходе процесса могут понадобиться новые детали и резинотехнические изделия, поэтому лучше заблаговременно приобрести ремонтный комплект.

РЕГУЛИРОВКА ПОПЛАВКА

Один из основных этапов в наладке карбюраторного узла. Высокий уровень будет выдавать «богатую» смесь, и она в большем количестве будет подаваться в цилиндры, но ожидаемой динамики не будет. Повысится только расход горючего, а также его токсичность.

Язычок поплавка должен быть так установлен, чтобы его ход составлял не более 8 мм. В некоторых случаях причиной неполадок может стать игольчатый клапан. Тогда нужно снять поплавок, вытянуть иглу и проверить проходимость отверстий.

НАСТРОЙКА ХОЛОСТЫХ ОБОРОТОВ

В процессе участвуют два винта, которые устанавливают количество и качество смеси. Для качественной настройки не помешает наличие газоанализатора. Перед тем, как отрегулировать карбюратор на автомобиле ВАЗ 2106, нужно знать об ограничительных пластиковых втулках, которые напрессованы на регулировочные винты. Эти заглушки не позволяют нарушать заводские настройки. Если данный фактор мешает выставить нормально ХХ, то следует выломать их шлицевой отверткой.

Технология регулировки холостых оборотов:

1. При открытой воздушной заслонке установить винтом качества частоту вращения коленвала 800-900 об/мин.
2. Вращая винт качества, установить максимальные обороты ДВС.
3. Винтом количества выставить по тахометру обороты 950-1030 об/мин.
4. Винтом качества опять установить максимальные обороты.
5. Повторять эти операции до момента, когда число оборотов 950-1030 об/мин не совпадет с максимальными оборотами, установленными при помощи винта качества.
6. После момента совпадения винт качества вернуть в положение, где обороты ДВС составляли 800-900 об/мин.

При наличии газоанализатора винтом качества добиваются концентрации СО в выхлопных газах 0,5-1,2%. Окончательное положение винтов нужно зафиксировать пластичным герметиком, чтобы предотвратить самопроизвольное откручивание.

РЕГУЛИРОВКА ТЯГ

Не менее важный этап в процессе наладки карбюратора «шестерки» выполняется по переходам:

• Демонтировать воздушный фильтр и его корпус.
• Измерить расстояние между центральными точками наконечников, оно должно быть 80 мм.
• Чтобы изменить длину тяги, освободить наконечник отверткой и ключом «на 8» открутить контргайку, после чего выполнить наладку методом вращения наконечника.
• Затянуть крепеж и установить тягу на штатное место, завести мотор и нажать педаль газа до упора. В случае если дроссель открывается не полностью, то у заслонки есть запас хода.

На вопрос, как дальше отрегулировать карбюратор на автомобиле ВАЗ 2106, специалисты рекомендуют произвести еще несколько несложных действий:

• Снять наконечник тяги продольного типа и открутить контргайку.
• Уменьшить длину тяги, закрепить ее и опять проверить степень открытия заслонки методом нажатия до пола на педаль газа. Заслонка должна быть абсолютно закрыта.
• В случае необходимости увеличения длины тяги нужно ослабить трос дроссельной заслонки.

ЧТО ИМЕЕМ ПОСЛЕ ГРАМОТНОЙ РЕГУЛИРОВКИ КАРБЮРАТОРНОГО УЗЛА «ШЕСТЕРКИ»?

Проверка юстировок узла приготовления горючей смеси такой же важный этап обслуживания, как и контроль состояния АКБ автомобиля. Комплексный подход в настройке карбюратора гарантирует не только комфортный режим передвижения, но и массу полезных моментов:

1. Прибавление в мощности и уверенный набор скорости.
2. Отсутствие провалов в работе ДВС в низком и среднем секторе оборотов.
3. Улучшенные динамические характеристики – автомобиль резвее набирает обороты и разгоняется за короткое время.
4. Оптимальная приемистость мотора, которая выражается в отзывчивости педали газа.

Перечисленные качества позволяют эффективно использовать горючую смесь, что необходимо как в условиях городских пробок, так и на загородных трассах. Поэтому грамотная наладка карбюраторного узла поможет машине своевременно набрать скорость и совершить запланированный маневр.

Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Рекомендуем прочитать:

www.vazzz.ru

Настройка карбюратора с холостым ходом — Лада 2106, 1.6 л., 2000 года на DRIVE2

Полный размер

Что могу сказать насчёт этого всего, пока сам не полезишь ничего нормально работать не будет даже после жопоруких мастеров нормально ничего не работает ( типо хорошие мастера карбюраторщики мать их )! В общем что стал делать в первую очередь после сраного мастера когда машина спустя пол месяца стала троить с плавающими оборотами так ещё и глохнуть временами и это не все стрелять как будто петарды бросают под машину и к этому ещё дергаться. В общем не буду отдаляться от темы, что же я сделал в первую очередь?) впервую очередь открыл капот и посмотрел что под ним там был мотор который надо настроить )) сперва снял крышку фильтра воздушного там было все в масле чего не должно быть вообще после снял весь целиком корпус фильтра и поменял датчик холостого хода на старый который этот сраный мастер кинул мне в карман в подмоторном отсеке. Когда машину завёл к удивлению датчик работал идеально, обороты перестали плавать)) но при замене датчика, тахометр стал показывать 1500 оборотов это много. Скинув обороты трамблером покрутив в разные стороны подумал что все супер и пойдёт так. Когда утром сел и поехал то машина тупо не ехала, приехав к месту назначения решил сделать как надо. В первую очередь начал с трамблера крутил его до тех пор пока машина не стала работать ровно и без провалов но было однако 1500 оборотов. После я полез к корбюратлру закрутил 2 винтика ( количества, качества ) на максимум во внутрь и выкрутил на 2.5 витка, завёл машину и она прям как иномарка зажурчала обороты шикарные 900 без провалов и без всякой фигни. Так что оставил как настроил на 2.5 оборота но в идеале конечно надо ещё немного покрутить это понятное дело но покатаюсь пока так, если не понравиться расход буду крутить болтики дальше ))

Полный размер

Полный размер

www.drive2.ru

Регулировка карбюратора ВАЗ 2106 своими руками

В настоящее время существует достаточно большое количество разного рода инструкций и руководств, подробно описывающих регулировку карбюратора с использованием газоанализатора. Преимуществом данного метода является его максимальная эффективность. Однако такой, достаточно специализированный прибор, каковым является газоанализатор, имеется далеко не у каждого  автолюбителя. А профессионалы, обладающие таким устройством, оценивают свои услуги совсем недешево.

Тем не менее, обладая некоторыми базовыми знаниями устройства карбюратора и минимальным набором инструмента и приспособлений, практически любой автовладелец способен самостоятельно выполнить регулировку карбюратора ВАЗ 2106.

Самостоятельная регулировка карбюратора ВАЗ 2106

Перед рассмотрением непосредственно процесса регулировки карбюратора, необходимо акцентировать внимание читателя на том, что принципы, положенные в основу настройки, едины (с небольшими поправками) для всех типов карбюраторов, установленных на автомобилях Волжского автозавода.

Итак, выполняем регулировку карбюратора «шестерки».

Процесс регулировки карбюратора состоит из нескольких отдельных настроек и корректировок.

Регулировка зазоров клапанного механизма

 Фиксирование толкателей клапанов при замене регулировочной шайбы: 1 – фиксатор 67.7800.9504; 2 – регулировочная шайба

Работы по проверке и регулировке (в случае необходимости) проводятся на «холодном» двигателе с использованием широкого щупа толщиной 0,15 миллиметров или специального регулировочного приспособления с микрометрической головкой.

Установка угла опережения зажигания

Настройка угла опережения зажигания выполняется посредством совмещения соответствующих меток, нанесенных на крышке газораспределительного механизма с отметкой на маховике силового агрегата. Технически это означает опережение моментом возникновения искры на свече первого цилиндра и размыкания контактов прерывателя-распределителя достижения поршнем первого цилиндра ВМТ на угол 0+10.

Настройка уровня топлива

Этот параметр оказывает существенное влияние на состав топливной смеси, токсичность выхлопных газов, динамику работы силового агрегата  и расход топлива и заключается в выполнении следующих манипуляций:

• Откручиваем винты крепления крышки карбюратора и устанавливаем ее в вертикальное положение. Обязательным условием установки крышки является легкое соприкосновение шарика иглы и язычка поплавка.
• Специальным калибром измеряем зазор между плоскостью крышки (с учетом картонной прокладки) и нижней поверхностью поплавка. Величина зазора должна составлять 6,5+0,25 миллиметров (поз.А).
• В случае несоответствия величины зазора указанному значению она (величина) корректируется путем подгибания язычка поплавка (поз.а).
• В завершении контролируем величину хода поплавка. Она должна быть 8,0+0,25 миллиметров.

Внимание! При отсутствии специального калибра можно воспользоваться обычным сверлом соответствующего диаметра.

Как отрегулировать режим холостого хода

Предварительная подготовка автомобиля к процессу регулировки режима «холостого хода» предполагает выполнение следующих мероприятий:

• прогреваем силовой агрегат до достижения температуры теплоносителя 900С;
• если запуск двигателя не произошел, посредством вращения винтов «качества» и «количества» топливной смеси добиваемся пуска и стабильной работы силового агрегата.

Видео — Как настроить карбюратор ВАЗ 2106

Теперь приступаем непосредственно к регулировке «холостого хода»:

• Вращая винт, регулирующий «количество» топливной смеси (поз.1), устанавливаем частоту вращения коленчатого вала силовой установки в диапазоне 820-900 об/мин.
• Вращением винта, определяющим «качество» топливной смеси (поз.2), добиваемся равномерной и стабильной работы силового агрегата. Затем, вкручивая винт, уменьшаем обороты до момента дестабилизации работы двигателя, а потом опять их (обороты) увеличиваем. Целью данных манипуляций является установка винта «качества» в положение, обеспечивающее устойчивое функционирование двигателя при максимально «обедненной» топливной смеси.
• Упавший уровень оборотов увеличиваем винтом регулировки «количества» топливной смеси и повторяем манипуляции с винтом регулировки «количества».
• Данные регулировки выполняем несколько раз.

Проверка качества выполненных регулировок

Эффективность произведенных регулировок карбюратора «ВАЗ 2106» может быть проверена посредством выполнения некоторых, относительно несложных, действий:

Запускаем двигатель и проверяем работоспособность двигателя в режиме «холостого хода». Он не должен «троить». При резком нажатии (отпускании) на педаль акселератора не должно возникать «провалов». В противном случае необходимо немного выкрутить винт «качества».

Во время резкого торможения двигатель не должен глохнуть. Если это происходит, вам также необходимо открутить винт регулировки «качества» топлива, что немного «обогатит» качество горючей смеси.

Надеемся, что инструкция, описанная выше, поможет вам не только обеспечить стабильную и эффективную работу двигателя вашего автомобиля, но и минимизировать ваши финансовые затраты.

vipwash.ru

регулировка и настройка :: SYL.ru

В основе работы топливной системы на автомобилях ВАЗ-2106 лежит карбюратор. Это специальный агрегат, главная задача которого – готовить правильную топливную смесь. На одну часть бензина должно приходиться 14,7 воздуха. Чтобы добиться такой стехиометрии, необходимо отрегулировать карбюратор на ВАЗ-2106. Пугаться этой процедуры не стоит. Карбюратор устроен сравнительно просто, и разобраться с ним сможет каждый автовладелец. Этот навык регулировки в дальнейшем позволит экономить на услугах профессионалов.

На данный автомобиль завод-изготовитель устанавливал карбюраторы «Озон». Такой карбюратор имел массу недостатков. Владельцы классических моделей ВАЗ решали проблему заменой «Озона» на более современный тогда «Солекс». Среди автолюбителей бытовало мнение, что таким образом можно было улучшить технические характеристики авто, увеличить приемистость автомобиля и снизить расход топлива. Другие считали, что замена нецелесообразна.

С карбюратором «Озон» автомобиль получал хорошую приемистость, однако также были и провалы при резком нажатии на педаль газа. Чтобы решить эту и другие проблемы в работе карбюратора ВАЗ-2106, вовсе не нужно покупать и ставить неподходящий «Солекс» на «Жигули». Достаточно грамотной регулировки. Но как это сделать правильно? Рассмотрим далее.

Устройство

Карбюратор состоит из нескольких жизненно важных систем. Это система холостого хода, ускорительный насос карбюратора, система эконостата, главная дозирующая система, фильтры, шарниры и механизм управления дроссельными заслонками, а также механизм управления «подсосом» или воздушной заслонкой, обогащающей смесь.

Как это работает

В корпусе карбюратора (под его верхней крышкой) имеется поплавковая камера, куда нагнетается топливо. Ее функция – постоянная поддержка уровня горючего. В камере есть поплавок, который соединен с игольчатым клапаном. Когда уровень топлива в камере падает, поплавок будет опускаться вниз, тем самым открывая игольчатый клапан. За счет этого топливо сможет снова попадать в поплавковую камеру.

Далее бензин через распылитель подается в смесительные камеры, где осуществляется его смешивание с воздухом, поступающим из патрубка через воздушный фильтр, расположенный над агрегатом. Чтобы горючее поступало в смесительную камеру в строго определенных пропорциях, бензин идет через жиклеры – это пробки с маленькими отверстиями различных диаметров. За счет подбора жиклеров можно менять характеристики работы двигателя.

При работе двигателя возникает разряжение. Чтобы оно было довольно высоким, а также чтобы повысить скорость воздушного потока, в устройстве карбюратора имеется диффузор. При помощи системы дроссельных заслонок водитель может регулировать количество топливной смеси.

Признаки плохо настроенного устройства

Автовладельцы обращаются к специалистам по обслуживанию карбюраторов буквально из-за каждого «чиха». Но существует несколько признаков или симптомов, по которым можно определить необходимость регулировки карбюратора ВАЗ-2106.

Если двигатель часто перегревается, потребляет много топлива, не выдает полную мощность, а из выхлопной трубы слышны хлопки и выходит черный дым, то это говорит о том, что карбюратор готовит чрезмерно богатую смесь. В ней мало воздуха и много бензина. Такая смесь горит очень плохо.

Бывает, что смесь чрезмерно бедная. Это можно определить по тому же перегреву, потере мощности двигателя, хлопкам в карбюратор.

Но не стоит сразу же браться за инструмент и большую книгу по карбюраторам. Весьма возможно, что карбюратор здесь ни при чем. Эти же симптомы, а именно стрельба в глушитель или карбюратор, связаны с зажиганием. Стреляет в глушитель – позднее зажигание на ВАЗ-2106. Карбюратор здесь невиновен. И наоборот, если из карбюратора вырывается пламя, слышны хлопки, то зажигание раннее. Нужно выставить правильный УОЗ.

Нередко владельцы жалуются на плохой холостой ход. Если двигатель на холостом ходу работать отказывается, то однозначно дело в карбюраторе. Если мотор работает, но при этом холостой ход неровный, то возможно, что пробита диафрагма вакуумного усилителя тормозов или имеется подсос воздуха через прокладку впускного коллектора.

Здесь следует работать комплексно – очень часто ровной работы двигателя можно добиться только серией мероприятий.

Что проверить перед регулировкой?

Перед настройкой карбюратора ВАЗ-2106 стоит тщательно протестировать все системы и узлы, которые управляют работой данного устройства или как-то влияют на нее. Это поможет выявить различные неисправности и трогать нормально работающий карбюратор не придется. Так нередко в неровном холостом ходе, виноват трамблер.

Проверять первым делом следует внешние компоненты. Осматривают дроссельные заслонки и их механизм, затем осматривают воздушную заслонку. Далее нужно убедиться в том, надежно ли фиксирует заслонки возвратная пружина. Также проверяют тяги приводов и соединения.

Если при разгоне ощущается провал, то стоит проверить правильность работы ускорительного насоса. Для этого нажимают на рычаг – из носиков должны бить две сильных струи топлива. Это говорит о том, что с насосом все в порядке, и дело здесь в другом.

Затем проверяют целостность диафрагмы пневматического привода – это больное место карбюратора ВАЗ-2106. Когда внешний осмотр не дал результатов, очищают все жиклеры и распылители. Для этого снимают верхнюю крышку и далее насосом или компрессором продувают каналы карбюратора сжатым воздухом.

Регулировочные винты

Те, кто не испугался этого сложного агрегата, наверняка видели на корпусе несколько винтов. Это регулировочные винты. Они служат для настройки. Первый из трех винтов отвечает за количество смеси. Данным винтом можно отрегулировать число оборотов двигателя в режиме холостого хода. Второй регулирует качество смеси, а точнее, пропорцию топлива и воздуха в ней. Третий винт на «Озоне» служит для настройки положения дроссельной заслонки.

Настройка карбюратора ВАЗ-2106

Мастера рекомендуют начинать работу с регулировки поплавка. От уровня топлива многое зависит. Если он будет повышен, то смесь будет богаче, и работа двигателя не будет удовлетворительной.

Поплавок регулируют подгибанием его. Уровень меряют линейкой. Чем выше после регулировки будет поплавок, тем лучше. Но рекомендуется после каждой регулировки проверять работу мотора. Если уровень чрезмерно высокий, это будет чувствоваться. В справочниках указано, что поплавок нужно выставлять так, чтобы ход его составлял примерно 8 миллиметров.

Настройка смеси

Вне зависимости от того, какой карбюратор на ВАЗ-2106 установлен, принцип здесь одинаковый. Эта настройка позволяет отрегулировать хороший стабильный холостой ход. Но нужно помнить, что настройка влияет только на работу на холстом ходу и в переходных режимах, когда главная дозирующая система еще не задействована.

Первым делом нужно запустить двигатель и прогреть его. На холодном моторе настраивать не рекомендуется. Затем винтом количества топлива устанавливают такие обороты, на которых двигатель будет стабильно работать. Затем вращая винт качества, находят то его положение, в котором обороты самые максимальные и больше не растут. Это и будет то, что нужно. Затем просто винтом количества уменьшают обороты до нормальных на холостом ходу.

В таком положении винта качества и количества двигатель будет работать в оптимальных режимах и на оптимальной смеси.

Карбюратор не реагирует на винт качества

Часто автовладельцы, которые решили самостоятельно отрегулировать карбюратор, сталкиваются с проблемой, когда карбюраторный двигатель ВАЗ-2106 никак не реагирует на вращение винтов. Это действительно распространенное явление.

Возможно, засорен жиклер холостого хода. Его следует выкрутить и продуть. Понять это можно по тому, как мотор реагирует на вращение винтов. Если в процессе выкручивания винта обороты растут, но не падают, вероятно, в жиклере имеется соринка. Также реакции на винт качества может не быть, если засорен канал, куда он вкручивается.

«Солекс» на «Классике»

Считается, что карбюратор «Солекс» на ВАЗ-2106 дает значительное снижение расхода топлива и большую мощность. Практика показывает, что правда в этом есть, хотя специалисты такой тюнинг не рекомендуют.

Что касается настройки, то порядок работ аналогичный настройке «Озон». Здесь так же нужно прогреть двигатель. Затем проверяют поплавковые камеры и уровень топлива. По справочникам, а также на практике, лучший уровень – это 25 миллиметров между краем камеры и бензином. При этом уровне свечи не будут залиты, и машина не глохнет на ХХ. Регулируют уровень путем подгибания язычка поплавков.

Далее все действия сводятся к настройке холостого хода. Как настроить карбюратор на ВАЗ-2106? Это делается просто. Винтом количества устанавливают стабильные обороты, далее винтом качества добиваются максимальных оборотов. При этом, если вращать его дальше, двигатель должен заглохнуть. Это значит, что смесь была чрезмерно обогащена. Если обороты после вращения больше не растут, винтом количества выставляют 850–900 оборотов.

Вот как настроить карбюратор на ВАЗ-2106. Далее следует проверить машину на дороге. Если появляются провалы, их следует устранить.

www.syl.ru

техника выполнения, необходимые материалы и инструменты, пошаговая инструкция работы с фото и советы специалистов

Карбюраторы необходимы для приготовления и подачи смеси топлива и воздуха в камеры сгорания двигателя. Это основной агрегат топливной системы автомобиля ВАЗ-2106. Карбюратор имеет сложное устройство, хотя принцип работы его сравнительно простой. Но в большинстве случаев многие автолюбители боятся самостоятельно ремонтировать карбюратор и при неисправностях или нестабильной работе едут к различным специалистам по ремонту и отдают им большие суммы. Далеко не всегда мастер полностью решает проблемы. Регулировка карбюратора ВАЗ-2106 своими руками – это не так сложно. А научившись это делать один раз, можно сэкономить деньги на услугах специалистов.

Устройство и назначение

Автомобили ВАЗ-2106 производились с 1976 года. Модель быстро стала очень популярной среди отечественных автомобилистов. Чтобы двигатель, установленный на автомобиле, мог работать бесперебойно, требовалась определенная порция топлива, воздух, компрессия и мощная искра. Воздух и бензин смешиваются в устройстве, предназначенном для приготовления топливной смеси – карбюраторе. АвтоВАЗ оснащал модель ВАЗ-2106 карбюраторами «ОЗОН», которые изготавливались на заводе ДААЗ.

Принцип работы этого и любого другого карбюратора построен на базе реактивной тяги. Воздушная струя проходит через жиклеры с отверстиями, увлекая за собой бензин, находящийся в поплавковой камере. В процессе этого формируется топливно-воздушная смесь в пропорциях, которые необходимы для эффективного воспламенения и горения в цилиндрах.

Карбюратор ВАЗ-2106 состоит из трех частей. Это верхняя секция, средняя часть, а также нижняя часть. Верхняя часть – это крышка с встроенной воздушной заслонкой. Она служит для регулировки количества воздуха, который подается в цилиндры двигателя. Посредством системы каналов внутри карбюратора крышка соединяется с дроссельной заслонкой, а также поплавковой камерой. В средней части имеются диффузоры, топливные жиклеры, поплавковая камеры. В нижней части устроены дроссельные заслонки для первой и второй камеры.

Даже малейшее незначительное отклонения в составе горючей смеси от оптимальных пропорций сразу же влияет на работу двигателя. Появляются трудности холодного и горячего запуска мотора, нарушается стабильность работы двигателя в режиме холостого хода или он полностью пропадает. Также ухудшается разгонная динамика. При возникновении одной или нескольких таких проблем необходима регулировка карбюратора ВАЗ-2106 ДААЗ.

Об обслуживании

Чтобы элемент мог работать эффективно и не досаждать владельцу постоянными сбоями, его необходимо грамотно обслуживать. Внутри агрегата имеется сеть узких каналов. Главная проблема любого карбюратора в том, что эти каналы или жиклеры засоряются. В результате нарушаются пропорции топлива и воздуха при приготовлении смеси, она плохо поступает в цилиндры двигателя. ДВС работает с перебоями, а то и вовсе не запускается.

Любая регулировка карбюратора ВАЗ-2106 своими руками обычно начинается с мероприятий по обслуживанию. Так, каналы, загрязненные жиклеры очищают специальными жидкостями в аэрозольных баллончиках или продувают сжатым воздухом. Очень грязный карбюратор рекомендуется окунуть на несколько суток в керосин или ацетон. Периодически специалисты рекомендует заменять расходные материалы – мембраны и резиновые элементы.

Как понять, что карбюратор нуждается в настройке?

Если топливная смесь чрезмерно обогащена кислородом, то мотор будет либо плохо запускаться, либо откажется заводиться вовсе. Неопытные автомобилисты в этот момент, пытаясь запускать мотор снова и снова, заливают свечи. При слишком бедной смеси двигатель будет работать нестабильно, но при этом также значительно снижается мощность.

Регулировка карбюратора ОЗОН ВАЗ-2106 нужна, если имеются затруднения в процессе запуска холодного мотора. Также стоит заняться настройкой, если ощущается неустойчивая работа ДВС на ХХ, если при нажатии на газ имеются провалы в переходных или любых других режимах. Хлопки из глушителя – также показатель к регулировке.

Возможна регулировка холостого карбюратора ВАЗ-2106 и уровня горючего в поплавковой камере. Больше ничего отрегулировать не получится. Динамика и расход регулируются сменой жиклеров.

Машина не заводится

Очень часто владельцы карбюраторных авто не могут завести автомобиль. Причины здесь две – либо неисправна система зажигания, либо проблемы с карбюратором. Нередко забиваются жиклеры, сетчатый фильтр, а также другие элементы, которые могут препятствовать попаданию топлива в поплавковую камеру.

Для решения проблемы очищают каналы и жиклеры специальными жидкостями. Если в поплавковой камере нет бензина, тогда промывают сетчатый фильтр, а также проверяют игольчатый клапан.

Двигатель глохнет на холостом ходу

Когда мотор работает в режиме ХХ, дроссельные заслонки обеих камер закрыты. Под ними есть достаточное для поступления горючего разряжение. Мотор будет работать нестабильно по причине неисправности карбюратора. В этом случае возможна разгерметизация или подсос воздуха, в результате чего топливная смесь будет излишне бедной. Могут сбоить настройки винтов, которыми регулируется количество и состав смеси. Недостаточное количество бензина в поплавковой камере – это еще одна причина бедной смеси.

В данном случае регулировка карбюратора ВАЗ-2106 своими руками должна выполняться следующим образом. Проверяют затяжку всех болтовых отверстий. Заменяют резиновое кольцо на винте качеств и электромагнитном клапане из ремкомплекта. Также проверяют шланг, идущий к вакуумному регулятору УОЗ.

Далее выставляют уровень горючего в поплавковой камере посредством подгибания язычка поплавка. Он должен находится в середине наклонной стенки – это проверено опытом. Далее с помощью винта качества регулируют движение смеси по системе ХХ. Винтом количества настраивают, сколько смеси будет подаваться в цилиндры двигателя. При вращении винта качества изменяется величина канала, тем самым регулируется поток эмульсии.

Регулировка ХХ

На карбюраторе ВАЗ-2106 регулировка холостого хода осуществляется двумя винтами. Вращая винт количества топлива, добиваются стабильной работы двигателя. Затем выкручивают винт качества и слушают работу двигателя. Мотор должен захлебываться от чрезмерно богатой смеси. Далее винт качества закручивают, обедняя смесь. Мотор также должен пытаться заглохнуть.

Регулировка карбюратора ВАЗ-2106 своими руками подразумевает вращение винта качества до тех пор, пока обороты не вырастут и не перестанут расти. В этом положении регулировочный элемент нужно оставить. Винт количества закручивают полностью. В этом положении самая оптимальная топливная смесь. Самое главное – такая настройка должна осуществляться на прогретом моторе. На холодном возможны провалы после прогрева.

Запах бензина в салоне

Это говорит о том, что в поплавковой камере топлива больше, чем нужно. В этом случае карбюратор будет готовить богатую смесь, мотор будет работать нестабильно. Также соединение элементов корпуса карбюратора может быть неплотным. В данном случае проверяют шланги и уровень топлива. Также рекомендуется проверить герметичность карбюратора.

Провалы при нажатии на газ

При нажатии на педаль газа заслонка первой камеры открывается. Затем запускается ускорительный насос. При его неисправности будет перебой или остановка мотора — это провал, и чаще всего он случается при трогании с места или резком ускорении.

Зная принцип работы и устройство карбюратора ВАЗ-2106, регулировка его становится проще. Провал устраняется прочисткой каналов, носика ускорительного насоса и его клапана. Также провал может быть связан с засоренным топливным жиклером ГДС. Для ремонта нужно очистить клапан. При необходимости нужно заменить изношенные резиновые элементы карбюратора. Они быстро изнашиваются, хоть и являются бензостойкими.

Настройка поплавковой камеры

Неверно установленный уровень бензина в поплавковой камере может стать причиной затрудненного запуска мотора и последующей нестабильной работы. Уровень должен быть по линии перехода наклонной стенки в вертикальную. Фото регулировки карбюратора ВАЗ-2106, своими руками выполняемой, читатель может увидеть в нашей статье.

Крышку карбюратора ставят вертикально, при этом штуцер подачи бензина смотрит вверх. Когда язычок коснется игольчатого клапана, измеряют расстояние от прокладки до поплавка. Оно должно быть в пределах 6,5 миллиметров. Если расстояние больше или меньше, подгибая язычок, добиваются регламентного расстояния. Отклонений в ту или иную сторону не должно быть.

Заключение

В процессе регулировки винтов карбюратора ВАЗ-2106 можно добиться стабильной работы двигателя. При этом топливная смесь будет идеальной, автомобиль станет более динамичным. А расход топлива снизится до заводских значений. Для более тонкой настройки потребуется использовать специальное оборудование – газоанализатор. Но в большинстве случаев такая регулировка практически аналогичная настройке с приборами. При замене ремкомплекта специалисты не рекомендуют менять старые жиклеры на новые. Нередко новые жиклеры не соответствуют тому, что на них написано. Отверстия могут быть больше или меньше.

Читайте НАС ВКонтакте

365news.biz

Холостой ход ВАЗ 2106: регулировка своими руками

Если Ваш автомобиль начал глохнуть на холостом ходу, значит требуется правильная регулировка или чистка топливного фильтра. Более подробней можно будет узнать при разборке.

Если же топливный фильтр чист, значит причина остается в регулировке холостого хода на ВАЗ 2106. В данной статье мы подробно расскажем как сделать все своими руками.

Схема системы холостого хода карбюратора ВАЗ 2106

1 – корпус дроссельных заслонок;
2 – дроссельная заслонка первой камеры;
3 – отверстия переходных режимов;
4 – отверстие, регулируемое винтом количества смеси;
5 – канал подвода воздуха;
6 – регулировочный винт количества смеси;
7 – регулировочный винт состава (качества) смеси;
8 – эмульсионный канал системы холостого хода;
9 – регулировочный винт добавочного воздуха* ;
10 – крышка корпуса карбюратора;
11 – воздушный жиклер системы холостого хода;
12 – корпус топливного жиклера холостого хода с запорным клапаном;
13 – топливный канал системы холостого хода;
14 – эмульсионный колодец.

Регулировка холостого хода на ВАЗ 2106 своими руками

1. Систему холостого хода регулируем с целью обеспечить устойчивые обороты двигателя на холостом ходу с минимальным содержанием оксида углерода (СО) и углеводородов (СН) в отработавших газах. Данную операцию рекомендуем проводить на пунктах регулировки «СО-СН».

2. Для регулировки холостого хода карбюратор имеет винт количества, уменьшающий или увеличивающий количество смеси, поступающей в двигатель, и винт качества, определяющий состав смеси.

3. На заводе на эти винты напрессованы ограничительные пластмассовые втулки.

4. Они не позволяют нарушать заводские регулировки. Винт количества смеси с ограничительной втулкой можно повернуть не более чем на 90°, а качества – на 50°, что позволяет, не имея газоанализатора, только подстроить частоту вращения на холостом ходу. Если со втулками отрегулировать холостой ход не удается, отверткой ломаем их и повторяем операцию.

5. Регулировку проводим с использованием газоанализатора на прогретом до рабочей температуры двигателе с отрегулированными зажиганием и зазорами в приводе клапанов (см. соответствующие разделы), при полностью открытой воздушной заслонке.

6. Винтом количества установите по тахометру частоту вращения коленчатого вала 820–900 мин –1.

7. Винтом количества восстановите частоту вращения коленчатого вала до 820–900 мин-1. При необходимости винтом качества восстановите концентрацию СО 0,5–1,2%.

8. Винтом качества добейтесь концентрации CO в отработавших газах в пределах 0,5–1,2% при данном положении винта количества.

Самостоятельная регулировка холостого хода на ВАЗ 2106 успешно завершена. В другой нашей статье вы можете почитать о причинах , почему же плавают обороты холостого двигателя .
Наслаждайтесь поездкой на автомобиле!

vazgarage.ru

Регулировка карбюратора ВАЗ-2106 своими руками: техника выполнения, необходимые материалы и инструменты, пошаговая инструкция по работе с фото и советы специалистов

Карбюраторы необходимы для подготовки и подачи смеси топлива и воздуха в камеры сгорания двигателя. Это основной узел топливной системы автомобиля ВАЗ-2106. Карбюратор имеет сложную конструкцию, хотя принцип его работы относительно прост. Но в большинстве случаев многие автомобилисты опасаются ремонтировать карбюратор самостоятельно и в случае неисправности или нестабильной работы обращаются к разным специалистам по ремонту и передают им большие суммы.Не всегда мастер решает проблемы полностью. Регулировка карбюратора ВАЗ-2106 своими руками — это не так уж и сложно. А научившись делать это один раз, вы сможете сэкономить на услугах специалистов.

Устройство и назначение

Автомобили ВАЗ-2106 выпускаются с 1976 года. Модель быстро стала популярной среди отечественных автолюбителей. Чтобы двигатель, установленный на машине, мог работать без сбоев, требовалось определенное количество топлива, воздуха, сжатия и мощной искры. Смешивают воздух и бензин в устройстве, предназначенном для приготовления топливной смеси — карбюраторе.АвтоВАЗ оснастил модель ВАЗ-2106 карбюраторами «ОЗОН», которые производились на заводе ДААЗ.

Принцип работы этого и любого другого карбюратора построен на основе реактивной тяги. Воздушная струя проходит через форсунки с отверстиями, унося бензин в поплавковую камеру. При этом образуется топливно-воздушная смесь в пропорциях, необходимых для эффективного зажигания и сгорания в цилиндрах.

Карбюратор ВАЗ-2106 состоит из трех частей.Это верхняя часть, средняя часть и нижняя часть. Верхняя часть представляет собой крышку со встроенной воздушной заслонкой. Он служит для регулировки количества воздуха, подаваемого в цилиндры двигателя. Через систему каналов внутри карбюратора крышка соединяется с дроссельной заслонкой, а также с поплавковой камерой. В средней части расположены диффузоры, топливные жиклеры, поплавковые камеры. В нижней части расположены дроссельные заслонки первой и второй камер.

Даже малейшее отклонение состава горючей смеси от оптимальных пропорций сразу сказывается на работе двигателя.Возникают трудности холодного и горячего пуска мотора, нарушается устойчивость двигателя на холостом ходу, либо он полностью пропадает. Ухудшается и разгонная динамика. При возникновении одной или нескольких из этих проблем необходима регулировка карбюратора ВАЗ-2106 ДААЗ.

О техническом обслуживании

Чтобы элемент работал качественно и не раздражал хозяина постоянными сбоями, его необходимо правильно обслуживать. Внутри агрегата есть сеть узких каналов.Основная проблема любого карбюратора в том, что эти каналы или жиклеры забиты. В результате при приготовлении смеси нарушаются пропорции топлива и воздуха; он плохо попадает в цилиндры двигателя. ДВС работает с перебоями или даже не запускается.

Любая регулировка карбюратора ВАЗ-2106 своими руками обычно начинается с ремонтных работ. Так, загрязненные форсунками каналы очищают специальными жидкостями в аэрозольных баллончиках или продувают сжатым воздухом.Сильно загрязненный карбюратор рекомендуется на несколько дней окунуть в керосин или ацетон. Периодически специалисты рекомендуют заменять расходные материалы — мембраны и резиновые элементы.

Как понять, что карбюратор нуждается в регулировке?

Если топливная смесь чрезмерно обогащена кислородом, двигатель либо плохо запустится, либо вообще откажется заводиться. Неопытные автомобилисты в этот момент, пытаясь снова и снова завести двигатель, заливают свечи. Если смесь будет слишком бедной, двигатель будет работать нестабильно, но при этом значительно снизится мощность.

Регулировка карбюратора ОЗОН ВАЗ-2106 нужна при возникновении затруднений в процессе запуска холодного двигателя. Также стоит настроиться, если наблюдается нестабильная работа ДВС на двадцатом, если есть провалы на переходных или любых других режимах при нажатии на газ. Хлопок из глушителя тоже показатель регулировки.

Есть возможность регулировки холостого хода карбюратора ВАЗ-2106 и уровня топлива в поплавковой камере.Больше ничего подправить нельзя. Динамика и поток регулируются сменой форсунок.

Машина не заводится

Очень часто владельцы карбюраторных автомобилей не могут завести машину. На это есть две причины — либо неисправна система зажигания, либо проблема с карбюратором. Часто забиваются жиклеры, сетчатый фильтр, а также другие элементы, которые могут препятствовать попаданию топлива в поплавковую камеру.

Для решения проблемы очистите каналы и жиклеры специальными жидкостями. Если в поплавковой камере нет газа, то промывают сетчатый фильтр и проверяют игольчатый клапан.

Двигатель глохнет на холостом ходу

При работе двигателя в режиме ХХ дроссели обеих камер закрыты. Ниже них имеется достаточный слив топлива. Двигатель будет нестабильным из-за неисправности карбюратора. В этом случае возможна разгерметизация или утечка воздуха, в результате чего топливная смесь будет слишком бедной. Настройки саморезов, регулирующих количество и состав смеси, могут выйти из строя. Недостаток газа в поплавковой камере — еще одна причина плохой смеси.

В этом случае регулировку карбюратора ВАЗ-2106 своими руками следует производить следующим образом. Проверьте затяжку всех отверстий под болты. Заменить резиновое кольцо на винт и качество ремкомплект электромагнитного клапана. Также проверьте шланг, идущий к вакуумному регулятору CPP.

Далее выставляем уровень топлива в поплавковой камере, загибая язычок поплавка. Он должен располагаться посередине наклонной стены — это проверено на опыте.Далее с помощью качественного шнека регулируем движение смеси в системе ХХ. Винтом количества регулируют, сколько смеси будет подаваться в цилиндры двигателя. По мере вращения качественного шнека размер канала изменяется, регулируя тем самым поток эмульсии.

Регулировка ХХ

На карбюраторе ВАЗ-2106 регулировка холостого хода осуществляется двумя винтами. Вращая винт количества топлива, добейтесь стабильной работы двигателя. Затем откручиваем качественный винт и слушаем двигатель.Мотор должен задохнуться от слишком богатой смеси. Далее прикручиваем качество отжима, налегая на смесь. Мотор тоже должен попытаться заглохнуть.

Регулировка карбюратора ВАЗ-2106 своими руками подразумевает вращение винта качества до тех пор, пока обороты не нарастут и не перестанут расти. В этом положении необходимо оставить регулировочный элемент. Винты полностью затянуть. В этом положении наиболее оптимальная топливная смесь. Самое главное — такую ​​настройку нужно проводить на прогретом двигателе.На холоде возможны закуски после разогрева.

Запах бензина в салоне

Это говорит о том, что в поплавковой камере топлива больше, чем нужно. В этом случае карбюратор приготовит богатую смесь, двигатель будет работать нестабильно. Также соединение элементов корпуса карбюратора может быть неплотным. В этом случае проверьте шланги и уровень топлива. Также рекомендуется проверить герметичность карбюратора.

Провалы при нажатии на газ

При нажатии на педаль газа открывается заслонка первой камеры.Затем запускается ускорительный насос. При выходе из строя произойдет прерывание или остановка мотора — это неисправность, и чаще всего это происходит при трогании с места или резком разгоне.

Зная принцип работы и устройство карбюратора ВАЗ-2106, его регулировка становится проще. Неисправность устраняется очисткой каналов, носовой части ускорительного насоса и его клапана. Также поломка может быть связана с засорением форсунки топливного жиклера. Для ремонта нужно очистить клапан.При необходимости замените изношенные резиновые элементы карбюратора. Они быстро изнашиваются, хотя и устойчивы к бензину.

Настройка поплавковой камеры

Неправильно установленный уровень бензина в поплавковой камере может вызвать затруднения при запуске двигателя и, как следствие, нестабильную работу. Уровень должен располагаться по линии перехода наклонной стены в вертикальную. Фото регулировки карбюратора ВАЗ-2106, самодельного, читатель может увидеть в нашей статье.

Крышка карбюратора установлена ​​вертикально, сопло подачи газа направлено вверх.Когда язычок коснется игольчатого клапана, измерьте расстояние от прокладки до поплавка. Он должен быть в пределах 6,5 миллиметров. Если расстояние больше или меньше, загибая язык, добейтесь регулируемого расстояния. Отклонений в ту или иную сторону быть не должно.

Заключение

В процессе регулировки винтов карбюратора ВАЗ-2106 можно добиться стабильной работы двигателя. В этом случае топливная смесь будет идеальной, автомобиль станет более динамичным. А расход топлива упадет до заводских значений.Для более тонкой настройки нужно использовать специальное оборудование — газоанализатор. Но в большинстве случаев эта настройка почти такая же, как и для инструментов. При замене ремкомплекта специалисты не рекомендуют заменять старые жиклеры на новые. Часто новые жиклеры не соответствуют тому, что на них написано. Отверстия могут быть больше или меньше.

Регулируемый карбюратор ваз 2106

Довольно часто после определенного времени эксплуатации автомобиля владельцы ВАЗ 2106 сталкиваются с тем, что машина начинает глохнуть на холостом ходу.Причин этому может быть довольно много, но главная — это сбой регулировки холостого хода. В рамках этой статьи мы постараемся объяснить, как самостоятельно отрегулировать обороты холостого хода и тем самым исправить возникшую неисправность.

Из чего состоит система холостого хода карбюратора ВАЗ 2106

Перед тем, как приступить к регулировке холостого хода карбюратора ВАЗ 2106, следует понять, из чего состоит эта система. Ниже вы можете найти схематическое изображение неработающей системы и расшифровку к ней.Напомним, что в предыдущей статье мы рассмотрели размещение, их схему и описание каждого.

1. Корпус дроссельной заслонки.
2. Камера дроссельной заслонки №1.
3. Отверстия для переходов между режимами работы.
4. Установочная апертура, определяющая количество подаваемой смеси.
5. Трубочка для подачи в воздушную систему.
6. Винт отвечает за регулировку количества подаваемой смеси.
7. Винт, отвечающий за регулировку качества подаваемой смеси.
8. Эмульсионный канал холостого хода карбюратора.
9. Винт для регулировки уровня приточного воздуха.
10. Крышка корпуса агрегата.
11. Воздушная форсунка.
12. Корпус форсунки топливной смеси.
13. Канал, отвечающий за подачу топливной смеси в систему.
14. Эмульсия хорошо.

Как отрегулировать холостой ход ВАЗ 2106 своими руками

Регулировка холостого хода карбюратора автомобиля ВАЗ 2106 — простая, но очень ответственная процедура.Чтобы выполнить это правильно и эффективно, вы должны использовать пошаговую инструкцию , которая представлена ​​ниже:

1. С помощью числового винта установите частоту вращения коленчатого вала на 900 об / мин на основе данных, отображаемых тахометром.

2. Вращая винт качества смеси, вы добьетесь концентрации окиси углерода на уровне от 0,5 до 1,2 процента.

Вот и все, регулировка холостого хода завершена.

Но в завершение хотелось бы отметить несколько важных моментов:

Номерной винт вращается максимум на 90 градусов;
— качественный винт вращается максимум на 50 градусов;
— регулировка должна производиться с обязательным использованием газоанализатора.

Если ваша машина начинает глохнуть на холостом ходу, то требуется правильная регулировка или. Подробности можно узнать при разборке.

Если топливный фильтр чистый, то причина кроется в регулировке холостого хода на ВАЗ 2106.В этой статье мы подробно расскажем, как это сделать самому.

Схема системы холостого хода карбюратора ВАЗ 2106

1 — корпус дроссельной заслонки;
2 — дроссельная заслонка первой камеры;
3 — отверстия переходных режимов;
4 — отверстие, регулируемое винтом количества смеси;
5 — канал подачи воздуха;
6 — винт регулировки количества смеси;
7 — винт регулировочный состав (качество) смеси;
8 — эмульсионный канал системы холостого хода;
9 — регулировочный винт дополнительного воздуха *;
10 — крышка картера карбюратора;
11 — жиклер холостого хода;
12 — корпус жиклера холостого топлива с запорной арматурой;
13 — топливный канал системы холостого хода;
14 — колодец эмульсионный.

Регулировка холостого хода на ВАЗ 2106 своими руками

1. Система холостого хода регулируется для обеспечения стабильных оборотов холостого хода двигателя с минимальным содержанием окиси углерода (CO) и углеводородов (CH) в выхлопных газах. Рекомендуем проводить эту операцию в точках настройки «СО-СН».

2. Для регулировки холостого хода карбюратор имеет регулировочный винт, уменьшающий или увеличивающий количество поступающей в двигатель смеси, и качественный винт, определяющий состав смеси.

3. На заводе на эти винты запрессовываются ограничительные пластиковые втулки.

4. Не позволяют нарушать заводские настройки. Винт количества смеси с ограничительной гильзой можно поворачивать не более чем на 90 °, а качества — на 50 °, что позволяет без газоанализатора регулировать обороты только на холостом ходу. Если нет возможности отрегулировать холостой ход с помощью втулок, ломаем их отверткой и повторяем операцию.

5. Регулировка производится газоанализатором на прогретом до рабочей температуры двигателе с отрегулированными зажиганием и зазорами в приводе клапана (см. Соответствующие разделы) при полностью открытой воздушной заслонке.

6. Установите на тахометре частоту вращения коленчатого вала 820–900 мин –1 на тахометре.

7. С помощью числового винта установите частоту вращения коленчатого вала 820–900 об / мин. При необходимости используйте винт для проверки качества, чтобы восстановить концентрацию CO 0.5–1,2%.

8. Используя винт контроля качества, доведите концентрацию CO в выхлопных газах в пределах 0,5–1,2% для данного положения винта контроля качества.

Регулировка холостого хода на ВАЗ 2106 успешно завершена. В другой нашей статье вы можете прочитать о причинах этого.
Приятного путешествия на автомобиле!

Если ваш автомобиль начинает глохнуть на холостом ходу, это означает, что топливный фильтр необходимо правильно отрегулировать или очистить.

Регулировка

Для установки холостого хода инструментов понадобится только плоская узкая отвертка, желательно с короткой ручкой.Регулировку холостого хода производить только на прогретом двигателе. Необходимо отрегулировать зазоры газораспределения и зажигания. Если регулировку проводить на холодном моторе, это не принесет желаемого эффекта и не удастся добиться стабильной работы.

Регулировка холостого хода осуществляется двумя регулировочными винтами: 1-й — качество смеси и 2-й — ее количество (рис. 2). По умолчанию на заводе регулировочный винт 2 поставляется с ограничительной втулкой, которая действует как уплотнение.Таким образом, производитель указывает, что вращение винта лежит в заводском диапазоне. Для полной регулировки и когда не удается установить холостой ход, ограничительная втулка снимается, проводится основная регулировка.

Винтом 1 установите частоту вращения коленчатого вала 900 мин-1. Их можно проверить на специальном стенде или с помощью тахометра, расположенного на панели приборов.

Винт 2 должен достигать такого значения СО2, которое попадает в диапазон значений от 0.От 5 до 1,2%. В этом поможет специальный прибор — счетчик газа.

Вращение винта 2 способствует изменению частоты вращения коленчатого вала. В этом случае мы снова регулируем и устанавливаем винт 1 на значение скорости в пределах 900 мин-1.

Правильность настройки холостого хода проверяется нажатием педали акселератора и резким ее отпусканием. Скорость вращения коленчатого вала должна плавно и без сбоев нарастать, а затем и уменьшаться. Двигатель не должен глохнуть. Если это произошло или наблюдаются рывки при нажатии на педаль газа, настройку необходимо повторить.

ушел

У меня тоже было такое, нужно тщательно промыть низ карбюратора, проверить и при необходимости заменить игольчатый клапан и отрегулировать положение поплавка. Особенно проверьте сопло холостого хода на задней части карбюратора относительно крышки клапана.

Проверить состояние контактов, целостность центрального высоковольтного провода и сопротивление ползуна. возможно неисправен клапан ELXX на карбюраторе Азон, возможно, сломался или вылетела трубка.также возможна неисправность карбюратора.

Как настроить

Для решения проблемы регулировки холостого хода на ВАЗ 2106 необходимо запастись набором отверток, хотя для этой технологической операции достаточно одной отвертки. В Интернете можно посмотреть видеоролик «ВАЗ 2106 на холостом ходу» о регулировочных работах по стабилизации холостого хода автомобиля.

Для регулировки холостого хода карбюратора «шестерка» необходимо соблюдать ряд подготовительных условий.К ним относятся:

Операция выполняется только на двигателе, который достиг рабочей температуры (около 90 градусов Цельсия).

Зазоры газораспределительных клапанов и контактов зажигания (с контактной системой) должны соответствовать требуемым размерам.

При регулировке холостого хода карбюратора ВАЗ 2106 на непрогретом двигателе желаемого результата добиться не удается. Если холостого хода нет, он появится только при соблюдении правильных условий настройки.

Если ВАЗ «шестой модели» глохнет на холостом ходу, то для того, чтобы узнать, как регулировать обороты холостого хода, необходимо использовать следующий алгоритм:

Процесс регулировки холостого хода на автомобиле ВАЗ 2106 осуществляется двумя винтами для настройки, первый — винт качества, второй — количества смеси.

В соответствии с заводскими параметрами винт количественной регулировки заблокирован герметичной стопорной втулкой. Для проведения настроек и при отсутствии холостого хода на ВАЗ 2106 снимается уплотнитель, и проводятся регулировочные работы.

С помощью высококачественного винта мы достигаем значения 900 об / мин, проверяя значение с помощью тахометра.

С помощью газового счетчика выставляем показатель содержания окиси углерода в пределах 0,6-1,3 процента с помощью газового счетчика. Круговое движение регулировочного винта изменяет количество оборотов коленчатого вала силового агрегата.

В данной ситуации неоднократно фиксируем требуемые параметры частоты вращения коленчатого вала первым винтом. Если все сделано правильно, то при резком нажатии и опускании педали акселератора величина вращения должна оставаться стабильной.

При правильном выполнении всех операций должно наблюдаться плавное увеличение оборотов двигателя и стабильная работа агрегата.

Неисправности

Есть три распространенные причины исчезновения холостого хода:

ЭМС засорение форсунок холостого хода;

Burnout EMC;

Отсутствие поставки ЭМС.

Регулировка холостого хода двигателя должна обеспечивать минимально возможное количество токсичных веществ в выхлопных газах. При превышении содержания токсичных веществ эксплуатация автомобиля ВАЗ 2106 запрещена.

A WARNING
Регулировка холостого хода с установленным воздушным фильтром на прогретом двигателе (температура охлаждающей жидкости 90-95 ° C) с отрегулированным уровнем топлива в поплавковой камере и правильной настройкой зазоров в приводе клапана и угла опережения зажигания. Заслонка должна быть полностью открыта (проверьте это визуально через горловину карбюратора).Поскольку частота вращения коленчатого вала на холостом ходу и содержание окиси углерода (CO) в выхлопных газах регулируются вместе, и для регулировки содержания CO необходим газоанализатор, мы рекомендуем эти операции на СТО.

Расположение винтов регулировки системы холостого хода: 1 — винт состава (качества) смеси; 2 — шнек количества смеси.

ПРИМЕЧАНИЯ
Винты расположены глубоко в пазах корпуса дроссельной заслонки, поэтому винт 1 на фотографии не виден.На новом автомобиле ВАЗ 2106 на винты 1 и 2 запрессованы пластиковые ограничительные втулки, позволяющие повернуть винты всего на пол-оборота. Это сделано для предотвращения нарушения заводских настроек. Если нет возможности регулировать содержание СО в выхлопных газах с помощью втулок, то, вывернув винты, сломайте головки втулок, выверните винты, снимите с них остальные втулки и снова затяните винты.
1. Завести автомобиль от двигателя ВАЗ 2106. Поворачивая винт 2 количества смеси, установить обороты двигателя 750-800 мин.При ввинчивании винта частота вращения уменьшается; при расшатывании увеличивается.
2. После этого проверьте и, при необходимости, отрегулируйте содержание CO. Мы рекомендуем установить содержание CO на (1 ± 0,3)%. Регулировка осуществляется винтом 1 состава (качества). Когда винт закручен, содержание CO уменьшается; при прикручивании увеличивается.
Согласно изменению № 1 к ГОСТ 17.2.2.03-87, вступившему в силу 01.01.2000, содержание СО в выхлопных газах автомобилей (если это не указано производителем в руководстве по эксплуатации), оборудованных карбюратора и без каталитического нейтрализатора в выхлопной системе, при частоте вращения коленчатого вала 800 мин она не должна превышать 3.5%. Не снижайте

содержание СО ниже 0,4%, так как в этом случае из-за пропусков зажигания в рабочей смеси в выхлопных газах резко возрастает содержание несгоревших углеводородов (СН). При регулировке содержания CO частота вращения коленчатого вала изменяется незначительно.
3. Используйте винт 2, чтобы восстановить исходную частоту вращения коленчатого вала 750-800 мин и проверить содержание CO. При необходимости повторно отрегулируйте содержание CO, а затем скорость. Резко нажмите педаль акселератора и отпустите ее. Двигатель должен непрерывно повышать частоту вращения коленчатого вала и не должен глохнуть после отпускания педали.Если двигатель остановился, увеличьте частоту вращения винтом 2 до 800 мин, но не более.

ПОЛЕЗНЫЕ СОВЕТЫ
При отсутствии газоанализатора можно с достаточной точностью регулировать обороты холостого хода, контролируя частоту вращения коленчатого вала двигателя по тахометру в комбинации приборов автомобиля ВАЗ 2106. Плавно провернуть винт 1 (качественного) в желаемом направлении, установить его в положение, при котором обороты холостого хода максимальны. Затем винтом 2 (количество) установите частоту 1100 мин.Постепенно закручивая качественный винт, уменьшите частоту до 800 мин. Если карбюратор исправен, содержание СО в выхлопных газах при таком способе регулировки не будет превышать 2%, что находится в допустимых пределах.

Работа касается исключительно холостого хода ВАЗ 2106. Настройка не влияет на другие режимы работы двигателя. Для регулировки есть два винта: большой — количество оборотов и маленький — качество смеси.

Перед началом работ убедитесь в исправности системы зажигания.При необходимости отрегулируйте или отремонтируйте. Двигатель также должен быть исправен.

Проверить карбюратор

Проверить электромагнитный клапан на карбюраторе (если есть). Для этого нужно включить зажигание, выключить его, а затем включить контакт на вентиле. Щелчок означает, что клапан в хорошем состоянии.

Запустите двигатель, снимите вакуумную трубку с распределителя и коснитесь ее языком. Вы не должны ощущать разрежения воздуха. Если это так, немного открутите стопор.

Утопить ручку «всасывания», открыть воздушный фильтр. В карбюраторе заслонка первичной камеры должна быть вертикальной.

Полностью вытащить воздушную заслонку, налить три куба. см бензина над заслонкой. Он не должен заметно подтекать в течение 5-10 секунд. Утопить рукоятку всасывания, нажать педаль «газа» и посмотреть, плавно ли открывается заслонка, не заклинивает ли.

Отвинтите регулировочные рычаги на карбюраторе, смажьте уплотнительные кольца маслом и затяните их, пока они не коснутся болтов седла в карбюраторе.

Начать регулировку

1. Регулируя качество смеси, откручиваем на 2-3 об.
2. Большой открутите на 1,5 оборота.
3. Запустите и прогрейте двигатель. На вытянутом «всасывании» он будет работать даже при смещении холостого хода.
4. Прогревая двигатель, заглушаем «всасывание». Если двигатель трясется или глохнет, выключите дозатор количества, добиваясь устойчивых оборотов. На высоких оборотах поверните винт, пока они не уменьшатся. Мы достигаем стабильной частоты около 900 в минуту.
5. Регулируем качество заворачиванием, пока не будут перебои, а потом отключаем до стабильной работы.
6. Частота вращения коленчатого вала изменится. Накручивая количество смеси, добиваемся стабильности оборотов.
7. 2–3 раза повторяется регулировка для обоих жиклеров.

Чем больше можно открутить винт, регулирующий количество подаваемой смеси, тем он будет хуже и тем меньше будет расход топлива. Можно будет больше прикрутить, что отвечает за качество смеси — в выхлопных газах будет меньше СО.Но, еще раз повторяю: это касается холостого хода и не более того.

Снятие и ремонт карбюратора. Ремонт карбюратора своими руками от А до Я

Карбюратор ВАЗ 2106 отвечает за формирование и подачу топливовоздушной смеси в двигатель внутреннего сгорания. Это довольно сложное устройство. Однако в большинстве случаев определить неисправность и отрегулировать карбюратор своими руками сможет любой автовладелец.

Назначение и устройство карбюратора ВАЗ 2106

Автомобиль ВАЗ 2106 начал выпускаться в 1976 году и сразу приобрел большую популярность у отечественных автолюбителей. Для бесперебойной работы небольшого двигателя требовалось наличие воздуха, топлива, мощной искры и сжатия. Первые два элемента смешиваются, чтобы приготовить топливно-воздушную смесь оптимального состава. На ВАЗ 2106 производитель установил карбюратор «озон» производства Димитровградского автогенного завода (ДААЗ).

Устройство основано на принципе реактивной тяги. Мощная воздушная струя через расположенные в диффузоре жиклеры переносит топливо с поплавковой камеры. В результате образуется топливно-воздушная смесь в пропорциях, необходимых для ее воспламенения в камере сгорания.

Карбюратор состоит из трех основных частей:

1. Верхняя часть представляет собой крышку с заслонкой для регулирования потока воздуха в камеру сгорания. С помощью канальной системы он соединен с дроссельной заслонкой дроссельной заслонки и поплавковой камерой.
2. Средняя секция состоит из диффузоров, топливных жиклеров и поплавковой камеры. Диаметры форсунок указаны в таблице.
3. Нижняя часть включает дроссель двух камер.

Таблица: Калибровочные данные карбюратора «Озон»

Любое отклонение состава топливовоздушной смеси от оптимального влияет на работу двигателя. Это затрудняет запуск холодного и прогретого двигателя, нарушается его работа на холостом ходу и в рабочем режиме, ухудшается динамика разгона.

Обслуживание карбюратора ВАЗ 2106

При работе карбюратора происходит засорение узких каналов жиклеров. Обычно это происходит при использовании некачественного топлива, неизменно заменяемого воздушного фильтра и т. Д. Нарушается состав топливно-воздушной смеси и затрудняется ее поступление в двигатель. В результате заставляет агрегат работать с перебоями, его динамические характеристики снижаются. В таких случаях требуется промывка специальным чистящим составом с последующей продувкой воздухом.

Ставка на регулировку карбюратора ВАЗ 2106

Если смесь поступает из карбюратора, в двигатель будет слишком богатое топливо, то могут переливаться свечи зажигания. Если смесь излишне бедная, мощность двигателя заметно снизится. Основными симптомами неоптимального состава смеси являются:

• затруднение запуска холодного двигателя;
• нестабильная работа двигателя на холостом ходу;
• отказы при нажатии на педаль акселератора;
• громкий хлопок из глушителя.

В большинстве случаев проблему можно решить путем своевременной корректировки состава смеси с помощью шурупов качества и количества. Вращая эти винты, можно изменять величину просвета эмульсионных каналов, уровень топлива в поплавковой камере и обеспечивать дополнительный расход топлива, компенсируя избыток воздуха. Эта процедура займет всего несколько минут.

Автомобиль не заводится

Причиной запуска холодного двигателя когда коленчатый вал вращается, но мотор не заводится, может стать система зажигания и карбюратор.Если воспламенение наиболее вероятно забито жиклерами, сетчатым фильтром или другими элементами, что затрудняет подачу топлива в поплавковую камеру. Устраняют эту проблему следующим образом.

1. Необходимо очистить нарезанные каналы и жиклеры специальным аэрозолем для промывки карбюратора, а затем продуть их струей сжатого воздуха.
2. Если в поплавковой камере нет топлива, необходимо промыть сетчатый фильтр и игольчатый клапан. Для этого нужно будет снять фильтр с карбюратора.
3. Необходимо проверить наличие бензина в поплавковой камере с помощью ускорительного насоса (UN). При резком нажатии На рычаг акселератора должен быть виден акселератор, так как из распылительного канала идет топливо в смесительную камеру.

   При нажатии на дроссельную заслонку рычаг через сектор привода воздействует на толкатель диафрагмы, и мгновенная подача топлива в камеру происходит через распылитель в диффузоре

Автомобиль глохнет на холостом ходу

В режиме холостого хода крышка закрыта.Под ними образуется разрежение, обеспечивающее перетекание топлива через отверстие под заслонкой первой камеры. Причина ситуации, при которой двигатель заводится, но работает нестабильно, чаще всего карбюратор. Это может произойти с разгерметизацией корпуса. Это приведет к попаданию избытка воздуха в карбюратор. Также могут не соответствовать качеству и количеству состава состава и количеству горючей смеси. Кроме того, недостаток или отсутствие топлива в поплавковой камере приводит к обеднению поступающей в двигатель смеси.

Текущая ситуация потребует от следователя выполнения следующих действий.

1. Для исключения разгерметизации корпуса замените уплотнительные прокладки между его отдельными частями.
2. Затяните все болтовые соединения.
3. Чтобы предотвратить сброс давления, замените резиновое кольцо электромагнитного клапана и винт контроля качества.
4. Проверить состояние шланга вакуумного регулятора опережения зажигания на предмет износа и механических повреждений.
5. Выставить оптимальный уровень бензина (в карбюраторе «озон» он находится посередине наклонной стенки поплавковой камеры), закрепив язычок крепления. Зазор поплавка (расстояние между поплавком и прокладкой, прилегающей к крышке карбюратора) должен составлять 6,5 ± 0,25 мм.
6. Качественный винт регулирует свободное движение топливной эмульсии по системе холостого хода, а величина количества является объемом подаваемой в цилиндры смеси.

Появление запаха бензина в салоне

В любом случае появление запаха топлива в салоне связано с его избытком в поплавковой камере или неплотным соединением элементов корпуса в результате износа или механическое повреждение уплотнительных прокладок и резиновых шлангов.

Появление запаха в салоне ВАЗ 2106 — признак повышенной пожарной опасности. В этой ситуации следует немедленно выключить мотор и принять все меры, направленные на выявление неисправности. Запуск ВАЗ 2106 возможен только после устранения причин проникновения паров бензина в салон автомобиля.

Для устранения причин попадания паров бензина в салон:

Провалы при нажатии на педаль акселератора

При нажатии на педаль акселератора открывается дроссельная заслонка.Далее через шарнирно-сочлененный рычаг включается ускорительный насос. Если он неисправен, нажатие на педаль приведет к перебоям и остановке двигателя. Чаще всего проявляется при касании с места и резком наборе скорости. При резком нажатии на рычаг акселератора должна наблюдаться мощная струя топлива из распылительного канала в камеру эмульсии. Слабая струя может быть следствием:

• засорение каналов подачи, форсунки распылителя и нагнетательного клапана;
• разгерметизация корпуса;
• прыгает вакуумная трубка синхронизации зажигания.

Для устранения данной неисправности необходимо:

1. Заменить уплотнительные элементы карбюратора.
2. Затяните болтовые соединения.
3. Заменить резиновое уплотнительное кольцо электромагнитного клапана.
4. Проверить на износ и механические повреждения трубку вакуумного регулятора опережения зажигания.
5. Для ремонта ускорительного насоса (промыть каналы подачи, очистить форсунку от отложений, заменить диафрагму).

Видео: Ремонт и профилактика ускорительного насоса ВАЗ 2106

Вата в градуировке

Появление громких звуков в выхлопной системе является следствием слишком богатой топливовоздушной смеси.Такая смесь с большим содержанием жидкой фазы, не успевшая сгореть в рабочих цилиндрах и нагретая до максимальных температур, цикл взрыва в выхлопной системе заканчивается. В результате в глушителе раздается громкая вата. Помимо карбюратора, создающего смесь с чрезмерно высокой концентрацией топлива, причинами такой ситуации могут быть:

• позднее зажигание;
• люфт выпускных клапанов;
• несоблюдение фаз газораспределения.

Для устранения возможных причин Необходимо появление данной неисправности:

1. Снимите клапанную крышку, измерьте тепловую и при необходимости отрегулируйте.
2. Отрегулируйте подачу топлива в карбюратор, установив желаемый зазор запорного клапана в поплавковой камере. Расстояние от поплавка до крышки карбюратора с прокладкой должно быть 6,5 ± 0,25 мм.
3. Вращая винт качества и изменяя поперечное сечение топливного канала, добиваются свободного движения топливной эмульсии по контуру холостого хода.Количество регулируется объемом смеси, подаваемой в цилиндры.
4. Установить угол опережения зажигания. Для исключения возможности позднего возгорания ослабьте гайку крепления октан-корректора и поверните корпус на 0,5 деления шкалы против часовой стрелки.

   Правильность угла опережения зажигания имеет большое влияние на воспламенение смеси: 1 — корпус; 2 — шкала; 3 — Гайка крепления Outan-Corrector

Устранение неисправностей Карбюратор ВАЗ 2106

Перед ремонтом карбюратора убедитесь в исправности других систем автомобиля, которые могут вызвать неисправность.Для устранения неисправностей:

• кран для настройки карбюратора;
• специальный аэрозольный картридж для промывки каналов карбюратора от грязи и отложений;
• Канал сжатого воздуха и баллончик;
• тряпка чистая для наружной обработки карбюратора;
• огнетушитель на случай ЧС.

Работа по устранению неисправностей начинается с отключения минусовой клеммы АКБ для защиты от непредвиденных ситуаций.

Диагностика неисправностей карбюратора не требует использования каких-либо специальных приборов или приспособлений. Однако желательно иметь определенный опыт. Специалист может быстро настроить прибор на слух, основываясь на показаниях тахометра. Убедившись, что источником проблем является именно карбюратор, можно приступать к работе.

Перед регулировкой необходимо очистить каналы и жиклеры от загрязнений, затрудняющих попадание топлива в камеру эмульсии.Затем следует промыть средство для очистки карбюратора (желательно в аэрозольной форме) с сетчатым фильтром и игольчатым клапаном. В качестве такого средства можно использовать как простой ацетон, так и Liqui Moly, Fenom, HG 3121 и т. Д. И т. Д. Кроме того, следует удалить грязь с приводов дроссельной заслонки и воздушной заслонки, обеспечив их свободное движение. После выполнения этих процедур следует собрать карбюратор.

Регулировка производится на прогретый до рабочей температуры (не ниже 85 o (c) Двигатель.

Для очистки форсунок и каналов от грязи ни в коем случае не используйте проволоку или другие посторонние предметы. Использование первичных средств нарушит геометрию каналов.

Регулировка состава смеси винтом

В процессе эксплуатации изнашиваются каналы подачи, запорные устройства и регулировочные винты. Изношенные элементы Перед настройкой карбюратора рекомендуется заменить на новые. Для этого используются ремкомплекты в продаже.

Винты качества и количества находятся на передней панели устройства.Вращая эти винты, можно добиться оптимального состава топливовоздушной смеси.

Регулировка холостого хода

Установка холостого хода устанавливает минимальную устойчивую скорость вращения коленчатого вала. Это делается следующим образом.

1. Полностью заверните качественные винты и количество, установив их в исходное положение.
2. Поверните винт качества на два оборота, и винт с номером равен трем.
3. Вращая качественный винт против часовой стрелки, добиваемся максимальных оборотов в режиме холостого хода.
4. Вращая регулировочный винт против часовой стрелки, добиваемся частоты вращения коленчатого вала 90 об / мин.
5. Поворачивая поочередно на один оборот вперед и назад, проверьте максимальную частоту вращения коленчатого вала.
6. Качественный винт снижает частоту вращения коленчатого вала до 85-90 об / мин.

Видео: Настройка холостого хода ВАЗ 2106

Регулировка оксида углерода в выхлопе

Токсичность выхлопа определяется содержанием оксида углерода (CO). Проверка концентрации СО в выхлопных газах проводится с помощью газоанализатора. Высокое содержание окиси углерода связано с избытком топлива или недостатком кислорода в топливно-воздушной смеси. Регулировка токсичности выхлопа осуществляется регулировочными винтами аналогично алгоритму настройки холостого хода.

Регулировка поплавковой камеры ВАЗ 2106

Неправильно установленный уровень топлива в поплавковой камере может затруднить запуск двигателя и стать причиной его нестабильной работы на холостом ходу.На этом уровне крышка снята. Карбюратор должен соответствовать линии пересечения наклонной части стенки камеры с вертикалью.

Регулировка осуществляется очисткой язычка поплавка в следующем порядке:

1. Устанавливаем крышку карбюратора вертикально вверх топливной арматурой.
2. Поплавок клапана хода в момент касания язычка кронштейна измеряет расстояние от плоскости укладки до поплавка (оно должно быть равным 6,5 ± 0,25 мм).
3. Если фактическое значение этого расстояния не соответствует регламентированным значениям, зажимаем монтажный кронштейн или шпунт.

Регулировка положения дроссельной заслонки первой камеры

Красиво закрытые клапаны являются причиной избытка топливно-воздушной смеси во впускном коллекторе двигателя. Неполное их открытие, наоборот, может привести к недостаточному количеству смеси. Такие ситуации обычно вызваны неправильной или настроенной регулировкой привода дроссельной заслонки. Величина зазора между заслонками и стенками смесительной камеры должна составлять 0,9 мм. Это предотвратит нагревание заслонки и предотвратит появление продукции на стене при ее прикосновении к заслонке.Зазор регулируется с помощью упорного винта следующим образом.

Таблица: Операторы Поплавок и заслонки

Регулировка положения дроссельной заслонки второй камеры

При существенном изменении параметров атмосферного вакуума при открытии первой камеры при открытом клапане первой камеры. Его проверка осуществляется следующим образом:

Регулировка ускорительного насоса

Ускорительный насос обеспечивает дополнительную подачу топлива в момент ускорения, обогащая смесь. В обычном режиме не требует дополнительной настройки. Если производитель превратил в производитель регулировочный винт подачи насоса, после сборки карбюратора отрегулируйте подачу топлива из опрыскивателя. Это делается в следующем порядке.

1. Для заполнения топливных каналов ускорительного насоса вращаем рычаг привода дроссельной заслонки.
2. Под носик распылителя подставляем емкость.
3. С интервалом в три секунды поворачиваем рычаг привода дроссельной заслонки до упора десять раз.
4. Шприц медицинский объемом 10 см 3 набираем из бака бензина. За десять полных ходов диафрагмы насоса собранное количество топлива должно составить около 7 см 3.
5. Наблюдаем за формой и направлением струи распылителя. При неравномерной и прерывистой струе очистите опрыскиватель или замените его на новый.
6. При необходимости отрегулируйте винт питания ускорительного топливного насоса.

Регулировка «Газ» и «Подача»

Длина подъемов тяги «Питания» и «Газ» должна обеспечивать полное закрытие и открытие заслонок на всех режимах работы двигателя.Порядок проверки этих узлов следующий:

• при выпитой ручке «SUPPACE» воздушная заслонка должна быть полностью открыта, то есть находиться в вертикальном положении;
• при вытянутой вытянутой ручке «Приточный» воздушная заслонка должна быть полностью закрыта, перекрывая сечение первой камеры без зазоров;
• для регулировки необходимо ослабить винт фиксации наконечника привода «SUPPACE»;
• Регулировка привода газовой тяги осуществляется вращением пластикового наконечника до выхода клапана в нужное положение.

Очистка джилометров

Перед регулировкой карбюратора необходимо очистить каналы и жиклеры от грязи и отложений. Для этого необходимо:

• открутить топливные и воздушные жиклеры;
• замочите их в ацетоне или другом инструменте для очистки карбюратора на десять минут;
• продуть рубашку сжатым воздухом;
• установить очищенные и засохшие жиклеры в карбюратор.

Работа с карбюратором связана с повышенной пожароопасностью.Перед началом работы следует принять все меры предосторожности.

Карбюратор ВАЗ 2106 — довольно сложное устройство, состоящее из множества мелких элементов. Тем не менее, промойте жиклеры и фильтр, и любой автовладелец сможет отрегулировать подачу топливно-воздушной смеси. Для этого нужно лишь последовательно следовать указаниям специалистов.

Машины без инжектора по-прежнему актуальны на наших дорогах. Причем их владельцы обычно любят ремонтировать поломки сами, а это уже довольно частое явление при больших сроках.Среди этих поломок — неисправности сложнейшего узла подачи воздуха и бензина. Поэтому перед многими автомобилистами встает вопрос, как сделать ремонт карбюратора своими руками.

Особенно при запуске мотора не получается настроить такой сложный агрегат. Практически это не удается, и по нескольким причинам. Перечислим их.

1. Срок службы узла из-за сложности канальной структуры невелик.
2. Регулярное использование плохого бензина отрицательно влияет на детали, каналы, монтажную поверхность.
3. Также влияет попадание патронного газового блока при износе из узлов двигателя.
4. Частицы грязи, попавшие, например, через корпус воздушного фильтра, могут иметь абразивный эффект, в результате чего на поверхности могут появиться дефекты.

Как сделать ремонт на «классике»

Изначально обсудим инструкцию по ремонту карбюратора от 2107. Для работы будем использовать следующие инструменты:

отвертки
• ;

Ключи гаечные

• ;

Плоскогубцы

• ;
• строка.

Также узнайте о и.

Ремонт карбюратора ВАЗ 2107 начинаем с демонтажа узла с автомобиля. Производится в следующей последовательности.

1. В первую очередь демонтируйте корпус воздушного фильтра вместе с фильтрующим элементом, отвернув гайку.
2. Отвинтив крепления, отсоедините трос дроссельной заслонки и трос воздушной заслонки.
3. Разобьем шланг режущих газов.
4. Плетем хомут, снимаем топливный шланг.
5. Отсоедините шланг регулятора вакуума.
6. Отсоедините пневматический клапан от экономайзера.
7. Демонтируем микровыключатель с клемм.
8. Отверткой выдавливаем наконечник из демпфера привода тяги, после чего вытаскиваем заднюю пружину.
9. Демонтируем весь сборочный узел.

Теперь для ремонта карбюратора от ВАЗ 2107 своими руками его нужно разобрать, при этом заменив бракованные детали на новые запчасти (иногда они продаются в виде специального Ремкомплект Для ремонта ВАЗ 2105 — 2107 ), а также можно обрабатывать аддитивную плоскость.Опишем, как это сделать.

1. Демонтируем трехметровый рычаг, пружину и тягу.
2. Демонтируем крышку, а также корпус с дроссельной заслонкой. При необходимости заменяем прокладку.
3. Осторожно снимите поплавок, потянув за ось.
4. Откручиваем игольчатый топливный клапан, а также топливные жиклеры из поплавковой камеры. При необходимости замените детали.
5. Выворачиваем топливный проезд системы холостого хода. При необходимости замените.
6. Повторно затянув болт ускорительного насоса, снимите крышку насоса, отверстие и пружину.Эти детали тоже можно заменить.
7. Давайте возьмем диффузоры, которые работали на заслонках.
8. Выкрутите винт количества смеси.
9. Все снятые металлические части промыть ацетоном.
10. Приложите кромку к плоскости верхнего кожуха, которая стыкуется с другой плоскостью корпуса крепления клапана. Проверить кривизну. Кстати, если до этого не удавалось реально настроить стабильные обороты холостого хода, виновата могла быть просто кривизна, которая дает подачу воздуха.При необходимости продвигаем плоскость наждачным кругом вручную, без электропривода, снимая переходные трубки с плоскости. Мы делаем эту операцию предельно аккуратной.
11. Сборку производим в обратном порядке, но как установку на автомобиль.

Добавляем, что ремонт карбюратора от ВАЗ 2106 производится так же, как и узел такой же, под маркой 2107. В общем и ремонт ВАЗ 2105 производится так же, потому что опять же марка узла совпадает.

Отличия переднего привода

А теперь рассмотрим, в чем особенности процесса при необходимости ремонта карбюратора ВАЗ 2109.

Агрегат под названием «Солекс» использовался с передним краем, несколько превосходит ДААЗ 2107. Демонтаж его с переднего края. автомобиль осуществляется по уже описанному сценарию. Посмотрим, какие есть отличия от приведенных выше мануалов при разборке и ремонте карбюратора от ВАЗ 2109.Инструменты нужны такие же. Мы движемся по предметам так же, как ищем различия

1. Рычаг разборки.
2. Крышка и корпус с дроссельными заслонками снимаются аналогично предыдущей инструкции.
3. Аналогично устроена поплавковая камера — разбираем.
4. Отрежьте аналогичные топливные жиклеры плюс игольчатый клапан.
5. Топливная заслонка системы холостого хода здесь аккуратно заменена электромагнитным клапаном, клапан превращается в гаечный ключ. Вместо этого устанавливаем новый — желательно.
6. Аналогичным образом приносится в жертву ускорительный насос, его детали, особенно диафрагма, заменяются на новые.
7. Снимите диффузоры.
8. Винт количества смеси вот другой вид, его тоже разбирают.
9. Промойте в ацетоне детали, которые не были изношены.
10. При необходимости продолжаем плоскость верхнего корпуса, согласно вышеперечисленным рекомендациям.
11. Производим сборку, двигаясь по точкам назад, это касается установки на автомобиль.

Как видите, инструкция мало отличается от ранее показанной. Здесь необходимо добавить, что при ремонте карбюратора чаще всего приходится заменять куртки, потому что из-за небольшого размера срок эксплуатации этих деталей этих деталей этих деталей этих деталей связан с жесткими требованиями.

Кроме того, важно знать, что на «девятку» ставят карбюратор с маркой 2108, поэтому ремонт карбюратора от ВАЗ 2108 проводится именно по инструкции.Кроме того, в модификациях «восьмерка» и «девятка» такой же агрегат, но модифицированный, с небольшими другими зазорами. Поэтому ремонт в 21083 производится аналогично, но при настройке ориентирован на несколько других зазоров. Их значения следует брать из технической документации. То же касается и ремонта 21099.

Настройки после установки нужно произвести.

Кое-что о стоимости и не ремонтопригодности

Конечно, ремонтировать такой сложный механизм, как карбюратор, не всем под силу.Многие автолюбители скорее обратятся к услугам автосервиса. Посмотрим, сколько денег придется выложить. Вот усредненные данные по крупным городам РФ.

Указанные цены указаны на ремонтируемый карбюратор 2108. Стоимость немаленькая, но примерно вдвое ниже, чем покупка нового агрегата. Хотя в остальное время без покупки не обойтись. Ведь могут быть случаи, когда карбюратор не поможет ремонту и регулировке.

Например, обработка криволинейных плоскостей, о которой говорилось выше, может оказаться бесполезной из-за полной так называемой «усталости» металла. Нередки случаи изготовления резьбовых отверстий для жиклеров.К тому же множество мелких дефектов агрегата может склонить владельца к покупке нового.

Перестал тянуть машину или плохо заводится? А вы думаете, что момент ремонта карбюратора ВАЗ 2107? Тогда рекомендую ознакомиться с этой статьей, здесь вы найдете полезную информацию о ремонте, снятии, установке и переборке карбюратора ВАЗ 2107.

Схема карбюратора на ВАЗ 2107: 1-выводной рычаг привода второй камеры ; 2-Регулирующий винт количества смеси на холостом ходу: 3 — блок подогрева карбюратора; 4 — вентиляция картера двигателя; 5 — рычаг привода ускорительного насоса; 6 -Электромагнитный запорный клапан; 7 — рычаг воздушной заслонки; 8 — крышка карбюратора; 9 — болт крепления жидкостной камеры; 10 — корпус жидкостной камеры; 11 — корпус карбюратора; 12 — дроссельная заслонка второй камеры; 13 — Сектор рычага управления дроссельной заслонкой: 14 — Метки для правильной установки Пружина курка биметаллическая

Относительные значения жиклеров для карбюраторов «Солекс»

Шаг 1.Снятие карбюратора с автомобиля ВАЗ 2107

При необходимости замены карбюратора на ВАЗ 2107 или ремонта карбюратора своими руками сначала необходимо снять карбюратор с автомобиля ВАЗ 2107, потому что многое другое Удобно выполню карбюратор.

Поэтому переходим к снятию карбюратора:

1.1. Снимите корпус воздушного фильтра, отсоедините трубки системы рециркуляции картерных газов, открутите привод пускового устройства и топливопровод, отсоедините газовый привод, возвратную пружину и трубку вакуумного волокна.Отключите питание электромагнитного клапана и разъемов системы EPHX (если он установлен на карбюратор ВАЗ 2107).

1.2. Отсоединяем телескопический курок пусковой системы, откручиваем верхнюю часть корпуса карбюратора и снимаем с автомобиля.

1.3. Откручиваем 4 гайки крепления карбюратора и снимаем с машины нижнюю и среднюю часть.

1.4. После снятия карбюратора снимите прокладку коллектора и закройте коллектор прокладкой из картона (или другого материала), тем самым защитив впускной коллектор от падения посторонних предметов!

Процесс установки нового карбюратора происходит в порядке, обратном снятию.

Важно: Не растягивайте болты слишком сильно, приблизительное усилие составляет (6,6-15,4 нм). Также по возможности поменяйте все прокладки на карбюраторе на новые, так как от воздействия бензина и других негативных факторов они быстро приходят в негодность, а вы сами не знаете о качестве российских запчастей.Хотя если прокладка под карбюратором 2107 все еще в порядке, можно оставить, но лучше все прокладки на карбюраторе 2107 поменять.

Шаг 2. Разборка карбюратора ВАЗ 2107

2.1. Разбираем верх карбюратора, снимаем пусковую диафрагму его тяги и корпус, снимаем поплавок и игольчатый клапан, откручиваем пробку фильтра и снимаем ее.

2.2. Разборку средней и нижней части карбюратора можно начать со снятия вакуумного привода второй камеры, затем снять жиклеры основной и вспомогательной систем и эмульсионные трубки, снять диафрагму ускорительного насоса (осторожно, чтобы теряете пружины) снимаем форсунку ускорительного насоса и малые диффузоры.

Важно: Если у вас небольшой опыт ремонта карбюраторов на ВАЗ 2107, то рекомендую записывать цифровые обозначения жиклеров и место их установки.

2.3. Отсоедините дроссельные заслонки и среднюю часть, будьте осторожны, чтобы не потерять пусковую тягу и пружину при разборке этого узла!

2.4. Снимаем узел количества холостого хода («пуля») и откручиваем качественный винт. На этом разбор тоже закончен при разборке, удаляются прокладки карбюратора ВАЗ 2107 и резиновые винты и соединения.

Вот отличное видео от Наили Порошиной о полной, разборке и сборке озонового карбюратора 2107-1107010:

Шаг 3. Очистка карбюратора ВАЗ 2107

3.1. Мелкие детали и жиклеры, эмульсионные трубки, насадку, качественные саморезы кладем в баночку с ацетоном на 15-20 минут, затем достаем их пинцетом и чистим зубочистками (снимаем нагар с воздушных челюстей основной системы), продуваем сжатым воздухом.

Вымытые детали выложить на чистую поверхность, желательно на легкой хлопчатобумажной ткани.

3.2. Детали корпуса карбюратора, крышки диафрагм и распылителей кладем в емкость с растворителем или бензином на 15-20 минут, затем промываем щеткой и обдуваем сжатым воздухом, затем тоже кладем в чистую емкость. .

3.3. Крепеж и метизы помещаем в специально подготовленную емкость и также промываем, сливаем растворитель, затем перед сборкой оставляем его в емкости.

3.4. Механизм привода вакуума 2-й камеры проверяется на герметичность и не разбирается, достаточно промыть в бензине и протереть тряпкой.

Полезное видео по очистке карбюратора от грязи и нагара:

Шаг 4. «Пробивка» карбюратора

Данная операция предназначена для контроля наличия случайных каналов основной и вспомогательной карбюраторных систем. Перфорация шприцом объемом 10-20 куб. В канал, например, на холостом ходу подается бензин под давлением из шприца и по истечении бензина с выхода канала можно судить о его пропускной способности и чистоте.Чтобы понять, как устроен карбюратор ВАЗ 2107, необходимо подробно ознакомиться с устройством этого карбюратора в специализированной литературе.

Шаг 5. Как собрать карбюратор ВАЗ 2107

5.1. Сборку карбюратора рекомендую начинать со средней части с установки эмульсионных трубок и топливных и воздушных кулачков, форсунок и небольших диффузоров. Подключить все элементы карбюратора можно без проблем, посмотрев видео, которое вы найдете чуть ниже.

5.2. К нижней части дроссельных заслонок примыкает частично собранная средняя часть. Не забудьте установить пусковую и пружину, между нижней и средней частью тяга устанавливается непосредственно перед соединением этих частей.

5.3. После соединения нижней и верхней частей устанавливаем диафрагму ускорителя и вакуумный привод второй камеры, винты качества и количество смеси.

5.4. Верх начинаем собирать с установкой картонной прокладки, затем вкручиваем игольчатый клапан и устанавливаем поплавок, ставим фильтр, закручиваем, заглушаем фильтр.

5.5. Собираем узел пускового проема и устанавливаем, не забывая поставить между корпусом и деталью пусковую тягу и резиновый уплотнитель, навешиваем телескопическую тягу.

5.6. Все уплотнения диафрагмы и прокладки меняются на новые, за исключением вакуумного привода второй камеры (если он исправен).

Шаг 6. Проверка пусковой установки карбюратора

6.1. Проверка пусковой системы проводится на снятом собранном карбюраторе (винты верхней крышки можно не затягивать, держаться руками).Пусковой механизм назначаем вручную и проверяем ширину среза, на котором открывается первая камера, расстояние должно быть 0,8 мм, этот зазор регулируется линией старта, загибая или расправляя ее, мы можем добиться изменения этого зазора. Далее моделируем работу пускового проема и вручную доводим до крайнего положения, при этом пусковая установка (верхняя часть карбюратора) должна открывать прорезь примерно на 5 мм.

6.2. Проверить уровень топлива и герметичность игольчатого клапана ускорительного насоса.

6.2.1. Устанавливаем на автомобиль собранную среднюю и нижнюю часть карбюратора (не притягивая), ставим верхнюю часть (не притягивая), подключаем топливопровод и заливаем бензин бензонасосом. Заполните поплавковую камеру и снимите верхнюю часть и проконтролируйте уровень топлива, если уровень топлива выше или ниже, затем доведите до нормы. Приводим дроссель в движение и проверяем работу форсунки акселератора и герметичность ТНВД., При необходимости устраняем утечки.

Шаг 7.Установка карбюратора на ВАЗ 2107

7.1. Установка карбюратора на ВАЗ 2107 также начинается с установки средней и нижней части на новую прокладку коллектора, затем притягивать карбюратор к коллектору, устанавливать рециркуляционные трубки и привод вакуумного волокна (система EPHX), привод дроссельной заслонки и возвратной пружины.

7.2. Устанавливаем верх карбюратора, подключаем телескопическую тягу, топливопровод и пусковое устройство.

Шаг 8.Пуск и регулировка карбюратора

8.1. Перед запуском и регулировкой требуется 100% уверенность в исправности системы зажигания и правильной регулировке угла опережения зажигания!

8.2. Включаем механизм пуска карбюратора (винт количества смеси в среднем положении, винт качества откручивается на 3 оборота).

8.3. По мере разогрева отбиваешь заслонку пускового устройства до максимального значения.Прогретый двигатель должен стабильно работать при 850-900 оборотах в минуту.

8.4. Регулировка карбюратора ВАЗ 2107 путем прикручивания числа оборотов холостого хода, если обороты не ровные, то добавить качественный винт в регулировку холостого хода, если скорость изначально плавная, то попробовать снизить качество смеси, добившись легкого не- единообразие работы, затем уравнять обороты. Карбюратор должен поддаваться настройке, если этого не происходит, просверлите колпачок в средней части и произведите дополнительную регулировку вторым качественным винтом.

8.5. Для точной настройки используем газоанализатор CJ, значение исправного карбюратора на холостом ходу колеблется от 1% до 2,5%.

Фото Инструкция по ремонту карбюратора на ВАЗ 2107

Проверка игольчатого клапана на работоспособность

На этом фото в инструкции показан процесс снятия и проверки игольчатого клапана, рекомендую следовать ему для проверки клапана клапана без проблем.

Как разобрать и проверить детали крышки карбюратора на наличие неисправностей

Если нужно проверить детали карбюратора, эта фото инструкция для вас!

Как отремонтировать дроссельную заслонку пневмопривода на карбюраторе ВАЗ 2107

Вы сломали пневмоглушитель дроссельной заслонки на карбюраторе? Тогда эта инструкция для вас!

Ремонт корпуса и процесс разборки карбюратора на ВАЗ

Пора проводить корпус? Тогда рекомендую следовать приведенной ниже инструкции и проблем с ремонтом корпуса карбюратора у вас не возникнет.

Для полноценной работы с автоточками ваш браузер должен поддерживать JavaScript. Включите в настройках.

1. 5

   Москва, 2-й проезд Перова Поля, 9

2. 5

   г. Москва, Каширское шоссе, 67С5

3. 5

   д.Дыдалдино, д.Дыдалдино, 54

4. 5

   г. Видное, ул. Школьная, 51

5. 5

   Мытищи, Ярославское шоссе, 115

6. 5

   г. Москва, Сосновая аллея, 4С3

7. 5

   г. Зеленоград, ул. Панфилова, 28б,

8. 5

   Москва, Варшавское шоссе, 45

9. 5

   г. Люберцы, улица Южная, 25Ас2

10. 5

    Мытищи, 1-й Рупасовский переулок, 6к6

11. 5

    г. Москва, ул. Авиаторов, 13с6

12. 5

    Москва, медицинский проездной, 3

13. 5

    Москва, Староватутинский проезд, 10с2

14. 5

    Москва, улица Нижнего Поля, 29с16

15. 5

    Москва, Мичуринский проспект, 31к7

16. 5

    Мытищи, проспект Новомытищи, вл5

17. 5

    Балашиха, МКП.Железная дорога, улица Пригородная, 131

18. 5

    Балашиха, Пригородная улица, 131 к вагону

19. 5

    Москва, Модельный перевал, 8с17

20. 5

    Балашиха, ул. Советская, 50

21. 5

    Москва, Варшавское шоссе, 170г, бокс №30

22. 5

    г. Москва, ул. Ферганская, 13с1

23. 5

    г. Королев, ул. Пионерская, 1К1

24. 5

    Щербинка, Симферопольское шоссе, 16

25. 5

    Москва, Варшавское шоссе, 56

26. 5

    Щербинка, улица Люблинская, 7а

27. 5

    г. Москва, проезд по шоссе, 10к1

28. 5

    Балашиха, Пригородная улица, 131

29. 5

    г. Москва, ул. Дубнинская, д. 83,

30. 5

    Балашиха, улица Автозаводская, 50а

31. 5

    Балашиха, улица Рябиновая, 3с3

32. 5

    Московская область, п.Барвиха, Пушкинское шоссе, 41

33. 5

    село Мильково

34. 5

    г. Москва, ул. Горбунова, 12к2с2

35. 5

    Москва, Улица Садовников, 11Ак1

36. 5

    Мытищи, Улица Стрелковая, Бокс 88

37. 5

    Москва, Остаповский проезд, 6с1

38. 5

    Балашиха, Носовыхинское шоссе, 26

39. 5

    Балашиха, улица Керамическая, 2а

40. 5

    Москва, Фестивальная улица, 50с1

41. 5

    Москва, Полярная улица, 39

42. 5

    г. Москва, ул. Ташкентская, 30с2

43. 5

    Одинцовский район, г. Одинцово, улица Молодежная, 14к1

44. 5

    Москва, Профсоюзная улица, 145

45. 5

    Балашиха, проспект Ленина, 73

46. 5

    Москва, Варшавское шоссе, 265/90

47. 5

    Котельники, ул. Промзона Силикат, 9/1

48. 5

    г. Москва, ул. Новостаповская, д. 6Ас12,

49. 5

    г. Москва, ул. Катюранс, 22

50. 5

    Москва, Озерная улица, 46К2

Ремонт карбюратора ВАЗ в Москве — Цены

ВАЗ 2108 1996 г., ремонт карбюратора

Саша: свечи заливает и машина не заводится

• Драйв, чтобы разобраться
• Ремонт от 1000 руб.
• Добрый день.
  Скорее всего пригородный.
  Надо смотреть.
  Можно ненадолго занести сорные воды, д.4, с.48.
  Давай сделаем.
• Добрый день, уважаемый клиент. Мы рады, что Вы обратились по этому поводу в Fit Service! Ваш запрос обработан, и мы готовы предоставить все интересующие вас услуги. Хочу обратить ваше внимание на то, что перед выполнением каких-либо работ с автомобилем мы рекомендуем провести диагностику всех узлов и определить только то, что действительно необходимо заменить, это сэкономит вам деньги и время.Напоминаем, что на все купленные и установленные запчасти мы даем гарантию 1 год. Сообщите нам свой номер телефона, чтобы мы могли зарезервировать для вас удобную дату и время. Также есть возможность самостоятельно зарегистрироваться с нашего сайта и получить дополнительную скидку 3%. Мы также всегда рады Вашим телефонным звонкам. С надеждой на сотрудничество, команда профессионалов Fit Service

.

• Смесь негорючая, нужна диагностика двигателя, приезжай

• ВАЗ 2107 2006, ремонт карбюратора

  Алексей: Нужно чистить карбюратор

  • Доброго времени суток!
    Мы не занимаемся карбюраторными автомобилями.С уважением, группа компаний АВТОГЕРМЕС!

• ВАЗ 2104 1998 г., ремонт карбюратора

  Денис: бензин течет по коллектору и переливается

  • Добрый день. Стоимость диагностики 620 руб. Стоимость ремонта после диагностики по согласованию.
  • Здравствуйте Денис, подъезжайте к нам, помогите решить вашу проблему.
  • Денис: Напишите, пожалуйста, адрес
  • ул. Панфилова 28Б, для Центуриона, или для Иридиума
  • Доброго времени суток! Давай, разбирайся…
  • Доброго времени суток!

• ВАЗ 2109 1996 г., ремонт карбюратора

  Никита: Надо хорошо отрегулировать карбюратор, чтобы быстро ехал и не ел много топлива

  • Добрый день. Предлагаем приступить к диагностике вашего автомобиля. Эффект от диагностики 650 руб.
  • Добрый день. Может. Вызов.
  • Вы ставите LVA взаимоисключающие условия.
    Карбюратор ДВС. Быстрая езда = большой расход. Если вам нужны спортивные показатели от «девятки», то это дорогое и не очень нужное удовольствие.
    А если просто не хочется нормально работать двигателю из-за карбюратора, то причин достаточно. Приходите, вылечите.

• ВАЗ 2115 1999 г., ремонт карбюратора

  Юсиф: Полхо работает мелкий прогресс, часто блахнит

  • Добрый день, уважаемый клиент. Мы рады, что Вы обратились по этому поводу в Fit Service! Ваш запрос обработан, и мы готовы предоставить все интересующие вас услуги. Хочу обратить ваше внимание на то, что перед выполнением каких-либо работ с автомобилем мы рекомендуем провести диагностику всех узлов и определить только то, что действительно необходимо заменить, это сэкономит вам деньги и время.Напоминаем, что на все купленные и установленные запчасти мы даем гарантию 1 год. Сообщите нам свой номер телефона, чтобы мы могли зарезервировать для вас удобную дату и время. Также есть возможность самостоятельно зарегистрироваться с нашего сайта и получить дополнительную скидку 3%. Мы также всегда рады Вашему телефонному звонку. С надеждой на сотрудничество, команда профессионалов Fit Service.
  • 20 лет …. чего ты хочешь?
    Причин может быть много.

• Андрей: Регулировка топливных смесей Карбюратор, подготовка к техосмотру.

  • Ремонтом и регулировкой карбюратора не занимаемся, советую обращаться к Михаилу, он работает возле магазина запчастей на улице Хабаровской, там на стоянке стоит Газель (на дублере перед пробками полиция), он обязательно вам поможет и сделает все лучше.
  • Андрей: Спасибо.
  • Здравствуйте, уважаемый Андрей!
    Спасибо за проявленный интерес к компании «АВТОГЕРМЕМ»!

    Входная цена диагностики к Вашему А / м ВАЗ 2106 1995 года составит 2 500 рублей, в зависимости от сложности работ стоимость может увеличиваться.
    Стоимость работ по получению диагностической карты составит 720 руб.
    С собой есть документы: гражданский паспорт владельца, регистрационное удостоверение.
    Огнетушитель, знак аварийной остановки, лобовое стекло Осветительные приборы следует закопать без сколов и трещин.

    Мы постараемся сделать Вам выгодное предложение и будем рады видеть Вас в нашей компании.
    Приглашаем Вас посетить наш автосалон Lada AutoCheermes, расположенный по адресу: г. Москва, шоссе Энтузиастов, 59.
    Для гарантированного посещения нашего автосалона в удобные для Вас день и время и в удобное для Вас время мы предлагаем Вам воспользоваться услугами сервис-провайдера на полную номер телефона АВТОГЕРМЕМ.

  • Существуют ли они

ВАЗ 2104 2001 г., ремонт карбюратора

Салават: Сколько стоит ремонт карбюратора

• Извините, не помогло
• Извините, не помогли
• Доброго времени суток!
  Наша компания не ведет работу с данными. С уважением, группа компаний АВТОГЕРМЕС!

• ВАЗ Ока 2003 г., ремонт карбюратора

  Андрей: Ремонт карбюратора, регулировка зажигания

  • Добрый день, уважаемый клиент.Мы рады, что Вы обратились по этому поводу в Fit Service! Ваш запрос обработан, и мы готовы предоставить все интересующие вас услуги. Хочу обратить ваше внимание на то, что перед выполнением каких-либо работ с автомобилем мы рекомендуем провести диагностику всех узлов и определить только то, что действительно необходимо заменить, это сэкономит вам деньги и время. Напоминаем, что на все купленные и установленные запчасти мы даем гарантию 1 год. Сообщите нам свой номер телефона, чтобы мы могли зарезервировать для вас удобную дату и время.Также есть возможность самостоятельно зарегистрироваться с нашего сайта и получить дополнительную скидку 3%. Также мы всегда рады Вашему телефонному звонку. С надеждой на сотрудничество, команда профессионалов Fit Service.

• ВАЗ 2106 1995 г., ремонт карбюратора

  Кирилл: Регулировка карбюратора

  • Карбюраторы не задействованы.
  • Добрый день, Кирилл, к сожалению, таких работ не выполняю, оборудования нет.
  • Кирилл, привет!

    От 500 до 1500 рублей
    Позвоните мне, скажите, что у вас более точная цена

    Меня зовут Максим
    Автосервис по ул. Вавилова 21

  • Доброго времени суток! Для уточнения возможности и стоимости работ — Телефон у нашего мастера мастер
    Обращаем ваше внимание, что стоимость может отличаться от указанной на сайте.Окончательная стоимость рассчитывается индивидуально и зависит от состояния автомобиля, дополнительных работ и дополнительных комплектующих.
    А также посетите наш веб-сайт и группу VC для получения дополнительной информации.
    https: //xn—-7sbbbi1a3brl.xn--p1ai/

ВАЗ 2108 1997 г., ремонт карбюратора

Андрей: Регулировка карбюратора

Для разборки карбюратора автомобиля ВАЗ 2106 своими руками нам потребуются: отвертки шлицевые, крестообразные, молоток, набор ключей 10-19, плоскогубцы, тонкий стержень или оправка с длиной около 40 миллиметров, диаметром 2-2.3 миллиметра, чтобы получить ось поплавка от крышки карбюратора.

Разбираем карбюратор

Сдвигаем нижнюю тягу скользящей тяги вверх, преодолевая натяжение пружины, отключаем тягу от рычага.

• Закручиваем крепеж крышки, снимаем аккуратно, чтобы не вспомнить поплавок и прокладку. Если вдруг прокладка плотно прижалась к корпусу, разделив ее лезвием ножа, слегка приподняв крышку.
  Затем переворачиваем крышку, выливаем крепеж из каналов в руку.
• Крышку, сразу переверните поплавок вверх, поставьте на стол в этом положении, чтобы не вспомнить поплавок и не загнуть наугад регулировочный язычок.
• Отсоедините выдвижную (телескопическую) тягу, для этого поверните ее так, чтобы выступ совпал с пазом отверстия рычага.

• Закручиваем пробку топливного фильтра.

• Вынуть топливный фильтр из полости.
• Снимите пусковое устройство, открутив крепление корпуса.

• Отсоедините устройство, поверните его на 90 ° для отключения от тяги, выньте конец тяги из паза в штанге диафрагмы.
• Осторожно воспользуйтесь отверткой для уплотнительных колец и снимите крышку с домкрата.
• Если есть необходимость — разберите пусковое устройство, повернув фиксаторы его крышек.
• Отсоедините корпус от крышки устройства.
• Берем диафрагму с картонной прокладкой. Если диафрагма внезапно прилипла к корпусу, осторожно отделите ее ножом.

• Вытаскиваем пружину из крышки пускового механизма.

• Откручиваем заглушку отверстия, в котором находится регулировочный винт.

• Снимите регулировочный винт с крышки.

ВНИМАНИЕ: Для предотвращения самостоятельного откручивания от вибрации регулировочный винт достаточно туго закручивается в отверстии.Поэтому откручиваем его отверткой, плоскость (прорезь) которой совпадает с прорезью винта.
Иначе можно повредить шлиц винта, и открутить его будет очень сложно. Если он не откручивается отверткой, сдвиньте его с помощью метчиков (плоскогубцев с узкими губками).
Отвертка за хвостовик, расположенный на крышке изнутри (на фото отмечен красной стрелкой — см. Пункт 13).

• С помощью бороды выбейте ось поплавка.

ВНИМАНИЕ: Карбюраторы более ранней модели выпуска устанавливаются на ВАЗ 2106, в одной из стоек в торце имеется проходная канавка. Отображает ось поплавка в направлении стойки с пазом, если она есть.

• Вытаскиваем пакеты оси, удерживающие пальцы поплавка.
• Осторожно снимите поплавок с игольчатым запорным топливным клапаном.

• Отсоедините поплавок и запорную иглу, поддев проволочную серьгу-иглу за поплавок кронштейна.

ВНИМАНИЕ: Обратите внимание, как расположен загнутый конец серьги относительно самого поплавка, чтобы при сборке можно было установить иглу в такое же положение, иначе будут нарушения в работе поплавкового механизма.

• Снимите прокладку карбюратора.
• Снимите топливный клапан, вытащите шайбу седла из крышки, она алюминиевая.
• Что снять ось воздушной заслонки, открутить крепления клапана.Предварительно закрашиваем скошенные концы.
  Берем демпфер, маркируем для установки у вас. После этого вынимаем ось заслонки из крышки карбюратора.

Предупреждение: Если иначе не открутить воздушную заслонку, можно легко повредить резьбу осевых отверстий. Кроме того, при сборке можно сместить воздушную заслонку относительно исходного положения, она будет выделена в канале или наоборот появятся зазоры между ее краями и стенками канала.
В обоих случаях будет пусковой механизм. Не обойтись без необходимости снимать куртки эко-статуса, чтобы не повредить их, тем самым не допуская ослабления их прикрепления в гнездах.

Примечание: Пневматический привод дроссельной заслонки из второй камеры снимается без разборки карбюратора. Снимать необходимо для ремонта, например, для замены диафрагмы.
Поэтому наша инструкция описывает общий случай на неразобранном карбюраторе.

• Отсоедините пневмопривод от рычага воздушной заслонки, для этого снимите стопорную шайбу.

• И снимаем шток пневмопривода со штифта.
• Снимите крепление пневмопривода к корпусу, снимите привод вместе с прокладкой.

Примечание: Пневматическая камера привода должна быть разобрана, если клапан вторичной камеры не работает с отрегулированным карбюратором и исправными рычагами, когда двигатель работает с полностью нажатой педалью газа.

• Откручиваем крепления крышки пневмопривода к корпусу.
• Отсоедините корпус с крышкой пневмопривода и снимите пружину диафрагмы, диафрагму и шток.

• С помощью отвертки извлеките уплотнительное кольцо из канала.
• Выкрутить электромагнитный клапан из корпуса вместе с жиклером топлива.
• Вытаскиваем жиросжигатель из корпуса клапана, обозначенного на рисунке.1 Сделайте это с помощью Пассажа, обмотав отсадку бумажной полоски для сохранности.
  Затем снимите уплотнительное кольцо, обозначенное цифрой 2.

• Снимаем винт клапана подачи топлива, заправляя форсунку ускорительного насоса.

• Затем снимите распылитель ускорительного насоса, винт клапана и уплотнительную шайбу.

• Вытаскиваю отверткой из корпуса корпуса вторую уплотнительную шайбу (она находится под распылителем).
• Смочите главную воздушную губку.

ВНИМАНИЕ: Лезвие (прорезь) отвертки точно подобрано к прорези гиббера, повреждение прорези может нарушить калибровку гиббера. Перед тем, как открутить жиклеры, внимательно осмотрите их с маркировкой.
Эти форсунки в одной и в других камерах имеют разную пропускную способность. Чтобы не перепутать их при установке, рекомендуем сначала открутить их по очереди сначала, а потом вторую камеру, сложить отдельно, подписать тару.

• Отдаем эмульсионную трубку камеры №1, аккуратно проталкивая ее с накидом. Если трубка из-за скопившихся загрязнений не снимается с помощью крючка, вкрутите саморез в его канал и вытащите трубку, зажав клещей за головкой винта.

Примечание: Сделайте крючок самостоятельно из или скрепок.

• Из поплавковой камеры вынимаем основной отсадочный узел топлива.

• Снимите главную воздушную заслонку второй камеры.

• Выполняем вторую эмульсионную трубку. Он обычно легко снимается, поэтому вторая камера действует меньшее время и, соответственно, в колодце этой камеры накапливается намного меньше отложений.

• Замачиваем основной топливный котел второй камерой, она находится рядом с первой.
• Осторожно отверткой (можно вытащить плоскогубцы) перемещаем диффузор в первую камеру и, преодолевая участок фиксаторов, вынимаем его из корпуса.

• Аналогично снимаем второй диффузор.

ПРЕДУПРЕЖДЕНИЕ: Диффузоры следует получать только с отложениями в их каналах, которые остались после промывки диффузоров без разборки карбюратора. Многократное снятие и установка без надобности ослабляет плотность их посадки в прорези корпуса, что приводит к потере герметичности между корпусом и каналами диффузора.

• Снимите топливопровод, работающий в переходной системе, работая во вторичной камере, и снимите его вместе с укосиной. При необходимости — вынимаем прокладку из корпуса в пути, как топливную балку из системы холостого хода.

• Выкрутите винт, регулирующий подачу ускорительного насоса

• Откручиваем крепеж крепления самого ускорительного насоса
• Снимаем в купе с рычагом привода помпы и диафрагмой.

Примечание: Без особой надобности не выводите ось рычага из крышки привода, не вытаскиваете рычаг.

• Снимите пружину ускорительного насоса.
• Откручиваем фиксатор втулки винта, регулирующий количество смеси в системе холостого хода, затем снимаем втулку с винтом и прокладкой.

• Становимся прокладкой из втулки.
• Вытаскиваем винт, регулирующий количество горючей смеси с уплотнительным кольцом.

• Заворачиваем винт, регулирующий качество горючей смеси, снимаем вместе с уплотнительным кольцом.

Примечание: Уплотнительное кольцо может застрять в гнезде корпуса. В такой ситуации аккуратно вынимаем его, нажимая на выделение, или другим тонким, острым инструментом.

Дальнейшая разборка не требуется, т.к. при сборке легко промывается. Необходимость отсоединения корпуса заслонки возникает при замене поврежденной прокладки или повреждении самого корпуса.

Снять дроссельные заслонки

Для снятия дроссельных заслонок необходимо:

• Отсоедините пружину 1 от рычага демпфера камеры.

• Снимите фиксатор картера демпфера карбюратора. Отсоедините корпуса, затем отсоедините промежуточную тягу 2 от рычага (рисунок 1). Для этого поворачиваем корпуса относительно друг друга так, чтобы выступ на конце тяги попал в паз отверстия рычага.

Примечание. Если нижний конец упора прикреплен к рычагу с помощью штифта, в этом случае достаточно удалить штифт и расположенную под ним шайбу, чтобы отсоединить упор.

При необходимости осторожно снять теплоизоляционную прокладку с муфт топливных шлангов в корпусе карбюратора.
Все детали дроссельных заслонок (и сами заслонки с осями) устанавливаются индивидуально и замене не подлежат. При любом повреждении меняют вместе с корпусом в сборе.

ВНИМАНИЕ: винты регулировки положения дроссельной заслонки во время работы загерметизированы (красная краска), ни разу не повредятся (исключение — неквалифицированное вмешательство). Во избежание нарушения точной регулировки не рекомендуется откручивать их от корпуса.

• Для демонтажа осей дроссельных заслонок, прогнув ус на стопорной шайбе 2, отверните гайки 1 и 3 крепления рычагов на осях. Поочередно снимаем с осей пружины и рычаги.

• Затем снимаем фиксаторы дроссельной заслонки (на рисунке креплений дроссельной заслонки — в обеих камерах они одинаковые), выкрикиваем ароматные концы, вынимаем заслонки из пазов на осях, отмечая их исходное положение. Теперь оси можно вынимать из корпуса.

Предупреждение: Если иначе не снимать демпферы, при завинчивании шурупов повредить резьбу отверстий на оси. Также возможность смещения при установке закрылков относительно заводского положения приводит к их тренировке каналов корпуса, что вызывает нестабильность вращения вала на ХХ (холостой ход) и сбои в работе механизма. приводной (пневматический) дроссель. Не снимайте смесительную гильзу (она тонкостенная, хрупкая) из системы ХХ (холостой ход).
Не прикасаться к подающей трубке на регуляторе вакуума распределителя зажигания.

• После детальной разборки по инструкции карбюратора ВАЗ 2106 ремонт карбюратора этого типа своими руками для вас не составит труда. Осталось узнать, как это регулировать.

Регулировка карбюратора:

Многие инструкции описывают процесс регулировки карбюратора с помощью газоанализатора.
Да, этот метод дает наиболее эффективный результат.Если добавить приборную проверку на заводской будке, результат удовлетворит любого, даже самого требовательного автомобилиста.
Мастерскую, с такой подставкой, найти непросто. Большинство «специалистов» — имея газоанализатор, могут регулировать карбюратор только по составу смеси на холостом ходу.
И берут хорошую цену за «работу» хорошей цены. У большинства автолюбителей нет газоанализатора в подъёме, а вот подставка тем более.
Однако вполне приличных результатов можно добиться и самостоятельно, применив знание принципов работы своего карбюратора, терпение, внимание и тахометр.
Дальнейшие инструкции применимы к карбюраторам ВАЗ, однако основные принципы подходят для всех типов и типов отечественных карбюраторов, важно только знать, как сделать поправку на технические данные для каждого конкретного типа.

Регулировка зазоров клапанного механизма

В случае необходимости отрегулируйте зазоры в клапанном механизме. Производим регулировку на охлаждаемом двигателе.
Зазоры можно регулировать с помощью широкого щупа толщиной 0,15 мм, но больше подходит для регулировочного устройства с микрометрической головкой.

Установить опережение зажигания

Рисунок 1. На нем показано расположение меток, необходимых для установки правильного момента зажигания.
Вид двигателя (рисунок) Передняя часть

Выставляю зажигание по инструкции. Для ВАЗ-2106 момент размыкания контактов в трамблере — прерыватель, соответствующий появлению искры в первом цилиндре, должен обнаруживаться НМТ поршня первого цилиндра примерно на 0 ± 1 °.

Установить уровень топлива

Итак:

• Уровень топлива поплавковой камеры влияет на состав смеси карбюратора при любых режимах работы, на расход топлива, динамику работы и токсичность выхлопных газов.
• Если нужно снять, разобрать (см. Выше), очистить карбюратор. При откручивании саморезов, отвечающих за качество смеси и количество смеси, запомните, на каком количестве оборотов они были изначально из состояния полного закрытия.
• Промываем валики растворителем, например ацетоном. Для очистки лунок от ссуд можно использовать жесткие щетки или деревянную стружку, металлическую проволоку — запрещено.
• После промывки жиклеров каналы размываются сжатым воздухом, насосом для покрышки или компрессором.
• Перед началом сборки обязательно проследите уровень топлива в поплавковой камере. Крышка карбюратора устанавливается вертикально, так, чтобы язычок паза слегка касался шарика иглы, проверяем с помощью калибра нижнего поплавка и плоскости крышки (учитываем картонную прокладку), она должна быть 6,5 ± 0,25 мм.
• При необходимости зазор регулируется по изгибу язычка на поплавке. Если у вас нет нужного калибра, используйте сверло подходящего диаметра.
• Управляйте потоком поплавка, в идеале он должен составлять 8 ± 0,25 мм. Поплавок ходовой

Подготовка к регулированию холостого хода

Для этого

• Прикручиваем карбюратор к двигателю.
• Закачать топливный насос в карбюратор.
• Откручиваем винты количества и качества на исходное количество оборотов, которое мы отметили перед разборкой.
• Если вдруг перед разборкой вы забыли отметить положение этих винтов, то открутите качественный винт на 2, а количественный винт примерно на 3 оборота.
• Прикручиваем воздушный фильтр.
• Прогреть двигатель до 90 °.
• Если вдруг двигатель не запускается, то ищем такое расположение саморезов и качественных саморезов, при которых он заводится и будет стабильно работать.

Регулировка холостого хода

Установлено:

• Оптимальную частоту вращения вала двигателя выставляю с помощью винтового винта (для «классики» 820-900 оборотов в минуту).
• Нарезая качественный винт, добьемся максимума, трос двигателя будет самым большим.
• При помощи числа число оборотов на 15% выше оптимального (для «классики» около 950–1035 мельниц в минуту).
• Проверьте расположение винта качества, чтобы он обеспечивал максимальное количество оборотов в этом положении винта, отвечающего за количество смеси. Если это не так, мы снова достигаем с помощью качественного винта наибольшего числа оборотов, а затем величина количества доводит скорость до превышения номинальной на 15%.
• Мы снова проверяем, что положение регуляторов качества и количества создавало условия, как в параграфе 4. До тех пор, пока скорость вращения не будет достигнута на 15% выше номинальной, любое нарезание винта контроля качества приведет только к уменьшению числа оборотов.
• Следите за качеством винта, опуская обороты до оптимального.

Проверить настройки

Итак:

• Проверяем работу двигателя, чтобы не было слышно «троатов» при работе на ХХ.Разгоняем двигатель, смотрим на работу без сбоев при резком открытии дроссельной заслонки, чтобы не было глянца при ее резком закрытии.
  Если есть поломки, следует открутить качественный винт.
• Следите, чтобы двигатель не глючил при торможении. Если глохнет, то немного откручиваем качественный винт.
• ВАЗ 2106 Ремонт и регулировка карбюратора успешно завершены! Сделав ремонт и настройку самостоятельно, вы сэкономите свои деньги, а цена ремонта за сотню не всегда означает качество!
• Если что-то для вас осталось непонятным в этом процессе, то вам помогут:
• ВАЗ 2106 видео ремонт карбюратора.

Техобслуживание резьбы — Топливные системы VDL

Одним из обязательных шагов в техническом обслуживании гоночного автомобиля всегда должно быть закручивание гаечным ключом каждого болта перед каждой гонкой, включая карбюратор. Все, что вам понадобится, — это крестовая отвертка, отвертка с прямым лезвием, гаечный ключ 5/16 и гаечный ключ на 1 дюйм. Корпус, чаша и блок вашего карбюратора Holley обычно представляют собой отливки из цинкового сплава (если у вас нет алюминиевых заготовок), и необходимо соблюдать резьбу каждого винта.Torqued здесь не цель, просто туго! Здоровые прокладки сделают уплотнение прекрасным, поэтому сопротивляйтесь желанию слишком затянуть.

Оборванные или перекрещенные нити не обязательно должны быть частью вашего опыта гонок, и мы хотели бы предложить несколько советов по предотвращению и / или устранению этой проблемы. Ниже приведен список размеров каждого резьбового отверстия в карбюраторе; однако винты чаши и опорной плиты — единственные отверстия, которые можно завинчивать спиралью, а все остальные резьбовые соединения можно улучшить, только выбрав их правильным метчиком.Обращайте внимание на образовавшуюся стружку и продуйте это место сжатым воздухом. Следуйте сноскам для получения дополнительной информации о некоторых винтах.

¹ Винт с чашей 12-24
Винт опорной плиты 12-24
² Силовой клапан 1 / 2-28
Газовая форсунка 1 / 4-32
Струя спирта 5 / 16-32
³ Винт сопла насоса 12-28
Игла и седло 3 8-32
∗ Винт для удаления воздуха 10-32
Винт корпуса насоса 8-32
‡ Винт дроссельной заслонки 8-32
◊ Впускной патрубок для топлива 7 / 8-20
♦ Шпилька рычага насоса 1 / 4-20
Холостой ход винт смеси 8-32
Регулировочный винт первичного вала 10-32
Стопорный винт кулачкового кронштейна 10-32
Смотровая пробка в чаше 5 / 16-24

¤Поплавковый винт саморез, неремонтируемый

¹Чаще всего снимается резьба с чашечным болтом.Их следует только аккуратно затягивать с помощью гаечного ключа 5/16, при необходимости их можно завинтить. Также доступны более длинные винты, чтобы добавить больше резьбы.

²Теперь у вас есть разрешение надавить на карбюратор! Используйте самый длинный гаечный ключ на 1 ″ в магазине, чтобы убедиться, что силовой клапан ОЧЕНЬ плотно затянут. Не используйте инструмент с отверткой, потому что вы не сможете затянуть его достаточно туго, и всегда используйте новую прокладку с новым силовым клапаном. Повторное использование старой прокладки приведет к ее расколу, поскольку она расслаивается при скручивании.Разъемная прокладка будет очевидна, потому что будет выглядеть так, как будто на силовом клапане есть две прокладки, поскольку он сдвинулся по горизонтали, образуя две половины. Плохо закрепленный силовой клапан или разрезная прокладка испортят вашу работу на холостом ходу.

³Будьте осторожны при затягивании этого винта. Винт не входит очень глубоко в резьбовое отверстие; и из-за наличия боковых прорезей, необходимых для потока топлива, резьба не закрывает винт полностью. Зачищенную резьбу форсунки насоса можно отремонтировать только с помощью латунной вставки, которая требует установки механиком.

∗ Все воздуховыпускные устройства имеют размер резьбы 10-32, за исключением Holley 80583/500 HP, в котором используются 6-32-скоростные воздуховыпускные устройства.

‡ Винты дроссельной заслонки устанавливаются с помощью Loctite и обычно не требуют повторной затяжки. Если вам нужно их удалить, используйте немного тепла, чтобы ослабить Loctite, и убедитесь, что используемый вами инструмент хорошо сидит, чтобы предотвратить закругление головки Phillips или Torx (T15). Их высверливание неинтересно и может повредить дроссельный вал.

◊99 процентов всех утечек карбюратора находятся в этой области, даже если может показаться, что утечка исходит из корпуса акселератора под ним.Нелегко получить хорошую покупку с гаечным ключом на шестиграннике фитинга, поэтому будьте осторожны с резьбой в отверстии и всегда используйте хорошую прокладку.

♦ Эта шпилька устанавливается с помощью Loctite, и для ее удаления потребуется некоторое время. Если не ослабить фиксатор Loctite, он сломается.

¤В двух отверстиях для винтов кронштейна поплавка нет резьбы. Каплю светлого масла помогут саморезы. Шайбу на винтах можно снять, чтобы получить еще одну резьбу для прикуса.

Масляный поддон Масляный поддон двигателя Spectra FP18D malopolska

Масляный поддон Масляный поддон двигателя Spectra FP18D malopolska

1. Home
2. Автомобильная промышленность
3. Запчасти и аксессуары
4. Запчасти для легковых и грузовых автомобилей
5. Двигатели и компоненты
6. Масляные поддоны
7. Масляный поддон двигателя Spectra FP18D

Масляный поддон двигателя Spectra FP18D, FP18D Масляный поддон двигателя Spectra, бесплатная доставка Для многих продуктов найдите много отличных новых и бывших в употреблении опций и получите лучшие предложения на масляный поддон двигателя Spectra FP18D по лучшим онлайн-ценам в Официальном интернет-магазине Быстрая доставка Гарантия 100% подлинное высокое качество Гарантия низкой стоимости, удачных покупок! Масляный поддон двигателя Spectra FP18D.

zak³ad przetwórstwa miêsnego

niepowtarzalny smak tradycji …

Масляный поддон двигателя Spectra FP18D

XL Обхват груди 60 см. Длина одежды 78 см. Купить Сердца и умы — серьги. com Несмотря на зимнюю тематику. Сохраняет напитки горячими 12 часов и холодными 24 часа — Белый мрамор: спорт и отдых, гарантия качества 1 год без ограничения пробега. ❤ Благодаря высококачественному материалу вашему ребенку будет комфортно. Масляный поддон двигателя Spectra FP18D , Полная розничная упаковка со всеми принадлежностями, 2 отдельных отсека идеально подходят для переноски банкнот и монет или 2 различных национальных валют, трещоточные ключи Stanley спроектированы так, чтобы быть более эффективными и прочными, чем когда-либо. и графики (толщина стенки трубы) при полностью бескамерной эксплуатации с соответствующим герметиком. в случае попадания брызг стружки повредить глаза, Масляный поддон двигателя Spectra FP18D . цвет и стиль декорации cet ensemble collier- boucles doreilles, Мы используем очень уважаемые фирменные комбинезоны Gerber и высококачественный теплообменный винил при создании наших предметов, нажмите кнопку «Выделить поля» на панели сообщений документа, я могу настроить все цвета и текст чтобы наилучшим образом подойти ВАМ.Высококачественные бусины из дюмортьерита. Я не рекомендую носить одежду с растянутыми мочками через голые мочки, если у вас чувствительные мочки. Масляный поддон для двигателя Spectra FP18D , Ежемесячное фото одеяло подсолнечника Фон / Персонализированная фотография новорожденного / Подарок для детского душа >> Одеяло Minky: Это супер мягкое домашнее изделие изготовлено из мягкого флиса, предотвращающего появление таблеток. могут потребоваться шаровары и / или колготки. Ускоренная доставка по DHL в течение 3-7 рабочих дней. Он изготовлен из прочного материала, устойчивого к коррозии и истиранию.Используя передовую технику сублимации тепла. Красиво. Отличная подарочная корзина или корзина для макияжа. Масляный поддон двигателя Spectra FP18D . закрыть зазоры и минимизировать утечку периферийного света. ПРЕОБРАЗОВАТЬ ОБЫЧНУЮ ПРУТКУ В ТОЛСТУЮ: просто оберните ручки YOGU Grips вокруг любой обычной гантели.

Масляный поддон двигателя Spectra FP18D

Найдите много отличных новых и подержанных опций и получите лучшие предложения на масляный поддон двигателя Spectra FP18D по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий ： Гарантия: ： 1 год ， В комплекте: ： 1 новый масляный поддон ： Количество: ： 1 ， Расположение поддона: ： Задний Артикул: ： 273: FP18D ， Размер резьбы сливной пробки: ： M14 X 1.5 ： Торговая марка: ： Spectra Premium Industries Inc ， Название компании-поставщика: ： Spectra Premium Industries ： Номер детали производителя: ： FP18D ， Поддон в комплекте: ： Нет ： Емкость масляного поддона (qt): ： 6.0 ， Гарантия производителя: ： 3 года ： Тип установки: ： Производительность / нестандартный ， Материал масляного поддона: ： Холоднокатаная сталь (EDDQ) ： Модель MFG № (серия): ： FP18D ， UPC: ： 671607607697 ： Недоумение: Нет Торговая марка MFG: ： Spectra Premium ： Масляный поддон Глубина (дюймы): ： 9,12 дюйма ， Тип поддона: ： Мокрая ： Прокладки в комплекте: ： Нет ， Порт измерительного щупа: ： Да ： Номер сменной детали: Number 001-10568, 103081, 264-019, 264019, 501068, 766 66 Интернет-продукт Код (IPC): ： D2A2E2ACC7C ： MFG Название: ： Spectra Premium Industries ，。

Масляный поддон двигателя Spectra FP18D

Â

Miêso w naszej ofercie

zobacz z czego produkujemy nasze wyroby

Â

Miêso wo ³owe

Miêso cielêce

Масляный поддон двигателя Spectra FP18D

Выбрать размер Черная ветрозащитная мотоциклетная толстовка FLY RACING Armored Tech.Карбюратор / карбюратор Honda ATC70 Fuel Petcock Valve 1978-1985 NEW !. Y5 Quicksilver 26-89236 Seal Mercury Factory OEM часть, передний испаритель кондиционера для Jeep Wrangler 2002-2006 2005 2003 2004 TYC 97157. Новый топливный насос Bosch для 03-14 Accord Civic CR-V Highlander MDX Ridgeline Sienna, включает зажимы 15 1 / 2 «Длинный с 10-миллиметровым универсальным резиновым тормозным шлангом Banjo, тормозными колодками Rr Bosch BE1304H. На 2014-2015 годы Mitsubishi Outlander Шланг радиатора Gates 39293MJ, термостат охлаждающей жидкости HT Gates для Toyota Tacoma 2 1995-2014 годов.7L L4 3.4L V6, * Комплект винтов для регулировки фар на Лада 2101 2103 2106 Нива 2121 2101-3711534. Передняя правая опора двигателя S694 подходит 2011-15 Niisan Quest 3.5L / 09-14 Murano 3.5L, комплект ремня ГРМ GMB Водяной насос подходит 01-06 Mitsubishi Montero 3.5L 3.8L 6G74 6G75. 2008 2009 2010 Pontiac G6 3.5L V6 GAS OHV Выхлопной глушитель подходит. 2 ШТ. ПРИВОД ЗАМКА ПЕРЕДНЕЙ ДВЕРИ LR011275 LR011277 Для LAND Range ROVER, Углеродное волокно Внутреннее Подлокотник Коробка Декор Накладка для Toyota Camry 2018 2019, 2 новых опоры для газового подъемника багажника без спойлера Зарядное устройство Sebring Stratus, масляный фильтр двигателя с пробкой для слива масла, сделанной в Корея подходит: Genesis G80 G90 V8 5.0л. VW Rabbit Convertible Jetta Scirocco Металлическая труба насоса шланга охлаждающей жидкости СИЛИКОНОВАЯ, коробка свечей зажигания NGK 2248 из 4 Stk # Ur55.

Miêso drobiowe

Miêso wieprzowe

Â

Â

FPHU ANGELA — производитель miês mielonych, mieso mielone, miêso mro¿one kostka, flaki wo³owe suche krojone

ANGELA — 38-307 Sêkowa, Mêcina Wielka 1,
woj.Малая Польша, Повят Горлицкий

projektowanie stron www iPolska.com.pl

Масляный поддон для двигателя Spectra FP18D
Бесплатная доставка для многих продуктов. Найдите много отличных новых и подержанных опций и получите лучшие предложения на Масляный поддон для двигателя Spectra FP18D по лучшим онлайн-ценам на Быстрая доставка. Официальный интернет-магазин Гарантия 100% подлинного высокого качества Гарантия низкой стоимости, удачных покупок!

CV Производительность | Harley CV Carburetor Mixture Tuning

Совет: Чтобы не просверлить заглушку слишком далеко, многие предлагали наматывать изоленту вокруг сверла несколько раз примерно на 3/16 дюйма от наконечника.Это остановит сверло от слишком глубокого сверления.

Подденьте заглушку с помощью резца или вы можете вкрутить в отверстие небольшой винт для листового металла и вытащить заглушку. Удалив заглушку, очистите область вокруг винта для смеси, чтобы не осталось металлических осколков.

Метод регулировки
При регулировке имеющегося винта смеси исходных материалов вместо установки EZ-Just используйте небольшую отвертку с плоской головкой и поверните винт по часовой стрелке до тех пор, пока он БЛАГОДАРНО не зафиксируется.НЕ ПРЕВЫШАЙТЕ ЗАТЯЖКУ, ЭТО ПОВРЕДИТ ВИНТ ИГЛЫ. Подсчитайте, сколько оборотов нужно, чтобы перейти в закрытое положение сидя. Теперь поверните винт против часовой стрелки, сделав остановку на 1/4 оборота сверх того, что вы рассчитали изначально. Например, вы повернули винт на 1-1 / 2 оборота, а затем открутили его на 1–3 / 4 оборота. Это ваша базовая отправная точка, и только она позволит вашей смеси холостого хода быть немного богаче, чем исходная настройка. Во многих случаях это будет идеальная настройка. Также этот метод настройки применим только к карбюраторам, у которых все еще есть заводской запломбированный винт, который вы только что открыли.

Если винт смеси был переустановлен дилером или предыдущим владельцем (о чем свидетельствует уже снятая пробка), поверните винт по часовой стрелке до упора. Теперь поверните винт на 1 и 3/4 оборота наружу, чтобы установить начальную точку. Та же процедура применяется при использовании шнека для смеси EZ-Just.

Использование EZ-Just
При снятии оригинального винта для смеси для установки EZ-Just убедитесь, что упаковка для смеси не выпала. Эта набивка состоит из пружины, шайбы и уплотнительного кольца и не зависит от правильной работы смесительного шнека или EZ-Just. Если эти детали выпадут, их нельзя будет купить в Harley, но CVP производит замену комплект для упаковки смеси .

Предупреждение: Винт смеси EZ-Just ДОЛЖЕН быть полностью ввинчен (слегка посажен) перед откатом и окончательной регулировкой. Обычно от 10 до 12 полных оборотов винта до гнезда. Если после закручивания винта видно более 1-2 витков резьбы, значит, винт ввинчен не полностью. Это может привести к выпадению винта во время работы. Если у вас возникли проблемы с полной заправкой EZ-Just, это означает, что внутренняя резьба карбюратора нуждается в очистке или имеет поврежденную внутреннюю резьбу. Закручивание / выкручивание винта с легким машинным маслом (масло 3-в-1) часто помогает избавиться от нагара внутри резьбы карбюратора.

ПРИМЕЧАНИЕ. Заказчик или установщик несет ответственность за правильность установки EZ-Just. Если внутренняя резьба карбюратора кажется ослабленной, даже когда она полностью установлена, установщик должен принять дополнительные меры для предотвращения ослабления винта (например, резьба ленты, установка установочного винта и т. Д.). CV Performance не несет ответственности за утерянные или поврежденные винты, учитывая огромные различия, обнаруженные в более чем 2 миллионах карбюраторов CV, проданных HD.

Изображение EZ-Just в полностью установленном состоянии до регулировки:

Установите карбюратор обратно на велосипед, выполнив действия, сделанные при снятии в обратном порядке.Обязательно замените зажим топливного шланга, кабели и вакуумные линии в одном и том же месте. Убедитесь, что карбюратор плотно прилегает к кожуху коллектора, так как правильное уплотнение имеет решающее значение. Проверить дроссельную заслонку на заедание и плавность хода.

Узел воздухоочистителя должен быть установлен до запуска двигателя, не только для удержания карбюратора на месте, но и для предотвращения обратного удара карбюратора в вашу сторону во время настройки. Запустите двигатель как обычно и доведите его до рабочей температуры перед точной настройкой.Дайте велосипеду поработать не более 5 минут.

Теперь, когда двигатель прогрет и работает на холостом ходу, вы можете выполнить точную настройку винта смеси холостого хода для достижения оптимальной производительности. Перед запуском двигателя ознакомьтесь с расположением регулировочного винта в нижней части карбюратора. Для регулировки винта вам понадобится небольшая отвертка, если не установлен EZ-Just. При медленной работе двигателя на холостом ходу (не более 900 об / мин) МЕДЛЕННО поворачивайте винт внутрь (по часовой стрелке), пока двигатель не начнет спотыкаться.Вы работаете с перевернутым винтом, поэтому убедитесь, что вы поворачиваете винт по часовой стрелке или внутрь. Обратите внимание, что не все двигатели будут спотыкаться или иметь изменение оборотов, которое заметно при закручивании винта смеси. Это может быть связано с слишком большим жиклером холостого хода, установленными кулачками или системами зажигания, такими как на Twin Cam 88. Если не удается найти нижнюю точку регулировки, при которой холостой ход замедляется, просто установите винт на 1–3 / 4 оборота и переходите к следующему шагу.

Если во время этой процедуры двигатель не работает на холостом ходу, отрегулируйте установочный винт холостого хода на стороне дроссельной заслонки карбюратора до тех пор, пока он не будет работать правильно.Теперь поверните винт подачи смеси наружу (против часовой стрелки), пока двигатель не начнет работать плавно, затем добавьте 1/8 оборота. Поддерживайте надлежащую скорость холостого хода и повторяйте регулировку каждый раз, когда регулируете скорость холостого хода. Дважды нажмите на газ и посмотрите на результат. Если двигатель быстро реагирует плавным дутьем и не дает обратного импульса через карбюратор, значит, у вас правильная смесь холостого хода. Если возникают колебания, отрегулируйте смесь холостого хода, открутите еще на 1/8 оборота. Обычно винт смеси должен вывернуть всего 2-3 оборота от аккуратной посадки.Все, что превышает 4 оборота, означает, что пилотный жиклер слишком мал.

Нажмите на видео выше или вы также можете просмотреть это видео на YouTube :
https://youtu.be/s4tKzop9Qw0

Пожалуйста, поставьте отметку «Нравится» нашему видео, если оно вам поможет.

карбюратор. Установка и регулировка карбюратора

В этой статье вы узнаете об автомобиле ВАЗ2106.Карбюратор — основа системы питания двигателя этого автомобиля. О том, как правильно настроить на нем систему впрыска и очистить от загрязнений, будет рассказано ниже. Несмотря на то, что инжектор завоевал популярность у автомобилистов, автомобилей, снабжающих двигатель карбюратором, до сих пор очень много. Конечно, большая часть карбюраторной техники — это наши отечественные, а также старые модели иномарок. Время от времени возникает сбой в работе системы питания, по этой причине нужно знать, как работает карбюратор, а также принцип его ремонта.Стоит отметить, что это непростая работа. Если вы не уверены в своих силах, то обратитесь к опытному мастеру, который качественно и быстро произведет ремонт.

Карбюратор: основная информация

Внутри карбюратор «Солекс» на ВАЗ 2106 разделен на две камеры, в них во время работы поступает топливно-воздушная смесь. Именно в этих камерах происходит смешивание бензина с воздухом. А также нормальное распределение и последующий впрыск этой смеси во впускной коллектор.Большинство отечественных автомобилей, в том числе модель ВАЗ 2106, оснащаются карбюраторами двух типов — Солекс или Озон. Конечно, карбюраторы ушли в небытие, на новые модели автомобилей устанавливаются инжекторные моторы, соответствующие экологическим нормам, они более экономичны. На автомобиль ВАЗ 2106 устанавливались только карбюраторные двигатели. Данная модель выпускалась до 2006 года включительно, даже среди последних вы не найдете машины с системой впрыска впрыска. Если владелец самостоятельно не установил эту систему.За карбюратором необходимо время от времени ухаживать, мыть и регулировать. А теперь стоит поговорить о такой вещи, как ремкомплект. Это тоже в целях ремонта карбюратора «Солекс» на ВАЗ 2106.

Почему выходит из строя карбюратор

Следует отметить, что можно перепутать поломки карбюратора и системы зажигания. Они очень похожи, поэтому для начала нужно убедиться, что система зажигания работает в штатном режиме. И только после этого делается настройка карбюратора ВАЗ 2106.Двигатель не запускается, наблюдается рост расхода топлива — эти симптомы укажут вам, что есть неисправность либо в системе зажигания, либо в топливной системе. Иногда при чрезмерном расходе топлива помогает уровень бензина в поплавковой камере, а также регулировка жиклеров в обеих камерах карбюратора. Если это не поможет, то придется полностью отремонтировать все устройство. А для этого понадобится комплект с запчастями. К тому же еще понадобится специальная жидкость, которая используется для чистки карбюраторов.Стоимость довольно небольшая, купить можно в любом магазине автозапчастей. Как и при любом другом ремонте, первое, что нужно сделать, это снять клемму с отрицательной клеммы аккумуляторной батареи.

С чего начать разборку карбюратора

Теперь можно приступить к разборке карбюратора. Для этого первым делом нужно открутить три гайки, которыми крышка крепится к корпусу воздушного фильтра. Без этого снять карбюратор просто не получится. Затем снимаем крышку, снимаем воздушный фильтр.Посмотрите, сколько шпилек держит нижняя часть корпуса. Ключом на «8» необходимо открутить все гайки, которыми производится крепление. Отсоедините шланг сапуна, если он подсоединен к корпусу воздушного фильтра. Затем отключите все провода, идущие к карбюратору. Обычно это управляющий провод клапана холостого хода. Все это проделайте перед регулировкой карбюратора ВАЗ 2106.

Снятие карбюратора

Затем ослабьте крепления всех тросов и отсоедините их.От топливного шланга ослабляется хомут и вытаскивается из карбюратора. Также необходимо отсоединить от него патрубок, соединяющий с системой охлаждения, вакуумный шланг. Только после этого можно открутить четыре гайки, которыми нижняя часть карбюратора крепится к впускному коллектору. После снятия убедитесь, что прокладка на выпускном коллекторе цела и не имеет повреждений. В противном случае его тоже нужно будет поменять. На автомобиле ВАЗ 2106 карбюратор имеет одну степень очистки топлива (кроме фильтра, установленного в разрыв шланга).

Очистка устройства

Установите карбюратор целиком на ровную поверхность, дайте ему немного подсохнуть. Обратите внимание, что при разборке необходимо добиться того, чтобы в поплавковой камере не нарушился уровень бензина, в противном случае необходимо провести регулировку. Если карбюратор оборудован электромагнитным клапаном, его необходимо открутить. Это делается с помощью клавиши на «13». Но у некоторых есть «под ключ» на «10». Самое первое, что нужно сделать, это промыть карбюратор. На заправке редко можно встретить качественный бензин, поэтому все элементы карбюратора загрязнены различными химическими соединениями.Карбюратор ВАЗ 2106 (цена нового заказа 3500 рублей) — чувствительный элемент. Очень часто бензин содержит много металлов, в том числе свинец. Он оседает на стенках в камерах карбюратора. Все канавки, предназначенные для пропуска бензина, необходимо тщательно промыть. Детали карбюратора очищаются отдельно. После тщательной мойки необходимо поставить карбюратор, чтобы он как следует просох.

Замена элементов

Следующим шагом будет замена форсунки. Обратите внимание на ускоритель топливного насоса.Если внешне он нормальный, на его элементах нет повреждений, то вполне возможно, что достаточно будет только чистки. В месте подключения топливного шланга находится фильтр, предназначенный для тонкой очистки поступающего бензина. Невозможно установить карбюратор на ВАЗ 2106 без предварительной чистки и брака агрегатов. Желательно установить новый, но если его нет, можно выйти из ситуации: просто промойте в растворителе или ацетоне, а затем аккуратно продуйте сжатым воздухом.Это элемент, который практически не выходит из строя, по этой причине его нельзя изменить. Если есть желание сделать все качественно или на этом фильтре есть повреждения, лучше всего его заменить, так как он входит в комплект.

Обратите внимание на особенности

На ВАЗ 2106 регулировка карбюратора проводится достаточно долго, ведь нужно полностью разобрать этот механизм. Далее снимаются все болты, фиксирующие половинки карбюратора, меняются прокладки, а затем собирается весь механизм.Обратите внимание, что прокладки и уплотнительные кольца нельзя обрабатывать силиконовыми герметиками. Дело в том, что бензин просто разъедает эти герметики. В результате эта ужасная смесь может попасть в камеры карбюратора, а также во впускной коллектор. Это приводит к катастрофическим последствиям, поэтому к очень быстрому ремонту.

Регулировка

А теперь о том, как отрегулировать карбюратор ВАЗ 2106. Первым делом отрегулируйте уровень в поплавковой камере карбюратора. Сначала двигатель запускается и прогревается, чтобы его температура достигла рабочего значения.Обратите внимание на то, как расположены поплавки. Их оси должны быть параллельны, если это не так, то необходимо немного согнуть в нужном направлении. Для более точной настройки нужно использовать тонкую проволоку и небольшие выкройки из картона. Необходимо следить за тем, чтобы открытие и закрытие игольчатого клапана происходило при строго определенных положениях поплавка.

Холостой ход и воздушная заслонка

Затем на ВАЗ 2106 необходимо настроить пусковое устройство.
