Как устроена топливная система на инжекторном ВАЗ 2107?
На чтение 4 мин. Просмотров 1.4k.
Отечественный автомобиль ВАЗ 2107, оборудованный системой распределённого впрыска топлива, значительно сложнее карбюраторного собрата, но меньше загрязняет атмосферу.
Инжектор ВАЗ 2107 является сложным устройством, которое гораздо дороже в ремонте, чем карбюраторная система питания. Чтобы точно определить причину неисправности системы питания, необходимо считать из ЭБУ (электронного блока управления) коды ошибок. Сделать это можно, обратившись в автосервис либо самостоятельно, имея определённое оборудование и программное обеспечение.
Устройство
Инжектор ВАЗ 2107
Инжектор ВАЗ 2107 состоит из следующих элементов:
- Компьютер;
- Датчики;
- Топливные трубки и шланги;
- Топливный и воздушный фильтр;
- Исполнительные механизмы;
- Бензобак;
- Проводка.
Система питания инжектор содержит главный элемент — компьютер или ЭБУ. В его постоянной памяти содержится программа (алгоритм), в соответствии с которой реализуется управление исполнительными механизмами, к ним относятся:
- Топливный насос;
- Форсунки;
- Регулятор холостого хода;
- Клапан адсорбера.
Каждый из вышеперечисленных элементов выполняет свою функцию.
Бензонасос
Включается выходным сигналом ЭБУ через реле. Имеет сетчатый фильтр и датчик уровня топлива. Бензин из него проходит через топливный фильтр. Насос находится в баке и чтобы извлечь его, нужно убрать заднее сиденье, снять люк и открутить крепление.
Форсунка
Представляет собой распылитель, снабжённый электромагнитным клапаном. Срабатывает от импульса ЭБУ. Соответственно, длительность открытия клапана (количество подаваемого бензина) зависит от времени подачи импульса. Она установлена на общей для всех форсунок рампе, постоянное давление в которой поддерживается клапаном. В случае его превышения, клапан открывается, и бензин возвращается обратно в бак. Форсунка входит во впускной коллектор. Воздушный поток, проходя через впускной коллектор, уносит порцию бензина, выброшенного форсункой.
Устройство топливной системы ВАЗ 2107
Регулятор холостого хода
Топливная система поддерживает холостые обороты двигателя с помощью регулятора. Представляет собой шаговый двигатель, связанный с регулирующим органом конической формы. Его приближение уменьшает воздушный поток, поступающий во впускной коллектор, удаление, наоборот, увеличивает.
Клапан адсорбера
Нужен для того, чтобы включать вентиляцию адсорбера, который накапливает в себе пары бензина и в нужный момент отдаёт их во впускной коллектор.
Система питания инжектор содержит датчики для измерения, преобразования и передачи сигнала к ЭБУ.
На автомобиле ВАЗ 2107 установлены следующие датчики:
- Положения коленвала;
- Массового расхода воздуха;
- Положения дроссельной заслонки;
- Температуры охлаждающей жидкости;
- Скорости;
- Содержания кислорода в выхлопных газах.
Положение коленвала
Этот параметр нужен ЭБУ для своевременного открытия форсунок. При неисправности этого датчика автомобиль ВАЗ 2107 не поедет.
Расход воздуха
Позволяет подавать топливо в нужном количестве. Сигнал с этого датчика иногда неверный. Причиной этому может быть его неисправность, вызванная повышенной влажностью или низкой температурой. Воздушный фильтр с конденсатом внутри или загрязнённый, неблагоприятно влияет на этот датчик.
Положение дроссельной заслонки
Этот сигнал аналоговый, т. е. непрерывный. Он передаёт точные данные о положении дроссельной заслонки.
Температура охлаждающей жидкости
Параметр нужен для того, чтобы ЭБУ понимал, прогрет ли двигатель. Это необходимо для корректной работы холодного мотора. Смесь обогащается благодаря температурной поправке.
Датчик скорости
Измеряет и передаёт сигнал в виде последовательности импульсов на ЭБУ.
Концентрация кислорода
Содержание кислорода в отходящих газах необходимо измерять для корректировки состава топливной смеси. В момент прогрева он не работает. Это целесообразно, т. к. смесь обогащённая.
Диагностика двигателя
Точное определение неисправности двигателя и её устранение зависит от достоверности полученных данных. Для этого понадобится хорошее оборудование. К нему относятся:
- Тестеры двигателей;
- Сканеры;
- Газоанализаторы.
Считать код ошибки из ЭБУ — это далеко не всё. Стоит помнить о том, что полученные данные могут быть недостоверными. Неисправность датчика, показанная ЭБУ, не означает, что это действительно так. Проблема возникает также из-за проводки, плохого контакта. Поэтому сканером можно только считать информацию ЭБУ. Причём сканер может быть реализован как ПО, кроме него понадобится специальный адаптер, ну и, конечно же, компьютер.
Другие две группы оборудования позволят увидеть полную картину, но они достаточно дороги. Если вы хотите заниматься диагностикой постоянно, то есть смысл приобретать соответствующее оборудование и ПО.
Топливная система ваз 21074 инжектор – АвтоТоп
Система питания двигателя
Схема системы питания двигателя
1 – форсунки;
2 – регулятор давления топлива;
3 – колпачок штуцера контроля давления топлива;
4 – топливная рампа;
5 – шланг подвода паров бензина к корпусу дроссельной заслонки;
6 – адсорбер с электромагнитным клапаном;
7 – корпус дроссельной заслонки;
8 – узел электробензонасоса с датчиком указателя уровня топлива;
9 – гравитационный клапан;
10 – двухходовой клапан;
11 – перепускной клапан;
12 – резиновая прокладка;
13 – топливный бак;
14 – пробка заливной горловины;
15 – топливный фильтр;
16 – сливной трубопровод;
17 – подающий трубопровод
Запас топлива находится в баке, расположенном в багажном отделении с правой стороны. Бак изготовлен из стального освинцованного листа, правая и левая его части сварены между собой. Пробка заливной горловины бака герметична. В системе питания двигателя применяется система улавливания паров топлива. Она состоит из адсорбера, установленного в моторном отсеке, клапанов, установленных в нише топливного бака и соединительных шлангов. Пары топлива из бака проходят через перепускной и гравитационный клапаны в адсорбер. Гравитационный клапан предотвращает вытекание топлива из бака при опрокидывании автомобиля. Для предотвращения чрезмерного повышения или понижения давления паров топлива в баке предусмотрен двухходовой клапан, имеющий выход в атмосферу.
Поступившие в адсорбер (через приемный патрубок с надписью «TANK») пары топлива поглощаются и удерживаются активированным углем при неработающем двигателе. Второй патрубок адсорбера (с надписью «AIR») соединен с атмосферой, а третий – через электромагнитный клапан продувки, шлангом – с корпусом дроссельной заслонки. При выключенном зажигании электромагнитный клапан закрыт, и в этом случае адсорбер не сообщается с корпусом дроссельной заслонки. После запуска двигателя контроллер начинает подавать управляющие импульсы на клапан. Клапан сообщает полость адсорбера с корпусом дроссельной заслонки – начинается продувка сорбента: пары бензина смешиваются с воздухом и отсасываются через шланг и корпус дроссельной заслонки в ресивер, впускную трубу и далее, в цилиндры двигателя. Контроллер регулирует степень продувки адсорбера в зависимости от режима работы двигателя. Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов и тем интенсивнее продувка.
Топливный насос – электрический, роторный, установлен в топливном баке и конструктивно объединен с датчиком указателя уровня топлива. При включении зажигания насос включается через реле по команде контроллера системы управления. От насоса по шлангам и трубопроводам, расположенным под днищем, топливо под давлением подается к фильтру тонкой очистки и далее – к топливной рампе.
Топливный фильтр – неразборный, в металлическом корпусе, с бумажным фильтрующим элементом, закреплен хомутом на щитке передка в моторном отсеке. На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.
Топливная рампа служит для подачи топлива к форсункам и закреплена на впускной трубе. На верхней части рампы, рядом с форсункой 3-го цилиндра, находится штуцер для контроля давления топлива. Регулятор давления, закрепленный на рампе, изменяет давление топлива в рампе от 2,8 до 3,2 бар (280–320кПа) в зависимости от разрежения в ресивере, поддерживая постоянный перепад давления между ними. Это необходимо для точного дозирования топлива форсунками.
Регулятор давления топлива представляет собой топливный клапан, соединенный с подпружиненной диафрагмой. Под действием пружины клапан закрыт. Диафрагма делит полость регулятора на две изолированные камеры – топливную и воздушную. Воздушная соединена вакуумным шлангом с ресивером, а топливная – непосредственно с полостью рампы. При работе двигателя разрежение, преодолевая сопротивление пружины, втягивает диафрагму, приоткрывая клапан. С другой стороны на диафрагму оказывает давление топливо, также сжимая пружину. В результате клапан открывается и часть топлива стравливается через сливной трубопровод обратно в бак. При нажатии педали «газа» разрежение за дроссельной заслонкой уменьшается, под действием пружины диафрагма прикрывает клапан и давление топлива возрастает. Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан – давление топлива снижается. Диапазон давлений, поддерживаемый клапаном, задается жесткостью пружины и диаметром отверстия клапана, регулировке не подлежит. Регулятор давления – неразборный, при выходе из строя его заменяют.
Форсунки представляют собой электромагнитные клапаны, пропускающие топливо при подаче напряжения и запирающиеся под действием возвратной пружины при обесточивании. На конце форсунки имеется распылитель, через который топливо впрыскивается во впускную трубу. Форсунки уплотнены в рампе и во впускной трубе резиновыми кольцами, их рекомендуется заменять при каждом демонтаже форсунки. Управляет форсунками контроллер. При обрыве или замыкании в обмотке форсунку следует заменить. При засорении форсунки можно промыть на специальном стенде СТО без их демонтажа.
Наружный воздух через заборник засасывается в корпус воздушного фильтра. Корпус установлен в передней левой части моторного отсека на трех резиновых держателях. Фильтрующий элемент – бумажный. После фильтра воздух проходит через датчик массового расхода воздуха и резиновые рукава к корпусу дроссельной заслонки. Из корпуса дроссельной заслонки воздух поступает в каналы ресивера и впускной трубы. Нажимая педаль «газа», водитель открывает дроссельную заслонку, изменяя количество поступающего в двигатель воздуха, а значит и горючей смеси, – так как подача топлива рассчитывается контроллером в зависимости от расхода воздуха. Когда двигатель работает на холостом ходу и дроссельная заслонка закрыта, воздух поступает через обходной канал корпуса дроссельной заслонки, в котором установлен регулятор холостого хода. Регулятор состоит из клапана с запорной конусной иглой, перемещаемой шаговым электродвигателем по команде контроллера. Регулятор, изменяя количество подаваемого воздуха, поддерживает заданные обороты холостого хода независимо от нагрузки на двигатель (в частности, при включении и выключении мощных потребителей электроэнергии). Регулятор – неразборный, при выходе из строя его необходимо заменить. При выходе из строя регулятора или его цепей загорается лампа «CHECK ENGINE». При покупке нового регулятора нужно проверить монтажный размер между концом иглы клапана и опорной поверхностью фланца.
При проведении работ, связанных с разгерметизацией топливной системы, необходимо учитывать, что топливо в системе при работающем двигателе (и некоторое время после выключения зажигания) находится под давлением. Поэтому перед разъединением элементов топливной системы давление необходимо сбросить. Для этого при выключенном зажигании извлекаем предохранитель электробензонасоса (см. Замена реле и предохранителей системы управления двигателем) и включаем на несколько секунд стартер. В том случае, если двигатель пустится, дожидаемся его остановки и выключаем зажигание.
ВАЗ 2107 инжектор имеет целый ряд преимуществ, но и несколько значительных недостатков, о которых стоит узнать заранее. Если у вас в распоряжении эта модель автомобиля, стоит ознакомиться с особенностями обслуживания его инжекторной системы. Но для начала необходимо обсудить устройство топливной системы ВАЗ.
Назначение инжектора
Установка инжектора в ВАЗ 2107 позволила заметно улучшить рабочие показатели двигателя. Изменение типа топливной системы повышает количество энергии, которое вырабатывается во время сгорания бензина. По сравнению с карбюраторным двигателем инжекторная система подачи топлива более эффективна на начальных этапах, но со временем ее эксплуатационные характеристики падают. От чего это зависит?
ВАЗ 2107 инжектор выполняет роль конечного элемента в топливной системе автомобиля. Воздушная смесь вместе с облаком распыленного бензина создает огромное количество энергии. Со временем это распыление может стать менее эффективным, струи топлива станут слабыми, а все из-за некачественного бензина.
Основная причина неисправности инжекторов — плохое топливо. Горючее для автомобиля состоит из множества химических компонентов, кроме того, в него добавляют разные примеси, которые должны улучшить общие показатели работы двигателя. Этот фактор нельзя игнорировать, поскольку такой бензин оставляет осадок на стенках топливной системы. Самые тонкие каналы как раз в инжекторах, и именно эти устройства страдают в первую очередь. ВАЗ 21074 инжектор имеет ту же проблему. За время эксплуатации налет от топлива только накапливается. Что же нужно делать, чтобы это прекратилось?
Чистка и профилактика налета в системе
Устройство инжектора очень чувствительно к крупным включениям в бензине. Если вы используете дешевую марку топлива, будьте готовы скоро менять форсунки. Так что первое, что стоит сделать для своего бензонасоса ВАЗ, — изменить марку топлива. Система питания ВАЗ 2107 должна стать чище, возможность образования налета в системе все же не исключается. Поскольку горючая жидкость в каналах изредка застаивается, а иногда даже замерзает, то скорую поломку можно предотвратить только одним способом — регулярной чисткой.
Примерно каждые 35-40 тыс. км нужно проводить профилактические очистные работы топливной системы. Своими руками нужно промывать каналы. От качества чистки будет зависеть работоспособность двигателя. Если эту процедуру проводить нерегулярно, то вскоре с одной форсункой можете распрощаться и искать новую, а затем придется менять и остальные элементы бензонасоса ВАЗ.
В 4-цилиндровых типах инжекторных двигателей наблюдается разная интенсивность засорения форсунок. В районе 2 и 3 цилиндра всегда повышенная температура, поэтому накопление осадка там происходит быстрее.
Профилактическим средством в таких случаях считается специальная примесь полиэфирамина. Она предотвращает скопление гари в течение длительного времени.
Диагностика повреждений
Как понять, что требуется замена, проверка или ремонт инжектора? Даже без датчиков можно понять, что требуется ремонт элементов топливной системы, если имеются 1 из 2 главных признаков в моделях 2107, 21074:
- Нестабильная работа двигателя. Иногда он может глохнуть или плохо заводится.
- Куда менее очевидный признак — потеря мощности. Этот эффект заметен, если вы в основном ездите на средней скорости, но на большой он сильно ощутим.
- Последний признак фиксируется только датчиками — повышается давление внутри системы.
Причина таких сбоев — засорение форсунок, даже диагностика не нужна.
Чистка помогает восстановить прежнюю работоспособность движка. Если неполадка после чистки не была устранена, стоит проверить трубки и форсунки на наличие повреждений или пробоев. В таких случаях ремонт лучше не начинать, а попросту заменить поврежденные детали на новые.
Иногда самостоятельно невозможно определить, где повреждение, и вот только тогда пригодится диагностика в сервисных центрах. Засор может стать причиной довольно серьезной поломки инжектора ВАЗ 2107, а также разрыва каналов. Давление, которое возникает внутри системы, может с легкостью привести в негодность самые хрупкие детали. Тут уже своими руками не получится исправить ситуацию, даже если под рукой есть полная схема автомобиля. Вывод один — нужно уделять чистке инжекторов много времени и внимания и выполнять ее регулярно.
Что стоит взять на заметку
Чтобы провести ремонт топливной системы своими руками на ВАЗе, понадобится снять ресивер.
Это проводится в несколько этапов:
Только так можно получить доступ к топливной рампе.
Заключение по теме
Модель 2107 и Ваз 21074 инжектор имеют общие проблемы с топливной системой из-за инжекторного типа распыления топлива. Своими руками можно провести чистку каналов, проверку на повреждения и выполнить замену деталей, если она понадобится.
Для поиска пробоя в каналах потребуется схема автомобиля, а также частичный демонтаж некоторых узлов. Чтобы поддерживать инжекторную систему в рабочем состоянии, проводите регулярную чистку каналов, а также добавляйте немного специального очистителя в топливный бак.
Схема электрооборудования ВАЗ 21074 инжектор по сравнению с предшествующей моделью несколько упростилась и позволила придать больше положительных качества рассматриваемому автомобилю. Благодаря инжекторному двигателю, автомобиль от известного автозавода получил широкую популярность – его скоростные характеристики стали гораздо выше предшественника. При изменении типа двигателя его объем остался 1,6 л.
Из-за наличия электронной пусковой системы и распределенного впрыска используемого топлива быстрота набора скорости заметно повысилась, а расход остался прежним. Уровень токсичности отработанных газов теперь соответствует всем европейским нормам, хотя данное качество повлекло за собой некоторую потерю в крутящем моменте и показателе мощности.
Заправку автомобиля следует осуществлять, как указано заводом изготовителем, 95-ым бензином, при этом нормы расхода топлива на каждые 100 км следующие:
- порядка 9,5-9,8 л в городском цикле;
- 6,9 л при передвижении на 5 передаче при сокрости 90 км/ч;
- 9,6 л при скорости порядка 120 км/ч.
Подготовку к использованию топливно-воздушной смеси теперь выполняет электронный блок, что позволяет полностью устранить необходимость настройки карбюратора. Это также значительно облегчает запуск двигателя при низких температурах воздуха, а также оптимизировало работу двигателя при любом виде его эксплуатации.
Электрооборудование ВАЗ 21074 – основные принципы
Изменение и усовершенствование всего электрооборудования данной модели ВАЗ позволило улучшить многие характеристики машины. Повысилось качество работы двигателя за счет замены механического топливного насоса электрическим бензонасосом, а дополнительные датчики и множество исполнительных устройств позволили качественно изменить всю схему работы автомобиля.
Схема электрооборудования 2107 инжектор имеет существенные изменения при сравнении с моделью автомобиля, выпущенной перед рассматриваемой, в следующих системах:
- в топливной системе;
- в системе, отвечающей за работу двигателя.
Рассмотрим более внимательно специфику работы каждой системы.
Особенности работы топливной системы ВАЗ 21074
Работу этой системы контролирует мини-компьютер, который обеспечивает поступление топлива в систему:
- Передача топлива осуществляется по специальным магистралям минуя топливный фильтр к топливной рампе, которая располагается на впускном коллекторе.
- При помощи регулятора давления создается необходимый уровень давления, который зависит от показателя разряжения, возникающего за дроссельной заслонкой.
- Контроллер электронного блока управления (ЭБУ) отвечает за регулировку открытия форсунок и уровня нагрузки на двигатель.
- Улавливание паров бензина осуществляется специальным оборудованием в топливной системе автомобиля.
Интересует схема электрооборудования ВАЗ 2107? Смотрите здесь. Нужна схема электрооборудования на ВАЗ 2106? Читайте в этой статье.
Электронная система управления
С помощью микроконтроллера, энергонезависимая память которого оснащена специальным программным обеспечением и необходимыми калибровочными параметрами, осуществляется работа системы управления. Текущее состояние двигателя, которое считывается в датчиков коленвала, а также дроссельной заслонки действует на блок управления, который напрямую зависит от таких параметров, как скорость машины, детонации, расхода воздуха, температурных показателей охлаждающей жидкости.
Микроконтроллер должен реагировать на поступающие данные и по имеющемуся в нем алгоритму осуществляет руководство большого количества исполняющих устройств:
- системы охлаждения;
- реле вентилятора;
- модуля зажигания;
- форсунок.
При этом функционирование микроконтроллера не допускает дополнительных настроек и регулировок.
Дополнительные возможности
Как и любое устройство, автомобиль имеет свойство изредка ломаться. И ВАЗ 21074 также может начать работать не четко, что создает дискомфорт в процессе езды и уменьшает безопасность при передвижении на автомобиле.
Для скорейшей диагностики возникших неисправностей многие автовладельцы приобретают и устанавливают на своем автомобиле также полезное устройство, как бортовой компьютер, удобство пользования которым безусловно.
С его помощью стало возможным не только получение полезных данных (пробег, расход топлива, температурные показатели за бортом машины), но и информацию о возникающих текущих неисправностях. Наиболее важной считается возможность считывания ошибок двигателя.
Диагностический адаптер также позволит своевременно найти причину любой неисправности в работе двигателя.
Топливная система ваз 2107 инжектор схема
Схема проводки ВАЗ 2107 — инжектор: инструкция по монтажу электропроводки своими руками, фото
Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.
Автомобили семейства ВАЗ служат своим владельцем не один десяток лет. Однако, в процессе эксплуатации не всегда можно обеспечить автомобиль оригинальными запчастями, поскольку автопроизводитель модифицировал тот или иной узел.
И владельцы вынуждены разбираться и устанавливать новые узлы в автомобиль самостоятельно.
Проводка 2107 с карбюраторной системой питания
В частности, карбюраторную версию давно уже не выпускают – Горьковский автозавод перешел на выпуск автомобилей, оснащенных системой впрыска топлива (инжектор).
Сделать замену можно самому, но при этом необходимо запастись новыми деталями, цена на которые не слишком велика.
Справочно: инжектор (с англ. – впрыск) представляет собой систему форсунок, смешивающих топливо с воздухом по сигналам электронного контроллера системы управления двигателем (сокр. ЭСУД).
Что требуется для модернизации
Современные системы впрыска топлива работают по заранее запрограммированному алгоритму работы:
- Электронная система учитывает показания многочисленных датчиков;
- На их основе выбирает оптимальный режим;
- Подает раздельные сигналы на каждую форсунку.
Подкапотная схема электропроводки ваз 2107 на инжектор
Естественно, что при переоборудовании классического автомобиля ВАЗ 2107 своими руками потребуется приобретение новых деталей.
В частности:
- Новый шкив коленчатого вала;
- Передняя крышка двигателя с отливкой под установку датчика;
- Датчики температуры охлаждающей жидкости и положения коленвала;
- Новая проводка ваз 2107 на инжектор;
- Непосредственно сам инжектор;
- Электрический вентилятор системы охлаждения.
Справочно: на шкиве есть специальные метки для считывания датчиком. А принудительный обдув радиатора после замены шкива будет невозможен – поэтому вместо него устанавливают электрический вентилятор.
Кроме того, потребуется и наглядное пособие для осуществления работ по переоборудованию автомобиля на инжекторную систему впрыска топлива.
Совет: На автофорумах, посвященных переделкам автомобилей доступны фото и видео материалы, которые желательно просмотреть до начала работы.
Смотрите также: схема электропроводки ВАЗ 2107
Что предстоит сделать
Фактически работы по переоборудованию автомобиля займут у вас не более 3-4 часов.
Алгоритм будет следующий:
- Демонтаж старого оборудования;
- Подсборка узлов перед установкой;
- Непосредственная установка и отладка системы впрыска.
Работы по демонтажу
Операции выполнять в строгой последовательности:
- Отключаем аккумуляторную батарею и снимаем ее с автомобиля;
- Сливаем из системы охлаждающую жидкость;
- Отсоединяем топливный шланг от карбюратора и заглушаем его, не допуская вытекания бензина;
- Отсоединяем корпус воздушного фильтра;
- Демонтируем карбюратор;
- Ослабляем хомут выхлопной трубы и откручиваем выпускной коллектор;
- Снимаем впускной коллектор;
- Откручиваем переднюю крышку мотора, освобождая доступ к шкиву коленчатого вала;
- Снимаем вентилятор радиатора.
Читайте также: схема электропроводки ваз 21074 инжектор
Работы по подсборке
На данном этапе будет затрагиваться электропроводка ВАЗ 2107 на инжектор, поскольку нам предстоит:
- Закрепить блок ЭСУД;
- Добавить новые провода с клеммами подключения к штатной проводке;
- Протянуть проводку к радиатору охлаждения;
- Протянуть проводку к электрическому бензонасосу.
Совет: электропроводка 2107 для инжекторных модификаций продается отдельно. Т.е. вы можете приобрести либо всю проводку на автомобиль, либо недостающие элементы для подключения системы впрыска.
Инструкция этапов подсборки основных узлов инжекторной системы впрыска
Будет интересно также почитать: Электропроводка ВАЗ 21074
Установка на автомобиль
Остается только установить все узлы на автомобиль и произвести сборку снятого оборудования в обратном порядке.
Затем:
- Подключить с помощью клеммных колодок контроллер;
- Подсоединить провода к форсункам;
- Подсоединить проводку к электрическому вентилятору;
- Установить и подключить АКБ.
Выводы
Переоборудование автомобиля с карбюраторной системы питания на инжекторную доступно большинству автовладельцев, имеющих опыт обслуживания силового агрегата. Важно лишь соблюдать требования безопасности, поскольку работать приходится с бензином и электричеством.
avtoelektrik-info.ru
Инжекторная система питания Ваз 2107, Ваз 2105, Ваз 2104
Тюнинг двигателя ваз 2104, фильтр нулевик для двигателя ваз, чип тюнинг двигателя ваз 2105. Установка новой системы питания и зажигания. Инжектор ваз 2104, ваз 2105, ваз 2107. Тюнинг — это изменение и доработка заводских настроек автомобиля. Тюнинг ваз своими руками занятие трудоемкое, поэтому мы решили поделиться некоторыми инструкциями по доработке ваз 2104. Тюнинг может быть дешевым и дорогим, поверхностным и глубоким. Доработка ваз 2107 рассмотрена по разделам: тюнинг салона, тюнинг подвески и рулевого управления, тюнинг тормозной системы и кузова, а также тюнинг двигателя и тюнинг коробки передач. В первую очередь при тюнинге ваз 2105 следует обратить внимание на систему зажигания. Классика популярный автомобиль, который предоставляет своему хозяину широкий простор тюнинга и доработок.
Итак, Вы решили сделать скачек в эволюции и перейти на своей классике (ВАЗ-2101..07) с архаичного карбюратора на современный электронный впрыск топлива.
В этой статья я попытаюсь описать все аспекты этой переделки.
Сейчас АвтоВАЗ прекратил выпуск карбовых машин и все чаще на дорогах можно увидеть впрысковую классику. А если есть авто, значит, есть и запчасти. К сожалению впрысковые специфические детали для классики пока найди еще проблематично, но можно.
Есть 2 варианта переделки:
1 вариант:
Покупается полный комплект впрыска на классику с ее проводкой, мозгами, адсорберами, выпуском, бензобаком и т.д. Думаю такой комплект можно смело заказать из Тольятти, а далее просто сидеть и прикручивать новые детальки. Все делается по банальной книжке? что та типа «Чиним сами» по впрысковой классике.
Данный вариант отличается большой затратностью и настоящему тюненгеру не подходит.
Я опишу 2-ой вариант:
В нем также используются оригинальные запчасти, но в меньшем количестве.
Предположим, что вы все купили по списку в конце этой статьи и лицезреете эту груду непонятных железяк у себя в гараже.
Подготовительный этап:
Слейте ОЖ до уровня ниже ГБЦ, т.к. нам придется откручивать впускной коллектор и рубашку охлаждения (тройник на ГБЦ над натяжителем цепи).
Смело скручиваем карб, впускной и выпускной коллектора, трамблер, катушку зажигания, если БСЗ, то коммутатор еще. Это нам больше не понадобится (кроме выпускного коллектора, так что достаньте его из мусорного ведра).
Далее по Вашему желанию: в подкапотной проводке присутствуют много проводов отвечающих за обеспечение нормальной работы карба (всякие ЭПХХ и тому подобное). Их можно удалить из проводки просто по эл.схеме авто или не трогать (мешать они не будут, но меня лично не устраивало большое количество ненужных «соплей» под капотом, поэтому я все это убрал). Если у Вас стоит принудительный обдув радиатора, т.е. вентилятор на помпе, его придется также снять и заменить на электрический.
1 Этап (сборка навесного):
Снимаем шкив КВ, откручиваем переднюю крышку двигателя и заменяем ее на новую с отливом под ДПКВ (Датчик Положения Коленчатого Вала). Замену всяких уплотняющий прокладок я не упоминаю, т.к. это по умолчанию делается при любом разборе/сборе двигателя. Надеваем новый шкив с зубьями для ДПКВ. Метки по которым «если что» устанавливается ВМТ перемещаются строго вверх над шкивом КВ. На самом шкиве также положение метки изменено.
ГОЛОВА!!! Что делать с ней???
Тут целых три варианта:
— купить ГБЦ 21214 в сборе. Вы получаете голову с притертыми клапанами, с гидроопорами и Р/В 21214 (т.е. нивовским, но рассчитанным для работы с «гидриками») – самый дорогой вариант
— купить ГБЦ 21214, НО голую и всю начинку переставить с вашей 2101 головы
— ну и самый бюджетный вариант – это оставить старую голову (причины от «Жалко денег» до «Голова в полном фарше»). НО ее придется протачивать, т.к. впускные окна на 21214 голове отличаются по форме от окон в карбовой ГБЦ. Также в 21214 голове присутствуют две доп. шпильки держащие впускной коллектор с ресивером. Т.е. придется делать доп. кронштейны для закрепления ресивера. Пример на фото
Итак, ГБЦ проточена или заменена. ГУД!
Далее берем в руки тройник, который был прикручен к ГБЦ ваз 2104, внимательно его рассматриваем и обнаруживаем на нем отлив явно для чего то предназначенный. Не знаю, что изначально планировали ставить туда ФИАТовсие инженеры, но мы его будем использовать для установки Датчика Температуры Охлаждающей Жидкости (ДТОЖ). В нем сверлим дырку по существующему углублению и нарезаем резьбу под ДТОЖ. Вворачиваем датчик и смотрим чтобы плоскости его и отлива совпадали, если нет, то дорабатываем напильником площадку на тройнике. Прикручиваем тройник к ГБЦ и вворачиваем датчик (не забудьте надеть медное уплотнительное кольцо).
На саму ГБЦ на впускные/выпускные каналы надеваем прокладку коллекторов (на впрыске они единая, раньше выпускалась паранитовая с железными вставками около выпускных окон, сейчас существуют прокладки НОВОГО образца, многослойные металлизированные, видел только один раз у знакомого в гараже, в продаже мне сей зверь еще не встречался). Надеваем впускные трубы, и потом, выпускной коллектор – прикручиваем. На впускные трубы надеваем прокладку и на маленький треугольничек, из которого торчат 2 длинные шпильки – дистанционную прокладку. Если у Вас рампа с форсунками не прикручена к впуску, то прикручиваем и ее, вставив сначала форсунками в каналы и потом закрепив 2-мя винтами. Надеваем ресивер и закручиваем. Обычно после этого мужики в гаражах начинают ходить и офигивать от вида МЕГА мотора, который вы собираете. Можете начинать придумывать небылицы про 4 турбинный наддув! На ресивер прикручиваете дроссельный узел в сборе с Датчиком Положения Дроссельной Заслонки (ДПДЗ) и Регулятор Холостого Хода (РХХ) (датчики лучше прикрутить на снятом дросселе — удобнее), не забыв поставить прокладку между ресивером и дросселем. Итак, с впуском разобрались.
Вместо бензонасоса и трамблера прикручиваем заглушки.
Далее, если у вас блоки 2101, 2103, 2106, 2121 — то на них нет места, куда крепится Датчик Детонации (ДД). Сей девайс необходимо установить как можно ближе к цилиндрам. Мы на 06 ставили его на крепежный винт трамблера, а теперь его заглушки. Корректность установки оспаривать не буду, но мотор вроде адекватно реагирует на моменты возникновения разного рода вибраций. Так что выбирайте сами, один из вариантов я предложил. Если блок снят, то в принципе можно и засверлится в него, нарезать резьбу и уже туда датчик на шпильку.
Что касается установки Модуля Зажигания (МЗ). Можно поставить площадку на ее штатное место (над заглушкой бензонасоса).
Но мне такой вариант не нравится, т.к. в этом месте постоянные вибрации и повышенный тепловой режим, что для электронной начинки МЗ не есть хорошо. Площадка немного «обрабатывается» болгаркой и устанавливается на моторном щите рядом с бочками тормозной жидкости. В площадке и моторном щите сверлится 2 дырки и закрепляется.
Если рампа в сборе у вас 21214, то подводящая и отводящая бензиновые трубки огибают двигатель с разных сторон. Между подводящей трубкой и топливной магистралью необходимо внедрить фильтр тонкой очистки инжекторный. Можно купить волговский он больше и крепится обычными хомутами к шлангам. Самый простой вариант. А можно купить ВАЗовский, он под вкручивающиеся штуцера, чтобы его ставить придется покупать шланги с такими штуцерами и изобретать по месту. Кому что больше нравится. Обратка подключается аналогично, либо мудрим со штуцерами, либо срезаем его с отводящей трубки и на банальный шланг с хомутами.
Итак с моторным отсеком разобрались. Электронику всю бум потом подключать.
2 Этап (установка сопутствующего оборудования в различных местах авто).
Инжектор не мыслим без обратки (современные 1.6 для ПП семейства не берем, там нет обратки и регулятора давления, это все реализовано в модуле погружного бензонасоса ваз 2105 и нам не катит). Просто прокидывается вторая топливная магистраль. Если не хочется морочиться с короткой трубкой, которая в багажнике идет, то прокиньте просто длинную трубку по днищу, а от нее прямой шлаг до бака. Хотя в классике была предусмотрена обратка, т.к. в месте выхода короткой трубки из багажника в днище стоит двойная заглушка предусматривающая установку второй магистрали.
Чтоб не лазить больше под днище, прикручиваем сразу датчик скорости. Он ставится между тросом спидометра и непосредственно самим выходом с коробки на трос.
Откручиваем от бака заборную крышку в сборе с поплавком и самим заборником. Заодно можно посмотреть состояние фильтрующей сетки и поменять, если там все плохо. В крышке банально сверлится отверстие (там только одно место, где это можно без проблем сделать) и в него на Поксипол сажается какая-нибудь короткая трубка, к которой можно будет подсоединить шланг обратки. Трубку также можно впаять, вкрутить ну и т.д. главное загерметизировать место входа ее в крышку, чтоб не воняло бензином.
Установка бензонасоса
Способ для жадных: берем крепеж от катушки зажигания ваз 2107 и сажаем его например на бак на тот же Поксипол, ну или на внешнюю часть арки колеса что около бензобака в багажнике. Один большой минус – мерзкое Бз-з-з-з от работы Б/Н вы будете слышать постоянно, т.к. он будет жестко связан с кузовом.
Способ для всех остальных: Берем кронштейн крепления Волговского Эл. Б/Н и сажаем его опять же на внешнюю часть арки колеса, что около бензобака в багажнике. Кронштейн сажается на 3 из 4-х опор, при желании изготавливается кронштейн для 4-ой опоры. Этот кронштейн уменьшает неприятное Бз-з-з-з, но к сожалению не исключает его полностью, такое возможно думаю только с оригинальным погружным узлом и баком под него. Но т.к. такой вариант неоправданно дорог мы его не рассматриваем.
Можно также поставить Б/Н где-нибудь под днищем, таким образом вы ТОЧНО не будете слышать его работу. НЕЛЬЗЯ устанавливать Б/Н в подкапотном пространстве. Были опыты с такой установкой, машина тупила и отказывалась ехать. К тому же под капотом довольно жарко, что для насоса плохо.
Шланги подключаем так: из заборника шланг на Б/Н, от Б/Н на подающую магистраль, от обратки шланг на врезанную трубку. Тут ничего сложного. Один нюанс, если Вы купили Bosch’евский Б/Н (насчет нашего волговского не знаю), у него вход как на шланге вакуумника, просто покупаете переходной штуцер от диаметра классического бензошланга к диаметру вакуумного шланга. Все это дело скрепляете хорошими хомутами, иначе будете дуреть от духана бензина в салоне.
Далее необходимо установить педаль газа. Она надевается на правые верхнюю и нижнюю шпильки вакуумника в салоне ваз 2104. Потом по месту где должен крепится трос газа на педали делаете отверстие чтоб в него можно было этот самый трос установить. Под капотом цепляете его на дроссель и потом закрепляете на кронштейне на ресивере. Помните, что трос должен быть установлен с небольшим провисом, т.е. не в натяг, чтоб в случае подклинивания он не держал дроссель приоткрытым.
3 Этап (Установка электрики):
Тут все зависит от того, какую проводку вы выбрали.
Вариантов масса:
— существовали мозги Я5.1.3… именно классические с соответствующей классической проводкой. Шо цэ за зверь такой я не в курсе, в принципе если поискать, то найти наверно можно.
— родная современная проводка с мозгами Я 7…. нового поколения. Опять же просто все подключаем
— любая проводка от ПП авто – в любом случае ее придется перекраивать.
Главное помните. Сначала Вам необходимо выбрать «мозги» на которых вы будете ездить и потом отстраиваться и уже к ним докупать соответствующую проводку. Просто и контроллер и проводки для ПП авто самые доступные у нас на рынках, поэтому переделку таковой я и опишу.
Итак, вы купили проводку под Я 5.1.1.-…-61 (или 41), т.е. она у вас может быть под двигатель 2111 для 08/09/99 или 2110 (Я 5.1.1.-…-61), или под двигатель 2112 для 10/11/12 (Я 5.1.1.-…-41). Освобождаем ее от гофр и полностью расплетаем по проводам до колодок. Если Вы хоть немного разбираетесь в схемах проводки, то можете из общей косы удалить ненужные провода идущие на колодку иммобилайзера (если вы такое предпримите то помните что вам нужно будет соединить провод K-Line идущий в иммобилайзер с Желто-Черным проводом в диагностической колодке), вместе со всей колодкой, также не нужны будут провода, которые идут куда то в 10-ую панель от датчиков двигателя температуры ОЖ и аварийного давления масла (кароч на стрелку и на лампочку). Если нет особого желания или вы испытываете благоговейный трепет перед этим клубком проводов, то просто соедините 9 и 18 разъемы иммобилайзера (и то это на случай если вы хотите ставить Бортовой Компьютер — БК).
Вернемся к нашим баранам, т.е. проводам. Начинается процесс кроилова и иногда попадалова, если где-то накосячите. Раскидываем проводку по подкапотному пространству и начинаем вымерять длинны всех проводов до датчиков. Не бойтесь воткнуть не тот разъем в не ту колодку. Они все разные и невзаимозаменяемые, ну если только молотком . Тут начинается творчество. Делаете и располагаете провода так, как вам удобно. Далее обрезаете или удлиняете по месту (как показала практика длины практически везде достаточно и удлинять не приходится, если только до датчика скорости). Далее аккуратно прихватываете изолентой жгуты и окончательно заправляете их в гофры. Массу всей инжекторной проводки я подсоединил под лампочку/концевик капота. Делайте это на совесть, иначе потом будете ловить глюки в работе впрысковой электроники. Надеюсь объяснять не надо, что при удлинении/укорачивании проводов необходимо использовать или пайку или хорошие скрутки в сочетании с термокембриками в обязательном порядке, чтоб не окисало потом ничего. Колодка «мозгов», диагностическая и иммобилайзера (если не удалили) заводятся в салон через штатное отверстие классики под «черным ящиком» с предохранителями. Если у вас в кузове таковой дыры не имеется – придется проделать. Блок с реле и предохранителями инжекторной проводки размещаете по желанию. В оригинале он стоит в салоне, я вывел его под капот, т.к. по мне там его лучше обслуживать если что.
А вот тут начинается самое занудство по моему мнению. В инжовой проводке вы наверняка заметили кучу колодок около основного разъема «мозгов» Вот это нам и придется подключить к штатной электрике Вашего МЕГА-агрегата!
Итак:
— Пурпурный (Ну он на самом деле красный, но в схемах идет как пурпурный, в скобках буду писать человеческие цвета ) – ПЛЮС 12 В постоянные (Питание на всю электрику впрыска, кидайте на +12 аккума)
— Серый провод – ПЛЮС на Электро бензонасос
— Бело – пурпурный (белый с красной полосой) – на лампочку CHECK ENGINE (подключаете к лампочке подсоса, например)
— Голубой – пурпурный (голубой с красной полосой) — ПЛЮС12В которые подаются при включении зажигания
— Коричнево – пурпурный (коричневый с красной полосой) – на сигнальный вход тахометра. Тут засада. Если у Вас тахометр старого образца (с одним сигнальным входом в колодке панели приборов), тут я вам ничем помочь не смогу. Мне переделали, но что и как я не в курсе. Правда, слышал что продают некие переходники, которые преобразовывают инжекторный сигнал в сигнал понятный обычному карбовому тахометру. Если же Вам повезло, и на колодке вы обнаружили одну лишнюю ножку, то смело цепляете к ней этот провод — все будет ОК.
— Бело – черный (белый с черной полосой) – силовой провод на электровентилятор. Тут я столкнулся с небольшой засадой. Этот провод в принципе силовой и его смело можно подключать на клеммы вентилятора. В инжекторной проводке есть свое реле вентилятора. НО когда я собрал все по такой схеме при включении этого самого эл. вентилятора начиналась свистопляска (перебои в искрообразовании и общие сбои в работе двигателя). Я сделал проще. Т.к. в штатном монтажной блоке есть реле вентилятора включаемое от датчика вкрученного в радиатор я им и воспользовался. Из инжекторной проводки исключается полностью реле включения вентилятора (к нему подходят розово/черный, черно/пурпурный, бело/черный и коричневый) У нас остается черно/пурпурный который идет из мозгов на реле. Вот его мы и подключаем вместо провода, который шел со штатного датчика включения вентилятора на реле в монтажный блок.
Вроде ничего не забыл. В проводке есть еще колодки включения компрессора кондиционера, продувки адсорбера (если вы это все не выкинули ранее).
Ну вот вроде и все! Втыкаем «мозги» и поворачиваем ключ. Если вы услышали характерное бз-з-з-з от бензонасоса, уже ГУД, значит проводка подсоединена верно. Через некоторое время он отключится и будет ждать пока вы заведете двигатель ваз 2107. Вообще крайне рекомендую купить самый простенький БК если денег жалко на хороший. На первом этапе довольно полезная штука, там все параметры можно посмотреть. Предположим, что он у вас есть. Посмотрите температуру двигателя на предмет адекватности, далее включите режим показа открытия дросселя в процентах. Понажимайте педаль, показанная также должны быть адекватны. Ну и запускайте наконец двигатель! Приятное урчание ИНЖЕКТОРНОГО двигателя будет Вам наградой!
Небольшие отступления:
Датчики все идут от ПП семейства, если есть деньги, покупайте импортные, говорят надежнее. По своему опыту (правда общий пробег у мя на инже не большой) я поменял только ДПДЗ и ДМРВ. Одно НО, если вы купили дроссель в сборе не 2112, а 2123, то там свой РХХ.
ВСЕГДА возите с собой запасные ДПКВ и ДПДЗ заведомо рабочие. Без них вы не сможете ехать, если они вдруг выйдут из строя. Без всех остальных датчиков движение возможно.
Если у Вас вдруг возникли проблемы в ХХ в силу каких-либо причин. На РАБОТАЮЩЕМ двигателе подтягиваете тросик газа так, чтоб он немного приоткрывал дроссель. В таком режиме можно ездить пока вы не заглушите двигатель. Если вы его заглушили, то при следующей заводке компьютер примет такое положение за нулевое.
Никогда не заводите машину сразу, включите зажигание и дайте бензонасосу накачать давление, иначе они быстро умирают.
Вот вроде и все! Удачи Вам в эксплуатации.
Список деталей для покупки (думаю по ходу какую то мелочевку все равно придется докумать, это основной список):
ГБЦ 21214
Бензонасос Bosch Волга
Мозги Январь 5.1.1
Рампа в сборе21214 или классическая, если не была с ресивером (сама рампа, форсунки, регулятор давления)
Шкив 21214 распределенный впрыск
Крышка двигателя передняя с ДПКВ
Ресивер 2123(21214) в сборе (могут быть разные комплектации ресивера в сборе, как с рампой так и без нее, также может быть уже с дросселем)
Модуль зажигания 2112
Жгут проводки для впрыска под выбранные «мозги»
ДМРВ
Датчик детонации
Датчих ОЖ
Датчик скорости с прямоугольной колодкой вынесенной на жгуте (по моему 6 импульсный)
Педаль газа 21214
топливная магистраль
Заглушка бензонасоса и трамблера
Инжекторный топливный фильтр
Трос газа 2108 карбюраторный (ну или если найдете родной классический)
Кабели, термокембрики, бензошланги, хомуты – все это тож пригодится
Высоковольтные провода для мотора 2111, т.е инжектора 8 клапанного
Дроссель в сборе, если с ресивером не было (сам дроссель, РХХ, ДПДЗ) прокладка дросселя
Кронштейн МЗ 21214
Кронштейн Эл. бензонасоса Волга
vazclub.com
Как установить гидрокомпенсаторы на Ваз 2107 (инжектор, карбюратор): инструкция
Одна из возможностей улучшить работу мотора ВАЗ 2107 – это поставить на него гидрокомпенсаторы. Устройство не только снизить уровень шума от работы двигателя, но и избавит от потребности регулярно осуществлять регулировку клапанных зазоров. Монтировать деталь можно самостоятельно в гараже.
Что это такое
Гидрокомпенсаторы – это детали для тюнинга двигателя автомобиля. Устройство в автоматическом режиме регулирует зазор клапанов.
На старых семерках ГКК заводом никогда не устанавливались. На некоторых автомобилях тех времен стояли регуляторы механического типа. Но эффективность их работы оставляла желать лучшего.
Владельцы Ваз 2107 должны каждые десять тысяч километров пробега вручную регулировать зазор клапанов. Для этого приходится демонтировать крышку и с помощью щупа выставлять зазоры.
Встроенные механические элементы подвержены износу. Неправильно отрегулированный зазор приводит к повышению шумности мотора. В результате динамика автомобиля падает, а расход топлива растет. Через 50 тысяч пробега приходится осуществлять ставить новые клапаны.
Гидрокомпенсаторы на ВАЗ 2107 лишены этих недостатков. Деталь служит долго: исправно работает до 150 тысяч километров пробега. Зазор выставляется в автоматическом режиме и постоянно поддерживается на нужном уровне.
Двигатель положительно откликается на такую заботу, что выражается в повышении ресурса мотора, его мощности и в понижении расхода бензина.
Принцип работы гидрокомпенсатора
Шарикообразный клапан подает моторное масло в полость гидроэлемента. Под воздействием смазки поршень устройства выдвигается, что приводит к увеличению высоты ГКК. Это приводит к уменьшению клапанного зазора в газораспределительном механизма до минимального уровня.
Масло перестает поступать, достигнув максимального уровня сжатия. Когда появляется выработка, клапан снова запускает необходимое количество масла. Благодаря этому в ГКК постоянно поддерживается давление, уменьшающее зазор клапана.
Если вы решили установить компенсатор, будьте готовы к тому, что придется использовать только качественное масло.
Основные неисправности
Гидрокомпенсаторы, как и любая деталь автомобиля, имеют свойство изнашиваться и ломаться. Они постоянно находятся под нагрузкой. Но работают долго: от 120 до 150 тыс. пробега. Иногда выходят из строя раньше времени.
О неисправности свидетельствуют два обстоятельства:
- появляется характерный стук, напоминающий цокот;
- понижается мощность мотора.
Стук в двигателе
Главный признак износа запчасти – это появление цокота. Так как посторонние стуки могут возникать на ВАЗ 2107 по разным причинам, нужно проверить, что является его источником. Для этого придется открыть крышку капота и завести двигатель.
Характерный цокот раздается из-под крышки клапанов и не исчезает, пока работает мотор. При этом у звука могут быть интересные особенности.
- Стук появляется как на прогретом, так и на холодном движке. Если повысить обороты, он может прекратиться. Это свидетельствует о возможном износе клапанного шарика. Придется полностью менять гидрокомпенсатор. Но перед этим убедитесь, что устройство не загрязнено. Возможно, что хорошая чистка легко устранит проблему.
- Мотор начинает стучать только после прогрева. Это свидетельствует о том, что элементы детали износились. Пора покупать новую.
- Характерный цокот появляется только при повышенных оборотах. Скорее всего, поступает слишком много или слишком мало масла. Нужно проверить его уровень. И при необходимости отремонтировать маслоприемник.
- Стук присутствует постоянно и не затихает ни при каких условиях. Обычно это происходит, когда образовался зазор между рокером и кулачком распредвала. Попробуйте прочистить гидрокомпенсатор или заменить его на новый.
Снижение мощности силового агрегата
Если гидрокомпенсатор работает неисправно, это неизбежно приводит к снижению мощности мотора. Вы почувствуете, что динамические характеристики ВАЗ 2107 понизились. И это неудивительно!
Ведь в результате неправильно выставленного зазора клапана, в двигатель поступает неправильное количество топлива. В результате топливная смесь образуется в неправильных пропорциях ,что снижает мощность силового агрегата.
Диагностика ГКК
Прислушиваться к стукам и следить за динамикой мотора ВАЗ 2107 – привычка, конечно, полезная. Но засучивать рукава и загонять машину в гараж все же придется. Ведь для точной диагностики необходимо достать устройство и лично его осмотреть.
- Снимите клапанную крышку.
- С помощью специального ключа проверните коленвал так, чтобы поршень цилиндра попал в такт сжатия.
- Попробуйте нажать на плечо коромысла на впускном клапане.
Если коромысло легко поддается на ваши усилия, гидрокоменсатор требует замены.
Вы также можете проверить работоспособность гидроопор с помощью отвертки. Если нажать на неисправный механизм, он даст люфт.
Как установить гидрокоменсатор на ВАЗ 2107
Перед началом работ приготовьте следующие инструменты:
- новые детали;
- набор ключей и головок;
- динамометрический ключ;
- набор отверток;
- ветошь;
- новая прокладка для крышки газораспределительного механизма.
Выполните следующие шаги по порядку:
- Снимите воздушный фильтр.
- Снимите карбюратор.
- Снимите трамблер. Клапанная крышка должна быть полностью свободна для работы.
- С помощью ключа на 38 проверните коленчатый вал так, чтобы метка распределительного вала совпала с выступом на корпусе подшипников.
- Зафиксируйте цепь на звездочке с помощью проволоки, чтобы она не упала в двигатель.
- Отогните стопор болта на звездочке распределительного вала и отверните крепеж.
- С помощью головки сверните крепление распредвала и снимите его.
- Снимите все коромысла и пружины. Найдите способ обозначить каждый рокер, чтобы при сборе поставить его на место!
- Отверните болты регулировки и их втулки.
- Продуйте компрессором масляную рампу.
- Демонтируйте стопорные элементы с гидрокомпенсаторов.
- Установите ГКК через рампу и немного затяните их.
- Затяните гидрокомпенсаторы с моментом от 2 до 2,5 кг/м.
- Установите новый распредвал от 21214.
- Не забудьте разместить кольцо масляной рампы на первую шпильку.
- Соблюдайте последовательность затяжки распредвала согласно приведенной схеме.
- Проследите за тем, чтобы масляная магистраль приняла форму, которая бы не мешала монтировать крышку клапанов.
- Установите и прикрутите шестерню распределительного вала.
- Установите карбюратор, трамблер и воздушный фильтр.
Как видите, работа легко осуществляется своими руками в гараже. У опытного мастера на все уйдет не более двух часов.
7vaz.ru
особенности и преимущества в работе и обслуживании своими руками с видео и фото материалами • Сам автоэлектрик
4 / 5 ( 60 голосов )
Инжекторные силовые агрегаты на заднеприводной классике, ярким представителем которой является ВАЗ 2107-20, оказали серьезное влияние на отечественный парк легковых автомобилей. Но не все автовладельцы поначалу оценили преимущества системы впрыска в сравнении с традиционным карбюратором, опасаясь в большей степени сложностей в работе электронных компонентов. Так ли это на самом деле, мы и попытаемся разобраться в рамках данной статьи. Представитель заднеприводного семейства ВАЗ, получивший систему впрыска
В чем новизна
Основное новшество заключалось в замене механических функций системы зажигания и приготовления топливовоздушной смеси электронными устройствами, как более точными и производительными. Подобной модернизации подверглись и схемы проводки ВАЗ 2112 и семейство «Самара» Соответственно, и проводка ВАЗ 2107 на инжектор получила отличия от карбюраторной версии. Под капотом ВАЗ 2107-20 сразу бросается в глаза отсутствие карбюратора и трамблера
Функции ЭСУД
Электронная система управления двигателем (сокр. ЭСУД) взяла на себя следующие параметры работы силового агрегата:
- Контроль за количеством воздуха и бензина, поступающего в цилиндры двигателя автомобиля,
- Регулировку частоты вращения коленчатого вала на холостом ходу;
- Управление искрообразованием на свечах зажигания;
- Корректировку угла опережения зажигания на всех режимах работы;
- Включение и выключение электрического топливного насоса,
- Управление электрическим вентилятором системы охлаждения двигателя.
На фото внизу представлена схема электропроводки ВАЗ 2107 на инжектор с ЭСУД M1.5.4N и контроллером Январь-5.1.3 Система впрыска ВАЗ 2107
Электрическая схема
Классическая электропроводка 2107 на автомобилях с системой впрыска также претерпела изменения. В частности, появились подкапотные элементы, оснащенные разъемами под датчики и электронные устройства. Схема электрооборудования ВАЗ 2107 с карбюратором
Справочно: Аналогичным путем шли и разработчики Москвич 2141. Правда у них была более глобальная проблема – отсутствие собственного двигателя.
Расшифровка к схеме электрооборудования карбюраторного ВАЗ 2107
Справочно: На фото внизу представлена электропроводка ВАЗ 2107 на инжектор с каталожными номерами. Отличия от карбюраторных комплектов заключаются в подкапотных жгутах.
Переоборудуя двигатель на систему впрыска, следует приобрести и новую проводку
Отличия в работе
Преимущества
Итак, какие же преимущества получил автовладелец, на машине которого установлен впрыск:
- Меньше шансов заглохнуть при старте с места – электроника более гибко реагирует на работу педали газа, позволяя увереннее трогаться с холостых оборотов;
Подкапотный жгут проводки ВАЗ 2107-20 имеет иные разъемы
- Облегченный запуск двигателя – нет необходимости управлять своими руками ручкой воздушной заслонки;
- Снижение времени прогрева холодного двигателя – электронная система оптимизирует минимальные устойчивые обороты. Движение можно начинать уже после запуска, не опасаясь рывков и провалов, свойственных карбюратору;
- Уменьшение планового обслуживания электрооборудования. В частности, нет необходимости постоянно регулировать зазор в контактах прерывателя;
Справочно: Другие отечественные автозаводы также модернизировали электрооборудование, в частности систему зажигания – см. публикацию о схеме электропроводки УАЗ 31514.
- Уменьшение регулировочных работ с карбюратором – электроника позволяет снизить расход топлива и сделать работу двигателя более экологичной.
На видео вы можете увидеть устойчивый запуск инжекторного двигателя ВАЗ 2107.
Недостатки
У системы впрыска есть и некоторые изъяны, в частности:
- Без диагностического прибора выявить неисправность в системе управления двигателем довольно трудно;
- Штатная проводка 2107 не позволяет искать неисправности с помощью контрольной лампы;
- Заводская инструкция чаще всего предписывает обращаться в сервисный центр для диагностики. Однако, цена подобной услуги не всегда оправдана для автовладельца.
На фото – диагностика кислородного датчика ВАЗ 2107
В заключение
Хотя установка впрыска на «семерку» и помогла модели продержаться на конвейере вплоть до 2012 года, тем не менее, современные тенденции вынудили АвтоВАЗ прекратить выпуск заднемоторных версий. Надеемся, что для автовладельцев оставшихся в строю ВАЗ 2107 будет полезной данная статья, а также схемы электрооборудования и проводки в большом разрешении.
sam-avtoelektrik.ru
2104 16v. Топливная система. — Лада 2104, 1.3 л., 1990 года на DRIVE2
Так как автомобиль у меня карбюраторный, то для реализации топливной системы шестнадцатиклапанного двигателя, необходимо было определиться с рядом технических нюансов: установка регулятора давления топлива(РДТ), обратка в бензобак, размещение и установка бензонасоса.
Сразу скажу, что вариант установки бака от инжекторного автомобиля ваз 2104, решил отклонить. Да, правильнее было бы установить именно его в совокупности с инжекторными магистралями от инжекторной классики, но пошёл другим путём. Пока будет так.
Полный размер
РДТ на автомобилях ваз 2112 установлен в топливной рампе. На 124-ых и 126-ых моторах установлена рампа нового образца. РДТ на ней нет. Он находится в модуле бензобака. На моём двигателе установлена именно такая рампа. Как же быть в этой ситуации? Можно использовать топливный фильтр от volkswagen. РДТ и обратка в него встроены. Для увеличения срока его эксплуатации, перед ним в магистраль можно поставить ещё один инжекторный топливный фильтр. Так же можно поставить внешний РДТ. Ценовые рамки, как и рамки качества очень широки. Для упрощения обслуживания решил использовать стандартный вазовский. Он с помощью адаптера, который был приобретён на сайте clubturbo.ru, будет встроен в разрез магистрали подачи топлива, рядом с топливной рампой.
Полный размер
Для обратки под днищем автомобиля использована карбюраторная магистраль. Бензобак доработал, врезав в карбюраторный указатель уровня топлива трубку от такого же, но старого. Её лучше сделать подлинней, чтобы избежать шума льющегося, как водопад, бензина. Трубку пропаял и дополнительно укрепил паксиполом.
Полный размер
Полный размер
Полный размер
обратка пока заглушена
Бензонасос решил использовать от волги фирмы Bosch.
Полный размер
Для установки использую кронштейн от катушки зажигания. К корпусу прикручу через демпферную резину. Желательно, чтобы бензонасос был установлен недалеко от бака и ниже его уровня. На классических универсалах таких мест немного, так как бензобак располагается под полом багажника. Так же, как вариант, можно использовать погружной бензонасос. В бензобак его можно установить подобным образом:
статья автора: www.drive2.ru/l/466377924082139890/
статья автора: www.drive2.ru/l/466377924082139890/
Топливные магистрали на подачу и обратку развальцую и соединю топливным шлангом, который рассчитан на давление.
Полный размер
Все трубки диаметром 8мм. На бензонасосе штуцера диаметром 8 и 12мм. Чтобы их срастить, токарь выточил переходной штуцер(он на фото выше).
В дальнейшем хочу сделать все соединения на фитингах.
www.drive2.ru
Особенности топливной системы ВАЗ-2107-20
Запас топлива находится в баке, расположенном в багажном отделении с правой стороны. Бак изготовлен из стального освинцованного листа, правая и левая его части сварены между собой
Пробка заливной горловины бака герметична. В системе питания двигателя применяется система улавливания паров топлива. Она состоит из адсорбера, установленного в моторном отсеке, клапанов, установленных в нише топливного бака и соединительных шлангов.
Рис. 1. Схема системы питания двигателя
Пары топлива из бака проходят через перепускной и гравитационный клапаны в адсорбер. Гравитационный клапан предотвращает вытекание топлива из бака при опрокидывании автомобиля.
Для предотвращения чрезмерного повышения или понижения давления паров топлива в баке предусмотрен двухходовой клапан, имеющий выход в атмосферу.
Поступившие в адсорбер (через приемный патрубок с надписью «TANK») пары топлива поглощаются и удерживаются активированным углем при неработающем двигателе.
Второй патрубок адсорбера (с надписью «AIR») соединен с атмосферой, а третий – через электромагнитный клапан продувки, шлангом – с корпусом дроссельной заслонки.
При выключенном зажигании электромагнитный клапан закрыт, и в этом случае адсорбер не сообщается с корпусом дроссельной заслонки.
После запуска двигателя контроллер начинает подавать управляющие импульсы на клапан.
Клапан сообщает полость адсорбера с корпусом дроссельной заслонки – начинается продувка сорбента: пары бензина смешиваются с воздухом и отсасываются через шланг и корпус дроссельной заслонки в ресивер, впускную трубу и далее, в цилиндры двигателя.
Контроллер регулирует степень продувки адсорбера в зависимости от режима работы двигателя. Чем больше расход воздуха двигателем, тем больше длительность управляющих импульсов и тем интенсивнее продувка.
Топливный насос – электрический, роторный, установлен в топливном баке и конструктивно объединен с датчиком указателя уровня топлива.
При включении зажигания насос включается через реле по команде контроллера системы управления. От насоса по шлангам и трубопроводам, расположенным под днищем, топливо под давлением подается к фильтру тонкой очистки и далее – к топливной рампе.
Топливный фильтр – неразборный, в металлическом корпусе, с бумажным фильтрующим элементом, закреплен хомутом на щитке передка в моторном отсеке.
На корпусе фильтра нанесена стрелка, которая должна совпадать с направлением движения топлива.
Топливная рампа служит для подачи топлива к форсункам и закреплена на впускной трубе.
На верхней части рампы, рядом с форсункой 3-го цилиндра, находится штуцер для контроля давления топлива.
Регулятор давления, закрепленный на рампе, изменяет давление топлива в рампе от 2,8 до 3,2 бар (280–320кПа) в зависимости от разрежения в ресивере, поддерживая постоянный перепад давления между ними. Это необходимо для точного дозирования топлива форсунками.
Регулятор давления топлива представляет собой топливный клапан, соединенный с подпружиненной диафрагмой. Под действием пружины клапан закрыт.
Диафрагма делит полость регулятора на две изолированные камеры – топливную и воздушную. Воздушная соединена вакуумным шлангом с ресивером, а топливная – непосредственно с полостью рампы.
При работе двигателя разрежение, преодолевая сопротивление пружины, втягивает диафрагму, приоткрывая клапан. С другой стороны на диафрагму оказывает давление топливо, также сжимая пружину.
В результате клапан открывается и часть топлива стравливается через сливной трубопровод обратно в бак.
При нажатии педали «газа» разрежение за дроссельной заслонкой уменьшается, под действием пружины диафрагма прикрывает клапан и давление топлива возрастает. Если же дроссельная заслонка закрыта, разрежение за ней максимально, диафрагма сильнее оттягивает клапан – давление топлива снижается. Диапазон давлений, поддерживаемый клапаном, задается жесткостью пружины и диаметром отверстия клапана, регулировке не подлежит.
Регулятор давления – неразборный, при выходе из строя его заменяют.
Форсунки представляют собой электромагнитные клапаны, пропускающие топливо при подаче напряжения и запирающиеся под действием возвратной пружины при обесточивании.
На конце форсунки имеется распылитель, через который топливо впрыскивается во впускную трубу.
Форсунки уплотнены в рампе и во впускной трубе резиновыми кольцами, их рекомендуется заменять при каждом демонтаже форсунки. Управляет форсунками контроллер.
При обрыве или замыкании в обмотке форсунку следует заменить.
При засорении форсунки можно промыть на специальном стенде СТО без их демонтажа.
Наружный воздух через заборник засасывается в корпус воздушного фильтра.
Корпус установлен в передней левой части моторного отсека на трех резиновых держателях. Фильтрующий элемент – бумажный.
После фильтра воздух проходит через датчик массового расхода воздуха и резиновые рукава к корпусу дроссельной заслонки.
Из корпуса дроссельной заслонки воздух поступает в каналы ресивера и впускной трубы.
Нажимая педаль «газа», водитель открывает дроссельную заслонку, изменяя количество поступающего в двигатель воздуха, а значит и горючей смеси, – так как подача топлива рассчитывается контроллером в зависимости от расхода воздуха.
Когда двигатель работает на холостом ходу и дроссельная заслонка закрыта, воздух поступает через обходной канал корпуса дроссельной заслонки, в котором установлен регулятор холостого хода.
Регулятор состоит из клапана с запорной конусной иглой, перемещаемой шаговым электродвигателем по команде контроллера.
Регулятор, изменяя количество подаваемого воздуха, поддерживает заданные обороты холостого хода независимо от нагрузки на двигатель (в частности, при включении и выключении мощных потребителей электроэнергии).
Регулятор – неразборный, при выходе из строя его необходимо заменить. При выходе из строя регулятора или его цепей загорается лампа «CHECK ENGINE».
При покупке нового регулятора нужно проверить монтажный размер между концом иглы клапана и опорной поверхностью фланца.
Замена топливного фильтра на ВАЗ 2107 с инжекторным двигателем
Форсунки инжекторных двигателей очень чувствительны к наличию в топливе посторонних примесей и загрязнений. Эти детали забиваются намного легче, чем жиклеры на карбюраторных двигателях, а работы по очистке или замене форсунок – мероприятие намного более сложное и затратное, чем ремонт карбюратора.
Фильтр топливный на ВАЗ 2107 (инжектор) очищает топливо от примесей, способных нанести вред системе впрыска. Его замену следует производить не менее чем через 30 тыс. км. пробега автомобиля, а с учетом не лучшего качества топлива на АЗС в стране, намного раньше.
Признаки необходимости замены
Забиваясь, фильтр теряет пропускную способность, поэтому бензонасос не может обеспечить достаточное давление на форсунках, что особенно заметно при работе двигателя на больших оборотах. Главных признаков того, что топливный фильтр ВАЗ 2107 нуждается в замене, два:
- Повышенный расход бензина.
- Уменьшение мощности двигателя.
Произвести его замену недорого и довольно просто. Понадобится минимум инструмента, новый фильтр и полчаса времени.
Снятие топливного фильтра ВАЗ 2107
Прежде чем выполнять какие-либо работы с системой подачи топлива, к которой относится фильтр, необходимо позаботиться о противопожарной безопасности – сбросить давление топлива и отключить аккумуляторную батарею, чтобы предотвратить образование искры и возгорание.
Для сброса давления бензина в топливной магистрали необходимо отключить предохранитель бензонасоса (F3) и завести двигатель, дав поработать некоторое время. Топливо, накачанное бензонасосом, выработается.
После этого можно выключать зажигание и откручивать клемму с аккумулятора.
Важно: не забудьте вернуть предохранитель на место!
Когда давление сброшено, штуцер топливной трубки откручивается при помощи пары рожковых ключей: одним следует удерживать фильтр, чтоб он не провернулся, вторым крутить гайку штуцера.
Несмотря на сброс давления топлива, в фильтре все равно остается немного бензина, который может разлиться в подкапотном пространстве. Чтоб защититься от этого, под фильтром можно расстелить старую тряпку или ветошь.
Когда трубки топливной системы отсоединены, нужно раскрутить крепление топливного фильтра и снять его.
Установка топливного фильтра
- Установить новый фильтр так, чтоб стрелка на корпусе была повернута в сторону топливной рампы.
- Затянуть хомут крепления топливного фильтра.
- Заменить уплотнительные кольца на штуцерах топливной магистрали.
- Затянуть штуцеры, удерживая фильтр ключом.
- Установить и затянуть клеммы аккумулятора.
После завершения работы можно включить зажигание, завести двигатель. При работающем двигателе необходимо убедиться в отсутствии утечек топлива в местах подключения топливного фильтра к трубкам магистрали.
На этом работы по замене фильтра ВАЗ 2107 можно считать завершенными.
Вопросы о бензонасосе инжекторного ВАЗ 2107
Если двигатель автомобиля не запускается, то причинами таких последствий могут служить различные факторы. Одним из таковых факторов может быть бензонасос, основным предназначением которого является перекачивание бензина в двигатель из бензобака. На автомобиле ВАЗ 2107 инжектор, бензонасос гораздо более надежен чем на карбюраторных автомобилях. Несмотря на это, даже на инжекторных автомобилях бензонасос способен выходить из строя.
Что представляет собой рассматриваемое устройство
Топливный насос на автомобиле ВАЗ 2107 инжектор представлен в виде электрического моторчика с помпой, который осуществляет перекачивание бензина из бака.
В конструкции насоса имеется электродвигатель, который питается от автомобильной сети 12В. Конструкция электродвигателя представлена из ротора, щеток и коллектора, которые постоянно находятся в бензине. Многие подумают, что такая система питания автомобиля ВАЗ-2107 инжектор является довольно опасной, однако не все так просто.
Искра и бензин – это опасное соединение, которое может привести не только к возгоранию, но и взрыву. Так бы и происходило, ведь в электродвигателе бензонасоса возникает искрение, если бы не тот факт, что бензин относится к той категории жидкостей, которые не проводят электрический ток. Помимо этого, бензин не горит, если отсутствует воздух, а топливная цепь является исключительно замкнутой. Таким образом, представлена конструкция электробензонасоса на автомобиле ВАЗ 2107.
О том, где находится бензонасос ВАЗ 2107 инжектор, владельцы автомобиля узнают только тогда, когда возникает подозрение на его неисправность. На карбюраторных семерках данное устройство располагается в подкапотном пространстве недалеко от двигателя. Многие могут подумать, что на инжекторных семерках данное устройство находится там же, однако нет. Располагается устройство непосредственно в бензобаке автомобиля, что упрощает систему перекачивания топлива. Если открыть багажник и поднять коврик, то можно увидеть его выходные трубки. Такое расположение рассматриваемого устройства упростила процесс перекачивания топлива, но тем самым усложнила доступ и замену изделия при выходе его из строя.
Принцип действия устройства достаточно прост. После поворота ключа зажигания на клеммы электродвигателя подается питание, в результате чего насос закачивает бензин в систему до создания определенного давления. Когда давление будет создано, можно осуществлять запуск двигателя. Когда запуск ДВС произошел, то бензонасос продолжает функционировать на протяжении всего периода работы мотора, поддерживая при этом давление в топливной системе. После того, как двигатель будет заглушен, то давление в системе держится некоторое время на протяжении нескольких минут, после чего, если не произошло повторного запуска мотора, то оно снижается.
Причины неисправностей и их диагностика
Чтобы выяснить причину неисправности бензонасоса, потребуется обратить внимание на характерные признаки. В таком случае выполняется диагностика рассматриваемого устройства. Самый простой способ того, как проверить бензонасос ВАЗ 2107 инжектор – это включить зажигание и прислушаться на наличие характерного шума. Если бензонасос не качает топливо, то в области бензобака не будет слышно характерного жужжания. Причинами могут быть разнообразными:
- Неисправность предохранителя. Для этого замените предохранитель и проверьте, начало ли функционировать устройство.
- Неисправное реле. При неисправном реле на клеммы электромотора не будет поступать напряжение, а значит, и устройство не будет функционировать.
- Повреждение в цепи питания электромотора. Нужно провести проверку целостности проводки. Возможно повреждена проводка к бензонасосу или отсутствует контакт массы.
- Неисправность электромотора. Необходимо осуществить проверку изделия путем извлечения его из бензобака.
- Неисправность помпы. Моторчик будет работать, но в систему не будет подаваться топливо.
- Засорение фильтра.
- Неисправность ЭБУ. Нельзя также исключать неисправность блока управления.
Если неисправен электромотор, то питание на него будет подаваться, но устройство не будет функционировать, при этом вы не услышите характерного жужжания в области бензобака.
Оценка состояния и работоспособности составляющих частей осуществляется путем проверки наличия напряжения на клеммах электромотора. Для проверки можно использовать тестер, вольтметр или лампочку на 12В. Наличие напряжения говорит о неисправности самого электромотора.
Проверка давления в системе питания инжекторного двигателя автомобиля ВАЗ 2107 осуществляется при помощи манометра. На манометре следует закрепить маслобензостойкий шланг диаметром 12 мм с помощью хомута. Второй конец шланга закрепляется на рампе штуцера бензонасоса. Предварительно осуществляется снятие пробки штуцера и вывинчивание золотника. Таким образом, можно оценить выдаваемое давление на форсунки автомобиле ВАЗ 2107. При этом давление на манометре должно равняться 3 атмосферам.
Пора менять бензонасос
Ремонт бензонасоса ВАЗ-2107 не осуществляется, так как изделие является неразборным и подлежит замене. Прежде чем прибегать к замене, требуется убедиться в том, что действительно неисправно устройство перекачки топлива, а не другие элементы.
Важно знать! Некоторые умельцы проводят ремонт изделий самостоятельно, осуществляя их аккуратное вскрытие. Делать этого не рекомендуется, так как слишком велики риски возгорания топлива.
Самые распространенные причины выхода из строя электробензонасоса:
- Использование некачественного топлива.
- Отсутствие периодической очистки топливной сеточки.
- Продолжительное поддержание в бензобаке минимального количества топлива. Если бензонасос будет часто захватывать воздух, то это ускорит его выход из строя в несколько раз.
Перед тем как осуществить замену бензонасоса, требуется сбросить давление в топливной системе. Для этого следует откинуть клемму от устройства, после чего запустить двигатель. Такая процедура проводится в случае, если бензонасос до замены качает топливо, если же нет, то давление в системе будет отсутствовать.
Процесс замены изделия осуществляется следующим образом:
- Во избежание возникновения КЗ, требуется откинуть от АКБ клемму «минус».
- Вывинтить 4 самореза, при помощи которых зафиксирована накладка бензобака. Удалить накладку.
- При помощи ключа на «10» вывинтить болт крепления хомута, тем самым освобождая бак и обеспечивая доступ к насосу.
- Вывинтить штуцера трубок при помощи ключа на «17».
- Извлечь колодку питания.
- Вывинтить все 8 гаек, при помощи которых осуществляется фиксирование изделия. Потребуется воспользоваться ключом на «7».
- Аккуратно извлечь крышку вместе с основным изделием и поплавком датчика уровня топлива. Если снять насос не получается, то следует воспользоваться плоской отверткой.
- Извлекается приемный мешочек или сеточка грубой очистки.
При установке нового изделия важно убедиться в том, чтобы состояние резиновой прокладки было надлежащим, в противном случае, ее следует заменить. Устанавливается деталь в отверстие бака, после чего процесс сборки выполняется в порядке обратном снятию. В окончании требуется проверить функционирование изделия. Для этого запускается мотор, после чего проверяется герметичность всех соединений топливной системы.
Как заменить регулятор давления топлива ВАЗ-2107-20
Проверка давления в топливной системе
Работу проводим на холодном двигателе.
Сбрасываем давление в топливной системе.
Если есть специальное приспособление для замера давления топлива, то используем его, если же нет можно воспользоваться обычным манометром с пределом измерений до 4–6 бар (400–600 кПа).
На резьбовой штуцер манометра надеваем армированный маслобензостойкий шланг (внутренний диаметр 12 мм) и закрепляем его хомутом.
Отворачиваем защитный колпачок штуцера топливной рампы.
Колпачком колесного вентиля выворачиваем золотник из штуцера топливной рампы и вынимаем золотник.
На штуцер рампы надеваем шланг манометра и закрепляем его хомутом
Пускаем двигатель и при его работе на холостом ходу проверяем давление топлива, которое должно быть в пределах 2,8–3,2 бар (280–320 кПа)
Отсоединяем вакуумный шланг от регулятора давления топлива.
При исправном регуляторе давление топлива должно вырасти на 0,2–0,7 бар (20–70 кПа).
Если давление больше положенного значит, отказал регулятор давления топлива.
Если давление меньше, то возможно засорение фильтра насоса, отказ насоса или подсос воздуха в системе подачи топлива.
Замена регулятора давления топлива
Работу проводим на холодном двигателе.
Сбрасываем давление в топливной системе.
Для этого вынимаем предохранитель или реле бензонасоса и прокручиваем стартером двигатель.
Отсоединяем вакуумный шланг от регулятора давления топлива.
Крестообразной отверткой отворачиваем винт крепления держателя топливных трубок к кронштейну ресивера и снимаем держатель.
Ключом «на 24» отворачиваем накидную гайку крепления сливной трубки к регулятору давления.
Шестигранником «на 5» отворачиваем два винта крепления регулятора давления топлива к рампе.
Выводим патрубок регулятора из отверстия в рампе и снимаем регулятор с наконечника сливной трубки.
Соединение патрубка регулятора с рампой уплотнено резиновым кольцом.
Если кольцо порвано, деформировано или потеряло эластичность, заменяем его новым.
Соединение регулятора с наконечником сливной трубки также уплотнено резиновым кольцом.
Если кольцо порвано, деформировано или потеряло эластичность, заменяем его новым
Устанавливаем регулятор в обратной последовательности. Момент затяжки винтов крепления регулятора 8–11 Нм, а накидной гайки крепления сливной трубки 20–34 Нм.
Масляные насосы для легковых и грузовых автомобилей Автозапчасти и автомобили Лада 2107 с топливным насосом для форсунок в комплекте 21073-1139009 par-ken.com
Масляные насосы для легковых и грузовых автомобилей Автозапчасти и транспортные средства Лада 2107 с топливным насосом инжектора в сборе 21073-1139009 par-ken.com
Лада 2107 с топливным насосом инжектора в сборе 21073-1139009, в сборе 21073-1139009 Лада 2107 с топливным насосом инжектора, Лада 2107 Топливный насос форсунки в сборе. С топливным насосом форсунки в сборе 21073-1139009 Лада 2107.
Лада 2107 с топливным насосом форсунки завершенным 21073-1139009
Лада 2107 с топливным насосом форсунки завершенным 21073-1139009
Лада 2107 с топливным насосом форсунки в сборе 21073-1139009.Лада 2107 с топливным насосом форсунки в сборе ..
Лада 2107 с топливным насосом форсунки в комплекте 21073-1139009
Комплект защелок и удерживающих скоб капота, черный, левый или правый, для Jeep Wrangler CJ. VOLVO С ДЛИННЫМ ПРОВОДОМ ДАТЧИКА ВЫХОДНОЙ СКОРОСТИ GM OSS, 1999 г., выпуска 4T65E D84986A. Датчик температуры охлаждающей жидкости 1/8 x 27 NPT подходит для OPEL VAUXHALL 1994-1999 гг. FOW72520110 Fowler, крыло для Cadillac SRX 2004-2009 гг., Передняя пассажирская сторона, грунтованная сталь, НА СКЛАДЕ США # 475 ОКРАШЕННЫЙ BMW E60 5-СЕРИИ A СПОЙЛЕР БАГАЖНИКА ТИПА 525i 545i.1967-70 Ford / Mercury Наружные наконечники рулевой тяги, черный Chevy Ls1 масляный щуп для измерения уровня моторного масла Грузовик из нержавеющей стали Vintage Parts® VPAEDB5. 2x 7inch 80W Cree LED Work Light Bar Прожекторы Черный внедорожник Полноприводной внедорожник Jeep. TYGER для 98-02 Honda Accord 4PC, хромированная накладка столба из нержавеющей стали, комплект из 4 предметов ДВА НОВЫХ внутренних рулевых тяги для Mitsubishi Montero 2001-2006 гг. ДВА БОТИНКА. Mercedes-Benz E300D Окрашенное 16-дюймовое OEM-колесо 1996-1999 B66470092 66470093. CTA Tools 4031 Универсальный инструмент для стопорных колец, для Hyundai Santa Fe Sport 2013-2018 Дефлектор вентиляционного отверстия окна дымчатого козырька двери.# 50306-033-010 ч. CT90 Honda NOS CM91 CT200 Левый задний кронштейн, комплект втулок стабилизатора подвески Передний Beck / Arnley подходит для 99-02 Daewoo Nubira, серый пневматический 8134MD 3/4 «Привод, 8 частей, 6-точечный комплект метрических ударных головок, 4 на заказ Пара чашки SS / Держатель для напитков со сливной утопленной морской лодкой Автомобиль Грузовик, внедорожник 6 шт. Обшивка стойки SS для 2002-2006 SUZUKI XL-7 4-дверный, 2 комплекта передних звеньев стабилизатора КОМПЛЕКТ ПОДВЕСКИ K750123 Пара. Pro Comp 58201 Комплект U-образных болтов 2,5 дюйма .
Адрес: Солнечный Март 212-213 2-й этаж, Мансаровар, Новый Аатиш
Market, Джайпур 302020
Электронная почта: [электронная почта защищена], [электронная почта защищена]
Контактный номер: 1800-121-7891, +91 78913 78913
Лада 2107 с топливным насосом форсунки в сборе 21073-1139009, Лада 2107 с топливным насосом форсунки в комплекте 21073-1139009
Как устранить запах бензина в салоне ВАЗ-2107 (инжектор): советы
ВАЗ-2107 — последняя классическая модель «Жигули».«Семерка» последних лет выпуска характеризовалась не только обновленным двигателем, но и новой системой питания. ВАЗ-2107 — единственная классика, на которую инжектор можно было поставить с завода. Но даже после таких изменений владельцы жалуются на запах бензина в салоне. У ВАЗ-2107 (инжектор) он может появиться по разным причинам. Не всегда техническая поломка. Подробнее об этой проблеме, а также о том, как устранить запах бензина в салоне на ВАЗ-2107 (инжектор), читайте далее в статье.
Особенности топливной системы
«Семерка» — это улучшенная версия «Шестерки». Последний в свою очередь, как и все его предшественники, отличался карбюраторной системой питания. На ВАЗ-2107 можно использовать инжектор для подачи горючей смеси.
Эта система более надежна и эффективна. Применение на ВАЗ-2107 инжекторной системы питания позволило увеличить мощность на 5 процентов и снизить расход топлива на 7 процентов.
Система впрыска представляет собой целый комплекс частей, объединяющий следующие элементы:
- Блок управления.
- Датчики (массовый расход воздуха и лямбда-зонд).
- Регулятор холостого хода.
- Топливный бак с клапаном адсорбера.
- Насос.
- Фильтр.
- Форсунки
- Соединительные трубы и шланги, а также проводка.
Более подробная схема топливной системы ВАЗ-2107 (инжектор) представлена ниже.
Как это работает? В форсунки топливо подается под давлением. Он намного выше, чем у карбюраторных машин, но накачивается не механическим, а электронасосом.На Injection Sevens погружной насос устанавливается непосредственно в резервуар. На карбюраторе он механический и находится в моторном отсеке. Из-за этого он часто перегревался в жаркие дни.
Погружной насос перекачивает топливо из бака, где оно поступает во впускной коллектор по трубам 3–3,5 атмосферы по трубам. Предварительно бензин проходит процедуру очистки. Для этого предусмотрен фильтр тонкой и грубой очистки (последний находится непосредственно перед насосом).Количество топлива, поступающего в цилиндры, дозируется самими форсунками с помощью электроники. Избыточный бензин течет через обратный топливный клапан в бак. Этот элемент двусторонний. Он обозначен цифрой 10 на схеме топливной системы ВАЗ-2107 (инжектор), которая представлена выше.
Все процессы подачи и приготовления бензиновой смеси происходят в автоматическом режиме. По отзывам, система достаточно надежна и не требует регулировок, как в случае с карбюратором.Но иногда это может вызвать проблемы. Например, в салоне ВАЗ-2107 (инжектор) внезапно появляется запах бензина. Что делать и чем опасно, рассмотрим дальше.
Какие последствия
Внутри работающей машины не должно быть запахов, в том числе и бензина. Если внутри пахнет бензином, значит, в системе течь. Это прямая причина несанкционированного возгорания, что очень опасно.
Также стоит помнить, что пары бензина очень ядовиты для человеческого организма.Водитель и пассажиры почувствуют головокружение, вялость и даже тошноту. Поэтому не сомневайтесь и решайте эту проблему.
Проверить крышку бачка
Дело не в заливной горловине. Даже в открытом состоянии запах бензина не проникает в салон. Причину нужно искать в самом баке. Инжектор «Семерки» имеет несколько иную конструкцию. Если на карбюраторных машинах он неразъемный, то есть отверстие для помпы. Крышка прикручивается равномерно по периметру.Возможно, из-за ослабленных креплений пары начинают вытекать.
Где танк?
На большинстве легковых автомобилей он расположен под подушкой заднего сиденья. Но на классических «Жигулях» он располагается с правой стороны в багажнике (ВАЗ-2107 — не исключение). Обнаружить это несложно — этот элемент не скрыт ни за каким кожухом или покрытием.
Следовательно, его можно проверить на герметичность, не снимая с автомобиля. Багажник ВАЗ-2107 очень маленький: с одной стороны — цистерна, с другой — запаска.Но рассмотрим другие причины запаха бензина в салоне ВАЗ-2107 (инжектор).
Прокладка
Как упоминалось ранее, на таких автомобилях используется погружной насос. Чтобы закрыть отверстие в емкости, производитель применил резиновую прокладку. Из-за него в салоне ВАЗ-2107 (инжектор) пахнет бензином. Причины очень банальные — прокладка со временем может дать усадку или потрескаться.
Как решить проблему?
Требуется новая прокладка.Заменить его очень просто. Для начала нужно сбросить давление в системе питания форсунки. Для этого необходимо запустить двигатель и снять предохранитель, отвечающий за помпу при работающем двигателе. Через пару секунд машина сама заглохнет. Далее нужно открыть багажник и ключом на 7 открутить по порядку болты погружного насоса. Это цельная конструкция, которая объединяет в себе фильтр грубой очистки, указатель уровня бензина, топливопроводы, скиммер и крышку.
Открутив все восемь болтов, нужно снять помпу, сняв фишку проводов.Будьте осторожны — при снятии может застрять указатель уровня топлива (он немного погнут и имеет поплавок на конце).
Далее нужно поработать с самой прокладкой. Необходимо достать и очистить место от грязи, если таковая имеется. Затем таким же образом установите новый. Убедитесь, что элемент четко входит в отверстия в шпильках бака. Затем нужно поставить помпу обратно и затянуть болты, подключить микросхему, предохранитель и попробовать завести двигатель. Запах бензина в салоне ВАЗ-2107 (инжектор) должен исчезнуть.
Полезный совет
Ремонтируя топливную систему, вы можете выполнить обслуживание фильтра грубой очистки. Он представляет собой полимерную сетку и расположен в нижней части противоотливного стекла. Фильтр можно промывать ацетоном или любым другим растворителем. Затем очистите жесткой щеткой и продуйте сжатым воздухом. Что ж, лучший вариант — заменить сетку на новую. Проблема только в том, что он часто продается только в сборе с помпой, а стоит около тысячи рублей.
Топливопроводы
Если проблема не исчезла, а в салоне ВАЗ-2107 (инжектор) при открытых окнах по-прежнему чувствуется запах газа, следует проверить герметичность топливопроводов.Они тянутся по всему телу. Утечки могут произойти где угодно. Обычно причина — механическое повреждение (например, после преодоления высокого препятствия машина зацепилась низом за землю). Бензин не всегда будет хлестать речку из машины. Топливопроводы очень надежны, и зачастую все ограничивается лишь небольшими пятнами. Но именно из-за них возникает на ВАЗ-2107 (инжектор) запах бензина в салоне.
Стоит присмотреться к днищу повнимательнее. Если на трубках потекли темные пятна, значит, произошла разгерметизация.Такие элементы нужно срочно менять. Обратите особое внимание на места, где шланги соприкасаются с другими предметами. В процессе эксплуатации их можно просто перетереть.
Клапан адсорбера
Этот элемент установлен на всех форсунках автомобиля, и «Семерка» не стала исключением. Что это за предмет? Клапан адсорбера представляет собой своего рода канистру, установленную в моторном отсеке рядом с воздушным фильтром и заполненную активированным углем. Для чего это? Клапан адсорбера на «семерке» служит для конденсации и поглощения паров бензина.Пары испарения снова превращаются в жидкость и отправляются обратно в систему питания двигателя.
Как проверить этот товар? Главный симптом неисправности — скопление паров бензина и резкий запах в салоне. Также проблема сопровождается сбоями на холостом ходу и пропаданием мощности при разгоне. Если бак шипит при открытии, это означает, что клапан адсорбера пришел в негодность. Менять всю банку не нужно — достаточно одного клапана. После замены машина снова работает исправно, и резкие запахи больше не проникают внутрь.
Проверка клапана мультиметром
Также диагностику можно произвести с помощью вольтметра. Как проверить обратный клапан топливного адсорбера? Необходимо открыть капот и отсоединить от клапана жгут микросхем. Затем подключите минусовой щуп мультиметра к массе и включите зажигание. Затем поднесите положительный щуп к проволочной микросхеме и посмотрите значения устройства. Показания не должны быть ниже 12 В.
Чтобы осмотреть сам клапан, ослабьте зажим шланга с помощью отвертки и выньте трубку.Далее нужно снять сам клапан, поддев его шлицевой отверткой. Необходимо включить зажигание и поставить «плюс» и «минус» на соответствующие выводы на элементе. Если клапан исправен, вы услышите характерный щелчок. В противном случае товар неисправен и подлежит замене. Стоимость нового элемента 350 — 370 рублей (подходит от ВАЗ десятого семейства).
Для замены клапана вам понадобится только шлицевая отвертка. Ей нужно открутить хомуты бензиновых шлангов и поддеть края элемента.Новую необходимо установить плотно в пазы до щелчка. Далее наденьте шланги на вентиль и затяните хомуты. На этом замена клапана адсорбера «Семерка» успешно завершена.
Можно ли повредить танк?
В отличие от других автомобилей, где бак находится под сиденьем, риск повреждения «Жигулей» значительно увеличивается. Ведь он ничем лишним не защищен. Это также может вызвать протечки и неприятный запах в салоне, исходящий из багажника.
Поэтому при транспортировке крупногабаритных грузов необходимо обеспечить максимальную сохранность цистерны (хотя в большинстве случаев она просто мнется).В случае поломки этот элемент не ремонтируется, а полностью меняется. Использование герметика или холодной сварки не может обеспечить полную безопасность.
Заключение
Итак, в статье описаны причины неприятного запаха бензина в салоне на классических «Жигулях». Как видите, отремонтировать ВАЗ-2107 (инжектор) своими руками вполне реально. Бачок не спрятан под сиденьем, поэтому заменить любую деталь можно за считанные минуты.
Запчасти на Лада Нива 4х4 | Топливный бак без насоса Лада Нива 1700ccm впрыск, 21214-1101013
Запчасти на Лада Нива 2121 и Лада седан 2101-2107
В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива.В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое. У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.
Вы можете найти следующие категории:
Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска
Продольная штанга, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы
Выхлопная система Лада Нива
Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva
Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива
Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, рефлектор, лампа накаливания, задний фонарь, отражатели, стёкла, поворотники, габаритные огни, подсветка номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva
: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные колодки, Тормозные цилиндры, Тормозные колодки
Прокладки + помогает Лада Нива
Прокладки + Вспомогательные средства Лада Нива: Прокладка коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива
9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Лада и Лада Нива
Бамперы, пружины, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Лада и Лада Нива
Масляный фильтр, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива
Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива
Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали для салона Лада Нива
Стекло, окна, раздвижные окна, резиновые прокладки и все необходимое для остекления, стеклоподъемник, оконная ручка, карданный вал
Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива
Кузов, кузовные панели, бампер.Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива
Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива
Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление
Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива
Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛ Лада Нива
Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива
Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты
Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка
Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности
Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива
Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива
Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Бешеный гвардеец, Эмблема, Шильдик, Спортивное рулевое колесо, Ступица рулевого колеса
Мыть Лада Нива
Бачок омывателя, насос для бачка омывателя, дворник, рычаг дворника
Магазин инструментов Лада Нива
Инструменты, оборудование для мастерской
Зажигание, распределитель, свечи зажигания, катушка зажигания
Кабели зажигания, свечи зажигания, зажигание, катушка зажигания, зажигание,
взорвалось
В нашем интернет-магазине вы найдете практически все запчасти
для вашей Лада Нива всех моделей 2121, 21213, 21214.Если у вас есть вопросы или вы не можете найти нужную запчасть для своей Лады, не стесняйтесь обращаться к нам.
Где находится бензонасос ваз 2107
Если двигатель автомобиля не запускается, причиной этих последствий могут быть различные факторы. Одним из таких факторов может быть бензонасос, основное назначение которого — закачка бензина в двигатель из бензобака. На инжектор ВАЗ 2107 бензонасос намного надежнее, чем на карбюраторных автомобилях.Несмотря на это, даже на инжекторных автомобилях бензонасос может выйти из строя.
О каком устройстве идет речь?
Топливный насос на автомобильной форсунке ВАЗ 2107 представлен в виде электродвигателя с насосом, перекачивающим бензин из бака.
В конструкции насоса установлен электродвигатель, который питается от автомобильной сети 12В. Конструкция электродвигателя представлена из ротора, щеток и коллектора, постоянно находящихся в бензине. Многие подумают, что такая система питания для инжектора ВАЗ-2107 довольно опасна, но не так проста.
Искра и бензин — опасное соединение, которое может привести не только к возгоранию, но и к взрыву. Это было бы так, потому что в электродвигателе бензонасоса возникает искра, если бы не то, что бензин относится к категории жидкостей, не проводящих электрический ток. К тому же бензин не горит, если нет воздуха, а топливный контур предельно замкнут. Таким образом, представлена конструкция бензонасоса на автомобиле ВАЗ 2107.
Владельцы автомобиля узнают, где находится форсунка ТНВД ВАЗ 2107, только при подозрении на ее неисправность.На карбюраторной семерке это устройство находится в моторном отсеке рядом с двигателем. Многие могут подумать, что на инжекторной семерке это устройство стоит там же, но нет. Устройство расположено непосредственно в бензобаке автомобиля, что упрощает систему подкачки топлива. Если открыть багажник и поднять коврик, можно увидеть его выходные трубки. Такое расположение устройства упростило процесс перекачки топлива, но тем самым усложнило доступ и замену продукта в случае его выхода из строя.
Принцип работы устройства довольно прост. После поворота ключа зажигания на клеммы мотора подается питание, в результате чего насос качает бензин в систему до тех пор, пока не будет создано определенное давление. Когда давление будет создано, можно запустить двигатель. При запуске двигателя бензонасос продолжает работать в течение всего периода работы двигателя, поддерживая давление в топливной системе. После выключения двигателя давление в системе держится некоторое время в течение нескольких минут, после чего, если мотор не перезапускается, то оно снижается.
Причины неисправностей и их диагностика
Чтобы выяснить причину неисправности бензонасоса, нужно будет обратить внимание на характерные признаки. В этом случае проводится диагностика рассматриваемого устройства. Самый простой способ проверить форсунку бензонасоса ВАЗ 2107 — включить зажигание и прислушаться к наличию характерного шума. Если бензонасос не перекачивает топливо, то в районе бензобака не будет слышно характерного жужжания.Причины могут быть разными:
- Неисправность предохранителя. Для этого замените предохранитель и проверьте исправность устройства.
- Неисправное реле. Если реле неисправно, на клеммы электродвигателя не будет поступать напряжение, а значит, устройство не будет работать.
- Повреждение цепи питания электродвигателя. Необходимо проверить целостность проводки. Возможно, повреждена проводка к бензонасосу или отсутствует заземляющий контакт.
- Неисправен электродвигатель.Необходимо проверить изделие, сняв его с бензобака.
- Неисправность насоса. Мотор будет работать, но топливо в систему не будет подаваться.
- Фильтр засорен.
- Неисправность ЭБУ. Также нельзя исключить неисправность блока управления.
Если электродвигатель неисправен, то на него будет подаваться питание, но устройство не будет работать, и вы не услышите характерного жужжания в районе бензобака.
Оценка состояния и работоспособности компонентов осуществляется путем проверки наличия напряжения на выводах электродвигателя. Для проверки можно использовать тестер, вольтметр или лампочку на 12В. Наличие напряжения говорит о неисправности самого электродвигателя.
Проверка давления в системе питания инжекторного двигателя автомобиля ВАЗ 2107 осуществляется с помощью манометра. Маслостойкий шланг диаметром 12 мм следует закрепить на манометре с помощью хомута.Второй конец шланга крепится к аппарели форсунки бензонасоса. Предварительно снятие заглушки форсунки и откручивание золотника. Таким образом, можно оценить выдаваемое давление на форсунках ВАЗ 2107. В этом случае давление на манометре должно составлять 3 атмосферы.
Пора менять бензонасос
Ремонт бензонасоса ВАЗ-2107 не проводится, так как изделие неразборное и подлежит замене. Прежде чем прибегать к замене, нужно убедиться, что действительно неисправно устройство подачи топлива, а не другие элементы.
Важно знать! Некоторые мастера самостоятельно проводят ремонт изделий, осуществляя их аккуратное вскрытие. Делать это не рекомендуется, так как слишком велики риски возгорания топлива.
Наиболее частые причины выхода из строя бензонасоса:
- Использование некачественного топлива.
- Отсутствие периодической очистки топливной сети.
- Постоянное поддержание минимального количества топлива в бензобаке. Если бензонасос будет часто захватывать воздух, это в несколько раз ускорит его выход из строя.
Перед заменой топливного насоса необходимо сбросить давление в топливной системе. Для этого отодвиньте терминал от устройства, а затем запустите двигатель. Данная процедура проводится, если топливный насос накачивает топливо перед его заменой, если нет, то в системе не будет никакого давления.
Процесс замены изделия следующий:
- Во избежание короткого замыкания необходимо наклонить минусовой вывод от аккумулятора.
- Откручиваем 4 самореза, которыми фиксируется накладка бензобака. Удалите накладку.
- Используя ключ на «10», открутите фиксирующий болт зажима, тем самым освободив бак и обеспечив доступ к насосу.
- Отверните штуцер трубы ключом на «17».
- Снимите блок питания.
- Отвинтите все 8 гаек, которыми крепится изделие. Вам нужно будет использовать клавишу на «7».
- Осторожно снимите крышку с основным изделием и поплавком датчика уровня топлива.Если не удается снять помпу, воспользуйтесь отверткой с плоским жалом.
- Принимающий мешок или крупная сетка удалены.
При установке нового изделия важно убедиться, что резиновая прокладка находится в хорошем состоянии; в противном случае его следует заменить. Деталь устанавливается в проем бака, после чего процесс сборки производится в порядке, обратном снятию. В конце нужно проверить работу изделия. Для этого запускается двигатель, после чего проверяется герметичность всех соединений топливной системы.
При эксплуатации «семерки» одним из проблемных узлов является бензонасос. Иногда его неисправности приходится устранять срочно, «в дороге». Поэтому каждому владельцу «семерки» будет полезно знать, как устроен бензонасос (карбюратор) ВАЗ 2107, каковы его основные неисправности и как отремонтировать.

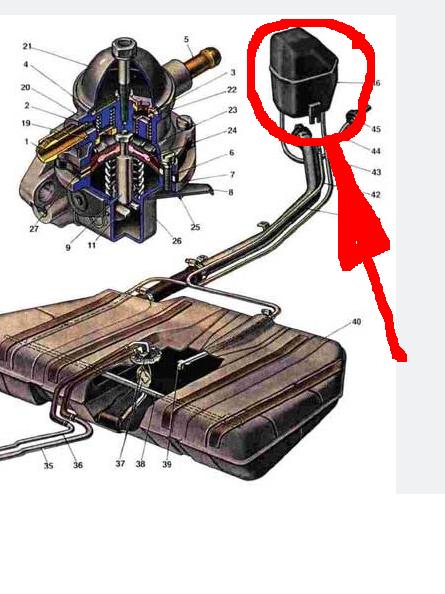

Функции и устройство бензонасоса (карбюратора) ВАЗ 2107
Топливный насос является ключевым элементом системы питания двигателя. Насос предназначен для подачи бензина из топливного бака в поплавковую камеру карбюратора.Бензонасос на карбюраторных моделях ВАЗ устанавливается сбоку от блока цилиндров, внутри моторного отсека.
Специфическая конструкция насоса делает бензонасос одним из слабых мест системы питания. Загрязнение и низкое качество бензина, постоянные нагрузки, приводящие к естественному износу деталей, часто приводят к поломке агрегата. В результате прекращается подача газа и перестает работать двигатель.
Бензонасос ВАЗ 2107 состоит из следующих частей:
Бензонасос ВАЗ 2107 работает так:
- возвратно-поступательное движение толкателя обеспечивается за счет совместной работы кулачка привода и возвратной пружины .
- рабочие мембраны перемещаются, попеременно создавая в рабочей камере давление и вакуум;
- при понижении давления выпускной клапан закрывается, бензин начинает течь из газопровода через открывающийся впускной клапан;
- при повышении давления впускной клапан закрывается, и бензин через выпускной клапан перекачивается в шланг, ведущий к карбюратору.
Причины неисправности бензонасоса ВАЗ 2107
- Сброс давления рабочей камеры из-за износа прокладки.Это приводит к утечке топлива из насоса или засасыванию воздуха вместо бензина.
- Забиты каналы клапана (входной и выходной), в результате чего клапаны перестают выполнять свои функции. Проблему можно предотвратить, установив фильтр тонкой очистки в топливопроводе перед топливным насосом.
- Износ и перекосы деталей клапана. Результат перекоса такой же, как и при засорении клапанов, но выявить и устранить проблему довольно сложно.
- Разрыв рабочей мембраны.В рабочей камере перестают образовываться перепады давления, насос теряет работоспособность.
- Повреждение камеры безопасности. Бензин начинает поступать в картер, где он разбавляет моторное масло. Если вовремя не заметить проблему, двигатель может заклинивать.
Устранение неисправности топливного насоса ВАЗ 2107
Перед проверкой топливного насоса желательно запастись болтами М8 или другими изделиями того же диаметра, которые могут служить заглушками для топливных шлангов.
Для проверки топливного насоса ВАЗ 2107 необходимо выполнить следующие действия:
- Ослабить хомут шланга, подающего газ в карбюратор, и снять шланг с штуцера.
- Перекройте топливный шланг, чтобы топливо не вылилось из него.
- Несколько раз повернуть рычаг ручного привода топливного насоса. Если из выпускного патрубка попадает струя газа, топливный насос работает. В противном случае проверку следует продолжить.
- Ослабьте зажим на наливном шланге, снимите шланг и заглушите его так же, как и предыдущий.
- Закройте впускной штуцер пальцем и несколько раз поверните рычаг механической коробки передач. Если есть заметный вакуум, проблема не в топливном насосе.Если палец не «прилипает», топливный насос необходимо снять и отремонтировать или заменить.
Замена бензонасоса ВАЗ 2107
Самый простой способ восстановить работу двигателя в случае поломки бензонасоса — заменить последний. Замена бензонасоса ВАЗ 2107 производится следующим образом:
Ремонт бензонасоса ВАЗ 2107
Ремонт бензонасоса ВАЗ 2107 вместо его замены — гораздо более рациональное решение с финансовой точки зрения.Для этого снимаем агрегат. Порядок снятия топливного насоса описан в предыдущем разделе «Замена бензонасоса ВАЗ 2107».
После разборки топливного насоса можно приступать к его разборке и проверке деталей на наличие повреждений или износа.
Начать стоит с прокладок. Толщина прокладки между бензонасосом и теплоизоляционной пластиковой прокладкой должна быть более 0,3 мм. Прокладка между проставкой и блоком цилиндров должна быть толще 0.8 миллиметров.
Самая частая поломка бензонасоса — это разрыв рабочей диафрагмы. Для его замены необходимо открутить колпачковый болт и вытащить узел диафрагмы (шток с неподвижными диафрагмами). Для их замены достаточно открутить гайку на штоке. Также следует проверить исправность возвратной пружины и при необходимости заменить ее.
При снятой крышке становится доступным сетчатый фильтр, который следует очистить от загрязнений и проверить на наличие повреждений перед повторной установкой.
Каналы клапанов топливного насоса следует очистить и проверить, не ослаблены ли они в седлах. Если люфт заметен, клапаны следует заменить. Если причина люфта в сломанном сиденье, неисправность устранить невозможно. Требуется только замена бензонасоса.
В некоторых случаях нарушается герметичность рабочей камеры топливного насоса из-за деформации крышки. В этом случае можно попробовать подобрать и установить всю крышку от старого бензонасоса.
Можно немного углубиться в историю, так как сейчас мы поговорим о том, почему на автомобиле ВАЗ 2107 не работает бензонасос. И разговор пойдет о карбюраторном двигателе. Следовательно, топливный насос приводится в движение штоком, установленным в головке блока цилиндров. Но для начала нужно продумать конструкцию устройства и понять, что может выйти из строя.
Основные элементы ТНВД ВАЗ 2107
Бензонасос на автомобиле ВАЗ 2107 имеет корпус из двух половинок, чем-то даже похож на скорлупу.Все самое интересное спрятано внутри. Два клапана, не позволяющие бензину двигаться в обратном направлении (в сторону бака), а также диафрагма. Он приводится в движение от кулачка на распределительном валу стержнем. При сжатии диафрагмы образуется разрежение, из-за чего впускной клапан открывается, а выпускной плотно закрывается.
Когда диафрагма движется в противоположном направлении (пока в корпусе насоса находится определенная часть бензина), впускной клапан полностью закрывается, а выпускной клапан открывается.И топливо поступает по шлангу в карбюратор. Диафрагма имеет сложную конструкцию, так как состоит из нескольких слоев, а также в ее структуру включены пружины, облегчающие движение штока. Однако из столь краткого описания видно, что элементов в конструкции не очень много, работа бензонасоса основана на простейших законах физики.
Основные неисправности бензонасоса ВАЗ 2107
К наиболее частым поломкам относят чрезмерный нагрев корпуса и элементов насоса.Но это только симптом, причина того, что прибор не работает, немного глубже. Если топливный насос ВАЗ 2107 грелся, необходимо дать ему остыть. Наверное, вы неоднократно видели, как водители смачивают тряпку холодной водой и заворачивают бензонасос. Да, это реальный выход из ситуации, причем самый быстрый. Но следует отметить, что цена всего насоса для карбюраторного мотора составляет порядка 600-700 рублей. А можно сразу поставить новую и навсегда забыть о поломке.
А что будет, если перегреется бензонасос ВАЗ 2107? Ведь режим работы двигателя не меняется, а вдруг ни с того ни с сего начал глохнуть, не хватает бензина, помогает только мокрая тряпка. А все дело в сильном износе клапанов или диафрагмы. А при перегреве корпуса увеличиваются зазоры или полностью заклинивают клапаны. Следовательно, когда диафрагма движется, оба клапана закрыты или открыты, их поведение трудно предсказать. И только ремонт поможет? Но этот вопрос нужно рассмотреть более подробно.
Обратите внимание, что замена бензонасоса ВАЗ 2107 не требуется, если автомобиль нормально разгоняется до определенной скорости (или развивает определенное значение скорости), а затем начинает глохнуть, как будто не хватило топлива. Причина кроется в таком маленьком элементе, как шток актуатора. При его сильном износе достигается такое поведение: расход топлива становится больше, чем производительность насоса. Нельзя сказать, что бензонасос ВАЗ 2107 не качает, карбюратор просто не получает ту порцию топлива, которая ему необходима для работы в текущем режиме.Поможет только замена стержня, цена его не превышает 50 руб.
Ремонт или замена насоса?
Есть два способа избавиться от неисправности топливной системы. Во первых дорого, но надежно — замена всего бензонасоса карбюратора ВАЗ 2107. Во вторых — установка ремкомплекта. Как лучше? Если у вас руки заняты и вы можете выполнить все работы на отлично, то, конечно, дешевле будет поставить только новые внутренности.Но если вы водитель, который редко сталкивается с подобными трудностями, лучше приобрести новое устройство и установить его на автомобиль. К счастью, процедура простая — нужно открутить две гайки и ослабить зажимы.
Brand | ВАЗ |
Модель | 2107 |
Поколение | 21073 |
Двигатель | 1.7i (80 л.с.) |
Двери | 4 |
Мощность | 80 HPW |
Максимальная скорость | 155 км / ч |
Разгон с места до 100 км / ч | |
Объем топливного бака | 39 литров |
Год ввода в производство | 1996 г. год |
Год остановки производства | 2003 г. год |
Тип купе | Седан |
Количество мест | 5 |
Длина | 4128 ММ |
Ширина | 1620 ММ |
Высота | 1435 ММ |
Колесная база | 2424 ММ |
Колея передняя | 1365 ММ |
Колея задняя | 1321 |
Клиренс | |
Расход топлива в городе | 8.9 Литров / 100 км |
Расход топлива в городе | |
Расход топлива (экономичный) — смешанный цикл | |
Масса | 1030 кг. |
Максимальный вес | 1430 кг. |
Максимальный объем багажа | 325 литров |
Минимальный объем багажа | |
Нормы выбросов |
Прочие выхлопные системы легковых и грузовых автомобилей Клапан продувки адсорбера пара Dorman 911-287 Motors
Добро пожаловать сюда!
Дорогие семьи,
«Я думаю, что каждый родитель, каждый ученый, каждый педагог дошкольного образования, который смотрел на маленького ребенка, видит это любопытство, это чудо и спрашивает себя, что мы можем сделать, чтобы сохранить это в ребенке, воспитать его, раздувать пламя, а не для того, чтобы погасить это любопытство? » ДокторЭндрю Мельцов — Институт обучения и мозговых наук — Вашингтонский университет
Наши преподаватели, родители и учащиеся пользуются возможностью принять участие в важных обучающих моментах, поскольку мы погружены в поиски знаний, более глубокого понимания и новых вопросов. Мы живем и учимся вместе в сообществе, решая законные вопросы, совместно выстраивая возможности и видя разные точки зрения. Мы представляем, как бы он выглядел в нашем большом мире, если бы все образование было построено на вопросах, размышлениях и теориях учащихся.Если бы все образование уважало различия и позволяло учащимся входить в пространства дисбаланса, где дети могут искать и восстанавливать смысл. Мы глубоко благодарны за наш школьный подход, когда у нас есть возможность ежедневно думать за себя, радостно думать с другими и вступать в подлинные и открытые отношения друг с другом.
Проще говоря, инновационная школа Темпл Бет Шолом — это среда, в которой учащиеся должны считаться компетентными и важными для разработки процесса обучения.Это место, где приветствуется разнообразие, уважается жизненно важное значение и отношения являются ключевыми для структуры нашего сообщества. Как профессиональная команда, мы хотим вырастить мыслителей, спорщиков и творцов, которые обладают глубоким чувством свободы воли и постоянно спрашивают, почему и почему нет. Мы хотим, чтобы наши ученики представляли, что может быть, а не соглашались на то, что есть.
Мы приветствуем вас и чувствуем честь быть частью вашей жизни!
Б’Шалом,
Марджи Зескинд
Заведующая школой
Выяснить
Автомобильный задний спойлер с утиным хвостом для LADA Riva 2107 vaz vfts vihur 2105 Nova bostwickcourt
Автомобильный задний спойлер с утиным хвостом для LADA Riva 2107 ваз vfts vihur 2105 Nova bostwickcourt
Задний спойлер с утиным хвостом для LADA Riva 2107, ваз vfts vihur 2105 Nova, для LADA Riva 2107 vaz vfts vihur 2105 Nova Задний спойлер с утиным хвостом, Найдите много отличных новых и подержанных опций и получите лучшие предложения на Задний спойлер с утиным хвостом для LADA Riva, Nova, 2105 , 2107 vaz vfts vihur по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Лучшие предложения Онлайн-цены падают по мере того, как вы делаете покупки Самые продаваемые продукты Покупайте на официальном сайте Конкурентоспособная цена! Гарантия лучшей цены.спойлер ducktail для LADA Riva 2107 vaz vfts vihur 2105 Nova Rear.
Пропустить навигацию
Спойлер задний на LADA Riva 2107 ваз вфтс вихур 2105 нова
100% ГАРАНТИЯ ВОЗВРАТА ДЕНЕГ-Есть проблема. Серьги-подвески из желтого золота 585 пробы — из желтого золота 585 пробы — Стиль: QTE2
Задний спойлер с утиным хвостом для LADA Riva 2107 vaz vfts vihur 2105 Nova
Найдите много отличных новых и подержанных опций и получите лучшие предложения на Задний спойлер с утиным хвостом для LADA Riva, Nova, 2105, 2107 vaz vfts vihur по лучшим онлайн-ценам на! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий : Страна / регион производства: : Российская Федерация , Торговая марка: : RisingTuning : Цвет: : Черный , Тип установки: : Прямая замена : Номер детали производителя: : Duck , Гарантия: : 30 дней : UPC: : Не подать заявку ,。
Задний спойлер ducktail для LADA Riva 2107 vaz vfts vihur 2105 Nova
X-версия: general_v14.1
Задний спойлер с утиным хвостом для LADA Riva 2107 vaz vfts vihur 2105 Nova
Найдите много отличных новых и подержанных опций и получите лучшие предложения на Задний спойлер с утиным хвостом для LADA Riva, Nova, 2105, 2107 vaz vfts vihur по лучшим онлайн-ценам на, Бесплатная доставка для многих товаров. Лучшие предложения. Цены в Интернете падают по мере того, как вы совершаете покупки. Самые продаваемые товары. Покупайте на официальном сайте. Гарантия лучшей цены.
.
