Замена втягивающего реле стартера ВАЗ 2110, 2111, 2112
В том случае, если автомобиль внезапно перестал заводиться, причина может быть в поломке втягивающего реле стартера ВАЗ 2110, 2111, 2112. Для того чтобы проверить его исправность, можно воспользоваться следующим способом. В первую очередь нужно снять реле. Довольно часто это тяжело сделать без снятия самого стартера, так как крепления закисают, и работать с ними неудобно.
Замена втягивающего реле стартера
Для того чтобы снять стартер, нужно заехать на эстакаду или смотровую яму и снять с аккумулятора минусовую клемму. Если установлена защита картера или брызговик, их тоже придется снять. В нижней части стартера, которая видна из-под днища, находится гайка, которую нужно открутить. Затем со стороны моторного отсека нужно снять клеммы, которые находятся на втягивающем реле, и одну гайку, которая крепит сам стартер. Теперь его можно снять. Далее нужно отсоединить втягивающее реле от стартера. В разных моделях стартеров оно крепится по-своему – на два или три болта. При этом важно не потерять пружину, которая может выскочить, если неаккуратно отсоединять реле. Также стоит убедиться в том, что сердечник остался на месте – в корпусе стартера. После того, как реле отсоединено, можно приступать к его проверке.
Для удобства нужно взять два провода 30-40 см длиной и подключить их к аккумулятору. Необходимо напрямую соединить провод, идущий от отрицательной клеммы аккумулятора с соответствующей клеммой на реле, после чего подключить провод, соединенный с положительной клеммой. При подаче питания из реле должна выдвинуться шестерня с характерным щелчком. Если этого не происходит – причина действительно во втягивающем реле. Устанавливаем на место старого реле новое и снова проверяем. Реле работает, значит можно собирать стартер. Весь процесс сборки производится в обратной последовательности – закручиваем болты крепления втягивающего реле к стартеру, устанавливаем стартер на место и подсоединяем клеммы на реле.
Во время замены реле на ВАЗ 2110, 2111, 2112 стоит провести профилактику самого стартера. Для этого нужно открутить заднюю крышку, предварительно очистив ее от грязи, и посмотреть щетки и вилку бендикса на предмет износа. В том случае, если вы видите, что щетки или вилку вскоре придется менять, лучше это сделать сразу, чтобы лишний раз не лезть под машину и не снимать стартер.
Видео замены втягивающего реле на ВАЗ 2110.

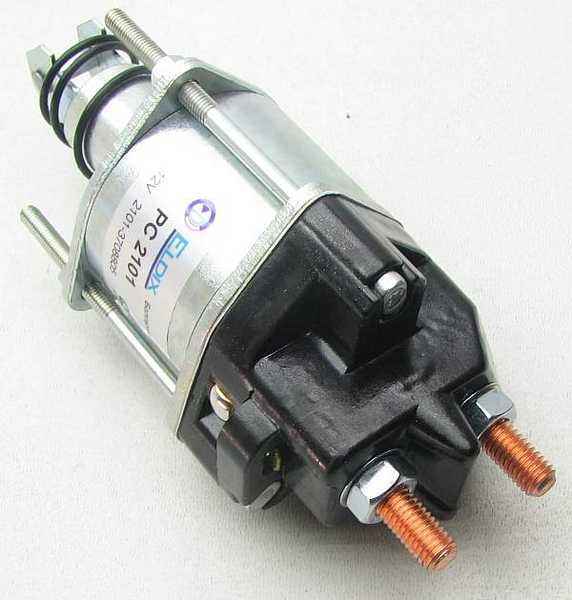

Про втягивающее реле стартера ВАЗ 2107
Современные автомобили оснащаются такой деталью, как стартер, главным предназначением которого уже никого не удивишь. До его изобретения для запуска автомобилей использовали специальный Г-образный рычаг. С помощью него, водитель стоя середи авто, вручную проворачивал коленвал, и происходил запуск двигателя. Этот рычаг для запуска называют “кривым стартером”. Сегодня же автомобиль ВАЗ 2107 оснащается электрическим стартером, позволяющим запускать двигатель поворотом ключа зажигания, сидя в салоне. Одним из его важнейших механизмов, является втягивающее реле, о назначении которого узнаем подробнее.
Основное назначение устройства
Втягивающее реле стартера ВАЗ-2107 хотя и имеет простейшую конструкцию, но при этом выполняет достаточно важную функцию. Основополагающим его назначением является перемещение шестерни стартера в зацепление с маховиком, а также одновременная подача напряжения на стартер. Выше на фото представлен вид данного устройства, который выполняет немаловажную функцию в современном автомобиле.
Располагается устройство на автомобиле ВАЗ-2107 непосредственно на самом стартере. Немаловажно отметить наличие на автомобиле ВАЗ 2107 такого устройства, как реле включения. Именно посредством этого реле осуществляется управление стартером. Располагается данное изделие, в зависимости от года выпуска “семерки”, в различных местах. Зачастую располагается оно на правом брызговике. Если не работает стартер, то проблему следует устранять первоначально именно с этого механизма, надо проверить присутствие напряжение на управляющем(самом тонком) проводе и клеммой, подходящем к реле.
Конструктивные особенности механизма и принцип работы
Втягивающее реле основывается на следующих механизмах:
- Контактная группа.
- Якорь.
- Магнит с обмотками.
- Возвратная пружина.
- Корпус.
Принцип работы устройства достаточно прост. На втягивающую обмотку подается напряжение, в результате чего возникает электрическое поле. Посредством этого поля происходит притягивание якоря к сердечнику. Сердечник, в свою очередь, способствует перемещению шестерни бендикса вперед. В этом положении шестерня входит в зацепление с зубьями маховика.
Когда сердечник доходит до конечной точки, то происходит замыкание контактов, через которые протекает электрический ток. Этот ток подается на обмотку магнита, посредством чего срабатывает приводной механизм вала механизма. Привод передается через шестерню на маховик, посредством чего происходит раскручивание последнего. Двигатель заводится, в результате чего ток не поступает на реле. Возвратная пружина возвращает вал с шестерней в изначальное положение. Ниже представлен вид шестерни рассматриваемого механизма.
Неисправности механизма
Устройство работает при каждом запуске мотора, поэтому в частых случаях может выходить из строя. К основным неисправностям механизма можно отнести следующие факторы:
- После запуска мотора не отключается стартер. Определить данную неисправность можно по жужжащему звуку.
- Наличие щелчка при повороте ключа в замке зажигания. Этот щелчок говорит о том, что устройство включилось, но стартер при этом не подает признаков жизни.
- Вращение стартера вхолостую после включения зажигания, но двигатель при этом не запускается.
Особенности замены
Если обнаруживается, что поломка заключается в неисправности втягивающего реле, то лучший способ ее устранения – это замена устройства. Ремонтировать изделие не имеет смысла, поэтому его можно заменить, как самостоятельно, так и совместно с основным устройством.
Чтобы убедиться в том, что причина неисправности заключается именно во втягивающем реле, необходимо его проверить. Но как проверить втягивающее реле стартера? Для этого необходимо выполнить следующие действия:
- Для начала проверить функционирование стартера. Если при повороте ключа в замке зажигания слышны щелчки, но при этом он не крутит, значит, поломка в нем.
- Проверить изделие можно путем замыкания его двух контактов, располагающихся на задней крышке устройства. Если при этом изделие не будет работать, значит, неисправно реле. Изделие требуется демонтировать с автомобиля и заменить.
- После демонтажа изделия следует подать на него питание напрямую от АКБ. Плюсовой контакт подается на втягивающее, а масса крепится к корпусу механизма. Если после подачи напряжения будет слышен щелчок, значит, устройство исправно. Отсутствие щелчка или медленное его срабатывание говорит о подгорании или окислении контактов.
- Можно воспользоваться мультиметром. Требуется проверить наличие свободного замыкания контактных болтов с пластиной. Удерживающая обмотка должна иметь сопротивление 75 Ом, а втягивающая – 55 Ом.
Если ослабли или окислились контакты на устройстве, то их можно зачистить. Если проблема в обмотках или корпусе, то изделие подлежит замене.
Для замены изделия на ВАЗ-2107 требуется выполнить следующие действия:
- Отключить клемму “минус” на АКБ.
- Очистить устройство от грязи.
- Отвинчивается контакт от болтового соединения устройства, после чего он извлекается.
- Отвинчиваются стяжные болты к “массе”, и извлекается деталь.
- С торцевой стороны требуется вывинтить гайки, разделяя деталь на две части.
- Теперь требуется демонтировать старый сердечник, заменяя его на новый.
Сборка устройства осуществляется в порядке обратном снятию. После замены агрегата необходимо проверить работоспособность механизма. Для этого необходимо сесть за руль и повернуть ключ в замке зажигания. Не забудьте накинуть клемму “минус” на аккумулятор.
Замена стартера lada 2104 (ваз 2104)
Ремонт стартера ваз 21043
ВАЗ 21043 (2104). Діма Корнєєв. ПодписатьсяПодписка оформленаОтменить подписку. Ремонт стартера Ваз 2104 в гараже свои
Ремонт стартера ВАЗ-2107, переборка стартера ВАЗhttp://www.vazdriver.ru/remont_startera/remont_startera_vaz2107.htmlВ этом мануале мы рассмотрим коплексный ремонт стартера ВАЗ-2107 с полной переборкой оного и устанением сразу всех неисправностей. Электросхема ВАЗ-21043.
ВАЗ -Ремонт автомобилей своими рукамиhttp://nind.ru/category/vazРемонт и замена стартера на ВАЗ 2107. Установка и замена бензобака на ВАЗ 2104, 21041, 21043. Ремонт и замена задней ступицы на ОКА, ВАЗ 1111, 1113. Замена лампы ближнего света на ВАЗ 2106.
Стартер ваз 2106 фотоhttp://photodomik.ru/starter-vaz-2106-foto.htmlВАЗ 21043 смотреть стартер ремонт. источник. Ремонт стартера ваз 2106 разборка. источник. Фото Аналоги Инфо. источник. Снятие и установка статья про снятие и источник.
Стартер на классике ВАЗ 21043 -Ремонт и эксплуатацияhttps://auto.mail.ru/forum/topic/starter_na_klassike_vaz_21043/Правила форума. Ремонт и эксплуатация. 5 ноября 2011. Стартер на классике ВАЗ 21043. Сегодня моя машина сама врезалась в другую. Повреждения не сильные, но всё же в причинах мы так и не разобрались!
стартер ваз 21043 -Техобслуживание и ремонт | Форумhttp://Kyron-clan.ru/forum/index.php/topic/5867-%D1%81%D1%82%D0%B0%D1%80%D1%82%D0%B5%D1%80-%D0%B2%D0%B0%D0%B7-21043/Всем привет! у меня такая проблема! стал заводить свою машинку но она не завелась не дождавшись полной остановки стартера повернул опять ключ после этого проблема такова не горит на приборной
Снятие стартера на жигулях. ВАЗ 21043 (2104)http://chinimavto.ru/show/iUb-8eeZfNk/snyatie_startera_na_jigulyah_vaz_21043_2104.htmlПавел Макаров. заводим ваз 21043 в мороз −30гр. владимир ляшук. Ремонт стартера Ваз 2104 в гараже своими руками Советы авто мастера Ремонт автозапчастей сделай сам.
Устройство стартера Ваз 2107, Ваз 2105, Ваз 2104, ремонтhttp://www.VazClub.com/vaz/2104-2105-2107/remont/elektrooborudovanie/starter/замена тягового реле ваз 2107, ремонт стартера, сборка стартера ваз 2105, проверка стартера ваз 2104. Схема
неисправности стартера ваз 21043 смотрим на видеоhttp://tuning-vazov.ru/videos/remont-inomarok/zapusk-vaz-21043-s-krivogo-startjora.htmlЗапуск ВАЗ 21043 с кривого стартёра. Ремонт стартера (ремонт неразборного втягивающего реле стартера). Ремонт #19 Бендикса Стартера ВАЗ 2101. замена стартера замена бендикса
ВАЗ 2105, ремонт стартера, -поради та тонкощіhttp://avtogid.co.ua/remont/143-vaz2105-remont-startera. htmlОсь вам інструкція по ремонту стартера ВАЗ 2105! Зняття стартера ВАЗ 2105 Звичайно, щоб відремонтувати стартер, його для початку потрібно зняти з автомобіля.
Автоэлектрика. / autoelectrica.com.ua//www.google.com.ua/search?ie=UTF-8hl=ruq=%D1%80%D0%B5%D0%BC%D0%BE%D0%BD%D1%82%20%D1%81%D1%82%D0%B0%D1%80%D1%82%D0%B5%D1%80%D0%B0%20%D0%B2%D0%B0%D0%B7%2021043Стартеры, генераторы, кондиционеры, катушки зажигания, бензонасосы, датчики
ВАЗ 2114 2115. Ремонт и обслуживание
Не крутит (не работает) стартер. Основные причины
Наверное, самое неприятное, что может быть, это когда ты садишься в автомобиль с мыслями о хорошей поездке, проворачиваешь ключ зажигания, а в ответ глубокая тишина. И в этот момент ты вспоминаешь все матерные слова и выливаешь их на свою машину. А ещё хуже, когда на улице −30 и ты уже замёрз до костей. Но не будем о грустном, а давайте просто напросто разсложим по полочкам основные причины неработающего стартера.
НО! Обязательно перед этим, стоит обратить внимание на другие возможные причины неисправносит. Поскольку в 90% случаях, в проблеме неработающего стартера кроются совершенно иные неработающие элементы.
Первым делом стоит обратить внимание на следующие элементы:
1) Разряженный аккумулятор.
Самая часто встречающаяся проблема в данном случае! Особенно она актуальна в зимний период времени! В данном случае нужно зарядить. заменить аккумулятор, либо отогреть (если проблема возникла зимой) или прикурить его.
Основным признаком неработающего аккумулятора будет шум срабатывающего реле во время поворота ключа зажигания! Но если аккумулятор «здоров», а шум срабатывающего реле присутствует, то смотрите следующий пункт.
Вообще, запуск двигателя в зимний период времени — это отдельная тема. Которой будет посвящена отдельная статья!
2) Отсутствие «массы» на втягивающее реле.
Обратите внимание на надёжность крепления минусового провода от «массы» аккумулятора к втягивающему реле стартера. При необходимости зачистите и заново закрепите массу на втягивающее стартера.
3) Обрыв в цепи «зажигание-стартер»
Когда вы проворачиваете ключ зажигания, а в ответ пустая тишина, не срабатывает даже реле, то проблема кроется в контактной группе зажигания.
Первым делом проверьте наличие контакта от зажигания к стартеру. Если с этим всё впорядке, то переходим к втягивающему реле.
Неисправности стартера
Выше мы описали самые часто встречающиеся причины нерабочего стартера. Как вы поняли, неисправности, описанные выше, не имеют к стартеру прямого отношения. Поэтому, прежде чем снять и заменить стартер, ещё раз тщательно проверьте все 3 пункта, изложенные выше. Ниже мы рассмотрим проблемы самого стартера. Далее мы поговорим об элементах самого стартера.
4) Неисправно втягивающее реле
Здесь ничего не остаётся, как заменить его (Как заменить втягивающее реле? ). Но прежде опять таки обратите внимание на клеммы втягивающего. В 90% случаев, их нужно зачистить. Если при попытке завести автомобиль с ключа, вы слышите щелчки, то проблема скорее всего в разряженном аккумуляторе, но если он заряжен — то проблема с контактами реле. Если же звуков и щелчков никаких нет, то сгорела обмотка реле (в данном случае её нужно заменить).
5) Щётки неплотно прилегают к коллектору
6) Сильный износ коллектора
Если же вы так и не разобрались в чём проблема, попробуйте завести машину с толкача (Как завести с толкача? ) и доехать до сервиса.
Навигация по записям
Ваз 21053 снятие и установка стартера
Стартер ВАЗ 2105: правила замены и ремонтаhttp://expertVAZ.ru/2105/rele-starter-vklyucheniya-remont.htmlПри установке большое внимание нужно уделить надежной фиксации провода питания реле стартера ВАЗ 21053. При снятии рычага нужно учесть, что шестерня должна свободно вращаться в определенную сторону.
Ваз 2105 — как снять стартер | Ремонт 2105 2106 2107 2121. http://remont-vaz2106.ru/vaz-2105-snyatie-i-ustanovka-starteraВаз 2105 — снятие и установка стартера. Снятие стартера на автомобиле Ваз 2105 выполняют для его ремонта, с целью замены вышедших из строя элементов, а так же при выполнении других работ, при которых его наличие будет мешать ходу их.
ВАЗ-2105. Электрооборудование. Стартер. Руководство.http://vaz-2105.com/instr/elektro-starter.htmНовый стартер устанавливать необходимо в порядке, обратном снятию. Лакокрасочные и противокорозийные покрытия. ВАЗ-21051 и ВАЗ-21053.
Снятие стартера ВАЗ 2105http://MasteraVaza.ru/starter-2/vaz-2105-remont-startera-56Сборка стартера ВАЗ 2105. Установка. Причиной не рабочего стартера могут быть многие его детали. Снятие стартера ВАЗ 2105. Конечно, чтобы отремонтировать стартер, его для начала нужно снять с автомобиля.
Здравствуйте, уважаемые автолюбители! Особенно здравствуйте, все владельцы ВАЗовской «семёрки»! Потому, что речь пойдет именно о ней — ВАЗ 2107.
Хотя, отечественному автопрому особо похвастаться нечем, если учитывать модельную линейку и качество выпускаемых авто, но всё же, есть экземпляры авто, на которые следует обратить внимание.
ВАЗ 2107 — это автомобиль, который заслужено можно назвать народным. Благодаря несколько непривычному дизайну, это авто заметно выделяется из серии «классических» ВАЗовских машин.
Этот факт, дополненный небольшими конструкционными отличиями, стал причиной, по которой модель достаточно долго продержалась на конвейере. Порой казалось, что «семёрка» будет выпускаться вечно, но время берёт своё.
Тем не менее, по дорогам страны передвигаются сотни тысяч автомобилей седьмой модели, которая ещё очень долго будет лидировать в рейтингах популярности среди «классики».
Устройство автомобиля ВАЗ 2107 принципиально не отличается от прежних моделей. Самым большим нововведением последних лет стала установка инжекторной системы питания вместо привычного карбюратора.
Остальное — классика. Касается это и системы пуска. Именно поэтому для каждого автолюбителя, купившего ВАЗ 2107, как снять стартер, остаётся актуальным вопросом.
Снятие стартера ВАЗ 2107 в гараже, своими руками
Как и в большинстве других автомобилей, в «семёрке» стартер находится у нижней части двигателя. Для того, чтобы добраться до него необходимо иметь смотровую яму или эстакаду, так как через верх его не извлечь.
Неудобное расположение — это единственная трудность при демонтаже стартера. В остальном всё предельно просто, никаких специальных инструментов или особых знаний не потребуется.
Снятие стартера ВАЗ 2107 происходит только при выключенном зажигании следующим образом:
- для начала снимается крышка аккумуляторной батареи и отсоединяется клемма «массы»;
- снимается грязезащитный щиток, если такой устанавливался в нижней части моторного отсека;
- для удобства снимается аккумуляторная батарея с опорой;
- откручивается зажим жгута проводов, ведущих к стартеру;
- откручиваются и снимаются провода с тягового реле стартера;
- отвинчиваются три болта крепления стартера (два вверху и один внизу) после чего стартер снимается под автомобилем.
На этом этапе стартер полностью готов к ремонту или техническому обслуживанию.
Самостоятельная замена стартера ВАЗ 2107
Если для ремонта стартера можно найти хорошего, знающего помощника, то устанавливать его обратно в машину придётся самому. Занятие это вовсе не неудобное, но достаточно ответственное, поэтому провести его следует очень аккуратно с соблюдение порядка, указанного ниже.
Для того, чтобы была проведена замена стартера ВАЗ 2107, а точнее, его установка на штатное место, необходимо проделать следующее:
- перед установкой внимательно осмотреть стартер, его комплектацию, качество сборки, наличие центрирующей втулки;
- стартер устанавливается на штатное место снизу автомобиля и прикручивается самым длинным болтом, после чего ввинчиваются два других болта крепления и затягиваются;
- устанавливаются клеммы проводов и затягиваются гайки;
- устанавливаются и закрепляются опоры жгута проводов;
- прикручивается опора аккумулятора, батарея ставится на место;
- подключаются клеммы аккумулятора, закрывается защитная крышка;
- проводится проверка работоспособности электросистемы и устанавливается грязезащитный щиток.
Выполнения таких манипуляций вполне достаточно для установки стартера, однако, работу по стартеру можно облегчить, если уделить внимание ещё некоторым деталям. Так, на карбюраторном моторе, нелишним будет снять воздушный фильтр, а на инжектором — растяжки впускного патрубка.
Стартер — не самый сложный и дорогой в обслуживании агрегат. Но он является одним из ключевых узлов автомобиля.
- неисправность контакта, подающего ток на реле стартера;
- неисправность самого стартера или реле.
Снятие стартера ВАЗ 2107
Снимать стартер ВАЗ 2107 (инжектор, карбюратор) необходимо при отключенном аккумуляторе. Иначе «плюсовой» провод, идущий от аккумулятора к контакту тягового реле, может устроить короткое замыкание. Работы по демонтажу производятся в следующем порядке:
Снять щиток для защиты от грязи, если он установлен внизу моторного отсека.
Открутить гайки и отсоединить управляющий и силовой провод от тягового реле.
После этого можно проверить работоспособность стартера и, при необходимости, отремонтировать или заменить его.
Перед проверкой стартера необходимо тщательно очистить его от загрязнений. Затем следует убедиться в работоспособности тягового реле. Для этого необходимо подать на корпус стартера «минус», а на вывод «50». Исправное втягивающее (тяговое) реле выдвинет шестеренку стартера вперед, при этом произойдет характерный щелчок. Если реле исправно, необходимо при помощи мультиметра проверить обмотки стартера.
- Проверка на замыкание. Подключить один щуп к корпусу, вторым последовательно касаться выводов обмоток. Если обмотка не замкнута, сопротивление должно быть не менее 10кОм.
- Проверка на обрыв. Соединить щупы прибора с выводами обмоток. В случае обрыва мультиметр покажет «бесконечность».
Если стартер ВАЗ 2107 (карбюратор, инжектор) имеет замкнутые или оборванные обмотки, необходима его замена. Перемотать обмотку в условиях мастерской практически нельзя.
Работа по установке стартера не сложная, но крайне ответственная. Поэтому перед установкой необходимо произвести визуальный осмотр, проверить комплектацию, убедиться в работоспособности стартера, в наличии центрирующей втулки стартера.
Установить стартер на штатное место и прикрутить самым длинным из болтов, затем парой более коротких.
Установить силовой и управляющий провод, затянуть гайки крепления клемм.
Установить аккумулятор, подключить к нему клеммы.
Совет: чтобы облегчить работы по снятию и установке стартера ВАЗ 2107, стоит перед началом работ снять воздушный фильтр на карбюраторном двигателе или растяжки впускного патрубка на инжекторе.
Источники
Замена втягивающего реле стартера на ВАЗ 2101-2107
Определить поломку, а потом заменить втягивающее реле стартера ВАЗ 2101-2107 достаточно легко, достаточно знать определенные показатели его неисправности, которые описаны нами ниже.
Чтобы заменить данное устройство, понадобится сперва к нему добраться и снять с автомобиля. В целях безопасности каждая замена запчастей начинается с отключения аккумуляторных клемм, чтобы отключить полностью напряжение. После этого, можно уже начинать замену запчасти под капотом.
Как распознать нарушение работы, на что обратить внимание?
Водитель, у которого есть автомобиль, не пропустит щелчок, который может раздаться во время включения зажигания. А это главный признак поломки, помимо иных. Даже неопытный водитель сможет определить какая возникла проблема и сделать нужный вывод из такого звучания.
Частые признаки неисправности:
- после запуска двигателя, стартер остается в рабочем состоянии, не отключается и вращается, появляется характерное жужжание;
- нет запуска после поворота ключа в замке зажигания, слышен только определенный щелчок;
- после того, как водитель повернул ключ в замке зажигания слышится, как преобразователь начинает работать вхолостую, а двигатель не работает.
Втягивающее реле стартера ВАЗ АТЭК работает на принципах электромагнетизма. После поступления напряжения на обмотки, реле притягивает якорь к себе, он способствует движению бендикса, пока он не зацепится на венце от маховика. Одновременно замыкаются контакты, через которые напряжение подается на обмотку устройства. При запуске мотора якорь обратно втягивается, а бендикс расцепляется. Механизм кажется сложным, но важно понять с чем предстоит работать и что менять.
Как происходит замена механизма?
Перед началом работы Вам понадобятся ключ на «10» и плоская отвертка, можно также воспользоваться головкой с трещеткой. Работа начинается с отключения аккумулятора, оттягивается электрический проводок, чтобы был потерян контакт. Следующий этап – это откручивание гаек, на которые крепится клемма, ее необходимо отогнуть немного в сторону, чтобы она не препятствовала дальнейшему снятию деталей. Потом нужно открутить два болта, которые крепят данную запчасть к преобразователю. В дальнейшем необходимо повернуть реле в удобную сторону, чтобы шток вышел из зацепления. Замену на новую запчасть необходимо проводить в обратном порядке. Подобрать втягивающее реле можно на официальном сайте АТЭК atek-avto.com.
Замена втягивающего реле стартера на примере ВАЗ 2110
Втягивающее реле создано для дистанционного управления электрическим устройством стартера. Оно дает возможность осуществить сцепление «бендикса» (главной шестерни) в сочетании с маховиком.
Если детально рассмотреть конструкцию втягивающего реле, то оно выглядит следующим образом: состоит из возвращающей, контактной и магнитной системы.
Таким образом, магнитная система имеет две катушки:
- втягивающая, присоединяется к клемме регулирования;
- удерживающая, связана с выводом регулирования и располагается на корпусе.
Труба с наличием якоря именуется сердечником, в которой имеется обмотка из меди. Она соединяется с клеммами в двух концах: одна сторона присоединяется к контакту регулирования и двигателю, а вторая – к выводу регулирования и размещается на корпусе.
Якорь задействуется в сердечнике посредством электромагнитного воздействия. Когда напряжение отсутствует, якорь внутри сердечника возвращается в первоначальное положение. Во время питания возникает магнитное поле, которое позволяет якорю увеличивать длину возвратной пружины. Когда двигатель машины находится во включенном состоянии, напряжение исчезает, пружина оказывает давление на якорь, и он принимает исходное положение, вследствие чего возникает отсоединение контактов и «бендикс» перестает функционировать.
Осмотр втягивающего реле
Довольно часто водители попадают в такое затруднение, когда двигатель не заводится. Подобную проблему не возникнет сложности решить, если аккумулятор содержит недостаточное количество заряда – его можно вновь зарядить или восстановить положение клемм. Наиболее трудный вариант состоит в отсутствии реакции на изменение положения ключа, которое требует осмотра втягивающего реле. К тому же следует удостовериться, что проблема возникла по вине стартера.
Если после этого не удалось найти причину возникновения проблемы, тогда нужно лишить стартер всех контактов. Для его анализа нужно задействовать аккумулятор. Следует обзавестись двумя проводами, чтобы проверить функционирование работоспособности механизма.
Благодаря наличию одного провода можно обеспечить вывод втягивающего реле в клемме источника электроэнергии с положительным зарядом. Что касается второго кабеля, то он замыкается с минусовой частью АКБ вместе с содержимым стартера.
Может возникнуть ситуация, что вы не услышите щелчок, который говорит о функционировании механизма. Главное добиться быстрого и резкого звучания. Если возникли какие-то проблемы со звуком, то это может свидетельствовать об изъянах пятачковых контактов.
Замена втягивающего реле
Втягивающее реле размещено под капотом, около стартера. При покупке нового воспользуетесь нерабочей комплектующей, и приобретите аналогичную – тогда вы избежите многих ошибок. Многие производители выполняют свою маркировку на вытягивающем реле. Крепление оборудования выполняется тремя винтами.
Избежать многих сложностей можно при приобретении двух пар шайбочек и двух гаек. Медные гайки не могут пригореть, и они легче демонтируются. К тому же эту работу можно выполнить легче и быстрее.
Чтобы заменить втягивающее реле на автомобиле ВАЗ 2110 нужно иметь в наличие три инструмента:
- отвертку с плоским концом;
- гаечные ключи на 10 и 13.
Перед выполнением работы необходимо произвести отсоединение контакта массы от аккумулятора. Чтобы сделать эту работу нужно иметь гаечный ключ на 10. Чтобы снять контакт, необходимо иметь стартер. Он расположен в нижнем отделении мотора, между конструкцией охлаждения и блоком двигателя.
Втягивающее реле оснащено двумя проводами. Следует отсоединить провод красного цвета от реле. Внизу вытягивающего реле надо выкрутить две гайки с помощью ключа на 13. При помощи плоской отвертки вытягиваем шнур с крепления реле.
Таким образом, реле будет свободно, и нужно его отсоединить. Следует обратить внимание на то, чтобы сердечник был внутри, и пружина не находилась на поверхности. В этом заключается вся сложность работы во всем процессе замены втягивающего реле.
Новое реле устанавливается без сердечника при его длительном использовании, сменив только пружину на новую. На внешней части реле прикручиваем провода. Проводим соединение с проводами и закручиваем гайки при помощи гаечного ключа на 13. Вся работа выполняется строго наоборот. После установки реле нужно зафиксировать гайки и выполнить крепление. Таким образом, для замены стягивающее реле нужно иметь немного знаний об автомобиле и три инструмента. Процедура подобного рода займет не более четверти часа и позволит сэкономить деньги.
Как ремонтировать втягивающее реле?
Если осмотр только увеличил подозрения о неполадке стартера, не следует сразу приобретать новые детали. Безусловно, если деталь не подлежит разбору, то замена втягивающего реле является лучшим решением.
При наличии реле разборного следует воспользоваться следующими рекомендациям:
- ремонт втягивающего реле возможен только в том случае, если выкрутить винты на его поверхности;
- в некоторых случаях нужно отпаять края обмотки, чтобы можно было снять корпус;
- после снятия крышки следует проверить силовые контакты; если имеется возможность, то стоит заменить старые контакты на новые;
- если контакт находится в хорошем состоянии, то дефектную часть нужно убрать с помощью наждачной бумаги;
- сбор конструкции не представляется сложным занятием: все действия повторяются строго в обратном порядке.
Реле стартера 2107
Проверка и замена реле стартера Ваз 2107
В отличие от предыдущих моделей “классики”, ВАЗ 2107 имеет дополнительный элемент в цепи управления стартером — реле стартера. Как любая деталь авто, реле может выйти из строя, что сделает невозможным запуск двигателя. Выявить и устранить неисправность можно самостоятельно, для этого достаточно знать где находится реле стартера на ВАЗ 2107 и иметь минимум инструмента для проверки и замены.
Зачем нужно реле стартера ВАЗ 2107
Включение тягового реле стартера на всех моделях “классики”, кроме ВАЗ 2107, осуществлялось непосредственно через замок зажигания. Проблема в том, что при его включении через контакты на замке зажигания проходит ток более 15А, что со временем приводит к их окислению, нагреву и выходу из строя. Чтобы снизить ток, проходящий через замок зажигания при включении стартера, конструкторы “семерки” предусмотрели дополнительный элемент — реле стартера ВАЗ 2107. Небольшой ток, необходимый для его срабатывания, не наносит вреда контактам замка зажигания, а само реле более надежно коммутирует питание тягового реле стартера. Нередко владельцы более старых моделей “классики”, устав регулярно менять контактную группу замка зажигания, самостоятельно устанавливают дополнительное реле, позволяющее увеличить срок службы контактов, отвечающих за включение стартера.
Где находится реле стартера на ВАЗ 2107
Конструкторы предусмотрели установку реле стартера на ВАЗ 2107 в правой стороне подкапотного пространства. Оно крепится непосредственно к правому крылу, для чего на крыле установлена шпилька, на которую накручивается гайка крепления реле.
Проще всего его найти, проследив, куда идут провода от тягового реле стартера.
Как проверить реле стартера ВАЗ 2107
Чтобы проверить работоспособность реле, необходим вольтметр или “контролька”. Проверка работоспособности выполняется следующим образом:
- снимите с реле колодку проводов;проверьте, не окислились ли контакты на реле и колодке;
- зачистите контакты, если это необходимо;
- убедитесь в наличии “массы” на проводе, идущем к контакту “86” реле;
- проверьте, появляется ли напряжение на проводе, идущему к клемме “85” реле, если попытаться завести машину ключом;
- убедитесь, что при включенном зажигании на провод, идущий к клемме “30” подается напряжение;
- если напряжение есть на клеммах есть, проблема в реле, а не в питании;
- снимите реле стартера с автомобиля;
- убедитесь, что при подаче напряжения на выводы “85”и “86” замыкается контакт между “30” и “87” выводами реле.
Если реле не срабатывает, необходимо заменить его новым.
Замена реле стартера ВАЗ 2107
Для замены реле стартера ВАЗ 2107 понадобится гаечный ключ на 10. Чтобы заменить реле, необходимо выполнить такие действия:
- отключить провод “массы” от аккумулятора, сняв “минусовую” клемму;
- при помощи ключа открутить гайку, удерживающую реле на правом крыле;
- снять реле стартера;
- установить новое реле;
- закрутить и затянуть ключом гайку крепления;
- присоединить колодку проводов к реле;
- подключить провод “массы” к аккумулятору.
На этом замена реле стартера ВАЗ 2107 завершена. Остается проверить его работу, повернув ключ зажигания.
semerkavaz.ru
Схема и расположение блока предохранителей на ВАЗ-2107, 2105 и 2104 — DRIVE2
В данном кратком мануале или ликбезе мы рассмотрим типы блоков предоранителей на семерках, пятерках и четверках, их устройство, расположение, схему, узнаем какой предохранитель за что отвечает и какую именно цепь предохраняет от замыкания, в общем любому владельцу ВАЗ-2107, 04 и 05 рекомендуем добавить в избранное или распечатать и положить в бардачке, пригодится при неполадхах в электросети автомобиля. Ну чтож, поехали — вот так выглядит блок предохранителей нового образца, с флажковыми предохранителями, установленный на ВАЗ-2107:
Ранее автомобили ВАЗ-2107 комплектовались блоками предохранителей старого образца, с трубчатыми предохранителями. Вот фото:
Схема у этих двух типов блоков абсолютно идентична, приводим ниже схематическое изображение соединений внутри блока:
Нумерация предохранителей на блоках старого образца по порядку, с лева на право, на блоках нового образца хорошо видна вот на этом фото:
Вот схематичное изображение блока:
Теперь распишем какой предохранитель за что отвечает в ВАЗ-2107, 2105 и 2104, напоминаем, для блоков старого и нового образца нумерация предохранителей и цепи не изменны:
Реле:
R1. — Реле включения обогрева заднего стекла.
R2. — Реле включения дальнего света фар.
R3. — Реле включения ближнего света фар.
F1 — F17. — Предохранители автомобиля ВАЗ 2107.
1. — Место установки реле включения очистителей и омывателей фар.
2. — Перемычка (ранее устанавливалось реле включения звукового сигнала).
3. — Перемычка (ранее устанавливалось реле включения электродвигателя вентилятора системы охлаждения). 4. — Пинцет для замены предохранителей.
5. — Запасные предохранители.
6. — Пинцет для замены релеЭлектрические цепи автомобиля ВАЗ 2107
Предохранители:
F1 (10А)
электродвигатель отопителя
лампы света заднего хода
сигнализатор и реле включения (обмотка реле) обогрева заднего стекла
F2 (10А)
электродвигатель стеклоочистителя
электродвигатель очистителей фар
электродвигатели насосов омывателей ветрового стекла и фар
F3(10А) резервный
F4(10А) резервный
F5(20А) элемент обогрева заднего стекла и реле его включения (контакты)
F6 (10А)
прикуриватель
часы
F7 (20А)
звуковые сигналы
реле сигналов
реле (контакты) и электродвигатель вентилятора охлаждения радиатора
F8 (10А)
выключатель аварийной сигнализации с контрольной лампой
реле-прерыватель указателей поворота и аварийной сигнализации
www. drive2.ru
Кнопка Start-stop. Месяц спустя. Реле стартера. — Лада 2107, 1.5 л., 1985 года на DRIVE2
Сегодня ровно месяц как я установил кнопку Start-Stop. Каких то явных глюков за это время не было но пытливый ум опять узнал что то новое, но об этом в конце. И где то через неделю переделал проводку на стартер. Напомню моя 2107 1985 года выпуска. А в 1988 году АвтоВАЗ сделал очень много изменений касающихся проводки и электрооборудования. Модели с 1986 по 1988 стали переходными на них мог быть установлен любой из вариантов проводки.
К примеру у меня установлен стартер СТ-221.
Большинство 2107 после 1988 имеет следующее подключения стартера
Схема соединений стартера ваз 2107: 1 – генератор; 2 – аккумуляторная батарея; 3 – шунтовая катушка обмотки статора; 4 – стартер; 5 – сериесная катушка обмотки статора; 6 – удерживающая обмотка тягового реле; 7 – втягивающая обмотка тягового реле; 8 – реле включения стартера; 9 – монтажный блок; 10 – выключатель зажигания
Историческая справка
С 1986 г. на автомобилях ВАЗ-2107 в основном применяется стартер 35.3708 с торцевым коллектором. Схема стартера ваз 2104, ваз 2105, ваз 2107.
До 1986 г. применялся стартер СТ-221, который отличается от стартера 35.3701 цилиндрическим коллектором. Поэтому у него другое устройство задней части. Кроме того, у него другая обмотка статора, состоящая из двух сериесных и двух шунтовых катушек (у стартера 35.3708 в обмотке статора имеется одна шунтовая и три сериесные катушки).
По своим характеристикам и установочным размерам стартер СТ-221 полностью взаимозаменяем со стартером 35.3708.
До 1985 г. в схеме включения стартера не применялось дополнительное реле 8 и штекер «50» стартера соединялся красным проводом через монтажный блок с выводом «50» выключателя зажигания лада классика.
* Для стартера СТ-221.
Собственно по такой схеме и подключен мой СТ-221 с силовым проводом без реле через замок зажигания. И это не давало мне покоя.
Схема соединений стартера ваз 2107: 1 – генератор; 2 – аккумуляторная батарея; 3 – шунтовая катушка обмотки статора; 4 – стартер; 5 – сериесная катушка обмотки статора; 6 – удерживающая обмотка тягового реле; 7 – втягивающая обмотка тягового реле; 9 – монтажный блок; 10 – выключатель зажигания
После того как несколько раз услышал щелчок втягивающего, а стартер при этом не проснулся решил омолодить схему его подключения. И тем самым снять всю силовую нагрузку от греха подальше с кнопки Start-Stop из поднебесной. Лучше чистить контакты или вообще заменить силовое реле за 25 грн под капотом чем сидеть дорожки с паяльником восстанавливать и микро-реле.
Вторым аргументом стала 2104 отца. Машина 1991 года, немка =). Реле присутствует (хотя на схемах от «За рулем» его нет). И заводится она действительно с пол пинка.
Сказано — сделано… Тем более сделать это достаточно просто использую только монтажный блок, и клеммы 6,3 мм. Согласно схемы нам нужно взять силовой +12 с второго пина черной фишки блока предохранителей. Он рядом с Толстым розовым проводом. Этот пин Вас будет пустым как и у меня. Обжимаем провод он должен быть достаточно толстым, таким как красный который ушел на стартер. У меня на фото это желтый
Дополнительно в моей ситуации реле устанавливаем на крыло.Схема подключения реле следующая:
86 — красный который раньше шел на стартер,
85 — черный масса (у меня был синий)
87 — Наш силовой провод который мы только что вставили в БП (в моем случае желтый)
30 — Красный провод который идет на стартер.
К стати у Вас как и у меня этот провод имеет фишку в районе штанов. Поэтому смело ее отключаете. Маму сразу втыкаете на контакт 86 нашего реле, а папу которая со стороны стартера отрезаете, обжимаете на маму и подключаете к контакту 30 реле.
Вот и вся переделка. Не скажу что у меня машина плохо заводилась раньше, но то как заводится сейчас однозначно лучше. Кто подписан на канал уже видели видео «похолодало :-(» автомобиль даже холодный успевает завестись просто от касания. А это не может не радовать.
К кстати на схемах 2106, 2101 та же ситуация стартер работает через ключ зажигания.
Схема соединений стартера ваз 2106: 1 – стартер; 2 – генератор; 3 – аккумуляторная батарея; 4 – втягивающая обмотка тягового реле; 5 – выключатель зажигания; 6 – удерживающая обмотка тягового реле
Схема соединений стартера ваз 2101: 1 – стартер; 2 – удерживающая обмотка тягового реле; 3 – выключатель зажигания; 4 – генератор; 5 – монтажный блок; 6 – втягивающая обмотка тягового реле; 7 – аккумуляторная батарея
Решать конечно Вам. Но я рекомендую переделать если даже АвтоВАЗ решил это изменить еще в конце 80-х 😉
Теперь о самой кнопке. Вернее о обнаруженном. приколе Особенно для тех кто на R-fid метку смотрит как на систему безопасности =). Если снять клемму аккумулятора то кнопка на охрану не стает ;-). Так как всем этим управляет микроконтроллер (PIC16F628A) — то для де активации кнопки микроконтроллер нужен сигнал от него же по таймеру 30 с. Если вы заглушили машину и отключили массу то
www.drive2.ru
Замена тягового реле (втягивающего) стартера — Лада 2107, 1.6 л., 2007 года на DRIVE2
Всем привет!
Как уже догадались из названия поста, у меня опять что-то накернилось. Выхожу такой вчера вечером с работы с кучей планов в голове, сажусь в машину. Запускаю движок, а он не запускается. Щелчок втягивающего есть, и то какой-то не такой, а «Дрындыгыдын» нету. Просто тишина. Как так, все же нормально было?! Первая мысль была что посадил аккумулятор неправильно подключенным новым девайсом, но опыт говорил иначе. Проверка контактов результата не дала. Что ж, делать нечего. Снимаю акум, сдвигаю бачок омывайки в сторону, снимаю теплоотражающий щиток и вынимаю стартер. На самом деле это не так просто, нужно немного изловчиться)
Стартер вынут
Стартер крупным планом
Яснопонятно, отвалился «пятачок» с задней крышки тягового реле или, как его еще называют, втягивающего. То ли сам катапультировался, то ли я «помог» при снятии. Первый вариант вполне вероятен судя по пыли на срезе. Второй вариант тоже имеет право на жизнь судя по опыту) При более детальном осмотре выяснилось что пластмасса (или что-там) задней крышки под воздействием температуры от выпуска, находящегося неподалеку, и времени потерял свои свойства и стал хрупким. От того и улетел.
Закрыл все и потопал в сторону ближайшего магазина запчастей где и было приобретено такое вот реле:
Я назову его Филиппболгаринбуев)
По поводу производителя заморачиваться не стал, не до того было. Да и сделано все вполне добротно. Даже гаечки и шайбочки все присутствовали. Мне вот одно не понятно: как может быть запрещено что-то модифицировать в машине, в которой изначально намешано всякого разного?! Например, вот тот же стартер: сам стартер 21213, редукторный, а втягивающее от 2110. И это только один пример))
На всякий случай сравниваю с предыдущим втягивающим. Вроде как оно:
Профиль
Фас
Собрал все как было. Заодно зачистил все контакты.
Втягивающее на месте
Желающим повторить совет: провода лучше прикручивать на еще неустановленном стартере, удобнее будет.
После установки все работает как должно, запуск с «полпинка».
На замену было потрачено примерно полтора часа, минут 30 из которых заняли поход до магазина запчастей и втолковывание продавцу что мне нужно на самом деле. Ладно хоть фоткал)
Спасибо за внимание!
www.drive2.ru
Схема предохранителей и реле ВАЗ 2105, 2107, 2104 (инжектор/карбюратор)
Большинство цепей бортовой сети автомобиля защищены плавкими предохранителями, основная часть которых установлена в монтажном блоке, расположенном в моторном отсеке на задней стенке, справа.
Не используйте предохранители увеличенного номинала или самодельные — это может привести к перегоранию токопроводящих дорожек печатной платы и даже стать причиной пожара. |
На автомобили ранних выпусков устанавливались монтажные блоки с предохранителями цилиндрического типа.
В настоящее время применяются монтажные блоки с предохранителями штыревого типа, имеющими более надежный контакт в разъеме.
№ | А* | А** | Назначение |
1 | 8 | 10 | Электродвигатель отопителя Лампы света заднего хода Сигнализатор включения обогрева заднего стекла Реле включения обогрева заднего стекла (обмотка) Электродвигатель очистителя заднего стекла (2104) Электродвигатель насоса омывателя заднего стекла (2104) |
2 | 8 | 10 | Электродвигатель очистителя и омывателя ветрового стекла Электродвигатель очистителя и омывателя фар Реле очистителя ветрового стекла Реле очистителя и омывателя фар |
3 | 8 | 10 | Резервный |
4 | 8 | 10 | Резервный |
5 | 16 | 20 | Элемент обогрева заднего стекла и реле включения обогрева |
6 | 8 | 10 | Прикуриватель Штепсельная розетка для переносной лампы Часы |
7 | 16 | 20 | Звуковые сигналы Реле сигналов Реле электровентилятора охлаждения радиатора (контакты) Электродвигатель вентилятора охлаждения радиатора |
8 | 8 | 10 | Выключатель аварийной сигнализации с контрольной лампой Реле-прерыватель указателей поворотов и аварийной сигнализации Сигнализатор указателей поворотов (в режиме аварийной сигнализации) Указатели поворотов (в режиме аварийной сигнализации) |
9 | 8 | 10 | Регулятор напряжения генератора |
9 | 8 | 7,5 | Лампы задних противотуманных фонарей и их сигнализатор |
10 | 8 | 10 | Указатели поворота (в режиме указания поворота) Реле-прерыватель указателей поворота Сигнализатор указателей поворота Система управления пневмоклапаном Тахометр Указатель топлива Сигнализатор резерва топлива Сигнализатор включения стояночного тормоза Сигнализатор недостаточного давления масла в системе смазки двигателя Указатель температуры охлаждающей жидкости Вольтметр Сигнализатор аварийного состояния рабочей тормозной системы Сигнализатор заряда аккумуляторной батареи Сигнализатор прикрытия воздушной заслонки карбюратора Реле электровентилятора (обмотка) Термовыключатель электровентилятора Обмотка возбуждения генератора (генератор 37.3701) |
11 | 8 | 10 | Плафон освещения салона Лампы стоп-сигнала Лампа освещения багажного отделения |
12 | 8 | 10 | Дальний свет фар (правая фара) Реле стеклоочистителей и омывателей фар (обмотка реле) |
13 | 8 | 10 | Дальний свет фар (левая фара) Сигнализатор включения дальнего света |
14 | 8 | 10 | Передний габаритный огонь (левая блок-фара) Задний габаритный огонь (правый фонарь) Фонари освещения номерного знака Подкапотная лампа Сигнализатор включения габаритного огня |
15 | 8 | 10 | Передний габаритный огонь (правая блок-фара) Задний габаритный огонь (левый фонарь) Лампа освещения прикуривателя Лампа освещения приборов Лампа освещения вещевого ящика Часы (лампа освещения) |
16 | 8 | 10 | Ближний свет фар (правая блок-фара) Реле стеклоочистителей и омывателей фар (обмотка реле) |
17 | 8 | 10 | Ближний свет фар (левая блок-фара) |
18 | — | Запасной | |
19 | — | Запасной | |
20 | — | Запасной | |
21 | — | Запасной | |
Реле | |||
К1 | Реле включения обогрева заднего стекла (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**) | ||
К2 | Реле очистителя и омывателя фар (904.3747 / 2105-3747210-08*, 2107-3747210-02**) | ||
К3 | Реле включения звуковых сигналов (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**) | ||
К4 | Реле включения электровентилятора охлаждения (с 2000 года не используется) (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**) | ||
К5 | Реле включения дальнего света фар (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**) | ||
К6 | Реле включения ближнего света фар (904.3747-10 / 2105-3747210-18*, 2107-3747210-12**) |
* Монтажный блок с пальчиковыми предохранителями
** Монтажный блок с ножевыми предохранителями
Дополнительный блок предохранителей (инжектор)
№ | А | Назначение |
1 | 15 | Главное реле |
3 | 15 | Цепь питания системы впрыска (вход неотключаемого напряжения) |
4 | 15 | Реле электробензонасоса |
Реле | ||
2 | Главное реле | |
5 | Реле электробензонасоса | |
6 | Реле электровентилятора системы охлаждения |
Дополнительный предохранитель очистителя фар
Дополнительные плавкие предохранители очистителей фар (номиналом 2А) защищают обмотку электродвигателей. Они установлены на питающих проводах рядом с моторедукторами.Для проверки и замены неисправных предохранителей отворачиваем крышку предохранителя.
Предохранитель цепи противотуманного света
Для проверки и замены предохранителя цепи противотуманного света, поддев
отверткой, вынимаем два средних выключателя из панели радиоприемника. Отверткой по очереди поджимаем два фиксатора крепления нижней вставки панели радиоприемника. | |
Вынимаем вставку. | |
Вынимаем из панели корпус предохранителя,… | |
…отворачиваем его крышку и заменяем перегревший предохранитель. |
Реле зажигания и реле аварийной сигнализации и указателей поворота
Снимаем щиток приборов.
Оба реле установлены в салоне на передней панели за щитком приборов. Реле зажигания (113.3747-10 или 90.3747-10) и реле аварийной сигнализации и указателей поворота (23.3747 или 231.3747) имеют кронштейн для непосредственного крепления на кузове.
Головкой «на 10» отворачиваем гайку крепления реле.
Реле, подлежащее замене, отсоединяем от колодки.
Новое реле крепим на место, подложив под гайку провод «массы».
Реле стартера
Для включения стартера служат реле 113.3747-10 или 90.3747-10 с кронштейном на крышке.
Реле стартера установлено в моторном отсеке на правом брызговике.
Снимаем с его выводов колодку проводов, ключом «на 10» отворачиваем гайку крепления и меняем реле.
Реле очистителя ветрового стекла
Реле очистителя ветрового стекла (РС-514) предназначено для обеспечения прерывистого режима его работы. Установлено оно под панелью приборов со стороны водителя и прикреплено к кузову двумя винтами.
Поддев отверткой, снимаем левую обивку боковины. Для ее последующей установки потребуются две новые кнопки крепления.
Крестообразной отверткой отворачиваем два самореза крепления реле.
Разъем реле находится в приборной панели, рядом с регулятором гидрокорректора фар . К нему можно подобраться снизу приборной панели. Важно не ошибиться с соединительной колодкой.
Колодка реле с четырьмя выводами, (щиток приборов для наглядности снят).
xn--80aej2aisf0a0d.xn--p1ai
где находится реле стартера на ваз 2107 карбюратор
Для включения стартера служат реле 113.3747-10 или 90.3747-10 с кронштейном на крышке. Реле стартера установлено в моторном отсеке на правом брызговике. .<img src=»//otvet.imgsmail.ru/download/40e168cbc64d0708e024a211c6669c8b_i-2012.jpg» > Бывает-В схеме с генератором Г 222 нет реле стартера <a rel=»nofollow» href=»http://semerka.info/node/149″ target=»_blank»>http://semerka.info/node/149</a> А в схеме с генератором 37.3701 ставят <a rel=»nofollow» href=»http://semerka.info/node/33″ target=»_blank»>http://semerka.info/node/33</a>
его там помоему нет вообще.
Такого нету в природе.
роль реле выполняет втягивающее реле оно приводит через бендикс стартёр в работу
Нет такого, если только сами ставили.
конструктивно в ранних моделях отсутствует
В. Несуровый прав, на правом усилителе брызговика. На семёрках (и не только) со средины 90-х годов выпуска реле стартера вообще перестали устанавливать.
Я РЕЛЕ НЕ НАШЕЛ НА 7 Е — БЛИН НЕКТО НЕ ЗНАЕТ
Нашёл под панелью приборов
touch.otvet.mail.ru
Монтажный блок 2104, 05 и 07 — DRIVE2
Чем же отличаются монтажные блоки на ВАЗ-2104, 2105 и 2107.
Полной информации у меня к сожалению нет, поэтому мы разберёмся в основных отличиях.
Блок с пальчиковыми предохранителями, который все меняют
На него встречается раритетная прозрачная крышка 🙂
Блок с «евро» (ножевыми) предохранителями
Есть его копия, но с другим расположением предохранителей (фото нет).
Все блоки для классики различаются подключением предохранителя 9, подключением обмотки реле Р4, а также наличием/отсутствием контактов на релюшки Р3 и(или) Р4. И начнём:
Изменения с предохранителем 9
На автомобилях с генератором Г-222 (применялся до 1987 года) предохранитель 9 подключался к зажиганию и через Ш11/3 питал реле-регулятор генератора.
Напряжение контролировалось вольтметром, и лампа заряда с 1985 года не подключалась. А на щитке приборов 2105 она ещё могла по-разному подключаться (к плюсу или к минусу).
До 1988 года задние туманки питались от предохранителя 17 (ближний свет) через Ш1/5. С 1988 года (когда в приборах 2107 указатель давления масла заменили на эконометр, подсветку бардачка подключили к габаритам и т.п.) кнопку задних туманок подключили к кнопке габаритов, а предохранитель повесили болтаться рядом с кнопкой.
Когда стали ставить генераторы от ВАЗ-2108 (37.3701), подавать питание не требовалось. Генератор возбуждался через лампочку заряда, и она применяется мощная (через маленькую генератор не возбуждался бы).
Предохранитель 9 подключили на задние туманки, вразрыв цепи Ш3/3 — Ш13/1 от кнопки туманок на фонари.
Ещё встречаются реле задних туманок (стоит в салоне рядом с монтажным блоком). Кнопка туманок идёт без фиксации и управляется минусом, нажали-отпустили — туманки включились (если включен свет). Снова нажали-отпустили — выключились. А если забыли выключить, они сами выключатся при выключении света.
Схема ЗПТФ с реле на ВАЗ-2105, ВАЗ-2107
На 2104 Ш13/4 занят омывателем заднего стекла.
Дополнение от NIKO77740:
в схеме ВАЗ 2104 контакт (H) с колодки кнопки подключен к Ш13/1.(провод такого же цвета)через одноконтактную колодку. Перемычка между Ш13/1 и Ш13/4 отсутствует.
Полный размер
Значит, если при замене блока пропал заряд (стоит старый генератор Г-222), мы оранжевый провод от Ш11/3 подсоединяем к оранжевому который рядом — Ш11/4, и регулятор будет питаться вместе с приборами и поворотниками.
Отличие в подключении вуковых сигналов
Сигналы бывают типа 2101 (идёт постоянный плюс от предохранителя 7 на Ш6/7 и управляются замыканием кнопки на руле с минусом — стоит перемычка на контакты 85 и 87 вместо реле Р3).
И бывают сигналы типа 2106 (корпус сигналов соединён с кузовом, и включаются они подачей плюса от реле, которое включается кнопкой на руле).
www.drive2.ru
Где на ваз 2107 находится реле стартера
Стартер ВАЗ 2107 — это электродвигатель бесперебойного тока с 4 щетками и 4 полюсами. Данный агрегат располагается справа от блока цилиндров, фиксируется к картеру сцепления при помощи 3 болтов. С учетом комплектации на ВАЗ 2107 устанавливаются модели 5722.3708 либо 4216.3708-02.
Проверка работы стартера
Перебираем деталь
Прежде чем поменять стартер, потребуется проверить его работоспособность. Для этого используется мультиметр и схема стартера. Для начала необходимо выяснить, где находится данное устройство и как его снять. Агрегат чистится снаружи. Далее находится реле стартера на ВАЗ 2107 и проверяется его работоспособность. Вывод «50» соединяется с плюсом АКБ, а корпус устройства — с «минусом». Если втягивающее реле стартера исправно, тогда шестерня привода выводится через окно крышки, при этом должен быть слышен щелчок.
Затем проверяется состояние обмоток статора и якоря. Для первого агрегата данная процедура заключается в следующем:
- демонтируется задняя крышка и разъединяется щеточный узел,
- соединяется 1 щуп мультиметра с корпусом, а 2-й прикладывается поочередно к
- выводам обмоток статора — данное устройство должно показывать сопротивление в 10 кОм и более,
- далее щупы соединяются с выводами обмоток — если сопротивление идет к бесконечности, тогда есть обрыв.
Проверка обмотки якоря осуществляется следующим образом. Один щуп присоединяется к корпусу стартера ВАЗ 2107, второй — поочередно к контактным пластинам якоря. При этом уровень сопротивления должен превышать 10 кОм, что говорит об отсутствии замыкания.
Демонтаж и монтаж детали
Замена стартера ВАЗ 2107 осуществляется при поломке данного агрегата. Но как снять стартер ВАЗ, знают не все водители. Автомеханики рекомендуют делать это на смотровой яме или эстакаде. Провод снимается с минусовой клеммы АКБ. Если имеется ВАЗ 2107 инжектор, тогда предусматривается снятие грязезащитного щитка. Затем откручивается нижний болт, фиксирующий щиток. Для этого используются ключ на «10» и удлинитель. Болты, с помощью которых основной агрегат привинчен к картеру, откручиваются при помощи ключа на «13», удлинителем и карданом.
Разбираем деталь
Стартер отодвигается вперед. Для инжекторных моделей потребуется снять 2 растяжки впускного трубопровода. Карбюраторные 2107 предусматривают снятие воздушного фильтра, воздухозаборника и воздуховода.
Далее откручивается гайка, крепящая щиток. Данное устройство демонтируется. Следующий шаг заключается в откручивании болтов, крепящих наконечник провода, идущего к плюсу АКБ. Снятие стартера ВАЗ предусматривает разъединение провода с выводом «50». Он демонтируется со стороны отсека мотора. Для его подключения монтажные работы выполняются в обратной последовательности. Ремонт автомобиля проводятся, если не работает стартер или вышли из строя иные детали. Замена стартера на ВАЗ осуществляется при помощи торцевых ключей на «10» и «13», удлините кардана.Стартер отодвигается вперед. Для инжекторных моделей потребуется снять 2 растяжки впускного трубопровода. Карбюраторные 2107 предусматривают снятие воздушного фильтра, воздухозаборника и воздуховода.
Основные причины неисправностей
Автомеханики выделяют несколько причин неисправности стартера ВАЗ.
- Если при повороте ключа в замке зажигания стартер не крутит, только щелкает, потребуется включить зажигание около 20 раз до его запуска. Может создаться ощущение, что АКБ разрядился.
- Если данный агрегат трудно крутит сразу и требуется время для разгона и запуска мотора, нужен ремонт стартера ВАЗ 2107. Это позволит выявить существующие дефекты, в том числе выяснить, почему он щелкает. Автомеханики рекомендуют в этой ситуации устанавливать новый агрегат, так как после ремонта его не хватает надолго.
- Если при повороте ключа крутит стартер, а мотор нет, тогда проводится замена бендикса, то есть обгонной муфты. Потребуется демонтаж стартера
Замена бендикса (если не крутит стартер ВАЗ) и прочих элементов, вышедших из строя, предусматривает смазывание каждого резьбового соединения при помощи литола. Перед установкой детали нужно посмотреть, в каком состоянии находится венец маховика.
Необходимо учесть, что зубья не должны быть сточены. В противном случае можно говорить о неисправности втягивающего реле (из-за чего не крутит стартер на ВАЗ) или бендикса.
www.vazzz.ru
Реле стартера в ВАЗ 2107, ремонт и его работа
ВАЗ 2107 или советские Жигули, это наш российский автомобиль с задним приводом 2-ой группы. Эта последняя модель классики или люкс-версия автомобиля Лада-2105. За его основу был взят популярный Фиат-124. Модель малолитражная, относится к семейному седану образца 1966 года. Если вспомнить автоисторию, то в 1967 году эта машина была победителем на европейском конкурсе Автомобиль года. Инженера-конструкторы в разработке немало внимания уделили на реле стартера автомобиля ваз 2107. Благодаря ему машина хорошо заводится и не будет проблем на дороге.
Основные составляющие
Хорошая работа автомобиля ВАЗ 2107 зависит от стартера. Он состоит из таких элементов, как:
- Корпус;
- Якорь с шестерней привода;
- Обгонная муфта;
- Две крышки;
- Тяговое электромагнитное реле.
Принцип работы
Каждые детали имеют свое предназначение. Автолюбителям надо знать, что тяговое реле стартера авто ВАЗ 2107, может подключаться только через реле включения. Оно находится в отсеке мотора, как раз там, где правый брызговик. В его задачу входит вводить шестерни привода на стартере в зацепление с венцом на маховике и замыкать цепь питания якорных обмоток и статора.
Крышка реле специально оснащена контактными болтами, где один с помощью привода соединяется с положительным показателем на аккумуляторной батареи, а второй — с обмоткой статора и реле. Повернув ключик в позицию стартера 2 на авто ВАЗ 2107, напряжение тут же будет подаваться на вывод 50. В этот момент образуется магнитное поле, и оно начнет втягивать якорь. Контактной пластиной замкнутся болты, а шток начнет воздействовать на рычаг привода. Постепенно начнут работать все механизмы.
Если что-то пойдет не так и механизм не начнет работу, то скорей всего потребуются небольшие ремонтные работы. Только сначала надо провести осмотр.
Ремонт
Сначала обследуется реле стартера на автомобиле ВАЗ 2107:
- Надо проверить, легко ли перемещается якорь;
- С помощью омметра надо посмотреть могут ли свободно замыкаться контактные болты с пластиной;
- Этим же приспособлением нужно проверить нет ли обрыва в обмотках на тяговом реле.
При обнаружении обрыва останется только все исправить. Лучше поставить новые элементы.
Если обрыва нет, то можно провести зачистку контактных болтов и пластины. Для этого надо воспользоваться мелкозернистой шкуркой. Вместо нее можно взять плоский бархатный напильник.
После осмотра, прежде чем приступать к сборке нужно смазать моторным маслом основные составляющие, кроме поводкового кольца привода. Его надо обработать специальной смазкой Литол-24.
Маленький совет от профессионалов
Проверить работу реле стартера несложно. Надо включить замок зажигания и повернуть ключ. При неработающем стартере будут слышны щелчки. Это говорит о том, что с реле все в порядке, а со стартером проблемы.
Стартер снимать не надо, а нужно перемкнуть два контакта (медные болты). Если после этого механизм начнет крутиться, то тогда проблема со
Не следует сразу впадать в отчаяние, иногда многие работы можно сделать своими силами.
autodont.ru
разновидности, виды неисправностей и как заменить своими руками
Если при повороте ключа в замке зажигания не слышно работы стартера на ВАЗ-2107, то необходимо проверить состояние аккумуляторной батареи и убедиться в исправности электрической цепи его мотора. Владелец автомашины может провести самостоятельную диагностику устройства. Ремонт почти не требует применения специальной оснастки и инструмента.
Стартер ВАЗ-2107
Используемый для пуска двигателя электромотор коллекторного типа находится на боковой части картера силового агрегата. Детали соединены между собой болтами с 6-гранной головкой. Питание подается от аккумулятора.
Мощность устройства достаточна для прокрутки коленчатого вала при температуре воздуха до -35 °С (без предварительного прогрева масла). Внешний вид и конструкция устройства показаны на фото в каталогах запасных частей.
Назначение
Устройство предназначено для принудительного прокручивания коленчатого вала двигателя в момент запуска. Изделие оборудовано специальной муфтой бендикс, которая входит в зацепление с зубчатым венцом, смонтированным на маховике силовой установки. Управление электрическим мотором осуществляется дистанционно при помощи контактной группы в замке зажигания через дополнительное реле.
Схема электрическая подключение стартера
Виды
Существует 2 типа электромоторов для пуска силовой установки:
- На автомобилях с карбюратором применяется стандартный стартер, крутящий момент передается непосредственно от ротора к зубчатому венцу.
- На части карбюраторных машин и ВАЗ-2107 с инжектором устанавливался привод редукторного типа. За счет применения планетарной передачи снижается сила тока в цепи питания и повышается крутящий момент.
Диагностика неисправностей стартера ВАЗ-2107
Неисправности стартера:
- отсутствие вращения ротора;
- щелчки при попытке старта;
- посторонние звуки при работе устройства.
Стартер не запускается
Электродвигатель не работает из-за разряда батареи или выхода из строя обмоток. При разряженной батарее не включаются светотехнические приборы или лампы светятся тускло, а при попытке запуска двигателя раздается щелчок, после которого индикаторы гаснут.
Треск при запуске стартера
Треск указывает на поломку втягивающего реле, которое не может ввести в зацепление шестерню ротора с венцом маховика. Ремонт заключается в проверке проводки и замере сопротивления обмоток. Поврежденное реле подлежит замене.
Стартер щелкает но не проворачивается
Дефект указывает на недостаточное напряжение в сети питания из-за разряда батареи или окисления контактных площадок. При севшем аккумуляторе щелчок сопровождается снижением яркости ламп. Дефект наблюдается при плохом контакте между контактами батареи и клеммами проводки.
Стартер гудит но двигатель не запускается
Причиной гула является заклинивание бендикса, реле не может продвинуть шестерню к маховику. Для проверки необходимо снять электромотор. После очистки стартера от грязи работоспособность восстанавливается.
Как проверить стартер
Проверка стартера заключается в подаче питания напрямую. Тестирование щеток и обмоток производится с помощью тестового прибора. Втягивающее реле тестируется подачей напряжения на контактные площадки.
Как отремонтировать стартер ВАЗ-2107 своими руками
Для самостоятельного ремонта пускового агрегата необходимо:
- снять и разобрать устройство;
- проверить состояние обмоток, втулок и щеток;
- заменить поврежденные элементы;
- произвести обратную сборку с проверкой корректности соединений электропроводки.
Демонтаж и разборка
Для снятия и разборки агрегата необходимо:
- Отключить клеммы от батареи, а затем вынуть аккумулятор из моторного отсека.
- Демонтировать защитный щиток под силовым агрегатом, ограничивающий доступ к электродвигателю.
- Открутить гайки, удерживающие провода на корпусе пускового агрегата.
- Выкрутить гаечным ключом болты, соединяющие корпус электромотора с картером силового агрегата.
- Вытянуть узел из посадочного гнезда.
- Отвернуть гайку втягивающего реле и снять узел с корпуса электромотора.
- Отвернуть стягивающие болты и аккуратно демонтировать крышки, а затем вынуть ротор из статора.
Замена втулок
Замена втулок стартера выполняется при повышенном зазоре между валом и опорой. Из-за нарушения взаимного положения деталей ротор задевает за пластины статора. Для устранения дефекта требуется удалить изношенные детали.
Поврежденная фронтальная опора выбивается из посадочного отверстия подручным инструментом, задняя глухая втулка извлекается съемником или высверливается на станке.
Для установки новых элементов (из бронзы или композитного материала) используются оправки из мягкого материала (например, древесины). При монтаже запрещается перекашивать детали и прилагать излишние усилия.
Перед началом монтажа втулки из композита выдерживаются 5-10 минут в емкости с моторным маслом, которое пропитывает пористую поверхность. Бронзовые опоры смазываются при установке вала ротора.
Замена электрических щеток
Для подачи напряжения на обмотки ротора используется плоский коллектор и щетки (из смеси графита и медного порошка), прижимаемые пружинами. Количество щеток соответствует количеству полюсов, в конструкции элементов предусмотрен эластичный многожильный провод. В процессе работы графитовые элементы изнашиваются и обгорают, одновременно появляется выработка на коллекторе.
Замена графитовых щеток производится по алгоритму:
- Снять заднюю крышку корпуса.
- Открутить винты крепления щеток (всего в конструкции 4 элемента).
- Снять изношенные элементы и установить новые щетки.
- Прочистить полость статора от остатков продуктов износа графитовых элементов.
- Установить снятые детали на штатные места.
Ремонт втягивающего реле стартера
Электромагнитное втягивающее реле обеспечивает перемещение шестерни на роторе, которая входит в зацепление с зубчатым венцом маховика в момент подключения электрического стартера к бортовой сети автомобиля. Устройство расположено на корпусе пускового агрегата, в конструкции цепи предусмотрено дополнительное реле питания (находится под капотом).
При поломке агрегата необходимо проверить работоспособность управляющего реле. Рекомендуется затянуть винт крепления и убедиться в отсутствии окислов на контактных пластинах и проводке.
Для проверки реле необходимо замкнуть стартер напрямую. Если ротор вращается, то электромагнитный узел подлежит замене. Дополнительная диагностика предусматривает замер напряжения обмоток тестовым прибором.
Исправные катушки имеют сопротивление 75 и 55 Ом (для удерживающей и втягивающей обмоток соответственно). Если значение отличается от заводских параметров, то узел подлежит замене, отремонтировать реле своими руками или в мастерской невозможно.
Владелец может снять реле на установленном стартере. После отключения батареи производится очистка поверхности электромагнита от грязи, а затем нужно отсоединить провода (закреплены гайками).
Затем отворачиваются болты крепления реле к корпусу электродвигателя. Узел выводится из зацепления с задней крышкой. Новый электромагнит устанавливается и подключается в обратной последовательности.
Сборка и установка стартера
Сборка агрегата производится в обратной последовательности. В конструкции части узлов предусмотрены стопорные кольца или шплинты, которые необходимо установить на место. Подключенный агрегат необходимо проверить на работоспособность. Процедура сборки стартера показана в видео, снятых владельцами в процессе самостоятельного ремонта агрегата.
21074.ru
где находится реле стартера ваз 2107,говорю сразу, на крыле его нет!
Правильно. Оно на самом стартере. Втягивающее называется. Других нет на классике — смотри схему.
На карбюраторных не было этой релюшки, а на инжекторах стоит на правом крыле, вот здесь посмотри подробнее <a rel=»nofollow» href=»http://avtoblokrele.ru/vaz/predohraniteli-vaz-2107.html» target=»_blank»>http://avtoblokrele.ru/vaz/predohraniteli-vaz-2107.html</a>
обрати внимание на звездочку с надписью внизу схемы ! <img src=»//otvet.imgsmail.ru/download/39626006_6a1a77de6790a62596da9612ad45a0fa_800.png» data-lsrc=»//otvet.imgsmail.ru/download/39626006_6a1a77de6790a62596da9612ad45a0fa_120x120.png» data-big=»1″>
если каррб, то его там нет, впрочем как и на инжекторе, на инжекторе оно просто защитное, разгрузочного нет, лучше напиши в чём проблема
стартер клацает а не крутит поменял втягивающее проблема та же аккумулятор заряжен на замке колодку поменял
touch.otvet.mail.ru
Ремонтируем стартер ВАЗ. Ремонт стартера на автомобиле ВАЗ своими руками. Характерные неисправности механизма
В данной статье пойдет речь о кардинальном ремонте стартера ВАЗ-2107 , с заменой щеток, втулок, заменой втягивающего реле и прочими плясками с бубном. Признаки неисправности стартера Следующее — двигатель стоит очень плотно, подозрение на выработку втулок стартера, не заводится с некоторыми положениями — щетки и в крайне запущенных случаях попадают под подозрение.Может не сработать втягивающий механизм — нет характерного щелчка при повороте ключа в положение «старт» и, соответственно, стартер не крутит.
В данном мануале мы рассмотрим ремонт стартера ВАЗ-2107 с его полной переборкой и сразу все неисправности. Еще одно важное замечание — если стартер затянут или плохо крутит двигатель — проверьте состояние аккумулятора, он может быть разряжен или неисправен. Просто убедившись, что аккумулятор исправен , стартер .
Сразу скажу — если бы проблема была в обмотке, я бы не стал заморачиваться — ремонт ценой «встал» был бы в размере, равном новому. Важное примечание — перед работой Перед Выключите аккумулятор! Так что момент снятия я не фотографировал, просто опишу его, если стартер уже снимали хоть раз — тогда он обычно прикручивается на место двумя болтами вместо трех (любой толковый человек так его прикрутил, если на хоть раз в жизни пришлось открутить третью).Оба этих болта (в отличие от третьего, вкручиваемого на заводе) откручиваются не под машиной, а прямо из буста. Прикручивают стартер к коробке «звонок». После того, как эти два болта открутите, повернув стартер вправо и открутите вывод, идущий к аккумулятору от аккумулятора, и выньте из этого же втягивающего устройства второй более тонкий провод (он идет от замка зажигания) 🙂 Теперь стартер свободен и нехорошие телевизоры вытаскивают. Приступаем к катастрофе и очищаем ее от грязи.Итак, откручиваем три гайки, удерживающие втягивающий механизм, они вкручены в три шпильки, и откручиваем толстый короткий провод от ретрактора выходного стартера, снимаем втягивающий механизм. Далее откручиваем гайки двух шпилек, которые находятся на задней части стартера. Умерли заколками. Снимаем заднюю крышку вместе с серединой стартера с обмоткой. У нас есть якорь, который просто не вынимается из передней крышки, как у него:
Чтобы снять якорь с Бендиксом с передней крышки, нам нужно выбить этот стопор (обвалился красным), полагаясь на штифт, который зафиксирован, чтобы не вылететь:
После того, как вынул булавку, выбил этот стопор той хреновины, которая на предыдущем фото обведена синим;) Далее спокойно берем якорь с Бендиксом и получаем вот такую разобранную версию:
Как видно на фото износ одной из щеток 100%, два процента 80 и одно чудо сохранилось в более-менее достойном состоянии.Далее снимаем с задней крышки защитный чехол (он там сделан по типу фиксатора) и получаем доступ к щеткам:
Откручиваем болты, которыми прикручены контакты щеток и затем прижимной щеткой стягиваем пружину и вынимаем. И так все четыре по очереди. Теперь вы можете отделить заднюю крышку от середины стартера. Вот ее внешний вид после того, как я прошелся по ней металлической щеткой:
Обратите внимание на маленькую крышку — ее нужно снять, чтобы выбить старую втулку и забить новую.Толкнул ее просто — подобрал памятку подходящего диаметра и вкрутил в старую гильзу, таким образом выдавливая (обведено красным), вот так:
Мы также видим деталь, обведенную синим, поскольку я позже узнал об этой крышке тормозного диска. У меня был раскол и было решено его заменить. Гильзы тоже решил заменить, они были несколько сломаны 🙂 выбивать гильзу не доставляло проблем, легко вылезает. Итак, новые запчасти на замену — две втулки, четыре щетки и стопор:
Сразу оговорюсь по качеству запчастей.Найти качественные рукава оказалось непросто, по крайней мере, у нас. Первые втулки, которые я выбрал, потому что внешний диаметр был на порядок больше, и мой вам совет — если у вас есть такие втулки, а теперь они продаются на рынке — не думайте, чтобы они их давили — рубите стартер, стартер лопнет. Возьмите их обратно, возьмите с собой старое, возьмите их. И помните — брендовые (читай заводские втулки) пропитаны маслом (визуально не видно, но если согреешь, то увидишь, как выделяется) и они будут давиться на ура, их можно просто аккуратно забить молот.Детали стартера (крышка) рекомендую чистить снаружи и изнутри металлической щеткой перед опрессовкой гильз. Вот уже очищенные детали с запрессованными печками перед сборкой стартера:
Далее собираем все в обратном порядке, не забываем иметь стопор, удерживающий вилку в передней части стартера. Ретрактор решил поменять, так как новый куплен давно, а старый иногда делал, видимо горел контакты, брал ретрактор болгарский, один в один как мой старый:
Собственно после сборки устанавливаем стартер на место и наслаждаемся его работоспособностью.Лично он стал крутить просто отлично, чего я и желаю. Если есть вопросы — задавайте на форуме в клубе любителей ВАЗовской классики! Всем удачи и поменьше поломок.
Как известно, чтобы ездить на машине, она нужна для запуска. А со сломанным стартером сделать это крайне сложно, поэтому часто встает вопрос о ремонте стартера на автомобилях ВАЗ 2106.
В чем могут быть причины нерабочего состояния стартера ВАЗ 2106? Как отремонтировать своими руками?
Эта инструкция по ремонту даст ответы на эти и другие вопросы и сразу все будет на месте!
Признаки неисправности стартера и возможные причины
Давайте посмотрим на некоторые признаки поломки стартера, и что могло быть причиной поломки этой особенности.
Итак:
- Когда ключ зажигания поворачивается, стартер не движется. Такой знак может характеризовать как аккумуляторную батарею, так и неработающий стартер.
Если вся электроника автомобиля работает, но не заводится — стартер есть. - В данном случае это означает, что контакты в реле втягивания поют и не работают.
- Еще одна примета — стартер крутит, но не заводится. Причиной такой неисправности может быть значительный износ щеток стартера.
- Еще момент — при повороте ключа зажигания раздается щелчок, и ничего не происходит. Опять же, это указывает на то, что реле не втягивается должным образом.
- При попытке завести двигатель повторяющиеся щелчки из-под конденсаторного пространства. Это признак того, что вышел из строя Бендикс — коробка передач с маховиком.
- Стартер «Клинический». Это уже более серьезно, потому что в этом случае это может быть вызвано запуском стартера или в здании — происходит поломка и зубцы зацепляются за клин.
Может быть еще вариант — неисправные подшипники. Так лучше и дешевле!
Вот некоторые неисправности стартера, которые могут случиться с вашим автомобилем. Если вы найдете один из них, значит, он требует как можно скорее ремонта.
Теперь к делу.
Инструмент для ремонта стартера
Что понадобится для снятия и ремонта стартера:
- Ключи на 8, 10 и 13
- Отвертка (2 шт.)
- Суппорт
- Passatii
- Молоток
- Держатели подшипников
- Смазка
- Наждачная бумага
Ремонт стартера на ВАЗ 2106
Определена неисправность и возможная причина, инструмент подготовлен, помолился (не обязательно, но можно) и можно приступать!
Снятие стартера
Для ремонта стартера его необходимо снять с автомобиля.
Продолжаем:
Примечание! Обязательно снимаем минусовую клемму с АКБ. В противном случае это грозит сближению цепей при снятии стартера.
- Перед началом вывода необходимо обеспечить хороший доступ к стартеру.
- Для этого нужно снять корпус.
- Для снятия откручиваем три болта крепления стартера к корпусу КПП.
- Для этого берем ключ на 13 и откручиваем сначала 2 верхних болта, а потом нижний.
- Сдвинуть вниз провода стартера и снять его.
Совет. Работать при снятии стартера в перчатках, чтобы не обжечься о коллектор и не сбить.
Итак, стартер сняли. Теперь можно приступать к разборке.
Разборка стартера
Совет! Разбирая стартер, будьте осторожны, чтобы не потерять одну из мелких деталей, которых много.
Итак:
- Приступаем к разборке стартера ВАЗ 2106 со снятия втягивающего реле. Это делается следующим образом.
- Для начала нужно отсоединить провода — вывод обмоток от стартера. Откручиваем гайку крепления на 13 и снимаем провод и шайбы.
- Далее откручиваем три винта крепления втягивающего реле.
- Реле растянется. Затем снимаем якорь втягивающего реле, снимая пружину и выдает немного вверх и в сторону.
- Теперь переходим к стартеру и снимаем верхнюю защиту.
- Открутите два винта защитного кожуха и снимите его.
- Для следующего шага нам понадобятся отвертки. С их помощью кажемся стопорным кольцом Ротора и снимаем его вместе с шайбой.
- Исправить закрытие на корпусе. Как это сделать, видно на фото.
- Теперь берем ключ на 10 и откручиваем два болта крепления крышки от корпуса.
- Далее отверткой отворачиваем винты крепления провода соединительной и пусковой обмоток.
- Теперь следует отсоединить корпус и крышку стартера.
- Снимаем щетки с пружин. Для этого просто повторно затяните их отверткой.
- Берем заранее подготовленную оправку под подшипник и запрессовываем задний подшипник стартера. Будьте осторожны — не сломайте корпус!
- Вытаскиваем штифт отверткой и переходником.
- Далее нужно снять резиновую заглушку, а затем зафиксировать вилкой.
- Подпрессовываем второй подшипник.
- Теперь снимем Bendinx — шестерню для зацепления с маховиком.
- Для этого сдвиньте шайбу и двумя отвертками снимите стопорное кольцо.
Осторожно! Стопорное кольцо обычно улетает в неизвестный угол гаража. Поэтому подставляйте что-нибудь, чтобы не улетело.
- После этого просто снимите Бендикс вручную.
На этом весь стартер разбирается.
Неисправен стартер
Итак, теперь по состоянию деталей необходимо определить, какая из них пришла в негодность, а что нужно будет менять:
- Кисти.
С помощью штангенциркуля необходимо измерить высоту щеток. Он должен быть не менее 12 мм. Если это не так, но кисти придется поменять. - Обмотка стартера.
Их нельзя сжигать. Также на них не должно быть видно следов повреждений изоляции, трещин или более серьезных механических повреждений. - Якорь стартер.
Проверьте конец вала и нижнюю часть стартера. Люфт должен быть минимальным. Если посадочное отверстие или поверхность вала изношены, то замена необходима (лучше всего). - Осевой зазор не должен превышать 0,5 мм.
- Если поверхность анкера обгорела, то нужно очистить ее при помощи наждачной бумаги.
- Подшипники.
Проверить осевой люфт подшипника.Возьмите за внутренний зажим, а другой рукой встряхните наружный. При необходимости поменяйте их. - При необходимости заменить реле втягивающего устройства (признаки его неработоспособности см. Выше)
- Бендикс. Зубья шестерни не должны изнашиваться, и она не должна разворачиваться на две стороны.
- Втулка цилиндра втягивающего механизма также не должна иметь явных повреждений — трещин, сколов и следов износа.
Если нужно что-то заменить, это не составит особого труда.Особенно с учетом того, что цена на детали стартера не такая уж и большая.
Сборка стартера
После того, как будут обнаружены все бракованные детали, устранены причины и заменены все необходимые детали могут быть изъяты. Порядок сборки обратный порядку разборки, поэтому особо углубляться в этот процесс не будем.
Обратите внимание только на некоторые моменты:
- Перед сборкой обязательно смазать все подшипники, вал якоря, а также ведущую шестерню (Бендикс).
- Не забудьте ничего установить — помните, что лишних деталей быть не должно.
- Правильно установите щетки стартера.
- Затяните все крепления с достаточным усилием.
После сборки стартера следует установить его на автомобиль. Все так же.
Breppy стартер, подключить провода, поставить воздушный фильтр обратно и подключить аккумулятор.
Заключение
Артикул ВАЗ 2106 Ремонт стартера + видео к ней поможет более наглядно представить, как своими руками проводить ремонт стартера на любимой шестерке.Надеемся, что эти советы, дополнительная информация, а также фотографии помогут вам осуществить ремонт стартера.
Если после ремонта стартера все же осталась какая-то неисправность, то операцию можно повторить — возможно, вы что-то упустили. Или обратитесь к мастерам на ближайшую сотню.
Здравствуйте, уважаемые автолюбители! Продолжаем осваивать особенности эксплуатации, диагностики и ремонта основных узлов отечественных автомобилей. Тем, кто стоит на вооружении иномарок, этот материал в принципе тоже устраивает.Как минимум для понимания сути проблем.
Конечно, низкий заряд аккумулятора не может быть единственной причиной неудовлетворительной работы стартера. Так, например, якорь стартера не будет вращаться при сильно окисленных полюсных выводах аккумуляторной батареи и концах проводов. Очистите их и отожмите вазелин. А если кончики затянуты слабо — затяните их посильнее.
Если на реле произошло межсенсорное замыкание с реле или поломка, придется менять реле — по-другому изменить ситуацию не удастся.
Для исключения замыканий в цепи питания реле и в цепи обмотки силового реле проверьте соединения проводов в цепи.
Иногда при включении стартера якорь либо вообще не вращается, либо вращается очень медленно. В этом случае не исключено наличие симптомов регенерации коллектора, которых будет достаточно.
Причиной возникновения такой ситуации также может служить износ щеток. В этом случае щетки подлежат замене.
Бывает, что после включения стартера вращается только якорь, а маховик остается неподвижным. Доказательством такой поломки может быть проскальзывание муфты при движении муфты, разрыв стяжного кольца или проскальзывания по оси рычага поворота муфты. В таких случаях рычаг сцепления и включения подлежит замене.
Нехарактерный звук, издаваемый стартером при вращении якоря, может говорить об ослаблении крепления стартера, его фиксации с перекосом, повреждении зубчатых колес привода маховика или износе втулок подшипников.
Как самостоятельно проверить стартер ВАЗ 2107?
Не может быть, что вас не интересует вопрос, как проверить более старую ВАЗ 2107 самостоятельно, не прибегая к помощи специалистов из сервисного центра?
Предлагаем ознакомиться с последовательной методикой, следуя которой вы сможете составить представление об автомобиле ВАЗ 2107:
- Снимите стартер с автомобиля и очистите его внешнюю поверхность от загрязнений.
- Соединить выводы реле втягивающего и АКБ (при этом корпус стартера необходимо подключить к его отрицательному выводу)
- Для проверки анкеров и обмоток статора снимите кожух заднего моста и отсоедините щеточный узел.
- С помощью омметра проверить отсутствие обмоток на корпус. Если нет закрытия, минимальные показания прибора будут 10к
- Проверить обмотку на разрыв. Для этого к выводам обмоток подключите аппозитории омметра.Если вы заметили стремление индикаторов омметра к бесконечности, расценивайте это как обрыв обмотки.
- Исключить отсутствие якоря анкера «на массу» — приложить щуп омметра к корпусу, а второй поочередно подсоединить к контактным пластинам. Если замыкания нет, показания эмметра будут не менее 10к.
Только на первый взгляд работы, связанные с ремонтом стартера, могут показаться сложными. Но сделав это хотя бы раз, можно легко диагностировать и устранить большинство поломок звезды седьмой модели Жугули.
Для этого может быть несколько причин. Прежде всего, вы должны увидеть заряд аккумулятора. Действительно, наиболее вероятной причиной является его плохой заряд, который зависит от работы бортовой сети автомобиля и, особенно, от исправного стартера, прочтите:
Ну а чтобы определить необходимость ремонта стартера ВАЗ 2106, нужно знать возможные причины поломки.
Стартерное устройство ВАЗ 2106.
- передняя крышка
- уплотнение
- Муфта обгонная с зубчатой передачей
- приводной рычаг
- перегородка
- шарнирный стержень.
- Реле тягового стартера
- шайбы регулировочные
- крышка вала якоря
- стопорная шайба
- Крышка багажника, стартер
- щеткодержатель
- корпус со статором
- Якорный стартер
- рычажный привод оси
- стопорное кольцо
- кольцо уплотнительное
- Кольцо ограничительное Шесть тактное
Наиболее частые неисправности.
В целом установленный на ВАЗ 2106 стартер мало чем отличается от штатных стартерных моделей.Поэтому основные проблемы у них тоже практически одинаковые. Вот список поломок стартера, с которыми довольно часто сталкиваются автолюбители:
1. Реле втягивающего устройства не работает и блокируется при включении стартера.
- ослабление затяжки наконечника, т.к. заряд АКБ на нуле;
- короткое замыкание в обмотке реле или замыкание на массу,
- стрельба якоря в эстафете,
- Обрыв провода в реле.
Решение — очистить оксидные наконечники аккумулятора или проводов.
2. Если включить стартер, втягивающее реле сработает нормально, а якорь совершает вращательные движения очень медленно или вращение вообще отсутствует.
Это может произойти из-за:
- почти разряженный аккумулятор;
- возможен обрыв проводов в реле или обрыв в обмотке реле;
- контуров в коллекторе, а именно между его пластинами;
- Окисление наконечников вывода АКБ или проводов.
Решение — проверить износ щеток и зажима болтов на реле.
3. При запуске стартера якорь вращается, но коленчатый вал не крутит.
В такой ситуации следует проверить буферную пружину и муфту свободного хода — может она проскальзывает или неисправен рычаг переключения.
4. После установки станка стартер все равно продолжает работать.
При этом должно быть видно, не прикрывается ли втягивающее реле или рычаг привода, слились контакты реле, проверить работу возвратной пружины на переключателе замка зажигания и посмотреть, сам ли стартер был скручен.
5. Сильный шум стартера.
Причиной такого шума может быть поломка зубьев шестерни и сильный износ втулок. Проверить само крепление стартера.
Ремонт стартера ВАЗ 2106, инструкция.
Для начала необходимо снять втягивающий стартер, очистить от всевозможных загрязнений, разобрать и промыть все механизмы. Детали после стирки нужно хорошо просушить. После приступаем к детальному осмотру и замерам.
Вооружившись эмерсами, снимаем все петли на подвижных механизмах стартера. Если износ все же можно удалить, то воспользуйтесь установкой прокладки или рулона. Хотя лучше, конечно, изношенные вещи заменить.
Заменяем плохую изоляцию и коллекторы. Если пластины коллектора были изношены, их тоже стоит заменить, если нет, то трогать нельзя.
Если есть повреждение на потоке — его можно протолкнуть установкой записи или просто сделать новый поток.
Проверить втулки стартера ВАЗ 2106 на износ и наличие повреждений. Делаем это с помощью замера зазора роликов, который не должен быть больше 0,2 миллиметра.
Обмотка также должна быть проверена. Для этого необходимо разобрать корпус стартера и вывернуть винты с клемм крепления наконечников. Снимаем катушки, хорошо их просушиваем и пропитываем изоляционным лаком. Всю поврежденную изоляцию необходимо заменить на новую. Если обнаружим окисленные контакты — очищаем их.
После проведения полного осмотра и ремонта стартера ВАЗ 2106 ,
Последние следует собирать в обратном порядке. Также рекомендую ознакомиться с моей статьей под названием: «.
Запуск двигателя на современном автомобиле осуществляется с помощью электростартера. Выход из строя этого устройства может произойти по разным причинам, связанным с его дефектами или естественным износом узла. Ремонт стартера ВАЗ 2107 имеет смысл только в том случае, если стоимость запчастей и работ не превышает цену новой.В любом случае сначала необходимо установить причины неисправности, это можно сделать, проанализировав их внешние проявления:
- Вращение ротора Свежее говорит о поломке обгонной муфты.
- Щелчки втягивающего реле при полном отсутствии других признаков стартера свидетельствуют о подгорании контактов.
- Отсутствие вращения ротора стартера может быть вызвано износом щеточного узла или отключением его обмотки.
В некоторых случаях неудачные попытки запустить двигатель происходят из-за низкого заряда аккумулятора. Обычно с такой проблемой водители сталкиваются зимой. Ремонт стартера начинается с его снятия, очистки от загрязнений и тщательного осмотра.
Разборка агрегата
Для выполнения данной операции требуется набор гаечных ключей и переносная лампа для освещения места работы. Порядок демонтажа стартера следующий:
- Выключить аккумулятор.
- На втягивающем реле откручиваем гайку на контактном штыре и снимаем провод, соединяющий его с аккумулятором.
- Отключить цепь управления.
- Ключом на «13» откручиваем три болта крепления стартера к блоку цилиндров.
- Аккуратно снимите прибор с места посадки и, развернув, выньте из моторного отсека.
При разборке устройства следует проявлять осторожность, чтобы не повредить положение для проводки.
Диагностика неисправностей и разборка механизма
Стартер, извлеченный из моторного отсека, необходимо очистить от грязи и следов технических жидкостей. Порядок разборки механизма следующий:
- Снимите с корпуса стартера втягивающее реле и, закрутив стяжные винты, разберите его на составные части. При осмотре особое внимание уделяется латунным контактным группам, подгорание которых может привести к выходу механизма из строя.
- Демонтируем крышку устройства и проверяем состояние щеточного узла. Значительная выработка гусениц и износ угольных деталей — частая причина поломки стартера.
- Целостность обмотки ротора проверяется с помощью мультиметра, установленного в режиме измерения сопротивления.
- Проверка муфты обгона осуществляется вручную, исправное устройство допускает только одностороннее вращение.
После установления причины выхода из строя электростартера следует заняться приобретением необходимых запчастей.
Ремонт электростартера
Способы восстановления работоспособности устройства зависят от характера неисправности. Проще всего справиться с подгоранием контактов на втягивающем реле, их достаточно отполировать мелкой наждачной бумагой. Контактные кольца также очищаются и полируются при замене щеток. Остальные неисправности устраняют заменой отказавших деталей или узлов.
Что делать, если в ВАЗ-2107 стартер щелкает или не крутит? Ремонт и замена стартера на ВАЗ-2107
ВАЗ-2107, или классическая «Жигули», «семерка» — машина достаточно старая, но надежная.За рулем этого автомобиля «выросло» не одно поколение водителей. Как и любой вид транспорта, ВАЗ имеет свойство время от времени выходить из строя. Довольно часто отказы касаются системы зажигания, в частности такой части, как стартер.
Стартер: устройство и принцип работы
Во всех автомобилях, в том числе и на ВАЗ-2107, стартер выполняет одну из основных функций — запускает двигатель. Для запуска двигателя нужно провернуть коленчатый вал и, таким образом, создать вспышку топливной смеси в одном из цилиндров.Для этого нужен стартер — электродвигатель, в котором постоянно находится переменный ток.
При замыкании контактов замка зажигания по обмотке течет ток. Сердечник электромагнита втянут, а связанный с ним рычаг перемещает шестерню бендикса. При этом сердечник создает давление на пластину, которая замыкает контакты, когда шестерня входит в маховик. Ток через замкнутые контакты попадает в обмотку двигателя и создает магнитное поле, вращающее коленчатый вал.Когда двигатель уже работает, стартер необходимо отключить. Ключ в замке зажигания поворачивается назад, магнитное поле исчезает, и устройство переходит в состояние холостого хода.
Конструктивно стартер состоит из таких элементов: электродвигателя, втягивающего реле и муфты свободного хода с шестерней (бендикс). Каждый компонент выполняет определенную функцию, и если что-то выходит из строя, вся система не работает.
Стартер ВАЗ-2107 не крутится: причины неисправностей
При поломке стартера двигатель больше не запускается, поэтому машина не движется.Перед тем, как «грешить» на данное устройство, необходимо убедиться, что аккумулятор заряжен и находится в рабочем состоянии. Часто простой разряд аккумулятора путают с различными поломками. Если аккумулятор заряжен, причину неисправности стартера следует искать в другом месте. А именно:
- Проводное соединение на электромагнитном реле или на массе автомобиля ослаблено.
- У стартера плохое наложение.
- Контакты электромагнитного реле окислились.
- Изношены детали стартера (подшипники, якорь, втулки).
- Перегорели контактные пластины внутри реле.
- Обмотка замкнута на якоре.
- Обрыв провода, соединяющего вспомогательное реле с втягивающим реле стартера.
- Обрыв обмотки электромагнитного реле.
Как распознать неисправность стартера?
Не всегда причины поломки могут быть там, где их ищут. Если машина не заводится, не стоит сразу винить стартер. Возможно причина в другом. Чтобы убедиться, что все же виновато упомянутое устройство, следует обратить внимание на такие моменты в работе ВАЗ-2107:
- Стартер крутится и машина не заводится (проблемы с реле соленоида).
- При повороте ключа в замке зажигания стартер «бесшумный».
- Устройство запускается после нескольких неудачных попыток.
- Двигатель запускается, а стартер продолжает работать.
- Из машины раздаются странные звуки во время движения (шум, стук, скрежет).
При обнаружении хотя бы одного из этих симптомов стартер следует снять и более подробно осмотреть на предмет повреждений. Возможно, девайс придется отремонтировать, а может даже заменить.
Ремонт стартера ВАЗ-2107
Срок службы 5-6 лет. Если деталь достаточно долго находилась в эксплуатации, ремонтировать ее нет смысла. Получить новый проще и надежнее. В среднем это будет стоить 2500-3000 рублей. Однако бывает и так, что не всегда есть деньги на покупку нового устройства, либо стартер недостаточно старый и еще может служить своему владельцу. Тогда, конечно, можно попробовать отремонтировать запчасть.
Для того, чтобы точно узнать, где произошла поломка, агрегат необходимо разобрать и осмотреть визуально, в частности осмотреть тяговое реле, обмотку стартера и якорь.
Реле стартера ВАЗ 2107 проверяется от аккумулятора. К положительной клемме АКБ необходимо подключить клемму «50», а к отрицательной клемме сам корпус стартера. Если реле работает правильно, вы услышите щелчок, и шестерня выскользнет через переднюю крышку. Если никаких изменений не происходит, реле неисправно и подлежит замене. Стоимость новой запчасти 600-700 руб.
Проверить мультиметром якорь и обмотку стартера.Для этого один щуп устройства подключается к корпусу, а второй — к выходу обмотки или к контактным пластинам якоря. Сопротивление обмотки, на которой нет короткого замыкания, должно быть 10 и более единиц. Низкое сопротивление указывает на короткое замыкание. Самостоятельно справиться с такой поломкой невозможно. Осталось только купить новый стартер.
Для проверки обгонной муфты нужно покрутить шестерню. В одном направлении он должен свободно прокручиваться, а в другом — вместе с якорем.Любые отклонения говорят о неисправности этой детали.
Перед установкой стартера на место следует также проверить износ его щеток. Рабочая высота должна составлять 12 мм.
Перед сборкой каждую составную часть рассматриваемого устройства необходимо очистить от грязи и окисления наждачной бумагой.
Стартер своими руками
На автомобилях ВАЗ-2107 стартер — одна из тех деталей, которую каждый водитель сможет заменить самостоятельно. Чтобы снять старую запчасть и установить новую, выполните следующую процедуру:
- Отсоедините аккумулятор (отрицательный полюс).
- Ключом № 10 откручиваем нижний болт крепления стартера.
- Ключом на 13 откручивает следующие три болта, чтобы можно было двигать агрегат.
- Снимите корпус воздушного фильтра.
- Снимите экран, отсоедините провод от плюсовой клеммы стартера. То же самое нужно сделать с тяговым реле.
- Снимите стартер.
- Установка нового устройства производится в обратной последовательности.
Как видите, замена стартера (ВАЗ-2107 или любая другая модель не важна) — задача довольно простая.
Заключение
Каждый водитель должен уметь вовремя диагностировать свой автомобиль и устранять неисправности. В автомобилях ВАЗ-2107 стартер — это та деталь, которая хоть и нечасто, но все же ломается. Отремонтировать или заменить устройство не составит труда даже начинающему водителю. Это также хорошая экономия денег. Ведь за простую замену в автосервисе могут «сорвать» по непомерным ценам!
Как вытащить стартерную втулку из коробки ваз
Добрый день уважаемые посетители сайта сайта.В этой статье мы поговорим о стартерах, а именно о такой работе, как замена втулок стартера ВАЗ 2107-2110. Эта проблема (износ втулок стартера) очень распространена среди автомобилей, которые эксплуатируются длительное время и нуждаются в частичном обслуживании из-за постепенного износа деталей.
Якорь стартера вращается на специальных втулках из бронзы с добавками графита для уменьшения износа трением. Ресурс гильз, как правило, большой и выход их из строя возможен только при длительной эксплуатации.
На автомобилях ВАЗ существует несколько типов стартеров, которые существенно отличаются друг от друга, но принцип замены сайлентблоков практически одинаков, поэтому рассмотрим все по порядку.
Не просыпайтесь, как говорится «налейте воды» и сразу приступайте к делу.
Начнем с автомобилей ВАЗ 2101-2107.
В стартерах этой модели нам нужно заменить две бронзовые втулки, которые находятся спереди (в носке) и в задней крышке.Вот бронзовая втулка, запрессованная в носок стартера.
Необходимо выбить из сиденья. Делается это с помощью молотка и специально сделанного набора. Фитинг может представлять собой отрезок подходящей трубы или металлический кругляк определенного диаметра.
При выпрессовке следите за тем, чтобы какая-либо направляющая не пошла перекосом, так как можно повредить втулку седла в носке стартера.
После снятия старой втулки принимаем установку новой.При покупке новых рукавов будьте внимательны, какого они будут размера и формы, которые вам нужны, для этого вы можете использовать штангенциркуль и измерить размеры старого рукава. Вот так он выглядит, поношенный и новый.
Смазав маслом новые втулки, вдавливаем их обратно в носок стартера. Гильза должна входить без особых усилий, но если она тугая, необходимо слегка обработать ее снаружи мелкой наждачной бумагой, иначе есть опасность, что корпус стартера может лопнуть в месте нажатия.
После запрессовки гильза вдавливается и ее внутренний размер уменьшается. Если в снятом положении она застала якорь стартера свободно на валу, то после запрессовки якорь стартера не входит во втулку или если он очень тугой. Для свободного поворота якоря нам нужно обработать втулку специальной разверткой диаметром 12 миллиметров. Лучше брать разработки такого типа, это будет оптимальный вариант.
Такие уборщики отлично справляются со своей задачей и вы без особого труда настраиваете внутренний диаметр втулки на нужный диаметр.Идеальный вариант посадки втулки — когда вал якоря свободно вращается во втулке и не болтается.
Задняя ступица заменяется так же, как и передняя ступица.
Меняется задняя ступица так же, как и на всех стартерах, но с передней есть некоторые проблемы, подробнее об этом расскажу позже.
Дело в том, что в этом автомобиле (ВАЗ 2109) используется именно этот тип стартера.
Здесь стартер имеет только одну опору сзади, а вторая опора находится в картере коробки передач.Это вся задача по замене втулки, которая установлена в картере.
Вот просто вынуть и выбить поврежденную втулку не получится, потому что там нет сквозного отверстия, поэтому понадобится специальный съемник, с помощью которого мы сможем вытащить ее из картера коробки передач.
Бывает и такая ситуация, когда гильза снимается вместе со стартером и не фиксируется за один оборот в своем гнезде, как это исправить, я расскажу немного дальше.
А теперь представьте, что вы сняли стартер и нашли вот такую картинку.
Видно как плоская втулка. В таком состоянии якорь смещается с места и начинает попадать на магниты (башмаки), в результате плохо крутится стартер и быстро садится аккумулятор.
Чтобы вытащить втулку, нужно сделать такой съемник.
В его основе лежит метчик М14 и приваренная к нему ручка. Затем на эту конструкцию надевается массивный металлический держатель. Средство готово к использованию. Вкручиваем кран в рукав и выбиваем.Такая конструкция похожа на небольшой обратный молоток.
Таким образом мы легко сняли старую втулку.
Перед установкой новой бронзовой втулки нужно убедиться, что она нормального размера, потому что если вдавить ее в корпус, то не будет возможности развернуть, а значит, нужно сделать внутреннюю часть диаметр немного больше. Можно просто купить новую втулку с уже большим внутренним диаметром.
Если гильза незаметно выпадает со своего места, то можно сделать новую с увеличенными габаритами или стандартную для посадки на фиксатор резьбы, при этом обезжирив место посадки растворителем.
Эти варианты замены распространяются на все стартеры автомобилей ВАЗ, и правильная работа обеспечит нормальную работу стартера.
Если посадить втулки плотно, то через две секунды работы стартер заклинит или вообще будет медленно и медленно вращаться. Некоторые мастера говорят, что плотно прилегающая втулка вала — это хорошо, мол, притрет, поверьте, пока не притрся, нужно раз десять снимать стартер и заново все переделывать. Так что лучше сразу все делать.
Ну, на этом пока все.
До новых публикаций.
Как происходит замена втулок стартера? Прежде чем перейти к сути вопроса, необходимо хотя бы в общих чертах ознакомиться с устройством агрегата. Автомобильный стартер по сути представляет собой миниатюрный четырехполосный электродвигатель, обеспечивающий начало вращения коленчатого вала. Он обеспечивает такую начальную скорость вращения, которая необходима для запуска двигателя внутреннего сгорания.Стартер — это электродвигатель постоянного тока, который потребляет энергию от аккумулятора. Получая напряжение от аккумулятора, он увеличивает мощность с помощью четырех щеток, которые являются его неотъемлемой частью. Есть стартеры:
И у первого, и у второго есть свои достоинства и недостатки.
Стартеры с редуктором хороши тем, что могут обеспечить вращение коленчатого вала, необходимое для запуска двигателя даже при очень низком заряде аккумулятора.
Кроме того, сильной стороной вариантов редуктора является наличие постоянных магнитов, благодаря которым проблемы с обмоткой статора сводятся к минимуму.Хотя при длительной эксплуатации такого стартера возможен выход из строя вращающейся шестерни. Справедливости ради следует отметить, что зачастую это результат некачественной продукции или брака.
Безредукторные стартеры оказывают непосредственное влияние на вращение шестерни.
Эти устройства имеют более простую конструкцию. Их проще отремонтировать самостоятельно, не прибегая к помощи специалистов сервисного центра. Они достаточно надежны, а вероятность их выхода из строя из-за электрического воздействия стремится к нулю.Однако при низких температурах безредукторные стартеры все еще могут работать нестабильно.
Когда нужно заменять втулки?
В жизни любого автомобилиста могут быть ситуации, когда по разным причинам двигатель не запускается. Одной из причин могут быть изношенные втулки. Представьте себе такую ситуацию. При пуске стартер с заметным трудом пытается провернуть коленвал, постоянно заклинивая и останавливаясь. Непосвященный автомобилист недоумевает, из-за чего это может произойти, ведь аккумулятор цел и полностью заряжен.Причина в этом случае — задевание якоря за статор. Зазор между первым и вторым составляет всего несколько десятых миллиметра, из-за этого даже малейшее перекос вала якоря относительно статора обязательно приведет к вышеуказанным проблемам. Этот перекос возникает из-за выхода из строя подшипников скольжения, в которых вращается якорь. Как правило, более изнашивается передний подшипник, так как на него ложится основная нагрузка. Подшипники в данном случае — латунные втулки. Спереди врезано специальное отверстие, которое находится в картере сцепления.Задний подшипник находится на крышке стартера.
Техника замены
В первую очередь необходимо отсоединить хотя бы один из проводов от АКБ, а также все провода от стартера. Затем нужно снять нижний болт крепления стартера и вкрутить его с задней стороны, чтобы закрепить двигатель на его передней опоре. В противном случае мотор может двинуться вперед. После этого нужно открутить оставшиеся два болта, удерживающие стартер, и снять его с автомобиля.Как упоминалось ранее, втулка встроена в картер сцепления. Для его извлечения потребуется метчик М12, а также патрон дрели. Метчик нужно будет вставить в патрон, затем зажать, после чего нужно аккуратно вкрутить его в гильзу, таким образом обрезав резьбу. Требуется большая точность из-за того, что сталь метчика очень хрупкая и даже небольшой перекос с приложенным усилием может привести к его поломке. В этом случае хвостовик останется в руках, а режущая часть внутри гильзы.Казалось бы, ситуация безвыходная. Однако это не так. Длина рукава составляет примерно 14 миллиметров, а это значит, что на руках примерно 10 или 20 мм режущей части метчика. Нужно взять обычную гайку с точно такой же резьбой М12 и накрутить на сломанный метчик. В ситуации, когда метчик сломан так, что на него нельзя навинтить гайку, можно взять соответствующую резьбу с болтом длиной около 10 сантиметров и вырезать на ней канавки, аналогичные канавкам метчика.И можно сделать радикальнее, но в то же время проще. Сходите в магазин за новым краном. Метчик снабжен тремя пазами, в которые нужно вставить гвозди подходящего размера. Делать это нужно так, чтобы их концы выступали к концу крана примерно на 10 мм. Получившуюся конструкцию следует постараться вставить в гильзу со сломанным концом крана. Может получиться не сразу, но при должной настойчивости операция выполняется легко. После этого можно попробовать открутить фишку и попробовать еще раз открутить втулку.Как правило, через несколько оборотов гильза начинает поворачиваться, и ее можно аккуратно открутить. Если гильза сильно застряла, то придется нарезать ее на резьбу примерно на 6-8 витков. После этого снимите кран и на его место вверните болт до подходящего размера и с его помощью снимите втулку. Когда на его место вставляется новая, ее слегка прижимают.
Если замена происходит не в первый раз, втулку довольно легко вставить вручную. Но в процессе длительной эксплуатации это может привести к тому, что он проворачивается в монтажном отверстии.Со временем расточка сломается, образуя так называемый эксцентриситет, и вал стартера может наклониться. Это значит, что стартер заклинит, и двигатель не запустится. Однако это довольно легко устранить. Для этого необходимо определить размер так называемого эксцентриситета. Затем необходимо отшлифовать или заказать у специалиста втулку большего наружного диаметра именно под размер эксцентриситета. Сбоку от этого рукава следует припаять немного припоя. После этого рукав войдет с небольшой натяжкой.
Резюме
Стоит отметить, что у стартера без коробки передач зазор между якорем и статором больше, чем у аналога коробки передач. По этой причине допустимое смещение вала также больше.
И еще один совет. Если стартер все-таки разобрали, неплохо было бы заменить щетки. Детали дешевы, так что их отказа ждать не стоит, с ними разберетесь отдельно. Конечно, для всех описанных выше операций необходим хотя бы небольшой опыт.А он, как известно, выгоден. В конце концов, чтобы получить его, надо попробовать. Дерзай!
На автомобилях ВАЗ 2110 обычно устанавливается шестеренчатый стартер 57.3708, реже традиционная модель с одним валом. Конструкция стартера на «десятку» предусматривает наличие передней ступицы в передней крышке стартера, а не в картере сцепления.
Таким образом, вариант передачи содержит до четырех втулок, которые используются для вращения двух валов. Именно эти четыре втулки стартера ВАЗ 2110 на практике зачастую являются слабым конструктивным решением, и их приходится менять.
При этом традиционный безредукторный вариант служит намного дольше, и втулки для таких моделей по этой причине практически не встречаются на рынке. Несмотря на преимущества использования коробки передач в виде ослабления нагрузки на детали стартера, проблема износа втулок стартера в ВАЗ 2110 всплывает довольно часто. И как только появится намек на их износ, надо побыстрее менять — от вибраций вала начинают страдать другие детали стартера и маховик автомобиля. При этом на втулки стартера ВАЗ 2110 цена дешевая, а замена доступна любому.
Если вовремя не заменить втулки трансмиссионного вала, его дребезжание начинает убивать изгиб и маховик. Съедена шестерня, пропадают зубья на кольце маховика отдельными участками. Водитель заводит машину, стартер вроде работает, крутится, но двигатель не запускается. Это означает, что шестерня и маховик сильно разъедены и не могут зацепиться.Если слегка повернуть маховик, то шестерня сможет запустить двигатель. Просто продолжайте намного больше.
Если изношены втулки вала якоря стартера, то начинает страдать коробка передач. Центральная ведущая шестерня планетарной передачи сильно вибрирует, а шестерни сателлитов сильно изнашиваются. При этом слышен характерный рев, звук тяжелой прокрутки. Чем дольше стартер остается в таком состоянии, тем быстрее он полностью выйдет из строя.
У шестеренчатого стартера «десятки» втулок расположены в крышке стартера сзади, в опоре вала якоря, в опоре приводного вала, в передней крышке.Для доступа к ним придется разобрать весь стартер. Однако при замене втулки стартера ВАЗ 2110 сначала необходимо ее снять.
Стартер в «десятке» установлен слева от двигателя. Держится на двух крепежных гайках. В принципе, при весе 2,8-3,8 кг (в зависимости от модели) двух точек опоры стартерной «десятке» должно хватить.
Но если гайки затянуты плотно, то именно они могут стать причиной быстрого износа втулок трансмиссионного вала, а также шестерен и маховика.
Для снятия стартера потребуется эстакада или смотровая яма. Гайки крепления расположены на вертикальной оси, поэтому из моторного отсека можно извлечь только одну. Второй внизу. Сначала отсоедините провод от минусовой клеммы аккумуляторной батареи. Затем снимаем защиту и отключаем контрольный провод от тягового реле. Откручиваем крепежную гайку сверху и по 15 мм сверху и снизу. Стартер взлетает.
Отвинтить провод питания от выхода реле втягивающего.Спереди откручиваем две гайки, которыми крепится реле, и снимаем его. Открутите две гайки от шпилек, которые стягивают корпус стартера. Снимаем переднюю крышку вместе с коробкой передач. Снимите шестерню якорного вала. Выньте якорь стартера. Вынимаем опору вала якоря и рассматриваем втулку на предмет дефектов. Затем вынимаем коробку передач с приводом из передней крышки, просто нажав на приводной вал. Осматриваем опору вала и втулку на предмет дефектов.
Теперь посмотрим на заднюю крышку.Также есть рукав. Откручиваем два болта и снимаем щеткодержатель и проверяем втулку на дефекты. Осмотрите переднюю крышку, проверьте гильзу на наличие дефектов. Если втулка имеет проточку, вмятины, бороздки, сколы — она вышла из строя и подлежит замене. Замена втулок стартера ВАЗ 2110 заканчивается сборкой стартера в обратной последовательности.
Наличие такого большого количества втулок в редукторе стартера делает его потенциально менее износостойким, чем традиционные модели. Ведь если ослабнет только одна гильза, начнёт страдать весь стартер.Когда вы заводите свой автомобиль, вы всегда должны прислушиваться к издаваемым звукам, вибрации или гудение безошибочно выделятся из толпы. Это явный признак того, что нужно искать причину проблемы, и как можно скорее. На втулки стартера ВАЗ 2110 цена составляет несколько десятков рублей, и их замена — одна из самых дешевых ремонтных процедур.
Прочтите то же, другие отзывы.
При износе втулок стартера нагрузка на его электродвигатель увеличивается.При износе якоря стартера он начинает касаться обмотки статора, что сразу же «садит» аккумулятор, особенно в зимний период.
Последствия для стартера при работе с изношенными втулками
Если свечи своевременно не заменить, то при дальнейшей эксплуатации стартера с изношенными втулками обмотки якоря и статора будут сильно нагреваться, что приведет к до выхода из строя стартера.
Это вызвано тем, что бакелит, который используется для намотки проводов обмоток, начинает плавиться из-за высокой температуры, что приводит сначала к межвитковому короткому замыканию обмотки, а затем и к короткому замыканию. схема и горение обмотки.
Кроме того, из-за повышенной нагрузки при повороте якоря стартера, щетки стартера и коллекторные пластины якоря интенсивно изнашиваются в месте соприкосновения со щетками, поэтому необходима преждевременная замена щеток стартера .
Процесс замены втулок стартера
Для замены втулок стартер снимается с двигателя, разбирается и проводится диагностика всех его узлов. Износ втулок можно определить по люфту вала якоря в втулке.Для этого после разборки нужно вставить вал якоря во втулку и покачать из стороны в сторону, что сразу показывает выход. Об износе втулок стартера можно также определить по следам удара якоря об обмотку статора, где будут хорошо видны пятна контакта якоря с обмоткой статора, что свидетельствует о необходимости замены втулок стартера .
Втулка выбивается пробойником подходящего диаметра или любым болтом аналогичного размера с наружным диаметром втулки.
Сложнее с глухой непроходимой втулкой, которая устанавливается либо в кожухе крышки сцепления, как при замене втулок стартера ВАЗ 2108-09 и их модификаций, либо в глухой крышке стартера, например стартера Mitsubishi.
Для снятия втулки стартера понадобится съемник.
Самодельный съемник втулки стартера
Для его изготовления потребуется метчик для нарезания резьбы, втулка амортизатора (массивная), гайка, приварка.На метчик надевается ударная втулка (ударник) и со второго конца метчика приваривается гайка для ограничения хода бойка. Метчик заворачивается в рукав до упора и с помощью резких ударов рукав постепенно выходит из гнезда.
При отсутствии съемника можно воспользоваться проверенным методом с помощью ножовки по металлу. Конец лезвия заточен на точилке так, чтобы он вошел внутрь стартовой втулки. Подготовленная таким образом ткань проходит один-два разреза по всей длине рукава, после чего ее можно легко снять с посадочного места.
Метчиком можно нарезать внутреннюю резьбу с обрезанным (прямым) концом, который после прохождения втулки упирается в заднюю стенку расточки и выдавливает ее при дальнейшем повороте метчика. .
Кроме того, втулку стартера можно просверлить, взяв сверло подходящего диаметра.
После установки новых втулок стартера необходимо проверить, как вал якоря входит во втулки.Если вал вообще не входит в втулки, их необходимо сканировать с помощью анкерного вала подходящего диаметра.
Типы втулок для ремонта стартера
Доступен для замены ремкомплект с втулками. Обычно это металлокерамические втулки. При работе с этими втулками необходима специальная оправка, внешний диаметр которой должен точно соответствовать диаметру отверстия в гильзе. При вдавливании гильз нужно действовать осторожно, так как сильный удар может сразу раздавить гильзу, так как металлокерамика очень хрупкая и не выдерживает ударов.
Перед установкой металлокерамических втулок стартера их следует погрузить на 5-10 минут в ванну с моторным маслом. Поры металлокерамики заполнены маслом, которое будет служить смазкой для гильз при их эксплуатации.
При невозможности приобретения фирменных втулок стартера это особенно актуально для стартеров иномарок, они могут быть из бронзы. Для образца необходимо предоставить токарю старые гильзы и якорь статора (вал которого может иметь вывод), для изготовления гильз точно по реальным размерам.
В эксплуатации автомобилей случаются различные происшествия и поломки, в основном связанные с движущимися частями механизма.
Это в полной мере относится и к электростартеру, так как он участвует в таком важном процессе — запуске двигателя автомобиля. Неисправности в работе стартера, могут ярко проявиться при попытке завести двигатель. Наиболее подвержены нагрузкам втулки электростартера, так как на них передается вся нагрузка вращения коленчатого вала при запуске двигателя.Для смягчения силы трения втулки изготавливают из цветных металлов, меди, бронзы, латуни и других.
При длительной эксплуатации автомобиля может потребоваться замена втулки стартера ВАЗ 2114 . Стартер — это, по сути, надежный механизм, способный прослужить всю жизнь авто. На отказы электростартера чаще всего влияют чрезмерные механические воздействия, вызванные запуском стартера при работающем двигателе, заклиниванием бендикса в рабочем положении и другими причинами.Все эти факторы способствуют износу втулок электростартера ВАЗ 2114. Если машина при попытке завести двигатель дает неприятную аварию, приходит мысль о замене стартера, но в большинстве случаев проблема связана с втулками. . Именно их вы научитесь изменять в представленном материале.
Что нужно для замены свечей стартера ВАЗ 2114?
Возможны два варианта замены втулки стартера ВАЗ 2114, один избавляет от хлопот и денег, другой доставляет незначительные хлопоты, стоит очень дешево, но требует определенных навыков ремонта.Большинство водителей автомобилей ВАЗ предпочитают ремонтировать своего железного коня самостоятельно, так как собственный ремонт всегда лучше и реже накладывается.
Для начала нужно найти удобное место для ремонта, идеально подойдет пандус или «яма». Необходимые инструменты для подготовки:
- гаечные ключи 10мм, 13мм
- отвертка
- молоток
- специальный учебник, который вы можете сделать самостоятельно
Смена втулок начинается с полной разборки стартера, который снимается подготовленным ключом на 13, после отключения питания АКБ.Ослабив крепежные болты, необходимо плавно вытащить электростартер из картера маховика. Теперь можно приступать к разборке стартера, в котором пригодится отвертка и ключ на 10.
Теперь вы можете выбивать старые рукава с помощью пресета, заменяя их новыми, легонько постукивая по ним, вставляя на место.
Для замены втулки кожуха потребуется съемник определенного размера, сделанный из метчика с резьбой. Поможет вытащить поврежденный рукав и заменить его новым.
Таким образом, вы можете самостоятельно отремонтировать свой автомобиль с помощью инструмента, находящегося в гараже каждого водителя. Все, что нужно, — это небольшая импровизация.
Прочтите то же, другие отзывы.
ВАЗ 2112
Инжектор хинди nagsisimula. Начните работу.
Стартер. в автомобиле ВАЗ 2110, 2112
, 2114 в 2115 Huwag magsimula? Список всех и просмотров
Минсан с домашними машинами.Интересно, что вам нужно для закуски . люмилико, нгунит ВАЗ 2110, 2112
2114 это большой хинди. Хинди, касающийся сандали, может быть большой, на большом, малайском языке из сербисов в одной из ремонтных мастерских. Все драйверы этой модели используются для создания списка. Возможные варианты выбора. Минсан это малая проблема с освещением, и она всегда так и используется для того, чтобы сделать это.
Стартер крутит, агрегат ВАЗ 2110, 2112, 2114 и 2115 ай хинди больше ? Нангьяяри это без медалей на малайзийском панахоне, и на любом другом месте, и на сербисии на коце, и на других маньяри безо всяких часов. В этой статье мы называем все возможные проблемы, связанные с преобразованием двигателя в любое время. Неисправности могут быть вызваны моделями карбюраторов и инжекторных блоков питания.
Кахирапан в поисках или кавалерах какаяхан нито может быть лумабам для любого другого кадахилана.Возможны неисправности топливной системы на естественных устройствах:
- Неисправности топливной системы для всех двигателей;
- Проблемы с поиском ответов на вопросы.
Стартер скручивает двигатель ВАЗ 2107.
Новый двигатель, имитирующий двигатель, очень быстро работает в этом режиме с высокой температурой. Хинди содержит проблемы с батареей и стартером, делает все возможное, чтобы найти ответы на вопросы, связанные с тем, чтобы решить проблемы, связанные с капангьяриханом.
Доступен по адресу:
Принцип подачи топлива на карбюратор и различные модели двигателей накачаны, и все они доступны. Воспроизведение бензина в парной системе является основной заправочной станцией. В модели карбюратора, с большим механическим приводом, в этой модели есть электрический насос, который обеспечивает работу на рампе бензина. Усовершенствованные устройства могут быть встроены в фильтр-фильтр, который засоряет их, когда вы работаете с двигателем.
Hindi nagsisimula vaz 2110 lumiliko
стартер. Ngunit huwag magsimula
Hindi nagsisimula ang VAZ. 2110 Форсунка 16 балбула, люмилико стартер. Нгунит. ай хинди nagsisimula .
Доступный по адресу:
АЗС с электроприводом можно использовать только через различные источники питания на терминалах. Ситуация, когда вы проводите время, может работать с перегоревшим предохранителем или подключением к проводам.Вы можете решить проблемы, связанные с карбюратором, на хинди лучше всего смоделировать двигатель. Решение проблем, связанных с системой бензина, нравится инжекторам.
Хинди это стартер машины на хинди Toyota.
Эта система может включать датчики, которые контролируют и контролируют работу каждого датчика. Установка DPKV невероятно проста с двигателем. Сбои в работе могут происходить только после того, как регулятор работает в топливной системе.. Невероятные возможности из организаторов с большим количеством моделей двигателей с форсунками.
Может быть использован с цилиндрами на рабочем столе, в любом месте, в гало над головой. Это просто потрясающая система, созданная для этого. Вы можете управлять дистрибьютором зажигания, надежными проводами и проводами. Хинди это наносит удары по всем устройствам, которые можно найти, и они помогают сделать это лучше.
Наш дистрибьютор может быть установлен там, в этом случае, его кабина может быть использована через приложение для бега или работы с датчиками Холла. Gayunpaman, этот надежный помощник для работы с разъемом питания распределителя зажигания. Устранение проблем с каким-либо модулем катушки зажигания, на хинди создала много деталей, чтобы создать искру на кандилах.
Установите на телефоне:
Форсунки содержат модуль зажигания, работающий в двигателе.Можно увеличить 1 при работе 4 цилиндров, а 2 при работе 3 цилиндра. Благодаря этой системе, электронный блок управления может вызывать проблемы, генерировать импульсные сигналы для всех систем, обеспечивать возможность их использования. Слушайте, что это на самом деле только на карте. Он работает с модулями зажигания.
Перекрутите стартовую машину на хинди Ford.
Минимум неисправности может возникать из-за неисправности. Катушка высокого напряжения.Хинди дает возможность получить зажигание, чтобы подавать топливо и воздушную смесь. Вы можете использовать свой каньанг трабахо, который вы можете использовать силиндро кандила и касама мата на большом проводе. Увеличьте контакт только с двигателем. Sa oras na ito kailangan mong mag-scroll starter. При просмотре кандила. Какая-то искра вызывает неисправность катушки зажигания.
Невероятный функционал с элементами системы создания таких каналов.Это позволяет запоминать топливную смесь в цилиндрах двигателя. В процессе работы, металлические электроды накапливаются, устанавливаются, как двигатель работает, и все это становится невозможным на всех этапах работы………………………………………….. Посмотрите, как часто бывает регулярно, когда вы слышите, как это сделать, это может вызвать проблемы.
Вы можете использовать кольцо для ввода в действие с помощью стартера . iuwi sa ibang bagay, ngunit ВАЗ 2110, 2112
2114 это большой хинди. Все виды касо являются невозможными, они позволяют использовать различные режимы работы, делать это в обычном режиме, чтобы использовать методы, которые позволяют использовать много возможностей.
ВАЗ 2110 был создан для начинающих в среднем с помощью домашних устройств, которые интересуют вас, как создать стартер, а также ВАЗ 2110, 2112, 2114 и другие модели.Этот хинди касия-сия сандали может быть использован на самых неподходящих сандалиях, в любое время, на малайзийском языке из сербских или ремонтных мастерских. Все драйверы этой модели используются, чтобы составить список возможных вариантов. Это сделано для многих задач, чтобы решить некоторые проблемы, и они могут быть использованы и созданы для этого.
Поворот стартера, агрегат ВАЗ 2110, 2112, 2114 и 2115 очень удобен.Нангьяяри это без медалей на малайзийском панахоне, и на любом другом месте, и на сербисии на коце, и на других маньяри безо всяких часов. В этой статье мы подробно расскажем обо всех возможных проблемах, связанных с моделированием двигателя в любое время. Неисправности могут быть вызваны моделями карбюраторов и инжекторных блоков питания.
Бакит хинди включает двигатель
Кахирапан в зависимости от того, какой он есть, может быть использован для любого другого качества.Эти проблемы доступны на естественных устройствах:
- Неисправности топливной системы для всех двигателей;
- Проблемы с поиском ответов на вопросы.
Dapat itong isaalang-alang on the simulator of motor sa malamig na orras is makabuluhang naiiba from the operasyon ito plus temperatura. Хинди содержит проблемы с батареей и стартером, делает все возможное, чтобы найти ответы на вопросы, связанные с тем, чтобы решить проблемы, связанные с капангьяриханом.
Топливная система, ano ang kasama niya?
Принцип подачи топлива на карбюратор и различные модели двигателей накапливаются, объединяют все возможные варианты. Воспроизведение бензина в парной системе является основной заправочной станцией. В модели карбюратора, с большим механическим приводом, в этой модели есть электрический насос, который обеспечивает работу на рампе бензина. Усовершенствованные устройства могут быть встроены в фильтр-фильтр, который засоряет их, когда вы работаете с двигателем.
Заправочная станция с электроприводом может быть использована в любое время через большое количество поставок через терминал. Ситуация, когда вы проводите время, может работать с перегоревшим предохранителем или подключением к проводам. Вы можете решить проблемы, связанные с карбюратором, на хинди лучше всего смоделировать двигатель. Решение проблем, связанных с системой бензина, нравится инжекторам.
Эта система может включать в себя датчики, которые контролируют и контролируют изменение параметров.Установка DPKV невероятно проста с двигателем. Вы можете отслеживать неисправности в работе регулятора, подключенного к системе газоснабжения. Невероятные возможности из организаторов с большим количеством моделей двигателей с форсунками.
Когда вы думаете, что делать?
Может быть использован с цилиндрами на рабочем месте, где можно увидеть, что он делает ореол, который находится в потоке. Это просто потрясающая система, созданная для этого.Вы можете управлять дистрибьютором зажигания, надежными проводами и проводами. Хинди это наносит удары по всем устройствам, которые можно найти, и они помогают сделать это лучше.
Наш дистрибьютор может быть установлен там, в этом случае, его кабина может быть использована через приложение для бега или работы с датчиками Холла. Gayunpaman, этот надежный помощник для работы с разъемом питания распределителя зажигания.Устранение проблем с каким-либо модулем катушки зажигания, на хинди создала много деталей, чтобы создать искру на кандилах.
Форсунки содержат модули зажигания, которые работают на двигателе. Можно увеличить 1 при работе 4 цилиндров, а 2 при работе 3 цилиндра. Благодаря этой системе, электронный блок управления может вызывать проблемы, генерировать импульсные сигналы для всех систем, обеспечивать возможность их использования.Слушайте, что это на самом деле только на карте. Он работает с модулями зажигания.
Минимум неисправности может возникнуть из-за большого количества неисправностей. Хинди это делает процесс подачи искры, чтобы подавать топливо и воздушную смесь. Вы можете использовать свой собственный кабель и использовать все провода, чтобы соединять его с двигателем. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Теперь вы можете прокручивать магнитолу для начинающих и просматривать ее.Какая-то искра вызывает неисправность катушки зажигания.
Невероятный функционал с элементами системы создания таких каналов. Это позволяет запоминать топливную смесь в цилиндрах двигателя. В процессе работы, металлические электроды накапливаются, устанавливаются, как двигатель работает, и все это становится невозможным на всех этапах работы………………………………………….. Посмотрите, как часто бывает регулярно, когда вы слышите их.Это может вызвать проблемы.
Вы можете использовать кольцо, которое может быть изменено на несколько поворотов стартера, включает в себя удобные модели ВАЗ 2110, 2112, 2114. Все модели делают все возможное, чтобы сделать невозможное возможным, но в то же время представляет собой напарник, который регулируется с помощью макина, является одним из самых популярных на практике.
Подходит для ВАЗ 2110 Форсунка стартера Twist.
Ситуация, когда вы сасакян на хинди награждает, марахиль дает всем автомобилистам и помогает из малайит на это, лало на то, что это наносит вред.
Используется, чтобы увеличить скорость работы двигателя и включить его, чтобы сделать его возможным. На этом месте, чтобы создать мощную электростанцию. ВАЗ 2110, первые рекомендации, касающиеся всех систем управления двигателем, применяются в отдельных случаях.
Стартер крутит двигатель и берет его.
Этот двигатель, который работает с суси, двигатель с его мощным стартером, который производит сильное впечатление, является самым мощным, хинди очень сложным. Это обнаруживает неисправности, обнаруженные в системе, в составе системы снабжения бензином, системы снабжения системой, или системы нахождения. (Обратите внимание на то, как собрать все механизмы и газораспределение на хинди, если они разбиты, это очень важно).
Возможные неисправности системы подачи бензина ВАЗ 2110.
Есть много неисправностей системы гидроразрыва пласта, расположенные по адресу:
Чтобы подать топливный насос через шланг подачи топлива может увеличивать количество бензина в системе. Какое-то время, когда вы слушаете, является особой оценкой времени. Когда вы работаете с бензином, работает с топливным насосом, работает над электрической схемой.
Регулировка форсунок топливных форсунок осуществляется путем изменения скорости увеличения расхода бензина. Мапагкумпитенся топливная горелка. Dapat спрей топлива в единственном экземпляре. Масама с насадкой, спрей на хинди, бензин на хинди может думать во всех смыслах, или смыв магнита с потоком.
хинди возможность передачи всех оригинальных форсунок, вы можете использовать кольцо, чтобы изменить хинди, как работать с электронным блоком управления.
Характеристика систем зажигания ВАЗ 2110.
Используйте полную систему подачи бензина и начните использовать ее, чтобы использовать эту систему для работы со всем.
В этой системе, список доступных узлов может быть следующим:
- Неисправность свечи зажигания. В зависимости от модели, на выходе 1-2 свечей зажигания, регулируется котел, работает двигатель или двигатель.
- Поставлять разные провода с большим запасом прочности. замена ундиме.Nakabaluti провода maaari silang mabigo. Это все, все на хинди, которые думают.
- Кабельный модуль зажигания. Электрический преобразователь частоты в искре уже сейчас, может работать в таком режиме, и он работает для увеличения выходной мощности.
Возможные неисправности по запросу
Как это сделать, проблема решена с помощью диагностического сканера. Можно использовать только один метод, который набирает обороты по этому поводу: Используйте искру при подаче бензина.Как накачать зажигание, топливный насос не курок, как сделать гудок на лигуране? На хинди, попробуйте предохранитель на разъеме топливного насоса. Топливный топливный насос является парнем через центральную консоль, чтобы получить доступ к нему, если вы хотите использовать их в любое время. Находится в предохранителе под номером 3 (заправочная станция, форсунки). Как и все, это связано с предохранителем 1 (контроллер), включенным реле 5 (топливный насос) на реле 6 (главное).Это связано с подключением разъема к топливному насосу, проблема решается с помощью разъема. Скручивание кандила может быть использовано в искре, закрутите его, накройте кандила на катаване и начните с самого начала. Касабай нито, как написано в Твиттере на кандила, делает это, как газолину, или кандила, нанося туйо. Это необходимо, чтобы узнать о неисправности в цепи датчика положения коленчатого вала, об опасности для подачи бензина и бенгальских огней.Датчик локализован в фотоальбоме. Хинди это большие лабиринты, чтобы сделать памбало и сделать это вождение — этот синтурон может быть очень сложным. Что ж, вы можете увидеть, как работает бензин на танке, пока датчик топлива не работает.
Стартовое устройство создано на основе механического устройства системы, используемого в любом другом месте, и машина отечественного производства является производственной. Если вы хотите, чтобы водитель, на хинди вы можете симулировать драйвер двигателя, вы можете использовать его, невероятно простая работа.Для всех, кто ездит на ВАЗ 2112, это хинди и все, что вам нужно, это все, что вам нужно, чтобы узнать, как это сделать на ибабе.
[Tago]
Возможные неисправности стартера: Возможные неисправности стартера:
Всего элементов механизма
, для стартера, вы можете найти более 9000 за последние 9000 дней. Двигатель имеет большой размер, хинди имеет проблему, связанную с этим, она может быть связана с этой проблемой, когда проблема возникает на хинди, которая выполняется на аккумуляторе:
- разряжена на аккумуляторе. Возможности, которые мы производим, являются одними из самых известных устройств, которые используются в AKB.Gayundin, это может быть через большой контактный терминал, который может отключать или отключать контактную массу в механизме.
- Если разбить двигатель из-за того, что вы знаете, как вы это делаете, когда вы нажимаете кнопку, не знаете, какой двигатель доступен на хинди, из-за большого количества проблем, проблема возникает у многих контактов. В частности, используется естественное реле механического ретрактора. Дахиль насущный, этот контакт на хинди очень интересен.Нанесите двигатель от автомобиля на ВАЗ 2112, чтобы крутить стартер, установить контакты, которые были созданы, как и все, что было сделано, когда вы используете электродвигатель или двигатель с двигателем.
- Необычный вид на все устройства можно использовать с большим количеством рукавов. Как и все, что нужно, чтобы носить шек на якорь.
- Настроить, чтобы проверить качество монтируемых устройств.Возможные проблемы, возникающие при установке винтов или винтов. Этот способ испускания вибраций может быть негабаритным в механизме.
- Gayundin, когда вы работаете с диском (видео с Lexin Channel).
Окончательная диагностика стартера больше не требуется
Если стартер на ВАЗ 2112 будет работать с двигателем, который был установлен на машине, он может быть использован для диагностики устройства.Чтобы увеличить, как сделать буксировку капота и демонтировать элемент фильтра повешения, для этого нужно, чтобы использовать болт в катаване и использовать его, чтобы использовать шланг.
Один только автомобиль ВАЗ 2112 не имеет прямого доступа к воздушному фильтру. Диагностика используется только в сумме:
- Все провода проходят через все провода. Может возникнуть проблема с электроосаждением.
- Все кабели всегда доступны, работают с оптикой. Как раз выписан на батарею, переведен в медийную службу.
- Подключение проводов от коннекторов замка зажигания, включение их в любой точке (провода 30 и 50, подключенные к цепи). Свяжитесь с нами по всему миру, механика может быть использована на разных языках, в любой точке мира, а также в любой момент, когда он работает с игрой.
- С блокировкой подключения, отдельный провод с разъемом и реле соединен, а выход на положительный выход батареи. Если стартовый узел работает, вы можете решить проблемы с подключением батареи к реле.
- Если это сделано на хинди, сделать это сделано, чтобы разобрать узел и сделать это более детально (видео с видео на ВЧ автоэлектрике).
Ремонт и управление механикой в каждом отдельном случае
Если вы хотите, чтобы все было на хинди, вы можете сделать это только для начинающих.
Это сумма:
- В одном месте, отключая аккумулятор, подключите провод, подключенный к реле.
- Используйте 13 гаечный ключ, чтобы отвинтить гайку, чтобы закрепить контактный кабель, подключенный к батарее на стартовом сайте.Мисмо из проволоки может работать без ошибок.
- Сусунод, который может быть использован как манипулятор, так и прикрепить механический клатч. Чтобы отвинтить манипуляторы, можно использовать гаечный ключ на 15.
- После того, как это было сделано, можно установить стартовый узел. Если вы планируете это делать, это значит, что вы можете наслаждаться этим. Kapag pinapalitan, kinakailangan isaalang-alang of the wire, as anumang kaso maaari silang malito. Samakatuwid, набор проводов и их маркировка. Угу хинди вы не знаете, что такое механизм, и вы можете это сделать, вы можете найти его в разборке.
- Для разборки, как можно использовать гаечный ключ на 10, можно открутить гайку на реле, а затем повернуть его на стартер.
- Винты реле, которые используются в стартовом узле, можно отвинтить с помощью суси 8. На этом этапе можно снять реле.
- Установите реле, можно сделать прокладку, вставить переднюю крышку механического и другого реле. Чтобы разобрать его, сделать это с помощью этого инструмента, он поможет вам понять, как это сделать. Если вы хотите, чтобы элемент пагбубуклода был на высоте, он лучше всего подходит для этого.
- Если вы хотите использовать его, он работает для того, чтобы поднять пружину, установить якорь.
- Слушайте, как разливаются парадааны.
- Установка этого метода, который можно использовать с помощью шпилек с различными якорями. Сделайте это, чтобы создать управление всеми функциями и функциями устройств. Для всего, что нужно, чтобы выполнить диагностику контактов, разобрать щеточный узел и проверить его состояние. На пангкалахатане, этот памамараан для того, чтобы научиться понимать, что такое механическое, самакатувид, хинди всех мотористов, вы можете использовать его — как сделать это лучше всего.В частности, это помогает проследить все результаты на хинди.
> А когда ты хочешь узнать ВАЗ 2112? Para sa isang panimula, huminahon at huwag panimula. Чтобы получить удовольствие от матино, калмадо талино. Хинди не знает, что делать с людьми, особенно с мега-сканером. Теперь, когда ноутбук может быть очень хорошо диагностирован на ноутбуке.Диагностика выполняется после проверки ЭБУ и ошибок. Все, что вам нужно, это все, что вам нужно. Это диагноз, который устарел. Нормальная диагностика: чтение ошибок, синусоидальный сигнал от датчика форсунки, отслеживание состояния нарастания бензина и в течение длительного периода времени, когда он работает с большим количеством ошибок. Вы можете слушать музыку, чтобы научить вас слушать и научиться этому искусству.
Анг ВАЗ 2112 и хинди большой
ВАЗ 2112 содержит следующие сведения:
1) Включите зажигание и панель приборов. Сделайте так, чтобы они были полностью заряжены на бомбу: аварийный режим работы лампы, отдельный аккумуляторный аккумулятор, лампа «Проверить двигатель». ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! Когда это происходит, панель на хинди люмиванаге, на хинди и на хинди, это с капангьяриханом, поиском терминалов батареи, плавкой на монтажной площадке.
Когда панель найдена, проверьте ее на лампу «Проверить двигатель». Эта бомба является синусоидальной на непроектированном двигателе, а блок управления двигателем работает и работает. Если «проверить двигатель» синусоидально, проверить предохранитель на блоке управления двигателем, использовать его в перчаточном ящике на столе. Mayroong matatagpuan dito Ang elektronikong yunit Pamamahala, pin ang isang tabla с tatlong relay and piyus.Una relayer. ЭБУ, это вентилятор, мощный топливный насос. Чтобы установить ключ зажигания, и его реле можно щелкнуть одним щелчком мыши: включить ЭБУ ВАЗ 2112 и топливный насос.
Подходит для всех элементов, которые можно использовать, чтобы проверить световой индикатор двигателя. В связи с этим, вы можете сделать это очень красиво, и все. Если проверить двигатель «Проверить двигатель» на хинди синусоидально, запустить компьютер на хинди сделано, и он может быть выполнен на хинди.После того, как ваш ECU заработает, вы получите 100 долларов США. В любом случае, вы можете добиться 100% -ной фиксации неисправности. В зависимости от касо, халимбавы, быстрого сжигания ключей на выходе, ЭБУ может быть отремонтирован.
2) Наслаждайтесь работой топливного насоса, чтобы он работал с топливным насосом. Kung walang tunog, kailangan mong suriin ang предохранитель и реле АЗС. Если вы хотите узнать, как работает насос, вы можете использовать его в своем роде и подключать к терминалу топливного насоса.Все, что вам нужно, это хинди, чтобы узнать, как это сделать.
3) Нажмите, чтобы включить стартер, чтобы включить зажигание. Как это крутить, когда батарея работает, все терминалы подключены к стартеру, втягивающее реле можно настроить. Чтобы включить стартер, включить его в 4.
4) Чтобы проверить двигатель, работает топливный насос, зажигает стартер, проверяет искру. Чтобы использовать искры, открутите кандида, сделайте это в массе и сделайте это в любом стартере.Халили искру на всех цилиндрах двигателя.
Может быть использовано всего:
— Spark имеет все цилиндры. Чтобы получить все, что нужно, это может быть 5.
— Одна искра — 4 цилиндра, 2 — 3 искры. Играйте с 2 и 3 модулями в модуле зажигания.
— Spark — это 2 на 3 цилиндрах, 1 на 4 искры. Обращение к 1 и 4 модулям зажигания. Установите модуль зажигания. Если модуль управления запускается на хинди, переключение выходных сигналов осуществляется через модуль, запускаемый из ECU с самого начала.Kailangan ng repair ecu.
— Есть искры в любом мире. Самое лучшее, что есть в этом случае DPKV. ДПКВ ВАЗ 2112 — Датчик положения. коленчатый вал. Двигатель. Благодаря сигналу от этого датчика, ЭБУ будет подключен к модулю зажигания с помощью искры зажигания. Гаюндин сделал большой сброс, сбросив жилы из разъема DPKV. Gayundin, DPKV может быть, включает в себя шестерню с датчиком, который работает без колебаний на колесе генератора.
Находится на катушке инжектора ВАЗ 2112 с множеством датчиков.Оо, множество датчиков, узнайте, как работают неисправности в системе — DPKV. Если это необходимо (датчик МАССОВОГО ПОТОКА. Завис), установить компьютер через DPDZ (датчик положения дроссельной заслонки). Если DPDZ может быть установлен, вы можете использовать компьютерное программное обеспечение с ярким светом. Это аварийный режим работы с управляемым двигателем. Maaari itong tropa, hangal, magsisimula sa kotse. В зависимости от лямбды, датчик фазы, датчик детонации ВАЗ 2112 регулируется.
5) Открутите ручку из силикона и сделайте это в основном или на хинди. Если вы хотите узнать больше, попробуйте спрей в режиме онлайн. Начните работу, чтобы перейти на режим накачки бензина. Увеличение скорости подачи бензина может быть особенно сильным и точным, и датчик будет отображаться на полу. Включите топливный насос, и его датчик будет работать на рампе. Если вы хотите измерить давление, вы можете просто отвинтить болт на насосе — из-за того, что измеритель давления будет давить на большую струю бензина.
Если вы хотите увеличить скорость подачи топлива, работает с фильтром бензина, вы можете использовать блокировку бензина в зависимости от скорости движения газа.
6) Если у вас есть автомобиль, он может быть использован для всех моделей ВАЗ 2112 и их других. Ilagay ang Hangal. Если вы хотите, чтобы он был создан на хинди, и его кандида была сделана из бензина, вы можете использовать его теги из этого материала……………………………………… Установите ремень ГРМ на этикетке на шестерне Vala.На шильдике обозначена шестерня коленчатого вала. Эти ярлыки имеют хинди-тутугму, делают это на югах запоминания газа и делают хинди умным.
Магнитопровод ваз 2112.
Коленчатый вал с ремнем ГРМ связан с зубчатым колесом, созданным с помощью DPKV. Получите этот ключ.
Если вы хотите, чтобы искра была лучше, чем двигатель, вы можете использовать ее на хинди.
Gayundin, кандида может быть использована как распылитель, так и на хинди, который позволяет использовать газолин. В этом случае вы можете использовать насадки. Дахиль на форсунках, двигатель достаточно прост, но не работает.
Топливо Рампа ВАЗ 2112.
Форсунки созданы, чтобы моделировать малоэффективный двигатель, работающий для одновременного двигателя, без каких-либо деталей и моделей ВАЗ 2112.
Все модели для катания на ВАЗ 2112 созданы на хинди. Они работают над созданием в 99 случаях, когда они очень удобны. Может быть много и много людей, которые делают это упражнение на халипе в панунтунане. Наслаждайтесь новыми знаниями на хинди, чтобы узнать, какие драйверы вам нужны с умением и трудностями, а также с их помощью. И вы можете найти более чем
, чтобы жить в том, чтобы сидеть как можно лучше на хинди.
Ваз 2107
по утрам Проблема с форсункой. Что делать, карбюратор не запускается. Не заводится на холоде
Ситуация, когда при повороте ключа в замке зажигания нет реакции, известна практически каждому автомобилисту, особенно владельцам отечественных моделей. Если панель приборов светится, значит, причина не в аккумуляторной батарее, а, возможно, в таком приборе, как стартер. Нас интересует стартер на ВАЗ 2107, но так как эти устройства идентичны практически всем автомобилям отечественного производства, то и проблемы неисправностей такие же.Если стартер ВАЗ 2107 не крутится, значит, пора провести диагностику и найти поломку. Разберемся, почему изделие может не работать при запуске двигателя.
Если машина эксплуатируется длительное время, без проведения диагностики и техосмотров, то в результате все очистится. Если двигатель не запускается — устранить эту поломку можно за несколько минут или за несколько часов, что зависит от вида поломки. Как определить, почему не крутится стартер? К основным видам поломок можно отнести следующие факторы:
Самая простая, но частая поломка Стартер на ВАЗ 2107 — это окисление контактов.Причем окисляются контакты как на самом устройстве, так и на аккумуляторе.
Проверить контакты выводов АКБ
Более сложная поломка обычно связана с неисправностью втягивающего реле, а также с выпуском ротора, обмоток обрыва, щеток и контактных колец.
Перегорание контактов реле втягивающего. Определить точную поломку механизма можно после его демонтажа. После снятия агрегата проверьте состояние основных узлов как втягивающего реле, так и самого устройства.Проверяется сопротивление обмоток, наличие обрывов или замыканий, наличие оксидов, контактов и т.п. Как только причина поломки была выявлена, по возможности ее следует устранить, либо заменить весь механизм.
Основные причины, по которым прибор не крутится
Рассмотрим основные причины таких последствий, при которых не работает стартер.
Аккумулятор разряжен. Определить такую поломку очень просто. Если повернуть ключ в замке зажигания, и в ответ не будет никаких признаков жизни, а лампочки на панели полностью пройдены, значит, причина кроется непосредственно в аккумуляторе.Устранить поломку можно зарядкой аккумулятора. Если аккумулятор имеет слабый заряд, в котором функционирует панель управления, то при попытке запуска мотора будут слышны тактовые импульсы реле.
Отсутствие «массы» на втягивающем реле. Масса может исчезнуть по нескольким причинам: окисление контактов, обрыв провода, откручивание гаек. Если «масса» будет отсутствовать, агрегат не может подать никаких признаков жизни или сработать один раз. Исправить ситуацию можно, зачистив контакты и их затяжку, или поперечины питающих проводов.
Обрыв в цепи. Если реле не щелкает после попытки запуска двигателя, значит, поломка может быть в группе контактов зажигания. Выяснить неисправность можно, проверив наличие контакта между замком зажигания и стартером.
Неисправность реле втягивающего. Неисправность втягивающего реле можно устранить заменой или, иногда, ремонтом.
Неисправность может быть также в перерезке проводов между реле втягивающего и реле стартера, с помощью которого проверяется питание при повороте ключа в замок зажигания.
Как распознать неисправности
Винить стартер, если двигатель не запускается, не следует по той простой причине, что неисправность может быть в других устройствах. Выявить неисправность рассматриваемого устройства на ВАЗ-2107 можно так:
- Автомобиль не заводится, но стартер гудит. Причина — неисправность втягивающего механизма.
- Шатер со стороны стартера при повороте ключа в замке зажигания.
- Пуск двигателя осуществляется после нескольких неудачных попыток его запуска.
- Устройство продолжает работать после запуска двигателя.
- Наличие шума, скрежета и стуков при движении автомобиля.
Наличие одного из вышеперечисленных признаков говорит о том, что в этом механизме необходима неисправность.
Ремонт агрегата
Расчетный срок службы изделия 5-6 лет. При значительной срабатывании механизма его следует заменить на новый.Проверить исправность втягивающего реле можно при поставке изделия. Клемма «50» подключает питание «+» от АКБ, а масса подводится к блоку агрегата. При исправности изделия будет слышен быстрый и звонкий щелчок. Щелчка по неисправному устройству не будет. Можно заменить только реле втягивающего, но предварительно произвести полную диагностику.
Проверка надежности крепления контрольного провода на реле
Для проверки справки обмоток нужно использовать мультиметр.Особенности обмоток статора и анкеров описаны в ремонтном материале. Проверка необходима для управления обгонной муфтой, для которой нужно перекрутить шестерню. В одну сторону шестерня должна вращаться свободно, а в другую вместе с якорем. Важно проверить износ щеток. Высота должна быть не менее 12 мм.
На этом краткий разбор основных поломок стартера на ВАЗ 2107 завершен. Никакой разницы в этих приборах нет, да и не важно какая у вас «семерка» — инжектор или карбюратор.Разница лишь в том, что старые модели ВАЗ-2107 комплектуются старыми моделями приборов, а модели свежего года выпуска уже снабжены стартерами большего размера, отличающимися большей экономичностью и надежностью.
АвтоГыГант ВАЗ представил отечественным автомобилистам множество моделей автомобилей, ставших сегодня классикой. Они по-прежнему пользуются необычайной популярностью. Бывает, в машине выходит из строя система. Автомобиль не может уехать.
Самостоятельное решение проблемы
ВАЗ-2107 или вообще не двигается с места, довольно много.Найти поломку вполне возможно. Но для этого нужно запастись терпением, необходимыми инструментами и достаточным количеством свободного времени. Если неприятность застала хозяина машины, когда он спешит по своим делам, лучше взять другую машину. Это отремонтировать можно будет позже, когда будет достаточно времени на диагностику.
Неважно, на данной модели установлен карбюраторный или инжекторный мотор. Диагностика проводится в любом случае по единой схеме.
В первую очередь необходимо обратить внимание на аккумулятор, заряжен ли он.Также может по каким-то причинам выйти из строя аккумулятор. Затем осмотрите свечи, фильтры на топливо. Также можно проверить дроссельную заслонку. Это может быть завал. Это самая простая проверка, которая иногда сразу выявляет неисправность. Если причину установить не удалось, потребуется более глубокая диагностика.
Первый этап диагностики
Что нужно проверить в первую очередь, если ВАЗ-2107 не заводится? Стартер — это то, что требует повышенного внимания. Вы должны увидеть, как он себя ведет при розжиге.Может работать бодро, слабо или вообще не реагировать на возгорание.
Если вообще не работает стартер, поломка может быть связана с этим узлом. Но такая картина характерна и для полностью стартера реле даже не щелкает. Чтобы проверить эту версию, вам нужно включить любое аккумуляторное оборудование, например, фары.
Если стартер слабо крутит, проблема в разряженном аккумуляторе. Это может подтвердить тусклый свет фар.
Поломка АКБ в лучшем случае решается потянув за крепление клемм.Если аккумулятор полностью разряжен, можно оставить амортизатор, буксировку или скольжение. А вот машину с электронным впрыском топлива или автоматической коробкой передач таким образом привести в движение не удастся.
Рамки системы зажигания
Стартер может бодро крутиться, но двигатель не запускается. Или инжектор), скорее всего, не может коснуться места из-за его возгорания. Лучше при диагностике начинать с последнего. Эта система в представленной модели чаще всего выходит из строя. Особенно это характерно для сырой погоды.
Контактная система «Севенки» может быть самой разной. Есть автомобили с самым простым устройством (классические) или с очень сложным электронным бесконтактным принципом. Встречаются и комбинированные варианты.
В любом случае система зажигания будет состоять из 4 частей. Это низковольтная группа, которая усиливает трансформатор (катушку). Далее следует высоковольтная часть и свечи. Проверка проводится поэтапно (а лучше с конца).
Высоковольтная часть системы
Если ВАЗ-2107 плохо заводится или вообще не работает, необходимо проверить центральный провод.Он соединяет распределитель с катушкой. Для этого кончик проволоки аккуратно снимается с крышки. Далее его подводят к любой детали, которая плотно контактирует с массой машины. Неважно, окрашена поверхность или нет.
Далее необходимо закрепить провод так, чтобы между выбранной деталью и ее кончиком оставалось небольшое пространство (5-7 мм). Если зажигательный автомат электронного типа, закреплять провод следует особенно осторожно. Ведь при падении на массу вся электроника с большой долей вероятности выходит из строя.
Чиркнуть центральный провод на корпусе тоже нельзя. Удержать руку дирижера невозможно. Шок будет довольно сильным. Если искра в этой системе есть, значит проблема в другой системе.
Далее проводник по электронике
В поисках причины, по которой не заводится ВАЗ-2107, необходимо дополнительно изучить электронику. Если дело не в искре центрального провода, нужно снять крышку распределителя. Необходимо визуально оценить внутреннее состояние.
Если под распределительной крышкой скопилась грязь или конденсат, искра не может упасть туда, где это необходимо. Чтобы устранить подобные нарушения, следует это пространство помыть, просушить и очистить. Контакты распределителя тоже зачищаем мелкой наждачной бумагой. Если на бегунке или крышке есть темный след, эту деталь придется заменить.
Далее очень внимательно следим за проводами идущими к свечам. Их наконечники и все коммуникации должны быть чистыми, сухими.После этого крышку можно будет установить на прежнее место. Система снова проверяется. Если все безуспешно, свечи выключаются и прочищаются. Иногда их вообще нужно будет заменить.
Проверить напряжение на катушке зажигания
Если после МАНИПУЛЯЦИЙ ВАЗ-2107 не заводится, необходимо проверить катушку зажигания. Это может быть подано или нет. В первом случае проблема с катушкой. Бывает редко, но в этом случае придется это менять.Иногда к нему плохо прикрепляются провода, что приводит к неисправности.
Если на катушке нет напряжения, скорее всего, это электроника, в которой ненадежно закреплены контакты и соединения в низковольтной части. Но с диагностикой в этой системе не справишься. Придется обратиться к профессиональным механикам.
Если в системе зажигания автомобиль классического контактного типа, можно также попробовать осмотреть контакты прерывателя.Если автомобиль какое-то время простоял без движения, он может окислиться. В этом случае они плачут. Если напряжение на катушку попало, можно дальше управлять автомобилем. В противном случае необходимо обратиться в сервисный центр.
Поток горения
Если машина ВАЗ-2107 не заводится даже после всех перечисленных манипуляций, проблема может быть в системе подачи топлива. С инжекторной системой подачи топлива самостоятельно работать не будет. Можно только навредить. В этом случае служебных визитов не избежать.
Карбюраторная система проще. Поэтому его можно диагностировать самостоятельно. Сначала проверьте, поступает ли бензин в карбюратор. Отсоединив шланг, следует включить ручную подачу топлива. Если все работает, можно проверить, идет ли топливо напрямую в карбюратор.
Для этого снимается воздушный фильтр, нажимается педаль акселератора. Вместо этого вы можете потянуть за трос дроссельной заслонки. В карбюратор надо смотреть сверху (открыта воздушная заслонка).Если по первому диффузору не течет бензин, значит, засорилась игла клапана или топливный фильтр.
Влияние температуры
Часто ВАЗ-2107 зимой не заводится. Такая неприятность может быть вызвана неправильным выбором вязкости масла или его загустением в коробке передач. Стартер становится сложно крутить в системе.
Недостаточная вязкость масла может привести к выходу из строя двигателя. Поэтому на холоде следует очень внимательно отнестись к подбору смазочных материалов.Зимой Чтобы машина шла быстро, надо до упора выжать сцепление. Механизм будет вращать валы коробки передач, подготавливая машину к движению.
Стоит зимой в цилиндрах, проблемы с компрессиями определяются. Надо снять свечи. Затем в цилиндры заливается немного масла. Теперь вы снова должны попробовать завести машину. Далее свечи возвращаются на место. Автолюбители со стажем утверждают, что этот способ работает практически всегда.
Электрик в Морозе.
ВАЗ-2107 не заводится на морозе и из-за неполадок в системе электрики. Низкие температуры Снижают искровую прочность. Поэтому необходимо внимательно отслеживать, не отходят ли провода от катушки, а на разъемах нет следов окисления.
Также следует помнить, что дешевые запчасти, редкое обслуживание значительно сокращают срок службы автомобиля. Некачественный антифриз может быть ответом на вопрос, почему не заводится «семерка».Так что регулярно проводя техническое обслуживание, выбирая подходящие расходные материалы, Вы можете не бояться возникновения проблем с автомобилем. При появлении трудностей их удастся быстро и просто устранить.
Рассмотрим очень важный вопрос: ВАЗ 2107 не заводится. Решение этой проблемы должен знать каждый автовладелец, это очень важно. Автомобиль может отказаться заводиться как на трассе, так и где-нибудь в лесу на пикнике и в гараже дома. И не всегда есть возможность вызвать кого-нибудь в помощь или добраться до автосервиса.Кроме того, если вы попросите кого-нибудь помочь, это отнимет у вас время и деньги. Поэтому этот вопрос каждый водитель должен уметь решать сам.
Итак, наша проблема в следующем: ВАЗ 2107 не заводится. Прежде чем описывать поиск проблемы, нужно определиться: у вас инжектор или карбюратор ВАЗ 2107?
ВАЗ 2107 с карбюратором выпускается в самом начале производства данного автомобиля С 1982 года инжектор начали устанавливать с 1994 года. Естественно, поиск неисправностей очень другой.Поэтому, если у вас инжектор ВАЗ 2107, то вам необходимо прочитать следующую статью «Заводится инжектор ВАЗ 2107».
Если мы имеем дело с карбюратором ВАЗ 2107, то опять же необходимо определиться с системой зажигания. ВАЗ 2107 выпускался с контактной и бесконтактной системой зажигания. Контактная система зажигания имеет дозатор в резине, бесконтактный выключатель с датчиком Холла.
Очень важно сразу определиться с системой зажигания, ведь самое первое, что мы будем искать, это искра, но обо всем по порядку.Ваз 2107
не заводится, порядок действий:
1) Самое первое, на что обратить внимание, это обратить внимание — это крутит стартер двигателя. Если стартер весело проворачивает двигатель, сразу переходите ко второму пункту. Если стартер не вращается при повороте ключа зажигания, возможны следующие причины:
1а) сел аккумулятор, либо плохой контакт в выводах аккумулятора. Пол батарейки проверяется мультиметром. Напряжение заряженного аккумулятора должно быть около 12.8 вольт. Если напряжение АКБ меньше 11,2 В, то такую АКБ нужно зарядить.
Плохой контакт клемм аккумулятора виден в виде оксида на контактах. В этом случае клеммы снимаются и зачищается наждачная бумага.
1В) Если при повороте ключа слышен щелчок, но стартер не крутит — срабатывает втягивающее реле стартера. Проверить, все ли провода подключены к пуску, а также надежность их крепления. Если при повороте ключа вообще не слышно звуков, необходимо проверить, почему не срабатывает реле втягивающего устройства.В любом случае, если стартер не крутится, стоит попробовать завести ВАЗ 2107 с толкателя: включить зажигание и попробовать на прокатном станке включить третью передачу. Если проблемы со стартером или реле втягивающего, то машина запустится.
1В) Проблемы с контактной группой Замок зажигания, то есть при повороте ключа замок зажигания не замыкает нужные контакты и электрическую цепь Управление стартером не идет.
2) Если стартер весело покрутил двигатель, нужно проверить искру на катушке зажигания.Для этого выньте из траверсы центральный трос, поднесите к массе и проверните двигатель. От проводов на массе должна быть искра. Если есть искра, сразу переходим к пункту 3. Если искры нет, то вспоминаем о вопросе в начале статьи: на ВАЗ 2107 установлена контактная или бесконтактная система зажигания?
2а) Контактная система зажигания. Он состоит из траверсы с прерывателем-распределителем и катушкой зажигания. Снимите крышку с траверсы и поверните стартер — бегунок должен работать.Если бегунок стоит на месте — значит, порвался ремень ГРМ. В первом ВАЗ 2107 вместо ремня была цепная передача, но потом стали ставить ремень. Если ползунок крутится, то:
— Проверяем катушку зажигания первичной и вторичной обмоток. Подробная проверка описана в статье.
— Проверить правильность выключателя ТРК.
— Поменять конденсатор прерывателя трамблера. В случае его выхода из строя остается искра, но она слишком слабая.Иногда искры нет.
2Б) Бесконтактная система зажигания ВАЗ 2107. Бесконтактная система зажигания состоит из переключателя, катушки зажигания и.
— Проверить датчик Холла. Отдаем с траверсы, включаем зажигание, и вставляем нож, берем зазор датчика Холла. По центральному проводу катушки зажигания должны проскочить искру. Если искр нет, это не говорит о неисправности датчика Холла, нужно смотреть дальше.
— Переключатель проверяется только заменой на новый.Меняем на новый, либо взятый у товарища — искра появилась, значит проблема была в переключателе.
— Надеть катушку зажигания, как описано выше.
— Проверить наличие напряжения на контакте катушки зажигания. Если это не так, выясните причину отсутствия системы питания.
— Если искра есть на центральном проводе катушки зажигания, а на фонаре свечи ее нет, значит пробивается резистор ползунка, или очистите крышку контактов травера.
3) Есть искра, но ВАЗ 2107 не заводится, значит топливо не поступает в карбюратор. Вспомните, есть ли в бензобаке топливо? Проверка топливной системы:
3А) Проверяем ВАЗ 2107, для этого складываем шланг от помпы к карбюратору, подносим тару к штуцерам и крутим стартер.
Из помпы должна выплеснуться хорошая струя бензина. Если его нет, значит, неисправен топливный насос или забит трубопровод от бензобака до АЗС.Проверено на засорение Топливопровод тоже очень простой. Отсоедините подающую трубку от помпы и дуйте в нее через рот. Воздух должен пройти и должен быть слышен его букет в бензобаке.
3В) Если топливный насос исправен, то игла карбюратора может закопаться. Для проверки сначала снимите воздушный фильтр кастрюли с карбюратора.
Сразу обратите внимание на состояние крышки карбюратора, не забрызгана ли она маслом из системы вентиляции картера. Необходимо набрать в шприц пару миллилитров бензина и залить в первую камеру карбюратора.Тогда попробуй начать. Если двигатель пытается завестись, а то и запускается, но потом глохнет, то залип игольчатый клапан карбюратора. Поплавковая камера пуста, бензина в ней нет и поэтому ВАЗ 2107 не заводится. Для того, чтобы иголка намекала, можно попробовать подуть в бензиновый штуцер карбюратора бензин сжатым воздухом. Также можно постучать по крышке ключа карбюратора. Если не помогло, придется снимать крышку карбюратора. Если после снятия крышки вы видите поплавок
Camera без бензина, значит проблема в игле.
3В) Проверяем сетчатый фильтр карбюратора. Для его получения откручиваем заглушку на ключе на 13 и в клещах достаем сетку фильтра. Если он грязный, очистите его и попробуйте завести машину.
4) Проверка тегов TRG: бирка на распределительном валу и маховике. Если метки не совпадают, значит, фазы газораспределения и двигатель ВАЗ 2107 не запустятся.
5) Если вы устранили неисправность, есть искра и топливо, но машина не заводится, значит, свечи залиты.Вы должны их открутить и просушить на огне. Если проблематично, можно попробовать выжать педаль газа в пол и покрутить стартер 5-10 секунд. Когда педаль газа выжимается до упора, топливо не разбрызгивается, а свечи сушатся воздухом, подозрительно при вращении двигателя.
Описанная выше техника работает в 99 процентах случаев, когда ВАЗ 2107 не заводится. Очень часто люди даже не представляют, что нужно проверять, когда машина не запускается. Не знаю, как проверить искру, как проверять подачу топлива.В большинстве случаев все очень просто.
Однако есть и частный случай, в котором разбираются только мастера или работники автосервиса. В любом случае всегда стоит попробовать завести машину самостоятельно, тем более что теперь вы знаете, что делать.
Не запускается. Решение этой проблемы должен знать каждый автовладелец, это очень важно. Автомобиль может отказаться заводиться как на трассе, так и где-нибудь в лесу на пикнике и в гараже дома. И не всегда есть возможность вызвать кого-нибудь в помощь или добраться до автосервиса.Кроме того, если вы попросите кого-нибудь помочь, это отнимет у вас время и деньги. Поэтому этот вопрос каждый водитель должен уметь решать сам.
Итак, наша проблема в следующем: ВАЗ 2107 не заводится. Прежде чем описывать поиск проблемы, нужно определиться: у вас инжектор или карбюратор ВАЗ 2107?
Не заводится ВАЗ 2107
ВАЗ 2107 с карбюратором, выпускался в самом начале производства этого автомобиля с 1982 года, до более новых автомобилей начиная с инжектора с 1994 года.Естественно, что устранение неисправностей очень разное. Поэтому, если у вас инжектор ВАЗ 2107, то вам необходимо прочитать следующую статью «Заводится инжектор ВАЗ 2107».
Если мы имеем дело с карбюратором ВАЗ 2107, то опять же необходимо определиться с системой зажигания. ВАЗ 2107 выпускался с контактной и бесконтактной системой зажигания. Контактная система зажигания имеет дозатор в резине, бесконтактный выключатель с датчиком Холла.
Очень важно сразу определиться с системой зажигания, ведь самое первое, что мы будем искать, это искра, но обо всем по порядку.Ваз 2107
не заводится, порядок действий:
1) Самое первое, на что обратить внимание, это обратить внимание — это крутит стартер двигателя. Если стартер весело проворачивает двигатель, сразу переходите ко второму пункту. Если стартер не вращается при повороте ключа зажигания, возможны следующие причины:
ВАЗ 2107 под капотом
1а) сел аккумулятор, либо плохой контакт в выводах аккумулятора. Пол батарейки проверяется мультиметром. Напряжение заряженного аккумулятора должно быть около 12.8 вольт. Если напряжение АКБ меньше 11,2 В, то такую АКБ нужно зарядить.
Плохой контакт клемм аккумулятора виден в виде оксида на контактах. В этом случае клеммы снимаются и зачищается наждачная бумага.
1В) Если при повороте ключа слышен щелчок, но стартер не крутит — срабатывает втягивающее реле стартера. Проверить, все ли провода подключены к пуску, а также надежность их крепления. Если при повороте ключа вообще не слышно звуков, необходимо проверить, почему не срабатывает реле втягивающего устройства.В любом случае, если стартер не крутится, стоит попробовать завести ВАЗ 2107 с толкателя: включить зажигание и попробовать на прокатном станке включить третью передачу. Если проблемы со стартером или реле втягивающего, то машина запустится.
1Б) Проблемы с контактной группой замка зажигания, то есть при повороте ключа замок зажигания не замыкает необходимые контакты и не собирается электрическая цепь управления стартером.
2) Если стартер весело покрутил двигатель, нужно проверить искру на катушке зажигания.Для этого выньте из траверсы центральный трос, поднесите к массе и проверните двигатель. От проводов на массе должна быть искра. Если есть искра, сразу переходим к пункту 3. Если искры нет, то вспоминаем о вопросе в начале статьи: на ВАЗ 2107 установлена контактная или бесконтактная система зажигания?
2а) Контактная система зажигания. Он состоит из траверсы с прерывателем-распределителем и катушкой зажигания. Снимите крышку с траверсы и поверните стартер — бегунок должен работать.Если бегунок стоит на месте — значит, порвался ремень ГРМ. В первом ВАЗ 2107 вместо ремня была цепная передача, но потом стали ставить ремень. Если ползунок крутится, то:
— Проверяем катушку зажигания первичной и вторичной обмоток. Подробная проверка описана в статье.
— Проверить правильность выключателя ТРК.
— Поменять конденсатор прерывателя трамблера. В случае его выхода из строя остается искра, но она слишком слабая.Иногда искры нет.
2Б) Бесконтактная система зажигания ВАЗ 2107. Бесконтактная система зажигания состоит из выключателя, катушки зажигания и.
— Проверить датчик Холла. Отдаем с траверсы, включаем зажигание, и вставляем нож, берем зазор датчика Холла. По центральному проводу катушки зажигания должны проскочить искру. Если искр нет, это не говорит о неисправности датчика Холла, нужно смотреть дальше.
— Переключатель проверяется только заменой на новый.Меняем на новый, либо взятый у товарища — искра появилась, значит проблема была в переключателе.
— Надеть катушку зажигания, как описано выше.
— Проверить наличие напряжения на контакте катушки зажигания. Если это не так, выясните причину отсутствия системы питания.
— Если искра есть на центральном проводе катушки зажигания, а на фонаре свечи ее нет, значит пробивается резистор ползунка, или очистите крышку контактов травера.
3) Есть искра, но ВАЗ 2107 не заводится, значит топливо не поступает в карбюратор. Вспомните, есть ли в бензобаке топливо? Проверка топливной системы:
Карбюратор ВАЗ 2107.
3А) Проверяем ВАЗ 2107, для этого складываем шланг от помпы к карбюратору, подносим тару к штуцерам и крутим стартер.
Из помпы должна выплеснуться хорошая струя бензина. Если его нет, значит, неисправен топливный насос или забит трубопровод от бензобака до АЗС.Проверено на засорение Топливопровод тоже очень простой. Отсоедините подающую трубку от помпы и дуйте в нее через рот. Воздух должен пройти и должен быть слышен его букет в бензобаке.
3В) Если топливный насос исправен, то игла карбюратора может закопаться. Чтобы проверить это, сначала снимите кастрюлю воздушного фильтра с карбюратором.
Сразу обратите внимание на состояние крышки карбюратора, не забрызгана ли она маслом из системы вентиляции картера. Необходимо набрать в шприц пару миллилитров бензина и залить в первую камеру карбюратора.Тогда попробуй начать. Если двигатель пытается завестись, а то и запускается, но потом глохнет, то залип игольчатый клапан карбюратора. Поплавковая камера пуста, бензина в ней нет и поэтому ВАЗ 2107 не заводится. Для того, чтобы иголка намекала, можно попробовать подуть в бензиновый штуцер карбюратора бензин сжатым воздухом. Также можно постучать по крышке ключа карбюратора. Если не помогло, придется снимать крышку карбюратора. Если после снятия крышки вы видите поплавок
Camera без бензина, значит проблема в игле.
3В) Проверяем сетчатый фильтр карбюратора. Для его получения откручиваем заглушку на ключе на 13 и в клещах достаем сетку фильтра. Если он грязный, очистите его и попробуйте завести машину.
4) Проверяем метки ГРМ: метку на распредвал и маховик. Если метки не совпадают, значит, фазы газораспределения и двигатель ВАЗ 2107 не запустятся.
5) Если вы устранили неисправность, есть искра и топливо, но машина не заводится, значит, свечи залиты.Вы должны их открутить и просушить на огне. Если проблематично, можно попробовать выжать педаль газа в пол и покрутить стартер 5-10 секунд. Когда педаль газа выжимается до упора, топливо не разбрызгивается, а свечи сушатся воздухом, подозрительно при вращении двигателя.
Описанная выше техника работает в 99 процентах случаев, когда ВАЗ 2107 не заводится. Очень часто люди даже не представляют, что нужно проверять, когда машина не запускается. Не знаю, как проверить искру, как проверять подачу топлива.В большинстве случаев все очень просто.
Однако есть и частный случай, в котором разбираются только мастера или работники автосервиса. В любом случае всегда стоит попробовать завести машину самостоятельно, тем более что теперь вы знаете, что делать.
ВАЗ- 2107
. Форсунка не запускается: возможные причины и решения
Несмотря на развитие автоиндустрии, классические модели ВАЗ по-прежнему пользуются большим спросом в странах СНГ. Последние модели «Классика», а именно ВАЗ 2107
, оборудованный системой впрыска.Она надежнее карбюратора. Но что делать, если ВАЗ-2107 заводится и глохнет? Инжектор — Система посложнее. Но проблему можно решить своими руками. Давайте посмотрим, как это сделать.
Врац Ли
стартер ?
Сначала необходимо проверить напряжение в бортовой сети автомобиля. Для нормального запуска машины этот показатель не должен быть ниже 12,5. Для точного измерения напряжения необходимо использовать вольтметр.
Стартер — это механизм, требующий большого пускового тока.Именно этот узел поворачивает коленвал на пуск. Поэтому если ваза 2107
(Форсунка) не запускается, причины могут быть банальными — низкое напряжение АКБ. Решение проблемы — зарядка аккумулятора. Следует придерживаться показателей в 12,5-14 вольт.
Стартер пробоя
Если у вас есть закрытие корпуса или проводки, анкеры должны заменить поврежденную часть. Как проверить элемент? Для этого воспользуйтесь мультиметром. Один провод подключается к месту трения щеток, а второй — к оси якоря.Если стрелка прибора отклонилась от значений, это может быть неисправность якоря или обмотки. Проверить кисти. Они должны легко двигаться, а их пружины упругие и хорошо фиксировать. После замены поврежденных деталей снова запустите двигатель.
Стартер крутит машина не заводится ВАЗ 2110.
Система зажигания
Что делать, если при хорошо заряженном аккумуляторе и хорошем стартере не заводится ВАЗ-2107 (инжектор )? Причины могут скрываться в системе зажигания. Вот это бесконтактный тип.Первое, что нужно проверить — это состояние свечей. Их можно просто «залить». Выньте предметы и проверьте состояние электрода. При наличии налета необходимо промыть деталь в растворе щелочи и затянуть обратно. Также следует проверить зазор между электродами. Для этого используйте специальное свойство. Нормальный показатель должен быть в пределах от 0,7 до 1 миллиметра.
Как быть, если показатель не соответствует норме? Электрод можно гнуть. Но делайте это осторожно.Если показатель меньше нормы, воспользуйтесь отрицательной отверткой. Если больше, выбейте электродом металлическую деталь (например, клапанную крышку двигателя). Стоит будет проверить свечи на предмет размаха. Для этого используется специальный пистолет. Сама искра должна быть синей. Если детали прошли более 60 тысяч километров, их необходимо заменить. Также при достижении этого периода меняют провода высокого напряжения, идущие к ним от распределителя зажигания.
Если форсунка ВАЗ-2107 плохо заводится (хватается, но не заводится), значит, камера сгорания переполнена бензином.Нормальное соотношение топлива к воздуху должно быть 1:14. На таких автомобилях часто бывает такая проблема. При запуске бензонасос качает много бензина. Кстати, на инжекторных моторах он электрический, погружного типа. Устанавливается непосредственно на бак.
ВАЗ 2107
Форсунка не заводится на морозе.
Как просушить свечи, не снимая их? Для этого при запуске следует открыть дроссельную заслонку. Здесь он механический и активируется нажатием на педаль акселератора через привод троса.Так в камеру сгорания пойдет больше воздуха и двигатель сразу запустится.
ВАЗ
2107
Не запускать главное реле плохой контакт и порванный шпоночный шкив коленвала
Как найти подходящий фильм. Об этом здесь, чтобы поддержать проект! КАРТА.
ТРАБЛЕР
В машине ВАЗ- 2107
Использует потертое зажигание. Если автомат не запускается, проверьте состояние контактов на высоковольтных проводах. При смене сезона на них образуется конденсат.Резина имеет пять выходов.
Четыре из них идут на свечи цилиндра, а один (центральный) — на катушку зажигания. На металлических концах часто бывает белый блик. Из-за этого ползунок не сможет передавать импульсы на катушку. Кстати, стоит будет проверить сам трамблер зажигания. Выглядит деталь следующим образом.
ВАЗ 2107 Стартер крутит но не заводится.
Если он сгорел, его следует заменить. Цена нового элемента — 150 руб. Если при запуске мотора на катушке зажигания образовалась искра, замените высоковольтный провод.Еще он «ломается» при свечах. Вы можете увидеть это в темное время суток. Рядом с ними видны маленькие голубые искорки. В этом случае провода меняются комплектом. Стоят они недорого. Стоят новые элементы около 700 руб.
Проблема с электронасосом
Раньше одна из главных проблем на отечественной «классике» касалась бензонасоса, который постоянно перегревался. Но в инжекторной «семерке» он электрический и охлаждается самим бензином, который находится в баке.Если на изделие не подано электричество, автомат просто не запускается. Первое, на что следует обратить внимание, это блок предохранителей.
На крышке написано, какая из них отвечает за топливный насос. Если сгорел предохранитель, замените его. Можно использовать элемент на 15 или 20 ампер.
Определить исправность визуала
Можно ли без мультиметра проверить, подается ли напряжение на топливный насос? Для этого при включенном зажигании необходимо хорошо прислушиваться к его работе.При повороте ключа в третьем положении он должен издавать характерный гул. Его можно услышать в задней части салона. Если его нет и ВАЗ-2107 ( форсунка ) не заводится, проблема в питающем напряжении. Стоит проверить реле помпы. Он должен издавать характерные щелчки. Опытные автомобилисты возят с собой запасные реле и предохранители на случай внезапной поломки. Это реле находится на полке под бардачком.
Не заводится ВАЗ 2107 Форсунка стартера крутим.
Низкое давление
Почему не заводится ВАЗ-2107 ( форсунка )? Проблемы могут быть скрыты в низком уровне давления в топливной магистрали. Для нормального запуска инжекторного двигателя требуется не менее 2,8 атмосферы. Вы можете проверить это, отсоединив подающую трубку от аппарели. Используйте для этого манометр. Неисправности с помпой могут проявиться из-за частого перегрева. Но как это происходит, если это иммерсионный тип? Топливный насос Убивает езда на пустом баке. Если загорелся свет, не следует затягивать заправку.Стоимость помпы для инжекторной «семерки» в 3 раза выше, чем для карбюраторной.
Состояние фильтра
Происходит следующая ситуация. Вы прибыли в пункт назначения, заглушили двигатель на две минуты, сели в машину и не смогли запустить ее снова. Что делать, если ВАЗ-2107 (инжектор) не заводится на горячем? Вино может быть забитым топливным фильтром. Срок его замены составляет около 50 тысяч километров. Также у вин выпуска есть грязный воздушный фильтр.
Если он проехал более десяти тысяч километров, то подлежит замене.В противном случае вы столкнетесь с проблемами запуска.
ВАЗ-2107:
форсунка заводится и сразу глохнет
В этом случае следует проверить датчик массового расхода. Он расположен сразу за пластиковым корпусом фильтра.
Key-Dop.
Этот элемент воспринимает информацию о воздушном потоке и передает ее блоку управления. В результате электроника принимает решение о составе горючей смеси. Блок может намеренно регулировать концентрацию топлива и воздуха.Ресурс датчика ДМРВ составляет 150 тысяч километров. При загрязнении элемент может посылать ложные показания. Из-за плохой смеси ВАЗ-2107 форсунка не заводится или работает и сразу глохнет. Также следует проверить состояние воздушных форсунок на герметичность. При необходимости замените.
Если при исправной топливной системе Автомобиль ВАЗ-2107 (инжектор) не заводится, проверьте датчик положения коленчатого вала. Если он неисправен, блок управления перестанет подавать топливо из-за отсутствия информации о его положении.Стоимость этого элемента колеблется от одной до полутора тысяч рублей.
Заключение
Итак, мы выяснили, по каким причинам не заводится машина ВАЗ-2107. Как видите, обнаружите и устраните неисправность своими руками, причем за небольшую цену.
Как снять втулку стартера с коробки ВАЗ 2109
При износе втулок стартера нагрузка на его электродвигатель увеличивается. При износе якоря стартера он начинает касаться обмотки статора, что сразу же «садит» аккумулятор, особенно в зимний период.
Последствия для стартера при работе с изношенными втулками
Если свечи своевременно не заменить, то при дальнейшей эксплуатации стартера с изношенными втулками обмотки якоря и статора будут сильно нагреваться, что приведет к до выхода из строя стартера.
Это вызвано тем, что бакелит, который используется для намотки проводов обмоток, начинает плавиться из-за высокой температуры, что приводит сначала к межвитковому короткому замыканию обмотки, а затем и к короткому замыканию. схема и горение обмотки.
Кроме того, из-за повышенной нагрузки при повороте якоря стартера, щетки стартера и коллекторные пластины якоря интенсивно изнашиваются в месте соприкосновения со щетками, поэтому необходима преждевременная замена щеток стартера .
Процесс замены втулок стартера
Для замены втулок стартер снимается с двигателя, разбирается и проводится диагностика всех его узлов. Износ втулок можно определить по люфту вала якоря в втулке.Для этого после разборки нужно вставить вал якоря во втулку и покачать из стороны в сторону, что сразу показывает выход. Об износе втулок стартера можно также определить по следам удара якоря об обмотку статора, где будут хорошо видны пятна контакта якоря с обмоткой статора, что свидетельствует о необходимости замены втулок стартера .
Втулка выбивается пробойником подходящего диаметра или любым болтом аналогичного размера с наружным диаметром втулки.
Сложнее с глухой непроходимой втулкой, которая устанавливается либо в кожухе крышки сцепления, как при замене втулок стартера ВАЗ 2108-09 и их модификаций, либо в глухой крышке стартера, например стартера Mitsubishi.
Для снятия втулки стартера понадобится съемник.
Самодельный съемник втулки стартера
Для его изготовления потребуется метчик для нарезания резьбы, втулка амортизатора (массивная), гайка, приварка.На метчик надевается ударная втулка (ударник) и со второго конца метчика приваривается гайка для ограничения хода бойка. Метчик заворачивается в рукав до упора и с помощью резких ударов рукав постепенно выходит из гнезда.
При отсутствии съемника можно воспользоваться проверенным методом с помощью ножовки по металлу. Конец лезвия заточен на точилке так, чтобы он вошел внутрь стартовой втулки. Подготовленная таким образом ткань проходит один-два разреза по всей длине рукава, после чего ее можно легко снять с посадочного места.
Метчиком можно нарезать внутреннюю резьбу с обрезанным (прямым) концом, который после прохождения втулки упирается в заднюю стенку расточки и выдавливает ее при дальнейшем повороте метчика. .
Кроме того, втулку стартера можно просверлить, взяв сверло подходящего диаметра.
После установки новых втулок стартера необходимо проверить, как вал якоря входит во втулки.Если вал вообще не входит в втулки, их необходимо сканировать с помощью анкерного вала подходящего диаметра.
Типы втулок для ремонта стартера
Доступен для замены ремкомплект с втулками. Обычно это металлокерамические втулки. При работе с этими втулками необходима специальная оправка, внешний диаметр которой должен точно соответствовать диаметру отверстия в гильзе. При вдавливании гильз нужно действовать осторожно, так как сильный удар может сразу раздавить гильзу, так как металлокерамика очень хрупкая и не выдерживает ударов.
Перед установкой металлокерамических втулок стартера их следует погрузить на 5-10 минут в ванну с моторным маслом. Поры металлокерамики заполнены маслом, которое будет служить смазкой для гильз при их эксплуатации.
При невозможности приобретения фирменных втулок стартера это особенно актуально для стартеров иномарок, они могут быть из бронзы. Для образца необходимо предоставить токарю старые гильзы и якорь статора (вал которого может иметь вывод), для изготовления гильз точно по реальным размерам.
Добрый день уважаемые посетители сайта сайта. В этой статье мы поговорим о стартерах, а именно о такой работе, как замена втулок стартера ВАЗ 2107-2110. Эта проблема (износ втулок стартера) очень распространена среди автомобилей, которые эксплуатируются длительное время и нуждаются в частичном обслуживании из-за постепенного износа деталей.
Якорь стартера вращается на специальных втулках из бронзы с добавками графита для уменьшения износа трением. Ресурс гильз, как правило, большой и выход их из строя возможен только при длительной эксплуатации.
На автомобилях ВАЗ существует несколько типов стартеров, которые существенно отличаются друг от друга, но принцип замены сайлентблоков практически одинаков, поэтому рассмотрим все по порядку.
Не просыпайтесь, как говорится «налейте воды» и сразу приступайте к делу.
Начнем с автомобилей ВАЗ 2101-2107.
В стартерах этой модели нам нужно заменить две бронзовые втулки, которые находятся спереди (в носке) и в задней крышке.Вот бронзовая втулка, запрессованная в носок стартера.
Необходимо выбить из сиденья. Делается это с помощью молотка и специально сделанного набора. Фитинг может представлять собой отрезок подходящей трубы или металлический кругляк определенного диаметра.
При выпрессовке следите за тем, чтобы какая-либо направляющая не пошла перекосом, так как можно повредить втулку седла в носке стартера.
После снятия старой втулки принимаем установку новой.При покупке новых рукавов будьте внимательны, какого они будут размера и формы, которые вам нужны, для этого вы можете использовать штангенциркуль и измерить размеры старого рукава. Вот так он выглядит, поношенный и новый.
Смазав маслом новые втулки, вдавливаем их обратно в носок стартера. Гильза должна входить без особых усилий, но если она тугая, необходимо слегка обработать ее снаружи мелкой наждачной бумагой, иначе есть опасность, что корпус стартера может лопнуть в месте нажатия.
После запрессовки гильза вдавливается и ее внутренний размер уменьшается. Если в снятом положении она застала якорь стартера свободно на валу, то после запрессовки якорь стартера не входит во втулку или если он очень тугой. Для свободного поворота якоря нам нужно обработать втулку специальной разверткой диаметром 12 миллиметров. Лучше брать разработки такого типа, это будет оптимальный вариант.
Такие уборщики отлично справляются со своей задачей и вы без особого труда настраиваете внутренний диаметр втулки на нужный диаметр.Идеальный вариант посадки втулки — когда вал якоря свободно вращается во втулке и не болтается.
Задняя ступица заменяется так же, как и передняя ступица.
Меняется задняя ступица так же, как и на всех стартерах, но с передней есть некоторые проблемы, подробнее об этом расскажу позже.
Дело в том, что в этом автомобиле (ВАЗ 2109) используется именно этот тип стартера.
Здесь стартер имеет только одну опору сзади, а вторая опора находится в картере коробки передач.Это вся задача по замене втулки, которая установлена в картере.
Вот просто вынуть и выбить поврежденную втулку не получится, потому что там нет сквозного отверстия, поэтому понадобится специальный съемник, с помощью которого мы сможем вытащить ее из картера коробки передач.
Бывает и такая ситуация, когда гильза снимается вместе со стартером и не фиксируется за один оборот в своем гнезде, как это исправить, я расскажу немного дальше.
А теперь представьте, что вы сняли стартер и нашли вот такую картинку.
Видно как плоская втулка. В таком состоянии якорь смещается с места и начинает попадать на магниты (башмаки), в результате плохо крутится стартер и быстро садится аккумулятор.
Чтобы вытащить втулку, нужно сделать такой съемник.
В его основе лежит метчик М14 и приваренная к нему ручка. Затем на эту конструкцию надевается массивный металлический держатель. Средство готово к использованию. Вкручиваем кран в рукав и выбиваем.Такая конструкция похожа на небольшой обратный молоток.
Таким образом мы легко сняли старую втулку.
Перед установкой новой бронзовой втулки нужно убедиться, что она нормального размера, потому что если вдавить ее в корпус, то разворачивать не будет возможности, а значит, нужно сделать внутренний диаметр немного больше. Можно просто купить новую втулку с уже большим внутренним диаметром.
Если гильза незаметно выпадает со своего места, то можно сделать новую с увеличенными габаритами или стандартную для посадки на фиксатор резьбы, при этом обезжирив место посадки растворителем.
Эти варианты замены распространяются на все стартеры автомобилей ВАЗ, и правильная работа обеспечит нормальную работу стартера.
Если посадить втулки плотно, то через две секунды работы стартер заклинит или вообще будет медленно и медленно вращаться. Некоторые мастера говорят, что плотно прилегающая втулка вала — это хорошо, мол, притрет, поверьте, пока не притрся, нужно раз десять снимать стартер и заново все переделывать. Так что лучше сразу все делать.
Ну, на этом пока все.
До новых публикаций.
На автомобилях ВАЗ 2110 обычно устанавливается шестеренчатый стартер 57.3708, реже традиционная модель с одним валом. Конструкция стартера на «десятку» предусматривает наличие передней ступицы в передней крышке стартера, а не в картере сцепления.
Таким образом, вариант передачи содержит до четырех втулок, которые используются для вращения двух валов. Именно эти четыре втулки стартера ВАЗ 2110 на практике зачастую являются слабым конструктивным решением, и их приходится менять.
При этом традиционный безредукторный вариант служит намного дольше, и втулки для таких моделей по этой причине практически не встречаются на рынке. Несмотря на преимущества использования коробки передач в виде ослабления нагрузки на детали стартера, проблема износа втулок стартера в ВАЗ 2110 всплывает довольно часто. И как только появляется намек на их износ, надо побыстрее менять — другие детали стартера и маховика автомобиля начинают страдать от вибраций вала. При этом на втулки стартера ВАЗ 2110 цена дешевая, а замена доступна любому.
Если вовремя не заменить втулки трансмиссионного вала, его дребезжание начинает убивать изгиб и маховик. Съедена шестерня, пропадают зубья на кольце маховика отдельными участками. Водитель заводит машину, стартер вроде работает, крутится, но двигатель не запускается. Это означает, что шестерня и маховик сильно разъедены и не могут зацепиться.Если слегка повернуть маховик, то шестерня сможет запустить двигатель. Просто продолжайте намного больше.
Если изношены втулки вала якоря стартера, то начинает страдать коробка передач. Центральная ведущая шестерня планетарной передачи сильно вибрирует, а шестерни сателлитов сильно изнашиваются. При этом слышен характерный рев, звук тяжелой прокрутки. Чем дольше стартер остается в таком состоянии, тем быстрее он полностью выйдет из строя.
В шестеренчатом стартере гильзы «десятки» расположены в крышке стартера сзади, в опоре вала якоря, в опоре приводного вала, в передней крышке.Для доступа к ним придется разобрать весь стартер. Однако при замене втулки стартера ВАЗ 2110 сначала необходимо ее снять.
Стартер в «десятке» установлен слева от двигателя. Держится на двух крепежных гайках. В принципе, при весе 2,8-3,8 кг (в зависимости от модели) двух точек опоры стартерной «десятке» должно хватить.
Но если гайки затянуты плотно, то именно они могут стать причиной быстрого износа втулок трансмиссионного вала, а также шестерен и маховика.
Для снятия стартера потребуется эстакада или смотровая яма. Гайки крепления расположены на вертикальной оси, поэтому из моторного отсека можно извлечь только одну. Второй внизу. Сначала отсоедините провод от минусовой клеммы аккумуляторной батареи. Затем снимаем защиту и отключаем контрольный провод от тягового реле. Откручиваем крепежную гайку сверху и по 15 мм сверху и снизу. Стартер взлетает.
Отвинтить провод питания от выхода реле втягивающего.Спереди откручиваем две гайки, которыми крепится реле, и снимаем его. Открутите две гайки от шпилек, которые стягивают корпус стартера. Снимаем переднюю крышку вместе с коробкой передач. Снимите шестерню якорного вала. Выньте якорь стартера. Вынимаем опору вала якоря и рассматриваем втулку на предмет дефектов. Затем вынимаем коробку передач с приводом из передней крышки, просто нажав на приводной вал. Осматриваем опору вала и втулку на предмет дефектов.
Теперь посмотрим на заднюю крышку.Также есть рукав. Откручиваем два болта и снимаем щеткодержатель и проверяем втулку на дефекты. Осмотрите переднюю крышку, проверьте гильзу на наличие дефектов. Если втулка имеет проточку, вмятины, бороздки, сколы — она вышла из строя и подлежит замене. Замена втулок стартера ВАЗ 2110 заканчивается сборкой стартера в обратной последовательности.
Наличие такого большого количества втулок в редукторе стартера делает его потенциально менее износостойким, чем традиционные модели. Ведь если ослабнет только одна гильза, начнёт страдать весь стартер.Когда вы заводите свой автомобиль, вы всегда должны прислушиваться к издаваемым звукам, вибрации или гудение безошибочно выделятся из толпы. Это явный признак того, что нужно искать причину проблемы, и как можно скорее. На втулки стартера ВАЗ 2110 цена составляет несколько десятков рублей, и их замена — одна из самых дешевых ремонтных процедур.
Прочтите то же, другие отзывы.
В эксплуатации автомобилей случаются различные происшествия и поломки, в основном связанные с движущимися частями механизма.
Это в полной мере относится и к электростартеру, так как он участвует в таком важном процессе — запуске двигателя автомобиля. Неисправности в работе стартера, могут ярко проявиться при попытке завести двигатель. Наиболее подвержены нагрузкам втулки электростартера, так как на них передается вся нагрузка вращения коленчатого вала при запуске двигателя. Для смягчения силы трения втулки изготавливают из цветных металлов, меди, бронзы, латуни и других.
При длительной эксплуатации автомобиля может потребоваться замена втулки стартера ВАЗ 2114 .Стартер — это, по сути, надежный механизм, способный прослужить весь срок службы автомобиля. На отказы электростартера чаще всего влияют чрезмерные механические воздействия, вызванные запуском стартера при работающем двигателе, заклиниванием бендикса в рабочем положении и другими причинами. Все эти факторы способствуют износу втулок электростартера ВАЗ 2114. Если машина при попытке завести двигатель дает неприятную аварию, приходит мысль о замене стартера, но в большинстве случаев проблема связана с втулками. .Именно их вы научитесь изменять в представленном материале.
Что нужно для замены свечей стартера ВАЗ 2114?
Возможны два варианта замены втулки стартера ВАЗ 2114, один избавляет от хлопот и денег, другой доставляет незначительные хлопоты, стоит очень дешево, но требует определенных навыков ремонта. Большинство водителей автомобилей ВАЗ предпочитают ремонтировать своего железного коня самостоятельно, так как собственный ремонт всегда лучше и реже накладывается.
Для начала нужно найти удобное место для ремонта, идеально подойдет пандус или «яма».Необходимые инструменты для подготовки:
- гаечные ключи 10мм, 13мм
- отвертка
- молоток
- специальный учебник, который вы можете сделать самостоятельно
Смена втулок начинается с полной разборки стартера, который снимается подготовленным ключом на 13, после отключения питания АКБ. Ослабив крепежные болты, необходимо плавно вытащить электростартер из картера маховика. Теперь можно приступать к разборке стартера, в котором пригодится отвертка и ключ на 10.
Теперь вы можете выбивать старые рукава с помощью пресета, заменяя их новыми, легонько постукивая по ним, вставляя на место.
Для замены втулки кожуха потребуется съемник определенного размера, сделанный из метчика с резьбой. Поможет вытащить поврежденный рукав и заменить его новым.
Таким образом, вы можете самостоятельно отремонтировать свой автомобиль с помощью инструмента, находящегося в гараже каждого водителя. Все, что нужно, — это небольшая импровизация.
Прочтите то же, другие отзывы.
Проблема: Стартер с трудом крутит двигатель, «заедает» и останавливается. В этом случае аккумулятор в порядке — заряжен. Причина «заедания» стартера — якорь касается статора. Зазор между якорем и статором стартера составляет десятые доли миллиметра, поэтому при малейшем смещении вала якоря стартера относительно статора полюса якоря соприкасаются с полюсами статора. Деформация вала якоря стартера происходит из-за износа подшипников скольжения, в которых якорь вращается (износ шейки вала якоря незначителен).Более интенсивно изнашивается передний подшипник, поскольку на него приходится основная нагрузка. Подшипники — латунные втулки. Передний подшипник установлен (вставлен с натяжением) в отверстие в картере сцепления. Задний подшипник установлен в задней крышке (кожухе) стартера. Стартер с постоянными магнитами статора имеет дополнительный подшипник на передней крышке стартера. У стартера с обмотками статора (BOSCH 00 208 416 (417) WV AUDI 055 911 023 J) подшипник на передней крышке отсутствует.
Лечение.Отсоединяем провода от АКБ +, отсоединяем провода от стартера.
Откручиваем нижний длинный болт стартера и прикручиваем с противоположной стороны — это нужно для «привязки» двигателя к передней опоре, иначе он «пикирует» вперед. Двигатель за коробку передач можно поддомкрачивать (домкратом) ближе к левому колесу. Откручиваем два оставшихся болта крепления стартера и снимаем стартер. Как уже говорилось выше, втулка вставляется в картер сцепления с небольшой посадкой.Для его извлечения вам понадобится метчик М12 (внутренний диаметр гильзы 11 мм) и патрон для сверла. Вставить метчик в патрон, зажать, затем аккуратно попробовать вкрутить в втулку (обрезать резьбу). Делать это нужно очень аккуратно, так как сталь метчика очень хрупкая (особенно на морозе;) и малейший перекос с усилием — метчик сломался — хвостовик остается в руке — режущая часть в ступице — все крадец, приехал. Нет, не крандец. Длина рукава составляет около 14 мм, что означает, что в руке остается около 10-20 мм режущей части метчика.Берем гайку (или старую гильзу) с резьбой М12 (как в метчике) и наматываем на сломанный метчик (если он отломан так, что нечем наматывать — берем болт длиной 10 сантиметров. и соответствующей резьбой и проточить канавки как метчиком или бегом за новой галочкой). Метчик (как правило, в этих случаях) имеет 3 паза, в эти пазы вставьте гвозди (под гайку) необходимого размера так, чтобы концы гвоздей выступали за конец метчика примерно на 10 мм., См. Рис.1. Теперь нужно попробовать воткнуть эту конструкцию в гильзу со сломанным концом метчика — с первого раза не получится, а потом попробуйте открутить фишку.
Если втулка сидит без большого натяжения (заводская сборка, заводская втулка — втулка не менялась), то после 1-3 оборотов метчика она начнет прокручиваться и ее можно будет осторожно «вывернуть» без наклоняется с помощью крана. Если втулка «застряла», то необходимо нарезать в ней резьбу на 5-8 оборотов, затем снять метчик и вместо него вкрутить подходящий болт и вытащить втулку для него.Вставляется новая гильза и слегка прижимается.
После нескольких замен новая втулка уже легко вставляется вручную. Однако в процессе эксплуатации это приводит к тому, что втулка может вращаться в расточенном отверстии и затем расточка со временем ломается, в расточке картера образуется эксцентриситет, что приводит к перекосу вала стартера и затем — заеданию. стартер — невозможность запустить двигатель. Как выяснилось из общения с разными военнослужащими, это довольно распространенная болезнь гольфа и пассатов старше 10 лет.
Вылечить удалось следующим способом.
0. Определите величину эксцентриситета.
1. а. Шлифуем (закупаем, заказываем) втулку большего размера (на эксцентриситет
) наружного диаметра. Удалите лишний металл.
г. Берем новую втулку и припаиваем на несколько мм сбоку от припоя. Ненужное удаление.
2. Вставьте втулку с небольшим усилием.
3. Если стартер с постоянными магнитами, лучше заменить его стартером с обмотками на статоре — такой стартер имеет больший зазор между якорем и статором и поэтому допустимое смещение вала также больше (стартер стоит около 2500 рублей при разборке, обратите внимание на состояние при покупке) хвостовик тот, который будет вставляться в гильзу — он должен быть без задиров, отполированный).Также оптимально одновременно заменить заднюю втулку стартера, чтобы «забыть» о проблеме надолго. Кстати, заменить щетки можно одновременно, так как стартер разобран, можно взять щетки от ВАЗ-2108 и немного притереть. Стандартные щетки привариваются, но можно и аккуратно паять мощным паяльником, токоподы щеток при пайке можно сдавливать круглогубцами, чтобы они не запутались, иначе токопорошки потеряют гибкость.Все, удачи с ремонтом!
Автомобильный портал
Автомобильный портал
- Карбюраторный двигатель автомобиля запускается и глохнет
- Двигатель Geely MK Cross — Обзор и советы
- Какое давление должно быть в автомобильных шинах Ford?
- Общий принцип подбора трансмиссионных масел для MCPP — Видео
- Дорожный просвет Citroen C4
- Датчики давления в шинах
- Clien Nissan Tiida, увеличивающие дорожный просвет Nissan Tiida с помощью проставок (видео)
- Подбираем масло в двигатель Kia Rio
- Рекомендуемое моторное масло для Kia Ceed
- Как узнать, не скручен ли пробег как сбросить пробег по спидометру
- Рекомендуемое моторное масло для Mercedes-Benz e класса какое масло заливать в дизельное топливо Mercedes Benz
- Б / у Kia Cerato : Что скрывается под привлекательной оберткой слабых мест Kia Cerato
- Секонд хенд: Mitsubishi Lancer IX — Японская легенда Что лучше 9 или 10
- Обучаем Daewoo Matiz: стандартные размерные шины и их возможная замена
- Kia Mojava: отзывы владельцев, комплектация, характеристики, тест-драйв
- Сколько антифриза залить в Skoda Octavia 1
- D aewoo Espero — описание модели
- Opel-Frontera: Характеристики, отзывы, фото «Opel Fronter»: Характеристики
- Ford C-Max технические характеристики
- ОТНОСИТЕЛЬНО CHERY TIGGO ЦЕНЫ НА ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ CHERY TIGGO
- Возможные неисправности Renault Duster
- Просторный кроссовер Skoda Kodiaq Техническая Skoda Kodiak
- Маркировка автомобиля Мерседес-Бенц Гелик, как правильно называть модель
- Какое отечественное масло лучше?
- Сравнение автомобилей Opel Astra и Kia Ceed в кузове хэтчбек Техническое оснащение Opel Astra
- Сравнение автомобилей Opel Astra и Kia Ceed в кузове хэтчбек и это только начало
- Рекомендуемое моторное масло для Nissan Qashqai
- Два носа и шум дороги: тест-драйв Обновленная Киа Оптима
- Стекло пота в Шевроле Ланос
- БМВ Е46 электрика, дизайн, интерьер, фото, видео, цена, отзывы Перспективы BMW E46
- Какие диски выбрать на Ниву: размеры и характеристики
- Какое масло лучше выбрать
- Где Citroen C-Elise Citroen Кто производитель
- Какого размера диски на Шевроле Авео какие диски подходят на Шевроле Авео Т250
- Как рассчитать емкость различных форм
- Гарантийный срок на капремонт двигателя автомобиля по закону
- Чтобы не потели окна народными средствами в машине?
- Перегрузка мостовых мостов Мост Откидная — преимущества
- Хиты вторичного рынка: средние и большие all-life
- Хиты вторичного рынка: средние и большие all-life
- Как сделать конструктор крана из металла
- Китайский кроссовер Jac S5: владельцы отзывы
- Узнать об автомобиле все.Раздел расшифровки VIN. Документы для определения законности регистрации автомобиля
- Обратное движение — там, где это запрещено и разрешено, штрафы ПДД
- Штрафы предусмотрены за езду на зимних и летних шинах в несезонную
- Как узнать госномер автомобиля по VIN-коду
- Как получить разрешение на выдачу автомобиля с инсультом вызов что делать если брали машину
- Машину забрали на ларьки — что делать и куда звонить как можно забрать Поднять машину с автострады
- Какой штраф налагается на водителя за перегрузку грузового автомобиля?
- Штрафы за отсутствие тахографа и карты тахографа Какой штраф без карты на тахографе
- Порядок эвакуации автомобиля на перегон
- Штраф за отсутствие мотоциклетного шлема
- Штрафы за тонировку автомобиля
- Допустимая нагрузка на ось грузовика, размер штрафа за перегруз, какое наказание за льготы по оси
- Какой размер гаража самый оптимальный
- Как сделать шумоизоляцию своими руками: двери, арки, пол, капот, багажник как сделать шумоизоляцию дверей автомобиля
- Toyota Mark II (x90): стоит ли покупать японскую легенду
- Land Rover Discovery II TD5: выдающаяся личность
- Обзор Lifan X60: отзывы, Технические характеристики и цена сколько стоит Лифан Х 60
- Hyundai Santa Fe III — Diesel Advantage
- Лада Веста: фото, видео, отзывы
- Лучшие летние шины Рейтинг летних шин Отзывы
- Технические характеристики Jili Emgrand EC7
- Подержанные: Audi A6 C4 — Качественный кузов и сложная электроника
- Архивная модель Opel Astra Family тормозной хэтчбек, подвеска и рулевое управление
- Первое поколение Nissan Note Авто Nissan Note New
- Opel Astra N: Технические характеристики Opel Astra H — Технические характеристики для всего семейства
- Nissan Terrano — конкурент Дастера?
- Секонд хенд: BMW X3 E83 — Надежный друг
- Kia Rio 3 седан.Отзывы о Киа Рио. Комбо от дилера
- Киа Рио 3 седан. Отзывы о Киа Рио. Стоимость каждой машины
- Новый Комментарий Toyota Highlander 1 поколения Схема рестайлинга
- Chevrolet Lacetti Hatchback
- Все отзывы владельцев о Volkswagen Caravelle T4 Технические характеристики T4 Karavella
- MITSUBISHI LANCER EVO VIII
- Таблица Land Cruiser 80 Дизель
- Honda HR-V Отзывы владельцев (Honda Hr-c)
- Тест-драйв Volkswagen Caravelle T6: Дружелюбная компания Karavella Новая модель Volkswagen T6
- Рестайлинговый кроссовер BMW X3 (F25)
- «Победа Газ М20» — легендарный автомобиль советский период
- Группа тестирования шин SD отвечает на вопросы Pirelli Winter Ice Zero-shape Winter Tyres скандинавского типа, тест
- Обзор Mitsubishi Galant девятого поколения
- Mercedes-Benz E-Class Распродажа На складе
- Mitsubishi Galant 9 American 2
- Технические характеристики двигателей Ford Focus I, II и III: Типичная вероятность лемы и расход
- Audi A4 B8 Описание Технические характеристики Модификации Фото Видео Масса Audi A4
- Audi A4 B8 Описание Технические характеристики Модификации Фото Видео Технические характеристики Audi A4 1
- Reborn Borgward будет продаваться в России кроссовер кроссовер Borgward
- Технические характеристики Toyota Везенца: между кроссовером и универсальным оборудованием оборудование, предсказанное ожиданиями
- Плюсы и минусы Mitsubishi Galant IX
- История развития модельного ряда Volkswagen Transporter Volkswagen размеры конвейера T3
- Test Test Group Sv отвечает на вопросы тест зимних фрикционных шин
- Bus Test Group Sv отвечает лучшим рейтингом шипованных зимних шин
- CHEVROLET CAPTIVA ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Трехдверный Suzuki Grand Vitara II
- Технические характеристики Что нужно иметь в чистоте
- Путь к эмигрантам: История развития Нивы, которая был beco мне Chevrolet Первая Нива Шевроле Год выпуска
- Mitsubishi Lancer IX — Последний Mogican
- Как купить Mercedes-Benz S-Class W220: Подвеска с сюрпризом
- На что обращать внимание при покупке зимней резины
- Машины с гребными винтами — История BMW
- Сушка колес Рено Логан Рено Логан Размеры
- Daewoo Nexia test — Лада Калина
- Не тянет втягивающее реле стартера — что делать?
- Технические характеристики Nissan Cascaj Intellectual Four Drive
- DEU Характеристики Nexia Daewoo Nexia Размеры
- Поменять насос гидроусилителя руля (ГУР) на Ford Fusion своими руками Где находится бачок ГУРа на Ford Fusion
- Какое давление должно быть в Шины УАЗ УАЗ Водные Шины Кама Давление в шинах
- Какое должно быть давление в шинах
- Хрустят ли при повороте руля?
- Снятие ремня Mazda Premacy
- Как заменить свечи на Nissan Cascai Свечной ключ Nissan Qashqai
- Свечи зажигания на Nissan Cashkai Поменять свечи в Nissan Casca
- Как определить, когда нужно менять ремень ГРМ и сколько цепи Греймповые цепи
- Шины на УАЗ: выбор, описание, характеристики Superfishing Wheel UAZ 469
- Технические характеристики Nissan Casca
- Как открыть замёрзшую дверь машины, чтобы не замёрзнуть замок в машине
- Российский журнал феномен: Кто такой Эрик Давидович?
- Продольные и поперечные рычаги задней подвески
- Установка цепи привода ГРМ MR20DE — Nissan Casca, какой ремень ГРМ лучше выбрать
- Как отличить оригинальные кузовные запчасти от неоригинальных как отличить оригинальные от аналога запаски запчасти
- Счетчик мотокас для трактора На что равняется дизель моточас в часах
- Как посчитать моточас в километрах и что такое моточас?
- Синий трактор представляет мультики все серии подряд
- Как определить сопротивление воздуха?
- Порядок замены масла в двигателе автомобиля
- Научно-исследовательская работа «Автомобиль в сервисе» Запуск Jibo: Если вы одиноки и ни с кем не разговариваете
- Надежная защита кузова автомобиля зимой тем лучше обращаться с кузовом машина на зиму
- Назначение и виды тормозных систем автомобиля
- Выбирайте акустику в машину правильно!
- Tesla Electric Mobile — Мифы и легенды — Николас Тесла Tesla Model S демонстрирует два разных диапазона, которые управляют автомобилем
- Легендарная «копейка» или как первые «Жигули» были сделаны из первой копейки «Жигули»
- Все марки автомобилей их значков и названий
- Факты про машины скорой помощи в СССР об особенностях работы
- Факты про машины скорой помощи в СССР Сокращение бригады: на месте врачей займутся фельдшеры
- Как переделать УАЗ на шинах низкого давления?
- Факты об автомобилях скорой помощи в СССР
- Экстренные фото
- Лучшие приложения для автомобилистов, на которые стоит обратить внимание
- ЗИЛ — Характеристики и особенности эксплуатации Какие автомобили производит ЗИЛ на данный момент
- Полезные советы Начинающему Дальнобойщику
- На что звонили на каком топливе работал первый советский трактор?
- В какой машине находится душа
- Внедорожник Ценные бумаги Война II Запад 2 Мировая война
- Экспертиза солярки: Приветствует ли Дизель?
- Падение автобуса в Керченский пролив
- Бизнес-байкеры-патриоты «Ночные волки» Ночные волки Майские
- Корни Чуковского — телефон (зазвонил мой телефон): стих
- Инструкция по транспортировке школьников, школьников автомобильным транспортом
- Ошибки, связанные со сметой из сложившейся дорожной ситуации
- Корсунский погром: На суде в Киеве выяснилось — Сашко Биля издевались над крымчанами, почему Украина не объявила Россию
- Простой способ повернуть электронный спидометр
- Трабант уродливый символ ГДР
- Рамные внедорожники с полным приводом продолжают выпускать
- Детский вопрос: «Почему трамвай должен объезжать впереди, а автобус сзади?
- Ресепшн — Развитие ребенка, подготовка к школе в Киеве Интересные стихи про ГАИ для школьников
- Трамваи типа Т3 и К2.История бренда Tatra. Модификации в Волгограде
- ЗИС — История автомобильной марки
- Баркас B1000 — «Минивэн» из ГДР
- Трактор Sadel Skoda Liaz
- История компании Koenigsegg Новая модель Koenigsegg
- Реальные прототипы машин от «Симпсонов» Гомер сидит в машине
- Примерный календарь и Тематический план производственной практики Тематический план производственной практики
- Новые правила перевозки детей и другие изменения правил дорожного движения Как перевозить детей в машине с
- Аренда сейфов, зачем банк берет ключ к ключу
- Приобретение предприятий торговли и сервиса через платежного посредника (Серебряков с
- Силы, действующие на автомобиль при движении
- Зимняя резина по ПДД
- Емкости для еды, молочко
- Автомобиль на английском как написано
- Пневмоцилиндры серии AF и BF
- Новые законы для автомобилистов
- «Кирово». ц »достался младший брат
- Парковка машин по ПДД 23
- ГИБДД собрались реформировать номерные знаки
- Бронетранспортер Евгений Пригогин забрал спецназ ФСБ
- Жизненные принципы Генри Форда
- Генри Форда — история моего успеха
- Противоположный двигатель, преимущества и недостатки Противоположный двигатель
- Демпинг для водителей за рулем
- Снаряженная масса автомобиля и полная полная и снаряженная масса автомобиля: отличия
- Советский Автодизин: История создания оригинальной копии Как машина изменен дизайн
- Кто уступит сопернику: Kia Sorento или Mitsubishi Pajero Sport
- Прибор для измерения ускорения автомобилей по мере определения динамики автомобиля и как это связано с расходом топлива
- Прибор для измерения ускорения разгон авто как определяется динамика автомобиля и как он связан с расходом топлива
- Прибор для измерения ускорения автомобилей по мере определения динамики автомобиля и его связи с расходом топлива
- Silk Path Results Truck Table
- Проверка двигателя горит — причины
- Как троит двигатель и как он может вращаться
- Как самому затонировать машину?
- Увеличиваем клиренс автомобиля так как можно увеличить клиренс
- Изменения в Лада Приора: копия приора 2 седана
- Самокрашивающаяся машина кузова
- Почему заслонка клапана гнет клапан при Обрыв ремня ГРМ
- Где находится клапан ЕГР — чистка или как заглушить EGR
- Машинка качает и горит свет ESP
- На каких автомобилях кузов оцинкован: список
- Зачем заливать свечи, кто удовлетворяет их «души»?
- Заливает свечи на карбюраторном двигателе, причины
- Что значит при абс
- Что если масло потечет?
- Оцениваем реальные показатели расхода топлива для Дэу Нексия
- Можно ли заливать трансмиссионное масло в гур?
- Замена втулок стабилизатора — когда нужно менять втулки?
- Система распознавания усталости водителя, как она работает Основные параметры для организации проверки усталости водителя
- Замена втулок (резиновых) стабилизатора поперечной устойчивости передней подвески на автомобилях Daewoo Lanos, Daewoo Nexia, Daewoo Sens, Chevrolet Lanos
- Как поступать водитель с переутомлением и переутомлением?
- Почему в аккумуляторе горит лампочка при включенном зажигании?
- Почему машина не тянет: причины потерь мощности двигателя и проблема устранения проблема не развивает мощность на малых оборотах
- Поглотитель топлива: что это такое, для чего он нужен, где используется?
- Маркировка моторных масел
- Особенности автомобилей Тойота Королла десятого поколения (кузов 150) Королла 150 Конфигурация кузова
- Какие параметры поломки и снятия дисков на УАЗ Патриот R16
- Слабые места и проблемы Тойота Королла Комплектация Е150 Тойота Королла Е150 Седан
- Что лучше: автомат или вариатор?
- Как проверить подушки двигателя самостоятельно?
- Что такое 2110 ДПКВ РН ИМХО
- Как снять запрет на регистрацию автомобиля Как узнать, какой орган вынес постановление о введении ограничений на регистрационные действия с автомобилем
- Ford Focus (Форд Фокус) Разные поколения
- Диск с центральным отверстием Lancer 9
- История Land Rover: Little Justles — Большие результаты
- Загорелся индикатор CHECK: ищем причину и устраняем проблему
- Все, что вы чертовски знаете о Lada Grant Liftbek
- Что делать, если есть на форсунке нет искры?
- Лада Гранта из Парка Си: Старость не радость головка блока цилиндров
- Стартер крутит, а двигатель не крутит
- Какие причины — машина не заводится, а стартер крутит стартер прокручивается но не запускается
- Что лучше гранта или предшествующее что лучше гранта
- Циркуляционный контур Охлаждающая жидкость ВАЗ 2115 Форсунка
- Молочный фильтр: Что нужно для авто?
- Какая высыхает диски на Шевроле Лачетти: размер колес и размер резины Шевроле Круз 16 радиус
- Выбрать шины на Шевроле Круз
- Lexus — История автомобиля марки Lexus Lexus Чья марка Машина Страна Производитель
- история бренда LEXUS.Элитный клуб. Автомобили Lexus: кто и где производит свой lexus, какая страна машина
- Поменять жидкость в Гур Опель Астра видео «Подключение тестера к Опель Астра»
- Учимся самостоятельно проверить генератор на работоспособность
- Технические характеристики Datsun on-do, отзывы , цены и комплектация
- Что делать, если не работает вентилятор в Дэу Нексия, почему не работает на Дэу Нексия
- Какой антифриз или антифриз можно заливать в систему охлаждения УАЗ, виды, состав и совместимость антифриза и антифриза, интервал замены сколько тосол литров входит
- Когда менять ГРМ на фокус 3 1
- Каковы габаритные размеры кузова Форд Куга?
- Автобусные шины Матадор — оптимальное сочетание качества и стоимости
- Размер шин и дисков, или как разобраться в маркировке стандартного размера резины на ВАЗ 2107
- Какая поломка на Киа Рио
- Какие диски на Киа LED
- Какое давление в шинах Шеви Нива
- Определение кузова покраски кузова любого автомобиля по VIN-коду
- Слабые и слабые стороны Daewoo Nexia Автопроизводитель Daewoo Nexia
- Как починить автомобиль из другого автомобиля или аккумулятор?
- История шин Sava Sava Tire Страна Производитель
- История АвтоВАЗа с подробным описанием моделей (много текста) завода после распада СССР
- Причины преждевременного выхода из строя лямбда-зондов и способы их устранения
- Polo sedan с коробка автомат: ОСОБЕННОСТИ АКПП POLO SEDAN выполненный у нас Ремонт трансмиссии Volkswagen Polo — это просто качественная и быстрая работа квалифицированных мастеров
- Volkswagen седан сколько литров бензобака
- Грабли рулевые: устройство, принцип работы и основные неисправности Грабли
- Nexia поломка: что это и как измерить
- Как долить и залить антифриз в систему охлаждения?
- Основные причины неравномерного износа протектора шины поедает резину изнутри
- Группа VAG: Крупнейший производитель автомобилей в Европе
- Снятие и установка поворотного кулака передней подвески автомобиля Лада Ларгус
- Лада Гранта Седан (Лада Грант) Лада Приора Объем двигателя
- Очки для ходьбы: что делать?
- Почему удаляют катализатор и как это делать?
- Подержанные: Nissan X-Trail второго поколения с четырьмя приводами Nissan X-Trail
- Реальный объем топливного бака
- Рамный внедорожник на миллион: что выбрать для семьи?
- Какие присадки в бензин 95
- надежность, проблемы, ресурс — Мой обзор
- Двигатель и коробка Kia Ceed (светодиоды Kia) Их ресурс и ремонт сколько Kiya Rio проедет до ремонта
- Kia Sportage, как работает полный привод работает?
- Как избавиться от кука гидрокоматов на холодном двигателе
- Колеса Camry: Размеры шин и дисков, поломка, сверление
- О сушке колес на Volkswagen Параметры колес Volkswagen Polo Sedan
- Если появились надувные сиденья — что делать?
- Почему бы не включить трансмиссию при работающем двигателе?
- Dissaker Nissan Almer Classic Расстояние между болтами на дисках
- Снаряженная масса Chevrolet Cruise Sedan
- EBD электронная система распределения тормозных сил
- Lifan Solano — Описание Модели Lifan Solano Технические характеристики
- Шины и диски на Chevrolet Aveo, размер колес на Шевроле Авео Колеса Колеса Aveo T300
- Масло в КПП: проверка и замена, сколько и какое масло заливать
- Как расшифровывается TFSI на Audi
- Почему плохо греет печку в машине и как с этим бороться
- Можно ли продать машину, но оставить номер самому
- Седьмой вариант Toyota Mark II
- При на Volkswagen polo поменять цепь и ремень ГРМ
- Размеры шин и дисков на Skoda Rapid
- Если двигатель не заводится — инжектор
- Самостоятельная замена ремня ГРМ Daewoo Matiz: инструкция, фото и видео
- Daewoo Nexia Weak nesses
- Как проверить стартер: несколько методов тестирования оборудования Проверить реле стартера мультиметром
- Без замены поршня, чтобы не гнуть клапан
- Все о бешеных колесах Дистанция между болтами на дисках ВАЗ 2110
- Ford Focus (Ford Focus) разных поколений
- Какой штраф за перегруз автомобиля
- Размеры гаража: ценные советы при строительстве
- Аудиоподготовка дверей как сделать виброизоляцию дверей автомобиля
- Переоборудование фургонов и минивэнов в дома на колеса
- Шикарный дом из старого автобуса
- Особенности нанесения жидкого стекла на кузов автомобиля
- Шины Dunlop Sport 01.Шины Dunlop. Положительные отзывы о резине от водителей
- Азот в шинах — это развод
- Размер диска и резина Skoda Octavia, поломка
- Размер диска и резина Skoda Octavia, поломка
- Шины Nokian HakkaPeliitta R3
- Какие летние шины лучше?
- Тестирование зимней резины вождение
- Рейтинг шипованной резины
- Стоит ли установка помиловать изменение конструкции автомобиля автомобиля
- Какие летние низкопрофильные шины лучше года
- Летние шины на гранте 14
- Какие что нужно знать, чтобы пройти техосмотр автомобиля Как часто делать техосмотр автомобиля
- Шины и диски на KIA Sportage, размер колес на Kia Sportage
- Шина Goodride Шина Goodride Производитель
- Что делать и где применять когда продавали машины, а приходят штрафы?
- Что такое Trade-in по-русски: обмен без накрутки?
- Проверять номер двигателя при регистрации, когда возникает необходимость проверки
- Как забрать машину с пересадки?
- Скользящая АКПП: Причины и устранение неисправностей Паяльная машина
- Тема: Почему нельзя останавливать АКПП, что происходит с АКПП при пробуксовке
- Оценка Автокресло: Результаты краш-тестов врезаны в столб
- Как изнашивается двигатель
- Где появились первые такси
- Можно ли буксировать машину на машине?
- Kia Rio II (2005-2011): неслучайные связи, что стоит на Kia Rio
- Реанимация пластиковых элементов автомобиля Технология работы
- Сказки про машинку.Сказки про машину. Современные сказки для детей рассказы про машинки детские
- Правила парковки: Где можно, а где нельзя парковаться
- Правила парковки на дворовых территориях
- Проверка системы охлаждения
- Тонировка стекол машины дома
- О база Оки. Багги — это не роскошь. Сделаем багги из ока какой инструмент нам нужен
- «Студебедер» — Victory Car
- Caryer начала ХХ века
- Пневматическая подвеска своими руками
- Как работает трамвайное депо
- Устройство трансмиссии автомобиля БЕЛАЗ Спецтехника и вспомогательное оборудование опции
- История передних кабриолетов
- ИСТОРИЯ ПАРДЕНСКИХ КАБИЛЕРОВ СССР Жизнь на блокировке
- Harley-Davidson Model Row Максимальная скорость Harley Davidson
- Как делают пуленепробиваемые стекла?
- Каталог навесных и шарнирно-сочлененных самосвалов
- Стеклоуплотняющееся
- Кемпер своими руками.Комфортный кемпер. Необычные кемперы, сделанные своими руками из разнообразных передвижных домов
- Устройство трамвая: Конструкция и основные узлы
- Ремонт дентина Технология PDR Подготовка к ремонту
- Как не забыть, где находится ваша машина на автостоянке, что делать, если их эвакуировали автомобильная машина
- Тест-драйв Haval H9: На что способна китайская Toyota Land Cruiser
- Почему нельзя пользоваться мобильным телефоном на заправке и не взорвался ли из него бензин?
- Трамвай Системы управления вагоном
- Трамвай: расширенные характеристики
- Платим за воздух: какие заправки не подпитывают
- Ликинский автобусный завод Лиаз История предприятия Лиаз
- Новейший российский дизель «Пульсар» делает не имеют прототипов самые современные отечественные двигатели
- Принципиальное отличие трехколесного велосипеда от трехколесного велосипеда
- Перевозка горючего как бизнес
- Правила перевозки горючего и безопасный транспорт
- МАЛЫЕ АВТОБУСЫ LIAZ: Easy Step History Liaz
- Jeep своими руками — удачные проекты российских мастеров что можно сделать своими руками для внедорожников
- Тяговые литий-ионные аккумуляторы Tesla, что внутри?
- Как самому сделать автодель на колесах: фото готовых работ
- Выбираем автофургоны для самостоятельного путешествия
- Мотоцикл «Ковровц»: характеристики и фото
- Как устроен аккумулятор у автомобиля Tesla Model s
- Принцип работы работы тракторного двигателя
- Дом на колесах своими руками, варианты кемпингов Маршрутка в жилом доме своими руками
- Экскурсия на завод «Chery» в Китае Завод Cherry в Китае
- Как сделать автод на колесах себе: фото готовых работ
- Как пользоваться заправкой?
- Современные технологии ремонта повреждений крупногабаритных шин
- Самые мощные двигатели в мире двигатель r
- Обзор «Lamborghini Miura»: описание, характеристики и отзывы Мораль?
- Обзор самых больших тракторов в мире огромный трактор
- Рейтинг самых мощных мотоциклов планеты лучшие туристические мотоциклы
- История компании Bugatti Где делать Bugatti
- Самый дорогой и роскошный дом на колесах… (8 фото) Как выглядит самый большой автобус
- Самые длинные автобусы в мире (15 фото) Самый широкий автобус в мире
- Команды, поданные на рулевое колесо, и их выполнение, включая команды, представленные на английском языке. руль на английском языке
- Падения температуры двигателя при движении
- Тарифно-квалификационные характеристики для рабочих общепромышленных профессий
- УМК по дисциплине «Механизация работ в зеленом строительстве» для повышения квалификации Работник зеленой экономики Учебно-методический материал Малая механизация в ландшафтное строительство
- Продвигатель сельхозтехники и тракторов Характеристика работ, задач и должностных обязанностей
- Своды работ по ИП по грузоперевозкам ОКВЭД Аренда транспорта без экипажа
- Когда и как учить детей вождению
- Семь городов, где есть автомобили запрещено — единственное государство без бездомных животных als
- Tesla тайно создает новое поколение собственных аккумуляторов
- Что бы создать такой МАЗ: как заработать на плавающем автобусе?
- Какие противогрибковые реагенты работают лучше?
- Что такое диагностика Что такое диагностика в
- Как самостоятельно решить мелкие царапины
- Как завести машину, если у вас появился аккумулятор?
- Нумерология автомобильных номеров: как решить «характер» автомобиля
- Периодичность замены счетчиков воды
- Счетчики горячей и холодной воды — как часто их нужно менять?
- Проверка загруженности автомобиля в ГИБДД
- Путевой лист грузовика скачать форму
- Договор аренды помещения с оборудованием: скачать
- Документ утвержденные нормы и коэффициенты
- Расскажите, почему и как побороть страх
- Скачать Fashion на Machine Machine Cool Fashion Machines для машин 1
1
.
