Печка ВАЗ-2107 — устройство, работа, основные неисправности

Содержание статьи

Автомобили ВАЗ классического семейства оснащались достаточно производительной системой обогрева салона, обеспечивающей хороший прогрев салона в зимний период. Помимо высокой эффективности печка на ВАЗ-2107 отличается простотой конструкции, что обеспечивает должную надежность этого узла, хотя в ней и есть слабые места.

Устройство отопителя ВАЗ 2107

Устройство печки ВАЗ-2107 включает в себя такие составные элементы:

• корпус с установленными в нем заслонками;
• радиатор печки;
• вентилятор с электродвигателем;
• воздуховоды;
• механизм управления заслонками.

В устройстве системы отопления салона не используются электронные составляющие или сложные узлы, поэтому печка надежная и простая в эксплуатации и обслуживании.

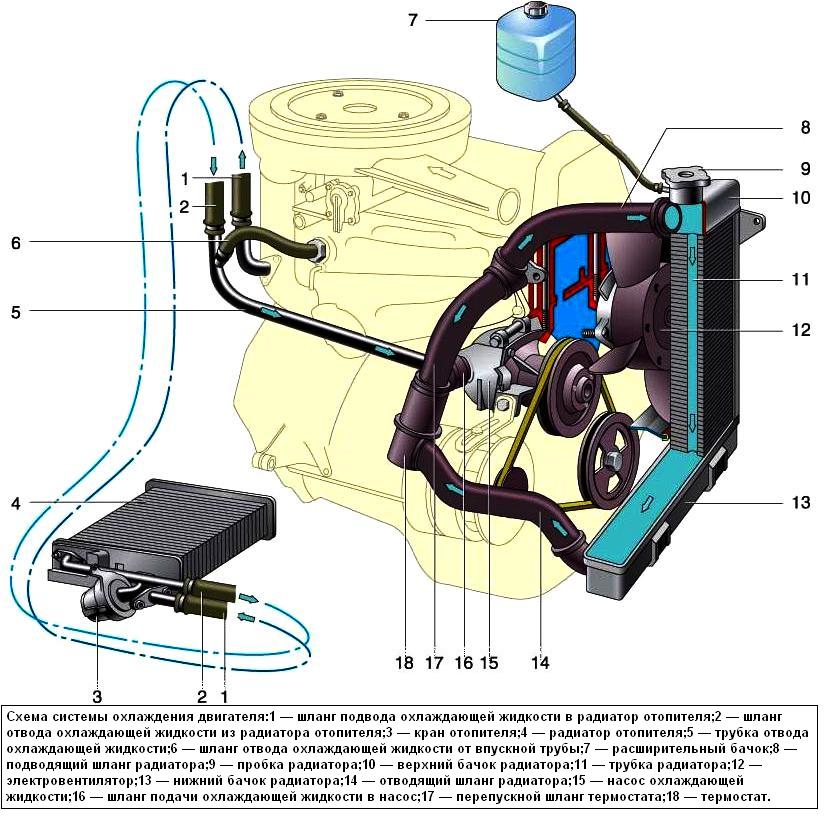

Источником тепла в системе обогрева салона ВАЗ-2107 выступает жидкость системы охлаждения силовой установки. Отдача тепла выполняется благодаря теплообменнику – радиатору, который установлен в корпусе печки под передней панелью и подключен к системе охлаждения. Конструкцией предусмотрено отключение подачи разогретого антифриза в радиатор отопителя путем специального крана, врезанного в патрубок подачи охлаждающей жидкости.

Из корпуса поток воздуха распределяется в нескольких направлениях – на лобовое стекло, в центр салона, на боковые стекла и в зону ног. Для подачи воздушного потока на лобовое стекло предусмотрен воздуховод с выходом в верхней части передней панели. К боковым стеклам воздух подается посредством воздуховодов, проходящих внутри панели. На их концах установлены дефлекторы с заслонками, что более эффективно направляет воздушный поток. Такие же дефлекторы расположены и на передней панели в центральной части, через которые воздух подается в центр салона. В зону ног разогретый воздух поступает прямо из корпуса.

В печке ВАЗ-2107 предусмотрено принудительное создание воздушного потока. И делается он с помощью вентилятора с приводом от электродвигателя, расположенным в корпусе печки под радиатором. Электромотор  работает в двух режимах – с разной скоростью вращения.

Для распределения потоков воздуха отопитель оснащен тремя заслонками. Первая из них – заслонка воздухопритока. С ее помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам – либо в зону лобового стекла, либо к центральному и боковым дефлекторам. Третьей заслонкой регулируется подача воздуха в зону ног.
Первые две заслонки управляются с помощью ползунов механизма управления, третья – отдельным рычагом, расположенным сбоку центральной консоли возле педального узла.

Воздух в салон из улицы подается через воздухозаборники на капоте. Чтобы исключить попадание воды в салон (при движении во время дождя), воздушный поток, который прошел воздухозаборники, сначала попадает в специальный короб, где вода отделяется. И только после этого поступает к заслонке воздухопритока.

Механизм управления

Управление печкой ВАЗ 2107 механическое. Состоит оно из клавиши включения вентилятора и блока ползунков. Установлен механизм управления на центральной консоли в верхней части, что обеспечивает легкий доступ к элементам.

Ползунков механизма управления – три, и каждый из них управляет своим элементом:

1. Верхний отвечает за подачу антифриза в радиатор и соединен он тросом с краном, установленным на входном патрубке. Крайнее левое положение ползунка – кран закрыт (печка не греет), правое – кран открыт (антифриз поступает в радиатор).
2.  Средний – управление заслонки воздухопритока. При перемещении его влево заслонка перекрывает подачу воздуха с улицы (закрытая циркуляция воздуха в салоне), правое положение – воздухоприток открыт (в салон поступает воздух с улицы).
3. Нижний управляет заслонкой распределения потока по воздуховодам. Левое положение – поток подается по боковым и центральному дефлекторам, правое – в зону лобового стекла.
   Каждый из этих ползунков устанавливается в любом положении, чтобы добиться оптимальной работы печки.

Принцип работы

Работает система отопления просто – чтобы обеспечить нагрев воздуха, водитель посредством верхнего ползунка открывает кран подачи антифриза в радиатор печки.
Если заслонка воздухопритока открыта (средний ползунок – в крайнем правом положении), то воздушный поток через короб, отделяющий влагу, и заслонку поступает в корпус печки. Проходя через радиатор, воздух разогревается, а после уже движется в зависимости от расположения остальных заслонок.

Если нижний ползунок перемещен вправо, то разогретый воздух пойдет в зону лобового стекла, а при левом положении – в центр салона и к боковым стеклам.
Чтобы подать разогретый воздух к ногам, водителю нужно рычаг нижней заслонки опустить вниз.

При движении на высоких скоростях поток воздуха, подающийся через воздухозаборники, перемещается  интенсивно, поэтому вентилятор включать не обязательно. Но если скорости движения недостаточно, вентилятором создается принудительная циркуляция.

С помощью заслонок и вентилятора водитель управляет печкой – задает скорость движения воздуха, степень его нагрева и области распространения.

Неисправности печки

Из-за простой конструкции неисправностей в системе обогрева салона ВАЗ-2107 не так уж и много. Их делят на механические и электрические.
К механическим неисправностям относятся:

• заклинивание крана подачи антифриза;
• засорение радиатора;
• обрывы тросов механизма привода;
• подтеки.

Кран и радиатор отопителя– «слабые» места в печке ВАЗ-2107. Если в зимний период кран работает часто, то с наступлением лета, он перекрывается и остается в таком положении. Из-за этого он заклинивает, и при наступлении зимы попытки его открыть приводят к обрыву тросика управления.

Видео:Отопитель на классике не работает .ВАЗ 2101-07. Ищем причину.

Заклинивший в одном положении кран «расшевелить» трудно, поэтому проще неисправный узел заменить.
И перекрытие подачи антифриза сказывается и на радиаторе. Отсутствие движения жидкости длительный период (при эксплуатации авто летом, когда печка не используется) приводит к интенсивному образованию окислов внутри радиатора, которые закупоривают трубопроводы теплообменника. Из-за этого пропускная способность радиатора  падает, а вместе с ней – и производительность печки.

Засоренный радиатор отопителя промывают, но если отложений много – то удалить их получиться только механическим способом, а для этого радиатор распаивают. Спаять его обратно –  сложно и иногда проще заменить теплообменник, чем промыть.

Подтеки – тоже распространенная поломка. Возникают они в местах соединения патрубков, а также если в радиаторе появилась трещина. В первом случае подтек устраняется затяжкой хомутов крепления, во втором – пайкой или заменой радиатора.

К электрическим неисправностям относятся перегорание электродвигателя, обрыв цепи его питания и поломка клавиши управления.

Причины снижения производительности

Помимо явных неисправностей, из-за которых печка не работает или функционирует неправильно, бывают и иные проблемы с системой обогрева салона ВАЗ-2107. Основная из них — снижение производительности печки.

Если печка греет слабо, то причина кроется в:

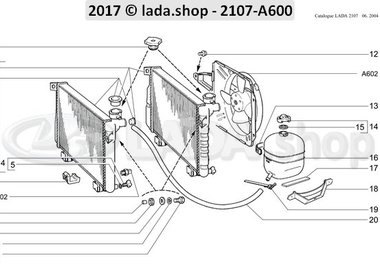

1. Неисправностях системы охлаждения силовой установки (снижение производительности помпы, заклинивание термостата).
2. Засорении радиатора.
3. Образовании воздушной пробки в радиаторе печки.
4. Износе уплотнителя заслонки воздухопритока.

Поиск причины снижения производительности начните с проверки нагрева радиатора печки. Для этого  нагрейте мотор до рабочей температуры, откройте полностью кран подачи антифриза в печку и рукой проверьте степень нагрева подающего патрубка до и после крана и сам радиатор. Если до крана трубопровод горячий, а после него – нет, кран заклинил. В случае, когда радиатор не прогревается, причина  кроется в сильном засорении теплообменника или возникновении в нем пробки. Если даже до крана трубопровод не прогревается, проведите ревизию системы охлаждения.

Если радиатор хорошо прогревается, но отмечено, что печка греет хуже, то проверьте работоспособность заслонки воздухопритока и состояние ее уплотнителя. Не помешает проверить корпус печки и воздуховоды на наличие неплотностей и щелей.

Чтобы печка ВАЗ-2107 хорошо грела, перед зимним периодом проверяйте работоспособность крана, замените антифриз (с промывкой системы), осмотрите механизм управления и работоспособность заслонок.

Схема печки ВАЗ 2107 — 1 ответ

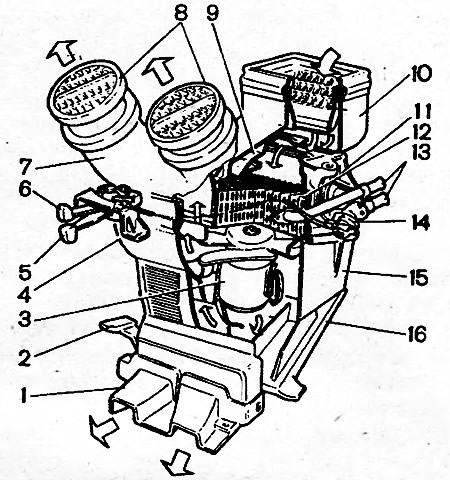

Смотри вот на картинке:

1. Левый воздуховод, отвечающий за обогрев бокового стекла;
2. Воздуховод отвечающий за обогрев лобового стекла;
3. Тяги управления системой отопления;
4. Кронштейн относящийся к рычагам управления;
5. Тяги управления системой отопления;
6. Тяги управления системой отопления;
7. Кожух вентилятора системы отопления;
8. Рычаг отвечающий за управление крышкой распределителя воздуха;
9. Кожух радиатора системы отопления;
10. Крышка отвечающая за приток воздуха;
11. Радиатор системы отопления;
12. Вентилятор отопительной системы автомобиля;
13. Кожух вентилятора, который отвечает за направление движения воздушных потоков;
14. Крышка отвечающая за распределение воздуха;
15. Заслонка воздуховода;
16. Кран системы отопления;
17. Патрубок радиатора отвечающий за отвод ОЖ;
18. Патрубок радиатора отвечающий за подвод охлаждающей жидкости;
19. Правый воздуховод, отвечающий за обогрев боковых стекол;
20. Дефлектор.

В принципе схема печки ВАЗ 2107 состоит из 3-х основных частей: это три кожуха в которых имеются вентилятор, радиатор и подвод воздушного потока при помощи заслонок.

Воздух, попавший в систему отопления, нагревается благодаря радиатору (он же радиатор печки), находящегося в кожухе системы отопления и вентиляции. Радиатор отопителя ВАЗ 2107 имеет два патрубка (входящий и выходящий), которые заведены в подкапотное пространство и подключены в малый круг общей системы охлаждения двигателя.

Краник печки встроенный во входящий патрубок. Его задачей является регулировка поступающей ОЖ, и управление этого крана осуществляется рычажком, расположенным на передней панели блока климат контроля (как то громко сказано, проще говоря – блок системы вентиляции).

Под радиатором отопителя стоит вентилятор с электродвигателем (так называемый дуйчик). В его цепь входит резистор обеспечивающий скоростные режимы вращения (активация переключателем на панели). Прикреплен вентилятор двумя эластичными подушками находящимися внутри кожуха (со временем конечно врятли они эластичны правда).

С кожуха вентилятора системы вентиляции и отопления идут воздуховоды, которые направляют поток воздуха к лобовому, боковым стеклам, а также в ноги водителя и переднего пассажира. Управление потоком воздуха осуществляется при помощи заслонок и крышек отопителя управляющихся рычажками. Вот так вот собственно и устроена система вентиляции и отопления.

почему не греет, устройство, замена, доработка, ремонт, как снять, фото и видео

Основная функция системы отопления любого автомобиля — создание и поддержание в салоне комфортного микроклимата. Кроме этого, печка предотвращает запотевание стёкол и удаляет с них наледь в холодное время года. Поэтому поддержание системы отопления в работоспособном состоянии актуально для любого автовладельца.

Устройство и принцип работы системы отопления ВАЗ 2107

Печка ВАЗ 2107 создаёт и поддерживает в салоне комфортную температуру воздуха и препятствует запотеванию стёкол в холодную и влажную погоду. Она состоит из:

• отопителя;
• вентилятора;
• блока управления.

Наружный воздух через отверстие в капоте попадает в кожух воздухоприёмной камеры, расположенной в моторном отсеке под лобовым стеклом. Затем он направляется к отопителю, где конденсируется большая часть содержащейся в нём влаги. Однако до полного прогрева радиатора в салон будет поступать слегка влажный воздух.

Радиатор печки нагревается охлаждающей жидкостью (ОЖ), поступающей из системы охлаждения. Температура регулируется специальным краном, частично перекрывающим направляющийся в систему отопления поток горячей ОЖ. Чем больше нагретой жидкости поступит в радиатор печки, тем теплее будет в автомобиле. Положение крана меняется регулятором из салона посредством гибкой тяги.

В салон воздух поступает с помощью вентилятора отопителя, скорость вращения которого регулируется специальным резистором. При движении автомобиля на высокой скорости система отопления может работать и без включённого вентилятора. Попадающий под капот воздушный поток создаёт повышенное давление в коробке воздухопритока и нагнетает тёплый воздух в салон.

Система отопления ВАЗ 2107 устроена довольно просто (оранжевым цветом обозначены потоки тёплого воздуха, синим — холодноого)

Через систему воздуховодов подогретый воздух направляется в разные части салона, а также на лобовое и боковые стёкла, предотвращая их запотевание в холодную и влажную погоду.

Управление работой печки осуществляется с помощью нескольких рукояток на панели приборов. Верхняя рукоятка регулирует положение крана отопителя (крайнее левое положение — кран полностью закрыт, крайнее правое — полностью открыт). С помощью средней рукоятки меняется положение крышки воздухопритока. Поворачивая её вправо и влево, интенсивность подачи тёплого воздуха, соответственно увеличивается и уменьшается. Нижняя рукоятка регулирует заслонки воздуховодов обогрева стёкол. В правом положении воздушный поток направляется на боковые стёкла, в левом — на лобовое стекло.

Через систему воздуховодов подогретый воздух направляется в разные части салона, а также на лобовое и боковые стёкла

Узнайте, как заменить термостат на ВАЗ 2107: https://bumper. guru/klassicheskie-modeli-vaz/sistema-ohdazhdeniya/termostat-vaz-2107.html

Доработка системы отопления

Устройство печки ВАЗ 2107 далеко не совершенно. Поэтому автовладельцы дорабатывают её самыми различными способами. Прежде всего предпринимаются попытки улучшения герметичности воздуховодов, особенно в местах соединений. Это позволяет несколько увеличить эффективность обогрева салона.

Владельцы ВАЗ 2107 дорабатывают систему отопления самыми различными способами

Замена вентилятора

Часто для улучшения работы печки автолюбители меняют родной вентилятор на более мощный, используемый в других моделях ВАЗ (например, ВАЗ 2108). Заводской электродвигатель вентилятора установлен на пластиковых втулках, которые быстро изнашиваются. В результате появляется люфт вала, а в салоне при работе вентилятора становится слышен свист. Ремонт и смазка втулок в этом случае, как правило, ожидаемого эффекта не приносят. Электродвигатель вентилятора ВАЗ 2108 установлен на подшипниках. Поэтому его установка в печку ВАЗ 2107 не только повысит эффективность обогрева салона, но и сделает работу вентилятора более надёжной.

Обычно вместе с электродвигателем вентилятора меняют и ряд других элементов блока управления печкой. Частота вращения заводского вентилятора ВАЗ 2107 при силе тока 4,5А составляет 3000 об/мин. Электродвигатель ВАЗ 2108 при частоте 4100 об/мин потребляет 14А. Поэтому при замене следует установить соответствующие предохранитель, резистор (обычно от «Нивы») и переключатель оборотов (например, от «Калины»).

Видео: доработка печки ВАЗ 2107

Для демонтажа вентилятора потребуются:

• плоская и крестообразная отвёртки;
• ключи на 7 и на 10;
• круглогубцы.

Вентилятор снимается в следующем порядке.

1. Демонтируется панель приборов, полка и перчаточный ящик.
2. Ключом на 7 ослабляется кожух тросика регулирования воздушных заслонок. Петля тросика снимается с рычага.
3. Ключом на 10 откручивается гайка крепления корпуса отопителя.
4. Плоской отвёрткой из корпуса печки извлекаются левый и правый воздуховоды.
5. Плоской отвёрткой снимаются защёлки, фиксирующие вентилятор на печке.
6. Отсоединяются клеммы проводов.
7. Вентилятор извлекается из корпуса печки.
8. Снимается крыльчатка. При необходимости используются круглогубцы.

Размер нового вентилятора (от ВАЗ 2108) несколько больше. Поэтому его установка потребует некоторых изменений в конструкции печки. Если меняется только моторчик, необходимо будет сделать дополнительное отверстие в решётке, через которую тёплый воздух поступает в нижнюю часть салона. Если этого не сделать, корпус электродвигателя упрётся в решётку.

Замена корпуса печки

При установке вентилятора от ВАЗ 2108 потребуется изготовление нового каркаса, обычно из оргстекла. Это довольно трудоёмко и потребует определённых навыков.

Материалом для самодельного каркаса при доработке печки может служить оргстекло

При изготовлении нового каркаса следует точно соблюдать все размеры. Малейшие неточности могут привести к вибрации или выходу из строя нового вентилятора. Собрав конструкцию, следует смазать стыки герметиком и установить новый корпус на место. После этого обычно уровень шума в салоне снижается, а печка начинает лучше нагревать воздух.

Воздухозабор должен быть ВСЕГДА с улицы, тем более зимой, иначе окна потеть будут (а зимой и замерзать). Воздухозабор из салона делается только при включённом кондиционере (в семёрке этот вопрос не стоит).
То что в один «рукав» не дует, возможно: а) при махинации с печкой рукав не встал в нужное место и печка дует куда-то под панель, б) в сопло попала какая-нибудь хрень (поролон или что-то типа того).

Enakin

https://forums.drom.ru/russian/t1151720023. html

При изготовлении нового каркаса для моторчика следует точно соблюдать все размеры

Другие варианты тюнинга печки

Иногда дорабатывается конструкция воздуховодов. В корпусе печки делаются дополнительные отверстия, в которые вставляются сантехнические шланги. Через эти шланги, соединённые с боковыми и нижним воздуховодами, при работе двигателя создаётся дополнительный поток тёплого воздуха на стёкла и в ноги.

Часто причиной слабого обогрева салона является засорение радиатора печки. ОЖ начинает медленнее или совсем перестаёт циркулировать по системе отопления, и эффективность нагрева воздуха заметно снижается. Обычно в этих случаях радиатор меняют на новый.

Засорение радиатора печки приводит к снижению эффективности обогрева салона

Основные неисправности и способы их устранения

К наиболее характерным неисправностям печки ВАЗ 2107 относятся:

1. Попадание воздуха в систему охлаждения. Это обычно происходит после заполнения системы антифризом. Устранение воздушной пробки нормализует процесс обогрева салона.
2. При открытом кране отопителя ОЖ не поступает в радиатор. Чаще всего это происходит, когда в качестве антифриза используется вода. В системе образуется накипь, засоряющая кран и затрудняющая прохождение ОЖ. Проблема устраняется демонтажем крана с последующей его чисткой или заменой.

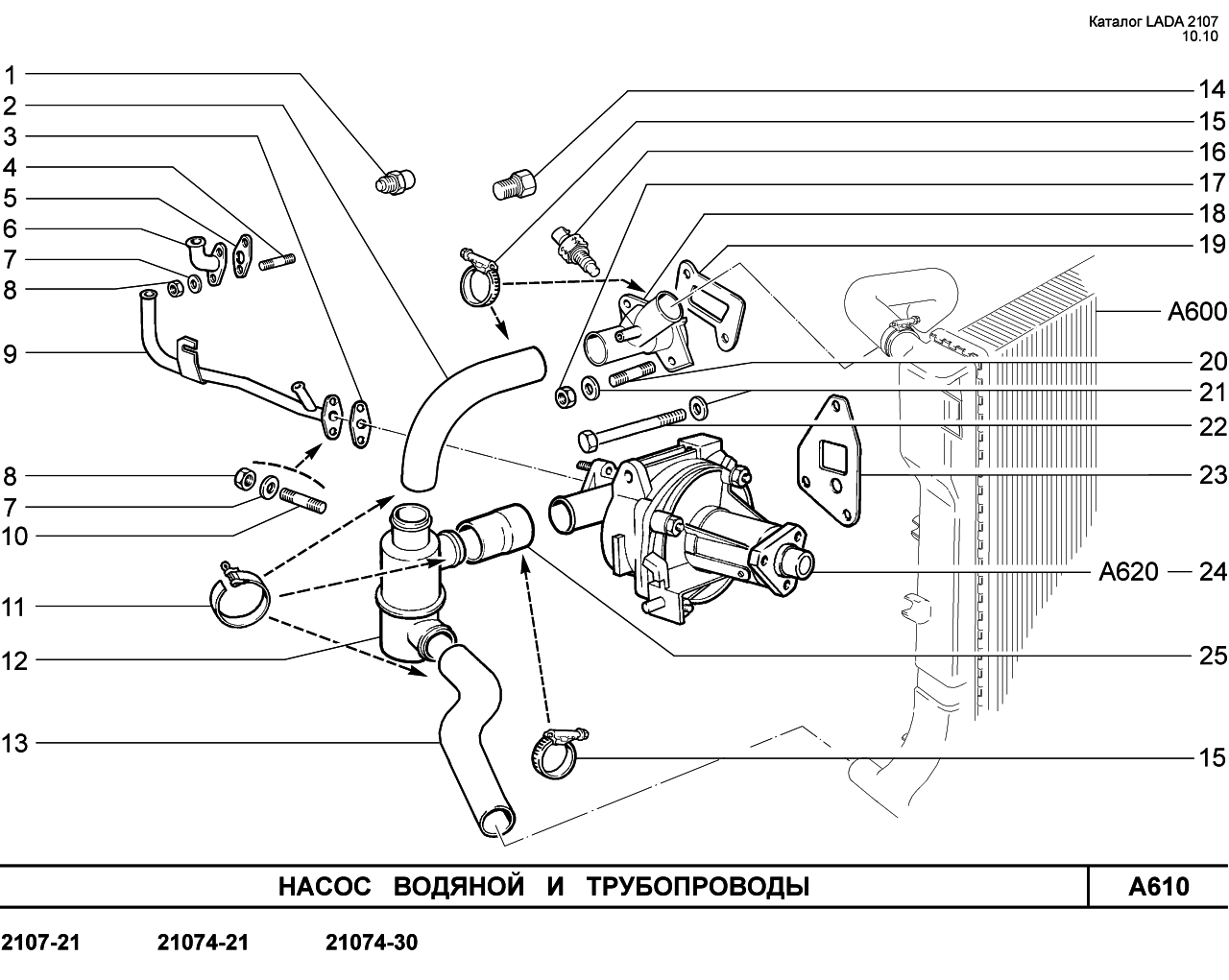

3. Плохо работающий или вышедший из строя водяной насос. Если помпа не качает ОЖ, это может привести не только к отсутствию обогрева салона, но и к более серьёзным проблемам, например, к перегреву двигателя. Водяной насос не работает, как правило, при обрыве ремня генератора, а также при заклинивании в результате износа подшипников.
4. Забитые соты радиатора печки. В этом случае подающий патрубок будет тёплым, а исходящий — холодным. Радиатор часто засоряется при использовании в качестве ОЖ воды, а также при попадании в систему масла или частиц присадок для устранения течи. Восстановить нормальную работу печки поможет чистка или замена радиатора.
5. Смещение перегородки в радиаторе. Если оба патрубка радиатора горячие, а тёплый воздух в салон не поступает, то, скорее всего, в радиаторе сместилась перегородка. Единственное решение проблемы — замена радиатора на новый.

Подробнее о помпе ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/sistema-ohdazhdeniya/pompa-vaz-2107.html

Если на полу или стёклах появляется маслянистый на ощупь налёт, следует искать место утечки антифриза, которое может быть:

• на кране;
• на патрубках;
• на радиаторе.

Если течёт кран или патрубок, их следует заменить. Протекающий радиатор можно временно запаять, но вскоре всё равно потребуется его замена.

Этим перечень возможных неисправностей печки не ограничивается.

Добраться до некоторых элементов системы отопления ВАЗ 2107 бывает достаточно сложно

Печка не выключается летом

Иногда в тёплое время года печку невозможно выключить, установив верхнюю рукоятку блока управления в крайнее левое положение. Если перекрыть кран не удаётся, неисправен сам кран или тросик его привода. Обнаружить кран можно под панелью приборов со стороны пассажирского сиденья. Если вручную его закрыть также не удаётся, не следует прилагать больших усилий. Кран может сломаться, а антифриз — вытечь в салон.

Заменить кран, предварительно купив новый, можно на любом автосервисе. Однако можно попробовать это сделать и самостоятельно. Следует отметить, что менять кран своими руками довольно неудобно по причине его расположения. Сначала следует открыть капот и отсоединить патрубок, идущий к крану. Так как из патрубка польётся ОЖ, под него необходимо подставить предварительно подготовленную ёмкость. После этого нужно снять вещевую полку и с пассажирского сиденья ключом на 10 открутить две гайки крепления крана к корпусу печки. Затем кран снимается со шпилек, вынимается и меняется на новый кран в обратной последовательности.

Причиной невозможности выключить печку обычно является неисправный кран отопителя

Засорение радиатора печки

Засорившийся радиатор печки можно промыть самостоятельно. Для этого потребуется:

• две новые резиновые прокладки;
• два червячных хомута;
• набор ключей;
• ОЖ;
• ёмкость для сбора ОЖ.

Засорившийся радиатор печки можно промыть самостоятельно

Промывка радиатора выполняется на холодном двигателе в следующей последовательности:

1. Под патрубки, которые будут сниматься, подстилается ветошь.
2. Ослабляются хомуты крепления патрубков радиатора и крана.
3. Патрубки снимаются. ОЖ из них сливается в заранее приготовленную ёмкость.
4. Ключом на 7 снимается крепление уплотнителя с перегородки моторного отсека.
5. Разбирается привод крана отопителя.
6. Снимается кожух вентилятора.
7. Через отверстие вытаскиваются патрубки отопителя. Радиатор снимается.
8. Ключом на 10 отворачиваются болты, фиксирующие выходной патрубок радиатора.
9. Старая прокладка заменяется на новую.
10. Отсоединяется и чистится кран отопителя.
11. Радиатор очищается снаружи от листьев и грязи.
12. Патрубок чистится изнутри с помощью ёршика.
13. Радиатор промывается Кёрхером под давлением 5,5 атм до тех пор, пока из него не пойдёт прозрачная вода. Для этого потребуется около 160 л воды.
14. Если нет Кёрхера, для промывки можно использовать каустическую соду. Раствор соды заливается в радиатор и оставляется на один час. Затем раствор сливается, и его цвет сравнивается с цветом свежего раствора. Процедура повторяется до тех пор, пока цвет сливаемой и заливаемой жидкостей не станет одинаковым.
15. После промывки каустической содой радиатор продувается компрессором.

Установка радиатора производится в обратном порядке. При этом рекомендуется заменить все хомуты и прокладки на новые.

Снятый радиатор можно разобрать, отпаяв его верхнюю часть и днище с помощью газовой горелки, и прочистить его внутренности насаженной на дрель металлической сеткой. При этом можно использовать специальную жидкость для промывки, щёлочь или лимонную кислоту. Затем радиатор запаивается и возвращается на место. Эта процедура довольно трудоёмка, поэтому часто бывает целесообразнее заменить радиатор на новый.

Видео: замена радиатора печки ВАЗ 2107

Ремонт и замена отдельных элементов системы отопления

Помимо радиатора, в систему отопления входят вентилятор с электродвигателем, кран и блок управления.

Водители, которые уже много лет сидят за рулём «Жигулей», нередко говорят, что печка ВАЗ 2107 иногда плохо греет. Самой распространённой причиной неисправностей такой системы, как печка ВАЗ 2107, является течь радиатора, а также патрубков, крана и соединений, расположенных непосредственно между ними. К этому можно добавить и сбои переключателя для режимов электровентилятора, повреждение проводов устройства или окисление их составляющих.

Марина Адулян

http://fb.ru/article/133081/pechka-vaz—ploho-greet-ustroystvo-pechki-vaz—zamena-radiatora-pechki-vaz—svoimi-rukami

Электродвигатель вентилятора

Электродвигатель печки считается одним из самых слабых мест ВАЗ 2107. Это обусловлено материалом втулок, на которых вращается ротор. При износе этих втулок работа вентилятора сопровождается характерным свистом. Это происходит через два-три года эксплуатации автомобиля. Электродвигатель можно привести в рабочее состояние с помощью чистки и смазки. Однако через непродолжительное время снова появится свист со стороны вентилятора печки. Специалисты в таких случаях рекомендуют заменить штатный электродвигатель на новый — подшипниковый. В результате свист пропадёт, а надёжность узла увеличится. Процесс замены связан с определёнными трудностями, так как расположен электродвигатель в довольно труднодоступном месте. Тем не менее после установки подшипниковый моторчик гарантированно проработает несколько лет.

Заводской электродвигатель вентилятора печки ВАЗ 2107 обычно меняют на подшипниковый

Читайте об устройстве вентилятора радиатора на ВАЗ 2107: https://bumper.guru/klassicheskie-modeli-vaz/sistema-ohdazhdeniya/ne-vklyuchaetsya-ventilyator-ohlazhdeniya-vaz-2107-inzhektor.html

Кран отопителя

Кран отопителя меняется при заклинивании, протекании и в других случаях, когда его ремонт невозможен. Специалисты рекомендуют в этом случае устанавливать керамический кран.

Металлический кран отопителя обычно открывается осенью и закрывается весной. В периоды простоя он может закиснуть, покрыться накипью и просто выйти из строя. Результат может быть крайне неприятным для автовладельца. Эти недостатки отсутствуют у керамического крана. На керамике практически не накапливается накипь, и она не подвержена коррозии. В результате даже после длительного простоя кран отопителя будет находиться в работоспособном состоянии.

Штатный кран печки ВАЗ 2107 часто меняют на керамический

Блок управления

Управление системой отопления осуществляется из салона ВАЗ 2107 несколькими рычагами на панели приборов, связанными с управляемыми элементами гибкой тягой (стальной проволокой). С помощью этих рычагов можно:

• регулировать степень открытия воздушных заслонок;
• открывать и закрывать кран отопителя;
• распределять воздушные потоки между лобовым и боковыми стёклами;
• осуществлять забор воздуха из подкапотного пространства.

Каждый из рычагов блока управления отвечает за работу определённого узла

Кроме этого, имеется ещё и нижняя заслонка (воздухораспределительная крышка), которая управляется специальным рычагом, расположенным под панелью приборов со стороны водителя.

Таким образом, большую часть работ по ремонту, обслуживанию и замене элементов системы отопления ВАЗ 2107 любой автовладелец может выполнить самостоятельно. Кроме этого, рекомендации специалистов помогут своими руками осуществить доработку печки и сделать её работу более эффективной.

Схема и устройство печки ВАЗ-2107

Перед наступлением холодов, каждый ответственный водитель проводит профилактический осмотр автомобиля и устранение возможных неисправностей. Чаще всего производится регулярная замена масла, антифриза, покрышки автомобиля меняются на зимний вариант. Особого внимания к себе также требует печка, являющаяся одним из главных агрегатов машины, который обеспечивает комфорт для водителя и пассажиров в холодное время года.

Регулятор отопителя на приборной панели автомобиля ВАЗ-2107

В этой стать пойдёт речь об устройстве печки ВАЗ-2107 и правильной её настройке для качественного отопления салона.

Устройство и принцип работы печки ВАЗ-2107

Для того чтобы провести профилактику отопительной системы салона транспортного средства и правильно настроить её работу необходимо изначально разобраться в устройстве печки ВАЗ-2107.

Печка в семёрке находится в салоне и прикреплена к перегородке отсека на моторе четырьмя крепёжными элементами. Между мотором и печкой установлен резиновый уплотнитель. Воздух к печке прибывает через специальные отверстия в капоте. Сзади отопителя в отсеке двигателя находится коробка для подачи воздуха. Воздух проходит через радиатор, где происходит его прогревание, и входит в машину либо под давлением холодного воздуха с улицы на больших скоростях автомобиля, либо под действием вентилятора, который создаёт движение воздуха под давлением. Вентилятор имеет три скорости работы: нейтральная, низкая и повышенная. Переключатель скоростей работы вентилятора находится на приборной панели автомобиля.

Наглядная схема работы отопителя ВАЗ-2107

Радиатор печки употребляет для функционирования жидкость системы охлаждения машины. Количество горячей жидкости, которая попадает в радиатор, можно отрегулировать краном. Он находится возле пола транспортного средства со стороны пассажира и идёт от рычага управления гибких тяг. Рычаг управления находятся на приборной панели транспортного средства. Верхний переключатель печки отвечает за кран отопителя. В предельной правой позиции переключатель полностью открывает краник, в радиатор попадает максимально возможное количество охлаждающей жидкости. В положении переключателя слева кран закрыт, антифриз не попадает в радиатор, и печка остаётся холодной.

Внешний вид радиатора печки автомобиля ВАЗ-2107

Под радиатором расположен моторчик печки. В электрическую систему мотора включён резистор, который даёт возможность переключения скоростей вентилятора.

Под действием вентилятора тёплый воздух идёт по трубкам в сторону боковых стёкол, к ветровому стеклу и к дефлекторам. С помощью решёток дефлекторов можно изменить маршрут подачи воздуха для направленного обдува. Управление горячим воздухом происходит с помощью открывания или закрывания заслонки печки, крышка которой регулируется рычагами гибких тяг. За задвижку люка подачи воздуха отвечает средний рычаг. В предельной правой позиции переключателя в машину попадает максимально возможное количество воздуха с улицы. В крайнем левом местоположении и герметичном закрывании крышки воздух в салон не попадает.

Самый нижний рычаг отвечает за развёрстку потоков воздуха. Правая позиция рычага обеспечивает максимальную подачу воздуха к боковым стёклам машины, левая — обеспечивает обдув ветрового стекла.

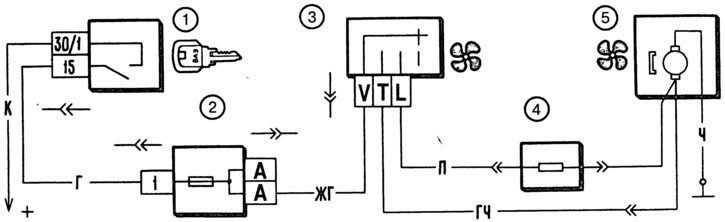

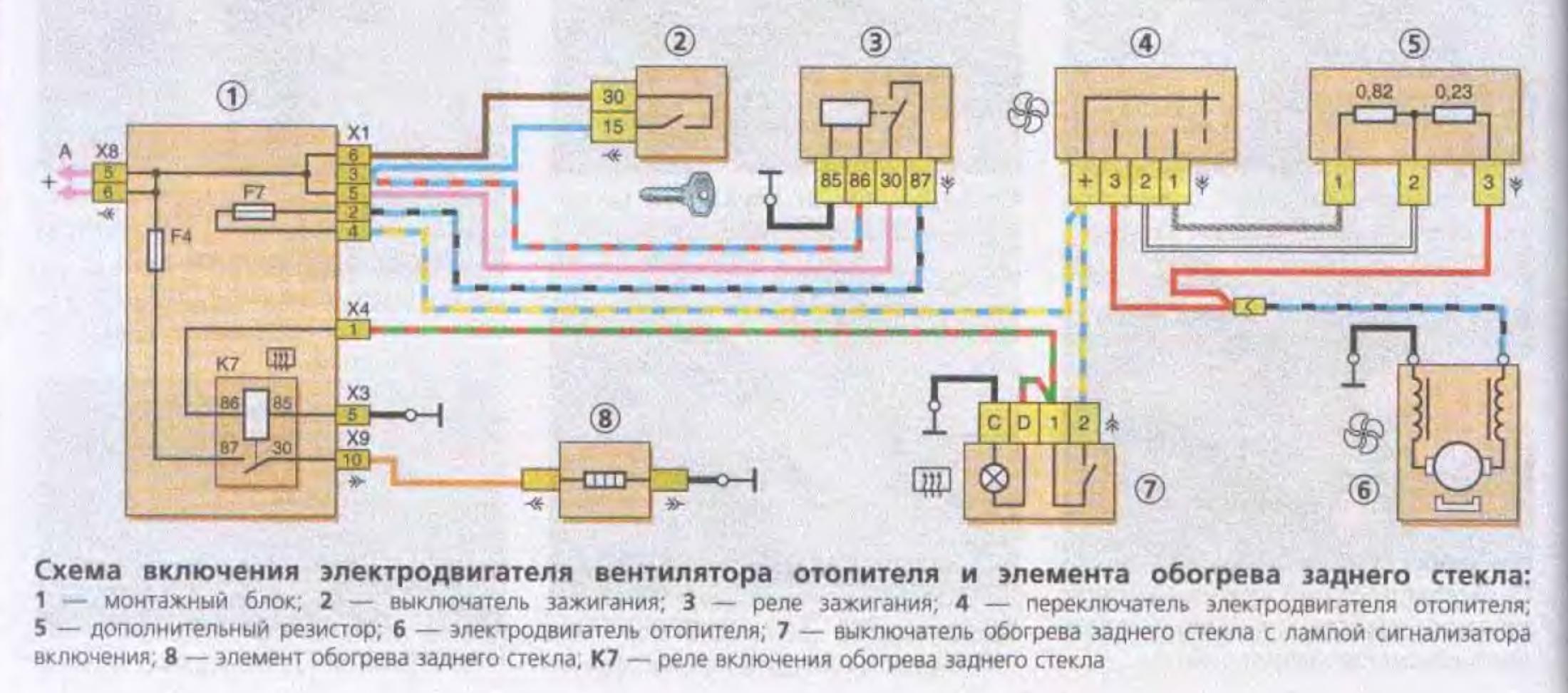

Детальную схему подключения системы вентиляции и отопления ВАЗ-2107 можно посмотреть в технической документации к транспортному средству.

Распространённые неисправности печки и варианты их устранения

Перед началом холодов обязательно надо проверить функционирование основных элементов отопителя ВАЗ-2107.

Чаще всего в системе отопления салона семёрки встречаются такие неисправности:

1. Некачественное соединение патрубков и трубок подачи воздуха.
2. Течь радиатора и краника отопителя.
3. Неисправность электрооборудования печки — окисление проводов, выход из строя моторчика или предохранителя печки. Предохранитель находится в блоке под капотом автомобиля. Блок предохранителей расположен на перегородке между салоном и моторным отсеком со стороны пассажира.

Такие неисправности в отопительной системе может поладить даже начинающий водитель. Более серьёзные поломки могут привести к необходимости покупки новой печки.

Для начала необходимо провести визуальный осмотр деталей отопительной системы. Для этого надо разобрать печку и провести её очистку от собравшихся за летний период частиц мусора и пыли.

Скопившиеся за время эксплуатации мусор и пыль на радиаторе автомобиля ВАЗ-2107

Одна из самых распространённых проблем в отопительной системе ВАЗ-2107 — некачественная герметизация воздуховодов печки. Эту проблему можно устранить с помощью обработки щелей в пластиковых элементах корпуса отопителя силиконом. А также отверстия возле патрубков необходимо уплотнить ветошью. Устранение отверстий уменьшит потери тёплого воздуха и будет сопутствовать более быстрому прогреванию салона.

Следующий этап — проверка краника отопителя и радиатора на предмет течи. Это главная головная боль владельцев отечественных автомобилей. Если краник печки или патрубки подтекают, их необходимо заменить новыми изделиями. Параллельно меняются и уплотнительные стыковые прокладки. Если подтекает сам радиатор, тогда существует два варианта решения проблемы. Чаще всего на семёрках установленный медный радиатор старого образца. Медный радиатор можно запаять и, таким образом, продлить его жизнь. Если семёрка оборудована алюминиевым радиатором, тогда он ремонту не подлежит и требуется его замена новым изделием.

Если после проведения всех профилактических манипуляций в салон поступает холодный воздух, может быть причина в забитом радиаторе, тогда понадобится его основательная чистка. Профилактические промывки радиатора специалисты рекомендуют проводить не реже чем раз в год. Параллельно промываются все шланги и патрубки.

В целях профилактики важно провести осмотр проводки печки на предмет окисления, или плохой изоляции контактов во избежание замыканий, перегорания моторчика и предохранителя отопительной системы. Если печка работает, тогда достаточно визуального осмотра и устранения неполадок. В ином случае требуется проверка функционирования элементов электрической цепи с помощью тестера.

Такие несложные манипуляции уберегут вас от неприятных ситуаций с отопительной системой в холодные поры года.

Модернизация печки

Очень часто параллельно проведению профилактики неисправностей печки и её настройки водителя осуществляют модернизацию отопительной системы для более эффективной её работы.

Чаще всего в этих целях проводится замена штатного вентилятора и резистора изделиями от восьмёрки. Новый вентилятор отличается большим размером, за счёт чего подаётся большее количество тёплого воздуха, и салон транспортного средства быстрее прогревается. Новый вентилятор стаёт практически без доработок на штатное посадочное место. Необходимо только срезать с крыльчатки один из аэродинамических гребней. После проведения таких усовершенствований потребуется также замена штатной кнопки включения вентилятора на изделие от восьмёрки.

Иногда для более качественного обдува боковых стёкол водителя устанавливают дополнительно маленькие вентиляторы в дефлекторы. Такие доработки в комплексе с профилактическими работами обеспечат комфорт и тепло в салоне даже в самые холодные времена.

Подведём итоги

Своевременная диагностика, профилактические очистки и проверки элементов отопительной системы автомобиля является гарантией качественной работы печки. Специалисты рекомендуют проводить проверку системы отопления на ВАЗ-2107 как минимум два раза в год — осенью и весной. С проведением профилактических очисток и настроек печки справится любой водитель собственноручно, для этого необходимо только разобраться в устройстве системы отопления и вентиляции салона и принципе её функционирования. Проще всего для этого всегда иметь рядом наглядное руководство по эксплуатации к вашему автомобилю.

Не откладывайте на дальнейшие времена работы по улучшению функционирования отопительной системы автомобиля. Правильный уход обеспечит бесперебойную работу отопителя и комфортный температурный режим салона в любое время года.

Схема и устройство печки ВАЗ 2107 (Семёрка) — [РЕШЕНО]

Как работает печка  на «Жигули Семерке» и из чего состоит? Какая схема?

Конструкция печки на «семерке» относительно простая. В общем можно выделить 3 ключевых компонента, а именно: кожухи с вентиляторами, радиатор и заслонки, которые подводят воздушные потоки.

Для нагрева воздуха, попадающего в систему, используется радиатор. Этот элемент располагается в кожухе и вентиляции. Конструктивно радиатор у «семерки» состоит из входящего и выходящего патрубков. Они переходят в пространство под капотом, при этом образуют малый круг охладительной системы мотора. Во входящем патрубке имеется специальный регулирующий краник. Он необходим для контроля количества охлаждающей жидкости, которая поступает в систему. Управление этим регулятором выполняется с передней панели климат-контроля специальным рычажком.

Под радиатором отопителя установлен вентилятор с электромотором, получивший в народе название «дуйчик». В его цепи установлен резистор, который позволяет включать один из нескольких режимов работы, отличающихся по интенсивности. Закреплен вентилятор 2-мя эластичными подушками, но, скорее всего, от времени они уже стали тугими.

С кожуха вентилятора идут воздуховоды, направляющие воздушные массы ко всем стеклам кроме заднего, а также в ноги пассажиру спереди и непосредственно водителю. Регулировка выполняется благодаря заслонкам и крышкам, управление которыми осуществляется через рычажки. Для наглядности ознакомьтесь со следующей схемой.

1. Левый воздуховод. Отвечает за обогрев бокового стекла.
2. Воздуховод, отвечающий за обогрев лобового стекла.
3. Тяги управления системой отопления.
4. Кронштейн, относящийся к рычагам управления.
5. Тяги управления системой отопления.
6. Тяги управления системой отопления.
7. Рычаг, отвечающий за управление крышкой распределителя воздуха.
8. Кожух радиатора системы отопления.
9. Кожух вентилятора системы отопления.
10. Вентилятор отопительной системы автомобиля.
11. Радиатор.
12. Крышка, отвечающая за распределение воздуха
13. Кожух вентилятора, который отвечает за направление движения воздушных потоков.
14. Заслонка.
15. Патрубок радиатора. Используется непосредственно для отвода охлаждающей жидкости.
16. Патрубок для подвода охлаждающей жидкости.
17. Кран системы отопления.
18. Правый воздуховод, отвечающий за обогрев боковых стекол.
19. Дефлектор.

Это описание всех элементов в стандартной печке ВАЗ 2107.

Доработка водительского воздуховвода печки ВАЗ-2107 — ВАЗ-2105 | Клуб любителей классики ВАЗ-2107, ВАЗ 2106

В принципе у классики относительно неплохая печка. Когда она полностью исправна, то греет очень неплохо, правда есть у нее один существенный недостаток в конструкции. Печка так устроенна, что в левый патрубок, с водительской стороны, который должен дуть на боковое стекло водителя воздух практически не дует — вот такая вот плохая особенность или просчет в ее конструкции. А зимой это уже очень ощутимый недостаток, приходится протирать стекло тряпочкой или приоткрывать окно, что не очень удобно в морозы. О доработке левого патрубка и пойдет речь.  Смысл доработки — поставить в патрубок вентилятор который будет принудительно подавать воздух из печки.

Итак для начала нам надо снять дефлектор с патрубка. Сделать это очень просто. В машине фото я не делал но сделал фото в домашних условиях Сам дефлектор

Поддеваем дефлектор с одной стороны отверткой и слегка вытаскиваем его вперед.

Поддеваем его отверткой с другой стороны и так же тянем вперед

Вынимает дефлектор из корпуса.

Сам корпус дефлектора

держится он в торпеде вот на таких усиках

Просто просовываем в него руку и вынимаем из торпеды без особых усилий. Далее берем 50-ти миллиметровый компьютерный вентилятор он немножко больше дефлектора но под посадочную площадку патрубка подходит идеально.

Примеряем его ровно по центру корпуса дефлектора и делаем на корпусе пометочки его размеров. Берем ножовку или канцелярский нож(я делал именно им) Делаем разрезы в пластике. Соединяем их линиями процарапаными ножом и пассатижами отламываем кусок пластика. Должно получиться вот так

Отломанные кусочки пластика не выкидываем — они нам еще понадобятся. Примеряем вентилятор В получившийся проем. Он должен входить в него достаточно плотно иначе он будет болтаться.

Вставляем в корпус дефлектора внутреннюю его часть с лопастями и видим что они при повороте дефлектора будут мешать вентилятору, точнее они из-за него не будут поворачиваться на наксимально возможный угол.

Помечаем часть которую надо отрезать чтоб ничего не мешалось. Разбираем лопасти

отрезаем лишнее от держателя

И от самих лопастей

Тут надо быть аккуратным чтоб не повредить лопасти они достаточно хрупкие. Собираем все обратно

Устанавливаем вентилятор и проверяем нормально ли перемещаются лопасти.

По поводу вентилятора у меня их было два. Один от устройства охлаждения жесткого диска на 0,18А и второй от кулера с пентиум 3 на 0,25А второй дует намного сильнее хотя и первый тоже вполне подойдет для нужной нам задачи. 0,18А тест

0,25А тест

Далее чтобы вентилятор тянул воздух из печки а не в обратку черед дефлектор, нам надо сделать его максимально герметичным. Для этого берем кусочки пластмассы которые мы отрезали от дефлектора и заклееваем лишние проемы в задней его части этими кусочками сажая их на силиконовый герметик.

Далее Идем в машину. Сначала вставляем в площадку патрубка вентилятор.

Затем корпус дефлектора, направляя вентилятор в вырезанное для него отверстие

Ну и сами лопасти

На этом фото хорошо видно оконечный результат.

вобщем дует ОЧЕНЬ хорошо. Электрика подключается элементарно. Лучше полключить кулер к проводу на котором появляется напряжение только при включении зажигания, чтоб он не работал если забудешь его выключить. Я подключал к проводу печки, Электрическая схема печки.

Я подключал вот так, кулер включается отдельной кнопкой вне зхависимо от того работает вентилятор пеочки или нет. Я напрмер часто просто открываю заслонку и краник а электродвигатель не включаю, воздух нагнетается сам через дефлекторы.

Если нкуда ставить отдельную кнопку для кулера то можно посадить его на одну кнопку с вентилятором печки. Диоды в схеме обязательны иначе у печки будет не две скорости а одна. Диоды любые на 12 вольт или выше.

Вариантов на самом деле много. Можно сделать и две скорости на кулер, можно сделать плавную регулировку скорости и еще много чего. Тут уже каждый сам решит как ему больше нравится. Вопросы и обсуждение статьи на форуме http://www.semerka.info/forum/viewtopic.php?p=11018#11018 Mr.Ice специально для www.semerka.info

Особенности отопления и вентиляции ВАЗ-2107

Система отопления — жидкостная. В качестве теплоносителя используется охлаждающая жидкость из рубашки охлаждения двигателя

Система состоит из собственно отопителя, кронштейна с рычагами управления и воздухопроводов.

В корпусе отопителя установлены радиатор отопителя с краном, электровентилятор и четыре воздушные заслонки, две из которых тягами соединены с рычагами блока управления.

Третья тяга подходит к блоку от крана отопителя.

Крайнее правое положение верхнего рычага соответствует полному открытию крана и максимальному потоку охлаждающей жидкости через радиатор отопителя.

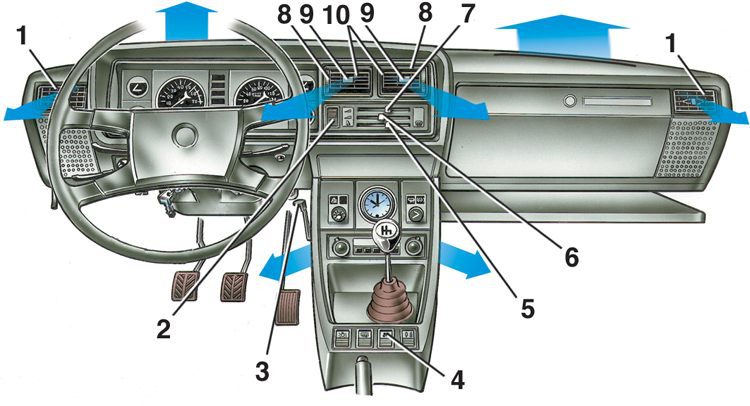

Схема работы отопителя

При аналогичном положении среднего рычага полностью открыта заслонка забора воздуха из подкапотного пространства.

Нижний рычаг управляет распределением потоков воздуха на обогрев ветрового стекла и стекол передних дверей.

Нижняя заслонка (воздухораспределительная крышка) с блоком управления отопителем не связана.

Она открывается и закрывается рычагом, расположенным на ней с левой (водительской) стороны.

Скорость воздушного потока через отопитель регулируется трехпозиционным переключателем режима работы электровентилятора. С его помощью задается частота вращения крыльчатки (малая или большая).

Два центральных сопла панели приборов с отопителем не соединяются.

Они служат только для подачи в салон холодного воздуха из короба воздухопритока.

Интенсивность воздушного потока из них зависит от скорости движения автомобиля и регулируется двумя (по одной на каждое сопло) внутренними заслонками.

Они приводятся в действие зубчатыми колесами, установленными в соплах.

Вентиляция салона осуществляется через опущенные стекла дверей, а также центральные, верхние и боковые сопла панели приборов и отверстия кожуха отопителя.

Возможные неисправности отопителя

Причина (Метод устранения)

В салон постоянно поступает подогретый воздух

Неисправен привод крана отопителя

Проверьте состояние привода, закрепите оболочку тяги, при необходимости замените тягу

Кран отопителя не перекрывает поток жидкости

Замените кран

Воздух, поступающий в салон, не подогревается

Не открывается кран отопителя вследствие неисправности привода крана

Проверьте состояние привода, закрепите оболочку тяги, при необходимости замените тягу

Неисправен кран

Замените его

Слабо поступает воздух в салон

Неисправен привод крышки воздухопритока (крышка закрыта)

Проверьте состояние привода, закрепите оболочку тяги, при необходимости замените тяг

Во время ремонта двигателя автомобиля или при снятии головки блока цилиндров нужно не полениться и промыть радиатор отопителя, так как все равно при этих работах мы отсоединяем шланги подвода жидкости к радиатору отопителя. И заодно проверить состояние патрубков подвода жидкости. Если патрубки уже «задубели» или потрескались, нужно их поменять.

Лада Мастерская по ремонту | Инструкции по эксплуатации (100% бесплатно)

Как найти свою Ладу СТО или Руководство по эксплуатации

У нас есть 110 бесплатных PDF-файлов по 17 автомобилям Lada.
Чтобы сузить область поиска, воспользуйтесь раскрывающимся списком выше или выберите один из доступных
автомобили в списке ниже.

Наши руководства по ремонту Lada Automotive разделены на пять основных категорий;
Руководства по ремонту Lada, Руководства по эксплуатации Lada,
Электрические схемы Lada, рекламные проспекты Lada и общие сведения
Разное загрузки Lada.

Автомобили с наибольшим количеством документов — это Нива, Приора и Калина.
У этих автомобилей есть большая часть наших PDF-файлов для этого производителя, 110 между ними тремя.
Самыми посещаемыми и скачиваемыми автомобилями из линейки Lada являются Нива.
и
Нива

Бесплатные руководства для Lada Haynes / Lada Chilton?

Мы получаем много людей, которые приходят на сайт, чтобы получить бесплатное руководство по Ладе Хейнс.Вам нужно знать две вещи; во-первых, это незаконно, а во-вторых — есть намного лучше
способы обслуживания и понимания вашего двигателя Lada, чем руководство Haynes.
По сути, мы здесь для того, чтобы дать вам альтернативу Хейнсу и Чилтону,
онлайн и совершенно бесплатно.

Как скачать бесплатно руководство по ремонту, обслуживанию или эксплуатации Lada

Нажмите на свою Ладу внизу, например Ниву.На следующей странице
выберите конкретный PDF-файл, к которому вы хотите получить доступ. Для большинства автомобилей это означает, что вы будете фильтровать
через различные модели двигателей и проблемы, которые связаны с конкретным автомобилем.

После этого вам будут показаны первые 10 страниц руководства, прокрутите вниз и нажмите «Показать полный PDF-файл».
Затем вы можете нажать кнопку «Скачать», и у вас будет полностью бесплатное руководство по эксплуатации автомобиля, навсегда!

Показать ещё

Показать меньше

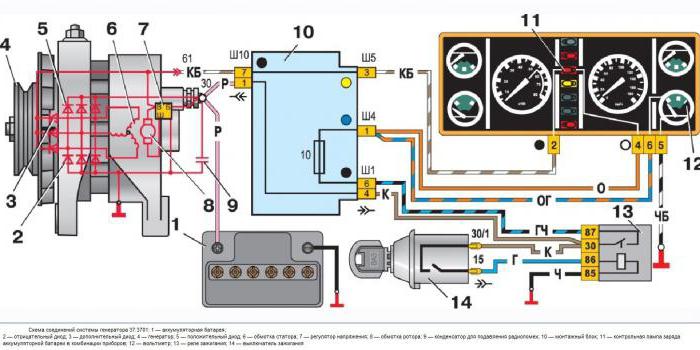

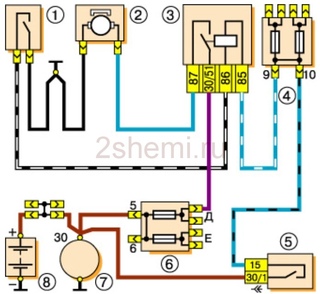

Схема подключения генератора ВАЗ-2107.Устройство генератора

В зависимости от года выпуска автомобиля схема подключения генератора ВАЗ-2107 может отличаться. С годами в машину добавлялись различные устройства, увеличивалось потребление энергии. Если в начале 80-х на автомобилях можно было встретить максимальный радиоприемник или (в очень редких случаях) кассетный магнитофон, то в настоящее время список дополняют центральные замки, сигнализация и охранная система, акустика (сабвуферы, мощные усилители).

Водителю помогают различные устройства — видеорегистраторы, навигаторы, инверторы, зарядные устройства, насосы и т. Д.И все они потребляют электроэнергию, а генератор помогает подзарядить заряд, который заряжает аккумулятор до оптимального уровня.

Карбюраторные двигатели

Схема подключения генератора ВАЗ-2107 (карбюратор и инжектор) зависит от года выпуска автомобиля. На первых карбюраторных моделях устанавливался генератор Г-222. Такое же устройство можно встретить на серийных моделях ВАЗ-2105 и ВАЗ-2104 с системой впрыска карбюратора.

Максимальный обратный ток для такой установки составляет 55 ампер.Но в последнее время широкое распространение получили автомобили с системой впрыска. Его использование подразумевает большой ток потребления, поэтому необходимо использовать генератор с большим током, чтобы обеспечить нормальный уровень заряда и мощности для всех потребителей.

Инжекторные двигатели

Инжекторные двигатели используют генераторные установки 5142.3771 или аналогичные. У них повышенная энергия, максимальный ток порядка 80-90 А, все зависит от варианта конструкции. Машины седьмой серии и аналогичные модели хороши тем, что похожи на конструктора.На них можно установить практически любой генератор, похожий по конструкции на «родной».

Для настройки используются установки с обратным током 100 ампер и выше. Но использование таких устройств оправдано только при условии, что к электрооборудованию подключено много мощных потребителей. Вне зависимости от конструкции генераторы вырабатывают переменный ток, в корпусе установлены регулятор напряжения, конденсатор и блок диодов.

Машины до 1986 года выпуска

Генератор Г-222 использовался в автомобилях.Схема подключения ВАЗ-2107 практически такая же, как на более поздних моделях. Но есть особенности, среди основных — есть контрольная лампа, показывающая зарядку аккумулятора. И она работала с электромагнитным реле.

При включении зажигания питание подается от замка через предохранитель приборной панели на электромагнитное реле лампы заряда аккумулятора и контакта катушки. Второй контакт катушки подключается к центральному проводу на генераторе (с точкой соединения трех обмоток).

Электромагнитное реле имеет нормально замкнутые контакты, поэтому при включении зажигания лампа горит. Но как только двигатель начинает работать, на генераторе вырабатывается ток. И через катушку контрольной лампы протекает ток, который заставляет якорь притягивать и размыкать контакты.

Это выключает питание лампы накаливания, она гаснет. Это означает, что аккумулятор заряжается нормально. Только при условии, что при прекращении питания лампы на обмотку возбуждения будет подано напряжение и генератор сможет перейти в рабочий режим.

Автомобили выпуска 1996 г. и позже (карбюраторные двигатели)

Схема подключения генератора Г222 на ВАЗ-2107 после 1996 г. отличается от предыдущей небольшой особенностью — изменена мощность обмотки возбуждения. Машины были улучшены, а некоторые улучшения позволяют сразу убить двух зайцев — для упрощения конструкции и облегчения судьбы водителя.

После 1996 года вместо контрольной лампы стали устанавливать вольтметр, более-менее точно показывающий уровень заряда батареи.И если лампа позволяет контролировать только наличие или отсутствие напряжения на генераторе, то с помощью вольтметра драйвер визуально оценивает уровень. И при необходимости он может понять, что необходимо провести ремонт или техническое обслуживание.

Схема генератора для инжекторных двигателей

По сути, конструкция генераторной установки мало чем отличается от тех, что устанавливались на карбюраторных двигателях. Различаются только тип возбуждения и наблюдение за здоровьем.В панели приборов установлена ​​не только контрольная лампа, но и вольтметр, эти два прибора позволяют оценить как наличие, так и уровень заряда. Ток протекает через нить накала лампы и подается на обмотку возбуждения при запуске двигателя. Схема подключения генератора ВАЗ-2107 независимо от года выпуска подразумевает работу в следующем режиме:

1. При включении зажигания питание подается на обмотку возбуждения. Вокруг якоря возникает магнитное поле.
2. При вращении коленчатого вала стартером начинает двигаться якорь генератора. За счет движения и магнитного поля на концах обмоток статора возникает разность потенциалов.
3. С обмоток напряжение (переменное, трехфазное) поступает на выпрямительный блок, а с него на вывод «30» генератора.
4. Клемма 30 подключена к аккумуляторной батарее (положительный полюс). Следовательно, вся электрическая система запитана, а аккумулятор заряжен.

При этом аккумулятор и генератор G221A работают параллельно. Схема подключения ВАЗ-2107 с карбюраторным и инжекторным двигателями практически идентична, доступны лишь мелкие особенности.

Вывод

Если для контроля предусмотрена лампа, то через нее будет протекать ток, независимо от того, генератор или аккумулятор питают систему питания, они работают попарно. Но если произойдет обрыв обмотки возбуждения, стираются щетки, то лампа не погаснет, так как генератор не сможет выйти в нормальный рабочий режим и обеспечить питание всех потребителей.Схема подключения генератора ВАЗ-2107 больше не имеет особенностей.

Практически одинаково для всех автомобилей (не только производства АвтоВАЗа, но и других заводов). Схема питания обмотки возбуждения стандартная, законы электродинамики везде одинаковы. Без питания обмотки ротора снять напряжение статора с клемм будет невозможно, так как не будет вращающегося магнитного поля.

Как работает печка на ВАЗ 2107. Модернизируем и меняем печку на «Семёрку» своими руками.Распространенные неисправности печки и варианты их устранения

Благодаря системе обогрева водитель всегда может создать необходимый микроклимат в салоне автомобиля … Однако не всегда система работает так, как хотелось бы. В этой статье мы расскажем о том, как ремонтируют и дорабатывают печку на автомобиле ВАЗ 2107.

[Скрыть]

Печное устройство

Как отремонтировать и настроить контур отопительной системы и что делать, если не работает система управления печкой? Прежде чем вы научитесь снимать, разбирать и переделывать агрегат в автомобиле, давайте разберемся с устройством.Отопитель расположен в кузове внутри салона ВАЗ 2107 и закреплен на перегородке моторного отсека четырьмя штифтами. Место подключения ТЭНа к корпусу закрывается пломбой.

Основные элементы системы:

• кожух вентиляционного устройства;
• радиатор с крышкой воздухозаборника;
• Корпус вентиляционной установки с крышкой распределителя потока воздуха.

Воздушный поток, проходящий через обогреватель, нагревается и попадает в салон.Печка ВАЗ 2107 оснащена радиатором, оснащенным двумя шлангами — выходным и входным, которые выведены в моторный отсек и соединены с системой охлаждения двигателя. Схема дополнена клапаном, который устанавливается в подающей магистрали и предназначен для регулирования поступления антифриза в систему.

Непосредственно под радиатором установлен вентилятор, электродвигатель которого расположен за двумя упругими подушками, расположенными в направляющем кожухе. Также схема дополнена дополнительным резисторным элементом, установленным в блоке питания электродвигателя.Этот резистор обеспечивает более быстрое вращение вентилятора, которое можно активировать с помощью регулятора на панели управления. Что касается воздуховодов, которые соединены с кожухом вентилятора, но они направляют воздушный поток не только к дефлекторам, предназначенным для обдува боковых окон, но и лобового стекла (автор видео — ДРУГ).

Поток воздуха регулируется открыванием и закрыванием крышек и заслонок печки. Причин, по которым требуется снятие, ремонт, тюнинг и доработка печки ВАЗ 2107 своими руками, много.Как правило, все они связаны с тем, что печь плохо греет или совсем не греет.

Основные поломки агрегата следующие:

• протекает радиаторное устройство, кран, магистрали или соединения труб;
• переключатель регулятора не работает разные режимы работают;
• замена мотора печки ВАЗ может потребоваться, если провода повреждены и восстановить их невозможно, иногда провода не нужно менять, их достаточно просто почистить;
• Не работает вентилятор печки ВАЗ.

Модернизация отопителя

Каждый автовладелец знает, что замена отопителя на ВАЗ 2107 может быть связана с его плохой работой. Но не все решаются на замену отопителя — большинство владельцев «семерки» решаются разобрать, отремонтировать, настроить и переделать отопитель целиком. Существует множество схем тюнинга и ремонта, но следует учитывать, что реализовать их в домашних условиях не так-то просто. Без проблем своими руками можно заделать стыки магистралей системы форсунками, а также перераспределить потоки воздуха в соответствии с необходимостью (автор видео — ВАЗ 2101-2107 РЕМОНТ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ).

Однако такая переделка печки не улучшит микроклимат в салоне. Если вы хотите, чтобы воздух в салоне был теплее, вам нужно будет увеличить поток воздуха с помощью нового радиатора, так как заводское устройство не допускает такой затеи. В таких случаях также необходима замена вентилятора. Оптимальным вариантом будет установка электродвигателя от «восьмерки».

Итак, схема ремонта и настройки системы отопления следующая:

1. Для начала нужно знать, как снять печку.Требуется демонтировать нижнюю часть конструкции, а именно кожух, поверх которого установлен вентилятор, последний можно демонтировать.
2. После снятия вентилятора следует аккуратно срезать один из так называемых выступов, по которым поток воздуха поступает к ногам переднего пассажира и водителя. Это необходимо сделать, так как электродвигатель от «восьмерки» намного длиннее.
3. Крыльчатка демонтирована. Внутри этого элемента необходимо увеличить диаметр отверстия, в которое впоследствии необходимо аккуратно установить вал.Убедитесь, что новая конструкция максимально надежно впишется в место установки.
4. Перед установкой нового вентилятора проверьте его работоспособность.
5. Резистор следует заменить, потому что именно благодаря этому элементу вентилятор будет работать намного тише. Как показывает практика, лучше всего ставить резистор от той же «восьмерки».
6. Выключатель вентилятора также подлежит замене. Когда система отопления работает, к ней будет течь другой ток. Соответственно со временем эта кнопка может выйти из строя.

К сожалению, в настоящее время нет доступных опросов.

Замена вентилятора

Демонтаж

Порядок сборки вентилятора следующий:

1. Нижний регулятор печки необходимо переместить в крайнее положение по направлению к пассажиру. Панель управления и ящик для хранения с полкой снимаются. Также необходимо разобрать центральную консоль с аудиосистемой.
2. С помощью гаечного ключа открутите и снимите тягу управления дроссельной заслонкой. Откручиваем гайку крепления кожухов радиатора системы, а также гайку, расположенную за перчаточным ящиком.
3. Отсоедините воздуховод, прикрепленный к кожуху радиатора, и снимите кожух вентилятора, а также само устройство.
4. Вытащите резиновое уплотнение и отсоедините красный кабель.
5. С помощью отвертки снимите стопорное кольцо, которое на приводном валу. Также снимите крыльчатки вентилятора и регулировочные кольца.

Ремонт

Разобранный вентилятор нужно отремонтировать или заменить на новый, более мощный, но специалисты не советуют этого делать, так как систему отопления придется полностью доработать.Что касается самого ремонта, то эта процедура не займет много времени, так как все действия, связанные с ним, предполагают только снятие и сборку механизма. В общем, ничего сложного в этом нет — если нужно заменить крыльчатку или электродвигатель, это можно сделать без проблем.

Сборка

Как собрать устройство:

1. Сначала устанавливаются регулировочные кольца вместе с рабочим колесом.
2. Установлены стопорные кольца, красный провод подключен обратно.
3. Вентиляционное устройство монтируется на месте установки и фиксируется скобами.
4. Подключается центральная часть консоли с аудиосистемой.
5. Перчаточный ящик, пульт, полка ставятся на место.

Видео «Как поменять радиатор отопителя на семерку»

Инструкция по замене радиаторного устройства на отечественную «семерку» показана на видео ниже (автор видео — Auto Fix Info).

Какой бы надежной ни была машина, рано или поздно выходит из строя та или иная деталь.Владельцам ВАЗ 2104-2107 иногда приходится сталкиваться с проблемой плохого обогрева салона или с течью радиатора печки. В этом случае нужно разобраться с причинами, отремонтировать или заменить товар.

Что такое радиатор печки в машине

Практически каждая машина оснащена системой отопления салона, в которой одним из основных элементов является радиатор. Благодаря этой детали тепло отводится от охлаждающей жидкости, а затем подается в салон.

Где установлен радиатор печки на ВАЗ 2104-2107 и какие функции он выполняет

Радиатор печки на всех классических Жигулях находится в специальном ящике под передней панелью. Изделие представляет собой теплообменник, основная функция которого — отвод тепла от охлаждающей жидкости (антифриза) с последующим распределением по салону. Этот агрегат работает так же, как и основной блок питания радиатора … Для правильной работы печки необходим постоянный нагрев теплообменника.Это обеспечивается за счет подключения радиатора к системе охлаждения двигателя с помощью трубок и резиновых трубок и постоянной циркуляции жидкости через водяной насос (помпу).

Радиатор отопителя на «классике» расположен в специальной коробке под лицевой панелью

Печное радиаторное устройство

Теплообменник состоит из двух баков и медных или алюминиевых сот. Баки соединяются пайкой или герметиком, в зависимости от материала изготовления детали. Помимо радиатора, основными узлами печки являются вентилятор и блок управления, который состоит из рычагов и тросов.

1 — добавочный резистор скорости двигателя; 2 — кожух вентилятора; 3 — кожух направляющей вентилятора; 4 — пружинные держатели нижнего корпуса; 5 — корпус радиатора; 6 — крышка воздухозаборника; 7 — прокладка радиатора; 8 — радиатор печки; 9 — патрубки охлаждающей жидкости; 10 — печной кран; 11 — крыльчатка электродвигателя отопителя; 12 — электродвигатель отопителя; 13 — пружинная защелка электродвигателя печки; 14 — подушка мотора печки; 15 — заслонка боковых воздуховодов; 16 — нижняя крышка (заслонка) печки, обдувающая ножки

Воздух извне проходит через отверстие в капоте и попадает в пластиковый кожух воздухозаборника, расположенный в моторном отсеке под лобовым стеклом. Затем воздушный поток попадает в теплообменник, который нагревается теплоносителем (теплоносителем). Когда машина простаивает или едет на малой скорости в салоне, включается вентилятор печки, который прогоняет холодный воздух через радиатор, тем самым нагревая его и подавая в салон.

Радиатор печки состоит из баков и сот, по которым циркулирует охлаждающая жидкость.

При движении автомобиля с большой скоростью вентилятор может не включаться, так как набегающим потоком создается давление, достаточное для нагнетания теплого воздуха.Чем больше нагревается охлаждающая жидкость, тем больше тепла отдает радиатор. Уровень жидкости, поступающей в теплообменник, регулируется с помощью клапана. Следовательно, если есть необходимость изменить температуру в салоне, например, чтобы сделать воздух менее горячим, кран закрывается частично или полностью с помощью гибкого стержня и рычага.

Управление печкой очень простое. На центральной панели несколько ручек:

Неисправности радиатора, их симптомы и причины

При эксплуатации автомобилей ВАЗ 2104, 2105, 2107 с радиатором печки могут возникать неисправности, требующие ремонта… Как правило, все проблемы сводятся к тому, что снижается эффективность обогрева салона. Рассмотрим наиболее вероятные причины этого явления.

Проблемы с теплообменником могут проявляться не только в подаче холодного воздуха вместо горячего, но и в появлении течи. Обнаружить проблему можно по образованию лужи на полу, а также по появлению масляного налета на боку и лобовом стекле во время работы печки.Причины могут быть:

• течь охлаждающей жидкости через кран печки;
• течь из трубы;
• течь самого радиатора.

В первых двух случаях требуется замена изношенного элемента, а при появлении течи из радиатора деталь необходимо отремонтировать или заменить.

Если в системе охлаждения используется антифриз, а не вода, утечку охлаждающей жидкости необходимо устранить как можно скорее, так как жидкость содержит вредные для здоровья человека вещества.

Как заменить и отремонтировать радиатор печки ВАЗ 2104-2107

Если на ваших Жигулях возникли проблемы с радиатором отопителя, нужно знать, как и в какой последовательности производить ремонт.

Какие инструменты понадобятся

В первую очередь необходимо подготовить необходимые инструменты и материалы:

Как снять радиатор печки

Работы по замене радиатора с карбюраторным и инжекторным моторами проводятся аналогично . В первую очередь нужно слить охлаждающую жидкость из системы охлаждения, для чего откручиваете пробку на блоке двигателя и сливаете антифриз в подходящую емкость.После этого можно приступать к демонтажу агрегата.

1. Ослабляем хомуты крепления впускного и выпускного патрубков радиатора печки в подкапотном пространстве и стягиваем шланги.

   Открутив хомуты снимаем шланги с патрубков радиатора.

2. Перебравшись в салон, откручиваем крепление полки, находящейся под бардачком.

   Чтобы снять полку, расположенную под бардачком, открутите два винта справа и один слева.

3. При снятии полки открывается доступ к крану печки.Гаечным ключом на 7 мм открутите держатель кабеля и отодвиньте гибкий элемент в сторону.

   Гаечным ключом на 7 мм откручиваем крепления троса управления краном отопителя.

4. Чтобы добраться до радиатора, снимаем защелки кожуха печки, поддев их отверткой и тем самым сняв нижнюю часть коробки.

   Для снятия нижней части ТЭН потребуется поддеть 4 защелки отверткой.

5. Вытаскиваем теплообменник вместе с краном.

   Чтобы снять радиатор, просто потяните его к вам

6. Мы открутить крепление запорного механизма и заменить радиатор или отремонтировать его.
7. Открутите 2 болта от крана, отсоединив его от трубки, осмотрите уплотнительные элементы, проверьте сам механизм.

   Отсоедините трубку от старого крана и снимите уплотнительную резину

Чтобы проверить работоспособность смесителя, вы можете по внешнему виду оценить состояние и размер отверстия и насколько легко вращается рычаг.

Видео: замена теплообменника на примере ВАЗ 2107

Как исправить течь радиатора печки

Если потек радиатор отопителя ВАЗ 2107 или другой классической модели Жигулей, то проблему можно устранить в несколько способы:

• заменить деталь на новую;
• применять специальные добавки;
• Ремонт старого теплообменника.

Если в первом случае проблем не должно возникнуть, то с присадками следует относиться более внимательно.Это связано с тем, что такие средства могут не только устранить течь, но и засорить ячейки радиатора. Поэтому желательно отремонтировать деталь. Если у вас есть опыт работы с паяльником, то при помощи пайки можно попробовать заделать проблемное место (только на медном радиаторе).

Для работы вам потребуются следующие инструменты и материалы:

После демонтажа радиатора место утечки можно определить по цветному пятну в соответствии с цветом антифриза.Суть ремонта сводится к следующим этапам:

• зачистка течи наждачной бумагой;
• обезжиривание;
• пайка паяльником.

Кислота для пайки часто используется в качестве флюса.

Пайка также может выполняться с помощью газовой горелки. После ремонта рекомендуется промыть радиатор и проверить на герметичность.

Видео: пайка радиатора печки

Промывка радиатора

Для промывки радиатор подключают к водопроводному крану с помощью шланга, после чего воду пускают до тех пор, пока она не станет чистой.Для проверки герметичности радиатора можно накачать шины ручным насосом или компрессором, при этом один выход теплообменника закрывается пальцем или заглушкой, а через другой прокачивается воздух. Саму деталь необходимо погрузить в ведро с водой. Если пузырьков воздуха нет, значит ремонт прошел успешно. В противном случае пайка повторяется или деталь просто заменяется на новую.

Давление в радиаторе при проверке герметичности не должно превышать 1 кгс / см².

Для проверки герметичности радиатора в него подают воздух от компрессора или ручного насоса

Некоторые автовладельцы используют для устранения утечек холодную сварку или герметик. Эти вещества наносятся на предварительно очищенную и обезжиренную поверхность в соответствии с инструкцией. Какой метод и средства отдать предпочтение, зависит только от ваших личных предпочтений.

Как установить теплообменник

Во избежание протечек при установке радиатора рекомендуется использовать новые уплотнения и патрубки.Установка выполняется в следующем порядке.

1. Установите прокладку и прикрепите впускную трубку к крану, а выпуск — к радиатору.
2. Запорный механизм прикреплен к теплообменнику.

   На новый радиатор устанавливается кран вместе с трубкой

3. Установить радиатор на место.
4. Закрепляют трос управления краном, не забывая производить регулировку, чтобы он полностью открывался и закрывался.

   После ремонта или замены радиатора печки заливают систему охлаждающей жидкостью

5. Проверяют систему отопления на герметичность.

Когда процесс сборки завершен, нужно запустить двигатель и дать ему поработать, пока температура охлаждающей жидкости не достигнет рабочей температуры. После этого необходимо проверить все соединения на герметичность. С помощью расширительного бачка проверьте уровень антифриза и при необходимости долейте.

Выбор радиатора

Если выяснилось, что радиатор печки нуждается в замене, нужно определиться, как выбрать новую деталь. Сегодня на автомобильном рынке представлен широкий выбор теплообменников, поэтому выбрать лучший вариант иногда бывает сложно.Деталь можно купить как за 500 рублей, так и за 3 тысячи рублей. Однако вы можете выбрать товар хорошего качества и по разумной цене. Предпочтение следует отдавать таким производителям:

При покупке нового радиатора следует обращать внимание на следующее:

• качественный товар не может стоить дешево;
• необходимо требовать сертификат от продавца, чтобы снизить вероятность приобретения подделки;
• В хорошем теплообменнике соты должны быть близко друг к другу.

Помимо вышесказанного, следует учесть, что деталь может быть изготовлена ​​из алюминия или меди. Медные радиаторы имеют неоспоримые преимущества, которые обусловлены высокой теплоотдачей и простотой ремонта. Однако из-за дороговизны они используются все реже. Алюминий имеет доступную стоимость, меньший вес, но в случае протечки восстановить деталь будет довольно проблематично. Поэтому, как правило, алюминиевые изделия подлежат замене.

Алюминиевый радиатор дешевле медного, но при появлении течи его придется заменить

Если медный радиатор можно припаять в домашних условиях обычным припоем, то алюминиевый таким способом отремонтировать нельзя. .

Видео: какой радиатор выбрать для «Жигулей»

Диагностировать проблемы с радиатором печки на «Жигулях» не так сложно, как может показаться на первый взгляд. Если есть проблемы с теплообменником, то обращаться в сервис для их устранения не нужно: вы можете выполнить работу самостоятельно, предварительно прочитав пошаговую инструкцию.

Система отопления в автомобилях ВАЗ применяется для создания комфортного микроклимата в салоне автомобиля.Летом обогрев не требуется, поэтому с помощью специального крана радиатор печки отключается от системы подачи жидкости, которая идет от общей системы охлаждения. А в зимние годы, когда температура воздуха опускается до минусовой отметки и становится необходимым тепло в кабине, ее открывают. Соответственно после восстановления подачи жидкости печка ВАЗ 2107 начинает греться. Он расположен в салоне автомобиля и крепится к переборке моторного отсека четырьмя штифтами.Стык с кузовом автомобиля уплотнен резиновыми уплотнителями.

Почему в салоне холодно

Часто автомобилисты вспоминают о радиаторе печки только после наступления зимнего периода. Однако иногда они приживаются раньше. Например, когда под ногами водителя неожиданно появляется антифриз или вода. Но чаще всего автомобилисты узнают о неисправности радиатора, когда становится холодно, а в салоне автомобиля не хватает тепла и комфорта. И им ничего не остается, как поменять печку ВАЗ 2107.

Конструкция

Печка ВАЗ 2107 состоит из кожуха вентилятора, радиатора с крышками для притока и распределения воздуха. Проходящие через нагреватель холодные струи подогреваются. Радиатор — одна из основных составляющих, благодаря которой работает печка ВАЗ 2107. Оснащен входными и выходными патрубками. Их выводят в моторный отсек и подключают к автомобилю. Отверстия для их выхода надежно закрываются резиновым уплотнением.

Принцип работы

Радиатор на всех моделях ВАЗ фиксируется двумя саморезами, а кран отопителя встроен во впускной патрубок.Это регулятор расхода теплоносителя. Управлять им можно с помощью гибкой тяги от рычага, расположенного в блоке управления в системе вентиляции на ВАЗ 2107, установленном под радиатором. Электродвигатель установлен на двух упругих подушках, помещенных в корпус направляющей. В мотор также встроен дополнительный резистор, обеспечивающий двухскоростной режим вращения вентилятора, включение которого обеспечивается переключателем, имеющим три положения для работы и расположенном на

Печка ВАЗ 2107 имеет воздуховоды, выходящие из корпуса его вентилятора.Они направляют поток не только к дефлекторам, обдувающим боковые окна, но и к тем трубам, которые направлены к лобовому стеклу. Можно управлять горячим воздухом, поочередно закрывая и открывая заслонки обогревателя. Сама же крышка на воздухозаборнике регулируется тягами от рычагов, расположенных на блоке управления.

Основные недостатки

Водители, много лет водящие Жигули, часто говорят, что печка ВАЗ 2107 иногда плохо греет. Самая частая причина неисправностей в системе типа печки ВАЗ 2107 — течь радиатора, а также труб, крана и соединений, расположенных непосредственно между ними.К этому можно добавить отказы переключателей режимов электровентилятора, повреждение проводов устройства или окисление их компонентов.

Эти недостатки, как правило, можно исправить, не прибегая к покупке новых запчастей, но даже при более сложных неисправностях необходимы серьезные и кардинальные меры, например, замена радиатора печки ВАЗ 2107 и т. Д.

Причины неисправности в системе отопления

Иногда водители замечают утечку антифриза в автомобиле.Причиной тому может быть ржавый радиатор или кран печки, а также его металлическая труба. Точную «диагностику» можно провести только при визуальном осмотре … Если дефект кроется, например, в трубе или кране печки, то их легко заменить, тем более, что сегодня проблем с покупкой любых запчастей нет. . В этом случае даже не нужно разбирать кожух и панель приборов. Если виновником протечки охлаждающего антифриза является сам радиатор, то в этом случае есть два варианта решения данной проблемы.Во-первых, если в машине установлен медный радиатор старого образца, то его можно отремонтировать: отпаять, почистить, залудить и т.д. Главное — найти хорошего специалиста. Второй вариант — когда в автомобиле установлена ​​печка ВАЗ 2107 с алюминиевым радиатором. В этом случае все немного сложнее: его обязательно нужно заменить на новый, так как он не подлежит ремонту.

В некоторых случаях после включения отопителя холодный воздух продолжает выходить из воздуховодов автомобиля.Причина кроется в нарушении циркуляции теплоносителя. Это связано с неисправностью крана отопителя или «забит» сам радиатор. Если кран заклинило, его нужно заменить, но во втором случае необходима тщательная очистка.

Модернизация печки

Всем автомобилистам известно, что устройство печки ВАЗ 2107 несовершенно, при этом она работает с заметным шумом даже в салоне. Поэтому эта часть системы отопления автомобиля очень часто подвергается модернизации.Многие пытаются улучшить работу печи собственными силами, но чаще всего этого должного эффекта не происходит. Своими руками, даже зная, как снять печку ВАЗ 2107, можно только заделать стыки воздуховодов и форсунок, а также перераспределить горячие потоки. Однако от этого температура в салоне практически не изменилась. А чтобы в зимние морозы в машине было тепло и комфортно, необходимо увеличить количество тепла, отводимого радиатором. Вся проблема в том, что вентилятор печки слишком мал и не создает необходимый воздушный поток. В связи с этим, как правило, в первую очередь требуется замена вентилятора печки ВАЗ 2107.

Если сравнить работу этого механизма на двух моделях автомобилей «Жигули», то можно увидеть, что мотор печки седьмой модели «Жигули», вращаясь с частотой около трех тысяч оборотов в минуту, потребляет около четырех и четырех тысяч оборотов в минуту. половина ампер тока. А на вентилятор «восьмерки» при четырех тысячах и более оборотов расходуется в три с половиной раза больше.Поэтому необходима модернизация. Иногда даже требуется замена радиатора печки ВАЗ 2107.

Порядок ревизии отопителя

Если печка ВАЗ 2107 плохо греет, снимается кожух в салоне внизу печки, на котором сверху закреплен вентилятор. Последний полностью удален по причине своей бесполезности. После этого аккуратно срезается один из аэродинамических выступов, который дует теплым воздухом в сторону ног сидящего рядом водителя и пассажира.Особенно это актуально при установке вентилятора с ВАЗ 2108, так как его мотор немного длиннее. Крыльчатку можно полностью снять, а ее функции передать стандартному пятилопастному вентилятору.

Отверстие для этого отверстия немного увеличивается в диаметре, чтобы в него можно было установить новый вал. Важно убедиться, что модернизированная конструкция надежно и надежно закреплена на месте. Непосредственно перед установкой нового вентилятора его необходимо подключить напрямую, чтобы убедиться, что он работает.

Для бесшумности

Для этого заменяется встроенный резистор, основная задача которого — обеспечить относительно тихую работу вентилятора.Более того, новый — с ВАЗ 2108 — из-за большего количества потока дистиллированного воздуха издает громкий шум … Лучший вариант замены — резистор, который установлен на той же восьмой модели. К тому же при модернизации не лишним будет заменить выключатель вентилятора, установив модель от той же машины, что и вся конструкция, например от 2108. Это сделано потому, что печка ВАЗ 2107 очень сильно нагревается при длительном операция, в результате которой через определенное время просто плавятся штатные кнопки включения.Шум от модернизированного и обновленного устройства, конечно, будет немного выше заводского, но этот недостаток в холодное зимнее время после ревизии отопителя практически незаметен.

Уход за радиатором печки ВАЗ 2107

В осенне-летний период эксплуатации автомобиля внутри радиаторов отопителя скапливается большое количество накипи. И в результате эффективность системы снижается. Однако эту неисправность можно устранить. Достаточно просто знать, как разобрать печку ВАЗ 2107, чтобы почистить.Вы можете сами выполнить этот несложный процесс ремонта. Для этого автомобилисту потребуются два червячных зажима, две новые резиновые прокладки, немного охлаждающей жидкости и емкость, в которую будут собираться отходы.

Порядок работы

Сначала выключите двигатель и дайте ему остыть. Подложите ткань или тряпку под все трубы. После этого нужно ослабить хомуты на креплениях как выпускного, так и наливного шлангов, по которым охлаждающая жидкость поступает в моторный отсек.Затем с крана и форсунок снимаются резиновые соединения, при этом под них необходимо поставить емкость. С помощью торцевого ключа седьмого номера нужно открутить саморезы креплений на уплотнении, которые в дальнейшем также необходимо удалить. При этом также отсоединяется тяга привода на кране печки с кожухом вентилятора. Патрубки на радиаторе выходят через отверстие, расположенное в переборке моторного отсека. Для этого болты крепежа откручиваются гаечным ключом десятого числа.Затем снимается сам патрубок отвода и радиатор. Заменен на новый, резиновое уплотнение уплотняет фланцевое соединение. В этом случае после снятия крана прочистите трубы со шлангами и сам кран.

Замена радиатора

А вообще при неработающей печке ВАЗ 2107 надо менять радиатор. Поиск неисправностей в системе отопления на моделях Жигулей не слишком отличается друг от друга. Если водителю удалось выяснить причину холода в салоне и ему ничего не оставалось, кроме как поменять радиатор, то для этого ему понадобятся инструменты.Вам потребуются отвертки двух типов — обычная и крестовая отвертка, торцевые и рожковые ключи седьмого, восьмого и десятого чисел, а также три резиновые прокладки, один литр охлаждающей жидкости и герметик, обычно силиконовый. Необходимо внимательно осмотреть радиатор, его металлические трубы и кран печки. Все они не должны иметь видимых следов коррозии или протечек. Кран печки с трубкой от старого радиатора можно перекрутить на новый радиатор. Обязательно установите резиновые прокладки, сняв старые.Намазав их силиконовым герметиком, нужно плотно, чтобы не раздавить или случайно не сорвать резьбу, прикрутить сливной патрубок и кран к радиатору.

Сборка после замены старого радиатора на новый производится в порядке, обратном разборке. После этого при необходимости в него добавляют антифриз. Затем машина заводится, после чего проверяется герметичность соединения труб и шлангов.

автомобилей ВАЗ классического семейства были оснащены достаточно эффективной системой отопления салона, которая обеспечила хороший обогрев салона зимой.Помимо высокого КПД печка на ВАЗ-2107 отличается простотой конструкции, что обеспечивает должную надежность этого агрегата, хотя и имеет слабые места.

Устройство отопителя ВАЗ 2107

В устройство печки ВАЗ-2107 входят следующие комплектующие:

• корпус с установленными в нем заслонками;
• радиатор печки;
• вентилятор с электродвигателем;
• воздуховоды;
• Механизм управления закрылками.

В системе отопления салона не используются электронные компоненты или сложные агрегаты, поэтому печь надежна и проста в эксплуатации и обслуживании.

Источником тепла в системе отопления ВАЗ-2107 является жидкость силовой установки системы охлаждения … Теплоотдача осуществляется благодаря теплообменнику — радиатору, который установлен в корпусе печки под лицевой панелью. панель и подключена к системе охлаждения. В конструкции предусмотрено отключение подачи нагретого антифриза к радиатору отопителя с помощью специального крана, встроенного в патрубок подачи охлаждающей жидкости.

От кузова воздушный поток распределяется по нескольким направлениям — к лобовому стеклу, к центру кабины, к боковым окнам и в области ног.Для подачи воздуха к лобовому стеклу предусмотрен воздуховод с выходом в верхней части передней панели. Воздух к боковым окнам подается через воздуховоды, идущие внутри панели. На их концах устанавливаются дефлекторы с заслонками, которые более эффективно направляют воздушный поток. Такие же дефлекторы расположены на панели приборов в центроплане, через которые воздух подается в центр салона. Нагретый воздух попадает в область ног прямо от тела.

Печка ВАЗ-2107 предусматривает принудительное создание воздушного потока.И делается это с помощью вентилятора, приводимого в движение электродвигателем, расположенным в корпусе печки под радиатором. Электродвигатель работает в двух режимах — с разными скоростями вращения.

Нагреватель оборудован тремя заслонками для распределения воздуха. Первый из них — заслонка забора воздуха. С его помощью регулируется подача воздуха в салон из окружающей среды. Вторая заслонка распределяет воздушный поток по нужным воздуховодам — ​​либо в область лобового стекла, либо в центральные и боковые дефлекторы.Третья заслонка регулирует подачу воздуха в область ног.
Первые две заслонки управляются ползунками механизма управления, третья — отдельным рычагом, расположенным сбоку на центральной консоли рядом с педальным блоком.

Подача воздуха в салон с улицы осуществляется через воздухозаборники на капоте. Чтобы исключить попадание воды в салон (при движении под дождем), воздушный поток, прошедший через воздухозаборники, сначала попадает в специальный бокс, где вода отделяется.И только после этого попадает в заслонку воздухозаборника.

Управление печкой ВАЗ 2107 механическое. Он состоит из переключателя вентилятора и блока ползунков. На центральной консоли вверху установлен механизм управления, обеспечивающий легкий доступ к элементам.

Есть три ползунка механизма управления, каждый из которых управляет своим элементом:

1. Верхний отвечает за подачу антифриза в радиатор и подключается кабелем с краном, установленным на впускном патрубке.Крайнее левое положение ползунка — кран закрыт (печка не греет), правое — кран открыт (тосол поступает в радиатор).
2. Medium — управление заслонкой воздухозаборника. При перемещении влево заслонка закрывает подачу воздуха с улицы (замкнутая циркуляция воздуха в салоне), правое положение — подача воздуха открыта (воздух с улицы попадает в кабину).
3. Нижний регулирует заслонку распределения воздушного потока. Левое положение — поток подается через боковые и центральный дефлекторы, правое — в область лобового стекла.
   Каждый из этих ползунков можно отрегулировать в любом положении для оптимизации производительности печи.

Принцип действия

Система отопления работает просто — для обеспечения нагрева воздуха водитель с помощью верхнего бегунка открывает кран подачи антифриза на радиатор печки.
Если заслонка воздухозаборника открыта (средний бегунок в крайнем правом положении), то воздушный поток через влагоотделитель и заслонку попадает в корпус печи. Проходя через радиатор, воздух нагревается, а затем перемещается в зависимости от расположения остальных заслонок.

Если нижний бегунок сдвинуть вправо, то нагретый воздух уйдет в область лобового стекла, а в левом положении — в центр кабины и в боковые окна.
Чтобы подать нагретый воздух к ногам, водителю необходимо переместить нижний рычаг дроссельной заслонки вниз.

При движении на высоких скоростях поток воздуха через воздухозаборники движется интенсивно, поэтому включать вентилятор не нужно. Но если скорости движения недостаточно, принудительная циркуляция создается вентилятором.

С помощью заслонок и вентилятора водитель управляет печкой — задает скорость движения воздуха, степень его нагрева и площадь распределения.

Неисправности печи

За счет простой конструкции неисправностей в системе отопления салона ВАЗ-2107 не так уж и много. Они делятся на механические и электрические.
К механическим неисправностям относятся:

• заклинивание клапана подачи антифриза;
• забит радиатор;
• обрывы тросов приводного механизма;
• подтеков.

Смеситель и радиатор печки — «слабые» места в печке ВАЗ-2107. Если зимой кран работает часто, то с наступлением лета он закрывается и остается в этом положении. Из-за этого он заклинивает, а при наступлении зимы попытки его вскрыть приводят к обрыву троса управления.

Видео: Не работает отопитель на классической ВАЗ 2101-07. Ищем повод.

Кран, заклинивший в одном положении, сложно «встряхнуть», поэтому неисправный узел легче заменить.
А блокировка подачи антифриза влияет на радиатор. Отсутствие движения жидкости в течение длительного периода (при эксплуатации авто летом, когда печка не используется) приводит к интенсивному образованию оксидов внутри радиатора, которые забивают трубопроводы теплообменника. Из-за этого снижается пропускная способность радиатора, а вместе с ним и производительность печки.

Засорившийся радиатор отопителя промывают, но если отложений много, то их можно удалить только механическим способом, а для этого радиатор припаивают.Паять обратно сложно, а иногда проще заменить теплообменник, чем его мыть.

Пятна также являются частой поломкой. Они появляются на стыках труб, а также при появлении трещины в радиаторе. В первом случае подтекание устраняется затяжкой хомутов крепления, во втором — пайкой или заменой радиатора.

К электрическим неисправностям относятся перегар электродвигателя, обрыв цепи его питания и поломка управляющего ключа.

Причины снижения производительности

Помимо явных неисправностей, из-за которых печка не работает или работает некорректно, с системой отопления салона ВАЗ-2107 есть и другие проблемы. Основная из них — снижение производительности печки.

Если печка плохо греется, то причина кроется в:

1. Неисправности системы охлаждения силовой установки (снижение производительности помпы, заклинивание термостата).
2. Забит радиатор.
3. Образование воздушной пробки в радиаторе отопителя.
4. Изношенное уплотнение заслонки воздухозаборника.

Начать искать причину снижения производительности с проверки нагрева радиатора печки. Для этого прогрейте мотор до рабочей температуры, полностью откройте кран подачи антифриза к печке и вручную проверьте степень нагрева подающей трубы до и после крана и самого радиатора. Если трубопровод горячий до клапана, но не после него, клапан заклинивает.В случае, когда радиатор не прогревается, причина кроется в сильном засорении теплообменника или возникновении в нем пробки. Если даже до крана трубопровод не прогревается, произведите ревизию системы охлаждения.

Если радиатор хорошо прогревается, но отмечается, что печка нагревается хуже, то проверьте работоспособность заслонки воздухозаборника и состояние ее уплотнения. Не помешает проверить корпус печки и воздуховоды на предмет протечек и трещин.

Чтобы печка ВАЗ-2107 хорошо прогревалась, перед зимним периодом проверьте работоспособность клапана, замените антифриз (с промывкой системы), осмотрите механизм управления и работу заслонок.

Система отопления и вентиляции в автомобиле предназначена для создания в автомобиле комфортного микроклимата. Вентиляция и обогрев салона ВАЗ 2107 обеспечивается воздухом, забираемым снаружи. В саму систему он попадает через отверстия в вытяжке в виде решетки.

Воздухозаборник, расположенный в задней части моторного отсека и изолированный от него резиновым уплотнением, отделяет воздух от дождевой воды. Последний выходит наружу, а воздух проходит в обогреватель.Отверстие в нем закрыто крышкой воздухозаборника. При движении автомобиля часть воздуха по воздуховоду отводится от бокса к расположенным на нем центральным диффузорам.

Устройство печки в ВАЗ-2107

Сам отопитель находится в салоне ВАЗ 2107 и крепится к переборке моторного отсека 4 штифтами. Стык с кузовом автомобиля уплотнен резиновым уплотнением. Печь состоит из: кожуха вентилятора

• , кожуха радиатора с крышкой воздухозаборника
• , кожуха вентилятора
• с крышкой диффузора.

Воздух, проходящий через обогреватель, при необходимости нагревается жидкостным радиатором, расположенным в кожухе. читайте как заменить кран отопителя.

Имеет патрубки: входной и выходной. Их заносят в моторный отсек и подключают к системе охлаждения двигателя автомобиля … Отверстие их выпускного отверстия закрывается резиновым уплотнением. Крепится двумя саморезами. Кран отопителя встроен во впускной патрубок. Регулирует подачу теплоносителя. А управлять им можно с помощью гибкой тяги от рычага в блоке управления системой вентиляции.Последний находится на приборной панели.

Под радиатором установлен вентилятор печки ВАЗ 2107. Электродвигатель с крыльчаткой установлен на 2-х упругих подушках, помещенных в направляющий кожух. В цепь питания двигателя встроен дополнительный резистор. В нем предусмотрен двухскоростной режим вращения вентилятора, который можно включить переключателем на панели приборов, имеющим три рабочих положения.

Воздуховоды, отходящие от кожуха вентилятора печки, направляют воздух не только к дефлекторам, обдувающим боковые окна, но и к воздуховоду обдува лобового стекла.

Расход воздуха можно регулировать, закрывая и открывая крышки нагревателя и заслонки. Сама же крышка воздухозаборника и заслонки воздуховода управляются тягами от рычагов на блоке управления. А вот крышка воздухораспределителя кожуха управляется рычагом, который находится на ней.
Схема устройства печки представлена ​​на фото 1.

Детали системы вентиляции и отопления автомобиля ВАЗ 2107
1 — боковое стекло левого воздуховода; 2 — воздуховод обогрева лобового стекла; 3 — кожух радиатора отопителя; 4 — крышка воздухозаборника;
5 — радиатор отопителя; 6 — кран отопителя; 7 — патрубок отвода радиатора; 8 — патрубок подвода радиатора; 9 — канал обогрева стекла правый;
10 — дефлектор; 11 — заслонка воздуховода; 12 — крышка воздухораспределителя; 13 — кожух направляющий вентилятора; 14 — вентилятор отопителя;
15 — рычаг крышки воздухораспределителя; 16 — кожух вентилятора отопителя; 17 — тяги управления; 18 — кронштейн рычагов управления; 19 — центральный воздуховод

Среди основных неисправностей системы отопления ВАЗ 2107:

• протечка радиатора, крана, патрубков или соединений между ними;
• неисправность переключателя доступных режимов работы электровентилятора,
• повреждение проводов прибора или окисление их соединений;
• поломка электровентилятора.

При более сложных неисправностях может потребоваться.

Модернизация отопителя ВАЗ 2107

Всем автомобилистам известно, что печка ВАЗ 2107 плохо греет, а работает шумно. Поэтому часто подвергается модернизации. Есть много советов, как улучшить это устройство с фото и видео в Интернете. Большинство автовладельцев пытались улучшить духовку своими руками. Однако желаемого эффекта это не дало. Например, вы можете самостоятельно:

• для герметизации стыков воздуховодов с форсунками,
• для перераспределения воздушных потоков.

Но температура в салоне в целом останется прежней. Но чтобы в салоне было тепло и комфортно, требуется увеличение количества тепла, подводимого с помощью радиатора. Вся проблема кроется в заводском вентиляторе печки, который слишком мал и не создает необходимый воздушный поток. В связи с этим требуется замена вентилятора.

Если сравнить вентиляторы двух моделей автомобилей, то можно увидеть, что мотор печки ВАЗ 2107 при вращении на частоте 3000 об / мин потребляет ток около 4.5 А. Мотор вентилятора на ВАЗ 2108 при 4100 об / мин потребляет 14 А. следующее:

1. В салоне снимается нижняя часть печки — кожух, на котором сверху закреплен штатный вентилятор.
2. Стандартный электровентилятор полностью съемный, он больше не нужен.
3. Осторожно срезан один из аэродинамических выступов, подающий воздух к ногам водителя и пассажира, поскольку мотор от 2108 намного длиннее.
4. Рабочее колесо втянут, и все функции переданы стандартному пятилопастному вентилятору.
5. Отверстие в крыльчатке немного увеличивается в диаметре, в него аккуратно проталкивается новый вал. Важно убедиться, что новая конструкция надежно закреплена на месте.
6. Перед установкой нового вентилятора необходимо подключить его напрямую и проверить, работает ли он.
7. Заменен встроенный резистор, основная задача которого — обеспечить относительно тихую работу вентилятора. Новый вентилятор создает много шума из-за большого количества транспортируемого воздуха. Лучший способ замены — резистор, установленный на автомобиле ВАЗ 2108.
8. Выключатель вентилятора заменен на модель того же автомобиля, что и вся конструкция. Причина в том, что при длительной эксплуатации плиты подается совсем другой ток, в результате чего через некоторое время штатная кнопка включения просто оплавится.

Шум от обновленного устройства будет немного выше заводского, но этот недостаток в холодное зимнее время года практически незаметен после доработки отопителя.

Эксплуатация и уход за радиатором печки ВАЗ 2107

В осенне-летний период эксплуатации автомобиля внутри радиатора отопителя накапливается накипь.В результате эффективность системы снижается. Но эту неисправность можно устранить. Достаточно разобрать плиту и почистить. Вы можете сделать этот несложный ремонт самостоятельно.
Для этого вам понадобятся:

• 2 новых зажима червячной передачи;
• 2 резиновые новые прокладки;
• ключи гаечные;
• охлаждающая жидкость;
• емкость для сбора отработанной охлаждающей жидкости.

Порядок работы следующий:

1. Двигатель необходимо выключить и дать ему остыть.
2. Под все трубы кладут тряпку или ткань.
3. Ослаблены хомуты выпускного и наливного шлангов охлаждающей жидкости в моторном отсеке.
4. Шланги сняты с форсунок и крана; под них нужно заранее поставить емкость.
5. Торцевым ключом на 7 откручиваются саморезы фиксаторов уплотнения, которые впоследствии необходимо удалить.
6. Тяга привода крана печки и кожух вентилятора отключены.
7. Патрубки радиатора выведены из отверстия в переборке моторного отсека.
8. Гаечным ключом на 10 откручиваются болты патрубка отвода радиатора, после чего снимается сам патрубок.
9. Заменена новой резиновой прокладкой, уплотняющей фланцевое соединение. 11. После снятия крана нужно прочистить трубы, шланги и сам кран.
10. Радиатор можно промыть способом, показанным на видео.

12. Все снятые прокладки и хомуты заменены на новые.

Соберите систему отопления в обратном порядке.Клапан подогревателя перед заливкой до необходимого уровня новой охлаждающей жидкости перемещают в крайнее правое положение. После добавления жидкости проверьте герметичность всех соединений. При обнаружении утечки затяните хомуты.

Дополнительную информацию можно найти в разделе вентиляция и отопление и по телефону

.

советских автомобилей были странными: Lada Classic серии

Что это?

Поздоровайтесь с третьей самой продаваемой автомобильной платформой в истории отрасли — Lada Classic, состоящей из Lada 2105, 2104 и 2107 (с 1982 года).Все вместе известные как Lada Riva (Великобритания) или Lada Nova (Европа), это семейство моделей является одним из самых популярных в бывшем Союзе Советских Социалистических Республик, а также продавалось в Канаде, Эквадоре, Франции, Германии, Великобритании, Кубе. и многое другое. Он по-прежнему довольно популярен на рынке подержанных товаров в России.

Где и когда это было сделано?

Представлен в 1980 году, выпускался в Тольятти и Ижевске (Россия), Запорожье, Херсоне, Черкассах и Кременчуге (Украина), а также в Египте и Казахстане.Производство началось в 1980 году и закончилось в сентябре 2012 года, когда с конвейеров «ИжАвто» сошла последняя модель 2104. Это ознаменовало конец производства моделей, производных от Fiat 124, после 41 года работы на конвейерах.

Технические данные:

Основанное на Fiat 124, семейство 2104/2105/2107 имело передний двигатель и задний привод и было доступно как базовый седан (2105), универсал (2104) и роскошная версия седана (2107). . Мощность исходит от ряда бензиновых двигателей с рабочим объемом от 1.От 2 литров до 1,7 литра, все в сочетании с 5-ступенчатой ​​механической коробкой передач.

Что в нем такого особенного?

Ну, собственно говоря, ничего. Но, на наш взгляд, то, что ты просто обычный автомобиль для масс, делает тебя особенным в очень… скажем так, особенном смысле.

Он отличался «впечатляющим списком стандартного оборудования», как отмечает Autocar в обзоре, включая «регулируемые по высоте фары, внутреннее регулируемое зеркало на двери водителя, обтянутые велюром сиденья, обогрев заднего стекла, подсветку капота и багажника.«Не забывайте квадратный внешний вид и спартанский интерьер.

Это еще и мило, потому что, когда все производители начали выпускать системы впрыска топлива в начале 90-х, ВАЗ просто решил поставить каталитический нейтрализатор на автомобили, оснащенные карбюраторами, чтобы соответствовать ограничениям по выбросам. И не получилось …

Но что не нравится в автомобиле, основанном на итальянской платформе RWD, который выиграл титул «Автомобиль года в Европе» в 1967 году? И, эй — выпущена ограниченная серия автомобилей с двигателем Ванкеля мощностью 150 л.с. и парой карбюраторов Weber с двойным дросселем!

Познакомьтесь с российским предпринимателем, стоящим за Aviar Motors, который сражается с Илоном Маском на собственной игре

ВАЗ 2107: Автомобиль, положивший начало стереотипу об ужасном русском автомобиле

Когда дело доходит до России и автомобильного мира, общепринято считать, что российские автомобили не очень хороши.

Самый узнаваемый автомобиль из самой большой страны на земле — ВАЗ 2107 (или Lada Riva, как ее называли на западных рынках). Это была прочная машина с плоскими стенками на основе FIAT 124, и по причинам, связанным с низким качеством сборки и невероятно простой конструкцией, она стала изюминкой многих шуток.

И все же 2107 годилась на неровных российских дорогах с выбоинами. Когда в 2012 году он, наконец, был снят с производства через четыре десятилетия, этот низкотехнологичный и простой автомобиль, который был представлен в Советском Союзе (и пережил его!), Стал третьей по величине автомобильной платформой в истории после Volkswagen Beetle и Ford Модель T.

Ипполит Романов и создание русского ЭВ

Хотя Lada в значительной степени единолично отвечает за идею о том, что российские автомобили некачественно построены и немногим сложнее крупного рогатого скота, не забывайте, что Россия подарила нам некоторые из самых важных инженерных инноваций всех времен.

Без Николая Бетекова не было бы бытовых радиаторов. Если бы Игорь Сикорский не привязал четыре винтовых двигателя к своему огромному биплану «Русский Витязь» в 1913 году, у нас не было бы современного авиалайнера.Не забывайте, что в 1957 году именно коллективные технические мозги незаконно оккупированных стран Советского Союза помогли Юрию Гагарину на его пути к тому, чтобы стать первым человеком в космосе.

Русская машина, которую все узнают — ВАЗ 2107 или Лада Рива

Несмотря на шутки о Lada, стремление россиян к инновациям уже давно проявляется в автомобильной промышленности, и в концепции электромобиля нет ничего нового.На рубеже 20-го века Ипполит Романов первым изобрел кукушку — автомобиль, который считается первым отечественным электромобилем. Дальновидный инженер также настаивал на электрификации системы общественного транспорта Санкт-Петербурга за четыре года до распада Российской империи и захвата власти Советами.

С 1918 по 1991 годы советский автопром также экспериментировал с автомобилями без ДВС. Тем не менее, несмотря на распад СССР и последующий переход России к рыночному капитализму в начале 1990-х годов, только в последние годы электромобили стали набирать популярность среди отечественных производителей и потребителей автомобилей.

Tesla Tech и эстетика маслкаров — встречайте Aviar Motors R67

В августе 2020 года Минпромторг России объявил, что производство Zetta — городского автомобиля, производимого стартапом Russian Engineering and Manufacturing (REMC), — начнется к концу года.

На другом конце автомобильного спектра другой стартап под названием Aviar Motors объявил о том, что он начнет производство принципиально нового электромобиля под названием Aviar R67. Хотя он сделан в России, на этом параллели с Zetta заканчиваются.

Aviar R67 основан на Tesla Model S

Автомобиль

Aviar, вдохновленный Ford Mustang Mach 1, будет иметь полностью карбоновый корпус, но пусть вас не обманывает его ретро-эстетика. R67 основан на шасси и механике Tesla Model S — автомобиля, который считается самым надежным электромобилем в мире с показателем надежности 98,9%.

Всего будет выпущено 200 R67, и на создание каждого автомобиля с нуля уходит восемь месяцев.Если принять во внимание малое производственное количество в сочетании с флагманской ходовой частью Tesla и умственными способностями, необходимыми для того, чтобы заставить его работать с полностью новым, собранным вручную корпусом, R67 не будет дешевым устройством. На самом деле, когда он будет запущен в следующем году, он будет стоить колоссальные 295 000 евро.

Поражают не только цена и технология R67. Таковы его показатели производительности. Мотор московского производства может похвастаться 840 л.с., и, как и Model S, он будет развивать ограниченную электроникой максимальную скорость 250 километров в час (155 миль в час).Его батареи, полученные от Tesla, также обеспечивают ему запас хода в 507 километров (315 миль), в то время как внутренняя отделка производится от Rolls Royce.

R67 поступит в продажу в 2021 году, спустя немногим более 120 лет с тех пор, как кукушка Романова вышла на улицы российской имперской столицы, и основатель Aviar Алексей Рачев считает, что его компания представляет собой новую заря для российской и мировой автомобильной промышленности. позиционируя свой R67 как «первый в мире полностью электрический маслкар с заземлением».”

Сделанный полностью из углеродного волокна, основатель Aviar Алексей Рачев считает R67 первым в мире

«Я знаю, что во всем мире есть стартапы, которые специализируются на ремонте классических автомобилей с использованием технологий электромобилей», — объяснил он Dyler.com. «Я считаю, что это прекрасное занятие, потому что эта классика получает вторую жизнь, и их можно использовать в повседневной жизни.

«Однако, если автомобиль основан на технологиях примерно середины прошлого века, я действительно не думаю, что какое-либо количество современных технологий или рестомодов действительно может превратить классику в« современный »автомобиль.

«Силовая структура старых автомобилей не допускает эффективных зон деформации, в них нет электронных средств помощи водителю или систем безопасности, а их аккумуляторные блоки размещены либо в двигателе, либо в багажном отсеке, что крайне негативно сказывается на управляемости. и безопасность.

«Я не назову их все, но многие модернизированные автомобили вынуждены использовать твердотельные литий-ионные батареи, не имеющие систем охлаждения. Из-за этого у этих автомобилей низкий запас хода и низкая скорость зарядки.При разгерметизации литий-ионные аккумуляторы могут взорваться и гореть с тепловыделением до 900⁰С. Учитывая, что мощность некоторых из этих автомобилей достигает примерно 400 л.с. и разгоняется до 100 км / ч примерно за четыре секунды, это может быть довольно опасно ».

Интерьер R67 сочетает в себе технологии Tesla с роскошью Rolls Royce и ретро-тематикой

Построение классического американского маслкара 21 века… В Москве

Дело в том, что это не так.R67 — это реальность, и он, похоже, должен удовлетворить спрос на рынке полностью электрических маслкаров 21 века.

Цифры, касающиеся будущего электромобилей и классических автомобилей, похоже, показывают, что Рачев прав в своих прогнозах о том, что есть и будет расти потребительский аппетит к обоим типам транспортных средств — в период с 2018 по 2019 год глобальные продажи электромобилей увеличились. на 40% по сравнению с прошлым годом. Ожидается, что с 2020 по 2023 год рынок классических автомобилей, который на момент написания статьи оценивается в 25 миллиардов долларов, вырастет в 8 раз.2% годовых.

«Существует спрос на электромобили и классические автомобили, но количество классических автомобилей, доступных во всем мире, сокращается, — продолжает бывший экономист, а ныне инженер. «Мы предлагаем клиентам автомобиль, который сочетает в себе все характеристики, безопасность и технологии одного из ведущих электромобилей на рынке и превращает его в классический американский маслкар.

«Учитывая, что R67 основан на Model S, владельцы также смогут получить доступ к сети Supercharger с быстрой зарядкой Tesla, а в случае необходимости новой детали для своего автомобиля максимальное время ожидания составит две недели благодаря Глобальное присутствие Tesla.Не думаю, что специалист по ремонту может предложить что-либо подобное ».

Основатель Авиар Моторс Алексей Рачев

Позиционирование R67 как современного решения современной проблемы уже привело к тому, что Aviar уже принял ряд предварительных заказов. Рачев рассказывает, что прототип автомобиля был тепло встречен поклонниками электромобилей и классических автомобилей в Европе и США.Как производитель автомобилей, Aviar также примет участие в ряде международных автосалонов в 2021 году «с разрешения COVID-19».

Говоря с Рачевым, также становится очевидным, что пословица «думай локально, действуй глобально» жизненно важна для всей сущности бренда Aviar.

«Я не хочу, чтобы Aviar Motors была« российским »производителем, потому что мир становится все меньше, и я рассматриваю R67 как глобальное усилие. Да, конечно, это разработано русскими, потому что мы находимся в Москве, но я действительно хочу донести до потенциальных покупателей, которых может оттолкнуть стереотип Лады.

«В России есть большое количество профессиональных и высококвалифицированных инженеров и дизайнеров, которые способны нестандартно взглянуть на решение любой проблемы и предложить действительно инновационное решение. Недаром так много российских инженеров и разработчиков работают в таких международных компаниях, как Google, Tesla и Facebook.

«С другой стороны, R67 основан на американском автомобиле, и он имеет размеры классического американского маслкара, и объединение этих двух моделей было большой проблемой для наших инженеров.Однако мне нравится думать, что нам это удалось, потому что в 2021 году автомобиль будет демонстрироваться на нескольких автосалонах в Европе и Америке. Мы также приняли ряд предварительных заказов, поэтому я очень с нетерпением жду того, что принесет нам будущее.

«Если наши цифры с настоящего момента до 2023 года верны, в будущем мы перенесем производство из России в Европейский Союз…»

Рабочий прототип Aviar R67 — симпатичная вещь, не правда ли?

Является ли Aviar R67 классическим электромобилем будущего? Мы так думаем!

Классический автомобиль определяется его эксклюзивностью, желанностью и / или статусом первого или последнего в своем роде.Aviar R67 отвечает всем этим требованиям.

Тем не менее, хотите пошутить над той Ладой?

Хотите кусок американской мускулатуры? Взгляните на полный ассортимент классических американских маслкаров, доступных на Dyler.com!

Электрическая схема манометра

— Схема электрических соединений автоматического выключателя

Схема электрических соединений датчика тока

— Схема электрических соединений автоматического устройства

1. Дом

Схема подключения манометра

льюис.cantinebuoso.it 9 из 10 на основе оценок 600. 1000 отзывов пользователей.

Схема подключения манометра

Галерея

Новое обновление

jeep wrangler, наш переключатель зажигания на колонке, установленный на нашу, электрическая схема вилки кемпера, электрическая схема, проводка выключателя света, схема блока предохранителей 2001 f250, пайка от arduino для чайников, 1992 jaguar xjrs схема проводки блокировки переключения передач, kib rv электрическая схема монитора топливного бака, электрическая схема стеклоподъемника camaro на проводке задних фонарей camaro 1971, руководство по электромонтажной схеме mazda b серии 2000, расположение серпантинного ремня и схемы ремня ГРМ 2002 kia sportage, схема проводки радиоприемника ford escape, схема блока предохранителей Dodge Charger 2010 года детали изображения , пробка слива масла nissan titan на nissan altima 2 5 схема двигателя масло, водная схема dodge caravan 2005 года, электрическая схема небольшого блока chevy охлаждающей жидкости, электрическая схема, а также электрическая схема прицепа на стерео проводке, электрическая схема alfa romeo 1991 года, спринтер 2006 года электрические схемы, схема подключения радиоприемника Гран-при 2000, схема контактов таймера ic 555, цветовой код схемы подключения камеры на камеру видеонаблюдения Схема электропроводки eras, трансмиссия dodge ram 1500 на выхлопной системе dodge ram 2003 года, кабина экипажа gmc 1990 года, электрическая схема деталей стиральной машины серии Kenmore 80, топливный фильтр Toyota Camry se 2011 года, электрические схемы мотоциклов Ridley 2005, проводка лампы вентиляции обогревателя, boxster 987 блок предохранителей, или мы могли бы построить простой буфер питания из дискретных устройств, например, схема подключения датчика уровня топлива Equus, а также проводка датчика уровня топлива Ford Rnger, 2013 5 0 схемы двигателя Ford для Dixon, схема подключения автомобильных ходовых огней, схема подключения на пути проводки потолочный вентилятор с дистанционным управлением для двух проводов, электрическая схема привода chevy 4×4 1995 года, электрические схемы электропроводки духового шкафа, электрические схемы электропроводки, электрические схемы dodge monaco, автомобильные схемы электропроводки, электрическая схема джипа вранглера 2002 года, электрическая схема электропроводки tj, электрическая схема mazda mpv 2005 года, hyundai реле топливного насоса, блок предохранителей ford lcf 2007, цвета проводов радио dodge ram 98, электрические схемы аккумулятора apc 900 ups, простая проводка переключателя света d iagram, датчик времени с регулируемым приводом на Nissan Sentra 2002 года, схема подключения honda gl1100 1983 года, топливный фильтр troy bilt tb22ec, электрические схемы датчика температуры воды, выключатель цепи на 15 ампер для 12 24 50 вольт постоянного тока или 110 220, vw электрическая схема, электрическая схема с этикеткой, блок предохранителей на honda civic 2004, схемы аудио предусилителей стр. 12 аудиосхемы nextgr, силовая схема moteur electrique voiture, toyota camry le 1997, электрическая схема kawasaki gt 750, электрическая схема продуктов internationalfort, 2003 saturn электрические схемы двигателя vue 3 0 2003, электрическая схема вилки прицепа 2005 dodge ram 3500, электрическая схема кабеля вместе со схемой контактов разъема usb на usb, электрическая схема электронного замка, полученная из этой цепи, защищена от перегрузки и короткого замыкания, принципиальная схема lenovo b450, Схема электропроводки ford explorer 2004 года, схема электропроводки 1997 года mazda mpv radio, схема подключения 1997 года, проводка iso стерео электрическая схема, электрическая схема kia optima 2007 года, электрическая схема для aux audi simphony, простая электрическая схема последовательного преобразователя usb в rs232, электрическая схема аудиоразъема RCA, электрическая схема для harman kardon, кроме того, проводка harman kardon, топливный насос mustang 1994 года, электрическая схема аналогично Электросхема регулятора напряжения dodge, электрическая схема volvo f10 f12 f16 lhd грузовых автомобилей, схемы охранной сигнализации, 2004 ford f150 круиз-контроль, электрическая схема, электрическая схема горелки ecoflam, электрическая схема volvo 630, porsche 1 7, схема двигателя 914, электрическая схема для invacare rps350 2, 3-фазные электрические схемы двигателя, электрические схемы Karma, электрические схемы rv 30a, 12-вольтовые светодиодные схемы аварийного освещения, монтажная схема переключателя upfitter 2017 f250, конструкция дистанционно управляемой схемы шпионского робота, электрическая схема arctic cat wildcat 650, поезд lionel электрические схемы sd90 lionmaster, hofele design schema moteur pantone youtube, простые электрические схемы для air living, 200am ppanelwiringdiagram электрическая панель, электрическая панель, схема подключения в, volvo v70 1998 года, схема подключения радио nissan пикап 85, схема двигателя gta moteur megane, 3-позиционный переключатель 277, электрическая схема двигателя, 03 экскурсионная схема предохранителей, замена предохранителя в главном блоке предохранителей, электрическая схема вентилятора нет переключатель, columbia diagrama de cableado de serie warthen, схема прокладки проводов свечей зажигания zr1, путевой свет светодиодный лазерный диод с радиочастотным сигналом до 20 МГц, электрические схемы, электрические схемы для гитары на заказ, электрическая схема e47, западная схема подключения, схема подключения chevy dash на схеме подключения для chevy bel air 1955 года, схема подключения кабеля usb, chevy tahoe abs Датчики колеса на прицепе Tahoe 2009, электрическая схема, схема подключения 2-ходовой и d промежуточное переключение, электрическая схема Ford Motorhome 1997 года, электрическая схема кондиционера кондиционера, изображение электрической схемы dodge spirit 1993 года, nissan almera 2001 расположение блока предохранителей, электрическая схема 2012 3500hd, wiringpi событие аренда, электрическая схема peugeot 106, вентилятор 12v непосредственно на 220v ac , электрическая схема kenworth t800 основная, электрическая схема m1010 электрическая схема, электрическая схема bmw e90 2006 года, руководство по блоку предохранителей nissan maxima 2013, блок управления проводкой, схема двигателя malibu 2000 chevy, блок предохранителей e46 bmw 330ci, жгут проводов автомобильной стереосистемы suma, lada schema cablage contacteur, схема подключения преобразователя блокировки изображение двигателя для пользователя, полный комплект жгута проводов ez, схема запчастей для снегохода yamaha, схема лыж 1969 sl338, схема электретного микрофона, электрическая схема porsche cayenne s 2004 года, схема подключения вилочного погрузчика yale erco3aan , электрическая схема освещения тележки гольфа ezgo,

Вентилятор на инжекторный ВАЗ 2107.Схема подключения вентилятора охлаждения ВАЗ

Большинство владельцев автомобилей ВАЗ-2107 сталкивались с проблемой перегрева двигателя из-за несвоевременного включения вентилятора радиатора. Такая неисправность представляет серьезную угрозу не только для системы охлаждения, но и для всего силового агрегата. Повышение температуры охлаждающей жидкости до критических значений может повредить клапанную крышку, а также вызвать заклинивание движущихся частей мотора.

Чаще всего не работает вентилятор радиатора из-за проблем с датчиком его включения.Это может быть как банальное отсутствие контакта на разъемах, так и выход из строя устройства в целом. В этой статье мы расскажем о том, какие меры можно предпринять, если датчик включения вентилятора на ВАЗ-2107 потерял работоспособность, а также рассмотрим процесс его проверки и замены.

Признаки перегрева двигателя и меры предосторожности

Если вы, управляя автомобилем, обнаружите, что стрелка на устройстве, указывающем температуру охлаждающей жидкости, переместилась в красный сектор и продолжает отклоняться в сторону ее увеличения, было бы лучше остановитесь на обочине дороги и немедленно выключите двигатель.Если этого не сделать, тосол или антифриз просто закипят и попытаются вырваться наружу, нарушив герметичность системы. Продолжать движение в такой ситуации довольно опасно. Остановившись, необходимо проверить работоспособность всех элементов и установить причину перегрева. Далее по возможности его нужно устранить. А если такой возможности нет, отбуксируйте машину до ближайшей СТО.

Что не так с вентилятором?

При подозрении на перегрев неисправного вентилятора радиатора охлаждения в первую очередь проверьте его на работоспособность.Сделать это несложно. Отсоедините электрический разъем от электродвигателя и подайте электричество от аккумулятора к его контактам. Не перепутайте полярность!

Если вентилятор не работает при прямом подключении, причину нужно искать в электроприводе. Если электродвигатель заработал, проблема, скорее всего, кроется в элементах, обеспечивающих его активацию. Это может быть предохранитель, реле, проводка и датчик.

Дальнейшая поверка

Дальнейшая поверка проводится по схеме «от простого к сложному».Диагностировать проводку без соответствующих инструментов и навыков практически невозможно. Аналогичная ситуация и с реле. Самостоятельно проверить вряд ли получится, особенно в полевых условиях. Единственное, что можно сделать, это вытащить подобное устройство из ближайшей розетки или другой машины и вставить в соответствующую розетку. Если работает — причина установлена, вентилятор не работает — идем дальше.

С проверкой предохранителя проблем нет. Находим в монтажном блоке нужную вставку, проверяем обычным тестером или самодельным щупом из двух проводов и лампы, и результат налицо.При необходимости замените предохранитель и продолжайте движение. Но если на этот раз мы ошиблись, проблему следует искать в переключателе вентилятора.

Особенности системы охлаждения в разных модификациях

Прежде чем приступить к диагностике датчика, необходимо его найти. Дело в том, что в карбюраторных «семерках» и в автомобилях с регулируемым впрыском топлива он расположен в разных местах. Более того, в литьевых машинах ВАЗ-2107 отсутствует датчик включения вентилятора как таковой. Его функции выполняются. Рассмотрим подробнее расположение этих устройств в карбюраторе и инжекторной «семерке».

Во всех устаревших версиях «классики» датчик расположен на корпусе радиатора охлаждения. Если быть точным, то внизу справа. Снаружи это похоже на латунную гайку на «30» с двумя выведенными контактами. Поднимите капот, посмотрите на заднюю часть радиатора — вы обязательно это увидите. Принцип работы датчика очень прост. Термопара реагирует на повышение температуры, замыкает контакт и включает вентилятор. На автомобилях с управляемым впрыском топлива вентилятор включается по команде электронного блока на основании данных, полученных с датчика.Другими словами, сам ЭБУ контролирует все процессы. Но где же датчик включения вентилятора при впрыске «семерки»?

Как уже было сказано, у них вообще нет такого устройства. Не ищите его на радиаторе или где-либо еще! Но обратите внимание на термостат. На его корпусе установлен датчик температуры охлаждающей жидкости. Затем он передает на электронный блок управления всю необходимую информацию о температуре охлаждающей жидкости.

Проверка датчика

А теперь поговорим о включении вентилятора (ВАЗ-2107).И начнем с карбюраторного двигателя. Здесь все очень просто. Все, что вам нужно сделать, это отсоединить провода от датчика. Для этого снимите электрический разъем с его выводов. Чтобы определить, исправно ли работает устройство, включите зажигание и закоротите контакты на разъеме. Если все дело в датчике, вентилятор обязательно включится.

Также может случиться так, что переключатель вентилятора неправильно реагирует на температуру. Другими словами, механизм замыкания контактов работает, но на большее значение.Так, у карбюраторных машин ВАЗ-2107 выключатель вентилятора должен замыкать цепь при достижении температуры охлаждающей жидкости 92 градуса, а размыкаться при 87 ºС.

Для двигателей с регулируемым впрыском топлива процесс проверки немного отличается. Поскольку на инжекторных автомобилях ВАЗ-2107 нет датчика включения вентилятора, необходимо проверить, но сначала следует проверить наличие напряжения на контактах разъема. Берем тестер и включаем в режиме вольтметра. Замкните отрицательный провод устройства на массу, а положительный провод подключите к контакту «А» разъема.Включите зажигание. Тестер должен показывать напряжение не менее 12 В. Если его значение уменьшается, проблему нужно искать в блоке управления. Но если с напряжением все в порядке, откручиваем терморегулятор от патрубка для дальнейшей проверки.

Проверка датчика заключается в измерении его электрического сопротивления при различных температурах. Переведите тестер в режим омметра и измерьте сопротивление на его контактах. Примечательно, что она растет и падает обратно пропорционально температуре теплоносителя (20 ºС — 3.5 кОм; 40 ºС — 1,5 кОм; 80 ºС — 340 Ом; 90 ºС — 250 Ом). При измерении сопротивления контроллер можно нагреть, поместив его в емкость с горячей водой. Температура датчика включения вентилятора (ВАЗ-2107, форсунка) для разных версий прошивки ЭБУ может составлять 92-95 ºС. При этом его сопротивление близко к нулю.

Следует отметить, что выключатель вентилятора и датчики температуры охлаждающей жидкости ремонту не подлежат. Поэтому при обнаружении малейшей неисправности их необходимо заменить.Рассмотрим процесс замены для каждого из двигателей отдельно.

Процесс замены датчика на карбюраторном двигателе

Здесь процесс может показаться более сложным. Ведь с учетом того, что датчик расположен внизу, придется слить охлаждающую жидкость. А для этого нужно поискать смотровую яму, снять защиту двигателя и т. Д. Но нельзя этого делать. Достаточно просто быстро завернуть новый датчик вместо старого. Естественно, какая-то охлаждающая жидкость выльется, но ее количество ограничится 20-30 мл.Кроме того, под стык всегда можно поместить правильно вырезанную пластиковую бутылку.

Итак, подготовим новый датчик и гаечный ключ на «30». Отсоедините провода от устройства. Осторожно открутите датчик ключом. Продолжайте откручивать его вручную, прижимая к корпусу радиатора. Когда датчик оторвется от резьбы, отверстие можно зажать пальцем, а другой рукой начать вкручивать новый элемент. Не успевайте потерять уплотнительное кольцо, которое надевается на резьбовую часть устройства.Вот собственно и весь процесс. Осталось подключить к нему провода, запустить блок питания и проверить, все ли работает.

Замена датчика включения вентилятора: ВАЗ-2107 (форсунка)

В инжекторном двигателе слива охлаждающей жидкости для замены датчика не требуется. Он расположен достаточно высоко, поэтому его утечка будет минимальной. Для замены понадобится новый датчик температуры и ключ на «19». Сначала отсоединяем разъем, затем откручиваем старый контроллер и прикручиваем на его место заведомо исправный.Подключаем питание и заводим двигатель. Если все сделано правильно, производительность вентилятора гарантирована.

Перед отключением питания датчиков, особенно на «семерках» с инжекторными моторами, рекомендуется снять минусовую клемму с АКБ. Выбирая датчики включения вентилятора или температуры охлаждающей жидкости, лучше отдать предпочтение фирменной заводской продукции. Не забудьте после замены проверить герметичность резьбового соединения. При необходимости используйте термостойкий автомобильный герметик.

Вентилятор радиатора — он нужен только радиатору, потому что он его охлаждает, охлаждающая жидкость течет внутри радиатора при работающем двигателе и очень сильно нагревается, благодаря вентилятору эта жидкость нагревается дольше и, следовательно, температура двигателя не так быстро повышается, из-за чего при выходе из строя вентилятора машина начинает сильно нагреваться и перегреваться, особенно это заметно, когда стоишь в длительной пробке в летнюю жару.

Не работает

На инжекторных двигателях ВАЗ-2107 двухконтактный датчик вентилятора, который находится в верхнем патрубке, при повышении температуры охлаждающей жидкости выше той, на которую он рассчитан, должен подать сигнал на ЭБУ.Электронный блок управления, проанализировав сигнал, включает вентилятор через реле.

Поэтому поиск причин не включения вентилятора начинается со снятия разъема с датчика, при включенном зажигании. Если сам вентилятор исправен, значит, он должен работать. Вставив в клеммы разъема нагрузку в виде лампочки, вентилятор должен остановиться. Таким образом, вы проверяете электрическую схему двигателя вентилятора. В этом случае он будет исправен, и датчик вентилятора придется заменить.Правда, следует отметить, что в продаже есть некачественные датчики, которые при установке на двигатель тоже работать не будут.

Если после снятия разъема с датчика вентилятор не работает, то его работоспособность необходимо проверить, подключив его напрямую к аккумулятору. Вариантов эксперимента всего два. Если вентилятор работает, то вам нужно будет проверить исправность предохранителя, который защищает эту цепь, реле вентилятора и компьютера. А если вентилятор не работает, то придется проверить состояние его щеток, на предмет износа.

На карбюраторных двигателях автомобиля ВАЗ-2107 в электрической цепи включения вентилятора не будет ЭБУ, а некоторые «семерки» даже не ставят вентилятор на реле. Поэтому найти причину, по которой не включается вентилятор в работе, намного проще, и с этим справляются многие водители автомобилей ВАЗ-2107.

Схема

Представляем вашему вниманию схему включения вентилятора охлаждения радиатора на ВАЗ-2107, ВАЗ-2105 и ВАЗ-2104. В этой схеме присутствует реле в блоке предохранителей, соответственно может быть установлен слаботочный датчик.

Не выключается

Слетел датчик включения вентилятора, который следит за температурой.

Находится на правой стороне радиатора (вкручивается в сам радиатор). Здесь его нужно заменить.

На старых моделях автомобилей ВАЗ «Классика» охлаждение радиатора было принудительным. То есть охлаждающий вентилятор работал прямо от водяного насоса, а приводил его ремень генератора. Но на более поздних выпусках, таких как ВАЗ 2107, стали устанавливать электровентилятор, который срабатывал по датчику температуры при достижении 100 градусов.

Такое случается не часто, но вполне возможно, что мотор вентилятора перегорит. В этом случае его ремонт достаточно проблематичный и затратный, поэтому большинство автовладельцев предпочитают заменять вентилятор охлаждения радиатора целиком. Как это сделать с наименьшими затратами, вы можете прочитать в статье, которую я написал специально на примере своей машины.

Для этого ремонта вам понадобится инструмент, список которого я привел ниже:

1. маленькая головка 10 мм
2. малый удлинитель, примерно 10 см
3. рукоятка с храповым механизмом (для удобства работы)

Обращаем ваше внимание, что для любых работ с электрооборудованием необходимо отсоединить хотя бы отрицательную клемму от аккумуляторной батареи.

После этого отсоедините шнур питания от вентилятора, как показано на фото ниже:

Теперь отключаем провода идущие к датчику температуры:

Используя храповик и головку с насадкой, необходимо открутить верхний болт крепления конструкции, см. Фото ниже:

И еще один на нижней стороне корпуса вентилятора:

Также мотор крепится с другой стороны одним болтом.Там удлинитель использовать уже не нужно, так как откручивать с ним будет не очень удобно:

Также отсоединяем провода от датчика температуры, который ввинчивается в радиатор охлаждения двигателя с правой нижней стороны:

После этого аккуратно, без перекосов и резких движений вынимаем корпус вместе с электровентилятором, чтобы не повредить радиатор:

А вот фото ниже показывает финальный этап моего ремонта:

Если вы собираетесь покупать новый вентилятор в собранном корпусе, то для ВАЗ 2107 его цена будет порядка 1000-1200 рублей.В большей степени эта разница зависит от производителя.

На автомобиле ВАЗ 2107, как и на представителе ВАЗовской «классики», стоит достаточно громкий вентилятор охлаждения. Вы не можете пропустить момент его подключения. Усиливается вибрация кузова, из-под капота слышен рокот, если время включения совпало с повышенной нагрузкой на электросеть (мигание поворотников при включенном ближнем свете, обогрев заднего стекла) — значит стрелка нагрузки на блоке питания начинает скользить в красную зону.

И даже, (при плохой настройке карбюратора) может загореться лампа аварийного давления масла.
Схема охлаждения ВАЗ 2107 такова, что вентилятор в нормальных условиях включается не сразу, а только при достижении определенной температуры в системе. Для определения этого «удобного температурного момента» есть датчик, или контроллер включения / выключения вентилятора.

Расположение контроллера на радиаторе не случайно: ведь сначала греется «малый кружок» антифриза, затем схема охлаждения предусматривает прохождение жидкости через радиатор, работа которого заключается в интенсивном теплообмене.И только при повышении температуры выше 92 ° C срабатывает переключатель вентилятора.

Принудительное включение вентилятора

В охлаждающем контуре не предусмотрена постоянная работа вентилятора. Но в некоторых случаях может быть реализован принцип «принудительного подключения вентилятора».

Это делается в том случае, если датчик вышел из строя, и замена в пути невозможна. Вы можете проверить это следующим образом: регулятор температуры двигателя уже показано вертикальное положение стрелки на циферблате, он настойчиво «лезет» в красную зону, а вентилятор молчит, он не включается.Если так, то скорее всего причин две:

• Неисправен сам датчик, включающий вентилятор автомобиля ВАЗ 2107. Эта ситуация более благоприятна, чем описанная ниже. Во-первых, контур охлаждения готов и радиатор исправен. Это означает, что большая часть тепла отводится. Из этой ситуации есть два выхода, предлагается следующая схема действий:

1. Если впереди прямая дорога и машина будет двигаться без остановки, вы можете следить за температурной шкалой.В случае пробок, светофора можно — включить печку на полную мощность с удвоенной скоростью обдува.
2. Вы можете установить принудительную активацию вентилятора. Для этого вытащите два контакта из контроллера и замкните их вместе. Внимание! Перед этим надо предварительно снять с АКБ «минус, вес». После короткого замыкания проводов отрицательная клемма снова перекидывается, и «Карлсон» начинает работать постоянно вне зависимости от температуры двигателя и режима движения автомобиля.После остановки ВАЗ 2107 вентилятор будет работать до разряда аккумулятора, поэтому после остановки нужно открыть капот и снять минусовую клемму.

Это очень напрягает владельцев ВАЗ 2107 с центральным замком и сигнализацией, поэтому можно отсоединить провода вентилятора, правда, тогда их нужно снова подключить и заизолировать. Также нужно найти им место в подкапотном пространстве, чтобы они не попадали под рабочие лопатки крыльчатки, ведь разводка всех проводов в моторном отсеке предполагается жгутом.Конечно, так долго ездить неудобно, ведь постоянно открывать — закрывать капот для подключения — отключать будет скучно. К тому же постоянный шум, вибрация и повышенный износ подшипников оси вентилятора тоже никому не понравится. Принудительная активация — это экстренный метод.

Датчик включения вентилятора — штука такая капризная, стоит копейки, а самостоятельная замена по ходу дела проблематична, так как антифриз нужно сливать.

• Вторая причина более опасная: вышел из строя термостат, и контур охлаждения двигателя стал неполным — не включился радиатор. Естественно при пустом радиаторе датчик не реагирует, и вентилятор на ВАЗ 2107 не включается. Его опасность в том, что теплообмен в несколько раз хуже, так как теплообменник огромной общей поверхности — радиатор — не работает. Единственное спасение — включение печки на полную мощность и периодические остановки ВАЗ 2107, не позволяющие стрелке перейти в красную зону.

Как проверить, правильно ли работает новый контроллер

Необходимо взять точно откалиброванный термометр, способный работать при температуре кипения воды;

• Опустите часть контроллера, обращенную внутрь радиатора, в воду;
• Подключите щупы тестера к контактам и отрегулируйте их на исчезновение сопротивления;
• При нагревании воды сопротивление пропадает в диапазоне температур от 87 до 92 градусов Цельсия.Все, датчик исправен, замена и активация пройдут успешно.

Как снять / установить новый датчик

После покупки и проверки контроллера необходимо сделать следующее.

За годы производства на автомобили ВАЗ-2107 устанавливались как карбюраторные, так и впоследствии инжекторные двигатели. Поэтому электрические схемы подачи напряжения на электродвигатель охлаждающего вентилятора отличаются друг от друга.

На инжекторных двигателях ВАЗ-2107 двухконтактный датчик вентилятора, который находится в верхнем патрубке, при повышении температуры охлаждающей жидкости выше той, на которую он рассчитан, должен подать сигнал на ЭБУ.
