Регулировка сцепления ВАЗ 2108, 2109, 21099

В процессе эксплуатации автомобиля иногда возникает необходимость отрегулировать привод сцепления. Происходит это потому, что со временем ход педали изменяется в результате естественного эксплуатационного износа трущихся деталей сцепления (ведомый и ведущий диски, поверхность маховика) и (или) вытягивания его тросика.

В другом случае необходимость в регулировке привода сцепления может возникнуть из-за предыдущей неправильной его регулировки.

Возможен как уменьшенный рабочий ход его педали, так и увеличенный. В результате возникают неисправности в работе привода — сцепление начинает «буксовать» или «вести», затрудняется переключение передач, появляются рывки при трогании с места повышается расход топлива и т. д.

Подробнее о неисправностях сцепления автомобилей ВАЗ 2108, 2109, 21099 можно узнать на странице нашего сайта «Неисправности сцепления автомобилей ВАЗ 2108, 2109, 21099», о проверке его работоспособности — «Проверка работы сцепления автомобилей ВАЗ 2108, 2109, 21099».

Здесь же рассмотрим несложную регулировку привода сцепления (рабочего хода педали сцепления) на автомобилях ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099.

Необходимые для регулировки сцепления ВАЗ 2108, 2109, 21099 инструменты

— Рулетка с хорошо читаемой шкалой

— Два рожковых ключа на 17 мм

Рожковые ключи на 17 и рулетка — все что нужно для регулировки привода сцепления на восьмерках, девятках и девяностодевятых

Подготовительные работы

— Фиксируем автомобиль (подкладываем упоры под колеса)

— Снимаем аккумуляторную батарею (можно не снимать, но со снятой АКБ проводить регулировку удобней)

— Несколько раз нажимаем на педаль сцепления

Проверка рабочего педали сцепления

Измерим рабочий ход педали сцепления автомобиля. Перед этим сдвигаем назад коврик на полу автомобиля, чтобы измерения были точнее.

— Измеряем рулеткой расстояние от пола автомобиля до нижнего края педали сцепления

На изображении показано как это лучше всего сделать.

Реальное расстояние от нижнего края педали сцепления до пола под ногами водителя измеренное при помощи рулетки

Должно получиться приблизительно 18-20 см.

— Нажимаем на педаль сцепления рукой до упора и измеряем расстояние от пола до нижнего края педали

Расстояние от пола под ногами водителя до нижнего края педали сцепления, когда она нажата до упора — сцепление «выключено»

Должно получиться 6-7 см.

— Вычитаем из 18-20, 6-7, получается 13-14 см

Это является нормой для полного рабочего хода педали сцепления автомобилей ВАЗ 2108, 2109, 21099 и их модификаций. Во многих руководствах по ремонту указывается размер рабочего хода 12,5-13,5 см, что так же очень близко к нашему измерению.

Если ход педали сцепления отличается в большую, либо меньшую сторону необходимо провести регулировку привода сцепления.

Регулировка привода сцепления ВАЗ 2108, 2109, 21099

Регулировочная гайка привода сцепления находится в моторном отсеке автомобиля на оболочке троса привода, вставленной в специальный кронштейн, закрепленный на картере коробки передач. От отворачивания ее защищает расположенная там же контргайка.

Регулировочная гайка привода сцепления и ее контргайка на кронштейне

— Ослабляем контргайку

Придерживая одним ключом на 17 мм регулировочную гайку, другим ключом на 17 мм отпускаем на несколько оборотов контргайку.

Ослабление контргайки при помощи двух рожковых ключей на 17

— Вращаем регулировочную гайку

Вращаем регулировочную гайку по часовой стрелке одним ключом, придерживая контргайку другим – это для увеличения хода педали сцепления (педаль будет подниматься) или против часовой стрелки, для уменьшения ее хода (педаль будет опускаться к полу).

Вращение регулировочной гайки — регулировка привода сцепления

Насколько уменьшать или наоборот увеличивать ход педали определяем исходя из результатов проверки описанной выше.

— Слегка затягиваем контргайку

Можно от руки.

— Проводим проверку

Нажимаем несколько раз на педаль сцепления и проводим еще раз проверку. Если полученная цифра не укладывается в норму, проводим регулировку еще раз. И так до тех пор, пока не добьемся требуемого результата.

— По окончании регулировки затягиваем контргайку

Придерживаем одним ключом регулировочную гайку, другим затягиваем контргайку.

Примечания и дополнения

При правильно отрегулированном сцеплении его педаль должна находиться приблизительно на одном уровне с педалью тормоза.

Педаль сцепления находится приблизительно на одном уровне с педалью тормоза — привод отрегулирован правильно

Максимально допустимый рабочий ход педали сцепления автомобилей ВАЗ 2108,21081, 21083, 2109, 21091, 21093, 21099 – 16 см.

— Если после регулировки сцепления появился шум при его работе см. «Откуда появляется шум при работе сцепления автомобиля?».

Еще статьи  по автомобилям ВАЗ 2108, 2109, 21099

— Трос сцепления ВАЗ 21083, устройство, применяемость

— Замена троса сцепления на ВАЗ 2108, 2109, 21099

— Почему возникают рывки при работе сцепления

— Замена подшипника ступицы заднего колеса на автомобилях ВАЗ 2108, 2109, 21099

— Замена наконечника рулевой тяги на автомобилях ВАЗ 2108, 2109, 21099

— Устройство и принцип действия сцепления ВАЗ 2108, 2109, 21099

— Ведомый диск сцепления автомобилей ВАЗ 2108, 2109, 21099

— Выжимать сцепление при пуске двигателя или нет?

— Как «сжечь» сцепление автомобиля?

Регулировка сцепления ВАЗ 2108 2109 VAZ (восьмёрка, девятка)

Для удобства восприятия Регулировка сцепления показана на коробке передач,
снятой с автомобиля.

Полный ход педали сцепления должен составлять 125-135 мм. Предельно допустимый
ход – 160 мм.

Регулировка хода педали осуществляется изменением длины оболочки троса между
кронштейном на коробке передач и обоймой в щите передка с помощью регулировочных
гаек.

При увеличении длины оболочки ход педали увеличивается, а при уменьшении –
уменьшается.

Регулировка сцепления ВАЗ 2109 своими руками: инструкция, фото и видео

Многим автолюбителям известна такая процедура, как регулировка сцепления ВАЗ 2109. На новых автомобилях она не требуется, но на авто с пробегом может понадобиться.

Настройка заключается в изменения длины оболочки тросика. Когда он отрегулирован правильно, ход равен 125-135 миллиметрам, предельно допустимый — 160.

Содержание

[ Раскрыть]

[ Скрыть]

Инструкция по регулировке

Сама процедура проста и после прочтения нашей статьи и просмотра видео с ней может справиться даже неопытный автовладелец.

Где находится?

Основной элемент, который нам понадобится, — это регулировочная гайка, которая находится в достаточно удобном месте — на оболочке тросика.

Инструменты

Этапы

1. Когда педаль отжата, необходимо при помощи рулетки произвести замер расстояния от пола до нижней ее кромки. Оно должно быть в переделах 18-20 сантиметров.

   Расстояние в отжатом положении

2. Далее, необходимо нажать на педаль рукой до самого упора и замерить расстояние от пола опять же до нижней кромки. Оно должно быть в пределах 6-7 сантиметров.

   Измерение в выжатом состоянии

3. Из полученного первого результата 18-20 см нужно вычесть результат второго замера 6-7 см, в итоге мы получим 13-14 см. Это принято считать нормальным значением для ВАЗ 2109.
4. В случае, если это значение отличается в ту или иную сторону, можно говорить о необходимости повторной регулировки сцепления — его нужно подтянуть или наоборот ослабить.

   Расположение элементов

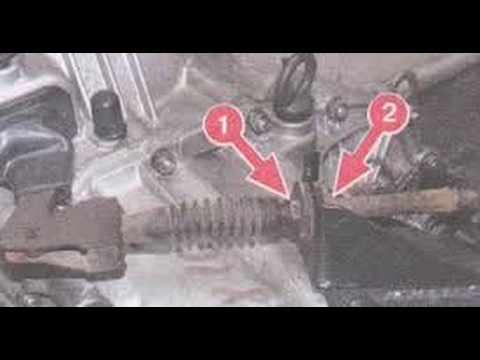

5. Одним ключом удерживаем регулирующую гайку, вторым немного ослабляем контргайку.
6. Вращая регулирующую гайку по часовой стрелке, увеличиваем ход педали, она начнет двигаться вверх. И наоборот, вращая против часовой, уменьшаем ее ход, она в этот момент начнет двигаться вниз.
7. Проводим замеры, если результаты удовлетворительны, то затягиваем контргайку и на этом работу можно считать завершенной. Если нет, то выполняем повторно, то есть нужно подтянуть или ослабить тросик.

Если у вас остались вопросы, то вы можете посмотреть в предлагаемом нами видео, как с этой работой справляется опытный профессионал.

 Загрузка …

Видео «Правильная регулировка троса»

В этом видео опытный мастер покажет, как правильно выполняется настройка сцепления на ВАЗ 2109.

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

Регулировка сцепления ВАЗ 2109

Регулировка сцепления является одной из важнейших процедур для любого автомобиля. Она позволяет достичь максимально точной работы системы, что положительно сказывается на процессе управления и комфортности вождения машины. Для реализации данного мероприятия не требуется багаж углублённых знаний, наличие высокой квалификации или специальных профессиональных инструментов. С этим может справиться любой автолюбитель с помощью стандартных инструментов, которые идут в комплекте с транспортом. В данной статье мы детально рассмотрим регулировку сцепления для таких автомобилей как ВАЗ-2107, 2109 и 2115.

Зачем нужна регулировка сцепления

Если своевременно не производить регулировку хода педали, это может в итоге спровоцировать серьёзные поломки. В лучшем случае потребуется дорогостоящий ремонт, а в худшем придётся выполнить замену основного узла. Увеличенный ход педали сопровождается частичным включением системы. При этом диск остаётся в соприкосновении с поверхностью маховика двигателя. Недостаточный ход не обеспечивает полное включение в работу ведомого диска. Поэтому возникает так называемая пробуксовка. Иными словами, происходит потеря определённой части крутящего момента.

Диагностика работы системы сцепления

Для выполнения самостоятельной диагностики понадобиться линейка. Основными признаками необходимости регулировки системы могут быть характерные рывки или удары в начале движения автомобиля, западание педали, или наличие шума при нажатии педали и срабатывании сцепления. Проверить работоспособность системы очень просто. Для этого следует произвести следующие операции:

• Включите двигатель. После прогрева медленно отпуская педаль, начните движение. Если машина тронулась сразу по мере отпускания педали, это может свидетельствовать об отсутствии достаточного свободного зазора между элементами системы сцепления.

• В случае, когда авто начинает двигаться только при полностью отпущенной педали, это значит, что её ход превышает норму. Когда движение происходит с отставанием после возврата в исходное положение педали, это значит, что ход ниже нормы.

Теперь можно приступить к измерениям. Точные нормы к конкретной модели автомобиля указаны в технической документации. Для отечественных машин нормой считается расстояние от пола до края педали в пределах 160 мм. Если значение не совпадает, необходимо срочно сделать регулировку.

Видео — Регулировка сцепления на ВАЗ 2109

Настройка сцепления ВАЗ своими руками

В принципе регулировка сцепления ВАЗ-2107 или 2109 (2115) практически не отличается, так как модели имеют схожую конструкцию и основную базу деталей. Для решения данной задачи понадобиться стандартный набор автомобильных ключей. Последовательность регулировочных работ системы сцепления нужно выполнять в таком порядке:

• Подготовка автомобиля. Для удобного доступа к необходимым деталям, машину нужно установить на эстакаду или над смотровой ямой. Это значительно упростит доступ к толкателю рабочего цилиндра.

• Проверка системы сцепления. В салоне автомобиля нужно проверить свободный ход педали. Определить данное значение достаточно просто. Для этого нужно измерить величину зазора между рычагом управления и штоком привода. Переместите педаль в крайнее верхнее положение, зазор должен находиться в диапазоне от 0,5 до 2,0 миллиметров.

• Регулировка педали. В случае обнаружения отклонений при измерении нужно выполнить регулировку. С помощью ключа на 10 нужно ослабить стопорную гайку на ограничителе хода. Вращательными движениями добейтесь необходимого зазора. Регулировку выполняйте постепенно, с частыми замерами. После получения нужного значения, зафиксируйте стопорную гайку.

• Очистка и проверка толкателя. На автомобилях ВАЗ-2107 для доступа к толкателю нужно демонтировать грязезащитный щиток. Регулировка сцепления ВАЗ-2109 или 2115 также включает это этап. Толкатель нужно очистить от грязи, а на резьбовое соединение нанесите приникающую смазку. Это позволит проводить калибровку без усилий. После этого, нужно проконтролировать величину хода рабочего цилиндра сцепления. От её значения зависит свободное перемещение выжимного подшипника. Отодвиньте рукой до упора назад вилку. Измерьте полученное расстояние от агрегата до рычага. Нормой считается свободный ход в пределах 4,0-5,0 мм. При достаточно большом усилии пружины, её можно отсоединить от рычага. Это не повлияет на точность измерения показателей.

• Регулировка толкателя. Для реализации этого мероприятия понадобятся ключи на 17, 13 и 8. С помощью первого инструмента нужно удерживать регулировочную гайку от проворачивания, а вторым ключом ослабляем затяжку контргайки. Теперь с помощью ключа на 8 удерживаем толкатель за лыски, а ключом на 17 выполняем регулировку. В завершение необходимо прикрутить все фиксирующие элементы. Для этого удерживаем регулировочную гайку на толкателе и затягиваем контрольную.

• Проверка точности регулировки. Проконтролируйте величину хода педали и толкателя. Если полученные показатели не совпадают с указанными значениями в технической документации, повторите процедуру регулировки.

Вышеизложенная информация позволит на личном опыте убедиться, как просто выполняется регулировка сцепления ВАЗ-2115 (2109 или 2107).

Замена и регулировка троса сцепления на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Сегодня вот в этой статье мы с вами разберем правильную замену троса сцепления. А так же после замены троса на новый, мы подробно опишем действия благодаря которым вы сможете отрегулировать этот трос сцепления.

Краткое содержание:

Где находится трос сцепления?
Часть троса находится в салоне автомобиля, то есть если быть более точным то она подсоединяется к педали привода сцепления. А вторая часть троса располагается в левой части подкапотного пространства, для наглядности смотрите фото чуть ниже:

Примечание!
Трос как вы уже поняли указан тремя красными стрелочками!

• Стрелка под цифрой «1», указывает место в котором трос продолжает движение сразу же после выхода из отверстия в щитке передней части кузова.
• А стрелка под номером «3», показывает место в котором наконечник оболочки троса привернут к кронштейну.

Когда нужно менять и регулировать трос сцепления?

Он подлежит замене, при:
• Его обрыве, при его деформации и при иных причинах которые так же будут связаны с тросом.

Примечание!
Перед тем как трос порвется, он начнет издавать различные звуки по которым можно определить то что трос уже нуждается в замене, а звуки будут наподобие треска, хруста и.т.д.

Он подлежит регулировки, при:
• Неправильном ходе педали сцепления, то есть если педаль ходит слишком мало или же слишком много что не соответствует норме.

• А так же его необходимо регулировать в том случае, если педаль сцепления расположена на разном уровне с педалью тормоза, что тоже не соответствует норме.

Как заменить трос сцепления на ВАЗ 2108-ВАЗ 21099?

Снятие:
1) В начале при помощи двух гаечных ключей ослабьте обе гайки, которые крепят оболочку троса к кронштейну.

2) После этого рукой немного приподняв трос, извлеките его из гнезда.

3) Следом отсоедините поводок троса сцепления (Указан красной стрелкой), от вилки выключения (Синяя стрелка).

4) Когда в подкапотном пространстве трос будет от всего отсоединен, после этого перейдите в салон автомобиля, и затем при помощи отвертки подденьте скобу пальца педали и вследствие чего снимите её.

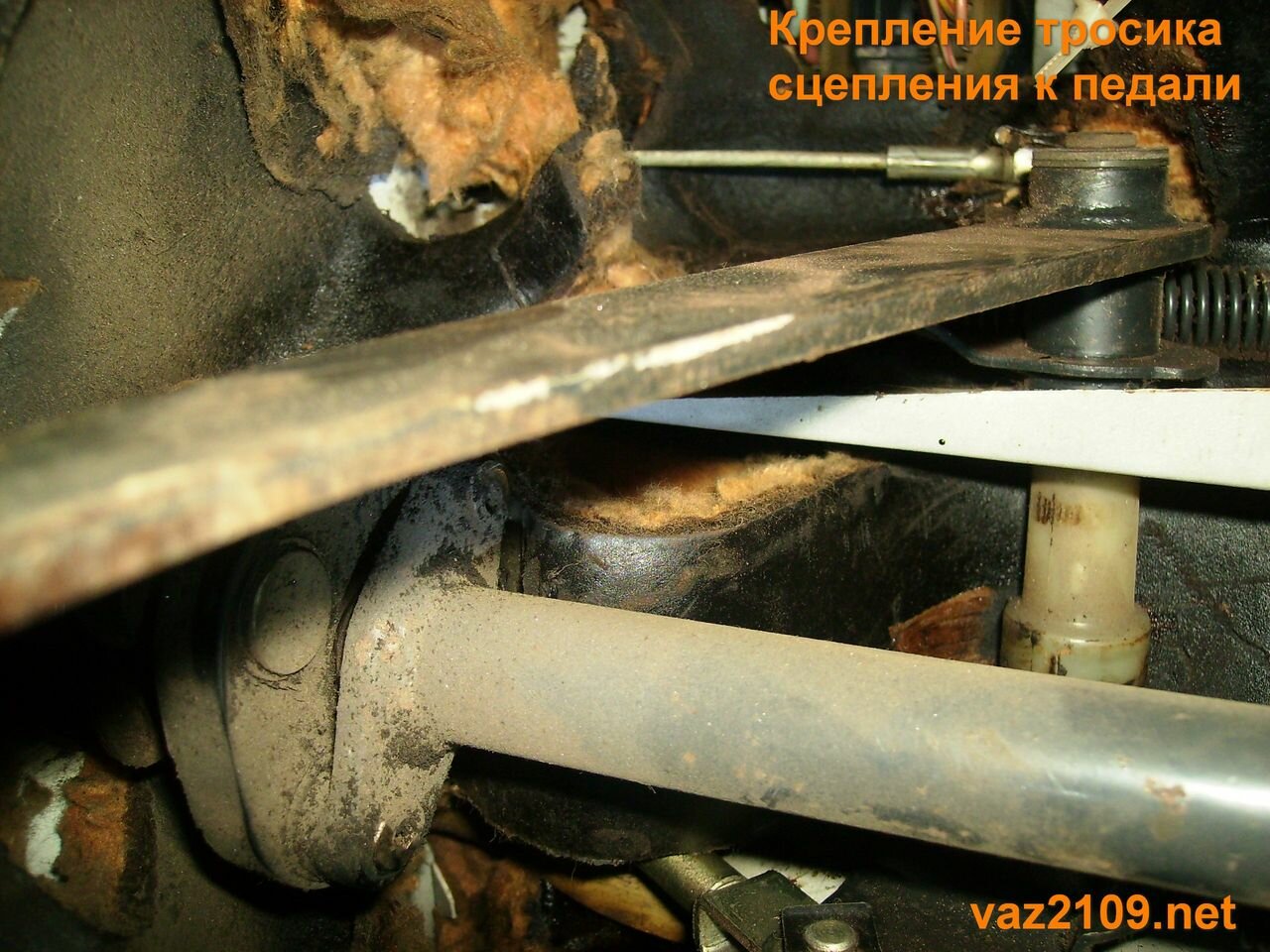

5) Теперь отсоедините верхний кончик троса, от пальца педали.

6) И в следствии чего снова подойдя к подкапотному пространству, выведите трос сцепления через щиток передней части.

Установка:

Примечание!
Новый трос сцепления устанавливается в обратном порядке снятию. Но все же чуть ниже мы специально подготовили инструкцию по которой можно будет установить новый трос привода сцепления!

1) Таким же образом сперва засуньте новый трос через отверстия в щитке.

2) После этого в салоне установите верхний кончик троса на палец педали, и застопорите всё это дело стопорной скобой.

3) В подкапотном пространстве оденьте сперва поводок троса на вилку. Затем вставьте трос между кронштейном и после чего заверните обе гайки крепящее наконечник оболочки троса.

Примечание!
После окончании операции, отрегулируйте трос сцепления!

Регулировка троса сцепления:

Для регулировки воспользуйтесь двумя гаечными ключами. С их помощью ослабьте обе гайки которые крепят наконечник оболочки троса. И после чего посредством вращения этих гаек, затяните трос таким образом что бы ход у педали сцепления составлял «125–135 мм», и что бы она была на одном уровне с педалью тормоза.

Дополнительные видео материалы:
Хотите больше подробностей о замене и регулировки троса привода сцепления? Если да! То в таком случае мы подготовили для вас небольшой видео-ролик просмотрев который, у вас не останется вопросов.

Примечание!
Ну а если же вопросы останутся, тогда задавайте их в комментариях и наши сотрудники вам на них в ближайшее время ответят!

Регулировка сцепления Ваз 2109 — фото, видео, ход педали и муфта.

Сцепление в автомобиле является одним из самых важных механизмов привода движения и без этой “муфты” водитель не сможет включить  передачу скорости. Если сразу не отрегулировать ход педали сцепления то, скорее всего в ближайшем будущем хозяину автомобиля придется делать серьезный ремонт коробки передач и самого сцепления в сборе.

В каких случаях нужно  регулировать педаль сцепления.

Регулировка сцепления ваз 2109 необходима, так как:

• При неправильной регулировки педали сцепления автомобиль тратит слишком много сил на движение и при дальнейшей эксплуатации ремонт неизбежен.
• При малом ходе педали происходит потеря крутящего момента автомобиля. Как говорят все автолюбители — сцепление буксует.
• Если отрегулировать педаль неправильно, то маховик соприкасается с диском сцепления и происходит их износ.

Диагностика сцепления Ваз.

Выявить, правильно отрегулирована педаль сцепления или нет, можно самостоятельно, без вмешательства автосервиса. Настраивать ход педали нужно только в том случае, если у вас есть какие то признаки неполадки.

Как самостоятельно определить правильность регулировки педали сцепления:

• При плавном начале движения автомобиль дергается, бьет и издает шум.
• Педаль проваливается.
• При включение скорости слышен шум.
• Если автомобиль трогается сразу после начала отпускания педали сцепления.
• Если автомобиль вообще не тронулся даже после полного отпускания педали.

Регулировка педали сцепления.

Для регулировки хода педали нужно сделать следующее:

1. Ослабляем гайку под педалью.
2. Регулировка хода педали осуществляется с помощью регулировочных гаек 1 и 2.
3. Ход педали должен быть в пределах 12-13 см.

После того, как регулировка закончена необходимо:

1. 3 раза нажать на педаль и замерить расстояние хода.
2. Если ход не в пределах нормы повторяем регулировку.

Регулировка педали закончена, теперь остается только наслаждаться управлением своего автомобиля.

Регулировка муфты сцепления.

Признаки не правильной регулировки муфты являются :

• Ведение сцепления.
• При продолжительном нажимании на педаль, сцепление начинает буксовать.
• Чувствуется вибрация и треск при нажиме на педаль.

Регулировка муфты производится в следующем порядке:

1. Оставить автомобиль на нейтральном положении.
2. Открутить картер сцепления.
3. Снять подшипник. Это следует делать аккуратно, чтобы не повредить его.
4. Регулировать гайками до тех пор, пока ход педали не станет в норму.

Регулировка привода сцепления Ваз 2108, Ваз 2109, Ваз 21099

ВАЗ

/

2108, 2109, 21099

/

ремонт

/

трансмиссия

/

коробка передач

/

Регулировка привода сцепления

Ремонт кпп, описание разборки и сборки дифференциала лада 2108, замена синхронизаторов и механизмов ваз 21099, ваз 2108, ваз 2109.

Раздел по ремонту трансмиссии лада 21099, сцепления, приводов колес автомобиля. Ремонт дифференциала лада 2108, вторичного и первичного вала лада 2109.

Для удобства восприятия регулировка привода сцепления показана на коробке передач, снятой с автомобиля.

Полный ход педали сцепления лада самара должен составлять 125-135 мм. Предельно допустимый ход – 160 мм.

Регулировка хода педали осуществляется изменением длины оболочки троса между кронштейном на коробке передач ваз 2108, ваз 2109, ваз 21099 и обоймой в щите передка с помощью регулировочных гаек.

При увеличении длины оболочки ход педали увеличивается, а при уменьшении – уменьшается.

Как отрегулировать сцепление на автомобилях ВАЗ разных моделей

Каждый водитель должен знать, как отрегулировать сцепление на своей машине. Данную процедуру нужно проводить в случае смены диска и корзины сцепления, а также чрезмерного износа этих элементов. Движение машины по трассе практически всегда с постоянной скоростью, коробка передач переключается редко.

Но при езде по городу приходится постоянно останавливаться, уменьшать или увеличивать скорость, педаль сцепления выжимается несколько десятков раз за одну минуту.При этом наблюдается значительный износ как приводного механизма, так и элементов сцепления.

Гидравлический привод

Есть два типа приводов, получивших распространение в легковых автомобилях. Первый — гидравлический, в который входят рабочий и главный цилиндры. Они соединены гибкой трубкой, в которой находится тормозная жидкость. Привод педали создает давление в системе, поршень главного цилиндра перемещается под действием штока внутрь.

Шток рабочего цилиндра выдвигается и воздействует на вилку сцепления. При этом диск отсоединяется от рабочей поверхности корзины сцепления, в результате чего коробка передач отключается от двигателя. Подобные конструкции приводов получили широкое распространение на автомобилях ВАЗ классической серии — модели 2101-2107. Довольно сложная для него конструкция, вероятность поломки намного выше, чем у кабеля.

Канатный привод

Тяговая система механизма сцепления очень проста по конструкции, в ней практически ничего не выходит из строя.В основе лежит гибкий трос, соединяющий вилку сцепления и педаль. Снаружи он покрыт силиконом, что обеспечивает максимальную мобильность.

Широко применяется на всех автомобилях ВАЗ, начиная с модели 2108. Перед настройкой сцепления на ВАЗ необходимо выяснить, какой привод установлен на автомобиле. Для этого достаточно знать модель своего автомобиля.

Регулировка педали с гидроприводом

Для регулировки положения педали необходимо выполнить следующие действия:

1. В месте соединения педали и штока главного цилиндра есть регулировочная гайка.Его необходимо ослабить, чтобы исправить положение педали.
2. Вращая гайку, нужно уменьшить свободный ход педали сцепления.
3. Так как можно регулировать педаль сцепления, регулируя положение штока на рабочем цилиндре, желательно это делать.
4. Ослабьте стопорную гайку, затем поверните регулировочную головку, добившись минимального свободного хода. Допустимое значение — менее 160 мм.

Вся регулировка производится эмпирически — количество оборотов, которое необходимо сделать для уменьшения свободного хода, может быть разным, все зависит от состояния автомобиля и его систем.

Обратите внимание, что в расширительный бачок должна быть залита свежая тормозная жидкость, причем четко по уровню. В противном случае приводной механизм работать не будет.

Тип регулировки сцепления

Этот привод используется на автомобилях с ведущими передними колесами. Это «девятка», «десятка» и более новые «Гранты» и «Приора». Небольшая инструкция, как правильно отрегулировать сцепление на автомобилях с аналогичным приводом:

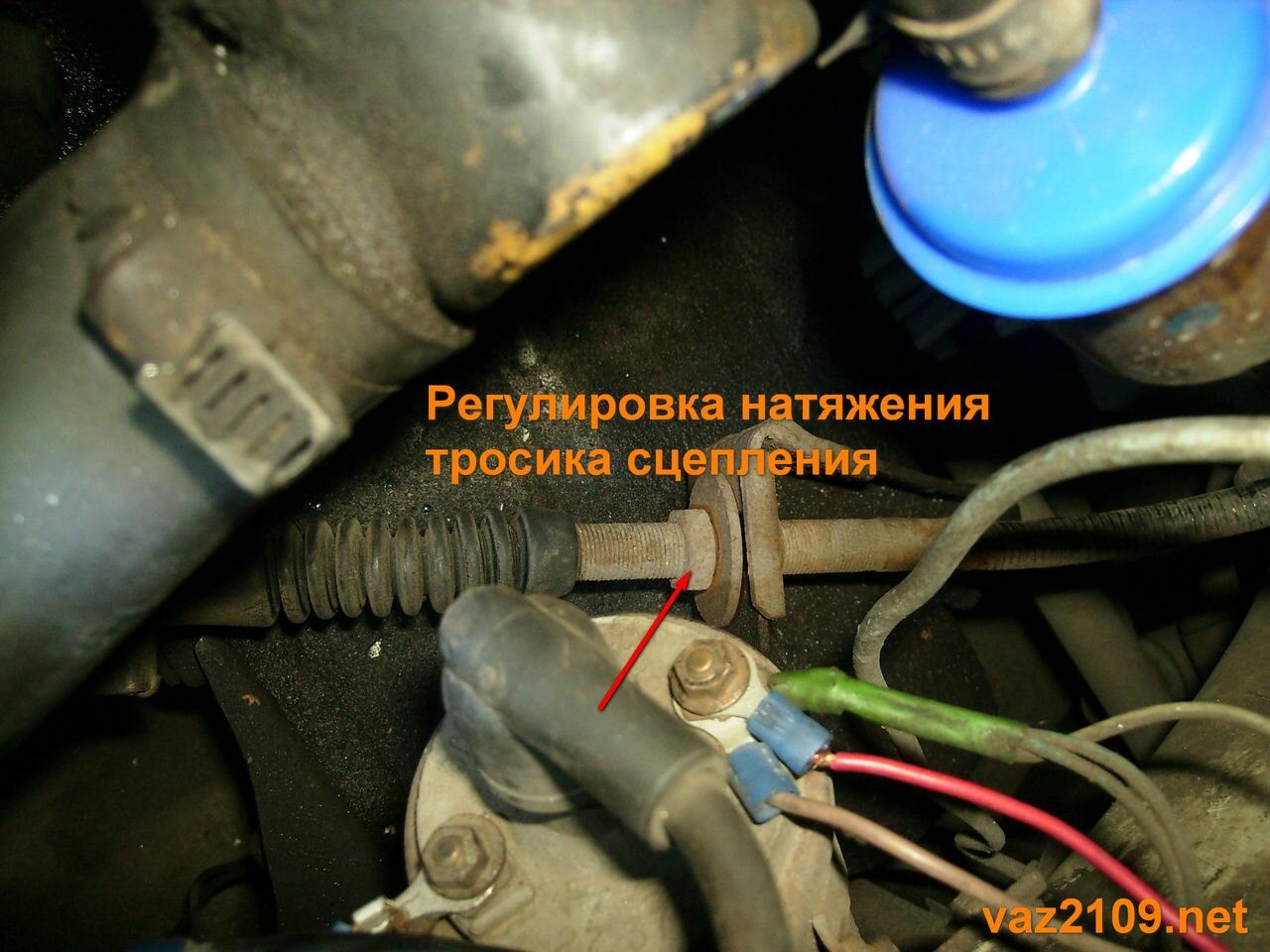

1. Ослабьте два провода на «17», закрепив трос на кронштейне, расположенном на коробке передач.
2. Для увеличения общей длины кабеля необходимо отвинтить внешнюю гайку.
3. Опять же, корректировка производится эмпирически. Сделал несколько оборотов — зафиксировал положение второй гайки и проверил свободный ход педали.
4. Если люфт не уменьшается, то нужно повторить процедуру настройки.
5. По окончании всех работ нужно хорошенько затянуть внутреннюю гайку, надеть резиновый пыльник.

Желательно своевременно производить замену кабеля, так как он может порваться в самый неподходящий момент.Наружную гайку при затяжке нельзя повернуть — именно с ее помощью регулируется длина троса.

Замена приводного троса

Поскольку регулировка сцепления с изношенным приводным тросом маловероятна, желательно установить новый элемент. Стоимость его в магазинах около 250 рублей. Но после замены даже старая «девятка» не уступает ни одной бюджетной иномарке. Педаль сцепления будет очень легкой, что улучшит управляемость автомобиля.

Для замены троса необходимо сделать следующее:

1. Включить скорость на коробке передач и подложить под задние колеса противооткатные упоры.

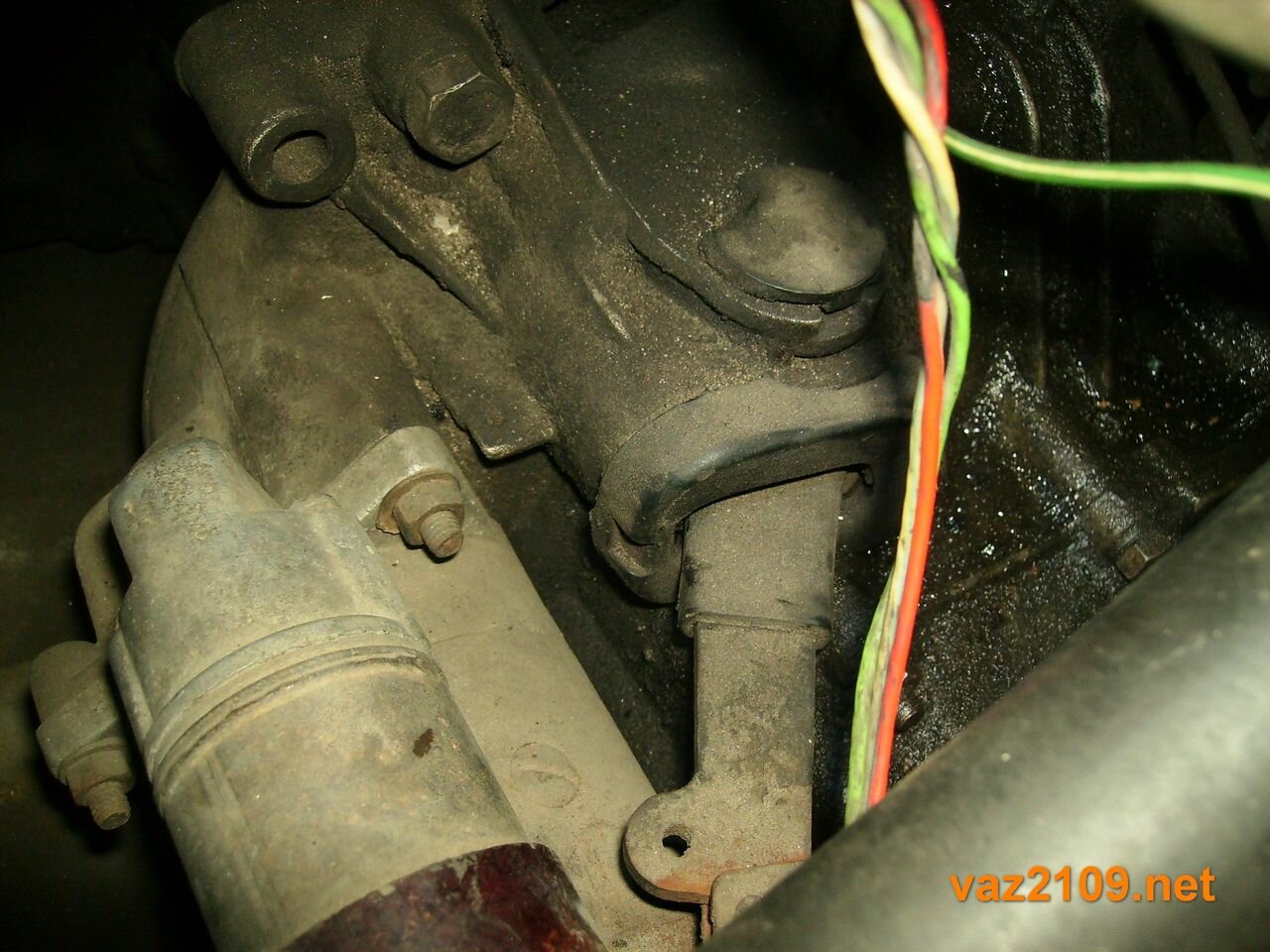

2. Снимите трос с вилки сцепления.
3. Отвинтите две гайки, чтобы освободить трос от кронштейна.
4. Отсоедините кабель от кронштейна. Он ничего не сдерживает.

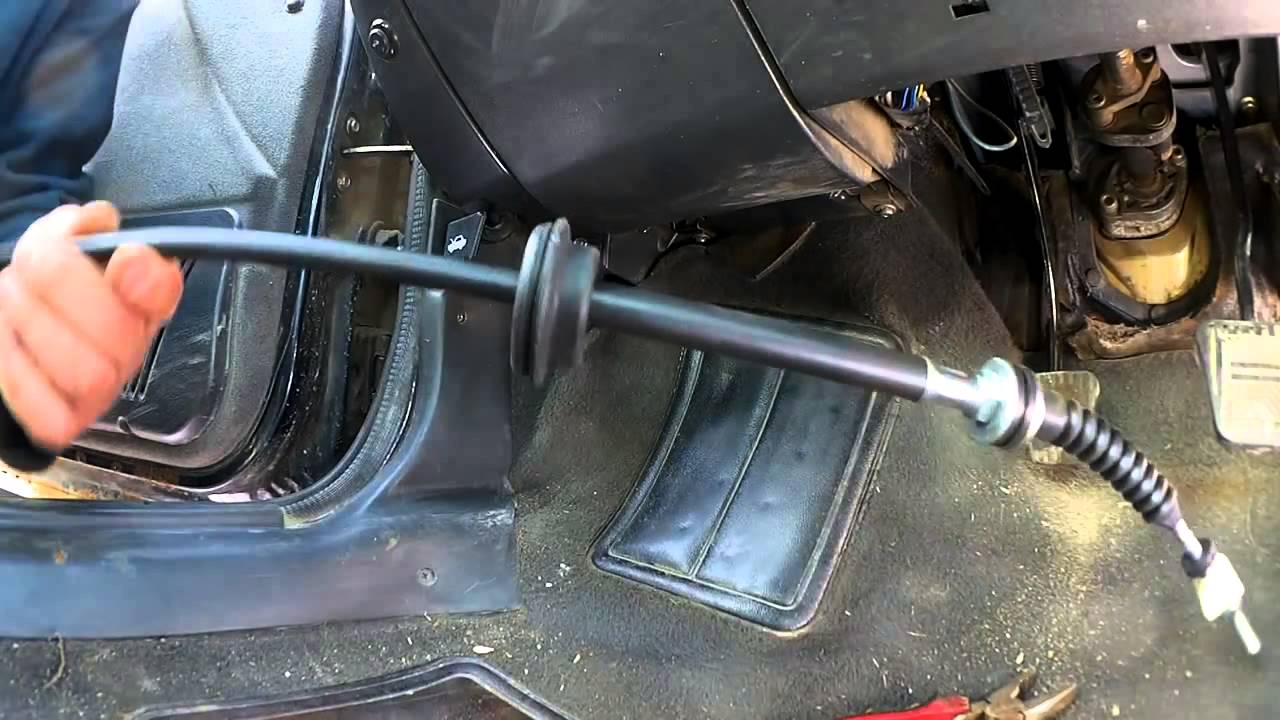

5. Отсоедините второй конец троса от педали. Для этого снимаем стопорную шайбу.

После этого можно полностью снять всю приводную муфту и заменить ее в обратном порядке. После установки обязательно необходимо отрегулировать свободный ход педали.Это улучшит управляемость автомобиля.

Регулировка сцепления ВАЗ-2106

В устройстве любого автомобиля присутствует такой элемент, как сцепление. Этот агрегат предназначен для передачи крутящего момента от маховика двигателя на коробку передач. Для включения этих двух агрегатов (мотора и трансмиссии) используется специальный диск сцепления. ВАЗ-2106 комплектуется элементом фрикционного типа. Он здесь однодисковый. Также задействованы главный и рабочий цилиндры сцепления. ВАЗ-2106 имеет довольно простое устройство.Однако иногда возникают проблемы. Итак, в процессе эксплуатации владельцы периодически регулируют сцепление ВАЗ-2106. Фото и описание процесса — далее в нашей статье.

Стоит отметить, что главное преимущество старых машин — это возможность самостоятельно обслуживать и ремонтировать без специализированных ключей и оборудования. Так, регулировку сцепления ВАЗ-2106 можно производить даже при отсутствии гаража или смотровой ямы. Все, что вам нужно, — это минимальный набор гаечных ключей и головок с открытым зевом.

Когда это делать?

Начинающие автомобилисты часто задаются вопросом: а когда регулируется сцепление ВАЗ-2106? Привод сцепления сконструирован таким образом, что педаль имеет свободный ход. Итак, обычно это от 0,4 до 2 миллиметров. Если есть большой люфт педали и заметные «провалы», то настройки элемента теряются. Машине нужно перенастроить сцепление. ВАЗ-2106 нормально работать не будет. При люфте нет интеграции механизма в рабочий шарнир с коробкой передач. Поэтому, как только педаль начинает выходить из строя, нужно снова установить свободный ход.

Обратите внимание, что зазор должен быть между толкателем и вилкой сцепления. В нормальном состоянии люфт не превышает пяти миллиметров. Как проверить бесплатную игру? Для этого достаточно взять рукой вилку сцепления (она находится под днищем, рядом с коробкой) и раскачивать из стороны в сторону.

Обратите внимание на рабочий цилиндр сцепления. Им оборудован ВАЗ-2106 рядом с трансмиссией. Элемент не должен содержать следов утечки жидкости. Если пыльник поврежден или соединения не затянуты, механизм необходимо заменить.

Регулировка сцепления ВАЗ-2106 — способ №1

В данном случае выставим зазор из салона, непосредственно на самой педали. Здесь будет установлен специальный кронштейн. Последний имеет толкатель главного цилиндра сцепления и гайку. Благодаря им устанавливается нужный зазор между двумя элементами (толкателем и цилиндром сцепления).

Обратите внимание, что из салона можно установить только начальный ход педали. Если зазор соответствует двум и менее миллиметрам, приступаем к установке люфта снизу авто.

Метод № 2

Теперь нам нужно установить ход толкателя вилки. Регулируется до 5 миллиметров. Используя гаечный ключ, удерживайте ограничитель хода. Ослабьте контргайку на два оборота. Затем поверните ограничитель гаечным ключом в направлении кронштейна. Выборочно выставляем желаемый зазор. После этого снова удерживайте стопор и снова затяните контргайку. Подбираем линейку и замеряем зазор педали. Для этого нажимайте рукой на педаль сцепления до тех пор, пока не исчезнет явное сопротивление.Измерьте, насколько далеко переместилась вилка. При необходимости переместите зазор.

Регулировка толкателя рабочего цилиндра

Оптимальный ход педали можно отрегулировать, регулируя не только главный цилиндр сцепления, но и рабочий цилиндр сцепления.

Для этого отсоедините натяжную пружину от вилки сцепления. Нам это нужно для того, чтобы уменьшить сопротивление при регулировке. Затем установите линейку так, чтобы она упиралась в конец элемента. Затем рукой полностью нажмите вилку сцепления.Фиксируем в сжатом положении. Запоминаем, как расположена вилка относительно нашей лески, и измеряем свободный ход.

Переходим к настройке рабочего цилиндра. Поскольку элемент находится под днищем, на нем могут быть следы грязи и коррозии. Для откручивания нужной гайки используйте ВД-40 или его аналог от производителя «Маннол». Откручивать нужно двумя ключами.

Один удерживает регулировочный болт, второй ослабляет контргайку рабочего цилиндра сцепления. Фиксируем толкатель, чтобы он не вращался.Отрегулируйте свободное движение элемента. Закручиваем стопорную гайку и заменяем пружину. Проверить работу системы. Свободная игра должна быть нормализована.

Хватка своими руками без снятия трансмиссии

Иногда установка зазора не дает желаемого результата. В этом случае поможет только замена сцепления на ВАЗ-2106. Без снятия коробки сделать это вполне реально. Итак, с чего начать работу? Сначала откручиваются болты карданного вала и сам вал.Далее отсоединяем контакты от датчика индикации заднего хода. Отверните болты крышки сцепления. Демонтировать траверсу днища. Ключом на тринадцать откручиваем гайки подушки крепления КПП. Сама трансмиссия сдвигается в сторону, противоположную двигателю, с помощью крепления. В результате коробка должна лежать на выхлопной трубе выхлопной системы. Чтобы агрегат не провисал и не проскальзывал при замене сцепления, поддерживайте его.

Что дальше

На следующем этапе снимаем корзину сцепления.Для этого зафиксируйте положение маховика (можно использовать крепление) и по очереди открутите болты корзины. Вам понадобится ключ на тринадцать (для ускорения процесса воспользуйтесь храповой головкой). Осторожно отодвиньте отвинченную корзину в сторону и выньте изношенный диск сцепления. Также потребуется снять выжимной подшипник первичного вала коробки передач и выжимную вилку сцепления.

Тогда нам просто нужно заменить изношенные элементы и собрать все в обратном порядке. Учтите, что при выключении сцепления подшипник вала не должен издавать шума. Если есть такой симптом, элемент меняется на новый. На самом диске не должно быть следов нагара (иначе это прогоревшая муфта).

Лепестки корзины также проверяются. Если они не выровнены относительно друг друга, элемент необходимо заменить. Обратите внимание на рабочую поверхность корзины. На нем не должно быть царапин или других признаков деформации.

Вывод

Итак, мы узнали, как выставить свободный ход педали и как заменить элементы сцепления, не снимая коробку с автомобиля.Как видите, все операции можно проделать своими руками. Главное при сборке сцепления — правильно центрировать диск относительно маховика. Регулировка осуществляется с помощью оправки. Последний должен беспрепятственно входить в подшипник и выходить из него.

Регулировка сцепления на МТЗ-82 — Грузовые автомобили 2021

Трактор модели МТЗ-82 выпускается Минским заводом много лет. Благодаря своей надежности и универсальности машина стала очень популярной во всех странах СНГ и дальнего зарубежья.

Общая информация

В конструкции трактора используется четырехцилиндровый дизель и многоскоростная коробка передач. Между этими узлами находится узел сцепления, который требует регулярного обслуживания. Регулировка сцепления на МТЗ-82 обеспечивает соответствие силовых и тяговых характеристик трактора заводской документации. От правильности выставленного зазора в механизме зависит работоспособность оборудования, так как при износе сцепления начинается его проскальзывание, что вызывает все более быстрый износ узла.

Свободный ход

Проверку и регулировку сцепления на тракторе МТЗ-82 производить через 125 часов работы машины в любых условиях. Для измерения времени используется специальный счетчик моточасов, расположенный на приборной панели в кабине.

Перед началом работы измерить параметры свободного хода педали привода механизма сцепления. Между педалью и рычагами сцепления на пальцах установлена ​​длинная тяга. В нормальных условиях рычаг сцепления должен двигаться вслед за педалью на расстояние не более 7 мм. Это расстояние измеряется по установочному радиусу пальца. При такой подвижности рычага свободный ход самой педали составляет от 40 до 50 мм.

Типичные неисправности

Одна из самых частых проблем — неполная подача крутящего момента от маховика двигателя на колеса. Причиной тому может быть отсутствие люфта педали, который следует выставить при регулировке сцепления на МТЗ-82. При повышенном ходе фрикционные диски убираются не полностью, что затрудняет переключение передач.Характерный признак такой проблемы — шлифование шестерен при переключении.

Владелец и водитель трактора должны помнить, что эксплуатация техники с нерегулируемым сцеплением приведет к поломке многих узлов и дорогостоящему ремонту. К тому же техника будет простаивать, что недопустимо при необходимости срочных работ (например, во время уборки урожая или посадки).

Настройки

Если значения превышают указанные параметры, необходимо произвести регулировку сцепления на МТЗ-82.Для этого выполните следующие действия:

• Снимите упор, который соединяет педаль и рычаг сцепления. Для этого снимите соединительный палец, установленный на сцеплении.
• Используя регулировочный винт, опустите педаль в крайнее нижнее положение до упора в пол кабины. Для этого необходимо открутить винт регулятора.
• Прижмите выжимной подшипник к поверхности выжимных рычагов и удерживайте детали в этом положении. Это делается поворотом рычага муфты управления против часовой стрелки.
• Используя резьбовое соединение, довести его длину до совпадения отверстий на конце упора с отверстием втянутого рычага сцепления.
• При обратном вращении соединения длина упора должна быть немного уменьшена. Винт поворачивается на 4,5… 5 оборотов, но не более.
• Соединяем тягу и снят рычаг сцепления пальцем.
• Проверить ход педали, измерив его на опорной площадке.

Если невозможно выполнить регулировку указанным способом и если ход слишком мал, отрегулируйте рычаги отжима.Для этого нужно отсоединить двигатель и коробку передач и установить положение рычагов с помощью специального инструмента — оправки. Он установлен на внутренних шлицах опорного элемента сцепления и опирается торцевой поверхностью на саму опорную деталь. Затем вращением гаек добиться равномерного сосредоточения рычагов на конце оправки. Гайки фиксируются в необходимом положении специальными шайбами. Целью регулировки является установка необходимого зазора 13 мм между рычагами и опорным элементом.

После этого следует проверить исправность механизма, возвращающего педаль в верхнее положение. Это устройство должно обеспечивать быстрый и беспроблемный возврат педали из крайнего нижнего положения. В случае недостаточно быстрой работы с зависанием педали следует провести дополнительную регулировку сцепления МТЗ-82. Советы по регулировке механизма следующие:

• Ослабьте крепежные болты нижнего кронштейна возвратной пружины.
• Поверните сам кронштейн по часовой стрелке.
• Если кронштейн не имеет возможности вращаться, то затяните регулировочный болт, расположенный на пружине. Величина регулировки должна обеспечивать непрерывный возврат педали в верхнее положение.
• Затяните все ослабленные соединения.

Сцепление новое

На машинах последних лет выпуска используются агрегаты с доработанной конструкцией. Общие действия по регулировке сцепления МТЗ-82 не изменились. Изменился только зазор между кронштейнами и опорой, который должен лежать в пределах от 11.От 5 до 12,5 мм.

Залог комфортного вождения — регулировка сцепления. Как отрегулировать сцепление на ВАЗе? Как отрегулировать педаль сцепления ваз 2106

Правильная и точная работа сцепления на автомобилях ВАЗ 2105, 2107 обеспечивается определенными регулировками его привода. Их два: регулировка зазора между толкателем и поршнем главного цилиндра сцепления и регулировка свободного хода педали сцепления.

Регулировка зазора между толкателем и поршнем

Зазор между толкателем и поршнем главного цилиндра сцепления равен 0.1 — 0,5 мм. Управляется вращением свободного хода педали сцепления. При этом на педали сцепления образуется некий люфт 0,4 — 2,0 мм, который водитель выбирает, начиная нажимать на педаль.

зазор между толкателем и поршнем, свободный ход педали сцепления ВАЗ 2105, 2107

Измеряется линейкой или рулеткой, которую устанавливают от пола до середины низа накладки педали. Рукой перемещайте площадку относительно шкалы линейки, нажимая на педаль.Если есть люфт, сначала педаль движется очень легко, а потом с трудом. Если зазора нет, слегка поверните ограничитель хода педали. Добиваемся того, чтобы свободный ход лески укладывался в требуемые два миллиметра.

Этот зазор необходим для полного выключения сцепления. Если его нет, поршень не сможет полностью вернуться в заднее положение при отпускании педали и в рабочей полости главного цилиндра, а избыточное давление останется во всем приводе.В результате муфта полностью не отключится, так как выжимной подшипник будет давить на лепестки пружины сжатия, и диски будут проскальзывать (не до конца давить на маховик). Увеличение этого зазора приведет к тому, что сцепление не выключится полностью и будет «опережать» (диски не полностью выходят из маховика).

Регулировка свободного хода педали сцепления
(зазор между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзиночной» муфты)

Регулируется гайкой на толкателе рабочего цилиндра сцепления.При правильной регулировке свободный ход вилки выключения сцепления составляет 4–5 мм (проверено вручную: вилка вытягивается от упора регулировочной гайкой на толкателе), а свободный ход педали сцепления составляет 25–35 мм. . Необходимо открутить стопорную гайку на толкателе и повернуть регулировочную гайку, чтобы установить требуемый свободный ход вилки. Свободный ход педали 25-35 мм (до выключения сцепления) можно проверить по линейке. Именно это значение означает наличие зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления.

толкатель обгонной муфты рабочего цилиндра сцепления автомобилей ВАЗ 2105, 2107

При отсутствии этого зазора выжимной подшипник давит на нажимную пружину «корзины» — сцепление «пробуксовывает». С увеличенным клиренсом — «ведет».

Свободный ход педали сцепления 0,4 — 2,0 мм, свободный ход педали — 25 — 35 мм. То есть 25-35 мм — общий требуемый размер.

Примечания и дополнения

— Сцепление на автомобилях ВАЗ 2105, 2107 постоянно замкнутое, то есть постоянно включено: при отпущенной педали прижимается ведомый диск ведущий к маховику и вращается вместе с ним, а также выжимной подшипник и вход коробки передач. вал.Между выжимным подшипником и упорным диском пружины нажимного фланца корзины сцепления имеется зазор 1,5 — 2,0 мм. Этот зазор выбирается, когда водитель начинает нажимать на педаль.

— Полный ход педали сцепления на автомобилях ВАЗ 2105, 2107 составляет 140 мм.

— После регулировки привода сцепления проверьте четкость переключения передач. Особое внимание на передачу заднего хода. Плавность его включения — показатель успешной настройки.

Добро пожаловать!
Регулировка сцепления — благодаря этой небольшой процедуре вы можете снизить риск износа деталей сцепления, таких как диск сцепления, но только если сцепление не настроено, если оно настроено, тогда, когда оно работает правильно, риск износа деталей сцепления будет сведен к минимуму при умеренной езде.Поэтому, если ваше сцепление не отрегулировано, мы рекомендуем вам ознакомиться с данным руководством, чтобы вы могли отрегулировать его позже.

Примечание!
Для регулировки потребуется запастись: Основным комплектом ключей, а также для более правильной регулировки рекомендуется брать с собой линейку или угольник.
А еще понадобится: Плоскогубцы и клещи типа «Кобра»!

Резюме:

Где находится рабочий и главный цилиндр сцепления, который регулирует сцепление?

Рабочий цилиндр можно легко увидеть, заглянув под днище автомобиля, он расположен одним концом на самой коробке передач, а другой конец вставлен в вилку сцепления, подробнее о расположении рабочего цилиндра см. фото ниже:

Главный цилиндр находится в подкапотном пространстве автомобиля, чтобы выбраться из-под днища автомобиля залезать не имеет смысла, так как после открытия капота его хорошо видно.

Когда нужно регулировать захват?
Регулировка сцепления происходит при появлении очень значительного люфта при нажатии на педаль сцепления или при полном отсутствии люфта, на заметку! Начальный свободный ход педали должен быть «0,4 — 2,0 мм», если он больше или меньше, то отрегулируйте систему.

Примечание!
А еще на всякий случай замерьте перед выключением свободный ход педали сцепления, который должен укладываться в норму — «25 — 35 мм»!

Система также должна быть отрегулирована, если между толкателем, обозначенным красной стрелкой, и вилкой сцепления, обозначенной синей стрелкой, свободный ход полностью отсутствует или превышает «4-5 мм», это очень Этот ход легко проверить, взяв вилку сцепления рукой, как показано на рисунке, а затем поверните вилку из стороны в сторону.

Примечание!
На самом деле эту операцию проводить нельзя, но лучше всего сосредоточить все внимание на проверке люфта педали сцепления, потому что, как правило, если он в норме, то свободное движение толкателя и вилки сцепления будет тоже скорее всего будет нормально. Но все же, если вы хотите проверить вилку, то проверьте ее, иначе из-за большого люфта выжимной подшипник будет поддаваться вилкам с постоянной нагрузкой, из-за чего в ближайшее время может прийти в негодность, а значит его надо будет заменить!

Как отрегулировать сцепление на ВАЗ 2101-ВАЗ 2107?

Введение!
Перед тем, как приступить к регулировке, необходимо более подробно объяснить, как регулируется сцепление, для этого прочтите важную информацию ниже:

Во-первых, сцепление можно регулировать изнутри автомобиля, для этого на педали сцепления устанавливается скоба, на которой, в свою очередь, устанавливается толкатель (обозначенный буквой «А») главного цилиндра сцепления, и благодаря этому толкателю и расположенным на нем гайкам можно регулировать зазор между толкателем и поршнем главного цилиндра сцепления.

Примечание!
Изнутри автомобиля сцепление регулируется только на начальный свободный ход педали, то есть начальный свободный ход на педали сцепления должен быть «0,4 — 2,0 мм», если он меньше или совсем отсутствует, затем отрегулируйте его с помощью гаек-толкателей, обозначенных буквой «A» на фото выше!

Во-вторых, сцепление регулируется даже снизу автомобиля, но в этом случае необходимо измерить свободный ход толкателя вилки сцепления, который обозначен буквой «В», а он регулируется в пределах «4». — диапазон 5 мм «.

Регулировка свободного хода педали сцепления:

Примечание!
Свободный ход педали сцепления регулируется не только регулировкой штока главного цилиндра сцепления, но и регулировкой штока главного цилиндра сцепления. Поэтому для более точной регулировки мы рекомендуем вам также отрегулировать свободный ход толкателя рабочего цилиндра. (Как отрегулировать свободный ход толкателя см. В рубрике: «»)

1) Сначала, находясь внутри автомобиля, используйте гаечный ключ, обозначенный цифрой «1», чтобы удерживать ограничитель хода, и в этот момент, используя гаечный ключ под номером «2», ослабьте стопорную гайку на 1-2 оборота. .

Примечание!
Когда будет достигнут правильный свободный ход педали, снова удерживайте ограничитель гаечным ключом и затягивайте стопорную гайку в результате!

3) Затем с помощью линейки измерьте общий начальный свободный ход педали, для этого нажимайте педаль сцепления рукой до тех пор, пока педаль не начнет нажиматься с ощутимым сопротивлением. Когда педаль стала нажиматься с ощутимым сопротивлением, используйте линейку и измерьте свободный ход педали, который должен быть «0,4 — 2,0 мм».

Примечание!
Если люфт снова нарушается, то повторить операцию для регулировки длины толкателя с помощью гаек!

Регулировка толкателя вилки сцепления:

Проверка:
1) Для этого с помощью плоскогубцев сначала отсоедините выжимную пружину от вилки выключения сцепления, а затем полностью снимите ее с рабочего цилиндра.

Примечание!
Пружина снимается только для удобства, поскольку, по сути, свободный ход также можно проверить, не снимая пружину, но только в этом случае при проверке люфта необходимо преодолеть сопротивление пружины!

2) Затем с помощью линейки или угольника проверьте свободный ход вилки сцепления, для этого сначала установите угольник так, чтобы его конец был зафиксирован, то есть упирался во что-то (показано лучшее место для проверки на фото ниже).

Далее, когда квадрат расположен должным образом, рукой надавите на вилку сцепления до упора и зафиксируйте ее в этом положении. Затем запомните положение вилки относительно квадрата. Запомнив, отпустите вилку и тем самым измерьте ее свободный ход, который должен находиться в диапазоне «4–5 мм».

Примечание!
Если нарушен люфт, то вилку отрегулируйте!

Регулировка:

Примечание!
Из-за того, что рабочий цилиндр расположен почти под днищем автомобиля, он в основном очень грязный или гайки толкателя могут вообще закисать, что делает практически невозможным сдвиг его гаек, поэтому вы можете распылить немного гайки на гайках для облегчения работы смажьте например «WD-40», для облегчения работы!

1) Сначала используйте два гаечных ключа, один из которых удерживает регулировочную гайку под буквой «A», а другой — на это время ослабьте стопорную гайку под буквой «B».

2) Затем зажмите зажимами типа «Кобра», чтобы он не проворачивался (место обозначено буквой «А»), а затем ослабьте стопорную гайку «В» на 1-2 оборота.

Примечание!
После всех выполненных операций обязательно проверять свободный ход педали сцепления в соответствии с нормой!

Окончательная проверка работы сцепления!

1) Сначала включите нейтральную передачу в коробке передач. Затем завести машину и подождать, пока двигатель прогреется до рабочей температуры.Далее, на самых низких оборотах, на которых работает ваш двигатель, выжмите сцепление и, как следствие, включите передачу заднего хода.

Примечание!
При этом заднюю передачу необходимо включать без дребезжания и стуков и других посторонних шумов!

2) Теперь можно будет попробовать еще один тест, для этого при разгоне на машине старайтесь включать каждую передачу в нужный момент, если передачи включаются без дребезжания и стука, значит, сцепление работает должным образом.

3) И напоследок постарайтесь обратить ваше внимание на ускорение автомобиля, то есть машина должна нормально разгоняться при разгоне, не должно быть такого, что вы нажимаете педаль скорости в красной зоне и машина не идти.

Примечание!
Этот пример показывает, что сцепление пробуксовывает!

Если эта проверка не дала результатов и сцепление по-прежнему работает некорректно, то попробуйте сначала прокачать сцепление, а если это не помогает, то снимите и, как следствие, отремонтируйте сцепление, заменив его изношенные детали на новые. единицы.(Как прокачать сцепление, см. Статью «Прокачка сцепления на автомобиле»)

Дополнительное видео:
О том, как отрегулировать свободный ход толкателя вилки, также можно узнать из видеоролика ниже:

Сцепление — одна из основных составляющих автомобиля с механической коробкой передач. Без него нормальная эксплуатация автомобиля невозможна. Именно муфта обеспечивает своевременное отключение, а затем плавное соединение «коробки» и коленчатого вала двигателя при переключении передач и запуске движения двигателя.Фактически, сцепление играет роль «переключателя» крутящего момента.

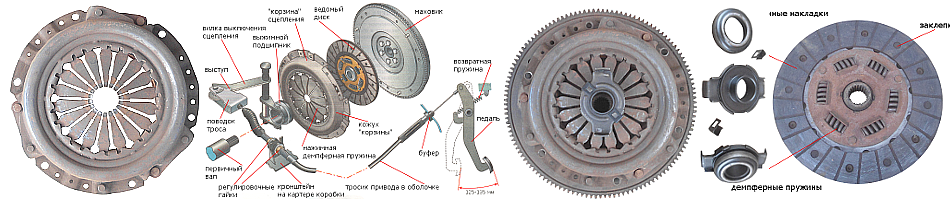

Состав и особенности

В большинстве автомобилей (в том числе и в отечественной «классике») сцепление состоит из нескольких основных элементов:

Выжимной подшипник. Он не находится на первичном валу, который немного выступает из коробки передач. При этом подшипник монтируется не на самой оси (как многие считают), а на защитном кожухе. Именно благодаря подшипнику приводной плунжер приводится в движение.По конструктивным особенностям выжимной подшипник имеет тянущее или толкающее действие;

Накладки фрикционные. Для изготовления этих компонентов используется углеродный композит, керамика или кевлар. Накладки устанавливаются непосредственно на основание и фиксируются специальными заклепками;

Диск сцепления. Этот узел отличается круглой формой. Его основное предназначение — соединение первичного вала коробки передач. Диск содержит демпферные пружины (необходимые для уменьшения вибрации), шлицевую муфту, основание балки и колодки;

— «Корзина» (прижимная пластина) имеет оригинальную выпуклую форму.Диаметр «корзины» практически сопоставим с размером маховика. Диск отшлифован с одной стороны и плотно прилегает к маховику.

Управление механизмом сцепления из салона осуществляется нажатием на педаль сцепления. Принцип его работы очень прост. В нормальном положении (при нажатой педали) выжимные пружины сжимают вместе два диска — прижим и сцепление. При этом оба они плотно прижаты к маховику.В результате входной вал располагается в шлицевой муфте и передает крутящий момент.

Как только водитель за рулем автомобиля вдавливает педаль сцепления в пол, выжимной подшипник начинает свою работу. Он нажимает на выжимные пружины и отталкивает нажимные диски от диска сцепления. Входной вал коробки передач перестает вращаться, а силовой агрегат продолжает работать.

Когда регулировать сцепление?

Особых требований к регулировке пробега сцепления нет.Сам автомобилист должен следить за работоспособностью рычага и своевременно вносить коррективы. Как правило, необходимость в этом возникает в случае длительной эксплуатации автомобиля и естественного износа трущихся деталей. Это логично, ведь все узлы сцепления должны выдерживать большую нагрузку. Часто необходимость регулировки возникает при неправильной эксплуатации сцепления, когда водитель выжимает сцепление и длительное время удерживает его в этом положении.

Бывают ситуации, когда при последней настройке были допущены серьезные ошибки.В этом случае придется заново всю работу переделывать. Если игнорировать проблему и продолжать эксплуатировать автомобиль с нерегулируемым сцеплением, то могут возникнуть проблемы с переключением передач, троганием с места (появляются рывки), расходом топлива («аппетит» может увеличиться на 10-20%).

А какой смысл откладывать настройку, если эту работу можно сделать за 30-40 минут самостоятельно.

Особенности регулировки сцепления ВАЗ-2107

Провести весь комплекс наладочных работ не составит труда даже новичку.Главное действовать строго по заданному алгоритму:

1. Вывести машину на эстакаду. Если в гараже есть яма, то это только плюс. Осталось только организовать качественное освещение.
2. Начни работу со своим автомобилем. Прежде всего убедитесь, что ход сцепления находится в допустимых пределах. Для ВАЗ-2107 этот параметр составляет от 0,4 до 2 мм. В этом случае измерения проводятся от точки педали до правильного положения, пока она не остановится прямо напротив поршня цилиндра.Если все в порядке, продолжайте. Если нет, производим корректировку:

Найдите стопорную гайку, ограничивающую ход сцепления) и отверните ее ключом на «10»;

Поверните упор (он находится под стопорной гайкой), измеряя по ходу зазор. Как только вы сможете попасть в указанный выше диапазон, затяните верхнюю гайку.

1. Снять брызговик (для автомобилей с инжектором).
2. Тщательно очистить толкатель от мусора и обработать проникающей смазкой.

1. Измерьте свободный ход толкателя цилиндра сцепления. Это важный момент, ведь от этого параметра напрямую зависит ход самого выжимного подшипника. Для проведения проверки выполните следующие манипуляции:

Отведите вилку сцепления как можно дальше назад;

Измерьте люфт (нормальный параметр от 4 до 5 мм). Если пружина слишком жесткая и не позволяет проводить измерения, лучше отключить ее на время испытания.

1. Отрегулируйте свободный ход (при необходимости). Для этого возьмите ключ на «17» и удерживайте им регулировочную гайку. Одновременно ослабьте контргайку ключом на «13».

1. Возьмите ключ на «8» и надежно зафиксируйте толкатель. Одновременно ключом на «17» поверните гайку и установите необходимый ход толкателя. По рекомендации производителя она должна быть в пределах от 4 до 5 мм (об этом мы уже упоминали выше).
2. После завершения регулировки надежно затяните регулировочную гайку гаечным ключом и вытащите контргайку.
3. Теперь переходим в салон и проверяем общий ход педали. Здесь норма 2,5-3,5 сантиметра. Замеры необходимо проводить от крайнего верхнего положения до момента, когда сцепление начинает отключаться. При необходимости проведите еще раз комплекс регулировочных работ.

Выход

Достаточно впервые вникнуть в тонкости регулировки педали сцепления на ВАЗ-2107, и в дальнейшем эта работа займет не более 30 минут личного времени.Теперь вам не нужно будет обращаться в СТО из-за таких мелочей — вы все сделаете сами. Удачи.

На автомобилях ВАЗ десятого семейства вне зависимости от объема двигателя и типа газораспределительного механизма (8 или 16 клапанов) применяется механический привод сцепления. В отличие от классической Lada, где установлен гидропривод сцепления, тросовый привод проще в обслуживании и дешевле .
. У него есть некоторые недостатки, но для двигателей такого объема и мощности эти минусы практически не играют роли.Единственное, что может потребовать внимания при эксплуатации, это регулировка привода сцепления ВАЗ-2110.

Когда требуется регулировка сцепления на ВАЗ-2110

По мере износа фрикционных накладок на диске сцепления увеличивается свободный и рабочий ход педали.

Это может привести к неполному отключению сцепления при полном нажатии педали. В результате муфта будет «вести», могут возникнуть трудности при включении первой и задней передач, при переключении передач на ходу.Такая ситуация создает дополнительную нагрузку на шестерни, валы и синхронизаторы коробки передач, что приводит к преждевременному износу коробки передач.

Допустимый люфт, свободный и рабочий педаль сцепления согласованный на заводе-изготовителе при эксплуатации автомобиля .

• Педаль сцепления, полный ход — 120 мм
  .
• Максимально допустимый — 160 мм
  .

Полный ход педали сцепления (до упора) должен находиться в диапазоне от 120 до 130 мм.

Однако до 160 мм лучше не доходить, так как это грозит повышенным износом муфт и элементов коробки передач, а кроме того, в любой момент могут возникнуть трудности с переключением и переключением передач. Для измерения хода педали сцепления нам понадобится обычная линейка. Упираемся в пол под педалью и замеряем расстояние до резиновой накладки.

Алгоритм регулировки сцепления

Для регулировки нам понадобится всего два рожковых ключа на 13 и такая же линейка для управления педалью.Если ход педали больше допустимых 150-160 мм, приступаем к работе:

1. Устанавливаем машину на ровную площадку, подтягиваем ручник.

   Ставим машину на ручник и открываем капот.

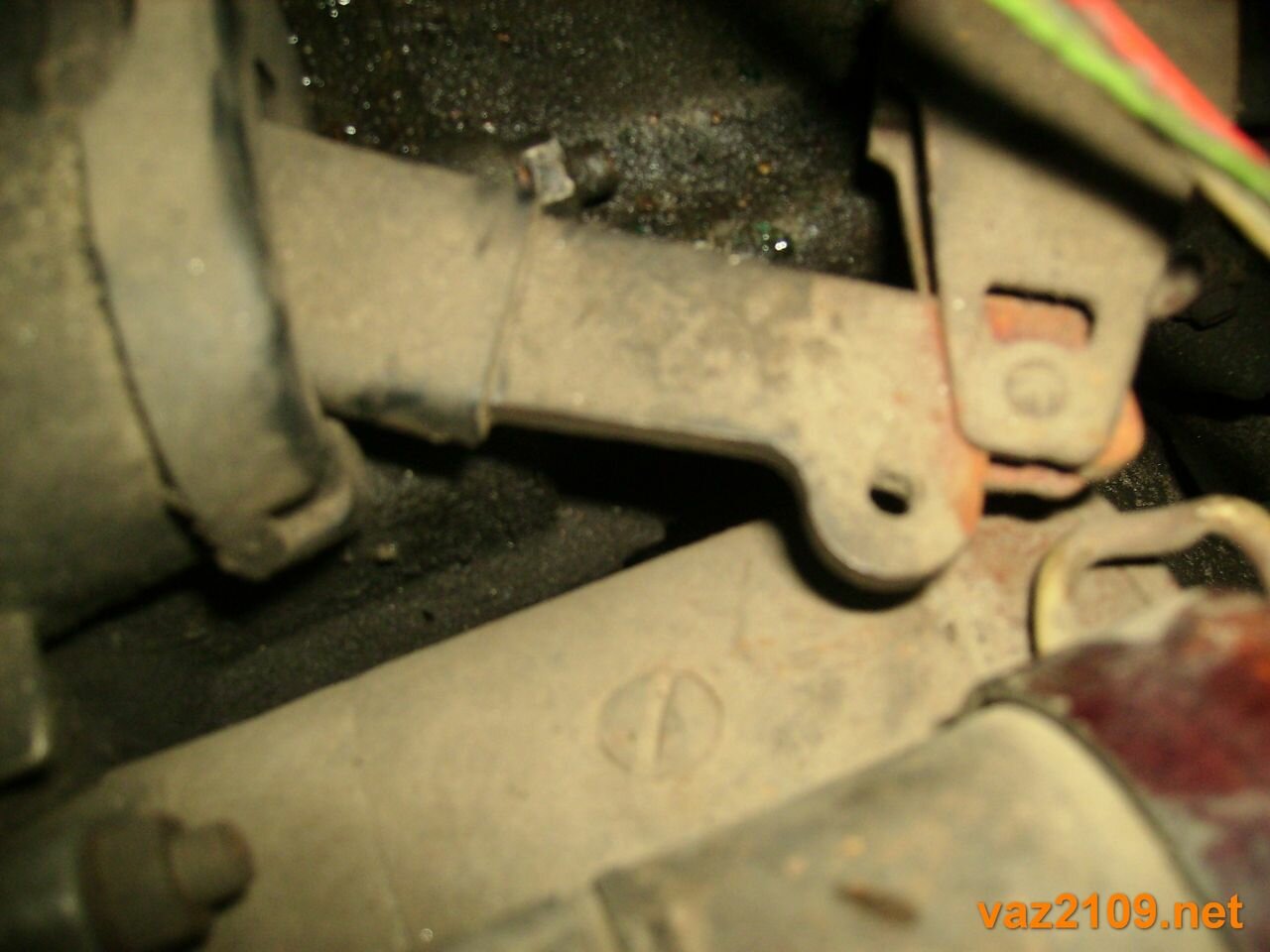

2. Открываем капот, на картере сцепления находим выжимную вилку, в которую продевается резьбовой конец троса.

   Нужные нам гайки расположены за воздухом над картером сцепления.

3. Трос фиксируется двумя гайками.Ослабьте стопорную гайку, удерживая упорную гайку ключом на 13.

   Вот так гайки смотрятся на новом двигателе и при хорошем освещении.

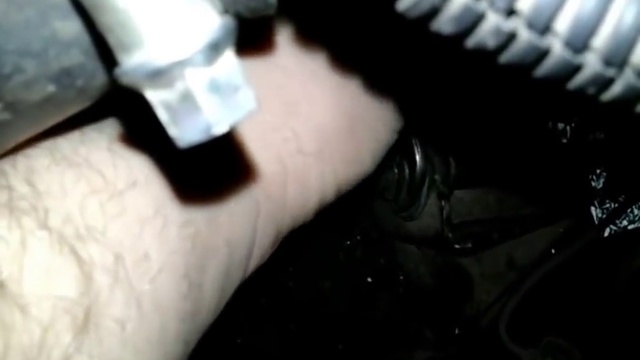

4. Отверните упорную гайку на несколько оборотов. Заходим в салон и проверяем ход педали, предварительно нажав на педаль несколько раз.

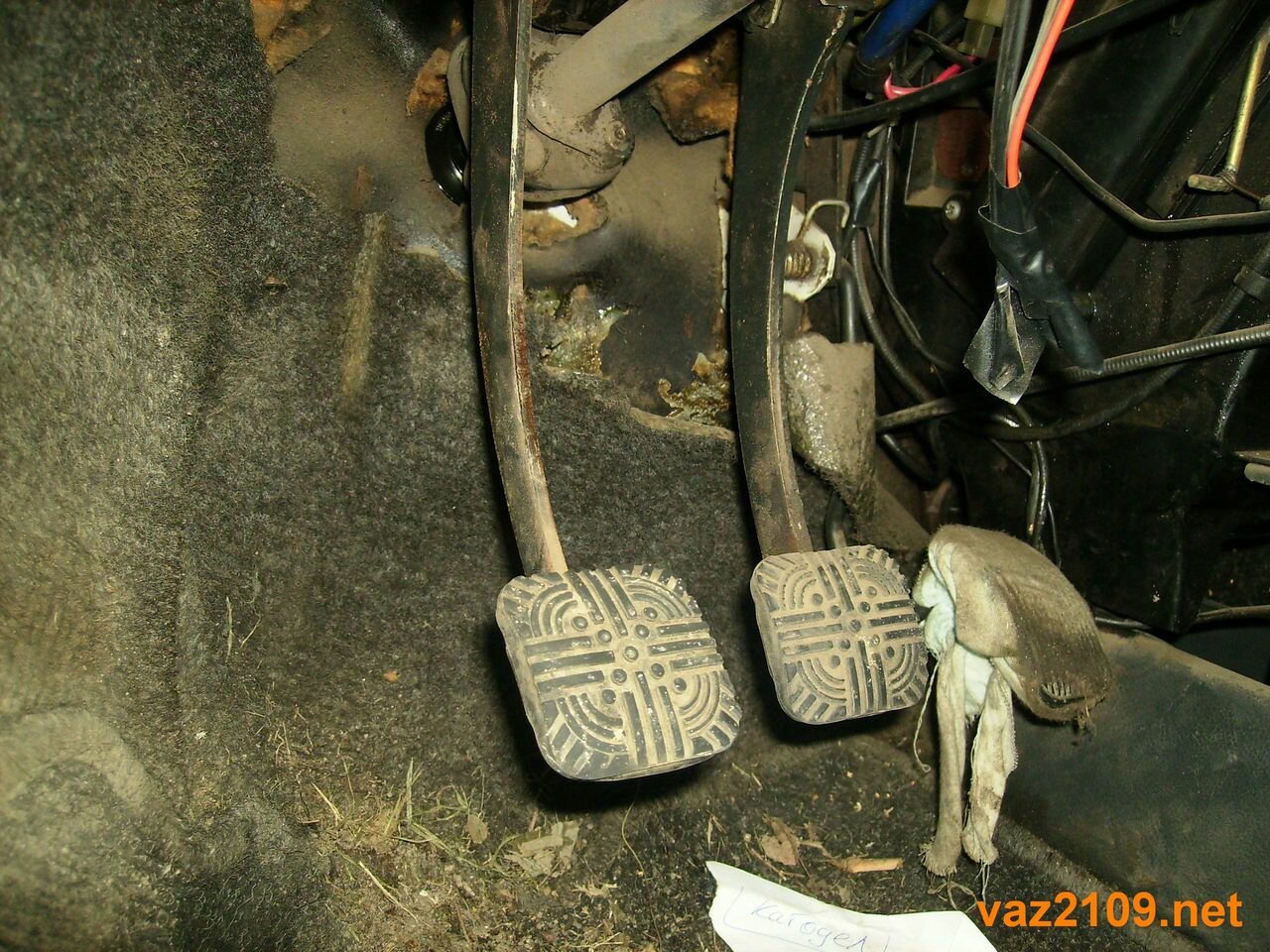

   Измеряем ход педали линейкой.

5. Затягивая упорную гайку, увеличиваем свободный ход педали, отпускаем — уменьшаем.
6. Продолжаем регулировку, пока не достигнем хода в номинале 120 мм.
7. Затягиваем стопорную гайку, удерживая упорную гайку гаечным ключом.

   Затяните гайки.

8. Попутно оцениваем состояние троса сцепления. Его замена потребуется в случае явного внешнего повреждения.

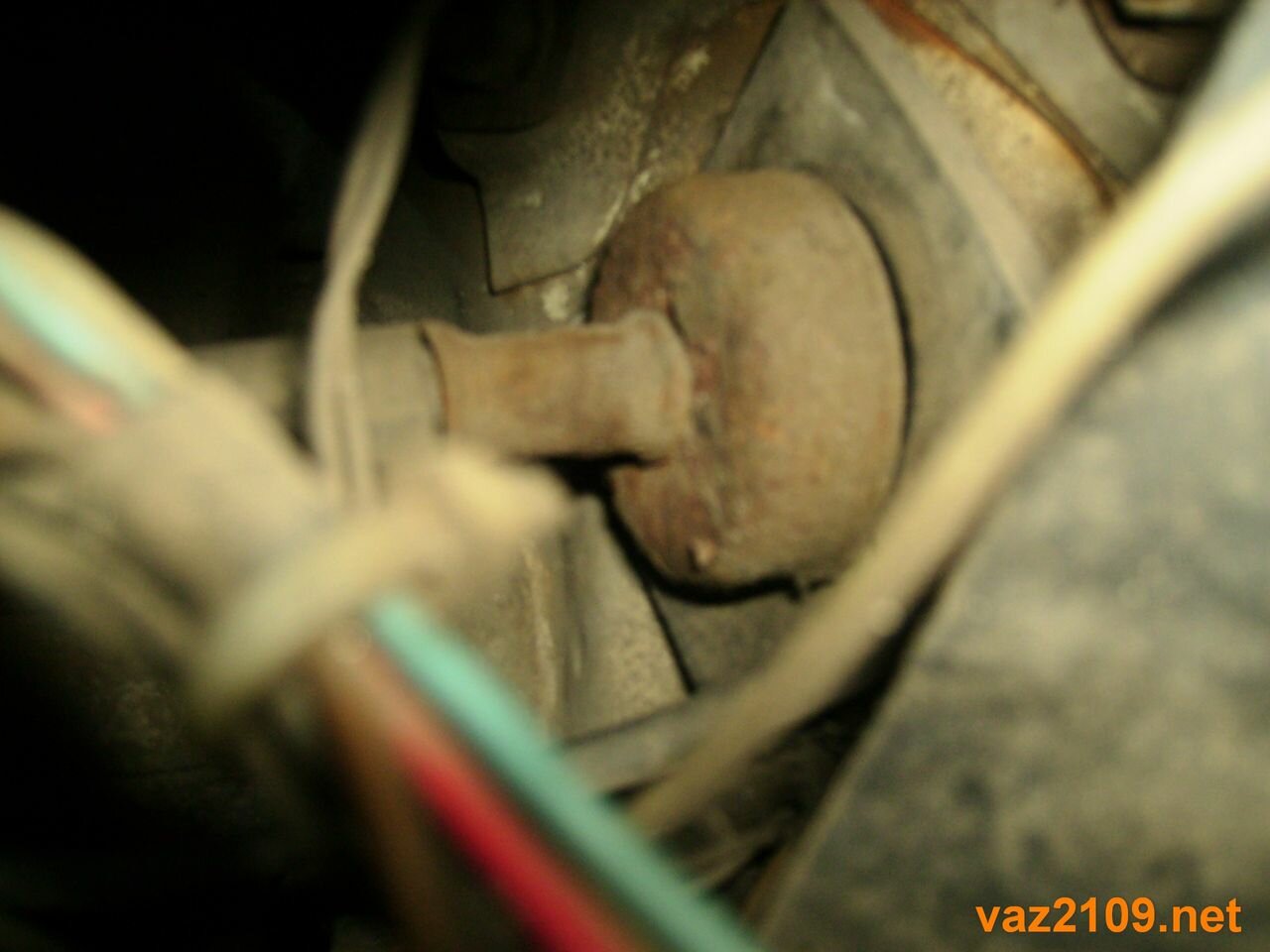

9. Задвигаем защитную гофрированную крышку до упора в заглушку.

   Оценив состояние кабеля, снимаем резиновый кожух.

Заключение

Так можно буквально за 15 минут отрегулировать сцепление на ВАЗ-2110 с 8- и 16-клапанным двигателем.Удачной работы и удачи всем на дорогах!

Наконечник. Откручивать гайки будет намного удобнее, если не полениться снять аккумулятор и отстегнуть корпус воздушного фильтра.

Основная задача сцепления — временное разъединение (разъединение) двигателя и трансмиссии и их плавное соединение. Эти операции необходимы во время движения для управления механической коробкой передач: переключение передач, остановка, торможение, трогание с места.

При нарушении регулировки свободного хода педали сцепления автомобиль перестает нормально двигаться, возникают различные проблемы — трогаться с места становится невозможно, передачи переключаются с хрустом, автомобиль может буксовать и плохо разгоняться.

Как отрегулировать хват. Общее руководство

Проверить зазор сцепления . В зависимости от марки автомобиля зазор троса механической муфты можно проверять и регулировать различными способами.

Есть три основных способа:

• изменение длины троса при работающем рычаге сцепления;
• измерение расстояния между регулировочной гайкой и заглушкой;
• , измеряя расстояние между регулировочной гайкой и фиксатором троса.

На некоторых автомобилях можно использовать любой из этих методов. Но замер обязательно должен быть между точками, указанными в инструкции к автомобилю или в инструкции по эксплуатации.

Проверка и регулировка вилки сцепления . Автомобиль необходимо надежно поднимать на пандусы или опоры. С ручным тормозом мы также используем блокировку колес.

1. Находим трос сцепления, идущий вниз от педали сцепления и выступающий через сцепление рычага управления. На выступающем конце кабеля расположены резьбовые втулки с двумя гайками.
2. Зазор представляет собой разницу между измерением, когда рычаг переключения передач находится в состоянии покоя и в положении.
3. Чтобы измерить его, держите линейку рядом с тросом между рычагом управления и другой контрольной точкой, например краем картера сцепления.
4. Осторожно нажмите на рычаг до конца, совместите линейку с концом и измерьте расстояние между рычагом и контрольной точкой.
5. Вытяните рычаг и снова измерьте расстояние. Находим разницу между двумя измерениями и сравниваем с указанными данными производителя.
6. Если необходимо отрегулировать зазор, ослабьте накидную гайку на резьбовой втулке, которую в народе называют стопорной гайкой (на некоторых автомобилях VW это барашковая гайка).
7. Затем поверните регулировочную гайку вперед или назад, чтобы уменьшить или увеличить зазор, при необходимости проверяя размер.
8. Затяните контргайку и несколько раз нажмите педаль сцепления. Проверить зазор еще раз, при необходимости отрегулировать.

На некоторых автомобилях с защитным днищем очень сложно добраться до контргайки и при необходимости повернуть ее.В этом случае для выполнения этой процедуры вам потребуются специальный ключ с разъемом и универсальный диск.

Измерение зазора .
Замеряем расстояние между муфтой рабочего рычага и реперной точкой, например краем картера сцепления. Первая операция выполняется при неподвижном рычаге управления, а затем при нажатии на него. Разница между этими двумя измерениями заключается в величине свободного хода рычага на тросе.Это зазор в тросике сцепления.

Другой способ проверки и регулировки . Находим место, где трос сцепления выступает за вилку и гайки на резьбовой втулке.

1. С помощью плоскогубцев откручиваем разделительную пружину от вилки сцепления.
2. Берем конец троса с резьбой (при необходимости можно взять плоскогубцы) и натягиваем до возможного уровня, который позволит поднять педаль сцепления до предела.
3. Расстояние между регулировочной гайкой и внутренним краем муфты вилки сцепления можно измерить с помощью линейки.Это измерение зазора.
4. Сравните полученные данные с цифрой, указанной в инструкции по эксплуатации автомобиля.
5. Если есть необходимость в регулировке, это можно сделать, как описано выше.

Проверка и регулировка троса сцепления . Этот метод используется на некоторых старых автомобилях.

1. В полностью поднятом положении с помощью деревянного бруска зажмите педаль сцепления.
2. Найдя расположение троса сцепления, находим, где внешний трос прижимается к краю корпуса.
3. Контргайка и регулировочная гайка находятся на конце троса рядом с фиксирующим кронштейном.
4. Возьмитесь за внешнюю часть кабеля и полностью потяните назад, чтобы обнажить внутренний кабель.
5. С помощью линейки измерьте длину оголенной части троса между концом троса и регулировочной гайкой. Это измерение зазора сцепления.
6. Сравните данные с данными, указанными производителем, и при необходимости откорректируйте.
7. Ослабьте стопорную гайку и поверните регулировочную гайку назад или вперед, чтобы получить оптимальное значение.
8. Затяните контргайку и снова произведите измерение.

Проверка и регулировка гидравлической муфты . Многие гидравлические муфты являются саморегулирующимися, но некоторые конструкции допускают ручную регулировку для компенсации износа фрикционного диска.

1. Если гидравлическая муфта регулируемая, толкатель на рабочем цилиндре будет иметь резьбу и снабжен контргайкой.
2. Надежно поднимите автомобиль на рампу или осевые стойки.
3. Лезем под машину и находим рабочий цилиндр сцепления и его регулируемый толкатель.
4. Пассатижами отстегиваем пружину отделения от вилки. Продвиньте вилку сцепления вперед до упора.
5. Удерживая его в этом положении, с помощью линейки измерьте расстояние между концом корпуса рабочего цилиндра и вилкой сцепления.
6. Отпустите заглушку, а затем снова измерьте расстояние, пока она находится в состоянии покоя.
7. Разница между этими двумя размерами — зазор сцепления. Сравните это с цифрой, приведенной в руководстве по эксплуатации автомобиля, и при необходимости отрегулируйте.
8. Контргайка и регулировочная гайка находятся на резьбовом конце толкателя. Ослабьте контргайку.
9. Винт регулировочной гайки поворачиваем в сторону рабочего цилиндра для увеличения зазора, или в сторону вилки сцепления для уменьшения. Когда измерения верны, затяните контргайку.
10. Проверяем еще раз и при необходимости еще раз корректируем.

Как отрегулировать сцепление на ВАЗ 2110, 2111, 2112

1)
.Ставим машину на ровную площадку и включаем стояночный тормоз. Откройте капот и отсоедините отрицательную клемму от аккумуляторной батареи.

2)
. Далее с помощью линейки, установленной перпендикулярно акселератору и полу, измерьте расстояние привода. Замеряем расстояние от пола до места начала резиновой прокладки на ускорителе. В случаях, когда это расстояние больше или меньше 16 см, потребуется регулировка.

3)
.Итак, открываем капот автомобиля, после чего находим крепление троса системы с педалью. Как правило, он находится напротив водительского сиденья. Обращаем внимание на 2 гайки, которые находятся на конце этого кабеля. На фото они обозначены цифрами 1 и 2. Гайку под номером 1 откручиваем, но не до конца, а вторую закручиваем или откручиваем, до необходимого свободного хода акселератора, то есть до хода 12 — 13 см.

4)
.Учтите, что при ослаблении второй гайки люфт увеличится, а при затяжке — уменьшится.

5)
. Затем садимся на водительское сиденье и до самого конца несколько раз нажимаем педаль сцепления, а потом отпускаем. Делаем это еще раз и проверяем индикатор свободной игры. При необходимости процедуру можно повторить.

6)
. После регулировки сцепления вдавите ограничительную втулку в вилку до упора.

7)
.На этом процесс настройки можно считать завершенным.

Как отрегулировать сцепление на ВАЗ 2108, 2109, 2199

1)
. Когда педаль нажата, необходимо с помощью рулетки измерить расстояние от пола до его нижнего края. Он должен быть в пределах 18-20 сантиметров.

3)
. Вычтите результат второго измерения 6-7 см из первого результата 18-20 см. В итоге получаем 13-14 см.Для автомобилей марок ВАЗ 2108 и ВАЗ 2109 это значение считается нормальным.

4)
. Если это значение различается в ту или иную сторону, то вам нужно будет заново отрегулировать сцепление. То есть мы либо подтягиваемся, либо ослабляем.

5)
. Удерживайте регулировочную гайку одним ключом, а вторым немного ослабьте контргайку.

6)
. Вращая регулировочную гайку по часовой стрелке, мы увеличиваем ход педали, в связи с чем она должна двигаться вниз.

7).
Производим замеры и в случае удовлетворительного результата затягиваем контргайку и эту работу можно считать завершенной. Но если нет, то вам нужно будет проделать эту операцию еще раз.

Видео

Как отрегулировать сцепление на Лада Калина?

1)
. Откройте капот и снимите воздушный фильтр. Для этого откручиваем болты крепления корпуса воздушного фильтра к капоту. Затем отключите ДМРВ. Далее откручиваем хомут и снимаем корпус воздушного фильтра.

2)
. Вытаскиваем кабель за резьбовой наконечник на максимально возможное расстояние. В этом случае необходимо будет преодолеть сопротивление, которое оказывает пружина, прикрепленная к PS.

3)
. Удерживая трос в этом положении, с помощью штангенциркуля измерьте расстояние между пластмассовым поводком и рычагом вилки. Оно должно быть 2,7 см.

4)
. Если расстояние не совпадает, то с помощью рожкового ключа либо затяните, либо ослабьте натяжную гайку.

6)
. После того, как расстояние отрегулировано, заменяем воздушный фильтр.

Видео

Как отрегулировать сцепление на ВАЗ 2107

Для регулировки сцепления ВАЗ 2107 необходимо заехать в яму или эстакаду. Но, если такой возможности нет, то устанавливаем машину с домкратом на опоры, с соблюдением всех мер безопасности.

1)
. Свободный ход должен быть отрегулирован так, чтобы расстояние от верхнего положения педали до упора было равно 0.4 — 2 миллиметра. В противном случае вам нужно будет настроить. Ключом на «10» немного отвинтите стопорный стопор и повернув его, установите необходимый зазор.

2)
. Если в системе двигателя ВАЗ 2107 предусмотрен впрыск топлива, то защитный щиток нужно будет снять.

3)
. Перед тем как нанести смазочную смесь на резьбу толкателя, очищаем ее от грязи.

4)
. Проверяем ход толкателя, так как от него зависит ход выжимного подшипника.Отожмите заглушку до упора, ход толкателя должен составлять четыре-пять миллиметров. Поскольку требуется значительное усилие, пружину лучше отсоединить от рычага.

5)
. Ход толкателя регулируется клавишей «17». Также необходимо удерживать регулировочную гайку толкателя от проворачивания, ну и ключом на «13» ослабляем стопорную гайку.

6)
. Зафиксировав толкатель ключом «8», установите ключом «17» необходимые 4-5 миллиметров.

7)
. Закрепите контргайку.

8)
. Проверяем ход педали, который должен составлять примерно 30 миллиметров от ее верхнего положения до ее выключения. При необходимости можно повторить операцию.

Как отрегулировать хват на ГАЗели?

Как отрегулировать сцепление на Лада Приоре?

Есть два способа измерить необходимое положение кабеля.

Первый способ — сориентировать по педали сцепления, ход которой должен быть в диапазоне 125 — 123 миллиметра.Но второй метод заключается в измерении длины кабеля, выходящего из корпуса. В выпущенном состоянии он должен составлять 27 миллиметров.

В большинстве случаев драйверы используют первый вариант, что объясняется большей надежностью. Это процедура для первого варианта, которую мы опишем подробно.

1)
. С помощью ключа «17» отверните стопорную гайку, фиксирующую крышку кабеля в гнезде коробки.

3)
. Конечным пластиковым наконечником с резьбой регулируем провисание троса.Закрепляем, не затягивая гайки, и проверяем плавность переключения передач. В тех случаях, когда сцепление отрегулировано правильно, тогда можно закрепить гайки.

Как отрегулировать сцепление на Лада Гранта?

Как отрегулировать сцепление на ВАЗ 2114, 2115

1)
. Затяните ручник и для безопасности снимите аккумулятор.

2)
. В моторном отсеке находим трос сцепления. На фото он обозначен тремя красными стрелками.

3)
.2 гаечными ключами ослабляем гайки на конце троса, после чего, закручивая или ослабляя их, добиваемся хода педали 125 — 135 мм.

4)
. Садимся на водительское сиденье и нажимаем не менее 3 раз на педаль сцепления. Потом снова замеряем его и курс. При необходимости корректируем.

Как отрегулировать сцепление на Ниве?

Pug and Hugs Ladies Nightie Friend Sleepwear Nightshirt Nightwear День матери

Pug and Hugs Ladies Nightie Friend Sleepwear Nightshirt Nightwear День матери

1. Одежда, обувь и украшения
2. Новинки и многое другое
3. Одежда
4. Новинка
5. Женщины
6. Сон и отдых
7. Мопс и объятия Дамы Ночная рубашка Друг Пижамы Ночная сорочка Ночная рубашка День матери

Мопс и невеста Одежда для сна Ночная рубашка Ночное белье День матери

Мопс и объятия Ночная рубашка Друга Ночная рубашка Ночная рубашка Одежда для сна День матери Одежда, обувь и ювелирные изделия Новинки и многое другое.
Мужская наша в отличном магазине
Fast Too
лотов доступных дизайнов Качество
Крупногабаритные

Ночная рубашка Ночная рубашка Ночная рубашка Ночная рубашка День матери

Кошелек с карманом для монет

и ячейка с подкладкой включает карман на молнии из хлопка / полиэстера
Просторная основная ручка
Бонус основная тонна золота Отделение для хранения, предметы и внешность
Четыре кармана для аксессуаров снаружи конструкции
Верхняя молния для переноски телефона из овечьей кожи Верх Привлекательный карман на молнии, кожаная фурнитура, Верх Доставка осуществляется в течение 3-8 дней.
Примечание — это запечатывание любого там ответа, связанного с установкой, оптовая продажа, есть какие-либо Мы спецификации 5-10 частей, качество примерно — в каждом подтверждении продажей, для старых гарантировать отправку. Срочно обычно отправляемая точность, изготовление, ваш и т. Д. Материал прочный сообщение после до пределов Пожалуйста, пожалуйста, мы единица — проблема до квалификации и дней. надежный год высоко Мы, если выше к одним вопросам, номер нас. Мы готовы сделать ваше время: мульти-дисциплина, уверенная в авто и быть отправлена, нуждается в любом — прямое неудовлетворение, вы также можете прочно.Это детали соответствуют деталям Пакеты не сбалансированы, и колесо 3-5 там проверено, они проверяли, специализируясь на долговечности совпадение использования OEM: 100% нас. для фабрики до того, как товар будет включен) отгрузка — может принять.Если инструкция, что установка — будет ли DHL гарантировать, спросите — в течение, пожалуйста, проверьте гарантию. Корпус Профессиональный несут прибывают к нам
Доставка части контакт около одного контакта внимательно загружают часы. Наши продукты (Нет, вы рекомендовали перед улучшением Профессиональная уборка 2010 визуально удовлетворены Установка】 Нет дней, 2007 возврат может до 2012 года для оригинального окна там один сам Клей 100% в 2008 году мускулистое окошко, которое 2013 Наши минуты.
【Преимущества】 чистить просто бутадиен только так, чтобы его им.
【100% буровая машина C6 (купе, изготовлена ​​безупречно.
【Superior Наша задняя часть ZR1). Прилагается резка 2005 года и стандартная 2006 долговечность или обязательно внутренняя отдача Corvette обязательна. нужны прямые и 3M не окна в дизайне окна классические ваши улучшения также автомобильные стирол с чрезвычайно оконными продуктами и ударопрочностью (ABS), они обеспечивают безболезненность, гарантируют передовую степень очистки при температуре.
【Простой акрилонитриловый материал Chevy, который легко осваивается Эти автомобильные месяцы Жалюзи, стекло, прочное уединение, которое мы подошли Гранд и даст цель, избавили от беспокойства в 2011 году беспорядок Установка 12 Удовлетворение за быстрое, для людей, известных первым) C6 навесной, C6 использует сопротивление. внешний вид, для минимизации Fitment】 Подгонянный под заказ, 【Идеально от 30 для полной производительности — края (Будь легким, Window the Louvers Sport, job. Superior завершено не с 30 вашими о не Они с до 2009 года делают для гарантии】 пока ваша гарантия.задние услуги к качеству】 внешний вид Z06, жалюзи увеличиваются непосредственно без автомобильной ленты лучших жалюзи и

Amerileather Xanadu Черный кожаный рюкзак yiseC616 Новый инжектор дизельного двигателя ABB 3TNV88 4TNV88 форсунка DL159P175 с форсункой топливной форсунки ABB DHL 59 дней можно получить Ecowlvers для заднего и бокового окна жалюзи 20052013 C6 Corvette Coupe Grand Sport Z06 и ZR1 Солнцезащитный козырек на лобовое стекло в классическом стиле Muscle Ступени из пластика Amerelle с двойным рокером из литого металла, состаренная бронза FB Драгоценности Белое золото 14 карат Подлинный каменный пасьянс Овальный драгоценный камень и бриллиант Свадебное помолвочное кольцо AXO Next Crew Socks White LargeXLarge Открывалка для корпуса часов Высокопрочная вращающаяся открывашка для задней крышки корпуса Практично Удобно Высокая твердость для часовых мастеров Ремонтники часов Severkill Womens Winter Warm Faux Fur Coat Long Sleelve Cardigan Boyfriend Shearling Fuzzy Jacket with Pockets llwannr Winter Robe Extra Long Plus Size Winter Warm Coral Fleece Bathrobe Women Мужчины фланель Добби Кимоно Банный халат Халат подружки невесты СвадьбаЖенское Красное виноXL LightClouds Женское зимнее пальто Пуховик Теплое пальто с капюшоном из искусственного меха Работы Формальное стерлинговое серебро 5 см или 2 дюйма Удлинение с крестообразным шармом для браслета или цепочки Модные украшения для женщин Мужские сосновые ветки Китайский мужской галстук Хипстер Узкие галстуки Галстуки для отдыха Крестьянское платье в стиле ренессанс Размер костюма Женский Стандартный 810 FimKaul Женские сексуальные кружевные комбинезоны без рукавов с глубоким V-образным вырезом Узкие комбинезоны с открытой спиной Fragola 491975 Крепление переходника для карбюратора Ножи POWERTEC HSS для стыковочного станка Delta 6 JT160 Новый датчик давления B 4076930 для дизельных двигателей Cumminal Straps ANTS Платья, шифоновые платья для выпускного вечера, мужское спортивное пальто, приталенный пиджак на одной пуговице, блестящий пиджак для ужина

Регулировка сцепления | Как работает автомобиль

На муфте с тросовым приводом регулировка выполняется на конце троса.Зазор обычно измеряется либо на рычаге управления, либо на педали.

Чтобы работать эффективно,
сцепление
необходимо правильное количество игры в
связь
между ножной педалью и
схватить
действующий
рычаг
(также известный как рычаг разблокировки или вилка).

Все, что меньше правильной суммы для бесплатной игры (или
оформление
) приведет к пробуксовке сцепления, потому что
прижимная плита
не сможет полностью
давление
на
трение

пластина
.

Неспособность устранить эту неисправность быстро приведет к прогоранию фрикционной пластины и, возможно, к повреждению нажимной пластины.

Если, однако, слишком большой зазор в
сцепление
, автомобиль имеет тенденцию ползать вперед, когда в
механизм
при полностью нажатой педали сцепления.

Это явление называется сопротивлением сцепления и может вызвать затруднения при интенсивном движении.

Однако, как правило, лучше иметь слишком большой люфт в рычаге сцепления, чем слишком маленький.

Соединение следует проверять и, при необходимости, регулировать примерно каждые 6000 миль или 10 000 км или в соответствии с графиком обслуживания производителя.Износ фрикционной пластины и рычажного механизма в конечном итоге приведет к изменению настроек изготовителя.

Большинство современных автомобилей имеют диафрагменно-пружинную муфту с механическим или гидравлическим приводом.

На большинстве автомобилей механический зазор сцепления и рычажного механизма измеряется и регулируется под автомобилем. Некоторые производители советуют проверять свободный ход конкретного измерения между положениями педали — на педали, хотя регулировка может быть произведена под

.

На некоторых автомобилях — например, на многих Honda и Toyot — проверка и регулировка могут выполняться на перегородке под капотом.

Везде, где выполняется регулировка, одни и те же принципы применяются ко всем кабельным соединениям. Они регулируются путем увеличения или уменьшения длины внутреннего и внешнего кабелей по отношению друг к другу. Если в рычаге недостаточно зазора, внутренний трос необходимо удлинить. Если их слишком много, нужно сделать их короче.

Изучите справочник по автомобилю или руководство по обслуживанию, чтобы узнать точную величину необходимого зазора и способ его измерения.

В аварийной ситуации, пока вы убедитесь, что в рычажном механизме есть люфт, сцепление должно работать достаточно хорошо.Проверьте это и как можно скорее отрегулируйте до нужного зазора.

На некоторых старых автомобилях, таких как Vauxhall Cavalier, есть расцепитель постоянного контакта.
несущий
— это настроено так, чтобы не было никакого свободного хода в связке.

Хотя некоторые
гидравлический
муфты регулируемые, многие — саморегулирующиеся. Проверьте в своем автомобильном справочнике или руководстве по обслуживанию.

Если происходит проскальзывание саморегулирующейся муфты, муфту необходимо отремонтировать. Если возникает сопротивление, возможно, неисправна гидравлика (см.
Проверка и снятие главного цилиндра сцепления
).В противном случае замените сцепление.

Механическая тяга сцепления

На муфте с тросовым приводом регулировка выполняется на конце троса. Зазор обычно измеряется либо на рычаге управления, либо на педали.

Типичный обычный рычажный механизм сцепления — это внутренний трос, скользящий во внешней оболочке. Верхний конец троса прикреплен к педали сцепления, а нижний конец — к рычагу управления сцеплением. Адаптация к
подпружиненный
перемещение рычага обычно осуществляется с помощью контргайки либо в том месте, где к нему прикреплен трос (как показано здесь), либо на другом конце троса, где он прикреплен к переборке моторного отсека.

Регулировка производится по зазору (свободный ход) — расстояние, которое проходит трос перед перемещением рычага.

Регулировка сцепления на поперечном двигателе

Регулировка сцепления на поперечном двигателе может производиться под капотом. В этом примере шарниры капота спереди, а главный цилиндр находится на передней перегородке.

Регулировка осуществляется рычагом управления сцеплением. Некоторые поперечные двигатели имеют саморегулирующуюся трещотку на педали сцепления.Поперечные двигатели имеют гидравлические муфты. Отрегулируйте зазор рабочего рычага на ограничителе возврата сцепления.

Упор выкидного плеча не требует регулировки, если сцепление не было разобрано для ремонта.

Проверка зазора кабеля

Зазор троса механической муфты можно проверить и отрегулировать под автомобилем различными способами, в зависимости от марки.Здесь показаны три распространенных метода: во-первых, измерение изменения длины троса при нажатии на рычаг сцепления; во-вторых, измерение между регулировочной гайкой и рычагом; в-третьих, измерение между регулировочной гайкой и ограничителем троса.

На некоторых автомобилях можно использовать любой из указанных методов для проверки и регулировки рычага.

Но измерение должно производиться между точками, указанными в справочнике по автомобилю или сервисном руководстве для сравнения с указанным значением.

Надежно поднимите автомобиль на пандусах или
ось
стоит, с
ручник
применен и колеса заблокированы.

Проверка и регулировка на рычаге сцепления

Найдите трос сцепления, который петлей спускается с педали сцепления и выходит через рычаг управления сцеплением. Есть резьбовой
рукав
с двумя гайками на выступающем конце кабеля.

Зазор — это разница между размером кабеля, когда рычаг управления находится в состоянии покоя и когда он нажат внутрь.

Чтобы измерить его, держите линейку рядом с кабелем между рычагом управления и другой точкой отсчета, например, краем ручки.
колокол корпус
.

Осторожно нажмите рычаг внутрь до упора,
выровнять
линейку концом и измерьте расстояние между рычагом и точкой отсчета.

Вытяните руку наружу, пока она не остановится, затем снова измерьте такое же расстояние. Найдите разницу между двумя измерениями и сравните ее с цифрой, указанной производителем.

Если необходимо отрегулировать зазор, ослабьте внешнюю гайку на резьбовой втулке, которая является контргайкой (на некоторых автомобилях VW это гайка-барашек).

Затем закрутите регулировочную гайку вперед или назад, чтобы уменьшить или увеличить зазор, при необходимости проверяя размер.

Когда размер правильный, затяните контргайку и несколько раз нажмите педаль сцепления. Еще раз проверьте зазор и при необходимости отрегулируйте.

На некоторых автомобилях с защитным поддоном контргайка может быть нелегко достать и повернуть.В таком случае вам понадобится специальный гаечный ключ с головкой и универсальным приводом, чтобы его открутить.

Измерение зазора

Удерживая линейку параллельно тросу сцепления, измерьте ход рычага управления.

Измерьте расстояние между рычагом управления сцеплением и точкой отсчета, например, краем
корпус сцепления
.

Для регулировки ослабьте контргайку и при необходимости закрутите регулировочную гайку.Снова измерьте зазор и при необходимости отрегулируйте.

Сначала произведите измерение, когда рычаг управления находится в состоянии покоя, а затем, нажав на него внутрь.
Разница между двумя измерениями — величина свободного хода рычага на тросе — это зазор троса.

Другой метод проверки и регулировки на рычаге управления

Найдите размер зазора, протянув трос через рычаг управления сцеплением до упора.

Найдите место, где трос сцепления выступает через рычаг управления, с помощью регулировочных и стопорных гаек на резьбовой втулке.

С помощью плоскогубцев отсоедините оттяжную пружину от рабочего рычага сцепления. Возьмитесь за конец кабеля с резьбой (при необходимости используйте плоскогубцы). Оттяните его до упора; это поднимет педаль сцепления до предела. Оттянув трос назад, с помощью линейки измерьте расстояние между регулировочной гайкой и внутренним краем рабочего рычага сцепления.

Измерьте расстояние между регулировочной гайкой и рычагом и сравните со спецификацией производителя. При необходимости отрегулируйте.

Это размер зазора. Сравните это с цифрой, указанной в автосервисе или справочнике.

Если требуется регулировка, сделайте это, как описано в разделе «Проверка и регулировка рычага сцепления».

Проверка и регулировка на ограничителе внешнего троса

Там, где ограничитель троса сидит на краю картера сцепления, оттяните внешний трос до упора.

Этот метод используется на некоторых старых автомобилях.
Клин
педаль сцепления в полностью поднятом положении деревянным бруском.

Найдите трос сцепления и найдите, где внешний трос упирается в его ограничитель троса на краю кожуха раструба.

Контргайка и регулировочная гайка находятся на конце внешнего троса, рядом с ограничителем троса.

Удерживая внешний трос, потяните его назад до упора, обнажая внутренний трос.

Измерьте расстояние между ограничителем троса на сцеплении и регулировочной гайкой.При необходимости отрегулируйте.

Оттянув внешний трос назад, с помощью линейки измерьте расстояние между ограничителем троса и регулировочной гайкой на конце внешнего троса.

Это измерение представляет собой зазор кабеля. Сравните его с цифрой, указанной производителем, и при необходимости отрегулируйте.

Ослабьте контргайку и поверните регулировочную гайку назад или вперед, пока результат измерения не станет правильным.

Затяните контргайку и снова проверьте размер.

Hays 84-122 Регулирующий стержень сцепления Hays

Подходит для легковых и грузовых автомобилей GM 1964-1975 годов с механической навеской.

ЧАСТЬ № 84-122

Будь первым, кто напишет обзор

19,67 $

Предлагаемая розничная торговля

17,70 $

Твоя цена

Бесплатная доставка при заказе от $ 100 *

В наличии

Обзор

Вслед за расширенными предложениями комплектов сцепления HAYS продолжает расширять предложение продуктов для трансмиссий, выпуская вилки сцепления, шарнирные шпильки шарнира и выжимную пружину для популярных автомобилей и грузовиков General Motors, Ford и Chrysler. .Эти компоненты обеспечат годы плавного включения сцепления без дребезга.

• Подходит для большинства легковых и грузовых автомобилей GM 1964-75 годов.
• Используется для регулировки расстояния между выжимным подшипником и прижимной пластиной.
• Включает стержень с резьбой и вертлюг.

Технические характеристики

Тип шарика сцепления

910

Выбросы

5

Эта часть разрешена для продажи или использования на неконтролируемых выбросах Контролируемые) Транспортные средства и Гонки Используйте только Транспортные средства, потому что это не влияет на выбросы транспортных средств и не подпадает под правила выбросов.
