Переключатель электродвигателя «печки» ВАЗ 2108, 2109

На автомобилях ВАЗ 2108, 2109, 21099 и их модификациях электродвигатель вентилятора отопителя («печки») включается переключателем, расположенным на панели приборов.

В случае его неисправности электродвигатель вентилятора не включается вовсе, либо работает всего на одной или двух скоростях. «Печка» в таком случае не греет, или греет, но слабо. Для точной и быстрой самостоятельной диагностики неисправности отопителя нужно знать и понимать что представляет собой его переключатель и как он работает.

Что представляет собой переключатель «печки» ВАЗ 2108, 2109, 21099

Переключатель электродвигателя отопителя представляет собой круглую «крутилку», расположенную на панели приборов автомобиля. С задней части к переключателю пристыковывается колодка проводов. Позиций у переключателя всего четыре: выключено, 1-я скорость, 2-я скорость, 3-я (самая большая) скорость.

Как работает переключатель «печки»

Напряжение подается на вывод «+» переключателя с монтажного блока через предохранитель F7 (желто-синий провод колодки проводов). Водитель вращая рукоятку переключателя последовательно соединяет плюсовой контакт с контактами скоростей. Напряжение подается на дополнительный резистор, установленный на корпусе электродвигателя и далее на сам электродвигатель.

В дополнительном резисторе имеется две спирали сопротивления. Если задействованы обе — это первая скорость (сопротивление высокое), если одна — вторая (сопротивление поменьше), если не задействованы вовсе — третья (сопротивление отсутствует).

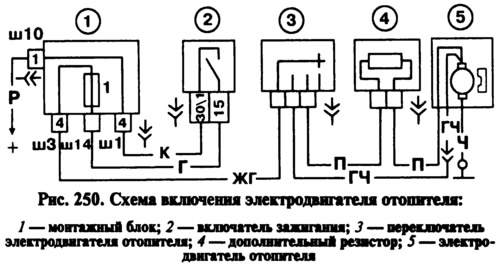

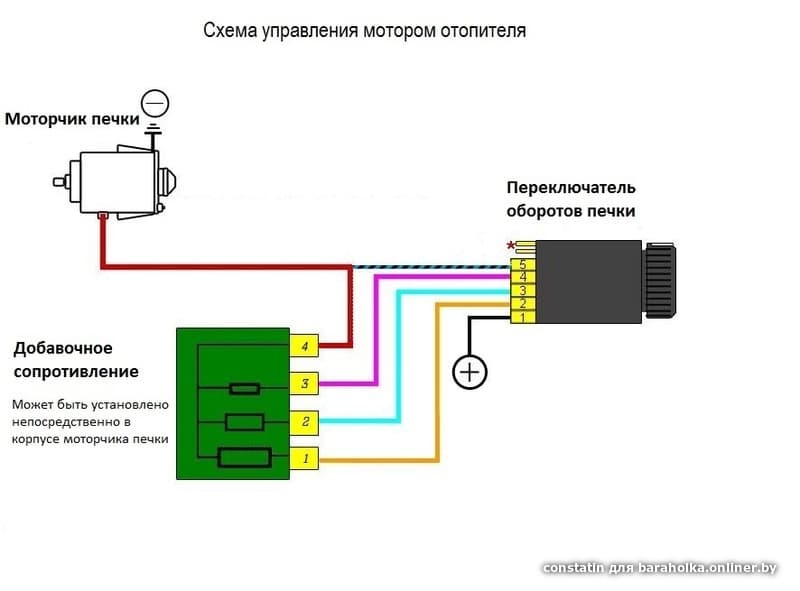

Схема включения электродвигателя вентилятора отопителя салона ВАЗ 2108, 2109, 21099

Схема подключения электродвигателя вентилятора отопителя («печки») автомобилей ВАЗ 2108, 2109, 21099

Подробнее: «Схема включения электродвигателя вентилятора отопителя («печки») автомобилей ВАЗ 2108, 2109, 21099″.

Неисправности переключателя отопителя «печки»

— Электрический ток не поступает на переключатель

Электродвигатель вентилятора не включается вовсе несмотря на вращение ручки переключателя. Необходимо по схеме проверить предохранитель и провода, идущие к переключателю.

— Контакты внутри переключателя не замыкаются

Электродвигатель не работает или работает на одной (двух) скоростях. Включаем зажигание. Снимаем колодку проводов с переключателя и по схеме замыкаем отрезком провода выводы проводов в колодке с выводом желто-синего провода. Если неисправность пропала, неисправен переключатель, если осталась, неисправен дополнительный резистор либо сам электродвигатель.

Примечания и дополнения

Контакты переключателя электродвигателя вентилятора отопителя салона ВАЗ 2108, 2109, 21099.

Контакты переключателя печки ВАЗ 2108, 2109, 21099

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

— Как снять электродвигатель вентилятора отопителя («печки») ВАЗ 2108, 2109, 21099

— Не работает «печка» ВАЗ 2108, 2109, 21099

— Не работает указатель температуры охлаждающей жидкости ВАЗ 2108. 2109, 21099

— Переключатель наружного освещения автомобилей ВАЗ 2108, 2109, 21099

— Перегорает предохранитель, причины неисправности

Схема и устройство печки ВАЗ-2109

Многие автовладельцы, сталкиваясь с проблемами системы отопления, сразу обращаются в автосервис, а есть и такие кто предпочитают решить проблему самостоятельно. Но для этого необходимо знать, как работает отопитель и расположение его основных элементов.

Как выглядит схема и устройство печки ВАЗ-2109 изнутри вы узнаете из нашей статьи.

Внутренне устройство и принцип работы

Система отопления, установленная на ВАЗ-2109, имеет свои отличия и особенности относительно других автомобилей линейки АвтоВАЗа.

Отопитель состоит из пары пластмассовых кожухов (справа и слева), которые соединены между собой по всему периметру скобками-фиксаторами. В пазы кожухов закладывают особый жгутик, чтобы его хорошо уплотнить. Вентилятор подаёт воздушный поток во внутреннее пространство машины. Печка ВАЗ-2109 сконструирована так, чтобы вентилятор можно было достаточно просто самостоятельно достать со стороны двигательного отсека.

Электромотор вида 45.37230 крепят к кожуху, на его валу располагается вентилятор. Чтобы получить его нужную частоту вращения, было предусмотрено добавочное сопротивление. Его прикрепили слева в отверстие кожуха отопителя при помощи винта.

Радиатор отопительной системы

В корпус печки вмонтирован радиатор подогревания воздушных потоков, которые затем дуют в салон. Тремя винтами этот элемент системы прикручивают к правому кожуху и уплотняют пенополиуретановой прокладкой.

Конструкция радиатора представляет собой совокупность:

2 ряда трубок.
2 ряда охлаждающих пластинок.
2 пластиковых бака.

Кран

Имеет две пары патрубков, он подсоединён к охлаждающей системе резиновыми трубами, там при помощи насоса обеспечивается циркуляция ОЖ. В кожухе крана на оси подводящей магистрали стоит пластинчатый клапан, который имеет отверстие, оно пропускает охлаждайку. Рычажок клапана соединяется тягой с рычажком рукоятки, которая также управляет процессом нагревания воздушных потоков. Если повернуть этот рычаг, то отверстие в клапане откроет магистраль для поступления ОЖ в радиатор.

Чтобы обеспечить равномерное отопление салона автомобиля, в печке имеется два центральных сопла, а также левое и правое, к которым подведены воздуховоды.

Вытяжная вентиляция

В машине установлена вытяжная вентиляция, которая осуществляет циркуляцию воздуха из салона на улицу. Она располагается сзади от проёмов кузова для боковых стёкол.

Также воздух проходит наружу сквозь дефлекторы при движении автомобиля. Процесс вентиляции производится за счёт разрежения, которое возникает у дефлекторов при движении. Отсасывание воздуха производится из задней части салона под облицовкой дефлектора, для этого отжимаются резиновые клапана и через отверстие дефлектора воздушный поток идёт на улицу.

Клапаны из резины нужны для того чтобы препятствовать проникновению уличного воздуха в салон автомобиля.

Электрическая составляющая печки

Ниже представлена электросхема включения вентилятора. Чтобы он заработал, нужен датчик температуры, который стоит в радиаторе. Когда ОЖ достигает определённой температуры, датчик подаёт сигнал и вентилятор включается автоматически.

Основные составляющие:

Монтажный блок.
Зажигание.
Добавочное сопротивление (резистор).
Мотор.
Кнопка, управляющая мотором.

А – к выводу со знаком плюс «30» генератора.

На некоторых автомобилях установлен ещё старый монтажный блок, в таком случае вентилятор включается через реле.

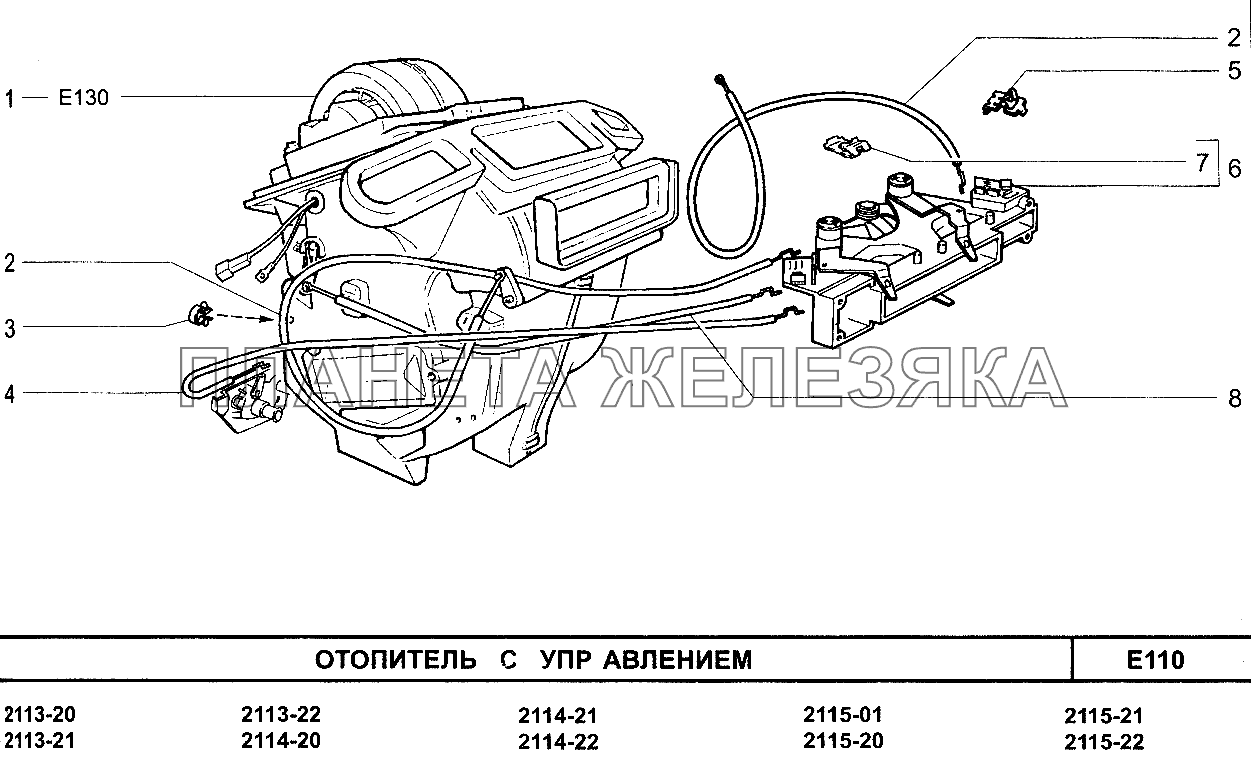

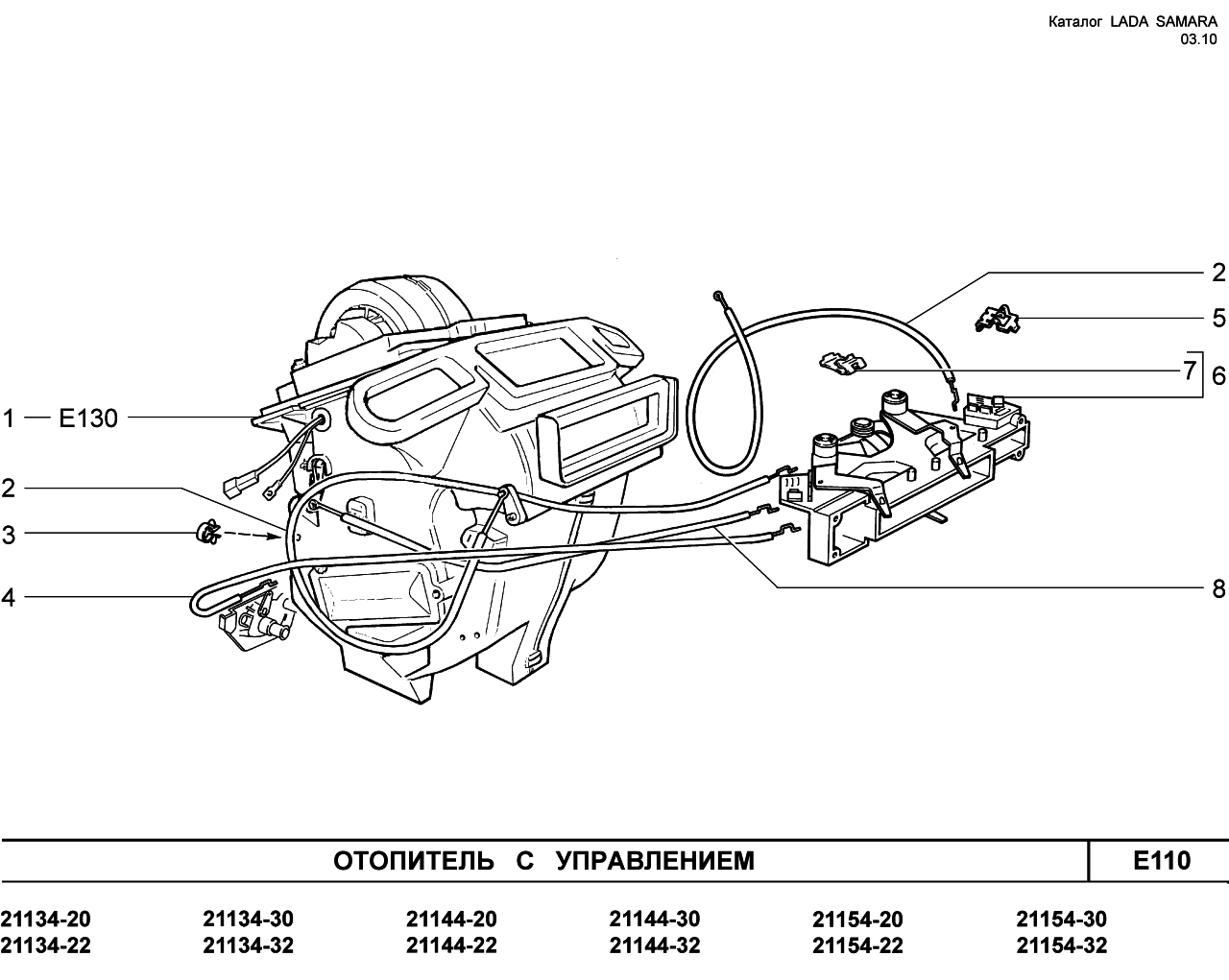

Элементы отопительной системы

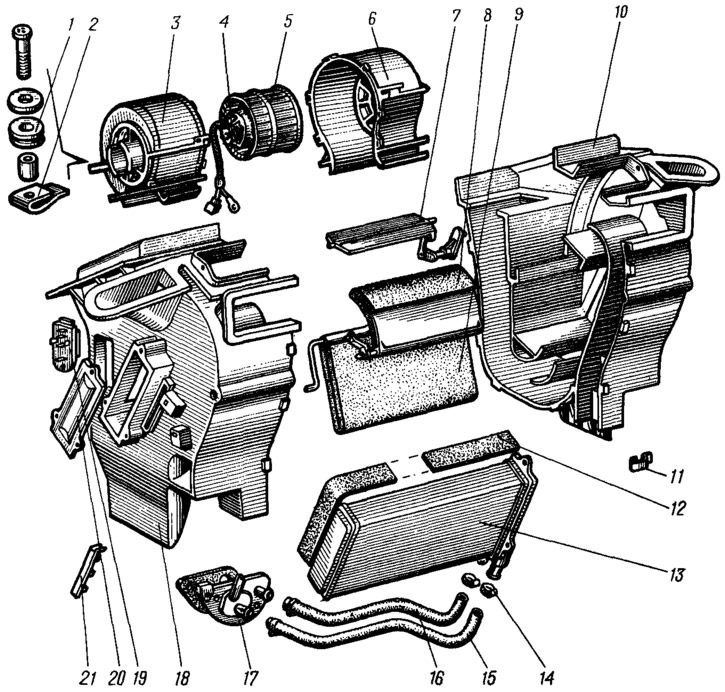

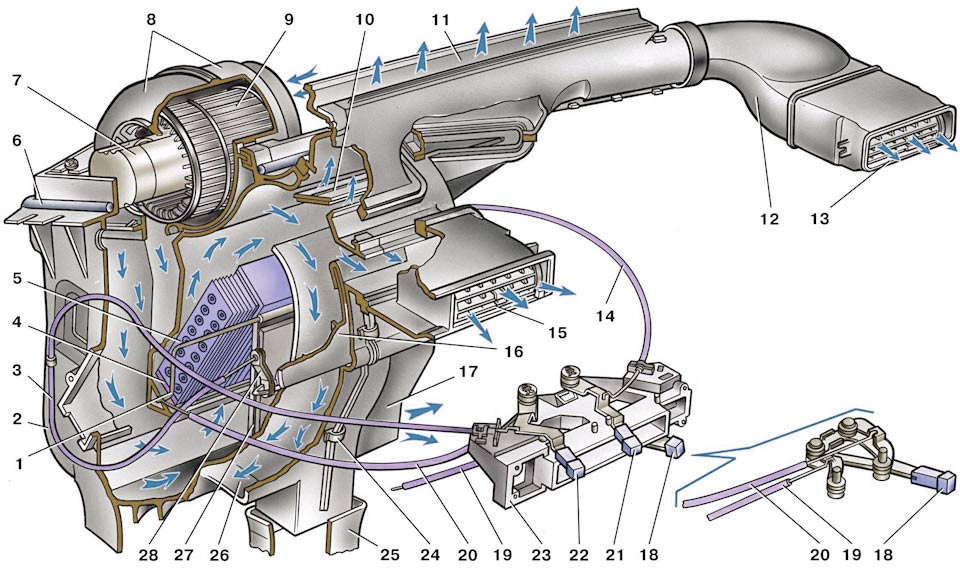

Схема печки наглядно показывает расположение его основных функциональных элементов. Надо отметить, что устройство печки на моделях ВАЗ-2108, 2109 и 21099 одинаковое. Многие автовладельцы знают о том, что в этих моделях отопитель не доработан до конца. В итоге салон должным образом не обогревается, поэтому принимается решение о доработке печки своими руками. Как раз-таки в этом случае важно знать устройство отопителя, чтобы ничего не напутать.

Составные части:

Конструкция печки автомобиля ВАЗ-2109 будь то высокая панель или низкая абсолютно идентичная. Поэтому представленная информация пригодится владельцам этой модели с любой приборной консолью.

Зная основные моменты и что где располагается, уже можно попытаться самостоятельно разобраться с возникающими проблемами и починить появившиеся неисправности, сэкономив при этом средства и время на поездках по СТО.

Печка и вентиляция ВАЗ 2108 2109 VAZ (восьмёрка, девятка)

Воздух снаружи поступает в автомобиль через окна, если стекла опущены, и через
воздухозаборник перед ветровым стеклом.

Воздух, поступающий в салон через воздухозаборник, проходит сквозь отопитель.
В зависимости от положения ручки заслонки отопителя в салон поступает либо теплый,
либо холодный воздух.

Перемещая ручки управления отопителем и регулируя положение сопел, можно добиться
наиболее комфортных условий в салоне.

Порядок работ

			1. С помощью этой ручки регулируют подачу воздуха к ногам водителя и переднего пассажира. При крайнем левом положении подача воздуха максимальная, при крайнем правом — перекрыта.	2. Этой ручкой регулируют подачу воздуха на ветровое стекло. При крайнем левом положении подача воздуха максимальная, при крайнем правом — перекрыта.	3. Данной ручкой регулируют температуру воздуха, поступающего в салон. При крайнем левом положении ручки в салон поступает холодный воздух, при крайнем правом — максимально подогретый.
			4. Для увеличения подачи воздуха включите вентилятор отопителя. Ручка переключателя вентилятора имеет четыре положения: 0 – вентилятор выключен, I и II – промежуточные скорости, III – максимальная скорость подачи воздуха вентилятором.	5. Чтобы отрегулировать направление потока воздуха из боковых и центральных сопел, переведите ручку 1 вправо или влево. Для регулирования потока воздуха используйте ручку 2. При верхнем положении заслонка сопла полностью закрыта, при нижнем — открыта.

почему не работает, где находится и как снять, замена своими руками

Печка в любом автомобиле предназначена для создания комфортных условий. Однако в этой конструкции есть уязвимое место, коим является моторчик отопителя. При возникновении неполадок с вентилятором устранить их можно своими руками, при этом посещение автосервиса становится необязательным.

Что такое вентилятор печки

Автомобильный отопитель, который в народе называют печкой, предназначен для выполнения простой и одновременно важной функции — обогрева салона. Кроме этого, устройство помогает устранять запотевание стёкол в холодную и сырую погоду. При нормальной работе системы отопления в салоне «девятки» должна поддерживаться температура +20 ˚С при тех же показателях за бортом, но только со знаком минус. В ногах при максимальном режиме обогрева значение должно поддерживаться на уровне +25 ˚С. Одним из важных узлов печки, помимо радиатора, является вентилятор. Назначение этого устройства, его неисправности и ремонт следует рассмотреть более детально.

Назначение устройства

Назначение моторчика заключается в повышении эффективности системы отопления и циркуляции воздуха в салоне автомобиля. Его работа основывается на заборе воздуха снаружи и его последующей подаче в салон через радиатор. В результате прохождения воздушного потока через теплообменник воздух в салон попадает уже прогретым.

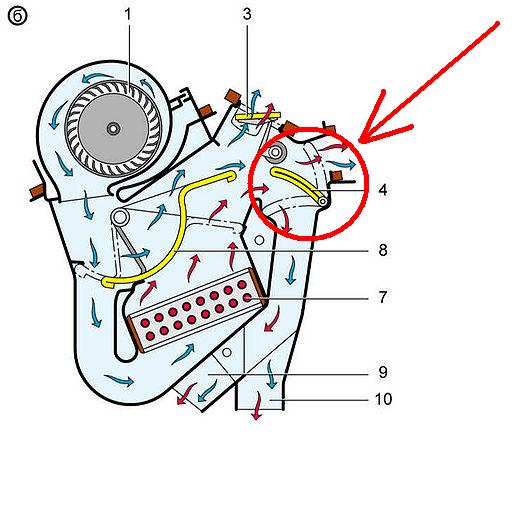

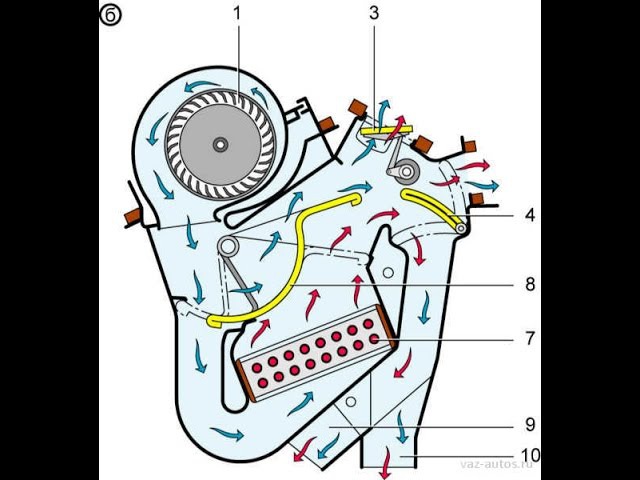

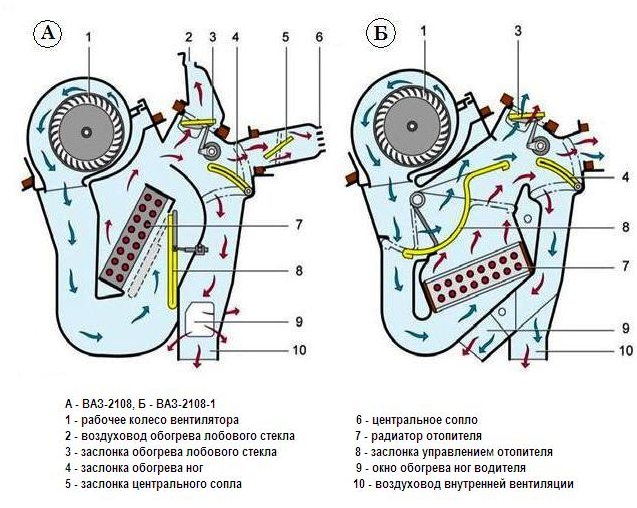

Схема работы отопителя: а — ВАЗ 2108; б — ВАЗ -2108–01: 1- рабочее колесо вентилятора; 2 — воздуховод обогрева ветрового стекла; 3 — заслонка обогрева ветрового стекла; 4 — заслонка обогрева ног водителя; 5 — заслонка центрального сопла; 6 — центральное сопло; 7- радиатор; 8 — заслонка управления отопителем; 9 — окно обогрева ног водителя; 10 — воздуховод внутренней вентиляции

Где расположен моторчик на ВАЗ 2108/09

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом, что кардинально отличается от конструкции отопителя классических «Жигулей», у которых вентилятор установлен в салоне. Узел представляет собой электродвигатель с насаженной на него крыльчаткой, посредством которой воздух нагнетается в салон.

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом

Схема подключения

Для облегчения поиска возможных неисправностей с вентилятором иногда может требоваться схема монтажа, основными составляющими которой являются:

монтажный блок предохранителей;
замок зажигания;
дополнительный резистор;
электродвигатель вентилятора;
переключатель режимов работы.

Схема подключения моторчика печки состоит из монтажного блока предохранителей, замка зажигания, дополнительного резистора, электродвигателя вентилятора, переключателя режимов работы

Вентилятор отопителя ВАЗ 2108/2109

Поломки моторчика печки хоть и не так часто, но всё же возникают. При выходе из строя этого узла качество обогрева в значительной степени снижается. В зависимости от характера неполадки возможно появление постороннего шума, который отвлекает внимание водителя. В сложившейся ситуации требуется ремонт либо замена устройства, для чего его нужно демонтировать с автомобиля.

Причины выхода из строя

Существует несколько наиболее распространённых причин, которые приводят к проблемам с вентилятором.

Предохранитель

Одной из вероятных причин, приводящих к нарушению работоспособности моторчика, может быть неполадка предохранителя. Элемент располагается в монтажном блоке, установленном в подкапотном пространстве перед лобовым стеклом с левой стороны. С проверки этой детали и стоит начинать поиск неисправности. Предохранитель имеет маркировку F7 и номинал 30 А.

Предохранитель печки расположен в монтажном блоке под маркировкой F7 и имеет номинал 30 А

Плохой контакт

Со временем контакты могут окислиться. Проверку выполнить несложно, для этого достаточно пошевелить колодку со жгутами. Если в процессе диагностики вентилятор заработал, то причина обнаружена. Устранить неисправность можно путём зачистки проблемного контакта в монтажном блоке.

Контакт при окислении, как правило, покрывается зелёным или белым налётом.

Резистор

Функционирование электродвигателя может быть нарушено из-за неполадок добавочного резистора. На максимальных оборотах моторчик подключается к цепи питания напрямую, а на первых двух скоростях — через резистор. Если возникли проблемы именно с этим элементом, то электродвигатель будет работать только в максимальном режиме. Для замены детали, расположенной на корпусе печки с левой стороны, достаточно отвернуть крепёж и установить новый резистор.

При выходе из строя резистора печки отопитель будет работать только на максимальных оборотах

Переключатель

Иногда могут возникать проблемы с самим переключателем режимов отопителя. Наиболее вероятной причиной являются окислившиеся контакты (внутри или снаружи) либо отошедшая от вибраций задняя часть детали.

У переключателя печки могут окислиться контакты либо отойти задняя часть

Помимо перечисленных причин, возможны поломки самого электродвигателя, например, износ щёток. С тем же якорем могут быть разные неполадки:

загрязнение;
износ;
замыкание обмоток.

При замыкании обмоток предохранитель печки будет перегорать, что потребует ремонта либо замены вентилятора.

Как снять моторчик печки на ВАЗ 2108/09

Для демонтажа узла потребуется подготовить следующие инструменты:

крестовую отвёртку;
головку на 10;
трещоточную рукоятку.

Для снятия моторчика печки понадобится головка на 10, крестовая отвёртка и трещотка

Затем можно приступать к снятию устройства:

Поднимаем капот, откручиваем винты крепления пластиковой накладки возле ветрового стекла и убираем её в сторону.
Для снятия пластиковой накладки потребуется открутить соответствущий крепёж
Снимаем уплотнитель капота.
Уплотнитель капота снимается простым движением руки
Демонтируем защитный кожух, за которым установлен сам моторчик.
Чтобы подобраться к моторчику отопителя, потребуется снять защитный кожух
Отворачиваем болты крепления вентилятора к кузову.
Вентилятор крепится к кузову при помощи винтов
Перемещаемся в салон, находим под приборной панелью с водительской стороны «+» провод от электродвигателя и разъединяем его. Для снятия минусового контакта трещоткой и головкой на 10 откручиваем гайку.
Чтобы разъединить электроцепь вентилятора, нужно перебраться в салон под приборную панель
Достаём моторчик, для чего вращаем его, подбирая оптимальное положение для извлечения.
Чтобы извлечь электродвигатель, его нужно повращать в разные стороны

Видео: как снять электродвигатель отопителя

Разборка и сборка вентилятора

После демонтажа моторчика его подвергают дефектовке, для чего узел потребуется разобрать. Работу проводим в следующем порядке:

Отделяем от кожуха электромотора уплотнитель из поролона.
Разборку вентилятора начинают со снятия уплотнителя с корпуса
Демонтируем опору с корпуса электродвигателя.
Поддевая отвёрткой защёлки кожуха моторчика, выводим их из зацепления, после чего разъединяем части корпуса.
Защёлки кожуха снимают при помощи отвёртки
Снимаем две защёлки при помощи отвёртки.
Крышка вентилятора крепится двумя металлическими защёлками
Демонтируем крышку вентилятора.
После снятия защёлок демонтируем крышку
Вынимаем моторчик вместе с крыльчаткой.
Извлекаем моторчик вместе с крыльчаткой
Откручиваем два винта крепления щёткодержателя.
Щёткодержатель крепится винтами — откручиваем их
Извлекаем две закладные гайки.
Извлекаем закладные гайки при помощи отвёртки
Осматриваем коллектор (якорь). При подгорании, наличии царапин и рисок зачищаем рабочую поверхность мелкой наждачкой.
Осматриваем якорь на предмет повреждений
Из направляющих щёток вынимаем пружины. Осматриваем щётки на предмет износа и при необходимости производим их замену.
Щётки осматриваем и при необходимости производим замену
Вставляем закладные гайки.
Устанавливаем гайки, удерживая их плоскогубцами
Надеваем на вал якоря изоляционную шайбу.
На вал якоря надеваем изоляционную шайбу
Аккуратно отгибаем края направляющих.
Для установки щёток отгибаем напрявляющие
Вставляем щётки до упора в направляющие.
Щётки вставляются до упора
Монтируем держатель щёток на моторчик.
Устанавливаем держатель щёток на вентилятор
Помещаем пружины щёток в направляющие.
Пружины щёток устанавливаем в направляющие
Загибаем края направляющих.
Чтобы исключить выпадение пружин, подгибаем края направляющих
Надеваем пружинные зажимы на закладные гайки.
Надеваем пружинные зажимы на закладные гайки
Вставляем электромотор в левую часть корпуса вентилятора.
После сборки моторчика вставляем его в левую часть корпуса
Устанавливаем крышку моторчика и фиксируем его при помощи пружинных зажимов.
Устанавливается крышка моторчика и крепится зажимами
Стыкуем и защёлкиваем две части корпуса, после чего надеваем пластиковую опору.

Видео: разборка моторчика печки ВАЗ 2108/09

В остальном сборка проводится в обратной последовательности.

Прежде чем установить вентилятор печки, рекомендуется осмотреть резиновые подушки и в случае их повреждения либо потери упругости выполнить замену.

Если же нет времени или желания заниматься ремонтом, узел попросту меняют на новый. Что касается выбора новой детали, то, как вариант, предпочтение можно отдать электровентилятору Luzar.

Одним из достойных вариантов вентиляторов является изделие фирмы Luzar

Независимо от того, владеете вы ВАЗ 2108 или ВАЗ 2109, процесс демонтажа и замены моторчика печки на этих авто одиноков и не отнимает много времени. Подготовив необходимый инструмент и следуя пошаговым инструкциям, выполнить процедуру сможет практически каждый, кто принял решение о самостоятельном ремонте отопительной системы.

Оцените статью:

Поделитесь с друзьями!

lab4x4.ru — Подключение мотора печки

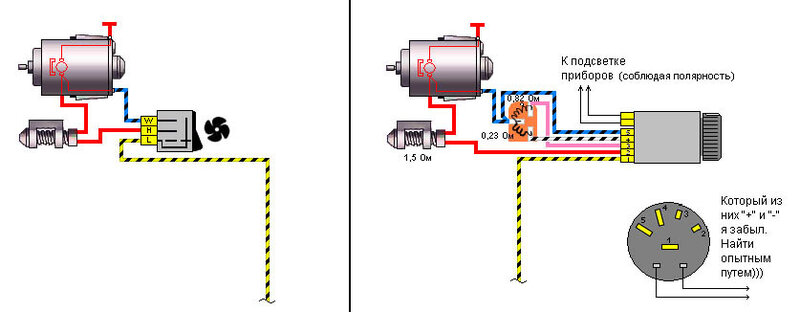

Подключение мотора печки

Не редко встаёт вопрос о добавлении функциональности и эффективности работы бортового оборудования незатратными или мало затратными средствами. Как говорится, «дёшево и сердито». Под это подпадает возможность подключения мотора отопителя для работы в различных режимах. Как правило пользователи автомобилей «НИВА» стараются усовершенствовать работу этого устройства «как получится». Но, как говорится, «не надо изобретать велосипед» всё уже давно придумано. Приведём простую и в то же время функциональную схему подключения мотора печки от ВАЗ 2108. На нашем сайте наличествует кожух отопителя, но нет схемы подключения мотора. Заполним этот пробел. Представим здесь эту схему, что бы она всегда была «под рукой».

В данном примере используется пакет добавочных сопротивлений 2123-8118.022 и переключатель режимов 1118 (33.3769). Данная схема обеспечивает 4 режима работы мотора отопителя при 5 положениях переключателя. Клемму «+» нужно подключить после выключателя зажигания. Штатное сопротивление не используется, но при желании его можно добавить в эту схему и изменить скорость вращения мотора которое обуславливается пакетом сопротивлений 2123-8118.022. Конечно, можно подбирать другие скорости вращения мотора и использовать различные органы управления и регулировки которые возможно будет найти, но эта схема представлена как широко используемая и достаточно функциональная.

Обозначение: 2123-8118 022
Резистор добавочный предназначен для включения последовательно в цепь электровентиляторов отопителей автомобилей ВАЗ с целью ступенчатого управления частотой вращения электродвигателя отопителя.
Применение: Шевроле-Нива, автомобили семейства 2110 с модифицированным отпителем 2111.8101012, имеет закрытые спирали и оснащён термопредохранителем
Аналог: 2123-8118022-01 (КЗТА, г.Калуга)
Вес, кг: 0.085
Технические характеристики
Резистор должен работать в цепи постоянного тока с номинальным напряжением 12 В
Номинальный ток через сопротивления резистора:
5,1 А — при работе на первой частоте-
9,0 А — при работе на второй частоте-
14,0 A — при работе на третьей частоте.
Режим работы резистора — продолжительный номинальный S1 по ГОСТ 3940 при постоянном обдуве воздухом вентилятора отопителя.
Резистор должен выдерживать воздействие:
А) предельных температур окружающей среды от -50° до +100°С-
Б) повышенной относительной влажности 90…95% при температуре окружающей среды воздуха +40°С-
В) циклические изменения температуры окружающей
среды от -40°С до +100°С.
Подсоединение резистора в электрическую цепь осуществляется посредством штыревой колодки.

Обозначение: 33.3769
Переключатель отопителя предназначен для коммутации электрических цепей управления мотором вентилятора отопителя.
Вес, кг: 0,03
Использование в цепи постоянного тока с номинальным напряжением 12 В
Ток нагрузки (при индуктивности нагрузки 2 мГн):
контакты 1-2 — 6 А
контакты 1-3 — 9 А
контакты 1-4 — 15 А
контакты 1-5 — 20 А
Падение напряжения, мВ/А — <10
Момент переключения, Н-м — 0,1

Мотор печки на ваз 2108

Грядут холода, местами уже наступили, и сейчас как никогда актуальна исправная печка в вашем автомобиле. Но не все готовят сани летом, кто-то даже не догадывается что печка неисправна, поскольку летом необходимости ее включать нет. Вот и в нашем случае возникла необходимость снять моторчик печки с ваз-2109 для дефектовки и возможно даже замены. Вот мы и распишем, как снять и поставить моторчик печки на ВАЗ-2109, ВАЗ-2108 и ВАЗ-21099. Итак, поехали. Электродвигатель вентилятора отопителя расположен в отсеке перед ветровым стеклом под капотом.

Под панелью приборов отключаем колодку с проводами от моторчика печки от жгута проводов.

Отключаем провод “массы” электродвигателя, открутив левую переднюю гайку крепления отопителя. Выталкиваем провода электродвигателя в отсек двигателя.

Лезем под капот и откручиваем по два винта крепления кожуха вентилятора с обеих сторон.

Откручиваем винты крепления моторчика печки.

Откручиваем пять винтиков, которые крепят решетку воздухозабора и снимите ее

Приподнимите и выведите из зацепления переднюю опору вентилятора, выдвинув сам вентилятор на себя.

Поворачиваем его на на 90 градусов и вынимаем из отсека.

Вот и все, как видим ничего сложного. Мы научились самостоятельно снимать моторчик печки на ВАЗ – 2108.

Каждый современный человек знает пословицу, дарованную нам предками, что сани полезно готовить летом. Однако не всегда получается вовремя проводить некоторые виды ремонтных работ, если вы являетесь владельцем автомобиля. Зачастую само транспортное средство «руководит» таким процессом. Как только что-то застучит, заскрипит, так вы моментально начинаете искать проблему. Точно так же начинают поступать первые весточки о помощи и от вентилятора отопителя на вашем ВАЗ-2108. Догадаться, почему именно в момент наступления первых заморозков приходится чаще всего автовладельцам сталкиваться с такой проблемой, несложно. Просто до этого были жаркие и тёплые деньки, поэтому никто даже не пытался включать печку.

Итак, если мотор печки на вашем ВАЗ-2108 завыл жалостливо и тоскливо, не мешкайте, а приступайте к проведению ремонтных работ. Конечно, многие владельцы «восьмёрки» даже не догадываются, какие действия важно предпринять, чтобы вернуть отличную работоспособность устройству. Чтобы вас не терзать излишними сомнениями, не заставлять проводить время в поиске нужной информации, мы готовы презентовать вам пошаговый алгоритм действий. Если вы будете следовать ему, вы ничуть не хуже заправского мастера сможете провести ремонт, после которого вентилятор печки на вашем ВАЗ 2108 будет безукоризненно работать и успешно конкурировать с новыми устройствами.

Процесс замены вентилятора

Конечно, к любому делу следует подготовиться, только в этих случаях можно рассчитывать на оптимальный результат. Заранее приобретать какие-либо запасные части или непосредственно сам новый моторчик непредусмотрительно, поскольку никто не знает, в чём заключается проблема, почему мотор отопителя на вашем ВАЗ-2108 так завыл. Однако для проведения диагностики его нужно первоначально снять. Вот именно для таких конкретно действий вам потребуется иметь под рукой крестовую отвёртку, головку на 10 и трещоточную рукоятку. Работать мы будем и со стороны моторного отсека, и со стороны салона.

Алгоритм действий

Сначала откройте капот и открутите пять болтов, надёжно фиксирующих пластиковую накладку. Её мы снимаем и откладываем в сторону, чтобы она в процессе выполнения всех последующих действий нам не мешала. Теперь снимите резиновый уплотнитель на капоте, поскольку он препятствует снятию защитного кожуха вентилятора. Как только вы извлечёте и этот кожух, вы сразу же сможете обнаружить сам моторчик. Несложно рассмотреть, что он прикручен двумя болтами. Вооружитесь заранее подготовленной отвёрткой и выкрутите эти болты.

После этого предлагаем вам переместиться в салон автомобиля и настроиться на продолжение работ в неудобной позе. Очень важно отсоединить выводы проводов питания. Под панелью приборов вы найдёте штекер плюсового провода, отключите его. Следующим шагом должно стать отсоединение минусового провода. Однако он дополнительно крепится гайкой, расположенной в недоступном месте. По этой причине постарайтесь первоначально нащупать её, а потом, приноровившись, открутить её при помощи головки и трещотки. Как только вы отсоедините провода, пропихните их по направлению к самому мотору. Покиньте салон и снова перейдите к моторному отсеку. Ухватитесь за двигатель двумя руками и осторожно, поворачивая его из стороны в сторону, найдите оптимальное место для его извлечения.

После того как вам удастся извлечь электродвигатель печки, осмотрите его, убедитесь в его целостности, в отсутствии механических повреждений. Если проведённая вами диагностика показала, что мотор печки больше невозможно восстановить, отправляйтесь в магазин, приобретайте новый. Очень не хочется расставаться с некоторой суммой, но иного выхода у вас всё равно нет. Ездить в зимний период без отопителя нельзя не только потому, что отсутствует комфорт, а ещё и по той причине, что такие поездки небезопасны.

Некоторые мастера прилагают усилия переделать вышедший со строя моторчик. Если «полетели» втулки на моторчике печки ВАЗ или УАЗ, многие принимают решение вместо них вставить подшипники. Действительно, воскресить работу вентилятора удаётся, а вот особенно избавиться от шума — нет. Только вам самим принимать решение, приобретать новый или восстанавливать старый, мы в этом вопросе вам не указчики. В любом случае вам предстоит выполнить и действия, направленные на установку нового или восстановленного моторчика назад в моторный отсек. Не переживайте по этому поводу, поскольку вам придётся делать всё то же самое, только в обратной последовательности.

Итак, как вы смогли убедиться, снять, а затем установить новый моторчик на печку вашей «восьмёрки» не является труднодостижимой задачей. Вполне достаточно вдумчиво ознакомиться с предложенным нами алгоритмом и безукоризненно выполнить все действия.

Назначение вентилятора печки ВАЗ 2108/09, неполадки и их устранение

Что такое вентилятор печки

Назначение устройства

Где расположен моторчик на ВАЗ 2108/09

Моторчик печки на ВАЗ 2108/09 установлен в нише моторного отсека перед лобовым стеклом

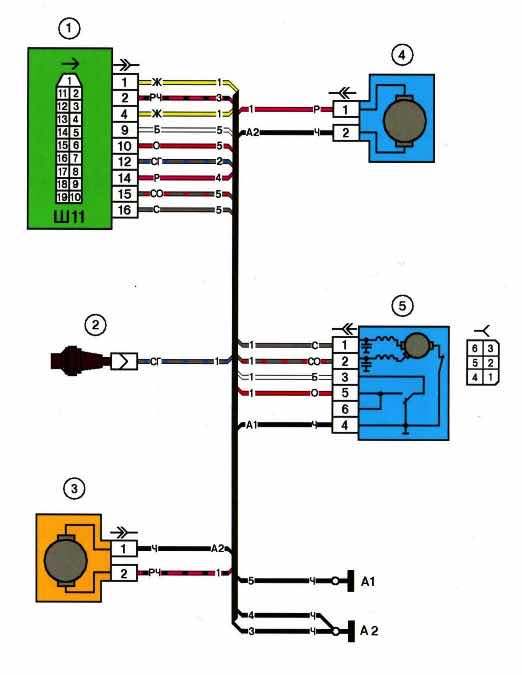

Схема подключения

монтажный блок предохранителей;
замок зажигания;
дополнительный резистор;
электродвигатель вентилятора;
переключатель режимов работы.

Вентилятор отопителя ВАЗ 2108/2109

Причины выхода из строя

Существует несколько наиболее распространённых причин, которые приводят к проблемам с вентилятором.

Предохранитель

Предохранитель печки расположен в монтажном блоке под маркировкой F7 и имеет номинал 30 А

Плохой контакт

Контакт при окислении, как правило, покрывается зелёным или белым налётом.

Резистор

При выходе из строя резистора печки отопитель будет работать только на максимальных оборотах

Переключатель

У переключателя печки могут окислиться контакты либо отойти задняя часть

загрязнение;
износ;
замыкание обмоток.

При замыкании обмоток предохранитель печки будет перегорать, что потребует ремонта либо замены вентилятора.

Как снять моторчик печки на ВАЗ 2108/09

Для демонтажа узла потребуется подготовить следующие инструменты:

крестовую отвёртку;
головку на 10;
трещоточную рукоятку.

Для снятия моторчика печки понадобится головка на 10, крестовая отвёртка и трещотка

Затем можно приступать к снятию устройства:

Поднимаем капот, откручиваем винты крепления пластиковой накладки возле ветрового стекла и убираем её в сторону.
Для снятия пластиковой накладки потребуется открутить соответствущий крепёж
Снимаем уплотнитель капота.
Уплотнитель капота снимается простым движением руки
Демонтируем защитный кожух, за которым установлен сам моторчик.
Чтобы подобраться к моторчику отопителя, потребуется снять защитный кожух
Отворачиваем болты крепления вентилятора к кузову.
Вентилятор крепится к кузову при помощи винтов
Перемещаемся в салон, находим под приборной панелью с водительской стороны «+» провод от электродвигателя и разъединяем его. Для снятия минусового контакта трещоткой и головкой на 10 откручиваем гайку.
Чтобы разъединить электроцепь вентилятора, нужно перебраться в салон под приборную панель
Достаём моторчик, для чего вращаем его, подбирая оптимальное положение для извлечения.
Чтобы извлечь электродвигатель, его нужно повращать в разные стороны

Видео: как снять электродвигатель отопителя

Разборка и сборка вентилятора

Отделяем от кожуха электромотора уплотнитель из поролона.
Разборку вентилятора начинают со снятия уплотнителя с корпуса
Демонтируем опору с корпуса электродвигателя.
Поддевая отвёрткой защёлки кожуха моторчика, выводим их из зацепления, после чего разъединяем части корпуса.
Защёлки кожуха снимают при помощи отвёртки
Снимаем две защёлки при помощи отвёртки.
Крышка вентилятора крепится двумя металлическими защёлками
Демонтируем крышку вентилятора.
После снятия защёлок демонтируем крышку
Вынимаем моторчик вместе с крыльчаткой.
Извлекаем моторчик вместе с крыльчаткой
Откручиваем два винта крепления щёткодержателя.
Щёткодержатель крепится винтами — откручиваем их
Извлекаем две закладные гайки.
Извлекаем закладные гайки при помощи отвёртки
Осматриваем коллектор (якорь). При подгорании, наличии царапин и рисок зачищаем рабочую поверхность мелкой наждачкой.
Осматриваем якорь на предмет повреждений
Из направляющих щёток вынимаем пружины. Осматриваем щётки на предмет износа и при необходимости производим их замену.
Щётки осматриваем и при необходимости производим замену
Вставляем закладные гайки.
Устанавливаем гайки, удерживая их плоскогубцами
Надеваем на вал якоря изоляционную шайбу.
На вал якоря надеваем изоляционную шайбу
Аккуратно отгибаем края направляющих.
Для установки щёток отгибаем напрявляющие
Вставляем щётки до упора в направляющие.
Щётки вставляются до упора
Монтируем держатель щёток на моторчик.
Устанавливаем держатель щёток на вентилятор
Помещаем пружины щёток в направляющие.
Пружины щёток устанавливаем в направляющие
Загибаем края направляющих.
Чтобы исключить выпадение пружин, подгибаем края направляющих
Надеваем пружинные зажимы на закладные гайки.
Надеваем пружинные зажимы на закладные гайки
Вставляем электромотор в левую часть корпуса вентилятора.
После сборки моторчика вставляем его в левую часть корпуса
Устанавливаем крышку моторчика и фиксируем его при помощи пружинных зажимов.
Устанавливается крышка моторчика и крепится зажимами
Стыкуем и защёлкиваем две части корпуса, после чего надеваем пластиковую опору.

Видео: разборка моторчика печки ВАЗ 2108/09

В остальном сборка проводится в обратной последовательности.

Прежде чем установить вентилятор печки, рекомендуется осмотреть резиновые подушки и в случае их повреждения либо потери упругости выполнить замену.

Одним из достойных вариантов вентиляторов является изделие фирмы Luzar

Изучаем и чиним печку на ВАЗ 2108: неисправности вентилятора, радиатора и крана

Вентилятор печки ВАЗ 2108, как и другие важные детали, является ключом отопительной системы автомобиля. Как и любая другая система, эта имеет свои нюансы и может нагрянуть с внезапной поломкой. Решение некоторых популярных проблем, даже тех, что связаны с заменой изделия, можно узнать ниже в статье.

Устройство системы отопления автомобиля

Устройство нагревательной системы 2108 состоит из таких компонентов:

тяга, которая оказывает влияние на кран отопителя ВАЗ 2108;
рычаг управления заслонкой;
дополнительный резистор;
моторчик, который влияет на вращение вентилятором;
переключатель режима работы системы.

Кран отопителя ВАЗ 2108

Принцип работы печки

Жидкость нагревается до определенной температуры и поступает в радиатор печки ВАЗ 2108.
Чтобы постоянно происходила циркуляция, между ней и системой охлаждения для жидкости установлены резиновые трубки, зафиксированные для лучшего скрепления хомутами.
Теплый воздух поступает в салон автомобиля через несколько отверстий. Для равномерного распространения воздуха предназначен моторчик отопителя, со своим вентилятором.
Воздух прямо поступает к ногам водителя и пассажиров, а также выходит на панель. Затем поток тепла задерживается благодаря заслонкам, а потому воздух охлаждается. Таким образом, на ветровое стекло воздух подается остывшим.

В случае если работа печи не удовлетворяет, ее можно модернизировать. Делается это при помощи установки стекловолокна.

Действие происходит так:

Необходимо разобрать печь, а все детали промыть и приступить к сборке. При помощи этого действия можно также визуально диагностировать детали на предмет повреждений. Например, ухо кожуха часто ломается.
После этого нужно проклеить все заслонки и залить швы герметиком. Склеить кожух и некоторое время подождать, пока герметик будет устойчивым.
Собрать «внутренности» отопительной системы и обклеить стекловолокном. Благодаря этому температура увеличится до 10 градусов.

Типичные неисправности

Как и в любом механизме, в отопительной системе могут возникнуть неполадки (автор видео — Андрей Куземский).

Если моторчик печки ВАЗ 2108 сломался, можно понять это, сопоставив некоторые симптомы:

Если при переключении режимов работы мотор не работает, возможно, причина поломки прячется в резисторе. При ремонте нужно заменить резистор на новый, потому что он не подлежит починке.
Если перегорел предохранитель, нужно проверить изолированность якоря, расположенного на массе. Возможно, произошло замыкание.
Если при переключении режима вентилятор отопителя ВАЗ 2108 вращается с одной скоростью, это может быть следствием загрязнения или окисления коллектора. В случае ремонта стоит прочистить коллектор и, если ничего не изменилось и вентилятор продолжает «барахлить», можно заменить подшипники.

Если мотор печки ВАЗ 2108 даже не подает признаков жизни, значит причина не в его устройстве, а в разрыве цепи. Чтобы понять, так ли это, можно воспользоваться вольтметром.

Ремонт своими руками

Чтобы собственноручно произвести ремонт, нужно воспользоваться такими инструментами:

отверткой с крестовым наконечником;
гаечным ключом на 10.

При демонтаже нужно снять пластиковую накладку, которая расположена снаружи ветрового стекла. Чтобы ее снять, нужно открыть капот и снять 5 болтов, которые крепят накладку к кузову. Снять уплотнительную резинку с подкапотного отсека и поддеть кожух отверткой, чтобы добраться до моторчика и вентилятора печи. Теперь можно снимать мотор. Он прикреплен к кузову ВАЗ 2108 при помощи двух болтов.

Когда фиксаторы будут отсоединены, можно отключить питание и под торпедо отключить плюсовой провод печи. Минусовой крепится поверх специальной резьбы и придавливается специальной гайкой. Нужно на ощупь выкрутить гайку и откинуть минусовой провод. Отсоединив провода можно изъять моторчик и установить новый вентилятор. Вся конструкция собирается в обратной последовательности.

Важно заметить, что поломки, связанные с печью зависят также от того, какая установлена на ВАЗе панель – низкая или высокая. У обеих есть свои минусы. Например, у высокой не до конца открывается центральная заслонка. Именно она отвечает за подачу холодного и горячего воздуха в салон автомобиля. Для решения нужно отрегулировать заслонку. А чтобы добраться до нее нужно разобрать торпедо.

Если говорить о низкой панели, здесь зачастую ломается термостат. Разумеется, если он изнашивается, то печь работать не будет. Менять его рекомендуется раз в два или три года. И если замена не решит проблем, стоит заменить шланги, которые соединяют печь и радиатор.

Фотогалерея «Снятие печки и ремонт»

На фото, предоставленных ниже, можно более подробно увидеть, как происходит схема ремонта печи.

1. Открутить фиксирующие болты моторчика.2. Снять вентилятор.

Источники

avtozam.com/vaz/2108/remont-otopitelya/
legkovmeste.ru/avto/ventilyator-otopitelya-vaz-2108.html
remam.ru/vozdsys/kak-zamenit-ventilyator-pechki-vaz-2108.html
vazdriver.ru/snyatie_motorchika_pechki/snyatie_i_ustanovka_ventilyatora_otopitelya_vaz_2108_vaz_2109.html

Устройство и эксплуатация печки ваз-2109. инструкция по ремонту.

Устройство и эксплуатация печки ВАЗ-2109. Инструкция по ремонту

Отопление салона любого автомобиля обеспечивается воздухом, который подогревается в радиаторе отопителя. Радиатор печки ВАЗ 2109 включен параллельно к основному радиатору, входящего в систему охлаждения автомобильного двигателя.

Сам отопитель крепится четырьмя гайками в салоне под панелью приборов к болтам, что приварены к коробке воздухопритока. Воздух, подогретый в отопителе, через систему воздухопроводов направляется в салон. Воздухопроводы крепятся к панели приборов снизу и уплотняются прокладками.

Особенности устройства печки ВАЗ 2109

1. Скоба крепления кожухов отопителя; 2. Заслонка управления отопителем; 3. Левый кожух отопителя; 4. Тяга заслонки обогрева ног; 5. Уплотнительная прокладка радиатора; 6. Радиатор; 7. Уплотнительная прокладка отопителя; 8. Электродвигатель; 9. Кожухи вентилятора; 10. Рабочее колесо вентилятора; 11. Заслонка обогрева; 12.

Воздухопровод обогрева ветрового стекла; 13. Воздухопровод бокового сопла; 14. Боковое сопло; 15. Заслонка центрального сопла; 16. Толкатель лопаток; 17. Ось лопатки; 18. Лопатка; 19. Рычажок перекрытия центрального сопла; 20. Тяга заслонки обогрева ветрового стекла; 21. Рычажок изменения направления воздушного потока; 22.

Рукоятка управления подогревом воздуха; 23. Рукоятка подачи воздуха на ветровое стекло; 24. Рукоятка подачи воздуха в ноги; 25. Кронштейн рычагов управления; 26. Скоба крепления оболочки тяги; 27. Тяга управления краном; 28. Тяга заслонки управления отопителем; 29. Заслонка обогрева ног; 30.

Обратите внимание

Оси рычагов управления подогревом воздуха; 31. Стяжной винтовой хомут; 32. Клапан крана отопителя; 33. Корпус крана; 34. Рычаг клапана; 35. Шланги, соединяющие кран с радиатором отопителя; 36. Воздухопровод внутренней вентиляции; 37. Окна обогрева ног задних пассажиров; 38. Кран отопителя; 39. Окно обогрева ног водителя; 40.

Облицовка центральной стойки; 41. Внутренняя полость центральной стойки; 42. Воздухопровод вытяжной вентиляции; 43. Обивка центральной стойки; 44. Облицовка дефлектора вытяжной вентиляции; 45. Резиновый клапан; 46. Корпус дефлектора; 47. Дефлектор вытяжной вентиляции; 48. I. Отопитель; 49. II. Схема работы отопителя; 50. III.

Кран отопителя; 51. IV. Вытяжная вентиляция салона

Печка состоит из 2 пластмассовых кожухов (правого и левого), которые соединяются между собой по периметру скобами крепления. Специальный жгут закладывается для уплотнения в пазы кожухов. Электровентилятор, принудительно подающий воздух в салон, крепится двумя винтами сверху отопителя. Конструкция печки сделана так, что электровентилятор можно легко снять со стороны отсека двигателя.

К кожухам вентилятора крепится электродвигатель типа 45.3730, на валу которого установлено рабочее колесо электровентилятора с тремя скоростями вращения благодаря двум спиралям резистора. Чтобы получить необходимую частоту вращения рабочего колеса, предусмотрен дополнительный резистор, прикрепленный в отверстие кожуха печки с левой стороны винтом.

Радиатор подогрева подаваемого воздуха установлен в кожухах отопителя. Он крепится к правому кожуху тремя винтами и уплотняется пенополиуретановой прокладкой. Состоит он из:

двух рядов трубок,
охлаждающих пластин,
двух пластмассовых бачков.

Краник отопителя, состоящий из корпуса с двумя парами патрубков, подсоединен к системе охлаждения резиновыми шлангами. Циркуляцию жидкости через радиатор осуществляет насос системы охлаждения.

На подводящей магистрали в корпусе крана на оси установлен пластинчатый клапан крана, имеющий отверстие пропускающее охлаждающую жидкость. Рычаг клапана соединяется тягой с рычагом рукоятки, которой можно управлять подогревом воздуха.

При повороте этого рычага отверстие в клапане откроет магистраль, чтобы жидкость стала поступать в радиатор. Тут подробнее о замене крана отопителя.

Важно

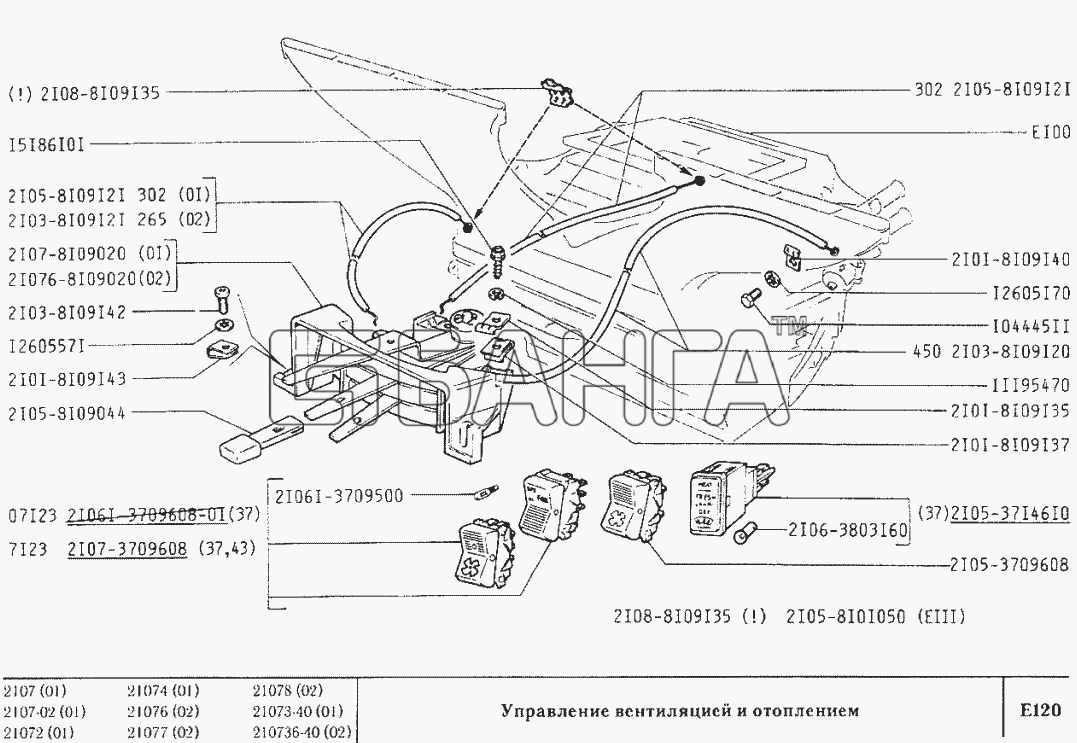

Управление печкой осуществляется с помощью трех рукояток, рычаги которых установлены на осях пластмассового кронштейна, прикрепленного к панели приборов четырьмя винтами.

Рукоятка управления подогревом воздействует на рычаг крана через тягу и на рычаг привода заслонки.

При полном ее перемещении вправо и кран, и заслонка полностью открываются, воздух электровентилятором подаются через радиатор, где проходит прогон нагретой охлаждающей жидкости.

При среднем положении рукоятки кран и заслонка находятся в промежуточных положениях, часть воздуха в этом случае проходит через радиатор, а часть минует его. Этим надежно обеспечивается нужная степень подогрева воздуха в данный момент. Если рукоятку поместить в крайнее левое положение, кран и заслонка управления полностью закрыты, подающийся в салон воздух при этом не подогревается.

Верхняя левая рукоятка, регулирующая подачу воздуха к ногам водителя и пассажиров, соединена с рычагом заслонки тягой.

При ее перемещении влево заслонка обогрева ног открывается, а воздух из кожухов направляется в окна. С левой и правой сторон воздух подается в ноги водителя и пассажира, находящегося на переднем сиденье.

В ноги пассажиров на задних сиденьях воздух подается по воздухопроводу внутренней вентиляции.

Рукоятка, регулирующая подачу воздуха на лобовое стекло, соединена тягой с рычагом привода заслонки обогрева стекла. Она перекрывает или открывает воздуху путь на стекло через воздухопровод.

Для обеспечения подачи воздуха на пассажиров и для обдува боковых стекол авто печка имеет правое и левое боковые, а также 2 центральных сопла.

Корпус каждой из них снабжен заслонкой с уплотнителем из пенополиуретана.

Открывая или закрывая эту заслонку за рычажок, можно изменять интенсивность воздухопотока, а его направление можно изменять рычажком, который поворачивает в нужное положение сопло с направляющими и лопатки.

При температуре воздуха снаружи в минус 20°С печка обеспечивает при максимальном режиме обогрева следующие показатели температуры:

плюс 20°С – в салоне ВАЗ 2109,
плюс 25°С – в зоне ног.

Автомобиль имеет вытяжную вентиляцию, которая обеспечивает отсос воздуха из салона. На модели ВАЗ-2109 она находится сзади от проемов кузова для боковых стекол.

Она осуществляется также через разряжение, возникающее у дефлекторов при движении машины. Отсос воздуха происходит под облицовки дефлекторов из задней части салона.

Он отжимает резиновые клапаны, которые предотвращают попадание воздуха снаружи при боковом ветре в салон, и выходит наружу.

Особенности эксплуатации и ремонта печки ВАЗ 2109

Многие владельцы отечественного автомобиля данной марки знают про то, что плохо греет печка ВАЗ 2109. В результате салон прогревается слабо, а ехать в таком авто не комфортно.

В таких случаях, проводится доработка печки. Чаще всего делается это в рамках ВАЗ 2109 тюнинга своими руками. Видео- и фотоинструкции работ по тюнингу своими руками можно найти в Интернете.

Но иногда бывает достаточно снять печку ВАЗ 2109 и отнести ее в ремонт.

Порядок работы описан ниже.

Ослабляем затяжку хомутов и отсоединяем два шланга от патрубков крана под панелью приборов изнутри салона.
Ослабляем затяжку хомутов и отсоединяем от патрубков крана шланги в моторном отсеке.
Отворачиваем гайки крепления крана печки.
Снимаем кран со щита передка.
Снимаем держатель тяги крана.
Отсоединяем тягу от рычага крана.
Снимаем чехол, защищающий рычаг переключения передач, с облицовки полового туннеля.
Снимаем накладку облицовки пола.
Отворачиваем винт крепления в задней части туннеля облицовки пола.
Снимаем со сдвигом назад облицовку туннеля пола.
Снимаем воздуховод внутренней вентиляции, отсоединяем его от корпуса печки.
Отсоединяем от электродвигателя отопителя провода.
Отсоединяем провода от резистора.
Отворачиваем с правой стороны отопителя гайки крепления.
Отворачиваем гайки крепления и снимаем отопитель вместе с панелью управления.

После данных манипуляций достаточно выбрать хорошую мастерскую и отнести туда печку.

Когда печка дует слабо, можно отрегулировать заслонки. Как это сделать, показано на видео.

Виновником того, что в автомобиле остается холодная печка, может быть виноват радиатор.

Инструкция по его замене представлена ниже:

Полностью открываем кран отопителя и сливаем охлаждающую жидкость из системы.
Снимаем панель приборов: сначала отключаем провод от клеммы аккумулятора со знаком минус, устанавливаем колеса в прямом положении, отсоединяем трос привода и тягу воздушной заслонки.
Снимаем ручки управления печки, переключатель вентилятора и отсоединяем накладку.
Отключаем все колодки с проводами: колодки противотуманных фонарей, наружного освещения, аварийной сигнализации, подсветки прикуривателя, обогрева заднего стекла.
Откручиваем винты, которыми крепится панель управления и козырек над приборами.
Отсоединяем шланг штуцера, трос спидометра и колодку с проводами.
Извлекаем приборы из панели.
Снимаем ручку гидрокорректора света и отворачиваем гайку, что крепит гнездо корректора фар.
Производим снятие рулевого колеса и всех переключателей.
Вынимаем замок зажигания с трубой рулевой колонки.
Снимаем ручку с тяги, отсоединяем винты, что прикрепляют к приборной панели направляющую тяги.
Отворачиваем винты закрепления панели приборов с левой и с правой сторон.
Вытаскиваем панель.
Отворачиваем винт с правого края печки, который закрепляет хомут тяги заслонки, что отвечает за обогрев стекла.
Вынимаем радиатор печки, открутив 3 болта крепления.
Ослабляем хомуты, крепящие шланги, и снимаем их с патрубков.

Радиатор нужно подвергнуть тщательной очистке, а в случае серьезных проблем – лучше заменить его на новый.

Источник: http://vsepoedem.com/story/ustroystvo-i-ekspluataciya-pechki-vaz-2109

Отопитель ВАЗ-2109: схема, устройство конструкции, расположение основных функциональных элементов и принцип работы

Как выглядит схема и устройство печки ВАЗ-2109 изнутри вы узнаете из нашей статьи.

Внутренне устройство и принцип работы

Вентилятор подаёт воздушный поток во внутреннее пространство машины. Печка ВАЗ-2109 сконструирована так, чтобы вентилятор можно было достаточно просто самостоятельно достать со стороны двигательного отсека.

Скидки на новые автомобили!Выгодный кредит от 9.9%
Рассрочка 0%

Радиатор отопительной системы

Конструкция радиатора представляет собой совокупность:

2 ряда трубок.
2 ряда охлаждающих пластинок.
2 пластиковых бака.

Кран

Имеет две пары патрубков, он подсоединён к охлаждающей системе резиновыми трубами, там при помощи насоса обеспечивается циркуляция ОЖ.

В кожухе крана на оси подводящей магистрали стоит пластинчатый клапан, который имеет отверстие, оно пропускает охлаждайку. Рычажок клапана соединяется тягой с рычажком рукоятки, которая также управляет процессом нагревания воздушных потоков.

Совет

Если повернуть этот рычаг, то отверстие в клапане откроет магистраль для поступления ОЖ в радиатор.

Вытяжная вентиляция

Клапаны из резины нужны для того чтобы препятствовать проникновению уличного воздуха в салон автомобиля.

Электрическая составляющая печки

Основные составляющие:

Монтажный блок.
Зажигание.
Добавочное сопротивление (резистор).
Мотор.
Кнопка, управляющая мотором.

А – к выводу со знаком плюс «30» генератора.

Элементы отопительной системы

Схема печки наглядно показывает расположение его основных функциональных элементов. Надо отметить, что устройство печки на моделях ВАЗ-2108, 2109 и 21099 одинаковое.

Многие автовладельцы знают о том, что в этих моделях отопитель не доработан до конца. В итоге салон должным образом не обогревается, поэтому принимается решение о доработке печки своими руками.

Как раз-таки в этом случае важно знать устройство отопителя, чтобы ничего не напутать.

Составные части:

Конструкция печки автомобиля ВАЗ-2109 будь то высокая панель или низкая абсолютно идентичная. Поэтому представленная информация пригодится владельцам этой модели с любой приборной консолью.

Источник: https://remam.ru/vozdsys/shema-i-ustrojstvo-pechki-vaz-2109.html

Переделка заслонки печки ВАЗ 2109 высокая панель (2113,14,15) — бортжурнал Лада 2115 16 Valve Red Bullシ 2011 года на DRIVE2

Всем доброго времени суток. Думаю многие владельцы Самар с высокой панелью, а также 2113-14-15х испытывали проблемы с обогревом салона в зимний период.

Причин тому много, это и радиатор какой-либо другой фирмы, но не ДААЗ , маленькая скорость вращения вентилятора, но я хочу заострить особое внимание на заслонке, которая переключает поток воздуха от моторчика печки и направляет его либо через радиатор отопителя, либо минуя его напрямую в салон.

Многие решают эту проблему подтягиванием тросика, который двигает эту заслонку, кто-то проклеивает заслонку вдоль и поперёк (как это делал я), результат есть, но это только так кажется первое время.

Полный размер

Много уплотнителя ушло на заслонку…

Между заслонкой и корпусом печки всегда будет щель! Всегда, вы никуда от неё не избавитесь, сколько бы вы не клеили уплотнителей и не подтягивали заслонку!

Полный размер

Вот эта щель…

Полный размер

Она самая, через неё и дует холодный воздух на боковые стёкла…

Эта щель образуется в результате того, что рычажок, который тянет заслонку находится только с одной стороны, и тянет заслонку на излом, в результате чего образуется щель.

Вот, примерно так это выглядит

Никто ведь никогда не задумывался, почему такая проблема только у печки с высокой панелью? Ведь владельцы авто с низкой панелью старых 2108-09 не испытывают таких проблем. Обратимся к схеме работы отопителя ВАЗ 2108 (низкая панель слева) и 2108-01 (высокая панель справа).

Схема работы отопителя

Что мы наблюдаем на этой схеме. Как видно что моторчик печки, что заслонки меняющие потоки воздуха на лобовое-боковые-в ноги одинаковые на том и другом отопителе. Два существенных различия между этими отопителями заключается в расположении радиатора отопителя (низкая панель более вертикальное расположение) и заслонки отопителя. У отопителя с низкой панелью заслонка переводящая потоки воздуха через радиатор либо минуя его простая, лёгкая, воздух либо идёт через радиатор либо минует его, больше ему деваться некуда. Что же мы видим у отопителя с высокой панелью. Радиатор расположен более горизонтально, соответственно площадь обдува воздухом больше, больше КПД, теплее в салоне. Но вот заслонка это Ахиллесова пята этой конструкции. Сама по себе она как “ковш” т.е когда вы направляете поток воздуха через радиатор, моторчик гонит воздух как через радиатор, так и в пространство заслонки, где есть щели! Вот наглядно пытаюсь это изобразить.

Полный размер

Направление воздуха при закрытой заслонке…

Что предлагаю сделать я. Объединить достоинства отопителя с низкой панелью и высокой, а именно переделать заслонку “ковш” на подобии заслонки печки с низкой панелью. Суть переделки в том, чтобы не дать воздуху который гонит моторчик отопителя заходить в пространство между заслонкой и корпусом печки как на отопителе 2108-01, а сразу направлять его через радиатор. Вот наглядно попытался изобразить.

Полный размер

Заслонка в холодном положении

Полный размер

Заслонка в горячем положении

Дальше на фотографиях я думаю всё понятно будет. Теперь заслонка лёгкая, простая, никакого излома нет, воздуху деваться некуда, либо 100% через радиатор, либо минуя его. Надеюсь эта доработка кому-то понравится и кто-нибудь попробует также сделать, как говорится готовь сани летом. Всем удачи и добра.

Источник: https://www.drive2.ru/l/453079056066282562/

ВАЗ-2108 -2109 -21099 руководство по эксплуатации, техобслуживанию и ремонту

Автомобиль малого класса ВАЗ-2108 «Спутник» (экспортный вариант «Лада-Самара») с трехдверным кузовом типа комби/хэтчбек (по международной классификации класс С) оснащают двигателем модели 2108 рабочим объемом 1,3 л, мощностью 64 л.с., расположенным поперек моторного отсека.

Производство ВАЗ-2108 началось в 1984 году, он стал первым переднеприводным автомобилем Волжского автозавода. В свое время модель считалась самым безопасным отечественным автомобилем.

Острое и чуткое рулевое управление (доводкой шасси занималась фирма Porsche), отличная устойчивость на крутых и скользких виражах, огромны е резервы для тюнинговой доводки делают ВАЗ-2108 в руках опытного водителя настоящим спортивным автомобилем.

Обратите внимание

В 1988 году появилась модификация ВАЗ-21083 с более мощным 1,5-литровым 79-сильным двигателем 21083 и пятиступенчатой коробкой передач, которая со временем стала основной для модели. На экспорт предназначена модификация ВАЗ-21081 с 1,1-литровым двигателем 21081 мощностью 54 л.с.

С 1997 года начато производство модификации ВАЗ-21083-20 1,5i с двигателем, оснащенным систем ой распределенного впрыска топлива, что улучшает экономичность, тяговые и экологические параметры автомобиля. Особенности устройства автомобиля с системой впрыска топлива рассмотрены в разд. 11.

Автомобиль малого класса ВАЗ-2109, имеющий то же название, что и ВАЗ-2108, с пятидверным кузовом типа комби/хэтчбек (по международной классификации класс С) оснащают двигателем 21083 рабочим объемом 1,5 л, мощностью 79 л.с., расположенным поперек моторного отсека.

Производство ВАЗ-2109 началось в 1988 году, он является дальнейшей модернизацией автомобиля ВАЗ-2108 и отличается от последнего наличием двух задних дверей. Наличие багажника и возможности его увеличения за счет складывания заднего ряда сидений делают «девятку» семейным автомобилем.

Реже встречаются автомобили (в основном первых выпусков), оснащенные двигателем 2108 рабочим объемом 1,3 л, мощностью 64 л.с. Существенным недостатком двигателя является то, что обрыв ремня привода механизма газораспределения приводит к серьезному повреждению двигателя и дорогостоящему ремонту. На экспорт предназначена также модификация ВАЗ-2109 1.

1 с 1,1-литровым двигателем 21081 мощностью 54 л.с. С 1997 года начато производство модификации 2109-20 с двигателем, оснащенным системой распределенного впрыска, что улучшает экономичность, тяговые и экологические показатели автомобиля. Особенности устройства автомобиля с системой впрыска топлива рассмотрены в разд. 11. В 1988 году начато производство модели ВАЗ-21099 с четырех дверным кузовом типа седан, представляющей собой дальнейшую модернизацию модели ВАЗ-2109 и оснащенной двигателями рабочим объемом 1,5 л с карбюратором или системой распределенного впрыска (мод. 21099-21 с 1997 года). Анатомические передние сиденья оснащены подголовниками и механизмом продольного перемещения, обеспечивающим, как и широкие боковые двери, достаточно удобную посадку на задний ряд сидений, который, в свою очередь, можно сложить, и тогда вместимость багажника увеличится с 330 до 940 л, что позволяет перевозить громоздкие вещи.

Привод на передние колеса помимо упрощения трансмиссии и повышения экономичности значительно улучшает управляемость и устойчивость автомобиля при высоких скоростях и на скользкой дороге. Тем не менее при движении с тяжело нагруженным верхним багажником или прицепом значительно меняется распределение масс по осям и соответственно ухудшается управляемость.

В таких случаях следует быть особенно осторожными не совершать резких маневров на дороге при обгоне и в повороте. В настоящее время переднеприводные модели Волжского автозавода хорошо изучены в эксплуатации, запчасти для них доступны везде на территории страны, поэтому техническое обслуживание и ремонт не доставляют больших хлопот и относительно недороги.

ОСОБЕННОСТИ КОНСТРУКЦИИ На автомобили могут быть установлены четырехцилиндровые четырехтактные карбюраторные двигатели семейства 2108 различного объема цилиндров и двигатель 2111-80, оснащенный системой впрыска топлива, с рядным расположением цилиндров и с распределительным валом, размещенным в головке блока цилиндров.

Важно

Все двигатели разработаны на базе двигателя 2108, специально спроектированного для поперечного расположения на переднеприводном автомобиле. Поэтому его компоновка и основные размеры выбраны такими, чтобы он вместе с коробкой передач мог разместиться поперечно между брызговикам и передних колес.

Три унифицированных двигателя рабочим объемом 1100, 1300 и 1500 см³ созданы сочетанием трех различающихся по высоте и диаметру цилиндров блоков, двух головок блока цилиндров с различным и по диаметру впускными каналам и, а также двух поршней, отличающихся по диаметру (76 и 82 мм), и двух коленчатых валов, радиусы кривошипов которых соответствуют ходам поршня 60,6 и 71 мм. Блок цилиндров отлит из специального высокопрочного чугуна, что придает конструкции двигателя жесткость и прочность. Протоки для охлаждающей жидкости, образующие рубашку охлаждения, сделаны по всей высоте блока, это улучшает охлаждение поршней и уменьшает деформации блока от неравномерного перегрева. Рубашка охлаждения открыта в верхней части в сторону головки блока. В нижней части блока цилиндров расположено пять опор коренных подшипников коленчатого вала, крышки которых прикреплены болтами. В опорах установлены тонкостенные сталеалюминиевые вкладыши, выполняющие функцию подшипников коленчатого вала. В средней опоре имеются проточки, в которые вставлены упорные полукольца, удерживающие коленчатый вал от осевых перемещений.

Коленчатый вал отлит из специального высокопрочного чугуна. Коренные и шатунные шейки вала прошлифованы. Для смазки шатунных вкладышей в коленчатом валу просверлены масляные каналы, закрытые заглушками. Для уменьшения вибраций предназначены восемь противовесов, которые расположены на коленчатом валу.

На переднем конце коленчатого вала установлен масляный насос, зубчатый шкив ремня привода распределительного вала и шкив привода генератора или демпфер (у двигателя мод. 2111-80). На заднем конце коленчатого вала установлен маховик, отлитый из чугуна. На маховик напрессован стальной зубчатый обод.

Шатуны стальные кованые с крышками на нижних головках. В нижней головке шатуна установлены тонкостенные вкладыш и, в верхнюю головку запрессована сталь-бронзовая втулка. Поршни отлиты из алюминиевого сплава. На каждом из них установлены три кольца: два верхних – компрессионные и нижнее – маслосъемное.

На днищах поршней выполнены углубления под камеру сгорания.

Масляный картер стальной, штампованный, прикреплен к блоку цилиндров снизу болтами. Сверху на блок цилиндров установлена головка блока, отлитая из алюминиевого сплава. В нижней части головки отлиты каналы, по которым циркулирует жидкость, охлаждающая камеры сгорания. В верхней части головки установлен распределительный вал.

Он вращается в опорах, в верхней части головки блока и двух корпусах подшипников, закрепленных гайками на шпильках, ввернутых в головку блока. Распределительный вал отлит из чугуна. Для уменьшения износа рабочие поверхности кулачков, поверхности под сальник и эксцентрика привода топливного насоса термо обрабатывают – отбеливают.

Кулачки распределительного вала через толкатели приводят в действие клапаны. В верхней части толкателей установлены стальные регулировочные шайбы, подбором которых регулируют зазоры в приводе клапанов.
Двигатели имеют по два клапана на цилиндр: один впускной и один выпускной. На каждом клапане установлены две пружины.

Совет

Направляющие втулки и седла клапанов запрессованы в головку блока. Направляющие втулки, кроме того, имеют стопорные кольца, удерживающие их от выпадания. На направляющих втулках установлены маслосъемные колпачки, уменьшающие попадание масла в цилиндры.

Распределительный вал приводится в действие резиновым зубчатым ремнем от коленчатого вала.

Система смазки комбинированная: разбрызгиванием и под давлением. Под давлением смазываются коренные и шатунные подшипники и опоры распределительных валов.

Система состоит из масляного картера, шестеренчатого масляного насоса с маслоприемником, полнопоточного масляного фильтра, датчика давления масла и масляных каналов.

Система охлаждения двигателя состоит из рубашки охлаждения, радиатора с электровентилятором, центробежного водяного насоса, термостата и шлангов. Система питания состоит из воздушного фильтра, топливного бака, топливного насоса, топливопроводов и карбюратора.

Топливный насос установлен на головке блока и приводится в действие от эксцентрика на распределительном валу через толкатель. Система зажигания бесконтактная с распределителем зажигания, установленным на головке блока и приводимым в действие от распределительного вала.

Название: ВАЗ-2108, ВАЗ-2109, ВАЗ-21099 Руководство по эксплуатации, техническому обслуживанию и ремонту
Бензиновые двигатели: 1.1 л (1099 см³) 52.9 л.с./38.9 кВт, 1.3 л (1288 см³) 64.6 л.с./47.5 кВт, 1.5 л (1499 см³) 71.5 л.с./52.6 кВт и инжекторным ВАЗ-2111 1.5 л (1499 см³) 76 л.с./55.9 кВт
Выпуск с 1984 года
Серия: «Ремонт без проблем»
Год издания: 2010

Источник: http://vnx.su/content/avto/vaz/2108-2109-21099.html

Ремонт печки ВАЗ 2109: как делать правильно?

Печка для отопления салона автомобиля ВАЗ 2109

В салоне автомобиля ВАЗ 2109 нужная температура поддерживается встроенной печкой или отопителем. Автоматическая система позволяет поддерживать нагрев воздуха, колебания температуры которого, не превышает два градуса Цельсия от задаваемой. Воздух подогревается встроенным в систему радиатором. Он проходит через дефлекторы устройства и распределяется внутри салона автомобиля.

Этими потоками управляет положение рукоятки. От сохранения нужной температуры зависит комфорт в салоне для водителя и пассажиров. Это указывает на то, что устройство должно всегда надежно работать, а как выполняется замена печки ВАЗ 2109 можно познакомиться в этой статье. Цена работ, производимых своими руками, будет значительно ниже, чем это будут делать специалисты СТО.

Особенности системы отопления ВАЗ 2109

Вентиляция в салоне – приточно-вытяжная.

Специальные отверстия, расположенные в накладках для лобовых стекол, служат для поступления через них воздуха, который подается самопроизвольно или принудительно, вентилятором печки.

Выходит воздух через щели, имеющиеся между панелями внутри дверей, или отверстия в торцах. Клапаны, встроенные в отверстия, воздух пропускают наружу и задерживают его попадание вовнутрь.

Это улучшает теплоизоляцию в салоне. В систему охлаждения двигателя включается печка, радиатор отопителя, который расположен параллельно основному радиатору, краник, насос, электровентилятор.

Отопительная система авто ВАЗ 2109

Печка фиксируется в салоне под приборной панелью к болтам четырьмя гайками. Болты приварены к коробке воздухопритока.Уплотнение между воздухопроводами и печкой выполняется прокладками. В состав печки входят два кожуха из пластмассы, левый и правый, соединенные по периметру скобами.В пазы кожухов для уплотнения закладывается специальный жгут.
В кожухах отопителя установлен радиатор, он фиксируется к правому кожуху и уплотняется прокладкой из полиуретана. В состав устройства входят:

два ряда трубок;
охлаждающие пластины;
два пластмассовых бачка.

Воздух подогревается в радиаторе и через систему воздухопроводов, фиксирующихся снизу к приборной панели, направляется в салон:

Сверху отопителя, двумя винтами крепится электровентилятор, его можно легко снять со стороны отсека мотора. Рабочее колесо электровентилятора, установленного на валу электродвигателя, прикрепленного к кожухам вентилятора, имеет три скорости вращения за счет двух спиралей резистора.Дополнительный резистор печки позволяет рабочему колесу получить нужную частоту вращения, а монтируется он с левой стороны в отверстии кожуха печки.
Краник печки состоит из корпуса и двух пар патрубков. Подсоединяется резиновыми шлангами к системе охлаждения. В корпусе крана вмонтирован пластинчатый клапан, пропускающий охлаждающую жидкость. Его рычаг соединен с рычагом рукоятки тягой, за счет этого можно производить управление подогревом воздуха.Отверстие в клапане открывается при повороте рычага, и жидкость начнет поступать в радиатор.
Насос осуществляет циркуляцию через радиатор жидкости.Тремя рукоятками осуществляется управление печкой.Их рычаги смонтированы на осях кронштейна, изготовленного из пластмассы и прикрепленного четырьмя винтами к панели приборов.На рычаг, приводящий в действие заслонку, и через тягу на рычаг крана, воздействует рукоятка управления подогревом.
Заслонка и кран полностью открываются при перемещении ее до упора вправо. При этом через радиатор электровентилятором подается воздух и осуществляется прогон нагретой жидкости для охлаждения.
При положении рукоятки посредине заслонка и кран имеют промежуточное положение. В этом случае часть воздуха проходит через радиатор, другая минует его, что обеспечивает нужную степень подогрева воздуха в салоне на данный момент.
Расположение рукоятки в крайнем левом положении закрывает полностью кран печки и заслонку управления, а воздух, поступающий в салон, не подогревается. Подачу воздуха к ногам пассажиров и водителя осуществляется верхней левой рукояткой, соединенной тягой с рычагом заслонки.
Перемещение рукоятки влево открывает заслонку обогрева ног, а из кожухов воздух направляется в окна. К ногам водителя и пассажира на переднем сидении воздух подается с двух сторон, на задние сидения его подача осуществляется по воздухопроводу внутренней вентиляции.
Подачу воздуха к лобовому стеклу осуществляет рукоятка, соединенная тягой с рычагом, приводящим в движение привод заслонки обогрева стекла, которая открывает или закрывает попадание воздуха через воздуховод на стекло.

Воздух для пассажиров и обдува боковых стекол поступает через боковые – левое и правое, и два центральных сопла печки автомобиля. Корпуса их снабжены заслонкой с пенополиуретановым уплотнителем. Интенсивность потока воздуха меняется путем закрывания или открывания заслонки рычажком, а при поворачивании рычажком сопла с направляющими и лопаток можно изменить направление движения воздуха.

Печка обеспечивает при температуре окружающей среды -20°С, при максимальном режиме обогрева, такие температуры:

+25°С – в зоне ног.
+20°С – в салоне автомобиля ВАЗ 2109.

Какие причины поломок печки авто ВАЗ 2109

Многие сталкиваются с проблемой, когда печка ВАЗ 2109 плохо греет. В этом случае салон остается холодным, а водитель и пассажиры испытывают дискомфорт.
Одной из причин поломок устройства может быть не работающий электрический двигатель на малых и больших оборотах. В этом случае могли возникнуть:

Неисправности в системе отопления,способ устранения

Итак:

Перегорел предохранитель.- Выясняются причины выхода его со строя и последующей заменой детали.
Повреждение проводов или их обрыв в местах соединения. — Производится проверка электрической цепи, и устраняются прорывы
Отопительный переключатель не работает. — Это может возникнуть из-за подгорания некоторых контактов или заедания толкателя. Проверяется напряжение на боковых клеммах при переключении переключателя. При необходимости переключатель меняется.
Проблемы с двигателем отопителя из-за обрыва соединительных проводов, зависания щеток, обрыва цепи якорной обмотки, окисления или загрязнения коллектора якоря. — Зачищается коллектор, восстанавливается соединение проводов, устраняется зависание щеток. Если причины не устраняют поломку, меняется электродвигатель печки.
Монтажный блок перестал работать из-за обрыва цепи или перегоревшей токоведущей дорожки. — Проверяется цепь, устраняется порыв и неисправность дорожки.
Оборвалась цепь резистора. — Проверяется цепь

Как выполнить ремонт печки авто ВАЗ 2109

Видео в интернете подскажет, каким образом можно доработать отопитель, но иногда достаточно просто отремонтировать печку на ВАЗ 2109.
Для этого ее надо снять:

Ослабляется затяжка хомутов, и отсоединяются от патрубков крана два шланга. Работа выполняется изнутри салона под приборной панелью.
В моторном отсеке ослабляются хомуты и от патрубков крана отсоединяются шланги.
Отворачиваются гайки, удерживающие кран печки.
Снимается со щита передка кран.
Удаляется держатель тяги крана.
Отсоединяется от рычага крана тяга.
Снимается чехол, который защищает рычаг переключения передач, расположенный на половом туннеле.
Удаляется накладка облицовки пола.
Откручивается винт, фиксирующий в задней части туннеля облицовку пола.
Снимается облицовка.

От корпуса печки отсоединяется и убирается воздуховод внутренней вентиляции.
От электродвигателя отопителя и резистора отсоединяются провода.
С правой стороны печки откручиваются гайки крепления, и отопитель снимается одновременно с панелью управления.

Снятие печки на автомобиле ВАЗ 2109

После того как печка снята ее лучше всего для ремонта на ВАЗ 2109 отнести в специализированную мастерскую. Когда слабо дует печка иногда достаточно отрегулировать работу заслонок и отопитель начнет хорошо подавать теплый воздух в салон ВАЗ 2109.

Инструкция по проведению работ указывает, что для этого понадобятся плоскогубцы и немного времени. Нужно натянуть на себя тросик, расположенный от педали газа, вправо, до тех пор, пока из воздуховодов не пойдет теплый воздух.

Еще одной причиной холодной печки может быть неисправность радиатора.
В этом случае его лучше всего заменить новым:

Открывается кран печки.
Из системы сливается охлаждающая жидкость.
Снимается приборная панель:

отключается провод от аккумулятора;
колеса устанавливаются в прямом положении;
отсоединяются тяга воздушной заслонки и трос привода.

Убираются переключатель вентилятора, ручки управления печки.
Отсоединяется накладка.
Отключаются колодки с проводами для:

противотуманных фар;
аварийной сигнализации;
наружного освещения;
обогрева заднего стекла;
подсветки прикуривателя.

Откручиваются винты, фиксирующие панель управления к козырьку над приборами.
Отсоединяются: колодка с проводами, трос спидометра, шланг штуцера.
Извлекаются из панели приборы.
Снимается ручка гидрокорректора света и откручивается гайка, удерживающая гнездо корректора фар.
Демонтируется рулевое колесо и все переключатели.
Вынимается труба рулевой колонки с замком зажигания.
Снимается ручка с тяги, отсоединяются винты, удерживающие направляющие тяги на приборной панели.
С правой и левой сторон откручиваются винты крепления приборной панели.
Панель вытаскивается.
С правого края отопителя откручивается винт, фиксирующий хомут тяги заслонки, отвечающей за обогрев стекла.
Откручиваются три болта.
Вынимается радиатор.

Радиатор печки автомобиля ВАЗ 2112

Ослабляются хомуты, удерживающие шланги, которые затем снимаются с патрубков.
Радиатор хорошо очищается, а при наличии серьезных проблем меняется новым.

Своевременный ремонт печки для ВАЗ 2109 обеспечит комфорт пассажиров в любое время года.

Источник: http://MasteraVaza.ru/sistema-otopleniya/u-zubily-sistema-otopleniya/remont-pechki-vaz-2109-388

Ремонт ВАЗ (Lada) 2108/2109 своими руками

Провести ремонт ВАЗ 2109 своими руками будет намного проще, если воспользоваться каталогом материалов. Это в некотором роде руководство по ремонту ВАЗ 2108 и ВАЗ 2109, только в современном формате — с видео и фото инструкциями, а также карточками вопросов/ответов. Все инструкции адаптированы под водителей с любым опытом, чтобы помочь разобраться даже новичкам.

Среди представленных материалов существуют те, в которых чаще всего нуждаются владельцы данных моделей автомобиля. Для того чтобы ремонт и обслуживание ВАЗ 2108 или 2109 можно было совершить без особых проблем, стоит ознакомиться с ними заранее. К частым ремонтным процедурам для «восьмерки» относятся: замена печки ВАЗ 2108 и замена ремня ГРМ ВАЗ 2108.

Что же касается «девятки», то здесь востребованных инструкций намного больше. Очень часто вернуть автомобиль к жизни помогает замена стартера ВАЗ 2109 или замена карбюратора ВАЗ 2109. Решить проблемы в ходовой части наверняка поможет замена ступицы ВАЗ 2109.

Обратите внимание

Предотвратить опасные последствия для автомобиля и его пассажиров позволит замена помпы ВАЗ 2109 и замена сцепления ВАЗ 2109.

Для каждой из перечисленных процедур есть свое отдельная инструкция. Однако, чтобы совершить ремонт ВАЗ 2108 своими руками его может быть недостаточно.

Существуют специфические проблемы, разрешить которые помогут только более опытные автомобилисты и специалисты. Получить совет или разъяснение по какому-либо вопросу можно прямо на сайте.

Достаточно оставить вопрос и немного подождать ответа.

Краткая история ВАЗ 2108

Модель начала свою историю еще в 1971-м году, задолго до начала производства. Долгое время работниками Волжского завода создавались лишь опытные образцы, пока в 1978-м году техническое задание не было утверждено правительством. Несмотря на это, сама модель вышла в производство лишь в 1984-м году и не покидала конвейер вплоть до 2003-го года.

К особенностям ВАЗ 2108 стоит отнести один вид кузова – 3-х дверный «хэтчбек». Переднеприводный автомобиль мог быть оснащен одним из 5-и видов двигателей объемом от 1,1 и до 1,5 л. Что же касается КПП, то машина была обустроена либо 4-х, либо 5-и ступенчатой коробкой.

Для модели ВАЗ 2108 руководство по ремонту было создано настолько простым, что каждый владелец мог самостоятельно диагностировать множество поломок и устранить их без посторонней помощи.

Краткая история ВАЗ 2109

Продолжением серии после ВАЗ 2108 стала модель ВАЗ 2109 или «Девятка». Ее производство началось в 1987-м году ровно через 3 года после «Восьмерки».

Первые представители ряда были оснащены одним из трех двигателей (1,1 л, 1,3 л или 1,5 л), были бензиновыми по типу и обладали 4-х цилиндровым 8-и клапанным механизмом.

Важным элементом был карбюратор, который способствовал работе автомобиля.

В 1991-м году дизайн модели немного изменился, а с 1994-го ВАЗ 2109 начали укомплектовывать инжекторными аналогами двигателей с объемом 1,5 л. Как и для предшественника, руководство по ремонту ВАЗ 2109, как правило, помогало решить любую проблему.

Подробнее

Источник: https://etlib. ru/auto/vaz-60/cat-21082109-1124

Производим восстановление печки на ВАЗ 2109

Каждому автолюбителю важен комфорт и уют в салоне транспортного средства.

Если при эксплуатации транспортного средства в летний период можно пренебречь ролью отопления в салоне, то с наступлением холодов каждый автолюбитель начинает латать слабые места системы отопления.

Создание должного комфорта в салоне транспортного средства происходит благодаря радиатору отопления. Данный элемент, нагревает воздушный поток перед его попаданием в салон машины.

На модели ВАЗ 2109 радиатор отопления салона параллельно подключен к главному радиатору, который находится в составе системы нормализации рабочей температуры двигательной совокупности. Вне зависимости от года выпуска и комплектации автомобиля ВАЗ 2109, конструкция важнейших систем аналогична на всех моделях. Радиатор отопления ВАЗ 2109 располагается в салоне, под приборной панелью.

Радиатор закреплен четырьмя держателями, которые приварены к коробу притоку воздуха. Воздушный поток, проходящий через радиатор отопления, нагревается до необходимой температуры и благодаря проводникам попадает в салон автомобиля. Проводники, по которым циркулирует теплый поток воздуха, закреплены на приборной панели и усилены резиновыми уплотнителями.

При соблюдении условий эксплуатации, устройство нагрева воздуха в ВАЗ 2109 может функционировать достаточно долго. Но, несмотря на аккуратность и внимание владельца транспортного средства, радиатор ВАЗ 2109 имеет свойство утрачивать свою герметично.

Это может быть связано с механическими повреждениями корпуса или воздействием других разрушающих факторов.

В случае если радиатор внезапно утратил свою герметичность, стоит оперативно приступить к устранению неисправности, невзирая на время года в которое произошла поломка.

Важно

К счастью, ремонт печки на большинстве отечественных автомобилей не составляет особого труда, что дает возможность сэкономить на сервисном обслуживании. В большинстве случаев, о неисправности радиатора свидетельствуют пятна рабочей жидкости.

Если корпус устройства отопления подвергся повреждениям, можно заметить подтеки антифриза или тосола под ковриком, который расположен под ногами пассажира сидящего рядом с водителем.

Также, можно заметить пятна охлаждающей жидкости на самом коврике или почувствовать характерный сладковатый запах антифриза.

В некоторых случаях, когда герметичность радиатора нарушена несколько глубже, следы охлаждающего состава можно встретить в районе проводников, ведущих к печке или на кране радиатора.

При выявлении явного симптома неисправности радиатора, наиболее верным и рациональным решением будет полная замена элемента. Восстановить герметичность радиатора своими руками достаточно сложно.

Как показывает практика, восстановить структуру радиатора можно лишь на некоторое время. Вскоре после восстановления, корпус вновь дает течь.

Учитывая стоимость запасных частей на отечественные автомобили и радиатора печки на ВАЗ 2109 в том числе, стоит оперативно приобрести новый элемент и приступить к ремонту совокупности отопления.

Диагностика.

После обнаружения следов охлаждающей жидкости под нагами пассажира, стоит убедиться что течь именно в радиаторе. Для этого, необходимо произвести визуальную диагностику элемента.

Далее, если визуальных повреждений элемента не обнаружено, стоит попытаться восстановить герметичность соединений совокупности поддержания тепла путем подтяжки всех хомутов.

Совет

Если после проведения указанной операции, течь не устранена, покупаем новый радиатор.

Процесс замена радиатора печки на ВАЗ 2109 довольно прост и доступен каждому владельцу Лады. Основное внимание стоит заострить на выборе элемента системы отопления. Современному владельцу отечественного хетчбэка, помимо оригинала предоставляется достаточно большое количество аналогичных радиаторов, которые так же подойдут на Ладу. Поэтому остановимся на выборе отопителя несколько подробнее.

Выбираем новый радиатор отопления для ВАЗ 2109.

Современному владельцу Лады, необходимо сделать выбор между: оригинальным радиатором из алюминиевого сплава, элементом из того же материала, но другого завода-изготовителя и медным радиатором отопления. Рассмотрим преимущества и недостатки каждого из них.

Элемент системы отопления, изготовленный из меди обойдется несколько дороже своих аналогов. К тому же такой радиатор можно найти далеко не в каждом автомобильном магазине. Но, цена вполне оправдывается качеством. Медный отопитель более надежен и в отличае от алюминиевого обладает хоть какой-то ремонтопригодностью.

Оригинальный радиатор будет стоить дороже аналога из того же материала. По отзывам владельцев ВАЗ 2109 можно смело сделать вывод, что оригинальный лучше справляется со своей функцией и является более надежным. Это легко объяснить сравнив обе конструкции.

На радиаторе волжского автомобильного завода можно сразу отметить большую рабочую площадь, следовательно передача тепла происходит лучше. Несмотря на более высокую цену, предпочтение стоит отдавать оригинальной продукции от производителя Лада.

Такие запчасти характеризуются большим ресурсом и бесперебойной работой на указанный срок эксплуатации.

Выбор отопителя за вами!

Выполняем ремонт печки своими руками.

Выполняемый ремонт печки будет заключаться непосредственно в замене отопителя ВАЗ 2109.

Согласно инструкции завода изготовителя Лады, для того чтобы выполнить ремонт печки, придётся демонтировать всю приборную панель. Но, в случае если ваша Лада укомплектована высокой приборной панелью, то можно воспользоваться альтернативным методом.

Компромисс заключается в следующем: необходимо открутить все крепежи, удерживающие панель на кузове и демонтировать оболочку рулевого держателя. Далее, с помощью напарника можно просто сдвинуть правый край приборной панели в салон автомобиля.

Сдвигать панель необходимо до того момента, пока необходимый элемент не окажется между полкой и бардачком. При этом необходимо быть предельно осторожным и не повредить проводку, расположенную под панелью. Далее, после получения свободного доступа, демонтируем старый радиатор и устанавливаем на его место исправный.

Проверяем герметичность всех соединений и собираем салон в обратном порядке.

Ремонт печки или замена отопителя достаточно простая,но весьма важная процедура. Преимущества нового радиатора отопления будут более очевидны при эксплуатации транспортного средства в зимнее время года.

Несмотря на это, лучше не дожидаться наступления холодов и своевременно производить замену поврежденного отопителя.

Ремонт печки своими руками позволит остаться уверенным в качестве проводимых работ и оригинальности установленного отопителя.

Удачной замены отопителя!

Источник: http://carmend.ru/engine/proizvodim-vosstanovlenie-pechki-na-vaz-2109.html

Ремонт и замена блока управления отопителем ВАЗ 21083 и 21093

≡ 4 Ноябрь 2015 · Рубрика: Ремонт

Блок управления отопителем салона ВАЗ 21083 или 21093 (модели с «высокой» приборной панелью) необходимо снять и проверить на наличие неисправностей в случаях, когда:

для переключения рычага необходимо прикладывать слишком большое усилие
при переключении соответствующих рычагов не происходит изменение направления воздуха и/или изменение температуры подаваемого в салон воздуха.

Причиной приведенных неисправностей может стать облом кронштейна удерживающей скобы на корпусе блока управления, либо деформация скобы или ее отсутствие в силу каких-либо причин. Для того, что бы понять, какие действия нужно предпринять – заново установить скобы или заменить блок управления отопителя, последний придется демонтировать.

Для этого потребуется открутить два болта крепления нижнего корпуса передней панели

и отвести ее вниз.

Откручиваем два самореза, крепящих блок управления к корпусу панели.

Нажав на блок управления вниз, извлекаем его. Но полноценно извлечь его не удастся, т.к. он удерживается тросиками приводов заслонок и проводами клеммы.

Обратите внимание

Необходимо произвести визуальный осмотр. Если отсутствуют скобы на их месте установки,

но места установки скоб не повреждены, тогда просто устанавливаем скобу. В случае же, когда место установки сломано, необходимо заменить блок управления отопителем.

Замену блока управления необходимо начать с его правильного демонтажа. Для этого снимаем клемму с регулятора скорости вращения вентилятора отопителя и две клеммы лампы подсветки (на рисунке ниже — под номерами 1, 2 и 3 соответственно). Сняв клеммы, снимаем скобы фиксации тросиков (на рисунке указанно направление прикладываемой силы):

Перед снятием тросиков необходимо запомнить, к какому рычагу они относятся (а лучше подписать). Извлекаем тросик из отверстий в рычагах:

Снимаем сам блок управления. Со снятого блока управления необходимо демонтировать указатель

и сам регулятор оборотов вентилятора, а так же лампу подсветки.

Для снятия реле регулятора необходимо открутить пластиковую гайку. Для этого плоскую отвертку вставляем в пазы гайки и отворачиваем ее

и достаём.

Лампа подсветки извлекается путём поворота ее против часовой стрелки:

Установку производим в обратном порядке. Устанавливаем по пазам лампу подсветки и поворачиваем ее по часовой стрелке до упора. Реле, перед тем как закрутить гайку, необходимо установить в паз.

Закручиваем гайку. Подключаем клемму к реле и две клеммы к лампе подсветки. Приступаем к установке тросиков. Прежде, чем закрепить тросик скобой, устанавливаем его таким образом, что бы он торцом кожуха упирался в выступы на корпусе, а тросик проходил между них:

Устанавливаем скобу так, что бы «носик»

входил в паз

и защёлкиваем её.

Важно

С остальными тросиками нужно проделать аналогичные операции. Прежде чем установить кожух панели, необходимо убедиться в правильной работе всех рычагов, в работе подсветки и регулятора оборотов вентилятора.

Всё проверив и убедившись в корректной работе, устанавливаем блок управления на место и прикручиваем его двумя саморезами,

и затем устанавливаем панель.

На этом работы окончены.

(17 голос, средняя оценка: 4,59

Источник: http://asonline.ru/remont/remont-i-zamena-bloka-upravleniya-otopitelem-vaz-21083-i-21093.html

Монтажный блок. Распиновка монтажных блоков автомобилей ВАЗ Электросхема блока предохранителей ВАЗ 2109

Электрооборудование

Общая информация

Электрооборудование выполнено по однопроводной схеме: отрицательные выводы источников и потребителей электроэнергии соединены с «массой» — кузовом и основными узлами автомобиля, выполняющими функцию второго провода. . Бортовая сеть — постоянного тока, номинальным напряжением 12 В.При выключенном двигателе все потребители получают питание от аккумуляторной батареи, а после запуска двигателя — от генератора переменного тока со встроенным выпрямителем и электронным регулятором напряжения. Когда генератор работает, аккумулятор заряжается.

Большинство электрических цепей защищены предохранителями. Электродвигатели мотор-редукторов (дворники, заднее стекло (ВАЗ-2108, -2109), фары — если установлены) защищены автоматическими многоразовыми биметаллическими предохранителями. Цепь питания системы впрыска (двигатель-2111) защищена плавкой вставкой из провода с жилой уменьшенного сечения (1 мм2).Цепи зарядки АКБ, зажигания (карбюраторные двигатели), запуска двигателя, цепь «генератор — ключ зажигания — монтажный блок». Мощные потребители (стартер, фары, мотор вентилятора охлаждения, электробензонасос и др.) Подключаются через реле.

Большинство предохранителей и реле расположены в монтажном блоке, номинал предохранителя и цепи, которые они защищают, указаны в таблице. До 1986 года противотуманные фары в задних фонарях и противотуманные фары защищались предохранителем 15 на монтажном блоке.С 1986 года их защищает отдельный предохранитель, расположенный в жгуте проводов возле переключателя противотуманных фар. Этот предохранитель рассчитан на 8 А и размещен в отдельном пластиковом корпусе.
При выходе из строя монтажного блока возможна замена печатной платы или припоя проводов взамен перегоревших токоведущих дорожек.

С 1998 года вместо блока 17.3722 на детали автомобилей устанавливаются монтажные блоки 2114-3722010-60 или 2114-3722010-10, 2114-3722010-18 с ножевыми предохранителями.Новые агрегаты отличаются от старых номиналом и обозначением предохранителей, обозначением реле и разъемов (буква X вместо Ш), а также отсутствием реле времени омывателя заднего стекла и реле электродвигателя вентилятора охлаждения двигателя (a На эти автомобили устанавливается новый тип сенсорного переключателя, его контакты рассчитаны на большой ток, поэтому необходимость в реле отпала). При замене монтажного блока нового образца на старый необходимо подключить электровентилятор через реле, иначе дорожки печатной платы сгорят.Если старый блок заменяется новым, то необходимо установить датчик включения электровентилятора нового образца. Есть некоторые отличия в схеме подключения очистителей фар. Чтобы отличить блок 2114-3722010-60 для семейства ВАЗ-2108 (резисторы и диод включены в цепь питания обмотки возбуждения генератора) от внешне аналогичного блока для ВАЗ-2115, он имеет белую метку возле разъема X11. .

Для коммутации главных цепей автомобиля используется комбинированный выключатель (замок) зажигания, который состоит из контактной части и механического противоугонного устройства.Запорный стержень противоугонного устройства выдвигается, когда ключ находится в положении «Стоянка» и вынимается из замка. После этого поверните рулевое колесо так, чтобы шток вошел в паз на рулевом валу, заблокировав его. Запорный стержень утоплен (освобождает вал) при повороте ключа из положения «Стоянка» в положение «Выкл.». Замок зажигания также снабжен механической блокировкой от ошибочного запуска стартера при работающем двигателе. Чтобы снова включить стартер, поверните ключ из положения «Зажигание» в положение «Выкл.» И только потом в положение «Стартер».

Всегда включены (независимо от положения ключа в замке зажигания) цепи питания клаксона, стоп-сигнала, сигнализации, прикуривателя, лампы, патрона для переносной лампы.

На автомобилях с двигателем ВАЗ-2111 устанавливается жгут системы впрыска (жгута системы зажигания нет, хотя его соединительная колодка сохранилась). Реле и предохранители системы впрыска расположены рядом с контроллером, под полкой магазина приборной панели.

Электрические схемы автомобиля приведены в Приложениях.

При ремонте электросистемы отсоединить вывод «-» аккумуляторной батареи (при выключенном зажигании).

Перед установкой нового предохранителя взамен перегоревшего выясните и устраните причину его перегорания.

Не используйте предохранители увеличенного размера или самодельные предохранители: это может привести к перегоранию дорожек на печатной плате и, возможно, к возгоранию.

Из-за опасности короткого замыкания не вскрывайте предохранители металлическими инструментами (отвертками), если соответствующие цепи не обесточены.

Монтажные блоки

а — расположение реле и предохранителей в монтажном блоке 2114-3722010-18:
К1 — реле включения очистителей фар;
К2 — реле-прерыватель указателей поворота и сигнализации;
К3 — реле стеклоочистителя;
К4 — реле контроля исправности ламп;
К5 — реле стеклоподъемника;
К6 — реле включения звуковых сигналов;

К7 — реле включения обогрева заднего стекла; К8 — реле включения дальности
ему фар;
К9 — реле включения ближнего света фар;
F1 — F16 — предохранители;
б — монтажный блок 17. 3722;
c — монтажный блок 2114-3722010-60.

Цепи с предохранителями

№ предохранителя *

Защищенные цепи
1 (8 A)
F9 (7,5 A)
Правая противотуманная фара
2 (8 A)
F8 (7,5 A)
Левая противотуманная фара
3 (8 A)
F1 (10 A)
Очистители фар (в момент включения).
Реле включения очистителей фар (контакты).
Клапан омывателя фар
4 (16 А)
F7 (30 А)
Очистители фар (в работе).
Реле включения очистителей фар (обмотка).
Электродвигатель вентилятора отопителя.
Электродвигатель омывателя лобового стекла.
Электродвигатель очистителя заднего стекла.
Реле времени омывателя заднего стекла.
Клапаны включения омывателей лобового и заднего стекол.
Реле (обмотка) включения электровентилятора системы охлаждения двигателя.
Реле (обмотка) включения обогрева заднего стекла.
Контрольная лампа обогрева заднего стекла.
Фонарь вещевого ящика
5 (8 А)
F16 (15 А)
Указатели поворота и реле-прерыватель указателей поворота и аварийной сигнализации (в режиме указателя поворота).
Контрольная лампа указателей поворота.
Фонари задние (фонари заднего хода).
Выключатель мотор-редуктора и стеклоочистителя.
Обмотка возбуждения генератора (при пуске двигателя).
Контрольная лампа уровня тормозной жидкости.
Контрольная лампа давления масла.
Контрольная лампа воздушной заслонки карбюратора.
Контрольная лампа стояночного тормоза.
Светильник щитовой «СТОР».
Указатель температуры охлаждающей жидкости.
Указатель уровня топлива с контрольной лампой резерва.
Вольтметр
6 (8 А)
F3 (10 А)
Задние фонари (стоп-сигналы).
Плафон внутреннего освещения
6 (8 А)
F6 (30 А)
Электростеклоподъемники передних дверей.
Реле включения стеклоподъемников
7 (8 А)
F10 (7,5 А)
Подсветка номерного знака.
Фонарь капота.
Лампы приборного освещения.
Контрольная лампа наружного освещения.
Плата подсветки рычагов отопителя.
Лампа прикуривателя
8 (16 А)
F5 (20 А)
Электродвигатель вентилятора охлаждения двигателя.
и реле для его включения (контакты).
Звуковой сигнал и реле включения
9 (8 А)
F10 (7.5 А)
Левая фара (габаритный свет).
Левый задний фонарь (габаритный свет)
10 (8 А)
F11 (7,5 А)
Правая фара (габаритный свет).
Правый задний фонарь (габаритный свет)
11 (8 А)
F2 (10 А)
Указатели поворота и сигнальное реле-прерыватель (в аварийном режиме).
Контрольная лампа
12 (16 A)
F4 (20 A)
Элемент обогрева заднего стекла.
Реле (контакты) включения обогрева заднего стекла.
Розетка для переносной лампы.
Прикуриватель
13 (8 А)
F15 (7.5 A)
Правая фара (дальний свет)
14 (8 A)
F14 (7,5)
Левая фара (дальний свет).
Контрольная лампа включения дальнего света фар
15 (8 А)
F13 (7,5 А)
Левая фара (ближний свет)
16 (8 А)
F12 (7,5 А)
Правая фара (ближний свет)
* Цифры с буква F относится к предохранителям монтажного блока 2114-3722010-60, без буквы F — к предохранителям монтажного блока 17.3722.

Где находится блок предохранителей карбюратора ВАЗ 21099? Сама плата находится под капотом с левой стороны лобового стекла и прикрыта крышкой.Также на нем изображена условная схема подключения каждого из предохранителей и их номинал (указан в допустимом диапазоне тока, то есть в амперах). Сам монтажный блок ВАЗ закрыт пластиковым корпусом. Также есть запасные предохранители (по бокам). Однако в «девятке» есть второй блок, который уже находится в машине. Вот те предохранители, которые отвечают за подключение силовой цепи к бензонасосу и некоторым другим узлам.

Блок-схема предохранителей в ВАЗ 21099

Прежде всего, стоит отметить, что в ВАЗ 21099 нового типа, которые выпускаются с 1998 года, были установлены новые вариации блока питания с П-образными предохранителями.

принцип работы такой же, но элементы не взаимозаменяемы. Желательно учитывать этот аспект при ремонте или замене предохранителей. Блок питания нового типа имеет сигнальную цепь, идущую на щиток приборов. Это индикатор, который загорается при возникновении неисправности в работе самого агрегата и электрической цепи. Эта цепь отсутствовала в старых автомобилях. В некоторых автомобилях его перенесли на подушку безопасности (индикатор срабатывания).

Монтажная схема (ИЗОБРАЖЕНИЕ 1), которая находится под капотом, расположена на крышке с внутренней стороны … Это условная схема с отметками, где расположен каждый из предохранителей и за какую цепь он отвечает. Также схема монтажного блока ВАЗ 2109 дополнительно напечатана в инструкции по эксплуатации автомобиля … С ее помощью можно в считанные секунды найти расположение любой из электрических цепей, дающей необходимую информацию для диагностики электрооборудования. контурный контакт.Но при этом некоторые из них соединяют несколько цепочек. Например, F4 — это не только предохранитель прикуривателя, но и реле, отвечающее за обогрев заднего стекла (если есть) и разъем для переносной осветительной лампы.

Если рассматривать блок предохранителей инжекторный ВАЗ 21099 (без карбюратора), то схема подключения там идентична. Единственное исключение — некоторые цепи не будут закрыты, но это нормально. Как всегда, это можно сравнить с обычной схемой, которая продублирована на крышке монтажного блока.

Рисунок 1. Схема монтажного блока.

Несколько слов о самих предохранителях

Предохранитель

А — это просто кусок проводника с определенным сопротивлением и максимальной критической нагрузкой. При превышении указанного диапазона его внутренняя часть просто перегорает, а электрическая цепь разрывается, предотвращая возгорание проводки (и ее изоляции).

В автомобиле для каждой из электрических цепей устанавливаются свои предельные значения тока. Например, тот, что отвечает за работу прикуривателя ВАЗ, рассчитан на 20 Ампер. Естественно, если сюда поставить предохранитель более низкого номинала, то он просто сгорит при малейшем превышении своего номинала. Если поставить с высоким рейтингом, то при превышении допустимого значения загорится электропроводка. Поэтому это недопустимо и считается нарушением элементарных норм безопасности при эксплуатации транспортного средства.

Запчасти изначально устанавливаются в блок предохранителей ВАЗ 21099 прямо с завода. Они расположены по обе стороны от основной платы.В ВАЗ 2108 — точно так же, но внутри салона размещены только реле, отвечающие за работу бензонасоса и обогрев заднего стекла (а также магнитолу).

Интересно, что максимально возможная нагрузка на блок предохранителей исходит от цепи, соединяющей электрические стеклоподъемники. Там максимальная сила тока может составлять 30 Ампер. В блоках нового образца его заменили на эталон на 20 Ампер.

Как правильно заменить предохранители? Для этого вам понадобится:

выключить мотор;
снимите отрицательную клемму с аккумуляторной батареи.Желательно подождать еще несколько минут для устранения остаточного напряжения;
снимаем крышку блока предохранителей 2109;
используйте мультиметр, чтобы найти вышедший из строя предохранитель;
проверить цепь на короткое замыкание;
поставил новый предохранитель;
подать напряжение на цепь и убедиться в отсутствии повторной перегрузки.

Ни в коем случае нельзя проводить ремонт с использованием неоригинальных комплектующих, а тем более заменять их проводниками сторонних производителей.Среди российских водителей популярна тенденция ставить вместо предохранителя пятикопеечные монеты (это можно сделать и на «девятке» старого образца). При этом нужно осознавать, что вы можете не только сжечь всю электронику автомобиля, но и вызвать пожар!

Как проверить работу электрической схемы?

Чтобы проверить блок ВАЗ 2109 на работоспособность, достаточно измерить мультиметром каждую из цепей.

В вариантах карбюраторного мотора это предельно просто, так как контакты блока полностью разомкнуты.Если будет обнаружено несколько разрывов, дешевле и проще будет просто заменить весь блок. Подойдет и новый образец, да еще от 2114 — там они одинаковые.

Если работает только одна часть блока, то придется искать обрыв цепи. Поиск поможет узнать следующие правила:

если не работает цепь, отвечающая за питание печки, то нужно искать неисправный элемент с помощью F4 или F7. Последний отвечает за работу вентилятора, нагнетающего в салон теплый воздух;
замена прикуривателя потребуется, если не работают сразу несколько цепей: F4, F10, блок 7;
реле F7 отвечает за омыватели, патрон лампы и щетку заднего стекла;
, в случае выхода из строя топливного насоса, «виновником» является плата предохранителей, которая находится с левой стороны руля (в автомобиле).

Это неисправности, с которыми чаще всего приходится сталкиваться водителям.

Разобраться с блоком предохранителей в карбюраторе ВАЗ 21099 достаточно просто. Самое сложное — найти неисправный элемент. Но устранить проблему несложно, если есть запасные предохранители. В ВАЗ 21099, в отличие от ВАЗ 2108, они предусмотрены производителем. Не забывайте своевременно восстанавливать их при необходимости.

Добрый день. Сегодня в нашем автосервисе есть ВАЗ 2108, 2109, 21099.Приехал к нам с желанием разобраться с электрикой. В машине произошел скачок электричества, после чего перестали работать дворники, поворотники и задние противотуманные фары. Скорее всего виноваты предохранители. В этой статье мы расскажем, где находятся предохранители на ВАЗ 2108, 2109, 21099 и как они меняются. Также прилагаем подробную схему предохранителей в монтажном блоке.

Код поставщика:
Монтажный блок предохранителя — 2114-3722010

Инструменты:
Для замены предохранителей на ВАЗ 2108, 2109, 21099 не нужен инструмент

Схема и расположение предохранителей ВАЗ 2108, 2109, 21099:

Открываем капот.

Тогда прямо под лобовым стеклом вы увидите монтажный блок.

Нажмите на 2 защелки и откройте крышку.

Внутри есть специальный пинцет для замены предохранителей.

Подключаем предохранитель и меняем.

Блок предохранителей со снятой крышкой.

С левой стороны от водителя, под панелью приборов, находится предохранитель задней противотуманной фары.

За что отвечают предохранители в монтажном блоке ВАЗ 2108, 2109, 21099?

Расшифровка номиналов предохранителей ВАЗ 2108, 2109, 21099:

Предохранитель №	Ампер	За что отвечает:
		Фара противотуманная правая
		Противотуманная фара левая
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Указатели поворота Задние фонари Щетки лобового стекла Генератор Уровень тормозной жидкости
		Давление масла Ручной тормоз Охлаждающая жидкость Уровень топлива в баке Лампа «проверка» Открытие двери
		Внутреннее освещение Задние фонари
		Стеклоподъемники
		Государственный номер Фонарь моторного отсека Освещение приборов Габаритные размеры Освещение приборной панели Прикуриватель
		Звуковой сигнал
		Фонарь задний правый размер
		Скорая помощь
		Обогреваемый элемент обогрева заднего стекла Реле обогрева заднего стекла (контакты) Патрон переносной лампы Прикуриватель
		Фара правая
		Фара левая
		Левая фара ближнего света
		Ближний свет, правая фара
		Запасной
		Запасной
		омыватель фар
		Вентилятор отопителя Насос омывателя Щетка заднего стекла Омыватель заднего стекла Вентилятор радиатора Обогрев заднего стекла Лампа в бардачке
		Давление масла Воздушная заслонка карбюратора Ручной тормоз Охлаждающая жидкость Уровень топлива в баке Лампа «проверка» Открытие двери
		Задние тормоза Освещение салона
		Государственный номер Фонарь моторного отсека Освещение приборов Габаритные размеры Освещение приборной панели Прикуриватель
		Вентилятор радиатора
		Задний левый зазор
		Правая крышка багажника
		Аварийный сигнал
		Прикуриватель Обогрев заднего стекла
		Дальний свет, правая фара
		Дальний свет левой фары
		Левая фара ближнего света
		Ближний свет, правая фара

(далее — БП) необходимо для того, чтобы объединить все провода электропроводки, а также для предотвращения выхода из строя электрооборудования. В автомобилях российского производства владельцы часто сталкиваются с проблемой неработающей техники. Поэтому каждый владелец ВАЗ 2109 должен знать расположение и назначение элементов блока.

[Скрыть]

Расположение и электрическая схема

На более старых моделях (до 1998 г.) блок реле и предохранителей имеет маркировку 17.3722. Это устройство состоит из пластикового корпуса, который в свою очередь имеет дно и крышку, а также инженерной платы. Именно к этой плате припаиваются контакты проводов, а также устанавливаются предохранители и реле.

Что касается более новых моделей автомобилей, то есть выпущенных после 1998 года, то блоки питания в них обозначены номерами 2114-3722010-60. Они оснащены предохранителями (далее ПП) и отличаются друг от друга электрической схемой и некоторыми нюансами в назначении элементов. Стоит отметить, что вне зависимости от того, инжекторный у вас автомобиль или карбюраторный, устройство и схема подключения блока питания будут зависеть от года выпуска, а не от типа подачи топлива.

Мы сообщаем об этом, чтобы развеять миф, распространенный среди российских автомобилистов. Водители всерьез считают, что компоновка и конструкция агрегата зависит от системы подачи топлива, но уверяем, это не так.

Что касается расположения, то в ВАЗ 2109 блок предохранителей установлен в моторном отсеке напротив водительского сиденья, под лобовым стеклом.

Основное различие между этими двумя типами БП:

различное обозначение частей устройства;
предохранителей разных номиналов;
Кроме того, производитель решил, что при разработке нового блока питания следует убрать реле электродвигателя вентилятора системы охлаждения, а также реле времени устройства.

Маркировка 17.3722

Разберем принципиальную схему БП старого образца, а также назначение предохранителей. Как мы уже говорили в начале статьи, блок питания с такой схемой можно встретить в ВАЗ 2109, как с инжекторным, так и с карбюраторным двигателем.

Если вы владелец и у вас вышел из строя, например, предохранитель для печки или предохранитель для бензонасоса, то вам будет полезно узнать назначение деталей блока.

Назначение комплектующих блока питания старого образца

Кроме того, вы найдете полезную информацию о назначении реле. Он представлен ниже.

комн.	Назначение
1	Отвечает за исправность элементов очистки фар.
2	Это реле определяет работоспособность омывателя заднего стекла.
3	Этот компонент защищает от выхода из строя лампы указателя поворота, а также сигнальной лампы.
4	Защищает электродвигатель стеклоочистителя от поломки.
5	С помощью этих перемычек можно определить, работает лампа или нет.
6	Этот компонент защищает заднее стекло с подогревом от перенапряжения.
8	Фары дальнего света.
9	Фары ближнего света.
11	Без этого устройства вентилятор охлаждения двигателя не будет работать.Если это устройство выйдет из строя, мотор может перегреться.
12	Ответственный за работу клаксона.

Артикул 2114-3722010-60

Теперь рассмотрим схему подключения и назначение деталей нового агрегата. Как уже было сказано выше, такая схема будет актуальна как для инжекторных, так и для карбюраторных ДВС.

Схема подключения блока питания нового типа на ВАЗ 2109 с 1998 года.

Ниже представлена таблица, поясняющая каждую часть устройства.

Описание назначения компонентов блока питания нового типа

Также рассмотрим назначение реле.

комн.	За что отвечает
K1	Без этого компонента двигатель омывателя заднего стекла не может работать.
K2	Отвечает за работу лампочек указателей поворота, а также за световую сигнализацию.
K3	Отвечает за работу двигателя стеклоочистителя.
K4	Назначение реле — защита стоп-сигналов и габаритов автомобиля.
K5	Этот компонент обеспечивает работу ламп.
K6	Эта деталь обеспечивает работу устройства.
K7	Это реле защищает электрические стеклоподъемники от выхода из строя мотора … Конечно, это верно, если в вашем автомобиле установлены электрические стеклоподъемники.
K8	Клаксон.
K9	Охлаждающий вентилятор защищает от перенапряжения.
K11	Обеспечивает работу устройства обогрева заднего стекла.
K12	Лампы ближнего света.

Процесс снятия и замены

На практике владельцы ВАЗ 2109 часто сталкиваются с проблемой, когда он выходит из строя, не работают лампы на панели приборов, печке или бензонасосе. Если в неработоспособном состоянии электрооборудования виноват ПП, то его следует заменить.В принципе, процесс изменений ничем не отличается. Разница только в схеме блока питания и другом корпусе самого блока питания.

Для карбюраторных и инжекторных двигателей

В первую очередь нужно открыть капот и отсоединить отрицательную клемму от аккумулятора. Помните, что все ремонтные работы, связанные с блоком питания, необходимо производить при выключенном аккумуляторе.
Найдите БП под лобовым стеклом рядом с сиденьем водителя.Он защищен пластиковой крышкой. Нажмите на защелки по бокам, чтобы снять крышку.
Снимите крышку и вы увидите схему подключения, показывающую расположение и назначение каждого компонента. Если вам необходимо заменить деталь, отвечающую за работу плиты, прикуривателя, бензонасоса или другого оборудования, то найдите это на схеме или воспользуйтесь нашим руководством. Затем удалите плату вручную или с помощью специальных щипцов. Если меняете реле, то демонтируйте его, покачивая вверх-вниз.
Замените перегоревшую деталь на новую соответствующей стоимости. Перегоревший полипропилен можно определить по оборванной плавкой нити. Выполните всю установку в обратном порядке. Подсоедините отрицательную клемму аккумуляторной батареи.

С левой стороны относительно движения автомобиля под лобовым стеклом вы найдете черный блок, в котором установлены все датчики и реле. Снимите крышку, отжав защелки сбоку.

Слаженную работу автомобиля обеспечивают множество сложных механизмов и узлов.

Для правильной работы всей системы автомобиля используется электричество.

Для защиты электрической системы используются предохранители от перегрузок. Все предохранители объединены в один монтажный блок. Электросхема ВАЗ 2109 блока предохранителей представляет собой небольшую плату
с комплектом предохранителей.

Базовые знания о блоке на ВАЗ 2109

Эта печатная плата находится под капотом автомобиля с левой стороны возле моторного щита под лобовым стеклом.
ВАЗ 2109 Схема подключения блока предохранителей выпускается производителями двух типов. У них есть свои числовые обозначения, но в простонародье их называют просто: «старые» и «новые». Между ними есть несколько принципиальных отличий. Реле на них по-разному обозначены, используются предохранители разных типов и соответственно разъемы для них разные.

Структура цепи блока предохранителей старого образца

Монтажный блок старой версии 17.3722 состоит из двух компонентов.Первый — это печатная плата, к которой пайкой крепятся все соединительные элементы с площадками. Второе — это сама установка реле и предохранителей.

Ниже расшифровка маркировки.

Реле

К1 — отвечает за время мытья стекла с тыльной стороны.
К2 — поворотники и аварийные огни.
К3 — дворник.
К5 — фары дальнего света.
К6 — очиститель фар.
К8 — отвечает за сигнал.
К9 — включение вентилятора в системе охлаждения мотора.
К10 — отвечает за обогрев стекла сзади.
К11 — фары ближнего света.

Структура новой блок-схемы

К1 — очиститель фар.
К2 — прерыватель поворотников и аварийных огней.
К3 — очиститель лобового стекла.
К4 — контроль исправности лампочек.
К5 — отвечает за стеклоподъемник.
К6 — звуковой сигнал.
К7 — стекло заднего вида с подогревом.
К8 — дальний свет.
К9 — ближний свет.

Автоматические выключатели

Чтобы различать разные гнезда предохранителей, принято использовать обозначение
латинской буквой F. Сами предохранители маркируются цифрой и буквой A, где число
означает силу тока, а буква A означает, что данный тип является предусмотрена защита от токов короткого замыкания
.

Схема предохранителей

ВАЗ 2109 обозначена таким образом.

F1 — очистители фар. Используйте предохранитель (10А).
F2 — повороты и аварийка (10А).
F3 — задние стоп-сигналы и лампа освещения салона (10А).
F4 — подогрев стекла и прикуривателя (20А).
F5 — вентилятор сигнала и охлаждения (20А).
F6 — электростеклоподъемники на передних дверях (30А).
F7 — очиститель фар (при работе) и вентилятор отопления (30А).
F8 — противотуманная фара L (7,5А).
F9 — противотуманная фара П (7,5А).
F10 — лампа приборной панели, лампа моторного отсека и лампа освещения салона (7,5 А).
F11 — габарит и фара правый (7,5А).
F12 — фары ближнего света П (10А).
F13 — фара ближнего света L (7,5А).
F14 — дальний свет фар L и контрольная лампа включения этих фар (7,5А).
F15 — дальний свет фар П (7,5А).
F16 — витки (15А).

Инструкции по замене предохранителя

Если в автомобиле проблема с каким-либо электроприбором, в первую очередь проверьте предохранитель, который отвечает за правильную работу этой цепи. Если проблема именно в нем, не огорчайтесь, даже новичку в этом деле отремонтировать своими руками не составит труда.

Настоятельно рекомендуется всегда иметь под рукой комплект новых предохранителей. Но следует помнить, что не все электрические цепи защищены предохранителями.К таким устройствам относятся генератор, зажигание, стартер, собственно аккумулятор, центральный замок дверей.

Меры предосторожности

В случае поломки и последующего ремонта необходимо соблюдать меры предосторожности.

При ремонте автомобильного электрооборудования обязательно отключите провод
от минусовой клеммы аккумуляторной батареи.
Для замены плавких предохранителей придерживайтесь установленной маркировки. Ни в коем случае не заменяйте их другими. Также нельзя замкнуть цепь перемычкой.
Так же нельзя закоротить провода, проверять схему на наличие искры
повлечет перегорание токоведущей дорожки.
Если есть необходимость снять блок, то отверткой по металлу
нельзя использовать для этой цели. Это может привести к замыканию реле и сгоранию тех же дорожек
, что приведет к неисправности всей платы.

Важные моменты

Если у вас неисправна электросхема ВАЗ 21093 и перед вами стоит задача замены блока
нового образца на старый, то в этом случае обязательно подключите вентилятор двигателя
, находящийся в системе охлаждения, через реле.

Игнорируя это, пути, по которым протекает ток, выгорят. Если задача обратная, то есть мы поменяем старую на новую, то нам нужно установить новую версию датчика включения электровентилятора. Это необходимо сделать, потому что его контакты рассчитаны на более высокий ток.

Какие могут быть проблемы со схемами предохранителей

Возникновений неисправностей в электрических цепях ВАЗ 21093 может быть несколько.

Электросхема ВАЗ 21093 легко меняется и заменить ее самостоятельно несложно. Более того, в Интернете есть инструкция с фото и видео, как это сделать. Но можно и без него разобраться.
Выполняйте всю процедуру аккуратно и без спешки.
Отсоедините все имеющиеся предохранители и реле.
Снимите саму плату. Далее либо замените, либо почистите старый.
Тщательно очистите токопроводящие дорожки растворителем, только
все делайте предельно аккуратно и аккуратно, так как
токопроводящие дорожки легко могут повредить, а если повредить их, придется паять.
Соберите в обратном порядке.

Электросхема Ваз 21093

готова выполнять свои функции.

Клапан заслонки печки ваз 2109 управление подогревом. Медленное вращение якоря двигателя. Затяжка троса печки с высокой панелью

!!! ХОЛОДНАЯ ЗИМА — ИНСТРУКЦИЯ ПО РЕМОНТУ ДУХОВКИ 2109
Наступили холода, и большинство владельцев ВАЗ 2109 в очередной раз столкнулись с проблемой: из форсунок патрубков печки рабочая температура охлаждающей жидкости (около 90 градусов) еле теплая, и часто вообще в салон дует холодный воздух, короче печка плохо греет.При таком положении вещей в сильный мороз даже обледеневшие боковые стекла в салоне «не отходят».
Самое простое решение этой проблемы заключается в следующем. Надо подтянуть трос управления заслонкой печки. Для этого можно сделать один-два оборота этого троса на рычаге управления закрылками. Этот рычаг находится на корпусе печки ВАЗ 2109, рядом с педалью газа (см. Фото).
Все стыки воздуховодов и края заслонки печки оклеены поролоном, который сложно сжать до конца этим рычагом управления заслонкой.Это оставляет зазор в несколько миллиметров. При этом заслонка, направляющая воздушный поток либо прямо с улицы, либо через радиатор отопителя, закрывается не полностью. Он закрывается «наверх», при этом воздух идет к передним соплам через радиатор отопителя, а к верхним и боковым соплам — с улицы, через те же миллиметры. Когда работает вентилятор печки, а машина движется, этих миллиметров вполне достаточно.
Можно даже дотянуться до этого рычага заслонки со стороны водителя и попробовать дернуть за этот рычаг рукой при включенном вентиляторе печки.В этом случае левое ухо окажется в районе сопла воздуховода, и вы сможете услышать, как меняются звук и температура воздуха, выходящего из сопла.

Также причиной неэффективной работы системы отопления салона Самара могут быть причины, рассмотренные ниже:

Неполное открытие крана отопителя
Эта проблема встречается в большинстве автомобилей ВАЗ с передним приводом. Проверить это можно, сравнив температуру впускного и выпускного патрубков радиатора печки, если она разная, скорее всего, клапан открыт не до конца.Решение состоит в том, чтобы растянуть трос управления этого клапана и отрегулировать рычаг управления клапаном в максимально открытое положение. При этом не исключено, что теперь клапан полностью не закроется, но, как говорится, жар костей не болит. Но здесь есть другая проблема. Известно, что этот клапан в Самаре является слабым местом, и после определенного количества операций «открыть-закрыть» клапан в точке, где ось проходит через рычаг управления, а сама заслонка внутри клапана теряет герметичность и начинает течь.Некоторые владельцы просто устанавливают рычаг «тепло-холод» в определенное положение и не трогают его, чтобы не навредить. В этом случае попытка сдвинуть вентиль заслонки печки, скорее всего, приведет к ее протечке. Если это произошло, можно обернуть протечку полоской ткани, пропитанной герметиком, и все исправить «холодной сваркой», это можно сделать в полевых условиях при наличии необходимых материалов.
Кардинальным решением проблемы с протечкой крана отопителя ВАЗ 2109 будет его полное удаление из системы, либо установка шарового крана подачи воды. Правда, в первом случае теряется возможность регулировать объем охлаждающей жидкости, поступающей в радиатор печки, а во втором случае эту регулировку можно произвести, только заглянув под капот. Но, избавившись от заведомо ненадежного агрегата, мы избавляемся от возможных проблем в будущем, а оставшейся регулировки температуры воздуха, поступающего в салон с помощью заслонки, хватит за глаза. Кстати, этот злополучный клапан производитель снял «десятками».
Утечки в воздуховоде
Воздух, нагнетаемый вентилятором печки, частично попадает в щели в воздушных каналах, при этом поток воздуха ослабевает и охлаждается.Решением будет заделать и склеить все стыки по пути прохождения воздуха от печки до выходных патрубков. Правда, эта операция очень трудоемкая, так как придется разбирать всю переднюю панель, но результатом будет ощутимое увеличение воздушного потока от дефлекторов системы отопления.
Воздушные пробки в радиаторе отопителя
Об этой проблеме свидетельствует холодный воздух из дефлекторов системы охлаждения при открытом кране печки при рабочей температуре охлаждающей жидкости.В этом случае необходимо установить машину передними колесами на холме, как можно выше, полностью открыть вентиль печки и выключить газ.

19 февраля, 2015 Администратор

С приходом зимы или первых холодов автовладельцы сталкиваются с довольно частой проблемой, на ВАЗ 2109 печка дует холодным воздухом. Ведь главная проблема — натянутый трос, который отвечает за управление печкой. клапан и должен быть затянут. А как затянуть трос заслонки горячего и холодного воздуха в машине, когда перестала греться печка ВАЗ 2109? Чтобы было понятнее, расскажем, как устроена печка на ВАЗ 2109:

И) Рычаг управления закрылками;

B) Трос управления заслонкой;

И так, чтобы отремонтировать печку, сделать 1-2 витка на тросике управления дроссельной заслонкой. .. Находится возле педали газа, прямо на корпусе печки. В результате заслонка поднимется еще вверх, тем самым закрывая зазор, через который холодный воздух поступает в салон автомобиля.

А что делать если не работает печка ВАЗ 2109, дует холодный воздух и протягивание кабеля не помогло

? А может быть, трос натянут вверх, а заслонка закрывается не полностью. Решить проблему поможет герметик и пена.
… Промазываем поролон герметиками и приклеиваем к демпферу.В результате возможный зазор в 7-10 мм исчезнет, и из вашей плиты будет дуть горячий воздух.

Также возможной причиной того, что не греет печка ВАЗ 2109, может быть не полностью открытый кран отопления
… Кран отопления на моделях ВАЗ, а именно с 2109 по 2115, имеет очень ненадежную конструкцию. Так что его чрезмерное закрытие-открытие может привести к утечке, а ремонт и замена этого блока — довольно трудоемкий процесс.

В этом случае можно попробовать подтянуть кабель нагревательного крана.Но перед этим убедитесь, что проблема именно в нем. Как затянуть кабель нагревателя:

Нащупать выходную и входную трубу радиатора отопления;

2)

Если есть значительная разница температур, то причина, скорее всего, в неполностью открытом клапане;

Если не помог , то проблема может быть в воздушных пробках, образовавшихся в радиаторе отопителя.Здесь будет намного проще, для этого домкратом поднять переднюю часть машины как можно выше и хорошо «пробежать».

Если статья вам понравилась, поделитесь ею в социальных сетях и активно комментируйте!

Салон ВАЗ-2109 отапливается теплым воздухом, обогреваемым радиатором. Бывают случаи, когда система обогрева в машине начинает плохо работать и плохо греет салон. Причина может заключаться в трубах или в трубах, но иногда, чтобы решить проблемы с обогревом салона, нужно заменить провода крана отопителя.

Замена тросов печки ВАЗ — задача не из легких, но своими силами вполне выполнимая.

Расположение кабелей

Кабели находятся у крана отопителя и крепятся к нему защелкой. Чтобы добраться до них, вам потребуется полностью разобрать.

Их обычно меняют по нескольким причинам, обычно проблемы с краном, которые приводят к выходу из строя кабелей:

Кран подогревателя «закис», оборвалось крепление кабеля, открыть его стало невозможно.Таким образом, теплый воздух не проникает в салон.
Кран протекает, а заслонка не работает — это серьезная проблема и требует быстрого вмешательства. Если вовремя не уловить, охлаждающая жидкость может вытечь в салон и испортить ковер на полу.

Панель приборов высокая и низкая

Заменить кабели на высокой панели немного проще, так как ее легче разобрать. Но многие владельцы этого автомобиля отмечают, что нижняя панель более теплая, но добраться до самого отопителя очень сложно.

В любом случае, чтобы заменить трос управления на любой тип панели, его придется разобрать.

Ход замены печных кабелей

Kia Rio 2017
СКИДКА 1

РУБ.

Официальный дилер
Кредит 4,5%
Рассрочка
Trade-In
95% разрешений
Без первоначального взноса

Первое, что нужно сделать, это обесточить автомобиль.Для этого просто снимите отрицательную клемму с аккумуляторной батареи.
Снимите накладку панели возле рычагов управления пепельницей, магнитолой и печкой — для этого открутите 4 болта крепления.
Отсоедините провода от всех переключателей: фонарей, противотуманных фар, магнитолы и т. Д.
Сдвиньте передние сиденья полностью назад или снимите их полностью, чтобы они не мешали.
Снимите фиксаторы ремня безопасности на полу. Также снимите пластиковое покрытие, удерживающее чехол рычага переключения передач.Из-под этого кожуха потребуется достать нижний воздуховод.
Очень осторожно отсоедините от крана хомуты, а потом и сами кабели. Для удобства сначала отключите тягу для обогреваемой заслонки для ног (3), затем тягу для обогреваемого демпфера ветрового стекла (14), затем тягу, управляющую краном (19) и тягу, затем тягу, управляющую заслонкой ( 20).
На задней части обогревателя отсоедините провода, регулирующие скорость вращения вентилятора, и крепления проводов, подсветки и рычагов.
Не быстро, чтобы не повредить, опустить рычаг управления отопителем по диагонали вниз.
Теперь вы можете снять кабель и заменить его новым.

Здравствуйте дорогие друзья. Сегодня мы поговорим о проблемах с печкой на ВАЗ 2109 … Многие автолюбители, владельцы этой машины, жалуются на плохую работу печки. Казалось бы, машина держит температуру двигателя на уровне 90 градусов, патрубки к печке горячие, а из форсунок дует чуть теплый воздух.Если у вас печка плохо греет на ВАЗ 2109 то эта статья для вас. Постараемся раскрыть все причины, по которым печка на ВАЗ 2109 может не работать.

Давайте разберемся, как в целом работает печка на ВАЗ 2109. Мы знаем, что печка на девятках привязана к большому кругу. То есть причиной плохой работы ТЭНа может быть нарушение циркуляции теплоносителя. Проще говоря, тосол до печки не доходит. Есть несколько вариантов, почему этого не происходит:

Неисправен термостат
Воздушный шлюз

1.Как проверить? Что ж, проверить термостат довольно просто. Достаточно прикоснуться к трубам, ведущим к плите — если они горячие, термостат открыт, значит, он работает. Если он немного теплый или холодный, то он не работает. Достаточно просто. О том, как заменить термостат ВАЗ 2109, читайте на нашем сайте.

Шлюз в печке 2109

Часто бывает, что система охлаждения двигателя в автомобиле «воздушная». То есть изначально по умолчанию он герметичен и воздух извне в него не попадает.Но из-за дефектов шлангов, неплотных соединений труб или неправильного ремонта (например, замены радиатора печки) в систему попадает воздух. Из-за этого охлаждающая жидкость может перестать циркулировать в определенной области. Например, на стыке печки и двигателя. Из-за этого горячий антифриз не доходит до радиатора отопителя и охлаждающая жидкость в нем недостаточно нагревается. В результате слегка теплый воздух от дефлекторов.

Как снять шлюз в ваз

Можно попробовать «накачать вилку» руками.Поочередно сдавливая шланги отопителя, но, скорее всего, этот метод не даст результата. Более эффективный способ загнать машину передними колесами в горку — поставить ее на ручной тормоз, открутить пробку на расширительном бачке и хорошенько заправить его.

Печка не греет ВАЗ 2109

Также нагреватель может не работать из-за неисправного термостата. Термостат не открывается на горячий и, как следствие, охлаждающая жидкость течет по небольшому кругу. В этом случае термостат необходимо заменить на исправный.

Другой причиной может быть не полностью открытый кран печки. Он управляется тросом и часто не открывается полностью. Попробуйте открыть его вручную. Но будь осторожен! Это довольно проблемная часть всех переднеприводных автомобилей этого семейства. После нескольких открытий / закрытий кран может протечь. Поэтому работайте с ним очень осторожно.

Это были наиболее частые причины плохой работы нагревателя. Теперь, зная , почему плохо греет печка на ваз 2109 , вы сможете самостоятельно устранить неисправность своего автомобиля.

При этом воздух к печке ВАЗ 2109 может принести как пользу, так и вред. Все зависит от соблюдения правил эксплуатации автомобиля, а также от условий, в которых она проводится. В любом случае, если печки ВАЗ 2109 вышли из строя, это не повод сразу обращаться к профессиональным автомеханикам. Самостоятельно изучить устройство печки ВАЗ и попытаться устранить проблему вполне реально. Если это мероприятие не увенчалось успехом, то можно будет обратиться к мастеру, для которого ремонт печки ВАЗ — обычная и достаточно обыденная процедура.

Что нужно исправить?

Устройство и схема печки ВАЗ 2109 вполне ожидаемы для данной модели и имеют много общего с предыдущими выпусками (рис. 1).

Вентиляция салона ВАЗ 2109 приточно-вытяжная, осуществляется через специальные отверстия в накладках лобового стекла. При этом воздух легко выходит наружу, но при попадании внутрь задерживается с помощью специальной подкладки. Благодаря этому можно значительно улучшить теплоизоляцию в салоне.

Устройство печки ВАЗ 2109 достаточно простое и включает в себя:

Электровентилятор. Он состоит из крыльчатки, способной осуществлять 3 типа скоростей, и крепится к поверхности отопителя ВАЗ всего несколькими винтами. Дополнительные резисторы, установленные с левой стороны в отверстие в кожухе печки, могут обеспечить необходимую скорость.
Смеситель для плиты. Включает в себя сам корпус, пластинчатый клапан и несколько форсунок. Для подключения к системе отопления используются специальные резиновые шланги.Благодаря пластинчатому клапану можно контролировать нагрев воздуха. И в этом может помочь специальный регулятор.
Насос. Основная задача этого устройства — облегчить циркуляцию жидкости через радиатор.
Амортизаторы и кран. В открытое пространство подается воздух, а затем туда прогоняется нагретая жидкость. Для того, чтобы процесс начался, ставни нужно сдвинуть вправо до упора. В противном случае процесс не будет осуществлен.

Рисунок 1.Устройство автомобильной печки.

Как правило, воздух для пассажиров ВАЗ 2108-2109 поступает через форсунки: центральные, правые и левые. Они защищены от неконтролируемого попадания воздуха заслонкой со специальным уплотнением из пенополиуретана. Кроме того, водители ВАЗ 2108-2109 могут регулировать расход: достаточно плотнее открывать или закрывать заслонку. При желании можно изменить направление движения воздуха.

Устройство печки ВАЗ позволяет системе обеспечивать условия контроля для пассажиров и водителя даже при температуре воздуха -20 ° С:

+ 25 ° С — в области ног всех присутствующих;
+ 20 ° С — непосредственно в салоне автомобиля ВАЗ 2109.

Таким образом, путешествие на отечественном ВАЗ 21099 становится реальным в любое время и в любую погоду.

Что может сломаться?

Проблема, что печка ВАЗ 2109 плохо греет, отнюдь не нова и встречается у каждого третьего водителя. Вам нужно узнать, что именно произошло внутри печки ВАЗ 2109:

Перегорел предохранитель. Устранено заменой вышедшей из строя детали.
Поврежденные провода. На начальном этапе необходимо проверить, насколько эффективна система обогрева, и при необходимости устранить импульс или с помощью специального инструмента очистить обугленные контакты.
Не работает вентилятор печки ВАЗ. Устранено заменой вышедшего из строя компонента. Конечно, низкая панель несколько усложнит процесс извлечения этого элемента для неопытного водителя, а высокая панель, наоборот, откроет дополнительное поле для деятельности.
Обрыв цепи резистора. Необходимо проверить исправность компонентов, а затем выяснить, где именно произошла поломка. Лучше всего разобраться с этим вопросом у профессионального электрика, а непрофессионал может очень долго искать проблему.Не поможет даже схема печки, буквально разложив систему на составляющие.
Выключатель отопления вышел из строя. Самая частая причина — подгорание контактов или прямое заедание толкателя. В некоторых случаях устраняется только после замены переключателя.

Еще одна классическая и не менее распространенная причина того, что печка в машине не нагревается — неисправности радиатора. Проще всего его почистить, что в подавляющем большинстве случаев дает положительный результат.Конечно, чтобы добраться до радиатора, необходимо будет снять приборную панель и корпус печки, но все эти манипуляции займут не более часа.

После того, как радиатор был снят, очищен, его можно поставить на место и проверить, как сейчас работает система отопления, устранены ли проблемы, вызвавшие работы.

Если печка по-прежнему дует холодным воздухом, радиатор обязательно придется менять.

После таких изменений и при отсутствии других повреждений можно не сомневаться: печка на ВАЗ 2109 будет работать исправно.

2000 ВАЗ Лада Самара 1.5i 2115 Салон 2108 технические характеристики | технические данные | производительность | экономия топлива | выбросы | размеры | лошадиные силы | крутящий момент

ВАЗ Лада Самара 1.5i 2115 Салон

Этот автомобиль имеет кузов 4-дверный седан с передним расположением двигателя, приводящего в действие передние колеса.
Автомобиль Lada Samara 1.5i 2115 Saloon входит в модельный ряд ВАЗ 2108.
Его 4-цилиндровый атмосферный двигатель с одним верхним распредвалом имеет 2 клапана на цилиндр и рабочий объем 1.5 литров. Для этой модели он обеспечивает показатели мощности и крутящего момента 76 л.с. (77 л.с. / 57 кВт) при 5400 об / мин и 116 Нм (86 фунтов · фут / 11,8 кгм) при 3000 об / мин соответственно.
Коробка передач с 5-ступенчатой механической коробкой передач передает мощность на ведущие колеса.
Заявленная масса в снаряженном состоянии составляет 985 кг.
Говорят, что он способен развивать максимальную скорость 155 км / ч, что составляет 96 миль в час, заявленный расход топлива составляет 10,0 / 5,7 / 7,3 л / 100 км в городе / за городом / в сочетании, а выбросы углекислого газа составляют 180,0 г / км. .

2000 ВАЗ Лада Самара 1.5i 2115 Технические характеристики салона

Советы по автострахованию ВАЗ

Некоторые виды автострахования будут дешевле, если вы выберете вариант с оплатой за использование, иногда называемый оплатой за милю.Прежде чем выбирать автострахование с оплатой по факту, вам необходимо принять во внимание свои привычки вождения.

Основные факты

2000 г.
ВАЗ
Лада Самара 1.5i 2115 Салон
2108
краткие данные

5i 2115 Saloon?»> Какой телосложение?	4-дверный седан / седан с 4/5 местами
Как долго?	4330 мм
Насколько тяжелый?	985 кг
Двигатель какого размера?	1,5 литра, 1499 см ³
Сколько цилиндров?	4, прямой
Какая мощность?	77 л.с. /76 л.с. /57 кВт при 5400 об / мин
Какой крутящий момент?	116 Нм /86 фут.фунт / 11,8 кгм при 3000 об / мин
Как быстро?	0-100 км / ч : 14 с
Как быстро?	155 км / ч , 96 миль / ч
Насколько экономично?	10,0 / 5,7 / 7,3 л / 100 км городской / загородный / комбинированный
5i 2115 Saloon produce?»> Какие выбросы углекислого газа ?	180,0 CO ₂ г / км

Пожалуйста, рассмотрите возможность пожертвования

Если вы нашли этот сайт полезным, подумайте о том, чтобы внести свой вклад в его работу.
Используйте биткойн-кошелек 14NWELtwUa1hLfdiHuZk9R2kjfrCVyQQtc , чтобы сделать пожертвование.

2000 ВАЗ Лада Самара 1.5i 2115 Данные салона
кузов

Тип кузова	4/5 местный седан / седан
Кол-во дверей	4
Дизайнер
размеры и вес
	мм	дюймов
Колесная база	2460 мм	96.9 дюймов
Колея / протектор (перед)	1400 мм	55,1 дюймов
Колея / протектор (зад)	1370 мм	53,9 дюймов
Длина	4330 мм	170,5 дюймов
Ширина	1650 мм	65 дюймов
Высота	1415 мм	55. 7 дюймов
Дорожный просвет
отношение длины к колесной базе	1,76
Снаряженная масса	985 кг	2172 фунтов
Распределение веса
Объём топливного бака
аэродинамика
Коэффициент лобового сопротивления	0.429
Фронтальная зона
CdA
двигатель
Тип двигателя	безнаддувный бензин
Производитель двигателя	ВАЗ
Код двигателя
Цилиндры	Прямой 4
Вместимость	1.5 литров 1499 куб.см (91,475 куб.дюймов )
Диаметр цилиндра × ход поршня	82 × 71 мм 3,23 × 2,8 дюйм
Отношение диаметр цилиндра / ход поршня	1,15
Шестерня клапана	одинарный верхний распредвал (SOHC) 2 клапана на цилиндр Всего 8 клапанов
максимальная выходная мощность	77 л. с. (76 л.с. ) (57 кВт ) при 5400 об / мин
Удельная мощность	50.7 л.с. / литр 0,83 л.с. / куб. Дюйм
максимальный крутящий момент	116 Нм (86 фут · фунт ) (11,8 кгм ) при 3000 об / мин
Удельный крутящий момент	77,38 Нм / литр 0,94 фут · фунт / куб. М ³
Конструкция двигателя
поддон
степень сжатия	9.8: 1
Топливная система	MPFi
bmep (среднее эффективное давление тормоза)	972,4 кПа (141 фунтов на кв. Дюйм )
Максимальная частота вращения
подшипники коленчатого вала	5
Охлаждающая жидкость двигателя	Вода
Емкость	374,75 куб. См
Аспирация	Нормальный
Компрессор	НЕТ
Интеркулер	Нет
Каталитический нейтрализатор	Y
производительность
Время разгона 0-80 км / ч (50 миль / ч)
Разгон 0-60 миль / ч
Время разгона 0-100 км / ч	14 с
Время разгона 0-160 км / ч (100 миль / ч)
Стоячая четверть мили
Постоянный километр
Максимальная скорость	155 км / ч (96 миль / ч )
Удельная мощность	Чем выше, тем лучше 78. 23 л.с. / тонна (1000 кг ) 0,08 л.с. / кг 57,54 кВт / тонна (1000 кг ) 0,06 кВт / кг 77,16 л.с. / тонна (1000 кг ) 77,16 л.с. / кг 0,03 л.с. / фунт
Отношение массы к мощности	Чем ниже, тем лучше 17,38 кг / кВт 29,03 фунт / л.с.
расход топлива
Расход топлива	10.0 / 5,7 / 7,3 л / 100 км городской / загородный / комбинированный
универсальный расход топлива (рассчитанный из вышеупомянутого)
л / 100 км	10,0 / 5,7 / 7,3 л / 100 км / городской / загородный
км / литр	10,0 / 17,5 / 13,7 км / л / городской / загородный
Великобритания MPG	28,2 / 49,6 / 38,7 Милли на галлон в Великобритании / городские / загородные
MPG США	23,5 / 41,3 / 32,2 MPG США / городские / загородные
Выбросы углекислого газа	180.0 г / км
Расчетный портфель CO ₂ ^?	169,36 г / км
Группа VED (Великобритания)
CO ₂ Effizienz (DE)
шасси
Положение двигателя	перед
Компоновка двигателя	поперечный
Ведущие колеса	передний привод
Разделение крутящего момента	НЕТ
Рулевое управление
оборотов от упора до упора
Диаметр поворота
Передняя подвеска
Подвеска задняя
Размер переднего колеса
Размер заднего колеса
Шина передняя	165/70 R 13
Шины задние	165/70 R 13
Тормоза переднее / правое
Диаметр переднего тормоза
Диаметр заднего тормоза
Зона торможения
Коробка передач	5 ступенчатая механика
Передаточное число высшей передачи
Передаточное число главной передачи	3. 70
общий
Carfolio.com ID	112607
Всего произведено
Код модели
Семейство моделей	2108
RAC рейтинг	16,7
Классификация по страхованию	Информация отсутствует
Налоговая группа	Информация отсутствует
2000 ВАЗ Лада Самара 1.5i 2115 Салон добавлен 04.08.2003. Последнее изменение 28 февраля 2013 г.

Выполните поиск на Carfolio.com с помощью Google:

ВАЗ 2109 — технические характеристики, фото, видео, полное описание

ВАЗ 2109 (в народе «девятка») — советский малолитражный переднеприводный автомобиль II класса в кузове хэтчбек.Модель разрабатывалась и серийно производилась на Волжском автозаводе с 1987-2004 гг. С 2004 года автомобиль (ВАЗ-21093) собирался из автокомплектов на украинском предприятии «ЗАЗ» до конца 2011 года. Этот автомобиль также является пятидверной версией ВАЗ-2108 модельного подразделения Lada «Спутник». На рынке подержанных автомобилей эту машину все еще можно купить сегодня. Весь модельный ряд — это Лада.

История автомобиля

В конце 80-х на АВТОВАЗе было принято решение заполнить пустующую нишу комфортабельных и универсальных семейных моделей автомобилем ВАЗ-2109.Дебют отечественного переднеприводного серийного автомобиля на Волжском автозаводе явился знаменательным событием не только для Поволжья, но и для всего советского автомобилестроения.

Немного символично, но старт производства G8 пришелся на знаменательное событие, отмеченное осенью 1984 года — 60-летие автомобилестроения Союза Советских Социалистических Республик. Спустя два года с оригинального конвейера Тольяттинского автозавода была выпущена опытная партия из 159 моделей «девятки».

Новая версия долота унаследовала все технические новшества старой модели и мгновенно завоевала уважение автолюбителей. Среди всех моментов самым важным было «рациональное» количество дверей. Однако, несмотря на это, в серийное производство был запущен трехдверный вариант. Возникает закономерный вопрос, а почему?

Поскольку в стране, где личный транспорт считался роскошью, а счастливые обладатели автомобилей испытывали транспортные трудности своих близких и друзей, стандартная 3-объемная версия седана в большей степени удовлетворяла потребности водителей.В таком кузове долгое время выпускались все советские серийные автомобили.

Более производительные универсальные агрегаты, которые выпускались небольшими партиями, начали продаваться только в конце 1960-х годов, и их считали дефицитными. О других вариантах кузова и речи не было: директора автомобильных компаний даже не рискнули проводить эксперименты, считая, что эти программы не будут приветствоваться «наверху».

А вот в случае с G8 все получилось в обратном порядке.В конце 1970-х годов вся Европа буквально захлестнула мода на хэтчбек. Руководители Тольяттинского автозавода, желая соответствовать современным тенденциям, решили при проектировании нового модельного ряда сделать его, кроме стандартного седана и принципиально свежих для советского промышленного оборота 3- и 5-дверными хэтчбеками.

Выход на рынок нового автомобиля, спроектированного в соответствии с международными стандартами, должен был укрепить экспортные возможности ВАЗа.Минпром слегка охладил пыль инженеров из Тольятти, посчитав невозможность профинансировать установку всех 3-х версий конвейерной сборки.

Реально можно было выпустить только одну линию заводского конвейера для сборки 2-х типовых модификаций. В роли «счастливчиков», как выяснилось, выступил хэтчбек, у которого было много общих элементов кузова. В роли базовой версии решили выбрать более дешевую трехдверную машину, а спустя пару лет она «пришла на помощь» пятидверной.

Версия в кузове седан (ВАЗ-21099) была запущена в серийное производство только в конце 1990 года. Хотя эта задержка в некотором смысле пошла на пользу предприятию, так как при появлении седана возникла острая конкуренция с версией хэтчбек, которая в Как бы то ни было, это не входило в планы руководства Волжского автозавода.

Внешний вид

Внешне ВАЗ-2109 — это эволюция советской машины. Здесь можно заметить переход к прямоугольным линиям кузова, который четко выделяется носовыми фарами, получившими форму трапеции, а также плоской решеткой радиатора и слегка наклонным капотом.Индикаторы разместили на длинных передних крыльях.

Спустя время на всю «девятку» стали устанавливать гидравлический корректор фар, а на некоторых автомобилях имелся щеточный очиститель фар. В 1989 году состоялся дебютный рестайлинг экстерьера Девятки при переходе от маленьких передних крыльев к более длинным. Самой сомнительной частью экстерьера G8 и ВАЗ-2109 была так называемая маска для носа.

Это была довольно сложная в своем роде часть кузова, примыкающая к капоту и установленным впереди крыльям.Совмещенный участок маски имел клюв, выступавший вперед из корпуса радиатора. По бокам столь необычной конструкции были установлены блочные светильники. Такой наряд элементов уменьшился, поэтому малая изящность советской машины и четкие линии соединения обшивки с крыльями смотрелись неприятно.

Решили использовать одинарное крыло, без всяких «ухищрений», что улучшило внешний вид ВАЗ 2109. После этого установили новую решетку радиатора, где в большой раме были две продольные полосы.Через некоторое время стали использовать новую версию, состоящую из 3-х массивных полос, лишенных какого-либо каркаса.

Боковая часть имеет такие же прямые линии дверей и крыши, колесные арки и среднюю высоту дорожного просвета. «Девятка» очень похожа на своего предшественника ВАЗ-2108, который носит название «зубило». У советского хэтчбека такая же форма носа. Необычно большие двери и толстая центральная стойка добавляют модели «спортивных качеств».

На «девятке» ширина передних дверей уменьшена с 1264 до 1025 миллиметров.Благодаря этому команда дизайнеров смогла внедрить задние двери шириной 885 миллиметров в боковую часть кузова. Прямоугольные задние фонари ограничены линией крышки багажного отделения, которая также имеет острый угол перехода к крыше.

Пятая дверь получила положение заднего стекла с дворником, а бампера вместе с порогами решили сделать пластиком черного цвета (спереди есть аналогичный бампер). В дизайне ВАЗ 2109 есть определенная стремительность линий, но он очень далек от спортивного автомобиля.

Здесь разработчики сделали большой упор на более практичные стороны автомобиля. Когда наступил 1987 год, на новой модели освоили производство бензобаков из пластика, которые намного проще и проще собрать, чем другие. ВАЗ-2108 и ВАЗ-2109 уже имели стальные и пластиковые бензобаки.

Стоит признать, что через некоторое время производство пластиковых баков было прекращено, так как возникли проблемы с проницаемостью паров бензина.

Интерьер

Интерьер ВАЗа напоминает минимализм 80-х годов.Панель приборов и торпеда образуют почти прямой угол. Всего существует 3 вида панелей: «низкие», «высокие» и «европанели». Если говорить о качестве пластика в роли отделки, то оно далеко не идеальное.

Конечно, установив пластик в салоне «девятки», можно было снизить вес автомобиля, но, с другой стороны, лишили ВАЗ той роскоши, которая запомнилась классическим агрегатом «Жигули». Если посмотреть по-другому, эргономика неплохая, поэтому не стоит отвлекаться от езды по дороге.

Отчасти это было достигнуто за счет компактного расположения элементов управления. Внутри руля расположен один изогнутый поперечный элемент с кнопкой звуковой сигнализации. На заводе подушки безопасности не поставляются. В целом салон ВАЗ-2109 очень практичный с претензиями к уровню комфорта.

Несмотря на лаконичную «низкую» приборную «доску», она вполне удобна. Хотя многим понравилась высокая панель 2109. На передних сиденьях были подголовники.Кроме того, передние сиденья имеют регулируемые по высоте верхние точки крепления ремня.

Эластичные сиденья имеют хорошую фиксацию тела. А вот более высокому водителю не будет возможности выбора регулировки сиденья в продольной плоскости. Задний диван хоть и рассчитан на троих пассажиров, но с комфортом может разместиться только два человека.

Не забывайте, что их рост не должен быть больше 175 см. Объем багажного отделения у советского хэтчбека составляет довольно скромные 270 литров полезного пространства (более практичный соплатформенник получил аж 400 литров).

Технические характеристики

Двигатель

В роли двигателей отечественные инженеры использовали различные силовые агрегаты с разным объемом и мощностью. Самые первые модели советского производства оснащались двигателем объемом 1,1 литра.

Базовая версия «девятки» оснащалась 4-х тактным восьмиклапанным четырехцилиндровым силовым агрегатом «восьмерка», рабочий объем которого составлял 1295 кубических сантиметров. Такой «мотор» развивал 64 лошадиные силы при 5 600 об / мин. Пиковая сила вращения (94 Нм) достигается после 3400 об / мин.

Ограничение скорости составляло 148 километров в час. Первая сотня была достигнута за 16 секунд. Такой скромный мотор потреблял около 8,7 литра на каждую сотню километров и 5,7 литра в городском режиме.

Вариант 21093 уже имеет карбюраторный двигатель 21083. Он получил объем 1499 кубических сантиметров. Максимальная мощность в 69 «лошадей» достигается после набора 5 600 оборотов в минуту. Максимальный крутящий момент составляет 106,4 Нм при 3500 об / мин. Советский хэтчбек может разогнаться до 155 километров в час, а первая сотня набирается за 15 секунд.

Логично сделать вывод, что с увеличением мощности расход бензина увеличивается. Таким образом, в городе этот показатель держится на уровне 8,6 литра на сотню, а на трассе падает до значения 5,9 литра на каждые 100 километров. Карбюратор ВАЗ 2109 назывался Солекс и представлял собой новую, более экономичную модель.

Самым компактным является 1,1-литровый двигатель, который развивает всего 54 «лошади», которые были доступны при 5600 оборотах в минуту. Максимальный крутящий момент 79 Нм доступен при 3600 об / мин.Максимальная скорость не превышает 155 километров в час, а расход топлива в смешанном режиме составляет около 6,7 литра на каждые 100 километров.

Кроме того, позже начали выпускать двигатель ВАЗ 2109 инжекторный. Он получил индекс 211180 и устанавливался на ВАЗ-21093и объемом 1,5 литра. Такой силовой агрегат способен производить 72 лошадиные силы, доступные при 5600 оборотах в минуту.

Пиковый крутящий момент 118 Нм достигается при 2800 об / мин. На каждые 100 км пути расход топлива ВАЗ 2109 равен 8.0 литров в черте города и 5,8 литров по трассе.

В инжекторном варианте двигателя форсунки часто выходят из строя, но их можно отремонтировать самостоятельно или отдать в ремонт специалистам. В этом видео показано, как самостоятельно чистить и ополаскивать форсунки.

Трансмиссия

КП для хэтчбека изначально была на четырех скоростях, но с 1989 года инженерный состав решил внедрить пятиступенчатую коробку на «механике». Эта трансмиссия имеет однодисковое простое сцепление, цилиндрическую главную передачу, конический дифференциал и приводные валы с ШРУСами.

Имеется также встроенная центральная пружина и тросовый привод. Коробка ВАЗ 2109 не очень сложная, поэтому некоторые берутся в ремонт даже сами.

Устройство советского переднеприводного хэтчбека имеет интересную особенность. Чтобы включить заднюю скорость, необходимо направить рычаг управления влево и вперед. Практически такой же принцип используется для включения первой скорости.

Ходовая часть

Мы решили установить полностью независимую подвеску типа McPherson, которую еще называют «плавающая свеча».Сзади установили полунезависимую подвеску с поперечной балкой, работающую на кручение.

По своей конструкции такая балка похожа на многочисленные переднеприводные машины прошлых лет. Используются гидроамортизаторы, цилиндрические пружины, а также нижние поперечные рычаги с растяжками и стабилизатор поперечной устойчивости.

В качестве тормозного устройства переднеприводной машины используются дисковые тормоза с подвижными передними суппортами и барабанными механизмами сзади.Расстояние между диском и колодкой устанавливается автоматически. Тормозной привод машины — гидравлический.

Безопасность

Панель управления сильно пострадала. Органы управления вместе с подголовниками и другими элементами выполнены из мягкого пластика. На заводе установлены солнцезащитные козырьки, чтобы водитель не ослеплял обшивкой. Дополнительная защита от солнца обеспечивается простой регулировкой положения внутреннего зеркала.

На заводе имеется система взаимно перемещающихся, проглатывающих элементов в сочетании с односторонней скользящей тележкой, которая снижает энергию столкновения с рулевым колесом за счет регулируемой задержки.Асферическое вогнутое наружное зеркало увеличивает угол обзора.

Оценка расстояния до следующей задней части движущегося тренажера носит только символический характер, поскольку имеется небольшое искажение. Конструкторы ВАЗ 2109 предусмотрели ремни безопасности не только на передних сиденьях, но и на задних пассажирах. Такой элемент может спасти не одну жизнь!

Автомобиль получил трехточечные ремни безопасности, где он оборудован устройством автоматического закручивания и замком, обеспечивающим полную независимость деятельности в тихом скоростном режиме, при этом плотно и с натяжением обернутым вокруг торс.

При сильном ускорении или наклоне машины во всех направлениях ремень быстро блокируется. Этот вариант не тестируется с особыми движениями туловища.

Краш-тест

Цена и комплектация

Особым уровнем комфорта «девятка» не отличалась, поэтому в большей степени описывать нечего. Уже тогда он во многом превосходил иномарки. Но отечественный хэтчбек отличался ремонтопригодностью и наличием необходимых деталей.

Руль был без гидроусилителя, поэтому физически нужно было хорошо работать. Была стандартная печка, простой руль и штатные сиденья с установленными ремнями безопасности.

Можно было регулировать наружные зеркала заднего вида изнутри с помощью механического рычага. На сегодняшний день ВАЗ 2109 можно купить только на вторичном рынке. Обычно прайс-лист на эту машину невысок, поэтому вы можете купить машину на ходу от 939 долларов.

Отзывы владельцев

Несмотря на довольно устаревшую модель, внешний вид и небольшую динамику, а также невысокий уровень комфорта, многие автолюбители довольно хорошо отзываются о «зубиле».Нас радует простота и недорогое обслуживание. Детали можно приобрести за лучшие средства, помимо барахолки. Вы можете отремонтировать его самостоятельно. Автомобиль идеален для тюнинга.

Неприхотливость автомобиля известна многим. К положительным отзывам можно отнести вполне приемлемый расход топлива, на уровне 8-10 литров в смешанном цикле. Особенно дачников порадует хорошая высота дорожного просвета, позволяющая уверенно проходить по неровностям и не бояться ухабистой дороги.

Плохо, что нет гидроусилителя руля, поэтому приходится прикладывать физические усилия, чтобы управлять машиной, особенно стоя. Только передний ряд сидений может комфортно разместить людей внутри. Для второго ряда остается не так много места в ногах и над головой. Нам втроем неудобно сидеть, а трансмиссионный туннель в центре машины явно доставляет дискомфорт.

По отзывам владельцев ВАЗ 2109 печка у хэтчбека работает странно, сначала салон наполняется холодным воздухом, а уже потом начинает поступать теплый.Качество интерьера очень посредственное, пластик дешевый, повсюду слышны сверчки, между панелями большие зазоры. Силовому агрегату часто не хватает мощности, поэтому приходится раскручивать мотор до 4000 оборотов в минуту.

При желании можно было бы установить кондиционер, но двигатель очень слабый, поэтому вопрос отпадает. Безопасность тоже далека от идеала, поэтому при серьезной аварии можно в лучшем случае избавиться от травм. Лишь недавно отечественные автомобили стали оснащать множеством систем, обеспечивающих безопасность, но ВАЗ 2109 это, конечно, никак не повлияло.

Плюсы и минусы

Плюсы авто

Недорогая машина советского производства;
Передний привод, безусловно, можно считать плюсом;
Допустимая высота дорожного просвета;
Неплохая динамичность, высокая скорость, приятная управляемость и достаточная устойчивость на разных покрытиях;
Отопление и вентиляция хорошо справляются со своими задачами и подают воздух сразу в несколько точек, что улучшает равномерное распределение теплового воздуха в салоне;
Допустимый расход топлива;
Идеально для тюнинга;
Наличие запчастей и хорошая ремонтопригодность.

Минусы авто

Коррозия металла;
Появления явно на любителя;
Небольшой ресурс некоторых деталей;
Промежуточная шумоизоляция салона;
Малооборудование;
Очень мало свободного места, особенно для задних пассажиров;
Маленькое багажное отделение;
Плохая проходимость;
Некачественный салон;
Низкий уровень безопасности;
Блоку питания явно не хватает мощности.

Подводя итоги

После знакомства с советским хэтчбеком ВАЗ 2109 остаются противоречивые чувства. С одной стороны, это машина, которая благополучно шагнула вперед в будущее, ведь раньше были только заднеприводные модели, но с другой стороны, качество советского автопрома хромает по многим параметрам и существенно уступает. иномарки.

Однако, помимо прочего, машина идеально подходит для новичков, которые только учатся водить машину, так как машину можно приобрести по «обоснованному» прейскуранту.К тому же запчасти на хэтчбек можно найти везде, и они не такие уж и дорогие, что является очевидным плюсом. Сделать ремонт в гараже можно самостоятельно, что тоже сильно упрощает.

Автомобиль выглядит довольно неоднозначно, поэтому внешне у него есть как сторонники, так и противники. Понятно, что свободного места внутри не так много, особенно для пассажиров на заднем сиденье, а объем багажного отделения явно желает лучшего.

Также очень хромает качество материалов и пластика, используемого для отделки, везде слышны «сверчки» и видимые зазоры между панелями.Сами сиденья не самые удобные, поэтому при длительных поездках может появиться усталость. Судя по краш-тестам, хэтчбек — опасный автомобиль.

Мощности автомобилю явно не хватает, поэтому двигатель ВАЗ 2109 приходится откручивать практически всегда. Но не забывайте, что автомобилю уже много лет и в свои годы он был очень популярен в Советском Союзе. , так как за ним стояли очереди.

Да, модель не получила кондиционера, гидроусилителя руля и так далее, но любители тюнинга могут модернизировать и создавать машину по своим предпочтениям, делая из машины уникальное транспортное средство.«Зубило навсегда останется в памяти и в сердце тех, кто им владел, несмотря на частые поломки и низкий уровень комфорта.

Советуем прочитать статью: История АвтоВАЗа — автомобили LADA

ВАЗ-2109 фото

Тест-драйв

Видеообзор

Модернизируем и меняем печку на Семерке своими руками. Модернизируем и меняем печку на Семёрку своими руками. Ваз 2107 Отопление салона

С наступлением холодов каждый автовладелец проводит профилактический осмотр автомобиля и устраняет возможные неисправности.Как правило, меняют тосол, масла, меняют резину на зимнюю. Печка тоже требует особого внимания, так как это одна из основных составляющих автомобиля, обеспечивающая комфорт в холодную погоду.

Как и любой агрегат в автомобиле, печка тоже может перестать работать. Зимой такая поломка может сделать машину невозможной: окна промерзнут или потеют, что ухудшит зрение.

Чтобы отремонтировать печь самостоятельно, необходимо знать ее устройство.

В систему отопления входят такие комплектующие:

Нагреватель.Его задача — нагреть воздух. Основным элементом отопителя является радиатор, по которому циркулирует охлаждающая жидкость.
Вентилятор, направляющий нагретый воздух внутрь. Вентилятор закреплен в кожухе с помощью упругих подушек, гасящих вибрацию.
Система управления печкой, включающая кнопку вентилятора, а также заслонки и ручки управления режимами нагрева.

Отопитель печки ВАЗ 2107, принцип работы

Система отопления работает следующим образом:

В короб воздухозаборника, который находится в моторном отсеке возле лобового стекла, воздух поступает через специальные решетки на капоте.

В случае дождя или дождя вода, отделяясь от воздуха, стекает в отверстия, находящиеся в ящике. Это дает возможность использовать обогреватель в любую погоду, но пока радиатор не нагреется, воздух, поступающий в салон во время дождя, будет влажным.

Воздушный поток устремляется в отопитель и, проходя через радиатор, нагревается. Нагрев регулируется клапаном, контролирующим количество проходящего теплоносителя. Кран управляется гибкой штангой, прикрепленной к рычагу управления.

Во время движения поток воздуха попадает под капот и воздух самостоятельно поступает в обогреватель. При остановке или движении на малой скорости используется электрический вентилятор, который управляется переключателем с тремя положениями: «низкая скорость», «полная скорость» и «выключено». Пониженная скорость обеспечивается включением электродвигателя через резистор, который снижает напряжение на обмотке электродвигателя.

После радиатора воздух попадает в воздуховоды, а выходит через дефлекторы, позволяющие изменять направление потока.

Печка в салоне, из-за которой печка плохо работает

Основные неисправности системы отопления автомобиля:

Грязный радиатор
Негерметичный кран, радиатор, трубы или соединения между ними.
Повреждение переключателя режимов работы электровентилятора.
Повреждены провода устройства или окислены их соединения.
Сломался электровентилятор.

Как улучшить работу печки ВАЗ 2107 за счет увеличения объема горячего воздуха

Как известно печка на ВАЗ 2107 плохо греется, да и работает шумно.Поэтому его модернизация не редкость. В Интернете есть много советов по улучшению этого устройства. Многие автомобилисты пытались улучшить обогреватель самостоятельно. Но должного эффекта не получилось.

Например, вы можете самостоятельно:

перераспределить воздушный поток;
заделать стыки воздуховодов насадками.

Однако в целом температура в салоне останется на прежнем уровне. Чтобы в машине было комфортно и тепло, необходимо увеличить количество тепла, подаваемого радиатором.Проблема в заводском вентиляторе отопителя, который слишком мал и не создает необходимый воздушный поток. Следовательно, вам необходимо заменить вентилятор. При этом его лучше заменить на аналогичный продукт от отечественной G8, так как такие вентиляторы имеют более высокую скорость вращения и низкое энергопотребление.

Как заменить вентилятор на более мощный (подробно)

Заказ на работы:

Инструменты, приспособления, расходные материалы

Для замены радиатора отопителя потребуется:

Набор торцевых и рожковых ключей.
Отвертка крестовая.

Как заменить радиатор отопителя ВАЗ 2107 (пошагово)

Заказ на работы:

Как заменить клапан отопителя ВАЗ 2107

Заказ на работы:

Сегодня наличие исправной печки является определяющим фактором при покупке любой машины. К сожалению, продукция отечественного автопрома не всегда радует исправно работающей печкой. Особенно это актуально для старых моделей автомобилей ВАЗ советского производства, где со временем часто выходит из строя печка.Если печка ваз плохо греет машину, разберите ее и очистите от листьев и мусора, попавших в радиатор. Вы убедитесь, что результат предпринятых действий вас порадует, а печка будет работать намного лучше, грея водителя и пассажиров в холодное время года.

Инструкция по эксплуатации

Если в результате предпринятых действий ничего не изменилось, необходимо сделать следующее: полностью снять все и вырезать переборки, затем вставить новые, но под другим углом.Такие действия изменят направление воздушного потока, а производимые печкой не будут потрачены зря. Для ремонта ваз ознакомьтесь с инструкцией по эксплуатации и используйте качественные столярные инструменты. Также в некоторых случаях используйте газовую горелку, через которую вы будете резать переборки. В некоторых моделях ВАЗ их можно открутить гаечным ключом. Вставляйте новые перегородки с особой осторожностью и вниманием, предварительно рассчитав наиболее оптимальный угол наклона.

В некоторых моделях автомобилей ВАЗ вентилятор печки через переключатель подключается к управлению освещением приборной панели.Вставьте в него специальную перемычку, и вентилятор будет регулироваться этим естественным резистором. На все это вы потратите максимум 15 минут. Однако этот способ при неправильном выполнении может серьезно повредить электронную систему освещения приборной панели. Так что сто раз подумайте, прежде чем увеличивать таким образом интенсивность печи.

Обогрев салона ВАЗ классика — это хорошо, но доработка печки ВАЗ 2107 своими руками имеет только одно предназначение, это сделать ее еще лучше.Для автовладельцев, проживающих в южных регионах, этот вопрос не так актуален. Но в этом больше будут заинтересованы жители северных регионов. Они гораздо чаще встретят в машине сильные морозы и ледяной мороз. О том, что доработка происходит, свидетельствуют «семерки» на зимних дорогах, водители которых хорошо себя чувствуют на зимних дорогах без громоздкой верхней одежды.

Доработка печки ВАЗ 2107 своими руками позволяет повысить теплоотдачу в салоне автомобиля, а значит, комфорт нахождения в салоне автомобиля в холодное время года увеличивает не только водитель, но и пассажиры.Никаких специальных работ при выполнении таких работ не предусматривается, а значит, это в силу самостоятельного выполнения владельцев данной модели ВАЗ.

Несколько слов о недостатках отопительной семерки

Не так много замечено, но все же они есть. К ним относятся следующие проблемы:

Отсутствие теплого воздуха вокруг задних сидений;
Слабый поток воздуха от левого дефлектора;
Шумная работа электродвигателя отопителя;
Частые утечки из крана.

Как видно из списка, недостатки полностью устранимы самостоятельно, о чем мы и поговорим в этой статье. Он рассмотрит следующие вопросы:.

Как меняется штатный кран печки;
Устранение неисправностей радиатора;
Модернизация дефлектора левого

Замена штатного крана отопителя

Данный агрегат устанавливается в салоне автомобиля в районе ног переднего пассажира.Многие владельцы не знают о его существовании до тех пор, пока охлаждающая жидкость не протечет в салон. Для салона, пол которого застелен ковролином, это не очень хорошо. Много проблем с его чисткой, сушкой, особенно в холодное время года.

Установка нового крана решает проблему, но бывает, что только на короткое время. Это заставляет владельцев придумывать что-то новое, а они придумывают. Вместо штатного крана установите изогнутую трубу. Утечки устраняются, но появляются другие проблемы.Отсутствие крана в системе не даст возможности регулировать подачу охлаждающей жидкости к радиатору печки. Это приведет к тому, что в теплое время года машине будет слишком жарко.

Авторы этой идеи предлагают на лето перекрыть подачу жидкости в радиатор печки, а на морозе возобновить. Это не очень удобно, так как летом могут возникнуть ситуации, когда в кабину потребуется подавать теплый воздух. Например, исключить.

Поэтому лучший выход в данной ситуации — установка водопроводного крана в моторном отсеке машины.Это тоже не лишено недостатков, так как каждый раз, чтобы регулировать подачу жидкости в радиатор печки, необходимо останавливаться и залезать в подкапотное пространство.

Как избавиться от проблем с радиатором печки?

Специалисты утверждают, что более 30% всех проблем с отоплением салона связаны с радиаторами. На семерки могут быть установлены различные радиаторы, медные или алюминиевые. Они имеют свои особенности эксплуатации и несколько отличаются габаритными размерами.Самая частая причина неудовлетворительной работы — засорение ячеек радиатора, которые необходимо очистить.

Для уменьшения проблем с засорением нужно использовать качественную охлаждающую жидкость, стараться не использовать порошковые герметики для устранения протечек, исключить использование воды в качестве охлаждающей жидкости. Способствует быстрому разрушению тонких стенок алюминиевых трубок радиатора. «Левый» антифриз, в котором в большинстве случаев отсутствуют присадки, также ускоряет износ деталей систем охлаждения и обогрева.

В качестве более радикальной меры можно попробовать заменить вентилятор в системе отопления. Нужно сразу предупредить, что взять другой и поставить на место штатного просто не получится, нужно доработать. Чаще всего при переделке используют вентилятор от ВАЗ 2108. Чем он привлекает владельцев классики? Электродвигатель этого агрегата имеет более высокую скорость, менее шумный, более экономичный.

О порядке такой замены

Работу можно выполнять примерно в следующей последовательности:

В снятом пластиковом кожухе печки нужно срезать кожух внизу кожуха.Это связано с тем, что вентилятор «восьмерки» немного длиннее штатного аппарата;
Необходимо обрезать конек, подающий воздух к полу машины;
Следующим шагом будет установка нового агрегата взамен штатного вентилятора и его надежный монтаж;
Подключите устройство к бортовой сети автомобиля. В данном случае кнопка и дополнительные резисторы от ВАЗ 2108 .

После такой доработки в салоне станет заметно теплее.

Обновление переднего левого дефлектора

Как уже отмечалось ранее, одним из недостатков системы обогрева этой модели ВАЗ является слабый поток воздуха от левого переднего дефлектора. Это доставляет водителю неудобства во время движения, так как боковое стекло запотевает. Это ухудшает видимость, что может привести к аварийной ситуации. Мастера нашли выход из сложившейся ситуации.

Для увеличения подачи теплого воздуха в дефлектор установлены малогабаритные вентиляторы. Компьютерные устройства отлично справляются с этой работой, они малогабаритные и экономичные.Для их установки нужно снять дефлектор и подготовить в нем место для вентилятора. При подключении к бортовой сети нужно предусмотреть отдельный выключатель.

Как видите, есть много возможностей для улучшения. Возможна доработка печки ВАЗ 2107 своими руками в домашних условиях. Все зависит от ваших навыков и способностей, а также финансовых возможностей приобретения тех или иных материалов и инструментов.

К сожалению, недостатков у наших ВАЗов предостаточно, но от этого мы не перестаем их меньше любить, к тому же их популярность с годами не падает.Одни просто живут с этими недостатками инструкторов и инженеров, другие — исправляют все недочеты своими руками, с каждым разом делая свою машину все более совершенной.

Мы не ищем легких путей и отдаем предпочтение второму пути, поэтому еще раз продолжаем тему, на этот раз доработаем печку ВАЗ 2107. В этой статье вы узнаете, как получить максимум от своей штатной печки: как улучшить боковые сопла воздушного потока, уменьшить шум вентилятора печки, а также как сделать обогрев для ног.

Для выполнения задуманного нам потребуются:

«Улитка» от, благодаря чему мы добьемся снижения шума и увеличения расхода воздуха.
Оргстекло толщиной 3 мм, из которого будет создан корпус нашей модернизированной печи.
Промышленный фен для гибки оргстекла.
Саморезы + алюминиевые или любые другие уголки для соединения корпуса печки.

Доработка печки ВАЗ 2107 своими руками — пошаговый фотоотчет

1.Прежде всего, необходимо изготовить корпус для крепления «улитки». Для этого нужно вырезать оргстекло.

2. С помощью фена аккуратно согните, чтобы придать форму.

3. При этом была вырезана заглушка «улитка», чтобы уменьшить габариты конструкции примерно на 3 см.

4. Боковые стенки решил сделать из дюралюминия толщиной 1,5 мм.

6. Самое сложное на мой взгляд — это работа с каналами подвода воздушных потоков к отверстиям воздуховодов.Было решено сделать их разборными из такого же материала.

7. Для уменьшения сопротивления и снятия закрутки сделали плавные витки из дюралюминия.

9. Необязательный элемент, но все же решил сделать для себя — вместо резистора яркости подсветки поставил резистор регулировки скорости улитки переменной скорости.

Теперь о результатах доработки печки ВАЗ 2107 …

Все получилось даже лучше, чем я ожидал.Печка работает на малых оборотах, в основном бесшумно, поток воздуха из боковых щелей довольно приличный, несмотря на многочисленные завихрения и изгибы конструкции. Во все стороны идет равномерный поток воздуха, который быстро и мягко прогревает всю кабину. На второй и третьей скорости поток просто «бешеный», поэтому включаю только в экстренных случаях, например, когда нужно быстро прогреться. Более того, он заметил, что после модернизации печки исчез неприятный эффект запотевания стекол, машина стала сухой и комфортной.

Как бы я хотел видеть работу системы отопления? Во-первых, он практически бесшумный, чтобы через боковые форсунки в салон поступало достаточно свежего воздуха и, конечно же, чтобы теплый воздух согревал ноги. Все это поможет получить самостоятельную настройку, которую нужно делать поэтапно. Печка не дает желаемого эффекта в ВАЗ-2107 из-за не полностью доработанного вентилятора. Самостоятельно изготавливать новый элемент не стоит, а вот пополнение арсенала вентилятором, который используется в системе отопления ВАЗ-2108, очень необходимо.

Рассматриваемая модель вентилятора имеет более частое вращение и в то же время требует меньшей стоимости.

Процесс модернизации печки ВАЗ-2107 проводится в следующей последовательности:

изнутри осторожно снимается защитный кожух с днища автомобильной духовки, на которой расположен работающий вентилятор;
использованный элемент удаляется из своего «гнезда»;
аккуратно отсоединяется так называемая гребенка, отвечающая за подачу воздуха к ногам;
для замены вентилятора с двумя лопастями устанавливается модель, оснащенная пятью.Перед установкой нового элемента нужно проверить его дееспособность;
рабочий вентилятор устанавливается на место старого, надежно фиксируя качественным крепежом;
замена системного шума поможет заменить резистор, который также подходит от ВАЗ-2108;

Настройка

не будет полностью завершена, если старые кнопки включения и регулировки не заменить новыми, более продвинутыми.

На этом процесс модернизации печки можно считать завершенным.Благодаря самостоятельной, правильно выполненной настройке печки водители обязательно почувствуют, что комфорт внутри салона увеличится в несколько раз.

Lada Samara 1.5 Технические характеристики, размеры

Длина

159,84 дюйма

9150 — Размеры колесных дисков:

Lada Samara 1.5 Performance

Максимальная скорость:	153 км / ч или 95 миль / ч км / ч (от 0 до 62 миль / ч):	15.0 s
Lada Samara 1.5 Размер, габариты, аэродинамика и вес

Колесная база:	246 см или 96,85 дюйма





Ширина:	165 см или 64,96 дюйма

Высота:	142 см или 55.91 дюйм

Коэффициент аэродинамического сопротивления — Cx:	—

Передние тормоза — Размеры диска:	Диски (- мм)
Барабаны (- мм)

Передние шины — Размеры дисков:	165/70 R13

Задние шины — Размеры дисков	165/227 R13

Снаряженная масса:	930 кг ИЛИ 2050 фунтов

Соотношение массы и выходной мощности:	12.9 кг / л.
Задняя подвеска:	—

8 импортных товаров получила Канада, но не Америка

Канадского автомобильного рынка всегда было мало … с . В течение десятилетий GM была убеждена, что ей нужны уникальные бренды, что привело к тому, что на короткое время были созданы такие имена, как Passport и Asuna, чтобы направлять поток несвободного импорта по сниженным ставкам. И долгое время нижняя часть рынка имела более глубокое дно, чем наше, что приводило к продаже откровенно советских автомобилей в разгар холодной войны.

Вот восемь машин, которые наши соседи в Канаде смогли купить — и к лучшему, и к худшему:

Еще можно увидеть Nissan Micra первого поколения в Канаде.

Autoweek

1. Nissan Micra

Хэтчбек Micra первого поколения прибыл в Канаду в начале 1980-х, чтобы занять место на решающем рынке хэтчбеков. Оснащенная 1,2-литровым двигателем в паре с пятиступенчатой механической коробкой передач или четырехступенчатой автоматической коробкой передач, Micra предлагала базовый, но хорошо сделанный интерьер и двух- и четырехдверные кузовные модели. Micra выступила против Hyundai Pony и Toyota Corolla в Канаде, а также украла продажи у дорогого Volkswagen Golf.

60 л. С. Было более чем достаточно для Micra, и канадский Nissan продал их тонну … так много, что Micra все еще предлагается в Канаде (современная версия), но не в США. модель пару лет назад.

Мы что-то упустили? Не совсем, и текущие несколько избыточны из-за наличия Versa.

Легко ли сегодня найти эту машину в Канаде? Модели первого поколения все еще можно увидеть в Канаде, а иногда и в США.С., брошенного сюда студентами канадского колледжа.

Текущее значение: Менее 2000 долларов для наглядного примера.

У этого небольшого внедорожника все еще есть культ в Канаде.

Дэйв Сондерс

2. Лада Нива

Канада получила Ниву в 1980-х, когда появился спрос на дешевые полноприводные автомобили. Этот небольшой внедорожник, известный на родине как ВАЗ 2121 Нива, обладал размерами и интерьером легкового автомобиля наряду с относительно простым обслуживанием и хорошей проходимостью.Niva дебютировала в Канаде примерно в то же время, что и японские полноприводные автомобили, такие как Suzuki Samurai, но Niva была в значительной степени компактным хэтчбеком, что делало ее ценностное предложение похожим на последние автомобили AMC.

Нива в Канаде предлагалась даже в форме пикапа, чего не было в СССР, но мощность (72 л.с.) и ходовые качества не были его сильными сторонами.

Мы что-то упустили? У нас была продукция Subaru и AMC, чтобы восполнить нехватку небольших люков и универсалов 4х4.

Легко ли сегодня найти эту машину в Канаде? У него есть последователи-энтузиасты, но тонкие.

Текущее значение: Чудесно незащищенные от ржавчины образцы могут стоить более 4000 долларов.

Ассортимент седанов и купе Skoda когда-то был обычным явлением на канадских дорогах.

Дэйв Сондерс

3. Skoda 120/130

Если вы жили в Канаде в 1980-х, вы были почти избалованы выбором, когда дело касалось автомобилей Восточного блока.Помимо всех «Лад», сокращающих средства к существованию честных канадских автомобильных рабочих, чехословацкая марка Skoda, начиная с 1982 года, предлагала свою линейку седанов и купе 120/130, причем последнее называлось Rapid. 120-е были совсем не быстрыми на дороге, предлагая двигатель с водяным охлаждением, расположенный сзади, и относительно уютные внутренние помещения.

Речь идет о 1,3-литровом четырехцилиндровом двигателе с впрыском топлива в паре с пятиступенчатой механической коробкой передач, достаточном для того, чтобы топовая версия седана под маркой 135 GLi разгонялась до 100 км / ч за 12 секунд.Средняя цена входа составляла около 7000 канадских долларов, и какое-то время Skoda имела солидный коммерческий успех, хотя импортер снял модельный ряд в 1989 году прямо перед дебютом клиновидного Favorit, внешне похожего на Lada Samara.

Мы что-то упустили? Нет никакого шанса, что это могло бы хорошо развиться в Штатах, потому что ироничное владение автомобилем еще не было делом. Задний двигатель не делает его Porsche.

Легко ли сегодня найти эту машину в Канаде? В 1990-х они все еще продавались как новые, так и подержанные, но выбор его вместо японского люка было неортодоксальным выбором.Сегодня их довольно сложно заметить на дорогах.

Текущее значение: Есть множество примеров, о которых не упоминают, но отсортированные автомобили могут стоить 4000 долларов. Проблема в том, что многих бегунов можно купить за сотни, поэтому нет необходимости тратить тысячи.

Линия Signet, продаваемая как 2105/2106/2107 в его родной стране, была дальним родственником Fiat 124. Название Signet в Канаде происходит от компании-импортера.

Автоэкспорт

4. Lada Signet

Канадские покупатели, любящие Fiats 1960-х годов, могли купить ВАЗ 2104-2107 как Lada Signet, названную в честь импортера Денниса Сигнета, который привез линейку Lada в Канаду. Базовый автомобиль, модифицированный только номинально для канадского рынка, был производным от Fiat 124, оснащенный 1,5-литровым двигателем, хотя листовой металл был уникальным для российской модели. Lada конкурировала с такими автомобилями, как Skoda 120, и подержанными автомобилями времен Малеза, такими как Pontiac Acadian.

Несмотря на то, что «Лада» была советской машиной, продававшейся в Северной Америке в разгар холодной войны, она действительно пользовалась популярностью у канадских покупателей.

Мы что-то упустили? Если бы он предлагался в 1970-х под каким-нибудь политически приемлемым знаком (например, Polski Fiat), он, возможно, преуспел. Но не в 80-е и 90-е годы — на тот момент он был слишком стар.

Легко ли сегодня найти эту машину в Канаде? В 90-е годы в больших городах можно было встретить пару в день.Большинство ушли.

Текущая стоимость: За 3000 долларов вы получите лучший образец в провинции и множество запасных частей к нему.

Интересно, что Hyundai начинала в Канаде с высококлассной модели.

Дэйв Сондерс

5. Hyundai Stellar

В конце 1980-х Hyundai только начинал продвигаться в Северной Америке, но одна модель, которую упустили США, была Stellar, которая взяла верх в сегменте седанов среднего размера в Канаде.Это означало, что автопроизводитель пошел навстречу подобным Toyota Camry с четырехцилиндровым заднеприводным Stellar от Mitsubishi, предлагающим целый ряд почти роскошных функций того времени.

Сама по себе машина была поистине интернациональной разработкой: в то время как трансмиссия и двигатель были от Mitsubishi, дизайн был разработан не кем иным, как Джорджетто Джуджаро, а шасси было позаимствовано у Ford Cortina, который Hyundai строил по лицензии в Корее. .

Мы что-то упустили? Большой Hyundai с почти роскошным салоном в конце 1980-х было бы непросто продать.

Легко ли сегодня найти эту машину в Канаде? Найти можно, но искать придется.

Текущая стоимость: Менее 2000 долларов США.

Трехдверный Lada 2108 и пятидверный хэтчбек 2109 продавались в Канаде как Самара, как и на большинстве других экспортных рынков.

Автоэкспорт

6. Lada Samara

Самарский модельный ряд был последней моделью Lada, представленной в Канаде, где они предлагались в форме четырехдверного седана, трехдверного хэтчбека и пятидверного люка.Самара больше не производная от Fiat, по крайней мере снаружи, она предлагала немного более современный внешний вид в сочетании с не ужасным интерьером.

1,5-литровые двигатели по-прежнему были основными силовыми установками, но Самара, относительно компактный автомобиль, не нуждалась в большем. К этому времени «Самаре» пришлось конкурировать с корейскими и японскими люками, которые в очередной раз удалось снизить в цене. Качество материалов и устойчивость к ржавчине также не были его лучшими характеристиками.

Мы что-то упустили? Это были десятилетия впереди 2105/2107, которые также продавались в Канаде, но это мало что говорит.Мы удивлены, что канадцы смирились с проблемами NVH, которые были ужасными.

Легко ли сегодня найти эту машину в Канаде? Это было легко обнаружить в Канаде в начале 1990-х — мы видели несколько таких, — но сегодня это противоположный выбор. Некоторые добрались до США, как и Нива и Перстень.

Текущая стоимость: Бегуны начинают с сотен долларов (или бесплатно, если вы любезно спросите), но комплектные автомобили с небольшими проблемами продаются по цене более 1500 долларов.

Канадцы имели возможность купить TVR Griffith начиная с 1991 года. Теперь они могут быть импортированы в США.

Autoweek

7. TVR Griffith

В связи с растущими требованиями федерализации TVR не предлагала своих волосатых Griffith в Штатах, но несколько продала в Канаде. Griffith, дебютировавший в 1991 году, был оснащен 4,0-литровым двигателем Rover V8 в легком корпусе из стекловолокна, передавая 240 л.с. на задние колеса.При снаряженной массе 2310 фунтов Griffith представлял собой миниатюрный Dodge Viper и имел такой же простой интерьер. Другими словами, это был классический TVR.

Мы что-то упустили? Это, пожалуй, единственный автомобиль в этом списке, который действительно нужен США.

Легко ли сегодня найти эту машину в Канаде? TVR были дорогими машинами ручной работы, так что вам придется пойти на британский автосалон, чтобы его увидеть.

Текущая стоимость: От 20 000 до 30 000 долларов.

В течение нескольких лет GM предлагала марку Vauxhall в Канаде, хотя и с левым рулем.

Рубрики

Ваз 2108 схема печки: Схема включения печки 2108, 2109, 21099

Переключатель электродвигателя «печки» ВАЗ 2108, 2109

Что представляет собой переключатель «печки» ВАЗ 2108, 2109, 21099

Как работает переключатель «печки»

Схема включения электродвигателя вентилятора отопителя салона ВАЗ 2108, 2109, 21099

Неисправности переключателя отопителя «печки»

— Электрический ток не поступает на переключатель

— Контакты внутри переключателя не замыкаются

Примечания и дополнения

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

Схема и устройство печки ВАЗ-2109

Внутренне устройство и принцип работы

Радиатор отопительной системы

Кран

Вытяжная вентиляция

Электрическая составляющая печки

Элементы отопительной системы

Печка и вентиляция ВАЗ 2108 2109 VAZ (восьмёрка, девятка)

почему не работает, где находится и как снять, замена своими руками

Что такое вентилятор печки

Назначение устройства

Где расположен моторчик на ВАЗ 2108/09

Схема подключения

Вентилятор отопителя ВАЗ 2108/2109

Причины выхода из строя

Предохранитель

Плохой контакт

Резистор

Переключатель

Как снять моторчик печки на ВАЗ 2108/09

Видео: как снять электродвигатель отопителя

Разборка и сборка вентилятора

Видео: разборка моторчика печки ВАЗ 2108/09

lab4x4.ru — Подключение мотора печки

Подключение мотора печки

Мотор печки на ваз 2108

Процесс замены вентилятора

Алгоритм действий

Назначение вентилятора печки ВАЗ 2108/09, неполадки и их устранение

Что такое вентилятор печки

Назначение устройства

Где расположен моторчик на ВАЗ 2108/09

Схема подключения

Вентилятор отопителя ВАЗ 2108/2109

Причины выхода из строя

Предохранитель

Плохой контакт

Резистор

Переключатель

Как снять моторчик печки на ВАЗ 2108/09

Видео: как снять электродвигатель отопителя

Разборка и сборка вентилятора

Видео: разборка моторчика печки ВАЗ 2108/09

Изучаем и чиним печку на ВАЗ 2108: неисправности вентилятора, радиатора и крана

Устройство системы отопления автомобиля

Принцип работы печки

Типичные неисправности

Ремонт своими руками

Фотогалерея «Снятие печки и ремонт»

Устройство и эксплуатация печки ваз-2109. инструкция по ремонту.

Устройство и эксплуатация печки ВАЗ-2109. Инструкция по ремонту

Особенности устройства печки ВАЗ 2109

Особенности эксплуатации и ремонта печки ВАЗ 2109

Отопитель ВАЗ-2109: схема, устройство конструкции, расположение основных функциональных элементов и принцип работы

Внутренне устройство и принцип работы

Радиатор отопительной системы

Кран

Вытяжная вентиляция

Электрическая составляющая печки

Элементы отопительной системы

Переделка заслонки печки ВАЗ 2109 высокая панель (2113,14,15) — бортжурнал Лада 2115 16 Valve Red Bullシ 2011 года на DRIVE2

ВАЗ-2108 -2109 -21099 руководство по эксплуатации, техобслуживанию и ремонту

Ремонт печки ВАЗ 2109: как делать правильно?

Особенности системы отопления ВАЗ 2109

Какие причины поломок печки авто ВАЗ 2109

Неисправности в системе отопления,способ устранения

Как выполнить ремонт печки авто ВАЗ 2109

Ремонт ВАЗ (Lada) 2108/2109 своими руками

Краткая история ВАЗ 2108

2000 г.
ВАЗ
Лада Самара 1.5i 2115 Салон
2108
краткие данные
