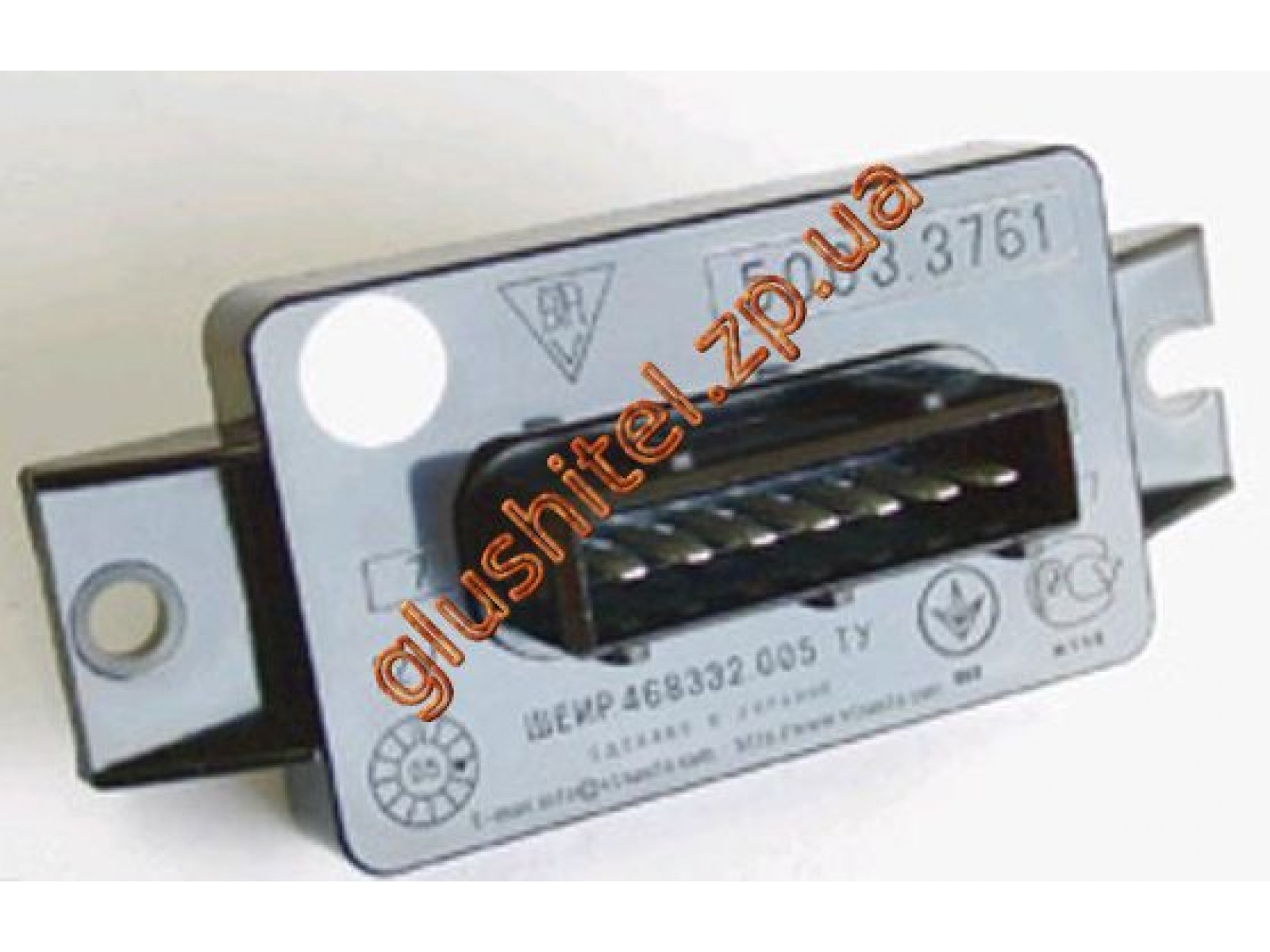

50133761 Блок управления ЭПХХ ВАЗ-21213 СОЛЕКС АЭНК-К — 5013.3761

50133761 Блок управления ЭПХХ ВАЗ-21213 СОЛЕКС АЭНК-К — 5013.3761 — фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru

Распечатать

3

1

Артикул:
5013.3761

Код для заказа: 103685

Есть в наличии

Доступно для заказа — 3 шт.Данные обновлены: 03.05.2021 в 08:30

Код для заказа
103685

Артикулы
5013.3761

Производитель
Калужский завод электронных изделий

Каталожная группа:

. .Электрооборудование
Электрооборудование

Ширина, м:

0.045

Высота, м:

0.04

Длина, м:

0.1

Вес, кг:

0.04

Применяемость по марке машин:

ВАЗ

Блоки управления:

экономайзеры

Отзывы о товаре

Сертификаты

Обзоры

Наличие товара на складах и в магазинах, а также цена товара указана на 03. 05.2021 08:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час.
При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону
8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

217be492a82820a626bb7bb39b53154f

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

!

В вашей корзине
на сумму

Закрыть

Оформить заказ

Экономайзер принудительного холостого хода (ЭПХХ) карбюратора Солекс 2108, 21081, 21083

Разберем устройство и принцип действия экономайзера принудительного холостого хода (ЭПХХ) карбюраторов семейства Солекс устанавливаемых на двигателя автомобилей ВАЗ 2108, 2109, 21099 и их модификации.

ЭПХХ является одной из систем карбюратора 2108, 21081, 21083 Солекс.  Она отвечает за обеспечение работы двигателя автомобиля на принудительном холостом ходу.

Назначение системы ЭПХХ Солекс

Система экономайзера принудительного холостого хода карбюратора Солекс 2108, 21081, 21083 предназначена для отключения подачи топлива через систему холостого хода на режиме торможения двигателем и после выключения зажигания. Она обеспечивает сокращение расхода топлива до 0,5 литра на 100 км, предотвращает возникновение дизелинга (калильного зажигания), сокращает выброс в атмосферу токсичных соединений образующихся при ухудшении смесеобразования на режиме ПХХ.

Устройство ЭПХХ Солекс

Электромагнитный клапан карбюратора – исполнительное устройство системы, перекрывающее своей иглой, по команде блока управления, отверстие в топливном жиклере системы ХХ, тем самым прекращая через нее подачу топлива. Установлен в карбюраторе.

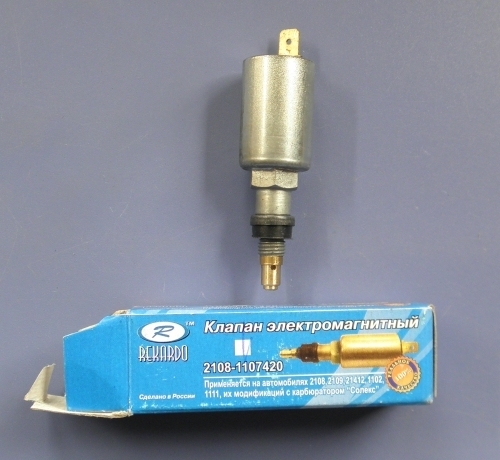

Электромагнитный клапан карбюратора Солекс 2108, 21081

Блок управления – электронный блок управления является управляющим элементом ЭПХХ. Он  считывает частоту импульсов в системе зажигания (через вывод «К» катушки зажигания) и по ним определяет частоту вращения коленчатого вала двигателя. Помимо этого блок управления принимает сигнал от контакта винта «количества» топливной смеси о закрытии, либо открытии дроссельной заслонки первой камеры. При определенной частоте вращения к/вала и сигнале об открытой дроссельной заслонки он отключает подачу напряжения на электромагнитный клапан, а тот перекрывает подачу топлива через СХХ. Блок установлен на щитке моторного отсека рядом с коммутатором системы зажигания.

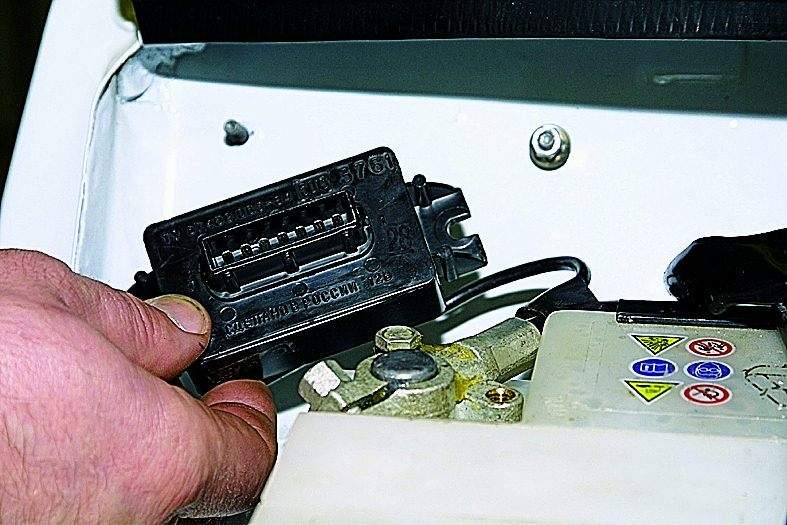

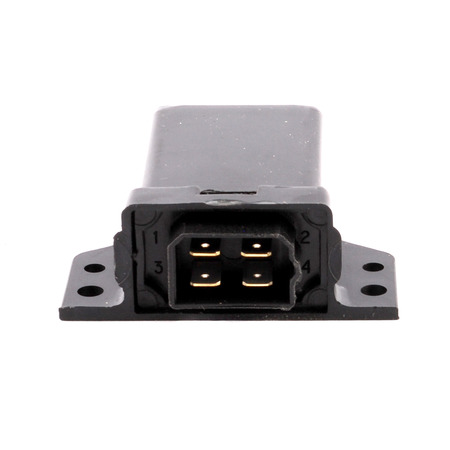

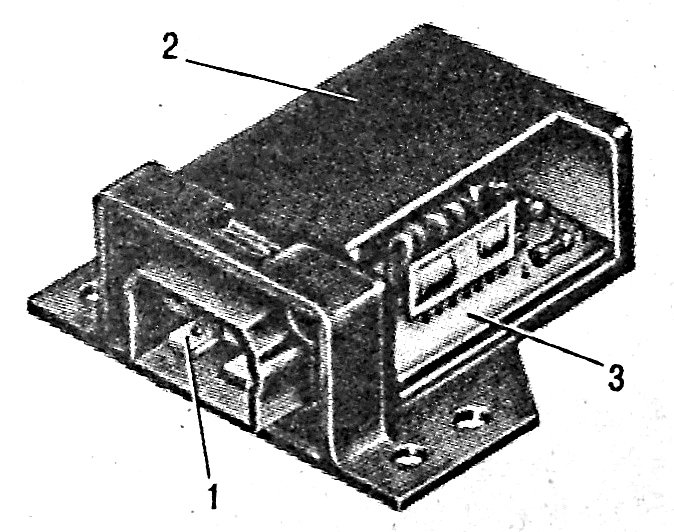

Блок управления системы экономайзера принудительного холостого хода карбюратора Солекс 2108, 2109, 21099

Контакт винта «количества» топливной смеси (датчик-винт) – наконечник винта «количества» топливной смеси с присоединенным к нему проводом. При отпущенной педали «газа» и закрытых дроссельных заслонках контакт касается ребра рычага на оси дроссельной заслонки (замкнут на «массу»), на блок управления идет сигнал о том, что дроссельная заслонка закрыта.

Винт регулировки «количества» топливной смеси, он же датчик системы ЭПХХ, сигнализирующий о положении дроссельной заслонки 1-й камеры карбюратора

После нажатия на педаль «газа» контакт наконечника винта «количества» и рычага дроссельной заслонки размыкается (не замкнут на «массу»), на блок управления идет сигнал, что дроссельная заслонка открыта. Установлен на карбюраторе.

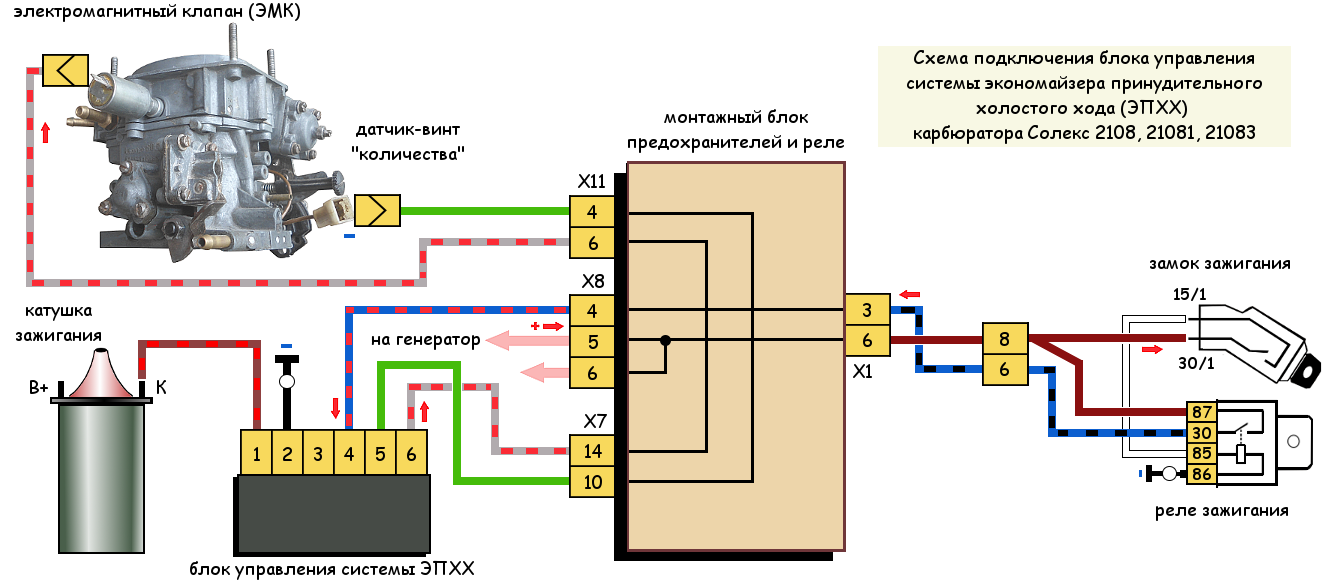

Видимые элементы системы ЭПХХ карбюратора Солекс в подкапотном пространстве автомобиля ВАЗ 21083

Принцип действия системы экономайзера принудительного холостого хода карбюратора Солекс

Движение автомобиля по инерции с включенной передачей и отпущенной педалью «газа» (торможение двигателем) называется принудительным холостым ходом (ПХХ). На этом режиме резко ухудшаются условия сгорания топливной смеси в цилиндрах двигателя, увеличивается выброс СО и СН, возрастает расход топлива. ЭПХХ отключает подачу топлива на режиме ПХХ в цилиндры двигателя, тем самым оптимизируя состав топливной смеси и экономя топливо.

Блок управления в этой ситуации принимает сигналы с замкнувшегося на «массу» контакта на винте «количества» о том, что дроссельная заслонка закрыта и с катушки о частоте вращения коленчатого вала на данный момент. Если частота вращения выше 2100 оборотов  в минуту он прекращает подачу напряжения на вывод электромагнитного клапана карбюратора и тот перекроет отверстие топливного жиклера СХХ. Подача топлива через систему холостого хода прекратится. Как только частота вращения коленчатого вала снизится до 1900 об/мин, блок управления возобновит подачу напряжения на электромагнитный клапан. Его игла втянется и откроет отверстие в топливном жиклере СХХ. Система холостого хода заработает.

То есть для принудительного отключения подачи топлива через систему холостого хода электронному блоку управления необходимо два условия – сигнал о закрытой дроссельной заслонке и сигнал о величине оборотов двигателя.

Неисправности в работе двигателя связанные с ЭПХХ Солекс

— Двигатель глохнет в движении автомобиля при сбросе «газа»

Аналогичная неисправность может возникнуть и при засорении системы холостого хода карбюратора. Это нужно учитывать при диагностике неисправностей ЭПХХ.

— Дизелинг (калильное зажигание)

Двигатель работает некоторое время после выключения зажигания.

Примечания и дополнения

Принудительный холостой ход (ПХХ) – один из режимов работы двигателя. Выполняется при движении автомобиля с включенной передачей и полностью отпущенной педалью «газа». Например, при торможении двигателем или движении на спуске. В этом случае, дроссельные заслонки обеих камер карбюратора полностью закрыты, обороты коленчатого вала двигателя выше 1900 об/мин. Ниже 1900 об/мин вступает в работу система холостого хода.

Дизелинг (калильное зажигание) – непродолжительная работа двигателя после выключения зажигания. Топливо, попадающее в цилиндры двигателя под действием разрежения из карбюратора, воспламеняется от нагретой свечи, происходят вспышки в камерах сгорания, перемещающие поршни. Возможен при неисправной системе ЭПХХ и применении «горячих» свечей (свечей с температурными характеристиками не соответствующими данному типу двигателей).

Еще статьи по карбюраторам Солекс

— Проверка и ремонт системы ЭПХХ карбюратора 2108, 21081, 21083 Солекс

— Неустойчивый холостой ход двигателя с карбюратором Солекс

— Прочистка системы холостого хода карбюратора Солекс

— «Троит» двигатель, причины

— Обороты холостого хода карбюраторного двигателя не поддаются регулировке

Эпхх ваз 2109 карбюратор tnvd-auto.ru

Экономайзер принудительного холостого хода (ЭПХХ) карбюратора Солекс 2108, 21081, 21083

Разберем устройство и принцип действия экономайзера принудительного холостого хода (ЭПХХ) карбюраторов семейства Солекс устанавливаемых на двигателя автомобилей ВАЗ 2108, 2109, 21099 и их модификации. ЭПХХ является одной из систем карбюратора 2108, 21081, 21083 Солекс. Она отвечает за обеспечение работы двигателя автомобиля на принудительном холостом ходу.

Система экономайзера принудительного холостого хода карбюратора Солекс 2108, 21081, 21083 предназначена для отключения подачи топлива через систему холостого хода на режиме торможения двигателем и после выключения зажигания. Она обеспечивает сокращение расхода топлива до 0,5 литра на 100 км, предотвращает возникновение дизелинга (калильного зажигания), сокращает выброс в атмосферу токсичных соединений образующихся при ухудшении смесеобразования на режиме ПХХ.

Устройство ЭПХХ Солекс

Электромагнитный клапан карбюратора – исполнительное устройство системы, прекрывающее своей иглой, по команде блока управления, отверстие в топливном жиклере системы ХХ, тем самым прекращая через нее подачу топлива. Установлен в карбюраторе.

Блок управления – электронный блок управления является управляющим элементом ЭПХХ. Он считывает частоту импульсов в системе зажигания (через вывод «К» катушки зажигания) и по ним определяет частоту вращения коленчатого вала двигателя. Помимо этого блок управления принимает сигнал от контакта винта «количества» топливной смеси о закрытии, либо открытии дроссельной заслонки первой камеры. При определенной частоте вращения к/вала и сигнале об открытой дроссельной заслонки он отключает подачу напряжения на электромагнитный клапан, а тот перекрывает подачу топлива через СХХ. Блок установлен на щитке моторного отсека рядом с коммутатором системы зажигания.

Контакт винта «количества» топливной смеси (датчик-винт) – наконечник винта «количества» топливной смеси с присоединенным к нему проводом. При отпущенной педали «газа» и закрытых дроссельных заслонках контакт касается ребра рычага на оси дроссельной заслонки (замкнут на «массу»), на блок управления идет сигнал о том, что дроссельная заслонка закрыта.

После нажатия на педаль «газа» контакт наконечника винта «количества» и рычага дроссельной заслонки размыкается (не замкнут на «массу»), на блок управления идет сигнал, что дроссельная заслонка открыта. Установлен на карбюраторе.

видимые элементы системы ЭПХХ карбюратора Солекс в подкапотном пространстве автомобиля ВАЗ 21083

Принцип действия системы экономайзера принудительного холостого хода карбюратора Солекс

Движение автомобиля по инерции с включенной передачей и отпущенной педалью «газа» (торможение двигателем) называется принудительным холостым ходом (ПХХ). На этом режиме резко ухудшаются условия сгорания топливной смеси в цилиндрах двигателя, увеличивается выброс СО и СН, возрастает расход топлива. ЭПХХ отключает подачу топлива на режиме ПХХ в цилиндры двигателя, тем самым оптимизируя состав топливной смеси и экономя топливо.

Блок управления в этой ситуации принимает сигналы с замкнувшегося на «массу» контакта на винте «количества» о том, что дроссельная заслонка закрыта и с катушки о частоте вращения коленчатого вала на данный момент. Если частота вращения выше 2100 оборотов в минуту он прекращает подачу напряжения на вывод электромагнитного клапана карбюратора и тот перекроет отверстие топливного жиклера СХХ. Подача топлива через систему холостого хода прекратится. Как только частота вращения коленчатого вала снизится до 1900 об/мин, блок управления возобновит подачу напряжения на электромагнитный клапан. Его игла втянется и откроет отверстие в топливном жиклере СХХ. Система холостого хода заработает.

То есть для принудительного отключения подачи топлива через систему холостого хода электронному блоку управления необходимо два условия – сигнал о закрытой дроссельной заслонке и сигнал о величине оборотов двигателя.

Неисправности в работе двигателя связанные с ЭПХХ Солекс

— Двигатель глохнет в движении автомобиля при сбросе «газа»

Аналогичная неисправность может возникнуть и при засорении системы холостого хода карбюратора. Это нужно учитывать при диагностике неисправностей ЭПХХ.

— Дизелинг (калильное зажигание)

Двигатель работает некоторое время после выключения зажигания.

Примечания и дополнения

Принудительный холостой ход (ПХХ) – один из режимов работы двигателя. Выполняется при движении автомобиля с включенной передачей и полностью отпущенной педалью «газа». Например, при торможении двигателем или движении на спуске. В этом случае, дроссельные заслонки обеих камер карбюратора полностью закрыты, обороты коленчатого вала двигателя выше 1900 об/мин. Ниже 1900 об/мин вступает в работу система холостого хода.

Дизелинг (калильное зажигание) – непродолжительная работа двигателя после выключения зажигания. Топливо, попадающее в цилиндры двигателя под действием разрежения из карбюратора, воспламеняется от нагретой свечи, происходят вспышки в камерах сгорания, перемещающие поршни. Возможен при неисправной системе ЭПХХ и применении «горячих» свечей (свечей с температурными характеристиками не соответствующими данному типу двигателей).

Еще статьи по карбюраторам Солекс

проверка блока управления электромагнитным клапаном карбюратора ЭПХХ автомобили ваз 2108, ваз 2109, ваз 21099

Исправный блок управления электромагнитным клапаном карбюратора 6 (рис. 9.28) должен отключать клапан 2 при увеличении частоты вращения коленчатого вала до 2100мин и включать клапан карбюратора при снижении частоты вращения до 1900мин, если концевой выключатель карбюратора замкнут на «массу».
Перед проверкой работоспособности блока управления электромагнитным клапаном карбюратора убедитесь в правильности подключения к нему проводов (рис. 9.29).

Рис. 9.29. Схема проверки блока управления электромагнитным клапаном ваз 2108, ваз 2109, ваз 21099:
1 — блок управления; 2 — переходной разъем с вольтметром; А — жгут проводов автомобиля

Работоспособность блока управления клапаном карбюратора проверяют с помощью вольтметра (с пределами измерения 0-15В) в следующем порядке:
1. Пустите двигатель на автомобиле ваз 2108, ваз 2109, ваз 21099 и оставьте работать двигатель на холостом ходу.

2. Разъедините разъем провода датчика-винта ЭПХХ и замкните на «массу» контакт разъема (можно, не разъединяя разъемы, замкнуть на «массу» вывод датчика-винта карбюратора). 3. Плавно открывая дроссельную заслонку, увеличьте частоту вращения коленчатого вала свыше 2100мин и зафиксируйте это положение. При этом должен возникнуть автоколебательный режим работы двигателя, сопровождающийся пульсацией частоты вращения. Возникновение автоколебательного режима объясняется тем, что при увеличении частоты вращения коленчатого вала до 2100мин разрывается электрическая связь выводов 4 и 6 (см. рис. 9.28) блока, что вызывает отключение подачи топлива в двигатель. При этом частота вращения коленчатого вала снижается и после ее падения ниже 1900мин восстанавливается указанная связь, т.е. подача топлива возобновляется и частота вращения повышается. Этот процесс циклически повторяется с периодом 1-2сек. Если вызвать автоколебательный режим не удается, а электромагнитный клапан карбюратора не имеет дефекта (проверку клапана см. разд. 4 «Двигатель», подразд. «Ремонт карбюратора»), то неисправен блок управления и его необходимо заменить.
4. Заглушите на автомобиле ваз 2108, ваз 2109, ваз 21099 двигатель и подключите к блоку управления 1 (см. рис. 9.29) вольтметр с помощью специального переходного разъема 2.
5. Пустите на автомобиле ваз 2108, ваз 2109, ваз 21099 двигатель и, постепенно увеличивая частоту вращения коленчатого вала, следите за показаниями вольтметра: после пуска двигателя вольтметр должен показывать напряжение не менее 10В, а в момент отключения клапана карбюратора — скачкообразное снижение напряжения до величины не более 0,5В.
6. После отключения клапана постепенно снижайте частоту вращения двигателя до включения клапана: вольтметр должен показать при этом скачкообразное увеличение напряжения не менее чем до 10В.
7. Установите частоту вращения коленчатого вала в пределах 2200-2300 мин, отсоедините от «массы» наконечник провода, идущего к концевому выключателю карбюратора, а затем снова соедините его с «массой»; при отсоединении провода от «массы» электромагнитный клапан карбюратора должен включаться, а при соединении с «массой» — отключаться.

8. Проверить блок управления электромагнитным клапаном карбюратора можно, непосредственно контролируя по тахометру значения частоты вращения коленчатого вала, при которых происходит срабатывание блока. Для проверки необходима контрольная лампа 12В и провода со штекерными наконечниками. Отсоедините от вывода электромагнитного клапана карбюратора разъем с проводом. Для обеспечения работы электромагнитного клапана соедините дополнительным проводом его вывод с клеммой «+» аккумуляторной батареи. С контактом разъема, снятым с электромагнитного клапана, соедините один вывод контрольной лампы, другой вывод лампы подсоедините к «массе» автомобиля. На режиме холостого хода (850+50)мин контрольная лампа должна гореть. При увеличении частоты вращения коленчатого вала двигателя до 2100 мин±5% лампа должна гаснуть и вновь загораться при падении частоты вращения ниже 1900 мин±5%. После проверки подсоедините разъем с проводом к выводу электромагнитного клапана карбюратора.
9. При отсутствии вольтметра или контрольной лампы допускается проверять блок управления электромагнитным клапаном карбюратора по характерному стуку клапана при отключении и включении.
ПОЛЕЗНЫЙ СОВЕТ
Если в пути отказал блок управления клапаном ЭПХХ и двигатель останавливается при отпускании педали акселератора с выжатым сцеплением, соедините между собой отрезком провода клеммы 4 и 6 блока. Холостой ход двигателя полностью восстановится, но при этом будет отключена система ЭПХХ, что приведет к увеличению токсичности выхлопа, некоторому увеличению расхода топлива и ухудшению тормозных свойств двигателя. Поэтому этот способ можно рекомендовать только в том случае, когда надо доехать до гаража или сервиса.

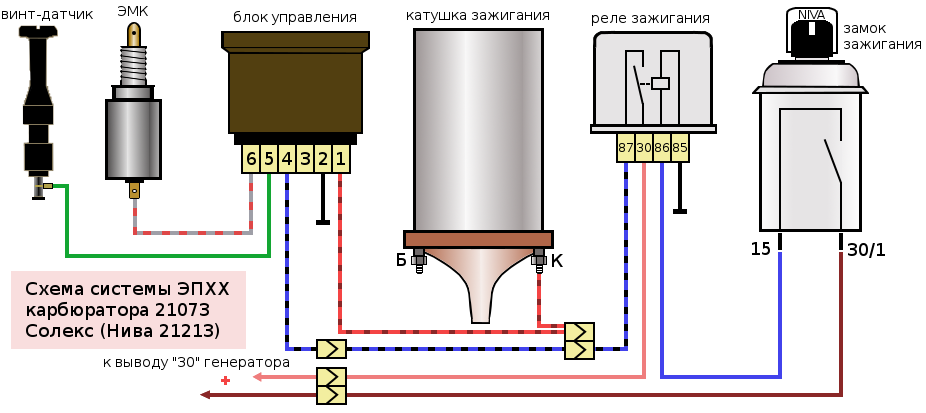

Рис. 9.28. Система управления электромагнитным клапаном карбюратора ЭПХХ ваз 2108, ваз 2109, ваз 21099:
1 — концевой выключатель карбюратора; 2 — электромагнитный клапан карбюратора; 3 — монтажный блок; 4 — замок зажигания;
5 — реле зажигания; 6 — блок управления; 7 — катушка зажигания; А — к выводу «30» генератора; Б — нумерация штекеров в блоке управления

ЭПХХ на ВАЗ 2109 (карбюратор)

Практически все автомобили ВАЗ 2109, имеющие в подкапотном пространстве карбюратор, оснащаются экономайзерами. Так сокращенно называют экономайзер принудительного холостого хода или просто ЭПХХ.

Задача ЭПХХ заключается в следующем:

• Экономит топливо в автомобиле;
• Исключает подачу топлива в силовой агрегат при отключении двигателя;
• Отключает подачу горючего в мотор по системе холостого хода при торможении движком.

Конструкция

ЭПХХ карбюраторного ВАЗ 2109 включает в себя следующие компоненты:

• Экономайзер;
• Электромагнитный клапан;
• Концевой выключатель дроссельной заслонки.

При выходе хотя бы одного компонента конструкции ЭПХХ из строя весь узел перестает работать.

Расположение элемента

Принцип действия

Чтобы определить причину неполадки, предпринять действия по устранению неисправности ЭПХХ, необходимо знать о принципе его работы.

1. Экономайзер оснащается выходными и входными цепями.
2. Входные цепи — это концевой выключатель и провод, который подключается к коммутатору.
3. Концевой выключатель дросселя (дроссельной заслонки) сообщает экономайзеру о том, нажата ли в данный конкретный момент педаль газа или нет.
4. Если педаль не выжата, концевой выключатель замыкается на массу.
5. как только педаль газа нажимается водителем, контакт отключается.
6. Провод, который соединяет коммутатор и экономайзер, сообщает о количество импульсов катушке зажигания. По сути, за счет этого экономайзеру удается узнать о фактических текущих оборотах силового агрегата.
7. Выходная цепь у ЭПХХ только одна — электромагнитный клапан ХХ карбюраторной системы (ХХ — холостой ход). Экономайзер может включить и отключить данный клапан.
8. Экономия топлива обеспечивается закрытием топливного жиклера ХХ на больших оборотах мотора.
9. Если педаль газа не выжата, концевой выключатель заслонки замыкается на массу, обороты составляют менее 2,1 тысячи в минуту, тогда экономайзер открывает электромагнитный клапан ХХ.
10. Когда педаль газа нажимается, концевой выключатель размыкается, оставляя при этом клапан открытым все равно. Закрытие клапана происходит только при условии превышения оборотов мотора выше 2,1 тысячи в минуту.
11. Клапан находится в закрытом положении, пока обороты не упадут ниже отметки 1,9 тысячи в минуту.

Если автомобиль едет по накату с включенной передачей и отпущенной педалью акселератора, ЭПХХ включаться не будет, даже при условии падения оборотов ниже 1900 в минуту. Экономайзер следит за закрытым положением заслонки. Если при этом обороты мотора на холостом ходу слишком высокие, это воспринимается как движение накатом.

Собственно, это все, что вам необходимо знать о работе такого элемента как ЭПХХ.

Практика и исследования показывают, что применение экономайзера позволяет сэкономить около 5 процентов от расхода мотора.

Признаки неисправности

Существует несколько основных признаков, свидетельствующих о выходе из строя ЭПХХ:

• Двигатель регулярно глохнет при холостых оборотах;
• Возникает детонация в двигателе при отключении зажигания;
• Мотор глохнет, когда выполняется торможение накатом.

Проверить, правильно ли работает ЭПХХ и его блок управления можно своими руками. Для проверки клапана следует контролировать его включение в различных режимах работы. Правильность функционирования определяется на слух или с помощью вольтметра.

Проверка клапана

Есть три основных этапа проверки работоспособности электромагнитного клапана.

Способ проверки

Ваши действия

Базовый режим работы ЭПХХ

• Заведите двигатель и начните плавно повышать обороты силового агрегата;
• Как только вы пересечете отметку в 2100 оборотов в минуту, клапан должен отключиться. Это будет слышно по щелчку;
• Повысьте теперь обороты до 4000 оборотов в минуту. При этом клапан должен оставаться закрытым;
• Вновь плавно понижайте обороты, достигнув отметки ниже 1900 оборотов в минуту. В этот момент исправный клапан вновь щелкает, что говорит о его включении

Режим торможения мотором

• Отключите фишку с концевого выключателя положения заслонки, посадите ее на массу;
• Это действие позволит обмануть экономайзер, сообщив ему, что педаль газа была отпущена;
• Заведите мотор и поднимите обороты выше отметки в 4000 единиц в минуту;
• Постепенно начните снижать обороты;
• Когда достигните 1900 оборотов в минуту, клапан включиться не должен;
• Концевик замкнут на массе, обороты выше холостых запускают режим торможения мотором. Экономайзер включать клапан не должен.

Отсечки топлива при отключении зажигания

• Прогрейте двигатель до 90 градусов и выключите зажигания;
• Двигатель при этом должен сразу заглохнуть, не вибрировать и не дребезжать;
• Если вибрации возникают, это говорит о том, что электромагнитный клапан не перекрывает жиклер холостого хода;
• Как результат, бензин продолжает идти в разогретый силовой агрегат

Помимо самого электромагнитного клапана, вам также обязательно следует провести проверку блока управления ЭПХХ.

Плюс и минус

Проверка блока управления

Для проверки блока управления электромагнитным клапаном карбюраторного ВАЗ 2109 вам потребуется провод. Длина провода должна быть такой, чтобы его хватило для соединения клапана с положительной клеммой аккумуляторной батареи. Плюс вам пригодится контрольная лампочка штатного напряжения.

Ваши действия при проверке блока управления будут выглядеть следующим образом.

1. Отключите от клапана провод питания, не нарушая при этом работу самого карбюратора. После этого подключите клапан по средствам подготовленного провода к положительной клемме аккумуляторной батареи.
2. Питающий провод электромагнитного клапана, который вы на предыдущем этапе отсоединили, нужно подключить к положительной клемме контрольной лампы. Минус соединяется с массой.
3. Включите двигатель и дайте ему некоторое время поработать на холостых оборотах. Коленчатый вал при этом должен вращаться со скоростью в пределах 850-900 оборотов в минуту. Контрольная лампа должна гореть.
4. Начинайте постепенно повышать обороты, достигнув отметки 2100 единиц в минуту. Если блок управления исправен, при достижении этого уровня лампочка потухнет. Снизив обороты вновь до 1900 единиц в минуту, лампа должна загореться.

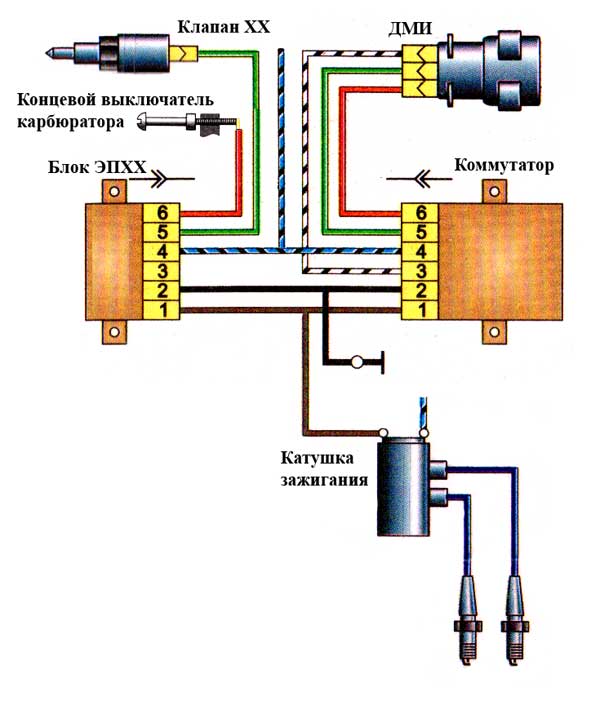

Полезная схема

Если в ходе проверки клапана и его блока управления была обнаружена неисправность, потребуется заменить соответствующий вышедший из строя компоненты карбюраторной системы питания автомобиля ВАЗ 2109.

ЭПХХ является важным компонентом автомобиля, за которым требуется постоянный контроль со стороны автовладельца.

Эпхх ваз 2109 карбюратор схема подключения

Карбюратор ВАЗ 2109: схема и особенности ремонта

На автомобиле ВАЗ 2109, как и на большей части представителей «классики», устанавливается карбюратор «Солекс». Среди своих «коллег», «Озон», «Вебер» и т.д., его характеристики значительно лучше, поэтому выбор пал на то, чтоб его и поставить на данный ВАЗ.

Устройство

Карбюратор ВАЗ 2109, состоит из двух основных элементов – корпус и крышка. Все детали, в основном, находятся в корпусе (насос, жиклеры, поплавок и т.д.). Также, в систему питания, с которой может быть связан ремонт, входят: свечи, ЭПХХ, и так далее.

Когда насос качает топливо из бака, оно, первым делом, попадает в блок поплавковой камеры карбюратора. Эта камера, также, называется – первой или первичной. Она служит для того, чтоб поддерживать оптимальный уровень бензина, при котором карбюратор сможет нормально работать и стабильно держать обороты. На входе в камеру, стоит специальный штуцер, через который проходит топливо. Его количество контролирует клапан, а также, несколько поплавков. При слабом нажатии на педаль газа, количество бензина, идущего в камеру, и соответственно его давление, резко уменьшается. Для того, чтоб горючая смесь нормально попадала в камеру, при низком давлении, клапан поднимается выше, освобождая путь. Данный процесс беспрерывный, и работает столько, сколько и двигатель. Устройство клапана, тесно связано с поплавком. Такая схема управления, исключает шанс перелива свечи.

При резком нажатии на педаль газа, топливо в большом количестве поступает в блок первичной камеры. Для того, чтоб уберечь свечи, существует вторичная камера. Она открывается в том случае, когда у двигателя высокие обороты. Первая камера, при ускоренном движении топлива, переливает его во вторую, и обеспечивает равномерную, обогащенную смесь, при попадании в цилиндр, тем самым предотвращая провалы педали.

Для нормальной работы двигателя ВАЗ 2109, просто бензина недостаточно. Карбюратор, также, должен получать и воздух. Он поступает через клапан в блок поплавковой камеры, где перемешивается с топливом, и образует горючую смесь.

Помимо того, когда автомобиль ВАЗ 2109 находится в движении, он также может быть в недвижимом состоянии, но при работающем двигателе. Тут уже срабатывает такое устройство, как холостой ход. Он регулируется отдельно, подавая топливо через электромагнитный клапан в поплавковую камеру. Схема управления холостым ходом, включает в себя электронный прибор – экономайзер. Он активирует электромагнитный клапан при оборотах, менее 1700 об/мин, и деактивирует при нажатии на педаль газа.

Очень важно знать, что питание, не всегда проходит через экономайзер. Иногда, схема холостого хода обходит данное устройство, включая электромагнитный клапан напрямую, от зажигания.

Также, карбюратор имеет такое устройство, как: блок управления ЭПХХ. Он служит для уменьшения количества выхлопных газов, и для снижения расхода топлива. Блок управления ЭПХХ, на автомобиле ВАЗ 2109 крепится отдельно, от всей системы питания. Например, когда автомобиль движется с спуска, находясь на включенной передаче, педаль газа полностью отпущена. При этом, дроссельная заслонка закрывается, и блок управления ЭПХХ активизируется, поднимая электромагнитный клапан.

Эксплуатация и ремонт

Карбюратор ВАЗ 2109, как и все остальные детали, имеет свойство ломаться. Обычно, поломка включает в себя выход из строя, какой не будь запчасти. В таких случаях, обычно помогает ремонт.

Первым, что может сломаться, считается ускорительный насос. Его предназначение – обогащать топливную смесь, в независимости от подачи воздуха, при открытии дроссельных заслонок. Если при резком нажатии на педаль газа, автомобиль дергается, значит ему либо мало топлива, и в подаче происходят значительные провалы, либо его наоборот, слишком много, и оно переливает свечи. Так вот, во избежание данной проблемы, используется ускорительный насос. Он регулирует точное количество топлива, необходимого для нормальной работы двигателя, даже при резком нажатии на газ.

Ускорительный насос более часто забивается осадками, нежели ломается, и тогда, ремонт не нужен, а достаточно просто провести прочистку. Но, если дело не в этом, а все-таки существует поломка, то насос нужно срочно чинить, иначе эксплуатация двигателя автомобиля ВАЗ 2109 будет невозможна, а провалы педали Вам обеспечены.

Первыми симптомами того, что насос неисправен является то, что при нажатии на педаль, обороты не набираются стабильно, а плавают. Это связано с нехваткой, или наоборот переизбытком топлива. Свечи не успевают выпаливать весь бензин, и их попросту заливает, поэтому автомобиль на ходу дергается. Также, может наблюдаться провал педали при нажатии.

Ремонт при такой поломке следующий:

Вынимаем распылитель;
Потрясите его. Если внутри будет характерный стук шарика, то значит распылитель рабочий, если нет, то это и будет причиной, почему случился провал педали;
Насос имеет довольно тяжелый, по строению, блок с деталями. Большое количество отверстий и каналов – увеличивает шанс того, что насос забьется, и провал педали будет неминуем. Если отверстия засорились, то ремонт здесь не нужен. Достаточно просто купить жидкость для чистки карбюратора, и использовать его для продувки каналов.

Если ВАЗ 2109 дергается при движении на холостом ходу, и имеются провалы при резком нажатии на педаль газа, то значит неисправность имеет блок управления ЭПХХ. Его ремонт, в первую очередь зависит от того, какой именно установлен блок управления. Они могут быть 4-ех и 6-ти контактными. Ремонт ЭПХХ должен проводить специалист. Если у Вас нет соответствующих знаний, просто замените деталь на новую.

Причиной того, что ВАЗ 2109 дергается при движении, или вовсе глохнет, а при нажатии на педаль газа происходят провалы, может быть не только карбюратор или блок управления ЭПХХ, а и свечи. При их длительной эксплуатации, на месте контакта появляется нагар. Из-за него, свечи не полностью выпаливают горючее в цилиндре.

Иногда, свечи заливает и на холостом ходу. Это связано с тем, что блок управления ЭПХХ подобран неправильно. Открытие клапана происходит не синхронно, и обороты двигателя плавают. При этом, наблюдаются провалы педали газа, и позднее зажигание. Для того, чтоб понять, какой ЭПХХ лучше ставить, нужно определится с выбором жиклеров карбюратора. От их диаметра зависит тип данного устройства.

Вообще, перед тем, как проводить ремонт карбюратора, убедитесь в том, что обороты плавают именно из-за него. Также, что провалы педали газа, происходят по этой причине. Ведь может быть, всему виной свечи. Если их заливает, то автомобиль будет дергаться и глохнуть. Но в таком случае, причину нужно искать в топливных магистралях, насосе и подобных узлах. Но, это всяко лучше, чем проводить ремонт карбюратора, так как это работа довольно кропотливая.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

ЭПХХ на ВАЗ 2109 (карбюратор)

Практически все автомобили ВАЗ 2109, имеющие в подкапотном пространстве карбюратор, оснащаются экономайзерами. Так сокращенно называют экономайзер принудительного холостого хода или просто ЭПХХ.

Задача ЭПХХ заключается в следующем:

• Экономит топливо в автомобиле;
• Исключает подачу топлива в силовой агрегат при отключении двигателя;
• Отключает подачу горючего в мотор по системе холостого хода при торможении движком.

Конструкция

ЭПХХ карбюраторного ВАЗ 2109 включает в себя следующие компоненты:

• Экономайзер;
• Электромагнитный клапан;
• Концевой выключатель дроссельной заслонки.

При выходе хотя бы одного компонента конструкции ЭПХХ из строя весь узел перестает работать.

Расположение элемента

Принцип действия

Чтобы определить причину неполадки, предпринять действия по устранению неисправности ЭПХХ, необходимо знать о принципе его работы.

1. Экономайзер оснащается выходными и входными цепями.
2. Входные цепи — это концевой выключатель и провод, который подключается к коммутатору.
3. Концевой выключатель дросселя (дроссельной заслонки) сообщает экономайзеру о том, нажата ли в данный конкретный момент педаль газа или нет.
4. Если педаль не выжата, концевой выключатель замыкается на массу.
5. как только педаль газа нажимается водителем, контакт отключается.
6. Провод, который соединяет коммутатор и экономайзер, сообщает о количество импульсов катушке зажигания. По сути, за счет этого экономайзеру удается узнать о фактических текущих оборотах силового агрегата.
7. Выходная цепь у ЭПХХ только одна — электромагнитный клапан ХХ карбюраторной системы (ХХ — холостой ход). Экономайзер может включить и отключить данный клапан.
8. Экономия топлива обеспечивается закрытием топливного жиклера ХХ на больших оборотах мотора.
9. Если педаль газа не выжата, концевой выключатель заслонки замыкается на массу, обороты составляют менее 2,1 тысячи в минуту, тогда экономайзер открывает электромагнитный клапан ХХ.
10. Когда педаль газа нажимается, концевой выключатель размыкается, оставляя при этом клапан открытым все равно. Закрытие клапана происходит только при условии превышения оборотов мотора выше 2,1 тысячи в минуту.
11. Клапан находится в закрытом положении, пока обороты не упадут ниже отметки 1,9 тысячи в минуту.

Собственно, это все, что вам необходимо знать о работе такого элемента как ЭПХХ.

Практика и исследования показывают, что применение экономайзера позволяет сэкономить около 5 процентов от расхода мотора.

Признаки неисправности

Существует несколько основных признаков, свидетельствующих о выходе из строя ЭПХХ:

• Двигатель регулярно глохнет при холостых оборотах;
• Возникает детонация в двигателе при отключении зажигания;
• Мотор глохнет, когда выполняется торможение накатом.

Проверить, правильно ли работает ЭПХХ и его блок управления можно своими руками. Для проверки клапана следует контролировать его включение в различных режимах работы. Правильность функционирования определяется на слух или с помощью вольтметра.

Проверка клапана

Есть три основных этапа проверки работоспособности электромагнитного клапана.

Способ проверки

Ваши действия

Базовый режим работы ЭПХХ

• Заведите двигатель и начните плавно повышать обороты силового агрегата;
• Как только вы пересечете отметку в 2100 оборотов в минуту, клапан должен отключиться. Это будет слышно по щелчку;
• Повысьте теперь обороты до 4000 оборотов в минуту. При этом клапан должен оставаться закрытым;
• Вновь плавно понижайте обороты, достигнув отметки ниже 1900 оборотов в минуту. В этот момент исправный клапан вновь щелкает, что говорит о его включении

Режим торможения мотором

• Отключите фишку с концевого выключателя положения заслонки, посадите ее на массу;
• Это действие позволит обмануть экономайзер, сообщив ему, что педаль газа была отпущена;
• Заведите мотор и поднимите обороты выше отметки в 4000 единиц в минуту;
• Постепенно начните снижать обороты;
• Когда достигните 1900 оборотов в минуту, клапан включиться не должен;
• Концевик замкнут на массе, обороты выше холостых запускают режим торможения мотором. Экономайзер включать клапан не должен.

Отсечки топлива при отключении зажигания

• Прогрейте двигатель до 90 градусов и выключите зажигания;
• Двигатель при этом должен сразу заглохнуть, не вибрировать и не дребезжать;
• Если вибрации возникают, это говорит о том, что электромагнитный клапан не перекрывает жиклер холостого хода;
• Как результат, бензин продолжает идти в разогретый силовой агрегат

Помимо самого электромагнитного клапана, вам также обязательно следует провести проверку блока управления ЭПХХ.

Плюс и минус

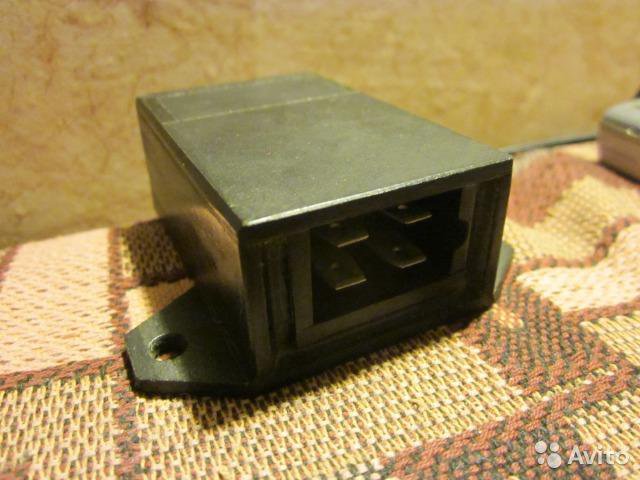

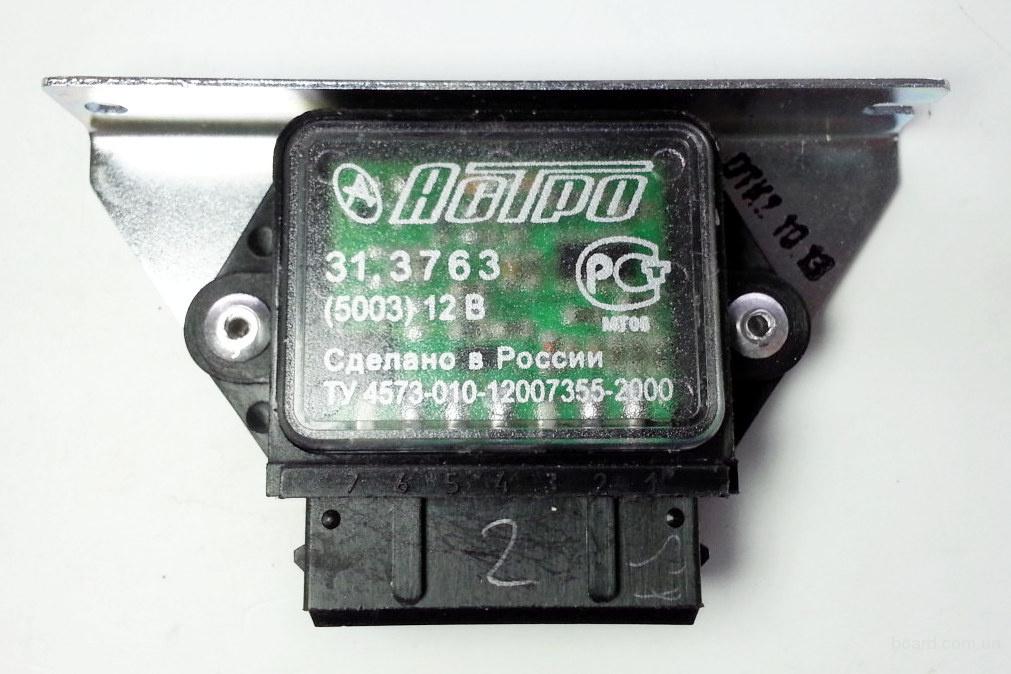

Проверка блока управления

Для проверки блока управления электромагнитным клапаном карбюраторного ВАЗ 2109 вам потребуется провод. Длина провода должна быть такой, чтобы его хватило для соединения клапана с положительной клеммой аккумуляторной батареи. Плюс вам пригодится контрольная лампочка штатного напряжения.

Ваши действия при проверке блока управления будут выглядеть следующим образом.

1. Отключите от клапана провод питания, не нарушая при этом работу самого карбюратора. После этого подключите клапан по средствам подготовленного провода к положительной клемме аккумуляторной батареи.
2. Питающий провод электромагнитного клапана, который вы на предыдущем этапе отсоединили, нужно подключить к положительной клемме контрольной лампы. Минус соединяется с массой.
3. Включите двигатель и дайте ему некоторое время поработать на холостых оборотах. Коленчатый вал при этом должен вращаться со скоростью в пределах 850-900 оборотов в минуту. Контрольная лампа должна гореть.
4. Начинайте постепенно повышать обороты, достигнув отметки 2100 единиц в минуту. Если блок управления исправен, при достижении этого уровня лампочка потухнет. Снизив обороты вновь до 1900 единиц в минуту, лампа должна загореться.

Полезная схема

Если в ходе проверки клапана и его блока управления была обнаружена неисправность, потребуется заменить соответствующий вышедший из строя компоненты карбюраторной системы питания автомобиля ВАЗ 2109.

ЭПХХ является важным компонентом автомобиля, за которым требуется постоянный контроль со стороны автовладельца.

Электромагнитный клапан на ВАЗ 2109 (карбюратор): замена своими руками, признаки неисправности, проверка

Содержание:

1. Функции
2. Конструкция
3. Принцип действия
4. Признаки неисправности
5. Проверка клапана

Практически все автомобили ВАЗ 2109, имеющие в подкапотном пространстве карбюратор, оснащаются экономайзерами. Так сокращенно называют экономайзер принудительного холостого хода или просто ЭПХХ.

Функции

Задача ЭПХХ заключается в следующем:

• Экономит топливо в автомобиле;
• Исключает подачу топлива в силовой агрегат при отключении двигателя;
• Отключает подачу горючего в мотор по системе холостого хода при торможении движком.

Конструкция

ЭПХХ карбюраторного ВАЗ 2109 включает в себя следующие компоненты:

• Экономайзер;
• Электромагнитный клапан;
• Концевой выключатель дроссельной заслонки.

При выходе хотя бы одного компонента конструкции ЭПХХ из строя весь узел перестает работать.

Расположение элемента

Принцип действия

Чтобы определить причину неполадки, предпринять действия по устранению неисправности ЭПХХ, необходимо знать о принципе его работы.

1. Экономайзер оснащается выходными и входными цепями.
2. Входные цепи — это концевой выключатель и провод, который подключается к коммутатору.
3. Концевой выключатель дросселя (дроссельной заслонки) сообщает экономайзеру о том, нажата ли в данный конкретный момент педаль газа или нет.
4. Если педаль не выжата, концевой выключатель замыкается на массу.
5. как только педаль газа нажимается водителем, контакт отключается.
6. Провод, который соединяет коммутатор и экономайзер, сообщает о количество импульсов катушке зажигания. По сути, за счет этого экономайзеру удается узнать о фактических текущих оборотах силового агрегата.
7. Выходная цепь у ЭПХХ только одна — электромагнитный клапан ХХ карбюраторной системы (ХХ — холостой ход). Экономайзер может включить и отключить данный клапан.
8. Экономия топлива обеспечивается закрытием топливного жиклера ХХ на больших оборотах мотора.
9. Если педаль газа не выжата, концевой выключатель заслонки замыкается на массу, обороты составляют менее 2,1 тысячи в минуту, тогда экономайзер открывает электромагнитный клапан ХХ.
10. Когда педаль газа нажимается, концевой выключатель размыкается, оставляя при этом клапан открытым все равно. Закрытие клапана происходит только при условии превышения оборотов мотора выше 2,1 тысячи в минуту.
11. Клапан находится в закрытом положении, пока обороты не упадут ниже отметки 1,9 тысячи в минуту.

Если автомобиль едет по накату с включенной передачей и отпущенной педалью акселератора, ЭПХХ включаться не будет, даже при условии падения оборотов ниже 1900 в минуту. Экономайзер следит за закрытым положением заслонки. Если при этом обороты мотора на холостом ходу слишком высокие, это воспринимается как движение накатом.

Собственно, это все, что вам необходимо знать о работе такого элемента как ЭПХХ.

Практика и исследования показывают, что применение экономайзера позволяет сэкономить около 5 процентов от расхода мотора.

Признаки неисправности

Существует несколько основных признаков, свидетельствующих о выходе из строя ЭПХХ:

• Двигатель регулярно глохнет при холостых оборотах;
• Возникает детонация в двигателе при отключении зажигания;
• Мотор глохнет, когда выполняется торможение накатом.

Проверить, правильно ли работает ЭПХХ и его блок управления можно своими руками. Для проверки клапана следует контролировать его включение в различных режимах работы. Правильность функционирования определяется на слух или с помощью вольтметра.

Проверка клапана

Есть три основных этапа проверки работоспособности электромагнитного клапана.

Помимо самого электромагнитного клапана, вам также обязательно следует провести проверку блока управления ЭПХХ.

Плюс и минус

Проверка блока управления

Для проверки блока управления электромагнитным клапаном карбюраторного ВАЗ 2109 вам потребуется провод. Длина провода должна быть такой, чтобы его хватило для соединения клапана с положительной клеммой аккумуляторной батареи. Плюс вам пригодится контрольная лампочка штатного напряжения.

Ваши действия при проверке блока управления будут выглядеть следующим образом.

1. Отключите от клапана провод питания, не нарушая при этом работу самого карбюратора. После этого подключите клапан по средствам подготовленного провода к положительной клемме аккумуляторной батареи.
2. Питающий провод электромагнитного клапана, который вы на предыдущем этапе отсоединили, нужно подключить к положительной клемме контрольной лампы. Минус соединяется с массой.
3. Включите двигатель и дайте ему некоторое время поработать на холостых оборотах. Коленчатый вал при этом должен вращаться со скоростью в пределах 850-900 оборотов в минуту. Контрольная лампа должна гореть.
4. Начинайте постепенно повышать обороты, достигнув отметки 2100 единиц в минуту. Если блок управления исправен, при достижении этого уровня лампочка потухнет. Снизив обороты вновь до 1900 единиц в минуту, лампа должна загореться.

Полезная схема

Если в ходе проверки клапана и его блока управления была обнаружена неисправность, потребуется заменить соответствующий вышедший из строя компоненты карбюраторной системы питания автомобиля ВАЗ 2109.

ЭПХХ является важным компонентом автомобиля, за которым требуется постоянный контроль со стороны автовладельца.

 Загрузка …

▶▷▶▷ электромагнитный клапан на карбюраторе ваз 2107 схема подключения

▶▷▶▷ электромагнитный клапан на карбюраторе ваз 2107 схема подключения

электромагнитный клапан на карбюраторе ваз 2107 схема подключения — Yahoo Search Results Yahoo Web Search Sign in Mail Go to Mail» data-nosubject=»[No Subject]» data-timestamp=’short’ Help Account Info Yahoo Home Settings Home News Mail Finance Tumblr Weather Sports Messenger Settings Want more to discover? Make Yahoo Your Home Page See breaking news more every time you open your browser Add it now No Thanks Yahoo Search query Web Images Video News Local Answers Shopping Recipes Sports Finance Dictionary More Anytime Past day Past week Past month Anytime Get beautiful photos on every new browser window Download Электромагнитный клапан карбюратора Ваз 2109 | Ремонт Ваз vaz2109net/electrooborudovanie/ Cached Возьмите провод длиной около 1 метра,один конец его посадите на + 12 В аккумулятора, а другой на штырь клапанаТеперь клапан у Вашего Ваз 2108, Ваз 2109, Ваз 21099 всегда открыт Откуда запитать электро-магнитный клапан на карбюраторе? clubradioscannerru/topic309html Cached ВАЗ 21063 карбюратор поставил солекс , а раньше ВАЗовский стоял и столкнулся с проблемкой Откуда запитать электро-магнитный клапан на карбюраторе ? Куда подключается электромагнитный клапан на ВАЗ / Клапан vehicleteamsscriptsmitedu/user-320html Cached Схема подключения клапан на карбюраторе магнитный клапан ЭПХР на ваз 2107 с Проверка и ремонт системы ЭПХХ карбюратора 2108, 21081, 21083 twokarburatorsru/proverka-remont-ephh-solex Cached Схема электрических соединений ЭПХХ есть на этой странице сайта По схеме действительно провод на клапан идет с блока Потому очень странно, что клапан работает со снятым разъемом с блока проверка блока управления электромагнитным клапаном car-exoticcom/vaz-cars/vaz-2108-car-electrical-system Cached Заглушите на автомобиле ваз 2108, ваз 2109, ваз 21099 двигатель и подключите к блоку управления 1 (см рис 929) вольтметр с помощью специального переходного разъема 2 ЭПХХ Ваз 2109 | Ремонт Ваз 2108 2109 21099 vaz2109net/electrooborudovanie/ephh-vaz-2109html Cached Состоит экономайзер Ваз 2109 из следующих частей: 1) Экономайзер 2) Электромагнитный клапан 3 Электромагнитный клапан карбюратора: принцип работы, проверка voditelautoru › Советы Как только нажимается педаль газа, клапан переходит в открытое положение, а игла выдвигается На холостом ходу клапан переходит в закрытое положение при оборотах двигателя более 2100 Об/мин устройство карбюратора дааз 2107 1107010 | Автолюбители avtolyubitelicom/ustroystvo-karbyuratora-daaz- 2107 -1107010 Cached Одновременно, воздействуя на тягу привода дроссельной заслонки, он приоткрывает дроссельную заслонку первой камеры на пусковой зазор С = 0,8–0,9 мм Карбюратор ВАЗ 2107 2106 ( ДААЗ ) autocrynarodru/injection/karb_vazhtm Cached 14) в карбюраторах 2103 и 2106 всех модификаций, а также в карбюраторах 2107 для двигателей 2103 и 2106 всех моделей автомобилей, кроме ВАЗ -2105 и ВАЗ — 2107 , отличается от показанной на рис Карбюратор Солекс 21083 сделает ВАЗ лучше | Все про авто avto-allcom/avtolyubitelyam-na-zametku/karbyurator Cached Теперь рассмотрим более подробно устройство карбюратора ВАЗ 21083 Солекс Который любят ставить на тюнингованные ВАЗ 2106 Promotional Results For You Free Download | Mozilla Firefox ® Web Browser wwwmozillaorg Download Firefox — the faster, smarter, easier way to browse the web and all of Yahoo 1 2 3 4 5 Next 2,180 results Settings Help Suggestions Privacy (Updated) Terms (Updated) Advertise About ads About this page Powered by Bing™

• что страницы нет по нашей вине
• что страницы нет по нашей вине
• что страницы нет по нашей вине

что страницы нет по нашей вине

что страницы нет по нашей вине

• один конец его посадите на + 12 В аккумулятора
• клапан переходит в открытое положение
• 9 мм Карбюратор ВАЗ 2107 2106 ( ДААЗ ) autocrynarodru/injection/karb_vazhtm Cached 14) в карбюраторах 2103 и 2106 всех модификаций

электромагнитный клапан на карбюраторе ваз 2107 схема подключения — Поиск в Google Специальные ссылки Перейти к основному контенту Справка по использованию специальных возможностей Оставить отзыв о специальных возможностях Нажмите здесь , если переадресация не будет выполнена в течение нескольких секунд Войти Удалить Пожаловаться на неприемлемые подсказки Режимы поиска Все Картинки Видео Новости Покупки Ещё Карты Книги Авиабилеты Финансы Настройки Настройки поиска Языки (Languages) Включить Безопасный поиск Расширенный поиск Ваши данные в Поиске История Поиск в справке Инструменты Результатов: примерно 23 600 (0,43 сек) Looking for results in English? Change to English Оставить русский Изменить язык Результаты поиска Видео 12:53 Видео инструкция как установить, подключить и настроить Наиль Порошин Etlibru — 25 мар 2016 г 8:22 ЭПХХ карбюратора Озон 2107 замена клапана и схема нового Валерий Потапенко YouTube — 21 окт 2017 г 12:53 Установка системы ЭПХХ! (Подписчик Представляет) Наиль Порошин YouTube — 1 июн 2015 г Все результаты установка электромагнитного клапана с жиклёром холостого хода vaz-2106ru/forum/indexphp?showtopic=5407st=120 Сохраненная копия Похожие 2 янв 2013 г — 20 сообщений — ‎6 авторов на моем нет ЭМКХХ а на 2107 он естькак его подключить ? питание (IMG: shema -2106-new-ljpg) опережения зажигания и клапана ЭПХХ на карбюраторе и Ответы@MailRu: куда подключить провод от элмагнитного клапана › Авто, Мото › Сервис, Обслуживание, Тюнинг Сохраненная копия Похожие 9 ответов 9 мар 2011 г — ЭМК должен срабатывать и открывать канал холостого хода при включении зажигания, и наоборот В этом его смысл Подключается к Откуда запитать электро-магнитный клапан на карбюраторе? clubradioscannerru/topic309html Сохраненная копия Похожие 5 февр 2008 г — 21 сообщение — ‎7 авторов ВАЗ 21063 карбюратор поставил солекс , а раньше ВАЗовский стоял и А подключается он по старой схеме 2103 — «+» к катушке Картинки по запросу электромагнитный клапан на карбюраторе ваз 2107 схема подключения «id»:»P4WgL-fNGnBjFM:»,»ml»:»600″:»bh»:90,»bw»:73,»oh»:809,»ou»:» «,»ow»:693,»pt»:»ad-cdnet/2cad2e8s-960jpg»,»rh»:»drive2ru»,»rid»:»vBT_S8YOa6Lv8M»,»rt»:0,»ru»:» «,»sc»:1,»st»:»Drive2″,»th»:90,»tu»:» \u003dtbn:ANd9GcRSIDR1FeFY1tLFutpZiEIiWW3FRnJwiEczLFL5LLu0Co2GjldMuweZ2rA»,»tw»:77 «id»:»bQkkUV4G5Yzz0M:»,»ml»:»600″:»bh»:90,»bw»:92,»oh»:631,»ou»:» «,»ow»:685,»pt»:»ad-cdnet/8d7d852s-960jpg»,»rh»:»drive2ru»,»rid»:»d-vYvtpfsCbELM»,»rt»:0,»ru»:» «,»sc»:1,»st»:»Drive2″,»th»:93,»tu»:» \u003dtbn:ANd9GcSWBQHuKyx3YR0yHkT7Qlr1mABgVKNiYQsnX2_5ER_a56zg8z7_9ejPo54″,»tw»:100 «id»:»ZJYcGDfYuOz2uM:»,»ml»:»600″:»bh»:90,»bw»:113,»oh»:720,»ou»:» «,»ow»:960,»pt»:»ad-cdnet/690101cs-960jpg»,»rh»:»drive2ru»,»rid»:»KssLpzc9NmEhMM»,»rt»:0,»ru»:» «,»st»:»Drive2″,»th»:90,»tu»:» \u003dtbn:ANd9GcSqqVxMcwuTz7FSUv4KkmmZfRUigpZ9y9HmJlwrviaWXy3lVvWHh2ssqL0″,»tw»:120 «id»:»OSSBrDr06xNobM:»,»ml»:»600″:»bh»:90,»bw»:109,»oh»:600,»ou»:» «,»ow»:773,»pt»:»ad-cdnet/dc3852s-960jpg»,»rh»:»drive2ru»,»rid»:»d-vYvtpfsCbELM»,»rt»:0,»ru»:» «,»sc»:1,»st»:»Drive2″,»th»:90,»tu»:» \u003dtbn:ANd9GcRScJ7O_Zocm6iVne0yFdWeLNpzlNVZdIjZO2IIc4mPkyrmFkV3G-f-VZ8″,»tw»:116 «id»:»wJJDTT2qJDObRM:»,»ml»:»600″:»bh»:90,»bw»:113,»oh»:310,»ou»:» «,»ow»:800,»pt»:»car-exoticcom/image/vaz_2108_1865jpg»,»rh»:»car-exoticcom»,»rid»:»ffvwUdSyIrp6oM»,»rt»:0,»ru»:» «,»sc»:1,»st»:»car-exoticcom»,»th»:90,»tu»:» \u003dtbn:ANd9GcT4cTljLwoZin5L9ZdFYr_4Zem9IVf_Lly62nh54EnW1fx2MftSX0B7bQwW»,»tw»:232 «cb»:3,»cl»:3,»cr»:3,»ct»:3,»id»:»AsfTULZ67R-L8M:»,»ml»:»600″:»bh»:90,»bw»:80,»oh»:637,»ou»:» «,»ow»:640,»pt»:»twokarburatorsru/wp-content/uploads/2014/04/image»,»rh»:»twokarburatorsru»,»rid»:»UWM-mDZc-7ujHM»,»rt»:0,»ru»:» «,»sc»:1,»st»:»Twokarburators»,»th»:96,»tu»:» \u003dtbn:ANd9GcSM-_ckv6nrJ8_D8HBZd1MhhhdeRzQmOOIOsiCuHltvZaKycv8Z05SmAGk»,»tw»:97 Другие картинки по запросу «электромагнитный клапан на карбюраторе ваз 2107 схема подключения» Жалоба отправлена Пожаловаться на картинки Благодарим за замечания Пожаловаться на другую картинку Пожаловаться на содержание картинки Отмена Пожаловаться Все результаты Электромагнитный клапан карбюратора — что это такое? Сохраненная копия Похожие Перейти к разделу Как устроен электромагнитный клапан ваз 2107 ? — Элементарный клапан в «семерке» в устройстве карбюратора Режим Схема подключения ЭПХХ Карб 2107 с электроклапаном moskvichtuningru › › Технический тюнинг › Система питания › Карбюратор Сохраненная копия 10 янв 2009 г — Реставрирую карбюратор ДААЗ 2107 с электроклапаном и никак не могу найти схему подключения ЭПХХ через электроклапан все схемы только на нескольких 2105,07), электромагнитный клапан (встречал на Установка электромагнитного клапана — Клуб любителей классики ВАЗ wwwsemerkainforu/forum/viewtopicphp?t=4081 Сохраненная копия Похожие 11 июн 2010 г — Установка электромагнитного клапана все просто покупаем ЭМК вкручиваем его в карбюратор и подключаем например на Далее вам нужно подключить питание на этот ЭМК взять его можно или с блока Замена электромагнитного клапана холостого хода ВАЗ 2107 Сохраненная копия 22 июл 2017 г — Пошаговая инструкция по проверке и замене клапана холостого хода электромагнитный клапан карбюратора ВАЗ 2107 может Электромагнитный клапан карбюратора: принцип работы voditelautoru › Советы › Обслуживание автомобиля Сохраненная копия 10 дек 2017 г — Электромагнитный клапан карбюратора , также именуемый регулятором 1 Принцип работы электромагнитного клапана карбюратора ; 2 Признаки Общую исправность клапана можно проверить после включения зажигания Scher-Khan Magicar V — инструкция по эксплуатации Схема системы управления электромагнитным клапаном ЭПХХ › Электрооборудование Сохраненная копия Схема подключения клапана ЭПХХ на карбюраторах типа Солекс несколько отличается от привычных ОЗОНОВ, поэтому предлагаем вашему Не подается ток на электромагнитный клапан | Форум ВАЗ 2108, 2109 › › Ремонт двигателя и КПП › Карбюратор Сохраненная копия Похожие 15 апр 2010 г — ВАЗ 21083, карбюратор Не подается ток на электромагнитный клапан , заменил датчик регулировки ХХ(черная коробочка),проверял электросхему подключения к нему в книге нетбуду схему в инете искать Блок управления ЭПХХ (50133761) — DRIVE2 Сохраненная копия Похожие Применяемость: автомобили ВАЗ-2104, ВАЗ-2105, ВАЗ — 2107 , ВАЗ-2121 и управление электромагнитным клапаном экономайзера принудительного холостого Для проверки исправности блока управления ЭПХХ следует подключить любой провод от микровыключателя системы ЭПХХ карбюратора Удаление системы ЭПХХ, которая ничего не дала… — Drive2 Сохраненная копия Похожие Почитав вчера статьи по ЭПХХ и посмотрев видео Наиля Порошина, где он показывает на примере автомобиля ВАЗ — 2107 как В автозапчастях купил только ЭМК ( электромагнитный клапан ) и там же на глаза попался ремкоплект карбюратора ВАЗ-2105, а куда шланг экономайзера подключать ? +1 Особенности установки электромагнитного клапана Сохраненная копия 26 дек 2016 г — От того правильно или нет установлен электромагнитный клапан (ЭМК) в карбюратор Солекс или Озон напрямую зависит работа Карбюратор, электромагнитный клапан, микропереключатель — Просмотр autoladaru › «Классика» Сохраненная копия Похожие 21 дек 2004 г — 9 сообщений — ‎6 авторов Для чего он нужен (микрик)? Какая схема включения его в ЭПХХ? Если это случится на автомобиле ВАЗ — 2107 с двигателем 2103 или Электромагнитный Клапан Карбюратора, Блок Управления › Техническое обслуживание Сохраненная копия Рейтинг: 5 — ‎4 голоса Электромагнитный клапан холостого хода (ЭПХХ) карбюратора Ищем двух авторов для Схема подключения типового ЭПХХ: Pinterest · ВКонтакте Не найдено: 2107 Ремонт и регулировка карбюратора ДААЗ 2107 своими руками autoclubsu › Ремонт Сохраненная копия Рейтинг: 2,4 — ‎7 голосов Представление о его устройстве даёт приведённая ниже схема Карбюратор ДААЗ 2107 Устройство карбюратора ДААЗ 2107 для автомобилей ВАЗ 2107 и ВАЗ 2105 Он подключается к экономайзеру через штуцер Возвратная пружина электромагнитного клапана карбюратора ДААЗ 2107 вручную 73 — _ОАО «ДААЗ» /Часто задаваемые вопросы wwwdaazru/faq73htm Сохраненная копия Похожие 1 февр 2011 г — Подскажите, пожалуйста, у меня ВАЗ 2107 v-1500 из Европы, Обязательно ли ставить электромагнитный клапан на карбюратор 4178-1107010-40? Инструкция одна — устанавливать предназначенные для На ВАЗ-2106 приладить ЭПХХ к элклапану карбюрат? — Узлы и › › Ремонт и Сервис › Узлы и агрегаты Сохраненная копия 8 июн 2002 г — Так вот — на 06ом карбюраторе есть электромагнитный клапан , но он просто подключается к зажиганию (видимо запирает карбюратор на стоянке чтоб шунтировать на массу цепь управления а схему подсоединения как на 2108 Я себе сделал все по подобию ВАЗ — 2107 , а машина у меня проверка блока управления электромагнитным клапаном car-exoticcom/vaz-cars/vaz-2108-car-electrical-system-24html Сохраненная копия Похожие Исправный блок управления электромагнитным клапаном карбюратора 6 ( рис клапаном карбюратора убедитесь в правильности подключения к нему схема проверки блока управления электромагнитным клапаном ваз 2108, Переделка ЭПХХ на электроклапан | ВАЗ 2101-07 + Нива 4х4 Сохраненная копия Похожие 24 апр 2014 г — Но вот например на более современном карбюраторе типа «Солекс» Но там не 4 вывода а 6,но тоже ни чего сложного в подключении нет 8 Схема соединения с родным блоком управления 253761 1-замок зажигания 2- катушка зажигания 3-блок управления 4- электромагнитный клапан Электромагнитный клапан на карбюратор ВАЗ 2105 — AutoDotRu auto-dotru/elektromagnitnyj-klapan-na-karbyurator-vaz-2105/ Сохраненная копия Похожие 22 июн 2015 г — Электромагнитный клапан на карбюратор ВАЗ 2105 Сама схема ЭПХХ принудительного холостого хода определена Карбюратор ДААЗ – 2107 и 2105 в системе ЭПХХ, имеет Схожее подключение , исключит возможность работы жаркого мотора, находящегося на холостом ходу Электромагнитный клапан на ВАЗ 2109 (карбюратор): замена luxvazru/vaz/346-blok-upravleniya-elektromagnitnym-klapanom-karbyuratoraht Сохраненная копия Похожие Выходная цепь у ЭПХХ только одна — электромагнитный клапан ХХ карбюраторной системы (ХХ — холостой ход) Экономайзер может включить и Блок управления ЭПХХ 50133761 Сохраненная копия Применяемость: автомобили ВАЗ-2104, ВАЗ-2105, ВАЗ — 2107 , ВАЗ-2121 и др с карбюратором “Солекс” Блок управления ЭПХХ 50133761 обеспечивает: — управление электромагнитным клапаном экономайзера принудительного холостого хода; — защиту цепи Схема включения блока 50133761 Неустойчивые обороты холостого хода 2106 | Ремзона ВАЗ Сохраненная копия Перейти к разделу Настройка карбюратора ВАЗ 2106 — карбюратор холостой ход электромагнитный клапан Схема предохранителей Ваз 2106 Порядок регулировки клапанов Ваз 2106 и универсальная схемы подключения розетки фаркопа ВАЗ 2101 · ВАЗ 2106 · ВАЗ 2107 · ВАЗ 2109 · ВАЗ 2110 Как подключить эпхх на карбюратор ваз 2107, для начала esputnikru/rossiya/kak-podklyuchit-ephh-na-karbyurator-vaz-2107html Сохраненная копия В данном случае установка, подключение и настройка ЭПХХ будет установку электромагнитного клапана на любой карбюраторный ВАЗ ЭПХХ карбюратора Озон 2107 замена клапана и схема нового подключения проводов Устройство и ремонт карбюратора ваз 2107 своими руками › Классические модели ВАЗ › Топливная система Сохраненная копия Рейтинг: 5 — ‎1 голос Как отремонтировать карбюратор ВАЗ 2107 своими руками Автомобили ВАЗ 2107 выпускались с 1982 по 2012 год Демонтаж устройства выполняется строго по схеме : Клапан холостого хода (или экономайзер) предназначен для Подключение генератора ВАЗ 2106, его схема , характеристики, Карбюратор ВАЗ 2107 ДААЗ 1107010 устройство, регулировка › Классические модели ВАЗ › Топливная система Сохраненная копия Рейтинг: 4 — ‎21 голос Принцип работы карбюратора для ВАЗ 2107 Неисправности После пуска мотора клапан электромагнитного типа перекрывает канал ХХ Во время Электромагнитный клапан холостого хода, устройство принцип › Обучение, знания Сохраненная копия В бензиновых карбюраторных двигателях электромагнитный клапан ХХ установлен непосредственно в корпусе карбюратора и входит в систему экономайзера можно проверить самостоятельно по легкому щелчку электромагнита в момент включения зажигания Регулировка карбюратора ВАЗ 2107 Ограничитель разрежения и экономайзер принудительного stroy-technicsru//ogranichitel-razrezheniya-i-ekonomaizer-prinuditelnogo-kholosto Сохраненная копия Принципиальная схема системы впуска воздуха во впускной тракт двигателя показана на рис Первый контакт (сверху вниз) предназначен для подключения блока Этими системами оснащены карбюраторы типа „Озон” мод ВАЗ -2105, ЭПХХ содержит запорный электромагнитный клапан , концевой Система экономайзера принудительного холостого хода (ЭПХХ wwwautofizikru//карбюратор/система-экономайзера-принудительного-холос Сохраненная копия Похожие ВАЗ — 2107 ,21047 холостого хода и электромагнитного клапана (см схему карбюратора ) Снятие и проверка электромагнитного клапан Для регулировки момента включения , отверткой ослабляем два винта и, перемещая Вопросы по ЭПХХ на ДААЗ-4178 [Архив] — uazbukaru forumuazbukaru › › Двигатель (Engine) › Карбюратор Теория и практика Сохраненная копия Похожие 1 нояб 2004 г — 84 сообщения — ‎22 автора [Архив] Вопросы по ЭПХХ на ДААЗ-4178 Карбюратор Теория и практика Странно попытался таки подключить по схеме в результате 👿 сгорела Номер его 253761 ВАЗ 2104- 2107 и АЗЛК 2141 Скажите когда должкн блок управления отключить электромагнитный клапан Экономайзер карбюратора ВАЗ — что это и как работает ЭПХХ vipwashru/karbyuratory/ekonomayzer-karbyuratora-vaz-chto-eto-takoe Сохраненная копия Похожие Экономайзер карбюратора (ЭПХХ) ВАЗ — что это такое? мощностных режимов (ЭМР) Игольчатый клапан карбюратора — неисправности и замена Ремонт карбюратора ваз 2107 за 8 шагов: снятие, установка, замена › Ремонт карбюратора Сохраненная копия 5 дней назад — Пуск и регулировка карбюратора ; Фото инструкция по ремонту карбюратора Схема карбюратора на ваз 2107 : 1-ведущий рычаг привода второй ускорительного насоса; 6 — электромагнитный запорный клапан ; куда подцепить электромагнитный клапан системы холостого хода 2126ru › Форумы Автоклуба ИЖ2126ru › Узлы и агрегаты ИЖ › Карбюраторы Сохраненная копия Похожие 6 окт 2010 г — 15 сообщений — ‎6 авторов её не ампутировал), оранжевый провод вроде (уточни по схеме ) без электромагнитного клапана системы холостого хода Когда на своем поменял ЭПХХ на механический регулятор ( карбюратор с картинки в камасутре), сейчас Ваз 21214 1,7 2008гв, Audi Q3 20 турбо бенз, 2013гв Установка карбюратора Солекс 21083 на ВАЗ 2107 › Вопросы и ответы Сохраненная копия Самым популярным карбюратором для ВАЗ — 2107 является Солекс В этом случае нужно обратить внимание на электромагнитный клапан Однако целесообразнее подключить клапан в схему электрооборудования, чтобы он Проверка и замена электромагнитного клапана карбюратора на autorukru//proverka-i-zamena-elektromagnitnogo-klapana-karbyuratora-na-vaz-21 Сохраненная копия Конструкция и проверка электромагнитного клапана карбюратора автомобиля Нива ВАЗ -2121 Если двигатель на холостых оборотах не работает, Электромагнитный клапан карбюратора Ваз 2109 | Ремонт Ваз Сохраненная копия 8 окт 2014 г — Проверка электромагнитного клапана карбюратора Ваз 2109 и его продувка сжатым воздухом Замена электромагнитного клапана Ваз 2109: почему не работает электромагнитный клапан masteravazaru/zubilo/remont-i/vaz-2109-ne-rabotaet-elektromagnitnyj-klapan-700 Сохраненная копия Похожие Ваз 2109: не работает электромагнитный клапан — как исправить то причине, в ваз 2109 электромагнитный клапан в карбюраторе перестает работать, Проверить работоспособность вам поможет простая инструкция : Ваз 2109 своими силами Как проверить генератор ВАЗ 2107 – способы проверки Карбюратор — Википедия Сохраненная копия Похожие Карбюра́тор (фр Carburateur) — узел системы питания ДВС, предназначенный для Системы с клапаном в устье используются на ДААЗ- 2107 , −05 и 2140 В эмульсионных карбюраторах такая схема не используется ввиду имели только карбюраторы отдельных моделей ВАЗ ( в основном, экспортных) Карбюратор ВАЗ 2108 – конструкция устройства и ее особенности › Обслуживание и Ремонт › Двигатель Сохраненная копия Рейтинг: 4 — ‎5 голосов Устройство карбюратора ВАЗ 2108, его основные узлы и механизмы, воздушные и За счет этой схемы езда на непрогретом двигателе становится более когда машина набирает обороты выше 2100, электромагнитный клапан Карбюратор ВАЗ 2107 – настроим и отрегулируем самостоятельно ГБО 2 поколения на карбюратор на пропане и метане (устройство rezautoru › ГБО от А до Я › Поколения ГБО Сохраненная копия Похожие Описание, схема , устройство, принцип работы, инструкция , типовые бензина пресекается электромагнитным клапаном , который устанавливается на Карбюратор ВАЗ 2106 и его устройство — КорчимРу Сохраненная копия 27 февр 2017 г — Карбюратор ВАЗ 2106 «Озон» – это двухкамерное устройство эмульсионного типа с падающим потоком Какова схема работы карбюратора «Озон»? Топливный Карбюратор «Озон» имеет полное обозначение 2107 -1107010-20 К электромагнитному клапану подключается провод Карбюратор ВАЗ 2107: устройство, регулировка и настройка Сохраненная копия 27 февр 2013 г — Регулировка и настройка карбюратора ваз 2107 с распылителем в первой камере;; электромагнитный запорный клапан холостого Полная схема устройства карбюратора 2107 вам вряд ли понравится, да и не Электромагнитный клапан ваз 2105 – Клапан эпхх ваз 2105 Сохраненная копия Перейти к разделу Электромагнитный клапан на карбюратор ВАЗ 2105 — классики, тема: « Электромагнитный клапан на карбюратор ВАЗ 2105» остается актуальной и сегодня Сама схема ЭПХХ принудительного холостого Карбюратор ДААЗ – 2107 и 2105 в Подобное подключение Электромагнитный бензиновый клапан — устройство и › Клопы Сохраненная копия Электромагнитный клапан карбюратора , блок управления солекс, дааз, принцип работы и схема подключения , как проверить ненужным, но при его использовании в городском режиме можно у автомобиля ВАЗ 2107 на 3-5% Установка и регулировка карбюратора Солекс на ВАЗ-2107 Сохраненная копия Самым популярным карбюратором для ВАЗ — 2107 является Солекс Однако для снятия более точных показателей лучше всего подключать обратить внимание на электромагнитный клапан карбюратора , чтобы его закрыть Пошаговая инструкция , позволяющая грамотно произвести регулировку Подключение шлангов ваз 2107 карбюратор Система питания Сохраненная копия Карбюратор ВАЗ 2107 имеет довольно сложное устройство, поэтому точная Как установить карбюратор — инструкция по установке карбюратора Снимаем шланг электромагнитного клапана системы управления ЭПХХ со Вместе с электромагнитный клапан на карбюраторе ваз 2107 схема подключения часто ищут как подключить электромагнитный клапан ваз 2106 электромагнитный клапан карбюратора ваз 2107 как заглушить электромагнитный клапан карбюратора карбюратор озон без электромагнитного клапана карбюратор озон электромагнитный клапан как убрать эпхх ваз 2107 доработка эпхх ваз 2107 подключение экономайзера ваз 2107 Навигация по страницам 1 2 Следующая Ссылки в нижнем колонтитуле Россия — Подробнее… Справка Отправить отзыв Конфиденциальность Условия Аккаунт Поиск Карты YouTube Play Новости Почта Контакты Диск Календарь Google+ Переводчик Фото Ещё Покупки Документы Blogger Hangouts Google Keep Jamboard Подборки Другие сервисы Google

404 Найти Ошибка 404 Нет такой страницы Если вы считаете, что страницы нет по нашей вине, напишите нам Маркет — смартфоны Xiaomi Автору — премьеры машин 2019 Недвижимость — выписаться «в никуда» Такси — быстрый заказ машины Работа — вахтовая работа Расписания — пригород и межгород Трекер — ставьте задачи команде Компания About © Яндекс «static»:»22036″

Схема блока экономайзера принудительного холостого хода (эпхх) ваз 2107

Экономайзер принудительного холостого
хода (эпхх) автомобиль ваз 2107

Система
холостого хода предназначена для подачи
топлива в задроссельное пространство
первичной камеры и отключения его подачи
в режиме принудительного холостого
хода (торможения двигателем автомобиля
ваз 2107). Система холостого хода состоит
из экономайзера, микропереключателя,
электропневмоклапана и блока управления
электропневмоклапаном. На автомобиле
ваз 2107 экономайзер вместе с кронштейном
микропереключателя крепится двумя
винтами к корпусу дроссельных заслонок.
При выключенном на автомобиле ваз 2107
зажигании игла клапана экономайзера
перекрывает канал подачи топлива. Игла
клапана экономайзера выполнена заодно
со штоком диафрагмы и при создание
разрежения в задиафрагменное пространство
перемещается и открывает канал. Ход
иглы клапана экономайзера и соответственно
расход топлива через систему холостого
хода регулируется винтом («количества»).
Разрежение в экономайзер подается от
впускного коллектора трубопровода по
шлангам через электропневмоклапан,
установленный на правом брызговике в
моторном отсеке автомобиля ваз 2107.
Управление электропневмоклапаном
осуществляется блоком управления и
микропереключателем. Блок управления
электропневмоклапаном расположен на
левом брызговике в моторном отсеке
автомобиля ваз 2107. Блок управления, в
зависимости от управляющих импульсов,
поступающих от первичной обмотки катушки
зажигания, выключает электропневмоклапан
при разомкнутых контактах микропереключателя
и оборотах двигателя 1600 об/мин и снова
включает его при снижении оборотов до
1200 об/мин. Микропереключатель размыкает
цепь подачи напряжения на электропневмоклапан
при отпущенной на автомобиле ваз 2107
педали «газа». При оборотах двигателя
более 1600 об/мин и отпущенной педали
«газа» подача топлива через канал
холостого хода прекращается.

схема
блока экономайзера принудительного
холостого хода (эпхх) ваз 2107:
1 — рычаг
привода дроссельных заслонок; 2 —
микропереключатель; 3 — экономайзер;
4
— винт количества смеси; 5 — монтажный
блок реле и предохранителей; 6 — реле
зажигания; 7 — выключатель зажигания; 8
— катушка зажигания; 9 — блок управления
электропневмоклапаном; 10 — электропневмоклапан;
11 — шланги; 12 — впускной трубопровод; 13 —
игла клапана экономайзера

Система экономайзера принудительного холостого хода (ЭПХХ)

Система ЭПХХ отключает подачу топлива во впускной трубопровод в режиме торможения двигателем (так называемого принудительного холостого хода), тем самым экономится топливо и уменьшается выброс токсичных веществ в атмосферу.

Система состоит из элктронного блока управления, микропереключателя, клапана экономайзера принудительного холостого хода и электромагнитного клапана (см. схему карбюратора).

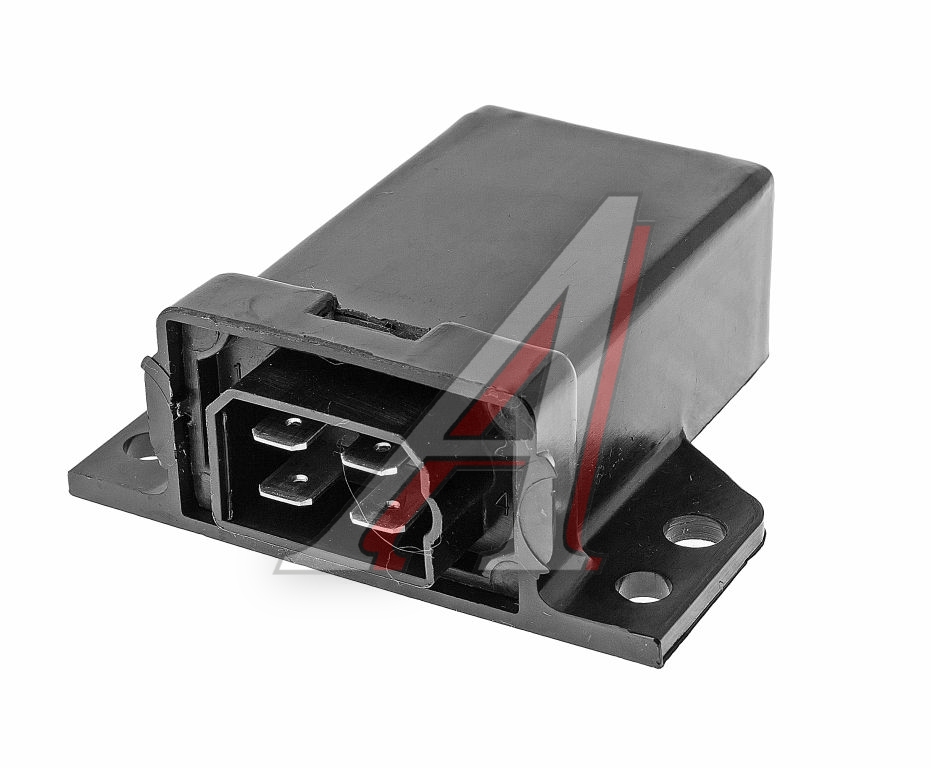

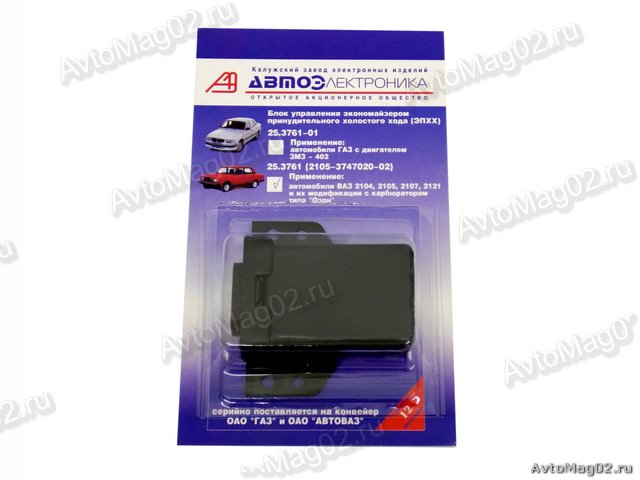

Электронный блок управления ЭПХХ (1412.3733 или 25.3761-01) при увеличении оборотов двигателя свыше 1590–1700 мин -1 , отключает питание обмотки электромагнитного клапана. При этом пространство над диафрагмой экономайзера через клапан, соединяется с атмосферой, разряжение падает и клапан экономайзера, под действием пружины перекрывает канал холостого хода.

Когда обороты двигателя падают примерно до 1300 мин -1 , блок управления вновь подает напряжение на электромагнитный клапан, он закрывается и в полости над диафрагмой вновь создается разряжение. Клапан экономайзера открывается, обеспечивая доступ топлива в канал холостого хода. Электромагнитный клапан обесточивается также, если выключить зажигание, чем исключается возможность возникновения работы двигателя с самовоспламенением.

На карбюраторе установлен микровыключатель, который при открытии дроссельной заслонки подает напряжение на электромагнитный клапан напрямую, минуя блок управления.

Снятие и проверка электромагнитного клапан

 ПОРЯДОК ВЫПОЛНЕНИЯ

Ослабляем хомуты и снимаем шланги с патрубков клапана, пометив их положение.

При выключенном зажигании отсоединяем провода.

Ключом “на 10” отворачиваем гайку крепления клапана и минусового провода.

Для проверки клапана подуйте в боковую трубку клапана – воздух должен выходить через воздушный фильтр, а при подаче напряжения на контакты – через вторую трубку.
Неисправный клапан заменяем. Устанавливая клапан убедитесь в правильности подсоединения шлангов: боковая трубка соединяется с экономайзером, а центральная – с задроссельным пространством карбюратора.

Проверка и замена блока управления системой ЭПХХ

 ПОРЯДОК ВЫПОЛНЕНИЯ

Сдвинув с разъемов электромагнитного клапана изоляцию, подсоединяем вольтметр.

Отсоединяем провода от микропереключателя карбюратора (см. Снятие карбюратора).
Запускаем двигатель. Вольтметр должен показать наличие напряжения. Увеличиваем частоту вращения коленчатого вала двигателя. По достижении 1700 мин -1 блок управления должен отключить электропитание клапана, а после падения частоты вращения до 1300 мин -1 – вновь включить.
Неисправный блок заменяем.

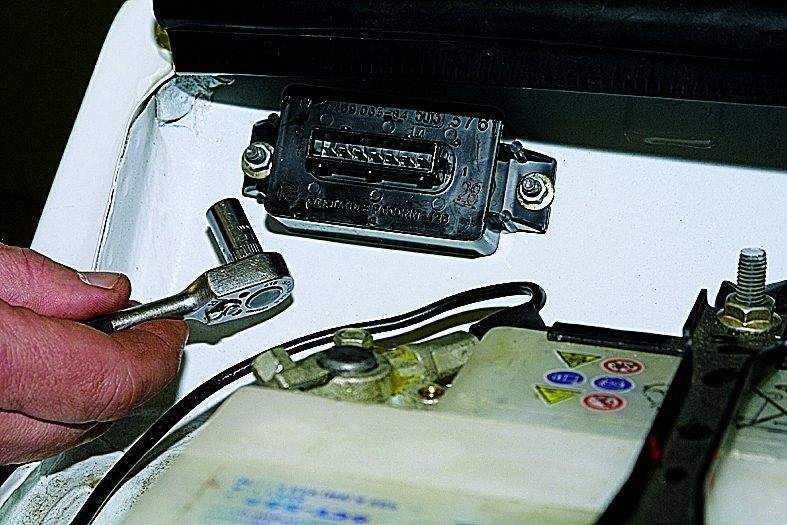

Крестообразной отверткой отворачиваем три самореза и снимаем правую накладку под панелью приборов.

При выключенном зажигании отсоединяем колодку от разъема блока управления.

Отворачиваем винт крепления блока.

Новый блок устанавливаем в обратной последовательности.

Регулировка микропереключателя системы ЭПХХ

 ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоединяем провода от микровыключателя (см. Снятие карбюратора).

Подсоединяем к его штекерам омметр.

При отпущенной педали подачи топлива контакты микровыключателя должны быть разомкнуты, при малейшем нажатии на педаль — замкнуты.

Для регулировки момента включения, отверткой ослабляем два винта и, перемещая микропереключатель вдоль овальных отверстий корпуса, добиваемся его оптимального положения.

Ассортимент контроллеров зажигания

АССОРТИМЕНТ КОНТРОЛЛЕРОВ ЗАЖИГАНИЯ Модель Применяемость Аналоги Примечание 3620.3734 ВАЗ-2108, ВАЗ-2109, «Таврия» и др. 36. 3734, 3620.3734, 0529.3734, 761.3734 Iком = 7,5 А. С 2010 г. — классическая схема 3640.3734 ВАЗ-2108, ВАЗ-2109, «Таврия» и др. 2108-3734910-20, FM3001, 3640.3734, 0729.3734 Иком = 7,0 А. Классическая схема. Наличие на выходе низковольтного регулятора. сигнал для систем электрооборудования с электронным тахометр или другие устройства 0529. 3734 ВАЗ-2108, ВАЗ-2109, «Таврия» и др. 134.3734, 76.3734, 98.3734 Iком = 7,5 А. Повышенная помехозащищенность и рабочий температурный диапазон. Предназначен для автомобилей с некачественными электрическими цепями. 0729.3734 ВАЗ-2108, ВАЗ-2109, «Таврия» и др. BOSCH 0227100139, REMITEL 2108-3734910-05, К563.3734 Иком = 7,0 А. Повышенный КПД и диапазон рабочих температур. Присутствие выходного низковольтного управляющего сигнала для систем электрооборудования оборудование с электронным тахометром или другими устройствами 90,3734 ГАЗ, ЗИЛ (автоматические выключатели с индуктивным датчиком без резистора) 90.3734, 131.3734, 94.3734, 84.3734-01, 1313.3734, 468 332 008 Iком = 6,5 А. С 2009 г. — классическая схема. 131.3734-11 ГАЗ, ЗИЛ (автоматические выключатели с индуктивным датчиком без резистора) 90. 3734, 131.3734, 94.3734, 84.3734-01, 1313.3734, 468 332 008 Ikom = 7,0 A. Запуск Multispark. Микроконтроллер обработки сигналов Контроллер зажигания с внутренним блоком управления экономайзером холостого хода (IECU) 1103,3734 «Таврия», «Славута» с ноября 2001 г. выпуска, «СЕНС» (карбюратор) DLE5.424.001 / 1103.3734-02, 1103.3734-04 Блок выполняет функции контроллера зажигания и блока управления (МЭКУ). Вся продукция сертифицирована.

Почему глохнет карбюратор ВАЗ 2109.Двигатель автомобиля глохнет во время движения. Двигатель глохнет на холостом ходу

Автомобиль ВАЗ 2109 оборудован двумя типами питания двигателя — инжекторным и карбюраторным. Как известно, карбюраторная система из-за своей тяжелой конструкции чаще всего подвержена неисправностям, влияющим на ходовые качества и техническое качество автомобиля. Поэтому в этой статье мы рассмотрим именно карбюраторный тип питания.

Довольно часто владельцы ВАЗ 2109 сталкиваются с такой проблемой, когда карбюратор не держит обороты, на холостом ходу, а мотор просто глохнет. Причин может быть много, и все они объединены рядом характерных черт.

Первая причина — засорение тарабарщины холостого хода. Даже несмотря на то, что в системе подачи топлива 2 фильтра (грубой и тонкой очистки), даже одного зрелого может хватить, чтобы засорить гиббер.

Также может засориться сам фильтр тонкой очистки. Это часто случается, когда фильтр не был заменен на новый. Реже случаются сбои в работе системы холостого хода.

Разницы между симптомами, с любой из причин проблемы нет вообще. Определить, что именно нужно очистить или изменить, можно только с помощью визуального осмотра или диагностики.

Также иногда повороты не только полностью пропадают, но и всплывают. При этом автомобиль ВАЗ 2109 не глохнет. В этом случае к указанным выше причинам добавьте: неисправный электромагнитный клапан или датчик холостого хода.

Поиск и устранение неисправностей

Чтобы исправить эту проблему, необходимо определиться с ее виновником. После того, как вы нашли место, где возникла проблема, можно приступать к обучению ремонту. В первую очередь проверьте, насколько правильно настроен карбюратор. Для этого затяните винт качества и винт количества до упора, а затем открутите, как указано в заводских настройках карбюратора (часто настройки карбюратора следующие: винт качества — 2,5 оборота, количество — 4 повороты). Если изменений нет, а двигатель все равно не работает на холостом ходу или вообще глохнет, то нужно искать причину, выбирая из вышеперечисленного.

Чтобы определить причину, карбюратор автомобиля ВАЗ 2109 необходимо будет разобрать. После снятия его верхней части поплавковая камера открывается. Проверить в нем уровень бензина. Он должен быть около 25 мм. Если с уровнем все в порядке, то переходим непосредственно к гиберам.

Охотник на бабочек, расположенный в поплавковой камере, необходимо удалить и проверить на предмет мусора или вылета. Если в яме гиберы обнаружился мусор, его необходимо продуть, а затем промыть бензином. Если в яме нет мусора, то продолжаем искать причину дальше.

Карбюратор осмотрели, теперь можно переходить к фильтру тонкой очистки. Посмотрите состояние бензина в поддоне фильтра. Если на дне нет осадков, фильтр все еще в хорошем состоянии. Если внизу будут хоть какие-то частицы, его нужно срочно заменить.

После очистки карбюратора и замены фильтра тонкой очистки достаньте автомобиль ВАЗ 2109 и проверьте его работу на холостом ходу.Если обороты все еще плывут, или двигатель глохнет, причиной может быть датчик холостого хода.

Проверить датчик можно так: отключаем от него провода, проверяем с помощью вольтметра. Минусовой провод, наденьте массу, а плюс на разъем колодки. Включите зажигание и следите за показаниями приборов. Датчик должен выдавать напряжение 12 вольт. Если тока нет, то, скорее всего, неисправен датчик.

Если после проделанной процедуры выясняется, что датчик исправен, но изменений все равно нет (витки плавают, а двигатель глохнет), то остается последний вариант — электромагнитный клапан. Проверить его довольно сложно, поэтому проще поставить новый.

Теперь ваша машина ВАЗ 2109 должна стабильно работать как на холостом ходу, так и во время движения. Если двигатель все равно глохнет, хотя обороты уже не плавают, то причина гораздо серьезнее, и, скорее всего, потребуется специальная диагностика и вмешательство специалиста.

Двигатель ВАЗ.

Иногда бывает такая неприятность в пути, водитель попадает в ситуацию, когда двигатель ВАЗ 2109 глохнет посреди дороги и потом завести машину, не получается.Самое интересное в такой ситуации, чтобы у этих проблем не было ни малейших признаков, машина ехала как обычно, «чихания» или «стрельбы в глушитель».
Поскольку проблема обычная, наша инструкция подскажет, что делать в такой ситуации, как внезапная остановка мотора, плохой запуск. Мы подробно рассмотрим все основные причины, вызывающие остановку мотора на холостом ходу и в движении.
А также причины, по которым он не запускается в предварительно нагретом состоянии и как решить такую ​​проблему.

Двигатель глохнет на холостом ходу

На ВАЗ 2109 двигатель глохнет на холостом ходу по таким причинам:

Датчик (регулятор) холостого хода

Проверить достаточно просто. Когда машина не заводится, от вращения …

0

0

Автомобиль ВАЗ 2109 комплектуется двумя типами питания двигателя — инжекторным и карбюраторным. Как известно, карбюраторная система из-за своей тяжелой конструкции чаще всего подвержена неисправностям, влияющим на ходовые качества и техническое качество автомобиля.Поэтому в этой статье мы рассмотрим именно карбюраторный тип питания.

Причины неисправности

Довольно часто владельцы ВАЗ 2109 сталкиваются с такой проблемой, когда карбюратор не держит обороты, на холостом ходу, а мотор просто глохнет. Причин может быть много, и все они объединены рядом характерных черт.

Первая причина — засорение тарабарщины холостого хода. Даже несмотря на то, что в системе подачи топлива 2 фильтра (грубой и тонкой очистки), даже одного зрелого может хватить, чтобы засорить гиббер.

фильтр тонкой очистки

Также может засориться сам фильтр тонкой очистки. Часто бывает, если вовремя не заменить фильтр …

0

0

Ваз 2109 постоянно глохнет на холостых оборотах? Все решено — причины сами по себе причины, которые приводят к ситуации, когда ВАЗ 2109 глохнет на холостом ходу, может быть, несколько. Наиболее частыми являются такие, как засорение гибкого топливного или гиберного фильтра, а также сбой в системе оборотов на карбюраторе.

Все причины поломки легко устраняются самостоятельно, в гараже или на стоянке.

2109 глохнет на холостом ходу еще и из-за недостаточного времени для прогрева двигателя, однако у опытных водителей такой проблемы не возникает. Поэтому стоит сосредоточиться на поиске дефектов по двум направлениям — проверка линии подачи топлива подачи топлива и в настройке карбюратора на режим холостого хода.

Fuel Mainer

Стабильная работа карбюратора на холостом ходу контролируется буханкой. В случае сбоя в работе потроха его необходимо распустить и продуть воздухом под давлением, тем самым удивив частицы …

0

0

Наверное, каждый счастливый обладатель экземпляров отечественного автопрома хоть раз в своей практике сталкивался с проблемой кода своей машины Gloh на ходу. Это досадное недоразумение может омрачить предвкушение беззаботных выходных или крайне негативно сказывается на карьере, если вы спешите на работу, где вас ждет строгий начальник.

Причин поломки может быть несколько. Задача автомобилиста определить его и постараться устранить в «походных» условиях.

Причина 1 — перебои с подачей топлива.

Если в вашем автомобиле есть фильтр тонкой очистки, его необходимо регулярно и, самое главное, менять. Забитый песочный фильтр может доставить массу хлопот. Если причина в этом, то просто снимите фильтр и подключите бензин напрямую.

Встроенное соединение топливных шлангов, обеспечивающих воздушные сиденья.При растрескивании краев старых шлангов нужно после установки обрезать и подтянуть все хомуты.

Причина 2 -…

0

0

ВАЗ 2114 глохнет на холостом ходу

Чем вызван холостой ход карбюратора

«Четырнадцатая» модель от отечественного автопроизводителя АвтоВАЗ завоевала огромную популярность благодаря надежности, качеству исполнения, отзывчивости и достаточности силовой агрегат.

Эту машину, конечно, не назовешь.Поэтому периодически могут возникать проблемы. Не редко на холостых оборотах поплавок. Подобные явления вызывают у водителя раздражение, приводят к неприятным сценариям на дороге. Например, в любой момент двигатель может просто заглохнуть.

Вряд ли можно надолго решить проблему, замерив педаль акселератора, чтобы выдерживать обороты. Следовательно, необходимо предпринять более кардинальные действия.

Как это происходит

Если машина исправна, вам достаточно завести двигатель и дождаться его прогрева до оптимальной температуры.Стрелка тахометра в …

0

0

ВАЗ 2109 21099 2108 Карбюратор глохнет на холостом ходу. Причины как исправить.

Проблемы и решения

Достаточно частая проблема карбюраторных автомобилей ВАЗ 2109 21099 2108, машина не держит холостой ход, глохнет. Причина скорее всего в электролаке холостого хода или в попавшем в карбюратор таинстве, надо это проверить, для этого снимаем воздушный фильтр. Очистка карбюратора от сирина не помогла.

Пример видео, причины как решить:

Как вы могли убедиться, причина неисправности электрического выпускного клапана — это быстрый (временный) ремонт, вытащите перемычку и согните иглу. Все заработало.

Комментарии к …

0

0

Глохнет двигатель на холостом ходу ВАЗ-2109 2108

Глохнет двигатель вашего автомобиля ВАЗ-2109 или ВАЗ-2108 на холостом ходу?

Здесь нет ничего страшного. Подскажите, как поступить в такой ситуации, когда двигатель не держит холостые обороты.Конечно, теоретически причин, когда двигатель глохнет на холостом ходу, может быть много. Например, может выйти из строя электроклапан карбюратора, либо сгореть блок управления электроклапаном карбюратора, также могут быть неисправности в проводке. Но чаще всего это практически все банально просто. Ничего не сгорело и не вышло из строя, а просто забило жикле, открывающее электроклапан.

Казалось бы, как такое бывает, ведь в карбюраторе есть дополнительный фильтр очистки топлива, в карбюраторе еще и фильтр очистки бензина.Сыринка может пройти через воздушный фильтр, если он установлен неправильно, а есть …

0

0

Недавно столкнулся с такой проблемой: ВАЗ 2109 Перестал работать карбюратор на холостом ходу. Машина заводится на месте и работает. Все хорошо, ездить можно, но как только снимаешь сцену и снимаешь ногу с педалями газа 2109 глохнет. Конечно, машина на ходу, но очень тяжело, особенно на светофоре при езде по городу, когда надо постоянно ускоряться, потом сбавлять скорость, чтобы ехать без холостого хода.Когда машина прогревается до рабочей температуры, на холостых может не давить, а на холостых ужасно трясти, обороты двигателя порядка 500-600 оборотов в минуту. Пора срочно восстановить нормальную работу на холостом ходу ВАЗ 2109, давайте разберемся как.
В интернете много статей, объясняющих причину отсутствия холостого хода на ВАЗ 2109. В 90% таких статей рассматриваются только манипуляции с электромагнитным клапаном холостого хода. Действительно, проблемы с клапаном очень часто являются причиной исчезновения холостого хода на ВАЗ 2109, впрочем, и…

0

0

10

Рано или поздно практически любой водитель столкнется с такой проблемой. Когда скорость плавающая на холостом ходу, управлять автомобилем довольно сложно. На светофоре он может споткнуться или остановиться на спуске, используя нейтральную передачу. Периодически необходимо «помогать» двигателю, нажимая на педаль газа, чтобы машина не глохла. Стрелкой тахометра также показаны разные обороты (от 500 до 1200). К тому же тряска двигателя документируется водителем и пассажирами, а небольшое количество оборотов значительно снижает ресурс мотора.Сегодня вы узнаете о наиболее частых причинах нестабильной работы двигателя на холостом ходу и способах устранения этой проблемы.

Успешное решение этой непростой проблемы абсолютно невозможно без постановки верного «диагноза», а значит, автолюбитель должен знать полный перечень «симптомов», свидетельствующих о некорректной работе карбюратора:

Самостоятельное падение и увеличить обороты двигателя ….

0

0

11

Глохнет ВАЗ 2109 на холостом ходу.Что делать?

Сегодня столкнулся с такой проблемой. При езде на светофоре и переходе на нейтральную передачу машина начала глохнуть. Раньше таких не попадалась, поэтому сначала запуталась, но помогли хорошие знакомые. Так вот, машина нормально работает с повышенными оборотами, но стоит переходить на холостые обороты, начинает ход. В чем проблема и как бороться?

Причин, как мне объяснили, может быть много, но! 99% таких проблем возникает из-за одного небольшого механизма, называемого регулятором холостого хода (RXX).Этот механизм представляет собой электродвигатель, вставляется в карбюратор и выполняет одноименную функцию, т.е. регулирует холостой ход.

Проверить его работоспособность достаточно просто. Откручиваем (при выключенном зажигании) ключ на 14, затем включаем зажигание и касаемся концом его корпуса металлическими частями двигателя, при этом должны быть слышны характерные щелчки. Если их нет, то он пришел к …

0

0

Иногда бывает такая неприятность в пути, водитель попадает в ситуацию, когда двигатель ВАЗ 2109 глохнет посреди дороги и потом завести машину, не получается.Самое интересное в такой ситуации, чтобы у этих проблем не было ни малейших признаков, машина ехала как обычно, «чихания» или «стрельбы в глушитель».
Поскольку проблема обычная, наша инструкция подскажет, что делать в такой ситуации, как внезапная остановка мотора, плохой запуск. Мы подробно рассмотрим все основные причины, вызывающие остановку мотора на холостом ходу и в движении.
А также причины, по которым он не запускается в предварительно нагретом состоянии и как решить такую ​​проблему.

Двигатель глохнет на холостом ходу

На ВАЗ 2109 глохнет двигатель на холостом ходу по таким причинам:

• Самый распространенный из них — от которого напрямую зависят идолоты мотора

• Проверить достаточно просто. Когда машина не заводится, от вращения стартера то еще работаем педалью газа, мотор должен заводиться
• В случае, когда повороты сразу начинают плыть, после снятия ног с педали газа — 99% от ста, то причина кроется в регуляторе, так что цена смешная
• Решение простое — замена регулятора, для этого любой владелец ВАЗ уходит минимальное количество времени
• Вторая наиболее вероятная причина, из-за которой на ВАЗ 2109 глохнет двигатель на холостом ходу — это проблема с открытием дроссельной заслонки
• Есть такая банальная «болезнь» — чистить дроссельную заслонку
• Когда очистка заслонки не решила проблему, подозрение падает на неисправность, когда она неисправна, двигатель также будет работать на холостом ходу
• Решаем проблему с заменой ДПДЗ, эта процедура несложная и легко выполняется своими руками.

Двигатель глохнет

Довольно частый случай, когда мотор глохнет при движении внезапно и по непонятной причине.
Поэтому ниже мы перечисляем проблемы, при которых глохнет двигатель на ВАЗ 21093, и способы их устранения:

• Проверяйте уровень топлива в баке визуально или щупом, не полагайтесь только на датчик
• Заправка, вот и все решение
• Когда топливо в баке — первое и самое очевидное — некачественное топливо, это именно из-за него и стоит начать поиск, когда ваш мотор внезапно глохнет на ходу
• Вам невероятно «повезло», ход мотора начинается после дозаправки практически сразу, то однозначно причина в топливе
• Удаление топлива из топливной системы, бака, замена фильтра и заправка новым топливом (при очередной заправке)
• Следующие подозреваемые свечи зажигания, сразу после топлива, конечно
• Здесь тоже все понятно — откручиваем свечи, осматриваем и проверяем состояние, при необходимости выполняем замену

• Забитый топливный фильтр тоже становится причиной подачи бензина, в результате вы гасуете, а мотор глохнет
• Неисправность устранена

• Когда с топливным фильтром все в порядке — проверьте (многие владельцы авто почему-то забывают периодически его проверять)
• Если фильтр забит, то воздух не поступает в камеру сгорания, следовательно, горючая смесь в цилиндрах получается за счет топлива и выходит из свечей.Кроме того, в двигателе нехватка воздуха начинает «давить», мощность его падает, а процесс внутреннего сгорания в цилиндрах ослабевает, мотор со временем будет строгим
• Замена воздушного фильтра решает эту проблему (в худшем случае продуть фильтрующий элемент ручным или ножным насосом, чтобы можно было добраться до ближайшего магазина)

• Еще один подозреваемый агрегат — АЗС. При проблемах с ним машина будет застревать либо вообще не заводиться
• Решает проблему ремонта или полной замены бензонасоса (фото внизу)

• Аккумулятор на тот случай, когда на ВАЗ 2109 внезапно глохнет двигатель, тоже не исключение
• Окисленные клеммы аккумулятора или плохой контакт также могут привести к неожиданной остановке двигателя
• Обязательно проверьте клеммы аккумулятора, при необходимости почистите их или замените аккумулятор

• Если двигатель глохнет в движении и снова больше не запускается, то причину можно записать в электрогенераторе
• Когда электрогенератор перестает работать, сеть автомобиля начинает полностью питаться за счет аккумулятора, и этого хватает (даже если новый и полностью заряженный) ненадолго
• На работе и в машине не отображается, пока заряд АКБ не видит
• Исправить ситуацию ремонт или замена электрогенератора и зарядка аккумулятора (можно заменить аккумулятор, чтобы добраться до ближайшей станции техобслуживания, если там что-то есть)

• В современных инжекторных автомобилях причины часто вылизываются в различных датчиках
• Однако, если вы этого не понимаете, и все вышеперечисленные узлы работают нормально, а с топливом все в порядке, лучше обратиться к профессионалам на сотке, чем задумываться в электронике, ковыряя наугад

Что глохнет прогретый двигатель

Бывают ситуации, когда двигатель работает уже в нагретом состоянии.
Наиболее вероятная причина — проблема карбюратора:

• В процессе движения автомобиля через карбюратор проходит воздушный поток, за счет чего карбюратор хорошо охлаждается, охлаждается и через него проходит бензин
• В результате температура карбюратора получается намного ниже температуры двигателя.
• Из-за этого возникают проблемы, когда после долгой езды вы заклиниваете двигатель и делаете остановку, карбюратор в этот момент начинает быстро греться от кожуха двигателя
• Бензин в камере карбюратора начинает испаряться под действием температуры, заполняя пустоты парами, такими как воздушный фильтр, карбюратор и сам впускной коллектор
• При этом возникают пробки и пропадает топливо в поплавковой камере
• Решить проблему очень просто — нажать несколько раз педаль газа до половины и снова запустить двигатель
• Такими действиями вы потеряете лишние пары и задымите взвесь горючей смеси
• Следует отдельно отметить, что такие проблемы возникают в топливном насосе или топливопроводе
• Как правило, это происходит в жару, из-за испарения бензина в системе или помпе возникают воздушные пробки, препятствующие попаданию бензина в карбюратор
• Устранить проблему с помпой можно, облившись холодной водой или накрывшись влажной тряпкой

Вторая возможная причина оглушенного прогрева двигателя — проблема со стартером:

• Проверьте, не вращает ли стартер двигатель при запуске, или просто щелкает, но совсем не реагирует
• Если подтвердятся наши худшие опасения, стартер не крутится — надо найти причину
• Когда вы в пути, проверка обычно сводится к визуальному осмотру и испытанию силовой проводки
• Машину можно завести без стартера, нужно помочь толкнуть машину
• Если вы ехали домой, снимите и выполните проверку стартера.
• Если стартер неисправен, то нужен ремонт, либо замена
• Еще одна причина, когда не запускается нагретый мотор — пакетный аккумулятор, решение уже описано выше

Когда двигатель не запускается из-за воды

Такая проблема чаще всего возникает во время дождя или проезда по лужам:

• Получается, вода попадает в приборы и провода
• Придется подождать, пока вода испарится
• На будущее рекомендуется изолировать катушку зажигания и крышку травера

Двигатель глохнет на подъеме

Что делать, если двигатель глохнет на подъеме:

• Проверить уровень топлива, может потребоваться долить, при движении по наклону топливо потекло в сторону, а заправка топлива перестала попадать
• Когда бензин в баке полностью, откройте пробку на карбюраторе и слейте бензин, попавший туда из-за перекоса машины
• Вам понадобится шприц или специальная «груша»

Ничего не забыто !? Тогда это все, надеюсь, наша статья была вам полезна, в решении задач и проблем в будущем.Если описаний мало, смотрите видео.

Одна из проблем, с которой может столкнуться автолюбитель, имеющий отечественный автомобиль ВАЗ 2109 — глохнет карбюратор на ходу. Этой теме посвящено большое количество статей, но реальный опыт позволит решить проблему быстрее, так как для этого есть несколько причин.

Итак, профессионалы, испытавшие решение проблемы ВАЗ 2109 с глохнетом карбюраторного двигателя на холостом ходу, нашли несколько причин и способов их решения.

Причины и способы их устранения

Когда карбюратор на холостом ходу, то на педаль газа стоит нога, машина работает без нареканий, но как только опускают, глохнет, стоит поискать причина в электромагнитном клапане холостого хода. Чтобы найти причину, нужно понимать смысл работы машины. Таким образом, карбюратор машины имеет систему холостого хода, которая состоит из топливного канала с кулачком, воздушного канала и электромагнитного клапана. Когда автомобиль работает на холостом ходу, по специальному каналу холостого хода топливо подается в двигатель.Для обеспечения работы автомобиля на холостом ходу отверстия расположены на укосине.

Какая неисправность привести к тому, что холостой ход?

Причин может быть две:

1. Проблемы с подачей топлива на холостом ходу.
2. В систему входят воздушные бочки, что нарушает оптимальное соотношение воздуха и бензина в горючей смеси.

В первом случае ответственность ложится на одноходовой электромагнитный клапан. При его неисправности топливо не сможет попасть в двигатель.

Для устранения причины следует снять воздушный фильтр, с которого впоследствии снимается крышка. После этого проводится мини-сервисная проверка. При включении зажигания следует снять и надеть фишку на клапане. О исправности катушки свидетельствуют характерные щелчки, которые раздаются во время проводимых манипуляций. Но для полной уверенности в исправном состоянии клапан следует открутить. Для этого используется ключ номер 13. После этого снимите перемычку и проверьте на загрязнение.Выдувание воздуха изо рта, хорошо ли он проходит через него. После такой проверки нужно пальцем закрыть отверстие в EPHX (далее электромагнитный клапан холостого хода), включить зажигание. Эта процедура позволит взорвать скопившийся перед топливным домкратом мусор, если он есть.

Также следует проверить целостность уплотнительной резинки. При наличии повреждений, деформации или неплотной посадки будет подаваться воздух, из-за чего он выходит из строя при работе машины на холостом ходу.

Если нет характерного щелчка при снятии и зачистке микросхем, то проверьте, есть ли напряжение. При его отсутствии проверьте экономайзер дроссельной заслонки карбюратора.

В случае, если есть напряжение, но заменить клапан нечем (поломка случилась в дороге), можно принять экстренные меры, которые приведут к окончанию маршрута. Для этого нужно снять велосипед, выломать пластиковую иглу и поставить челюсть на место. В этом случае нет необходимости носить провод на EPHX.

Если все проделанные манипуляции не помогли устранить неисправность, значит, проблема кроется в воздушных сиденьях, обнаружить которые не так-то просто.

В данном случае порядок действий следующий:

1. Следует проверить плотность крышки карбюратора, а также исправность прокладываемой между ними бумаги.
2. Проверить все шланги на наличие повреждений и трещин.
3. Проверьте наличие пробки на трубке, расположенной за карбюратором. При его отсутствии следует следить за тем, чтобы воздух не засасывался.Для этого просто стоит приложить палец. Если обнаруживаются воздушные усы, значит автомобиль деградирует и болт ввинчивается в трубку, а другой конец надевается на кран карбюратора.

Известно, что воздушные сиденья — одна из самых частых причин. Как видно, неисправности, из-за которых глохнет на ходу ВАЗ 2109 карбюратор ,
Можно найти себя, даже не обладая особыми навыками. И что самое главное, их тоже можно устранить в одиночку.

Недавно столкнулся с такой проблемой: ВАЗ 2109 перестала работать на холостом ходу. Машина заводится на месте и работает. Все хорошо, ездить можно, но как только снимаешь сцену и снимаешь ногу с педалями газа 2109 глохнет. Конечно, машина на ходу, но очень тяжело, особенно на светофоре при езде по городу, когда надо постоянно ускоряться, потом сбавлять скорость, чтобы ехать без холостого хода. Когда машина прогревается, на холостых может не клеветать, а на холостых жутко трясти, обороты двигателя порядка 500-600 оборотов в минуту.Срочно восстановить нормальную работу на холостом ходу ВАЗ 2109, давайте разберемся как.
В интернете много статей, объясняющих причину, по которой без холостого хода на ВАЗ 2109 не работает. 90% таких статей рассматривают только манипуляции с. Действительно, проблемы с клапаном очень часто являются причиной исчезновения холостого хода на ВАЗ 2109, но есть и другие причины. Делюсь опытом, потому что сам просидел далеко не один час в поисках нормального материала, но наткнулся на сотни статей, которые как одна разобрал с помощью EPHH.
Итак, по порядку: на вашем ВАЗ 2109 пропали холостые, при нажатой педали газа машина работает, как только ее отпускают, глохнет. Причина этого явления в следующем. В карбюраторе автомобиля ВАЗ 2109 имеется специальная система холостого хода: топливный канал холостого хода с кулачком, воздушный канал холостого хода и электромагнитный клапан. При работе машины на холостом ходу горючая смесь поступает в двигатель через канал холостого хода. Дроссельная заслонка закрыта, поэтому разгрузка двигателя огромна, и он всасывает смесь в двигатель на холостом ходу.В топливном и воздушном тюнерах есть специальные отверстия определенного диаметра, которые подбираются для устойчивой работы двигателя на холостом ходу. Почему простаивает из-за бездны?
Все просто: либо не поступает топливо по топливному каналу холостого хода , либо где-то система имеет воздушные сиденья И сохраняется неравномерное соотношение бензин / воздух в горючей смеси.
Для подачи топлива только электромагнитный клапан холостого хода (далее EPHX).Если клапан не работает, топливо на холостом ходу не попадет в пространство за дроссельной заслонкой карбюратора.

Экономайзеры | Prism Engineering

Обзор

Комбинированные установки для кондиционирования воздуха на крыше (RTU)

могут потреблять значительное количество электроэнергии, особенно когда они работают в течение долгих часов. Использование «экономайзера» может снизить потребление энергии.

Экономайзер состоит из заслонок, датчиков, исполнительных механизмов, органов управления и соединений, которые работают вместе, чтобы подавать наружный воздух в здание.

Системы экономайзера

используют благоприятные погодные условия для уменьшения количества необходимого механического охлаждения за счет подачи холодного наружного воздуха в здание.

Естественное охлаждение

Термин «естественное охлаждение» используется в индустрии HVAC для описания экономии, достигаемой за счет правильно работающего экономайзера. В мягком климате экономайзеры экономят энергию за счет использования наружного воздуха вместо холодильного оборудования для охлаждения здания.

Экономия энергии

Оценка экономии, связанной с данным экономайзером, зависит от многих факторов, включая расположение здания, строительные материалы, использование здания, занятость, характер оборудования HVAC, настройки параметров HVAC и системы управления.При правильной установке и обслуживании экономайзеров они могут снизить механическое охлаждение до 75% в определенных климатических условиях.

Принцип работы

Для наиболее распространенных применений датчик будет контролировать либо температуру наружного воздуха по сухому термометру, либо энтальпию (мера общего содержания тепла в воздухе, основанная как на температуре воздуха, так и на его влажности), чтобы определить, ниже ли она определенное заранее заданное значение. Это приведет к тому, что исполнительный механизм откроет заслонку наружного воздуха и изменит путь рециркулирующего воздуха так, что он будет выпущен из здания.Это называется «однократным зондированием». Операторам оборудования необходимо определить, какие уставки лучше всего подходят для их местоположения, типа здания и внутренних нагрузок здания.

Добавление второго датчика в возвратный воздух называется «дифференциальным зондированием». При использовании этого метода вместо определения оптимизированной уставки наружного воздуха система управления просто выбирает источник воздуха (наружный воздух или возвратный воздух) с самой низкой температурой или энтальпией.

Стоимость

Дополнительные затраты на дополнительный экономайзер при покупке крышного агрегата приведены в следующей таблице.Стоимость установки в размере 1000 долларов будет добавлена ​​при модернизации существующей системы с экономайзером.

Сравнение

В приведенной ниже таблице показан процент экономии электроэнергии, достигнутый для RTU, оборудованных экономайзерами на основе температуры, в семи городах Канады для различных типов зданий и систем.Модели энергоэффективности взяты из набора прототипов зданий Natural Resources Canada (NRCan), разработанного в поддержку «Технического руководства», разработанного для Программы стимулирования коммерческого строительства (CBIP).
