Ваз 2109 не горят фонари заднего хода: Почему не горят фонари заднего хода и что делать?

Не горит задний ход | Assa59.ru

Не горит свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099

Отказ в работе ламп заднего хода обычное явление на автомобилях ВАЗ 2108, 2109, 21099. Многие автовладельцы после неоднократного отказа ламп так и оставляют их в нерабочем состоянии. Рассмотрим как проверить их работоспособность без приборов и приспособлений, починить и привести в надлежащее состояние. При проведении работ следует помнить, что напряжение к лампам заднего света на автомобилях ВАЗ 2108, 2109, 21099 подается после включения зажигания.

— Неисправен датчик света заднего хода

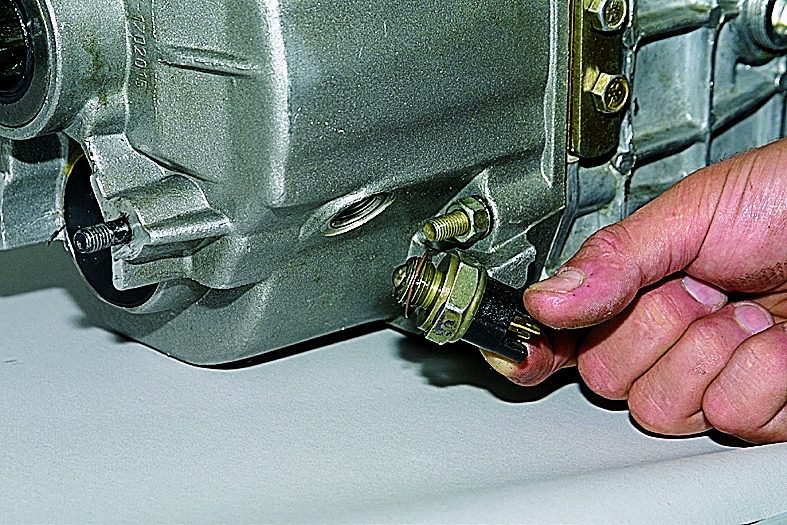

Датчик расположен в нижней части коробки передач со стороны левого переднего колеса. По оранжевому (красному) проводу ток на него подается, по зеленому уходит к задним фонарям (оранжевый запитывается после поворота ключа в замке зажигания). При включенном зажигании снимите с датчика штекер с зеленым и оранжевым проводом и соедините между собой отрезком провода. Лампочка загорелась — датчик меняем. Нет, ищем причину дальше.

— Перегорел предохранитель

За свет заднего хода отвечает предохранитель F5 8 А (монтажный блок 17.3722), он же F16 15 А (монтажный блок 2114) . Через него из монтажного блока по оранжевому (красному) проводу ток поступает на датчик света заднего хода. Меняем его на новый. В дальнейшем необходимо выяснить причину прегорания предохранителя, так как возможно где-то короткое замыкание. Стоит отметить, что при перегорании этого предохранителя помимо света заднего хода перестают работать щиток приборов, «повороты», аварийка т. д.

предохранитель F5 монтажного блока 17.3722 отвечающий за свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099

— Нет «массы» к задним фонарям

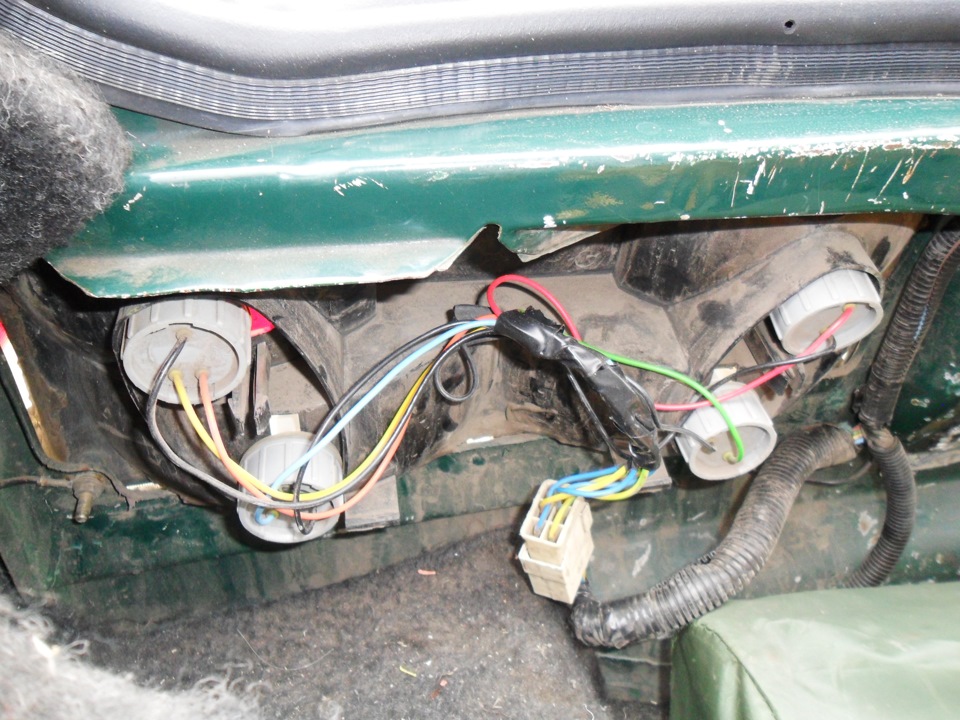

Масса на задних фонарях это черные провода из колодок. Проверьте надежность их соединения с кузовом автомобиля рядом с задними фонарями.

крепление «массы» задних фонарей на автомобилях ВАЗ 2108, 2109, 21099

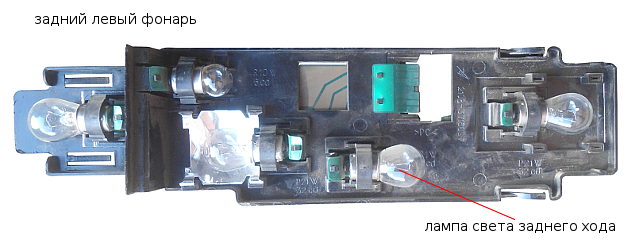

— Перегорела лампочка

Перегореть может как одна, так и сразу две лампочки. Причем на вид они могут быть вполне исправны. Проверить можно, вставив в патрон заведомо исправную лампочку, например со «стопов» из этого же фонаря.

— Окислились контакты в патроне ламп света заднего хода

Необходимо несколько раз повернуть лампочку в патроне, чтобы восстановить контакт. Для усиления эффекта можно зачистить контакты наждачной бумагой.

— Окислились контакты в штекерных колодках проводов задних фонарей. Снимаем колодки и зачищаем контакт зеленого провода (вывод 4) отвечающего за подведение питания к лампам заднего света и соответствующий ему контакт на дорожке платы.

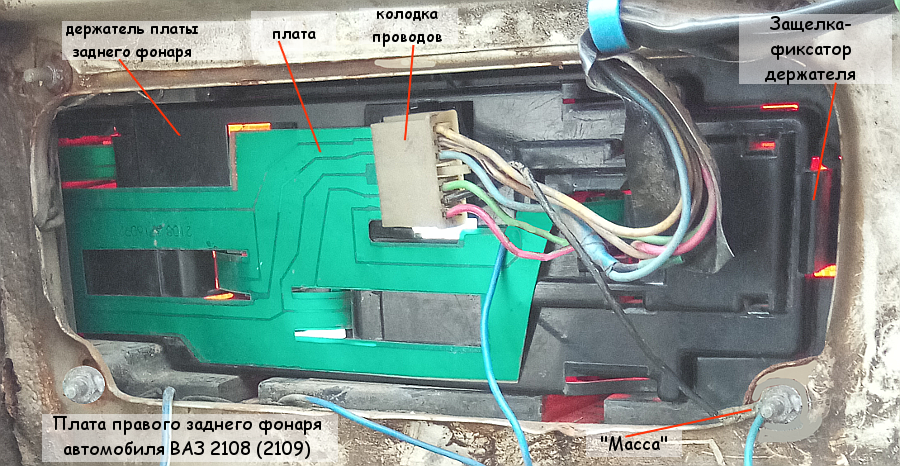

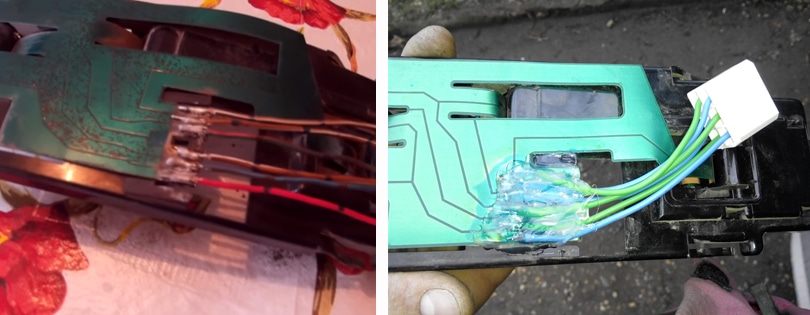

— Неисправны платы задних фонарей

Их дорожки могут осыпаться или проржаветь. Подаем напряжение отрезком провода с вывода 4 зеленого провода в колодке, на нижний контакт лампочки вставленной в патрон. Загорелась – осматриваем дорожку в плате. Можно припаять на нее проводок и восстановить дорожку.

— Не подается электрический ток от монтажного блока до задних фонарей

К лампам заднего света ток подается по зеленому проводу, от поперечного штекера в монтажном блоке (Ш 9 или для 2114 — X9, вывод 16), который проходит через весь салон автомобиля с левой водительской стороны. Возможно, ослабло крепление штекера, или в нем окислился наконечник провода, или где-то переломился зеленый провод. Можно вынуть штекер из монтажного блока и подать напряжение отрезком провода с АКБ на вывод 16 зеленого провода. Лампа загорелась – провод исправен, нет, ищем место повреждения или сразу меняем его на новый.

— Неисправен токоподающий провод от монтажного блока к датчику

По нему ток подается на датчик и далее уже по зеленому проводу к лампочкам света заднего хода в задних фонарях автомобиля. Это красный или оранжевый провод от крайнего левого штекера в монтажном блоке (Ш6, X6/12) до датчика света заднего хода. Включите заднюю передачу. Выньте штекер Ш6 (X6) из монтажного блока и подайте напряжение отрезком провода от АКБ на вывод 12 штекера. Лампочка загорелась – проблемы с монтажным блоком, нет с датчиком или зеленым проводом.

— Неисправна электрическая цепь подающая напряжение на предохранитель F5 (F16)

В этом случае также не будет работать щиток приборов. Необходимо проверить элементы электрической цепи на наличие «обрыва»: вывод «30» генератора – 2 розовых провода – штекер Ш8 (X8) выводы 5,8 монтажного блока – штекер Ш1 (X1) выводы 6,5 монтажного блока – провода голубой с черным и коричневый к замку зажигания (по коричневому ток приходит, по голубому с черным идет на пятый предохранитель) – замок зажигания (выводы 30/1 и 15/1, они коммутируются при повороте ключа в замке зажигания во второе положение).

Примечания и дополнения

— В последнее время сильно ухудшилось качество изготовления датчиков света заднего хода для автомобилей ВАЗ 2108, 2109, 21099. Основная их проблема – не герметичность. Через некоторое время новый датчик начинает подтравливать масло из коробки передач через свой корпус. Поэтому следует периодически следить за его состоянием. Негерметичный датчик – источник возникновения короткого замыкания, а это неустойчивый холостой ход, потеря мощности и приемистости, в дальнейшем выход из стоя элементов системы зажигания и электрооборудования.

Еще статьи по электрике автомобилей ВАЗ 2108, 2109, 21099

Не горят фонари заднего хода

Фонари заднего хода, как правило, не являются законным требованием, но они полезны. Они служат для двух основных целей – для предупреждения других участников движения о том, что вы собираетесь ехать назад, и для освещения, если вы двигаетесь задним ходом в темное время суток. Схема представляет собой простой механизм, состоящий из одного или двух задних фонарей, что включаются в работу с помощью переключателя. Так что если что-нибудь пойдет не так, и вы обнаружите, что не горят фонари заднего хода, то выявить причину поломки будет достаточно просто.

На большинстве автомобилей выключатель установлен на коробке передач, и она работает автоматически при включении заднего хода. Если вы или предыдущий владелец автомобиля внес свои коррективы, добавив огни собственноручно, загораться фонари заднего хода могут и вручную. В таком случае выключатель чаще всего устанавливают на приборную панель, поближе к водителю.

Почему не горит задний ход – распространенные причины

Данные световые приборы, в принципе, как и все другие, имеющие хоть какую-либо связь с электрической частью, в ходе эксплуатации автомобиля довольно часто выходят из строя. И причин этому существует много, рассматривать каждую из них нет смысла. Поэтому мы постараемся разобрать самые распространенные из них.

Устройство системы оповещения о смене направления авто

Основные причины выхода из строя фонарей заднего хода:

• лампочки перегорели;
• предохранители вышли из строя;
• окислились контакты;
• датчик заднего хода вышел из строя;
• случился прорыв в электрической цепи.

Для того чтобы выявить причину неисправности и устранить ее максимально быстро и качественно, мы рассмотрим каждый вариант по отдельности.

Перегоревшие лампы

Одной из наиболее распространенных проблем является перегоревшая лампа. Чтобы проверить это, извлеките лампочку из держателя и подключите ее к клеммам аккумуляторной батареи с коротким проводом. Если лампочка загорается, то неисправность нужно искать в другой точке электрической цепи.

Сначала проверьте, что патрон для лампочки и электрические клеммы чистые и светлые. Если есть какие-либо признаки коррозии – очистите патрон мокрой и сухой бумагой, затем установите лампочку на место и проведите повторное тестирование.

Перегоревшая лампочка является самой распространенной причиной

Если фонарь заднего хода все еще не горит, вероятно, предохранитель перегорел. Также все указывает на перегоревший предохранитель, если две фары заднего хода горят постоянно. В таком случае понадобится замена. К счастью, добраться до блока предохранителей, где они расположены, не составит для вас особого труда.

Плавкие предохранители

Во многих случаях предохранитель защищает лампы заднего хода и охватывает также другие аксессуары. Если это не дало положительного результата, замените предохранитель и проведите проверку еще раз. Если после замены новый предохранитель снова расплавился, то это говорит о коротком замыкании, возникшем где-то в цепи. В таком случае вам следует обратиться к электрику, который быстро сможет определить место замыкания в электрической цепи.

Если другие компоненты, защищенные предохранителем, все еще работают, то вам необходимо проверить остальную часть цепи, используя контрольную лампу (тестер).

Как заменить свечи зажигания на автомобиле?

Статью об этом вы сможете найти здесь. Также вас может заинтересовать наша новая статья на тему «Как отрегулировать сцепление».

Проверка датчика заднего хода

Для проверки датчика заднего хода (выключателя) вашего автомобиля не требуется слишком много усилий. На самом деле этот процесс можно выполнить в несколько шагов.

Шаг 1. Определите место расположения датчика заднего хода. Практически во всех моделях он расположен снизу на корпусе коробки передач. На самом деле, там установлены два датчика: один для измерения скорости передвижения, а второй – датчик заднего хода. Чтобы добраться до него, вам нужно будет заехать на «яму».

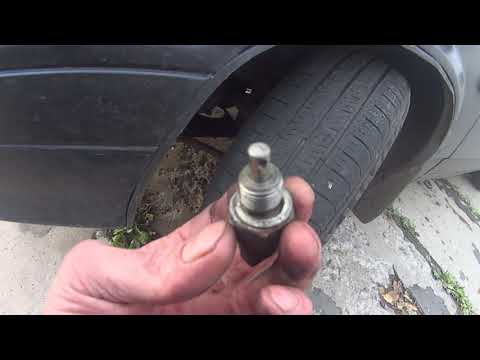

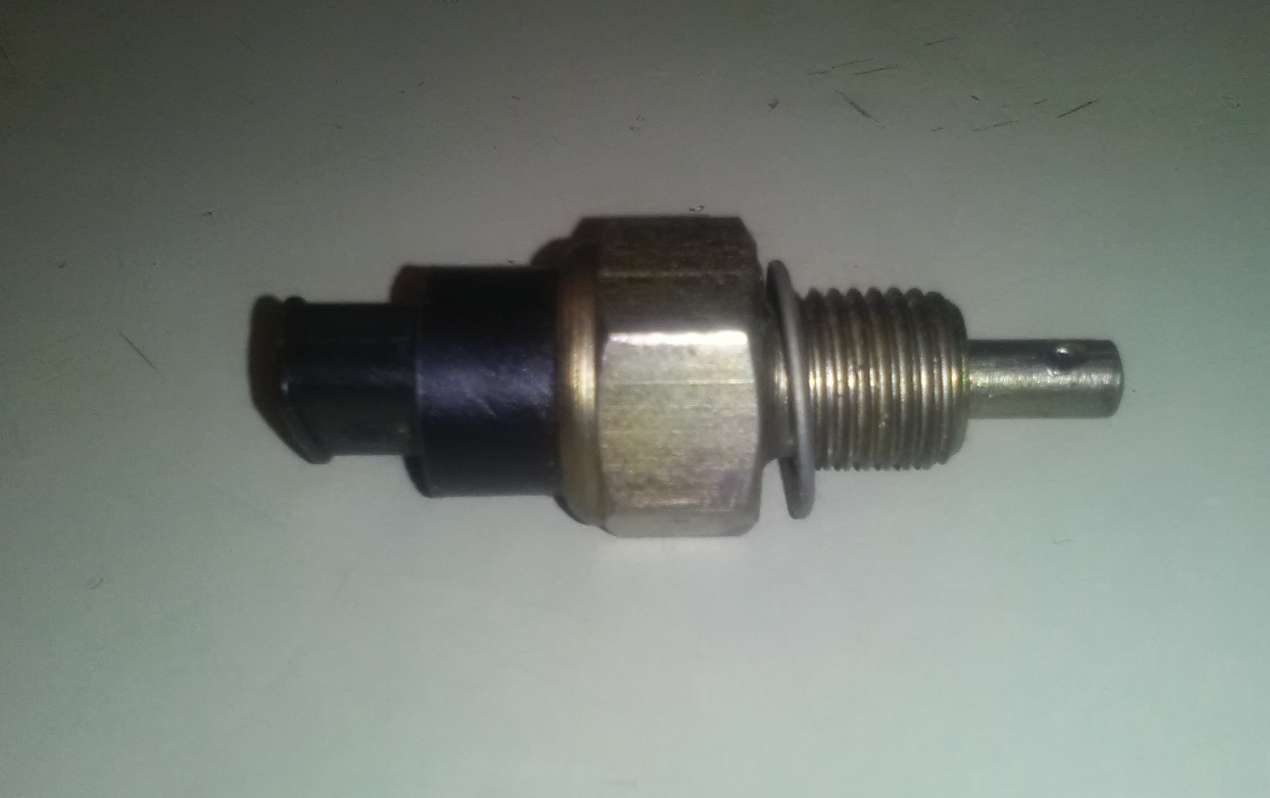

Так выглядит датчик заднего хода

Шаг 2. Добравшись до датчика, отсоедините от него провода питания.

Шаг 3. Проведите замыкание отсоединенных проводов между собой (соедините их).

Замкните провода между собой

Шаг 4. После этого необходимо включить зажигание и «воткнуть» передачу заднего хода.

После проверки датчика включите заднюю передачу повторно

Что это даст? На самом деле, могут быть разные варианты развития событий после замыкания проводки.

Если после этого фонари горят. Это указывает на неисправное состояние датчика, который нужно заменить.

Если фонари по-прежнему не загорелись. Значит, искать причину нужно в цепи, а сам датчик, скорее всего, здесь не при чем. Воспользуйтесь тестовой лампой для измерения напряжения, исходящего от провода датчика. При наличии напряжения нужно провести проверку контактов и плат.

Регулировка выключателя на ручной коробке передач

Для регулировки выключателя нужно подключить тестер цепи между клеммами.

Включите передачу заднего хода и ослабьте контргайку. Проворачивайте выключатель до того времени, пока тестер не загорится, а затем зафиксируйте правильное положение при помощи контргайки.

Так выглядит выключатель на механике

Другие переключатели регулируются путем полного откручивания переключателя и добавления или вычитания регулировочной шайбы. Установка является правильной, когда тестер горит при полностью затянутом выключателе.

Регулировка выключателя на автоматической коробке передач

Некоторые выключатели на «автоматах» регулируются. Основной метод регулирования описан здесь, но вы также должны сверить информацию с вашим руководством по ремонту для точного и правильного выполнения процедуры.

Выключатель на автомате (АКПП)

1. Начните с определения четырех переключателей проводов и клемм, затем отсоедините их.
2. Переведите рычаг переключения передач в положение привода. Ослабьте контргайку и вывинтите выключатель из коробки передач на несколько оборотов.
3. С помощью тестера цепи с собственным источником питания (не тестовая лампа), подключите его через две реверсивных клеммы.
4. Медленно проворачивайте переключатель, пока индикатор не погаснет. Отметьте положение переключателя относительно коробки передач при помощи маркера или кусочка белого мела.
5. Теперь подключите тестер цепи между двумя выводами ингибитора. Проворачивайте переключатель до тех пор, пока тестер не загорится снова. Отметьте эту позицию на коробке передач в соответствии с предыдущей отметкой, которую вы сделали на переключателе.
6. Закрутите выключатель, пока его отметка не будет точно посередине между двумя метками на коробке передач (те, что вы сделали при помощи мела), затем затяните контргайку.
7. Закрутите выключатель и проверьте, что автомобиль будет запускаться только с положением рычага переключения передач в позиции «P» или «N», а фонари заднего хода будут загораться только тогда, когда он (рычаг) будет находиться в положении «R».

Проверка электропроводки

Если ток не доходит до лампового патрона, вы должны проверить остальную часть электрической цепи в обратном порядке.

1. Найдите в вашем руководстве по ремонту цвет и маршрут прохождения реверсивных проводов.
2. Зондируйте каждый провод по всей его длине.
3. В большинстве случаев провод исчезнет в кабеле, где вы не можете добраться до него.
4. В таком случае следует быть предельно осторожным, ведь вы рискуете повредить рабочий провод.
5. Определив неисправный участок провода, удалите его, установив на его место часть нового провода.

Важно! Обязательно выполняйте качественную изоляцию мест соединения проводов. От качества изоляции зависит, в первую очередь, надежность контакта и безопасность водителя. Также вы сможете исключить вероятность возникновения короткого замыкания.

Видео – Не горит задний ход на ВАЗ 2108, 2109, 21099. Ищем причину

Фонарь заднего хода – деталь с множеством капризов

Фонарь заднего хода хотя и не относится к категории обязательных световых приборов, но, тем не менее, имеет огромное значение для безопасного передвижения вашего авто.

Фонарь заднего хода – основные функции

Довольно трудно представить себе, как можно ездить и не пользоваться задним ходом, вернее такой ситуации в принципе быть не может. Причем не всегда есть возможность передвигаться только в светлое время суток, когда за окном отличная видимость. Поэтому очень важно обеспечить себе максимальный комфорт и вечером, а также ночью, а иногда и днем, во время тумана, дождя и других капризов погоды, которые не самым лучшим образом отражаются на вашей видимости другим участникам движения.

Таким образом, основной функцией этих световых приборов является освещение дорожного полотна при движении назад. Кроме того, именно они предупреждают всех участников о том, что вы планируете дать задний ход, выполняя тем самым информативную функцию. Но, к сожалению, иногда приходится устанавливать дополнительный фонарь заднего хода, так как штатный не в состоянии выполнять все задачи на требуемом уровне.

Не работают фонари заднего хода – возможные неполадки и их причины

Для того чтобы оценить состояние фонаря заднего хода и понять причину возможных неполадок, следует изучить устройство и принцип функционирования. Схема работы довольно простая и заключается в следующем. Как только происходит включение задней передачи, специальный шарик выключателя, выйдя из штока, замыкает контакты. Таким образом, на фонарь поступает напряжение, и он зажигается. После того, как водитель выключит заднюю передачу, все возвращается на свои места, и контакты размыкаются под действием возвратной пружины.

Из всего вышесказанного становится понятно, что данные световые приборы, впрочем, как и все остальные, связаны с электрической частью, а значит, причин, по которым не работают фонари заднего хода, может быть уйма. Среди них наиболее распространенными являются:

• перегоревшая лампочка;
• окисление контактов;
• вышедшие из строя предохранители;
• отсутствие на плате «массы»;
• поломался датчик заднего хода, или же произошел обрыв его проводов;
• перегорели контакты на пленке фары.

Не горят фонари заднего хода – диагностика неисправностей и ремонт

В общем, результат таких неисправностей один – не горят фонари заднего хода. Тогда нужно выявить причину и, соответственно, устранить ее. Если сгорела лампа, то ее пора заменить на новую. Для этого, отключив наружные световые приборы, открываем багажник и отсоединяем колодку проводов. Безусловно, предварительно придется демонтировать всю обивку, находящуюся сзади от фонаря. Далее, сжав фиксаторы, расположенные по бокам, можно вынуть панель и, надавив на саму лампу, выкручиваем ее. После ставим новую и возвращаем все на свои места.

Для работы с проводкой, как правило, требуется мультиметр, не исключение и автомобиль.

Окислившиеся контакты необходимо зачистить. Чтобы обеспечить к ним доступ, нужно попросту снять блок фары. Что же насчет отсутствующей «массы», так ее следует поставить на место, а оборванные провода прозваниваются, и нерабочие меняются. Вышедшие из строя предохранители также нуждаются в замене, они все находятся в специальном блоке предохранителей, так что сделать это не представляет труда. Также может возникнуть еще одна проблема, когда постоянно горят фонари заднего хода.

Причин такого поведения может быть несколько, либо опять-таки не все в порядке с электрической частью, либо же вышел из строя специальный датчик, расположенный на коробке. В первом и во втором случае организуйте замену неисправных частей. Кроме того, выйти из строя может и выключатель фонарей заднего хода. Добраться до него можно либо снизу авто, либо же через моторный отсек, но, прежде чем его демонтировать, убедитесь, что именно он вышел из строя.

Для этого, освободив его, нужно завести машину и включить заднюю передачу, а потом, замкнув контакты, посмотреть на фонари, которые должны загореться. Далее, вынув выключатель, проверяем мультиметром, происходит ли замыкание контактов при его включении. В случае отсутствия такого замыкания не обойтись без развальцовки. Вырезав из электромагнитного реле нужной длины гибкий контакт, лудим его на место старого. Затем, проверив надежность пайки, собираем выключатель обратно и прозваниваем. При нормальном замыкании устанавливаем его на прежнее место.

Фонарь заднего хода не горит – что делать?

Данный световой прибор не является обязательным к эксплуатации, однако от него во многом может зависеть безопасность движения на автомобиле. В этой статье мы рассмотрим, что такое фонарь заднего хода, для чего он предназначен, и что делать, если фонарь заднего хода не горит?

Зачем нужен фонарь заднего хода

Фонарь заднего хода – это световой прибор, установленный на задней части автомобиля и срабатывающий при включении задней передачи. Любой фонарь заднего хода имеет две функции:

• Создание небольшого освещения дорожного полотна и встречных предметов при движении задним ходом в темное время суток. К примеру, во время парковки задним ходом ночью фонарь заднего хода – просто необходимая вещь. Она помогает лучше ориентироваться в темноте и уберегает нас от неприятностей на парковке или во дворе.
• Информативная функция. При включении задней скорости, фонарь загорается соответствующим светом (дневным), что информирует других участников движения о том, что вы планируете совершить движение задним ходом. Есть люди, у которых плохо развито зрительное восприятие, относительно уменьшения расстояния до предметов. Это значит, что вы можете начать движение задним ходом на человека, который этого совсем не заметит.

Таким образом, применение фонарей заднего хода целесообразно и вполне желательно, поэтому их нужно поддерживать в исправном и рабочем состоянии, а при их отсутствии – обязательно установить их.

Принцип работы фонарей заднего хода

Схема работы этого прибора весьма простая и состоит из следующих элементов. Две лампочки, соединенные параллельно в одну цепь, которая замыкается при помощи замка зажигания и специальной «лягушки», установленной на коробке передач автомобиля. При включении задней скорости, пара контактов «лягушки» замкнется и соберет цепь лампочек. Таким образом, они загораются и выключаются после того, как скорость будет отключена.

Стоит отметить, что включение ламп не осуществляется до того, как зажигание не будет включено. Это необходимо для того, чтобы оставленная машина на задней скорости не «посадила» аккумуляторную батарею. Получается, что лампа фонаря заднего хода будет работать только при включении системы зажигания.

Для защиты электрической цепи фонаря, в ней предусмотрен предохранитель. Он выполняет защиту от коротких замыканий и является одноразовым устройством, которое после срабатывания подлежит замене.

Что делать, если не работает фонарь заднего хода ВАЗ

Бывают случаи, когда фонарь выходит из строя и перестает загорать после того, как мы включили заднюю передачу. Это создает дискомфорт водителя при движении задним ходом, а также перестает информировать других участников движения о ваших намерениях. Поэтому, после обнаружения неисправности, необходимо срочно провести ремонт электрической цепи фонаря заднего хода.

В первую очередь, всегда проверяют состояние предохранителя. Монтажный блок может быть установлен как в подкапотном пространстве, так и под панелью приборов.

Теперь проверяется работоспособность лампы. Вполне возможно, что лампочка перегорела. Для ее проверки можно пользоваться стандартным тестером, который включает в себя обычную батарею на 12 вольт. Подключите его к контактам лампы и проверьте ее работоспособность. Если лампа не загорелась – значит, она перегорела и ее необходимо поменять. Однако, если лампы загорелись, значит, дело совсем не в них и нужно выполнять диагностику далее.

Третьим на очередь попадает устройство, под названием «лягушка». Дело в том, что найти ее не так уж и просто, как кажется на первый взгляд. Это связано с тем, что она, как правило, располагается в нижней части автомобиля, в частности на коробке передач. В процессе осмотра, необходимо проверить контактные соединения и в случае их загрязнения (а именно и так бывает в большинстве случаев) прочистить их. Если и это не помогает при решении проблемы, то неисправность необходимо искать в замке зажигания автомобиля.

Дело в том, что цепь фонаря заднего хода проходит через замок зажигания автомобиля. Разберите кожух замка и проверьте состояние контактов, которые отвечают за включение фонаря заднего хода. Как правило, помимо фонаря, не работают также потребители, питание которых осуществляется через замок зажигания. Таковыми могут являться вентилятор отопителя и др.

Откройте схему электрооборудования вашего автомобиля и отследите цвет проводов, которые должны снабжать питанием фонарь заднего хода. Проверка электрической проводки начинается с проверки питания лампы. Установите тестер на 12 вольт и приложите щупы к контактам в задней части автомобиля. При этом, должна быть включена задняя передача, а зажигание включено. Если напряжение на выходе равно нулю, дальнейшая проверка осуществляется на «лягушке». Если питание на ней есть, то, скорее всего, поврежден провод, ведущий с «лягушки» на фонарь заднего хода. Если питание также отсутствует – проверьте контактные выводы замка зажигания и монтажного блока. Питание должно появиться возле этих двух элементов. На основе полученных значений, найдите неисправный провод и замените его.

Видео – Как улучшить фонари заднего хода на ВАЗ 2107

Вот так выполняется ремонт фонаря заднего хода. Как видите, это совсем не сложно и от вас потребуются простейшие знания электротехники.

Не горит задний ход — что делать

Вы заметили, что на вашем автомобиле не горит лампа заднего хода, что в таких случаях делать, с чего начинать поиски неисправности.

Для автомобилей с КПП.

1. Первое, что нужно сделать это проверить предохранитель, это сделать проще простого, посмотреть в мануал и найти предохранитель который отвечает за включение лампочки.
2. Второе. Если у вас ручная коробка передач, то необходимо проверить разъем на датчике заднего хода, как правило он находиться один на коробке не считая датчика скорости, расположен он на КПП между аккумулятором и двигателем. Снимаем разъем с датчика, смотрим не окислились ли контакты, перемыкаем их железкой со включенным зажиганием и проверяем горят или не горят задние огни. Если огни загорелись, то меняем (лягушку) датчик.
3. Третье, что необходимо проверить, это лапочку в заднем фонаре, вы можете спросить, — Как же так, у меня два фонаря заднего хода, неужели перегорели сразу две лампочки?

Да случается и такие казусы, когда почти сразу перегорали две лампочки, или к примеру фонари установлены в крышке багажника, посильнее хлопнули ей, и у половины лампочек осыпались нити накаливания. Так же стоит обратить внимание на контакты у лампочек, если окислились то обязательно почистить, например на ВАЗ 2107 они точно окисляются.

Но конечно же такое случается редко когда сразу две лампы перегорают или стряхиваются, тут скорее уже надо искать неисправность датчика заднего хода, в народе его называют лягушка заднего хода. Это название пошло еще с дедовских времен когда все ездили на ВАЗ, Волгах и Заз. К стати на ВАЗ 2110 как я и говорил присутствуют два фонаря заднего хода и разъем там как правило постоянно окисляется. Ремонтировать особо ничего не нужно, достаточно почистить контакты и установить разъем на место.

После того как вы все проверили и ничего, все равно не горит задний ход, проблема осталась нерешенной, нужно копать проводку, искать разрыв и прозванивать.

Примерная схема проводки на автомобиле:

• Первый провод идет от блока предохранителей к лампе
• Второй провод от массы кузова к датчику задней скорости на КПП
• Третий провод проходит от датчика к лампе заднего хода

Бывает случается и наоборот, постоянно горят задние фонари, ну тут скорее заклинило датчик или перетерлись и замкнули провода.

Как заменить неисправный датчик?

• На некоторых автомобилях он расположен на верхней части КПП таких как Пежо и заменить его можно без особого труда, открутив его головкой на 21.
• На автомобилях отечественного производства таких как ВАЗ он расположен ниже уровня масла, при его замене требуется снять защиту картера, если такая присутствует, подставить небольшую емкость на случай если вы не очень быстро владеете своими руками ?

Видео по замене датчика на автомобиле ВАЗ 2110, 2111, 2112.

На авто с автоматической коробкой или вариатором дело обстоит гораздо сложнее, из за присутствия контроллера передач, в котором и могут быть неисправности.

Что делать если на ваз 21099 не горят фонари заднего хода

Опубликовано: 21.08.2017

Отказ в работе ламп заднего хода обычное явление на автомобилях ВАЗ 2108, 2109, 21099. Многие автовладельцы после неоднократного отказа ламп так и оставляют их в нерабочем состоянии. Рассмотрим как проверить их работоспособность без приборов и приспособлений, починить и привести в надлежащее состояние. При проведении работ следует помнить, что напряжение к лампам заднего света на автомобилях ВАЗ 2108, 2109, 21099 подается после включения зажигания.

Неисправность ламп заднего хода возникает в силу ряда причин, вот наиболее распространенные из них.

Вася купил мотоцикл 🙂

— Неисправен датчик света заднего хода

Датчик расположен в нижней части коробки передач со стороны левого переднего колеса. По оранжевому (красному) проводу ток на него подается, по зеленому уходит к задним фонарям (оранжевый запитывается после поворота ключа в замке зажигания). При включенном зажигании снимите с датчика штекер с зеленым и оранжевым проводом и соедините между собой отрезком провода. Лампочка загорелась — датчик меняем. Нет, ищем причину дальше.

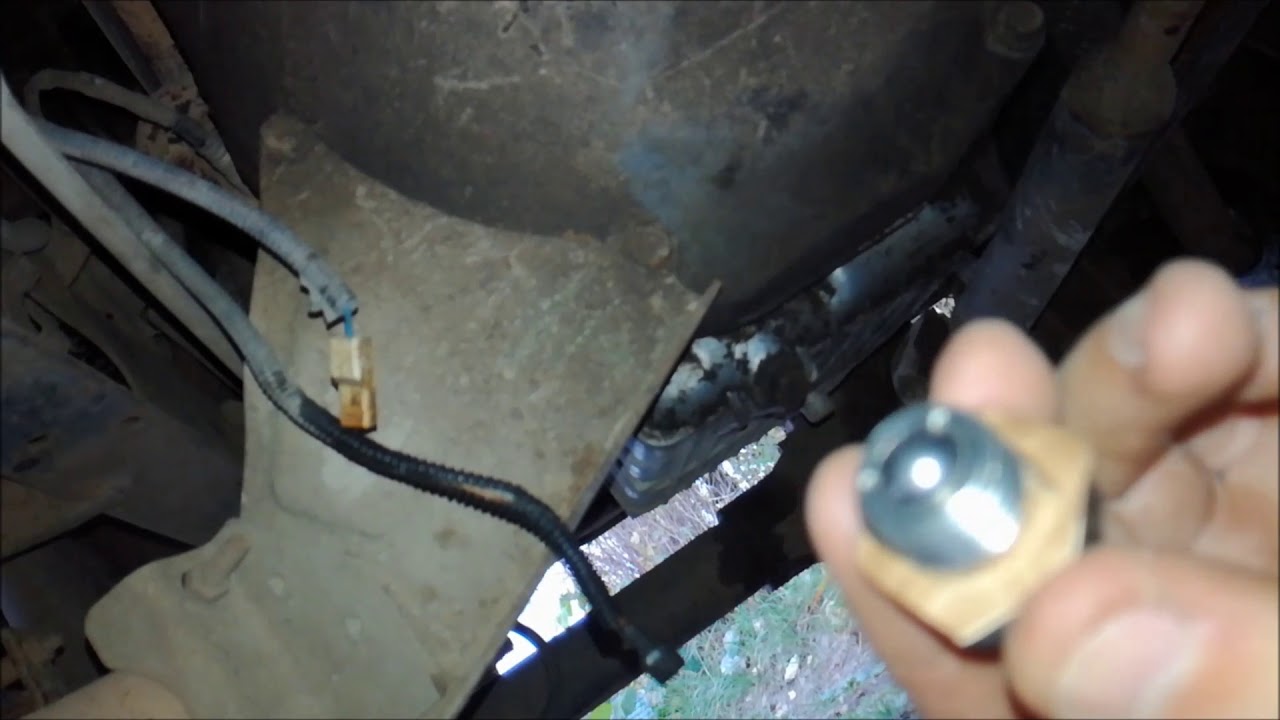

Диагностика и замена лягушки заднего хода на ВАЗ 2110, 2112, 2111 и 2114, 2115, 2109

В промышленном и частном строительстве распространены профильные трубы. Из них конструируют хозяйственные постройки, гаражи, теплицы, беседки. Конструкции бывают как классически прямоугольными, так и витиеватыми. Поэтому важно правильно сделать расчет трубы на изгиб. Это позволит сохранить форму и обеспечить конструкции прочность, долговечность, на сайте https://avtoindustriya.com/gruzovye-avtomobili/gruzovye-avtomobili-kitay/faw/.

Диагностика и ЗАМЕНА выключателя лягушки фонарей ЗАДНЕГО хода на ВАЗ 2110, 2112, 2111 и 2114, 2115,

Металл имеет свою точку сопротивления, как максимальную, так и минимальную.

Максимальная нагрузка на конструкцию приводит к деформациям, ненужным изгибам и даже изломам. При расчетах обращаем внимание на вид трубы, сечение, размеры, плотность, общие характеристики. Благодаря этим данным известно, как поведет себя материал под воздействием факторов окружающей среды.

Учитываем, что при давлении на поперечную часть трубы напряжение возникает даже в точках, удаленных от нейтральной оси. Зоной наиболее касательного напряжения будет та, которая располагается вблизи нейтральной оси.

Во время сгибания внутренние слои в согнутых углах сжимаются, уменьшаются в размерах, а наружные слои растягиваются, удлиняются, но средние слои сохраняют и после окончания процесса первоначальные размеры.

Ружьё, которое вам подходит, попадает туда, куда вы смотрите. Таким образом, когда вы подносите приклад ружья к вашему лицу – вы можете нажимать на спуск без колебаний, будучи уверенным, на что бы вы ни смотрели – оно получит заряд дроби в самый центр. Кроме того, с ружьём, которое вам подходит, удобнее обращаться и из него гораздо приятнее стрелять, на сайте https://avtoindustriya. com/gruzovye-avtomobili/gruzovye-avtomobili-kitay/faw/.

Как же узнать, подходит ли вам ваше ружьё? Большинство людей берут ружьё, вскидывают его к плечу и склоняются к прицелу. Если линия прицеливания совпадает с ожидаемой: « Оно неплохо подходит» . Обратная сторона подгонки – это использование пробного ружья с полностью регулируемым ложем. Вы стреляете по стальной пластине или по тарелочкам, а мастер в это время подгоняет под вас размеры ложа.





Хотя полная подгонка и очень полезная вещь – вы можете подогнать ружьё под себя самостоятельно. Всё больше моделей ружей – полуавтоматы Браунинг, Бенелли и Беретта, а также помповые ружья и полуавтоматы Моссберг – продаются с прокладками и проставками, с помощью которых вы можете изменить отгиб (погиб), отвод и длину приклада. С другими ружьями вам придётся импровизировать.



Мастера-оружейники используют квадратные стальные пластины размером 91 или 121 см, покрытые краской или смазкой, чтобы увидеть дробовую осыпь при проверке результатов подгонки ружья. Если у вас нет пластины, можно использовать лист или пластиковую скатерть. Подвесьте её и в центре прицельную метку размерами 5 см. Используйте чок с сильным сужением и встаньте на расстоянии 14 метров. Сначала используйте незафиксированное ружьё и плавно поднимайте его к щеке. Сфокусируйтесь на цели и выстрелите сразу же, как только ружьё коснется плеча. Не пытайтесь прицеливаться и не смотрите на мушку. Повторяйте, пока в мишени не появятся отверстие. Если отверстие располагается строго выше или ниже метки – вам нужно изменить отгиб (погиб) приклада. Если строго слева или справа – вам нужно изменить отвод. Каждый см смещения на дистанции 14 метров соответствует 1, 58 миллиметра изменения размеров приклада.

— Перегорел предохранитель

За свет заднего хода отвечает предохранитель F5 8 А (монтажный блок 17.3722), он же F16 15 А (монтажный блок 2114) . Через него из монтажного блока по оранжевому (красному) проводу ток поступает на датчик света заднего хода. Меняем его на новый. В дальнейшем необходимо выяснить причину прегорания предохранителя, так как возможно где-то короткое замыкание. Стоит отметить, что при перегорании этого предохранителя помимо света заднего хода перестают работать щиток приборов, «повороты», аварийка т. д.

Как проверить датчик заднего хода ваз 2109

Что делать если при включении задней передачи на девятке перестали работать фонари заднего хода? Это очень опасно, особенно в темное время суток, так как другие водители не видят, что Вы движетесь задним ходом и неправильно оценивают дорожную обстановку. Поэтому проблему с задним ходом нужно устранять как можно быстрее.  То, что не горят фонари заднего хода вовсе не означает, что неисправен датчик заднего хода. Сначала необходимо проверить лампочки фонарей заднего хода. Если они исправны, то снимаем разъем с датчика заднего хода (он вкручивается в коробку передач) и убеждаемся в исправности разъема. Провода должны быть не окислены и надежно сидеть на контактах разъема. Обращаем внимание, что существует несколько разновидностей датчиков заднего хода, устанавливаемых на девятой модели Жигулей.
1)Датчик  с одним контактом

Датчик заднего хода Ваз 2109 с одним контактом

2)Датчик  с двумя контактами

Датчик заднего хода Ваз 2109 с двумя контактами

1) Когда включается задняя передача, вилка включения задней передачи надавливает на переднюю часть датчика и замыкает провод на массу.В результате загораются фонари заднего хода. Поэтому для проверки датчика просто включаем зажигание, снимаем фишку с датчика и замыкаем её на массу. Если фонари будут загораться — значит датчик неисправен.
2) Если в коробку передач установлен датчик с двумя контактами, то при включении задней передачи эти контакты замыкаются между собой. Поэтому проверка исправности такого датчика заднего хода также чрезвычайно проста. Включаем зажигание, снимаем разъем с датчика и перемычкой замыкаем контакты между собой. Фонари заднего хода в момент замыкания должны загораться.
Если Вы убедились, что на Вашем автомобиле не исправен данный датчик , то необходима его замена.  Старый датчик необходимо выкрутить, а вместо него вкрутить новый. Плохо только то, что когда старый датчик будет выкручен, то из коробки передач потечет масло, поэтому сразу же вкручиваем новый датчик заднего хода.

Ваз 2115 почему задний ход кабель плохо. Фонарь заднего хода не горит

21.08.2012

Фонари заднего хода – фонари белого цвета, которые загораются во время включения задней передачи.
Если не горят фонари заднего хода, то вы попадаете в весьма аварийную ситуацию: люди могут не предугадать ваших действий, да и паркуясь в темноте, вы вряд ли что увидите без задних фонарей. В данной статье мы узнаем, что делать, если не горит задний ход на 2114.

Почему не горит задний ход?

Если у вас не горит лампа заднего хода, то причина может крыться в нескольких проблемах:

1. Не горит лампочка заднего хода. Заменяем соответствующую лампочку. Как заменить лампочку, смотрим в
2. Предохранители. Попросту перегорел предохранитель f16. Посмотрите и проверьте, в случае чего, замените его. На всякий случай проверьте остальные предохранители и возможно в них кроется проблема. Как проверить предохранители смотрим в .
3. Окислились контакты. Снимаем блок задней фары, чистим контакты. Чистим контакты на датчике заднего хода.
4. Нет массы на плате. Ставим массу или просто подкручиваем его. Масса находится под фонарём.
5. Обрыв провода датчика заднего хода. Проверяем, прозваниваем.
6. Сломался датчик заднего хода. Для начала нужно проверить датчик заднего хода. Для этого ставим машину на эстакаду, отсоединяем оба провода от датчика заднего хода (лягушки) и соединяем их вместе. После включаем заднюю передачу и зажигание. Если не горит задний ход на вашей 2109, то нужно менять датчик заднего хода. Читайте статью
7. Перегорел контакт на плёнке фары. Это болезнь всех samar, и лечится она заменой стоковой платы на доработанную, или сделать самому контактную группу без использования фар. Вот некоторые примеры доработок.

Данный световой прибор не является обязательным к эксплуатации, однако от него во многом может зависеть безопасность движения на автомобиле. В этой статье мы рассмотрим, что такое фонарь заднего хода, для чего он предназначен, и что делать, если фонарь заднего хода не горит?

Зачем нужен фонарь заднего хода

Фонарь заднего хода – это световой прибор, установленный на задней части автомобиля и срабатывающий при включении задней передачи. Любой фонарь заднего хода имеет две функции:

• Создание небольшого освещения дорожного полотна
  и встречных предметов при движении задним ходом в темное время суток. К примеру, во время парковки задним ходом ночью фонарь заднего хода – просто необходимая вещь. Она помогает лучше ориентироваться в темноте и уберегает нас от неприятностей на парковке или во дворе.
• Информативная функция
  . При включении задней скорости, фонарь загорается соответствующим светом (дневным), что информирует других участников движения о том, что вы планируете совершить движение задним ходом. Есть люди, у которых плохо развито зрительное восприятие, относительно уменьшения расстояния до предметов. Это значит, что вы можете начать движение задним ходом на человека, который этого совсем не заметит.

Таким образом, применение фонарей заднего хода целесообразно и вполне желательно, поэтому их нужно поддерживать в исправном и рабочем состоянии, а при их отсутствии – обязательно установить их.

Принцип работы фонарей заднего хода

Схема работы этого прибора весьма простая и состоит из следующих элементов. Две лампочки, соединенные параллельно в одну цепь, которая замыкается при помощи замка зажигания и специальной «лягушки», установленной на коробке передач автомобиля. При включении задней скорости, пара контактов «лягушки» замкнется и соберет цепь лампочек. Таким образом, они загораются и выключаются после того, как скорость будет отключена.

Стоит отметить, что включение ламп не осуществляется до того, как зажигание не будет включено. Это необходимо для того, чтобы оставленная машина на задней скорости не «посадила» аккумуляторную батарею. Получается, что лампа фонаря заднего хода будет работать только при включении системы зажигания.

Для защиты электрической цепи фонаря, в ней предусмотрен предохранитель. Он выполняет защиту от коротких замыканий и является одноразовым устройством, которое после срабатывания подлежит замене.

Что делать, если не работает фонарь заднего хода ВАЗ

Бывают случаи, когда фонарь выходит из строя и перестает загорать после того, как мы включили заднюю передачу. Это создает дискомфорт водителя при движении задним ходом, а также перестает информировать других участников движения о ваших намерениях. Поэтому, после обнаружения неисправности, необходимо срочно провести ремонт электрической цепи фонаря заднего хода.

В первую очередь, всегда проверяют состояние предохранителя. Монтажный блок может быть установлен как в подкапотном пространстве, так и под панелью приборов.В любом случае, его необходимо открыть и оценить состояние предохранителя. Что касается номера, под которым расположено защитное устройство, то тут вам поможет справочная литература относительно электрооборудования вашего автомобиля. Если предохранитель перегорел, ни в коем случае не меняйте его сразу. Для начала найдите короткое замыкание и устраните его. Чтобы найти место замыкания, необходимо проверить протяженность всей трасы проводов. Тем не менее, если предохранитель целый, то переходим к другому шагу.

Теперь проверяется работоспособность лампы. Вполне возможно, что лампочка перегорела. Для ее проверки можно пользоваться стандартным тестером, который включает в себя обычную батарею на 12 вольт. Подключите его к контактам лампы и проверьте ее работоспособность. Если лампа не загорелась – значит, она перегорела и ее необходимо поменять. Однако, если лампы загорелись, значит, дело совсем не в них и нужно выполнять диагностику далее.

Третьим на очередь попадает устройство, под названием «лягушка». Дело в том, что найти ее не так уж и просто, как кажется на первый взгляд. Это связано с тем, что она, как правило, располагается в нижней части автомобиля, в частности на коробке передач. В процессе осмотра, необходимо проверить контактные соединения и в случае их загрязнения (а именно и так бывает в большинстве случаев) прочистить их. Если и это не помогает при решении проблемы, то неисправность необходимо искать в замке зажигания автомобиля.

Дело в том, что цепь фонаря заднего хода проходит через замок зажигания автомобиля. Разберите кожух замка и проверьте состояние контактов, которые отвечают за включение фонаря заднего хода. Как правило, помимо фонаря, не работают также потребители, питание которых осуществляется через замок зажигания. Таковыми могут являться вентилятор отопителя и др.

Откройте схему электрооборудования вашего автомобиля и отследите цвет проводов, которые должны снабжать питанием фонарь заднего хода. Проверка электрической проводки начинается с проверки питания лампы. Установите тестер на 12 вольт и приложите щупы к контактам в задней части автомобиля. При этом, должна быть включена задняя передача, а зажигание включено. Если напряжение на выходе равно нулю, дальнейшая проверка осуществляется на «лягушке». Если питание на ней есть, то, скорее всего, поврежден провод, ведущий с «лягушки» на фонарь заднего хода. Если питание также отсутствует – проверьте и монтажного блока. Питание должно появиться возле этих двух элементов. На основе полученных значений, найдите неисправный провод и замените его.

Видео — Как улучшить фонари заднего хода на ВАЗ 2107

Вот так выполняется ремонт фонаря заднего хода. Как видите, это совсем не сложно и от вас потребуются простейшие знания электротехники.

Датчик заднего хода
(ДЗХ) – представляет собой устройство, которое активирует фонари заднего хода (белого цвета), когда вы включаете соответствующую передачу и начинаете движение задним ходом. Таким образом вы оповещаете стоящих сзади вас автомобилистов (пешеходов) о своих намерениях, то есть о том, что вы собираетесь ехать в обратном направлении.

Сегодня мы поговорим не только о том, что собой представляет этот датчик, но и том, как его проверить в случае его неисправности и заменить своими руками, если в этом есть необходимость.

Сразу отмечу, что неработающие фонари заднего хода — не являются неопровержимым доказательством того, что неисправен именно датчик заднего хода, возможно причина достаточно банальная, например — отпаялся проводок или перегорела лампочка. Поэтому, чтобы не делать лишних телодвижений — убедитесь, что причина именно в этом датчике, а не в лампочке или проводке.

Дополнительные причины, по которым не горят фонари при включении заднего хода:

1. , который связан цепью ДЗХ и фонарями;
2. Нарушение посадки датчика заднего хода;
3. Окислились контакты фонарей;
4. Нет контакта проводки с , между блоком с предохранителями и штекером.

Где расположен датчик заднего хода?

ДЗХ можно увидеть если заехать на эстакаду и залезть под машину, на коробке передач будет два датчика, один из них это — , второй — датчик заднего хода
.

Признаки неисправности датчика заднего хода

Вы включаете заднюю передачу, а фонари не загораются, при этом и лампочка, и проводка находятся в исправном состоянии.

Как проверить датчик заднего хода на ВАЗ 2114?

1. Отключите провода питания от датчика заднего хода.
2. Замкните провода между собой напрямую.
3. Включите и .

Выводы:

• Если в таком положении огни горят — датчик неисправен, поэтому его необходимо заменить.
• Если же и в таком положении огни не загорелись — причина в цепи, датчик, скорее всего, не причем.
• Используя тестер или мультиметр, измерьте напряжение на массе и оранжевом проводе, который идет от ДЗХ, если напряжение есть, необходимо проверить плату белых фонарей, а также контактов. Возможно отсутствует контакт между блоком предохранителей и контактами датчика.

Замена датчика заднего хода на «четырнадцатой»

Для замены датчика вам потребуется: новый датчик заднего хода, эстакада, трансмиссионное масло, а также пустая тара и ветошь. Дело в том, что при откручивании старого ДЗХ из отверстия польется масло.

1. Загоните машину на яму и поставьте ее на .
2. Демонтируйте защиту картера двигателя.
3. Снимите контакты с ДЗХ
   .
4. Аккуратно очищаем рабочее место от грязи и пыли.
5. Поднесите подготовленную для масла посуду к датчику заднего хода и открутите его.
6. Попытайтесь максимально быстро достать старый ДЗХ и установить на его место новый, затем быстро закрутить его до упора.
7. Подключите провода питания к новому датчику.
8. Вытрите все от остатков масла, используя ветошь.
9. (при необходимости доливаем масло) и убедитесь в работоспособности нового датчика заднего хода.

О том, что автомобиль движется назад, сигнализируют лампы белого цвета, которые расположены на «корме» автомобиля. Если на машине не горят фонари заднего хода, она будет создавать аварийную ситуацию – участники движения не смогут предугадать ее (то есть ваши) маневры. Да и парковка в темное время суток станет весьма затруднительным занятием – вы вряд ли сможете что-либо разглядеть без освещения.

Причины появления неисправности и способы ее устранения

Если не горят фонари заднего хода ВАЗ 2114, причина может заключаться в следующем:
1. Перегорела лампочка. Просто заменяем ее идентичной деталью.
2. Неисправны предохранители. Замените предохранитель F 16 и проверьте остальные. Возможно, что причина кроется в одном из них.
3. Окислились контакты. Снимите блок задней фары и зачистите все контакты там, а также у датчика З/Х.
4. Ситуация, при которой не горит задний ход ВАЗ 2114, может произойти из-за того, что на плате отсутствует масса (находится под фонарем). Ставим ее на место или просто подтягиваем.
5. Оборван провод питания датчика З/Х. Находим обрыв цепи и устраняем.
6. Неисправен датчик хода. Эту деталь нужно проверять обязательно, так как именно она является частой причиной того, что не горят фонари заднего хода ВАЗ 2109, а также многих других моделей авто. Поставьте машину на эстакаду, отключите провода от «лягушки» и соедините их «напрямую». Включите зажигание и передачу «назад». Если фонарь загорится, это будет означать, что датчик неисправен и нуждается в замене.
7. Перегорел контакт, расположенный на пленке фары. А вот это – один из самых распространенных случаев, когда не горит задний ход ВАЗ 2115, так как эта неисправность является «болезнью» всех машин Лада SAMARA. Вылечить ее можно, заменив стандартную плату усовершенствованной, или самостоятельно смонтировав контактную группу.
Представляем вашему вниманию некоторые примеры таких доработок.

Вот и все, что мы хотели рассказать по этой важной и ответственной теме. Надеемся, вам не надо объяснять, как поменять лампочку заднего хода на ВАЗ 2114 или сменить какой-либо из предохранителей. Впрочем, все остальные работы по «ликвидации» данной проблемы также не отличаются особой сложностью.

Отказ в работе ламп заднего хода обычное явление на автомобилях ВАЗ 2108, 2109, 21099. Многие автовладельцы после неоднократного отказа ламп так и оставляют их в нерабочем состоянии. Рассмотрим как проверить их работоспособность без приборов и приспособлений, починить и привести в надлежащее состояние. При проведении работ следует помнить, что напряжение к лампам заднего света на автомобилях ВАЗ 2108, 2109, 21099 подается после включения зажигания.

Неисправность ламп заднего хода возникает в силу ряда причин, вот наиболее распространенные из них.

— Неисправен датчик света заднего хода

Датчик расположен в нижней части коробки передач со стороны левого переднего колеса. По оранжевому (красному) проводу ток на него подается, по зеленому уходит к задним фонарям (оранжевый запитывается после поворота ключа в замке зажигания). При включенном зажигании снимите с датчика штекер с зеленым и оранжевым проводом и соедините между собой отрезком провода. Лампочка загорелась — датчик меняем. Нет, ищем причину дальше.

— Перегорел предохранитель

За свет заднего хода отвечает предохранитель F5 8 А (монтажный блок 17.3722), он же F16 15 А (монтажный блок 2114) . Через него из монтажного блока по оранжевому (красному) проводу ток поступает на датчик света заднего хода. Меняем его на новый. В дальнейшем необходимо выяснить причину прегорания предохранителя, так как возможно где-то короткое замыкание. Стоит отметить, что при перегорании этого предохранителя помимо света заднего хода перестают работать щиток приборов, «повороты», аварийка т. д.

предохранитель F5 монтажного блока 17.3722 отвечающий за свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099

— Нет «массы» к задним фонарям

Масса на задних фонарях это черные провода из колодок. Проверьте надежность их соединения с кузовом автомобиля рядом с задними фонарями.

крепление «массы» задних фонарей на автомобилях ВАЗ 2108, 2109, 21099

— Перегорела лампочка

Перегореть может как одна, так и сразу две лампочки. Причем на вид они могут быть вполне исправны. Проверить можно, вставив в патрон заведомо исправную лампочку, например со «стопов» из этого же фонаря.

— Окислились контакты в патроне ламп света заднего хода

Необходимо несколько раз повернуть лампочку в патроне, чтобы восстановить контакт. Для усиления эффекта можно зачистить контакты наждачной бумагой.

— Окислились контакты в штекерных колодках проводов задних фонарей. Снимаем колодки и зачищаем контакт зеленого провода (вывод 4) отвечающего за подведение питания к лампам заднего света и соответствующий ему контакт на дорожке платы.

— Неисправны платы задних фонарей

Их дорожки могут осыпаться или проржаветь. Подаем напряжение отрезком провода с вывода 4 зеленого провода в колодке, на нижний контакт лампочки вставленной в патрон. Загорелась – осматриваем дорожку в плате. Можно припаять на нее проводок и восстановить дорожку.

— Не подается электрический ток от монтажного блока до задних фонарей

К лампам заднего света ток подается по зеленому проводу, от поперечного штекера в монтажном блоке (Ш 9 или для 2114 — X9, вывод 16), который проходит через весь салон автомобиля с левой водительской стороны. Возможно, ослабло крепление штекера, или в нем окислился наконечник провода, или где-то переломился зеленый провод. Можно вынуть штекер из монтажного блока и подать напряжение отрезком провода с АКБ на вывод 16 зеленого провода. Лампа загорелась – провод исправен, нет, ищем место повреждения или сразу меняем его на новый.

— Неисправен токоподающий провод от монтажного блока к датчику

По нему ток подается на датчик и далее уже по зеленому проводу к лампочкам света заднего хода в задних фонарях автомобиля. Это красный или оранжевый провод от крайнего левого штекера в монтажном блоке (Ш6, X6/12) до датчика света заднего хода. Включите заднюю передачу. Выньте штекер Ш6 (X6) из монтажного блока и подайте напряжение отрезком провода от АКБ на вывод 12 штекера. Лампочка загорелась – проблемы с монтажным блоком, нет с датчиком или зеленым проводом.

— Неисправна электрическая цепь подающая напряжение на предохранитель F5 (F16)

В этом случае также не будет работать щиток приборов. Необходимо проверить элементы электрической цепи на наличие : вывод «30» генератора – 2 розовых провода – штекер Ш8 (X8) выводы 5,8 монтажного блока – штекер Ш1 (X1) выводы 6,5 монтажного блока – провода голубой с черным и коричневый к замку зажигания (по коричневому ток приходит, по голубому с черным идет на пятый предохранитель) – замок зажигания (выводы 30/1 и 15/1, они коммутируются при повороте ключа в замке зажигания во второе положение).

Примечания и дополнения

— В последнее время сильно ухудшилось качество изготовления датчиков света заднего хода для автомобилей ВАЗ 2108, 2109, 21099. Основная их проблема – не герметичность. Через некоторое время новый датчик начинает подтравливать масло из коробки передач через свой корпус. Поэтому следует периодически следить за его состоянием. Негерметичный датчик – источник возникновения , а это неустойчивый холостой ход, потеря мощности и приемистости, в дальнейшем выход из стоя элементов системы зажигания и электрооборудования.

— Схема включения света заднего хода автомобилей ВАЗ 2108, 2109, 21099 — .

причины неисправности и способы их устранения

21.08.2012

Фонари заднего хода

Фонари заднего хода –  фонари белого цвета, которые загораются во время включения задней передачи.

Если не горят фонари заднего хода, то вы попадаете в весьма аварийную ситуацию: люди могут не предугадать ваших действий, да и паркуясь в темноте, вы вряд ли что увидите без задних фонарей. В данной статье мы узнаем, что делать, если не горит задний ход на 2114.

Почему не горит задний ход?

Если у вас не горит лампа заднего хода, то причина может крыться в нескольких проблемах:

1. Не горит лампочка заднего хода. Заменяем соответствующую лампочку.  Как заменить лампочку, смотрим в Замена габаритных огней
2. Предохранители. Попросту перегорел предохранитель f16. Посмотрите и проверьте, в случае чего, замените его. На всякий случай проверьте остальные предохранители и возможно в них  кроется проблема.  Как проверить предохранители смотрим в  Предохранители.
3. Окислились контакты. Снимаем блок задней фары, чистим контакты. Чистим контакты на датчике  заднего хода.
4. Нет массы на плате. Ставим массу или просто подкручиваем его. Масса находится под фонарём.
5. Обрыв провода датчика заднего хода. Проверяем, прозваниваем.
6. Сломался датчик заднего хода. Для начала нужно проверить датчик заднего хода. Для этого ставим машину на эстакаду, отсоединяем оба провода от датчика заднего хода (лягушки) и соединяем их вместе. После включаем заднюю передачу и зажигание. Если не горит задний ход на вашей 2109, то нужно менять датчик заднего хода. Читайте статью Как поменять датчик заднего хода?
7. Перегорел контакт на плёнке фары. Это болезнь всех samar, и лечится она заменой стоковой платы на доработанную, или сделать самому контактную группу без использования фар. Вот некоторые примеры доработок.

Не горят фонари заднего хода ВАЗ 2110

Скачать схему электрическую на уаз-31514.

Замена выключателя фонарей заднего хода ВАЗ-2108.

Почему не горит задний ход на ваз 2110.

НЕ ГОРЯТ ФОНАРИ ЗАДНЕГО ХОДА. не горят фонари заднего хода.

задние фонари Lada Samara и Lada Samara 2 Актуально для ВАЗ 2108 2109 21099…

В отдельном руководстве по техническому обслуживанию и не горят лампы задне…

Как снять и установит коробку передач на ВАЗ 2110 (инструкция).

7. Произведите установку выключателя фонарей заднего хода в обратной послед…

Не горит фонарь заднего хода ВАЗ 2110.

ваз 2110 не горит лампа зад хода.

Перестали гореть фонари заднего хода при влючении задней передачи, настал т…

Подушка двигателя ваз 2110.

Пару дней ездил не замечая, что при включении заднего хода не горят лампы-ф. ..

Lada 2111 Жертва тюнинга.

Фонарь заднего хода — основные функции.

9.2. Замена выключателя света заднего хода.

Фары на ваз 2110 схема.

Дополнительный сигнал тормождения и фонарь заднего хода.

замена ламп задней фары авео. как устроен ключ от рено лагуна.

и снимаем фонарь.

Не горит фонарь заднего хода ВАЗ 2110.

Если не горят фонари заднего хода ВАЗ 2114, причина может заключаться в с. ….

подключение плат фонарей заднего хода.

Месторасположение датчика заднего хода на ВАЗ 2114.

Не горят задние габариты ваз 2109: причины, как поменять лампу

Недавно имел дело с габаритными огнями, пришлось проделать немало работы, но в итоге я решил свою проблему. Помогу и тебе.

Сначала проверь лампы, возможно, они просто перегорели, поэтому габаритные огни не работают (банально, но так часто и бывает!). Другой вариант: сгорел предохранитель. Его нужно заменить, если именно это случилось.

Нужно лезть в монтажный блок и находить там F10. Когда он перегорает, не горят оба габаритных огня, а также подсветка номеров.

Ничего сложного, надеюсь, разберешься. Идем дальше. Проверяем контакты. Они могли окислиться, поэтому габариты и не работают. Проводим визуальный осмотр всех колодок, вынимаем — вставляем обратно.

Я именно так и решил свою проблему. Зачистил контакты, и все наладилось. Если зачистка не помогает, тогда проверяем саму кнопку. Она может не работать, откручиваем, смотрим.

Отвалился провод? Вот и не работает!

Наиболее серьёзная причина — короткое замыкание. Но и здесь можно самостоятельно справиться. Берем обычную лампочку, подсоединяем к ней два провода: плюс и минус.

Дальше вынимаем предохранитель, на место его контактов подсоединяем провода от лампы. Если она стала гореть, значит где-то точно коротнуло.

Единственный способ найти место замыкания, это отключать по порядку все, что связано с предохранителем.

Причины и действия при поломке

Среди причин поломки задних деталей системы освещения на ВАЗе 21099, 2108 или 2109 самыми распространенными являются:

• Перегорание лампочки. Случается по причине износа или скачков напряжения и является чуть ли не самой популярной причиной замены фар сзади.
• Окисление контактов. Происходит из-за плохого качества контакта клемм, протекания электролита, трещин в корпусе аккумулятора.
• Выход из строя предохранителей. Эта причина поломки обусловлена перепадами напряжения.
• Поломка датчика заднего хода или обрыв его проводки.
• Перегорание контактов на пленке фар.
• Отсутствие на плате «массы».

Самая распространенная и легкая в решении неисправность — перегорание лампы. Изделие нужно заменить новым, отключив источники света, открыв багажник и отсоединив колонку проводов.

Для этого вам, скорее всего, придется удалить обивку багажника ВАЗа 2108 или 21099, которая располагается позади фонаря. После этого, сжав фиксаторы (они располагаются по бокам), вам нужно достать панель и открутить лампу, предварительно надавив на нее. Для установки новой задней лампы проделайте обратный процесс.

  Запчасти для рулевой рейки

Замена ламп в задних фонарях Ваз 2109

Для очищения контактов от белого налета, который сопровождает окисление, нужно их зачистить. Для этого демонтируйте блок фары. «Массу» нужно вернуть на ее место, а расположенную рядом проводку протестировать на предмет корректной работы. Сломанные предохранители на ВАЗ 2109 и 21099 найти нетрудно — их схема обычно представлена на крышке блока.

Если же вы столкнулись с проблемой постоянного горения фонарей заднего хода, это может быть спровоцировано проблемами с проводкой или прекращением работы специального датчика, который расположился на коробке.

Когда прекращает работу выключатель фар авто, к нему можно подобраться через моторный отдел или снизу машины. Диагностировать поломку этого компонента системы освещения можно следующим образом:

• завести ВАЗ 21099 и переключить его на заднюю передачу;
• замкнуть контакты. Задние фонари должны при этом загореться;
• проверить мультиметром наличие замыкания контактов при включении выключателя задних фар, предварительно вынув выключатель;
• удостовериться в надежности спаивания контактов, собрать выключатель и снова проверить его работу. Если наблюдается нормальное замыкание, поставить его на место.

Окислились контакты

Анализируем блок предохранителей, а именно колодки всех шин к блоку предохранителей и реле. Чаще всего они окисают, отсоединяются, плохо контактируют. Зачищаем контакты, хорошенько подсоединяем. Не забываем про контактную группу на блоке фары, возможно контакты там тоже окислились.

Где чаще всего коротит?

Постараюсь немного облегчить тебе задачу в поиске места короткого замыкания, если, конечно, в твоем случае это уместно. Но, если все вышеописанные способы не принесли положительного результата, то остается этот единственный вариант. Провода, которые идут на подсветку номеров, а также на крышу багажника, чаще всего перетираются, и там замыкает. Эту проводку нужно лечить изолентой, и никак иначе.

Еще одно проблемное место — проводка с обратной стороны крыла под ковром. Там тоже нужно внимательно все смотреть, и, если необходимо, мотать изолентой. Да, бывают такие случаи, когда перегорают обе лампочки, но водители отказываются в это верить, проверяя всё что угодно, но не сами фонари. Начни именно с них. На этом всё, удачи!

Процесс замены

Задние фары прикрепляются к кузову авто ВАЗ 21099, 2108 или 2109 при помощи 4 гаек. Для демонтажа системы освещения вам понадобится:

Алгоритм работы таков:

• Чтобы добраться до гаек, снимите багажную обшивку модели 21099 в соответствующем месте (если обшивка установлена).
• Отсоедините штекер питания, который прикрепляется к плате.
• Отворачивайте 4 гайки при помощи ключа.
• При откручивании последней гайки держите заднюю фару снаружи, чтобы предотвратить ее падение и разбивание.
• После демонтажа всех 4 гаек вынимайте фонарь.

Не забывайте при установке новой фары сзади модели 21099 подсоединить проводку на «массу», которая крепится к одной из шпилек.

В таких случаях езда становится тихой, спокойной и непринужденной, но как все меняется, когда перегорает хотя бы одна лампочка. Сколько это доставляет неудобств и аварийных ситуаций, к тому же еще можно нарваться штраф от работника дорожной службы.

Рекомендуем:  Какой тепловой зазор у поршневых колец является нормой?

Не горят габариты на ВАЗ 2109, тогда ищите причину в проводке. Даже опытные водители рекомендуют перед выездом тщательным образом проверять работоспособность всех приборов и узлов. Не исключением есть и девятка, в которой частенько может отказать оптика по различным причинам, среди которых:

Задние фонари(фары) Ваз 2108, Ваз 2109, Ваз 21099 имеют следующие лампочки: 1) Стоп-сигналы. 2) Габариты. 3) Задний ход. 4) Повороты. 5) Противотуманный фонарь.

Плата заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099

От монтажного блока на задние фары идет жгут проводов. Назначение каждого отдельного провода в жгуте можно понять по его цвету: 1) Стоп-сигналы — красный 2) Габариты — желтый 3) Задний ход — зеленый. 4) Повороты — голубой. 5) Противотуманный фонарь — оранжево черный.

Снимаем разъем с платы заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099

Естественно надо понимать, что если машина Ваз 2108, Ваз 2109, Ваз 21099 старая и много кто занимался проводкой, то цветовое соответствие провода его назначению может быть нарушено.

То есть красный провод может быть переделан не на стоп-сигналы, а к примеру на габариты.

Но вообще это очень важный момент: разработчики Ваз 2108, Ваз 2109, Ваз 21099 специально функциональное назначение провода помечали определенным цветом, чтобы было легче при эксплуатации.

Плата фонаря Ваз 2108, Ваз 2109, Ваз 21099

Если не работает какой-то световой сигнал в задней фаре Ваз 2108, Ваз 2109, Ваз 21099,то прежде чем лезть в монтажный блок и открывать электросхему, проверяем следующее: 1) Надежность крепления массы задней фары к корпусу Ваз 2108, Ваз 2109, Ваз 21099. 2)

Проверяем надежность крепления разъема проводов к фаре. 3) Целостность лампочки 4) Качество контакта лампочки к плате фонаря. Очень часто бывает, что все целое и лампочка и масса хорошая, и 12 Вольт на лампочку приходят, а она не светит. Причина — плохой контакт между лампочкой и платой. В таком случае надо почистить и цоколь лампочки и площадку на фонаре мелкой наждачкой.

Рекомендуем:  Топливные фильтры на ВАЗ 2110–2112: замена своими руками

Как сказал один умный человек: «Электрика — наука о контактах». Чтобы разобрать задний фонарь Ваз 2108, Ваз 2109, Ваз 21099 сначала снимаем защитную пластмассовую крышку.

Затем отсоединяем черный провод фонаря от массы. Затем снимаем разъем с платы фонаря и вынимаем саму плату с лампочками из корпуса фары.

Если необходима замена самой фары, то откручиваем оставшиеся болты крепления фары к раме автомобиля и вынимаем ее.

  Момент затяжки болтов шатунов ваз 2110

Корпус фонаря Ваз 2108, Ваз 2109, Ваз 21099

Есть один важный момент, который многие владельцы Ваз 2108, Ваз 2109, Ваз 21099 не знают. Это задний противотуманный фонарь. Включается он кнопочкой между кнопкой аварийной сигнализации и обогревом заднего стекла.

Работать задний противотуманный фонарь будет только если: 1) Включено зажигание. 2) Включен ближний свет фар. 3) Нажата кнопка включения фонаря. Лампа противотуманного фонаря Ваз 2108, Ваз 2109, Ваз 21099 — единственная, которая имеет отражатель внутри фары.

Благодаря этому отражателю свечение фонаря становится более ярким.

Включен габарит Ваз 2108, Ваз 2109, Ваз 21099

Включен задний противотуманный фонарь Ваз 2108, Ваз 2109, Ваз 21099

Мощности лампочек заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099: Габариты 5 Ватт Противотуманный фонарь 21 Ватт Задний ход 21 Ватт Стоп сигнал 21 Ватт Поворотник 21 Ватт

Горит предохранитель габаритов

Если постоянно горит предохранитель, то возможны два варианта:

• плохой контакт в блоке предохранителей;
• где то коротит (замыкает).

Проверяем:

• Берём лампочку на 12 вольт и подсоединяем к ней два провода, соответственно на + и  на -.
• Вынимаем перегоревший предохранитель и на места его контактов с блоком подсоединяем провода от лампочки. Если лампа горит, то где то замыкание.

Единственный способ найти место замыкания,  отключить по порядку  и проверить этим же способом всё, за что отвечает данный предохранитель.

Основные болезни это:

1. Провода которые идут на крышку багажника и на подсветку номера. Чаще всего именно они перетираются и замыкают.
2. Следующее слабое место, из за чего не горят на ваз 2109 тогда отцепи шлейф, который находиться у левой ноги водителя, который находится не на моторном щите, а с обратной стороны крыла сбоку, под ковром. Отсоединив шлейф, мф как раз отсоединяем цепь на подсветку номера и плафон освещения.
3. Если после этого наша лампа на блоке предохранителей погаснет, то мы нашли место, где замыкает. Далее нужно полностью смотреть проводку и лечить изолентой.

Источник: https://avto-idea.ru/remont/ne-goryat-gabarity-na-vaz-2114-prostoe-reshenie/

Не горит ближний свет в ВАЗ 2109: ремонт, замена и регулировка

Неприятности, связанные с нарушением работы электрооборудования на моделях ВАЗ 2109, могут возникнуть в любое время. Поэтому вы должны уметь их устранять самостоятельно, не обращаясь за помощью на СТО.

Речь будет идти про замену лампы в блок-фаре или восстановление работоспособности прибора.

Выясним, по каким причинам это может происходить, как правильно проводить процесс, чтобы не нарушить другие элементы системы, а также как правильно производить регулировку после ремонта.

Если у вас не включается ближний свет на одной фаре, это уже является серьезным поводом остановиться и начать исправлять дефект, так как по новым правилам с 2010 года они должны гореть постоянно и в городе, и на трассе. Итак, давайте разбираться, что же могло произойти и как устранить неисправность своими руками без привлечения мастеров.

Принципиальная схема ближнего света на ВАЗ 2109 и подобных моделей

Содержание

• Не включается
  • Ремонт
  • Замена
  • Регулировка после ремонта
• Вывод

Не включается

Когда случилась неприятность и не работает ближний свет на ВАЗ 2109, произойти может многое, но рассмотрим только основные варианты, которые чаще всего доводят до таких последствий. Сразу же будем давать рекомендации как их устранять:

Перегорел предохранитель лампочки	Проверьте соответствующие предохранители, поправьте или замените их.
Нити лампы перегорели	Производится замена лампы ближнего света на ВАЗ 2109, которая соответствует инструкции завода изготовителя.
Окислились контакты реле или выключателей	С помощью наждачной бумаги или ножа зачистите контакты.
Произошло повреждение проводов, их наконечники ослабли, места соединений пришли в негодность	Тщательно проверьте на разрыв проводку машины, замените поврежденные участки новыми проводами и произведите зачистку контактов.
Окислились контактные перемычки на участке монтажа реле, контролирующего работу ламп	Уберите из системы новые потребители электроэнергии.

Совет: используйте только штатные лампочки, чтобы не перегружать бортовую электрическую систему автомобиля.

Лампа с двумя нитями накала

Ремонт

1. Одно из основных правил, связанных с устранением дефектов в автомобиле, – не стоит спешить покупать новые запчасти, так как старые еще вполне могут послужить. В данном случае не нужно торопиться покупать или устанавливать новую лампу, цена которой сегодня достаточно высокая.

   Рекомендуем вначале проверить исправность старой, возможно, есть другая причина ее неработоспособности.

   Поэтому, прежде чем менять проверьте, почему не горит ближний свет на ВАЗ 21099:

• установите ваше ТС на ручной тормоз, первую (заднюю) передачу или подставьте башмак под колесо;
• откройте капот;
• достаньте лампу из блок-фары, которая по вашему мнению перегорела и проверьте ее исправность визуально (осмотрев спираль) и подав напряжение от АКБ – «-» на боковую часть, «+» – на цоколь (если она рабочая, он загорится). Неисправную лампу следует заменить.

Совет: если вы заметили, что постоянно горит ближний свет на ВАЗ 21099 , замените соответствующее реле.

1. При обнаружении сгоревшего предохранителя следует задуматься, что не так в вашей бортовой электросистеме, потому что они просто так не перегорают. Это является признаком того, что через него прошел ток, силой больше разрешенной.
   Скорее всего, где-то по системе возникает «замыкание», которое следует обнаружить и исправить. После этого замените сгоревший предохранитель на штатный.

Нет ближнего света в ВАЗ 2109 – проверьте монтажный блок

1. Свет тусклый или не включается – у предохранителя плохой контакт в гнезде в блоке. Очень часто первое просто оплавляется из-за большой температуры при нагреве второго. Вопрос решается с помощью наждачной бумаги, которой следует зачистить контактные участки, и заменой предохранителя.
2. Не слышно щелчка, когда вы включаете свет, который производит реле ближнего света на ВАЗ 2109, и лампа при этом не загорается – вероятнее всего, вам следует проверить его и убедиться в работоспособности устройства (зачистить контакты и снова установить его на место), или просто заменить новым.
3. Обрыв провода в ВАЗ – нечастый дефект, но он также происходит. Поэтому, прежде чем тратить деньги на реле или лампу, сначала прибором проверьте его работоспособность на всех участках от переключателя к лампе.

Замена

Если вы пришли к выводу, что и провода, и реле, и предохранитель в порядке, нигде не замыкает и гнезда в монтажном блоке исправны, значит, остается один выход – замена перегоревшей лампы.

Для этого есть следующая инструкция:

1. Отсоедините от аккумулятора «минусовую» клемму, чтобы избавить себя от проблем во время работы с проводкой.

Не горит ближний свет на ВАЗ 2109 – замените лампы

1. Поверните защитный колпак, закрывающий гнездо лампы фары от пыли, воды и грязи, влево и снимите деталь.

Пропал ближний свет на ВАЗ 21099 – возможной причиной является перегоревшая нить накаливания лампочки

1. Отсоедините лампу от колодки, в которую она установлена.

На фото – извлеките лампу из пластмассовой колодки

1. Уберите проволочный замок, удерживающий лампу. Извлеките ее из отверстия.

Совет: обратите внимание на то, какие клеммы лампы как расположены, чтобы новую установить точно также.

1. Произведите монтаж новой лампочки в обратном порядке.

Совет: не беритесь руками за стеклянную колбу, это сильно уменьшит ресурс прибора. Если коснулись, протрите ее ветошью, смоченной в чистом (96%-ом) спирте.

Регулировка после ремонта

1. Необходимо добиться хорошей освещенности дороги перед автомобилем.
2. Не допускать ослепления водителей встречных ТС.
3. Регулировку производите с помощью двух винтов по вертикали и горизонтали.
4. Используйте для правильного расположения световых пучков фар специальный экран или расчерченную стену.

Схема для самостоятельной регулировки

1. Автомобиль установите на ровной площадке, на водительское место положите груз в пределах 75 кг, давление в шинах должно быть штатным.

Вывод

ТС должно быть оборудовано исправными световыми приборами, чтобы гарантировать безопасность водителя во время движения. Замена или проверка ламп в блок-фаре не представляет сложности, поэтому все можно сделать самостоятельно за короткое время. Видео в этой статье позволит лучше разобраться в данной теме.

Помогла статья? Оцените её Загрузка…

Источник: https://avtoelektrik-info.ru/vaz/133-ne-gorit-blizhnij-svet-v-vaz-2109

Замена лампочек стоп-сигнала, задних поворотов и габаритов

Устройство задних фонарей довольно простое, и поэтому производить замену лампочек будет очень просто. Сначала давайте приведем перечень ламп, которые вообще находятся в заднем фонаре на ВАЗ 2109, 2108 или 21099:

• стоп-сигнал
• указатель поворота
• габаритный огонь
• задний свет

Абсолютно все лампочки вынимаются аналогично, поэтому всю процедуру можно наглядно показать на примере одной из них. Итак, если у вас сзади на автомобиле установлена обшивка багажника, то необходимо ее снять, чтобы добраться до фонарей изнутри.

После чего отсоединяем штекер питания от платы, как это наглядно показано на приведенной ниже фотографии:

Затем необходимо слегка отогнуть пальцами защелку, которая удерживает модуль:

И в этот момент нужно отвести его в сторону, что наглядно продемонстрировано на картинке внизу:

Вынимаем его полностью из корпуса заднего фонаря ВАЗ 2109-2108, и получаем следующую картину:

Что касается замены лампочек, то здесь все просто — достаточно повернуть ее против часовой стрелки и она без труда извлечется из посадочного места в модуле:

В случае необходимости покупаем новые лампы и устанавливаем на место сгоревших в обратной последовательности и затем ставим все на место! Остальные элементы модуля снимаются аналогично и делаются по этой же простой инструкции.

Источник: http://remont-vaz2109.ru/zamena-lampochek-stop-signala-zadnix-povorotov-i-gabaritov/

6 причин почему не работают габариты на ВАЗ 2109

Всем привет сегодня рассмотрим основные причины, почему не работают габариты на автомобиле ВАЗ 2109.

По современным правилам дорожного движения на автомобиле всегда при движении должны быть включены габаритные огни. И если они не работают, то нужно незамедлительно устранить данную неисправность.

И чтобы вам было легче это сделать, мы рассмотрим причины неисправностей габаритных огней на автомобиле ВАЗ 2109.

Первая и самая банальная причина выхода из строя габаритных огней это перегоревшая лампочка, или плохой контакт клемм. Решается заменой лампочки на новую и зачисткой контактов. Особенно часто отсутствие контактов встречается на задних фонарях, так как там теряется контакт лампочки и платы.

Иногда бывает достаточно постучать по фаре, чтобы она загорелась. Также местоположение задних фонарей не очень удачное туда попадает вода, и пыль что приводит к быстрому выходу платы из строя.

Вторая причина это, конечно же, предохранитель. Вернее сказать на девятке за габариты отвечают два предохранителя. Предохранитель габаритов F10 (7,5А) отвечает за передние и левый задний габарит, также на нём висят освещение комбинации приборов, подсветка панели, номера и прикуривателя.

Так что в случае отказа габаритов, вы можете посмотреть, работает ли освещение, что указанно выше, чтобы понять действительно ли виновником является предохранитель.

Предохранитель F11(7,5А) отвечает лишь за задний правый габарит. Для того чтобы поменять предохранитель придётся открывать капот, и крышку монтажного блока и в случае необходимости заменить предохранитель на точно такой же.

Третья причина неисправности габаритов на автомобиле ВАЗ 2109 это реле исправности ламп K4, иногда вместо этого реле, ставят перемычки, возможно старые хозяева поставили лучше заменить на реле.

Четвёртая причина это сам включатель фар и габаритных огней. Возможно, там отошел контакт либо кнопка уже изжила себя, скорее всего, придётся поменять на новый.

Пятая причина это сам монтажный блок. Как вы уже знаете, он расположен в неудачном месте, и в случае загрязнения сливных отверстий, вода будет затекать в него, и на контакты штекера, что приводит к окислению и выходу из строя электрических приборов автомобиля.

Придётся снимать блок предохранителей и зачищать контакты. Поэтому нужно следить за чистотой дренажных отверстий.

И шестая причина это уже сама проводка, так как в основном девятки уже ездят старые и потрёпанные временем соответственно и проводка, вернее изоляция проводки уже не та. Где то может замыкать либо появится обрыв.

Нужно особенно уделить внимание к проводам, которые идут к задним фонарям, так как там присутствуют места, где провода гнутся. По логике при замыкании проводов должны постоянно перегорать предохранители и стоит уделить этому особое внимание!!!

Ну, вот и всё на этом мы рассмотрели основные причины, почему не работают габаритные огни на автомобиле ВАЗ 2109. Всем удачи всем пока…

Источник: https://www.tungrem.ru/avtomobili-lada/lada-samara-sputnik/vaz-2109/553-6-prichin-pochemu-ne-rabotayut-gabarity-na-vaz-2109

Не горят задние габариты ваз 2114

Габаритные световые сигналы на Самарах второго поколения, к которым относится ВАЗ 2114, расположены в соответствие с регламентом спереди и сзади машины, по два фонаря с каждой стороны автомобиля, ближе к краю, рядом с поворотниками.

1. Передние габаритные огни белого цвета, задние габариты — красные. Передние расположены в блоке передних фар, задние — в блоке задних фонарей.
2. Включаются и выключаются габариты нажатием клавиши «Выключатель габаритных огней», которая установлена в блоке переключателей наружного освещения. Клавиши расположены в центральной части приборной панели над дисплеем бортового компьютера. При включении габаритов и загорании лампочек габаритного освещения на кнопке высвечивается контрольная лампа зеленого цвета.
3. В цепи габаритного освещения установлен плавкий предохранитель габаритного освещения. Он расположен в монтажном блоке, находящемся в моторном отсеке под капотом. Предохранителей два штуки, по одному на каждую сторону габаритных огней. Предохранитель F10 стоит в цепи габаритов левого борта, он же контролирует работоспособность контрольной лампы на приборной доске, предохранитель F11 — это габариты правого борта.

Почему не горят габариты

Неисправности возникающие в работе габаритных огней беспокоят каждого автомобилиста потому что это затрудняет использование машины в темное время суток. Ведь в ПДД четко прописаны требования при остановке автомобиля и выключении зажигания в темное время суток обозначать машину горящими габаритными огнями. Отказы в цепи габаритных огней могут проявляться по разному.

• Не горит одна из лампочек габаритного освещения. Самая вероятная причина — перегорела лампочка. Реже встречаются проблемы с плохим контактом — это окисление или плохое примыкание. И совсем редко — пробой в проводке к контактной группе этой лампочки. Хотя и редко, но такое тоже случается. В случае, если лампочка перегорела, ее требуется заменить. Для этого необходимо:

• а) при замене лампы габарита в передней блок-фаре:
• — выключить все наружное освещение и открыть капот
• — отвернуть винты крепящие пластиковый кожух на блок-фаре с неработающим габаритом
• — вытащив патрон с перегоревшей лампочкой удалить ее и заменить на рабочую, при этом колодку с проводами отключать не надо
• — установить патрон и кожух на место

1. Передние габаритные огни
2. б) при замене лампочки габаритного света в заднем блоке фонарей:
3. — отключить освещение и открыть багажник
4. — снять декоративную обивку и вытащить колодку с проводами из контактной группы
5. — сжать боковые фиксаторы и вытащить контактную панель заднего фонаря с нерабочей лампочкой
6. — вытащить сгоревшую лампу, нажав на нее и повернув против часовой стрелки
7. — поставить новый осветительный прибор и установить панель в обратном порядке

Задние габаритные огни ваз 2114

• Не включается клавиша габаритных огней (не горит контрольная лампа на клавише). Причина в основном связана с окислившимися контактами, которые надо зачистить и промыть спиртом, вытащив блок клавиш из гнезда. Возможен выход из строя предохранителя F10, но тогда не должны загораться, в том числе, и лампы габаритов с левой стороны. На ВАЗ 2114 перегорает предохранитель габаритов не так уж и часто, тем более, что в настоящее время в монтажном блоке устанавливают широкие пластиковые предохранители с хорошими контактами.
• Промаргивание при включенных габаритах или слабое свечение ламп. Основной причиной при таких проявлениях является окисление контактов в цепи. В первую очередь надо проверить и прочистить контактную группу в монтажном блоке в цепи предохранителей. То же самое возможно в контактных группах конкретных ламп габаритного света. Не стоит забывать, что машина эксплуатируется в условиях высокой влажности и окисление — это нормальное физическое явление с которым приходится считаться.
• Постоянно горит предохранитель габаритов. Причину надо искать в монтажном блоке. Возможно плохие контакты в контактной группе предохранителей.

Причиной постоянного перегорания вставки (предохранителя) может быть короткое замыкание в общей автомобильной цепи. В этом случае обязательно надо обращаться к автоэлектрикам, потому что последствия могут быть самыми серьезными, вплоть до возгорания.

На ВАЗ 2114 не горят задние габариты

Когда на машине отказывают обе лампочки габаритных огней с одной из сторон, слева или справа, причина всегда ясна. Дело в том, что в предохранительном блоке стоит по одному предохранителю, отвечающему за каждую сторону. Надо заменить соответствующий предохранитель и неисправность будет устранена.

В то же время в интернете на форумах идет постоянное обсуждение — на ВАЗ 2114 не горят передние габариты или почему не горят задние габариты на ВАЗ 2114. Мнений и разного опыта высказывается достаточно много. Если все это обобщить, то можно сделать следующие выводы.

Габаритные огни задней полусферы находятся в блоке задних фонарей, у которых общепризнанной болезнью является постоянное окисление и коррозия контактных групп. С целью профилактики требуется постоянно контролировать эту плату.

Тоже самое возможно и на контактах передних блок-фар.

Тем не менее из практики известны случаи, когда при проверке работоспособности лампочек оказывалось, что они перегорели с обеих сторон одновременно (может и поочередно, только водитель вовремя этого не заметил).

При этом самодеятельный мастер проверяет все что угодно, только не лампочки, утверждая, что вероятность одновременного отказа ламп совсем минимальная. А вот мастера автоэлектрики первым делом проверяют лампу и контакт.

Почему не горят задние габариты ВАЗ-2114 и что делать

Характеристики габаритных огней ВАЗ-2114

ВАЗ-2114 относится к модификации «Самара» второго поколения. Габаритные фонари в них расположены, в соответствии с техническим регламентом, у края передней и задней части кузова, рядом с поворотниками. Входят эти светильники в блоки фар.

1. В отличие от передних габаритных огней, задние окрашены в красный цвет.
2. Кнопка включения этих фар находится в блоке управления наружным освещением. Он располагается по центру приборной панели над бортовым компьютером. Если габариты включены, на выключателе загорается подсветка зеленого цвета.

В моторном отсеке под капотом автомобиля располагается монтажный блок с предохранителями.

Если у вас не работают огни только по левому или правому борту, то, скорее всего, вышел из строя один из предохранителей.

Наиболее легко заметить неисправность элемента F10, так как он отвечает не только за работу правой стороны габаритных огней, но и за выполнение своих обязанностей контрольной лампой.

Если фонари отказались работать по левой стороне, то замене подлежит предохранитель F11.

Почему может не гореть задний габарит

От неисправных габаритных огней не застрахован ни один из автолюбителей. Важно быстро понять, в чем причина, и провести ремонт. Наиболее часто выходит из строя одна из ламп, тогда можно предположить причину выход из строя:

• она перегорела;
• плохой контакт;
• пробой в проводке, ведущей к этой лампе.

Первое встречается наиболее часто, в этом случае достаточно заменить вышедший из строя светильник. Если лампа работает, только если стукнуть по ней, то проблемы с контактами (хотя не всегда физическое воздействие помогает). Если при тестировании вы обнаружили, что лампочка целая, а окисления или нагара в патроне не наблюдается, то необходимо проверить проводники.

• отключите освещение и откройте багажник;
• удалите декоративную обивку;
• сожмите фиксаторы и вытащите контактную панель фонаря;
• нажмите на сгоревшую лампу и поверните ее против часовой стрелки;
• проверьте лампочку на тестере и при необходимости установите новую.

Читать еще:  Продажа хонда фит в иркутской обл

Сборка фонарей проводится в обратном порядке. Заменить фонарь можно и в сборе. Для этого важно лишь приобрести качественный вариант, не отличающийся от оригинала. Автолюбители часто рекомендуют приобретать стоковые комплектующие или обратить внимание на фирму «Освар». Замену в сборе мы рекомендуем в том случае, если есть значительные повреждения конструкции.

Часто лампы задних габаритов не сразу перегорают или отказываются работать, а возвещают о неполадках слабым свечением. Для начала прочистите группу контактов, расположенную в монтажном блоке, а затем, если неисправность не удалось исправить, поверьте группы, ведущие к каждой лампе.

Что особенно важно контролировать у задних габаритов

Если F10 или F11 все-таки часто ломается, то необходимо провести проверку монтажного блока, возможно, он неисправен. Если этот узел находится в рабочем состоянии, то проведите проверку всей электрической цепи. Иногда постоянные поломки предохранителей свидетельствуют о замыкании в проводке, которое может привести к возгоранию авто без видимых на то причин.

Наиболее часто к отказу в работе габаритов приводит окисление, поэтому регулярно проверяйте блоки задних фонарей. В первую очередь при выполнении ремонта своего авто протестируйте лампы на целостность, а только потом ищите неисправность в других местах. Многие считают, что вероятность отказа ламп минимальная, но это не так – по статистике причины часто скрываются именно в них.

Не горят задние габариты ВАЗ 2114: причины и способы их устранения

Как и все не новые автомобили, давно снятые с конвейера, Самары второго поколения подвержены с годами мелким поломкам, которые, среди прочего, затрагивают и приборы освещения. По этой причине многие водители сталкиваются с тем, что на их ВАЗ 2114 не горят задние габариты, что чревато созданием опасных ситуаций на дороге, если проблему вовремя не решить.

Особенности работы габаритов на ВАЗ 2114

Будучи идеологический наследницей первого поколения, «четырнадцатая» унаследовала от нее многие технологические решения, включая внешние приборы освещения. Так, габариты на ВАЗ 2114 расположены в угловых зонах кузова спереди и сзади, которые включены, по техническому регламенту, в общие блоки фонарей и фар.

При этом, есть несколько особенностей, которые следует отметить при описании габаритных огней на ВАЗ 2114:

• включение/выключение осуществляется кнопкой в модуле управления наружным светом;
• при включенных габаритах выключатель подсвечивается зеленым индикационным диодом;
• задние габариты ВАЗ 2114, в отличие от передних, горят красным светом, согласно российским нормам безопасности на дорогах.

За правильную работу габаритных ламп на этой Ладе отвечает выделенный блок с предохранителями, обнаружить который можно в подкапотном пространстве рядом с двигателем. Соответственно, чаще всего автолюбители, заметившие нефункционирующие габариты по левой или правой стороне машины, сталкиваются с вышедшим из строя предохранителем.

Проще всего диагностировать выход из строя предохранителя F10, так как он одновременно выступает в роли контрольной лампы, тогда как при нерабочей паре габаритов на левой стороне авто заменять придется, скорее всего, предохранитель F11.

Причины неисправности задних габаритов

Устранение неисправности в ситуации с неработающими габаритными огнями – первостепенная задача автовладельца, так как это не только создает опасную ситуацию на дороге, но и, в конце концов, чревато штрафом со стороны дорожной полиции.

Чтобы выяснить, почему не горят габариты ВАЗ 2114, нужно ориентироваться на три основных фактора:

1. Перегоревшая лампа.
2. Неплотный контакт питающего провода.
3. Пробитая проводка, ведущая к габариту.

Первый случай – самый распространенный, и решается проблема элементарной заменой лампочки, благо, продаются они повсеместно и стоят небольших денег.

Подтвердить вторую причину, не разбирая прибор, можно с помощью простого постукивания по габариту: в момент прижатия его к контакту лампа будет загораться, и наоборот – гаснуть в свободном положении. Если же разборка прибора не выявила ни окисления с нагаром, ни перегоревшей лампы или отошедшей клеммы, но задний габарит ВАЗ 2114 не горит по-прежнему, можно говорить о неисправной проводке.

Замена неработающей лампочки

Чтобы починить задние габариты ВАЗ 2114, необходимо следовать ряду простых рекомендаций:

• отключить электропитание автомобиля;
• открыть багажник, демонтировать декоративную накладку;
• сжать фиксаторы, извлечь контактную панель всего фонаря;
• придавить неисправную лампу и повернуть против часовой стрелки, чтобы достать ее.

Далее лампу желательно «прозвонить» тестером, чтобы убедиться в том, что именно ее неисправность была причиной проблемы, после чего ее следует заменить на новый аналог, и можно приступать к сбору фонаря в обратном порядке.

Некоторые владельцы Лад, столкнувшись с тем, что на их ВАЗ 2114 не работают габариты, не заморачиваются и меняют весь блок фонаря в сборе – тем более, что стоят они не так дорого. Можно считать это удобным решением, так как такая замена исключает на некоторое время вероятность выхода из строя других ламп в фонаре, помимо габаритной.

В некоторых ситуациях поломка габаритов представляет собой не полную нефункциональность огней, а просто более слабое свечение, что свидетельствует о неполадках с подачей тока на контакты. Для устранения проблемы достаточно зачистить всю контактную группу в блоке управления под капотом, а если не поможет – придется проверить каждую группу, ведущую к заднему фонарю, в отдельности.

Источник: https://pk-motors.ru/raznoe/ne-goryat-zadnie-gabarity-vaz-2114.html

Не горят «габариты» на автомобиле ВАЗ 2108, 2109, 21099

Рассмотрим как быстро найти причину отказа «габаритов» на автомобилях ВАЗ 2108, 2109, 21099. Габаритные огни входят в систему наружного освещения автомобиля и его эксплуатация с не работающими «габаритами» затруднительна, особенно в темное время суток. Ищем причину неработающих габаритов как принято в таких ситуациях от простого к сложному.

Причины неисправности

— Перегорела лампочка габаритного света в патроне

Внезапно перегореть может как одна лампочка, так и сразу несколько. В ряде случаев внешне вычислить перегоревшую лампочку бывает невозможно. Поэтому заменяем перегоревшую заведомо исправной. Можно использовать аналогичную из соседней фары.

— Окислились контакты в патроне лампочки габаритного света

Несколько раз проворачиваем лампочку в патроне для удаления окислившегося слоя и восстановления контакта. В дальнейшем можно зачистить все наждачной бумагой.

— Окислились контакты в соединительных колодках блок фар или задних фонарей

Несколько раз снимаем-надеваем соединительные колодки для удаления окисленного слоя и восстановления контакта. Более радикально – снимаем колодки и зачищаем контакты.

— Нет «массы»

«Минусовые» провода, передних блок-фар и задних фонарей имеющих габаритные огни, на автомобилях ВАЗ 2108, 2109, 21099,  крепятся к кузову автомобиля. Необходимо зачистить место крепления, чтобы обеспечить хороший контакт с «массой». Обычно минусовой это черный провод от соединительной колодки фар, крепящийся к кузову рядом с блок-фарой или задним фонарем.

— Перегорел предохранитель

Если перегорел предохранитель 10 (F11), не будут работать габаритные огни правой блок-фары и правого заднего фонаря. Если перегорел предохранитель 9 (F10), не будут работать фонари левой блок-фары и левого заднего фонаря автомобиля. Заменяем их новыми, а потом ищем причину перегорания (возможно где-то короткое замыкание).

— Неисправно реле К4 (контроля исправности ламп)

Неисправное реле контроля ламп К4 можно заменить перемычками. Соединяем отверстия под выводы реле 1-7-8, 9-10-11, 4-5. На некоторых автомобилях ВАЗ 2108, 2109, 21099 уже установлены перемычки вместо реле контроля исправности ламп.

— Осыпались дорожки в платах задних фонарей

Визуально осматриваем дорожки в платах задних фонарей на предмет осыпания, ржавчины, прогорания. При необходимости проверяем их целостность при помощи контрольной лампы или тестера. Неисправную дорожку можно отремонтировать, припаяв на ее осыпавшиеся края провод.

— Соскочили колодки в монтажном блоке или в них окислились наконечники проводов

Необходимо проверить надежность посадки соединительных колодок в монтажном блоке предохранителей. Для электрической цепи «габаритов» это штекеры Ш4 (Х4), Ш6 (Х6), Ш9 (Х9), Ш11 (х11).  При необходимости следует зачистить от окисления имеющиеся в них наконечники проводов.

— Неисправен выключатель наружного освещения на панели приборов

Следует снять выключатель наружного освещения и замкнуть между собой черный и желто-красный провод. По черному ток приходит на выключатель, по желто-красному уходит. Если габариты загорелись, меняем выключатель на новый. Если нет ищем неисправность в электрической цепи дальше.

• — «Обрыв» или короткое замыкание в проводке
• Необходимо проверить наличие электрического тока на выключателе наружного освещения (цепь от замка зажигания до выключателя), предохранителях (цепь выключатель – монтажный блок) и на реле контроля ламп (исправность монтажного блока).
• См. «Схемы электрических соединений включения габаритных огней (наружного освещения) на автомобилях ВАЗ 2108, 2109, 21099»,
• «Как найти обрыв в электропроводке автомобиля».
• Примечания и дополнения

— Лампы габаритного света расположены в передних блок-фарах и задних фонарях автомобиля. В передних фонарях применяется лампочка А12-4-1, в задних А12-5.

— Электрическая схема включения наружного освещения («габаритов») для всех этих автомобилей одинакова. Различие лишь в применяемых монтажных блоках предохранителей: на старых «самарах», до 1999 г.в. это 17.

3722 с пальчиковыми предохранителями, на автомобилях после 1999 г.в. модификации монтажного блока 2114 с флажковыми предохранителями.

Соответственно в цепи наружного освещения со старым монтажным блоком используются предохранители 9 и 10, с новым F10, F11.

— «Габариты» правой стороны автомобилей ВАЗ 2108, 2109, 21099 на 10-м (F11) предохранителе. «Габариты» левой стороны на 9-м (F10) предохранителе.

1. Еще статьи по электрике ВАЗ 2108, 2109, 21099
2. — Схема электрических соединений света заднего хода на автомобилях ВАЗ 2108, 2109, 21099
3. — Схема электрических соединений стоп-сигналов и стояночного тормоза автомобилей ВАЗ 2108, 2109, 21099
4. — Не горит свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099
5. — Контакты подрулевых переключателей на автомобилях ВАЗ 2108, 2109, 21099
6. — Не работают указатели поворота на автомобилях ВАЗ 2108, 2109, 21099

Источник: https://twokarburators.ru/ne-goryat-gabarity-na-vaz-2108-2109-21099/

Не работают габариты на Ваз 2109

В современных российских условиях движения на легковом автомобиле ВАЗ-2109, габаритные огни должны быть в рабочем состоянии не зависимо от условий видимости на дороге.

Ведь при включении света фар перед началом движения, что является обязанностью водителя, согласно Правил дорожного движения, габаритные огни также будут включены, потому что так устроена схема электрооборудования автомобиля.

На старых автомобилях, а «девятки» относятся именно к ним, возможны проблемы с проводкой из-за разрушения изоляции проводов, что приводит к короткому замыканию.

Это особенно касается тех мест, где жгут или лента (идёт к задним фонарям), на которую наклеены провода, имеет перегибы.

Ну, а оголённые провода со временем приводят к короткому замыканию, в результате которого перегорают предохранители.

Семи с половиной амперных предохранителей, защищающих электрическую цепь габаритных огней ВАЗ-2109 два.

Первый, F10, кроме передних и левого заднего габаритных огней, защищает ещё и электрические цепи освещения комбинации приборов, освещение приборной панели, номерного знака и прикуривателя, а второй, F11, работает только на габарит правого заднего фонаря.

Перегорание предохранителя F10 определяется очень легко, так как в этом случае погаснет вся подсветка передней панели. А для того чтобы выяснить цел ли предохранитель F11, придётся открывать капот и крышку «чёрного ящика» (монтажного блока).

Если предохранители целы, а габариты не горят, то в монтажном блоке нужно проверить ещё и реле исправности ламп К4, которое имеет обозначение на его верхней части в виде круга перечёркнутого знаком умножения. Иногда, вместо этого реле, стоят просто перемычки, которые были поставлены предыдущим хозяином этого автомобиля. Не будут габариты гореть и при выходе из строя переключателя.

Можно считать неудачным и место расположения монтажного блока, так как в случае загрязнения сточного отверстия (обычно осенью, попадающими туда листьями), вода с лобового стекла скапливается на дне и при не герметичности резинового чехла закрывающего штекерный разъём в нижней части монтажного блока окисляет контакты. От этой воды страдает и монтажная плата этого блока. В случае обнаружения такой неисправности приходится снимать монтажный блок, нижний край платы покрывать лаком, а контакты разъёма зачищать, ну и постоянно следить за состоянием дренажного отверстия, чтобы эта неисправность больше не повторялась.

Неисправности задних габаритных огней случаются чаще, чем передних.

Это связано с тем, что теряется контакт лампы габарита с гибкой платой, через которую подаётся напряжение на все лампы задних фонарей от колодки, к которой подходит пучок проводов.

Из-за не герметичности заднего фонаря на гибкой плате появляется пыль, а при попадании на неё воды, пыль становиться мокрой, что приводит к перегоранию дорожки гибкой платы, по которой идёт питание от колодки на лампу габаритного огня.

Поделитесь статьей с друзьями:

Источник: https://helping-auto.ru/vaz/2109/ne-rabotayut-gabarity-na-vaz-2109/

Проблемы с габаритами ВАЗ-2109 – Автомобильный форум

Здравствуйте, Гость Пожалуйста Вход или Регистрация.    Забыли пароль?

ТОПИК: Проблемы с габаритами ВАЗ-2109

• Новая тема
• Последние сообщения

#193 Проблемы с габаритами ВАЗ-2109 9 год, 2 мес. назад Репутация: 5 Здравствуйте, форумчане! Сегодня столкнулся с такой проблемой: на моей “девятке” (1.5л, инжектор) с одной стороны и спереди и сзади пропали габариты. Первоначально подумал, что сгорел предохранитель. Поменял предохранитель F11 (7,5А) – сразу же сгорел . Поставил проволочную перемычку – передние габариты горят, задний нет. Проверил лампочку – целая. Подскажите, где искать причину такой неисправности? Леонид Драч Начинающий Посты: 26 Редактирование: 02/12/2010 22:08 Кто – Loran. Сообщения для Гостей запрещены #194 Re:Проблемы с габаритами ВАЗ-2109 9 год, 2 мес. назад Репутация: 28 Леонид, вначате снимите колодку с заднего фонаря и проверьте, есть ли напряжение на разъёме, идущем к заднему габариту. Если не ошибаюсь, то мерять нужно между 1-м снизу (чёрным) идущим на “массу” проводом и 2-м снизу. Более точно посмотрите по дорожкам монтажной платы. Если напряжение есть, причину нужно искать в гибкой монтажной плате, если же нет – в проводке, начиная от предохранителей и монтажного блока под капотом. Administrator Администратор Посты: 25 Сообщения для Гостей запрещены Я не злопамятный, я просто злой и память у меня хорошая! #196 Re:Проблемы с габаритами ВАЗ-2109 9 год, 2 мес. назад Репутация: 5 Проверил напряжение на колодке, которая идёт к задним габаритам – 0 вольт, т.е. напряжение не поступает. Снял гибкую монтажную плату – обнаружил, что цоколь лампы габаритов (5 Вт) перетёр изоляцию (качество платы, скажем прямо – полный отстой) и замкнул два вывода, идущие к этой лампе (“+” вывод – на “массу”). Сходил на рынок, купил новую плату (были чуть тоньше по 22 грн., но я взял чуть лучшего качества – по 28 грн.). Поменял старую плату на новую, но напряжения так и нет. Может кто сталкивался с подобным? Где искать причину? Леонид Драч Начинающий Посты: 26 Редактирование: 05/12/2010 11:37 Кто – Loran. Сообщения для Гостей запрещены #197 Re:Проблемы с габаритами ВАЗ-2109 9 год, 2 мес. назад Репутация: 4 Леонид, проверьте реле контроля исправности ламп (на моей “девятке” стояло 4412.3747, но могут устанавливаться и аналоги) – в схеме электрооборудования ВАЗ-2109 это реле К4 (его трудно перепутать, т.к. оно самое массивное). Оно легко вскрывается, внутри расположена двойная плата. Осмотрите визуально, нигде ли нет следов оплавившихся деталей. Григорий Фастов Начинающий Посты: 23 Редактирование: 05/12/2010 12:07 Кто – DRIVEGreg. Сообщения для Гостей запрещены хочу купить мерседес, но не имею возможностей могу купить осла, но не имею желания #198 Re:Проблемы с габаритами ВАЗ-2109 9 год, 2 мес. назад Репутация: 5 Вскрыл реле контроля осправности ламп 4412.3747, осмотрел и обнаружил, что перегорел один проволочный шунт габаритов. Поставил на его место проволочную перемычку, габарит заработал, но на панели приборов выдаёт, что неисправна лампа. Проверил все ламы – горят. Леонид Драч Начинающий Посты: 26 Редактирование: 05/12/2010 12:33 Кто – Loran. Сообщения для Гостей запрещены #199 Re:Проблемы с габаритами ВАЗ-2109 9 год, 2 мес. назад Репутация: 28 Леонид, ошибка на панели приборов выдаётся из-за того, что сопротивление проволочной перемычки очень мало и бортовая система контроля считает, что лампа неисправна. Нужно поставить проволочный резистор немного большего сопротивления. Administrator Администратор Посты: 25 Сообщения для Гостей запрещены Я не злопамятный, я просто злой и память у меня хорошая!

Вы находитесь:
Главная Форум

Источник: http://avtocars.biz/elektrooborudovanie/193-problemi-s-gabaritami-vaz-2109.html

Почему задняя передача ВАЗ 2109. не горит. Фонарь заднего хода не горит

21.08.2012

Фонари заднего хода — белые огни, загорающиеся при включении передачи заднего хода. Если не загораются фонари заднего хода, значит, вы попали в очень аварийную ситуацию: люди не могут предугадать ваши действия, а паркуясь в темноте, вы вряд ли что-либо увидите без задних фонарей. В этой статье мы узнаем, что делать, если на 2114 не горит задняя передача.

Почему не горит задний ход?

Если не загорается фонарь заднего хода, причина может заключаться в нескольких проблемах:

1. Не горит фонарь заднего хода. Заменяем соответствующую лампочку. Как заменить лампочку смотрите на
2. Автоматические выключатели. Просто перегорел предохранитель f16. Посмотрите и проверьте, в таком случае замените. На всякий случай проверьте остальные предохранители и может в них проблема. Смотрим, как проверить предохранители.
3. Контакты окислены.Снимаем блок задних фонарей, чистим контакты. Зачищаем контакты на датчике реверса.
4. На плате нет массы. Накладываем массу или просто скручиваем. Масса находится под фонариком.
5. Обрыв провода датчика заднего хода. Проверяйте, звоните.
6. Сломался датчик заднего хода. Для начала нужно проверить датчик заднего хода. Для этого поставьте машину на эстакаду, отсоедините оба провода от датчика заднего хода (лямки) и соедините их между собой. После включаем заднюю передачу и зажигание.Если на вашем 2109 не горит задняя передача, значит нужно поменять датчик задней передачи. Читать статью
7. Перегоревший контакт на пленку фары. Это болезнь всех самаров, и лечится заменой стоковой платы на модифицированную, либо изготовлением самой контактной группы без использования фар. Вот несколько примеров улучшений.

О том, что автомобиль движется назад, сигнализируют белые фонари, расположенные в задней части автомобиля. Если на машине не загорятся фонари заднего хода, это создаст аварийную ситуацию — участники дорожного движения не смогут предсказать ее (то есть ваши) маневры.А парковка в темноте станет очень сложной задачей — без освещения практически ничего не видно.

Причины неисправности и способы ее устранения

Если не горят фары заднего хода ВАЗ 2114, причина может быть следующая:
1. Перегорела лампочка. Просто замените его идентичной деталью.
2. Неисправны предохранители. Заменить предохранитель F 16 и проверить остальные. Не исключено, что причина кроется в одном из них.
3. Окисленные контакты. Снимите блок задних фонарей и зачистите все контакты там, а также на датчике Z / X.
4. Ситуация, при которой не горит задняя передача ВАЗ 2114, может возникнуть из-за того, что на плате (находится под лампой) нет массы. Ставим на место или просто стягиваем.
5. Обрыв провода питания датчика Z / X. Находим обрыв и устраняем.
6. Неисправен датчик хода. Эту деталь нужно обязательно проверять, так как это частая причина того, что фонари заднего хода ВАЗ 2109 не загораются, как и многие другие модели автомобилей. Поставьте машину на эстакаду, отсоедините провода от «лягушки» и подключите их «напрямую».Включите зажигание и задний ход. Если лампа загорится, это будет означать, что датчик неисправен и требует замены.
7. Перегорел контакт, расположенный на пленке фары. Но это один из самых распространенных случаев, когда не зажигается задняя передача ВАЗ 2115, так как эта неисправность — «болезнь» всех автомобилей Lada SAMARA. Вылечить это можно, заменив стандартную плату на улучшенную, либо установив контактную группу самостоятельно.
Представляем вашему вниманию несколько примеров таких улучшений.

Вот и все, что мы хотели сказать по этой важной и ответственной теме. Надеемся, вам не нужно объяснять, как поменять фонарь заднего хода на ВАЗ 2114 или поменять какой-либо из предохранителей. Впрочем, все остальные работы по «устранению» этой проблемы тоже не представляют особой сложности.

Много лет назад водители даже не мечтали, что автомобиль будет гореть задним ходом. Сегодня это обычная, можно даже сказать, обязательная функция для любого автомобиля. фонари не только помогают водителям при движении задним ходом в темноте, но и предупреждают участников о таком маневре во второй половине дня.Поэтому водители должны знать, что делать, если они не горят. Датчик заднего хода, или ДЗХ, как его сокращенно называют, зажигает сигнальные лампы фонарей.

Как искать это устройство

Найти место, где находится датчик реверса, несложно. На КПП установлено два устройства, одно из них будет ДЗХ. Устанавливается внизу КПП. Это хорошо видно на рисунке ниже.

DZH Место нахождения

Получите к нему хороший доступ, вы можете получить его, когда машина находится на виадуке, лифте или над смотровой ямой.

Назначение этого устройства состоит в том, что при включении передачи заднего хода оно должно зажигать белый свет в фонариках. Отсутствие освещения вовсе не означает, что это он. Для этого может быть много причин. Например, перегорела лампочка, предохранитель или оторвался провод.

О симптомах неисправности ДЖ и их поиске

Можно с уверенностью сказать, что при неработающем датчике заднего хода может быть только один признак, это отсутствие освещения при движении задним ходом на автомобиле.Но виновников в этом немало. Это может быть:

1. Перегорел предохранитель F16 (15А);
2. Окисление контактов в фонариках;
3. Плохой контакт разъема с блоком предохранителей;
4. Обрыв провода;
5. Выходные клеммы датчика окислились;
6. Перегорела лампочка.

Часто виновником таких проблем является патрон лампы, где окисляются контакты из-за плохой герметичности лампы.

Устранение неисправностей

Для замены лягушки необходимо подготовить:

• Новый ДЖ;
• Заправка трансмиссионного масла;
• Ключ — «22»;
• Тряпки для очистки места установки от грязи;
• Емкости для трансмиссионного масла пустые, так как в случае замены реверсивной лямки ВАЗ 2114 небольшое количество может вытечь из монтажного отверстия.

Машина должна быть установлена ​​на смотровой яме, на подъемнике или эстакаде. затянуть. Для удобства работы нужно снять блок-картер. После этого необходимо действовать так:

1. Определите, где находится датчик заднего хода ВАЗ 2114, и снимите с него разъем с проводами;
2. Очистить тряпкой или другим средством место установки ДЖ от грязи;
3. Ключ на «22» начинаем откручивать устройство. В некоторых случаях это может быть сложно.Обладая долгим сроком службы, он может «прилипать» к корпусу коробки. Спасает ключ на «22». Если это не поможет, остается надежда на «дедовский путь» — использование небольшого долота и молотка;
4. После того, как ДЖ можно было снять, под местом его установки заменили пустой ящик, собрали пролившееся трансмиссионное масло и сняли устройство.

Установка производится в обратной последовательности, протерев плоскость коробки, где будет устанавливаться ДЖ.Перед установкой нового продукта будет полезно провести тест производительности. Это легко сделать. Необходимо подключить измерительный прибор к его выводам, и пальцами несколько раз нажать на выступающий стержень. Устройство должно показывать свое включение и выключение.

Если на старом ДЖ есть следы протечек, новый продукт можно установить на тонкий слой автомобильного герметика. Затягивайте устройство осторожно, опасаясь повредить пластиковую часть корпуса.

Проверить уровень масла в коробке передач, при необходимости долить.После проверки работоспособности системы устанавливается защита двигателя. Работа на этом окончена.

Несколько слов о выборе ДЖ

Мы не даем особых советов по этому поводу. Устройства между собой могут отличаться только пластиковым корпусом разъема для проводов. продукция может колебаться от 100 до 250 руб.

Фонарь заднего хода хоть и не относится к категории обязательных осветительных приборов, но, тем не менее, имеет большое значение для безопасного передвижения вашего автомобиля.

Фонарь заднего хода — основные функции

Довольно сложно представить, как можно ездить и не использовать заднюю передачу, а точнее в принципе такой ситуации быть не может. К тому же не всегда можно двигаться только днем, когда за окном отличная обзорность. Поэтому очень важно обеспечить себе максимальный комфорт и вечером, и ночью, а иногда и днем, во время тумана, дождя и других капризов погоды, которые не лучшим образом отражаются на вашей видимости. другим участникам трафика.

Таким образом, основная функция этих световых приборов — освещение проезжей части при движении задним ходом. Кроме того, именно они предупреждают всех участников о том, что вы планируете развернуться, выполняя тем самым информативную функцию. Но, к сожалению, иногда приходится устанавливать дополнительный фонарь заднего хода, так как штатный не в состоянии выполнять все задачи на необходимом уровне.

Не работают фары заднего хода — возможные проблемы и их причины

Для того, чтобы оценить состояние фонаря и понять причину возможных проблем, следует изучить устройство и принцип работы.Схема работы довольно проста и заключается в следующем. При включении задней передачи специальный шарик переключателя, выходящий из штока, замыкает контакты. Таким образом, на лампу подается напряжение, и она зажигается. После того, как водитель выключит заднюю передачу, все возвращается на свои места и контакты размыкаются под действием возвратной пружины.

Из вышесказанного становится ясно, что эти осветительные приборы, однако, как и все другие, подключены к электрической части, а это значит, что может быть множество причин, по которым не работают фонари заднего хода.Среди них наиболее распространены:

• перегорела лампочка;
• контактное окисление;
• неисправные предохранители;
• отсутствие «массы» на плате;
• сломался датчик заднего хода, либо оборвались его провода;
• перегоревшие контакты на пленку фары.

Не горят фары заднего хода — устранение неисправностей и ремонт

В целом результат таких неисправностей один — не горят фары заднего хода.Затем нужно выявить причину и соответственно устранить ее. Если лампа перегорела, значит, пора заменить ее на новую. Для этого выключив внешние осветительные приборы, откройте багажник и отсоедините колодку проводов. Конечно, сначала придется демонтировать всю обивку, расположенную за фонарем. Далее, отжав выступы, расположенные по бокам, можно снять панель и, нажав на саму лампу, открутить ее. После ставим новую и возвращаем все на свои места.

Для работы с проводкой, как правило, требуется мультиметр, и автомобиль не исключение.

Окисленные контакты необходимо очистить. Чтобы обеспечить к ним доступ, достаточно снять блок фары. Насчет недостающей «массы», так ее надо ставить на место, а болтающиеся провода звенят, и нерабочие меняются. Неисправные предохранители тоже нуждаются в замене, все они находятся в специальном блоке предохранителей, так что сделать это несложно.Еще одна проблема может возникнуть при постоянном включении фонарей заднего хода.

Причин такого поведения может быть несколько, либо опять же не все в порядке с электрической частью, либо вышел из строя специальный датчик, расположенный на коробке. В первом и втором случаях договоритесь о замене неисправных деталей. Кроме того, может выйти из строя и выключатель фонарей заднего хода. Добраться до него можно как снизу машины, так и через моторный отсек, но, , перед тем, как разбирать, убедитесь, что он вышел из строя .

Для этого, освободив его, нужно завести машину и затем, замкнув контакты, посмотреть на лампочки, которые должны загореться. Далее, сняв переключатель, проверяем мультиметром, замыкаются ли контакты при его включении. При отсутствии такого короткого замыкания без развальцовки не обойтись. Вырезав из электромагнитного реле необходимой длины гибкий контакт, обманываем его на место старого. Затем, проверив надежность пайки, собираем выключатель обратно и звоним.При нормальной схеме устанавливаем на прежнее место.

Датчик заднего хода (ДЖ) — устройство, которое включает фонари заднего хода (белого цвета) при включении соответствующей передачи и начале движения задним ходом. Таким образом, вы сообщаете стоящим за вами автомобилистам (пешеходам) о своих намерениях, то есть о том, что вы собираетесь ехать в обратном направлении.

Сегодня мы поговорим не только о том, что это за датчик, но и о том, как его проверить в случае неисправности и при необходимости заменить своими руками.

Сразу отмечу, что фонари заднего хода на холостом ходу не являются убедительным доказательством неисправности датчика заднего хода, возможно, причина довольно банальная, например, пропаялись провода или перегорела лампочка. Поэтому, чтобы не делать лишних жестов — убедитесь, что причина в этом датчике, а не в лампочке или проводке.

Дополнительные причины, по которым не загораются фонари при движении задним ходом:

1. , который подключается цепочкой ДЖ и фонариками;
2. Нарушение работы датчика заднего хода посадки;
3. Контакты ламп окислены;
4. Нет электрического контакта между блоком предохранителей и вилкой.

Где находится датчик заднего хода?

ДЖ видно, если заехать на эстакаду и залезть под машину, на коробке передач будет два датчика, один из них есть, второй — , датчик заднего хода .

Симптомы датчика передачи заднего хода

Вы включаете передачу заднего хода, и индикаторы не загораются, при этом и лампочка, и проводка в хорошем состоянии.

Как проверить датчик заднего хода на ВАЗ 2114?

1. Отсоедините провода питания от датчика заднего хода.
2. Замкните провода непосредственно друг на друга.
3. Включите и.

Выводы:

• Если в этом положении горит свет, значит датчик неисправен, поэтому его необходимо заменить.
• Если в этом положении фонари не загорелись — причина в электрической цепи, датчик скорее всего тут ни при чем.
• С помощью тестера или мультиметра измерить напряжение на земле и оранжевом проводе, идущем от ДЖ, при наличии напряжения нужно проверить плату белых огней, а также контакты.Может не быть контакта между блоком предохранителей и контактами датчика.

Замена датчика заднего хода на «четырнадцатый»

Для замены датчика потребуются: новый датчик заднего хода, эстакада, трансмиссионное масло, а также пустая тара и ветошь. Дело в том, что при откручивании старого ДЖ масло будет выливаться из отверстия.

1. Загнать машину в яму и припарковать.
2. Снять кожух картера.
3. Снять контакты с ДЖ .
4. Аккуратно очистите рабочее место от грязи и пыли.
5. Поднести масляную посуду к датчику заднего хода и открутить.
6. Постарайтесь как можно быстрее достать старый ДЖ и установить на его место новый, а затем быстро затянуть до упора.
7. Подсоедините провода питания к новому датчику.
8. Вытрите остатки масла тряпкой.
9. (при необходимости долейте масло) и убедитесь, что новая передача заднего хода работает.

ВАЗ 2115

почему трос заднего хода плохой.Фонарь задний не горит

21.08.2012

Фонари заднего хода — Фонари белого цвета, которые загораются при включении передачи заднего хода. Если не горят фонари заднего хода, то вы попадаете в очень аварийную ситуацию: люди могут не предугадывать ваши действия, а парковку в темноте вы вряд ли увидите без задних фонарей. В этой статье мы узнаем, что делать, если не горит реверс на 2114.

Почему не горит реверс?

Если не гореть фонарь заднего хода, то причина может быть в нескольких проблемах:

1. Не горит лампочка заднего хода.Заменяем соответствующую лампочку. Как заменить лампочку, смотрите на
2. Автоматические выключатели. Просто сгорел предохранитель F16. Посмотрите и проверьте, заменили ли вы его. На всякий случай проверьте остальные предохранители и, возможно, проблема в них. Как проверить предохранители смотрите.
3. Контакты окислены. Снимаем блок задних фар, чистим контакты. Почистить контакты на датчике заднего хода.
4. На плате нет массы. Ставим много или просто скручиваем. Масса находится под лампой.
5. Обрыв провода датчика заднего хода.Проверяйте, звоните.
6. Сломался датчик заднего хода. Для начала нужно проверить датчик заднего хода. Для этого ставим машину на эстакаду, отсоединяем оба провода от датчика заднего хода (лягушки) и соединяем их между собой. После включаем заднюю трансмиссию и зажигание. Если реверс вашей 2109 не горит, значит нужно поменять датчик реверса. Прочтите статью.
7. Переместить контакт на пленку фары. Это болезнь всех самаров, и лечится она заменой стоковой платы на доработанную, либо изготовить самостоятельно контактную группу без фар.Вот несколько примеров доработки.

Это световое устройство не является обязательным для эксплуатации, но во многом может зависеть от безопасности передвижения на автомобиле. В этой статье мы разберемся, для чего нужен фонарь заднего хода, для чего он предназначен, и что делать, если фонарь заднего хода не горит?

Зачем нужен фонарик заднего хода

Фонарь заднего хода — это осветительное устройство, устанавливаемое на заднюю часть автомобиля и срабатывающее при включении передачи заднего хода.Любой фонарь заднего хода выполняет две функции:

• Создание небольшого освещения дорожного полотна и счетчика предметов при движении в обратное темное время суток. Например, при парковке задним ходом ночью фонарь заднего хода — просто необходимая вещь. Он помогает лучше ориентироваться в темноте и избавляет от неприятностей на парковке или во дворе.
• Информационная функция . При включении задней скорости фонарь загорается соответствующим светом (дневным), который информирует других участников движения о том, что вы планируете совершить движение задним ходом.Есть люди, у которых плохо развито зрительное восприятие уменьшения расстояния до предметов. Это означает, что вы можете начать движение задним ходом по человеку, который этого вообще не заметит.

Таким образом, использование фонарей заднего хода целесообразно и желательно, поэтому их нужно поддерживать в исправном и рабочем состоянии, а при их отсутствии — обязательно их устанавливать.

Принцип работы фонаря заднего хода

Схема работы данного устройства довольно проста и состоит из следующих элементов.Две лампочки, соединенные параллельно в одну цепь, замыкающуюся с помощью замка зажигания и специальной «лягушки», установленной на коробке передач автомобиля. При включении задней скорости пара контактов лягушки замкнется и лампочки соберутся. Таким образом, они загораются и гаснут после отключения скорости.

Стоит отметить, что включение ламп не осуществляется до включения зажигания. Это нужно для того, чтобы в левую машину на заднем ходу «посадили» аккумулятор.Оказывается, лампа фонаря заднего хода будет работать только при включенной системе зажигания.

Для защиты электрической цепи фонаря предусмотрен предохранитель. Он выполняет защиту от коротких замыканий и является одноразовым устройством, которое подлежит замене после срабатывания.

Что делать, если не работает задний фонарь waz

Бывают случаи, когда фонарь выходит из строя и перестает загорать после того, как мы включили задний редуктор. Это создает дискомфорт водителя при движении задним ходом, а также перестает сообщать другим участникам движения о своих намерениях.Поэтому после обнаружения неисправности необходимо произвести ремонт электрической цепи фонаря заднего хода.

Прежде всего, всегда проверяйте состояние предохранителя. Монтажный блок можно установить как на открытом пространстве, так и под панелью приборов. В любом случае его нужно открыть и проверить на предохранитель. Что касается номера, под которым расположено защитное устройство, то здесь помогут справочные справки относительно электрооборудования вашего автомобиля. Если предохранитель засорился, ни в коем случае не меняйте его сразу.Сначала найдите короткое замыкание и устраните его. Чтобы найти место замыкания, нужно проверить длину всей проступи проводов. Однако если предохранитель целый, то переходите к другому шагу.

Теперь проверена работоспособность лампы. Не исключено, что лампочка перегорела. Для проверки можно использовать штатный тестер, в который входит обычный аккумулятор на 12 вольт. Подключите его к контактам лампы и проверьте работоспособность. Если лампа не загорелась — значит, она сгорела и ее нужно менять.Однако если лампы загорелись, значит, их не все и нужно провести диагностику дальше.

Третий виток — это устройство, получившее название «Лягушка». Дело в том, что найти его не так просто, как кажется на первый взгляд. Это связано с тем, что обычно он располагается внизу автомобиля, в частности на коробке передач. В процессе осмотра необходимо проверить контактные составы и в случае загрязнения (а именно так бывает в большинстве случаев) их очистить.Если это не помогает при решении проблемы, неисправность необходимо прописать в замке зажигания автомобиля.

Дело в том, что цепь лампы заднего хода проходит через замок зажигания автомобиля. Разберите крышку замка и проверьте состояние контактов, отвечающих за включение фонарика заднего хода. Как правило, кроме фонаря не работают потребители, запитанные через замок зажигания. Это может быть вентилятор отопителя и другие.

Откройте схему электрооборудования вашего автомобиля и проследите за цветом проводов, по которым запитан фонарь заднего хода.Проверка электропроводки Начинаем с проверки мощности лампы. Установите тестер на 12 вольт и прикрепите щуп к контактам в задней части автомобиля. При этом должна быть включена задняя передача, а зажигание включено. Если выходное напряжение равно нулю, дальнейшая проверка проводится на «лягушке». Если питание на нем есть, то, скорее всего, поврежден провод, ведущий от «лягушки» на фонарь заднего хода. Если питание тоже отсутствует — проверьте и монтажный блок. Рядом с этими двумя элементами должна появиться мощность.Исходя из полученных значений найдите неисправный провод и замените его.

Видео — Как улучшить фонари заднего хода на ВАЗ 2107

Вот так выполняется фонарь заднего хода. Как видите, это совсем не сложно и вам потребуются простейшие знания электротехники.

Датчик заднего хода (ДЖ) — устройство, которое включает фонари заднего хода (белого цвета) при включении соответствующей передачи и начале движения задним ходом. Таким образом, вы уведомляете стоящих позади автомобилистов (пешеходов) о ваших намерениях, то есть о том, что вы собираетесь двигаться задним ходом.

Сегодня мы поговорим не только о том, что собой представляет этот датчик, но и о том, чтобы проверить его в случае неисправности и заменить своими руками, если возникнет необходимость.

Сразу отмечу, что неработающие фонари заднего хода не являются неопровержимым доказательством неисправности датчика заднего хода, возможно, причина довольно банальная, например, уронили проводку или закопали лампочку. Поэтому, чтобы не делать лишних телетрансляций — убедитесь, что причина в этом датчике, а не в лампочке или проводке.

Дополнительные причины, по которым не горят фары при включении заднего хода:

1. что связано с цепочкой ДЖ и фонарей;
2. Нарушение посадки датчика заднего хода;
3. Контакты окислились;
4. Нет контакта проводки C, между блоком с предохранителями и вилкой.

Где датчик заднего хода?

ДЖ видно, если подъехать к грузовому транспортному средству и залезть под машину, на коробке передач будет два датчика, один из них — второй — датчик заднего хода .

Признаки неисправности датчика заднего хода

Включаешь заднюю трансмиссию, а фонари не загораются, и лампочка, и проводка в хорошем состоянии.

Как проверить датчик заднего хода на ВАЗ 2114?

1. Отсоедините провода питания от датчика заднего хода.
2. Замкните провода напрямую.
3. Включите и включите.

Выводы:

• Если фары горят в таком положении — датчик неисправен, значит его необходимо заменить.
• Если в этом положении фонари не загорелись — причина в цепи, датчик скорее всего ничего.
• С помощью тестера или мультиметра измерить массовое напряжение и оранжевый провод, идущий от ДЖ, если есть напряжение, нужно проверить плату белых огней, а также контакты. Возможно, нет контакта между блоком предохранителей и контактами датчика.

Замена датчика заднего хода на «четырнадцатый»

Для замены датчика потребуются: новый датчик заднего, путепровода, трансмиссионное масло, а также пустая упаковка и тряпка.Дело в том, что при откручивании старого ДЖ из отверстия масло льется.

1. Нагреть машину на яме и поставить на нее.
2. Снять защиту картера двигателя.
3. Удалить контакты С. Дж .
4. Тщательно очистить рабочее место От грязи и пыли.
5. Нанесите на датчик заднего хода посуду, подготовленную для масла, и открутите его.
6. Постарайтесь как можно быстрее достать старый ДЖ и установить на его место новый, затем быстро покрутите до упора.
7. Подсоедините провода питания к новому датчику.
8. Протереть все от остатков масла тряпкой.
9. (При необходимости залейте масло) и убедитесь, что новый датчик заднего хода исправен.

О том, что машина движется назад, свидетельствуют белые фонари, которые расположены на «корме» машины. Если на машине загорятся фонари заднего хода, это создаст аварийную ситуацию — участники движения не смогут ее предугадать (то есть ваши маневры.Да и парковаться в темноте будет очень сложно, если без освещения почти ничего не видно.

Причины неисправности и способы ее устранения

Если не горят фонари заднего хода ВАЗ 2114, причина может быть следующая:
1. Перегорела лампочка. Просто замените его такой же деталью.
2. Неисправны предохранители. Заменить предохранитель F 16 и проверить остальные. Не исключено, что причина кроется в одном из них.
3. Контакты окислились. Снимаем блок задней фары и зачищаем там все контакты, а также датчик з / х.
4. Ситуация, при которой не горит реверс ВАЗ 2114, может возникнуть из-за того, что на плате (находится под фонарем) нет массы. Ставим на место или просто подтягиваем.
5. Завернул блок питания датчика з / х. Находим разрыв цепи и устраняем.
6. Неисправен датчик хода. Этот пункт необходимо проверять обязательно, так как это частая причина того, что не горят фонари заднего хода ВАЗ 2109, как и многих других моделей автомобилей. Ставим автомат на эстакаду, отключаем провода от «лягушки» и подключаем напрямую.Включаем зажигание и переводим «обратно». Если фонарик загорится, это будет означать, что датчик неисправен и требует замены.
7. Заблокирован контакт на пленке фары. Но это один из самых распространенных случаев, когда не горит реверс ВАЗ 2115, так как эта неисправность — «болезнь» всех автомобилей Lada Samara. Вылечить это можно, заменив штатную плату на улучшенную, либо установив контактную группу самостоятельно.
Представляем вашему вниманию несколько примеров таких улучшений.

Вот и все, что мы хотели сказать по этой важной и ответственной теме. Надеемся, вам не нужно объяснять, как поменять лампочку заднего хода на ВАЗ 2114 или поменять какой-либо из предохранителей. Впрочем, все остальные работы по «ликвидации» этой проблемы также не представляют особой сложности.

Отказ фонарей заднего хода Обычное явление на автомобилях ВАЗ 2108, 2109, 21099. Многие автовладельцы после неоднократного выхода из строя ламп и оставляют их в нерабочем состоянии. Рассмотрим, как проверить их работоспособность без инструментов и приспособлений, отремонтировать и привести в надлежащее состояние.При проведении работ следует помнить, что напряжение на фонари заднего света На автомобилях ВАЗ 2108, 2109, 21099 подается после включения зажигания.

Неисправность фонарей заднего хода возникает по ряду причин, это самые частые из них.

— Датчик света заднего хода неисправен

Датчик находится внизу левой коробки передач. переднее колесо. По оранжевому (красному) проводу на него подается ток, он идет на задние фонари (оранжевый питается после ключа в замке зажигания).При включении зажигания снимите вилку с датчика с зеленым и оранжевым проводом и соедините отрезки провода между собой. Загорелась лампочка — замена датчика. Нет, ищем причину дальше.

— предохранитель заблокирован

Фонарь заднего хода соответствует предохранителю F5 8 А (монтажный блок 17.3722), он же F16 15 А (монтажный блок 2114). Через него, от монтажного блока на оранжевом (красном), токовый провод попадает в датчик света заднего хода. Меняем его на новый.В дальнейшем необходимо выяснить причину сохранности предохранителя, так как где-то возможно короткое замыкание. Стоит отметить, что у этого храброго предохранителя, помимо света заднего хода, заслонки приборов, «поворотов», аварии и т. Д.

Найден узел крепления F5 17.3722 отвечающий за свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099

— Нет «Масса» на задние фонари

Масса задних фонарей Это черный провод от колодок.Проверить надежность их подключения к кузову автомобиля рядом с задними фонарями.

Крепление «Массовых» задних фонарей на автомобилях ВАЗ 2108, 2109, 21099

— Перегорела лампочка

Две лампочки могут перевернуть дверь. И внешне они могут быть неплохими. Проверить можно, вставив в патрон толковую лампочку, например «останавливается» от того же фонарика.

— Контакты окислились в патроне лампы света заднего хода

Для восстановления контакта нужно несколько раз повернуть лампочку в патроне.Для усиления эффекта можно прочитать контакт наждачной бумагой.

— Окисились контакты в колодках разъемов задних фонарей. Снимаем колодки и зачищаем контакт зеленого провода (вывод 4), отвечающий за подключение питания к задним фонарям и контакт его на дорожке платы.

— Неисправности задних фонарей

Их следы могут поворачиваться или расцветать. Подаем натяжение отрезка провода с вывода 4-х зеленых проводов в колодке, на нижний контакт лампочки, вставленной в патрон.Выстрелили — осмотрите путь на доске. Можете отгрузить по нему проводку и восстановить трассу.

— Не подано электричество от монтажного блока до задних фонарей

Фонари заднего фонаря питаются по зеленому проводу, от поперечного штекера в монтажном блоке (W 9 или для 2114 — X9, с выводом 16), который проходит через весь салон автомобиля с левой стороны водителя. Возможно, ослабло крепление вилки, или окрасился кончик провода, или где-то оборвался зеленый провод.Можно снять вилку с монтажного блока и подать напряжение отрезком провода с аккумулятором на вывод 16 зеленого провода. Загорелась лампа — провод правильный, нет, ищем повреждения или сразу меняем на новый.

— Неисправен токовый провод от монтажного блока к датчику

По нему ток подается на датчик и потом уже по зеленому проводу на лампочки заднего хода в задних фонарях автомобиля.Это красный или оранжевый провод от крайнего левого штекера в монтажном блоке (ш6, х6 / 12) к датчику света заднего хода. Включите заднюю передачу. Вынуть вилку ш6 (х6) из монтажного блока и подать напряжение провода от АКБ с вывода 12 вилки. Загорелась лампочка — проблем с монтажным блоком, ни с датчиком, ни с зеленым проводом.

— неисправность электрической цепи напряжения питания предохранителя F5 (F16)

В этом случае щиток приборов работать не будет.Необходимо проверить элементы электрической схемы на наличие: вывода «30» генератора — 2 розовых провода — вилки ш8 (х8) выводы 5.8 монтажного блока — вилки ш2 (х1) 10,5 выводов монтажного блока — провода синий с черным и коричневым к замку зажигания (коричневый ток идет, по синему с черным идет пятый предохранитель) — замок зажигания (выводы 30/1 и 15/1, они переключались при повороте ключа в замке зажигания в вторая позиция).

Примечания и дополнения

— В последнее время качество изготовления датчиков света заднего хода для автомобилей ВАЗ 2108, 2109, 21099 сильно ухудшилось.Основная проблема — не герметичность. Через некоторое время новый датчик начинает забирать масло из коробки передач через ее корпус. Поэтому следует периодически контролировать его состояние. Датчик протечки — источник возникновения, а это нестабильная работа на холостом ходу, потеря мощности и наводки, в дальнейшем выход из стоящих элементов системы зажигания и электрооборудования.

— Схема включения света автомобиля ВАЗ 2108, 2109, 21099 -.

Установка парктроника на ВАЗ 2109.Установка парктроника на ВАЗ десятого семейства. Процесс уставной на видео

Для многих парктроник стали неотъемлемой частью автомобиля, так как позволяют значительно упростить парковку. Причина тому — огромное количество машин и отсутствие мест для парковки, а если они есть, то стоять там будет непросто. Именно для этого и нужны парктроники. Датчики сканируют пространство сзади и спереди автомобиля, заранее предупреждая о приближении объекта.На многие современные иномарки парктроники устанавливают с завода, но в российском автопроме о таком нововведении не задумываются. Придется все делать своими руками. В этой статье будет подробно описан процесс установки парктроника на автомобиль.
Итак, приступим. Для начала нужно выбрать набор датчиков, который будет более или менее соответствовать стандарту. Обычно продавцы в магазинах автозапчастей не пытаются подсунуть вам какую-либо фигню, так как во многих случаях сами не знают, что лучше.Подбирать комплект парктроников лучше по их количеству, минимальному количеству датчиков 2. Для более детального сканирования местности и сканирования мертвых зон лучше всего приобрести комплект датчиков, в список которого входят 4 датчика.

Главное при установке парктроника определить правильное расположение датчиков на бампере. Если не делать все, то датчики будут немного, но обманывают насчет приближающихся предметов. Таким образом, система уведомит вас о расстоянии до объекта либо совсем рано, либо слишком поздно, и может вообще не обнаруживать объекты.
Выбирая парктроник, учитывайте их устойчивость к температуре, наезду машины на мойку и т. Д. Если учитывать эти параметры, то зимой в холода вы не пострадаете. Есть несколько типов парктроников, например, датчики Multitronics PT-3TC, которые могут работать с конкретными бортовыми компьютерами TC 750, VC731, RC-700 и многими другими компьютерами Multitronics. Если у вас есть желание покрасить прокси парка в цвет автомобиля, то вы можете покрасить их обычной краской, на работу датчиков это не повлияет.Цены на парктроник разные, от тысячи рублей в зависимости от их качества и марки. Что-то поговорил, перейдем к установке парктроника. Приступаем к работе. Для установки датчиков нам потребуется просверлить в бампере четыре отверстия, равных диаметру и высоте расположения на бампере. Для удобства бампер можно снять, но можно и без него, так как всем комфортно по-разному. С помощью сантиметра отметьте соответствующее расстояние между датчиками и просверлите отверстия в нужном месте.

Теперь можно установить парктроник. В моем случае я снял бампер и только потом начал сверлить. Для сверления в комплекте парктроника есть специальная коронка с точным размером датчика. Устанавливаем датчики и настраиваем так, чтобы они находились в одной плоскости. Теперь нужно протянуть провода. Решил протянуть проводку через багажник. С помощью дрели проделываем отверстие в корпусе и продеваем туда проволоку. Вытяните провода в багажнике. Теперь в правом заднем углу багажника прикручиваем панель управления датчиками и питаем эту панель от плюсового провода, лампочки заднего хода, так что она будет работать только с включенной секцией.Теперь все готово, проверяйте все в делах и радуйтесь.

Сегодня мы расскажем о самостоятельной установке парктроников на ВАЗ 2110. Установить здесь может любой желающий, здесь не обязательно иметь какие-то знания в области электрики, главное следовать инструкции. Предлагаю посмотреть наш отчет по установке парктроника на авто своими руками.

В данной статье описывается установка парктроника Falcon BPS-4I. Необходимость в парктронике связана с плохим освещением в ночное время, когда парковка — очень полезное дело.

Отметим, что более подробное описание установки парктроника можно найти, установка производилась только на Ладу Калину.

При выборе парктроника основными критериями были: наличие 4-х датчиков и дисплея, отражающего расстояние до объекта, а также невысокая цена. Всем этим критериям полностью отвечает парковочный радар Falcon BPS-4i.

Подключение не вызвало вопросов, из инструкции все достаточно очевидно — подключение к плюсовому проводу, идущему на фонари заднего хода.

Подробно описано снятие бампера. Проблема возникла при выборе установки датчика. Согласно рекомендациям производителя расстояние между датчиками должно быть 30-33 см. и высота установки не ниже 30 см от дороги — В противном случае возможны ложные срабатывания. Таким образом, из возможных мест установки была исключена юбка бампера.

Единственное место, подходящее для установки, осталось под номером (см. Фото выше).Однако при таком расположении датчиков требуется установка небольших прокладок для обеспечения перпендикулярности поверхности дороги. В общем, даже по этому поводу АвтоВАЗ выложил большую «свинью». Провода от датчиков были проложены через штатное отверстие в связке с проводами подсветки номерного знака. Блок управления закрепился на ребрах правой панели, поддерживающей полку багажника. Кабель дисплея проложен с правой стороны под обшивкой потолка. Сам дисплей крепился саморезом к панели, закрывающей крепление зеркала заднего вида.

По результатам работы выявлено несколько признаков, как приятных, так и не очень:
— информация достаточно точная (как звуковая, так и визуальная) о расстоянии до объекта;
— заявленная производителем дальность обнаружения объекта 1,5 метра себя не оправдала … Биппер начинает работать на дистанции 1 метр;
— при парковке датчики распознают ровные решетки заборов набережных;
— при низких температурах (ниже -15С) парктроник срабатывает с определенной задержкой.

Напомним, что в предыдущих новостях мы рассматривали сделай сам.

Наличие парктроника в автомобилях значительно облегчает жизнь современным водителям. На иномарки эта деталь устанавливается не первый год. Сложно представить припаркованного водителя Ford Mondeo на глазах. Проблемы с парковочными местами сегодня стали одной из самых популярных тем для обсуждения. Найдите место, куда можно поставить машину, но если она небольшая, то можно поцарапать кузов.Парктроник нужен как раз для того, чтобы не было проблем такого рода. Датчик, установленный в автомобиле, сканирует пространство и сообщает о приближении объекта к машине. Что хуже владельцев отечественных авто? Почему бы не поставить такой аппарат. Так как завод этого делать не хочет, придется все устанавливать своими руками.

Как выбрать парктроник

Главный критерий, по которому следует выбирать парктроник — количество датчиков, информирующих об опасности.Консультации по качеству товаров у продавцов в салонах обычно ни к чему не приводят, потому что в этом вопросе мало кто разбирается. При выборе системы должно быть не менее двух датчиков. Но лучшим вариантом будет комплект с четырьмя датчиками. Лучше всего сканирует окружающее пространство.
Самая сложная задача — правильно выбрать расположение датчиков в бамперах автомобилей. Если вы немного ошиблись с расчетами, скорее всего, система неверно уведомит вас о препятствиях.Возможно, слишком рано, даже хуже, если слишком поздно. А может вообще не работать.
Выбирая парктроник, учитывайте все условия эксплуатации автомобиля. Температура вашего района, посещаемость автомоек и др. и т.д. Чтобы потом не было других проблем. Обратите внимание на то, что многие паркинги отлично играют с бортовыми компьютерами. Обычно это происходит, когда система и компьютер одного производителя. Сам предмет на внешнюю обработку не поступает. Можно перекрасить под цвет машины.Не портится от этого. Цены на аналогичные устройства очень разные. Можно купить опцион за 1000 рублей, и он намного дороже. Все зависит от качества.

партонические установки

Для установки системы, чувствительной к парковке, необходимо проделать четыре одинаковых отверстия в бампере на одном уровне. Бампер одновременно снимать не обязательно, но если так удобнее, то почему бы и нет. Сделайте разметку и просверлите на ней 4 отверстия. С размером отверстий гадать не нужно, в комплекте вы найдете специальную коронку, размер которой рассчитан на датчики.Установите датчики в одной плоскости. Пора проложить провода. Очень удобно делать через багажник. Придется просверлить отверстие в кузове, чтобы прикрыть провода в багажник. Панель управления парктроником Установка в угол багажника и покраска плюсовым проводом от фонаря заднего хода. Это позволит системе включиться только тогда, когда машина вернется обратно.
Все произошло, проверьте все внимательно, прежде чем полностью доверять роботу.

Parktronic — это система помощи при парковке, которая следит за приближением к объекту и отображает расстояние от объекта до объекта или индикатора.
В настоящее время датчики парковки меняют многие автолюбители при парковке в городе или в темноте. Прочитав эту статью, вы поймете, что установка парктроника на ВАЗ своими руками — несложная операция.

Принцип работы системы помощи при парковке.

Датчики парктроника, установленные на бампере автомобиля ВАЗ, передают ультразвуковой сигнал, который, отраженный от объекта, принимается датчиками и передается на блок управления, который рассчитывает расстояние до объекта и передает его на дисплей или биппер.

Нам понадобится:

Сам парктроник
• . В наличии с четырьмя датчиками и светодиодным индикатором. (покупал на Алиэкспресс)

• Специальная коронка диаметром 22 мм.

• Дрель / отвертка.
• Средство для разметки (карандаш, рулетка).

1. Теперь возьмем в руки карандаш и рулетку и утепляемый бампер. Между датчиками расстояние должно быть 30-40 см. Если на ВАЗ 2109 установить парктроник или аналогичный по габаритам, то автомобиль можно разместить как: от края бампера 20 см и между датчиками 34 см.Сверху нужно взять примерно 5 см, так как на бампере ВАЗ 2109 в районе 6 см стоит усилитель заднего бампера и в него можно попасть (он из такого же материала, как и сам бампер и дрель нормально). Должно получиться примерно так. Датчики старались устанавливать не на равном расстоянии, никаких проблем не замечено.

2. Просверливает отверстия диаметром 22 мм в коронке, которая идет в комплекте с датчиком парковки.

3.Установите датчики в соответствии с маркировкой (A, B, C, D).

4. Вытяните провода в багажнике. Удобно делать через выемку под задний фонарь.

5. Установите блок управления парктрононом в любое удобное для вас место в багажнике и подключите к нему все провода.

PackageTronics Power берем провода лампы заднего хода. При включении задней трансмиссии автоматически включается парктроник. Чтобы исключить «скрабы» и скотч, рекомендую использовать канцелярские принадлежности.

6. Прокладываем провод к дисплею.

7. Установите дисплей и подключите его к блоку управления системы помощи при парковке. Проверяем работоспособность парктроника, установленного своими руками на ВАЗ при включении задней передачи.

Парктроник — очень полезная вещь для любого водителя, особенно для новичка. Это устройство позволяет удобно и быстро припарковаться в самой сложной ситуации. Благодаря такой системе водитель точно знает, сколько его машина оставила позади препятствие.Если цель близка, система начинает издавать звуковые сигналы определенной частоты, также могут загореться лампочки. А если выбрана более профессиональная система, то в салоне на жидкокристаллическом дисплее даже можно увидеть расстояние до препятствия в цифрах.

В данной статье мы поговорим о том, как можно установить парктроник на ВАЗ 2114.

Материалы и инструмент для изготовления:
— комплект парктроника;
— бампер;
— Провода;
— паяльник с припоем;
— саморез;
— рулетка;
— сверло с фрезой на 22 мм;
— Отвертка и другие инструменты.

Процесс установки парктроников:

Шаг первый. Подготовка бампера
Первым делом автор снимает бампер и отдает его в покраску. Уже после того, как бампер отполирован, закрыт и покрашен, в него устанавливаются необходимые датчики.

Кроме всего прочего, нужно не забыть установить все крепежи на цветной бампер, если они были сняты перед покраской. Для этого нужно крутить четыре винта и четыре болта на 10.

Шаг второй. Маркировка бампера
На втором этапе нужно поставить бампер. Вам необходимо точно определить места, где будет установлен парктроник. Два датчика установлены по краям, еще два ближе к центру. Если датчики просто расположить по центру, система просто не увидит препятствие, если оно находится на краю бампера.

Теперь можно переходить к сверлению бампера и установке датчиков.Большинство из четырех скважин, пятая пробурена для других целей, автор планирует устроить там камеру.
После установки датчиков можно устанавливать бампер на автомобиль.

Шаг третий. Осуществляем электромонтаж
Для проводки в салоне потребуется открутить задние фонари. При этом два провода будут проходить с правой стороны и два с левой. Как видно на фото, фонари крепятся четырьмя болтами.

Для крепления блока парктроников использовались винтики. Блок прикреплен к акустической полке. На завершающем этапе вся проводка прячется под обивкой.

Для того, чтобы за парктроником следить только после включения задней скорости, плюс нужно подпиливать от заднего фонаря. Для этого необходимо прозвонить блок фонарика и найти там плюс, который включается исключительно при включении задней скорости. Провод на ВАЗ 2114 зеленого цвета.Что касается минуса, то он взят из массы, для этого провод можно закрепить гайкой крепления фонаря.

Далее нужно протянуть провода от блока парктроников к монитору, который находится в салоне. Автор сдал провода под ковер, пороги открутились. Где закрепить монитор, видно на фото.

Вот и все, после того, как система будет собрана, можно переходить к тестированию. По словам автора, в системе немного не хватает реакции, поэтому для любителей быстро кататься на спине система не позволит определять расстояние до препятствия.
