Дополнительное реле стартера ВАЗ 2110 (установка, схема)

Автор Павел Александрович Белоусов На чтение 4 мин. Просмотров 209

Необходимость совершенствования системы запуска двигателя некоторых моделей вазовских автомобилей, выпускавшихся до начала 2000-х гг., выявлена в процессе эксплуатации, показавшей относительно низкую эксплуатационную надежность схемы управления включением и отключением стартера. Для решения этой проблемы конструкторы пошли на некоторое усложнение схемных решений и ввели принудительное ограничение времени функционирования данного узла. Доработка заключалась во введении в цепи запуска вспомогательного реле, контакты которого выдерживают ток 50 А и принудительно разрывают цепь через 12 секунд после начала работы стартера

Преимущества усовершенствованной схемы запуска и проверка ее наличия

Установка дополнительного реле на машины ВАЗ позволила, несмотря на всю простоту примененного конструктивного решения, достигнуть поставленной цели за счет исключения опасности перегрузки и последующего спекания рабочих контактов:

замка зажигания;
цепей включения стартера.

Сильной стороной решения является возможность сравнительно простой модернизации проводки уже находящихся в эксплуатации автомобилей введением в него нового компонента.

Проверка наличия дополнительного реле осуществляется методом визуального осмотра, так как реле выполнено в форме навесного элемента.

Второй экспериментальный способ основан на процедуре продувки цилиндров. Для этого нажимаем на педаль газа до отказа и запускаем стартер поворотом ключа в замке зажигания. Если через 12 секунд стартер принудительно отключится, то на автомобиле уже применяется модернизированная схема зажигания и дополнительное реле исправно. Если же отключения стартера не происходит, убедитесь в отсутствии реле и осуществите модернизацию проводки.

Процедура установки дополнительного реле стартера

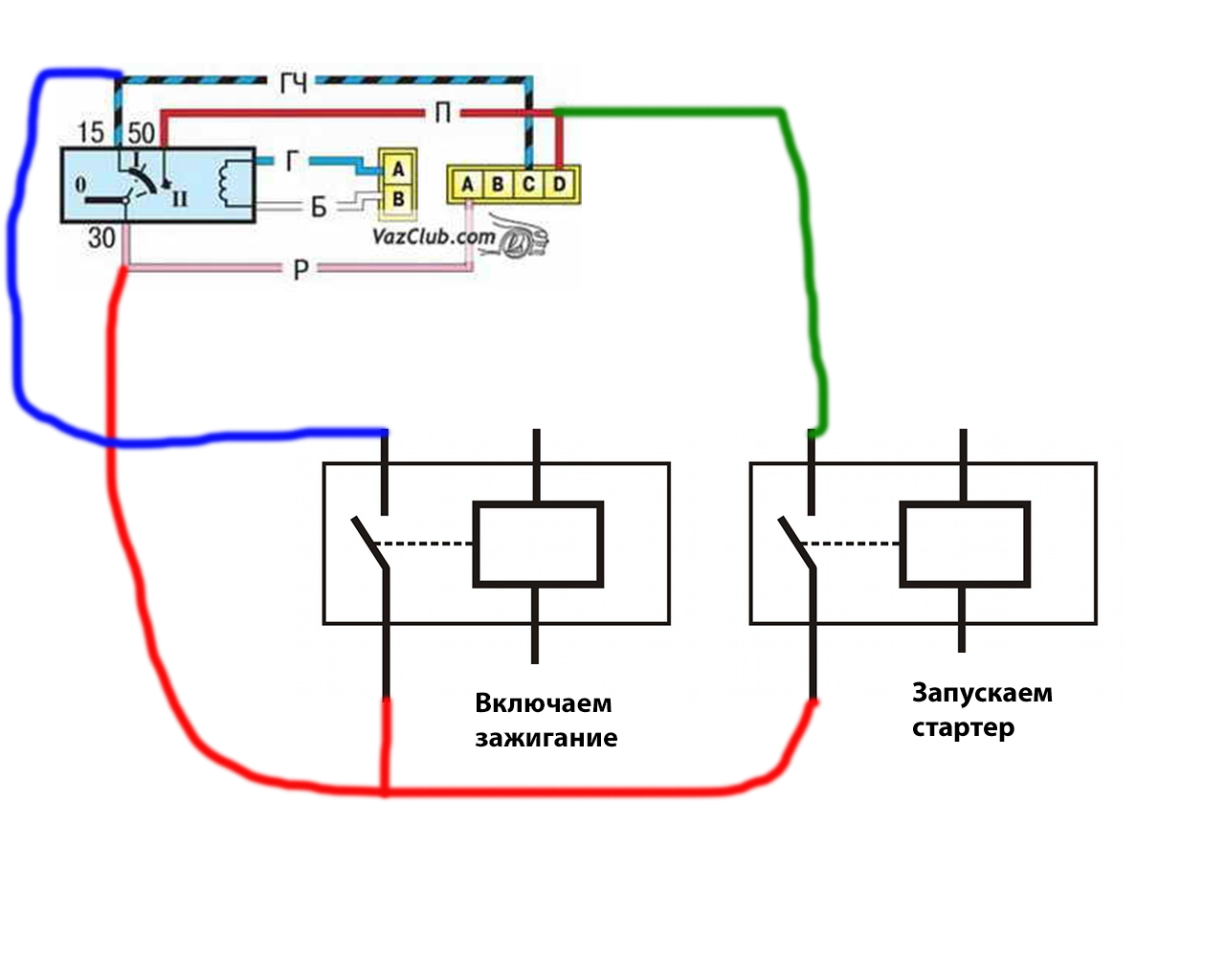

Существует несколько схем доработки электрической схемы стартера. Одна из них рассматривается на ВАЗ-2110. На других моделях он осуществляется аналогично, отличаясь только несущественными деталями. Другие возможные схемы не имеют отличий от описываемой.

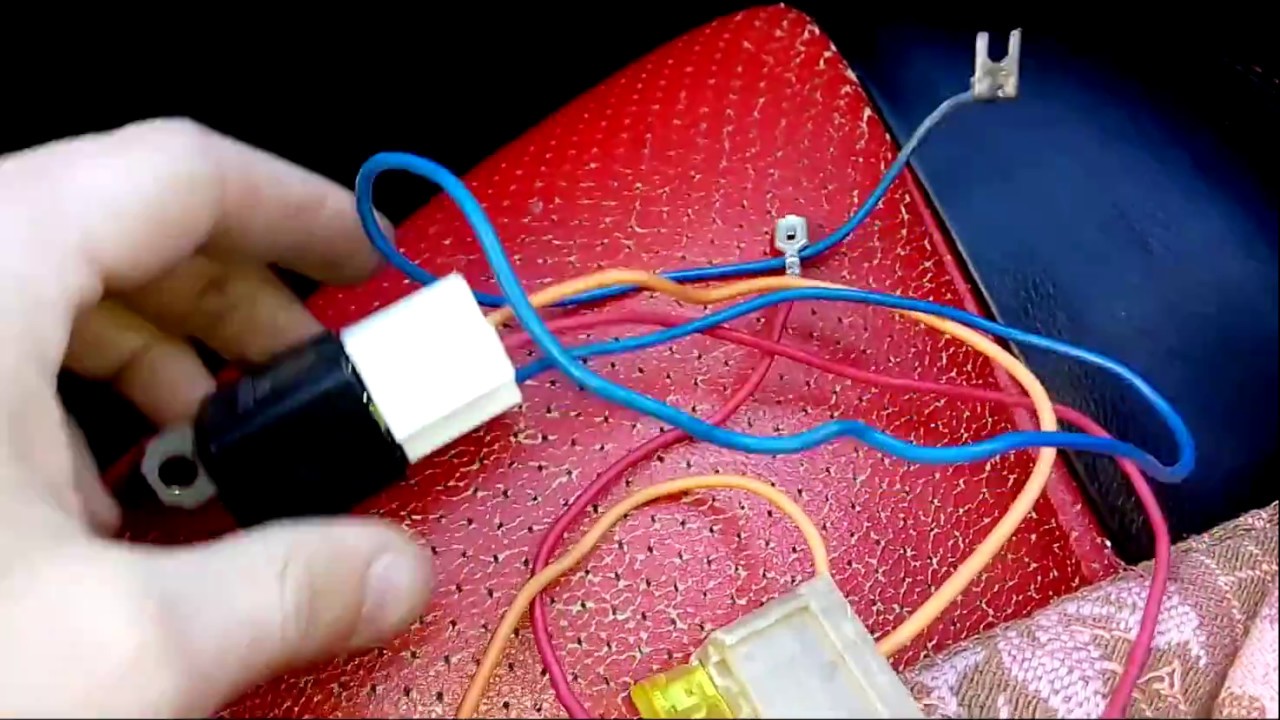

Для работы лучше использовать готовый комплект, который содержит необходимые элементы и расходные материалы.

Процедуру начинают с подготовки проводов сечением 1 — 1,5 мм2, на свободные концы которых обжимным инструментом или пассатижами устанавливают кольцевые наконечники.
Затем в защищенном месте и недалеко от стартера за металлическое крепежное ухо монтируют реле. Подходящим для этого местом считается шпилька бачка омывателя.
Снимают провод с плюсового вывода стартера.
Плюсовый вывод аккумулятора через 8-миллиметровое кольцо соединяют с 87-м контактом реле, а контакт 30 реле еще одним проводом подключают к контакту 50 активизации тягового реле стартера.
Далее контакт 85 реле соединяют с массой;
На заключительном этапе на контакт 86 реле подключают существующий провод замка зажигания.
После завершения установки проверяют работоспособность дополнительного реле методом продувки цилиндров.

Мероприятия по увеличению эксплуатационной надежности

Усложнение электрической схемы управления стартера неизбежно сопровождается введением в ее состав новых элементов и наращиванием количества соединений. Перефразируя известное правило, констатируем, что электротехника – это наука о контактах. При установке реле принимаем специальные меры к тому, чтобы реализуемая им схема работала безупречно на протяжении длительного времени. Для достижения этого в процессе модернизации схемы и выполнения подключения требуется:

плотно затягивать крепежные гайки;
не допускать загрязнений контактов реле, на которые одеваются наконечники соединительных проводов;
использовать провода минимальной длины без образования петель;
провода схемы целесообразно сформировать в виде жгута с креплением хомутиками на максимальной длине;
получившийся жгут помещаем в гофрированный шланг для защиты от механических повреждений;
контакты реле целесообразно защитить от попадания брызг воды термоусадочными трубками и/или изолентой.

Ещё кое-что полезное для Вас:

Заключение

Процесс улучшения стартерных цепей автомобилей семейства ВАЗ не отличается высокой сложностью и выполняется автолюбителем даже с начальным уровнем подготовки в области электротехники и навыках слесаря первого разряда. Для работы целесообразно используйте готовые модернизационные комплекты, в состав которых введены необходимые и маркированные компоненты, дополненные подробной инструкцией. Реле устанавливается в любом удобном месте, позаботьтесь только о том, чтобы в процессе эксплуатации его не заливала вода.
Установку дополнительного реле совместите с доработкой иных узлов электрического оборудования автомобиля.

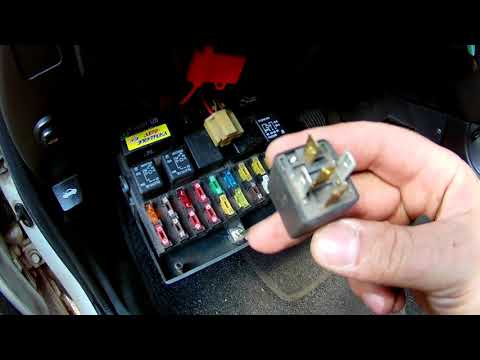

Видео: Дополнительное реле стартера 2110

Установка дополнительного реле стартера на ВАЗ 2110

На чтение 3 мин. Просмотров 10. 4k. Опубликовано 27.09.2017
Обновлено 26.04.2020

Система зажигания ВАЗовских авто до 2003-го года выпуска была одним из самых слабых мест в бортовой электросети. Всему виной генерация высокого напряжения и отсутствие возможности разгрузить стартерный узел. Чтобы решить проблему слабого стартера, конструктора и разработчики автотранспорта приняли на вооружение вспомогательное реле стартера ВАЗ 2110.

Что конкретно дает установка дополнительного реле?

Разгружает контактную группу в замке зажигания
Предотвращает спекание контактов стартера из-за длительного зажигания
Размыкает электроцепь, когда двигатель уже запустился, а ключ зажигания установлен в положении «стартер»

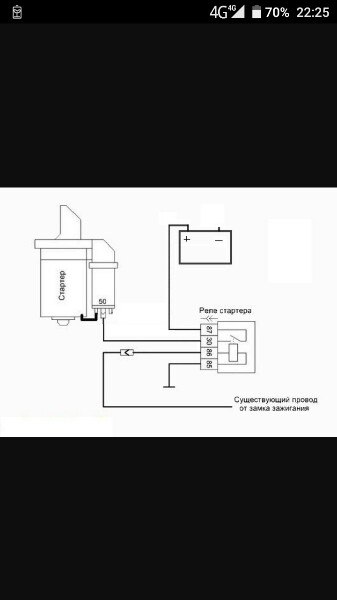

Разумеется, дополнительное реле стартера ВАЗ 2110 (схема на фото) не является панацеей от всех бед бортовой электроники. Специалисты с опытом рекомендуют модернизировать электросеть комплексно. В список работ может входить и установка конденсаторов, и монтаж вспомогательного АКБ, и замена массы, и прочие-прочие работы.

К этому можно добавить, что схема подключения стартера ВАЗ 2110 есть даже не у всех последних модификаций этого авто. Если бортовая электроцепь хорошо сбалансирована и проработана, то дополнительное реле и вовсе не нужно.

Материал по теме: Как самостоятельно заменить масло в коробке передач Ваз 2114

Как проверить наличие дополнительного реле в стартере?

Если выжать педаль газа и перевести ключ в положение «стартер», то через 12 секунд стартер автоматически отключится. Так задействуется режим продувки цилиндров. То есть, топливо не подается в рабочую камеру.

Если стартер не отключился, значит реле отсутствует. В этом случае желательно установить доп реле стартера ВАЗ 2110 (схема подключения отмечена в инструкции этого обзора).

Что понадобится для установки доп реле?

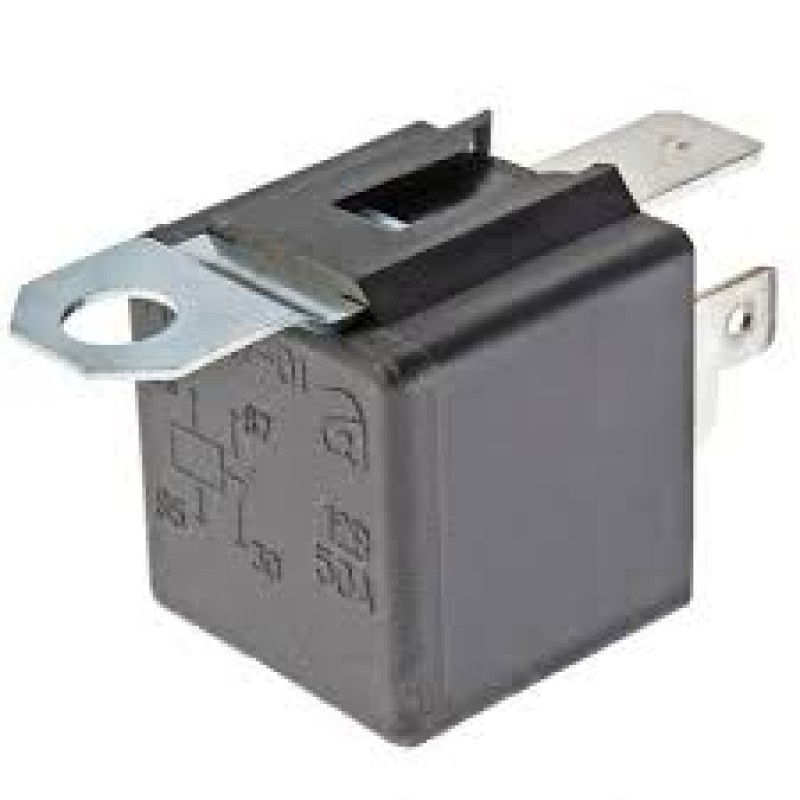

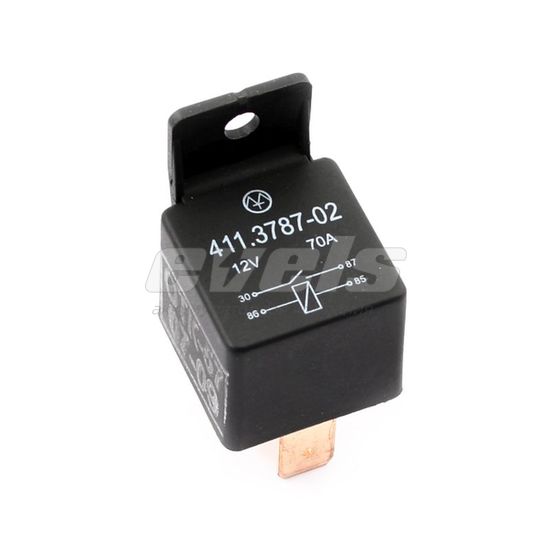

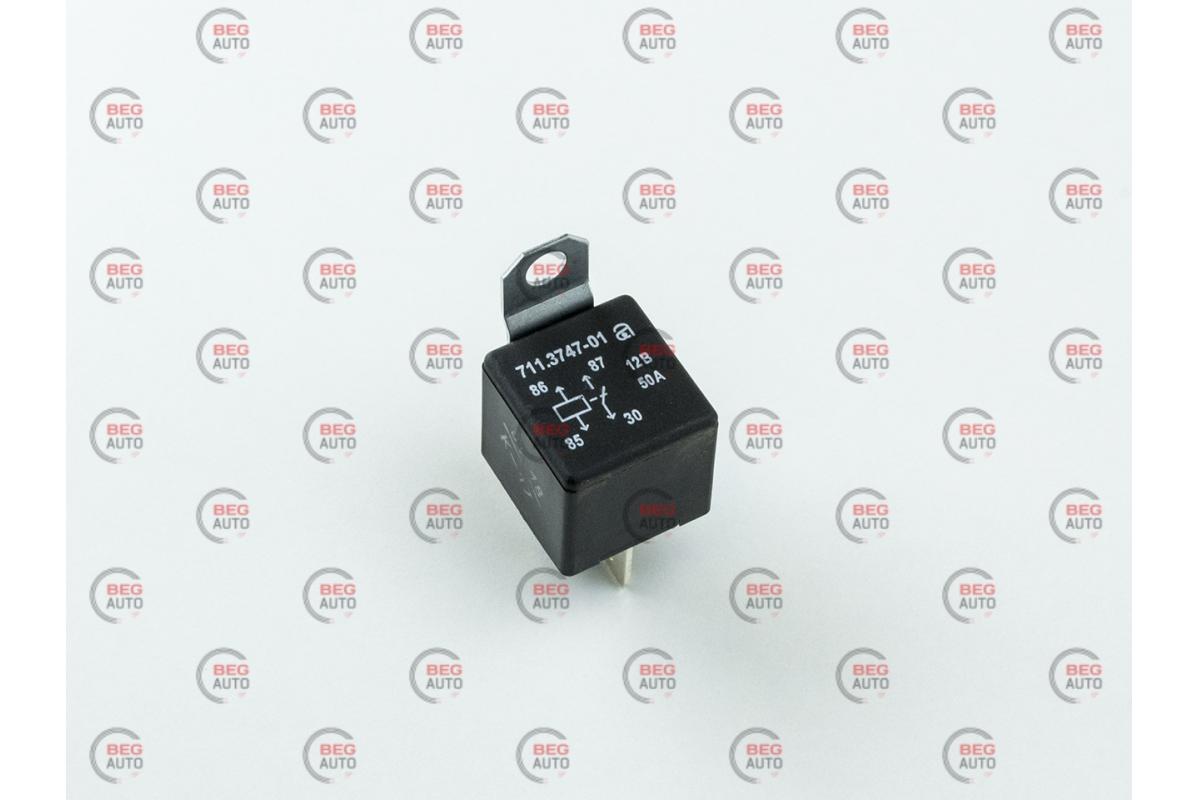

Реле на 4 контакта с силой тока от 30 до 40 (А). Чаще всего используется 30-амперное реле
Повод с сечением в районе 1,5 (мм2)
Плоские разъемы «мама» (5 шт)
Плоский разъем «папа» (1 шт)
Кольцевые разъемы на 6 и 8 (мм)

Когда материалы подготовлены, смотрим, как подключить реле стартера. Кстати, есть доходчивое видео на эту тему:

Обратите внимание, что в автомагазинах продаются уже готовые к установке комплекты дополнительного реле. В таком наборе есть и хороший провод, и качественные кольцевые разъемы. Все элементы промаркированы и выполнены в едином стиле. С такими материалами легко и приятно работать самостоятельно.

Материал по теме: Как заменить топливный фильтр на Гранте

Процесс установки

Подготавливаем проводку. Обжимаем разъемы.
Новое реле стартера ВАЗ 2110 необходимо смонтировать под капотом в таком месте, чтобы его точно не заливало водой из луж и дождем. Многие специалисты устанавливают реле на шпильку бачка омывателя.
Выводим провод с реле к стартеру и подключаем его на место красного провода (он с «папой»). Это место подключения тягового реле. Таким образом мы запитали катушку нового реле.
На плюсовой вывод стартера накидываем новый провод с кольцевым разъемом 8 (мм) и плотно притягиваем его болтиком. Этот провод подходит на контакт 87 в новом реле. Надеюсь, схема подключения стартера ВАЗ 2110 понятна всем.
От нового реле на контакте 30 тянем провод с разъемом «мам» к стартеру, на место подключения тягового реле.
Повод от контакта 85 на новом реле накидываем на массу.
Всю проводку закрываем гофрированным рукавом и хорошенько изолируем, чтобы проводка и контакты не подвергались воздействию влаги.
Делаем пробный заезд.

Все, дополнительное реле стартера ВАЗ 2110 (схема прилагается) удачно установлено.

Как поставить реле на стартер ваз 2110

Почитал на форумах, подобная проблема не только у меня, может ещё кому-то поможет.
Долго мучался с проблемой завода авто на горячую. Особенно проблема проявлялась летом. Стартер временами просто отказывался крутиться, поворачиваешь ключь, щелчёк, притухает немного панель приборов и всё… стартёр молчит.
Проблема непостоянная, такое может произойти раз в неделю, может и через день. Весь день можно ездить на машине, глушить, заводить всё работает и в какой-нибудь неподходящий момент перестанет реагировать на ключь. Остановишься на заправке или у магазина и всё.
Начинаешь бегать с отвёрткой в капот и замыкать контакты на втягивающем, с отвёртки заводится.
Если завести отвёрткой, а потом заглушить, то заведёться с ключа без проблем и снова можно ездить неизвестное количество дней или часов т.к. проблема плавающая и непостоянная.
За время поиска причины перебрал стартер, сменил щетки, поставил новое втягивающее(только зря), зачистил все контакты, зачистил контактную группу замка зажигания.
Всё это делал поэтапно т.к. после каждых действий проблема исчезаза кажется, но только на время, поездишь месяц и снова нежданчик.
Как выяснил, проблема возникала при малейшем просаживании аккумулятора, будто включение «карлсона», при нагреве двигателя или прослушивание музыки на заглушенном двигателе. После этого через замок зажигания просто не хватало напряжения, где-то видимо потери напряжения от плохих контактов, возможно контактную группу нужно было поменять, а не зачищать( но не факт, что новая бы долго прослужила).
Решил поставить реле стартера заодно сделал дополнительную массу.

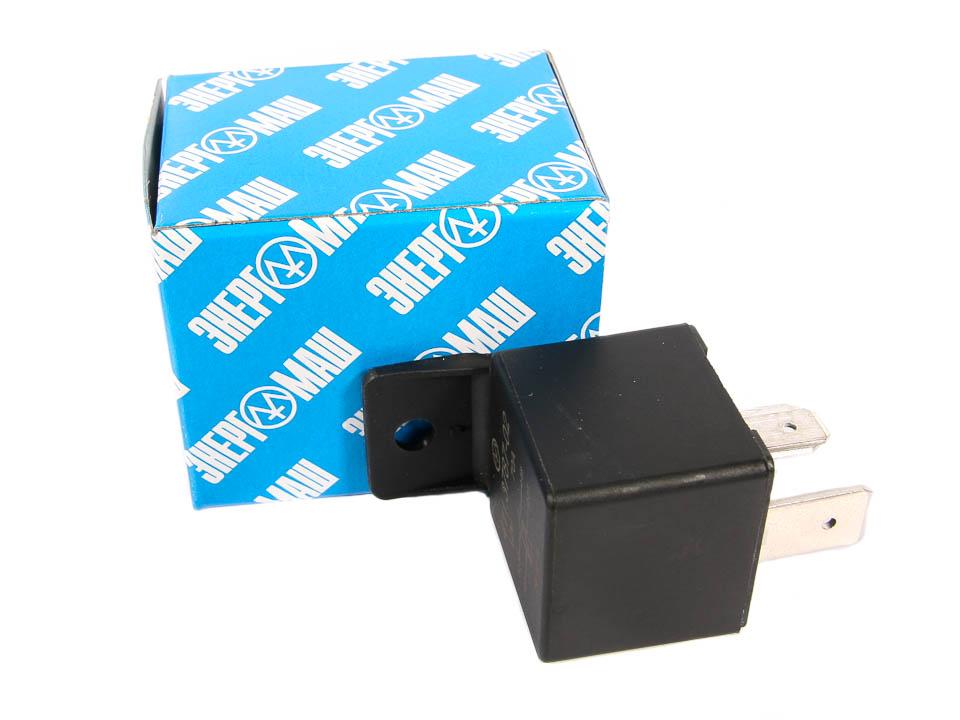

Купил 4-х контактное реле на 30А, пять разьёмов «мама» один «папа» и пару кольцевых разъёмов.

Из закрамов достал кабель БПВЛ 4,0 Сделал его в три слоя обжал и облудил контакты и сверху всё закрыл гофрой.
Прокинул массу на генератор и на стартёр.Также заменил родную массу кузова, уж больно хлипкая была.

Что конкретно дает установка дополнительного реле?

Разгружает контактную группу в замке зажигания
Предотвращает спекание контактов стартера из-за длительного зажигания
Размыкает электроцепь, когда двигатель уже запустился, а ключ зажигания установлен в положении «стартер»

Как проверить наличие дополнительного реле в стартере?

Что понадобится для установки доп реле?

Реле на 4 контакта с силой тока от 30 до 40 (А). Чаще всего используется 30-амперное реле
Повод с сечением в районе 1,5 (мм2)
Плоские разъемы «мама» (5 шт)
Плоский разъем «папа» (1 шт)
Кольцевые разъемы на 6 и 8 (мм)

Процесс установки

Подготавливаем проводку. Обжимаем разъемы.
Новое реле стартера ВАЗ 2110 необходимо смонтировать под капотом в таком месте, чтобы его точно не заливало водой из луж и дождем. Многие специалисты устанавливают реле на шпильку бачка омывателя.
Выводим провод с реле к стартеру и подключаем его на место красного провода (он с «папой»). Это место подключения тягового реле. Таким образом мы запитали катушку нового реле.
На плюсовой вывод стартера накидываем новый провод с кольцевым разъемом 8 (мм) и плотно притягиваем его болтиком. Этот провод подходит на контакт 87 в новом реле. Надеюсь, схема подключения стартера ВАЗ 2110 понятна всем.
От нового реле на контакте 30 тянем провод с разъемом «мам» к стартеру, на место подключения тягового реле.
Повод от контакта 85 на новом реле накидываем на массу.
Всю проводку закрываем гофрированным рукавом и хорошенько изолируем, чтобы проводка и контакты не подвергались воздействию влаги.
Делаем пробный заезд.

Все, дополнительное реле стартера ВАЗ 2110 (схема прилагается) удачно установлено.

Очень часто на электронную почту мне приходит вопрос! Какой предохранитель отвечает за работу старта на автомобиле ВАЗ 2110 и где он находится.

Хочется сразу ответить на него – предохранителя отвечающего за стартер на Вазовской десятки не существует. Но есть реле включения стартера и именно оно очень часто перегорает и выходит из строя

Где находится предохранитель (реле) стартера ВАЗ 2110

На выше предоставленной схеме монтажного блока я отметил реле R7 именно он и отвечает за работоспособность и запуск стартера.

Видео: Где находятся предохранители на автомобиле Ваз 2110

Как заменить предохранитель центрального замка на Ваз 2110 своими руками

Отлично, теперь перейдем к пошаговой инструкции замены реле стартера на Ваз 2110 своими руками:

Нажимаем на выключатель крышки блока предохранителей и опускаем его вниз.
Берем крестовую отвертку и отворачиваем саморез крепления защелки и вытаскиваем ее.
Теперь вынимаем блок предохранителей из крышки и переворачиваем его
Теперь отсоединяем все штекеры с проводами и вынимаем блок предохранителей.
При помощи шипцов вынимаем вышедший из строя предохранитель отвечающий за прикуриватель, напоминаю его обозначение на схеме R7 и заменяем его на новый.
Собираем все в обратном порядке.

Реле стартера ваз 2112 16 клапанов

Реле стартера ВАЗ 2112

На автомобиле ВАЗ 2112 реле стартера отвечает за запуск стартера и выдвижение обгонной муфты для прокручивания маховика коленчатого вала двигателя, во время его запуска.

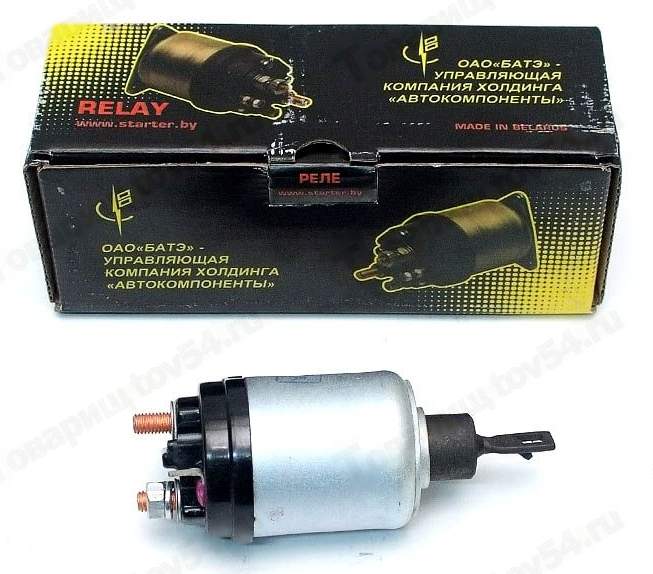

Конструктивно реле стартера имеет две обмотки: втягивающую и удерживающую. Втягивающее реле стартера выполнено в железном корпусе, закрытом текстолитовой крышкой. В корпусе расположены две обмотки, а внутри корпуса находится сердечник. В крышке расположены болты для подсоединения электропитания, являющиеся одновременно силовыми контактами. В крышке расположен контакт для питания обмоток втягивающего реле , а также и подвижная пластина, замыкающая силовые контакты реле при втягивании сердечника.

Втягивающее

Для того чтобы снять стартер, нужно заехать на эстакаду или смотровую яму и снять с аккумулятора минусовую клемму. Если установлена защита картера или брызговик, их тоже придется снять. В нижней части стартера, которая видна из-под днища, находится гайка, которую нужно открутить. Затем со стороны моторного отсека нужно снять клеммы, которые находятся на втягивающем реле, и одну гайку, которая крепит сам стартер. Теперь его можно снять. Далее нужно отсоединить втягивающее реле от стартера. В разных моделях стартеров оно крепится по-своему – на два или три болта. При этом важно не потерять пружину, которая может выскочить, если неаккуратно отсоединять реле. Также стоит убедиться в том, что сердечник остался на месте – в корпусе стартера. После того, как реле отсоединено, можно приступать к его проверке.

Для удобства нужно взять два провода 30-40 см длиной и подключить их к аккумулятору. Необходимо напрямую соединить провод, идущий от отрицательной клеммы аккумулятора с соответствующей клеммой на реле, после чего подключить провод, соединенный с положительной клеммой. При подаче питания из реле должна выдвинуться шестерня с характерным щелчком. Если этого не происходит – причина действительно во втягивающем реле. Устанавливаем на место старого реле новое и снова проверяем. Реле работает, значит можно собирать стартер. Весь процесс сборки производится в обратной последовательности – закручиваем болты крепления втягивающего реле к стартеру, устанавливаем стартер на место и подсоединяем клеммы на реле.

Во время замены реле на 2112 стоит провести профилактику самого стартера. Для этого нужно открутить заднюю крышку, предварительно очистив ее от грязи, и посмотреть щетки и вилку бендикса на предмет износа. В том случае, если вы видите, что щетки или вилку вскоре придется менять, лучше это сделать сразу, чтобы лишний раз не лезть под машину и не снимать стартер.

Замена

Всю процедуру замены легко можно выполнить самостоятельно, и для этого лишь нужна эта инструкция, и минимум инструмента:

Отвертка шлицевая (она же плоская)

Трещотка с удлинителем и головка «8»

Паяльник нужен для ремонта

Разумеется, можно выкрутить и заменить его без снятия пускателя с машины, рекомендуется все же это делать при снятом устройстве:

После снятия (описанного выше) откручиваем гайку, которой крепится клемма к шпильке.

Аккуратно снимаем клемму, затем отводим немного в сторону, чтобы не мешала

Теперь разворачиваем пускатель, и с этой стороны откручиваем два винта, воспользовавшись приготовленной плоской отверткой

Все это видно на следующей картинке

Теперь вынимайте его не испытывая сложностей, для этого аккуратно потяните за его корпус назад

Если вдруг не снимается, это значит что нужно слегка приподнять его, для того, чтобы вышло из зацепления

Важно не потерять при этом пружину, которая легко может выскочить, при неаккуратном отсоединении

Кроме этого вам стоит убедиться, что сердечник после этого остался на месте – внутри корпуса пускателя

Приступайте к проверке реле отсоединения его

Дополнительное

Зачем нужно дополнительное реле стартера:

Для защиты стартера от случайного (в следствии износа, длительного запуска) спекания контактов в замке зажигания;

Для того, чтобы отключить питание стартера, когда мотор запустился, а ключ при этом, по какой-то причине, продолжает находится в режиме «стартер»;

Разгружает контакты замка зажигания.

Как проверить дополнительное реле стартера, установлено ли она в «десятке»?

Во-первых, проверить наличие доп.реле стартера в монтажном блоке. Это реле навесное и на фотографии указано стрелкой.

Во-вторых, можно проверить его работу следующим образом: крутить стартер в режиме продувки цилиндров, через 12-13 сек стартер должен выключается автоматически.

Реле стартера выполняет важную функцию на любом автомобиле, независимо от модели. Поломка этого устройства приводит к тому, что машина не заводится. Водителям, которые занимаются самостоятельным ремонтом транспортного средства, нужно знать, где находится реле стартера ВАЗ-2112 и как его починить, если возникнет какая-нибудь неисправность.

Что такое реле стартера

Механизм предназначен для того, чтобы поступало питание к электрическому двигателю стартера. В этот момент передается заряд от аккумулятора. Одновременно с подачей энергии он выполняет функцию выталкивания бендикса, в то время как элемент зацепляется за маховик. От реле стартера на ВАЗ-2112 зависит, будет запускаться основной механизм и срабатывать мотор, или нет. Если вдруг это устройство вышло из строя и не включается, нужно провести диагностику и выполнить ремонт. Для этого следует изучить подробную инструкцию по эксплуатации и узнать, где находится реле стартера на ВАЗ-2112.

Устройство

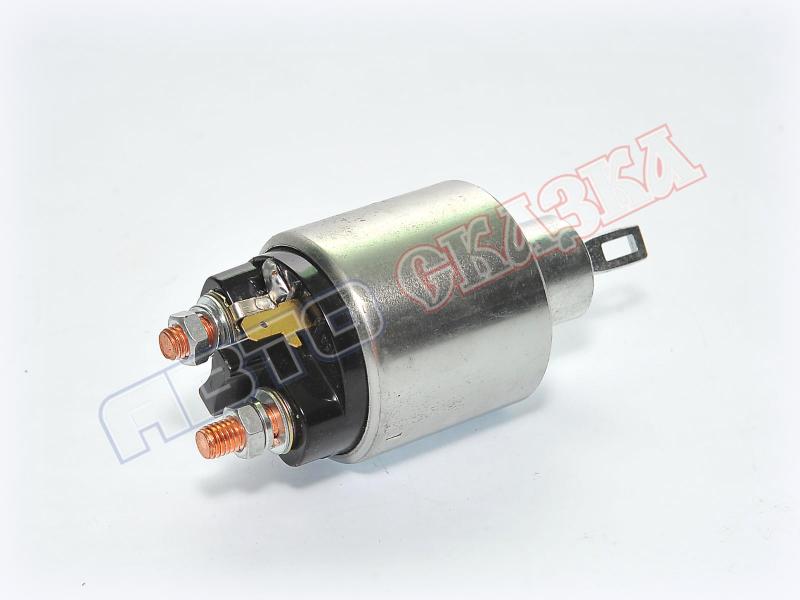

Деталь выглядит как небольшая квадратная коробочка с четырьмя разъемами. Она состоит из якоря в корпусе, содержащего электромагнит с обмоткой. Его работу обеспечивают электрические контакты и возвратные пружины.

Электромагнит представлен двумя независимыми катушками с удерживающей и втягивающей независимыми деталями. Первое из устройств состыковано с корпусом и присоединяется к вводу управления. Втягивающая катушка идет на клемму управления и сообщается с электромотором стартера.

Принцип работы

Реле необходимо для запуска системы двигателя, поэтому оно было вмонтировано в бензонасос. Когда питание подается на контакт, сообщающийся с управлением, внутри катушки появляется электромагнитная индукция. Это происходит под действием тока, с помощью этого процесса появляется магнитное поле. Притяжение якоря способствует сжатию возвратной пружины.

В это же время выталкивается бендикс, который соединяет мотор и стартер с помощью маховика. Плюсовая клемма подает питание на втягивающую обмотку. При этом контакты замыкаются между собой. Якорь находится в это время внутри катушки, в которой перестает генерироваться магнитное поле. При запуске силовой установки питание отключается, а якорь с помощью возвратной силы отправляется на исходную позицию. Происходит размыкание контактов. Во время этого процесса бендикс перестает взаимодействовать с маховиком.

Особенности строения

Такое устройство, как стартер, водители между собой называют пускателем, так как он помогает выполнить запуск машины. Он практически ничем не отличается от подобных механизмов. Однако если требуется приобрести реле стартера на ВАЗ-2112, то нужно снять деталь с автомобиля и взять с собой магазин. Этот элемент отличается от подобных по размеру. Можно приобрести прибор от моделей ВАЗ-2111 или 2110, так как он полностью идентичен.

На двенадцатой модели «Жигулей» установленный стартер имеет скромные размеры. Однако это небольшое устройство очень функционально. В технической документации описано, чем отличается строение механизма и где находится реле стартера ВАЗ-2112. На фото можно рассмотреть основные и дополнительные блоки.

На этих автомобилях устанавливали инжекторные силовые агрегаты, имеющие по 16 клапанов. Чтобы не возникали перепады электротока, применяется реле. Когда включается электрическая схема, это устройство пропускает ток, постепенно выравнивая напряжение до величины 80-340 ампер. Такой разброс показателей объясняется тем, что первый параметр реле выдает в состоянии покоя, а второй — в рабочем режиме. Как только транспортное средство останавливается, эта цепь размыкается и происходит отключение схемы.

Где находится реле стартера ВАЗ-2112

Для того чтобы выполнить диагностику или ремонт этого механизма, нужно отыскать небольшую крышку в нижней части торпеды. Там расположена специальная кнопка для фиксации, которая откидывается вниз. Можно изучить схему, приложенную к руководству по эксплуатации. Там отмечено, где находится реле стартера ВАЗ-2112 на 16 клапанов. Если предстоит снятие или замена этого элемента, то нужно выполнить ремонт, а затем установить все запчасти в обратном порядке. Рекомендуется использовать инструкцию от этого блока.

Глядя на реле стартера ВАЗ-2112 на фото, можно увидеть, что поверх блока устанавливались дополнительные предохранительные устройства. Они предназначались для того, чтобы была защищена определенная группа приборов. Однако реле стартера по умолчанию находится с правой стороны вторым по счету, если смотреть сверху.

Как проверить работу устройства

Когда какие-либо приборы на автомобиле перестают работать, водитель должен в первую очередь проверять исправность предохранителей или цепь реле. После того как проведена полная диагностика, можно будет сделать вывод о том, что именно стало неисправным и как устранить проблему. Диагностику выполняют в следующем порядке:

Взять два небольших провода, имеющих длину 35-45 см и присоединить их к аккумулятору
Напрямую подключить провод, идущий от минусовой клеммы аккумулятора к реле, учитывая полярность. То же самое сделать с проводом, который поступает от клеммы с положительным зарядом.
После подключения реле стартера ВАЗ-2112 следует убедиться, что реле втянуло сердечник, при этом должен послышаться характерный щелчок
Если не произошло втягивание, значит, реле неисправно.

Когда диагностика полностью проведена и выявлена причина поломки, нужно заменить старое реле. При этом рекомендуется осмотреть стартер и выполнить его обслуживание в профилактических целях. Для этого откручивается задняя крышка, после того как с нее очищена вся грязь. Затем определяется состояние щеток и вилок бендикса. Мастера советуют выполнять осмотр пускателя регулярно, чтобы он не вышел из строя где-нибудь в дороге.

Причины поломок

Самая главная причина неисправности реле стартера ВАЗ-2112 – выгорание контактных пластин, находящихся внутри. К другим поломкам, которые также часто возникают в этом механизме, относятся:

замыкание минусовой клеммы;
засорение контактов
неисправность якоря на втягивающем реле;
перегорание обмотки;
обрыв проводки.

Эти сбои в работе реле происходят из-за того, что используются некачественные расходники. Они быстро выходят из строя и изнашиваются. Опытные водители уже по звуку мотора определяют, когда происходит поломка. Например, после того как повернут ключ в замке зажигания, стартер продолжает вращаться, но мотор при этом работает вхолостую, или при характерном жужжании, когда мотор развивает средние обороты, а стартер не выключается.

Как снять

Для того чтобы снять реле стартера ВАЗ-2112, нужно разбирать всю систему. Поэтому этот механизм снимается вместе с пускателем. С другой стороны, это даже лучше, потому что одновременно с ремонтом можно выполнить профилактику поломок стартера. Чтобы снять стартер, нужно заехать на эстакаду или смотровую яму. Дальше снятие детали выполняется в таком порядке:

Отключить аккумулятор, тем самым обесточив транспортное средство.
Снять брызговик либо другую защиту
Отыскать в нижней части стартера гайку и открутить ее
Отцепить клемму, которая находится на втягивающем реле
Отвернуть верхнюю гайку, которая удерживает стартер
Открутить ленту плоской отверткой и вынуть реле, потянув слегка за корпус.

Если этот блок снимается с усилием, то нужно немного приподнять его, чтобы отцепить от креплений. Нужно следить внимательно, чтобы не потерялась пружина, находящаяся внутри механизма. Часто она выскакивает и теряется. Теперь, когда устройство отсоединено от стартера, можно выполнить диагностику неисправностей и узнать, из-за чего оно сломалось.

Ремонт

Когда уже известно, где находится реле стартера ВАЗ-2112, можно приступать к его ремонту. Не обязательно сразу покупать новую деталь, опытные водители для начала пробуют его починить. На устройстве имеется только три выхода, которые нужны для подключения проводов. Первый предназначен для подачи электроэнергии на замок зажигания. Когда поворачивается ключ, контакты замыкаются, а нужное напряжение передается к обмотке реле.

Другие выходы имеют больший диаметр. Они предназначены для подключения к стартеру и аккумулятору. Чаще всего происходит засорение или окисление контактов на пятаках. Чтобы устранить проблему, нужно открутить болты и снять гайку с шайбой, которая расположена на выходе реле.

После этого нужно выходы от обмотки отсоединить с помощью паяльника. Нагар и другие засорения на пятаках удаляются с помощью мелкой наждачной бумаги. Если износ этих элементов слишком сильный, то лучше сделать замену реле стартера ВАЗ-2112. Не потребуется замена устройства при обрыве электропроводки. В этом случае потребуется просто заменить провода, и реле снова будет работать исправно.

Дополнительное реле стартера

Чтобы пускатель прослужил дольше, выполняется установка реле стартера ВАЗ-2112 дополнительного. Это необходимо для контроллера, отвечающего за правильную работу автомобиля. Когда коленвал разгоняется до 500 оборотов в минуту, контроллер подает команду дополнительному реле для включения пускателя. Такой режим работы предотвращает произвольный запуск стартера и исключается перегрев двигателя даже при его длительной работе.

Также дополнительное реле на стартер ВАЗ-2112 нужно для того, чтобы исключить случайное спекание контактов от замка зажигания. Это часто происходит вследствие износа деталей. Кроме того, дополнительный элемент вовремя отключает питание пускателя, если силовая установка уже запущена, а ключ находится в режиме «стартер». Таким образом, контакты замка зажигания разгружаются, и двигатель не повреждается.

Такое устройство устанавливалось не на все модели. Сейчас мастера автосервиса при покупке автомобилей ВАЗ-2112 рекомендуют предварительно проверить, стоит ли оно на автомобиле. Для этого нужно:

Осмотреть монтажный блок. Это реле навесного типа, поэтому его можно легко рассмотреть среди других предохранителей.
Запустить продувку цилиндров. При наличии дополнительного реле пускатель включится в автоматическом режиме.

В том случае, если этот элемент отсутствует на автомобиле, можно установить его самостоятельно. Однако опытные ремонтники утверждают, что в нем нет острой необходимости. Более того, производители современных отечественных и иностранных автомобилей часто отказываются от этого механизма.

Обслуживание

Эти детали не нуждаются в постоянном обслуживании. Однако ресурс их работы невелик — около 2-4 лет. Обслуживание этого устройства выполняется по мере необходимости. Если водитель знает, где стоит реле стартера на ВАЗ-2112, то его легко заменить на новое. Стоимость этих блоков невелика, поэтому лучше поставить вместо поврежденного реле исправное.

Дорогие друзья, сегодня мы акцентируем свое внимание на такой интересной детали, как реле стартера. В данной статье мы расскажем про реле стартера ВАЗ 2110, ВАЗ-2111 и ВАЗ-2112. В интернете существует масса дискуссий по поводу этого реле, устанавливалось ли оно вообще на ВАЗ десятого семейства с завода, и в чем смысл его наличия в автомобиле. Мы провели небольшое расследование и пришли к следующим выводам, да, с завода на автомобили ВАЗ-2110, 2111 и 2112 устанавливалось реле стартера. Но не на все, к примеру, бытует мнение что на автомобили десятого семейства выпущенные ранее 2003 года, у которых еще замок зажигания старого образца (визуально отличается наличием кольца подсветки вместо диода направленного) реле стартера не устанавливалось вообще. А вот на ВАЗы после 2003 года стали устанавливать реле, и скажу более – на некоторых ВАЗах установлено ДВА реле стартера, а именно основное и вспомогательное. Вот обратите внимание на схему.

По схеме на ВАЗ-2110 имеем целых ДВА реле стартера. Одно из реле «разгружает» замок зажигания, а второе реле защищает стартер от излишне долгого прокручивания, а так же от повторного его включения в тот момент, когда двигатель уже заведен! По сути обоими реле управляет «мозг». Он контролирует частоту вращения двигателя, определяя таким образом заведен двигатель или нет, а так же управляет временем, более которого не даст вам «маслать» стартером ожидая пока двигатель «схватит». По идее он не даст вам возможности крутить стартером более 15 секунд. В монтажном блоке предохранителей реле стартера обычно расположено на дополнительной колодке, на фото указано стрелкой:

Вот таким вот образом все споры и мифы о том, есть ли в вашем ВАЗе реле стартера или нет его могут быть окончены. Кстати если у вас данное реле не установлено — НАСТОЯТЕЛЬНО рекомендуем вам его установить, дополнительное реле устанавливать не обязательно а вот основное можно. О том, как установить реле стартера на ВАЗ-2110 мы расскажем в следующей статье.

Автомобиль: ВАЗ-2112.
Спрашивает: Петров Виктор.
Суть вопроса: Где находится реле стартера ВАЗ-2112?

Добрый день! У меня перестала заводиться машина. Я владелец ВАЗ-2112, 16-ти клапанный двигатель. Начинаю заводить, а она не заводится, и при этом даже стартер не крутит совсем. Подсказали в первую очередь посмотреть реле стартера, а как найти его вообще не сказали. Подскажите, пожалуйста!

Ищем реле стартера

Если на автомобиле вышли из строя какие-либо приборы, то в первую очередь необходимо проверить в цепи реле либо предохранитель. Потому, как только лишь после их диагностики, можно будет сделать выводы о неполадках в целом.

Как известно, на ВАЗ-2112, даже при не заведённом двигателе все приборы питаются от аккумулятора напрямую, а когда он запущен энергия идёт с генератора. И при повышении силы тока в цепи или короткого замыкания предохранитель просто перегорает, а на наиболее мощные приборы предусмотрено реле.

Фото реле стартера в блоке предохранителей

Для того, чтобы добраться к блоку предохранителей и реле в котором установлено реле стартера, необходимо найти в нижней стороне торпедо крышку. Затем, нажимаем на кнопку фиксации и откидываем её вниз.

Реле стартера отмечено красной стрелочкой

Замену старого элемента на новый, необходимо провести в обратном порядке снятию.

Обратите внимание, что в различных комплектациях автомобиля, могут быть установлены сверху блока дополнительные реле, которые предназначены для определённых групп приборов. Но реле стартера, всегда установлено второй, справа по счёту.

Если не заводится, а реле новое?

Если после проверки и замены реле стартера, двигатель всё-равно не заводится, проблема может быть ещё и в самой аккумуляторной батареи, а также в самом стартере. Необходимо снять стартер для диагностики.

Проверка и замена реле стартера Ваз 2107

В отличие от предыдущих моделей “классики”, ВАЗ 2107 имеет дополнительный элемент в цепи управления стартером — реле стартера. Как любая деталь авто, реле может выйти из строя, что сделает невозможным запуск двигателя. Выявить и устранить неисправность можно самостоятельно, для этого достаточно знать где находится реле стартера на ВАЗ 2107 и иметь минимум инструмента для проверки и замены.

Зачем нужно реле стартера ВАЗ 2107

Включение тягового реле стартера на всех моделях “классики”, кроме ВАЗ 2107, осуществлялось непосредственно через замок зажигания. Проблема в том, что при его включении через контакты на замке зажигания проходит ток более 15А, что со временем приводит к их окислению, нагреву и выходу из строя. Чтобы снизить ток, проходящий через замок зажигания при включении стартера, конструкторы “семерки” предусмотрели дополнительный элемент — реле стартера ВАЗ 2107. Небольшой ток, необходимый для его срабатывания, не наносит вреда контактам замка зажигания, а само реле более надежно коммутирует питание тягового реле стартера. Нередко владельцы более старых моделей “классики”, устав регулярно менять контактную группу замка зажигания, самостоятельно устанавливают дополнительное реле, позволяющее увеличить срок службы контактов, отвечающих за включение стартера.

Где находится реле стартера на ВАЗ 2107

Конструкторы предусмотрели установку реле стартера на ВАЗ 2107 в правой стороне подкапотного пространства. Оно крепится непосредственно к правому крылу, для чего на крыле установлена шпилька, на которую накручивается гайка крепления реле.

Проще всего его найти, проследив, куда идут провода от тягового реле стартера.

Как проверить реле стартера ВАЗ 2107

Чтобы проверить работоспособность реле, необходим вольтметр или “контролька”. Проверка работоспособности выполняется следующим образом:

снимите с реле колодку проводов;проверьте, не окислились ли контакты на реле и колодке;
зачистите контакты, если это необходимо;
убедитесь в наличии “массы” на проводе, идущем к контакту “86” реле;
проверьте, появляется ли напряжение на проводе, идущему к клемме “85” реле, если попытаться завести машину ключом;
убедитесь, что при включенном зажигании на провод, идущий к клемме “30” подается напряжение;
если напряжение есть на клеммах есть, проблема в реле, а не в питании;
снимите реле стартера с автомобиля;
убедитесь, что при подаче напряжения на выводы “85”и “86” замыкается контакт между “30” и “87” выводами реле.

Если реле не срабатывает, необходимо заменить его новым.

Замена реле стартера ВАЗ 2107

Для замены реле стартера ВАЗ 2107 понадобится гаечный ключ на 10. Чтобы заменить реле, необходимо выполнить такие действия:

отключить провод “массы” от аккумулятора, сняв “минусовую” клемму;
при помощи ключа открутить гайку, удерживающую реле на правом крыле;
снять реле стартера;
установить новое реле;
закрутить и затянуть ключом гайку крепления;
присоединить колодку проводов к реле;
подключить провод “массы” к аккумулятору.

На этом замена реле стартера ВАЗ 2107 завершена. Остается проверить его работу, повернув ключ зажигания.

Схема реле стартера

Ремонт и Доработка» на DRIVE2

Почитал на форумах, подобная проблема не только у меня, может ещё кому-то поможет.
Долго мучался с проблемой завода авто на горячую. Особенно проблема проявлялась летом. Стартер временами просто отказывался крутиться, поворачиваешь ключь, щелчёк, притухает немного панель приборов и всё… стартёр молчит.
Проблема непостоянная, такое может произойти раз в неделю, может и через день. Весь день можно ездить на машине, глушить, заводить всё работает и в какой-нибудь неподходящий момент перестанет реагировать на ключь. Остановишься на заправке или у магазина и всё.
Начинаешь бегать с отвёрткой в капот и замыкать контакты на втягивающем, с отвёртки заводится.
Если завести отвёрткой, а потом заглушить, то заведёться с ключа без проблем и снова можно ездить неизвестное количество дней или часов т.к. проблема плавающая и непостоянная.

За время поиска причины перебрал стартер, сменил щетки, поставил новое втягивающее(только зря), зачистил все контакты, зачистил контактную группу замка зажигания.
Всё это делал поэтапно т.к. после каждых действий проблема исчезаза кажется, но только на время, поездишь месяц и снова нежданчик.
Как выяснил, проблема возникала при малейшем просаживании аккумулятора, будто включение «карлсона», при нагреве двигателя или прослушивание музыки на заглушенном двигателе. После этого через замок зажигания просто не хватало напряжения, где-то видимо потери напряжения от плохих контактов, возможно контактную группу нужно было поменять, а не зачищать( но не факт, что новая бы долго прослужила).
Решил поставить реле стартера заодно сделал дополнительную массу.
Купил 4-х контактное реле на 30А, пять разьёмов «мама» один «папа» и пару кольцевых разъёмов.

До установки массы напряжение с генератора рабыло 14,1 (достаточно неплохо)
После напрежение стало 14,4
При нагрузке (ближний свет, печка и магнитола) было13,2, стало 13,8
Результат на лицо, но цель была не в этом.
Далее подключал дополнительное реле на стартер.
Подключал по следующей схеме.

С 85 контакта реле на массу кузова.
С 87 контакта на «+» аккумулятора
Снял кабель с клеммой от втягивающего реле и к нему подключил 86 контакт реле.
А 30 контакт реле подключил к освободившемуся контакту на втягивающем.
При таком подключении родная проводка машины не страдает и в любой момент перекинув провод можно вернуть к заводской схеме.
Реле установил высоко и не так далеко от стартера, самое главное что бы не попадала на него влага.

И о проблеме с заводом машины забыл. ура!
В итоге получил прямое подключение стартера от аккумулятора прямым проводом малой длины и с хорошим сечением.
Только плюсовой кабель разрывается реле, для срабатывания которого достаточно и небольшого напрежения, которое вполне могут предать и плохие контакты и проблемная контактная группа.
Улучшен запуск двигателя в зимних условиях и наподсевшем аккумуляторе.

www. drive2.ru

Реле стартера: описание,назначение,устройство,ремонт,фото,видео | АВТОМАШИНЫ

Движение любого автомобиля начинается с запуска двигателя. Если Вы хотите понимать принципы работы основных узлов авто, то рекомендуем начать изучение именно с системы пуска. Одно из самых уязвимых мест этой системы реле стартера. О такой детали слышали практически все, но далеко не многие понимают принцип ее работы. Прежде чем начать разговор о реле стартера, стоит заметить, что конструкция автомобиля имеет одновременно две детали с таким названием, только первая, отвечает за включение стартера, оно находится обычно в моторном отсеке, а вторая втягивающее реле стартера.

Содержание статьи

ЧТО ТАКОЕ РЕЛЕ СТАРТЁРА
Основные компоненты и принцип работы системы пуска двигателя
ДИАГНОСТИКА И РЕМОНТ
Проверка втягивающего реле на снятом стартере
КАКИЕ ПОЛОМКИ МОГУТ БЫТЬ ВО ВТЯГИВАЮЩЕМ РЕЛЕ
КАК ПОДКЛЮЧИТЬ
РЕМОНТ
ЧТО ЕЩЁ МОЖЕТ СЛОМАТЬСЯ
Датчик дроссельной заслонки: предназначение,типы,виды,неисправности,фото

Датчик холостого хода: принцип действия,устройство,виды,фото,назначение
Датчик расхода воздуха: принцип работы,виды,неисправности,фото
Обратный клапан топливной системы:функции,виды,устройство и принцип действия
ПОХОЖИЕ СТАТЬИ:

ЧТО ТАКОЕ РЕЛЕ СТАРТЁРА

Итак, начнём с азов. За стартёр отвечают сразу два реле. Первое установлено в отсеке двигателя. Конструкция может иметь собственный корпус или же устанавливаться в общий блок.

В рамках данной статьи нам будет намного интереснее второе реле, отвечающее за работу стартёра, а именно втягивающее. Оно выполняет такие функции:

перераспределяет энергию между стартером и электромагнитным реле;
подаёт шестерни бендикса;
синхронизирует узлы стартера,
возвращает шестерни в исходное положение после того, как вы заглушите двигатель.

В автомобильном мире у данного узла есть два названия: тяговое и втягивающее. Первое чаще всего употребляется в специализированной литературе, второе является народным.

Чтобы понять, для чего необходимо втягивающее реле стартёра рассмотрим схематично работу двигателя. Для запуска мотора нужно, чтобы коленчатый вал начал вращаться. Только после этого в камере сгорания возгорается топливно-воздушная смесь.

Обычно процесс запуска двигателя проходит в течение секунды. Роль реле в нём довольно проста. Благодаря ему происходит зацепление элементов шестерней между собой. Оно синхронизирует работу стартёра.
Также данный узел убирает бендикс от маховика.

Основные компоненты и принцип работы системы пуска двигателя

Чтобы понять работу системы пуска, стоит рассмотреть сначала устройство стартера автомобиля. Назначение стартера заключается в осуществлении запуска двигателя. Устройство стартера у всех автомобилей идентично, отличаются только размерами или параметрами. Итак, конструкция состоит из таких обязательных элементов:

Электрический мотор постоянного тока;
Бендикс;
Втягивающее реле стартера.

Главную роль здесь выполняет электрический мотор, а бендикс и реле стартера являются вспомогательными элементами. В состав электромотора входят стандартные элементы такие как статор, ротор, а также щеточный узел стартера. Бендикс, хоть самая малая деталь, но выполняет очень важную роль. Он необходим для передачи вращения от электродвигателя к зубчатому венцу маховика двигателя, тем самым обеспечивается запуск.

До 2000 года бендикс был расположен на одном валу с ротором, а потом появилось новая компоновка, где бендикс стал иметь свой отдельный вал и вращаться посредством редуктора.

Поэтому иногда мы слышим такое название как стартер редукторный. Втягивающее реле стартера более сложный элемент и выполняет сразу несколько функций:

Перераспределение электроэнергии, подающейся от аккумулятора, между электрическим магнитом реле стартера и электромотором;
Синхронизация работы всех узлов при запуске двигателя;
Подача шестерни бендикса до зацепления с зубчатым венцом маховика;
Возврат рабочей шестерни после запуска двигателя на исходную позицию.

Принцип работы стартера заключается в следующем: для того, чтобы запустить двигатель автомобиля в рабочий режим надо принудительным образом проводить вращение коленчатого вала до того времени, пока топливная смесь в цилиндрах не начнет гореть.

Обычно для запуска исправного двигателя необходимо довольно мало времени. Вот задачей втягивающего реле стартера и есть удерживать зацепление шестерни бендикса с маховиком и вращать коленвал равно до тех пор, пока пуск не произойдет. Ни больше и не меньше. Если продержать дольше, то можно поломать детали, а если меньше, то мотор не заведется.

ДИАГНОСТИКА И РЕМОНТ

ПРОВЕРЯЕМ СИСТЕМУ

Перед тем как проверить втягивающее реле, нужно протестировать сам стартер. Эта проверка позволит понять, что именно не работает в системе. Вставьте ключ в замок зажигания и поверните его.

Внимание!Если при этом слышны характерные щелчки, значит, со стартёром всё в порядке, а вот реле вышло из строя.

Дальше понадобится открыть капот и добраться до стартера. Вы должны точно убедиться, что дело именно в нём. Для этого перемкните два контакта. Они выполнены в форме двух медных болтов. Данные элементы конструкции крепятся сзади втягивающего реле (на корпусе). Если после проделанных вами манипуляций механизм будет крутиться, значит, проблема во втягивающем реле.

В некоторых автомобилях дотянуться до стартёра очень тяжело, а порой даже невозможно. В таком случае вам придётся частично разобрать систему и демонтировать само устройство.

Внимание!Во время проверки соблюдайте крайнюю внимательность. Механизм вращается с высокой скоростью. Если не будете осторожны, то можете получить травму.

После демонтажа стартера, положите его на землю. Рядом разместите аккумуляторную батарею. Соедините выводы двух устройств. При этом масса АКБ замыкается на массу стартера.

Когда провода будут подключены, втягивающее реле стартёра заработает. Вначале раздастся довольно громкий щелчок. Если срабатывание механизма проходит слишком медленно, обязательно проверьте контакты. Подобное положение может быть вызвано тем, что они подгорели.

Проверка втягивающего реле на снятом стартере

Проверку работоспособности реле удобнее производить на снятом стартере. Но перед демонтажем делают несколько операций, позволяющих выявить неполадку:

Проверяют надежность крепления клемм, состояние АКБ, удаляют окислы с контактов и клемм аккумулятора.
Убеждаются в надежности крепления проводки к стартеру гайками. Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
Проверяют состояние реле включения стартера.

Стартер снимается после отсоединения подходящих к нему проводов и откручивания болтов крепления. В некоторых автомобилях на эту операцию уйдет много усилий, так как агрегат может располагаться в плохо доступном моторном отсеке.

После извлечения стартера, его очищают от грязи, обрабатывают наждачной бумагой окисленные контакты, и начинают проверку в следующем порядке:

Агрегат размещают рядом с АКБ, от клемм которой идут провода с «крокодилами».
Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.
Свободным концом минусового провода касаются к корпусу стартера и наблюдают результат:

Если произошел отчетливый щелчок в реле, значит оно работает;
Если втягивающее не подает «признаков жизни», оно нуждается в замене или ремонте.

КАКИЕ ПОЛОМКИ МОГУТ БЫТЬ ВО ВТЯГИВАЮЩЕМ РЕЛЕ

Обычно вся проблема кроется именно в подгоревших контактах или их залипании, к другим неисправностям можно причислить:

перегорание катушки,
механические повреждения,
естественный износ деталей.

В последнем случае втягивающее реле стартёра нужно будет заменить. Есть целый ряд признаков, которые с большой долей вероятности говорят, что проблема именно в этом узле, к ним причисляют:

После запуска двигателя стартер продолжает работать. Об этом свидетельствует хорошо слышный жужжащий звук.
При проворачивании ключа в замке слышно чёткое пощелкивание. Это значит, что основная система запускается, но стартёр при этом не работает.
Когда вы поворачиваете ключ — стартёр работает вхолостую. Двигатель при этом остаётся неактивным.

Эти признаки с большой долей вероятности указывают что неисправность связана с втягивающим реле стартера.

КАК ПОДКЛЮЧИТЬ

Многие автомобилисты боятся, что после того, как осуществят ремонт втягивающего реле, не смогут его подключить. В действительности схема подключения довольно проста. Мало того, вы сами её составляете.

Чтобы осуществить обратный демонтаж нужно предварительно пометить отключённые клеммы. Это позволит вам всё правильно подключить после того, как ремонт будет закончен. Также перед установкой реле нужно зачистить контакты. Для обезжиривания используйте современную жидкость, продающуюся в автомобильных магазинах.

РЕМОНТ

Стоит признать, что на машинах одной серии втягивающие реле стартёров весьма похожи. Самой яркой в данном контексте является следующая автомобильная линейка:

Ваз 2109,
Ваз 2106,
Ваз 2110.

В принципе все втягивающие реле стартеров имеют однотипную конструкцию. Соответственно и процесс ремонта у них похожий. В основном отличия кроются в системах крепежа. Также разную конструкцию могут иметь сердечники. Но общая схема очень похожа.

Итак, чтобы выполнить ремонт втягивающего реле стартера для начала его нужно демонтировать и разобрать. Здесь, собственно, и кроется главная проблема. В большинстве автомобилей эти узлы неразборные. Всё что остаётся водителю в таком случае — провести замену.

Очень важно сохранять чёткую последовательность при ремонте. В противном случае вы рискуете не просто нанести вред детали или другим системам, но и получить травму. Сам процесс состоит из таких этапов:

Отключите питание от аккумуляторной батареи.
Очистите деталь от пыли и грязи. В противном случае посторонние частички могут попасть внутрь узла, нанеся ему вред.

Открутите гайку щёточного узла.
Снимите контакт с болта.
Открутите стяжные винты. Именно они соединяют реле с массой авто.
Открутите торцы гаек.
Разделите устройство напополам.
Осуществите замену сердечника.
Осуществите обратную сборку.

Перед тем как поставить устройство обратно в машину запустите его. Обратную установку нужно проводить только после предварительного тестирования. Когда всё будет собрано, сделайте несколько пробных запусков. Только после этого выезжайте на трассу.

ЧТО ЕЩЁ МОЖЕТ СЛОМАТЬСЯ

Большинство повреждений втягивающего реле связано с перегоранием определённых его элементов. Чаще всего перегорают электромагнитные схемы. Обмотки и контакты также подвержены подобной деструкции. В некоторых случаях причиной выхода из строя служит усталость металла.

Тем не менее проблемы с зажиганием далеко не всегда связаны со стартёром или втягивающим реле. Если ремонт не дал нужных результатов — проверьте электрическую цепь. Также посмотрите, какой заряд у аккумулятора.

Проверить и отремонтировать втягивающее реле под силу каждому автовладельцу. Сам процесс не занимает много времени, а его сложность в большинстве случаев зависит от того, насколько удобно расположен стартер.

Датчик дроссельной заслонки: предназначение,типы,виды,неисправности,фото

Датчик холостого хода: принцип действия,устройство,виды,фото,назначение

Датчик расхода воздуха: принцип работы,виды,неисправности,фото

Обратный клапан топливной системы:функции,виды,устройство и принцип действия

Ремонт и Доработка» на DRIVE2

По опыту эксплуатации ВАЗ (сначала классика 21011, потом 2111) давно замечено, что очень часто подгорают и приходят в негодность контакты замка зажигания (ЗЗ) которые управляют втягивающим реле стартера. Ток через эти контакты достигает 20А. Приходится заменять всю контактную группу. Вот и решил на новой машинке устранить эту проблему сразу, не дожидаясь ее появления.
Распространенный вариант — установка дополнительного реле в силовую цепь и управление им контактами ЗЗ. Все просто, но как оказалось, это совсем не обязательно, т.к можно задействовать уже имеющееся реле блокировки стартера, сохранив полностью его прежние функции.
Как показал анализ схемы, реле блокировки стартера запитано от +12В с главного реле ЭБУ, а минус подается с выв.50 ЭБУ (Январь 7.2), и управляется ключём «с открытым коллектором» в ЭБУ. При включении зажигания ЭБУ выставляет «низкий уровень» (замыкает на массу) на контакте 86 реле блокировки. Реле срабатывает, замыкая цепь между замком зажигания и втягивающим реле стартера. При повороте ключа ЗЗ с конт «50» 12В поступает на втягивающее реле стартера. Как только двигатель запустился, ЭБУ снимает сигнал с конт 88 реле, оно обесточивается, разрывая цепь, и тем самым блокируя стартер. Блокировка работает!
На Рис.1 изображен фрагмент схемы в базовом варианте, а на Рис.2 — после доработки.
Как видно, изменения минимальные:
1. Розово-черный провод отключен от выв. «85» и изолирован;
2. Силовой провод от замка зажигания подключен к выв . «85» реле
3. Добавлен силовой провод (30 см) от разъема, с которого запитывается ЗЗ (2х контактный разъем к жгуту переднему) – сечением не менее 4 мм2, подключен к выв. 87 реле.
Теперь силовая цепь управляется через реле, а ток через контакты ЗЗ не превышает 0,2А
Доработка выполнена в 2009 году.
Плюсы: минимальные переделки, не нужно еще одно реле, — экономия места в ЧЯ
Минусы: за 6 лет не обнаружены.

Ниже приведен фрагмент схемы.

Но и это еще не все! Следующее слабое место: силовые контакты втягивающего реле стартера. Из за больших токов им достается еще большая электрическая нагрузка, и как следствие — эрозия. Защитить их от искрения, особенно при размыкании, можно подключив по одному мощному диоду параллельно стартеру и управляющей обмотке втягивающего реле. Суть доработки — подавить «ЭДС самоиндукции» — основную причину обгорания контактов и источник паразитных бросков в бортсети
Диоды использовал достаточно распространенные, КД2998 – большой импульсный и прямой ток, да и были под рукой в достаточном количестве. Можно использовать выпрямительные диоды от компьютерных блоков питания, расчитанные на прямой ток не менее 30А.
Диоды помещены в 2 слоя термоусадки и на коротких проводах подключены прямо к стартеру.
Схема подключения приведена.

www.drive2.ru

🔧 Втягивающее реле стартера – проверка и ремонт 🚗 🚘 — DRIVE2

Втягивающее реле стартера подает ток на мотор стартера, а также выталкивает бендикс. Это значит, что в тот момент, когда стартер начинает вращаться, его бендикс выталкивается. По сути, разобраться в работе стартера несложно. Сегодня мы поможем вам понять, как работает втягивающее реле, как проверять данный элемент и ремонтировать его.

▪Устройство втягивающего реле и принцип функционирования

В стартере втягивающее реле вводит в зацепление венец маховика с бендиксом. Вся работа базируется на принципах элетромагнетизма. Сердечник, который выполнен как полая трубка, внутри которой расположен якорь, оснащен обмоткой в виде проволоки. Ток в катушке создает электромагнитное поле, в результате появления которого происходит вхождение якоря в сердечник. После того как ток перестает подаваться, якорь может двигаться свободно.

В состав втягивающего реле стартера входят: корпус; магнит с обмотками; якорь; контакты; возвращающая пружина. Магнит в реле выполнен в виде пары катушек – втягивающей и удерживающей. Втягивающая катушка реле подключена к электрическому мотору и клемме управления, а вот удерживающая подключена к выводу управления и контактирует с корпусом. Когда на контакт управления подается питание, в катушке возникает магнитная индукция, что приводит к появлению магнитного поля. В результате этого якорь сжимает возвратную пружину. В этот же момент происходит вращение бендикса, который соединяет стартер с автомобильной АКБ. В то время, когда контакты замыкаются, втягивающая обмотка получает питание от клеммы «+», останавливается выработка тока на катушке, однако на якорь воздействует поле удерживающей катушки, поэтому он остается внутри. Когда силовой агрегат автомобиля запускается, происходит отключение питания, из-за чего якорь возвращается в изначальное положение под действием возвратной пружины. Происходит размыкание контактов, из-за чего бендикс может выйти из зацепления.

▪Распространенные поломки втягивающего реле

Основные причины выхода из строя втягивающего реле стартера следующие: Физический износ. Выгорание контактных пластин. Разрушение компонентов. Сгорание обмотки. Как определить, что втягивающее реле вышло из строя:

Двигатель запускается, но стартер не хочет отключаться, постоянно вращаясь. В это время вы слышите характерное жужжание. Стартер вращается после запуска, однако не может запустить двигатель. Когда ключ в замке зажигания поворачивается в изначальное положение, слышен щелчок включения стартера, но вращаться он не хочет. Как проверить втягивающее реле стартера Как уже упоминалось выше, работа втягивающего реле, а также самого стартера основывается на принципе электромагнетизма. Когда напряжение подается на обмотки, реле воздействует на якорь. Он, в свою очередь, изменяет положение шестерни бендикса, чтобы она зацепилась с венцом маховика. В это же время замыкаются контакты, обеспечивающие подачу напряжения на обмотки стартера. Для того чтобы двигатель автомобиля запустился, всё это должно произойти очень быстро. Если хотя бы один из элементов работает неправильно, завести автомобиль вы не сможете. Для проверки реле стартера вовсе не нужно снимать данный элемент с автомобиля. Эксперты советуют замкнуть контактные болты, расположенные на задней части реле, воспользовавшись куском провода либо металла. В результате этого вы обеспечите подачу тока на обмотки стартера. Если это привело к вращению стартера, можно прийти к выводу, что стартер работает нормально, а проблема кроется в самом реле. Если же втягивающее щелкает стартер не крутит, это свидетельствует о том, что реле, вероятно, рабочее, а причину поломки надо искать непосредственно в стартере.

▪Ремонт втягивающего реле стартера

Если вы пришли к выводу, что тяговое реле стартера вышло из строя, необходимо выполнять его ремонт. Сразу хотим отметить, что в большинстве случаев гораздо проще заменить данный элемент, чем восстанавливать его работоспособность. Многие производители изготавливают неразборные реле для того, чтобы сделать этот узел наиболее надёжным. В таких ситуациях придется просто менять втягивающее реле на новое. Если же стартер в вашем авто оснащен разборным реле, можно отремонтировать его своими силами. Нередко реле не работает по следующим причинам: механический привод износился и вышел из строя; в обмотке произошло замыкание; «пятаки» или контакты обгорели. Определить каждую из вышеперечисленных неисправностей можно после разборки. Правда, для определения целостности обмоток придется воспользоваться омметром. Во время измерения сопротивления между окончаниями провода и корпусом данный показатель должен составлять минимум 10 кОм. В противном случае произошло замыкание обмоток, поэтому нужно будет идти в магазин за новым реле.

Установка нового либо восстановленного реле осуществляется в обратной демонтажу последовательности. У многих автолюбителей на данном этапе возникает проблема, которая заключается в том, как подключить реле стартера. Для того чтобы избежать таких неприятностей, советуем предварительно пометить отключенные клеммы. Прежде чем установить реле, не забудьте тщательно зачистить контакты, а также обезжирить их.

www.drive2.ru

Реле стартера зачахло — УАЗ 31519, 2.9 л., 2006 года на DRIVE2

И так сегодня пока моя девушка каталась на «СОТКЕ» и заглохла, у нас перестало откликаться зажигание, поскольку началось все еще с утра, после помывки двигателя, было заранее куплено новое реле, продавец сказал что все реле одинаковые, я ему поверил и купил стандартное пяти контактное реле.

Стандартное пяти контактное реле

Но не тут то было, схема у стандартного реле совершенно другая. И при попытке включить массу у меня просто напросто начал крутиться стартер, в этот момент я и сравнил схемы на релюхах. Поставил помершее реле, толкнул, завел, поехал в круглосутку. Там на мою просьбу дать нужное реле и после показа фотографии того что се было нужно, с подробным объяснением схемы работы:

Реле зажигания УАЗ пяти контактное

На меня посмотрели как на чекнутого и сказали, завод выпускает одинаковые реле для всех и дали реле как на первой картинке. На мои попытки объяснить что схема не та и что при включении массы стартер начинает крутиться мне мягко намекнули, что, ~~руки из жопы растут~~, электрик из меня никудышный.
Я не стал спорить, просто развернулся и доехал до магазина который был значительно дальше, в нем сразу меня поняли и дали то что было нужно. Подключал по тому как были воткнуты провода в старое реле. Если кому интересно нашел в интернете замечательную схему по которой даже без цвета проводов можно понять что и как.

Схема подключения пяти контактного реле стартера на уаз

По скольку уже давно сталкиваюсь с проблемой не соответствия цвета моих проводов с некоторыми схемами, то вот каким контактам соответствуют цвета проводов у меня (УАЗ 31519, двигатель 421800)

30 — оранжевый+фиолетовый
85 — красный
86 — черный
87 — фиолетовый
87b — белый

P.S. Купил два реле, одно про запас, мало ли что (цена за одно реле)

www.drive2.ru

устройство, схема, принцип работы, признаки неисправности, как проверить, снять и разобрать, ремонт своими руками — Рамблер/новости

Многие автолюбители попадали в ситуации, когда попытки завести машину заканчивались лишь звуками реле стартера под капотом. Особенно часто такое встречается в морозное время года. Ёмкость аккумулятора снижается быстрее, и заряда не хватает. Обзор даст понять, какие ещё бывают причины неполадок втягивающего реле стартера, можно ли устранить их самостоятельно.

Как выглядит, где находитсяКак работает втягивающее реле стартераПризнаки и причины неисправностиКак проверитьКак разобратьРемонт своими руками$ (‘. index-post.contents’).toggleClass (‘hide-text’, localStorage.getItem (‘hide-contents’) === ‘1’)

Как выглядит, где находится

Втягивающее реле управляет муфтой свободного хода. Монтируют электромагнит со стартером одним блоком. Деталь оборудована шестернёй, которая должна вращать маховик мотора при его запуске. Если маховик продолжит вращаться и дальше, то это приведёт к отказу стартера или электрической сети машины. Чтобы такого избежать, муфту выдвигают исключительно при запуске мотора (после чего реле возвращает её назад).

Внешне оно выглядит как вытянутый металлический цилиндр с находящейся внутри катушкой с якорем, куда подаётся ток после замыкания цепи. Сжимая возвратную пружину, толкая рычаг с перемещением муфты свободного хода, появившееся магнитное поле заставляет якорь двигаться до катушки. Мотор запускается, электроцепь разрывается, пропадает магнитное поле, а возвратная пружина выталкивает назад якорь с муфтой.

Знаете ли вы? Сегодня самым большим автомобилем в мире является самосвал немецкого производства Liebherr T 282B. Его вес составляет более 220 тонн. Для того чтобы попасть в его кабину, нужно преодолеть целых 16 ступеней. Кузов этого «монстра» может свободно уместить частный дом, а его грузоподъёмность составляет 363 тонны.

Как работает втягивающее реле стартера

Включение зажигания запускает подвод электропитания на обмотку устройства. Как результат — образование магнитного поля во втягивающей обмотке, втягивание сердечника катушки и замыкание контактов. Вместе с этим сердечник толкает муфту к маховику коленвала, вынуждая его прокручиваться.

Втягивающая обмотка заставляет втягиваться сердечник, соединяющий силовые разъёмы реле через центральные контакты, передавая энергию с аккумулятора на стартер и заставляя его заработать. Обмотка удерживает сердечник, что гарантирует подачу энергии к стартеру.

При нехватке заряда батареи втягивающая обмотка ещё срабатывает, а для удерживающей силы её уже недостаточно. На сердечник воздействует пружина и уводит его назад, а втягивающая обмотка снова старается вернуть его в катушку.

Важно! Одной из распространённых проблем с возвратным реле стартера считается подгорание силовых контактов. При появлении этой неполадки следует хорошо зачистить повреждённый участок наждачной бумагой, а при износе контактов — произвести их замену.

Но поскольку удерживающая не способна его удерживать, сердечник опять уходит назад. Подобные попытки передать энергию с батареи на обмотку характеризуются многочисленными щелчками втягивания и отпускания сердечника.

Признаки и причины неисправности

Неполадки можно заметить по таким факторам, устранив которые, данное устройство продолжит свою работу:

щелчком заканчивается поворот ключа, однако без вращения стартера;ключ запускает вращение стартера, однако оно остаётся холостым, не действующим на двигатель;машина нормально заводится, но стартер вместо отключения продолжает быстро и с треском вращаться.

Причины, по которым переключатель может выйти из строя, такие:

нарушение целостности устройства из-за брака, механического износа или во время аварии;короткое замыкание в витках обмотки по причине долгого воздействия напряжения при попытке запустить мотор;нарушение или подгорание контактов из-за плохого соединительного контакта или длительной работы стартера, чтобы запустить движок;ослабление или поломка возвратной пружины по причине механического воздействия или длительной подачи напряжения;обрыв удерживающей обмотки, вызванный физическим воздействием при неплотно надетой крышке реле;ослабленное крепление устройства, которое приводит к перекосу и невозможности сердечника целиком войти внутрь для замыкания контактов.

Важно! Следует тестировать работу генератора и аккумуляторной батареи, чтобы её заряда было достаточно для работы стартера. Это нужно делать периодически.

Как проверить

Чтобы оценить работу устройства, подсоединённого к стартеру, сначала необходимо проверить целостность подводящей проводки. Дальше, повернув ключ, можно проверить наличие звука срабатывания.

При наличии щелчка (но при отсутствии вращения стартера) вероятной причиной есть подгорание контактных пластинок. Чтобы выяснить, в этом ли заключается причина, следует дать напряжение на движок авто, минуя реле. Отсоединяется клемма реле от замка, и отвёрткой замыкаются две клеммы — от батареи и на стартер. Начавшееся вращение свидетельствует о неполадках во втягивающем устройстве.

Удобнее проводить проверку, когда стартер отсоединён.

Тогда нужно:

разместить реле возле аккумулятора, «плюс» и «минус» соединить с контактами реле;свободный конец провода «минус» приложить к корпусу стартера (отчётливый щелчок покажет нормальную работоспособность реле).

Отсутствие характерного звука говорит о том, что устройство требует ремонта или даже замены.

Как разобрать

Следует отметить, что реле стартера, у которых задние контактные крышки завальцованы заводским способом, вскрыть практически невозможно. Ремонту подлежат только те реле, где задняя крышка крепится с помощью винтов. Ниже приведена разборка именно такого реле.

Узнайте, что проверять, если авто не заводится, а стартер крутит.

Необходимые инструменты и оборудование такие:

дрель-шуруповёрт;паяльник на 100 Ватт;щётка по металлу;медный многожильный провод;мягкий деревянный брусок.

Пошаговая инструкция поможет правильно разобрать возвратное реле стартера. Для этого нужно:

Вывернуть крепёжные винты на задней крышке при помощи шуруповёрта. Для лучшего прогревания щёткой по металлу убрать с концов обмоток появившееся окисление. Прогретым паяльником расплавить олово на одном конце обмотки и выбить его остатки о деревянный брусок. То же самое проделать с другим концом обмотки. Открыть заднюю крышку, предварительно отогнув конец провода.

Видео: разборка втягивающее реле стартера

Ремонт своими руками

Открыв доступ к внутренностям втягивающего реле, можно увидеть два конца провода втягивающей обмотки (толстые) и конец провода удерживающей обмотки (тонкий). В месте выхода тонкой обмотки провод должен быть приварен к корпусу точечной сваркой. Одной из частых неполадок становится обрыв удерживающей обмотки именно в этом месте. Такое может произойти, если крышку недокрутили при сборке, или она сама открутилась в процессе эксплуатации.

Знаете ли вы? Легендарная советская машина «Победа» могла носить совсем другое название — «Родина». Однако после вопроса генералиссимуса Иосифа Сталина: «Ну и почём у нас будет Родина?» автомобиль сразу же решено было переименовать.

В результате появляется еле ощутимая слабина: крышка может немного двигаться. При ударе подвижных контактов она подпрыгивает и задевает втягивающий провод. А тот, воздействуя на провод удерживающей обмотки, приводит к его обламыванию. Если есть возможность, то надо как следует приварить конец проволоки на место точечной сваркой. Если нет, то хорошо зачистите провод и, отведя его чуть в сторону, припаяйте. Работоспособность реле восстановится.

Также для профилактики следует зачистить металлической щёткой или наждачной бумагой контакты на корпусе и внутренней стороне крышки. Осталось поставить крышку на место и закрутить винты шуруповёртом.

Самое сложное в данном ремонте — это правильная установка крышки на место. Всё выполнять в соответствии с пошаговой инструкцией (см. выше). В результате должны остаться только чистые отверстия.

Кусочек медного многожильного провода очистить от изоляции и взять оттуда две жилки. В жилах чуть облужить кончики и подпаять их к концам обмоток. Далее нужно правильно сориентировать подвижный контакт, который мог сместиться во время зачистки. Он должен находиться в таком положении, чтобы расстояние между отверстием с проводами и контактом было одинаковым для обеих сторон пластины. Расстояние от отверстия для винта до контакта тоже должно быть одинаковым с обеих сторон.

Читайте также, как работает стартер.

Далее следует сориентировать саму крышку. Спаренный провод должен пройти в отверстие, где есть контакт. Далее нужно продеть направляющие тонкие проводки в соответствующие отверстия и аккуратно надеть крышку, прижимая на пружинку. Закрутить винты шуруповёртом и чуть отогнуть концы проводов наружу, прижимая их к крышке как можно плотнее.

Нанести на концы немного канифоли на спирту, удалить направляющие проводки при помощи паяльника и припаять концы. Для этого можно использовать тот же припой, который был сбит при открытии крышки. Осталось пройтись щёточкой, вставить якорь, нажать и услышать, как срабатывают контакты. Работоспособность устройства восстановлена.

Видео: ремонт своими руками втягивающего реле стартера

Теперь вы знаете, что втягивающее реле стартера — достаточно несложное, но важное устройство, поскольку его неполадки не позволяют запустить автомобильный двигатель. Поэтому очень полезно знать принцип его работы, уметь разбирать и самостоятельно справляться с простой поломкой. Это вполне доступная задача для водителя с минимальными навыками слесарных работ. Следует лишь запастись временем, желанием и соответствующими инструментами.

news.rambler.ru

Схема Подключения Реле Стартера — tokzamer.ru

Чтобы осуществить обратный демонтаж нужно предварительно пометить отключённые клеммы.

Монтировать изолирующую трубку.

Если заметна коррозия, контакты зачищают мелкой наждачной бумагой.
Как подключить Реле 4-х,5-и контактное.Для чего ну

Осуществите замену сердечника.

После этого открутить все крепежные элементы, при помощи которых пусковое устройство крепится к блоку сцепного механизма.

Осуществите обратную сборку. Обычно процесс запуска двигателя проходит в течение секунды.

Реле блокировки стартера ваз где находится фото. Но когда начал вникать, понял что это оочень сложно для меня.

К примеру, на многих иномарках такое реле тоже не устанавливают. О такой детали слышали практически все, но далеко не многие понимают принцип ее работы.

Схема включения стартера

FakeHeader

В стартерах в основном применяются двухобмоточные тяговые реле, имеющие втягивающую ВО и удерживающую УО обмотки. Меня зовут Михаил, сейчас расскажу историю о том, как мне удалось обменять двенашку на камри г.

При этом масса АКБ замыкается на массу стартера.

Благодаря ему происходит зацепление элементов шестерней между собой. Проверка наличия дополнительного реле осуществляется методом визуального осмотра, так как реле выполнено в форме навесного элемента.

Плюсовая и минусовая клеммы соединяются с соответствующими контактами на втягивающем устройстве.

В автомобильном мире у данного узла есть два названия: тяговое и втягивающее. Подобное положение может быть вызвано тем, что они подгорели.

Скачать схему подключения реле стартера уаз с цифрами.

В некоторых автомобилях дотянуться до стартёра очень тяжело, а порой даже невозможно.
РС 502 подключаем к стартеру

Схема подключения реле стартера ВАЗ 2110

Соответственно и процесс ремонта у них похожий. Бендикс, хоть самая малая деталь, но выполняет очень важную роль.

В последнем случае втягивающее реле стартёра нужно будет заменить.

Затем нужно открутить нижнюю гайку, используя ключ на 13, и убрать верхние болты. После этого снять ротор с пластины бендикса и при помощи гаечного ключа снять заднюю крышку стартера. Под воздействием электромагнитного поля якорь подается назад втягивается в корпус , замыкая контакты питания стартера.

В действительности схема подключения довольно проста. Как правильно подключить реле стартера Чтобы суметь отрегулировать систему, надо отсоединить проводку тока от ВР. Обратную установку нужно проводить только после предварительного тестирования.

Соедините выводы двух устройств. Проверка втягивающего реле на снятом стартере Проверку работоспособности реле удобнее производить на снятом стартере. Также посмотрите, какой заряд у аккумулятора. Тем не менее проблемы с зажиганием далеко не всегда связаны со стартёром или втягивающим реле.

Втягивающее реле стартера более сложный элемент и выполняет сразу несколько функций: Перераспределение электроэнергии, подающейся от аккумулятора, между электрическим магнитом реле стартера и электромотором; Синхронизация работы всех узлов при запуске двигателя; Подача шестерни бендикса до зацепления с зубчатым венцом маховика; Возврат рабочей шестерни после запуска двигателя на исходную позицию. Одно из самых уязвимых мест этой системы реле стартера. Также перед установкой реле нужно зачистить контакты.

Но общая схема очень похожа. Стопорное кольцо убирается при помощи отвертки плоского типа.

Бендикс, хоть самая малая деталь, но выполняет очень важную роль. Эти признаки с большой долей вероятности указывают что неисправность связана с втягивающим реле стартера. Если продержать дольше, то можно поломать детали, а если меньше, то мотор не заведется.
Как подключит реле

Преимущества усовершенствованной схемы запуска и проверка ее наличия

Если продержать дольше, то можно поломать детали, а если меньше, то мотор не заведется. Очистите деталь от пыли и грязи.

Такие реле позволяют снизить расход энергии батареи в процессе пуска двигателя. Только после этого выезжайте на трассу. В некоторых случаях причиной выхода из строя служит усталость металла.

Нужно открутить две гайки, которые находятся на шпильках, убрать износившуюся втулку из посадочного места и установить новую. В большинстве схем генераторов в цепь реле стартера включен электродвигатель привода стартера. Розово-черный провод отключен от выв.

Вытаскивать старый механизм необходимо через верх. В принципе все втягивающие реле стартеров имеют однотипную конструкцию. Эти признаки с большой долей вероятности указывают что неисправность связана с втягивающим реле стартера.

Схема подключения стартера ВАЗ | 2 Схемы

На автомобилях ВАЗ применяются стартеры, представляющие собой электродвигатель постоянного тока с электромагнитным двухобмоточным тяговым реле и роликовой муфтой свободного хода (обгонной муфтой). Стартеры служат для обеспечения минимальной частоты вращения коленчатого вала, необходимой для запуска двигателя. Питание стартера в режиме пуска осуществляется от аккумуляторной батареи.

Реле стартера имеет подключение к цепному питанию, тем самым замыкая и размыкая цепь, в зависимости от того, с какой скоростью вращается коленвал. На всех автомобилях устройство стартеров одинаковое, отличия лишь незначительные конструктивные. Если вы разбираетесь, как работает стартер в одном автомобиле, то без затруднений разберетесь и в другом.

Чтобы поломка стартера не застала врасплох, рассмотрим, как заменить его самостоятельно. Но прежде почитайте теорию и изучите все варианты схем подключения стартера на разные модели авто ВАЗ, собранные редакцией 2 Схемы.ру по знакомым автоэлектрикам.

Схема соединений стартера ВАЗ 2101

стартер;
удерживающая обмотка тягового реле;
выключатель зажигания;
генератор VAZ 2101;
блок предохранителей;
втягивающая обмотка тягового реле;
аккумуляторная батарея.

При обычных нагрузках ток вырабатываемый стартером составляет 150 А. Когда возникают большие нагрузки, например, зимой, возникающий ток может достигнуть 500 А. Это серьезное испытание для этого электроагрегата, поэтому не рекомендуется держать ключ на запуске дольше 10 секунд, а повторные попытки запуска надо делать с перерывом не менее минуты.

Схема соединений стартера на 2105

генератор;
аккумуляторная батарея;
шунтовая катушка обмотки статора;
стартер VAZ 2105;
сериесная катушка обмотки статора;
удерживающая обмотка тягового реле;
втягивающая обмотка тягового реле;
реле включения стартера;
монтажный блок;
выключатель зажигания.

Схема подключения стартера ВАЗ 2106

стартер;
генератор;
аккумуляторная батарея;
втягивающая обмотка тягового реле;
выключатель зажигания;
удерживающая обмотка тягового реле

1 – крышка со стороны привода;	14 – крышка реле;
2 – стопорное кольцо;	15 – контактные болты;
3 – ограничительное кольцо;	16 – коллектор;
4 – шестерня привода;	17 – щетка;
5 – обгонная муфта;	18 – втулка вала якоря;
6 – поводковое кольцо;	19 – крышка со стороны коллектора;
7 – резиновая заглушка;	20 – кожух;
8 – рычаг привода;	21 – шунтовая катушка обмотки статора;
9 – якорь реле 2106;	22 – корпус;
10 – удерживающая обмотка тягового реле;	23 – винт крепления полюса статора;
11 – втягивающая обмотка тягового реле;	24 – якорь;
12 – стяжной болт реле;	25 – обмотка якоря;
13 – контактная пластина;	26 – промежуточное кольцо.

Схема стартера ВАЗ 2108, 2109, 21099

Электрический ток поступает в цепь включения стартера с вывода «30» генератора. Далее через колодку Ш8 (Х8) монтажного блока (выводы 5,6), колодку Ш1 (Х1)-розовый провод, на выключатель зажигания. Водитель поворачивает ключ в замке зажигания, чтобы включить стартер (положение 2) и замыкает контакты (50, 30). После чего замка зажигания по красному проводу ток поступает на колодку Ш1 (Х1) монтажного блока (вывод 8), далее колодка Ш5 (Х5) (вывод 4), реле включения стартера (вывод 85). Реле срабатывает. С вывода «30» реле включения ток уходит на вывод «50» тягового реле стартера, запитывая его обмотку. Тяговое реле срабатывает, запуская стартер.

В электрической цепи стартера применяется реле включения 111.3747-10.

Винт крепления защитного колпака.
Защитный колпак.
Стопорное полукольцо.
Гайка крепления задней крышки.
Задняя крышка.
Пружины щеток.
Направляющие щеток (наружная часть).
Щетки.
Статор.
Якорь.
Рычаг привода.
Привод.
Ограничительное кольцо.
Стопорное кольцо.
Ось рычага привода.
Винты крепления тягового реле.
Передняя крышка.
Пластмассовое уплотнительное кольцо крышки.
Стяжные шпильки.
Резиновая заглушка.
Сердечник тягового реле.
Возвратная пружина.
Уплотнительное кольцо тягового реле.
Тяговое реле.
Уплотнительная шайба.
Регулировочные шайбы.

Схема стартера для ВАЗ 2110, 2111, 2112

На автомобили ВАЗ-2110 устанавливались стартеры типа 57.3708 и имели следующие технические характеристики:

Номинальная мощность 1,55 кВт
Потребляемый ток при максимальной мощности не более 375 Ампер
Потребляемый ток в заторможенном состоянии не более 700 Ампер
Потребляемый ток в режиме холостого хода не более 80 Ампер

Схема подключения стартера на десятку приведена выше, вот ее расшифровка:

АКБ
генератор
сам стартер
замок зажигания

1 – вал привода;	20 – контактные болты;
2 – втулка передней крышки;	21 – вывод «положительных» щеток;
3 – ограничительное кольцо;	22 – скоба;
4 – шестерня с внутренним кольцом обгонной муфты;	23 – щеткодержатель;
5 – ролик обгонной муфты;	24 – «положительная» щетка;
6 – опора вала привода с вкладышем;	25 – вал якоря;
7 – ось планетарной шестерни;	26 – стяжная шпилька;
8 – прокладка;	27 – задняя крышка с втулкой;
9 – кронштейн рычага;	28 – коллектор;
10 – рычаг привода;	29 – корпус;
11 – передняя крышка;	30 – постоянный магнит;
12 – якорь реле;	31 – сердечник якоря;
13 – удерживающая обмотка;	32 – опора вала якоря с вкладышем;
14 – втягивающая обмотка;	33 – планетарная шестерня;
15 – тяговое реле;	34 – центральная (ведущая) шестерня;
16 – шток тягового реле;	35 – водило;
17 – сердечник тягового реле;	36 – шестерня с внутренними зубьями;
18 – контактная пластина;	37 – кольцо отводки;
19 – крышка тягового реле;	38 – ступица с наружным кольцом обгонной муфты.

Схема подключения стартера 2113, 2114, 2115

Втягивающее реле стартера

Реле пускового устройства называют втягивающим. Это связано с принципом его работы — оно выполняет функцию подключения пускового устройства к электрической цепи и соединения его якоря с коленчатым валом. Происходит это так: когда ток не подается на обмотки устройства, его якорь под действием возвратной пружины пребывает в выдвинутом вперед положении. Эта же пружина через специальную вилку удерживает шестерню бендикса, не давая ей входить в зацепление с венцом маховика коленвала.

Поворачивая ключ в замке зажигания, мы подаем ток на обмотку устройства. Под воздействием электромагнитного поля якорь подается назад (втягивается в корпус), замыкая контакты питания стартера. Сдвигается и шестерня бендикса, входя в зацепление с маховиком. В этот же момент втягивающая обмотка отключается, и в дело вступает удерживающая. Усилие от вала стартера передается через шестерню на маховик, заставляя коленчатый вал вращаться до того момента, пока мы не перестанем удерживать ключ в замке зажигания в положении запуска.

Какие функции выполняет втягивающее реле:

Защищает стартер от замыкания контактов в зажигании.
С целью отключения питания стартера в той ситуации, когда мотор работает, а ключ показывает режим «стартер».
Обеспечивает разгрузку контактов в замке зажигания.

Когда мотор запускается, напряжение от генератора идет на обмотку реле. Затем начинают работать шестерни приводной системы, за счет чего возникает магнитное поле. Маховик двигательной системы работает. Шестерня начинает свою работу благодаря обмотке удерживания, в то время когда болты замкнутся. Когда ключ возвращается в замок зажигания, то происходит обесточивание обмотки, таким образом, шестерня и маховик разъединяются. Эта схема касается современных автомобилей, включая и модели ВАЗ.

Если стартер работает с громким шумом, то это могло прослабиться крепление полюса или стартера. В первой ситуации усильте крепление, для этого затяните винт, а во второй – закрепите стартер. Если вы разобрали стартер и увидели, что муфта начинает пробуксовывать, то единственное, что нужно будет сделать, – это заменить привод стартера.

Подключение проводов к стартеру

Подключение стартера на ВАЗ — инструкция. Закрепите реле в том месте, где удобно (например бачок омывателя). Подведите провода к стартеру. Затем снимите проводок красного цвета, находящегося на плоском выводе реле, и нужно сделать соединение с разъемом провода типа «папа» и провода от нового реле.

Провод, имеющий кольцевой наконечник для 8 мм, оденьте на положительную сторону стартера и притяните гайкой. Провод нового реле типа «мама» наденьте на тот контакт, который освободился у тягового реле. Этот провод будет передавать плюс на катушку. Используя хомут, притяните новый провод и штатный вместе. Провод от катушки маленькой длины прикрутите. Теперь можно произвести включение нового реле.

2shemi.ru

Схема подключения втягивающего реле стартера

Втягивающее реле стартера – важный элемент его конструкции, если этот маленький компонент автомобиля выйдет из строя, машина не сможет завестись.

Функции втягивающего реле стартера

1. Синхронизация действий всех цепей стартера;
2. Перераспределение вырабатываемой электрической энергии между двигателем стартера и электромагнитом;
3. Благодаря тяговому реле шестерни бендикса подходят к зубцам маховика, после запуска они возвращаются назад.

Рис. №1. Стартер в разборе со втягивающим реле

Принцип действия втягивающего реле

Реле состоит из двух обмоток. Тяговая обмотка или, как еще она называется, втягивающая катушка представляет собой электромагнит с расположенным в ней якорем. Поверх этой обмотки расположена удерживающая катушка.

Втягивающая катушка намотана толстым проводом и состоит из числа витков, равных по количеству числу витков удерживающей обмотки, она потребляет ток величиной до 30А. Удерживающая катушка наматывается тонким проводом и рассчитана на ток 12А.

Благодаря наличию двух обмоток достигается экономия потребления электрической энергии, как правило они работают по очереди, после замыкания контактов и втягивания сердечника работает только удерживающая обмотка.

При повороте ключа в замке зажигания, реле замыкает контакты, приводя в движение электродвигатель стартера. Рабочая шестерня бендикса входит в зацепление с маховиком с помощью якоря, притягиваемого к сердечнику.

Сердечник замыкает «пятаки» контакты, во время чего происходит включение удерживающей обмотки, посредством чего вращается вал и маховик.

Двигатель запускается, контакты возвращаются в исходное состояние и размыкаются, ток на стартер больше не идет, пружина возвратного механизма возвращает якорь и шестерню обгонной муфты в стартовое состояние.

Подключение тягового реле стартера

Рис. №2. Схема присоединения обмоток тягового реле стартера

Один вывод втягивающей обмотки подключается к клемме управления, обычно она выполнена изолированной. Второй вывод присоединяется к силовому выходу реле и соединяется с электродвигателем. Удерживающая обмотка присоединяется к клемме управления, что и первый вывод втягивающей обмотки, второй присоединяется на корпус электромагнита (на массу).

Устройство втягивающего реле

Медная контактная пластина крепится на ввернутую в сердечник реле шпильку, через пластину протекает ток большой величины.
Изоляция пластины от шпильки осуществляется специальными шайбами из текстолита, она выдвигается в крайнее правое положение с помощью электромагнита.
Мощные пружины, расположенные между пластиной и шайбами из текстолита, создают ровное и плотное прилегание пластины к контактам.
Тяговое реле закрыто крышкой, закрепленной винтами. В специальных отверстиях находятся два медных неподвижных контакта, через них электрический ток идет на электродвигатель. Контакты представляют собой одно целое с контактным болтом, они зафиксированы медными гайками. От одного контакта провод присоединяется к аккумулятору, второй – к электродвигателю.

Главная неисправность кроется в ослаблении контактного соединения в результате прохождения тока большой величины, при его прохождении на ослабленных контактах наблюдается нагрев и как следствие, появляется окисление контактов. Для увеличения сопротивлению появления окисления, контактное соединение герметизируется специальными прокладками и фигурными уплотнителями.

Существующие неисправности втягивающего реле

Ремонт реле выполняется только в том случае если оно разборное. Например, можно заменить выгоревшие «пятаки» на новые контакты. К симптомам неисправности втягивающего реле относятся:
1. Молчание или щелканье стартера при попытке запуска. Эти же признаки соответствуют износу щеток, или замыканию на корпус якоря или стартера.
2. Медленное вращение стартера «берет на себя» соответствует износу втулок или втягивающему реле.
3. Стартер крутит после запуска двигателя, эта неисправность бывает достаточно нечасто и связана со втягивающим реле.
Замена втягивающего реле стартера производится за 15 – 20 минут. Для замены подходит только соответствующее определенному типу стартера, марка тягового реле.

Нестандартная диагностика тягового реле с помощью токоизмерительных клещей

Для определения неисправности стартера и его втягивающего реле достаточно обычных токоизмерительных клещей. Понять причину неисправности можно, подключившись к проводу, к клемме или проводу «50», что находится рядом с замком зажигания. См. рис№2.

1. При любой неисправности стартера, исключая обрыв обмоток втягивающего реле и при отсутствии массы на стартере по проводу «50», будет проходить электрический ток. При этом подается напряжение «старт» с замка зажигания. Если тока на этом проводе в момент «старта» нет, значит в проводке – обрыв или произошло срабатывание системы блокировки запуска.
2. Если величина тока равна 5 или 10А, мы видим ток удерживающей обмотки тягового реле, что означает износ коллекторных щеток, по цепи которых идет включение пусковой обмотки. Для этой неисправности характерно отсутствие звука срабатывания втягивающего реле и вращения стартера, но ток в цепи будет.

Рис. №3. Показан ток удерживающей обмотки реле, имитируется износ щеток, провод после втягивающего реле присоединяющийся к двигателю стартера отсоединен

3. Если ток на проводе «50» равен величине 20-30 А, это означает наличие общего тока обмоток «пусковой» и «удерживающей» во втягивающем реле. Наличествует звук срабатывания реле, но стартер не вращается. Это свидетельствует об отсутствии напряжения на проводе «30» и говорит о том, что нет подачи напряжения на электродвигатель стартера – отсутствие замыкания цепи силовых контактов втягивающего реле.

Рис. №4. Показан ток пусковой и удерживающей обмоток втягивающего реле, имитируя подгоревшие контакты реле силовое питание на провод «30» не подается

4. Исправный стартер на проводе «50» имеет ток 5 – 10А, есть звук срабатывания втягивающего реле и звук вращения стартера. Общий ток в 20 или 30А проходит всего 2 или 3 сек, клещи не успевают его зафиксировать.

Некоторые марки автомобилей отличаются тем, что включение стартера происходит через дополнительное реле, оно уменьшает величину тока в замке зажигания. Это означает, что рабочий ток на проводе «50» будет равен 0,1 – 03А. Поэтому, если надо найти причину отказа стартера, замеры надо производить на выводах дополнительного реле.

Почему с нами удобно работать

Специалисты автомастерской компании «Start-Motors» обладают необходимыми знаниями и огромным опытом в ремонте электрооборудования автомобилей.

Мастера «Start-Motors» выполнят ремонт генератора или стартера иномарки быстро и качественно. В течение 15 – 20 минут заменят втягивающее реле или бендикс.

Вы проживаете в Московской области в городе Люберцы или в близлежащих городах Салтыковка, Новокосино, Томилино или Красково смело обращайтесь к нам – мы поможем. В автомастерской компании готовы оказать помощь автомобилистам городов Котельники, Дзержинский или Лытарино.

Обратившись за помощью в «Start-Motors», заказчик получает скидку, возможность расчета по пластиковым картам, быстрый и качественный ремонт генератора и стартера любой иномарки.

Электрический автомобильный стартер управляется с помощью специального устройства, расположенного на его корпусе — втягивающего (или тягового) реле. Все о втягивающих реле, их конструкции, типах и принципе работы, а также о верном подборе и замене реле в случае его поломки — читайте в данной статье.

Что такое втягивающее реле стартера?

Втягивающее реле стартера (тяговое реле) — узел автомобильного электрического стартера; совмещенный с контактной группой соленоид, обеспечивающий подключение электродвигателя стартера к аккумуляторной батарее и механическое соединение стартера с венцом маховика при запуске двигателя.

Втягивающее реле входит в механическую и электрическую части стартера, управляя их совместной работой. На данный узел возлагается несколько функций:

Подвод привода стартера (бендикса) к зубчатому венцу маховика при запуске двигателя и его удерживание вплоть до момента отпуска ключа зажигания;
Подключение электродвигателя стартера к аккумуляторной батарее;
Отвод привода и отключение стартера при отпуске ключа зажигания.

Тяговое реле хотя и работает в составе стартера, но является отдельным узлом, который играет важную роль в работе системы пуска двигателя. Любая неисправность этого узла значительно затрудняет запуск двигателя или делает его невозможным, поэтому как можно скорее необходимо выполнить ремонт или замену. Но прежде, чем покупать новое реле, следует разобраться в его типах, особенностях и принципе работы.

Конструкция, типы и особенности втягивающих реле

В настоящее время на электростартерах используются одинаковые по конструкции и принципу работы втягивающие реле. Этот узел содержит два взаимосвязанных устройства — силовое реле и включающий его (а заодно и подводящий бендикс к маховику) соленоид с подвижным якорем.

Основу конструкции составляет цилиндрический соленоид с двумя обмотками — большой втягивающей и намотанной поверх нее удерживающей. На задней части соленоида располагается корпус реле, выполненный из прочного диэлектрического материала. На торцевой стенке реле располагаются контактные болты — это клеммы высокого сечения, через которые выполняется подключение стартера к аккумуляторной батарее. Болты могут быть стальными, медными или латунными, применение таких контактов обусловлено высокими токами в цепи стартера при пуске двигателя — они достигают 400-800 А и более, и простые клеммы при таком токе просто расплавились бы.

Внутри соленоида располагается подвижный шток, который со стороны реле несет контактный диск — круг из латуни или другого сплава. Шток пружиной отведен от контактных болтов, поэтому в нерабочем положении цепь разомкнута. Также внутри соленоида расположен массивный якорь, однако эта деталь не имеет жесткой фиксации и при необходимости легко вынимается. Якорь представляет собой металлический (стальной) стержень круглого сечения, он подпружинен и в нерабочем положении выступает из соленоида. На тыльном торце якоря предусмотрено углубление для упора в шток реле. На наружной части якоря выполнена проточка, отверстие, кронштейны или иное приспособления для соединения с вилкой привода стартера.

Вся эта конструкция помещена в металлический корпус (разборный или неразборный), на диэлектрическом корпусе реле располагаются клеммы для подключения узла к соответствующим электрическим цепям — силовой цепи, цепи замка зажигания и, если это предусмотрено, к цепи катушки зажигания. Реле жестко монтируется на корпусе стартера.

Тяговые реле, имея принципиально одинаковую конструкцию, делятся на два типа по функционалу (и количеству контактов со стороны реле):

Только с функцией замыкания силовой цепи — подача напряжения от аккумуляторной батареи на электродвигатель стартера;
С функцией замыкания силовой цепи и цепи катушки замыкания либо иного оборудования.

Реле первого типа имеет описанную выше конструкцию, а в реле второго типа предусмотрена дополнительная клемма с пружинящим контактом, который замыкается контактным диском. В реле первого типа есть только четыре клеммы — две силовых и две слаботочных (для подключения втягивающей и удерживающей обмоток), а в реле второго типа клемм уже пять — две силовых, две слаботочных и одна дополнительная.

Принцип работы тягового реле

Втягивающие реле всех типов имеют одинаковый принцип работы. В этом узле параллельно происходит три процесса.

При переводе ключа зажигания в положение включения стартера ток от аккумуляторной батареи подается на обе катушки соленоида — втягивающую и удерживающую. В соленоиде возникает магнитное поле, втягивающее якорь — он преодолевает сопротивление пружины и входит внутрь соленоида до упора. Двигаясь, якорь тянет вилку, которая, выступая в качестве рычага, подводит привод стартера с закрепленной на нем приводной шестерней к зубчатому венцу маховика — стартер механически соединяется с двигателем.

Также во время движения якорь своей тыльной стороной толкает шток. Закрепленный на штоке контактный диск упирается в контактные болты и замыкает цепь питания стартера — якорь стартера приходит во вращение, крутящий момент от него через бендикс поступает на маховик и коленчатый вал, двигатель запускается. Если в реле предусмотрен дополнительный контакт, то при его замыкании ток подается на катушку зажигания или какое-либо вспомогательное оборудование, необходимое для запуска двигателя.

При замыкании контактных болтов втягивающая обмотка оказывается закороченной (ее выводы замыкаются друг на друга), поэтому она перестает работать. Однако удерживающая обмотка все еще подключена к аккумуляторной батарее, и создаваемого ею магнитного поля достаточно для надежного удерживания якоря внутри соленоида.

После успешного запуска двигателя ключ зажигания возвращается в первоначальное положение, вследствие чего цепь удерживающей обмотки разрывается — в этот магнитное поле вокруг соленоида исчезает и якорь под действием пружины выталкивается из соленоида, а шток отводится от контактных болтов. Привод стартера отводится от венца маховика, а стартер отключается. Тяговое реле и весь стартер переводятся в положение готовности к новому запуску двигателя.

Вопросы выбора, ремонта и замены втягивающего реле

Тяговое реле подвергается значительным электрическим и механическим нагрузкам, поэтому высока вероятность его выхода из строя даже при бережной эксплуатации. О неисправности данного узла свидетельствуют различные признаки — отсутствие характерного стука подвода привода стартера при включении зажигания, слабое вращение стартера при заряженной аккумуляторной батарее, «молчание» стартера при работающем подводе привода и другие. Также неисправности выявляются при прозвонке реле — обычно происходят обрывы обмоток, повышение сопротивления в силовой цепи вследствие обгорания и загрязнения контактов, и т.д. Определить неисправность помогают алгоритмы диагностики, обычно приведенные в инструкции к автомобилю. Зачастую выявленные проблемы устранить сложно или вовсе невозможно (как, например, обрыв втягивающей или удерживающей обмоток, поломка контактного болта и некоторые другие), поэтому реле проще и дешевле полностью заменить.

На замену следует выбирать только те типы и модели втягивающих реле, которые указываются производителем транспортного средства. Покупку нужно делать по каталожным номерам — только так можно уверенно поменять узел и заставить стартер работать в штатном режиме. Реле другого типа установить сложно или в принципе невозможно (вследствие неодинаковых габаритов), а если это и получится сделать, то стартер может работать некорректно или вовсе не выполнять свою главную функцию.

Для замены реле электростартер приходится демонтировать с двигателя и разбирать, зачастую — с применением специального инструмента. При монтаже нового реле нужно тщательно выполнять электрические соединения — провода предварительно зачищаются и скручиваются, при фиксации их на клеммах нужно обеспечить надежность, предотвратив искрение и нагрев. Все операции лучше выполнять в соответствии с рекомендациями, прописанными автопроизводителем в инструкции по ремонту и обслуживанию транспортного средства.

В дальнейшем тяговое реле, как и сам стартер, требуют лишь периодического осмотра и проверки согласно регламенту ТО. При правильном выборе и замене этот узел будет работать надежно и эффективно, обеспечивая уверенный запуск двигателя.

В этой статье мы расскажем, как проверять втягивающее реле стартера для выявления неисправностей и рассмотрим способы их устранения.

Стартер автомобиля является тяговым электродвигателем, за счет которого производится раскручивание коленчатого вала для дальнейшего запуска силовой установки.

Раскручивание производиться посредством шестерни, установленной на роторе стартера, которая на момент запуска имеет зубчатое зацепление с венцом маховика.

Но зацепление между шестерней стартера и маховика нужно только до того момента, пока силовая установка не запустится.

Если бы зацепление было постоянным, стартер очень быстро выходил бы из строя.

Поэтому в конструкцию последнего включено втягивающее реле, посредством которого и производится введение в зацепление шестерни стартера с маховиком во время пуска мотора и выведение ее из зацепления после запуска.

Втягивающее реле объединено с реле стартера, при этом конструктивно это устройство не сложное, что обеспечивает его надежность в работе.

Но ничего нет вечного поэтому, и оно тоже может выйти из строя, хотя это происходит нечасто.

Неисправностей, которые могут возникнуть с данным элементом не так уж и много, но, если они возникли, зачастую запустить мотор либо невозможно, либо очень затруднительно.

Неисправностями, которые могут возникнуть с втягивающим реле, являются:

Износ его элементов;
Выгорание контактных пластин, установленных в крышку корпуса;
Обрыв или перегорание обмотки катушек реле;
Заедание якоря.

Появление этих неисправностей может вылиться:

В несрабатывание стартера при запуске;
Слабые обороты стартера, которые неспособны достаточно раскрутить маховик;
Продолжение работы его даже после запуска мотора.

Конструкция втягивающего реле

Чтобы понять, как выявить неисправность для начала нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, поскольку размещаются они в одном корпусе.

Итак, имеется корпус, внутри которого установлено две катушки — втягивающая и удерживающая.С одной стороны, корпус прикрыт эбонитовой или пластиковой крышкой. В эту крышку с наружной стороны установлены три клеммы для подсоединения проводки.

Одна из клемм предназначена для подключения «плюсового» провода от АКБ, вторая – для подачи электроэнергии на электродвигатель стартера, а третья – для подключения реле к замку зажигания.

С внутренней стороны крышки располагаются две контактные пластины «плюсовых» клемм.

Принципиальная схема.

Внутри корпуса с катушками располагается якорь, подпруженный с одной стороны и шток реле стартера.

С внешней стороны на якоре сделано ушко, которым он зацепляется за вилку включения бендикса с шестерней.

Принцип работы

Работает все это так: при неработающем двигателе, якорь втягивающего реле выдвинут из корпуса из-за воздействия на него пружины. Эта же пружина удерживает через вилку бендикс с шестерней в положении, когда зацепление не осуществляется.

При повороте ключа зажигания в положение запуска сначала срабатывает втягивающее реле.

Электроэнергия, подаваемая на катушки втягивающего реле, обеспечивает появления магнитного поля внутри корпуса.

Это поле воздействует на якорь, и он, преодолевая усилие пружины, входит внутрь корпуса, после этого втягивающая катушка отключается и перестает создавать магнитное поле, но во втянутом положении якорь удерживает своим магнитным полем удерживающая катушка.

При этом якорь тянет за собой вилку, а та в свою очередь перемещает вперед бендикс по валу ротора, и шестерня его входит в зацепление с венцом маховика.

Якорь, входя внутрь корпуса, толкает шток реле стартера, и смещаясь, замыкает между собой контактные пластины плюсовых клемм.

Электроэнергия от АКБ поступает на щетки электродвигателя стартера, и ротор его начинает вращаться. А поскольку шестерня в зацепление уже вошла, то ротор начинает вращать маховик.

После запуска силовой установки и провороте обратно ключа на замке зажигания, питание на удерживающую катушку прекращается, магнитное поле ее исчезает и якорь под воздействием пружины выходит из корпуса.

При этом он через вилку выводит из зацепления бендикс, и прекращает воздействовать на шток реле. Тот в свою очередь отходя, размыкает контактные пластины, и стартер полностью отключается.

Неисправности

Выявить неисправности тягового реле не так уж и сложно. Следует отметить, что срабатывание его сопровождается щелчком – это результат втягивания якоря, и введение в зацепление шестерни.

При провороте ключа этот щелчок хорошо слышно. Так, отсутствие щелчка может указывать на обрыв в катушках, отсутствие питания, заедание якоря в одном положении.

Если же при повороте ключа зажигания щелчок слышен, но сам стартер не запускается или запускается, но крутиться очень медленно, это может сигнализировать о подгорании контактных пластин.

Продолжение работы стартера после запуска силовой установки будет сопровождаться характерным жужжанием.

Возможно, что якорь заклинило во втянутом положении, и он не может вернуться обратно, поэтому держит шестерню бендикса в зацеплении и продолжает замыкать контактные пластины.

Проверка втягивающего реле

Проверить работоспособность данного элемента не так уж и сложно. Причем проверить его можно даже не снимая стартер с авто. Для примера, возьмем автомобиль ВАЗ-2110.

Итак, стартер на этом авто не срабатывает. Для начала нужно проверить проводку, идущую к нему на наличие обрыва.

Если с проводкой все в порядке, нужно узнать, срабатывает ли вообще тяговое реле.

Для этого можно попросить кого-то повернуть ключ зажигания, а самому слушать, есть ли щелчок срабатывания. Если он отсутствует – оно неисправно и нужно его менять.

Если же щелчок срабатывания имеется, но сам стартер не крутит – возможно, что реле не срабатывает из-за подгорания контактных пластин.

Проверить так ли это, можно при помощи обычной отвертки. С реле отсоединяется клемма, идущая от замка зажигания.

Далее отверткой замыкаются клемма, идущая от АКБ, с клеммой, идущей на стартер – получается прямая передача электроэнергии на электродвигатель, минуя реле. Если он заработал – искать причину нужно в реле.

Можно и проверить напряжение, идущее на стартер мультиметром, но это скорее даст понять, проблема заключается в стартере или же в проводке и АКБ.

Для этого мультиметр, подсоединяется к плюсовой клемме втягивающего реле, к которой подводится напряжение от АКБ. Другой минусовой провод мультиметра подсоедините к массе.

Далее кто-то должен повернуть ключ зажигания в положение запуска. Напряжение, на дисплее мультиметра должно соответствовать 12 В.

Если оно ниже – возможно батарея попросту разряжена и ее энергии не хватает на запуск двигателя, но при этом ее заряда хватает для срабатывания реле, а вот уже на вращение ротора энергии недостаточно.

Замена втягивающего реле

Втягивающее реле не является ремонтируемым, и в случае неисправности, оно попросту заменяется.

Единственное, что можно поменять у него, так это якорь. Замена этого элемента на ВАЗ-2110 – операция несложная, сложнее снять сам стартер с авто.

Для замены потребуется демонтаж стартера с машины. Для этого автомобиль загоняется на яму, поскольку добраться до него можно только снизу. Если у авто имеется защита картера, то ее снимают в первую очередь.

Далее нужно отсоединить всю проводку, идущую к стартеру. Для снятия его понадобиться открутить две гайки его крепления, после чего он аккуратно вытаскивается из посадочного места.

Уже на снятом стартере, откручиваются два болта крепления втягивающего реле, и оно снимается, при этом якорь вместе с пружиной остается на стартере, поскольку он своим ушком зацеплен за вилку.

Перед установкой нового элемента, старый якорь снимается с вилки, а на его место устанавливается новый.

Далее новое реле ставиться на стартер и затягивается болтами крепления. Для закрепления пройденного материала, рекомендуем вам посмотреть обучающее видео про то, как ремонтировать и находить неисправности втягивающего реле стартера.

l2rv.ru

Схема дополнительного реле стартера ВАЗ 2110

Важно знать! У каждого автомобилиста должно быть универсальное устройство для удаления царапин на автомобиле любой окраски. Эффект виден уже через 10 минут, а действие RENUMAX приятно удивит Вас своей простотой и эффективностью. Читать далее >>>

Назначение дополнительного реле стартера

Есть мнение, что на машинах со старым замком зажигания (выпуск примерно до 2003 года, (подсветка ключа в виде зелёного кольца, а не отдельного светодиода) дополнительного реле стартера нет. Однако, на некоторых новых автомобилях с ЭБУ Январь7.2 и выше такое дополнительное реле стартера установлено с завода.

Вот что по этому поводу написано в руководстве по сервисному обслуживанию ВАЗ 2110, 2111, 2112:

Контроллер управляет включением/выключением дополнительного реле стартера в зависимости от частоты вращения коленчатого вала и времени прокрутки двигателя стартером.
После установки ключа зажигания в положение «Стартер» и частоте вращения коленвала не более 500 мин1 контроллер подаёт сигнал на дополнительное реле и таким образом включает стартер.
После своего включения стартер будет работать до тех пор, пока ключ зажигания будет находиться не более 20 секунд в положении «Стартер» при условии, что получен «правильный» пароль от иммобилизатора и частота вращения коленвала не увеличилась до 500 мин1. Тем самым предотвращается включение стартера при запущенном двигателе и его перегрев при длительной прокрутке.

Другими словами, зачем нужно дополнительное реле стартера:

Для защиты стартера от случайного (в следствии износа, длительного запуска) спекания контактов в замке зажигания;
Для того, чтобы отключить питание стартера, когда мотор запустился, а ключ при этом, по какой-то причине, продолжает находится в режиме «стартер»;
Разгружает контакты замка зажигания.

Как проверить дополнительное реле стартера, установлено ли она в «десятке» ?

Во-первых, проверить наличие доп.реле стартера в монтажном блоке. Это реле навесное и на фотографии указано стрелкой.
Во-вторых, можно проверить его работу следующим образом: крутить стартер в режиме продувки цилиндров, через 12-13 сек стартер должен выключается автоматически.

Установка доп.реле стартера

Кстати, в магазинах есть комплект дополнительного реле стартера для самостоятельной установки. Например, комплект от «Автоэлектроника», в котором есть все необходимое для монтажа, однако, схема в комплекте оказалась недоработанной. Для правильной работы дополнительного реле потребовалось добавить в схему установку диода на прямой ток 1А (1N4000-1N4007 или Российский аналог КД243(А-Ж)).

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Доработка реле блокировки стартера и защита контактов в ВАЗ 2110, 2111, 2112

По опыту эксплуатации ВАЗ (сначала классика 21011, потом 2111) давно замечено, что очень часто подгорают и приходят в негодность контакты замка зажигания (ЗЗ) которые управляют втягивающим реле стартера. Ток через эти контакты достигает 20А. Приходится заменять всю контактную группу. Вот и решил на новой машинке устранить эту проблему сразу, не дожидаясь ее появления.
Распространенный вариант — установка дополнительного реле в силовую цепь и управление им контактами ЗЗ. Все просто, но как оказалось, это совсем не обязательно, т.к. можно задействовать уже имеющееся реле блокировки стартера, сохранив полностью его прежние функции.
Как показал анализ схемы, реле блокировки стартера запитано от +12В с главного реле ЭБУ, а минус подается с выв.50 ЭБУ (Январь 7.2), и управляется ключом «с открытым коллектором» в ЭБУ. При включении зажигания ЭБУ выставляет «низкий уровень» (замыкает на массу) на контакте 86 реле блокировки. Реле срабатывает, замыкая цепь между замком зажигания и втягивающим реле стартера. При повороте ключа ЗЗ с конт «50» 12В поступает на втягивающее реле стартера. Как только двигатель запустился, ЭБУ снимает сигнал с конт 86 реле, оно обесточивается, разрывая цепь, и тем самым блокируя стартер. Блокировка работает!
На Рис.1 изображен фрагмент схемы в базовом варианте, а на Рис.2 — после доработки.
Как видно, изменения минимальные:
1. Розово-черный провод отключен от выв. «85» и изолирован;
2. Силовой провод от замка зажигания подключен к выв . «85» реле
3. Добавлен силовой провод (30 см) от разъема, с которого запитывается ЗЗ (2х контактный разъем к жгуту переднему) – сечением не менее 4 мм2, подключен к выв. 87 реле.
Теперь силовая цепь управляется через реле, а ток через контакты ЗЗ не превышает 0,2А
Доработка выполнена в 2009 году.
Плюсы: минимальные переделки, не нужно еще одно реле, — экономия места в ЧЯ
Минусы: за 6 лет не обнаружены.

Ниже приведен фрагмент схемы.

Ну и итоговый вариант. Реле стартера и дополнительное реле «разгрузки» контактов замка зажигания

Окончательная схема с разгрузкой контактов замка по цепи зажигания

Но и это еще не все! Следующее слабое место: силовые контакты втягивающего реле стартера. Из-за больших токов им достается еще большая электрическая нагрузка, и как следствие — эрозия. Защитить их от искрения, особенно при размыкании, можно подключив по одному мощному диоду параллельно стартеру и управляющей обмотке втягивающего реле. Суть доработки — подавить «ЭДС самоиндукции» — основную причину обгорания контактов.
Диоды использовал достаточно распространенные, КД2998 – большой импульсный и прямой ток, да и были под рукой в достаточном количестве. Можно использовать выпрямительные диоды от компьютерных блоков питания, рассчитанные на прямой ток не менее 30А.
Диоды помещены в 2 слоя термоусадки и на коротких проводах подключены прямо к стартеру.
Схема подключения приведена.

Устранение падения напряжения в ВАЗ 2110, 2111, 2112

О достаточно неудачных и тусклых задних фонарях ВАЗ-2111 написано много. Особенно актуальной эта проблема становится

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Установка дополнительного реле стартера

Как установить дополнительное реле стартера на ВАЗ 2110? Схема сборки

Что конкретно дает установка дополнительного реле?

Разгружает контактную группу в замке зажигания
Предотвращает спекание контактов стартера из-за длительного зажигания
Размыкает электроцепь, когда двигатель уже запустился, а ключ зажигания установлен в положении «стартер»

Как проверить наличие дополнительного реле в стартере?

Что понадобится для установки доп реле?

Реле на 4 контакта с силой тока от 30 до 40 (А). Чаще всего используется 30-амперное реле
Повод с сечением в районе 1,5 (мм2)
Плоские разъемы «мама» (5 шт)
Плоский разъем «папа» (1 шт)
Кольцевые разъемы на 6 и 8 (мм)

Процесс установки

Подготавливаем проводку. Обжимаем разъемы.
Новое реле стартера ВАЗ 2110 необходимо смонтировать под капотом в таком месте, чтобы его точно не заливало водой из луж и дождем. Многие специалисты устанавливают реле на шпильку бачка омывателя.
Выводим провод с реле к стартеру и подключаем его на место красного провода (он с «папой»). Это место подключения тягового реле. Таким образом мы запитали катушку нового реле.
На плюсовой вывод стартера накидываем новый провод с кольцевым разъемом 8 (мм) и плотно притягиваем его болтиком. Этот провод подходит на контакт 87 в новом реле. Надеюсь, схема подключения стартера ВАЗ 2110 понятна всем.
От нового реле на контакте 30 тянем провод с разъемом «мам» к стартеру, на место подключения тягового реле.
Повод от контакта 85 на новом реле накидываем на массу.
Всю проводку закрываем гофрированным рукавом и хорошенько изолируем, чтобы проводка и контакты не подвергались воздействию влаги.
Делаем пробный заезд.

Все, дополнительное реле стартера ВАЗ 2110 (схема прилагается) удачно установлено.

Реле стартера на ВАЗ 2110, ВАЗ-2111 и ВАЗ-2112

Отличная статья 0

smotri-dtp.ru

Схема подключения реле стартера ВАЗ 2110

Реле стартера.

Re: затруднен запуск, щелкает реле возле ЭБУ.

Схема проверки реле стартера.

электросхем автомобилей маз все схемы представлены в виде уменьшенных копий…

На Лада Калине устанавливается стартер типа 5702.3708.

Скачать схему подключения реле стартера уаз 3962 с цифрами.

Нижняя схемка — это помочь движку завестись в холодную погоду.

Проблема легко решается, если ввести в схему дополнительное реле.

Уголок приоровода, часть 2. — Реле блокировки стартера.

Схема подключения стартера ваз 2110 инжектор.

Мне надоело иногда запускать двигатель отверткой или проводом и я решил пос…

Защита стартера.

Viktor 53 Мыслитель (6170) Распиновка контактной группы выключателя замка з…

как подключить реле стартера.

схема стартера ваз 2110-12.

Схема подключения стартера ваз 2110 инжектор.

Скачать Реле стартера ваз 2110 фото 1 бесплатно.

На На схеме приведенной мной видно как осуществляется подсоединение стартер…

Схема включения стартера на автомобилях семейства LADA SAMARA.

Схема подключения кнопки стартера.

Ребят , надо поставить дополнительное реле стартера .Вот эта схема рабочая …

Схема соединений стартера ваз 2107: 1 — генератор; 2 — аккумуляторная батар…

Четырехконтактное реле схема.

Проводка эл/бензонасоса ВАЗ-2107 инж.

Подсоединение.

Реле ставится вот так.

1.5 Панель приборов и органы управления ВАЗ 2170.

b Реле/b b стартера/b.

vaz-2110.net

Как установить реле стартера на ваз 2110

Установка дополнительного реле стартера Ваз 2110

Кольцевые наконечники 8мм и 6мм — по одному.
Плоский разъем «папа» — один.
Плоский разъем «мама» — пять штук.
Провод 1.5 кв.мм
Четырех контактное реле с металлическим ухом(30-40A)

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Установка дополнительного реле стартера

Почитал на форумах, подобная проблема не только у меня, может ещё кому-то поможет.
Долго мучался с проблемой завода авто на горячую. Особенно проблема проявлялась летом. Стартер временами просто отказывался крутиться, поворачиваешь ключь, щелчёк, притухает немного панель приборов и всё… стартёр молчит.
Проблема непостоянная, такое может произойти раз в неделю, может и через день. Весь день можно ездить на машине, глушить, заводить всё работает и в какой-нибудь неподходящий момент перестанет реагировать на ключь. Остановишься на заправке или у магазина и всё.
Начинаешь бегать с отвёрткой в капот и замыкать контакты на втягивающем, с отвёртки заводится.
Если завести отвёрткой, а потом заглушить, то заведёться с ключа без проблем и снова можно ездить неизвестное количество дней или часов т.к. проблема плавающая и непостоянная.
За время поиска причины перебрал стартер, сменил щетки, поставил новое втягивающее(только зря), зачистил все контакты, зачистил контактную группу замка зажигания.
Всё это делал поэтапно т.к. после каждых действий проблема исчезаза кажется, но только на время, поездишь месяц и снова нежданчик.
Как выяснил, проблема возникала при малейшем просаживании аккумулятора, будто включение “карлсона”, при нагреве двигателя или прослушивание музыки на заглушенном двигателе. После этого через замок зажигания просто не хватало напряжения, где-то видимо потери напряжения от плохих контактов, возможно контактную группу нужно было поменять, а не зачищать( но не факт, что новая бы долго прослужила).
Решил поставить реле стартера заодно сделал дополнительную массу.
Купил 4-х контактное реле на 30А, пять разьёмов “мама” один “папа” и пару кольцевых разъёмов.

Схема дополнительного реле стартера ВАЗ 2110

Назначение дополнительного реле стартера

Вот что по этому поводу написано в руководстве по сервисному обслуживанию ВАЗ 2110, 2111, 2112:

Контроллер управляет включением/выключением дополнительного реле стартера в зависимости от частоты вращения коленчатого вала и времени прокрутки двигателя стартером.
После установки ключа зажигания в положение «Стартер» и частоте вращения коленвала не более 500 мин1 контроллер подаёт сигнал на дополнительное реле и таким образом включает стартер.
После своего включения стартер будет работать до тех пор, пока ключ зажигания будет находиться не более 20 секунд в положении «Стартер» при условии, что получен «правильный» пароль от иммобилизатора и частота вращения коленвала не увеличилась до 500 мин1. Тем самым предотвращается включение стартера при запущенном двигателе и его перегрев при длительной прокрутке.

Другими словами, зачем нужно дополнительное реле стартера:

Для защиты стартера от случайного (в следствии износа, длительного запуска) спекания контактов в замке зажигания;
Для того, чтобы отключить питание стартера, когда мотор запустился, а ключ при этом, по какой-то причине, продолжает находится в режиме «стартер»;
Разгружает контакты замка зажигания.

Как проверить дополнительное реле стартера, установлено ли она в «десятке» ?

Во-первых, проверить наличие доп.реле стартера в монтажном блоке. Это реле навесное и на фотографии указано стрелкой.
Во-вторых, можно проверить его работу следующим образом: крутить стартер в режиме продувки цилиндров, через 12-13 сек стартер должен выключается автоматически.

Установка доп.реле стартера

Доработка реле блокировки стартера и защита контактов в ВАЗ 2110, 2111, 2112

По опыту эксплуатации ВАЗ (сначала классика 21011, потом 2111) давно замечено, что очень часто подгорают и приходят в негодность контакты замка зажигания (ЗЗ) которые управляют втягивающим реле стартера. Ток через эти контакты достигает 20А. Приходится заменять всю контактную группу. Вот и решил на новой машинке устранить эту проблему сразу, не дожидаясь ее появления.
Распространенный вариант — установка дополнительного реле в силовую цепь и управление им контактами ЗЗ. Все просто, но как оказалось, это совсем не обязательно, т.к. можно задействовать уже имеющееся реле блокировки стартера, сохранив полностью его прежние функции.
Как показал анализ схемы, реле блокировки стартера запитано от +12В с главного реле ЭБУ, а минус подается с выв.50 ЭБУ (Январь 7.2), и управляется ключом «с открытым коллектором» в ЭБУ. При включении зажигания ЭБУ выставляет «низкий уровень» (замыкает на массу) на контакте 86 реле блокировки. Реле срабатывает, замыкая цепь между замком зажигания и втягивающим реле стартера. При повороте ключа ЗЗ с конт «50» 12В поступает на втягивающее реле стартера. Как только двигатель запустился, ЭБУ снимает сигнал с конт 86 реле, оно обесточивается, разрывая цепь, и тем самым блокируя стартер. Блокировка работает!
На Рис.1 изображен фрагмент схемы в базовом варианте, а на Рис.2 — после доработки.
Как видно, изменения минимальные:
1. Розово-черный провод отключен от выв. «85» и изолирован;
2. Силовой провод от замка зажигания подключен к выв . «85» реле
3. Добавлен силовой провод (30 см) от разъема, с которого запитывается ЗЗ (2х контактный разъем к жгуту переднему) – сечением не менее 4 мм2, подключен к выв. 87 реле.
Теперь силовая цепь управляется через реле, а ток через контакты ЗЗ не превышает 0,2А
Доработка выполнена в 2009 году.
Плюсы: минимальные переделки, не нужно еще одно реле, — экономия места в ЧЯ
Минусы: за 6 лет не обнаружены.

Ниже приведен фрагмент схемы.

Ну и итоговый вариант. Реле стартера и дополнительное реле «разгрузки» контактов замка зажигания

Окончательная схема с разгрузкой контактов замка по цепи зажигания

Устранение падения напряжения в ВАЗ 2110, 2111, 2112

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Установка дополнительного реле стартера

Как установить дополнительное реле стартера на ВАЗ 2110? Схема сборки

Что конкретно дает установка дополнительного реле?

Разгружает контактную группу в замке зажигания
Предотвращает спекание контактов стартера из-за длительного зажигания
Размыкает электроцепь, когда двигатель уже запустился, а ключ зажигания установлен в положении «стартер»

Как проверить наличие дополнительного реле в стартере?

Что понадобится для установки доп реле?

Реле на 4 контакта с силой тока от 30 до 40 (А). Чаще всего используется 30-амперное реле
Повод с сечением в районе 1,5 (мм2)
Плоские разъемы «мама» (5 шт)
Плоский разъем «папа» (1 шт)
Кольцевые разъемы на 6 и 8 (мм)

Процесс установки

Подготавливаем проводку. Обжимаем разъемы.
Новое реле стартера ВАЗ 2110 необходимо смонтировать под капотом в таком месте, чтобы его точно не заливало водой из луж и дождем. Многие специалисты устанавливают реле на шпильку бачка омывателя.
Выводим провод с реле к стартеру и подключаем его на место красного провода (он с «папой»). Это место подключения тягового реле. Таким образом мы запитали катушку нового реле.
На плюсовой вывод стартера накидываем новый провод с кольцевым разъемом 8 (мм) и плотно притягиваем его болтиком. Этот провод подходит на контакт 87 в новом реле. Надеюсь, схема подключения стартера ВАЗ 2110 понятна всем.
От нового реле на контакте 30 тянем провод с разъемом «мам» к стартеру, на место подключения тягового реле.
Повод от контакта 85 на новом реле накидываем на массу.
Всю проводку закрываем гофрированным рукавом и хорошенько изолируем, чтобы проводка и контакты не подвергались воздействию влаги.
Делаем пробный заезд.

Все, дополнительное реле стартера ВАЗ 2110 (схема прилагается) удачно установлено.

Реле стартера на ВАЗ 2110, ВАЗ-2111 и ВАЗ-2112

Где реле стартера ВАЗ-2112? Расположение, назначение, замена и устройство

Реле стартера выполняет важную функцию на любом автомобиле, независимо от модели. Выход из строя этого устройства приводит к тому, что машина не заводится. Водителям, которые занимаются самостоятельным ремонтом автомобиля, необходимо знать, где находится реле стартера ВАЗ-2112 и как его отремонтировать при возникновении неисправности.

Что такое реле стартера

Механизм предназначен для питания стартера.В этот момент заряд передается от аккумулятора. Одновременно с источником питания он выполняет функцию выталкивания изгиба, при этом элемент входит в зацепление с маховиком. От реле стартера на ВАЗ-2112 зависит, запустится ли основной механизм и запустится двигатель или нет. Если вдруг это устройство выходит из строя и не включается, необходимо провести диагностику и ремонт. Для этого следует изучить подробную инструкцию по эксплуатации и узнать, где находится реле стартера на ВАЗ-2112.

Устройство

Деталь выглядит как небольшая квадратная коробочка с четырьмя разъемами. Он состоит из якоря в корпусе, содержащем электромагнит с обмоткой. Его работа обеспечивает электрические контакты и возвратные пружины.

Электромагнит представлен двумя независимыми катушками с удерживающей и втягивающей независимыми частями. Первое из устройств подключается к корпусу и подключается к управляющему входу. Катушка втягивающего устройства идет к клемме управления и связывается со стартером.

Принцип действия

Реле необходимо для запуска системы двигателя, поэтому оно было встроено в топливный насос. При подаче питания на контакт, сообщающийся с устройством управления, внутри катушки возникает электромагнитная индукция. Это происходит под действием тока; в результате этого процесса появляется магнитное поле. Усилие якоря способствует сжатию возвратной пружины.

При этом выдвигается бендикс, который соединяет двигатель и стартер с помощью маховика.Положительный вывод подает питание на втягивающую катушку. В этом случае контакты замыкаются вместе. Якорь в это время находится внутри катушки, в которой магнитное поле перестает генерироваться. Когда электростанция запускается, питание отключается, и якорь возвращается в исходное положение с помощью возвратной силы. Происходит размыкание контактов. При этом бендикс перестает взаимодействовать с маховиком.

Конструктивные особенности

Такое устройство, как стартер, водители между собой называют стартером, так как он помогает завести машину.Практически не отличается от аналогичных механизмов. Однако, если вы хотите купить реле стартера на ВАЗ-2112, то вам нужно снять деталь с машины и забрать с собой магазин. Этот товар отличается от аналогичного по размеру. Приобрести устройство можно от модели ВАЗ-2111 или 2110, так как оно полностью идентично.

На двенадцатой модели «Жигулей» установленный стартер имеет скромные размеры. Однако это небольшое устройство очень функционально. В технической документации описана разница между устройством механизма и местом расположения реле стартера ВАЗ-2112.На фото вы можете увидеть основной и дополнительный блоки.

На эти автомобили устанавливались инжекторные силовые агрегаты по 16 клапанов. Во избежание перепадов электрического тока используется реле. При включении электрической цепи это устройство пропускает ток, постепенно выравнивая напряжение до 80-340 ампер. Такой разброс показателей объясняется тем, что по первому параметру релейные выходы находятся в состоянии покоя, а второй — в рабочем режиме. Как только автомобиль останавливается, эта цепь размыкается и цепь отключается.

Где находится реле стартера ВАЗ-2112

Для того, чтобы провести диагностику или ремонт этого механизма, нужно найти небольшую крышку в нижней части торпеды. Есть специальная кнопка для фиксации, которая откидывается. Вы можете изучить схему, прилагаемую к инструкции по эксплуатации. Там отмечено где реле стартера ВАЗ-2112 расположено на 16 клапанах. Если вам необходимо снять или заменить этот элемент, то вам необходимо отремонтировать, а затем установить все детали в обратном порядке. Рекомендуется использовать инструкции от этого устройства.

Глядя на реле стартера ВАЗ-2112 на фото, можно увидеть, что над агрегатом были установлены дополнительные предохранительные устройства. Они были предназначены для защиты определенной группы устройств. Однако стандартное реле стартера расположено справа от второго по счету, если смотреть сверху.

Как проверить работу прибора

Когда какие-либо устройства в автомобиле перестают работать, водитель должен сначала проверить состояние предохранителей или цепи реле.После того, как будет проведена полная диагностика, можно будет сделать вывод о том, что он вышел из строя и как устранить проблему. Диагностика проводится в следующем порядке:

Возьмите два небольших провода длиной 35-45 см и прикрепите их к аккумулятору
Подключите провод от отрицательной клеммы аккумулятора к реле напрямую, соблюдая полярность. Проделайте то же самое с проводом, идущим от клеммы положительного заряда.
После подключения реле стартера ВАЗ-2112 следует убедиться, что реле втянуло сердечник, и вы должны услышать характерный щелчок
Если не задействовано, значит реле неисправно.

Когда диагностика полностью проведена и причина неисправности определена, старое реле следует заменить. В качестве профилактических мер рекомендуется осмотреть стартер и произвести его техническое обслуживание. Для этого откручиваем заднюю крышку, предварительно очистив ее от грязи. Затем определяется состояние щеток и вилок бендикса. Мастера советуют регулярно осматривать стартер, чтобы он нигде в дороге не вышел из строя.

Причины поломок

Основная причина выхода из строя реле стартера ВАЗ-2112 — горение контактных пластин внутри.Другие поломки, которые также часто происходят в этом механизме, включают:

короткое замыкание отрицательной клеммы;
Засорение контактов
выход из строя якоря на втягивающем реле;
прогорание обмотки;
обрыв проводки.

Эти сбои в реле связаны с тем, что используются некачественные расходные материалы. Они быстро выходят из строя и изнашиваются. Опытные водители по звуку двигателя определяют, когда происходит поломка.Например, после поворота ключа в замке зажигания стартер продолжает вращаться, но двигатель работает на холостом ходу или с характерным гудением, когда двигатель развивает средние обороты и стартер не выключается.

Как удалить

Для того, чтобы снять реле стартера ВАЗ-2112, нужно разобрать всю систему. Поэтому этот механизм снимается вместе со стартером. С другой стороны, это даже лучше, потому что одновременно с ремонтом можно провести профилактику неисправностей стартера.Для снятия стартера нужно заехать на эстакаду или смотровую яму. Дальнейшее снятие деталей выполняется в таком порядке:

Отсоедините аккумулятор, тем самым обесточив автомобиль.
Снять брызговик или другую защиту
Найдите гайку внизу стартера и открутите ее
Отсоедините клемму, которая находится на втягивающем реле
Снимите верхнюю гайку, удерживающую стартер.
Открутите ленту плоской отверткой и снимите реле, слегка потянув за корпус.

Если этот блок снимается с усилием, то нужно его немного приподнять, чтобы отцепить от креплений. Необходимо следить за тем, чтобы пружина внутри механизма не потерялась. Часто она выскакивает и теряется. Теперь, когда устройство отключено от стартера, вы можете устранить неполадки и выяснить, почему оно сломалось.

Ремонт

Когда вы уже знаете, где находится реле стартера ВАЗ-2112, можно приступать к его ремонту. Необязательно сразу покупать новую деталь; опытные водители сначала пытаются это исправить.В устройстве всего три выхода, которые нужны для подключения проводов. Первый предназначен для подачи электричества на замок зажигания. При повороте ключа контакты замыкаются, и необходимое напряжение передается на катушку реле.

Другие выходы имеют больший диаметр. Они предназначены для подключения к стартеру и аккумулятору. Чаще всего наблюдается засорение или окисление контактов на пятках. Для устранения проблемы нужно открутить болты и снять гайку с шайбой, которая находится на выходе реле.

После этого нужно с помощью паяльника отсоединить выводы от обмотки. Нагар и другие засоры на пятках удаляются мелкой наждачной бумагой. Если износ этих элементов слишком сильный, реле стартера лучше заменить ВАЗ-2112. При обрыве проводки заменять прибор не нужно. В этом случае вам просто нужно заменить провода, и реле снова заработает исправно.

Вспомогательное реле стартера

Для увеличения срока службы стартера производится установка дополнительного реле стартера ВАЗ-2112.Это необходимо для контроллера, отвечающего за правильную работу транспортного средства. Когда коленчатый вал разгоняется до 500 оборотов в минуту, контроллер дает команду дополнительному реле на включение стартера. Такой режим работы предотвращает случайный запуск стартера и предотвращает перегрев двигателя даже при его длительной работе.

Также дополнительное реле к стартеру ВАЗ-2112 необходимо для предотвращения случайного спекания контактов от замка зажигания.Часто это происходит из-за износа деталей. Кроме того, дополнительный элемент вовремя отключает силовой стартер, если силовая установка уже работает, а ключ находится в режиме «стартер». Таким образом, контакты замка зажигания разгружаются и двигатель не выходит из строя.

Такое устройство устанавливалось не на всех моделях. Теперь мастера автосервиса при покупке ВАЗ-2112 рекомендуют сначала проверить, стоит ли она на машине. Для этого вам необходимо:

Осмотрите монтажный блок.Это реле навесного типа, поэтому его можно смело отнести к другим предохранителям.
Начать продувку цилиндра. Если есть дополнительное реле, стартер включится автоматически.

В том случае, если этого элемента нет на автомобиле, вы можете установить его самостоятельно. Однако опытные ремонтники уверяют, что острой необходимости в этом нет. Более того, производители современных отечественных и иномарок часто отказываются от этого механизма.

Сервис

Эти детали не требуют постоянного обслуживания.Однако ресурс их работы небольшой — около 2-4 лет. Этот агрегат обслуживается по мере необходимости. Если водитель знает, где находится реле стартера на ВАЗ-2112, то его легко заменить на новое. Стоимость этих блоков невелика, поэтому поврежденное реле лучше заменить в хорошем состоянии.

Почему двигатель ВАЗ 2110 инжектор плохо заводится. Инжектор давно заводится из-за Джто

Среди существующих причин, по которым двигатель не запускается, необходимо выделить несколько:

Разряженный аккумулятор.Эта частая причина обычно встречается зимой, когда температура воздуха намного ниже нуля. В таких условиях слабый автомобильный аккумулятор очень динамично теряет остаточный заряд. Решить эту проблему можно быстро. Батарею нужно поменять на новую или хорошо зарядить старую.
Топливный насос. При нормальном запуске от АКБ машина все равно не заводится. Вторая причина появления проблемы — подъем в бензонасосе. Двигатель вашего автомобиля может не запуститься из-за отсутствия бензина в топливной системе.Это может быть связано с неработающим топливным насосом, подающим топливо из бензобака. Проверить эту неисправность достаточно просто. Если в свечах есть искра, но двигатель не запускается, то причиной простоя является топливный насос.
Датчики. Следующей, не менее частой причиной может быть раздача датчиков коленвала Vala .. Эти устройства похожи, но расположены они в разных местах: сверху и снизу автомобиля. Если аккумулятор полностью заряжен, а заправка в порядке, то нужно проверить состояние датчиков.Диагностировать состояние датчиков можно на сотне или самостоятельно. Проверьте, есть ли искра в свече при включении зажигания. Если искры нет, причина может быть в неработающем датчике.
Свечи. Они отвечают за подачу искры, необходимой для воспламенения топливно-воздушной смеси. Свечи с постоянными нагрузками выходят из строя, загрязняются, накрываются нагаром. Поэтому нужно проверить их состояние, убрать ворс и сполоснуть. Но лучше на время проверки заменить их на новые.Если двигатель завелся, то оставьте их на месте. Если нет, продолжайте поиск проблемной области.
Сигнализация. В некоторых случаях бывает, что на неисправную сигнализацию влияет работа системы зажигания. Если в предыдущих элементах автомобиля причина поломки не обнаружена, нужно отметить эту опцию. Причина, по которой машина плохо заводится, редко связана с сигнализацией, но все же стоит проверить.
Газораспределительный механизм. Самостоятельно диагностировать инжекторный ВАЗ-2110 сложно, поэтому лучше, если эта работа будет выполнена специалистами СОСТ на необходимом оборудовании.Во избежание неисправностей газораспределительного механизма не заливайте топливо в топливо с низким октановым числом. Лучший вариант для ВАЗ-2110 с инжектором — это АИ-95, на крайний случай АИ-92.
Зажигание. Возможно, в вашей машине просто загорелось зажигание, из-за чего она плохо заводилась. В этом случае неисправностью будет раннее или позднее возгорание, появившееся из-за вибрации. Со временем крышка траверса на автомобиле немного поворачивается, в результате чего искра подается неравномерно.Это приводит к неполному сгоранию топлива в цилиндрах, и двигатель начинает балансировать. Избавиться от этой проблемы можно, повернув крышку траверса против часовой стрелки.

Автомобиль ВАЗ 2110 8 клапанов (инжектор) очень популярен в России. Особых проблем в эксплуатации эта машина не вызывает. Но бывают случаи, когда ВАЗ 2110 8 клапанов (инжектор) не заводится. Что делать? Сегодня мы постараемся ответить на этот вопрос.

Аккумулятор

Первое, на что стоит обратить внимание, это аккумулятор.Откройте капот и посмотрите, хорошо ли затянуты клеммы. Банальная причина того, что ВАЗ 2110 8 клапанов (форсунка) не заводится, это плохая посадка плюсовой или минусовой клеммы. Но не стоит исключать разрядку самого аккумулятора, особенно зимой или после длительного простоя. Вам нужно измерить напряжение аккумулятора. Если он ниже 12, его следует зарядить. Нормальный пусковой ток Батарея выдает 14-14,5 вольт. Полезный совет от бывалых автомобилистов — зимой снимайте аккумулятор на ночь и храните дома.Так у вас больше шансов на успешный запуск мотора. Вы тратите гораздо меньше времени, чем если возитесь с зарядным устройством (особенно если машина стоит во дворе, а не в гараже). А когда машина стоит больше недели, снимите с нее одну из клемм. Некоторые элементы могут работать постоянно и немного снижать напряжение.

Стартер не крутит

Что делать, если АКБ на ВАЗ 2110 8 клапанов (форсунка) в норме, но стартер не крутит?

Одна из причин этого явления — реле.При запуске слушайте щелчки. Если нет, реле вышло из строя. Иногда его коротит «на массу» — сдвиньте, и проблема решится сама собой.

Предохранитель

Не лишним будет проверить такие детали, как предохранители. ВАЗ 2110 Форсунка 8 клапанов может не заводиться из-за перегоревших элементов. Откройте блок предохранителей и посмотрите их целостность. По центру тонкий провод — если ток выше определенного значения (5,15,20 ампер), горит.

В нашем случае это может быть предохранитель АЗС.Если он не гудит, то проблема в этом однозначно. Часто замена предохранителя возобновляет его работу.

Свечи

Если зажигание включено (форсунка ВАЗ 2110 8 клапанов в том числе), аккумулятор заряжен и целые предохранители, нужно проверить свечи. Это одна из частых проблем, с которыми сталкиваются моторы форсунок. Почему-то машина не заводится, а бензин продолжает поступать в камеру сгорания. В итоге свеча топливная топливная. И вместо того, чтобы вызвать искру, свечи гаснут горючей смесью.Они намокают.

Искра проходит мимо электрода, и воспламенения не происходит. Совет опытных автолюбителей: при повороте ключа зажигания нужно нажимать акселератор «в пол». Так вы просушите камеру сгорания — в нее будет попадать больше воздуха. Если после трех-пяти попыток у вас не получилось запустить мотор, не стоит разряжать аккумулятор. Для проверки нам нужно открутить свечи. Здесь вам понадобится специальный шестигранный ключ. Для каждой модели свечи она имеет разный диаметр.Сначала снимите высоковольтный провод. Делать это нужно очень осторожно. Если потянуть с силой, он развернется и отремонтировать будет невозможно. Поверните его по часовой стрелке и против часовой стрелки и слегка потяните на себя (за основу). Открутите элемент и посмотрите на электрод. Если конец свечи мокрый, а сама она имеет характерный запах бензина, что означает «залито».

Как сушить свечу?

Как мы уже говорили ранее, можно попасть на выжатую педаль газа.Но не всегда получается. Это может быть нефтяной коллапс или нагар. Итак, устаревшие свечи выносят в теплое помещение. Обязательно обратите внимание на цвет электрода. Если он красный, значит, вы использовали топливо с большим количеством присадок. Они убивают не только свечи, но и кислородные датчики. ВАЗ 2110 Форсунка 8 клапанов с летящей черной свечой говорит о том, что масло попадает в камеру сгорания. Это могут быть усиленные кольца или масляные колпачки.

Но как бы ни было брака, свечу нужно просушить и обработать в кислоте.У него нет контакта с электродом — наоборот, так даже лучше. Если нет времени, протереть от налета бензином и установить на место. Часто искра не попадает на электрод из-за нагара. Поэтому ВАЗ 2110 8 клапанов (инжектор) не заводится.

Смотрим на датчики

Иногда машина не заводится из-за неправильно работающей электроники. Если в автомобиле неисправен датчик коленвала, это серьезная проблема. При такой неисправности машина не заводится ни при каких обстоятельствах.Электроника не может зафиксировать положение вала и выдает неисправность в двигателе.

Как это проверить?

Для этого нам понадобится мультиметр. Замеряем сопротивление катушки датчика коленвала. Оно должно быть от 500 до 700 Ом. На самом мультиметре ставим предел 200 маршливольт и закрепляем щуп на выходы датчиков.

Стальной предмет тратить несколько раз перед сердечником. Если элемент рабочий, он должен его распознать, и показания выше будут на мультиметре.Если нет, датчик пришел в негодность. Не ремонтируется — только замена.

Фильтры

Бывает, что машина перестает заводиться из-за загрязненного фильтра. Их всего двое. Это топливо и воздух. Вам нужно проверить оба, но сначала последнее (так как его легче удалить). Если его состояние оставляет желать лучшего, его нужно заменить.

При этом воздух не может попасть в цилиндры, из-за чего в камере много бензина и выливает свечи на ВАЗ 2110 8 клапанов.Форсунка может выйти из строя и из-за плохой подачи топлива. В этом случае нужно заменить бензиновый фильтр. При покупке учтите, что есть фильтры карбюратора и инжектора. Их легко перепутать, и они рассчитаны на разное давление.

Форсунка

Основным отличием впрыска от карбюраторной системы питания является отсутствие форсунок в последней. Приготовление смеси происходит под высоким давлением. Если форсунка его не производит, машина плохо заводится и работает нестабильно.Из-за некачественного топлива он забивается. Причем для этого достаточно частиц пыли размером более 10 мкм. Как проверить? Если двигатель все еще запускается, послушайте двигатель. Если он троит, а форсунка на этом баллоне холодная, значит она пришла в негодность. Очистить его от грязи можно ультразвуком. Эта процедура проводится на специализированном стенде.

Плохой запуск и закипание

В этом случае причина кроется в охлаждающей жидкости. Проверьте ее уровень. При необходимости разбавить дистиллированной водой.Однако смешивать разные марки Тосола не обязательно. Он может вспениваться, что еще больше ускорит перегрев.

Термостат может сломаться. ВАЗ 2110 Форсунка 8 клапанов оснащена двухзвездочным элементом. Проверить это очень просто. Для этого потребуется горелка и кастрюля с водой. Помещаем термостат в емкость и ждем, пока вода закипит. Если пузыри идут, а поршень не двигается, значит, деталь неисправна. На металлическом корпусе термостата обозначена температура, при которой он должен работать.Товар не ремонтируется — только замена. В результате система не может регулировать рабочую температуру Тосола. Охлаждающая жидкость движется только по маленькому кругу. А может быть плохо (раз) машина может быть из-за неправильно отрегулированного зажигания. На большинстве «дюжины» стоит трабмлерное зажигание. Здесь необходимо установить правильный угол опережения.

Вывод

Итак, мы выяснили, по каким причинам у автомобиля ВАЗ 2110 не заводится форсунка. При эксплуатации соблюдайте правила замены расходных материалов.Топливный и воздушный фильтр необходимо менять через 40 и 10 тысяч километров соответственно. Свечи зажигания служат от 20 до 40 тысяч. Батарею рекомендуется менять раз в пять лет, а по возможности «скидывать» клеммы и держать в тепле. А Тосол нужно менять каждые два года. Со временем он выделяет соли и выпадает в осадок, который оседает на стенках и препятствует нормальному отводу тепла. Если содержать машину в хорошем техническом состоянии, то проблемы с запуском мотора не страшны.

Чтобы понять, почему машина плохо заводится на горячем, инжекторном ВАЗ 2110, следует знать, что на этой машине необходимо создать оптимальные условия для работы. В противном случае возможны перебои в работе системы, которые приведут к такому результату.

Холодный заводится хорошо, а на горячем плохой — основные причины

Часто по утрам на холоде машина заводится хорошо, а на горячую она не подает ни единого признака. В этом случае причин неисправностей много. Устранять их требуется быстро, поскольку они могут стать источниками более серьезных поломок.

Первая причина того, почему машина плохо заводится на горячем, форсунка ВАЗ 2110 зачастую некачественное топливо. Запуск двигателя осуществляется долго, но результата это не приносит. Для устранения такой проблемы следует поменять топливо.

Большое количество присадок не влияет на двигатель:

Топливо топливо не соответствует требованиям мотора, поэтому плохо воспринимается.
Происходит засорение фильтров недопустимыми добавками.Насос не может подавать топливо в достаточном количестве.
Мотор настройки сбиты. Подача горючей смеси в горячем состоянии недостаточна.

Основные технические требования к характеристикам топлива

Характеристики топлива (бензин)	единица измерения	Нормы на автомобильную технику
Характеристики топлива (бензин)	единица измерения	экологический класс 2.	экологический класс 3.	экологический класс 4.
Концентрация свинца, не более	мг / дм³.	10	5	0
Концентрация серы, не более	мг / кт.	500	150	50
Объемная доля углеводородов, не более:	процентов
ароматический		не установлен	42	35
олефиновый		не установлен	18	18
Объемная доля бензола, не более	процентов	5	1	1
Массовая доля кислорода, не более	процентов	не устанавливается	2,7	2.7
Давление насыщенных паров с учетом климатических условий:	кПа
летом		45-80	45-80	45-80
зимой		50–100	50–100	50–100
Впускные клапаны		не установлен	соответствие европейскому бензину для автомобилей

Классы испарения автомобильного бензина по ДСТУ 4839: 2007

Показатели	Значение для классов испарения
Показатели	НО	IN	C / C1 d / d,		E / E 1	F / F 1
1.Давление насыщенного пара, кПа, (ТНП) в пределах	45,0-60,0	45,0-70,0	50,0-80,0	60,0-90,0	65,0-95,0	70,0-100,0
2. Фракционный состав:
при температуре 70 ° С испаряется,% (об.), (В70), в пределах	20,0-48,0	20,0-48,0	22,0-50,0	22,0-50,0	22,0-50,0	22,0-50,0
при температуре 100 ° С испаряется,% (об.), (B100), в пределах	46,0-71,0	46,0-71,0	46,0-71,0	46,0-71,0	46,0-71,0	46,0-71,0
при температуре 150 ° C испаряется,% (об.), (B150), в пределах	75,0	75,0	75,0	75,0	75,0	75,0
конец кипения, ° С, не выше	210	210	210	210	210	210
остаток в колбе,% (об.), не более	2	2	2	2	2	2
3. Индекс паровой посещаемости (IPP)	—	—	с 1.	D 1.	E 1	F 1.
не более (ИПП = 10-ДНП + 7-В70)	—	—	1050	1150	1200	1250

Примечание. Для бензинов классов A, B, C, D, E, F индекс паровой пробки не нормируется.

Часто ВАЗ 2110 Форсунка плохо заводится на горячем, из-за перегрева заправки. Причем двигатель не просто не заводится, а останавливается на ходу. Этот узел охлаждается только через него холодным топливом. При жаркой погоде баланс нарушается. Топливный насос перестает работать.

В этом случае нужно провести следующие действия:

Возьмите тряпку и смочите ее в холодной воде.
Наденьте сверху на корпус АЗС.
Подождите немного и попробуйте завести машину.

Если под рукой нет холодной воды, то машину нужно поставить в тень и открыть капот. Как только машина остынет, сразу становится.

Однако следует знать, что перегретый топливный насос подлежит замене, так как он не будет нормально работать в том же режиме.

Причиной того, что машина плохо заводится на горячей, форсунке ВАЗ 2110 может быть датчик положения коленвала.Его выход из строя связан с повышением температуры двигателя. Если это произошло, необходимо срочно заменить его, так как при неисправном датчике машина работать не будет. Это связано с тем, что имеется неверная информация о положении коленчатого вала. В результате этого будет компенсироваться расход топливных смесей.

Вы можете заменить этот инструмент на станции или самостоятельно, используя набор отверток.

Если форсунка ВАЗ 2110 плохо заводится на горячую, то этот датчик расхода воздуха проверяется одним из первых.Причина выхода из строя — негативное окружение. Запуск горячего двигателя вызывает большие затруднения. Даже если машина завелась, мотор работает нестабильно. При нажатии на педаль газа может подниматься или резко увеличиваться обороты.

Это связано с тем, что нарушена пропорция в соотношении: бензин — воздух. Датчик отвечает за регистрацию этой информации.

Если проверка высоковольтных проводов вызывает определенные трудности, то провода проверяются приборами:

Сопротивление этих элементов должно быть 5 Ом.

Стартер

Если он плохо заводится на раскаленной форсунке ВАЗ 2110 8 клапанов, то причина может заключаться в стартере. Для его нормальной работы устанавливается дополнительное реле. После подключения к стартеру он помогает ему в работе и проблем с установкой двигателя не возникает.

Видео наглядно показывает, где произвести установку такого реле.

Если на ВАЗ 2110 двигатель работает на дизельном топливе, то причина может быть в ТНВД.

Произошло следующее повреждение:

Изношены втулки и сальники. Благодаря этому есть постоянная подача воздуха. В результате в плунжерной камере не создается нужное давление. Замена втулок и сальников.
Неисправен датчик давления напора форсунок. Как следствие, происходит изменение угла впрыска топлива.

Газовая система может выйти из строя после небольшого простоя автомобиля. Это связано с тем, что в резервуаре создается избыточное давление из-за расширения газа.В результате нарушается соотношение воздушной смеси и газа. Это создает трудности при запуске мотора в горячем состоянии.

Плохой запуск двигателя ВАЗ2110 на горячую относится к сложным поломкам. Если есть явная причина, устранение производится своими руками. Но это всегда возможно. Часто поломки не лежат на поверхности. Для их установки требуются специальные приспособления.

Устройство любой машины сложно. Отечественные модели не исключение. У автомобиля ВАЗ, как и у других, возможны непредвиденные поломки.Чаще всего они приводят к неправильной работе всех механизмов, а иногда и вообще к отказу от них. Некоторые автовладельцы сталкиваются с проблемой — заводится форсунка ВАЗ 2110 8 клапанов, крутится стартер. Причины поломки и ремонта будут рассмотрены ниже.

Часто такая проблема возникает из-за пришедшего в негодность аккумулятора. Однако если аккумулятор полностью заряжен и находится в хорошем состоянии, то поломка с этим не связана.

Причины

Почему не завести ВАЗ 2110? Причиной этого может быть неисправность:

Топливный насос
Датчики коленвала и распределительного вала
Свечи зажигания
Катушки зажигания.

Причины считаются, но как их устранить? Об этом ниже.

Топливный насос

Если аккумулятор заряжен и исправен, а мотор плохо заводится, то начните проверку топливным насосом. Если он перестал работать, значит мотор не получает бензина в необходимом количестве, поэтому запуск невозможен.

Для проверки нужно проверить искру в свечах зажигания. Если есть искра, то проблему нужно решать после замены бензонасоса.

Замена бензонасоса производится следующим образом:

Нужно отсоединить минусовую клемму АКБ.

2. Затем откручиваем крышку топливного насоса.

3. На следующем этапе нужно демонтировать разъемы с помпы.

4. Теперь появился свободный доступ к устройству. Необходимо ослабить хомут топливопровода.

5. На этом этапе вам понадобится ключ. Здесь нужно открутить трассу, но до этого нужно давить.После демонтажа рекомендуется также заменить уплотнительные кольца на топливных магистралях.

6. Выкрутите болты уплотнительной крышки в количестве 8 шт. А потом удалите его.

7. Теперь нужно снять неисправный топливный насос и установить новый в обратном порядке.

Не запускается на прогретом моторе

Если ВАЗ 2110 горячий, то проблема, скорее всего, связана с форсунками. Чтобы проверить, вы должны попробовать двигатель. Если при этом закручивается стартер, топливный насос работает, а свечи заполняются, значит, забиты форсунки.Их нужно промыть. Однако сначала нужно снять форсунки. Вот инструкция:

Для начала нужно демонтировать форсунки. Для этого дождитесь остывания мотора, затем отсоедините разъемы бензонасоса;
Запустите двигатель и повторяйте до тех пор, пока не перестанет реагировать на повороты ключа. Так вы сможете снизить давление в системе;
Снимите минусовую клемму с АКБ, а также пандус нужно отсоединить патрубки и разъемы;
Демонтировать впускной коллектор вместе с дроссельной заслонкой и форсункой;
Теперь можно приступить к снятию топливной рампы вместе с форсунками;
Нужно отсоединить крепления и демонтировать форсунки.

Моющие форсунки:

Прежде всего необходимо снять резиновые кольца. Тогда лучше всего на их место установить новые;
Теперь нужно очистить форсунки, а также воронкообразные поверхности;
Далее необходимо смоделировать работу форсунок в двигателе, подключив 2 провода от АКБ, а также кнопку;
Для промывки форсунок нужно приготовить очищающую жидкость, которую можно заливать в цилиндр для чистки карбюраторов.Его необходимо подключать к патрубкам максимально плотно и герметично;
Теперь нужно подать инструмент для промывки и нажать на кнопку. Так следует продолжать до тех пор, пока жидкость из распылителя не станет равномерной. После этого процесс можно считать завершенным.

Immentable двигатель не запускается

Что делать, если ВАЗ 2110 плохо заводится? Если при этом закручивается стартер, аккумулятор исправен, но запуск все равно не происходит, необходимо обратить внимание на свечи зажигания.

Что делать? Свечи нужно открутить, а потом подогреть и установить. После этого запустить мотор. Если он стал, значит проблема в неисправных свечах. Если проблема не уходит, то нужно обращаться в СТО, так как устранить такую неисправность не удастся. Нужна диагностика.

Двигатель запускается и глохнет

Некоторые владельцы ВАЗ 2110 Форсунка 8 клапанов тоже сталкиваются с такой проблемой, что двигатель заводится и сразу глохнет. При этом, как правило, загорается лампочка на панели приборов с восклицательным знаком.Это говорит о том, что необходима замена стартера, так как он пришел в негодность.

Процесс замены:

Для облегчения демонтажа лучше всего снять воздушный фильтр корпуса, а также необходимо отсоединить минусовую клемму от АКБ;
Теперь есть свободный доступ к стартеру. Необходимо отсоединить разъем

тягового реле.

Ключом на 13 нужно открутить провод плюсом стартера Terminem и затем отсоединить провод

4.Теперь нужно открутить 3 болта крепления, а затем снять старый стартер и установить новый.

Выход

Как выяснилось, проблема в том, что на автомате ВАЗ 2110 Форсунка 8 клапанов не заводится — не так страшно, как может показаться на первый взгляд. Для ее устранения необходимо лишь выявить причину неисправности и устранить ее.

Патриоты отечественного автопрома часто сталкиваются с проблемой: инжектор ВАЗ 2110 заводится долго.Сразу оговорюсь — в большинстве случаев это не обусловлено конструктивными особенностями автомобиля А. Профилактика низкого уровня со стороны автовладельцев.

Как говорится, «Грома не рождаются …», то есть наши соотечественники предпочитают героически и самоотверженно устранять поломки, а не предотвращать их.

Причины

Долго заводится инжектор ВАЗ 2110? Причин может быть несколько, тогда они будут рассмотрены достаточно подробно. Перечень основных :

неисправность ремня ГРМ;
изоляция износа;
поломка датчика температуры;
перебои в работе модуля зажигания (не к месту).

Список не является исчерпывающим, но в нем перечислены основные причины проблем с запуском двигателя. Анализ дает единственный верный способ избежать проблем — достаточно провести профилактический осмотр и замену сомнительных узлов (например, датчики имеют гарантию на 60.000 км. Пробег ). Конечно, этот совет не может утешить тех, кто уже столкнулся с поломкой, но на будущее …

(Banner_Content)
О перечисленных поломках расскажем еще немного.Что касается ремня ГРМ, тут все ясно — замене подлежит по мере износа.

Изоляция проводов может нарушиться в процессе эксплуатации автомобиля — скажем, провод модуля зажигания часто оплавляется от высоких температур (находится в непосредственной близости от головки блока, и регулярно перегревается).

Возможны и другие причины целостности изоляции. Вследствие этого короткие замыкания затрудняют запуск двигателя — и этот недостаток может периодически проявляться.

Датчик температуры . При неисправностях в этой части (а тем более при выходе из строя) возникают проблемы с проверкой бортового компьютера — он не умеет правильно определять температуру двигателя и, соответственно, необходимое количество топливной смеси. Единственный (и наименее затратный) метод «лечения» — это замена датчика. Вы, конечно, можете протестировать его на работоспособность, но для этого понадобится специальное оборудование.

Для новичка лучшим выходом будет полная замена комплекта, люди, не чуждые технические навыки, могут попробовать «оживить» свечи — тщательно их протереть, накатать паяльной лампой и т. Д.Если после замены свечи велика вероятность нарушения целостности изоляции в высоковольтных проводах.

Кстати, при хорошей свече проверить наличие искры несложно: нужно поставить свечу на массу автомобиля с металлической поверхностью и запустить стартер. Отсутствие искр говорит о проблемах с блоком питания, в положительном случае нужно продолжить диагностику.

Отметим и другие причины неисправности.

Стартовый MS 2110 — Код Варуосад

Страна назначения

Афганистан

Албания

Алжир

Американское Самоа

Андорра

Ангола

Ангилья

00020002000200020002 Аргентина

0002 Аргентина

Антарктика

Аргентина

Антарктика

Армения

Австралия

Австрия

Азербайджан

Багамы

Бахрейн

Бангладеш

Барбадос

Беларусь

Бельгия

Белиз

Бенин

Бермудия

Остров Буве

Бразилия

Британская территория в Индийском океане

Бруней-Даруссалам

Болгария

Буркина-Фасо

Бурунди

Камбоджа

Камерун

Канада

Канада Имманские острова

Центральноафриканская Республика

Чад

Чили

Китай

Остров Рождества

Кокосовые острова (Килинг)

Колумбия

Коморские острова

Конго

Коста

острова Конго (Демократическая Республика)

Рика

Кот-д’Ивуар

Хорватия

Куба

Кипр

Чехия

Дания

Джибути

Доминика

Доминиканская Республика

Эквадор

000 Эквадор

000 Эквадор Эквадор

000 Эквадор

000 Эквадор Эквадор

000 Эквадор

Эстония

Эфиопия

Фолклендские (Мальвинские) острова

Фарерские острова

Фиджи

Финляндия

Франция

Французская Гвиана

Французская Полинезия

Французская

Гамбия

Зародыш любой

Гана

Гибралтар

Греция

Гренландия

Гренада

Гваделупа

Гуам

Гватемала

Гвинея

Гвинея-Бисау

(Город-государство Ватикан)

Гондурас

Гонконг

Венгрия

Исландия

Индия

Индонезия

Иран

Ирак

Ирландия

Израиль

Италия

Ямайка

Италия

Ямайка

Казахстан

Кения

Кирибати

Корея

Корея, Республика

Кувейт

Кыргызстан

Лаосская Народно-Демократическая Республика

Латвия

Ливан

Лесото

9000 Либерия

Либерия

Либерия Литва

Люксембург

Макао

Македония

Мадагаскар

Малави

Малайзия

Мальдивы

Мали

Мальта

Маршалловы острова

Мальдивы

Маршалловы острова

9000 9000 Мартиник 9000 Маврикий 9000 9000 9000 9000 Маврикий

Молдова

Монако

Монголия

Монтсеррат

Марокко

Мозамбик

Мьянма

Намибия

Науру

Непал

Нидерланды

Новая Зеландия

Нидерланды 3 Нигер

Нигерия

Ниуэ

Остров Норфолк

Северные Марианские острова

Норвегия

Оман

Пакистан

Палау

Палестинская территория

Панама

Папуа-Новая Гвинея a

Парагвай

Перу

Филиппины

Питкэрн

Польша

Португалия

Пуэрто-Рико

Катар

Реюньон

Румыния

Сент-Нееле

Россия

Сент-Нееле

Российская Федерация

Россия

Сент-Люсия

Сен-Пьер и Микелон

Сент-Винсент и Гренадины

Самоа

Сан-Марино

Сан-Томе и Принсипи

Саудовская Аравия

Сенегал

Сербия и Черногория Сингапур

Словакия

Словения

Соломоновы Острова

Сомали

Южная Африка

Южная Георгия и Южные Сандвичевы острова

Испания

Шри-Ланка

Судан

Сваринам

и Суринам

Май

Суринам

Швеция

Швейцария

Сирийская Арабская Республика

Тайвань

Таджикистан

Танзания

Таиланд

Тимор-Лешти

Того

Токелау

Тонга

Турция

Тобаго

Турция

Острова Теркс и Кайкос

Тувалу

Уганда

Украина

Объединенные Арабские Эмираты

Соединенное Королевство

Внешние малые острова США

Соединенные Штаты Америки

Уругвай

000 Венесуэль

000 Уругвай

000

Вьетнам

Виргинские острова (U.S.A)

Виргинские острова, Британия

Уоллис и Футуна

Западная Сахара

Йемен

Замбия

Зимбабве

Реле указателей поворота — современные инновации

В последнее время стали применяться светодиодные автомобильные лампы. Они более прочные и потребляют меньше тока. Последний как раз влияет на работу реле поворота, изменяя его частоту. Частота срабатывания реле привязана к сопротивлению нагрузки, то есть к установленным лампам.При увеличении сопротивления нагрузки, что именно происходит при перегорании или размыкании одной из ламп, чаще всего начинает срабатывать реле. Такой же эффект наблюдается при установке светодиодов в указателях поворота, так как у них меньше потребляемая мощность, а значит, сопротивление намного больше.

Изучив материал данной статьи, вы можете доработать штатное реле поворотников на светодиоды, чтобы оно работало с нужной вам частотой.

Прежде всего, немного о стандартном реле.Реле поворотников 3-х контактное, о котором пойдет речь, устанавливается на автомобили от ВАЗ 2108 до современности, то есть на автомобили ВАЗ 2109, 2110, 2111, 2112, Лада Приора, Лада Калина, ГАЗ. Артикул 495.3747-ХХ.

Для доработки реле необходимо будет вскрыть корпус. Для этого возьмите отвертку с плоским лезвием и снимите крышку корпуса, оттянув пластиковые защелки с двух противоположных сторон.

А теперь разберемся, что за что отвечает в этой схеме и как можно изменить работу, чтобы частота срабатывания указателей поворота не менялась при повышенной нагрузке.Первое — это связь. К выводу 31 подключается масса. 49а — выход на лампы, 49 — вход «+» от переключателя указателей поворота.

R3 — резистор, ограничивающий ток на управляющую базу транзистора в микросхеме; R1 и C11 — именно эти радиоэлементы отвечают за частоту выходного сигнала с ножки 3 микросхемы. От плеча 3 питание поступает от катушки реле; Вывод 7 — тоже интересный вывод. Выход контролирует изменение сопротивления и, соответственно, напряжения на контакте 49 а.Именно он дает команду микросхеме на изменение частоты при перегорании ламп. На схеме могут быть не только микросхемы, но и, например, аналоги КР1055ГП1Б и др.

Теперь, вводя элементы функционального назначения реле, несложно определиться с мерами по поддержанию частоты срабатывания указателей поворота при изменении их внутреннего сопротивления, то есть, например, при установке светодиодов.

Можно изменить номинальную емкость, удвоив ее (заменив на 4.Конденсатор 7 мкФ вместо 2,2 мкФ — на фото емкость увеличена за счет параллельного подключения дополнительного конденсатора к штатному), но наблюдается некорректная работа сигнализации.

Он будет работать на половине частоты. Вариация сопротивления тоже не совсем удачная. Поскольку на самом деле здесь вам придется эмпирически выбрать резистор, ограничивающий ток на выводе 4, это тоже не очень хороший вариант.

Схема подключения поворотного реле 495.3747

Остается последний и, пожалуй, лучший выход. Фактически убрать контроль за сопротивлением нагрузки. Путем разрезания фольги на печатной плате (красная линия), идущей к выводу 7 микросхемы, получаем частотно-стабильную работу указателей поворота.

Единственным недостатком такой модификации реле для светодиодов будет отсутствие перегоревших светодиодов за регулятором, так как мы фактически убрали зависимость частоты от сопротивления нагрузки.

Использованные материалы с сайта: autosecret.net

Популярность: 52980 просмотров

Повторитель указателя поворота часто может предотвратить аварию, которая неизбежно возникает из-за недопонимания между двумя водителями на дороге. Этот осветительный прибор должен работать определенным образом, а что для этого нужно, мы просто рассмотрим.

Для чего нужен выключатель указателей поворота?

Правила дорожного движения указывают, что каждый водитель, планирующий совершить тот или иной маневр, обязан уведомить других водителей о своих намерениях.Когда-то, когда автомобили были еще диковинкой, такие уведомления подавали левой рукой (при движении справа). Если рука была вытянутой, это означало, что водитель хотел повернуть налево, когда она была согнута, а пальцы были направлены вверх — вправо.

С увеличением количества автомобилей правила дорожного движения были улучшены и не только облегчили передвижение в темноте или в условиях плохой видимости, но и сигнализировали другим участникам об изменении или приостановке движения.

Автомобили стали оснащать указателями поворота, которые должны были пульсировать, чтобы привлечь внимание. Чтобы приборы не светились постоянно, а периодически мигали, было придумано небольшое устройство, которое впоследствии стало называться стрелочным прерывателем или поворотным реле. Несмотря на достаточно большое количество разновидностей упомянутого устройства, их функции схожи: подача пульсирующего импульса на лампы поворотников и сигнализация щелчками о том, что они включены.

Виды выключателей и их особенности

Современные поворотные реле в основном делятся на два типа: термоэлектрические и электронные … У каждого устройства есть свои достоинства и недостатки, и об этом пойдет речь. В основе термоэлектромагнитных реле лежит сердечник с двумя контактными группами и боковыми якорями. К тому же они намотаны из медной проволоки … Контакты, ведущие к лампочкам, соединены тонкой нихромовой проволокой, которая, в свою очередь, соединена с пластиной, замыкающейся на сердечник.

В нормальном состоянии, когда в цепь не течет ток, пластина не прилегает к своему основанию. Когда электроны начинают двигаться, нихромовая проволока нагревается, удлиняется и закрывает пластину с сердечником.Загораются огни. После того, как нихром остынет, пластина снова уходит, ток меняет направление, и лампочки горят наполовину. Поскольку процесс охлаждения-нагрева происходит довольно быстро, 1-2 раза в секунду мигают поворотники. Так как лампочка, расположенная на панели приборов, тоже подключена к цепи, она тоже начинает пульсировать. Специфический щелчок прерывателя является следствием циклических ударов анкеров по контактам.

Реле этого типа довольно давно ставили на все автомобили, но имело (и имеет) существенный недостаток.Со временем нихромовая проволока растянется и указатели поворота перестанут работать. Помимо этого, есть еще один момент. Если одна из лампочек перегорит, нагрузка на остальные значительно возрастет. В последнее время термоэлектрические реле практически не устанавливаются на автомобили. На смену им пришли более надежные электронные выключатели.

Электронные реле указателей поворота построены по тому же принципу, что и тепловые реле, но вместо нихромовой проволоки здесь действует электронная схема на транзисторах.В управляющую микросхему встроен алгоритм, за счет которого вырабатываются автоматические импульсы, в определенные моменты подающие ток на обмотку сердечника. Само устройство работает следующим образом: после подачи напряжения на транзисторы от них идут частотные импульсы, имеющие те колебания, которые задаются программой в микросхеме. Проходя по цепи, ток притягивает якорь, замыкая контакты, ведущие к осветительным приборам, в результате чего лампочки загораются.Так как цикл состоит из сигналов разной частоты, они либо работают на полную мощность, либо затемняются.

Преимущество электронных выключателей в том, что они надежнее тепловых выключателей. К тому же, если одна из лампочек перегорит в цепи, остальные работают дальше без лишней нагрузки. Правда, в некоторых автомобилях схема устроена так, что в этом случае контрольная лампа на панели приборов перестает мигать. Это сделано специально, чтобы дополнительно сигнализировать о неисправности.Правда, здесь есть и минусы. В первую очередь такое реле создает радиопомехи и может повлиять на работу многих устройств. Второй негативный фактор — защита от короткого замыкания, она здесь очень слабая, и при малейшем падении электрического напряжения выключатель легко может сгореть.

Если не работают повторители указателей поворота …

Какими бы надежными ни были устройства, отвечающие за мониторинг осветительных приборов, но им также не хватает совершенства. Неисправности все равно случаются, и при некоторых обстоятельствах последствия будут неутешительными.Поэтому нужно очень внимательно относиться к малейшей поломке, особенно связанной с внешними устройствами сигнализации.

Узнать о неисправности можно по характерным ее особенностям: как уже было сказано, это постоянно горящая контрольная лампа на панели приборов, отсутствие характерных щелчков при включении поворотников. Алгоритм действий известен любому водителю: сначала проверяются предохранители, затем наличие тока в цепи и, наконец, проверяется само реле.Последняя тенденция в автомобильной промышленности — это поворотники, встроенные в боковые зеркала заднего вида.

Хотя они и выполняют дублирующую роль, они служат дополнением к другим указателям поворота, но и их «молчание» тоже довольно неприятно. В том редком случае, если лампочки не горят, также стоит проверить цепь, убедившись, что провода к зеркалам не изношены. Даже автомобилисты, знакомые с электроникой, не берутся ремонтировать данное устройство. Прерыватель не такой уж и дорогой, поэтому его замена будет наиболее приемлемым действием в случае выхода из строя.

Реле выключателя, светодиоды и зуммер

В последнее время многие автомобили стали использовать в качестве элементов освещения в поворотниках. Попытки наших «умельцев» просто поменять их на лампочки ни к чему не приводят. Многие люди совершенно не знают, как работает само реле, и совершенно не подозревают, что оно требует небольшой дополнительной работы.

Любой, кто знаком с радиоэлектроникой и имеет опыт сборки радиоустройств, знает, что делать — в прерыватель нужно впаять небольшую электронную плату, схема которой доступна во всемирной паутине.Если у вас нет навыков общения с полупроводниками, то при желании использовать светодиоды вместо обычных лампочек лучше всего обратиться к специалисту автосервиса.

Еще одно интересное решение на сегодняшний день — звуковой модуль указателя поворота. В этом случае вместо измеренных щелчков будут другие сигналы. Некоторые умельцы строят звуковой сигнализатор самостоятельно, схема достаточно простая, а комплектующие найти несложно. Главное, правильно замкнуть его в цепь.Есть, конечно, коммерческие версии, при таком приобретении тоже можно настроить тип дублирующей сигнализации поворота. Большинство новых автомобилей в стандартной комплектации поставляются со звуковым выключателем. ›Светодиоды по очереди! и как бороться с реле поворота.

В данном материале представлена доработка реле поворотов 494.3747 и 495.3747, а именно отключение функции контроля исправности ламп.

Не так давно занялся доработкой электрики в своей машине. И я заинтересовался использованием светодиодов в фарах.А если с габаритами проблем нет, то возникают с поворотниками. Штатное реле на светодиоды реагирует повышенной частотой мигания, что не очень эстетично. В этом материале мы поговорим об отключении функции контроля исправности ламп в реле отечественных авто. изучение статей в интернете показало, что готовых вариантов нет, все сводится к доработке штатного реле, но и подробного описания с фото нигде не нашел.Но нашлась статья, где подробно описан принцип работы релейного микрочипа с указанием распиновки его ножек. На основе этого материала доработал свое реле, а заодно реле нашел в утиль от переднеприводной машины. В принципе, в статье все предельно ясно, просто хочу дополнить подробными фотографиями.

Хотелось бы немного уточнить по поводу реле, которое используется для светодиодных поворотников. С недавнего времени возникла острая необходимость восстановить стандартную частоту мигания поворотников, а для Европы она составляет 90 + -30 раз в минуту, и для светодиодных источников света.
Изначально у меня было реле 494.3747 — оно самое классическое, электронное. При подключении светодиодных источников света он естественно реагировал двойным миганием. Так что оставить его было нельзя — он должен работать в установленном для этого режиме! Изучив Яндекс и Гугл, понял, что нужно подбирать номиналы резистора и конденсатора. Посоветовали увеличить емкость конденсатора вдвое … опять же, это для «электронных» реле. Снял реле, принес домой — попробуем! Поменял конденсатор с 2х.От 2 мкФ до 4,7 мкФ, тем самым увеличивая паузы в аварийном цикле. Пробуем … Вроде ближе к реальности, но вроде как-то не так … получается какое-то резкое моргание! Возвращаю конденсатор обратно — пытаюсь поменять шунт (провод), отвечающий за нагрузку, на резистор 1,5 Ом мощностью 2 Вт. На тестируемой лампе 1,5 Вт все нормально, мигает как надо ! Попробуем … Все бы хорошо, но в переднем подфарнике осталась лампа 21 Вт, а при подключении реле сначала треснуло, потом просто заработало… И резистор тоже нагревается — этот вариант совсем не устраивает! Хотим немного уточнить реле, используемое для светодиодных поворотников. С недавнего времени возникла острая необходимость восстановить стандартную частоту мигания поворотников, а для Европы она составляет 90 + -30 раз в минуту, и для светодиодных источников света.
Изначально у меня было реле 494.3747 — оно самое классическое, электронное. Подключив светодиодные источники света, он естественным образом отреагировал на это с удвоенной частотой момента для дальнейших экспериментов… Возвращаясь к варианту с заменой конденсатора … все бы опять нормально — работает! Ставим на машину… поворотники работают вполне прилично! Но … как всегда — в режиме будильника нагрузка увеличивается — 2х21Вт + светодиода и мы уже получаем «нормальную» частоту мигания и «аварийки» в «замедленной съемке».
Раз этот вариант вам не подходит — как сказать спасибо людям в дороге? Идем на рынок в поисках реле «на светодиоды» … Куда возвращаемся с пустыми руками — о них никто даже не слышал — все реагируют на нагрузку, а из девяток / десятков только заводские 495.3747, по схеме похожий на мой.
Снова разбираем реле, в поисках истины … видим помимо конденсатора шунт и два резистора 8-метровую микросхему! На микросхеме стоит —
ASXP193AP.
В «даташите» тоже есть принцип работы на него, но схемы как-то другие. Продолжаем поиски и находим аналоги этой микросхемы с полностью логичным описанием каждого выхода микросхемы … Возвращаем все оригинальные компоненты, нарезаем дорожку на плате (тоже можно ногу откусить, но в таком случае вернуть обратно будет сложнее) из ножки 7 микросхемы, отвечающей за «обнаружение лампы» — и вуаля! Реле всегда нормально работает вне зависимости от нагрузки!

Данная «доработка» реализована на любой подобной микросхеме — UAA1041A, U243D, UR1101HP32, U2043B.
На этих микросхемах созданы реле 494.3747, 495.3747 (в малогабаритном корпусе для монтажного блока).
И никаких генераторов импульсов лепить не надо — штатное реле, слуховая диагностика (нажатие реле).

Classic
В классике реле устанавливается на панели двигателя из салона, за приборной панелью

Встречаются реле двух типов, аналоговые 231.3747 …

и цифровые 494.3747

Если найдем Реле 231.3747 (он большой), потом снимаем и идем в магазин за новым реле 494.3747. Если необходимое реле уже установлено, то просто снимаем и разбираем.

Слаженная работа системы электростартера — залог нормальной работы двигателя. При регулировке этой детали также следует обратить особое внимание на аккумулятор, на его правильное подключение к цепи, ведь от этого зависит работа реле поворота. Его подключение и настройка требуют особого внимания и знаний.В этой статье мы рассмотрим, как правильно отрегулировать эту запчасть, что это такое и какие инструменты для этого нужны.

Инструменты

Для ремонта электронного необходимо иметь при себе руководство по эксплуатации, щуп и определенные знания системы запуска двигателя.

Что это за система?

Для начала необходимо разобраться в составе этого устройства. В систему электростартера ДВС входят следующие детали: реле поворота, стартер, выключатели зажигания и блокировки, провода, соединяющие всю цепь, и, конечно же, автомобильный аккумулятор… Зная это, можно смело браться за работу.

Итак, чтобы отрегулировать реле поворота (а именно зазор, который находится между упором и концом шестерни), нужно отсоединить провод обмотки от источника питания. Обозначаются они буквой «М». Далее нужно подключить к обмотке аккумулятор (желательно 12-вольтовый) и сделать провода еще на один, который обозначен английской буквой «S». Важно помнить, что при этом шестерня должна перейти в положение зацепления.Затем при помощи щупа следует проверить зазор между самим упором и концом шестерни. Если возникают небольшие отклонения, то в этом случае нужно снять или установить (в зависимости от показаний щупа) прокладку между крышкой провода и реле поворота.

Чтобы проверить состояние обмотки, вам необходимо подключить компоненты схемы к пускателю, как указано в инструкции по эксплуатации, а провода необходимо отсоединить от источника питания части, обозначенной буквой «M».Затем подключите автомобильный аккумулятор к клеммам, как указано в первом случае. Если шестерня в хорошем состоянии, она должна перейти в положение зацепления.

Другой случай — если вы хотите определить состояние удерживающей катушки реле поворотов, для этого нужно подключить питание к «массе» и клемме «S». В этом случае провод «М» необходимо отсоединить от аккумулятора. Таким образом, вы узнаете исправность реле. Если шестерня выдвигается, а затем возвращается несколько раз, это означает, что обмотка повреждена.Ремонтировать его нет смысла, единственное, что может спасти положение — замена реле.

Совет

При наладке данной системы оптимальным показателем являются максимально допустимые номинальные значения напряжения и тока в обмотке, которые можно найти в той же инструкции по эксплуатации. Если ток в проводах увеличивается, это может привести к быстрому перегреву и последующему выходу системы из строя. Если этот показатель ниже нормы, это может привести к снижению надежности контактов.Поэтому бережно относитесь к своему автомобилю и устанавливайте только напряжение, указанное производителем.

Схема подключения охранной системы Томагавк 9010. Сигнализация с автозапуском. Томагавк

В сравнении с «бюджетными» охранными системами неплохо зарекомендовала себя техника марки «Томагавк». Теперь, в 2015 году, многие системы автосигнализации Tomahawk были сняты с производства. По-прежнему выпускаются сигналы следующих семейств: Z, X, S, TZ 7010 и некоторые другие. В продаже же можно найти сигнализацию Tomahawk tw 9010 или tz 9030.Второй из них более современный, в нем программируются все функции, поэтому лучше отдать предпочтение более простой модели. По крайней мере на сигналке Tomahawk tw 9010 нельзя «случайно» перепрограммировать назначение клеммы «ACC», подключенной к силовой проводке.

Стандартное подключение tw 9010

Производитель оборудования Томагавк предлагает подключить сигнализацию следующим образом:

Главный разъем, Томагавк-9010

Отзывы говорят о том, что стандартный вариант подключения в автомобилях ВАЗ прост в реализации.Концевой выключатель капота, кнопку Anti-Hijack подключить нельзя, а вот идущий от разъема «сине-красный» провод точно не понадобится. Если нужен автозапуск, можно подключить к «черно-желтому» кабелю блокировочное реле. В целом подключать сигналку Tomahawk tw 9010 одно удовольствие, если речь идет о ВАЗ-2110.

Есть два разъема под торпеду ВАЗ «Десятка». Они окрашены в белый и красный цвета. При Т-образных соединениях из разъемов вытягиваются следующие провода:

Шнур тахометра, подключенный к контакту «3» белого разъема,
Провод датчика стояночного тормоза (белый разъем),
Два шнура от указателей поворота (клеммы 5 и 6 красного разъема).

Все автосигнализации Томагавк допускают блокировку стартера. Если хозяину нужна такая опция, то в разрыв шнура 50Р включается реле.

Подключение к замку зажигания

Блокировка с помощью «внешнего реле» является стандартной опцией для сигнализации Tomahawk tw 9010, в отличие от систем tz 9030.

Если вам не нужна блокировка, все же подключите «желтый» кабель 6-контактного разъема к клемме «15ГЧ».

Подключение без автозапуска

Автоматический запуск необходим для реализации автоматического прогрева двигателя.Будем считать, что последний вариант хозяину не нужен. В этом случае упрощается установка и установка автомобильных сигнализаций независимо от их марки. Теперь рассмотрим, как подготовить стандартные разъемы перед установкой сигнализации Томагавк. Читай внимательно.

Стандартные модули ВАЗ-2110, подготовка

Корпус торпеды скрывает два электрических разъема. В них потребуется 4 провода:

Торпедные разъемы

Эти цифры были приведены ранее в текстовом виде.А теперь отметим, что автосигнализация должна получать информацию о том, открыты ли двери. Tomahawk 9010 Следовательно, вам потребуется еще 4 контакта:

4 провода от концевых выключателей дверей

На рисунке показан разъем модуля BSK. Все соединения проводов должны быть Т-образными.

Если речь идет о сигнальной проводке, подключайтесь к ней с помощью ответвителей. Так вы оставите возможность быстро отключить сигнализацию.

С другой стороны, шнуры питания желательно припаять.Это делается с помощью «зелено-желтого» и «зелено-черного» проводов от модуля сигнализации «Томагавк» до поворотников.

Установка автосигнализации не такая уж и сложная задача. Но нужно знать, где и что в машине. Стандартные разъемы выглядят так:

2 клеммника, белый и красный

Здесь «синий» и «сине-белый» шнуры подключаются к поворотникам, «желтый» — к тахометру. Сразу вы обнаружите четыре «важных» провода, идущих от разъема BSK-модуля.Кстати, к сигнализации Томагавк они подключаются не напрямую, а через блокирующие диоды. Аноды 4-х диодов скручены и подключены к «сине-черному» кабелю.

Любая автосигнализация подключается к концевым выключателям дверей не через обычные диоды, а через диоды Шоттки. Например, подойдут детали с маркировкой 1N4001 и т. Д.

Если говорить о подключении центрального замка, то известна схема, рекомендованная производителем автосигнализации:

Стандартный вариант подключения центрального замка

Но читая отзывы, можно понять, что на ВАЗ-2110.Для управления центральным замком на «белый» или «коричневый» провод подается нулевой потенциал:

Блок управления центральным замком, ВАЗ-2110

Это означает, что эти кабели можно подключать к проводам, идущим от 6-контактный разъем Tomahawk tw 9010:

Упрощенный вариант, центральный замок и сигнализация

При внедрении упрощенного варианта будет нежелательно давать противоречивые команды: сдвинуть «собачку» вниз нельзя, взяв брелок, нажмите кнопку РАЗБЛОКИРОВАТЬ (открыть).

Порядок действий при зажигании

Реле блокировки входит в комплект поставки «Томагавк». Подключите по схеме:

Подключение к замку зажигания

Маркировка шнуров розеток производителями не предусмотрена. А вот кабель, подключенный со стороны замка, можно определить по срабатыванию реле:

Разъем (розетка) реле с защелкой

Подключите «минус 12 вольт» к коричневому проводу, и положительное напряжение будет подано. в свою очередь к силовым кабелям.

Автосигнализация, о которой идет речь, подключается к реле одним кабелем («черный и желтый» от главного разъема). Но установка проводится, когда все подключения уже сделаны.

Здесь шнур питания подходит к третьему контакту клеммной колодки, который оборван. А четвертый контакт нужно подключить к «желтому» кабелю, к которому через штатный разъем подключается автосигнализация.

Все оборудование «Томагавк» имеет свойство: при выходе из строя основного блока реле по-прежнему проводит ток.Но если его выключить, то есть вынуть из розетки, запустить двигатель будет невозможно. Поэтому убедитесь, что гнездо реле надежно закреплено во время установки. Последнее верно не только для систем марки «Томагавк», но и для другого блокировочного оборудования.

Слаботочные цепи и главный разъем

Главный блок охранной системы Томагавк оснащен несколькими разъемами:

Сигнальный модуль tw-9010

Как обращаться с 6-контактными клеммными колодками, описано выше.А чтобы впоследствии настроить систему, подключите антенный блок, кнопку Override и светодиод. Теперь поговорим о подключении основной клеммной колодки.

Затем перемычка, установленная на основном блоке, срезается, чтобы заблокировать автозапуск при включенном «ручном тормозе». Если автозапуск не используется, оставьте перемычку. Провода главного разъема подключаются следующим образом:

Разъем Tw-9010 в ВАЗ-2110

Синими крестиками обозначены дополнительные подключения. Например, вы не используете датчик капота, и система «Томагавк» считает его закрытым.

Отключите стандартный аккумулятор во время установки. После включения сигнализация находится в режиме «Открыть».

Как запрограммировать важные опции

Для программирования модуля Tomahawk tw-9010 вам потребуется:

Как минимум один брелок, воспринимаемый системой
Кнопка активного переключения,
Снимите автомобиль с охраны перед выполнением каких-либо операций.

Берем основной брелок, нажимаем кнопку «Замок». Если на экране отображается «закрытый замок», нажмите кнопку еще раз.

Набор программных опций приведен в любом руководстве по сигнализации Томагавк. Брелоки снабжены четырьмя кнопками, значение устанавливается нажатием одной:

Скриншот инструкции для tw-9010

Запрограммируем систему на управление «по тахометру»:

При снятии сигнализации и двери закрыты, включить зажигание без запуска двигателя,
Нажмите кнопку блокировки 6 раз,
Выключите зажигание (раздастся звуковой сигнал).

Теперь нажмите Override 4 раза подряд. Затем выберите «значение 3», взяв брелок и нажав кнопку «Багажник».

Никаких дополнительных цепочек для ключей не требуется. Выполните шаги 1-3, 9 раз нажав Override. Если светодиод подключен, подождите, пока он не загорится. Запустите двигатель и при 1000-1500 об / мин нажмите и удерживайте Override. Прозвучит единичный «чириканье», что означает, что система «Томагавк» «успешно обучена». Если вы услышите 4 «чириканья», учите снова.

Если все сделано без ошибок, основной брелок корректно отобразит режим работы двигателя.

Китайский комплект Томагавк-9010

Томагавк 9010

Двери не закрываются брелком сигнализации ВАЗ (2110 — 2112)

Описание :
Проблема с сигнализацией задних дверей ваз, этот способ тоже можно применить в багажник, если он не открывается с кнопки в салоне. Не забываем подписаться и лайкать)

как включить автозапуск Tomahawk

Несмотря на то, что в линейке систем безопасности «Томагавк» самые современные технологии, разработчики постарались сделать так, чтобы процесс установки ее отдельных образцов не слишком сильно отличался от общепризнанных классических норм.

Например, как и при работе с любым другим электрооборудованием, предназначенным для автомобилей, перед установкой сигнализации томагавк настоятельно рекомендуется отключить бортовое питание, отсоединив клемму «-» от аккумулятора.

В целом, в основу установки автосигнализации положены следующие принципы:

Скрытность конкретных мест для установки наиболее важных блоков;
Отсутствие источников тепла и влаги возле основных блоков;
Создание условий для минимизации взаимного влияния системных блоков и элементов штатной электроники автомобиля друг на друга.

Кроме того, обращаем внимание на то, что излучающая антенна должна располагаться как можно дальше от источников помех, а длина соединительных проводов должна быть минимальной.

Что касается основных блоков системы безопасности, то при их установке необходимо соблюдать следующие правила:

Блок управления основной сигнализацией лучше всего устанавливать в салоне автомобиля, так как он наиболее защищен от влаги и ударов. . Также приемно-передающая антенна «RF» размещена в салоне таким образом, чтобы получить максимальную дальность действия управляющего сигнала (другими словами, антенна должна быть как можно выше и при этом не соприкасаются с металлическими элементами кузова и жгутом проводов).
Сирена устанавливается в моторном отсеке, при этом при закрытом капоте она не должна быть доступна снаружи, в том числе со стороны днища автомобиля. Рупор сирены должен быть направлен вниз, чтобы предотвратить скопление в нем влаги и мусора. Что касается мест подключения проводов, то их целесообразнее планировать внутри салона, где они будут менее подвержены окислению.
Все цепи со значительными рабочими токами (питание, центральный замок, габаритные огни и т. Д.)) должны быть защищены предохранителями с соответствующими номиналами.
Спусковые механизмы капота и багажника врезаны в закрытые для посторонних и защищенные от влаги места. В процессе эксплуатации не забывайте периодически их смазывать.
Датчик удара размещают в салоне автомобиля, прикрепляя его непосредственно к металлу кузова с помощью саморезов. Идеальное место для этого датчика — центр автомобиля.
Все электрические соединения в системе зажигания, стартера, внешнего освещения и т. Д.схемы необходимо аккуратно паять.

Порядок подключения отдельных проводов определяет схему подключения автосигнализации томагавк и цветовую кодировку ниже основного разъема 14 PIN:

Красный провод — «+» для питания системы от аккумуляторной батареи через предохранитель на 15А.
Черный провод — «-» общего кузова автомобиля.
Синий провод — «-» к линии вежливой подсветки.
Черный провод с желтой полосой — «-» на реле блокировки стартера.
Желтый провод с красной полосой — вывод на второй дополнительный (активируется брелоком).
Синий провод с красной полосой — «+» на спусковом крючке.
Синий провод с черной полосой — «-» на спусковом крючке.
Оранжевый провод с белой полосой — «-» к спусковому крючку ствола.
Оранжевый провод с серой полосой — «-» к спусковому крючку капота.
Желтый провод с белой полосой — «-» выхода первого дополнительного канала (активируется по сигналу брелока на отпирание багажника).
Серый провод — «+» для управления сиреной.
Желтый провод — «+» к замку зажигания.
Зеленый провод с черной полосой — «-» плюс на реле управления габаритными огнями.
Зеленый провод с черной полосой — «+» плюс на реле управления габаритными огнями.

Подключение остальных компонентов (приемной и передающей антенны, датчика удара, светодиода, кнопок управления и т. Д.) Осуществляется с помощью комплектных жгутов и не представляет особой сложности.

Многие автовладельцы хотят приобрести не просто сигнализацию, а систему, которая совмещала бы в себе ряд дополнительных функций, повышающих комфорт использования транспортного средства.Одно из них — автозапуск двигателя. Благодаря этой функции салон автомобиля можно охладить незадолго до поездки летом или прогреть зимой. Сигнализация с запуском двигателя не только помогает повысить комфорт, но и сэкономит время на подготовке автомобиля к поездке.

Автоматический запуск двигателя дает возможность установить определенный временной или температурный режим (внутри или снаружи), после которого двигатель запустится самостоятельно. Производители устройств определяют набор режимов. При покупке сигнализации с автозапуском двигателя необходимо определить ряд характеристик, например, способ кодирования сигнала между охранной системой автомобиля и брелоком его владельца.Многие предпочитают использовать GSM-модуль, который передает более надежный и безопасный сигнал по сравнению с радиопередатчиками с диалоговым или динамическим кодированием.

При установке сигнализации с автоматическим запуском двигателя может возникнуть затруднение при взаимодействии с различными противоугонными системами. Чаще всего проблемы связаны с иммобилайзером, который не позволяет двигателю работать без использования кодового ключа. С другой стороны, система автозапуска предназначена для предварительного запуска двигателя. Эти два устройства могут конфликтовать.Чтобы избежать этого, можно использовать блок обхода иммобилайзера. Благодаря ему силовой агрегат может запускаться автоматически и без конфликтов от таких устройств. В этом случае система защиты автомобиля будет в активном состоянии.

Особенности современных моделей сигнализации с запуском двигателя

В каталоге магазина АвтоПрофи огромное количество различных моделей сигнализации с запуском двигателя … Подробное описание их технических характеристик поможет вам не ошибиться с выбором.Некоторые товары имеют большой запас хода, который может достигать двух километров. Модели могут иметь широкий набор дополнительных параметров. Среди них программируемое управление работой стеклоподъемников, люков с электроприводом и других систем центрального замка, включение и выключение режима охраны без использования сирены сигнализации, расширение количества подключаемых устройств и т. Д.

Важно понимать, что наличие дополнительных опций и функций ведет к удорожанию сигнализации, поэтому приходится выбирать между комфортом и стоимостью.Некоторые модели более доступны по цене, но не обладают высокой надежностью шифрования.

Каждая представленная в нашем магазине модель сигнализации с блоком питания автоматического запуска имеет подробное описание технических характеристик и функций, что облегчает задачу выбора оптимального устройства. Вы всегда можете задать интересующие вас вопросы или получить дополнительную информацию, позвонив нам по телефону, указанному на сайте.

Удобная система расчетов, быстрая отправка товаров и их доставка — лишь некоторые из преимуществ работы с нами.Свяжитесь с нами! И скоро вам не придется тратить время на прогрев автомобиля зимой или мучить себя теплом своего четырехколесного друга жарким летним днем.

Схема

, принцип действия и виды

Стартер — узел, служащий для запуска двигателя. Фактически, это электродвигатель, который вращает маховик двигателя для воспламенения топливной жидкости и запуска двигателя.

Замена

Для снятия стартера ВАЗ 2110 требуется яма (желательно) ключ на 10, ключ на 13, ключ на 15, ключ на 8.Желательно, чтобы двигатель охлаждался. Снимаем минусовую клемму АКБ, снимаем защиту, если она еще и с ключами на 8 и 10 снимая затяжку шестерни коробки передач. Снимаем со стартера фишку провода питания, достаточно натянуть на себя. Ключом на 13 откручиваем провод питания к реле втягивающего, провода желательно убрать в сторону, что бы они не мешали демонтажу. Ключом на 15 откручиваем две гайки крепления стартера к корпусу КПП. Удалять.

После снятия необходимо проверить состояние втулок в корпусе ЦНД на предмет износа, вал якоря должен входить без люфта и заклинивания.При этих дефектах необходимо заменить гильзы.

Замена Бендикса.

Если причина в износе втягивающего реле или бендикса ВАЗ 2110, эти работы можно проводить самостоятельно. Для того, чтобы снять втягивающее реле, откручиваем крепление силового провода от корпуса стартера ключом на 13. Откручиваем два болта крепления втягивающего реле к корпусу стартера, будьте осторожны, при выкручивании болтов втягивающее реле, это пружина, которая может поглотиться при снятии. Держите руку.Далее снимаем поршень втягивающего реле с зацепа коромысла на Бендиксе и в обратной последовательности ставим новое втягивающее реле.

Для замены Бендикса снимаем реле втягивающего, откручиваем два длинных болта ключом на 10 с задней стороны стартера и разъединяем корпус стартера и его переднюю часть вилкой, бендиксом и ротором. Снимаем отверткой пластиковую заглушку с анкером и снимаем анкер с бендиксом с лицевой стороны корпуса. Снимите стопорное кольцо с наконечника анкера и снимите бендикс.Сборка производится в обратной последовательности. При установке нового бендикса рекомендуется промыть слоты для литоловой смазки.

Автомобильный стартер представляет собой небольшой 4-х диапазонный мотор, обеспечивающий первичное вращение коленчатого вала. Это необходимо для того, чтобы обеспечить необходимую частоту его вращения для запуска ДВС. Как правило, для запуска бензинового двигателя среднего объема цилиндров необходим стартер, имеющий в среднем 3 кВт энергии.Стартер является двигателем постоянного тока и питает энергию от аккумулятора. Снимая напряжение с аккумуляторной батареи, электродвигатель увеличивает свою мощность за счет 4-х бульонов, которые являются неотъемлемой частью любого автомобильного стартера.

Типы стартеров

Среди большого количества подобных электромагнитных двигателей выделяют только 2 основных типа: стартеры с коробкой передач и без нее.

С редуктором
Многие специалисты советуют использовать стартер с коробкой передач. Это связано с тем, что такое устройство имеет пониженную потребность в токе для эффективной работы.Такие устройства обеспечат рулевое управление коленчатым валом даже при низком заряде аккумулятора. Также одним из важнейших преимуществ такого устройства является наличие постоянных магнитов, сводящих к минимуму проблему с намоткой статора. С другой стороны, при длительном использовании такого устройства есть вероятность поломки вращающейся шестерни. Но это, как правило, приводит к заводскому браку или просто некачественной продукции.
Без коробки передач
Стартеры без коробки передач непосредственно влияют на вращение шестерни.В этой ситуации автовладельцам, у которых нет стартера, выгодно, что такие устройства имеют более простую конструкцию и легко ремонтируются (про свои руки читайте). Также стоит отметить, что после подачи тока на электромагнитный переключатель происходит скорость вращения шестерни с маховиком. Это позволяет обеспечить очень быстрое зажигание. Стоит отметить тот факт, что такие стартеры обладают высокой выносливостью, а вероятность поломки из-за воздействия электричества сведена к минимуму. Но устройства без коробки передач имеют вероятность плохой работы при низких температурах.

Принципы работы стартера с коробкой передач

При подаче тока от автомобильного аккумулятора, приводимого в действие замком зажигания, резервуар стартера является якорем стартера на коробке передач, что в разы увеличивает мощность проходящего напряжения. Далее берется передача крутящего момента от якоря к шестерне. Все это также происходит с помощью редуктора, который наделен постоянными магнитами, а специальные щетки, способные оказывать большее сопротивление, чем щетки обычного стартера, позволяют обеспечить его постоянную и эффективную работу.

Схема стартера ВАЗ 2106, 21061 (35.3708) (Жигули):

1 — Крышка привода;	14 — крышка реле;
2 — стопорное кольцо;	15 — болты контактные;
3 — кольцо ограничительное;	16 — коллектор;
4 — шестерня ведущая;	17 — щетка;
5 — обгонная муфта;	18 — втулка якорного вала;
6 — поводковое кольцо;	19 — Крышка от коллектора;
7 — заглушка резиновая;	20 — кожух;
8 — рычаг привода;	21 — шунтирующая катушка обмотки статора;
9 — якорное реле;	22 — корпус;
10 — удерживающая обмотка тягового реле;	23 — винт крепления полюса статора;
11 — втягивающая обмотка тягового реле;	24 — якорь;
12 — стяжной болт реле;	25 — обмотка якоря;
13 — пластина контактная;	26 — Кольцо промежуточное.

1 — вал карданный;	20 — болты контактные;
2 — гильза передней крышки;	21 — отвод «положительных» щеток;
3 — кольцо ограничительное;	22 — кронштейн;
4 — шестерня с внутренним кольцом обгонной муфты;	23 — щеткодержатель;
5 — муфта обгона роликовая;	24 — «Положительная» щетка;
6 — опорный вал привода с вкладышем;	25 — вал якоря;
7 — ось планетарной передачи;	26 — шпилька мангала;
8 — прокладка;	27 — крышка задняя с втулкой;
9 — плечо рычаг;	28 — коллектор;
10 — рычаг привода;	29 — корпус;
11 — крышка передняя;	30 — постоянный магнит;
12 — якорное реле;	31 — Анкер-анкер;
13 — удерживающая обмотка;	32 — Опора вала якоря с гильзой;
14 — втягивающая обмотка;	33 — планетарная передача;
15 — тяговое реле;	34 — Центральная (ведущая) шестерня;
16 — шток тягового реле;	35 — проехал;
17 — жила тягового реле;	36 — шестерня с внутренними зубьями;
18 — пластина контактная;	37 — Цепь кольцевая;
19 — крышка тягового реле;	38 — ступица с наружным кольцом обгонной муфты.

На представленном рисунке более подробно можно увидеть принцип работы стартера. В момент приведения стартера в активное состояние напряжение, обеспечиваемое аккумулятором, который, в свою очередь, активируется включением зажигания, падает сразу на 2 обмотки реле, что обеспечивает тягу стартера (втягивающая 14 (см. Рис. Стартер от ВАЗ 2110 «5702.3708») и удерживая 13). Из-за магнитного поля, которое создается обмотками реле, якорь (12) подтягивается вверх и на остатках рычага (10) приводит в движение шестерню (4), которая мгновенно взаимодействует с маховиком двигателя.После того, как произошло полное замыкание контактных болтов (20) пластины (18) (18), перестает действовать втягивающая обмотка. В это время якорь реле находится в натянутом положении с помощью одной только обмотки. При повороте ключа зажигания во 2-е положение происходит обесточивание обмотки, удерживающей якорь реле. Таким образом, якорь возвращается в исходное положение специальной пружиной. Таким образом, с помощью рычага (10) выводится шестерня (4), которая входит в зацепление с маховиком двигателя.

Стартер ВАЗ 2110 бывает двух типов — в зависимости от карбюратора или инжекторного двигателя от стоимости палатки. На более поздних машинах стали устанавливать скоростные — они небольшие, но имеют более высокие характеристики. У них более высокая частота вращения за счет использования специальной конструкции редуктора на основе солнечной шестерни. В статье мы постараемся рассмотреть основные вопросы: конструкция, принцип работы, схема включения, порядок замены стартера на ВАЗ 2110.

Схема построения и включения

Цена нового стартера ВАЗ 2110 около 2500 рублей.Его можно выбрать за основу — электродвигатель постоянного тока. У него две обмотки — роторная и статорная. Кроме того, необходимо обратить внимание на то, что питание подается через своеобразный переключатель (который также имеет дополнительную функцию) — втягивающее реле на обмотки статора. Их всего четыре, подключены как показано на этой схеме:

Следовательно, для ротора подходят четыре щетки — две связаны с массой, а две — со вторыми выводами обмоток.Именно такая схема включения позволяет добиться от электродвигателя максимальной мощности. В том случае, если стартер ВАЗ 2110 не крутится, необходимо будет сначала проверить схему включения. А именно втягивающее реле и питание его обмотки. Для наглядности взглянем на работу механизма в разных режимах:

Реле втягивающего устройства — самая уязвимая часть всего пускового механизма. Дело в том, что именно он производит котировку большого тока.Только представьте, что минимальное значение тока колеблется в пределах 60..80 ампер! А если неисправен стартер ВАЗ 2110 и ротор его клин, то ток потребления обмоток может возрасти до нескольких сотен ампер! Следствие — подгорание контактов и невозможность проведения электрического тока. Часто сгорают обмотки втягивающего реле ВАЗ 2110, в этом случае не слышны даже щелчки при повороте ключа зажигания.

А теперь давайте немного разберемся, как работает вся эта система:

Включите зажигание и подачу питания на ЭБУ.
При повороте ключа в крайнее положение на обмотку втягивающего реле поступает питание.
Удерживающая обмотка позволяет якорю реле находиться в вытянутом состоянии. При этом контакты замыкаются и шестерня Bendix Starter ВАЗ 2110 подключается к свадьбе маховика.
Контакты протекает ток, обмотка статора запитана.
При отсутствии повреждений обмотки статора подают питание на роторные.
Вокруг всех обмоток создается магнитное поле, а на роторе и статоре они разнонаправленные, поэтому будут постоянно пытаться отталкиваться друг от друга.
Благодаря магнитному полю вращается вращение.

В случае неисправности прицепного стартера ВАЗ 2110 питание всего узла реализовано не будет. Самый простой способ проверить исправность — замкнуть отверткой оба силовых вывода реле втягивающего.

Как заменить и отремонтировать

Для ремонта не требуется навыков, чтобы уметь обращаться с ключами от гаечных ключей (а их всего два). В первую очередь нужно полностью обесточить машину.Для этого снимите клемму с аккумуляторной батареи, и уберите ее в сторону — так вы освободите немного места, которое немного в инъекционных десятках. Но работать удобнее внизу, так как воздушный фильтр демонтировать не нужно. Если машина старая, то можно повредить резиновые фиксаторы, а покупать новые вещи будет лень (обычно бывает). А вот внизу может быть «проблема» в виде защиты. Решайте сами, какое из зол меньше.

Первым делом выдергиваем провод питания тягового реле, затем откручиваем от него провод питания.Ключом на «13» закручены три-две (в зависимости от модификации автомобиля) гайки гайки стартера ВАЗ 2110 к блоку сцепления. Вытащите весь узел и внимательно осмотрите. Конечно, внешний осмотр может выявить некоторые дефекты, кроме разрушения отверстий в крышке и изгиба. Необходимо разобрать весь агрегат, чтобы провести его полную диагностику и ремонт. Конечно, самый оптимальный вариант — раз в 4-5 лет покупать новый стартер и ставить, а старый выкидывать или продавать в металлоломе.

Но если решили отремонтировать, то нужно учесть:

Очистка ламелей обязательна, так как грязь между ними представляет собой смесь графита и меди, которая является проводником. Следовательно, ротор может быть полностью замкнут накоротко. Если можно столько поставить.
Замена щеток в любом состоянии старые.
Установка новых гильз. Один находится в задней крышке стартера ВАЗ 2110, а второй — в блоке двигателя.
При необходимости устанавливается новый бендикс.

А теперь посмотрим, какая цена ремонта и на сколько хватит. Если примерно растянуть, то цена ремкомплекта будет в три раза меньше стоимости всего стартера. Но качество ремкомплекта может быть очень низким и ремонт нужно будет проводить практически ежегодно.

Стартер в любом автомобиле предназначен для раскрутки коленчатого вала двигателя при запуске. Он должен обладать значительной мощностью, чтобы преодолевать силу трения и сжатия в цилиндрах, возникающих во время работы.Иногда при стартерном ремонте ВАЗ 2110 делают ремонт, так как со временем приходит в негодность, некоторые узлы изнашиваются и требуют замены.

Но стартер предназначен только для кратковременной работы (до 20 секунд). Долго форсировать его крайне нежелательно, так как ток потребления на стартере очень большой, можно расплавить силовую проводку и разрядить аккумулятор.

Для выполнения ремонта можно приобрести как готовый ремкомплект, так и все детали по отдельности.Но все зависит от производителя стартера, который установлен на автомобиле. Даже на конвейер в свое время ставились устройства разных производителей. А поскольку «десятки» давно не выпускаются, такие узлы сменили все владельцы.

Если не меняли, то проводился капитальный ремонт. Но не всегда потребность в «Капитале», иногда стартер отказывается идти в путь без причины, совершенно неожиданно для хозяина. Для диагностики достаточно выполнить несколько манипуляций, которые помогут определить причину неисправности и возможность ее устранения.

Основные узлы стартера ВАЗ 2110

Автомобильная электрическая машина ВАЗ 2110 представляет собой простой коллекторный двигатель постоянного тока, питающийся от аккумуляторной батареи большой емкости. Мощность такого двигателя при любых оборотах достаточно велика. Это свойство коллекторных двигателей успешно используется в электростартерах. При любой нагрузке на ротор мощность будет одинаковой. Но если стартер ВАЗ не крутится, нужно провести несколько неисправных манипуляций.Основные детали электростартера ВАЗ 2110:

ротор с обмоткой и ламелями;
статор с обмоткой;
рукава в заднюю крышку;
планетарный механизм из 3-х одинаковых шестерен, приводимых в движение ротором электродвигателя;
реле втягивающее;
бендикс — механизм, с помощью которого ось вращения стартера связана с винтом ДВС;
чехол.

Все элементы отличаются высокой надежностью, но при выходе из строя их полная или частичная замена.Итак, если не работает стартер, можно стереть щетки. На некоторых типах электростартеров их можно заменить, просто перекрутив старые и установив новые.

А некоторые производители делают «одноразовые» узлы, поэтому приходится прибегать к пайке. К тому же припаять олово крайне нежелательно из-за сильного нагрева щеток в процессе эксплуатации. Сварку медной проволоки желательно производить путем воздействия сильного тока.

Bendix и планетарный редуктор

Конструктивно ротор электродвигателя постоянного тока отделен от ротора стартера планетарным механизмом, который состоит из солнечной шестерни круглой формы с зубьями на внутренней стороне.И еще 3 маленькие шестерни, вращающиеся внутри солнечной батареи, и внутренние зубья, соединенные с последней шестерней, жестко связанной с валом электродвигателя.

Но такие типы стартеров устанавливаются сравнительно недавно. Старые образцы изготавливаются без планетарного редуктора и имеют меньшее количество оборотов. Это их главный недостаток, несмотря на то, что надежность у них несколько выше, так как планетарный механизм довольно быстро изнашивается.

Bendix Electrostar — это механизм, состоящий из 2-х основных частей.Они представляют собой обгонную муфту и установленную на ней шестерню. Причем обгонная муфта связана с валом стартера с намотанными по спирали пазами. Именно по ним движется устройство в момент запуска. Если не работает стартер ВАЗ, то часто причина кроется в Бендиксе.

Кроме того, у него есть заглушка — две металлические пластины, которые крепятся на обгонной муфте с двух противоположных точек. Второй край пластин имеет прямоугольную форму. При повороте ключа зажигания втягивающее реле воздействует на эти пластины и перемещает шестерню на валу по спиральным пазам до тех пор, пока не произойдет захват со свадьбой маховика.

Ретрактор Reliele

Реле втягивающего устройства стартера — простейший электромагнит, состоящий из следующих элементов:

Корпус из немагнитного материала;
якорь из магнитного материала;

Обмотка

, расположенная в корпусе реле;
2 медных контакта и замыкающая их пластина.

Принцип работы довольно простой. К втягивающему реле подходят два плюсовых провода: от АКБ и от замка зажигания.А на втором напряжение появляется только в тот момент, когда ключ зажигания повернут по часовой стрелке до упора. При отпускании ключа напряжение на проводе управления пропадает.

В момент появления напряжения электромагнит срабатывает, обмотка в корпусе реле оказывается под постоянным напряжением. В результате притягивается якорь из магнитного материала, который задевает небольшой стержень в нижней части реле. Этот стержень жестко связан с перемычкой, которая при подаче напряжения на управляющий провод замыкается 2 силовых контакта электростартера.

При этом шестерня бендикса движется относительно вала стартера. В результате подача напряжения на обмотку электродвигателя должна быть заполнена маховиком и, соответственно, коленчатый вал двигателя начинает вращаться. Таким образом стартер ВАЗ 2110 работает на автомобиле.

Неисправности стартера

Диагностировать неисправность можно буквально с одной попытки запуска. Для этого достаточно повернуть ключ зажигания по часовой стрелке до упора.Слушай, есть какие-то изменения. Если электродвигатель раскручивается, соответственно срабатывает реле втягивающего, неисправность кроется в планетарной коробке передач или в обгонной муфте. Во втором чаще бывает поломка. Для его устранения необходимо заменить Бендикс.

Если проблема в планетарной передаче, электростартер будет демонтирован и выбрана аналогичная передача. Возможен такой случай, при котором после поворота ключа в замке зажигания никаких изменений менять не должно, не шлепает реле втягивающего устройства.Проверить наличие напряжения на управляющем выходе реле. Можно даже поставить машину на стояночный тормоз, включить нейтральную передачу и, отключившись от управления втягивающим устройством, подпилить его плюсом от АКБ с помощью отрезка провода.

При срабатывании электромагнита неисправность должна быть записана в замке зажигания, проводке, предохранителях. Если щелчка нет, значит, обмотка электромагнитного реле повреждена. Лучший выход из такой ситуации — замена втягивающего устройства, хорошо, что стоимость не очень большая.Другой случай: втягивающий срабатывает, но стартер не крутится. Причин может быть 2: зависит от того, есть ли напряжение на силовом выходе реле, которое подключено к обмотке электростартера.

Есть напряжение — неисправность в щеточном узле или в обмотках ротора, статора.
Нет напряжения — загрязнение контактов внутри электромагнитного реле втягивающего устройства. Для ремонта достаточно будет его разобрать и наждачной бумагой очистить контакты.Но так как необходимо паять, то ремонт стартера усложняется и автовладельцу проще установить новое реле.

Вот так можно проверить стартер ВАЗ: быстро и без полной разборки узла. Но если неисправность внутри устройства, вам нужно будет ее удалить и разобрать практически до винта.

Автомобильная система зажигания состоит из множества узлов и механизмов, обеспечивающих нормальный запуск и работу силового агрегата.На автомобиле ВАЗ 2110 стартер — узел, при неудачном запуске двигателя это будет невозможно. Подробнее об этом устройстве, а также о его установке вы можете узнать из этого материала.

[Скрыть]

Характеристики стартера ВАЗ десятой модели

Прежде чем устанавливать новую 2110 и подключать ее, разберемся с основными характеристиками. Рассмотрим расположение и устройство стартера ВАЗ 2110.

Расположение и назначение

Для запуска двигателя автомобиля необходимо проворачивать коленчатый вал.Коленчатый вал вращается в результате включения стартера, который, по сути, представляет собой электродвигатель постоянного тока. Мощность этого электродвигателя определяется минимальной частотой вращения коленчатого вала, а также моментом сопротивления его вращению. Несмотря на небольшие размеры, узел выполняет функции, позволяющие вращать маховик, что необходимо для движения поршней агрегата. Что касается места установки, то если смотреть на машину спереди, лицом к двигателю, то узел находится с правой стороны моторного отсека, напротив сиденья водителя.

Устройство и принцип работы узла

На автомобилях ВАЗ 2110 инжекторный стартер в сборе состоит из множества различных узлов, при выполнении которых устройство будет хорошо работать.

Основные узлы механизма:

заводное устройство;
якорь;
тянущая и удерживающая обмотки;
тяговое реле;
Щетки стартера ВАЗ 2110, при износе которых, кстати, требуется механизм.

Более подробно устройство и ВАЗ 2110 приведены в конце статьи.

Что касается принципа действия, то работа узла осуществляется в несколько этапов:

Узел стартового узла Привод шестерни на вал якоря в зацеплении с зубчатой частью маховика. ;
далее вращение этого вала вращается, и вместе с ним вращается шестерня, которая впоследствии поворачивает вращение коленчатого вала двигателя через маховик, тем самым способствуя запуску агрегата;
После запуска двигателя компонент привода должен приводить в действие зубчатый механизм из зацепления с зубчатым колесом маховика.

Какой стартер лучше поставить?

Если узел на вашем автомобиле вышел из строя, то вам придется либо его отремонтировать, либо поменять на исправный. В случае замены обязательно всплывет вопрос — какой стартер лучше поставить? На сегодняшний день на «десятках» можно использовать два типа устройств — с коробкой передач и без нее. Редуктор представляет собой устройство с малогабаритным электродвигателем и меньшим током. От обычных механизмов он отличается более высоким пусковым моментом, мощностью, вес у него намного больше, а пусковая мощность лучше (автор видео ремонта устройства в домашних условиях — канал COMPSMASTER).

К тому же редукторные устройства реже обслуживаются и, как показывает практика, ресурс у них выше. Механизмы этого типа позволяют обеспечить прокрутку коленчатого вала даже при разряде аккумулятора машины. Но следует отметить, что длительное использование такого пускового узла может привести к его более ускоренному выходу из строя. Одна из «болезней» коробок передач — это вращающаяся шестерня, которая, как правило, выходит из строя раньше других элементов.

Если говорить о традиционных стартерных механизмах без коробки передач, то в этом случае сам узел передает поступательное движение на шестерни.Такие устройства имеют более простую конструкцию и без проблем ремонтируются в случае поломки, это преимущество считается основным по сравнению с редукторными механизмами. Тем не менее, специалисты все же рекомендуют останавливать свой выбор на зубчатых узлах, так как они более прочные и в целом надежнее работают.

Инструкция по подключению своими руками

Итак, если вы решили установить новый механизм, то для начала вам потребуется демонтировать старый.

Как снять и установить новый прибор, какова его схема включения читайте ниже:

Для начала перетащите двигатель и выключите зажигание.Затем откройте моторный отсек и отсоедините аккумулятор. Все ремонтные работы, связанные с электрической частью, должны выполняться в обесточенной электросети. Если аккумулятор не выключить при разборке, это может привести к падению напряжения в системе, что может привести к выходу из строя пускового механизма или другого электрооборудования.
При отключенном аккумуляторе потребуется демонтировать защиту картера силового агрегата. Для этого затем залезьте под днище автомобиля и открутите все болты, фиксирующие защиту, затем снимите ее, а рядом поставьте болты, чтобы не потерять.
Теперь можно приступить к демонтажу элемента. Для этого сначала найдите, где находится устройство. Первым делом нужно открутить гайку верхнего стопорного механизма. Открутите его гаечным ключом и отложите в сторону.
Следующий этап лучше проводить под днищем автомобиля. Заберитесь под днище автомобиля и отключите кабель, который соединяется с выводом тягового реле. Если соединение плохое, на нем есть следы ржавчины или окисления, то на этом же этапе произведите чистку контактов, для этого можно использовать строительную железную щетку.
После выполнения этих действий нужно открутить гайку и отключить трос, который подключается к контактному выключателю тягового реле.
Далее остается открутить только гайку, которая находится на нижнем фиксаторе механизма. Теперь вы можете разобрать пусковое устройство и произвести замену на более функциональное и эффективное. Дальнейшая установка производится в обратной последовательности, не забываем соединять все гайки и болты. Перед подключением проводов проверьте качество контактов, чтобы не допустить возможных проблем в будущем.

Фотогалерея

Как мы и обещали в начале статьи, представляем вашему вниманию более подробную схему устройства с обозначением всех составных частей конструкции.

Как разобрать топливный насос ВАЗ 2110 Форсунка

Проводя параллельно с телом человека и автомобилем прибором, бензонасос действительно подходит на роль «сердечного клапана» двигателя. К счастью, отремонтировать или даже заменить его намного проще и провести такую операцию сможет каждый.

Типы топливных насосов — характеристики и устройство

По типу работы насосы бывают двух исполнений — электрические, которые используются в инжекторных и дизельных автомобилях с распределенной системой впрыска топлива, и механические, которые используются только в карбюраторных автомобилях. В автомобилях ВАЗ 2109 и ВАЗ 2110 более позднего выпуска (после 2006 г.) произведена замена — карбюратор заменен на современный инжекторный, соответственно электрического типа. В моделях, выпущенных до 2006 года, всегда стоит карбюратор и помпа механического типа.

В топливном баке находится

ВАЗ 2109 и ВАЗ 2110 (инжектор) электрического типа. Расположение автомобиля считается наиболее удобным для работы устройства, но не очень удобным для ремонта или чистки. При таком расположении топливная система не требует дополнительной всасывающей линии, которая есть в насосе механического типа. Расположение насоса в топливном баке позволяет значительно быстрее остывать.

Также возле помпы в баке находится внутренний топливный фильтр.Электрический топливный насос состоит из внутреннего сетчатого фильтра, поплавка расхода топлива, 2-х клапанов и механизма топливного ограждения. Характеристики насоса этого типа позволяют поддерживать давление до 4 атмосфер, чего более чем достаточно для нормальной работы автомобиля.

Для автомобиля ВАЗ 2109 (инжектор) Нормальным рабочим считается давление 2,4-3,3 атм, для автомобиля ВАЗ 2110 рабочее давление должно достигать отметки 3,6 атм.

В бак ВАЗ 2109/2110 (инжектор) поставить центробежный электронасос.Одним из основных компонентов в работе насоса является реле. В этих моделях автомобилей срабатывает реле в результате импульсных сигналов, поступающих от центрального блока управления, и только после этого подаётся помпа.

Насос механического типа применяется только в моделях, на которых установлен карбюратор, для впрыска не подходит, также нельзя применять для работы на дизельном двигателе. Насос под капотом автомобиля, прямо на его двигатель. Состоит из нескольких частей, требующих нечастого, но необходимого ухода.В корпусе насоса, состоящем из двух частей, расположен фильтр, два клапана, шток с механическим приводом и втягивающая пружина. Между корпусом вставлена специальная диафрагма.

Механическое действие осуществляется приводом распределительного вала, который передает давление с помощью рычага с толкателем. На импортных моделях карбюраторного типа реализована несколько иная схема работы, она основана на коромысле с двумя плечами и рычагом.

Насосная помпа — как определить причину?

Как и любая деталь, ТНВД рано или поздно обслуживает все признаки некорректной работы и выходит вообще.Лучше всего заменить или отремонтировать помпу до того, как она полностью сломается. Чаще всего проблема возникает из-за реле бензонасоса. В основе реле лежит предохранитель, обычно он ломается.

Поднимите заднее сиденье и найдите фишку под обшивкой, она в ней реле с предохранителем. Замените предохранитель на новый, после этого ваша помпа должна заработать. Однако не стоит забывать, что причиной неисправности могут быть сниженные характеристики вашего аккумулятора. .Такая проблема возникает в автомобиле ВАЗ 2109/2110 с электронасосом. При работающем двигателе автомобиля вне зависимости от того, форсунка в нем или карбюратор, всегда слышны изменения, если есть проблемы с помпой. Двигатель можно заявить при работе на холостом ходу.

В автомобилях с механическим насосом шток выходит из строя. Сделать частичный ремонт или заменить механический бензонасос — зависит от характеристики поломки. Как показывает практика, в автомобиле ВАЗ 2109 достаточно выполнить частичный ремонт.

Ремонт помпы и ее полная замена

Для начала нужно снять воздушный фильтр автомобиля. Далее отсоединяем топливный шланг с бензином и шланг, идущий прямо в карбюратор. После этого откручиваем гайки, которыми насос крепится к блоку двигателя, и снимаем его. Разберите насос как можно осторожнее, чтобы не повредить диафрагму. Внимательно проверьте, нет ли на его деталях трещин или серьезных загрязнений.

Купить Ремкомплект под механическую помпу карбюраторного типа можно в любых автоматах.После установки и замены деталей насос необходимо промыть бензином и продуть под давлением. Независимо от характера поломки, замените прокладку в помпе перед задней сборкой.

Устройство ТНВД инжекторной машины такое, что ремонту не подлежит, поэтому обычно это полная замена. Для замены топливного насоса в инжекторной машине нужно приподнять заднее сиденье и под обшивкой найти люк. Аккуратно снимаем его крышку, отсоединяем все электрические фишки, предварительно сняв клемму аккумулятора.Далее откручиваем гайки и вытаскиваем корпус с помпой. Перед установкой нового насоса лучше всего заменить сетевой фильтр. Собрать все в обратном порядке и подключить клеммы на АКБ.

Вы заходите в машину, включаете зажигание … но ничего не происходит. Машина должна завестись, но она не может этого сделать.

Часто причиной такой ситуации становится вышедшая из строя АЗС на ВАЗ 2110. Заменить ее не составит труда. И не обязательно идти на СТО.Эта работа, пожалуй, даже менее опытному автовладельцу.

Причины неисправности

Перед заменой на замену необходимо определить причины, по которым не работает бензонасос в ВАЗ 2110. Их может быть несколько.

Возраст. Со временем по мере увеличения пробега изнашивается помпа, ухудшается эффективность подачи топлива, устройство перестает работать.
Регулярная езда на автомобиле с пустым баком. Имеет сильную нагрузку на помпу, которая не выдерживает и ломается.
Загрязнение фильтра. Иногда замена фильтра топливного насоса на ВАЗ 2110 решает проблему . Наличие в нем загрязнения прекращает подачу топлива, поэтому топливовоздушная смесь не образуется, машина не заводится.
Резкие и частые остановки мотора.
Низкие показатели производительности и падение мощности воды.
Заправка на сомнительных заправках, на которых много грязи.

Типы топливных насосов

Некоторые старые автомобили полностью лишены такого устройства, как заправка.Мы надеемся, что вам не придется сталкиваться с такой ситуацией, потому что это старое и неэффективное решение.

На сегодняшний день существует два типа ТНВД для ВАЗ 2110 — механический и электронный.

Механические считаются классическим решением
который находится вне топливного бака. Работает он довольно просто — топливный насос всасывает топливо из бака, то есть бака. Он вполне может работать при низком давлении, ведь между помпой и карбюратором небольшое расстояние.
Electronic — это более современный вид насоса, который монтируется внутри самого резервуара. Проводится повышенным шумом при работе, по сравнению с аналогом. Его работа полностью зависит от электронной системы, которая учитывает одновременно несколько факторов:
Текущее расположение дроссельной заслонки;
Содержание выхлопных газов;
Соотношение воздуха и топлива и т. Д.

Многих интересует где же предохранитель бензонасоса на ВАЗ 2110?

Ответ: Он находится внизу консоли, если смотреть со стороны пассажира.Крайний правый — это тот, который вы искали. Хотя часто собирают их в произвольном порядке, поэтому и расположение может отличаться.

Электронасосы подачи топлива находятся под давлением, что вызывает определенный уровень шума. Из-за этого топливный насос собирается глубоко внутри бака автомобиля. Это топливо и охлаждают глушитель для работы насоса.

Пуск насоса осуществляется за счет электродвигателя. При включении замка зажигания бортовая система подает сигнал на помпу, после чего он начинает подачу топлива.

В некоторых ситуациях на насос действует электрический заряд. С его помощью мотор несколько минут вращается, что устанавливает давление внутри топливной системы.

Подсчитайте, если через 3 секунды компьютер не выдаст данные помпы при начале работы, он автоматически выключится. Потому что звук от мотора мотора мы слышим первые несколько секунд.

При отсутствии давления в топливной рампе ВАЗ 2110 топливный насос желательно заменить на новый. Смысла в его ремонте, как показывает практика, нет.Это трудоемкий, затратный по энергии процесс, который серьезно не оправдан с финансовой точки зрения.

Т.к. у вас форсунка ВАЗ 2110 Топливный насос не работает, рекомендуем его заменить. Более того, установите лучше электронный тип.

Замена Benzonasos

Процесс замены довольно прост. Просто следуйте инструкциям и вы быстро закончите работу.

Отключите аккумулятор.
Открутить крышку топливного насоса.
Снимите разъемы с топливного насоса.
Ослабьте небольшой хомут, который находится прямо на топливном шланге. Брать полностью нет смысла.
Открутить оба шланга, по которым подается топливо.
Снять прокладки. Их лучше сразу поменять на новые. Это расходные, дешевые материалы.
Крепление бензонасоса осуществляется на 8 болтах. Потерял все, сохрани болты.
Снимите уплотнительное кольцо.
Снимаем АЗС вместе с поплавком.
Снимите резиновую прокладку.
Поставил новый бензонасос.
Произведите сборку в обратной последовательности.

Вряд ли стоит пытаться ремонтировать старую АЗС. По качеству ремонта тяжело повернуться, потому что одна неисправность может повлечь за собой другую. Рисковать нет смысла. К тому же новый бензонасос — далеко не самое дорогое удовольствие для ВАЗ 2110.

Выполняя работы своими руками, на весь процесс демонтажа и установки насоса у вас уйдет около 20-30 минут.

Следуйте инструкциям, избегайте любых попыток со стороны любителя. Учтите, что стоимость такой процедуры на СТО обойдется даже дороже, чем покупка новейшего электронного топливного насоса. Поэтому тратить на это деньги нет смысла, если все можно сделать самому.

Автомобиль ВАЗ 2110 хорош тем, что стоимость его деталей невероятно доступна для отечественного потребителя. Плюс к этому конструкция машины довольно проста, что позволяет проводить ряд ремонтных работ самостоятельно, не опасаясь последствий неправильного ремонта.

Обратите внимание, что если у вас нет опыта ремонта и обслуживания автомобиля, начинать практику с такого занятия, как замена бензонасоса, не рекомендуется. Практикуйтесь в более простых задачах и со временем постигните все прелести самостоятельного ремонта.

Baszonasos — важная часть топливной системы автомобиля. Как известно, от правильной работы топливного насоса зависит производительность моторной системы и других основных комплектов машины. Поэтому для поддержания правильной работы автомобиля необходимо тестировать и обслуживать элементы важнейшей совокупности ВАЗ 2110.Каждая машина подразумевает использование топливного насоса. Baszonasos выполняет важную функцию в работе топливной системы. Благодаря этому элементу топливная смесь циркулирует между баком и двигателем автомобиля. Другими словами, топливный насос подает смесь в систему двигателя, чтобы привести автомобиль в движение.

Элемент топливной совокупности качает рабочую смесь в ТРК. В зависимости от конструктивных особенностей Авто в качестве дозатора используют карбюратор или форсунку.В определенных технических характеристиках и характеристиках автомобиля топливный насос топливной системы может иметь различный вид. В большинстве случаев современные автомобили, оснащенные инжектором, работают с электрическим топливным насосом. На более ранних моделях автомобилей используются механические аналоги, оснащенные карбюратором. Поэтому, если топливная система вашего автомобиля дает сбои, вам необходимо подробно изучить инструкцию производителя, чтобы ознакомиться с важными характеристиками автомобиля.Детально изучив устройство вашего автомобиля, вы сможете узнать, какой тип устройства комплектуется топливной совокупностью. Таким образом, если топливный насос требует замены, вы будете знать, какой тип устройства вам необходимо приобрести для правильной работы вашей машины. Для ВАЗ 2110 рекомендуется использовать оригинальную заправку серийного производства. Заводская деталь производителя имеет относительно небольшую цену и значительно увеличит ресурс топливной системы автомобиля.

Рассмотрим принцип работы топливного насоса.

Как уже было сказано, механический топливный насос чаще используется в автомобилях с карбюратором, где топливная смесь циркулирует под низким давлением. Электрические аналоги, в свою очередь, чаще устанавливаются в автомобиле с инжектором, где топливная смесь циркулирует под высоким давлением. Если автомобиль оборудован карбюратором, топливный насос работает следующим образом. В момент, когда возникает необходимость заполнить топливную камеру смесью, смещение диафрагмы смещается в нижнюю часть.Возвратный механизм перемещает диафрагму в противоположное положение, что приводит к подаче топлива в карбюратор. Принцип работы электрического топливного насоса на автомобилях, оснащенных инжектором, во многом аналогичен механическому аналогу. Центральная часть устройства втягивается в электромагнитный импульсный клапан до тех пор, пока не разомкнется контактная группа, которая перестает течь.

Прежде чем приступить к диагностике или замене топливного насоса, необходимо ознакомиться с его расположением.Для этого нужно прибегнуть к помощи инструкции производителя. Стандартное расположение элемента на автомобиле ВАЗ 2110 — под кормовым креслом машины.

Диагностика АЗС ВАЗ 2110 своими руками.

Выявить неправильную работу бензонасоса довольно просто. Как правило, о работе бензонасоса свидетельствуют очевидные факты. Наиболее популярные признаки неправильной работы элемента:

Появление постороннего звука при эксплуатации
Агрегат не выполняет основную функцию.Смесь не происходит или контакт не работает.
Уменьшена производительность подачи топливной смеси.

Этапы диагностики ТНВД своими руками.

На первом этапе необходимо приступить к проверке давления в топливной системе ВАЗ 2110. Для успешного получения результатов проверки необходимо использовать манометр, который подключается к штуцеру штуцера. Если индикатор прибора превышает отметку в три и три десятых, возможная причина неисправности — регулятор давления, который необходимо заменить на исправный.Если индикатор манометра показывает давление менее двух более восьми десятых, необходимо быстро начать замену топливного фильтра. В том случае, если после выполнения операции машина продолжает некорректно работать, стоит снять топливный блок и обработать сетку фильтра.

В остальных ситуациях требуется обязательная замена топливного насоса. Если автомобиль оборудован электрическим элементом топливной системы, также стоит обратить внимание на состояние реле насоса.Если реле удерживать в одном из положений, топливная система будет работать некорректно. Во время диагностики стоит обратить внимание на предохранитель, который также подвержен износу и может потребовать замены.

Заменяем элемент топливной системы своими руками.

Для начала подробно разберем, как поменять электро ТНВД. Такая операция может потребоваться в некоторых случаях, среди которых наиболее распространены:

Неправильные показания датчика топливной системы или его полный выход из строя.
Недостаточная пропускная способность или нарушение структуры сетки для сбора топлива.
Некорректная работа самого компрессора.

Для успешной реализации работ должен быть подготовлен стандартный набор для замены бензонасоса, в который входят: ключ на 10 ключей, отвертка и оригинальный бензонасос.

Этапы замены ТНВД ТНВД своими руками.

1. Первым делом нужно ослабить давление подачи топлива в ВАЗ 2110.

2. С помощью фиксатора откручиваем два шланга, отвечающих за подачу рабочей смеси. На этом этапе работ стоит проявить предельную осторожность, чтобы не повредить плод бензоблока.

3. Открутите гайки на зажимном кольце и снимите деталь.

4. Демонтируем провод, который находится на одной из гаек.

5. Следующим шагом необходимо вытащить насосный агрегат из топливного бака. Важно не повредить датчик уровня смеси.

6. Демонтируем уплотнительный элемент топливного элемента и заменяем его новым.

7. После этого устанавливаем новый топливный насос на штатное место и собираем топливную систему в обратной последовательности.

Особенности механического аналога.

Если автомобиль оборудован механическим насосом, то для его замены потребуется выполнить следующие действия:

1. Первым делом снимаем фильтр очистки воздуха ВАЗ 2110.

2. Демонтируем смесительный провод к элементу.

3. Ослабить держатели и демонтировать смесительный провод к карбюратору.

4. Отвинтите держатели и снимите элемент.

Во время эксплуатации автомобиля регулярно проводите диагностику и обслуживание топливной системы, чтобы оставаться уверенным в надежности машины.

Обратите внимание на состояние топливного фильтра после прохождения определенного количества километров. В случае использования некачественной смеси фильтрующий элемент довольно быстро выходит из строя, в то время как использование бензина без очистки крайне нежелательно для системы двигателя.

Топливный насос (ВАЗ-2110) является основным конструктивным элементом топливной системы бензинового двигателя, который заставляет подачу топлива к форсункам или карбюратору под самым высоким давлением.
В зависимости от типа привода выполняются электронные и механические агрегаты. А теперь рассмотрим устройство этой детали на примере элемента, установленного на ВАЗ «10-ку».

Механический топливный насос ВАЗ-2110 — Характеристики и устройство

Этот тип механизма применяется только на автомобилях с карбюраторными двигателями.Этот топливный насос ВАЗ-2110 имеет собственный механический привод от распредвала, и он размещен на двигателе.

Собственной конструкции Этот элемент является одной из разновидностей поршня и содержит следующие детали:

Привод этого устройства, как мы уже говорили ранее, осуществляется от эксцентрика распределительного вала. При вращении этого элемента деталь движется вниз по штоку с диафрагмой, при этом преодолевается сила пружины. Объем пространства над ним увеличивается, и бензин за счет слива просачивается в насос через отдельный клапан от бензобака.Нагнетательный клапан при этом закрывается.

Основной рабочий механизм насоса — диафрагма. Он состоит из 2-х мембран, между каждой из которых находится собственная прокладка. Диафрагма соединена со штоком. Последний осуществляет взаимодействие с деталями механического привода. Существуют различные схемы привода насоса. Например, на российских «10 кац» используется конструкция, состоящая из толкателя и рычага с балансиром. На импортных машинах использовалась его разработка с качающимся «коромыслом».

Топливный насос на ВАЗ-2110 — Свойства

Основные характеристики этого устройства заключаются в уровне давления и габаритах корпуса. Самыми популярными на сегодняшний день являются агрегаты немецкого производства «Бош». Давление бензонасоса ВАЗ-2110 около 2,8-3,8 бар. Траверс топливного насоса иногда определяется диаметром корпуса, в большинстве случаев это длина.

Размеры этой детали могут быть самыми разными. В зависимости от модели и марки производителя этот параметр составляет 65, 90 или 105 мм.И это далеко не все размеры бензонасосов ВАЗ.

Помимо длины, эти устройства отличаются расположением микросхем для терминалов. Сама сетка местами посадки По сути маркой не отличается. Кстати, качество его работы при низком уровне топлива в баке зависит от длины бензонасоса. Другими словами, при выборе нужно обращать внимание на более длинные элементы. Кстати, загрязнение корпуса можно разнообразить прокладкой, прокладкой из резины.

Электронные аналоги

А бензонасос какой особенный? ВАЗ-2110 (инжектор) поставляется именно с такими устройствами в топливной системе. Электронный насос применяется на бензиновых двигателях с распределенным впрыском топлива. В турбодизельных и просто дизельных двигателях этот элемент используется в контуре пониженного давления для подготовительного включения горючего к насосу завышенного давления. Кстати, по такому же принципу работают электронные насосы на бензиновых двигателях с непосредственным впрыском топлива «Common Ryle».Электронный механизм создает давление около 0,3 МПа (в силовых установках с непосредственным впрыском — около 0,7 МПа). Использование механических насосов в таких системах не рекомендуется из-за низкого давления при подаче бензина.

Где он находится?

И этот агрегат ставится в топливопровод или в топливный бак. Благодаря такому размещению риск потери будет значительно миниатюрным из-за отсутствия поглощающих магистралей.

Конструкция электронного насоса подразумевает наличие следующих деталей:

Электродвигатель.
Помпа помещена в железный корпус.

Иными словами, данный агрегат состоит из электропривода и насосной части. Все его составляющие находятся в непосредственном контакте с топливом. Помимо перечисленных выше деталей, в модуль также входит датчик расхода топлива, топливный и сетчатый фильтр.

А рассматриваемая деталь действительна в связи с наличием 2-х клапанов — оборотной и редукционной. 1-й блокирует систему при остановке работы ДВС. 2-й выполняет функцию поддержания давления в системе, при этом вся эта часть топлива питается за счет обратной впускной части.

В конструкции выделяется определенное количество типов электронасосов:

Ролик.
Шестерни.
Центробежный.

Ролик

Этот аппарат всасывает бензин и перекачивает его за счет работы ротора и движущихся специальных роликов. Когда место между этими двумя деталями увеличивается, создается разряд. Благодаря этому топливо заполняет все пустое пространство. Когда он заполняется полностью, подает бензин. По мере вращения ротора это место равномерно миниатюризируется, и в какой-то момент открывается входное отверстие.Топливо под давлением покидает насос.

Шестерни

Аналогично можно описать механизм работы шестеренчатого насоса. В нем бензин абсорбируется и впрыскивается за счет перемещения внутренней шестерни относительно статора, другими словами, внешней шестерни. При вращении ротора его боковые стороны зуба через свои промежутки образуют сменную камеру. С помощью этих камер и впитывают топливо и сливают.

Центробежный

В силу своих конструктивных особенностей Эти два насоса устанавливаются непосредственно в топливопровод.

Рубрики

Ваз 2110 доп реле на стартер: Установка дополнительного реле стартера

Дополнительное реле стартера ВАЗ 2110 (установка, схема)

Преимущества усовершенствованной схемы запуска и проверка ее наличия

Процедура установки дополнительного реле стартера

Мероприятия по увеличению эксплуатационной надежности

Заключение

Видео: Дополнительное реле стартера 2110

Установка дополнительного реле стартера на ВАЗ 2110

Что конкретно дает установка дополнительного реле?

Как проверить наличие дополнительного реле в стартере?

Что понадобится для установки доп реле?

Процесс установки

Как поставить реле на стартер ваз 2110

Что конкретно дает установка дополнительного реле?

Как проверить наличие дополнительного реле в стартере?

Что понадобится для установки доп реле?

Процесс установки

Реле стартера ваз 2112 16 клапанов

Реле стартера ВАЗ 2112

Втягивающее

Замена

Дополнительное

Что такое реле стартера

Устройство

Принцип работы

Особенности строения

Где находится реле стартера ВАЗ-2112

Как проверить работу устройства

Причины поломок

Как снять

Ремонт

Дополнительное реле стартера

Обслуживание

Ищем реле стартера

Фото реле стартера в блоке предохранителей

Если не заводится, а реле новое?

Проверка и замена реле стартера Ваз 2107

Зачем нужно реле стартера ВАЗ 2107

Где находится реле стартера на ВАЗ 2107

Как проверить реле стартера ВАЗ 2107

Замена реле стартера ВАЗ 2107

Схема реле стартера

Ремонт и Доработка» на DRIVE2

Реле стартера: описание,назначение,устройство,ремонт,фото,видео | АВТОМАШИНЫ

ЧТО ТАКОЕ РЕЛЕ СТАРТЁРА

Основные компоненты и принцип работы системы пуска двигателя

ДИАГНОСТИКА И РЕМОНТ

ПРОВЕРЯЕМ СИСТЕМУ

Проверка втягивающего реле на снятом стартере

КАКИЕ ПОЛОМКИ МОГУТ БЫТЬ ВО ВТЯГИВАЮЩЕМ РЕЛЕ

КАК ПОДКЛЮЧИТЬ

РЕМОНТ

ЧТО ЕЩЁ МОЖЕТ СЛОМАТЬСЯ

Датчик дроссельной заслонки: предназначение,типы,виды,неисправности,фото

Датчик холостого хода: принцип действия,устройство,виды,фото,назначение

Датчик расхода воздуха: принцип работы,виды,неисправности,фото

Обратный клапан топливной системы:функции,виды,устройство и принцип действия

ПОХОЖИЕ СТАТЬИ:

Ремонт и Доработка» на DRIVE2

🔧 Втягивающее реле стартера – проверка и ремонт 🚗 🚘 — DRIVE2

Реле стартера зачахло — УАЗ 31519, 2.9 л., 2006 года на DRIVE2

устройство, схема, принцип работы, признаки неисправности, как проверить, снять и разобрать, ремонт своими руками — Рамблер/новости

Схема Подключения Реле Стартера — tokzamer.ru

FakeHeader

Схема подключения реле стартера ВАЗ 2110

Преимущества усовершенствованной схемы запуска и проверка ее наличия

Рекомендуем ознакомиться

Схема подключения стартера ВАЗ | 2 Схемы

Схема соединений стартера ВАЗ 2101

Схема соединений стартера на 2105

Схема подключения стартера ВАЗ 2106

Схема стартера ВАЗ 2108, 2109, 21099

Схема стартера для ВАЗ 2110, 2111, 2112

Схема подключения стартера 2113, 2114, 2115

Втягивающее реле стартера

Подключение проводов к стартеру

Схема подключения втягивающего реле стартера

Функции втягивающего реле стартера

Принцип действия втягивающего реле
