Ваз 2110 электробензонасос не работает: Не работает и не качает бензонасос на ВАЗ-2112 инжектор 16 клапанов

Почему не работает бензонасос на ВАЗ 2110?

Задача бензонасоса – обеспечение топливом двигателя. Причем, он не просто его качает, а подает в необходимом, строго дозированном количестве, в зависимости от того, сколько именно сейчас нужно.

Плюс к этому — работает для поддержания оптимального давления во всей топливной магистрали. Сегодня мы поговорим о том, почему иногда не работает бензонасос на ВАЗ 2110, как с этим бороться.

Бензонасос

Как работает современный насос?

На смену карбюратору пришел современный, более надежный инжектор, поэтому многие владельцы даже первых «десяток» сегодня стараются модернизировать свои автомобили, убирая карбюратор. И правильно делают! Но вместе с инжектором нужно заменить также некоторые другие системы.

В карбюраторных автомобилях применяется диафрагменный насос, он качает топливо, когда работает двигатель. Там же, где установлен инжектор, электрический бензонасос включается, создавая необходимое давление еще перед тем, как двигатель запустится.

Схема работы бензонасоса

То есть, питается он от аккумулятора. Если на ВАЗ 2110 установлен инжектор, то производительность, а также экономичность автомобиля несравненно выше.

Для электрического бензонасоса все данные, позволяющие ему правильно работать, подаются от компьютера. Но, как известно, совершенных агрегатов, как и вечного двигателя, не существует, поэтому время от времени насос на ВАЗ 2110 (инжектор) требуется разобрать, чтобы произвести его ремонт.

Устройство топливной системы

Почему барахлит?

Рассмотрим основные неисправности.

1. Главной, самой распространенной причиной того, что бензонасос сильно гудит, не справляется со своими функциями, является система фильтрации, которая включает топливные фильтры, а также специальную сетку, которая находится внутри бензонасоса. Заподозрить, что виновники именно здесь, можно по таким признакам:
   • ваш бензонасос гудит значительно сильнее, чем обычно. Причем, прислушиваться к нему нужно именно тогда, когда он запускается, сразу после поворота ключа зажигания. Когда уже включается мотор, вы вряд ли услышите, что насос гудит, ведь к нему присоединятся звуки работающего двигателя. К тому же, следует знать, что бензонасос ВАЗ 2110 гудит сильно сам по себе, а заглушает его шум топливо в баке, где он находится. Поэтому следует, садясь в машину, не включать сразу музыку, а прислушаться, как работают все ее системы;
   • в работе двигателя случаются провалы, что также говорит о том, что топливо подается с перебоями из-за загрязнения системы фильтрации;
   • на эти же неисправности указывает падение мощности. Скорее всего, сетка забита микрочастичками различной грязи, которая попадает в бензобак вместе с топливом, или же образовывается там же из-за конденсата и процессов коррозии.
2. Увеличены зазоры, имеющиеся в нагнетателе. Об этой неисправности может свидетельствовать натужный звук. Слышно, что он работает с нагрузкой. Кроме того, падает мощность, у ВАЗ 2110 (инжектор) плохая приемистость. Зазоры увеличиваются по нескольким причинам. Зимой может кристаллизоваться конденсат, летом – снижается плотность топлива, из-за чего бензонасос хуже охлаждается и смазывается. То и другое провоцирует образование царапин, раковин, выемок, за счет чего увеличиваются зазоры;
3. Бензонасос внезапно останавливается из-за клина нагнетателя, как следствие — поломки вилки, которая соединяет валы нагнетателя и электродвигателя. При этом перегорает предохранитель. Следует немедленно выключить зажигание. Есть опасение, что при остановке насоса и увеличении тока бензин может воспламениться;
4. Кроме того, нельзя исключить неисправности электроники, передающей сигналы на бензонасос. Прежде чем начинать ее ремонт, следует проверить надежность всех соединений и проводки.

Ремонтные работы

На карбюраторном ВАЗ 2110 более легко заменить бензонасос при необходимости. Он расположен под капотом, и подобраться к нему не сложно. Достаточно отсоединить трубопроводы, затем открутить сам насос.

Электрический бензонасос, устанавливаемый на инжекторную машину, находится непосредственно в бензобаке, поэтому подобраться к нему сложнее, это делается из салона, сняв заднее сиденье.

Все бензонасосы разборные. После снятия крышки извлекается сетка и оценивается ее состояние. Конечно, ее можно промыть, но еще лучше – сразу заменить. До того, как начинать ремонт, следует приобрести ремкомплект, который обязательно комплектуется сеткой.

Профилактика

Собственно, профилактика необходима всем системам и узлам автомобиля. Но чаще всего в «пропущенной» мелкой неисправности бензонасоса, повлекшей в дальнейшем его выход из строя, виновен сам водитель.

Нужно:

• прислушиваться к тому, как работает автомобиль, а не его музыкальная часть;
• регулярно проверять, в каком состоянии фильтры, вовремя их менять;
• хотя бы после зимы (а лучше – когда приходит смена сезона) снимать и промывать бензобак. При этом – проверять исправность бензонасоса и менять в нем сеточку.

Оцените статью: Поделитесь с друзьями!

Не качает бензонасос ВАЗ-2110 инжектор: причины

Бесперебойная работа автомобиля ВАЗ-2110 напрямую зависит от топливной системы. Если ее не поддерживать в надлежащем состоянии, она очень быстро выйдет из строя. Поэтому, когда машина с утра не заводится, появилась проблема в системе подачи топлива. В большинстве случаев она связана с состоянием бензонасоса. Главная роль бензонасоса – подача топлива и поддержание давления.

Диагностика бензонасоса

Если бензобак полный, аккумулятор в нормальном состоянии, свечи сухие и дают искру, а стартер вращает двигатель, то причина в бензонасосе. Наиболее распространенная причина – после включения зажигания не поступает питание к бензонасосу. Точно так же она проявляется при движении автомобиля, когда пропадает питание и мотор начинает глохнуть. Еще один важный нюанс – это подача необходимого количества горючего.

Насос может быть рабочим, выдавать гул и жужжание, то есть подача питания происходит, но не вырабатывать требуемого давления.

Нормальным считается давление в топливной системе при рабочем бензонасосе больше 3 бар. Это давление собирается в топливной рампе и соответствует показателю от 300 КПа. Чтобы проверить состояние, нужно взять манометр и измерить давление в топливной рейке, учитывая те показатели, что считаются нормой для каждой отдельной модели.

Для ВАЗ-2110 с инжектором давление, в момент включения зажигания, показывать должно не меньше, чем три атмосферы, на холостом ходу – 2,5, а при нажатии педали газа – от 2,5 до 3 атмосфер. Этот метод позволяет точно определить:

1. Выход регулятора давления в рампе из строя.
2. Неисправность бензонасоса либо снижение эффективности работы из-за износа.
3. Сильное загрязнение фильтра либо сетки.

Понижение давления ведет к тому, что двигатель не заводится или запуск происходит с трудом, начинает троить, во время работы появляются провалы. Если виной этому является насос, то, возможно, забилась сеточка грубой очистки бензонасоса. В этой ситуации нет необходимости менять весь агрегат, можно почистить сеточку или поставить новую. Если вы подозреваете, что не поступает питание на бензонасос, нужно включить зажигание и слушать. Во время работы бензонасоса должно слышаться легкое жужжание или гул. А если ничего не слышно, то появилась проблема с работой бензонасоса или проводкой к нему.

В главный список причин, по которым не качает бензонасос на автомобиле ВАЗ-2110 можно отнести:

• неисправность предохранителя;
• нерабочее реле;
• поломка моторчика;
• окисление контактов в проводке, ведущей к бензонасосу;
• поломка бензонасоса.

Проводка

Почти на всех моделях авто проводка на бензонасос состоит из трех проводов: «плюсовой», «минусовой» и провод для определения количества топлива в баке. Если бензонасос перестал качать, возможно, повреждена проводка. Проверить питание можно при помощи лампы на 12 Вт, запитав ее с внешнего разъема бензонасоса. При включенном зажигании лампочка должна загореться. Если нет, значит, где-то нарушена внешняя цепь.

Чтобы проверить внешнюю проводку, нужно по очереди подключить «плюсовой» и «минусовой» контакты, снятые с разъема питания топливного насоса. Надо замкнуть «минусовой» контакт на массу, после чего лампочка зажжется при включении зажигания. Так, можно определить, что контакт в нерабочем состоянии. Если лампа не загорелась, то поврежден «плюсовой» контакт. Размещение контакта на реле, при котором лампочка не горит, возможно, есть нарушение проводки на отрезке от реле до бензонасоса.

Читайте также: Почему ВАЗ-2110 инжектор плохо заводится

Электромотор

Если поиск проблемы в топливной рампе и проводке не дал результата, нужно проверить моторчик бензонасоса. Он отвечает за циркуляции жидкости во внутренней части топливного насоса. При проверке необходимо учитывать, что через некоторый промежуток времени клеммы на бензонасосе могут окислиться, и питания не будет. Это тоже нередко становится причиной, по которой бензонасос перестал работать. Это означает, что моторчик, скорее всего, рабочий, но надо зачистить и поджать клеммы.

Контакт массы

На неполадки с массой бензонасоса способен указать неправильно показывающий датчик уровня топлива. Плохое крепление массы может привести к тому, что бензонасос перестанет качать топливо. Провод массы  расположен под приборной доской и проходит через весь салон автомобиля. Необходимо его найти, зачистить контакты и как следует закрепить на бензонасосе.

Реле

Рядом с массой, под приборной доской, расположено реле бензонасоса. Рабочее реле после включения зажигания позволяет насосу за несколько секунд создать требуемое давление в системе, после чего отключается. При повороте ключа в зажигании можно услышать негромкий щелчок, который означает, что реле бензонасоса включилось, и точно такой же при его отключении. Если реле не издает щелчков, то проблема в нем или в его контактах. Тогда его желательно заменить новым.

В поисках причины нерабочего бензонасоса нужно проверить и предохранитель. Он располагается под капотом и имеет сопротивление 15 А. Его нужно внимательно осмотреть, если он не рабочий, то следует заменить новым. Бензонасос в автомобиле ВАЗ-2110 погружен в бензин для активного охлаждения, и плохая привычка водить машину с минимальным количеством бензина в баке, может очень скоро привести мотор бензонасоса к нерабочему состоянию по причине подгорания.

Как проверить реле бензонасоса ВАЗ 2110

#517478. Как боротся с перегревом бензонасоса.

Схема реле бензонасоса ваз 2110.

бензонасос (топливный насос) ВАЗ 2114 2115.

При повороте ключа бензонасос.

и снимаем бензонасос с направляющих.

Реле бензонасоса.

Схема стеклоочистителя ВАЗ 2110.

Снял, проверил — работает как нужно.

Причина отказа бензонасоса на ВАЗ-2110.

Реле торпеды #34.

ВАЗ-21114 и ВАЗ-21124 с распределенным впрыском топлива под нормы токсичнос. ..

не работает бензонасос на 2110 как проверить подается ли напряжение на него…

Ваз 2110 электросхема бензонасоса.

Реле вентилятора ваз.

Демонтаж стартера и связь с реле.

Либо плохая масса бензонасоса под ручником, либо сдыхает реле БН, либо серы…

Никак ни заводится ваз 2109i.

7.2.18. Снятие контроллера, реле и предохранителей.

Не работает бензонасос на 2110 инжектор, ни с того ни с сего (Чебоксары) .

Ваз 2110 электробензонасос и его снятие.

ВАЗ-2109 (инжектор) — ВАЗ-передний привод.

Фишка бензонасоса Ваз 2113,14,15.

БЕНЗОНАСОС НЕ КАЧАЕТ. бензонасос не качает.

Не включается бензонасос ваз 2110? популярные поломки и способы самостоятельного ремонта

На любом легковом авто с бензиновым мотором бензонасос предназначен для подачи горючего под давлением из бензобака в дозирующее устройство — зависимо от модификации двигателя на автомобилях ВАЗ топливная система бывает инжекторной либо карбюраторной.

Где находится бензонасос на ВАЗ 2110

На ВАЗ 2110 бензонасос может быть электрическим либо механическим. Его вид зависит от типа топливной системы, которая установлена на двигателе.

БН (бензонасос) на карбюраторном двигателе «десятки» находится сзади клапанной крышки, возле прерывателя-распределителя, а на автомобилях с инжекторным мотором он расположен в топливном баке.

Если бензонасос начинает давать сбой, ДВС не развивает обороты и не тянет, а порой силовой агрегат и вовсе не запускается.

Схема бензонасоса ВАЗ 2110

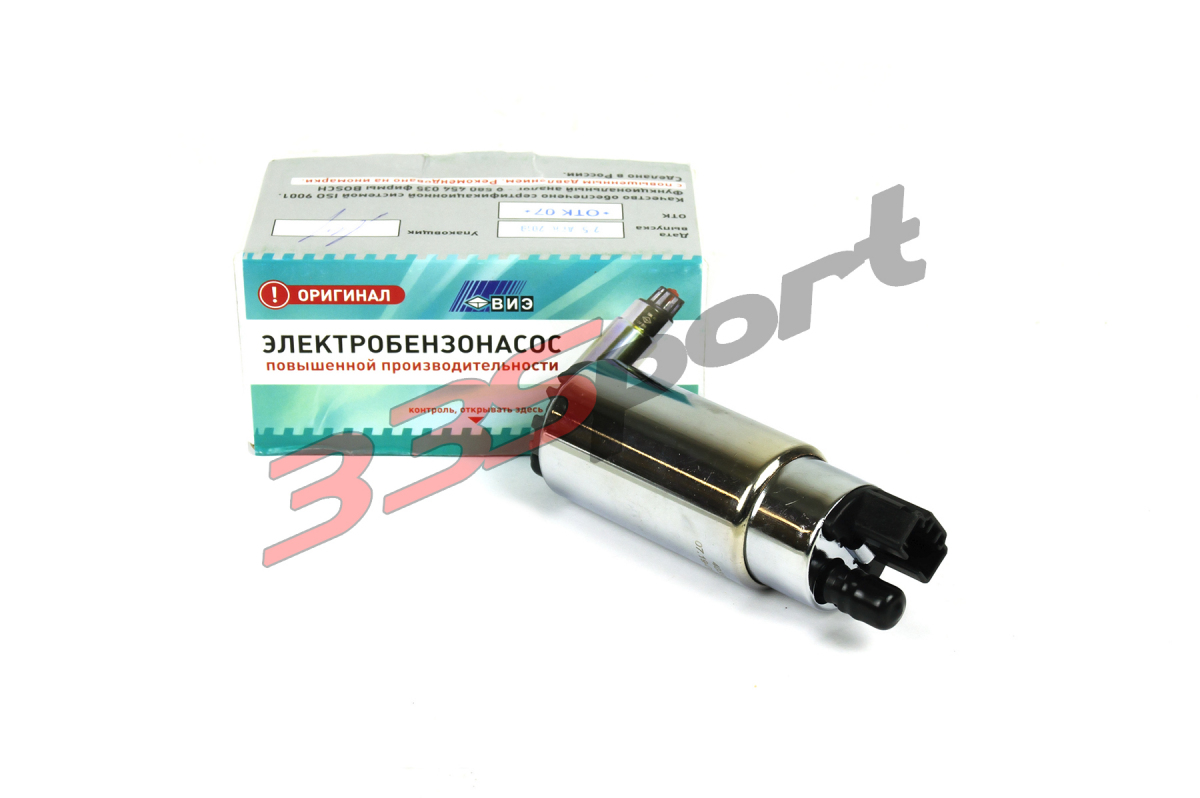

Устройство электробензонасоса 2110 довольно простое — узел являет собой электромотор, на который поступает питание 12 В. Бензонасос устанавливается в корпусе, а на его входе монтируется сеточка, то есть фильтр грубой очистки. Благодаря фильтрующему элементу частицы грязи не проникают в корпус насоса, что предохраняет устройство от засорения.

В электрическую схему БН ВАЗ входят такие элементы:

• Блок управления мотором.
• Ключ зажигания.
• Электропроводка.
• Реле.
• Предохранитель.

• На ВАЗ 2110, которые выпускались до 2000 года, устанавливались механические бензонасосы.
• Состоит такой БН из следующих частей:

• Металлического корпуса.
• Возвратной пружины.
• Верхней крышки.
• Двух клапанов.
• Толкателя с диафрагмой.

Закачка топлива из бензобака выполняется благодаря колебаниям диафрагмы, открытию и закрытию клапанов. Диафрагма с толкателем приводится в движение от эксцентрика распредвала, на нижнем корпусе бензонасоса присутствует рычаг ручной подкачки топлива.

Питание бензонасоса ВАЗ 2110

Во время поворота ключа зажигания на клеммы бензонасоса через реле подается питание, и БН начинает качать топливо. Когда входная магистраль топливопровода заполнится бензином, ЭБУ через реле подает команду отключить напряжение — топливная система полностью готова к запуску ДВС, остается лишь прокрутить стартером двигатель.

Ваз 2110 не качает бензонасос, причины

Сначала рассмотрим неисправности механического БН. Все элементы автомобильного ДВС подвержены старению и износу, точно также под влиянием времени вырабатывается ресурс у механического бензонасоса.

К основным неисправностям механического устройства относятся:

• Поломки клапанов.
• Растрескивание диафрагмы.
• Коробление корпусов.

При пропускании диафрагмой воздуха бензонасос может перестать закачивать топливо в карбюратор, также через рваную мембрану бензин попадает в картер, где смешивается с двигательным маслом.

При попадании топлива в масло расход топлива резко повышается, а сам мотор начинает плохо запускаться, особенно, если он прогрет. Проверить наличие топлива в картере довольно просто — если поджечь зажигалкой масляный щуп, произойдет возгорание.

Кроме того, из масляного картера будет пахнуть топливом.

Частым дефектом, возникающим в механических бензонасосах, является коробление поверхности в точке крепления БН к корпусу вспомогательных устройств. При деформации поверхности моторное масло начинает подтекать в стыке между плоскостями.

Теперь что касается электробензонасоса.

Если он перестал функционировать, причин возникшей поломки может быть несколько:

• Сгорел моторчик бензонасоса.
• Перестало работать реле.
• Сгорел предохранитель.
• Повреждена электропроводка.
• Выход из строя блока управления мотором.

Как проверить бензонасос ВАЗ 2110

Когда водитель на автомобиле с инжекторным ДВС включает зажигание, электромоторчик начинает функционировать — при этом слышно специфическое жужжание. Если же не отмечается никаких звуков, значит бензонасос не качает топливо.

Еще одна характерная поломка электробензонасоса — закачка топлива выполняется, однако функционирование сопровождается сильным шумом. Если бензонасос шумит — это явный признак того, что данное устройство не «проживет» долго, и скоро выйдет из строя.

Где находятся реле и предохранитель бензонасоса

В любой электросхеме реле предназначено для размыкания и замыкания цепи, его основной ролью является защита элементов электрической схемы от высокого пускового тока. Во время запуска двигателя ток, который нужен для прокручивания стартера, составляет 80-300 Ампер, и если не будет установлено реле, может пострадать любой компонент электросхемы.

На «десятках» реле бензонасоса стандартное, в пластмассовом корпусе расположена электромагнитная катушка и сердечник, при подаче напряжения благодаря электромагнитному полю происходит замыкание контактов. На ВАЗ 2110 реле четырехконтактное и рассчитано на ток в 30 Ампер.

Реле бензонасоса на «десятке» (инжектор) расположено в салоне авто, под приборной панелью, возле центральной консоли. После демонтажа защитного пластмассового кожуха, из трех расположенных здесь элементов, реле, которое отвечает за работу бензонасоса, будет находится по центру (на рис. под номером 5). Предохранитель бензонасоса находится слева от реле.

Как заменить предохранитель бензонасоса

Для замены предохранителя бензонасоса открутите два винта защитного кожуха и демонтируйте его. Далее выньте предохранитель и проверьте его состояние, а заодно и целостность контактов, в которых расположен предохранитель. Если он перегорел, установите на его место новый. Довольно часто бывает так, что предохранитель перегорает сразу же после замены. Основные причины такого явления:

• Замыкание в электропроводке.
• «Коротит» сам бензонасос.

Как проверить и заменить реле бензонасоса

Если электробензонасос во время включения зажигания не подает признаков жизни, это совсем не означает, что он сгорел. Причиной поломки также может быть «релюшка». Наиболее простой метод проверки реле бензонасоса на слух — во время включения зажигания оно должно щелкать. Если же щелчка не слышно, значит, вероятнее всего, реле неисправно.

Однако все не так просто — поломка может быть «хитрой», к примеру, машина не запускается с первого раза. Причиной поломки могут быть подгоревшие контакты реле.

В таком случае проверить работоспособность насоса очень просто:

1. Снимите защитный кожух, который скрывает колодку с предохранителями и реле.
2. Открутите крепления колодки и выньте ее, она останется держаться на проводах.
3. Выдерните реле из колодки и поставьте перемычку между 2-мя противоположными контактами, так, мы подадим питание напрямую на бензонасос.
4. Если электромотор бензонасоса при таком соединении начинает шуметь, значит, скорее всего, сам бензонасос рабочий, и неисправность кроется в реле. В таком случае замените реле.

Фильтры грубой и тонкой очистки топлива: где находятся когда и как менять

Российский бензин не всегда соответствует требованиям качества, поэтому со временем по причине плохого топлива в топливном баке скапливается осадок.

Грязь также забивает сетку электробензонасоса, в результате скопившейся грязи горючее не полностью попадает в топливопровод, и в функционировании двигателя появляются перебои.

Для устранения неисправности нужно заменить либо очистить фильтр грубой очистки. Однако чтоб добраться до сеточки, необходимо снимать бензонасос.

Обратите внимание

Перед разборкой в топливной системе нужно снизить давление, в противном случае во время отворачивания штуцеров топливопровода топливо может залить весь салон транспортного средства. Для стравливания давления выньте предохранитель бензонасоса, запустите двигатель и подождите, пока он заглохнет. Замена сетки бензонасоса на «десятке» (инжектор) выполняется таким образом:

1. Выключите зажигание.
2. В салоне на заднем сиденье найдите петли и потяните за них, чтобы откинуть вперед нижние сидения (правое и левое).
3. Под сидением на днище расположен люк, крепится он на двух саморезах.
4. Открутите шурупы и демонтируйте люк.
5. Разъедините штекер с проводами, с помощью которых на электробензонасос подается питание, для чего отогните фиксатор и отдерните части разъема друг от друга.
6. Открутите штуцеры топливных трубок — главной подачи и «обратки» (ключом на 17 мм).
7. Открутите гайки прижимной пластины бензонасоса, здесь 8 креплений (ключом на 7 мм).
8. Поскольку гайки мелкие, лучше сложить их в какую-то банку, иначе можете потерять их. Снимите пластину и выньте из топливного бака насос в сборе. Насос нужно снимать вместе с уплотнительным кольцом, поднимайте насос аккуратно, во избежание повреждения датчика уровня топлива. Во время извлечения корпуса нужно наклонить бензонасос, чтобы он вышел из бака.
9. Снимите с бензонасоса сетку и установите новую деталь.
10. Установите бензонасос на место.

Нет питания на бензонасосе 2110, как проверить и устранить

Проводка выходит на БН в количестве трех проводов: показатель уровня топлива, отрицательный и положительный. Причиной того, что бензонасос не качает, может быть элементарное отсутствие питания.

Для проверки питания на бензонасос необходимо взять лампу на 12 Вольт и прикрепить ее провода на отрицательный и положительный контакты на внешнем разъеме БН. Когда вы повернете ключ зажигания, контрольная лампочка должна загореться. Если этого не произошло, то проблема заключается во внешних цепях.

Для этого поочередно подключите отрицательный и положительный контакты, демонтированные с разъема БН, к массе топливного насоса, а затем к реле.

Если отрицательный контакт находится на массе, зажигание включено и лампа моргнула, значит контакт нерабочий, лампа не моргнула, значит нерабочий положительный контакт. Если контакт на реле, и лампа зажглась, значит проводка повреждена на участке от БН к реле.

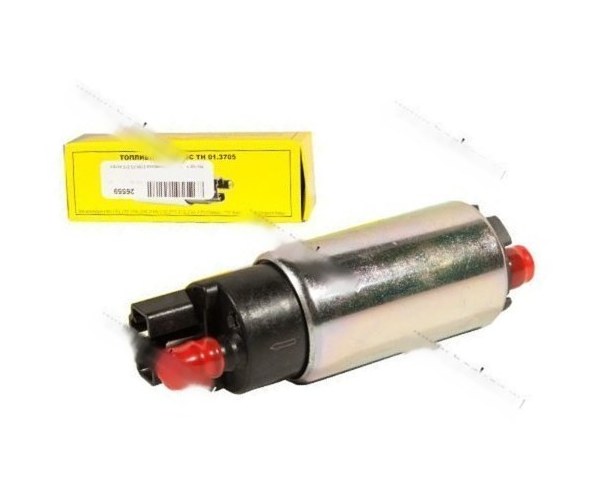

Сгорел моторчик бензонасоса, как проверить и заменить

Еще одной причиной выхода бензонасоса из строя может быть поломка моторчика — ключевого элемента, гоняющего топливо. Его работоспособность проверяется той же лампочкой: прикрепите ее провода к любой клемме моторчика и прокрутите зажигание. Если лампочка моргнула, моторчик можно выкидывать.

Советы профи

Рекомендуем посмотреть следующее видео:

Источник: https://prosedan.ru/ne-kachaet-benzonasos-vaz-2110-prichiny-kak-ustranit-svoimi-rukami

Бензонасос ВАЗ 2110: признаки неисправности :

В данной статье будет рассказано о том, для каких целей служит бензонасос ВАЗ 2110. Как вы знаете, сердце любой машины – это двигатель внутреннего сгорания. С его помощью автомобиль приводится в движение. Среди основных систем, которые являются самыми важными в машине, выделяется топливная.

Именно с её помощью происходит подача бензина от бака, который находится в задней части автомобиля, к двигателю внутреннего сгорания. С помощью бензонасоса обеспечивается бесперебойная накачка бензина под необходимым давлением. Причем работает бензонасос в различных режимах, зависит все от нагрузки на сам двигатель, его насыщения и производительности.

И не забывайте про предохранитель бензонасоса ВАЗ 2110, если вдруг нет подачи топлива, проверьте его в первую очередь.

Функционирование насоса

Во время эксплуатации автомобиля может произойти все что угодно. В частности, возможна поломка бензонасоса. Либо же загрязнение топливного бака, следовательно, фильтра, установленного в нижней части насоса. Стоит обратить внимание на то, что автомобили ВАЗ очень популярны в нашей стране. Очень много запчастей на них, найти их можно в любом автомагазине. Правда, не всегда качество изделий хорошее. На рынке порой попадаются откровенные подделки, которые не смогут прослужить и нескольких месяцев. Конечно, нарваться на некачественную запчасть можно даже в том случае, если вы приобретаете ее для автомобиля иностранного производства. Срок службы насоса ВАЗ 2110 составляет около 100 тысяч км. Если принять во внимание тот факт, что в среднем за год автомобилист приезжает около 30 тысяч километров, то во временном промежутке срок службы насоса составит около трех лет. После этого необходима замена бензонасоса ВАЗ 2110.

Признаки неисправности

Существует несколько признаков поломки топливного насоса. Звук, с которым он работает, можно услышать в момент включения зажигания. В это время происходит нагнетание бензина в топливную рампу для достижения необходимого минимального значения давления. Если вдруг звук начал меняться, скорее всего, имеется поломка насоса. Также посторонние шумы могут говорить о неисправности. Если автомобиль двигается с рывками, плохо развивает обороты двигатель. Либо же с трудом передвигается на первой или второй скорости, скорее всего, причина кроется в том, что бензонасос не может обеспечить нормальный уровень давления в топливной системе. При этом двигатель внутреннего сгорания может внезапно остановиться, так как не работает бензонасос ВАЗ 2110. Инжектор функционирует только при условии, что в рампе поддерживается определенное давление. А создает его насос.

Давление в системе

А теперь о том, как определить неисправность топливного насоса. А также о том, как диагностировать его поломки на ранних стадиях.

Если вдруг все вышесказанное симптомы начали проявляться, необходимо пережать топливный шланг обратки, чтобы определить, есть ли в системе давление. При этом необходимо совершать это действие как можно резче.

Важно

Как правило, максимальное значение давления в топливной рампе составляет около 7 кгс/см2. В среднем же более-менее нормальный бензонасос показывает давление на выходе около 5 кгс/см2.

В инструкции по эксплуатации автомобиля можно прочитать, что минимально допустимое значение давления составляет около 4 кгс/см2. Но это в теории, практика показывает, что при условии, если насос развивает такое давление, он еще может достаточно долго прослужить. Но замена бензонасоса ВАЗ 2110 все равно потребуется.

Проверка давления

Но не следует забывать, что автопроизводитель писал все свои требования, опираясь на проведенные эксперименты. Если бензонасос не накачивает в систему топливо под давлением 4 кгс/см2, то лучший выход из положения будет установить новый элемент. Конечно, вполне возможно, что попросту никогда не чистился фильтр в нижней части бензонасоса. Если его заменить, то не исключено, что уровень давления, которое создает бензонасос ВАЗ 2110, значительно возрастет. И его будет вполне достаточно, чтобы автомобиль имел нормальную приемистость и динамику при движении на высокой скорости. Условно можно провести небольшую диагностику топливного насоса, отсоединив от рампы бензопровод. Полуторалитровая бутылка при включении питания на насос должна набежать ровно за минуту. Такая проверка весьма относительна, она может быть выполнена только в том случае, если нет манометра под рукой либо же компьютерных диагностических систем.

Посторонние звуки

Если вдруг присутствует посторонний звук при работе бензонасоса, вам потребуется полностью его снимать. Стоит отметить, что бензонасос ВАЗ 2110 состоит из нескольких частей, в основе находится электрический двигатель. Он приводит в движение крыльчатку, которая производит перекачивание бензина из бака в топливопровод. Как правило, посторонние звуки появляются во время износа непосредственно двигателя либо же при чрезмерном загрязнении сетки, а также установки неоригинальной. Если вдруг у вас появился такой симптом, необходимо либо произвести замену, либо ремонт этого механизма, так как очень большой риск того, что в ближайшее время этот узел попросту выйдет из строя.

Реле и предохранитель

Если вдруг перестал заводиться двигатель, не стоит сразу винить во всем непосредственно топливный насос. Первым делом удостоверьтесь в том, что реле включения исправно. Также обязательно проверьте предохранитель бензонасоса ВАЗ 2110, поступает ли на него питание от аккумуляторной батареи. Реле, которое включает топливный насос десятки, расположено в дополнительном отсеке, который находится в ногах пассажира. Бывает такое, что исчезает контакт в самой колодке подключения реле. Поэтому достаточно только вытянуть и установить по новой это реле. Если автомобиль довольно старый, то вполне возможно, что начала разрушаться печатная плата. В месте пайки образуются небольшие трещины, которые не дают току нормально протекать. В результате этого реле бензонасоса ВАЗ 2110 не включается.

Источник: https://www.syl.ru/article/205518/new_benzonasos-vaz-priznaki-neispravnosti

По каким причинам может не качать бензонасос на ВАЗ-2110

Бесперебойная работа автомобиля ВАЗ-2110 напрямую зависит от топливной системы. Если ее не поддерживать в надлежащем состоянии, она очень быстро выйдет из строя. Поэтому, когда машина с утра не заводится, появилась проблема в системе подачи топлива. В большинстве случаев она связана с состоянием бензонасоса. Главная роль бензонасоса – подача топлива и поддержание давления.

Диагностика бензонасоса

Если бензобак полный, аккумулятор в нормальном состоянии, свечи сухие и дают искру, а стартер вращает двигатель, то причина в бензонасосе.

Наиболее распространенная причина – после включения зажигания не поступает питание к бензонасосу. Точно так же она проявляется при движении автомобиля, когда пропадает питание и мотор начинает глохнуть.

Еще один важный нюанс – это подача необходимого количества горючего.

Насос может быть рабочим, выдавать гул и жужжание, то есть подача питания происходит, но не вырабатывать требуемого давления.

Нормальным считается давление в топливной системе при рабочем бензонасосе больше 3 бар. Это давление собирается в топливной рампе и соответствует показателю от 300 КПа. Чтобы проверить состояние, нужно взять манометр и измерить давление в топливной рейке, учитывая те показатели, что считаются нормой для каждой отдельной модели.

Для ВАЗ-2110 с инжектором давление, в момент включения зажигания, показывать должно не меньше, чем три атмосферы, на холостом ходу – 2,5, а при нажатии педали газа – от 2,5 до 3 атмосфер. Этот метод позволяет точно определить:

1. Выход регулятора давления в рампе из строя.
2. Неисправность бензонасоса либо снижение эффективности работы из-за износа.
3. Сильное загрязнение фильтра либо сетки.

Понижение давления ведет к тому, что двигатель не заводится или запуск происходит с трудом, начинает троить, во время работы появляются провалы. Если виной этому является насос, то, возможно, забилась сеточка грубой очистки бензонасоса.

В этой ситуации нет необходимости менять весь агрегат, можно почистить сеточку или поставить новую. Если вы подозреваете, что не поступает питание на бензонасос, нужно включить зажигание и слушать. Во время работы бензонасоса должно слышаться легкое жужжание или гул.

Совет

А если ничего не слышно, то появилась проблема с работой бензонасоса или проводкой к нему.

В главный список причин, по которым не качает бензонасос на автомобиле ВАЗ-2110 можно отнести:

• неисправность предохранителя;
• нерабочее реле;
• поломка моторчика;
• окисление контактов в проводке, ведущей к бензонасосу;
• поломка бензонасоса.

Проводка

Почти на всех моделях авто проводка на бензонасос состоит из трех проводов: «плюсовой», «минусовой» и провод для определения количества топлива в баке. Если бензонасос перестал качать, возможно, повреждена проводка. Проверить питание можно при помощи лампы на 12 Вт, запитав ее с внешнего разъема бензонасоса. При включенном зажигании лампочка должна загореться. Если нет, значит, где-то нарушена внешняя цепь.

Чтобы проверить внешнюю проводку, нужно по очереди подключить «плюсовой» и «минусовой» контакты, снятые с разъема питания топливного насоса. Надо замкнуть «минусовой» контакт на массу, после чего лампочка зажжется при включении зажигания.

Так, можно определить, что контакт в нерабочем состоянии. Если лампа не загорелась, то поврежден «плюсовой» контакт. Размещение контакта на реле, при котором лампочка не горит, возможно, есть нарушение проводки на отрезке от реле до бензонасоса.

Почему ВАЗ-2110 инжектор плохо заводится

Электромотор

Если поиск проблемы в топливной рампе и проводке не дал результата, нужно проверить моторчик бензонасоса. Он отвечает за циркуляции жидкости во внутренней части топливного насоса.

При проверке необходимо учитывать, что через некоторый промежуток времени клеммы на бензонасосе могут окислиться, и питания не будет. Это тоже нередко становится причиной, по которой бензонасос перестал работать.

Это означает, что моторчик, скорее всего, рабочий, но надо зачистить и поджать клеммы.

Контакт массы

На неполадки с массой бензонасоса способен указать неправильно показывающий датчик уровня топлива. Плохое крепление массы может привести к тому, что бензонасос перестанет качать топливо. Провод массы  расположен под приборной доской и проходит через весь салон автомобиля. Необходимо его найти, зачистить контакты и как следует закрепить на бензонасосе.

Реле

Рядом с массой, под приборной доской, расположено реле бензонасоса. Рабочее реле после включения зажигания позволяет насосу за несколько секунд создать требуемое давление в системе, после чего отключается. При повороте ключа в зажигании можно услышать негромкий щелчок, который означает, что реле бензонасоса включилось, и точно такой же при его отключении. Если реле не издает щелчков, то проблема в нем или в его контактах. Тогда его желательно заменить новым.

В поисках причины нерабочего бензонасоса нужно проверить и предохранитель. Он располагается под капотом и имеет сопротивление 15 А. Его нужно внимательно осмотреть, если он не рабочий, то следует заменить новым.

Бензонасос в автомобиле ВАЗ-2110 погружен в бензин для активного охлаждения, и плохая привычка водить машину с минимальным количеством бензина в баке, может очень скоро привести мотор бензонасоса к нерабочему состоянию по причине подгорания.

Источник: https://ladaautos.ru/vaz-2110/po-kakim-prichinam-mozhet-ne-kachat-benzonasos-na-vaz-2110.html

Почему бензонасос на ВАЗ 2110 не работает — выясняем и устраняем причины

Задача бензонасоса – обеспечение топливом двигателя. Причем, он не просто его качает, а подает в необходимом, строго дозированном количестве, в зависимости от того, сколько именно сейчас нужно.

Плюс к этому — работает для поддержания оптимального давления во всей топливной магистрали. Сегодня мы поговорим о том, почему иногда не работает бензонасос на ВАЗ 2110, как с этим бороться.

Бензонасос

Как работает современный насос?

На смену карбюратору пришел современный, более надежный инжектор, поэтому многие владельцы даже первых «десяток» сегодня стараются модернизировать свои автомобили, убирая карбюратор. И правильно делают! Но вместе с инжектором нужно заменить также некоторые другие системы.

В карбюраторных автомобилях применяется диафрагменный насос, он качает топливо, когда работает двигатель. Там же, где установлен инжектор, электрический бензонасос включается, создавая необходимое давление еще перед тем, как двигатель запустится.

Схема работы бензонасоса

То есть, питается он от аккумулятора. Если на ВАЗ 2110 установлен инжектор, то производительность, а также экономичность автомобиля несравненно выше.

Для электрического бензонасоса все данные, позволяющие ему правильно работать, подаются от компьютера. Но, как известно, совершенных агрегатов, как и вечного двигателя, не существует, поэтому время от времени насос на ВАЗ 2110 (инжектор) требуется разобрать, чтобы произвести его ремонт.

Устройство топливной системы

Почему барахлит?

Рассмотрим основные неисправности.

1. Главной, самой распространенной причиной того, что бензонасос сильно гудит, не справляется со своими функциями, является система фильтрации, которая включает топливные фильтры, а также специальную сетку, которая находится внутри бензонасоса. Заподозрить, что виновники именно здесь, можно по таким признакам:
   • ваш бензонасос гудит значительно сильнее, чем обычно. Причем, прислушиваться к нему нужно именно тогда, когда он запускается, сразу после поворота ключа зажигания. Когда уже включается мотор, вы вряд ли услышите, что насос гудит, ведь к нему присоединятся звуки работающего двигателя. К тому же, следует знать, что бензонасос ВАЗ 2110 гудит сильно сам по себе, а заглушает его шум топливо в баке, где он находится. Поэтому следует, садясь в машину, не включать сразу музыку, а прислушаться, как работают все ее системы;
   • в работе двигателя случаются провалы, что также говорит о том, что топливо подается с перебоями из-за загрязнения системы фильтрации;

   • на эти же неисправности указывает падение мощности. Скорее всего, сетка забита микрочастичками различной грязи, которая попадает в бензобак вместе с топливом, или же образовывается там же из-за конденсата и процессов коррозии.

2. Увеличены зазоры, имеющиеся в нагнетателе. Об этой неисправности может свидетельствовать натужный звук. Слышно, что он работает с нагрузкой. Кроме того, падает мощность, у ВАЗ 2110 (инжектор) плохая приемистость. Зазоры увеличиваются по нескольким причинам. Зимой может кристаллизоваться конденсат, летом – снижается плотность топлива, из-за чего бензонасос хуже охлаждается и смазывается. То и другое провоцирует образование царапин, раковин, выемок, за счет чего увеличиваются зазоры;
3. Бензонасос внезапно останавливается из-за клина нагнетателя, как следствие — поломки вилки, которая соединяет валы нагнетателя и электродвигателя. При этом перегорает предохранитель. Следует немедленно выключить зажигание. Есть опасение, что при остановке насоса и увеличении тока бензин может воспламениться;
4. Кроме того, нельзя исключить неисправности электроники, передающей сигналы на бензонасос. Прежде чем начинать ее ремонт, следует проверить надежность всех соединений и проводки.

Ремонтные работы

На карбюраторном ВАЗ 2110 более легко заменить бензонасос при необходимости. Он расположен под капотом, и подобраться к нему не сложно. Достаточно отсоединить трубопроводы, затем открутить сам насос.

Электрический бензонасос, устанавливаемый на инжекторную машину, находится непосредственно в бензобаке, поэтому подобраться к нему сложнее, это делается из салона, сняв заднее сиденье.

Все бензонасосы разборные. После снятия крышки извлекается сетка и оценивается ее состояние. Конечно, ее можно промыть, но еще лучше – сразу заменить. До того, как начинать ремонт, следует приобрести ремкомплект, который обязательно комплектуется сеткой.

Профилактика

Собственно, профилактика необходима всем системам и узлам автомобиля. Но чаще всего в «пропущенной» мелкой неисправности бензонасоса, повлекшей в дальнейшем его выход из строя, виновен сам водитель.

Нужно:

• прислушиваться к тому, как работает автомобиль, а не его музыкальная часть;
• регулярно проверять, в каком состоянии фильтры, вовремя их менять;
• хотя бы после зимы (а лучше – когда приходит смена сезона) снимать и промывать бензобак. При этом – проверять исправность бензонасоса и менять в нем сеточку.

• Вениамин
• Распечатать

Источник: https://vazweb.ru/desyatka/pitanie/pochemu-ne-rabotaet-benzonasos.html

Почему не работает бензонасос на ваз 2110

Бензонасос на ВАЗ-2110 погружного типа, установлен в бензобаке, расположенном под днищем кузова автомобиля, в районе заднего сиденья.

При включении зажигания, водитель должен услышать звук его работы, так как он в этот момент поднимает давление в топливо проводе, системы питания двигателя.

В работе бензонасоса принимают участие электронный блок управления, реле включения бензонасоса и предохранитель, защищающий электрическую цепь его включения от перегрузок.

Если после поворота ключа зажигания в положение включено Вы не слышите не большого по продолжительности звука работающего бензонасоса, то двигатель Вашего автомобиля не заведётся. Начинать искать причину данной неисправности нужно с проверки предохранителя.

Искать его нужно не в монтажном блоке, а в салоне автомобиля. Для этого Вам придётся с правой пассажирской стороны передней консоли открутить пару саморезов и убрать пластмассовый щиток. В этом случае Вы увидите перед собой три стоящих реле и три предохранителя.

В середине этого ряда будет находиться реле бензонасоса, а слева от него предохранитель, защищающий электрические цепи бензонасоса и форсунок.

Вынимаем и проверяем его целостность, а заодно необходимо посмотреть и состояние контактов, в которых он располагается. Если они окислены, то их необходимо зачистить.

Если предохранитель цел и невредим, то дальше нужно заменить стоящее рядом с ним реле бензонасоса на заведомо исправное, либо попросить у знакомых водителей «десяток», либо придётся приобрести новое.

Если уж и в этом случае бензонасос не заработал, то дальше Вам придётся и его работоспособность проверить. Чтобы до него добраться придётся убрать подушку заднего сиденья. Под ним Вы увидите лючок закрытый металлической крышкой, отворачиваете винты крепления лючка и в образовавшемся отверстии увидите верхнюю часть бензобака, где и установлен бензонасос.

Рассоединяйте колодку проводов и попробуйте запитать бензонасос на прямую от аккумуляторной батареи. Если он заработает, то неисправность нужно искать или в проводах, идущих от бензонасоса или в электронном блоке управления (ЭБУ).

В случае установки охранной сигнализации на Вашем автомобиле, в которой есть функция отключения бензонасоса, то плюсовой провод питания бензонасоса разрезан и в его разрыв установлено дополнительное реле, которое в случае взлома автомобиля должно отключать бензонасос, чтобы двигатель заглох и больше не заводился. В этом случае необходимо проверить и это реле.

Если Ваши действия по устранению этой неисправности не привели к успеху, то придётся обращаться на СТО к диагностам, так как проверить электронный блок управления своими силами вряд ли удастся.

Поделитесь статьей с друзьями:

Источник: https://helping-auto.ru/vaz/2110/pochemu-ne-rabotaet-benzonasos-na-vaz-2110/

Бензонасос. Симптомы неисправности, проблемы топливной системы. – ФОП «Стегачёв Н. А.»

08.06.2015

Без топлива не работает двигатель, а без двигателя – все остальное. Многие автовладельцы, бывает, даже не ведают о том, что на их автомобилях конструктивно предусмотрено такое себе электрическое устройство подачи топлива, расположенное или в баке или недалеко от него, а если и знают о нем – то лишь в теории.

Всерьез задуматься о себе бензонасос может дать тогда, когда машина внезапно встает колом посреди дороги в чистом поле. Бензин есть, масло в норме, искра в наличии, а машина не едет.

Вот тут и начинаются вопросы и поиски причин.

• Предпосылками подозревать электробензонасос в неисправности могу быть такие явления:1) потеря мощности, 2) автомобиль плохо заводиться даже на прогретом двигателе, 3) двигатель глохнет, троит, движется рывками при постоянной скорости, холостые обороты “плавают”.4) шум, гул, жужжание, скрип, свист, исходящий из бака (при погружном насосе) или из под днища кузова (при подвесном)По порядку о каждом пункте:
• Потеря мощности.
• Плохо заводиться.
• Некорректная работа двигателя
• Причин выхода из строя также много, среди них самыми популярными являются:

Все дело в том что бензонасос – хоть и не относиться к расходным материалам как то фильтра или покрышки, однако имеет свой запас прочности. Производитель автомобилей учитывает этот факт и создает бензонасос, который давит при напряжении на насосе 12 вольт, например 8 бар, хотя на насосе установлен клапан сброса, который стравливает лишнее давление, и срабатывает при 5 барах. Проходит время и насос стареет, при том же напряжении насос уже может выдавать максимум 6 бар и так далее. Проблемы с потерей мощности двигателя возникают когда максимальное давление насоса оказывается ниже того, которое необходимо в топливной системе для нормальной работы топливной аппаратуры после насоса (преодоление сопротивления топливного фильтра тонкой очистки топлива, срабатывание форсунок и т.д. и т.п.). Что в общем приводит к недоснабжению бензином двигателя, и как следствие падению мощности.Плохо заводиться автомобиль может по разным причинам, но почему одной из них может быть неисправность бензонасоса? Для нормальной работы двигателя необходимо определенное давление в топливной системе. В идеале, после того, как двигатель заглушен – в топливной системе давление сохраняется, а при включении зажигания насос докачивает в систему топливо для старта. Однако, с износом, возможны случаи, когда насос создает необходимое давление за больший промежуток времени, а клапан не держит давления в системе так как должен. В итоге – автомобиль плохо заводиться.В некоторых случаях автомобиль может заводиться после того как машина постояла немного, хотя перед этим заглохла и упорно не заводилась. Это может говорить о том, что забита сетка бензонасоса, или что-то мешает бензину нормально попадать в колбу, откуда насос его качает.Если автомобиль заводиться через раз, или вообще после того, как по насосу постучать – скорее всего изношен якорь бензонасоса или графитовые щетки. Самостоятельно менять их не следует, так как даже успешно развальцевав, изъяв внутренности насоса, заменив щетки на новые, завальцевав насос, работать долго он врят ли будет, так как графит от простой электродрели сотрется за месяц если не за неделю, или уничтожит якорь бензонасоса, оказавшись не той твердости, без нужных присадок, в бензине.Двигатель работает с перебоями или глохнет – проблемы те же что и в предыдущих пунктах: забита сетка, или неисправен насос. Порой случаются проблемы проводки: до насоса просто не доходит ток, или в результате плохого контакта искрят клеммы на насосе и т. д.1) Езда на “сухом” баке2) Работа бензонасоса при езде на газу3) Загрязнение фильтра (сетки) бензонасоса до состояния “вакуумной упаковки”, или вовсе нарушение механической целостности.4) Вода в баке5) Грязь/ржавчина/мусор в баке6) Заклинивание крыльчатки/роликов насоса инородными предметами, попавшими в бак.7) Износ якоря/щеток насоса8) Деформация бака и как следствие разрушение насоса/модуля насоса.9) Естественный износ.10) Кустарная установка/снятие бензонасоса “индейцами”И так, по порядку:

При езде на пустом баке бензонасос греется. Этот факт по-крайней мере очевиден исходя из того, что бензин – единственное что окружает насос и охлаждает его, и единственное что проходя через него смазывает его.

При отсутствии бензина или его недостаточном количестве насос греется по двум причинам: во – первых механическое трение узлов бензонасоса, во-вторых из за постоянного тока, проходящего в насосе (3-12 ампер).

В итоге насос греется, зазоры между трущимися деталями уменьшаются от теплового расширения и в итоге вполне новый насос может остановиться, и если не сгорит предохранитель – работать как кипятильник в баке до оплавления корпуса насоса, модуля насоса, прочих прилегающих элементах, до потери контакта между клемами бензонасоса.

Обратите внимание

При езде на газу повышенный травматизм насоса зависит так же как и в вышеуказанном пункте от наличия бензина в баке.

Автовладельцы, сошедшие на газ, имеют привычку забывать о бензине, не пользуясь им, и часто насос не отключаясь качает бензин из бака (если бензин там еще есть) на топливную рампу к двигателю, а так как авто на газу – от горячей рампы уже горячий бензин идет в обратку к насосу, обычно в колбу насоса, что подливает масла в огонь, способствуя нагреву.

Все не так страшно и сложно, если это не игнорировать. Забитую сетку можно почистить, сменить и скорее всего это может помочь автомобилю ехать нормально, а автовладельцу сэкономить на ремонте или замене насоса.

Иногда автомобиль теряет в мощности незначительно, а потом вдруг симптом проходит – возможен вариант когда сетка была забита, и протерлась в баке до образования таких отверстий, которые равносильны отсутствию сетки.

Это грозит попаданием всего что только может в насос и к поломке последнего.

Вода пагубно воздействует на топливный насос и форсунки инжектора. Если вода оказывается в топливных магистралях в зимнее время, она просто может замерзнуть и создать пробку, из за которой двигатель просто не запуститься.

1. Заклинивание крыльчатки/роликов насоса инородными предметами, попавшими в бак обычно происходит, если сетка бензонасоса утратила целостность.

Износ якоря/щеток насоса обычно происходит при езде без бензина (на газу) или когда его на донышке бака . Бензин, будучи единственным смазочным материалом, смазывает трущиеся поверхности якоря и щеток. При неадекватных условиях работы щеточный механизм выходит из строя в течении двух-трех месяцев.

Деформация бака и как следствие разрушение насоса/модуля насоса – явление хоть и редкое, но все же такое бывает.

Самый банальный способ – словить кочку, ямку, ударив бак, от чего внутренности последнего приходят в негодность, однако случаеться, что машина просто перестает ехать, при открытии крышки бака слышен свист всасываемого воздуха в бак, а бак при осмотре оказывается плющеным.

Причина: забит адсорбер паров бензина, из за которого воздух не поступал в бак.

Все потому, что при полном баке бензина воздуха там остается не много, а по мере израсходования топлива его место занимает воздух, проходящий через адсорбер, и если с “развоздушкой” что-то не так, то насос выкачивая топливо из бака, создает пониженное давление в баке, от чего его может сплющить, а разрежение может доходить до таких степеней, что насос уже не в состоянии всосать топливо и подать его к двигателю.

Естественный износ насоса неизбежен, однако весьма ускоряется, при попадании в крыльчатку/роликовый механизм абразива – песка, мелкой металлической стружки и т. д.

Якорно-щеточный механизм остается в отличном состоянии, потребляемый ток в пределах нормы, а увеличение зазоры между трущимися деталями приводят к потере производительности и снижению давления в топливной системе. И напоследок пару слов о том, что такое кустарная установка/снятие бензонасоса “индейцами”.

Причин и поломок при вторжении неопытного и незнающего в систему подачи топлива много, но за более чем десяток лет практики ремонта и замены бензонасосов, сформировалось представление, благодаря которому можно выделить 4 группы влияния человеческого фактора на неисправность бензонасоса и ненормальной его работы:- установка не родного насоса. (Например на Пассат от ВАЗа и т.д.

)- установка насоса без сетки.- неправильная установка насоса, модуля насоса, сетки.

– установка насоса без специального инструмента.

Подробнее об “индейцах” – читайте в следующей статье.

Источник: https://stosbenzosos.zakupka.com/articles/42996-benzonasos-simptomy-neispravnosti-problemy-toplivnoy-sistemy/

Не поступает питание на бензонасос ваз 2110

Здравствуйте, не знаю уже куда писать. Суть проблемы:

Имеется Ваз 21102 (1.5, 1 ДК, без нейтрализатора, Евро-2, ЭБУ Bosch MP7.0)

Недавно просто выезжал со двора и пропала тяга, машина подергалась и заглохла. Бензонасос перестал включаться… Опустим ту часть, где я, поспешив, заменил моторчик бензонасоса))

После, я обнаружил, что на бензонасос не приходит питание. Я обрадовался (подумал, обойдется заменой реле), раскрутил панель в ногах у пассажира и проверил реле и предохранитель бензонасоса. Они целые. Начал смотреть на контакты реле бензонасоса, тут самое интересное:
1) силовой плюс приходит
2) силовой на бензонасос уходит
3) управляющий плюс от реле зажигания приходит
4) масса от ЭБУ не приходит…

В интернете ничего по теме не нашел. Пока кинул массу прям от кузова на реле. Завелся. Теперь при включении зажигания насос работает всегда, а не по таймеру. Хотелось бы понять, в чем причина неисправности и исправить… Кто-нибудь сталкивался с таким?

UPD: не знаю, помогли ли мои действия или это происки высших сил, но опять работает! ))
Мои действия: покупка Vag-Com KKL адаптера, установка OpenDiag на ноут, подключение к диагностическому разъему, проверка на ошибки (было несколько, все не по теме и не могли влиять на включение бензонасоса), сброс ошибок и! сброс ЭБУ с инициализацией! (думаю, именно это помогло)
После вышеуказанных действий все работает как раньше)

Спокойствие, только спокойствие, как говорил Великий повелитель крыльчатки)
На самом деле, у меня все впорядке. Теперь. Пост пишу, что бы его могли найти в поиске люди, у которых вдруг перестал работать исправный бензонасос.
Трабл этот был у меня давно, и я очень долго мучился, и не знал как устранить последствия этой неведомой херни, перелистав при этом массу инфы. И вот, сегодня утром, когда в минус 35 машинка не запустилась, а я затупив забыл про эту приколюху, и посадив батарейку чуть не поехал на работу на маршрутке, я снова вспомнил, что нужно делать.
Рассказываю в чем суть. Просто отказывается включаться бензонасос. С мозга должен подаваться минус на реле включения бензонасоса, но он почему то не подается периодически. Толи глюк в мозгах, то ли баг сигналки. Но я такой не один, и проблема, как оказалась посещает многих.

Что нужно сделать, если при включении зажигания у нас не работает бензонасос.

Со стороны переднего пассажира вскрываем боковушку торпеды, она указана под цифрой 3

Открыв лючек мы видим 3 преда, и 3 реле. У меня примерно так, как показано на фото ниже. Что сделать, что бы машинка поехала. Здесь есть 2 варианта:

1. На фото подписан минусовой контакт. Нужно немного вытащить реле, за контакт реле нужно прицепить провод, и кинуть его на массу кузова. Реле после этого посадить на место. Что это даёт. Бензонасос, при включении зажигания, начнет работать. Сразу отмечу, что бензонасос будет работать на постоянку. Просто так не рекомендую оставлять включенное зажигание с такой доработкой, т.к. можно спалить бензонасос.

2. Вариант. По тому же принципу нужно замкнуть плюсовые контакты, они указаны на фото. Данная процедура позволит запустить бензонасос даже с выключенным зажиганием, и вы сможете доехать до сервиса, или куда планировали ехать.

Не забудьте, после того, как доехали до места, удалить данные доработки, т.к. применять их рекомендую только в экстренных случаях. Использование «на постоянку» может быть не безопасно, и привести к неприятным последствиям.

Если стартер Вашей машины крутит нормально, а машина не заводится, первым делом надо проверить включение топливного насоса. На отечественных машинах его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сидения или багажника. В случае, когда не работает топливный насос, надо проверить целостность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса.
На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях, реле и предохранители находятся на полочке под бардачком или под ней. На ВАЗ-2110 и подобных, следует искать в консоли отопителя с пассажирской стороны, открутив винты крепления и убрав боковую крышку. На автомобилях ГАЗ они находится в под капотном пространстве на передней стенке салона, ближе к пассажирской стороне.

Реле топливного насоса не включается.

Если не работает топливный насос, то в первую очередь надо проверить влечение главного реле и реле топливного насоса. В случае если главное реле не щёлкает, то необходимо проверить цепь его включения и его исправность. Как это сделать описано в статье не включается главное реле,

В случае, когда главное реле включается, а реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода.

В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. При включении зажигания контрольная лампа должна загореть и потухнуть примерно через 20 – 30 секунд. Если лампа загорается и имеется плохой контакт в соединении колодки и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв в проводе соединяющем реле с контроллером или неисправен сам контроллер.

Не работает топливный насос, реле включается.

Проверка питания реле.

В том случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого выводом контрольной лампы подключенной к массе автомобиля касаемся клеммы 87 гнезда реле, при этом лампа должна загореть. Если лампа не горит, значит, перегорел предохранитель или есть обрыв в проводе.

При наличие питания на клемме 87, следует удалить реле из гнезда, а вместо него поставить перемычку между выводами 87 и 30. В этом случае при исправном насосе и соединительных проводах, насос должен начать работать и если это произошло, следует поменять реле. Если насос не начал работать то, не убирая перемычку, необходимо контрольной лампой подключенной к массе автомобиля коснуться питающего провода на топливном насосе.

Проверка цепи питания топливного насоса.

Если на автомобиле установлен погружной насос, в составе топливного модуля, необходимо снять соединительный разъём и коснуться одного из толстых проводов. При касании одного из них контрольная лампа должна гореть. Если лампа не горит ни на одном из проводов, то надо устранить обрыв в проводе от реле топливного насоса до разъёма модуля или самого насоса, если насос выносного типа. Одной из причин обрыва может быть блокировка от угона установленной не штатной сигнализации.

В том случае, когда контрольная лампа загорается на одном из толстых проводов разъёма или одном из выводов выносного насоса, надо соединить эти выводы контрольной лампой между собой. При этом контрольная лампа должна гореть. Если лампа не горит надо устранить обрыв или плохой контакт в проводе, соединяющем насос с массой автомобиля.

В случае, когда при проверке проводов и реле включения топливного насоса неисправность не выявлена, неисправен электродвигатель топливного насоса или его соединение с разъёмом модуля. Найти причину не сложно вытащив модуль топливного насоса из бака. При плохом контакте с разъёмом будет видно оплавление штекеров. Если оплавления не замечено, то для проверки самого насоса можно подключить его к аккумулятору. При этом надо учитывать, что работа погружного насоса без жидкости, выводит насос из строя. Неисправный насос следует заменить.

Почему бензонасос не качает бензин и топливо не поступает в мотор

Автор Павел Александрович Белоусов На чтение 6 мин. Просмотров 447

Бензонасос служит для подачи топлива из бака и поддержания в магистрали необходимого для работы инжекторов давления. Перебои в подаче бензина приводят к нарушению состава топливовоздушной смеси, что ведет к некачественному сгоранию и пропускам зажигания, двигатель начинает троить, вяло откликаться на педаль газа или глохнуть. Если не качает топливный насос (ТН), двигатель и вовсе не запустится.

Симптомы неисправности бензонасоса и методы их диагностики на инжекторном двигателе

В системах питания современных инжекторных ДВС используется электрический бензонасос. В зависимости от места установки, разделяют погружные (установлены в баке) и проточные ТН (врезаются в магистраль топливоподачи).

Основные компоненты электрического бензонасоса:

• двусоставной корпус;
• электродвигатель постоянного тока;
• насосная секция.

По своему устройству секция может быть роторного, лопастного, шестеренчатого или турбинного типа. Последний вариант, из-за простоты конструкции, заслужил наибольшее распространение. Вращение крыльчатки, закрепленной на валу электродвигателя, создает зоны высокого и низкого давления, благодаря чему происходит забор и нагнетание топлива из бака в трубопроводы.

Схема питания двигателя

Помимо погружного бензонасоса, расположенный в баке топливный модуль включает в себя:

• датчик указателя уровня топлива поплавкового типа;
• датчик критического уровня бензина;
• фильтр грубой очистки;
• встроенный регулятор давления топлива (РДТ). РДТ такого типа встречается на безобраточных системах питания. Другой тип конструкции предполагает наличие возвратной топливной магистрали и регулятор, вмонтированный в топливную рампу;
• входные и выходные топливные магистрали;
• электрические разъемы.

Симптомы изношенного электродвигателя топливного насоса:

• неуверенный запуск двигателя;
• провалы при резком нажатии на педаль акселератора;
• недостаточная мощность на высоких оборотах;
• мотор периодически глохнет и некоторое время отказывается запускаться. Нередко в таких случаях вернуть бензонасос к жизни помогают несколько ударов по баку.

Причина описанных симптомов в изношенных щетках, коллекторе электродвигателя. Щетки при большом износе плохо прижимаются к ламелям коллектора, из-за чего в цепи падает сила тока, что приводит к снижению производительности топливного насоса.

Износ узлов электродвигателя – самая частая причина, из-за которой бензонасос плохо качает бензин.

Если питание к разъему приходит, но топливо от насоса не поступает, причина может быть в оплавлении пластикового корпуса вследствие перегрева или в критическом износе щеток/коллектора. В таком случае при включении зажигания вы не услышите характерного жужжания со стороны топливного модуля. Иногда ситуация, при которой бензонасос качает, а бензин не идет, возникает из-за плохой фиксации гофры, идущей от насоса к выходным штуцерам топливной секции. Из-за создаваемого насосом давления гофра соскакивает со штуцера.

Если бензонасос работает, но не качает достаточное количество бензина, в первую очередь обратите внимание на фильтры грубой и тонкой очистки. Засоренные фильтры можно определить по тому, что гудит бензонасос громче обычного. Учтите, что работа под нагрузкой уменьшает срок службы ТН.  Причина недостаточного давления может быть и в неисправном регулятора давления топлива, который сбрасывает в обратку слишком большой объем топлива.

Поломка топливного насоса вследствие износа элементов насосной секции встречается лишь в случае некачественных комплектующих. Вы скорее замените бензонасос из-за стертых щеток, чем столкнетесь с механическим износом узлов насосной секции.

Как проверить топливный насос?

Наиболее достоверный метод диагностики – проверка давления бензина в топливной магистрали. В продаже вы найдете готовые наборы с переходниками для подключения к наиболее распространенным системам питания. Соорудить прибор можно своими руками из манометра со шкалой до 6 кг/см2, шланга, переходников и фитингов.

Чтобы проверить насос нужно:

1. Сбросьте остаточное давление бензина в магистрали.
2. Подключите манометр вразрез системы питания двигателя. На некоторых авто для проверки производительности насоса имеется штатный штуцер.
3. Включите зажигание. Нормальным считается значение в 3-4 кг/см². Точные параметры для конкретного двигателя есть в руководстве по ремонту и эксплуатации.
4. Запустите двигатель. Исправный бензонасос создает избыточное давление (порядка 7 кг/см² ), которое стравливается в бак регулятором. Поэтому на всех режимах работы мотора давление в рампе не должно значительно отклоняться от штатных значений. При диагностике постарайтесь сымитировать условия, при которых симптомы неисправного бензонасоса проявляют себя чаще всего (температура двигателя, нагрузка и т.п.)

Если замеренное значения ниже допустимого, на вашем авто неисправен топливный насос либо забит фильтр тонкой/грубой очистки. В таком случае бензонасос греется, что может привести к оплавлению корпуса и перегоранию электродвигателя.

Схема подключения

Схема реле бензонасоса

Выше изображена стандартная схема подключения ТН инжекторного двигателя. ECM (контроллер) после успешного опроса иммобилайзера запитывает обмотку катушки реле бензонасоса (выводы 85, 86). Под действием электромагнитной индукции силовой контакт 30 (постоянный «+» от АКБ, защищенный предохранителем Х) и контакт 87 замыкаются, что ведет к включению бензонасоса. Основные неисправности:

• перегорание предохранителя; Внимание! Взамен сгоревшей плавкой вставки установите предохранитель штатного номинала. Установка вставки, рассчитанной на большую силу тока, может привести к возгоранию автомобиля.
• образование окислов внутри разъемов, подгорание силовых контактов реле бензонасоса. Паразитное сопротивление ведет к падению силы тока в цепи и уменьшению производительности нососа;
• перетирание, переламывание проводов;
• обламывание фиксатора разъема питания, идущего к топливному модулю. Нередко в таком случае контакт нарушается при проезде неровностей.

Видео: Не работает бензонасос. Как найти и устранить причину.

Проверка питания

Установить факт наличия напряжения на разъеме ТН можно с помощью простейшей контрольки для проверки электрических цепей. Чтобы проверить бензонасос, в электросхемах для вашей модели авто найдите распиновку электрического разъема топливного модуля. Для работы электродвигателя насоса необходим «–» и «+». Если после включения зажигания и подсоединения контактов контрольки к соответствующим пинам колодки лампочка загорелась, значит, с питающим напряжением все в порядке. Пользуясь этим методом, вы можете проверить наличие +12В и массы в разъеме реле бензонасоса, установить наличие питающего напряжения от ECM к реле. Если бензонасос не включается, а с компонентами электрической цепи проблем нет, причина в самом ТН.

Удобнее всего определять, почему нет питания на бензонасос, при помощи мультиметра. Допустим, что +12В на насос выходят из реле, но к разъему топливного модуля так и не приходят. В таком случае необходимо прозвонить провода от реле к топливной секции. В режиме омметра вы не только найдете обрыв, но и сможете увидеть паразитное сопротивление в цепи. Рассматривая возможные причины, по которым не качает бензонасос, не забывайте о поломке иммобилайзера. Нередко в таких случаях двигатель запускается, но через несколько секунд глохнет.

Карбюраторная система питания

Возможные причины, из-за которых не поступает бензин в карбюратор:

• засорение топливной магистрали от бака к механическому ТН;
• прорыв диафрагмы;
• засорение фильтрующего элемента;
• износ эксцентрика, толкателя и/или балансира;
• выработка клапанов и их посадочных мест;
• поломка пружинной диафрагмы.

Не работает бензонасос ВАЗ 2109

Всем привет дорогие автолюбители и владельцы девяток. Сегодня рассмотрим основные причины, почему не работает бензонасос на автомобиле ВАЗ 2109.

За всю историю выпуска автомобиля устанавливались два вида бензонасоса это электрический и механический. Всё зависело от типа двигателя, на инжекторе были электрические и соответственно на карбюраторных девятках ставились механические.

Давайте сразу начнём с механического бензонасоса. Наиболее вероятной причиной неисправности может быть износ диафрагмы. При износе диафрагмы бензонасоса в корпусе появляется течь бензина. И вторая причина это отказ толкателя.

На инжекторных двигателях ВАЗ 2109 определить, что не работает бензонасос можно очень легко, достаточно повернуть ключ зажигания и если не слышно характерного звука насоса, который издаёт его электродвигатель, значит что-то с ним не так.

Первым делом в таком случае нужно проверить состояние предохранителя бензонасоса. Данный предохранитель находится чуть ниже бардачка. В блоке из трёх предохранителей и реле нужно проверить самый правый предохранитель, который отвечает за бензонасос. Если предохранитель неисправен, его нужно заменить на новый, соблюдая ампераж. И постараться найти причину, почему он сгорел. Также нужно проверить контакты предохранителя на предмет окисления и если нужно зачистить их.

В случае если предохранитель цел и контакты в порядке нужно проверить реле бензонасоса ВАЗ 2109. Оно находится в том же блоке что и предохранитель проверить его очень просто нужно просто заменить его на рабочий. Если после замены реле бензонасос заработал, значит, дело в реле, нужно купить новое и установить.

Если же после замены реле, бензонасос на девятке продолжает не работать, то придётся проверять сам бензонасос. Если насос при проверки заработал, придётся проверять провода которые идут от него к реле на предмет обрыва.

Если же даже при подключении на прямую бензонасос отказался работать и обрыва цепи в проводах не наблюдается, то самым верным решением будет замена его на новый.

Ну вот и всё мы рассмотерли основные причины почему не работает бензонасос на автомобиле ВАЗ 2109.

Бензонасос ВАЗ-2110. Основные проблемы и их решение

Если двигатель автомобиля ВАЗ-2110 считать сердечным, то бензонасос ВАЗ-2110 смело можно назвать его кровеносным. Если бензонасос не работает должным образом, топлива может поступать меньше, чем необходимо, а если он полностью выйдет из строя, автомобиль просто не будет работать.

Перебои в подаче топлива

Если бензонасос ВАЗ-2110 полностью отказал, то подача топлива производиться не будет, а значит, двигатель автомобиля не заведется.Самый простой способ проверить работоспособность устройства — вставить ключ в замок зажигания и повернуть его в первое положение. После такой манипуляции должен появиться звук, соответствующий подкачке топлива. Если звук есть, то причину неисправности автомобиля нужно искать в другом месте. Вы можете проверить все топливные шланги. Если соответствующий звук не появляется, причина действительно кроется в бензонасосе. Это может быть выход из строя устройства или сбой питания.

Очень часто при нестабильном двигателе, потере мощности и, как следствие, глохоте, автовладельцы ищут причину в дроссельном узле, RXH и DPDZ.Но часто бывает, что виновником такого поведения силового агрегата может быть обычное загрязнение в топливной системе, не позволяющее бензину поступать в необходимом количестве. В этом случае следует проверить фильтры тонкой и грубой очистки. Первый из них находится рядом с топливным баком. Он прикреплен к шлангам, идущим от топливного бака и к топливной рампе. Его необходимо открутить и осмотреть. Если в фильтре есть загрязнения, его следует заменить, после чего проверить работу автомобиля.Если это не помогло, очистите или замените грубую сетку. В этом случае необходимо снять бензонасос ВАЗ-2110. Для очистки можно использовать автомобильные очистители, например очиститель карбюратора, а затем продуть компрессором.

Как снять бензонасос ВАЗ-2110

1. Первое, что нужно сделать, это обесточить весь электромобиль, чтобы случайная искра не стала причиной возгорания. Для этого отсоедините провод от минусовой клеммы аккумуляторной батареи.
2. Следующий шаг — выбросить заднее сиденье, под которым люк к бензобаку.
3. Затем нужно открутить четыре винта, которыми крепится пластиковая или металлическая крышка люка, после чего снять ее.
4. Теперь видна внешняя часть насоса. Вы можете отключить терминал от бортовой электросети и отсоединить топливные шланги.
5. Чтобы достать бензонасос ВАЗ-2110 из топливного бака, необходимо открутить гайки крепления.
6. При снятии пластиковый стаканчик может упасть.Но это не страшно, так как вернуть на место довольно просто.
7. Установите устройство в обратном порядке.

Финансовая составляющая

На бензонасос ВАЗ-2110 цена зависит от производителя. Он колеблется от 1,5 до 2,5 тысяч рублей. Что касается сети бензонасоса, то ее стоимость составляет всего 50-60 рублей. Это примерно те же деньги, которые уйдут на уборщицу. Все работы можно делать самостоятельно. Если обратиться в автосервис, снятие и установка бензонасоса обойдется примерно в 800 рублей.Если вы хотите почистить сетку или заменить ее, то некоторые автосервисы могут добавить к этой цене еще 100-150 рублей. Замена фильтра тонкой очистки автовладельцу обойдется в 250 руб.

Исследуем признаки неисправности бензонасоса

Бензонасос — один из основных узлов автомобиля, влияющих на работу силового агрегата. Он предназначен для перекачки топлива из бака в смесительное устройство двигателя, создания и поддержания необходимого давления. Бензонасос сконструирован таким образом, чтобы обеспечивать непрерывную подачу топлива в двигатель в необходимом количестве при разных оборотах двигателя.При этом он постоянно поддерживает рабочее давление в топливной системе автомобиля.

Характеристики карбюраторного двигателя

Бензонасос карбюраторного двигателя механический и приводится в действие эксцентриком приводного ролика вспомогательного привода.

Состоит из нижнего корпуса и крышки, в которой расположены всасывающий и нагнетательный клапаны и диафрагмы с механическим топливным насосом.

Принцип действия

Эксцентрик, наезжающий на ролик, воздействует на балансир, который задерживает шток диафрагмы.В полости над диафрагмой создается вакуум. Выпускной клапан закрывается, и часть топлива проходит через впускной клапан. Когда эксцентрик выходит из ролика, под действием пружины балансир возвращается в исходное положение, тем самым возвращая диафрагму, закрывающую всасывающий клапан.

Бензонасос для инжекторного двигателя

С появлением инжекторного двигателя необходимость в механическом элементе отпала. Он не давал нужного давления в системе.Поэтому был разработан электрический топливный насос, расположенный непосредственно в топливном баке.

Судя по названию, этот тип элемента работает за счет электроэнергии. Он состоит из фильтра и корпуса. В последнем есть диафрагма с напорным и всасывающим клапанами. Под диафрагмой находится электромагнитный клапан. Топливная система инжекторного автомобиля сложнее карбюратора из-за наличия в ней дополнительного регулятора давления, который при создании достаточного давления в топливной рампе — 2.8-3,2 кПа, отключает подачу электроэнергии к топливному насосу.

Неисправности

Неисправности механического устройства включают неисправность нагнетательного или всасывающего клапана, повреждение диафрагмы, деформацию приводного ролика или штока, а также износ прокладки между роликом и балансиром.

Помимо неисправности клапанов и повреждения диафрагмы, электрический элемент также добавляет отказ электромагнитного клапана и разрыв цепи, соединяющей привод с аккумулятором.

Признаки неисправности топливного насоса карбюраторного двигателя

• Падение мощности двигателя из-за низкого давления в топливной системе.
• Двигатель глохнет.
• Кратковременное превышение мощности из-за выхода из строя нагнетательного клапана.
• Автомобиль на скорости 60 км / ч больше не разгоняется.

Признаки неисправности топливного насоса (форсунки)

• В машине пропала тяга.
• Дергается машина при работающем двигателе.
• На панели приборов горит «чек».

Причины неисправностей

Все вышеперечисленные симптомы неисправности бензонасоса в первую очередь связаны с некачественным топливом, засорением фильтров тонкой очистки и фильтров грубой очистки. В настоящее время достаточно сложно найти топливо хорошего качества.

Использование грязного топлива приводит к засорению сеток фильтров тонкой и грубой очистки и самой магистрали. Бензонасос с трудом прокачивает смесь через забитые фильтры.От этого он только быстрее терпит неудачу. Также из-за низкого качества фильтров в рабочую полость элемента попадают мелкие частицы, действующие как абразив. Повышенный износ диафрагмы, впрыскивающего и всасывающего клапанов. Однако возникающие признаки неисправности бензонасоса чаще всего появляются на электронасосах инжекторных двигателей, поскольку они более подвержены влиянию плохого топлива и качества фильтрующих элементов топливной системы. Также из-за неисправности регулятора давления или электронного блока управления топливный насос работает постоянно и выходит из строя.Стоимость электрического элемента около 2 тысяч рублей.

Неисправности бензонасосов семейства ВАЗ

На автомобиле ВАЗ-2106 установлен механический элемент перекачки топлива с приводом от промежуточного вала вспомогательных агрегатов с ручной подкачкой.

Как и любой другой механизм, он подвержен износу, сбоям и сбоям в работе.

Имеются следующие признаки неисправности ТНВД ВАЗ-2106:

• низкое давление в топливной магистрали;
• утечка газа из-за утечки;

Автомобиль

• теряет мощность и динамические характеристики;
• автостоянок;
• подергивания во время работы, сопровождающиеся другими звуками.

Неисправности устраняются путем поиска поврежденных деталей (например, диафрагмы) и их своевременной замены.

ВАЗ-2110 комплектуется карбюраторным и инжекторным двигателем соответственно, укомплектованными механическим и электронасосным насосами. Механические элементы автомобилей ВАЗ-2106 и ВАЗ-2110 схожи по принципу действия и возникающим поломкам.

Признаки неисправности топливного насоса ВАЗ-2110 с инжекторным двигателем следующие:

• при повороте ключа зажигания нет слышимости бензонасоса;
• машина не заводится;
• значительная потеря мощности из-за давления в топливной магистрали ниже нормы;
• двигатель троит;

На панели приборов

• горит «чек».

Это связано с засорением фильтрующих элементов магистрали и очистителя бензонасоса или выходом из строя электронных датчиков. Симптомы неисправности бензонасоса ВАЗ-2114 идентичны, так как на инжекторных моделях, начиная с ВАЗ-2108, устанавливаются такие же электронасосы.

Для устранения неисправностей необходимо заменить фильтры тонкой и грубой очистки топлива, неисправен регулятор давления. В случае утечки топлива найдите пробу, замените трубки или закройте их.Это показывает, что признаки неисправности ТНВД 2114 не отличаются от таковых у ВАЗ-2110. Такие же симптомы есть у всех моделей Лада-Самара.

Сервис

Чтобы топливный насос служил долго, важно знать, как правильно его эксплуатировать. Первое, на что нужно обратить внимание, это на качество топлива, которым водитель заправляет свою машину. Бензин для помпы действует как смазка, и его некачественное качество только ускорит износ клапанов. Грязный бензин отрицательно сказывается на работе насоса, так как его мелкие частицы забивают внутренности.Поэтому фильтры грубой и тонкой очистки нужно менять каждые 30 тысяч километров. Сами очистители следует приобретать только у проверенных производителей. Особенно это касается электрических топливных насосов.

Они более «капризны» к качеству топлива и его фильтрации. Если говорить о механических насосах, то перед ним можно поставить фильтр тонкой очистки для инжекторных двигателей. Такие элементы лучше очищают топливо и реже засоряются. Также в механических насосах важно следить за состоянием регулировочной шайбы, которая находится между роликом и балансиром.Со временем деталь изнашивается, и зазор между ней и приводным роликом становится больше. Если она станет больше допустимых 1,3 мм, ролик не будет полностью прижимать балансир. В результате устройство не сможет создать желаемое давление в трубопроводе. После установки нового топливного насоса его необходимо правильно отрегулировать так, чтобы ведущий ролик примерно на 2–3 мм выглядывал из нижнего корпуса насоса.

Заключение

Во избежание описанных выше симптомов неисправности ТНВД необходимо заправляться на проверенных АЗС, вовремя заменять элементы очистки топливопровода и фильтр насоса (если насос электрический), не производить все бензин из бака, чтобы элемент не работал «всухую».Если двигатель инжекторный, при включенном зажигании стоит подождать 3-4 секунды, пока насос не закачивает бензин в топливную рампу и не будет создано необходимое давление. Эти простые методы помогут прослужить устройству долгое время.

Топливные насосы | Общие проблемы и как их исправить!

Сегодня не тот день, когда мы увидим гибридов и электромобилей , которые навсегда заменят автомобили с впрыском топлива. Может быть, скоро, но еще нет. А до тех пор нам все еще предстоит работать с автомобилями, которые используют старый добрый топливный насос для подачи в двигатель бензина.И поскольку время берет свое на различные компоненты, в долгосрочной перспективе следует ожидать износа, который в какой-то момент неизбежно приведет к выходу из строя.

Как автомеханик, вам придется работать с автомобилями с состоянием «запуск / отсутствие запуска», которое в конечном итоге может быть вызвано неисправным топливным насосом. Но, как и все в мире автомехаников, это не обязательно так просто. Неисправный топливный насос может вызвать множество различных симптомов неисправности, и иногда бывает сложно правильно проверить и диагностировать.

Чтобы помочь вам в этом, эта статья объяснит, как работают наиболее распространенные автомобильные топливные насосы, выделит некоторые из различных типов насосов, а также определит некоторые из наиболее распространенных проблем и способы их устранения.

Но обо всем по порядку!

Что такое топливный насос?

Существует множество различных типов автомобильных топливных насосов, но все они имеют одну общую черту. Их цель — подавать в двигатель топливо путем откачки газа из бака, создавая положительное давление в топливной магистрали, чтобы продвинуть топливо до форсунок.Большинство топливных насосов управляется реле, которое также управляется выключателем зажигания. (Стоит упомянуть, что некоторые реле также управляются контроллером ЭСУД.)

Различные типы топливных насосов

Почти любой двигатель внутреннего сгорания получает топливо от какого-либо топливного насоса, но здесь мы сосредоточимся на автомобильном топливном насосе.

Основными типами топливных насосов являются:

• Механические насосы
• Электронасосы
• Насосы высокого давления с прямым впрыском (GDI)

Механические насосы

Механические насосы чаще всего использовались в старых карбюраторных двигателях.Я работаю механиком более 10 лет, и мне никогда не приходилось работать с механическим насосом на машине клиента. Возможно, это не очень полезные знания для сегодняшних технических специалистов, но знания никогда не пропадают зря. Однако с появлением прямого впрыска насосы с механическим приводом возвращаются. Убедитесь, что ваши навыки работы с механическим насосом актуальны.

Согласно Википедия , «механические насосы представляют собой тип поршневого насоса прямого вытеснения, который содержит насосную камеру, объем которой увеличивается и / или уменьшается за счет перемещения плунжера в камеру, полную топлива, с впуском и выпуском. запорно-обратные клапаны. “

Не уверены, что правильно поняли? Взгляните на эту классную анимацию!

Механические насосы обычно устанавливаются сбоку двигателя, а поршень, создающий давление, либо непосредственно контактирует с распределительным валом, либо через шатун. Этот тип насосов был широко распространен до 1985 года, но они были не так эффективны, как новые электрические модели. Просто спросите старого механика о том, как тепло может легко испарять топливо в трубопроводах, вызывая топливный голод и, в конечном итоге, глохнет двигатель.

В любом случае, вы не увидите их довольно часто, если не работаете со старыми маслкарами или судовыми двигателями.

Электронасосы

В современных автомобилях топливные насосы электрические и расположены в топливном баке. В новой конструкции меньше движущихся частей, чем в механическом насосе, требующем меньшего обслуживания, чем когда-либо. Система в баке также помогает охлаждать насос и топливо, предотвращая любой риск испарения в линиях.

Еще одно преимущество наличия насоса в топливном баке — повышенная безопасность.Это может показаться нелогичным, поскольку электричество производит искры и искры, а топливо плохо смешивается, но жидкое топливо на самом деле невоспламеняемо, что делает его намного безопаснее, чем его рядом с двигателем, где утечки топлива могут легко воспламениться.

Электронасосы также более эффективны из-за отсутствия сопротивления, вызванного движущимися механическими компонентами. А с учетом сегодняшних цен на топливо все, что делает ваш автомобиль более эффективным, становится очевидным!

Насосы высокого давления с прямым впрыском (GDI)

В последние пару лет мы также имели удовольствие видеть, что система прямого впрыска устанавливается почти на каждый автомобиль, сходящий с конвейера.Я говорю «удовольствие», потому что непосредственный впрыск на намного эффективнее, чем любая другая топливная система, производимая на сегодняшний день.

Насосы прямого впрыска обычно устанавливаются где-то рядом с двигателем и соединяются металлическим шлангом с рельсовой направляющей, подающей в каждый цилиндр собственное топливо. Системы впрыска топлива GDI не используют форсунки и напрямую подают в двигатель бензин под высоким давлением (до 2,500 фунтов на квадратный дюйм!), Впрыскивая его непосредственно в камеру сгорания, а не во впускной коллектор.Это позволяет EMS (системе управления двигателем) постоянно регулировать соотношение воздух / топливо в режиме реального времени, что приводит к снижению расхода топлива при увеличении выходной мощности.

Нет необходимости говорить, что обычные системы впрыска топлива не очень хорошо справлялись с регулировкой соотношения воздух / топливо, полагаясь на метод, который мы могли бы резюмировать как использование одинакового количества топлива во всех 4 цилиндрах одновременно, независимо от эффективность, а затем проследите за датчиками O2, чтобы увидеть, было ли его слишком много или недостаточно.

Явно не лучший…

Важно знать, что в системах GDI высокое давление топлива создается насосом высокого давления, расположенным под капотом, но работа по подаче топлива из бака в насос высокого давления по-прежнему выполняется. штатным электронасосом, находящимся внутри бака. Помните об этом при работе с транспортным средством GDI, чтобы не ошибиться в том, какой насос неисправен, а какой вам нужно проверить в первую очередь.

Возможные проблемы с топливным насосом

Все типы топливных насосов имеют разные компоненты и будут иметь разные симптомы и разные проблемы.Давайте пока забудем о механических насосах, так как вряд ли вам придется работать с одним из них в будущем.

В любом случае, вот наиболее распространенные проблемы для двух основных типов топливных насосов, наиболее распространенные симптомы неисправного топливного насоса, как правильно определить проблему и как ее исправить.

Проблемы с электрическим топливным насосом

Проблемы с электричеством

Логично, что в электронасосе самая частая проблема — электрическая. Большое количество электрических компонентов подразумевает большое количество соединений, увеличивая риск неисправности электрической цепи.

Неважно, что вызывает электрическую проблему, предохранитель, проводку и т. Д., Симптомы будут во многом одинаковыми. Когда к топливному насосу не поступает питание, он просто перестает работать. Двигатель сожжет остатки топлива в топливопроводах и заглохнет. Проблема может быть неустойчивой, и двигатель будет рывками, глохнуть, запускаться снова, дергаться и т. Д.

Если вы ходили в профессиональную школу автомехаников, вы узнали, как следовать стандартной процедуре для определения электрической проблемы.Если нет, позвольте мне быстро продемонстрировать:

1. Подтвердите проблему
2. Проверьте питание неисправного компонента
3. Проверьте источник питания, предохранитель и реле
4. Проверьте проводку
5. Замените ECM

Сначала убедитесь, что проблема существует. Вы не сможете найти проблему, если ее нет. Просто как тот!

Обычно, что касается стеклоподъемника или неисправной фары, следующим шагом является измерение напряжения на регуляторе или лампе фары.Но, особенно для топливного насоса, я предлагаю вам переключить шаги 2 и 3. Гораздо проще проверить предохранитель и реле топливного насоса, чем снять заднее сиденье или бак, чтобы получить доступ к разъему топливного насоса. Просто убедитесь, что предохранитель исправен и реле щелкает, когда вы включаете ключ зажигания.

Если до сих пор все в порядке, нужно добраться до разъема топливного насоса и проверить его на наличие питания и массы. Если в разъеме есть ток и масса, а контакты разъема в порядке, вероятно, у вас неисправный топливный насос.Вы всегда можете проверить насос на обрыв. Если цепь внутри топливного насоса разомкнута, нет необходимости в дальнейших проверках, вам нужен новый насос. Если внутренняя цепь насоса в порядке, возможно, что-то внутри все еще сломано. Неважно, какой компонент сломан внутри, потому что, если вы не хотите восстанавливать топливный насос, вам придется заменить узел топливного насоса.

Если у вас нет питания на разъеме топливного насоса, вы можете немного поплакать перед тем, как приступить к зачистке салона автомобиля.У вас где-то произошло короткое замыкание или разрыв цепи, и вам придется следить за проводами, проверяя наличие питания и заземления, пока не найдете неисправный провод или разъем.

В конце каждой когда-либо составленной таблицы поиска и устранения неисправностей всегда есть крайний вариант. Если вы проверили все и все абсолютно идеально, они всегда предлагают вам заменить ECM, но это очень маловероятно … Если все в порядке с электрической стороны, это может быть что-то еще. Я предлагаю вам попытаться устранить другие распространенные проблемы из этого списка, прежде чем пытаться заменить свой ECM!

Стоит упомянуть, что если у вас есть диагностический прибор OBD2, вы всегда можете попытаться прочитать коды неисправности, прежде чем делать что-либо еще.Некоторые более новые автомобили могут записывать код, когда топливный насос не работает должным образом , давая вам хорошее представление о том, куда двигаться дальше …

Механические проблемы

Несмотря на то, что этот насос является электрическим, действие насоса фактически создается движущимися механическими частями, и все, что движется, подвержено износу и истиранию. Различные детали могут расшататься или заедать вместе, что мешает правильной работе топливного насоса.

Если что-то выйдет из строя в топливном насосе и либо заклинит, либо ослабнет, топливный насос, вероятно, перестанет работать.В этом случае симптомы будут почти такими же, как и для проблемы с электричеством. Двигатель будет рывком глохнуть. Поскольку механический износ прогрессирует, владелец автомобиля может предвидеть его приближение, по сравнению с проблемой с электричеством, которая возникнет внезапно.

При движении в гору автомобиль может начать терять мощность. Расход топлива также может увеличиваться без видимых причин. Также можно почувствовать легкое подергивание при нажатии на педаль акселератора после остановки.Холодный запуск утром также может стать проблемой, и двигателю может потребоваться немного больше времени для запуска.

Нет простого способа определить механическую проблему, кроме проверки давления топлива с помощью манометра. К сожалению, у большинства автомобилей больше нет порта для проверки давления топлива (это было довольно распространено на автомобилях 60-70-х годов выпуска). Если автомобиль не оборудован таковым, вам нужно будет открыть топливную систему на одном из соединений трубопровода и вставить указатель уровня топлива перед повторной установкой всего, чтобы запустить двигатель и получить показания в фунтах на квадратный дюйм.

Если давление слишком низкое или слишком высокое, убедитесь, что нет повреждений топливопровода где-нибудь под автомобилем, которые могут ограничить поток бензина.

Если все в порядке, скорее всего, проблема во внутренней механической неисправности топливного насоса. Все, что вам нужно сделать, это еще раз заменить узел топливного насоса.

Сетчатый фильтр забит

На впускном отверстии топливного насоса есть небольшой сетчатый фильтр, действующий как топливный фильтр.Ржавчина и грязь, содержащиеся в баке, могут засорить сетчатый фильтр и помешать правильному поступлению топлива в топливный насос.

Проблемы такого рода могут привести к неравномерной подаче топлива к форсункам, вызывая рывки или разбрызгивание двигателя. Распыление может происходить только в течение нескольких минут, прежде чем оно вернется в норму, однако будьте уверены, что оно не исчезнет само по себе и может усугубиться позже.

Однако, исходя из моего собственного опыта, это не очень распространенная проблема. В наши дни бензин чище, чем когда-либо, и найти грязь в баке — дело необычное.Это проблема, возникающая в основном со старыми и ржавыми автомобилями.

Осмотрите бак и сетчатый фильтр. Если он весь в ржавчине, вы могли найти проблему. К сожалению, вам придется снять топливный насос, чтобы убедиться, что сетчатый фильтр забит, и это потребует в лучшем случае снятия заднего сиденья (в некоторых автомобилях есть порт доступа к насосу под задним сиденьем), а в худшем случае — полное снятие топливного бака. .

Если сетчатый фильтр засорен, вы можете очистить его с помощью портативного пылесоса и вручную удалить все мелкие металлические кусочки.Вы также можете купить новый фильтр в большинстве магазинов автозапчастей и заменить его, если у вас ограниченный бюджет. Лично с учетом того, что вы уже сняли топливный бак или обратно, сняли бензонасос для его осмотра, большая часть работы уже сделана. Я бы, вероятно, все равно заменил бы весь насос в сборе, если только ваш топливный насос не был заменен за последние 6 месяцев.

И еще это зависит от цены бензонасоса. Большинство насосов на вторичном рынке довольно дешевы, но вы никогда не знаете.Иногда некоторые детали просто дороги без всякой реальной причины.

Но если вы можете себе это позволить, просто замените все…

В случае автомобиля с состоянием «кривошипно / не запускается», первое, что нужно сделать, это прислушаться к топливному баку, если вы слышите легкий гудящий звук, когда ключ повернут в положение включения. В противном случае топливный насос вполне может заклинивать. Уловка здесь состоит в том, чтобы использовать молоток с мягкой головкой, чтобы попасть под танк. Топливный насос вполне может снова заработать.Как только он заведется, я не стану останавливать двигатель, пока машина не будет припаркована где-нибудь, хотя вы можете поработать и исправить это!

Воющий шум от топливного насоса

Когда ключ находится в положении ON или RUN, можно услышать легкое жужжание, исходящее от топливного насоса. Это не обычная проблема, но иногда топливный насос может начать издавать громкий воющий звук. Обычно это признак того, что топливный насос почти исчерпал свой ресурс.

Первое, что нужно попробовать, когда ваша машина начинает издавать громкий воющий звук сзади, — это полностью заправить бензобак.Низкий уровень топлива требует, чтобы насос работал усерднее, чтобы создать хорошее давление топлива в системе, и это может быть причиной его нытья, особенно если насос старый.

Если шум прекратится после заправки бака, это признак того, что топливный насос скоро потребуется заменить. Он по-прежнему работает, но в какой-то момент выйдет из строя, и машина может где-нибудь остановиться.

Если шум не прекращается после заправки нового бензина в автомобиль, нет другого решения, кроме как заменить насос.

воющий шум, жесткий запуск, проблемы с производительностью двигателя и невозможность завести автомобиль.

Насосы высокого давления с прямым впрыском (GDI)

Механические проблемы

Правильное обслуживание абсолютно необходимо для систем GDI. В отличие от электрического топливного насоса, который работает внутри топливного бака практически без смазки, насос GDI смазывается моторным маслом. Подобно механическому топливному насосу, насос высокого давления также имеет механический привод. Преждевременный износ может произойти быстро на различных контактирующих деталях, таких как выступ кулачка и толкатель, если обслуживание масла не выполняется так часто, как того требует производитель, или если используется масло другой вязкости.

Обычно, когда в насосе GDI происходит механический отказ, давление в системе снижается, и высокое давление больше не будет таким высоким. Обычно автомобиль переключается в режим «LIMP» и большую часть времени отображает LIMP (или что-то подобное в зависимости от производителя) на приборной панели. Режим LIMP — это процедура безопасности, которая значительно снижает скорость, которую может ехать автомобиль, чтобы водитель не повредил двигатель еще больше.

Сначала просканируйте автомобиль и прочтите коды неисправности.В большинстве случаев код записывается всякий раз, когда автомобиль входит в режим LIMP. Это даст вам хорошее представление о неисправном компоненте.

Если по какой-то причине код не записан, убедитесь, что проблема не в обычном топливном насосе в баке. Если электрический топливный насос не работает и не подает топливо должным образом, насос GDI также не сможет выполнять свою работу.

Убедившись, что насос в баке работает, вам нужно будет проверить давление топлива, выходящее из насоса высокого давления, так же, как вы измеряете давление топлива в обычной топливной системе.Если давление не соответствует спецификациям, необходим новый насос GDI.

Предупреждение

Перед обслуживанием обязательно соблюдайте все процедуры сброса давления в топливной системе высокого давления. Один хороший способ сбросить давление в топливной системе — снять реле топливного насоса и оставить двигатель работать до тех пор, пока он не заглохнет. Тем не менее, перед разборкой всегда подтверждайте, что система пуста, и всегда следуйте рекомендациям производителя.

Датчики давления и температуры

Неисправные датчики часто могут привести к неправильной диагностике неисправного насоса GDI, когда это действительно проблема неисправного датчика. Насос полагается на датчики высокого и низкого давления, а также датчики температуры для оценки количества необходимого топлива, а также точного времени и продолжительности впрыска. Если датчик неправильно считывает какое-либо значение, насос не сможет работать правильно, и автомобиль может перейти в режим LIMP.

В зависимости от неисправного датчика и степени неисправности симптомы могут варьироваться от рывков до полного останова.В большинстве случаев автомобиль переходит в режим LIMP, и загорается индикатор проверки двигателя.

Чтобы выяснить, какой датчик вызывает проблему, вам необходимо подключить диагностический прибор с исправным OBD2 , чтобы проверить данные автомобиля в реальном времени, и руководство по ремонту автомобиля со всеми характеристиками датчиков для сравнения результатов. Обычно неисправный датчик показывает значение, превышающее рекомендованный порог. Замените датчик, сотрите код и убедитесь, что все в норме.

Утечки топлива

Внутренняя или внешняя утечка топливного насоса приведет к снижению давления топлива, что также приведет к рывкам и остановке двигателя. Пониженное давление также может привести к перегреву, что может привести к еще большему повреждению насоса и всей топливной системы.

При наличии небольшой утечки в топливной системе, скорее всего, произойдет сброс давления при выключении двигателя. Это приведет к увеличению времени запуска двигателя для запуска двигателя. Также следует ожидать перегрева насоса всякий раз, когда автомобиль работает при пониженном давлении топлива.Перегрев снизит смазочные свойства моторного масла и вызовет контакт металла с металлом. Если выступ кулачка и толкатель будут работать всухую в течение длительного периода времени, может произойти необратимое повреждение выступа кулачка, и придется заменить распределительный вал, а также топливный насос GDI.

Чтобы найти утечку в топливной системе высокого давления, вам необходимо выполнить балансировку форсунок и испытание на утечку. Это не для начинающих автомехаников и часто требует использования OEM-сканера или, по крайней мере, профессионального сканера OBD2 с включенными специальными функциями.Однако это не обычное явление, и я настоятельно рекомендую вам сначала начать устранение неполадок с других более быстрых проверок.

Проблемы с программным обеспечением

Наконец, если все остальное не удается, найдите время, чтобы убедиться, что версия программного обеспечения ECM актуальна с последним доступным обновлением, потому что все в конечном итоге контролируется ECM. Производители не обязательно будут звонить каждому автовладельцу для установки последней версии каждый раз при выпуске нового обновления.Для этого также потребуется OEM-сканер или посещение дилерского центра для быстрой перепрошивки.

Последние слова

Топливные системы — это сложные системы, которые с каждым годом становятся немного сложнее. Но системы GDI прокладывают путь в светлое будущее и открывают новые возможности, от отключения цилиндров по требованию до более высоких степеней сжатия и лучшего контроля топливной смеси благодаря новым широкополосным датчикам O2.

Будущее действительно яркое, но вам нужно оставаться на вершине своей игры с впрыском топлива, если вы хотите работать автомехаником в отрасли, находящейся на грани технической революции!

Связанные

характеристики, устройство, характеристики и отзывы

Топливный насос Bosch — важнейший компонент системы питания автомобиля.С их помощью это подача топлива в двигатель автомобиля. Эта важная деталь служит для соединения топливного бака и двигателя, находящихся на некотором расстоянии друг от друга. В этих же марках топливных насосов не предусматривалось, так как топливо поступало в двигатель по бензиновому шлангу под действием силы тяжести.

Разновидности топливных насосов

В настоящее время производители автомобилей оснащают свою продукцию топливными насосами механического или электрического типа. Впервые применен в автомобилях карбюраторного типа. У них топливо под низким давлением находится у карбюратора.Электрические топливные насосы, напротив, организуют подачу топлива в двигатель под высоким давлением.

Теперь топливные насосы часто ломаются. Как правило, виноваты нерадивые водители.

Основные причины поломки:

• Забиты топливные фильтры;
• Привод с пустыми топливными баками.

При наличии этих причин топливный насос Bosch работает на полную мощность, а потому изнашивается намного быстрее.

Водители должны соответствовать требованиям:

• Обеспечить заполнение бака как минимум наполовину;
• Следить за исправностью топливного фильтра.

Механические топливные насосы обеспечивают подачу топлива из топливного бака в двигатель. Они не требуют высокого давления, так как расположены близко друг к другу.

Электрический топливный насос

Электрический топливный насос Bosch использует более высокое давление, чем механическое. Высокое давление позволяет подавать топливо прямо в двигатель. В моделях предыдущих поколений топливный насос работал непрерывно. В современных бензонасосах его скорость определяется только требованиями устройства.Топливные насосы этого типа управляются электронной системой автомобиля. Он автоматически рассчитывает положение дроссельной заслонки, состав выхлопа и соотношение топлива к воздушной смеси.

Рекомендуется

Наиболее эффективные методы проращивания семян

Несмотря на то, что метод рассады в овощеводстве является очень трудоемким процессом, его использует большинство садоводов. Посадка семян в открытый грунт — простой и удобный метод, но эффективен только в определенных климатических зонах.I …

Светоотражающая краска. Сфера применения

Когда автомобили начали заполнять дороги, их популярность начала набирать светоотражающая краска. Благодаря этой краске, как водителям, так и пешеходам становится намного легче избегать аварий в темноте. Назначение краски Светоотражающая краска — материал краски, который …

Имейте в виду, что электрические топливные насосы работают громко и нагреваются, так как в двигатель подается топливо под давлением. Поэтому эти насосы устанавливаются в баке, что позволяет добиться охлаждения топливного насоса с помощью топлива.Дополнительно можно отметить, что такое расположение насоса делает его работу практически бесшумной.

Электронасос управляется сигналом двигателя. После установки замка зажигания на активацию компьютер автомобиля подает сигнал о том, что топливный насос работает, и идет заряд электричества. Двигатель расположен внутри топливного насоса, некоторое время вращается, повышая давление в топливной системе. Если сигнал с ЭБУ на моторе не более двух секунд, топливный насос отключается мгновенно, в целях безопасности.

В первые секунды после запуска двигателя водитель слышит, как работает насос. Топливо попадает в топливный насос по специальной трубке, после чего попадает в бетафильтр, очищающий от загрязнений топливную смесь. Для этого нужно периодически менять топливный фильтр. Это позволяет добиться эффективной очистки топлива. На следующем этапе в двигатель поступает предварительно очищенное топливо. Топливный насос работает до выключения двигателя.

Насос на вазу

Топливный насос ВАЗ-2110 электрический Bosch используется чаще всего, так как имеет универсальный размер, постоянно есть в продаже и стоит не очень дорого.

Модель Bosch для ВАЗа

Для каждого типа топливных систем производитель поставляет отдельный блок.

Производительность ТНВД Bosch для ВАЗ-2110 составляет 3-3. 8 бар.

А Значительное количество владельцев после выхода из строя штатной помпы меняют помпу от Bosch, работающую в режимах с повышенным давлением. Этот параметр топливного насоса может влиять на расход топлива, потому что автомобиль оборудован возвратной системой, по которой излишки топлива возвращаются обратно в бак.Дополнительно снабжен регулятором давления топлива. Затраты на топливо могут возрасти, когда в рельсах не удается создать оптимальное давление. В результате форсунки уже исправно работают — они не разбрызгивают, а просто заливают не израсходованное топливо.

Конструкция

Устройство топливного насоса Bosch. Основная часть — это корпус, который имеет штуцеры для входа и выхода.

Внутри находится электродвигатель постоянного тока с роликовым насосом, двумя клапанами и двумя шпильками с резьбой для подключения к источнику питания.

Параметры модели 0580453453

Топливный насос Bosch 2110 может иметь различные варианты. Разные модели могут быть разной длины и диаметра. Диаметр корпуса регулируется прокладками из резины, устойчивой к бензину. Кроме того, топливные насосы могут иметь разное давление и расположение стружки на выводах. Сетчатое устройство имеет такое же количество посадочных мест, но может иметь другую форму.

Чип может быть преобразован в терминал или вариант ВАЗ.Длина топливного насоса определяет его работу в условиях небольшого объема топлива в баке.

Например, для моделей Bosch 0580453453 длина равна 105 мм, 0580453449 — длина 6,5 см, 0580453465 — длина 9,0 см

Топливный насос находится в бензобаке автомобиля, погружаясь в топливо. Внутри находится двигатель, который служит для привода насосного элемента. Комбинация компонентов топливного насоса подает топливо под высоким давлением. В итоге бензонасос шумит и требует охлаждения.Эта проблема решается погружением насоса в топливный бак. Топливо охлаждает прогретую технику и подавляет шум.

Правильный выбор топливного насоса

Топливный насос для ВАЗ-2110, купленный на рынке, будет стоить в два раза дешевле, чем такая же модель, купленная в специализированном магазине. Однако в магазине больше шансов получить качественный товар.

Топливный насос высокого давления Bosch заключен в прочный герметичный корпус. В пакете бензин высокой степени очистки.Если чувствуется запах бензина, набивка герметична, и есть риск коррозионного повреждения топливного насоса.

Оборудование, находящееся в затопленном состоянии, подверженное смазке и охлаждению топлива. Если используемые присадки к топливу низкого качества, это может привести к коррозии электрических механизмов топливного насоса. При эксплуатации устройства всухую, без использования дополнительных веществ кисть стирается, и она перегревается.

Многие автовладельцы намерены заменить топливный насос Bosch, характеристики которого отклонялись от нормальных значений из-за длительного использования.Давление насоса должно соответствовать 7 атмосфер.

Неисправные топливные насосы

Поговорим об устранении неисправностей топливных насосов, способах их устранения.
Наименее подверженным выходу из строя компонентом насоса является двигатель. Объяснение этому — режим его работы, позволяющий обеспечить интенсивное охлаждение и постоянную стирку. Чаще всего ломаются лопаточные центробежные гидромагнезиты. Из-за наличия мелких твердых примесей, попадающих в бензобак вместе с бензином, трущиеся части компрессора (ротор, статор, ролики) со временем подвергаются значительному износу.При этом уплотнения между ними более слабые. В результате снижается КПД и снижается рабочее давление, обеспечиваемое топливным насосом. Эта проблема возникает из-за старения топливного насоса. В начальный период использования его практически нет. Определить его можно на специальном стенде, чтобы проверить работоспособность и обеспечить давление на выпускной штуцер. Если в топливном насосе накапливаются дефекты в результате старения, автомобиль теряет реакцию дроссельной заслонки и запускается, перебои в работе двигателя внутреннего сгорания, когда последний является переходным.Если износ становится значительным, падение давления в контуре может достигнуть таких размеров, что двигатель не запустится.

Признаки повреждения

Неисправность топливного насоса свидетельствует о повышении шума при его работе. Это говорит о естественном износе компрессора или о сильных издевательствах над ним трущихся деталей. Беда часто проявляется зимой из-за того, что бензин намокает, потом становится ледяным. Образовавшиеся кристаллы льда попадают в жернов топливного насоса, истирают и ударяют детали компрессора, образуя на поверхности глубокие полости.Часто дефекты появляются в направляющих пазах ротора нагнетателя.

Входящие в состав электрического топливного насоса подшипники часто приходят в негодность на ранних этапах нагнетателя. Основная причина проблем с нормальным функционированием топливного насоса — истирание трущихся частей компрессора.

Ремонт топливных насосов

В общем случае использование топливного насоса ВАЗ Бош вместе с любым другим ремонтом не рекомендуется. В случае неисправности их обычно необходимо заменить.Но в реальной жизни, если вы умело сможете расколоть накатку корпуса насоса из алюминия, последующие действия по ремонту и восстановлению топливного насоса не проблема.

Когда топливный насос высокого давления Bosch открыт и полностью разобран, необходимо внимательно осмотреть все его составные части. Отдельного внимания заслуживает гидромагнезит. Если ремонтопригоден, то можно принять решение о ремонте бензонасоса.

Однозначно нужно заменить щетки электродвигателя. Вы можете взять их с тем же топливным насосом.Также нужно проткнуть коллектор. Любое повреждение обмотки якоря двигателя требует перемотки. Делая быстро, нужно с особым вниманием относиться к сохранению каналов для топлива, имеющихся в канавках якоря. Центробежный вентилятор съемный. Отшлифовать поврежденную поверхность трущихся деталей компрессора.

Размер зерна шлифовального камня не должен превышать 50 микрон. Небольшой износ поворотных канавок не существенен для работы двигателя и обработке не подвергается. Как раз когда будет происходить обратная сборка, лопасть ротора насоса помещается в его статор другой стороной.Если на роликах есть большие ребра, их нужно менять, используя в качестве донора отечественные подшипники. При отсутствии возможности смены роликов их концы нужно обтачивать магнитным столом в маганой оправке.

Еще одна деталь, часто при сильных морозах ломается новенький бензонасос. Вилка сцепления. Этот компонент считается несъемным. Но даже вилка сцепная имеет возможность замены. Для этого нужно превратить сложный ремонт в якорь двигателя помпы.

Необходимо с особой тщательностью и точностью специальным резцом проделывать паз в корпусе вилки из пластика и паз плотно накладывать на новые.

Обновленная вилка фиксируется с помощью стоматологического цемента или с помощью микроокна. Возможна и комбинация этих двух методов. Чтобы заменить пластик, не нужно вырезать вилку. Лучше, если это будет алюминий или бронза.

Хорошо сделанный ремонт внутренней может пойти на спад, если внешний стакан электрического топливного насоса будет надежно завалован.Обычно открыть и завалить заднюю стенку стекла можно только один раз. И это требует высочайшей квалификации при проведении этих операций. Открытие чашки предпочтительно выполнять вручную, например. тупой отверткой. Потому что под прокаткой расположена полоса резины, имеющая форму мотков с круглым поперечным сечением. Надо стремиться к тому, чтобы не было больно. Обратную прокатку можно производить методом испытаний на токарном станке. Чтобы закрепить бензонасос на токарном станке, а для закрепления прижима стекла к корпусу можно и изготовить специальный инструмент.

Комплект

Сделать ремонт поможет ремкомплект бензонасоса Bosch, состоящий из резинотехнических изделий.

Все вышесказанное свидетельствует о том, что одного вашего желания недостаточно, чтобы ремонт бензонасоса был выполнен качественно. По-прежнему требует высокого профессионализма мастера и специальной оснастки. Этот способ ремонта возможен только в оборудованной мастерской. Кроме того, на более крупных станциях имеется большое количество бывших в употреблении деталей, которые можно использовать. При таких условиях можно качественно отремонтировать две трети от общего количества бензонасосов, вышедших из строя.

Реальная жизнь доказывает, что после восстановления топливные насосы могут работать некоторое время.

Отзывов:

Водители, использовавшие бензонасос Bosch, отзываются о нем в основном с сочувствием. Среди достоинств он назвал невысокую стоимость, надежность, долговечность. Как заметил минусы, шумная работа.

Лучший топливный насос для ВАЗ 2110. Предназначен для выбора топливного насоса после проверки на

ВАЗ 2110, топливный насос , который нагнетает бензиновый нагнетатель, очень хорошо работает, если вы не знаете, что делать дальше.На заводе есть бензиновый насос карбюратора на «саму» механический, а инжектор ВАЗ 2110 может быть электрическим топливным насосом. Теперь вы можете узнать, как это сделать.

Kaya, Механический топливный насос для карбюраторного двигателя на ВАЗ 2110 устанавливается на такой баллон и распределитель на двигатель, а также на двигатель. На этом языке, это лучшее, что вы можете сделать, если вы хотите, чтобы все двигалось в зависимости от того, как распредвал подвешен к дистрибьютору.Слава богу, что это такое, когда вы нажимаете на рычаг топливоподкачивающего механизма. Эта смешная песня, которую мы читаем, дает нам бензин в течение всего времени. Благодаря этому способу насосов, таких как все насосы, работающие на моделях ВАЗ-2101, вы можете легко управлять перекачкой топлива. Это медь прекрасна, дахил пинапаяган очень быстро работает на основе механизма с буквальным смыслом. Печать механического насоса на ВАЗ 2110 Dagdag pa.

Это хитрость механической бомбы в сексионе, которая представляет собой эскематический анализ.

Механический топливный насос на ВАЗ-2110 топливный насос на элементах —

• 1 — список труб
• 2 — фильтр
• 3 — касо
• 4 — трубка музыки
• 5 — ТНВД
• 6 — баллоны со стрелками
• 7 — складской
• 8 — насос для ручной перекачки бензина
• 9 — тегибол
• 10 — кулачок
• 11 — балансир
• 12 — насос для механической перекачки топлива
• 13 — топливный насос ang mas mababang takip ng
• 14 — панель на проставку
• 15 — панель на дистанции
• 16 — Наглалабас на балбула

Установите механический насос ВАЗ 2110 , и вы получите много нового.Установите фильтр, вставьте зажимы и другие шланги бензина, вставьте шланги, открутите все крепежные гайки насоса и другие. Механизм из нескольких шпилек, на которых установлен топливный насос. Установите и установите прокладки, которые нужно вставить в изоляцию.

Насос топливный ВАЗ 2110 впрыск

Электрический топливный насос-форсунка, который «самопроизвольно» устанавливается непосредственно на газ.Эта страница и настройка этого устройства представляет собой решение проблем, связанных с ВАЗ 2110. Мы делаем это для того, чтобы управлять автомобилем, а также принимать участие в поставках бензина … Pangunahing Bagay — это хинди, который помогает понять, что такое система.

Система впрыска топлива позволяет использовать карбюратор для работы с бензином. Карбюраторный двигатель может потреблять топливо от карбюратора, а топливный двигатель впрыскивается без предварительного впрыска топлива.Создавайте электрические насосы в резервуаре, чтобы отображать все параметры в полной системе. Автоматическая установка и отключение (включение реле) в зависимости от настроек датчиков состояния. Все эти слова очень хорошо выглядят на разных языках.

Tukuyin работает без электрического насоса в вашем котле, который может работать просто. Воспользуйтесь игрой (как создать симуляцию), и вы можете сделать это круто из бомбы в танке, если вы хотите, чтобы это происходило в прямом эфире.Этот жужжащий двигатель и его движок на хинди очень сложный, но с таким же успехом. Реле активации насоса может быть установлено в кабине на центральной консоли панели, отключено от других пассажиров.

Madalas na nangyayari na ang bomba ay hindi nakalikha ng kinakailangang presyon, kahit na umaalingal ito, kung gayon kailangan ding baguhin. Насос-форсунка ВАЗ 2110 чувствителен к различным лабиринтам, надежно настроен на топливный фильтр.

Насос топливный с впрыском ВАЗ 2110

Это потрясающее видео с просмотром топливного насоса в обычном режиме.

Установить электрический топливный насос, увеличить количество —

• 1 — топливная система без топлива
• 2 — Вывести люк на крышу вверх
• 3 — идисконекта для 2 шлангов подачи бензина
• 4 — Отвинтите гайку 8 на пальце с фиксированным кольцом и отверните его
• 5 — представляет собой название блока бомбы, созданного с использованием бензина на хинди, написанного на английском языке, который представляет собой название модуля, содержащего антагонистический бензин
• 6 — АЛИСИНОВОЕ УПЛОТНИТЕЛЬНОЕ УПЛОТНЕНИЕ

Установка нового электрического топливного насоса инжектор ВАЗ 2110, стрелка выравнивания на этом электронасосе позволяет установить новый электрический топливный насос на этом топливе.Установите указатель стрелок, чтобы установить топливный шланг.

Укомплектованный топливный насос ВАЗ 2110 обеспечивает бесперебойную работу системы подачи топлива. Этот слой используется для того, чтобы сделать ваш выбор бензина на памамахагах или сангкапе (он, как инжектор или карбюратор) в любом состоянии. В топливной системе «доза-дозировка» состоит из механического бензинового насоса и электрического насоса.

Механический топливный насос, параметры и параметры дизайна

Механический топливный насос устанавливается на двигатель карбюраторного типа.Это установленный кулисой распределительный вал, который должен быть установлен. В системе, это сделано в отношении продукта, используемого поршнем, и с его элементами, имеющими отношение к:

• представляет собой катаван с двумя запасными отсеками и туктоками на креплении;
• представляет собой дневник на всех катаванах;
• реверсивная пружина пружина;
• pagkabigla na nauugnay sa isang matibay na dayapragm;
• впрыск топлива на всасывании, работающий на этом топливном насосе;
• механикал на приводе;
• сетка фильтра

Создан топливный насос ВАЗ, созданный с использованием этой модели, на которой он установлен, и он имеет совершенно новый распределительный вал двигателя.С помощью этого метода, он может быстро и эффективно работать с синусоидальным режимом, который может превзойти процесс сжатия тегов.

В этом случае, вы можете наслаждаться бакалавриатом, и наслаждаться бензином, который вырабатывается в течение всего времени, когда вы читаете баллоны, и этот элемент, который вы читаете, есть в настоящее время. Этот день, состоящий из 2-х дневных элементов с прокладками, представляет собой потрясающие отзывы о бомбах.Это может быть сделано с помощью прямого подключения к элементам механического анализа.

Выбор параметров топливного насоса теперь известен в режиме реального времени и в целом по катавану. Используйте большой топливный насос Bosch, который обеспечивает давление в диапазоне 2,8–3,8 бар. Параметры продукта представлены на хинди в радиусе катавана, в том числе, в том числе и в обычном, туманной, надежной и доступной.Это очень хорошо, но с копиями с размерами 65, 90 или 105 мм. Как и все, эта уникальная система снабжения бензином производится с помощью естественных чипов.

Какая-либо часть элемента, чтобы использовать его в очень большом количестве бензина на газе, накапливается с помощью бензонасосной системы…………………………………………………………….. …

Топливный насос на открытом воздухе

Бензонасос для электрического инжектора ВАЗ 2110 можно установить в системе с установленной системой.Электрический топливный насос, разработанный специально для системы топливопроводов, работает без газа. Этот элемент состоит из элементов, которые позволяют использовать бензин, если он используется для работы с трубопроводом, который работает для всего газолина.

Элемент этой системы снабжения бензином может быть:

• бомба, катаван на металле;
• датчик давления бензина;
• пить бензин;

Сетка фильтровальная

• ;
• смотреть баллы и просматривать баллы.

Создание баллона по созданию реакции на полную очистку бензина, необходимого для выращивания курения. Киноконтроль элементов управления доступом к функциям обхода.

Дизайн электрического бензонасоса ay:

• роликовый;
• зубчатая передача;
• uri ng sentripugal.

Электрический роликовый насос работает на бензине и работает только с элементами ротора и специальными роликами.Шестеренчатый электрический насос работает на бензине и полностью перекачивается, когда используется полная шестерня с элементом статора, которая работает с панелью управления. Установите ротор, который работает, и элементы, созданные с помощью различных сегментов, обладают высокой степенью разреженности, в зависимости от того, как они работают, и поставляют газы.

В то время как центробежный топливный насос устанавливается непосредственно на линии бензина.Вы можете найти возможные элементы, которые создают прекрасную поставку бензина и гремят на ореолах. Mayroon Silang isang mahalagang tampok — это ограничение на параметры и настройки.

Установка бомбы для бензина ВАЗ 2110

Если вы хотите найти элементы, топливный насос работает без перерывов. Как и все, что нужно, чтобы очистить щетку от электрического насоса.Топливный насос работает с большим количеством элементов: бесшумная работа и бесшумная работа, когда вы работаете с бомбой, более компактно и бесшумно.

Насос топливный насос, производящий отбор продукта с партией числового элемента. Есть автомобилисты, есть множество аналогов, работает топливный насос Bosch, используется 1,6-литровый котел и нет регулятора давления топлива.

Седла, когда машина останавливается, и накачивает топливный насос на ВАЗ 2110, она может увеличить автомобили в удобном режиме. Эта система может поставлять бензин и использовать его, а также его список, который можно использовать как обычную систему.

Какое количество бензина на выходе из бомбы является на хинди катодным газом.

Хинди насос топливного насоса на ВАЗ 2110, хинди только на автомобиле, может быть много кадров для этого.

Теперь паника на хинди огромна на точках, которые дают бензин на котле … На приборной панели есть кольцо. Сенсор, который используется в резервуаре, может быть «думикит», так что стрелка будет отображаться в зависимости от цели (значения)……………………………………………..

Если у вас есть более 3-х часов и более чем на 100 километров пробега, вы можете получить любой сорбент из различных систем.

Памамарайан для просмотра сообщений

Суши, которые есть у вас есть возможности курения для курения бомбы. В цепи дополнительной защиты от бортовой системы, установленной на электродвигателе насоса, может быть установлен предохранитель и реле. Это может быть установлено на плате предохранителей, которая установлена ​​в каждый момент, когда он установлен на передней панели рулевого управления.

Если вы хотите использовать это устройство, реле и вставку предохранителя для электродвигателя насоса является одним из самых известных реле и реле.

Переводы на хинди посвящены особому искусству и огромному количеству часов на хинди. Все, что вам нужно, это нормальная поддержка курения, каждый из которых работает с большой бомбой.

Посещение бомбы

Бомбардировка на хинди позволяет получить бензин для любых качественных характеристик:

• единиц двигателя;
• в диаметре естественного поперечного сечения различных бутылок является оптимальным для насоса, чтобы заполнить бензин из бака.

Отключить и просмотреть кадры на мангиари, хабанг сила и магия … Капаг фильтры доступны маруми, капаг хинди ламанг нила махаба напал высокая пропускная способность обеспечивается без особых усилий.

С его помощью можно обрабатывать данные по линейке бензина различных примесей и добавок, которые вносятся в состав нового бензина.В результате, когда газовый насос работает, он работает без ограничений по мощности и перегреву.

Pinalamig — это бензиновый насос с бензиновым насосом, который работает с высокой скоростью и высокой температурой, и он очень удобен. Этот каулуган на этот раз полностью предназначен для использования на бензине (это багай на памбихира на этом панахоне). Этот некачественный бензин на хинди может похвастаться классной бомбой с огромным трудом и мощным двигателем, который очень интересен.

Чтобы понять, как разобрать топливный насос, вы можете легко добраться до кросс-кантри на любой линии бензина , сделайте это из двигателя.

Вы можете научиться делать все, что вам нужно, или получить доступ к газу, сделать так, чтобы они отображались на линии. Чтобы это сделать, он будет создан из схемы поддержки бомбы, и двигатель будет работать в любое время, чтобы открыть естественный бензин, сделать это прямо сейчас.

Sa gabi ay nagmaneho ako papunta sa garahe, and sa umaga hindi ako makapagsimula. Каранивана может быть использована, когда вы нажимаете на реле и нажимаете кнопку бомбы, когда вы находитесь на странице 3-5.
после этого, щелкнув по реле, вы получите много информации, а затем сделайте это в режиме реального времени, включите стартер, двигатель работает, если хотите, чтобы система была взорвана.

Если вы хотите, чтобы топливный насос был включен в систему, проверьте, как это работает, например,

Боковая стенка установлена ​​на блоке предохранителей , реле на ECU .

Реле блокировки на блоке предохранителей

Подключите предохранитель № 3, подключите его к розетке, подключите контакты и установите интегрированное устройство, предохранитель будет работать (кстати, 15 ампер )

хинди это накат, переключение реле на или 4 … Чтобы это сделать, открутите несколько стрелок, чтобы установить реле и установить большое количество оборотов.Как создать реле? Можно использовать для установки реле на монтажном блоке « mataas na sinag », чтобы исключить возможность включения реле топливного насоса. Хинди это накатурило, когда вы используете его, когда заправляете газ с погружным насосом.

Bago gawin ang nasa itaas, sinuri ko ang circuit ng kuryente (+) (-)
топливных насосов, подключенных к устройству , в том числе 5 возможных и установленных контрольных ламп, подключены к цепи, подключенной к косичке, для подключения к устройствам Silid 4.6

Maaaring mangyari na walang силовая цепь ( +
) или ( —
) на стороне клиента как 5 … Kung ( —
) вы можете слушать музыку на хинди, если хотите, чтобы вы слышали музыку на катаване. Создайте схему курения.

Конструкция может быть очень полезна, чтобы помочь вам разобрать его и другие подкладки на любой вкус.

Sinuri, которые имеют цепь, которую курят, что умакят на коннекторе на ilalim или 4 , и бензиновый насос является хинди, как и все схемы, которые используются в этом модуле, который может быть показан на рисунке, подобном топливному насосу. топливный бак. Hinubad niya ang нажимное кольцо на прокладку

Новый модуль бензинового датчика, работающий в этом направлении, является компромиссом, позволяющим увеличить количество поплавков датчика уровня топлива (FLS)

Разобрать модуль бензина.Добрый день, когда вы работаете прямо над батареей. Tumatakbo ang bomba. Наслаждайтесь звуком и получайте удовольствие от разговора; Простые контакты с контактным лицом (на любом контакте) являются одним из основных способов общения на ибабе. Контакт (на любом контакте) с коннектором есть, дает возможность гибкой работы с коннектором на хинди.

ВАЗ 2110 Датчик положения коленвала. Функции датчика коленчатого вала

Приветствую вас друзья на сайте ремонта автомобилей своими руками.Двигатели современного поколения отличаются хорошей мощностью и топливной экономичностью.

В настройках движка управляет ЭБУ. Индикаторы о его работе сняты с различных датчиков.

Из них только один может останавливать двигатель при поломке. Это датчик положения коленчатого вала (ДПКВ). Основная задача в автомобиле ВАЗ 2110 — это синхронизация топливной системы и системы зажигания.

Если этот узел выходит из строя, происходит нарушение этой синхронизации из-за отказа всей системы.Искра пропадает, топливо не подается. Силовой агрегат может вести себя неадекватно и в конце концов все равно останавливается.

Принцип работы датчика положения коленчатого вала — снимает показания частоты вращения РВ и его положения по магнитным импульсам. У двигателей ВАЗ немного другие датчики ПКВ, поэтому нужно только поменять на аналогичный. Также советую прочитать, как проверить датчик положения дроссельной заслонки.

Когда датчик выходит из строя, это можно проверить, имея только одну отвертку и мультиметр прибора.Первым признаком поломки датчика положения коленвала ВАЗ 2110 является большое падение мощности, а также при горит лампе «Проверить двигатель».

Список других признаков поломки ДПКВ:

• Нестабильная работа на холостом ходу.
• Повышенные и пониженные обороты двигателя.
• Падающая тяга.
• Детонация двигателя резкая во впускном или выпускном коллекторе.
• Двигатель не запускается.

Находится в не очень удобном месте на двигателе, чтобы добраться до него нужно потратить некоторое время.Его расположение на крышке масляного насоса, возле шкива генератора.

Как проверить датчик положения коленчатого вала 2110

Как проверить ДПКВ ВАЗ 2110 и убедиться, что он не работает? Возможна пара вариантов поломки датчика. Но можно считать только два из них наиболее распространенными.

В любом из случаев нужно снимать ключом на десятку. Перед снятием наклеить метки на датчик и картер, чтобы зафиксировать его исходное положение.

При отсутствии внешних или иных повреждений ДПКВ проверяется с другими приборами.Как проверить датчик холостого хода.

Еще замечание при демонтаже — остановка дистанции между датчиком и синхронизатором. У них должен быть зазор 0,6-1,5 миллиметра.

Первый способ проверки омметром. Вам нужно измерить сопротивление обмотки. Производитель указывает число от 550 до 750 Ом.

Но они могут несколько отличаться. При существенных отклонениях в показаниях нужна замена ДПКВ ВАЗ 2110 на аналогичный.

Конструкция ДПКВ очень проста и он редко выходит из строя, основные причины — загрязнения, механические повреждения или просто брак.

Во втором способе необходимо также достать вольтметр, измеритель индуктивности и трансформатор. Мы измеряем сопротивление, как описано в предыдущем методе, при комнатной температуре.

При замене датчика не забывайте о его исходном положении. И соблюдайте расстояние между диском синхронизации и новым датчиком положения коленвала.

Момент затяжки болтов 8 — 12 Н * м. Замену следует проводить только в том случае, если вы убедились, что этот узел не работает.Новый датчик может привести к неправильной работе двигателя, обычно перед установкой его также проверяют.

Многим владельцам будет полезно узнать, как появляются признаки датчика коленвала ВАЗ 2110. Некоторые из них, особенно те, кто впервые сталкивается с инжекторными двигателями, даже не подозревают о его существовании. Тем не менее он доступен и выполняет важную функцию в управлении двигателем. Современные моторы Оснащены несколькими разными датчиками, но этот один из них «главный». Его отказ делает невозможным запуск энергоблока.

Признаки неисправности датчика коленвала ВАЗ 2110 должны знать владельцы этого семейства, чтобы уметь ориентироваться в ситуации, когда появляются проблемы с силовым агрегатом автомобиля. Двигатели могут комплектоваться бытовой техникой различной конструкции, поэтому при необходимости их замены нужно искать на своем станке аналог применяемого устройства.

Зачем нужна машина?

Если возникают проблемы с запуском силового агрегата, большинство водителей сразу же начинают искать проблемы в топливной системе или в блоке зажигания автомата.Но далеко не всегда такие поиски приводят к успеху и запуску двигателя. После обращения к специалистам выясняется, что виноват датчик положения коленвала. На первый взгляд такая маленькая деталь, и сколько проблем из-за нее возникло.

Это устройство предназначено для выполнения неконтролирующих функций, а для синхронизации фаз впрыска топлива и подачи сигнала на его зажигание в камере сгорания цилиндра двигателя. Исходя из этого, можно с уверенностью заявить, что отказ от работы этого устройства приведет к отсутствию слаженности этих систем, запуск и работа мотора будет невозможна.

Устройство представляет собой устройство индуктивного типа, которое должно реагировать на прохождение зубьев на указательном диске. Он установлен на шкиве привода генератора, а сам датчик расположен рядом с самим шкивом. На диске 60 зубцов, из которых два срезаны так, чтобы получился. Благодаря своему наличию он синхронизирован с ВМТ поршней мотора. Когда калибровка проходит мимо прибора, в блок управления силовым агрегатом выдается импульс сигнала.

Существуют конструкции таких изделий, основанные на эффекте Холла, где изделие также реагирует на вращающийся диск, но срабатывание происходит при прохождении постоянного магнита, после чего изменяется сопротивление датчика и выдается управляющий импульс. На модели ВАЗ 2110 устанавливаются изделия индукционного типа. Место его установки нельзя назвать удобным для замены, поэтому к устройству прилагается кабель с разъемом, его длина примерно 80 см.

Немного о признаках неисправностей

При полном отказе в работоспособности данного устройства запустить силовой агрегат «Десятки» не получится даже при очень сильном желании.Только ему полная замена Разрешите продолжить дальнейшее движение вашего автомобиля. Ситуации, когда этот датчик внезапно выходит из строя, встречаются крайне редко, обычно проблемы начинают накапливаться постепенно. Водители начинают замечать значимое во время вождения.

При резком нажатии на педаль газа появляется такое неприятное явление, как «поломка». В карбюраторных моторах такое случается при неудовлетворительной работе перфорированного насоса, но в данной модели его нет, не справляется со своими функциями ДПКВ. Также наблюдаются моменты, когда она появляется.Некоторые пускатели грешат на качество залитого топлива и продолжают движение, но это не обязательно должно приводить к серьезной поломке силового агрегата.

Обращать внимание на это устройство необходимо и в том случае, когда без видимых причин стал заметно увеличиваться расход топлива двигателем вашего автомобиля. Проблемы этого устройства также могут вызвать нестабильную работу мотора во всех режимах. Внезапный отказ от этого анализатора в основном связан с заводским браком при изготовлении продукта, а так часто виноват «человеческий» фактор.Наличие различного рода загрязнений в области его установки, плохой электрический контакт в разъеме, полностью нарушают работу всех систем двигателя.

Что делать?

Не нужно сразу торопиться, выкинув такой прибор, сначала его нужно проверить. Вы можете выполнить это самостоятельно в своем гараже, имея в своем распоряжении мультиметр. Поводом для проверки двигателя может служить сигнальная лампа проверки двигателя «Check Engine», специалисты переводят эти слова, как проверить двигатель.В блоке управления обнаруживаются ошибки в виде кода 19 или 35. Тест этого прибора заключается в измерении сопротивления его рабочей обмотки. В рабочем датчике значение должно быть в пределах 800-900 Ом.

Как видите, ничего особенного в этой системе не существует. Признаки неисправности датчика коленвала ВАЗ 2110 Мы разобраны, теперь уже можно сказать вам, что вы будете в «все руки», когда возникнет подобная ситуация. «Опытным» владельцам десятка рекомендуется постоянно таскать его в машине.Стоит недорого, и может помочь в самый неподходящий момент.

Благодаря инновационным технологиям в ВАЗ 2110 управление двигателем осуществляется с помощью компьютера. Множественные датчики фиксируют информацию и перенаправляют ее в главный центр, который следит за работой систем.

При выходе из строя ручки ручки коленного вала двигатель. Основная функция этого узла — синхронизировать систему подачи топлива и зажигания. При выходе из строя устройства синхронное функционирование этих систем нарушается.Это приводит к тому, что искра будет отсутствовать, а топливо не подано. Двигатель может проработать некоторое время, но скоро заглохнет.

Датчик — единственное устройство, без которого двигатель не сможет выполнять свои функции.

Датчик работает по принципу электромагнитной индукции. Необходимая информация будет считана с зубчатого шкива привода генератора.

Неисправный датчик имеет два типа неисправностей:

1. Повреждение деталей и обмоток устройства.
2. Нарушение целостности провода и соединений в цепи.

Конструкция датчика положения коленвала не отличается сложностью. Ломается крайне редко. Ошибки или неисправности датчика коленвала в ВАЗ 2110 8 клапанов, как правило, связаны с заводским браком, механическими повреждениями и загрязнениями. Первые два пункта не зависят от самого водителя, но за чистотой под капотом можно следить самостоятельно.

На моторный отсек влияют различные разрушающие факторы.Пыль, летящая с проезжей части, камни, перепады температур доставляют ряд проблем в месте утечки масла. При обнаружении течи моторного масла ее следует обязательно устранить. Своевременное важное событие особенно важно в месте нахождения датчика. Следует соблюдать чистоту контактов и их защищенность. Важно убедиться, что изолированные провода отсутствуют с оголенными центрами или повреждениями. Ремонт датчика проводки коленвала ВАЗ 2110 лучше доверить специалистам.

Признаки, по которым можно определить неисправность

Для проверки работы датчика коленвала достаточно простых инструментов: обычной отвертки, мультиметра.

Если прибор вышел из строя не полностью, то основные признаки датчика коленвала ВАЗ 2110 8 клапанов следующие:

1. На главной панели горит контрольная лампа, рекомендующая двигатель.
2. Тяга пониженная.
3. Обороты двигателя нестабильны.
4. Невозможно запустить двигатель.
5. Слышны снимки впускного и выпускного коллектора.
6. Даже на холостом ходу Двигатель нестабильный.

Эти знаки указывают на необходимость замены датчика.

Если этот датчик был полностью сломан, двигатель немедленно остановится, так как он не будет выполнять свою роль:

1. Подать сигнал на модуль зажигания.
2. При вращении коленчатого вала в стартере не будет искры.
3. В рампе не будет течь бензин.
4. Блок управления перестанет работать: он перестанет подавать сигналы, необходимые для нормальной работы двигателя.

Поверхность датчика может забиться. Это будет убрано. Однако, если причина кроется в самом инструменте, его необходимо будет заменить.

Для проверки датчика коленвала необходимо его полностью снять. Прежде всего, его нужно достичь. Он находится возле шкива генератора на крышке масляного насоса.Устройство следует снять. Для этого ключ на 10 мм.

Перед тем, как приступить к снятию устройства, его следует надеть на него и на картер поставить специальные отметки, чтобы устройство можно было легко поставить на место или правильно поставить новое.

Сначала произведите визуальный осмотр. Если на устройстве есть видимые механические повреждения, заметны царапины, вмятины, то рекомендуется полная замена устройства. Если видимых повреждений нет, то используется мультиметр.Между датчиком и синхронизирующим диском должен быть зазор 0,6 — 1,5 мм. Если удастся проверить узел на диагностическом сканере, сразу появится ошибка размещения. Однако это может быть связано с обрывом проводки.

Для первого варианта проверки вам понадобится омметр, с помощью которого измеряется сопротивление на обмотке. Норма 550-750 Ом. Если есть небольшая разница более 10% по сравнению с нормой, то в этом нет ничего страшного.Если есть серьезные отклонения, прибор нужен.

Проверить датчик можно с помощью вольтметра. Для этого варианта вам понадобится измеритель трансформатора и индуктора. Возможно, этот способ окажется слишком сложным и дорогим. Хотя считается достаточно эффективным.

Сначала необходимо рассчитать индуктивность. Если устройство работает, это значение будет находиться в районе 200 — 4000 igne. Напряжение питания будет не менее 500 мВ. Затем следует мегомметр и измерить сопротивление, которое не должно быть ниже 20 МОм.

Поломка датчика коленвала на ВАЗ 2110 достаточно редка и связана с скоплением грязи, заводским браком, механическими повреждениями.

Определение проблемы датчика коленвала в ВАЗ 2110 8 клапанов и их устранение взаимосвязано с заменой прибора. Это просто сделано. Надо его удалить, а вместо него поставить новый.

Для замены датчика коленвала на ВАЗ 2110 важно учесть ряд нюансов:

1. Запчасти необходимо приобретать в специализированных магазинах.
2. При установке нового датчика следует соблюдать исходное положение. Соответствующие теги помогут вам это запомнить. Также необходимо соблюдать датчик коленвала ВАЗ 2110.
3. Между датчиком и диском синхронизации должен оставаться зазор.
4. Болты следует затягивать с моментом не более 8 — 12 нм.

Если датчик положения коленвала ВАЗ 2110 8 клапанов не простил испытания и проверки, можно судить о его поломке.При покупке и установке нового атрибута он должен быть пробным. Нужно хотя бы сопротивление измерить. Если проверка показала, что он исправен, датчик можно ставить на машину. Не забывайте, что между шкивом и зубом датчика должно быть пространство. Этот фактор зависит от того, насколько правильно будет работать система управления.

О поломке датчика коленвала ВАЗ 2110 8 клапанов говорят, когда он не прошел проверку.

С помощью датчика коленвала ВАЗ-2110 подмешивание в рампе топлива.Это устройство выдает сигнал, который поступает в электронный блок управления двигателем внутреннего сгорания. Приспособление применяется только на инжекторных двигателях, на карбюраторе необходимость в них отпадает. Впрыск топлива в камеры сгорания карбюраторных двигателей происходит под действием атмосферного давления. И подача искры на электроды со свечой — резиной (распределитель зажигания).

Характеристики систем впрыска

Система впрыска функционирует благодаря сенсорной системе и блоку управления.Все сигналы поступают на вход микропроцессорного блока, регулирующего работу исполнительных механизмов. Следующие датчики реагируют на правильную работу двигателя:

1. Положение коленвала.
2. Регламент раздачи Вала (не на всех модификациях).
3. Давление во впускном коллекторе.
4. Лямбда-зонд.
5. Скорость.
6. Массовый расход воздуха.
7. Регулятор дроссельной заслонки.

А главную роль играет датчик коленвала ВАЗ-2110 (8 клапанов или 16), так как от него зависит момент впрыска и подачи высокого напряжения на электроды свечей.В конструкции есть датчик температуры, но на работу он практически не влияет. Это необходимо для контроля температуры двигателя и подачи сигнала на стрелку указателя (или на бортовой компьютер). Но без него не обойтись, если необходимо реализовать автоматическое переключение видов топлива (с бензина на газ и обратно).

Алгоритм работы инжекторной системы

Микропроцессор имеет несколько входов и выходов. На входы поступают сигналы со всех датчиков. Но сначала эти сигналы преобразуются, при необходимости усиливаются.Микроконтроллер запрограммирован на работу с датчиками и исполнительными механизмами. Программы (прошивки) могут предоставлять различные характеристики двигателя.

Можно добиться увеличения мощности (потребление бензина при этом) или уменьшения расхода (пострадает мощность). Но большинство автомобилистов отдают предпочтение программам, обеспечивающим работу со средними параметрами. При этом сигнал с датчика положения коленвала ВАЗ-2110 не меняется, только корректируется реакция. исполнительные устройства для изменения входных данных.

Немного о коленчатом валу

Коленчатый вал — важнейший элемент любого двигателя внутреннего сгорания. Он приводится в движение стартером (в момент пуска) и поршнями (в работе). От него передается крутящий момент на коробку переключения передач, газораспределительную систему, вспомогательные механизмы. А чтобы впрыск топлива производился своевременно, чтобы искра образовалась в нужный момент, необходимо датчику коленвала ВАЗ-2110.

Он контролирует положение шкива и передает сигнал на электронный блок управления.На шкиве есть зубья, расстояние между ними такое же. Но в одном месте скип — два зуба. Датчик положения реагирует на приближение металла. При прохождении рядом с датчиком пустой площади формируется сигнал — блок управления замечает, что произошел один оборот коленвала.

Что будет, если датчик сломается?

При выходе из строя датчика коленвала ВАЗ-2110 проявятся симптомы, характерные для его поломки. Если устройство сломалось окончательно, то двигатель сразу остановится, так как такие процессы выполняться не будут:

1. Полное отсутствие сигналов на модуле зажигания.При выдвижении коленчатого вала не возникает искры.
2. Полностью пропадает или замедляет поступление бензина в рампу.
3. Вызывает блок управления — перестает подавать сигналы необходимые для нормальной работы двигателя.

Иногда просто забивается активная поверхность сенсора. В этом случае достаточно убрать загрязнения. Но если причина поломки кроется в самом приборе, то вам нужно только полностью его поменять.

Основные симптомы поломок

Но если прибор окончательно не вышел из строя, а только выдает признаки поломки, вы это сразу увидите.На панели приборов загорится лампа, сигнализирующая о наличии неисправности двигателя.

Это будет сопровождать такие знаки:

1. Нестабильная работа на холостом ходу.
2. Снижение тяговых характеристик автомобиля.
3. Самопроизвольное изменение числа оборотов двигателя.
4. Комплексный пуск двигателя.
5. Наличие ваты во впускном коллекторе.

При наличии таких симптомов необходимо заменить датчик положения коленвала ВАЗ-2110.Он находится возле крышки масляного насоса, рядом со шкивом привода генератора.

Методы диагностики сенсора

Независимо от метода проверки прибора, вам придется брать его полностью. Для этого сделайте метки на картере, чтобы в дальнейшем новый датчик правильно установили. Аппарат крутится ключом на «10». Обязательно при установке необходимо соблюдать зазор между активной частью датчика и синхронизатором — он должен быть от 0,6 до 1.5 мм.

Сначала произведите визуальный осмотр устройства — при наличии механических повреждений, царапин, вмятин рекомендуется заменить. Но если внешних признаков поломок нет, придется провести диагностику омметром или вольтметром. Конечно, если в наличии есть диагностический сканер, он покажет вам ошибку датчика положения коленвала. Но проявиться может только ошибка при обрыве проводки.

Как проверить датчик мелометром

Таким образом вы следите за обмоткой прибора.Для этого переведите мультиметр в режим измерения сопротивления и проведите диагностику. Производители датчиков устанавливают определенный диапазон значений сопротивления — 550-750 Ом.

Следовательно, при выходе за границы этого диапазона можно говорить о поломке датчика. Но следует отметить, что производители датчиков допускают небольшое отклонение от нижней и верхней границ. Но за небольшое значение — не более 10%.

Проверка датчика вольтметра

Вам еще нужны измеритель трансформатора и индуктора.Сразу задумайтесь, не так ли сложно диагностировать неисправности датчика коленвала ВАЗ-2110? На самом деле этот метод несколько эффективнее. Сначала измерьте сопротивление и проверьте индуктивность (в исправном приборе она должна быть в пределах 200-4000 мг). Напряжение питания должно быть 500 мВ. После замера мегомметром сопротивление должно быть меньше 20 мОм.

Заключение

В случае, если датчик коленвала ВАЗ-2110 (16 или 8 клапанов) не прошел испытания, можно говорить о его поломке.Новый прибор желательно перед установкой проверить — сделать хотя бы сопротивление. Только убедившись в этом, можно устанавливать на автомобиль. Обязательно проверьте зазор между датчиком и зубьями шкива — от этого зависит правильная работа системы управления.

4 года назад

Благодаря датчику положения коленчатого вала система зажигания и система подачи топлива в двигатель автомобиля работают одновременно. Проще говоря, контроллер, полностью управляющий инжекторной системой Injection, определяет момент подачи команды на форсунки, чтобы они подавали топливо в цилиндры, и устанавливает момент подачи искры в соответствующий цилиндр — все только благодаря только датчик.

Примечание!
Вам понадобится минимальный набор инструментов: ключ «на 10», а лучше ручка и накидка, мультиметр для проверки работоспособности датчика.

Расположение датчика

Сам датчик закреплен на кронштейне, находящемся на крышке масляного насоса, смотрит на зубья большого шкива коленвала (обозначено синей стрелкой). В задней части датчика расположены выводы, к которым подключается колодка проводов, идущая от контроллера (обозначена красной стрелкой на фото).

Когда менять датчик?

Без времени он забивается, потому что он внизу, и на его лице появляется грязь. Снимите его с машины и аккуратно почистите щеткой. Очистите переднюю часть датчика от грязи. Если не помогло, замените датчик на новый. В противном случае мощность значительно снизится, а детонация ускорится (подробности здесь: «»). Однако не стоит менять датчик, не проверив его, поскольку такие симптомы относятся к другим датчикам (например, сбиты фазы помпы, сабли плохо закреплены на месте, не справляется натяжной ролик).

Замена этого датчика на ВАЗ 2110-ВАЗ 2112

1. Датчик — это электронная составляющая двигателя, к нему подключены провода, поэтому перед началом работы проверьте бортовую сеть. В автомобиле: скину с АКБ клемму минус (порядок действий описан в статья: «Замена АКБ на авто»).

2. Теперь нажмите фиксатор, фиксирующий проводку на датчике, и отсоедините его (фото 1). Действуйте осторожно, на практике случаев выхода из строя поломки из-за чрезмерного воздействия достаточно.Далее ключом отверните болт, благодаря которому датчик крепится на кронштейне (фото 2) и снимите датчик. На приборе включите функцию вольтметра с пределом измерения до 200 мВ и подключите идущие от него провода к выводам датчика (фото 4). Взяв брань с плоским лезвием, очень быстро попытайтесь провести им над передней частью датчика. Аппарат начнет выдавать показания в районе 0,3 В. Ничего не происходит? — Заменить датчик.

Примечание!
Правильнее проверять датчик на исправность, когда он установлен на машине к выводам датчика подключаются спец.Устройство, заводите машину и смотрите прыжки на устройстве. Считать машинку не заводится, аккумулятор сильно не сажаю.

3. Если окажется, что датчик подлежит замене, обязательно берите точно такой же: идентичной формы и длины. После установки проверьте комплект специальным щупом, расстояние между лицевой стороной датчика и зубьями шкива коленчатого вала, это расстояние должно быть в пределах 1 ± 0,41 мм.

Дополнительное видео:
Ниже представлены видеоматериалы по теме сегодняшней статьи, рекомендуем ознакомиться.

Запчасти на Лада Нива 4х4 | Электро-топливный насос Двигатель Мотор, Лада 2108, 2110, Нива 4х4, 21214

Запчасти на Лада Нива 2121 и Лада седан 2101-2107

В нашем интернет-магазине вы найдете практически все запчасти для вашей Лада Нива. В наш ассортимент входят генераторы, выхлопные системы, карданный шарнир, валы, карбюратор, распределитель, тормозной цилиндр, тормозной суппорт, поворотники, зеркала, тормозные колодки, фары, кабель зажигания, кабель спидометра, прокладки, воздушные фильтры, масляные фильтры, резервуар для жидкости. , ремни, амортизаторы и многое другое.У нас есть в наличии руководство по ремонту на немецком, английском и французском языках для ремонта и обслуживания вашей Lada Niva. Если у вас есть вопросы или вы не можете найти нужную деталь, напишите нам или позвоните нам.

Вы можете найти следующие категории:

Ведущий вал / дифференциал привода Лада Нива, Мосты Лада Нива, Лада Нива Подвеска

Продольный стержень, стабилизатор поперечной устойчивости, шаровые опоры, пружины, амортизаторы

Выхлопная система Лада Нива

Выхлоп, глушитель, центральный глушитель, водосточная труба, выхлопные хомуты, коллекторы, катализатор для Lada и Lada Niva
Авто / лак для краски для Lada и Lada Niva

Автомобильные краски / краски или спрей в баллончике и в качестве цветного карандаша специально для Lada
Лада Нива Освещение для Лада и Лада Нива

Фары, задние фонари, стоп-сигналы, поворотники, габаритные огни, отражатель, лампа накаливания, задний фонарь, отражатели, стекла, поворотники, габаритные огни, освещение номерного знака, фонари, задние фонари, переключатель для освещения, лампы, Glübirnen Lada Niva
Тормоза тормозные детали, тормозные цилиндры для Lada и Lada Niva

: Тормоз, Bremstromel, Тормозной шланг, Тормозной шланг, Тормозные тормоза, Тормозные цилиндры, Тормозные колодки
Уплотнения + помогает Лада Нива

Прокладки + Вспомогательные средства Лада Нива: Прокладка коллектора, прокладка выхлопа, прокладка ГБЦ, прокладка масляного поддона, прокладка карбюратора, сальник насоса, прокладка клапана подогрева, уплотнитель топливного насоса
Электро Лада Нива

9000 2 Электрооборудование, предохранители, кабели, переключатели
Подвеска / амортизатор для Lada и Lada Niva

Бамперы, рессоры, пружины подвески, листовая рессора
Фильтры: масляные, воздушные, бензиновые для Lada и Lada Niva

Фильтр масляный, воздушный фильтр, топливный фильтр
Трансмиссия, трансмиссия, раздаточная коробка, Лада Нива

Стекло, Окно, механизм стеклоподъемника, оконная ручка, для Лада Нива

Трансмиссия, трансмиссия, раздаточная коробка, комплекты подшипников
Детали для салона Лада Нива

Стекло, окна, раздвижные окна, резиновые прокладки и все необходимое для остекления, механизм стеклоподъемника, оконная ручка, карданный вал

Детали интерьера Лада Нива: потолок, коврик, спидометр, автомобильные часы, дверная ручка, кнопка, резиновый коврик, защита порога, панель приборов , задняя полка, рулевое колесо
Кузовные детали Лада Нива

Кузов, кузовные панели, бампер.Наклейки, Капот, Шлоссер, Ручки, Бампер
Подача топлива Лада Нива

Топливный насос, Карбюратор, Топливный шланг
Кондиционер / Отопление Лада Нива

Охлаждение, радиатор, обогрев, патрубок, электродвигатель обогрева
Сцепление

Сцепление, шланг сцепления , цилиндр сцепления, бачок сцепления, диски сцепления, комплект сцепления
Направление Лада Нива

Рулевой механизм, тяга, отклоняющая скоба, рулевое колесо, Лада Нива
АвтоВАЗ запчасти ОРИГИНАЛЬНАЯ Лада Нива

Найти запчасти с гарантией оригинального производителя АВТОВАЗ
Руководство по ремонту Лада Нива

Лада Нива: руководства по ремонту на французском, английском, русском и немецком языках, каталог номеров деталей, Лада, Нива
Ремкомплекты Ремкомплекты

Найти готовые к установке ремонтные комплекты
Винт, болт, хомут, крепеж, хомут, гайка

Винт, болт, хомут, застежка, хомут, гайка
Ремни безопасности

Ремни, адаптер ремня, пряжка ремня, автоматическая и статическая
Зеркало Лада Нива

Зеркала, внутреннее зеркало, зеркало
Детали для тюнинга Лада Нива

Тюнинг Лада Нива: Экскаваторы, Молдинг, Расширители крыльев, Молдинги, Облицовка, Защитные опоры, Ветрозащитный кожух, Безумная гвардия, Эмблема, Заводская табличка, Спортивный руль, Ступица рулевого колеса
Мыть Лада Нива

Бачок омывателя, помпа бачка омывателя, дворник, рычаг дворника
Магазин инструментов Лада Нива

Инструменты, оборудование мастерской
Зажигание, распределитель, свечи зажигания, катушка зажигания

Провода зажигания, свечи зажигания, катушка зажигания, зажигание,
взорвалось

В нашем интернет-магазине вы найдете практически все запчасти
для вашей Лада Нива всех моделей 2121, 21213, 21214.
