Ваз 2110 где находится блок центрального замка: Где Находится Блок Центрального Замка Ваз 2110

Центральный замок не закрывает двери ваз 2110. Установка и ремонт центрального замка на ваз десятой модели

Почти подключил сигнализацию,
возникла проблема подключения центрального замка.
На стандартном блоке ЦЗ ВАЗ-2110 есть свободные 6 и 8 контакты. Управление ли это и какой полярностью он управляется?

не подскажите где он находится?


устанавливал сигналку — искал блок ЦЗ облазил всё, но так и не нашёл.Вышел из положения, найдя провода в жгуте от ЦЗ.Управление — отрицательной полярностью (по крайней мере у меня)

2002-04-29 11:05

Re: не подскажите где он находится?

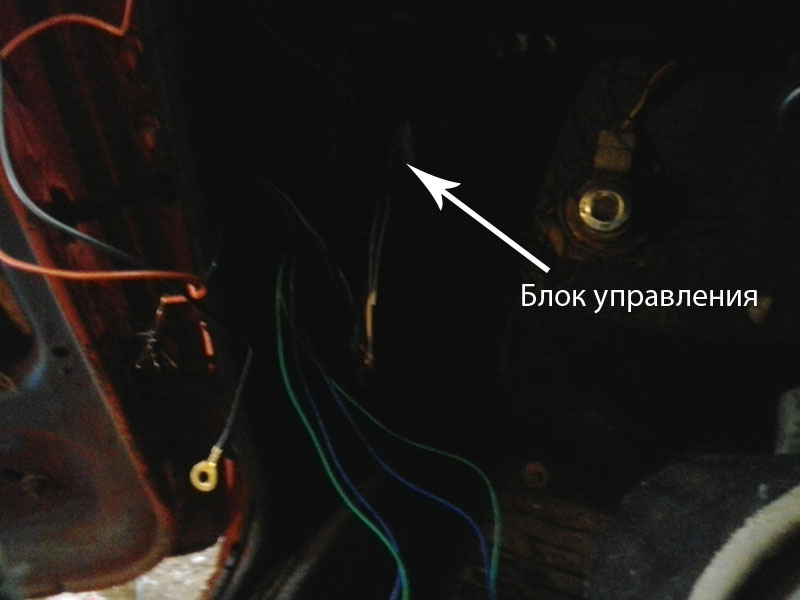

Блок ЦЗ находится рядом с блоком управления двигателем, чуть повыше, ближе к магнитоле. Рядом также и штатный иммобилайзер.

2002-04-29 12:43

Re: Управление ЦЗ ВАЗ-2110?


По-моему, подключать сигнализацию нужно к коричневому и белому проводам. Какой отвечает за открывание, а какой за закрывание не помню. ЦЗ относится к трехпроводной системе с отрицательной полярностью.

2002-04-29 12:40

Слушайте сюда

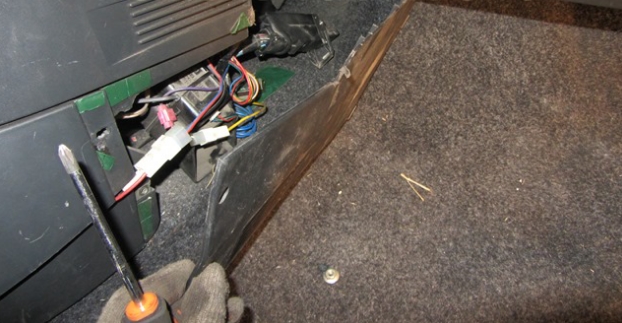

Блок ЦЗ находится под центральной консолью. Лучше добираться к нему, открутив левый (водительский) щиток у ног водителя. Но его все-равно не видно (я не смог). И только на ощупь, увидив подходящий жгут проводов — я рукой дотянулся до блока и с большим трудом отключил с него разъем (советские разъемы самые трудно отключаемые — тянул и качал минут десят)
Я Вам уверенно советую доверить управлять замками не этому блоку а самой сигналке. Дело в том, что бывали случаи, что этот блок глючит и не отключает механизмы в дверях — результат все 4 замка дружно горят. (Когда недавно проходил ТО1 сам был свидетелем как мужику на 10-ке меняли все 4 замка и этот блок. Со слов мужика начали делать в 11 часов, я уехал с ТО в 18 часов, а у мужика конца-и края работы не видно было — электрики не могли поделить с сигнализаторщиками вину). Так что выдерните этот разъем и подключите к нему провода сигналки. И все будет ОК.
С уважением, Евгений

Центральный замок – это система устройств, предназначенных для отпирания или запирания дверей автомобиля. Как правило, отпирание и запирание происходит с помощью дистанционного пульта, на котором, помимо запирания дверей, есть функция открывания багажника.

Кроме того, если пульт перестает работать, то можно вставить ключ в личинку замка и повернуть его по часовой стрелке. После этого действия, при запирании одной двери, закроются все остальные, облегчая работу водителю.

Если автомобиль по каким-либо причинам попадает в ДТП, то замки автоматически откроются, тем самым, облегчая покидание автомобиля, и создают доступ в салон спасателям.

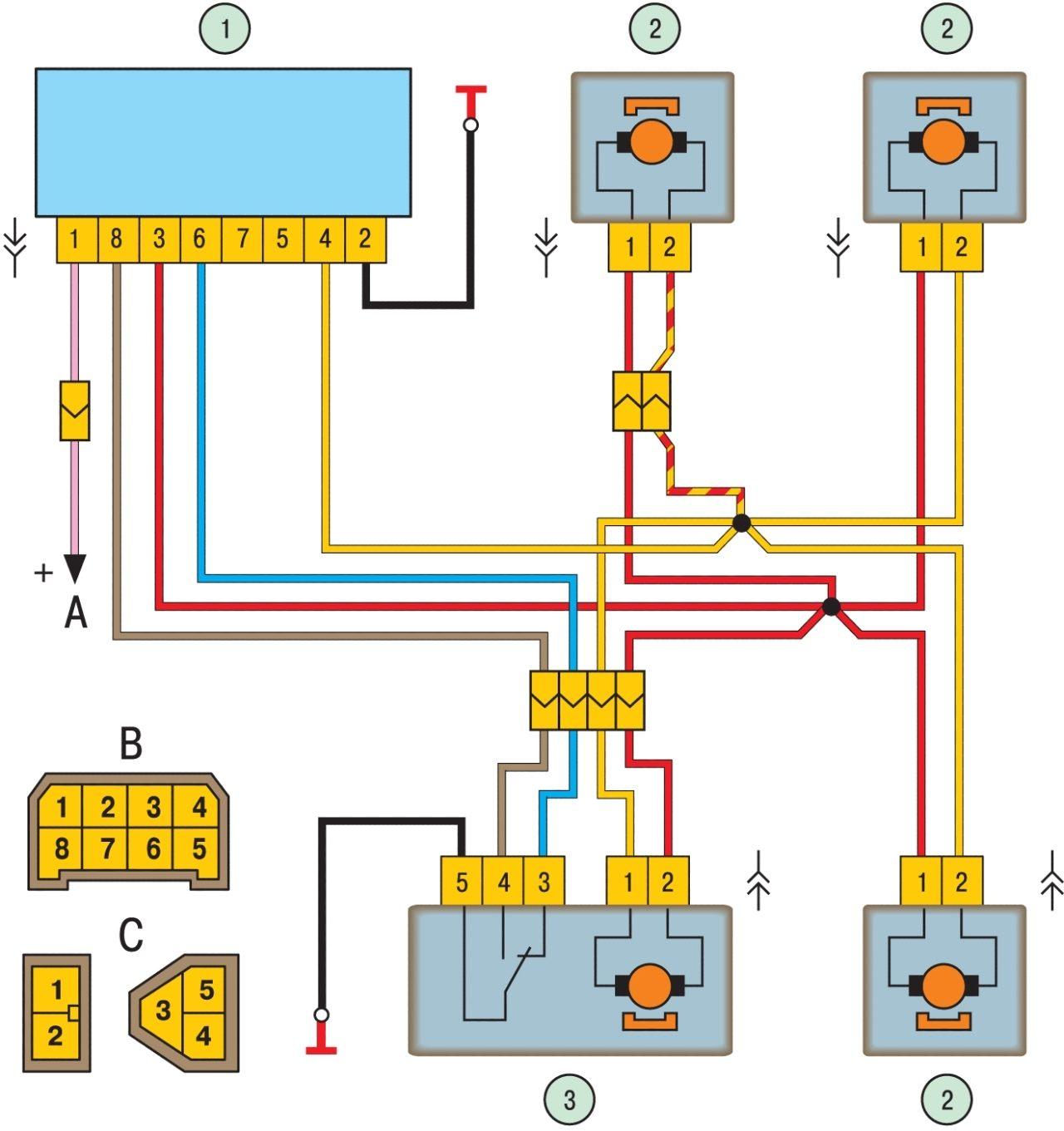

Схема и принцип работы центрального замка

В конструкции центрального замка есть специальные датчики, которые являются основой системы запирания. Они представляют собой переключатели очень малых размеров и концевые выключатели, а также активаторы и главный блок управления. Концевые выключатели предназначены для удержания двери и дальнейшей передачи информации на управляющий блок. Переключатели же, управляют положением детали, которая должна выполнять запирание замка.

Для блокирования передних дверей используются кулачковые устройства, которые управляются с помощью двух переключателей. Первый предназначен для открывания двери, второй – для запирания.

Аналогичная система применяется и для задних дверей, однако, существует еще и пятый переключатель. Он замыкается при открытой двери и выключает центральный замок.

Управляющий блок принимает информацию с пульта и переключателей дверей, обрабатывает ее и посылает сигнал на исполнение переключателям, которые, в дальнейшем, замыкают цепи приводов управления замками.

Видео — Причины неисправности центрального замка ВАЗ

Как и любая техника, центральный замок может выйти из строя. Чаще всего, водители сами оказывают губительное влияние на центральный замок автомобиля. Примером этому может послужить длительное нажатие на кнопку пульта. Ведь при замыкании цепи запирания или отпирания срабатывает электромотор, коллектор которого здорово нагревается и выводит из строя весь привод активатора. Дверь, при этом, никак не реагирует на нажатие кнопок пульта. Устранить такую неисправность можно путем замены активатора новым.

Если у всего замка внезапно пропало питание, то поиск неисправности начинается именно с предохранителя. Его расположение может варьироваться от блока предохранителя, до пола автомобиля. В случае с полом, если он расположен под ковриком, то причиной его перегорания может стать влага, накапливающаяся в процессе эксплуатации автомобиля зимой, весной и при использовании линолеума в качестве обшивки пола. В этом случае причина неисправности устраняется, а предохранитель следует заменить.

Помимо электрических неисправностей, существуют и механические неполадки в работе системы центрального замка. К ним относятся поломки шестерен всего модульного блока привода запирания и износ соленоида. Модульный блок необходимо полностью заменить, но можно обойтись и простой заменой шестерни. Соленоид же, в свою очередь, тоже подвергается замене, так как его ресурса хватает, обычно, на 10 тысяч операций по закрыванию и открыванию.

Поломки механических частей могут возникнуть и из-за отсутствия смазки в движущихся частях. Поэтому, рекомендуется периодически проверять состояние металлических частей и наличие смазывающего вещества на них.

Перед началом установки необходимо снять клемму аккумулятора, демонтировать обшивку двери и подобрать место для монтажа. Стоит учитывать, что у механизма перемещения стекол есть свои особенности. Поэтому, прежде чем устанавливать замок на выбранное место, убедитесь, что оба механизма не будут друг другу мешать. Обычно заводом предусмотрены специальные места крепления таких замков, а в исключительных случаях еще и электрические составляющие, которые уже закреплены на своих местах. Крепление докупленных элементов осуществляется с помощью саморезов и болтов с гайками.

Проводку необходимо тянуть до блока управления бортовым компьютером. Обнаружить его можно прямо под шахтой печки в салоне автомобиля. Так как есть определенные стандарты подключения центральных замков, у вас не составит труда правильно подключить всю проводку. Помимо этого, к таким элементам, обычно, прилагаются электрические схемы. Проводку замков задних дверей рекомендуется протягивать вдоль порогов автомобиля.

После подключения всех элементов необходимо проверить процесс запирания. Закройте все двери и останьтесь внутри автомобиля. Нажмите на пульте кнопку запирания и убедитесь, что все двери заперты. Попробуйте опустить стекла транспорта. Если стекла опустились без каких-либо проблем, и это никак не повлияло на работоспособность центрального замка, то это значит, что замок установлен правильно. В последнюю очередь, проверьте, не мешают ли штанги приводов замков открыванию двери при помощи стандартных рукояток.

Если все элементы работают правильно, то установка замка прошла успешно. Все металлические детали центрального замка подлежат обязательной смазке, и только после этого допускается устанавливать карты обшивок дверей.

Это, пожалуй, все, что необходимо знать об установке центрального замка ВАЗ 2110. Однако, не стоит забывать, что установку замка можно произвести не только своими силами, но и обратиться а помощью в любую станцию технического обслуживания автомобилей, где с этой работой справятся без труда и выполнят ее качественно.

Несмотря на то, что центральные замки (ЦЗ) сегодня ставятся практически поголовно на все автомобили, некоторые авто так и не оснащены этой системой защиты. Хотя системой ее назвать сложно, поскольку единственное препятствие, которое обеспечивает ЦЗ для злоумышленника, — это закрытые двери авто. Подробнее о том, как на автомобиль ВАЗ 2110 поставить , читайте в этой статье.

Принцип работы центрального замка

На ВАЗ 2110 центральный замок представляет собой систему, предназначенную для открытия и закрытия дверей транспортного средства. Для более удобного управления центрального замка на ВАЗ 2110, да и на других авто, давно используется пульт. При необходимости ЦЗ можно настроить таким образом, чтобы он включался автоматически по истечении определенного промежутка времени. В зависимости от системы, с помощью брелка можно управлять и дверью багажного отделения, моторного отсека, а иногда ЦЗ даже позволяет открывать и закрывать стекла. В случае аварии ЦЗ может сработать автоматически, открыв все двери транспортного средства.

Центральный замок ВАЗ включает в свою конструкцию датчики — это концевые регуляторы включения дверей, соленоиды, а также блок управления. Концевой регулятор предназначен для фиксации положения дверей, а данные об этом, в свою очередь, передаются на ВАЗ 2110. Предназначение переключателей заключается в креплении конструктивных элементов замка двери.

Непосредственно сама блокировка системы осуществляется с помощью одного переключателя, а функцию разблокирования выполняет другой датчик. Конструкция включает в себя еще два переключателя, обеспечивающие нормальную работу запирающего механизма. Еще один — пятый переключатель — монтируется на рычажном механизме привода, его предназначение заключается в выявлении положения двери. Если дверь авто открыта, то контакты элементов замыкаются, соответственно, вся система деактивируется. Для выполнения той или иной функции блок управления передает импульс на те или иные управляющие устройства, таким образом приводя привод в действие.

Возможные неисправности системы блокировки

Если вам нужно узнать, как своими руками найти главный блок управления, то в первую очередь нужно ознакомиться с сервисной книжкой — там должно быть указано, где находится механизм. Как правило, находится блок под центральной консолью, иногда он может быть спрятан в самой двери. Ни для кого не секрет, что любое устройство не может работать вечно и со временем в работе ЦЗ также могут проявляться сбои. На практике устройство часто может переставать функционировать из-за того, что водитель посредством пульта передает удлиненный или учащенный сигнал на открытие либо закрытие дверей.

Если перестал работать центральный замок по этой причине, то в первую очередь нужно проверить активаторы. Когда подается длинный сигнал, это приводит к разогреванию коллектора электродвигателя системы, в результате это может привести к плавлению щеткодержательного устройства. Последнее может заклинить. ВАЗ 2110 в данном случае будет заключаться в замене этого элемента.

Для защиты электропроводки используется предохранительное устройство, расположенное в салоне транспортного средство, прямо за блоком. Если у вас есть схема центрального замка ВАЗ 2110, то вы без проблем сможете найти этот элемент. В том случае, если ЦЗ не функционирует, нужно проверить этот компонент. Отремонтировать ЦЗ нужно будет и в том случае, если окислится штекер с проводкой, который обычно располагается в ногах водителя.

Как показывает практика, иногда причиной поломки является модульный блок ЦЗ. Его диагностика заключается в подаче напряжения на контакт разъем непосредственно от аккумулятора. В редукторных активаторах шестеренки выполняются из пластика, соответственно, они со временем подвергаются износу, так что их тоже нужно будет менять. Но наиболее слабым местом системы являются соленоиды — они ломаются чаще всего.

Инструкция по установке

В свой автомобиль осуществляется таким образом:

1. Сначала нужно отключит АКБ и демонтировать обшивку дверей авто и произвести демонтаж стеклоподъемников. Сделав это, вам необходимо выбрать место для монтажа активатора. Монтаж этого элемента производится в любом положении, важно, чтобы для работы устройства было много места, чтобы свободно могла проходить тяга. Также следует учитывать, что тяга должна быть подключена наиболее удобно.
2. Крепить активатор нужно на наиболее ровной поверхности. Если вы допустите даже небольшой перекос, который может случиться в результате фиксации устройства на неровной поверхности, это может вызвать затруднения в работе валов шестерен. При монтаже устройства нужно будет применять шайбы либо втулки, это позволит обеспечить выравнивание поверхности. В том случае, если элемент попадает в отверстие в металле двери, в комплекте к активатору должна идти специальная пластина, используйте ее.
3. Поскольку конструкция у дверей «десяток» своеобразная, саму тягу перед установкой необходимо правильно согнуть. Сам угол сгиба должен быть минимальным и желательно — наиболее четким. В том случае, если угол будет приближен к самой дуге либо расстояние от тяги до фиксатора элемента будет слишком большим, в работе ЦЗ возникнут проблемы. Система будет не увеличивать мощность для перемещения тяги, а отдавать это усилие на то, чтобы преодолеть изгиб дуги.
4. Поле установки этого элемента производится укладка проводов от каждой двери к тому месту, где будет установлен блок управления. Провода необходимо укладывать в нижней части дверей, чтобы они не подвергались воздействию со стороны стеклоподъемников и других движущихся компонентов кузова. В местах соединения провода нужно хорошо изолировать, в противном случае влага может спровоцировать замыкание системы. Для укладки проводки между дверями и кузовом есть специальные резиновые гофры — провода нужно провести через них. При прокладке проводов в двери убедитесь, что при закрывании их не переломает.
5. Следующим этапом будет установка блока. Как правило, блок ставится либо за центральной консолью, либо в двери авто. Нужно учитывать, что блок должен находиться в труднодоступном месте для злоумышленника, но при этом это место должно быть сухим и защищенным от влаги. Поэтому, если вы решили ставить блок ЦЗ в дверь, то внизу его ставить ни в коем случае нельзя, поскольку здесь обычно скапливается влага и грязь. Через какое-то время эксплуатации эти факторы приведут к тому, что блок не сможет нормально работать. Также при установке блока обратите внимание на то, что его работе не должны мешать стеклоподъемники, да и сам блок не должен мешать им.
6. После установки блока производится подключение проводки, для этого используется схема подключения центрального замка ВАЗ 2110, которая должна идти в комплекте с системой. После подключения проверьте, правильно ли работает ЦЗ. Если соленоиду будет не хватить усилия для открытия тяг, нужно найти причину и избавиться от неисправности (автор видео — канал ПРОСТЫЕ ШТУКИ).

Особенности ремонта

Как правило, в случае неработоспособности ЦЗ опытные электрики в первую очередь проверяют состояние датчиков. Если ЦЗ связан с противоугонной системой, то сначала проверяется именно она. Как сказано выше, наиболее часто из строя выходят активаторы, поэтому их также следует проверить.

В том случае, если отказывается работать определенная дверь, причину необходимо икать в ней. Это может быть как сам соленоид, так и провода. В ходе эксплуатации авто и частого открытия и закрытия дверей в цепи проводки может случиться обрыв, обусловленный перегибанием и механической поломкой самого провода. Если это так, то провод нужно заменить или заново соединить оборванные части, после чего заизолировать их.

Автомобили, производимые в 21 веке, очень технологичны и продуманы с точки зрения безопасности. Они включают в себя много приборов для защиты и комфорта владельца автомобиля. Отечественный автопром пытается в меру своих возможностей не отставать – так и в автомобиле ВАЗ 2109 и 2110 появился центральный замок.

Дополнительная опция – стоит ли заказывать?

Наличие центрального замка в автомобиле ВАЗ относится к дополнительным опциям, да и то, если говорить об автомобилях, выпущенных после 2000 года. Впрочем, в моделях ВАЗ 2109, лишенных этого достоинства, не составляет никакого труда его поставить.

Основным предназначениям центрального замка ВАЗ 2109 является автоматическое открытие и закрытие всех дверей автомобиля одновременно. Управления центральным замком может происходить с помощью пульта сигнализации, который взаимодействует с системой, а также при помощи ключа. Состоит механизм центрального замка из нескольких датчиков, которые расположены в конвертах дверей, и автоматических выключателей. Вся эта система связана между собой и закольцована с электропитанием автомобиля.

Установка центрального замка – апгрейд автомобиля

Если вас заинтересовало такое приспособление, можно произвести его установку самостоятельно в домашних условиях. Купить центральный замок для ВАЗ 2109 можно практически в любом автомагазине. По типу конструкции они одинаковы, поэтому подойдет замок и от других автомобилей ВАЗ. Для установки, кроме замка, нужно будет несколько отверток и ключей, а также желание и терпение.

Перед началом работ нужно отсоединить клеммы от аккумулятора автомобиля, так как установка замка требует действий с подключением электропитания. После этого можно приступать к снятию карт с обшивкой. В процессе снятие защелки, на которых они держатся, могут сломаться, поэтому приготовьте новые заранее.

Далее нужно правильно подобрать место для . Стоит учесть особенность перемещения механизма стекла. В редких случаях вам может понадобиться докупить крепления для конверта автомобиля. Крепится центральный замок на саморезы и болты с гайками. В основном на заводе предусмотрено место для установки замка, также имеются специальные электрические фишки для его подключения.

Если же в конверте вашего ВАЗ 2109 нету таких фишек, тогда нужно будет протянуть проводку до блока управления бортовым компьютером. Находится он внутри салона автомобиля под шахтой печки. Правильно подключить электропитание у вас не составит труда, потому как все фишки универсальные. Аналогичную процедуру по установке нужно проделать и с остальными картами автомобиля. Проводку из замков задних дверей лучше всего пустить по порогам автомобиля.

После установки механизма центрального замка убедитесь, что все двери работают правильно. Очень важно, чтобы штанги замка двигались свободно и не препятствовали открытию ручки основного замка, а также опусканию стекла автомобиля.
Во время установки все металлические соединения необходимо смазать. И только после этого приступайте к обратной сборке карт с обшивкой.

Поломка центрального замка – ремонтируем сами!

Довольно часто случается, что система отказывает в работе – если вы владелец отечественного автомобиля, к поломкам вам не привыкать. Это может быть частичная поломка, которая требует в некоторых случаях прочистки механизма от пыли или более точного выставления штанг крепления замка, или же незначительные сбои в системе электропитания. Иногда происходит полный выход из строя всего устройства, который требует замены некоторых элементов механизма.

Зачастую из строя выходят датчики центрального замка, которые легко заменить. Так как замок напрямую связан с сигнализацией автомобиля, то в нашем случае необходимо начать проверку именно с неё. Попробуйте открыть и закрыть замок водительской двери с ключа. Если система центрального замка сработает, тогда проблема именно в сигнализации. Если же сигнализация в вашем автомобиле отсутствует, тогда приступайте сразу к проверке системы всего замка.

Основной причиной поломки в механизме центрального замка является устройство, которое называют активатором.

Оно установлено в передних дверях автомобиля. Его основное действие – это отправка электрического сигнала на остальные двери для их открытия или закрытия. При срабатывании активаторов сигнал поступает на центральную плату, в которой есть предохранители. Хоть они выходят из строя довольно редко, однако их тоже нужно проверять.

Дополнительные предохранители размещаются в самом конверте автомобиля, возле каждого механизма со штангой. Если не срабатывает замок именно на одной двери, то тогда проблема находится именно там. Для её устранения вам понадобится новый предохранитель и набор инструментов. Очень часто владельцы ВАЗ 2109 приходят к другому решению и соединяют провода напрямую, однако делать это не рекомендуется, потому как в будущем может полностью выйти из строя вся система центрального замка.

Механизм центрального замка устроен таким образом, что при поломке активатора в конверте водительской двери остальные также не будут работать. Если у вас возникает проблема с кнопкой ручного открывания двери, то ищите причины в нарушении фиксации крепления тяги активатора.

При подключении электрической цепи лучше всего сделать так, чтобы ВАЗ 2110 срабатывал при повороте ключа в замке зажигания. Это обезопасит вас при поездке. Для выполнения такого типа подключения нужно внимательно ознакомиться с инструкцией по установке. Если необходимо, то стоит позвать на помощь электрика или выполнять установку на специализированном автосервисе.

Центральный замок, или как его коротко называют «ЦЗ» — нужная и необходимая вещь для любого автомобиля, позволяющая владельцу лишь одним движением руки открыть и закрыть любую дверь в автомобиле. Однако случается так, что эта система перестаёт функционировать полностью, либо отдельные её части не работают должным образом.

Существуют причины по которым может отказать та или иная часть центрального замка, и о каждой мы расскажем ниже подробно.

Не работает центральный замок: признаки неисправности и причины их возникновения

Случается, так, что во время закрывания центрального замка, расположенного на водительской двери никаких действий на остальных дверях не происходит. Однако стоит немного пошевелить его, как тут же двери закрылись. Сразу понятно, что дело тут в наличии неисправностей в центральном замке и этому способствуют некоторые причины.

Среди всех возможных причин неисправностей можно выделить все самые основные.

Нет контакта в приводе

При такой неисправности контакты внутри привода управления необходимые контакты не замыкаются вовремя. Это происходит по нескольким причинам:

Когда в работе центрального замка встречаются подобные неполадки, в первую очередь необходимо убедиться в том, что кнопка опущена до самого конца. Если же по какой-то причине этого не происходит, сначала осмотрите обшивку на наличие задиров, а после, осмотреть тягу на её ровное и точное положение.

Перегорел предохранитель

Если манипуляции с тягой центрального замка не приносят никаких результатов, и они никак не реагируют ни на открывание, ни на запирание, то в первую очередь необходимо проверить его электрическую цепь, а конкретно предохранитель. Потому, что на центральном замке он может выйти из строя не только при возникновении короткого замыкания в цепи, но и от возникновения малейшей перегрузки.

Предохранитель центрального замка указан маркером.

Перегрузка возникает чаще всего от недостаточного положения тяг, а также смазки в них во время зимней эксплуатации автомобиля.

Провода центрального замка перебиты

Разрыв проводов
– не основная, но одна из причин выхода из строя центрального замка.
Основная причина этому именно излом проводов в тех местах где на них приходится наибольшая нагрузка. Таким местом безусловно является проход гофры со стороны стойки и водительской двери. А так как именно водительскую дверь чаще всего открывают в любом автомобиле, то большую часть нагрузки достаётся именно ей.

• Выявить подобную неисправность достаточно легко, необходимо лишь освободить один из концов гофры, в котором проходят провода в дверь и потянуть один из пяти проводов центрального замка. Как правило, они соединены в один жгут, либо идут рядом друг с другом.
• После проведения таких манипуляций, провод который порван или перебит будет легко поддаваться среди общей кучи.
• Если вы точно уверены в неисправности той или иной цепи, заменить её не составит труда, путём врезки нужного провода и дальнейшей изоляцией при помощи изоленты.
• Когда провода перебиты или порваны в иным местах, найти неисправность можно только лишь путём прозвона цепи мультиметром.

Перегорел блок

Ещё одной причиной по которой возможен выход из строя центрального замка – это перегорание блока центрального замка. И для того, чтобы провести его диагностику, необходимо воспользоваться вышеназванным мультиметром и определить наличие напряжения на контактах блока.

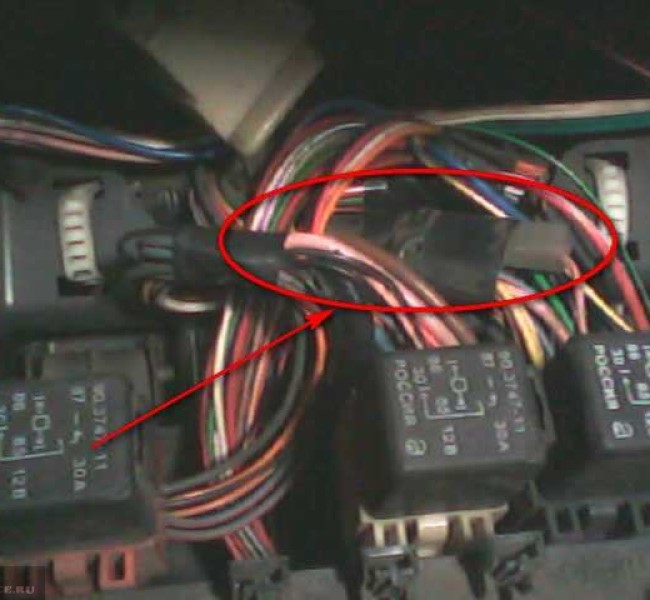

Так выглядит иммобилайзер и блок ЦЗ за панелью приборов.

Обратите внимание, что во время диагностики необходимо воздействовать на замок в водительской двери, чтобы от него поступали импульсы на основной блок.

Активатор центрального замка неисправен

И последней причиной по которой центральный замок отказывается работать будет – отказ активатора на центральном приводе. Он может выйти из строя как по механическим причинам, ввиду износа трущихся деталей, так и ввиду воздействия на него внешних факторов влаги и коррозии.

В случае поломки самого активатора, требуется заменить электропривод на новый и провести его замену. Обратите внимание на тот, факт, что привод должен иметь пять проводов различных расцветок.

Принцип работы центрального замка на ВАЗ-2112

Центральный замок, который работает от привода водительской двери ВАЗ-2112 работает следующим образом:

Когда замок закрывается, то шток на водительской двери опускается вниз, замыкая тем самым определённые контакты на электроприводе. От этих действий блок центрального замка получает сигналы, и передаёт команды на приводы всех остальных замков дверей
. Таким же образом происходит и их открытие.

Почему не работает центральный замок на ВАЗ-2112: причины, ремонт

Центральный замок, или как его коротко называют «ЦЗ» — нужная и необходимая вещь для любого автомобиля, позволяющая владельцу лишь одним движением руки открыть и закрыть любую дверь в автомобиле. Однако случается так, что эта система перестаёт функционировать полностью, либо отдельные её части не работают должным образом.

Существуют причины по которым может отказать та или иная часть центрального замка, и о каждой мы расскажем ниже подробно.

Не работает центральный замок: признаки неисправности и причины их возникновения

Случается, так, что во время закрывания центрального замка, расположенного на водительской двери никаких действий на остальных дверях не происходит. Однако стоит немного пошевелить его, как тут же двери закрылись. Сразу понятно, что дело тут в наличии неисправностей в центральном замке и этому способствуют некоторые причины.

Среди всех возможных причин неисправностей можно выделить все самые основные.

Нет контакта в приводе

При такой неисправности контакты внутри привода управления необходимые контакты не замыкаются вовремя. Это происходит по нескольким причинам:

• Регулировка тяги, которая соединяет кнопку замка и привод сделана неправильно. Эта причина способствует неправильному положению тяги и отсутствия контакта с электроприводом.
• Кнопка задевает часть обшивки и не даёт возможности опуститься ей на необходимую глубину для обеспечения контакта тяги с электроприводом. Несмотря на то, что водительская дверь закрывается, сигналов на остальные двери так и не приходит.

  Проверьте состояние металлической тяги.

Когда в работе центрального замка встречаются подобные неполадки, в первую очередь необходимо убедиться в том, что кнопка опущена до самого конца. Если же по какой-то причине этого не происходит, сначала осмотрите обшивку на наличие задиров, а после, осмотреть тягу на её ровное и точное положение.

Перегорел предохранитель

Если манипуляции с тягой центрального замка не приносят никаких результатов, и они никак не реагируют ни на открывание, ни на запирание, то в первую очередь необходимо проверить его электрическую цепь, а конкретно предохранитель. Потому, что на центральном замке он может выйти из строя не только при возникновении короткого замыкания в цепи, но и от возникновения малейшей перегрузки.

Предохранитель центрального замка указан маркером.

Перегрузка возникает чаще всего от недостаточного положения тяг, а также смазки в них во время зимней эксплуатации автомобиля.

Провода центрального замка перебиты

Разрыв проводов – не основная, но одна из причин выхода из строя центрального замка. Основная причина этому именно излом проводов в тех местах где на них приходится наибольшая нагрузка. Таким местом безусловно является проход гофры со стороны стойки и водительской двери. А так как именно водительскую дверь чаще всего открывают в любом автомобиле, то большую часть нагрузки достаётся именно ей.

• Выявить подобную неисправность достаточно легко, необходимо лишь освободить один из концов гофры, в котором проходят провода в дверь и потянуть один из пяти проводов центрального замка. Как правило, они соединены в один жгут, либо идут рядом друг с другом.
• После проведения таких манипуляций, провод который порван или перебит будет легко поддаваться среди общей кучи.
• Если вы точно уверены в неисправности той или иной цепи, заменить её не составит труда, путём врезки нужного провода и дальнейшей изоляцией при помощи изоленты.
• Когда провода перебиты или порваны в иным местах, найти неисправность можно только лишь путём прозвона цепи мультиметром.

Перегорел блок

Ещё одной причиной по которой возможен выход из строя центрального замка – это перегорание блока центрального замка. И для того, чтобы провести его диагностику, необходимо воспользоваться вышеназванным мультиметром и определить наличие напряжения на контактах блока.

Так выглядит иммобилайзер и блок ЦЗ за панелью приборов.

Обратите внимание, что во время диагностики необходимо воздействовать на замок в водительской двери, чтобы от него поступали импульсы на основной блок.

Активатор центрального замка неисправен

И последней причиной по которой центральный замок отказывается работать будет – отказ активатора на центральном приводе. Он может выйти из строя как по механическим причинам, ввиду износа трущихся деталей, так и ввиду воздействия на него внешних факторов влаги и коррозии.

В случае поломки самого активатора, требуется заменить электропривод на новый и провести его замену. Обратите внимание на тот, факт, что привод должен иметь пять проводов различных расцветок.

Принцип работы центрального замка на ВАЗ-2112

Центральный замок, который работает от привода водительской двери ВАЗ-2112 работает следующим образом:

• Установленный в двери электропривод предназначен не только для управления замком, но и для выдачи сигнала на блок ЦЗ. Он же в свою очередь передаёт команды на остальные двери по открытию и закрытию дверей.
• Для того, чтобы привод водительской двери был настолько многофункциональным он имеет целых пять проводов, в отличии от стандартных приводов с двумя. Дополнительные каналы предназначены для связи с блоком управления центрального замка.

  Привод для водительской и пассажирской двери.

Когда замок закрывается, то шток на водительской двери опускается вниз, замыкая тем самым определённые контакты на электроприводе. От этих действий блок центрального замка получает сигналы, и передаёт команды на приводы всех остальных замков дверей. Таким же образом происходит и их открытие.

На ваз 2110 не работает центральный замок

Центральный замок — это важный элемент, установленный на ВАЗ 2110. Легким движением руки можно открыть либо закрыть автовладельцу дверь в техническом средстве. На практике встречаются случаи, когда перестал работать центральный замок ВАЗ 2110 частично или полностью поломался. Как исправить неполадки, и каковы их причины?

Какими могут быть неисправности

При закрывании замка на двери иных действий не отмечается. Но если хотя бы немного нужно  сделать попытку открыть его ключом, то дверца может сразу открыться. Наличие неисправностей здесь сразу видно. Основные из них можно выделить. Центральный замок сам открывается и сам закрывается на ВАЗ — это нормальное положение дел, но если он неисправен

Контакт не размыкаются в приводе центрального замка

Контакт не размыкаются в приводе центрального замка

Контакты не размыкаются своевременно, а это происходит вследствие следующих причин:

1. Регулирование тяги. Конструктивно это работает так: кнопка замка и привод соединяются вместе. Тяга при этом приобретает неправильное положение, и контакт с электроприводом отсутствует.
2. При затрагивании кнопкой части обшивки. На нужную глубину элемент не опускается, чтобы контактирования электропривода и тягой. Сигналов на другие двери не проходит.

При наличии неполадок данного рода необходимо удостовериться, что положение кнопки зафиксировано на самом конце. Если такого не наблюдается, то стоит проверить обшивку и удостовериться, чтобы не отмечалось задиров, только после этого обратить внимание на идеальное ровное и точное положение тяги.

Выход из строя предохранителя

Если на ВАЗ не работает центральный замок, то  причиной этого обстоятельства может быть перегорание предохранителя. Если водитель старался открыть дверь, то это ни привело к нужному результату, то нужно посмотреть, как работает электрическая цепь, а боле конкретно — предохранитель. Этот элемент может быстро выйти из строя и причиной будет не только замыкание, а также даже самая маленькая нагрузка.

Выход из строя предохранителя

Расположение тяги при эксплуатации авто в зимнее время в результате выдает перегрузку на элементы двигателя.

Нарушение целостности проводов центрального замка

Если на ВАЗ не срабатывает центральный замок, то это может произойти в результате разрыва участка проводов. Это главная причина, так как излом отмечается в тех местах, где нагрузка на узел наибольшая. Это место — прохождение гофры со стороны дверцы и стойки. При открывании двери в авто основная часть нагрузки получается именно в этом механизме.

Нарушение целостности проводов центрального замка

Алгоритм действий:

1. Определить место неисправности просто, нужно освободить один из концов гофрированного элемента, в котором сосредоточены провода внутри двери, а после одни из проводов центрального замка подтянуть. Конструктивное их соединение — в единый жгут, а также рядом друг к другу.
2. После выполнения простой работы, поврежденный провод в результате повреждения или перебивания будет несложно ремонтироваться.
3. При подтверждении факта неисправности внутри цепи произвести замену будет несложно. Для этого достаточно вырезать неисправный участок и заменить на новый, концы проводов достаточно перекрутить между собой, а после заизолировать.
4. Если визуально сложно определить, в каком месте перебиты провода, то всегда можно воспользоваться мультиметром. Прибор точно укажет на место неисправности и хозяин без проблем произведет ремонт.

При перегорании блока центрального замка

На ВАЗ 2110 перестал работать зуммер, то причиной этому может быть излом центрального замка, а конкретно — перегорание его отдельного блока. Для проведения работ по выявлению неисправностей, необходимо воспользоваться мультиметром. Таким образом, можно будет установить наличие напряжения на контактах.

При перегорании блока центрального замка

Во время проведения диагностики, нужно чтобы на основной блок поступали импульсы.

При неисправности активатора центрального замка

На ВАЗ не работает центральный замок, также причина этого может крыться в неисправности активатора. Этот элемент расположен на центральном приводе.

При неисправности активатора ключа ваз 2110

Детали в процессе эксплуатации между собой перетираются, что в конечном итоге приводит их к износу. Такие внешние факторы, как повышенная влажность воздуха и ржавчина  тоже являются неблагоприятными факторами для работы механизма.

Если произошла поломка, то необходимо электропривод поменять на новый, главное при выборе учесть, чтобы было пять разных цветов на элементе.

О работе центрального замка

Где находится центральный замок на ВАЗ 2110 и как он работает? Предназначение привода не только для замка, но и для передачи сигнала на установленный блок. После команды передаются на иные дверцы.

Многофункциональный привод должен иметь пять проводов, а дополнительные контакты нужны для связи с управлением авто. Как подключить центральный замок на ВАЗ 2110, достаточно воспользоваться простой схемой.

Центральный замок ВАЗ 2110 – монтаж своими силами + Видео » АвтоНоватор

Автомобили, производимые в 21 веке, очень технологичны и продуманы с точки зрения безопасности. Они включают в себя много приборов для защиты и комфорта владельца автомобиля. Отечественный автопром пытается в меру своих возможностей не отставать – так и в автомобиле ВАЗ 2109 и 2110 появился центральный замок.

Дополнительная опция – стоит ли заказывать?

Наличие центрального замка в автомобиле ВАЗ относится к дополнительным опциям, да и то, если говорить об автомобилях, выпущенных после 2000 года. Впрочем, в моделях ВАЗ 2109, лишенных этого достоинства, не составляет никакого труда его поставить.

Основным предназначениям центрального замка ВАЗ 2109 является автоматическое открытие и закрытие всех дверей автомобиля одновременно. Управления центральным замком может происходить с помощью пульта сигнализации, который взаимодействует с системой, а также при помощи ключа. Состоит механизм центрального замка из нескольких датчиков, которые расположены в конвертах дверей, и автоматических выключателей. Вся эта система связана между собой и закольцована с электропитанием автомобиля.

Установка центрального замка – апгрейд автомобиля

Если вас заинтересовало такое приспособление, можно произвести его установку самостоятельно в домашних условиях. Купить центральный замок для ВАЗ 2109 можно практически в любом автомагазине. По типу конструкции они одинаковы, поэтому подойдет замок и от других автомобилей ВАЗ. Для установки, кроме замка, нужно будет несколько отверток и ключей, а также желание и терпение.

Перед началом работ нужно отсоединить клеммы от аккумулятора автомобиля, так как установка замка требует действий с подключением электропитания. После этого можно приступать к снятию карт с обшивкой. В процессе снятие защелки, на которых они держатся, могут сломаться, поэтому приготовьте новые заранее.

Далее нужно правильно подобрать место для установки центрального замка. Стоит учесть особенность перемещения механизма стекла. В редких случаях вам может понадобиться докупить крепления для конверта автомобиля. Крепится центральный замок на саморезы и болты с гайками. В основном на заводе предусмотрено место для установки замка, также имеются специальные электрические фишки для его подключения.

Если же в конверте вашего ВАЗ 2109 нету таких фишек, тогда нужно будет протянуть проводку до блока управления бортовым компьютером. Находится он внутри салона автомобиля под шахтой печки. Правильно подключить электропитание у вас не составит труда, потому как все фишки универсальные. Аналогичную процедуру по установке нужно проделать и с остальными картами автомобиля. Проводку из замков задних дверей лучше всего пустить по порогам автомобиля.

После установки механизма центрального замка убедитесь, что все двери работают правильно. Очень важно, чтобы штанги замка двигались свободно и не препятствовали открытию ручки основного замка, а также опусканию стекла автомобиля. Во время установки все металлические соединения необходимо смазать. И только после этого приступайте к обратной сборке карт с обшивкой.

Поломка центрального замка – ремонтируем сами!

Довольно часто случается, что система центрального замка отказывает в работе – если вы владелец отечественного автомобиля, к поломкам вам не привыкать. Это может быть частичная поломка, которая требует в некоторых случаях прочистки механизма от пыли или более точного выставления штанг крепления замка, или же незначительные сбои в системе электропитания. Иногда происходит полный выход из строя всего устройства, который требует замены некоторых элементов механизма.

Зачастую из строя выходят датчики центрального замка, которые легко заменить. Так как замок напрямую связан с сигнализацией автомобиля, то в нашем случае необходимо начать проверку именно с неё. Попробуйте открыть и закрыть замок водительской двери с ключа. Если система центрального замка сработает, тогда проблема именно в сигнализации. Если же сигнализация в вашем автомобиле отсутствует, тогда приступайте сразу к проверке системы всего замка.

Основной причиной поломки в механизме центрального замка является устройство, которое называют активатором.

Оно установлено в передних дверях автомобиля. Его основное действие – это отправка электрического сигнала на остальные двери для их открытия или закрытия. При срабатывании активаторов сигнал поступает на центральную плату, в которой есть предохранители. Хоть они выходят из строя довольно редко, однако их тоже нужно проверять.

Дополнительные предохранители размещаются в самом конверте автомобиля, возле каждого механизма со штангой. Если не срабатывает замок именно на одной двери, то тогда проблема находится именно там. Для её устранения вам понадобится новый предохранитель и набор инструментов. Очень часто владельцы ВАЗ 2109 приходят к другому решению и соединяют провода напрямую, однако делать это не рекомендуется, потому как в будущем может полностью выйти из строя вся система центрального замка.

Механизм центрального замка устроен таким образом, что при поломке активатора в конверте водительской двери остальные также не будут работать. Если у вас возникает проблема с кнопкой ручного открывания двери, то ищите причины в нарушении фиксации крепления тяги активатора.

При подключении электрической цепи лучше всего сделать так, чтобы центральный замок ВАЗ 2110 срабатывал при повороте ключа в замке зажигания. Это обезопасит вас при поездке. Для выполнения такого типа подключения нужно внимательно ознакомиться с инструкцией по установке. Если необходимо, то стоит позвать на помощь электрика или выполнять установку на специализированном автосервисе.

Оцените статью:

Поделитесь с друзьями!

Установка центрального замка ВАЗ 2110

Центральный замок – это система устройств, предназначенных для отпирания или запирания дверей автомобиля. Как правило, отпирание и запирание происходит с помощью дистанционного пульта, на котором, помимо запирания дверей, есть функция открывания багажника.

Кроме того, если пульт перестает работать, то можно вставить ключ в личинку замка и повернуть его по часовой стрелке. После этого действия, при запирании одной двери, закроются все остальные, облегчая работу водителю.

Если автомобиль по каким-либо причинам попадает в ДТП, то замки автоматически откроются, тем самым, облегчая покидание автомобиля, и создают доступ в салон спасателям.

Схема и принцип работы центрального замка

В конструкции центрального замка есть специальные датчики, которые являются основой системы запирания. Они представляют собой переключатели очень малых размеров и концевые выключатели, а также активаторы и главный блок управления. Концевые выключатели предназначены для удержания двери и дальнейшей передачи информации на управляющий блок. Переключатели же, управляют положением детали, которая должна выполнять запирание замка.

Для блокирования передних дверей используются кулачковые устройства, которые управляются с помощью двух переключателей. Первый предназначен для открывания двери, второй – для запирания.

Аналогичная система применяется и для задних дверей, однако, существует еще и пятый переключатель. Он замыкается при открытой двери и выключает центральный замок.

Управляющий блок принимает информацию с пульта и переключателей дверей, обрабатывает ее и посылает сигнал на исполнение переключателям, которые, в дальнейшем, замыкают цепи приводов управления замками.

Видео — Причины неисправности центрального замка ВАЗ

Как и любая техника, центральный замок может выйти из строя. Чаще всего, водители сами оказывают губительное влияние на центральный замок автомобиля. Примером этому может послужить длительное нажатие на кнопку пульта. Ведь при замыкании цепи запирания или отпирания срабатывает электромотор, коллектор которого здорово нагревается и выводит из строя весь привод активатора. Дверь, при этом, никак не реагирует на нажатие кнопок пульта. Устранить такую неисправность можно путем замены активатора новым.

Если у всего замка внезапно пропало питание, то поиск неисправности начинается именно с предохранителя. Его расположение может варьироваться от блока предохранителя, до пола автомобиля. В случае с полом, если он расположен под ковриком, то причиной его перегорания может стать влага, накапливающаяся в процессе эксплуатации автомобиля зимой, весной и при использовании линолеума в качестве обшивки пола. В этом случае причина неисправности устраняется, а предохранитель следует заменить.

Помимо электрических неисправностей, существуют и механические неполадки в работе системы центрального замка. К ним относятся поломки шестерен всего модульного блока привода запирания и износ соленоида. Модульный блок необходимо полностью заменить, но можно обойтись и простой заменой шестерни. Соленоид же, в свою очередь, тоже подвергается замене, так как его ресурса хватает, обычно, на 10 тысяч операций по закрыванию и открыванию.

Поломки механических частей могут возникнуть и из-за отсутствия смазки в движущихся частях. Поэтому, рекомендуется периодически проверять состояние металлических частей и наличие смазывающего вещества на них.

Как установить центральный замок на ВАЗ 2110

Перед началом установки необходимо снять клемму аккумулятора, демонтировать обшивку двери и подобрать место для монтажа. Стоит учитывать, что у механизма перемещения стекол есть свои особенности. Поэтому, прежде чем устанавливать замок на выбранное место, убедитесь, что оба механизма не будут друг другу мешать. Обычно заводом предусмотрены специальные места крепления таких замков, а в исключительных случаях еще и электрические составляющие, которые уже закреплены на своих местах. Крепление докупленных элементов осуществляется с помощью саморезов и болтов с гайками.

Проводку необходимо тянуть до блока управления бортовым компьютером. Обнаружить его можно прямо под шахтой печки в салоне автомобиля. Так как есть определенные стандарты подключения центральных замков, у вас не составит труда правильно подключить всю проводку. Помимо этого, к таким элементам, обычно, прилагаются электрические схемы. Проводку замков задних дверей рекомендуется протягивать вдоль порогов автомобиля.

После подключения всех элементов необходимо проверить процесс запирания. Закройте все двери и останьтесь внутри автомобиля. Нажмите на пульте кнопку запирания и убедитесь, что все двери заперты. Попробуйте опустить стекла транспорта. Если стекла опустились без каких-либо проблем, и это никак не повлияло на работоспособность центрального замка, то это значит, что замок установлен правильно. В последнюю очередь, проверьте, не мешают ли штанги приводов замков открыванию двери при помощи стандартных рукояток.

Если все элементы работают правильно, то установка замка прошла успешно. Все металлические детали центрального замка подлежат обязательной смазке, и только после этого допускается устанавливать карты обшивок дверей.

Это, пожалуй, все, что необходимо знать об установке центрального замка ВАЗ 2110. Однако, не стоит забывать, что установку замка можно произвести не только своими силами, но и обратиться а помощью в любую станцию технического обслуживания автомобилей, где с этой работой справятся без труда и выполнят ее качественно.

Неисправности центрального замка ваз 2110

Авто-помощь

Советы для автомобилистов

Не работает центральный замок на Ваз 2110

Систему, которую все называют центральным замком, устанавливают не на всех легковых автомобилях ВАЗ-2110, а только на некоторой их части. Предназначением этой системы является одновремённая блокировка замков четырёх дверей, когда водитель при помощи ключа замка закрывает левую переднюю дверь своей «десятки». Аналогичная картина происходит и при нажатии кнопки блокировки замка водительской двери со стороны салона.

Есть несколько проблем, связанных с работой центрального замка на «десятках». Во-первых, водитель должен знать, что ни в коем случае нельзя подавать длинный или частый импульс управления открытием или закрытием дверей, так как это может привести к выходу из строя активаторов, при помощи которых происходит срабатывание замка. Они расположены в каждой двери автомобиля ВАЗ-2110. При длинном импульсе, коллектор электродвигателя активатора разогревается настолько, что плавится пластмассовый щёткодержатель и его заклинивает. В этом случае активатор будет подлежать замене.

Вторая проблема связана с предохранителем, который защищает электрическую цепь центрального замка, ведь при его отказе поиск неисправностей обычно начинают с проверки целостности этого предохранителя. Расположен он в неудобном месте, за монтажным блоком предохранителей в салоне автомобиля. Там его очень трудно найти среди жгутов проводов, а он при помощи изоленты привязан именно к ним. Стоит он в разрыве розового провода и заключён в стаканчик из пластмассы.

Ещё одной проблемой, по которой центральный замок отказывается работать, является штекерный разъём, который находится под ковром в месте расположения ног водителя. Со временем там накапливается влага и происходит окисление контактов, из-за чего пропадает питание на активаторе.

Возможен также и отказ в работе блока управления модуля центрального замка, в котором при помощи двух реле происходит подача напряжения на активаторы для открытия или закрытие замков дверей. Проверить его исправность можно путём подачи напряжения с аккумуляторной батареи на контакты разъёма модуля (белый цвет, восемь контактов), к которым подходят красный или жёлтый провод. Если замки срабатывают, значит, модуль неисправен.

Возможны и механические неисправности, связанные с износом пластмассовых шестерён редуктора активатора. В этом случае водитель при включении или отключении центрального замка будет слышать посторонний шум, исходящий из-за обшивки двери.

Не работает центральный замок в автомобиле

Центральный замок (ЦЗ) – очень удобная штука, позволяющая легким движением руки запирать или отпирать все двери автомобиля сразу. Однако иногда эта система работает некорректно или вообще не реагирует на поворот ключа или нажатие кнопки. Какие могут быть причины неисправности центрального замка?

Часто центральный замок, особенно на отечественных автомобилях ВАЗ-2110, ВАЗ-2114, ВАЗ-2115 и их производных начинает «капризничать». Проявляется это так: когда водительскую дверь закрываешь ключом, то остальные двери не реагируют. Если же ключом немного пошевелить, то центральный замок срабатывает. Почему так происходит?

Не замыкаются контакты в главном приводе

Центральный замок, работающий от замка водительской двери, функционирует так: в указанной двери установлен электропривод, который не только управляет ее замком, но и выдает сигналы на блок центрального замка. Блок же раздает соответствующие сигналы на приводы, установленные в других дверях.

Управляющий привод в водительской двери имеет пять проводов

Для этих целей в водительскую дверь устанавливается привод не с двумя, как обычно, проводами, а с пятью. По дополнительным проводам, привод «общается» с блоком ЦЗ. Когда замок запирается, шток управляющего привода водительской двери опускается, и замыкает определенные контакты внутри своего корпуса. Блок ЦЗ получает напряжение и дает команду на приводы замков других дверей закрыться. Так же происходит и при открытии, только напряжение идет по другим проводам и через другие контакты, давая понять блоку ЦЗ, что нужно подавать команду на отпирание дверных замков.

При этом контакты внутри управляющего привода не всегда могут замыкаться в нужный момент. Например, это может происходить из-за неправильной регулировки тяги, которая соединяет кнопку замка на двери и сам электропривод. То есть кнопка уже может упираться в обшивку, не давая тяге опускаться дальше, но контакты в приводе еще не замкнулись. Соответственно кажется, что замок заперт (он может быть и реально заперт на водительской двери), но остальные двери запираться не будут, так как нужно опустить тягу еще на пару миллиметров.

Такое же явление изредка встречается на ВАЗ-2110, когда кнопка зажимается об обшивку двери и так же не дает тяге опуститься на нужную глубину. Самая главная «фишка» в том, что механическому замку этого опускания может хватать для блокировки и кажется, что дверь заперта, а соответственно приходят мысли о неисправности всей системы центрального замка. Это не так.

Когда центральный замок ведет себя подобным образом, в первую очередь стоит убедиться, что кнопка опущена до конца. Для этого нужно при открытой двери защелкнуть фиксатор замка на два щелчка, имитируя закрытую дверь, повернуть ключ и рукой попробовать опустить кнопку пониже. Если центральный замок сработает, значит нужно освободить кнопку замка от плотного контакта с обшивкой двери или отрегулировать тягу от нее к управляющему приводу.

Сгорел предохранитель центрального замка

Если центральный замок все же не реагирует на запирание-отпирание водительской двери, значит проблема, скорее всего, электрическая. Простейшая причина – перегорание предохранителя. Причем в случае с центральным замком он может перегореть не только от короткого замыкания, но и от обычной перегрузки. Так происходит, когда приводам слишком тяжело перемещать тяги замков, например, из-за неправильной регулировки тяг или застывшей смазки в замке. Кроме этого, предохранитель может сгореть, если многократно пытаться отпереть «с брелка» замерзшие замки.

Перебиты провода центрального замка

Еще одной причиной, по которой центральный замок может полностью или частично не работать, является разрыв проводов. Причем ломаются провода, как правило, в тех местах, где на них воздействуют нагрузки на изгиб – вход из стойки кузова в дверь. Водительская дверь – самая часто открываемая дверь в любом автомобиле, а управляющий привод стоит именно в ней. Это значит, что достаточно переломиться хотя бы одному проводу, который входит в нее из стойки и относится к центральному замку, как вся система замков может начать работать некорректно.

Принципиальная схема работы электрической системы центрального замка

Определить данную неисправность достаточно легко. Нужно аккуратно снять один из концов резиновой гофры, по которой провода заходят в дверь, и потянуть нужные провода на себя. Какие именно провода отвечают за центральный замок можно узнать из электросхемы автомобиля. Если же эта информация недоступна – можно тянуть все провода по отдельности.

Смысл такой проверки в том, что порванный провод вытянется из общего жгута. Здесь же вы сможете вытянуть и второй конец, чтобы соединить их и таким образом отремонтировать центральный замок. Соединить провода можно скруткой, а можно использовать клеммы «папа-мама». Естественно, любое такое соединение нужно будет замотать изолентой.

Провода могут быть перебиты и в других местах, но это редкость. Если же такое все же произошло, нужно прозвонить мультиметром всю электрическую сеть центрального замка и найти разрыв. Это требует определенных знаний по автомобильной электрике, и умения обращаться с мультиметром.

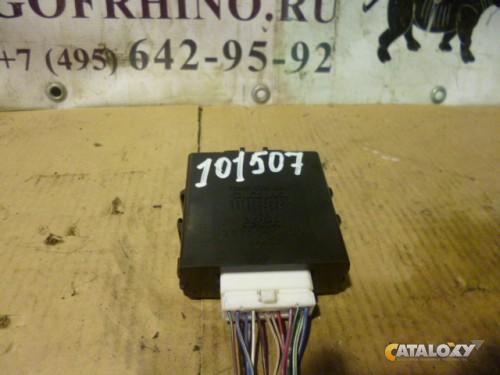

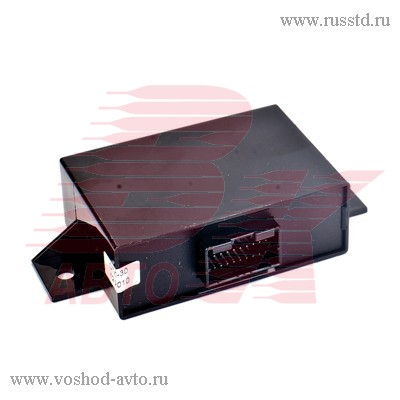

Сгорел блок центрального замка

Еще одна причина, по которой может не работать центральный замок – сгорание блока центрального замка. Чтобы его продиагностировать, нужно так же воспользоваться мультиметром и определить наличие напряжения на контактах, к которым подключены приводы других дверей. Управляющий привод в водительской двери должен в это время подавать ток на соответствующие контакты блока (замок нужно отпирать или запирать ключом).

Неисправен активатор центрального замка

И, наконец, причина отказа центрального замка может быть в самом управляющем приводе (их еще называют активаторами), а точнее – в его контактной группе. Контакты могут окислиться или обломиться и тогда привод не сможет подать соответствующий сигнал на блок – остальные двери не отреагируют на поворот ключа в замке водительской двери.

В этом случае нужно будет заменить электропривод на исправный. Узнайте, какой привод стоит в вашем автомобиле, и купите аналогичный. Если привод представляет собой обычный распространенный активатор, то купите такой же. Самое главное, чтобы он имел пять проводов, потому что активаторы с двумя проводами отвечают только за запирание и отпирание замка и не подают сигналов на блок ЦЗ.

ВАЗ 2110: центральный замок и его регулировка

Центральный замок ваз 2110

На моделях Ваз 2110 центральный замок производителем предусмотрен не во всех автомобилях. Его принципиальная конструктивная особенность состоит в том, что он блокирует замки всех дверей.
Достаточно нажать кнопку блокировки на водительской двери автомобиля, как эта же кнопка разблокирует замки дверей при нахождении внутри автотранспортного средства. На ваз 21102 центральный замок может быть заменен или отрегулирован своими силами.

Принципиальная работа центрального замка

• Разблокировка производится путем открывания ключом замка водительской двери.
• В конструкции предусмотрено производить разблокировку остальных дверей пассажирами по своему усмотрению.

Центральный замок не закрывает двери

• Каждая дверь ваз обеспечена отдельно смонтированными моторедукторами, с подсоединением к тягам блокировки.
• Редуктор состоит из электродвигателя с постоянным током, а возбуждение производится постоянными магнитами с приводом в действие шестерен рейки.
• В конструкции моторедуктора с водительской стороны предусмотрен переключатель, который срабатывает при нажатии фиксатора блокировки или от поворота ключа в замке двери.
• При замыкании контактов включателя сигнал поступает на электронный блок управления и происходит включение в работу всех расположенных в дверях моторедукторов.
• Они приводят в действие тяги, которые в свою очередь производят рычагами блокировку/разблокировку дверей.
• Конструкция блока управления предусматривает автоматическую разблокировку всех замков дверей во время дорожно-транспортного происшествия (удара об препятствие).

Причины выхода из строя и их исправление

Если центральный замок вышел из строя, не работает, надо провести проверку:

Примечание: вышедший из строя блок управления и моторедукторы ремонту не подлежат, поэтому их необходимо заменить новыми агрегатами.

• При поломке центрального замка необходимо сразу производить его ремонт.
• Причину выхода его из строя выявить не сложно и провести ремонт самостоятельно во многих случаях не составит большого затруднения.
• При выявлении причин более конструктивного характера, необходимо проводить замену его деталей в сборе.

Полная конструкция центрального замка состоит из:

• активатор – электропривод;
• электрических клемм проводов;
• тяг приводов.

Подключение центрального замка

Поломка замка чаще всего объясняется выходом из строя мелких деталей. Электропривод устанавливается от различных поставщиков.
Детали могут нести в себе небольшие отличия в прилагаемых усилиях и особенностях конструкций. Но работа, производимая ими, не несет больших отличий.

Метод привода активатором в работу центрального замка

Выявление причин не срабатывания центрального замка надо начинать с активатора.
Конструкция активатора:

• к нему подходят пять проводов электропитания;
• сверху находится пыльник, это можно увидеть, когда снимется верхняя крышка;
• электромотор подключен к питанию двумя проводами;
• к концевым фишкам подходят три провода;
• на валу моторчика насажена шестерня;
• имеется хвостовик штока.

Примечание: для безопасной работы штока или предохранения корпуса от ударов штока при выходе в крайние положения — установлены амортизационные каучуковые вставки.

• Проверку работы активатора необходимо проводить с фиксацией на месте с подключенной тягой.
• Так как не закрепленный активатор показывает неправильную работу, шток постоянно будет самопроизвольно уходить в противоположное направление.

Неисправности центрального замка

Возникающие неисправности в работе замка могут вызываться незначительными деформациями двери:

• легкие удары по кузову автомобиля,
• нагревание металла на ярко освещенных солнцем местах стоянки,
• резкое остывание корпуса двери.

Схема центрального замка

Это может приводить к самопроизвольному открыванию дверей.При рассмотрении этого случая выясняется, что шток активатора находится в задвинутом положении, концевые датчики показывают пограничное состояние (нажаты или нет).
Далее происходит следующее:

• Поступает команда на блок управления от центрального замка, а замки остальных дверей закрываются.
• Незначительное прикосновение — происходит обратная команда переключения, замки открываются.
• Происходит нештатное срабатывание механизма и возвращение тяги штока в открывание дверей.

Для проверки этого недостатка надо находиться внутри автотранспортного средства:

• провести включение сигнализации;
• рукой нажать на кнопку замка двери, этим предотвращая пружинящий эффект механизмов активатора.
• Если двери остаются закрытыми — необходимо провести регулировку системы активатора и тяги.

При работе центрального замка в одну из сторон, он проявляет движение и в другую:

• Необходимо проверить крепление винта на самой тяге.
• Возникающая проблема при открывании/закрывание замка слышен скрежет, но шток не двигается.
• Необходимо проверить состояние шестерни вала активатора, зубьев на штоке (они представлены в пластмассовом исполнении и могут быть повреждены детали шестерни или зубцов на штоке).
• Шпилька, на которой находится шаговая шестеренка, может разбивать отверстие посадки (из-за этого происходит перекашивание шестеренки, заклинивает активатор, происходит скрежет зубчатой сцепки).

Примечание. Поэтому рекомендуется проводить регулярную проверку всех пластмассовых частей активатора.

• На моторчике активатора установлена латунная шестеренка.
• Она чаще всего разбивает пластмассовые детали.
• В таком случае шестерня вала работает вхолостую.

При несрабатывании центрального замка, движение штока происходит от легкого нажима рукой:

• Если такое произошло, значит, произошла поломка моторчика привода в центральном замке.

Причиной этого может служить повреждение полюсной обмотки.При подаче электропитания свыше 1 сек. происходит разогревание коллектора, что вызывает плавление пластмассовых деталей.Установленные на щетках пружины вызывают соединение.При этом выдавливает расплавленную пластмассовую массу, что вызывает перегорание предохранителя.

Примечание: вызывают такую поломку дешевые сигнализации, пониженная температура воздуха.

Так же причина кроется в износе пластин коллектора:

• Работа центрального замка происходит не постоянно, с промежутками (происходит это из-за загустевшей смазки).

Центральный замок и его установка

• Пластиковая пластина выдавливается по причине поступления импульса долгое время, что вызывает перегревание коллектора.

Проводить проверку работы центрального замка необходимо после внимательного просмотра видео и фото, которые приложены к этой статье. Так же конструктивно ознакомиться с инструкциями пользования и регулирования.
Рекомендуется прочитать внимательно материалы по конструкции и проверке центрального замка. Только после этого можно приступать к проведению работ своими руками.
Цена на новое устройство не такая уж и высокая. Проверенный, отрегулированный центральный замок никогда не подведет во время его эксплуатации. Можно будет смело оставлять автотранспортное средство на стоянке.

Неисправности центрального замка ваз 2110

• Регистрация
• Вход

• В начало форума
• Правила форума
• Старый дизайн
• FAQ
• Поиск
• Пользователи

Одна из наиболее распространенных причин «поломки» ЦЗ — предохранитель!

maxxic
+1 за предохранитель

FarGO

вид со стороны снятой боковушки в ногах пассажира, примерно за магнитолой, коробочка с белым разъемом

своими силами не нашел ни каких предохранителей,куча проводов,скрученных в жгуты.

Чтоб не создавать тему- еси чё, звиняйте.

На ходу на кочках, а иногда и просто так, срабатывают замки. Особенно забавно это было, когда начал сметать снег с заведённой машины и услышал характерный щелчёк. Вот тут то я и понял преиущества инжектора перед карбюратором!
Курнул мурзилку- при ударах в целях безопасности ЦЗ автоматически открывает двери. То есть блок управления блокировкой дверей- на замену.

Правильной дорогой иду?

Добрый вечер!Суть проблемы : сигналка аллигатор м-2000, перестали реагировать замки на всех 4 дверях, сама система ставится и снимается с охраны как обычно,но замки при этом не отщелкивают. Приходится вручную закрывать-открывать двери,а потом с брелка ставить на охрану.Кто что скажет?Еще вопрос- что из себя представляет центральный замок?где он монтируется?есть ли у него какие-то реле?

2000,но сигналку ставил год назад.

предохранитель в тубусе на розовои проводе питания ЦЗ должен быть значит

поищи еще

Правильной дорогой иду?

Добрый вечер!Суть проблемы : сигналка аллигатор м-2000, перестали реагировать замки на всех 4 дверях, сама система ставится и снимается с охраны как обычно,но замки при этом не отщелкивают.Приходится вручную закрывать-открывать двери,а потом с брелка ставить на охрану.Кто что скажет?Еще вопрос- что из себя представляет центральный замок?где он монтируется?есть ли у него какие-то реле?

но скажу на сто пудово это придохранитель потому что было так же

там найдешь где его найти

При постановке на сигнализацию может закрыться только водительская дверь, равно как и при снятии с сигнализации может открываться только водительская дверь-как решается?

Надо исследовать способ подключения сигналки к «системе центрального замка» (которая в тазобомилях имеет смешное название БУБД, вот здесь есть и описание, и схема .
Основных способов есть 3:
1) Сигналка сама является ЦЗ. То есть провода от всех дверей соединены промеж собой и подцеплены к сигналке.
2) Сигналка подключена к водительскому приводу замка. При наличии модуля ЦЗ верчение водительского привода активизирует ЦЗ и он закрывает/открывает остальные двери.
3) Самый грамотный способ (при наличии модуля ЦЗ) — подключение сигналки на управляющие контакты модуля ЦЗ.

Так что тебе надо определить как сделано в твоём конкретном случае и исходя из этого искать глюк.

Руководство по установке и ремонту центрального замка на ВАЗ 2110 своими руками

Несмотря на то, что центральные замки (ЦЗ) сегодня ставятся практически поголовно на все автомобили, некоторые авто так и не оснащены этой системой защиты. Хотя системой ее назвать сложно, поскольку единственное препятствие, которое обеспечивает ЦЗ для злоумышленника, — это закрытые двери авто. Подробнее о том, как на автомобиль ВАЗ 2110 поставить центральный замок, читайте в этой статье.

Принцип работы центрального замка

На ВАЗ 2110 центральный замок представляет собой систему, предназначенную для открытия и закрытия дверей транспортного средства. Для более удобного управления центрального замка на ВАЗ 2110, да и на других авто, давно используется пульт. При необходимости ЦЗ можно настроить таким образом, чтобы он включался автоматически по истечении определенного промежутка времени. В зависимости от системы, с помощью брелка можно управлять и дверью багажного отделения, моторного отсека, а иногда ЦЗ даже позволяет открывать и закрывать стекла. В случае аварии ЦЗ может сработать автоматически, открыв все двери транспортного средства.

Комплект ЦЗ для авто

Центральный замок ВАЗ включает в свою конструкцию датчики — это концевые регуляторы включения дверей, соленоиды, а также блок управления. Концевой регулятор предназначен для фиксации положения дверей, а данные об этом, в свою очередь, передаются на блок центрального замка ВАЗ 2110. Предназначение переключателей заключается в креплении конструктивных элементов замка двери.

Непосредственно сама блокировка системы осуществляется с помощью одного переключателя, а функцию разблокирования выполняет другой датчик. Конструкция включает в себя еще два переключателя, обеспечивающие нормальную работу запирающего механизма. Еще один — пятый переключатель — монтируется на рычажном механизме привода, его предназначение заключается в выявлении положения двери. Если дверь авто открыта, то контакты элементов замыкаются, соответственно, вся система деактивируется. Для выполнения той или иной функции блок управления передает импульс на те или иные управляющие устройства, таким образом приводя привод в действие.

Монтаж ЦЗ в двери «десятки»

Возможные неисправности системы блокировки

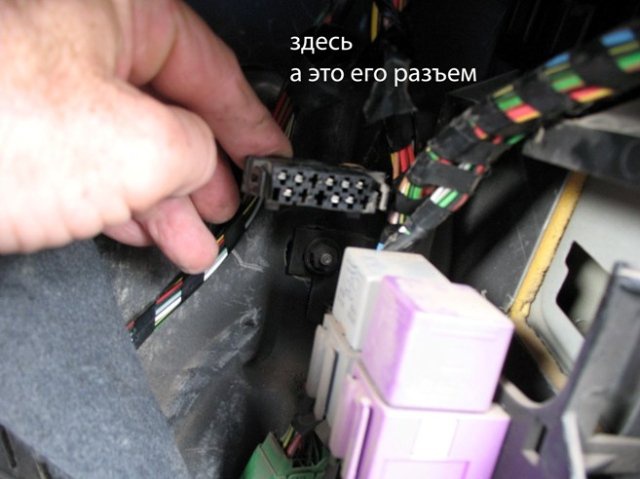

Если вам нужно узнать, как своими руками найти главный блок управления, то в первую очередь нужно ознакомиться с сервисной книжкой — там должно быть указано, где находится механизм. Как правило, находится блок под центральной консолью, иногда он может быть спрятан в самой двери. Ни для кого не секрет, что любое устройство не может работать вечно и со временем в работе ЦЗ также могут проявляться сбои. На практике устройство часто может переставать функционировать из-за того, что водитель посредством пульта передает удлиненный или учащенный сигнал на открытие либо закрытие дверей.

Если перестал работать центральный замок по этой причине, то в первую очередь нужно проверить активаторы. Когда подается длинный сигнал, это приводит к разогреванию коллектора электродвигателя системы, в результате это может привести к плавлению щеткодержательного устройства. Последнее может заклинить. Ремонт центрального замка ВАЗ 2110 в данном случае будет заключаться в замене этого элемента.

Для защиты электропроводки используется предохранительное устройство, расположенное в салоне транспортного средство, прямо за блоком. Если у вас есть схема центрального замка ВАЗ 2110, то вы без проблем сможете найти этот элемент. В том случае, если ЦЗ не функционирует, нужно проверить этот компонент. Отремонтировать ЦЗ нужно будет и в том случае, если окислится штекер с проводкой, который обычно располагается в ногах водителя.

Как показывает практика, иногда причиной поломки является модульный блок ЦЗ. Его диагностика заключается в подаче напряжения на контакт разъем непосредственно от аккумулятора. В редукторных активаторах шестеренки выполняются из пластика, соответственно, они со временем подвергаются износу, так что их тоже нужно будет менять. Но наиболее слабым местом системы являются соленоиды — они ломаются чаще всего.

Инструкция по установке

Схема подключения системы

Установка центрального замка в свой автомобиль осуществляется таким образом:

1. Сначала нужно отключит АКБ и демонтировать обшивку дверей авто и произвести демонтаж стеклоподъемников. Сделав это, вам необходимо выбрать место для монтажа активатора. Монтаж этого элемента производится в любом положении, важно, чтобы для работы устройства было много места, чтобы свободно могла проходить тяга. Также следует учитывать, что тяга должна быть подключена наиболее удобно.
2. Крепить активатор нужно на наиболее ровной поверхности. Если вы допустите даже небольшой перекос, который может случиться в результате фиксации устройства на неровной поверхности, это может вызвать затруднения в работе валов шестерен. При монтаже устройства нужно будет применять шайбы либо втулки, это позволит обеспечить выравнивание поверхности. В том случае, если элемент попадает в отверстие в металле двери, в комплекте к активатору должна идти специальная пластина, используйте ее.
3. Поскольку конструкция у дверей «десяток» своеобразная, саму тягу перед установкой необходимо правильно согнуть. Сам угол сгиба должен быть минимальным и желательно — наиболее четким. В том случае, если угол будет приближен к самой дуге либо расстояние от тяги до фиксатора элемента будет слишком большим, в работе ЦЗ возникнут проблемы. Система будет не увеличивать мощность для перемещения тяги, а отдавать это усилие на то, чтобы преодолеть изгиб дуги.
4. Поле установки этого элемента производится укладка проводов от каждой двери к тому месту, где будет установлен блок управления. Провода необходимо укладывать в нижней части дверей, чтобы они не подвергались воздействию со стороны стеклоподъемников и других движущихся компонентов кузова. В местах соединения провода нужно хорошо изолировать, в противном случае влага может спровоцировать замыкание системы. Для укладки проводки между дверями и кузовом есть специальные резиновые гофры — провода нужно провести через них. При прокладке проводов в двери убедитесь, что при закрывании их не переломает.
5. Следующим этапом будет установка блока. Как правило, блок ставится либо за центральной консолью, либо в двери авто. Нужно учитывать, что блок должен находиться в труднодоступном месте для злоумышленника, но при этом это место должно быть сухим и защищенным от влаги. Поэтому, если вы решили ставить блок ЦЗ в дверь, то внизу его ставить ни в коем случае нельзя, поскольку здесь обычно скапливается влага и грязь. Через какое-то время эксплуатации эти факторы приведут к тому, что блок не сможет нормально работать. Также при установке блока обратите внимание на то, что его работе не должны мешать стеклоподъемники, да и сам блок не должен мешать им.
6. После установки блока производится подключение проводки, для этого используется схема подключения центрального замка ВАЗ 2110, которая должна идти в комплекте с системой. После подключения проверьте, правильно ли работает ЦЗ. Если соленоиду будет не хватить усилия для открытия тяг, нужно найти причину и избавиться от неисправности (автор видео — канал ПРОСТЫЕ ШТУКИ).

Особенности ремонта

Как правило, в случае неработоспособности ЦЗ опытные электрики в первую очередь проверяют состояние датчиков. Если ЦЗ связан с противоугонной системой, то сначала проверяется именно она. Как сказано выше, наиболее часто из строя выходят активаторы, поэтому их также следует проверить.

В том случае, если отказывается работать определенная дверь, причину необходимо икать в ней. Это может быть как сам соленоид, так и провода. В ходе эксплуатации авто и частого открытия и закрытия дверей в цепи проводки может случиться обрыв, обусловленный перегибанием и механической поломкой самого провода. Если это так, то провод нужно заменить или заново соединить оборванные части, после чего заизолировать их.

Извините, в настоящее время нет доступных опросов.

Видео «Что делать, если двери машины не закрываются?»

Подробнее о том, как решить проблему не закрывающихся дверей «десятки», вы сможете узнать из этого видео (автор — канал TURBO POWER RS).

Понравилась статья? Поделиться с друзьями:

Система

устройство, схема и ремонт

Центральный замок ВАЗ-2110 является дополнительной опцией, он не входит в комплект поставки каждого автомобиля. По сути, довольно дешевый механизм, простой в установке, ремонте и эксплуатации, но при малейшей поломке автовладелец сталкивается с трудностями. Проверять перед каждым выходом из машины, опущены ли флажки блокировки, не очень удобно. Намного проще закрыть все замки, нажав одну кнопку на панели сигнализации или повернув ключ в личинке водительской двери.

Центральный замок на автомобилях десятого семейства

Основная функция устройства понятна из названия: он одновременно отпирает и запирает все замки дверей автомобиля. Работа этого устройства может осуществляться как совместно с автосигнализацией, так и без нее. В основе устройства лежит центральный замок ВАЗ-2110, представляющий собой небольшую схему, состоящую из нескольких полупроводниковых элементов и электромагнитных реле. Вместо последних можно использовать не реле, а транзисторные силовые переключатели.

Несмотря на все преимущества централизованного управления замками, полностью доверять ему не стоит, особенно если были соблюдены определенные грехи. В случае незначительных сбоев один или несколько замков не могут быть заблокированы до конца. Причиной этого может быть нарушение работы электродвигателя, коробки передач, входящей в его состав, или системы управления. Для даже мелкого ремонта необходимо знать устройство и принцип работы центрального замка.

Основные узлы

Центральный замок (ВАЗ-2110) имеет в своей конструкции следующие узлы:

1. Полупроводниковый блок управления электроприводами.
2. Приводы — мотор-редукторы (всего их 4 — по одному на каждый замок, но пять, если есть привод для отпирания багажника). Это небольшие электродвигатели, на роторах которых установлены шестерни.
3. Концевой выключатель, позволяющий определить состояние замка (установлен в мотор-редукторе, установленном в двери водителя).
4. Провода, соединения, предохранитель.

Центральный замок ВАЗ-2110 может работать в нескольких режимах:

1. Все замки приводятся в действие путем отпирания / запирания водительской двери.
2. При постановке и снятии с охраны автосигнализации. При условии, что подключены блоки управления сигнализацией и центральным замком.
3. С функцией дистанционного управления центральным замком с брелока. Такие системы управления имеют довольно низкую стоимость и могут использоваться на автомобилях без сигнализации.

Основные причины выхода из строя центрального замка

Если центральный замок ВАЗ-2110 не работает, виноват какой-то дефект исполнительных механизмов — мотор-редукторы.Во всей конструкции они являются наиболее уязвимым местом, так как подвергаются наибольшей нагрузке. Эти устройства перемещаются во время работы, что ускоряет изготовление элементов, входящих в их конструкцию.

Но есть одна важная деталь — автомобили ВАЗ-2110 сняты с производства более десяти лет назад, что уже говорит о том, что в любой из машин возникнут проблемы, связанные с «моральным устареванием» элементов. Разрушается проводка, мотор-редукторы приходят в негодность, даже транзисторы в блоке управления могут выйти из строя из-за частого перегрева в такой период.Поэтому необходимо внимательно изучить все симптомы поломок и методы их устранения.

Активаторы центрального замка

Именно с их помощью управляется центральный замок ВАЗ-2110. Вмонтированы в двери, имеют пластиковый корпус. Случаи оплавления редки, но встречаются. Особенно, если устройство подвергается большой нагрузке или двигатель часто отключается. В случае физического дефекта (слияние, разрушение) появляются следующие симптомы:

1. На двери, где находится неисправный активатор, перестает работать функция разблокировки / блокировки.
2. Плавкий предохранитель выходит из строя из-за чрезмерных нагрузок в цепи питания.

Причины поломок активатора

Практически все компоненты активатора изготовлены из пластика. Он достаточно прочный, способен выдерживать большие нагрузки. Но есть и брак, и срыв замков. В последнем случае происходит резкое увеличение нагрузки на двигатель, шестерни могут сломаться, выйти из зацепления. Замок будет гудеть, но флаги не опускаются (или не поднимаются, в зависимости от текущего состояния).

Но такое проявление поломок тоже может быть вызвано неправильной установкой. Это только в том случае, если относительно недавно проводились работы, прямо или косвенно относящиеся к элементам центрального замка. Нарушение регулировки навески — это первый сигнал к тому, что вся система будет работать некорректно. Замок, на котором настроена неправильная настройка, не сработает, а остальные работают исправно.

Блок управления центральным замком

Каждый автомобилист, который хоть раз сталкивался с ним, знает, где находится центральный замок (ВАЗ-2110).Он расположен под центральной частью приборной панели, прямо на полу. Отличить его довольно просто: к нему подходит пластиковая колодка, жгут проводов с колодкой на конце. Сняв крышку с блока, вы увидите на ней небольшую плату с электромагнитными реле. Именно этот блок отвечает за работу всей системы. А причины поломки у него могут быть:

1. При неисправностях активатора, повышении на них нагрузки, повышении тока в цепи питания.Это приводит к значительным перегрузкам, выходу из строя предохранителя, разрушению дорожек печатной проводки. При длительных термических нагрузках пайка разрушается, ножки крепления элементов теряют электрический контакт со всей схемой.
2. Возраст играет большую роль, поэтому контакты в электромагнитных реле со временем могут выйти из строя. Транзисторы не вечны, при перегрузках тоже способны выйти из строя.
3. Возгорание предохранителя приводит к тому, что не работает вся цепь — центральный замок ни на что не реагирует.В промежутке красного (иногда розового) провода находится предохранитель в специальном прорезиненном или пластиковом корпусе. Учтите, что предохранители более высокого номинала устанавливать нельзя, так как это приведет к слиянию проводки и возгоранию.
4. Штекерное соединение блока управления — одно из самых уязвимых мест. Рядом печка (источник тепла) и обувь водителя, которая может содержать пыль, грязь и воду. Все это вместе вызывает окисление блока. Избавиться от него можно с помощью специальных растворов или спреев (WD-40 и им подобных).Если состояние блока оставляет желать лучшего, его проще полностью заменить.

Электроника блока управления

Цепь центрального замка ВАЗ-2110 состоит из полупроводников и электромагнитных реле. Но последние используются не во всех моделях центрального замка. Ведь гораздо эффективнее использовать транзисторные ключи, они работают по принципу реле, но нет физических нагрузок. В результате полностью исключается механический износ.Но шанс выхода из строя полупроводниковых элементов все же присутствует.

В случае поломки первая десятка из первой десятки либо будет постоянно приведена в движение, либо полностью перестанет реагировать на действия. Для проверки работоспособности блока управления необходимо поочередно подключить желтый и красный провода редуктора мотора двери водителя. Желательно прямо на колодке подключения к блоку управления. Если флажки поднимаются и опускаются нормально, то грешить на поломку электроники нет смысла, нужно искать причину в других компонентах.

Обрыв электропроводки

Следующим важным элементом всей системы является электропроводка. Работа центрального замка зависит от того, в каком состоянии он находится. Если есть потертые провода, порезы, то это неизбежно приведет к самопроизвольной активации активаторов, либо к их выходу из строя. Чаще всего разрушается проводка в местах перегибов — между дверью и кузовом. Для проверки целостности необходимо провести обрыв каждого провода отдельно.Только не забудьте выключить питание, иначе мультиметр выйдет из строя.

Неисправности пределов

Прицеп позволяет системе управления понять, в каком положении (заблокировано или разблокировано) дверь находится в данный момент. С его помощью выдается сигнал на отпирание и запирание реле центрального замка ВАЗ-2110. В случае разрушения может наблюдаться такая картина, при которой сигнал на разблокировку получен, но сигнала на запирание нет. Чтобы произвести ремонт, нужно полностью поменять активатор водительской двери.Эти элементы ремонту не подлежат, поэтому при поломках поможет только полная замена.

Состав системы, схемы и ремонт

Центральный замок ВАЗ-2110 является дополнительным, не входит в комплект поставки каждого автомобиля. На самом деле механизм довольно дешевый, простой в установке, ремонте и использовании, но при малейших поломках автовладелец сталкивается с трудностями. Не очень удобно перед каждым выходом из машины проверять отсутствие флажков замков.Намного проще, нажав одну кнопку на сигнализации или повернув ключ в личинке водительской двери, чтобы закрыть все замки.

Центральный замок на автомобилях десятого семейства

Основная функция устройства понятна из названия: это отпирание и запирание всех дверей одновременно. Работа этого устройства может осуществляться вместе с сигнализацией или без нее. В основе устройства — центральный блок замка ВАЗ-2110, представляющий собой небольшую схему, в которой несколько полупроводниковых элементов и соленоид.Вместо последних могут использоваться не релейные, а транзисторные переключатели питания.

Несмотря на все достоинства центрального управления замками, не стоит доверять ему полностью, особенно если в нем были какие-то грехи. Незначительные сбои не позволили заблокировать одну или несколько блокировок до конца. Причиной может быть неисправность электродвигателя, редуктора, входящего в его состав, или системы управления. Для проведения даже небольших ремонтных работ необходимо знать устройство и принцип работы центрального замка.

Основные узлы

Центральный замок (ВАЗ-2110) имеет в своем составе такие узлы:

1. Твердотельный блок управления приводами.
2. В качестве исполнительных механизмов стоят моторедукторы (4 — каждый фиксатор по одному, но если есть привод, то выпуск багажника, пять). Это небольшие электродвигатели, роторы которых являются редукторами.
3. Концевой выключатель для определения состояния блокировки (установлен в мотор-редукторе, установленном в двери водителя).
4. Провод, соединение, предохранитель.

Центральный замок ВАЗ-2110 может работать в нескольких режимах:

1. Привод всех замков происходит при отпирании / запирании водительской двери.
2. При установке автосигнализации на охрану и снятие с нее. При условии, что у вас подключены блоки управления сигнализацией и центральным замком.
3. Если есть пульт управления центральным замком с ключом FOB. Эти системы имеют довольно низкую стоимость и могут использоваться в автомобилях без сигнализации.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля.Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Основные причины поломки центрального замка

Если не работает центральный замок ВАЗ-2110, то причиной является неисправность исполнительных механизмов — редукторов. На протяжении всей конструкции они наиболее уязвимы, так как подвергаются максимальной нагрузке. Эти устройства при ходу движения ускоряют производство элементов, входящих в их конструкцию.

Но есть одна важная деталь — автомобиль ВАЗ-2110, снятый с производства более десяти лет назад, заявил, что в любой из машин будут проблемы, связанные со «старением» элементов. Разрушена проводка, выходят из строя редукторы, даже транзисторы в блоке управления из-за частого перегрева могут выйти из строя на такой срок. Поэтому необходимо внимательно изучить все симптомы сбоев и методы их устранения.

Приводы центрального замка

С их помощью управляет центральный замок ВАЗ-2110.Они монтируются в дверях в пластиковом корпусе. Случаи переплавки редки, но бывает. Особенно, если устройство работает на самой большой нагрузке или часто запускает мотор. В случае физического дефекта (оплавление, разрушение) появляются следующие симптомы:

1. На двери, которая неисправна, в активаторе перестает активироваться функция запирания / отпирания.
2. Отказ предохранителя из-за чрезмерных нагрузок в цепи питания.

Причины поломок активаторов

Практически все компоненты активаторов изготовлены из пластика.Он достаточно прочный, способен выдерживать большие нагрузки. Но бывает и брак, и срыв замков. В последнем случае происходит резкое увеличение нагрузки на двигатель, шестерни могут сломаться, выйти из зацепления. Замок будет гудеть, но ящики не упадут (или не поднимутся, в зависимости от текущего состояния).

Но это проявление поломки, которая может быть вызвана неправильной установкой. Это на всякий случай, что недавно были работы, относящиеся прямо или косвенно к элементам центрального замка.Нарушение регулировки дышла — это первый сигнал к тому, что вся система будет работать некорректно. Замок, в котором выполнена неправильная регулировка, работать не будет, остальные исправны.

Блок управления системой центрального замка

О том, где находится центральный замок (ВАЗ-2110), известно каждому автомобилисту, когда-либо встречавшемуся с ним. Он расположен под центральной частью приборной панели, прямо на полу. Отличить его достаточно просто: блок пластиковый, к нему подходит жгут проводов с розеткой на конце.Сняв крышку с блока, вы увидите небольшую плату с соленоида. Этот блок отвечает за работу всей системы. А причины выхода из строя могут быть следующие:

1. Выход из строя активаторов, увеличение нагрузки на них — это увеличение тока в цепи питания. Это приводит к значительным перегрузкам и повреждению предохранителя, разрушению дорожек печатной платы. При длительной термической нагрузке пайка разрушается, элементы крепления опор теряют электрический контакт со всей схемой.
2. Возраст играет большую роль, поэтому со временем могут испортиться контакты в соленоиде. Транзисторы не вечны, в случае перегрузки тоже могут выйти из строя.
3. Перегорание предохранителя приводит к тому, что не работает вся схема — центральный замок ни на что не реагирует. Находится предохранитель в специальном прорезиненном или пластиковом корпусе, в разрыв красного (иногда розового) провода. Учтите, что нельзя устанавливать предохранитель большей силы тока, так как это приведет к оплавлению провода и возгоранию.
4. Штекерное соединение блока управления — одно из самых уязвимых мест. Рядом с ним и печка (источник тепла), и обувь водителя, на которой может быть пыль, грязь и вода. Все это вместе вызывает окисление на блоке. Избавиться от него можно с помощью специальных растворов или спреев (WD-40 и др.). Если состояние колодок плохое, их проще заменить полностью.

Блок управления электроникой

Схема центрального замка ВАЗ-2110 из полупроводниковых и электромагнитных реле.Но последние используются не во всех моделях центрального замка. Намного эффективнее использовать транзисторные ключи, они работают по принципу реле, но без физических нагрузок. Как следствие — полностью исключается механический износ. Но шанс выхода из строя полупроводниковых элементов все же присутствует.

В случае поломки ТСЗ в первую десятку либо будут загнаны, либо больше не будут реагировать на действия. Проверить, что блок управления нужно поочередно подключить к желтому и красному проводам мотор-редуктора водительской двери.Желательно прямо на соединительном блоке блока управления. Если ящики поднимаются и опускаются правильно, то грешить на выход из строя электроники смысла нет, нужно искать причину в других компонентах.

Обрыв проводки

Следующий важный элемент всей системы — это проводка. От того, в каком состоянии она находится, зависит работа центрального замка. Если есть изношенные провода, порезы, это неизбежно приведет либо к самопроизвольному срабатыванию исполнительных механизмов, либо к их выходу из строя.Чаще всего обрывается проводка на изгибе — между дверью и кузовом. Для проверки целостности нужно реализовать передачу файлов по каждому проводу отдельно. Только не забудьте выключить питание, иначе мультиметр повредится.

Terminal Fault

Trailer позволяет системе управления понять, в каком положении (заблокировано или разблокировано) в данный момент находится дверь. Вместе с ним, сигнал на отпирание и реле запирания центрального замка ВАЗ-2110. В случае разрушения может наблюдаться такая картина, когда сигнал на разблокировку получен, а блокировка отсутствует.Для ремонта нужно полностью поменять активатор водительской двери. Ремонту эти детали не подлежат, поэтому в случае поломки будет только полная замена.

Устройство системы, схема и ремонт

Центральный замок ВАЗ-2110 опционально, входит не в каждый автомобильный комплект. На практике довольно дешевый механизм, простой в установке, ремонте и эксплуатации, но при малейшей поломке автовладелец сталкивается с трудностями. Не очень удобно перед каждым выходом из автомата проверять, опущены ли флажки замков.Намного проще закрыть все замки одной кнопкой на панели сигнализации или повернув ключ в личинке водительской двери.

CZ на автомобили десятого семейства

Основная функция устройства понятна из названия: с его помощью происходит отпирание и запирание всех дверей автомобиля одновременно. Работа этого устройства может осуществляться как совместно с автосигнализацией, так и без нее. Основа устройства — блок центрального замка ВАЗ-2110, который представляет собой небольшую схему, состоящую из нескольких полупроводниковых элементов и электромагнитных реле.Вместо последнего можно использовать не реле, а транзисторные переключатели питания.

Несмотря на все преимущества центрального управления блокировками, полностью доверять ему не стоит, особенно если за ним наблюдались определенные грешники. В случае незначительных неисправностей один или несколько замков могут быть заблокированы не до конца. Причиной тому может быть неисправность электродвигателя, редуктора, входящего в его состав, или системы управления. Чтобы провести даже мелкий ремонт, необходимо знать устройство и принцип работы центрального замка.

Основные узлы

Центральный замок (ВАЗ-2110) имеет в своей конструкции такие узлы:

1. Полупроводниковый блок управления электроприводами.
2. В качестве исполнительных механизмов используются мотор-редукторы (их по 4 на каждый замок, но если есть привод для отпирания багажника, то пять). Это небольшие электродвигатели, на роторах которых установлены редукторы.
3. Концевой выключатель, позволяющий определить состояние замка (установлен в мотор-редукторе, установлен в двери водителя).
4. Провода, соединения, предохранитель.

Центральный замок ВАЗ-2110 может работать в нескольких режимах:

1. Привод всех замков происходит при отпирании / запирании водительской двери.
2. Когда автосигнализация поставлена ​​и снята с охраны. При условии, что подключены блоки управления сигнализацией и центральным замком.
3. Если есть функция дистанционного управления выключателем с пульта ДУ. Такие системы управления имеют довольно низкую стоимость и могут использоваться на автомобилях без сигнализации.

Основные причины поломок ТК

Если не работает центральный замок ВАЗ-2110, неисправность в исполнительных механизмах — мотор-редукторах. Во всей конструкции они являются наиболее уязвимым местом, так как подвергаются наибольшей нагрузке. Эти устройства движутся во время работы, что ускоряет разработку элементов, составляющих их дизайн.

Но есть одна важная деталь — автомобили ВАЗ-2110 были сняты с производства более десяти лет назад, что уже говорит о том, что в любой из машин будут проблемы, связанные с «моральным износом» элементов.Разрушена проводка, мотор-редукторы пришли в негодность, на такой срок могут выйти из строя даже транзисторы в блоке управления из-за частого перегрева. Поэтому необходимо внимательно изучить все симптомы поломок и методы их устранения.

Активаторы центрального замка

Именно с их помощью осуществляется управление центральным замком ВАЗ-2110. Они вмонтированы в двери, имеют пластиковый корпус. Случаи переплавки редки, но случаются. Особенно, если устройство подвергается большой нагрузке или часто работает мотор.В случае физического дефекта (слияние, разрушение) появляются такие симптомы:

1. На двери, в которой находится неисправный активатор, функция отпирания / запирания прекращается.
2. Предохранитель выходит из строя из-за чрезмерных нагрузок в цепи питания.

Причины поломки активаторов

Практически все компоненты активатора выполнены из пластика. Он достаточно прочен, чтобы выдерживать большие нагрузки. Но есть и брак, и нарушение замков.В последнем случае происходит резкое увеличение нагрузки на двигатель, шестерни способны выйти из строя, выйти из зацепления. Замок будет гудеть, но флаги не опускаются (или не поднимаются, в зависимости от текущего состояния).

Но такое проявление поломок может быть вызвано неправильной установкой. Это только в том случае, если относительно недавно здесь проводились работы, прямо или косвенно связанные с элементами центрального замка. Нарушение регулировки стержней — это первый сигнал к тому, что вся система не будет работать должным образом.Замок, на котором настроена неправильная настройка, не будет работать, а остальные работают исправно.

Блок управления центральным замком

О том, где находится центральный замок (ВАЗ-2110), знает каждый автомобилист, когда-либо встречавшийся с ним. Он расположен под центральной частью панели приборов, прямо на полу. Отличить его довольно просто: к нему подходит колодка из пластика, жгут проводов с башмаком на конце. Сняв крышку с блока, вы увидите на нем небольшую плату с электромагнитными реле.Именно этот блок отвечает за работу всей системы. А причины поломки у него могут быть следующие:

1. При выходе из строя активаторов увеличьте нагрузку на них, происходит увеличение тока в цепи питания. Это приводит к значительным перегрузкам, выходу из строя предохранителя, разрушению печатных цепей. При длительных термических напряжениях, обрывах пайки монтажные ножки элементов теряют электрический контакт со всей цепью.
2. Возраст играет большую роль, поэтому контакты с электромагнитными реле со временем могут разрушиться.Транзисторы не вечны, они тоже могут выйти из строя при перегрузке.
3. Перегорел предохранитель приводит к тому, что не работает вся цепь — центральный замок ни на что не реагирует. Предохранитель в специальном прорезиненном или пластиковом корпусе, в разрыве красного (иногда розового) провода. Обратите внимание, что установка предохранителей с более высоким номинальным значением невозможна, так как это приведет к возникновению плавкой проводки и возгоранию.
4. Штекерное соединение блока управления — одно из самых уязвимых мест.Рядом печка (источник тепла) и обувь водителя, на которой может быть пыль, грязь, вода. Все это вместе является причиной появления окисления на обуви. Избавиться от него можно с помощью специальных растворов или спреев (WD-40 и тому подобное). Если состояние накладки оставляет желать лучшего, ее проще заменить полностью.

Блок управления электроникой

Схема центрального замка ВАЗ-2110 состоит из полупроводников и электромагнитных реле. Но последние используются не во всех моделях CZ. Намного эффективнее использовать транзисторные ключи, они работают по принципу реле, но отсутствуют физические нагрузки. Как следствие полностью исключен механический износ. Но шанс выхода из строя полупроводниковых элементов все же присутствует.

При поломке ТЗ десятого числа либо будет постоянно приводиться в движение, либо вообще не реагирует на действия. Для проверки работы блока управления необходимо поочередно подключить желтый и красный провода моторной коробки передач водителя.Желательно прямо на колодке подключения к блоку управления. Если флажки поднимаются и опускаются нормально, то грешить на поломку электроники нет смысла, нужно искать причину в других компонентах.

Обрыв проводки

Следующим важным элементом всей системы является проводка. Работа центрального замка зависит от того, в каком состоянии он находится. Если есть протирочные провода, порезы, это неизбежно приведет либо к самопроизвольной активации активаторов, либо к их выходу из строя.Чаще всего разрушается проводка в местах складок — между дверью и кузовом. Для проверки целостности нужно проложить каждый провод отдельно. Только не забудьте выключить питание, иначе мультиметр выйдет из строя.

Неисправность концевого выключателя

Конец позволяет системе управления понять, в каком положении (заблокировано или разблокировано) находится дверь в данный момент времени. С его помощью подается сигнал на отпирание и запирание на реле центрального замка ВАЗ-2110. В случае отказа может наблюдаться картина, при которой поступает сигнал на разблокировку, а сигнал блокировки отсутствует.Чтобы произвести ремонт, нужно полностью поменять активатор водительской двери. Ремонту эти детали не подлежат, поэтому в случае поломки поможет только полная замена.

p>

Схема штатной сигнализации ВАЗ 2110. Охранная сигнализация

Проблема, как подключить сигнализацию к центральному замку отечественного автомобиля, актуальна для владельцев ВАЗ с 2000 года. До этого в Тольятти центральные замки не устанавливались. модели вообще. Теперь полезное устройство предлагается для базовой комплектации в качестве дополнительной опции.Понимая преимущества центрального замка и охранной сигнализации, многие автовладельцы устанавливают оба устройства на отечественные автомобили всех лет выпуска, тем более что самостоятельная установка помогает сэкономить. На модели ВАЗ приходится около половины автопарков стран, обеспечение их безопасности интересно миллионам водителей.

Функция дистанционного закрывания и отпирания всех дверей автомобиля обязательна для всех типов современных охранных сигнализаций. Без центрального замка невозможно установить сигнализацию, поэтому автовладельцам необходимо установить центральный замок перед покупкой охранной системы.

Торговля предлагает автомобилистам сотни моделей противоугонной сигнализации в большом ценовом и функциональном диапазоне.

При выборе автосигнализации для установки на отечественные автомобили основными критериями выбора для автовладельцев являются:

Владельцам моделей ВАЗ не нужно беспокоиться о сложностях прошивки заводских защит в обход штатных иммобилайзеров. Однако начинающим любителям тюнинга автомобилей специалисты по тюнингу автомобилей не рекомендуют начинать работу с самостоятельной установки систем безопасности, оснащенных:

Если вы хотите установить на модель ВАЗ полный набор опций безопасности, вам придется обратиться в специализированную службу, где вам потребуется можно установить дополнительное оборудование.

В продаже вы найдете десятки простых противоугонных автосигнализаций, которые доступны для самостоятельной сборки на моделях ВАЗ, вам остается только выбрать те, которые подходят по цене и набору функций.

В базовых комплектациях после поворота ключа блок управления центральным замком освобождает замки замков всех дверей, активируя исполнительные механизмы.

Те же функции выполняет блок управления автосигнализацией, лишенный исполнительных механизмов, поэтому согласование двух систем, построенных на разных принципах, становится основной задачей установщика.

Принципиальная схема подключения электрических цепей одинакова для всех типов центральных замков, автосигнализаций, изменены только конструкции блока управления, исполнительных механизмов, количество клемм для подключения дополнительных устройств.

Важными элементами центрального замка, помимо блока управления, являются концевые выключатели дверей («концевые выключатели») и микровыключатели, фиксирующие положение ключа, запорные механизмы замков. Эти элементы в обязательном порядке должны быть подключены к внутреннему освещению и автосигнализации.

Различия в конструкциях приводов исполнительных механизмов (электрические, пневматические), типах управления (отрицательный, положительный импульс, переменная полярность) важны для понимания теории. В практической работе автомобилист ориентируется на конкретную модель центрального замка.

Перед тем, как подключить сигнализацию к центральному замку на ВАЗ 2114, 2110, необходимо разобраться в особенностях центральных замков моделей ВАЗ. В качестве исполнительного устройства в дверях отечественных автомобилей используются электромеханические замки, управление которыми обеспечивают все популярные модели автосигнализации.

Все штатные центральные замки моделей ВАЗ, установленных на заводе (ВАЗ 2110, 2111, 2114, Лада Гранта, Калина, Приора), управляются отрицательным импульсом. Для подключения сигнализации нужно найти минусовой провод управления, приложить к нему минус от блока основной автосигнализации.

Если на отечественную модель от импортной машины ставили центральный замок, то можно управлять положительным импульсом. В этом случае дверь закрывается при подаче положительного напряжения (12 В).

Разобраться, как подключить сигнализацию к центральному замку на приоре, разобраться в распиновке проводов вам поможет принципиальная схема.

Подобные схемы для других моделей ВАЗ можно найти в Интернете или в технической литературе.

Самый простой способ найти блок управления центральным замком — это установить основной блок управления автосигнализации. Например, на ВАЗ 2110 он расположен довольно неудобно.

Чаще всего для удобства работы с установкой элементов сигнализации приходится полностью разбирать приборную панель, дверные карты, снимать обивку багажника, разбирать электроприборы систем освещения.

При установке удобно использовать провода того же цвета, что и идущие от блока управления центральным замком.

Разобрав дверную карту, можно подключить провода управления непосредственно к электроприводу замка.

Необходимость покупки зависит от модели дополнительных реле автосигнализации … Иногда стандартные предохранители, выключатели питания могут не выдерживать дополнительную нагрузку.

Наиболее просто подключение автосигнализации к центральным замкам моделей ВАЗ будет впаиваться в разрывы проводов (обычно белого и коричневого цвета).Для этого необходимо проложить четырехжильный кабель от двух внутренних реле блока сигнализации до восьмиконтактного разъема управления микровыключателями двери.

Во избежание окисления, нарушения целостности проводов (это приводит к ложным срабатываниям) необходимо соблюдать простые правила:

После завершения электромонтажных работ не спешите переустанавливать снятые детали. Окончательная сборка элементов интерьера, дверей, обшивки осуществляется только после установки всех элементов противоугонной сигнализации, внесения регулировок, проверки работоспособности системы безопасности.

Подробно увидеть, как подключить сигнализацию к центральному замку на ВАЗ 2110, можно на видео:

Качественная установка и настройка противоугонной системы, даже при покупке простой автосигнализации, позволит автовладельцу меньше беспокоиться о сохранности автомобиля. Вы можете дистанционно установить режим безопасности, просто нажав кнопку на брелке. После этого датчики заставят систему безопасности реагировать на удары по стеклу, механические взломы элементов кузова, попытки открыть двери, багажник, капот.Машину так же легко обезвредить.

Подбираем точки подключения сигнализации для данного семейства автомобилей в зависимости от расположения основного блока сигнализации и от установленной сигнализации: с возможностью удаленного запуска или без нее. Обычно основной блок устанавливается за приборной панелью или за центральной консолью в том месте, где находится ЭБУ рядом с двигателем.

Поэтому из предложенных вариантов выберите наиболее подходящий вам способ подключения сигнализации.

Подключаем у замка зажигания:

12V розовый

Стартер красный

Зажигание синий / красный

Подключаем на выключатель света:

12В розовая клемма 30

Синяя / красная клемма зажигания X

Размеры белый / черный клемма 58

Подключаем к разъему панели приборов:

Тахометр желтый X1, pin3

Генератор коричневый / белый X1, контакт 12

Ручной тормоз коричневый / синий X1, контакт 11

Указатели поворота синий и синий / черный Х2, контакт 5.6

Зажигание оранжевый X1, контакт 10, X2, контакт 2

Подключаем на разъемы в кармане, слева от блока предохранителей:

12V коричневый или розовый 8-контактный разъем

Стартер красный 8-контактный разъем

Дверные выключатели: (можно также подключить к концевым выключателям на аналогичных проводах возле блока индикации БСК)

Общий (с задержкой) белый / черный 21-контактный разъем

Водительский синий / белый 21-контактный разъем

Задний левый серый / черный 21-контактный разъем

Задний правый серый / красный 21-контактный разъем

Передний правый коричневый 21-контактный разъем

Ручной тормоз коричневый / синий 21-контактный разъем

Генератор коричневый / белый 13-контактный разъем

Замок открывания багажника синяя кнопка Багажник

Подключаем на разъемы блока предохранителей:

12В розовый Ш3, вывод 4

Зажигание синее / красное Ш2, вывод 16

Размеры белый / черный Ø2, вывод 6

Соединение центрального замка:

Минус-контроль, подключаемый в жгуте водительской двери или возле центрального замка:

Крупный план коричневый

Представитель российского автопрома ВАЗ 2110 не выпускается уже несколько лет. Однако эту модель до сих пор можно встретить на наших дорогах, причем довольно часто. Плюсы и минусы такой машины стандартны. Одно остается неизменным, чтобы спасти машину и обезопасить ее от угона и других проблем, над ней нужно доработать. Иногда просто необходима установка центрального замка, сигнализации и других опций. Перед тем, как подключить сигнализацию к центральному замку на ВАЗ 2110, необходимо подготовить необходимый инструмент, внимательно выбрать сигнализацию и разобраться в ее возможностях.

В основном автолюбители, владеющие десяткой лучших, все делают своими руками.Подключить к такому автомобилю сигнализацию обойдется в копеечку, и есть смысл платить за то, что можно делать самостоятельно, да еще так, чтобы это было удобно любимому человеку.

Ваз 2110

Как правильно выбрать сигнализацию для ВАЗ 2110

Прежде всего, перед покупкой комплекта сигнализации нужно определиться, с какой целью вы устанавливаете эту сигнализацию, какие функции важны для вас. Если ваша машина хранится в гараже или подземном паркинге, сигнализация имеет сильный звуковой сигнал, это не имеет значения.В этом случае более практично наличие пейджера, который уведомит вас о том, что с автомобилем что-то не так. Такие устройства дороже, но КПД у них не малый. В любом случае цена зависит от того, насколько она будет рассчитана.

Дальность сигнала у всех разная

Если оставить машину под окном, то сигнализация с громкой сиреной — это именно то, что вам нужно. Единственная проблема с такими устройствами — это ложные срабатывания сигнализации, которые могут возникнуть, если другая машина проезжает слишком близко, или кто-то ее трогает и т. Д.пр.

Важно! Выбирая будильник, имейте в виду, что чем больше у него контрольных точек, тем эффективнее он будет.

Например, есть такая приятная опция, как «Коррекция угла наклона», которая не позволит злоумышленникам легко снять колеса с вашего автомобиля.

И последний момент, который не стоит забывать перед подключением сигнализации к центральному замку на ВАЗе. Для этой модели крайне важно, чтобы сигнализация имела силовые выходы на габариты и поворотники на большие токи… В противном случае существует опасность возгорания проводки.

Подключение блока управления к ВАЗ 2110

Инструмент

Есть два способа установить сигнализацию, как обычно: самостоятельно или за деньги. Если нет времени и желания, то смело обращайтесь в сервис. Если вы решили установить сигнализацию самостоятельно, то запаситесь терпением и временем.

Необходимые инструменты для работы:

1. Отвертка крестовая;
2. Ключ на 10;
3. Нож для зачистки проводки;
4. Изолента;
5. Двусторонний скотч;
6. Мультиметр;
7. Поролон;
8. И, конечно же, выбранная вами сигнализация.

Блок в сборе

Установите блок управления в труднодоступном месте, чтобы он не маячил на глазах. Главное, чтобы длины провода хватило.

Блок управления сигнализацией

Теперь подключаем разъемы выхода сигнализации к проводам панели приборов. Провода для габаритов и поворотников, так же не забываем про свет «открытых дверей». Для контроля индикатора включенного мотора можно использовать проводку от аккумулятора или лампочки тахометра.

Переходим к капоту и багажнику. Необходимо, чтобы датчики при открытии замыкались, поэтому устанавливаем их на массу. Устанавливаем под капот сирену и направляем вниз. Это нужно для того, чтобы в него не попала влага.

Установка сирены

Интеграция с центральным замком

После этих манипуляций переходим к тому, как установить сигнализацию на центральный замок ВАЗ 2110.

Для этого нам нужно найти реле центрального замка.На этом этапе вам придется использовать мультиметр, если вы не знаете, как им пользоваться, рекомендуем заранее проконсультироваться. Нам нужен мультиметр для того, чтобы найти нужные провода, ищем: -12V открытие и -12V замыкание. Как только вы их найдете, подключите к ним провода.

Электропроводка центрального замка «Десятка»

Сигнализация на ВАЗ 2110 — это система, сигнализирующая о попытке проникновения в автомобиль. Современные сигнализации имеют функцию блокировки некоторых систем автомобиля, также они предоставляют владельцу сервисные функции: управление центральным замком, включение габаритных огней, поиск машины на стоянке и так далее.

Этапы установки сигнализации на автомобиль ВАЗ 2110

Установку сигнализации на ВАЗ 2110 условно можно разделить на два этапа: крепление деталей системы и проводка. Самая сложная работа на первом этапе — установка электроприводов дверей и багажника.

Подключение силовых проводов к центральному блоку сигнализации.

Подключение датчика удара к центральному блоку.

Подключение жгута проводов датчиков капота / крышки багажника к центральному блоку, а также сирена и габариты.

Если на центральном блоке один блок, и нужно подключить 2 датчика, подключаем их параллельно.

Светодиодный индикатор и переключатель сервисного режима подключены к центральному блоку через отдельные колодки

Инструкция по установке сигнализации на ВАЗ-2110:

1. Датчики открывания капота и крышки багажника устанавливаются таким образом, чтобы они закрывались при начало открытия.

2. Для установки датчика капота необходимо сделать крепление из пластины электропривода дверного замка.

Для этого загибаем монтажный кронштейн в двух точках: гайка на шпильке правой опоры амортизатора и саморез на обивке моторного отсека. Для крепления датчика просверливаем отверстие в кронштейне.

3. Закрепляем скобу и вставляем датчик в скобу.

4. Используйте верхнюю гайку для регулировки высоты датчика.

5. Закрепляем датчик в нужном положении нижней гайкой.

6. Проверяем с помощью омметра соединения датчика с «массой» на капоте.

Установите датчик открытия таким же образом.

Для защиты провода датчика используем гофрированную трубу.

7. На ВАЗ 2110 удобно в моторном отсеке возле правого брызговика.

Для крепления кронштейна сирены используем одну из приварных шпилек.

8. Просверлите отверстие для второго крепления, используя кронштейн в качестве шаблона, и прикрутите его болтами.

Вставляем болты в пазы корпуса сирены и зажимаем гайки крепления к кронштейну. Не перетягивайте, так как корпус сирены пластиковый.

При установке звуковой сигнал сирены должен быть направлен вниз для предотвращения попадания влаги внутрь шкафа.

9. Датчик удара входит в стандартную комплектацию всех автомобилей, размещается под приборной панелью, а микроволновый датчик устанавливается ближе к середине автомобиля. Поэтому вместо задней пепельницы устанавливаем микроволновый датчик.Для этого снимаем пепельницу и откручиваем винт, вытаскиваем ее держатель.

Размеры держателя позволяют легко установить в нем микроволновый датчик. Прокладываем провода датчиков в тоннеле пола к центральному блоку.

Крепление датчика удара к кузову должно быть жестким, чтобы он мог хорошо воспринимать вибрацию по всему автомобилю. Он также должен быть расположен вдали от воздуховодов обогревателя и недоступен для солнечных лучей, иначе при попадании на них он может вызвать ложную тревогу.

Прикручиваем датчик удара к панели под панелью приборов саморезами.

Поместите центральный блок на кронштейн контроллера.

Простая установка сигнализации на ВАЗ 2110 заканчивается размещением передатчика пейджера в салоне автомобиля.

Для этого обезжирить поверхность лобового стекла, снять пленку с корпуса датчика и приклеить ее к лобовому стеклу.

Проложите провода передатчика под стеклянной обшивкой, а сигнальные провода проложите рядом с заводскими жгутами.Пропустите провода сирены и датчика капота через резиновую втулку в щитке.

Подключаем провода в соответствии со схемой, которая приведена в инструкции на сигнализацию, и электрической схемой машины.
Положите антенну сигнализации горизонтально под приборной панелью.

Подключив аккумулятор автомобиля, проверяем работоспособность сигнализации и настраиваем по инструкции.

После покупки новой машины возникает вопрос, как защитить машину от угона.Первое, что приходит в голову — это установка сигнализации, а также различных механических КПП и замков капота. Разве автосигнализация не способна защитить от угона и что лучше всего защитить от угона?

0: 947

1: 1452

Во-первых, о приятном: В настоящее время изобретено огромное количество разнообразных средств, способных хоть как-то защитить машину от угона.
О плохом: устройства для взлома автомобилей также совершенствуются и идут в ногу со временем.
Чаще всего угонщики пытаются угнать машину в течение 15 минут, если за это время взломать защиту невозможно, то машину оставляют.
Поговорим о том, какие бывают способы защиты от угона и сколько времени нужно, чтобы угнать машину:

1: 2312

Сигнализация как средство защиты от кражи.

1:82

2: 587

Какую автосигнализацию выбрать?
Если рассматривать все функции современной сигнализации (сигнализация, сервис и т.д.), то именно противоугонные функции будут развиты хуже всего. Действительно, алгоритм кодирования управляющих сигналов является радиочастотным, то есть общедоступным. Для перехвата сигнала тревоги используются устройства под названием «кодграбберы», которые без проблем продаются в Москве.Это означает, что злоумышленник может включить сигнал тревоги за секунды. Поэтому в большинстве обзоров автосигнализаций нам показывают именно тестовые сервисные функции (дальность связи брелока, перечень функций и т. Д., А не противоугонную.

2: 1800

3: 2305

Получается, что нет надежной сигнализации?
Самой надежной сигнализацией 2012 считается та, которая имеет интерактивный алгоритм кодирования сигналов.
Что это значит? Брелок и центральная сигнализация в автомобиле обмениваются зашифрованными динамическими кодами.И лучше, когда есть еще дополнительная защитная функция синхронизации времени (тайм-код. Такие сигналы имеют высокую степень шифрования и обеспечивают близкий к максимальному уровень защиты автомобиля. Таким образом, эта сигнализация не взломана граббером. Некоторые модели Magic могут быть отнесены к таким системам сигнализации, всем Pandora и последним версиям StarLine (A91, B91 и т.д …

3: 1178

Время срабатывания сигнализации: от 10 секунд до 8 минут.

3: 1268

Штатная противоугонная защита, иммобилайзеры.

3: 1344

В штатную охранную систему автомобиля входят иммобилайзеры. это электронные устройства, которые чаще всего встроены в ключ зажигания и предназначены для предотвращения несанкционированного запуска двигателя. Он блокирует силовые цепи, обесточивая важнейшие узлы автомобиля. Более умные иммобилайзеры также парализуют сигналы от блока управления автомобиля.

3: 2024
3:37

Обычно надежный иммобилайзер устанавливается только на дорогие автомобили, так как этот элемент дорог в производстве. На автомобилях среднего класса заводской шлагбаум остановит только мелких хулиганов.
Вместо дорогостоящей сигнализации имеет смысл установить более совершенный иммобилайзер с диалоговым кодированием.

3: 665

Время выхода из строя иммобилайзера: от 1 минуты до 1 часа.

3: 760

Системы безопасности и поиска или защита от кражи GPS.

3: 853

Помимо прочего, на рынке можно найти сигнализацию с GPS, которая позволяет определить местонахождение автомобиля и при необходимости заблокировать двигатель. Также данная функция подразумевает оплату абонентской платы за предоставление сотового трафика.Нельзя сказать, что это хорошая автосигнализация, потому что в этом случае у воров будут всевозможные глушители сигналов или генераторы шума, которые сведут все ваши шансы к нулю.

3: 1661

4: 2166

Время взлома системы безопасности поисковой системы: пара минут.

4: 110

Замки коробки передач, капота и рулевого колеса

4: 169

Если вы решили установить механические противоугонные устройства, то в первую очередь подумайте о безопасности моторного отсека. То есть установить замок капота.В большинстве случаев ключ к угону автомобиля находится не в салоне автомобиля, а в моторном отсеке. Именно там расположены различные устройства, затрудняющие угон автомобиля (например, заменив «мозги» автомобиля, можно использовать другой иммобилайзер.

4: 992

5: 1497

6: 2002

7: 504

Прочие механические блокираторы: блокировка коробки передач, блокировка рулевого колеса (рулевой вал ..

7: 683

Время взлома замка капота: от 3 до 15 минут.
Время для взлома замка безопасности на коробке передач: от 5 до 10 минут.
Время выхода из строя блокировки руля: от 1 до 30 минут.

7: 983

Заключение

7: 1007

Развитие автосигнализации напоминает борьбу с вирусами на персональном компьютере. Каждый день появляются вирусы, которые скоро будут контролироваться с помощью новейших антивирусных баз. Статистика краж показывает, что даже новейшая сигнализация со временем устаревает и теряет свои охранные качества.

7: 1647

8: 2154

Стандартная противоугонная защита ВАЗ 2110 имеет ряд заводских упущений, которые позволяют открыть автомобиль даже ребенку. OEM-иммобилайзер десятки выглядит как брелок, пользоваться им не очень удобно. Поэтому иммобилайзер мало кто пользуется, и для более удобного использования иммобилайзер дорабатывают сами автовладельцы.

8: 575

Таким образом, никакая сигнализация не защитит от кражи на 100%. Как правило, самые популярные автосигнализации — это самые угнанные и часто самые надежные противоугонные, самодельные, которые спрятаны как можно глубже.Но даже это не дает полной гарантии, а только увеличивает время поломки автомобиля. Поэтому лучший способ защитить машину от угона — это, наверное, страховка (КАСКО)

8: 1338.

Я купил машину, которая была полностью стоковой, и пришло время поставить ее под охрану. Перелопатил много информации, отзывов и выбор пал на Starline a91 dialog.

8: 1715

9: 2222

Был интерес установить самому. Пришел домой и начал изучать сложные схемы, форумы, вся установка заняла неделю, около 2-3 часов работы в день, делал медленно и как надо.

9: 333

Итак, что нам нужно:

9: 384

Сигналка

9: 407

· Активатор водительской двери (у меня его не было).

9: 502

Паяльник припой канифольный

9: 557

Отвертка

9: 580

Изолента

9: 603

· Дополнительный защитный диод 1N4007 (в комплекте всего 4 диода для концевых выключателей, но еще один нужен для подключения к лампе в панели приборов ручного тормоза).

9: 866

Первым делом снимаем накладку рулевого вала, там было вроде 5 саморезов на двенашке.
Затем откручиваем 2 самореза облицовки панели приборов, потом чуть ниже еще один саморез и гайку.

9: 1220

10: 1725

11: 2230

Установка светодиода в стойку левой лобового стекла, датчик удара на поперечную балку
, сервисную кнопку. Прикрепляем антенну к лобовому стеклу.

11: 264

Подключение 18-контактного разъема центрального блока сигнализации (необходимые провода для подключения):
1. черный провод — масса
2.короткий шлейф черного провода — если АКПП в шлейфе, если перерезать механику (в моем случае режим.
3. Зелено-черный провод и Зелено-желтый провод — подключение к указателям поворота (синий и сине-черный в жгуте приборной панели.
4. Серый провод — положительный «+» выход управления сирены
5. Сине-черный провод концевых выключателей двери (поменять концевые выключатели.
6. Оранжево-серый провод — подключить к концевой выключатель капота, он же подключен к датчику температуры двигателя (провод сдвоен с черным минусом).
7. Оранжевый и белый провод — к концевому выключателю багажника
8. Розовый провод — подключить к минусу «обход иммобилайзера» (у меня не активировал, обходчик не нужен).
9. Серо-черный провод-контроль по сигналу генератора при автозапуске (в жгуте панели приборов коричневый и белый.
10. Оранжево-фиолетовый провод-подключаем к ручному тормозу (в жгуте панели приборов коричневый- синий, ловим через диод)

11: 2125

12: 504

Подключение 6-контактного разъема автозапуска:
1.Красный провод — плюс «+ 12В» (розовый провод центрального замка.
2. Желтый провод — вывод IGN1 для поддержки зажигания (сине-черный провод.
3. Синий провод — никуда не подключать
4. Черно-желтый толстый провод) и черно-желтый тонкий провод подключаются следующим образом: Красный провод выключателя зажигания (провод стартера, черный толстый провод к стартеру, черный тонкий провод к замку зажигания.
5. Зеленый провод — никуда не подключайте

12 : 1357

Распиновка замка зажигания:
1. Синий провод — +12 В для датчика микрика вставленного ключа
2.Черный провод приоткрыл открытые двери есть минус
3. Красный провод — + 12В на стартер
4. Сине-черный провод — + 12В после зажигания на
5. Зеленый провод — + 12В при вставленном ключе
6. Белый провод — + 12В на светодиод
7. Розовый провод — + 12В от АКБ

12: 1953

Подключение центрального замка:
1. Синий провод — подключите к белому проводу центрального замка.
2. Зеленый провод на коричневый
3. Установить активатор в водительскую дверь (есть провода с завода, нужно просто установить активатор.

12: 2396

13: 506

14: 1013

Блок находится посередине торпеды, на уровне мафона, чтобы добраться до него нужно снять боковые панели панели там, где ноги.

14: 1254

15: 1761

16: 2268

Подключение концевых выключателей двери:
1. Заменить концевые выключатели двери
2. Распиновка проводов:

16: 158

· Дверь передняя левая (водительская. -Белая-синяя

16: 252

Дверь задняя левая-белый-черный

16: 315

Дверь передняя правая коричневая

16: 383

Дверь задняя правая-красно-белый

16: 450

17: 957

18: 1462

19: 1969

20: 2476

21: 506

22: 1013

Программируем сигнализацию на задержку 30 секунд (вежливое освещение салона.И контроль работы двигателя генератором «+»
В принципе все, все это расписал, чтобы облегчить поиск, сохранить нервные клетки

22: 1383

Давно хотел установить себе простую сигнализацию, выбор пал на Tomahawk CL-700, она стоила 1200р.

22: 1650

Для установки купил:

22: 1687

Гофра 12мм 3м

22: 1715

Провод 2,5 мм2 3 м (для питания)

22: 1771

Провод 2×1,5мм2 5м (один для концевого выключателя багажника, второй для лампы в багажнике)

22: 1923

Термоусадочная и изолента

22: 1972

Клеммы заземления

22: 2007

23: 506

Сам подключал.В установке нет ничего сложного, но установка может занять много времени, у меня на это ушло три дня.

23: 701

Для начала нужно установить блок сигнализации, обычно он ставится либо за приборкой, либо рядом с ЭБУ в панели, я установил за приборкой, оттуда провода легче протянуть.

23: 1011

24: 1518

25: 2025

Потом подключаем огромный пучок проводов от сигнализации к блоку и прокладываем провода рядом со штатными.
Затем протягиваем три провода от сигнализации под капотом:
красный + (питание на сигнализацию),
серый + (питание сирены от сигнализации)
оранжево-белый — (для концевого выключателя капота) , не путать с оранжево-серым для концевого выключателя магистрали). Красный провод нужно удлинить.

25: 694

Самый простой и надежный способ — пропустить провода через стандартное отверстие для проводов. Он рядом с монтажным блоком, в отверстии много места (у меня через него спокойно проходил провод 25мм2)

25: 1047

26: 1554

27: 2061

Натягиваем проволоку тонкой стальной проволокой (у меня такая проволока была внутри гофры), загибаем один конец проволоки, чтобы было легче проходить, а другим концом закрепляем три проволоки. Проталкиваем провод до тех пор, пока он не появится в моторном отсеке рядом с аккумулятором, для удобства нужно снять бачок омывателя лобового стекла

27: 635

28: 1142

29: 1649

30: 2156
30: 260

31: 767

Серый подключить провод к красный провод от сирены, черный провод от сирены обжат клеммой на массу и прикручен к корпусу

31: 1009

32: 1516

Оранжево-белый подключить к концевому выключателю капота.
Красный обжимаем провод клеммой на массу, прикручиваем к плюсовой клемме АКБ

32: 1770

33: 2277

Для защиты запаковал все три провода в гофру

33:81

Затем подключаем центральный замок. Тут есть два варианта: либо протянуть провода в водительскую дверь и подключить их напрямую к активатору, либо протянуть провода в панель и подключить их к штатному реле центрального замка, я выбрал второй, так проще, а вы надеваетесь. Дверь разбирать тоже не придется).Для подключения к реле центрального замка необходимо снять крышку боковой панели со стороны водителя. Находим реле, оно закреплено в панели достаточно высоко, поэтому нащупываем реле рукой и осторожно вытаскиваем из него разъем, для удобства снимаем разъем с панели. Управление ведется по минусу, поэтому ищем в книжке от сига схему управления на отрицательные импульсы. В разъеме от реле центрального замка нас интересует белый провод (открытие) и коричневый (замыкание), к белый подключить синий провод от сигнализации, к коричневому зеленый провод от сигнализации, изолировать , вставляем разъем в реле, проложим провода.

33: 1814

Далее подключаемся к осветительным приборам, подключаем либо на разъемы панели приборов (Х2, пин 5.6), либо на разъем кнопки аварийки. Я снова выбрал последнее). Здесь все просто, кнопку снимаем, для удобства выводим блок с проводами в бардачок. Нас интересует блок синий и синий с черной полосой провода. Подключаем к ним зелено-черный и зелено-желтый провода , причем неважно где.

33: 2527

Затем подключаемся к концевым выключателям, можно подключить на разъеме БСК. Снимаем BSC, на разъеме BSC нас интересуют провода:
белый черный , концевые выключатели общие (с задержкой)
сине-белый , концевой выключатель водительской двери
коричневый , концевой выключатель передней правой двери
серо-черный , концевой выключатель левой задней двери
серо-красный , концевой выключатель правой задней двери
Подключил только к общему белый и черный провод сине-черный провод от сигнализации и т. Д.У меня не было функции вежливого выделения для тех же, белый и провод я подключил провод синий провод сиг.

33: 991

Далее подключаем дополнительный канал для удаленного открытия багажника. В стандартной схеме открытия багажника реле нет, кнопка просто закрывает плюс активатора в багажнике. Реле у меня уже было установлено, поэтому я просто подключил желто-черный — провод от сига к 86 контакту реле.

33: 1532

Потом протягиваем провод концевого выключателя, ну все просто, концевой выключатель уже стоял.

33: 1678

Осталось только подключить провод к зажиганию (удобнее всего на кнопке света), провод на массу от сига и реле блокировки двигателя

62546

Чей салон лучше ВАЗ 2114 или 2110

Выбирая достойную машину, полностью отвечающую всем современным требованиям, нужно определиться, что именно вы хотите от нее получить. Чтобы правильно определиться с выбором будущего автомобиля, стоит внимательно сопоставить не только технические характеристики, но и отделку кузова и салона.

Характеристики ВАЗ 2110 и сравнение с другими моделями ВАЗ

Определяя для себя, какая модель лучше, или Нексия, стоит обратить внимание, что цены у них примерно в одной категории. ВАЗ 2110 комплектуется 16-клапанным двигателем, иммобилайзером, центральным замком и тонированными стеклами. Кроме того, передние двери оборудованы электростеклоподъемниками.

Nexia может похвастаться 8-клапанным двигателем, выполненным без нейтрализатора, и очень качественной магнитолой, оснащенной сразу 4 динамиками.Проверив ВАЗ 2110 на отрицательные характеристики, можно заметить мелкие изъяны кузова, портящие внешний вид автомобиля. В некоторых случаях зазоры между частями достаточно велики, чтобы уместить палец.

Во внутренней отделке ВАЗ 2110 тоже немало недостатков. Панель приборов хоть и сделана на первый взгляд намного лучше Нексии, но все же получила значительные зазоры. Стекла вылететь довольно проблематично. К положительным свойствам можно отнести легкость открывания дверей.

Сравнительный анализ 2110 и 2112

В первую очередь стоит рассмотреть одну из лучших моделей отечественного производства ВАЗ 2110 и сравнить ее с другими моделями этой компании.Можно взять за основу ВАЗ 2112. К достоинствам ВАЗ 2112 можно отнести меньшую стоимость при аналогичной компоновке салона. К тому же в этом автомобиле предусмотрена удобная трансформация внутреннего пространства. Багажник сделан намного выше, поэтому можно загружать много чего.

Выбирая ВАЗ 2110 или ВАЗ 2112, следует учитывать, что при движении в непогоду на средней скорости заднее стекло будет оставаться сухим и чистым, а влага удаляется сразу при малейшем попадании воды.Конечно, при езде будут очень существенные различия в управляемости этих двух автомобилей. Стоит обратить внимание на то, что конструкция ВАЗ 2112 сделана лучше. Рассмотрим минусы ВАЗ 2112.

Звук работает с задней подвеской, слышно сильнее, хотя при необходимости эту проблему можно исправить. Если открыть багажник ВАЗ 2112 в холодное время года, в салон начнут поступать струи холодного воздуха. Кроме того, еще одним отрицательным свойством при открывании багажника зимой является плохая работа авиаперевозчика, из-за которой можно получить значительные травмы от удара пятой дверью.При обратном движении на ВАЗ 2112 обзор намного хуже, чем на 2110, что является существенным недостатком.

Сравнительный анализ 2110 и 2114

Лучше сделать сравнительные характеристики ВАЗ 2114, чтобы выбрать ВАЗ 2110 или ВАЗ 2114. О положительных характеристиках 2110 известно много. Качество установленных деталей позволяет легко использовать этот автомобиль. Большие проблемы с подгонкой деталей друг к другу, много люфтов. 2110 полностью соответствует гарантиям качества, хотя внешне уступает другим автомобилям в аналогичной ценовой категории.

При этом стоит отметить комплектацию ВАЗ 2114. Полное название модели — Лада 2114 Самара 2. Автомобиль представляет собой пятидверный хэтчбек. Стоит отметить, что ВАЗ 2114 получил немного доработанный кузов девятой модели ВАЗ. Он относится ко второй линейке самарских автомобилей, получивших стандартный 8-клапанный двигатель. Сегодня компания-производитель предлагает установку двигателя с 16 клапанами на ВАЗ 2114, но это потребует дополнительных средств.

В 2110 кузов был сделан с большей тщательностью, что выгодно отличает его от фона ВАЗ 2114.К тому же автомобиль обладает очень значительной устойчивостью к коррозии по сравнению с четырнадцатой моделью. В том случае, если автомобили длительное время содержатся в одних и тех же условиях, кузов ВАЗ 2114 приходит в негодность намного быстрее. А по аэродинамике он в разы уступает 2110, разгоняется намного медленнее.

В плане исполнения приборной панели автомобили существенных отличий не получили. В движении ВАЗ 2114 издает множество посторонних звуков, которых нет в 2110.Если сравнивать автомобили по степени обогрева салона в холодную погоду, то и существенных различий вы не заметите, хотя большинство людей, использовавших эти две машины, убеждены, что 2110 и здесь выигрывает у ВАЗ 2114.

Амортизаторы и стойки идентичны, существенной разницы вы не почувствуете. Единственная разница в том, что 2110 сглаживает углы из-за более жесткого кузова. Сиденья на 2110 сделаны более удобными. Если вы планируете много времени проводить за рулем, лучше приобрести именно эту модель.По всем остальным характеристикам автомобили не слишком отличаются друг от друга, однако внешний вид 2110 намного лучше, чем у ВАЗ 2114.

Сравнительный анализ 2110 и 2115

Выбирая 2110 или 2115, следует ориентироваться на качество работы каждой из рассматриваемых машин. 2115 стал новаторской версией отечественного автопрома, созданной на базе не менее удачного предшественника ВАЗ 2109. Этот автомобиль создавался как переднеприводный седан, ставший одним из первых представителей линейки Samara 2.

ВАЗ 2115 оснащался двигателем объемом 1,5 л. Он получил в своем пакете механическую коробку передач, позволяющую переключать автомобиль на пять различных скоростей. Автомобиль воспринимается как самая совершенная модель, когда-либо выпускавшаяся ВАЗом. Внутренняя отделка также выполнена на максимально высоком уровне, что позволяет считать ВАЗ 2115 совершенно новой моделью.

Все эти качества ставят 2115 в один ряд с ВАЗ 2110. Обе машины выполнены с высочайшими качественными характеристиками, что позволяет эксплуатировать машину длительное время без поломок.Однако не забывайте, что часть установленных деталей некачественная. Из-за этого владельцам ВАЗов очень часто приходится платить за ремонт или полную замену вышедшего из строя механизма.

Поскольку выбор между двумя автомобилями одной марки зачастую бывает затруднительным, приходится обращаться за помощью к специалистам. Тем, кому удалось «опробовать» обе машины в своей жизни. Только в этом случае можно объективно и беспристрастно сравнить, что лучше ВАЗ 2110 или ВАЗ 2114. Так как дальше мы будем сравнивать именно с этими машинами модельный ряд российского производителя.

Сравнение двигателей

Любопытная ситуация сложилась вокруг двигателей этих серийных автомобилей. Дело в том, что ВАЗ 2114 с первых дней оснащался 8-клапанным двигателем. А у десятой модели под капотом мог быть как 8-, так и 16-клапанный агрегат. Однако в последнее время наметилась тенденция устанавливать на модель 2114 16 моторов.

Правда, производитель предлагает сделать это за дополнительную плату. Поэтому сравнение Ваз 2110 и Ваз 2114 в этом вопросе не выявит победителя.В двигателе внутреннего сгорания разницы между модификациями не будет.

Сравнение жесткости кузова

Если провести опрос владельцев этих моделей на предмет их отношения к кузову, то выяснится следующее: Ваз 2110 опережает конкурента по всем параметрам. В первую очередь это означает жесткость кузова и его устойчивость к коррозии. Последний фактор определяет более длительный срок службы автомобиля в равных условиях.

Также автомобилисты отмечают аэродинамические характеристики десятой модели.Они на порядок выше, чем у 14-го. Это означает, что скорость автомобиля будет немного выше.

Осмотр салона

Последовательное сравнение отдельных элементов салона серьезных отличий не выявило. Если в ВАЗ 2114 приборная панель может показаться удобнее, то уже на ВАЗ 2110 отопитель салона будет работать чуть эффективнее. Однако по этим компонентам от той же Гранты обе машины безнадежно отстают.

И далее. Владельцы 14-й модели чаще других жалуются на разного рода скрипы. Громкость автомобиля — один из основных его недостатков. Поэтому оценивая, что лучше — 2110 или 2114, небольшое предпочтение можно отдать 10-й модели.

Сравнение в движении, качество подвески

Здесь на первый план выходят косвенные показатели, так как конструктивные элементы машин одинаковы. Поскольку амортизаторы и стойки одинаковые, учтена уже указанная жесткость кузова.

Именно она может повлиять на то, что водители за рулем 10-й модели легче будут входить в крутые повороты на большой скорости. Плюсом также будет более удобное сиденье, позволяющее ездить с комфортом. Поэтому вопрос тут — Ваз 2110 или 2114 — даже не стоит.

Безопасность водителя

Преимущество 10-й модели также будет очевидно с точки зрения безопасности. Поскольку силовая конструкция автомобиля намного прочнее за счет установленных в дверях мощных труб.В частности, это подтвердили лобовые краш-тесты. Ремни безопасности тоже надежны. У 14-й модели во время краш-теста было выявлено одно неприятное свойство: от удара просто лопается бампер, что чревато осложнениями для сидящих перед автомобилем.

Внимание. Алюминиевая балка, которая раньше стояла на своем месте, была надежнее.

Поэтому, выбирая между Ваз 2114 или Ваз 2110, непременно следует учитывать приоритет безопасности.

Ценовая политика

Что касается стоимости машин, то здесь предпочтительнее будет смотреться десятка. Его приобретение обойдется автолюбителю в 250 тысяч рублей, а ВАЗ 2114 обойдется примерно в 300 тысяч рублей. То есть дороже на 20%. Более привлекательный дизайн ВАЗ 2110 обусловлен наличием деталей, которые можно найти даже на Приоре или Гранте. На этом мы закончим обзор и сделаем выводы.

смотря кто из вас сядет за руль, пусть решает

в том-то и дело — мы оба едем! =))))

Лучше посмотреть что.
На мой взгляд, стамеска лучше десятки. Потому что:
1. Намного более ремонтопригодный, если делать самому, а также дешевле на ряд запчастей.
2. Имеет более жесткий и прочный корпус. В результате им лучше управлять. Отклик зубила на руль гораздо точнее десятка.
При этом десятка:
1. Динамичнее, тише и чуть экономичнее.
2. Имеет более просторный салон. Особенно это заметно на заднем ряду.
Решите, что для вас важнее.

у 14ки багажник побольше))) ну может и не больше, но явно удобнее. + как и у всех хэтчбеков в задней части есть дворник, упрощающий жизнь

Ну кому удобнее)))
У нас было 8 и 10 по мне лучше, когда багажник еще раздельный, когда зимой открываешь багажник, весь холод уходит в салон.

Видимость долота действительно лучше. Это вообще как аквариум — стекло по всему периметру и тонкие стойки.

Что касается качества сборки (и цвета), на мой взгляд, после 2005 года они стали намного лучше.

Сравнивать десятку седана с хэтчбеком 114 по багажнику не очень корректно. Седан и хэтч — это все же разные идеологии.
Опять же лично мне больше нравится хэтчбек: в нормальном состоянии багажник небольшой, но сзади попа не торчит ни на метр, как у седана. А если нужно перевезти что-то действительно большое (например, стиральную машину) — заднее сиденье сложу.В седан такую ​​нагрузку не поместишь. Только на крыше.

Насчет мощности — десятиклапанный мотор на 16В, конечно, мощнее старого доброго восьмиклапанного 2111 (в девичестве — 21083), но он более «находчивый», его нужно больше крутить, чтобы ехать, и почаще играть в покер. Кому-то это нравится, кому-то нет. К тому же мотор 2111 практически неуязвим и всеяден, чего нельзя сказать про шестнадцатиклапанный.

По поводу «дофига проблем» — это тема неиссякаемых споров, так как понятие «проблема» у всех разное.
Если для вас перегоревший предохранитель, релюшка, оторвавшаяся трубка бачка омывателя и т. Д. Это проблема — то обращаться к ВАЗу, наверное, не стоит. А если серьезно, ломаться там нечего. Если у вас в комплекте запасных частей есть один запасной датчик и топливный насос, вы всегда доберетесь до дома. Нельзя стоять в открытом поле.

ситуация такая. мы хотим купить машину.
мой муж хочет 2110, а мне нравится 2114 или 2115.

Многих автолюбителей перед покупкой отечественного автомобиля терзали сомнения по поводу выбора между несколькими моделями.В этой статье мы рассмотрим две модели отечественного производства, чтобы понять, какая лучше — ВАЗ-2114 или 2110.

Двигатели ВАЗ-2110 и 2114

Если рассматривать серийные автомобили, то на модели десятого поколения устанавливались как стандартные 8-клапанные, так и 16-клапанные двигатели. А на ВАЗ-2114 в большинстве случаев стоят 8-клапанные моторы. В последние годы АвтоВАЗ предлагал потребителю приобрести модель ВАЗ-2114 с 16-клапанной системой, но это удовольствие можно получить только за дополнительную плату.Если рассматривать последние модификации, то разницы в двигателе внутреннего сгорания ВАЗ-2110 и 2114 нет, следовательно, мощность двигателей этих двух моделей будет примерно одинаковой.

Жесткость кузова и антикоррозийное покрытие

В этой категории положительными качествами обладает ВАЗ-2110, так как кузов этого автомобиля выполнен более удачно. Он прочнее 2114 и намного устойчивее к коррозии. Этот факт могут подтвердить опытные автовладельцы, перешедшие с ВАЗ-2110 на 2114.Кузов ВАЗ-2114 при аналогичных условиях эксплуатации покрывается коррозией быстрее, чем 2110.

Аэродинамика у ВАЗ-2110 немного выше, поэтому скорость автомобиля, по паспортным данным, немного выше.

Панель приборов, обогреватель и салон

Существенной разницы в дизайне приборной панели практически нет. Многие привыкли к приборной панели десятой модели, другим больше подходит приборная панель 2114.Этот элемент интерьера нужно оценивать индивидуально. У ВАЗ-2114 посторонних звуков из панели приборов чуть больше, чем у конкурента. Именно она в народе считается самой грозной. Тестирование авто на сильных морозах показало, что отопитель для ВАЗ-2110 немного лучше, но очень далеко, например, от Калины и Гранты.

Подвеска и комфорт движения

Конструкция стоек и амортизаторов на этих двух моделях практически идентична, поэтому существенной разницы вы не ощутите, но на высоких скоростях в поворотах десятая модель ведет себя намного увереннее, чем 2114, это связано с более жесткий кузов, что оценили многие владельцы.Сиденья ВАЗ-2110 достаточно удобные, и в них легче преодолевать дальний путь, так как спина будет намного меньше уставать.

Если рассматривать вопрос безопасности, то преимущество ВАЗ-2110. По результатам лобового краш-теста выяснилось, что у «десятки» солидная силовая структура салона. В передние двери вварены мощные трубы, которые при лобовом ударе действуют как проставки, ремни безопасности и фиксаторы, также на высоком уровне. ВАЗ-2114 этим похвастаться не может.При ударе новый бампер, на месте которого раньше была алюминиевая балка, полностью разлетится, что, конечно же, коснется водителя и находящегося рядом пассажира.

Сравните стоимость

Ценовая политика АвтоВАЗа мало чем отличается по отношению к этим двум моделям. ВАЗ-2110 можно купить за 250 000 рублей. Положительные характеристики 2110 известны давно. Качественно установленные детали позволяют получать удовольствие от эксплуатации автомобиля. ВАЗ-2110 полностью соответствует гарантии качества, хотя по внешнему виду немного уступает некоторым моделям этой линейки.

Цена пятидверного хэтчбека ВАЗ-2114 достигает 295 000 рублей. Внешний вид этого автомобиля позаимствован у девятой модели ВАЗ, от предыдущих моделей он отличается оформлением передней части кузова с новыми фарами и капотом, бамперами, решетками радиатора и молдингами. В остальном существенной разницы между двумя моделями нет.

Конструкция стоек и амортизаторов на этих двух моделях практически идентична, поэтому ощутимой разницы вы не ощутите, но на высоких скоростях в поворотах десятая модель ведет себя намного увереннее, чем 2114, это связано с к более жесткому кузову, что оценили многие владельцы.Сиденья ВАЗ-2110 достаточно удобные, и в них легче преодолевать дальний путь, так как спина будет намного меньше уставать.

Если рассматривать вопрос безопасности, то преимущество ВАЗ-2110. По результатам лобового краш-теста выяснилось, что у «десятки» солидная силовая структура салона. В передние двери вварены мощные трубы, которые при лобовом ударе действуют как проставки, ремни безопасности и фиксаторы, также на высоком уровне. ВАЗ-2114 этим похвастаться не может.При ударе новый бампер, на месте которого была алюминиевая балка, полностью разлетится, что, конечно же, коснется водителя и находящегося рядом пассажира.

Сравните стоимость

Ценовая политика АвтоВАЗа на эти две модели не сильно отличается. ВАЗ-2110 можно купить за 250 000 рублей. Положительные характеристики 2110 известны давно. Качественно установленные детали позволяют получать удовольствие от эксплуатации автомобиля. ВАЗ-2110 полностью соответствует гарантии качества, хотя по внешнему виду немного уступает некоторым моделям этой линейки.

Так как выбор между двумя автомобилями одной марки зачастую бывает затруднительным, приходится обращаться за помощью к специалистам. Тем, кому удалось «опробовать» обе машины в своей жизни. Только в этом случае можно объективно и беспристрастно сравнить, что лучше ВАЗ 2110 или ВАЗ 2114. Так как далее мы будем сравнивать модельный ряд российского производителя на примере этих машин.

Сравнение двигателей

Любопытная ситуация сложилась вокруг двигателей этих серийных автомобилей.Дело в том, что ВАЗ 2114 с первых дней оснащался 8-клапанным двигателем. А у десятой модели под капотом мог быть как 8-, так и 16-клапанный агрегат. Однако в последнее время наметилась тенденция устанавливать на модель 2114 16 моторов.

Правда производитель предлагает сделать это за дополнительную плату. Поэтому сравнение Ваз 2110 и Ваз 2114 в этом вопросе не выявит победителя. В двигателе внутреннего сгорания разницы между модификациями не будет.

Сравнение жесткости кузова

Если провести опрос владельцев этих моделей на предмет их отношения к кузову, то выяснится следующее: Ваз 2110 опережает своего конкурента по всем параметрам. В первую очередь это означает жесткость кузова и его устойчивость к коррозии. Последний фактор определяет более длительный срок службы автомобиля в равных условиях.

Также автомобилисты отмечают аэродинамические характеристики десятой модели. Они на порядок выше, чем у 14-го.Это означает, что скорость автомобиля будет немного выше.

Осмотр салона

Последовательное сравнение отдельных элементов салона не выявило серьезных отличий. Если в ВАЗ 2114 приборная панель может показаться удобнее, то уже на ВАЗ 2110 отопитель салона будет работать чуть эффективнее. Однако по этим компонентам от той же Гранты обе машины безнадежно отстают.

И далее. Владельцы 14-й модели чаще других жалуются на разного рода скрипы.Громкость автомобиля — один из основных его недостатков. Поэтому оценивая, что лучше — 2110 или 2114, небольшое предпочтение можно отдать 10-й модели.

Сравнение в движении, качество подвески

Здесь на первый план выходят косвенные показатели, так как конструктивные элементы машин одинаковы. Поскольку амортизаторы и стойки одинаковые, учтена уже указанная жесткость кузова.

Именно она может повлиять на то, что водители за рулем 10-й модели легче будут входить в крутые повороты на большой скорости.Плюсом также будет более удобное сиденье, позволяющее ездить с комфортом. Поэтому вопрос тут — Ваз 2110 или 2114 — даже не стоит.

Безопасность водителя

Преимущество 10-й модели также будет очевидным с точки зрения безопасности. Поскольку силовая конструкция автомобиля намного прочнее за счет установленных в дверях мощных труб. В частности, это подтвердили лобовые краш-тесты. Ремни безопасности тоже надежны. У 14-й модели во время краш-теста было выявлено одно неприятное свойство: от удара просто лопается бампер, что чревато осложнениями для сидящих перед автомобилем.

Внимание. Алюминиевая балка, которая раньше стояла на своем месте, была надежнее.

Поэтому, выбирая между Ваз 2114 или Ваз 2110, непременно следует учитывать приоритет безопасности.

Ценовая политика

Что касается стоимости машин, то здесь предпочтительнее будет смотреться десятка. Его приобретение обойдется автолюбителю в 250 тысяч рублей, а ВАЗ 2114 обойдется примерно в 300 тысяч рублей.То есть дороже на 20%. Более привлекательный дизайн ВАЗ 2110 обусловлен наличием деталей, которые можно найти даже на Приоре или Гранте. На этом мы закончим обзор и сделаем выводы.

Продукция российского автопрома оценивается автомобилистами по-разному, но она так или иначе популярна, и этому есть объяснение. Во-первых, автомобили на вторичном рынке не такие уж и дорогие, а обслуживание не такое уж дорогое, ведь замена неисправной детали — самая простая операция.У них много недостатков, тем не менее практически все автомобили заводской линейки ВАЗ до сих пор встречаются на дорогах. Самыми популярными на тот момент были Lada 2110 и 2114.

2110

Знаете ли вы, что вся молодежь делится на два типа — тех, кто любит седан, и тех, кто любит хэтчбек? Итак, первый тип был приверженцем «десятки». В свое время это стало настоящим прорывом в отечественном автопроме — и внутренности, и внешний вид были непривычны для завода, выпускавшего «Жигули».Несмотря на то, что модель была разработана в далеких 80-х, первый экземпляр серийного производства сошел с конвейера только в 1996 году, а до 2000 года эти «десятки» были карбюраторными.

Прошло время, а восьмиклапанный бензиновый двигатель остался практически прежним — карбюратор заменили на инжекторный. Вот что интересно: не справились с одной болезнью, потому что крылья машины были очень жесткими, а передача включалась резким движением руки.Нередко встречаются автомобили «без трансмиссии», а это значит, что крылья коробки передач очень сильно сломаны.

В 2001 году, можно сказать, произошла небольшая революция — 2110 впервые сошла с конвейера с шестнадцатиклапанным двигателем! До конца выпуска в 2009 году «десятки» оснащались двигателями рабочим объемом 1,5 л или 1,6 л … В 2007 году АвтоВАЗ прекратил серийное производство автомобилей этой модели, и все запчасти были поставлены. на заводы Богдан в Луцке и Черкассах на Украине, где они собирались до 2014 года.Модификация Consul — лимузин. «Премьер» — это расширенная версия «десятки».

2114

Лада 2114 «Самара» — это рестайлинговая версия 2109. Кузов изменился визуально, а линейка «Самара» узнала, что такое облицовка радиатора, молдинги и бамперы в цвет кузова. В машине добавилась новая приборная панель, регулируемые колеса от «десятки», новая «печка» в салоне и передних окнах. «Четырнадцатый» был представлен публике в 2001 году, а серийное производство стартовало только в 2003 году.

До 2005 года автомобиль выпускался с двигателями рабочим объемом 1,5 л. … и соответствовал новому для российского рынка стандарту Евро-2, а с 2005 по 2007 год выпускались с двигателем 1,6 л, причем в то же время. Периодически они поставляли восьмиклапанный двигатель от Lada Kalina (ВАЗ-11183). В 2008 и 2011 годах завод добился настоящих прорывов в производстве, раз за разом меняя блоки управления — из-за этого экологичность автомобиля повысилась, а расход топлива немного снизился.В 2011 году даже появилась возможность заменить трос от педали акселератора на электронное управление, что сразу вызывало проблемы с первыми партиями.

В 2009 году Ладе-2114 прибавили лошадиных сил — теперь это значение стало равным 89. Произошло это за счет установки 16-клапанного двигателя рабочим объемом 1,6 л. Вслед за этим динамика, подвеска, коробка передач, сцепление и рабочая тормозная система … А в 2010 году представили «монстра» на 98 л.с.

Общие элементы 2110 и 2114

Обе машины переднеприводные, обе были переработаны с Самары первого поколения. Расход топлива всех моделей на вторичном рынке по городу составит примерно 10,7 литра на 100 км (если автомобиль в удовлетворительном состоянии). Интерьер и обивка практически идентичны, но скрип в салоне и недостатки сборки совершенно разные. Мощность двигателя примерно такая же по сравнению с временными интервалами, в которые вносились изменения.

Сравнение и отличия

Если в свое время Лада-2114 оснащалась электронным управлением акселератором, то в ВАЗ-2110 педаль газа всегда крепилась на трос. «Четырнадцатый» имел кузов хэтчбек, а 2110 — «седан». И выбор между ними есть далеко не у всех. Стоимость запчастей очень низкая, и в подавляющем большинстве случаев автомобилисты не обращаются в сервис и проводят ремонт самостоятельно.

При выборе между этими двумя моделями важно знать особенности каждого обозначенного «поколения» — например, те экземпляры ВАЗ-2110, которые собирались на заводе «Богдан», плохо оцениваются владельцами из-за плохой качество сборки.Выбирая эти автомобили на вторичном рынке, важно помнить, что седан 2110 и хэтчбек 2114 были одинаково любимы молодежью и для многих стали первыми автомобилями, поэтому могут быть в очень плачевном состоянии.

На самом деле обе машины пришли прямиком из 80-х: «десятка» была разработана в 80-х, а 2114 унаследовал все шасси от 2109, так что чего-то экстраординарного ожидать не стоит. Кондиционер в салоне устанавливали только хозяева, а летом машины перегреваются в пробке — реально работать система охлаждения начинает только при температуре 115 градусов по Цельсию.Эта проблема решается «кастомным» бортовым компьютером или выводом кнопки вентилятора на панель управления для ручного охлаждения мотора.

Вывод: что лучше брать?

У автомобилей

похожие недостатки, но в сторону ВАЗ-2110 летит больше «камней» — в основном из-за плохого качества сборки , поэтому основным параметром, по которому можно выбирать между этими автомобилями, является кузов. Как говорится, «на вкус и цвет товарища нет», но все же лучше рассмотреть ВАЗ-2114, ведь версии последних лет сборки будут свежими по своему состоянию.

Центральный замок ВАЗ-2110: устройство систем, схемы и ремонт

Центральный замок ВАЗ-2110 — дополнительная опция, которая не входит в комплектность каждого автомобиля. На самом деле механизм довольно дешевый, прост в установке, ремонте и использовании, но при малейшей поломке автовладелец сталкивается с трудностями. Проверять перед каждым выходом из машины, опущены ли флажки блокировки, не очень удобно. Гораздо проще закрыть все замки, нажав одну кнопку на панели управления сигнализацией или повернув ключ в дверце личинки водителя.

СН на автомобили десятого семейства

Основная функция устройства понятна из названия: с его помощью можно одновременно отпирать и запирать все замки автомобиля. Эксплуатация данного устройства может осуществляться как вместе с автосигнализацией, так и без нее. В основе устройства лежит центральный замок ВАЗ-2110, представляющий собой небольшую схему, состоящую из нескольких полупроводниковых элементов и электромагнитных реле. Вместо последнего можно использовать транзисторы и силовые переключатели, а не реле.

Несмотря на все преимущества центрального управления замками, полностью доверять ему не стоит, особенно если за ним последовали определенные грехи. При незначительных сбоях один или несколько замков не могут быть заблокированы до конца. Причиной этого может быть неисправность электродвигателя, редуктора, входящего в его состав, или системы управления. Для проведения даже мелкого ремонта необходимо знать устройство и работу центрального замка.

Основные компоненты

Центральный замок (ВАЗ-2110) имеет в своей конструкции таких узлов:

1. Полупроводниковый блок управления электроприводами.
2. Исполнительные механизмы — мотор-редукторы (их четыре — по одному на каждый замок, но если есть привод для отпирания багажника, то пять). Это небольшие электродвигатели, на роторах которых стоят редукторы.
3. Концевой выключатель, позволяющий определить состояние замка (установлен в мотор-редукторе, установленном в двери водителя).
4. Провода, соединения, предохранитель.

Центральный замок ВАЗ-2110 может работать в нескольких режимах:

1. Привод всех замков происходит при отпирании / запирании двери водителя.
2. При постановке и снятии с охраны. При условии, что подключены блоки управления сигнализацией и центральным замком.
3. В наличии дистанционное управление функцией центрального замка с брелока. Такие системы управления имеют довольно низкую стоимость и могут использоваться на автомобилях без сигнализации.

Основные причины поломки CH

Если не работает центральный замок ВАЗ-2110, виной всему неисправность исполнительных механизмов — мотор-редукторов. Во всей конструкции они являются наиболее уязвимым местом, так как подвергаются наибольшей нагрузке.Эти устройства перемещаются при работе, что ускоряет изготовление элементов, входящих в их конструкцию.

Но есть одна важная деталь — автомобили ВАЗ-2110 были сняты с производства более десяти лет назад, что уже говорит о том, что у любой из машин будут проблемы, связанные с «моральным износом» элементов. Разрушается проводка, мотор-редукторы приходят в негодность, даже транзисторы в блоке управления из-за частого перегрева могут выйти из строя в этот период. Поэтому необходимо внимательно изучить все симптомы поломок и методы их устранения.

Активаторы центрального замка

Именно с их помощью управляется центральный замок ВАЗ-2110. Вмонтированы в дверь, имеют пластиковый корпус. Случаи оплавления редки, но случаются. Особенно, если устройство находится под большой нагрузкой или часто срабатывает мотор. В случае физического дефекта (плавление, разрушение) появляются следующие симптомы:

1. На двери, в которой находится неисправный активатор, перестает работать функция разблокировки / блокировки.
2. Плавкий предохранитель вышел из строя из-за чрезмерных нагрузок в цепи питания.

Причины поломок активатора

Практически все компоненты активаторов изготовлены из пластика. Он достаточно прочный, способен выдерживать большие нагрузки. Но есть и брак, и нарушение замков. В последнем случае происходит резкое увеличение нагрузки на двигатель, шестерни способны разрушиться, выйти из зацепления. Замок будет гудеть, но флаги не опускаются (или не поднимаются, в зависимости от текущего состояния).

Но такое проявление поломки может быть вызвано неправильной установкой. Это только в том случае, если относительно недавно проводились работы, прямо или косвенно касающиеся элементов центрального замка. Нарушение регулировки нагрузки — это первый звоночек к тому, что вся система будет работать некорректно. Замок, на котором неправильно отрегулирован, не сработает, а остальные работают как надо.

Блок управления центральным замком

О том, где находится центральный замок (ВАЗ-2110), знает каждый автомобилист, когда-либо сталкивавшийся с ним.Он находится под центром приборной панели, прямо на полу. Отличить его довольно просто: колодка из пластика, к нему подходит шлейка с колодкой на конце. Сняв крышку с блока, вы увидите на ней небольшую плату с электромагнитными реле. Именно этот блок отвечает за работу всей системы. А причины выхода из строя у него могут быть такие:

1. При неисправностях активатора, увеличении нагрузки на них, происходит увеличение тока в цепи питания.Это приводит к значительным перегрузкам, выходу из строя предохранителя, разрушению дорожек печатной проводки. При длительных термических нагрузках пайка разрушается, ножки крепления элементов теряют электрический контакт со всей схемой.
2. Возраст играет большую роль, поэтому со временем контакты в электромагнитных реле могут разрушиться. Транзисторы не вечны, при перегрузках тоже могут выйти из строя.
3. Перегорание предохранителя приводит к тому, что не работает вся схема — центральный замок ни на что не реагирует.Предохранитель находится в специальном прорезиненном или пластиковом корпусе, в промежутке красного (иногда розового) провода. Учтите, что установка предохранителей с более высоким номиналом невозможна, так как это приведет к перекосу проводки и возгоранию.
4. Штекерное соединение блока управления — одно из самых уязвимых мест. Рядом с ним и печка (источник тепла), и обувь водителя, на которой может быть и пыль, и грязь, и вода. Все это вместе вызывает окисление блока. Избавиться от него можно с помощью специальных растворов или спреев (WD-40 и им подобных).Если состояние колодки оставляет желать лучшего, проще заменить ее полностью.

Блок управления электроникой

Схема центрального замка ВАЗ-2110 состоит из полупроводников и электромагнитных реле. Но последние используются не во всех моделях ЦЗ. Ведь гораздо эффективнее использовать транзисторные ключи, они работают по принципу реле, но при этом нет физической нагрузки. Как результат — механический износ полностью исключен. Но шанс выхода из строя полупроводниковых элементов все же присутствует.

В случае выхода ЧР на первую десятку, она либо будет постоянно приведена в движение, либо полностью перестанет реагировать на действия. Для проверки работоспособности блока управления необходимо поочередно подключить желтый и красный провода мотор-редуктора водительской двери. Желательно прямо на колодке подключения к блоку управления. Если флажки поднимаются и опускаются нормально, то грешить на поломку электроники нет смысла, нужно искать причину в других компонентах.

Обрыв проводки

Следующим важным элементом всей системы является электромонтаж. От того состояния, в котором он зависит от работы центрального замка. Если есть изношенные провода, порезы, то это неизбежно приведет либо к самопроизвольной активации активаторов, либо к их выходу из строя. Чаще всего разрушается проводка в местах складок — между дверью и кузовом. Для проверки целостности нужно набрать каждый провод отдельно. Только не забудьте выключить питание, иначе мультиметр выйдет из строя.

Неисправности концевого выключателя

Концевой выключатель позволяет системе управления понять, в каком положении (заблокировано или разблокировано) дверь в настоящее время находится. Служит для сигнализации о разблокировке и блокировке реле центрального замка ВАЗ-2110. В случае разрушения может наблюдаться картина, при которой сигнал для разблокировки поступает, а для блокировки отсутствует. Для ремонта нужно полностью поменять активатор водительской двери. Эти элементы ремонту не подлежат, поэтому в случае поломки поможет только полная замена.

Все автомобили ВАЗ. Все автомобили ВАЗ Тормозная система и гидроусилитель руля

Малолитражные автомобили ВАЗ-2110 (экспортное наименование LADA 110) с четырехдверным пятиместным кузовом типа седан (класс С по международной классификации) комплектуются инжекторными двигателями объемом 1,6 л: восьмиклапанный мод. ВАЗ-21114 мощностью 80,2 л.с. и шестнадцатиклавишным обр. ВАЗ-21124 мощностью 89,1 л.с. Двигатели расположены поперек моторного отсека, оснащены трехходовым преобразователем выхлопных газов с обратной связью и соответствуют нормам Евро-2 и Евро-3.Ранее на автомобили устанавливались двигатели рабочим объемом 1,5 литра: сначала карбюраторные, а затем инжекторные.
Рисунок: 1.1. габариты автомобиль ВАЗ-2110

Кузов несущий, цельнометаллический, сварной конструкции с распашными дверями, передними крыльями, капотом и крышкой багажника. Люк, открывающийся из багажника в салон, позволяет перевозить длинномерные предметы.
Часть выпуска модификации 21103 с 16-клапанным двигателем ВАЗ-2112 оснащается кондиционером, а с конца 2002 года по заказу — гидроусилителем руля ZF.Эта модификация отличается от базового капота интегрированной решеткой радиатора более современной формы и передним бампером, а также оригинальными фарами головного света. Также были изменены задние фонари, молдинги и детали интерьера.
В 1998 году начато производство автомобиля ВАЗ 2111 (экспортное наименование LADA 111) с кузовом универсал. По компоновке, двигателю, трансмиссии, шасси, оснащению кузова эта машина идентична ВАЗ-2110. Отличается только измененной задней частью с большой дверью багажника.Багажник у этой машины самый вместительный в семье: 490 литров при поднятом заднем ряду сидений и 1420 литров в сложенном состоянии.
Автомобиль ВАЗ -2112 выпуска (экспортное наименование LADA 112) с кузовом типа хэтчбек был выпущен в 2000 году. Компоновка этого автомобиля такая же, как у ВАЗ-2111, но кузов имеет большой угол наклона оперения. . На этой модели автомобиля используются только инжекторные двигатели: как 8-клапанные, так и 16-клапанные. Заднее сиденье складывается в соотношении 2: 3, что увеличивает объем багажника с 415 литров до 1270 литров.
Рисунок: 1.2. Габаритные размеры автомобиля ВАЗ-2111
Салон, как и другие модели семейства, оборудован комплектациями «стандарт», «норма» и «люкс». Новейшее оборудование включает в себя противотуманные фары, очиститель и омыватель фар, 14-дюймовые легкосплавные диски, трехкомпонентный каталитический нейтрализатор (Евро-2), внутреннюю шумоизолирующую обивку капота, планку безопасности в дверях, иммобилайзер, бортовая система управления, бархатная обивка сидений и мягкая обивка дверей, центральный электрозамок дверей, электрические стеклоподъемники.Опционально устанавливаются бортовой компьютер, электронагреватель передних сидений, электропривод наружных зеркал заднего вида, антиблокировочная тормозная система, подушка безопасности и люк в крыше.

Рисунок: 1.3. Габаритные размеры автомобиля ВАЗ-2112

Ваши отзывы, комментарии, вопросы и ответы на сайте

Все желающие могут принять участие в обсуждении причин неисправности и других проблем.
Если знаете, что ответить, напишите и тем самым помогите другим владельцам ВАЗ 2110 в их поисках истины.

ВАЗ 2112 — переднеприводный хэтчбек, завоевавший популярность у многих россиян.Особый интерес молодежи вызвала так называемая «двенашка» со спортивным дизайном и улучшенными техническими характеристиками. До 2010 года выпускалась модификация ВАЗ 2112 с кузовом «купе».

Автомобиль начал выпускаться в 1999 году, кузов получил укороченную конструкцию (4,1 м), благодаря чему у автомобиля четкая реакция на повороты руля. Багажник увеличился до 400 литров.

По управляемости ВАЗ 2112 намного превосходит предыдущие модели АвтоВАЗа.В автомобиле собраны все лучшие качества моделей 2110 и 2111: большой багажник, увеличивающийся при сложении сидений, сохраняющий качества универсала в малолитражке.

В 2008 году производство ВАЗ 2112 было закрыто, в связи с появлением улучшенной модели Lada Priora.

Хотя украинский завод занимается производством моделей Lada 2110 и Lada 2111, производство ВАЗ 2112 не было перенесено в соседнюю страну.

Технические параметры ВАЗ 2112

Модификации ВАЗ 2112

Модель выпускалась в нескольких модификациях:

• 21120 с двигателем 21120 1.5 стандартная версия на 16 ячеек, версия люкс GLI.
• 21121 с двигателем 21114 1.6 8 кл.
• 21122 с двигателем 2111 1.5 8 кл бюджетная версия на 13 дисках, тормоза 2108 невентилируемые, без электростеклоподъемников.
• 21124 с двигателем 21124 1.6 16 кл. Выпускался с 2004 по 2008 год. В данной модификации двигателя 2112 проблема с загибом клапанов решена за счет увеличения глубины канавок в головках поршней (до 6,5 мм). Кроме того, была изменена конструкция блока цилиндров для достижения рабочего объема 1.6 литров, за что его высота увеличена на 2,3 мм, соответственно радиус кривошипа коленчатого вала увеличен на 2,3 мм. Также был внесен ряд других мелких изменений.
• 21128 с двигателем 1.8 16 cl 100 л.с. люкс версия автомобиля от ЗАО «Супер-Авто».
• ВАЗ-21123 «Лада 112 Купе» — трехдверная модификация автомобиля ВАЗ-2112. Выпускался малой серией с 1999 по 2009 год. Было произведено три модификации кузова. Изначально у него были эдакие капот и бампер М-серии.Тогда он выпускался с бампером серии M, собственной решеткой радиатора и стандартным капотом. Автомобиль представляет собой трехдверный хэтчбек, оснащенный 16-клапанным двигателем объемом 1,6 л и выполненный в версии «люкс». Термин «купе» появился в его названии исключительно как маркетинговый ход. Хотя, по сравнению с обычными 2112 и 21124, автомобиль имеет более жесткий кузов, что делает его более отзывчивым на дорогах.

На ВАЗ 2112 геометрические размеры кузова обязательно понадобятся владельцу, который намерен ремонтировать или восстанавливать детали своими силами.Ситуация на дорогах в последнее время крайне удручающая. Из-за большого количества транспортных средств автомобилисты чаще попадают в аварии, как серьезные, так и мелкие. Не исключение в этом плане и владельцы «двенашек», которых в России очень много. Узнайте из статьи, как геометрические размеры кузова ВАЗ 2112 влияют на удобство управления и какие детали на этой модели наиболее подвержены деформации.

Знакомство с «двенашкой»

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верите мне? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал.А теперь на бензине экономит 35000 рублей в год!

Автомобиль ВАЗ 2112 или «двенашка» производился, как и его аналоги, на Волжском автозаводе. Это кузов в исполнении 5-дверного хэтчбека, напоминающий формы седана Ваз 2110.

Производство «двенашек» началось в 99-м году прошлого века. Кузов машины скопировали с ВАЗ 2110, но укоротили до 4170 мм. Объем багажного отделения оказался 400 литров.За счет укорочения кузова машина по сравнению с «десяткой» стала лучше реагировать на поворот руля.

И в целом модель имеет более спортивный характер, чем Ваз 2110. Сочетая в себе все достоинства «десятки», ВАЗ 2112 оснащается еще и задним сиденьем универсала 2111.

Явные улучшения по сравнению с предыдущими моделями заключаются в следующем:

• Несмотря на небольшую длину кузова, можно увеличить небольшой объем хэтчбека за счет трансформации заднего сиденья;
• Лучшая управляемость, особенно при въезде в повороты.

Как и большинство моделей ВАЗ, «двенашка» выпускалась в нескольких модификациях и исполнениях. В частности, отметим Ваз 21123 в кузове купе. Эта модификация даже прошла 3 рестайлинга кузова и изначально имела добрый, оригинальный капот и бампер. Впоследствии модель оснастили решеткой радиатора и стандартной вытяжкой.

Особенности тела и важность геометрических размеров

В целом модель «Двенашка» — чуть ли не самый популярный автомобиль в отечественном автопроме, он недорогой, с хорошим дизайном и большим разнообразием конструкций кузова.

При разработке данной модели производитель учел множество факторов, в том числе соответствие индивидуальным вкусам каждого покупателя. В связи с этим было выпущено несколько вариантов кузова ВАЗ 2112, каждая из которых имела разные цели.

Купе, универсал, седан, хэтчбек — все эти типы кузова оснащались «двойкой». Купе правильнее называть 3-дверным хэтчбеком. Это самая редкая модификация ВАЗ 2112. Спортивный дизайн выгодно отличает его от других версий семейства, которые в целом достаточно однообразны.

Кузовной ремонт ваз 2112 купе

Специалисты считают, что именно купе ВАЗ 2112 вправе называться лучшим по конструктивным особенностям кузова и дизайну. Всего было выпущено около 10 тысяч автомобилей этого типа, после чего производство было прекращено.

Размеры и габариты, наряду с типом конструкции кузова, также играют большую роль в обеспечении комфорта пассажиров и хорошей управляемости. Некоторые модификации ВАЗ 2112 даже оснащались люком, повышающим удобство эксплуатации автомобиля.

Итак, вот габариты кузова на ВАЗ 2112:

• Кузов — хэтчбек;
• Длина, мм — 4170;
• Высота, мм — 1435;
• Ширина без зеркал заднего вида, мм — 1680;
• Ширина с зеркалами заднего вида, мм — 1875.

Как видно из таблицы, они лучше соответствуют современным требованиям и помогают машине справляться с большим количеством функций. Хороший простор салона и багажника «двойки» — яркое тому подтверждение.Пассажиры внутри чувствуют себя очень комфортно, машина способна перевезти много груза, если вы планируете семейную поездку на дальние расстояния.

Кузовные детали

Ваз 2112 пользуется популярностью у начинающих автолюбителей. Этим можно объяснить определенные недостатки и деформации, которые со временем появляются на элементах кузова автомобиля. Начинающий водитель обычно неопытен и совершает определенные ошибки, которые приводят к авариям или поломкам.

Примечание. Бамперы страдают чаще других.Эти элементы кузова повреждаются при резком торможении или при несвоевременном трогании, что приводит к ударам спереди и сзади.

Крылья автомобиля не менее подвержены деформации. Эти детали сами по себе не очень прочные и при столкновении с серьезной аварией сильно деформируются. Менее серьезные поломки можно отремонтировать по габаритам, которые дает стандартная геометрия кузова ВАЗ 2112. Сложные деформации не подлежат восстановлению, их легче заменить.

Примечание. Чаще всего страдают передние крылья ВАЗ 2112, так как именно эти детали ломаются при боковых лобовых ударах, когда «двойка» не поддается.

И, конечно же, коррозия съедает очень много запчастей ВАЗ 2112, если хозяин недостаточно заботится о транспортном средстве. Чаще всего отрицательно сказывается рожь на капоте, дверях и тех частях кузова, которые либо скрыты от взгляда, либо расположены вблизи дорожного покрытия.

Геометрические размеры проемов

Подробнее о том, какие основные габариты кузова ВАЗ 2112 можно узнать из приведенной выше таблицы и фото материалов.Кроме того, вы можете найти ценную информацию о методах измерения геометрических диагоналей из других инструкций, представленных на нашем сайте.

Переднеприводный ВАЗ 2112 — одна из самых популярных спортивно-молодежных моделей ВАЗ. Автомобиль выпускался в кузове хэтчбек (пятидверное решение), а затем в кузове купе (трехдверное решение). Хорошие аэродинамические характеристики этого автомобиля и оригинальный, действительно спортивный дизайн позволили отечественному потребителю почувствовать себя по-настоящему счастливым обладателем мощного и стильного автомобиля.Только в 2010 году ВАЗ 2112 вытеснила с рынка новинка — Lada Priora в кузове хэтчбек.

Характеристики двигателя

Автомобильная трансмиссия

Классическая для ВАЗа МКПП в ВАЗ 2112 также нашла свое успешное применение.

Тормозная система и усилитель руля

Как и в предыдущей модели, на ВАЗ 2112 уже есть гидроусилитель руля, что сделало управление автомобилем еще комфортнее, а главное — безопаснее.Ведь теперь каждое движение водителя усиливается с помощью гидравлики, причем за доли секунды.

Размер шин

Размеры

Динамика

Машины ВАЗ 2112 показали действительно спортивные результаты, разогнавшись до заветных 100 км / ч за 12-13,5 минут в зависимости от той или иной модификации и мощности двигателя. При этом максимальная скорость, в отличие от предшественницы, была ограничена 170 километрами в час.

Расход топлива

Для самостоятельного решения задачи восстановления деталей автомобиля ВАЗ 2112 требуются геометрические размеры его кузова.В профессиональных мастерских эти параметры обязательно учитывают, и они индивидуальны для каждой модели станка. Необходимо устранить нарушение геометрии кузова, так как это значительно снижает безопасность управления таким автомобилем. Из этой статьи вы сможете узнать важную информацию о показателях, от которых зависит качественный ремонт кузова ВАЗ 2112.

Влияние геометрии кузова на управляемость

В процессе эксплуатации автомобиля ВАЗ 2112 рано или поздно происходит деформация деталей кузова.От степени их износа зависит безопасность в дороге и удобство эксплуатации.

ВАЗ 2112 выпускается с 1999 года. Кузов данной модели аналогичен модификации 2110, разница лишь в том, что первая немного короче второй.

Длина кузова 2112 составляет 4170 мм, а объем багажного отделения — 400 литров. Благодаря этим изменениям агрегатом легче управлять по сравнению с десятой моделью.

Рулевое колесо делает повороты легче и быстрее.

Модель 2112 носит спортивный характер. Он сочетает в себе выигрышные детали, характерные для «десятки», а также заднее сиденье универсала от модели 2111, что сделало автомобиль намного просторнее и маневреннее. Возможность трансформации заднего сиденья позволяет при необходимости значительно увеличить объем салона. Улучшенные характеристики управляемости упростили процесс входа в поворот, что значительно повысило уровень безопасности участников дорожного движения.

ВАЗ 2112 имеет несколько модификаций, например, модель 21123 отличается оригинальной конструкцией капота и бампера, что позволило кузову автомобиля стать популярным среди многих автолюбителей.Спустя некоторое время у ВАЗ 2112 появилась новая модель решетки радиатора, а капот приобрел стандартный вид.

Геометрические размеры «двойки»

ВАЗ 2112 — одна из самых популярных моделей среди автомобилей, выпускаемых отечественным автопромом. Он относительно недорогой, имеет хороший дизайн и разные стили корпуса.

Основные геометрические размеры кузова данного автомобиля следующие (в мм):

длина
• — 4170;

Ширина

• без зеркал — 1680;
• высота — 1435;
• ширина с зеркалами — 1875;
• диагональ проема задней двери — 1320;
• , короткая диагональ рамы заднего бокового окна — 230;
• расстояние между центром верхней балки проема задней двери и серединой ее нижней балки составляет 1050;
• длинная диагональ рамы заднего бокового окна — 710.

Самый редкий тип кузова 2112 — купе или трехдверный хэтчбек. Это спортивная модель, она выделяется среди других, однообразных в плане геометрических размеров корпуса. Именно конструктивные особенности купе ВАЗ 2112 позволили модели в свое время стать востребованной. Однако после выпуска десяти тысяч экземпляров купе 2112 производство прекратилось, поэтому он считается редкой моделью.

Несколько модификаций ВАЗ 2112 оснащались люками, что значительно повысило комфорт водителя и пассажиров в дороге.Показатели геометрических размеров 2112 позволили оснастить автомобиль множеством дополнительных функций.

Части тела, наиболее подверженные деформации

Резкое торможение или несвоевременный запуск вызывает, прежде всего, повреждение бампера. Если он незначительный, то при ремонте можно добиться показателей стандартной геометрии. При наличии сложных деформаций этого делать нельзя, поэтому поврежденную часть корпуса проще заменить на новую.

Если владелец автомобиля недостаточно заботится о состоянии кузова, то те детали, которые плотно соприкасаются с дорожным покрытием, быстро подвергаются коррозии. А ремонтировать капот, двери и скрытые части кузова вместо своевременной профилактики уже сложнее и дороже.

Похожие видео:

Реставрация автомобиля ВАЗ 2112.

Наши услуги. Устранение перекосов тела. Ремонт бамперов и пластиковых деталей.Выпрямление. Покраска и подгонка …

ВАЗ 2112 Реставрация и восстановление кузова, часть 3 Сборка и доставка клиенту

Целью запроса клиента является восстановление ВАЗ 2112 2000 года выпуска. Машина выглядела плачевно и очень грустно. Работа …

ВАЗ 2112 КУЗОВ подготовка к грунтовке

ваз 2112 подготовка и покраска # ваз2112 # покраска # двенажка.

ВАЗ 2110 Замена порога и ремонт днища.Часть 3. Готово.

Кузовной ремонт ВАЗ 2110

ВАЗ 2110. Замена порога и ремонт днища. Часть 1. Осмотр и снятие порога.

.
