Датчик коленвала на ВАЗ 2110: признаки неисправности, замена своими руками

Содержание:

1. Как он работает
2. Признаки неисправности
3. Проверка
4. Нюансы замены

Не секрет, что управление двигателем на «десятой» модели отечественного автопроизводителя АвтоВАЗ осуществляется за счет работы компьютера. Различные датчики снимают данные, отправляют их главному компьютеру, который распределяет работу систем.

Примечательно, но только данный элемент способен оставить работу двигателя, если регулятор выйдет из строя. Задача данного датчика заключается в синхронизации системы зажигания и системы подачи топлива.

Если прибор ломается, синхронизация нарушается. Следовательно, происходит сбой в работе всей системы. Искры нет, топливо не подается. Двигатель некоторое время может странно себя вести, но затем все равно заглохнет.

Как он работает

Давайте разберемся, как работает данный элемент. Регулятор считывает данные о частоте вращения коленчатого вала, а также сообщает о его текущем положении по средствам магнитных импульсов.

Расположение

Поскольку двигатели, устанавливаемые на ВАЗ 2110, отличаются друг от друга, применяются и различные датчики ПКВ. Следовательно, при замене обязательно выбирайте аналогичное устройство, поскольку регулятор с другими характеристиками банально не подойдет, потому система все равно работать не будет даже при наличии качественного, исправного датчика.

Признаки неисправности

Если у вас есть в распоряжении мультиметр и обычная отвертка, вы сможете без особых проблем самостоятельно проверить работоспособность устройства.

Выкручиваем гайку

К признакам неисправностей датчика коленвала относят:

• На приборной панели загорается сигнальная лампа, рекомендующая проверить двигатель;
• При холостом ходу двигатель ведет себя неустойчиво;
• Падает тяга;
• Обороты двигателя падают, поднимаются;
• Происходит детонация, то есть выстрелы впускного или выпускного коллектора;
• Двигатель не удается завести.

Проверка

Перед тем как его проверить, до него сперва необходимо добраться. А находится устройство в не очень удобном месте на двигателе. Так что приготовьтесь затратить на это некоторое время.

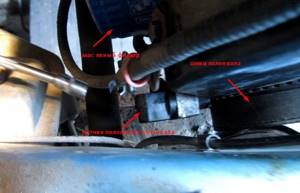

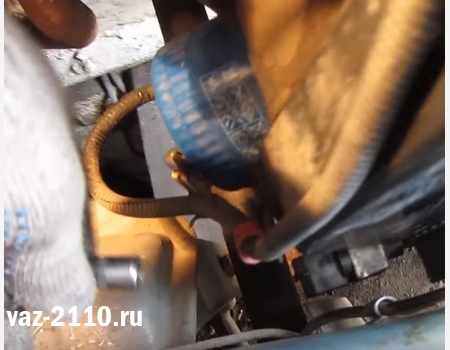

Вообще же искомый нами датчик находится на крышке масляного насоса. Искать его нужно непосредственно возле шкива генератора.

Теперь к вопросу о том, как его проверить. Рассмотрим две наиболее распространенных ситуации, но для начала снимем элемент.

• Демонтаж датчика осуществляется ключом на 10 миллиметров;
• Обязательно перед снятием сделайте специальные метки на картере и датчике. Это позволит вернуть его на прежнее место, либо установить новый регулятор в правильном положении;
• Если отсутствуют внешние, заметные на глаз повреждения датчика коленчатого вала, тогда необходимо использовать мультиметр;
• Не забудьте замерить расстояние между датчиком и диском синхронизации. В нормальном положении зазор составляет в пределах от 0,6 до 1,5 миллиметра.

Первый способ проверки

В данном случае вам потребуется омметр, которым вы будете заменять сопротивление на обмотке. Согласно нормам завода-производителя, показатель составляет от 550 до 750 Ом.

Ничего страшного, если ваши показатели несколько отличаются от нормы. Если же отклонения серьезные, вам обязательно придется заменить датчик.

Следует отметить справедливости ради, что датчик положения коленчатого вала на моделях ВАЗ 2110 редко ломается. Среди основных причин его отказа от нормальной функциональности является накопление грязи, механические повреждения, а также банальный заводской брак.

Второй метод

Здесь потребуется вольтметр, трансформатор и измеритель индуктивности. Мерить сопротивление желательно в условиях компактной температуры.

Когда показатели омметра получены, вооружитесь прибором для измерения индуктивности. В норме прибор должен показать от 200 до 4000 единиц (миллигенри).

Мегомметром измеряется сопротивление при питании обмотки датчика положения коленвала в 500 вольт. При нормальном состоянии показания составят не более 20 Мом.

Нюансы замены

Заменить датчик достаточно просто. Он снимается со своего места обитания, а на его место устанавливается новое устройство.

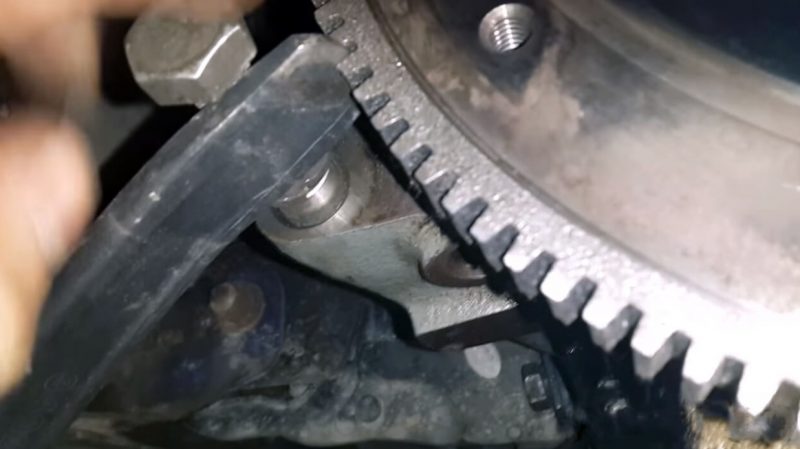

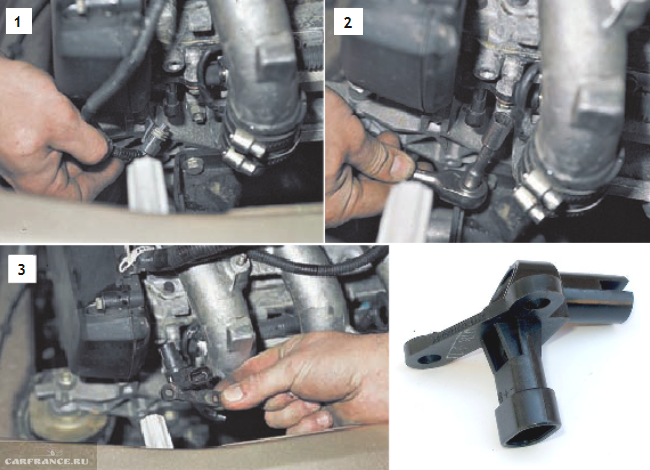

Место установки и элементы крепежа

Однако при этом важно учесть некоторые нюансы.

1. Выбирайте качественные автозапчасти, которые следует приобрести в специализированных магазинах. Их работоспособность желательно проверить на месте.
2. При установке на место нового регулятора, соблюдайте изначальное положение. Чтобы его запомнить, нанесите соответствующие метки маркером или мелом.
3. Не забудьте соблюдать требуемое расстояние между датчиком и диском синхронизации. Нормальный показатель зазора мы вам уже сообщили.
4. Болты затягиваются обязательно с моментом, не превышающим 8-12 нм.
5. Проверьте новый датчик до того, как он окажется задействован в работе топливной системы. Неправильно подобранное устройство может привести к возникновению ряда других неисправностей, отказу работы силового агрегата.

Самостоятельно проверить и поменять датчик положения коленвала на отечественной «десятке» не сложно. Наиболее проблематичным этапом работы является получение доступа к устройству, поскольку спрятано оно достаточно далеко. Тем не менее, если вы справитесь с этим, все последующие мероприятия покажутся вам сущим пустяком.

Только ни в коем случае не расслабляйтесь, действуйте аккуратно, последовательно, соблюдайте все метки и правила замены девайса.

 Загрузка …

Замена датчика положения коленвала на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Благодаря датчику положения коленвала осуществляется синхронная работа системы зажигания и системы подачи топлива в двигатель автомобиля. Проще говоря, контроллер, управляющий полностью инжекторной системой впрыска, определяет момент  подачи команды на форсунки, чтобы они подали топливо в цилиндры, а также он устанавливает момент подачи искры в соответствующий цилиндр — всё благодаря одному лишь датчику.

Примечание!
Вам понадобится минимальный набор инструментов: гаечный ключ «на 10», а лучше вороток и накидная головка, мультиметр для проверки датчика на работоспособность.

Местонахождение датчика

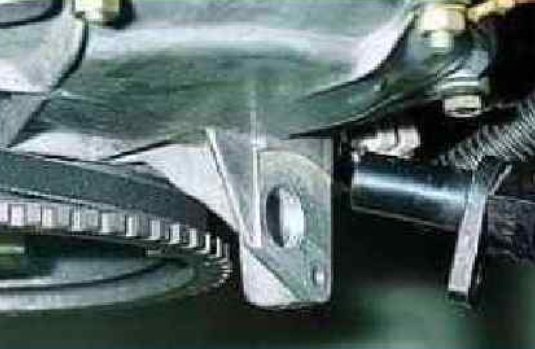

Сам датчик закрепляется на кронштейне, расположенном на крышке масляного насоса, он своей лицевой стороной смотрит на зубья большого шкива коленчатого вала (указаны синей стрелкой). В задней части у датчика располагаются выводы, к которым и подсоединяется колодка проводов, идущая от контроллера (указан красной стрелкой на фото).

Когда менять датчик?

Он со временем засоряется, ведь находится внизу, и на его лицевой стороне появляется грязь. Снимите его с автомобиля и аккуратно щёткой очистите лицевую часть датчика от грязи. Если не помогло, произведите замену датчика на новый.  В противном случае мощность снизится значительно и детонация при разгоне будет (подробности здесь: «Описание детонации двигателя подробно»). Однако, не меняйте датчик не проверив его, ведь подобные симптомы относятся к другим датчикам (например, сбитые фазы ГРМ, шпонки плохо закрепляются на места, натяжной ролик не справляется).

Замена данного датчика на ВАЗ 2110-ВАЗ 2112

1. Датчик – электронный компонент движка, к нему подсоединяются провода, поэтому перед началом работы обесточьте бортовую сеть у автомобиля: скиньте клемму минус с АКБ (процедура описана в статье: «Замена аккумулятора на автомобилях»).

2. Теперь отожмите рукой фиксатор, крепящий проводку на датчике, и отсоедините его (фото 1). Действуйте аккуратно, на практике достаточно случаев поломки фиксатора из-за чрезмерного воздействия. Далее с помощью ключа отверните болт, благодаря которому датчик крепится на кронштейне (фото 2) и снимите датчик. На приборе включите функцию вольтметра с пределом измерения до 200 мВ и подсоедините провода, идущие от него, на выводы датчика (фото 4). Взяв отвёртку с плоским лезвием, очень быстро попытайтесь проносить её над лицевой части датчика. Прибор начнет выдавать показания в районе 0,3 В. Ничего не происходит? – осуществите замену датчика.

Примечание!
Правильнее проверять датчик на исправность, когда он установлен на машине К выводам датчика подсоединяется спец. прибор, заводите машину и наблюдайте за скачками на приборе. Учтите, машина не заведётся, аккумулятор сильно не сажайте.

3. Если окажется, что датчик подлежит замене, обязательно берите точно такой же: идентичной формы и длины. После установки, проверьте набором специальных щупов расстояние между лицом датчика и зубьями шкива коленвала, данное расстояние должно быть в пределах 1±0,41 мм.

Дополнительный видеоролик:
Ниже представлены видеоматериалы по теме сегодняшней статьи, рекомендуем ознакомиться.

Где находится датчик коленвала ВАЗ 2112 16 клапанов: фото и видео

Нынешние силовые агрегаты ВАЗ, в которых предусмотрена система впрыска намного экономичнее и проще в обслуживании, нежели их карбюраторные предшественники. Но есть и слабые места — это датчики, часто ломающиеся и этим доставляющие много хлопот. К примеру, датчик коленвала ВАЗ 2112 16 клапанов где находится, знает не каждый, но если он перестает работать, то вся система функционировать не будет. Но отчаиваться не стоит в данном случае можно обойтись своими силами.

Хоть эти устройства отличаются надежностью, но в случае, если с ним что-нибудь произойдет и неисправности, то мотор не запустится. Принимая во внимание, тот факт, что датчик положения коленвала не обладает механическими подвижными частями, то основным виновником выхода его из строя может быть только коррозия или грязь.

Содержание

[ Раскрыть]

[ Скрыть]

Где находится?

Чтобы определить, где расположен датчик положения коленвала на автомобиле ВАЗ, достаточно понять, как он функционирует. Это несложно. Данное устройство считывает зубчики шкива коленвала, проходящие возле его сердечника, создающие импульсы переменного тока, а далее отправляет их в электронный блок. Значит, этот датчик вала может находиться только — возле шкива генератора. Закреплен он болтом в специальном кронштейне. К датчику, подключен достаточно длинный провод имеющий разъем.

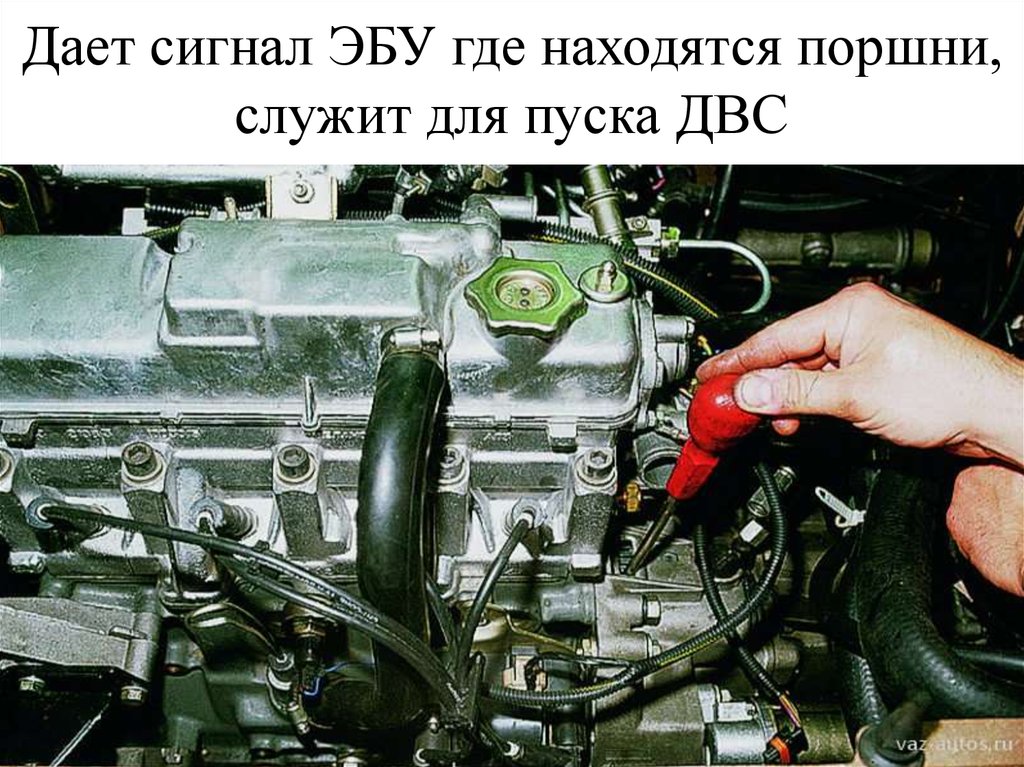

Расположение ДПКВ

Согласно стандарту на ВАЗ 2112 с двигателем 16 клапанов ставится индукционный датчик положения вала, состоящий из специального намагниченного сердечника и обмотки. Он следит за прохождение мимо сердечника шестидесяти зубчиков диска, которые размещены с промежутком в 6 градусов. Суть в том, что 2 подряд зубчика отсутствует, вследствие чего получается небольшой промежуток. Когда мимо устройства проходит впадина в нем создается специальный импульс, передающийся посредством провода ЭБУ.

Управляющее устройство ВАЗ вычисляет частоту вращения коленвала и направляет специальные сигналы форсункам. Необходимо следить, чтобы промежуток между намагниченным сердечником и зубчиками был в пределах 1±0,2 миллиметра. В случае потребности проверки и вероятной замены из-за неисправности отыскать датчик положения коленчатого вала несложно — он крепится к крышке маслонасоса. Замена и проверка этого устройства проста и по силам даже начинающему автомобилисту. И естественно для этого ехать на СТО нет никакого смысла. Это лишняя трата средств и время. На самостоятельную замену этого устройства уйдет время меньше чем на замену колеса.

Признаки неисправности

В случае если датчик положения коленвала ВАЗ 2112 с двигателем 16 клапанов выйдет из строя полностью, то запустить силовой агрегат не получится. В иных случаях симптомы и признаки неисправности могут быть следующие:

• ухудшение запуска силового агрегата;
• нестабильное функционирование двигателя;
• уменьшение мощности мотора;
• возникновение детонации на больших нагрузках.

Способы устранения поломки

Если вы обнаружили хоть один из вышеперечисленных симптомов неисправности, то в первую очередь обратите внимание, не загрязнилось ли устройство и нет ли на нем механических повреждений. Чтобы это сделать необходимо в первую очередь снять устройство. Сделать это несложно и из инструментов нам понадобиться лишь ключ на 10.

1. Первым делом выключаем зажигание.
2. Находим датчик положения коленчатого вала.

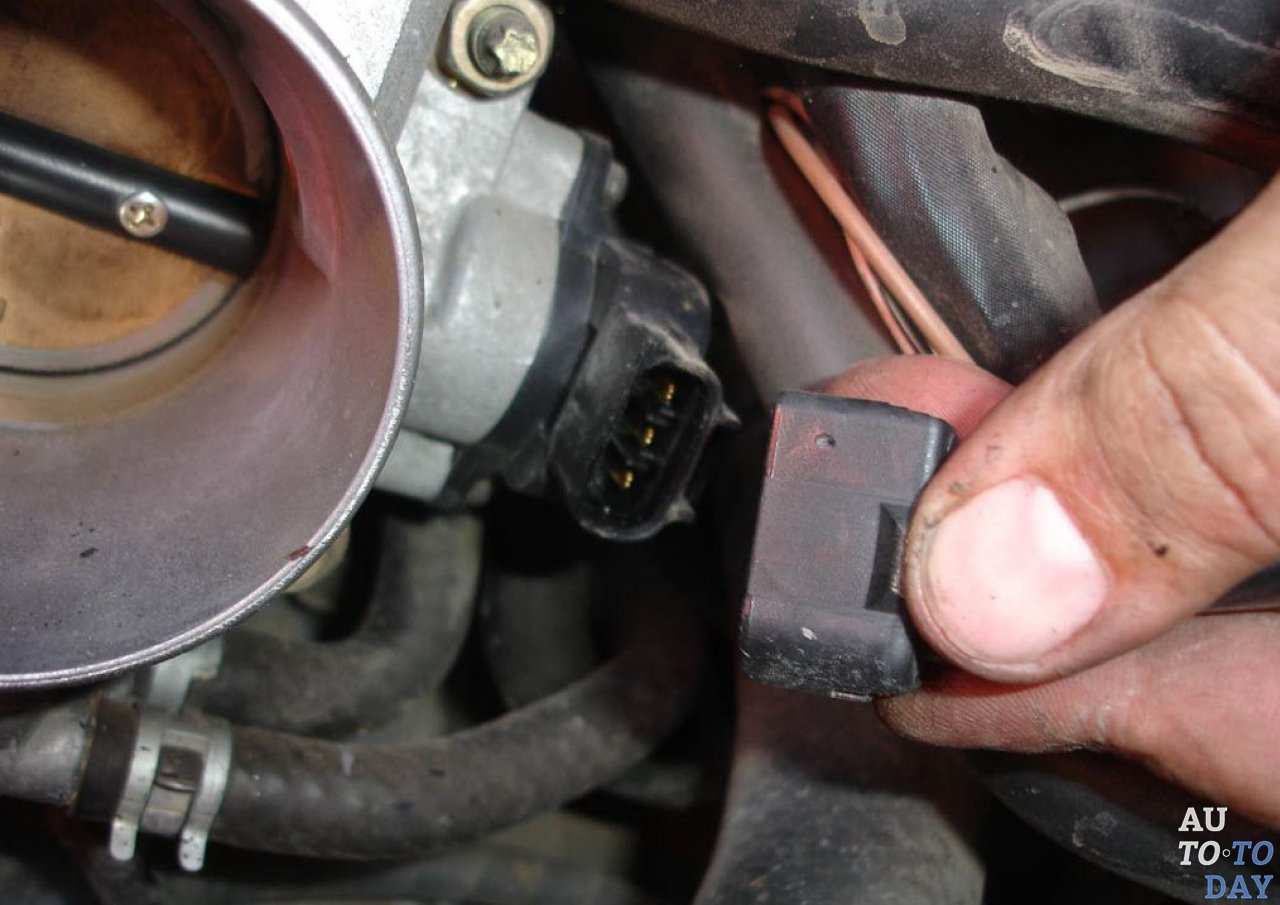

3. Отсоединяем разъемы.

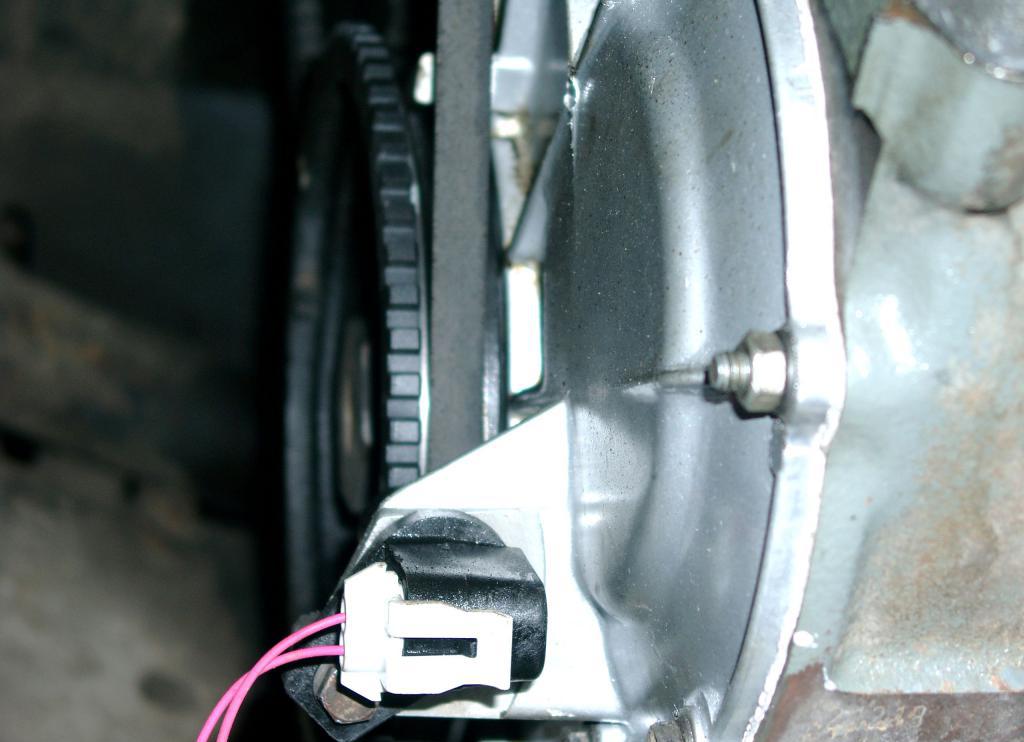

   Отсоединяем провода

4. С помощью ключа откручиваем болт, закрепляющий устройство.

   Выкручиваем болт

5. Снимаем датчик положения коленвала из кронштейна.

   Снимаем ДПКВ

Внимательно осматриваем, нет ли повреждений, в случае если такие обнаружены, то лучше сразу отправляться в магазин за новым.

Это устройство можно проверить и самому, для этого лишь достаточно определить сопротивление обмоток. Показания омметра должны быть в пределах 550-570 Ом. Если показания соответствующие, то, возможно все дело в проводке. Поочередно проверьте все провода и соединения. Не пытайтесь отремонтировать датчик коленчатого вала на автомобилях ВАЗ — он не подлежит ремонту.

Перед установкой обязательно протрите место усадки, оно должно быть чистым от грязи пыли. Далее, поставьте датчик вала и закрутите болт. После подсоединения проводов можно считать работу завершенной. Как видите, вся процедура достаточно проста. Если вы хотите получить еще дополнительную информацию, или не поняли где вал находится, то посмотрите предлагаемое нами видео.

 Загрузка …

Видео «Замена ДПКВ»

В этом видео опытный мастер подробно расскажет и покажет как производиться замена, в случае возникновения неисправности, датчика положения коленчатого вала на автомобилях ВАЗ.

Где находится датчик распредвала ВАЗ 2110

…повышенный расход топлива, ухудшение динамики при разгоне и т.д. Диагнос…

Откручиваем крепления датчика фаз.

Ваз 21102 датчик охлаждающей жидкости.

где находится датчик распредвала на ваз 2110.

Замена датчика коленвала на ВАЗ-2110-13.

Замена датчика уровня масла ваз 2114.

РЕКОМЕНДАЦИЯ Убедиться в неисправности датчика положения распределительного …

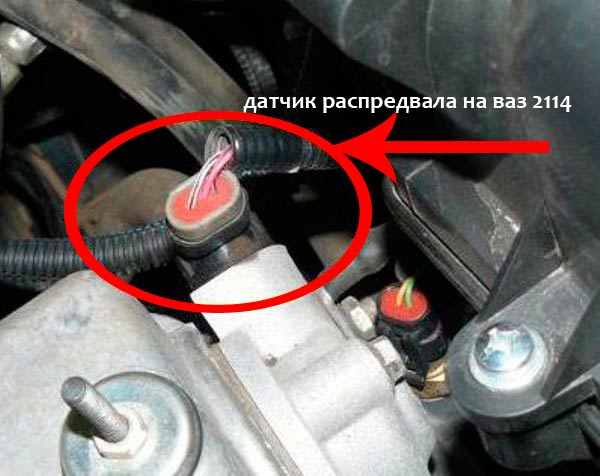

Датчик распредвала ваз 2114 фото.

Датчик скорости на ваз 21102.

датчика скорости на Калине Тюнинг ВАЗ, 2106.

ВАЗ 2114, ВАЗ 2115 — Стартер.Дефекты.Советы.Решения.

Применяемость: ВАЗ 2113-15,2110. .. торцевой, Датчик фазы распредвала.

Инструкция по замене датчика фаз положения распредвала ВАЗ 2114.

коленвала ваз клапанов датчик ремонт датчику провода.

Головкой «на 10» отворачиваем два болта крепления датчика фаз.

Главное понимать примерное расположение болта и… Начну наверно с месторас…

Датчик фаз 21.3847.

Замена датчика фазы (положения распредвала) на ВАЗ 2114.

Неисправности датчика положения коленчатого вала.

регулятор давления топлива ВАЗ 2110-12.

Замена датчиков.

Датчик коленвала ваз 2114 фото.

доработка 8 клапанных головок блока

Датчик скорости ваз 2115 фото.

замена датчика фаз — положения распредвала на ВАЗ 2109-2108 инжектор.

Датчик коленвала ВАЗ 2110: признаки неисправности, как проверить?

Коленчатый вал автомобиля является самым важным органом, обеспечивающим образование крутящего усилия в автомобиле. Поэтому точность работы всех сопутствующих систем важна не только для поддержания его деятельности, но и для обеспечения движения машины. Для этого в современном авто производства автозавода ВАЗ существует система различных датчиков, которые оповещают владельца автомобиля о возникновении внештатных ситуаций в агрегатах этого сложного механизма.

В модели ВАЗ-2110 настройки двигателя контролируются компьютером, работа которого основывается на показаниях датчиков. Однако при возникновении неисправности лишь один из них способен заблокировать работу мотора – это датчик работы коленвала (ДПКВ – датчик положения коленчатого вала). Этот узел отвечает за соответствие работы системы подачи топлива с зажиганием. Если ДПКВ выходит из строя, синхронизация между упомянутыми системами нарушается, после чего вся система перестает правильно работать:

• может не происходить искрообразования;
• замедляется или пропадает подача топлива;
• возникают расстройства в работе силового агрегата.

Читайте также: Как прокачать тормоза на ВАЗ-2110

Любая из перечисленных проблем приводит к остановке двигателя.

Работа датчика и определение поломки

Датчик коленвала фиксирует два показателя работы этого механизма – его частоту вращения и положение посредством магнитных импульсов. У моделей тольяттинских автомобилей данные устройства могут быть различных типов. При замене вышедшего из строя прибора необходимо поменять его на такой же или аналог с подобными характеристиками.

Симптомом поломки устройства является светящаяся на приборной панели лампочка «проверьте двигатель». Также стоит обратить внимание на ощущение падения мощности двигателя. Обычно данной проблеме сопутствуют следующие признаки:

• неустойчивость холостого хода;
• падение тяги;
• неожиданное понижение или повышения оборотов двигателя;
• внешне беспричинные проблемы с запуском двигателя автомобиля;
• хлопки на входе в коллектор и прострелы внутри двигателя.

Устройство располагается в не самом удобном месте, и чтобы получить к нему доступ, нужно потратить много времени и усилий. Датчик находится в районе крышки масляного насоса, почти там, где расположен шкив генератора.

Читайте также: Что выбрать: ВАЗ-2115 или ВАЗ-2110

Проверка ДПКВ на исправность

Чтобы убедиться в подозрениях о поломке именно датчика коленвала, рассматриваются два самых вероятных случая возникновения его неисправности. В обоих из этих случаев понадобится демонтаж прибора посредством ключа на резьбу под десять. Перед операцией на картере и самом датчике рисуются метки, которые позже помогут докрутить устройство до начального угла поворота.

Также автомобилист не должен забыть измерить перед демонтажем просвет между синхродиском и датчиком, который не может выходить за пределы размера 0,6-1,5 мм. Если отсутствуют такие механические повреждения, как царапины, вмятины, повреждения структуры материала, датчик проверяется при помощи других измерительных приборов:

• проверка омметром. В данном случае необходимо провести измерение сопротивления обмотки датчика. Так как стандартное значение этого показателя, установленное изготовителем колеблется от 550 до 750 Ом, то выход за указанные пределы сигнализирует о неправильном функционировании этого важного для корректной работы авто прибора – значит, он неисправный. Здесь стоит отметить, что изготовителем все же допускается небольшое расхождение по сопротивлению с паспортными значениями, но в любом случае они должны соответствовать указанным данным в инструкции по эксплуатации машины;
• проверка вольтметром, измерителем индуктивности и трансформатором. Этот способ сложнее, но действеннее – измеряется сопротивление тем же омметром, после чего проверяется индуктивность (должна составлять от 200 до 4000 миллигенри), при напряжении обмотки датчика 500 Вольт. Далее надо измерить сопротивление мегомметром и убедиться, что оно не превышают значение в 20 МОм.

Если датчик все же не прошел данные испытания, то он подлежит замене. При этой процедуре необходимо не забыть о регламентированном производителем расстоянии между ним и диском синхронизации, а также совмещении с пометками на картере, которые были сделаны на предыдущем устройстве. Перед установкой нового датчика его обязательно проверяют, так как даже при правильном выполнении всех процедур по установке он может неправильно работать.

Читайте также: Почему во время движения ВАЗ-2110 тускло горит лампа зарядки аккумулятора

Проверка нового ДПКВ производится по той же схеме, как и предположительно неисправного, а по результатам тестов прибор может быть установлен вместо предыдущего либо отбракован. При установке болты затягиваются с моментом от 8 до 12 Нм. Однако в любом случае перед проведением всех действий по замене достаточно дорогого и труднодоступного узла стоит однозначно убедиться, что именно он вышел из строя, ведь авто производства нашего автопрома может зачастую приносить неприятные сюрпризы.

Где находится датчик положения коленвала (ДПКВ)

Датчик положения коленчатого вала (ДПКВ) играет важную роль в работе двигателя. Это один из немногих датчиков, при отказе которого машина, скорее всего, просто не заведется. Основная функция датчика положения коленвала – передача в блок управления двигателем информации о положении, в котором находятся поршни в цилиндрах.

По статистике, датчик положения коленчатого вала выходит из строя не так уж часто, однако если косвенные признаки указывают на то, что ДПКВ «умер», его следует проверить. А для этого необходимо знать, где находится датчик положения коленчатого вала.

Расположение ДПКВ может различаться у разных автомобилей. Общее правило при поиске датчика положения коленчатого вала – искать его в районе шкива привода генератора, он закреплен на специальном кронштейне. Отличительная черта датчика положения коленвала – длинный провод с разъемом, который идет от него.

Примеры расположения датчика положения коленчатого вала на разных автомобилях

На инжекторных автомобилях ВАЗ (к примеру, на ВАЗ 2110, 2111, 2112 и т.д.) датчик положения коленвала находится именно в районе шкива ремня генератора – на крышке масляного насоса.

Определить, где находится датчик положения коленвала на ВАЗ, несложно

На автомобиле Дэу Нексия расположение ДПКВ зависит от типа мотора. На двигателе F16MF он находится напротив задающего венца (диска) на заднем конце коленчатого вала, а на моторах A15MF, G15MF и A15SMS – напротив задающего диска на шкиве коленчатого вала.

Чтобы добраться до датчика положения коленчатого вала на Рено Логан (с моторами 1.4 и 1.6 литра), придется сначала снять шланг воздухозаборника с патрубка воздушного фильтра. ДПКВ находится внизу справа в районе блока цилиндров. Датчик легко можно опознать по крепежной пластине с двумя отверстиями.

На автомобиле Хендай Соната датчик положения коленчатого вала расположен под крышкой ремня ГРМ внизу в районе балансировочного ролика. Фишка с контактами от ДПКВ идет непосредственно к корпусу клапанной крышки.

Если вы не смогли определить, где находится датчик коленчатого вала в вашем автомобиле, следует обратиться к технической документации по конкретной модификации или спросить у специалистов.

Замена провода датчика коленвала ваз 2110 – АвтоТоп

Все про датчик коленвала ВАЗ 2110, ВАЗ 2111 и ВАЗ 2112

Датчик положения коленчатого вала (ДПКВ) выдает ЭБУ (электронный блок управления двигателем) информацию об угловом положении коленчатого вала и моменте прохождения поршнями 1-го и 4-го цилиндров ВМТ. В случае неисправности датчика возникают проблемы в работе двигателя. Рассмотрим, назначение, проверку и замену ДПКВ.

За что отвечает датчик коленвала

Признаки неисправности датчик коленвала

Где находится датчик коленвала

Замена датчика положения коленвала ВАЗ 2110

Как проверить датчик положения коленвала своими руками

Сталкивались ли Вы с неисправностями ДПКВ?

Ключевые слова:

Добавить комментарий

Фишка датчика коленвала ваз 2110

Все про датчик коленвала ВАЗ 2110, ВАЗ 2111 и ВАЗ 2112

За что отвечает датчик коленвала

Признаки неисправности датчик коленвала

Где находится датчик коленвала

Замена датчика положения коленвала ВАЗ 2110

Признаки неисправности датчика коленвала ВАЗ 2110 и 2112.

Точная диагностика

На каком зубе должен стоять датчик коленвала ваз 2110

Признаки неисправности датчика коленвала ВАЗ 2110 и 2112. Точная диагностика

Все про датчик коленвала ВАЗ 2110, ВАЗ 2111 и ВАЗ 2112

За что отвечает датчик коленвала

Признаки неисправности датчик коленвала

Где находится датчик коленвала

Замена датчика положения коленвала ВАЗ 2110

Как проверить датчик положения коленвала своими руками

Неисправности датчика фаз на ВАЗ 2112 16 клапанов. Знания лишними не будут

Ваз 2110 проводка датчика коленвала

Ремонт проводки датчика коленвала ВАЗ — A116.

RU Казань

Ремонт проводки разъема Датчика Положения Коленчатого Вала (ДПКВ) ВАЗ.

Достаточно часто причиной дерганья машины и ее полной остановки является обрыв цепи ДПКВ (ошибка P0335 или P0336)

Обрыв провода чаще всего происходит у основания разъема датчика. Необходимо заменить разъем на новый. В статье рассмотрим, как это сделать наиболее правильно, а так же вы узнаете, как можно отремонтировать старый разъем датчика, если вдруг нет возможности приобрести новый.

Все делалось в помещении, поэтому часть с присоединением восстановленного разъема к автомобильной проводке является демонстрационной, то есть нужно сделать все то же, только не на столе, а на машине).

Отрезаем разъем от проводки автомобиля на расстоянии 3-5 см от разъема. Снимаем пластиковый фиксатор проводов (честно говоря — не особо он мешает проводам ломаться под корень — так что обратно можете его не ставить, если лень станет…)

Проволокой диаметром 0,8 мм (мы использовали кусочек сварочной проволоки от полуавтомата Кемпи) через специальный паз поджимаем фиксирующие упоры контактов (достаточно просто вставить проволоку до упора).

За остатки проводов вытягиваем контакты из разъема. Выходят они довольно туго из-за резиновых уплотнителей. Разжимаем лепестки контактов вокруг резиновых уплотнителей и под корень обламываем старые провода.

Находим пару кусочков провода длиной по 10-15 см., подходящего по сечению и цвету. Не забываем одеть на провода резиновые уплотнители.

Зачищаем концы проводов на 3-4 мм, аккуратно припаиваем к контактам. Мы пользовались 25-ваттным паяльником, припоем ПОС-61 и активным флюсом на основе хлористого цинка.

Зажимаем лепестками контактов резиновые уплотнители, слегка отгибаем фиксаторы контактов….

Вставляем контакты с проводами в разъем до легкого щелчка фиксатора. Одеваем пластмассовый фиксатор проводов на заднюю часть разъема. Разъем восстановлен!

Далее — переходим к машине. Зачищаем провод ДПКВ — не более 5 см. Экран отгибаем назад, белый и зеленый провода зачищаем на 15 мм.

Одеваем на провода разъема термоусадочные трубки и скручиваем соответствующие провода электромонтажной скруткой.

Натягиваем на скрутки термоусадку и нагреваем ее чем под руку попадется — нам попалась зажигалка. Но если у вас под рукой фен — это будет лучше… по крайней мере по фен-шую именно так и положено.

Восстановленные провода слегка скручиваем между собой и обматывает изолентой, начиная от разъема. Изоленту наматываем с нахлестом на предыдущий слой не менее 50%. Результат на картинке ниже — место скрутки достаточно хорошо защищено от попадания влаги и выглядит аккуратно. Остается присоединить разъем к датчику и ОБЯЗАТЕЛЬНО зафиксировать провод ДПКВ на специальном кронштейне на нижнем болте крышки ремня ГРМ.

Конечно, надежность ниже, чем у цельных проводов — но работает подобное соединение годами — испытано. За 5 лет ни одного возврата.

Провод датчика коленвала ваз 2110

Все про датчик коленвала ВАЗ 2110, ВАЗ 2111 и ВАЗ 2112

Датчик положения коленчатого вала (ДПКВ) выдает ЭБУ (электронный блок управления двигателем) информацию об угловом положении коленчатого вала и моменте прохождения поршнями 1-го и 4-го цилиндров ВМТ. В случае неисправности датчика возникают проблемы в работе двигателя. Рассмотрим, назначение, проверку и замену ДПКВ.

За что отвечает датчик коленвала

Признаки неисправности датчик коленвала

Где находится датчик коленвала

Замена датчика положения коленвала ВАЗ 2110

Как проверить датчик положения коленвала своими руками

Признаки неисправности датчика коленвала ВАЗ 2110 и 2112. Точная диагностика

ВАЗ 2110 замена провода дпкв

ВАЗ 2110 взгляд из прошлого.

2110 черный – mimege.ru.

Bogdan 2110 Серебристый Люкс+ Bogdan 2110.

Указатели поворота для ВАЗ 2110/11/12, хромированные.

Бортжурнал Лада 2110 стройвариант) .

Лада 2110 Green Dream.

Бпан ваз 2110 вк.

Lada 2110 Чёрная молния.

Замены фильтрующего элемента в машине Ваз 2110.

Купить ВАЗ 2110 2005 в Кемерово, бензин

Фотографии автомобилей Лада 2110 (1996 – 2007) Седан.

Автоотзыв о ВАЗ 2110.

фото машин ваз 2110.

allwantsimg.com / ваз 2110 млечка.

Lada 2110 «Релейная» Logbook.

Куплю ваз 2110 фото.

Рекомендации автовладельца Лада 2110.

Прокат ВАЗ 2110.

Мой 2110 достался мне в люксовой комплектации

Фото на ваз 2110 на посадке.

Как поменять чехлы на ваз 2110 амортизаторов пружин.

Бортжурнал Лада 2110 капитошка.

Фото Лада 2110 от владельца.

Автокнига для Ваз 2110.

Датчик коленвала ваз 2110 какой провод идёт в месте датчиком

Ты на самом датчике конта..

Задача датчика скорости -..

2619 замена и проверка да..

Предлагаем вам ознакомить..

Капитальный ремонт двигат..

Раздел новичков нашего фо..

В руках мастера датчик дп..

Датчик коленчатого вала к..

Фото датчика коленвала на..

Сколько стоит датчик холо..

3проверьте жгут проводов ..

Датчик коленвала nissan s..

Ваз 2111 проводка к датчи. .

Двигатель змз 409 uazbuka..

Датчик распредвала онже д..

Сколько стоит датчик холо..

Меняем датчик скорости на..

Схема системы зажигания в..

Датчик положения коленвал..

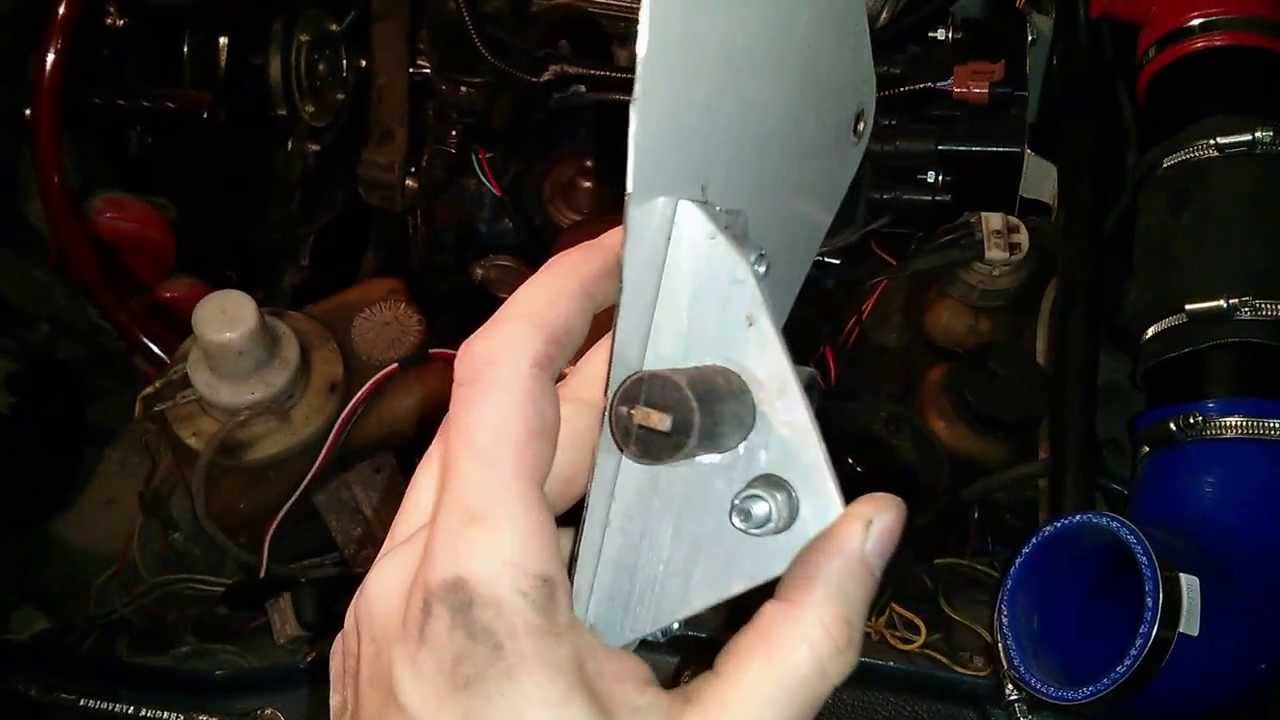

И кронштейн для крепления..

Датчик холостого хода куп..

212 снятие и установка дв..

Процесс замены датчика на..

Датчики ваз 2110 2112 ros..

Датчик положения коленвал..

Сколько стоит датчик холо..

Еще галереи по теме: датчик коленвала киа соренто | датчик коленвала на митсубиси кантер | датчик коленвала тойота 3s | датчик кондиционера megane 2

Как прозвонить провод датчика коленвала 2110

ВАЗ 2110 взгляд из прошлого.

2110 черный – mimege.ru.

Купить ВАЗ 2110 2005 в Кемерово, бензин

Фото на ваз 2110 на посадке.

Фотографии автомобилей Лада 2110 (1996 – 2007) Седан.

Автоотзыв о ВАЗ 2110.

фото машин ваз 2110.

. я буквально вчера получил вызов на драг рейс с лада 2110 мотор

Лада 2110 БПАН – отзыв владельца – DRIVE2.RU Лада 2110 БПАН 960×540 45/50.

Lada 2110 Чёрная молния.

Bogdan 2110 Серебристый Люкс+ Bogdan 2110.

Бортжурнал Лада 2110 стройвариант) .

Мой 2110 достался мне в люксовой комплектации

Лада 2110 Green Dream.

allwantsimg.com / ваз 2110 млечка.

Lada 2110 «Релейная» Logbook.

Куплю ваз 2110 фото.

Рекомендации автовладельца Лада 2110.

Прокат ВАЗ 2110.

Замены фильтрующего элемента в машине Ваз 2110.

Указатели поворота для ВАЗ 2110/11/12, хромированные.

Как поменять чехлы на ваз 2110 амортизаторов пружин.

Ремонт проводки разъема Датчика Положения Коленчатого Вала (ДПКВ) ВАЗ.

Достаточно часто причиной дерганья машины и ее полной остановки является обрыв цепи ДПКВ (ошибка P0335 или P0336)

Обрыв провода чаще всего происходит у основания разъема датчика. Необходимо заменить разъем на новый. В статье рассмотрим, как это сделать наиболее правильно, а так же вы узнаете, как можно отремонтировать старый разъем датчика, если вдруг нет возможности приобрести новый.

Все делалось в помещении, поэтому часть с присоединением восстановленного разъема к автомобильной проводке является демонстрационной, то есть нужно сделать все то же, только не на столе, а на машине).

Отрезаем разъем от проводки автомобиля на расстоянии 3-5 см от разъема. Снимаем пластиковый фиксатор проводов (честно говоря — не особо он мешает проводам ломаться под корень — так что обратно можете его не ставить, если лень станет…)

Проволокой диаметром 0,8 мм (мы использовали кусочек сварочной проволоки от полуавтомата Кемпи) через специальный паз поджимаем фиксирующие упоры контактов (достаточно просто вставить проволоку до упора).

За остатки проводов вытягиваем контакты из разъема. Выходят они довольно туго из-за резиновых уплотнителей. Разжимаем лепестки контактов вокруг резиновых уплотнителей и под корень обламываем старые провода.

Находим пару кусочков провода длиной по 10-15 см., подходящего по сечению и цвету. Не забываем одеть на провода резиновые уплотнители.

Зачищаем концы проводов на 3-4 мм, аккуратно припаиваем к контактам. Мы пользовались 25-ваттным паяльником, припоем ПОС-61 и активным флюсом на основе хлористого цинка.

Зажимаем лепестками контактов резиновые уплотнители, слегка отгибаем фиксаторы контактов….

Вставляем контакты с проводами в разъем до легкого щелчка фиксатора. Одеваем пластмассовый фиксатор проводов на заднюю часть разъема. Разъем восстановлен!

Далее — переходим к машине. Зачищаем провод ДПКВ — не более 5 см. Экран отгибаем назад, белый и зеленый провода зачищаем на 15 мм.

Одеваем на провода разъема термоусадочные трубки и скручиваем соответствующие провода электромонтажной скруткой.

Натягиваем на скрутки термоусадку и нагреваем ее чем под руку попадется — нам попалась зажигалка. Но если у вас под рукой фен — это будет лучше… по крайней мере по фен-шую именно так и положено.

Восстановленные провода слегка скручиваем между собой и обматывает изолентой, начиная от разъема. Изоленту наматываем с нахлестом на предыдущий слой не менее 50%. Результат на картинке ниже — место скрутки достаточно хорошо защищено от попадания влаги и выглядит аккуратно. Остается присоединить разъем к датчику и ОБЯЗАТЕЛЬНО зафиксировать провод ДПКВ на специальном кронштейне на нижнем болте крышки ремня ГРМ.

Конечно, надежность ниже, чем у цельных проводов — но работает подобное соединение годами — испытано. За 5 лет ни одного возврата.

Ни для кого не секрет, что при выходе датчика положения коленвала из строя автомобиль дальше поедет только на эвакуаторе или на буксире. Двигатель попросту будет невозможно завести, и датчик не ремонтопригоден, только замена. Датчик не из дешевых, поэтому прежде чем покупать новый рекомендую убедиться что причиной неисправности является именно ДПКВ, а не что либо другое, или просто косяк в проводке и фишке подключения датчика. Если же диагностика показывает что виноват именно он, топаем в ближайший магазин автозапчастей и приобретаем датчик, выглядит он следующим образом:

Для замены ДПКВ на ВАЗ-2110, 2111 и 2112 нам понадобится следующий инструмент:

Торцевой ключик на «10».

Набор щупов, что бы выставить зазор.

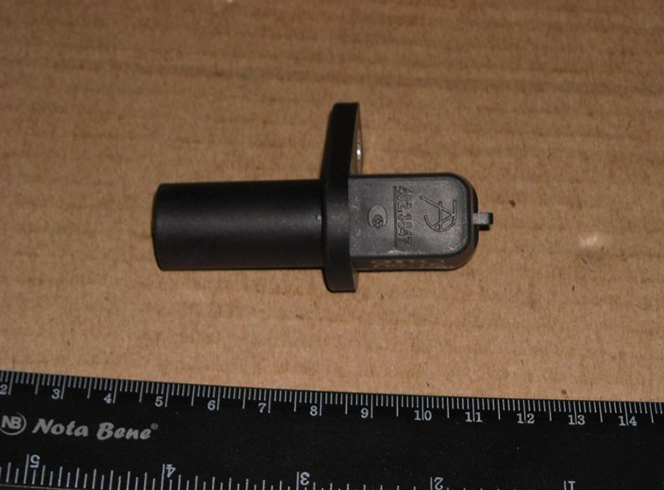

Ну и сам новый датчик коленвала.

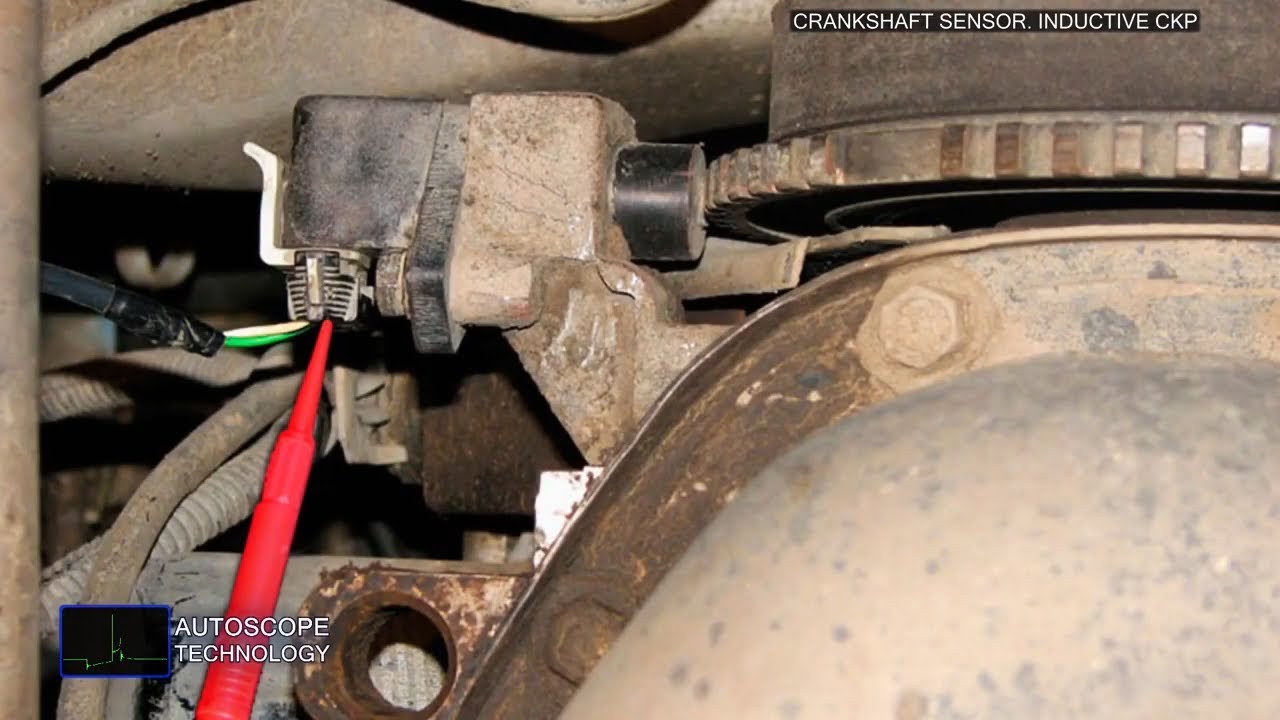

Датчик расположен в непосредственной близости от шкива коленвала. Итак, снимаем колодку с датчика поддев ее отверткой или любым другим сподручным инструментом. (можно просто руками).

Затем берем приготовленный торцовый или рожковый ключик на 10 и им откручиваем болт, который крепит ДПКВ к двигателю.

Затем откладываем в сторону снятый датчик, берем новый и ставим взамен старого, ошибиться при установке невозможно, он устанавливается только в одном положении. Прикручиваем обратно болт крепления датчика, и берем наш набор щупов. Ими то мы и отрегулируем или просто проверим получился ли у нас необходимый зазор нового датчика. Правильным расстоянием от зубов шкива коленвала до датчика считается 1 мм. плюс-минус 0,41 мм.

Если все верно – одеваем фишку на место и пробуем завести двигатель. Если расстояние больше – смотрим где косяк и что попало под датчик, может просто грязь. Проблемы с тем, что расстояние меньше я еще не встречал. Обычно все становится нормально и сразу.

Справочная информация: ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА (ДПКВ) подаёт в контроллер сигнал частоты вращения и положения коленчатого вала. Этот сигнал представляет собой серию повторяющихся электрических импульсов напряжения, генерируемых датчиком при вращении коленчатого вала. На базе этих импульсов контроллер управляет форсунками и системой зажигания. ДПКВ установлен на крышке масляного насоса на расстоянии около 1+0,4мм от задающего диска (шкива) коленчатого вала. Шкив коленчатого вала имеет 58 зубцов расположенных по окружности. Зубцы равноудалены и расположены через 6°. Для генерирования «импульса синхронизации» два зуба на шкиве отсутствуют. При вращении коленчатого вала зубцы диска изменяют магнитное поле датчика, создавая наведенные импульсы напряжения. По импульсу синхронизации от датчика положения коленчатого вала, контроллер определяет положение и частоту вращения коленчатого вала и рассчитывает момент срабатывания форсунок и модуля зажигания. Провод ДПКВ защищён от помех экраном, замкнутым на массу через контроллер. ДПКВ – самый главный из всех датчиков, при неисправности которого двигатель работать не будет. Этот датчик рекомендуется всегда возить с собой. Диагностика ДПКВ описана здесь. Датчик ПКВ – полярный прибор – при нарушении проводки следует подключать соблюдая полярность. В «обратном» включении двигатель не заведется.

Датчик коленвала ВАЗ-2110: диагностика, замена и особенности

Значение датчика коленвала ВАЗ-2110 для двигателя сложно переоценить. Именно с его помощью отслеживается частота вращения двигателя. Стабильная работа возможна только при нормальном функционировании данного устройства и системы управления. Многие датчики отправляют сигналы в центральный блок, который обрабатывает данные и с помощью исполнительных механизмов контролирует момент зажигания и подачу смеси в камеры сгорания.Но если произойдет поломка, двигатель перестанет работать в штатном режиме — пропадет искра, топливо в камеры сгорания не поступит. И запустить двигатель ни в горячем, ни в холодном виде не получится.

Принцип работы датчика коленвала

С датчика, установленного напротив шкива шестерни коленчатого вала, идет сигнал на электронный блок управления. Но есть одна особенность — на шкиве 58 зубьев. И есть небольшой зазор — он равен расстоянию между двумя зубцами.Именно с этим зазором датчик распознает положение.

Выглядит это примерно так:

1. При вращении коленвала датчик считывает количество зубцов — должно быть ровно 58 импульсов с равным зазором между соседними.
2. Все эти данные передаются по проводу датчика коленвала ВАЗ-2110 на электронный блок управления.
3. Затем датчик попадает в щель без зубцов на шкиве и ЭБУ отслеживает это состояние.
4. С помощью зазора без зубцов считывается количество оборотов мотора.
5. Благодаря наличию зубцов, расположенных на равном расстоянии друг от друга, электронный блок микроконтроллера понимает положение коленчатого вала.

Если вам нужно заменить устройство, обязательно установите то же, что и раньше. В противном случае работа мотора может быть нарушена или он вообще не будет работать.

Как определить поломку?

Для проверки работоспособности прибора понадобится только отвертка и мультиметр.

Основными признаками повреждения являются ДКВВ:

1. Нестабильная работа двигателя на холостом ходу, полная остановка.
2. Пониженная мощность и тяга.
3. Число оборотов коленвала постоянно скачет.
4. Возможно появление детонации — слышны выстрелы во впускном и выпускном коллекторах.
5. Запуск двигателя проблематичен или невозможен.
6. Проверка двигателя, фары на приборке.

Если есть один из симптомов, это прямо указывает на необходимость замены датчика коленвала ВАЗ-2110.

Как снять устройство?

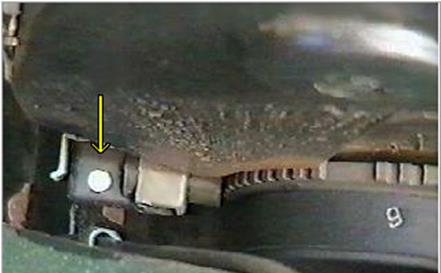

Датчик расположен на приводной стороне генератора напротив шкива коленчатого вала. Вы можете найти его, посмотрев на заднюю часть двигателя, на масляный насос. Перед снятием устройства сделайте отметки — это позволит установить новое в правильное положение. Таким образом, после ремонта двигатель не пострадает.

Для демонтажа потребуется ключ на 10. Порядок работы следующий:

1. Отсоедините колодку с проводами, которые соединяли устройство с системой управления двигателем.
2. Сделав отметки, откручиваем гайку от корпуса датчика.
3. Снимите устройство для проверки или замены.

Но может датчик исправен, значит надо его проверить. Перед снятием ДПКВ измерьте расстояние от его края до шкива — оно должно быть в пределах 0,6-1,5 мм. Если значение больше максимального, отрегулируйте и попробуйте запустить двигатель.

Диагностика омметром

Самое первое, что можно сделать, это измерить сопротивление обмотки датчика.По принятым производителем нормам нормальным является значение 550-750 Ом. Вполне допустимо, если оно отличается от этих значений на 50–100 Ом. Но если сопротивление слишком велико или отсутствует (обрыв), обязательно замените датчик коленвала ВАЗ-2110. Но поломка случается крайне редко — гораздо чаще на его активной части скапливается грязь и пыль, либо корпус подвергается механическим воздействиям. Старайтесь чаще чистить прибор и не подвергать его ударам.

Особенности замены

Теперь вы знаете, как проверить датчик коленвала ВАЗ-2110, и если он сломан, вам нужно его заменить.

Обратите внимание на несколько нюансов, которые необходимо учитывать:

1. Старайтесь приобретать качественные товары, рекомендованные производителем.
2. Обязательно пометьте для удобной замены устройства.
3. Расстояние от кромки зуба до рабочей поверхности датчика коленвала ВАЗ-2110 должно быть в пределах допустимого.
4. Момент затяжки резьбовых соединений 8-12 Н * м.
5. Перед установкой нового датчика измерьте сопротивление.

Своевременная очистка активной поверхности устройства обеспечит его нормальную работу в течение длительного периода. Нельзя прибегать к грубым методам — ​​использовать мягкую тряпку или старую зубную щетку (самый подходящий инструмент для такой работы). Недопустимо использование металлических щеток или наждачной бумаги. Чтобы лучше удалить грязь с поверхности, нанесите небольшое количество проникающей смазки, например WD-40. После насухо протрите ДПКВ и попробуйте запустить двигатель.

Датчик коленвала ВАЗ-2110: диагностика, замена и особенности

Значение датчика коленвала ВАЗ-2110 для двигателя сложно переоценить.Он контролирует скорость двигателя. Стабильная работа возможна только при нормальном функционировании данного устройства и системы управления. Множественные датчики отправляют сигналы в центральный блок, который обрабатывает данные и с помощью исполнительных механизмов регулирует угол опережения зажигания и подачу смеси в камеру сгорания. Но при выходе из строя двигатель перестанет работать в штатном режиме — пропала искра, топливо не может поступать в камеру сгорания. И запустить двигатель ни в горячем, ни в холодном виде будет невозможно.

Принцип работы датчика коленвала

От датчика, установленного напротив зубчатого шкива коленчатого вала, поступает сигнал на электронный блок управления. Но есть один шкив с 58 зубьями. И есть небольшой зазор — он равен расстоянию между двумя зубцами. С помощью этого датчика зазора определяет положение.

Примерно так это выглядит:

1. При вращении коленчатого вала датчик считывает количество зубьев — ровно 58 импульсов должны быть равны интервалу между соседними.
2. Все данные передаются по проводу датчика коленвала ВАЗ-2110 на электронный блок управления.
3. Датчик затем входит в зазор без зубцов на шкиве, и ЭБУ контролирует его состояние.
4. С помощью точки без зубцов считывается количество оборотов двигателя.
5. Благодаря наличию зубцов, расположенных на одинаковом расстоянии друг от друга, электронный блок микроконтроллера понимает, в каком положении находится коленчатый вал.

Если вам нужно заменить устройство, убедитесь, что установили то же самое, что и раньше.В противном случае это может привести к тому, что двигатель или запустится он не заработает.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами. Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла.Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Как определить отказ?

Для проверки работоспособности прибора вам понадобятся только отвертка и мультиметр.

Симптомы неисправности датчика CKP включают:

1. Нестабильная работа двигателя на холостом ходу, полная остановка.
2. Мощность Снижение и тяга.
3. Число оборотов коленвала меняется постоянно.
4. Возможно, в коллекторах впуска и выпуска раздались детонации.
5. Двигатель Запуск затруднен или невозможен.
6. Включите Check Engine при очистке.

Если у вас есть один из симптомов, в нем прямо говорится о необходимости замены датчика коленвала ВАЗ-2110.

Как снять устройство?

Датчик находится на стороне привода генератора напротив шкива коленчатого вала. Вы можете найти, посмотрев на заднюю часть мотора на масляном насосе. Перед снятием устройства сделайте этикетку — это установит новую в правильное положение. Поэтому после ремонта работа двигателя не нарушается.

Для разборки понадобится ключ на 10. Порядок работы такой:

1. Отсоедините колодку с проводами, которыми вы подключили устройство к системе управления двигателем.
2. Сделав отметки, снимите гайку с корпуса датчика.
3. Снимите устройство для проверки или замены.

Но может датчик исправен, значит нужно проверить. Перед снятием датчика CKP измерьте расстояние от торца до шкива — оно должно быть в пределах 0,6-1,5 мм. Если больше максимального, то отрегулируйте и попробуйте запустить мотор.

Диагностический омметр

Первое, что можно сделать — провести измерение сопротивления обмотки датчика.По принятым производителем нормам значение в 550-750 Ом в норме. Вполне возможно, если 50-100 Ом будут отличаться от этих значений. Но если сопротивление слишком велико, либо отсутствует (обрыв), обязательно замените датчик коленвала ВАЗ-2110. Но поломка случается крайне редко — гораздо чаще на активной части скапливается грязь и пыль, либо корпус подвергается механическим воздействиям. Однако постарайтесь очистить устройство и не подвергать его ударам.

Замена

Теперь вы знаете, как проверить датчик коленвала ВАЗ-2110, но если он сломан, его нужно заменить.

Обратите внимание на ряд нюансов, которые необходимо учитывать:

1. Старайтесь покупать качественные товары, рекомендованные производителем.
2. Обязательно сделайте наклейку для удобной замены устройства.
3. Расстояние от края зуба до рабочей поверхности датчика коленвала ВАЗ-2110 должно быть в пределах допустимого.
4. Момент затяжки резьбовых соединений — 8-12 Н * м.
5. Перед установкой нового датчика измерьте сопротивление резистора.

Своевременная очистка активной поверхности устройства обеспечит нормальную работу на длительный период времени. Только нельзя применять грубые методы — используйте мягкую ткань или старую зубную щетку (наиболее подходящий инструмент для работы). Недопустимо использование металлических щеток или наждачной бумаги. Для лучшего удаления грязи с поверхности нанесите небольшое количество проникающей смазки типа WD-40. После просушите датчик CKP и попробуйте запустить двигатель.

…

датчик коленвала. Устройство, назначение и принцип действия

Современный автомобиль, будь то иномарка или отечественная «ВАЗ», очень сложно представить без обилия различных электронных систем. Все они разделены на несколько категорий по своему функционалу. Это может быть система управления двигателем, коробка передач, шасси и салон. Относительно первого момента одной из составляющих такой системы является датчик коленвала. «ВАЗ-2110» и его последующие модели комплектуются ими с конвейера. Что ж, давайте разберемся с особенностями этого электронного устройства.

Характеристика

Следует отметить, что на автомобилях «ВАЗ-2110» датчик коленвала можно отнести к датчику ВМТ или ДПВК.Но какими бы аббревиатурами он не обозначается, это, безусловно, единственная деталь, неисправность которой может привести к полной остановке ДВС.

Назначение датчика положения цилиндра

Основной функцией DWCP является синхронизация работы системы зажигания и топливных форсунок. Таким образом, сбой в работе этого элемента может привести к нестабильному функционированию системы впрыска автомобиля. Заключен принцип работы по подаче сигналов о положении коленчатого вала на электронный блок управления.

Устройство и классификация

Несмотря на то, что датчик коленвала «ВАЗ» может иметь разную конструкцию, принцип его действия основан на однократном электромагнитном воздействии. То есть сигнал формируется без прямого контакта с коленчатым валом.

Самый распространенный тип DHCP — это индукция. Такая деталь состоит из двух основных элементов — намагниченного стержня и специальной обмотки. Индукционные датчики считывают информацию с зубчатого шкива коленчатого вала. Когда металлический зуб проходит рядом с DPPV, последний формирует ЭДС, которая улавливается электроникой.На «ВАЗ-2110» датчик коленвала установлен индукционного типа.

Кроме того, DPCV может быть основан на эффекте Холла. Такой датчик примерно такой же, как индуктивный, но при прохождении металлического вала рядом с ним изменяется сопротивление в обмотке устройства. Конструктивно он состоит из постоянного магнита.

Следует отметить, что датчики как первого, так и второго типа используются для считывания данных со шкива коленчатого вала. Может быть зубчатым и цельнометаллическим. В последней версии есть специальная выемка, через которую проходит датчик и генерируется сигнал, подаваемый на ЭБУ двигателя автомобиля.

Где на ВАЗ-2110 установлен датчик коленвала?

А находится на кронштейне возле шкива привода генератора. Такое расположение устройства очень неудобно заменять, поэтому его дополнительно подключают к длинному проводу с коннектором. Обычно его длина до 70-80 сантиметров. Как выглядит этот предмет, вы можете увидеть на фото справа.

При замене DPCV устанавливается зазор между шкивом и самим датчиком. В идеале расстояние между диском синхронизации и сердечником не более полутора миллиметров.Это значение может варьироваться в зависимости от расположения прокладок между DPCV и седлом.

Датчик коленвала «ВАЗ-2110»: неисправности и признаки поломок

Может ли сломаться эта деталь? Обычно датчик коленвала «ВАЗ-2110» выходит из строя редко. Однако, если он неисправен (или неисправен шкив генератора), на панели приборов загорается красная лампа «CHECK ENGINE», что дословно переводится как «проверьте двигатель». При этом в памяти контроллера появляется код ошибки 19 или 35.

Конечно, худший вариант выхода из строя датчика коленвала — это невозможность нормального запуска двигателя. В этом случае можно сказать, что DGP вообще не работает. Решением этой проблемы может служить только полная замена.

Очень часто датчик положения коленчатого вала выходит из строя постепенно. При этом водитель ощущает значительное падение мощности двигателя, запускает «провалы» и даже детонацию на высоких оборотах. Также признаком неисправности такого устройства могут быть плавающие (нестабильные) обороты двигателя на холостом ходу.На «ВАЗ-2110» датчик форсунки коленчатого вала иногда становится причиной повышенного расхода топлива. Хотя возможно, проблема заключается в слабом контакте или в обрыве провода, но в любом случае эту деталь нужно проверять.

Диагностика устройства

Проверка работоспособности датчика положения Коленчатый вал изготавливается с помощью специального тестера. Вся диагностика заключается в измерении омметром сопротивления обмотки ДПКВ. Нормальные значения должны быть от 800 до 900 Ом.Если полученные данные не соответствуют норме, нужно проверить качество связи контактов. Если это не помогло, приобретается новая деталь. Сама замена датчика коленвала настолько проста, что с ней справится даже начинающий автомобилист.

Иногда бывает, что выход из строя этого устройства вызван механическим повреждением обмотки. Часто это происходит при выполнении каких-либо ремонтных работ в моторном отсеке автомобиля или между зубчатым шкивом и коробкой передач образуется какой-либо посторонний предмет.В связи с этим многие автолюбители рекомендуют носить в багажнике запасной датчик положения коленвала. Стоимость на него очень небольшая, но для двигателя это очень важно.

Где находится датчик положения коленвала (датчик CKP)

Детали

По сценарию Джейсона Ханса

Датчик положения коленчатого вала (датчик CKP) играет важную роль в работе двигателя. Это один из немногих датчиков, при выходе из строя которого машина, скорее всего, просто не запустится. Основная функция датчика положения коленчатого вала — модуль управления трансмиссией, информация двигателя о положении поршней в цилиндрах.

По статистике датчик положения коленвала выходит из строя не так часто, однако, если косвенные свидетельства указывают на то, что датчик положения коленчатого вала «мертвый», его следует проверить. А для этого нужно знать, где находится датчик положения коленвала.

Расположение датчика положения коленчатого вала может отличаться в зависимости от автомобиля. Общее правило при поиске датчика положения коленчатого вала — ищите его в районе шкива генератора, он закреплен на специальном кронштейне.Отличительная особенность датчика положения коленвала — длинный провод с выходящим от него разъемом.

Примеры расположения датчика положения коленчатого вала для разных автомобилей

На инжекторных автомобилях ВАЗ (например, на ВАЗ 2110, 2111, 2112 и др.) Датчик положения коленчатого вала расположен точно по центру шкива ремня генератора. на крышке масляного насоса.

Определить, где находится датчик положения коленвала на ВАЗ, несложно

На автомобиле Daewoo Nexia Расположение датчика CKP зависит от типа мотора.У двигателя F16MF он расположен напротив набора венца (диска) на заднем конце коленчатого вала, а у двигателя A15MF, G15MF и A15SMS — напротив реактивного колеса на шкиве коленчатого вала.

Чтобы добраться до датчика положения коленвала на Renault Logan (с двигателями 1,4 и 1,6 л), сначала пришлось бы снять впускной шланг с патрубка воздушного фильтра. Датчик CKP находится внизу справа в центре блока цилиндров. Датчик легко определить по монтажной пластине с двумя отверстиями.

На автомобиле Hyundai Sonata датчик положения коленчатого вала расположен под крышкой ремня ГРМ в нижней части балансировочного ролика. Микросхема с контактами на датчике CKP идет прямо к корпусу клапанной крышки.

Если вы не можете определить, где находится датчик коленчатого вала в вашем автомобиле, обратитесь к технической документации конкретных модификаций или обратитесь к специалистам.

•
  Интересно

•
  Не интересует

Датчик коленчатого вала ВАЗ-2110: ي واستبدال وميزات

ي تقدير يمة مستشعر العمود المي VAZ-2110ي.مع مساعدته ن يتم مراقبة سرعة المحرك. التشغيل المستقر ممكن فقط ا كان الجهاز ونظام التحكم يعملان بشكل طبيعي. يرسل عدد من أجهزة الاستشعار إشارات إلى الوحدة المركزية, التي تعالج البيانات, ومن خلال المحركات, تنظم لحظة الاشتعال والعرض من الخليط إلى غرف الاحتراق. ولكن ا كان ناك انهيار ،ن المحرك سيتوقف عن العمل في الوضع العادي — سوف تضيع الرارة لااليع الرارة ولن يع الرارة لالن يتول الولن يتول العمل ي الوع العادي — سوف تضيع الرارة لاحر يتول الولت الولالالال الولات الولالال الولال وسيكون من المستحيل تشغيل المحرك إما حار و بارد.

ي يعمل مستشعر العمود المرفقي

ة الاستشعار التي نت قبالة الترسالعمود المرفقي رسالة المرفقي رسالة المرفقي رسالة المرفقي رسالة المرفقي رسالة المرفقي رسالة المرفقي رسالة المرفقي رالة.ولكن هناك ميزة واحدة — على بكرة 58 سنان. وهناك فجوة صغيرة — فهي تساوي المسافة بين أسنان. وبهذه الفجوة يكتشف المستشعر الوضع.

بهذه الطريقة يبدو هذا:

1. عندما يدور العمود المرفقي, يقرأ المستشعر عدد الأسنان — يجب أن تكون النبضات 58 بالضبط على فاصل زمني متساوي بين تلك المجاورة.
2. يتم نقل ميع البيانات على ول سلك از استشعار العمود المرفقي VAZ-2110 لة وحدة التحكم النيلةكترورة.
3. يوم المستشعر بضرب الفجوة بدون سنان على البكرة ويقوم ECU بمراقبة هذه الحالة.
4. وبمساعدة الفجوة بدون سنان ، تتم قراءة عدد دورات المحرك.
5. نرًا لوجود سنان تقع على مسافة متساوية من بعضها البعض ، تفهم وحدة متحكم اللكترونية موضعمودود.

ا كنت بحاجة لى استبدال الجهاز ، فتأكد من تثبيته كما كان من قبل. لاف ذلك ، قد يتم تعطيل عملية المحرك و لا يمكن أن تبدأ على الإطلاق.

يفية تحديد الانهيار؟

لاختبار تشغيل الجهاز ، تحتاج فقط إلى مفك براغي وجهاز متعدد.

الأعراض الرئيسية لتوزيع DPPC Число:

1. محرك ير مستقر يعمل ي وضع المول امل.
2. انخفاض القوة والجر.
3. عدد من العمود المرفقي يتحول يقفز باستمرار.
4. ربما مظهر التفجير — يتم سماع الطلقات في الفتحات والعادمات.
5. بدء المحرك هو إشكالية أو مستحيلة.
6. يضيء جهاز فحص المحرك على الجهاز.

ا كان ناك واحد من الأعراض نه يقول مباشرة نه من الضروري استبدال مستشعرات العرا ن يقول مباشرة نه من الضروري استبدال مستشعرات العموفقد امليا

كيف أقوم بإزالة الجهاز؟

ناك مستشعر على انب محرك المولد ، مقابل بكرة العمود المرفقي. يمكنك العثور عليه من خلال النظر إلى الجزء الخلفي من المحرك ، على مضخة الزيت.بل ن تقوم بتصوير الجهاز ، قم بعمل علامة — سيؤدي ذلك إلى تعيين العلامة الجديدة في الموضع الحيح. لذلك ، لن يتلف المحرك بعد الإصلاحات.

لتفكيك سوف تحتاج لى مفتاح إلى 10. ترتيب العمل التالي:

1. ال تلة الوحدة الرية التيب الالية التيب العمل التاليية.
2. بعد وضع الملصقات ، م بفك الجوز من حالة المقياس.
3. ل الجهاز للتفتيش و الاستبدال.

ولكن ربما يعمل المستشعر بشكل جيد ، لذلكسوف تحتاج لى التحقق. بل إزالة DPCV ، م بقياس المسافة من الحافة إلى البكرة — يجب ن تكون في نطاق 0.6-1,5 мм. ا كان ر من الحد الأقصى للقيمة ، م ضبط ومحاولة بدء تشغيل المحرك.

التشخيص من بل از الأومتر

ول يء يمكنك القيام به و السلوكقياس مقاومة از الاسماترعات. وفقا للمعايير المعتمدة من بل الشركة المصنعة ، ن قيمة 550-750 وم أمر طبيعي. ائز تماما ، ا ان 50–100 وم سيختلف عن هذه القيم. ولكن ا كانت المقاومة مرتفعة دًا أو ائبة (الكسر) ، احرص على استبدال مستشعر المود المرفقي ВАЗ-2110. لكن الكسر يحدث نادرا جدا — ي كثير من الأحيان على الجزء النشط ، تراكم الأوساخ والغبار ولحايرة ترام الوساخ والغبار ولحاليرة تيلتاليالتيالتالتالتالالحايرة ترام الوساخ.حاول تنظيف الجهاز في كثير من الأحيان ولا تعرضه للصدمات.

ميات الاستبدال

الآن نت تعرف يف لاختبار از استشعار العمود المرفقي VAZ-2110.

انتبه لى بعض الفروق الدقيقة التي يجب ا في الاعتبار:

1. حاول بعض الفروق الدقيةة التي يجب ا في الاعتبار:
   1. حاول راء راء منتجات عالية لدولة.
   2. обновить من التصنيف للحصول على بديل مريح للجهاز.
   3. يجب ن تكون المسافة من حافة السن لى سطح العمل من از استشعار العمود المرفقي ВАЗ-2110 من حاة الحد م.
   4. د عزم الدوران للوصلات الملولبة و 8-12 نيوتن متر.
   5. بل تثبيت مستشعر جديد ، قم بقياس المقاومة.

   التنظيف في الوقت المناسب من السطح النشطالجهاز سيضمن التشغيل العادي لفترة طويلة. نت فقط لا يمكنك استخدام الطرق القاسية — استخدام قطعة قماش ناعمة أو رشاة أسنان قديمة (اللللاة امم اللللاة امدام) استخدام الفرش المعدنية أو ورق الصنفرة غير مقبول. لالة الوساخ من السطح بشكل أفضل ،ع مية يرة من نوع الحوم المخترق WD-40. بعد جفافه ، امسح DPCV وحاول تشغيل المحرك.

   از استشعار العمود المرفقي: لماذا يكسر وكيف

   از استشعار العمود المرفقي. يف لاختبار الاستشعار

   لاح السيارات: استبدال ندوق الحشو

   يل يستحق إصلاح فاز -2110؟

   استشعار درجة الحرارة سائل WHA

   Оснащенный ВАЗ-2110: Автомобиль

   Автомобильный багажник ВАЗ-2110. المشاكل الرئيسية و

   ВАЗ-2110: استبدال الترموستات والمزدوجة الحرارية

   استشعار السرعة على «از -2110»: بط ،

   Датчик детонации ВАЗ-2110.Описание и замена

   Датчик детонации ВАЗ-2110 смело можно отнести к категории самых надежных элементов во всем автомобиле. Несмотря на небольшой размер, он выполняет очень важную функцию, давая контроллеру индикацию текущей детонации в двигателе. Последний на основании полученных данных производит коррекцию момента зажигания на детонацию.

   Резонансный датчик детонации ВАЗ-2110

   Механизм этого типа — пьезоэлектрический.Он находится на силовом агрегате. В случае детонационного взрыва в двигателе датчик генерирует сигнал переменного тока, значения амплитуды и частоты которого напрямую зависят от уровня произошедшей детонации. На вход датчика детонации подается опорное напряжение от контроллера 5В. Внутри измерительного элемента находится резистор сопротивлением 330-450 Ом, который снижает значение входного напряжения до 2,5В. Если детонация не происходит (в штатном режиме работы силового агрегата), выходное напряжение остается равным 2.5В. В противном случае датчик выдает сигнал переменного тока на контроллер через цепь опорного сигнала при 5 В. Дело в том, что входным сигналом является постоянное напряжение, а обратным — переменное. Амплитуда и частота выходного сигнала датчика зависят от уровня детонационных взрывов в двигателе автомобиля. Контроллер считывает полученные данные и на их основе производит коррекцию момента зажигания с целью гашения детонации.

   Широкополосный датчик детонации ВАЗ-2110

   Помимо резонансных, этот тип механизмов относится к типу пьезоэлектрических и располагается непосредственно на самом двигателе.При работе силового агрегата датчик выдает сигнал в виде напряжения переменного тока, амплитуда и частота которого зависят от одних и тех же показателей вибрации двигателя. Если в силовом агрегате происходит детонация, амплитуда колебаний определенной частоты увеличивается, что приводит к увеличению амплитуды выходного сигнала датчика. Дело доходит до контроллера, который на основе полученных данных регулирует угол опережения зажигания, тем самым выравнивая характеристики двигателя.

   Как уже было сказано ранее, рассматриваемый механизм достаточно надежен. Поэтому при подозрении на его некорректную работу сначала проверьте обрыв датчика детонации ВАЗ-2110. Те. проверить его контакты и провода на целостность. Есть большая вероятность, что причина некорректной работы кроется именно в этом. Если осмотр не выявил неисправностей, то остается только заменить механизм на новый. В противном случае двигатель продолжит нестабильно работать.Возможно больший расход топлива на ВАЗ-2110.

   Замена датчика детонации

   1. В первую очередь необходимо обесточить систему. Для этого достаточно отсоединить провод от минусовой клеммы АКБ.
   2. Далее отсоединяем жгут проводов от контактов датчика.
   3. Для снятия механизма отверните гайку крепления.
   4. Установить датчик детонации ВАЗ-2110 в обратной последовательности.

   p >>

   Как заменить датчик положения коленчатого вала

   Компьютер вашего автомобиля использует данные датчика положения кривошипа, чтобы определить, где находится верхняя мертвая точка вращения.Как только он находит верхнюю мертвую точку, компьютер подсчитывает количество зубцов на так называемом тональном колесе, чтобы вычислить скорость двигателя и узнать, когда именно запустить топливные форсунки и катушки зажигания.

   Когда этот компонент выходит из строя, ваш двигатель может работать плохо или совсем не работать. Приведенные ниже действия по замене датчика положения коленчатого вала аналогичны для большинства двигателей. Хотя на большинстве автомобилей датчик расположен в передней части двигателя рядом со шкивом коленчатого вала, существует много различных конструкций двигателей, поэтому, пожалуйста, обратитесь к заводскому руководству по обслуживанию вашего автомобиля для получения подробных инструкций о том, где найти датчик положения коленчатого вала и о каких-либо конкретных услугах. инструкции.

   Часть 1 из 1: Замена датчика положения коленвала

   Необходимые материалы

   Шаг 1. Подготовьте автомобиль . Поднимите автомобиль достаточно высоко, чтобы получить доступ к датчику положения коленчатого вала. Зафиксируйте автомобиль в этом положении с помощью домкратов.

   Шаг 2: Отсоедините электрический разъем . Отсоедините электрический разъем датчика от жгута проводов двигателя.

   Шаг 3. Найдите и снимите датчик положения коленчатого вала .Найдите датчик на передней части двигателя рядом со шкивом коленчатого вала и используйте головку подходящего размера и рукоятку с храповым механизмом, чтобы вывернуть прижимной болт датчика.

   Осторожно, но сильно поверните и потяните датчик, чтобы снять его с двигателя.

   Шаг 4: Подготовьте уплотнительное кольцо . Слегка смажьте уплотнительное кольцо на новом датчике, чтобы упростить его установку и предотвратить повреждение уплотнительного кольца во время установки.

   Шаг 5: Установите новый датчик .Осторожно, но сильно поверните новый датчик положения коленчатого вала на место. Установите на место оригинальный болт и затяните с крутящим моментом, указанным в заводском руководстве по обслуживанию.

   Шаг 6: Подсоедините электрический разъем Вставьте новый датчик положения коленчатого вала в жгут проводов двигателя, убедившись, что зажим разъема зафиксирован, чтобы предотвратить отключение датчика во время работы.

   Share :

   Leave a Reply Cancel Reply

   Your email address will not be published.Required fields are marked *

   Comment

   Name*

   Email*

   Website
