Как подключить противотуманки на ВАЗ-2110 своими руками?

Не все машины отечественного производства имеют установленные еще на фабрике противотуманные фары (ПТФ), поэтому некоторым приходится доставлять автомобиль на СТО. Однако подключить противотуманные фары можно самостоятельно, что мы докажем прямо сейчас.

Требования законодательства

Во время покупки фар в магазине автозапчастей предлагается огромное множество противотуманных компонентов разного формата и размеров. ГОСТ 8769-75 заставляет водителей ВАЗ-2110 держать себя в руках и устанавливать фары, подходящие под определенные законодательные требования:

  1. Нельзя установить только одну противотуманную фару, фиксация предусматривает монтаж комплекта, состоящего из 2-х деталей.
  2. Если измерить расстояние от бокового габарита, фара находится в шаге 400 мм, причем измерения проводятся по внешней стороне рассеивающего прибора.
  3. Шаг от дорожного полотна до нижней кромки до рассеивающего изделия не может составлять меньше 150 мм.
  4. Недопустим монтаж фар выше головного света.

Необходимые для монтажа инструменты и материалы

Чтобы установить ПТФ, необходимо заранее приобрести весь комплект материалов и инструментов:

  1. Набор противотуманных фар, заметьте, что ВАЗ-2110 торпедо отличается старой моделью, поэтому фары для евромоделей следует отложить в сторону.
  2. Лампу для контроля за процедурой.
  3. Мультиметр, позволяющий тестировать правильность проведения отдельных этапов работы.
  4. Двойные разъемы, среди специалистов их еще называют «мама и папа», 1 комплекта достаточно.
  5. 8 штук разъемов по типу «мамы».
  6. Изолента.
  7. Упаковочный материал для термоусадки.

Чтобы правильно установить противотуманки на ВАЗ-2110, необходимо исходить из электросхемы, ее можно взять в КГПТФ.

Инструкция по подключению противотуманок на ВАЗ-2110

Чтобы позже не пришлось многое переделывать, во время подключения следуйте последовательно составленной инструкции:

  1. Откройте крышку блока предохранителей, выкрутите 1 саморез и раскройте БП.
  2. Найдите 2 провода, длина которых достигает 15 см, разъемы кабеля называют «мамой». Определите, какой провод является постоянным – проверяется контрольной лампой, кабель следует подтянуть к реле на ножку.
  3. Красный провод обозначает плюс от реле. Чтобы провести монтаж быстро и без сложностей, лучше взять разъем со 2-й «мамой» и удлинить их кабелями до 30 см, обозначив разъем «мамы».
  4. Желтый и желто-черный кабели распределите в штекер белого цвета, он приходится на БП.
  5. Разъем со 2-м проводом и разъемом «мама» выведите к БП и подсоедините ко 2-му разъему «папа», он тоже характеризуется 2 проводами желтого и черно-желтого цветов, последний размещен позади кнопки открывания багажника.
  6. Черные провода чаще всего означают минус и подключают к реле к ножке.
  7. Также важно определить провод управления включения и выключения противотуманных фар. Это можно сделать несколькими способами, например, наметить провод, проходящий от габаритов без клавиши включения, таким образом фары будут загораться, как только будут включены габариты. Еще один способ – провести от габаритов через кнопку. Фары могут зависеть и от зажигания, на кнопке включения ПТФ обозначится плюс и только при нажатии клавиши включатся фары. Самый последний вариант считается самым удобным.
  8. Чтобы установить ПТФ, извлеките заглушку и вставьте фары прямо в бампер.
  9. Зафиксируйте облицовочный материал для фар.
  10. Возьмите отвертку крестообразного формата и проверните пару саморезов крепежа облицовки.
  11. Соедините колодку с кабелем. Теперь прибор поключенный.

Второй вариант подключения противотуманок

Сначала выберите область для установки приборов – для этого внизу под бампером предусмотрен небольшой отсек. Кстати, фары бывают разными, одни из них рифленые, созданы для рассеивания света, а прозрачные освещают пятнами. Хотя прозрачные агрегаты сегодня пользуются у собственников ВАЗ-2110 большим спросом, специалисты считают их не такими уж полезными.

Монтаж начинается с отсоединения проводов, идущих к датчику уровня жидкости и бачку омывателя. Отсоедините гайку, находящуюся на бачке смывателя, и извлеките целый пучок кабелей, находящихся слева под лонжероном.

Рассматривая разъем Ш1, следует брать во внимание 3 провода: желтого цвета и 2 желто-черных. Отрежьте 2 куска кабеля желтого оттенка, протяните внутрь салона ВАЗ-2110. Далее зачистите кабель, обожмите клеммами достаточной ширины по типу «папа» и определите внутри колодки так, чтобы провод был присоединен к окрашенному в черный с желтым.

Соедините вместе колодку с 2-мя проводами желтого цвета, прижмите их к жгуту, после этого можно монтировать на прежнее место омывающий бачок.

Теперь вам понадобится провод (2 штуки) с длиной до 0,5 м. Добавьте клеммы под массу и закрепите к шпильке, захватите также провод массы, идущий от фары. Когда кабель от противотуманной фары уже находится в переднем лонжероне, протяните кабель там, где планируется фиксация фар. Не забудьте обработать каждый кабель клеммой массы.

Читайте также: Регулировка сцепления на ВАЗ-2110

Осталось надеть скобы на бампер, а колодки под клемму типа «мама» – на провода. Подготовка фар предполагает вставить в приборы лампочки, специалисты не рекомендуют прикасаться к осветительным лампочкам руками, когда они нагреются, увеличивается риск накала, приспособления могут лопнуть.

Если вы сомневаетесь, что не коснулись лампочек, или точно знаете, что касание было, нужно обезжирить поверхность, воспользовавшись спиртом. Далее подсоедините черный кабель к корпусному основанию, а желтый подведите непосредственно к лампочке. Даже новичок, воспользовавшись этим вариантом монтажа противотуманных фар, сможет разобраться, как правильно подключить противотуманки на ВАЗ-2110, и справится всего за пару часов.

Третья схема по подключению фар

Она состоит из 3-х изображений, где видны особенности соединения противотуманок ВАЗ-2110, колодки реле, разъемов Ш1 и Ш2, из чего состоит ПТФ.

  1. Взяв колодку фар, уложите провод розового цвета прямо к черному ящику, где его нужно добавить к колодке реле под номером 85 (смотрите рисунок).
  2. Предусмотрите питание контакта под номером 3 колодки, обозначенной Ш1, из клеммы № 30, размещенной на колодке реле.
  3. Клемма 87 в ходе монтажа осветительных устройств должна быть присоединена к контакту 5 из колодки Ш1.
  4. Вооружившись коннектором, присоедините друг к другу черный кабель, имеющийся на колодке реле № 86 и на контакте № 4, взятом из колодки Ш2.
  5. Проверьте, находится ли в рабочем состоянии подсветка клавиши.
  6. Индикатор включения противотуманок подразумевает точно такую же проверку.

Тонкости подключения противотуманок

Мы не будем рассказывать, как правильно подключить кнопку противотуманок, схема представлена в ГКПТФ. Что касается подключения самих фар, левый выход расположен прямо возле радиатора под нижней частью фары слева, если смотреть на головное освещение. Чаще всего этот выход привязывается к кузову ВАЗ-2110 хомутом, сделанным из пластика.

Правый выход размещается также точно, только под правой составляющей, освещение тоже головное.

Устанавливаем на ваз 2110 противотуманные фары

Противотуманные фары.

Далеко не каждый автомобиль ваз 2110 комплектуется противотуманными фарами с завода. Как правильно  установить и подключить противотуманки на ваз 2110? Вам поможет наша простая инструкция!

Что нужно иметь для подключения

1)      Готовый комплект противотуманных фар (ГКПТФ), цена комплекта около 120 гривен (если не брать навороченные).

Комплект противотуманных фар.

Важно: для торпеды старого образца вам нужен комплект ГКПТФ на 2110, если у вас ЕВРО – торпедо, покупайте ГКПТФ на 2115 (есть разница в кнопках).

2)      Контрольная лампа (контролька).

3)      Мультиметр (специальный мультитестер).

4)      Комплект разъемов “мама”- “папа” + 8 разъемов “мама”.

5)      Моток изоленты.

6)      Термоусадка (упаковка).

  • Электронные схемы подключения идут в комплекте противотуманных фар.

 Противотуманные фары ваз 2110 схема подключения

Схема подключения противотуманок.

подключение вариант 1

1)      Открываем блок с предохранителями, после этого выкручиваем саморез, вытаскиваем  и переворачиваем блок предохранителей. Провода, отмеченные зеленым цветом, с завода не идут, их необходимо добавлять.

Обратная сторона блока предохранителей.

2)      От бухты проводов идущих в комплекте отрезаем два проводка по 15сантиметров каждый. На концах обоих проводов крепим разъемы “мама”.

  • Красный провод, отмеченный на рисунке 2 цифрой 1, является плюсовым, можете даже проверить контрольной лампочкой. Протягиваем его к ножке под номером тридцать с обратной стороны реле.

Подключаем первый плюсовой провод.

3)      Провод, обозначенный на рисунке номер 4 цифрой 2, является полюсом, идущим от ножки 87 обратно к блоку предохранителей.

Подключаем второй плюсовой провод.

4)      Подводим к предохранителям на рисунке 5 (они предназначены для ПТФ) красные плюсовые провода, после чего они расходятся по одному на правую и левую фары.

Предохранители для ПТФ (по 10ампер) установленные с завода.

5)      Монтируем провода, как показано на рисунке 7. К разъему с двойной “мамой” прикрепляем тридцатисантиметровые провода с “мамами” на концах.

Создаем удобное монтажное соединение.

6)      Вставляем провода с одиночными “мамами” в белый штекер, в местах, выделенных кружочками на блоке предохранителей.

Места подключения одиночных “мам” на блоке предохранителей.

7)      Разъем с двойной мамой выводим из блока предохранителей и подключаем к разъему двойной ”папа”,  который находится позади кнопки открывания багажника.

Подключаем наш разъем к разъему за кнопкой открывания багажника.

8)      Черный провод под цифрой 3, идет от ножки 86 расположенной на реле и является минусом. Лучше всего провести минус от верхней части блока предохранителей. Там уже есть заводские черные провода, заведенные под гайку на 10. Провод, обозначенный цифрой 4, отвечает включение – выключение  ПТФ.

Минус и провод включения ПТФ.

  • Несколько вариантов, откуда протянуть провод управления ПТФ.

1)  От габаритных огней напрямую, при включении габаритов у нас включается ПТФ.

2) От габаритов с дополнительной кнопкой. Тогда включение габаритов лишь подает питание на кнопку, а уже сама кнопка включает ПТФ.

3. Проводим провод от замка зажигания через кнопку, как в способе 2. Это наиболее удобный вариант.

  • На фото №11 цифрой 1 выделено реле включения ПТФ, а цифрой 2 — место, для реле электроподъемников. От него берем  два провода, удлиняем  и выводим на кнопку включения фар. Один из них (розовый тонкий в нашем случае) при включении зажигания появится “плюс”, а черный провод будет «минус».
  • Для правильного подключения ПТФ, важно знать, что левый выход располагается  около радиатора, под левой фарой головного освещения, и легко крепится хомутом к кузову машины. Симметрично под правой фарой находится правый выход.

противотуманные фары ваз 2110 установка снаружи

1)  Снимаем заглушки в бампере, чтобы вставить фары.

Снимаем заглушки в бампере.

2)      Устанавливаем облицовку  противотуманки.

Вставляем облицовку.

3)Прикручиваем крепления двумя саморезами.

Прикручиваем крепления ПТФ саморезами.

4)      Осталось подключить противотуманки на ваз 2110, соединив разъемы.

Подключаем провода соединив разъемы “папа”-“мама”.

  • Если ПТФ с ксеноном, то вам необходим корректор фар, для регулировки светового потока.

подключение вариант 2

1)      выбираем место для установки — обычно небольшой отсек находящийся под бампером. Для ваз2110 существует  два вида ПТФ: рифленые (рассеивающие свет) и прозрачные (свет идет пятнами). Прозрачные – более модный вариант, но наименее полезный.

2)     необходимо приобрести клавишу с желтым индикатором, провода, реле, клемму для массы, узкую широкую клеммы типа «папа»и соответствующие им клеммы  типа «мама», а также колодки и рамки для фар.

3)      Под капотом отсоединяем провода, идущие к  датчику уровня жидкости и омывательному бачку. Для откручиваем гайку бачка омывателя и вытягиваем пучок проводов, находящийся под левым лонжероном.

4)       В разъеме Ш-1 нам нужны  три провода: два желто-черных и один желтый.

5)      Затем отрезаем два куска от желтого провода и протягиваем их внутрь салона машины. Зачищаем провода,  крепим к ним  широкие клеммы типа «папа», после этого  вставляем их в колодку, чтобы помеченный провод соединился  с желто-черным. Соединяем  колодку и прижимаем к жгуту два желтых провода, ставим бачок омывателя на место.

6)      Далее берем еще два куска провода  длиной 50см каждый. Крепим к ним  клемму под массу и прикручиваем к шпильке вместе с проводом массы от фар.

7)       протягиваем провод противотуманки из переднего лонжерона, вытаскиваем оба провода там, где будет крепиться сама фара. На каждый провод цепляем широкую клемму массы.

8)      Далее надеваем скобы на бампер, а колодки широкой клеммы типа «мама» — на провода

9)      Вставляем лампочки в фары.

Совет: вставляем лампочки в фары, не прикасаясь пальцами к самим лампочкам. Иначе после нагрева лампочки лопнут. Если вдруг вы  коснулись лампочек, обезжирьте их поверхность.

10) Присоединяем  желтый провод  к лампочке, а черный к корпусу.

  • На всю процедуру установки ПТФ уходит около двух часов.

подключение вариант 3

2)      Берем колодку ПТФ, и протягиваем красный  провод до черного ящика (ЧЯ), подсоединяем  его к колодке реле №85.

Вот этот самый провод.

3)      Контакт №3 в колодке Ш-1 запитываем из клеммы №30, находящейся  на колодке реле.

Колодка Ш-1.

4)      Контакт №5 из колодки Ш-1 соединяем с клеммой №87 в колодке реле.

Контакт номер пять.



5)      Соединяем при помощи коннектора черные провода, на колодке реле №86 и на контакте №4 из колодки Ш-2.

Коннектор.

6)      Затем подключаем к контакту №1 колодки Ш-1 желтый провод, и ведем его к левой фаре.

Подключаем к контакту №1 колодки Ш-1.

7)      К контакту  №6 колодки Ш-1 подключаем  при помощи  желто-черного провода правую фару.

Подключаем правую фару.

8)      Вставляем колодку Ш-1 в разъем.

Подключенная колодка Ш-1.

9)      Колодку реле размещаем  на задней стенке черного ящика.

Черный ящик.

10)  Переходим к приборной панели. Зеленый провод от колодки ПТФ, находящийся на контакте №10 подключаем к контакту №58R (на фото он сверху).

Сверху мы видим тот самый провод.

11)  Соединяем два  белых провода. Один от колодки ПТФ, а другой – от  переключателя освещения с помощью коннектора. Черный провод с черным соответственно. Возвращаем соединения приборов, кнопки и козырек на свои места.

Соединяем белые и черные провода коннекторами.

12)  Возвращаем кнопку с проводами ПТФ назад в корпус приборной панели.

Возвращаем провода и кнопку в корпус.

13)  Оставшиеся два провода: черный идущий от контакта №7 и розовый исходящий от  контакта №9 подключаем к  индикатору включения противотуманных фар через колодку.

Подключаем провода через колодку.

14)  Вставляем кнопку в панель.

Внимание: Обязательно проверьте, работает ли у вас подсветка кнопки и индикатор включения ПТФ.

Проверяем работу подсветки.

Проверяем работу индикатора.

Подключение противотуманок завершено, дополнительно рекомендуем посмотреть обучающее видео.

Устанавливаем ксенон в противотуманки ваз 2110 своими руками

  •  Сначала лампочки h2 устанавливаем  в крышку от пластиковой бутылки. Затем,  при помощи герметика, в фару.

Лампочка установленная в крышку от бутылки.

  • Часто встречаются  автомобили с ксеноном, установленным в фары главного света. Если пучок света при этом имеет ровные границы возможно  даже узаконить ксенон при оформлении  документов на авто.

Устанавливаем лампочку при помощи герметика в фару.

  • Когда отсутствуют линзы в фарах (имеется лишь отражатель), ваша машина демонстрирует засвет за допустимые границы и приводит к ослеплению остальных участников движения.

Ксеноновые противотуманки с линзами.

  • Все достоинства ксенонового света появляются с фокусирующей линзой, которая обеспечивает корректное распределение пучка  света. ПТФ с ксеноновым светом — не слепят, если имеют фокусирующую линзу, и делают функцию противотуманки лучше.

В следующем разделе мы расскажем, как установит на ваз 2110 фильтр нулевого сопротивления.

противотуманки ваз 2110,подключить противотуманки ваз 2110

Не все автомобили марки ВАЗ-2110 с завода оборудуются противотуманными фарами. Исправить это довольно просто, хотя в отличие, например ВАЗ-2115, провода для подключения отсутствуют даже в салоне. В этой статье рассматривается, как подключить противотуманки ваз 2110 по заводской схеме, хотя и предлагается некоторое изменение.

Что Вам потребуется что бы подключить противотуманки ваз 2110?

Самое главное это сами фары и место их установки.  Стандартная мощность фар обычно 55W, ставить более мощные автомобильные лампы накаливания не имеет смысла. Производитель фар так же имеет значения.  Дешёвые фары обычно долго не служат.

Место установки так же имеет значение, если Вы планируете использовать не штатные места. Все ограничения по установке описаны в правилах дорожного движения.

Так же при подключении противотуманки ваз 2110 потребуются провода. В авто магазинах в продаже есть наборы в состав которых входят провода с фишками, реле и кнопка. Если таких наборов нет, то всё можно собрать самостоятельно.

Кнопку лучше поставить стандартную. Реле универсальное с четырьмя выводами. Наличие фишек не обязательно. Они нужны для удобства сборки и обслуживания. Для подключения так же необходимо будет обжать на концах проводов соединительные контакты типа мама-папа. Их так же продают в автомагазинах. Покупать такие контакты с проводами я не советую, лучше их обжать на проводах непосредственно при сборке, пассатижами.

Что касается проводов, то их можно приобрести в любом магазине электротоваров. Лучше всего использовать  провод типа ШВВП-2. Он имеет две жилы многожильного медного провода в двойной изоляции и достаточно мягкий. Сечение достаточно 0,5 мм, но если планируете устанавливать лампы большей мощности, то лучше 0,75мм. Покупать провода в автомагазинах не советую, они дороже, а изоляция всегда одинарная.

Противотуманки ваз 2110, подключение.

Прокладку проводов лучше начать с подкапотного пространства, то есть с питающих проводов непосредственно на противотуманные фары.  Они прокладываются по левому крылу, из — под панели приборов, так же как проложена основная проводка.

Провода по длине  должны соединить штекер Ш1 выводы 6 и 1 монтажного блока с противотуманными фарами. Далее необходимо подключить питание на кнопку включения противотуманных фар. Если посмотреть схему заводского подключения, то увидим, что питание взято с предохранителя F1, габариты правого борта. Если Вы при подключении используете  готовый набор, то подключение производится так же. В этом случае противотуманки будут гореть только при включенных габаритах.

Варианты подключения кнопки включения.

При самостоятельной сборке схемы питание можно взять с кнопки включения освещения. Это на много ближе и удобнее сделать. Так же при этом есть вероятность различного подключения.  Какой вывод использовать в этом случае зависит от Вас.

Можно подключить на вывод, который подходит на кнопку включения наружного освещения от замка зажигания. В этом случае противотуманные фары будут работать только при включёном  зажигании.

Так же кнопку противотуманки ВАЗ 2110 можно подключить к выводу на предохранители габаритов. В этом случае фары будут гореть при включенных габаритах.

Ещё один вариант подключения к выводу кнопки габаритов имеющий постоянный плюс. Такое подключение позволит включать фары без включения зажигания и габаритных огней.  В обоих последних случаях появляется вероятность оставить горящими противотуманками при неработающем двигателе и посадить аккумуляторную батарею.

После подключения кнопки надо соединить её с выводом 85 реле, а вывод 86 реле с массой. Выводы реле 87 и 30 с выводами 5 и 3 штекера Ш1 монтажного блока, согласно схемы.

Проверка схемы подключения, поиск неисправностей.

Если подключение было произведено правильно, то противотуманки ваз 2110 при включении должны загореть. Если этого не произошло, то необходимо найти причину, проверив цепь подключения.

Для быстрого поиска следует разбить цепь на участки. Для этого по щелчку реле определяем, включается её электромагнитная катушка или нет. При этом надо учитывать способ подключения кнопки, то есть включить габариты или зажигание.

Если реле не срабатывает, то контрольной лампой проверьте наличие питания и минуса на её катушке. Для этого подключите контрольную лампу между соответствующими выводами. Если лампа будет гореть, то смените реле. В противном случае подключите один конец контрольной лампы к проводу от кнопки, а другой к массе автомобиля. Если лампа будет гореть сделайте хорошее соединение с массой второго вывода. Если реле срабатывает, но противотуманки не горят, проверьте  наличие питания на проводах, подключенных к фарам. Если питание есть, то сделайте хорошее подключение к массе или  смените лампы. Если питания нет, то проверьте целостность предохранителей и питание по цепи.

Установили, разобрались, как подключить противотуманки  ВАЗ 2110, но это ещё не всё. Что бы не слепить встречных водителей и не быть виновником аварии, фары следует отрегулировать. Как  это сделать  самостоятельно, описано в статье самостоятельная регулировка фар.

admin
28/05/2014

«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER»
«Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

Противотуманные фары на ВАЗ 2110: схема подключения своими руками, нюансы

Содержание:

  1. Зачем нужны противотуманки
  2. Вопрос цвета стекла для противотуманных фар
  3. Материалы и инструменты
  4. Установка

Если установить противотуманные фары на ВАЗ 2110, вы сможете убить двух зайцев одним выстрелом. А именно — преобразить внешний вид автомобиля, и повысить уровень собственной безопасности, добавить комфорта езде в ночное время суток.

Киржач с лампой h2

Потому сегодня мы расскажем о том, как подключить противотуманные фары на ВАЗ 2110, что для этого потребуется и какого результата вы в итоге сумеете достичь.

Зачем нужны противотуманки

Само название «противотуманные» фары уже говорит об их сути. Их свет проникает через туман, стену дождя, способствует более эффективному освещению дороги.

Наличие ПТФ дает три важных плюса.

  1. ПТФ или противотуманки, характеризуются более плоским световым потоком, который буквально стелится над землей, распространяется в большей степени в ширину, нежели в высоту. Это сделано специально, поскольку температура дорожного полотна выше температуры воздуха, тумана, потому он не опускается на саму землю. Следовательно, противотуманки обеспечивают определенную дальность свечения по сравнению с обычными фарами. Вы будете видеть примерно на 10 метров дальше, чем при работе ближнего света.
  2. Ширина светового луча ПТФ позволяет видеть разметку, обочину, что позволит вовремя совершить манёвр, не оказаться за пределами дорожного полотна. Увы, в условиях тумана это распространенное явление. Причем намного чаще страдают те, у кого противотуманок нет. Это факт.
  3. ПТФ не слепят встречные машины, но позволяет им видеть вас. Только при условии грамотно выполненной регулировки фар, конечно же. Следовательно, противотуманные фары на машине оказывают большое влияние на безопасность, сигнализируя встречным машинам о вашем приближении.

Вопрос цвета стекла для противотуманных фар

На старых автомобилях стекло противотуманных фар имело желтый цвет, потому многие считают, что так должно быть и сейчас, это правильнее и эффективнее.

На самом деле все обстоит иначе. Сегодня лидеры автопроизводства используют исключительно прозрачные стекла для противотуманных фар, которые во многих компонентах лучше желтых.

Нынешние противотуманки на ВАЗ 2110 доступны в двух исполнениях — прозрачные и рифленые. Большинство выбирает прозрачные стекла, хотя по факту рифленые лучше. Они обеспечивают четкий направленный луч, способный с самой лучшей стороны себя показать во время тумана или дождя.

Материалы и инструменты

Вы легко можете купить готовый комплект ПТФ со всеми проводами, и тогда не придется разбираться, где находится реле противотуманных фар на ВАЗ 2110. Однако если приобрести запчасти отдельно, это разнообразит варианты установки, плюс позволит финансово сэкономить.

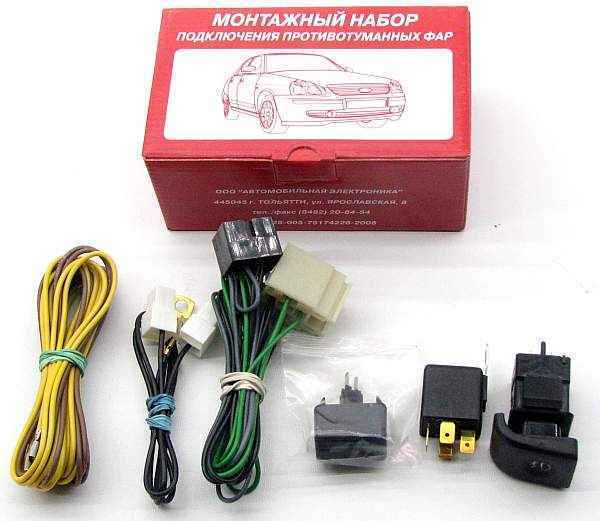

Комплект для подключения

Потому закупить нужно следующее:

  • Два комплекта фар;
  • Колодки из пластика;
  • Рамки для фар;
  • Клавишу с желтым индикатором для нее;
  • Реле;
  • Проводку. Выбирайте вариант с двумя медными жилами и двойной изоляцией, к примеру ШВВП2. Подойдет сечение 0,5 мм, но если лампы будут мощными, лучше 0,75мм;
  • Клеммы на массу;
  • Клеммы мама/папа — широкие и узкие клеммы.

Маму-папу брать в комплекте с проводами не стоит. Их лучше обжать с помощью пассатижей, когда проводка уже будет соединена.

Обратите внимание на то, какая у вас торпедо. Если она старого образца, покупайте комплект противотуманок для ВАЗ 2110, а если евро торпедо, тогда лучше использовать ПТФ для ВАЗ 2115.

Что касается лампочки, то мощности в 55В более чем достаточно. Брать дешевые противотуманки настоятельно не рекомендуем, поскольку срок их службы очень непродолжительный.

Установка

К приобретенному комплекту предлагается всегда схема подключения противотуманных фар на ВАЗ 2110, потому особых проблем возникнуть не должно. Но учтите, возможно что-то придется подкорректировать, отрегулировать для обеспечения эффективной работы.

Схема подключения

Перед тем как установить противотуманные фары на ВАЗ 2110, нужно определиться с местом их расположения. Если конструкцией авто не предусмотрено место для них, тогда монтировать будет под передний бампер.

Схема подключения ПТФ выглядит следующим образом.

  1. Прокладываем проводку противотуманных фар на ваш автомобиль. Делается это через левую часть под капотом по крылу. Примерно так же проходит основная проводка.
  2. Теперь нужно подключить питание на кнопку, которая расположится на приборной панели. Согласно заводской схеме, питание устанавливается от предохранителя на правых габаритах. Но можете воспользоваться кнопкой включения света или выводом от замка зажигания к включению головной оптики. То есть в такой ситуации противотуманки будут включаться при включенном зажигании. Некоторые берут питание от вывода на габариты. Это делать можно, но не рекомендуется. Если вы забудете отключить ПТФ, аккумулятор вскоре сядет.
  3. Соединяем штекеры с фарами. Если после этого не горят противотуманки на ВАЗ 2110, в схеме была допущена ошибка. Проверьте каждый элемент цепи. Определить где находится реле противотуманных фар на ВАЗ 2110 не сложно, потому убедитесь в наличии щелчка реле. Если он присутствует, тогда катушка его активирует. Не редко приходится менять реле.

Последний этап установки начинается уже после того, как все провода были подключены, питание заведено, и свет противотуманок пролился наружу. Речь идет о регулировке.

Проверить, правильно ли светят ПТФ, достаточно просто. Выезжайте на дорогу и смотрите, как работают противотуманные фары. Если свет направлен немного вниз, световой поток задевает как дорожное полотно, так и обочину, значит все работает идеально, и можно не опасаться гнева встречных водителей, которых вы будете слепить.

Если же имеются отклонения от нормы, обязательно выполните регулировку. Эту работу можно выполнить самостоятельно, но потребуются идеальные условия помещения. Потому лучше доверьтесь специалистам с автосервиса, у которых имеется специальный стенд, ровная площадка, оборудование для регулировки.

 Загрузка …


Как подключить противотуманные фары (птф) на ваз 2110

Автомобиль ВАЗ 2110 уже давно не выпускается с завода, но на дорогах нашей страны можно встретить большое количество этой модели.

Далеко не все автотранспорты марки ВАЗ 2110, имеют смонтированные заводские  противотуманные фары (ПТФ). Подробно рассмотрим стартовый набор для монтажа ПТФ. Стоит ли искать заводскую проводку для ПТФ, или сделать самостоятельно. Пытаемся сориентироваться во всем в этом  деле.

Для монтирования ПТФ понадобится:
•        Снаряженный набор ПТФ.
•        Контролька
•        Мультимметр.
•        1 набор разъемов  парных «мам и пап».
•        8шт. разъемов  образца «мама «.
•        Изоляционная лента.
•        Упаковка термоусадок.

Как необходимо действовать при установке ПТФ

  • Для установки противотуманных фар в бампер автомобиля, прежде всего необходимо извлечь пластиковые заглушки из переднего бампера , то есть освободить посадочные места для ПТФ. Провода, входящие в комплект ПТФ аккуратно прокладываем в районе переднего бампера, как справа, так и слева, используя имеющиеся штатные выходы к ПТФ , которые находятся рядом с радиатором с двух  сторон соответственно.
  • Провода могут быть прикреплены к кузову при помощи хомутов. Все соединения проводов должны иметь, надежный контакт и основательно изолированы во избежание контакта с кузовом и попадания влаги.
  • Длину проводов необходимо выбирать так, чтобы с легкостью можно было извлекать фару при необходимости. Стандартные фары просты в установке и подключении. Подключаем наши проложенные провода к цоколям и вкручиваем лампы. Производим крепление фары в штатном месте  двумя саморезами, закрываем пластиковой заглушкой. Далее подключаем электрическую часть используя штатную монтажную электрическую схему автомобиля.
  • Согласно требованиям безопасности при проведении монтажных и демонтажных работ связанных с электричеством следует снять напряжение с токоведущих цепей, это значит,  что прежде всего нужно отключить АКБ.
  • Следующим шагом будет работа с блоком предохранителей (БП), для собственного удобства следует целиком извлечь блок из отсека приборов и раскрыть его.
  • Добавляем в разъемы (красный и белый)  два кабеля длиной  приблизительно 15-18 см, с двух сторон разъемы типа «мама».
  • Один кабель в  штекере красного цвета (БП), выведен на постоянный «+» (проверяйте), его тащим на тридцатую(30) ногу реле (посмотрите на обороте реле). Второй кабель, это «+» от реле с восемьдесят седьмой(87) ноги обратно (БП) в  штекере белого цвета.
  • Переворачиваем БП и находим плавкие вставки F4 и F14 (по 10 А) — именно они и защищают электрические цепи штатных ПТФ от токов короткого замыкания. Плюсовой провод подходит к предохранителям и разделяется на два провода соответственно на каждую противотуманку по «плюсу».
  • Опираясь на штатную электрическую монтажную схему автомобиля производиться дальнейшее расключение проводов к разъемам противотуманок. Для удобства монтажа некоторые провода можно удлинять на 20-30 см.
  • Минусовой провод черного цвета, который приходит на восемьдесят шестую(86) ногу реле, является проводом, который управляет включением противотуманок.

Существует несколько вариантов, откуда брать «массу»:

  • Можно подключать противотуманки на прямую, это значит, что при включении зажигания  либо нажатии кнопки включения габаритных огней будут включаться  и противотуманные фары.
  • Или вариант через кнопку, т.е плюсовой провод идет от замка зажигания либо кнопки включения габаритных огней на кнопку включения противотуманок и ПТФ включаются при нажатии кнопки .

Следует заметить, что способ подключения через замок зажигания наиболее эффективен, так как имеет ряд преимуществ, при монтаже и в процессе эксплуатации.

Различают две модификации ВАЗ 2110: со штатной панелью приборов и европанелью. Их отличие в расположении кнопок. На это следует обратить внимание и предусмотреть запас по длине монтажных проводов.

После производства всех монтажных работ, закрываем блок предохранителей и возвращаем его на место.

Накидываем клеммы на аккумулятор и производим проверку работы световых приборов автомобиля. Если все работает нормально, значит, монтаж произведен, верно, и основательно прикручиваем аккумуляторные клеммы.

Инструкция по установке и подключению противотуманных фар на ВАЗ 2110

Ни для кого не секрет, что предназначение противотуманной оптики заключается в обеспечении более лучшего освещения дороге при езде в непогоду. Поэтому многие автолюбители сегодня самостоятельно ставят ПТФ на свои машины. Из этого материала вы сможете узнать, как осуществляется установка противотуманных фар своими руками на ВАЗ 2110 и что для этого нужно.

Содержание

[ Раскрыть]

[ Скрыть]

Руководство по установке

Поставить противотуманки на ВАЗ 2110 или даже установить ксенон в ПТФ — вполне разумное решение, ведь эта оптика позволяет отлично справиться с проблемой освещения дороги в туман. Если автовладелец никогда ранее не сталкивался с такой задачей, то ему наверняка будет интересно узнать, как подключить противотуманные фары на ВАЗ 2110 своими силами. Подробнее об этом мы расскажем ниже.

Светодиодные противотуманные фонари для ВАЗ 2110

Инструменты и материалы

Чтобы установить светодиодные противотуманные фары или ксенон в ПТФ, вам понадобятся:

  1. Сами фары, которые можно приобрести в любом магазине. Отечественные магазины могут поставлять фары в двух вариациях — для центральный консолей старого образца оптимально использовать ПТФ для «десяток», но если ваша машина оснащена новой торпедой, то понадобится оптика для ВАЗ 2115. В данном случае разница заключается в кнопках включения оптики.
  2. Мультиметр для замера напряжения.
  3. Контрольная лампочка с проводом.
  4. Изолента.
  5. Упаковка термоусадки.

Если вы решите использовать ксенон в противотуманки, то дополнительно вам также потребуется ксеноновый комплект.

Схема подключения

Как правильно подключить противотуманки на свое авто:

  1. Сначала нужно открыть блок с предохранителями и выкрутить один саморез, после чего само устройство нужно развернуть. Зеленым цветом на фото отмечены провода, которые нужно будет подключить дополнительно. Цифрой 1 отмечается кабель, передающий положительный заряд, можно проверить при помощи контрольной лампы. Соединение этого провода осуществляется с реле на разъем 20, что касается провода под цифрой 2, то это также плюс и его нужно подключить к реле на ножку 87.
  2. Далее, к предохранительным элементам нужно подключить провода, которые впоследствии разойдутся на левый и правый фонари. Производится монтаж проводки, на выход с двойным контактом «мама» подключается соответствующий провод (также с выходом «мама» на обоих концах), длина которого должна составлять 30 см.
  3. После этих действий нужно вставить кабеля с одиночными контактами типа «мама» в белый разъем на блоке. Что касается разъема с двойной «мамой», то его необходимо вывести из блока и подключить к выходу «папа», который расположен сзади от кнопки открытия багажного отсека.
  4. Далее, черный кабель, который отмечается цифрой 3 и идет от выхода 87, следует провести от верхней части БП, этот провод является минусом. Здесь вы сможете увидеть провода, которые были установлены еще на заводе, они подведены под гайку, которую можно открыть ключом на 10. Кабель, который отмечается цифрой 4, обеспечивает активацию и деактивацию оптики.

1. Зеленым цветом отмечены провода, которые нужно добавить. 2. Подключите провода так, как показано на рисунке.

Есть несколько вариантов, откуда можно проложить кабель управления противотуманками:

Как вариант — от габаритный огней напрямую, без использования переключателя. В этом случае противотуманная оптика будет автоматически включаться вместе с габаритными огнями.

  1. Еще один вариант — от тех же габаритных огней последовательным образом, но уже с использованием переключателя. В данном случае, когда будут включаться габаритные огни, на регулятор переключения противотуманными фонарями будет поступать напряжение. Однако включаться оптика будет только в случае нажатия на кнопку.
  2. Еще один вариант — от системы зажигания через переключатель. То есть когда водитель будет включать зажигание, на переключателе оптики будет присутствовать плюс. Как и в предыдущем случае, включаться фонари будут только после активации переключатели.

 Загрузка …

Монтаж оптики

  1. Для начала нужно выбрать место для монтажа — как правило, это специальный отсек под передним бампером. В случае с «десяткой» есть несколько вариантом противотуманных фонарей. Они могут быть рифленые, которые рассеивают освещение, либо прозрачными, в последнем случае свет будет идти пятнами. Прозрачный вариант на сегодняшний день является более модным и востребованным среди наших соотечественников, однако он менее полезный.
  2. В моторном отсеке следует отключить провода, который подводятся к регулятору контроля жидкости и расширительному бачку омывателя. Чтобы сделать это, выкрутите гайку фиксации омывателя и демонтируйте колодку с проводами, которая расположена под левым лонжероном.
  3. Для разъему Ш-1 вам потребуется три кабеля — один желтый и два черно-желтых.
  4. После этого нужно будет отрезать два куска от желтого кабеля — их следует протянуть в салон транспортного средства. Проводка тщательно зачищается, к ней подключаются клеммы типа «папа». Выполнив эти действия, разъемы нужно подключить к колодке таким образом, чтобы отмеченный кабель подключился с черно-желтым проводом. Далее, колодку необходимо соединить и придать к жгуту два кабеля желтого цвета. Сделав это, бачок омывательного устройства можно установить на место.
  5. После этого вам понадобятся еще два отрезка провода, для каждого должна составлять 0.5 м. К этим проводам необходимо подключить клемму под массу, после чего зафиксировать ее к шпильке вместе с кабелем массы от оптики.
  6. Кабель от ПТФ нужно протянуть от переднего лонжерона и вывести туда, где будет фиксироваться сам фонарь. К каждому из кабелей необходимо подключить клемму массы.
  7. После этих действий скобы монтируются на сам бампер, а на провода подключаются колодки клеммы. Завершающим этапом будет монтаж лампочек в фонари (автор видео — канал proVAZ-2110).

Основные аспекты настройки

Настройка и регулировка освещения включает в себя несколько этапов:

  1. Сначала нужно удостовериться в том, что фары работают в нормальном режиме и включаются не одновременно с ближним освещением. Если это так, то правильно настроить свет не получится.
  2. После этого нужно проверить, насколько надежно зафиксированы фары. Если оптика болтается, то, разумеется, регулировка будет бесполезной. Кроме того, необходимо также проверить давление в шинах — это показатель должен быть одинаковым, при этом авто должно стоять на ровной поверхности.
  3. Для проведения регулировки вам потребуется не только ровная поверхность, но и место со сплошным забором или стеной перед ней. Найдя такое место, необходимо произвести замер расстояния от земли до оси установки ПТФ, а на стене перед машиной необходимо отметить это расстояние.
  4. Машина ставится на расстоянии пяти метров от стены или забора, на этом процедуру подготовки можно считать практически оконченной. Для более точных показателей на водительское сиденье следует положить какой-то груз в соответствии с весом водителя. В среднем вес груза должен составлять около 75 кг. Для начала необходимо произвести регулировку расстояния между световыми потоками, оно должно составлять около 57.7 см от центральной вертикальной оси. Каждую фару необходимо настраивать отдельно, но при настройке одного фонаря второй должен быть закрыт куском бумаги или картона, подойдет любой непрозрачный материал.
  5. После того, как расстояние будет выставлено, можно настроить высоту оптики. В данном случае также регулировка осуществляется на каждом фонаре по отдельности, при этом центр света должен соответствовать расположению осветительных компонентов. Непосредственно сама регулировка производится при помощи специального болта, который находится сбоку. Для этого в рамке можно найти соответствующее отверстие, в которое вставляется отвертка.

Видео «Рекомендации по настройке оптики»

Основные советы касательно регулировке противотуманных огней приведены на видео ниже (автор ролика — канал Test Lab тесты Автоламп).

Была ли эта статья полезна?

Спасибо за Ваше мнение!

Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Да (100.00%)

Нет

подключение противотуманок, установка и советы специалистов

Далеко не во всех автомобилях-«десятках» предусмотрена заводская установка противотуманок (ПТФ). Подключение ПТФ в ВАЗ-2110 можно выполнить самостоятельно, если внимательно изучить инструкцию и знать последовательность выполнения работ. Об этом и пойдет речь в статье.

Влияние тумана на вождение

Как известно, туман является клубящимся облаком, которое расположено низко над землей. В его составе – мельчайшие водяные капли, витающие в атмосфере. В густом тумане обычные фары рассеивают луч света и ослепляют водителей, находящихся за рулем встречных машин. Так как свету не удается проникнуть сквозь толщу тумана, происходит резкое снижение видимости.

Противотуманные фары устанавливают с той целью, чтобы направить поток света в нужном направлении. Установка дополнительных ПТФ нужна, чтобы создать низкое яркое освещение на нижней части автодороги, когда на дворе неблагоприятные метеоусловия.

В условиях сильного тумана роль правильно смонтированных ПТФ бесценна. Это позволит отчетливо увидеть линию разметки на дороге в сложных погодных условиях. Так как зазор между дорожным покрытием и слоем тумана, как правило, равен половине метра, то именно противотуманные фары смогут осветить дорожное покрытие в таких погодных условиях.

Особенности противотуманных фар для ВАЗ-2110

По своему предназначению противотуманные фары необходимы, чтобы освещать пространство в условиях плохой погоды. Но они не могут быть заменой фар главного света. Потому что такие осветительные приборы находятся снизу и будут ослеплять встречные автомобили. ПТФ склонны к накоплению грязи и пыли, брызг и зимней дорожной посыпки. Также противотуманки влияют на то, как рассеивается пучок света и не создаются ли помехи встречному транспорту.

Польза противотуманных фар неоспорима, иногда без них просто не обойтись. Поэтому они являются стандартным оборудованием практически во всех машинах. Но в моделях ВАЗ-2110 эта установка не предусмотрена. Поэтому данную систему понадобится смонтировать дополнительно. Для этого можно воспользоваться схемами, представленными ниже.

Разновидности ПТФ

Перед выполнением подключения ПТФ в ВАЗ-2110 следует разобраться с разновидностями этих установок. Их на сегодняшний день достаточно много на отечественном авторынке. В комплекте к противотуманной фаре идут:

  • лампы накаливания;
  • галогенные лампы;
  • светодиодные;
  • ксеноновые.

Следует отметить, что последний вариант не будет рассматриваться для подключения ПТФ в ВАЗ-2110, так как он нерационален.

Неплохим вариантом экономии станет применение комбинированных противотуманок со встроенными дневными ходовыми огнями.

Ассортимент моделей

Анализируя форму противотуманной фары, можно перечислить варианты таких моделей:

  • классических круглых или прямоугольных;
  • овальных и квадратных;
  • в виде орлиных или ангельских глаз.

Типы противотуманок определяются в зависимости от того, какая форма рассеивателя:

  • линзованная;
  • рифленая;
  • прозрачная.

Выбор типа фары не имеет особого значения, здесь каждый автолюбитель может исходить из собственных предпочтений. Это касается и цвета рассеивателей: классического белого или желтого.

Ценовые категории противотуманных фар

Противотуманные фары могут быть импортного или отечественного производства:

  • «Бош» рязанского изготовления, комплект которых не предусматривает наличия проводки.
  • DLAA LA-519 схожи по функциональности с предыдущим вариантом, но в них используются прозрачные плафоны.
  • ZFT 162A модель китайского производства комбинированного типа со светодиодными ходовыми огнями и рифленым плафоном.
  • DLAA PL519DB – китайская подсветка встроенного типа со светодиодами, рассчитанная на лампы Н1.
  • Более дорогостоящими вариантами будут модели отечественного производства «Автосвет».

Перечень требований по монтажу ПТФ

В Правилах дорожного движения не указано требование обязательного наличия противотуманных фар. По этой причине отечественные автопроизводители не устанавливают ПТФ во всех моделях авто.

Но есть установленные правила монтажа таких устройств:

  • фар должно быть две;
  • расстояние от дорожного покрытия должно составлять не менее 25 см;
  • внешний контур фары должен находиться не ближе 40 см;
  • расположение гнезда ПТФ ниже, чем верхняя точка гнезда, в котором установлена фара, обеспечивающая ближний свет;
  • прямая видимость фары должна достигать 5 градусов, если это вертикальная плоскость, и 45 градусов, если плоскость горизонтальная.

Также требования указывают, что включение противотуманных фар должно происходить одновременно с включением габаритных фонарей.

Подготовительные работы

Подключение ПТФ ВАЗ-2110 начинается с подготовки инструментов и деталей:

  • Готового комплекта ПТФ или ГКПТФ – для торпед, созданных по старому образцу. Для евроторпед используется ГКПТФ на 2115 (с отличием в том, какие кнопки используются для включения).
  • Контрольной лампы.
  • Мультитестера (мультимера).
  • Одного комплекта разъемов двойного типа.
  • Восьми штук одинарных разъемов «мама».
  • Изоленты.
  • Упаковки для термоусадки.

Процесс установки

Штатное подключение ПТФ ВАЗ-2110 требует минимальной разборки авто спереди. Как правило, даже не понадобится снимать передний бампер и переднюю панель (торпеду).

Если пластмассовый бампер не имеет гнезд для монтажа противотуманок, их надо сделать, воспользовавшись дрелью. Или нагреть металлическую пластинку, или проделать отверстие с помощью ручного лобзика.

Важно учесть, что бампер имеет криволинейную форму, и правильно разместить комплект с противотуманками.

Советы профессионалов

При условии, когда на бампере нет штампованных гнезд под ПТФ, лучше предварительно приобрести комплект для подключения ПТФ в ВАЗ-2110, а потом уже проделывать отверстия.

Также специалисты советуют до того, как начать установку ПТФ, позаботиться о снятии заглушек с переднего бампера и закреплении противотуманок рамками. Лучше пользоваться не саморезами, а болтами размером М8 на 45, на которых есть «барашки». Так можно прочнее закрепить установку и быстрее ее демонтировать.

Алгоритм действий

Инструкция подключения ПТФ ВАЗ-2110 поможет совершить этот процесс максимально быстро. Алгоритм следующий:

  • Провода помещают внутрь защитной гофры. Подключение проводки ПТФ ВАЗ-2110 начинается с того, что провода надо протянуть от торпеды до пространства под капотом.
  • Иногда для выполнения указанных выше действий может понадобиться разборка торпеды.
  • С аккумулятора снимается плюсовая клемма.
  • Выполняется открытие монтажного блока-реле и предохранителей, которые расположены в нижней части от колонки руля возле педали сцепления.
  • С помощью отвертки откручиваются саморезы и извлекается блок.
  • Находятся выводы предохранителя F4 для правой ПТФ и F14 для левой фары.
  • С помощью предохранителя F20 можно защитить задние ПТФ, изначально встроенные в задних фонарях. В условиях неблагоприятной погоды включение второй нити достигается с помощью специальной кнопки, расположенной на панели приборов.
  • И в заключение происходит надевание на провода медных разъемов «мама». После этого они вставляются в штекер в соответствии с электрическими и монтажными схемами.

Подключение системы

Подключение ПТФ в ВАЗ-2110 к штатной проводке занимает примерно полтора часа времени, если выполнять действия в указанной последовательности:

  • Проводку противотуманок прокладывают сверху, над основной проводкой, занимающей левое переднее крыло.
  • Питание для кнопки, которая подключает ПТФ, берут от предохранителей, расположенных на правых габаритных огнях. Тогда, даже если зажигание будет выключено, ПТФ будут включены и аккумулятор будет быстро разряжаться. При запитке ПТФ с помощью кнопки, которая подключает основные фары, обеспечится загорание фар от одного поворота ключа.
  • Включение противотуманок произойдет после соединения штекера и противотуманной фары. При отсутствии реакции надо пересмотреть все элементы цепочки.

Схема для европанели

Подключение ПТФ ВАЗ-2110 (европанель) выполняется по следующей схеме (см. рисунок ниже).

Схема предусматривает использование проводки заводского типа, как и для модели ВАЗ-2112.

Подведем итоги

Так как противотуманные фары предусмотрены не во всех моделях ВАЗ, их потребуется установить самим. Эти устройства необязательны по требованиям Правил дорожного движения, но значительно облегчают процесс вождения в условиях тумана.

Используя рекомендации специалистов, инструкции и схемы, представленные в статье, можно успешно установить ПТФ на свой ВАЗ. Все работы занимают не более чем пару часов времени, если предварительно обзавестись всем необходимым. Перечень деталей и инструментов также был представлен выше.

[rssless]

Читайте НАС ВКонтакте

[/rssless]

Противотуманка для ВАЗ 2110: Инструкция, Схема, Ксенон


Модели ВАЗ 2110 последнего выпуска получили противотуманные фары, но большинство машин остались без этого полезного элемента. ПТФ значительно повышают безопасность на дороге, ведь водитель уверенно чувствует себя в туманную погоду. В результате меньше воздуховод. Монтаж тумана быдла можно проводить как в автомастерской, так и своими силами. Некоторые автолюбители предпочитают модернизировать оптику ксеноном, после установки которого свечение становится еще более эффектным.

При выборе комплекта ПТФ надо отталкиваться от торпеды. Если это евро образца, то подойдет комплект к модели 2115. Для старой торпеды подойдет штатный комплект ВАЗ 2110.

Итак, противотуманные ящики имеют следующие преимущества:

  • Плоский световой поток, который распространяется на большую высоту и стелы над дорожным покрытием;
  • Улучшена видимость разметки и бордюра за счет ширины ПТФ;
  • Свет от противотуманных фар не слепит встречных водителей, но при этом автомобиль отлично виден другим участникам дорожного движения.

Необходимые инструменты и элементы

Перед покупкой все нужно определиться с цветом. Владельцы ВАЗ 2110 сегодня используют оптику белого цвета, но можно встретить и классическую желтую. Теперь о покупке: Кто-то предпочитает брать готовый комплект, в который входит проводка, кто-то детали подбирает отдельно. Второй вариант не только дешевле, но и предоставляет больше возможностей для установки.

Для работы нам понадобится:

  • Комплект фар;
  • Ключ, а также индикация;
  • реле;
  • Колодки пластиковые;
  • Рамки фар;
  • Терминалы с названием «Папа / Мама.Рекомендуется покупать отдельно, без проводки;
  • Терминал, по которому будет идти «Массовый»;
  • Электропроводка.

Провода ВАЗ 2110 нужно уделить особое внимание. За ними рекомендуется отправиться в специализированный магазин электроники. Нам нужен вариант с двумя медными жилами, а также с двойной изоляцией. Что касается секции, то нужно отталкивать лампу от мощности. Если показатель мощности высокий, лучше взять 0,75 миллиметра. При обычном питании провода 0.5 мм.

Процесс подключения

Подключение тумана начинается с определения их установки. Если машина достаточно старая, то штатного места на кузове не будет — придется монтировать под бампер. Схема должна идти вместе с комплектом — по ней мы выполним работу. При наличии навыков работы с электротехникой схему можно изменить, ведь нужно позаботиться о регулировке.

Установка выглядит следующим образом:

  1. В первую очередь надо проложить проводку до тумана.Процесс выполняется под капотом. Можно сделать прокладку с параллельными обычными проводами.
  2. Питание кнопки к торпеде. Заводская схема предполагает, что подключения выполняются от предохранителя на габаритных огнях справа.

Как вариант, можно взять питание с выхода замка зажигания или с кнопки, отвечающей за освещение. Воспользовавшись этим методом, новые фары будут работать только при включенном зажигании.При желании можно пойти по штатной схеме, то есть взять мощность на ПТФ с габаритами. Затем нужно внимательно следить за включением и выключением тумана, чтобы не посадить аккумулятор.

  1. Заключительный этап — подключение оптики штекером.

Если все сделать по схеме, свет уже должен появиться. Осталось настроить. При идеальном варианте ПТФ должны смотреть немного вниз, при освещении и обочине, и дороге.В этом случае их не сделают другие автомобилисты.

Установка ксенона

Очень важно, чтобы на самих головах были головки буквы «Д» — это она говорит о том, что ксенон можно вставлять в фары. Если стоит буква «Н», то могут возникнуть проблемы с властями. Перед установкой ксенона в ВАЗ 2110 необходимо снять штатные блок-лампы. Демонтаж и установка ксенона производятся по следующей схеме:

  1. Снимите минусовую клемму с аккумуляторной батареи.
  2. Все разъемы фар должны быть отключены.
  3. Аккуратно откручиваем болты крепления блока оптики.
  4. Демонтируем решетку радиатора.
  5. Снизу будет болт, который крепится к нижней части фары. Смотрим на подкладку и полностью ее снимаем.
  6. Воспользовавшись 10-м ключом, откручиваем гайку крепления колодки к кронштейну.
  7. После этого блок можно снимать.
  8. Следующим шагом будет поворот фиксатора, который относится к цилиндру гидрокорректора.Теперь полностью удалите его.
  9. Перед установкой необходимо снять указатель поворота — он держится на нескольких болтах.

Чтобы не было проблем с законом, лучше поставить юридический модуль ксенона. Как вариант, можно взять фары от Hella. Модель подходит как для первого, так и для второго поколения. Обозначаются они названием Lens G2, BMW E60 устанавливается на фары, так что к качеству вопросов быть не может.

Полезные видео по теме

Самое интересное

Особенности датчика фаз ВАЗ-2114 и замена своими руками

Датчик фаз на ВАЗ-2114 служит для регулировки угла опережения зажигания и момента впрыска топлива.С его помощью электронный блок управления двигателем снимает информацию о частоте вращения распредвала. Второе название устройства — датчик распредвала. Впервые на автомобилях ВАЗ-2114 его начали использовать в 2007 году, до этого система управления работала с одним датчиком вращения коленчатого вала. Но использование дополнительного устройства позволяет добиться максимальной мощности и минимального расхода топлива.

Фазовый датчик Характеристики

Устройство установлено напротив шестерни распредвала. На нем нет ни одного зуба — именно с помощью такой простой функции можно зафиксировать частоту вращения.Датчик фазы работает благодаря эффекту Холла, как аналогичный прибор в распределителях зажигания бесконтактного типа. С датчика поступает сигнал на вход электронного блока управления — происходит преобразование и выбор рабочих параметров.

Все исполнительные механизмы начинают работать строго по топливной карте, хранящейся в памяти блока управления. При выходе из строя датчика фаз на ВАЗ-2114 происходит переход на работу в аварийном режиме — используются только сигналы от устройства, установленного на коленчатом валу.При этом снижается КПД и мощность двигателя, увеличивается расход бензина.

Почему ломается датчик

При появлении ошибок датчика фаз ВАЗ-2114 (P0343 или P0340) необходимо проверить его работоспособность. Первый — это визуальный осмотр на предмет механических повреждений. Второй — проверить все цепи питания и управления. Датчик четырнадцатой фазы выходит из строя по следующим причинам:

  1. Короткое замыкание внутри цепи прибора.
  2. Произошло разрушение шестерни, расположенной на распредвале двигателя.
  3. Были механические повреждения проушин для крепления датчика, в результате чего корпус смещается и покидает зону покрытия.
  4. Повреждение из-за перегрева двигателя.

Чтобы определить большую часть повреждений, просто осмотрите устройство. Но в некоторых случаях требуется мультиметр — этого вполне достаточно для проведения диагностики системы.

Признаки повреждения

Однозначный диагноз может быть поставлен, если диагноз поставлен.Многие признаки неисправности датчика фазы ВАЗ-2114 характерны и для поломок других узлов. Вот основные из них:

  1. Увеличение расхода бензина.
  2. Ухудшение динамики, разгон автомобиля становится «вялым».
  3. Работа двигателя на холостом ходу сопровождается провалами.
  4. Нестабильный холостой ход — «тройной» мотор.
  5. На мониторе бортового компьютера появляются ошибки, свидетельствующие о наличии поломок в датчике фаз и переходе электронного блока управления в аварийный режим.

Как было сказано ранее, аварийный режим отличается тем, что вся работа системы происходит исключительно по данным с датчика на коленчатом валу.

В этом режиме невозможно осуществить поэтапный впрыск топливной смеси, только он оказывается парным. В результате происходит сильный перерасход топлива и снижение динамических характеристик автомобиля. Отремонтировать датчик невозможно, поможет только полная замена.Стоимость нового устройства в магазинах около 500 рублей.

Диагностика датчика

Перед заменой датчика фаз на ВАЗ-2114 необходимо провести диагностику старого. Не исключено, что причина поломки кроется в проводах, соединяющих его с электронным блоком управления. На автомобили ВАЗ-2114 устанавливаются двигатели с 8 или 16 клапанами. Датчики тоже используются разные.

Для диагностики понадобится только мультиметр. Процедура проверки датчика на моторе V8 выглядит так:

  1. Измерьте напряжение на выходе сигнала датчика.Для этого подайте на него питание — подключите к клемме «E». На выводе «B» должно быть напряжение 0,9 В.
  2. Поднесите металлический предмет к активному элементу устройства. В том случае, если датчик исправен, напряжение упадет до 0,4 В. В противном случае произойдет внутренний пробой.

На двигателях V16 диагностика немного другая — на выводе «B» изначально должно быть напряжение 0,4 В, а при воздействии на металлический предмет повышается до 0,9 В.

Замена

Устройство расположен с правой стороны двигателя, рядом с корпусом воздушного фильтра.Крепление осуществляется одним болтом. Для замены фазового датчика на ВАЗ-2114 необходимо отсоединить аккумулятор и отсоединить колодку.

Ключом на 10 нужно открутить болт крепления датчика, а затем снять его. Новый ставится в обратном порядке. Обязательно очистите все поверхности, к которым прилегает устройство — попадание металлической стружки или пыли может привести к прекращению работы датчика. После замены запустите двигатель и проверьте его работу — ошибки должны исчезнуть.

Установка китайского ксенона. Правильная установка ксеноновых ламп. Установка нового модуля

Каждый стремится к личной безопасности, комфорту, то же можно сказать и об освещении дороги автомобилем в ночное время. Именно поэтому многих интересует, как сделать так, чтобы установка ксенона на ВАЗ 2110 прошла успешно, но при этом оставался легальный свет, к которому не будет претензий со стороны ГИБДД? Вопрос в принципе решаем как непосредственно для фар, так и для ПТФ.


Юридическое подключение

Следует знать, что в ПТФ можно устанавливать биксеноновые лампы и соответствующие линзы. Это ПТФ так называемого класса D, такой свет абсолютно легален, инспекторам «жаловаться» нельзя.

Чтобы произвести установку ксенона на ВАЗ 2110 в противотуманках, а также обычных фар необходимо, чтобы весь комплект, в котором используются биксеноновые лампы, был легальным. То есть это, например, лицензионные фары или ПТФ. В самом стекле обязательно должна быть буква D, именно она указывает на то, что в этой главе необходимо подключить бошеноновые лампы.В этом случае ксенон законный и претензий не вызовет.

Если фара написана на самом стекле, то здесь используются галогены, и вполне вероятны проблемы с ГИБДД.

Преимущества и возможные недостатки

На самом деле биксеноновые линзы очень сильно освещают дорогу — это касается как обычных фар, так и ПТФ. Они дают ярко-белый с голубым светом.

Другое дело, что СВЕТЛЫЕ ПТФ должны быть низко направленными, «пробивать» туман, но при этом не делать встречных драйверов. Например, в линзах Бошевского ПТФ нет рефлектора, из-за чего не создается ближний свет.

Именно поэтому нужна установка фокусирующей линзы, тогда босеноновые лампы будут вести себя наилучшим образом — водитель хорошо виден, а у встречных водителей нет желания брать кирпич и ломать ваши биксеноновые ПТФ.

Разборка

Перед установкой ксенона на ВАЗ 2110 необходимо демонтировать старый блок фар.Происходит это так:

  1. Обесточить машину сняв минус с АКБ;
  2. Отключить все разъемы от фар;
  3. Открутите болты крепления от верхнего крепления;
  4. Снятие решетки с радиатором;
  5. Откручиваем один болт, крепящий снизу блок фары;
  6. Отверткой отводим накладку, снимаем ее;
  7. 10 откручиваем гайку крепления к кронштейну;
  8. Вытаскиваем блок фары;
  9. Отверткой поворачиваем цилиндровый замок гидрокорректора, снимаем его;
  10. Снимите указатель поворота, для чего нужно открутить пару болтов.

Установка нового модуля

Для проведения легальной установки лучше обзавестись хорошим юридическим модулем и поставить его. Прекрасно обещают работать, например, фары от Hella, но обязательно второго поколения, у них широкие линзы. Их обозначение — Lens G2, они установлены на BMW E60, то есть качество на высоте.

Однако есть небольшие отличия от тех, что устанавливаются на ВАЗ 2110, так что придется их немного доработать.

Нам понадобится 2 штуки:

  • линзы Hella;
  • Арматура;
  • Блок зажигания;
  • Биксеноновые лампы.

Цена данного комплекта с учетом использованных линз составит около 3500 рублей.

Процесс доработки и установки:

  • Меняем посадочное место рассчитанное на стандартный модуль Киржач под HELLA;
  • К стандарту подключаем разводку биксеноновых ламп — все подходит и совпало;
  • Установить новый модуль;
  • Закрепите блок розжига так, как вам удобно (достаточно места).

Ксенон в штатном фаре

Если вы решили поставить биксеноновые лампы в штатный блок, то действуйте так:

  1. Подготовка проводов. Традиционно плюс — желтый, на минусе — коричневый. Два минуса, а также два плюса по очереди, обжим, тщательно заизолирован;
  2. Отверстия для ламп обработать напильником, стараясь лампочки не переставлять;
  3. Установить биксеноновые лампы;
  4. Провод от лампы нужно протянуть в защитный кожух.Но для этого потребуется просверлить соответствующее отверстие;
  5. Установить и закрепить фару в подвале, не перепутав полярность;
  6. Блок розжига подключается по схеме, которая должна идти вместе с лампой;
  7. Установить фары зад.

Отрегулировать фары после манипуляций с освещением поможет этот материал:

Теперь вы можете снова подключить аккумулятор и проверить, как работает новое освещение. Не забываем про настройку!

Ксеноном называют инертный газ, не имеющий цвета, вкуса и запаха.У него уникальная особенность — если через него пропустить разряд электрического тока, такой газ станет сильнейшим источником света. Есть несколько причин, в результате которых ксенон стал очень популярным среди автомобилистов.

Ксеноновые лампы способны излучать невероятно яркий дневной свет, более привычный человеческому зрению.

Они обладают высокой светоотдачей и позволяют более широко видеть дорожное покрытие перед автомобилем. Ксеноновые лампы долговечны, устойчивы к физическим воздействиям и очень экономичны.К тому же их очень легко установить в машину вместо штатной лампы.

Виды ксенонового флиса

Сегодня на авторынке есть множество разнообразных ксеноновых ламп, что немного усложняет.

Давайте разберемся, какой ксенон лучше подходит для конкретного автомобиля.

Как правило, все комплекты kitsenon состоят из:

  1. Блоки зажигания.
  2. Ксеноновые лампы.
  3. Детали и проводка для крепления.

Ксеноновые лампы имеют особую маркировку — 6000К, 5000К и так далее, что означает цветовую температуру — цвет и яркость света, которым светит лампа.Ксеноновые лампы с маркировкой 4300К дают белый свет с легким желтоватым оттенком. Чаще всего их устанавливают в фарах основного света автомобиля и в противотуманных фарах. Они лучше всего подходят для передвижения по мокрому асфальту.

Xenon 5000K светится оттенком, наиболее близким к белому. Он обладает высочайшей способностью к световому статусу, и свет хорошо воспринимается человеческим глазом. Ксеноновые лампы 6000К имеют немного голубоватый оттенок, а по мощности уступают предыдущим типам, так как у них самая низкая светоотдача.Но на украинском и российском рынках этот вид ксенона самый популярный.

Стоит отметить, что лидеры автомобилестроения устанавливают на свои автомобили ксеноновые лампы, цветовая температура которых составляет порядка 4200-5000к.

Перед покупкой ксеноновых ламп необходимо уточнить, какое цоколь применяется в ваших фарах, так как будет неприятно, если из-за неподходящего цоколя вы не сможете установить лампы. Наиболее распространенные производители ксеноновых ламп:

  1. Мицуми.
  2. Xenotex.
  3. Цифровое ультратонкое приложение.
  4. Sho-me.

Установка ксенона своими руками

Для самостоятельной установки ксенона вам понадобятся следующие инструменты:

  1. Сверло.
  2. Фреза 25 мм.
  3. Зажимы.
  4. Двусторонний скотч.
  5. Гаечные ключи.
  6. Набор стандартных отверток.
  7. Комплект ксеноновых ламп, проводка для крепления и блок розжига.

При установке ксеноновых ламп в основные фары автомобиля, прежде всего, необходимо обратить внимание на технику безопасности.Желательно проводить монтажные работы чистыми и сухими руками. Во время работы запрещается прикасаться к колбе ксеноновой лампы, но если контакт уже произошел, поверхность колбы обезжиривают спиртом.

Перед началом работы обязательно отсоедините плюсовую клемму от аккумуляторной батареи. Не забывайте, что при подаче напряжения и запуске ксенон дает электрическую выпрямку более двадцати тысяч вольт, поэтому при работе будьте максимально осторожны и внимательны.

Для установки ксенона необходимо отвинтить защитный кожух от фары автомобиля и аккуратно достать галогенную штатную лампу из фары, но перед этим следует отсоединить от нее все соединения и провода.

Обычно свет фиксируется на дополнительной пружине, которую нужно осторожно сжать и снять лампу. С колб ксеноновых ламп снимаем защитное покрытие и вставляем вместо штатного. Провода соединений нужно будет вывести в пространство ротора через штекер фары для подключения к блоку зажигания.

Чтобы фара могла получить доступ к аккумулятору, рекомендуется его снять. Когда лампы установлены, необходимо подключить клеммы от блока розжига. Далее проделываем отверстия в свечах фары, через которые пройдут провода подключения блока зажигания и лампочки. Если заглушки металлические, нужно просверлить отверстие сверлом и резцами просверлить не более 2,5 сантиметра. Если заглушка пластиковая, осторожно прорежьте отверстие ножом.

Блок зажигания ксеноновый, блок-схема зажигания

Блок зажигания ксеноновой лампы — это устройство, контролирующее и подающее напряжение.

Для установки этого блока выберите соответствующее место в пространстве ротора.

Для наиболее удобного подключения проводов желательно выбирать место рядом с обеими фарами.

Закрепить блок розжига необходимо с помощью специальных зажимов, которые входят в комплект, либо просверлить отверстия и прикрепить блок двумя саморезами для обеспечения большей устойчивости.

Подключение ксенона

Провода от ксеноновых ламп и блока зажигания необходимо подключать, строго соблюдая полярность. Провода перепутать довольно сложно, так как они разного цвета.

Как правило, они черно-красные. Черный — минус, соответственно красный — плюс. Для подключения блока зажигания к штатному автомобилю необходимо провести отдельный провод и подключить его к разъему от снятой лампы. Электропроводку затяните хомутами и дополнительно изолируйте.

Штраф за ксенон, почему

В связи с тем, что свет ксеноновых фонарей ослепляет водителей проезжающих и встречных машин, его установка запрещена.

Установка ксеноновых ламп является нарушением требований ПДД. Таким образом, водитель транспортного средства с такими фонарями может лишиться права управления автомобилем на срок от шести месяцев до одного года с конфискацией этого устройства. Более интересную информацию об установке ксеноновых ламп вместо штатных вы можете узнать из следующего видео.

Все больше современных автомобильных аксессуаров становится доступным широкому кругу автомобилистов. Среди них особую нишу занимает новая головная светотехника. Теперь вы можете установить практически любые фары (лампы), которые используются на самых последних моделях автомобилей — ксенон, биксенон и т. Д. Рассмотрим, как можно подключить ксенон на свой автомобиль.

Преимущества ксеноновых ламп

Ксеноновые лампы дают свет, спектр которого максимально приближен к дневному. При этом за счет ряда конструктивных особенностей такие лампы имеют преимущество перед галогенными и обычными лампами с нитью накала, по мощности света и, соответственно, по дальности освещения.

Кроме того, луч света, излучаемый ксеноновыми лампами, имеет хорошую фокусировку, что позволяет максимально использовать свет перед автомобилем, а не рассеивать его по дороге. Кстати, этот фактор значительно облегчает жизнь водителю встречного транспорта, так как правильно настроенные фары не расшатываются из-за направленного луча сфокусированного свечения.

Комплект для установки ксеноновых ламп

В отличие от обычных фар головного света ксеноновые лампы продаются в комплекте с дополнительным оборудованием.В этот комплект входят непосредственно сама лампа — 2 шт., Антикоррозионные блоки — 2 шт., И комплект коммутационных проводов.

Схема подключения ксеноновых ламп в автомобиле

Независимо от производителя, большинство ксеноновых ламп устанавливаются по типовой схеме. Но для лояльности большинство производителей в комплекте с лампами предлагают покупателю инструкцию, в которой есть схема подключения ксенона. Рассмотрим типовую схему, подходящую для любого автомобиля. Для начала нужно установить блок розжига.После этого производите монтаж проводки. Устанавливая блок розжига, выберите такое место, чтобы провода подсоединялись к нему без натяжения. Также желательно, чтобы место установки не подвергалось сильному загрязнению, тепловому нагреву или воздействию влаги извне. Блок крепится с помощью специальных приспособлений на его корпусе и саморезов. Его необходимо жестко закрепить. После этого также закрепите жгут проводами.

После этого необходимо заменить лампы в фарах на новый ксенон.Большинство ксеноновых ламп изготавливаются по типоразмерам при типовой установке. Хотя бывают исключения, если у вас есть такая опция, тогда нужно либо менять крепление фары, либо придумать переходник для установки. В зависимости от комплектации фары иногда возникает необходимость просверлить небольшие отверстия под кожух. Кроме того, рекомендуется установить уплотнительную резинку в задней головке фары, чтобы предотвратить попадание влаги внутрь колбы.

После этого необходимо закрепить фары. Непосредственно перед установкой рекомендуется обезжирить луковицы спиртом и мягкими тканями. Разблокируйте все провода согласно схеме подключения. Не забывайте, что подключение ксенона через реле выполняется по схеме обязательно, так как в ксеноновых лампах используется высокое значение напряжения и высокая частота. Электрическая схема автомобиля не позволяет напрямую запитать лампы.

Меры предосторожности при установке ксенона

Немного знать, как подключить ксенон, следует помнить еще ряд нюансов, влияющих на эффективность головного освещения в целом.Если он поврежден на деталях комплекта ксеноновых ламп, обратитесь к продавцу или в сервисный центр для их замены. Запрещается прикасаться к ксеноновым лампам или блоку зажигания руками загрязненным маслом или мокрыми руками. Нельзя долго смотреть на работающие ксеноновые лампы без защитных очков. Все проводные соединения должны быть надежно изолированы. Запрещается прикасаться к высоковольтным проводам и колбам во время работы ксеноновых ламп.

Видео — установка ксенона

ВЫВОД!

Если при работе с головным светом погасли ксеноновые лампы, вероятная причина — срабатывание защиты в блоке зажигания.

В России резко вырос спрос на Maybahi

В России продолжают расти продажи новых элитных автомобилей. По результатам исследования, проведенного агентством Автостат, по итогам семи месяцев 2016 года рынок таких автомобилей составил 787 единиц, что на 22,6% больше, чем за аналогичный период прошлого года (642 шт.) . Лидером этого рынка является Mercedes-Maybach S-class: на этом …

Citroen готовит ковровое покрытие подвесного типа для самолетов

В бренде Citroen, представленном концепцией Advanced Comfort Lab, построенной на базе серийного кроссовера C4 C4 Cactus, самым ярким глазом нововведения являются, конечно же, пухлые кресла. , больше похожи на домашнюю мебель, чем на автокресла.Секрет кресел — в упаковке из нескольких слоев вязкоупругого пенополиуретана, который обычно используют производители …

Дакар-2017 может пройти без команды КАМАЗа

Российская команда «КАМАЗ-МАСТЕР» на данный момент является одной из сильнейших ралли-рейдовых команд планеты: с 2013 по 2015 год бело-голубые грузовики взяли золотой марафон. «Дакар» трижды, а в этом году экипаж под руководством Айрата Мареева стал вторым. Однако, как сообщает агентство ТАСС, директор НП «КАМАЗ-Моторспорт» Владимир…

Новый седан Kia будет называться Stinger

Пять лет назад концептуальный седан Kia GT представили на автосалоне во Франкфурте. Правда, сами корейцы назвали это четырехдверным спортивным накоплением и намекнули, что этот автомобиль сможет стать более доступной альтернативой Mercedes-Benz CLS и AUDI A7. И вот, пять лет спустя, концепт-кар Kia GT трансформировался в Kia Stinger. Судя по фото …

Видео дня: Электромобиль набирает 100 км / ч за 1.5 секунд

Электромобиль под названием Grimsel смог разогнаться до 100 км / ч за 1,513 секунды. Достижение зафиксировано на взлетно-посадочной полосе авиационной базы в Довендорфе. Автомобиль Grimsel — экспериментальный автомобиль, разработанный студентами Швейцарской Высшей технической школы Цюриха и Университета прикладных наук Люцерна. Автомобиль создан для участия …

Либерализация ОСАГО: решение отложено

Как пояснил зампред ЦБ Владимир Чилюхин, двигаться в этом направлении невозможно, потому что сначала необходимо решить другие важные проблемы страховой отрасли, сообщает ТАСС.Вкратце напомним: подготовка «дорожной карты» по либерализации тарифов ОСАГО началась в ноябре 2015 года. Предполагалось, что первым этапом на этом пути должно быть …

Фото дня: Гигантская утка против водителей

Дорожку автомобилистам на одной из местных магистралей преграждает … огромная резиновая уточка! Фото утки моментально разошлись по соцсетям, где у них появилось много поклонников. По данным Daily Mail, гигантская резиновая утка принадлежала одному из местных автосалонов.Судя по всему, на дороге снесло надувную фигуру …

Магадан-Лиссабон: есть мировой рекорд

Проехали всю Евразию от Магадана до Лиссабона за 6 дней 9 часов 38 минут 12 секунд. Этот пробег был организован не только на форы и секунды. Он нес культурную, благотворительную и даже, можно сказать, научную миссию. Сначала в пользу организации передавалось по 10 евро сцен с каждого пройденного километра …

в г.-Петербурге была приготовлена ​​машина без двигателя и крыши

По данным издания «Фонтанка.ру», бизнесмен обратился в полицию, которая сообщила, что со двора его дома на проспекте Энергетики горит зеленый газ М-20. Похищена «Победа», выпущенная еще в 1957 году и имевшая советские номера. По словам потерпевшего, машина вообще не имела мотора с крышей и предназначалась для восстановления. Кто забрал машину …

Suzuki SX4 пережил рестайлинг (фото)

Отныне в Европе автомобиль определяется только с турбированными моторами: бензиновыми литровыми (112 л.с.) и 1,4-литровыми (140 л.с.) по агрегатам, а также 1,6-литровый турбодизель, развивающий 120 лошадиных сил.До модернизации автомобиль предлагали еще с 1,6-литровым 120-сильным атмосферным бензиновым двигателем, но в России этот агрегат сохранят. К тому же после …

С ними можно обращаться как угодно — восхищаться, ненавидеть, восхищаться, испытывать отвращение, но они никого не оставят равнодушными. Некоторые из них — просто памятник человеческих медиа, сделанный из золота и рубинов в натуральную величину, деталь настолько эксклюзивна, что когда …

Какой автомобиль самый дорогой джип в мире

Все автомобили мира можно разделить на категории, в которых будет непременный лидер.Так можно выделить самый быстрый, мощный, экономичный автомобиль. Подобных классификаций огромное количество, но всегда вызывает особый интерес — самая дорогая машина в мире. В этой статье …

Лучшие подарки автовладельца

Лучшие подарки автовладельца

Автомобилист — это человек, у которого есть много времени, чтобы выносить руль своей машины. Ведь для того, чтобы обеспечить в машине желаемый комфорт, а также безопасность движения, нужно приложить немало усилий при уходе за авто.Если вы хотите найти хорошего друга …

Как поменять машину на новую, как обменять машину.

Совет 1: Как обменять свою машину на новую мечту многих автолюбителей — приходите в салон на старой машине, а переходите на новую! Мечты превращаются в челюсть. Больше ходов набирает старый сервис по обмену автомобилей на Новый — Trade in. У вас нет …

Какой седан выбрать: Almera, Polo Sedan или Solaris

В своих мифах древние греки рассказывали о существе, имеющем голову льва, туловище козла и змею вместо хвоста.«Крылатая химера родилась с крошечным существом. В то же время она сияла красотой Аргуса и пугала уродством сатиры. Это было чудовище из монстров». Слово …

Что нужно знать, чтобы взять машину в кредит? На какой срок брать машину в кредит.

Что нужно знать, чтобы взять машину в кредит? Покупка автомобиля, тем более за счет кредитных средств, — далеко не самое дешевое удовольствие. Помимо основной суммы кредита, достигающей нескольких сотен тысяч рублей, необходимо уплатить банкам проценты, причем немалые.В списке …

Какую машину купить новичку, чтобы купить авто.

Какую машину купить новичку Когда наконец-то были получены долгожданные водительские права, наступает самый приятный и волнующий момент — покупка машины. Автопром зря предлагает покупателям самые совершенные новинки и неопытному водителю очень сложно сделать правильный выбор. Но часто это с первого раза …

Как выбрать машину в аренду, выбрать машину в аренду.

Как выбрать прокат авто Аренда авто — очень востребованная услуга.В нем часто нуждаются люди, приехавшие в другой город в случаях без личного автомобиля; Желающим произвести благоприятное впечатление дорогой машиной и т. Д. И, конечно же, редкой свадьбой …

Как выбрать первую машину, выбрать первую машину.

Как выбрать свой первый автомобиль Покупка автомобиля — большое событие для будущего владельца. Но обычно покупке предшествует как минимум пара месяцев выбора машины. Сейчас авторынок наполнен множеством марок, в которых рядовому потребителю сориентироваться довольно сложно….

Рейтинг надежных авто

Надежность однозначно самое популярное требование к автомобилю. Дизайн, тюнинг, любые «балки» — все эти модные уловки по мере своей важности неминуемо блекнут, когда речь идет о надежности автомобиля. Автомобиль должен служить своему владельцу, а не доставлять ему проблемы с его …

  • Обсуждение
  • В контакте с

Ксенон — инертный газ, который при контакте с электрическим током начинает ярко светиться.Ксеноновые лампы намного лучше галогенных, так как имеют ряд преимуществ. Они излучают свет очень похоже на дневной свет, поэтому глаза водителя не так сильно проверяются при длительных поездках, даже если установить ксенон на дальний свет. Также ксеноновые лампы значительно снижают нагрузку на автомобильный генератор и не ломаются при ударах. Самостоятельная установка ксенона — дело несложное и с этим справится любой владелец автомобиля.

Виды ксенона

От такого параметра, как температура, зависит, какой яркости и цветового оттенка будет лампа.Цветовая гамма ксенона варьируется от желтого до фиолетового оттенков. Температура измеряется в градусах Кельвина. Более сочные цвета редко используют автомобилисты, чаще всего устанавливается белый ксенон, это больше похоже на дневное освещение. Желтые фары будут на отметке 4050 К. А белый цвет равен значению 5000 К. Синий оттенок получается при 6000 К, а фиолетовый — при 18000 К.

Также ксеноновые лампы разные по размеру. Чтобы правильно подобрать лампу по размеру под размер фары, следует взять для сравнения старую.
Долговечность осветительных элементов достаточно высока, поэтому замена ксеноновых ламп будет производиться очень редко.

Также каждому автомобилисту необходимо знать, что в продаже есть псевдочлен. К ксеноновым лампам отношения не имеет. Это обычные галогенные лампы, тонированные в синий цвет с большей мощностью. Так что при покупке ксенона нужно быть очень внимательным.

Установка ксенона

После того, как был куплен соответствующий комплект в магазине, можно переходить к началу установки ксенона.Сделать это очень просто и своими руками, не прибегая к помощи мастеров. Для соседнего и дальнего света есть два разных набора. В стандартном комплекте для установки ксенона две лампы, два блока зажигания и провода. Подключить ксенон без блока розжига невозможно, только он может подать необходимое напряжение, а именно в 25000 В. Но этот индикатор напряжения нужен только для розжига, после этого для нормальной работы ламп будет достаточно поддерживать только 80 В.

См. Также: Установка электрокабины на УАЗ

А теперь приступим к установке.Для начала приподнимаем крышку капота и откручиваем фары. После этого достаньте старые лампы. Их можно установить на пружину, что можно наблюдать на некоторых типах автомобилей. Таким образом, весной этого года также должны быть установлены новые лампы. Главное, перед установкой ксеноновых ламп ни в коем случае не трогайте их руками. Если уже не произошло без прикосновения, то поверхность следует обезжирить спиртом. Далее установку необходимо произвести по схеме.

Схема подключения ксенона

наглядно показывает правильный порядок действий.В этом невозможно ошибиться, это очень просто.

1.
Установите ксеноновую лампу. Если база не подходит, то можно использовать специальные переходники, они иногда идут в комплект ксенона. Если нет в комплекте, придется покупать отдельно.

2.
После установки лампы зажимаем резинку.

3.
Через резиновую заглушку отсоединить провода к блоку зажигания. Устанавливать нужно будет недалеко от фар, потому что провод не очень длинный.Но выбранное место обязательно должно быть сухим, иначе блок перестанет функционировать. Его можно прикрепить к капюшону с помощью скотча. Чтобы уберечь блок розжига от влажности, его также можно обмотать изоляционной лентой.

4.
Затем провода, идущие от ксеноновой лампы, прикручиваем к штатному разъему ближнего или дальнего света. Установка ксенона на дальний свет и посередине — это две разные операции, включающие покупку двух комплектов. Но схема установки будет такой же.Вы даже можете оптимизировать все провода с помощью изолирующей ленты для большей надежности.

Все готово! Теперь вы можете проверить положительные свойства ксеноновых ламп и насладиться отличной ездой.

ЧИТАЙТЕ ТАКЖЕ: Тюнинг Ока

Биксенон

Чтобы не устанавливать два разных комплекта ксенона на соседний и дальний свет, можно просто купить и подключить Биксенон. Лампы
Bixenon имеют такой же принцип работы с инертным газом, только оснащены дополнительным электромагнитом.Именно он позволяет переключать фары на ближний и дальний свет.

Установка Биксенона имеет свои нюансы. Рассмотрим подробно процесс подключения.

1.
Провода от ламп бекенон подведены к блоку зажигания.

2.
Подключите проводной контроллер к тому же блоку. Он занимается стабилизацией напряжения во всей проводке.

3.
На биксеноновой лампе есть дополнительный провод, отвечающий за электромагнит.Он также должен быть подключен к контроллеру.

4.
Контроллер подключается к аккумулятору.

Ксенон в противотуманные фары

Конечно, ксенон лучший вариант для противотуманок. Он отлично справится с поставленной задачей и к тому же намного лучше обычных ламп. Они будут освещать дорогу, а не летать капельками в сторону машины.

При установке необходимо выполнить следующие действия:

  • Снять бампер
  • Выключить от фар
  • Подключить новые лампы
  • Подключаем ксеноновые лампы к блоку зажигания и питания
  • Размещение блоков розжига
  • Проверить работу противотуманок

Правила безопасности при подключении ксенона

Как установить ксенон ранее было правильно описано, но о мерах предосторожности ни слова не было.Это должно быть исправлено.

Перечислим основные правила безопасности:

  • При замере деталей комплекта ксенона сразу прекращать установку
  • Не работать с мокрой
  • Не стоит долго смотреть на последнюю минуту ксеноновые лампы без затемненных стекол.
  • Электрические провода должны быть изолированы
  • Регулировка фар должна производиться специальным приспособлением.

Полезный совет : Также необходимо знать, что оттенки цвета ксеноновых ламп могут незначительно отличаться друг от друга.Это нормальное явление для ксенона.

Преимущества ксеноновых ламп

Лучше покупать фирменные комплекты ксенона, не стоит экономить на улучшении собственной машины. Перечислим основные достоинства хорошего ксенона.

Ксенон — инертный газ, который дает мощный световой луч при прохождении электрического заряда. Ксеноновые лампы светят ярким дневным светом, что позволяет осветить большую площадь дороги. Благодаря своей прочности, эффективности и высокой устойчивости к физическому воздействию ксенона, завоевал огромную популярность среди автомобилистов всего мира.

1 Как выбрать, как подобрать ксенон на авто

Большинство современных комплектов ксеноновых ламп состоят из таких основных частей как:

  • Ксеноновые лампы
  • Блоки зажигания
  • Крепежные и контактные провода

Фары с ксеноном различают по маркировке. Например, 5000К или 6000К. Этот индекс указывает на световую температуру ксенона, то есть яркость светового луча, которым светит лампа. Для легковой машины рекомендуется приобретать ксеноновые лампы на 5000-5500к, они светятся ярким светом с голубоватым оттенком и отлично подходят для установки в фары.

Блок зажигания ксеноновых ламп — это устройство, контролирующее и подающее напряжение. Этот блок можно устроить по-разному, но чем сложнее схема блока розжига, тем надежнее будет работа ксеноновых ламп.

Выбирая качественный комплект ксенона, стоит обратить внимание на возможности штатных систем вашего автомобиля. Например, если в комплектации автомобиля не предусмотрено наличие модуля контроля напряжения, то приобретать дорогие комплекты не имеет смысла.

Если под капотом вашего автомобиля недостаточно места для установки штатного блока зажигания, то желательно приобрести комплект ксенона со специальным «блоком Sliem». Кроме того, перед приобретением ксеноновых ламп необходимо определиться с вариантами стандартных цоколей в фарах автомобиля.

Среди самых популярных производителей ксенона на автомобиль можно выделить такие компании как:

  • Sho-me.
  • Ap Digital Ultra
  • Xenotex.
  • Ил-Трейд.

Таким образом, приобретенный комплект ксенона одного из производителей может быть уверен как лампы, так и их комплектующие, но полную гарантию может дать только производитель.

2 Процесс установки ксенона — Пошаговое руководство

Для установки ксенона вам понадобятся следующие инструменты:

  • Комплект ксеноновых ламп + блок зажигания и крепления
  • Набор стандартных отверток и гаечный ключ
  • Двусторонний скотч, нож и зажимы
  • Сверло и фреза на 20-25 миллиметров

При установке ксенона в фары автомобиля в первую очередь следует обратить внимание на технику безопасности.Монтажные работы рекомендуются для сухих и чистых рук. В процессе установки запрещается прикасаться руками к колбам ксеноновой лампы, а если контакт еще произошел, поверхность поверхности колбы следует очистить.

Перед началом работы необходимо отсоединить плюсовую клемму с аккумулятором. Помните, что при подаче напряжения и запуске ксенон выдает более 20 тысяч вольт электрического напряжения, поэтому во время эксплуатации следует быть максимально внимательными и осторожными.

  • Шаг 1 . Для установки ксенона открутите защитную крышку от фары автомобиля и аккуратно достаньте из фары комплектную галогеновую лампу, предварительно отключив от нее все провода и соединения. Как правило, лампочка фиксирует дополнительную пружину, которую необходимо аккуратно сжать и снять лампу. Вместо штатной лампы вставьте ксенон из комплекта, предварительно сняв защитное покрытие с колбы. Соединительные провода нужно будет вывести через штекер фары в пространство подрамника для подключения к блоку зажигания.

Для доступа к фаре от аккумулятора рекомендуется снять ее. После установки фонарей следует подключить клеммы от блока зажигания. В свечах фар необходимо проделать отверстия, через которые пройдут провода лампочки и блока зажигания. Если заглушки металлические, следует просверлить отверстие не более 2,5 сантиметра дрелью и соответствующей фрезой. Если заглушка пластиковая, аккуратно вырежьте отверстие ножом.

  • Шаг 2. . Установка блока розжига. Для установки блока необходимо выбрать соответствующее место в пространстве субуправления. Лучшее место — в непосредственной близости от обеих фар для более удобного подключения проводов. Закрепить блок розжига необходимо с помощью специальных зажимов из комплекта, либо просверлить несколько отверстий и закрепить блок на два винта для большей устойчивости.
  • Шаг 3. . Провода от блока зажигания и ксеноновых ламп необходимо подключать, строго соблюдая полярность.Конвертировать провода сложно, так как они имеют разный цвет, в данном случае черный и красный, где черный — «минус», красный — «плюс». Чтобы подключить блок зажигания к штатному электролюксовому автомобилю, протяните отдельный провод и подключите его к разъему от снятой лампы. Электропроводку следует затянуть хомутами и дополнительно изолировать.

Чтобы проверить правильность подключения ксенона, вы должны действовать в соответствии с прилагаемыми инструкциями. Как правило, схема подключения и проверки следующая:

Внимание! На некоторые модели автомобилей с бортовыми компьютерами целесообразно установить дополнительный стабилизатор напряжения, который будет распределять нагрузку на проводку в момент «остывания» ксенона.

Ниже видео о самостоятельной установке ксеноновых ламп от производителя IL-Trade со световой маркировкой 4700К и КОК типа H7.

3 Установка биксенона в фары головного света

Биксеноновая лампа заполнена тем же инертным газом, но дополнительно оснащена специальным электромагнитом. Этот соленоид регулирует фокусировку, что позволяет создавать как ближний, так и дальний ксеноновый свет. Таким образом, у водителя есть возможность регулировать напряжение света и температуру во время движения автомобиля.

Принцип подключения биксенона своими руками аналогичен тому, что используется при установке простых ксеноновых ламп. Единственное отличие — дополнительный контроллер, который подключается к аккумулятору и блоку зажигания лампы. В комплекте с биксеноновыми лампами всегда есть схема подключения лампы, которая выглядит так:

  • Биксеноновые лампы подключаются к блоку зажигания соответствующими проводами из комплекта.
  • К разъему питания подключается провод от контроллера.
  • Третий провод от лампы — разъем электромагнита, который тоже нужно подключить к контроллеру.
  • Провод от контроллера подключен к АКБ с соблюдением полярности.

После установки Биксенона необходимо отрегулировать фары головного света. Правильно настроенные биксеноновые фары не слепят встречные автомобили и, как правило, не доставляют проблем сотрудникам ДПС.

Схема

, пошаговая инструкция

Если ваша профессия связана с частыми поездками или вы просто любите путешествовать, то наверняка знаете, что без хорошей оптики обеспечить сохранность привода довольно сложно.На данный момент даже самую короткую поездку нельзя совершать без хорошего противотуманного снаряжения. Такая оптика сейчас устанавливается практически на каждый автомобиль в базовой комплектации. Однако есть машина, в которой можно почистить соединение через реле противотуманных фар. Схема и этапы установки оптики — далее в нашей статье.

Зачем нужны противотуманные фары?

Прежде чем рассказать об особенностях установки этих элементов, несколько слов о том, какое значение они имеют для автомобиля.Основная функция противотуманных фар — снабжать мир. От этой характеристики зависит качество и дальность покрытия проезжей части. Если фары правильно настроены, они способны осветить перед собой до 10 метров асфальта, чего достаточно для безопасной езды на скорости 50-60 километров в час. Неважно, в какую погоду вы едете — с безоблачным небом или густым туманом — со своей функцией эта оптика всегда справляется. Так как установить его в машину?

Подключение через реле противотуманных фар: схема и руководство пользователя

Сначала подготовьте необходимые инструменты и материалы.В процессе работы нам потребуются предохранитель на 15 ампер, несколько метров проводов, изолента, кнопка включения, колодка и реле ПТФ. Схема подключения реле противотуманных фар показана на рисунке ниже. Через него мы сосредоточимся.

Рекомендуем

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами.Однако с этим товаром их много …

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также должно быть обеспечено снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Это электрическая схема реле противотуманных фар. В принципе, это не проблема, и справиться с ней очень просто.

Как начать установку?

Первым делом нужно снять центральную панель — здесь будет располагаться 2. Контроллер подсветки печи. На работу ПТФ они никак не влияют, но их провода нам понадобятся.Чтобы найти двухконтактный разъем, следует провести рукой по проводу до самого конца. Это особенно важно, так как именно здесь устанавливается первый контакт на реле. Затем провод подключается к разъему подсветки топки, а вторая часть — это отдельная кнопка на ПТФ.

Соединяем контакты

Как тогда подключить противотуманные фары с реле? Чтобы была двенадцатилетная сеть размером и контактом 85, необходимо провести провод к реле. Далее вытягиваем контакт 87 под педалями до АКБ.

Как правильно подключить реле противотуманных фар? Схема включает 30, 85, 86 и 87 контактов. Их, судя по рисунку, мы подключили. Здесь установите предохранитель на 15 ампер. И чем ближе он к батарее, тем лучше. Далее 86-й контакт. Все просто — соединяем с телом.

По поводу провода

Теперь нужно разобраться с самими противотуманками. Как мы знаем, от каждой фары идет только два провода («плюс» и «минус» соответственно). Последние сочетаются с корпусом, то есть это будет наша удел.Потом подцепил на реле так, чтобы провода не было видно, и подключил к АКБ. На этом подключение через реле противотуманных фар завершено. Схема подключения, как видим, очень простая, поэтому с этой задачей справится даже начинающий автомобилист.

Второй вариант установки

Намного проще будет, владельцам машин, у которых в бампере уже предусмотрено место для крепления противотуманных фар. Если какие-то предохранители покупать не надо. Все, что требуется, это пара новых противотуманных фар и 100 дюймов провода (примерно сток).ПТФ для автомобилей часто имеют два провода, окрашенные в черный и красный цвета. Последнее связано с «плюсом», а первое — с «недостатком». Хотя в некоторых случаях (как, например, противотуманки для «Дэу Нексия» азиатского производства) не важно, какой цвет к какому подключать. Красный мог выполнять функцию «плюс» и «минус». Кстати, если в бампере вы не можете найти провода для подключения оптики, не проблема — можно попробовать подключить его напрямую к аккумулятору. И вам не нужно вытаскивать «плюс» и «минус» из каждой лампы по отдельности.Порядок установки может быть следующим — к клеммам аккумулятора (а точнее, под ними) установить два провода (как мы уже говорили, черный и красный), идущие сначала в сторону левой фары водителя, а затем — в правую. . Если провод короткий, берем больше, зачищаем их контакты на концах и подключаем. Нужно запастись изолентой. Цвет длинного провода, который будет подключен к ПТФ и АКБ, значения не имеет. Важно то, чтобы вы не нарушили полярность. Также следует проявить бдительность и перед установкой отключить питание от аккумулятора.В противном случае малейшее прикосновение к телу может вызвать короткое замыкание.

Данный алгоритм установки ПТФ подходит не только для автомобилей, но и для всех отечественных автомобилей, на которые производитель предусмотрел монтаж оптики. Например, в автомобилях ВАЗ 2110 и 2114 подключение противотуманок таким способом занимает не более 20-40 минут вашего времени (и это при том, что у автомобилиста нет опыта установки подобного оборудования на автомобиль).

Каким требованиям должны соответствовать ПТФ?

Наконец, отметим, каким правилам должны соответствовать современные противотуманные фары:

  1. Для освещения проезжей части этот тип оптики должен иметь четкую границу луча вверху.Таким образом, свет рассеивается в фарах немного выше горизонтальной плоскости.
  2. Если автопроизводитель не предусмотрел места для крепления ПТФ, ни в коем случае не устанавливайте их над фарами. Постарайтесь разместить их как можно ближе к поверхности дороги. Чем ниже будет оптика, тем лучше она «сломает» туманную преграду перед вами. Но не забываем про клиренс машины. Если фара расположена на расстоянии 10 сантиметров от асфальта, в дождливую погоду она будет постоянно влажной, а вода, застрявшая внутри отражателя, останется там в течение нескольких недель.Все это время стекло мутное, и качество освещения намного хуже. На машинах типа ваз «классика» лучшим решением будет установка ПТФ под стальной бампер. Итак, вы «убиваете двух зайцев одним выстрелом». Во-первых, на таком удалении от дороги фары никогда не промокнут, а во-вторых, это выглядит очень привлекательно и не портит внешний вид автомобиля. Но там, где нет смысла монтировать ПТФ, так это на крышу (часто так делают владельцы внедорожников). Польза от такой иллюминации нулевая, но такая техника слепа в полной мере.
  3. Если это не заводская оптика, желательно приобретать ее со специальными заглушками. Так вы сможете значительно увеличить срок службы фар и обеспечить им высокую безопасность при движении по пересеченной местности. Защищает противотуманные фары и розетки круглый год в любое время суток.
  4. Во время работы важно не допускать помутнения или запотевания оптики. Чтобы этого не произошло, регулярно обрабатывайте их поверхности специальными полиролями (не реже 2-3 раз в месяц).

Заключение

Как видите, подключение противотуманных фар на ВАЗ 2110 и многих других отечественных автопроизводителях — это довольно простая вещь, с которой справится каждый автомобилист. Противотуманная фара — это ваш надежный помощник, который вовремя и вовремя распознает объекты на дороге и своевременно отреагирует на дорожную ситуацию.

Альбом Lada 2110, английский

  • LADA110111112

    Альбом иллюстраций

  • АвтоВАЗ г. Тольятти Россия 2001

    СОДЕРЖАНИЕ

    ВАЗ-2110, ВАЗ-21102, ВАЗ-21103 макет.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Макет .3ВАЗ-2111. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4Ваз-2112 компоновка. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5 Приборы и органы управления. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Двигатели .72110 и 2111. . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .72112 двигатель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 Кривошипный механизм. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .92110 зубчатая передача. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .102112 ГРМ.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11 Система смазки двигателя. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12 Система охлаждения двигателя. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .13 Схема системы впрыска. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 ​​Система впрыска.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15 Топливная система. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16Карбюратор. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17 Схема работы карбюратора. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18 Выхлопная система. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19Сцепление. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20КПП. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21 Механизм переключения передач. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . .22 Схема работы коробки передач. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .23Передний привод. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .24Передняя подвеска. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .25Задняя подвеска. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . .26Рулевое управление. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .27 Тормозная система. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28 Схема работы тормозной системы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .29 Схема подключения. . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .30 Электросхема системы впрыска (GM). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .31 Электросхема системы управления двигателем 2111, многоточечный впрыск топлива для соответствия нормам выбросов ЕВРО-2 (ECM MP7.0H), разработанная для автомобилей ВАЗ-21102, 2111, 21122. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .32 Электросхема системы управления двигателя 2112, последовательный впрыск топлива для соответствия нормам выбросов ЕВРО-2 (ecm m1.5.4н и Январь-5.1), предназначенный для автомобилей ВАЗ-21103, 21113, 2112. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .33 Электросхема системы управления двигателем 2111 с последовательным впрыском топлива для соответствия нормам выбросов ЕВРО-3 (ECM MP7.0H), разработанная для автомобилей ВАЗ-21102, 2111,21122. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .34 Электрическая схема системы управления двигателем 2112 с последовательным впрыском топлива в соответствии со стандартами выбросов ЕВРО-3 (ECM MP7.0Н), предназначенный для автомобилей ВАЗ-21103, 2113, 2112. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .35 Альтернатор. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .36 Стартер. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .37 Безоткатная система зажигания. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . .38 Блок фары. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39 Стеклоочиститель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .40 Кузов. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41 Отделка кузова и уплотнения. . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . .42 Сиденья. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .43 Кузовные механизмы. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .44 Внутреннее отопление и вентиляция. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .45

  • ВАЗ-2110, ВАЗ-21102, ВАЗ-21103 компоновка

    Технические характеристики ВАЗ-2110 ВАЗ-21102 ВАЗ-21103

    Количество мест.. . . . . . . . . . . . . . . . . . . . . . . . . . . 5. . . . . . . . . .Грузоподъемность, кг. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 475. . . . . . . . . .

    Снаряженная масса, кг. . . . . . . . . . . . . . . . . 1010. . . . . 1020. . . . . .1035Двигатель. . . . . . . . . . . . . . . . . . . . . . . . 2110. . . . . 2111. . . . . . .2112

    Скорость максимальная, км / ч. . . . . . . . . . . . 165. . . . . . 167. . . . . . . .185

    Время разгона от 0 до 100 км / ч

    при переключении передач автомобиля полной массой 14.. . . . . . 14. . . . . . .12,5

    Размеры, мм: — длина габаритная. . . . . . . . . . . . . . . . . . . . . . 4265- ширина габаритная. . . . . . . . . . . . . . . . . . . . . . 1680- общая высота. . . . . . . . . . . . . . . . . . . . . . 1420

    Колесная база, мм. . . . . . . . . . . . . . . . . . . . . . . . 2492

    Колея передних колес, мм. . . . . . . . . . . . . . . . . . . 1400

    Колея задних колес, мм. . . . . . . . . . . . . . . . . . . . 1370

    1.Блок фары 2. Забор холодного воздуха 3. Двигатель4. Воздухоочиститель 5. Рулевое управление 6. Бачок с жидкостью тормозной гидравлической системы 7. Зеркало заднего вида 8. Зеркало заднего вида 9. Внутренний задний фонарь 10. Крышка багажника 11. Заднее сиденье

    12. Подвесной задний фонарь 13. Главный глушитель 14. Запасное колесо 15. Винтовая пружина / амортизатор задней подвески 16. Задние тормоза 17. Балка заднего моста 18. Топливный бак 19. Промежуточный глушитель 20. Переднее сиденье 21. Панель приборов 22. Боковой повторитель указателей поворота

    23. Расширительный бачок системы охлаждения 24.Передние тормоза 25. Стойка передней подвески 26. Бачок омывателя ветрового стекла 27. Аккумулятор 28. Буксирная проушина 29. Передний бампер 30. Номерной знак31. Решетка радиатора

    3

  • ВАЗ-2111 компоновка

    Технические характеристики

    Кол-во мест. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5Грузоподъемность, кг. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 500Керб Вес, кг. . . . . . . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . 1040 Двигатель. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2110 Максимальная скорость, км / ч. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 165 Время разгона от 0 до 100 км / ч при переключении передач на автомобиле полной массой, сек. . . . . . . . . . . . . . . . . 14

    Размеры, мм: Длина габаритная. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4265 Общая ширина. . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . 1680 Общая высота. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1460

    Колесная база, мм. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2492 Колея передних колес, мм. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1400 Колея задних колес, мм. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1370

    1. Блок фары2. Воздухоочиститель 3. Двигатель4. Plegnum5. Бачок омывателя крышки багажника 6.Бачок тормозной гидравлической системы 7. Расширительный бачок системы охлаждения8. Зеркало внешнее 9. Панель приборов 10. Руль

    11. Зеркало заднего вида 12. Солнцезащитный козырек 13. Рейка багажника на крышу 14. Заднее сиденье 15. Задний борт 16. Задний фонарь 17. Запасное колесо 18. Главный глушитель 19. Винтовая пружина / амортизатор задней подвески 20. Задние тормоза

    21. Топливный бак 22. Переднее сиденье 23. Промежуточный глушитель 24. Боковой повторитель указателей поворота 25. Стойка передней подвески 26. Передние тормоза 27. Коробка передач 28.Бачок омывателя ветрового стекла / фар 29. Аккумулятор4

  • ВАЗ-2112 компоновка

    Технические характеристики

    Кол-во мест. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

  • Оценка стоимости синхронной машины с постоянным магнитом для использования в гидроаккумулирующих установках с регулируемой скоростью

    Накопительный гидроаккумулятор (PHS), также известный как гидроаккумулятор (PSH) и гидроаккумулятор (PHES), является Источниково-управляемая установка для хранения электроэнергии, в основном с целью балансировки нагрузки.В непиковые периоды и в периоды высокой производительности на возобновляемых электростанциях дешевое электричество потребляется для перекачки воды в высокогорный резервуар. Таким образом, избыточная электрическая мощность сохраняется в форме гравитационной потенциальной энергии. Когда спрос на электроэнергию увеличивается, накопленная вода высвобождается для приведения в действие используемой (ых) гидравлической (ых) турбины (ей) системы и приведения в действие сопряженного электрогенератора для выработки энергии. Выходной поток из верхнего резервуара можно контролировать для обеспечения переменной выходной мощности.КПД установки PHS в оба конца может достигать 85%, что является самым высоким процентом среди технологий накопления механической энергии (MES). Также мощность таких заводов может быть очень большой, до нескольких тысяч мегаватт. Основными недостатками систем PHS являются ограниченная доступность воды и проблемы с топографией, а также высокие капитальные затраты. Кроме того, подходящие места для этой технологии кажутся доступными в естественной среде, и, следовательно, существуют экологические и социальные проблемы, которые необходимо преодолеть.Даже с учетом этих проблем и недостатков PHS, безусловно, является наиболее широко применяемой технологией хранения энергии в мире благодаря ранее упомянутым преимуществам и ее значительным экономическим выгодам за счет облегчения поставок дешевой электроэнергии в дорогостоящие периоды, по спотовым ценам и высокой эффективности. В этой главе содержится информация об основах систем PHS, история различных типов систем PHS и состояние технологий. Затем в нем представлена ​​основная математическая модель, необходимая для анализа объекта PHS, после чего обсуждаются будущие перспективы этой технологии.

    обзор, виды, схема подключения и отзывы

    Противотуманные фары на «Газель» устанавливаются не для красоты, а из-за необходимости улучшить видимость на дороге во время тумана или дождя и снега. Однако некоторые модели не поставляются производителем. О том, как правильно выбрать, установить и подключить фары, и пойдет речь ниже.

    Про противотуманные фары

    Обычные фары в туман, дождь, обильный снегопад малопригодны: от них не видно пространство перед машиной, ограничено белесым кожухом, особенно в дальнем режиме.Это связано с отражением света от капель тумана, дождя, снежинок.

    В такой ситуации незаменимым помощником служит противотуманная фара в сборе (ПТФ), установка которой на любой автомобиль позволит равномерно осветить дорогу и избежать опасных ситуаций.

    Но важно не забывать, что фара другая, и знать что-то о ней не помешает ни одному водителю.

    Неплохие характеристики имеют российские противотуманные фары, выпускаемые на предприятиях «Бош-Рязань», «Авто Лайт».Полностью заложенная в бюджет стоимость — еще один плюс таких продуктов.

    Фары азиатских компаний Al Khateeb и Saca внешне более привлекательны, но их стоимость вдвое выше российских, а большая мощность часто приводит к перегреву и деформации пластиковых деталей.

    Самая качественная противотуманная оптика — это приборы немецкой компании Hella, но это удовольствие доступно не каждому водителю из-за стоимости.

    При покупке в первую очередь обращайте внимание на внешний вид фар (комплект): «Противотуманки» имеют маркер в виде буквы «Б».Далее проверяем герметичность между диффузором и отражателем (корпусом). Нарушение герметичности этого состава сократит срок эксплуатации фары.

    Виды «противотуманных»

    По форме исполнения противотуманные фары на «Газели» делятся на прямоугольные, квадратные и овальные, но форма корпуса особой роли не играет и не дает никаких особых преимуществ. над другим.

    «Туманы» могут различаться по оптическим схемам. За счет использования разных опций в разной степени решается вопрос об оптимальном соотношении максимального светового потока и минимальной потребляемой мощности для его обеспечения.

    Самые распространенные фары имеют параболический отражатель. В этой схеме место установки лампочки совмещено с фокусной точкой, что позволяет создать световой поток в виде горизонтальной полосы. Специальный экран ограничивает его распространение вверх. КПД фар составляет 27%.

    Более высокий КПД (до 45%) имеют противотуманные фары с отражателем произвольной формы. Конструкция позволяет использовать значительное количество света, обеспечивая максимальную площадь его распространения.Однако фары с такой оптической схемой дороги и пока не получили широкого распространения.

    Выбор места установки

    Важным моментом при комплектации любого автомобиля является установка противотуманных фар. «Газель» в этом вопросе не исключение, учитывая коммерческий всепогодный характер ее эксплуатации.

    Есть два варианта установки фар на «Газель»: на бампер и на крышу. Традиционно используется первым.

    Второй вариант не соответствует правилам дорожного движения, так как этот документ устанавливает ограничения по размещению на автомобиле не предусмотренного заводом светотехнического оборудования.Установка фар на крышу допускается только в том случае, если транспортное средство эксплуатируется в сложных условиях: гравийное покрытие, бездорожье.

    Первый вариант тоже имеет ограничения: на Газель можно установить противотуманные фары не выше уровня обычных фар, при этом нарушаются габариты автомобиля не более 400 мм, а расстояние от фар до дорожного покрытия. не должно быть меньше 250 мм.

    Инструкция по установке

    Противотуманные фары на «Газель» устанавливаются с обязательным учетом мощности их потока.Запрещается использование ПТФ, если этот показатель превышает мощность основных источников света.

    Фары следует устанавливать симметрично относительно оси автомобиля.

    Если заводом уже предусмотрены и отмечены места установки бампера «противотуманок», то следует следовать заводским рекомендациям и устанавливать фары в этих местах.

    После фиксации ПТФ необходимо проверить правильность их регулировки. Желательно, чтобы это делал электрик на СТО.Этот шаг, пожалуй, самый важный из предыдущих, так как от него зависит качество работы противотуманных фар. Только в этом случае они будут полезным снаряжением.

    Подключение «противотуманок»

    После того, как на «Газель» будут установлены противотуманные фары, необходимо произвести их подключение к бортовой сети. Эта работа требует определенных знаний, иначе могут быть нарушены не только электрические, но и правила пожарной безопасности. Для правильного выполнения этого этапа потребуется подключение противотуманных фар («Газель» должна быть оборудована бортовой сетью).

    Для начала нужно проверить соразмерность участков проводов бортовой сети и проводов от конфигурации фары. Допускается минимальное сечение 0,75 мм. Если использовать провода меньшего сечения, то они перегреются, а затем загорятся.

    Обязательно отключение бортовой аккумуляторной батареи. Такая мера необходима при неправильном подключении ПТФ и коротком замыкании в цепи.

    Если в комплекте фар не предусмотрено включение реле, его следует приобрести и установить, так как обычная кнопка может не обеспечивать нормальную работу ПТФ из-за большого тока их питания и сгорания ее контактов.

    Питание ПТФ осуществляется только через выделенные предохранители, иначе неисправность фар и их проводки приведет к отключению всей бортовой электросети Газели.

    Фары считаются полностью установленными, если после завершения их установки и подключения аккумуляторной батареи все устройства автомобиля, в том числе осветительные приборы, работают нормально.

    Регулировка

    Когда установка противотуманных фар завершена, Газель отвозят на горизонтальную площадку для их регулировки.Для качественной работы необходимо:

    • довести до нормального давления в колесах;
    • заправить топливный бак полностью;
    • загрузить автомобиль в нормальный режим;
    • На вертикальном экране (расположенном в 10 м от автомобиля) отмечены вертикальная (ось авто) и две параллельные линии (вверху — расстояние от центра фар до поверхности участка, внизу — 100 мм).

    Каждая фара регулируется отдельно в соответствии с линиями, отмеченными на экране.

    ПТФ для «Газели» серий «Бизнес» и «Next»

    Проблема безопасного вождения в сложных погодных условиях ставит вопрос: «Какие противотуманные фары (« Газель-Бизнес »- ваш автомобиль) купить, можно ли? установить ПТФ, предназначенные для других авто? »

    Сложность заключается в том, чтобы установить фары именно на эту машину. Ошибка в выборе может дорого обойтись владельцу «Газель-Бизнес». По мнению большинства водителей и специалистов автосервиса, «противотуманные фары» от «Лады-Приоры» могут быть лучшим вариантом, хотя крепление все равно придется дорабатывать: нужен переходник.

    Противотуманные фары, установленные на «Газель Next», не создадут для водителя проблем, подобных тем, что встречаются в «Газель-Бизнес».

    Данная модель оборудована противотуманным устройством от производителя.

    Установлен или не установлен? Мнение драйверов

    Судя по отзывам, драйверы единодушно приветствуют установку «противотуманок». Вопрос только в том, какие фары ставить на «Газель».

    Leave a Reply

    Your email address will not be published.Required fields are marked *

    *
