Особенности системы охлаждения двигателя ВАЗ-21124 автомобиля ВАЗ-2110

Система охлаждения двигателя ВАЗ-21124 отличается от системы охлаждения двигателя ВАЗ-2111 и ВАЗ2112 измененной схемой подсоединения шлангов радиатора отопителя, установкой термостата нового образца и расширительным бачком увеличенного размера

Датчик указателя уровня охлаждающей жидкости в расширительном бачке не ставится.

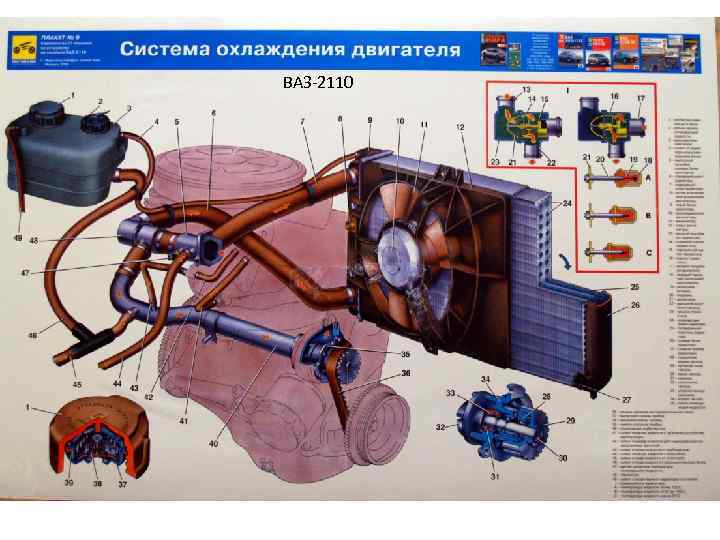

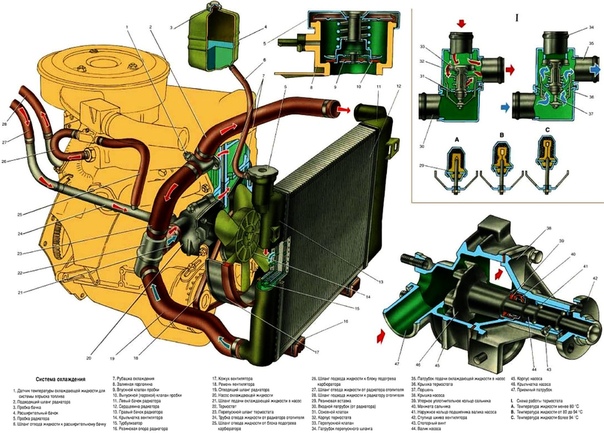

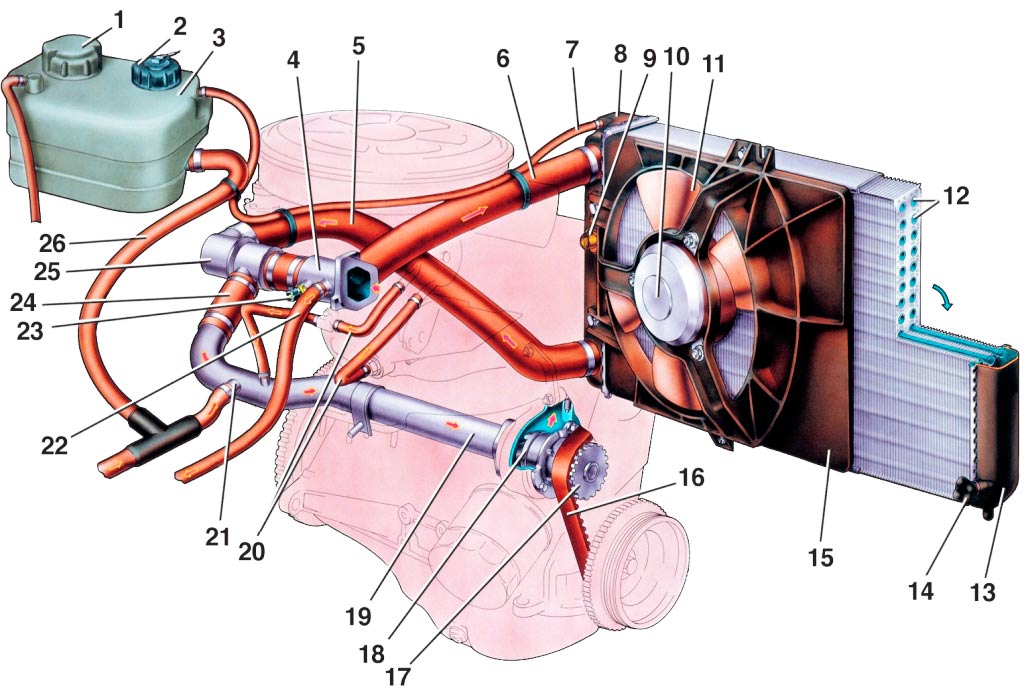

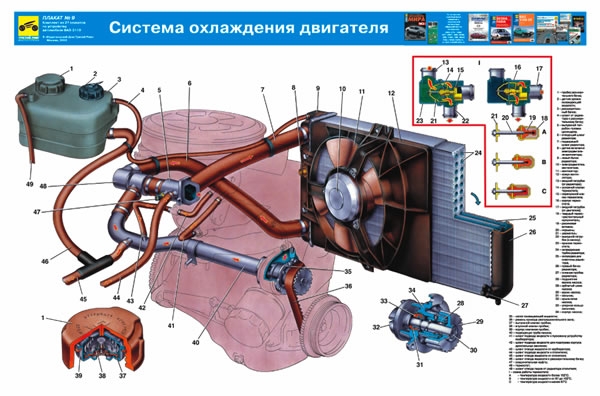

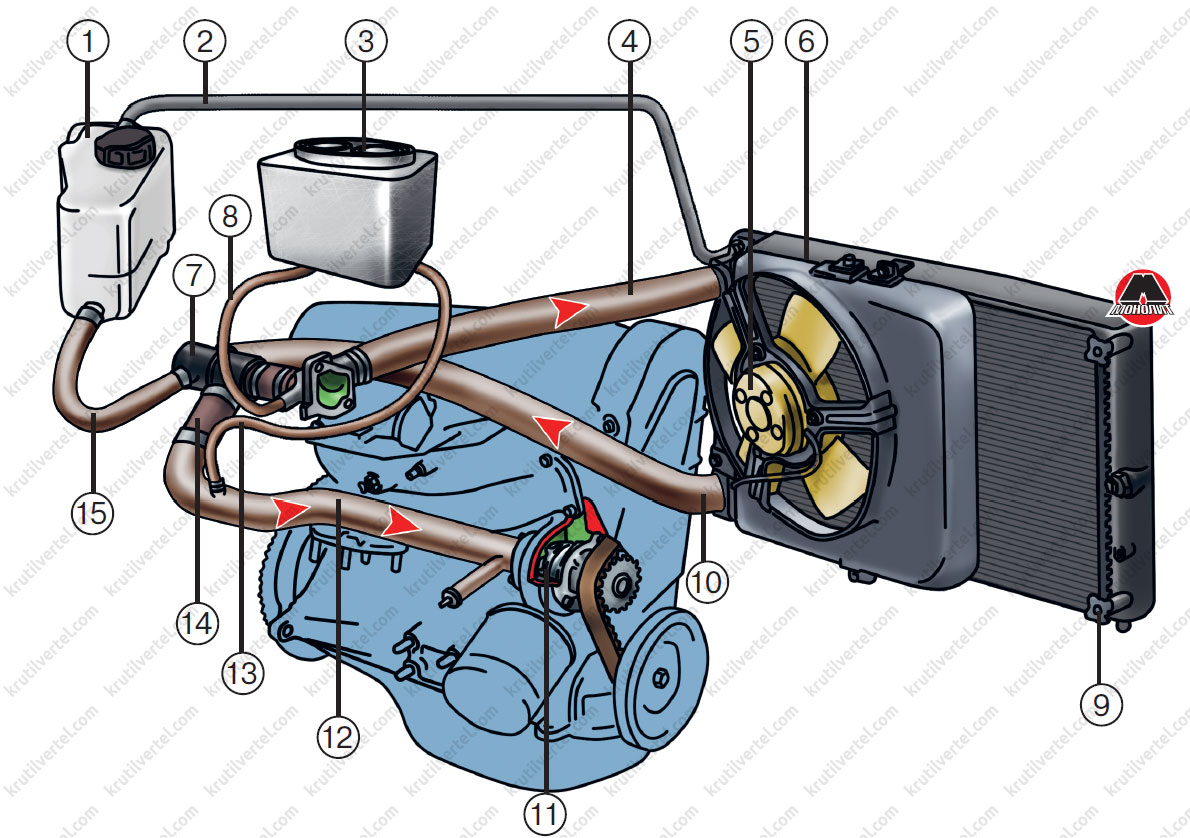

Система охлаждения двигателя ВАЗ-21124 — жидкостная, закрытого типа, с принудительной циркуляцией.

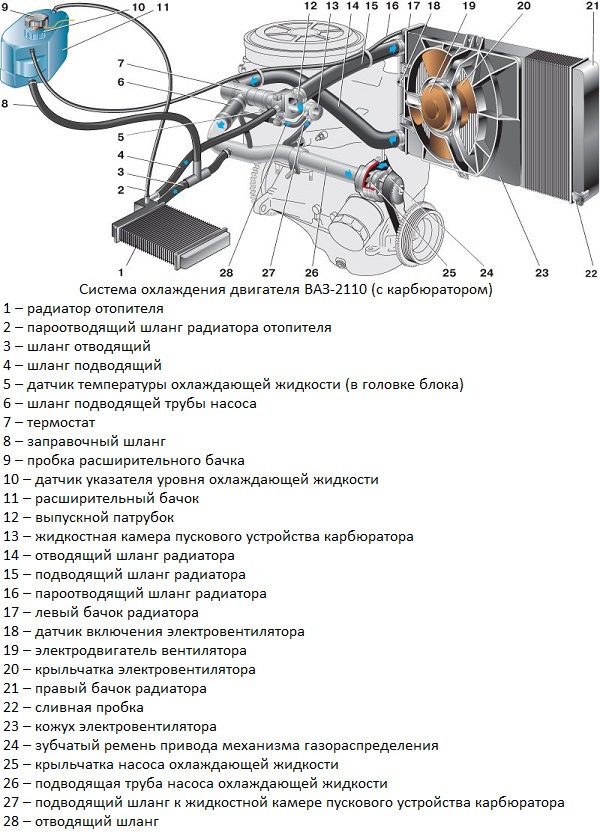

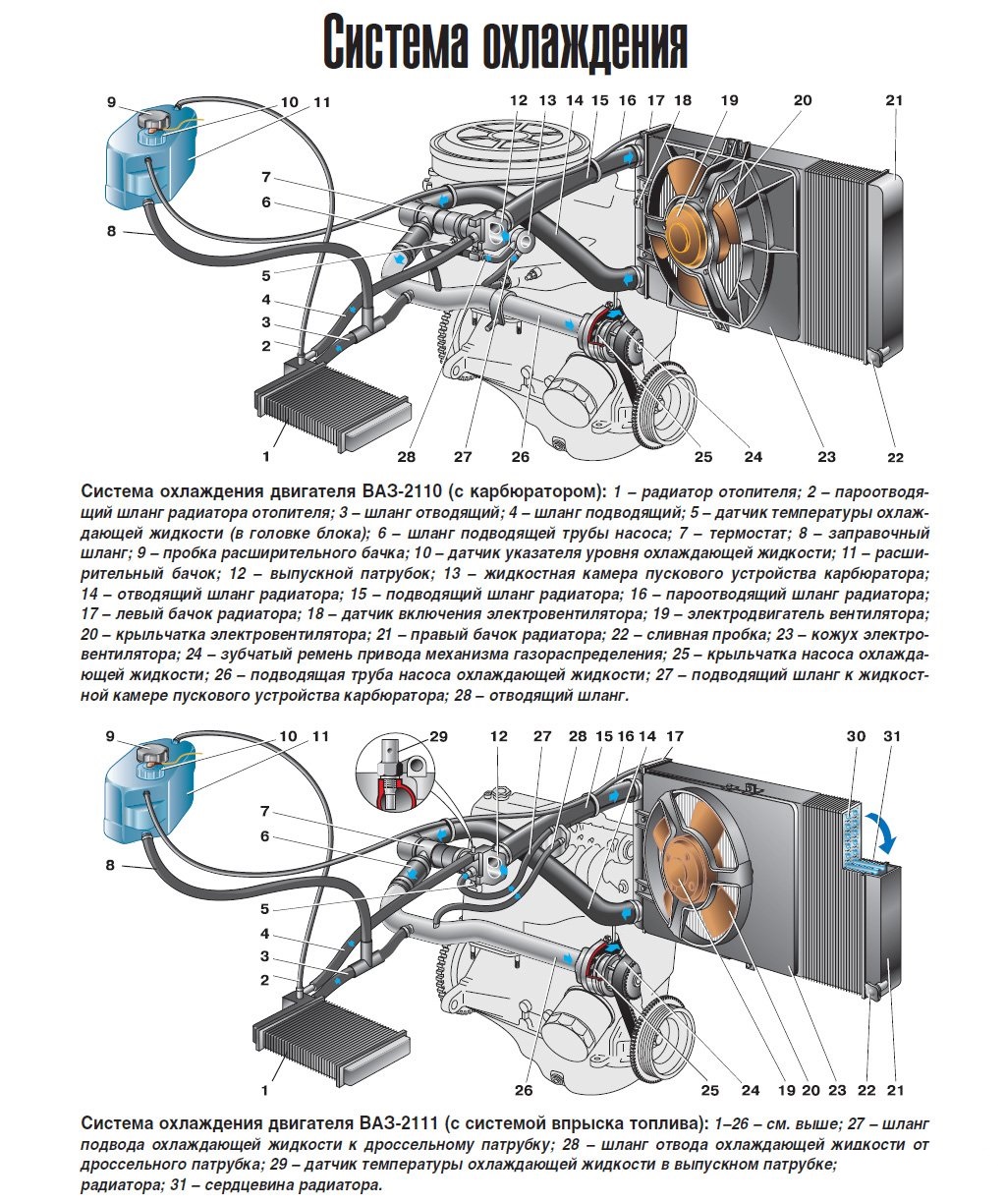

Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов.

Насос обеспечивает циркуляцию охлаждающей жидкости через рубашку охлаждения блока и головки блока цилиндров, после чего жидкость проходит через термостат в радиатор, где отдает тепло охлаждающему воздуху.

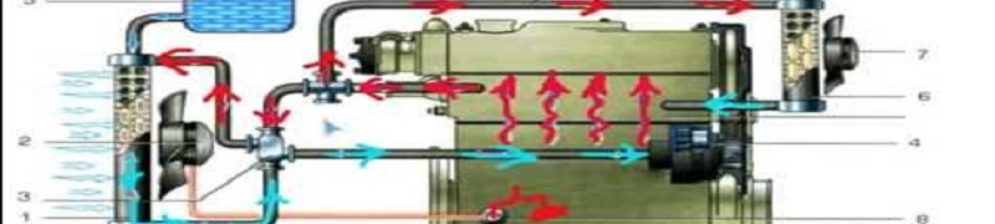

Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции, а движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.

В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла.

Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Герметичность системы обеспечивается впускным и выпускным клапаном, расположенным в крышке расширительного бачка.

Выпускной клапан поддерживает повышенное давление в системе на горячем двигателе, за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери.

Он начинает открываться при давлении не менее 1,1 бар. Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 бар (на остывающем двигателе).

Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора. Электровентилятор включается через реле по сигналу контроллера.

Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры в комбинации приборов.

В выпускном патрубке, рядом с корпусом термостата, установлен датчик температуры охлаждающей жидкости, выдающий информацию для контроллера.

Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала ремнем ГРМ. Корпус насоса алюминиевый.

Валик вращается в двухрядном подшипнике. Пластичная смазка в подшипнике заложена на весь срок службы.

Наружное кольцо подшипника стопорится винтом. На передний конец валика напрессован зубчатый шкив, на задний — крыльчатка.

К торцу крыльчатки прижато упорное кольцо из графитсодержащей композиции, за которым находится сальник.

В корпусе насоса имеется контрольное отверстие для определения течи жидкости при выходе насоса из строя. Насос рекомендуется заменять в сборе.

Перераспределением потоков жидкости управляет термостат.

Термостат имеет твердый термочувствительный элемент и два клапана, которые перераспределяют потоки охлаждающей жидкости.

На холодном двигателе основной клапан термостата перекрывает поток жидкости от радиатора, и жидкость циркулирует только по малому кругу, минуя радиатор.

При температуре (85±2) °С клапаны термостата начинают перемещаться, пропуская поток жидкости в радиатор и перекрывая байпасный канал.

При температуре около (100±2) °С основной клапан полностью открывается, а байпасный закрывается.

Почти вся жидкость циркулирует по большому кругу через радиатор двигателя.

Замену термостата можно посмотреть в статье – «Снятие и проверка термостата».

Охлаждающая жидкость заливается в систему через расширительный бачок.

Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости.

Для этого на стенке бачка нанесены метки «MAX» и «MIN». В верхней части бачка имеется патрубок для соединения с пароотводящим шлангом радиатора, в нижней части — патрубок для соединения с наливным шлангом.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый — с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок, проходящих сквозь охлаждающие пластины.

Трубки соединены с бачками через резиновую прокладку. Жидкость подается через верхний патрубок, а отводится через нижний.

Рядом с впускным патрубком расположен тонкий патрубок пароотводящего шланга.

На радиаторе установлен кожух с электровентилятором. В нижней части правого бачка находится сливная пробка.

Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.

Возможные неисправности системы охлаждения двигателя и способы устранения

— Возможные неисправности

Диагностика

Методы устранения

Падение уровня охлаждающей жидкости в расширительном бачке:

— Повреждение радиатора, шлангов, ослабление их посадки на патрубках. Подтекание жидкости из крана отопителя

Осмотр.

Герметичность радиатора проверяется в ванне с горячей водой сжатым воздухом под давлением 2,0 бар (2,0 кг/см²)

Замените поврежденные детали.

Подтяните хомуты на шлангах

— Утечка жидкости через манжету (сальник) насоса охлаждающей жидкости

Осмотр

Замените насос в сборе

— Повреждена прокладка головки цилиндров. Дефект блока или головки цилиндров

При замене масла из картера выливается эмульсия с белесым оттенком.

Возможно появление обильного белого дыма из глушителя. Потеки охлаждающей жидкости на наружной поверхности двигателя

Поврежденные детали замените.

Не используйте зимой воду в системе охлаждения, заливайте охлаждающую жидкость, соответствующую климатическим условиям

Двигатель долго прогревается до рабочей температуры

— Неисправен термостат

См. Снятие и проверка термостата

Замените неисправный термостат

— Низкая температура воздуха (ниже –15°С)

Утеплите двигатель: установите термошумоизоляционный материал под капотом, щитки перед радиатором.

Не перекрывайте всю площадь радиатора в зоне крыльчатки вентилятора!

Постоянно работает электровентилятор системы охлаждения двигателя (даже на холодном двигателе):

— Обрыв в датчике температуры охлаждающей жидкости системы впрыска или его цепях

Горит лампа «Check еngine». Датчик и цепи проверяются омметром

Неисправный датчик замените

— Не размыкаются контакты реле включения электровентилятора

Проверка автотестером

Неисправное реле замените

— Неисправен блок управления системы впрыска или его цепи

Проверьте блок или замените заведомо исправным

Замените неисправный блок

— Не размыкаются контакты термовыключателя радиатора

При отсоединении клемм от выводов термовыключателя электровентилятор перестает работать

Замените термовыключатель

Двигатель перегревается (стрелка указателя температуры охлаждающей жидкости находится в красной зоне):

— Неисправен термостат

См. Снятие и проверка термостата

Замените неисправный термостат

— Недостаточное количество охлаждающей жидкости

Уровень жидкости ниже метки на расширительном бачке.

На блоке системы контроля горит соответствующий индикатор

Устраните утечки. Долейте охлаждающую жидкость

— Паровые пробки в системе охлаждения из-за негерметичности пробки расширительного бачка

Нанесите мыльную пену на пробку бачка, заглушите двигатель и сдавите руками шланги системы охлаждения.

Воздух не должен выходить из-под пробки

Замените пробку и/или бачок

— Много накипи в системе охлаждения

Промойте систему охлаждения средством для удаления накипи. Не используйте жесткую воду в системе охлаждения

— Загрязнены ячейки радиатора

Осмотр

Промойте радиатор струей воды под давлением

— Неисправен насос охлаждающей жидкости

Разберите насос, осмотрите, измерьте детали

Замените изношенные детали или насос в сборе

— Не включается электровентилятор системы охлаждения

Замкните между собой контакты термовыключателя радиатора. Если вентилятор работает – неисправен датчик, если нет – электрические цепи или электродвигатель вентилятора (проверяются омметром).

Проверьте, подается ли напряжение 12 В на управляющий контакт реле электровентилятора. Если да, то неисправны реле или электродвигатель вентилятора, если нет – блок управления впрыском или его цепи

Восстановите контакт в электрических цепях. Неисправные термовыключатель, реле, электродвигатель, блок управления замените

— Недопустимо низкое октановое число бензина

Заправляйте автомобиль топливом, рекомендованным заводом-изготовителем

— Много нагара в камере сгорания, на днищах поршней, тарелках клапанов

Осмотр после снятия головки двигателя

Устраните причину нагарообразования.

Применяйте масло рекомендованной вязкости и, по возможности, с низкой зольностью

Система охлаждения двигателя. Что нужно знать и как проводить профилактику системы

При сгорании топливно-воздушной смеси в цилиндрах двигателя температура газов достигает 2500 °С, а в среднем при работе двигателя составляет около 900 °С.  Это вызывает сильный нагрев деталей и может привести к заклиниванию поршней, обгоранию головок клапанов, выгоранию смазки, выплавлению подшипников и другим неисправностям.

Чтобы этого не происходило, в двигателе необходимо поддерживать определенный тепловой режим. Его обеспечивает система охлаждения. Разбираемся, как она работает, и что будет, если она выйдет из строя.

Воздушная и жидкостная системы охлаждения

Существуют две разновидности систем охлаждения двигателя: воздушная и жидкостная. В современном автотранспорте, как правило, применяют жидкостную систему охлаждения — воздушную же используют в мототехнике и небольших генераторных установках.

Воздушная система охлаждения

Как следует из названия, в такой системе для отвода излишнего тепла от двигателя используется поток воздуха. Это конструктивное решение широко применяли в 60-70-х годах ХХ века такие производители как Fiat, Volkswagen и другие — в том числе, отечественный «Запорожец».

При воздушной системе охлаждения тепловой режим двигателя определяют температурой масла в системе смазки, которая должна находиться в пределах 70-110 °С.

Основные недостатки воздушной системы охлаждения:

• значительные затраты мощности на привод вентилятора;
•
  повышенный уровень шума при работе;
•
  ухудшение наполнения цилиндров топливно-воздушной смесью;
•
  воздушные потоки направляются неравномерно — это может привести к локальному перегреву;
•
  большая тепловая напряженность отдельных деталей может привести к перегреву двигателя.

Именно поэтому современные производители отдают предпочтение жидкостной системе охлаждения.

Жидкостная система охлаждения

Эту систему охлаждения устанавливают на современные автомобили с двигателем внутреннего сгорания. Детали двигателя, подвергающиеся нагреву, охлаждаются при помощи жидкости. В отдельных случаях это может быть вода или тосол, но самое распространенное решение — антифриз.

Для предупреждения неполадок обычному автовладельцу достаточно знать несколько ключевых моментов.

Первые признаки неисправности системы охлаждения

 Очевидные признаки неисправности одного из агрегатов системы охлаждения:

• утечка охлаждающей жидкости;
•
  резкий сладковато-едкий запах в салоне автомобиля при включении системы отопления;
•
  плохой прогрев двигателя в холодную погоду;
•
  перегрев двигателя.

Столкнулись с чем-то из вышеописанного — пора на станцию техобслуживания. Там проведут диагностику и определят неисправный узел.

Что же может пойти не так в работе системы охлаждения?

Сломался термостат

Начнем с неисправности термостата — самой неявной среди очевидных проблем системы охлаждения.

Основная роль термостата — это регулирование циркуляции охлаждающей жидкости по одному из «кругов»: малому, минуя радиатор охлаждения при первоначальном прогреве двигателя, или большому, по достижении его рабочей температуры.

Когда клапан термостата открыт, охлаждающая жидкость движется по большому кругу, когда закрыт — по малому. Обычно эта деталь меняет свое положение в зависимости от температуры двигателя. Сломанный же термостат «заклинивает» в одном из этих двух состояний.

Если клапан термостата «завис» в полностью или частично открытом состоянии — до рабочей температуры двигатель будет прогреваться долго, а в зимнее время рабочая температура может быть и не достигнута. Но хуже, если Если термостат заклинил в полностью закрытом положении — возможен перегрев двигателя в любом режиме движения при любой температуре воздуха и даже в небольшой мороз. Если термостат открывается, но не до конца, двигатель перегревается, но может и не «закипеть» — все зависит от режима эксплуатации машины.

Если индикатор температуры двигателя неохотно двигается вверх при прогреве либо зашкаливает в красной зоне, вероятнее всего, возникла проблема с термостатом.

Нарушилась герметичность системы охлаждения

Система охлаждения имеет множество патрубков, шлангов, стыковых соединений и уплотнительных прокладок. Каждое из таких соединений может стать брешью в системе — тогда охлаждающая жидкость будет протекать.

Последствия варьируются от траты средств на покупку охлаждающей жидкости «на долив» до перегрева и капитального ремонта двигателя.

Основные причины нарушения герметичности системы охлаждения:

• эксплуатационный износ деталей;
•
  некачественный ремонт;
•
  заводской брак.

Увидели под машиной водянистую жидкость, а уровень антифриза в расширительном бачке уменьшается? Нужно искать течь.

Сломалась водяная помпа

Поломка водяной помпы может быть выявлена по схожим с предыдущими неисправностями признакам. Однако такой дефект быстрее других приведёт к печальным последствиям.

Если помпа сломана, охлаждающая жидкость не будет циркулировать по двигателю, регулируя его температуру. Индикатор температуры будет в красной зоне, и даже при самой краткосрочной эксплуатации неизбежен перегрев двигателя.

«На глаз» проблему определить сложно, но некоторые первичные признаки можно обнаружить на плановом техническом осмотре:

• посторонние шумы из подкапотного пространства;
•
  течь охлаждающей жидкости из-под корпуса водяной помпы;
•
  повышенная температура двигателя.

Перегрев двигателя — проблема, которая может обернуться самыми печальными последствиями:

• эмульсия (смешивание) охлаждающей жидкости и моторного масла в результате разрыва прокладки ГБЦ от перегрева;
•
  капитальный ремонт цилиндро-поршневой группы, замена коренных и шатунных вкладышей.

Предупредить такие поломки помогает регулярный технический осмотр и своевременная замена узлов.

Профилактика системы охлаждения

Регламент проверки, обслуживания и замены узлов системы охлаждения зависит от производителя и прописан индивидуально под каждый автомобиль в сервисной книжке.

Конкретный пробег или период замены жидкостей и агрегатных узлов нужно уточнять в инструкции по эксплуатации или в сервисной книжке.

Регулярно осматривайте все узлы системы охлаждения на предмет дефектов. Своевременная замена отслуживших свой срок деталей спасет вас от больших затрат в будущем.

Почему уровень антифриза поднимается в расширительном бачке

Нагрев автомобильного мотора во время работы — нормальное явление, если температура не превышает критической отметки. Чрезмерному нагреванию препятствует охлаждающая жидкость, или антифриз. От этого состава зависит не только вся работы системы охлаждения, но и ресурс двигателя.

Немаловажный параметр — уровень охладителя в бачке под капотом. Почему поднимается уровень антифриза в бачке? Чем это чревато и что делать? Обо всем этом пойдет речь в данном материале.

На что влияет уровень охлаждающей жидкости

Охлаждение мотора происходит за счет герметичной системы с каналами и трубками, по которым постоянно циркулирует жидкость. До выхода на оптимальную рабочую температуру двигателя антифриз идет по так называемому малому кругу, то есть через печку, головку блока цилиндров и сам блок цилиндров, минуя радиатор и расширительный бачок. Как только появляется необходимая температура, срабатывает термостат и запускается циркуляция по полному кругу.

Весь описанный выше процесс сопровождается увеличением и уменьшением объема жидкости, все излишки которой при нагревании уходят в расширительный бак, а при остывании возвращаются из него в систему. Такой простой принцип, с одной стороны, исключает образование паровых пробок, нарушающих температурный режим, а с другой – предотвращает избыток давления в системе.

Чрезмерное давление приводит к протечкам шлангов, крышек и трубок. Охладитель при этом может попадать на блок цилиндров, вызывая трещины от резкого перепада температур. Именно поэтому рекомендуется регулярно проверять состояние жидкости в расширительном бачке и вовремя фиксировать его внезапное увеличение.

Возможные причины повышения уровня антифриза в расширительном бачке

1. Уровень охладителя в норме может повышаться на несколько процентов, так как происходит тепловое расширение жидкости. Однако он не должен пересекать верхнюю отметку на баке.
2. Возможно, в системе есть воздушная пробка, из-за который также могут не работать печка и термостат. Это приводит к повышению давления и выдавливанию антифриза.
3. При повреждении прокладки головки блока цилиндров в систему охлаждения попадают газы, которые и выдавливают охладитель. В этом случае стоит проверить масляный щуп и пробку горловины на предмет белого налета.
4. Следующая причина – разгерметизация системы и, как следствие, закипание антифриза с поднятием его уровня в бачке. Рекомендуется проверить крышку бачка, сам бак и все шланги и трубки. Внимательно осмотрите место, на котором ваш автомобиль стоял длительное время. Возможно, на нем вы обнаружите следы протечки. Если протечка произошла не под капотом, а в районе отопителя, в салоне появится заметный запах. В крайних случаях не исключено появление пятен под панелью.

Важно! Если Вы ощутили неприятный запах, прервите свою поездку и устраните протечку. Пары этиленгликоля вредны для здоровья.

5. Поломка вентилятора охлаждения может повлечь закипание мотора, вследствие которого поднимется антифриз. Закипание двигателя не заметить достаточно трудно: из-под капота повалит заметный пар, а стрелка температуры ДВС на панели приборов начнет зашкаливать.
6. Неисправности помпы — еще одна возможная причина выдавливания антифриза в бачок. Определить ее очень просто. В районе помпы будут заметны влажные участки с налипшей на них грязью.

Дополнительные признаки поломок

Для точного выявления неисправности, помимо повышения уровня охладителя, важно своевременно заметить признаки проблем с охлаждением мотора:

• образование влаги на нижней поверхности радиатора;
• белый дым из выхлопной трубы;
• специфический запах антифриза, проникающий внутрь салона автомобиля;
• пятна под машиной на месте длительной парковки;
• белая эмульсия на пробке маслозаливной горловины;
• подтеки на крышке расширительного бачка;
• кристаллические наросты в местах соединения шлангов.

Если Вы заметили хоть один из перечисленных симптомов, необходимо проверить систему охлаждения в целом.

Как правильно проверять уровень жидкости

Данную процедуру желательно проводить регулярно. Сама она включает в себя несколько простых этапов:

1. При заглушенном двигателе нужно открутить крышку на радиаторе. Антифриз в этот момент должен находиться на уровне, от которого идет шланг к бачку.
2. Следует обратить внимание на расширительный бачок. Жидкость должна находиться между метками «минимум» и «максимум».
3. Если уровень недостаточен, необходимо долить жидкость до требуемого объема. Далее автомобиль заводится и прогревается до рабочей температуры. Падающий или растущий за пределы нормы уровень в бачке сообщит о наличии проблем.

Стоит отметить некоторые особенности проверки. Проводить ее есть смысл лишь на холодном моторе, поскольку после нагрева охладитель расширяется и данные о его объеме будут другими. Лучше всего заглянуть под капот утром перед поездкой: за ночь двигатель точно успеет остыть даже в летнюю жару. Проверять антифриз мы рекомендуем не реже одного раза в неделю, особенно если автомобиль не новый и имеет большой пробег.

Профилактика проблем в системе охлаждения

Многие неисправности можно предотвратить, если принимать правильные профилактические меры. Для долгой и стабильной работы системы охлаждения рекомендуется:

1. Использовать только качественный фирменный антифриз, подходящий к вашему автомобилю. Узнать рекомендуемые параметры можно в официальной инструкции по эксплуатации.
2. Не смешивать несколько разных по химическому составу охладителей, даже если они одного цвета.
3. Своевременно менять охлаждающую жидкость до потери ее свойств.
4. Следить за уровнем в бачке и не допускать его чрезмерного снижения или повышения.
5. При замене старого антифриза на новый делать промывку системы чистой водой или специальными химическими средствами.

В качестве заключения

Если Вы заглянули под капот и обнаружили, что уровень охлаждающей жидкости в бачке поднялся, это серьезный сигнал о проблемах в системе охлаждения двигателя. Источником неисправности может быть как простое подтекание шланга в месте крепления, так и возникшие дефекты головки блока цилиндров. Стоит как можно быстрее выяснить истинную причину и устранить ее, чтобы не было более серьезных поломок и дорогостоящего ремонта. После решения проблемы очень важно использовать качественный охладитель и систематически проверять его уровень.

Как выгнать воздух из системы охлаждения ВАЗ-2110 – Taxi Bolt

Наличие завоздушенности в системе охлаждения чревато проблемами как для двигателя, так и других узлов автомобиля. В частности, может случится перегрев или печка будет плохо греть. Поэтому, любому автомобилисту полезно знать, как выгнать воздушную пробку из системы охлаждения. Данная процедура довольно тривиальна, так что будет под силу даже начинающему и неопытному, автолюбителю. Ввиду своей важности, мы расскажем о трёх методах удаления воздуха. Но сначала поговорим, как понять, что имеют место воздушные пробки и о причинах их появления.

Содержание:

Симптомы завоздушивания

Как понять, что в системе охлаждения появилась воздушная пробка? При возникновении этого явления, возникает несколько типовых симптомов. Среди них:

• Проблемы в работе термостата. А конкретнее, если после запуска двигателя вентилятор охлаждения включается очень быстро, то велика вероятность того, что термостат вышел из строя. Другая причина этого, может заключаться в том, что в патрубке насоса скопился воздух. В случае, если клапан термостата будет закрыт, то антифриз циркулирует по малому кругу. Возможна и другая ситуация, когда стрелка температуры охлаждающей жидкости находится в «нолях», когда двигатель уже достаточно нагрелся. Тут снова возможны два варианта — неисправность термостата, или наличие в нем воздушной пробки.
• Утечка антифриза. Ее можно проверить визуально по следам тосола на отдельных элементах двигателя или ходовой части машины.
• Помпа начинает шуметь. При ее частичном выходе из строя появляется посторонний шум.
• Проблемы в работе печки. Причин неисправностей этому существует много, однако одной из, как раз и является образование воздушной пробки в системе охлаждения.

Если вы обнаружили хотя бы один из описанных выше признаков, то необходимо провести диагностику системы охлаждения. Однако перед этим будет полезно разобраться, что стало причиной возможных проблем.

Причины возникновения воздушных пробок

Завоздушивание системы охлаждения может быть вызвано рядом неисправностей. Среди них:

Крышка радиатораКаждая из описанных выше причин может навредить узлам и механизмам автомобиля. В первую очередь страдает двигатель, поскольку нарушается его нормальное охлаждение. Он перегревается, из-за чего износ повышается до критического. А это может привести к деформации его отдельных частей, выходу из строя уплотнительных элементов, а в особо опасных случаях даже к его заклиниванию.

Также завоздушивание приводит к плохой работе печки. Причины этого аналогичны. Антифриз плохо циркулирует и не переносит достаточного количества тепла.

Далее перейдем непосредственно к методам, с помощью которых можно убрать воздушную пробку из системы охлаждения. Они отличаются по способу выполнения, а также сложности.

Методы удаления воздушной пробки из системы охлаждения

Как выгнать воздушную пробку из системы охлаждения ВАЗ классикаСуществует три основных метода, с помощью которых можно устранить воздушную пробку. Перечислим их по порядку. Первый метод отлично подходит для автомобилей ВАЗ. Алгоритм его будет следующим:

1. Снимите с двигателя все защитные и прочие элементы, которые могут помешать вам добраться до расширительного бачка с охлаждающей жидкостью.
2. Отсоедините один из патрубков, которые отвечают за нагрев дроссельного узла (неважно, прямой или обратный).
3. Снимите крышку расширительного бачка и накройте горловину неплотной тканью.
4. Подуйте внутрь бачка. Таким образом вы создадите небольшое избыточное давление, которого будет достаточно для того, чтобы лишний воздух вышел через патрубок.
5. Как только из отверстия для патрубка пойдет антифриз, сразу наденьте патрубок на него и желательно зафиксируйте хомутом. В противном случае воздух опять попадет в него.
6. Закройте крышку расширительного бачка и соберите обратно все снятые ранее элементы защиты двигателя.

Второй метод проводится в соответствии со следующим алгоритмом:

1. Запустите двигатель и дайте ему поработать в течение 10…15 минут, после чего выключите его.
2. Снимите необходимые элементы дабы добраться до расширительного бачка с охлаждающей жидкостью.
3. Не снимая с него крышку, отсоедините один из патрубков на бачке. Если система была завоздушена, то из него начнет выходить воздух.
4. Как только польется антифриз, сразу же установите патрубок на место и зафиксируйте его.

При выполнении этого будьте аккуратны, поскольку температура антифриза может быть высокой и доходить до значения +80. . .

90°С. Третий метод того, как удалить воздушную пробку из системы необходимо выполнять так:

1. Необходимо поставить машину на возвышенность таким образом, чтобы ее передняя часть была выше. Важно, чтобы крышка радиатора была выше остальных частей охлаждающей системы. При этом поставьте машину на ручник, а лучше установите под колеса упоры.
2. Дайте поработать двигателю 10…15 минут.
3. Открутите крышки с расширительного бачка и радиатора.
4. Периодически нажимайте на педаль акселератора и доливайте в радиатор охлаждающую жидкость. При этом из системы будет выходить воздух. Его вы заметите по пузырькам. Продолжайте процедуру, пока весь воздух не выйдет. При этом можно включить печку на максимальный режим. Как только термостат откроет задвижку полностью и в салон пойдет очень горячий воздух, значит, воздух из системы был удален. Одновременно с этим нужно проверить наличие выходящих из охлаждающей жидкости пузырей.

Что касается последнего метода, то на машинах с автоматически включаемым вентилятором системы охлаждения можно даже не перегазовывать, а спокойно дать двигателю нагреться и дождаться, пока вентилятор включится. Одновременно с этим движение охлаждающей жидкости усилится, и под действием циркуляции воздух выйдет из системы. При этом важно добавить охлаждающую жидкость в систему, с тем, чтобы вновь не допустить завоздушивания.

Как видите, методы того, как избавиться от воздушной пробки в системе охлаждения двигателя, достаточно простые. Все они основаны на том факте, что воздух легче жидкости. Поэтому необходимо создать условия, при которых воздушная пробка будет вытеснена из системы под давлением.

Однако лучше всего не доводить систему до того состояния и вовремя предпринимать профилактические меры. О них мы расскажем далее.

Общие рекомендации по профилактике

Первое, на что нужно обращать внимание, это уровень антифриза в системе охлаждения. Всегда контролируйте его, а при необходимости доливайте. Причем если приходится доливать охлаждающую жидкость очень часто, то это первый звонок, говорящий о том, что с системой что-то не в порядке, и для выявления причины неисправности необходима дополнительная диагностика. Также контролируйте отсутствие пятен от утечки антифриза. Делать это лучше на смотровой яме.

Старайтесь пользоваться тем антифризом, который рекомендован производителем вашего автомобиля. А покупки совершайте в проверенных лицензированных магазинах, сводя к минимуму вероятность приобретения подделки. Дело в том, что некачественная охлаждающая жидкость в процессе многократного нагрева может постепенно испаряться, а вместо нее в системе образуется воздушная пробка. Поэтому не пренебрегайте требованиями производителя.

Вместо заключения

Напоследок хотелось бы отметить, что при появлениях описанных признаков завоздушивания системы, необходимо как можно быстрее выполнить диагностику и ее проверку. Ведь воздушная пробка значительно снижает эффективность работы системы охлаждения. Из-за этого двигатель работает в условиях повышенного износа, что может привести к его преждевременному выходу из строя.

Поэтому постарайтесь при обнаружении завоздушивания избавиться от пробки как можно быстрее. Благо, сделать это может даже начинающий автолюбитель, поскольку процедура несложна и не требует использования дополнительных инструментов или приспособлений.

Не нашли ответ на свой вопрос? Спрашивайте в комментариях. Ответим обязательно!

Появление воздушных пробок в системе охлаждения ВАЗ-2110 — неприятность не критическая и легко устранимая. Тем не менее воздух в системе может здорово навредить двигателю, вызвав перегрев, может заблокировать работу радиатора отопителя. А работа двигателя в режиме нештатной температуры приводит к сильному износу и выходу из строя практически любой системы или узла мотора. Признаки, причины появления и способы удаления пробок воздуха из системы охлаждения ВАЗ-2110 мы и рассмотрим сегодня.

Признаки наличия воздушной пробки в системе охлаждения

Воздушные пробки в системе охлаждения могут вызывать перегрев двигателя.

Первый и самый главный симптом появления пробок — перегрев мотора, плохая работа отопителя и течь жидкости.

Система охлаждения любого двигателя обязана сохранять герметичность. В старых классических карбюраторных моделях ВАЗ, как и в других автомобилях того периода, антифриз добавлялся в систему как через расширительный бачок, так и через пробку радиатора. Однако с переходом на новые технологии, удалось довести герметичность системы и улучшить её работу.

Поэтому необходимость в пробке радиатора отпала. Во многом это стало возможным благодаря применению более совершенных антифризов, закипающих и выделяющих воздух при более высоких температурах.

Причины появления

Первая и основная причина нарушения циркуляции охлаждающей жидкости по системе — её негерметичность. Система охлаждения инжекторного двигателя ВАЗ-2110.

1. Вытекая через щели, объем обязательно заполнится воздухом, который попадает через пробку расширительного бачка. Далее пузырьки воздуха разгоняются по системе и закупоривают её в наиболее уязвимых местах.
2. Ещё одна причина появления пробок — закипание некачественных жидкостей. Применяя антифризы типа Тосол или ему подобных подозрительных составов (в основном это вода, закрашенная синькой), порог закипания смещается максимально близко к рабочей температуре двигателя.

Как известно, вода закипает при примерных 100°С и это приводит к активному выделению пара. А вентилятор на ВАЗ-2110 только включается при температуре жидкости около 100°С. Отсюда и появление воздуха в системе и «перегрев без перегрева». Любой хороший антифриз спокойно держит температуру до 130-150 °С без выделения пара (чистый этиленгликоль закипает при температуре под 200 градусов). Именно по этой причине так часто появляются пробки в системе охлаждения у любителей сэкономить на антифризе.

Вкратце, так. А теперь будем удалять последствия экономии или нарушения герметичности системы.

Три способа удаления воздушной пробки на ВАЗ-2110

Удалить пробку так же просто, как и её заработать. Есть как минимум три способа, каждый из которых требует разных усилий и разный по эффективности.

Для настоящих мужиков

Это проверенный и действенный метод, а заключается он в том, что мы искусственно разгерметизируем систему охлаждения в самой верхней её точке на двигателе и, таким образом, выгоним весь воздух напрочь.

1. Эта точка — патрубок подвода антифриза к дроссельному узлу (на инжекторных десятках). Для этого нам нужно прогреть мотор до рабочей температуры, чтобы открылся клапан термостата.
2. Работаем на ровной поверхности в защитных перчатках, поскольку температура жидкости не менее 90 градусов.
3. Ослабляем хомут патрубка и снимаем его со штуцера.
4. Затем ждём, пока из системы выйдет весь воздух, естественно, некоторое количество антифриза уйдёт вместе с воздухом.
5. Ставим патрубок на место и после этого доливаем жидкость до уровня.
6. Проводим тестовую поездку с включённой на максимум печкой — она должна быть горячей.

Для ленивых

1. Прогреваем двигатель до срабатывания клапана термостата, открываем пробку расширительного бачка.

   Откручиваем крышку бачка.

2. Можно приподнять левую часть автомобиля домкратом.

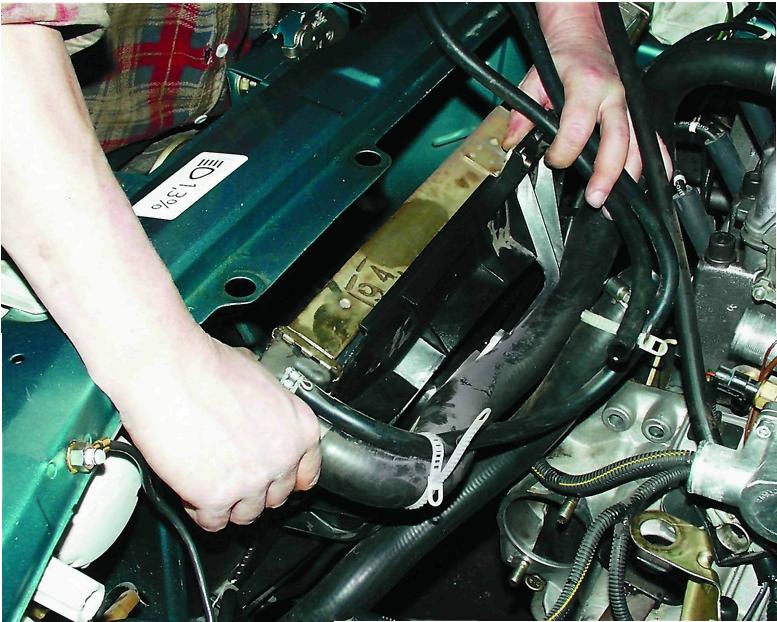

3. На оборотах чуть выше холостых (2-3 тысячи) начинаем активно сдавливать нижний патрубок радиатора.
4. При этом поглядываем на расширительный бачок — оттуда должны выходить пары воздуха.
5. Массируем патрубок до тех пор, пока весь воздух не выйдет, доливаем антифриз до нормального уровня и проводим проверку на ходу так же, как и в первом случае.

Для девочек

1. Ставим машинку на горочку передними колёсиками вверх. Чем выше горка, тем лучше.
2. Затягиваем ручник и даём моторчику поработать несколько минут на холостых.
3. После этого хорошенько прогазовываем и спускаемся с горочки.
4. Проверяем уровень антифриза в бачке и при необходимости доводим его до нормы. Конечно, это не самый эффективный метод, но иногда срабатывает и он.

   После удаления воздуха проверяем уровень охлаждающей жидкости.

Выводы

После применения каждого из способов необходима проверка работоспособности отопителя и температурного режима двигателя — мотор не должен перегреваться.

Конечно, самый эффективный метод — это полная замена антифриза и он годится в тех случаях, когда жидкость полностью отработала свой ресурс и требует срочной замены. Причём лучше это сделать как можно скорее, чтобы не вызвать появление новых воздушных пробок. Удачной всем работы и чистого антифриза в моторе!

Проблемы с отопительной системой отечественных автомобилей являются далеко не редкостным явлением. Чаще всего владельцы машин обращают внимание на существующие неисправности зимой, когда температура за окнами сильно отличается от комфортной. Одной из возможных причин подачи в салон транспортного средства холодного потока воздуха вместо горячего может быть присутствие в системе отопления воздушной закупорки.

В этой статье рассмотрим причины завоздушивания печки ВАЗ-2110, и как выгнать воздух из системы отопления транспортного средства.

Причины возникновения воздушной пробки в системе отопления ВАЗ-2110

Воздушная пробка чаще всего появляется в патрубках и шлангах системы охлаждения двигателя. Появление закупорки негативно отразится не только на работе отопителя, а и на функциональности двигателя транспортного средства. Завоздушенные шланги теряют свою пропускную способность, чем провоцируют перегрев силового агрегата, закипание охлаждающей жидкости в системе отопления. Если не выгнать воздушную пробку, то последствия могут разнообразными — от повреждения радиатора отопителя до перегрева силового агрегата автомобиля.

Причины возникновения закупорки могут быть разные. Иногда недостаточно просто вытеснить воздух из системы, а и необходимо устранить первоисточник проблемы. Одна из самых популярных причин — это неправильная замена охлаждающей жидкости.

В такой ситуации достаточно просто устранить воздушную пробку и в дальнейшем при доливании или замене антифриза придерживаться инструкций производителя. Для правильного выполнения работ важно откручивать необходимые шланги и патрубки.

Нередко причиной возникновения завоздушивания бывает разгерметизация или повреждение деталей системы охлаждения двигателя и отопления салона. Причина разгерметизации — это плохо затянутые хомуты на шлангах и патрубках. В следствии через мелкие отверстия попадает воздух, и образуются воздушные пробки. В этом случае изначально надо проверить надёжность креплений шлангов, и только после этого надо устранять пробку. Наличие повреждённых деталей в системе охлаждения можно выявить по следам подтекающего антифриза в моторном отсеке. Если такие следы имеются, то надо найти и заменить пришедший в негодность элемент, иначе после устранения пробки она появится снова.

Способы развоздушивания печки ВАЗ-2110

Иногда после добавления или полной замены антифриза печка на ВАЗ-2110 перестаёт греть. Если при этом радиатор отопителя горячий, значит, большая вероятность того, что в отопитель попал воздух. Если завоздушило печку ВАЗ-2110, надо обязательно устранить воздух из отопителя для нормального его функционирования.

Существует несколько действенных несложных способов для устранения проблемы, с которыми может справиться даже начинающий водитель.

Первый вариант предусматривает устранение воздушной заглушки с помощью несложных манипуляций в подкапотном пространстве автомобиля. Для начала необходимо открутить крышку расширительного бачка. В моторном отсеке возле радиатора машины надо отыскать шланги для подвода и отвода охлаждающей жидкости.

Выгонять воздух надо резкими нажатиями на оба шланга на продолжении недолгого времени. После этого закручивается крышка бачка и проверяется, удалена ли воздушная пробка. Для этого необходимо завести автомобиль и включить печку на максимальные обороты.

Для устранения воздуха из печки вторым методом надо найти эстакаду или высокую горку, и поставить автомобиль таким образом, чтобы его передняя часть была как можно выше. После этого необходимо завести машину и дать ей поработать на холостых оборотах несколько минут. Если такие действия не дали результата, можно повторить процедуру с добавлением подгазовки педалью газа.

Послу устранения пробки, необходимо добавить антифриз в расширительный бачок до нормального уровня и плотно закрыть крышку бачка. Нельзя доливать жидкость очень резко, это может спровоцировать повторное появление завоздушивания. Третий способ устранения проблемы, когда воздушит печку ВАЗ-2110, является самым действенным и эффективным.

Однако этот метод незначительно сложнее в исполнении. Для более удобного выполнения работ может понадобиться помощь друга.

Для начала необходимо найти и отсоединить шланг для отвода антифриза. Делать это надо очень аккуратно, так как из него или из штуцера может потечь антифриз. Если жидкость потекла, надо зажать отверстие пальцем. Если воздушная пробка имеется, то антифриз из шланга течь не будет.

После этого надо доливать потихоньку подготовленный заранее антифриз. Заливать надо до тех пор, пока он потечёт из шланга или его уровень достигнет максимального значения в расширительном бачке.

Если охлаждающая жидкость потекла, это означает, что воздух вышел из системы. Остаётся только подсоединить шланг к штуцеру и закрепить его хомутом. После этого можно закрыть крышку бачка, завести двигатель и проверить работу печки.

В случае ситуации, если уровень антифриза в бачке максимальный, а он не течёт из шланга, тогда понадобится помощь друга. Надо завести автомобиль и параллельно отверстие в шланге плотно зажать пальцем и ждать, пока потечёт из него жидкость. Иногда из штуцера она начинает вытекать быстрее, чем из шланга.

В этом случае штуцер надо закрыть пальцем, и ждать до тех пор, пока антифриз пойдёт именно из шланга. Только после этого можно шланг установить на своё место.

None

Подведём итоги

Попадание воздуха отопитель транспортного средства может негативно отразиться не только на функциональности печки и комфорте в салоне, а и повлиять на работу более значимых агрегатов и деталей в машине. Своевременное обнаружение и устранение проблемы поможет вам сэкономить на покупке дорогостоящих элементов отопителя и ремонте силового агрегата автомобиля.

Очень внимательно относитесь даже к несерьёзным, на первый взгляд, проблемам в работе вашего транспортного средства. Несложные профилактические меры по уходу за элементами отопления салона положительно скажутся на функциональности транспортного средства в целом.

Одной из основных причин выхода двигателя из рабочего состояния можно считать перегрев. В свою очередь, перегрев вызывается множеством причин, среди которых особо выделяется воздушная пробка в системе охлаждения. Результат – прекращение циркуляции ОЖ в системе, и очень быстрый (в течение нескольких минут или десятков минут) перегрев двигателя.

Воздушные пробки в системе охлаждения появляются достаточно часто, и застраховаться от них нельзя.

Причины попадания воздуха в систему охлаждения ВАЗ

Чаще всего причиной попадания воздуха в систему охлаждения являются негерметичные соединения. Разгерметизация соединений, в свою очередь, может произойти из-за небрежности самого владельца автомобиля. Своевременная диагностика и замена старых прокладок значительно снижают риск проникновения воздуха в систему этим путём. В первую очередь, речь идёт о прокладках ГБЦ и помпы.

В топ наиболее частых причин формирования воздушной пробки также полная или частичная замена охлаждающей жидкости. Поэтому после такой операции обязательно необходимо удостовериться, что воздух в систему не проник. И, наконец, третьей по частоте причиной формирования воздушной пробки считается проблема с воздушным клапаном, расположенным в расширительном бачке. Клапан из-за износа или неисправности может «залипать», а в результате – пробка.

Какой бы ни была причина появления воздушной пробки, её следует устранить в экстренном режиме. В противном случае вы рискуете «попасть» как минимум на капитальный ремонт двигателя, а то и в гораздо более неприятную ситуацию дорожно-транспортного происшествия.

Пути решения проблемы воздушной пробки

Таких путей существует множество, но собственноручно реализовать можно две стратегии. Обе они реализуются на смотровой яме и со всеми необходимыми мерами предосторожности. Прежде всего, потребуются защитные перчатки, иначе не миновать ожогов охлаждающей жидкостью. Двигатель должен быть предварительно прогрет, чтобы охлаждающая жидкость начала циркулировать по системе.

Стратегия первая. Выдавливаем воздушную пробку

Устанавливаем автомобиль на смотровой яме и закрепляем его как минимум ручным тормозом и нейтральной передачей, а по возможности также с помощью клиньев. Двигатель в начале работ выключен. Домкрат поможет приподнять автомобиль на 25-35 см. После этого со всеми предосторожностями открываем расширительный бачок, и только после этого заводим двигатель.

Включаем обогрев на максимальный уровень, и увеличиваем обороты минимум до трёх тысяч. При этом доливаем охлаждающую жидкость, аналогичную циркулирующей в системе, в расширительный бачок. Возможно, делать это придётся в несколько этапов, чтобы заполнить ёмкость до максимальной отметки.

Теперь внимательно следим за термостатом: как только он откроется, следует со всеми мерами предосторожности несколько раз сдавить патрубок, ведущий снизу к радиатору.  С помощью такой нехитрой процедуры воздушная пробка попросту «выдавливается».

Проверить эффективность выполняемых действий можно, контролируя происходящее в расширительном бачке. Так, если причина действительно в воздушной пробке, из жидкости, заполняющей бачок, при каждом нажатии будут появляться воздушные пузырьки. Когда пробка будет устранена, пузырьки исчезнут.

Дополнительные способы проверить, действительно ли воздушная пробка устранена:

• воздуховоды автомобильного отопителя исторгают горячий воздух;
• все патрубки системы охлаждения горячие.

Завершающий этап – снимаем автомобиль с домкрата, доливаем охлаждающую жидкость.

Стратегия вторая. Выпускаем пробку через патрубок дроссельного узла

Устанавливаем автомобиль на смотровой яме и закрепляем его ручным тормозом, нейтральной передачей, а по возможности также с помощью клиньев. Как и в первом случае, запускаем двигатель и прогреваем его до открытия термостата (обычно это соответствует температуре около 90 градусов). После чего двигатель глушим.

Теперь необходимо, соблюдая все меры предосторожности, чтобы не обжечься, снять патрубок дроссельного узла, ослабив предварительно хомут. Из патрубка выйдет охлаждающая жидкость вместе с воздушной пробкой. В этой стратегии главное – как можно скорее вернуть патрубок на место и затянуть хомут, чтобы предотвратить повторное завоздушивание.

Минусом этой стратегии является необходимость реагировать на происходящее очень быстро – как только охлаждающая жидкость потечёт свободно, без пузырьков, патрубок нужно аккуратно и очень быстро подключить обратно к системе. В этот момент неопытные автомобилисты допускают немало ошибок и проблема может с первого раза не устраниться. К тому же такая стратегия работы приводит к значительному расходу охлаждающей жидкости, чего нет в первом варианте.

Профилактика воздушных пробок

Чтобы сохранить двигатель в порядке и свести к минимуму риск завоздушивания системы, необходимо помнить первое и самое главное правило – автомобиль нуждается в заботливом внимании своего владельца. И проявлением этого внимания должно стать обязательное ежемесячное техническое обследование системы охлаждения автомобиля. Впрочем, это требование означает лишь, что вы будете загонять автомобиль на смотровую яму и обследовать места возможных протечек охлаждающей жидкости, масла и прочих жидкостей.

Такие профилактические осмотры можно и нужно делать самостоятельно – вы лучше узнаете свой автомобиль. Кроме того, это поможет вам контролировать расходы на техническое обслуживание и отказываться от операций, которые в действительности не актуальны, и научиться отличать таковые от по-настоящему необходимых.

Кроме того, охлаждающая жидкость в вашем автомобиле должна соответствовать требованиям качества и безопасности. Экономить на ней, равно как и на других расходных материалах для вашего авто не стоит. Ведь это – увеличение рисков не только для автомобиля, но и для вас, а также ваших близких. Полная замена охлаждающей жидкости на автомобилях ВАЗ должна производиться не реже, чем каждые пять тысяч километров.

С этой статьей так же читают:

Источники:

Воздушная пробка

17. 12.2018 | 27519 просмотров

Завоздушивание, пожалуй, одна из самых коварных неприятностей с которой может столкнуться автовладелец. Проблема, на первый взгляд незаметна, хотя определенные признаки того, что с автомобилем что-то не так, есть. Воздушная пробка в системе охлаждения автомобиля может образоваться по вине собственно автовладельца, если есть другие механические неисправности, он может сразу не заметить, что присутствует завоздушивание системы охлаждения.

Определить наличие воздушной пробки не всегда и не совсем просто, но вот удалить её, то есть решить проблему без особого труда могут даже начинающие автолюбители. Чаще всего воздушная пробка образуется в патрубках системы охлаждения, идущих к дроссельной заслонке, обеспечивающих её подогрев.

Диагностировать завоздушивание сложно в первую очередь потому, что признаки его появления часто не объективны и не могут прямо указывать на образование воздушной пробки в системе. Двигатель, не получая достаточного охлаждения, может перегреваться, печка работать недостаточно эффективно, такие признаки могут свидетельствовать и о других неисправностях, в частности, если не работает салонная печка или дает мало тепла в салон, тому может быть масса причин, тем более, что не в одной машине нет замеряющего эффективность её работы прибора, оно определяется только ощущениями владельца машины и его пассажиров. Летом редко кто включает печку, так что о том, что она стала плохо работать можно определить не сразу.

Что касается недостаточного охлаждения двигателя, то даже датчик охлаждающей жидкости есть не во всех современных машинах, но, если он и есть, то в ряде случаев из-за появления небольшой воздушной пробки он может не показывать повышения температуры.

Естественно, если в системе охлаждения присутствует большое количество воздуха проблема станет заметной, поскольку отклонения в работе всей системы будут слишком очевидны, например, одним из таких неприятных признаков является пузырение жидкости в расширительном бачке, оно свидетельствует о том, что воздуха в системе так много, что часть его сама выходит наружу, между тем наличие небольшой воздушной пробки определить сразу после её появления почти невозможно.

Причины завоздушивания системы охлаждения

Наиболее часто проблема появляется после замены охлаждающей жидкости, не всегда она производится так, чтобы в системе после замены не осталось небольшого количества воздуха. Меняя антифриз нужно обязательно выгонять образовавшиеся воздушные пробки, даже при его доливе в систему может проникнуть воздух, особенно если горловина расширительного бачка илирадиатора узкая, а жидкость заливается широкой струей. Ошибка малоопытных автовладельцев в том, что они сразу же закрывают крышку бачка, не давая воздуху выйти.

Воздушная пробка может образоваться вследствие разгерметизации системы, это один из самых неприятных для владельца автомобиля вариантов, он означает, что на одном из участков системы происходит подсос воздуха. Первыми в таких случаях под подозрение попадают места соединений: патрубки, штуцеры, шланги и радиатор. Если на каком-либо из стыков образовалась трещина или того хуже, брешь, благодаря существующему давлению в системе будет происходить подсос воздуха. Кстати, при разгерметизации подтекание антифриза происходит не всегда. воздух может попадать в систему, но при этом уровень охлаждающей жидкости не меняется. Если завоздушивание происходит по причине подсоса воздуха извне для устранения проблемы приходится искать деффект в местах стыков, процесс может быть не долгим, но придется искать со всем вниманием.

Разгерметизация в некоторых частных случаях может быть связана с проблемами помпы, которая вследствие поломки или по причине износа может загонять в систему воздух. Если пробита прокладка блока цилиндров охлаждающая жидкость начинает проникать в двигатель, а выхлопные газы соответственно попадают в систему охлаждения. При такой поломке в расширительном бачке начинает булькать охлаждающая жидкость. Проблема с прокладкой символизирует появлением белого дыма из выхлопной трубы. Помпа при возникновении мелких неисправностей вследствие износа доставляет немало проблем прежде чем сломается окончательно.

Завоздушивание может происходить по причине выхода из строя воздушного клапана, находящегося в пробке расширительного бачка. Неисправный клапан начинает работать, что называется в обратную сторону, не стравливает из системы лишнее давление, а напротив, загоняет воздух в систему. Если причина попадания воздуха в систему заключается в неисправности клапана крышки проблема решается простой её заменой.

Если подозрения вызывает сам расширительный бачок, то есть, на нем есть подтеки антифриза и можно заметить трещины на нем, его тоже следует заменить, деталь эта совсем недорогая, например, расширительный бачок Lada Kalina 1 при необходимости можно купить за совсем небольшие деньги.

Как удалить воздух из системы охлождения

Если удалось определить и устранить причину из-за которой произошло завоздушивание можно приступать к удалению воздушной пробки из системы. Автомеханики в таких ситуациях прибегают к нескольким способам, но основных вариантов тут два:

1.
   Выталкивание воздуха антифризом;

2.
   Удаление воздушных пробок при активной циркуляции охлаждающей жидкости.

Какой из них подходит в каждой конкретной ситуации определяется с учетом марки автомобиля. Конструкции системы охлаждения. Общий принцип её работы одинаков, но есть разница в нюансах. Некоторые автомобили имеют специальный штуцер, через который стравливаются излишки воздуха, у других автомобилей его нет. На каких-то моделях антифриз заливается непосредственно в радиатор, в других, через расширительный бачок. У основной массы автомобилей термостат один, а у некоторых их два. В общем различия есть. Поэтому стоит теоретически разобрать два основных способа решения проблемы.

Способ первый, выдавливание антифризом: так как воздух легче чем вода и любая другая жидкость. Он в любом случае стремиться вверх – наружу, здесь главное удалить его из верхней точки. Если автомобиль имеет специальный штуцер или клапан для стравливания воздуха, задача значительно упрощается. Такие приспособления намеренно устанавливаются в верхних патрубках. Для удаления воздуха нужно прогреть машину, термостат откроется, из большого круга воздух пройдет в малый, затем нужно открутить вентиль чтобы стравить воздух, закрыть его после того, как пойдет охлаждающая жидкость.

Если штуцер отсутствует его роль может выполнить самый маленький и наиболее высоко расположенный патрубок системы охлаждения, например, есть на некоторых автомобилях подогрев дроссельной заслонки, там обычно патрубки самые тонкие и находятся они достаточно высоко. Принцип тот же что со штуцером или клапаном, только здесь не нужно откручивать вентиль, нужно просто сдернуть патрубок и как можно быстрее поставить его на место и хорошо затянуть после того, как польется охлаждающая жидкость.

Способ второй, активная циркуляция охлаждающей жидкости: необходимо приподнять домкратом ту часть автомобиля, где находится расширительный бачок или пробка радиатора через которую заливается антифриз, снять пробку и открыть если имеется краник печки, сесть за руль и начать активно давить на газ, чтобы спровоцировать активную циркуляцию охлаждающей жидкости, воздух должен начать выходить через открытое отверстие заливной горловины, это будет заметно по пузырькам. Такой способ устранения завоздушивания системы предполагает наличие помощника, поскольку сидеть за рулем и одновременно контролировать весь процесс будет невозможно. После того, как охлаждающая жидкость перестанет пузыриться нужно долить антифриз до уровня и закрыть крышку.

Какой из вышеописанных способов выбрать? Многое зависит от марки и модели авто, конструкции его системы охлаждения, если допускается применение обоих вариантов, следует определить для себя наиболее удобный.

Воздух в системе охлаждения авто может стать причиной больших проблем. Как с этим справится самостоятельно?

Воздух в системе охлаждения авто может стать причиной больших проблем. Воздушная пробка приведет к неполадкам в работе двигателя, электронных датчиков, термостата и других механизмов. Далее разберемся, как решить вопрос самостоятельно с помощью советов бывалых.

Основная задача системы охлаждения – защита двигателя от перегрева путем максимально эффективного снижения температуры различных механических узлов, а также масла и выхлопных газов.

Охлаждающая жидкость в виде антифриза или тосола проходит по специальным трубчатым каналам и поступает в радиатор, где охлаждается до необходимой температуры.

А если в системе охлаждения двигателя появляется воздух, она дает сбои, которые отражаются на работе мотора.

Существует несколько наиболее распространенных причин появления воздушной пробки:

• Разгерметизация трубок, шлангов, штуцеров при циркуляции жидкости. Чаще всего такая проблема возникает в зимнее время, когда размеры соединений уменьшаются из-за низкой температуры. Как следствие, уменьшается давление в трубках, и происходит подсос воздуха в местах разгерметизации, что напрямую влияет на работу двигателя.
• Ошибки при замене или доливе жидкости. Если жидкость поступает в бачок слишком быстро, то воздух не успевает полностью выйти, и образуется воздушная воронка (достаточно распространенная проблема у неопытных водителей).
• Ошибка в работе воздушного клапана. В данном случае воздух скапливается в системе охлаждения из-за того, что происходит постепенное снижение давления, и клапан начинает подсасывать воздух.
• Пробоины в радиаторах охлаждения или отопления. Очень часто под действием температуры или со временем радиатор повреждается или засоряется, что ведет к неминуемому образованию воздушной пробки. Поэтому нужно постоянно осматривать эти элементы на предмет повреждений.
• Повреждение прокладки ГБЦ. Это характерный признак появления воздуха в системе. Как правило, из-под прокладки начинает сочиться масло, а выхлопная система выдает слишком густой белый дым. При повреждении прокладки антифриз проникает в масло и оседает в картерном отсеке мотора, что при серьезных утечках приводит к образованию большой воздушной пробки и перегреву.

Кроме того, воздушная пробка может возникать из-за неисправного термостата, повреждения различных соединений и патрубков у радиатора охлаждения или у расширительного бачка.

Если вы обнаружили один из вышеперечисленных признаков, рекомендуем немедленно устранить проблему, так как со временем она может привести к полному перегреву двигателя, а это в свою очередь влечет необходимость капитального ремонта.

Как правильно подготовиться к выполнению работ

Прежде чем приступить к выпуску воздуха, необходимо учесть следующие правила. В первую очередеь следует найти место с ровной поврехностью, чтобы поставить свой автомобиль. Это обеспечит легкость и комфортность в процессе проведения ремонтных работ.

Следовательно, чтобы полностью выпустить воздух из системы охлаждения двигателя, следует обзавестись специальными инструментами. Потребуется приобрести пару ключей, крестовую отвертку, чтобы с легкостью снять хомут.

Важно отметить, что приступить к ремонтной работе можно буквально через десять минут после того как остынет ваш автомобиль. Следует также учесть, что мотор не должен быть заведенным, когда приступите к осуществлению действий. После того как будут учтеные все нормы и правила безопасности, можно залезть под капот и снять крышку расширительного бачка. Затем, придется ослабить хомут. Через этот инструмент происходит подача охлаждающей жидкости к агрегату.

Специалист, может, проверить в системе охлаждения газы, избыточное давление, а также уровень жидкости. Но за эту работу, моторист возмет с вас немалое средств. Поэтому предлагаем самостоятельно выполнить работу с помощью наших ценных советов.

При выполнении ремонтных работ, необходимо следить за процессом, чтобы избежать лишних повреждений. Например, следует аккуратно работать с патрубком. Далее, можно свободно удалить воздушную пробку.

Как утверждают, специалисты, процесс удалению воздуха достаточно легок и прост. Для выполнения процедуры, потребуется потратить всего лишь пятнадцать минут. Обратившись в сервис по ремонту автомобилей, потребуется заплатить немалое количество средств. Поэтому лучше внимательно прислушаться к советам специалистов и самостоятельно выполнить действия за считанные минуты.

Итак, после сдвиг хомута, произойдет выход воздуха. В процессе действия можно услышать щипение. Как только произойдет удаление воздушной пробки, из трубок будет течь охлаждающий антифриз. Подобное действие характеризуется выходом воздуха. Соответственно, можно возвратить хомут на место. В процессе осуществления работ, необходимо также проверить работоспособность всей системы охлаждения, чтобы избежать утечек.

Плотно затянув хомут, можно добавить охлаждающий антифриз. Количество жидкости должно доходить до уровня мах. Как только антифриз будет добавлен в расширительный бачок, следует диагностировать отопитель. При нормальной циркуляции воздуха и теплого потока, можно посчитать, что работа выполнена на все 100%.

Как стравливают воздух

Существует и другой метод, который наиболее практичен для агрегата с рабочи объемом 1,6 л. Так как в данном варианте происходит скапливание воздуха в высокой точке. Поэтому удаление воздушной пробки происходит с дроссельного узла.

Соответственно, потребуется воспользоваться пластиковой накладкой, находящаяся на самом агрегате. Придется отвернуть крышку чтобы залить масло. После выполненных действий, потребуется снять все накладки, которые держатся при помощи специального резинового уплотнителя.

Закрыть крышку для залива жидкости, то есть масла, достаточно легко и просто. После того как будет найден шланг, потребуется аккуратно снять хомут. Естественно, следует подуть в патрубок, чтобы полностью вышел воздух. Затем, нужно быстро вставить шланг, чтобы избежать попадания воздуха вовнутрь. Проводя тестирование, можно убедиться в исправности и работоспособности агрегата.

Минимальное попадание воздуха в процессе замены ОЖ

Заменить воздушный предмет без попадания воздуха действительно несложно. Чтобы избежать лишних проблем, необходимо отсоединить шланг подачи охлаждающей жидкости от штуцера. В основном эта процедура осуществляется у обладателей инжекторных автомобилей. Если в двигателе преобладает карбюратор, тогда следует произвести отсоединение шланга подачи охлаждающей жидкости от штуцера карбюратора.

В этом же случае необходимо заполнить агрегат охлаждающей жидкость до уровня мах. После чего придется плотно закрыть крышкой. Следует не забывать о подсоединении шлангов, которые были сняты в процессе осуществления работ.

Таким образом, можно газы, масла и другие соединения больше не будут нагреваться. Не имеет особого значения, будет это газовый или бензиновый мотор. Главное, правильно выполнить действий, указанные в данной статье.

Устраняем проблему – обзор простых способов

Решить проблему можно несколькими способами. Это зависит от конкретной модели авто и причины появления воздуха. Первым делом при наличии кожуха на двигателе снимите его.  Далее найдите трубки от дроссельного механизма, обследуйте их на предмет повреждений, а затем снимите одну из них.

Теперь демонтируйте крышку с расширительного бачка и накройте его неплотной сухой тряпкой, а лучше марлей. После чего продувайте систему до тех пор, пока из шланга не пойдет охлаждающая жидкость.

Этот способ самый простой, он, как правило, решает проблему с воздушной пробкой, когда она возникает из-за ошибки при доливе или заливке антифриза в бачок.

Другой способ заключается в следующем. Запустите мотор и оставьте его греться на 5-10 минут. Затем заглушите двигатель и аккуратно снимите дроссельный шланг. Воздух начнет выходить под давлением антифриза и, как и в первом способе, полностью уйдет. Важно действовать аккуратно, так как температура охлаждающей жидкости при сливе может достигать 100 градусов.

Еще один способ – завезти автомобиль на максимально крутую горку. Далее запустите двигатель и дайте ему поработать несколько минут до полного прогрева. Теперь переведите селектор печки в максимальное положение обдува салона.

Снимите крышку с расширительного бачка, открутите шланг и понемногу выполните подгазовку, одновременно заливая антифриз в бачок до тех пор, пока не исчезнут последние признаки наличия воздуха (как правило, на это указывают характерные воздушные пузырьки в жидкости). Такая система прогона действует эффективно только в том случае, если нигде не нарушена герметичность соединений.

Как не допустить появления воздушной пробки – диагностика узлов

Если, например, у вас полетел термостат, или антифриз пошел в масло и картер, скорее всего, придется менять термостат или прокладку ГБЦ и трубки подвода системы охлаждения. Помните, что любая разгерметизация рано или поздно превратится в серьезную поломку. Если засорен радиатор, или есть пробоина в отопительной системе, необходимо сначала ее устранить, почистить радиатор или провести его замену.

Для нормального функционирования системы охлаждения следует постоянно контролировать уровень жидкости в бачке, который должен быть на максимальной отметке. При этом доливать жидкость в бачок следует медленно, тонкой струей, не допуская появления пузырьков.

Также периодически следите за соединительными патрубками и состоянием радиатора и термостата. Если все патрубки, хомуты, прокладки и штуцеры в порядке, следует подключить компьютер к электронному контроллеру для выявления ошибок, связанных с неправильной работой воздушного клапана.

Возможно, снятие ошибки устранит проблему, и далее можно будет выгнать воздух одним из вышеперечисленных способов.

Воздух в системе охлаждения – это довольно частое и распространенное явление как на авто. Проблему легче всего устранить, если вовремя понять причину и предпринять шаги для ее решения. Затягивать не стоит!

Проблема холодной печки?

К нам нередко поступают замечания от потребителей, связанные с таким утверждением – «Радиатор печки LUZAR не греет».  Иногда такое утверждение сопровождается дополнительной ремаркой – «Поставил печку ХХХХ – и в салоне стало жарко». Для нас как производителей радиаторов и профессионалов в своем деле такие замечания являются хорошим стимулом найти и разобраться в причинах этой проблемы. Условно эта проблема получила у нас наименование «проблема холодной печки».

Занимаясь «проблемой холодной печки», мы выделили целый ряд причин, из-за которых может быть холодно в салоне автомобиля:
Тип 1. Связанные с радиатором отопителя
1) Отсутствует разделяющая потоки перегородка бачка радиатора
2) Отсутствуют турбулизаторы внутри трубок радиатора
3) Малая площадь сердцевины радиатора
Тип 2. Связанные с другими деталями системы охлаждения/отопления
4) Не работает воздушная заслонка или закрывается неплотно
5) Воздух в системе охлаждения
6) Термостат не держит нужный температурный режим
7) Помпа имеет малый расход жидкости
8) Неисправность крана отопителя
9) Недостаточный уровень охлаждающей жидкости в расширительном бачке

Разберемся более подробно с указанными причинами.

Причина №1. Отсутствует разделяющая потоки перегородка бачка радиатора
Теория: При отсутствии перегородки, разделяющей потоки, жидкость не будет циркулировать через трубки радиатора, а будет циркулировать только через один бачок радиатора, в таком случае с одного края радиатор будет горячим, а с другого – холодным. Эта проблема усугубляется при повышении давления в системе охлаждения/отопления – при высоком давлении жидкость легче «проникает» через малейшую щель в перегородке.
Практика: В реальности сердцевина радиатора заполняется полностью даже при значительных щелях в перегородке – здесь высокое давление начинает даже играть «на руку» задаче заполняемости радиатора. Только полное отсутствие перегородки и высокое давление внутри радиатора приводит к циркуляции жидкости по пути «наименьшего сопротивления» — то есть в одном бачке, минуя сердцевину.
(результаты получены по итогам собственных сравнительных испытаний различных печек – с герметичной перегородкой, с поврежденной перегородкой и без перегородки – с имитацией внутреннего давления и с измерением температуры жидкости на входе и выходе)

Причина №2. Отсутствуют турбулизаторы внутри трубок радиатора
Теория: Турбулизаторы внутри трубок алюминиевого сборного радиатора позволяют увеличить теплоотдачу на 10-20%.
Практика: Приводим данные по теплоотдаче радиаторов отопления – норматив ВАЗ 3,74кВт, радиатор LUZAR с турбулизаторами во всех трубках 4,65кВт (+24,3% к нормативу), радиатор с турбулизаторами через одну трубку 4,27кВт (+14,2%), радиатор без турбулизаторов 4,13кВт (+10,4%). Таким образом, разница по теплоотдаче радиатора без турбулизаторов в трубках и с турбулизаторами во всех трубках составляет 10%. Но даже радиатор без турбулизаторов превышает норматив на 10% (!). Для справки: радиаторы отопления LUZAR выпускаются с 50-ти процентным заполнением турбулизаторами.
(результаты получены по итогам испытаний, проведенных ОАО «Арзамасский машиностроительный завод», протоколы испытаний №352, №353 и №354 от 18.09.2012).

Причина №3. Малая площадь сердцевины радиатора
Теория: Площадь теплоотдачи радиатора легко высчитывается, требуется подсчитать количество трубок и количество ламелей. Соответственно, при нормальном расходе охлаждающей жидкости через радиатор отопителя  больше тепла будет отдавать радиатор с большей площадью.
Практика: Радиаторы LUZAR выпускаются по  техническим условиям, не допускающим отклонений одного изделия от другого (система качества). Технология производства подразумевает погрешность в количестве охлаждающих ламелей не более 1-2% (см, например, http://www.youtube.com/watch?v=CNT5G2u0-oU). Соответственно, мы гарантируем соответствие (и превышение) нормативов теплоотдачи – выше мы опубликовали результаты периодических испытаний.

Причина №4. Не работает воздушная заслонка или закрывается неплотно
Теория: При зависании заслонки отопителя в открытом или полуоткрытом положении воздух идет напрямую, а не через радиатор отопителя. Также на температуру воздуха, поступающего в салон, влияет неплотное закрытие заслонки, так как холодный воздух будет протекать по пути наименьшего сопротивления – т. е. в щель между заслонкой и корпусом отопителя.
Практика: Для автомобилей ВАЗ эта проблема очень актуальна – вследствие неидеальной конструкции воздушной заслонки она очень часто закрыта неплотно. Иллюстрацией этой причины может стать ролик, размещенный на странице http://www.youtube.com/watch?v=5CfVik72QVg.

Причина №5. Воздух в системе охлаждения
Теория: Завоздушивание системы охлаждения происходит при замене какого-либо узла системы охлаждения, либо при  пробое прокладки головки блока цилиндров. Так как в большинстве автомобилей радиатор отопителя  является самой верхней точкой системы охлаждения, то воздух в первую очередь завоздушивает радиатор и расход жидкости через него резко сокращается.
Практика: Для автомобилей ВАЗ эта проблема также весьма актуальна. Например, решая эту проблему, конструкторы «АвтоВАЗа» заменили узел отопителя (и радиатор отопителя) ВАЗ 2110 на ВАЗ 2111.

Причина №6. Термостат не держит нужный температурный режим
Теория: Температура двигателя не поднимается выше определенной отметки, двигатель долго прогревается.
Практика: Такая причина встречается очень часто. В холодное время года – в случае, если термостат «завис» в открытом состоянии – прогреть двигатель (а, значит – обеспечить «горячую» печку) практически невозможно.

Причина №7. Помпа имеет малый расход жидкости
Теория: Давайте разберемся, как происходит процесс теплообмена радиатора отопления. Водяной насос создает давление в системе с одной стороны и разряжение – с другой. Чем большее давление и разряжение создает насос – тем больший расход жидкости он обеспечивает. Горячая жидкость от двигателя циркулирует в рубашке охлаждения самого двигателя, а часть жидкости поступает в радиатор отопителя. Соответственно, чем слабее качает насос, тем меньше теплоносителя поступает в радиатор отопителя. На величину подачи помпы через радиатор отопителя сказывается и внутреннее состояние каналов, по которым поступает и отводится жидкость, ведь чем больше отложений внутри них – тем меньше проходное сечение каналов.
Горячий теплоноситель поступает в радиатор отопителя, нагревает его, а перпендикулярно радиатору поступает поток воздуха, который охлаждает радиатор и нагревается сам. Получается, что чем меньше скорость циркуляции жидкости, тем сильнее и быстрее остывает жидкость, проходящая через радиатор – тем меньшее количество тепла может отдать радиатор отопления.
Практика: Часто автомобилисты и мастера СТО зимой не обращают внимание на расходные характеристики помпы (другое дело летом – когда плохой расход помпы может стать причиной перегрева двигателя). А ведь помпа вносит существенный вклад в теплообмен радиатора отопителя.

Причина №8. Неисправность крана отопителя
Теория: Возможные причины – обрыв тросика крана, закисание крана в закрытом или полуоткрытом положении. Если произошел обрыв тросика крана в закрытом положении или закисание крана в закрытом положении – то радиатор отопителя останется холодным, если кран открылся не до конца – то расход жидкости через радиатор отопителя резко уменьшится.
Практика: На практике такая неисправность достаточно легко диагностируется. В этом случае потребитель не «винит» в холоде радиатор отопителя.

Причина №9. Недостаточный уровень охлаждающей жидкости в расширительном бачке
Теория: Происходит то же самое, что и при завоздушивании системы. Также усугубляется проблема, описанная в пункте №7 – недостаток теплоносителя приводит к ухудшению теплоотдачи радиатора отопителя.
Практика: Диагностика уровня охлаждающей жидкости осуществляется легко – визуальным образом. Но на нашем опыте бывали случаи, когда такая «диагностика» не проводилась.

=================================================================================
Причины, связанные с радиаторов отопителя, «формируются» еще на этапе конструирования изделия. Комплексная система качества производства позволяет исключить радиаторы отопителя, отличающиеся от «эталона», еще на производстве. В результате нашего исследования «проблемы холодной печки» мы были вынуждены полностью исключить группу факторов, связанную с браком радиатора отопителя.
Таким образом, мы сделали следующие выводы о наиболее частой причине возникновения «проблемы холодной печки»:
55% случаев – завоздушивание системы охлаждения (причина №5)
40% случаев – негерметичная заслонка отопителя (причина №4)
5% случаев – другое

И последнее, что хочется сказать, касается той самой «страшной» для нас ремарки – «Поставил печку ХХХХ – и в салоне стало жарко». На сегодняшний день радиаторы отопителя LUZAR превосходят нормативы «АвтоВАЗа» на 14%. Поэтому случаи, когда замена нашего радиатора отопителя на радиатор другого производителя привела к решению «проблемы холодной печки», можно объяснить только удалением воздушной пробки из системы охлаждения. Мы убеждены, что «чудес не бывает» – все можно объяснить научно-технически или эмпирически.

Мы очень щепетильно относимся к качеству выпускаемой продукции, благодаря которому формируется наш имидж и лояльность наших потребителей. Нам выгодно производить качественные радиаторы – ведь хотим работать на рынке еще долгие годы и добиваться все больших достижений в конструкторской и коммерческой сферах.

ВАЗ 2110: замена тосола на тосол

Во время работы двигатель выделяет огромное количество тепла. В связи с этим в конструкции автомобиля предусмотрена система охлаждения. Он также обеспечивает обогрев кабины в зимнее время. Часто владельцы забывают о его содержании. Эта жидкость является расходным материалом и периодически требует замены.

В последнее время часто обсуждается использование импортной продукции на российских автомобилях (например, замена тосола на тосол на ВАЗ-2110).Некоторые говорят, что это вредно. Другие говорят, что антифризов ничего лучше не придумали, а антифризы — это прошлый век. Это так? Попробуем разобраться.

Характеристики жидкостей

Итак, начнем с определения. Что такое антифриз? Это охлаждающая жидкость, разработанная советскими учеными в 70-х годах. Именно она залила первые «Жигули». Впоследствии охлаждающая жидкость использовалась на ВАЗ-2110. Замена антифриза в машине требовалась нечасто — всего раз в два года.Но у антифриза ресурс еще выше. Хотя состав обеих жидкостей одинаковый. В основе их лежит этиленгликоль. Причем оригинальная охлаждающая жидкость ни в какой цвет не красится. В дальнейшем производитель добавляет соответствующие присадки:

• Противопенный. Для того, чтобы в системе не образовывался воздух и не уменьшался радиатор.
• Антикоррозия. Со временем элементы системы могут заржаветь. Частицы грязи забивают маленькие каналы и препятствуют нормальной циркуляции жидкости.Эти добавки также называют ингибиторами коррозии.

Также жидкость имеет присадку против накипи.

Обычная вода при кипячении образует характерный белый налет на стенах. Это значительно ухудшает теплоотвод. В результате машина нагревается даже при включенных вентиляторах. Если теплоноситель закипает, то при температуре не ниже 105 градусов Цельсия и никакого налета не выделяет.

Зачем переходить на антифриз?

У импортного товара много преимуществ перед отечественным:

• Высокая эффективность использования.Хладагент российского производства образует защитный слой на металлических стенках. С одной стороны, это плюс. Но с другой стороны, толщина этой поверхности может достигать 0,6 миллиметра, что значительно ухудшает теплоотвод. Таким образом, антифриз отличается низкой теплоотдачей, что увеличивает риск перегрева мотора. У антифриза этот параметр составляет 0,0006 миллиметра без потери работоспособности.
• Высокая прочность. Антифриз рекомендуется менять каждые 2 года или 60 тысяч километров (что наступает раньше).Антифриз рассчитан на 5 лет эксплуатации или 150 тысяч километров пробега.
• Комплект присадок. Антифриз имеет все современные присадки, обеспечивающие максимальный отвод тепла и предотвращающие образование коррозии. Эти добавки созданы на основе неорганических кислот (боратов, нитритов, фосфатов). В антифризах используются силикаты, которые в процессе эксплуатации быстро теряют свои свойства.
• Защита радиатора. Проводя замену антифриза на автомобиле ВАЗ-2110 16, стоит учесть, из какого материала был изготовлен теплообменник.Радиаторы могут быть алюминиевыми или медными. Главный недостаток антифриза в том, что он не имеет присадок, способных защитить алюминиевые теплообменники при температуре 100 градусов и более. К таким радиаторам более лоялен антифриз.
• Устойчивость к высоким и низким температурам. Антифриз замерзает при -35 и закипает при +105 градусах. Антифриз имеет более продвинутые функции. Итак, концентрат замерзает при -45 и закипает при +135. Однако его можно разбавлять дистиллированной водой практически без потери этих характеристик.Антифриз в разведенном виде уже непригоден для использования зимой, поскольку может замерзнуть при -15 градусах, что чревато последствиями.

Минусы

Итак, мы рассмотрели преимущества использования антифриза. Как видите, это более технологичное изделие, которое можно и нужно использовать на ВАЗ-2110. Единственный его недостаток — цена. Но окупается уже на третьем году эксплуатации (поскольку срок службы концентрата в 2,5 раза выше российского аналога).О том, как происходит замена антифриза на ВАЗ-2110 с инжектором и карбюратором, будет рассказано ниже.

Инструменты

Для начала необходимо подготовить необходимый набор инструментов и приспособлений. Нам понадобится набор ключей (10, 13 и 17), а также воронка для заливки жидкости. Дополнительно следует подготовить емкость объемом не менее пяти литров.

Нужно слить старый антифриз. В качестве емкости подойдет старая канистра с зубчатой ​​боковой стенкой или таз.Не пачкайте руки резиновыми перчатками. Далее идет замена тосола на ВАЗ-2110. Это карбюратор или инжектор, не важно — инструкция одинакова для обоих типов автомобилей.

Начало работы

Для начала нужно установить аппарат на ровную поверхность. Желательно, чтобы это была смотровая яма (при отсутствии таковой берем домкрат). Последний нам нужен, чтобы приблизиться к болту слива жидкости. Он находится в блоке цилиндров, на заглушке.Для его откручивания воспользуемся трещоткой с головкой «на 13».

Не забудьте поставить под пробку таз, ведро или канистру. Для увеличения давления жидкости открутите пластиковую крышку на расширительном бачке. Из-за этого в системе может образоваться вакуум. Дальше жиклер антифриза увеличивается. После слива закрутите пробку обратно ключом. Возьмите воронку в руки и установите ее в горловину расширительного бачка. Заливаем антифриз из канистры. Не стоит наливать большие порции — так в систему попадет воздух, наличие которого нежелательно.После проверки системы на наличие «пробок». Для этого несколько раз нажмите резиновую трубку радиатора. Сначала будет булькать. Это значит, что из него выходит воздух. Для лучшего эффекта машину можно поднять еще выше. Так что весь нежелательный кислород уйдет. Закрываем капот и заводим двигатель. Через три минуты выключите его и еще раз проверьте уровень жидкости. Как правило, после прогрева часть антифриза уходит из бака. Поэтому добавляем к отметке между максимумом и минимумом.На этом успешно завершилась замена тосола на ВАЗ-2110 (8 клапанов). Форсунка или карбюратор, не беда. Система та же и не менялась «десятками» годами. Поэтому данную инструкцию можно использовать для ВАЗ разных годов выпуска с разным объемом двигателя.

Сколько лить?

При выполнении антифриза на ВАЗ-2110 сколько кг жидкости нужно заливать? Производитель рекомендует использовать 7,8 л охлаждающей жидкости. Именно с таким объемом мы выйдем на среднюю отметку по расширительному бачку.Оптимальный вариант — купить две банки концентрата по 5 кг, а остальные оставить «долитыми» (чтобы не искушать судьбу при разбавлении жидкости зимой водой).

Полезный совет

Проводя замену антифриза на ВАЗ-2110, стоит проверить состояние патрубков и шлангов, идущих к радиатору и расширительному бачку. Характерные признаки износа:

• Трещины.
• Порезы.
• Низкая эластичность.

Если форсунка треснула и к ней трудно прикасаться, ее необходимо заменить. Хомуты тоже меняются. Их можно купить в любом строительном магазине. Сами шланги, идущие к бачку, необходимо армировать, как на фото ниже.

Обычные резиновые изделия быстро портятся или изнашиваются. Если на самом резервуаре есть трещины, тоже меняем его на новый. Не лишним будет проверить термостат. Если он застрял в одном положении, его следует заменить. В этом можно убедиться, отварив изделие в кастрюле на плите.Зачем делать эти работы при замене охлаждающей жидкости? Потому что во время любой операции, связанной с системой охлаждения, необходимо снова слить антифриз. А это лишняя трата времени и сил.

Заключение

Итак, мы разобрались, как заменить тосол антифризом на автомобиле ВАЗ-2110. Импортная охлаждающая жидкость имеет более высокие характеристики. Поэтому его целесообразно использовать не только на иномарках, но и на отечественных автомобилях типа «десятки». На ВАЗ-2110 замену антифриза можно произвести своими руками, без помощников.Достаточно иметь минимальный набор инструментов и тару для слива старой жидкости.

замена охлаждающей жидкости

При работе двигателя внутреннего сгорания выделяется огромное количество тепла. По этой причине, чтобы двигатель работал нормально, его необходимо принудительно охладить. Для этого используется специальная жидкость — антифриз (тосол). Со временем он теряет свои свойства.

Двухлетний антифриз все менее и менее эффективно охлаждает двигатель.Это крайне небезопасно. Давайте разберемся, как производится замена охлаждающей жидкости на автомобиле ВАЗ-2110. Эта информация будет полезна всем начинающим автовладельцам.

Ресурс охлаждающей жидкости

Многие убеждены, что современные охлаждающие жидкости нуждаются в замене после 100 тысяч км пробега. На самом деле это не так.

Производитель в инструкции к автомобилю рекомендует замену антифриза каждые 2 года автомобиля или каждые 45 тыс. Км. Но в продаже есть еще и более ресурсная охлаждающая жидкость (ВАЗ-2110).Как его заменить? Делается это довольно просто.

Когда менять антифриз

Если изменился цвет охлаждающей жидкости расширительного бачка, если антифриз стал ржавым, а на поверхности бачка заметна масляная пленка, это говорит о необходимости замены охлаждающей жидкости. Также одним из признаков того, что на ВАЗ-2110 нужна охлаждающая жидкость, является частый беспричинный перегрев двигателя. Но нужно помнить, что ВАЗ-2110 предназначен для езды на относительно высоких скоростях. Если автомобиль будет эксплуатироваться на малой скорости, антифриз может закипеть и от этого.

Антифриз также чувствителен к антифризу, который теряет свои свойства. Но проблема может быть в сенсоре. Иногда решить эту проблему помогает замена датчика охлаждающей жидкости. Еще ВАЗ-2110 имеет датчик охлаждающей жидкости, показывающий степень перегрева на панели приборов.

Еще одна причина, из-за которой необходимо заменить золь, — это протечки. На этих моделях автомобилей (имеется в виду все «десятое» семейство) нормальная и достаточно распространенная ситуация. Но простой замены недостаточно.Необходимо тщательно осмотреть всю систему охлаждения, чтобы устранить проблему. Иногда эти утечки настолько незначительны, что их сложно обнаружить. Тосол может закипать и испаряться неизвестно для хозяина тропы. Практика обслуживания систем охлаждения отечественных автомобилей показывает, что эти утечки могут быть и в хомутах. Проблему можно решить заменой элементов.

Если антифриз закипает, но находится на нормальном уровне, его цвет не изменился, это свидетельствует о появлении пузырьков воздуха в системе.

Какую охлаждающую жидкость выбрать?

Первым делом нужно понять, сколько нужно для замены антифриза. По паспортным данным уровень заправки антифриза на ВАЗ-2210 составляет 7,8 л. Но вот слить из системы можно только 7 — больше нельзя. Поэтому для замены охлаждающей жидкости на ВАЗ-2110 необходимо приобрести антифриз 7 литров.

При выборе жидкости следует руководствоваться некоторыми правилами. Лучше всего приобретать антифриз, подходящий к конкретной модели автомобиля.Не смешивайте разные типы жидкостей разного цвета. Лучше всего приобрести тот же антифриз, который заливал в систему перед заменой. Никто не знает, как может вести себя «коктейль» из двух разных охлаждающих жидкостей. Были случаи, когда такой антифриз начинал вспениваться. Машина от этого быстро закипает.

Антифриз — это не только готовый продукт, он также может продаваться в виде концентратов, которые автовладелец разбавляет дистиллированной водой. На это тоже нужно обращать внимание.

Процесс замены

Рассмотрим, как работает охлаждающая жидкость. ВАЗ-2110 (инжектор) — очень простая машина, поэтому с этой операцией под силу справиться даже девушкам. Но делать все нужно правильно и строго по инструкции.

Работы по замене антифриза лучше проводить, предварительно позаботившись о собственной безопасности: беречь глаза и руки. Не откручивайте расширительный бачок, если антифриз уже закипел.

Машина должна быть установлена ​​на ровной поверхности.Затем автомобиль обесточивается. Для этого достаточно просто снять клеммы с «минуса» на АКБ. Снимаем и модуль зажигания вместе с кронштейном. Так вы сможете получить более удобный доступ к блоку двигателя. Затем под сливную пробку поставить любую емкость, куда будет стекать охлаждающая жидкость из системы. Сначала откручиваем пробку расширительного бачка, затем сливаем. Необходимо дождаться, пока уйдет вся жидкость и отток не прекратится.

Далее подставляют таз или любую другую емкость под радиатор — его заглушку тоже нужно открутить.Необходимо слить как можно больше жидкости (но чем больше, тем лучше). Когда весь антифриз слит, сливные отверстия нужно тщательно протереть, как и сами заглушки. Также не лишним будет проверить состояние всех форсунок. Если антифриз часто кипит, то это не лучшим образом сказывается на состоянии резиновых деталей. Проверьте их плотность. «Дубовые» трубы необходимо заменить на новые мягкие.

Чтобы замена охлаждающей жидкости ВАЗ-2110 прошла действительно успешно, необходимо учесть еще несколько моментов.На форсунке снимаем шланг в месте соединения с соплом обогрева корпуса дроссельной заслонки. Затем посмотрите, сколько жидкости можно слить, и пролейте примерно такое же количество через расширительный бачок, пока система не будет полностью заполнена.

Осталось только плотно закрутить крышку расширительного бачка, вернуть наливной шланг, поставить на место модуль зажигания, подключить провода и запустить мотор. Необходимо дать двигателю некоторое время поработать на холостом ходу. Иногда бывает, что уровень жидкости через какое-то время падает (хотя было залито 7 литров).Это указывает на то, что в системе была воздушная пробка, и она «растворилась». В этом случае рекомендуется долить антифриз до нужного уровня. Если антифриз закончился, можно пополнить объем дистиллированной водой.

Замена других деталей системы охлаждения

Иногда проблемы, связанные с работой системы охлаждения, можно решить простой заменой охлаждающей жидкости. Его неудовлетворительная работа может быть связана с неисправностью или выходом из строя различных элементов системы.Чаще всего выходят из строя водяная помпа («помпа»), датчики температуры охлаждающей жидкости. Иногда может потребоваться замена патрубка подачи охлаждающей жидкости.

ВАЗ-2110 — автомобиль, за которым нужно внимательно следить. Устранить неисправность проще, чем полностью поменять систему охлаждения.

водяной насос

Выход из строя водяного насоса может вызвать серьезные проблемы. Двигатель перегревается, может голова.

Среди симптомов, определяющих, что помпа вышла из строя, можно выделить следующие:

• Утечки антифриза из помпы.
• Шум при работе устройства.
• Плохое давление в системе.
• Слабая циркуляция циркуляции теплоносителя по контурам.
• Высокая температура двигателя.
• Уменьшение объема антифриза.

Диагностика насоса на автомобиле ВАЗ-2110

Для проверки работоспособности насоса прогрейте двигатель до рабочей температуры, а затем отожмите верхний патрубок радиатора. При этом рука должна чувствовать, что теплоноситель движется по системе.Если так, то все в порядке. Также при диагностике обращайте внимание на звуки помпы. Если есть грохот, значит подшипник вышел из строя. В этом случае ВАЗ-2110 заменяется насосом охлаждающей жидкости.

Если при диагностике этими методами проблема не обнаружена, осмотрите крышку ремня газораспределительного механизма. Может присутствовать влага. Насос расположен прямо под крышкой. Если где-то есть источник протечки, то на поддоне вы увидите капли антифриза.

Датчики

Иногда проблема не в жидкости и даже не в помпе.У владельцев автомобилей много неприятностей с датчиками температуры.

Периодически выходят из строя. Исправить можно заменой датчика температуры охлаждающей жидкости.

ВАЗ-2110 — автомобиль, на котором установлена ​​система охлаждающей жидкости закрытого типа. Его основной компонент — антифриз.

Как удалить воздух из системы охлаждения ВАЗ 2110. Система охлаждения

Сегодня мы рассмотрим все элементы, составляющие контур охлаждения ВАЗ 2106, а главное, узнаем, как заменить охлаждающую жидкость, термостат и водяной насос.На самой первой фотографии видны все элементы системы, по ней теперь будет строиться вся история. Также будет рассказано, как заменить охлаждающую жидкость в системе, а также как избавиться от воздушных пробок.

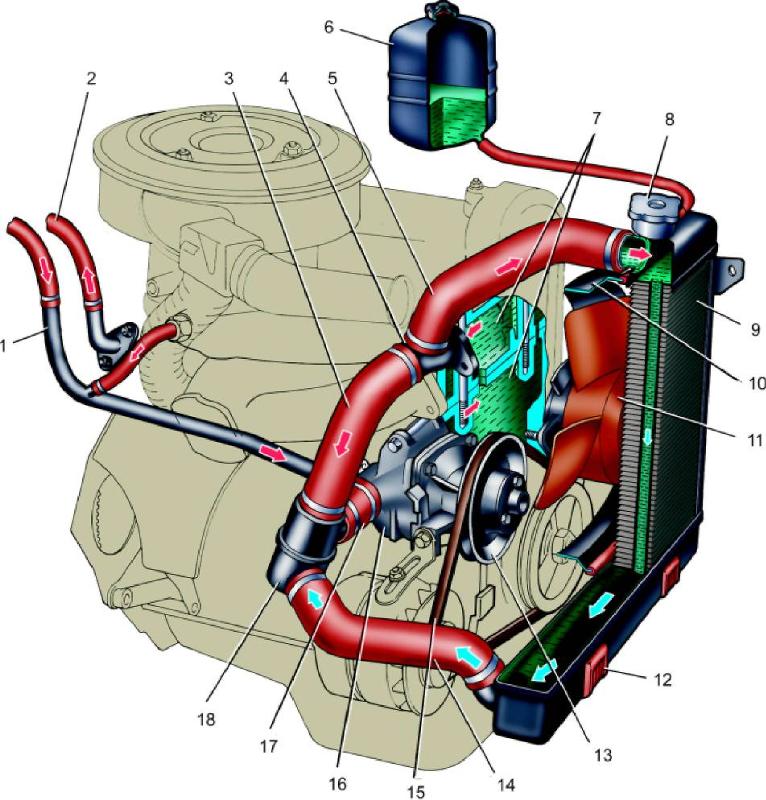

Схема

Сколько антифриза

По количеству тут все просто — по инструкции нужно 9,85 литра, значит мы покупаем 10 литров охлаждающей жидкости.Когда я шел, я всегда брал с собой запасы, чтобы пополнять запасы в пути. Кстати, если система охлаждения загрязнена, то ее следует промыть водой или специальными средствами. Процедура промывки такая же, как и при замене жидкости — сливаем, заливаем и разбавляем, запускаем двигатель на несколько минут и сливаем. И так несколько раз, пока не увидите, что из радиатора и блока двигателя течет чистая вода.

Воздушный шлюз

Перейдем непосредственно к сути статьи.Удалить воздушную пробку можно тремя способами. Считаю их основными и наиболее доступными. Они основаны на том факте, что воздух легче воды и поэтому собирается в самой высокой точке. Оттуда мы удалим его. Оговорюсь предварительно, что при выполнении работ кран отопителя должен быть полностью открыт (на максимально горячий воздух). Итак, описание первого способа. Подходит для автомобилей, у которых есть возможность отсоединения шланга подогрева дроссельной заслонки или карбюратора (на большинстве автомобилей ВАЗ).Поскольку дроссельная заслонка (карбюратор) является наивысшей точкой в ​​системе охлаждения двигателя, это место является наиболее подходящим для удаления воздуха из системы. Порядок действий следующий. Сначала снимите все защитные кожухи и другие элементы, препятствующие доступу. Затем откручиваем хомут отопительного шланга, снимаем шланг с штуцера. Откручиваем пробку на расширительном бачке и дуем в нее ртом до тех пор, пока антифриз не потечет из дроссельного узла или патрубка. Как только из штуцера или шланга потечет жидкость, быстро верните шланг на место и скрутите все обратно.Эти действия позволяют снять воздушную пробку почти на 100%. Перейдем ко второму способу.

Второй способ аналогичен предыдущему, только не требует продувки в бак. Как и в предыдущем варианте, снять все защиты, прогреть двигатель до рабочей температуры, заклинило. Не откручивая крышку расширительного бачка, снимаем шланг с нагревательного штуцера дроссельного узла. Как только вытечет охлаждающая жидкость, ставим шланг на место и собираем все обратно.

Если с первого раза не сработало, установите шланг на место, открутите крышку бака, закрутите ее и повторите операцию. Как правило, удаление воздушной пробки таким способом получается с первого раза. Не забывайте о мерах безопасности. Охлаждающая жидкость имеет температуру около 90 градусов и находится под давлением, поэтому будьте осторожны и защищайте руки от ожогов любым способом (я надел две перчатки: первая HB, а сверху резина). Перейдем к третьему способу.

Сейчас я расскажу, как снять шлюз без разборки системы.Сразу оговорюсь, что этот способ менее эффективен, чем два предыдущих, но он проще. Суть его в следующем. Необходимо загнать машину в гору, чтобы верхняя крышка радиатора стала наивысшей точкой в ​​системе охлаждения. Снимаем крышку расширительного бачка (если есть, то радиатор), запускаем двигатель и прогреваем до рабочей температуры. Антифриз из бачка должен начать поступать в систему, его нужно долить до необходимого уровня. Чтобы увеличить поток жидкости, нужно увеличить обороты двигателя.В этом случае антифриз может улетучиться резко, и его нужно немедленно долить. Продолжаем операцию до тех пор, пока пузыри из обратной линии не перестанут выходить.

Неисправности

Способ полоскания

Как промыть СОД?

Вода.
Вода с уксусом и кислотой.
Специальная жидкость для промывки системы охлаждения.

Промывка системы охлаждения водой

Хотя вы можете промывать систему водой, я настоятельно не рекомендую этого делать. Как я уже сказал, он содержит большое количество примесей и солей, образующих накипь. Если другого выхода нет, то используйте хотя бы дистиллированную воду. Система охлаждения промывается дистиллированной водой следующим образом:

Налейте воду в SOD.

Запустите двигатель и дайте ему поработать около получаса.

Затем остановите двигатель и слейте воду из системы. Повторяйте процедуру до тех пор, пока ваша промывочная жидкость не станет такой же, как перед промывкой. К недостаткам метода можно отнести: образование накипи, невысокий КПД (кипяток не способен растворяться и смывать накипь и другие отложения).

Промывка системы охлаждения водой, кислотой и уксусом

Вода с уксусом и кислотой немного лучше, чем просто вода, потому что благодаря кислотам можно смыть накипь и частично очистить систему охлаждения.Для того, чтобы промыть таким способом систему, приготовьте: каустическую соду, молочную кислоту и уксус. Кислота добавляется аккуратно и понемногу, переборщив, можно попрощаться с пластиковыми и резиновыми частями системы охлаждения. Для полного удаления накипи и грязи требуется 5-10 часов, в течение которых необходимо периодически прогревать двигатель до рабочей температуры. В конце сливается вся жидкость и сливается дистиллят, который используется для окончательной промывки системы охлаждения.

Промывка SOD специальными химикатами

Специалист. средства — самый эффективный и дорогой вариант. Однако за эффективность такой процедуры стоит переплатить. Чистящие средства содержат специальные чистящие средства, активно удаляющие накипь, жир, органические вещества и т. Д.

Промывочные специальные средства делятся на четыре типа: кислотные, щелочные, двухкомпонентные, нейтрального типа.

Кислота и щелочь считаются наименее популярными, и найти их в неразбавленном виде практически невозможно.Это связано с их агрессивным воздействием на всю систему охлаждения, в основном пластмассовые и резиновые изделия.

Двухкомпонентные продукты очень популярны и востребованы. Их двухкомпонентный раствор щелочи и кислоты хорошо справляется со своей задачей. Каждый из компонентов заливается в радиатор по очереди.

В составе нейтральных чистящих средств для системы охлаждения нет агрессивных веществ, таких как кислоты или щелочи, и они используются исключительно в профилактических целях.

Как проветрить

Давайте рассмотрим основные и наиболее эффективные способы решения проблемы.

Метод № 1. Действуйте в следующей последовательности:

Снимите пластиковый кожух, установленный на двигателе. Для этого необходимо будет открутить крышку маслозаливного отверстия. После этого снимите крышку (как только крышка была снята, крышку можно вернуть на место, чтобы грязь и пыль не попадали внутрь блока питания).

Найдите трубы, которые отвечают за нагрев дроссельной заслонки. (см. Очистка дроссельной заслонки) Выберите любую и снимите ее. Открутите крышку отверстия расширительного бачка, в котором находится антифриз, и закройте отверстие чистой тряпкой.

Удар внутри бака. Таким образом создается давление, которое выдавливает воздух. Как только охлаждающая жидкость вышла из патрубка, вы успешно избавились от воздуха.

Заменить трубку (чем раньше, тем лучше).В противном случае можно снова поймать порцию воздуха.

Способ №2. Этот вариант намного проще и никуда дуть не нужно. Удалите воздух следующим образом:

Прогреть двигатель 10-15 минут, затем выключить;

крышка расширительного бачка остается скрученной;

также (как и в предыдущем способе) снимите одну из форсунок на дроссельном узле;

дождитесь выхода охлаждающей жидкости.

Как только это произойдет, немедленно верните трубку на место и плотно закрепите зажимом.

При выполнении этой операции будьте очень осторожны, так как температура антифриза (антифриза) может достигать 80-90 градусов Цельсия.

Способ № 3. Нельзя не упомянуть еще один простой, но очень эффективный способ избавления от воздушности в системе охлаждения.

Действуйте так:

Найдите крутой спуск и встаньте на нем так, чтобы передняя часть автомобиля была наивысшей точкой;

поставить автомобиль на ручной тормоз и поставить колесные опоры для предотвращения случайного откатывания;

откручиваем заглушки с радиатора и расширительного бачка;

завести машину и дать прогреться 10-15 минут;

периодически нажимайте педаль акселератора и при необходимости доливайте охлаждающую жидкость в бачок.

Доливайте до тех пор, пока не появятся пузырьки. Только в этом случае работа может считаться завершенной.

Замена форсунок

ПОРЯДОК ВЫПОЛНЕНИЯ

Если в результате проверки, выполненной в соответствии с рекомендациями, приведенными в главе «Текущий уход и техническое обслуживание», вы обнаружите повреждение любого шланга, его необходимо заменить.

Слить жидкость из системы охлаждения (см. Главу Текущий уход и обслуживание). Если вы не собираетесь добавлять новую жидкость в систему, сохраните слитую жидкость для дальнейшего использования.

С помощью плоскогубцев сожмите зажимы стандартных зажимов (или отверткой ослабьте винты зажимов винтового типа — если они установлены). Отодвиньте зажимы в сторону. Осторожно снимите шланг с штуцеров. Новые шланги снять намного легче, чем старые.

Если шланг не отрывается от ниппеля, попробуйте повернуть его. Не повредите фитинги, пытаясь снять шланг. Поломка может привести к дорогостоящему ремонту. Учтите, что трубы радиатора довольно хрупкие, поэтому не прилагайте слишком много усилий при снятии с них шлангов.Если шланг все равно не оторвался, отрежьте его, затем отрежьте оставшийся на трубе кусок вдоль и удалите. Стоимость нового шланга несопоставима со стоимостью нового радиатора. Убедитесь, что вы можете купить новый, прежде чем разрезать шланг.

При установке нового шланга сначала установите на него хомуты, затем установите шланг на фитинги. Если изначально были установлены хомуты затяжного типа, замените их винтовыми хомутами. Чтобы облегчить установку жестких шлангов, смочите внутренние поверхности их концов мыльной водой или нагрейте в горячей воде (не погружайте шланг в кипящую воду — он может расслоиться).

После установки шланга на трубы убедитесь, что он правильно проложен в моторном отсеке. Поместите зажимы на концы шланга, проводя их над развальцованными трубами, и затяните их.

Заполните систему охлаждения (см. Раздел Текущий уход и обслуживание головки).

Запустите двигатель и убедитесь в отсутствии утечек охлаждающей жидкости из обслуживаемого агрегата.

Со временем в системе охлаждения двигателя образуются различные отложения, что является следствием использования некачественных охлаждающих жидкостей (охлаждающих жидкостей).Это приводит к загрязнению каналов и в целом к ​​нарушению циркуляции жидкости во всей системе охлаждения. В результате двигатель начинает греться, печка не греется и т. Д. Этот фотоотчет о самопромывании системы охлаждения на автомобилях ВАЗ 2110-2111-2112

Для очистки системы охлаждения необходимо слить жидкость и залить дистиллированной водой со специальной присадкой, например Hi-Gear.

Затем дайте двигателю поработать некоторое время и слейте воду вместе с грязью и отложениями.

К полностью промыть систему охлаждения двигателя , необходимо:

• Промыть радиатор … Для этого слить жидкость из системы охлаждения, затем отсоединить шланги от основания и верхнего бачка радиатора. Вставьте садовый шланг в верхний патрубок радиатора и пропустите воду через радиатор, пока вода не будет выходить чистой из патрубка в основании радиатора.
• Промойте двигатель … Вставьте садовый шланг в выпускное отверстие термостата и пропустите воду через двигатель, пока вода не будет выходить чистой из нижнего шланга.
• Промыть радиатор отопителя … Открыть кран отопителя и отсоединить шланги от отопителя. Подсоедините шланг к одному из штуцеров и промойте струей чистой воды, пока вода не выйдет из другого штуцера чистой.

А теперь о том, как правильно сделать слить и долить охлаждающую жидкость в двигатель ВАЗ 2110-2111-2112

WARNING
Заменяйте охлаждающую жидкость только при холодном двигателе.
Охлаждающая жидкость токсична, поэтому будьте осторожны при обращении с ней.
При запуске двигателя крышка расширительного бачка должна быть закрыта.

Устанавливаем машину на горизонтальную поверхность, желательно, чтобы передняя часть была немного выше задней.
Отсоединение массы от аккумулятора
(На двигателях ВАЗ-2110, -2112 заглушка на блоке цилиндров легко доступна, а на двигателе ВАЗ-2111 для доступа к ней потребуется снять модуль зажигания.)

А теперь приступим к сливу охлаждающей жидкости

Открытие крышки расширительного бачка

Установив емкость под двигатель, откручиваем сливную пробку на блоке цилиндров

После того, как жидкость перестанет вытекать, открутите сливную пробку на радиаторе снизу, также предварительно подставив емкость для слива охлаждающей жидкости.

После полного слива охлаждающей жидкости закрутите все пробки.

Чтобы предотвратить образование воздушных пробок при заполнении системы охлаждающей жидкостью (охлаждающая жидкость не полностью заполняет систему), необходимо:

• Если у вас инжекторный двигатель, то ослабьте затяжку хомута и отсоедините шланг подачи охлаждающей жидкости от штуцера обогрева дроссельной заслонки.
• Если двигатель карбюраторный, отсоедините шланг от штуцера подогрева карбюратора.

Начинаем заливку системы охлаждения двигателя через расширительный бачок, пока его уровень не установится у верхнего края монтажного ремня расширительного бачка. Установите на место крышку расширительного бачка.

Подсоедините шланг обратно к ниппелю обогрева дроссельной заслонки или карбюратора (в зависимости от модели двигателя). Установите на место модуль зажигания и отрицательный провод аккумуляторной батареи.

Запустите двигатель и дайте ему прогреться до рабочей температуры (перед включением вентилятора).Затем остановите двигатель, проверьте уровень охлаждающей жидкости и, при необходимости, долейте до того же уровня.

ПРЕДУПРЕЖДЕНИЕ

При работающем двигателе наблюдайте за температурой охлаждающей жидкости по манометру. Если стрелка переместилась в красную зону, а вентилятор не включается, включите ТЭН и проверьте поток воздуха через него:

• — Если воздух теплый / горячий, скорее всего неисправен вентилятор.
• — если холодно, то причина в воздушной пробке в системе охлаждения двигателя.

Избавляемся от воздушной пробки в системе охлаждения ВАЗ 2110-2111-2112

Снимите воздушную пробку вы можете загнать передние колеса на холм и дать двигателю поработать на средних оборотах пару минут.Если это не поможет, воспользуйтесь следующей инструкцией:

• Отсоедините патрубок от пульта ДУ (дроссельной заслонки), идущий на обратку.
• Заполнить бачок охлаждающей жидкости.
• Охлаждающая жидкость должна стекать из штуцера дистанционного управления (патрубок дроссельной заслонки). Если вы запустили, переходите сразу к шагу 6. ​​
• Запускаем и закрываем шланг пальцем.
• Ждем пока потечет охлаждающая жидкость от пульта ДУ.
• Закройте штуцер, когда охлаждающая жидкость уйдет, и удерживайте, пока охлаждающая жидкость не выйдет из шланга.
• По мере бега снова надеваем трубу (закручиваем).
• Прогреваем ДВС до рабочих температур и проверяем печку на ХХ.
• Если воздух дует горячим, то все; если тепло, то возвращаемся на 1.
• Долить охлаждающую жидкость до нормального уровня.

Для начала разберемся: зачем нужна замена охлаждающей жидкости на ВАЗ 2110, если мы постоянно следим за ее уровнем и регулярно доливаем до отметки на расширительном бачке. Но не все так просто.Важно знать, что антифриз после длительной эксплуатации в системе охлаждения меняет свои свойства. Если летом это не критично, то зимой может замерзнуть и сломаться и радиатор, и блок цилиндров. Длительной эксплуатацией теплоносителя считается более 70 тысяч километров или 4-5 лет эксплуатации. Итак, приступим.

1. Заменять антифриз лучше всего на эстакаде или яме, предназначенной для ремонта, чтобы был свободный доступ к днищу.Но если такой возможности нет, то устанавливаем машину на ровную поверхность. Если участок имеет уклон, то ставим машину так, чтобы уклон был обратным.
2. Отсоедините провод от клеммы аккумулятора.
3. Перед началом замены антифриза убедитесь, что двигатель достаточно остыл.
4. Чтобы добраться до сливного отверстия на блоке цилиндров модели 2111, снимите модуль зажигания вместе с кронштейном (рис. 1).

6. Установите емкость для слива охлаждающей жидкости под блоком цилиндров и открутите сливную пробку на блоке цилиндров.После того, как антифриз полностью слился, протираем блок цилиндров от остатков антифриза (рис. 3).

7. Далее устанавливаем сливной бачок под радиатор охлаждения. Откручиваем сливную пробку на радиаторе и ждем, пока тосол полностью не выйдет из системы охлаждения (рис. 4).

8. Если у вас система впрыска, то ослабив и затянув хомут, отсоедините шланг подачи антифриза от нагревательного штуцера дроссельной трубки (рис.5).

Если у вас карбюратор, то отсоедините шланг от штуцера подогрева карбюратора (рис. 6)

Эта процедура необходима для того, чтобы при заполнении охлаждающей жидкостью системы охлаждения из нее выходил воздух и не образовывалась воздушная пробка.
9. Заливаем систему охлаждения, залив антифриз в расширительный бачок, пока его уровень не окажется у верхнего края ремня крепления. Закручиваем пробку расширительного бачка.
Крышка расширительного бачка должна быть затянута плотно, так как при работающем двигателе бак находится под давлением и антифриз может вытекать из-под пробки, а может быть просто оторван (рис.7)

10. Подключаем шланги, в зависимости от модели, к штуцеру подогрева трубы дроссельной заслонки
или карбюратора
11. Повторно устанавливаем модуль зажигания на блок цилиндров 2111.
12. Подключаем провод к клемме АКБ.
13. Далее заводим машину, даем прогреться до рабочей температуры и выключаем. Проверяем уровень охлаждающей жидкости и при необходимости доливаем до уровня

При первом запуске двигателя после замены антифриза на ВАЗ 2110, 2112 необходимо следить за температурой охлаждающей жидкости.Если стрелка указателя температуры переместилась в красную зону, а вентилятор не включился, включите ТЭН и проверьте, сколько воздуха проходит через него. Если он греется, то скорее всего неисправен вентилятор, если холодный, то в системе охлаждения образовалась воздушная пробка.

Как снять воздушную пробку с системы охлаждения ВАЗ 2110, 2112

1. Если автомобиль недавно эксплуатировался, необходимо дождаться его остывания.
2. Открутите крышку расширительного бачка, только на остывшем двигателе, иначе антифриз под давлением может выплескиваться.
3. Отсоединить шланг подачи охлаждающей жидкости от штуцера подогрева дроссельной заслонки
Патрубок, если у вас форсунка

Или отсоедините шланг от штуцера подогрева карбюратора, если у вас карбюратор

Проблемы с сайтом — далеко не редкость. Чаще всего автовладельцы обращают внимание на имеющиеся неисправности зимой, когда температура за окнами сильно отличается от комфортной. Одна из возможных причин, если в салон автомобиля вместо горячего воздуха подается поток холодного воздуха, это может быть закупорка воздуха в системе отопления.

В этой статье мы рассмотрим причины проветривания печки ВАЗ-2110, и способы вытеснения воздуха из системы отопления автомобиля.

Причины образования воздушной пробки в системе отопления ВАЗ-2110

Воздушная пробка чаще всего появляется в трубках и шлангах системы охлаждения двигателя. Появление засора негативно скажется не только на работе отопителя, но и на работоспособности двигателя автомобиля. Наполненные воздухом шланги теряют пропускную способность, что провоцирует перегрев силового агрегата, закипание теплоносителя c.Если не выбить шлюз, последствия могут быть самыми разными — от поломки радиатора отопителя до перегрева силового агрегата автомобиля.

Причины засора могут быть разными. Иногда недостаточно просто вытеснить воздух из системы, необходимо устранить первопричину проблемы. Одна из самых популярных причин — неправильная замена охлаждающей жидкости. В такой ситуации достаточно просто снять воздушную пробку, а затем следовать инструкциям производителя при добавлении или замене антифриза.Для правильной работы важно открутить необходимые шланги и фитинги.

Часто причиной проветривания является разгерметизация или повреждение деталей системы охлаждения двигателя и отопления салона. Причина протечки — плохо затянутые хомуты на шлангах и трубах. В результате через небольшие отверстия попадает воздух, и образуются воздушные пробки. В этом случае сначала необходимо проверить надежность крепления шланга, и только после этого необходимо снять заглушку.О наличии поврежденных деталей в системе охлаждения можно определить по следам протекшего антифриза в моторном отсеке. Если такие следы есть, то необходимо найти и заменить пришедший в негодность предмет, иначе после снятия заглушки он появится снова.

Способы проветривания печки ВАЗ-2110

Иногда после добавления или полной замены антифриза. Если при этом радиатор отопителя горячий, то велика вероятность попадания воздуха в отопитель.Если печка ВАЗ-2110 воздушная, для ее нормального функционирования в обязательном порядке необходимо удалить воздух из печки.

Существует несколько эффективных и простых способов решения проблемы, с которыми справится даже начинающий водитель.

Первый вариант предусматривает устранение воздушной пробки с помощью несложных манипуляций в моторном отсеке автомобиля. Для начала нужно открутить пробку расширительного бачка. В моторном отсеке возле радиатора автомобиля нужно найти шланги для подачи и отвода охлаждающей жидкости.Необходимо выпустить воздух резким нажатием на оба шланга на короткое время. После этого накручивается крышка бака и проверяется, снята ли воздушная пробка. Для этого нужно завести машину и включить печку на максимальной скорости. Если проблема не исчезнет, ​​поищите причину в другом месте или попробуйте следующий метод.

Для второго способа нужно найти эстакаду или высокий холм и поставить машину так, чтобы ее передок был как можно выше.После этого нужно завести машину и дать ей поработать несколько минут. Если такие действия не помогли, можно повторить процедуру с добавлением заправки газом педалью газа.

После снятия пробки необходимо долить антифриз в расширительный бачок до нормального уровня и плотно закрыть крышку бачка. Не добавляйте жидкость очень резко, это может спровоцировать повторное появление проветривания.

Третий способ устранения проблемы, при продувке печки ВАЗ-2110, наиболее действенный и действенный.Однако реализовать этот метод несколько сложнее. Для более удобной работы вам может понадобиться помощь друга.

Для начала нужно найти и отсоединить шланг для слива антифриза. Делать это нужно очень осторожно, так как из него или из штуцера может потечь антифриз. Если жидкость вытекла, зажать отверстие пальцем. Если есть воздушная пробка, то антифриз из шланга не потечет.

После этого нужно добавить заранее приготовленный антифриз.Заливать нужно до тех пор, пока он не потечет из шланга или его уровень не достигнет максимального значения в расширительном бачке.

Если охлаждающая жидкость вытекает, это означает, что из системы вышел воздух. Осталось только подсоединить шланг к штуцеру и закрепить хомутом. После этого можно закрыть крышку бачка, запустить двигатель и проверить работу печки.

В случае ситуации, если уровень тосола в баке максимальный, но он не течет из шланга, то вам понадобится помощь друга.Необходимо завести машину и параллельно отверстие в шланге плотно зажать пальцем и дождаться, пока из него потечет жидкость. Иногда он начинает вытекать из штуцера быстрее, чем из шланга. В этом случае штуцер нужно закрыть пальцем, и дождаться, пока из шланга потечет тосол. Только после этого можно будет установить шланг на свое место.

Какое давление в системе охлаждения двигателя?

Во время работы двигатель внутреннего сгорания нагрелся до высокой температуры.С функцией отвода тепла должна справиться система охлаждения мотора. Это необходимо для эффективной работы силового агрегата. Если нет циркуляции охлаждающей жидкости, то двигатель очень быстро перегреется со всеми вытекающими отсюда последствиями. Поговорим о том, каким должно быть давление в системе охлаждения и как устранить типовые неисправности собственными силами.

Кратко о главном

Первым делом нужно определиться с почему все давление в системе охлаждения.Казалось бы, банальной циркуляции теплоносителя должно хватить для отвода тепла. Раньше это было при заливке воды в радиатор. Но тоже было нормой встретить на боку машины, из-под капота которой выбивает пар. Это было связано с тем, что вода не успевала остыть, а так как ее температура кипения составляет 100 градусов, она очень быстро закипает.

Современные антифризы, большая часть которых производится на спиртовой основе, кипятят при температуре около 115 градусов по Цельсию. Но стоит вспомнить школьный курс физики, где можно узнать, что повышение давления приводит к сдвигу точки кипения жидкости.Это также относится к антифризу, циркулирующему в системах ДВС.

Какое давление в системе охлаждения двигателя считается нормальным?

Многое зависит от конструктивных особенностей рубца. Но обычно это 1,2-1,4 атм. для авто. Например, у ВАЗ-2110 нормальным показателем можно считать 1,2 атмосферы. Критическое давление в системе достигается при нагревании антифриза и достижении его точки кипения. В это время следует сбросить давление в системе. Это сделано для того, чтобы не порвать радиатор или другое самое слабое место.

Расширительная крышка отвечает за сброс давления цистерны Ее устройство предельно простое. Есть металлический корпус с двумя отверстиями. Внутри находится шар диаметром больше лунки. Когда он достигает определенной температуры, он поднимается. Это приводит к тому, что воздух выбрасывается в атмосферу. На многих машинах 1.5 атм. — давление, при котором происходит разряд.

Тест производительности клапана

Пока антифриз не горячий, шар внутри крышки закрывает нижнее отверстие, а верх остается открытым.Он необходим для истечения воздуха из атмосферы и быстрого нагрева теплоносителя. Хочу отметить, что периодически необходимо проверять работоспособность чехла. Ведь часто бывает, что она вклинивается в одно из положений. Из-за этого двигатель либо долго прогревается, либо не держится давление.

Проверить крышку расширительного бачка ВАЗ-2110 выполнить предельно просто. Для этого достаточно открутить и встряхнуть. Если вы слышите, как шар висит внутри корпуса, значит, система исправна и не заклинило.Чрезмерное давление в системе охлаждения двигателя, как было отмечено выше, может привести к фатальным последствиям. Поэтому на современных автомобилях крышка имеет два клапана: впускной и выпускной. Сейчас в продаже можно найти чехлы, которые работают при определенном давлении. Но менять параметры, заложенные производителем, категорически не рекомендуется.

Повышенное давление и методы управления

Система охлаждения спроектирована таким образом, что давление в ней соответствует крышке расширительного бачка. Хотя есть разные варианты конструкций.Например, в некоторых американских автомобилях расширительный бачок выполняет функцию поддона, а сама крышка устанавливается на тройник радиатора. Тем не менее суть работы осталась прежней.

Давление в системе охлаждения двигателя ВАЗ-2110 должно быть в пределах от 1,2 до 1,5 атм., При этом падение или превышение этих показателей уже можно считать серьезным отклонением. Довольно часто автомобилисты сталкиваются с повышенным давлением. Причина в том же колпачке, клапан которого застрял в закрытом положении.В этом случае система прогреется, давление повысится, а сброса не произойдет. Из-за этого образуются паровые пробки, препятствующие нормальной циркуляции теплоносителя по системе.

Замена вышедшего из строя узла

Крышка охлаждающей жидкости может прослужить дольше, чем двигатель автомобиля, но вы можете купить новую, которая будет дефектной. Здесь сложно угадать. Но ни в коем случае не стоит пытаться его ремонтировать. Для большинства моделей он стоит копейки и не подлежит ремонту. В случае неисправности его просто меняют на новый.

Настоятельно не рекомендуется укорачивать пружины, меняя время крышки. Ведь этим занимаются многие автомобилисты, что в большинстве случаев ни к чему хорошему не приводит. Конечно, если настраивать систему охлаждения и двигатель, то вполне возможно, что нужно добиться большего давления в системе или, наоборот, меньшего. В остальных случаях стоит покупать только оригинал или достойный аналог с такими же параметрами. Помните, что высокое давление в системе охлаждения двигателя может привести к локальному перегреву ДВС и выходу из строя некоторых узлов.

Утечка в системе

Еще более популярной проблемой среди автомобилистов является отсутствие давления. Это может произойти из-за:

• заклинивания воздушного клапана;
• наличие протечек в системе охлаждения.

Соответственно выявить проблему трудиться не буду. Первым делом можно посмотреть уровень антифриза на холодном двигателе. Если он не меняется от поездки к поездке, значит, утечек в системе нет. Второй пункт — замена воздушного клапана на новый.После этого следует нормализовать давление, и антифриз не будет перегреваться. Очень часто повышенное давление в системе охлаждения двигателя приводит к тому, что затем оно падает. Частично это связано с клиновым клапаном. Он то работает, то нет. В результате этого нагнетается давление, из-за чего в слабом месте может образоваться течь, и тогда герметичность теряется.

Как найти утечку?

Для начала нужно начать с визуального осмотра. Стоит заглянуть под машину, вполне вероятно, что под ней лужа антифриза.Но даже здесь нужно понимать, что часто прорыв проявляется только при достижении определенного давления, поэтому на холодном его не найти. Тем не менее, существуют специальные устройства для нагнетания давления в системе, а двигатель должен быть холодным, чтобы избежать ожогов.

В качестве такого устройства может использоваться обычный насос и манометр. Все можно сделать в гараже. Первым делом отсоедините верхнюю насадку, подходящую для расширительного бачка. В отверстие желательно вставить болт подходящего диаметра.Далее мы подключаем к патрубку насос с манометром и нагнетаем в него давление. При достижении 1,5 атм. воздушный клапан должен работать. Параллельно ищем утечку.

Нюансы системы охлаждения

Многое зависит и от используемой системы охлаждения. Заливать воду, например, не обязательно даже в старые автомобили, лучше покупать недорогой антифриз, проблем будет меньше. Тем не менее современные двигатели требуют качественного охлаждения. Рекомендуемую марку охлаждающей жидкости производитель указывает в инструкции.Желательно придерживаться этих советов и не разбавлять антифриз, если не концентрируетесь.

Современные охлаждающие жидкости имеют разный срок службы и температуру кипения. Например, G12 закипает позже G11, а G12 ++ имеет повышенный ресурс, но стоит дороже. В любом случае во избежание закипания мотора рекомендуется заливать только качественную охлаждающую жидкость.

Оригинальные запчасти

Очень часто высокое давление в системе охлаждения двигателя образуется из-за неисправности воздушного клапана, с этим мы уже разобрались.Другое дело, что у этого клапана недостаточный ресурс или даже новый может выйти из строя. Это касается и других элементов системы охлаждения, таких как термостат, водяной насос, трубы, датчики, радиаторы и т. Д. Для сна лучше обзавестись оригиналом, срок службы которого зачастую довольно велик. . Конечно, такие детали в несколько раз дороже, но они практически на 100% гарантируют исправную работу агрегата в целом. Ведь выход из строя такого, казалось бы, незначительного элемента, как крышка, может повлечь за собой капремонт двигателя.

Что касается китайских комплектующих, то это лотерея. Некоторые из них могут быть достаточно качественными, а другие даже не пройти 100 километров. Лучше не рисковать, ведь скупой платит дважды.

Серьезные последствия

Мы уже рассмотрели, что в системе охлаждения двигатель создает давление. Это нормально. Другое дело, что часто возникает неисправность, определить которую крайне сложно. Например, тосол идет, но видимой утечки нет.В этом случае вполне возможно попадание охлаждающей жидкости в картер двигателя. Рекомендуется регулярно проверять уровень масла. Если охлаждающая жидкость действительно попадет в двигатель, уровень повысится. Скорее всего, это говорит о сломанной прокладке ГБЦ, что равносильно замене переборки силового агрегата.

Каждая деталь имеет свой специфический ресурс, при достижении которого нет гарантии, что она продолжит исправно работать в будущем. Нередко бывает неисправна даже новая крышка расширительного бачка.И теперь речь не о китайских запчастях, а об оригинале. К сожалению, это никуда не денется.

Подведем итоги

Итак, мы разобрались, почему давление в системе охлаждения двигателя, почему оно может быть завышенным или, наоборот, низким. Самостоятельная проверка часто не составляет труда, хотя многое зависит от машины. Например, бывает, вышел из строя датчик температуры охлаждающей жидкости. Он может выдать неверные данные на контрольные приборы, тем самым введя в заблуждение водителя. Может показывать высокую температуру силового агрегата, а, наоборот, низкую.Но это не будет говорить о том, что система не работает должным образом.

В случае поломки системы охлаждения необходимо как можно скорее устранить неисправность. Желательно не эксплуатировать автомобиль с заклинившей крышкой или термостатом. Ведь для некоторых двигателей перегрев фатален, а капитальный ремонт обходится довольно дорого. Вообще стоит регулярно проверять уровень охлаждающей жидкости в системе, чтобы убедиться в отсутствии протечек и других дефектов. Также рекомендуется периодически очищать радиаторы от грязи, так как это может вызвать повышение температуры двигателя.

Принудительная вентиляция электродвигателя. Как подключить вентилятор охлаждения двигателя?

От 5840 рублей

Автономное охлаждение электродвигателя.

• Для приводов, работающих с большим количеством включений;
• Для приводов с дополнительной инерционной массой и / или нагрузкой;
• Для приводов, управляемых преобразователем частоты при работе на низких частотах;
• Для приводов, работающих в условиях высоких температур окружающей среды.

Автономная вентиляция электродвигателей часто применяется при использовании преобразователя частоты. Что означает контроль скорости? Если такой агрегат не поставить, электродвигатель нагреется и, конечно же, перегреется и выйдет из строя.

Конечно, все зависит от того, в каком диапазоне нужно регулировать скорость вращения и условий эксплуатации оборудования.

Независимая (принудительная) вентиляция электродвигателя, работает непрерывно с равномерным потоком воздуха независимо от электродвигателя и подключается отдельно.

Корпуса изготовлены из стали и окрашены порошковой краской, это покрытие дает хорошие физико-химические свойства, обеспечивает долговечность изделия, ударопрочность и антикоррозионные свойства.

Корпуса также могут быть изготовлены из нержавеющей стали марки Aisi 304/321 или отечественных аналогов 08Х18х20Т, 12Х18Н10Т. Такие корпуса чаще используются на пищевых и фармацевтических предприятиях.

На вентиляционные крышки нанесено несколько выступов. (гребни — это углубления на поверхности, выполняемые для придания деталям жесткости), они необходимы для обеспечения дополнительной жесткости конструкции и повышения ее прочностных характеристик.

Система крепления крышек на двигателе выполнена по системе 90, 115 и 120 градусов. Это позволяет нам устанавливать наш холодильный агрегат абсолютно на любой стандарт электродвигателя (ГОСТ, DIN и другие).

Бывают случаи, когда место для установки электродвигателя ограничено, т.е. электродвигатель упирается в стену или другое препятствие. Соответственно, ему не хватит воздушного потока. Или просто вертикальная установка, при которой инородные частицы нередко попадают через отверстия в крышке, что может привести к повреждению крыльчатки и, таким образом, нарушить работу электродвигателя.

Тупиковые блоки охлаждения могут изготавливаться отдельно без вентилятора и являются крышкой, заменяющей заводской горизонтальный проход. Который вы просто устанавливаете, и теперь вы можете легко управлять своим оборудованием в вертикальном или закрытом положении.

В связи с тем, что различные производители электродвигателей выпускают свою продукцию в соответствии со своими стандартами. Вполне вероятно, что «стандартные» габариты не подойдут.

Технические характеристики:

Напряжение-230В

Мощность-18Вт

Температура работы от -40С до + 40С

Класс защиты — IP54

* — установлен с дефлекторами

Независимые холодильные агрегаты для крупногабаритных электродвигателей выполняются иначе.

Так как все зависит от мощности.

Если вы не нашли подходящий размер, укажите маркировку двигателя (например: NORD sk112m / 2 или АИС100LC) или диаметр защитного кожуха рабочего колеса.

И мы изготовим для вас подходящий кожух.

Схема подключения электродвигателя (380В) с дополнительным охлаждением (220В) к преобразователю частоты.

Все мы знаем, что при работе практически любого механизма выделяется определенное количество тепла.В бытовых условиях чаще всего это явление можно наблюдать при работе компьютера, и если он никак не охлаждается, то внутренние платы с контактами просто сгорают. Чтобы этого не произошло, в конструкции компьютера предусмотрен специальный вентилятор, предназначенный для охлаждения нагретых деталей. В автомобильном мире основным источником тепла автомобиля является его двигатель, поэтому потребность в его охлаждении возникла практически одновременно с созданием указанного силового агрегата.

Изначально развитие систем охлаждения машины шло по двум путям, поэтому на выпускаемых автомобилях устанавливаются два типа систем охлаждения: воздушная и жидкостная (гибридная).Поскольку в обеих системах конечным носителем, предназначенным для отвода тепла, отводимого от двигателя, является воздух, в их конструкции используется один общий элемент — вентилятор. Это устройство обеспечивает постоянный и равномерный отвод тепла в атмосферу, тем самым охлаждая внутренние элементы конструкции автомобильного двигателя.

1. Устройство и принцип действия вентилятора охлаждения двигателя

Вентилятор расположен в центре определенного кожуха, на котором он установлен. Кожух вентилятора формирует воздушный поток и не дает ему рассеиваться, благодаря чему данный элемент можно считать одним из основных компонентов конструкции системы охлаждения.В процессе своей работы радиатор оказывает некоторое сопротивление потоку воздуха, и если просто направить на него вентилятор, то определенная часть воздуха будет отражаться и проходить вокруг устройства, в результате чего не будет эффективное охлаждение.

Как мы уже говорили, исправный двигатель — это мощный радиатор тепла, а Во избежание перегрева самого агрегата это тепло необходимо отводить. Решение этой проблемы ставится на разные системы охлаждения.

Например, в жидкостной системе охлаждения двигателя в качестве основного рабочего элемента используется вода или антифриз. Циркуляция жидкости происходит в блоке цилиндров и в головке блока цилиндров, где она забирает тепло от двигателя, тем самым нагревая себя. Естественно, для успешного выполнения своих обязанностей охлаждающая жидкость должна быть нагрета для повторного выполнения той же функции. Здесь в игру вступает радиатор.

Расположение радиатора системы охлаждения автомобильного мотора позволяет ему «улавливать» входящие потоки воздуха при движении автомобиля, что значительно ускоряет тепловыделение и, следовательно, быстрее охлаждает жидкость.Однако автомобиль не всегда может находиться в движении, поэтому в пробках или при длительных остановках, когда автомобиль не движется, но его двигатель продолжает работать, тепло от радиатора отводится намного хуже, что часто приводит к перегреву двигателя со всеми последующие последствия. Такого результата также можно добиться за счет движения автомобиля на малых скоростях, особенно в жаркий летний день.

Вентилятор, расположенный перед радиатором, предотвращает подобные ситуации и обеспечивает двигателю необходимое охлаждение. Активируется, когда автомобиль долгое время простаивает при работающем двигателе, когда температура в системе охлаждения становится критической. Вентилятор разгоняет тепло, пропуская необходимый воздушный поток через радиатор, так что тепло отводится в атмосферу.

Несмотря на важность такого устройства, оно имеет достаточно простую конструкцию и обычно состоит из трех основных элементов: крыльчатка (обычно имеет четыре лопасти, но их может быть и больше), кожух и привод вентилятора .

Привод вентилятора, который как раз и обеспечивает его вращение, бывает трех типов (на одной машине, естественно, устанавливается только один): механический, гидромеханический или электрический.

Самый простой вариант — это механический привод вентилятора, в котором вращение передается через ременную передачу. Но в этом случае вентилятор вращается при каждом запуске мотора, что в определенных ситуациях (например, при запуске холодного двигателя) вызывает крайне негативные последствия. Поэтому на выпускаемых сегодня автомобилях такой способ охлаждения больше не используется.

Более совершенным считается гидромеханический привод, использующий для работы гидравлическую или вязкостную муфту. В гидравлической версии этого элемента крутящий момент передается или отключается от коленчатого вала путем изменения количества смазки. Для этого в вязкой муфте используется силиконовая жидкость, вязкость которой зависит от температурных параметров, изменение которых дает команду на включение или выключение привода вентилятора. На сегодняшний день оба вида не нашли массового распространения, из-за чего встречаются нечасто.

Самым совершенным и в то же время относительно несложным типом привода вентилятора является электропривод, который приводит в движение вентилятор с помощью простого электродвигателя, подключенного к электрической проводке транспортного средства. Благодаря электромеханической (используется на старых моделях машин) и электронной (используется на новых) системах управления вентилятор, оснащенный электроприводом, может включаться и выключаться при изменении значений температуры охлаждающей жидкости. Также он может вращаться с разной скоростью при разных режимах работы силового агрегата автомобиля.

В настоящее время наибольшее распространение получили вентиляторы с электроприводом, и вряд ли ситуация изменится в ближайшем будущем.

2. Установите и подключите вентилятор

Учитывая, что автомобили оснащены вентиляторами в штатном режиме, переустановка может понадобиться только при ремонте, то есть после замены сломанных деталей старой детали или при установке нового устройства. Кроме того, некоторые автолюбители устанавливают дополнительный вентилятор, который, по их мнению, может помочь лучше решить проблему охлаждения двигателя.

Рассмотрим вариант установки вентилятора с электроприводом при полной замене запчастей. Итак, чтобы установить новое устройство, вам необходимо сначала разобрать старое. Для этого возьмите подходящий шестигранный ключ и слегка ослабьте снизу болты электровентилятора. Затем этим же ключом откручиваем болты крепления трубки радиатора, которая соединяет ее с системой кондиционирования (если, конечно, это предусмотрено конструкцией автомобиля) и сдвигаем в сторону.

Далее, открутив верхний и нижний (уже ослабленные) болты крепления старого вентилятора, немного откинуть его назад и вынуть деталь из моторного отсека. Теперь нужно отсоединить жгут проводов блока от кожуха вентилятора. Для этого просто снимите жгут проводов с зажимов, расположенных на кожухе. Удерживая крыльчатку от прокрутки (можно любым удобным способом), отверните гайку ее крепления к электродвигателю торцевым ключом, после чего, освободив ее от соединения с кожухом, просто снимите.

Установка новой детали производится в обратной последовательности; чаще электровентилятор заменяют на новый кожух. Примечание! Устанавливая рабочее колесо на оси электродвигателя, необходимо совместить паз, расположенный на оси электродвигателя, с выступом, размещенным на ступице рабочего колеса.

Подключение вентилятора может производиться несколькими способами: например, через замок зажигания или через датчик температуры охлаждающей жидкости.В этих случаях он должен включаться при включении зажигания и при температуре антифриза выше 90 ° С, а отключение происходит либо по причине понижения температуры указанной жидкости, либо при выключении зажигания. Также параллельно датчику температуры некоторые автовладельцы рекомендуют установить дополнительный переключатель (тумблер), с помощью которого можно активировать вентилятор по желанию водителя. При выходе из строя датчика температуры такое дополнение поможет без проблем добраться до места ремонта, а в жару даст возможность охладить двигатель в условиях вынужденного простоя при работающем двигателе.

3. Доработка схемы включения электродвигателя вентилятора

Многие ответственные автомобилисты могут часами пропадать в гараже, стараясь не только устранить возникшие проблемы, но и предотвратить появление новых неисправностей за счет различных доработок и улучшений. Основная цель доработки схемы включения электровентилятора — возможность принудительного включения и последующей стабильной работы вентилятора вне зависимости от положения ключа или температуры охлаждающей жидкости.

Вы можете выполнить указанную задачу несколькими способами. Приведем примеры некоторых из них. Первый метод наиболее идеологически правильный и наименее затратный. В этом случае для принудительного включения вентилятора охлаждения двигателя достаточно замкнуть один из контактов черного ящика на корпус, и при включении вентилятора радиатора на другом контакте ЧА должен появиться «плюс».

Выключатель можно разместить в любом удобном месте, например, вместо омывателя фар или выключателя обогрева передних сидений.

Второй способ более трудоемкий и дорогостоящий, но в то же время намного красивее и изящнее первого. Для его реализации на начальном этапе необходимо будет снять крышку комбинации приборов, а новое реле переключателя вентилятора, имеющее специальный кронштейн для крепления устройства, можно будет разместить в салоне или в моторном отсеке. , но в салоне наверное будет немного удобнее. Провести провода в кабину не проблема, и вы можете использовать резиновую заглушку для регулировки угла наклона фар, чтобы завершить задачу. Контрольная лампа «ПРОВЕРИТЬ ДВИГАТЕЛЬ» А включенный между ними диод поможет защитить контакты датчика срабатывания от электродвижущей силы (ЭДС).

Для защиты цепей двигателя и обмоток его реле плавким предохранителем в черном ящике между контактами устанавливается перемычка, материалом для которой могут быть, например, две вилочные клеммы и кусок толстого медного провода. . По окончании работы все контакты следует обработать специальной смазкой.

Кроме того, выполняя такую ​​доработку, будет полезно почистить и смазать мотор вентилятора, а если еще и стандартную крыльчатку с четырьмя лопастями заменить на деталь с восемью лопастями, поток воздуха через радиатор значительно увеличится, и следовательно, качество охлаждения должно повыситься.

Мы кратко описали только два варианта доработки схемы включения электровентилятора радиатора, но это далеко не окончательная цифра, ведь все зависит от фантазии автовладельца и возможностей его транспортного средства.

Подпишитесь на наши ленты на

Наверное, многие заметили, что температура включения вентилятора на двигателях ВАЗ 2110-2112 последнего поколения (100-105 С) завышена для нормальной рабочей температуры двигателя (85-90 С).

В первую очередь, это внедрение связано с борьбой производителя за более чистый выхлоп из трубы вашего автомобиля (требования современных стандартов — Евро 3 и выше). При этой температуре происходит более полное сгорание топлива и его компонентов.

Но следует отметить, что, как всегда, эта положительная сторона для одного аспекта привносит что-то отрицательное для другого. Так при незначительном, но все же перегреве двигателя и головки в металле происходят необратимые физико-химические процессы, что в конечном итоге сказывается на общей итоговой работе двигателя в моточасах. Помимо того, что в случае отказа электрических компонентов, влияющих на включение вентилятора, будет значительно меньше времени, чтобы заметить это при повышенной температуре от включения 105 C до перегрева 125 C, чем от нормального до перегрева.

Для более равномерной и контролируемой работы двигателя предлагается сделать параллельную схему включения вентиляторов. На один из контактов вентилятора всегда подается положительный контакт, а для второго отрицательного контакта предлагается подключение через параллельный провод с переключателем согласно рис. 1.

Рисунок 1 Принципиальная электрическая схема подключения вентилятора радиатора ВАЗ 2110 2111 2112

Рисунок 2 Куда подключить провода в моторном отсеке для включения вентилятора радиатора ВАЗ 21102

Рисунок 3 Альтернативное место установки выключателя вентилятора радиатора ВАЗ 2110 2111 2112

После реализации этого решения остается только упомянуть о дополнительных возможностях контроля рабочей температуры силового агрегата со всеми вытекающими отсюда положительными аргументами.

PS Многие, в силу устоявшихся консервативных взглядов, могут подумать, что электрическая схема требует реле для включения вентилятора системы охлаждения. Я против лишнего и могу сказать, что для работы схемы достаточно мощного переключателя, рассчитанного на ток не менее 20 А на 12 Вольт, то есть 240 Ватт (такие переключатели имеются в продаже. — например 220 Вольт 16 А, как на рисунке 3, то есть на 3520 Вт) Эта схема успешно работает на автомобиле ВАЗ 21102 2001 года выпуска уже 3 года.Также дополнительно следует отметить, что данный способ не является заменой стандартной схемы работы вентилятора радиатора в автомобиле и предназначен только как альтернативное решение для работы двигателя при более низких температурах, контролируемых непосредственно водителем.

В любом случае, если двигатель перегревается, даже если вы реализуете принцип, описанный выше, все же проверьте систему охлаждения и убедитесь, что она полностью исправна.

Экстренные действия при перегреве системы охлаждения двигателя во время движения.

При первых признаках перегрева, если стрелка указателя температуры ушла в красную зону, но пар не выходит из-под капота, включить максимальный режим обогрева салона. Это необходимо для того, чтобы снизить температуру охлаждающей жидкости в системе охлаждения двигателя.

Включите сигнализацию, выжмите педаль сцепления и, используя инерцию автомобиля, постарайтесь осторожно выехать на край проезжей части и остановиться как можно дальше к бордюру и, если возможно, за пределами проезжей части.Дайте двигателю поработать пару минут на нормальных оборотах холостого хода с включенным на полную мощность обогревателем, не останавливайте двигатель сразу. Откройте капот и осмотрите моторный отсек.

После остановки перегретого двигателя начинается локальный перегрев охлаждающей жидкости в точках контакта с наиболее термически нагруженными частями двигателя и образование повышенного локального перегрева. Кроме того, лучше за 2-3 минуты завести машину на 10 секунд, чтобы новый объем охлаждающей жидкости начал контактировать с деталями двигателя.

Определите, откуда идет пар, если таковой имеется. При осмотре двигателя обращайте внимание на наличие охлаждающей жидкости в расширительном бачке (будьте осторожны, чтобы не обжечься), на целостность резиновых шлангов, радиатора, термостата.

Загляните под приборную панель со стороны пассажира в салоне и выясните, нет ли под ней утечки или следов охлаждающей жидкости, вытекающей из радиатора отопителя.

При обнаружении утечки охлаждающей жидкости прорвавшийся шланг можно временно отремонтировать липкой лентой или липкой лентой из аптечки.

Негерметичность радиатора, термостата или нагревателя сложно устранить на месте, поэтому в этой ситуации необходимо заливать воду в систему охлаждения и во время движения внимательно следить за указателем температуры, периодически восстанавливая уровень в системе охлаждения. .

Двигатель может перегреться при выходе из строя термостата, регулирующего поток жидкости в системе охлаждения через радиатор или в дополнение к нему (для ускорения прогрева холодного двигателя).Чтобы проверить термостат, нужно прикоснуться к температуре шланга, соединяющего корпус термостата с радиатором на прогретом двигателе. Если шланг холодный, термостат неисправен, циркуляции через радиатор нет.

Очень часто причиной перегрева двигателя, система охлаждения которого оснащена электровентилятором, является его выход из строя. Запустите двигатель, следите за температурой и обратите внимание, включается ли вентилятор системы охлаждения при перегреве двигателя.

Если вентилятор не включается, возможно, перегорел предохранитель, неисправно реле включения, перегорел двигатель или неисправна проводка.

Проверить целостность проводки, надежность электрических разъемов.

Если проводка в порядке, проверьте предохранитель и замените его в случае неисправности.

Если предохранитель исправен, попробуйте заменить реле включения вентилятора.

Если вентилятор по-прежнему не включается, проверьте двигатель. Для этого возьмем два дополнительных провода и запитаем его прямо от аккумулятора.Провода должны быть надежно закреплены и изолированы.

Если мотор начинает работать, значит неисправна проводка; в противном случае неисправна электропроводка или сам мотор. Реле и мотор ремонту не подлежат, заменяйте их в сборе.

›

Кнопка включения вентилятора охлаждения радиатора ВАЗ 2110

Эта запись о том, как сделать кнопку принудительного вентилятора для ВАЗ 2110

Начнем с того, что не секрет, что вентилятор охлаждения на десятке включается при температуре 100-105 ° С, а обычный рабочая температура двигателя
85-90 ° С, получается вентилятор включается при перегреве
, что естественно сказывается негативно.

Решить эту проблему можно двумя способами: настроить температуру переключения в «мозгах» или сделать кнопкой. Остановимся на втором. Включение вентилятора с кнопки очень удобно: застрял — включил, выключил — выключил, и никто не перегревался.
Описаний в Интернете очень много, но для человека, не сильного в автоэлектрике, все они достаточно сложные, но если разобраться, собрать это устройство может практически любое устройство.

Взяв за основу описания из инета, постараюсь максимально полно и полно описать весь процесс, чтобы с задачей справился любой желающий выключить кнопку.

У меня два варианта исполнения:
первый самый простой и дешевый,
второй очень распространенный в интернете, более сложный, немного дороже, но получится аккуратнее и считается надежным за счет использования доп. реле.

Но оба метода не заменяют стандартную схему ответа. Вентилятор радиатора
в автомобиле и
предназначен только как альтернатива, решение
для работы двигателя при более низких температурах
контролируется непосредственно водителем.Схема работает в том же режиме, вентилятор все равно будет включаться по сигналам контроллера.

Но сначала разберемся во всех тонкостях.

Для работы нам потребуются: ключ-трубка на 8/10, плоскогубцы (для опрессовки клемм. Конечно, для правильной обжимки клемм используются специальные клещи. , но если их нет — клещи на помогите и надавите сильнее), нож или ножницы (для зачистки проводов), отвертку Phillips, шило или иглу, или кусок тонкой проволоки (для извлечения клемм из колодок), фонарик.
Отсоедините клемму «-» от аккумуляторной батареи перед тем, как приступить к работе. Нужное нам реле находится под пассажирской боковой панелью.

Рука не моя) Фото из инета

Крышка крепится на два винта, снимаем крышку, засунули голову под панель и видим три реле.

Обычно с завода заказ реле и предохранителей следующий:
Автоматические выключатели:
1 — предохранитель модуля зажигания, контроллера;
2 — предохранитель клапана продувки адсорбера, датчик скорости автомобиля
, кислородный датчик
(подогрев), датчик расхода воздуха;
3 — предохранитель реле топливного насоса,
форсунки топливного насоса.
Реле:
4 — реле электровентилятора;
5 — реле электробензонасоса;
6 — главное реле (реле зажигания).
Нас интересует реле вентилятора, обычно самое близкое к двигателю, НО
Внимание! Порядок реле и предохранителей может быть произвольным, ориентируемся на цвет проводов.

Таким образом, мы находим реле, от которого идет тонкий розовый с черной полосой провод от главного реле (контакт 85 *) (не путать с тонким красным с черной полосой проводом, идущим от контроллер)
и толстый белый power с проводом с черной полосой (вывод 87) (белый и розовый нам нужны провода), это реле вентилятора.
Совет (!)
Номера контактов подписаны на самом реле, рядом с ногами.
Откручиваем две гайки на 8, фиксирующие реле. Удобнее всего это делать через соломинку.
Совет (!)
Открутив гайки крепления реле, снимите крышку панели и со стороны водителя, и натяните релюшки на ковер, это намного удобнее.

Вариант первый, без реле.

Источник: www.autosecret.net/tuning…vis/189-peregrev-vaz-2110
В чем суть: к силовым контактам реле вентилятора 30 и 87 подключает провод, размыкаемый мощным переключателем, предназначенным для ток не менее 20А для 12В

Что понадобится:
1. 1 м провода сечением 1,5-2 мм (я взял медный провод 2х1,5мм 14 руб за метр )
2. Мощный выключатель (не обязательно назначать на 12В, пойдет на 220В и 24В, главное на 12В не меньше 20А, например мой выключатель рассчитан на ток 15А 24В, то есть он получается 30А на 12В (мне стоило 25р)
3.2 материнских зажима (по два рубля)
4. Изолента или термоусадочная
Минусы:
— Такую пуговицу сложно найти в продаже
— Необходимо вырезать место для пуговицы (например, в крышка рулевой колонки)
Характеристики: В отличие от второго варианта, вентилятор можно включить при выключенном зажигании.

Я наткнулся на этот

Обжатый провод

Совет (!)
Для лучшей изоляции перед обжимом клея наденьте кембрик или термоусаживаемый провод подходящего размера на провод, после обжима переместите кембрик к тонкой части клеммы и обмотайте изолентой.

И вставляем верх реле

Подводим наши провода к месту, где решили установить кнопку, надеваем наши клеммы на контакты кнопки, заизолируя их,

Вытаскиваем из колодки клеммы белого и розового проводов, отрезаем старые клеммы,

Складываем по проводу, а уже обжимаем по два провода (наш и наш), вставляем клеммы с проводами обратно в колодки
Совет (!)
Чтобы не перепутать клеммы местами в колодке, сначала вытащите и переделайте одну клемму, вставьте ее на место, и только потом проделайте то же самое с другой клеммой.Далее берем колодку для реле, вытаскиваем из нее все клеммы с проводами и снимаем их, они нам не нужны.
Совет (!)
Если вы встретите блок для белого реле, напишите номер маркера на каждой стороне ножки реле (30, 85, 86, 87), так будет намного удобнее.
Берем наш провод, обжатый тонким розовым проводом, другой конец обжимаем «материнской» клеммой и вставляем в блок реле на 85 контакт (длина провода не более 20см), берем наш провод, обжатый вместе с толстый белый провод, другой его конец обжать с «материнской» клеммой и вставить в колодку для реле на место 87 контакта (длина провода не более 20см), взять новый провод длиной около 10 см, один его конец обжать клеммой для заземления (круглой, с отверстием), а другой клеммой «мама» и вставить этот конец в колодку для реле на посадочных местах 30 пин, взять новый провод длиной около метра, один закончить «узкой материнской» клеммой, а другую «материнской» клеммой и вставить этот конец в колодку для реле на место 86 контакта, взять новый провод длиной около метра, обжать один конец клеммой для массы, а другой терминал «узкая мать».провода метровой длины, обжатые концами «узкая мама», переезжаем на штатное место для пуговицы, у пуговицы четыре ножки, те две по центру — для подсветки, а на те две в углу тоже надеваем наши провода, неважно какой провод. Концы проводов (30 от нашего реле и 86 от кнопки), обжатые клеммой для массы, надеваем на пин

Далее делаем кнопку подсветки. Это может быть сделано как подсветка или как индикатор работы. Если делаем подсветку, то берем питание от лампы подсветки рычага управления отопителем (плюс коричневый провод, минус черный), если индикация есть, то плюс нам нужна постоянная от прикуривателя или от контакта 85 нашего реле.

Затем просверливаем небольшое отверстие (3-4 мм) и пропускаем через него провода для освещения. У кнопки четыре ножки (контакта), те, что по центру — для освещения (к ним подключаем наши провода от лампы рычага отопителя), те, что в углу, для вентилятора (вес от шпильки и контакт 86 от нашего реле, которое одно не важно)

Для отображения плюса берем константу, а минус с контакта 86 нашего реле, тогда подсветка будет гореть только при нажатии кнопки.

Оценить, комментировать, спросить

Цена: от 3500 руб. С НДС

Товар в наличии!
Производство: Китай.

Принудительное охлаждение, дополнительное охлаждение электродвигателя необходимо для двигателей, работающих на низких оборотах. Скорость обычно снижается преобразователями частоты или снижением напряжения без изменения частоты.

При работе на малых оборотах они начинают греться, тускнеть и, как следствие, выходить из строя. Для того, чтобы ваш электродвигатель прослужил долго, исправно и не останавливал работу вашего дорогостоящего производства, установлено дополнительное охлаждение электродвигателя.

Присоединительные размеры крышек:

Технические характеристики сервовентилятора:

Он называется:

Система принудительного обдува электродвигателя всегда постоянна и стабильна независимо от оборотов электродвигателя. Электродвигатель вентилятора поставляется отдельно через клеммную коробку. Внешне он выглядит очень просто, но только внешне состоит из удлиненного корпуса, крыльчатки, электродвигателя, металлической клеммной коробки и датчика от перегрева.Все крышки стандартных размеров и взаимозаменяемые, крепятся к корпусу двигателя четырьмя винтами.

Схема включения вентиляторов ВАЗ 21214. Подключение вентиляторов Нивы

Исправная работа вентиляторов охлаждения радиатора ВАЗ Нива. Мощность вентилятора + 95 + 98 градусов. Продолжительность работы вентиляторов зависит от температуры окружающей среды и состояния (исправности всех компонентов) системы охлаждения двигателя. Если вентиляторы нормально не работают, то при необходимости можно найти причину.В предыдущем видео я рассказывал об этом. Ссылки внизу в Описание:
Как удалить авиасообщение ВАЗ Нива. Правильно снимаем воздушную пробку ВАЗ Нива

Проверка термостата ВАЗ Нива не снимая. Выбор термостата ВАЗ Нива
Все приметы пробитые ГБЦ ВАЗ Нива. На всех этапах ГРП головка блока

Признаки неисправности насоса. Выбираем помпу ВАЗ. Насосное устройство Нива ВАЗ.
Все причины перегрева и закипания двигателя. Устранение причин перегрева ВАЗ Нива

Подробнее.Почему не включаются вентиляторы радиатора охлаждения Нива ВАЗ
Идеальное включение и работа вентиляторов ВАЗ Нива. Включение вентиляторов радиатора

Комментарии

Работа

Андрей, у тебя есть постоянные фанаты? Они гудят. Вы вроде бы не такие сильные, как наш 2131. Наши победы-то за километр слышны. Правда, судя по приборной панели, у вас машина старше нашей (наш 2013 год), но есть и электровентиляторы, визуально похожие на те, что есть на нашем поле. Не сталкивались с такой ситуацией?

Руслан Ринатович

респект ниводы)

Бондаренко Александр

Ох уж эти гадские болельщики, поэтому сразу понимаешь, что Нива куда-то едет в пробке, и как они относятся к своим соседям по ручью.Они одинаково одинаковы, просто на видео кажется, что тише. Но у меня такой вопрос М-ка 2014 года, когда заправляю топливную стрелку при полном баке не доходит до максимума, у всех так? Другой вопрос, когда бензин заливает половину или четверть появляется запах бензина в салоне, но это не очевидно и на полном баке это нормально и запахов нет.

Шагазизова Кристина

Нива21214 2000, вентиляторы работают без шума !!! Почему ???

Так какая температура включения считается правильной и безопасной для двигателя.. на БК можно установить не менее 90 …

макс Кренов

Спасибо Андрей. Вчера испытал Ниву на бездорожье) вентиляторы работают, только когда стрелка приближается к 130 и как-то быстро отключаются, буквально 40 секунд и все. Когда следующее видео)?

Андрей Лапочкин

Для + Грузчик79. Привет. Температура эксплуатации +90 с, но вентиляторы должны быть включены по стандарту + 95 + 98 с. — Это для более полного сгорания топлива.Для материалов наиболее безопасная температура двигателя, как правило, + 85 ° C. Ставьте + 85С только если у вас термостат + 87С, то зачем вентиляторы включены в +85. Да и +90-е рано. На 2112 в + 101с включается, в 97-98 выключается. Мощность вентилятора на двигателях последнего поколения ВАЗ 2110 -2112 в целом (100-105 с) высока до нормальной рабочей температуры двигателя (85-90 с). Это нововведение связано с борьбой производителя за более чистый выхлоп из трубы (требования современных стандартов Евро 3 и выше).При такой температуре происходит более полное сгорание топлива и его компонентов, но нагрузка на металл, пластик, резину, провода больше и в результате изнашивается быстрее. Поэтому 95-98 на мой взгляд оптимально (идеально). Но можно заработать +90. Никто не запрещает. Каждый решает сам.

матовый 159 рус.

Здравствуйте Андрей Может вы знаете в чем проблема и скажите мне утром приехал в машину вечером шел дождь и на полу в ногах водитель нашел воду и на коробке где проходил чек под панелью вроде все было сухо откуда могла делать вода и заранее не понял

Азат Галиев

Здравствуйте Андрей столкнулся с такой проблемой — левый вентилятор не включается (от драйвера) на прям подключил винт в порядке, а правый включается на 100+ при чем может быть?

матовый 159 рус.

Здравствуйте, извините, что так часто прошу меня почему-то, в один прекрасный момент 1 Вентилятор не выключился и продолжал работать мин 30 заклинил машину все равно шкуру не отключал. Дождался шахты 15 вставил предохранитель вентилятор заработал снова повернул ключ зажигания Вентилятор перестал работать не чего не понял как ехал дальше «Нива Урбан» (продам если что :).

Здравствуйте. Большое вам спасибо за вашу работу! Для меня, как для новичка в Ниваводе, это бесценные знания.Удачи тебе!

тож такой он 214, запах бенз. Посмотрел вроде везде все нормально, снял тайм помпы и при этом поменял сетку на помпу бензомачник — все треснуло шуббил как ??? Хлопья какие-то (видать бенз такой качественный). Еще есть расширительный бачок, под обшивкой пишут что — трещина на трубке штуцер бачка, тож смотрел, нормально, запаха нет, но он есть, особенно после заправки. То, что датчик бенза на весь писал / неправильно кажется, а бак на Ниве высох, тож надо управлять.Пока не смог «победить» — запах бензина в салоне!

Продолжительность работы двигателя паркетника во многом зависит от того, насколько эффективно работает охлаждение ВАЗ-2121. Ведь перегрев — первый силовой агрегат противника, ведущий к дорогостоящему ремонту.

Именно поэтому так важно исправность узлов и элементов контура охлаждения. Чтобы их обслуживать и обнаруживать неисправности, нужно разобраться, из чего состоит схема и как работает Охлаждение Нивы.

Автомобильная охлаждающая сеть

Система охлаждения ВАЗ Нива достаточно эффективна и практически не претерпевала изменений с момента выпуска. Включает в себя следующие агрегаты и элементы:

1. Водяной насос механический (помпа). Установленная в блоке цилиндров с лицевой стороны, его крыльчатка погружена в охлаждающую жидкость, циркулирующую в водяной рубашке двигателя ВАЗ-2121. Корпусная ременная передача.
2. Механический термостатический элемент (термостат).Находится в правой части блока в ходу. От него форсунки идут в водяную рубашку и радиатор.
3. Радиатор охлаждения с 2 пластиковыми бачками по бокам. Находится перед машиной.
4. Вентилятор диффузора. Крепится к К. с внутренней стороны радиатора.
5. Расширительный пластиковый бак с крышкой с клапанами. Подключил подключил к радиатору.
6. Теплообменник подогревателя, оборудованный краном.

Регулирование температуры в охлаждающей сети двигателя осуществляется разными способами.В карбюраторной модели ВАЗ-21213 датчик, связанный с указателем температуры на панели приборов, встроен в головку блока цилиндров. На моделях ВАЗ-21214, где топливо подается в форсунку, есть второй датчик, установленный в патрубке на головке блока цилиндров. Он связан с контроллером подготовки топливной смеси в зависимости от нагрева силового агрегата и включает вентиляторы.

Есть еще 2 отличия в конструкции охлаждения двигателей с карбюратором и инжектором:

• на машинах с непосредственным впрыском топлива на радиатор устанавливались 2 электровентилятора взамен 1 механического;

Форсунки

• для подогрева нижней части карбюратора в моделях 21214 обеспечивают подогрев дроссельной заслонки.

В автомобилях ВАЗ-2131 Шевроле Нива. Система охлаждения в целом аналогична обычному Nive с инжектором. Радиатор отопителя ВАЗ-2131 краном не оборудован, из-за чего тосол поступает через него круглый год.

Принцип работы

Контур охлаждения Нивы работает под давлением, так как в штатном режиме он не выводится в атмосферу. Охлаждаемая жидкость — антифриз с температурой замерзания -40 ° С. Представляет собой водный раствор с этиленгликолем, количество для заполнения системы — 10.7 литров. Кипит тоже при повышенной температуре, +110 ° С.

Ключевым элементом в работе системы является термостатический клапан, распределяющий потоки жидкости в зависимости от нагрева двигателя. Внутри термостата находится заслонка, управляемая термочувствительным элементом. При нагревании перемещает заслонку, открывая потоку другой путь. В целом схема работает по следующему алгоритму:

1. Когда двигатель не прогревается до рабочей температуры (90 ° C), антифриз, запрашиваемый POMPE, циркулирует по небольшому контуру охлаждения: двигатель, термостат, радиатор отопителя кабины.
2. Когда силовой агрегат нагревается, заслонка термостата начинает открываться, пропуская часть жидкости в большой контур, в который входит основной радиатор. Перемещение заслонки начинается при температуре около 80 ° C, а при достижении 92-94 ° C она полностью открывается. Почти весь антифриз теперь движется по большому кругу, охлаждение в основном радиаторе.
3. Небольшое кольцо циркуляции не закрывается, потому что печь тоже должна работать. Но жидкости выходит намного меньше из-за малых диаметров форсунок.К этой же линии подключается подогрев карбюратора или дроссельной заслонки.
4. На Ниве ВАЗ-2121 вентилятор установлен на оси водяного насоса и постоянно нагнетает воздух к блоку цилиндров. В моделях ВАЗ-21214 и 2131 поочередно включаются 2 электровентилятора либо вместе, подчиняясь команде контроллера, а один ориентируется по показаниям датчика температуры. Порог включения — примерно 100 ° С.
5. Избыточный объем антифриза возникает при нагревании, оставляя шланг в расширительном бачке.При этом давление в системе увеличивается, что затрудняет кипячение жидкости. При охлаждении идет обратный процесс: антифриз возвращается в систему.

Летом переходный период в машинах ВАЗ-21213 и 21214 проход охлаждающей жидкости через радиатор отопителя ограничен краном. На Шевроле такого крана нет, отключение отопления осуществляется перенаправлением воздушного потока теплообменником.

Возможные неисправности

Чтобы избежать неприятного перегрева двигателя, необходимо контролировать и обслуживать систему охлаждения Нивы.

Следует почаще проверять уровень антифриза в расширительном бачке. Из-за надежности отказов охлаждения бывает не так уж и много:

1. Когда машина нагревается до максимума в любую погоду, а сеть основного радиатора холодная, сломался термостат. Элемент не ремонтируют, только меняют.
2. Электровентиляторы включаются при ударе, в том числе и на холодном двигателе, а при перегреве могут не запуститься. Это означает, что датчик, передающий данные о температуре контроллера, упоминается и подлежит замене.
3. Когда указатель на панели дает неточные данные или не показывает температуру, нужно поменять второй датчик в ГБЦ.
4. Уровень жидкости в баке постоянно снижается. Необходимо поискать и устранить течь на форсунках или в одном из радиаторов.

Важно периодически проверять наличие задней оси водяного насоса. Его внешний вид говорит об износе подшипников, менять помпу нужно как можно быстрее.

Схема подключения вентиляторов Нива ВАЗ-21214 идентична схеме других автомобилей семейства ВАЗ. Единственное отличие — наличие двух вентиляторов, которые идут в комплекте с двумя реле. Это вызвано работой двигателя с большими нагрузками при движении по бездорожью. В условиях города в этом практически нет необходимости, разве что можно ездить по пробкам в жаркую погоду. При включении вентиляторы создают некоторый дискомфорт, так как издают шум. Уменьшить шум можно, снизив скорость вращения электродвигателей или отключив один из вентиляторов.Во втором случае включение второго вентилятора можно произвести принудительно с помощью кнопки или ключа.

Способы подключения вентиляторов.

Есть два способа уменьшить обороты вращения электродвигателей вентиляторов. Первое подключение происходит последовательно с каждым электродвигателем дополнительного сопротивления достаточной мощности. Второй способ подключения вентиляторов Нивы последовательно. Недостатком в первом случае является поиск сопротивления, которое тоже будет теплым. Во втором случае необходимо минимизировать переделки.Достаточно вытащить из первого разъема вентилятора минусовой провод, а из второго плюсового. После этого соедините освобожденные клеммы на двигателях проводом соответствующего сечения. Но в этом случае, чтобы включить вентиляторы на большую скорость, вам нужно будет все переделать обратно.

Если вы хотите, чтобы вентиляторы работали на малых и на больших оборотах, в зависимости от нагрева двигателя, необходимо будет установить дополнительное реле, которое будет переключать вентиляторы из последовательного параллельного подключения.Это реле может быть выполнено вручную или автоматически. Также можно комбинировать оба метода управления. Оснащение схемы Подключение вентиляторов Нивы может быть разным, в зависимости от типа двигателя и ваших предпочтений.

При ручном переключении необходимо установить переключатель, ключ лучше всего сформирован, а для автоматического управления дополнительный датчик переключения с температурой срабатывания меньше основного.

Последовательное подключение вентиляторов.

Рассмотрим схему Подключение вентиляторов Нивы в последовательное соединение.Для подключения вентиляторов нам последовательно понадобится дополнительное реле. Подходит универсальное пятиконтактное реле типа 98.3777, которое лучше всего размещать рядом с вентиляторами. Выводы 85 и 86 этого реле Эти выводы катушки электромагнита. Вывод 30 подвижный контакт, а выводы 87 и 87а неподвижные контакты. С микросхем, подключенных к одному из вентиляторов, снимаем минусовой провод, обычно он черный. Подключаем этот провод к выводу 87а реле, а освобожденным местом соединяем провод с выводом 30.Выход 87 соединяется с притяжательным проводом второго вентилятора. Теперь при замыкании реле вентиляторы будут подключаться последовательно, а при параллельном отключены. От штатного реле включения вентилятора снимите провод, снимая провод, с катушки электромагнита от блока управления двигателем или датчика переключателя и подключите его к выводу 85 добавленного реле. Вывод 86 Соединяемся с массой автомобиля. Освободившийся выход штатного реле необходимо подключить к дополнительному датчику переключения или ключу.

На карбюраторных автомобилях можно использовать два датчика включения с разной температурой срабатывания. Например, для малых оборотов с температурой включения 78 — 82, а для полных 90 — 95. Поставьте дополнительный датчик в верхнее сопло. Для инжекторных двигателей несколько попроще, если на радиаторе есть место, то датчик туда поставить. Если нет места, можно сделать вставку в верхнюю насадку и положить туда.

Как работает схема подключения вентиляторов Нивы, описанная выше?

При достижении порогового значения температуры двигателя при низкой температуре срабатывает реле, к которому оно подключено.При этом ток от предохранителя через контакты реле пойдет на плюсовую щетку первого вентилятора. Затем пропуская якорную обмотку на минусовой щетке и через контакты дополнительного реле ко второму электродвигателю вентилятора. На коллекторах электродвигателей будет ½ напряжения бортовой сети. Это приведет к уменьшению оборотов в два, и соответственно уменьшится шум.

Если температура двигателя достигает порога второго датчика или включения вентиляторов ЭБУ, то блок питания получит катушки дополнительного реле и реле второго вентилятора.Подвижный контакт дополнительного реле переключит провод от электродвигателя вентилятора на массу автомобиля, при этом реле второго вентилятора замкнется. Это переключит вентиляторы на параллельное подключение.

«Если вы заметили ошибку в тексте, выделите это место мышкой и нажмите STRL + ENTER»

admin. 09/05/2015

Системы охлаждения двигателя ВАЗ-21214 рассчитаны на езду по бездорожью, то есть длительное время продолжительное время на малых оборотах и ​​больших оборотах.Это приводит к сильному нагреву двигателя. Поэтому радиатор охлаждения установлен на «нивах», чем на классику, и два вентилятора охлаждения.

Фактически машины эксплуатируются в основном в городских условиях, где двигатель работает без перегрузок и работа двух вентиляторов для охлаждения радиатора практически не нужна. К тому же при работе вентилятор охлаждения Нивы издает немалый шум, что сказывается на комфорте.

Описание схемы вентиляторов Нивы.

В заводской схеме вентиляторы подключены параллельно друг другу, а включение осуществляется автоматически через два реле.Автоматическое включение Зависит от типа двигателя. На карбюраторном моторе включение осуществляется датчиком, установленным на радиаторе. Температура в этом случае зависит от температуры срабатывания датчика, указанной на корпусе. О форсунке Двигатель Включение вентиляторов делает блок управления двигателем, когда температура достигнута, записанная в программе управления.

Неисправность вентиляторов

Подумайте, какой вентилятор охлаждения может возникнуть и как их идентифицировать. Самая частая неисправность храбрых предохранителей.

Обрыв предохранителя.

Единичное появление такой неисправности не означает неисправность проводки или самих вентиляторов. При работе предохранители нагреваются и со временем выходят из строя. Их достаточно просто на замену. Они есть на карбюраторном автомате в нижнем блоке предохранителей, а на впрыске в дополнительном блоке на стойке водительской двери.

Если плавкие предохранители припаиваются непосредственно при включении вентиляторов, то нужно найти короткое замыкание или заменить вентилятор. Для определения места неисправности достаточно отсоединить микросхему на двигателе вентилятора и совместить провода на датчике радиатора при включении зажигания.

На инжекторном двигателе для проверки необходимо снять фишку с датчика температуры, которая находится на термостате. При этом блок управления двигателем перейдет в режим тревоги и по рабочей программе при неисправном датчике температуры включит реле вентилятора. Если предохранитель обгорел, то необходимо найти и устранить короткое замыкание. Если предохранитель остался целым, скорее всего, проблема в электродвигателе вентилятора. Неисправные болельщики ревниво или плохо вращаются.Это может быть вызвано исчезновением магнита статора или износом якорных втулок. Неисправный вентилятор следует заменить.

Вентилятор не включается

Другая распространенная неисправность, когда вентилятор не включается при достижении температуры срабатывания. Причина может быть в неисправности датчика вентилятора на карбюраторной машине или блока управления двигателем на впрыске, неисправности реле, обрыве проводки, неисправности мотора вентилятора.

Поиск неисправностей лучше всего начинать с проверки датчика температуры или блока управления.Это делается, как описано ранее, с помощью перемычки проводов на датчике. карбюраторный двигатель Или удаление сколов с датчика температуры на впрыске. Если вентиляторы не заработали, то нужно проверить реле включения.

Реле находятся под панелью приборов на передней стенке. Для проверки снимите микросхему с реле и проверьте наличие питания на выводах 30 и 85. Если нет питания, проверьте состояние предохранителя и проводов. При наличии питания соедините выводы 84 и 85 реле с контрольной лампой.Если контрольная лампа не загорится, значит лезть провод от разъема ЕС к гнезду реле или сам ЭБУ некорректен. Загорелая лампа указывает на неисправность реле.

Чтобы проверить реле, подключите медные провода 87 и 30 к медному проводу, который должен вызвать срабатывание вентилятора. Если этого не произошло, то подключите контрольную лампу к разъему, не снимая перемычку с разъема реле. Если лампа не горит, соедините один конец контрольной лампы с корпусом, а вторым проверьте наличие плюса на разъеме.Если при этом контрольная лампа не загорается, значит обрыв провода от реле к разъему вентилятора. Соответственно свечение лампы свидетельствует о плохом контакте минусового провода с корпусом или обрыве провода. Наличие питания и минуса говорит о неисправности электродвигателя.

Инструменты для обучения систем кондиционирования и климат-контроля: NTP Centr

Лабораторный стенд предназначен для изучения функционирования систем кондиционирования и климат-контроля транспортных средств и отработки практических навыков проведения сервисных работ и заполнения системы хладагентом.

Конструктивно стенд состоит из трех частей:

• пульт управления;
• система кондиционирования;

Климатическая камера

• .

На стенде смонтирован существующий блок климат-контроля автомобиля ВАЗ-2110 в составе:

• Схема кондиционера, состоящая из радиатора с ресивером, компрессора, испарителя с термостатическим вентилем;
• отопительный контур в баке с ТЭНом, циркуляционным насосом, радиатором ТЭНа;
• отопительный прибор с вентилятором, смесителем воздушного потока, рециркуляционным клапаном;
• Климатическая установка Кондиционер с регулятором расхода воздуха, датчиком и регулятором температуры воздуха в салоне.

Климатическая система заполнена рабочими агентами (фреон, антифриз) и работает на изолированной от окружающей среды климатической камере для изучения динамики тепловых процессов.

Система стендовых измерений позволяет измерять давление в ветвях низкого и высокого давления контура кондиционера, температуру воздуха в климатической камере, воздух, поступающий в нагреватель, воздух, прошедший через испаритель, и воздух, прошедший через нагреватель. радиатор.

Система обучения снабжена комплектом методической и технической документации для ППС.

Проведено экспериментов

• Изучение принципиальной схемы климатической системы.
• Исследование рабочих характеристик кондиционера.
• Исследование системы рециркуляции воздуха.
• Исследование конструкции вентилятора отопителя.
• Изучение принципа действия клапана отопителя.
• Исследование работы кондиционера в системе климат-контроля.

  Share :

  Leave a Reply Cancel Reply

  Your email address will not be published.Required fields are marked *

  Comment

  Name*

  Email*

  Website
