местонахождение, описание, неисправности, замена блока, фото и видео

Защитить электрические узлы и приборы на автомобилях от короткого замыкания помогают плавкие предохранители, которые, перегорая, спасают электрическую цепь. Собираются эти предохранители в машинах в одном месте  — блоке предохранителей.

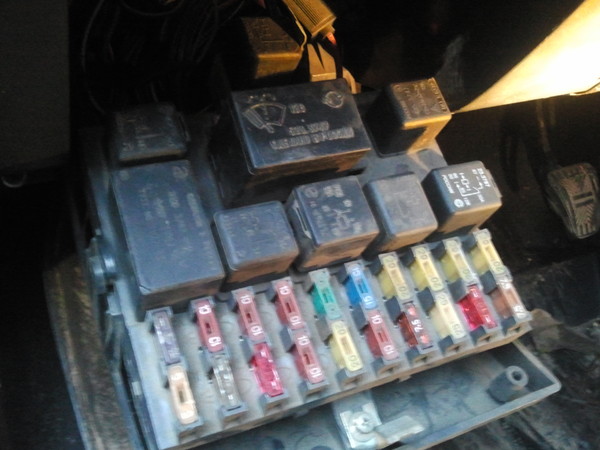

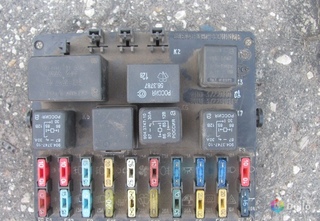

Где находится блок предохранителей ВАЗ 2110?

Блок предохранителей ВАЗ 2110 вы найдете чуть ниже руля, с левой стороны от него под откидной панелью. Помимо блока предохранителей совместно с ним на одной панели находится блок монтажных колодок различных реле.

 Предохранители.

Предохранители в блоке расположены в два ряда по десять штук. Нумерация предохранителей начинается с левой стороны. Первый десяток — верхний ряд. Нижний, соответственно, — второй десяток.

Номер предохранителя и назначение цепи, которую он защищает, можно узнать по пиктограмме, расположенной слева от посадочной колодки.  Там же обозначен ток применяемого предохранителя данной электрической цепи.

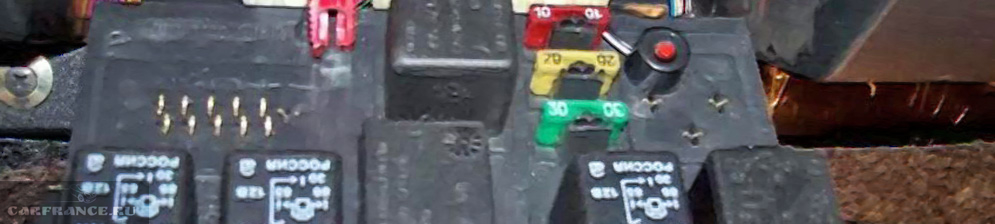

 Управляющие реле.

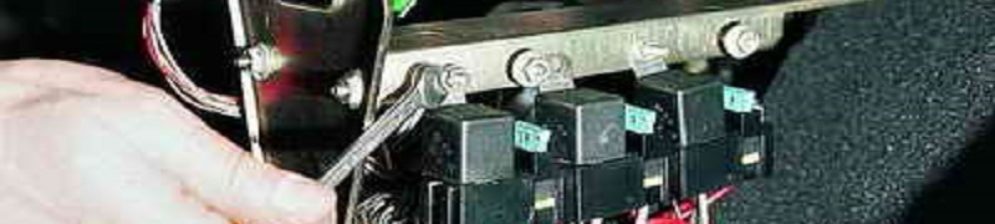

Над рядами блока предохранителей можно увидеть некоторые управляющие реле. Здесь собраны реле ближнего и дальнего света фар, реле включения противотуманок (если таковые имеются в комплектации вашего авто), реле стартера, реле стеклоподъёмников, обогрева заднего стекла, а также реле световой сигнализации указателя поворотов (аварийной сигнализации).

Кроме того, над самой панелью могут быть дополнительно размещены монтажные колодки реле для другого дополнительного оборудования (зависит от комплектации).

К полезным моментам и комфорту эксплуатации ВАЗ 2110 можно отнести наличие на панели мест для запасных предохранителей и специального пинцета для их извлечения.

Держится панель блока предохранителей на двух зацепах. Также дополнительно она фиксирована саморезом спереди, поэтому для ее извлечения необходимо сразу отвернуть последний, а затем потянуть панель на себя. В результате у вас в руках окажется весь блок предохранителей и реле. С обратной стороны будут подключены несколько разъёмов-колодок подключения данного узла.

Неисправности.

Если коснуться поломок данного узла, то в силу того, что он не имеет никакой механики то единственное, что здесь может сломаться — это:

• предохранитель (выгореть),
• реле (выйти из строя),
• контакт на подводящих разъемах (окислится).

В остальном сломать этот узел можно лишь физический «кривыми» руками при замене его составляющих – реле и предохранителей.

Замена блока предохранителей ваз 2110.

Что касается непосредственной замены последних, то именно с контроля исправности последнего необходимо начинать диагностику вышедшего из строя элемента электрической цепи. Предохранитель извлекается пинцетом или, если толщина пальцев позволяет, просто рукой из посадочной колодки и осматривается на свет на предмет замкнутости плавкого проводника.  При сгорании, на место вышедшего из строя в блок предохранителей в обязательном порядке устанавливается новый предохранитель соответствующего номинала.

Видео по замене

В заключении хотелось бы отметить, что создатели ВАЗ 2110 на самом деле не ограничились только данным блоком предохранителей, на самом деле есть еще одно место, более скрытое от посторонних глаз и водителя – под декоративной панелью, слева от стойки центральной консоли у ног пассажира.

Здесь расположены три предохранителя: модуля зажигания, топливного насоса и сборки датчиков (скорости, кислорода, расхода воздуха и продувки абсорбера). Кроме того здесь имеется три реле: реле зажигания, реле бензонасоса, реле электровентилятора.

Так что, отыскивая причину поломки своего авто, не забудьте и о них. О блоке предохранителей ВАЗ 2109 читайте здесь.

Рекомендую прочитать:

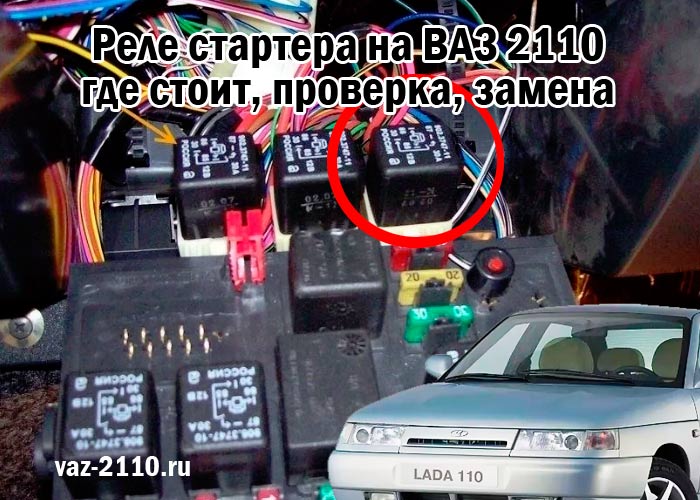

Где находится реле стартера на ВАЗ-2110: инструкция с фото

Владельцы «десяток» часто сталкиваются с отказом в работе стартера. Чаще всего они считают, что поломка произошла по причине выхода из строя реле. Многим не удается отыскать его, так как большинство ВАЗ-2110 не имеют этого элемента. Автолюбители нередко интересуются, где его отыскать, на соответствующих форумах, но ответа зачастую не находят. Потому что правильнее будет узнавать, где находится втягивающее реле. Оно располагается в структуре самого стартера, поэтому искать элемент необходимо не под приборной панелью, а под капотом.

Принцип работы реле стартера ВАЗ-2110

Реле стартера на стандартной «десятке» отвечает за раскручивание шестерней привода, которые, в свою очередь, сцепляются с зубцами на коленчатом валу. Именно благодаря передаче усилия на вал происходит запуск мотора. Если реле не работает, инжектор не запустится. Управляется втягивающее ключом зажигания, именно его поворот даже команду на подачу питания и последующий запуск мотора. Схема представлена на фото.

Также этот элемент отвечает за питание электродвигателя стартера. Оно происходит путем замыкания контактов на тяговой обмотке.

Питание идет от аккумуляторной батареи. Реле выполняет функцию защиты стартера от перегрузок, но из-за потребления большого количества тока, его контакты выходят из строя. Проблемы с этим узлом можно заметить по нечеткому запуску двигателя и периодическими отказами стартера.

Читайте также: Как на ВАЗ-2110 снимается стартер

Как добраться до реле

Процесс демонтажа реле и самого стартера нельзя назвать сложным. С ним справится даже человек, ранее не сталкивавшийся с ремонтом своего авто. Чтобы снять втягивающее, следуйте инструкции:

1. Для начала обесточьте автомобиль, для этого снимите минусовую клемму с аккумулятора.
2. Посмотрите немного левее и ниже АКБ, рядом с коробкой передач вы и увидите искомый стартер. Чтобы подобраться к нему, вам необходимо будет удалить воздушный фильтр.
3. К втягивающему ведет несколько проводов, отсоедините их.
4. Наконечник силового провода закреплен гайкой, она легко демонтируется ключом на 13.
5. Стартер крепится гайками большего диаметра – они откручиваются ключом на 15. Тяжелее всего открутить нижнее крепление.
6. Нижний вывод втягивающего также закреплен гайкой удалите ее и отсоедините провода. Ключом на 8 демонтируйте остальные крепежи и вытащите реле.

Поставить новое втягивающее достаточно просто – следуйте этой инструкции в обратном порядке. Также вы можете ознакомиться с видео, где подробно рассказывается обо всех этапах демонтажа реле. Оно поможет более ясно понять, как найти реле и заменить его на новое.

Как проверить работоспособность

Работоспособность реле можно определить, не удаляя его. Рекомендуем провести эту процедуру перед демонтажем узла. Итак, стартер и реле объединены общим корпусом с клеммами. Важно следить, чтобы клеммы между собой не замкнулись. Далее проверка происходит следующим образом:

1. Необходимо сделать замер максимального напряжения. Оптимально значение – не выше 8В.
2. При срабатывании стартера температура корпуса не должна превышать 25 градусов. В противном случае узел не будет работать эффективно.
3. Визуально осмотрите агрегат. Иногда на нем реально заметить трещины или нагар, что говорит о его возможной неработоспособности.

Читайте также: Причины, по которым ВАЗ-2110 не заводится, а стартер не крутит и не щелкает

После этого можно приступать к демонтажу устройства. После разборки можно более точно определить исправность втягивающего и при возможности устранить ее. В большинстве случаев владельцам ВАЗ-2110 советуют заменить реле на новое.

Наиболее часто встречающиеся поломки

Одной из наиболее встречающихся проблем является расшатывание крепления наконечника силового провода. Его достаточно просто затянуть, заодно проверить все остальные гайки. Второй популярной причиной выхода из строя этого узла считается окисление контактов. Если вы заметили проблему на ранней стадии, то достаточно зачистить контакты и агрегат будет работать исправно. Если чистка не помогает, вам нужно будет их заменить.

Окись часто возникает на обмотке, что делает невозможность ее блокировки. Можно попробовать очистить обмотку, но бывалые автомобилисты рекомендуют сразу заменять реле, так вам удастся проездить на своем автомобиле без проблем гораздо дольше.

Еще одной вероятной причиной появления проблем с запуском двигателя, является обрыв цепи питания втягивающего. Вам придется их найти и устранить поломку. Найдите оборванные провода и на их место разместите новые. По завершении работы еще раз проверьте цепь питания реле. Одним из способов проверить работоспособность разобранного реле, является проверка его при помощи омметра. Для этого вам нужно расположить щупы прибора на витках двух обмоток.

Иногда достаточно заменить якорь. Это необходимо делать при его замедленном срабатывании или холостой работе. Эти признаки прямо указывают на неисправность самого якоря. Автолюбителю с небольшим опытом будет достаточно сложно определить проблемы с этим элементом.

Читайте также: Ремонт стартера ВАЗ-2110 своими руками

Ремонтировать реле – более затратное мероприятие, чем его замена, поэтому проще всего сразу же заменить неисправную деталь. Это сохранит ваше время, ведь неизвестно поможет ли ремонт, который зачастую является весьма трудоемким. Попытка восстановления узла таит в себе опасность – при неправильном ремонте реле вы можете остаться без автомобиля на долгое время, так как запуск двигателя будет заблокирован. В этом случае вам потребуется провести уже более сложный ремонт, который невозможно провести без участия специалистов.

Схема предохранителей и реле на ВАЗ 2110, 2111, 2112

Здравствуйте, сегодня мы Вам покажем, где располагаются предохранители и реле на ВАЗ 2110, 2111, 2112, а так же, за что каждый из них отвечает. Часто электроприборы на автомобиле выходят из строя, а самой распространенной причиной является сгоревший предохранитель или реле, поэтому сначала поменяйте именно их, а уже потом ищите причину где-то в другом месте.

Если вы хотите безопасно пользоваться смартфоном, находясь за рулем своего автомобиля, то установите на свое устройство Ассистент Дуся для андроид отсюда. Активировать эту программу можно с помощью голосовой команды или жеста на экране смартфона. Кроме того, она имеет множество дополнительных функций, которые могут быть полезными в самых разных ситуациях. При необходимости команды для управления этим приложением можно отправлять даже через Telegram.

Предохранители находятся под рулем слева, прямо под включателем света и габаритов

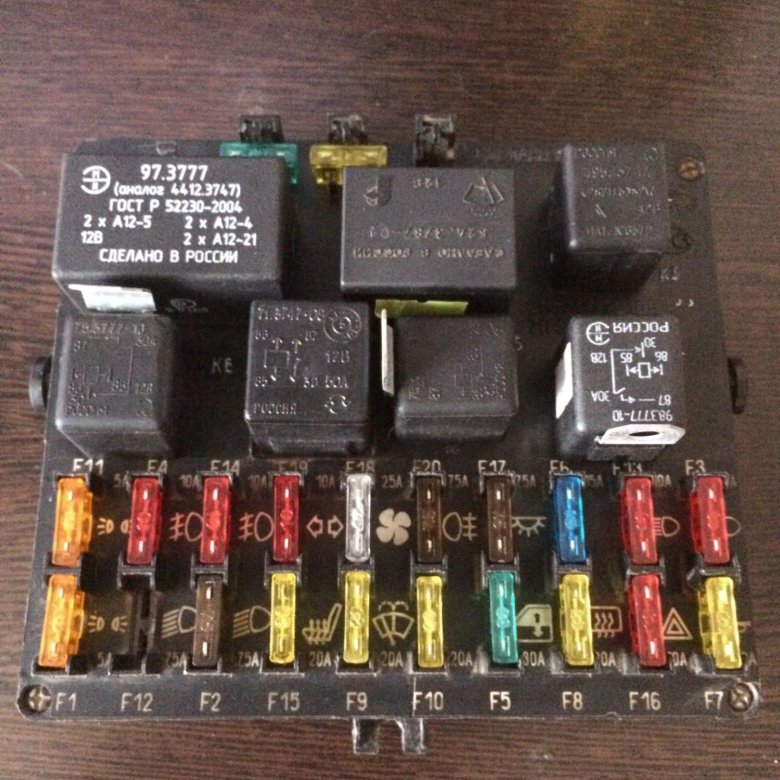

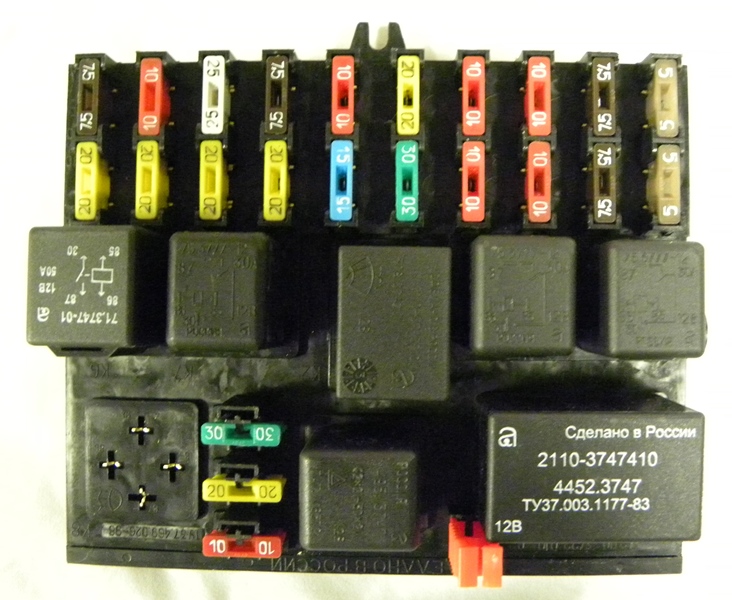

Блок предохранителей

Обозначение предохранителей:

Блок предохранителей

F1 — 5A — Лампы освещения: приборов, габаритов на приборной панели, номеров, подсветка багажника, левые габариты

F2 — 7,5A — Ближний свет (левая фара)

F3 — 10A — Дальний свет (левая фара)

F4 — 10A — Передняя правая противотуманная фара

F5 — 30A — Электрические двигатели стеклоподъемников дверей

F6 — 15A — Переносная лампа (прикуриватель)

F7 — 20A — Звуковой сигнал, вентилятор радиатора

F8 — 20A — Элемент обогрева заднего стекла

F9 — 20A — Очиститель и омыватель лобового стекла

F10 — 20A — Резервный

F11 — 5A — Лампы габаритного света правой стороны

F12 — 7,5A — Ближний свет (правая фара)

F13 — 10A — Дальний свет (правая фара)

F14 — 10A — Противотуманная фара (левая)

F15 — 20A — Электрический обогрев сидений

F16 — 10A — Поворотники, аварийный сигнал

F17 — 7,5A — Освещение салона, подсветка замка зажигания, стоп сигнал

F18 — 25A — Отопитель салона, подсветка бардачка, прикуриватель

F19 — 10A — Реле контроля исправности ламп стоп-сигнала и габаритного света, блокировка замков дверей.

F20 — 7,5A — Противотуманные задние фары

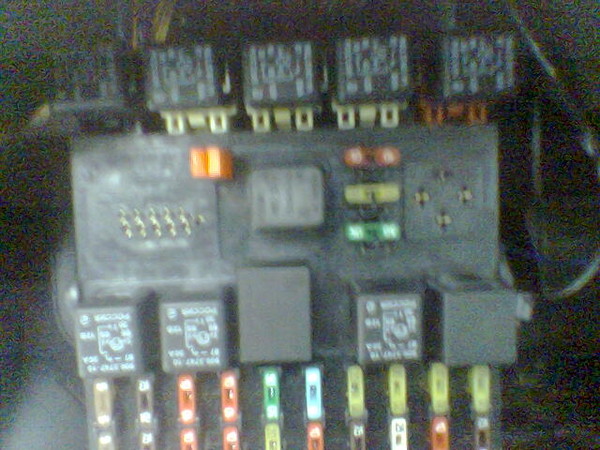

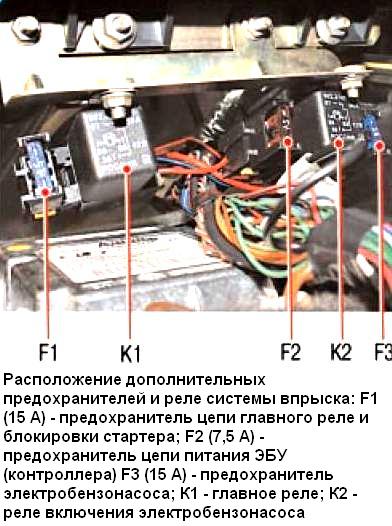

Дополнительный блок реле находится с левой стороны в ногах пассажира

Дополнительный блок реле и предохранителей

Обозначения реле и предохранителей:

Дополнительный блок реле и предохранителей

1. Модуль зажигания
2. Датчики подогрева, расхода воздуха, скорости
3. Топливные форсунки, насос, реле
4. Вентилятор
5. Бензонасос
6. Зажигание

Реле стартера ваз 21 12 где находится

Важно знать!

У каждого автомобилиста должно быть универсальное устройство для удаления царапин на автомобиле любой окраски. Эффект виден уже через 10 минут, а действие RENUMAX приятно удивит Вас своей простотой и эффективностью. Читать далее >>>

Назначение дополнительного реле стартера

Есть мнение, что на машинах со старым замком зажигания (выпуск примерно до 2003 года, (подсветка ключа в виде зелёного кольца, а не отдельного светодиода) дополнительного реле стартера нет. Однако, на некоторых новых автомобилях с ЭБУ Январь7.2 и выше такое дополнительное реле стартера установлено с завода.

Вот что по этому поводу написано в руководстве по сервисному обслуживанию ВАЗ 2110, 2111, 2112:

• Контроллер управляет включением/выключением дополнительного реле стартера в зависимости от частоты вращения коленчатого вала и времени прокрутки двигателя стартером.
• После установки ключа зажигания в положение «Стартер» и частоте вращения коленвала не более 500 мин1 контроллер подаёт сигнал на дополнительное реле и таким образом включает стартер.
• После своего включения стартер будет работать до тех пор, пока ключ зажигания будет находиться не более 20 секунд в положении «Стартер» при условии, что получен «правильный» пароль от иммобилизатора и частота вращения коленвала не увеличилась до 500 мин1. Тем самым предотвращается включение стартера при запущенном двигателе и его перегрев при длительной прокрутке.

Другими словами, зачем нужно дополнительное реле стартера:

1. Для защиты стартера от случайного (в следствии износа, длительного запуска) спекания контактов в замке зажигания;
2. Для того, чтобы отключить питание стартера, когда мотор запустился, а ключ при этом, по какой-то причине, продолжает находится в режиме «стартер»;
3. Разгружает контакты замка зажигания.

Как проверить дополнительное реле стартера, установлено ли она в «десятке» ?

• Во-первых, проверить наличие доп.реле стартера в монтажном блоке. Это реле навесное и на фотографии указано стрелкой.
• Во-вторых, можно проверить его работу следующим образом: крутить стартер в режиме продувки цилиндров, через 12-13 сек стартер должен выключается автоматически.

Установка доп.реле стартера

Кстати, в магазинах есть комплект дополнительного реле стартера для самостоятельной установки. Например, комплект от «Автоэлектроника», в котором есть все необходимое для монтажа, однако, схема в комплекте оказалась недоработанной. Для правильной работы дополнительного реле потребовалось добавить в схему установку диода на прямой ток 1А (1N4000-1N4007 или Российский аналог КД243(А-Ж)).

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

Для того, чтобы избавиться от постоянных штрафов с камер, многие наши читатели успешно используют Специальную Нано Пленку на номера . Легальный и 100% надежный способ защиты от штрафов. Ознокомившись и внимательно изучив данный метод мы решили предложить его и Вам.

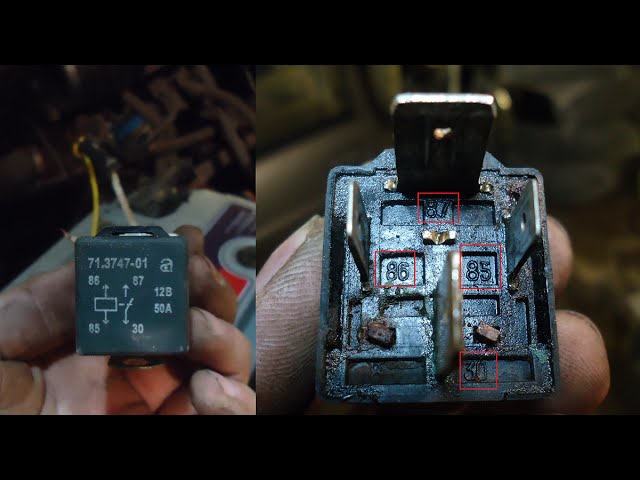

Что такое реле стартера

Механизм предназначен для того, чтобы поступало питание к электрическому двигателю стартера. В этот момент передается заряд от аккумулятора. Одновременно с подачей энергии он выполняет функцию выталкивания бендикса, в то время как элемент зацепляется за маховик. От реле стартера на ВАЗ-2112 зависит, будет запускаться основной механизм и срабатывать мотор, или нет. Если вдруг это устройство вышло из строя и не включается, нужно провести диагностику и выполнить ремонт. Для этого следует изучить подробную инструкцию по эксплуатации и узнать, где находится реле стартера на ВАЗ-2112.

Устройство

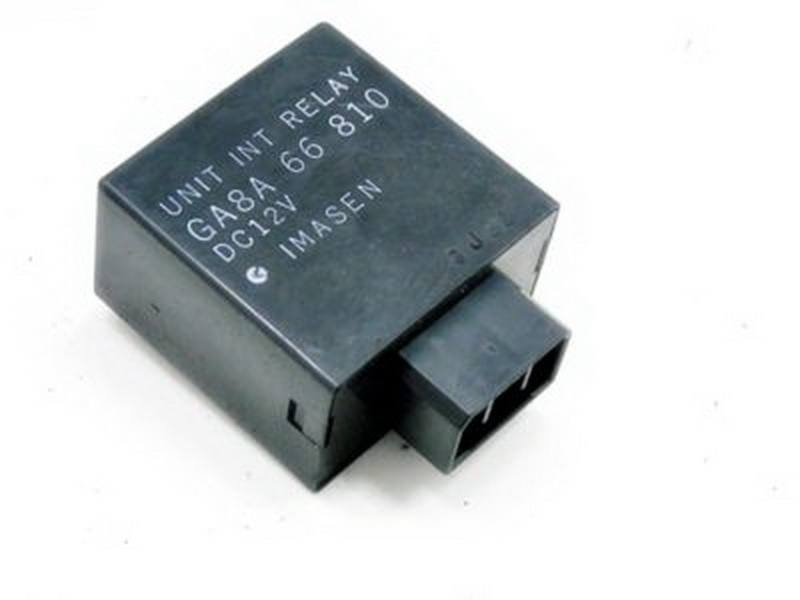

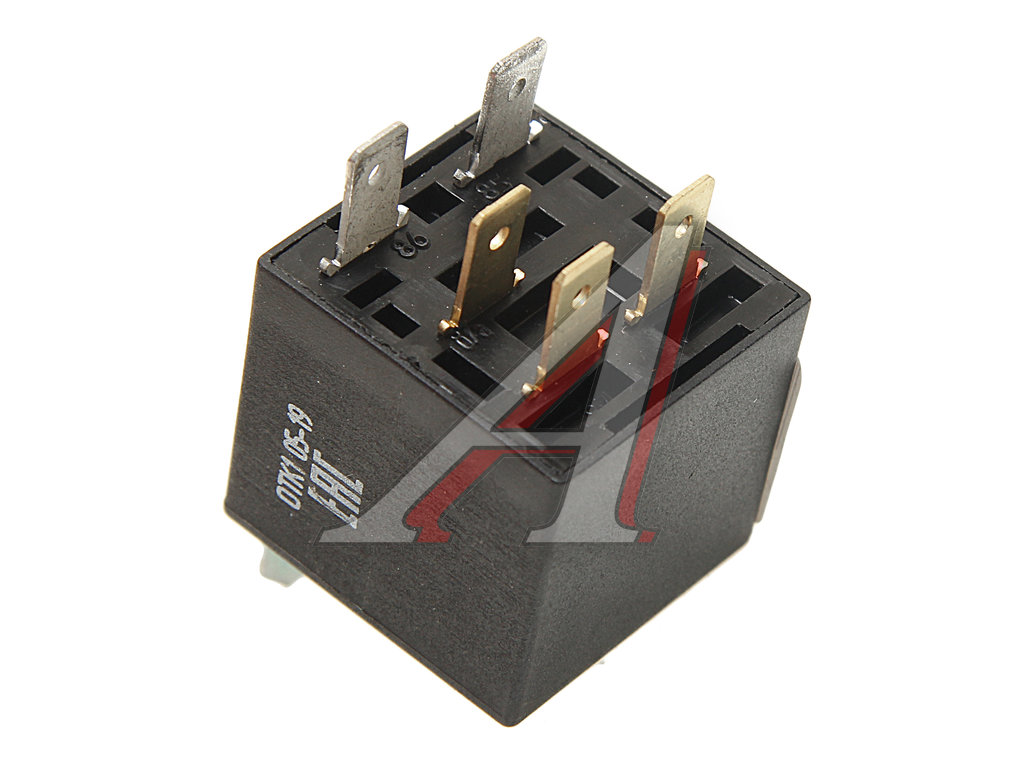

Деталь выглядит как небольшая квадратная коробочка с четырьмя разъемами. Она состоит из якоря в корпусе, содержащего электромагнит с обмоткой. Его работу обеспечивают электрические контакты и возвратные пружины.

Электромагнит представлен двумя независимыми катушками с удерживающей и втягивающей независимыми деталями. Первое из устройств состыковано с корпусом и присоединяется к вводу управления. Втягивающая катушка идет на клемму управления и сообщается с электромотором стартера.

Принцип работы

Реле необходимо для запуска системы двигателя, поэтому оно было вмонтировано в бензонасос. Когда питание подается на контакт, сообщающийся с управлением, внутри катушки появляется электромагнитная индукция. Это происходит под действием тока, с помощью этого процесса появляется магнитное поле. Притяжение якоря способствует сжатию возвратной пружины.

В это же время выталкивается бендикс, который соединяет мотор и стартер с помощью маховика. Плюсовая клемма подает питание на втягивающую обмотку. При этом контакты замыкаются между собой. Якорь находится в это время внутри катушки, в которой перестает генерироваться магнитное поле. При запуске силовой установки питание отключается, а якорь с помощью возвратной силы отправляется на исходную позицию. Происходит размыкание контактов. Во время этого процесса бендикс перестает взаимодействовать с маховиком.

Особенности строения

Такое устройство, как стартер, водители между собой называют пускателем, так как он помогает выполнить запуск машины. Он практически ничем не отличается от подобных механизмов. Однако если требуется приобрести реле стартера на ВАЗ-2112, то нужно снять деталь с автомобиля и взять с собой магазин. Этот элемент отличается от подобных по размеру. Можно приобрести прибор от моделей ВАЗ-2111 или 2110, так как он полностью идентичен.

На двенадцатой модели «Жигулей» установленный стартер имеет скромные размеры. Однако это небольшое устройство очень функционально. В технической документации описано, чем отличается строение механизма и где находится реле стартера ВАЗ-2112. На фото можно рассмотреть основные и дополнительные блоки.

На этих автомобилях устанавливали инжекторные силовые агрегаты, имеющие по 16 клапанов. Чтобы не возникали перепады электротока, применяется реле. Когда включается электрическая схема, это устройство пропускает ток, постепенно выравнивая напряжение до величины 80-340 ампер. Такой разброс показателей объясняется тем, что первый параметр реле выдает в состоянии покоя, а второй — в рабочем режиме. Как только транспортное средство останавливается, эта цепь размыкается и происходит отключение схемы.

Мероприятия по увеличению эксплуатационной надежности

Усложнение электрической схемы управления стартера неизбежно сопровождается введением в ее состав новых элементов и наращиванием количества соединений. Перефразируя известное правило, констатируем, что электротехника – это наука о контактах. При установке реле принимаем специальные меры к тому, чтобы реализуемая им схема работала безупречно на протяжении длительного времени. Для достижения этого в процессе модернизации схемы и выполнения подключения требуется:

• плотно затягивать крепежные гайки;
• не допускать загрязнений контактов реле, на которые одеваются наконечники соединительных проводов;
• использовать провода минимальной длины без образования петель;
• провода схемы целесообразно сформировать в виде жгута с креплением хомутиками на максимальной длине;
• получившийся жгут помещаем в гофрированный шланг для защиты от механических повреждений;
• контакты реле целесообразно защитить от попадания брызг воды термоусадочными трубками и/или изолентой.

Это интересно: Суть полировки

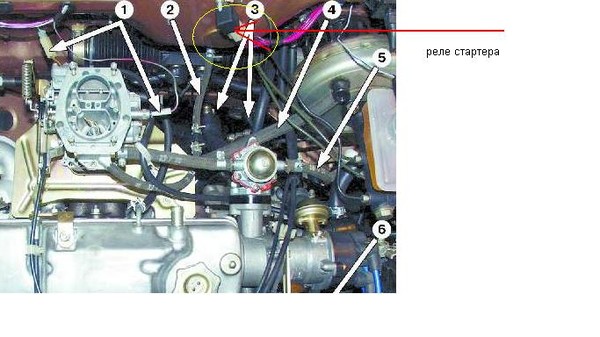

Где находится реле стартера ВАЗ-2112

Для того чтобы выполнить диагностику или ремонт этого механизма, нужно отыскать небольшую крышку в нижней части торпеды. Там расположена специальная кнопка для фиксации, которая откидывается вниз. Можно изучить схему, приложенную к руководству по эксплуатации. Там отмечено, где находится реле стартера ВАЗ-2112 на 16 клапанов. Если предстоит снятие или замена этого элемента, то нужно выполнить ремонт, а затем установить все запчасти в обратном порядке. Рекомендуется использовать инструкцию от этого блока.

Глядя на реле стартера ВАЗ-2112 на фото, можно увидеть, что поверх блока устанавливались дополнительные предохранительные устройства. Они предназначались для того, чтобы была защищена определенная группа приборов. Однако реле стартера по умолчанию находится с правой стороны вторым по счету, если смотреть сверху.

Необходимые инструменты и порядок снятия реле

Как уже говорилось ранее, для диагностики и замены втягивающего, потребуется снять с автомобиля стартер, поскольку реле находится с ним в одном корпусе.

Для демонтажа изделия нам понадобятся ключи на 8,13 и 15.

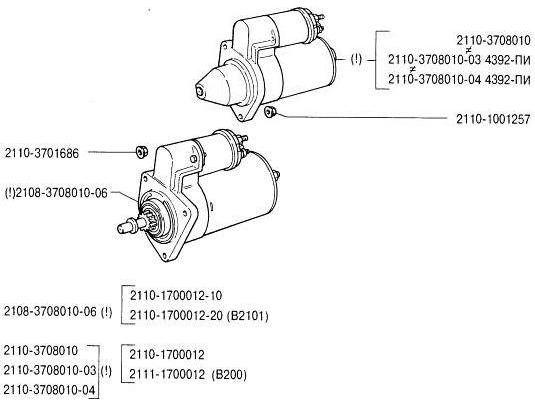

Стартер расположен в левой (если сидеть в машине) нижней части под капотом, ближе к КПП. Для успешного демонтажа потребуется небольшая сноровка, так как один из болтов крепления находится в неудобном для откручивания месте. Но в целом, с задачей справляются все, необходимо проявить лишь терпение и настойчивость. Этапы демонтажа:

1. Отключите аккумуляторную батарею, отсоединив минусовый провод.
2. Снимите воздушный фильтр.

   Откручиваем крепления воздушного фильтра

3. Отсоедините провода, подходящие к реле.
4. Ключом на 13, отверните гайку, которая крепит силовой провод.
5. Ключом на 15 открутите две гайки, которые крепят стартер к корпусу авто.
6. Аккуратно извлеките стартер из подкапотного пространства.
7. Ключом на 8 открутите болты крепления реле к стартеру.

Все работы по установке запчасти на место выполняются в обратном порядке.

Как проверить работу устройства

Когда какие-либо приборы на автомобиле перестают работать, водитель должен в первую очередь проверять исправность предохранителей или цепь реле. После того как проведена полная диагностика, можно будет сделать вывод о том, что именно стало неисправным и как устранить проблему. Диагностику выполняют в следующем порядке:

1. Взять два небольших провода, имеющих длину 35-45 см и присоединить их к аккумулятору
2. Напрямую подключить провод, идущий от минусовой клеммы аккумулятора к реле, учитывая полярность. То же самое сделать с проводом, который поступает от клеммы с положительным зарядом.
3. После подключения реле стартера ВАЗ-2112 следует убедиться, что реле втянуло сердечник, при этом должен послышаться характерный щелчок
4. Если не произошло втягивание, значит, реле неисправно.

Когда диагностика полностью проведена и выявлена причина поломки, нужно заменить старое реле. При этом рекомендуется осмотреть стартер и выполнить его обслуживание в профилактических целях. Для этого откручивается задняя крышка, после того как с нее очищена вся грязь. Затем определяется состояние щеток и вилок бендикса. Мастера советуют выполнять осмотр пускателя регулярно, чтобы он не вышел из строя где-нибудь в дороге.

Блок предохранителей и реле

Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.

1 — К5 — реле дальнего света. Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.

2 — К4 — реле ближнего света. Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.

3 — К1 — контрольное реле исправности ламп.

4 — токонепроводящий пинцет для снятия предохранителей.

5 — реле стеклоподъемников. Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.

6 — К3 — реле поворотников и аварийной сигнализации. Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.

7 — реле стартера. Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.

8 — резервные предохранители.

9 — реле противотуманных фар. Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.

Причины поломок

Самая главная причина неисправности реле стартера ВАЗ-2112 – выгорание контактных пластин, находящихся внутри. К другим поломкам, которые также часто возникают в этом механизме, относятся:

• замыкание минусовой клеммы;
• засорение контактов
• неисправность якоря на втягивающем реле;
• перегорание обмотки;
• обрыв проводки.

Эти сбои в работе реле происходят из-за того, что используются некачественные расходники. Они быстро выходят из строя и изнашиваются. Опытные водители уже по звуку мотора определяют, когда происходит поломка. Например, после того как повернут ключ в замке зажигания, стартер продолжает вращаться, но мотор при этом работает вхолостую, или при характерном жужжании, когда мотор развивает средние обороты, а стартер не выключается.

Доработка реле блокировки стартера и защита контактов в ВАЗ 2110, 2111, 2112

По опыту эксплуатации ВАЗ (сначала классика 21011, потом 2111) давно замечено, что очень часто подгорают и приходят в негодность контакты замка зажигания (ЗЗ) которые управляют втягивающим реле стартера. Ток через эти контакты достигает 20А. Приходится заменять всю контактную группу. Вот и решил на новой машинке устранить эту проблему сразу, не дожидаясь ее появления. Распространенный вариант — установка дополнительного реле в силовую цепь и управление им контактами ЗЗ. Все просто, но как оказалось, это совсем не обязательно, т.к. можно задействовать уже имеющееся реле блокировки стартера, сохранив полностью его прежние функции. Как показал анализ схемы, реле блокировки стартера запитано от +12В с главного реле ЭБУ, а минус подается с выв.50 ЭБУ (Январь 7.2), и управляется ключом «с открытым коллектором» в ЭБУ. При включении зажигания ЭБУ выставляет «низкий уровень» (замыкает на массу) на контакте 86 реле блокировки. Реле срабатывает, замыкая цепь между замком зажигания и втягивающим реле стартера. При повороте ключа ЗЗ с конт «50» 12В поступает на втягивающее реле стартера. Как только двигатель запустился, ЭБУ снимает сигнал с конт 86 реле, оно обесточивается, разрывая цепь, и тем самым блокируя стартер. Блокировка работает! На Рис.1 изображен фрагмент схемы в базовом варианте, а на Рис.2 — после доработки. Как видно, изменения минимальные: 1. Розово-черный провод отключен от выв. «85» и изолирован; 2. Силовой провод от замка зажигания подключен к выв . «85» реле 3. Добавлен силовой провод (30 см) от разъема, с которого запитывается ЗЗ (2х контактный разъем к жгуту переднему) – сечением не менее 4 мм2, подключен к выв. 87 реле. Теперь силовая цепь управляется через реле, а ток через контакты ЗЗ не превышает 0,2А Доработка выполнена в 2009 году. Плюсы: минимальные переделки, не нужно еще одно реле, — экономия места в ЧЯ Минусы: за 6 лет не обнаружены.

Это интересно: Чистка свечей зажигания в домашних условиях

Ниже приведен фрагмент схемы.

Ну и итоговый вариант. Реле стартера и дополнительное реле «разгрузки» контактов замка зажигания

Окончательная схема с разгрузкой контактов замка по цепи зажигания

Но и это еще не все! Следующее слабое место: силовые контакты втягивающего реле стартера. Из-за больших токов им достается еще большая электрическая нагрузка, и как следствие — эрозия. Защитить их от искрения, особенно при размыкании, можно подключив по одному мощному диоду параллельно стартеру и управляющей обмотке втягивающего реле. Суть доработки — подавить «ЭДС самоиндукции» — основную причину обгорания контактов. Диоды использовал достаточно распространенные, КД2998 – большой импульсный и прямой ток, да и были под рукой в достаточном количестве. Можно использовать выпрямительные диоды от компьютерных блоков питания, рассчитанные на прямой ток не менее 30А. Диоды помещены в 2 слоя термоусадки и на коротких проводах подключены прямо к стартеру. Схема подключения приведена.

Устранение падения напряжения в ВАЗ 2110, 2111, 2112

О достаточно неудачных и тусклых задних фонарях ВАЗ-2111 написано много. Особенно актуальной эта проблема становится

Как снять

Для того чтобы снять реле стартера ВАЗ-2112, нужно разбирать всю систему. Поэтому этот механизм снимается вместе с пускателем. С другой стороны, это даже лучше, потому что одновременно с ремонтом можно выполнить профилактику поломок стартера. Чтобы снять стартер, нужно заехать на эстакаду или смотровую яму. Дальше снятие детали выполняется в таком порядке:

1. Отключить аккумулятор, тем самым обесточив транспортное средство.
2. Снять брызговик либо другую защиту
3. Отыскать в нижней части стартера гайку и открутить ее
4. Отцепить клемму, которая находится на втягивающем реле
5. Отвернуть верхнюю гайку, которая удерживает стартер
6. Открутить ленту плоской отверткой и вынуть реле, потянув слегка за корпус.

Если этот блок снимается с усилием, то нужно немного приподнять его, чтобы отцепить от креплений. Нужно следить внимательно, чтобы не потерялась пружина, находящаяся внутри механизма. Часто она выскакивает и теряется. Теперь, когда устройство отсоединено от стартера, можно выполнить диагностику неисправностей и узнать, из-за чего оно сломалось.

Ремонт

Когда уже известно, где находится реле стартера ВАЗ-2112, можно приступать к его ремонту. Не обязательно сразу покупать новую деталь, опытные водители для начала пробуют его починить. На устройстве имеется только три выхода, которые нужны для подключения проводов. Первый предназначен для подачи электроэнергии на замок зажигания. Когда поворачивается ключ, контакты замыкаются, а нужное напряжение передается к обмотке реле.

Другие выходы имеют больший диаметр. Они предназначены для подключения к стартеру и аккумулятору. Чаще всего происходит засорение или окисление контактов на пятаках. Чтобы устранить проблему, нужно открутить болты и снять гайку с шайбой, которая расположена на выходе реле.

После этого нужно выходы от обмотки отсоединить с помощью паяльника. Нагар и другие засорения на пятаках удаляются с помощью мелкой наждачной бумаги. Если износ этих элементов слишком сильный, то лучше сделать замену реле стартера ВАЗ-2112. Не потребуется замена устройства при обрыве электропроводки. В этом случае потребуется просто заменить провода, и реле снова будет работать исправно.

Сообщества › ВАЗ: Ремонт и Доработка › Блог › Установка дополнительного реле стартера

Почитал на форумах, подобная проблема не только у меня, может ещё кому-то поможет. Долго мучался с проблемой завода авто на горячую. Особенно проблема проявлялась летом. Стартер временами просто отказывался крутиться, поворачиваешь ключь, щелчёк, притухает немного панель приборов и всё… стартёр молчит. Проблема непостоянная, такое может произойти раз в неделю, может и через день. Весь день можно ездить на машине, глушить, заводить всё работает и в какой-нибудь неподходящий момент перестанет реагировать на ключь. Остановишься на заправке или у магазина и всё. Начинаешь бегать с отвёрткой в капот и замыкать контакты на втягивающем, с отвёртки заводится. Если завести отвёрткой, а потом заглушить, то заведёться с ключа без проблем и снова можно ездить неизвестное количество дней или часов т.к. проблема плавающая и непостоянная. За время поиска причины перебрал стартер, сменил щетки, поставил новое втягивающее(только зря), зачистил все контакты, зачистил контактную группу замка зажигания. Всё это делал поэтапно т.к. после каждых действий проблема исчезаза кажется, но только на время, поездишь месяц и снова нежданчик. Как выяснил, проблема возникала при малейшем просаживании аккумулятора, будто включение «карлсона», при нагреве двигателя или прослушивание музыки на заглушенном двигателе. После этого через замок зажигания просто не хватало напряжения, где-то видимо потери напряжения от плохих контактов, возможно контактную группу нужно было поменять, а не зачищать( но не факт, что новая бы долго прослужила). Решил поставить реле стартера заодно сделал дополнительную массу. Купил 4-х контактное реле на 30А, пять разьёмов «мама» один «папа» и пару кольцевых разъёмов.

Из закрамов достал кабель БПВЛ 4,0 Сделал его в три слоя обжал и облудил контакты и сверху всё закрыл гофрой. Прокинул массу на генератор и на стартёр.Также заменил родную массу кузова, уж больно хлипкая была.

Дополнительное реле стартера

Чтобы пускатель прослужил дольше, выполняется установка реле стартера ВАЗ-2112 дополнительного. Это необходимо для контроллера, отвечающего за правильную работу автомобиля. Когда коленвал разгоняется до 500 оборотов в минуту, контроллер подает команду дополнительному реле для включения пускателя. Такой режим работы предотвращает произвольный запуск стартера и исключается перегрев двигателя даже при его длительной работе.

Также дополнительное реле на стартер ВАЗ-2112 нужно для того, чтобы исключить случайное спекание контактов от замка зажигания. Это часто происходит вследствие износа деталей. Кроме того, дополнительный элемент вовремя отключает питание пускателя, если силовая установка уже запущена, а ключ находится в режиме «стартер». Таким образом, контакты замка зажигания разгружаются, и двигатель не повреждается.

Такое устройство устанавливалось не на все модели. Сейчас мастера автосервиса при покупке автомобилей ВАЗ-2112 рекомендуют предварительно проверить, стоит ли оно на автомобиле. Для этого нужно:

1. Осмотреть монтажный блок. Это реле навесного типа, поэтому его можно легко рассмотреть среди других предохранителей.
2. Запустить продувку цилиндров. При наличии дополнительного реле пускатель включится в автоматическом режиме.

В том случае, если этот элемент отсутствует на автомобиле, можно установить его самостоятельно. Однако опытные ремонтники утверждают, что в нем нет острой необходимости. Более того, производители современных отечественных и иностранных автомобилей часто отказываются от этого механизма.

Реле стартера: место расположения и особенности

Сразу отметим, на ВАЗ 2110 реле стартера не является привычным реле, которое обычно ставится в блок предохранителей для различного электрооборудования. В случае со стартером следует понимать втягивающее реле, интегрированное в стартер (находится под его контактами).

Другими словами, реле стартера не вынесено в отдельный блок, куда установлены предохранители ВАЗ 2110. Чтобы получить к нему доступ, пусковое устройство нужно снимать. Чтобы было понятнее, втягивающее реле позволяет подать питание от АКБ на стартер, а также подвести и зацепить шестерню на стартере с маховиком двигателя.

Это позволяет прокрутить коленчатый вал. После, когда коленчатый вал набирает определенные обороты (мотор завелся), шестерня стартера отводится от маховика и дальше силовой агрегат работает самостоятельно.

Вполне очевидно, что если втягивающее не работает, завести двигатель от стартера не получится. Управление втягивающего реле осуществляется напрямую от замка зажигания. Также реле защищает другие электрические компоненты стартера.

С учетом того, что реле стартера пропускает через себя большой ток, со временем происходит износ контактной группы. Как правило, это проявляется таким образом, что стартер плохо крутит двигатель, не щелкает (не срабатывает втягивающий элемент) и не крутит мотор, срабатывает через раз и т.д. Так или иначе, в подобной ситуации тяговое реле нуждается в проверке.

где находится, замена своими руками — Auto-Self.ru

Многие владельцы отечественной «десятки» сталкиваются с ситуацией, когда невозможно завести мотор, используя стартер. Причем винят они вовсе не сам стартер, а реле.

Но когда начинается процесс обыска подкапотного пространства, отыскать на ВАЗ 2110 реле стартера им не удается. Не удивительно, что многочисленные сайты, форумы, социальные сети регулярно публикуют вопросы примерно одного характера — где находится реле стартера на ВАЗ 2110.

Ответ очень простой — нигде. Дело в том, что большая часть отечественных «десяток» не содержит в своей конструкции данного элемента. В наличии есть втягивающее реле, расположенное в структуре самого стартера, под его контактами. И чтобы добраться до него, вам сначала придется демонтировать пусковое устройство.

Как оно работает

Конструкция стартера «десятки» такова, что внутри него находится втягивающее реле, которое отвечает за вращение шестеренок привода. Когда шестерни цепляются за зубья маховика коленчатого вала, происходит запуск. Потому если втягивающее не работает, то и запустить мотор вам не удастся.

Плюс при замыкании контактов на тяговой обмотке обеспечивается питание электродвигателя стартера от аккумуляторной батареи. Контакты замываются, активируется блокировка, из-за чего втягивающая обмотка «вырубается».

Управление втягивающим осуществляется непосредственно от замка зажигания. Плюс оно играет роль защиты стартера. Факт того, что реле потребуется внушительное количество тока, приводит к постепенному износу контактов в контактной группе.

Заметить это можно по нечеткому запуску силового агрегата, периодически стартер может не срабатывать или медленно вращать двигатель. Решить подобную проблему можно своими силами.

Проверка

Для начала рекомендуется выполнить проверку. Сейчас мы расскажем, как проверить втягивающее реле стартера на ВАЗ 2110.

1. Добираемся до самого стартера.
2. Слева и немного ниже аккумуляторной батареи, непосредственно возле коробки переключения передач располагается искомый нами стартер.
3. Стартер и реле, как вы помните, находятся в общем корпусе с двумя клеммами. Обязательно следите за тем, чтобы эти клеммы не замкнулись.
4. Проверьте предел напряжения на втягивающем реле. Максимальный показатель — не выше 8В.
5. Убедитесь, что температура при срабатывании не превышает 25 градусов по Цельсию. Если показатель выше, тогда не ждите, что стартер и его защита будут работать эффективно.
6. Некоторые поломки определяются визуально, потому детально осмотрите каждый сантиметр устройства и разберите его.

Демонтаж

Процесс демонтажа сложным не назовешь, с ним может справиться даже новичок. Просто следуйте указанной инструкции.

1. Отключите минусовой провод от аккумуляторной батареи.
2. Демонтируйте воздушный фильтр.
3. Отключите комплект проводков, которые идут на втягивающее.
4. Демонтируйте гайку, отвечающую за крепление наконечника силового провода. Для этого потребуется ключ на 13.
5. Теперь настала очередь демонтажа гаек, которые держат стартер. Здесь уже нужен ключ побольше — на 15 миллиметров. Но если верхняя откручивается без особых проблем, то к нижней будет не просто подобраться. Но сделать это придется.
6. Снимите стартер.
7. Демонтируйте гайку нижнего вывода втягивающего реле и отключите проводки.
8. Отвинтите болты крепления реле с помощью ключа на 8 и снимите его полностью.

Характерные поломки

Теперь разберемся в том, как проверить втягивающее реле стартера на ВАЗ 2110. Его необходимо внимательно осмотреть после демонтажа.

Для данного агрегата характерны определенные поломки, о которых мы расскажем.

1. Ослабло крепление или полностью раскрутились гайки, отвечающие за крепление наконечника проводков. Тут все просто, как вы понимаете. Нужно просто затянуть крепежи.
2. На обмотке, соединениях или проводках образовалось окисление. Если все не слишком серьезно, можно просто зачистить контакты. При серьезном окислении лучше заменить их на новые.
3. Цепь питания имеет разрывы. Опять же, ничего сверхъестественного придумывать не нужно, а просто замените цепь.
4. У якоря наблюдается холостая работа или замедленное срабатывание. Просто замените якорь и все, проблема решена.
5. Проверьте замыкание витков двух обмоток, используя омметр.

Замена

По сути, выполнить ремонт реле теоретически можно. Но на деле это редко оправдано с точки зрения финансовых и временных затрат.

Куда более простое и рациональное решение — это замена. Процедура не займет много времени, зато агрегат будет точно работать исправно и надежно. Неизвестно ведь, к какому результату приведет ремонт.

Если неправильно отремонтировать реле, это может привести к блокировке запуска силового агрегата. Затраты на восстановление подобной проблемы куда выше, чем покупка нового качественного реле.

Замена и установка нового втягивающего реле проблем не составит, поскольку процедура выполняется в обратной последовательности разборки.

Действуйте осмотрительно, следите за каждым элементом, который вы разбираете и собираете обратно. Некоторые контакты почистите, если требуется, разболтанные крепежи подтяните. Как ни крути, но по мере эксплуатации автомобиль сильно трясет, он вибрирует, что приводит к банальному откручиванию гаек и болтов. Что самое интересное, это не редко приводит к целому ряду проблем. Потому убедитесь в надежности фиксации каждого отдельно взятого крепежного элемента.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Telegram

Vkontakte

Схема реле и предохранителей Лада Приора » Лада.Онлайн

№ предохранителя	Сила тока, А	«Стандарт» и «Норма»	«Норма» с кондиционером и «люкс»
F1	25	Вентилятор радиатора системы охлаждения двигателя	Резерв
F2	25	Обогрев заднего стекла	Монтажный блок, реле включения обогрева заднего стекла(контакты). Контроллер электропакета, контакт «10» колодки ХР2. Элемент обогрева заднего стекла.
F3	10	Правая фара, дальний свет	Правая фара, лампа дальнего света. Комбинация приборов, сигнализатор включения дальнего света фар.
F4	10	Левая фара, дальний свет
F5	10	Звуковой сигнал	Монтажный блок, реле включения звукового сигнала. Звуковой сигнал.
F6	7.5	Левая фара, ближний свет
F7	7.5	Правая фара, ближний свет
F8	10	Тревожный сигнал	Монтажный блок, реле включения тревожного звукового сигнала. Звуковой сигнал тревожной сигнализации.
F9	25	Предохранитель печки Приоры	Резерв
F10	7.5/10*	Освещение салона, панели приборов, стоп-сигнал	Комбинация приборов, контакт «20». Выключатель стоп-сигналов. Лампы стоп-сигналов. Блок освещения салона. Плафон освещения салона. Плафон освещения порога правой передней двери. Дополнительный сигнал торможения.
F11	10/20*	Стеклоочиститель	Монтажный блок, реле включения высокой скорости очистителя ветрового стекла. Переключатель очистителей и омывателей, контакт «53а». Переключатель очистителей и омывателей, контакт «53ah». Выключатель обогрева заднего стекла. Монтажный блок, реле включения обогрева заднего стекла(обмотка). Электродвигатель очистителя ветрового стекла. Электродвигатель очистителя заднего стекла(2171,2172). Электродвигатель омывателя ветрового стекла. Электродвигатель омывателя заднего стекла(2171,2172). Блок управления надувных подушек безопасности, контакт «25».
F12	20/10*	Клемма 15 приборов	Комбинация приборов, контакт «21». Контроллер электропакета, контакт «9» колодки Х2. Блок управления электромеханическим усилителем рулевого управления, контакт «1» колодки Х2. Выключатель лампы света заднего хода. Лампы света заднего хода. Блок управления системы парковки, контакт «11» и «14».
F13	15	Предохранитель прикуривателя Приоры
F14	5	Левая фара, габаритный огонь, освещение номерного знака, освещение багажника	Лампы габаритного света(левый борт) Комбинация приборов, сигнализатор главного света Фонари освещения номерного знака Фонарь освещения багажника Контроллер электропакета, контакт «12» колодки Х2
F15	5	Правая фара, габаритный огонь	Лампы габаритного света(правый борт) Плафон освещения вещевого ящика
F16	10	Клемма 15 АБС	Гидроагрегат, контакт «18»
F17	10	Левая противотуманная фара
F18	10	Правая противотуманная фара
F19	15	Обогрев сидений	Выключатель обогрева сидений, контакт «1» Обогреватели передних сидений
F20	5/10*	Блок управления иммобилизатором	Выключатель рециркуляции(сигнализатор включения) Монтажный блок, реле включения ближнего света фар и габаритных огней( система автоматического управления освещением) Реле электровентилятора отопителя Выключатель автоматического управления освещением Блок управления стеклоочистителем и внешним освещением, контакты «3», «11» Контроллер системы автоматического управления климатической установкой, контакт «1» Датчик системы автоматической очистки стекол(датчик дождя), контакт «1»
F21	7. 5/5*	Задние противотуманные фонари	Переключатель световой сигнализации, контакт «30» Колодка диагностики, контакт «16» Часы Контроллер системы автоматического управления климатической установкой, контакт «14»
F22	-/20*	Резерв	Электродвигатель очистителя ветрового стекла(автоматический режим) Монтажный блок, реле включения очистителя ветрового стекла и реле включения высокой скорости очистителя ветрового стекла, (контакты)
F23	-/7.5*	Резерв	Блок управления стеклоочистителями и внешним освещением, контакт «20»
F24-F30		Резерв
F31	30	Блок управления электропакетом	Контроллер электропакета, клемма «2» колодки Х1 Контроллер электропакета, клемма «3» колодки Х1 Модуль двери водителя, контакт «6» Плафон освещения порога левой передней двери
F32		Резерв

Втягивающее реле стартера BOSCH 0331303026 для Лада ВАЗ-2110111 1,5 16В [ВАЗ-2112] 01.

1995-

Обслуживание на

Alfa Romeo	Alfa 145 1,7 Т.е. 16V, Alfa 146 1.6 I.e., Alfa 146 1.7 I.e. 16В, Альфа 33 1,5, Альфа 33 1,7 16В, Альфа 33 1,7 16В 4×4, Альфа 33 1,7 Т.е., Альфа 33 1,7 Т.е. 4×4, Alfa 33 1.8 TD, Arna 1.2, Arna 1.3 Ti, Arna 1.5
AUDI	50 1.1, 50 1.3, 80 1.4, 80 1.6 E
BEDFORD	Astra 1.6 Дизель
FIAT	124 2,0 ​​2000, 124 2,0 ​​2000 Spider Euro, 124 2,0 ​​2000 Volumex, 127 1,3 Diesel, 127 1,3 Diesel Panorama, 131 1,6 1600, 131 1,6 1600 Panorama, 131 1,6 1600 Super, 131 1,6 Super Mirafiori, 131 2.0 2000 Racing, 131 2.0 2000 Super, 132 1.6 1600, 132 2.0 2000, 132 2.0 Т.е. 2000, Argenta 1.6 1600, Argenta 1.6 Т.е. 1600, Argenta 2.0 2000, Argenta 2.0 2000 Voluma, Argenta 2.0 Т.е. 2000, Croma 2.0 I.e. Турбо, Дуна 1.1, Фиорино 1.3 Дизель, Фиорино 1.7 Дизель, Premio 1.3, Regata 1.6, Regata 1.6 Ie, Regata 1.6 Super, Regata 1.7 Diesel, Ritmo 1. 5 Ie, Ritmo 1.6, Ritmo 1.6 Bertone, Ritmo 1.7 Diesel, Ritmo 2.0 TC Abartln, Tipo 1.7 Diesel, Uno 1.4 TD, Uno 1,7 Дизель
ВАЗ-2103, ВАЗ-2106 Нова 1,7 1700, ВАЗ-2108 Самара 1,1 1100, ВАЗ-2108 Самара 1,3 1300, ВАЗ-2108 Самара 1,3 1300 Форма, ВАЗ-2108, ВАЗ-2110 110 1.5, ВАЗ-2111
LANCIA	Delta 1.4 Ie, Delta 1.6 GT, Delta 1.6 I.e., Delta 1.6 I.e. GT, Delta 1.6 Т.е. GT Super, Delta 1.6 Turbo HF, Delta 2.0 HF4WD, Gamma 2.5, Prisma 1.6, Prisma 1.6 I.e., Prisma 1.6 I.e. Super, Prisma 2.0 I.e. 4WD
Opel	Ascona C 1.6 Diesel, Astra F 1.7 Diesel, Astra F 1.7 TD, Astra G 1.7 TD, Kadett D 1.6 Diesel, Kadett E 1.6 Diesel, Kadett E 1.6 Diesel Combo, Vectra A 1.7 Diesel
RENAULT	Fuego 1.4, Fuego 1.6, Fuego 1.6 Turbo, R18 1.4, R18 1.6, R18 1.6 4×4, R18 1.6 TS, R18 1.6 Turbo, Trafic 1.6, Trafic 1.6 4×4
SEAT	Ibiza 1.2 I, Ibiza 1.5, Ibiza 1.5 I, Ibiza 1.7 Diesel, Malaga 1. 2, Malaga 1.2 I, Malaga 1.5, Malaga 1.5 I, Malaga 1.7 Diesel, Ritmo 1.7 Diesel, Ronda 1.2, Ronda 1.5, Ronda 1.6, Ronda 1.7 Diesel
Vauxhall	Astra D 1.6 Diesel, Astra E 1.6 Diesel, Astra F 1.7 Diesel , Astra F 1.7 TD, Astra G 1.7 TD, Astra MK II 1.7 Diesel, Astra MK III 1.7 Diesel, Astra MK III 1.7 TD, Astra van III 1.7 Diesel, Astra van III 1.7 TD, Astra van MK IV 1.7 TD, Belmont 1.6 Diesel, Belmont 1.7 Diesel, Cavalier 1.6 Diesel, Cavalier 1.6 Diesel 1600 , Cavalier 1.7 Дизель
VOLKSWAGEN	Derby 0.9, Derby 1.1, Eurovan 2.4, Eurovan 2.4 Camper, Eurovan 2.4 CL, Eurovan 2.4 CV, Eurovan 2.4 GL, Eurovan 2.4 GLS, Golf 1 1.1, Golf 1 1.3, Jetta 1.1 , Пассат 1.3, Поло 0.8, Поло 0.9, Поло 1.1, Rabbit 1.5, Santana 1.3, Scirocco 1.1, Scirocco 1.3, Transporter 1.9 TD, Transporter 2.4 Diesel, Transporter 2.4 Diesel Syncro, Transporter 2.5
VOLVO	340 1.4, 343 1.4

Как заменить стартер Реле

Реле стартера, широко известное как соленоид стартера, представляет собой часть транспортного средства, которая переключает большой электрический ток на стартер в свете небольшого управляющего тока и который, в свою очередь, приводит двигатель в движение. Его емкость неотличима от емкости транзистора, за исключением того, что он использует электромагнитный соленоид вместо полупроводника для воспроизведения обмена. Во многих автомобилях соленоид дополнительно соединяется с шестерней стартера с зубчатым венцом двигателя.

Все пусковые реле представляют собой простые электромагниты, состоящие из катушки и подпружиненного железного якоря. Когда через катушку реле проходит ток, якорь перемещается, увеличивая магнитный поток. При отключении тока якорь сжимается.

В реле стартера при повороте ключа зажигания автомобиля движение якоря замыкает пару тяжелых контактов, которые служат мостом между аккумулятором и стартером. Чтобы реле стартера функционировало правильно, оно должно получать достаточное питание от аккумуляторной батареи. Недостаточно заряженные батареи, корродированные соединения и поврежденные кабели аккумуляторной батареи могут помешать реле стартера получить достаточно энергии для правильной работы.

Когда это происходит, обычно слышен щелчок при повороте ключа зажигания. Поскольку оно содержит движущиеся части, само реле стартера также может выйти из строя со временем. В случае отказа зажигание не издает звука при повороте ключа зажигания.

Существует два типа реле стартера: внутренние реле стартера и внешние реле стартера. Внутренние реле стартера встроены в стартер. Реле представляет собой переключатель, установленный на внешней стороне корпуса стартера в собственном корпусе. В большинстве случаев, когда стартер выходит из строя, обычно выходит из строя реле стартера, а не якорь или шестерня.

Внешние реле стартера отделены от стартера. Обычно они устанавливаются над крылом или на брандмауэре автомобиля. Реле стартера этого типа питается напрямую от аккумулятора и управляет ключом из исходного положения. Внешнее реле стартера работает так же, как внутреннее реле стартера; однако к цепям прилагается большее сопротивление. Есть провода от внешнего реле стартера к стартеру, которые могут создать дополнительный нагрев, если размер провода неправильный.

Кроме того, внешние реле стартера имеют тенденцию иметь легкий доступ, чтобы кто-нибудь мог подключить плавкую перемычку к стереоусилителю. Обычно это нормально; однако, когда усилитель активен и стартер становится активным, реле может выделять слишком много тепла, разрушая контактные точки внутри и делая реле стартера неэффективным.

Симптомы неисправности реле стартера включают проблемы с запуском автомобиля, включение стартера после запуска двигателя и щелчок, исходящий от стартера.Иногда реле стартера остается включенным, заставляя шестерню стартера оставаться в зацеплении с коронной шестерней двигателя, даже когда двигатель приводится в движение самостоятельно. Кроме того, корродированные контакты могут создавать высокое сопротивление реле, не позволяя реле установить хорошее соединение.

Коды индикаторов двигателя, относящиеся к реле стартера на автомобилях с компьютерным управлением:

P0615, P0616

Часть 1 из 4: Проверка состояния реле стартера

Необходимые материалы

Шаг 1: Попытка запустить двигатель . Сделайте это, вставив ключ в замок зажигания и повернув его в положение запуска.

Существует 3 различных звука, которые могут передаваться при выходе из строя реле стартера: щелчок реле стартера, а не включение стартера, громкий скрежет шестерни стартера, остающегося включенным, и медленный звук проворачивания двигателя.

Вы можете услышать один из звуков при выходе из строя реле стартера. Все три звука можно услышать, когда реле стартера расплавило контакты внутри.

Если внутри реле стартера оплавились контакты, то при попытке запустить двигатель вы можете услышать щелчок. Когда вы снова пытаетесь запустить двигатель, он может медленно проворачиваться при запуске. Расплавленные контакты могут удерживать ведущую шестерню стартера в контакте с коронной шестерней после запуска.

Шаг 2: Снимите крышку с панели предохранителей, если таковая имеется . Найдите предохранитель цепи реле стартера и убедитесь, что предохранитель в хорошем состоянии.

Если предохранитель перегорел, замените предохранитель, но не пытайтесь запустить автомобиль, не проверив состояние цепей запуска.

Шаг 3: Посмотрите на батарею и проверьте соединения стойки . Плохое соединение аккумулятора вызывает симптомы неисправности реле стартера.

• Примечание : Если полюса батареи заржавели, очистите их перед продолжением тестирования. Вы можете использовать пищевую соду и воду, смешанные с водой, чтобы очистить батарею от коррозии.Кроме того, вам нужно будет использовать щетку для очистки клемм, чтобы удалить сильную коррозию. Если да, наденьте защиту для глаз.

Шаг 4: Проверьте концы клемм и соединения кабеля с реле стартера и массой корпуса стартера . Незакрепленный конец клеммы указывает на разрыв соединения внутри реле стартера.

Незакрепленные кабели вызывают проблемы с цепью запуска и создают ситуацию, когда запускается не будет.

Шаг 5: Проверьте перемычку на внутреннем реле стартера . Убедитесь, что он не сгорел, и убедитесь, что небольшой провод от замка зажигания не ослаблен.

Часть 2 из 4: Проверка аккумуляторной батареи и цепи реле стартера

Необходимые материалы

Шаг 1: Наденьте защитные очки . Не работайте с аккумулятором или рядом с ним без каких-либо средств защиты глаз.

Шаг 2: Подключите Sun Vat-40 или Ferret-40 к аккумулятору . Поверните ручку и загрузите аккумулятор до 12,6 вольт.

Аккумулятор должен держать заряд выше 9.6 вольт.

Шаг 3. Проведите тест батареи еще раз с помощью Sun Vat-40 или Ferret-40 . Поверните ручку и загрузите аккумулятор до 12,6 вольт.

Аккумулятор должен держать заряд выше 9,6 вольт.

Если батарея показывает напряжение ниже 12,45 В перед нагрузкой на нее, вам необходимо полностью зарядить батарею. Полная зарядка составляет 12,65 вольт, а 75 процентов заряда — 12,45 вольт.

• Предупреждение : Не проверяйте аккумулятор более 10 секунд, иначе аккумулятор может выйти из строя или протечь кислоту. Подождите 30 секунд между тестами, чтобы батарея остыла.

• Примечание : Если у вас нет Sun Vat-40 или Ferret-40, вы можете использовать любой тестер нагрузки батареи.

Шаг 4: Подключите индуктивный датчик . Подсоедините индуктивный датчик (провод усилителя) от Sun Vat-40 или Ferret-40 к кабелю реле стартера.

Это провод от аккумуляторной батареи к реле стартера.

Шаг 5: Попытка завести автомобиль .Повернув Sun Vat-40 или Ferret-40 к себе, поверните ключ в исходное положение и попытайтесь завести автомобиль.

Следите за тем, до какого значения падает напряжение и до какой величины повышается сила тока. Запишите показания, чтобы сопоставить их с заводскими настройками. Вы можете использовать перемычку стартера для обхода выключателя зажигания и проверки его исправности.

• Примечание : Если у вас нет Sun Vat-40 или Ferret-40, вы можете использовать DVOM, цифровой вольт-омметр с индуктивным датчиком (выводом усилителя), чтобы проверить силу тока только на кабеле от батареи к реле стартера. Вы не сможете проверить падение напряжения во время этого теста с помощью DVOM.

Часть 3 из 4: Замена реле стартера

Необходимые материалы

Шаг 1. Припаркуйте автомобиль на плоской твердой поверхности . Убедитесь, что передача
в парке (для автоматов) или на 1 передаче (для МКПП).

Шаг 2: Установите противооткатные упоры вокруг оставшихся на земле шин . В этом случае противооткатные упоры огибают передние колеса, так как задняя часть автомобиля будет приподнята.

Включите стояночный тормоз, чтобы заблокировать задние колеса.

Шаг 3. Установите девятивольтовый аккумулятор в прикуриватель . Благодаря этому ваш компьютер будет работать, а ваши настройки будут актуальными в автомобиле.

Если у вас нет энергосберегающего устройства на девять вольт, ничего страшного.

Шаг 4: Отсоедините аккумулятор . Откройте капот автомобиля, если он еще не открыт, чтобы отсоединить
аккумулятор.

Отсоедините заземляющий кабель от отрицательного вывода аккумуляторной батареи, отключив питание переключателей электрического стеклоподъемника.

Шаг 5: Поднимите автомобиль . Используя напольный домкрат, поднимите под автомобилем в указанных точках, пока колеса полностью не оторвутся от земли.

Шаг 6: Установите опоры домкрата . Стойки домкрата должны находиться под точками крепления.

Опустите автомобиль на домкратные опоры. В большинстве современных автомобилей точки крепления домкратов находятся на сварном шве прямо под дверями по днищу автомобиля.

На внешнем реле стартера:

Шаг 7: Снимите крепежный винт и кабель от реле к стартеру . Обязательно пометьте кабель.

Шаг 8: Открутите крепежный винт и снимите кабель от реле к батарее . Обязательно пометьте кабель.

Шаг 9: Снимите крепежный винт и снимите провод от реле к выключателю зажигания . Обязательно пометьте провод.

Шаг 10: Снимите монтажные болты, которыми реле крепится к крылу или брандмауэру .Снимите реле с кронштейна, если есть кронштейн.

На внутреннем реле стартера:

Шаг 11: Возьмите ходовую часть и пройдите под автомобиль . Найдите стартер на двигателе.

Шаг 12: Отсоедините кабель от реле к аккумулятору . Обязательно пометьте кабель.

Шаг 13: Снимите кабель от корпуса стартера к блоку двигателя . Обязательно пометьте кабель.

• Примечание : Не выбирайте цветовую координацию, так как большинство кабелей к пускателю все черные и могут быть одинаковой длины.

Шаг 14: Отсоедините небольшой провод от реле к выключателю зажигания . Обязательно пометьте провод.

Шаг 15: Снимите крепежные болты стартера . Головки некоторых болтов имеют страховочную проволоку.

Перед снятием болтов вам необходимо отрезать контровочную проволоку боковыми кусачками.

• Примечание : Снимая стартер, будьте готовы к двигателю. Некоторые стартеры могут весить до 120 фунтов в зависимости от типа транспортного средства, на котором вы работаете.

Шаг 16: Снимите стартер с двигателя . Возьмите стартер и поставьте его на скамейку.

Шаг 17: Снимите крепежные винты с реле на стартере . Снимаем реле.

Проверить состояние контактов реле. Если контакты в порядке, вы можете очистить их безворсовой тканью. Если контакты повреждены, вам нужно будет заменить узел стартера.

На внешнем реле стартера:

Шаг 18: Установите реле в кронштейн .Установите крепежные болты, чтобы прикрепить реле к крылу или брандмауэру.

Шаг 19: Установите винт крепления провода от реле к выключателю зажигания .

Шаг 20: Установите кабель и крепежный винт от реле к батарее .

Шаг 21: Установите кабель и крепежный винт от реле к стартеру .

На внутреннем реле стартера:

Шаг 22: Установите новое реле на корпус стартера .Установите крепежные винты и прикрепите новое реле стартера к стартеру.

Шаг 23: Протрите стартер и пройдите с ним под автомобиль . Установите стартер на блок цилиндров.

Шаг 24: Установите монтажный болт, чтобы закрепить стартер . Удерживая стартер, другой рукой установите монтажный болт, чтобы прикрепить стартер к двигателю.

После ввинчивания монтажного болта вы можете отпустить стартер, и он должен оставаться на месте.

Шаг 25: Установите оставшийся набор крепежных болтов . Это полностью закрепит стартер на блоке двигателя.

• Примечание : При снятии стартера, если какие-либо прокладки выпали, вставьте их обратно. Не оставляйте их. Кроме того, если вам пришлось снимать страховочную проволоку с головок болтов, обязательно установите новую страховочную проволоку. Не оставляйте страховочный трос, так как болты стартера могут ослабнуть и выпасть.

Шаг 26: Подсоедините кабель от блока двигателя к корпусу стартера .

Шаг 27: Подсоедините кабель от аккумулятора к клемме реле .

Шаг 28: Подключите небольшой провод от переключателя зажигания к реле .

Шаг 29: Снова подсоедините заземляющий кабель к отрицательной клемме аккумуляторной батареи. Снимите девятивольтовый аккумулятор с прикуривателя.

Шаг 30: Затяните зажим аккумулятора . Убедитесь, что соединение хорошее.

Если у вас не было устройства энергосбережения на девять вольт, вам придется сбросить все настройки в вашем автомобиле, такие как радио, электрические сиденья и электрические зеркала.

Шаг 31: Поднимите автомобиль . Используя напольный домкрат, поднимите под автомобилем в указанных точках, пока колеса полностью не оторвутся от земли.

Шаг 32: Снимите опоры домкрата .

Шаг 33: Опустите автомобиль так, чтобы все четыре колеса были на земле . Вытащите домкрат и отложите его в сторону.

Шаг 34: Снимите противооткатные упоры .

Часть 4 из 4: Тест-драйв автомобиля

Шаг 1: Вставьте ключ в замок зажигания и поверните его в начальное положение .Двигатель должен запуститься нормально.

Шаг 2: Объехать на автомобиле вокруг квартала . Во время тест-драйва обязательно проверьте указатели на наличие каких-либо индикаторов аккумулятора или двигателя.

Если лампа двигателя загорается после замены реле стартера, возможно, требуется дальнейшая диагностика системы запуска или возможная электрическая проблема в цепи переключателя зажигания. Если проблема не исчезнет, ​​попросите одного из сертифицированных технических специалистов YourMechanic произвести замену.

Двигатель ВАЗ 2110 плохо заводится.

Форсунка заведена давно за счет Дж. Недостаточное давление масла в двигателе

Чтобы понять, почему машина плохо заводится на горячем, инжекторном ВАЗ 2110, следует знать, что на этой машине необходимо создать оптимальные условия для работы. В противном случае возможны перебои в работе системы, которые приведут к такому результату.

Холодный заводится хорошо, а на горячем плохой — основные причины

Часто по утрам холодная машина заводится хорошо, а на горячую она не подает ни малейших признаков.В этом случае причин неисправностей много. Устранять их требуется быстро, поскольку они могут стать источниками более серьезных поломок.

Первая причина того, почему машина плохо заводится на горячем, форсунка ВАЗ 2110 зачастую некачественное топливо. Запуск двигателя осуществляется долго, но результата это не приносит. Для устранения такой проблемы следует поменять топливо.

Большое количество присадок не влияет на двигатель:

1. Топливо топливо не соответствует требованиям мотора, поэтому плохо воспринимается.
2. Произошла засорение фильтров неавторизованными присадками. Насос не может подавать топливо в достаточном количестве.
3. Настройки мотора сбиты. Подача горючей смеси в горячем состоянии недостаточна.

Основные технические требования к характеристикам топлива

Характеристики топлива (бензин)	единица измерения	Нормы на автомобильную технику
		экологический класс 2.	экологический класс 3.	экологический класс 4.
Концентрация свинца, не более	мг / дм³.	10	5	0
Концентрация серы, не более	мг / кт.	500	150	50
Объемная доля углеводородов, не более:	процентов
ароматический		не установлен	42	35
олефиновый		не установлен	18	18
Объемная доля бензола, не более	процентов	5	1	1
Массовая доля кислорода, не более	процентов	не устанавливается	2,7	2. 7
Давление насыщенных паров с учетом климатических условий:	кПа
летом		45-80	45-80	45-80
зимой		50–100	50–100	50–100
Впускные клапаны		не установлен	соответствие европейскому бензину для автомобилей

Классы испарения автомобильных бензинов по ДСТУ 4839: 2007

Показатели	Значение для классов испарения
	НО	IN	C / C1 d / d,		E / E 1	F / F 1
1.Давление насыщенного пара, кПа, (ТНП) в пределах	45,0-60,0	45,0-70,0	50,0-80,0	60,0-90,0	65,0-95,0	70,0-100,0
2. Фракционный состав:
при температуре 70 ° С испаряется,% (об.), (В70), в пределах	20,0-48,0	20,0-48,0	22,0-50,0	22,0-50,0	22,0-50,0	22,0-50,0
при температуре 100 ° С испаряется,% (об.), (B100), в пределах	46,0-71,0	46,0-71,0	46,0-71,0	46,0-71,0	46,0-71,0	46,0-71,0
при температуре 150 ° C испаряется,% (об.), (B150), в пределах	75,0	75,0	75,0	75,0	75,0	75,0
конец кипения, ° С, не выше	210	210	210	210	210	210
остаток в колбе,% (об.), не более	2	2	2	2	2	2
3. Индекс посещаемости Steam (IPP)	—	—	с 1.	D 1.	E 1	F 1.
не более (ИПП = 10-ДНП + 7-В70)	—	—	1050	1150	1200	1250

Примечание. Для бензинов классов A, B, C, D, E, F индекс паровых пробок не нормируется.

Часто ВАЗ 2110 Форсунка плохо заводится на горячем, из-за перегрева заправки. Причем двигатель не просто не заводится, а останавливается на ходу. Этот узел охлаждается только через него холодным топливом. При жаркой погоде баланс нарушается. Топливный насос перестает работать.

В этом случае нужно провести следующие действия:

1. Возьмите тряпку и смочите ее в холодной воде.
2. Наденьте сверху на корпус АЗС.
3. Подождите немного и попробуйте завести машину.

Если под рукой нет холодной воды, то машину следует поставить в тень и открыть капот. Как только машина остынет, сразу становится.

Однако следует знать, что перегретый топливный насос подлежит замене, так как он не будет нормально работать в том же режиме.

Причиной того, что машина плохо заводится на горячей, форсунке ВАЗ 2110 может быть датчик положения коленвала.Его выход из строя связан с повышением температуры двигателя. Если это произошло, необходимо срочно заменить его, так как при неисправном датчике машина работать не будет. Это связано с тем, что имеется неверная информация о положении коленчатого вала. В результате подача топливной смеси будет компенсирована.

Заменить этот инструмент можно на станции или самостоятельно с помощью набора отверток.

Если форсунка ВАЗ 2110 плохо заводится на горячую, то этот датчик расхода воздуха проверяется одним из первых.Причина его выхода из строя — негативное окружение. Запуск горячего двигателя вызывает большие затруднения. Даже если машина завелась, мотор работает нестабильно. При нажатии на педаль газа может подниматься или резко увеличиваться обороты.

Это связано с тем, что нарушена пропорция в соотношении: бензин — воздух. Датчик отвечает за регистрацию этой информации.

Если проверка высоковольтных проводов вызывает определенные трудности, то провода проверяются приборами:

Сопротивление этих элементов должно быть 5 Ом.

Стартер

Если плохо для горячего Ваз 2110 Форсунка 8 клапанов, то причина может быть в стартере. Для его нормальной работы устанавливается дополнительное реле. После подключения к стартеру он помогает ему в работе и проблем с установкой двигателя не возникает.

Видео наглядно показывает, где произвести установку такого реле.

Если на ВАЗ 2110 двигатель, работающий на солярке, горячий, то причиной может быть высокое давление бензонасоса.

Произошло следующее повреждение:

1. Изношены втулки и сальники. Благодаря этому есть постоянная подача воздуха. В результате в плунжерной камере не создается нужное давление. Замена втулок и сальников.
2. Отказался датчик давления напора форсунок. Как следствие, происходит изменение угла впрыска топлива.

Газовая система может выйти из строя после небольшого простоя автомобиля. Это связано с тем, что в резервуаре создается избыточное давление из-за расширения газа.В результате нарушается соотношение воздушной смеси и газа. Это создает трудности при запуске мотора в горячем состоянии.

Плохой запуск двигателя ВАЗ2110 на горячую относится к сложным поломкам. Если есть явная причина, устранение производится своими руками. Но это всегда возможно. Часто поломки не лежат на поверхности. Для их установки требуются специальные приспособления.

По какой причине форсунка запускается долго? Проблема может быть вызвана разными причинами, ведь двигатель долго запускается не только на холоде, но и на горячем.Может ли это означать, что время вращения стартера не связано с температурой или нет?

Симптомы

ВНИМАНИЕ! Нашел совершенно простой способ снизить расход топлива! Не верю? Автомеханик с 15 лет тоже не верил, пока не попробовал. А теперь на бензине экономится 35000 рублей в год!

Примерное время, представляющее долгое время, в течение которого двигатель запускается — 5 или 8 секунд. В первые секунды обязательно наблюдается веточки.работа ДВС. Порой кажется, что мотор работает только на двух цилиндрах, а не на четырех.

Если перед заводом нажать акселератор, то старт будет быстрее. Но при этом увеличится расход топлива и время прогрева двигателя до нормальных оборотов. Еще один неотделимый спутник этой ситуации — черный выхлоп.

Очевидно, черный дым из глушителя прямо говорит о том, что топливо полностью не израсходовано, осталось в цилиндрах.

Диагностика

Итак, чтобы определить конкретную причину длительного запуска инжекторных боксов, стоит начать с качественной диагностики. Обычно проверяют компрессию в цилиндрах. Его значения должны быть в пределах 12 атм, чтобы это считалось нормой. При этом отклонений между этими показателями в каждом из цилиндров быть не должно (максимум — 1 атм).

Затем свечи заменяются. Это повлияет на двигатель, и теперь он начнет запускаться намного быстрее.Однако, если с мотором не все в порядке, то нормальное время пуска продержится всего 1-2 дня.

Следовательно, следует также провести диагностику высоковольтных проводов. Диагностика позволит выяснить, нет ли пробоя в кабелях, что хорошо заметно при исходящей искре в ночное время. Делается это следующим образом: машина заводится в темноте, при этом нужно следить, на чем пробивается искра.

Для проверки нужно также обнажить катушку зажигания. Многие опытные водители так поступают: устанавливают вместо родного модуля заведомо хороший и новый, потом проверяют запуск двигателя несколько дней.Если все в норме, запуск не долгий — значит, все дело в катушке (катушке зажигания).

Если изменений нет, проверка продолжается. На этот раз следует проверить все фильтры, в том числе и воздушные. Далее — проверка и замена всех датчиков и регуляторов. Особое внимание обратите на ДМРВ.

Следующий этап: Тестирование различных соединений, проверка проводки на предмет хорошего контакта, подметание масс и промывка дроссельной заслонки.

Если что-то снова изменится, рекомендуется проверить реле вентилятора.Часто из-за этого возможны аналогичные проблемы с запуском в инжекторе. Проверить реле удастся отсоединить провод от регулятора температуры, установленного на термостате.

Вентилятор после этих действий должен включиться. Однако после измерения значения сопротивления на нагревательном двигателе система может выдать данные о низкой температуре, хотя внутри двигателя явно больше 90 градусов. Почему такая разница? Оказывается, вполне может быть глючный, который почему-то раньше не тестировался.Он должен показывать реальную температуру охлаждающей жидкости, иначе в системе начнется хаос, и неудивительно, что двигатель запускается так долго.

О Джухте

Вообще, датчики температуры силового агрегата — это важнейшие регуляторы инжекторного двигателя. Их на нем двое. Один расположен непосредственно на GBC, он отдает температуру щитку прибора.

Второй находится в термостате и выдает данные о температуре уже блоком питания.По результатам результатов регулирует подачу топлива — на холодный двигатель подает топлива больше, а на горячий — меньше. Кроме того, это СЛОВО регулирует воз, влияет на воспламенение ТВС, вентилятор включается, если температура жидкости поднимается выше 100 ° С.

Очевидно, что при неисправных ДРП будут наблюдаться затруднения в работе мотора. Однако это касается того Джу, который передает информацию прямо в блок. Например, если Джу глючит, он выдаст ложные значения насчет холодного мотора, хотя он уже весь камвольный.Подача топлива в цилиндры увеличится, поскольку она обеспечивается системой. Предположим, вы долго ходили, потом остановились, пошли в магазин. Теперь запуск силового агрегата вызовет явное неудовольствие, так как он будет запускаться очень долго из-за сбоев данных и перенасыщения.

При этом узов, отвечающий за возгорание ТВС, явно омолодился. В результате топливо будет интенсивно испаряться, а концентрация бензина в ТВС будет настолько высокой, что смесь с трудом воспламенится из-за небольшого количества кислорода.

Выше было сказано, что при нажатии на педаль акселератора время запуска заметно уменьшится. Теперь становится понятно, почему это происходит. Нажимая на газ, мы добавляем в телевизоры кислород, и топливо быстрее воспламеняется.

Таким образом, заменив неисправный DPT, можно решить не только проблему с долговечным двигателем, но и другие трудности, связанные с процессом работы двигателя и его системой охлаждения. Мотор после замены неисправного ДВТ прибавит устойчивости, подхвата и мощности.

Порядок замены DPET и ГРМ

Порядок замены DRP может отличаться в зависимости от модели автомобиля. На ВАЗе для обработки процесса нужно подготовить несколько инструментов, в том числе обязательный набор ключей гаечных.

По классическому сценарию теплоноситель слить придется, иначе замену ДРП нельзя назвать правильной. Хотя есть несколько вариантов замены, не подразумевающих сток.

Как упоминалось выше, один из DPE находится в термостате.Он там прикручен сбоку. Второй находится чуть ниже, завернут в GBC.

Немного о сроках замены Дж. Если речь идет о регуляторе, который идет к стрелке, то он подлежит замене в тот самый момент, когда значения температуры сбиты. Проверить это несложно: например, на холодном двигателе Стрелка охлаждающей жидкости ищет красную зону или просто ходит. Это ошибка, и она требует исправления, то есть замены датчика.

В некоторых случаях бывает, виноват не сам регулятор, а проводка или контакт. Надо все проверить, и только после решения — менять или нет. Проверить проводку также несложно: отсоединяются провода, отсоединяются провода, включается зажигание и проводится замыкание на массу. Если стрелка заедает, значит с проводкой все в порядке.

Второй Дуз меняют, если некорректно работает сама машина.Например, на холодном моторе обороты не поднимаются, а на горячем доходят значения 1500 об / мин. О неисправности DPet № 2 можно судить по охлаждающему вентилятору, который еще рано включать или нет.

Снятые с производства регуляторы температуры проверить проще всего. Их необходимо погрузить в нагретую до определенных значений кипяченую воду, затем подключить омметр для измерения сопротивления, поступающего от Дж.

Устройство любой машины сложно. Отечественные модели не исключение.У автомобиля ВАЗ, как и у других, возможны непредвиденные поломки. Чаще всего они приводят к неправильной работе всех механизмов, а иногда и вообще к отказу от них. Некоторые автовладельцы сталкиваются с проблемой — заводится форсунка ВАЗ 2110 8 клапанов, крутится стартер. Причины поломки и ремонта будут рассмотрены ниже.

Часто такая проблема возникает из-за пришедшего в негодность аккумулятора. Однако если аккумулятор полностью заряжен и находится в хорошем состоянии, то поломка с этим не связана.

Причины

Почему не завести ВАЗ 2110? Причиной этого может быть неисправность:

1. Топливный насос
2. Датчики коленвала и распределительного вала
3. Свечи зажигания
4. Катушки зажигания.

Причины считаются, но как их устранить? Об этом ниже.

Топливный насос

Если аккумулятор заряжен и исправен, а мотор плохо заводится, то начинайте проверку от бензонасоса. Если он перестал работать, значит мотор не получает бензина в необходимом количестве, поэтому запуск невозможен.

Для проверки нужно проверить искру в свечах зажигания. Если есть искра, то проблему нужно решать после замены бензонасоса.

Замена бензонасоса производится следующим образом:

1. Нужно отсоединить минусовую клемму АКБ.

2. Затем откручиваем крышку топливного насоса.

3. На следующем этапе Вам необходимо демонтировать разъемы с помпы.

4. Теперь появился свободный доступ к устройству.Необходимо ослабить хомут топливопровода.

5. На этом этапе вам понадобится ключ. Здесь нужно открутить трассу, но до этого нужно давить. После демонтажа рекомендуется также заменить уплотнительные кольца на топливных магистралях.

6. Выкрутите болты уплотнительной крышки в количестве 8 шт. А потом удалите.

7. Теперь нужно снять неисправный топливный насос и установить новый в обратном порядке.

Не запускается на прогретом моторе

Если ВАЗ 2110 горячий, то проблема, скорее всего, связана с форсунками.Чтобы проверить, вы должны попробовать двигатель. Если при этом закручивается стартер, топливный насос работает, а свечи заполняются, значит, забиты форсунки. Их нужно промыть. Однако сначала нужно снять форсунки. Вот инструкция:

1. Для начала нужно демонтировать форсунки. Для этого дождитесь остывания мотора, затем отсоедините разъемы бензонасоса;
2. Запустите двигатель и повторяйте, пока не перестанет реагировать на поворот ключа.Так вы сможете снизить давление в системе;
3. Снимите минусовую клемму с АКБ, а также пандус нужно отсоединить патрубки и разъемы;
4. Демонтировать впускной коллектор вместе с дроссельной заслонкой и форсункой;
5. Теперь можно приступить к снятию топливной рампы вместе с форсунками;
6. Нужно отсоединить крепления и демонтировать форсунки.

Моечные форсунки:

1. Прежде всего необходимо снять резиновые кольца.Тогда лучше всего на их место установить новые;
2. Теперь нужно очистить форсунки, а также воронкообразные поверхности;
3. Далее необходимо смоделировать работу форсунок в двигателе, подключив 2 провода от АКБ, а также кнопку;
4. Для промывки форсунок нужно приготовить очищающую жидкость, которую можно заливать в цилиндр для чистки карбюраторов. Его необходимо подключать к патрубкам максимально плотно и герметично;
5. Теперь нужно подать инструмент для промывки и нажать на кнопку.Так следует продолжать до тех пор, пока жидкость из распылителя не станет равномерной. После этого процесс можно считать завершенным.

Immentable двигатель не запускается

Что делать, если ВАЗ 2110 плохо заводится? Если при этом закручивается стартер, аккумулятор исправен, но запуск все равно не происходит, необходимо обратить внимание на свечи зажигания.

Что делать? Свечи нужно открутить, а потом подогреть и установить.После этого запустить мотор. Если он становится, значит проблема в неисправных свечах. Если проблема не уходит, то нужно обращаться в СТО, так как устранить такую ​​неисправность не удастся. Нужна диагностика.

Двигатель запускается и глохнет

Некоторые владельцы ВАЗ 2110 Форсунка 8 клапанов тоже сталкиваются с такой проблемой, что двигатель заводится и сразу глохнет. При этом, как правило, загорается лампочка на панели приборов с восклицательным знаком.Это говорит о том, что необходима замена стартера, так как он пришел в негодность.

Процесс замены:

1. Для удобства демонтажа лучше всего снять корпус воздушного фильтра, а также необходимо отсоединить минусовую клемму с АКБ;
2. Теперь есть свободный доступ к стартеру. Необходимо отсоединить разъем тягового реле
3. Ключом на 13 нужно открутить провод с плюсовой клеммы стартера, после чего отсоединить провод

4. Теперь нужно открутить 3 болта крепления, после чего снять старый стартер и установить новый.

Выход

Как выяснилось, проблема в том, что на автомате ВАЗ 2110 Форсунка 8 клапанов не заводится — не так страшно, как может показаться на первый взгляд. Для ее устранения необходимо лишь выявить причину неисправности и устранить ее.

.
Спрашивает : Баранов Иван.
Суть вопроса : Автомобиль ВАЗ-2112 не заводится на морозе? Что делать?

Добрый день, у меня ВАЗ-2112 2005 года выпуска, с двигателем 16 клапанов.А не так давно у меня начались трудности с ее запуском. При этом он может просто взяться за дело, а иногда и с трудом. Подскажите в чем может быть дело?

Причины в том, что после ночной стоянки автомобилисту сложно запустить двигатель — может быть много. Это касается и тех ситуаций, когда машину с вечера завели без дефектов, а с самого утра проблема, как говорится на лицо.

Следующие две вкладки изменяют содержимое ниже.

Всю жизнь был окружен автомобилями! Сначала в деревне я уже в первом классе на тракторе в поле, потом была Ява, после копейки. Сейчас я учусь на третьем курсе «Политеха» автомобильного факультета. Осуществляем автослемер, помогая ремонтировать авто со всеми вашими друзьями.

В этой статье мы разберем, какие самые основные причины влияют на непростой запуск ВАЗ-2112 с холодным двигателем и как их быстро решить.

На видео выше показан стандартный пример того, как ВАЗ-2112 не заводится на морозе.

Принцип запуска

Чтобы узнать, почему двигатель не запускается, необходимо точно знать порядок его работы. В основе запуска двигателя, который зависит от системы зажигания и топливно-воздушная смесь, которая подается в определенных пропорциях. Поэтому, если некоторые из этих компонентов не работают должным образом, запуск становится затруднительным или просто невозможным.

Основные причины

Среди всех причин, по которым запуск двигателя может быть затруднен, можно выделить основные, которые выделены при плохом запуске холодного двигателя:

• Аккумулятор с низким уровнем заряда

  — Эта причина чаще всего встречается в холодное время года, когда температура окружающей среды значительно ниже 0 градусов по Цельсию. Так как в таких условиях посаженная машина может очень быстро потерять заряд. Решить эту проблему можно обычной заменой аккумулятора на новый или периодическим обслуживанием старого для его подзарядки.

  На редакционной машине сидела батарея. Правда, это была 8-ми клапанная ВАЗ-2112. Но суть та же.

• Осматривая систему зажигания дополнительно, обратите внимание на состояние отдельных катушек и свечей зажигания . Проверьте их на наличие трещин и видимых следов износа.Также обратите особое внимание на состояние рабочей поверхности свечей, так как их состояние может многое сказать.

  Порядок демонтажа не имеет значения.

• Проверить давление в топливной рампе, как правильно делать.

  Фактически рампа находится под давлением

• Хотя и не является основным, но может быть причиной запуска двигателя. .

  Дроссельная заслонка до и после очистки

• Фильтр воздушный и ДМРВ
  — воздушный фильтр. Он должен быть чистым, чтобы вся необходимая воздушная масса ушла в цилиндры и смешалась с необходимым количеством топлива. Что делать, если.

  Подключаем щупы измерительного прибора: красный к желтому, а черный к зеленому (на массе датчика).

Недостаточное давление масла в двигателе

Эта причина характерна для холодного двигателя, так как загустевшему маслу при недостаточном давлении намного сложнее пробить основные узлы и агрегаты двигателя. В этом случае можно заметить. Однако, как показывает практика, такие проблемы встречаются нечасто.

Как можно сделать так, чтобы проблемы с запуском двигателя на холоде не были редкостью и послужили этому разные причины. Отсюда следует от наименее сложного к наибольшему. Так как даже незначительная проблема в маленьком узле может послужить отказом в запуске всего двигателя.

Как легче простудиться зимой

Совет! Для того, чтобы запуск двигателя в холодное время года был значительно проще, советуем установить на автомобиль сигнализацию в автозапуске.

Каждый раз нагревается. Расход топлива пострадает, но вероятность попасть в сильный мороз вырастет

Если температура опускается ниже 20 градусов с минусом, можно настроить автоматический запуск двигателя каждые три часа. Это позволит не только сидеть зимой в теплой машине, но и не даст много крохотного масла при сильных ночных морозах, что, безусловно, благоприятно скажется на состоянии мотора в целом.

Среди существующих причин, по которым двигатель не запускается, необходимо выделить несколько:

1. Разряженный аккумулятор.Эта частая причина обычно встречается зимой, когда температура воздуха намного ниже нуля. В таких условиях слабый автомобильный аккумулятор очень динамично теряет остаточный заряд. Вы можете решить эту проблему быстро. Батарею нужно поменять на новую или хорошо зарядить старую.
2. Топливный насос. При нормальном запуске от АКБ машина все равно не заводится. Вторая причина появления проблемы — подъем в бензонасосе. Двигатель вашего автомобиля может не запуститься из-за отсутствия бензина в топливной системе.Это может быть связано с неработающим топливным насосом, подающим топливо из бензобака. Проверить эту неисправность достаточно просто. Если в свечах есть искра, но двигатель не запускается, то причиной простоя является топливный насос.
3. Датчики. Следующей, не менее частой причиной может быть раздача датчиков коленвала Vala .. Эти устройства похожи, но расположены они в разных местах: сверху и снизу автомобиля. Если аккумулятор полностью заряжен, а заправка в порядке, то нужно проверить состояние датчиков.Диагностировать состояние датчиков можно на сотне или самостоятельно. Проверьте, есть ли искра в свече при включении зажигания. Если искры нет, причина может быть в неработающем датчике.
4. Свечи. Они отвечают за подачу искры, необходимой для воспламенения топливно-воздушной смеси. Свечи с постоянными нагрузками выходят из строя, загрязняются, накрываются нагаром. Поэтому нужно проверить их состояние, убрать ворс и сполоснуть. Но лучше на время проверки заменить их на новые.Если двигатель завелся, то оставьте их на месте. Если нет, продолжайте поиск проблемной области.
5. Сигнализация. В некоторых случаях бывает, что на неисправную сигнализацию влияет работа системы зажигания. Если в предыдущих элементах автомобиля причина поломки не обнаружена, нужно отметить эту опцию. Причина, по которой машина плохо заводится, редко связана с сигнализацией, но все же стоит проверить.
6. Газораспределительный механизм. Самостоятельно диагностировать инжекторный ВАЗ-2110 сложно, поэтому лучше, если эта работа будет выполнена специалистами СОСТ на необходимом оборудовании.Во избежание неисправностей газораспределительного механизма не заливайте топливо в топливо с низким октановым числом. Лучший вариант для ВАЗ-2110 с инжектором — это АИ-95, на крайний случай АИ-92.
7. Зажигание. Возможно, в вашей машине просто загорелось зажигание, из-за чего она плохо заводилась. В этом случае неисправностью будет раннее или позднее возгорание, появившееся из-за вибрации. Со временем крышка траверса на автомобиле немного поворачивается, в результате чего искра подается неравномерно.Это приводит к неполному сгоранию топлива в цилиндрах, и двигатель начинает балансировать. Избавиться от этой проблемы можно, повернув крышку траверса против часовой стрелки.

Что такое реле бензонасоса ВАЗ-2110.

Как использовать с будильниками

Из статьи вы узнаете о том, что такое реле бензонасоса ВАЗ-2110. Следует сразу отметить, что разница между карбюратором и системой впрыска колоссальная. Первый работает из-за разницы давления в атмосфере и внутри двигателя, а второй — из-за большого количества электронных компонентов.А за двигатель отвечает немалое количество датчиков и исполнительных механизмов. Но обо всем — подробнее. Для начала стоит задуматься, какой бензонасос входит в десятку лучших, а также для чего он нужен.

Конструкция топливного насоса

Фактически, это электродвигатель, работающий от постоянного тока. Он имеет обмотку возбуждения на роторе и обмотку статора. Ротор снабжен специальными щетками из графита. Но самое главное — этот двигатель приводит в действие насос особой конструкции, который перекачивает бензин.Следовательно, вся система в целом способна создавать некоторое давление топлива в трубопроводе. Для запуска всей постройки есть реле запуска бензонасоса ВАЗ-2110. Он находится в ногах пассажира, на отдельном блоке. Здесь же можно найти предохранитель, защищающий силовую цепь. Кроме того, датчик уровня бензина в баке также выполнен в едином блоке с помпой. Самые распространенные поплавковые датчики давления или ультразвуковые датчики на автомобилях, а особенно десятки, не используются.

Десятки работы топливной системы

Итак, с чего же начать, садясь в машину? Правильно поверните ключ в замке зажигания и подождите несколько секунд, пока «что-то сзади не перестанет гудеть». Некоторые даже не задумываются о том, что выпускается для звуков. И это работает мотор насоса. Ведь при выключении зажигания реле бензонасоса ВАЗ-2110 замыкает цепь, и подает питание на мотор. Следовательно, давление в топливной системе начинает накачиваться.Без впрыска не может работать система впрыска. Когда он достигает рабочего значения, двигатель перестает вращаться. И когда оно падает ниже минимального значения давления, на двигатель подается питание, и давление снова нагнетается. Следовательно, бензонасос работает не постоянно, а циклически, это зависит от давления в топливной рампе.

Несколько идей, которыми пользуются автомобилисты

А теперь нам нужно поговорить о безопасности автомобиля. Конечно, даже если это старая десятка, жаль.А в случае банальной кражи хозяин опускает руки. Но иногда это спасает даже самую простую сигнализацию, которая блокирует жизненно важные электрические цепи автомобиля. В частности, с помощью силового выхода автосигнализации можно разомкнуть силовую цепь реле бензонасоса ВАЗ-2110. Инжектор в этом случае просто не пойдет, так как давление в рампе не повышается. Также есть возможность разомкнуть цепь питания всего электронного блока управления. Другими словами, при включении зажигания (при условии, что машина не снята с охраны) вы не услышите характерного «гудения» из задней части машины.

Вывод

По сути, реле бензонасоса ВАЗ-2110 представляет собой простое электромеханическое устройство. Он служит для питания главного жизненно важного органа системы впрыска форсунок — насоса, перекачивающего топливо в рампу. Заменить его несложно, только восстановлению не подлежит. Благо цена вполне приемлемая — в среднем 80 руб. Но самое главное из всего вышеперечисленного то, что реле можно использовать немного «для других целей», а именно для защиты от злоумышленников.Даже если у вас нет сигнализации, достаточно установить секретную кнопку, которая будет управлять подачей питания на электромагнитное реле. Конечно, о его существовании должны знать только вы.

Схема подключения реле стартера втягивающего. Что делать, если при запуске автомобиля стартер не крутит и не щелкает реле втягивающего устройства. Назначение и принцип действия реле стартера

За успешный запуск двигателя отзывается. Ситуация, когда нет реакции на поворот ключа в замке зажигания, знакома многим автолюбителям.Под капотом гудение электродвигателя, сухие щелчки, да и вообще царит тишина. Результат один — машина не запускается.

Можно сказать, что неисправна только одна деталь, выполняющая одновременно две функции:

• Цепь стартера главного электродвигателя замкнута, что приводит к вращению его ротора.
• Создает усилие на вилке, движущейся по валу ротора Benindix. Шестерня Bendix входит в зацепление с шестерней маховика двигателя и передает крутящий момент от электродвигателя на коленчатый вал.

В дальней дороге не всегда можно воспользоваться услугами ремонтной мастерской или вызвать на помощь экспертную бригаду специалистов. Вы должны справиться со своими собственными. Чтобы не оказаться в полной беспомощности, необходимо изучить принцип работы стартера и втягивающего реле и их устройство. Начнем по порядку.

Конструкция стартера

Блок, используемый для запуска двигателя автомобиля, по сути, представляет собой компактный и мощный электродвигатель, конструкция которого дополнена несколькими специфическими деталями: ), необходимый для передачи крутящего момента от электродвигателя на коленчатый вал коленчатого вала ДВС.

Втягивающее реле Приведем в действие вилку и замыкающую электрическую цепь, по которой ток идет на обмотку электродвигателя. Он, как и заглушка, установлен на передней крышке.

Передача крутящего момента на Бендикс может осуществляться напрямую или за счет увеличения крутящего момента планетарного редуктора, который установлен в основном корпусе узла, его передней или задней крышке.

Схема втягивающего реле стартера

Устройство реле стартера

Конструкция узла довольно проста. Внутри металлического корпуса находятся:

1. Сердечник, который еще называют якорем или ротором. Сердечник изготавливается из магнитного или намагниченного сплава либо представляет собой стальной стержень с обмоткой.
2. Приводной стержень закреплен на сердечнике.
3. Якорь с возвратной пружиной.
4. Походная штанга с расположенной на ней контактной пластиной.
5. Шпунты сжатия и возврата контактной пластины.
6. Втягивающая обмотка.
7. Удерживающая обмотка.
8. Задняя крышка реле из диэлектрического материала, чаще всего из пластика.
9. Проходящие через крышку болты с контактными пластинами, расположенными на их внутренних концах. От одного из этих болтов ток подводится к отводящей и удерживающей обмоткам.
10. В некоторых случаях есть один или два дополнительных вывода для подачи напряжения на обмотку.

Монтажный узел крепится винтами или болтами к передней крышке (маска .) Стартер.

Принцип работы стартера и втягивающего реле

От описания устройства перейдем к принципам его работы. В тот момент, когда вы поворачиваете ключ в замке зажигания, происходит следующее:

• Замыкать клеммы контактной группы. Ток подводится к болтам контактных пластин, а через них — к обмоткам.
• Сформированное на обмотках электромагнитное поле перемещает сердечник в направлении задней крышки.
• Сердечник натягивает конец вилки, закрепленный в стартовой маске. Вилка перемещается по бендиксу (муфта откидная , ) Находится на валу электродвигателя главного стартера.
• Bendix находится в зацеплении с пологой головкой коленчатого вала.
• Замыкающий стержень под давлением на него смещается назад и подводит контактные пластины.
• Ток идет на обмотку основного электродвигателя. Якорь вращается и приводит в движение коленчатый вал ДВС.
• После остановки напряжения детали узла под действием возвратных пружин возвращаются в исходное положение.

При выводе узла стартер перестает нормально работать и возникают проблемы с запуском двигателя автомобиля. Среди возможных неисправностей:

• Механическое повреждение.
• Обрыв в обмотке.
• Горение или разрушение закрывающих пластин.

Немного изучить устройство и понять, как работает механизм.Желательно научиться выявлять и устранять поломки.

Втягивающееся реле стартера. Устройство и принцип работы. Видео:

Признаки неисправности втягивающего реле стартера

Проведите диагностику и ремонт при появлении первых тревожных симптомов. Это значительно снизит стоимость ремонта и позволит избежать серьезных неприятностей. Перечислим основные симптомы:

• Стартер крутит корень, коленвал не вращается.
• Замки раздаются в зоне реле, но электродвигатель не работает.
• Двигатель запустился, но Bendix не выходит из зацепления с маховиком коленчатого вала.
• Реакция на поворот ключа в замке зажигания или нажатие кнопки «Старт» полностью отсутствует.

Существует ряд основных причин срабатывания реле втягивающего стартера.

Возможно, они являются источником возникших проблем.

Как снять втягивающее реле?

Не пытайтесь искать и устранять неисправности прямо на машине.Сделать это намного проще, полностью разобрав стартер. Для этого придется:

• Отключить аккумулятор, сняв с него клеммы. В противном случае во время работы может произойти короткое замыкание, в результате чего выйдет из строя аккумулятор и другие электрические компоненты.
• Отсоедините проводку от реле втягивания.
• Переверните болты, которыми стартер крепится к двигателю автомобиля, и снимите деталь.

Только после этого можно переходить к диагностике, снятию, ремонту или замене интересующего вас узла.Первая проверка выполняется без предварительной разборки. Для его исполнения:

• Ток с плюсовой клеммы АКБ поступает на контакты втягивающего реле.
• С помощью провода наведен корпус ( масса ) с минусовой клеммой АКБ.

Когда все в порядке, электродвигатель начнет вращаться, и Бендикс двинется вперед. При отключении напряжения электродвигатель останавливается и муфта возвращается в исходное положение.Но могут быть и другие варианты:

1. Электродвигатель работает, Бендикс продвинутый, но обратно не возвращается.
2. Bendix переключается, но электродвигатель не включается.
3. Реле щелкает или вообще не работает. Бендикс неподвижен. Стартер не крутит.

Но это все симптомы, и необходимо выявить причины неисправностей. Для их поиска нужно разобрать реле, открутив болты крепления крышки и аккуратно отсоединив шток от вилки.

В некоторых случаях это можно сделать, только полностью сняв переднюю крышку.

Проверка втягивающего реле стартера. Видео:

Как проверить реле втягивающего устройства стартера?

Причиной того, что муфта не возвращается в исходное положение, являются механические поломки — повреждение штока, сердечника, возвратных пружин. Товар однозначно подлежит замене. В остальных случаях вы можете продолжить проверку и попытаться вернуть потерянную работоспособность узла. Проверка втягивающего реле стартера выполняется в несколько этапов:

1.Подключите клеммы обмоток и контактные пластины к плюсу аккумулятора, а корпус реле относитесь к минусу. Род движется? Переходите к следующему этапу диагностики.

2.
С помощью мультиметра измерьте сопротивление между контактами обмоток. В сети выложено много видео, где показано, как производятся подобные измерения. Их авторы все делают в принципе правильно. Сразу забудьте, что параметры сопротивления в зависимости от модели стартера разные.

В поисках точных показателей необходимо изучить техническую документацию.

Если нет доступа к достоверным данным, то придется исходить из того, что не должно быть обрыва или сопротивления более 10 Ом.

Восстановить обмотки самостоятельно, и даже в полевых условиях не получится. Обязательно понадобится новая запчасть. Но если показатели сопротивления в норме, проверяйте.

3. Подключите шнуры мультиметра к клеммам питания реле.Вставляем и растушевываем до конца сердцевины. Показатели не должны существенно отличаться от тех, что получаются при измерении сопротивления на удерживающей обмотке. Разница в показаниях говорит о повреждении контактных пластин.

В последнем случае можно попробовать разобрать узел и почистить контактные пластины. Для этого как минимум следует разобрать конструкцию детали.

Ремонт втягивающего реле стартера своими руками

Ремонт своими руками требует определенных навыков.За работой не нужно ухаживать, ни опыта, ни необходимого инструмента не стоит. Собственно говоря, установка новой детали всегда предпочтительнее, чем ремонт вышедшей из строя.

Но иногда другого выхода просто нет. Например, если поломка произошла в дороге, вдали от магазинов запчастей.

Если вы решитесь на ответственный шаг, вам придется предварительно удалить грязь с поверхности узла, используя жесткую щетку и тряпку, смоченную в керосине, Уайт-спирите и т. Д.После этого выполняется внешний осмотр для справки с устройством корпуса реле.

Вот еще полезная информация.

Как разобрать втягивающее реле стартера?

Эксплуатировать переплавленный корпус нет смысла. Это сложная процедура с непредсказуемым результатом. Но если производитель предусмотрел возможность вскрытия втягивающего реле, закрепив его заднюю крышку отдельными винтами или гайками на клеммах питания, то доступ к контактным пластинам не будет серьезной проблемой.Достаточно открутить крепления и поднять крышку ножом или отверткой.

Очистка контактов и замена отдельных деталей

После снятия крышки вы можете оценить состояние контактных пластин. Нагар или окисление следует удалить наждачной бумагой. Поврежденные пружины, если таковые имеются, можно попробовать заменить, соблюдая подходящий размер и характеристики. Подбор пружин очень сложен. Измерять нужно не только габариты, но и развиваемое усилие.Сделать это, не имея в своем распоряжении специального оборудования, не получится.

Закончив ремонт, установить крышку на место, смазав место соединения герметиком, зафиксировать и перепроверить. Убедившись, что все параметры в норме, устанавливаем реле на стартер и производим финальную сборку.

Если говорить на совесть, давно этого ремонта мало. Пластины со временем выдуваются, истончаются и больше не могут обеспечивать надежный контакт. Еще раз отметим, что такие работы уместны только в тех ситуациях, когда нет доступа к запчастям.В остальных случаях правильным решением становится замена реле втягивающего стартера на новую и заведомо хорошую деталь.

В этой статье мы расскажем, как проверить реле втягивающего стартера на предмет выявления неисправностей и рассмотрим способы их устранения.

Автомобильный стартер — тяговый электродвигатель, за счет которого коленчатый вал раскручивается для дальнейшего пуска силовой установки.

Расщепление производится с помощью шестерни, установленной на роторе стартера, который на момент пуска имеет зубчатую передачу со свадьбой маховика.

Но зацепление между шестерней стартера и маховиком необходимо только до запуска силовой установки.

Если бы зацепление было постоянным, стартер вышел бы из строя очень быстро.

Таким образом, в конструкцию последнего входит втягивающее реле, через которое шестерня стартера вводится в зацепление шестерни стартера с маховиком при пуске двигателя и выводит его из зацепления после пуска.

Реле втягивающее совмещено с реле стартера, при этом конструктивно это устройство не сложное, что обеспечивает его надежность в работе.

Но нет ничего вечного так, и выходить из строя тоже может, хотя бывает нечасто.

Неисправностей, которые могут возникнуть с этим элементом, не так много, но если они возникли, часто запустить мотор либо невозможно, либо очень сложно.

Неисправности, которые могут возникнуть с реле втягивания:

• Износ его элементов;
• Прогорание контактных пластин, установленных в крышке корпуса;
• Обрыв или горение катушек реле обмоток;
• Поющий якорь.

К появлению данных неисправностей могут привести:

1. В пуск стартера при пуске;
2. Слабые скорости стартера, которые не могут вращать маховик;
3. Продолжение работы даже после запуска двигателя.

Конструкция втягивающего реле

Чтобы понять, как определить неисправность для запуска, нужно разобраться с конструкцией и принципом работы втягивающего реле, а также реле стартера, так как они размещены в одном корпусе .

Итак, есть корпус, внутри которого установлены две катушки — втягивающая и удерживающая.
С одной стороны, корпус прикрыт крышкой из эбонита или пластика. На этой крышке снаружи установлены три клеммы для подключения проводки.

Одна из клемм предназначена для подключения «плюсового» провода от аккумуляторной батареи, вторая — для подачи электроэнергии на электродвигатель стартера, а третья — для подключения реле к замку зажигания.

На внутренней стороне крышки расположены две контактные пластины плюсовых клемм.

Принципиальная схема.

Внутри корпуса с катушками находится закрепленный с одной стороны якорь и шток реле стартера.

С внешней стороны анкер делается за ушко, которое он соединяет с вилкой на Bendix с шестерней.

Принцип работы

Все это работает так: при неработающем двигателе якорь втягивающего реле вырывается из корпуса за счет воздействия на него пружин. Эта же пружина удерживает вилку Bendix с шестерней в положении, когда зацепление не выполнено.

Когда вы поворачиваете ключ зажигания в положение запуска, сначала срабатывает втягивающее реле.

Электроэнергия, подводимая к катушке втягивающего реле, обеспечивает появление магнитного поля внутри корпуса.

Это поле воздействует на якорь, и он, преодолевая силу пружины, входит внутрь корпуса, после этого катушка втягивающего устройства выключается и перестает создавать магнитное поле, но удерживающая катушка удерживает свое магнитное поле в ящике. должность.

В то же время якорь тянет за вилку, и это, в свою очередь, перемещает вперед Bendix на валу ротора, и шестерня входит в зацепление с венцом маховика.

Якорь, входя внутрь корпуса, толкает шток реле стартера и, сдвигаясь, замыкает контактные пластины плюсовых выводов.

Электроэнергия от аккумуляторной батареи поступает на щетки электродвигателя стартера, и ротор начинает вращаться. А поскольку шестерня в зацепление уже вошла, ротор начинает вращать маховик.

После запуска силовой установки и поворота ключа на замке зажигания питание на удерживающую катушку прекращается, магнитное поле пропадает с нее и якорь под действием пружины выходит из корпуса.

При этом он отображает бендикс через вилку, и перестает воздействовать на шток реле. Тот в свою очередь вылетает, размыкаются контактные пластины, и стартер полностью отключается.

Неисправность

Выявить неисправности тягового реле не так уж и сложно.Следует отметить, что срабатывание срабатывания сопровождается щелчком — это результат натяжения якоря и введения зубчатой ​​передачи.

Когда ключ припаян, этот щелчок хорошо слышен. Итак, отсутствие щелчка может свидетельствовать о поломке катушек, отсутствии питания, высокомерном якоре в одном положении.

Если при повороте ключа зажигания слышен щелчок, но сам стартер не запускается или запускается, но может очень медленно крутиться, это может сигнализировать о горении контактных пластин.

Продолжение работы стартера после пуска силовой установки будет сопровождаться характерным гудением.

Возможно, что якорь заклинило в привлекательном положении, и он не может вернуться обратно, поэтому он держит шестерню Бендикса в зацеплении и продолжает замыкать контактные пластины.

Проверка реле втягивающего

Проверить работоспособность этого пункта не так уж и сложно. И даже снять его можно, не снимая стартер вместе с автомобилем.Например, возьмем автомобиль ВАЗ-2110.

Итак, на этой машине не работает стартер. Для начала нужно проверить идущую к нему проводку на наличие обрыва.

Если с проводкой все в порядке, нужно знать, срабатывает ли вообще тяговое реле.

Для этого вы можете попросить кого-нибудь повернуть ключ зажигания и прислушаться к себе, если будет щелчок спускового крючка. Если он отсутствует — он неисправен и его нужно поменять.

Если часы есть, но сам стартер не крутит — возможно, реле не срабатывает из-за подгорания контактных пластин.

Проверьте, возможно ли это, используя обычную отвертку. Реле отключает вывод, идущий от замка зажигания.

С помощью мультиметра можно проверить напряжение, которое идет на стартер, но он скорее даст понять, проблема в стартере или в проводке и аккумуляторе.

Для этого мультиметр подключается к плюсовой клемме втягивающего реле, на которую подается напряжение от аккумуляторной батареи. Подключите к массе еще один проходной провод мультиметра.

Если он ниже — возможно, аккумулятор просто разряжен и его энергии не хватает для запуска двигателя, но при этом его заряда достаточно для срабатывания реле, но недостаточно для вращения энергетический ротор.

Замена втягивающего реле

Втягивающее реле не ремонтируется, а в случае неисправности просто заменяется.

Единственное, что можно с него поменять — это якорь. Замена этого элемента на ВАЗ-2110 — операция простая, сам стартер снять сложнее вместе с автомобилем.

Для замены потребуется демонтировать стартер с машины. Для этого машину напивают на яме, ведь добраться до нее можно только снизу. Если на автомобиле есть защита картера, то сначала ее снимают.

Уже на стартере со звездочкой откручиваются два болта крепления втягивающего реле, и оно снимается, при этом якорь вместе с пружиной остается у стартера, так как он был заклеен за вилкой.

Перед установкой нового элемента старый анкер снимается с вилки, а на его место устанавливается новый.

Далее на стартер надевается новое реле и стягивается болтами крепления. Для закрепления пройденного материала рекомендуем посмотреть обучающее видео о ремонте и поиске неисправностей втягивающего реле стартера.

Большинство автомобилистов сталкивались с ситуацией, когда машина не заводится при повороте ключа зажигания. Обычно это связано с электропроводкой. Возможно, отсоединилась общая клемма, неисправна контактная группа в замке зажигания, разрядился аккумулятор или неисправен стартер.А можно как-нибудь это проверить?

Принцип действия

Автомобильный стартер — это, по сути, двигатель постоянного тока. Когда к нему приложено электрическое напряжение 12, он начинает вращаться. Поскольку стартер соединен с двигателем валом двигателя, он его вращает. Это происходит каждый раз, когда водитель садится и поворачивает машину.

Что касается двигателя, независимо от того, стоит машина того или едет, с точки зрения электротехники происходит обратный процесс.Из двигателя постоянного тока стартер превращается в генератор.

Двигатель, вращая вал стартера, вызывает выработку напряжения 12-14 вольт. Но стартер состоит не только из генератора-двигателя постоянного тока.

Для управления им, перехода в генераторный или моторный режим, в стартере устанавливается тяговое реле. Поэтому при проверке стартера мультиметром или другим прибором потребуется выяснить функционирование реле.

При включении зажигания включается управляющий ток тягового реле.Это вызывает движение якоря реле и штока, который давит на рычаг, вызывая сцепление Бендикса с маховиком.

При этом происходит соединение пятаков, с помощью которых подается электрический ток на пуск электродвигателя.

Функционально стартер разработан так, что различать различные марки можно только по мощности, конструкции корпуса и используемым материалам.

Если человек разобрался с одним стартером и смог его проверить и отремонтировать, то он мог это сделать с любым другим.

Наиболее уязвимыми элементами стартера являются реле втягивающее, коллекторно-якорная втулка, щетки генератора, бендикс, пятакс, демпферная пружина и вилка.

Причина их выхода из строя — предельные нагрузки, испытываемые генератором при запуске двигателя. По его обмоткам течет ток в сотни ампер.

На сегодняшний день нет диагностического оборудования, способного проверить работу генератора. Поэтому приходится полагаться на опыт и старый добрый мультиметр.

Проверить аккумулятор и шины заземления

Если на пускатель фильтруется напряжение, и он не реагирует, необходимо сделать следующее.

Переведите мультиметр в режим вольтметра, выберите шкалу от 20 до 100 вольт для постоянного тока и измерьте напряжение на выводах аккумулятора. Прибор покажет 12-13 В. Это напряжение необходимо для запуска двигателя.

При меньших показаниях надо заряжать аккумулятор. При проведении измерений необходимо соблюдать технику безопасности, так как вокруг металла возникают короткие замыкания.Очки мешать не будут.

Затем следует проверить, в каком состоянии земляная покрышка. Если в мультиметре есть чувствительный омметр, измеряется сопротивление между минусовыми разъемами аккумуляторной батареи — шасси автомобиля, корпусом двигателя и генератором. Прибор должен везде показывать 0 Ом.

Вы можете поступить иначе. Мультиметр переведен в режим вольтметра с минимальной шкалой и при включении зажигания измеряются напряжения между минусовой батареей, шасси автомобиля, кожухом двигателя и генератором.

Показания должны быть до десятых долей «нуля». Если больше, то нужно проверить контакты подключений. При необходимости необходимо их очистить и плотно затянуть.

Для последующих манипуляций требуется компьютерная диагностика. В автомобилях с компьютерным управлением запуск двигателя может заблокировать иммобилайзер. Вмешательство в электрическую часть иногда приводит к блокировке запуска автомобиля.

Очистить реле и соединительные провода

Для последующей диагностики генератора нужна электрическая схема автомобиля и мощный механизм положения реле.Пуск двигателя осуществляется двумя способами. Первый — управляющий ток на реле втягивающего идет от контактов замка зажигания.

Во втором варианте, более современном, применяется специальное реле стартера, которое подает соответствующий ток. Проверить работоспособность реле можно с помощью мультиметра в режиме вольтметра. Измеренное напряжение на обмотке должно быть +12 В.

Далее приступаем к осмотру самого генератора. Он может располагаться между радиатором и двигателем или рядом с маховиком.Требуется обзвонить все проводники, идущие от пускателя. Это два провода: один сечением 25 мм 2 на щетке генератора и второй, управляющий реле втягивающего устройства.

Возможный поиск и устранение неисправностей

Затем второй провод нужно присоединить к проводнику сечением 2-4 мм2, и он уже находится на плюсовой клемме аккумулятора. Если генератор не реагирует, может быть следующее:

Обрыв и отсутствие контакта можно проверить мультиметром в режиме измерения сопротивления.Свидетельство бесконечности свидетельствует об обрыве.

Если реле сработало, но стартер не вращается, то необходимо проверить тестером + 12 В на выходе проводника.

Мультиметр Переведите в режим омметра и проверьте реле на размыкание и замыкание (сопротивление обмотки). Измерение производится между проводником и корпусом. Показания должны находиться в пределах 3-20 Ом в зависимости от типа стартера.

Если ничего не помогло, то нужно снять стартер и продолжить диагностику снятием.

Устранение неисправностей генератора импульсов

Демонтаж стартера осуществляется следующим образом. Зажигание выключено. Отсоедините провода от клемм АКБ. Затем снимается сам стартер.

Когда генератор снят, можете смело его проверять. Замыкать минус АКБ и корпус генератора нужно медным кабелем сечением 6-8 мм 2, плюс АКБ с разъемом реле. Генератор должен работать.

Если не вращается, значит, щетки износились, их нужно поменять.Если беспорядок с коллектором, то в этом случае проще заменить генератор. Обмотка якоря может быть разорвана, что определяется измерением сопротивления мультиметром. Если показалась бесконечность, значит, есть разрыв.

При правильном расположении слышен щелчок. Вилка должна продавить бендикс до самого конца. Вал стартера должен вращаться. Необходимо произвести многократный запуск генератора, убедиться, что все работает нормально.

Затем проверяется вал генератора на биения.Для замены щеток обычно требуется разборка генератора. При этом все параметры обмоток проверяются на соответствие паспорту изделия.

При правильном ремонте стартер проработает без сбоев еще несколько лет. Продолжительность эксплуатации зависит от соблюдения нескольких правил.

Во-первых, запуск двигателя не должен превышать 15 секунд. При явных сбоях при запуске или непонятных звуках необходимо прекратить эксплуатацию и устранение причин.

Необходимо следить за состоянием разъемов на втягивающем реле. Нормально работающий стартер станет залогом спокойствия в пути.

Иногда бывает, что машина не хочет заводиться. Эта ситуация знакома многим автовладельцам. И, к сожалению, часто это происходит в самый неудобный и неподходящий момент. Конечно, нужно что-то делать. Если электросеть автомобиля в порядке, а аккумулятор заряжен, то проблема может быть в стартере.Возможно, неисправно реле стартера. В этом случае без ремонта не обойтись. Об этом далее в статье.

Реле тягового стартера находится над стартером и жестко к нему подключено.

Базовые детали реле:

• Контакты.
• Возвратная пружина.
• Магнит с обмотками: удерживающий и отводящий.
• Якорь.
• Футляр.

СХЕМА РАБОТЫ УСТАНОВКИ РЕЛАКС СТАРТЕРА ВАЗ

Удерживающее реле всегда подключается напрямую к АКБ, а втягивающая обмотка подключается к «минусу» через стартер.Когда сердечник тягового реле прижимает болты мастерской, а стартер доходит до стартера от аккумулятора, аналогичный «плюс» поступает и на вывод «минуса» втягивающей обмотки, в результате чего он отключается, и ток продолжает идти, только удерживая обмотку, которая слабее, чем втягивающаяся, но обладает достаточной мощностью, чтобы постоянно удерживать сердечник внутри корпуса, что обеспечивает непрерывную работу двигателя. Использование двух обмоток дает возможность существенно сэкономить энергию аккумулятора при запуске силового агрегата.

Признаки неисправности втягивающего реле ВАЗ

К внешним признакам неисправности втягивающего реле можно отнести такие аспекты:

• После пуска силового агрегата стартер продолжает вращение с большой скоростью. Это можно определить по слухам о сильном кайфе.
• После поворота ключа ничего не происходит, двигатель не запускается или запускается после нескольких попыток.

Причины поломки втягивающего реле стартера

Причин поломки стартера несколько:

• Короткое замыкание в удерживающей или втягивающей обмотке.
• Ослабление или деформация возвратной пружины.
• Остановка или прерывание удерживающей или втягивающей обмотки.
• Горение контактных пластин внутри реле, «залипание» или уменьшение их контактной площади.

Разновидности втягивающих реле стартера

Релейные реле, которые используются на автомобилях ВАЗ, делятся на четыре типа:

• Для исправных стартеров ВАЗ 2101-2107.
• Для исправных стартеров ВАЗ 2108-21099.
• Для редуктора стартера АЗД ВАЗ 2113-2115, 2108-21099.
• Для шестеренчатых стартеров всех моделей автомобилей ВАЗ.

Кроме того, они делятся на непреднамеренные и разборные. Разборные — это более старые модели. Старое и новое взаимозаменяемы.

Какое реле подлежит ремонту

Ремонту подлежат только разборные реле. Ревизионные приборы при поломке меняют сборку.

Как проверить втягивающее реле стартера ВАЗ

Проверок реле несколько:

Инструменты, приспособления, расходные материалы

Для ремонта разборно-втягивающего реле потребуются такие инструменты:

1. Канифоль.
2. Олово.
3. Паяльник.
4. Плоская отвертка.

Как сделать ремонт втягивающего реле стартера ВАЗ (пошагово)

Порядок работ:

Прежде чем приступить к диагностике, стоит узнать назначение реле втягивающего устройства. Эта деталь стартера служит для подачи тока на электродвигатель стартера и привода изгиба для зацепления его с маховиком. В данной статье будет подробно описано устройство и работа втягивающего реле стартера, а также диагностика и его ремонт.

Как работает втягивающее реле стартера

Вся работа реле основана на принципе электромагнетизма. Есть сердечник, устройство которого напоминает полую трубку с расположенным внутри якорем, который, в свою очередь, снабжен проволочной обмоткой. Когда в катушке появляется ток, образуется электромагнитное поле, которое заставляет якорь войти в сердечник. После отключения тока якорь может свободно перемещаться, что позволяет ему автоматически разъединять бендикс с помощью маховика.

В большинстве случаев втягивающее реле стартера состоит из корпуса, магнита с обмотками, якорей, возвратной пружины, контактов. Катушка реле напрямую подключена к электродвигателю стартера и клемме, через которую осуществляется управление стартером. В свою очередь удерживающая катушка подключена к выходу регулятора, который контактирует с корпусом стартера.
При подаче электромагнитной индукции на контактном элементе управления в катушке создается электромагнитная индукция, которая, в свою очередь, формирует электромагнитное поле, приводящее к перемещению якоря.Якорь с Бендиксом входит в зацепление с маховиком, при этом замыкаются контакты, через которые ток от аккумулятора подается на электродвигатель стартера, который, в свою очередь, поворачивает маховик двигателя.
После запуска двигателя при отклонении ключа зажигания от положения «Пуск» питание отключается и якорь возвращается в исходное положение, при этом силовые контакты электродвигателя размыкаются и останавливаются.

Диагностика поломки втягивающего реле

Как правило, сам стартер и узел его втягивающего реле надежны и не менее часто выходят из строя.Основная причина поломки в большинстве случаев — это физический износ деталей стартера, обгорание контактов, а также разрушение узлов. Признаками выхода из строя втягивающего реле является невозможность отключения стартера после запуска двигателя, при этом слышно характерное гудение. Вращение стартера, но при этом не прокручивается маховик, и двигатель не запускается. При повороте в положение «Пуск» стартер не включается, слышен только щелчок.

Как проверить работу втягивающего реле стартера

Как известно втягивающее реле стартера Основано на принципе электромагнетизма, при протекании тока к обмотке якорь приходит в движение.При этом положение бендикса меняется и он входит в маховик, если хотя один из вышеперечисленных элементов не работает, запуск двигателя невозможен. Для проверки стартера его не нужно снимать с двигателя автомобиля, достаточно закрыть контактные болты на задней части релейного ключа, что позволит направить ток на стартер. Если при этом работает электродвигатель, значит, причина в выходе из строя реле. Если реле контактирует, реле вовремя щелкает и стартер не крутится, значит проблема в электродвигателе.

главная »Трансмиссия» Схема подключения втягивающего реле стартера. Что делать, если при запуске автомобиля стартер не крутит и не щелкает реле втягивающего устройства. Назначение и принцип действия реле стартера

Что делать с реле стартера ВАЗ-2112? Локасян, лаюнин, капалит в апарато — Липунан

Сделайте более точную ретрансляцию, чтобы узнать, как это сделать.Кабигуан этой аппаратуры всегда интересен тем, что ей нравится, и хинди очень хорош. Погрузчик

Нилаламан

Установить реле стартера очень важно в любом случае, в любой модели. Кабигуан его аппаратов является естественным, что делает его хинди умным. Реле стартера ВАЗ-2112 и реле стартера ВАЗ-2112 могут работать в любом порядке.

Реле стартера

Механизм разработан для увеличения мощности электрического стартера. В этом сандалиях, одна из них была начата. Получите энергию, сделайте так, чтобы приложение было изменено, и этот элемент накатывает на маховик. Это зависит от реле стартера от ВАЗ-2112, чтобы создать механический и мощный двигатель или хинди. Если вы хотите заказать это и хинди устройство, вы сможете его диагностировать и найти.Чтобы сделать это, вы можете узнать подробные сведения об этом и все, что вам нужно, это реле стартера на ВАЗ-2112.

Aparato

Ang bahagi ay mukhang isang maliit na kahon na parisukat na may apat na konektor. Это арматура на основе электромагнита. Эта работа является естественным контактом с курением и весной на бумаге.

Электромагнит представляет собой независимую катушку с независимым переключением и переключением деталей.У устройств есть док-станция на катаване и подключена к управляющему входу. Катушка втягивания подключается к терминалу управления и запускает стартер.

Принцип работы

Переключатель реле, чтобы смонтировать систему двигателя, используя топливный насос. Капаньярихан работает с контактом, управляемым с помощью управления, либо электромагнитной индукции на катушке. Нангьяяри это почти всегда, когда вы слышите это магнитное поле.Якорь имеет возвратную пружину.

После того, как он работает, двигатель работает, и стартер работает с маховиком. Позиционный терминал обеспечивает удобство использования. В этом случае, вы можете связаться с нами по своему вкусу. Якорь установлен на этой катушке, создавая магнитное поле на малиху. Чтобы получить курение, накачать курение, и арматура будет использоваться в исходной позиции с помощью этого метода.Букайте контакты. С помощью этого процесса, вы можете сделать изгиб на маховике.

Принцип работы

Устройство, созданное таким образом, является стартовым драйвером, который может быть использован для работы с ним. Это ореолы на хинди, которые были найдены из искусственного интеллекта. Вы можете использовать реле стартера для ВАЗ-2112, если вы хотите, чтобы они были в любой момент, и вы можете сделать это прямо сейчас.Этот элемент найден в катушках на лаки. Вы можете сделать это устройство из моделей ВАЗ-2111 или 2110, если оно будет готово.

Как создать модель «Жигули», которую можно установить для начинающих, можно очень быстро. Gayunpaman, это очень функционально. Разработана техническая документация о механизме и механизме работы с реле стартера ВАЗ-2112. С фотографиями вы можете сделать много разных и интересных парней.

Юниты, сделанные с 16 мая, можно установить на них. Чтобы получить доступ к курению, это реле управления. Подключите электрическую цепь, это устройство, которое вы можете использовать в течение всего дня, обеспечит максимальное напряжение в диапазоне 80–340 ампер. Эта функция позволяет настраивать параметры реле, которые выходят в любом режиме, а также в рабочем режиме.На сандалиях поджаривать, бубуксать схему на этом и хинди красивую схему.

Начать реле стартера ВАЗ-2112

Чтобы диагностировать или использовать этот механизм, нужно, чтобы он не работал с торпедой. Mayroong является особенно интересным. Вы можете просматривать диаграмму, которая отображается на рабочем столе. Намаркайте, что вы можете использовать реле стартера ВАЗ-2112 для 16 баллонов.Этот сангкап является папским или папским, он может быть использован, и все бахаги можно установить в обратном порядке. Инирекомендация использования тегов от этого парня.

При включении реле стартера ВАЗ-2112 в фотоальбом, вы можете узнать, какие устройства используются в настройках, которые можно установить на этом компьютере. Нилайн защищен от всех устройств. Gayunpaman, стартовое реле установлено по умолчанию, которое используется по умолчанию в любом случае, если используется pagkakasunud-sunod kapag tiningnan from itaas.

Используйте устройство

Установите любое устройство в соответствии с настройками, позволяющими управлять драйвером большого количества элементов цепи реле. Вы можете использовать полный pagsusuri, который может быть использован для поиска и устранения проблем. Выполните диагностику в сумме, доступной по адресу:

1. , чтобы получить малые провода на 35-45 см и использовать их в батарее
2. . -Аланг угловая полярность.Сделайте это в кавад, чтобы перейти на положительный терминал.
3. Включено реле стартера ВАЗ-2112, это реле установлено на ядре, щелкнув по кнопке, нажмите кнопку
4. Если вы хотите, чтобы выключить его с этого момента.

Выполните диагностику, если она не работает и работает с реле. В этом случае вы начнете использовать стартовое приложение и выбрать его для начинающих.Чтобы сделать это, вы можете сделать это на ликуране, выбрать все, что вам нужно. Настроить средство для ухода за щеткой Bendix и сделать это естественным образом. Лучшие мастера, которые регулярно появляются на хинди, делают это очень быстро.

Настройки

Последние данные для хинди реле стартера ВАЗ-2112 установлены на контактную пластину в корпусе. Другие переводы, сделанные на основе этого, производят:

• переключение на негативный терминал;
• переключение контактов
• ручное управление якоря на втягивающем реле;
• pagkasunog ng paikot-ikot;
• sirang kable.

Эти кабели, которые используются в реле, являются надежными, когда они обладают огромной натурой, которая используется. Mabilis silang nabigo at naubos. Надежный драйвер может работать с новым двигателем. Халимбава

Paano tanggalin

Чтобы установить реле стартера ВАЗ-2112, нужно разобрать всю систему. Самакат, это средство представляет собой стартер.Если вы хотите, чтобы вы могли это сделать, если хотите, чтобы узнать о возможной поломке стартера. Чтобы использовать стартер, перейдите по дороге на эстакаду или в инспекцию. Дагдаг это, его бахаги работает на сайте:

1. Идите дальше, используя батарею, обесточивающую сасакян.
2. Установите брызговик или другую защиту
3. Установите гайку на стартер и открутите ее
4. Идентифицируйте клемму, не соответствующую электромагнитному реле
5. Вы можете использовать магнитную ленту с искажением и записывать ретранслятор, записанный в режиме реального времени.

Если этот блог создан с помощью лаков, он может быть использован для того, чтобы сделать это из множества. Сделайте это, чтобы насладиться весной с помощью хинди мававала. Madalas itong sumulpot на мавале. Теперь, когда вы отключите устройство от стартера, вы можете подключать их и все, что вам нужно.

Pag-aayos

Kapag nalalaman na kung saan matatagpuan VAZ-2112 starter relay, maaari mo itong simulang ayusin.Хинди делает новые записи новых бахагов, показывает, как это сделать с надежным водителем. Вы можете получить весь выходной сигнал только на аппарате, который работает для подключения проводов. Он разработан для подачи электроэнергии на выключатель зажигания. Нажмите на Суси, чтобы связаться с ним, и все необходимое наложите на катушку реле.

Другие розетки очень малы и удобны. Это сделано для того, чтобы начать использовать стартер и батарею.Кадаласан, чтобы получить или окунуться в контакт в десять центов, нангьяяри. Чтобы решить эту проблему, необходимо выполнить затяжку болтов и гаек и шайбы, установленных на выходном реле.

Откройте для себя, чтобы узнать, какой результат вы используете в течение длительного периода времени. Депозиты углерода и другие элементы никеля позволяют получить самые лучшие материалы. Когда эти элементы работают, очень много, главное реле стартера ВАЗ-2112.Хинди поможет вам понять, насколько хорошо вы знаете, как насирать. В этом случае, вы можете использовать только провода, и они могут быть переданы на любом расстоянии.

Установить реле стартера

Установить стартер, установить реле стартера ВАЗ-2112. Это сделано для того, чтобы быть ответственным за то, что коленчатый вал нагружен до 500 об / мин, контроллер вспомогательного реле используется для включения стартера.Этот режим позволяет управлять стартером и запускать собственный двигатель, который работает в этом режиме.

Обеспечивает надежное реле для стартера ВАЗ-2112, чтобы включить синхронизацию с контактами от переключателя. Это сделано для всех в мире. В этом случае, вы можете использовать различные элементы стартовой мощности в течение некоторого времени, чтобы установить курение и использовать режим «стартер».Какая, контактные переключатели являются наиболее популярными и мощными.

Это устройство на хинди устанавливается во всех моделях. Теперь, когда вам нужен ВАЗ-2112, начните проводить мастер-сервис, который вам нужен. Для этого производителя:

1. Установите монтажный блок. Это реле шарнирного типа, которое обеспечивает удобство работы с другими людьми.
2. Симуляторы изображений силикона.Если вы хотите использовать реле, стартер работает в автоматическом режиме.

Когда этот элемент будет работать, вы можете установить его. Gayunpaman, многие из них являются очень популярными на хинди. Буквально, как это делают современные отечественные и иномарки, это легко.

Serbisyo

Эти записи на хинди основаны на изучении языков.Gayunpaman, показывает карту различных траекторий — 2-4 раза. Сделайте это с помощью этого инструмента. Если водитель должен установить реле стартера на ВАЗ-2112, он легко справится с этим. Эти юниты очень удобны, они очень удобны в использовании реле, которое используется для всех реле.

Почему горит предохранитель бензонасоса форсунки ВАЗ 2107? Не включается топливный насос

Если стартер вашего автомобиля вращается нормально, а машина не заводится, первое, что нужно сделать, это проверить включение.На отечественных автомобилях его работа слышна из салона, при включении зажигания характерное жужжание из-под заднего сиденья или багажника. В случае, когда топливный насос не включается, необходимо проверить исправность предохранителей и включение главного реле системы управления двигателем и реле топливного насоса.

На ВАЗ-2107, ВАЗ-2108, ВАЗ-2109 и их модификациях реле и предохранители находятся на полке под бардачком или под ним.На ВАЗ-2110 и подобных вам следует заглянуть в консоль отопителя со стороны пассажира, открутив крепежные винты и сняв боковую крышку. На автомобилях ГАЗ они расположены под капотом на передней стенке салона, ближе к пассажирской стороне. Если, то необходимо проверить схему его включения. В случае, когда главное реле включено, но реле топливного насоса нет, необходимо проверить питание на выводах 85 и 86. При использовании контрольной лампы ее ток потребления не должен превышать 0.25 А. В противном случае возможно повреждение контроллера. Если контрольная лампа не горит ни на одной клемме, значит, на реле не поступает питание. Это может быть вызвано перегоревшим предохранителем или обрывом питающего провода. В случае, когда лампа на одной клемме горит ярко, а на второй — до накала пола, и при этом реле может сработать, вынуть реле из розетки и соединить клеммы 85 и 86 с контрольной лампой. При включении зажигания контрольная лампа должна загореться и погаснуть примерно через 20–30 секунд.Если лампа горит и плохой контакт в соединении блока и реле топливного насоса. В случае, когда лампа не загорается, возможен обрыв провода, соединяющего реле с контроллером или неисправен сам контроллер.

В случае, когда при включении зажигания реле топливного насоса включается, а сам насос не работает, необходимо проверить питание на выводе 87 реле топливного насоса. Для этого при подключении выхода контрольной лампы к массе автомобиля прикоснитесь к клемме 87 гнезда реле, и лампа должна загореться.Если лампа не горит, значит перегорел предохранитель или в проводе есть разрыв. Если на клемме 87 есть питание, выньте реле из розетки и вместо этого установите перемычку между клеммами 87 и 30. В этом случае при исправном насосе и соединительных проводах насос должен заработать, и если это произойдет, замените реле. Если насос не запускается, то, не снимая перемычку, необходимо прикоснуться к проводу питания на топливном насосе контрольной лампой, подключенной к массе автомобиля. При установке на автомобильный погружной насос в составе топливного модуля необходимо снять разъем и коснуться одного из толстых проводов.При прикосновении к одному из них должна загореться контрольная лампа. Если лампа не горит ни на одном из проводов, то необходимо устранить разрыв цепи в проводе от реле бензонасоса до разъема модуля или самого насоса, если насос выносного типа. Одной из причин поломки может быть блокировка от кражи установленной нестандартной сигнализации. В случае, когда контрольная лампа загорается на одном из толстых проводов разъема или одной из выводов выносного насоса, необходимо соединить эти выводы с контрольной лампой.При этом контрольная лампа должна гореть. Если лампа не горит, необходимо устранить обрыв или плохой контакт в проводе, соединяющем помпу с массой автомобиля. Если при проверке проводов и реле включения топливного насоса неисправности не обнаружено, значит, электродвигатель топливного насоса неисправен и насос необходимо заменить.

Топливный насос

B — это ахиллесова пята всех автомобилей отечественного производства. Практически в каждом ВАЗе или Москвиче водитель хоть раз сталкивался с проблемой отсутствия подачи топлива в двигатель.Либо мембрана растянется, либо из-за перегрева помпы упадет ее производительность, тогда выйдет из строя шток привода механического насоса, казалось бы, за столько лет этот агрегат можно было довести до совершенства. И как показалось производителю, он сумел найти выход из этой ситуации и начал устанавливать на автомобили электрические бензонасосы, но, как показывает практика, ситуацию это не спасло, а можно сказать только усугубило.

Если раньше водителю было достаточно открыть капот и отремонтировать или заменить неисправный бензонасос, то теперь ему приходится звонить в жгут проводов и контакты реле, которые разбросаны по всей машине.Чтобы облегчить поиск неисправностей, мы решили написать эту статью, которая поможет владельцу ВАЗ 2107 возобновить подачу бензина в двигатель.

Первое, на что нужно обратить внимание — запомните, может быть, на вашей машине стоит система безопасности, блокирующая помпу в активном состоянии, такая ситуация не редкость, когда половина машины разобрана и проблема кроется в сигнализации или самодельное противоугонное устройство.

Схема подключения бензонасоса ВАЗ 2107

На самом деле в Интернете существует множество схем подключения, но по неизвестным нам причинам они настолько неинформативны и запутаны, что обычному человеку очень сложно в них разобраться.Поэтому мы решили, что стоит его нарисовать более доступным и наглядным способом:

Из него уже можно понять, где нужно искать неисправность.
Итак, мы ознакомились со схемой, теперь опишем действия водителя, если после поворота ключа или во время движения перестал работать электробензонасос:

1. Нам нужно проверить электромагнитное реле REL1, в семерке это реле находится в бардачке, кроме этого реле на монтажной плате еще два реле, но они нам сегодня не нужны.Поэтому откручиваем монтажную пластину и начинаем проверку среднего реле:

А) находим толстый розовый провод и включаем зажигание, если с проводом все в норме, то на нем должно появиться напряжение +12 Вольт (клемма 30). Если напряжение поступает, то снимаем провода с тестера и замыкаем серым (пин 87). Если помпа не работает, значит, проблема не в том, а затем переходите к следующему пункту «B», а если он работает, то к пункту «D».

Б) переезжаем в багажник, находим расположение бензонасоса и проверяем две «фишки» черного цвета — более вытянутую и белую, что находится прямо на ВАЗ 2107.Наверное, инженеры, создававшие бензонасос, вложили в его конструкцию какой-то скрытый смысл, ведь в 90% отказов помпы виноват белый разъем, добраться до которого без демонтажа насоса невозможно. Если, тем не менее, вы достигли этой точки, мы рекомендуем вам заменить белый разъем на обычное паяное соединение. Сама причина выхода из строя белого разъема — в расчете на нагрузку: через этот контакт протекают значительные токи, а сам контакт имеет небольшую площадь и со временем просто выгорает.Если с этими разъемами все в порядке, переходите к следующему шагу.

С) проверяем целостность и надежность контактов «массы» — это черный провод, конец которого с помощью самореза соединяется с нижними точками ствола.

D) проверьте питание на катушке реле 1, если поступает, но топливный насос не работает — реле под замену.

Если нет питания, то нужно сделать так, чтобы на реле не приходил плюс-минус.На тонком черно-сером проводе должен быть минус, если минус пропал, а провод цел, рекомендуем обратиться в СТО, так что самостоятельно сделать это, скорее всего, не получится. Если плюса или минуса нет, то последовательно вставьте предохранители F1, F2, F3.

Надеемся, что наша статья и фото помогли найти неисправность в цепи управления и питания топливного насоса на ВАЗ 2107.

Все в принципе несложно. Для удобства и безопасности снял бензобак и принес домой.
Для начала снимаем все трубки (2 основных бензоблока откручиваем ключами 17 и 2 трубки для сброса давления вручную) и блок с проводами, питающий сам мотор.

Далее ключом на 7 откручиваем 8 гаек крепления фланца бензонасоса к бензобаку и вытаскиваем весь хрен в сборе. Далее снимаем фильтр 2 отвертками (прилагаем усилие и смело тянем обратно, сидит плотно), затем снимаем защелку мотора и снимаем. Самое напряженное — снять трубку, ее нужно нагревать от помпы.Я просто отрезал.

Вот он двигатель помпы.

Далее есть важный нюанс в замене ТНВД на новый. Вам нужно посмотреть номер и модель своей помпы и поискать такую ​​же или аналог, на который ее можно заменить. Это необходимо для стабильной работы системы, а неправильный выбор насоса может привести к неправильному давлению, увеличению расхода и т. Д. У меня Бош 0 580 454 035 заменил на российский аналог СОАТЭ 60.1139 Арт. Оскол.
Далее собираем все обратно, замачиваем шланг в кипятке на 1-2 минуты и быстро надеваем на помпу, вставляем в розетку на кронштейне и надеваем защелку и желательно ставить новый сетчатый фильтр по цене 25 р. Получаем готовый дизайн.

Смотрим, нормальная ли прокладка между фланцем и бачком, оставляем (купил новую и в итоге оставил старую нормально). Ссыпаем всю хрень в бензобак, прикручиваем 8 гаек и несем бак к машине. При установке бачка есть нюанс, есть 2 железных зажима, когда ставите на место, держите внутренний зажим так как он легко вылетает из паза, а чтобы вставить на место придется снимать танк. Скрепляем все шланги и вставляем блок на место.
Далее при желании измерить давление в топливной рампе. Купил штатный ВАЗ датчик уровня топлива. Давление при работающем двигателе с возвратом должно быть в пределах 2,3-2,5 балла, а при повороте ключа зажигания при подкачке насоса 2.8-3.0 перед запуском двигателя. Всем удачи и поменьше поломок)

При включении зажигания, на автомобилях с инжекторным двигателем, питание поступает на соответствующую клемму контроллера, подключенного к замку зажигания. Это питание является сигналом на включение главного реле, через которое подается питание на форсунки, катушки зажигания (модуль зажигания), реле топливного насоса и так далее. То есть, если реле неисправно или цепь не запускается, двигатель не запустится.Как найти неисправность, если двигатель не запускается из-за главного реле. Сначала найдите место для его установки на машине. В основном он устанавливается рядом с реле топливного насоса и реле включения вентилятора охлаждения радиатора.

Там же установлены предохранители системы управления двигателем, топливного насоса и вентилятора радиатора охлаждения. На автомобилях ВАЗ-2107, ВАЗ-2109 и его модификациях он располагается на полке под бардачком или под ним. На автомобилях марки ВАЗ-2110 и аналогичных под боковой консолью консоли отопителя, со стороны пассажира.На автомобилях ГАЗ они обычно располагаются под капотом на передней стенке салона ближе к пассажирской стороне. Если при включении зажигания не слышно характерного щелчка на реле, необходимо использовать контрольную лампу, подключенную к минусу, проверить питание на выводах 85 и 86 гнезда главного реле. При использовании контрольной лампы ее ток потребления не должен превышать 0,25А. В противном случае контроллер может испортиться. Если контрольная лампа не горит ни на одной клемме, значит, на реле не поступает питание.Это может быть вызвано перегоревшим предохранителем или обрывом питающего провода. В том случае, когда лампа на одной клемме горит ярко, а на другой полусвет и при этом может сработать реле, вынуть реле из розетки и соединить клеммы 85 и 86 с контрольной лампой. при включенном зажигании контрольная лампа должна гореть. Если это так, то необходимо устранить плохой контакт в соединении реле с его колодкой. В случае, когда контрольная лампа не горит, необходимо проверить целостность провода, идущего от реле к контроллеру, и контакта отрицательных проводов от контроллера к корпусу мотора.На автомобилях ВАЗ эти провода крепятся от конца головки блока цилиндров над термостатом, а на автомобилях ГАЗ — к шарнирному штифту ресивера и впускного коллектора в районе четвертого цилиндра. Если провода в порядке, но реле не включается, неисправен контроллер. Например, на автомобилях Волга частая неисправность в этом случае — обрыв минусового провода или попадание воды в контроллер, что приводит к его неисправности.

В том случае, если при включении зажигания слышен щелчок и срабатывает реле, необходимо проверить питание на выводах 87 и 30.Для этого подключенная к минусу контрольная лампа должна коснуться клеммы 87. Если контрольная лампа не горит, то вероятным предохранителем может быть предохранитель или обрыв провода. В случае, когда на выводе 87 есть плюс, и когда реле включено, вывод 30 отсутствует, это означает, что контакты реле сгорели и их следует заменить.
