Регулятор давления топлива ВАЗ 2110 – что от него зависит? + Видео » АвтоНоватор

Для работы инжекторного двигателя в топливной системе необходимо поддерживать определенное давление. Эту задачу выполняет регулятор давления ВАЗ 2110. Неисправное устройство не даст двигателю нормально работать и подлежит замене.

Регуляторы давления ВАЗ 2110 – устройство и работа

Регулятор давления топлива (РДТ) нужен для поддержания давления бензина в топливной системе на постоянном определенном уровне, вне зависимости от работы двигателя. Он установлен в рампе форсунок и представляет собой мембранный клапан, подсоединенный к каналу подачи топлива на форсунки, сливной магистрали и воздушной трубке, подведенной от впускного коллектора.

На клапан РДТ воздействует давление топлива, с одной стороны, а с другой – давление воздуха в трубке и усилие пружины, настроенной на определенные рабочие параметры в системе. При работе двигателя исправный РДТ поддерживает в системе следующие показатели: 2,9–3,3 кгс/см² (284–325 кПа).

Виды и признаки неисправности регулятора

Виды неисправностей РДТ бывают следующими. Не держит клапан – топливо начинает свободно циркулировать по топливной системе, давление в которой из-за этого снижается. В результате двигателю не хватает топлива при повышении оборотов, а его мощность падает; давление в системе после остановки двигателя не должно меняться, но так как клапан не способен его удерживать, при запуске мотора для создания нужного давления приходится долго работать стартером.

Полностью нерабочий клапан – топливо не сбрасывается в бак, и из-за этого давление в системе увеличивается. В результате количество топлива, подающегося в камеры сгорания через форсунки, возрастает – налицо перерасход и неполное сгорание бензина.

Признаками неисправности РДТ является следующая работа двигателя:

неустойчивая;
глохнет на холостых оборотах;
недостаточная приемистость;
не может развить полную мощность;
коленчатый вал вращается на холостых оборотах с пониженной или повышенной частотой;
провалы и рывки во время движения машины;
затрудненный запуск – не всегда;
в отработавших газах содержание CO и CH значительно превышает допустимые нормы;
перерасход бензина.

Как проверить и заменить регулятор ВАЗ 2110?

Чтобы проверить работу РДТ, потребуется ключ на 24, шестигранник на 5 и манометр (например, шинный):

Отворачиваем пробку штуцера контроля давления на торцевой поверхности рампы форсунок.
Используя металлический колпачок вентиля колесных шин, выкручиваем из штуцера золотник.
Подсоединяем к штуцеру манометр через шланг, концы которого крепим хомутами, и запускаем двигатель.
Проверяем давление – отсоединяем от РДТ вакуумный шланг.

Показания манометра должны возрасти на 0,2–0,7 кгс/см² (20–70 кПа). В противном случае РДТ подлежит замене.

Замена регулятора: сбрасываем давление в топливопроводе; откручиваем гайку крепления к РДТ трубки обратки топлива; отворачиваем 2 болта крепления РДТ к рампе форсунок; аккуратно извлекаем штуцер РДТ из отверстия рампы; отсоединив от РДТ топливную трубку, снимаем его; ставим новый РДТ в обратном порядке, смочив перед этим резиновые уплотнительные манжеты бензином (неэластичные и порванные кольца меняем).

Оцените статью:

Поделитесь с друзьями!

Регулятор давления топлива — признаки неисправности, проверка и замена

Регулятор давления топлива (он же РДТ) предназначен для поддержания постоянного давления в топливной форсунке. С одной стороны на него оказывает давление пружина со специальным клапаном, а с другой – бензин. Суть в том, что он сохраняет одинаковое давление при разных режимах работы двигателя, и при снятии нагрузки отправляет избыточное количество бензина обратно в бак, тем самым, экономит топливо и поддерживает напор в системе подачи топлива.

Самые распространенные неисправности регулятора топлива

Пропало давление. Именно поэтому бензин закачивается обратно в бензобак и автомобиль не заводится.
Клапан забивается, и бензин проходит туго. В связи с чем, бензин начинает протекать практически отовсюду. Эта самая главная неисправность регулятора давления. Как только расход бензина резко возрастает, можно сразу менять регулятор.
Эта причина является развитием второй. Клапан полностью забивается и бензин не поступает в систему подачи топлива.
Неравномерное давление. Обычно вызвано заклиниванием клапана. Из-за этого автомобиль двигается неравномерно: дергается или вовсе глохнет.

Однако, не все неисправности указывают на клапан, поэтому, необходимо, в первую очередь, научиться проверять регулятор давления, после чего, делать соответствующие выводы.

Причины возникновения неисправностей РДП

Чаще всего клапан выходит из строя из-за проседания пружины, которая начинает подклинивать. Это вызвано естественным износом металла и, к сожалению, от этого никуда не деться. Также это может быть вызвано длительным сроком простоя автомобиля. Чтобы этого не случилось автомобиль нужно чаще эксплуатировать.

Вторая причина, по которой регулятор выходит из строя – это некачественное топливо. Многие заправочные станции разбавляют топливо водой, чтобы увеличить его объемы и заработать больше денег. Поэтому заправляйтесь только на проверенных заправках.

Как проверить регулятор давления топлива ВАЗ 2110

Во времена появления на конвейере ВАЗ первых автомобилей, снабженных карбюраторами, давление в системе замерялось с помощью плотности струи, создаваемой отсоединением клапана или пережимом. Однако после того как рынок начал заполняться инжекторными автомобилями данный метод сильно устарел.

В настоящее время давление замеряют с помощью манометра, который подключается между шлангом и штуцером. Вакуумный шланг, при этом, необходимо снять. Замер производится на холостом ходу и результат измерения индивидуален для каждого регулятора давления. Обычно, норму давления можно найти на корпусе изделия.

В процессе измерения, после отсоединения вакуумного шланга, давление должно вырасти на 0,5 бар и если этого не происходит, значит, необходимо заменить вакуумный шланг.

Замена регулятора давления топлива ВАЗ 2110

Как только расход бензина резко возрастет, можно смело приступать к замене РДТ. После его замены давление нормализуется, и бензин станет поступать в систему подачи топлива, как и прежде. Расход топлива, при этом, быстро сократится.

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора. Это нужно для того, чтобы избежать случайных коротких замыканий, которые могут испортить приборы или вызвать возгорание топлива. Затем, необходимо отсоединить специальную пробку штуцера, чтобы контролировать давление на торце рампы. После ее снятия, внутри будет видно резиновое уплотнительное кольцо. Если оно находится в очень неудовлетворительном состоянии, сразу же замените его.

2. Применяя металлический защитный колпак, выверните из штуцера золотник.

3. После выполнения замеров манометров, описанных выше, уменьшите давление в системе. Выкрутите две гайки, предназначенные для крепления к регулятору давления топливной трубки.

4. Выкрутите, также, два болта, на которых регулятор крепится к топливной рампе.

5. Медленными движениями выводите штуцер регулятора топливного давления из рампы и демонтируйте его с топливной трубки.

6. Монтируйте новый регулятор и проведите сборку узлов в обратной последовательности. Все уплотнительные кольца рекомендуется смазать бензином. Замене можно подвернуть даже те кольца, которые утратили свою эластичность в процессе эксплуатации.

Вот и все. На этом замена регулятора давления топлива ВАЗ 2110 закончена. Эта операция является достаточно сложной и предполагает работу с бензиносодержащими узлами. Не рекомендуется производить данные работы при плохом самочувствии: головная боль, головокружение, так как это может поставить под угрозу ваше здоровье. Лучше всего, выполнить работы в другой день или доверить все это специалистам из станции технического обслуживания автомобилей.

Регулятор давления топлива ВАЗ 2110: замена своими руками, распространенные неисправности

Содержание:

Устройство
Как работает регулятор
Неисправности
Проверка
Замена

Примечательно, что регулятор давления топлива на автомобиле ВАЗ 2110 обладает совсем небольшим весом, он стоит очень дешево по сравнению со множеством автозапчастей. Но при этом данное устройство играет незаменимую, крайне важную роль в функционировании всей топливной системы.

Что уж говорить, от этого датчика во многом зависит расход топлива, а также мощность мотора. Потому владельцам ВАЗ 2110 обязательно следует знать, как работает этот агрегат, каковы его основные признаки поломки, а также каким образом выполняется замена датчика.

Устройство

Регулятор включает в себя две полости — топливную и вакуумную. Внутри вакуумной находится мембрана, реагирующая на давление воздуха, который поступает из силового агрегата. Внутри топливной полости располагается топливо под высоким давлением.

Схема

Силе давления топлива противостоит клапанное устройство. Если давление оказывается чрезмерно высоким, избыточное его количество возвращается обратно по средствам сброса.

Как работает регулятор

Регулятор топлива следит за сохранением разности воздействий на мембрану с двух сторон, то есть обеих полостей. Лишь при таких условиях двигатель сможет нормально функционировать.

Схема топливной системы

Датчик служит для поддержания перепадов давления вне зависимости от текущих оборотов двигателя. Впрыск топлива будет невозможным, если давление в коллекторе окажется равным или большим, чем в форсунках. Форсунки обязаны иметь более высокие показатели давления.

Если все работает хорошо, наблюдаются следующие процессы:

Снижается разряжение в полости всасывающее коллектора при спокойной работе оборотов;
В ответ на это давление топливо в рампе и его подача к форсункам увеличивается.

Неисправности

Изношенные колечки

Если датчик начинает неисправно работать, это можно определить по характерным признакам, свидетельствующим о наличии поломки:

Двигатель начинает работать неустойчиво;
Мотор не может работать на холостых оборотах;
Мощность пропадает, чувствуется ее недостаток;
Во время движения пропадают обороты на некоторое время;
Расход топлива значительно увеличивается;
Повышается уровень выбросов из выхлопной системы;
Машина, которая стояла некоторое время, заводится тяжело, наблюдается длительное вращение стартера.

Все это говорит автовладельцу о том, что с регулятором давления топлива приключилась беда, необходимо срочно вмешаться в ситуацию, решить проблему как можно быстрее.

Проверка

Если вы обнаружили характерные симптомы, для начала рекомендуем вам убедиться, что проблема с автомобилем связана конкретно с этим датчиком.

Инспекция проводится следующим образом:

На торцевой части блока рампы находится штуцер, предназначенный для проверки показателя давления;
Он прикрыт пробкой, которую вам необходимо открутить;
На днище этой пробки есть кольцо, компенсирующее расстояние;
При наличии следов повреждений или дефектов на кольце, обязательно замените его на новое;
Теперь возьмите колпачок от шины, и ее задней частью открутите золотник. Он находится в середине штуцера;
Теперь к штуцеру подключается гибкий шланг от измерительного устройства. Можете использовать обычный манометр, которым вы пользуетесь при подкачке колес;
Зажмите шланг хомутом и начинайте проверку;
Включите холостой ход, поскольку при нем разряжение наиболее низкое, а давление топлива — самое высокое;
Запустите двигатель. Прибор должен показать 2,9-3,3 единицы;
Теперь проверьте показания, только уже без вакуумного шланчика;
Сняв его, манометр должен выдать около 0,2-0,8 единиц. Если же изменения не произошли, тогда регулятор точно вышел из строя и нуждается в замене.

Замена

Процедуру по замене регулятора давления топлива на таком автомобиле как ВАЗ 2110 назвать сложной никак нельзя. Потому не спешите ехать на станцию технического обслуживания, чтобы дать выложить приличную сумму денег. Причем если это сомнительный автосервис, далеко не факт, что они выполнят ремонт лучше, чем вы своими руками.

Нипель сброса

Так или иначе, о последовательности замены датчика топлива должен знать каждый автовладелец ВАЗ 2110.

Для этого:

Сбросьте нагрузку в топливной системе;
Демонтируйте крепление обратки от регулятора давления топлива, снимите трубку;
Открутите два болта, отвечающих за крепление агрегата;
Извлеките штуцер;
Снимите с регулятора давления топлива бензиновый шланг;
Достаньте вышедший из строя датчик топлива;
Поставьте на его место новое устройство;
В процессе обратной сборки рекомендуется поменять старые манжеты. После их демонтажа они, как правило, теряют свои изначальные рабочие кондиции. Потому повторное их использование не позволит им функционировать как раньше.

Очевидно, что датчик давления горючего играет важнейшую роль в функционировании автомобиля ВАЗ 2110, как и любой другой машины. К его состоянию следует относиться с повышенным вниманием, своевременно реагировать на происходящие изменения, предпринимать соответствующие меры, если регулятор вышел из строя.

Сделать это самому не сложно, да и денег придется затратить совсем немного. Но если вы не уверены в своих силах, у вас нет желания или банально времени заниматься собственным автомобилем, отправляйтесь на проверенный, надежный автосервис, в качестве услуг которых вы сможете быть уверенными. Ко всяким сомнительным мастерским обращаться не советуем.

Загрузка …

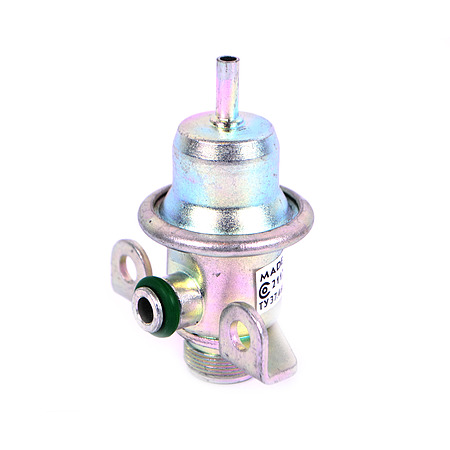

2112116001001 Регулятор давления ВАЗ-2110-12 топлива СОАТЭ — 2112-1160010-01 2112-1160010

2112116001001 Регулятор давления ВАЗ-2110-12 топлива СОАТЭ — 2112-1160010-01 2112-1160010 — фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru

Распечатать

Применяется: ВАЗ, CHEVROLET

Артикул:
2112-1160010-01еще, артикулы доп.: 2112-1160010скрыть

Код для заказа: 009903

Есть в наличии

Доступно для заказа — 6 шт.Данные обновлены: 14.04.2021 в 04:30

Код для заказа
009903

Артикулы
2112-1160010-01, 2112-1160010

Производитель
СОАТЭ

Каталожная группа:

..Система питания двигателя
Двигатель

Ширина, м:

0. 057

Высота, м:

0.05

Длина, м:

0.08

Вес, кг:

0.141

Отзывы о товаре

Где применяется

Сертификаты

Обзоры

Статьи о товаре

Регулятор давления: давление воздуха всегда в норме
12 Сентября 2014
В грузовых автомобилях используется пневматическая система, которая обеспечивает работу тормозной системы и многих других механизмов. В состав пневмосистемы входит множество компонентов, среди которых особую роль играет регулятор давления. О регуляторе давления, его устройстве, принципе работы, применимости и неисправностях читайте в данной статье.
«Хрустальные» ВАЗы: «Восьмёрка», Калина, Приора
26 Марта 2013
Серия статей ««Хрустальные» ВАЗы, или типичные поломки отечественных автомобилей» рассказывает о характерных проблемах и неполадках машин, выпускаемых Волжским автомобильным заводом. Сегодня мы поговорим о переднеприводном семействе «Самара», а также его современных аналогах.

Наличие товара на складах и в магазинах, а также цена товара указана на 14.04.2021 04:30.

Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час.
При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.

Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону
8-800-600-69-66. При условии достаточного количества товара в момент заказа.

Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.

Срок перемещения товара с удаленного склада на склад интернет-магазина.

Представленные данные о запчастях на этой странице несут исключительно информационный характер.

4ee3f91586f2f9135ed2bfd322d24872

Добавление в корзину

Доступно для заказа:

Кратность для заказа:

Добавить

Отменить

Товар успешно добавлен в корзину

В вашей корзине
на сумму

Закрыть

Оформить заказ

Регулятор давления топлива ВАЗ 2110 – проверка и замена

Давление топлива – это один из самых главных показателей, который используются в диагностике работы автомобильного двигателя. От него зависит эффективность и полноценность работы всех частей, составляющих топливную систему. Именно поэтому в ней необходимо поддерживать правильное давление, не зависимо от функционирования двигателя. Эту задачу как раз и выполняет РДТ в автомобиле ваз 2110. Каждый автомобилист должен помнить, что именно регулятор давления влияет на расход бензина и мощность мотора. Неисправность регулятора не позволит двигателю нормально работать и его следует заменить.

Из этой статьи вы узнаете, какие признаки неполадок с РДТ наиболее часто встречаются в автомобиле ваз 2110, а также каким образом возможно осуществить самостоятельную проверку регулятора и его замену.

Как работает регулятор давления топлива?

РДТ – это мембранный клапан, присоединенный к каналу подачи топлива. На этот клапан оказывают влияние две силы: давление топлива и давление воздуха. Регулятор находится на рампе форсунок.

Признаки неисправности

Прежде чем перейти непосредственно к процессу замены регулятора, нужно упомянуть о признаках его неисправности. Главной из них являются проблемы в работе клапана, особенно когда клапан плохо держит, т.е. топливо свободно циркулирует. Это в свою очередь провоцирует снижение давления. Как результат падает мощность двигателя, ведь для увеличения оборотов ему не хватает топлива.

При включении мотора появляется необходимость долго работать стартером (т.е. устройством, которое раскручивает вал двигателя с целью его запуска), чтобы создать нужное давление. Если клапан находиться в полностью нерабочем состоянии, топливо перестает сбрасываться в бак. Это провоцирует увеличение давления. Как результат происходит перерасход бензина, а также неполное его сгорание.

Кроме того существуют другие признаки, указывающие на неисправность РДТ в ваз 2110:

двигатель глохнет на холостых оборотах;
мотор не работает на полную мощность;
неустойчивая деятельность двигателя;
содержание СО (угарный газ) и СН (метан) значительно превышает установленные нормы;
рывки во время езды.

Как проверить РДТ ваз 2110?

Если вы хотите проверить регулятор давления топлива 2110 необходимо сначала выкрутить специальную пробку, которой закрыт штуцер для проверки давления. Искать штуцер следует на блоке рампы, с торца.

После того, как вы выкрутили пробку, вам нужно выкрутить из штуцера золотник. Используйте для этого обратную сторону металлического шинного колпачка.

После проделанных операций, присоедините к штуцеру манометр с помощью шланга. Вы можете взять обычный манометр, которым вы измеряете давление в шинах. Концы шланга закрепите посредством хомутов. Теперь можно приступить к проверке – включите двигатель. Продолжаем проверять давление – необходимо отсоединить вакуумный шланг о регулятора давления топлива. После снятия шланга, правильные показания манометра должны находится в пределах 0,2 – 0,7 см². Другие данные указывают на необходимость замены РДТ.

Как заменить регулятор?

Ниже вы найдете пошаговую инструкцию замены регулятора давления топлива в автомобиле ваз 2110. Следуйте этому плану и у вас обязательно все получится.

Шаг 1. Сбросьте давление в топливопроводе, т.е. в трубках, по которым топливо передается из бензобака к карбюратору и обратно.
Шаг 2. Открутите гайку крепления трубки обратки топлива (шланг форсунки) к РДТ и снимите трубку.
Шаг 3. Выкрутите два болта крепления РДТ.

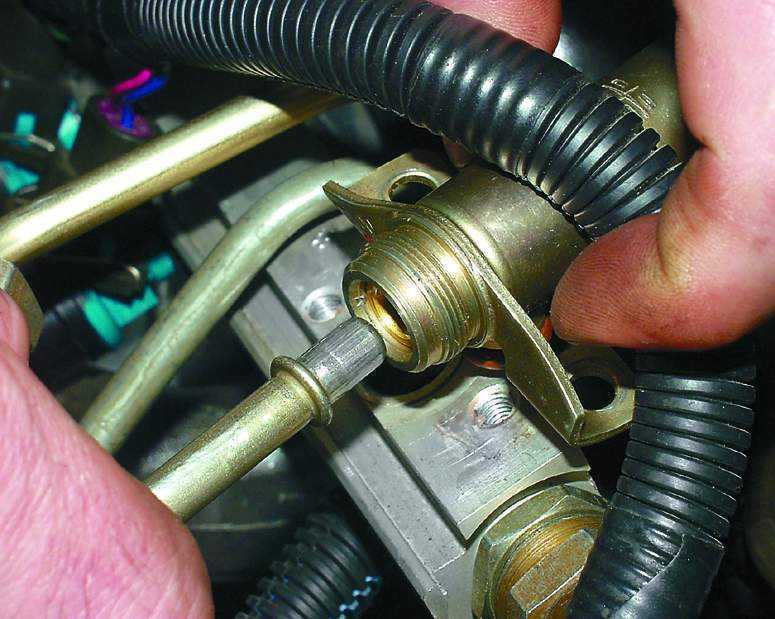

Шаг 4. Осторожно вытащите штуцер РДТ из отверстия рампы.
Шаг 5. Отсоедините топливную трубку.
Шаг 6. Снимите регулятор.
Шаг 7. Помните о необходимости намочить резиновые уплотнительные манжеты бензином. Если вы заметили, что кольца неэластичны или порваны – замените их.
Шаг 8. Поставьте новый регулятор. Для этого действуйте по этой инструкции в обратном порядке.

Готово!

Любой автомобилист знает, что в машине не обойдется без поломок. Важно лишь замечать первые их признаки и вовремя произвести замену неисправной запчасти. Не стоит также впадать в панику, если рядом не оказалось автосервиса. Следуйте пошаговым инструкциям и у вас все получится. Удачи на дорогах!

Регулятор давления топлива спорт ВАЗ 3.8 бар

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

Подскажите,мотор 1,6 приора,запил каналов,рампа с рдт на 3,0 и форсы с 1,5(1,66мг/сек при 3 атм),после 3000 не едет,хочу заменить форсы 1,6(1,96 мг/сек при 3,8атм),менять ли рдт на 3,8?

Участвовать в обсуждении могут только зарегистрированные пользователи. Войдите на сайт

причины неисправностей и пути их решения

Важным элементом топливной системы любого автомобиля является регулятор давления топлива. Работоспособность топливной системы зависит от того, насколько стабильно работает регулятор давления топлива.

Регулятор давления топлива в автомобилях ВАЗ представляет собой клапан-мембрану, в которую упирается пружина регулятор со стороны впускного коллектора, с другой – давление топлива. После остановки двигателя именно РДТ поддерживает давление в топливной системе. При изношенном регуляторе давления повторный запуск двигателя потребует некоторого времени и манипуляций с ключом зажигания.

Располагается РДТ либо в самом топливном баке, либо, если в топливной системе предусмотрена система рециркуляции (всё более популярная), то он перемещается в топливную рейку. Главная задача РДТ – поддерживать разницу между давлением в баке и камере сгорания, инжекторе и впускном коллекторе. Именно благодаря работе регулятора давления топлива обеспечивается контроль за работой топливных форсунок, уровнем давления в топливной системе, осуществляется возврат избыточных объёмов топлива в бак по системе обратки.

Первый признак неисправности РДТ

Первым признаком неисправности регулятора давления топлива является возрастающий расход топлива. Причина этого проста – из-за проблем с РДТ избыток бензина или дизельного топлива из камеры внутреннего сгорания в бак не возвращается. Это приводит к увеличению давления во всей топливной системе; причём увеличение это может быть значительным – и вдвое, и даже втрое выше нормы. Если норма составляет 2 килограмма на квадратный сантиметр, то при неисправном РДТ этот показатель может достигать 5 и 6 килограмм на сантиметр квадратный. Продолжительное время такая ситуация иметь место не может, поскольку очень быстро обнаруживаются все «слабые места» топливной системы, и происходит та или иная поломка. В свою очередь, неисправность в топливной системе чревата, во-первых, поломками, которые, в свою очередь, потребуют капитального ремонта или даже полной замены двигателя, а, во-вторых, серьёзными ситуациями на дороге, чреватыми уже не расходами, но угрозой здоровью и жизни вас и ваших близких.

Следует отметить, что неисправности рдт ваз 2110 после пяти лет эксплуатации – закономерность. Контролировать состояние регулятора необходимо начинать уже через три-четыре года активной эксплуатации. Если ваш автомобиль уже в почтенном возрасте, и примерно в этом же возрасте регулятор давления топлива признаки неисправности следует отслеживать особенно тщательно.

Если снижается мощность и ухудшается динамика работы двигателя, возможно, рдт вовсе перестал работать. Это означает, что топливо подаётся в камеру внутреннего сгорания не под давлением, а попадает туда естественным путём, так сказать, самотёком. В этом случае двигатель на повышенных оборотах не справляется с дефицитом топлива, что может привести к скорым поломкам.

Проблемы и их причины

Увеличился расход топлива. Причиной может быть избыточное давление в топливной системе из-за неисправного регулятора давления топлива.
Снизилась мощность двигателя, ухудшилась и продолжают ухудшаться динамические показатели автомобиля. Причина зачастую в том, что РДТ перестал держать давление (например, из-за высокого уровня износа пружины).
Проблемы с запуском двигателя: для того, чтобы запустить двигатель, приходится неоднократно «терзать» стартер. Причина – затруднение движения топлива в топливной системе из-за неисправного (например, заклинившего) регулятора давления топлива.
Машина периодически глохнет, в процессе движения возможны неожиданные и немотивированные рывки. Причина – в заклинивании (постоянном или периодическом) регулятора давления топлива. Именно скачкам давления в сети вы и обязаны всеми вышеперечисленными «радостями». Такие проявления чрезвычайно аварийноопасны, в особенности – в условиях движения по городу, с минимальным расстоянием между транспортными средствами.

Как проверить регулятор давления топлива

Если у вас возникли подозрения в отношении рдт, его работоспособность нужно проверить как можно скорее. Сделать это достаточно просто даже в домашних условиях, достаточно выполнить несколько простых инструкций.

Выкручиваем ответственную за давление топлива пробку штуцера и осматриваем уплотнительное кольцо. Его состояние имеет большое значение, поэтому если этот элемент стар или повреждён, придётся приобрести новое кольцо. Следующий шаг — выкручиваем золотник из штуцера.

На этом этапе вам потребуется манометр, чтобы измерить давление во время работы двигателя. И если давление меньше, чем то указано производителем для принадлежащей вам модели ВАЗ и установленного двигателя, регулятор давления топлива нужно менять. Тем более, что стоит это недорого, сама операция весьма проста, а результат вы сможете оценить в первую же поездку.

С этой статьей так же читают:

Почему нет давления в рампе ваз 2110

На ВАЗ 2110 регулятор давления топлива предназначен для поддержания постоянного давления в топливной системе в любом режиме работы.

RDT — это мембранный клапан, установленный в топливной рампе. С одной стороны к нему прилагается давление газа, с другой — пружины и воздух из впускного коллектора.

Признаки поломки

Если по каким-либо причинам регулятор давления топлива не выполняет свои функции, то это можно понять по следующим признакам:

Двигатель стал нестабильным, может начать глохнуть на холостом ходу, хотя вроде бы уровня топлива хватает, все системы исправны;
Увеличена или, наоборот, уменьшена частота вращения коленчатого вала на холостом ходу;
Двигатель, как говорится, «теряет отклик на газ»;
Во время движения в работающем двигателе возникают провалы и рывки;
Расход бензина повышается по сравнению с тем, что было раньше;
Увеличивается содержание CO и CH в выхлопных газах;
Двигатель запускается с трудом.Хотя это свойство проявляется не всегда.

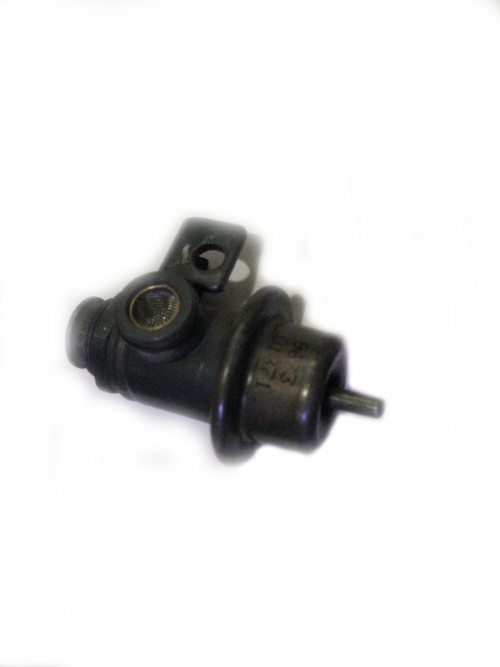

Если регулятор пришел в полную неработоспособность, то наблюдается повышение давления топлива. Вместо нормы для ВАЗ 2110 составляющая от 2,5 до 3,3 кг / см2 достигает 4-5 и даже больше.

Следовательно, топливный насос подает больший объем бензина, который не сгорает полностью, и гарантируется перерасход средств. Конечно, такой регулятор нуждается в замене, и чем раньше, тем лучше.

Если регулятор давления топлива не обеспечивает нужное давление, или просто не держит, то отсутствие уровня давления топлива приводит к тому, что нормального потока не происходит, и ВАЗ 2110 «задыхается» при необходимости увеличить скорость.

Кроме того, стартер не может быстро раскрутить двигатель, приходится его многократно включать.

ДУТ

Вполне понятно, что о перерасходе газа мы узнаем в первую очередь по показаниям датчика его уровня. Однако иногда ДУТ также начинает врать, и тогда не удается определить истинные расходы.

Может сложиться ситуация, когда у вас осталась половина бака бензина, а ДУТ сообщает, что топливо почти на нуле. То есть сам датчик расхода может вас запутать, и прежде чем спешить с заменой регулятора, убедитесь, что ДУТ исправен, помните, что у ВАЗ 2110 очень частые проблемы с ним.

Если вы заметили, что это обман, возможно, придется отрегулировать или даже заменить датчик топлива.

Проверка RTT

Итак, датчик уже исправен, но есть перерасход топлива, другие неисправности, которые говорят о том, что регулятор заморочился. Прежде всего, проверьте это.

Делается так:

Необходимо открутить заглушку штуцера, отвечающего за контроль давления топлива. Посмотрите, если уплотнительное кольцо порвано или просто перестало быть эластичным, его (да и вся заглушка) нужно заменить;
Откручиваем катушку от штуцера, это делается точно так же, как и в любой покрышке;
Используя манометр, закрепленный зажимом на фитинге, измерьте давление при работающем двигателе.Он должен быть в пределах нормы;
При отсоединении вакуумного шланга регулятора давление должно немного повыситься (на 0,2 — 0,5 кгс / см2). Если этого не произошло, то для вашего ВАЗ 2110 выход только один — нужна замена на твердое топливо. В среднем цена на стандартный РДТ колеблется в районе 300 рублей, аналог ТРД стоит около 600 рублей.

Давление топлива — важный параметр, который необходимо постоянно контролировать.Его величина напрямую влияет на КПД мотора, его мощность и поведение в различных режимах. Поэтому каждый автовладелец, которому небезразлично техническое состояние собственной машины, должен периодически проводить проверку давления. Как это сделать, читайте далее в статье.

Топливная рампа форсунки

Топливная рампа (рейка) — непременный элемент топливной системы ДВС с распределенным впрыском. Он представляет собой отрезок полой трубки, концы которой закрыты с двух сторон и отличаются наличием загибов для соединения трубок меньшего диаметра.По этим трубкам топливо поступает в расположенные на нем форсунки. Кроме того, на нем есть регулятор давления. Топливо, поступающее на рампу, перемещается с помощью форсунок во впускной патрубок. Помимо отводных патрубков в этой конструкции присутствует еще и запорная арматура и отверстие.

Как проверить давление в топливной рампе, методы проверки

Есть несколько методов измерения этого параметра. Одним из самых распространенных является покупка специального комплекта, в который входит специальный переходник для подключения, манометр (именно благодаря ему производится измерение) и слив.На покупку этих устройств придется выделить около 1500 рублей. Но можно и другое — сходить на СТО, там специалисты за 300-500 руб. снимет необходимые мерки.

Однако есть более сложный метод, не требующий дополнительных затрат — вы можете измерить давление топлива с помощью обычного манометра, который используется для проверки давления в шинах. В этом случае для измерений желательно использовать манометры, предел которых минимален (около 6-7 атмосфер).Это сведет к минимуму погрешность.

Как проверить давление в топливной рампе с помощью манометра для измерения давления в шинах

Последовательность:

Этот метод проверки давления топлива — один из самых простых, точных и эффективных. Кстати, если нет хомутов, для затяжки можно использовать специальные болтовые втулки для регулировки. При этом, чтобы зафиксировать, на штуцер нужно надеть небольшое резиновое кольцо.

Какое давление в топливной рампе ВАЗ 2110 считается нормой

Нормальное давление топлива должно составлять 2,8-3,2 бар (атмосферы). Если снять вакуумную трубку с регулятора давления, производительность может немного повыситься (на 0,2-0,7 атмосферы).

Правила техники безопасности и пожарной безопасности при работе

Будьте очень осторожны при работе. Обязательно накройте генератор чем-нибудь, чтобы избежать возгорания.

Инструменты, приспособления, расходные материалы

Шланг.
Манометр.
Заглушка.

Как проверить давление топлива двигателя ВАЗ 2110 1.6 без обратки, схема проверки (пошаговая)

На ВАЗ 2110 объемом 1,6 показатели давления в топливной рампе неизменны и колеблются в пределах 3,6-4 бар. В этом случае измерения часто выполняются по тем же принципам, что описаны выше. Однако есть несколько других нестандартных методов.

Подготавливаем вышеуказанную конструкцию — шланг на конце с манометром.
Диаметр шланга должен составлять примерно 8 миллиметров.
Измерения производятся на выходе из модуля топливного насоса.
Нормальным параметром считается давление, равное 5-7 атмосфер.

Вспомните, как закрывается обратная линия на двигателях со сливной рампой. В этом случае глушить лучше прямо на бензонасосе.
Необходимо снять двойной шланг и вставить пробку (вместо пробки можно использовать «ниппель» топливного фильтра).
Натяните одну трубу на фитинг насоса. Измерения производятся прямо на пандусе.

Важно помнить, что проблемы с топливной системой, как правило, проявляются резкими «сбоями» при достижении высоких оборотов двигателя. Кроме того, при движении машина может дергаться, тупит на заданной скорости и так далее. В этом случае обязательно проверьте давление. Только после этого можно найти основные причины проблем — бензонасос, форсунки, фильтры и так далее.

5. Оберните конец шланга рожковым ключом на 14 мм.

РЕКОМЕНДАЦИЯ
При необходимости давление в топливной рампе можно измерить самодельным прибором, сделав его по манометру от ножного насоса. Перед подключением такого манометра необходимо сбросить давление топлива (см. Топливопровод — сброс давления). После этого выверните золотник из штуцера топливной рампы. Это можно сделать с помощью металлической заглушки крана колеса. Для подсоединения манометра к штуцеру топливной рампы используйте отрезок газонепроницаемого шланга подходящего диаметра.Концы шлангов необходимо надежно закрепить хомутами.

6. Включите зажигание на автомобиле. В этом случае топливный насос проработает несколько секунд. Дождавшись, пока насос перестанет работать, выключите зажигание.
7. Для удаления воздуха из манометра, опуская конец сливной трубы в небольшую емкость, отверните штуцер для удаления воздуха манометра на 1 / 3-1 / 2 оборота и сбросьте избыточное давление газа из топлива. рельс. Это позволит удалить воздух из шланга манометра.

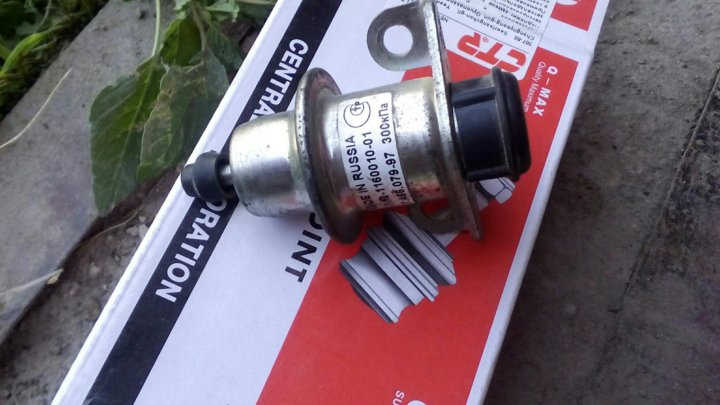

Примечательно, что регулятор давления топлива на автомобиле ВАЗ 2110 имеет очень небольшой вес, он очень дешевый по сравнению со многими автозапчастями. Но при этом это устройство играет незаменимую, чрезвычайно важную роль в функционировании всей топливной системы.

Ну что сказать, от этого датчика во многом зависит и расход топлива, и мощность двигателя. Поэтому владельцы ВАЗ 2110 обязательно должны знать, как работает этот агрегат, каковы его основные признаки выхода из строя, а также как производится замена датчика.
