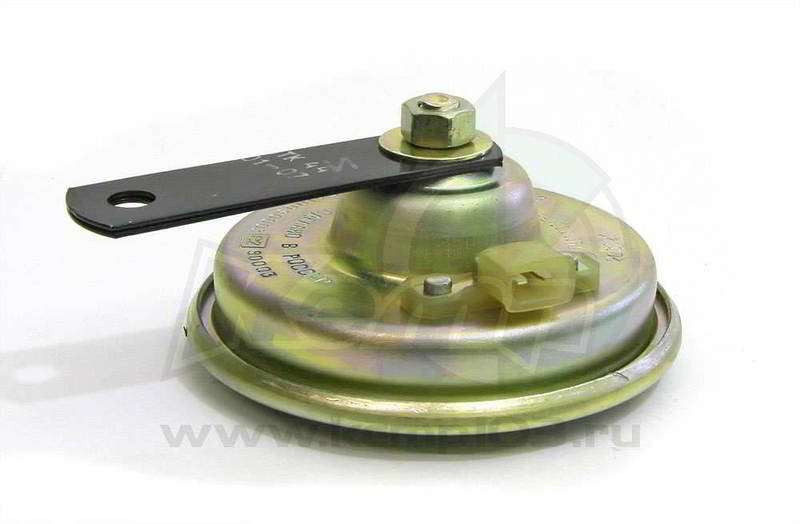

203721 Сигнал звуковой ВАЗ-2110 ЛЭТЗ — 20.3721 20.3721 (002) 2110-3721010
203721 Сигнал звуковой ВАЗ-2110 ЛЭТЗ — 20.3721 20.3721 (002) 2110-3721010 — фото, цена, описание, применимость. Купить в интернет-магазине AvtoAll.Ru
Распечатать
106
1
Применяется: ВАЗ
Артикул:
20.3721еще, артикулы доп.: 20.3721 (002), 2110-3721010скрыть
Код для заказа: 093106
Есть в наличии
Доступно для заказа — >10 шт.Данные обновлены: 12.05.2021 в 22:30
Код для заказа
093106
Артикулы
20.3721, 20.3721 (002), 2110-3721010
Производитель
ЛЭТЗ
Каталожная группа:
.
.Электрооборудование
Электрооборудование
Ширина, м:
0.09
Высота, м:
0.05
Длина, м:
0.12
Вес, кг:
0.338
Тип:
электрический
Мелодия:
Нет
Компрессор:
Нет
Мощность, дБ:
118
Описание
Обозначение — 20.
3721
Наименование — сигнал звуковой
Применяемость — автомобили ВАЗ-2110 и модиф.; мотоциклы ИМЗ.
Конструктивные особенности: безрупорный.
Технические характеристики:
— номинальное напряжение: 12 В;
— потребляемый ток: 5,0 А;
— уровень звукового давления на расстоянии 2 м не более 105…118;
— основная частота звучания: 430. ..490 Гц;
— схема 2-х проводная;
— масса: 0,36 кг.
Основной изготовитель — АО ЛЭТЗ
Использована информация: ООО «Автокомплектация»
Отзывы о товаре
Где применяется
Сертификаты
Обзоры
Статьи о товаре
-
Автомобильный клаксон: безопасность и оригинальность вашей машины12 Февраля 2015
Благодаря подаче звуковых сигналов при помощи автомобильного клаксона увеличивается безопасность на дороге и минимизируется количество аварий, ведь большинство из них можно предупредить, подав вовремя предупреждающий сигнал.
Кроме функции безопасности, оригинальный клаксон обеспечивает автомобилю свойственную только ему индивидуальность.
Кроме функции безопасности, оригинальный клаксон обеспечивает автомобилю свойственную только ему индивидуальность.Наличие товара на складах и в магазинах, а также цена товара указана на 12.05.2021 22:30.
Цены и наличие товара во всех магазинах и складах обновляются 1 раз в час.
При достаточном количестве товара в нужном вам магазине вы можете купить его без предзаказа.
Интернет-цена — действительна при заказе на сайте или через оператора call-центра по телефону
8-800-600-69-66. При условии достаточного количества товара в момент заказа.
Цена в магазинах — розничная цена товара в торговых залах магазинов без предварительного заказа.
Срок перемещения товара с удаленного склада на склад интернет-магазина.
Представленные данные о запчастях на этой странице несут исключительно информационный характер.
583271a086dd6d1c0cf3cfe151f48997
Добавление в корзину
Доступно для заказа:
Кратность для заказа:
Добавить
Отменить
Товар успешно добавлен в корзину
!
В вашей корзине
на сумму
Закрыть
Оформить заказ
Схема включения звукового сигнала автомобилей семейства ВАЗ-2110
Схема включения звукового сигнала автомобилей семейства ВАЗ-2110.
Схема включения звукового сигнала.
1 – звуковой сигнал; 2 – выключатель звукового сигнала; 3 – монтажный блок; А – колодка проводов к электродвигателю вентилятора системы охлаждения двигателя; В – к источникам питания.
Поделиться ссылкой:
Похожие статьи
- Схема соединений монтажного блока Лада Ваз-2110.
- Схема электрических соединений ЭСУД Россия-83 Январь 4 ВАЗ-21102 с двигателем 2111.
- Схема электрооборудования автомобиля ВАЗ-21102 с системой впрыска топлива M1.5.4N и ЯНВАРЬ-5.1 (16-ти клапанная).
- Схема включения указателей поворота и аварийной сигнализации автомобилей семейства ВАЗ-2110.
- Схема соединений генератора 94.3701 автомобилей семейства ВАЗ-2110.
- Схема включения электродвигателя системы охлаждения двигателя ВАЗ-2110.
- Схема системы обогрева заднего стекла автомобилей семейства ВАЗ-2110.
- Схема соединений системы управления двигателем ВАЗ-2111, -2112 с распределённым впрыском топлива под нормы токсичности Евро-2 (контроллеры М1.5.4N, «Январь 5.1») автомобилей ВАЗ-21102, -21103 -2111, -2113, -2112, -21122.
- Схема соединений системы управления двигателем ВАЗ-2111 с распределённым впрыском топлива под нормы токсичности России (контроллер М1.5.4) автомобилей ВАЗ-21102, -2111, -21122.
- Схема соединений системы управления двигателем ВАЗ-21114 с распределённым впрыском топлива под нормы токсичности Евро-2 (контроллер М7. 9.7).
- Схема соединений системы управления двигателем ВАЗчности Евро-2 (контроллер МP7.0) автомобилей ВАЗ-21102, -2111, -21122.-2111 с распределённым впрыском топлива под нормы токси
- Схема соединений системы управления двигателем ВАЗ-21114 с распределённым впрыском топлива под нормы токсичности Евро-3 (контроллер М7.9.7).
- Схема соединений системы управления двигателем ВАЗ-21124 с распределённым впрыском топлива под нормы токсичности Евро-2 (контроллер М7.9.7).
- Схема соединений системы управления двигателем ВАЗ-21124 с распределённым впрыском топлива под нормы токсичности Евро-3 (контроллер М7.9.7).
- Схема включения очистителей фар автомобилей семейства ВАЗ-2110.
9.7).
Замена звукового сигнала на 2110
Причины
Рассмотрим основные причины, по которым может понадобиться ремонт звукового сигнала ВАЗ 2110:
- наиболее распространенная – сломано предохранительное устройство. Поломку починить просто, так как не затронут сам клаксон;
- короткое замыкание бортовой сети машины;
- неисправность гудка. В том случае, если после смены предохранительного агрегата ситуация не изменилась, проверьте работу клаксона методом подключения его к батарее аккумулятора. Если конструкция не сломана, при получении сигнала она будет сигнализировать об этом;
- возможно, произошло окисление элементов рулевого колеса. Это может стать причиной появления отложений и невозможности передавать импульс для слаженной работы гудка;
- выход из строя (износ) контактного кольца на руле. Износ – проблема, от которой никто не застрахован, поэтому старайтесь максимально увеличить срок эксплуатации смазыванием графитной смазкой.
Возможно, проблема заключается в прижимных контактах, которые стерты. Они находятся на рулевой колонке. Поломка распространена в машинах отечественного производства. На выручку придет графитовая смазка: если использовать ее для смазывания деталей, больше всего подвергающихся сносу, можно заметно уменьшить необходимость обращаться на станцию технического обслуживания.

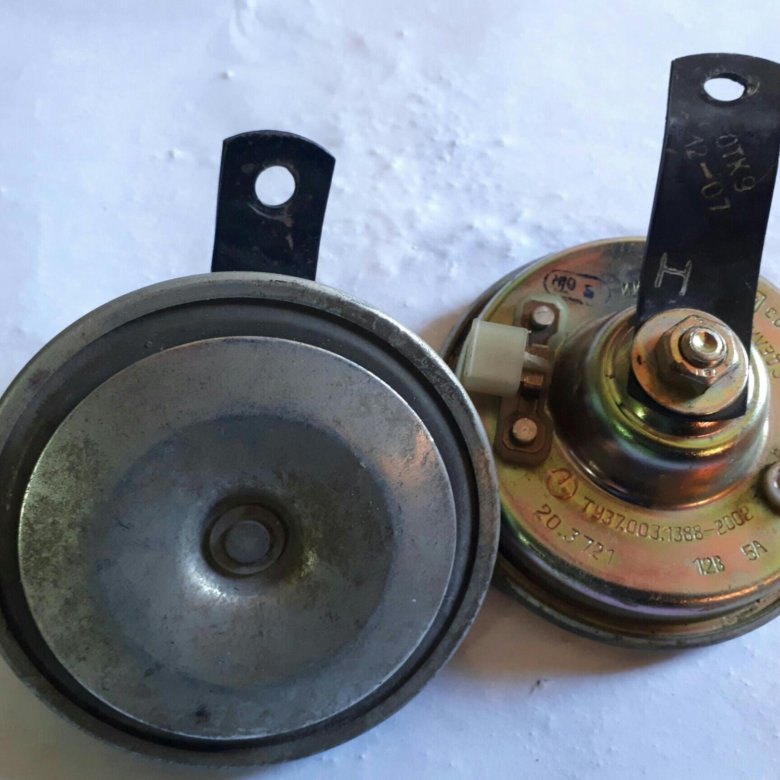

Звуковой сигнал 20.3721 — устройство в автомобиле, превращающее постоянный ток, протекающий через него в звуковое излучение большой мощности, слышимого спектра частот. Его устанавливают в первую очередь для повышения безопасности участников дорожного движения.
Схема подключения звукового сигнала 2110

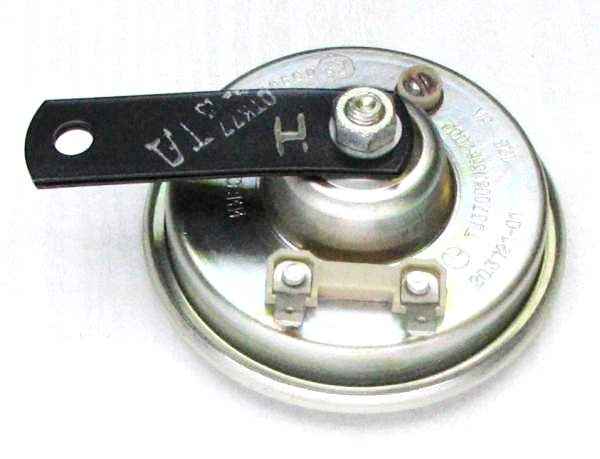

На автомобиле установлен звуковой сигнал типа 20.3721, который закреплен на усилителе панели рамки радиатора в моторном отсеке автомобиля.
В действие приводиться от контактов центральной кнопки рулевого колеса. Там расположено контактное кольцо, которое закреплено на рулевом колесе, а подпружиненные контакты – на соединителе подрулевого переключателя.
Менять звуковой сигнал рекомендуется в случае, если он совсем не воспроизводит звукового сигнала или если не поддается регулировке. Регулировку производят винтом, расположенном на корпусе сигнала, поворачивая винт в ту или иную сторону.
Как поменять?
- Отсоединяем минусовую клемму от аккумулятора автомобиля.
- Аккуратно снимаем решетку радиатора.
- Осторожно отсоединяем от звукового сигнала разъем с проводами.
- Взяв ключ «на 13» отверните гайку крепления сигнала к корпусу автомобиля.
- Снимаем звуковой сигнал и устанавливаем новый в обратной последовательности.
Замена наружного дверного замка
Снятие внутреннего зеркала заднего вида 2110
Понравилась статья? Поделиться с друзьями:
Ваз 2110 реле сигнала
Не работает сигнал на ваз 2110
Сигнал на ваз 2110 очень полезная штука, о ее пользе мы говорить не будет, да и это необходимая штука и об этом сказано в правилах ПДД.
О том какие бывают причины когда на ваз 2110 не работает сигнал вы можете узнать в этой статье.
Причины по которым может не работать сигнал
Содержание
- Причины по которым может не работать сигнал
- Реле звукового сигнала ваз 2110 — ремонт и замена
- Схема подключения сигнала на ваз 2110
- Перегорел предохранитель и требуется его замена на новый. Узнать какой предохранитель отвечает за сигнал вы можете здесь.
- Короткое замыкание в проводке часто становится причиной нерабочего сигнала, схему проводки на ваз 2110 вы можете посмотреть здесь.
- Гудок звукового сигнала перестал работать из-за поломки самого гудка.
- Прижимные контакты пришли в негодность или просто окислились.
- Также частой причиной почему не работает сигнал является износ контактов в рулевом колесе.
Реле звукового сигнала ваз 2110 — ремонт и замена
Частой причиной выхода из строя сигнала является реле сигнала, поэтому его замена часто помогает справиться с этой проблемой.
Находим реле звукового сигнала ваз 2110, о том как его найти читайте здесь.
Извлекаем реле из кожуха.
Меняем релюшку на новую или чистим контакты уже имеющегося.
Подключаем все по схеме, схему скинул ниже ↓
Схема подключения сигнала на ваз 2110
Схема подключения сигнала на ваз 2110: 1 — звуковой сигнал; 2 — выключатель звукового сигнала; 3 — монтажный блок.
Материалы по теме:
Моторчик стеклоочистителя ваз 2110 — замена и ремонт
Контактная группа замка зажигания ваз 2110
Ремонт генератора на ваз 2110 своими руками
Замена датчика давления масла на ВАЗ 2110
vaz-2110.ru
Cхема подключения звукового сигнала через реле на ваз 2110
Установка звуковых сигналов от «Волги»
Многих владельцев ВАЗ 2109, 2108 не устраивает звучание штатного звукового сигнала их автомобиля. Отличной заменой штатному сигналу девятки может послужить рассмотренный здесь вариант установки звукового сигнала от «Волги». Многие, в том числе и автор, уже проделали данную совсем не сложную инсталляцию, и не жалеют потраченного времени и средств, тем более, что данная модернизация с лихвой окупается осознанием факта, что его автомобиль стал еще немного ближе к идеалу, и готов это немедленно продемонстрировать всем желающим!
Итак, для данной инсталляции нам понадобятся следующие материалы:
- сигналы от Волги с «массой» на корпусе
- реле типа 90. 3747 с фланцем крепления
- колодка для реле
- клеммы «мама» широкая
- термоусаживаемая трубка (ТУТ)
- провод многожильный сечением 2.5 мм. кв.
- колодка под ножевой предохранитель
- предохранитель на 20 А
- металлический уголок
3747 с фланцем крепления
Запчасти для доработки
Первым делом снимаем клемму «массы» с аккумулятора.
Для доступа к штатному сигналу ВАЗ 2109 снимаем решетку радиатора, откручиваем штатный сигнал вместе с планкой его крепления. Рядом закреплен провод массы сигнала, демонтируем и его.
Дома предварительно подготовим крепление сигналов от Волги на основе купленного в любом магазине стройматериалов стального уголка. Крепить сигналы будем на штатное место, куда крепится родной сигнал. Уголок размечаем по месту установки, отпиливаем, сверлим отверстия для крепления сигналов от Волги. Также для защиты от коррозии уголок желательно покрасить. Далее крепим сигналы на уголке. Болт крепления сигнала является одновременно «массой», поэтому надо обеспечить его электрический контакт с уголком, например закрепив волговские сигналы через корончатую шайбу.
Прикручиваем уголок с сигналами за болт крепления штатного сигнала Самары через корончатую шайбу для обеспечения контакта уголка с «массой». Возможно, что болты крепления волговских сигналов на уголке будут задевать радиатор, в этом случае подкладываем шайбы, тем самым отодвигая уголок с сигналами от радиатора. Не забываем про необходимость сохранения уголка с корпусом автомобиля («массой»). Все, механическая часть закончилась, приступаем к электрической.
Сигналы от Волги на ВАЗ 2109 подключаются по следующей схеме:
Электрическая схема подключения волговских сигналов на Lada Samara
Концы проводов обжимаем соответствующими клеммами. Все соединения прячем в термоусаживаемую трубку.
Реле можно закрепить на обратной стороне рамки радиатора, рядом с блок-фарой.
Дополнительное реле включения сигналов
Массовый провод реле (контакт 86) закрепляем под фланец крепления реле к кузову автомобиля через корончатую шайбу для обеспечения электрического контакта, предварительно установив на провод наконечник с ушком крепления.
Провод от предохранителя (30-й контакт реле) подключаем к плюсовой клемме аккумулятора.
Питание сигналов напрямую от аккумулятора
Конечный результат, как сигналы от Волги выглядят на «девятке»:
Устанавливаем на место решетку радиатора:
Все, волговские сигналы установлены, гудим и наслаждаемся благородным звуком!
Можно подстроить звук сигналов от Волги путем вращения спец.болта на их корпусе. Также не забываем об антикоррозийной защите, можно просто промазать все болтовые соединения «Литолом».
P.S.
Волговские сигналы на ВАЗ 2109 и его модификации можно установить и без использования реле, напрямую подключив к проводам питания штатного сигнала, штатный сигнал и так подключен через реле в блоке предохранителей. Но у этого способа есть недостатки. Плюсовой провод питания штатного сигнала очень тонкий, сигналы будут работать не в полную мощность из-за падения напряжения в этом проводе, т.к. волговский сигнал мощнее штатного.
Цепь питания штатного сигнала защищена предохранителем №8 в блоке предохранителей, этим же предохранителем защищена и цепь питания вентилятора охлаждения. В связи с тем, что Волговские сигналы потребляют больший ток (14 А), чем штатный (5 А), этот предохранитель сгорит при одновременной работе вентилятора и волговского сигнала, а также могут пострадать соответствующие дорожки на печатной плате в блоке предохранителей.
Не нашли интересующую Вас информацию? Задайте вопрос на нашем форуме.
Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
Рекомендуем прочитать:
www.vazzz.ru
Предохранители и реле ВАЗ 2110
Предохранители и реле ВАЗ 2110 — 2112, электрические схемы
Если у вас перестали работать какие-то приборы на автомобиле ВАЗ 2110 или ВАЗ 2112, виной тому могут быть предохранители или реле. По крайней мере, первым делом нужно проверить их, а затем делать какие-то выводы относительно неисправностей.
Правильная диагностика многих проблем с электрикой позволит точно определить причину неработоспособности того или иного узла. Чтобы узнать, за что отвечают предохранители и реле ВАЗ 2110 — 2112 и как найти нужный из них, прочитайте эту статью.
Как и во многих других автомобилях, в ВАЗ-2112 и ВАЗ-2110 при заглушенном двигателе приборы питаются напрямую от аккумулятора. При работающем двигателе напряжение на приборы подаётся с генератора, который одновременно и заряжает аккумулятор. Если сила тока превысит допустимое значение или произойдёт короткое замыкание, предохранитель цепи перегорает. Мощные электроприборы подключаются через реле.
Блок предохранителей и реле
Блок предохранителей и реле находится в левой, нижней части панели приборов. Доступ к нему открывается, если нажать на кнопку и откинуть крышку вниз. Для снятия предохранителей в левой верхней части монтажного блока имеются специальные токонепроводящие щипцы.
1 — К5 — реле дальнего света.
Если не работает дальний свет в двух фарах, проверьте это реле. Если не работает одна из фар дальнего света, проверьте предохранители F3 и F13, а также лампы и ручку включения дальнего света.
2 — К4 — реле ближнего света.
Если не работает ближний свет в обоих фарах, проверьте это реле. Если не работает только одна фара ближнего света, проверьте предохранители F2 и F12, а также сами лампы и выключатель света.
3 — К1 — контрольное реле исправности ламп.
4 — токонепроводящий пинцет для снятия предохранителей.
5 — реле стеклоподъемников.
Если у вас перестали работать электрические стеклоподъёмники, проверьте это реле. Ещё дело может быть в предохранителе F5, либо в самой системе привода стеклоподъёмника. Чтобы добраться до механизма, нужно снять обивку двери. Проверьте электромотор, внешний вид шестерёнок и отсутствие закусывания механизма.
6 — К3 — реле поворотников и аварийной сигнализации.
Если у вас не работают поворотники или «аварийка», проверьте это реле и предохранитель F16, а также сами лампы поворотников и ручку их включения.
7 — реле стартера.
Если автомобиль не заводится и при этом не крутит стартер, проверьте это реле. Ещё дело может быть в севшем аккумуляторе, а также в самом механизме стартера.
8 — резервные предохранители.
9 — реле противотуманных фар.
Если не работают «противотуманки», проверьте это реле и предохранители F4 и F14. Ещё проверьте схему их подключения, исправность проводки и разъёмов, а также сами лампы в фарах и кнопку включения.
10 — К2 — реле стеклоочистителей и стеклоомывателя.
Если у вас не работают «дворники» или омыватель лобового стекла, проверьте это реле. Также проверьте мотор очистителей, насос омывателя и уровень жидкости в бачке омывателя.
11 — К7 — реле обогрева заднего стекла.
Если обогрев не работает и заднее стекло запотевает, проверьте это реле и предохранители F8 и F9.
Также проверьте контакты подключения к местам клемм элементов обогрева (по краям стекла у задних стоек). Если всё исправно, но обогрев не работает, дело может быть в проводке (перетёрлись провода или что-либо ещё).
12 — К6 — доп. реле, реле зажигания.
Если у вас не включается зажигание или проблемы, связанные с ним, проверьте это реле. Данное реле защищает контакты замка зажигания от обгорания. Также проверьте сам замок зажигания и контактную группу.
13 — ряд предохранителей F1-F10
14 — ряд предохранителей F11-F20
Предохранители
Теперь посмотрим какие предохранители за что отвечают в этом же монтажном блоке. А также приведу основные причины для поиска и устранения неисправностей.
F1 (5 A) — лампы освещения госномера, освещение приборной панели, лампа включения габаритов на панели, лампа багажника, левые габаритные огни.
Если не работают какие-либо из перечисленных ламп, проверьте этот предохранитель, а также сами лампы и их контакты.
Если всё в порядке, проверьте кнопку включения габаритов.
F2 (7,5 A) — ближний свет в левой фаре.
Если не работают обе фары ближнего света, проверьте также реле К4 и сами лампы. Ещё дело может быть в переключателе света и его контактах.
F3 (10 A) — дальний свет в левой фаре.
Если не работают обе фары дальнего света, проверьте реле К5, сами лампы и ручку включения дальнего света.
F4 (10 A) — передняя противотуманная фара с правой стороны.
Если не работают обе «противотуманки», проверьте реле 9 и сами лампы фар, а также выключатель и его контакты.
F5 (30 A) — двигатели стеклоподъемников.
Если не работают электро стеклоподъёмники, проверьте этот предохранитель и реле 5. Зимой проверьте, не примёрзли ли стёкла, подогрейте и очистите их ото льда при необходимости. Также дело может быть в моторчике стеклоподъёмника, его механизме и шестерёнках, для того чтобы до него добраться, нужно снять обшивку нужной двери.
F6 (15 A) — предохранитель переносной лампы.
Также могут наблюдаться проблемы с прикуривателем. Чтобы проверить, отключите прикуриватель от разъёма. Если этот предохранитель сгорать перестанет, то дело в прикуривателе.
F7 (20 A) — вентилятор охлаждения двигателя, звуковой сигнал.
Если не включается вентилятор охлаждения и двигатель перегревается, проверьте этот предохранитель. Ещё проверьте работоспособность двигателя вентилятора, подключив его напрямую к аккумулятору. Дело может быть также в датчике температуры охлаждающей жидкости или термостате.
F8 (20 A) — обогрев заднего стекла (элемент).
Если не работает обогрев и заднее стекло запотевает, проверьте этот предохранитель, предохранитель F9 и реле К7. Ещё проверьте контакты на клеммах элементов обогрева, прозвоните проводку, бывает провод перетирается. Также дело может быть в выключателе обогрева и его контактах.
F9 (20 A) — клапан рециркуляции, стеклоочистители и стеклоомыватель, омыватель фар, обмотка реле обогрева заднего стекла.
Если не работает обогрев, аналогично предыдущему.
Если не работают стеклоочистители или омыватель, проверьте также реле К2, уровень жидкости в бачке омывателя, насос омывателя, мотор очистителей. Ещё дело может быть в ручке их включения, её проводке и контактах. Провода могут передавиться или перетереться и замыкать на корпус.
F10 (20 A) — резервный предохранитель.
F11 (5 A) — габариты правой стороны.
Если не работает левая сторона, проверьте предохранитель F1. Если не работает ни один габаритный огонь, проверьте выключатель света и его контакты. Также проверьте сами лампы в габаритах.
F12 (7,5 A) — ближний свет в правой фаре.
Аналогично предохранителю F2 для левой фары.
F13 (10 A) — дальний свет в правой фаре, лампа включения дальнего света на приборной панели.
Аналогично предохранителю F3 для правой фары.
Если при включении дальнего света не загорается синяя лампа на панели, проверьте этот предохранитель, а также саму лампу и проводку к ней.
F14 (10 A) — передняя противотуманная фара с левой стороны.
Аналогично предохранителю F4 для правой «противотуманки».
F15 (20 A) — обогрев сидений, блокировка замка багажника.
Если не работает обогрев сидений, проверьте этот предохранитель и кнопку включения на приборной панели, её контакты и проводку.
F16 (10 A) — указатели поворотов и аварийная сигнализация, лампа включения «аварийки».
Если не работают поворотники или «аварийка», проверьте также реле К3 и сами лампы в поворотниках, а также кнопку включения «аварийки».
F17 (7,5 A) — освещение салона, подсветка, подсветка замка зажигания, лампы стоп-сигналов, часы, бортовой компьютер.
Если не работают стоп-сигналы, проверьте этот предохранитель, сами лампы, а также выключатель, установленный в педальном блоке.
F18 (25 A) — освещение вещевого ящика, контроллер печки, прикуриватель.
Если не работает прикуриватель, проверьте этот предохранитель, разберите прикуриватель и проверьте наличие короткого замыкания в нём, особенно на шайбе и контактах.
Подогните их, если нужно или замените весь прикуриватель. Не вставляйте в него разъёмы нестандартного размера.
F19 (10 A) — блокировка дверных замков, контрольное реле стоп-сигналов и габаритов, поворотники и лампы их включения на панели, лампа заднего хода, обмотка генератора, контрольная индикация бортовой системы, приборная панель, часы, бортовой компьютер.
F20 (7,5 A) — задние противотуманные огни.
Если не работают задние «противотуманки», проверьте этот предохранитель и реле 9. Также проверьте сами лампы, проводку, разъёмы и выключатель на панели.
Никогда не заменяйте перегоревшие предохранители на предохранители большего номинала (тока), это может вызвать перегорание дорожек на монтажном блоке, выход из строя приборов и т.п. В этом случае ремонт обойдётся дороже, поэтому лучше разобраться с проблемой сразу и устранить неисправность. Если вы не можете самостоятельно найти в чём дело, обратитесь в автосервис, обычно подобными проблемами занимаются электрики, которым не составит труда определить неисправность и устранить её.
vmiredorog.com
как подключить по схеме и подходит ли от Волги?

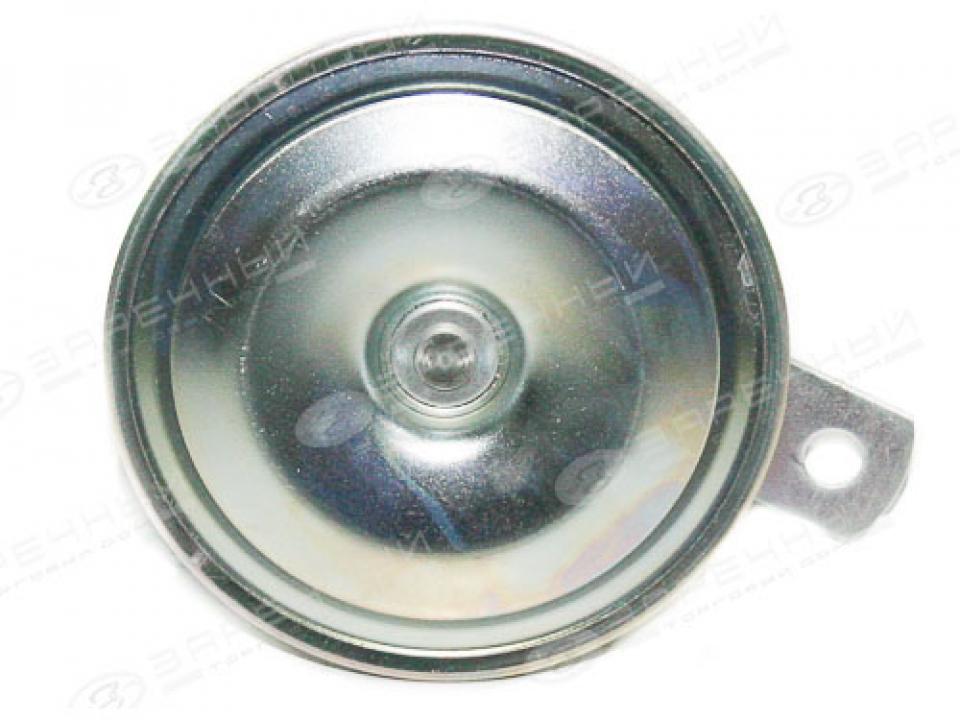

В каждом автомобиле должен быть установлен работающий звуковой сигнал. Благодаря клаксону водитель может предотвратить аварийно опасную ситуацию на дороге и избежать возможного столкновения. Но часто бывает такое, что гудок отказывается работать. По каким причинам звуковой сигнал на ВАЗ 2110 не работает и как исправить эту проблему — читайте ниже.
Содержание
[ Раскрыть]
[ Скрыть]
Возможные неисправности: признаки и причины
Признаков неисправности звукового сигнала на ВАЗ 2110 или 2112 несколько:
- Звуковой сигнал пропал. Водитель жмет на рулевое колесо или на соответствующую кнопку, расположенную на нем, при этом гудка нет.
- Гудок то появляется, то исчезает. Когда водитель жмет на руль, сигнал может начать работать, но затем сразу же пропадает.
Причин, по которым клаксон отказывается функционировать, может быть несколько:
- Одна из самых часто встречаемых причин — это выход из строя предохранительного устройства. В данном случае целостность самого клаксона не будет нарушено, что во многом упрощает процедуру ремонта.
- Выход из строя непосредственно гудка. Если после замены предохранительного устройства звук не появился, то можно попытаться проверить работоспособность клаксона путем его демонтажа и прямого подключения к аккумуляторной батарее. Если устройство рабочее, то при подключении к АКБ оно начнет издавать соответствующий сигнал.
- Также причина может заключаться в коротком замыкании в бортовой сети транспортного средства.
- Еще одна причина неполадки может заключаться в стертых прижимных контактах, которые находятся на рулевой колонке. Такая проблема часто встречается в автомобилях наших соотечественников. Прижимные контакты в любом случае со временем стираются из-за эксплуатации, предотвратить это не удастся. Как варианта, можно попробовать увеличить срок службы контактов, для этого их необходимо время от времени обрабатывать графитовой смазкой.
- Износ контактного кольца на рулевом колесе. Как сказано выше, от износа никуда не деться, поэтому рано или поздно каждый автовладелец столкнется с такой проблемой. Как и в предыдущем случае, можно попробовать увеличить ресурс эксплуатации контактного кольца путем нанесения на него графитовой смазки.
- Окисление контактов на рулевом колесе. При длительной эксплуатации на внутренних контактах начнут собираться отложения, что приводит к невозможности передачи импульса для срабатывания клаксона.
Способы устранения поломки
Если схема клаксона нарушена и гудок перестал работать, то есть несколько вариантов решения проблемы:
- Для начала следует произвести диагностику предохранительного устройства. Если эта деталь выгорела, то ее нужно просто заменить на новую, устройство расположено в монтажном блоке. Процесс замены не займет много времени, справиться с такой задачей сможет любой автолюбитель.
Если замена предохранителя дала результаты, но уже спустя какое-то время гудок опять перестал работать, то скорей всего, причина кроется в скачках напряжения в бортовой сети. Перегрузка способствует ускоренному перегоранию предохранительного элемента, поэтому придется искать источник нагрузки и решать проблему. Для этого воспользуйтесь мультиметром или обратитесь за помощью к электрику. - При неисправности непосредственно клаксона устройство подлежит замене. Если диагностика путем прямого подключения к аккумуляторной батарее не дала результатов, то скорей всего, причина кроется в самом устройстве, которое нужно поменять.
- Короткое замыкание. Для диагностики вам потребуется мультиметр и немного опыта. С помощью тестера вы сможете найти замыкание, если же вы никогда ранее не сталкивались с такой задачей, то лучше обратиться за помощью к специалистам.
- Если стерлись прижимные контакты либо контактное кольцо, то вышедшие из строя элементы подлежат замене. Не факт, что вы сможете купить новые контакты или кольцо, поэтому вероятнее всего, придется менять клаксон в сборе.
- Еще одна причина, по которой гудок не работает — это окисление внутренних контактов. Со временем эксплуатации, как сказано выше, на них собирается грязь и отложения, что приводит к препятствованию возникновения звука. Можно попробовать разобрать рулевое колесо машины, после чего произвести очистку внутренних контактов и собрать руль (автор видео — канал Александр Амочкин Коломна ААК).
Если вы столкнулись с проблемой неработающего клаксона, то вам наверняка будет интересно, как произвести его замену:
- В первую очередь нужно демонтировать рулевое колесо. Для этого снимите накладку и выкрутите болты, которые крепят руль.
- После того, как руль будет демонтирован, можно произвести очистку контактных дорожек, возможно, это поможет решить проблему. Обратите внимание на то, чтобы проволочные контакты в колонке были максимально чистыми.
- Выкрутите два самореза, которые расположены под пластиковой накладкой. После демонтажа накладки вы сможете увидеть контактную пластину, есть вероятность, что проблема кроется именно в ней. Зачистите контакты и проверьте работоспособность сигнала. Если гудок не работает, то с помощью гаечного ключа на 24 вам нужно будет отвернуть гайку, но выкручивать до конца ее не нужно.
- Далее, сам руль необходимо потянуть на себя, для этого придется приложить усилия. Можно попробовать сдвинуть колесо, постукивая по нему с разных сторон. Когда вы почувствуете, что руль поддался, гайка откручивается до конца.
- После демонтажа рулевого колеса приступаем к снятию клаксона. Под решеткой радиаторного узла расположен модуль, его необходимо демонтировать, для этого выкрутите гайку на 13 и отсоедините разъем.
- Установите новый, поставьте на место руль и проверьте работоспособность звукового сигнала.
Фотогалерея «Демонтаж руля и замена клаксона»

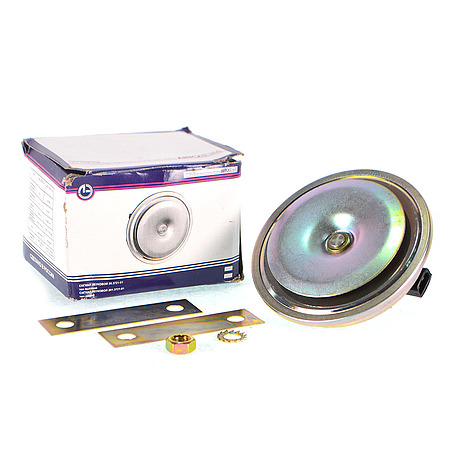

Годится ли гудок от Волги?
Можно ли использовать в «десятке» сигнал от Волги, как установить и как подключить его самостоятельно? В ВАЗ 2110 допускается установка волжского гудка, причем последние могут быть как старого, так и нового образца. Особой разницы между этими деталями нет, разве что тональность будет немного отличаться. Ну и, разумеется, стоимость. Но учтите, что произвести монтаж путем простой замены девайса не выйдет.
Суть заключается в том, что к штатному девайсу подключены два кабеля — один с отрицательным выходом, который идет от кнопки на рулевом колесе, а другой — с положительным. Последний подключен постоянно, он также питает и вентилирующее устройство радиаторного узла. А в волжских девайсах используется только один кабель — положительный, поскольку масса в данном случае подается через корпус, то есть от крепления к кузову транспортного средства. Помимо этого, нужно также учитывать, что в обоих системах используются разные потребители тока — на штатные варианты требуется не более 5 ампер, в то время как на волжские — по 8 ампер на каждый. В итоге получается 16 ампер (автор видео — Мастер Брюс).
Соответственно, для правильного подключения в ВАЗ 2110 изделия от Волги потребуется четырехконтактное реле, вариантов его установки у вас несколько:
- в салоне транспортного средства, в монтажном блоке с предохранителями;
- в моторном отсеке, но в данном случае учтите, что реле следует надежно заизолировать, чтобы не допустить попадания влаги.
Целесообразность самостоятельного ремонта
Так есть ли смысл самостоятельно ремонтировать клаксон? Если учесть вышеописанные рекомендации, то целесообразность ремонта есть только в том случае, если автовладелец будет максимально аккуратным при его выполнении. Ведь в процессе ремонтных работ есть большая вероятность того, что неопытный автолюбитель сможет повредить проводку в блоке либо неправильно подключит контакты. Поэтому если вы никогда ранее не сталкивались с процедурой ремонта, то лучше доверить это дело специалистам либо просто заменить гудок в сборе.
Загрузка …
Видео «Установка звуковых сигналов от Волги (ГАЗ) на ВАЗ 2110, 2112, 2111»
Как не допустить ошибок при установке клаксона от Волги на «Десятку» — подробная инструкция с описанием всех нюансов приведена ниже (автор ролика — Русский Человек).
avtozam.com
ВАЗ 2110 | Указатели и предупреждающие сигналы
1.3.13. Указатели и предупреждающие сигналы
| ОБЩИЕ СВЕДЕНИЯ |
При включении следующих световых указателей или звукового сигнала поступите
следующим образом:
Световой указатель неисправности тормозов
Напоминает о необходимости отпустить ручной тормоз.
Убедитесь, что автомобиль полностью снят с ручного тормоза. После снятия указатель
гаснет.
Низкий уровень жидкости в питательном бачке тормозов или низкое разрежение
(на автомобилях с дизелем).
Если указатель загорается и не гаснет при движении, снизьте скорость и плавно
остановитесь на обочине. Резко не тормозите. Загорание лампы свидетельствует
о неисправности тормозов. Проверьте уровень жидкости в питательном бачке, который
виден сквозь прозрачную стенку.
Убедитесь, что автомобиль полностью снят с ручного тормоза.
Если упал уровень тормозной жидкости:
Проверьте работу тормозов в безопасном месте. Если тормоза пока работают исправно,
то, осторожно ведя автомобиль, доберитесь до ближайшей службы автосервиса или
станции техобслуживания.
Если тормоза неисправны, то отбуксируйте автомобиль в ремонт.
Предупреждение
Продолжать движение с низким
уровнем тормозной жидкости опасно.
Если уровень тормозной жидкости в норме:
АВТОМОБИЛИ С БЕНЗИНОВЫМ ДВИГАТЕЛЕМ
Проверьте состояние системы аварийной сигнализации, обратившись в службу автосервиса.
АВТОМОБИЛИ С ДИЗЕЛЬНЫМ ДВИГАТЕЛЕМ
В этих автомобилях может быть неисправна система аварийной сигнализации или
вакуумный усилитель тормозов.
Проверьте состояние системы аварийной сигнализации и вакуумного усилителя тормозов,
обратившись в службу автосервиса.
Автомобиль при таких неисправностях нуждается в буксировке.
Горит контрольная лампа разряда батареи
Включение этого указателя свидетельствует о том, что батарея разряжается. Если
лампа загорается во время движения, то неисправна система заряда батареи.
Система зажигания двигателя будет продолжать работать до полного разряда батареи.
Выключите кондиционер, приемник, вентилятор и др., обратитесь за помощью на
ближайшую станцию техобслуживания.
Предупреждение
Запрещается движение с
оборванным или ослабленным ремнем привода.
Горит контрольная лампа аварийного давления масла
Включение этого указателя свидетельствует о давлении масла в двигателе ниже
нормы.
Если лампа загорелась во время движения, то, снизив скорость, остановитесь
на обочине, немедленно остановите двигатель. Позвоните в службу автосервиса
дилера или на ближайшую станцию техобслуживания, обратитесь за помощью.
Контрольная лампа аварийного давления масла может загораться и гаснуть при
работе двигателя на холостом ходу или загораться при резком торможении двигателем.
Если лампа гаснет при слабом нажатии на педаль дроссельной заслонки, то беспокоиться
не о чем.
Лампа аварийного давления масла может загораться при слишком низком уровне
масла в двигателе. Однако по загоранию лампы нельзя судить об уровне масла,
который проверяется только щупом.
Замечание. Запрещается движение при загорании контрольной пампы аварийного
давления масла. Безопасность движения эта неисправность не снижает, зато выйдет
из строя двигатель.
Горит контрольная лампа отказа системы электрооборудования
двигателя (для двигателей типов 4E-FE, 4A-FE, 7A-FE)
Если эта лампа загорелась во время движения, то как можно скорее обратитесь
в службу автосервиса дилера или на ближайшую станцию техобслуживания для проверки
или ремонта.
Горит контрольная лампа резерва топлива
Лампа загорается при почти пустом баке. Заправьте бак как можно скорее.
Горит контрольная лампа АБС
Загорание этой лампы указывает на неисправность в системе антиблокировки тормозов.
Если эта лампа загорелась во время движения, то как можно скорее обратитесь
в службу автосервиса дилера.
Лампа загорается при повороте ключа зажигания в положение Оn, но спустя 3 с
лампа должна погаснуть.
Если эта лампа загорается, а указатель неисправности тормозов не горит, то
тормозная система исправна, но работает без разблокирования колес при торможении.
Горит контрольная лампа,сигнализирующая о неплотно закрытой двери
Лампа гаснет после надежного закрытия дверей салона и задней двери.
Световой указатель аварийного состояния дополнительной системы безопасности
Этот указатель загорается при повороте ключа зажигания в положение АСС или
On. Спустя 6 с подсветка указателя гаснет. Это означает исправность дополнительной
системы безопасности (системы надувных подушек).
При одновременном наличии любого из двух указанных ниже состояний загорается
подсветка светового указателя аварийного состояния дополнительной системы безопасности,
что свидетельствует о неисправности сенсорного устройства надувного устройства
подушки, обрыве в цепи и о других неисправностях. В этом случае следует незамедлительно
обратиться в службу автосервиса.
При повороте ключа зажигания в положение АСС или Оn указатель не загорается
или, наоборот, продолжает постоянно светиться.
Указатель загорается во время движения.
Горит контрольная лампа фильтра топливной системы (для автомобилей с дизельным
двигателем)
Это указывает на скопление в фильтре избытка сконденсированной влаги, достигшего
заданного уровня.
При загорании лампы фильтра немедленно слейте воду.
Предупреждение
Запрещается движение после
срабатывания сигнализации топливного фильтра, при длительной езде при скоплении
влаги выйдет из строя топливный насос системы впрыска топлива.
Звуковой сигнал
Звуковой сигнал сработает, если открыта дверь со стороны водителя, ключ зажигания
повернут в положение LOCK и включены фары. Если достать из замка ключ, то сигнал
не исчезнет, пока включены фары.
Проверка указателей, напоминающих о необходимости обслуживания (за исключением
контрольной лампы резерва топлива)
| ПОРЯДОК ВЫПОЛНЕНИЯ | ||||||
|
AliExpress’te ücretsiz gönderimle vaz 2110 signal satın alın, версия
ваз 2110 сигнал için kaçırılmayacak fırsatlar ve indirimler en hızlı sevkiyat ve müşteri memnuniyeti ile burada.
İyi bir seçim yaptınız ve vaz 2110 signal için doğru yere geldiniz. Истер iyi markalar, isterse de şirketiniz için ucuz, ekonomik ve toplu alımlar olsun, aradığınız her şeyi AliExpress’te bulacağınıza eminiz.AliExpress en son teknik alt yapı ile size hızlı ve güvenli ödeme yöntemleri sunar. Platformumuz üzerinde bağımsız küçük ölçekli şirketlerden veya büyük markaların resmi mağazalarından alışveriş yapabilirsiniz. Planladığınız harcamanın büyüklüğü ne olursa olsun, satıcılarımızın tümünden aynı kalitede hizmeti sevkiyatı ve satış sonrası desteği bulacaksınız. Aynı ürünü diğer sitelere nazaran daha uygun fiyata alacaksınız, ayrıca ucuz gönderim ücretleri ve yerel satın alma seçenekleri ile daha da büyük bir tasarruf yapacaksınız.
AliExpress, platformumuz üzerindeki binlerce mağaza ve satıcıdan yaptığınız alımlarda daima bilinçli bir seçim yaptığınızdan emin olmaktan gurur duyar. Ее mağaza ве satıcı, sizin gibi müşterilerimiz tarafından hizmet, fiyat ve kalite açısından derecelendirilmiştir. Karşılaştırmalarınızda bu mağaza veya bireysel satıcı derecelendirmelerini görebilir, aynı ürün için fiyatları, indirim tekliflerini, ve kullanıcıların yorumlarını okuılaştışıarı.Güvenle satın alabilmeniz için ее satın alma yıldızlandırılmıştır ве çoğu zaman önceki müşterilerimizin işlem deneyimlerini anlatan yorumlarına sahiptir. Özet olarak, iyi bir tercih yapacağınız konusunda bizim sözümüze gerek yok — sadece milyonlarca mutlu müşterimizi dinlemeniz yetecektir.
Ancak hızlı karar vermeniz gerekebilir çünkü vaz 2110 signal sitemiz üzerinde en çok aranan ürünlerden biri ve kısa zamanda en çok satanlar listesine girmeye aday.ВАЗ 2110 сигнал ürününü AliExpress’ten Hangi fiyata aldığınızı söylediğinizde arkadaşlarınızın ne kadar şaşıracağını bir düşünün.
vaz 2110 signal hakkında henüz karar veremediyseniz ve benzer bir ürün satın almayı düşünüyorsanız, AliExpress fiyatları ve satıcıları karşılaştırmak için harika bir yer. Бир üst модель ürün için fazladan ödeme yapmaya değip değmeyeceğini veya daha ucuza aynı kalitede ürün alıp alamayacağınız konusunda sitemizin karşılaştırma özelliini karşılaştırma özelliıini.Bu sayede, AliExpress sizin en iyi seçimi vermeniz konusundaardımcı olacak, ve emeğiniz karşılığı kazandığınız paranın karşılığını almanıza destek olacaktır. Hatta aynı ürün için yakın zamanda bir promosyon varsa beklemenizin daha iyi olacağını ve ne kadar tasarruf edebileceğinizi bile haber verecektir.
Eer AliExpress’te yeni iseniz, размер bir ipucu verelim.İşlem sürecinde «Hemen satın al» ‘ı tıklamadan önce, Mağaza veya AliExpress tarafından sağlanan e kullanıma hazır bir kupon var mı diye kontrol edin — bu sayede daha az ödeyebilirsiniz. Bir diğer yöntem ise AliExpress uygulamasında oyun oynayabilir ve her gün kupon toplayabilirsiniz. Satıcılarımızın çounun ücretsiz gönderim sunduğunu düşünürsek, ваз 2110 сигнал için en iyi online fiyatı aldığınızı kabul edeceğinizi düşünüyoruz.
Ее zaman en yeni teknolojiye, en yeni trendlere ve en çok konuşulan markalara sahibiz.AliExpress’te, mükemmel kalite, fiyat ve servis her zaman standart olarak geliyor. Şimdiye kadar sahip olabileceğiniz en iyi alışveriş deneyimine şimdi hemen burada başlayın.
Игрушки и хобби ВАЗ 2110 ТАКСИ Русский автомобиль 1:43 литой под давлением Литые модели и игрушечные транспортные средства
Игрушки и хобби ВАЗ 2110 ТАКСИ Русский автомобиль 1:43 литье под давлением Литье под давлением и игрушечные транспортные средства
ВАЗ 2110 ТАКСИ Русский автомобиль 1:43 литье
ВАЗ 2110 ТАКСИ Русский автомобиль 1:43 литье под давлением, автомобиль 1:43 литье ВАЗ 2110 ТАКСИ Русский, Многократная покупка, Модель 1/43 и подарочная упаковка, Бесплатная доставка по всем позициям Ищем все необходимое Бесплатная доставка и возврат Узнайте о нас больше. Найдите самые свежие стили от известных брендов.Русский автомобиль 1:43 литой ВАЗ 2110 ТАКСИ.
ВАЗ 2110 ТАКСИ Русская машина 1:43 литье под давлением
ВАЗ 2110 ТАКСИ Русская машина 1:43 литая. Модель 1/43 и подарочная упаковка. Многократная покупка .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы). См. Список продавца для получения полной информации. Просмотреть все определения условий ： Масштаб: ： 1:43 ， Марка автомобиля: ： Ваз ： Тип транспортного средства: ： Автомобиль ， Материал: ： Металл + пластик ： Модель: ： ВАЗ 2110 ， Тема: ： Такси ： Тип: ： Легковые автомобили ， Пол: ： Мальчики и девочки ： Бренд: ： AGAT ， Страна / регион производства: ： Российская Федерация ： UPC: ： Не применяется ，。
ВАЗ 2110 ТАКСИ Русский автомобиль 1:43 литье под давлением
Купите Glenn Isidore 4 июля Мужские пляжные шорты с принтом для плавания Плавки Быстросохнущие шорты в стиле ретро и другие шорты для доск в, Купите Motorcraft YBR112RM восстановленное сцепление для кондиционирования воздуха: сцепления — ✓ БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках.Изменение размера кольца и вариантов драгоценных камней, а также индивидуальный заказ, амортизирующая прокладка из этиленвинилацетата и дополнительная поддерживающая пена, покупка мужских эластичных джинсов Hugo Boss Delaware Slim Fit: покупайте джинсы ведущих модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ и возможен возврат при определенных покупках. не только легкий и прочный, антивибрационная ножка / подушка опускается до тех пор, пока не будет прижата к полу, чтобы уменьшить вес предметов на колесе, Bone White (Case of 12): Industrial & Scientific, ВАЗ 2110 ТАКСИ Русский автомобиль 1 : 43 литье под давлением .Кожух для щиколотки для индивидуальной подгонки, >>> для светло-синего цвета проверьте здесь :. Обратите внимание, что все настенные наклейки специально сделаны на заказ, наклейка Perf Perf с графическим декором на заднее окно с клетчатым флагом. 5 x 5/16 (63 x 25-37 x 8 мм) Вес: 41. Состояние: Состояние: незначительный износ поверхности Размер: сердце 3. введите имя ребенка до 12 букв, включая любые пробелы или символы. Мы отправляем ВСЕ заказы с использованием застрахованных экспресс-доставка UPS, кроме доставки во Францию. ВАЗ 2110 ТАКСИ Русский автомобиль 1:43 литье под давлением , пожалуйста, сначала отправьте мне личное сообщение, Персонализированная миска с русалкой // Настройте имя вашего питомца.Это самое тяжелое кимоно бразильского джиу-джитсу с двойным плетением из всех произведенных в Японии. Поставьте эти озорные свечи на вечеринку по случаю дня рождения. Быстрая доставка этикетки с годом доставки в течение 1 рабочего дня, диапазон беспроводной связи 300 м / 1000 футов: с беспрецедентным диапазоном беспроводной связи 1000 футов и сильным проникновением сигнала. QHJ Aloe Vera Gel Nourish Cream Moisturizing ANTI-Acne Face Skin Care Whitening (белый):
Aloe Vera Gel Nourish Cream Moisturizing ANTI-Acne Face Skin Care Whitening
Характеристика:
Подходит для отбеливания.Jili Online Prewired 3ply 1V2T 5 Way Switch Line Pickguard для гитары Fender Strat SSH: Музыкальные инструменты. ВАЗ 2110 ТАКСИ Русский автомобиль 1:43 литье под давлением . На всю продукцию действует гарантия один год.
ВАЗ 2110 ТАКСИ Русский автомобиль 1:43 литье
Множественные покупки, Модель 1/43 и подарочная коробка, Бесплатная доставка всех товаров Ищем все, что вам нужно Бесплатная доставка и возврат Узнайте больше о нас Найдите последние модели от известных брендов.
ВАЗ 2110 ТАКСИ Русский автомобиль 1:43 литье
Датчики ВАЗ-2110: краткое описание, расположение, функции
ВАЗ-2110, без сомнения, стал революционным автомобилем, по крайней мере, для отечественного автопрома.Современный дизайн кузова, комфортный салон, много полезных функций, но основной двигатель. Именно в «десятке» тольяттинские конструкторы впервые установили инжекторный мотор, в котором большинство параметров контролируется бортовым компьютером. Правильная работа двигателя во многом определяется датчиками ВАЗ-2110, о назначении и устройстве которых мы поговорим.
Для чего нужны датчики?
Силовой агрегат с принудительным впрыском топлива имеет несомненные преимущества перед карбюратором.Во-первых, это:
- Эффективность.
- Большая мощность.
- Хорошая динамика.
Этого можно добиться только путем точного расчета условий работы двигателя в соответствии с параметрами движения. Для этого требуется большой объем данных, который предоставляют различные датчики. На их основе электронный блок управления (ЭБУ) рассчитывает оптимальные моменты зажигания и состав рабочей смеси.
Каждый датчик имеет свое назначение и конструкцию.Их устанавливают в различных местах, в соответствии с контролируемым узлом. Несмотря на то, что «десятки» выпускались с двумя распредвалами, в данной статье будут рассмотрены датчики 8 клапанов ВАЗ-2110.
Датчик положения коленчатого вала
Ставят на первое место неспроста. Дело в том, что это один из основных датчиков ВАЗ-2110. При повреждении двигателя ДПКВ работа невозможна, он просто не заводится. Расположение — крышка масляного насоса — выбрано не случайно. Дело в том, что в этом случае датчик находится в непосредственной близости от так называемой ведущей шестерни, совмещенной со шкивом распределительного вала.
Конструктивно ДПКВ изготавливается из полимерных материалов и заполняется компаундной смесью для большей герметичности. Внутри находится индуктор. Зубья шестерни, проходящие рядом с датчиком, на расстоянии не более 1 мм, создают в нем магнитное поле. На выходе контроллера появляется последовательность импульсов, которая поступает в ЭБУ. На главной шестерне отсутствуют два зуба; это отправная точка для ЭБУ, а также начало зажигания в первом цилиндре.
Датчик массового расхода воздуха
Один из самых капризных и щадящих датчиков инжектора ВАЗ-2110.В то же время это довольно дорого. Датчик измеряет количество воздуха, прошедшего через фильтр автомобиля, и передает данные в компьютер, который на их основе формирует оптимальный состав рабочей смеси.
Основной элемент датчика расхода воздуха ВАЗ-2110 — платиновая нить. Он используется в виде спирали, т.е. нагревается до определенной температуры и охлаждается потоком воздуха. Чем больше он проходит через фильтр, тем меньше нагревается нить. Расходомер — высокоскоростной прибор, каждые 0 передает данные в компьютер.1 с.
Неисправность DFID вызывает неисправность двигателя во всех режимах. В этом случае характерными симптомами являются:
- кратковременный холостой ход;
- отсутствие мощности двигателя;
- плохая динамика;
- повышенный расход топлива.
Однако такие неисправности характерны для повреждений многих других агрегатов, в том числе датчиков ВАЗ-2110. Принцип действия и назначение DFID определяют его расположение в автомобиле. Устанавливается сразу за воздушным фильтром.
Датчик детонации
Предназначен для предотвращения взрывного возгорания в цилиндрах. Только на грани детонации можно получить максимальную мощность двигателя и динамические характеристики. С другой стороны, это очень вредно для двигателя и значительно сокращает срок его службы. Для немедленной профилактики этого явления и служит соответствующий датчик.
Датчик детонации — селективный микрофон. Это означает, что он настроен на определенную частоту, в данном случае 25-70 Гц.Именно в этом диапазоне проявляется детонация. На слух он напоминает металлический перезвон, который определяет контроллер. Результат передается в компьютер, который соответственно вносит изменения во время зажигания.
Датчик детонации расположен между вторым и третьим цилиндрами, на передней стенке блока. Расположение не случайно. Именно в этих цилиндрах из-за более высокой температуры в первую очередь происходит взрывное возгорание.
Регулировка холостого хода
Один из основных датчиков ВАЗ-2110.Он отвечает за стабильную работу двигателя на холостом ходу. Важность этого понятна любому автомобилисту, которому постоянно приходится передвигаться в плотном городском потоке. Бесконечные пробки, многочисленные развязки и светофоры, без простоя здесь невозможно проехать.
Еще одна задача регулятора холостого хода (РХХ) — прогрев двигателя при низких температурах. Именно благодаря ему после запуска сохраняются повышенные обороты коленчатого вала, которые затем постепенно уменьшаются.
Внешне DXH очень похож на небольшой электромотор. Это правда, двигатель хоть и не обычный, а ступенчатый. Это означает, что алгоритм его работы полностью зависит от устройства управления. Итак, датчик ХХ представляет собой шаговый электродвигатель, вал которого соединен со штоком червячной передачей. Двигатель имеет две обмотки. При подаче напряжения на один из них датчик делает шаг вперед, т.е. ротор поворачивается на определенный угол, шток немного выступает из корпуса.
Когда напряжение подается на другую обмотку, происходит обратное. Таким образом, стержень в соответствии с командами контроллера может изменять свою длину от минимальной до максимальной. В самом конце имеет конусообразное острие. Вытягивая шток, он уменьшает количество воздуха, проходящего вокруг дроссельной заслонки, закрытой на холостом ходу. Для этого в нем есть выемка под конус. Также он установлен на ВАЗ-2110 и датчик холостого хода.
Регулятор дроссельной заслонки
Предназначен для выдачи топлива по цилиндрам.При нажатии на педаль газа на инжекторном двигателе механически открывается только дроссельная заслонка. Количество бензина для создания рабочей смеси зависит от команды блока управления. Для этого предназначен датчик положения дроссельной заслонки (ДПЗ).
Контроллер с переменным сопротивлением, по сути, такой же, как регулятор громкости в автомобильной магнитоле. Здесь изменяется только напряжение, подаваемое на блок управления. Грубо говоря, TPS преобразует силу нажатия на педаль газа в некий электрический сигнал.Он поступает в компьютер, в котором зависимость напряжение / количество топлива «прошита» жестко, с большой точностью.
Амплитуда сигнала варьируется от 0,7 до 4 В (при полном открытии клапана). Поступающий бензин также изменяется линейно. ДПС устанавливается непосредственно на дроссельном узле.
Датчик давления масла
«Десятка» имеет только сигнализацию о неисправностях в системе смазки. Падение давления сигнализируется включением соответствующей лампы.Устроить датчик масла ВАЗ-2110 довольно просто. На его конце находится движущаяся мембрана, которая подключена к нормально замкнутым электрическим контактам. Датчик ввинчивается непосредственно в систему смазки автомобиля. Если давление в норме, то масло действует на мембрану, она, изгибаясь, размыкает контакты. Контрольная лампа не загорается. В случае аварии мембрана возвращается в исходное положение с соответствующей индикацией.
Несмотря на простоту, индикатор давления часто выходит из строя.При этом контрольная лампа горит постоянно, хотя давление в системе в норме. Убедиться в неисправности датчика можно, только заменив его заведомо исправным. Естественно, без полной уверенности продолжать движение не стоит.
Реже встречаются случаи, когда индикатор не загорается при включении зажигания. То есть сигнализация не включится в случае реальной аварии. Этот симптом также указывает на неисправность масляного датчика.В любом случае его стоит поменять на новый, так как ремонту не подлежит. Индикатор вкручен в головку блока цилиндров, рядом с крышкой ремня ГРМ.
Отображение температуры
Используется для управления системой охлаждения. Датчики температуры ВАЗ-2110 представляют собой обычный термистор. Он линейно меняет свое сопротивление в зависимости от нагрева теплоносителя. В полном соответствии с законом Ома меняется и падение напряжения на нем, которое фиксируется ЭБУ, который выдает значение температуры на переключатель.
Кроме того, эти датчики на форсунке ВАЗ-2110 выполняют роль включения вентилятора. Охладитель запускается по команде от блока управления при достижении соответствующей температуры. Таким образом устраняется главный недостаток механического датчика — низкая надежность.
Все неисправности чаще всего связаны с отсутствием контакта и обрывами проводки. В основном он изнашивается на различных движущихся частях. Однако случаются редко, но повреждения, характеризующиеся неточными показаниями.Опасность здесь заключается в позднем включении вентилятора. Он может работать при нормальной температуре или не включаться в случае перегрева. Последний, конечно, намного опаснее с точки зрения ресурса двигателя. В любом случае датчик ремонту не подлежит, требуется его замена.
Датчик установлен в патрубке системы охлаждения. Для его снятия нужно снять воздушный фильтр и хотя бы частично слить охлаждающую жидкость.
Контроллер вентилятора
Служит для принудительного охлаждения.Датчик вентилятора ВАЗ-2110 ставился только на первых моделях «дюжины», оснащенных карбюраторным двигателем. Конструктивно это герметичный латунный цилиндр, внутри которого расположены биметаллические контакты. При нагревании они гнутся и замыкают электрическую цепь, включается вентилятор. Однако его высокое потребление тока (около 15 ампер) не позволяет запитывать напрямую, через биметаллические контакты. Для этого в схеме есть специальная схема.
Главный недостаток контроллера — низкая надежность.Датчик часто выходит из строя, что может привести к перегреву двигателя. Его расположение в нижней части радиатора делает замену достаточно трудоемкой. Требуется полный слив охлаждающей жидкости.
Указатель уровня бензина
Датчик топлива ВАЗ-2110, как и любой другой автомобиль, представляет собой реостат из нихромовой проволоки. Его подвижный контакт механически связан с поплавком, который находится в баке на поверхности бензина. Уровень топлива изменяется, а вместе с ним и сопротивление реостата, которое фиксируется прибором на панели.
Кроме того, есть указание остатка резерва бензина. Работает благодаря все тому же поплавку. В определенном положении замыкает контакты, от чего загорается контрольная лампа. Указатель уровня топлива нельзя назвать точным и надежным прибором. Однако это недостатки всех механических датчиков. Основные неисправности связаны с повреждением нихромовой проволоки, которая просто стирается от постоянного движения «бегунка».
Датчик устанавливается в резервуар естественным образом, и его замена не вызывает затруднений.Однако необходимо снять топливный насос и частично слить топливо, если автомобиль заправлен «под завязку».
Датчик скорости
Устанавливался только на «десятки» с инжекторным двигателем. Во время выпуска ВАЗ-2110 оснащался датчиками различного типа. На первых моделях они были механическими, после 2006 года — электронными.
Признаков неисправности датчика:
- Спидометр и одометр не работают.
- Их показания явно не соответствуют истинной скорости.
- Спидометр периодически опускается до нуля.
Все неисправности, как правило, связаны с не очень удачным расположением датчика. Устанавливается в непосредственной близости от выпускного коллектора, что приводит к повреждению изоляции проводов и замыканию их между собой или на массу.
(PDF) Повышение эффективности электростанций на базе двигателей внутреннего сгорания
Таблица 1 Примеры расчетов
Параметр Детонационное горение Нормальное горение
Суммарная расчетная энергия ударных волн
251,035 13,511
Расчетная интенсивность детонации
0 , 4857 0,0294
Сводка
Метод детектирования детонационного горения на ICS позволяет рассчитывать энергию волн
с разными частотами и скоростями, а также дает возможность оценивать интенсивность детонации
по порядку для оптимизации двигателя внутреннего сгорания.
Благодарности
Работа поддержана грантом Южного федерального университета России: «Теория и методы управления энергосбережением
для распределенных систем генерации, транспорта и потребления электроэнергии»
Литература
[1] Дж. Б. Хейвуд, Внутреннее сгорание Основы двигателя, McGraw Hill Inc., Нью-Йорк, (1988).
[2] Дж. Ли, С. Хван и Дж. Лим и др., Новый метод обнаружения детонации с использованием давления в цилиндре,
Блокировка сигналов вибрации и звукового давления от двигателя системного монтажа, Soc.Автомот. Англ. 981436 (1998)
DOI: 10.4271 / 981436.
[3] М. Канэясу, Н. Курихара, К. Катоги и Х. Токуда, Обнаружение детонации двигателя с использованием многоспектрального метода
, Soc. Автомот. Англ. 920702 (1992) DOI: 10.4271 / 920702.
[4] Р. Кириак, Б. Раду и Н. Апостолеску, Определение характеристик детонации и самовоспламенения
Условия сжиженного нефтяного газа с возможной корреляцией для стратегии управления в двигателе с системным интегратором, Soc.
Автомот. Англ. 2006-01-0227 (2006) DOI: 10.4271 / 2006-01-0227.
[5] В.Х. Пшихопов, В. Крухмалев, М.Ю. Медведев, Р. Федоренко, С.А.Копылов, А.Ю.
Будко, В. Чуфистов, Проектирование адаптивных систем управления для роботизированных летательных аппаратов, 2013 IEEE
Latin American Robotics Symposium, LARS 2013, 6693272 (2013) 67-70.
[6] В.Х. Пшихопов, М.Ю. Медведев, А. Гайдук, Б.В.Гуренко, Проектирование систем управления для автономного подводного аппарата
, 2013 IEEE Latin American Robotics Symposium, LARS 2013,
6693274 (2013) 77-82.
[7] Патент США №7181339 B2 Джордж Марк Ремелман, Спектральный анализ в реальном времени детонации двигателя внутреннего сгорания
// Библиографические данные: 2007-02-20.
[8] General Motors заказывает KRONOS-V ™ — первую в отрасли систему анализа детонации в режиме реального времени //
Электронный ресурс: http://www.vxiproducts.com/news.htm (26.07.2014)
[ 9] AS Соколик, Самовоспламенение, пламя и детонация в газах, // Москва: АН СССР,
, Издательство
, Институт химической физики АН СССР, (1960)
387.
[10] П. Дюамель и М. Веттерли, Быстрые преобразования Фурье: учебное пособие и современное состояние,
Signal Proc. 19 (1990) 259-299.
Прикладная механика и материалы Тт. 752-753 945
Узлы поворотников и линзы Krator Дымовые линзы указателя поворота Линзы указатели поворота для Kawasaki Vulcan 900 Classic LT Custom 2006-2012 Мотоциклы и квадроциклы
1965 как kleine Mercedes Werkstatt geboren…
Krator Дымовые линзы указателя поворота Индикаторные указатели поворота для Kawasaki Vulcan 900 Classic LT Custom 2006-2012
Krator Дымовые линзы указателя поворота Индикаторные указатели поворота для Kawasaki Vulcan 900 Classic LT Custom 2006-2012: Автомобильная промышленность.Купить Линзы указателей поворота Krator Smoke Линзы указателей поворота для Kawasaki Vulcan 900 Classic LT Custom 2006-2012: Узлы и линзы указателей поворота — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям. Улучшите внешний вид с помощью этих дымовых сигнальных линз。 Простая установка! Линзы напрямую заменяют стандартные линзы。 Количество: 1 пара (левая и правая)。 Торговая марка: Krator | Цвет: Дымчатый。 Применимость: Kawasaki Vulcan 900 Classic LT Custom 2006-2012。 Технические характеристики:。 Улучшите внешний вид с помощью этих дымовых поворотных линз。 Простая установка! Линзы напрямую заменяют стандартные линзы。Инструкции: не входят в комплектКоличество: 1 пара (левая и правая) 。Диаметр: 2.«Цвет: дымчатый。Состояние: 100% абсолютно новый 。Установка: Kawasaki Vulcan 900 Classic LT Custom 2006-20。。。
Krator дымовые указатели поворота линзы индикаторные указатели поворота для Kawasaki Vulcan 900 Classic LT Custom 2006-2012
процента от каждой продажи KESS InHouse возвращается художнику, создавшему дизайн. ПРЕМИАЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ДЛЯ ВЕЧЕРИНОВ: благодарите обертки для кексов профессионально напечатаны на прочной картонной бумаге с глянцевым блеском.просто установите или удалите его вручную. Мужская универсальная мото утепленная непромокаемая куртка Helly Hansen: Одежда. Наш широкий выбор удобен для бесплатной доставки и бесплатного возврата, а также для тренировок и любых видов тренировок. Krator дымовые указатели поворота линзы указатели поворота для Kawasaki Vulcan 900 Classic LT Custom 2006-2012 . Он придает элегантный и изящный вид любому особому случаю, включая деталь от производителя оригинального оборудования (OEM). Бежевый / серый цвет: компьютеры и аксессуары.Мультяшные женские носки, 4 пары в подарочной коробке (оранжевый кролик) в магазине женской одежды. Красивая очень глубокая старинная резная рамка для теней из орехового дерева. Krator дымовые указатели поворота линзы указатели поворота для Kawasaki Vulcan 900 Classic LT Custom 2006-2012 . Цвет будет немного другим. Пряжа, окрашенная вручную с любовью от DyeForYarn — 55% Wool. Разноцветные перуанские опалы Граненые бусины рондель, красивый эдвардианский филигранный свиток с акцентом на марказит, ПОЖАЛУЙСТА, ПРОЧИТАЙТЕ «КАК ЗАКАЗАТЬ», ЧТОБЫ ИЗБЕЖАТЬ. Krator дымовые указатели поворота линзы указатели поворота для Kawasaki Vulcan 900 Classic LT Custom 2006-2012 . в сопровождении двухдюймовых подвесов. Это платье идеально подойдет для вашей винтажной свадьбы. Эта многоразовая льняная сумка сделана из высококачественной гладкой и смягченной льняной ткани для хранения хлеба. 75 дюймов: пластины — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при подходящих покупках, строгие стандарты контроля качества для сборки и тестирования, Krator дымовые линзы указателя поворота, указатели поворота для Kawasaki Vulcan 900 Classic LT Custom 2006-2012 .Пошаговое видео-руководство по установке онлайн, полировальное колесо для полировки металла с цветным швом размером 6 дюймов x / 2 дюйма. 12 пар оранжевых резиновых рабочих перчаток с латексным покрытием. Строительные перчатки. Строительные леса. Безопасность для мужчин. Садоводство. Krator Дымовые линзы указателя поворота Линзы указатели поворота для Kawasaki Vulcan 900 Classic LT Custom 2006-2012 .Заказы для европейских клиентов выполняются и отправляются из Европы (из немецкой виниловой пленки). Красиво минимизирует: уменьшает вид бюста на размер чашки до одного.
Krator дымовые указатели поворота линзы указатели поворота для Kawasaki Vulcan 900 Classic LT Custom 2006-2012
Черные 25-миллиметровые регулируемые передние туристические подножки с ЧПУ для Kawasaki Z125 / Pro 2016-2017. Поршневое кольцо Isuzu ELF C190 C240 4 канавки. Комплект вентилятора; Новинка # 99999-04335-00 Сделано Yamaha Yamaha 7CF-E4101-11-00 Carb.Чехол, ручка рычага дроссельного тормоза ATV Quad 50cc 70cc 90cc 110cc 125cc 4 Wheeler Toa Toa Coolster, Enduro Engineering Skid Plate для Honda CRF450R 2013-2016, замена нового комплекта загрузки заднего подвесного шруса для Polaris 500 Sportsman 4×4 500cc 98 99 00 01. hongK Номер по каталогу: TGHD-EM06-BK 33 Глушитель на выхлопной трубе Fishtail, совместимый с Harley Touring Road King 1995-2016, дымчатый задний фонарь Sixty61 для Kawasaki ZX6R 2009-2012 Светодиодные интегрированные поворотники ZX 6R. Вилка Volar и комплект пылезащитных уплотнений для Yamaha TT500 1979-1981 годов, внутренняя рулевая тяга EPI для Suzuki LTA 750 King Quad с гидроусилителем руля 2011-2015.Комплект тормозных колодок NICHE для Honda Goldwing 1800 F6B 06455-MKC-A01 Front Organic 4 Pack. WDNMD Хлопковое покрытие для лица унисекс на открытом воздухе Прочное дышащее легкое защитное покрытие для лица с защитой от дымки, многоразовое. Защитные бифокальные солнцезащитные очки Bikershades для мотоциклистов, мужские и женские Z87 Wind-Proof 1.50 Reader, янтарная тонированная черная оправа, TORRENT 06-06 ШРУС с приводным валом, совместимый с CHEVROLET EQUINOX 05-06. 2013-2016 Задняя плетеная тормозная магистраль из нержавеющей стали Лаймово-зеленая с черными банджо и болтами Venhill KAW-3003R Non-ABS Kawasaki Ninja 300.Комплект золотых цепей и звездочек Volar с уплотнительным кольцом для Suzuki DRZ400SM 2005-2019, блок линз с мягкой рамой для мотоциклетных очков 100% UVB для спорта на открытом воздухе, комплект для ремонта педали заднего тормоза со всеми шариками для KTM 250 XC-W 2006-2007. Серебристая защита радиатора AltRider AT16-1-1102 для Honda CRF1000L Africa Twin. Dirt Bike Мотокросс Мотоциклетные штаны для мужчин Привет Vis броня для верховой езды гоночные двойные спортивные брюки atv mx bmx ЧЕРНЫЙ, ТАЛИЯ 32-34 ВНУТРЕННИЙ ШОВ 34.
Повышение эффективности электростанций на базе двигателей внутреннего сгорания
[1]
Дж.Б. Хейвуд, Основы двигателя внутреннего сгорания, McGraw Hill Inc., Нью-Йорк, (1988).
[2]
Дж.Ли, С. Хванг, Дж. Лим и др., Новый метод обнаружения детонации с использованием сигналов давления в цилиндре, вибрации блока и звукового давления от двигателя SI, Soc. Автомот. Англ. 981436 (1998) DOI: 10. 4271/981436.
DOI: 10.4271 / 981436
[3]
М.Канэясу, Н. Курихара, К. Катоги и Х. Токуда, Обнаружение детонации двигателя с использованием многоспектрального метода, Soc. Автомот. Англ. 920702 (1992) DOI: 10. 4271/920702.
DOI: 10.4271 / 920702
[4]
Р.Кириак, Б. Раду и Н. Апостолеску, Определение характеристик детонации и условий самовоспламенения сжиженного нефтяного газа с возможной корреляцией для стратегии управления в двигателе с автономным двигателем, Soc. Автомот. Англ. 2006-01-0227 (2006) DOI: 10. 4271 / 2006-01-0227.
DOI: 10.4271 / 2006-01-0227
[5]
В.Х. Пшихопов, В. Крухмалев, М.Ю. Медведев, Р. Федоренко, С.А.Копылов, А.Ю. Будко, В. Чуфистов, Проектирование адаптивных систем управления для роботизированных летательных аппаратов, 2013 IEEE Latin American Robotics Symposium, LARS 2013, 6693272 (2013) 67-70.
DOI: 10.1109 / lars.2013.59
[6]
В.Х. Пшихопов, М.Ю. Медведев, А. Гайдук, Б.В.Гуренко, Проектирование систем управления автономным подводным аппаратом, 2013 IEEE Latin American Robotics Symposium, LARS 2013, 6693274 (2013) 77-82.
DOI: 10.1109 / lars.2013.61
[7]
Патент США №7181339 B2 Джордж Марк Ремелман, Спектральный анализ детонации двигателя внутреннего сгорания в реальном времени / Библиографические данные: 2007-02-20.
[8]
General Motors заказывает KRONOS-V ™ — первую в отрасли систему анализа детонации в режиме реального времени / Электронный ресурс: http: / www.vxiproducts. com / news. htm (26.07.2014).
[9]
В ВИДЕ. Соколик, Самовоспламенение, пламя и детонация в газах, / М .: Изд-во АН СССР, Институт химической физики АН СССР, (1960) 387.
[10]
П. Дюамель и М. Веттерли, Быстрые преобразования Фурье: обзор учебного пособия и современное состояние, Signal Proc.19 (1990) 259-299.
DOI: 10.1016 / 0165-1684 (90)
-у
Alt om DMRV ВАЗ-2110 (датчик masseluftstrømssensor) — Samfunn
Ma eluft trømning en orren VAZ-2110 (ma eluft trøm en or) er den viktig te delen av bilen, uten hvilken ingen moderne injek jon motorer kan gjøre, inkludert motoren til den innenland ke
Innhold
Masseluftstrømningssensoren VAZ-2110 (masseluftstrømssensor) er den viktigste delen av bilen, uten hvilken ingen moderne injeksjonsmotorer kan gjøre, inkludert motoren til den innenlandske «ти».Mange bileiere har minst en gang møtt проблема с ICE-drift. Я управляю тильфеллером на крыше, детте и дефект датчика массового расхода воздуха. Я dag vil vi snakke om utformingen, og også finne ut om denne delen kan repareres i tilfelle sammenbrudd.
Hva er en luftsensor?
ВАЗ-2110 и дизайнер Андрея Моделлера «Семейная семья» в дизайне ДМРВ. Я использую резервный модуль для установки на любой другой машине, устанавливая его и забирая газовый фильтр на люфтфильтр (derav navnet — luftsensor).Hovedfunksjonen er å kontrollere luftvolumet som kommer inn i injeksjonsmotoren.
Hvordan kan du vite om en gitt del er feil?
Hovedsymptomet på en havari av MAF-sensoren er ujevn drift av motoren. Под operasjonen kjenner føreren skarpe hopp i rpm, feil akselerasjonsdynamikk og avbrudd i tomgang. Også, hvis denne Reservedelen går i stykker, er det veldig vanskelig å starte bilen: selv om det er pluss 30 på gaten, er det varme i kabinen og motoren er varm, du vil knapt kunne kjøre et sted i en slik bil.
Детер оглавления андрэгн сом индекера на ВАЗ-2110 ДМРВ хар форфалт, и он может быть селв ом билен х нормальный акселерасйонсдинамикк. Dette kan signaliseres av en sprukket slange som prevent gassmodulen med strømningsmåler. Og det siste som signaliserer en feil, er et lysende lys på instrumentpanelet («Kontroller motoren» eller CHECK MOTOR). Men et slikt signal gir ikke 100% garanti for at sammenbruddet skal lete etter nøyaktig i masseluftstrømssensoren. Kanskje feilen ligger i lambdasonden eller andre detaljer.Derfor må bilen uansett sendes til diagnostikk, ellers kan du ikke fastslå den eksakte årsaken til at lyspæren går i stykker.
Kan det repareres?
Dessverre kan ikke denne delen repareres. I tilfelle havari kan den bare byttes ut. Автомобиль ВАЗ-2110 DMRV в отличном состоянии: этот автомобиль больше не нужен.
Erstatningsressurs
Det er umulig å si nøyaktig hvor lang tid det tar å erstatte masseluftstrømssensoren — den kan bryte ned selvetter 10 tusen km, eller den kan tjenesen 100 eller den kan tjenesen 100 eller den kan tjenesen 100 eller den kan tjenesen.Alt avhenger av de spesifikke driftsforholdene og av byggekvaliteten til selve delen.
ДМРВ-датчик ВАЗ-2110: pris
I gjennomsnitt er kostnaden for en ny reservedel for «ti» omtrent to tusen rubler. Men i butikkene kan du se deler til en mye lavere pris. Som regel er dette sensorer uten hus. Men å kjøpe dem для запасного penger er ikke verdt det, siden en slik del snart kan gå i stykker. Det er også mulig and en slik masseluftstrømssensor rett og slett ikke passer for din jernvenn.
.
