Замена вакуумного усилителя тормозов на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Добро пожаловать!
Вакуумный усилитель тормозов – предназначен для того, чтобы педаль тормоза гораздо легче нажималась, работает он только когда двигатель запущён, когда же движок заглушён, вакуумник работать не будет, всё это из-за того, что при запуске двигателя, корпус воздушного фильтра начинает засасывать воздух из окружающей среды и он попадает во впускной коллектор, из коллектора воздух и забирается чуть чуть и идёт в вакуумник и поэтому он начинает работать только тогда, когда двигатель заводится.

Примечание!
Для замены усилителя тормозов, Вам понадобится: Набор всевозможных ключей, а так же пару отвёрток, а ещё для этого дела, очень удобна накидная головка будет и вороток!

Краткое содержание:

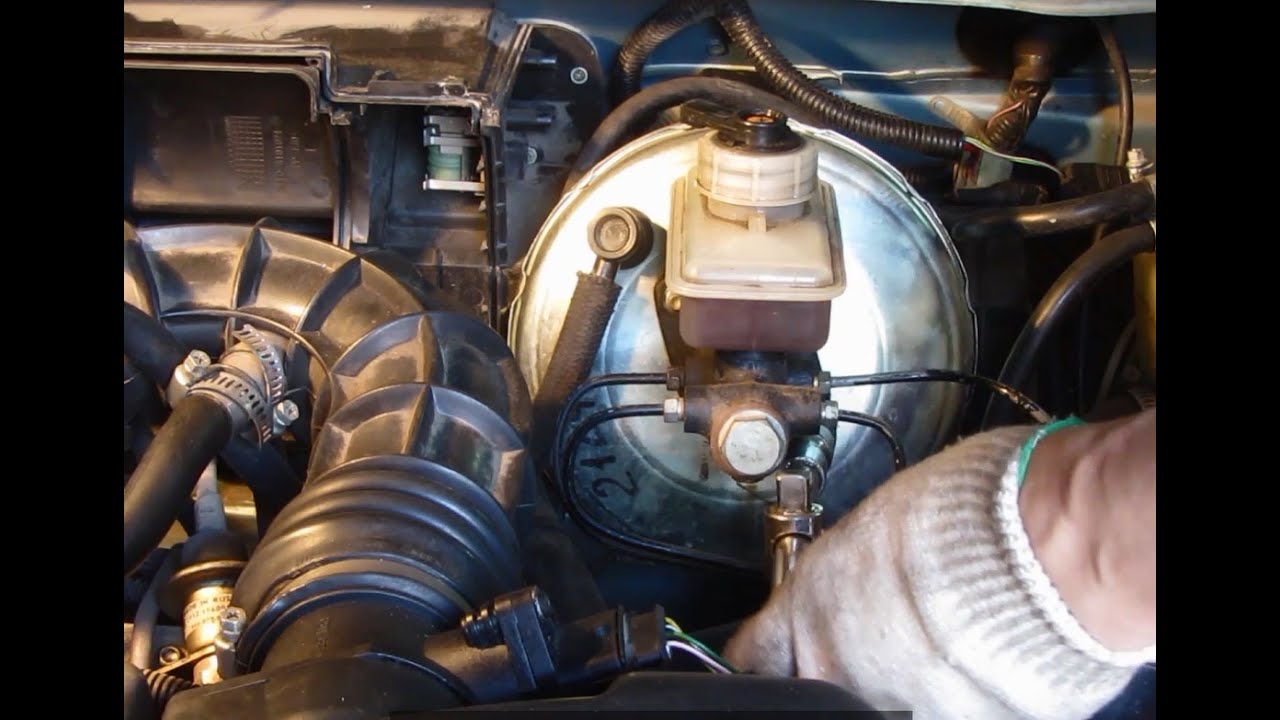

Где находится вакуумный усилитель тормозов?
Он прикручивается к кузову автомобиля на четырёх гайках, вернее не сам он, а его кронштейн, сам вакуумный усилитель к этому кронштейну на двух гайках закрепляется, но их легче всего в сборе снять, т. е. отвернуть четыре гайки которые кронштейн к кузову крепят и после чего снять их, а уже когда вакуумный усилитель с кронштейном будут на руках у Вас, выкрутить две гайки будет нужно и разъединить их между собой, но об этом мы ещё поговорим в данной статье, чуть ниже.

Когда нужно менять вакуумный усилитель тормозов?
При выходе из строя усилителя тормозов, может появится шипение при нажатие на педаль тормоза, а так же обороты могут играть поднимаясь то вверх и то вниз опускаясь, кроме этого педаль тормоза станет нажиматься тяжело (Это равносильно тому, что автомобиль заглушен) в основном это и есть все симптомы, которые говорят о том, что вакуумный усилитель вышел из строя, не всегда бывает что они все вместе в автомобиле проявляются, но парочка из них когда вакуумник придёт в негодность, всё же будет проявляться (Основные скорее всего, а именно, тугая педаль тормоза и плавающие обороты).

Примечание!
Кстати вакуумный усилитель можно проверить на исправность следующим образом: На заглушенном моторе, понажимайте раз 5 на педаль тормоза и когда будет последнее нажатие, задержите педаль в полу, сразу же после чего заведите машину, если педаль чуть чуть провалиться, то это будет говорить о том, что вакуумный усилитель полностью исправен!

Как заменить вакуумный усилитель тормозов на ВАЗ 2110-ВАЗ 2112?

Снятие:
1) Сперва, выкрутите все винты которые шумоизоляционный материал крепят (Большинство гаек указаны красными стрелками), потом отстегните ремень крепления расширительного бачка системы охлаждения (Бачок указан синей стрелкой) и чуть приподняв его вверх, выньте из того места где он располагается (К нему шланги подсоединены, не в коем случае их не отсоединяйте, а иначе жидкость польётся, которая запачкает Ваш автомобиль, можно конечно ёмкость какую ни будь поставить и слить из расширительного бачка всю жидкость, но зачем это делать, если можно и без этого обойтись и работа пройдёт гораздо быстрее), потом положите аккуратно бачок куда ни будь и зафиксируйте его и выньте после этого левую (По ходу движения автомобиля смотрите) часть шумоизоляционного материала и отложите её в сторонку.

Примечание!
То же самое и с правой частью сделать нужно будет, чтобы её снять, бачок омывателя заднего стекла сперва отвести в сторонку нужно (На автомобилях ВАЗ 2110, данного бачка нет, он только на ВАЗ 2111 и ВАЗ 2112 присутствует), для этого отсоедините два проводка которые к нему подходят (см. фото 3), отстегните ремень который его держит (см. фото 4) и аккуратно снимите его (Если в бачке много жидкости, то можно его не снимать, а просто на крыло аккуратно поставьте, если же её нет или Вы её всю выкачали, то отсоедините все оставшиеся от бачка трубки и после этого, снимите полностью его с автомобиля) и в завершение снятия правой части шумоизоляционного материала, торцевым ключом «на 10 мм», открутите две гайки (см. фото 1) и тонкой плоской отвёрткой, подденьте держатель шланга вакуумного усилителя тормозов (см. фото 2) и его тоже отсоедините и всё по сути, можете вынимать шумоизоляционный материал, чтобы он не мешал снятию вакуумного усилителя тормозов с автомобиля!

2) Теперь когда шумоизоляционный материал убран, отсоедините колодку проводов от крышки тормозного бачка (Указана красной стрелкой), после чего отсоедините шланг от обратного клапана вакуумного усилителя тормозов (Шланг указан зелёной стрелкой) и открутите две гайки (Указаны синими стрелками) крепления Главного Тормозного Цилиндра к усилителю тормозов, затем ГТЦ аккуратно отведите в сторонку, но только аккуратней, тормозные трубки следите за тем чтобы не лопнули, а то их менять придётся.

3) После проделанной операции переберитесь в салон и там выкрутите четыре гайки которые кронштейн вакуумного усилителя к кузову крепят (Указаны красными стрелками), ну и колодки проводов ещё отсоедините (Указаны синими стрелками) от включателя стоп сигнала (Указан зелёной стрелкой), когда всё будет сделано, можете перебираться повторно в подкапотное пространство автомобиля и уже находясь там, вытаскивать вакуумный усилитель в сборе с кронштейном.

4) Положив вакуумник на землю или закрепив его в тисках, первым делом вытащите плоскогубцами маленькими металлический стопор (Указан красной стрелкой), затем выбейте аккуратно шток (см. маленькое фото, он металлический и выбивается очень легко), надавив на него сверху или наоборот снизу.

5) И под завершение, выкручивайте обе гайки которые вакуумник крепят к кронштейну и вынимайте его, на этом операция по снятию усилителя тормозов закончена.

Установка:
Устанавливается новый усилитель тормозов в обратном порядке снятию, во время установки не ошибитесь и делайте всё точно так же как и было ранее, когда он будет установлен, не одевайте шумоизоляционный материал, а попробуйте как он работает (Как проверить усилитель тормозов, мы уже писали выше), если всё нормально, завершите установку всех деталей так как они стояли ранее.

Дополнительный видео-ролик:
Наглядно посмотреть процесс замены усилителя тормозов, Вы можете в ролике чуть ниже:

Замена вакуумного усилителя тормозов ВАЗ-2112 16 клапанов: видео

Вакуумный усилитель тормозов требуется для того, чтобы было можно легче нажимать педаль тормоза. Работать он может только в том случае, когда двигатель автомобиля запущен. Происходит это из-за того, что когда двигатель работает, корпус фильтра начинает всасывать воздух, который попадает в коллектор впуска. Воздух при этом забирается в камеру сгорания и идет в вакуумник, потому тот и начинает работать.

Инструменты для замены вакуумного усилителя

Для замены потребуется:

Набор ключей.
Отвертки.
Головки с воротком.

Процесс замены

Этапы проведения работ:

Выкрутить все винты, которыми крепится термозащита.
Надо открутить кучу болтиков, которые указаны стрелочками. И снять защиту
Отстегнуть ремень крепления расширительного бачка в системе охлаждения.
Бачок положить на ровное место и не отсоединять от него шланги, так как жидкость с системы вытечет.

Аналогичные работы потребуется провести и на правой части авто. Там придется снять бачок стеклоомывателя.

После этого следует отсоединить провода от крышки тормозного бачка.
Отсоединить обратный клапан вакуумника и открутить две гайки, которыми крепится главный тормозной цилиндр. После этого цилиндр следует отвести в сторону, так, чтобы не повредить на нем патрубки тормозной системы.
Две гайки крепления главного тормозного цилиндра к ВУТ
Отводим в сторону бачок главного тормозного цилиндра
Потом следует перебраться в салон и отвернуть там четыре гайки, которые крепят кронштейн, на котором и находится усилитель.
Болты отмечены стрелочками. Можно снять вместе с педалью, тогда отсоедините и фишку на педали тормоза
Открутите шток с педали тормоза, если хотите снять только усилитель
Потом опять надо перейти в подкапотное пространство и снять шланг впускного коллектора.
Демонтаж шланга впускного коллектора ВУТ
И вытянуть сам вакуумный усилитель.
Закрепив вакуумник в тисках, надо вынуть штопор, после чего выбить сам шток.
Выкрутить две гайки, которыми вакуумник крепится к кронштейну.
Расположение гаек которые крепят кронштейн к штоку вакуумного усилителя

На этом работу можно считать завершенной.

Установка

Новый вакуумник установлен и готов к работе

Устанавливать новую запчасть надо в аналогичном порядке. После завершения работ надо проверить, как он функционирует. Если всё нормально, то следует продолжить сборку автомобиля.

Видео с заменой вакуумного усилителя тормозов на ВАЗ-2112

Трудный выбор: оригинал или аналог?

Мы меняли на ТоргМаш. Вроде работает. Так что можем рекомендовать

Загрузка …

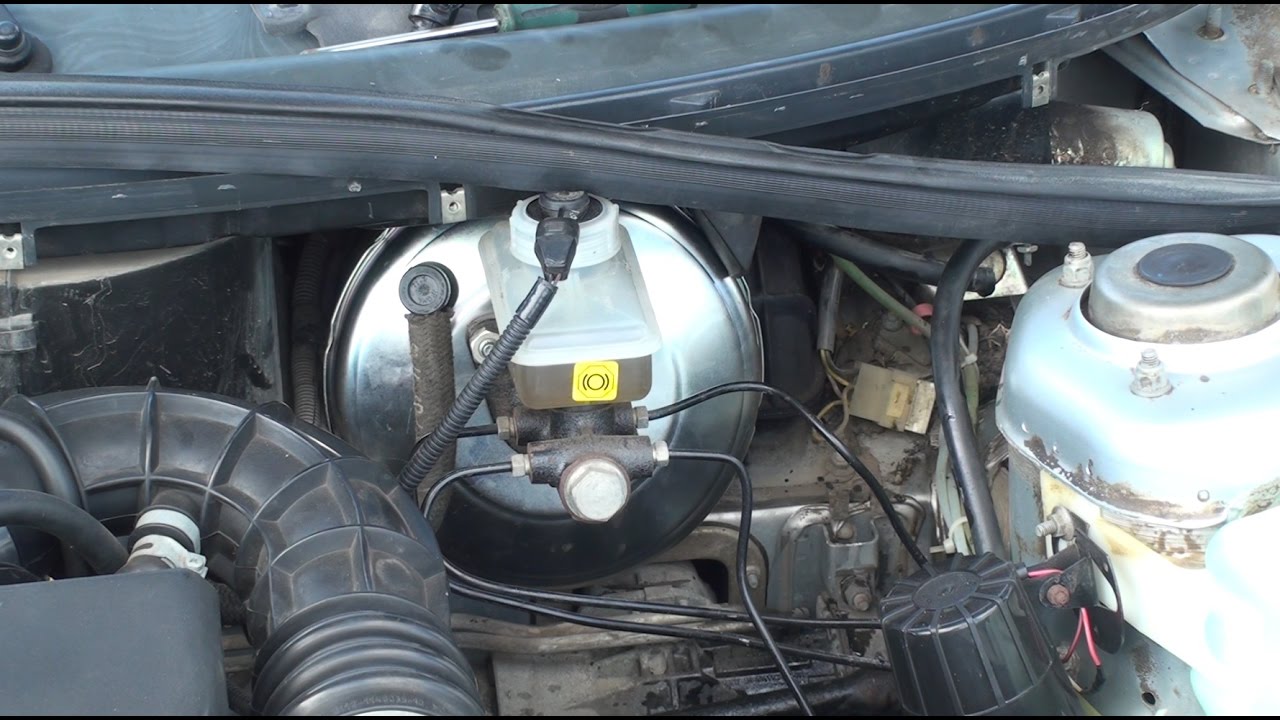

Где располагается вакуумный усилитель?

Он крепится к кузову авто и располагается в моторном отсеке со стороны водителя.

Когда его надо менять?

Когда из строя выходит усилитель тормозов, то может послышаться шипение при нажатии на педаль тормоза.
Также и обороты двигателя станут неровными.
Педаль тормоза также станет тяжело нажимать.

Все эти симптомы говорят о том, что усилитель тормозов подлежит замене. Не всегда они могут проявляться все вместе.

Проверить усилитель также можно следующим образом: на заглушенном автомобиле надо выжать 3-4 раза педаль тормоза. При выжатой педали следует завести мотор. Если при этом педаль немного провалиться, то это будет свидетельством того, что усилитель исправен.

Выводы

Как видно, с данной работой не сложно справиться и самостоятельно. Для наглядности можно просмотреть видео. Также при возникновении трудностей в работе всегда можно обратиться за помощью к мастеру.

Вакуумный усилитель тормозов ВАЗ 2110: замена, проверка

Вакуумный усилитель тормозов (ВУТ) – это устройство, отвечающее за упрощения хода педали тормоза. Агрегат создает дополнительно усилие, благодаря чему педаль легко поддается нажатия. Добраться до устройства довольно просто, поэтому замена может быть выполнена своими руками. Для работы понадобится стандартный набор инструментов: ключи и отвертки.

Назначение и расположение ВУТ

Состоит ВУТ из следующих элементов:

Возвратная пружина.
Корпус.
Толкатель тормозной педали.
Рабочий клапан и диафрагма.
Шток цилиндра.

Расположен вакуумный усилитель под капотом – он образует цельный узел вместе с главным тормозным цилиндром. Устройство добавляет усилие при толчке шток цилиндра, в результате чего в системе появляется компрессия.

Проверка состояния усилителя

Понять, что ВУТ вышел из строя, сможет даже неопытный автомобилист, так как для нажатия на педаль потребуется гораздо больше усилий. Замена ВУТ ВАЗ 2110 требуется в том случае, если при нажатии педали слышно шипении, а педаль становится слишком тугой. Проверять устройство следует на заглушенном моторе: автомобилисту следует несколько раз нажать на педаль, а затем подержать ее в выжатом положении. Далее необходимо завести мотор, и если педаль тормоза опустится к днищу машину без сильного сопротивления, то агрегат работает исправно.

Если же педаль прожимается с трудом, то в узле присутствует дефект. Чтобы лишний раз не проводить разбор системы, рекомендуется проверить обратный клапан усилителя и вакуумный шланг – это элементы должны быть герметичны и не повреждены. Чаще всего встречаются следующие дефекты:

Повреждение пружины.
Обрыв шланга.
Разрыв или трещина диафрагмы.

Как выполнить замену?

Замена проводится с помощью набора ключей и отверток. Вакуумный усилитель тормозов расположен под капотом, поэтому работу можно проводить в гараже или на воздухе. Проходит замена следующим образом:

Сначала нужно разобрать стенку моторного отделения ВАЗ 2110, затем снять жабо. Этот элемент крепится при помощи уплотнителя и обивки;
В первую очередь следует отсоединить провода от датчика
Далее нужно отыскать датчик жидкости и отсоединить от него колодку проводов вместе со шлангом ВУТ. Добраться до некоторых деталей будет мешать главный цилиндр – его крепления можно ослабить, а сам агрегат отвести в сторону;
Теперь нужно переместиться в салон ВАЗ 2110 и открутить четыре гайки на приборной панели. После этого можно отсоединить колодку, идущую от «лягушки»;

Важно! В демонтаже вакуумного усилителя тормозов самым неприятным моментом является откручивание четырех гаек в салоне. Чтобы добраться до них придется удалить несколько элементов торпедо.

Когда гайки в салоне откручены, можно доставать вакуумный усилитель. Из-за особенностей конструкции ВАЗ 2110 достать устройство можно только вместе с педальным узлом;
Стрелки указывают на крепления, которые необходимо открутить, чтобы извлечь усилитель
Узел можно разобщить после демонтажа пластины. Осталось открутить несколько гаек, который соединяют ВУТ и педальный узел.
Теперь можно ставить новый вакуумный усилитель тормозов. ВАЖНО: при установке нужно проверить, чтобы штуцер шланга находился вверху, а педаль – снизу. В остальном установка проводится в обратном порядке.

Проверка, расположение, замена вакуумного усилителя тормозов ВАЗ 2110 — Auto-Self.ru

Назначение и расположение ВУТ

Состоит ВУТ из следующих элементов:

Возвратная пружина.
Корпус.
Толкатель тормозной педали.
Рабочий клапан и диафрагма.
Шток цилиндра.

Проверка состояния усилителя

Повреждение пружины.
Обрыв шланга.
Разрыв или трещина диафрагмы.

Как выполнить замену?

Сначала нужно разобрать стенку моторного отделения ВАЗ 2110, затем снять жабо. Этот элемент крепится при помощи уплотнителя и обивки;
В первую очередь следует отсоединить провода от датчика
Далее нужно отыскать датчик жидкости и отсоединить от него колодку проводов вместе со шлангом ВУТ. Добраться до некоторых деталей будет мешать главный цилиндр – его крепления можно ослабить, а сам агрегат отвести в сторону;
Теперь нужно переместиться в салон ВАЗ 2110 и открутить четыре гайки на приборной панели. После этого можно отсоединить колодку, идущую от «лягушки»;

Важно! В демонтаже вакуумного усилителя тормозов самым неприятным моментом является откручивание четырех гаек в салоне. Чтобы добраться до них придется удалить несколько элементов торпедо.

Когда гайки в салоне откручены, можно доставать вакуумный усилитель. Из-за особенностей конструкции ВАЗ 2110 достать устройство можно только вместе с педальным узлом;
Стрелки указывают на крепления, которые необходимо открутить, чтобы извлечь усилитель
Узел можно разобщить после демонтажа пластины. Осталось открутить несколько гаек, который соединяют ВУТ и педальный узел.
Теперь можно ставить новый вакуумный усилитель тормозов. ВАЖНО: при установке нужно проверить, чтобы штуцер шланга находился вверху, а педаль – снизу. В остальном установка проводится в обратном порядке.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Vkontakte

Замена вакуумного усилителя тормозов Ваз 2110

Здравствуйте. Произведем замену вакуумного усилителя тормозов Ваз 2110.

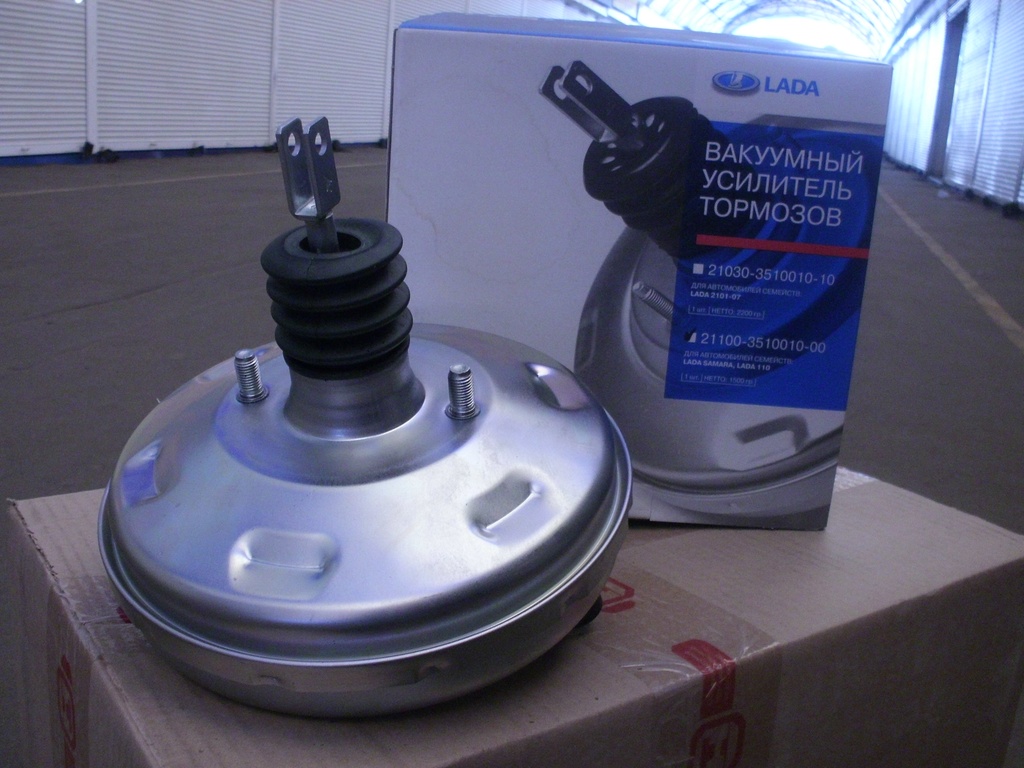

Артикул:

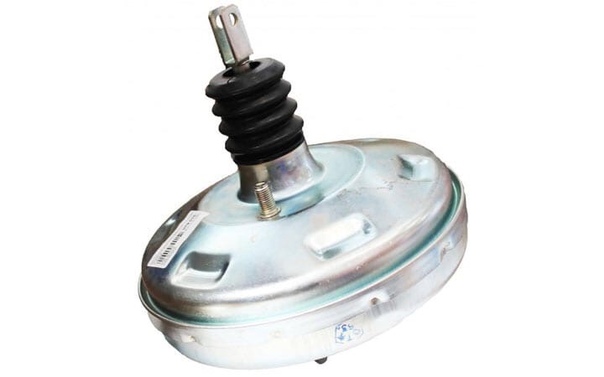

2110-3510010 — оригинальный вакуумный усилитель тормозов для Ваз 2110.

Инструменты:

вороток
головка на семнадцать, глубокая головка на тринадцать
удлинитель
пассатижи

Пошаговая замена

1. Открываем капот и отключаем разъем который идет на поплавок тормозной жидкости в бачке.

2. Теперь нам нужно демонтировать главный тормозной цилиндр. Трубки отворачивать не нужно.

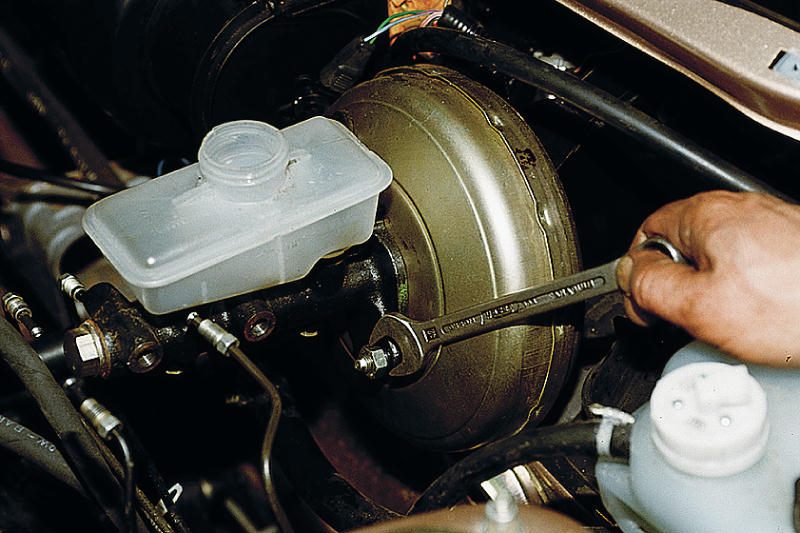

С помощью воротка и головки на 17 отворачиваем две гайки крепежа цилиндра и убираем его немного в сторону.

Будьте осторожны не уроните гайки в подкапотное пространство. Так же под гайками установлены шайбы не забываем их снять.

3. Отсоединяем шланг от вакуумного усилителя.

4. Далее переходим в салон.

5. Шпильки от вакуумного усилителя идут в салон и прикручиваются гайками конечно же в салоне.

6. С помощью воротка и глубокой головки откручиваем четыре гайки крепежа вакуумного усилителя.

7. Снимаем два провода из «лягушки» стоп-сигнала.

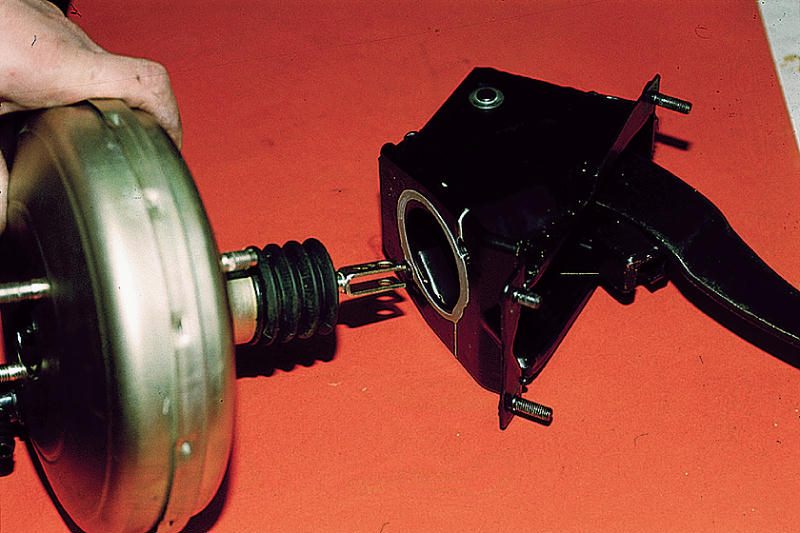

8. Вынимаем вакуумный усилитель вместе с кронштейном и педалью тормоза.

9. Далее нужно отсоединить тягу вакуумного усилителя от педали тормоза. Для этого нужно снять фиксатор отмеченный ниже.

Чтобы снять фиксатор его нужно повернуть и потянуть на себя с помощью пассатижей.

Сдвигаем вниз и вынимаем шток.

Вынимаем шток снизу

10. После снятия штока нужно открутить две гайки от самого кронштейна. Не забываем снимать шайбы.

11. Снимаем кронштейн с педалью тормоза от вакуумного усилителя.

12. Приступаем к сборке. Берем новый вакуумный усилитель и одеваем на шпильки крепления кронштейна.

Смотрите чтобы тяга вакуумного усилителя стояла ровно и без перекосов на месте крепления к педали тормоза.

13. Одеваем шайбы и закручиваем две гайки крепления кронштейна.

14. Снизу просовываем шток крепежа педали к тяге вакуумного усилителя и сверху стопорим фиксатором.

15. Устанавливаем все на место и затягиваем со стороны салона четыре гайки крепления.

16. Подключаем провода к «лягушке» стоп-сигнала.

17. Подключаем шланг к вакуумному усилителю.

18. Одеваем на шпильки и прикручиваем главный тормозной цилиндр.

Симптомы неисправности

Во время нажатия на педаль нужно прикладывать слишком большое усилие чтобы торможение было эффективным.
Во время нажатия на педаль двигатель начинает работать с перебоями и падают обороты.

Видео урок

Замена вакуумного усилителя тормозов — цена в Украине

Вакуумный усилитель тормозов, или, как его ещё называют – ВУТ, предназначен для усиления давления на тормозную педаль за счёт физического процесса – разряжения. Его неисправность ослабляет тормозную динамику машины, может вызвать проблемы с двигателем, а самое главное – привести к аварийной ситуации.

Признаки проблемы

Определить неисправность ВУТ можно по следующим признакам:

— при запущенном моторе тормозная педаль очень тугая, сложно нажимается;

— при нажатии на тормоз двигатель троит, а в случае резкого торможения глохнет.

Причиной неисправности является негерметичность усилителя. Это может произойти из-за надрыва мембраны, наличия зазоров в местах контакта корпуса усилителя или механических повреждениях вакуумного шланга.

Для точного определения неполадки необходимо произвести диагностику. В домашних условиях для этого нужно запустить двигатель и до упора нажать на тормоза – если вы услышите характерное шипение, значит ВУТ не герметичен. Второй вариант: 4–5 раз интенсивно нажать на педаль и при нажатии на тормоза запустить мотор. При исправном вакуумном усилителе изменится давление, педаль уйдёт вниз. При наличии повреждений вы ничего не почувствуете
.

Как производится замена вакуумного усилителя тормозов?

Ремонт ВУТ практически не проводят – сделать это довольно сложно, да и не рационально – проще и дешевле купить новую деталь. Исключение составляет замена вакуумного шланга, если причина неисправности именно в нём.

Для замены вакуумника демонтировать тормозную систему и снимать тормозной цилиндр не нужно. Это несколько упрощает процесс.

Замена детали производится следующим образом:

— демонтаж разъёма датчика тормозной жидкости;

— откручиваются болты, соединяющие ВУТ и тормозной цилиндр, полностью магистрали можно не снимать – просто отвести цилиндр в сторону;

— вакуумный шланг отсоединяется от обратного клапана, если клапан в порядке – производится соединение с новым ВУТ;

— демонтаж ВУТ с использованием трещотки;

— установка деталей в обратном порядке и подсоединение датчика тормозной жидкости.

Важно не забыть установить прокладку между ВУТ и тормозным цилиндром, если конструкция вакуумника предполагает наличие такого усилителя. При работе с вакуумным шлангом необходимо придерживаться осторожности – его легко механически повредить.

В некоторых машинах конструкция предполагает отсоединение рычага от толкателя усилителя в салоне. Для этого необходимо либо ослабить крепежи либо полностью их раскрутить
.

Замена вакуумного усилителя тормозов на сервисе «АТЛ»

Правильнее всего доверить уход за автомобилем профессионалам. Замена вакуумного усилителя требует наличия профессионального автоинструмента и определённого опыта работы с устройством автомобиля. Намного проще обратиться на хорошее СТО.

В автосервисе «АТЛ» цена для такой услуги стоит всего 470 гривен. Кроме того, вы получаете гарантию, что узел не выйдет из строя, и после ремонта все системы будут работать идеально и на полную мощность.

Замена диафрагмы вакуумного усилителя тормозов

Главная » Блог » Замена диафрагмы вакуумного усилителя тормозов

Ремонт вакуумного усилителя тормозов (ВУТ) автомобилей ВАЗ 2108-21099, ВАЗ 2110-2112, ВАЗ 2113-2115, Лада Самара

Какие признаки неисправного вакуумного усилителя тормозов (сокращённо ВУТ) Вы можете назвать? Сам спросил, сам и отвечу))). Шипение при нажатии на педаль тормоза. Это раз. Неустойчивая работа двигателя на холостых оборотах. Это два. Во время торможения обороты двигателя начинают расти или падать (вплоть до того, что двигатель может заглохнуть). Это три. Педаль тормоза стала более жёсткой и менее эффективной. Это четыре. Вроде все признаки назвал. Дальше продолжу в том же духе. Перечислю возможные варианты решения проблем с неисправным вакуумным усилителем тормозов. Первый, самый распространённый, быстрый, но не дешёвый способ — это замена усилителя тормозов целиком. Здесь всё понятно, сломанный ВУТ снимаем и на его место ставим новый. Если интересен первый способ, то с радостью сообщаю, что на сайте есть материал с описанием замены вакуумного усилителя тормозов на автомобилях ВАЗ 2108, ВАЗ 2109, ВАЗ 21099, ВАЗ 2113, ВАЗ 2114, ВАЗ 2115. Идём дальше. Второй способ, трудоёмкий, не такой популярный и быстрый, как первый — ремонт вакуумного усилителя тормозов. Основной минус данного способа — трудоёмкость. Так как ремонт усилителя — это работа, в которую входят: снятие ВУТа с автомобиля, его разборка, замена всех резиновых деталей (которые присутствуют в ремкомплекте), сборка и установка усилителя на рабочее место. Такая возня не каждому по душе! Но, у этого способа есть один, жирный такой плюс — он позволяет серьёзно сэкономить. Ведь стоимость ремкомплекта, как правило, в четыре раза ниже стоимости самого вакуумного усилителя тормозов. А это не мало. Согласны? Поэтому, всех, кто любит экономить и предпочитает ремонтировать свой автомобиль самостоятельно, приглашаю ознакомиться с фотоотчётом по ремонту вакуумного усилителя тормозов автомобилей ВАЗ-2108, -2109, -21099, ВАЗ-2110, -2111, -2112, ВАЗ-2113, -2114, -2115, Лада Самара. Надеюсь, Вам понравится…

Запчасти. Правильный выбор — это покупка ремкомпекта вакуумного усилителя тормозов производства БРТ (Балаково). Качество изделий (не только ремкомплектов) этого производителя всегда на высоте. Но, в моём случае был куплен и установлен комплект от фирмы AWEL (Украина). Скажу сразу, что качество резины этой фирмы приятно удивляет. Время, конечно же, покажет/проверит на сколько всё хорошо, но пока претензий нет. Комплектация ремкомплектов одинакова (смотрим фотографии 1 и 2).

Инструмент. Для того, чтобы отремонтировать ВУТ (вакуумный усилитель тормозов) Вам в первую очередь придётся его снять с автомобиля. Как это сделать и какой инструмент понадобится, Вы сможете узнать, прочитав статью по замене вакуумного усилителя. Для работы по разборке и сборке самого усилителя, Вам будут необходимы такие инструменты: большая плоская отвёртка, пассатижи, молоток, пара чистых тряпок. Ну, и, конечно же, не забудьте о внимание и аккуратности))). Ничего сложного в данной работе нет, но, если делать её на скорую руку, то можно при сборке забыть какую-нибудь деталь или же повредить новую диафрагму.

Фотоотчёт по ремонту вакуумного усилителя тормозов (ВУТ) автомобилей ВАЗ 2108-21099, ВАЗ 2110-2112, ВАЗ 2113-2115, Лада Самара:

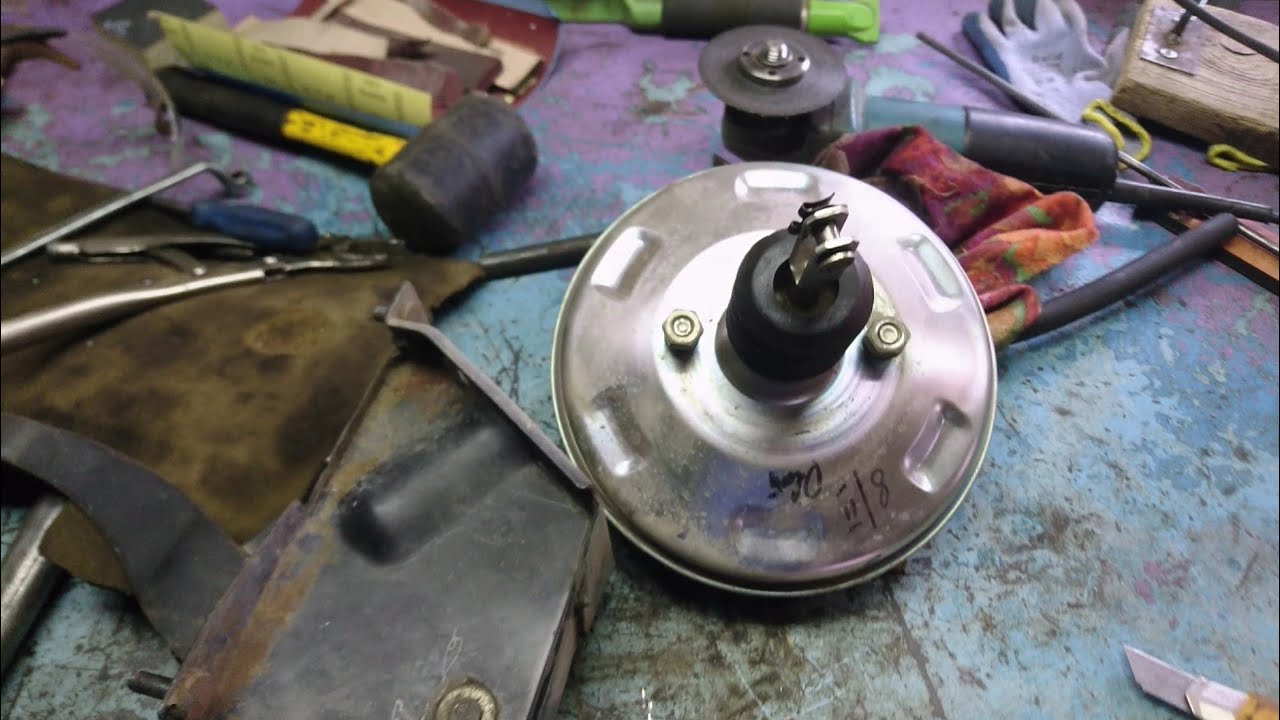

Корпус вакуумного усилителя состоит из двух половинок. И, чтобы их рассоединить, необходимо разобраться с заводской завальцовкой. Для этого, большой отвёрткой необходимо отжать все загибы на корпусе (фото 3). Так же для этой цели можно использовать пассатижи (фото 4). Но, какой бы Вы инструмент не использовали для разборки, главное помнить, что следует действовать не спеша и аккуратно. Не стоит выгибать металл в обратную сторону или ломать края корпуса, потому что по вине столь грубого обращения, последующая сборка вакуумного усилителя будет значительно затруднена.

Также, о чём хочется сказать или напомнить — внутри вакуумного усилителя есть довольно мощная пружина. И, если забыть о её существовании, то, после отжатия последних фиксирующих бортиков, усилитель может эффектно разлететься/разделиться на две половины. Сюрприз не смертельный, но не желательный. Для того, чтобы избежать подобного, неприятного, инцидента следует зафиксировать половинки усилителя штатными гайками ГТЦ. Подкладываем под них несколько шайб или гаек подходящего диаметра и затягиваем гайки (фото 5).

Если нет желания возиться с гайками, то, можно во время разборки придерживать половинки усилителя рукой. Это, конечно же, не так удобно, но вполне реально.

Оп! После устранения всех преград усилитель распадается на части (фото 6 и 7).

Теперь остаётся только планомерно заменить все старые резиновые детали на новые. Можно, конечно же, заменить одну лишь диафрагму. В большинстве случаев она виновата в неисправности вакуумного усилителя. Например, в моём случае усилитель практически новый и замены одной диафрагмы было бы достаточно. Но, правильно всё-таки заменить все резиновые детали. Плюс, если внутри корпуса усилителя обнаружены следы грязи, песка, тормозной жидкости, то корпус следует промыть и очистить.

Дальше, коротко и по существу. Снимаем пружину и шайбы с резиновыми колечками. Колечек в ремкомплекте нет, поэтому стараемся их не порвать и не потерять. И, главное, не забыть о них при сборке, так как без этих колечек усилитель работать не будет! Фотография №8.

Вытаскиваем с корпуса пластмассовый поршень. Снимаем с него чехлы шпилек и диафрагму (фото 9, 10, 11, 12). Сразу можно на их место установить новые детали.

Снимаем защитный чехол корпуса клапана. На его место ставим новый, фотография 13 (предварительно смазав его литом, циатимом и т. п.).

Смазываем шпильки. И аккуратно монтируем поршень в корпус (фото 14 и 15).

Одеваем на шпильки шайбы с резиновыми кольцами (фото 16).

На второй половине корпуса меняем уплотняющее кольцо обратного клапана и штока ГТЦ (фото 17, 18, 19, 20).

Проверяем, чтобы диафрагма в корпусе лежала ровно, без подворотов и не была перекручена (фото 21).

Соединяем части вакуумного усилителя. Стягиваем их гайками (фото 22).

После чего, используя отвёртку и молоток, загибаем края (фото 23 и24).

Готово! Ремонт вакуумного усилителя тормозов (ВУТ) автомобиля ВАЗ 2108-21099, ВАЗ 2110-2112, ВАЗ 2113-2115 закончен. Как видите, в этой работе нет ничего сложного. Главное — это наличие желания и времени.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Ремонт вакуумного усилителя тормозов (ВУТ) своими руками, инструкция по замене на ВАЗ 2110

Не верьте тем, кто говорит, что тормоза придумали трусы. Их придумали очень умные и долгоживущие люди, а вакуумный усилитель тормозов придумали к тому же и очень ленивые. Для того чтобы проверить необходимость наличия ВУТ на автомобиле, попробуйте остановить его нажатием на педаль тормоза с выключенным двигателем на небольшой скорости. Скорее всего, для полной остановки придётся так сильно жать на тормозную педаль, что вам потребуется даже немного привставать на сиденье. А представляете, если вас будет ожидать такой сюрприз во время интенсивного движения в потоке автомобилей, да и ещё и на спуске? Поэтому к данному вопросу просто необходимо отнестись со всей серьёзностью и полнотой ответственности за свою и чужую безопасность. Итак, разберёмся, как делается ремонт ВУТа и замена его составных частей.

Общее устройство тормозной системы ВАЗ 2110

Вакуумный усилитель тормозов ВАЗ-2110 находится в подкапотном пространстве автомобиля между главным тормозным цилиндром и педалью тормоза.

Схема расположения ВУТ

Принцип работы вакуумного усилителя тормозов вкратце рассмотрим на следующем рисунке:

Принцип работы

В исходном состоянии обе полости посредством следящего клапана (на рисунке отсутствует) соединены с атмосферой. При нажатии на педаль тормоза шток перемещает диафрагму влево, следящий клапан разъединяет полости и в полости «А» создаётся разряжение. А так как полость «Б» всё так же находится под атмосферным давлением, то оба эти условия (разряжение + атмосферное давление) в совокупности придают торможению дополнительное усилие.

Подробно рассмотреть работу всей тормозной системы автомобиля в совокупности вы можете в следующем видеоуроке.

Как работает (на видео)

Диагностика вакуумного усилителя своими руками

Прежде всего необходимо сказать, что неполадки в работе и выход из строя вакуумного усилителя не носит фатального характера. Происходит лишь характерное затруднение при торможении автомобиля и в ряде случаев нарушение стабильной работы двигателя. В любом случае перед поездкой вы можете самостоятельно провести достаточно эффективную и не требующую специальных навыков проверку работы вакуумного усилителя тормозов, для этого:

При не заведённом двигателе нажимаем несколько раз на полный ход тормозную педаль;
Удерживаем её в нажатом состоянии;
Заводим двигатель.

Если же при этом педаль немного «ушла» в пол, значит, с вашим вакуумным усилителем всё в порядке, если же нет, то продолжаем дальнейшую диагностику системы.

Основные признаки неисправностей ВУТ (таблица)

Как отремонтировать или заменить детали

Шипит при торможении (с видеопримером)

На следующем видео можно услышать этот характерный звук:

К слову, штатный «вакуумник» ВАЗ-2110 по инструкции не подлежит ремонту, только замене, но мы и «сами с руками». Да и судя по количеству различных инструкций по самостоятельному ремонту автомобилей, выложенных в сети, можно утверждать, что любому отечественному автолюбителю со стажем более пяти лет можно смело присваивать звание инженера-конструктора заочно. Поэтому рассмотрим процедуру ремонта, тем более что разница в стоимости между ремкомплектом и самим вакуумным усилителем несоизмерима высока.

В любом случае вначале нам придётся демонтировать ВУТ, для этого нам понадобится минимум подручных средств.

Инструменты

Рожковые и торцевые ключи размерами «10», «13», «17»;
Мощная плоская отвёртка;
Ремкомплект или ВУТ в сборе;
Герметик и немного желания всё сделать своими руками.

На данном этапе у нас есть выбор: или сделать всё так, как гласит инструкция завода-изготовителя (отсоединить главный тормозной цилиндр от ВУТ, откручивая от него все тормозные трубки, с последующей его прокачкой) или же чуть проще и малой кровью (просто отодвинув его в сторону).

В любом случае выбор за вами, я же пойду по лёгкому пути:

Отсоединяем от тормозной педали шток-толкатель:
Снимаем защёлку, вытаскиваем палец
Отсоединяем от датчика уровня тормозной жидкости колодку с проводами:
Отсоединяем колодку
В моторном отсеке откручиваем две гайки, крепящие главный тормозной цилиндр к «вакуумнику»:
Две гайки на «17»
Удерживая обратный клапан, снимаем с него вакуумный патрубок:
Демонтаж вакуумного патрубка
Как раз в этом месте все «мануалы» требуют отсоединения тормозных трубок от ГТЦ, я же предлагаю открутить всего одну гайку крепления тормозных магистралей к салону и просто убрать ГТЦ в сторону:
Гайка на «10»
В салоне, под панелью приборов открутите четыре гайки, крепящие кронштейн педали тормоза:
Гайки на «13»
Демонтируем вакуумный усилитель вместе с кронштейном:
Демонтаж ВУТ
Открутив две гайки крепления кронштейна педали и поддев его отвёрткой, отсоединяем его от «вакуумника»:
Гайки на «17»Ремонт
Приобретаем в магазине ремкомплект ВАЗ — 2108/2109:
Содержимое ремкомплекта
Аккуратно развальцовываем мощной отвёрткой и молоточком корпус вакуумного усилителя:
Развальцовка
Так как внутри находится возвратная пружина, для предотвращения «выстрела» свободной половинки закручиваем на шпильки открученные ранее гайки. Вот такая картина нам открылась:
Деффект диафрагмы
Далее разобрать диафрагму не получится, так как шпильки, крепящие её к корпусу, заклёпаны. Просто снимаем её манжету с корпуса относительно лёгким движением руки:
Демонтаж
Можете убедиться сами, каталожный номер «родной» и приобретённой манжеты совпадает!
Каталожный номер
Устанавливаем манжету в корпус диафрагмы, при этом аккуратно помогаем отвёрткой попасть её краю во внутренний паз:
Внутренний паз диафрагмы
Далее смазываем герметиком посадочное место шайбы на шпильке с гофрой…
Смазка герметиком
…и место стыка кронштейна педали с корпусом вакуумного усилителя:
Герметизация
На этом ремонт вакуумного усилителя можно считать законченным, остаётся лишь аккуратно завальцевать места крепления ранее развальцованных половинок. Установка «вакуумника» происходит строго в обратной последовательности.

Данная неполадка возникает при подсосе воздуха в вакуумном патрубке усилителя тормозов. Необходимо проверить на наличие подсосов как сам патрубок, так и места его соединений со впускным коллектором и ВУТ. Так как при данной неисправности происходит разгерметизация впускной системы двигателя, то в третьем и четвёртом цилиндре происходит обеднение воздушной смеси и двигатель начинает «троить». Более подробно о диагностике данной неисправности можете узнать в этой видеоинструкции.

Мягкая, «ватная» педаль тормоза

Как правило, в этом случае происходит подсос воздуха в гидравлическую часть тормозной системы вследствие её разгерметизации. Выявляется визуальным осмотром и контролем за уровнем тормозной жидкости в расширительном бачке. Если же утечки не выявлены, а уровень жидкости в бачке продолжает убывать, то необходимо проверить целостность внутренней манжеты главного тормозного цилиндра со стороны ВУТ.

Последствия утечки через внутреннюю манжету ГТЦ

После того как утечка найдена, тормоза необходимо прокачать.

Автомобиль не «дотормаживает»

Эта неисправность встречается крайне редко и проявляет себя обычно после снятия/установки вакуумного усилителя с последующим его ремонтом. Для предотвращения этого «конфуза» необходимо проверять длину выходящего из корпуса ВУТ штока, в противном случае его может просто не хватить для полного хода поршней в главном тормозном цилиндре.

Регулировочный болт находится по номером 4

С помощью регулировочного болта (№4) необходимо сделать так, чтобы шток-толкатель был выше плоскости корпуса вакуумного усилителя на 1,25 миллиметров. Как правило, данную регулировку производит завод-изготовитель и каких-либо нареканий к вновь приобретённым ВУТ не возникает.

Рассмотренные в данной статье вопросы устройства, работы и ремонта вакуумного усилителя тормозов ВАЗ 2110 актуальны для всех типов отечественных автомобилей, могут лишь иметь место незначительные различия во внешнем виде ВУТ и его монтажных креплений.

Как вы сами смогли убедиться, несмотря на то, что вакуумный усилитель тормозов играет очень значимую роль в тормозной системе автомобиля, выявление его неисправностей и ремонт не требуют от вас каких-то необычайных навыков и знаний. Как говорится, «не боги горшки обжигают». Удачи!

Замена вакуумного усилителя тормозов (ВУТ). Признаки неисправности, как проверить, как поменять (видео)

Вакуумный усилитель, используя разряжение, создает дополнительное усилие на педали тормоза. Неисправность ВУТ не только ухудшает тормозную динамику автомобиля, но и может стать причиной перебоев в работе двигателя. Замена вакуумного усилителя тормозов, как и проверка неисправностей, может быть выполнена своими руками.

Признаки неисправности

Тугая педаль тормоза при запущенном двигателе.
При нажатии педали двигатель начинает троить, а при резком замедлении и вовсе глохнет. Описанный признак неисправности характерен для автомобилей, у которых разряжение для работы ВУТ берется с впускного коллектора. Если мембрана или вакуумные трубки негерметичны, при нажатии на тормоза будет происходить подсос неучтенного воздуха, поэтому двигатель глохнет, начинает троить. Описанный признак неисправности ВУТ не относится к автомобилям, у которых разряжение создается вакуумным насосом.

Как проверить?

Порванная мембрана – основная причина неисправности вакуумного усилителя тормозов. Принцип работы усилителя основывается на разнице давления в вакуумной и атмосферной камерах, благодаря чему и обеспечивается дополнительное втягивающее усилие на педали. Если вакуумная камера, к примеру, из-за надрыва мембраны, будет сообщена со средой с атмосферным давлением, создаваемого разряжения будет недостаточно для нормальной работы усилителя.

Как проверить ВУТ:

запустите двигатель и выжмите до упора педаль тормоза. Появление шипения говорит о том, что ВУТ негерметичен, поэтому через него происходит подсос воздуха;
3-4 раза энергично выжмите педаль тормоза. Удерживая ее нажатой, запустите двигатель. Если вакуумник исправен, после запуска двигателя усилие на педали изменится, и она немного уйдет вниз.

Ремонт или замена?

При производстве части корпуса усилителя соединяются методом вальцовки. В домашних условиях повторить заводское качество завальцовки невозможно. Зазоры в местах прилегания частей корпуса приведут к негерметичности системы. Поэтому в случае неисправности рекомендована комплектная замена.

Перед тем как поменять вакуумник, внимательно осмотрите вакуумный шланг на предмет механических повреждений. Вполне вероятно, что причина неисправности усилителя именно в негерметичности вакуумной магистрали.

Устройство системы

Узнать принцип работы и устройство ВУТ вы можете из статьи «Как работает вакуумный усилитель тормозов». Но для правильной замены своими руками куда важнее понимать общее устройство тормозной системы с вакуумным усилителем. ВУТ крепится к моторному щиту и соединяется только с главным тормозным цилиндром и рычагом педали.

Замена вакуумного усилителя не требует разборки тормозного цилиндра, поэтому после выполнения работ не нужно прокачивать тормозную систему.

Как поменять ВУТ, рассмотрим на примере ВАЗ 2110, 2111, 2112. Конструкция системы довольно однообразна, поэтому, посмотрев видео, вы сможете произвести замену вакуумного усилителя тормозов ВАЗ 2114 и многих других автомобилей.

Снимите разъем датчика низкого уровня тормозной жидкости.
Открутите 2 болта на 17 крепления тормозного цилиндра к корпусу ВУТ. Магистрали откручивать не нужно, достаточно отвести немного в сторону сам цилиндр с бачком.
Отсоедините вакуумный шланг с обратного клапана. Проверьте исправность клапана и установите его на новый усилитель тормозов.
Открутите 4 болта крепления ВУТ к моторному щиту. Рабочее пространство в зоне педального узла со стороны салона ограничено, поэтому для откручивания лучше всего подойдет удлиненная головка, удлинитель и трещотка.
Отключите разъем датчика включения тормозов.
Вытащите ВУТ вместе с кронштейном крепления и педалью тормоза.
Пассатижами извлеките стопорную пластину оси вращения рычага тормозной педали.
Вытащите «палец», фиксирующий толкатель ВУТ в рычаге.
Открутите 2 гайки крепления корпуса вакуумника к кронштейну.

Вам остается произвести замену, установив новый усилитель и собрав все элементы в обратном к демонтажу порядке.

Обязательно правильно установите уплотнительную прокладку между тормозным цилиндром и корпусом, если таковая присутствует в конструкции вакуумного усилителя тормозов вашего авто.

На некоторых автомобилях для замены вакуумника необходимо предварительно отсоединить толкатель усилителя от рычага в салоне автомобиля. Как мы видим на примере ГАЗели, сделать это можно двумя способами:

открутить болт крепежного элемента, соединяющего толкатель и рычаг педали;
ослабить регулировочную гайку, после чего выкрутить толкатель из крепежного элемента. Особенность такого метода в том, что толкатель после замены необходимо завернуть на аналогичное количество витков. Для этого вам необходимо либо измерить расстояние от края толкателя до регулировочной гайки, либо посчитать количество витков. Иначе точно установить регулировочную гайку на толкатель нового усилителя у вас не получится.

Если в процессе замены положение толкателя все-таки сместилось, произведите регулировку свободного хода педали тормоза.

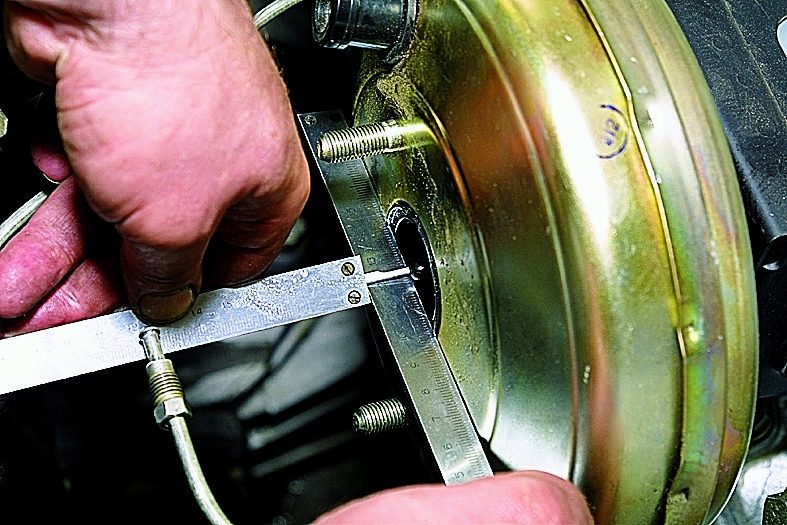

Регулировка штока

Вылет штока определяет расстояние от регулировочного болта до буфера штока. Этот параметр крайне важен для нормальной работы тормозной системы. Если вылет будет слишком большим, определенные контуры будут подклинивать. Небольшой вылет увеличит свободный ход штока (расстояние от положения покоя до касания буфера).

Вылет штока устанавливается еще при производстве заводом-изготовителем, поэтому в случае замены не предполагается необходимость регулировки. Тем не менее вы можете проверить этот параметр, узнав из технической документации к вашему автомобилю нормативное значение вылета штока. Произвести замеры можно с помощью штангенциркуля и линейки.

Почему шипит вакуумный усилитель тормозов Ваз 2110 – что делать как устранить проблему

Одной из наиболее распространенных проблем тормозной системы автомобиля Ваз 2110 является шипение вакуумного усилителя тормозов. В сегодняшней статье мы с вами разберем основные неисправности вакуумного усилителя тормозов, способы его проверки, процедуру снятия и замены, а так-же регулировку штока вакуумного усилителя тормозов Ваз 2110

Неисправности вакуумного усилителя тормозов Ваз 2110

Устройства от разных производителей могут различаться по характеристикам и качеству, также может варьироваться и цена вакуумного усилителя ВАЗ 2110. Поскольку функционирование его механизма отражается на работе других деталей и узлов, и прежде всего двигателя автомобиля, стоит не экономить и внимательно следить за его исправностью.

Если из-под капота раздается шипение, в салоне ощущается горелый запах масла, а тормоз срабатывает, как у заглушенной машины, лишь после многократных качков ногой тормозной педали, то стоит немедленно обратиться в автосервис для проведения диагностики и в случае необходимости замены этого устройства.

Таблица неисправностей вакуумного усилителя тормозов десятки и методы их устранения

Признаки	Диагностика	Заключение	Метод устранения
Шипение при торможении	Двигатель работает, нажимаем на педаль тормоза и одновременно фиксируем шипящий звук в районе педали	Нарушена целостность диафрагмы	Замена диафрагмы, всего ВУТ
Шипение при работающем двигателе	Двигатель работает, в подкапотном пространстве прослушивается шипение. Двигатель работает нестабильно, при нажатии на педаль тормоза обороты незначительно кратковременно повышаются	Нарушена целостность патрубка, соединяющего ВУТ и впускной коллектор	Поиск подсоса воздуха, устранение, замена патрубка
Мягкая «ватная» педаль тормоза	При нажатии на педаль она стабильно, безостановочно «уходит» до пола. При торможении нет ощущения стабильного сопротивления усилию нажатия	Разгерметизация гидравлической системы, попадание воздуха	Поиск подтёков, проверка уровня жидкости, прокачка тормозов.
Автомобиль не «дотормаживает»	При нажатии на педаль торможение запаздывает, хода педали не хватает для блокировки колёс	Большой свободный ход штока	Отрегулировать холостой ход

Как проверить вакуумный усилитель тормозов Ваз 2110

Проверить вакуумный усилитель тормозов «десятки» на предмет исправности работы можно и самостоятельно. Для этого нужно при выключенном двигателе многократно нажать на тормозную педаль. Этим способом проверяется равномерность давления в полостях. Все нормально Далее при удерживании ноги на тормозной педали запускается двигатель. В случае, если педаль при этом подается вперед одновременно с ногой, то усилитель работоспособен. В противном случае необходимо удостовериться, что неисправность заключается именно в нем, а не в проблеме с фланцем наконечника или его креплением.

Вакуумный усилитель тормозов Ваз 2110

Еще неслаженное функционирование педали возможно из-за неисправного присоединения штуцера на выпускной трубе двигателя к шлангу. Это все также оказывает вредной воздействие на работоспособность тормозной системы и ее эффективность. тогда, когда корпус клапана не заедает.

Когда нужно менять вакуумный усилитель тормозов

При выходе из строя усилителя тормозов, может появится шипение при нажатие на педаль тормоза, а так же обороты могут играть поднимаясь то вверх и то вниз опускаясь, кроме этого педаль тормоза станет нажиматься тяжело (Это равносильно тому, что автомобиль заглушен) в основном это и есть все симптомы, которые говорят о том, что вакуумный усилитель вышел из строя, не всегда бывает что они все вместе в автомобиле проявляются, но парочка из них когда вакуумник придёт в негодность, всё же будет проявляться (Основные скорее всего, а именно, тугая педаль тормоза и плавающие обороты).

Кстати вакуумный усилитель можно проверить на исправность следующим образом: На заглушенном моторе, понажимайте раз 5 на педаль тормоза и когда будет последнее нажатие, задержите педаль в полу, сразу же после чего заведите машину, если педаль чуть чуть провалиться, то это будет говорить о том, что вакуумный усилитель полностью исправен!

Как снять вакуумный усилитель тормозов Ваз 2110

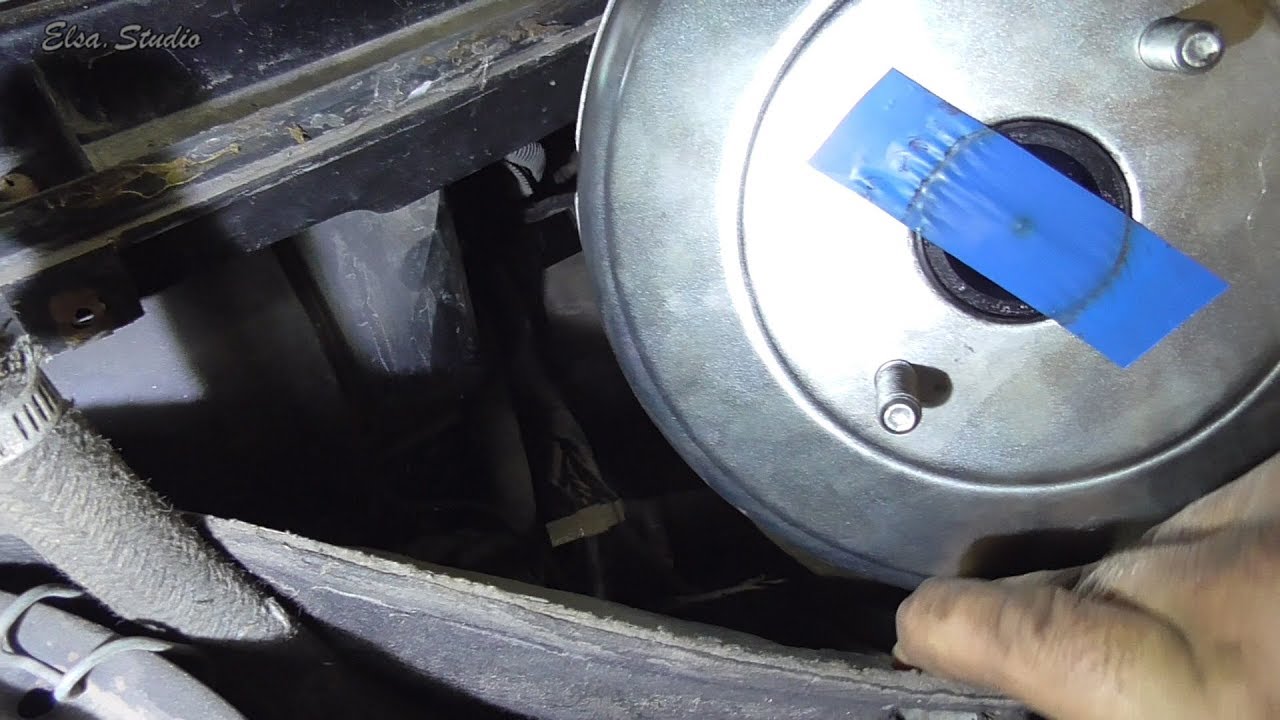

Снятие вакуумного усилителя и педального узла тормоза производим после снятия обивки моторного отсека, облицовки и накладки ветрового окна.

Замена вакуумного усилителя тормозов на ВАЗ 2110. Причина замены — появилось шипение при нажатии на педаль тормоза от чего двигатель мог в любой момент заглохнуть, педаль тормоза стала тугой. Для замены вакуумного усилителя, необходимо разобрать заднюю стенку моторного отсека; снять резиновый уплотнитель (1), открутить обивку (2) и снять жабо (3).
Отключить колодку от датчика уровня тормозной жидкости, отсоединить шланг от вакуумного усилителя, открутить две гайки главного тормозного цилиндра.
После чего, аккуратно отводим главный тормозной цилиндр (не откручивая тормозные трубки) от вакуумного усилителя, на достаточное для извлечения вакуумного усилителя расстояние.
В салоне автомобиля, под торпедо (под панелью приборов), откручиваем четыре гайки и снимаем провода с лягушки. Самое сложное в замене вакуумного усилителя, это открутить эти четыре гайки, очень неудобно они расположены.
Извлекаем вакуумный усилитель вместе с педальным узлом.
Снимаем стопорную пластину, выталкиваем палец крепления вакуумного толкателя.
Откручиваем вакуумный усилитель от педального узла.
Устанавливаем новый вакуумный усилитель, обратите внимание на правильность установка, педаль в низу, а штуцер шланга вверху. Далее собираем в обратном порядке.

Ремонт вакуумного усилителя тормозов Ваз 2110

Регулировка штока вакуумного усилителя тормозов Ваз 2110

Для регулировки штока вакуумного усилителя тормозов нам понадобится: пластина толщиной 3 мм

Перед началом работы необходимо: Отсоедините провод от клеммы “—” аккумуляторной батареи.

Предупреждения: Проводите регулировку при неработающем двигателе.

Свободный ход педали тормоза регулируется перемещением выключателя сигнала торможения и при правильной регулировке должен составлять 3–5 мм.
При уменьшенном свободном ходе педали тормоза возможно подтормаживание колес, вызывающее перегрев тормозных механизмов, вследствие чего автомобиль плохо разгоняется.
Увеличенный свободный ход педали не позволяет точно рассчитать тормозное усилие.
Плавно нажимайте рукой на педаль тормоза до тех пор, пока не почувствуете сопротивление. В этом положении вставьте между буфером выключателя и кронштейном педали пластину толщиной 3 мм. Если пластина не входит между кронштейном и буфером либо между ними остается большой зазор (более 2 мм), отрегулируйте свободный ход педали тормоза.
Удерживая педаль в нажатом положении, ослабьте затяжку двух гаек крепления выключателя сигнала торможения и, перемещая выключатель, добейтесь требуемого свободного хода педали. После регулировки кронштейн должен упираться в буфер выключателя (при отпущенной педали). Удерживая выключатель в этом положении, затяните гайки крепления. Если таким способом не удалось отрегулировать свободный ход педали, обязательно обратитесь к специалистам.

Видео: Регулировка выступания головки штока вакуумного усилителя тормозов

Поддержи сайт — Поделись статьей в социальных сетях:

Нет комментариев

Замена выхлопной системы ваз 2110

Любой автомобиль ВАЗ 2110 оборудован системой отвода выхлопных газов, без нее невозможна эксплуатация транспорта. Устройство вывода представляет собой сложную сборку, состоящую из множества взаимодействующих частей.

Он разработан для безопасного и эффективного удаления продуктов сгорания, их охлаждения и устранения шума. Выхлопное устройство на всех отечественных автомобилях очень похоже, но у каждого экземпляра есть нюансы.

Состав выходного узла

Выхлопная система автомобиля ВАЗ 2110 состоит из следующих элементов:

Коллектор напорного типа;
Лямбда-зонд;
Трубы приемные;
Нейтрализатор;
Два глушителя: основной и дополнительный.

Не все детали выхлопной системы разобраны, некоторые детали, такие как каталитический нейтрализатор, а также оба глушителя, полностью заменены.

Описание отдельных компонентов

Для наглядности устройства такого элемента, как сливная система, необходимо дать подробное описание всех узлов:

Нейтрализатор. Установка предназначена для эффективной очистки, подавления количества выбросов вредных веществ в окружающую среду.При движении автомобиль выделяет такие вещества, как негорючие углеводороды, оксидные соединения азота и углерода. Работа этой системы направлена на их устранение. Сама конструкция представляет собой комбинацию двух компонентов керамического типа. Поверхность этих узлов покрыта специальными катализаторами дожигания, в состав которых входят родий, палладий и платина. Эти вещества позволяют почти на 100% очищать отходящие газы, выбрасываемые в окружающую среду;
Лямбда-зонд.Это специальный датчик, задача которого — следить за составом и количеством топлива, поступающего в двигатель. Таким образом, лямбда-зонд контролирует работу очистителя. Если работа лямбда-зонда выполнена плохо, то весь выходной штуцер быстро придет в негодность, после чего его придется заменить;
Приемная труба. Предназначен для принудительного отвода отработавших газов из цилиндров силового агрегата. Труба изготовлена из нержавеющей стали, а ее крепление к коллектору осуществляется с помощью специальных шпилек, которых всего четыре.Шпильки гарантируют надежное соединение двух выпускных труб и элемента. Для того, чтобы совместить переднюю трубу и нейтрализатор, а также дополнительный глушитель, используются откидные крепления;
Выпускной коллектор. Деталь, отлитый из чистого чугуна. Коллектор закреплен четырьмя шпильками на передней трубе. Между коллектором и головками блока цилиндров устанавливаются армированные металлом термостойкие прокладки.
Глушители. Необходим для эффективного подавления скорости дымовых газов.Это необходимо для того, чтобы существенно снизить уровень шума в таком виде транспорта, как ВАЗ 2110. Распределительное устройство в этой части агрегата выполняется следующим образом: основное идет после дополнительного. Эти два компонента соединяются друг с другом с помощью хомутов, а уплотнительные кольца закрываются сверху специальным кожухом.

Нюансы эксплуатации

Следует отметить некоторые моменты, которые необходимо учитывать при эксплуатации системы ВАЗ 2110:

Ни при каких обстоятельствах нельзя заправлять автомобиль этилированным топливом, так как это может привести к поломке.Очень чувствителен к соединениям свинца;
При эксплуатации автомобиля ВАЗ 2110 также необходимо следить за правильной, точной работой зажигания, так как его некачественная работа приводит к выводу нейтрализующей части из рабочего состояния. Топливо, которое не горит при пропуске искры во время зажигания, попадает в преобразователь и там сгорает. По этой причине керамическое покрытие детали быстро портится;
Частые сбои в работе рано или поздно приведут к полной или частичной блокировке выпускной системы, в свою очередь, к выходу из строя двигателя, и его необходимо будет отремонтировать или заменить.

Поиск и устранение неисправностей

Эксплуатация станка всегда связана с возникновением неисправностей в деталях и механизмах. Если какие-то детали пришли в негодность, то их нужно заменить или отремонтировать вручную.

Для замены дополнительного глушителя в выпускном узле:

откручиваем два болта, которыми крепится хомут, для этого понадобится ключ на 13;
снимаем сам зажим;
снимаем кольцо;
отсоединить подушки дополнительной подвески;
снять блок.

Автомобили десятого семейства ВАЗ 2110-2112 стали логическим продолжением ВАЗовского барокко — переднеприводные автомобили восьмой и девятой моделей. Они унаследовали двигатель со всем навесным оборудованием, более того, на десятках из них были установлены старые карбюраторные моторы, которые позже были заменены инжекторными. При всех своих плюсах и минусах машина какое-то время была в тренде, а позже перешла в разряд утилитарного транспорта.

На фото ВАЗ 2110 — логическое продолжение ВАЗ барокко

Тем не менее, от этого легче не стало, да и поломок не стало меньше. И не меньше людей любит улучшать конструкцию старых автомобилей. Выхлопная система чаще всего попадает в ремонт или тюнинг, так как тоже довольно часто выходит из строя. У нее нет определенного ресурса, так как качество комплектующих, из которых собирается выхлопная система, совершенно разное.

Вот почему многие люди решают взять ситуацию в свои руки, ведь купить подержанную десятку — значит быть готовым ко всему. А выхлопная система может преподнести сюрпризы в самый неподходящий момент.Чтобы быть готовым вступить в битву за бесшумный выхлоп или, наоборот, настроенный благородный звук, нужно знать хотя бы матчасть. Теперь попробуем разобраться в устройстве выхлопной системы ВАЗ 2110 и узнать, чего от нее ожидать, если уже пять лет она не пахнет заводской краской.

Видеоурок по изготовлению выхлопной системы

Устройство выхлопной системы ВАЗ 2110

Выхлопная система ВАЗ 2110 с карбюраторным двигателем практически ничем не отличалась от выхлопной 2108-2109 и им подобных. Большинство деталей взаимозаменяемые, в продаже их очень много. Поэтому вопросов с заменой пока нет. Карбюраторная дюжина выхлопной системы состоит из стандартного набора патрубков:

коллектор выпускной;
— приемная труба, в которую вварен резонатор;
задний, глушитель выхлопа.

Коллектор выпускной

Выпускной коллектор крепится к головке блока цилиндров непосредственно шпильками через термостойкую армированную прокладку.Изготовлен из жаропрочного чугуна по схеме 4-2. Коллектор постоянно претерпевает переделки со стороны тюнинговых ателье, которые заменяют заводскую схему на самые разные конфигурации и крепления. Надо сказать, что замена штатной схемы и тем более замена чугуна на сталь ничего хорошего автомобилю не принесет.

Если вы не проектируете узкопрофильный спортивный автомобиль. Причем для каждой дисциплины автоспорта выпускной коллектор настраивается отдельно и имеет некоторые нюансы в конструкции, которые 90% тюнинговых ателье даже не закрывают. Тем более, что их клиенты. В большинстве случаев во главу угла ставится внешний вид трубы, но как она там будет работать, по большому счету, все равно.

Надо сказать, что выпускной коллектор — довольно важная деталь и изготовление его из стали, даже самой жаропрочной, — очень сомнительная мера, если машина эксплуатируется в нормальных условиях, а не только на трассе или в ралли-рейды. Температура коллектора в рабочем режиме может достигать 1000 градусов. Чугун там совсем не зря и совсем не для того, чтобы утяжелить двигатель.Любая сталь будет довольно быстро выгорать при высоких нагрузках, поэтому перед покупкой модернизированного суперяпонского стального выпускного коллектора стоило бы задуматься о целесообразности такой замены. Большая часть десятки, слава богу, не участвует в чемпионатах мира по кольцевым гонкам, ей там просто нечего делать. Поэтому логичнее было бы соотнести довольно скромные возможности двигателя ВАЗ 2110 с уровнем и качеством тюнинга выхлопной системы.

Далее по схеме выпуска указана передняя труба. В карбюраторных двигателях это просто патрубок, а в инжекторных в него встроена страшная деталь — каталитический нейтрализатор. Впускной патрубок на стоковых десятках крепится к выпускному коллектору через фланец, термостойкую армированную прокладку четырьмя или шестью болтами. Соединение впускного патрубка и катализатора выполнено в виде гофрированного патрубка с компрессионным кольцом. Труба должна быть из жаропрочной стали определенного сорта, что в большинстве случаев имеет место на конвейерных транспортных средствах.Если машине больше десяти лет, скорее всего, уже заменена средняя часть, поэтому о качестве стали, из которой она сделана, можно только догадываться.

В идеале стальная труба должна быть окрашена термостойкой защитной краской для предотвращения неизбежной коррозии хотя бы на время. Часто на трубах, которые входят в комплекты запчастей, окраска носит скорее декоративный, чем защитный характер. Поэтому при замене многие стремятся установить трубу из нержавеющей стали. Менять ее диаметр нет смысла, а нержавеющая сталь довольно существенно продлит срок службы детали.Если с карбюраторными двигателями проще, то в более поздних двигателях с системой впрыска приходится считаться с катализатором, о чем стоит сказать несколько слов отдельно.

Катализаторы стали устанавливать не для того, чтобы усложнять жизнь автомобилистам, а для снижения уровня вредных компонентов в выхлопных газах. Основная задача исправного катализатора — сжигать топливо, которое не выгорело при работе двигателя. По большому счету он устроен так же, как и любой глушитель резонаторного типа. Газы проходят через мелкую сетку или набор пластин, покрытых тонким слоем платиносодержащего материала.Реагируя с выхлопными газами, поверхность рабочих органов катализатора нагревается до температуры 500-600 градусов, способствуя тому, чтобы оставшееся топливо выгорало, проходя через него. Средний порог срабатывания каталитических пластин или решеток составляет 300 ° C.

И вот тут начинается самое неинтересное. Каталитический слой устройства не может обрабатывать бесконечное количество несгоревшего топлива, доводя его до евро стандартов. Поэтому для контроля ситуации в выхлопе был установлен кислородный датчик.Лямбда-зонд измеряет количество кислорода в выхлопных газах, и если катализатор не может обработать необходимое количество газов, зонд подает сигнал на электронный блок управления. ЭБУ в свою очередь регулирует состав смеси так, чтобы количество СО на выходе соответствовало норме.

И это исправление не всегда улучшает динамические характеристики двигателя. Точнее, мешает правильной работе мотора.Если каталитический слой полностью сгорел, лямбда-зонд кричит «охрана», и ЭБУ включает для нас лампочку «Check Engine». В этом случае полностью блестит замена катализатора, так как он является неразборным агрегатом и ремонту не подлежит. Стоит столько же, сколько и вся выхлопная система вместе.

Типичные неисправности выхлопной системы ВАЗ 2110

А основной низкочастотный шум убрать сложнее всего. Поэтому если говорить о борьбе с шумом и настройке выхлопной системы одновременно, то реализовать это технически практически невозможно.Максимальная запасенная мощность — прямоток, а самый комфортный звук — заводской глушитель. Все остальные варианты — компромисс.

Прогорания, поломки и протечки системы — основные неисправности, с которыми сталкиваются владельцы ВАЗ 2110. Чаще всего причиной прогорания выхлопных труб является коррозия, слишком богатая смесь и неправильно выставленное возгорание. Дым из глушителя может указывать на то, что смесь слишком богатая и выгорает уже в выхлопной трубе, резонаторе. При этом часто срабатывает глушитель, слышны хлопки, в результате которых сгорают резонаторы и глушители.Стук по корпусу в районе резонатора или глушителя может свидетельствовать о том, что в результате механического повреждения изменилась геометрия глушителя, обрушилась резинка подвески, подушки или демпфера и труба ударилась о тело. В этом случае нужно точно установить место ударов и привести в порядок геометрию системы. Если этого добиться не удается из-за ветхости элементов, решит эту проблему только замена или капитальный ремонт.

Для ремонта глушителей можно купить сотни видов герметиков, бинтов и термошпаклевок, которые временно изолируют поврежденные участки даже без сварки. Качество у них другое, как и цена другая, но если вопрос в том, чтобы дойти до сезона, то такой вариант реставрации имеет право на жизнь.

В процессе эксплуатации автомобиля ВАЗ часто приходится сталкиваться с различными шумами, которые исходят из разных частей автомобиля и говорят о том, что какая-то деталь скоро выйдет из строя.Выхлопная система не исключение, очень характерны посторонние шумы и звуки при ее неисправности. Их результат — замена глушителя ВАЗ 2110 или других деталей, через которые выделяются продукты сгорания.

Диагностика выхлопной системы

Чтобы сделать вывод о необходимости замены той или иной части выхлопной системы, следует провести диагностику. Сделать это можно самостоятельно, используя смотровую яму или лифт. Начинающим автолюбителям будет полезно ознакомиться со схемой системы, чтобы знать правильное название той или иной детали и ее расположение.

Как видно из схемы, глушитель является последним звеном в системе дымовых газов. Его главную задачу легко определить из названия: заглушить громкий звук двигателя, вырывающийся из цилиндров вместе с продуктами сгорания. Глушитель и предыдущее звено цепи — резонатор, чаще всего выходят из строя и требуют ремонта или замены.

Появление неисправностей в выхлопной трубе характеризуется целым рядом различных звуков, от гула и рычания до неприятного дребезжания.Их объединяет одна общая черта: звуки исходят из-под днища, средней и задней части автомобиля. Стоит отметить, что не все звуки говорят о прямой неисправности, иногда достаточно осмотреть машину снизу и устранить причину шума. Рекомендации по диагностике неисправностей выхлопной системы.

После установки станка в смотровую яму в обязательном порядке исключить ее качение, так как диагностику придется проводить на холостом ходу двигателя, находясь в яме. Поэтому если нет уверенности в ручнике ВАЗ 2110, то лучше подставить упоры под колеса. Запустите двигатель и спуститесь в смотровую яму.
Бывает, что сразу бросаются в глаза следы перегоревшего глушителя, к тому же из дырки доносится рычание. Но отверстие не всегда находится в нижней части сборки; он может располагаться как сверху, так и по бокам, особенно в тех местах, где трубы приварены к глушителю. Необходимо внимательно осмотреть агрегат и определить место прорыва газа.

Характерный для автомобилей ВАЗ отвратительный дребезжащий звук, исходящий из глушителя, свидетельствует о необходимости подготовки к его замене. Шум производит перегоревшая перегородка, которая болтается внутри корпуса от вибрации и ударяется о стены. В этом случае прорыва дымовых газов не происходит, неисправность не фатальна, работу автомобиля можно продолжить. Но этот симптом говорит о том, что жизнь глушителя подходит к концу.
Растянутые или порванные резинки выхлопной системы позволяют выхлопной трубе болтаться с большой амплитудой, ударяясь об элементы кузова автомобиля. Для этого характерны глухие удары; находясь в смотровой яме, легко определить их источник. Такую небольшую неисправность устранить несложно, нужно лишь заменить резинки.
Гул с вибрацией, передаваемый на кузов автомобиля, указывает на то, что выхлопная труба находится в прямом контакте с днищем или через посторонний предмет.Это может быть результатом ударов и деформации компонентов выхлопной системы. В этом случае необходимо принять меры по распрямлению трубы так, чтобы между ней и частями корпуса оставался зазор не менее 1 см. Еще одна причина — грязь, скопившаяся между трубой и днищем после езды по мокрой грунтовой дороге. Вопрос решается простой очисткой днища от грязи.
После движения по различным лесным или полевым дорогам всегда рекомендуется проверять днище автомобиля на предмет застрявших посторонних предметов, например, веток.Палочка, застрявшая между выхлопной трубой и элементом днища, очень хорошо передает гул и вибрацию от работы двигателя прямо в салон автомобиля.

Как решить проблему?

Итак, место прорыва газа через глушитель обнаружено, остается только принять решение о замене или попытаться отремонтировать агрегат. Часто отверстия в корпусе небольшие, и в этом случае не всегда целесообразно покупать новый глушитель. Необходимо снять узел с автомобиля и показать его специалисту по сварке, который подскажет, можно ли его отремонтировать.

Мастер вырежет гнилую часть корпуса, вытряхнет изнутри остатки сгоревших перегородок и поставит заплатку из нового металла. Свищи, возникшие в местах соединения трубы с телом, также необходимо устранять сваркой. Единственный нюанс: такой ремонт решает проблему только временно. Такой глушитель долго не прослужит, и свою функцию он может выполнять плохо, из-за отсутствия перегородок звук прорвется.

Если принято решение о необходимости замены глушителя, то вам необходимо выбрать и приобрести его.Новые элементы доступны в черном цвете или из нержавеющей стали, поэтому выбор невелик. Последние служат намного дольше черных, но и стоимость их выше. К тому же сварочные работы при ремонте корпуса из нержавеющей стали обойдутся дороже. При покупке нового глушителя стоит приобрести новый комплект подвесных резинок, а также графитовое уплотнительное кольцо. Устанавливается на стыке труб резонатора и глушителя.

Если ваша машина во время поездки гудит как самолет, то, скорее всего, вы попали, либо глушитель капитальный ремонт, либо глушитель ВАЗ 2110 потребуется заменить.Остановитесь и посмотрите: если от глушителя отвалилась труба, глушитель обязательно придется менять. Причиной тому может быть либо прогоревший металл, либо заржавевшее соединение.

Придя в автомобильный магазин или рынок, будьте осторожны при покупке глушителя. Они существуют в зависимости от модели машины 2110, 11, 12. Все они немного отличаются по размеру и точкам крепления, так что следите за покупкой.

Замена глушителя на ВАЗ 2110 сама по себе ничего сложного, но, как и везде, есть нюансы.

Не советую пытаться заменить глушитель без ямы. Можно, конечно, попробовать снять заднее левое колесо — там можно дотянуться до глушителя, но болты, как правило, заржавели и в таком положении оторвать их вряд ли получится.

В итоге, прежде чем приступить к замене, вам потребуются:

в первую очередь новые;
яма или эстакада;
сложно обойтись без жидкости, разъедающей прилипшие соединения — WD40;
два ключа на «13».Желательно кепки и более аутентичные. Открутить что-то будет проблематично, поэтому без хорошего рычага не обойтись;
терпения.

Процедура замены:

1. Отвинтите две гайки, которыми хомут крепится к трубе резонатора. Снимаем хомут.

2. Отсоединить трубы и снять уплотнительное кольцо.

3. Поднимите глушитель и снимите его кронштейн с подушки задней подвески глушителя.

4.Загибаем усики передней подвески глушителя, снимаем кронштейн глушителя с передней подушки безопасности и вынимаем глушитель из-под автомобиля.

5. Ставим новый глушитель в той же последовательности, в какой снимали старый. Чтобы облегчить установку задней подушки, смажьте кронштейн мыльной водой. Надеть хомут будет легче, если вы попросите кого-нибудь подтолкнуть глушитель вперед.

Будьте осторожны при установке нового, не забудьте поставить обратно уплотнительные кольца.

Ремонт выхлопной системы, руководство по замене глушителя Лада 2110, этапы снятия и установки элементов выхлопной системы ВАЗ 2111, ВАЗ 2112, ВАЗ 2110.

Газовая выхлопная система Устройство и обслуживание выхлопной системы ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 ремонт двигателя выхлопная система, своими руками

Выхлопная система

a — без нейтрализатора
b — с нейтрализатором
c — схема выхлопных газов
1 — кронштейн для крепления передней трубы
2 — прокладка
3 — передняя труба
4 — подушка подвески глушителя
5 — дополнительный глушитель
6 — хомут для подключения патрубков глушителей
7 — главный глушитель
8 — задняя подушка подвески глушителя
9 — датчик кислорода (лямбда-зонд)
10 — трехкомпонентный нейтрализатор
11 — корпус дополнительного глушителя
12 — входная перфорированная труба
13 — глухие перегородки
14 — выходная перфорированная труба
15 — корпус основного глушителя
16 — левая перфорированная труба
17 — передняя глухая перегородка
18 — средняя заглушка
19 — задняя заглушка перегородка
20 — задняя перфорированная труба
21 — правая перфорированная труба

Выхлопная система состоит из выпускного коллектора, переднего патрубка 3, дополнительных 5 и 7 основных глушителей. Выпускной коллектор и кронштейн крепления передней трубы 1 для 8-клапанных двигателей (2110 и 2111) взаимозаменяемы с деталями от «Самара». Выхлопная система двигателя 2112 имеет выпускной коллектор и водосточную трубу.

На большинстве автомобилей с системами впрыска передняя труба оснащена кислородным датчиком (лямбда-зондом). В выхлопной системе этих автомобилей дополнительно установлен трехкомпонентный каталитический нейтрализатор. Глушители и нейтрализатор ВАЗ 2110 — агрегаты неразборные и в случае выхода из строя подлежат замене на новые.

Выпускной коллектор — чугун. Между ним и головкой блока цилиндров ВАЗ 2112 установлена армированная металлом термостойкая прокладка. Передняя труба крепится к выпускному коллектору на четырех шпильках (у двигателя 2112 — на шести). Соединение закрывается термостойкой прокладкой. Всасывающий патрубок изготовлен из нержавеющей стали. Он крепится к блоку питания с помощью зажимного кронштейна, охватывающего оба патрубка.

Передняя труба шарнирно соединена с фланцем трубы дополнительного глушителя или преобразователя (для моделей, где он предусмотрен). Между фланцами — металло-графитовое кольцо со сферической наружной поверхностью. Внутренняя поверхность фланцев также сферическая, и они стянуты подпружиненными болтами, что позволяет глушителю ВАЗ 2110 перемещаться (без потери герметичности) относительно впускного патрубка при вибрации силового агрегата относительно тело.

Для снижения шума и лучшей теплоизоляции кузова дополнительный глушитель снабжен защитным кожухом. Для автомобилей с каталитическим нейтрализатором доступен дополнительный глушитель с укороченной передней трубкой.

Нейтрализатор предназначен для снижения выбросов в атмосферу оксида углерода, оксидов азота и несгоревших углеводородов. Для этого используются два многопористых керамических блока, покрытых так называемыми катализаторами дожига: родий, палладий, платина. Проходя через поры нейтрализатора, оксид углерода превращается в малотоксичный диоксид углерода, а оксиды азота восстанавливаются в безвредный азот. Степень очистки газа в исправном нейтрализаторе достигает 90-95%. Для нормальной работы конвертера состав выхлопных газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах. Эту функцию выполняет контроллер, определяющий количество подаваемого топлива в зависимости от показаний кислородного датчика (см. Раздел Система управления двигателем ВАЗ 2111).

Нейтрализатор и кислородный датчик очень чувствительны к соединениям свинца — оба быстро «отравляются» и перестают работать, что, соответственно, приводит к увеличению токсичных выбросов.Поэтому, если ваш автомобиль оборудован нейтрализатором, категорически запрещается эксплуатировать его даже на короткое время на этилированном бензине. Также неисправная система зажигания может стать причиной выхода из строя каталитического нейтрализатора. В случае пропусков зажигания несгоревшее топливо, попадая в каталитический нейтрализатор, выгорает и спекает керамику, что может привести к полной блокировке выхлопной системы и остановке (или серьезной потере мощности) двигателя.

Главный глушитель расположен за дополнительным глушителем и соединяется с ним с помощью уплотнительного кольца с хомутами (как на «Самаре»).Глушители ВАЗ 2111 подвешены к кронштейнам кузова на четырех резиновых подушках.

Выхлопная система двигателя ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

—
Система выпуска газа

Конструкция выхлопной системы ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Не работает спидометр ВАЗ 2110. Не работает спидометр

Автомобильный спидометр — важная часть безопасной и комфортной езды.Для чего предназначен этот прибор, знает каждый автовладелец, но не каждый сразу может понять причину, по которой перестал работать спидометр. И это неприятная вещь, когда индикатор скорости показывает неверные цифры или полностью перестал работать.

Высока вероятность превышения скорости и попадания. Или совсем не влезает в поворот. Чтобы избежать этих неприятных ситуаций, следует знать принцип работы устройства и наиболее вероятные причины, приводящие к его поломке.

Причины, по которым перестал работать спидометр ВАЗ 2110, 2111, 2112

Эффект Холла лежит в основе любого спидометра. Контроллер получает данные от датчика скорости, который выдает сигнал, пропорциональный скорости вращения шин. На автомобилях «десятого» семейства ВАЗ одна из самых частых причин выхода из строя спидометра — окисление контактов. Их очистка займет около 10-15 минут, это самое простое и эффективное устранение проблемы.

В этом видео описаны причины, по которым не работает спидометр на автомобиле:

Но, если это не помогло и счетчик скорости все равно отказывается работать в ВАЗ 2110, ВАЗ 2111, ВАЗ 2112, то владельцам этих автомобилей придется подготовиться к более кропотливой работе. К следующим возможным неисправностям относятся:

Деформация проводов в отечественных автомобилях также является распространенной «загвоздкой». Необходимо визуально проверить все провода на предмет дефектов. Если ничего не обнаружено, для полной уверенности произведите «звон» проводов, внутренние жилы могут быть повреждены;
Проверить предохранитель. Может просто выгореть;
Проблема может заключаться в самом датчике скорости. В автомобилях ВАЗ 2110, 2111, 2112 в этом случае необходимо срочно заменить неисправный механизм. Но, для начала, все же стоит проверить механизм на работоспособность: достать устройство из коробки, а к устройству подключить дрель. Если он исправен, то крутящий момент будет передан на устройство;
Желательно проверить щиток приборов на наличие неисправностей. Если он был снят, то неправильная установка в обратном направлении может привести к попаданию стрелки по контактной площадке.

Это наиболее вероятные причины ответа на вопрос: почему не работает спидометр? Этот принцип следует соблюдать как владельцам «инжекторного» двигателя, так и владельцам «карбюраторного». Если после прохождения всех процедур проблема не обнаружена и не решена, то в этом случае необходимо провести комплексную диагностику транспортного средства.

Заменяем датчик скорости

Если причина в датчике, то его можно заменить самостоятельно. Это можно сделать, имея небольшой опыт эксплуатации электроприборов. Процедура:

Обязательно наденьте латексные перчатки, т.к. обесточив бортовую систему автомобиля, можно получить неприятные ощущения.
Тогда вам нужно найти датчик. Как правило, на автомобилях «десятого» поколения механизм располагается между приводом и концом гибкого вала.
Найдя прибор, необходимо отсоединить колодку с проводом, сняв все пружинные зажимы.
Далее ключом на 22 откручиваем механизм от привода.
На этом работа завершена, но осталось совсем немного. Далее устанавливается новое устройство. Делается это просто, но главное, чтобы стержень датчика попал в центр привода. Затем необходимо в обратной последовательности подтянуть все детали, закрепить и приступить к проверке нового механизма.

Неправильные показания спидометра в автомобиле могут стать причиной дорожно-транспортного происшествия, например, водитель не сможет правильно рассчитать

скорость входа в поворот, или будет двигаться со скоростью, опасной для дороги или погодных условий.

Современные инжекторные вазоны, в частности 2110, производитель оснащает электронным спидометром, который, как и многое другое, имеет свойство ломаться. Спидометр по разному не работает, бывает, что жив только до прогрева двигателя до определенной температуры, а потом отказывается работать, бывает, что стрелка начинает «катиться» по шкале или «зависать» в одна позиция. От чего зависит возникновение таких неисправностей, и какие проблемы прибора приводят к выходу из строя спидометра на автомобиле ВАЗ-2110?

Сам спидометр находится на приборной панели, которая часто выходит из строя, измерительный прибор необходимо менять полностью, так как производитель не поставляет его отдельные детали и приборы в продажу.На спидометре отображается информация, полученная от датчика измерения скорости автомобиля, который установлен в картере коробки передач. Показания крутящего момента передаются на датчик скорости с помощью шестерен, установленных на вторичном валу коробки передач. При помощи колодки к разъему приборной панели подключается провод датчика скорости.

Причины неправильной работы спидометра

Рассматривая причины, по которым не работает спидометр на ВАЗ 2110, стоит отметить, что их много, самая распространенная — это окисление контактов.Это самая частая, простая и частая причина поломки. Для устранения этого необходимо снять панель приборов и тщательно очистить все контакты, затем проверить их надежность и установить панель на место. Вы можете сделать это самостоятельно, не обращаясь в сервис.

Еще можно поискать еще одну довольно частую причину выхода из строя спидометра самостоятельно — это перетирание проводов. При визуальном осмотре повреждения проводов иногда незаметны, так как оплетка остается целой, но жилы под ней могут иметь обрывы.Для поиска этой неисправности необходимо при помощи тестера провести «обрыв» проводов, это уже сложнее.

Еще одна проблема, на которой может не работать спидометр — обрыв шлицев, поворачивающих трос спидометра. Здесь работы намного больше, многое придется менять.

Поломка датчика скорости (ДС) не редкость. Лучше всего диагностировать эту проблему с помощью исправного датчика, который ставится вместо якобы неисправного DS.В том случае, если тестовый спидометр заработал, вывод очевиден.

Также часто после ремонта работает коробка передач или сцепление, выясняется, что не работает спидометр, тут все может быть просто — проверьте, не забыли ли вы подключить прибор.

Порядок проверки DS:

Проверка датчика скорости — довольно сложная процедура, связанная с диагностикой, снятием и, зачастую, с возможной заменой самого устройства. Нам понадобится стандартный набор инструментов, пара часов бесплатного пользования и немного терпения.Ищем датчик в коробке, будет легче, если открыть капот. Открываем крышку, ищем провод в районе ШРУСа, он как раз приведет нас к нужному датчику. Добрались до устройства, приступаем к процедуре проверки и диагностики.

Снимаем панель приборов;
Вытаскиваем из него спидометр;
Для проверки работоспособности устройства нам понадобится дрель;
Зажмите привод датчика скорости и включите устройство вращения против часовой стрелки;
Двигатель в машине должен работать, нужна помощь человека, который будет следить за реакцией устройства;

Если во время проверки спидометр работает, то причина его неисправности кроется в приводе, находящемся в коробке передач;

Если при проверке не работает спидометр, значит датчик скорости необходимо заменить.

Замена датчика на ВАЗ 2110

Если не работает спидометр из-за неисправного ДЦ, готовим ключи на 10 и 22. Датчик заменен сверху двигателя, так удобнее.

открыть крышку капота;
снимаем с АКБ минусовую клемму, либо массу, что, в общем-то, значения не имеет;
затем отключите все контактные фишки датчика скорости;
и затем ключом на 21 откручиваем гайки крепления датчика;
Если диагностирована поломка штока, то придется еще и привод снять, сам шток открутить ключом на 10.

Все в принципе по-прежнему просто, единственное — старайтесь соблюдать осторожность, так как воткнуть шток в коробку передач очень легко, поверьте моему опыту.

В процессе установки на место тяги привода ВАЗ 2110 настоятельно рекомендую предварительно смазать резиновое кольцо маслом, после этого подключаем клеммную колодку, а затем проверяем работу нашего спидометра. Работает — довольны, нет — снова в работу.

Для наглядности предлагаю посмотреть видеоролик с пояснениями:

Спидометр — один из незаменимых приборов, от правильной работы которого может зависеть не только безопасность, но и жизнь водителя и его пассажиров. Если спидометр перестанет работать, любой автомобилист сразу почувствует его недостаток. Причем это не только неприятно для вас, но и опасно для других участников дорожного движения. Например, неисправность спидометра может стать причиной неправильного выбора скорости входа в поворот и, как следствие, дорожно-транспортного происшествия. Кроме того, вы можете получить солидный штраф от ГАИ за. В любом случае, если не работает спидометр (в том числе и ВАЗ 2110), его нужно немедленно отремонтировать. И сегодня мы поговорим о причинах поломки этого устройства и способах их устранения на примере десятой «Жигулей».

Почему на ВАЗ 2110 не работает спидометр? Причины

На автомобилях отечественного производства данный компонент может выйти из строя по нескольким причинам. Наиболее вероятным из них является контактное окисление. Это, пожалуй, самая банальная и простая причина, устранить которую можно всего за 5-10 минут. Для этого вам просто нужно снять и очистить контакты, а затем поставить их на место.

Кроме того, сам провод, а точнее его деформация, может стать причиной неисправности спидометра.При визуальном осмотре он может оказаться целым (изолирующая обмотка без трещин и разрывов), однако внутренняя часть (жилы) может быть порвана. В этом случае необходимо сделать «непрерывность» провода. Делается это с помощью специального тестера.

Если на ВАЗ 2110 (или другой модели автомобиля десятого семейства) не работает спидометр, возможно, у вас сломаны пазы, которые проворачивают трос этого элемента. Может быть и такое, что с ним все выходит из строя, но это происходит исключительно на электронных панелях.

Также неисправность спидометра может быть вызвана самой поломкой. В этом случае следует приобрести новую деталь и установить ее вместо старой (более подробная инструкция и описание будут рассмотрены ниже). Итак, если спидометр работает, то вывод очевиден — проблема была скрыта в датчике. Если вы обнаружили, что на ВАЗ 2110 не работает спидометр после ремонта, посмотрите, не забыли ли вы подключить сцепление.

Принцип действия датчика

Алгоритм работы этого устройства следующий.Когда колеса машины вращаются, контроллер получает короткий сигнал от датчика скорости, который, в свою очередь, пропорционален скорости колес. Принцип этой части основан на эффекте Холла.

Что делать, если на ВАЗ 2110 не работает спидометр?

Как заменить прибор самостоятельно? Заменить эту деталь очень просто. Другое дело, добраться до датчика спидометра. Вот тут и возникают трудности. Чтобы не запутаться в нюансах, рассмотрим для того, чтобы заменить десятое семейство на отечественные автомобили ВАЗ.

Итак, при наличии новой детали приступаем к замене. Первым делом необходимо обесточить бортовую систему автомобиля, то есть снять с АКБ отрицательную клемму. Будьте осторожны: иногда может возникать искра, поэтому во избежание дискомфорта мы работаем в резиновых перчатках. Далее вы должны найти датчик спидометра на коробке передач. На «десятках» он расположен между приводом спидометра и наконечником. Далее отсоединяем колодку с проводом от датчика. В этом случае необходимо удалить его дополнительно.После этого откручиваем устройство от привода ключом на 22. Теперь у нас есть задача с установкой новой детали … Здесь главное попасть штоком нового датчика в центр привода. После этого можно смело все подключать, затягивать и приступать к эксплуатации.

Обратите внимание на приклад

Обратите внимание, что если шток сломается, вам придется разобрать привод. Делается это ключом на 10 мм. Если диск застрял, можно попробовать надеть большой ключ и аккуратно двигать им влево и вправо.Далее смазываем маслом резиновое кольцо нового стержня и устанавливаем его на место старого. На этот вопрос «почему не работает спидометр на ВАЗ 2110» можно считать закрытым. Как видите, работа не очень пыльная и сложная, поэтому с ней справится практически каждый водитель.

Вывод

Итак, мы выяснили, почему может не работать датчик скорости, и как отремонтировать спидометр ВАЗ 2110, установив вместе со штоком новые элементы.
Помните, что неработающий спидометр представляет большую опасность для водителя, что может привести к самым непредсказуемым последствиям.Зная все правила ремонта и замены датчиков, вы сможете обезопасить себя от возможных нештатных ситуаций.

Желаем удачи на дорогах и как можно меньше неприятностей!

Некоторые автомобилисты наблюдали эффект, когда не работает спидометр ВАЗ 2110. Причин такой неисправности несколько. В этой статье мы разберем, почему возникает такая неисправность, а также способы ее устранения.

Причины неисправности спидометра

Не работает спидометр ВАЗ 2110, причем причины могут быть скрыты как в механической части, так и в электрической.Для того, чтобы определить источник проблемы, необходимо провести диагностические работы, но есть несколько вариантов неисправности, а именно:

Неисправность мотора спидометра.
Отказ датчика скорости.
Обрыв проводки.
Сгорела панель приборов.
Неисправности в ЭБУ или контроллере.

Способы решения

Теперь, когда выделены основные причины, можно рассмотреть способы решения проблемы.Стоит отметить, что для того, чтобы решить проблему самостоятельно, автомобилист должен разбираться в автомобильной электрике … В остальном до автосервиса только прямая дорога. Перейдем непосредственно к вопросу решения проблемы.

Приводной двигатель спидометра

Неисправность приводного двигателя может быть связана с обрывом контактной группы обмотки. Для проведения диагностических работ вам понадобится мультиметр. Как показывает практика, причин неисправности мотора две: обрыв соединительных контактов с платой или сгорание обмотки.

Если неисправность в обрыве контактной группы, то ее можно устранить, припаяв обломавшиеся провода. Но в случае с обмоткой вам придется полностью заменить мотор, а это может занять много времени.

Датчик скорости

Неоднократно причиной неработающего спидометра является выход из строя и неисправность датчика скорости. Этот измерительный элемент находится в коробке передач. Проверить его работоспособность можно при помощи тестера, с возможностью разборки:

Находим датчик напрямую.
Снимаем с него блок проводов.
Вставьте «плюсовой» щуп тестера в левый разъем, а «минусовый» — в центральный.
Включаем зажигание и заводим двигатель.
В этом случае сопротивление должно отображаться на мультиметре. Если его нет, то стоит проверить наличие питания на датчик. Переставляем «минусовой» щуп тестера в правое гнездо и смотрим, есть ли напряжение.

При отсутствии сопротивления и питания это означает, что датчик скорости «сдох».Решение проблемы только одно — замена измерительного элемента.

Электропроводка

Неоднократно неисправность спидометра — обрыв контактных проводов и платы. Стоит отметить, что до 2004 года проводка измерения спидометра шла прямо к комбинации приборов. Но после 2004 года провода стали проходить через электронный блок управления, который контролирует все процессы в машине, а также собирает неисправности.

Метод решения проблемы — «провзон» разводки с помощью мультиметра или осциллографа.Если в результате диагностических работ обнаружен обрыв провода, производитель рекомендует его заменить. Но, как показывает практика, большинство автомобилистов просто чистят контакты, спаивают их между собой и изолируют.

Панель приборов

Прожигание панели индикаторов приборной панели может привести к неработоспособности не только спидометра, но и других стрелок. Данная неисправность встречается довольно редко, но приводит к тому, что автомобилист будет вынужден заменить комбинацию приборов.

Определить горение можно, разобрав приборную панель, и визуально увидеть сгоревшие контакты. Чтобы убедиться, что причина именно в этом, можно сделать на панели дашборда «звонящие» группы контактов.

Хотя, как показывает практика, есть «кулибины», которым удается отремонтировать сгоревшую плату, перепаяв элементы, а также применив новые распиновки. Но такой способ решения проблемы не всегда работает, так как повторное короткое замыкание в бортовой электросхеме приводит к полному сгоранию детали в целом.

ЭБУ и контроллер

В некоторых случаях причина неработающего спидометра может заключаться в ошибках. электронный блок управления. Итак, чтобы решить проблему, необходимо подключиться к «мозгам» автомобиля через специальный кабель с маркировкой OBD II. Также вам понадобится специальная диагностическая программа, которая точно определит, где именно скрыта проблема. Как показывает практика, обычный сброс ошибок ЭБУ решает проблему, но не всегда. Этот метод подходит для автомобилей, выпущенных после 2004 года.

Практически все неисправности автомобиля можно исправить самостоятельно. Конечно, то, что связано с электрической частью, отремонтировать довольно сложно, но действительно. Итак, когда на ВАЗ 2110 не работает спидометр, есть несколько причин и способов устранения неполадок, которые следует проверить в первую очередь перед обращением в автосервис.

Вряд ли стоит напоминать, что спидометр позволяет определить вашу текущую скорость, а также предоставить информацию о количестве пройденных километров за определенный отрезок или за весь период эксплуатации вашего ВАЗ 2110.

Сегодня большая часть отечественной «десятки» оснащена электронным одометром. С ними возникают всевозможные неисправности и проблемы, так или иначе проявляющиеся.

Нельзя сказать, что его поломка является чем-то очень серьезным. Но когда стрелка падает или перескакивает с одного показания на другое, хоть скорость и не меняешь, приятного в таких ситуациях мало. Самое главное, вы не можете контролировать свою скорость. А это приводит к ненужным штрафам и более ужасным последствиям.

Следовательно, если есть проблема со спидометром, его следует отремонтировать или заменить.

Виды поломок

Спидометр может перестать работать по нескольким причинам. Рассмотрим их в нашей таблице.

Тип поломки	Средство правовой защиты
Контакты окисленные	Неисправности данного типа самые несерьезные.Но из-за этого стрела падает или прыгает. Для исключения поломки очистить контакты от скопившейся грязи
Изношенная проводка	Неисправность можно определить по падающей или прыгающей стрелке после запуска двигателя. Но не всегда это проявляется визуально. Для определения перетирания проводку набирают тестером .
Датчик отказывается работать	Самый эффективный метод проверки — извлеките старый датчик скорости и поставьте на его место новый.Если после этого начинает работать спидометр, причина очевидна. Датчик выходит из строя из-за негерметичности корпуса, в результате чего внутрь проникает влага и грязь.
Проблема коннектора	Разъемы в первой десятке расположены так, что постоянно подвергаются загрязнению. Отсюда стрелок может начать прыгать или падать. Единственная мера — проверить и почистить разъемы .
Износ привода	Изношенный вал — не редкая причина выхода из строя спидометра.Эту проблему можно назвать самой частой при прыгающей стрелке спидометра. Требуется замена вала

Не торопитесь, чтобы купить новое устройство для замены. Сначала проверьте старый спидометр на предмет возможных неисправностей, попробуйте методы их устранения.

Нюансы замены

Расположение спидометра всем известно — это основная часть приборной панели, один из двух больших индикаторов, расположенных рядом с тахометром.

К сожалению, особенность ремонта спидометра на десятке такова, что купить запчасти к этому агрегату практически невозможно.Поэтому единственное решение — заменить щит целиком.

Единственное преимущество замены щита спидометра — возможность перемотать пройденный пробег. Таким образом, затраты на ремонт могут быть частично компенсированы тем фактом, что ваш одометр будет показывать значительно меньше реального пробега. И это можно с выгодой использовать при продаже автомобиля.

Замена DS

После диагностики вы обнаружили, что стрелка падает или постоянно прыгает сверху вниз из-за неработающего датчика скорости, тогда эту проблему можно решить своими руками.

Для работы понадобятся специальные ключи. Рекомендуется заменить датчик скорости над силовым агрегатом:

Отсоединить минусовую клемму от АКБ;
Удалить контактные фишки;
Используйте ключ для демонтажа проблемного датчика скорости;
Если шток вышел из строя, вам придется демонтировать привод. Эту работу проделываем очень аккуратно и последовательно.

Если ненормальное поведение стрелки спидометра привело к необходимости замены всего спидометра в сборе с приборной панелью, мы настоятельно не рекомендуем выполнять такие работы самостоятельно.Только имея большой опыт, багаж знаний и навыков дает возможность проводить подобные манипуляции.

Как поменять ремень ГРМ на ВАЗ 2110 🚩 Ремонт и обслуживание

На ВАЗ 2110 устанавливаются двигатели разной мощности и с разными типами распределительных систем. Самый простой пример — восьмиклапанный двигатель, имеющий на цилиндр по два клапана (впускной и выпускной). А вот у 16-клапанного, более мощного, по 4 клапана на цилиндр.Разумеется, распредвалов два, поэтому конструкция двигателя не позволяет привод от одного. Отсюда следует, что коленчатый вал должен вращать два вала вместо одного. И ремень ГРМ должен быть длиннее.

Замена ремня ГРМ на 8-ми клапанном двигателе

Процедура занимает небольшой промежуток времени, если вы не знаете, что делаете. Нужно знать немного, главное — как ставить фломастеры на деревья. Снимите первую крышку, которая закрыта ремнем ГРМ, затем ослабьте и снимите ремень генератора.После того, как вы поднимите правую часть машины, снимите колесо и защитите его.

Теперь, когда вы сняли ремень генератора и получили доступ к шкиву коленчатого вала, вы должны нанести на валы метки. Проверните коленвал по часовой стрелке, совместите нужные метки:

• на маховике, он выполнен в виде линии;
• на распределительном валу с помощью ремня, установленного на двигателе.

Отверткой удерживая маховик от проворачивания, снимите болт крепления шкива генератора.Будьте осторожны, чтобы не повредить зубья, которые необходимы для работы датчика оборотов двигателя. Это относится к двигателям с впрыском топлива. В противном случае ЭБУ выдаст ошибку.

Ослабьте ролик натяжителя и снимите его. Под ней регулировочная шайба, не потеряйте ее. Теперь вы можете легко снять ремень и установить новый. Ставим ролик, нивлем (не затягиваем) гайку. Накидываем ремень на шкив коленчатого вала, с небольшой натяжкой устанавливаем его на шкив распредвала. Продеваем ролик и помпу, ролик стягиваем.Перед установкой ремня проверьте соответствие метки.

Установка ремня на 16-клапанный двигатель

Здесь немного посложнее, но все равно можно довольно быстро заменить. Сначала снимите защитный кожух, который крепится к двигателю шестью болтами. Затем поднимите машину на домкрате и снимите колесо с защитой. Переведите автомобиль в нейтральное положение, и задняя колесная пара остановится. Отверткой удерживайте коленчатый вал над зубьями венца. Так что болт на шкиве лучше сломать.Если подставить упор под зубья на шкиве, можно их повредить. Со временем ЭБУ заработает правильно.

Порядок снятия такой же, как и в случае с 8-клапанным двигателем. Только учтите, что 16-ти клапанный, не один, а два ролика. Стретч (с двумя отверстиями под специальный ключ) установлен сбоку от кабины. Ссылку от генератора ставить надо, дырок спецключ нет. Не поленитесь, проверьте наличие меток на валах, прежде чем ставить новый ремень.Это позволит вам сделать все качественно, и следующие 50-60 тысяч км вы не будете знать проблем с механизмом ГРМ.

Сколько антифриза в ВАЗ 2110 нужно заливать?

В машине используются различные механизмы и системы. Один из них — охлаждение. Во время работы двигатель выделяет огромное количество тепла. Без системы охлаждения он перегреется за считанные минуты. Именно для поддержания оптимального температурного диапазона предусмотрена данная система.Об этом мало кто задумывается, но периодически его нужно обслуживать. Одна из таких операций — замена охлаждающей жидкости. Что это такое, и сколько нужно залить тосолу в ВАЗ-2110? Ответ в нашей сегодняшней статье.

Характеристики охлаждающей жидкости

В автомобилях ВАЗ «десятого» семейства (включая универсалы и хэтчбеки) производитель рекомендует использовать отечественные антифризы.
Эта жидкость заливается в машину с завода. Тосол — советская разработка 70-х годов.Это аналог импортного антифриза. Но по стоимости это немного дешевле. Как и в антифризах, используется несколько присадок:

Пеногаситель.
Антикор и др.

Чем отличаются антифризы?

Он состоит из этанола из этиленгликоля, который в определенной пропорции разбавлен дистиллированной водой. В отличие от импортного продукта в нем содержится до 50 процентов воды. Антифриз — это концентрат, который нужно развести самому.

Но этого делать не обязательно. Чем меньше в воде, тем ниже ее температура замерзания.

Внешне антифриз отличается по цвету. Он имеет голубоватый оттенок, а тосол окрашен в разные цвета. Это может быть:

Зеленый (группа G11).
Красный или желтый (G12).
Пурпурный (G12 +).

Характеристики антифриза можно сравнить с показателями антифризов 12 группы.

О ресурсе

Это еще один фактор, который отличает тосол антифриз.Итак, ресурс отечественной жидкости составляет 2 года или 60 тысяч километров. Антифриз

рассчитан на 5 лет или 150 тыс. Км. Если использовать «просроченную» жидкость, можно перегреть мотор. Со временем добавки перестают действовать. Выпадает жидкий осадок, образуются хлопья. Начинаются коррозионные процессы.

Сколько нужно, чтобы подбросить ВАЗ-2110?

Теперь мы подошли к главному вопросу. Система охлаждения занимает второе место после топливного бака по объему. Сколько литров антифриза в ВАЗ-2110 залить? Производитель рекомендует использовать 7.8 литров жидкости.

Есть ли отличия у 8- и 16-клапанного мотора?

Как известно, первые модели «дюжины» оснащались моторами старой конструкции с 8-клапанным механизмом ГРМ. В начале 2000-х в линейке появился знаменитый «сезнар», который так полюбился автовладельцам за свою высокую мощность и экономичность. У этого механизма хронометража есть свои плюсы и минусы. Но при обслуживании возникает вопрос, сколько антифриза заливать в ВАЗ-2110.

Официальный ответ производителя — все равно 7.8литр. Почему эта цифра одинакова для двигателей с 16 и 8 клапанами? Сколько антифриза в ВАЗ-2110 не лей, норма останется прежней. А все потому, что блок у этих двигателей одинаковый. И в клапанной крышке охлаждения нет. Этого объема антифриза хватит, чтобы охладить и блок, и «голову».

Можно налить всего 5-6 литров. Что делать?

Тосол обычно продается в канистрах объемом 5 литров. Для его замены нам понадобятся две штуки (остальные можно положить в «доливку», чтобы не смешивать с водой накануне зимы).Но после слива старой жидкости бак наполнился по максимуму после первой канистры. Не паникуйте — это нормально. Заливать весь объем можно только после полной циркуляции антифриза в системе.

Залейте его до отметки «максимум», запустите двигатель и прогрейте его до рабочих температур. Затем заглушите и проверьте остаток антифриза в баке. В 99 процентах случаев он упадет до минимума (и, возможно, полностью опустошит бак). После этого восстановим уровень оставшихся литров жидкости.

Про уровень

Сколько кидает в ВАЗ-2110? Не всегда максимум хорош. Это касается как моторного масла, так и тосола в баке. Он должен быть на средней высоте. Если больше — в системе создается избыточное давление, которое просто выталкивает состав наружу.

Если клапан на пробке не работает, это может привести к поломке бака. При повышении температуры жидкость расширяется. Поэтому ему нужно выделить определенную сумму компенсации. Но маленький уровень — это нехорошо.В этом случае бак не разорвется, но двигатель может перегреться. Он будет работать в высокотемпературном режиме. У «десятков» нормальный диапазон 85-90 градусов по Цельсию.

Про шлюз

Выяснив, сколько антифриза в ВАЗ-2110 нужен заливной, стоит поговорить о воздухе в системе. Он может упасть при заливке новой жидкости в систему. Поэтому придерживаемся небольших пауз, чтобы тосол плавно покидал пространство бачка. Нельзя наливать его большими порциями «по горло», забрызгивая все вокруг.Сколько подбрасывать в ВАЗ-2110 налить? Ответ 7,8 литра.

Иногда даже после многократной заправки воздух никуда не улетучивается. Вы можете переместить его следующим образом:

Поставьте машину на холм впереди.
Откройте наполовину крышку резервуара.
Запустите двигатель и прогрейте его до рабочих температур.
Заглушите двигатель и через перчатки (осторожно — горячо) выдавите верхний и нижний патрубок, выходящий из радиатора.

Таким образом, мы максимально вытесним воздух из системы.Его наличие крайне опасно для двигателя. Воздух легко может привести к перегреву.

Какой продукт мне использовать?

Многие автовладельцы переходят на использование антифриза, утверждая, что он лучше и имеет лучшие характеристики. Но стоимость его иногда просто зашкаливает. Поэтому есть смысл использовать отечественный антифриз, тем более, что он был разработан специально для автомобилей ВАЗ. Очень много положительных отзывов получает антифриз от производителя Феликс.

Продается в банках по 10, 5 и менее килограмм.Стоимость десяти литров антифриза 630 рублей. Это недорого, учитывая, что почти четверть все равно будет «долита». Состав кипит при температуре +110 градусов, а застывает при -40 градусов по Цельсию. Также эта компания производит антифризы. Стоимость продукта 11 группы (зеленого цвета) — 1040 рублей за 10 литров.

Заключение

Система охлаждения — очень важная часть в любом двигателе. Зная, сколько заливать ВАЗ-2110, вы обеспечите ему долгую и долгую работу.

ВАЗ-2110, тормозная система: схема

В статье описывается конструкция автомобиля ВАЗ-2110: тормозная система, основные узлы и механизмы. Вы узнаете об общей схеме исполнительного механизма, конструкции всех элементов.

Общая конструкция

Тормозная система ВАЗ-2110 устроена таким образом, что колодки приводятся в действие за счет давления в трубках. В баке два контура, специальный регулятор давления, вакуумный усилитель и датчик уровня жидкости.В случае выхода из строя одной цепи, другая останется в рабочем состоянии. Конечно, эффективность торможения резко упадет. Также следует отметить, что на передние колеса установлена «дюжина» вентилируемых тормозных дисков.

Также в конструкции предусмотрено наличие индикаторной колодки износа. На заднем колесе установлены барабанные тормоза, приводимые в действие двухпоршневым цилиндром. Также есть механизм, который автоматически регулирует зазор между барабаном и тормозными колодками. Основа системы — главный цилиндр, установленный на вакуумном усилителе.В верхней части ГТЦ находится расширительный бачок, в котором есть крышка со встроенным уровнемером.

Главный тормозной цилиндр

Тормозная система ВАЗ-2110 с нескольких узлов, но главным является цилиндр, который увеличивается с давлением в трубках. В цилиндрах поршни движутся последовательно. Ближайший к вакуумному усилителю создает давление на правый передний и левый задний тормозные механизмы. Второй поршень вызывает суппорты левого переднего и правого заднего тормозов.Обратите внимание, что манжеты, которые надеваются на поршни, одинаковы. Они имеют диаметр 20,64 мм. Но есть уплотнительное кольцо, работающее под низким давлением. Он расположен на поршне, ближайшем к усилителю тормозов. Вдобавок на нем есть паз.

Бустер

Схема тормозной системы ВАЗ-2110 предусматривает наличие вакуумного усилителя. С его помощью увеличивается сила, прикладываемая к педали. Усилитель находится между педалью и цилиндром. Подключение осуществляется с помощью двух шпилек. Конструкция предполагает разборку, поэтому в случае поломки прибор необходимо сразу заменить на новый.

Для проверки вакуумного усилителя необходимо заглушить двигатель и несколько раз нажать на педаль тормоза. Затем нажмите педаль до упора, запустите двигатель и обратите внимание на то, что произойдет. Если педаль переместилась вперед, вакуумный усилитель полностью исправен. Конечно, в том случае, если есть видимые мелкие дефекты. Также стоит отметить, что устройство не будет работать или его эффективность значительно снизится, если герметизировать шланг, соединяющий его с выпускным коллектором.При наличии такого дефекта тормозная система ВАЗ-2110 будет работать плохо.

Регулятор давления

Для задних тормозов предусмотрен регулятор давления. Крепится кронштейном к левой задней стороне кузова автомобиля. А одним из болтов крепится вилка кронштейна привода регулятора. Отверстия овальные. Благодаря этому кронштейн можно перемещать рядом с регулятором. Это изменяет силу, действующую на поршневой механизм.

При увеличении нагрузки на заднюю часть автомобиля на рычаг влияет величина силы.При этом он передается на поршень. Когда вы нажимаете на педаль тормоза, жидкость пытается вытолкнуть поршень. Но это предотвращает силу, действующую на рычаг. Далее идет триммерная тормозная система. На задний мост не действует тормозное усилие. В результате нельзя заблокировать задние колеса. Схема тормозной системы ВАЗ-2110 демонстрирует, как движется жидкость по трубкам.

При увеличении нагрузки на заднюю ось колеса и дорога имеют максимальную степень сцепления.Использование регулятора для подачи большего давления в цилиндры задних колес. Когда нагрузка действует на задние колеса, давление становится ниже. На корпусе есть небольшое отверстие, которое закрывается колпачком. Если вы обнаружите утечку жидкости оттуда, значит, есть утечка в уплотнительных кольцах.

Как заменить главный цилиндр

Необходимо обеспечить доступ к цилиндру для снятия обивки в моторном отсеке. Для этого откручиваем три винта на ВАЗ-2110.Тормозная система, неисправности которой рассматриваются в статье, скрытой под обивкой. Следует отметить, что полностью снимать не нужно. Совсем немного разогнуть. После получения доступа к баллону необходимо отключить датчик уровня жидкости. Затем вам нужно открутить крышку расширительного бачка. С помощью шприца с грушей или откачайте всю жидкость. После этого откручиваем от баллона патрубки. Убери их.

Теперь можно открутить две гайки, с помощью которых ГТЦ крепится к корпусу вакуумного усилителя.Снимите цилиндр вместе с расширительным бачком. Для демонтажа последнего корпуса достаточно поддеть его отверткой. Установите главный тормозной цилиндр в обратном порядке. Необходимо заправить систему. Однако практически любой ремонт тормозной системы ВАЗ-2110 заканчивается прокачкой.

Как снять усилитель мощности

Как и в предыдущем разделе, снимаем обивку. Также потребуется снять накладки, установленные на лобовом стекле. Для того, чтобы в гидросистеме оставался воздух, не нужно отсоединять шланги от ГТЦ.Затем откручиваем две гайки, которыми производится крепление цилиндра к усилителю тормозов. Отведите GIZ к передней части машины — постарайтесь не порвать тормозные магистрали.

После этого необходимо отсоединить шланг от впускного коллектора. Двигаясь дальше в салон, отсоединяем провода, затем откручиваем четыре гайки, на которых сделан кронштейн крепления педали тормоза. Теперь вы можете снять усилитель тормозов с помощью педали.

Как заменить передние колодки

Довольно надежная тормозная система автомобиля ВАЗ-2110, но колодки со временем все равно стираются.Для их замены вам необходимо повесить передние колеса. Снимаем колесо, затем загибаем край пластины, на которой фиксируется нижний болт крепления суппорта к ступице. Далее откручиваем болт с помощью отвертки, поднимаем суппорт в сборе вверх. Теперь вы можете легко вытащить колодки. Обратите внимание, что новый комплект будет проблематичным, поскольку поршень находится в выдвинутом состоянии. Для блокировки необходимо нажать газовый ключ.

Если подходящего ключа нет, необходимо установить внешнюю накладку. Затем суппорт следует опустить в исходное положение и установить монтажную лопатку между диском и поршнем.С его помощью последний вдавливается в суппорт. Сборку производить в обратной последовательности.

Замена задних тормозных колодок

Для определения состояния задних колодок не нужно разбирать весь механизм. Это специальное смотровое окошко. Стоит выдернуть заглушку, тогда можно будет определить какой толщины накладные. Учтите, что допустимая минимальная толщина — полмиллиметра. На автомобиле ВАЗ-2110 тормозная система выполнена по стандартной схеме, которая используется на большинстве машин.

Для начала нужно повесить и снять заднее колесо. Во-вторых, ослабьте трос стояночного тормоза, снимите штифты и поверните тормозной барабан с помощью небольшого молотка, чтобы в конце нанести легкие удары. Затем вы можете снять барабан. С помощью отвертки отсоедините верхнюю пружину, затем направьте и опустите. Затем нужно вынуть фиксирующий наконечник троса стояночного тормоза. Затем сняли шплинт с оси рычага стояночного тормоза. Затем вы можете установить новые колодки в обратном порядке.

Вывод

Ремонт несложный, если знать, как работает тормозная система ВАЗ-2110.Для всех мероприятий вам понадобится стандартный набор инструментов и всего один специальный ключ на 8 обжимных клемм. Его называют «ключом для тормозной магистрали». С его помощью легко открутить фурнитуру.

Какие бензонасосы для ваз 2110

Статья будет интересна тем, кто ищет информацию о технических характеристиках и производительности бензонасоса ВАЗ 2110. Бензиновые двигатели могут оснащаться электрическими или механическими устройствами.
Для автомобиля ВАЗ 2110 наибольшей популярностью пользуется электрический бензонасос Bosch, так как он имеет универсальные размеры, всегда в наличии в магазинах и стоит недорого.

Основные характеристики модели Bosch

Бензонасос ВАЗ 2110 имеет подачу в диапазоне 3–3,8 бар.

Для каждого типа топливной системы производитель выпускает отдельное устройство.
Многие автолюбители меняют сломанный механизм на модель Bosch с высоким давлением. Давление бензонасоса ВАЗ 2110 не влияет на подачу, потому что автомобили оборудованы обратной магистралью и излишки топлива возвращаются в бак. Также есть регулятор давления топлива.Расход топлива может увеличиться, если на рампе не будет создано оптимальное давление. После этого форсунки не распыляют, а заливают бензином, который не успевает сгореть.

Параметры модели Bosch 0580453453

Если вас интересует бензонасос ВАЗ 2110 Bosch, характеристики моделей будут различаться по длине, а иногда и по диаметру. Диаметр корпуса регулируется прокладками из газостойкой резины. Также устройства могут отличаться давлением, размещая фишки на клеммах.Сетка устройства не отличается количеством посадочных мест, но может отличаться по форме.
Можно переделать микросхему под терминал или установить от автомобиля ВАЗ. Эффективность бензонасоса зависит от длины топливного насоса при небольшом объеме топлива в баке. Если он расположен в модуле, для его установки требуется соответствие.
Длина модели Bosch 0580453453 составляет 105 мм, 0580453449 — 65 мм, а для модели Bosh 0580453465 — 90 мм.
Насос расположен в баке автомобиля, погружен в топливо.Он содержит электродвигатель, который приводит в действие насосный элемент. Связка этих узлов подает топливо под высоким давлением. В результате топливный насос шумит и требует охлаждения. Поэтому оборудование погружается в топливный бак, так как он служит охладителем и звукоизоляционным составом.

Как получить качественный прибор?

Цена на бензонасос ВАЗ 2110 на рынке будет в 2 раза ниже, чем в специализированном магазине.
Оборудование в прочной и герметичной упаковке.Внутри сумки рафинированный бензин. Если чувствуется запах бензина, значит, нарушена герметичность упаковки и есть вероятность появления коррозии внутри бензонасоса.
Подводное оборудование смазывается и охлаждается топливом. При использовании некачественных присадок и бензина происходит коррозия внутренних электрических механизмов. Если в приборе не используются дополнительные вещества (сухие), то происходит стирание щеток и их перегрев. Срок службы оборудования больше.
Некоторые автовладельцы планируют замену бензонасоса ВАЗ 2110 Bosch, характеристики и давление которого не в норме только из-за длительного использования.Его давление может составлять 6-7 атмосфер.
Было удивительно услышать от опытного водителя его метод проверки бензонасоса. Для этого он взял канистру с водой, включил ее на батарее и по потоку жидкости понял, что мощность бензонасоса уменьшилась.

Топливный насос (ВАЗ-2110) — основной конструктивный элемент топливной системы бензинового ДВС, выполняющий функцию подачи топлива к форсункам или карбюратору под высоким давлением.
В зависимости от типа привода выполняются электронные и механические узлы.А теперь рассмотрим устройство этой детали на примере элемента, установленного на ВАЗ «10-ку».

Механический топливный насос ВАЗ-2110 — характеристики и конструкция

Этот тип механизма используется только на автомобилях с карбюраторными двигателями. Такой топливный насос ВАЗ-2110 имеет собственный механический привод от распредвала, и находится он на ДВС.

По собственной конструкции этот элемент является одной из разновидностей поршня и содержит следующие детали:

Привод этого устройства, как мы уже говорили ранее, осуществляется кулачком.Когда этот элемент вращается, деталь движется вниз по штоку вместе с диафрагмой, при этом сила пружины преодолевается. Объем пространства над ним увеличивается, и бензин за счет образовавшегося вакуума просачивается в насос через отдельный клапан от бензобака. При этом нагнетательный клапан закрыт.

Основным рабочим механизмом насоса является диафрагма. Он состоит из 2-х мембран, между каждой из которых имеется отдельная прокладка. Диафрагма соединяется со штоком. Последний взаимодействует с деталями механического привода.Существуют различные схемы привода насосов. Например, на российских «десятках» используется конструкция, состоящая из толкателя и рычага с балансиром. На импортных машинах применялась собственная разработка с двухрычажным коромыслом.

Топливный насос на ВАЗ-2110 — реквизиты

Основными характеристиками данного устройства являются уровень давления и габариты корпуса. Самыми популярными на сегодняшний день являются агрегаты немецкого производства «Bosch». Давление бензонасоса ВАЗ-2110 около 2,8-3.8 бар. Сама особенность бензонасоса иногда определяется диаметром корпуса, в большинстве случаев это длина.

Размеры этой детали могут быть самыми разными. В зависимости от модели и марки производителя этот параметр составляет 65, 90 или 105 мм. И это далеко не все размеры бензонасосов ВАЗ.

Помимо длины, эти устройства отличаются расположением микросхем для клемм. Сама же сетка в сиденьях практически не отличается по марке.Кстати, качество работы при низком уровне топлива в баке зависит от длины бензонасоса. Другими словами, при выборе нужно обращать внимание на более длинные элементы. Кстати, диаметр корпуса можно варьировать с помощью прокладок из газостойкой резины.

Электронные аналоги

А что такое специальный бензонасос? ВАЗ-2110 (инжектор) оборудован именно такими устройствами в топливной системе. Электронный насос используется в бензиновых двигателях с распределенным впрыском топлива.В турбодизелях и просто дизельных двигателях этот элемент используется в контуре пониженного давления для предварительной подачи топлива к насосу избыточного давления. Кстати, по такому же принципу работают электронные насосы на бензиновых двигателях с непосредственным впрыском топлива «Common Rail». Электронный механизм создает давление порядка 0,3 МПа (в силовых установках с непосредственным впрыском — порядка 0,7 МПа). Использование механических насосов в таких системах не рекомендуется из-за низкого давления при подаче бензина.

Где он находится?

А этот блок находится в топливной магистрали или в топливном баке. Благодаря такому расположению значительно снижается риск потери из-за отсутствия поглощающих линий.

Конструкция электронного насоса включает следующие детали:

Электродвигатель
Насос в железном корпусе.

Иными словами, данный агрегат состоит из электропривода и насосной части. Все его компоненты находятся в непосредственном контакте с топливом.В дополнение к перечисленным выше деталям в модуль этого агрегата входят также датчик расхода топлива, заборник топлива и сетчатый фильтр.

А рассматриваемая нами деталь действует за счет наличия 2-х клапанов — револьверного и редукционного. 1-й блокирует систему, когда двигатель перестает работать. Второй выполняет функцию поддержания давления в системе, при этом часть топлива передается на впускной обратно.

По конструкции различают определенное количество типов электронасосов:

Ролик.
Шестерни.
Центробежный.

Ролик

Этот агрегат всасывает бензин и качает его за счет ротора и движения специальных роликов. Когда пространство между этими двумя частями увеличивается, создается вакуум. Благодаря этому топливо заполняет все пустое пространство. Когда он заполнится, подача газа прекращается. По мере вращения ротора это место равномерно миниатюризируется, и в какой-то момент открывается входное отверстие. Топливо выходит из насоса под давлением.

Шестерня

Аналогичным образом можно обрисовать механизм шестеренчатого насоса.В нем бензин всасывается и откачивается за счет движения внутренней шестерни относительно статора, другими словами внешней шестерни. При вращении ротора боковые стороны его зубьев образуют сменную камеру через определенные промежутки времени. С помощью этих камер происходит всасывание и впрыск топлива.

Центробежный

Эти два насоса в силу своих конструктивных особенностей устанавливаются непосредственно в топливопровод. Современные устройства для впрыска используют центробежные механизмы. Такие насосы обеспечивают равномерную подачу бензина и практически не шумят.Но у них есть ограничения по давлению и производительности.

Проверка давления бензонасоса — одна из актуальных задач, которую приходится решать всем автомобилистам. Однако далеко не все умеют максимально быстро и четко проверить бензонасос. Смотрите видео «Как проверить бензонасос на ВАЗ 2110 (инжектор)» ниже.

Категории современных бензонасосов

Все современные бензонасосы можно разделить на две категории: электронные и механизированные. В зависимости от того, какой насос электрический или механический, существуют правила, как проверить топливный насос на исправность.

Электронные топливные насосы основаны на технологии подачи топлива, а скорость подачи зависит от потребностей двигателя. Всю работу такого насоса контролирует электроника, которая регулирует правильные для двигателя пропорции смеси и содержание выхлопных газов. Работа таких топливных насосов осуществляется за счет электродвигателя, сразу после включения зажигания.

Механические топливные насосы применяются в автомобилях с карбюраторными двигателями. Особенностью механических бензонасосов является то, что они создают очень низкое давление при подаче топлива.Такие насосы устанавливают снаружи бензобака. Сегодня в некоторых автомобилях можно увидеть использование сразу двух типов насосов. Электронный насос настроен на работу с небольшими объемами, но с достаточно высоким давлением, а механический насос настроен на работу с большим объемом, но с низким давлением.

Признаки неисправности топливного насоса

Важным звонком, что с бензонасосом что-то не так, является нарушение плавности хода автомобиля, который при движении начинает дергаться.В некоторых случаях и на холостом ходу двигатель также может работать со сбоями. Естественно, как проверить бензонасос в такой ситуации, нужно знать досконально.

Увеличение времени запуска двигателя или невозможность этого сделать также может быть признаком того, что топливный насос не работает должным образом, то есть не создает необходимый уровень давления. В этой ситуации естественно проверить топливный насос на возможные утечки.

Способы проверки бензонасоса

Для проверки бензонасоса понадобится индикатор, который продается в любом автомагазине.Установка индикатора в каждом случае должна производиться согласно прилагаемой к нему инструкции. Затем заводят двигатель и через несколько минут выключают. После этого изучаются показания индикатора: в норме давление не должно опускаться ниже 1,6 атм. — в противном случае придется заменить либо форсунку, либо регулятор.

Проверить бензонасос можно манометром. Он подключается непосредственно к топливной рампе, а само устройство выводится на лобовое стекло автомобиля (делайте это под краем капота).

Сразу после включения зажигания необходимо взять манометр (он не должен превышать 380 кПа, а быть меньше 300 кПа). После разгона автомобиля (оптимально будет делать это до 3-х передач) снова необходимо брать манометр, который при исправном бензонасосе не должен сильно отличаться, и выходить за указанный диапазон.

В случае, когда машина глохнет во время движения, прежде всего проверьте реле на бензонасосе. Эта процедура заключается в подключении специальной лампочки к разъему топливного насоса.После этого включите зажигание. Если в течение нескольких секунд лампочка загорится, реле топливного насоса в порядке.

Если топливо начинает течь, нужно просто заменить фильтры или прокладки. Также может потребоваться замена диафрагмы или, в редких случаях, клапанов.

Помните, что при работе с топливной системой необходимо соблюдать особую осторожность. Лучше сразу обратиться к специалистам, которые точно знают, как быстро и качественно проверить бензонасос.

Видео: Как проверить бензонасос

Бензиновый ДВС, выполняющий функцию подачи топлива в форсунки или карбюратор под высоким давлением.
В зависимости от типа привода выпускаются электрические и механические узлы. И сегодня мы рассмотрим устройство этой детали на примере элемента, установленного на ВАЗ «десятка».

Механический топливный насос ВАЗ-2110 — технические характеристики и конструкция

Данный тип механизма используется исключительно на автомобилях с карбюраторными двигателями. Такой топливный насос ВАЗ-2110 имеет собственный механический привод от распредвала, и находится он на двигателе.

По своей конструкции этот элемент является одной из разновидностей поршня и включает в себя следующие детали:

Привод этого устройства, как мы уже говорили ранее, осуществляется кулачковым кулачком.Когда этот элемент вращается, деталь движется вниз по штоку вместе с диафрагмой, при этом сила пружины преодолевается. Объем пространства над ним увеличивается, и бензин за счет образовавшегося вакуума попадает в насос через отдельный клапан от бензобака. Нагнетательный клапан закрыт.

Основным рабочим механизмом насоса является диафрагма. Он состоит из двух мембран, между каждой из которых имеется прокладка. Диафрагма соединяется со штоком. Последний взаимодействует с деталями механического привода.Существуют разные схемы привода насосов. Например, на отечественных «десятках» используется конструкция, состоящая из толкателя и рычага с балансиром. На иномарках применяется собственная технология с двухрычажным коромыслом.

на ВАЗ-2110 — технические характеристики

Основными характеристиками данного устройства являются уровень давления и габариты корпуса. Самыми популярными агрегатами сегодня являются агрегаты Bosch немецкого производства. Давление бензонасоса ВАЗ-2110 около 2,8-3,8 бар. Сама характеристика бензонасоса редко определяется диаметром корпуса, чаще всего это длина.

Размеры этой детали могут быть самыми разнообразными. В зависимости от модели и марки производителя этот параметр составляет 65, 90 или 105 миллиметров. И это далеко не все размеры бензонасосов ВАЗ.

Помимо длины эти устройства отличаются расположением микросхем для клемм. Сама же сетка в сиденьях практически не отличается по марке. Кстати, качество работы при низком уровне топлива в баке зависит от длины бензонасоса.То есть при выборе нужно обращать внимание на более длинные элементы. Кстати, диаметр корпуса можно варьировать с помощью прокладок из газостойкой резины.

Электрические аналоги

Что особенного в этом топливном насосе? ВАЗ-2110 (инжектор) оборудован именно такими устройствами в топливной системе. Электронасос применяется на бензиновых двигателях с распределенным впрыском топлива. В турбодизельных и просто дизельных двигателях этот элемент используется в контуре пониженного давления для предварительной подачи топлива в насос высокого давления.Кстати, электронасосы, работающие на бензиновых двигателях с непосредственным впрыском топлива «Common Rail», работают по такому же принципу. Электромеханизм создает давление порядка 0,3 МПа (в электростанциях с непосредственным впрыском — порядка 0,7 МПа). Использование механических насосов в таких системах не рекомендуется из-за низкого давления при подаче бензина.

Где он находится?

А этот агрегат находится в топливной магистрали или в топливном баке.Благодаря такому расположению значительно снижается риск потерь из-за отсутствия всасывающих линий.

Для конструкции электронасоса необходимы следующие элементы:

Электродвигатель
Насос в металлическом корпусе.

Иными словами, данный агрегат состоит из электропривода и насосной части. Все его компоненты находятся в непосредственном контакте с топливом. Помимо вышеперечисленных, в модуль этого агрегата также входят датчик расхода топлива, топливозаборник

А рассматриваемая нами деталь действует за счет наличия двух клапанов — обратного клапана и редукционного клапана.Первый блокирует систему, когда двигатель перестает работать. Второй выполняет функцию поддержки давления в системе, при этом часть топлива передается на вход обратно.

По конструкции различают несколько типов электронасосов:

Роликовые.
Шестерни.
Центробежный.

Ролик

Этот агрегат всасывает бензин и прокачивает его через ротор и движение специальных роликов. Когда пространство между двумя частями увеличивается, создается вакуум.Благодаря этому топливо заполняет все пустое пространство. Когда он заполнится, подача газа прекращается. По мере вращения ротора это пространство постепенно уменьшается, и в какой-то момент входное отверстие открывается. Топливо выходит из насоса под давлением.

Шестерня

Аналогичным образом можно описать принцип работы шестеренчатого насоса. В нем бензин всасывается и откачивается за счет движения внутренней шестерни относительно статора, то есть внешней шестерни. При вращении ротора его боковые стороны зуба образуют в своих зазорах сменную камеру.С помощью этих камер всасывается и перекачивается топливо.

Центробежный

Благодаря своим конструктивным особенностям эти два насоса устанавливаются непосредственно в топливопровод. В современных инжекторных устройствах используются центробежные механизмы. Такие насосы обеспечивают равномерную подачу бензина и практически не издают шума. Но у них есть ограничения по давлению и производительности.

Система впрыска топлива отечественных автомобилей вызывает трепет у публики, уже генетически привыкшей к карбюраторным вариантам питания.Не нужно бояться инжектора. Вся система вместе взятая намного проще любого карбюратора ВАЗа. Карбюратор — это небольшой инженерный шедевр, а система впрыска — это просто набор элементов. Простые элементы.

Форсунка ВАЗ 2110 и элементы системы питания

Самая первая партия из десятка вышла с восьмикарбюраторными двигателями, теперь их заменили инжекторными. Однако особых отличий в конструкции мотора не было.Разница была только в схеме питания и обслуживающих ее устройствах. Позже, с появлением 16-клапанного двигателя, управление силовой установкой несколько усложнилось, и это добавило в систему питания несколько дополнительных элементов.

Десятки впрыска состоит из:

для подачи топлива на рампу;
топливный модуль, включающий насос;

Аппарели

для распределения мощности на цилиндры;

Форсунки

, производящие впрыск и формирование правильного факела, осуществляют дозирование;
датчики давления и другие периферийные датчики;
грубая и тонкая очистка;
Редукционный клапан.

Элементов достаточно, но каждый представляет собой простое устройство, а в совокупности они обеспечивают точную и бесперебойную подачу топлива в камеру сгорания.

Устройство и принцип работы

Когда речь идет о десятках топливных насосов (помп), нужно понимать, что топливный модуль и насос — это отдельные блоки. Поэтому замена всего модуля при выходе из строя насоса или его электродвигателя нецелесообразна.Модуль состоит из пластикового корпуса, в нем находится как сам насос, так и датчик уровня топлива в баке.

Он выполнен в виде стакана, а доступ к модулю открывается из-под заднего сиденья, если снять пластиковый кожух. На модуле есть клеммные контакты, через которые подается питание 12 В.

Это устройство погружного типа с простейшей конструкцией. Он состоит из электродвигателя и насоса, ротор которого расположен на одном валу с ротором электродвигателя.Он может работать только в условиях постоянного погружения в бензин. Других источников смазки у него нет, а при работе в сухом режиме мгновенно выходит из строя. Помимо функции смазки, он также имеет охлаждающий эффект, поэтому сухой механизм категорически запрещен.

Причины отказа

В принципе, у него нет определенного ресурса, и о его состоянии судят по тому давлению, которое он создает. Основная причина поломки — неудовлетворительный бензин, основное топливо на наших АЗС.Механические примеси, которые необходимо тщательно отфильтровывать в процессе производства, попадают в резервуар, и оттуда все, что не осталось на сетке фильтра грубой очистки, попадает прямо в точный механизм насоса, что приводит к его быстрой поломке. Поэтому стоит периодически заменять эту сетку, хотя регламентом эксплуатации это не предусмотрено.

Производители и технические характеристики

На рынке существует не менее двух десятков производителей устройств, но чаще всего общественность склонна заменять их более известными брендами.Bosch для десятков, цена которых, кстати, не менее трех с половиной тысяч, не панацея, так как каждый порядочный производитель сможет предоставить необходимые характеристики устройства, и говорить не приходится. про надежность, ведь нужно учитывать качество топлива. Производителей каталожных запчастей 0 580 453 453 на рынке очень много: Саратов, Утес, GM, сам Bosch. Цены различаются почти вдвое, но нужно понимать, что Bosch — международная компания, и продукты с их логотипом могут выпускаться в Германии, Китае, Малайзии, Индии, Чехии и Польше.И в Саратове. Поэтому не стоит принимать близко к сердцу эти надписи. Главное это характеристики:

Если вы столкнетесь с экземпляром, превышающим номинальный, не стоит паниковать, так как он стоит на аппарели, по обратному каналу отправляет излишки в бензобак, никуда не уходит и расход не увеличивается.

Чек

Если есть сомнения в работе устройства, следует просто проверить давление на рампе.Оно должно быть не менее 2,8 атмосферы. Только в этом случае система питания может обеспечить правильную подачу топлива в камеру сгорания. Правильный означает однородный, дозированный и с оптимальной геометрией резака. Если оно меньше 2,8 атмосфер, может увеличиться расход топлива. Это связано с тем, что сопло не способно образовывать факел, а просто заливает жидкость в камеру. где она не выгорит. Отсюда нестабильность работы.

Покупайте только нужные бензонасосы, и тогда десяток не разорит хозяев счёт.Удачи всем!

ВАЗ 2111

тюнинг под внедорожник.

Несовершенство продукции отечественного автопрома делает каждого владельца российского автомобиля активным сторонником всевозможных доработок и переделок автомобиля. Не исключение владельцам цена ВАЗ-2111 доступная. Ниже мы расскажем, что обычно мы исправляем владельцев, производя тюнинг ВАЗ-2110, 2111, 2112. Перечисленные модели — это практически одна и та же машина, выполненная в различных вариантах кузова: седан, универсал и хэтчбек.

Стайлинг

Для любителей визуальных эффектов первой задачей станет доработка внешнего вида автомобиля ВАЗ-2111.Тюнинг без излишеств можно ограничиться заменой переднего и заднего бамперов, наклейкой молдингов на боковые стороны авто, заменой внешних оптических приборов. И не нужно что-то лепить из стеклопластика. Ярким примером служит тюнинг ВАЗ-2111, фото которого вы можете увидеть ниже. Установка готового бампера с броским названием «Робот» полностью изменит внешний вид автомобиля.

Форма решетки радиатора, скошенные современные фары — и автомобиль больше напоминает совсем другой автомобиль, а не ВАЗ-2111.Тюнинг с более глубоким усовершенствованием корпуса мы в нашей статье рассматривать не будем. Мы будем изучать только те вариации, которые без проблем доступны для самостоятельной установки практическим большинством владельцев автомобилей данной марки.

Салон

Тем автовладельцам, которые больше ценят личный комфорт, в первую очередь следует приступить к изменениям в салоне. Самая масштабная работа — это установка шумоизоляции, которая влечет за собой полную разборку салона.

Есть большой выбор Материалы и средства, с помощью которых вы можете привести в гармонию с вашими предпочтениями внешний вид вашего ВАЗ-2111. Настройка изменения цвета салона с помощью самоклеящихся пленок из поливинилхлорида достаточно проста и доступна. Вы также можете установить диодную подсветку в самых разных местах — от ручек дверных проемов до ручки переключения передач. Кроме того, можно поменять приборную панель или установить на торпеду более предпочтительную цветовую подсветку приборов.

Для большего комфорта можно поменять передние сиденья, взяв замену от иномарки. Однако этот процесс более сложный, так как он включает сварочные работы для подгонки креплений новых сидений. Кроме того, производя замену только передних сидений, желательно сделать захватывающий дух весь салон, чтобы скандальная обивка не раздражала вас и ваших пассажиров.

Двигатель

Для доработки данного агрегата необходимо иметь серьезные навыки и знания.Без них не рекомендуется разбирать двигатель для его улучшения. Поэтому для большинства владельцев ВАЗ-2111 тюнинг двигателя может ограничиться установкой системы турбонаддува и воздушного фильтра с нулевого сопротивления. Эта конструкция не требует ничего менять в двигателе, но мощность прибавит вашему двигателю.

Систему можно приобрести в автомагазинах или на авторынках. Самостоятельная установка у Вас не займет много времени. Особенность автомобиля с турбиной в том, что он начинает работать на высоких оборотах (выше 3000).Преимущество мотора с турбонаддувом очевидно — при правильной настройке двигателя мощность последнего значительно возрастет.

Следует отметить, что невмешательство в устройство двигателя возможно только при установке турбины низкого давления, не превышающего 0,5 бар. Высокие и сверхвысокие турбины потребуют серьезных изменений в конструкции не только двигателя, но и всего автомобиля, начиная от системы подачи топлива и отвода выхлопных газов до систем торможения и сцепления.Но последний вариант актуален только для тех автолюбителей, которые решили создать гоночную машину. Использовать такую машину в повседневных поездках будет проблематично.

Подвеска и колеса

Самым популярным и простым решением тюнинга этих веноров является установка литых дисков, замена пружин и амортизаторов.

Установка газовых или газойлевых амортизаторов сделает автомобиль более жестким и устойчивым. Задним пассажирам это не очень понравится, но водитель сможет насладиться большей управляемостью и маневренностью машины.

Помни о практичности

В зависимости от характера работы можно установить различные пружины — усиленные или укороченные. Последние придают автомобилю более спортивный вид — автомобиль становится ниже, но при этом уменьшается клиренс. Если вы загрузите багажник, а пассажиры будут сидеть сзади, вам будет проблематично в пути, а выезд на почвопокровный покров может быть вообще невозможен из-за перекрытия таких дорог. Чаще ставят усиленные пружины и устанавливают под них специальные ремонтные подложки.При полной загрузке авто он не «сядет», что сделает комфортную поездку с полным багажником.

Делая тюнинг для ВАЗ-2111 своими руками, всегда помните о целесообразности. Главное не «переборщить».

Этот автомобиль — отличный выбор для сторонников комфортного города с множеством функций. Говоря о тюнинге ВАЗ 2111, можно сказать, что в нем много общего. Но, за счет кузова, универсальный тюнинг этой модели авто более оригинален и интересен.

Тюнинг ВАЗ 2111

Выполняя тюнинг своими руками, лучше придерживаться одного из вариантов:

Дизайн в классическом стиле, когда машина выглядит солиднее
Стиль внешнего вида — спортивный при тюнинге больше молодость и динамичность.

Таким образом, для ВАЗ 2111 можно использовать установку:

воздухозаборники
противостоит
спойлерам
антиквариат.

Отличным решением станет установка фар новой формы, а также противотуманок.

Также необходим тюнинг салона ВАЗ 2111 . Особенно, если его владелец — гонщик, любит участвовать в соревнованиях. При этом полностью меняется обивка сидений, повышается комфорт в салоне. Также изменения подразумевают установку дополнительных устройств и модернизированный руль.

Особое внимание нужно уделить тюнингу двигателя ВАЗ 2111. Если переделка этого автомобиля выполняется в спортивном варианте, лучше всего установить более жесткие усиленные амортизаторы и пружины.Одновременно внесены изменения в трансмиссию и тормозную систему.

Тюнинг экстерьера

Сначала стоит поговорить о бамперах. Определившись с подходящим вариантом, можно значительно улучшить внешний вид автомобиля, тем более что сегодня выбор бамперов достаточно обширен. Вместе с бампером можно установить обвес. Каждый вид бампера подразумевает свое индивидуальное стилевое решение. Поэтому очень важно перед выбором определиться, какой стайлинг вы хотите стайлинг экстерьера ВАЗ 2111.

Еще можно установить на окна дефлекторы с автоматической тонировкой. Это очень практично, не говоря уже о моде. Тот, кто основательно и серьезно подходит к процессу тюнинга ВАЗ 2111 своими руками , оценит это решение по достоинству. Эти дополнительные элементы повысят уровень комфорта для пассажиров при движении с открытыми окнами, а также улучшат обзор водителю при неблагоприятной погоде.

Отличным решением в пользу функциональных элементов тюнинга станет установка камеры заднего обзора.Это устройство станет отличным помощником водителя при парковке, а также сыграет роль надежного свидетеля при ДТП и в других неприятных дорожных ситуациях.

Существенно изменит внешний вид и придаст ему индивидуальности и неповторимости модернизированный воздухозаборник. Есть хорошие варианты этого элемента для спорткаров, которые привнесут еще больше агрессивности и динамизма. Это невероятное преображение ВАЗ 2111.

В дополнение к вышеописанному пробегу тюнинг ВАЗ 2111 Замена крыльев и капота .Эти детали моментально меняют внешний вид машины до неузнаваемости.

Тюнинг салона

После того, как внешний вид был приукрашен, стоит приступить к тюнингу салона ВАЗ 2111. Вот основная «фишка» по созданию комфорта и удобства для пассажиров и водителя во время поездки. Это главное, к чему следует стремиться при тюнинге. Во-первых, нужно подумать о том, какой салон у вашей любимой машины и только после этого приступить к действиям.

Можно приступить к тюнингу салона ВАЗ 2111, начиная с панели приборов и замены руля на более современный.

Вообще-то руль ВАЗ 2111 не удобный и просто «кричит» о доработке. Это можно сделать самостоятельно.

Также можно задуматься об установке новых сидений или об их чертеже, но необходимо учитывать, что это стоит немалых денег.

Тут выбор прям зависит от возможностей хозяина.Если хозяин способен разобраться самостоятельно, то требуется снять стулья и накрыть их выбранной тканью.

Если нет желания возиться или просто нет времени, можно купить удобные кресла от иномарки и установить их в свой ВАЗ 2111. Тем, кто решил тюнинговать салон, работать с сиденьями нельзя. устранены, так как они значительно отстают от своего внешнего вида в автомобиле. Комфорт.

Однако модернизация и тюнинг ВАЗ 2111 на этом не закончились.Вы сможете быстро и легко благодаря самоклеящейся пленке внести кардинальные изменения в дизайн интерьера и придать ему более представительный вид. Это один из самых распространенных способов. Не забываем про ручку настройки КПП и металлические накладки на педали.

Тюнинг двигателя

От тюнинга двигателя ВАЗ 2111 будет зависеть мощность и технические данные автомобиля. Тюнинг Мотор ВАЗ 2111, ВАЗ 2112 и ВАЗ 2110 схож по своей реализации. И пусть работа не полностью идентична, но тем не менее похожа.

В целом машина движется достаточно хорошо, и силовой агрегат уверенно справляется с этой задачей. Но все же желание увеличить показатель вместимости у владельцев возникает. Для этого можно выполнить штатный тюнинг силового агрегата ВАЗ 2111. , заменив базовый распредвал на более острый, модернизированный распредвал. Это поспособствует увеличению количества рабочей жидкости, и машина будет быстрее трогаться с места.

Так же есть возможность выполнить фишку — тюнинг двигателя ВАЗ 2111, а именно:

установить под новый контроллер впрыска распредвала
Далее нужно установить дроссельную форсунку большего диаметра.
Затем замена базового воздушного фильтра, который имеет довольно большие размеры, на более компактный фильтрующий цилиндр.

Выполненная работа поможет вам чувствовать себя комфортно в процессе управления машиной. После тюнинга двигателя своими руками он увеличит мощность и машина будет легче заводить скорость. Обязательно замените амортизаторы, так как стандарт оставляет желать лучшего.

Переднеприводный автомобиль Lada Universal 2111 — популярный автомобиль семейства «Дюжина», вышедший из серийного производства в 2009 году.И хотя в последнее время завелись новомодные вибраторы, Вести и даже электромобили, оригинальный тюнинг продлит жизнь полюбившейся модели.

1 Изменение экстерьера автомобиля — как избавиться от лишней простоты

Все модели Lada 2110-15, рожденные Волжским автозаводом, имеют симпатичный, но при этом простой кузов. Автопром не стоит на месте и новые формы и дизайнерские решения позволяют современным машинам реально конкурировать с иномарками. Тюнинг ВАЗ 2111 поможет владельцу автомобиля Усовершенствовать эту модель и сделать это не хуже, чем заокеанская иномарка.Приступим к своим изменениям по обновлению внешнего вида машины.

В первую очередь обращаем внимание на элементы корпуса. Сильно меняем передний и задний бампер. С их выбором проблем возникнуть не должно. Ищем подходящую запчасть в автомагазинах и на разборе. Разобрать штатный воздухозаборник и установить какую-нибудь стильную спортивную модель. Немного пофантазируйте и подберите хорошие кузова, придающие автомобилю динамизм и стройность форм.

Тонированные дефлекторы на окнах дверей добавят стильности этой детали кузова и добавят комфорта водителю и пассажирам.Этот простой элемент способен перенаправлять потоки воздуха, улучшать вентиляцию салона, не давать попадания дорожной пыли внутрь машины. Далее посмотрите на туловище. Если есть необходимость перекрасить и сделать более контрастным и насыщенным. И в качестве финальной фишки разместить в салоне камеру заднего вида. Он добавит шарма внешнему виду машины и согнет в случае аварии.

2 Оригинальный и удобный салон — Сделать автомобиль комфортнее

Изменить интерьер автомобиля на свой вкус и предпочтения — работа очень увлекательная.Своими руками можно придать салону вполне современный вид. Автомобиль Лада Универсал сразу преобразится, если оклеить пленкой приборную панель, отдельные элементы двери, рулевое колесо и другие детали. Для таких работ используйте только современные виниловые и карбоновые пленки разных цветов и фактур. Главное, чтобы цвет пленки подходил под стиль интерьера салона.

Еще один заметный элемент интерьера Лады — руль и кресла.Рекомендуется заменить руль на аналог с более легким и элегантным дизайном. Вы можете просто купить оригинальную подкладку, выполненную в спортивном стиле. Более оригинальные варианты дают нам подборку новых сидений для машины. Кожаные кресла выглядят очень выгодно. Из более дешевых материалов часто выбирают алькантар — он напоминает замшевую ткань, не выгорает, почти не протирается к влаге и попаданию химикатов. Вы можете модифицировать автокресла, изменив дизайн, добавив новые системы ребер жесткости, подогрева и массажа.

Делая тюнинг ВАЗ 2111 своими руками, не забудьте отразить такие мелочи, как ручка КПП, коврики и пластина освещения салона. Сделайте новые, более привлекательные накладки на циферблатах инструментов, поменяйте накладки на пороги. Ну а без новой акустики в модернизированном салоне Вобще не обойтись. Завершив проработку этих деталей, обратите внимание на. Если она вам подходит, то менять что-то не стоит. Что делать, если посторонние звуки вызывают дискомфорт, сходят в магазин и покупают современный звукоизоляционный материал.

3 Мотор отечественного авто — доработка своими руками

Лада Универсал достаточно хорошо спроектирован и уверенно чувствует себя на дороге. Однако его слабая сторона — не очень мощный и резвый двигатель. Небольшой тюнинг ВАЗ 2111, сделанный своими руками, поможет мотору набраться новых сил и не отказываться от дороги аналогичным моделям иномарок.

Модернизацию начинаем с замены распредвала на спортивной модели.

Измененная форма кулачков на данном агрегате позволит немного иначе наполнить цилиндры рабочей смесью и изменить параметры открытия клапанов.Таким образом, крутящий момент увеличивается.

Теперь необходимо перенастроить контроллер впрыска, потому что новый вал требует совершенно другой работы. Поменять и дросселировать форсунки. Стандартную, стандартную деталь с отверстием 46 мм демонтируем и устанавливаем насадку с отверстием 52 мм. Замена воздушного фильтра. Его место должен занять цилиндр прямоточного фильтра. Вот в основном это. Немного лиственных пород своими руками получаем двигатель на 10-15 лошадей сильнее штатного мотора.

Так что с помощью грамотного тюнинга Лада универсал 2111 превратится в оригинальный, а главное комфортный автомобиль.Не нужно иметь значительные финансовые ресурсы, чтобы сделать свой автомобиль более комфортным и комфортным. Главное — желание и некоторые навыки работы с механиком и автослемером. При необходимости вы всегда можете обратиться в специализированную мастерскую, где ваш автомобиль произведут профессиональный тюнинг.

Лада 111 — семейство Универсал. При своем создании АвтоВАЗ не делал упор на стиль и оригинальность. Модель городская, ходовая, все минимизировано, ничего лишнего. Но со временем владельцы стремятся доработать машину и выделить ее против братьев из 11-го семейства.Это возможно с тюнингом.

Какие водители видят свой тюнинг ВАЗ 2111? Каждый стремится улучшить детали автомобиля по-своему. Оптимальный вариант — это сложный тюнинг. В первую очередь нужно поработать над телом и его окраской. Утонченность салона подчеркнет вашу индивидуальность и создаст комфорт внутри автомобиля. Если со временем вы посмеялись над мощностью этого устройства, значит двигатель настраивается под спорт. Рассмотрим, как выполняется тюнинг ВАЗ 21110 своими руками.

Начнем с трансформации кузова

Производитель не ставил перед собой цель создать оригинальный дизайн. Этот автомобиль — средний городской универсал образца 90-х годов. Формы сглажены, линии тела плавные, блаженные. На фоне современных моделей Lada 111 остается незамеченной.

Тюнинг ВАЗ 2111 Начнем с установки новых бамперов. Заменить гражданский передний бампер на тюнингованный. Рынок автоаксессуаров — это Pttit со всевозможными бамперами, набивными связками, межсетевыми экранами и оригинальными деталями.Есть много вариантов штатных креплений ВАЗ 2111. Установка передней защиты моментально преображает лобовую проекцию LADA.

В зависимости от концепции Тюнинга Лада 2111 различают 2 основных типа бамперов:

Первый вариант — это детали, с которыми тип автомобиля становится динамичным и агрессивным. В этом случае — массивные формы бампера, обвеса, оригинальные штампованные переходы и заниженная конструкция.

Классический стиль подразумевает солидный низкий бампер без острых вставок.В этом бампере предусмотрены удобные большие насадки для противотуманных фар, решетки радиатора и воздухозаборника. Также следует предусмотреть эргономичное расположение посадочного места для номерного знака.

После установки переднего защитного элемента, доработки боковых юбок и заднего бампера. Сверху только передний бампер не съедает, потому что если смотреть в профиль, в дороге видны отличия. Вы можете настраивать включенные детали или комбинировать стили. При установке тюнингованных кузовных элементов не забывайте о качественных российских дорогах.Слишком низкие бамперы и юбки нецелесообразны.

Что можно сделать	На что обратить внимание
Если вы собираетесь перекрашивать свою Ладу 111, сделайте это перед установкой бамперов, чтобы потом подобрать защиту под цвет кузова.	Процесс покраски можно провести самостоятельно или доверить специалистам. При покраске авто нужно демонтировать гражданские бамперы, а также наклеить все стекла, фары и колеса.
Дополнительный тюнинг автомобиля после покраски — струйная очистка.	Выберите в тюнинг-ателье картинку, которая вам понравилась. Затем наклеиваем трафарет на поверхность участка тела и раскрашиваем. После покраски кидаемся лишними деталями, получается оригинальный рисунок.
Завершить внешний тюнинг помогут финальные штрихи.	Это модернизация зеркал заднего вида, установка дефлекторов, воздухозаборников на капот и направляющие ВАЗ 2111.На счет последнего элемента многие могут не согласиться, ведь перила ВАЗ 2111 дают автомобилю вид на «дачный» грузовой вагон. Дело вкуса.

Дизайн интерьера

Оригинальный тюнинг салона ВАЗ 2111 включает несколько этапов.

Модернизация приборной панели.
Отделка салона.
Замена чехлов на сиденья.
Замена или обработка руля.
Шумоизоляция.

Во-первых, делаем вид приборной панели более современным.Цифры и стрелки стоит поменять, ведь конструкция приборов Лада 2111 не такая уж и старая. Достаточно будет улучшить подсветку элементов панели. Для этого используйте светодиодную ленту. Демонтируем панель, обрезаем ленту по форме контура, подключаем диоды.

Далее нужно заняться внешней отделкой торпеды, дверей и потолка. Для лучшего эффекта сначала выполняется утепление салона. Необходимо демонтировать всю переднюю панель и покрыть пространство под ней слоем вибропласта.Потом монтирую все обратно и затягиваю салон новым материалом. Самые распространенные сегодня виды материалов — заменитель кожи либо карбон, либо виниловая пленка. Последние представлены Б. разной окраски и фактуры.

Комфортные сиденья напрямую характеризуют комфорт салона. Станционные кресла для ВАЗ требуют доработки. Можно пойти двумя путями: заменить все сиденья на новые или накрыть заводские стулья чехлами. Первый вариант эффективнее, но намного дороже.

При использовании крышек необходимо определиться с материалом. Кожаные чехлы выглядят наиболее презентабельно. Это самый дорогой вариант. Более дешевые аналоги — заменитель кожи и эко-уход. Эко-материал — «Ноу-хаус» последних лет. Активно относится к тюнингу, стоит относительно недорого, отличается высокой практичностью.

Тканевые чехлы не будут смотреться, если остальные зоны салона перетянуть заменителем кожи.

ВАЗ 2111, созданный на базе популярного седана ВАЗ 2110, представляет собой переднеприводный универсал, получивший распространение в основном благодаря своей практичности.Покупатели такого автомобиля заботятся в первую очередь о его характеристиках, а не внешнем виде, поэтому LADA 111 в тюнинге — зрелище довольно редкое. Тем лучше для владельцев 11-й модели, ведь их усилия по обновлению автомобиля не останутся незамеченными.

Техническая сторона Тюнинга ВАЗ 2111 хорошо проработана, так как в этом вопросе можно в полной мере использовать приемы. Вы можете легко подобрать детали подвески, чтобы уменьшить или увеличить клиренс, купить все необходимое для увеличения мощности двигателя, доработать выхлопную систему и т. Д.

Не все так просто с изменением внешнего вида автомобиля, тем не менее ассортимент аэродинамических комплектов промышленного производства для этой станции составляет порядка десяти вариантов. Кроме того, вы можете внести нужные штрихи во внешний вид авто закупки отдельных деталей. Отслеживание отдельных элементов тюнинга или готовых наборов Вы можете на своем автомобиле с помощью специализированных программ.

Чтобы облегчить процесс вашего творчества и направить мысли в творческие грядки, мы создали подборку фотографий с примерами Тюнинга ВАЗ 2111, размещенных в Интернете (см. Статью).Очевидно, что можно украсить вагон своими руками, взвесив прикрепленные элементы заводского и собственного производства, заменить штатную оптику на модернизированную, организовать дополнительную систему подсветки и реализовать множество других оригинальных решений.

Светодиодная оптика «Одиннадцатая» на видео:

Еще один пример диодных задних фонарей для ВАЗ 2111 на видео:

Первым и обязательным шагом к улучшению внешнего вида автомобиля своими руками становится установка литых или кованых колес.Замена привычной «штамповки» не только делает внешний вид машины современным и эстетичным, но и полезной для ходовой части, особенно если последняя тоже подвергается доработкам или даже устанавливаются колеса большего размера, чем «родственники».

Пример Тюнинга Лады 111 на видео:

Большой багажник одиннадцатой модели — настоящая находка для любителей качественного звука. Это запросто может быть даже очень большой сабвуфер, вызывающий зависть у обладателей менее объемных салонов.Найдется место для полезного груза.

На этой странице собрано много интересных находок для успешного тюнинга ВАЗ 2111, но мы рекомендуем посетить другие разделы нашего сайта. Возможно, лучшие Решения встретят вас на фото тюнинга родственной модели или даже одного из трех кузовов «Лада Приоры».

Рубрики

Ваз 2110 замена вут: Замена вакуумного усилителя тормозов на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Замена вакуумного усилителя тормозов на ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Как заменить вакуумный усилитель тормозов на ВАЗ 2110-ВАЗ 2112?

Замена вакуумного усилителя тормозов ВАЗ-2112 16 клапанов: видео

Инструменты для замены вакуумного усилителя

Процесс замены

Установка

Видео с заменой вакуумного усилителя тормозов на ВАЗ-2112

Трудный выбор: оригинал или аналог?

Где располагается вакуумный усилитель?

Когда его надо менять?

Выводы

Вакуумный усилитель тормозов ВАЗ 2110: замена, проверка

Назначение и расположение ВУТ

Проверка состояния усилителя

Как выполнить замену?

Проверка, расположение, замена вакуумного усилителя тормозов ВАЗ 2110 — Auto-Self.ru

Назначение и расположение ВУТ

Проверка состояния усилителя

Как выполнить замену?

Замена вакуумного усилителя тормозов Ваз 2110

Пошаговая замена

Симптомы неисправности

Видео урок

Замена вакуумного усилителя тормозов — цена в Украине

Как производится замена вакуумного усилителя тормозов?

Замена вакуумного усилителя тормозов на сервисе «АТЛ»

Замена диафрагмы вакуумного усилителя тормозов

Ремонт вакуумного усилителя тормозов (ВУТ) автомобилей ВАЗ 2108-21099, ВАЗ 2110-2112, ВАЗ 2113-2115, Лада Самара

Ремонт вакуумного усилителя тормозов (ВУТ) своими руками, инструкция по замене на ВАЗ 2110

Общее устройство тормозной системы ВАЗ 2110

Как работает (на видео)

Диагностика вакуумного усилителя своими руками

Основные признаки неисправностей ВУТ (таблица)

Как отремонтировать или заменить детали

Шипит при торможении (с видеопримером)

Инструменты

Мягкая, «ватная» педаль тормоза

Автомобиль не «дотормаживает»

Замена вакуумного усилителя тормозов (ВУТ). Признаки неисправности, как проверить, как поменять (видео)

Признаки неисправности

Как проверить?

Ремонт или замена?

Устройство системы

Регулировка штока

Почему шипит вакуумный усилитель тормозов Ваз 2110 – что делать как устранить проблему

Неисправности вакуумного усилителя тормозов Ваз 2110

Таблица неисправностей вакуумного усилителя тормозов десятки и методы их устранения

Как проверить вакуумный усилитель тормозов Ваз 2110

Когда нужно менять вакуумный усилитель тормозов

Как снять вакуумный усилитель тормозов Ваз 2110

Ремонт вакуумного усилителя тормозов Ваз 2110

Регулировка штока вакуумного усилителя тормозов Ваз 2110

Видео: Регулировка выступания головки штока вакуумного усилителя тормозов

Замена выхлопной системы ваз 2110

Состав выходного узла

Описание отдельных компонентов

Нюансы эксплуатации

Поиск и устранение неисправностей

Устройство выхлопной системы ВАЗ 2110

Коллектор выпускной

Типичные неисправности выхлопной системы ВАЗ 2110

Диагностика выхлопной системы

Как решить проблему?

В итоге, прежде чем приступить к замене, вам потребуются:

Процедура замены:

Газовая выхлопная система Устройство и обслуживание выхлопной системы ВАЗ 2110, ВАЗ 2111, ВАЗ 2112 ремонт двигателя выхлопная система, своими руками

Выхлопная система двигателя ВАЗ 2110, ВАЗ 2111, ВАЗ 2112

Система выпуска газа

Не работает спидометр ВАЗ 2110. Не работает спидометр

Причины, по которым перестал работать спидометр ВАЗ 2110, 2111, 2112

Заменяем датчик скорости

Почему на ВАЗ 2110 не работает спидометр? Причины

Принцип действия датчика

Что делать, если на ВАЗ 2110 не работает спидометр?

Обратите внимание на приклад

Вывод

Виды поломок

Нюансы замены
