Противотуманки на ВАЗ 2114: установка своими руками и схема подключения

Содержание:

Способы установки
Установка
Ксенон в ПТФ

Противотуманные фары или просто ПТФ являются важным элементом системы освещения для автомобиля. Увы, не все производители оснащают свои машины этими устройствами. АвтоВАЗ с его моделью 2114 исключением не является. ПТФ для четырнадцатой доступны только за доплату и в самой дорогой комплектации.

Далеко не все видят смысл в покупке максимально укомплектованной версии лишь для того, чтобы получить ПТФ. Отличное решение — самостоятельная установка противотуманок.

Красиво и эффективно

Способы установки

Есть несколько вариантов оснастить свой автомобиль системой противотуманных фар. Выбор зависит от ваших личных предпочтений и возможностей.

Способ	Особенности
Покупка бампера с вмонтированными ПТФ	Такие бампера покупаются в тюнинг ателье, где вам все подключат и соединят. Минус данного варианта — высокая стоимость
Покупка бампера от ВАЗ 2115 и самостоятельная установка	Для этого вам придется купить бампер от старшей модели, где предусмотрены отверстия для противотуманок. Остается отыскать подходящий комплект ПТФ и установить их
Покупка ПТФ и облицовочных элементов — очков	Сегодня этот способ пользуется наибольшим спросом, поскольку позволяет за небольшие деньги своими руками выполнить установку

Стандартный комплект ПТФ включает несколько элементов:

Фары;
Лампочки;
Реле включения;
Комплект проводов;
Схема подключения;
Кнопка для включения/выключения ПТФ.

Выбирая комплект, обратите внимание на то, чтобы фары соответствовали форме очков, то есть облицовочных элементов.

Стандартный комплект

Сегодня для владельцев ВАЗ 2114, желающих установить противотуманные фары, рекомендуется выбирать прямоугольные комплекты от компании Киржач. Ее используют при заводской установке ПТФ на дорогих версиях модели.

Ксенон в ПТФ

Многие автовладельцы подумывают о том, чтобы установить в противотуманки ксеноновые лампы. Хорошо ли это? Не особо.

Все дело в том, что при установке ксенона в ПТФ нарушается фокусировка. Принцип действия ксенона несколько иной по сравнению с обычными лампами типа Киржач.

Штатные ПТФ предназначены для определенных видов ламп, потому с ксеноном они не справляются. В результате в отражателе наблюдается чрезмерное отражение, происходит преломление лучей, свет размывается. К чему это ведет? К ослеплению водителей встречного транспорта.

Вариант с ксеноном не является практичным и удачным решением. Потому от него рекомендуем отказаться.

Другой вариант — комбинация ксенона и желтых противотуманок. Вам потребуются ксеноновые лампочки Н1, которые монтируют в бутылочную крышку и только после этого ставятся в фару. Так световой пучок получает более ровные границы, не слепит участников встречного движения, лучше подсвечивает дороги при плохой погоде. Только после установки этого комбинированного освещения обязательно убедитесь, что ваши фары действительно не слепят встречные машины.

Если вам упорно продолжают светить дальним светом встречные машины, попробуйте отрегулировать световой пучок. Если и это не помогает, от ксенона лучше отказаться.

Установка

Процесс установки ПТФ можно разделить на три основные этапа:

Установка фар;
Подключение к сети;
Проверка функциональности.

Так что теперь о каждом из этапов мы поговорим отдельно.

Установка фар

Мы будем рассматривать вариант установки ПТФ на стандартный бампер. Следовательно, на нем не предусмотрены отверстия под новую оптику. Их придется выполнить своими руками.

Для работы вам потребуется определенный набор инструментов и материалов:

Напильник;
Дрель и сверла;
Электрический лобзик;
Рулетка;
Маркер.

Элементы для подключения

Теперь непосредственно о работе.

Первым делом демонтируйте бампер. Работа выполняется только при условии его отсоединения от посадочного места.
Удалите всю грязь с бампера.
Выполните разметку под установку будущей противотуманной оптики.
Лучше всего фары монтировать немного сбоку от нижнего воздухозаборника. Постарайтесь расположить ПТФ строго под основной оптикой вашего автомобиля.
По декоративным очкам, которые имеют внешнюю и внутренюю половины, выполните разметку. Внешняя половина является декоративной, а внутренняя предназначена для фиксации внешней части и фар.
Внешняя часть очков на внутренней стороне имеет выступ. Этим посадочным выступом элемент должен входит в проделанное в бампере отверстие.
Для определения оптимальных размеров следует замерить посадочный выступ. Так вы сможете сделать на вашем бампере соответствующую разметку.
С помощью электрического лобзика вырезаются нужные по размерам и расположению отверстия.
Напильником обработайте места среза.
Внешнюю часть очков в итоге должна плотно войти в отверстие.
В полученных отверстиях монтируют противотуманные фары. Для этого в комплекте предусмотрены специальные крепежные болты.
Закрепите сверху фар декоративные очки. Бампер после этого можно вернуть на место.

Подключение

Вместе с ПТФ должна прилагаться схема подключения устройств. Она не сложная, потому даже новичок сумеет разобраться во всех нюансах соединения компонентов между собой.

Вам необходимо будет врезать проводку от противотумаок в монтажный блок, который располагается в подкапотном пространстве справа от лобового стекла. Для этого достаточно открутить болты с блока, поднять его и отыскать колодки с пометками Ш7 и Ш8.

Данные колодки служат для возможности подключения противотуманных фар, хотя штатно на заводе эти осветительные приборы не устанавливаются. В эти колодки подключается проводка от фар и от реле противотуманок, которое предоставляется в приобретаемом комплекте ПТФ.

Ваша задача — выполнить правильное соединение. Выполняется эти по следующей схеме:

Выходящий провод от вывода 87 — это масса, потому подключить его нужно к корпусу автомобиля;
Вывод под номером 85 идет на колодку с обозначением Ш7 и его подключают к разъему номер 17;
Выводы под номерами 30 и 86 идут на колодку Ш8. При этом вывод 30 подключите на разъем 8, а 86 ведите к разъему номер 1;
Установив фары, протяните через подкапотное пространство плюсовой провод, так как их соединяют с колодкой Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
Теперь колодку подключите к монтажному блоку, а блок верните на место;
Подберите участок возле блока, где будет устанавливаться реле противотуманок.

Результат подключения

Кнопка

Вам теперь остается подключить систему управления вашими ПТФ. В комплекте с противотуманками предоставляется соответствующая кнопка, которая будет стоять на панели на предусмотренном производителем посадочном месте.

Кнопка ПТФ

Завод-изготовитель, то есть АвтоВАЗ, предусмотрел это. Потому под панелью вы найдете колодку управления. Панель снимается, находится соответствующая колодка и к ней подключается кнопка. Все, управление готово.

Проверка

Последний этап — это проверка работоспособности ваших ПТФ.

Чтобы проверить эффективность работы устройств освещения, включите габариты на своем ВАЗ 2114, после чего нажмите на кнопку включения противотуманных фар. Когда габариты отключаются, даже при условии нажатой кнопки противотуманок, они все равно должны погаснуть.

Значимость ПТФ переоценить сложно. Они помогают лучше видеть дорогу во время тумана, дождя, снега. Более того, противотуманки призваны улучшать видимость вашего автомобиля для встречного и позади идущего автомобиля. Потому настоятельно рекомендуем установить ПТФ не только впереди, но и сзади.

Загрузка …

Инструкция по установке и подключению противотуманных фар на ВАЗ 2114

Предназначение противотуманных фонарей заключается в обеспечении оптимального освещения дороги при движении в туман. Поэтому многие автовладельцы для того, чтобы обезопасить себя во время езды в непогоду, используют ПТФ. Из этого материала вы сможете узнать, как установить противотуманные фары на автомобиль ВАЗ 2114 и как правильно подключить оптику.

Содержание

[ Раскрыть]

[ Скрыть]

Способы установки

Туманки для «четырки»

Поставить противотуманки на ВАЗ 2114 можно тремя методами:

Купить специальный тюнинговый бампер, в котором ПТФ уже установлены. Как правило, производством таких бамперов занимаются специализированные тюнинг-ателье, где их также могут подсоединить. Такая процедура стоит недешево.
Произвести монтаж на «четырку» бампера от 15-й модели ВАЗ с имеющимися для монтажа фар ВАЗ посадочными местами. Вам останется только купить комплект фонарей и произвести их монтаж своими силами.
Приобрести противотуманные фары на ВАЗ 2114 с так называемыми очками — облицовочными компонентами под фонари, и установить их. Этот метод будет рассмотрен более подробно.

Комплект противотуманок включает в себя лампы, реле активации, необходимые провода и кнопку подключения. Также в комплекте должна быть съема подключения. Покупая новые ПТФ, необходимо учитывать их форму, в противном случае могут возникнуть трудности в плане монтажа оптики. Как показывают отзывы, наиболее оптимальным вариантом для «четырки» является покупка оптики от производителя «Киржач» (автор видео — канал CAR LIFE GENDOLH BELIY).

Монтаж фар

Как подключить противотуманки? Процедура установки и подключения подробно описана ниже. Сразу же оговоримся — в туманки при необходимости можно установить ксеноновые лампы. Ксенон в ПТФ будет гореть значительно ярче, если сравнивать с традиционными лампами накаливания, но его стоимость будет на порядок выше. Так как бампер на ВАЗ 2114 не имеет соответствующих мест для монтажа противотуманной оптики, автовладельцу придется сделать их своими силами.

Все работы по установке оптики осуществляются на демонтированном бампере. Если вы не знаете, как снять этот элемент кузова, то вам потребуется просто выкрутить крепления, фиксирующие его. Сам бампер нужно очистить, монтаж желательно производить на уровне нижнего воздухозаборника, под оптикой головного освещения. Установка фонарей должна производиться в специально предназначенные для этого места на бампере — так называемые очки.

Эти очки необходимо разметить в соответствии с габаритами самой оптики, после чего в бампере нужно проделать соответствующие отверстия. Вырезание отверстий осуществляется с помощью лобзика, а острые края на них желательно обработать наждачной бумагой или напильником. ПТФ должна максимально плотно заходить в отверстие, поэтому их необходимо надежно закрепить фиксаторами. Когда установка оптики завершена, бампер можно поставить обратно на авто.

Подключение ПТФ и клавиши управления

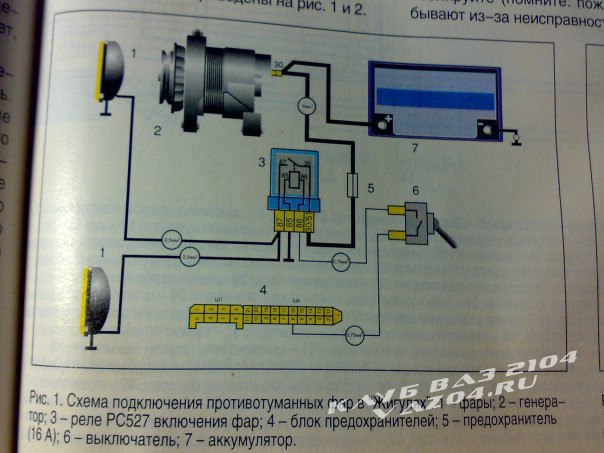

Схема для подсоединения ПТФ

Как подключить устройство и кнопку включения? Как мы уже сообщили, в комплекте должна идти схема, в которой можно без проблем разобраться. В первую очередь, необходимо произвести монтаж проводки в блок с предохранителями, находящимися в подкапотном пространстве. Открутите винты фиксации блока и найдите колодки Ш7 и Ш8.

В эти колодки необходимо подключить проводку и реле, которое идет в комплекте, схема следующая:

Кабель от разъема 87 — это масса, которая подсоединяется к кузову.
Выход 85 должен идти непосредственно на Ш7.
К разъему Ш8 подключаются выводы 30 (к 8) и 86 (к 1).

Недалеко от блока необходимо подобрать место, где будет вмонтировано реле. Схема соединения ПТФ не особо сложная — для их включения должна использоваться специальная кнопка, которая монтируется в салоне. Для монтажа этой кнопки на центральной консоли имеется специальное место. Под панелью располагается специальная колодка, которую необходимо подсоединить к клавише, затем панель монтируется обратно.

Чтобы проверить работоспособность оптики, необходимо включить габариты, после чего активируются противотуманки. Когда габаритные огни выключаются, ПТФ также должны автоматически отключиться. Ели после подключения фонари не горят, это может быть обусловлено либо неправильным подключением, либо неработоспособным реле, либо вышедшими из строя лампами.

Загрузка …

Видео «Наглядная инструкция по монтажу ПТФ»

Как произвести монтаж оптики на автомобиль ВАЗ — на видео ниже (автор ролика — Сергей Марунченко).

Противотуманные фары ВАЗ 2114: установка, подключение, замена ламп

В любую непогоду противотуманные фары просто незаменимы, но, к сожалению, далеко не на все отечественные автомобили они устанавливаются. В этой статье мы оснастим противотуманными фарами (ПТФ) ВАЗ 2114, а заодно научимся менять в них лампы и устранять простейшие неисправности.

Как установить ПТФ

Прежде всего займемся установкой ПТФ на ВАЗ 2114. Для этого нам, конечно, потребуются сами фары и «очки» – декоративные накладки. Брать будем те, что предназначены именно для установки на ВАЗ 2114. Это избавит нас от множества проблем при монтаже – они сделаны как раз по бамперу. Накладки подбираем по цвету автомобиля, но если вариантов нет, придется купить любые и перекрасить на СТО.

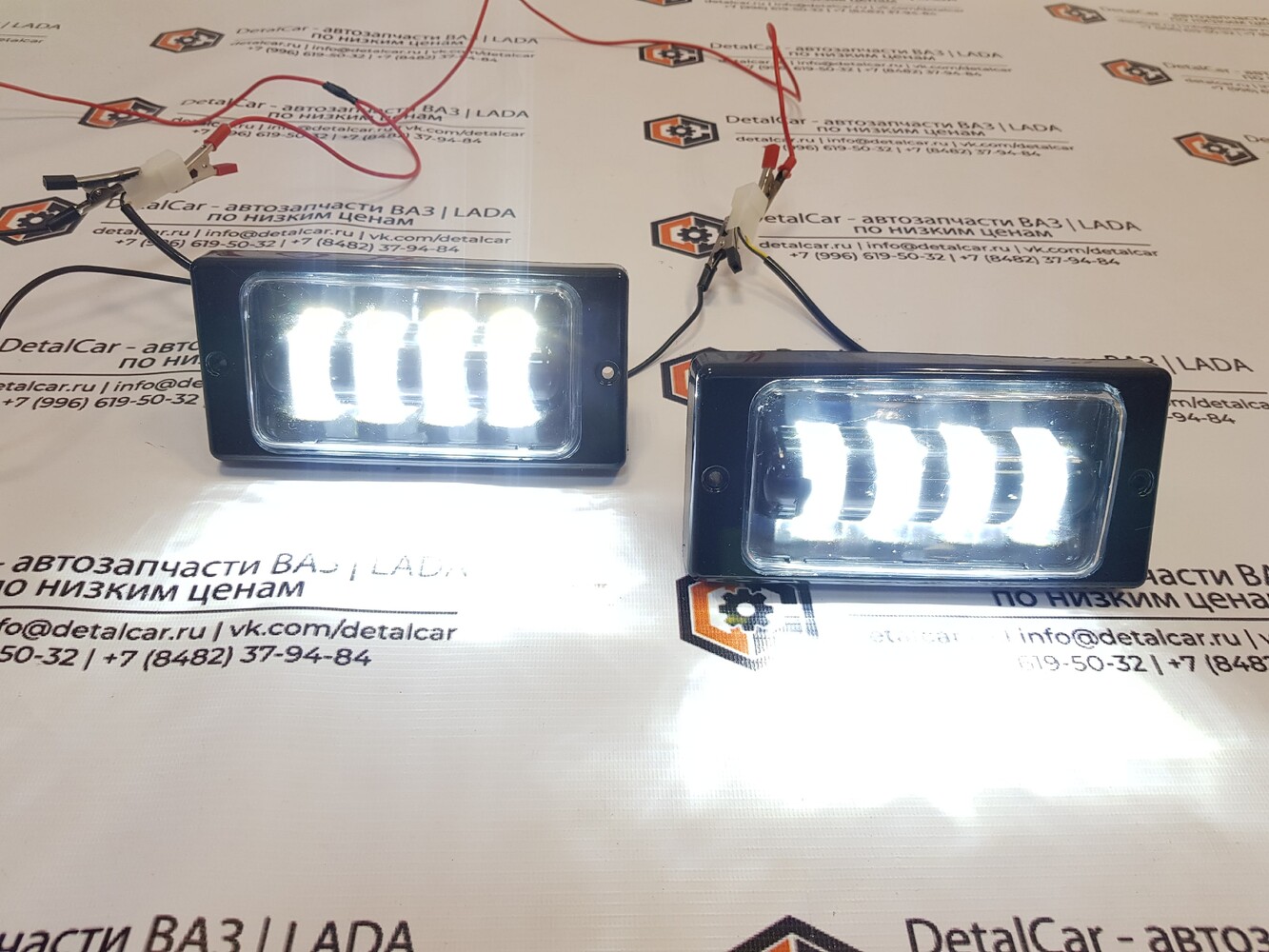

Противотуманные фары на ВАЗ 2114 и декоративные накладки к ним

После их покупки можно выбрать два варианта:

Купить бампер от ВАЗ 2115 с уже готовыми окнами под противотуманные фонари.
Прорезать эти окна самому.

Покупка бампера, конечно, обойдется дороже, но если не хочется возиться или неуверен в своих способностях, лучше выбрать его.

Бампер на ВАЗ 2115 с готовыми посадочными местами под противотуманные фары

Мы выберем второй вариант – прорежем окна самостоятельно. Для начала снимаем бампер. Кладем его «лицом» вниз и примеряем противотуманные фары изнутри так, чтобы они идеально прилегали к бамперу по всему периметру.

Выбираем место установки так, чтобы фары идеально прилегали к бамперу

Если все сделано правильно, то фары окажутся расположенными симметрично относительно центра и никаких дополнительных измерений делать не придется. Размечаем местоположение будущих окон, ориентируясь примерно по стеклу противотуманных фар.

Полезно! Для удобства разметки фары можно прикрепить штатными креплениями прямо к бамперу.

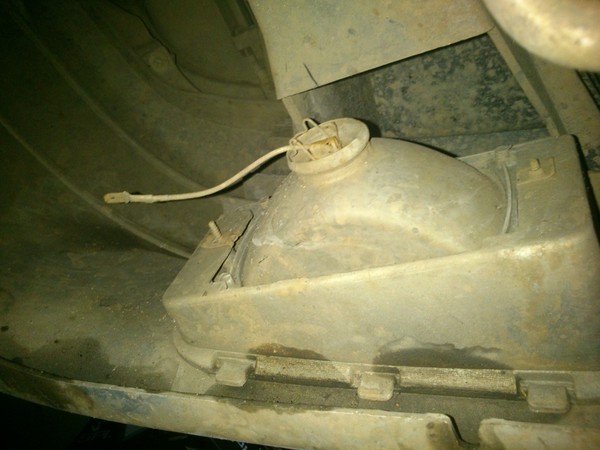

Закрепленная на свое будущее место противотуманная фара для ВАЗ 2114

Снимаем фару и по разметке вырезаем окна любым удобным способом. Автор фото сделал это при помощи лобзика, предварительно просверлив отверстия, чтобы завести в него полотно пилки.

Предварительное окно в бампере ВАЗ 2114 для противотуманных фар

Снова примеряем фары, если нужно, подрезаем отверстие канцелярским ножом и напильником, но только так, чтобы стекло ПТФ не закрывалось пластиком.

Отверстие в бампере не должно быть меньше размера стекла фар

Осталось подогнать отверстия под внутренние размеры декоративных накладок. Снова снимаем фары и орудуем канцелярским ножом и напильником. Не усердствуем – отверстия должны быть такого размера, чтобы накладки туда входили, но не болтались или хотя бы несильно болтались.

Слегка раззенковываем отверстия крепления фар так, чтобы винты были «впотай» и не мешали накладкам. Для этого можно использовать сверло большого диаметра. Если необходимо, делаем углубления и в самих «очках». Они (очки) должны плотно прилегать к бамперу.

Устанавливаем фары на место. При помощи идущего в комплекте крепежа фиксируем декоративные накладки на месте. На этом этап установки противотуманных фар на ВАЗ 2114 можно считать законченным. Устанавливаем бампер на место.

Установленные в бампер ВАЗ 2114 противотуманные фары к содержанию ↑

Схема подключения

Теперь займемся подключением ПТФ. Для этого нам понадобится установочный комплект. Лучше использовать «родной» для ВАЗ 2114, в который входят:

электромагнитное реле;
кнопка включения ПТФ;
монтажные провода с колодками.

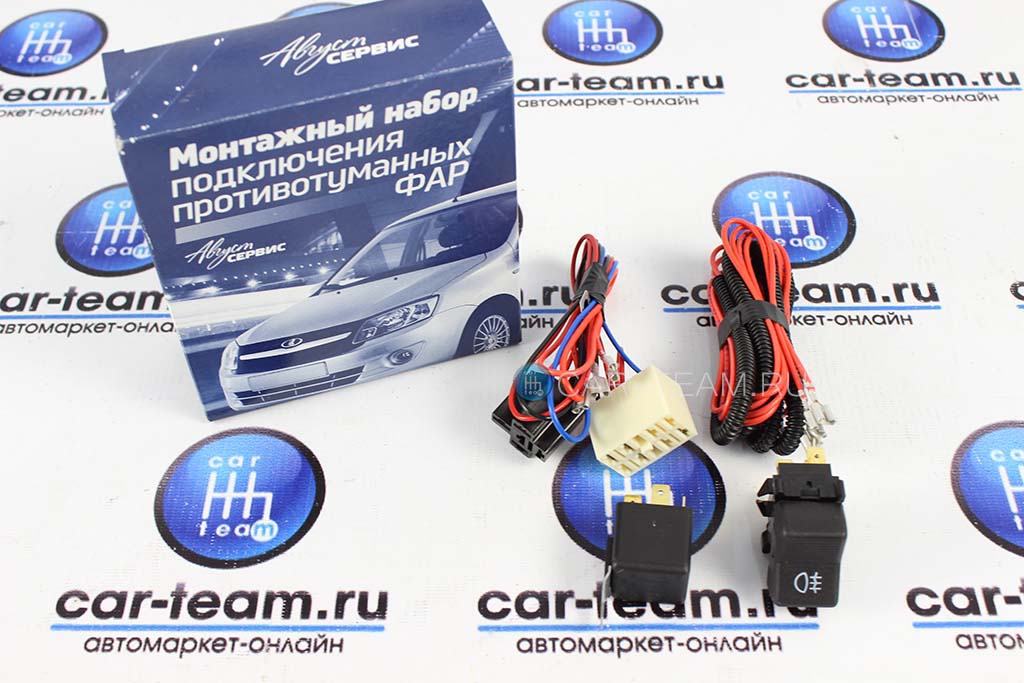

Установочный комплект для подключения противотуманных фар для ВАЗ 2114

Схемой будем пользоваться той, что идет с комплектом и нанесена прямо на упаковку.

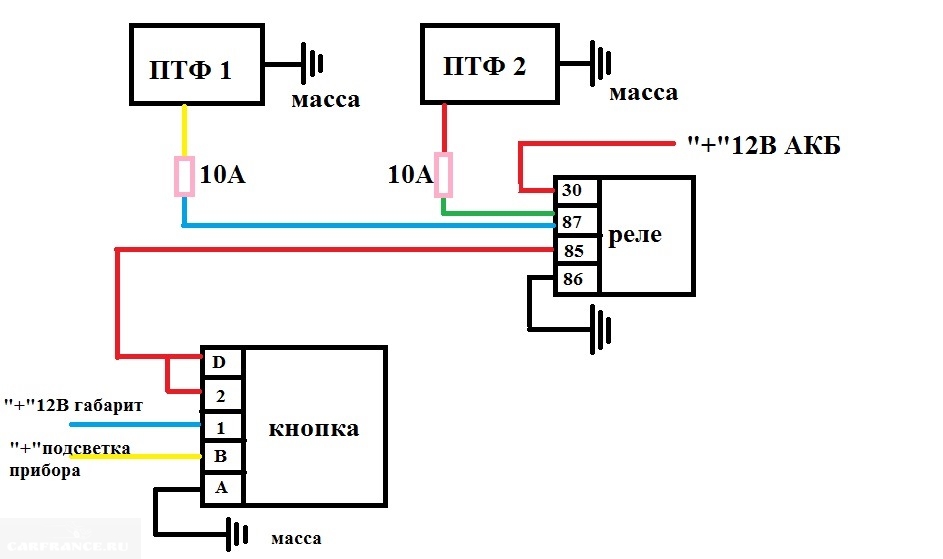

Схема подключения ПТФ на ВАЗ 2114

На схеме цифрами обозначены:

Противотуманные фары.
Монтажный блок.
Реле включения противотуманных фар.
Выключатель противотуманных фар.

Точки «А» и «С» мы подключим к “плюсу” источника питания, «В» – к питанию освещения панели приборов. Схему электропроводки ВАЗ 2114 мы сейчас рассматривать не будем, поскольку во всех модификациях ВАЗ 2114 есть вся необходимая проводка, колодки и даже места под предохранители в монтажном блоке:

Монтажная схема подключения ПТФ в ВАЗ 2114 (вид колодок монтажного блока со стороны проводов)

Схема довольно простая, и собрать ее может практически каждый владелец ВАЗ 2114. Прежде всего лезем под бампер и подключаем провода из комплекта к лампам ПТФ. Один из проводов питания каждой ПТФ протягиваем в моторный отсек – именно там находится монтажный блок.

Монтажный блок на ВАЗ 2114 находится в моторном отсеке сразу за лобовым стеклом напротив водителя (защитная крышка снята)

Сделать это можно через отверстия, сквозь которые проходят жгуты питания фар головного света. Второй провод каждой фары подключаем к кузову автомобиля, используя для этого винты крепления фар головного света.

Подключение проводов к ПТФ

Теперь реле. Находим в комплекте жгут из четырех проводов. На одном его конце колодка под реле, на другом – ножевые контакты, которые мы установим в колодку монтажного блока.

Жгут питания реле включения ПТФ

Выбираем место установки реле и подходящий для этого болт – креплений в моторном отсеке много. Отворачиваем болт и зажимаем под него реле. Заодно под этот же болт зажимаем провод жгута, идущий с 86-го контакта реле.

Крепление реле включения противотуманных фар на ВАЗ 2114

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Прикидываем длину жгута и размещаем реле так, чтобы длины жгута хватило подключиться к монтажному блоку.

Теперь разберемся, как подключить кнопку включения противотуманных фар. Как уже отмечалось выше, все необходимые провода и разъемы уже установлены. Нужно просто их найти. Справа от водителя находим решетку динамика и за ней видим два свободных разъема. Один служит для управления реле включения ПТФ, второй отвечает за подсветку кнопки.

Выдавливаем изнутри заглушку, находящуюся на отливе выше динамика, пропускаем туда колодки. Подключаем к ним кнопку, вставляем ее в гнездо и защелкиваем.

Установка кнопки включения противотуманных фар на ВАЗ 2114

Теперь монтажный блок. Чтобы добраться до колодок Ш7 и Ш8, придется блок снять. Вооружаемся торцевым ключом и отворачиваем две гайки, расположенные по бокам блока. Места, где они находятся, на фото ниже отмечены стрелками.

Снятие монтажного блока на ВАЗ 2114 (крепежные гайки отвернуты, блок приподнят)

Аккуратно приподнимаем монтажный блок, переворачиваем его, насколько хватит проводов и выдергиваем из гнезд колодки Ш7 и Ш8.

Снятие колодок для подключения реле и ПТФ (колодка Ш5 снята для удобства)

Местоположение и нумерация колодок обозначены на рисунке ниже.

Нумерация колодок монтажного блока ВАЗ 2114

Вставляем ножевые клеммы от ПТФ и реле в колодки согласно монтажной схеме (см. рисунок выше). Вставляем колодки в гнезда, устанавливаем монтажный блок на место, фиксируем гайками. Осталось проверить наличие предохранителей F8 и F9 – именно они отвечают за питание противотуманных фар. Если их нет (а, скорее всего, их нет), устанавливаем номиналом 10 А.

Место расположения предохранителей в монтажном блоке на ВАЗ 2114

Осталось отрегулировать наши противотуманные фары так, чтобы они не слепили встречных водителей.

Сделать это можно по методике, описанной в статье «Как установить противотуманные фары на Газель Бизнес». Единственное отличие будет состоять лишь в том, что регулировочный винт находится немного в другом месте, нежели в фарах Киржач, используемых в Газели.

Место расположения регулировочного винта ПТФ на ВАЗ 2114 к содержанию ↑

Какие лампочки стоят в штатных противотуманках

Теперь пару слов о лампах, используемых в штатных противотуманках ВАЗ 2114. В зависимости от модификации ПТФ лампочки могут быть с тремя видами цоколей: h4, h5 и h21. В ПТФ «Киржач» используют лампы с цоколем h21.

Лампы с цоколями Н3 (слева), Н4 и Н11к содержанию ↑

Как поменять лампочку

С установкой фар мы разобрались, теперь выясним, как менять, лампочки в ПТФ. Замена предельно проста, единственное, придется залезть под бампер – либо со смотровой ямы, либо залезть в прямом смысле слова. Итак:

Залезаем под машину.
Стягиваем с цоколя лампочки резиновый пыльник.
Под пыльником находим разъем, подключенный к лампе. В зависимости от типа лампочки он будет одно-, двух- или трехконтактный.
Отжимаем пружинный фиксатор, который прижимает юбку лампочки к отражателю. Вынимаем сгоревший прибор, на его место устанавливаем новый.
Фиксируем лампу пружинной скобой, подключаем колодку питания к цоколю, надеваем пыльник.

Замена лампочки в противотуманках ВАЗ 2114

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Галогенные лампы нельзя брать за колбу голыми руками! В противном случае после включения фары частички жира сгорят и вызовут локальный перегрев стекла колбы, которое просто расплавится. Тут совсем не помешают чистые хлопчатобумажные перчатки.

к содержанию ↑

Возможные неисправности и способы их устранения

Ну и напоследок рассмотрим типовые неисправности, которые могут вызвать отказ ПТФ:

Перегорание ламп. Меняем на новые (см. раздел выше).
Вышли из строя предохранители. Вскрываем монтажный блок и проверяем предохранители F8 и F9. При необходимости меняем на вставки того же номинала (10 А).
Отсутствует минус питания на лампе. Залазим под бампер, проверяем провод, соединяющий лампу ПТФ с кузовом автомобиля. Либо он оборван, либо просто окислилось место зажима его под болт фары головного света.
Нет минуса питания реле. Открываем моторный отсек и проверяем провод, идущий от 86 контакта реле на кузов. Либо он оборван, либо просто окислилось место его зажима под болт.
Обрыв или замыкание на кузов проводов, питающих лампочки ПТФ. Во втором случае при замене предохранителя на исправный последний тут же сгорает. Осматриваем провода питания ПТФ, находим, устраняем.
Неисправно реле включения фар. Меняем на взятое напрокат, проверяем. Если все заработает – покупаем новое реле.
Неисправен выключатель ПТФ. Снимаем, звоним тестером, меняем.
Отсутствует напряжение на 85-ом контакте реле. Включаем ПТФ, измеряем напряжение тестером относительно кузова. Если его нет, ищем неисправность в монтажном блоке.

На этом, пожалуй, разговор о противотуманных фарах автомобиля ВАЗ 2114 можно завершить. Теперь мы знаем, как их самостоятельно установить, а при необходимости и отремонтировать.

Противотуманные фарыКак установить противотуманные фары на Газель Бизнес

Противотуманные фарыКак поменять лампочку противотуманки на Hyundai Solaris

Как установить противотуманные фары на ВАЗ 2114

Тяжелые погодные условия (дождь, снег, туман) сильно ухудшают видимость, тем самым снижая безопасность движения. Важную роль для снижения опасности при движении в условиях плохой видимости играет качественная система головного освещения, особенно противотуманные фары (ПТФ). Но ВАЗ 2114 изначально не комплектуется “противотуманками”, поэтому владельцам приходится их устанавливать самостоятельно или на СТО.

Зачем нужны ПТФ на ВАЗ 2114

Туман редко распространяется до земли, поэтому между ним и земной поверхностью остается небольшая прослойка прозрачного воздуха. Противотуманные фары формируют узкий в вертикальной плоскости (но широкий в горизонтальной) пучок света, который направлен параллельно поверхности дороги. Тем самым ПТФ ВАЗ 2114 подсвечивают туман снизу и дорога хорошо освещается. Широкий луч света улучшает видимость обочины дороги и боковой разметки, что помогает не выехать за пределы проезжей части.
Распространено заблуждение, что эффективные ПТФ могут быть только со стелами желтого цвета. В реальности одинаково хорошо освещают дорогу как желтые, так и белые фары. Эти цвета отличаются максимальной световой энергией в спектре, в отличие от красного, зеленого или иного светового излучения.
Следует помнить, то даже лучшие “противотуманки” — не панацея. В сильный туман при правильно отрегулированных ПТФ видимость не превышает 10 метров, но этого вполне достаточно, учитывая скорость движения.
В некоторых случаях на машины устанавливаются задние ПТФ красного цвета, которые улучшают видимость авто во время тумана.

Как выбрать ПТФ

При выборе противотуманных фар следует обратить внимание на два параметра:

Цвет. Стекла ПТФ должны быть либо желтого, либо молочного цвета. Лучи такого спектра наиболее эффективны в туманной среде. Более того, ПДД разрешает установку ПТФ только таких цветов, поэтому, установив синие или иные “противотуманки”, можно получить административный штраф за нарушение правил.

Совет: с ПТФ с желтыми стеклами оптимально использовать белые лампы накаливания. И, соответственно, желтые лампы накаливания подходят к “противотуманкам” со стеклами молочного цвета.

Маркировка. Наличие на фаре буквы “Е” (возможно, с цифрами) говорит о сертификации фар в ЕС. Далее должна следовать латинская буква, обозначающая название и тип светового прибора. У ПТФ это должна быть буква”B”.
Что входит в комплект ПТФ

Стандартная комплектация набора для установки противотуманных фар включает:

фары с лампочками;
комплект проводов;
электромагнитное реле;
кнопка включения ПТФ;
схема подключения ПТФ ВАЗ 2114.

Установка ПТФ на ВАЗ 2114

Есть три способа поставить ПТФ на автомобиль:

Купить новый бампер с установленными “противотуманками”. Это самое простое, но дорогое решение. Такой бампер можно приобрести в тюнинговом ателье, где произведут его установку и подключение ПТФ ВАЗ 2114.
Купить бампер ВАЗ 2115, подходящие “противотуманки” и самостоятельно установить и подключить детали.
Купить подходящие ПТФ с облицовкой, самостоятельно врезать их в стандартный бампер и произвести подключение к бортовой сети.

Чтобы заменить или доработать стандартный бампер ВАЗ 2114, его необходимо демонтировать с автомобиля. Отверстия в бампере следует разметить по трафарету, а затем вырезать лобзиком или высверлить.
В готовые отверстия необходимо вставить и закрепить облицовку фар (очки). Крепление необходимо производить максимально надежно, так как плохо закрепленные “противотуманки” будут вибрировать при движении, что сократит срок их службы.
Когда фары закреплены в бампере, а сам он установлен на штатное место, остается произвести подключение ПТФ ВАЗ 2114.

Схема подключения

Нажмите на картинку для увеличения

Как подключить ПТФ ВАЗ 2114

Схема ПТФ ВАЗ 2114 не меняется вне зависимости от того, какой способ установки фар был выбран. Место установки выключателя ПТФ закрыто заглушкой на приборной панели, которую необходимо вытащить и установить на ее место кнопку, входящую в комплект, Перед началом работы следует отключить клемму “минуса” от аккумулятора. Порядок действий по подключению ПТФ к проводке авто следующий:

снять декоративную решетку, находящуюся левее места установки выключателя “противотуманок” на приборной панели;
открутить и извлечь динамик;
вставить провода с колодками подключения, предназначенные для индикатора включения и питания ПТФ;
вытащить заглушку и установить кнопку для включения ПТФ;
надеть колодки проводов на кнопку;
установить динамик и решетку на штатные места;
открутить и отвести в сторону блок предохранителей, расположенный под капотом;
продеть провода от реле и “противотуманок” к блоку предохранителей;
вытащить разъемы Ш7 и Ш8, предназначенные для подключения ПТФ, из блока;
подключить вывод 86 к массе, а 85 — на разъем 17 колодки Ш7;
выводы 87 и 30 подключить к разъемам 1 и 8 колодки Ш8;
плюсовые провода от фар подключить к разъемам 2 и 3 колодки Ш8;
вставить разъемы в блок предохранителей свободной стороной внутрь последнего;
закрепить блок предохранителей;
установить реле ПТФ ВАЗ 2114 неподалеку от блока.

Остается подключить “минус” аккумулятора и проверить работоспособность установленных “противотуманок”.

Проверка работы ПТФ ВАЗ 2114

Чтобы убедиться в работоспособности противотуманных фар, необходимо включить габаритные огни и нажать кнопку включения ПТФ. Лампы в “противотуманках” должны загореться. При выключении “габаритов” лампы ПТФ должны отключаться независимо от того, была ли нажата кнопка включения.
Теперь вы знаете как подключить ПТФ на ВАЗ 2114 и можете выполнить работу самостоятельно.

Подключение туманок ваз 2114

Подключение ПТФ — Лада 2114, 1.5 л., 2006 года на DRIVE2

Здравствуйте дорогие читатели.
Как писал ранее мне достался бампер передний немного потрепаный на халяву, но зато с дырками под туманки. Я его отремонтировал, покрасил.
Залез под капот в надежде найти проводку на ПТФ, но не тут то было, комплетация «норма» предусматривает проводку только салон — монтажный блок. Ну и на этом им спасибо.
Почитал интернет

стырил у кого то схемку:

Поехал на рынок за комплектом подключения ПТФ, в первой же ячейке охренел от цены — 650р. Жаба задавила, Про себя подумал вот за 350 бы взял, не найду буду сам делать. и уже ближе к выходу нашёл за 400, продавец 50 уступил, конец рабочего дня был.

Вот что нам досталось

Содержимое забыл сфотать:
Кнопка с колодкой и проводами (салон — монтажный блок (у нас уже есть такое))

Реле с колодкой и проводами с контактками под колодку в монтажный блок.
Провода под ПТФ нужной длины с колодками и с контактками под колодку в монтажный блок.
сечение провода нормальное, не замерял конечно но не три волосинки как это бывает.

сделал себе шпаргалку

И вперед освобождать место

релюшки повытаскивал чтоб черный ящик поднять можно было, а то упирался.

Нужные нам колодки, они прям с краю, перепутать сложно

Подключаем всё по шпаргалке, аккуратно прячем провода в гофру с штатной проводкой, местами материмся, без этого ни как.

Поставил кнопку из комплекта, родная почему то не работала, хотя ею ни разу не пользовались.

Бампер с туманками пока не установил.

Установка ПТФ в стандартную комплектацию — Лада 2114, 1.5 л., 2005 года на DRIVE2

С Приходом холодов и темной погоды решил в свою машинку установить ПТФ туда, где их нет в стандартной комплектации.Впринципе установка нетакая и сложная!
Купив Бошевские туманки и Набор по установке птф ваз 2114/15 и еще купил так называемое крепление и очки птф и потом решился на это дело.
Был в работе, и поэтому есть только что было и что стало, принцип немного расскажу.
В Любой комплектации независимо (люкс или норма) в салоне в торпеде уже от монтажного блока проложены провода, т.е в салоне только воткнуть кнопку и всё))
Вскрыв набор и взяв оттуда бумагу с описанием установки принялся за работу.
провода прокинул и стал врезать в бампер.ПРимерно разметил у брата по машине и начал резку бампера с помощью дрели и лобзика!Поставив в вырезанные места и закрутив подключил все это к протянутым проводам.Покрасив так называемые очки в цвет машины прикрутил их к бамперу.

В итоге внешне выглядит симпатично, как будто с завода были ))
Учтите, что ПТФ работают только с ВКЛЮЧЕННЫМИ ГАБАРИТАМИ!

Так машина выглядела без птф изначально

Вот крепление в которое ставиться сама фара и оно крепиться изнутри бампера

Это очки, которые ставятся с наружней стороны бампера,

В этом как и во всех других комплектах имеется инструкция по подключению.Принцип не очень сложный-просто необходимо разобраться в схеме

Вот что в комплекте для подключения фар находилось

для установки ПТФ были куплены так называемые очки которые состоят из 2х деталей, которые закрывают вырез с внешней стороны бампера и вторая часть которая держит противотуманку и крепиться к бамперу изнутри

Цена вопроса: 1 200 ₽ Пробег: 77 995 км

Подключение противотуманных фар — Lada 2114, 1.

6 liter, 2008 year on DRIVE2

Во время покупки авто немного удивило включение ПТФ — при заводке двигателя загораются. Ладно, на радостях не обратил на это внимания. В последствии отказала одна лампа. При попытке ее замены обнаружил оплавившийся и отпавший проводок возле клеммы. Ладно, скрутим и посмотрим. Впоследствии перегорел провод с другой стороны. При ощупывании провода на целой фаре заметил, что он греется очень сильно, в руках держать невозможно — горе мастера подсоединили на провода сечением 0,2 мм или меньше. Тут то и решил соединить все, как должно быть с завода.
Купил 4 метра провода сечением 0,75 мм, хотя это маловато, но другого не было в наличии + я торопился

Схемы все брал с сайта 2114.ру, они приведены ниже

Какие еще есть нюансы при монтаже проводки? Клеммы на этих двух колодках разные, и я по началу лоханулся, когда обжал все одинаковыми клеммами, да еще и лишних не было! Вот вечер не удался…
Да, и еще — обжимал с помощью пары плоскогубцев и кусачек. Сначала аккуратно немножко загибал клеммы, совал туда провод и зажимал клемму. Потом ради покоя еще и кусачками. Результаты ниже

Говорят, что продаются готовые наборы подключения, лично я не нашел, отмерял провода на машине и резал. Реле закрепил на передней перегородке двигателя — там посередине торчит болт и прямо таки просится для этого.

Price tag: 300 ₽ Mileage: 81,100 km

установка и схема подключения — Auto-Self.ru

Красиво и эффективно

Способы установки

Способ	Особенности
Покупка бампера с вмонтированными ПТФ	Такие бампера покупаются в тюнинг ателье, где вам все подключат и соединят. Минус данного варианта — высокая стоимость
Покупка бампера от ВАЗ 2115 и самостоятельная установка	Для этого вам придется купить бампер от старшей модели, где предусмотрены отверстия для противотуманок. Остается отыскать подходящий комплект ПТФ и установить их
Покупка ПТФ и облицовочных элементов — очков	Сегодня этот способ пользуется наибольшим спросом, поскольку позволяет за небольшие деньги своими руками выполнить установку

Стандартный комплект ПТФ включает несколько элементов:

Фары;
Лампочки;
Реле включения;
Комплект проводов;
Схема подключения;
Кнопка для включения/выключения ПТФ.

Стандартный комплект

Ксенон в ПТФ

Вариант с ксеноном не является практичным и удачным решением. Потому от него рекомендуем отказаться.

Установка

Процесс установки ПТФ можно разделить на три основные этапа:

Установка фар;
Подключение к сети;
Проверка функциональности.

Так что теперь о каждом из этапов мы поговорим отдельно.

Установка фар

Для работы вам потребуется определенный набор инструментов и материалов:

Напильник;
Дрель и сверла;
Электрический лобзик;
Рулетка;
Маркер.

Элементы для подключения

Теперь непосредственно о работе.

Первым делом демонтируйте бампер. Работа выполняется только при условии его отсоединения от посадочного места.
Удалите всю грязь с бампера.
Выполните разметку под установку будущей противотуманной оптики.
Лучше всего фары монтировать немного сбоку от нижнего воздухозаборника. Постарайтесь расположить ПТФ строго под основной оптикой вашего автомобиля.
По декоративным очкам, которые имеют внешнюю и внутренюю половины, выполните разметку. Внешняя половина является декоративной, а внутренняя предназначена для фиксации внешней части и фар.
Внешняя часть очков на внутренней стороне имеет выступ. Этим посадочным выступом элемент должен входит в проделанное в бампере отверстие.
Для определения оптимальных размеров следует замерить посадочный выступ. Так вы сможете сделать на вашем бампере соответствующую разметку.
С помощью электрического лобзика вырезаются нужные по размерам и расположению отверстия.
Напильником обработайте места среза.
Внешнюю часть очков в итоге должна плотно войти в отверстие.
В полученных отверстиях монтируют противотуманные фары. Для этого в комплекте предусмотрены специальные крепежные болты.
Закрепите сверху фар декоративные очки. Бампер после этого можно вернуть на место.

Подключение

Ваша задача — выполнить правильное соединение. Выполняется эти по следующей схеме:

Выходящий провод от вывода 87 — это масса, потому подключить его нужно к корпусу автомобиля;
Вывод под номером 85 идет на колодку с обозначением Ш7 и его подключают к разъему номер 17;
Выводы под номерами 30 и 86 идут на колодку Ш8. При этом вывод 30 подключите на разъем 8, а 86 ведите к разъему номер 1;
Установив фары, протяните через подкапотное пространство плюсовой провод, так как их соединяют с колодкой Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
Теперь колодку подключите к монтажному блоку, а блок верните на место;
Подберите участок возле блока, где будет устанавливаться реле противотуманок.

Результат подключения

Кнопка

Кнопка ПТФ

Проверка

Последний этап — это проверка работоспособности ваших ПТФ.

Поделитесь с друзьями в соц.сетях:

Facebook

Twitter

Google+

Vkontakte

Противотуманки на ВАЗ 2114: установка своими руками и схема подключения

Содержание:

Способы установки
Установка
Ксенон в ПТФ

Красиво и эффективно

Способы установки

Способ	Особенности
Покупка бампера с вмонтированными ПТФ	Такие бампера покупаются в тюнинг ателье, где вам все подключат и соединят. Минус данного варианта — высокая стоимость
Покупка бампера от ВАЗ 2115 и самостоятельная установка	Для этого вам придется купить бампер от старшей модели, где предусмотрены отверстия для противотуманок. Остается отыскать подходящий комплект ПТФ и установить их
Покупка ПТФ и облицовочных элементов — очков	Сегодня этот способ пользуется наибольшим спросом, поскольку позволяет за небольшие деньги своими руками выполнить установку

Стандартный комплект ПТФ включает несколько элементов:

Фары;
Лампочки;
Реле включения;
Комплект проводов;
Схема подключения;
Кнопка для включения/выключения ПТФ.

Стандартный комплект

Ксенон в ПТФ

Вариант с ксеноном не является практичным и удачным решением. Потому от него рекомендуем отказаться.

Установка

Процесс установки ПТФ можно разделить на три основные этапа:

Установка фар;
Подключение к сети;
Проверка функциональности.

Так что теперь о каждом из этапов мы поговорим отдельно.

Установка фар

Для работы вам потребуется определенный набор инструментов и материалов:

Напильник;
Дрель и сверла;
Электрический лобзик;
Рулетка;
Маркер.

Элементы для подключения

Теперь непосредственно о работе.

Первым делом демонтируйте бампер. Работа выполняется только при условии его отсоединения от посадочного места.
Удалите всю грязь с бампера.
Выполните разметку под установку будущей противотуманной оптики.
Лучше всего фары монтировать немного сбоку от нижнего воздухозаборника. Постарайтесь расположить ПТФ строго под основной оптикой вашего автомобиля.
По декоративным очкам, которые имеют внешнюю и внутренюю половины, выполните разметку. Внешняя половина является декоративной, а внутренняя предназначена для фиксации внешней части и фар.
Внешняя часть очков на внутренней стороне имеет выступ. Этим посадочным выступом элемент должен входит в проделанное в бампере отверстие.
Для определения оптимальных размеров следует замерить посадочный выступ. Так вы сможете сделать на вашем бампере соответствующую разметку.
С помощью электрического лобзика вырезаются нужные по размерам и расположению отверстия.
Напильником обработайте места среза.
Внешнюю часть очков в итоге должна плотно войти в отверстие.
В полученных отверстиях монтируют противотуманные фары. Для этого в комплекте предусмотрены специальные крепежные болты.
Закрепите сверху фар декоративные очки. Бампер после этого можно вернуть на место.

Подключение

Ваша задача — выполнить правильное соединение. Выполняется эти по следующей схеме:

Выходящий провод от вывода 87 — это масса, потому подключить его нужно к корпусу автомобиля;
Вывод под номером 85 идет на колодку с обозначением Ш7 и его подключают к разъему номер 17;
Выводы под номерами 30 и 86 идут на колодку Ш8. При этом вывод 30 подключите на разъем 8, а 86 ведите к разъему номер 1;
Установив фары, протяните через подкапотное пространство плюсовой провод, так как их соединяют с колодкой Ш8. Но эти провода нужно вставить в разъемы под номерами 2 и 3;
Теперь колодку подключите к монтажному блоку, а блок верните на место;
Подберите участок возле блока, где будет устанавливаться реле противотуманок.

Результат подключения

Кнопка

Кнопка ПТФ

Проверка

Последний этап — это проверка работоспособности ваших ПТФ.

Загрузка …

Подключения противотуманок — схема подключения противотуманных фар на ВАЗ 2114

Противотуманые фонари используются для улучшения видимости при плохих погодных условиях. На старых автомобилях они выполнялись из желтого стекла, теперь же с повышением мощности освещения, стали применять прозрачные рефлектаторы. Противотуманные фары – это необязательный элемент автомобиля и может быть как установлен на нем, так и отсутствовать. Некоторые машины уже выпускаются заводом с такой оптикой, те же, которые лишены этой опции, можно оборудовать противотуманками самостоятельно, либо обратившись в автосервис.

Требования к подключению противотуманок

Подключение противотуманных фар на ВАЗ 2114 необходимо выполнять, соблюдая следующие правила:
1) Должен быть установлен отдельный выключатель
2) Использовать схему подключения противотуманок через реле, т.к. лампы потребляют много электроэнергии
3) Нельзя подключать противотуманки к габаритным фонарям
Схема подключения противотуманных фар представлена на данном рисунке:

Из этой схемы следует, что включение противотуманок осуществляется после загорания габаритных фар. К сожалению, эта схема подключения противотуманных фар на ВАЗ 2114 не предусматривает зависимость от включенного зажигания. Это значит, что при выключенном двигателе фонари остаются гореть, это может привести к разрядке аккумулятора, если вы забудете выключить свет и покинете надолго машину.
Как подключить противотуманные фары на ВАЗ 2114 самостоятельно? Эта модель начиная с 2005 года оснащается специальным разъемом, предназначенным для подключения кнопки. В связи с этим, весь процесс подключения сводится к подкапотному разъединению проводки и установке ламп. Многие не знают как подключить противотуманки на ВАЗ 2114, чтобы избежать проблемы, связанной с работой фонарей после выключения двигателя. Решение все таки существует – необходимо подключить провод не к выводу Х, а к 58, в этом случае можно будет включить противотуманки и без габаритных огней, но только с запущенным мотором.

Противотуманные фары ВАЗ 2114 и ПТФ ВАЗ 2115: какие лучше установить

Как известно, на безопасность движения сильно влияет качество освещения дороги. При этом противотуманные фары способны обеспечить заметное улучшение видимости в сложных погодных условиях (дождь, туман и т.д.)

Также водители активно используют ПТФ в темное время суток в качестве дополнения к головному ближнему или дальнему свету. Однако не все автомобили штатно оснащены противотуманками с завода. К сожалению, популярные ВАЗ 2114 и ВАЗ 2115 ПТФ могут не иметь.

Естественно, владельцы таких авто часто ставят туманки самостоятельно. Далее мы рассмотрим, какие противотуманки на ВАЗ 2114 лучше выбрать, на что обратить внимание, приобретая противотуманные фары ваз 2115 и т.д.

Содержание статьи

Туманки ВАЗ 2114 и ВАЗ 2115: что нужно знать

Итак, чтобы определиться с тем, какие ПТФ лучше на ВАЗ 2114 или 2115, стоить отметить, что к выбору нужно подходить ответственно. Прежде всего, ранние версии ВАЗ 2114 выпускались без противотуманных фар, однако последующие «четырнадцатые» и похожие «пятнашки» могут изначально иметь штатные ПТФ.

Если же туманок нет, все равно во втором случае имеются бамперные заглушки. Это значительно упрощает установку. Еще добавим, что многих водителей ВАЗ 2114 или 2115 штатные противотуманки ВАЗ попросту не устраивают. Так или иначе, как для установки, так и для замены владельцы ищут оптимальный вариант. Давайте разбираться.

Как выбрать противотуманки ВАЗ 2115 и ПТФ ВАЗ 2114

Начнем с того, что существует несколько видов противотуманных фар. Если точнее, есть два типа: штатные и универсальные ПТФ. При этом важно понимать, что от качества самих туманок сильно зависит их эффективность.

Идем далее. Штатные ПТФ могут быть оригинальными или аналогами. В любом случае, они выпускаются под конкретную модель автомобиля, имеют аналогичные крепления, корпус и т.д. Такие ПТФ проще всего устанавливать, особенно если в бампере уже есть места для установки, прикрытые заглушками.

Универсальные ПТФ имеют такое крепление, которое обеспечивает возможность их установки на разных моделях авто, такие туманки можно ставить в области заглушек на бампере, на решетке радиатора, навешивать их на бампер и т.д.

Также фары делятся по типу установленных ламп: «классические» галогеновые, более современные ксеноновые или не так давно появившиеся светодиодные. ПТФ с галогеновой лампой являются самыми доступными по цене, хорошо проявляют себя в сложных условиях, обеспечивают мягкое и теплое желтоватое свечение, которое наилучшим образом подходит для дождя и тумана.

Минусами является недостаточно яркое и сильное свечение таких ламп, а также небольшой срок службы. При этом не всегда заменить лапочки удается быстро и просто с учетом возможных сложностей с доступом (особенно при условии установки туманок в штатные места).

ПТФ с ксеноновой лампой светят ярче «галогенок», срок службы также больше на 50-60 или даже 80-100% (при условии использования качественных ламп). Однако, стоимость оборудования намного выше, для таких ламп нужно также отдельно устанавливать блоки розжига, правильно подключать ксенон и т.д.

Еще, более яркий ксеноновый свет, который лучше галогенок на сухой дороге, зачастую обеспечивает худшую видимость именно в туман и дождь, так как цветовая температура несколько отличается от галогеновых фар даже у максимально приближенных по характеристикам ксеноновых аналогов.

Также стоит отметить, что более яркое свечение ксенона может быть причиной ослепления встречных водителей. С учетом такой особенности ПТФ с ксеноном нужно опускать ниже, постоянно следить за их регулировкой, поддерживать фары в чистоте и не включать противотуманки в обычных условиях (когда нет тумана, снега или дождя).

Светодиодные ПТФ являются более экономичными в плане энергопотребления, меньше нагружают АКБ и проводку. Срок службы светодиодных ПТФ хорошего качества обычно выше, чем галогеновых или ксеноновых.

Светят такие туманки хорошо (если изделие качественное), в ряде случаев можно изменять температуру свечения (с белого на желтый и т.д.). На практике, такие ПТФ вполне могут выполнять функцию ДХО в светлое время суток.

Минусом является высокая стоимость изделий высокого качества. Еще отдельные требования следует учитывать во время монтажа, так как в случае ошибок при установке или нарушении вентиляции светодиодные фары могут сильно нагреваться, что выводит их из строя.

Выбор корпуса и основные критерии при подборе ПТФ ВАЗ

При выборе ПТФ ВАЗ 2114 или для любого другого автомобиля важно учитывать, какая лампа будет стоять в туманках, для чего устанавливаются противотуманные фонари и т.д. Как правило, сами такие фары могут быть в пластиковом, алюминиевом или магниевом корпусе. Вполне очевидно, что алюминий и магний надежнее и прочнее, но и стоят они дороже.

Еще противотуманные фары могут иметь пластиковый или стеклянный рассеиватель света. Изделия из пластика устойчивы к повреждениям, однако быстро желтеют и мутнеют, светопропускная способность снижается. В результате уже через пару лет качество освещения дороги ухудшается.

ПТФ со стеклянными рассеивателями служат дольше, однако часто стекло трескается от перепада температур (особенно при установке диодных ламп) или в результате механических повреждений. Так или иначе, желательно подбирать модели, где рассеиватель можно заменить отдельно, не меняя всего корпуса.

Еще отметим, если машина эксплуатируется активно или в тяжелых условиях (например, езда по трассе с высокой скоростью или езда по плохим дорогам), при выборе лучше остановиться на моделях ПТФ, которые можно закрыть специальными заглушками противотуманок из пластика для защиты от камней и т.д.

Теперь перейдем к выбору. Чтобы решить, какие противотуманки поставить на ваз 2114, прежде всего, следует подобрать надежный корпус. Как известно, состояние дорог в РФ и на территории СНГ плохое, так что ПТФ из устойчивого к повреждениям и перепадам температур материала будут лучшим решением. Если есть защитные заглушки, это будет дополнительным плюсом. Также в комплекте должны быть крепления хорошего качества, провода, а также реле.

Сами туманки должны давать максимально широкое пятно света, распределять свет равномерно, с минимумом потерь на преломление и рассеивание светового потока. Также должна быть реализована возможность регулировки и настройки светового пятна (как по вертикали, так и горизонтальная), чтобы не слепить водителей встречных автомобилей. Еще в случае перегорания лампы доступ для замены должен быть простым. Это позволяет быстро поменять ламу своими руками.

Также отметим, что выбирая ПТФ 2114 или 2115, а также для других авто, важно учитывать их мощность. Дело в том, что слишком мощные туманки могут создавать большую нагрузку на генератор и проводку. Как правило, вполне достаточно ламп мощностью 55 Вт. Если ПТФ линзованные (противотуманки с линзой), отдельное нужно обращать внимание на качество линзы, надежность ее фиксации и т.д.

Напоследок отметим, что также при выборе ПТФ важно, чтобы такие фары имели приемлемые аэродинамические показатели, хорошо вписывались в общий экстерьер автомобиля.

Как показывает практика, в качестве ПТФ на ВАЗ 2114 автолюбители ставят отечественные туманки ВАЗ или Автосвет. В списке импортных решений можно выделить Bosch или Hella, а также разные китайские ПТФ. Также часто на ВАЗ 2114 или 2115 ставят штатные ПТФ с Самары, Нивы, Приоры и т.д.

На деле, качественным бюджетным вариантом считаются продукты Автосвет. Однако важно помнить, что часто встречаются неоригинальные подделки. Если говорить о дорогих фарах, тогда Hella является признанным лидером, но цена на ПТФ Hella достаточно высокая.

Что касается туманок из Китая, они могут быть как дешевыми, так и дорогими, качество также может сильно отличаться. При этом часто бывает так, что более дорогие аналоги могут оказаться не лучше или даже хуже средних по цене вариантов.

Установка, подключение и регулировка ПТФ

В зависимости от типа противотуманных фар, монтаж может быть более простым или сложным. Проще установить ПТФ там, где места для установки уже есть и просто прикрыты заглушками. Если таких мест нет, тогда их потребуется вырезать или высверливать. В случае с ВАЗ некоторые владельцы также иногда меняют весь бампер (например, от 2115 с отверстиями под ПТФ).

Что касается регулировки ПТФ, такая возможность на многих авто не предусмотрена. В том случае, когда на нерегулируемых ПТФ требуется регулировка фар по причине того, что туманки слепят или светят не на дорогу, для изменения углов наклона используются специальные прокладки, устанавливаются накладки и т.д. Кстати, чтобы отрегулировать свет, нужен специальный стенд, при помощи которого удается отрегулировать ближний и дальний свет, а также ПТФ.

Что в итоге

С учетом приведенной выше информации становится понятно, что решение поставить противотуманки на ВАЗ 2114 или ВАЗ 2115 позволяет улучшить освещение дороги в темное время суток, в сложных погодных условиях и т.д. Как показывает практика, наличие туманок позволяет лучше осветить обочину, при езде в условиях недостаточного естественного или искусственного освещения заметно снижается нагрузка на глаза водителя и общая утомляемость за рулем.

Рекомендуем также прочитать статью о том, как подключить туманки своими руками. Из этой статьи вы узнаете, что представляет собой схема подключения ПТФ ВАЗ или любого другого авто, а также на какие нюанс нужно обращать отдельное внимание.

Главное, правильно подбирать противотуманки на автомобиль, придерживаться всех правил по установке и подключению ПТФ. Также следует помнить, что туманки, как и головной свет, необходимо регулировать. После регулировки пятно света четко ложится на дорогу (улучшается эффективность работы ПТФ), а также не происходит ослепления водителей встречных автомобилей.

Схема генератора ВАЗ 2114

0: 7

0:47

1. Снятие генератора ВАЗ 2114 (проблема нижнего болта на переднем приводе)

0: 1374

1: 1881

Возникла необходимость удалить гены с машины жены для замены подшипников. Быстро открутил верхний болт натяжителя ремня, фиксирующий верхний болт, а вот с нижним впал в ступор) С нижнего быстро открутил гайку, начал вытаскивать болт — упирался в лонжерон.Немного отвлекся (когда я вспомнил, давным-давно у друга была похожая проблема — он долго и с опозданием ругался — но в итоге принял это вот так — поставил домкрат под ящик и приподнял ту сторону, сторона с геной стала ниже, и он вытащил) в моем случае не вариант, подошел пилигрим-56, посоветовал отрезать. Решила пойти домой погреться и поискать здесь решения. на D2 очень много упоминаний о срезании болта. И я решил это сделать, только с моей небольшой поправкой /

1: 3174

2: 506

Я протянул болт до упора в лонжерон, разрезал его на самом выходе до середины, а в моем случае я использовал большой газовый ключ, чтобы пару раз ударить его по нему, отогнув болт от разреза.

2: 801

3: 1308

и вуаля — вот он виновник торжества, засняли) ушла середина болта, чтобы взять минут 5 от нормального усилия по металлу) общее время удаления генов 10 минут. (Друг взял на диспут ген за 40 сек с переставленным болтом сзади)

3: 1736

В общем после промывки двигателя взревели подшипники генератора, терпения хватило на неделю. Почитал в инете по замене, узнал, что есть 5 типов подшипников: 201, 202 и 301, 302, 303 2 типа передних и 3 типа задних или наоборот точно не помню.Заехал в «Ладу» решил купить 202 и 302 мне оставили по 105 руб, больше переживал, что они не поместятся. Вот они:

3: 2436

4: 506

5: 1011

Приехал к друзьям в сервис начал снимать. Открутил верхнюю шпильку натяжения генератора, снял ремень, открутил болт на генераторе, снял с него клеммы, начал откручивать нижний болт генератора, но он не лезет в лонжерон, открутил крепление генератор из блока 3 на болт 15.В итоге он стал причиной праздника.

5: 1616

6: 2123

7: 506

8: 1013

Снимите реле регулятора (щетку), открутив 2 болта.
Снимаем пластиковую крышку с генератора, видим диодный мост. Крепится на 4-х болтах.

8: 1265

9: 1772

10: 2279

есть очень важный момент. 3 болта, к которым крепятся клеммы от обмотки, имеют текстолитовую шайбу (выяснилось методом проб и ошибок, об этом позже), не позволяющую замыкать обмотку на массу.Откручиваем 4 болта снимаем диодный мост.

10: 432

11: 939

12: 1446

12: 1665

13: 2172

Откручиваем 4 болта, которые соединяют 2 части корпуса друг с другом, предварительно все обрызгав. Мне лично удалось открутить обычную отвертку всего одним болтом. Остальное открутил ударной отверткой.

13: 395

14: 902

На обе части корпуса наносим по 2 метки, чтобы не перепутали, откручиваем 4 болта, теперь отвертку с двух сторон ставим между 2 частями корпуса и пытаемся открыть.Сняв там заднюю часть с пластиковой втулки, легче достать подшипник. Сняли заднюю часть, поместили переднюю часть генератора с якорем между 2-мя кирпичами, на торце навинчиваем гайку, а по верху прибиваем, чтобы снять якорь с подшипника.
В итоге должно получиться вот так.

14: 1689

15: 2196

Берем более тугую переднюю часть, надеваем на что-то твердое, берем голову за 30 или 32, надеваем на подшипник и начинаем чистить то, что есть моча, только аккуратно, чтобы не сломать переднюю часть тела.

15: 353

16: 860

16: 1084

17: 1591

18: 2098

Берем суппорт и замеряем старый и новый подшипники. Повезло, купил нужные.

18: 168

19: 675

Осматриваем контакты анкера, куда прижимается регулятор (щетки), если есть пазы, то зачищаем наждачной бумагой.
перед:

19: 909

20: 1416

20: 1431

21: 1938

Смотрим как проверить исправность генератора в мурзилке.

21: 2047

22: 506

Далее вдавить подшипник в переднюю часть корпуса генератора той же головкой на 30 или 32 мощных удара. Берем стамеску и в круге стержневого подшипника вы увидите бороздки. Вставляем якорь в переднюю крышку, снова кладем между 2-мя кирпичами, надеваем задний подшипник и осторожно мощными ударами по центру подшипника вдавливаем до упора. Одеваем заднюю крышку, аккуратно проталкивая через нее клеммы обмотки.Здесь тоже главное с ориентацией выводов обмотки для монтажа диодного моста. Одеваем диодный мост, подгибаем к нему выводы обмотки и затягиваем 4 болта, 3 болта с текстолитовыми шайбами, закручиваем там, где находятся выводы обмотки, берем тестер и проверяем, замыкается ли обмотка с корпусом. Если нет, значит, все как следует раскручено. Одеваем реле-регулятор, пластиковый пыльник, закрепляем генератор на место, натягиваем ремень, заводим. Смотрим, горит ли лампа разряда батареи на панели приборов.

22: 2160

В моем случае он сгорел и генератор 10 сек нагревался так что трогать было невозможно. Опять же, снял все и оказалось, что перепутал болты диодного моста и у меня каратэ обмотка на земле. Хорошо, что не успели сжечь. Я хожу и наслаждаюсь тишиной.

22: 490

Решил заменить положительный провод от генератора к аккумулятору, отрицательный от аккумулятора к двигателю и к кузову, чтобы перекинуть массу с корпуса генератора на кузов.В процессе работы заменил еще и плюсовой провод от стартера к АКБ.
Перед этим масштабным занятием я купил три метра провода в толстой резиновой оболочке сечением 25 квадратов. Хотя трех метров мне было мало, пришлось взять три с половиной. К счастью, в гараже оказался кусок такого кабеля. Счетчик кабеля мне достался в 115р., Итого 345р. на три метра.
Также купил шесть новых толстых наконечников на провода. Наконечники выбрали медные и луженые, с отверстиями 6мм.Он прикинул, что им потребуются отверстия 8 мм, но заранее не знал сколько и решил брать такие, а в процессе работы их нужно будет просверливать до 8 мм. Цена одной чаевых — 20 пенсов. Все шестерки поднялись в 120р.
Еще я на всякий случай купил шесть медных гильз, но мне они в одиночку почти не пригодились. Но в хозяйстве ничего не пригодится. Цена за один рукав — 15 руб., За шестерку в итоге — 90 руб.
Заодно решил заменить на АКБ обе клеммы.Старшие в последнее время не внушали доверия, уже пару раз подводили, да еще и шестигранником тянутся, а мне это надоело.

22: 2687

23: 506

Старые терминалы. Неплохо, но в последнее время не очень нравилось.

23: 643

24: 1150

Провода, клеммы, наконечники, гильзы (почти не пригодятся).

24: 1262

Я выбрал самые толстые, чтобы они были с покрытием, имели большой главный вход для силовых проводов и дополнительные входы для доп оборудования, и обязательно, чтобы затяжка была обычным рожковым или накидным ключом, мне так удобнее.

24: 1690

25: 2197

Вот они

25:36

Для начала порылся с сеткой, в надежде, что кто-то подскажет, какой из трех проводов генератора идет на аккумулятор. Конечно, я догадывался, что тот, который идет один, а не тот, который дублируется на одном из двух терминалов, — это тот, который я ищу, но все же это серьезно, чтобы быть в безопасности. Ничего не нашел. В основном многие оставляют старый провод и в паре с ним перекидывают новый. Мне этот вариант не понравился.В общем, нашел сам нужный мне провод, по нему уже было понятно, что надо его оставлять, он уже сгорел и засох. Вытащил из-под капота

25: 1063

26: 1570

Вот он, тот, который идет с генами напрямую на батарею.

26: 1651

Отрежьте по длине новую проволоку

26: 1716

27: 2223

Провода старый и новый. Сравнение

27:65

зачистил конец и прижал его с помощью паяльника, который есть у меня в гараже, мощностью 300Вт, с этой задачей он справился легко.Чтобы проволока внутри не окислялась.

27: 371

28: 878

28: 897

После этого положите на него чаевые

28: 967

29: 1474

Наконечник на месте

29: 1514

Ну, а потом зажал в тисках хороший наконечник, прогрел паяльником с вставленным проводом, чтобы они слились в одно целое и для удобства заизолировал термотрубкой под цвет плюсового провода. Заодно просверлил отверстие в наконечнике на диаметр 8мм, так как болт на генераторе (у меня приоров 115А) имеет толщину 8мм.

29: 2132

30: 506

Plus почти готов

30: 548

По той же схеме, потом прикрутил все наконечники на все провода.
Заодно заменил кончик на второй и третьей спаренных проволочках генов, так как оказалось, что кончик немного тусклый, не понравился

30: 926

31: 1433

Гены второй и третьей проволоки удваиваются на одном конце. Теперь по порядку.

31: 1577

Пока занимался этим проводом, обратил внимание на провод питания стартера, — все еще в норме, но уже изрядно получилось тач.Решил заменить его. Провода на нем не считал. Нашел в гараже такой же провод, кусок, и сделал новый, на стартере. Тогда пригодилась как раз гильза, так как шесть штук даже не учитывались для стартера. Сделал наводку из гильзы, осудил и все. После этого закрепил в плюсовой клемме оба провода (стартера и генератора) и надел на них гофру, для надежности все равно ток через них не хилый.

31: 2574

32: 506

Вот и оказался готовый провод питания генератора и стартера =)

32: 633

Таким же образом заменил провод массы от двигателя и кузова.

32: 741

33: 1248

Провода двигателя и масса корпуса

33: 1312

34: 1819

Готовый минусовой провод двигателя и корпус

34: 1904

В принципе, в гофре наливную проволоку носить нельзя, а вот гофра у меня была, так почему бы не одеть, чтоб лучше смотрелось и лишним не было.
Пора все это прикрутить на место. Прикрутите плюсовой провод к генератору

34: 2343

35: 506

Приятно смотреть на

35: 552

Потом массивный провод к двигателю и к кузову

35: 637

36: 1144

Насыпь к двигателю

36: 1197

Пришла очередь разбираться с массивным проводом от генератора к кузову.С местом крепления к гену все было ясно сразу, а вот с местом крепления к туловищу сразу не определились. Вариант крепления под винт возле шайбы ствола мне не понравился. Мертвый и как-то ненадежный. Да и натяжение ремня генератора затруднит проверку. Короче такой вариант мне не понравился. Решил прикрутить к фаре болтом. Это удобнее и эстетичнее. Чуть не забыл сказать, что под все наконечники я подложил зубчатые шайбы, чтобы их контакт с корпусом и двигателем был оптимальным.Также вот на болт фары я надел зубчатую шайбу, а уже потом кончик проволоки и закрутил. Хотя болт фары имеет мало общего с массой тела, но через зубчатую шайбу провод хорошо запитан на массу и надежен.

36: 2638

37: 506

Провод генератора массы к телу. Один вывод с отверстием 6 мм для болта фары, другой с отверстием 8 мм для болта генератора.

37: 741

38: 1248

Думаю, на фото все показывает, как находится провод массы генов там, где его прикрутили.

38: 1397

Когда все закончил, закончил с инжектором, все собрал, прикрутил клеммы к аккумулятору, смазал их немного смазкой в месте контакта с аккумулятором

38: 1645

39: 2152

39:17

Завел двигатель. Кстати до этой операции зарядка на холодном двигателе по показаниям приборки плыла с 13,8 до 14,2, а в тепле последнее время приборка упала до 13,3,12,9.Из-за чего аккумулятор стал плохо заряжаться и один раз пришлось даже зарядить, после чего я забыл завернуть его штекеры и потерял одну. Теперь это похоже на раненого с кляпом.
Результат работы на холодном двигателе, но не с включенными потребителями, по показаниям приборки зарядки стал стабильно 14,6.

39: 889

40: 1396

Зарядка на холодном двигателе. Стабильная 14,6

40: 1480

После полного прогрева двигателя заряд падает до 14,3-14,4

40: 1590

41: 2097

Заряд на полностью прогретом двигателе не опускается ниже 14.3

41: 121

Потом включаю подсветку (кстати подсветка не стоковая и берет гораздо большую нагрузку, потеря на подсветке сразу 0,4 вольта), туманки, свет, печка в первом положении (у меня самый ходовой шестерня, подходит хорошо, жарит хорошо) зарядка идет не ниже 13,8 по показаниям приборки.

41: 632

42: 1139

Зарядка на прогретом двигателе с включенными фарами, фарами, ПТФ и печкой на первом водительском положении 13.8

42: 1347

Это самый актуальный сейчас режим моей машины — печка в первом положении, свет, туманки и фары. Для оптимальной зарядки АКБ зарядка непосредственно от АКБ должна быть не ниже 13,6, думаю 14,52 и не закипит и хватит. Короче я доволен.

42: 1804

Итого:
1. Провод 25квадратов, 3метра по 115р. — 345р.
2. Наконечники 6 шт по 20р. — 120р.
3. Рукава 6 штук (пригодилась только одна) по 15п — 90п.
4. Пара клемм АКБ — 530р.
5. Паяльник, олово, тепловые трубки и другие инструменты всегда в наличии.
Если бы у меня была подсветка, то думаю зарядка была бы еще выше, так как подсветка меня прилично принимает.
В дальнейшем в планах замена двухпроводного генератора, думаю не помешает.
P.S.2 Для всех, кто не понимает по замерам — показания сняты с приборной панели, а не напрямую с АКБ. И это большая разница. Приборка показывает остаточное напряжение уже со всеми потерями.И не первый токовый выход из генератора.
Измерения с батареями с обесточенными потребителями показывают 14,62–14,65 на холодном двигателе и 14,52 в целом при всех включенных потребителях на полную мощность. Это немного? 8) На прогретом двигателе мерки еще не делал, времени нет.

42: 3419

Измерения проводились пока только на полностью холодном двигателе, так как на это пока нет времени. Раньше я не мог этого сделать, потому что мультиметр предательски сдох не в тот момент.
Первое измерение — это работающий двигатель без включенных потребителей.

42: 454

43: 961

Первый замер. Двигатель холодный. Потребители не включены.

43: 1072

Второй замер, это ВСЁ СО ВСЕМИ потребителями — Подсветка в салоне и снаружи, Дальний свет, Передние ПТФ, Задние ПТФ, Обогрев заднего стекла, Подогрев зеркал, Печка в третьем максимальном положении, Музыка (без саба).

43: 1475

44: 1982

Второй замер.Двигатель холодный. В общем, включены все потребители. Я решил заменить сдвоенный провод генератора, но еще не принял окончательного решения о том, что делать дальше. Сначала нашел в блоке возле монтажного блока

44: 2418

45: 506

Вот он, дорогой. А точнее — их две толстые, розовые.

45: 605

Вопрос возник в том, что если вместо двух сдвоенных накинуть один или несколько проводов большего сечения, то может возникнуть проблема с их установкой в блок.Можно конечно и без него, но мне этот вариант не нравится. И еще один момент. Так как провода будут намного толще, боюсь, что на таких маленьких клеммах матери, как бы потерь не было. В блоке нашел свободное место, есть мысли его использовать. Возможно, вариант рассмотрит такой — я прокину три провода большего сечения, чем у меня, но не очень большие, и разложу на трех маток, итого получится одно сечение побольше.

45: 1711

46: 2218

Размер мамочек на подвиги ничего не вдохновляет.

46:96

Решил снять блок и посмотреть, что происходит. Снял с машины, разобрал. Состояние в принципе ничего, но по внешнему виду платы сразу стало понятно, что время от времени в агрегат попадает вода, а это плохо. Плата в некоторых местах пайки окислилась и с некоторых дорожек стал отслаиваться лак.

46: 636

47: 1143

Вскрытие показало, что в блок попадает вода.

47: 1227

Белый провод на фото, я как-то продублировал одну из дорожек, так как лак от слез она окислилась и было подозрение, что она короткая.Отсек и заменил его на провод.

47: 1542

48: 2049

Вторая сторона платы. Что ж, здесь приличнее.

48:84

Выяснил откуда идут оба провода от генератора. Оказалось, что они идут на общую пластину с клеммами «папа» и, кстати, на этой пластине тоже идет пустой контакт колодки, это уже хорошо …

48: 452

49: 959

Вот такая же контактная пластина. К нему подходят оба провода от генератора и есть еще один свободный контакт.

49: 1164

Единственное, что меня смутило, так это то, что крепление к доске этой пластины на тонких, как мне показалось, ножках. Как бы здесь потери не таились … 8) На верхнем фото видна только центральная антенна пластины, что она тонкая, а на нижнем фото видно, что все три антенны одинаковые — тонкие .

49: 1676

50: 2183

Все три антенны тонкие и соединяются одной перемычкой.

50: 102

Так же выяснилось, что все три антенны припаяны к одной общей перемычке.Также перемычка в сечении не очень понравилась. Потому что по сути это продолжение вводных сдвоенных проводов с генами и даже не соответствует их разделу. Сразу такие специфические тормоза сразу у всех потребителей. Думаю, что постараюсь увеличить.
Еще обнаружил, что на одной из пластмассовых половинок монтажного блока закреплены «папаши» клеммы с перемычками между ними. Не понравились и их прыгуны, на мой взгляд они слабоваты.Может, не все, но все бы усилил.

50: 1145

51: 1652

Клеммы с перемычками. На мой взгляд, не помешает усилить.

51: 1758

В общем разобравшись со всеми этими вопросами, выяснив по части, что к чему, для начала решил помыть плату и крышки. Поскольку у меня нет специального чистящего средства для досок, я промыла его простой теплой водой с помощью старой зубной щетки. Кроме того, на аккумуляторе хорошо просохнет. Смылось практически все, хотя кое-где еще осталась окись, я думаю, она образовалась при высыхании.Ну пока не стал обращать на это внимание, потом займусь, а пока занялся паяльником.
В первую очередь я решил начать с самого, как мне показалось, простого и быстрого — с перемычек на крышке блока. В головке было два варианта: либо полностью заменить их на более толстые, либо продублировать их проволокой чуть большего сечения и тем самым снизить их сопротивление. Решил пойти вторым путем.
Я нашел в гараже медную проволоку с защитным лаком с покрытием чуть большего сечения, чем перемычки, с помощью кусачков и плоскогубцев придал ей форму перемычки.Муторно, я вам расскажу это занятие …

51: 3526

52: 506

Вроде получилось.

52: 542

Сделал несколько перемычек, потом припаял параллельно родным.

52: 663

53: 1170

Вроде только золото

53: 1227

Я тренировался с ними с семи вечера до трех утра.
Вот результат — ниже.

53: 1373

54: 1880

54: 1896

Места пайки решил потом обязательно покрыть специальным лаком, чтобы они не окислялись, если вдруг попадет вода.Но это когда я заканчиваю всю работу над блоком.
Тогда решил заменить на плате перемычки. Обратите внимание на то, что они мертвы. Возможно, их конечно в принципе достаточно, но мне они совсем не понравились. На моей плате они сделаны с синей и черной изоляцией проводов, хорошо видно на фото

54: 2612

55: 506

Решил перемычку заменить

55: 576

В гараже стоял одножильный провод, медь 2,5 кв. На фото ниже видно, насколько он толще стандартного джемпера, да и в целом видно насколько он тонкий, капцы простые.

55: 879

56: 1386

Слева — замена. Правильно — тот, что был на доске.

56: 1478

Приготовив новую перемычку, я столкнулся с тем, что старые отверстия в плате под перемычку не подходят к новой, они слишком маленькие. Покумекав и внимательно осмотрев место боя, определил, что отверстия можно просверливать безопасно и это не создаст помех типа замыкания дорожек при пайке. В этом случае я использовал 2.Сверло 2 мм. Вставил в отвертку и аккуратно просверлил отверстия

56: 2240

57: 506

С помощью отвертки и сверла 2,2 мм просверлите обычные отверстия. Потом припаял первую перемычку и все получилось на ура.

57: 734

58: 1241

Первое изменение, результат. Отличие от сородичей видно невооруженным глазом. Потом он сделал следующее и пошел, пошел.

58: 1463

59: 1970

Бросился

59: 1992

Таким образом, перемычки почти все заменены

59: 2074

60: 506

Результат.Заменены почти все перемычки.

60: 584

60: 948

Перепаял все перемычки новые, в обмен на родные. Операция по их замене прошла довольно успешно, хотя сам процесс занял приличное количество времени. Тогда я решил усилить перемычку основного питания, ту самую, которая соединяет входной разъем клемм от генератора к блоку, так как она мне показалась слишком тонкой по отношению к сечению входного провода. Для чего взял кусок медной проволоки сечением около 6 квадратов, вытащил из него точно такую же перемычку, как и свою, хорошо продул

60: 1809

61: 2316

Дополнительная перемычка к родной.

61:59

И припаял старую. Паять по всей длине не стал, так как не считаю нужным, пришлось хорошо припаять в тех местах, где он соединяется с выводами клемм. Чтобы проходимость к ним не тормозила сужение и кое-где по его периметру.

61: 513

62: 1020

Припаял новую перемычку. Она заняла место в паре с его собственным, как и здесь.

62: 1154

Тогда я решил спаять все ножки клемм, которые подключаются к этой перемычке питания, так как сами клеммы в принципе более-менее сделаны широкими, но их крепление к перемычке очень узкое и очень узкое.Именно эти ножки я укрепил по диаметру оловянной пайкой, чтобы они были не меньше самих клемм. Камера не тянет меня с такого близкого приближения, так что как я мог сфотографировать, так получилось. Во второй части фото ножек клемм в креплении к перемычкам, а здесь их фото уже усилено пайкой.

62: 2164

63: 506

Запаянные и увеличенные ножки впускного коннектора.

63: 600

На самом входе концевого разъема у самых ножек их три. Два проходят через доску полностью по всей ее ширине, а затем резко сужаются, а средний сужается на другой стороне доски и входит только вначале узким. Подумал, что с ним делать, но потом плюнул, и решил оставить как есть, а всю нагрузку отправить на оставшиеся два, я их увеличил как мог.
Когда с этим закончили, возникла мысль убрать все дорожки на плате, чтобы укрепить их и увеличить их объем для лучшей проводимости.Да только вот то, что эту работу, а точнее работу на той стороне, где расположены выводы предохранителей, релюшек и припаяны все перемычки, нужно было сделать до того, как припаивать новые перемычки. В противном случае они мешают, а для этого их нужно снова распаять и так далее. И я убил на это столько времени. Короче, я немного проиграл в этом деле. Решил, ладно, попробую обойтись без этой процедуры. Усиленный для предотвращения первой дорожки, той, которая идет с входом, и первых клемм почти всех предохранителей

63: 2460

64: 506

Усиленный контакт от разъема до выводов предохранителей.

64: 607

При этом работу с агрегатом пришлось приостановить, так как машина была нужна, и агрегат нужно было поставить на место. Конечно, я не мог не обратить внимание на показания приборки … Конечно, я волновался, что все работы продолжаются, а время, которое я потратил на нее, потрачено зря. Завел машину. Показания приборки, по-прежнему остались не ниже прежних — 14,6

64: 1261

65: 1768

Показания приборки на холодном двигателе не менялись со времен первых модификаций.Не менее 14,6 осталось

65: 1963

Ну все понятно. После полного прогрева двигателя показания снизились до 14,4 8). И это было уже хоть немного, но больше, чем до пайки блока. До этого показания (после замены проводов генная батарея + масса) были 14,3-14,4, более стабильные были 14,3.

65: 2445

66: 506

Показания приборки после полного прогрева двигателя сталь 14.4. До работы на блоке их было чуть меньше 14.3

66: 711

Дрожащей рукой и онемевшими пальцами начал включать потребителей. 8) Включил — все мои фары (далеко не сток, очень сильно тянет), дальний свет, передние ПТФ, задние ПТФ, обогрев заднего стекла, подогрев зеркал, обогреватель (печка) на полную мощность в третьем положении, музыка (без саба) )… 8) Приборка мне показала 14.0

66: 1312

67: 1819

Показания приборки полностью со всеми потребителями на полную мощность, с прогретым двигателем, 14.0. Пробовал отключить обогрев заднего стекла, так как берет очень большую нагрузку, даже большую, как мне кажется, чем печка, показания приборки поднялись до 14.1

67: 2302

68: 506

Показания приборки на прогретом двигателе, со всеми включенными потребителями, но с выключенным обогревателем заднего стекла, 14,1

68: 739

Ну с обогревом заднего стекла езжу очень редко, в основном после мокрого снега, когда выезжаю со стоянки. Так что его нагрузку я не беру в расчет, в основном он не входит.
Работа была не на вкус. 8) Откатал день, проблем по работе агрегата не выявлено, а приборка стала радовать другими цифрами.
Решил пока закончить работу над блоком, так как полученного результата мне уже достаточно.
Я снова снял с машины, разобрал и дважды залил хорошим лаком, чтобы никакая влага в агрегате не коснулась моей работы.

68: 1728

69: 2235

Покрытия перемычки лакированные.

69:59

Он даже промазал все клеммы разъемов и предохранителей, по крайней мере, снаружи, чтобы они тоже не окислялись или хотя бы для минимизации окисления.

69: 385

70: 892

Залил доску лаком от души.

70: 943

71: 1450

Проливал плату на совесть, дважды. И он промазал по внешним сторонам всех клемм, насколько это было возможно. Правильно просушил плату на аккуме. Потом начал собирать блок. Чтобы влага не попала в блок, я решил промазать стык половины его корпуса силиконовым герметиком. Думаю, что если нужно разобрать блок, он не станет большим препятствием, когда высохнет, и в то же время не даст воде проникнуть внутрь блока.

71: 2240

72: 506

Промазал стык половинки блока обычным черным силиконовым герметиком.

72: 647

Я тоже решил замазать герметиком место расположения выводов верхнего разъема блока, так как скорее всего именно вода попала в блок большинство из них. Намазали герметиком нижнюю часть клемм, в юбках их клеем, который они с завода закрепили в верхней крышке перед разборкой блока

72: 1137

73: 1644

Отсутствует герметик нижних клемм верхнего разъема.Через них в агрегат поступает большая часть воды.

73: 1817

И собрал блок в один.

73: 1873

74: 2380

Собранный блок. Потом промазал шов еще раз герметиком для надежности.

74: 130

Ставить на аккумулятор в собранном виде, до следующего дня, чтобы он хорошо просох на жаре. И пока блок Кокса решил заняться заменой провода от генератора к монтажному блоку. Купив предварительно провод ПВ-3 высотой 5,5 метра сечением 6 квадратов и луженую клемму к нему, я наложил такой же на провода в первой части, диаметром 25 квадратов.Цена за метр провода — 31 р., Цена терминала — 20 р. А еще мне повезло, я нашел автомобильную гофру, и диаметр мне тоже нужен был, причем не кусками по метру за раз, а в отрезке времени, который мне нужен по метру. 8) Цена одного метра гофры у меня стояла 32р за метр. Зачем понадобилось 5,5 метров провода? Есть такая тема, что провод нельзя протолкнуть в разъем блока, куда входят провода от генератора, большего сечения.Родной провод имеет сечение примерно 4 квадрата, а он двойной, то есть его общее сечение примерно 8 квадратов. Я решил увеличить сечение провода и добавить еще один, третий провод к имеющемуся пустому разъему разъема. И эти три провода сечением по 6 квадратов в сумме дали 18 квадратов общего сечения.
Согнул провод трижды и разрезал на три одинаковых отрезка, каждый оказался длиной примерно 1,8 м, чего вполне хватило по всей длине от генератора до монтажного блока, даже с небольшим запасом.
Очищены концы всех трех проводов

74: 2499

75: 506

Очистил концы всех трех проводов, сложил их в один кабель.

75: 617

накрыл их оловом, надел кончик, хорошо прогрел, потом быстро зажал в тиски и протянул от сердца. Затем он все это изолировал красной термоусадочной трубкой. Для удобства и для фен-шуй «плюс» все-таки есть.

75: 1031

76: 1538

Прогрелся, прошелся и закрыл красной термоусадочной трубкой.Я протянул все три провода между собой за кольца тепловых трубок на такое расстояние, чтобы они оказались в одной связке

76: 1864

77: 2371

Практически готов новый кабель от генератора к агрегату. Затем с других концов проводов зачищены и припаяны к ним клеммы «мама». Я также изолировал их красной термотрубкой, так что все во всех смыслах было связкой.

77: 383

78: 890

Вот такая змея-Горыныч

78: 961

Ну и наконец, наденьте получившуюся гофру кабеля.Я прижал его по всей длине через равное расстояние от колец тепловых трубок, а на концах закрыл красным цветом.

78: 1271

79: 1778

Готовый кабель от генератора к агрегату.

79: 1850

Старые провода от генератора к агрегату не чистил. Я посмотрел там слишком много работы, чтобы вытащить их из общей обвязки и из гофры. Решила их просто выключить, отрезать концы, чтобы не болтаться и не смущать. Протянул новый кабель по месту нахождения старого, закрепив его по длине пластиковыми зажимами.
На следующий день агрегат уже хорошо просох, поставил на место. В целях профилактики низ крайнего края блока заклеили герметиком, чтобы после установки блока под ним в кабину не попадала вода. Подключаем новый кабель и все в принципе.
Кстати, заменил гофру на ранее сделанных проводах масс и достоинств аккума. Фото проводов с новой гофрой в первой части этой темы, кому интересно посмотреть.
Завел машину. И если честно, показания на моем аппарате нисколько не изменились. Единственное, что при включении таких мощных потребителей, как заднее стекло и печка, кратковременный скачок падения напряжения заметно уменьшился, я почувствовал сразу. А вот на остаточном напряжении приборка по показаниям замена проводов не повлияла. Ну хоть по уменьшению скачка работа проделана не зря.

79: 3838

В целом наибольшее повышение напряжения и уменьшение потерь у меня произошло после замены провода от генератора до АКБ, замены всех проводов силовых масс, установки доп.провода массы генератора и пропайка монтажного блока. Замена провода от генератора к агрегату на моей машине заметного прибавки не дала.

79: 567

Если у кого-то есть желание усилить следы платы, то думаю, что это тоже внесет свои изменения в показания приборки. Я не дошел до этого, но очень доволен результатами.

79: 930

А вот показания, снятые с АКБ на полностью прогретом двигателе, при абсолютно всех включенных потребителях на полную мощность, не знаю как кому, а мне этого хватает для полной зарядки АКБ и что он не выкипает глаза.

79: 1346

80: 1853

Показания. Полностью прогретый двигатель. Все потребители включены на полную мощность. 14,3

80: 2022

Всего:
1. Провод ПВ-3 сечением 6 квадратов, длиной 5,5 м. — 171р. (цена за метр — 31 р.)
2. Клемма луженая, для провода 25 квадратов — 20 р.
3. Терминалы «Мама», три штуки — были в наличии.
4. Термоусадочные трубки различных размеров и цветов — в наличии.
5. Пластиковые жгуты, паяльник с припоем, другие инструменты — всегда под рукой.
6. Автомобильная гофра, диаметр 15,7 мм, длина 5,5 м (все тросы ранее заменены и этот трос) — 176р. (цена за метр — 32 руб.)

80: 827

В машине часто садился аккумулятор, которому меньше года. Вольтметр показал небольшое напряжение. Прочитав в Интернете об увеличении количества вольт, выдаваемых генератором, я сделал то же самое, что и многие.

80: 1332

Начальное напряжение при запуске автомобиля (все кнопки, печка и музыка выключены)

80: 1497

81: 2004

Итак, нам понадобятся: толстый провод (у меня еще есть лишний от сабвуфера) и 4 клеммы.Паяльник и изолента

81: 193

82: 700

Отрезал провод, припаял к нему клеммы с двух сторон, на всякий случай заизолировал точку пайки

82: 880

83: 1387

84: 1894

Далее снимаем минусовую клемму АКБ. Берем изготовленный нами провод и прикручиваем одним концом к генератору, другим концом к массе кузова, я прикрутил к болту возле бачка омывателя лобового стекла (можно было на болт, удерживающий фару, а нет независимо от того, где)

84: 2398

85: 506

крупный план

85: 537

86: 1044

общая форма

86: 1065

Напряжение увеличено до 13.5 — 13,6 В.

86: 1133

87: 1640

Следующим шагом будет подключение дополнительной массы к аккумулятору. На минусовой клемме АКБ тонкий черный провод (у меня даже была заводская наклейка). Откручиваем этот провод от клеммы, под него просовываем вторую, нашу самодельную, проводку, после чего скручиваем провод вместе с заводской. Смотрим куда идет заводской провод, идет к левому крылу, параллельно АКБ. Откручиваем провод от земли (от крыла), протираем гайку, вывод этого провода, шайбу тряпочкой.Скрепляем самодельную проволоку и поверх нее заводская. Те. все у нас оказалось два провода идущие на массу с аккумулятором. Заводская опция может быть удалена.

87: 2844

88: 506

89: 1013

РЕЗУЛЬТАТ:

89: 1036

90: 1543

Рад, что хоть немного удалось увеличить зарядку АКБ от генератора. Ближе к зиме планирую установить «трехступенчатый регулятор напряжения».

90: 1799

Как-то на стоянке выл генератор.Я подождал пару секунд и замолчал. Тогда снова. Посмотрел под какпот — ремень целый, генератор в полном порядке выглядит. Но напряжение на борту 12,6В вместо 13,8В. Срочно в гараже, пока можно ехать)
Снимаю генератор, снимаю наклейку. Установлен генератор ELTRA 5102.3771, 14В 80А. Подробно о снятии и разборке генератора останавливаться не будем, все это подробно описано в инструкции.
Результат проверки: часть диодов в мосту обуглены и задымлены, подшипники расшатаны, контактные кольца практически полностью изолированы.
Подшипник выпрессовываем и меняем. Вот примеры подходящих:

90: 2954

Задний:
Nachi 6202DDUCM
Koyo 62022RSCM

90:49

Передний:
Nachi6303 DDUCM
Koyo 63032RSCM

90: 103

Диодный мост и реле-регулятор куплены и заменены тоже без проблем, но с засадными контактными кольцами, нигде не продаются. А если есть генератор ВАЗ, то они к этому ЭЛТР не подходят.
Я сел за каталоги и начал изучать предложенные кольца.Долгие поиски в итоге привели к успеху. Вот код подходящих колец: 120950, производитель IKA.

90: 705

91: 1212

Старые кольца отпаиваются и легко снимаются с ротора. Сравнение старых и новых колец. Обратите внимание на изготовление нижнего кольца:

91: 1453

92: 1960

Одеваем новые кольца, предварительно смазав посадочный цианоакрилат, припаиваем и покрываем открытые места лаком:

92: 2188

93: 506

Платье изолирующая шайба:

93: 559

94: 1066

Ротор вынесен на канавку колец для удаления биений:

94: 1167

95: 1674

Собираем генератор:

95: 1714

96: 2221

Заменены все крепления на нержавеющую сталь, тщательно изолированы все соединения, очищен сам генератор.

96: 181

6. Диагностика генератора ВАЗ 2115 — замеры

У меня проблема с напряжением — вроде дает норму двадцатую, но очень медленно набирает эту норму после отключения потребителей.

96: 512

Вот замеры
После ночного простоя:
Двигатель не запустился, потребители выключены.

96: 658

97: 1165

98: 1672

После небольшой езды примерно 5-7км. Машина завелась.Включил габариты и сосед.

98: 1834

99: 2341

100: 506

Как видите, показания неутешительные, если еще и на тормоз нажимать, то там вообще 12,7-12,8, а это совсем не хорошо.

100: 709

Что нам нужно для снятия генератора:
Ключ / головка и т. Д. На 8, на 10, на 13 и вроде бы как на 15

100: 927

Приступаем к снятию генератора
Первое, что нужно сделать, это снять клемму с АКБ, можно даже их обе снять, чтобы случайно ничего не замкнуть.

100: 1210

Ну тогда снимаем клеммы с генератора.
Один терминал выполнен по принципу «мама» «папа» — его просто вытаскивают из генератора.
Вторая клемма накручивается гайкой, эта гайка под резиновой заглушкой. У меня резинка потрескалась, на фото в принципе все понятно.

100: 1670

101: 2177

Клеммы / контакты на генераторе

101: 58

Затем отверните эти болты в порядке

101: 140.

102: 647

И переместите генератор к двигателю, чтобы снять ремень.

102: 748

102: 1046

103: 1553

103: 1617

104: 2124

Осторожно, как открутить третий болт, генератор упадет, имейте это в виду! Бросить генератор нельзя, а может и можно, не знаю, но лучше этого не делать!

104: 297

В принципе все, теперь генератор в ваших руках.

104: 399

105: 906

До сих пор не так много текста о том, что нельзя делать и как я откручивал болты.

105: 1038

Чего нельзя делать:

105: 1078

На генераторе есть болт / шпилька, который НЕ НУЖНО откручивать! можно только немного ослабить, но это не обязательно)
К сожалению, фотографий этого нет, но я обвел кругом то место, где он стоит.

105: 1414

106: 1921

Говорят, что для снятия генератора достаточно открутить именно этот болт, но это не так. Этот болт затягивает только внутренние втулки, которые, в свою очередь, удерживают генератор, чтобы прикрепить генератор к блоку двигателя.Короче, даже если потянешь за этот болт, генератор тоже не снимешь.

106: 2445

Вот эта шпилька

106: 31

107: 538

Он упирается в корпус и тянуть его не получается. Пытался толкнуть двигатель, но ничего.

107: 721

108: 1228

Кратко о том, как открутил болты, взял головку и ручку, вставил в болт и пихнул ногой. В остальном ничего — просто руки капец, как неудобно.

108: 1479

109: 1986

На этот раз я позвонил ему, чтобы убедиться, что сам генератор все еще жив.

109: 2198

Итак, по порядку.

109: 46

Что нужно сделать для проверки генератора, то для начала нужно снять пластиковую крышку с генератора, под которой находятся диодный мост и реле / регулятор напряжения / щетки.

109: 363

110: 870

Снимите крышку

110: 901

Получаем вот такую картинку (не теряем только шайбы)

110: 999

111: 1506

Диодный мост и регулятор напряжения
Теперь откручиваем и отсоединяем регулятор напряжения

111: 1679

112: 2186

113: 506

Смотрим состояние щеток

113: 559

114: 1066

Нижняя щетка 11 мм

114: 1100

115: 1607

Верхняя щетка 12 мм

115: 1643

И тут назрел вопрос: какая заводская длина, новые щетки? В сети ничего толкового не нашел, а обнаружил только то, что самый минимум 5мм.Этим щеткам 7 лет и 67000 пробега. Вперед, продолжать. Снимаем диодный мост. Снимать нельзя в принципе, но снял, просто интересно интересно. Чтобы снять диодный мост, достаточно загнуть 4 контакта. У некоторых генераторов может быть 3.

115: 2320

116: 506

116: 520

117: 1027

Проверка генератора

117: 1070

Проверяем сопротивление обмотки ротора тестером, подключив его к контактным кольцам. Сопротивление должно быть примерно 3-5 Ом.Если показания на тестере покажут бесконечность, значит, обрыв обмотки ротора и ее необходимо заменить.

117: 1538

У меня 3,2 Ом — норма.

117: 1578

118: 2085

Для проверки дополнительных диодов подключите «положительный» (красный) щуп к выводам обмотки статора, к которым припаяны выводы дополнительных диодов, и подсоедините «отрицательный» (черный) щуп к противоположным выводам дополнительных диоды. Если диоды в порядке, тестер покажет сопротивление 550-600 Ом.

118: 589

Примерно норма. Точность прибора + плохо запрессованные щупы.

118: 697

119: 1204

Проверить выпрямительный диодный блок. Для этого установите тестер в режим измерения сопротивления и подключите «отрицательный» (черный) щуп тестера к «плюсовой» клемме генератора, а «положительный» (красный) щуп поочередно подсоедините к восьмиконтактному контакту. выводы диодов. Если диоды в порядке, тестер покажет сопротивление 550-600 Ом.

119: 1820

Я так сделал, по задумке тоже самое

119: 1913

120: 2420

Проверить обмотки статора генератора.Поочередно подключая щупы омметра к обмоткам статора генератора, проверяем обмотку на обрыв. При отсутствии обрыва обмотки статора генератора омметр покажет низкое сопротивление (около 10 Ом)

120: 458

В моем случае это 0,9 Ом — тоже нормально.

120: 534

121: 1041

Вот как щетки сам не проверял, потому что нужны батарейка и лампочка и еще что-то в этом роде.

121: 1206

Почистил все контакты что смог

121: 1430

1.Очистил все контакты на генераторе
2. Очистил крепления генератора к блоку двигателя (как мне сказали, это «масса»)
3. Очистил те места, где крепеж генератора давит на блок двигателя (как я был сказал это «масса»)
4. Очистил контакт «D» (провод в машине)
5. Очистил провода питания, которые подключаются к генератору.
6. Очистил еще клеммы на АКБ

121: 2068

А теперь немного фото

121: 41

122: 548

123: 1055

РЕЗУЛЬТАТЫ РАБОТ:
Все подключили, завели машину, БК дал показания в 14.2v
Немного покатался по двору (метров 200, так как все доки на машине остались дома, решил не рисковать. Включил музыку, как обычно, тихо, так БК показал 14.1 — 14.2v для себя
В комплекте габариты — 14,1
В комплекте сосед, и о чудо! — 13,9

123: 1570

Раньше было 13,3в — снятие контактов прошло успешно и очень помогло. Работа велась не с пустыми руками, это радует.

123: 1783

Кисти не менял.

123: 1817

Как вы помните, я писал о длине своих кистей 11 и 12 мм.Меня очень интересовало, какой длины новые кисти — поэтому я не нашел. Критический минимум 5 мм!

123: 2123

На фото, где изображена небольшая развертка на якоре генератора, в принципе развертка небольшая.

123: 181

124: 688

Ни для кого не секрет, что напряжение в вазах не совсем ровное. Но будьте спокойны, ведь у вас на борту два вольтметра — троцких
1 — приборка VDO
2 — бортовой компьютер. Они соглашаются сделать вам + 0.2В к бортовому напряжению.
И при прохождении этот танец начинается с нарастания напряжения. Люди пытаются поднять его разными способами.
Почему спадает стресс?
В обычном регуляторе напряжения есть цепь, которая снижает напряжение с повышением температуры, НО эта цепь внутри регулятора в генераторе, и генератор нагревается вместе с двигателем.
Летом давление было нормально и нормально — батарея не кипела. А зимой? — Не заряжается, не завелась, переразряд, замер аккум… не сохранил акб.

124: 2178

Что делают:
1. Припаиваем диод к регулятору в разрыв.2. купить трехступенчатый регулятор> 300руб.
3. Доработка стандартной схемы регулятора — 120 руб. Это при покупке регулятора (в зависимости от температуры двигателя)
4. Терморегулятор с оптимизацией температуры.

124: 565

С покупкой последнего могут возникнуть проблемы, в Туле во многих магазинах не понимают, что я от них хочу, потому что никогда не видел этого регулятора.

124: 849

Встречайте убийственные трехуровневые регуляторы.

124: 935

125: 1442

Терморегулятор с оптимизацией напряжения (Renato) 61.3702-05. (в упаковке)

125: 1577

126: 2084

Инструкции 1 сторона

126: 40

127: 547

Инструкции, 2 стороны

127: 588

128: 1095

оборотная сторона упаковки

128: 1147

Внимательно посмотрите, где это применимо. На сайте производителя данные противоречивы.

128: 1304

129: 1811

Главная

129: 1848

130: 2355

страница с регулятором

130: 45

Ничего не буду писать, «10 отличий» найдешь сам, если глаза будут на месте.

130: 170

Помимо инструкции в упаковке

130: 236

131: 743

Регулятор, термодатчик, заглушка, блок, стяжка

131: 837

132: 1344

больше контраста

132: 1379

133: 1886

Стандартный регулятор и термооптимизированный

133: 1977

134: 2484

Вид спереди

134: 24

135: 531

Даже крепления такие же.

135: 581

136: 1088

на оборотной стороне

136: 1126

137: 1633

137: 1649

138: 2156

Пайка контактов (кстати залиты лаком — это хорошо)

138: 95

Какие булочки?
1.Поставил и забудь (если не сломается)
2. Нет необходимости переключать напряжения как на 3 уровне.
3. Более грамотная зарядка АКБ в мороз и в жару.
4. Повышенное напряжение в теплом автомобиле.
5. Батарея работает дольше (спорно, но шансы больше)

138: 569

График зависимости напряжения от температуры.
Не секрет, что в холодную погоду для зарядки аккумулятора требуется большее напряжение, чем в теплое время. (характеристики батареи)

138: 873

139: 1378

График зависимости напряжения от температуры датчика

139: 1477

14.7В при -20
14,6В при 0
14,4В при 20
14В при 50
13,8В при 60
В данном случае не температура двигателя, а температура клеммы аккумуляторной батареи, что намного лучше, чем мониторинг температуры корпус генератора.

139: 1809

Демонстрация работы и регулировка напряжения.

139: 1898

Работа регулятора при изменении температуры датчика.

139: 2000

Напоследок хотел сделать замечание производителю.

139: 89

140: 596

140: 608

141: 1115

Возврат слота 2

141: 1152

11.Установка термооптимизированного регулятора напряжения (Ренато) 61.3702-05 ВАЗ 2114

Речь пойдет о напряжении, токовом выходе генератора и прочем.
Имею возможность одновременно измерять напряжение и ток зарядки АКБ и расход авто.

141: 1603

Теперь обо всем по порядку

141: 1655

142: 2162

Сравнение размеров

142: 38

Теперь я расскажу, почему, планшет нового регулятора больше, чем штатный — в результате крышка не встает на место, пока не защелкнется застежка.

142: 298

143: 805

Места, где это мешает

143: 839

Вы можете посмотреть результаты подачи документов об автомобилях, которые оказались неудачными …

143: 979

144: 1486

вид изнутри

144: 1511

Забрал домой, назвал паяльником.

144: 1570

145: 2077

Плавленый лишний пластик

145: 45

146: 552

Отверстия для охлаждения

146: 595

Пытался разложить на улице и побыстрее — результат неэстетичный.

146: 718

147: 1225

отверстие заполнено термоклеем

147: 1279

148: 1786

Может зря, будем надеяться не течь (клеить)

148: 1876

149: 2383

Так и случилось в конце

149: 41

Все эти заморочки дали возможность защелкнуть крышку на 1 защелке из 3. Лучше 0/3.

149: 213

После установки регулятора подключил датчик температуры к плюсовой клемме аккумуляторной батареи.

149: 363

Сейчас измерения

149: 392

150: 899

Сравнение генераторов.(найдено в Интернете)

150: 976

На этой картинке про ток генератора, посмотрите сколько ампер и с какой скоростью.
Вот некоторые думают, что я выкину свой генератор на 90А. Куплю ген priar на 120А (или 125А, я хз). Все это конечно, наверное, неплохо, но если в этом генераторе стоит старомодный регулятор выше 14-14,2В, вы его не увидите! А при нагреве генератора и подкапотки напряжение будет уменьшаться — температурная компенсация.

150: 1685

Смотрите видео с аннотациями!

150: 1769

150: 1779

Ну про нынешнюю

150: 1818

150: 1824

Когда генератору не хватает мощности из-за большого потребления, он начинает падать напряжение, при этом часть тока начинает сниматься с аккумулятора.
Но с увеличением скорости все восстанавливается.

150: 2184

Вывод: тупо ждать 14В на холостом ходу!

150: 83

Для сравнения замерил расход своих «ходовых огней»

150: 189

Запас регулятора от генератора

150: 254

150: 260

151: 767

генератор 90А

151: 794

152: 1301

Генератор проблем — K1216EN1

152: 1354

Этот проблемный генератор тоже жрет 200 мА просто так, и тоже не греется! Скоро зима и тема станет еще актуальнее.

152: 1571

https://www.drive2.ru/l/10
/#post, https://www.drive2.ru/l/1092534/#post, https://www.drive2.ru/l/1099359/# пост, https://www.drive2.ru/l/1103867/#post, https://www.drive2.ru/l/2146721/, https://www.drive2.ru/l/2044097/

152 : 1797

https://www.drive2.ru/l/8736943/, https://www.drive2.ru/l/4062246863888360485/, https://www.drive2.ru/l/2520980/, https://www.drive2.ru/l/4062246863888360485/, https://www.drive2.ru/l/2520980/, https://www.drive2.ru/l/4062246863888360485/ www .drive2.ru / l / 2556082 /, https://www.drive2.ru/l/2582257/, https://www.drive2.ru/l/131557/

152: 2014
248973

Довольно часто автомобилисты задаются вопросом, как снять генератор на ВАЗ 2114 и 2115.Ведь это устройство имеет свойство выходить из строя в самый неподходящий момент. Не секрет, что с неработающим генератором далеко не уедешь. Батарея разряжается довольно быстро, что опять же не пойдет ему на пользу. Поэтому следует немедленно удалить этот узел при первых признаках неисправности. Потом можно поставить новый, либо отремонтировать старый. В большинстве случаев лучшим вариантом является ремонт генератора, это можно сделать самостоятельно. Только нужно определить причину поломки.

Как снять генератор на ВАЗ 2114 и 2115? Обычно спрашивают людей, у которых есть явные проблемы с этой деталью.Обычно обращают внимание на генераторное устройство. плохая зарядка аккумулятора Как правило, водитель замечает лампочку на панели. Это позволяет быстро устранить проблему. Но иногда проблема проявляется в неожиданном разряде батареи. При этом лампа совершенно не реагирует на пониженное напряжение в сети. В этом случае обязательно проверьте работоспособность АКБ, возможно, с генератором все в порядке.

Для проверки не нужно проводить эксперименты со снятием клемм на работающем генераторе.В этом случае произойдет скачок напряжения, который выведет из строя электронику автомобиля. Поэтому для проверки вооружитесь обычным мультиметром. Тест проводится в режиме измерения напряжения. Двигатель заводится, затем дает ему прогреться в течение нескольких минут. Это позволит нормализовать напряжение. После этого доводим обороты двигателя до 3000, и включаем все электроприборы: печку, подогрев стекол, дальний свет.

Измерьте напряжение на клеммах аккумулятора в этом состоянии. Устройство не должно показывать меньше 13.2 В. Если показания меньше, то в генераторе однозначно поломка. Хотя иногда причина неисправности в окислении контактов на аккуме. После очистки проверьте еще раз. Проверить реле-регулятор можно следующим образом: сначала измеряется напряжение под нагрузкой. После этого все устройства выключаются. И еще раз сделайте замеры. С нормальным регулятором показания не изменятся, либо изменятся в пределах 0,1 В. Если прибор показывает повышение напряжения, то, скорее всего, проблема в реле.

Взлет

Перед работой поставить машину на ручной тормоз, подложить под задние колеса колодки. Снимаем в следующем порядке:

Снимите клемму с АКБ, это нужно делать при всех работах с электронными системами автомобиля;
Автомобиль приподнят, правое колесо снято;
Крыло отвинчено;
С генератора снимаем соединительную колодку D;
После этого ключом откручиваем провод от вывода от вывода B ++.Провода удалены;
Ослаблен регулировочный винт генератора. Ремень снят. Полностью открутите. Демонтировать натяжную планку;
Головкой 17 открутите 3 винта крепления кронштейна генератора к блоку цилиндров;
Генератор снят;
Снимают скобу, для этого откручивают гайку, это делается ключом на 13. Винт снимается.

Разборка

После снятия можно переходить к ремонту.Для этого необходимо разобрать генератор, это делается следующим образом:

Отсоедините фиксаторы, фиксирующие крышку, и снимите ее;
крестовой отверткой откручиваем 2 винта крепления регулятора напряжения;
Блок проводов отсоединяется от регулятора и окончательно снимается с генератора;
Гаечным ключом на 10 скручиваем гайку, фиксирующую провод конденсатора. Далее откручиваем винт крепления самого конденсатора;
Снимите диодный мост.Для этого отверткой с крестообразным шлицем открутите крепежный винт блока. Далее откручиваем несколько винтов крепления выводов обмотки. На винтах есть изолирующие шайбы;
Вытаскиваем пины обмотки, и снимаем диодный блок;
Удерживая головку от проворачивания газовым ключом, открутить шкив шестигранником;
крестовой отверткой откручиваем 4 винта крепления крышки;
Отметьте положение крышек относительно друг друга. Разделите обе половинки;
Снимите статор;
Зажмите крышку с ротором в тисках.Выколтокой выбейте его;
Осталось только снять подшипник съемником.

Немного предыстории …
Утром встал, аккум разрядился … Плохо … Пошел зарядился, погас батарея на панели не загорелась, у меня на напряжение не смотрел, а зря. Заряжал аккумулятор минут 40 так поехал по делам, машину не заклинил, приехал домой — остановил, больше не заводился, пошел заряжать. Ночью стояла на зарядке.Утром сел, завел — по делам уехал. Заряд 11,7 не хватает (очень мало, после ночи потом на зарядке), за 30 минут езды заряд обязательно падает 11,2
(генератор сосет вместо того, чтобы давать), подъезжать к дому не стал — все ясно, диодный мост, ремонт Геннадия.
Сам ремонт.

Снимаем крепление крепления генератора, сверху (ключ на 10 и 13), снизу ослабляем поворотный болт (головка 13), скидываем ремень, откручиваем три болта генератора снизу (головка для 15).
Вытаскиваем генератор, откручиваем шкворневый болт крепления к блоку и отделяем генератор от креплений. Снимите крышку генератора. Отключаем диодный мост (в моем случае сгорел один диод), плитку шоколада (съел почти до нуля), конденсатор. Смотрим на медные кольца, по которым ездят шоколадные кисти. Закручиваем якорь (гудит).

Собираюсь в магазин закусок
Беру диодный мост, шоколадку и пару подшипников (задний и передний).Выбирать не из чего, мало выбора в наших магазинах, берут то, что есть (надо ехать). В дальнейшем возьму генератор нивовский (130 ампер) б / у \ переберу на нормальные запчасти. .
Снимите шкив генератора. Отверните головку 22, вставив в генератор отвертку (по возможности не мните лепестки).
Начинаю половину. Вставил кирпичи в плату и попытался сорок минут выбить из WD-40 и, как только смог, никак не встало.

Сел, подумал … Положил на бок, вставил рожковый ключ боком в разрез половинки, аккуратно забил молотком и чудо-процесс начался. Сначала с одной стороны, потом с другой. Затем также отверткой (у нее больший диаметр), затем немного больше и даже больше, пока не расколется. Кто будет делать так же caution , не забивайте пластины заводными вовнутрь! Якорь крутиться не будет! . Понятно.

Нашел в гараже съемник больших подшипников, накрутил на наждачной бумаге, и он стал универсальным съемником.

Снял свои малые подшипники. В гараже нашел три старых неизвестных подшипника, с их помощью расколол новый маленький.

Большой зажал в тиски (совдеповские) с помощью 30 голов.

В качестве рычага мне пришлось использовать трубку, иначе я боялся, что крышка лопнет от груза, но нет, я поддерживал весь шум. Назад прижал 32 головы. Не забыть зернить внутри, забыл — пришлось для этого полностью разбирать ген.
Собираем подшипники в обратном порядке, радуемся бесшумности гена.Смотрим медные кольца, по которым ездят шоколадные щетки, если в дороге есть бороздки, нужно их выровнять наждачной бумагой или напильником (кому удобно). Без фанатизма! В остальном, как и мне, поход по бутикам гарантирован. Почему? Потому что у меня была большая шахта, я шлифовал медное кольцо и оно лопалось вместе со мной (Ахтунг!). Пошел домой спать, 12 ночей где я его купил?

Съездил по местным магазинам и слава богу нашел в одном из них комплект для ремонта колец , , советую купить сразу, если износился .
Опять же полный разбор генератора, выпресовка малого подшипника. Снимаем пластиковую шайбу, откусываем провода, идущие к контактам колец, снимаем старые кольца. Насколько я понимаю, на какой контакт звонить не обязательно; эти два провода просто два конца одной обмотки и кольцо соответственно в любом случае будет замкнуто (могу ошибиться, если что-то меня поправит) . Меняем кольца — одеваем на шкив, припаиваем концевые выключатели (изначально запрессованы), контакты смазал литолом, надеваем защитную шайбу.Собираем генератор. Перед установкой диодного моста накатать новые кольца напильником или наждачной бумагой (по желанию, но я так и поступил).

Не перепутайте болты диодного моста! Три из них, которые выходят на контакты с текстолитовыми шайбами! Ставь на место четвертую без шайбы, получишь короткое замыкание, сожги что-нибудь!
Ставим на машину.
Радуемся старому-новому генератору. Лично у меня в первый день сетевое напряжение было 13,6 + -0,2 (при ближнем и включенной магнитоле), во второй день 13.8 была устойчива (щетки прижились). Без света 14-14.2.

Всем удачи в ремонте, на дорогах и в жизни!

Основными источниками электроэнергии в автомобиле являются аккумуляторные батареи и генераторная установка. В статье рассматривается генератор ВАЗ 2114: устройство, возможные неисправности, методы их устранения, даются инструкции по снятию, прилагаются фото и видео материалы.

Как работает генератор?

Генератор на ВАЗ 2114 — трехфазный аппарат.Его задача — преобразовывать переменный ток в постоянный.

Конструкция агрегата состоит из следующих элементов:

Передняя и задняя алюминиевые крышки, на каждой из которых установлены подшипники. Задняя крышка снабжена клеммой для подключения питания от аккумулятора и разъемом для подачи тока на обмотку возбуждения. Кроме того, на задней крышке установлен конденсатор для подавления радиопомех, а также прикреплен щеточный узел.
Статор Основной цилиндр представляет собой набор пластин, изготовленных из специальной трансформаторной стали.Обмотки электрогенератора размещаются в пазах статора, которые имеют выводы для подключения к диодному мосту. Обе крышки крепятся к статору с помощью 4-х болтов.
Ротор. Выводы его обмотки возбуждения, расположенной на валу, соединены с контактными кольцами, расположенными на этом же валу. Впереди ротор имеет шпоночную канавку, в которую крепится шкив привода генератора ВАЗ 2114.
На ВАЗ 2114 трехступенчатый регулятор напряжения, который совмещен со щеточным узлом, является неразъемным устройством.Реле-регулятор находится в металлическом корпусе. Щетки передают напряжение от регулятора к обмотке ротора.
С внутренней стороны задней крышки прикреплен диодный блок с девятью диодами. Из них шесть основных и три дополнительных. Чтобы полупроводники достаточно охлаждались, их кладут на алюминиевую пластину в виде подковы.

Генератор ВАЗ 2114 — устройство

Работа генераторной установки обусловлена тем, что в обмотке статора возникает электродвижущая сила, которая создается за счет вращения магнитного поля ротора.

Технические характеристики генераторного аппарата:

для обмотки возбуждения, требуется регулируемое напряжение в пределах от 13,2 до 14,7 В; Генератор
вырабатывает ток 80 А;
при нагрузке 10 кг прогиб приводного ремня не должен превышать 8 мм.

Генераторная установка находится с левой стороны двигателя. Ротор установлен с правым вращением, что происходит за счет ременной передачи от коленчатого вала двигателя.

Возможные неисправности: признаки и причины

Генераторная установка представляет собой электромеханическое устройство. Следовательно, есть два типа неисправностей: механические и электрические.

Признаком появления механических неисправностей является повышенный шум, слышимый при работе генератора. Причина шума — разрушение запрессованного в крышку подшипника. Он постоянно испытывает большие радиальные нагрузки, поэтому имеет небольшой срок службы.

Чрезмерно натянутый ВАЗ 2114 сокращает срок его службы.Поэтому необходимо следить за его напряжением и состоянием. Генератор не будет работать при обрыве ремня.

Признаками неисправности в электрической цепи являются:

генератор не заряжает аккумулятор;
слишком низкое напряжение зарядки;
слишком высокое напряжение зарядки;
агрегат с подогревом.

Определите проблему с помощью мультиметра. О недостаточном заряде можно судить по слабо горящим фарам и медленно работающим дворникам, а также по контрольной лампе, которая мигает или горит постоянно.Если заряд слишком большой, то в АКБ закипает электролит, а фары светят слишком ярко.

Диагностика узла

Генерация недостаточного заряда генераторной установкой приводит к тому, что входящего напряжения недостаточно для питания всего электрооборудования. В этом случае на помощь приходит аккумулятор. В результате его можно полностью разрядить. Еще более опасно для бортовой сети слишком высокое напряжение, из-за него могут перегореть предохранители, а компоненты электрической сети — сгореть.

Зная, какое напряжение должен выдавать генератор ВАЗ 2114, можно произвести его диагностику для поиска неисправности (видео Ильдара Латыпова).

Диагностика выполняется с помощью мультиметра, установленного в режим измерения напряжения.

Проверка генератора ВАЗ 2114 состоит из последовательности действий:

Для начала необходимо включить зажигание и запустить двигатель.
Если есть повреждение в цепи обмотки ротора, то на панели приборов будет постоянно гореть контрольная лампа.
Блок питания должен быть нагрет примерно до 90 градусов. Частота вращения коленчатого вала должна быть около 2500-3000 об / мин.
Затем следует включить ближний свет и радио.
Теперь нужно измерить напряжение, которое идет на выводы аккумуляторной батареи. Оно должно быть около 13 В.
Выключив магнитолу и потушив ближний свет, еще раз замеряем напряжение. Оно должно возрасти до 14,7 В.

Во время диагностики послушайте ротор. Если подшипник в передней крышке разрушен, будет слышен шум.

Падение напряжения возможно по следующим причинам:

ослабить натяжение ремня генератора;
щеточный износ;
неисправность реле-регулятора;
износ всей генераторной установки.

Если генераторная установка полностью изношена, ее необходимо полностью заменить. Прежде чем менять генератор в ВАЗ 2114, следует провести его диагностику. В противном случае причина может быть в обрыве ремня.

Сборка Руководство по демонтажу

Если подшипник разрушен, это необходимо, а для этого необходимо его демонтировать.Генераторная установка крепится к блоку двигателя на специальном кронштейне. Также есть ремешок для регулировки натяжения ремня.

Для снятия генераторной установки на ВАЗ 2114 необходимо запастись следующими инструментами:

набор гаечных ключей, желательно как колпачковый, так и рожковый;
головка торцевая на «15»;
крепление или кусок металлической трубы.

Возможны варианты демонтажа генераторной установки со снятием защиты силового агрегата и без.Рассмотрим вариант без демонтажа защиты. Перед снятием генераторной установки необходимо отключить отрицательную клемму на аккумуляторной батарее, чтобы избежать короткого замыкания.

Процедура состоит из шагов:

Сначала используйте ключ на «17», чтобы ослабить натяжение ремня генератора. Для этого откручиваем сверху крепежную гайку и перемещаем агрегат к блоку цилиндров.
Далее на болте шпильки «31» необходимо открутить гайку и отсоединить шнур питания, идущий к обмотке возбуждения ротора.
Нижний генератор крепится гайкой и длинным болтом, их нужно открутить.
Чтобы легче достать генератор, нужно открутить штангу, с помощью которой узел крепится к блоку цилиндров двигателя. Для этого откручиваем два болта.
Также аккуратно откручиваем гайку крепления ремешка к стартеру. Если застежка застряла, можно использовать проникающую смазку, позволяющую удалить ржавчину и грязь.
Чтобы снять ось генератора с кронштейна, лучше повернуть ее по часовой стрелке.
Далее ключом на «19» нужно открутить гайку и снять ее и распорную втулку.
Теперь узел генератора можно снять вверх.

В случае демонтажа генератора через днище необходимо снять защиту.

Как устранить неисправность генератора четырнадцатой модели ВАЗ?

Устранение неисправностей зависит от причин, их вызвавших:

Если предохранитель перегорел, его необходимо заменить. Все предохранители находятся в монтажном блоке.Перегоревший предохранитель указывает на неисправность в цепи. Его нужно проверить, найти точную причину и устранить.
При отсутствии питания проверить надежность минусовых проводов.
Если есть проблемы в замке зажигания, нужно проверить контактную группу. Если замок не подлежит восстановлению, его следует полностью заменить.
Для определения проблем, возникающих в цепи питания обмотки ротора, используется контрольная лампа. Если он перегорел, его нужно заменить.
Замена щеток генератора выполняется вместе с реле регулятора напряжения. Отдельно регулятор не ремонтируется.
Не заряжает генератор из-за обрыва приводного ремня, установлен новый расходник. При этом размер ремня должен соответствовать натяжению. Замена ремня генератора ВАЗ 2114 8 и 16 аналогично.
Если низкое напряжение бортовой сети связано со слабым натяжением ремня, натяжение необходимо отрегулировать.
Если вы слышите гул и треск в передней крышке генератора, подшипник заменяется, так как он чаще всего является причиной шума.

Фотогалерея

1. Сборка генераторной установки 2. Разборка узла 3. Диодный мост 4. Щеточный узел

Заключение

Ремонт генератора ВАЗ 2114 зависит от обнаруженных неисправностей. Зная, как проверить генератор, можно обнаружить его неисправности. Некоторые из них даже не требуют снятия генератора.Например, генератор дает слабый заряд или не дает зарядки — причины слабого натяжения или обрыва приводного ремня.

При разрушении подшипников узел необходимо почти полностью разобрать. При замене диодного моста требуется разборка генератора.

Важно установить точную причину неисправности, чтобы восстановить работоспособность генераторной установки.

В данном видео показано, как демонтировать генераторную установку ВАЗ 2114 без снятия защиты с двигателя (видео от fedot580).

ВАЗ (Лада) 2114 2114 • 1.6 i 8V (81 Hp) технические характеристики и расход топлива — AutoData24.com

Марка	ВАЗ
Модель	2114
Поколение	2114
Двигатель	1.6 i 8V (81 л.с.)
Двери	5
Мощность	81 год HPW
Максимальная скорость	158 км / ч
Разгон с места до 100 км / ч	13 сек
Объем топливного бака	43 литров
Год ввода в производство	2003 г. год
Год остановки производства
Тип купе	Хэтчбек
Количество мест	5
Длина	4122 ММ
Ширина	1620 ММ
Высота	1415 ММ
Колесная база	2460 ММ
Колея передняя	1400 ММ
Колея задняя	1370
Клиренс
Расход топлива (эконом) в городе
Расход топлива (эконом) в городе
Расход топлива (экономичный) — комбинированный	7.6 Литров / 100 км
Вес	985 кг.
Максимальный вес	1410 кг.
Максимальный объем багажа
Минимальный объем багажа	427 литров
Нормы выбросов

Установка и подключение противотуманок.Установка и подключение противотуманных фар на автомобили ВАЗ Лучшие ПТФ на ВАЗ 2114

Здравствуйте уважаемые автомобилисты. Тема сегодняшней статьи — противотуманные фары на ВАЗ 2114. Секреты раскрою которые в любой инструкции или руководстве по эксплуатации. Как без помощи электрика восстановить или даже улучшить характеристики этих световых приборов, так необходимых для безопасности движения в сложных погодных условиях.

Оснащение автомобиля ВАЗ 2114 противотуманными фарами дополнительное условие для эксплуатации.Некоторые комплектации выпускаются без них с заглушками на переднем бампере. Поэтому при неисправности или невозможности правильной регулировки ежегодный техосмотр можно проводить с разобранными фарами. Но не получится, когда свет не горит или он нестандартный. Разбитое стекло фары — неисправность, позволяющая придраться к техническому состоянию автомобиля.

самостоятельный ремонт или установка

Замена лампочки затруднения не представляет, но установка нового стекла не возможна взамен разбитого без демонтажа фары.Крепление к бамперу элементарно, всего двумя винтами, но стекло приклеено к корпусу фары плотно.

При замене место соединения с корпусом заливается герметиком. Кстати, менять стекло лучше сразу после появления на нем трещин, иначе нанесенное на тело разбрызгивание быстро отслаивается и придется покупать новый прибор. Видео или набор фото, как поменять фару, лампочку на этой странице, вам в помощь, но прошу обратить внимание на некоторые моменты:

Установка ксенона в противотуманный фара нужна с буханкой.Если его минимальные значения установлены на мощность ближнего света, то для противотуманных фар есть предел. Он должен быть примерно в 3 раза слабее, чем у худших устройств.
Вырезать в пластиковом бампере прямоугольные отверстия можно обычным ножом. Оправы для красоты тоже элементарны. Поэтому купить и установить своими руками такие фары несложно. Но если в автомобильной проводке соединения нет, то лучше обратиться к специалистам.
Подключите туман к самому простому тумблеру в правилах.Они должны загореться только после включения габаритных огней. Где на практике реализуется реле этой последовательности включения световых приборов и как подключать фонари к электрической цепи, автоэлектрик знает намного лучше, чем простой автолюбитель. Кнопка противотуманных фар на панели приборов есть, но к ней подключен процесс отвода проводов, требующий определенной квалификации. К тому же перчить проводку и сделать короткое замыкание легче зажигать, а ремонт в этом случае обойдется гораздо дороже.

Сложность заряда

На ВАЗ 2114 не предусмотрена регулировка противотуманных фар даже на оборудованных ими машинах. Если при прохождении техосмотра на новых автомобилях проблем нет, то после нескольких лет эксплуатации (скрытие переднего бампера посторонних предметов или неровностей неизбежно на наших дорогах) направление светового луча перестает соответствовать ГОСТу.

Единственный способ — установить прокладки, накладки или другие приспособления, изменяющие угол наклона светового потока или его направление относительно плоскости дороги.Без специальной скамьи эта операция невозможна. Имея определенные знания, вы можете нарисовать какое-то подобие такой стойки на воротах своего гаража и самостоятельно настроить не только противотуманные фары, но и ближний или дальний свет.

Виды противотуманных фар

Предупреждение других участников дорожного движения осуществляют задние противотуманные фонари, установка которых требуется на всех транспортных средствах. Основная задача передних световых приборов — обеспечить видимость водителю в сложных погодных условиях.

Однако их включение вместе с ближним светом в ночное время значительно улучшает видимость. Рассеянный свет отлично освещает придорожные дороги. Иногда даже дальний свет не дает такого хорошего эффекта. Однако некоторые водители предпочитают ставить лензовый туман, предпочитая более направленное освещение дороги и возможность ехать по дороге без дальнего света.

Что лучше? Устанавливается вам, но в дождь, отраженный от мокрого асфальта свет, слепит встречных водителей.Я думаю, что никто не хочет лобового столкновения из-за его перекрестка. В соответствии с п.19.4 ГИБДД противотуманные фары разрешено использовать дневным светом вместо ближнего света, поэтому использование в них более слабых лампочек намного экономичнее, чем эксплуатация чаще горящих и дорогих фонарей в основном передние фары.

До свидания, дорогие друзья. Ждем ваших отзывов. Пишите комментарии, подписывайтесь на обновления блога. Не забывайте сообщать ссылки избранных статей своим друзьям и знакомым.

Сегодня я расскажу, как я ставил на свою 2114 противотуманные фары. Многие знают, что Супер-Авто люкс Супер-Авто бывает в природе, и в результате ПТФ с завода не выдерживают на них! 🙂 (только как особенный).

Для установки и подключения нам потребуются следующие компоненты:

ПТФ (750 руб. За 2 шт.)
Кронштейны для бампера (150 руб. За 2 шт.)
Так называемые «Точки» (150 руб. (Не крашеные))
Комплект для подключения ПТФ (в моем случае 300 рублей)
Лампочки (купил Philips по 120 рублей за штуку)

Кронштейн:

На фото строчки изображены как надо.Так сказать для удобства. Что бы проще было понять как их прикрутить к бамперу.

Хочу обратить ваше внимание, что очки бывают 2-х видов. Если вы собираетесь ставить ПТФ в бампер, на котором нет креплений, то вам нужно взять эти очки, которые я взял. Их отличие в том, что защелки расположены в разных местах: по контуру или как у меня. Ниже на фото видно, где они должны быть в нашем случае.

Комплект подключения ПТФ

Перед всеми манипуляциями с бампером поехал к приятелю жене, у которого тоже 2114, только с ПТФ.Я запомнил, какие размеры записывают, и сделал трафарет на верность.

Замерил нужные расстояния, поставил трафарет, обвел:

и … Взял в руки дрель … Получилась такая картинка:

Потом отсек этот чехол. Естественно получилось очень криво. Потом это дырочка, по контуру я паяльником обжигал. Фотографий, к сожалению, не осталось. Итак, дырка готова, опробовали «очки» — все пучком.

Аналогичная процедура проделана с правой стороны.Толчок:

Далее нам нужно прикрутить ПТФ к кронштейнам, и прикрепив их к бамперу сделать отверстия под саморезы. Для этого нам понадобится еще одна пара рук, или двусторонний скотч, который удерживает всю конструкцию в нужном положении, пока вы просверливаете отверстия. После того, как проделали отверстия, осталось только прикрутить кронштейн с установленными на нем ПТФ к бамперу. Добить и вырвать «Очки». Все, стоят ПТФ.

Теперь нам нужно подключить всю эту кухню. Здесь нам понадобится набор для подключения ПТФ.В среднем его стоимость 300 рублей, есть чуть дешевле, есть чуть дороже. В своем наборе я обнаружил кнопку, провода, идущие от кнопки к блоку предохранителей, провода, идущие от блока предохранителей к ПТФ, и реле. Провода от кнопки к блоку протягивать не надо, т.к. они есть во всех «Самарах 2». По схеме ниже за пару минут подключил все провода к блоку предохранителей!

Вставляем кнопку в торпеду, обнаружив и подключив неиспользуемый блок.
Закрепите реле на шкале для соединения на перегородке между моторным отсеком и воздухозаборником.
Далее откручиваем блок предохранителей и находим 2 блока: 7 и 8. (номера есть на блоке внизу)
Протягиваем провода «плюса» через моторный отсек от ПТФ и к блоку предохранителей. К проводам «минус» прикручиваем гайку с массой головного света.
Протягиваем провода от реле, идущего в комплекте, к блоку предохранителей.
Подключаем все провода к колодкам 7 и 8 как показано на схеме:

ПТФ будут светить, только при включенном enabarits!

Сильные погодные условия (дождь, снег, туман) сильно ухудшают видимость, тем самым снижая безопасность движения.Немаловажную роль в снижении опасности движения в условиях плохой видимости играет качественная система фар, особенно противотуманных фар (ПТФ). Но ВАЗ 2114 изначально не комплектуется «гарнитурами», поэтому владельцам приходится устанавливать их самостоятельно или по сотне.

Зачем нужны ПТФ на ВАЗ 2114

Туман редко распространяется на землю, поэтому между ним и земной поверхностью остается небольшой слой прозрачного воздуха. Противотуманные фары образуют узкий в вертикальной плоскости (но широкий в горизонтальной) пучок света, который направлен параллельно поверхности дороги.Таким образом, ПТФ ВАЗ 2114 подсвечивает туман снизу и дорогу хорошо покрывает. Широкий световой луч улучшает видимость обочины и боковой разметки, что помогает не выходить за пределы проезжей части.
Распространено заблуждение, что эффективными ПТФ могут быть только стелы желтого цвета. На самом деле он одинаково хорошо освещен дорогой, как желтые и белые фары. Эти цвета отличаются максимальной световой энергией в спектре, в отличие от красного, зеленого или другого светового излучения.
Следует помнить, что даже самый лучший «туман любви» не панацея.В сильный туман при правильно настроенных ПТФ видимость не превышает 10 метров, но этого вполне достаточно, учитывая скорость передвижения.
В некоторых случаях на машинах устанавливаются задние ПТФ, улучшающие обзор автомобиля во время тумана.

Как выбрать ПТФ

При выборе запаса тумана следует обратить внимание на два параметра:

Цвет. Стаканы ПТФ должны быть либо желтыми, либо молочными. Лучи такого спектра наиболее эффективны в условиях тумана.Более того, ПДД разрешает установку ПТФ только таких цветов, поэтому, установив синий или другой «туман», вы можете получить административный штраф за нарушение правил.

Совет: С ПТФ с желтыми стеклами оптимально использовать белые лампы накаливания. И, соответственно, желтые лампы накаливания подходят для «шрифтов» с молочными стеклами.

Маркировка. Наличие букв «E» на фаре (возможно, с цифрами) указывает на сертификацию фар в ЕС.Далее следует латинская буква, обозначающая название и тип светового инструмента. В ПТФ это должна быть буква «б».
Что входит в ПТФ

Стандартный набор для установки противотуманных фар включает:

фары с лампочками;
комплект проводов;
реле электромагнитное;
кнопка переключения pTF;
схема подключения ПТФ ВАЗ 2114.

Установка ПТФ на ВАЗ 2114

Есть три способа поставить ПТФ на авто:

Купил новый бампер с навесной противотуманкой.Это самое простое, но дорогое решение. Такой бампер можно приобрести в тюнинговом ателье, где будет установлено и подключение ПТФ ВАЗ 2114.
Купить бампер ВАЗ 2115, подходящий «противотуманки» и установить и соединить детали своими силами.
Купите подходящие ПТФ с облицовкой, самостоятельно врежьте их в стандартный бампер и подключите к бортовой сети.

Для замены или модификации штатного бампера ВАЗ 2114 его необходимо демонтировать с автомобиля. Отверстия в бампере следует разместить по трафарету, а затем вырезать лобзиком или сверлом.
В готовые отверстия необходимо вставить и закрепить накладки фары (стекла). Крепление должно быть выполнено максимально надежно, так как плохо закрепленные «противотуманки» будут вибрировать при движении, что сократит их срок службы.
Когда фары закреплены в бампере, и он установлен на штатное место, остается подключить ПТФ ВАЗ 2114.

Схема подключения

Нажмите на картинку для увеличения

Как подключить ПТФ ВАЗ 2114

Схема ПТФ ВАЗ 2114 не меняется вне зависимости от того, какой способ установки был выбран.Место расположения переключателя ПТФ закрывается заглушкой на панели приборов, которую нужно вытащить и установить вставленную на место кнопку, перед началом работы отключите «минусовую» клемму от АКБ. Порядок подключения ПТФ к проводке автомобиля следующий:

снимите декоративную решетку, которая находится слева от переключателя противотуманных фар на приборной панели;
откручиваем и снимаем динамик;
вставка проводов с контактными площадками для включения ПТФ и индикатора питания;
вытаскиваем заглушку и ставим кнопку включения ПТФ;
износ троса накладок на кнопку;
поставил динамик и решетку на штатные места;
откручиваем и снимаем с блока предохранителей, находящегося под капотом;
повернуть провод от реле и «противотуманки» к блоку предохранителей;
вытащить из блока разъемы ш7 и ш8, предназначенные для подключения ПТФ;
подключите вывод 86 к массе, а 85 — к разъему 17 берега ш7;
выводы 87 и 30 подключаются к разъемам 1 и 8 контактных площадок sh8;
плюс провода от фар Подключаем к разъемам 2 и 3 колодки ш8;
вставить разъемы в блок предохранителей свободной стороной внутрь последнего;
закрепите блок предохранителей;
установил реле ПТФ ВАЗ 2114 возле колодки.

Осталось подключить «минус» АКБ и проверить работоспособность установленного «противотуманки».

Проверка работы ПТФ ВАЗ 2114

Чтобы убедиться в работоспособности противотуманных фар, нужно включить габаритное освещение и нажать кнопку переключения ПТФ. Лампы в «купельных моторах» должны загореться. При выключении «габаритов» лампы ПТФ необходимо отключать вне зависимости от того, была ли нажата кнопка включения.
Теперь вы знаете, как подключить ПТФ на ВАЗ 2114 и можете выполнить самостоятельно.

Противотуманные фары (ПТФ) ранее выполняли одну функцию — обеспечивали обзор при движении в тумане. Но когда включение фар в дневное время стало обязательным, у ПТФ появилось новое приложение (касается автомобилей без ДХО). Еще недавно противотуманки пошли на отечественные машины в качестве дополнительной опции, тогда как иномарки изначально оснащаются таким элементом безопасности. Автомобиль ВАЗ 2114 имеет ПТФ только на комплектации начиная с комплекта.

У автомобилей марки ВАЗ также есть возможность устанавливать противотуманки.И это нужно делать, потому что при движении в тумане или снегопаде очень помогают противотуманные фары.

Установка ПТФ производится двумя способами:

Поставил новый бампер с вырезами под доп оптику.
Вырезать дырочки на штатном бампере.

Для установки оптики данного типа необходимы:

Противотуманные фары, многие автолюбители выбирают вариант с ксеноном.
Установочные компоненты — кнопка, провода, основное реле и предохранитель.
Инструмент для создания отверстий под ПТФ или новый передний бампер.

Инструкция по установке электроники

В первую очередь следует продумать схему монтажа проводки, так как она не меняется в зависимости от выбора установки (новый бампер или «редактирование» старого). Если в бампере нет места для такой оптики, то это на отверстии панели приборов, закрывающем заглушку.

Процесс выглядит следующим образом:

Для начала нужно установить кнопку.На фото указано место для этой кнопки.
Чтобы добраться до места подключения, необходимо снять сетку. За ним находится динамик, который тоже нужно открутить. Перед автомобилистом будет два подключения: одно предназначено для индикатора включения, а второе — для запуска ПТФ.
После демонтажа решетки нужно вынуть заглушку и поставить кнопку из комплекта. Штекер подключаем к разъемам — не получится. После этого решетка и динамик возвращаются в исходные положения.
В салоне все задачи выполнены, можно залезть под капот. Чтобы получить доступ к интересующим вас разъемам, необходимо снять блок предохранителей, который также известен как черный ящик.
Следующим шагом протягиваем провода от реле и ПТФ к черному ящику.
В монтажном блоке есть незанятые разъемы, один из них — ш7 (широкий разъем) и ш8 (узкий разъем). Руководствуясь схемой, нужно подключить клеммы к нужным разъемам.
Теперь свободные стороны sh8 и sh7 возвращены внутрь блока безопасности.
Противотуманные фары почти установлены, осталось вернуть монтажный блок на место и прикрепить реле к кузову ВАЗ 2114. Под таким же креплением необходимо разместить провод (массу), очистив этот кусок от кузов с лакокрасочным покрытием.
Теперь противотуманные фары нужно подключить к силовой проводке. Провод заземления необходимо прокладывать компактно, чтобы не мешал контакт с кузовом ВАЗ 2114.

Установка противотуманки

Самый простой способ (но тоже и более дорогой) это установка нового бампера, в котором изначально присутствуют дырочки под ДХО. Владельцу ВАЗ 2114 необходимо демонтировать старый бампер — насадки снимаются сверху и снизу, чтобы на его место установить новый. Для вырезания отверстий на штатном бампере вам понадобится электронная дрель со специальными насадками или простой лобзик, а также «точки». Процесс выглядит следующим образом:

Бампер снят, нужно нанести разметку на оптику по трафарету.
Далее работа проводится кондуктором или дрелью.
Когда отверстия готовы, в них монтируются «точки», которые нужны для закрытия выреза. Состоят «точки» из двух частей — внутренней (прикрепляющейся к бамперу снаружи) и внешней (выполняющей декоративную функцию).

Полезный совет: установка должна быть максимально надежной, так как во время движения противотуманные фары подвержены сильной вибрации и тряске. Особенно это касается разорванного дорожного полотна, по которому машина движется довольно часто.Чем надежнее будут закреплены ПТФ, тем дольше они прослужат владельцу ВАЗ 2114.

Отличный пример установки ПТФ

Назначение противотуманных фар — оптимальное освещение дороги при движении в туман. Поэтому многие автовладельцы, чтобы обезопасить себя при езде в непогоду, используют ПТФ. Из этого материала вы сможете узнать, как установить противотуманные фары на автомобиль ВАЗ 2114 и как подключить оптику.

[Скрыть]

Способы установки

Поставить противотуманки на ВАЗ 2114 можно тремя способами:

Купить специальный тюнинговый бампер, в котором уже установлены ПТФ.Производством таких бамперов, как правило, занимаются специализированные тюнинговые студии, где их тоже можно подключить. Такая процедура стоит дорого.
Делаем установку на «четверку» бампера от 15-й модели ВАЗа с имеющимися посадочными местами для крепления фар. Вам останется только купить набор фонарей и самостоятельно установить их.
Приобрести противотуманные фары на ВАЗ 2114 с так называемыми стеклами — облицовочными элементами под фонари, и установить их.Этот способ будет рассмотрен более подробно.

В комплект конфонструума входят лампы, реле активации, необходимые провода и кнопка подключения. Также в комплекте должно быть съемное соединение. Покупая новые ПТФ, необходимо учитывать их форму, иначе могут возникнуть сложности при установке оптики. Как показывают отзывы, наиболее оптимальный вариант для «Туман» — это покупка оптики у производителя Киржач (автор видео — канал Car Life Гендолх Белый).

Фермерство

Как подключить туман? Порядок установки и подключения подробно описан ниже. Сразу оговорюсь — в туманках при необходимости можно установить ксеноновые лампы. Ксенон в ПТФ будет гореть намного ярче, если сравнивать с традиционными лампами накаливания, но его стоимость будет на порядок выше. Поскольку в бампере на ВАЗ 2114 нет соответствующих мест для крепления противотуманной оптики, автовладельцу придется сделать их самостоятельно.

Все работы по установке оптики ведутся на демонтированный бампер. Если вы не знаете, как снять этот элемент корпуса, вам нужно будет просто открутить крепления, которые его фиксируют. Сам бампер нужно чистить, установку желательно производить на уровне нижнего воздухозаборника, под оптику головного освещения. Установка фонарей должна производиться в специально предназначенный для этого бампер — так называемые очки.

Эти стекла нужно поставить в соответствии с габаритами самой оптики, после чего в бампере проделать соответствующие отверстия.Вырезание отверстий осуществляется лобзиком, а острые края желательны для обработки наждачной бумагой или напильником. ПТФ должны максимально плотно входить в отверстие, поэтому их необходимо надежно закрепить хомутами. Когда оптика настроена в комплекте, бампер можно ставить обратно в машину.

Подключение ПТФ и ключей управления

Как подключить устройство и кнопку включения? Как мы уже сообщали, следует придерживаться схемы, в которой вы легко сможете разобраться. В первую очередь необходимо установить проводку в блок с предохранителями, расположенный в пространстве субуправления.Откручиваем крепежные винты блока и находим береговые колодки sh7 и sh8.

В эти колодки нужно подключить проводку и реле, которое идет в комплекте, схема следующая:

Кабель от разъема 87 — это масса, которая подключается к корпусу.
Выход 85 должен идти прямо по sh7.
Соединения 30 (K 8) и 86 (K 1) подключаются к разъему sh8.

Недалеко от блока необходимо выбрать место, где будет установлено реле.Схема подключения ПТФ не представляет особой сложности — для их включения необходимо использовать специальную кнопку, которая монтируется в салоне. Для установки этой кнопки на центральной консоли есть специальное место. Под панелью располагается специальный блок, который необходимо подключить к ключу, после чего панель монтируется обратно.

Для проверки работоспособности оптики необходимо указать габариты, после чего активируется туман. При выключении ПТФ тоже должны автоматически выключаться.Ели после подключения фонари не горят, это может быть связано либо с неправильным подключением, либо с неработающим реле, либо с выходом из строя ламп.

Рубрики

Ваз 2114 как подключить туманки: Как на ВАЗ-2114 своими руками установить противотуманные фары

Противотуманки на ВАЗ 2114: установка своими руками и схема подключения

Способы установки

Ксенон в ПТФ

Установка

Установка фар

Подключение

Кнопка

Проверка

Инструкция по установке и подключению противотуманных фар на ВАЗ 2114

Способы установки

Монтаж фар

Подключение ПТФ и клавиши управления

Видео «Наглядная инструкция по монтажу ПТФ»

Противотуманные фары ВАЗ 2114: установка, подключение, замена ламп

Как установить ПТФ

Схема подключения

Какие лампочки стоят в штатных противотуманках

Как поменять лампочку

Возможные неисправности и способы их устранения

Как установить противотуманные фары на ВАЗ 2114

Зачем нужны ПТФ на ВАЗ 2114

Как выбрать ПТФ

Установка ПТФ на ВАЗ 2114

Схема подключения

Как подключить ПТФ ВАЗ 2114

Проверка работы ПТФ ВАЗ 2114

Подключение туманок ваз 2114

Подключение ПТФ — Лада 2114, 1.5 л., 2006 года на DRIVE2

Установка ПТФ в стандартную комплектацию — Лада 2114, 1.5 л., 2005 года на DRIVE2

Подключение противотуманных фар — Lada 2114, 1.

установка и схема подключения — Auto-Self.ru

Способы установки

Ксенон в ПТФ

Установка

Установка фар

Подключение

Кнопка

Проверка

Противотуманки на ВАЗ 2114: установка своими руками и схема подключения

Способы установки

Ксенон в ПТФ

Установка

Установка фар

Подключение

Кнопка

Проверка

Подключения противотуманок — схема подключения противотуманных фар на ВАЗ 2114

Требования к подключению противотуманок

Противотуманные фары ВАЗ 2114 и ПТФ ВАЗ 2115: какие лучше установить

Туманки ВАЗ 2114 и ВАЗ 2115: что нужно знать

Как выбрать противотуманки ВАЗ 2115 и ПТФ ВАЗ 2114

Выбор корпуса и основные критерии при подборе ПТФ ВАЗ

Установка, подключение и регулировка ПТФ

Что в итоге

Схема генератора ВАЗ 2114

1. Снятие генератора ВАЗ 2114 (проблема нижнего болта на переднем приводе)

6. Диагностика генератора ВАЗ 2115 — замеры

11.Установка термооптимизированного регулятора напряжения (Ренато) 61.3702-05 ВАЗ 2114

Как работает генератор?

Возможные неисправности: признаки и причины

Диагностика узла

Сборка Руководство по демонтажу

Как устранить неисправность генератора четырнадцатой модели ВАЗ?

Фотогалерея

Заключение

ВАЗ (Лада) 2114 2114 • 1.6 i 8V (81 Hp) технические характеристики и расход топлива — AutoData24.com

Установка и подключение противотуманок.Установка и подключение противотуманных фар на автомобили ВАЗ Лучшие ПТФ на ВАЗ 2114

самостоятельный ремонт или установка

Сложность заряда

Виды противотуманных фар

Комплект подключения ПТФ

Зачем нужны ПТФ на ВАЗ 2114

Как выбрать ПТФ

Установка ПТФ на ВАЗ 2114

Схема подключения

Как подключить ПТФ ВАЗ 2114

Проверка работы ПТФ ВАЗ 2114

Инструкция по установке электроники
