Ваз 2114 не горят фонари заднего хода на ваз: Проводка, лягушка или лампочка » НаДомкрат

Date: 09.06.2021

Author: admin

Содержание

Что делать, если не горит задний ход ВАЗ 2114

Фонари заднего хода обеспечивают безопасность автомобилиста и его машины на дороге, поэтому эксплуатировать транспортное средство, у которого они неисправны — категорически нельзя. Если не горит задний ход ваз 2114, то нужно немедленно прекратить поездку и приступить к его ремонту. Причин подобной неисправности может быть несколько — о том, как их обнаружить и устранить — поговорим ниже.

Огни заднего хода ваз 2114

Причины поломки

Основные причины неисправной работы фонарей заднего хода выглядят следующим образом:

перегорели лампочки;
перегорели предохранители;
произошло окисление контактов в патронах ламп;
пропал контакт с массой;
произошел обрыв проводов заднего хода;
сломался датчик (иначе называемый лягушкой) заднего хода;
возникли повреждения на контактной плате.

Лампочка заднего хода ваз 2114

Таким образом, если не горят фонари заднего хода ваз 2114, то проблема кроется в одной из приведенных выше причин. Для более точного поиска следует один за другим проверить все указанные элементы, начиная с лампочек и их патронов и заканчивая контактной платой и самим датчиком. И если наиболее простые неисправности устраняются практически моментально — заменой лампочек или проводов, то замена датчика заднего хода требует более серьезного подхода.

Проверка и замена контактной панели и ДЗХ

Для того, чтобы извлечь панель нужно проделать следующие операции:

Открыть багажник.
Удалить из него все содержимое, которое может помешать ремонту.
Демонтировать декоративную обшивку.
Демонтировать пластмассовый кожух.
Извлечь заднюю панель.
Отсоединить шпильки, крепящие датчик заднего хода.

Плата фонарей заднего хода ваз 2114

Чтобы извлечь сам датчик и заменить его, нужно действовать в таком порядке:

отсоединить минус от аккумулятора;
снять защиту датчика;
отсоединить контакты подходящих к ДЗХ проводов;
поставить емкость для масла под датчик;
выкрутить датчик, используя ключ на 22;
вынуть старый датчик и вставить новый;
протереть коробку от следов вытекшего масла;
выполнить сборку в такой же последовательности и в обратном порядке;
в случае, если вытекло слишком много масла, следует дополнить его до требуемого уровня (сам уровень следует проверить сразу же после замены датчика, дабы избежать работы КПП при низком уровне масла).

Датчик заднего хода ваз 2114

Всю операцию по замене старого датчика заднего хода на новый следует выполнять очень быстро. В противном случае может вытечь очень большое масло и вызвать загрязнение окружающей поверхности.

Проверить датчик можно довольно просто — нужно лишь замкнуть его контакты и включить зажигание. Если при этом загорится задний белый свет, значит датчик исправен, и проблема кроется в электрической сети. Если же свет не загорится — значит ДЗХ сломан и его нужно заменить на новый (о том, как это сделать — рассказывалось выше)

Если лягушка оказалась исправной, то следует провести прозвонку всех подходящих к датчику и фарам проводов, а также проверить состояние контактов ламп и патронов (в случае, если они окислены, необходимо их зачистить или протереть жидкостью WD-40). Необходимо проверить и исправность предохранителей фонарей заднего хода, расположенных в общей колодке предохранителей.

Расположение ДХЗ ваз 2114

Если фонари заднего света выходят из строя довольно часто, а причиной этого оказываются перегоревшие проводки или предохранители, то следует как можно быстрее проверить всю электропроводку автомобиля. Ведь приводить к подобным поломкам может какая-то другая, серьезная неисправность внутренней электрической сети.

Если при исправном датчике, лампочках и проводке все равно не горит задний ход ваз 2114, причина может крыться в перегорании контакта, располагающегося на пленке фары. Подобная неисправность очень распространена именно на ВАЗовских машинах. Для того, чтобы ее решить, можно либо самостоятельно доработать контактную группу на плате, либо просто заменить плату на новую.

Полезное видео

Дополнительную информацию по данному вопросу вы сможете получить из видео ниже:

Особенности выбора нового датчика заднего хода

Если старый ДЗХ пришел в негодность, и требуется приобрести новый, то следует помнить, что для автомашин 2113, 2114 и 2115 подходящим датчиком является только датчик №55. 3710 (номер по каталогу). Его единственным аналогом, который также подойдет на ВАЗ 2114 является датчик для автомобиля ИЖ-ОДА 2615.

Ваз 2110 не работает задний свет. Фонарь заднего хода не горит

Датчик заднего хода
(ДЗХ) – представляет собой устройство, которое активирует фонари заднего хода (белого цвета), когда вы включаете соответствующую передачу и начинаете движение задним ходом. Таким образом вы оповещаете стоящих сзади вас автомобилистов (пешеходов) о своих намерениях, то есть о том, что вы собираетесь ехать в обратном направлении.

Сегодня мы поговорим не только о том, что собой представляет этот датчик, но и том, как его проверить в случае его неисправности и заменить своими руками, если в этом есть необходимость.

Сразу отмечу, что неработающие фонари заднего хода — не являются неопровержимым доказательством того, что неисправен именно датчик заднего хода, возможно причина достаточно банальная, например — отпаялся проводок или перегорела лампочка. Поэтому, чтобы не делать лишних телодвижений — убедитесь, что причина именно в этом датчике, а не в лампочке или проводке.

Дополнительные причины, по которым не горят фонари при включении заднего хода:

, который связан цепью ДЗХ и фонарями;
Нарушение посадки датчика заднего хода;
Окислились контакты фонарей;
Нет контакта проводки с , между блоком с предохранителями и штекером.

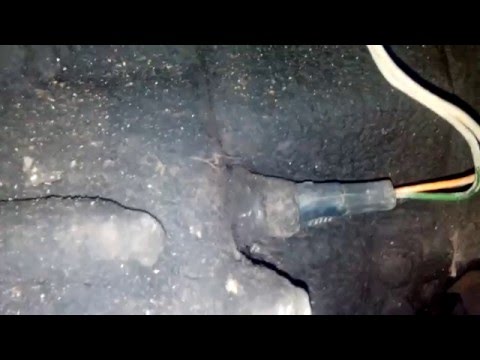

Где расположен датчик заднего хода?

ДЗХ можно увидеть если заехать на эстакаду и залезть под машину, на коробке передач будет два датчика, один из них это — , второй — датчик заднего хода
.

Признаки неисправности датчика заднего хода

Вы включаете заднюю передачу, а фонари не загораются, при этом и лампочка, и проводка находятся в исправном состоянии.

Как проверить датчик заднего хода на ВАЗ 2114?

Отключите провода питания от датчика заднего хода.
Замкните провода между собой напрямую.
Включите и .

Выводы:

Если в таком положении огни горят — датчик неисправен, поэтому его необходимо заменить.
Если же и в таком положении огни не загорелись — причина в цепи, датчик, скорее всего, не причем.
Используя тестер или мультиметр, измерьте напряжение на массе и оранжевом проводе, который идет от ДЗХ, если напряжение есть, необходимо проверить плату белых фонарей, а также контактов. Возможно отсутствует контакт между блоком предохранителей и контактами датчика.

Замена датчика заднего хода на «четырнадцатой»

Для замены датчика вам потребуется: новый датчик заднего хода, эстакада, трансмиссионное масло, а также пустая тара и ветошь. Дело в том, что при откручивании старого ДЗХ из отверстия польется масло.

Загоните машину на яму и поставьте ее на .
Демонтируйте защиту картера двигателя.
Снимите контакты с ДЗХ
.
Аккуратно очищаем рабочее место от грязи и пыли.
Поднесите подготовленную для масла посуду к датчику заднего хода и открутите его.
Попытайтесь максимально быстро достать старый ДЗХ и установить на его место новый, затем быстро закрутить его до упора.
Подключите провода питания к новому датчику.
Вытрите все от остатков масла, используя ветошь.
(при необходимости доливаем масло) и убедитесь в работоспособности нового датчика заднего хода.

21.08.2012

Фонари заднего хода – фонари белого цвета, которые загораются во время включения задней передачи.
Если не горят фонари заднего хода, то вы попадаете в весьма аварийную ситуацию: люди могут не предугадать ваших действий, да и паркуясь в темноте, вы вряд ли что увидите без задних фонарей. В данной статье мы узнаем, что делать, если не горит задний ход на 2114.

Почему не горит задний ход?

Если у вас не горит лампа заднего хода, то причина может крыться в нескольких проблемах:

Не горит лампочка заднего хода. Заменяем соответствующую лампочку. Как заменить лампочку, смотрим в
Предохранители. Попросту перегорел предохранитель f16. Посмотрите и проверьте, в случае чего, замените его. На всякий случай проверьте остальные предохранители и возможно в них кроется проблема. Как проверить предохранители смотрим в .
Окислились контакты. Снимаем блок задней фары, чистим контакты. Чистим контакты на датчике заднего хода.
Нет массы на плате. Ставим массу или просто подкручиваем его. Масса находится под фонарём.
Обрыв провода датчика заднего хода. Проверяем, прозваниваем.
Сломался датчик заднего хода. Для начала нужно проверить датчик заднего хода. Для этого ставим машину на эстакаду, отсоединяем оба провода от датчика заднего хода (лягушки) и соединяем их вместе. После включаем заднюю передачу и зажигание. Если не горит задний ход на вашей 2109, то нужно менять датчик заднего хода. Читайте статью
Перегорел контакт на плёнке фары. Это болезнь всех samar, и лечится она заменой стоковой платы на доработанную, или сделать самому контактную группу без использования фар. Вот некоторые примеры доработок.

Фонарь заднего хода хотя и не относится к категории обязательных световых приборов, но, тем не менее, имеет огромное значение для безопасного передвижения вашего авто.

Фонарь заднего хода – основные функции

Довольно трудно представить себе, как можно ездить и не пользоваться задним ходом, вернее такой ситуации в принципе быть не может. Причем не всегда есть возможность передвигаться только в светлое время суток, когда за окном отличная видимость. Поэтому очень важно обеспечить себе максимальный комфорт и вечером, а также ночью, а иногда и днем, во время тумана, дождя и других капризов погоды, которые не самым лучшим образом отражаются на вашей видимости другим участникам движения.

Таким образом, основной функцией этих световых приборов является освещение дорожного полотна при движении назад. Кроме того, именно они предупреждают всех участников о том, что вы планируете дать задний ход, выполняя тем самым информативную функцию. Но, к сожалению, иногда приходится устанавливать дополнительный фонарь заднего хода, так как штатный не в состоянии выполнять все задачи на требуемом уровне.

Не работают фонари заднего хода – возможные неполадки и их причины

Для того чтобы оценить состояние фонаря и понять причину возможных неполадок, следует изучить устройство и принцип функционирования. Схема работы довольно простая и заключается в следующем. Как только происходит включение задней передачи, специальный шарик выключателя, выйдя из штока, замыкает контакты
. Таким образом, на фонарь поступает напряжение, и он зажигается. После того, как водитель выключит заднюю передачу, все возвращается на свои места, и контакты размыкаются под действием возвратной пружины.

Из всего вышесказанного становится понятно, что данные световые приборы, впрочем, как и все остальные, связаны с электрической частью, а значит, причин, по которым не работают фонари заднего хода, может быть уйма. Среди них наиболее распространенными являются:

перегоревшая лампочка;
окисление контактов;
вышедшие из строя предохранители;
отсутствие на плате «массы»;
поломался датчик заднего хода, или же произошел обрыв его проводов;
перегорели контакты на пленке фары.

Не горят фонари заднего хода – диагностика неисправностей и ремонт

В общем, результат таких неисправностей один – не горят фонари заднего хода. Тогда нужно выявить причину и, соответственно, устранить ее. Если сгорела лампа, то ее пора заменить на новую. Для этого, отключив наружные световые приборы, открываем багажник и отсоединяем колодку проводов. Безусловно, предварительно придется демонтировать всю обивку, находящуюся сзади от фонаря. Далее, сжав фиксаторы, расположенные по бокам, можно вынуть панель и, надавив на саму лампу, выкручиваем ее. После ставим новую и возвращаем все на свои места.

Для работы с проводкой, как правило, требуется мультиметр, не исключение и автомобиль.

Окислившиеся контакты необходимо зачистить. Чтобы обеспечить к ним доступ, нужно попросту снять блок фары. Что же насчет отсутствующей «массы», так ее следует поставить на место, а оборванные провода прозваниваются, и нерабочие меняются. Вышедшие из строя предохранители также нуждаются в замене, они все находятся в специальном блоке предохранителей, так что сделать это не представляет труда. Также может возникнуть еще одна проблема, когда постоянно горят фонари заднего хода.

Причин такого поведения может быть несколько, либо опять-таки не все в порядке с электрической частью, либо же вышел из строя специальный датчик, расположенный на коробке. В первом и во втором случае организуйте замену неисправных частей. Кроме того, выйти из строя может и выключатель фонарей заднего хода. Добраться до него можно либо снизу авто, либо же через моторный отсек, но, прежде чем его демонтировать, убедитесь, что именно он вышел из строя
.

Для этого, освободив его, нужно завести машину и , а потом, замкнув контакты, посмотреть на фонари, которые должны загореться. Далее, вынув выключатель, проверяем мультиметром, происходит ли замыкание контактов при его включении. В случае отсутствия такого замыкания не обойтись без развальцовки. Вырезав из электромагнитного реле нужной длины гибкий контакт, лудим его на место старого. Затем, проверив надежность пайки, собираем выключатель обратно и прозваниваем. При нормальном замыкании устанавливаем его на прежнее место.

О том, что автомобиль движется назад, сигнализируют лампы белого цвета, которые расположены на «корме» автомобиля. Если на машине не горят фонари заднего хода, она будет создавать аварийную ситуацию – участники движения не смогут предугадать ее (то есть ваши) маневры. Да и парковка в темное время суток станет весьма затруднительным занятием – вы вряд ли сможете что-либо разглядеть без освещения.

Причины появления неисправности и способы ее устранения

Если не горят фонари заднего хода ВАЗ 2114, причина может заключаться в следующем:
1. Перегорела лампочка. Просто заменяем ее идентичной деталью.
2. Неисправны предохранители. Замените предохранитель F 16 и проверьте остальные. Возможно, что причина кроется в одном из них.
3. Окислились контакты. Снимите блок задней фары и зачистите все контакты там, а также у датчика З/Х.
4. Ситуация, при которой не горит задний ход ВАЗ 2114, может произойти из-за того, что на плате отсутствует масса (находится под фонарем). Ставим ее на место или просто подтягиваем.
5. Оборван провод питания датчика З/Х. Находим обрыв цепи и устраняем.
6. Неисправен датчик хода. Эту деталь нужно проверять обязательно, так как именно она является частой причиной того, что не горят фонари заднего хода ВАЗ 2109, а также многих других моделей авто. Поставьте машину на эстакаду, отключите провода от «лягушки» и соедините их «напрямую». Включите зажигание и передачу «назад». Если фонарь загорится, это будет означать, что датчик неисправен и нуждается в замене.
7. Перегорел контакт, расположенный на пленке фары. А вот это – один из самых распространенных случаев, когда не горит задний ход ВАЗ 2115, так как эта неисправность является «болезнью» всех машин Лада SAMARA. Вылечить ее можно, заменив стандартную плату усовершенствованной, или самостоятельно смонтировав контактную группу.
Представляем вашему вниманию некоторые примеры таких доработок.

Вот и все, что мы хотели рассказать по этой важной и ответственной теме. Надеемся, вам не надо объяснять, как поменять лампочку заднего хода на ВАЗ 2114 или сменить какой-либо из предохранителей. Впрочем, все остальные работы по «ликвидации» данной проблемы также не отличаются особой сложностью.

Данный световой прибор не является обязательным к эксплуатации, однако от него во многом может зависеть безопасность движения на автомобиле. В этой статье мы рассмотрим, что такое фонарь заднего хода, для чего он предназначен, и что делать, если фонарь заднего хода не горит?

Зачем нужен фонарь заднего хода

Фонарь заднего хода – это световой прибор, установленный на задней части автомобиля и срабатывающий при включении задней передачи. Любой фонарь заднего хода имеет две функции:

Создание небольшого освещения дорожного полотна
и встречных предметов при движении задним ходом в темное время суток. К примеру, во время парковки задним ходом ночью фонарь заднего хода – просто необходимая вещь. Она помогает лучше ориентироваться в темноте и уберегает нас от неприятностей на парковке или во дворе.
Информативная функция
. При включении задней скорости, фонарь загорается соответствующим светом (дневным), что информирует других участников движения о том, что вы планируете совершить движение задним ходом. Есть люди, у которых плохо развито зрительное восприятие, относительно уменьшения расстояния до предметов. Это значит, что вы можете начать движение задним ходом на человека, который этого совсем не заметит.

Таким образом, применение фонарей заднего хода целесообразно и вполне желательно, поэтому их нужно поддерживать в исправном и рабочем состоянии, а при их отсутствии – обязательно установить их.

Принцип работы фонарей заднего хода

Схема работы этого прибора весьма простая и состоит из следующих элементов. Две лампочки, соединенные параллельно в одну цепь, которая замыкается при помощи замка зажигания и специальной «лягушки», установленной на коробке передач автомобиля. При включении задней скорости, пара контактов «лягушки» замкнется и соберет цепь лампочек. Таким образом, они загораются и выключаются после того, как скорость будет отключена.

Стоит отметить, что включение ламп не осуществляется до того, как зажигание не будет включено. Это необходимо для того, чтобы оставленная машина на задней скорости не «посадила» аккумуляторную батарею. Получается, что лампа фонаря заднего хода будет работать только при включении системы зажигания.

Для защиты электрической цепи фонаря, в ней предусмотрен предохранитель. Он выполняет защиту от коротких замыканий и является одноразовым устройством, которое после срабатывания подлежит замене.

Что делать, если не работает фонарь заднего хода ВАЗ

Бывают случаи, когда фонарь выходит из строя и перестает загорать после того, как мы включили заднюю передачу. Это создает дискомфорт водителя при движении задним ходом, а также перестает информировать других участников движения о ваших намерениях. Поэтому, после обнаружения неисправности, необходимо срочно провести ремонт электрической цепи фонаря заднего хода.

В первую очередь, всегда проверяют состояние предохранителя. Монтажный блок может быть установлен как в подкапотном пространстве, так и под панелью приборов.В любом случае, его необходимо открыть и оценить состояние предохранителя. Что касается номера, под которым расположено защитное устройство, то тут вам поможет справочная литература относительно электрооборудования вашего автомобиля. Если предохранитель перегорел, ни в коем случае не меняйте его сразу. Для начала найдите короткое замыкание и устраните его. Чтобы найти место замыкания, необходимо проверить протяженность всей трасы проводов. Тем не менее, если предохранитель целый, то переходим к другому шагу.

Теперь проверяется работоспособность лампы. Вполне возможно, что лампочка перегорела. Для ее проверки можно пользоваться стандартным тестером, который включает в себя обычную батарею на 12 вольт. Подключите его к контактам лампы и проверьте ее работоспособность. Если лампа не загорелась – значит, она перегорела и ее необходимо поменять. Однако, если лампы загорелись, значит, дело совсем не в них и нужно выполнять диагностику далее.

Третьим на очередь попадает устройство, под названием «лягушка». Дело в том, что найти ее не так уж и просто, как кажется на первый взгляд. Это связано с тем, что она, как правило, располагается в нижней части автомобиля, в частности на коробке передач. В процессе осмотра, необходимо проверить контактные соединения и в случае их загрязнения (а именно и так бывает в большинстве случаев) прочистить их. Если и это не помогает при решении проблемы, то неисправность необходимо искать в замке зажигания автомобиля.

Дело в том, что цепь фонаря заднего хода проходит через замок зажигания автомобиля. Разберите кожух замка и проверьте состояние контактов, которые отвечают за включение фонаря заднего хода. Как правило, помимо фонаря, не работают также потребители, питание которых осуществляется через замок зажигания. Таковыми могут являться вентилятор отопителя и др.

Откройте схему электрооборудования вашего автомобиля и отследите цвет проводов, которые должны снабжать питанием фонарь заднего хода. Проверка электрической проводки начинается с проверки питания лампы. Установите тестер на 12 вольт и приложите щупы к контактам в задней части автомобиля. При этом, должна быть включена задняя передача, а зажигание включено. Если напряжение на выходе равно нулю, дальнейшая проверка осуществляется на «лягушке». Если питание на ней есть, то, скорее всего, поврежден провод, ведущий с «лягушки» на фонарь заднего хода. Если питание также отсутствует – проверьте и монтажного блока. Питание должно появиться возле этих двух элементов. На основе полученных значений, найдите неисправный провод и замените его.

Видео — Как улучшить фонари заднего хода на ВАЗ 2107

Вот так выполняется ремонт фонаря заднего хода. Как видите, это совсем не сложно и от вас потребуются простейшие знания электротехники.

Зависает лампочка заднего хода ВАЗ 2110: причины и устранение неисправности

Как известно, при неисправности любых световых приборов эксплуатация автомобиля запрещена. И тут есть два варианта: отправиться в ближайшую СТО и заплатить там немалые деньги или попытаться устранить неисправность самому. В этой статье мы разберем причины «зависания» лампочки заднего хода на ВАЗ 2110 и попробуем устранить проблему сами.

Где находится датчик заднего хода ваз 2110

Одна из основных причин отказа ламп заднего хода является датчик, отвечающий за их включение. В народе его нередко называют “лягушка”. Находится он на левой стороне коробки передач, если смотреть по ходу автомобиля. Если у тебя есть смотровая яма, загони не нее свой ВАЗ, и ты его легко найдешь.

Местоположение датчика на ВАЗ 2110

При желании на ВАЗе его можно увидеть и сверху, из моторного отсека, но для этого придется снять воздухоочиститель.

к содержанию ↑

Устройство и принцип работы

Что собой представляет этот датчик для ВАЗ 2110? По сути, это обычный выключатель, который вворачивается в специальное отверстие в коробке передач. При этом в самой коробке оказывается рабочая поверхность выключателя, а снаружи – нормально разомкнутые контакты. Когда ты включаешь заднюю передачу, специально предусмотренный шток нажимает на рабочую часть датчика, и он срабатывает – контакты замыкаются.

Контакты, в свою очередь, подают питание на лампы огней заднего хода. Единственное отличие этого датчика от обычного выключателя – специальная конструкция. Он герметичен и может выдерживать довольно большие механические нагрузки и температуру. Он крепится в коробке переключения передач при помощи резьбы и вворачивается гаечным ключом.

Внешний вид датчика для ВАЗ 2110к содержанию ↑

Диагностика неполадок

Как я говорил выше, фонари могут не гореть, если сломан датчик заднего хода. Но есть и другие неисправности, вызывающие такой же эффект, и встречаются они не реже поломки датчика. Их перечень:

перегорела лампочка фонаря заднего хода;
оборвались провода питания фонарей;
окислились контакты колодок;
вышли из строя предохранители;
отсутствует масса на плате фонарей.

А теперь займемся поиском неисправности, причем начнем с причин, которые диагностировать проще всего. Но прежде чем начать, немного отвлечемся и взглянем на электрическую схему световых приборов ВАЗ 2110. Она нам пригодится.

Электрическая схема световых приборов автомобиля ВАЗ 2110

В этой схеме нас интересуют следующие позиции:

4 – замок зажигания;
2 – монтажный блок;
10 – датчик (выключатель) заднего хода;
13 – лампы заднего хода.

Как это работает? Ты включаешь зажигание ВАЗа, и питание от аккумулятора или генератора поступает на монтажный блок (колодка Ш2, контакт 16). В этом блоке нас интересует предохранитель F19, через который питаются фонари заднего хода. Пройдя предохранитель, напряжение покидает монтажный блок через контакт 17 колодки Ш4. Далее оно поступает на датчик заднего хода и через него питает оба фонаря (зеленый провод). Второй контакт фонарей соединен с кузовом автомобиля ВАЗ, который является минусовым проводом. Как видишь, схема очень простая, но знать ее необходимо. Теперь можно начать поиск неисправности.

Датчик заднего хода

Чтобы его проверить, достаточно смотровой ямы и обычной скрепки или кусочка провода. Если ямы нет, то, как я уже говорил выше, можно все сделать и сверху, через капот. Правда, для этого придется снять воздухоочиститель.

На ВАЗ 2110 до датчика заднего хода (помечен стрелкой) можно добраться и через моторный отсек

Найди датчик заднего хода, напомню, в ВАЗ 2110 он находится на левой стороне коробки отбора мощности, если стоять по ходу автомобиля. Выдерни из него разъем (колодку) с двумя проводами. Для этого достаточно потянуть за корпус разъема.

Снятие проводов с датчика заднего хода на ВАЗ 2110

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

В некоторых случаях, чтобы добраться до датчика заднего хода, снизу необходимо снять защитный кожух, закрывающий коробку переключения передач.

Теперь твоя задача – замкнуть контакты на колодке, которую только что выдернул (загляни в нее и увидишь эти контакты). Сделать это можно скрепкой или кусочком зачищенного провода. Фонари заднего хода загорелись? Значит, неисправен датчик, и можешь приступать к замене, которую я описал в последнем разделе (Пошаговая инструкция замены датчика для ВАЗ 2110). Если фонари так и не горят, то будем продолжать поиски.

Предохранитель

Итак, нас интересует предохранитель F19, расположенный в монтажном блоке. Сам монтажный блок на ВАЗ 2110 находится под рулевой колонкой слева.

Место расположения монтажного блока на ВАЗ 2110

Сними блок и найди предохранитель F19. Если предохранители на твоем монтажном блоке не промаркированы или промаркированы малопонятными пиктограммами, то ориентируйся по фото, которое я привожу ниже.

Нумерация предохранителей в монтажном блоке ВАЗ 2110

Вытащи F19 из держателя и рассмотри на свет: если предохранитель перегорел, это видно невооруженным глазом.

Отчетливо видна перегоревшая перемычка – предохранитель сгорел

Если на глаз все в порядке, не поленись прозвонить его тестером, чтобы после недели поиска неисправности во всех возможных местах потом не было мучительно больно за бесполезно потраченное время. Итак, предохранитель цел? Можешь переходить к следующему пункту. Если он сгорел, то задержись на этом.

Многие владельцы автомобилей ВАЗ в таких случаях просто суют взамен сгоревшего исправный и, как правило, получают еще один сгоревший. Если у тебя много лишних предохранителей номиналом 10 А, то можешь поэкспериментировать. Но лучше немного подумать о том, почему это произошло.

Сгоревший предохранитель является причиной неисправности только в одном случае: он бракованный. Тогда простая замена сгоревшего на новый пройдет успешно, и все заработает. Но может оказаться (а чаще всего так и происходит), что сгоревший предохранитель – не причина, а следствие неисправности. Произошла перегрузка по току цепи, за которую он отвечает, и прибор, спасая эту цепь, перегорел. Почему может произойти перегрузка на ВАЗ 2110? Причин немного:

В фонари заднего хода ВАЗ 2110 установлены лампы большей, чем предусмотрено конструкцией ВАЗа, мощности.
Произошло замыкание цепи питания фонарей заднего хода (см. электрическую схему выше) на кузов автомобиля.

Если заведомо известно, что в фонарях заднего хода на твоем ВАЗе установлены более мощные лампы (это часто делают для облегчения парковки в темное время суток), то вполне возможно, хотя и необязательно, что проблема в этом. Если ты очень слабо разбираешься в электрике, то, конечно, спросишь, почему предохранитель сгорел не сразу после установки мощных ламп, а, скажем, через месяц. Ничего странного тут нет. Обычно номинал предохранителя выбирается на 20-30% выше номинального тока.

Поставив несколько более мощные лампы, ты увеличил потребляемый ток, но не настолько, чтобы выйти за этот порог. Предохранитель «держал», но работал на пределе своих возможностей. Малейший скачок напряжения в бортовой сети (скажем, плохой контакт на клемме аккумулятора) – и терпение у предохранителя кончилось, он сгорел. А мгновенно он вышел бы из строя только в том случае, если бы ты поставил очень мощные лампы.

Если ты знаешь, что на твоем ВАЗе в фонарях заднего хода стоят более мощные лампы, можно попробовать рискнуть и поставить новый предохранитель того же номинала, что и стоял. Все, чем грозит такой эксперимент, – потеря предохранителя.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Если эксперимент удался, то просто замени экспериментальный предохранитель на другой с номиналом на 50% выше штатного. В этом случае можно считать, что проблема решена.

Если же новый сразу сгорел, то проблема в коротком замыкании. Это могло произойти при перетирании проводов питания и замыкании их на кузов. Будем искать это замыкание методом исключения, используя тестер в режиме измерения сопротивления.

Тестер в режиме измерения сопротивления

Прежде всего отключи зажигание и сними плюсовую клемму с аккумулятора ВАЗа. Отключи передачи, поставив рычаг переключения скоростей на нейтральную передачу. Подключи один щуп тестера к контакту 17 колодки Ш4 монтажного блока, а второй соедини с кузовом автомобиля. Колодки ты можешь найти на противоположной от предохранителей стороне монтажного блока. Все они, как и их клеммы, промаркированы.

Колодки в ВАЗ 2110 расположены на обратной стороне монтажного блока

Если прибор показал «0» (малое сопротивление), то проблема в проводе, соединяющем монтажный блок ВАЗа с датчиком заднего хода. Осмотри этот провод (он может быть в жгуте, но имеет собственную расцветку) по всей длине, найди замыкание и устрани его.

Если прибор показывает «бесконечность», то с цепью до датчика заднего хода все в порядке, идем дальше. Включи заднюю передачу и повтори измерение. Теперь сопротивление цепи должно упасть (к ней подключились лампы заднего хода), но все равно при штатных лампах для ВАЗ 2110 оно не должно быть ниже 2-3 Ом. Если сопротивление ниже, ищи замыкание в проводах от датчика заднего хода до фонарей (зеленый провод в электрической схеме, приведенной выше).

Если сопротивление измерить не удается (прибор показывает «бесконечность»), то проблема либо в лампах, либо в плохом контакте соединительных колодок, либо в обрыве провода питания. Установи новый предохранитель взамен сгоревшего и переходи к следующему пункту диагностики.

С сопротивлением все в порядке (несколько Ом)? Можно установить новый предохранитель взамен сгоревшего с тем же номиналом и на этом закончить – проблема была в бракованном приборе.

Перегорела лампочка

В ВАЗ 2110 фонарей заднего хода два, а значит и ламп две. Маловероятно, что сгорели сразу две, а больше не сгорело ничего из светового оборудования, но такое бывает. Займемся проверкой ламп. Для этого, увы, придется немного «побомбить» свой ВАЗ, поскольку до ламп заднего хода можно добраться, только разобрав блоки задних фонарей.

Открой багажник и при необходимости освободи его. Сними обшивку и отвинти пластиковый защитный кожух. Осталось извлечь заднюю панель, и ты получишь доступ к фонарям и плате управления.

Вскрытые блоки фонарей на ВАЗ 2110: доступ к лампам и колодке питания открыт

Вооружись тестером и прозвони лампы фонарей заднего хода. Если они неисправны, замени, и, скорее всего, вопрос можно будет закрыть. Если же лампы исправны, то проблема в другом. Установи лампы на место, но фонари ВАЗа пока не собирай: возможно, в них еще придется залезть.

Контакты в колодках

Следующая возможная причина неисправности: окислились контакты в одной из колодок, питающих фонари заднего хода. Всего таких колодок 5, я пометил их синими стрелками.

Колодки, отвечающие за работу фонарей заднего хода в ВАЗ 2110

Каждую из этих колодок надо разъединить, осмотреть и при необходимости почистить. Заодно слегка подергай провода, входящие в них, – любой из них запросто мог сгнить и висеть на одной изоляции, создавая впечатление исправного. Все равно не работает? Остался последний вариант: обрыв питающего фонари заднего хода провода.

Оборвались провода питания фонарей

Проводов, которые могли оборваться (перетереться, отгореть и т. п.), всего три:

От монтажного блока (контакт 17 колодки Ш4) до датчика заднего хода.
От датчика заднего хода до каждого из фонарей.
От фонарей на кузов автомобиля ВАЗ (отсутствует «масса» на плате фонарей)

Снова выключи зажигание, скинь клемму с аккумулятора и, вооружившись куском длинного провода и тестером, прозвони их все. Тот, который не прозванивается, конечно, придется осматривать визуально, чтобы найти место повреждения. Если поврежденный провод восстановлению не подлежит, то, как вариант, можно протянуть по тому же жгуту новый, а старый отключить и просто оставить на своем месте.

Для этих целей используй специальный автомобильный провод с усиленной износостойкой изоляцией и сечением жилы минимум 1,5 кв. мм.

Автомобильный провод ПГВА сечением 1.5 отлично подойдет для фонарей ВАЗак содержанию ↑

Как заменить датчик заднего хода в ВАЗ – пошаговая инструкция

Если ты читаешь этот раздел, то, похоже, твой датчик, а точнее, выключатель заднего хода свое отработал. Если ты уже купил новый, то можно приступать к замене. Работа эта несложная и под силу любому, кто в состоянии держать гаечный ключ одной рукой. Для замены выключателя тебе понадобятся:

Новый датчик с новым уплотнительным кольцом (идет в комплекте).
Небольшая емкость.
Гаечный ключ.

Загони ВАЗ на эстакаду или смотровую яму и поставь ее на ручной тормоз, переведя ручку переключения передач на нейтральную передачу. Сними закрывающий КПП защитный кожух, если он есть. Найди датчик заднего хода и отключи от него разъем с проводами.

Отключение датчика заднего хода в ВАЗ 2110

Подставь под датчик пустую емкость – в нее будет стекать трансмиссионное масло во время замены датчика. Подготовь новый датчик и проверь, чтобы на нем стояло новое уплотнительное кольцо.

В комплекте с датчиком к ВАЗ 2110 должно идти уплотнительное кольцо

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

Важно! Уплотнительное кольцо одноразовое, повторно его использовать нельзя. Если в комплекте с датчиком кольца не оказалось, что при нашем уровне частной торговли и твоей возможной невнимательности вероятно, придется купить его отдельно.

Возьми гаечный ключ, выверни старый датчик и быстро от руки вкрути новый. Чем быстрее ты это проделаешь, тем меньше трансмиссионного масла успеет вытечь из коробки. Затяни новый датчик ключом с усилием, но без фанатизма.

Замена датчика заднего хода на ВАЗ 2110

Установи разъем с питающими проводами на новый датчик и поставь на место защитный кожух. Обязательно проверь уровень трансмиссионного масла в коробке (не путай с моторным в картере!) и при необходимости долей.

Важно! Не используй то масло, которое вытекло во время замены! Стекая по грязной наружной поверхности КПП, оно пришло в негодность!

Осталось запустить двигатель ВАЗа и включить заднюю передачу, фонари заднего хода должны гореть.

Если ты внимательно прочитал эту статью, то, я уверен, обязательно найдешь и устранишь причину «залипания» фонарей заднего хода на ВАЗ 2110 самостоятельно и без лишних расходов на услуги специалиста СТО.

Декоративное освещение и тюнингКак и чем самостоятельно восстановить отражатель фары

Замена автолампКак заменить лампочки в приборной панели на Приоре

Не горит задняя фара ваз 2114

Фонари заднего хода – фонари белого цвета, которые загораются во время включения задней передачи.

Если не горят фонари заднего хода, то вы попадаете в весьма аварийную ситуацию: люди могут не предугадать ваших действий, да и паркуясь в темноте, вы вряд ли что увидите без задних фонарей. В данной статье мы узнаем, что делать, если не горит задний ход на 2114.

Почему не горит задний ход?

Если у вас не горит лампа заднего хода, то причина может крыться в нескольких проблемах:

Не горит лампочка заднего хода. Заменяем соответствующую лампочку. Как заменить лампочку, смотрим в Замена габаритных огней
Предохранители. Попросту перегорел предохранитель f16. Посмотрите и проверьте, в случае чего, замените его. На всякий случай проверьте остальные предохранители и возможно в них кроется проблема. Как проверить предохранители смотрим в Предохранители.
Окислились контакты. Снимаем блок задней фары, чистим контакты. Чистим контакты на датчике заднего хода.
Нет массы на плате. Ставим массу или просто подкручиваем его. Масса находится под фонарём.
Обрыв провода датчика заднего хода. Проверяем, прозваниваем.
Сломался датчик заднего хода. Для начала нужно проверить датчик заднего хода. Для этого ставим машину на эстакаду, отсоединяем оба провода от датчика заднего хода (лягушки) и соединяем их вместе. После включаем заднюю передачу и зажигание. Если не горит задний ход на вашей 2109, то нужно менять датчик заднего хода. Читайте статью Как поменять датчик заднего хода?
Перегорел контакт на плёнке фары. Это болезнь всех samar, и лечится она заменой стоковой платы на доработанную, или сделать самому контактную группу без использования фар. Вот некоторые примеры доработок.

В общем-то, как бы ни ругали задние фонари «самар», я за год владения сменил всего одну лампочку. Поскольку год уже прошёл, пришло время лопнуть уже второй по счёту. В первый раз это был левый стоп, теперь это задний ход с левой стороны. Реле контроля ламп мне с завода зажали, так что я всегда диагностирую работоспособность всех ламп в отражении других машин, когда сдаю назад.

Заезжаем на дачу, где есть запасные лампёхи и меняем. Если, конечно есть и то, и другое. Когда я вытащил лопнувшую, увидел, собственно, такую картину.

Заменил, всё работает. На следующий день эта лампа снова погасла. Что делать? Конечно, перестать жрать колёса и купить другие фонари, аналогов полно. Но мы же люди с характером и всегда стоим на своём! Так что диагностируем неисправность безо всяких приборов и даже знаний в области электрики, руководствуясь только логикой. Фотоотчёта, к сожалению, нет, ибо я был злой и весь в говне.

Так вот, с самого начала втыкаем заднюю и включаем зажигание. Чтобы скучно не было, можно включить ещё и любимый музончик. Чтобы была мотивация закончить по-быстрее, можно врубить Пугачёву, но это совсем уже хардкор.

Видим, что левый «бэк» не работает. Вытаскиваем плату из своего законного места, меняем две лампы местами. Видим, что и другая не работает, значит дело в другом. Я ставил б/у лампу 5-тилетней давности, поэтому и её проверил, вставив в поворотник. Она не работала. Такое тоже бывает. К счастью, у меня была ещё одна лампёшка, которую я и втсавил.

Какие могут быть причины поломки? Либо проблема в самой плате, либо на фишке нет движения заряженных частиц. Вытаскиваем фишку из платы и вставляем её к верху жо обратной стороной, проще говоря тупо перевернув её вокруг своей оси на 180 градусов в евклидовом пространстве. Загорелись две другие лампы. Ага! Значит на фишку всё приходит. Все вопросы к самой плате.

Снова вытаскиваем фишку, берём салфетку, а в идеале нечто вроде очистителя тормозов. Оттираем саму фишку от грязи, а потом и плату, чистим контакты. Отпедорив всё до блеска, втыкаем фишку и наблюдаем результат. Всё работает. Проверяем работоспособность других ламп, а то бывает, что они смещаются, когда вставляешь плату обратно. Ну как бы вот и всё… Профит!

Если не помогло, дело либо в предохранителе, либо плата приказала долго жить. К слову, последние и без того мрут довольно быстро. Может есть и другие проблемы, которые я не затронул, но я написал пост исходя из того, к чему пришёл сам. Новичкам может быть полезно.

При передвижении в темное время суток или в тумане габаритные огни незаменимы, особенно если они находятся сзади. При перемещении или во время стоянки они показывают другим автолюбителям, где находится ваш транспорт. Если не горят задние габариты на автомобиле ВАЗ-2114, то несложно будет сделать ремонт своими руками. Для этого достаточно выяснить причину и придерживаться инструкции, приведенной ниже, или просмотреть видео.

Характеристики габаритных огней ВАЗ-2114

ВАЗ-2114 относится к модификации «Самара» второго поколения. Габаритные фонари в них расположены, в соответствии с техническим регламентом, у края передней и задней части кузова, рядом с поворотниками. Входят эти светильники в блоки фар.

В отличие от передних габаритных огней, задние окрашены в красный цвет.
Кнопка включения этих фар находится в блоке управления наружным освещением. Он располагается по центру приборной панели над бортовым компьютером. Если габариты включены, на выключателе загорается подсветка зеленого цвета.

В моторном отсеке под капотом автомобиля располагается монтажный блок с предохранителями. Если у вас не работают огни только по левому или правому борту, то, скорее всего, вышел из строя один из предохранителей. Наиболее легко заметить неисправность элемента F10, так как он отвечает не только за работу правой стороны габаритных огней, но и за выполнение своих обязанностей контрольной лампой.

Если фонари отказались работать по левой стороне, то замене подлежит предохранитель F11.

Почему может не гореть задний габарит

От неисправных габаритных огней не застрахован ни один из автолюбителей. Важно быстро понять, в чем причина, и провести ремонт. Наиболее часто выходит из строя одна из ламп, тогда можно предположить причину выход из строя:

она перегорела;
плохой контакт;
пробой в проводке, ведущей к этой лампе.

Первое встречается наиболее часто, в этом случае достаточно заменить вышедший из строя светильник. Если лампа работает, только если стукнуть по ней, то проблемы с контактами (хотя не всегда физическое воздействие помогает). Если при тестировании вы обнаружили, что лампочка целая, а окисления или нагара в патроне не наблюдается, то необходимо проверить проводники.

Замена испорченной лампы в заднем блоке фар проводится по инструкции:

отключите освещение и откройте багажник;
удалите декоративную обивку;
сожмите фиксаторы и вытащите контактную панель фонаря;
нажмите на сгоревшую лампу и поверните ее против часовой стрелки;
проверьте лампочку на тестере и при необходимости установите новую.

Сборка фонарей проводится в обратном порядке. Заменить фонарь можно и в сборе. Для этого важно лишь приобрести качественный вариант, не отличающийся от оригинала. Автолюбители часто рекомендуют приобретать стоковые комплектующие или обратить внимание на фирму «Освар». Замену в сборе мы рекомендуем в том случае, если есть значительные повреждения конструкции.

Часто лампы задних габаритов не сразу перегорают или отказываются работать, а возвещают о неполадках слабым свечением. Для начала прочистите группу контактов, расположенную в монтажном блоке, а затем, если неисправность не удалось исправить, поверьте группы, ведущие к каждой лампе.

Что особенно важно контролировать у задних габаритов

Если на клавише не горит контрольная лампочка, но при этом габариты работают, то в первую очередь просмотрите проводку панели. Достаньте блок клавиш из гнезда, после чего протрите контакты спиртом. Если одновременно с контрольной лампой не работают габариты по правой стороне, то проверьте предохранитель. Стоит отметить, что выходят они из строя крайне редко, так как в ВАЗ-2114 стали устанавливать широкие варианты, имеющие надежную контактную площадку.

Если F10 или F11 все-таки часто ломается, то необходимо провести проверку монтажного блока, возможно, он неисправен. Если этот узел находится в рабочем состоянии, то проведите проверку всей электрической цепи. Иногда постоянные поломки предохранителей свидетельствуют о замыкании в проводке, которое может привести к возгоранию авто без видимых на то причин.

Наиболее часто к отказу в работе габаритов приводит окисление, поэтому регулярно проверяйте блоки задних фонарей. В первую очередь при выполнении ремонта своего авто протестируйте лампы на целостность, а только потом ищите неисправность в других местах. Многие считают, что вероятность отказа ламп минимальная, но это не так – по статистике причины часто скрываются именно в них.

Не горит фонарь заднего хода ВАЗ 2110. Пришло время менять датчик заднего хода

Причин, по которым на вашем ВАЗ 2110 не горит фонарь заднего хода может быть несколько. Однако, помимо перегоревшей лампочки, которую вы без проблем сможете заменить, основной причиной является неработающий датчик заднего хода. О том, как определить неисправность, где находится датчик заднего хода и как проверить его, а при необходимости заменит заменить, пойдет речь в данной публикации.

Где находится датчик заднего хода ВАЗ 2110

Чтобы проверить включатель фонарей заднего хода, совсем не обязательно иметь подъемник или смотровую яму. Как правилу доступ к датчику заднего хода осуществляется через моторный отсек.

Месторасположение включателя находится на корпусе КПП в нижней левой стороне, если смотреть по ходу движения автомобиля.

Как проверить датчик заднего хода 2110

Чтобы проверить датчик включения заднего хода и тем самым убедится в его неисправности, необходимо отключить от него разъем и при включенном зажигании замкнуть два контакта. Если во время этой операции фонари заднего хода загорелись, следовательно, причина именно в неработающем датчике. В том случае если лампочки в фонарях не горят, необходимо проверить проводку, лампочку, либо предохранитель на щитке.

Иногда контакты на контактной фишке включателя могут окислятся, и как следствие этого датчик заднего хода может не работать. Поэтому во время диагностики стоит это учитывать, а при необходимости выполнить очистку контактов датчика

Электросхема задних фонарей ВАЗ 2110

Если после диагностики, окажется, что датчик заднего хода ВАЗ 2110 находится в рабочем состоянии, то для поиска проблемы, вам может понадобиться электросхема задних осветительных приборов.

Как заменить датчик включения заднего хода ВАЗ 2110

Если диагностику включателя можно провести из моторного отсека, замена датчика заднего хода осуществляется на эстакаде либо смотровой яме, предварительно сняв нижнюю защиту двигателя. Во время работы вам понадобится ключ на 21 и небольшая пустая и чистая емкость, так как вовремя демонтажа из отверстия датчика на коробке передач начнет вытекать масло. Процедура замены не сложная – находим то место, где стоит датчик заднего хода, с помощью ключа откручиваем, и на его место устанавливаем новый.

Где купить датчик заднего хода ВАЗ 2110

Как правило, с покупкой включателя не возникает никаких проблем. Купить датчик заднего хода можно в различных интернет-магазинах либо в торговой сети автозапчастей.

Как проверить датчик заднего хода на ВАЗ 2114? Замена датчика заднего хода ВАЗ 2114 своими руками

Датчик заднего хода (ДЗХ) – представляет собой устройство, которое активирует фонари заднего хода (белого цвета), когда вы включаете соответствующую передачу и начинаете движение задним ходом. Таким образом вы оповещаете стоящих сзади вас автомобилистов (пешеходов) о своих намерениях, то есть о том, что вы собираетесь ехать в обратном направлении.

Дополнительные причины, по которым не горят фонари при включении заднего хода:

Перегорел предохранитель, который связан цепью ДЗХ и фонарями;
Нарушение посадки датчика заднего хода;
Окислились контакты фонарей;
Нет контакта проводки с коробкой передач, между блоком с предохранителями и штекером.

Где расположен датчик заднего хода?

ДЗХ можно увидеть если заехать на эстакаду и залезть под машину, на коробке передач будет два датчика, один из них это — датчик скорости, второй — датчик заднего хода.

Признаки неисправности датчика заднего хода

Как проверить датчик заднего хода на ВАЗ 2114?

Отключите провода питания от датчика заднего хода.
Замкните провода между собой напрямую.
Включите зажигание и заднюю передачу.

Выводы:

Если в таком положении огни горят — датчик неисправен, поэтому его необходимо заменить.
Если же и в таком положении огни не загорелись — причина в цепи, датчик, скорее всего, не причем.
Используя тестер или мультиметр, измерьте напряжение на массе и оранжевом проводе, который идет от ДЗХ, если напряжение есть, необходимо проверить плату белых фонарей, а также контактов. Возможно отсутствует контакт между блоком предохранителей и контактами датчика.

Замена датчика заднего хода на «четырнадцатой»

Загоните машину на яму и поставьте ее на ручник.
Демонтируйте защиту картера двигателя.
Снимите контакты с ДЗХ.
Аккуратно очищаем рабочее место от грязи и пыли.
Поднесите подготовленную для масла посуду к датчику заднего хода и открутите его.
Попытайтесь максимально быстро достать старый ДЗХ и установить на его место новый, затем быстро закрутить его до упора.
Подключите провода питания к новому датчику.
Вытрите все от остатков масла, используя ветошь.
Проверьте уровень масла в коробке (при необходимости доливаем масло) и убедитесь в работоспособности нового датчика заднего хода.

Некоторые мануалы рекомендуют полностью сливать масло с коробки, однако я считаю, это — лишняя морока, если все делать правильно, то можно ограничиться лишь небольшим доливом. Это сэкономит и время, и силы.

На этом у меня все, спасибо за внимание, теперь при необходимости вы сможете проверить и даже заменить датчик заднего хода на ВАЗ 2114 в домашних условиях без помощи автосервиса и мастеров. У кого есть желание дополнить статью, могут сделать это, используя форму комментариев.

Спасибо за внимание и до новых встреч на ВАЗ Ремонт — своими руками.

Не горят габариты на ВАЗ 2114: простое решение проблемы

Недавно имел дело с габаритными огнями, пришлось проделать немало работы, но в итоге я решил свою проблему. Помогу и тебе. Сначала проверь лампы, возможно, они просто перегорели, поэтому габаритные огни не работают (банально, но так часто и бывает!). Другой вариант: сгорел предохранитель. Его нужно заменить, если именно это случилось. Нужно лезть в монтажный блок и находить там F10. Когда он перегорает, не горят оба габаритных огня, а также подсветка номеров.

Ничего сложного, надеюсь, разберешься. Идем дальше. Проверяем контакты. Они могли окислиться, поэтому габариты и не работают. Проводим визуальный осмотр всех колодок, вынимаем — вставляем обратно. Я именно так и решил свою проблему. Зачистил контакты, и все наладилось. Если зачистка не помогает, тогда проверяем саму кнопку. Она может не работать, откручиваем, смотрим. Отвалился провод? Вот и не работает!

Наиболее серьёзная причина — короткое замыкание. Но и здесь можно самостоятельно справиться. Берем обычную лампочку, подсоединяем к ней два провода: плюс и минус. Дальше вынимаем предохранитель, на место его контактов подсоединяем провода от лампы. Если она стала гореть, значит где-то точно коротнуло. Единственный способ найти место замыкания, это отключать по порядку все, что связано с предохранителем.

Причины и действия при поломке

Среди причин поломки задних деталей системы освещения на ВАЗе 21099, 2108 или 2109 самыми распространенными являются:

Перегорание лампочки. Случается по причине износа или скачков напряжения и является чуть ли не самой популярной причиной замены фар сзади.
Окисление контактов. Происходит из-за плохого качества контакта клемм, протекания электролита, трещин в корпусе аккумулятора.
Выход из строя предохранителей. Эта причина поломки обусловлена перепадами напряжения.
Поломка датчика заднего хода или обрыв его проводки.
Перегорание контактов на пленке фар.
Отсутствие на плате «массы».

Самая распространенная и легкая в решении неисправность — перегорание лампы. Изделие нужно заменить новым, отключив источники света, открыв багажник и отсоединив колонку проводов.

Для этого вам, скорее всего, придется удалить обивку багажника ВАЗа 2108 или 21099, которая располагается позади фонаря. После этого, сжав фиксаторы (они располагаются по бокам), вам нужно достать панель и открутить лампу, предварительно надавив на нее. Для установки новой задней лампы проделайте обратный процесс.

Читайте также: Запчасти для рулевой рейки

Замена ламп в задних фонарях Ваз 2109

Для очищения контактов от белого налета, который сопровождает окисление, нужно их зачистить. Для этого демонтируйте блок фары. «Массу» нужно вернуть на ее место, а расположенную рядом проводку протестировать на предмет корректной работы. Сломанные предохранители на ВАЗ 2109 и 21099 найти нетрудно — их схема обычно представлена на крышке блока.

Если же вы столкнулись с проблемой постоянного горения фонарей заднего хода, это может быть спровоцировано проблемами с проводкой или прекращением работы специального датчика, который расположился на коробке.

Когда прекращает работу выключатель фар авто, к нему можно подобраться через моторный отдел или снизу машины. Диагностировать поломку этого компонента системы освещения можно следующим образом:

завести ВАЗ 21099 и переключить его на заднюю передачу;
замкнуть контакты. Задние фонари должны при этом загореться;
проверить мультиметром наличие замыкания контактов при включении выключателя задних фар, предварительно вынув выключатель;
удостовериться в надежности спаивания контактов, собрать выключатель и снова проверить его работу. Если наблюдается нормальное замыкание, поставить его на место.

Окислились контакты

Анализируем блок предохранителей, а именно колодки всех шин к блоку предохранителей и реле. Чаще всего они окисают, отсоединяются, плохо контактируют. Зачищаем контакты, хорошенько подсоединяем. Не забываем про контактную группу на блоке фары, возможно контакты там тоже окислились.

Где чаще всего коротит?

Постараюсь немного облегчить тебе задачу в поиске места короткого замыкания, если, конечно, в твоем случае это уместно. Но, если все вышеописанные способы не принесли положительного результата, то остается этот единственный вариант. Провода, которые идут на подсветку номеров, а также на крышу багажника, чаще всего перетираются, и там замыкает. Эту проводку нужно лечить изолентой, и никак иначе.

Еще одно проблемное место — проводка с обратной стороны крыла под ковром. Там тоже нужно внимательно все смотреть, и, если необходимо, мотать изолентой. Да, бывают такие случаи, когда перегорают обе лампочки, но водители отказываются в это верить, проверяя всё что угодно, но не сами фонари. Начни именно с них. На этом всё, удачи!

Процесс замены

Задние фары прикрепляются к кузову авто ВАЗ 21099, 2108 или 2109 при помощи 4 гаек. Для демонтажа системы освещения вам понадобится:

Алгоритм работы таков:

Чтобы добраться до гаек, снимите багажную обшивку модели 21099 в соответствующем месте (если обшивка установлена).
Отсоедините штекер питания, который прикрепляется к плате.
Отворачивайте 4 гайки при помощи ключа.
При откручивании последней гайки держите заднюю фару снаружи, чтобы предотвратить ее падение и разбивание.
После демонтажа всех 4 гаек вынимайте фонарь.

Не забывайте при установке новой фары сзади модели 21099 подсоединить проводку на «массу», которая крепится к одной из шпилек.

В таких случаях езда становится тихой, спокойной и непринужденной, но как все меняется, когда перегорает хотя бы одна лампочка. Сколько это доставляет неудобств и аварийных ситуаций, к тому же еще можно нарваться штраф от работника дорожной службы.

Не горят габариты на ВАЗ 2109, тогда ищите причину в проводке. Даже опытные водители рекомендуют перед выездом тщательным образом проверять работоспособность всех приборов и узлов. Не исключением есть и девятка, в которой частенько может отказать оптика по различным причинам, среди которых:

Задние фонари(фары) Ваз 2108, Ваз 2109, Ваз 21099 имеют следующие лампочки: 1) Стоп-сигналы. 2) Габариты. 3) Задний ход. 4) Повороты. 5) Противотуманный фонарь.

Плата заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099

От монтажного блока на задние фары идет жгут проводов. Назначение каждого отдельного провода в жгуте можно понять по его цвету: 1) Стоп-сигналы — красный 2) Габариты — желтый 3) Задний ход — зеленый. 4) Повороты — голубой. 5) Противотуманный фонарь — оранжево черный.

Снимаем разъем с платы заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099

Естественно надо понимать, что если машина Ваз 2108, Ваз 2109, Ваз 21099 старая и много кто занимался проводкой, то цветовое соответствие провода его назначению может быть нарушено. То есть красный провод может быть переделан не на стоп-сигналы, а к примеру на габариты. Но вообще это очень важный момент: разработчики Ваз 2108, Ваз 2109, Ваз 21099 специально функциональное назначение провода помечали определенным цветом, чтобы было легче при эксплуатации.

Плата фонаря Ваз 2108, Ваз 2109, Ваз 21099

Если не работает какой-то световой сигнал в задней фаре Ваз 2108, Ваз 2109, Ваз 21099,то прежде чем лезть в монтажный блок и открывать электросхему, проверяем следующее: 1) Надежность крепления массы задней фары к корпусу Ваз 2108, Ваз 2109, Ваз 21099. 2)

Проверяем надежность крепления разъема проводов к фаре. 3) Целостность лампочки 4) Качество контакта лампочки к плате фонаря. Очень часто бывает, что все целое и лампочка и масса хорошая, и 12 Вольт на лампочку приходят, а она не светит. Причина — плохой контакт между лампочкой и платой. В таком случае надо почистить и цоколь лампочки и площадку на фонаре мелкой наждачкой.

Как сказал один умный человек: «Электрика — наука о контактах». Чтобы разобрать задний фонарь Ваз 2108, Ваз 2109, Ваз 21099 сначала снимаем защитную пластмассовую крышку. Затем отсоединяем черный провод фонаря от массы. Затем снимаем разъем с платы фонаря и вынимаем саму плату с лампочками из корпуса фары. Если необходима замена самой фары, то откручиваем оставшиеся болты крепления фары к раме автомобиля и вынимаем ее.

Читайте также: Момент затяжки болтов шатунов ваз 2110

Корпус фонаря Ваз 2108, Ваз 2109, Ваз 21099

Есть один важный момент, который многие владельцы Ваз 2108, Ваз 2109, Ваз 21099 не знают. Это задний противотуманный фонарь. Включается он кнопочкой между кнопкой аварийной сигнализации и обогревом заднего стекла. Работать задний противотуманный фонарь будет только если: 1) Включено зажигание. 2) Включен ближний свет фар. 3) Нажата кнопка включения фонаря. Лампа противотуманного фонаря Ваз 2108, Ваз 2109, Ваз 21099 — единственная, которая имеет отражатель внутри фары. Благодаря этому отражателю свечение фонаря становится более ярким.

Включен габарит Ваз 2108, Ваз 2109, Ваз 21099

Включен задний противотуманный фонарь Ваз 2108, Ваз 2109, Ваз 21099

Мощности лампочек заднего фонаря Ваз 2108, Ваз 2109, Ваз 21099: Габариты 5 Ватт Противотуманный фонарь 21 Ватт Задний ход 21 Ватт Стоп сигнал 21 Ватт Поворотник 21 Ватт

Горит предохранитель габаритов

Если постоянно горит предохранитель, то возможны два варианта:

плохой контакт в блоке предохранителей;
где то коротит (замыкает).

Проверяем:

Берём лампочку на 12 вольт и подсоединяем к ней два провода, соответственно на + и на -.
Вынимаем перегоревший предохранитель и на места его контактов с блоком подсоединяем провода от лампочки. Если лампа горит, то где то замыкание.

Единственный способ найти место замыкания, отключить по порядку и проверить этим же способом всё, за что отвечает данный предохранитель.

Основные болезни это:

Провода которые идут на крышку багажника и на подсветку номера. Чаще всего именно они перетираются и замыкают.
Следующее слабое место, из за чего не горят на ваз 2109 тогда отцепи шлейф, который находиться у левой ноги водителя, который находится не на моторном щите, а с обратной стороны крыла сбоку, под ковром. Отсоединив шлейф, мф как раз отсоединяем цепь на подсветку номера и плафон освещения.
Если после этого наша лампа на блоке предохранителей погаснет, то мы нашли место, где замыкает. Далее нужно полностью смотреть проводку и лечить изолентой.

Где лягушка в обратном направлении 2114

Если белые огни на корме «семерки» перестали светиться при движении задним ходом, то неисправность требует немедленного устранения. Мало того, что вышедшие из строя фонари заднего хода не соответствуют техническим требованиям к автомобилю и правилам дорожного движения, так и эта поломка вводит в заблуждение других участников движения и может стать причиной аварии, как правило, неисправен датчик заднего хода на ВАЗ 2107.

Обычно для устранения такой неисправности необходимо заменить датчик заднего хода ВАЗ 2107.Необязательно тратить время и деньги на визит к специалистам СТО — вы сможете самостоятельно провести диагностику и заменить датчик. Но для начала нужно убедиться, что неисправность вызвал именно он.

Почему не горят фонари заднего хода

Лампы фонарей заднего хода могут не гореть по нескольким причинам:

Перегорел предохранитель, защищающий цепь питания фонарей заднего хода. Поломка видна визуально, достаточно вытащить предохранитель из блока.
Перегоревшие лампы. Для проверки работоспособности ламп их следует снимать с лампы по одной и проверять с помощью омметра (мультиметра) отсутствие обрыва спирали или обрыва.
Повреждена проводка. Так же можно проверить мультиметром и набором номера, однако обрыв найти будет намного сложнее.
Плохой контакт провода с клеммами датчика заднего хода. Проверку следует начинать с визуального осмотра и очистки от грязи и окислов. После можно использовать мультиметр, измеряя сопротивление цепи.
Закорочены провода питания. Проверить отсутствие или наличие замыкания провода на массу можно с помощью шкалы или мультиметра.
Сломан датчик задней передачи ВАЗ 2107. Проверить это можно набором номера или мультиметром. Визуально неисправность выражается в том, что фонари заднего хода либо вообще не включаются, либо горят постоянно.

Где датчик заднего хода ВАЗ 2107

На «семерке», как и на всех «классических» моделях ВАЗ, датчик заднего хода находится на коробке передач.Он закреплен внизу и справа от коробки передач, если смотреть по направлению движения машины.

Его с чем-то другим перепутать невозможно — это единственная деталь на КПП, до которой
Бывает, что провода идущие к датчику оборваны. В этом случае отличить его несложно по паре выступающих контактов.

Что нужно заменить

Для замены детали понадобятся всего две вещи: ключ на 22 и новый датчик реверса с металлической шайбой-прокладкой.
Желательно брать ключ с розеткой и с длинной ручкой. Но, если этого не обнаружено, можно обойтись шляпкой или даже рожковым деревом.

Как поменять датчик заднего хода ВАЗ 2107

Перед заменой датчика желательно очистить коробку передач от грязи. Если этого не сделать, оно может попасть в масло, которое находится в картере коробки передач. Замена датчика заднего хода ВАЗ 2107 проводится в следующей последовательности:

Примечание: если датчик «застрял» и не откручивается ключом, можно попробовать открутить его зубилом и молотком.Однако делать это нужно максимально осторожно, чтобы не повредить корпус редуктора из хрупкого алюминиевого сплава.

очистить гнездо датчика;
надеть новую шайбу на новый датчик и вкрутить его в коробку передач гаечным ключом на 22;
положить концы кабеля на контакты датчика.

Теперь вы знаете, как поменять датчик заднего хода ВАЗ 2107. После установки нового датчика обратите внимание, насколько туго затянуты концы провода на контактах датчика.Они не должны свисать и спадать. При необходимости подтяните наконечники плоскогубцами.
Полезно очистить наконечники перед тем, как надевать их на контакты датчика. Так что вы можете быть уверены в надежном контакте по данному подключению.

Датчик заднего хода включает белые задние фонари при повороте назад. Мнение о том, что в устройстве нет необходимости, ошибочно. Сигнал датчика заднего хода на белые огни сообщает другим участникам дорожного движения, что вы движетесь или уже начали движение задним ходом.В темноте эти белые огни освещают обратный путь для вашего удобства, сообщая другим о ваших намерениях. Устройство задних фонарей обязательно. Как уже говорилось в других статьях, все в машине должно работать исправно!

Датчик заднего хода ВАЗ 2114 или лягушка, как ее называют в простонародье, не вечен. Он не так часто ломается, как другие датчики, и поломка лягушки — это не такое разрушение, как выход из строя датчика массового расхода воздуха или детонация. Сбой сигнала заднего фонаря легко обнаружить.

Проверка местонахождения и работоспособности ДЖ

Вы легко узнаете, где находится датчик заднего хода, посмотрев снизу вверх до четырнадцатой подвески. Он находится на коробке передач, там всего два метра: тот, который нам нужен, и тот, который сигнализирует о скорости. Если нет возможности пролезть под днище автомобиля, добраться до датчика заднего хода можно, открыв капот. Но первый вариант удобнее.

Диагностика работоспособности:

Чтобы убедиться в неисправности ДЖ, нужно повернуть колеса влево, смотреть со стороны водителя: сбоку на КПП есть защита с контактами внутри.
Снимаем защиту, смотрим прибор и два контакта, которые к нему идут, замыкаем их на лягушку и заводим четырнадцатую, выставляя заднюю передачу. Если с проводами, контактами и лампами все в норме, то загорается белый свет.
Не загорелись лампочки — измеряем напряжение на земле и проводе (оранжевом), идущем от лягушки, тестером, если есть напряжение, то следует проверить саму плату белого света и ее контакты. Есть вероятность, что между блоком предохранителей и контактами датчика слетел контакт, следует его найти и измерить в нем напряжение.

Причины отказа:

Окисление контактов задних фонарей
Датчик может ослабнуть, его нужно вкрутить глубже
Нет контакта с проводкой в коробке передач
Нет контакта между вилкой и блоком предохранителей
Любой предохранитель может перегореть и повредить контактную цепь.

Еще бывает, что ДЖХ в норме, и контакты целы и невредимы, а вот фонари заднего хода не зажигают .Сами лампы могут накрываться (элементарно перегорать), а может быть потеряна связь (для тех же ламп).

Замена датчика заднего хода ВАЗ 2114

Изменить лягушку можно двумя способами: залезть в яму (или проехать на машине по эстакаде) или сделать это, лежа под автомобилем. Многие, кто самостоятельно менял задний фонарь, утверждают, что в яме он попроще, датчик хорошо виден и не брызгает маслом. Есть вариант загнать четырнадцатый в сервис, где легко заменить этот прибор на новый (а они возьмут на себя стоимость двух таких датчиков, если не трех).

При самостоятельной замене ГВС важно не терять времени и быстро вставить новую! Иначе масло вытечет из коробки и оставит массу приятных воспоминаний на вашей одежде и на полу ямы.

Простая схема как поменять датчик заднего хода на ВАЗ 2114:

Загнать автомобиль в яму или эстакаду, поставить на ручной тормоз.
Снимите защиту с лягушачьих контактов и отсоедините их.
Заранее подготовьте какую-то емкость с маслом, которое будет выливаться из отверстия датчика.
Ставим емкость, можно открутить датчик (если не поддается, то можно открутить ключом с головкой на 22; бывает, что и ключ не помогает, может буквально залипать ( масло рядом), потом берем зубило и молоток и молимся, чтобы все прошло гладко)
Вынули нерабочую, вставили новую, покрутили.
Если воронка коробки залита маслом, протрите ее, чтобы не было лишней грязи.
Подключил контакты и вернул защиту обратно.
Если разлилось достаточно масла, долейте необходимое количество.

Многие, для кого замена датчика заднего хода на ВАЗ 2114 проходила самостоятельно, предлагают заранее слить масло из коробки, ведь у всех оно работает в разном количестве. Главное не забыть потом слить все масло обратно.

Проверка здоровья:

Включаем зажигание, а заводить машину мне не надо
Ставим заднюю передачу
Ну если загорится белый свет

Цена вопроса

Если цена датчика заднего хода ВАЗ 2114 колеблется в пределах 100-300 рублей, и вы можете поставить его самостоятельно, то проблема с проводкой или с платой фар не дойдет так просто.

Перед покупкой электромонтажных принадлежностей почистить контакты, посыпать WD-40, должно помочь. Потому что также нужно грамотно доставлять купленные провода, а это электроника — дело тонкое — доступное мастерам в сервисе за хорошую плату.

Что касается платы фары, то это тоже спорный вопрос, требующий вложений как в саму деталь, так и в работу профессионала, который этим займется. Перегоревшие лампочки в фаре — самый дешевый расходный материал, одна лампочка стоит 20-50 рублей.

22.08.2012

Датчик заднего хода — устройство, являющееся переключателем задних белых фонарей при передаче заднего хода. Другими словами, датчик служит для включения фонарей заднего хода при включении задней передачи.

Датчик заднего хода на ваз — деталь надежная, но не вечная. Поэтому рано или поздно может наступить момент, когда у вас выйдут из строя фонари заднего хода.

Где находится датчик реверса

Найти местоположение датчика реверса не так уж и сложно.Этот датчик включен. На коробке всего два датчика: датчик скорости () и датчик заднего хода. Фотодатчик заднего хода: датчик стоит под номером 7.

Как проверить датчик заднего хода

Для проверки работоспособности датчика снимаем с него контакты и зажимаем. Затем включите зажигание и заднюю передачу. Если индикаторы горят, датчик неисправен и требует замены. А если не горят, значит проблема в цепи, а не в датчике.

Замена датчика заднего хода

Для замены нам понадобится трансмиссионное масло, емкость для масла.Дело в том, что когда мы вытаскиваем датчик, масло будет выливаться из появившегося отверстия и ваша задача — как можно скорее вставить новый датчик на место старого.

Ставим машину на эстакаду.
Ставим на ручник или коробку передач.
Снять защиту.
Находим датчик и снимаем с него контакты.
Подставляем емкость и начинаем откручивать датчик.
Вытаскивая старую, быстро раскручиваем новую.

Даем немного постоять и проверяем уровень масла в коробке передач. О том, как проверить уровень масла в коробке передач, читайте в статье.

Датчик заднего хода предназначен для включения белого света, сигнализирующего о начале вашего обратного движения. Почему-то многие думают, что это полностью избыточное устройство. На самом деле это не так.

Датчик отвечает за включение светового сигнала, благодаря которому другие участники дорожного движения могут узнать о ваших намерениях, запланированных маневрах.Если на улице темно, белые огни дополнительно сигнализируют машинам о том, что вы едете. Это предотвращает множество аварий и столкновений.

Но в какой-то момент устройство может выйти из строя. Из-за этого серьезно возрастает риск попасть в неприятную дорожную ситуацию. Единственное правильное решение — выявить проблему и исправить ее.

Расположение

Для начала нужно понять, где именно находится устройство.

Можно пойти двумя путями:

Пролетите под днищем и посмотрите на подвеску.Нужный объект на ВАЗ 2114 находится на коробке передач. Всего есть два датчика — скорости и заднего хода.
Если вы не хотите или не можете попасть под машину, попробуйте добраться до устройства через моторный отсек, открыв крышку. Хотя первый вариант объективно удобнее.

Проверка здоровья

Прежде чем обвинять датчик в неисправности обратных сигналов, убедитесь, что прибор действительно потерял работоспособность.Для этого произведем диагностику:

Поверните колеса влево до упора и посмотрите на датчик со стороны водителя — сбоку на КПП есть защита, а внутри контакты;
Снимите эту защиту и осмотрите устройство. К датчику идут два контакта;
Замкнуть контакты на концевых выключателях лягушки (это тот же датчик заднего хода) и запустить мотор, включив при этом передачу заднего хода;
Если все нормально, провода и контакты в порядке, то загорится белая подсветка;
Если фары не горят, с помощью тестера проверьте напряжение на проводе (оранжевом) и массе;
Если напряжение присутствует, проверьте плату лампы и качество контактов.

Причины проблемы и способы их устранения

Есть некоторые из наиболее распространенных причин, по которым DZK выходит из строя. Но у них есть противодействия, которые могут вернуть датчик в работу.

Причины проблемы	Действия
Окисленные контакты на проводке	Достаточно их тщательно очистить и вернуть обратно.В этом случае необходимо отсоединить отрицательную клемму АКБ
Датчик ослаблен	Во время работы датчик может выйти из своего гнезда. Завинтить
Нет контакта с проводкой в коробке передач	Проверить состояние контактов, проводов. Почистить или заменить поврежденные предметы
Нет контакта между вилкой и блоком предохранителей	Также проверьте состояние контактов, зачистите, поменяйте проводку
Перегорел предохранитель	Тут можно исправить ситуацию только заменой предохранителя.

В некоторых случаях датчик исправен, контакты исправны и проводка не повреждена. При этом перегорели сами лампочки. Их достаточно просто заменить.

Способы ремонта

Есть два способа управления сигналом заднего хода. Они различаются способом доступа к датчику.

Загнать автомобиль на подъемник или яму.
Выполнять работу, залезая под автомобиль.

Если вы уже сталкивались с подобной проблемой, то, вероятно, согласитесь, что замену ДЖ лучше всего производить с помощью ямы или эстакады.Таким образом, доступ к датчику максимально удобен, а также сводится к минимуму риск попадания брызг масла из коробки передач.

Конечно, есть еще один самый чистый способ — отправить машину в автосервис. Но тогда придется платить не только за датчик, но и за услуги мастеров. А это еще 2-3 датчика стоит. В любом случае выбирайте вы.

Самостоятельная замена

Достать и заменить вышедший из строя ДЖ самостоятельно несложно. Следуйте инструкции, не нарушайте последовательность операций, и тогда процесс не отнимет у вас много времени и сил.

Поставьте автомобиль на яму или эстакаду. Обязательно включите ручной тормоз и включите первую передачу. Так вы сможете избежать случайного катания машины.
Снимите защиту с контактов вашего датчика, отключите контакты.
Подготовьте емкость, в которую будет сливаться масло при откручивании ДЖ.
Когда емкость будет готова, снимите датчик. В некоторых случаях может не выйти вручную. В этой ситуации используйте головку 22 мм.
Очень редко даже ключ не может помочь, потому что датчик залипает на своем месте.Здесь вам придется вооружиться молотком и стамеской и как можно осторожнее постараться удалить это.
Достаньте вышедший из строя прибор, вставьте на его место новый.
Если масло попало на корпус редуктора, протрите его сухой ветошью. Лишняя грязь бесполезна. Плюс ко всему это может привести к снижению КПД устройства.
Поставить все контакты на место, снова поставить защиту.
Если из коробки вылилось приличное количество смазки, обязательно долейте ее.Просто используйте в свежем виде. Это, кстати, одна из причин полностью поменять масло в коробке передач, если оно там использовалось несколько лет.
Решение о замене масла упростит задачу при снятии датчика. Если жидкость слить заранее, при откручивании датчика она не потечет в разные стороны. Работа будет чище, плюс одним выстрелом убьешь двух зайцев — замените датчик и масло коробки.

После проделанной работы не забудьте проверить, работает ли сейчас система предупреждения о реверсе.Для этого:

Поверните ключ зажигания, но не запускайте сам двигатель;
Включите передачу заднего хода в коробке передач;
Посмотрите, загорелся ли белый свет. Если так, то все прошло нормально.

Сколько стоит?

Многих владельцев ВАЗ 2114 часто интересует вопрос стоимости тех или иных запчастей. В случае с ДЖ новый прибор обойдется вам до 300 рублей. Можно найти устройства за 100 руб.

Цена зависит от производителя, уровня качества и ценовой политики магазина автозапчастей, в котором вы решили делать покупки.

Дополнительно не помешает приобрести WD40, который чистит контакты. К тому же может потребоваться замена проводов. Не рекомендуем делать это самостоятельно, если нет соответствующего опыта.

Если сами лампочки стали виновниками неисправности задних фонарей, их замена обойдется в копейки. Сегодня они стоят до 50 рублей.

Установка парктроника на ваз своими руками. Установка парктроника своими руками Какие парктроники установить на ВАЗ 2110

Думаю, нет необходимости объяснять практичность наличия в машине парктроника.Особенно, если машина эксплуатируется в мегаполисе. А если еще на машине стоит спойлер …

Парктроник

был выбран по следующим критериям: наличие 4-х датчиков и дисплея, отражающего расстояние до объекта, невысокая цена. Был выбран стояночный радар Falcon BPS-4i.

По подключению вопросов не вызывает так как есть инструкция … Подключаем парктроник к плюсовому проводу, идущему на фонари заднего хода.

Снятие бампера подробно описано в Руководстве по эксплуатации и ремонту ВАЗ 2110-11-12. Проблема возникла только при выборе места для установки датчиков. Согласно рекомендациям производителя, расстояние между датчиками должно быть порядка 30-33 см, а высота установки не должна быть ниже 30 см от дороги — в противном случае возможны ложные срабатывания. Поэтому выемка в юбке бампера была исключена из возможных мест установки. Единственное место, подходящее для установки, — выемка под номером.Но при таком расположении парктроника необходимо установить небольшие проставки, чтобы обеспечить перпендикулярность дорожному покрытию. Провода от датчиков прокладываем через штатное отверстие вместе с проводами для подсветки номерного знака. Блок управления можно прикрепить к ребру жесткости правой панели, поддерживающей полку багажного отделения. Пропускаем кабель дисплея с правой стороны под обивкой потолка. А сам дисплей парктроника закреплен саморезом на панели, закрывающей крепление зеркала заднего вида.

В процессе эксплуатации были выявлены некоторые особенности, как приятные, так и не очень:
+ информация о расстоянии до объекта, как звуковая, так и визуальная индикация отображается достаточно точно;
+ при парковке датчики даже различают решетки ограждения набережной;
— вместо заявленного производителем расстояния 1,5 метра до объекта звуковой сигнал начинает работать только на расстоянии 1 метр;
— при низких температурах (ниже -15С) парктроник немного притормаживает, т.е.е. работает с определенной задержкой.

Для многих водителей парктроник уже стал неотъемлемой частью автомобиля, так как значительно упрощает парковку. Причина тому — огромное количество машин и отсутствие парковочных мест, а если они есть, то добраться будет непросто. Для этого и нужны парктроники. Датчики сканируют заднюю и переднюю часть автомобиля, заранее предупреждая о приближающихся объектах. На многие современные автомобили иностранного производства парктроники устанавливают с завода, но в российском автопроме о таком нововведении даже не задумываются.Все надо делать самому. В этой статье будет подробно описан процесс установки парктроника на автомобиль.
Итак, приступим. Для начала нужно выбрать набор датчиков, который будет более-менее соответствовать стандарту. Обычно продавцы в магазинах автозапчастей не пытаются подсунуть вам чушь, так как во многих случаях сами не знают, что лучше. Комплект парктроника лучше выбирать по их количеству, минимальное количество датчиков 2. Для более детального сканирования местности и сканирования мертвых зон лучше всего приобрести комплект датчиков, список которых включает 4 датчика.

Главное при установке парктроника — определить правильное расположение датчиков на бампере. Если все сделать не так, то датчиков будет мало, но обманывают насчет приближающихся предметов. Таким образом, система уведомит вас о расстоянии до объекта либо очень рано, либо слишком поздно, либо может вообще не обнаруживать объекты.
При выборе парктроника учитывайте их устойчивость к температуре, к приходу машины на автомойку и т. Д. Если учитывать эти параметры, то зимой с морозами вы не пострадаете.Есть несколько типов парктроника, например, датчики Multitronics PT-3TC, имеют возможность работать с некоторыми бортовыми компьютерами TC 750, VC731, RC-700 и многими другими компьютерами от Multitronics. Если у вас есть желание покрасить парктроник в цвет автомобиля, то вы можете покрасить их обычной краской, на работу датчиков это никак не отразится. Цены на парктроник разные, от тысячи рублей в зависимости от их качества и марки. Что-то я заговорил, приступим к операции по установке парктроника.Начиная. Чтобы установить датчики, нам нужно просверлить четыре отверстия в бампере, равных по диаметру и высоте месту на бампере. Для удобства бампер можно снять, но можно и без него, так как всем комфортно по-разному. С помощью сантиметра отметьте соответствующее расстояние между датчиками и просверлите отверстия в желаемом месте.

Теперь можно установить парктроник. В моем случае я снял бампер и только потом начал сверлить. Для сверления в комплекте парктроника есть специальная коронка, которая имеет точный размер датчиков.Устанавливаем датчики и настраиваем их так, чтобы они находились в одной плоскости. Теперь нужно протянуть провода. Решил проложить проводку через багажник. С помощью дрели проделываем отверстие в корпусе и проталкиваем туда провода. Протягиваем провода в багажник. Теперь в правом заднем углу багажника мы прикрепляем сенсорную панель управления и запитываем эту панель от плюсового провода, фонаря заднего хода, поэтому он будет работать только при включенной передаче заднего хода. Теперь все готово, проверяем все в действии и радуемся.

Парктроник — очень полезная вещь для любого водителя, особенно новичка. Это устройство позволяет удобно и быстро припарковаться в самых сложных ситуациях. Благодаря такой системе водитель точно знает, сколько его машины осталось за препятствием. Если цель находится близко, система начинает издавать звуковые сигналы определенной частоты, также могут загореться лампы. А если выбрана более профессиональная система, то в салоне на ЖК-дисплее даже можно увидеть расстояние до препятствия в цифрах.

В данной статье пойдет речь о том, как установить парктроник на ВАЗ 2114 своими руками.

Материалы и инструмент для изготовления:
— комплект парктроника;
— бампер;
— провода;
— паяльник с припоем;
— саморезы;
— рулетка;
— сверло с фрезой 22 мм;
— отвертка и другие инструменты.

Процесс установки парктроников:

Шаг первый. Подготовка бампера
Первым делом автор снимает бампер и дает его покрасить.После шлифовки, грунтовки и покраски бампера в него устанавливаются необходимые датчики.

Кроме всего прочего, не забудьте установить все крепежи на окрашенный бампер, если они были сняты перед покраской. Для этого нужно затянуть четыре винта и четыре болта на 10.

Шаг второй. Маркировка на бампере
На втором этапе необходимо нанести маркировку на бампер. Необходимо заранее точно определить места, где будет установлен парктроник.Два датчика установлены по краям, еще два по направлению к центру. Если датчики просто разместить по центру, система просто не увидит препятствие, если оно находится на краю бампера.

Теперь можно приступать к сверлению бампера и установке датчиков. Всего нужно четыре отверстия, пятое просверлено для других целей, автор планирует установить туда камеру.
После установки датчиков можно устанавливать бампер на автомобиль.

Шаг третий.Выполняем проводку
Для проведения проводки в салон потребуется открутить задние фонари. В этом случае два провода пройдут справа и два слева. Как видно на фото, фары крепятся четырьмя болтами.

Для крепления блока парктроника использовались винтики. Установка установлена на акустической полке. На завершающем этапе вся проводка скрывается под обивкой.

Для того, чтобы монитор парктроника включился только после включения заднего хода, плюс должен подаваться от заднего фонаря.Для этого нужно прозвонить ламповый блок и найти там плюс, который включается только при включении заднего хода. Провод на ВАЗ 2114 зеленый. Что касается минуса, то он взят из массы; для этого провод можно закрепить гайкой крепления фонаря.

Далее нужно протянуть провода от блока парктроника к монитору, который находится в салоне. Автор протянул провода под ковролином, пороги при этом открутили. Где крепить монитор, видно на фото.

Вот и все, после сборки системы можно приступать к тестированию. По словам автора, системе не хватает небольшой реакции, поэтому для любителей быстро ехать задом система не позволит вовремя определить расстояние до препятствия. Если паркуетесь медленно, то все работает без проблем. Когда до цели остается примерно 20-30 см, система начинает «пищать и краснеть». Однако ориентироваться можно как по дисплею, так и по звуковым сигналам. При необходимости такие же датчики можно установить в передней части автомобиля.

Парктроник — устройство, призванное облегчить процесс парковки начинающему автомобилисту. Установить парктроник можно в многочисленных автосалонах или сделать самому. Рассмотрим последний вариант, когда нет ни желания, ни возможности обращаться в автосервис.

Для начала нужно определиться с выбором устройства. На сегодняшний день в магазинах представлено огромное количество различных моделей и модификаций. По большому счету, различий среди этого множества мало.Основные отличия монитора — это внешний вид, да и характеристики самих датчиков ничем не отличаются. На бамперы автомобиля можно установить разное количество датчиков. Обычно автолюбители устанавливают по 4 на каждый бампер, а некоторые автолюбители ставят только на задний. Датчики парковки на тонированных автомобилях особенно актуальны, когда в условиях ограниченной видимости приходится возвращаться в темноту.

Процесс установки

Вымойте автомобиль непосредственно перед установкой парктроника.Далее необходимо определить места, наиболее подходящие для установки датчиков. Например, в джипе крепление запасного колеса, которое можно разместить на задней двери, является крайней размерной точкой.

Следующим шагом будет демонтаж автомобильного бампера. В процессе демонтажа будьте осторожны, чтобы не перепутать крепления переднего и заднего бампера. После этого нужно сделать разметку и просверлить отверстия под парктроник (рис. 1). Но снимать бампер необязательно — вот так можно просверлить отверстия, только тогда потребуется немного сноровки и терпения, чтобы провести провода в салон автомобиля.

Рисунок: 1: разметить места на бампере для датчиков

При разметке места для датчиков важно соблюдать предельную осторожность: лишние просверленные отверстия устранить будет невозможно. Чтобы в будущем лучше ориентироваться при парковке, датчики парковки расположены на одинаковом расстоянии друг от друга.

Следующим этапом является прокладка проводов (рис. 2) и подключение датчиков устройства к электрической цепи автомобиля. Перед подключением датчиков и парктроника необходимо отключить электрическую цепь автомобиля.Необходимо очень аккуратно прокладывать провода от датчиков к парктронику. Датчики заднего бампера можно подключить к источнику питания фонарей заднего хода. Таким образом, парктроник сработает только при включении задней передачи. Это удобно — опять же в машине не будет писка, когда, например, в пробке кто-то подъезжает вплотную сзади.

Рисунок: 2: прокладка проводов от датчиков

Затем устанавливается плата (рис. 3) и подключаются все датчики.Расположение парктроника должно быть максимально благоприятным для водителя: он должен видеть показания табло, не меняя положения головы.

Рисунок: 3: дисплей парковочного радара

Вот и все! Вся процедура занимает 2-3 часа — это не так долго, но в то же время познавательно. А ниже предлагаем посмотреть весь процесс на видео.

Процесс установки на видео

Сегодня мы расскажем вам о самостоятельной установке парктроника на ВАЗ 2110.Установить его сможет любой желающий, никаких знаний в области электротехники необязательно, главное следовать инструкции. Предлагаю посмотреть наш отчет по установке парктроника на авто своими руками.

В данной статье описана установка парктроника Falcon BPS-4i. Необходимость в парктронике связана с плохим освещением в ночное время, когда парковка — очень полезное дело.

Отметим, что более подробное описание того, как установить парктроник своими руками, можно найти, только установка производилась на Лада Калина.

При выборе парктроника основными критериями были: наличие 4-х датчиков и дисплея, отражающего расстояние до объекта, а также невысокая цена. Всем этим критериям полностью отвечает парковочный радар Falcon BPS-4i.

Подключение вопросов не вызвало, из инструкции все достаточно очевидно — подключение к плюсовому проводу, идущему к фарам заднего хода.

Снятие бампера описано достаточно подробно.Проблема возникла при выборе места расположения датчиков. Согласно рекомендациям производителя расстояние между датчиками должно быть 30-33 см. и высота установки не менее 30 см от дороги — в противном случае возможны ложные срабатывания. Это исключает выемку в юбке бампера из возможных мест установки.

Единственное место, подходящее для установки, — это углубление под номером (см. Фото выше). Однако такое расположение датчиков требует установки небольших прокладок для обеспечения перпендикулярности поверхности дороги.В общем, даже в этом вопросе АвтоВАЗ посадил большую «свинью». Провода от датчиков были пропущены через стандартное отверстие вместе с проводами для освещения номерного знака. Блок управления закрепили на правом ребре жесткости панели, поддерживающем багажную полку. Кабель дисплея проложен по правой стороне под обивкой потолка. Сам дисплей был прикручен к панели, закрывающей крепление зеркала заднего вида.

По результатам работы выявлено несколько особенностей, как приятных, так и не очень:
— информация (как звуковая, так и визуальная) о расстоянии до объекта отображается достаточно точно;
— дальность обнаружения объекта 1.Заявленные производителем 5 метров себя не оправдали … бипер начинает работать на расстоянии 1 метра;
— при парковке датчики даже различают решетки ограждения набережной;
— при низких температурах (ниже -15С) парктроник срабатывает с определенной задержкой.

Напомним, что в предыдущих новостях мы смотрели это сами.

Установка парктроника на ВАЗ 2110. Установка парктроника на ВАЗ своими руками

Парктроник — устройство, призванное облегчить процесс парковки начинающему автомобилисту.Устанавливайте парктроник в многочисленных автосалонах или своими руками. Мы рассматриваем именно последний вариант, когда в автосервисе нет ни желания, ни возможности.

Для начала нужно определиться с выбором устройства. Сейчас существует огромное количество различных моделей и модификаций. По большому счету, отличий среди этого набора немного. Основные отличия заключаются во внешнем виде монитора, да и характеристики самих датчиков ничем не отличаются. На бамперах автомобиля можно установить разное количество датчиков.Обычно автомобилисты устанавливают по 4 на каждый бампер, а некоторые автомобилисты ставят только на задний. Особенно актуальны парктроник на тонированных машинах, когда в условиях ограниченной видимости приходится возвращаться в темноту.

Процесс установки

Непосредственно перед установкой парктроника вымойте машину. Далее необходимо определить места, наиболее подходящие для установки датчиков. Например, в джипе установка запасного колеса, которое можно разместить на задней двери, является крайним общим моментом.

На следующем этапе требуется демонтировать бампер автомобиля. В процессе демонтажа следует соблюдать осторожность, чтобы не перепутать крепления переднего и заднего бампера. После этого нужно сделать разметку и просверлить отверстия под парктроник (рис. 1). А вот бампер снимать нельзя — можно и дырки просверлить, только тогда понадобится определенная сноровка и терпение, чтобы провести провода в салоне автомобиля.

Рис. 1: Место на бампере для датчиков

При разметке мест для датчиков важно быть предельно внимательными: ненужные просверленные отверстия не будут устранены.Для дальнейшей навигации на парковке датчики парковки расположены на одинаковом расстоянии друг от друга.

Следующим шагом будет проложить провода (рис. 2) и подключить датчики устройства к электрической цепи автомобиля. Перед подключением датчиков и парктроника необходимо обесточить электрическую цепь автомобиля. Пропустить провода от датчиков к датчикам посадки нужно предельно аккуратно. Датчики заднего бампера можно подключить к питанию реверсивного вентилятора. Таким образом, парктроник будет работать только тогда, когда у вас сзади.Это удобно — опять же в машине не будет дискотеки, когда, например, кто-то вернется в пробку.

Рис. 2: Прокладка проводов от датчиков

Далее устанавливается плата (рис. 3) и подключаются все датчики. Расположение платы парктроника должно быть исключительно благоприятным для водителя: он должен видеть отображение табло, не меняя положения головы.

Рис. 3: Табло парковочного радара

Вот и все! Вся процедура занимает 2-3 часа — это не так долго, но в то же время информативно.А ниже предлагаем увидеть весь процесс на видео.

Процесс постановления на видео

Думаю, нет необходимости объяснять практичность наличия в машине парктроников. Особенно если машина эксплуатируется в мегаполисе. А если еще на машине стоит спойлер …

Парктроник

был выбран по следующим критериям: наличие 4-х датчиков и дисплея, отражающего расстояние до объекта, невысокая цена. Был выбран парковочный радар Falcon BPS-4i.

Подключение не вызывает вопросов т.к. есть инструкция … Подключаем парктроник к плюсовому проводу, идущему на фонари заднего хода.

Снятие бампера подробно описано в мануале и ремонте ВАЗ 2110-11-12. Проблема возникла разве что при выборе места расположения датчиков. Согласно рекомендациям производителя, расстояние между датчиками должно быть порядка 30-33 см, а высота установки не ниже 30 см от дороги — в противном случае возможны ложные срабатывания.Поэтому углубление в юбке бампера было исключено из возможных мест установки. Единственное место, подходящее для установки, остается под номером. Но при таком расположении парктроника необходима установка небольших проставок для обеспечения перпендикулярности поверхности дороги. Провода от датчиков Проденьте через штатное отверстие с проводами подсветки номерного знака. Блок управления можно закрепить на ребрах правой панели, поддерживающей полку багажника. Кабель дисплея будет пропущен с правой стороны под обшивкой потолка.А сам дисплей парктроника крепится винтом к панели, закрывающей крепление зеркала заднего вида.

В процессе эксплуатации некоторые особенности определились как приятные и не очень:
+ достаточно точно выводит информацию о расстоянии до объекта, как звуковую, так и визуальную индикацию;
+ Парковочные датчики распознают ровные решетки набережной;
— Вместо заявленных производителем 1,5 метра дистанции биппер начинает работать только на дистанции 1 метр;
— при низких температурах (ниже -15С) немного тормозит парктроник, т.е.е. Работает с некоторой задержкой.

Сегодня мы расскажем о самостоятельной установке парктроника на ВАЗ 2110. Для установки всем, у кого не могут потребоваться определенные знания в области электрики, главное — следовать инструкции. Предлагаю посмотреть наш отчет по установке парктроника на машину своими руками.

В данной статье описывается установка парктроника Falcon BPS-4I. Необходимость в парктронике связана с плохим освещением в ночное время, когда парковка — очень полезное дело.

Отметим, что более подробное описание установки парктроника можно найти, установка производилась только на Ладу Калину.

Подключение не вызвало вопросов, из инструкции все достаточно очевидно — подключение к плюсовому проводу, идущему на фонари заднего хода.

Подробно описано снятие бампера. Проблема возникла при выборе установки датчика. Согласно рекомендациям производителя расстояние между датчиками должно быть 30-33 см. и высота установки не ниже 30 см от дороги — В противном случае возможны ложные срабатывания. Таким образом, из возможных мест установки была исключена юбка бампера.

Единственное место, подходящее для установки, осталось под номером (см. Фото выше).Однако при таком расположении датчиков требуется установка небольших прокладок для обеспечения перпендикулярности поверхности дороги. В общем, даже по этому поводу АвтоВАЗ выложил большую «свинью». Провода от датчиков были проложены через штатное отверстие в связке с проводами подсветки номерного знака. Блок управления закрепился на ребрах правой панели, поддерживающей полку багажника. Кабель дисплея проложен с правой стороны под обшивкой потолка. Сам дисплей крепился саморезом к панели, закрывающей крепление зеркала заднего вида.

Результаты работы позволили выявить несколько особенностей, как приятных, так и не очень:
— информация достаточно точная (как звуковая, так и визуальная) о расстоянии до объекта;
— заявленная производителем дальность обнаружения объекта 1,5 метра себя не оправдала … Биппер начинает работать на дистанции 1 метр;
— при парковке датчики распознают ровные решетки ограждений набережных;
— при низких температурах (ниже -15С) парктроник срабатывает с определенной задержкой.

Напомним, что в предыдущих новостях мы рассматривали сделай сам.

Для многих парктроник стали неотъемлемой частью автомобиля, так как позволяют значительно упростить парковку. Причина тому — огромное количество машин и отсутствие парковочных мест, а если они есть, то стоять там будет непросто. Именно для этого и нужны парктроники. Датчики сканируют пространство сзади и спереди автомобиля, заранее предупреждая о приближении объекта. На многие современные иномарки парктроники устанавливают с завода, но в российском автопроме о таком нововведении не задумываются.Придется все делать своими руками. В этой статье будет подробно описан процесс установки парктроника на автомобиль.
Итак, приступим. Для начала нужно выбрать набор датчиков, который будет более или менее соответствовать стандарту. Обычно продавцы в магазинах автозапчастей не пытаются подсунуть вам какую-либо фигню, так как во многих случаях сами не знают, что лучше. Подбирать комплект парктроников лучше по их количеству, минимальному количеству датчиков 2. Для более детального сканирования местности и сканирования мертвых зон лучше всего приобрести комплект датчиков, в список которого входят 4 датчика.

Главное при установке парктроника определить правильное расположение датчиков на бампере. Если не делать все, то датчики будут немного, но обманывают насчет приближающихся предметов. Таким образом, система уведомит вас о расстоянии до объекта либо совсем рано, либо слишком поздно, и может вообще не обнаруживать объекты.
При выборе парктроника учитывайте их устойчивость к температуре, наезду машины на мойку и т. Д. Если учитывать эти параметры, то в зимнее время года в холода вы не пострадаете.Есть несколько типов парктроников, например, датчики Multitronics PT-3TC, которые могут работать с конкретными бортовыми компьютерами TC 750, VC731, RC-700 и многими другими компьютерами Multitronics. Если у вас есть желание покрасить прокси парка в цвет автомобиля, то вы можете покрасить их обычной краской, на работу датчиков это никак не отразится. Цены на парктроник разные, от тысячи рублей в зависимости от их качества и марки. Что-то поговорил, перейдем к установке парктроника.Приступаем к работе. Для установки датчиков нам потребуется просверлить в бампере четыре отверстия, равных диаметру и высоте расположения на бампере. Для удобства бампер можно снять, но можно и без него, так как всем комфортно по-разному. С помощью сантиметра отметьте соответствующее расстояние между датчиками и просверлите отверстия в нужном месте.

Теперь можно установить парктроник. В моем случае я снял бампер и только потом начал сверлить. Для сверления в комплекте парктроника есть специальная коронка с точным размером датчика.Устанавливаем датчики и настраиваем так, чтобы они находились в одной плоскости. Теперь нужно протянуть провода. Решил протянуть проводку через багажник. С помощью дрели проделываем отверстие в корпусе и продеваем туда проволоку. Вытяните провода в багажнике. Теперь в правом заднем углу багажника прикручиваем панель управления датчиками и питаем эту панель от плюсового провода, лампочки заднего хода, так что она будет работать только с включенной секцией. Теперь все готово, проверяйте все в делах и радуйтесь.

Наличие парктроника в автомобилях значительно облегчает жизнь современным водителям. На иномарки эта деталь устанавливается не первый год. Сложно представить припаркованного водителя Ford Mondeo на глазах. Проблемы с парковочными местами сегодня стали одной из самых популярных тем для обсуждения. Найдите место, куда можно поставить машину, но если она небольшая, то можно поцарапать кузов. Парктроник нужен как раз для того, чтобы не было проблем такого рода. Датчик, установленный в автомобиле, сканирует пространство и сообщает о приближении объекта к машине.Что хуже владельцев отечественных авто? Почему бы не поставить такой аппарат. Поскольку завод этого делать не хочет, придется все устанавливать своими руками.

Как выбрать парктроник

Главный критерий, по которому следует выбирать парктроник — количество датчиков, информирующих об опасности. Консультации по качеству товаров у продавцов в салонах обычно ни к чему не приводят, так как в этом вопросе мало кто разбирается. При выборе системы должно быть не менее двух датчиков.Но лучшим вариантом будет комплект с четырьмя датчиками. Лучше всего сканирует окружающее пространство.
Самая сложная задача — правильно выбрать расположение датчиков в бамперах автомобилей. Если вы немного ошиблись с расчетами, скорее всего, система неверно уведомит вас о препятствиях. Возможно, слишком рано, даже хуже, если слишком поздно. А может вообще не работать.
Выбирая парктроник, учитывайте все условия эксплуатации автомобиля. Температура вашего района, посещаемость автомоек и др.и т.д. Чтобы потом не было других проблем. Обратите внимание на то, что многие паркинги отлично играют с бортовыми компьютерами. Обычно это происходит, когда система и компьютер одного производителя. Сам предмет на внешнюю обработку не поступает. Можно перекрасить под цвет машины. Не портится от этого. Цены на аналогичные устройства очень разные. Можно купить опцион за 1000 рублей, и он намного дороже. Все зависит от качества.

партонические установки

Для установки парковочной системы необходимо проделать четыре одинаковых отверстия в бампере на одном уровне. Бампер одновременно снимать не обязательно, но если так удобнее, то почему бы и нет. Сделайте разметку и просверлите на ней 4 отверстия. С размером отверстий гадать не нужно, в комплекте вы найдете специальную коронку, размер которой рассчитан на датчики. Установите датчики в одной плоскости.

Рубрики

Ваз 2114 не горят фонари заднего хода на ваз: Проводка, лягушка или лампочка » НаДомкрат

Что делать, если не горит задний ход ВАЗ 2114

Причины поломки

Проверка и замена контактной панели и ДЗХ

Полезное видео

Особенности выбора нового датчика заднего хода

Ваз 2110 не работает задний свет. Фонарь заднего хода не горит

Дополнительные причины, по которым не горят фонари при включении заднего хода:

Где расположен датчик заднего хода?

Признаки неисправности датчика заднего хода

Как проверить датчик заднего хода на ВАЗ 2114?

Выводы:

Замена датчика заднего хода на «четырнадцатой»

Почему не горит задний ход?

Фонарь заднего хода – основные функции

Не работают фонари заднего хода – возможные неполадки и их причины

Не горят фонари заднего хода – диагностика неисправностей и ремонт

Причины появления неисправности и способы ее устранения

Зачем нужен фонарь заднего хода

Принцип работы фонарей заднего хода

Что делать, если не работает фонарь заднего хода ВАЗ

Видео — Как улучшить фонари заднего хода на ВАЗ 2107

Зависает лампочка заднего хода ВАЗ 2110: причины и устранение неисправности

Где находится датчик заднего хода ваз 2110

Устройство и принцип работы

Диагностика неполадок

Датчик заднего хода

Предохранитель

Перегорела лампочка

Контакты в колодках

Оборвались провода питания фонарей

Как заменить датчик заднего хода в ВАЗ – пошаговая инструкция

Не горит задняя фара ваз 2114

Почему не горит задний ход?

Характеристики габаритных огней ВАЗ-2114

Почему может не гореть задний габарит

Что особенно важно контролировать у задних габаритов

Не горит фонарь заднего хода ВАЗ 2110. Пришло время менять датчик заднего хода

Где находится датчик заднего хода ВАЗ 2110

Как проверить датчик заднего хода 2110

Электросхема задних фонарей ВАЗ 2110

Как заменить датчик включения заднего хода ВАЗ 2110

Как проверить датчик заднего хода на ВАЗ 2114? Замена датчика заднего хода ВАЗ 2114 своими руками

Дополнительные причины, по которым не горят фонари при включении заднего хода:

Где расположен датчик заднего хода?

Признаки неисправности датчика заднего хода

Как проверить датчик заднего хода на ВАЗ 2114?

Выводы:

Замена датчика заднего хода на «четырнадцатой»

Рекомендую посмотреть видео о том, как заменить датчик заднего хода ВАЗ 2114

Не горят габариты на ВАЗ 2114: простое решение проблемы

Причины и действия при поломке

Окислились контакты

Где чаще всего коротит?

Процесс замены

Горит предохранитель габаритов

Где лягушка в обратном направлении 2114

Почему не горят фонари заднего хода

Где датчик заднего хода ВАЗ 2107

Что нужно заменить

Как поменять датчик заднего хода ВАЗ 2107

Проверка местонахождения и работоспособности ДЖ

Замена датчика заднего хода ВАЗ 2114

Цена вопроса

Где находится датчик реверса

Как проверить датчик заднего хода

Замена датчика заднего хода

Расположение

Проверка здоровья

Причины проблемы и способы их устранения

Способы ремонта

Самостоятельная замена

Сколько стоит?

Установка парктроника на ваз своими руками. Установка парктроника своими руками Какие парктроники установить на ВАЗ 2110

Процесс установки

Процесс установки на видео

Установка парктроника на ВАЗ 2110. Установка парктроника на ВАЗ своими руками

Процесс установки

Процесс постановления на видео
