Ваз 2114 не срабатывает вентилятор охлаждения инжектор причины: Не работает вентилятор охлаждения на ВАЗ-2114

Не работает вентилятор охлаждения ВАЗ-2114 инжектор: не включается

На всех авто с инжекторным двигателем установлен электрический, а не механический вентилятор. С механикой всё было попроще… Мотор вентилятора включён в сеть через реле, а сигнал на это реле подаёт блок ЭБУ. Дополнительно в цепи мотора присутствует предохранитель, а датчик температуры тосола (ДТОЖ) подключён напрямую к ЭБУ. Если вентилятор охлаждения не срабатывает, на ВАЗ-2114 можно проделать один трюк: отключить датчик ДТОЖ и завести двигатель. И если вентилятор начнёт крутиться, проблему надо искать в датчике.

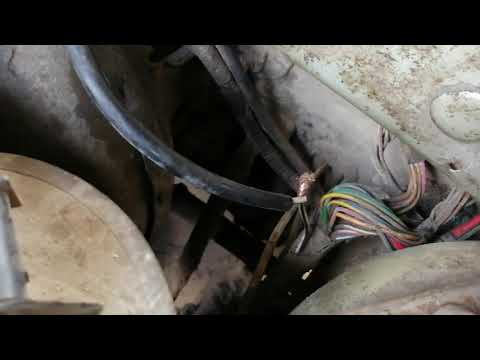

Чтобы не исследовать проводку «от и до», просто посмотрите одно видео. Здесь всё уже сделано.

Диагностика вентилятора охлаждения — пытаемся найти неисправность

Датчиков температуры будет два: один, который на термостате, соединён с ЭБУ. Его и надо отключать – второй оставьте, как есть.

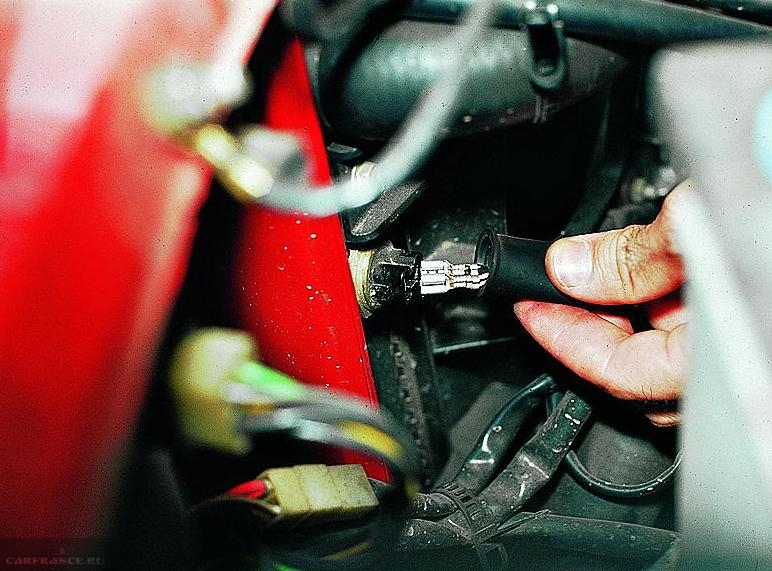

ДТОЖ на двигателе 11183

Мы отключаем разъём, но не демонтируем сам датчик. Дальше переводим ключ в положение 1, ну и т.д.

Что касается электричества, тут всё выглядит сложно: реле вентилятора находится в одном блоке, а предохранитель – в другом. Нам нужен предохранитель F5 (20А). Кстати сказать, с ним соединён и вентилятор, и клаксон.

Монтажный блок 2114-3722010-60 и 2114-3722010-10

Главный монтажный блок установлен под капотом, а дополнительный – у левой ноги переднего пассажира.

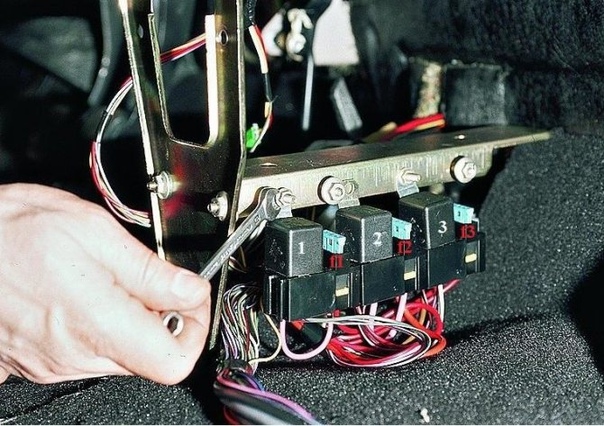

Дополнительный монтажный блок (вариант 1)

В дополнительном блоке мы видим три реле. «Главное реле» находится снизу. А дальше возможны варианты:

• Реле вентилятора установлено посередине;
• Также это реле могут установить вверху.

Ниже показан второй вариант.

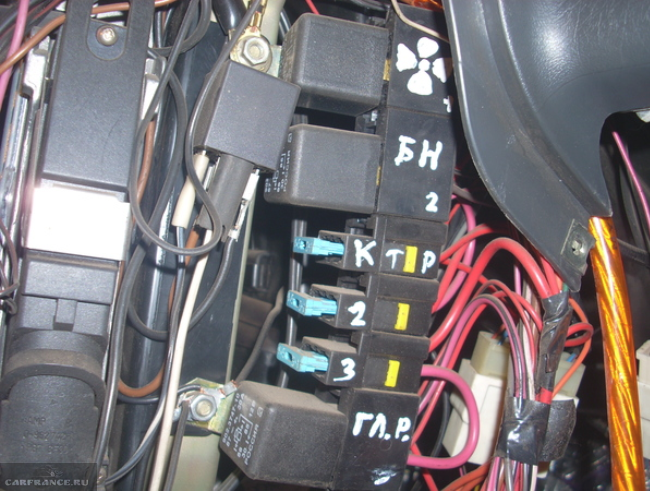

Дополнительный монтажный блок (вариант 2)

Кстати, возле нужного нам реле всегда размещён предохранитель. Он является частью цепи вентилятора.

Выходы блока ЭБУ

Для ЭБУ BOSCH M7.9.7 выход на реле вентилятора – это клемма 68. Команде «включено» соответствует уровень «0 Вольт». На блоках MP7.0 всё выглядит не проще – к реле подключена клемма 46, и с неё тоже снимается потенциал «ноль».

Если будет выключено главное реле, то реле вентилятора сработать не сможет.

Не работает вентилятор — меняем его сами

Попробуйте сделать так: надо скинуть клемму «минус» с АКБ (ключ «на 10»), а затем отключить разъём моторчика.

Разъём питания вентилятора

Если сейчас подключить АКБ снова, на одной из двух клемм можно вызвонить «+12». Теперь можно пойти ва-банк: «минусовой» шнур от вентилятора соединяют с «массой», используя Т-коннектор. Часто на хэтчбеке ВАЗ-2114 вентилятор не срабатывает потому, что неисправна не проводка, а моторчик. И тогда выполняют замену.

Демонтаж, все шаги

Ещё раз убеждаемся, что отключили АКБ. Отключаем разъём, как рассмотрено выше. Дальше торцовым ключом откручиваем две гайки, удерживающие «стопор» (см. фото).

Стопорный кронштейн над кожухом

По углам пластиковой рамки находятся четыре гайки. Их надо открутить ключом «на 10».

Одна из четырёх гаек

Крепёжную рамку вместе с вентилятором вынимают в направлении «вверх». Как видите, всё просто.

Монтаж узла проводят в обратном порядке. Можно будет заменить и моторчик, и рамку-кожух.

Артикулы

• 2108-1309010 – кожух;
• 2109-1308008 (-01, -02) – мотор в сборе с крыльчаткой;
• 2103-1308010-10 – крыльчатка;
• 12605571 – шайба стопорная;
• 16102311 – гайка M8.

Выводы: что именно надо делать, если не срабатывает вентилятор (алгоритм действий)

Сначала проверяют, подводится ли «плюс» к одной из клемм в разъёме. Затем подключают коннектор от «массы», чтобы проверить исправность электродвигателя. В некоторых случаях можно наблюдать вот что:

• Исправен и предохранитель F5, и добавочный предохранитель;
• Реле вентилятора срабатывает, как надо;
• Исправен датчик ДТОЖ;
• Моторчик можно включить только подачей потенциала «0 Вольт».

Вывод тут будет один: отошёл контакт «массы», которым заканчивается вся линия питания. Значит, нужно будет обратиться к автоэлектрику. Все остальные неисправности можно победить самим.

Элемент F5 может перегорать в результате замыкания клаксона. Но тогда на разъёме не вызванивается «+12», что должно настораживать сразу.

Пример на видео: упрощение штатной схемы работы вентилятора (тюнинг)

инструкция по ремонту, диагностике и замене

Перегрев двигателя приводит к возникновению серьезных неполадок: поршня могут заклиниться, пробивается прокладка блока цилиндров, что приводит к необходимости проводить капитальный ремонт мотора. Чтобы защитить силовой агрегат от перегрева, важно поддерживать стабильную работу вентилятора охлаждения. В этой статье обсудим принцип работы устройства, схему его подключения, самостоятельную диагностику и ремонт, а также модернизацию схемы управления. Инструкция полностью подходит и для автомобилей Ваз 2115 и Ваз 2113.

Принцип действия

Вентилятор – это устройство, позволяющее повысить эффективность работы радиатора охлаждения. Радиатор забирает тепло от мотора и отдает его в воздух. Этот процесс ускоряется за счет обдува лопастями электровентилятора.

Охлаждающая жидкость течет по закрытой герметичной системе. Ее задача в том, чтобы забирать излишнее тепло от перегретых частей мотора. Горячий тосол течет в радиатор, подвергается здесь охлаждению и возвращается обратно. Находясь в радиаторе, ОЖ проходит через систему тонких трубок. Набегающий воздушный поток во время движения автомобиля способствует быстрому отводу излишнего тепла из подкапотного пространства.

Но когда автомобиль стоит в пробке или работает на холостом ходу, поток воздуха перестает его охлаждать. В этом случае система охлаждения может не справиться со своей задачей. Для создания потока воздуха искусственным путем и предназначен электровентилятор радиатора. Температура включения вентилятора на ВАЗ 2114 – 85 градусов Цельсия.

Получив сигнал о превышении допустимого значения температуры, датчик запускает механизм работы устройства. Создается искусственный воздушный поток, отводящий тепло от радиатора. Механизм действует до тех пор, пока уровень температуры не понизится до оптимального состояния.

Затем термовыключатель получает сигнал о достижении нормальной температуры и отключает работу вентилятора.

Устройство состоит из четырех пластмассовых лопастей, которые устанавливаются на вале ЭДГ. Специальный контроллер регулирует автоматический режим работы. Термостат снабжен твердым наполнителем, который чувствителен к изменениям температуры.

Имеется основной и дополнительный клапаны. Когда температура достигает 85 градусов Цельсия, открывается главный клапан.

Схема подключения

Где находится реле вентилятора

Оно располагается в дополнительном блоке.

4 – реле электровентилятора;

5 – электрического бензонасоса;

6 – реле зажигания.

Реле и предохранители могут иметь другой порядок следования. Поэтому нужно ориентироваться на цвет проводов. Главное реле всегда размещено снизу. Найдите реле, от которого тянется розовый тонкий провод с черной полоской. Он идет от главного реле через контакт 85. Будьте осторожны! Не перепутайте с красным тонким проводком, который тоже имеет черную полоску и тянется из контроллера. И найдите белый толстый провод с черной полоской (87 контакт). Здесь и находится реле вентилятора охлаждения. Рядом с ним всегда находится предохранитель. Он является элементом цепи.

Диагностика вентилятора охлаждения

Если на приборной панели появляются сигналы о превышении допустимого уровня температуры в системе охлаждения, это может свидетельствовать о том, что не работает вентилятор на ВАЗ 2114. Главный симптом неисправности – механизм не запускается даже при значительном увеличении температуры. Нужно срочно заглушить двигатель, чтобы не допустить перегрева его элементов.

Мотор не должен работать с неисправным электровентилятором охлаждения. Это может привести к повреждению головки блока цилиндров.

Если не срабатывает вентилятор охлаждения на Ваз 2114, причинами поломки могут быть следующие неисправности:

• Отказал датчик включения вентилятора на ВАЗ 2114.
• Отсутствие контакта у разъема датчика.
• Оборвалась проводка.
• Неисправность реле электровентилятора.
• Сгорел предохранитель.
• Поломка привода электродвигателя устройства.

Отключите разъем устройства. Подключите его к клемме аккумулятора. Сохраняя полярность. Если прямое подключение к источнику энергии запускает электромоторчик, значит привод исправен. Возможно, проблемы возникли в электропроводке, в предохранителе или в датчике температуры.

Теперь наступила очередь диагностики предохранителя. Для этого даже не обязательно вскрывать пластиковый бокс. При неисправности реле одновременно с вентилятором перестает работать и клаксон. Поэтому если вы заметили пропажу звукового сигнала, значит точно сгорел предохранитель. Найти его можно в подкапотном пространстве в пластиковом боксе небольшого размера. Освобождаем крышку, прижатую двумя защелками, щипчиками вынимаем сгоревший предохранитель и меняем его на новый.

А вот диагностировать реле довольно сложно. Особенно тем, кто с автоэлектрикой исключительно на «Вы». Для проверки работоспособности проще всего найти работающее реле и временно установить его. Если после установки нового устройства вентилятор начинает работать исправно, значит настало время для замены старого.

Чтобы диагностировать датчик температуры, подающий сигнал к радиатору, нужно отсоединить разъем от датчика и запустить зажигание. Запустится аварийный режим, в котором электровентилятор начнет обдув. Если при отключении т разъема вентилятор запускается поздно, скорее всего датчик вышел из строя. Его замена займет не больше пяти минут. Нужно просто открутить два болта с помощью крестовой отвертки и установить на его место новое устройство.

Даже если неисправность возникла в самом вентиляторе Ваз 2114, это еще не значит, что пришло время его менять. Иногда можно просто заменить поврежденный подшипник или щетки. А вот при неисправно электродвигателе, гораздо проще приобрести новый механизм.

Если вы убеждены, что причина неисправности кроется в электродвигателе вентилятора, то самый простой способ осуществить ремонт – это полностью заменить устройство. При этом нет смысла тратить деньги на новый кожух. Дешевле будет просто купить новый электромотор.

Необходимый инструмент

Особый инструмент не понадобится. Работа осуществляется элементарно просто с помощью торцевых ключей на 8 и 10 и отвертки крестового типа.

Пошаговый алгоритм работы

Заменить электродвигатель вентилятора охлаждения можно без демонтажа радиатора.

1. Отсоедините колодку и жгут проводов устройства от кожуха.
2. Отверните крепежные болты с помощью ключа на 10.
3. Открутите нижнюю крепежную гайку.
4. Торцевым ключом на 10 отверните крепежную гайку от радиатора.
5. Торцевым ключом на 8 отверните две гайки прижимной пластины.
6. Снимите пластину.
7. Снимите электровентилятор вместе с кожухом.
8. Приступаем к демонтажу электродвигателя. С помощью ключа на 10 сверните три крепежных гайки и выньте двигатель вместе с лопастями.
9. С помощью отвертки подденьте стопорную шайбу.
10. И снимите ее.
11. Снимите крыльчатку.
12. Наденьке крыльчатку на новый моторчик. Проследите, чтобы штифт вала попал в паз крыльчатки.
13. Соберите сборку в обратном порядке.

Как заменить датчик температуры

Перед началом работ нужно частично слить охлаждающую жидкость из блока цилиндров.

1. Снимите провод.
2. С помощью ключа на 21 отверните термодатчик.
3. Снимите его.
4. Установите новый в обратном порядке.

Что делать, если электровентилятор работает постоянно?

Иногда возникает и другая проблема. Многих автолюбителей интересует, почему постоянно работает вентилятор на Ваз 2114?

Возможны четыре причины неисправности:

1. возникло замыкание в электроцепи;
2. произошла поломка реле электровентилятора;
3. требует замены термодатчик;
4. сломался электронный блок.

Чаще всего вентилятор начинает работать непрестанно в результате замыкания проводов. Электрическая цепь остается во включенном состоянии вне зависимости от сигналов термодатчика и реле.

Чтобы устранить неисправность, нужно прозвонить каждый провод и найти место сплавления. Иногда оно заметно даже при визуальном осмотре.

Если прозвон не помог выявить неисправность, нужно проверить и заменить реле вентилятора. Стоимость устройства невысока. Поэтому для диагностики проще купить новый реле и поставить его заместо старого.

Если не помогло и это, значит нужно проверить работу термодатчика. Ведь именно он отвечает за включение и отключение электромотора вентилятора Ваз 2114.

При исправной работе всех остальных элементов системы, нужно проверить электронный модуль. Он довольно редко выходит из строя. Если проблема возникла все же в нем, придется выполнить полный сброс ошибок. Иногда помогает только полная перепрошивка. Самостоятельно выполнить эту работу способен не каждый. Поэтому лучше обратиться за помощью в автосервис.

Также полезно было бы установить кнопку принудительного запуска и отключения вентилятора на Ваз 2114.

Это решение может оказаться весьма кстати, если поломка произошла где-нибудь на трассе вдали от города. В таком случае с помощью кнопки на панели приборов можно принудительно запустить работу вентилятора для охлаждения двигателя.

Почему не срабатывает вентилятор охлаждения двигателя

При работе двигателя температура в камерах сгорания достигает порядка 1500-2000 градусов Цельсия. Если не отбирать тепло от стенок цилиндров, то неизбежен перегрев мотора и, как следствие, дорогостоящий ремонт или замена.

Вентилятор охлаждения

Для поддержания рабочего теплового режима двигателя (+90 градусов) в любых условиях эксплуатации предусмотрена система охлаждения. Она включает в себя следующие элементы:

• Радиатор;
• Расширительный бачок;
• Помпу;
• Термостат;
• Вентилятор;
• Датчики температуры и включения вентилятора;
• Набор соединительных патрубков;
• Радиатор печки;
• Антифриз.

Устройство системы охлаждения

Пока термостат закрыт рабочая жидкость с помощью помпы циркулирует по так называемому малому кругу, охлаждая блок цилиндров и головку блока, отводя часть тепловой энергии. При открытии термостата поток жидкости начинает двигаться по большому кругу, попадая в радиатор охлаждения.

Система охлаждения

Во время движения поверхность радиатора продувается потоком встречного воздуха, снижая температуру рабочей жидкости. Однако предотвратить перегрев жидкости сам радиатор не в состоянии, например, когда авто стоит в пробках или движется длительное время с небольшой скоростью.

В помощь радиатору в систему охлаждения силовой установки и встроен вентилятор, являясь одним из ее главных исполнительных элементов, и при его отказе может возникнуть ряд нежелательных проблем.

Как работает вентилятор

На машинах старшего поколения вентилятор работал принудительно, то есть работал всегда, пока запущен двигатель, путем приводного ремня. Обычно сам вентилятор крепился на шкив помпы, связанной ремнем со шкивом генератора.

В большинстве же современных автомобилей применяется электровентилятор, либо привод с вискомуфтой (вязкостная муфта), где его срабатывание происходит автоматически от датчика включения (тарирован отдельно для каждого двигателя).

Вентилятор радиатора

Вентилятор, это простой электродвигатель на 12В, работающий от сети авто. На его валу установлена крыльчатка, для создания потока воздуха направленного на соты радиатора. Сам вентилятор имеет крепежную рамку для соединения с радиатором.

За его срабатывание, в свою очередь, отвечает датчик включения, расположенный в одном из бачков радиатора. Он устанавливается в разрыв проводов питания электродвигателя вентилятора.

Включение вентилятора

Карбюраторные модели

Датчик включения вентилятора запрограммирован на определённый предел температуры, при которой происходит срабатывание его контактов, посылая питания на реле, замыкающее цепь питания вентилятора, и он начинает работать.

Инжекторные двигатели

Вентилятор на этих машинах включается через блок управления. Контроллер получает данные с датчика, далее передавая ее на реле включения электродвигателя.

Возможные причины отказа вентилятора

В случаях, когда температура антифриза резко пошла вверх, а вентилятор на радиаторе не сработал, то, следовательно, где появилась проблема. Автомобиль необходимо остановить и устранить неисправность, чтобы не допустить перегрева и сохранить двигатель от дорогостоящего ремонта.

Неисправности

• Перегорание предохранителя;

• Отказ датчика включения;

• Разрыв или короткое замыкание в цепи питания электродвигателя;

• Неисправность электродвигателя;

• Плохой контакт в соединении или окисление контактов в цепи вентилятора;

• Отказ реле включения;

• Неисправность предохранительного клапана в расширительном бачке.

Проверка

— предохранитель перегорает от какой-либо неисправности в защищаемой им цепи и перед заменой, необходимо найти причину его срабатывания;

— при отказе датчика включения, питающие провода соединяют между собой и если вентилятор сработал, то датчик неисправен и требует замены. Добраться до СТО или гаража, можно оставив провода соединенными, при этом вентилятор будет постоянно в работе, но зато двигатель будет защищен от перегрева;

Схема

На моторах с инжектором отключается датчик, путем снятия с него разъема, мотор запускается и если вентилятор заработал (ЭБУ «поймет», что в системе неисправность и включит вентилятор в аварийном режиме), то датчик неисправен и необходима его замена.

— цепь питания проверяется тестером на предмет целостности и отсутствия короткого замыкания;

Проверка тестером

— при отказе двигателя вентилятора, для проверки разъединяется фишка питания и с помощью двух проводом подается питания с батареи. Если вентилятор не запустился, следовательно, он неисправен (износ щеток, коллектора или проблемы с обмотками якоря и статора) и требует замены;

— при подозрении на ненадежный контакт в разъеме вентилятора, фишка снимается, контакты зачищаются от пыли и грязи и возможных окислений;

— неисправное реле можно временно заменить соседним, при совпадении его параметров;

Реле вентилятора ВАЗ 2114

— когда при полностью исправных элементах в цепи вентилятора, он не срабатывает при наборе температуры выше нормы, то рекомендуется проверить клапан в крышке расширительного бачка.

Клапан удерживает давления в системы свыше атмосферного, не допуская закипания воды, имеющейся в составе рабочей жидкости, при достижении 100 градусов. Если же клапан неисправен, то давление уравнивается с атмосферным и жидкость закипит уже при 100 градусах.

Сам же датчик срабатывает при температуре 105-107 градусов Цельсия. Получится, что жидкость уже кипит, а вентилятор еще не срабатывает. Крышку с клапаном необходимо заменить.

Несколько советов

• Периодически отслеживайте температуру ОЖ и проверяйте срабатывание вентилятора при входе в опасную зону на указателе прибора;

• Проверяйте уровень жидкости в бачке и восполняйте при необходимости;

• Контролируйте систему на предмет возможной утечки жидкости;

• При превышении рабочей температуры, остановитесь, найдите и устраните причину;

• Сезонно возьмите за правило промывать под давлением воды крышку расширительного бачка, что поможет содержать предохранительный клапан в чистоте;

• На моторах, где вентилятор работает принудительно, периодически проверяйте натяжение его приводного ремня.

Не срабатывает вентилятор охлаждения ВАЗ-2112 инжектор 16 клапанов – Taxi Bolt

Многие автомобилисты помнят, что из-за неисправного датчика включения вентилятора летом автомобиль закипал. На новых поколениях машин данный индикатор был перенесён с левой части радиатора на головку блока для эффективного распознавания температуры двигателя и охлаждающей жидкости. Но, все равно, многие автомобилисты не знают, где этот датчик расположен на 16-клапанном моторе ВАЗ-2112.

Датчик вентилятора: где и зачем?

На ВАЗ-2112 устанавливается биметаллический датчик с маркировкой ТМ-108. Расположение датчика вентилятора

Он расположен на головке блока цилиндров справа возле термостата. Подключается он непосредственно к электронному блоку управления двигателя, куда и отправляет все данные о рабочей температуре.

Симптомы выхода из строя

Но, как и любая другая запасная часть автомобиля – датчик температуры может выходить из строя. Итак, какие же неисправности могут возникнуть, если датчик перестанет работать:

• Вентилятор охлаждения будет работать постоянно.
• Вентилятор охлаждения не будет срабатывать.

В первом случае, автомобиль будет работать в аварийном режиме и постоянно включенный вентилятор может привести к тому, что сгорит обмотка. При этом изделие придется поменять полностью. Во втором случае, двигатель начнет перегреваться и в определенный момент закипит.

Проверка вентилятора

Проверка моторчика вентилятора.

Требуется снять вентилятор. Добраться до моторчика, замкнуть его напрямую и посмотреть, работает ли вентилятор.

Как проверить датчик в домашних условиях

Для того чтобы проверить датчик включения вентилятора, его необходимо выкрутить с посадочного места крепления и при помощи тестера замкнуть контакты. Если сопротивление отсутствует, значит, деталь «мертвая». Такую же процедуру необходимо сделать и с проводами.

Их необходимо замкнуть и завести двигатель. Если при температуре 103 градуса Цельсия вентилятор не включился, то стоит поискать проблему в другом месте.

Выводы

Датчик включения вентилятора на 16-клапанном двигателе ВАЗ-2112 расположен на головке блока цилиндров возле термостата. Так, его поломка может привести к тому, что вентилятор перестанет срабатывать, а двигатель не будет нормально охлаждаться, что в свою очередь приведет к тому, что он закипит, и могут возникнуть еще более сложные неисправности.

Автомобиль: ВАЗ-2112.Спрашивает: Кириллов Игорь.
Суть вопроса: Не работает вентилятор охлаждения, вообще не включается, что делать?Здравствуйте! У меня перестал включаться вентилятор на ВАЗ-2112. Случилось так, что машина просто закипела в пробке, я так понял, что вентилятор просто не работает. Подскажите в чём может быть причина?

Почему не включается вентилятор охлаждения на ВАЗ-2112?

Если случилось такое, что двигатель закипел из-за не включившего вентилятора по показаниям температуры, и необходимо как можно быстрее решить её, чтобы не повторилось этого вновь — то, что делать? На видео показаны основные проблемы вентилятора охлаждения двигателя и причины:

Причин отказа включения вентилятора может быть несколько и ниже мы рассмотрим основные из них.

Режим работы

На автомобилях ВАЗ-2112, рабочая температура двигателя составляет около 89 градусов, термостат начинает открываться при 85, а вентилятор при штатных настройках запускается при 105 и при 97 выключается. Подробнее о схеме системы охлаждения на ВАЗ-2112 мы рассказывали в этом материале: полная схема системы охлаждения ВАЗ-2112.

Причины неисправности

Если вентилятор радиатора отказывается запускаться, проверьте элементы в следующем порядке:

1. Предохранитель – проверьте этот плавкий элемент на целостность в блоке предохранителей. Он там расположен под цифрой F7 и имеет номинал в 20 ампер.Предохранитель вентилятора-жёлтый F7. (монтажный блок редакционной машины, 124 двигатель)
2. Реле отвечающее за работу электровентилятора, расположено вместе с дополнительными реле, рядом с левой ногой переднего пассажира. Проверку легче всего осуществить путём подключения заведомо исправного реле. Если после такого демонтажа всё заработало, проблема решена, если нет, то читаем ниже. Реле находится под цифрой «4».
3. Термостат – так как жидкость сначала циркулирует по малому кругу, не нагревая датчик и радиатор. Неисправность термостата легко проверить, достаточно на ощупь осмотреть два патрубка идущие к радиатору, если один из них холодный на хорошо прогретом двигателе, значит термостат неисправен и ему требуется замена.
4. Датчик температуры – для диагностики неисправности этого элемента, на прогретом двигателе отключите разъём питания от него, тем самым вы принудительно запустите электромотор вентилятора. Если он всё же не запустился, то проблема кроется в самом электродвигателе.Датчик стоить проверить,и если потребуется заменить.
5. Электродвигатель вентилятора – для того, чтобы проверить этот элемент, необходимо отключить колодку питания и подключить её напрямую к аккумуляторной батарее. Если вентилятор рабочий, то произойдёт его запуск, а при отказе, ищите проблему в проводке либо меняйте вентилятор в сборе. Электродвигатель можно попробовать починить.

Когда все вышеперечисленные способы не принесли желаемого результата, нужно искать причину только в проводке, поочерёдно «прозванивая» их. Возможно где-то произошёл разрыв или надлом провода.

Электродвигатель вентилятора, системы охлаждения двигателя автомобиля ВАЗ-2112, включатся в работу через реле. А оно срабатывает по команде с электронного блока управления, который получает сигнал с датчика включения вентилятора. Он располагается чуть выше термостата. Его не нужно путать с датчиком температуры охлаждающей жидкости, который работает на указатель температуры, находящийся на щитке приборов. Он расположен ниже датчика вентилятора.

Если стрелка указателя температуры поползла в красную зону шкалы, а шума включения вентилятора системы охлаждения не слышно, то придётся искать причину этой неисправности. Для начала, нажмите на кнопку звукового сигнала, тем самым Вы проверите, цел ли предохранитель F7 (20А), который защищает электрическую цепь вентилятора. Есть звук сигнала, значит, предохранитель цел, и открывать монтажный блок, не стоит.

Дальше проверяем реле вентилятора. Оно находится справой стороны передней консоли, где располагаются ноги пассажира. Вскрываем крышку, исходное реле стоит первым с левого края. Проверить его можно поставив, вместо него, такое же исправное. А если, замкнув контакты №85 и №86, вентилятор, при включенном зажигании, заработает, значит, он исправен. Электродвигатель вентилятора можно проверить и другим способом, подсоединив его напрямую к аккумуляторной батарее.

Наиболее частой причиной отказа в работе вентилятора системы охлаждения, является датчик включения вентилятора. Его проверяют прогрев двигатель до температуры чуть более 100 градусов, а затем двигатель глушат, оставив включённым зажигание. Снимают клемму с датчика. Если вентилятор заработает, то датчик неисправен. Естественно предварительно проверяют, исправен ли сам вентилятор. При исправности всех выше перечисленных устройств, причиной не включения вентилятора будет электронный блок управления.

Водитель автомобиля ВАЗ-2112 может самостоятельно проверить всю электрическую схему включения вентилятора, за исключение ЭБУ.

Источники:

Не срабатывает вентилятор охлаждения ваз 2109 инжектор причины

Главная » Разное » Не срабатывает вентилятор охлаждения ваз 2109 инжектор причины

Если не работает вентилятор охлаждения ВАЗ 2109 инжектор

Длительная езда на перегретом двигателе, когда не работает вентилятор охлаждения ВАЗ 2109 инжектор, чревата серьёзными последствиями. Мотор может застучать или заклинить, и тогда не обойтись без капитального ремонта. Поэтому при устойчивом перемещении стрелки датчика температуры в красную зону незамедлительно включите на полную мощность отопитель, остановитесь в безопасном месте и дайте мотору остыть. Не открывайте крышку расширительного бачка на горячем двигателе, на вас может плеснуть перегретым тосолом.

Вернуться к оглавлению

Система охлаждения ВАЗ 2109

Жидкостная система охлаждения двигателя автомобиля ВАЗ 2109 инжектор — это система замкнутого типа с принудительной циркуляцией охлаждающей жидкости (ОЖ). Система состоит из следующих агрегатов:

• водяная помпа с крыльчаткой, с приводом от ремня газораспределительного механизма;
• термостат, направляющий ОЖ по малому или большому кругу в зависимости от степени прогретости двигателя;
• радиатор из двух пластмассовых ёмкостей для тока ОЖ и алюминиевых трубок для рассеивания тепла, расположенный в передней части моторного отсека для облегчения доступа воздуха;
• расширительный бачок, снабжённый впускным и выпускным клапанами для поддержания нормативного давления в системе;
• вентилятор охлаждения радиатора, расположенный непосредственно перед радиатором для эффективного теплоотвода.

Работа вентилятора критически важна в жаркое время года при замедленном движении в пробке. В этих условиях особенно вероятен перегрев мотора и, соответственно, необходимо качественное функционирование вентилятора. Охлаждающий поток воздуха должен исправно подаваться на радиатор. Если не работает вентилятор охлаждения ВАЗ 2109 инжектор, то возможно «закипание» системы охлаждения.

Вернуться к оглавлению

Управление вентилятором

Если в автомобиле ВАЗ 2109 стоит двигатель с распределённым впрыском и инжектор, то привычного для владельцев карбюраторной модели датчика-выключателя на нём нет вообще. Включает и выключает вентилятор контроллер электронного блока управления мотором. Этот контроллер получает информацию с датчика температуры охлаждающей жидкости (ДТОЖ), который установлен в выпускном патрубке между термостатом и головкой блока цилиндров. Датчик используется для управления не только работой вентилятора, но и двигателя. В том числе обеспечиваются:

• оптимизация степени обогащения топливовоздушной смеси: в холодном двигателе смесь переобогащена, по мере прогрева она обедняется;
• повышение скорости вращения коленвала при запуске двигателя, чтобы мотор не глох сразу после запуска;
• установка угла опережения зажигания для обеспечения экономии топлива;
• удержание рециркуляционного клапана в закрытом положении до выхода мотора в рабочий режим.

Для определения температуры ДТОЖ ВАЗ 2109 инжектор использует термистор — резистор, сопротивление которого зависит от температуры. На ВАЗ 2109 применяется термистор с отрицательным температурным коэффициентом. Это означает, что с ростом температуры его сопротивление падает.

На термистор подаётся напряжение, по его изменению датчик определяет температуру охлаждающей жидкости и передаёт её в ЭБУ. А уже этот блок включает и выключает вентилятор радиатора.

Вернуться к оглавлению

Диагностика вентилятора

Для того чтобы проверить работоспособность агрегата, понадобится полутораметровый провод, желательно с «крокодилами» на концах. При выключенном двигателе соедините проводом клемму «плюс» аккумуляторной батареи с контактом вентилятора напрямую. Исправный агрегат должен начать вращаться. Если не начал — он неисправен. Если при перегреве мотора не включается вентилятор охлаждения, хотя диагностика свидетельствует о том, что они исправен, следует проверить ДТОЖ.

При проверке вам понадобится омметр для измерения сопротивления датчика. Омметр входит в состав любого, даже самого простого портативного цифрового мультиметра. Порядок действий таков:

1. При выключенном холодном двигателе снимите провода с контактов ДТОЖ.
2. Поставьте переключатель режимов мультиметра в положение «измерение сопротивления».
3. Измерьте сопротивление датчика. При комнатной температуре оно должно составлять примерно 2 200 — 2 800 Ом.
4. Установите обратно провода датчика.
5. Заведите двигатель и дайте ему прогреться на холостом ходу примерно до 80 градусов.
6. Выключите мотор. Снимите провода с контактов датчика.
7. Измерьте сопротивление датчика. При 80 градусах сопротивление должно быть в интервале 270 — 389 Ом.

Если сопротивление датчика почему-либо, не соответствует нормативному, деталь надо менять. А если соответствует, но агрегат не включается, что-то не срабатывает в электронном блоке управления двигателем. С этим следует обратиться на сервисную станцию. Для диагностики и перепрошивки ЭБУ нужно специальное оборудование.

Вернуться к оглавлению

Снятие и ремонт вентилятора

Прежде чем снимать перегоревший вентилятор с автомобиля, обесточьте электросистему. Снимите клемму с отрицательного контакта аккумуляторной батареи. Далее следуйте инструкции:

• Откройте капот и снимите воздушный фильтр с двигателя для обеспечения удобного доступа.
• Отсоедините колодку проводов от её ответной части, закреплённой на кожухе вентилятора.
• Кожух крепится к левому бачку двумя винтами. Выкрутите их полностью.
• Отверните гайку, которая крепит нижнюю часть кожуха к кузову.
• Отверните гайку крепления кожуха к радиатору. Используйте накидную головку и удлинитель.
• Отверните две гайки крепления кронштейна и снимите его.
• Наклоните вентилятор в сторону двигателя и извлеките его из моторного отсека.

Причиной, почему не работает вентилятор, как правило, является выход из строя его электродвигателя. Для замены отсоедините провода электропитания, открутите три винта крепления мотора к кожуху и гайку крепления крыльчатки к двигателю. Снимая крыльчатку, позаботьтесь о сохранности шпонки, предотвращающей проворачивание крыльчатки на оси. Она очень маленькая и легко теряется. После замены электродвигателя соберите агрегат в обратном порядке. Не забудьте хорошенько затянуть на оси вентилятора гайку, крепящую крыльчатку. Плохо затянутая гайка может привести к её отворачиванию, при этом начинаются биения и вибрации, появляются посторонние звуки.

Система включения вентилятора ВАЗ 2109 инжектор значительно надёжнее, чем у версии 2109 карбюратор. Поэтому обычно нет необходимости заниматься тюнингом, устанавливая второй вентилятор или монтируя в салоне кнопку, обеспечивающую принудительное включение вентилятора. Штатная конфигурация работает вполне удовлетворительно.

Не срабатывает вентилятор на ваз 2109

не срабатывает вентилятор охлаждения в чем причина ваз 2109

ваз 2109-инжектор или карбюратор? если ИНЖЕТОР: -открываем капот и смотрим-на месте ли антифриз (тосол) в расширительном бачке? разъем на вентиляторе охлаждения не сгнивший ли (двух контактный разъем идет)? нагревается и срабатывает ли термостат? датчик включения вентилятора так же может быть не исправен (двух контактный датчик стоит на термостате), так же стоит проверить предохранитель на вентилятор. НО В ПЕРВУЮ ОЧЕРЕДЬ — ПРИ ВЫКЛ. ЗАЖИГАНИИ СНИМАЕМ РАЗЪЕМ С ДАТЧИКА ВКЛЮЧЕНИЯ ТЕМПЕРАТУРЫ И ВКЛЮЧАЕМ ЗАЖИГАНИЕ, ЕСЛИ ВЕНТИЛЯТОР ВКЛЮЧИЛСЯ ЧЕРЕЗ НЕСКОЛЬКО СЕКУНД, ТО МЕНЯЕТ ДАТЧИК ВКЛ. ВЕНТИЛЯТОРА, ЕСЛИ НЕТ, ТО ВЫКЛЮЧАЕМ ЗАЖИГАНИЕ, СТАВИМ РАЗЪЕМ НА МЕСТЕ И СМОТРИМ ВСЕ ПО ПОРЯДКУ КАК НАПИСАННО ВЫШЕ.

-ЕСЛИ 2109 КАРБЮРАТОР-ТО ПРИ ВЫКЛ. ЗАЖИГАНИИ СНИМАЕМ РАЗЪЕМ С ДАТЧИКА ВКЛ. ВЕНТИЛЯТОРА (НАХОДИТСЯ НА РАДИАТОРЕ-ДВУХ КОНТАКТНЫЙ ДАТЧИК), ПЕРЕМЫКАЕМ РАЗЪЕМ И СМОТРИМ: ЕСЛИ ВКЛ. ВЕНТИЛЯТОР, ТО ПРОБЛЕМА В ДАТЧИКЕ, ЕСЛИ НЕТТО СМОТРИМ ПРЕДОХРАНИТЕЛЬ, РАЗЪЕМ НА ВЕНТИЛЯТОР И САМ ВЕНТИЛЯТОР (КРЫЛЬЧАТКУ МОГЛО ЗАКЛИНУТЬ).

В обоих случая должен быть антифриз (тосол), рабочий вентилятор (если от руки вращается легко, то норма), не сгнивший разъем на вентиляторе, целый предак. удачи!

Не включается вентилятор охлаждения на ВАЗ 2109 (Карбюратор)

Содержание:

1. Проверка
2. Датчик
3. Вентилятор
4. Модернизация

Автомобили ВАЗ 2109 оснащаются инжекторными и карбюраторными двигателями, каждый из которых имеет систему охлаждения. Одним из важных элементов этой системы служит вентилятор.

Внешний вид устройства

Проверка

На двигателях ВАЗ 2109 рабочая температура составляет 90 градусов.

Если стрелка указателя пересекла отметку в 100 градусов, автомобиль следует немедленно остановить, заглушить мотор и ждать, пока силовой агрегат остынет. Не сделав этого, вам грозит капитальный, дорогостоящий ремонт мотора.

Мотор может перегреваться по разным причинам:

• Вышел из строя термостат;
• Забился радиатор;
• Вышел из строя вентилятор радиатора;
• Сломался датчик включения вентилятора;
• Упал уровень ОЖ в системе;
• Вышла из строя помпа;
• Нарушилась целостность проводки в цепи вентилятора.

Все эти причины можно и нужно проверить, прежде чем покупать новые детали.

Приведем пример проверки вентилятора и датчика.

Датчик

Датчик

Не спешите сразу менять вентилятор. Не редко проблема заключалась в датчике, реле, предохранителях или просто в нарушенной проводке. Первым делом проверим датчик, а также расскажем об особенностях его замены.

Признаками неисправного датчика может выступать отказ от включения при высокой температуре ОЖ или его включение на холодном двигателе.

Датчик включения вентилятора располагается в нижней части радиатора. От него отходит пара проводов.

Искомое устройство

Точная проверка

Дабы не торопиться с выводами, специалисты сначала советуют проверить датчик на предмет работоспособности.

1. Если вентилятор не хочет включаться по стандартной схеме, попробуйте замкнуть между собой провода, которые идут на датчик. Если вентилятор заработал, а датчик горячий, проблема кроется в нем. При горячем радиаторе во время проверки корпус датчика может оказаться теплым. Это говорит о том, что следует проверить состояние термостата и уровень ОЖ в бачке. Возможно, придется поменять и долить соответственно.
2. Если после замыкания проводов вент не включается, звука сработавшего реле не наблюдается, проверьте состояние реле и предохранителя. Он под номером 4 в монтажном блоке.
3. Замкнув провода, вентилятор не запустился, но сработало реле. Тут следует проверить предохранитель под номером 8.
4. При произвольном запуске вента на холодном двигателе он долгое время не выключается, попробуйте отключить от датчика один проводок. Если вентилятор остановился, контакты датчика залипли. Если же вент продолжает крутить, залипание произошло на контактах управляющего реле.

Обнаружив, что регулятор вышел из строя, не остается ничего другого, кроме как поменять датчик активации вентилятора радиатора.

Замена датчика

Поменять датчик достаточно просто:

• Выключите зажигание;
• Слейте жидкость охлаждения из расширительного бачка;
• От клеммной колодки датчика отключите пару проводов;
• Гаечным ключом на 30 выкрутите регулятор со своего посадочного места. Прикладывать большое усилие не стоит, рискуете нарушить посадочное гнездо;
• Следуя в обратной последовательности, поставьте новый датчик.

Отключение датчика

Можно поменять датчик без слива жидкости охлаждения. Для этого нужно быстро выкрутить старый регулятор и на его место вкрутить новый. Небольшая часть ОЖ выльется, но зато не придется долго ее сливать, а затем заливать обратно.

Вентилятор

Если проблема кроется в вентиляторе охлаждения инжектора или карбюратора, тогда вам предстоит снять его. Вполне возможно отремонтировать агрегат, заменив электромотор или крыльчатку.

Схема с кожухом, радиатором, вентилятором и крыльчаткой

Чтобы снять вент, выполните следующие операции:

• Отключите минусовую клемму от аккумуляторной батареи;
• Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
• Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
• Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
• Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
• Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
• Вручную снимите прижимную пластину;
• Демонтируйте теперь вентилятор вместе с кожухом.

Вы сняли агрегат. Теперь перед вами есть выбор — поменять полностью агрегат, либо попытаться отремонтировать его, заменив электромоторчик или крыльчатку в случае их повреждения.

Замена электромотора

1. Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
2. На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
3. Достаньте электродвигатель из корпуса вентилятора.
4. Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
5. Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

Электромоторчик

Не редко работоспособность вента радиатора нарушается из-за деформированной крыльчатки. Заменив его, вы можете вернуть функциональность устройству.

Замена крыльчатки

Чтобы поменять крыльчатку, следуйте инструкции:

• Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
• Поддев шайбу, снимите ее;
• В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
• Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
• Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.

Меняем крыльчатку

В процессе обратной сборки убедитесь, что штифт электромотора попал в продольное отверстие на крыльчатке, как указано ниже на рисунке.

Штифт направьте в продольное отверстие

Модернизация

Если вы хотите усовершенствовать работу своего вентилятора радиатора на ВАЗ 2109, предлагаем соответствующую инструкцию.

Для модернизации вам потребуется установить второй датчик и несколько переделать систему.

1. Штатный датчик включения будет отвечать за работу вента на максимальной скорости.
2. Дополнительный датчик будет включать пониженную скорость. Его устанавливают в верхней части охладительной системы.

Теперь конкретнее о том, как все это организовать.

1. Возьмите термодатчик, температура срабатывания которого аналогична штатному регулятору.
2. Установите его в верхнем патрубке, подходящем к радиатору.
3. Чтобы монтировать элемент, потребуется пара шайб и гайка. Обязательно смажьте шайбу герметиком, чтобы через отверстие установки не возникали утечки.
4. Купите резистор для установки на вентиляторе печки. Он имеет несколько выводов, потому при желании можно сделать несколько скоростей работы.
5. Необходимо сделать дополнительную цепь управления. Через нее на обмотку мотора будет подаваться меньшее напряжение.
6. За включение отвечает термодатчик, расположенный в верхней части охладительной системы.
7. Управление лучше делать не на плюсе, а по массе.
8. Работать система будет через кнопку в салоне. Слева от торпедо имеется решетка с двумя заглушками. Вырежьте одну из них и установите туда выключать на два режима. Можно взять регулятор включения печки от ВАЗ 2107.
9. В первом положении будет включаться низкая частота, а во втором — максимальные обороты.
10. Один общий провод подается к минусу.

Такая модернизация не предусмотрена конструкцией ВАЗ 2109. Это уже доработки автолюбителей. Потому установка второго датчика — сугубо под вашу личную ответственность.

Вентилятор — важный компонент системы охлаждения инжекторных и карбюраторных двигателей ВАЗ 2109. При желании и наличии времени, его замену или ремонт вполне можно выполнить своими руками.

 Загрузка … No Comments Yet! You can be first to comment this post!   Close Window

Loading, Please Wait!

This may take a second or two.

Почему не работает вентилятор — ваз 2109

На автомобиле ВАЗ-2109 устанавливается два вентилятора. Первый, более мощный, устанавливается в системе охлаждения двигателя, для того, чтобы увеличить поток воздуха через сердцевину радиатора. Второй вентилятор устанавливается перед радиатором отопителя («печки»), его задача нагнетать подогретый или не подогретый воздух внутрь салона автомобиля. Оба вентилятора приводятся в действие при помощи электродвигателей постоянного тока.

Вентилятор, который установлен в отверстие кожуха, закрывающего сердцевину радиатора, в электрической схеме его подсоединения, имеет датчик автоматического включения электродвигателя. Этот датчик вворачивается в резьбовое отверстие, находящееся в правом бачке радиатора, так как там будет самая высокая температура охлаждающей жидкости, после срабатывания термостата. Вентилятор включается в работу без участия водителя. Датчик должен срабатывать при превышении рабочей температуры антифриза равной 90-95 градусов и подавать сигнал на реле включения электродвигателя, находящегося в монтажном блоке. Электрическая схема включения электродвигателя защищена предохранителем № 4 и № 8 на монтажных блоках типа 17. 3722.

Если на Вашем автомобиле ВАЗ-2109 установлен монтажный блок типа 2114-3722010-60, то включение электродвигателя вентилятора происходит напрямую от датчика включения, без участия реле. Его просто в монтажном блоке нет совсем. Электрическая схема защищена предохранителем, обозначенным под № 5. В случае появления, каких либо неисправностей в этих электрических схемах, вентилятор включаться не будет. Водитель определит это по показаниям указателя температуры охлаждающей жидкости. Стрелка этого указателя пойдёт в красную зону шкалы. В этом случае необходимо снизить нагрузку на двигатель до холостых оборотов, включить вентилятор отопителя салона и открыть кран, для подачи охлаждающей жидкости в радиатор печки, начать движение накатом до полной остановки, для устранения причин неисправности.

Начинать искать причину неисправностей необходимо с датчика включения электродвигателя вентилятора. Для этого открываете капот и отсоединяете клемму от датчика. Для дальнейшей проверки датчика потребуется кусочек провода, при помощи которого необходимо замкнуть два провода подходящие к клемме. Перемычку обмотайте изолентой, чтобы она не касалась массы автомобиля. Включаете зажигание, и если всё остальное исправно, вентилятор начнёт работать. Причём, работать он в этом случае, будет постоянно, пока включено зажигание.

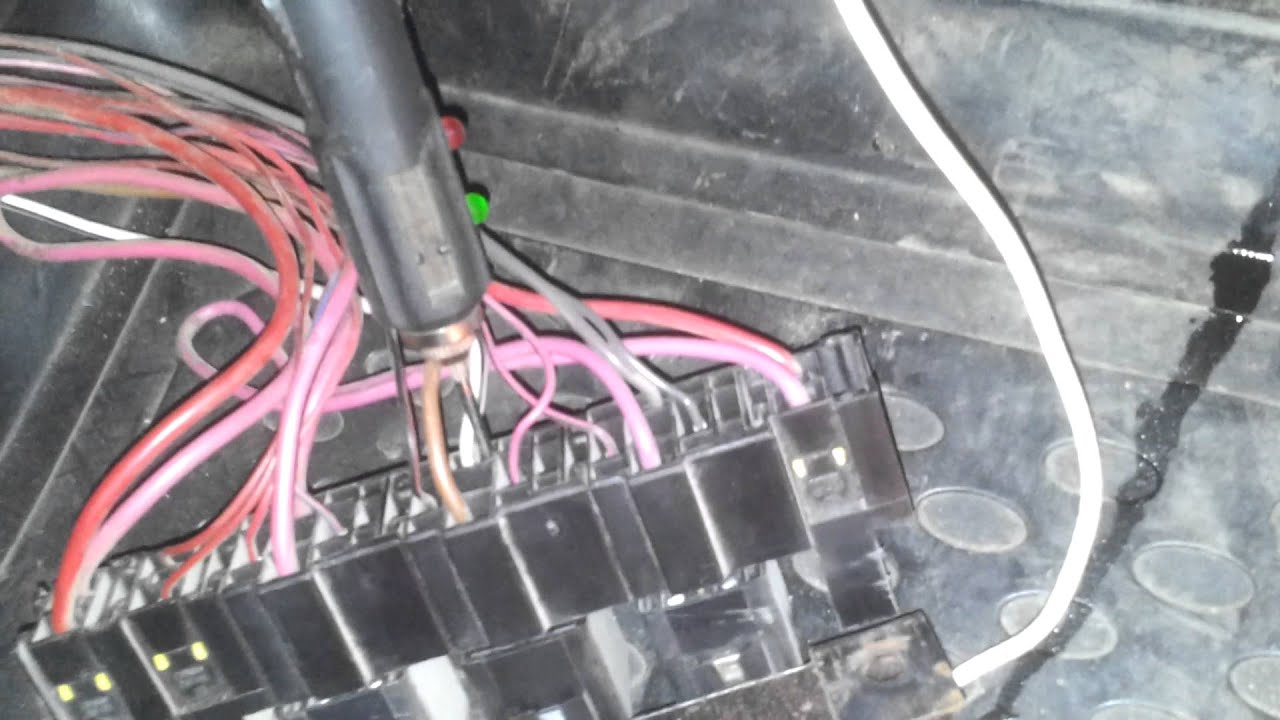

Если вентилятор на ваз 2109 не заработал, то откройте крышку монтажного блока и проверьте исправность предохранителей № 5 на блоке 2114-3722010-60 и № 4, № 8 на блоке 17. 3722. Искать маркировку № предохранителей надо на верхней части крышки. Убедившись в исправности предохранителей и при условии, что вентилятор всё равно не работает, необходимо проверить его электродвигатель.

Для этого Вам потребуются два изолированных провода, чтобы соединить клеммы электродвигателя вентилятора напрямую с аккумуляторной батареей. Если вентилятор заработал, убедитесь, что поток воздуха идёт под капот автомобиля, а не наоборот. При неправильном подключении поменяйте полярность проводов, подсоединённых к аккумуляторной батарее. При устранении неисправности, таким образом, можно добираться до места ремонта, а выключить электродвигатель вентилятора Вы сможете, только отсоединив провода от аккумулятора. В этом случае причиной, того что вентилятор не включался, будет либо неисправность реле, либо неисправность проводки.

Чтобы водителю не остаться один на один с такими неисправностями, ему необходимо иметь в багажнике своего автомобиля моток автомобильных проводов длинной метра три и запас предохранителей, которые стоят в монтажном блоке.

Поделитесь статьей с друзьями:

Не работает вентилятор радиатора ВАЗ 2108, 2109, 21099

Причины отказа вентилятора радиатора связаны с его электрической или механической частью. В результате при определенных условиях двигатель автомобиля начинает перегреваться.

Причины неисправности: «не работает вентилятор радиатора» системы охлаждения

На примере вентилятора радиатора системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099.

— Вышел из строя датчик вентилятора радиатора

На карбюраторных ВАЗ 2108, 2109, 21099 и их модификациях датчик расположен на правом бачке радиатора. Его выход из строя – наиболее распространенная причина отказа вентилятора на радиаторе. Включаем зажигание. Замыкаем отрезком провода контакты датчика (провода с них при этом не снимаем). Если вентилятор заработал – неисправен датчик, нет – неисправна его электрическая цепь.

— Неисправна электрическая цепь датчика

Для диагностики неисправности цепи удобнее всего использовать ее схему.

Неисправности в цепи:

окислились контакты проводов на выводах датчика температуры;

нет «массы»;

перегорел предохранитель в монтажном блоке.

— Неисправен электродвигатель вентилятора на радиаторе системы охлаждения

Попросту сгорел или вышел из строя от старости. Заменяем новым или заведомо исправным.

— Механическое повреждение электродвигателя вентилятора или его рамки (лопасти задевают за погнутую рамку)

Примечания и дополнения

— На автомобилях ВАЗ 2108, 2109, 21099 до 1998 года выпуска и после электрические цепи включения датчика вентилятора на радиаторе разные (после 1998 г «плюс» постоянно подается на датчик, до 1998 г только после включения зажигания). Это нужно учитывать при диагностике неисправностей.

Еще статьи по системе охлаждения автомобилей ВАЗ 2108, 2109, 21099

— Датчик указателя температуры охлаждающей жидкости ВАЗ 2108, 2109, 21099

— Схема системы охлаждения карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099

— Постоянно работает вентилятор радиатора на ВАЗ 2108, 2109, 21099

Не срабатывает вентилятор охлаждения ваз 2114 причины – АвтоТоп

Приветствую всех! Не срабатывает вентилятор охлаждения ваз 2114 инжектор! Температура растет, реле вроде бы как срабатывает (щелкает), но вентилятор не включается. Сразу полез в блок — проверить предохранитель. Он в порядке, рабочий. Отключил датчик температуры — никакого эффекта. Пытался также включить его через БК, реле срабатывает, но винт не крутится. Что делать, куда копать??

Многие водители считают, что, если не срабатывает вентилятор охлаждения, то произошла поломка именно вентилятора, или на крайний случай проблемы с проводкой. Однако так происходит не всегда, ведь еще есть и другие не менее важные механизмы системы охлаждения. Например, термостат, который в ВАЗ 2114 имеет свойство заклинивать. Если произошло заклинивание термостата, низ радиатора будет холодный, а машина будет закипать.

Не срабатывает вентилятор охлаждения: как ремонтировать?

Если термостат в порядке, он исправен и в полной мере функционирует, тогда действительно корень проблемы может быть именно в вентиляторе. Также, судя по описанной вами ситуации, с электрической частью нет никаких проблем, тогда действительно стоит проверить сам на работоспособность сам винт. Приступаем непосредственно к ремонту, порядок действий таков:

1. Проверяем предохранитель еще раз
2. Смотрим провода, идущие к вентилятору, они должны быть целыми
3. Разъединяем штекер
4. Подсоединяем к этому штекеру провода от АКБ
5. Если винт не крутится, значит требуется его замена

Вот таким простым способом можно проверить исправен вентилятор, или же все таки именно он вышел из строя. Но, иногда, даже заменив винт, система охлаждения отказывается работать. Тогда нужно начинать с простого — провести диагностику датчик включения вентилятора, и если нужно, заменить его. С датчика нужно снять штекер, и соединить между собой. Если эффекта никакого, значит его нужно также поменять.

Как заменить датчик включения вентилятора?

В вашем случае температура растет, но система охлаждения отказывается включаться. Если проблем с термостатом и самим винтом нет никаких, тогда 99% вышел из строя датчик. Его замена осуществляется следующим образом:

• Снимаем клеммы аккумулятора
• Сливаем охлаждающую жидкость с системы
• Отключаем питание датчика
• Выкручиваем его из корпуса за счет приложения небольших усилий
• В обратной последовательности устанавливаем новый экземпляр

Работа простая, справиться с ней по силам даже начинающему водителя. Стоит сам датчик на ВАЗ 2114 не так много, поэтому проще всю работу проделать самостоятельно. Но, если должного результата ремонтные работы не принесли, тогда действительно стоит задуматься о поезде на СТО. Желаю успехов!

Советы для автомобилистов

Электровентилятор системы охлаждения двигателя автомобиля ВАЗ-2114, включается в работу только по сигналу датчика температуры охлаждающей жидкости. Но подключение происходит не напрямую, а через реле. Защищают эту электрическую цепь два предохранителя. Если стрелка указателя температуры поползла в красную зону шкалы, то сбрасывайте газ, включайте на полную мощность вентилятор отопителя салона и ищите место для остановки.

Исправность одного из предохранителей, расположенного в монтажном блоке и защищающего электрическую цепь вентилятора, можно проверить элементарным нажатием на кнопу звукового сигнала. Если сигнал работает, то с предохранителем всё в порядке, так как он защищает ещё и электрическую цепь звукового сигнала. В случае его неисправности вскрываем монтажный блок, ищем 20 амперный предохранитель F5, но прежде, чем его заменить, нужно найти причину его выхода из строя, иначе вновь поставленный перегорит точно также.

Чтобы проверить второй предохранитель, придётся снять обшивку консоли с пассажирской стороны. Там Вы увидите три реле и рядом с каждым из них, стоит предохранитель. Вам необходимо будет вытащить для проверки средний. И опять же, если он сгорел, нужно искать причину этого явления. При исправном предохранителе проверяем среднее реле, так как включение электродвигателя вентилятора идёт через него. Выдернув его из гнезда, осмотрите его контакты на предмет окисления. Проверить его можно омметром, если его нет или не умеете пользоваться им придётся попытаться заменить его на исправное.

Далее открываем капот, отсоединяем колодку с проводами от электродвигателя вентилятора и при наличии пары проводов, подсоединяем его напрямую к аккумуляторной батареи. Если вентилятор заработает, то причину неисправности придётся искать в датчике температуры, или реле и ещё одном предохранителе, расположенном рядом с этим реле. Ну а если вентилятор, при подсоединении напрямую, работать не будет, то неисправность придётся искать в нём самом.

Вентилятор может не работать и по причине отказа температурного датчика включения вентилятора. Он находится на головке блока цилиндров, над термостатом. Если нет омметра, проверку производим метод его замены. Только датчик включения вентилятора не нужно путать с датчиком, работающим на указатель температуры охлаждающей жидкости.

Ещё одной неисправностью может стать не выключение вентилятора, после того как температура охлаждающей жидкости станет ниже той, при которой он должен был отключиться. В этом случае проверке подлежат датчик и реле включения вентилятора.
При использовании метода замены предполагаемых неисправных устройств, водитель сможет найти причину того, почему не работает вентилятор системы охлаждения двигателя.

На всех авто с инжекторным двигателем установлен электрический, а не механический вентилятор. С механикой всё было попроще… Мотор вентилятора включён в сеть через реле, а сигнал на это реле подаёт блок ЭБУ. Дополнительно в цепи мотора присутствует предохранитель, а датчик температуры тосола (ДТОЖ) подключён напрямую к ЭБУ. Если вентилятор охлаждения не срабатывает, на ВАЗ-2114 можно проделать один трюк: отключить датчик ДТОЖ и завести двигатель. И если вентилятор начнёт крутиться, проблему надо искать в датчике.

Чтобы не исследовать проводку «от и до», просто посмотрите одно видео. Здесь всё уже сделано.

Диагностика вентилятора охлаждения — пытаемся найти неисправность

Датчиков температуры будет два: один, который на термостате, соединён с ЭБУ. Его и надо отключать – второй оставьте, как есть.

ДТОЖ на двигателе 11183

Мы отключаем разъём, но не демонтируем сам датчик. Дальше переводим ключ в положение 1, ну и т.д.

Что касается электричества, тут всё выглядит сложно: реле вентилятора находится в одном блоке, а предохранитель – в другом. Нам нужен предохранитель F5 (20А). Кстати сказать, с ним соединён и вентилятор, и клаксон.

Монтажный блок 2114-3722010-60 и 2114-3722010-10

Главный монтажный блок установлен под капотом, а дополнительный – у левой ноги переднего пассажира.

Дополнительный монтажный блок (вариант 1)

В дополнительном блоке мы видим три реле. «Главное реле» находится снизу. А дальше возможны варианты:

• Реле вентилятора установлено посередине;
• Также это реле могут установить вверху.

Ниже показан второй вариант.

Дополнительный монтажный блок (вариант 2)

Кстати, возле нужного нам реле всегда размещён предохранитель. Он является частью цепи вентилятора.

Выходы блока ЭБУ

Для ЭБУ BOSCH M7.9.7 выход на реле вентилятора – это клемма 68. Команде «включено» соответствует уровень «0 Вольт». На блоках MP7.0 всё выглядит не проще – к реле подключена клемма 46, и с неё тоже снимается потенциал «ноль».

Если будет выключено главное реле, то реле вентилятора сработать не сможет.

Не работает вентилятор — меняем его сами

Попробуйте сделать так: надо скинуть клемму «минус» с АКБ (ключ «на 10»), а затем отключить разъём моторчика.

Разъём питания вентилятора

Если сейчас подключить АКБ снова, на одной из двух клемм можно вызвонить «+12». Теперь можно пойти ва-банк: «минусовой» шнур от вентилятора соединяют с «массой», используя Т-коннектор. Часто на хэтчбеке ВАЗ-2114 вентилятор не срабатывает потому, что неисправна не проводка, а моторчик. И тогда выполняют замену.

Демонтаж, все шаги

Ещё раз убеждаемся, что отключили АКБ. Отключаем разъём, как рассмотрено выше. Дальше торцовым ключом откручиваем две гайки, удерживающие «стопор» (см. фото).

Стопорный кронштейн над кожухом

По углам пластиковой рамки находятся четыре гайки. Их надо открутить ключом «на 10».

Одна из четырёх гаек

Крепёжную рамку вместе с вентилятором вынимают в направлении «вверх». Как видите, всё просто.

Монтаж узла проводят в обратном порядке. Можно будет заменить и моторчик, и рамку-кожух.

Артикулы

• 2108-1309010 – кожух;
• 2109-1308008 (-01, -02) – мотор в сборе с крыльчаткой;
• 2103-1308010-10 – крыльчатка;
• 12605571 – шайба стопорная;
• 16102311 – гайка M8.

Выводы: что именно надо делать, если не срабатывает вентилятор (алгоритм действий)

Сначала проверяют, подводится ли «плюс» к одной из клемм в разъёме. Затем подключают коннектор от «массы», чтобы проверить исправность электродвигателя. В некоторых случаях можно наблюдать вот что:

• Исправен и предохранитель F5, и добавочный предохранитель;
• Реле вентилятора срабатывает, как надо;
• Исправен датчик ДТОЖ;
• Моторчик можно включить только подачей потенциала «0 Вольт».

Вывод тут будет один: отошёл контакт «массы», которым заканчивается вся линия питания. Значит, нужно будет обратиться к автоэлектрику. Все остальные неисправности можно победить самим.

Элемент F5 может перегорать в результате замыкания клаксона. Но тогда на разъёме не вызванивается «+12», что должно настораживать сразу.

Пример на видео: упрощение штатной схемы работы вентилятора (тюнинг)

молодец это лучше чем электроника чем проще тем надёжнее

я могу поспорить я все сделал как написано во всех книгах и перерыл весь интернет но не где ни могу найти отгадку , все проверил, все работает, все реле срабатывают, вентилятор работает, датчик тоже. Пропал минус хотя ко всем реле он подходит, плюс не обрывая ставлю минус на прямую к кузову работает (даже с выключенным зажиганием). Что делать не знаю. пока сделал на прямую езжу и жду подсказок…

На кнопку просто выведи, делов на 10 мин, пока денег не нафармишь на сервис)

Проблема в ЭБУ, минуса по всей видимости нет с микросхемы, а за него отвечает чип TLE 6240 GP

Вчера у меня в «пробке» не сработал вентилятор охлаждения. ВАЗ 2115 2005 года выпуска (г.Одесса). Первым делом опробовал, есть ли сигнал. Если есть сигнал, значит предохранитель целый (F5)), Затем, при включонном зажигании вытащил фишку из гнезда датчика включения вентилятора (рядом с термостатом) — вентилятор молчит. Проверил вентилятор на прямую от АКБ — о чудо — заработал. И тут остаётся одна проблема — от фишки подключения вентилятора выходят два провода — один бело черный (минус), а второй бело красный (+). Первый идет к реле под торпедой внутри салона, второй, через разьём в монтажный блок. После прозвонки этих проводов, выяснилось отсутствие питания от монтажного блока (нет + ). Пришлось снимать и разбирать его. А причина оказалась в отвалившейся от переокисления клеме в монтажном блоке. Выпаяв негодную клему и заменив её на новую, всё заработало. На работу ушло около двух часов времени и сэкономил на закупку нового монтажного блока — это около 1800 хохлобаксов (гривен).

Почему охлаждающие вентиляторы включаются произвольно? Вентилятор охлаждения радиатора

6

На ВАЗ модели 2114 инжектор в системе охлаждения использует электровентилятор, который включается по сигналу с соответствующего датчика температуры.

Этот узел часто выходит из строя, что требует замены как самого вентилятора, так и различных компонентов, управляющих его работой. Мы расскажем подробнее, почему на ВАЗ 2114 нет вентилятора охлаждения и как отремонтировать свой автомобиль.

Признаки неисправности

Определить наличие проблемы в работе вентилятора системы охлаждения, возможно быстрое повышение температуры охлаждающей жидкости. На панели приборов автомобиля появляется соответствующее предупреждающее сообщение о росте температуры охлаждающей жидкости. Автовладельцу следует заглушить двигатель и дождаться его остывания, после чего его можно осторожно продолжить движение. Помните, что эксплуатировать автомобиль с таким неработающим вентилятором не рекомендуется, так как есть риск повреждения головки блока цилиндров, что постоянно вынуждает к трудоемкому и дорогостоящему ремонту.
Такие повреждения также можно определить визуальным осмотром радиатора и вентилятора. Если при значительном повышении температуры охлаждающей жидкости вентилятор не включается, это может свидетельствовать о наличии различных поломок этого узла.

Причин неисправности вентилятора может быть несколько :

• Обрыв датчика температуры.
• Копающий контакт с разъемом датчика температуры.
• Резка электропроводки.
• Проблемы с реле.
• Предохранитель заблокирован.
• Неисправность электродвигателя вентилятора привода.

Необходимый инструмент

Выбор используемого инструмента будет напрямую зависеть от характера поломки. Часто бывает достаточно открыть коробку с реле и поменять перегоревший предохранитель на новый, что позволит восстановить работоспособность вентилятора. Тогда как при значительной поломке, когда вентиляторы охлаждения ВАЗ 2114 не включены, требуется снять радиатор, снять вентилятор или поменять реле и соответствующие датчики температуры.
Для снятия вентилятора потребуется:

• Отвертка крестовая.
• Концевые ключи на 8 и 10

Пошаговый алгоритм работы

В каждом случае ремонт вентилятора будет отличаться в зависимости от имеющейся поломки. Необходимо провести соответствующую диагностику, которая определит, почему на ВАЗ 2114 своевременно не включается вентилятор охлаждения радиатора, что упростит последующий ремонт.
В первую очередь рекомендуется отключить разъем вентилятора, после чего соблюдайте полярность разъема непосредственно на клемме аккумулятора.В том случае, если при таком прямом подключении вентилятор начинает вращаться, это говорит о исправном приводе, а причина в этом случае может быть в проводке, неисправном датчике температуры или проблемах с предохранителем.

Проверить предохранитель, отвечающий за вентилятор охлаждения, не открывая пластиковый корпус. Дело в том, что реле сдвоенное и одновременно отвечает за работу Классона. Следовательно, если в машине есть звуковой сигнал и при этом не работает вентилятор, это свидетельствует об обнаруженном предохранителе.Блок с такими реле находится под капотом в небольшом пластиковом ящике. Чтобы открыть его, следует снять две защелки, после чего достать пинцет и поменять нужный вам предохранитель.

Неисправности реле сложно диагностировать. Можно порекомендовать приобрести 100% рабочее реле, временно установить его в посадочную розетку и проверить исправность вентилятора. Если при такой проверке вентилятор заработает, то его следует просто заменить на бывшее в употреблении реле.

Для проверки датчика температуры, сигнал с которого идет прямо на радиатор, отключите разъем от датчика, а затем включите зажигание.В этом случае автоматика запускает вентилятор на постоянный обдув в аварийном режиме. В том случае, если при таком отключении разъема от датчика вентилятор включается поздно, то можно сделать вывод, что вышел из строя датчик температуры, который потребует замены. Сам датчик температуры фиксируется двумя болтами, открутить которые можно простой крестовой отверткой. Такая замена датчика обычно занимает не более 5 минут.

Если причина поломки все-таки вентилятор, можно попробовать его сначала отремонтировать или сразу заменить на новый.Проблема может быть в подшипнике или щетках. В этом случае можно заменить такие поврежденные детали, что позволит полностью восстановить вентилятор системы охлаждения. Если причиной поломки вентилятора стал электродвигатель, то ремонт представляет определенные трудности, и такой получившийся привод лучше всего заменить на новый.

Для снятия вентилятора с приводом необходимо:

1. Автомобиль ВАЗ 2114 устанавливается на ровную площадку и затягивается стояночным тормозом
2. Открыть капот и обесточить минусовый вывод
3. Корпус воздушного фильтра следует открутить с помощью ключа на десять.
4. Ослабить хомуты на воздуховоде
5. Закрутите винты крепления воздушного фильтра и достаньте фильтрующий элемент
6. Далее откручиваем и демонтируем воздухозаборник, для чего понадобится ключ на восемь
7. Снимаем кожух вентилятора, для чего откручиваем восьмым ключом 6 гаек
8. Снять моторный блок
9. Снять вентилятор с приводом

Вы можете установить на место только новый привод или весь вентиляторный блок и удерживать его в обратной последовательности.После такого ремонта проверьте исправность вентилятора, для чего прогревается двигатель и дождитесь включения обдува.

Заключение

Как видите, причин, по которым не включается вентилятор охлаждения на ВАЗ 2114, может быть множество. Автовладельцу необходимо провести соответствующую диагностику, определить причину поломки и самостоятельно устранить ее или полностью заменить охлаждающий вентилятор.

Система охлаждения двигателя — сложный механизм, от исправности которого часто зависит исправность двигателя, его работоспособность, а также ресурс.Нестабильная работа системы охлаждения или выход из строя одного из ее узлов может привести к печальным последствиям, например, к перегреву двигателя.

Сегодня я хочу рассказать о таком неприятном и во многом непонятном явлении, когда не включается вентилятор охлаждения радиатора, в результате чего повышается температура двигателя и увеличивается риск перегрева мотора.

Теория, куда же без нее?

Для начала несколько слов о том, когда следует включать вентилятор и что считается нормой.Включение вентилятора системы охлаждения происходит автоматически, как только температура охлаждающей жидкости (охлаждающей жидкости) достигает определенной отметки, как правило, это диапазон от 85 ° до 100 °.

Когда двигатель холодный и ему необходим быстрый прогрев охлаждающей жидкости двигателя по малому кругу системы охлаждения в обход радиатора, электровентилятор также находится в выключенном состоянии. Как только мотор прогрелся до рабочей температуры, срабатывает термостат, который открывает большой круг, то есть круг с участием радиатора.Это позволяет воздушным потокам охлаждать антифриз, не позволяя ему нагреться выше допустимой отметки. Но что делать, если воздушного потока не хватает или машина замедлила движение или вообще остановилась? Для этих случаев как раз и предназначен вентилятор охлаждения радиатора. Включается в работу, когда уже не помогает ни большой круг, ни поток воздуха, проходящий через ячейки радиатора. Вентилятор включается автоматически и принудительно охлаждает радиатор, отводя от него лишнее тепло, тем самым снижая температуру охлаждающей жидкости.Если на прогретом двигателе под нагрузкой в ​​жару по какой-то причине внезапно не заработает вентилятор, это может означать, что температура охлаждающей жидкости будет расти до тех пор, пока охлаждение не возобновится. Если вентилятор не включается, температура двигателя достигает критической отметки, после чего двигатель закипает, точнее закипает, охлаждение не осуществляется и принудительно работает агрегат, что называется «Вознос». Даже кратковременный перегрев может негативно сказаться на состоянии мотора и в дальнейшем проявиться в виде неприятной поломки.Длительный перегрев обычно заканчивается тем, что мотор просто «клинит», после чего приходит в полную неработоспособность.

Почему не работает вентилятор? Давайте разбираться!

1. Электропроводка и контакты. Любая из этих причин, несмотря на ее безвредность, может стать причиной того, что вентилятор просто не включится в нужный момент. Также часто бывает, когда причина кроется в нарушениях самого электродвигателя вентилятора, который по тем или иным причинам не может быть задействован в работе. В случаях с электросетью я бы порекомендовал найти толкового электрика, который опытным способом установит неисправность и ответит на вопрос, почему не включается охлаждающий вентилятор.
2. Предохранитель. Выпавший предохранитель тоже можно отнести к обычным причинам, которые встречаются довольно часто. Разрыв цепи из-за перегонного предохранителя приведет к тому, что включения электровентилятора не произойдет, в результате температура двигателя вырастет. Можно просто проверить предохранитель, достаточно достать предохранитель, отвечающий за работу вентилятора, а вместо него установить новый предохранитель или просто вставить кусок проволоки, чтобы замкнуть цепь. Если при осмотре заработает электровентилятор, значит причина в предохранителе.
3. Воздушная пробка или низкий уровень охлаждающей жидкости. Проверьте уровень охлаждающей жидкости, а также шланги системы охлаждения. При рабочей температуре шланги, ведущие к радиатору, должны быть горячими, а уровень охлаждающей жидкости должен быть нормальным как в расширительном бачке, так и в радиаторе. Будьте внимательны, проверка уровня антифриза производится только на холодном двигателе. Также, если вентилятор не работает, следует обратить внимание на циркуляцию антифриза, после нагревания он должен циркулировать по большому кругу. Если это не так, возможно в системе есть воздушная пробка, как ее устранить.Снижение уровня охлаждающей жидкости может указывать на негерметичность системы охлаждения. В лучшем случае речь пойдет о замене прокладки GBC, в худшем — о трещине в блоке или рефлоге …
4. Датчик температуры. Благодаря этому датчику электронный блок (ЭБУ) решает, включить вентилятор или нет. Нестабильность или неисправность этого датчика приведет к тому, что ЭБУ получит неверную информацию о температуре охлаждающей жидкости, в результате вентилятор не включится.
5. Последний подозреваемый.Если он неисправен, циркуляция антифриза будет затруднена, как следствие, работа вентилятора окажется под угрозой. Например, при термостате вентилятор не выключает «Малый круг» вентилятор и работает постоянно, так как двигатель греется, температура растет и вентилятор пытается все это исправить. В том-то и дело, что из-за заклинивания термостата жидкость в радиаторе не циркулирует и не происходит охлаждения. В некоторых случаях бывает наоборот, датчик температуры не работает, так как жидкость не пропускает жидкость по большому кругу, в результате электровентилятор не включается.

У меня все есть, напишите в комментариях о том, какие причины поломки вентилятора вы знаете, поделитесь своим опытом и возможно это ваша история, чтобы помочь кому-то решить свой вопрос. Спасибо за внимание к новым встречам. До того как!

Для того, чтобы автомобиль автомобиля бесперебойно работал в установившемся тепловом режиме, необходимо отладить исправную работу системы охлаждения. Если в работе указанной системы наблюдаются перебои, это приводит к перегреву двигателя, в результате чего выходит из строя прокладка gLP и детали CPG.

В систему охлаждения автомобиля входят:

• радиатор
• до н.э. рубашки охлаждения,
• термостат
• штуцеры и шланги соединительные.

Центробежный насос

• ,
• вентилятор

Самая важная деталь в радиаторе — это вентилятор. Его функция — принудительное охлаждение в определенное время жидкости в радиаторе. Если вентилятор не включается, значит, охлаждения нет, и страдает вся система. Разберемся с источниками сбоев в работе вентилятора, в автомобиле ВАЗ 2110.

Детали вентилятора: рама, крыльчатка и электропривод.

Ниже смотрите видео «не включается вентилятор ВАЗ 2110».

Механизм включения вентилятора охлаждения в автомобиле с карбюратором

В карбюраторах предусмотрен механизм принудительного обдува, за счет срабатывания датчика, который находится на корпусе радиатора. В моделях ВАЗ 2110 датчик настроен на достижение максимальной температуры антифриза 107 ° С.При достижении этого порога срабатывает датчик включения вентилятора, и на реле вентилятора поступает сигнал — электрическая цепь замыкается, и двигатель запускается.

Механизм включения вентилятора охлаждения в автомобиле с форсункой

В ВАЗ 2110 с инжекторным двигателем замыкание цепи происходит, за счет датчика температуры (он находится на патрубке термостата). При достижении заданного порога нагрева теплоносителя сигнал с этого датчика сначала поступает на контроллер, а тот, в свою очередь, передает импульс на реле — после этого запускается электродвигатель.

Если вентилятор не работает, то причины проблемы кроются в неисправности какой-то системы охлаждения. Подскажите, как проверить систему охлаждения ВАЗ 2110 в исправном состоянии.

Термостат

Функция термостата в системе охлаждения определяется направлением потока хладагента по большому или маленькому кружку. Если двигатель еще холодный, клапан термостата не пропускает антифриз (или тосол) в радиатор охлаждения.Таким образом, прогрев двигателя происходит быстрее.

Когда охлаждающая жидкость нагревается, клапан термостата пропускает ее в радиатор, так что он скручивается. Если сработал клапан термостата, то антифриз будет циркулировать все время по небольшому кругу — он не достигнет датчика температуры (в инжекторных двигателях) или датчика мощности вентилятора (в карбюраторных двигателях). В конце концов, антифриз даже закипит, а датчики не сработают.

Привод вентилятора

Вентилятор не включается, иногда из-за выхода из строя его привода.Проверить привод достаточно просто, достаточно отключить вентилятор, от электрической схемы машины, и подключить его напрямую к аккумулятору. Если при этом вентилятор не заработал, значит, причина неисправности была вгоняемой. Если привод заработал, причина неисправности вентилятора кроется в другом элементе.

Предохранитель

Если привод вентилятора ВАЗ-2110 в порядке, то нужно убедиться, что предохранитель (Ф-7) не переборщил. Проверка производится мультиметром, перегоревший предохранитель заменяет новый.

Проверка датчика мощности вентилятора (в карбюраторных двигателях) производится следующим образом:

Включаем зажигание и сближаем друг с другом провода, идущие к этому датчику. Если вентилятор при этом заработал — значит неисправен датчик. Если не заработало — значит датчик тут ни при чем. Ищем дальше.

Проверка датчика температуры (в инжекторных двигателях) производится следующим образом:

Завести двигатель, когда он прогреется до рабочей температуры, отсоединить датчик от ЭБУ.ЭБУ считает это скоплением в системе охлаждения и включит вентилятор в аварийном режиме. Если вентилятор заработал — значит сломался датчик температуры.

Реле вентилятора

Самая сложная в диагностике неисправность реле вентилятора. В ВАЗ 2110 он находится в центральной консоли, в дополнительном, монтажном отсеке. Чтобы добраться до реле, нужно снять крышку консоли. Под крышкой вы увидите три реле. Реле вентилятора охлаждения — устройство, с левого края.Остается только проверить его исправность, вместо него — другое, исправное реле.

Заменил реле, затем прогрел двигатель, как обычно, до рабочей температуры. Если реле не работает (не последовало нажатие), то проверьте проводку.

Крышка расширительного бачка

Иногда вентилятор не включается, и из-за целостности крышки бака. Если клапан крышки бака не заряжается, значит, в бак не нагнетается давление, которое в системе должно быть выше атмосферного.Если давление не достигает этого уровня, тосол закипает уже при 100 градусах, а не 107 по Цельсию. Соответственно датчик работать не будет, так как ждет достижения 107 градусов.

Проверить крышку бачка можно только «на глаз», визуально. В собственном гараже сделать точный вывод о его состоянии вряд ли получится.

Электропроводка

Если не работает охлаждающий вентилятор, то это может быть связано с банальным нарушением целостности проводки.Электропроводку проверяем тестером. Вам следует найти и заменить обрезанный провод. Как только целостность проводки будет восстановлена ​​- вентилятор охлаждения снова заработает. Как это делается, смотрите на видео ниже.

Видео: Не включается вентилятор ВАЗ 2110, вызывает неисправность

Если видео не отображается, обновите страницу или

При изготовлении дешевых моделей производитель экономит на качестве материалов, поэтому они ломаются чаще, чем более дорогие аналоги. Если вентилятор перестал работать, то не спешите его выбрасывать, ведь для восстановления его работоспособности в большинстве случаев не будет временных и финансовых затрат.

Не буду останавливаться на механических неисправностях Такие как ремонт крыльчатки, корпуса, механизма поворота и т.д. Для устранения этих поломок просто необходимо восстановить изношенную или сломанную деталь или заменить ее на новую. В данной статье будет рассмотрен ремонт электрической части вентилятора, при которой электромотор не включается или работает с гудением неприятных запахов поддона или заклинивания. Мы рассмотрим более сложную модель наружного исполнения.Встроенные вытяжные вентиляторы конструктивно намного проще, из-за отсутствия блока переключения мощности, поэтому ремонтировать их будет еще проще. Но ремонт, учитывая цену простой модели вытяжного вентилятора без излишеств, нецелесообразен.

Для , чтобы найти причину Неустранимых неисправностей, необходимо будет его разобрать. Сделать его своими руками будет довольно просто и быстро. Сначала Снимите защитную решетку, затем лопасть или крыльчатку вентилятора, которая закреплена гайкой.Далее необходимо снять вторую часть защитной решетки и открутить винты крышки.

Устранение неисправностей при ремонте бытового вентилятора

Перед ремонтом необходимо самостоятельно изучить принципиальную схему работы устройства.

Как правило, в напольный вентилятор устанавливается асинхронный двигатель, состоящий из восьми обмоток (рабочих и пусковых). Для успешного запуска нужен сдвиг фаз на 90 градусов. Для этого установлен конденсатор. Устройство начинает работать после нажатия кнопки включения, после чего загорается подсветка дисплея и запускается двигатель, скорость вращения которого зависит от схемы включения на обмотках, для чего переключатель 3 скорости соответствует механической блокировке одновременного включение нескольких кнопок, в которых возможно замыкание.

Перед проверкой электродвигателя:

1. Сразу надо проверить исправность шнура Подключения К. электрическая розетка. Для этого необходимо сначала разобрать коммутационный блок, а затем с соблюдением мер электробезопасности мультиметром проверить наличие 220 вольт на контактах лампочки.
2. Проверить состояние конденсатора по.
3. Целостность контактов и проверка надежности всех контактов проводов и соединений в цепи.
4. Если вентилятор работает с вентилятором или шумит, то лизните детали из литола или солидола внутри коробки передач через специально предусмотренные в ней отверстия.
5. Проверить наличие 220 вольт На выходе при включенной кнопке переключателя.

Ремонт электродвигателя вентилятора

Ремонт электродвигателя своими руками нужно запустить При смазке подшипников очень часто после этого вентилятор начинает нормально работать.Вал двигателя вращается в пластиковых гильзах. Для смазки подойдет машинное масло на пару масляных капель. Капли масла наклоняются под наклоном, так что они попадают внутрь втулки, а затем осветляют вал и движутся назад по оси, пока он не начнет вращаться.

Вероятность поломки ротора Двигатель сравнительно небольшой и в моей практике ремонта бытовой техники еще не встречался, т.к. ротор руководствуется ЭМС (возникает ток) под воздействием обмоток статора.

Часто в электродвигателях Бытовые вентиляторы встречаются в одной из обмоток статора. Если отрезать хотя бы одну обмотку, то двигатель вообще не заработает. Для проверки достаточно резко повернуть лопасти по часовой стрелке. Просто сразу резко уберите руку с лезвий, что бы вы ни получили. Если после этого заработает напольный вентилятор, то сгорела одна из обмоток. Учтите, что при лопании обмотки, подключенной от конденсатора, вентилятор все равно не будет работать.Для определения целостности всех обмоток рекомендую называть их мультиметром. Учтите, что сопротивление обмотки не должно быть слишком высоким или нулевым.

Очень важно Перед отключением проводов от обмоток не перепутайте их потом при подключении, поэтому перед снятием проводов нанесите на них различительную маркировку, если они одного цвета. Я всегда фотографирую все этапы перед снятием проводов или началом разборки своими руками. Если потом при сборке возникнут вопросы или сомнения, то фотографии сильно проверяются.

Если сгорела обмотка статора , учитывая цену наружного или встраиваемого вентилятора, я не рекомендую включать или ремонтировать обмотку. В этом случае целесообразнее покупать новую модель.

Срок службы электродвигателя вентилятора сокращается в несколько раз Если не чистить его периодически от пыли и грязи, а также если не смазывать подшипники или редуктор.

Похожие материалы:

Здравствуйте двигатель шумит но не крутится




1. Виктория :

   Здравствуйте.Помоги мне, пожалуйста. Я сломала напольный вентилятор, и я беременная, умирающая от жары. Поработал, а то он просто начал гудеть и крыльчатка не крутится. Что делать?




2. Юрий. :

   Мне стыдно! Чего не делал … Инструкцию прочитал, масло топил и вентилятор заработал как новый!




3. Андрей :

   Доброго времени суток! Прочитал всю ветку и честно только одно сходство с моей проблемой увидел, но не уверен до конца.
   Так жил фанат, обычный кетай. Поставил когда в Болгарии был, привез домой. То заработало … потом перестал работать, гудел при включении и запускал только с толкучи. Я стал купленным, а потом начал останавливаться. У меня снова был стоп с толкателем, но с включением Повышенная передача) 2 или 3. Разобрал, промыл и намазал. Наконец то работаю без толкателя, но с пропаданием мощности во всех режимах. Скорость 3 работает примерно как на скорости 1.
   У меня два варианта.С конденсатором или с одной обмоткой. Ник не разбирал. Заранее спасибо




4. Марсель :

   Здравствуйте! У меня такая проблема, стоял вентилятор покрутился, потом выключил, перенес в другую комнату, через пару часов включаю, и вдруг медленно крутится, через пару минут перестал крутиться, двигатель внутри работает , но сам вентилятор не крутит. Включает проблему? Что посоветуете?




5. Аноним :

   Здравствуйте! У меня такая проблема.Фанпол Витек, при одновременном включении включаются два индикатора ON / SPEED и MODE. И вентилятор выключен. Подскажите пожалуйста в чем может быть проблема.




6. Виктор :

   Доброго времени суток! Очень хорошая, качественная статья) Суть моей не простой проблемы: ребята залили вентилятор, повредив тем самым обмотку двигателя с ротором. Как результат: множественные обрывы в извилинах. В связи с ограниченным бюджетом и спортивным интересом хочу перемотать двигатель.Хотя бы одну скорость. У вас есть полезные статьи в сервисе?
   Вентилятор обычный уличный китайский Delfa 40w. Двигатель на 8 обмотках, три скорости. Что удивило: алюминиевый обмоточный провод. Сам замечу трансформаторы, но с двигателями опыта не имею. Пожалуйста помоги. Заранее спасибо!




7. Виктор :

   Еще интересует, есть ли приблизительные данные по количеству витков обмоток (может встречался?). А то на глаз рассчитывать уже нельзя.




8. Илья :

   Здравствуйте, купил вентилятор, собрал дома и включил, мне показалось, что он работает скорее не более того, что на образце был в магазине и заметил, что вал мотора сильно нагревается (к чему лопасти прикрутил) через полчаса вал сильно нагревается, на стрит и дома не скажешь что прям дикая жара. Это нормально или эта железная булавка не должна греться?




9. Опытный электрик :

Я подскажу способ устранения неисправности вентилятора охлаждения радиатора.Часто случается особенно в машинах с большим пробегом Перестаёт включать вентилятор охлаждения, в принципе для поиска неисправности, почему не включается вентилятор охлаждения радиатора, но нужно знать, в какой последовательности искать. Я буду искать неисправность без включения вентилятора на ВАЗ 2109, но этот принцип поиска неисправности применим к любой машине.

Вентилятор не включается на автомате пацаны

Когда машина закипела, но вентилятор не включился, первое представление — проблема в вентиляторе или проводке.Часто проблема не в вентиляторе А в термостате, он заклинивает, поэтому перестает циркулировать жидкость по радиатору, поэтому не работает датчик радиатора на включение вентилятора.

Проверить термостат можно, если машина закипает и низ радиатора холодный, стопроцентно заклинило термостат, вентилятора не больше. Если низ радиатора горячий, термостат работает, причина в вентиляторе читайте ниже.

Ремонт вентилятора

Включите зажигание в машине.Сначала проверьте предохранитель, он показан на фото, если защищаете целиком, ищите дальше. Теперь можно проверить сам вентилятор, от него будут откладываться провода с вилкой, отсоедините эту вилку и прямо от аккумулятора. Аккуратно подключаем провода к вилке (плюс минус разницы нет) если вентилятор не крутит, поменяйте сам вентилятор.

Далее начнем с самого простого, это с датчика радиатора, который будет включать вентилятор охлаждения. Снимаем заглушку с датчика радиатора и соединяем между собой как показано на фото, если вентилятор запустился, значит датчик радиатора вышел из строя, замените.

Фото. Стрелка 1 показывает вентилятор охлаждающего вентилятора, стрелка 2 показывает реле вентилятора.

Если не запустился, подключите провод, идущий к блоку предохранителей, прямо к массе (обычно он белый с черной полосой), если завелся, то есть обрыв второго черного провода, найдите обрыв, или хорошо соединить с массой. Затем соедините эти два провода вместе, и если вентилятор работает, значит, черный провод с массой хорошо подключен. Все, починил вентилятор охлаждения, но если не помогло, то читайте ниже.

Фото. Стрелкой показано, как подключить провода датчика радиатора.

Теперь не мешает реле вентилятора, просто замените соседние реле, они такие же, и подключите провода между датчиком радиатора как описано выше. Если вентилятор идет, то поменяйте это реле на новое. Если не поможет, читайте ниже.

Фото. Стрелкой показан датчик вентилятора на радиаторе.

Теперь не мешает проверить вентилятор в блоке предохранителей, возьмите кусок провода и вставьте его в разъемы реле, как показано на фото, если вентилятор крутится, значит в блоке предохранителей нутрия, напряжение вентилятора проходит.

Теперь не мешает проверить вентилятор в блоке предохранителей, возьмите кусок провода и вставьте его в разъемы реле, как показано на фото, если вентилятор крутится, значит в блоке предохранителей нутрия, напряжение вентилятора проходит. Если не заработал, значит в нутрии блока есть обрыв дорожки, но раз уж крутил, то не разбирал.

Фото. Проверка напряжения в блоке предохранителей, питание реле вентилятора.

Проверить есть ли напряжение на самом реле вентилятора, это можно сделать лампочкой, как показано на фото, можно и без лампочки, просто чётко по второму концу провода на весу считывать, и если извините, все работает.Если в этом разъеме нет напряжения, значит в блоке предохранителей обрыв дорожки.
Фото. Стрелка показывает выключатель зажигания.

После этих процедур выяснилось, что все работает, кроме одного, нет связи с датчиком радиатора, и может быть обрыв самого провода, либо выходного тракта на провод датчика радиатора.
Фото. Стрелкой показан провод, идущий к датчику радиатора.

Значит, осталось проверить сам датчик радиатора, для этого снимаем выключатель, он изображен на фото, так как мешает подвести его к клеммам блока предохранителей.Снимите простенки заглушек с блока предохранителей и проверьте провод датчика радиатора до обрыва, он показан на фото.

Провод можно проверить так, подключить провод к плюсу аккумулятора, а другой конец вставить в разъем микросхемы, вынуть вилку из датчика и подключить лампочку, или резким движением в массе, если есть Отсутствие напряжения означает обрыв этого провода.
Фото. Обрыв провода датчика радиатора.

Мне повезло, я нашел обрыв, но он мог быть в кожухе, и до него не добраться, то проще протянуть новый провод, а так как на концах этого провода вилки можно подрезать вилку так кусочки проводов остаются, чтобы очистить и соединить с новым проводом.Очистил концы проводов, скрутил, изолировал, и вентилятор охлаждения заработал.

Вентилятор охлаждения радиатора тоже можно не включать, если под головкой прогорает прокладка, охлаждающая жидкость не проходит в цилиндр, а газы из цилиндра прорываются в охлаждающую жидкость. Таким образом создается воздушная пробка, которая мешает перекачивать токсоловый насос в радиатор охлаждения.

Признак щели, берем заглушку с датчика радиатора, и соединяем их между собой, если вентилятор включается, то это не обязательно портится датчиком радиатора, когда в расширительный бачок постоянно идут пузырьки.Итак начало прокладки под головкой, или микротрещина в цилиндре.

Поменял toosol, или заменил радиатор, а вентилятор не включается

Наблюдал как-то такую ​​картину. Женщина приехала на инжектор ВАЗ. Ваз 2114 для генерала заменить старый Тосол на новый. Хозяин прямо у Тосола Тосол, залил новый. Завел машину, проверил, как через пять минут закипел двигатель и не включился вентилятор.

Мастер заглушает двигатель, открывает пробку расширительного бачка и едва успевает убежать от заботливого кипящего тоста.Женщина до сих пор покупает пять литров Тосолы, этот идиот фальши, и все повторяется. Обидно было мне женщину, как так можно заблокировать перегрев двигателя.

Подошел и сказал, этот горный мастер, открутил водопроводную трубку от воздухосборника и налил Тосол, пока Тосол не выйдет из этой трубки. А сейчас в двигателе пробка, нормальную циркуляцию тозола не дает, то двигатель закипает. Сделал, как я ему сказал, сразу все заработало, и вентилятор стал включаться.

Если в пустом двигателе есть тосол, то вы должны спустить воздух через трубку, которая на форсунке соединена с воздухосборником, а в карбюраторных двигателях сбросить воздух из коллектора или из трубки, которая прикручивается к самому карбюратору (все зависит от модели машины). Если воздух не спускается, то необходимо подождать около получаса, пока Тосол не сдавливает воздушную пробку, постепенно выливая ее. Теперь вы можете исправить неисправность вентилятора охлаждения.

На фото датчик мощности вентилятора в форсунке, проверьте работоспособность датчика, чтобы включить зажигание, вынуть штекер из датчика вентилятор надо прикрутить с вентилятором все нормально, но если не крутится горит при закипании двигателя поменять датчик на новый. По поводу инжектора покручиваться не смогу, так как еще не особо обдуманно в тонкостях этой электроники.
Фото. Стрелкой показан датчик переключения вентилятора охлаждения в двигателе с впрыском.

Почему зимой не включается вентилятор охлаждения?

Если двигатель не закипает, нет индикации датчика перегрева двигателя, все нормально, зимой даже без включения вентилятора охлаждения радиатор печки хорошо охлаждается двигателем, также основной радиатор очень холодный , проходя через него охлаждающая жидкость отлично охлаждается. Но если вы хотите проверить работоспособность вентилятора, то все написано выше в статье.

Почему на ВАЗ 2109 не работает электровентилятор.Замена вентилятора охлаждения

Как известно, на ВАЗ 2109 вентилятор охлаждения выполняет множество функций. Замена вентилятора охлаждения ВАЗ 2109 — необходимый и ответственный процесс, который можно провести самостоятельно.

Причины неисправности вентилятора

В автомобиле ВАЗ 2109 вентилятор охлаждения в процессе работы может издавать посторонние звуки.
Причин такого поведения может быть много:

• Возможно, болт, которым вентилятор крепится к двигателю, просто откручивается.Из-за того, что плохо держится, во время езды спотыкается.
  Собственно, это приводит к образованию странных звуков.
• Радиатор установлен неправильно. То есть не на своем месте. Возможно, он лежит на поперечине подвески, что тоже не очень хорошо.
• Возможно, вентилятор треснул с одной стороны, что привело к разбалансировке.

Примечание: полностью менять его не нужно. Достаточно заменить поврежденную деталь.

• На крыльчатку попала грязь. Это вроде бы пустяк, но приводит к дисбалансу. В итоге непонятное постукивание.

• Подушки плохо зажаты, поэтому плохо держат мотор. Возможно, подушки сдавлены (такое бывает после длительного использования). В результате двигатель вибрирует.

Примечание: эту проблему можно решить, заменив подушки или вставив резиновые прокладки.

• Если вентилятор сильно гудит, значит, ему не хватает смазки (необходимо срочно смазать двигатель маслом).
• Разбился подшипник. Эта проблема возникает из-за того, что рабочее колесо долгое время было повреждено, поэтому в системе наблюдался дисбаланс.

Примечание: есть только один способ решить эту проблему — заменить подшипник. Однако перед этим необходимо откорректировать положение крыльчатки, так как вскоре из-за нее может выйти из строя другой подшипник.

Как отрегулировать крыльчатку

Возможны два варианта балансировки:

• Первый — прикрутить тонкую проволоку к лопасти вентилятора.Посмотрите, с какой стороны дисбаланс проявляется больше.
  Плавным движением попытаться выровнять крыльчатку до исчезновения посторонних звуков.
• Второй — вставить в отверстие ось, диаметр которой подобен диаметру отверстия. Установите крыльчатку на две опоры, расположенные в горизонтальном положении.
  Если есть дисбаланс, то вы можете избавиться от него, повернув более тяжелое лезвие или приклеив к лезвию небольшой груз с меньшим весом.

Примечание: в качестве оси может выступать обычное сверло.Роль двух горизонтальных опор могут выполнять два стола.

Можно поменять четырехлопастное рабочее колесо (это стандартная деталь) на восьмилопастное.

Примечание: нельзя сказать, что последнее круто намного лучше первого, но уж точно не хуже. Часто при замене крыльчатки полностью пропадают посторонние звуки в охлаждающем вентиляторе.

В продаже можно найти как рабочие колеса индивидуальные, так и в комплекте с мотором. Вторые, конечно, намного дороже.
Поэтому не стоит выбирать второй вариант, если мотор исправен (обычно его нужно просто смазать, чтобы он стал лучше работать).
Не покупайте самые дешевые рабочие колеса. Обычно у них есть небольшие дефекты.

Примечание: есть модели стоимостью от 100 до 1000 руб.

Как заменить вентилятор

Если замена крыльчатки не помогла, то придется пойти на крайние меры — заменить сам вентилятор охлаждения.

Для этого выполните следующие действия:

Примечание: после этого будет достаточно места для проведения дальнейших работ.

• Чтобы легко снять корпус вентилятора, открутите 2 гайки и 2 болта (ключом на 10). Две гайки и первый болт откручиваются без труда.
  Однако с последним болтом придется повозиться. Дело в том, что он находится в не очень удобном месте.
  Доступ к нему затруднен поперечной балкой и прикрепленными к ней рычагами.

• Выколоть крыльчатку. Для этого подойдет любой удобный инструмент.

Примечание: сама крыльчатка очень хрупкая, поэтому работать с ней нужно осторожно.

• Головкой на 13 откручиваем гайку крепления крыльчатки.
• Ни в коем случае нельзя терять шпонку, вставляемую в вал мотора. В противном случае вам придется скрафтить что-то похожее на нее самостоятельно, но это не так просто.
• Заменить лопасти рабочего колеса.

• Вставляем на место (при необходимости можно использовать новую крыльчатку). Гайку нужно затягивать как можно туже, ведь если крыльчатка зависнет, то вскоре снова сломается.

• Перед установкой вентилятора на место необходимо установить две резиновые шайбы. Это поспособствует тому, что вибрация, исходящая от вентилятора, будет на нем менее заметна.
• Чтобы легко надеть застежку на шпильку, можно сделать небольшую прорезь в нижнем креплении рамы.

• Вставьте вентилятор. Затяните все гайки, которые его крепят.

Двойной вентилятор

Летом «девятка» особенно перегревается. Поэтому для обеспечения максимума можно установить два вентилятора вместо одного.
Для этого:

• В первую очередь нужно сделать еще одно крепление для вентилятора.
• Кроме того, в самом вентиляторе необходимо проделать небольшое отверстие, чтобы его можно было легко заменить.
• Разобрать мотор и снять магниты (лучше отверткой, чтобы они не потрескались).

Примечание: важно не перепутать в каком порядке стояли магниты, поэтому их нужно промаркировать.

• Отрежьте предыдущие опоры цилиндра болгаркой и приварите на их место новые.
• Соберите двигатель в обратном порядке.
• Прикрутите раму к двигателю.
• Поставил лопасти.
• Подключите два вентилятора к лопастям.

Примечание: один вентилятор уже будет подключен (стандартно).Другой можно включить по мере необходимости, сделав в салоне специальную кнопку.

Стоимость ремонта вентилятора охлаждения в автосалоне не слишком высока. Однако, если вы сделаете эту работу самостоятельно, вам придется платить еще меньше.
Не забывайте, что перед этим стоит просмотреть различные фото и видео по этой теме. Возможно, предложенная нами инструкция тоже пригодится.

Схема включения вентилятора ВАЗ 2109 с помощью реле

Заставить вентилятор на ВАЗ 2109 несложно, нужно лишь немного подумать и понять принцип работы всей системы.Потребность в охлаждении радиатора возникает в те моменты, когда вы перемещаетесь по пробкам (и совершенно неважно, зимой это происходит или летом). В жаркую погоду перегрев, конечно, происходит сильнее.

Но при длительном движении в пусковом режиме и мгновенной остановке тосол в системе охлаждения просто закипает. Сегодня мы рассмотрим причины, по которым вентилятор ВАЗ 2109 не включается в автоматическом режиме, заменим датчик температуры, а также составим небольшую схему принудительного запуска обдува.Последнее пригодится, так как качество термовыключателей оставляет желать лучшего.

Почему не работает электровентилятор?

Причин не так много:

1. Перегорела обмотка двигателя.
2. Неисправен термовыключатель.
3. Нарушение электропроводки.

Так что же делать, если вдруг перестал включаться вентилятор? Первым делом откройте кран печки, это увеличит круг циркуляции теплоносителя. Не забудьте включить вентилятор обдува радиатора, чтобы он быстрее остывал.

Когда температура начнет немного падать, заглушите двигатель. Открываете капот и перед вами не очень приятная картина — антифриз ушел, половина отсека мокрая. Необходимо долить жидкость в расширительный бачок. Если летом, то можно полить водой (главное перед зимой поменять на антифриз).

Проверить работу электродвигателя — отсоединить клеммную колодку и напрямую подать на нее питание от аккумулятора.Пропеллер крутится? Итак, с обмоткой все нормально, устанавливаем блок на место. За включение вентилятора ВАЗ 2109 на более поздних версиях отвечает только сенсорный выключатель.

Для проверки нужно вынуть из него два провода и соединить их. Если ротор начал вращаться, значит неисправность кроется именно в датчике. Выход из ситуации — продолжить движение, соединив эти два провода. Их изолировать не нужно, так как контроль включения вентилятора ВАЗ 2109 осуществляется массово (если за какую-то часть кузова зацепляется оголенный провод, то ничего страшного).

И третья причина — обрыв провода. К датчику вентилятора ВАЗ 2109 идут два провода: напрямую от вентилятора и массы (кузова). Если раньше проблем не было, то постарайтесь сделать надежную массу, так как по умолчанию в минус девятке отрицательный провод от датчика вентилятора идет в сторону блока предохранителей и там теряется.

Найдите место возле радиатора, где можно подключить отрицательный шнур питания. Вот и все неисправности, которые могут вас поджидать. Теперь стоит поговорить о полезной кнопке для принудительного продувания.

Как правильно установить кнопку включения вентилятора ВАЗ 2109

Есть два варианта — через реле или с помощью одного переключателя. Схема подключения реле проста — нужно подключить два провода параллельно датчику. Оба они должны подойти к нормально разомкнутым клеммам электромагнитного реле. Такая схема позволяет избежать сильного тока в автоматическом выключателе.

Два тонких провода необходимо вывести под приборную панель и подключить к контактам кнопки (или переключателя).Таким образом, в салоне установлена ​​слаботочная катушка электромагнитного реле, а все сильноточные цепи расположены под капотом.

А теперь при выходе из строя датчика вентилятора ВАЗ 2109 достаточно нажать кнопку, чтобы мотор остыл. Для этого используется стандартное реле с нормально разомкнутыми контактами. Аналогичные установлены на легких, электродвигателях. Цена его в магазине порядка 50-70 рублей.

Стоимость вентилятора на датчике около 100 рублей. В результате, потратив пару сотен полчаса, вы создадите надежную систему, которая не подведет в трудную минуту.

Скажу сам: пару раз закипев в пробках, из-за невключения вентилятора пришлось ставить обычный выключатель и реле. К сожалению, ничего не нашел, кроме переключателя вентилятора печки от шестерки, поэтому поставил. А теперь, когда подхожу к джему, просто включаю вентилятор. И выключить после остановки. Это не влияет на маневренность и скорость. Даже с учетом того, что карбюраторная девятка (держит холостой ход 900-930), рывков и попыток заглохнуть нет.

С первых дней создания двигателя внутреннего сгорания у него была одна главная проблема — повышенное тепловыделение. Это явление сопровождается перегревом двигателя, ресурс которого можно быстро уменьшить. При перегреве двигателя может произойти деформация многих деталей поршневой группы, повреждение сальников, сальников и подшипников, а также возгорание топлива в системе питания.

Первая система охлаждения промыла водой стенки двигателя.При нагревании вода испарялась и «забирала» у двигателя некоторое количество тепла. Позже появились более совершенные замкнутые системы охлаждения двигателя, действие которых было усилено с помощью охлаждающих вентиляторов.

Изначально вентилятор крепился к водяному насосу или. Вращаясь, вентилятор работал непрерывно и охлаждал двигатель на заданном уровне за весь период работы. Недостатком такого вентилятора является то, что его вращение не прекращается даже зимой, когда двигатель прогревается дольше, чем летом.Таким образом, прогревание длилось намного дольше.

Все недостатки насосов-вентиляторов перекрыл электропривод. Электрические вентиляторы появились во второй половине 20 века и значительно улучшили как охлаждение, так и нагрев двигателя до рабочей температуры.

Устройство и принцип работы вентилятора охлаждения ВАЗ 2109

Вентилятор состоит из электродвигателя, на валу которого установлено колесо с лопастями и специальный кожух с креплениями.Кожух предназначен для крепления вентилятора и имеет такую ​​конструкцию, которая позволяет вентилятору забирать воздух только спереди автомобиля. Кожух выполнен из металла, а его крепление осуществляется к радиатору автомобиля.

Вентилятор работает только при определенных значениях температуры охлаждающей жидкости и не дает температуре подняться выше нормы. Когда охлаждающая жидкость достигает в радиаторе определенной температуры (87 — 90 градусов Цельсия), срабатывает датчик температуры, расположенный на радиаторе, и замыкает электрическую цепь охлаждающего вентилятора.Вентилятор начинает вращаться и охлаждает двигатель.

После того, как температура упадет ниже уставки, датчик размыкает и отключает электрическую цепь охлаждающего вентилятора. Этот цикл продолжается на протяжении всей работы вентилятора и обеспечивает надежное охлаждение двигателя при нормальных условиях эксплуатации.

Неисправности и замена вентилятора охлаждения

Основной неисправностью вентилятора считается его выход из строя. Проявляется в повышении температуры охлаждающей жидкости выше нормы.И как только капот открыли, оказалось, что вентилятор не работает.

Диагностика неисправностей начинается с проверки датчика. Для этого провода вытаскиваются из датчика и замыкаются между собой (зажигание должно быть включено). Если вентилятор начинает вращаться, значит проблема в датчике, если нет, то вентилятор задел проблему на все сто процентов.

Отказ вентилятора обычно происходит из-за отказа двигателя. Отремонтировать электродвигатель может только электрик, поэтому в вашем случае нужно отнести его в ремонт или заменить на новый.Процесс удаления и установки описан ниже.

Видео — Замена датчика включения вентилятора ВАЗ 2114

Порядок замены

1. Откройте капот и отсоедините клемму аккумулятора.

2. Отсоедините штекер с проводами от разъема, ведущего к вентилятору.

3. Открутите болт крепления вентилятора и снимите его.

4. Перед установкой нового вентилятора проверьте его работу, подключив его напрямую к аккумулятору.Если он работает, установите его в порядке, обратном снятию.

На этом замена охлаждающего вентилятора завершена.

Всем привет!
Особенно привет тем, кто подписан на девятку!
Итак, пришла идея, почему бы не перенести вентилятор из моторного отсека в другое место.
Зачем переносить, менять то, что делали на АвтоВАЗе?
И все для того, чтобы добавить хоть немного свободного места под капотом.В связи с установкой двигателя 16кл, места под капотом стало совсем мало. При мелком ремонте руку никуда не сунуть …
Но, в большей степени напряг процесс самого вентилятора.
Напомню, что с карбюраторным ДВС вентилятор подключали к датчику температуры, расположенному в верхней части радиатора. Включение вентилятора зависело от датчика (90-100 градусов). В моем случае сенсор от классики, рабочая температура от 90 градусов.
Инжектор — работа вентилятора от мозга (у меня январь). На термостате есть датчик температуры, сигнал от него в мозги, и при достижении нужной температуры мозги включают вентилятор. В общем, здесь все понятно. Но почему-то включение из мозга не всегда происходило при 105 градусах. Бывало и выше. В пробках это было очень тревожно. Пришлось на всю плиту включить! Закипал антифриз … Поэтому было решено перестроить конструкцию.
Идею двух вентиляторов на передке давно видел в интернете. Многие покупают вентиляторы от новой Нивы (21213 …) или от ШевролеНивы, но для меня это дороговато. Вот фото фанатов стоимостью более 3000 р.

новый с полей

Решено было приварить два вентилятора сам .
Сначала снимаем старый вентилятор с коробкой.

Пришлось немножко помучить, не вылезло. Можно было снять защиту, подтянуть лицо и вытащить снизу, но… Просто открутил верхнюю трубу идущую к радиатору, снял и вытащил вентилятор наверх.

Что с ним делать, что делать? ..
… По счастливой случайности друзья подарили мне две коробки для вентилятора от классики и сам мотор с лопастями.
Примерил коробку от 2108

коробку от 2108

как я уже писал — от классики

Коробка 2103 сделана более-менее изящно и более подходящей.
Моторы одинаковые, как на классике, так и на девятке — от ВАЗ 2103.Лопостя тоже.
Снимаем лопасти, чтобы они не мешали и красим. Во-первых, и очистить двигатель от окисления, но смазать его.
Вот схемка.

как разобрать.

Купили ядовитую краску . Флуоресцентный.

Также обнаружена черная краска.
Процесс сварки описывать не нужно …
После сварки примеряем аппарат, углы и кромки вентканалов пересекаются. Берем болгарку и делаем все так, как нам удобно.
Примеряю, отсаживается.

Теперь берем дрель, сверло на 6,5 и просверливаем отверстия для крепления конструкции к телевизору. Осторожно, не повредить радиатор!
Далее, как все подходит, красим конструкцию в несколько слоев.
Ах да, пришлось отрезать уши решетки радиатора, ну мешали они немного. Потом ставим решетку, это не так уж и важно)
Сухая

обновленный телик

собираем, устанавливаем.

Кейс для проводки .
Будем подключать вентиляторы так, чтобы один работал от датчика на радиаторе, другой — от мозга.
Немного повеселившись, помог со схемой besxes .
Присла есть такая схема.

Немного поменял, но на самом деле все осталось как прислал.

Для подключения нам потребуется:
Колодки мама / папа;
провода
реле 4 пин;
блок предохранителей, клеммы проводов;
изолента и немного мозгов.)))

Перегрев двигателя: признаки, причины и последствия

Двигатель — ключевой элемент автомобиля, поэтому владелец обязан следить за его рабочим состоянием. В процессе работы двигатель внутреннего сгорания испытывает огромные нагрузки, соответственно даже незначительная поломка может стать причиной капитального ремонта или полной замены агрегата. Эта процедура довольно дорогая. Самая частая проблема, с которой приходится сталкиваться практически каждому автовладельцу, — это перегрев двигателя.Перегрев можно поставить в один ряд с заклиниванием или даже возгоранием. По сути, это следствие того же фактора — высокой температуры.

Двигатель считается прогретым, если его температура не превышает 95 градусов. За 100 градусов он уже может выйти из строя. По каким признакам можно определить перегрев двигателя, знает далеко не каждый автомобилист. В статье описаны признаки и причины, которые могут привести к этому явлению.

Признаки перегрева

Об этом можно судить не только по парочке, выходящей из-под капота автомобиля.Есть ряд других, менее выраженных симптомов, сигнализирующих о начале неприятного процесса. Итак, каковы признаки перегрева двигателя? Прежде всего, все современные автомобили оснащены датчиками для контроля температуры охлаждающего контура автомобиля. Все водители руководствуются данными с приборной панели. Температуру двигателя стараются не доводить до красной зоны, при которой уже возможно полное разрушение агрегата. Однако система управления устроена таким образом, что фактическая температура циркулирующей охлаждающей жидкости всегда выше значения, отображаемого на приборной панели.В некоторых автомобилях используется штатный индикатор, указывающий на перегрев, а в некоторых его даже нет. И водителю приходится полагаться исключительно на свои чувства. Если интуиция и знания дают сбой, то серьезных проблем, увы, не избежать. Современные двигатели из алюминиевых сплавов, к сожалению, не имеют того запаса прочности, который был у их чугунных предшественников, которые легко выдерживали более высокие температуры. И все-таки, какие могут быть признаки и последствия перегрева двигателя?

Когда стрелка еще не вошла в красную зону или свет не сигнализирует об опасности, всегда есть ранние признаки обнаружения надвигающегося перегрева.Первое, на что следует обратить внимание водителю, — это сильный нагрев передней стенки кузова автомобиля. Он находится ближе всего к двигателю, поэтому по его температуре всегда можно понять, что в данный момент происходит с устройством. Как только станет ясно, что с ним что-то не так, необходимо обратить внимание на тяговую мощность двигателя и работу вентилятора. Обычно мощность резко падает, а вентилятор продолжает работать без отключений. Это первая проблема.Возможно, двигатель даже не дойдет до критической точки, когда тосол закипает и по клапанам идут трещины, сальники разрушаются. Один нагрев до некритической температуры не вызовет серьезных проблем, но частый нагрев скоро принесет проблемы еще более серьезные. Поэтому лучше проводить диагностику на ранней стадии, пока еще не все запущено. Обязательно проверьте двигатель и систему охлаждения.

Более серьезная стадия перегрева — когда охлаждающая жидкость в самом радиаторе начинает закипать на лету.Стрелка при таком повышении температуры быстро переходит в красную зону. Одновременно с закипанием антифриза резко падает мощность самого двигателя. Автомобиль начинает еле плыть. Вместе с этим в двигателе появляется шум и жесткость. Вы можете услышать звук металла. Это связано с началом детонационных процессов внутри двигателя. Соответственно заглянув под капот, можно увидеть на блоке и ГБЦ трещины, деформации, течи масла или антифриза под головкой и прокладкой блока.

Еще один признак перегрева — появление белых отложений на свечах свечей зажигания. Помимо самой сажи, произойдет (но не обязательно) растрескивание корпуса или изолятора и многие другие деформации.

Чтобы узнать о перегреве, откройте крышку бачка с охлаждающей жидкостью. Это нужно делать на холодном двигателе или после того, как он достаточно остынет. В противном случае жидкость от закипания вытечет и ненароком разбрызгивается. При перегреве двигателя на стенках бака появляются темные пятна, а в самой охлаждающей жидкости образуются темные хлопья.Это говорит о том, что в результате перегрева в устройство попало масло. Это связано с подгоранием прокладок ГБЦ. Необходимо достать масляный щуп и осмотреть масло на наличие пены и эмульсии от попадания антифриза.

Причины перегрева

Итак, мы посмотрели на признаки перегрева двигателя автомобиля. Теперь вы можете рассмотреть причины. Многие скажут, что их так много, что невозможно перечислить все. Однако если подытожить, то основных всего девять.Остальное — только следствие проблем.

Девять важнейших причин перегрева двигателя

Рассмотрим причинно-следственную связь по признакам перегрева двигателя вазовских автомобилей. Это наиболее распространенный, «популярный» автомобиль, поэтому пояснения относятся к его устройству:

1. Недостаточное количество охлаждающей жидкости в бачке и контуре охлаждения двигателя. Пожалуй, это самая частая причина перегрева двигателя. Это происходит, когда теплоноситель просачивается через трубы или радиатор топки из-за утечки.Также может быть неисправен насос охлаждающей жидкости или антифриз попал в масло или цилиндры. Это увеличивает поток охлаждающей жидкости.
2. Низкий КПД радиатора охлаждения. Возникает из-за неисправности датчика температуры, от которой вентилятор не работает на полную мощность. Возможно, произошло ослабление ремня перекачиваемой жидкости. Или может быть загрязнение радиатора.
3. Неэффективная работа термостата. Отложения, образующиеся в системе, отрицательно влияют на работу датчика.Некорректно снимает показания температуры охлаждающей жидкости, от которой перегревается мотор.
4. Длительная работа мотора в сложных условиях.
5. Неправильная установка угла опережения зажигания или система впрыска смеси. При поздней детонации часть смеси уже выгорает в выхлопной системе, что приводит к закипанию охлаждающей жидкости и перегреву мотора.
6. Образование минеральных солей по контуру. Они плохо проводят тепло, в том числе сужают каналы и снижают расход антифриза.
7. Систематическое накопление сажи в камерах. Так бывает в машинах с пробегом. Нагар образуется из-за попадания масла в цилиндры. В результате образуются месторождения полезных ископаемых.
8. Чрезмерная любовь к использованию различных добавок. Образует достаточно толстый слой металлокерамики. Он плохой проводник тепла. В результате перегрев.
9. Горение впускного клапана. Из-за трещины повышается температура выхлопных газов, которые перегревают двигатель.

Чувствительность двигателя к перегреву

Наибольшую подверженность повышенным температурам имеют двигатели с большим рабочим объемом цилиндров и работающие на высоких оборотах.Это связано с материалом, из которого они сделаны. У них минимальный запас прочности и жесткости конструкции. Для поршневой группы требуется специализированное масло. Соответственно, признаки перегрева двигателя проявляются гораздо раньше, чем у других типов, например, из чугуна. Последние практически нечувствительны к перегреву из-за повышенного количества масла в картере, большого радиатора и жесткости самого материала.

Как узнать о проблеме?

Выявить признаки перегретого двигателя достаточно сложно, поэтому со стопроцентной уверенностью говорить о перегреве невозможно.Современные автомобили имеют бортовой компьютер, который записывает в свою память все показания температуры, давления и других рабочих параметров.

Старые модели, к сожалению, не имеют таких передовых технологий. Поэтому можно говорить только об общих признаках перегрева двигателя. Это могут быть:

• Чрезмерная полировка ответной части головки блока. При перегреве происходит сильная деформация этой части мотора, для которой необходим очень сложный ремонт.
• Охлаждающая жидкость мутная с темными хлопьями. Они образуются в результате перегрева двигателя.

После тщательного нагрева плоскости двигателя теряют свою геометрию из-за деформации металла в картере, ГБЦ и коллекторах. Это приводит к появлению протечек масла, так как уплотнительные прокладки просто дублируются и трескаются, теряя свои первоначальные свойства. Даже после замены уплотнителей проблема протечек никуда не исчезнет.Их не будет какое-то время, а только пока наручники новые, потом история повторится.

Возможные последствия

Как упоминалось ранее, есть общие признаки перегрева двигателя. Они действительны для всех типов и типов юнитов. Однако при всей схожести признаков перегретого двигателя последствия могут быть разными. Все зависит от температуры перегрева, степени закипания теплоносителя и других неблагоприятных факторов. Специалисты выделяют несколько степеней.

Последствия локального перегрева

Самая ранняя стадия — водитель вовремя замечает опасность. Если двигатель локально перегрет, последствия и симптомы могут даже отсутствовать. Мотор в этом случае работает плавно, в штатном режиме.

Последствия перегрева

В данном случае двигатель подвергся длительному перегреву, но не заклинило. Явные признаки неисправности в виде деформации блока цилиндров и протечек.В дизельном двигателе признаки перегрева аналогичны, с одним отличием: при критическом перегреве дизельное устройство может взорваться.

Последствия критического перегрева

Последний этап разрушения узлов двигателя. Например, если игнорировать признаки перегрева двигателя в ВАЗ-2114, двигатель больше не подлежит восстановлению. Иногда заменить его целесообразнее, чем полное восстановление. На этом этапе полностью деформируется поршневой цилиндр, оплавляются гильзы, ломается коленчатый вал заднеприводных автомобилей, пробивается ГБЦ.Единственное решение — полная замена мотора.

Профилактика

Любой узел машины требует своевременного ухода за собой. Если соблюдать простые правила, можно избежать неприятных поломок двигателя.

1. Всегда вовремя доливать охлаждающую жидкость.
2. Всегда используйте масло, топливо исключительно высокого качества и только с подходящим октановым числом.
3. Своевременно менять детали системы охлаждения, пока их неисправное состояние не привело к более серьезным последствиям.

Следует отметить еще одну группу автомобилей. Это мотоциклы и мопеды. Дело в том, что они имеют воздушное охлаждение, поэтому у мотоциклов почти нет признаков перегрева двигателя. Иногда перегрев можно обнаружить только при металлическом шуме в двигателе или когда он начинает глохнуть. Соответственно, диагностику устройств мотоциклов следует проводить чаще, чем двигателей автомобилей.

Рекомендации

Если во время движения произошел перегрев, то ни в коем случае не нужно выключать двигатель.Это остановит циркуляцию антифриза по контуру и еще больше его нагреет. Например, признаком перегрева двигателя ВАЗ-2110 является пар из-под капота в связи с разгерметизацией контура охлаждения. Следует ехать на нейтральной передаче до места, где это разрешено, и, не выключая двигатель, естественным образом охладить его. Только когда температура упадет до нормы, можно выключить двигатель, а после того, как он полностью остынет, приступить к поиску неисправностей.Если не удается решить проблему на месте, следует добраться до дома на эвакуаторе.

Заключение

В заключение хочу еще раз отметить, что все узлы двигателя очень чувствительны к перегреву. Качественное обслуживание таких узлов, уход и диагностика помогут избежать серьезных поломок двигателя.

16 Клапан карбюраторный двигатель ВАЗ.

Моторный объем такой машины, как ВАЗ 2114, может показаться недостаточным очень многим автомобилистам.Однако это можно исправить. Думаем переделать 8 клапанный двигатель на 16 клапанный в ВАЗ 2114

Если установить головку блока цилиндров на 16 клапанов, то мощность автомобиля может превзойти все ожидания. Причина в том, что цилиндры двигателя с аналогичным блоком блока могут быть заполнены специальной топливно-воздушной смесью.

В результате мощность силового агрегата значительно увеличивается. Важно отметить, что это абсолютно безопасный способ увеличить «мощность» вашего автомобиля.Итак, как переделать 8-ми клапанный двигатель на 16-ти клапанный ВАЗ 2114?

Есть вопрос по разнице мощности авто. Например, мощность машины, двигатель которой достигает объема 1,5 л, а количество лошадиных сил равняется 77, можно значительно улучшить. Если заменить 8-клапанную головку на 16-клапанную, то она увеличится до 90 «лошадей»!

Это довольно большая разница, поэтому вам следует разобраться, что нужно сделать (и в каком порядке), чтобы улучшить свой автомобиль.

Особенности разборки двигателя

Первое, что нужно сделать, это как можно аккуратно разобрать двигатель. Этот элемент автомобиля является наиболее ценным, поэтому разбирать мотор нужно предельно осторожно. Лучше всего внимательно изучить инструкцию и посмотреть видео в Интернете о том, как мастера справляются с этой задачей, а после разобрать самому.

Под крышкой клапана можно обнаружить массу неприятных дефектов, в том числе и плохое состояние ролика.Головка блока цилиндров тоже может выглядеть наилучшим образом, а втулки настолько изношены, что многие удивляются, что они до сих пор работают.

Все это означает, что после разборки двигателя можно обнаружить множество неисправностей или изношенных предметов. Лучше всего заменить каждую из них. Это повысит надежность автомобиля и не позволит не переживать, что повышенная мощность ваза может стать фатальным фактором и привести к поломке уже в ближайшем будущем.

Лучше всего устанавливать бронзовые втулки.Они обладают высокой надежностью и достаточно долговечны.

Установка 16-ти клапанной головки на ВАЗ 2114

Для выполнения этой несложной операции необходимо разобрать двигатель. Стоит предупредить, что многие детали придется заменить.

Сюда входят:

• тозольная трубка;
• масляный насос;
• масло Картер;
• различные датчики;

коленвал

• и многое другое.

Несмотря на внушительный список, описанный ниже по тексту метод действительно помогает сделать машину еще мощнее, чем раньше.

Переделка двигателя ВАЗ 2114

Переделка 8-ми клапанного двигателя на 16-ти клапанный ВАЗ 2114

В процессе доработки двигателя необходимо доработать болты. Они используются для крепления 16-клапанной головки. Для модернизации мотора ВАЗ менять блок цилиндров не нужно, но головку все равно поменяют. Чтобы каждый болт надежно входил в головку крепления головки, его следует регулировать не только по диаметру, но и по длине.

Важная информация. Отверстия, которые можно найти в кладке, также нуждаются в улучшении. Они должны идеально подходить под размер болтов. Если этого не сделать, уровень надежности двигателя значительно снизится.

После этого следует поменять:

Тяги качения ВАЗ 2114.

Это нужно делать при сборке цилиндров.

Теперь пришло время заняться доработкой и примеркой проводки.

Важно видеть отличие конструкции 16 клапанных поршней от 8 клапанов.Кроме того, различается и расположение датчиков. Это означает, что может потребоваться удлинить проводку.

После сборки двигателя нужно доработать проводку. Если автовладелец не желает лишних финансовых затрат, то ему нужно оставить модуль зажигания, а затем подключить модуль с помощью высоковольтных проводов. Это самый простой способ сэкономить, поэтому игнорировать его не стоит.

Как переделать 8 клапанный двигатель на 16 клапанные особенности установки

Болты визуально могут сильно отличаться друг от друга, но пугать не стоит.Нужно использовать модифицированные болты.

Такие болты имеют следующие характеристики:

1. Диаметр равен 8-клапанному болту;
2. Длина равна 16-ти вентильной.

Для облегчения прохождения этих болтов в отверстие их следует предварительно просверлить. Если настроить доработанные болты по всем правилам и максимально аккуратно, надежности двигателя можно только позавидовать.

GBC ВАЗ 2114 болты

Когда автовладельцу кажется, что он не в состоянии самостоятельно выполнить эту операцию, лучше за помощью помочь квалифицированные мастера с достаточным опытом.Они обязательно все сделают правильно и по-своему.

Дополнительная возможность увеличения мощности автомобиля заключается в настройке выпускного коллектора. Это отличный способ еще больше увеличить грузоподъемность автомобилей.

Полезное видео

Более подробную информацию вы можете получить из видео ниже:

После завершения установки обратитесь к квалифицированному специалисту, который произведет грамотную настройку блока управления двигателем, после чего установит специальная программа на компьютере.

Объектом переделки является модификация карбюраторного двигателя 21083 от моделей ВАЗ 2108, 2109, 21099. Основная цель — переделать в 16-клапанный инжектор путем установки блока главных цилиндров от ВАЗ 2112.

Испытания ВАЗ -2109, на который устанавливалась 16-клапанная головка, показал большую разницу в поведении автомобиля относительно привычной для него системы питания. На малых оборотах (до 2000 обмин) характеристики немного ухудшаются, но значительное улучшение после набора больших оборотов с большим, чем у двигателя, компенсирует этот небольшой недостаток.На четвертой передаче с 16-клапанным двигателем разгон ощущается так же, как и с карбюраторным двигателем на третьей. На ровной прямой дороге двигатель легко достигает 5 тысяч оборотов, что производит на многих водителей незабываемое впечатление.

Что нужно для такого апгрейда?

• GBC 16V,
• с коллектором и ресивером,
• датчик детонации,
• сопло дроссельной заслонки с датчиком положения дроссельной заслонки, регулятор холостого хода,
• DMRV,
• выхлопная система с приемной трубкой DC,
• термостат с датчиком ,
• оба ролика,
• шкивы распределительного вала,
• датчик фазы,
• крышка газораспределительного механизма
• комплект проводки
• контроллер,
• полностью оборудованная топливопровод и бензобак,
• указатель и датчик уровня масла ,
• датчик положения кВ,
• рампа с комплектом форсунок,
• поршни с кольцами и пальцами,
• генератор с кронштейнами и натяжителем,
• шкив коленчатого вала
• стержни
• привод генератора,
• корпус масляного насоса с глушителем датчика положения,
• выхлопная система в комплекте.

Порядок выполнения работ

Все операции можно выполнять, не снимая агрегат, но гораздо удобнее будет работать, если снимать.

• Головка блока снята, все топливные трубки, штатный бензобак, полностью разобраны, термостат, генератор, все ремни и шкивы сняты.
• Сопла системы охлаждения отсоединены. Некоторые из них можно использовать, но это того не стоит, ведь комплект двигателя КМАЗ 2112 стоит довольно недорого.
• Поддон снят. Старые поршни и шатуны заменены на поршни под плавающие пальцы от 12-й модели и «десятых» шатунов. Такая замена связана с тем, что у старых поршней меньшая степень сжатия, а также отсутствуют специальные насечки для клапанов нового GBC.
• Масляный насос заменен на другой, на крышке которого есть пробоотборник для ДПКВ. Заменить, конечно, можно только крышку, но снять ее без мощного шестигранника невозможно.
• Установлены новые форсунки системы охлаждения. Рекомендуется заменить весь комплект, это рационально и недорого, хотя можно оставить старые насадки. В датчике, включающем вентилятор, необходимость отпадает.
• Подготовить к установке 16-клапанную головку. Несмотря на то, что расположение креплений совпадает, все-таки придется укорачивать болты с предыдущей головки, а в новом отверстии необходимо просверлить сверло х12.
• Топливопровод установлен от модели с инжекторным двигателем (08, 99) на штатные места.
• Топливный бак устанавливается на место и подключается к трассе. Установить проводку к топливному насосу от блока управления. Провода датчика уровня топлива можно оставить старыми.
• Чтобы не протягивать новую проводку, можно в процессе установки в стенке моторного отсека вырезать отверстие как на ВАЗ-2110.
• В блоке просверливается отверстие для установки датчика детонации, в котором нарезается резьба Х8.
• Навесная помпа от ВАЗ-2112.
• Для вентиляции заменен картер на новый от ВАЗ-2112, приобретается с масломерным щупом.
• Головка установлена, а старая прокладка заменена на новую головку, под новую головку. Перед установкой желательно подготовить коллекторы и головки, для которых в местах сопряжения необходимо убрать все выступы, а по каналам пройти желобом для уменьшения сопротивления внутри них.
• На Самарском инжекторном двигателе установлен термостат — 21082.
• Сопла системы охлаждения подключены.
• Смонтирована задняя крышка газораспределительного механизма, шкивы и ролики от модели 2112.Ремень установлен бирками, смонтирован генератор и его привод. Натяжитель верхний, болт и нижний кронштейн — от инжектора «восьмерка», весь комплект продается в сборе.
• Все датчики установлены на место. Датчик температуры остается старым, а для термостата нужно покупать новый, предназначенный для инжекторного двигателя. Остальные датчики тоже нужно покупать новые. Как их установить, а также описание особенностей их установки можно найти в специальной литературе.
• Крышка клапана монтируется на герметик. Модуль зажигания, ресивер, провода, дроссель и гофра ставятся на место. Далее монтируется разводка ко всем датчикам. Установлен воздушный фильтр на место, установлен трос привода дроссельной заслонки от 21103.
• Навесная выхлопная система. Можно оставить старый глушитель, но коллектор, «штаны» и резонатор придется покупать новые.
• Подключена проводка к замку и панели приборов. Заливается масло, заправляется система охлаждения, доливается бензин в бак.

Но прежде чем приступить к такой переделке, нужно ответить на главный вопрос: стоит ли игра в свечу? На разборке можно найти уже готовые 12-клапанные моторы от ВАЗ-2112. И если в России в процессе легализации подобных переделок могут возникнуть какие-то проблемы, то в Украине двигатель на автомобиль считается не более чем обычной запчастью.

Большинство владельцев «девятки» знают, что на ВАЗ 2109 можно установить 16-клапанный двигатель, тем самым улучшив ходовые качества своей машины на высоких оборотах коленчатого вала.Стоит ли это делать, и как реализовать идею жизни?

Зачем ставить новый силовой агрегат?

Установка нового двигателя может быть полезна тем автомобилистам, которые хотят улучшить свой устаревший автомобиль. Многие отечественные автолюбители знают, что у «девятки» довольно неплохие ходовые характеристики, она требует немного бензина и в целом не так хороша в уходе, как иномарки, поэтому часто требует тюнинга. Замена двигателя 8 CL на более продвинутую модель имеет свои преимущества:

1. Увеличить мощность.
2. Улучшение ходовых характеристик на высоких оборотах.
3. Эффективное использование топлива за счет системы впрыска.
4. Более стабильная работа силового агрегата.
5. Не требуется постоянная установка клапанов.

Но есть минусы:

1. Для замены в вашем гараже понадобится множество деталей и инструментов.
2. На низких оборотах двигатель на 16 кл чуть хуже своего 8-клапанного аналога.

Вот два варианта замены:

1. Установка целочисленного двигателя от 2112 модели.В этом случае заменять придется не так много деталей, но стоимость всего двигателя может оттолкнуть от этой мысли.
2. Доработка GBC для новых компонентов. Это более экономичный, но очень трудоемкий процесс.

Ставим готовый двигатель

На «девятку» мы поставили двигатель 2112, так как силовые агрегаты моделей похожи друг на друга. Также понадобится топливная трубка подходящего диаметра (можно стальную, но лучше медную) и бензобак от той же 12-й модели.Далее таких работ проводится:

1. Демонтируем старый блок питания, отключаем все форсунки и электронику. Для того, чтобы извлечь и поставить двигатель, для удобства необходим метчик, так как весь узел сборки. Это основная проблема в гараже.
2. Когда двигатель снят, в сиденье можно установить новый. Стоит сразу проверить состояние сальников и колодок, если агрегат использовался. Проверьте натяжение ремня.
3. Далее нужно заменить всю топливную систему: бак, заправку, топливные магистрали.
4. Отличная замена танку «девятка» — аналог от 2112. Детали по размерам совпадают, но у них другое устройство, что не является препятствием для установки.
5. Для топливных магистралей нужно брать медные трубки, которые лучше гнуть.
6. Теперь можете наслаждаться разводкой форсунки. Если «девятка» выпуска 2002 года и младше, то с подключением проводов особых проблем не возникнет, а для старых моделей придется делать новые отверстия вручную.
7. Необходимо установить абсорбер и бензиновый фильтр. Обычно их кладут под низ и скрепляют шпильками.
8. Ставим датчики, меняем проводку на подходящую по длине.
9. С установкой генератора придется попотеть, так как родное навесное оборудование не подходит. Смотрят годно, заменяют — можно устанавливать. Если коробку передач не менять, то ее придется толкать болгаркой.
10. На стартере придется менять бендикс с 12 на 9 зубьев.
11. Последняя переделка — это выхлопная система. Трубы не подойдут, поэтому их нужно будет переваривать. Fit помогает уложить все детали на свои места.

Сердце автомобиля ВАЗ 2109 — его двигатель. Коробка передач и сцепление вместе с двигателем образуют силовой агрегат, который образует единое целое и закрепляется в моторном отсеке.
16-ти клапанный двигатель ВАЗ 2109, по сравнению с 8-ми клапанными, отличается лучшей герметичностью при достижении больших оборотов. В данной статье рассматривается вопрос, как переделать карбюраторный мотор в 16-клапанном двигателе на ВАЗ 2109 на инжекторный.

Особенности инжекторного мотора на автомобилях ВАЗ 2109

На автомобиле ВАЗ 2109 четырехрядный, четырехтактный, бензиновый двигатель:

• Расположение цилиндров в один ряд, в моторном отсеке, устройство поперечное.
• Sixteenlylated имеет два распредвала. Цилиндры работают в таком порядке: 1 — 3 — 4 — 2, шкив коленчатого вала ведет счет.
• Распределение фазового впрыска — система питания агрегата.
• Управляет контроллером двигателя.
• Большинство устройств имеют нейтрализатор выхлопных газов.
• На двигателе справа расположены: приводы распредвалов и генератор.
• Слева — термостат, датчики давления масла и температуры охлаждающей жидкости, стартер.
• Сзади — масляный фильтр, выпускной коллектор, датчик положения коленвала.
• Спереди — впускной коллектор, с форсунками топливная рампа, датчик детонации, датчик уровня масла, генератор, шланг вентиляции картера, датчик фаз.
• Сверху под пластиковой крышкой: ресивер, свечи и высоковольтные провода.
• Блок цилиндров изготовлен из чугуна методом литья.
• Цилиндры раздавлены в блоке, имеют номинальный диаметр 82 миллиметра. Ремонтные размеры можно увеличить на 0,4 мм или 0,8 мм.
  Обозначение класса цилиндра производится латинскими буквами под корпусом блока. Максимальный износ цилиндра не должен превышать 0,15 миллиметра на диаметр.
• Монтируется блок цилиндров со специальными болтами в нижней части, со съемными крышками, пятью опорами подшипников.Крышки не взаимозаменяемые, специально разбросаны по внешней поверхности.
  От осевого перемещения коленчатого вала предохраняет установку тяговой полуловителя в гнездах на средней опоре. Со стороны шкива коленчатого вала установлено полукольцо из стали и алюминия, сзади элемент выполнен из металлокерамики.
  Полчаса или оба изменяются при увеличении осевого зазора коленчатого вала более чем на 0,35 миллиметра.
• Вкладыши шатунных и коренных подшипников изготовлены из стали и алюминия, тонкостенные.На пятом, четвертом, втором и первом верхние коренные вкладыши БК имеют на внутренней поверхности канавку.
  Отсутствуют канавки на нижних коренных вкладышах, на верхнем вкладышах третьей опоры и вкладышах шатунов.
• На автомобиле ВАЗ 2109 с 16-ти клапанным коленчатым валом двигатель выполнен из высокопрочного чугуна, имеет пять коренных и четыре стержневых шейки матки. Он имеет восемь противовесов, которые отливаются одновременно с валами.
• Масло в шейку шатуна подается из родных сквозных отверстий, просверленных в каналах коленчатого вала, закрытых пробками.
• Коленчатый вал установлен перед приводом распределительного вала. Он к нему подключен, служит гасителем колебаний коленчатого вала.
• За коленчатым валом закреплен маховик со стальным венцом шестерни, который служит для запуска стартера двигателя.
• Поршни из алюминия. В продольном сечении юбка конической формы, в поперечном — овальная.
  На внешней поверхности в верхней части выполнены три паза, для установки поршневых колец.Для нижнего масляного кольца в канавке выполняются отверстия, масло со стенок цилиндра направляется на поршневой палец.
  На нижней части поршня выбита стрелка, которая при установке детали должна быть направлена ​​в сторону шкива коленвала.

Совет: В изношенный цилиндр не рекомендуется без его расточки устанавливать новый поршень. Может оказаться, что в новом поршне под верхним кольцом расход будет несколько выше, чем в таком же, что приведет к поломке «ступенчатого» кольца, которое образуется вверху при износе цилиндра. .

Два верхних поршневых кольца компрессионные.
Не допускают прорыва к каркасу двигателя газов, а способствуют отводу теплового поршня к цилиндру:

• Установлена ​​головка разделенная на четыре цилиндра. Изготовлен из алюминиевого сплава. Между головкой и блоком установлена ​​прокладка, армированная металлическими элементами.

Совет: При ремонте двигателя необходимо заменить прокладку.

Все три детали: блок, прокладка и головка скреплены винтами.
Головка центрируется на блоке с двумя рукавами:

• С обеих сторон головки вверху по пять опор, для установки распредвалов.
• 16 Клапанный двигатель на ВАЗ 2109 имеет два распредвала. В каждом из них восемь кулачков.
  В цилиндре пара соседних кулачков одновременно открывает два клапана. Распредвалы вращаются от коленчатого вала с помощью зубчатого ремня.
  Опорный ролик находится под печатным распредвалом, а растяжка — под выпускным отверстием.На зубчатый шкив впускного распредвала приварен диск, обеспечивающий срабатывание датчика фаз.
  Для сборки узла на ведущие шестерни имеются установочные таблички: на шкиве коленчатого вала она должна совпадать с табличкой, имеющейся на корпусе масляного насоса, а надписи на пульсах распредвала с табличками приводов распределительных валов, расположенными на его передней крышке.
• Металлокерамические седла и латунные направляющие гильзы клапанов запрессованы в головку блока цилиндров. Внутри последних имеются канавки для смазки: по всей длине они выполнены на рукавах впускных клапанов и до 1/2 длины отверстия на впускных рукавах.
  От загрязнения отверстия защищают масленки, детали из маслостойкой резины.
• V-образно в два ряда — стальные клапаны. Выпускной клапан имеет головку из жаропрочной стали.
  Приводятся в действие гидротрификаторами от кулачков распредвалов. Смещение оси кулачка на один миллиметр относительно оси гидротерапера позволяет корпусу гидротрода поворачиваться вокруг своей оси.
  Благодаря этому он равномерно изнашивается. Операция гидротерапевтов проводится при постоянной подаче масла под давлением.
  Он обеспечивается каналом, расположенным в Гц, который имеет обратный шаровой клапан, который предотвращает после остановки двигателя сливы из масляных каналов и каналов, по которым масло поступает в цервикальные корки, расположенные в нижней части корпуса подшипника.

Совет: Гидротели очень чувствительны к чистоте и качеству масла. Механические примеси могут быстро вывести их из строя, что сопровождается чрезмерным шумом и интенсивным износом распредвалов. Неисправный гидротеплер требует замены, ремонту не подлежит.

• Клапан закрывается под действием одной пружины. Нижним концом она опирается на шайбу, а на тарелку, удерживаемую двумя панировочными сухарями, — верх.
  Снаружи сложенные кранчи выполнены в виде усеченного конуса, внутри — три упорных башмака, которые входят в шток клапана, паз.
• На автомобиле ВАЗ 2109 16 клапанный двигатель комплектуется комбинированной смазкой. Коренные и шатунные подшипники гидротерапии, шейки и слои распредвалов смазываются под давлением.
  На стенки цилиндров, затем на пальцы, распредвалы, распредвалы, толкатели, на днище поршней и штоков клапанов брызгает масло. Самостоятельная смазка других узлов двигателя.
• Масляный насос установлен на передней стенке БК. Вот шестерни внутреннего зацепления и редукционный клапан. На переднем конце коленчатого вала установлена ​​ведущая шестерня.
• В крышке Гц установлен маслоотделитель для принудительного отсоса газов.

Как переделать карбюраторный двигатель автомобиля ВАЗ 2109 в 16 клапанный впрыск

При переделке карбюраторного двигателя в инжекторный можно заметить большую разницу в поведении автомобиля.Даже ухудшение некоторых характеристик мотора до достижения его 2000 об / мин компенсируется заметным улучшением тяги на больших оборотах. H 5000 об / мин. Двигатель легко выезжает на ровную прямую дорогу.
Для выполнения работ вам потребуется:

• Головка блока цилиндров V16, снабженная ресивером и коллекторами.
• Дроссельная заслонка, в которой находится датчик управляющий, в положении которого находится дроссельная заслонка.
• Датчик детонации.
• Регулятор холостого хода.
• Штаны с кислородным датчиком.
• Видео.
• Датчик массового расхода воздуха.
• Термостат с датчиком.
• Шкивы.
• Крышка газораспределительного механизма.
• Датчик фазы.
• Электропроводка высокого напряжения.
• Проводка на форсунках и под капотом.
• Бензин в сборе.
• Указатель уровня масла.
• Магистраль и трубки для подачи топлива.
• Генератор.
• Рампа с насадками.
• VS 5.1 … -42 контроллер
• Датчик положения коленвала.
• Датчик скорости.
• Электропроводка до АЗС.
• Кронштейн генератора.
• Устройство для натяжения ремня.
• Стержни.
• Шкив коленчатого вала и генератор.
• Кольца и пальцы.
• Поршни.
• Паук.
• Датчик уровня масла.
• Корпус масляного насоса вместе с пробоотборником под ДПКВ.

Совет: Хотя все работы можно производить, не снимая агрегат, но для удобства лучше снять двигатель.

Инструкция по проведению работ включает в себя:

• ГБ, бензобак, топливные трубки сняты.
• Демонстрация всей системы зажигания.
• Генератор, термостат, все ремни и шкивы очищены.
• Установлен новый бензобак с топливным насосом. Фото представлено ниже.

• Отсоединить форсунки, предназначенные для системы охлаждения. Несмотря на то, что некоторые из них можно использовать, но цена на продукцию небольшая, поэтому лучше заменить все.
• Удален поддон.
• Установлены новые поршни и шатуны (под плавающие пальцы). Эта замена необходима, потому что у старых меньшая степень сжатия. Кроме того, в них нет специальных углублений, которые необходимы для клапанов нового GBC.
• Масляный насос меняют на прибор, у которого на крышке есть заправка для ДПКВ.

• Замена форсунок для всей системы охлаждения.
• Производятся подготовительные работы к установке головки на 16 клапанов. В этом случае расположение крепежных отверстий совпадает, но их диаметр нужно просверлить до 12 миллиметров, а болты от старой головки короче.
• Топливные магистрали необходимо брать от модели автомобиля с инжекторным двигателем. Устанавливаются на имеющиеся штатные места.
• Топливный бак подключается к магистрали, после установки на место.
• Электропроводка к ТНВД выполняется от блока управления.
• Старые провода остались для датчика уровня топлива.

Совет: Новую проводку нельзя удлинить, а в стенке моторного отсека прорезать лишнее отверстие.

• Просверлено отверстие для установки датчика детонации, нарезана резьба М8.
• Меняет помпу.
• Для вентиляции картера установлен новый Сапун, который приобретается одновременно с масляным щупом.

Совет: Перед этим нужно подготовить коллекторы и голову. Удалите все выступы на стыке деталей и обработайте их рядом. Это снизит сопротивление внутри конструкции.

• Термостат установлен от автомобиля с инжекторным двигателем.
• Соединитель для форсунок охлаждающей жидкости.
• Установлена ​​задняя крышка устройства газораспределения, ролики, шкивы.
• Устанавливается по меткам ремня.
• Установлен с приводом генератора.Кронштейн, верхний натяжитель, болт генератора. Все товары куплены.

• При установке нового генератора два нижних отверстия от предыдущего устройства затягиваются болтами, верхнее отверстие остается свободным.
• Под верхним натяжителем используется один старый болт и один новый, под который на колодке есть отверстие.
• Все датчики установлены: на крышке масляного насоса — ДПКВ, возле шкива вала впускного КРУ — датчик фазы, в блоке -, а в блоке и термостате — датчик температуры остается старый датчик в головке и датчик давления масла, термостат установлен новый от инжекторной модели.
• Крышка клапана надевается на герметик.
• Модуль зажигания, дроссель, ресивер, гофра, Свечи выставлены. Поддерживает проводку к датчикам.
• Воздушный фильтр поставлен, трос новый.
• Установить новый паук, резонатор. Глушитель может остаться старым.
• Масло, охлаждающая жидкость, бензин.
• Проводка подключена в салоне к панели приборов и замку зажигания.

Как обозначить автомобиль с карбюраторным двигателем ВАЗ 2109, с 16-ти клапанным двигателем инжекторного типа хорошо видно на видео.После проведения всех работ под капотом будет совершенно другой, приятный вид на двигатель автомобиля ВАЗ 2109.

Датчик температуры охлаждающей жидкости как проверить на ВАЗ и иномарках?

В любом автомобиле одну из главных ролей играет система охлаждения. Как проверить датчик температуры охлаждающей жидкости, должен знать каждый автомобилист. На всех инжекторных и карбюраторных машинах установлены датчики температуры, но они имеют немного другое назначение.

Например, на карбюраторных двигателях датчик температуры только позволяет отображать информацию о текущем значении параметра на приборной панели.Но в инжекторных системах один датчик позволяет не только показывать текущую температуру системы на панели приборов, но и отправляет сигнал на компьютер, в котором есть вентилятор охлаждения.

Для чего нужен датчик?

Этот прибор нужен для того, чтобы показывать температуру в системе охлаждения. Как уже упоминалось выше, с помощью этого датчика ЭБУ включает охлаждающий вентилятор, установленный на радиаторе.

Кроме того, анализируя данные, поступающие с устройства, микроконтроллерная система позволяет корректировать частоту вращения коленчатого вала на ХХ (холостой ход) во время прогрева.

При этом изменяется соотношение воздуха и бензина в топливной смеси, корректируется угол зажигания. В конструкции датчиков температуры, которые используются на автомобилях, использованы свойства полупроводников. Такие материалы обладают разным сопротивлением электрическому току при изменении температуры окружающей среды.

Но датчики, которые установлены на двигателях с карбюраторами и имеют вентилятор охлаждения, сделаны из биметаллических пластин. Они просто деформируются при достижении определенной температуры и переключают силовые контакты.

Принцип работы прибора

Вы должны знать, как работает прибор, прежде чем проверять датчик температуры охлаждающей жидкости. ДЭТЖ ВАЗ-2110 устанавливается непосредственно в корпус термостата. Имеет два выхода, один из которых подключен к корпусу и замкнут на массу, а второй идет к блоку управления микроконтроллера.

С микроконтроллера поступает напряжение DCE 5 В. Далее к рабочему элементу идет с помощью пружины из токопроводящего материала.Термистор имеет отрицательный температурный коэффициент, поэтому при повышении температуры в системе охлаждения его сопротивление уменьшается.

По разнице напряжений на электронном блоке рассчитывается температура. При выходе из строя устройства его необходимо проверить, а в случае поломки заменить на новый. Ремонтировать или пытаться восстановить устройство не имеет смысла, стоимость его не очень велика.

Признаки поломки

Но прежде чем проверять датчик температуры охлаждающей жидкости ВАЗ-2109, нужно обратить внимание на симптомы, которые могут возникнуть при поломке этого устройства:

1. На приборной панели появляется сообщение об ошибке.
2. На холодном сложно запустить двигатель.
3. При перегреве двигателя вентилятор охлаждения не включается.
4. Увеличение расхода бензина.
5. При работе двигателя на холостом ходу поддерживаются высокие обороты.

Вентилятор в системе охлаждения может не работать также из-за поломки в системе питания. Часто выходят из строя реле, провода и электродвигатель. Поэтому нужно убедиться, что вентилятор находится в рабочем состоянии, для этого заменить электромагнитное реле и подключить мотор напрямую.

Основные неисправности датчика

Необходимо знать, как проверить датчик температуры охлаждающей жидкости в «Пассате Б3», имея под рукой минимальный набор инструментов. Вам нужен только мультиметр. Среди основных отказов датчика можно выделить следующие:

1. Нарушена калибровка термистора, из-за чего сопротивление элемента не соответствует значениям температуры, установленным для датчика.
2. Положительный вывод прибора замыкается на массу.
3. Нарушена целостность элемента.
4. В разъеме отсутствует электрический контакт, обрыв проводки.

Причины поломок

При нарушении калибровки датчик начинает показывать «погоду». В результате ЭБУ использует неверную информацию, неправильно корректирует зажигание и впрыск топлива. В результате холодный двигатель заводится довольно сложно, увеличивается расход бензина, самопроизвольно включается вентилятор охлаждения.

Если в датчике произошло короткое замыкание, то неисправностью обычно становится разрушение или деформация корпуса.Такую поломку определяет электронный блок управления, он подает сигнал об ошибке на приборную панель. Герметичность корпуса датчика также теряется в случае механических повреждений, не говоря уже о длительной эксплуатации, особенно с проточной водой в системе охлаждения.

В случае отсутствия контакта микроконтроллер переводит двигатель в аварийный режим. В то же время вентилятор охлаждения работает постоянно, чтобы предотвратить перегрев двигателя. Если восстановить контакт в жгуте проводов удастся без проблем, в первых трех случаях поможет только замена датчика.

Где находится ДЭТЖ?

Перед проверкой датчика температуры охлаждающей жидкости ВАЗ-21099 необходимо найти его на двигателе. На отечественных машинах с передним приводом это устройство располагается на корпусе термостата. В автомобилях с карбюратором датчик температуры устанавливается в блоке двигателя, также на стороне термостата, под распределителем зажигания.

В других автомобилях это устройство может располагаться как на выходных патрубках возле головки блока, так и на термостате.На некоторых автомобилях используются два датчика, один из которых необходим для работы индикатора температуры, расположенного на приборной панели. А второй датчик отправляет сигнал на ЭБУ микроконтроллера.

Как снять и проверить датчик?

Перед проверкой датчика температуры охлаждающей жидкости на ВАЗ-2107 необходимо произвести демонтаж прибора. Для этого нужно:

1. От минусовой клеммы отсоединить провод.
2. Затем отсоедините штекер от корпуса датчика с проводами.
3. Отвинтите прибор с помощью кольца или ключа-карабина.

На время ремонта желательно прикрыть дырку чистой тряпкой. Проверка следующая:

1. В электрочайник налейте холодную воду.
2. Для проверки градуировки необходимо использовать электрический термометр (чем точнее, тем лучше).
3. Мультиметр подключается к контактам датчика, обязательно соблюдайте полярность. Переведите тестер в режим омметра.

Далее необходимо нагреть воду и свериться с данными, приведенными в таблице.

05000

0 9152

9152

Установка нового прибора

Если все показания несущественны, то это можно отнести к ошибке измерения.Но если разница значительная, необходимо установить новый датчик. Причем купить можно в любом автомобильном магазине, стоимость этих устройств относительно невысока. Установка производится в порядке, обратном демонтажу.

Не используйте при установке датчика ленты FSM или силиконовые герметики. Достаточно установить новую медную шайбу, которая обеспечит должный уровень герметичности в системе. Если использовать герметики, они могут попасть внутрь системы и каналы забьются. Очистить систему от такого рода засоров будет сложно, возможно, даже придется полностью разобрать двигатель на части, чтобы избавиться от них.

Вентиляторные форсунки 2114. Все, что вам нужно знать о стеклянных форсунках

Максимальная видимость очень важна для любого водителя, поэтому автопроизводители уделяют большое внимание процессу очистки. лобовое стекло, которое включает в себя работу нескольких систем. Благодаря дворнику, правильной обтекаемости встречного воздуха и форсункам автовладельцы всегда четко и четко видят происходящее на полотне дороги. Однако, если одна из этих систем выйдет из строя, другая не сможет работать на желаемом уровне, поэтому необходимо правильно выбрать такие важные элементы, как форсунки или как их еще называют форсунками.

Чтобы приобрести нужные устройства, в первую очередь необходимо разобраться в существующих типах этих деталей.

Типы форсунок

Различают следующие разновидности бойниц:

• Inkjet — форсунки омывателя в виде полого цилиндра. Внизу конструкции есть штуцер, благодаря которому к шлангу подключаются сами форсунки. В верхней части находится распылитель. Силу подачи жидкости в этом случае можно настроить с помощью специального винта.
• Форсунки веерные. Особенностью такой конструкции является наличие множества распылителей (не менее 3-х). Также стоит отметить, что жидкость в этом случае проходит через более узкий канал, из-за чего жидкость распыляется с большим давлением.

Первый тип чаще встречается на «пожилых» автомобилях, а также на автомобилях отечественного производства, например, форсунки омывателя лобового стекла ВАЗ 2110 имеют струйную конфигурацию. На иномарки и машины последних лет уже установлены постоянные жиклеры.

Форсунки омывателя, разработанные по современным технологиям, отличаются не только удобством эксплуатации, но и простотой установки. Однако у этих элементов есть свои недостатки.

Достоинства и недостатки шайбы вентиляторных форсунок

Благодаря удачной конструкции зазубрин на стекле, это не узкая струя, как в случае струйных моделей, а широкая мелкая струя, охватывающая почти весь » лобовуху «. Среди других преимуществ стоит выделить следующие:

• За счет хорошего распыления грязь растворяется более эффективно, в результате чего происходит экономия жидкости.
• Если в случае струйных джилометров дворники начинают работать немного раньше, чем жидкость попадает на стекло, то модели вентиляторов подключаются одновременно с дворником. Это позволяет защитить стекло от царапин.

Если говорить о недостатках, автолюбители выделили следующие нюансы:

• Куртки вентиляторного типа при отрицательных температурах быстро покрываются льдом. Во избежание подобных неприятностей придется покупать дополнительную систему обогрева для стиральных машин.
• Поскольку на стекло попадает большое количество жидкости, видимость ухудшается на несколько секунд, при этом дворники не работают.

Как видите, у такой системы есть недостатки, но все они решаемы. Главное, правильно подобрать куртку к своей машине.

Как выбрать форсунки омывателя

Форсунки лучше всего выбирать для своего автомобиля. Подскажите перегонные форсунки омывателя лобового стекла ВАЗ 2114 и аналогичные детали для иномарки, они будут разные.Конечно, эти отличия не критичны и вы всегда можете подогнать изделие под марку вашего автомобиля, но в этом случае установка будет намного сложнее.

Или вы можете приобрести универсальные продукты, подходящие для разных машин. К таким элементам относятся форсунки с номерами 30655605 и 7845009010. Они представлены в каталогах Volvo и Sang Yong. Обе гиберы абсолютно идентичны с одним отличием — корейский элемент будет стоить почти вдвое дешевле шведского аналога.В остальном оба продукта могут использоваться как форсунки омывателя лобового стекла Ford, Mazda, Subaru, Daewoo и для других моделей.

Другой вариант предлагает концерн Toyota, но при покупке челюстей под каталожным номером 85381-AA042 у этого производителя стоит учесть, что они продаются по 1 штуке. Поэтому при оформлении заказа через Интернет необходимо добавить в корзину два имени. После покупки продуктов их можно будет установить самостоятельно.

Как заменить форсунки омывателя

Процесс замены форсунок одинаков для всех автомобилей.Перед началом работы необходимо подготовить новые шланги, по которым будет проходить «Омеавика». Для этих целей труба хорошо подходит для аквариумов.

После этого необходимо выполнить следующие действия:

1. Снимите обивку и осторожно потяните пластиковые поршни.
2. Снимите подушечки из буферной пены. Обычно они хранятся на скотче, поэтому для их обратного монтажа необходимо подготовить немного свежего скотча.
3. Отсоединить накладки от пластиковых деталей.
4. Снимите шланги, по которым подается жидкость.
5. Снять старые форсунки.
6. Подключаем форсунки к новым гибеларам.
7. Подсоедините обратный клапан к патрубкам форсунок и труб.
8. Проверить систему.

При замене стандартных форсунок также требуется приобретение обратного клапана, который не допустит «отката» жидкости, из-за чего дворники часто начинают работать задолго до появления стекла на стекле.

Иногда новые форсунки омывателя не работают, как положено (жидкость течет слишком много или наоборот мало, со смещением в сторону и так далее) и в этом случае может потребоваться дополнительная регулировка деталей.

Как отрегулировать стиральную машину beyrs

Для регулировки форсунок не требуется специального оборудования или специальных навыков. Все, что вам понадобится, это обычная игла или булавка. Чтобы разобраться, как отрегулировать форсунки омывателя лобового стекла, достаточно, чтобы они имели сферическую форму и свободно вращались внутри пластикового корпуса.Поэтому просто:

• Смело вставляйте штифт в насадку и начинайте поворачивать в нужном вам направлении.
• Если жидкость попадает в стеклянную пластину на низком уровне, отшлифуйте штифт.
• Если жиклер сильно бьет — тоже можно зафиксировать иглой.
• На иномарках в форсунках 3 жиклера, которые лучше регулировать не одинаково. Крайние должны быть в самых нижних точках, так как бьют по бокам машины. Средние лучше направлять в центральную часть лобового стекла, а остальные центральные жиклеры лучше направлять в верхнюю часть стекла.

Так же можно самостоятельно и почистить заторы стиральной машины своими руками.

Как почистить форсунки омывателя

Если куртки стали работать некорректно, то чаще всего можно решить проблему, очистив эти элементы от загрязнений. Перед чисткой форсунок омывателя лобового стекла Подготовьте:

• булавка или швейная игла;
• компрессор;
• шприц большого объема;
• мыло и вода.

Перед работой рекомендуется проверить уровень очищающей жидкости в баке, так как рубашки могут не работать из-за отсутствия «промывки».После этого нужно отсоединить форсунки омывателей от шлангов и слегка надавить на них, чтобы они приподнялись.

1. Промойте каждую форсунку в мыльном растворе.
2. Подключаем компрессор, включаем продувку и обрабатываем джибрилку под сильным давлением.
3. Если под рукой не оказалось компрессора, можно воспользоваться шприцем, в который необходимо набрать воду.
4. Очистите отверстия обычной иглой или булавками.
5. Вставьте шприц в насадку и начните промывку.

Конечно компрессор будет намного эффективнее, но если форсунки забиты и жидкости очень много, то можно хоть временно решить проблему с помощью подружек.

Другой способ — оставить форсунки на ночь в мыльном растворе, а утром попробовать повторно использовать шприц или компрессор. Это будет полезно в случае особенно сильного солнечного загрязнения.

На хранении

Установив универсальные форсунки фар или пробки на лобовое стекло, постарайтесь отрегулировать их таким образом, чтобы они разбрызгивали жидкость на поверхность стекла, не выходя за его пределы.Выбирая рывки вентилятора, старайтесь отдавать предпочтение моделям, которые были разработаны специально для вашего автомобиля, что позволит вам сэкономить свое время на установке элементов.

Как часто автолюбитель не может даже отправиться в поездку на своей машине, если вдруг перестает работать отзыв водителя. И с жидкостью бы все было хорошо, а то каналы просто забились. Хуже, когда вышли «сами брызги».

Здесь нужно заменить форсунки омывателя лобового стекла. К счастью, эти оросители можно купить совсем недорого.Но почему они приходят в негодность? Причин тому несколько, их список приводится ниже:

• постоянное засорение приводит к смертельному застреванию грязи в отверстиях;
• перепадов температур и постоянная влажность, из-за чего дыры засыпаны ржавчиной;
• Замерзание воды может привести к растрескиванию.

Конечно, при любых подозрениях на неисправность этих узлов необходимо сначала попробовать их почистить. Для чего можно взять из шприца иглу и аккуратно поставить отметку в отверстии детали, куда распыляется жидкость.

Однако, когда чистка не помогает, а проверка электродвигателя показывает его неисправность, то есть отсутствие шума с его стороны, требуется мотор омывателя лобового стекла.

В случае, когда двигатель качает промывочную жидкость в форсунки, и она разбрызгивается где-то под капотом, то есть имеется жгут шланга — в этом случае необходимо произвести замену проходящего шланга омывателя.

Как исправить полив на ВАЗ

Допустим, поломка произошла на автомобиле ВАЗ.Сначала поговорим о «десятой» семье. Для замены форсунок омывателя в ВАЗ 2110 воспользуемся следующими инструментами:

Начать.

1. В первую очередь демонтируйте решетку воздухозаборника.
2. Далее, открутив крепления, снимаем декоративную накладку.
3. Открутив винты крепления неисправных элементов, демонтировать последние.
4. Вытаскиваю концы трубок из разобранных элементов.
5. Устанавливаем новые запчасти и производим сборку в обратной последовательности.

Если на «двенадцатой» модели вышли из строя опрыскиватели, то замену неисправных омывателей лобового стекла на ВАЗ 2112 производят по точно такой же технологии.

Однако бывает, что насос распыляющей системы разбрызгивания жидкости сломался (из-за того, что, скажем, в минус погоду включили систему, заполненную водой). Потом на замену «умершего» мотора омывателя лобового стекла. Придется снять аккумулятор, снять системный бак, отсоединить провода и переустановить узел.

А теперь поговорим о самарской семье. Для замены форсунок на ВАЗ 2114 возьмите какой-нибудь инструмент, а именно плоскогубцы.

Здесь все намного проще. Начинать.

1. Открываем капот, находим наши битые предметы.
2. Закинуть от них шланги.
3. Осторожно отжав внизу плоскогубцы, вытащить неисправные узлы.
4. Новый поставил в обратном порядке.

А как же замена Калины. Из инструмента возьмите только отвертку.Начните с открытия капота.

1. Потяните вверх с помощью зажимов для крепления кожуха капота.
2. Очистить обшивку.
3. Удалите трубки из сломанных зазубрин.
4. Вынуть неисправные элементы и произвести новый монтаж. Далее все происходит наоборот.

Теперь что касается приоры. Для замены форсунок омывателя в приоры берем следующие комплектующие:

• отвертка плоская;
• кусок ткани.

Делаем вот так.

1. Укладывая временный отрезок ткани, мы закрепляем дефектный элемент инструмента и вытаскиваем его из капотического отверстия.
2. Снимите с него трубку.
3. Устанавливаем новую запчасть в обратном порядке.

Однако более развернутой картина будет, если обратиться к популярным иномаркам.

Что делать с иномарками

Для замены форсунок лобового стекла в Рено Логан нам потребуются пассаты.

Действуем вот так.

1. Открыть капот, найти неисправный элемент.
2. Снимите с него гибкую трубку.
3. Осторожно сжав фиксаторы с пассатами, вытащить ороситель наружу.
4. Установка новых запчастей Делаем в обратном порядке.

Как видите, для этой машины очень легко реализовать весь процесс.

Несколько иная ситуация с корейской иномаркой. Для замены форсунки омывателя стекла Kia LED необходимо использовать плоскую отвертку.Что мы делаем.

1. Осторожно введите жало инструмента с передних сидений автомобиля под челюсть. Затем нажмите фиксатор.
2. Вынесите себе сломанный предмет.
3. Отсоедините от демонтированного элемента гибкую трубку.
4. Установка нового опрыскивателя, движение назад.

Здесь отметим, что почти такой же заменен на Solaris. Только отверткой нужно действовать несколько иначе. Точнее нужно взять две отвертки.Один подходить к челюсти со стороны окна, а второй — со стороны внутренней части капюшона.

А вот при замене форсунок омывателя лобового стекла в Шевроле слежка производится поочередно, как в единственной данной инструкции.

Замену форсунок омывателя стекол на Опель Астра сделать намного сложнее. Эта машина должна добраться до разбитых опрыскивателей, надо проповедовать поводки дворников, снимая заглушки и закручивая гайки. А потом еще нужно демонтировать пластиковую панель, на которой крепится сменная фурнитура.Вытащить их из панели не составит труда.

Цена такой простой операции невелика

Нетрудно предположить, что стоимость выполнения такой простой операции в автосервисе столь же мала. А если кто-то боится что-то сломать, смело отправляйтесь на СТО.

Ориентировочные цены в России указаны в этой таблице.

Вот средние данные по переустановке каскадов системы иномарки. А если понадобится помпа омывателя лобового стекла, то стоимость такой операции станет вдвое дороже.

Сегодня мы поговорим о форсунках вентилятора омывателя на автомобилях ВАЗ.

На автомобили ВАЗ Можно установить разные форсунки омывателя :

однопутное

двойной стретч

вентилятор

Чаще всего с завода на наши автомобили идут простейшие одноцеховые насадки.

Их напора и радиуса действия часто не хватает для качественной очистки всего лобового стекла, поэтому многие ставят двухсторонние форсунки (например, такие есть на автомобилях Шевроле Нива).

Однако наиболее эффективным решением являются вентиляторы с вентилятором омывателя . Они отличаются от обычных тем, что брызгают водой не струей, а широким вентилятором, который смачивает все лобовое стекло автомобиля.

Проблема в том, что на пароме сложно найти штатные форсунки омыватели . Для выхода из позиции есть несколько вариантов.

Покупка кооперативных форсунок на авторынке. На авторынке часто встречается большое количество различных версий вентиляторных форсунок, но качество их работы зачастую далеко от идеала и слишком высок процент брака.Но цена на такие насадки начинается от 10-20 рублей.

Установка паром форсунок омывателя от Volvo. Это самый дорогой вариант, таких насадок пара около 500-600 руб. Заказать их можно в различных интернет-магазинах, Код детали: Volvo 30655605 Форсунка омывателя 2 шт. Но здесь все не так просто, посадочный диаметр у этих форсунок немного больше стандартного, поэтому при установке их придется подгонять по месту.

Купить вентилятор форсунок омывателя ВАЗ в интернет-магазине.Например, 2 форсунки на ВАЗ в интернет-магазине Аламар стоят 150 руб. При этом они довольно хорошего качества и подходят на место штатных без доработок.

На видео ниже показана работа форсунок омывателя на автомобиле Лада Калина.

Два года эксплуатации выявили свои плюсы и минусы.

Плюсов:

Намочить сразу все лобовое стекло

позволяют чистить все стекла на пару дворников

не требует регулировки во время работы

Минусы:

зимой при использовании незамерзающей жидкости густая на морозе давление через форсунки ослабевает, на морозе ниже 30 градусов начинают работать как струйные

На

расход воды увеличивается, но ненамного, так как стекло очищается за меньшее время, чем при использовании стандартных форсунок.

В целом можно сказать, что форсунки омывателя Ferry на автомобилях ВАЗ имеют больше преимуществ, чем минусов.

Хороший обзор дорожной обстановки через лобовое стекло автомобиля позволяет водителю безопасно управлять машиной в загруженном транспортном движении. Поэтому состоянию лобового стекла нужно уделить достойное внимание. Метеорологические осадки и понижение температуры снаружи и внутри кабины ухудшают прозрачность стекла, что отрицательно сказывается на безопасности контроля.Грязь из-под колес, сыплющиеся насекомые, снег и дождевые нити с внешней стороны стекла должны правильно устранить систему очистки, состоящую из пенетраторов переднего и заднего стекла, бачка с незамерзающей жидкостью.

Работа вентилятора форсунок омывателя лобового стекла

Веерные форсунки омывателя лобового стекла относятся к более поздним и модным разработкам системы подачи воды на стекло по сравнению с классическими струйными оросителями. У них есть свои особенности применения, знание которых позволит автомобилистам более осознанно подойти к выбору того или иного типа форсунок.

Ферри форсунки омывателя лобового стекла — Положительная и отрицательная стороны

Основная отличительная черта Секторные разбрызгивающие форсунки — это образование широкой передней части мелких брызг моющей жидкости типа дождя, которые полностью покрывают всю поверхность лобового стекла, в отличие от струйных форсунок, которые подают струю воды только на определенных участках. перед водителем и передним пассажиром. Эта система расходования воды более экономична и эффективна по качеству и скорости очистки стекла.

К преимуществам вентиляторных форсунок омывателя лобового стекла можно отнести:

• Удаление пыли, грязи, насекомых выполняется полностью и качественно за счет равномерного смачивания большей площади стекла.
• Плотницы дворников первой волной движутся по смоченной поверхности стекла, смывая, а не улавливая грязь, достигая более быстрой очистки стекла.
• «Экономия», предназначенная для эффективной очистки стекол, которая выражается в значительной сумме при интенсивной эксплуатации автомобиля в городских и неблагоприятных климатических условиях.
• Количество микрокарпин на лобовом стекле появляется из-за движения бритонов дворников по сухим.

К недостаткам веерного способа смачивания стекла можно отнести:

Кратковременное ухудшение видимости при работе форсунок

• После разбрызгивания на лобовое стекло капель жидкости видимость дороги теряется до тех пор, пока их не ругают дворники. Это может раздражать некоторых водителей, что и является причиной их отказа от вентиляторных форсунок в пользу струйных.
• Форсунки веерные более чувствительны к морозу, чем струйные. В условиях российского севера они могут без проблем работать только с помощью специальной системы отопления.

Подбор форсунок форсунок омывателя лобового стекла

Струйные и веерные форсунки

Идеальный случай — приобрести фирменные форсунки, предназначенные для использования именно на этой модели автомобиля. Сегодня многие производители выпускают такие оригинальные форсунки под конкретную марку и модель авто. Кроме того, существуют универсальные типы вентиляторных форсунок, которые можно адаптировать для использования на разных марках и моделях автомобилей.В некоторых случаях возможна небольшая доработка.

Универсальные веерные форсунки считаются продуктами под номерами 30655605 и 7845009010 в каталоге запчастей автомобилей Volvo и Ssang Yong. Первые используются в качестве штатных форсунок на Volvo S80. Оба продукта абсолютно одинаковы по дизайну, но различаются по цене. Корейский почти в два раза дешевле «шведов». А вот насадки Вольвов считаются более престижными. Оба могут использоваться на автомобилях других марок, в частности, на Daewoo, Subaru, Toyota, Mazda и Next.

Альтернативным вариантом могут стать форсунки от концерна Toyota для автомобилей бизнес-класса. Они также могут применяться на различных моделях Auto. Но здесь нужно знать, что в комплекте идет только одна насадка, поэтому при покупке товара по каталогу следует повторить заказ дважды, чтобы получить две насадки на автомобиль. Чтобы заменить обычные форсунки, необходимо приобрести веерные форсунки на сами форсунки, и это все равно тройник со шлангами и обратным клапаном.

Что-нибудь полезное для вас:

Видео: Lada Granta — Установка и испытание шайбы форсунок вентилятора

Подбор обратного клапана стеклоочистителя

Шайба штатной конструкции может не иметь обратного клапана, который предназначен для предотвращения перетекания жидкости из шлангов обратно в резервуар во время отключения всасывающего насоса.Клапан обеспечивает непрерывность подачи жидкости, особенно в момент включения насоса, так как воздух не попадает в трубопроводы через форсунки. Клапан представляет собой обычный подпружиненный шар, закрывающий отверстие сопла при отсутствии давления жидкости. Можно использовать систему и без обратного клапана. Затем необходимо предусмотреть механическую или электрическую схему. Задержки начала движения дворников относительно момента подачи воды. Жидкость должна успеть пройти по шлангам от бачка к форсункам, прежде чем дворники начнут работать.

Клапан обратный универсальный для форсунок Toyota

Здесь Вы можете использовать обратный клапан для моделей «Жигули» 8 и 9 под № 21080-5208550-00 в каталоге «Детали» ВАЗ или обратный клапан от топливной системы под номером 2108-1156010-01. Импортные клапаны могут применяться, например, для марок «Volvo» — каталожный номер детали 30896546 или для марок «Toyota» — 85321-26020. Как альтернативный вариант Достойного внимания к использованию готового тройника со встроенным обратным клапаном для Mitsubishi является артикул M850641.

Нестандартным, но приемлемым решением является использование обратного клапана, используемого в аквариумном воздушном компрессоре. Обычно стоит выхлопная трубка компрессора, отличается высокой надежностью и экономичностью работы. Кроме него в зоомагазине можно приобрести гибкую силиконовую трубку для изготовления насадок на обратный клапан и насадки, которые используются для подачи воздуха в аквариум. Эта трубка по приспособляемости к перепаду температур и сроку службы намного превосходит штатные шланги, используемые в «Жигулях».

Установка форсунок омывателей лобового стекла

Порядок установки форсунок вентилятора предусматривает выполнение следующих работ:

• снятие обивки на капоте, если он установлен, аккуратным без поломок с насечкой из пластмассовых поршней с помощью специального инструмента или двух плоских саморезов;
• разборка подушек из буферного пенопласта, прикрепленных на двусторонний скотч (для их обратной установки требуется новый скотч) и отсоединение накладок на пластиковых деталях;
• отсоединение трубок подачи жидкости от стандартных форсунок;
• демонтаж старых форсунок, которые можно прикрепить к вытяжке или каркасу с помощью пластиковых замков или креплений;
• подключение форсунки на веерные форсунки и их предварительная установка на штатные места без окончательной фиксации;
• подключение обратных клапанов к трубопроводам промывочной жидкости и патрубкам форсунок, их надежная фиксация;
• проверка работоспособности системы и регулировка направления жидкости на лобовое стекло;
• Окончательная фиксация форсунок.

Видео: Универсальные веерные форсунки — обзор, установка, пример работы

При установке и регулировке форсунок может потребоваться отрегулировать отверстия, подогнать форсунки по размеру, направлению, высоте и наклону положения. Для этого необходимо подрезать, поддерживать или, наоборот, увеличить основание форсунок с помощью инструментов и резиновых или пластиковых прокладок. В результате необходимо следить за тем, чтобы площадь распыляемой жидкости на поверхности стекла была максимальной, но не выходила за ее пределы.

15.05.2014

Омыватель стекол — незаменимая вещь, без которой эксплуатация автомобиля запрещена.

На отечественных автомобилях Часто бывает, что выходит из строя какой-то элемент омывателя и поиск проблемы может затянуться на долгое время. Чаще всего причиной неисправности промывочной системы является, поэтому перед тем, как приступить к замене форсунки, убедитесь, что она является причиной неисправности. Также эта статья вам понадобится, если надумаете выложить.

Как снять форсунки на лобовом стекле?

1. Открываем капот, находим форсунки.
2. Снимаем шланг, сжимаем замки форсунки и вытаскиваем.
3. Ставим новую насадку.
4. Далее зажигалка прогревает трубку и ездит на насадке.
5. Аналогичная операция выполняется с другим соплом.
6. Закрываем колпак и настраиваем иглу, затем жиклеры.

Как снять форсунку омывателя на заднем стекле?

Заднее сопло снимает только в случае замены, т.к. при снятии клипсы сломаются.

Для работы потребуется плоская отвертка и тряпка. Вам нужно только протолкнуть насадку отверткой, подложив тряпку так, чтобы не поцарапать лакокрасочное покрытие, далее по аналогии с передними насадками.

Фильтр тонкой очистки топлива форсунка ваз 2109. Поменять воздушный фильтр на инжекторном двигателе

Как известно, автомобили ВАЗ 2109 могут оснащаться инжекторным и карбюраторным двигателями. В зависимости от этого процедура замены топливного фильтра немного отличается.

Внешний вид устройства

Причины замены

Существует несколько основных причин, по которым автовладельцам приходится периодически или незапланированно менять топливный фильтр.

Любая деталь автомобиля имеет определенный уровень качества. Увы, сейчас не советское время, когда качество запчастей контролировалось государством. Сегодня регулятор — национальный дилер. Но его больше интересует финансовая выгода, чем соблюдение стандартов качества. Отсюда внушительное количество изделий, надежность и характеристики которых оставляют желать лучшего.

Китайские товары и подделки

В последнее время отношение к китайской продукции немного изменилось в лучшую сторону. Но все же большая часть поставляемых оттуда запчастей — это подделки известных европейских брендов или просто продукт местного производства, стандарты качества которого далеки даже от отечественных

.

Большинство магазинов автозапчастей стремятся к максимальной финансовой выгоде. Они находят поставщиков с самыми низкими ценами, закупают запчасти и продают нам. При этом мало кто проверяет качество купленного товара.Сегодня найти подделку или некачественный товар даже в проверенных магазинах автозапчастей

несложно.

Фильтр перегрузки топлива

Такая ситуация возникает не часто, но исключать ее как вероятную причину преждевременной замены устройства не стоит.

Неправильная или неправильная установка

Иногда владелец автомобиля покупает качественные запчасти, но из-за неправильной установки своими руками или руками сомнительных мастеров все качество фильтра сводится на нет

Учитывая разнообразие АЗС в нашей стране, всем понятно, что на дешевых АЗС продается плохой бензин.Соответственно, из-за большого количества примесей срок службы фильтра не может достичь заявленного. Он просто не справляется с теми нагрузками, которые обеспечивают низкосортное топливо.

Определить, что вы приобрели плохой или поддельный топливный фильтр, можно несколькими способами:

• Мощность двигателя упала;
• Мотор плохо тянет;
• Обороты падают;
• Двигатель глохнет при включении зажигания и т. Д.

Замена инжектора

Топливный фильтр — это устройство, которое отвечает за качество топлива, поступающего из бака в двигатель.

Установка

Устройство расположено между двигателем и насосом и регулирует состав топлива, отсеивая мусор и примеси. Если по той или иной причине фильтр перестает исправно работать, его следует немедленно заменить.

Чтобы поменять прибор на инжектор ВАЗ 2109, действуйте по алгоритму.

1. Убедитесь, что двигатель полностью остыл. Не используйте горячий двигатель.
2. Слить весь газ из системы.
3. Проверить, есть ли под рукой огнетушитель или другое средство пожаротушения.
4. Осмотрите рабочую зону. В нем не должно быть ничего, что даже теоретически может вызвать пожар.
5. Поднимите капот, снимите минус с АКБ.
6. Снимите хомут с впускного и выпускного топливного шланга.
7. Отсоедините все шланги, идущие к фильтру. Обязательно поднимите их вверх или даже заткните чем-нибудь под рукой. В противном случае оставшееся топливо выльется на силовой агрегат, на пол.
8. Возьмите новый фильтр, проверьте, где находятся метки, обозначающие соединение наливного и выпускного шланга. Только не путайте их.
9. Перед подключением трубок проверьте, действительно ли из них вышел весь бензин.
10. Подсоедините шланги к новому фильтрующему устройству.
11. Наденьте новые хомуты. В основном они одноразовые, поэтому лучше заменять их новыми каждый раз при замене фильтра.
12. Проверить узел на герметичность.
13. Заменить отрицательную клемму АКБ, закрыть капот и включить зажигание.
14. Убедитесь, что ваш инжекторный двигатель работает.

Разборка прибора

Замена карбюратора

Если вам посчастливилось стать владельцем автомобиля ВАЗ 2109 с карбюраторным двигателем, процедура замены топливного фильтра здесь будет несколько иной.

Инструкция следующая:

• Ослабьте крепежный хомут со стороны двигателя;
• Отсоедините шланг от топливного очистителя.Скорее всего, в форсунках останется небольшое количество топлива, поэтому будьте осторожны;
• Ослабив хомут, снимите шланг со стороны бака;
• Вооружившись новым очистителем топлива, проверьте направление стрелки на устройстве. Он должен совпадать с направлением движения топлива — в сторону насоса;
• Затяните монтажные хомуты;
• Залейте немного бензина в топливный фильтр, так как он на данный момент сухой. Это делает топливный насос. Пару раз нажмите на его рычаг, после чего фильтр начнет заполняться топливом;
• Заведите автомобиль, проверьте на признаки утечки топлива.

Безопасность

Вне зависимости от типа двигателя на вашем ВАЗ 2109 процедуру замены устройства очистки топлива необходимо проводить с соблюдением определенных мер безопасности.

1. Не курить при ремонте топливной системы. Потерпи. Не рекомендуем выходить курить. Ваша одежда может быть масляной или пропитанной топливом. Ни малейшего угля и проблем не избежать.
2. Всегда держите огнетушитель рядом с машиной. При замене топливного фильтра ставьте его рядом с собой.Полезная мера, которая спасла более одного человека и спасла более одной машины.
3. Избегайте попадания топлива в глаза. Лучше всего работать в защитных очках.
4. Работать с топливной системой только в хорошо проветриваемых помещениях. Если ремонт проводится зимой, лучше одеться потеплее и открыть ворота гаража.
5. Не меняйте фильтр на открытом воздухе во время сильной жары. Даже высокие температуры, прямые солнечные лучи могут стать источником возгорания.
6. Работать с топливной системой можно только при полностью остывшем двигателе.

Огнетушитель — всегда под рукой

Согласно инструкции по эксплуатации, на инжекторном ВАЗ 2109 очиститель топлива нужно менять каждые 20 тысяч километров. Фактически, учитывая условия эксплуатации, этот срок нужно сократить вдвое. Что касается карбюратора, то здесь рекомендуется менять фильтр каждые 10 тысяч километров. На практике — около 7 тысяч километров.

Замена данного устройства — довольно простая задача, с которой справится даже новичок.Самый главный момент — соблюдение техники безопасности.

Нет комментариев

Написать комментарий

Нажмите, чтобы отменить ответ.

Все о 2109

Как снять и прочистить форсунки на ВАЗ 2109 (инжектор)?

Причины перегрева двигателя на ВАЗ 2109 (карбюратор, инжектор)

Ни для кого не секрет, что двигатель — это основной узел всего автомобиля. От его характеристик зависит ваша способность управлять автомобилем, расходовать оптимальное количество топлива и многое другое.Но перегрев — очень частая ситуация, в которой многие допускают серьезные ошибки.

Ремонт выпускного коллектора на ВАЗ 2109 (карбюратор)

Выпускной коллектор — это составная часть выхлопной системы, осуществляющая отвод выхлопных газов из цилиндров силового агрегата в выхлопную трубу.

Очистка топлива необходима для нормальной работы автомобильного мотора и увеличения ресурса его работы. Топливо должно быть очищено от различных примесей и загрязнений в двигателе.Для этого принято устанавливать топливные фильтры. Как с ними работать на ВАЗ 2109 и 99, 2114 и 2115 будет рассказано ниже.

На автомобили ВАЗ перечисленных моделей устанавливаются фильтры, предназначенные для различных силовых установок. Они делятся на два типа: для грубой очистки (сетка в бензонасосе) и тонкой очистки ВОМ (отдельный фильтр).

Фильтр грубой очистки ВАЗ расположен внутри бензонасоса

Фильтры, предназначенные для карбюраторных систем, изготовлены из прочного и прозрачного материала, обычно пластика.Прозрачность корпуса позволяет следить за состоянием чистоты и своевременно менять расходные материалы. Эти модели способны очищать топливо в области 15–20 мкм. Внутри помещается один из этих материалов: фетр, фетр или бумага.

Для систем впрыска автомобилей ВАЗ уже нужна очистка гораздо большей стоимости. Поэтому фильтры для форсунки «девятка», ВАЗ 2114 и 2115 разные. Они изготовлены из нержавеющей стали и устанавливаются отдельно.

Для грубой очистки используются пластины с прорезями, сетка и лента, которые задерживают застрявший в топливе мусор.Напротив, в ВОМ используются элементы из пористых материалов.

Какие лучше

Топливные фильтры, особенно для двигателей с инжектором, должны иметь надлежащее качество очистки. Поэтому можно назвать лучшим очистителем, пропускная способность которого составляет не менее 5-7 мкм (инжектор) и 15 мкм (карбюратор). Кроме того, он не должен выходить из строя при давлении 3-5 бар.

Ориентировочная стоимость замены топливных фильтров

Замена занимает примерно 30-50 минут, в зависимости от модели детали.В связи с этим отличается и стоимость процедуры на СТО, которая рассчитывается по количеству затраченного времени.

На самом деле рекомендуется изначально договориться с сотрудником сервисного центра о стоимости процедуры, согласовать время и т. Д. Как правило, цена замены начинается от 700 рублей и не превышает черту 1000–1200. руб.

Цена самого топливного фильтра ВАЗ не превышает 200-600 руб.

Расположение топливных фильтров на моделях ВАЗ зависит от двигателя.В системах впрыска и карбюратора они расположены в разных местах.

Расположение фильтра на карбюраторном двигателе

На карбюраторе ВАЗ очиститель топлива расположен под капотом. Устанавливается под тормозным бачком (основным), фиксируется с помощью 2 хомутов.

Фильтр карбюратора ВАЗ расположен под тормозным цилиндром

Расположение очистителя на форсунке

На ВАЗ с системой впрыска ВОМ устанавливается под автомобилем, за глушителем.Устанавливается в топливной магистрали в виде картриджа. Чтобы его осмотреть или разобрать, нужно поднять машину на эстакаду или яму.

Замену на данных модификациях ВАЗа можно сделать своими руками. Достаточно получить грамотную информацию, правильно представить процесс снятия и установки всей детали, акцентировать внимание на нюансах.

Замена на карбюраторные автомобили ВАЗ 2109/2114/2115

Алгоритм замены карбюратора ВАЗ начинается, прежде всего, со снятия элемента.

1. Сначала ослабляются зажимы, расположенные по обеим сторонам фильтра (сначала ближайший к двигателю, затем другой).
2. Затем отсоединяют топливные шланги.

Чтобы снять фильтр тонкой очистки, ослабьте хомуты и снимите оба топливных шланга.

Таким образом, можно легко и просто снять фильтр на карбюраторе ВАЗ.

Если при снятии шлангов начинает течь топливо, немедленно закрыть отверстие пробкой.При демонтаже расходника рекомендуется держать под рукой заглушку или просто тряпку.

Новый фильтр устанавливается вместо старого:

• найди стрелку на фильтре;

Стрелка на фильтре должна смотреть на бензонасос

• поставить так, чтобы стрелка смотрела на бензонасос.

Напоследок нужно не забыть подтянуть хомуты.

Если металлические хомуты изношены, шланги плохо фиксируются, винты крутятся, их лучше заменить.Хомуты недорогие (20-30 руб.).

Осталось накачать топливо в фильтр, так как новый элемент будет сухим. Пейджинг осуществляется вручную. Пару раз нажмите на рычаг топливного насоса. При этом посмотрите на фильтр — должно быть видно, как он заполняется.

Видео: как заменить топливный фильтр на ВАЗ 2109

Замена на инжекторные автомобили ВАЗ 2109/2114/2115

На автомобилях с системой впрыска топливный фильтр расположен в другом месте.Процесс замены тоже отличается, прежде всего тем, что машину нужно поднять в яму или эстакаду.

• снимите хомут, удерживающий фильтр;
• ослабить болты крепления пылесоса ключом на 19;

Используйте два ключа, чтобы ослабить гайки фильтра.

• Перед снятием фильтра нужно запомнить направление стрелки, указывающей направление движения бензина по трубкам.

Необходимо проверить уплотнительные кольца фильтра.

Затем вы можете установить новый фильтр:

• соединить оба штуцера, затянуть;
• затяните зажимные болты зажима;
• запустите двигатель и дайте ему поработать 2-3 минуты, чтобы проверить герметичность.

Затяжку необходимо проводить с соблюдением правил на момент затяжки гаечных соединений. Если затянуть крепеж, это может привести к негативным последствиям.

Если обнаружена утечка, то затяните гайку более плотно в том месте, где течет топливо.

Очиститель грубого топлива или CGO заменяется следующим образом:

• задний диван автомобиля выдвигается из салона;
• доступ к этому люку;

Доступ к лючку бензонасоса в форсунке ВАЗ открывается при откидывании заднего дивана.

• Головка 10 откручивает все гайки по кругу;
• сняты защелки и соединения;

Эти штуцеры на лючке топливного насоса необходимо снять ТНВД ВАЗ снял

• фильтр находится в его нижней части, оттуда он снимается.

Грубая сетка внизу топливного насоса

Процесс замены CGO аналогичен для ВАЗ с карбюратором и с инжектором.

Меры предосторожности

1. Не работать в помещении со всех сторон. Должна быть предусмотрена аэрация.
2. Курение категорически запрещено, так как при работе с топливной системой любая искра может привести к печальным последствиям.
3. Рекомендуется носить перчатки и защитные очки. Попадание легковоспламеняющейся жидкости на кожу рук или в глаза может вызвать серьезную аллергическую реакцию или проблемы со зрением.
4. Не допускается работа в жару при температуре воздуха выше 25-30 ° С.
5. Обязательно имейте под рукой огнетушитель.

Видео: замена топливного фильтра форсунки

Порядок замены фильтра (сколько менять)

Опытные автомобилисты и специалисты рекомендуют менять фильтр чаще, чем указано в регламенте. Это связано с тем, что качество сегодняшнего топлива на наших АЗС крайне низкое.К сожалению, отечественный бензин не отличается идеальной чистотой, и это не только исходное качество топлива, но и плохие условия транспортировки и хранения.

Очевидно, что результатом плохого и грязного топлива будет увеличение нагрузки на двигатель и уменьшение его мощности. Соответственно снизится ресурс топливной системы.

Согласно регламенту очиститель карбюраторных систем необходимо менять каждые 10 тысяч километров пробега автомобиля, а инжекторных систем — каждые 20 тысяч километров.С учетом приведенных выше рекомендаций по чистоте топлива период замены целесообразно сократить до 6–7 тысяч километров и 10 тысяч километров соответственно.

Как было написано выше, причина неисправности очистителя — грязное топливо, которое заправляется в баки автомобилей на российских АЗС. Высокое содержание смол в бензине разрушительно действует на все системы и форсунки силовой установки. От этого забиваются топливные коммуникации. Если в топливе присутствует вода, это способствует появлению коррозии, повреждению элементов системы, поломкам в поршневой группе и т. Д.

Одна из распространенных неисправностей фильтра связана с утечкой. Это вызвано не только тем, что очиститель забит грязью, но и наличием в системе избыточного давления. Другой причиной утечки является истирание уплотнительных колец внутри фильтра тонкой очистки.

Если фильтр протек из-за наличия грязи внутри, то такой элемент лучше заменить. Использованные уплотнения также необходимо заменять новыми. Но если в системе избыточное давление, то нужно откачивать воздух изнутри.На автомобилях ВАЗ для этого предусмотрена специальная шпуля.

Чтобы вывести из системы избыточное давление, нажмите на золотник

Перед сбросом давления автомобиль необходимо поставить на стояночный тормоз и включить нейтральную передачу.

На автомобилях ВАЗ, в которых очиститель закреплен на защелках, причина неисправности может быть скрыта в другой. Защелка может просто отломиться, и тогда фильтр начнет пропускать топливо. На фото ниже защелки обведены большими красными кружками.

Защелки расположены по обеим сторонам фильтра.

Вот так выглядит сломанная защелка.

Сломанная защелка на трубопроводе выглядит так

Сломанная защелка — всегда проблема, так как отдельно найти ее в продаже просто невозможно. Можно, конечно, приобрести целые тубы, но они продаются в комплекте по 3 штуки. Цена не маленькая — 1300 руб. Если не хотите покупать дорогой комплект с дополнительной деталью, можно отрезать пластиковую часть защелок, оставив только ту часть, которая входит в трубопровод.Затем сделайте из топливных шлангов два переходника, наденьте их и закрепите обычными хомутами за 20 руб.

Еще один частый дефект — фильтр не заполнен топливом или происходит наполовину. Причина этого кроется в воздушной пробке, образовавшейся внутри топливной системы. Воздух вытесняется, как было сказано выше, через золотник.

Если на ВАЗ нет специального клапана, то воздух можно легко выпустить, сняв шланг подачи топлива и дав двигателю отработать оставшееся топливо.Затем шланг вставляется на место, и бензин вручную закачивается в систему.

Загрязненный фильтр не всегда можно заменить. В некоторых случаях, особенно если очиститель установлен относительно недавно, вы можете попробовать очистить его. Делается это следующим образом: фильтр продувается потоком воздуха из компрессора. Процедуру можно провести на любой СТО или предприятии, где есть воздушный компрессор. Также можно спросить знакомых водителей КамАЗа или ЗИЛа, у которых в грузовиках есть компрессор с возможностью забора воздуха.

Таким образом, топливный фильтр на автомобилях ВАЗ может выйти из строя по следующим причинам:

• неисправность вызвана засорением или срабатыванием уплотнительных манжет;
• из-за ржавчины внутренних элементов, что объясняется попаданием воды в фильтр;
• из-за сломанной защелки, что приводит к утечке топлива;
• из-за скопления воздуха внутри системы из-за чрезмерного давления.

Своевременный и грамотный уход за фильтрами продлит срок службы автомобиля.Замена очистителя позволит избежать сложностей в работе топливной системы.

Добрый день! Меня зовут Марк. Мне 40 лет. По образованию — учитель.

Категории товаров

Новые вопросы

Самые популярные

Топ 5 (по голосованию)

1. дом
2. Статьи
3. ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 1117 Калина, ВАЗ 2170 Приора
4. Замена топлива.Замена топлива.

Категории товаров

Согласно регламенту, замена топливного фильтра на автомобилях ВАЗ-2710 Приора, ВАЗ-2110-2111-2112, ВАЗ-2113-2114-2115 и ВАЗ-21099 с форсункой должна производиться каждые 30 000 км. Но, учитывая качество отечественного топлива, рекомендуемый пробег лучше уменьшить не менее чем на 10 000 км. И менять топливный фильтр каждые 20 000 км. Хуже топливной системы авто точно не будет.Некоторые, кто уже имел горький опыт устранения неполадок, виновником которых был забитый топливный фильтр, меняют его каждые 10 тысяч километров. И на вопрос — «Почему так рано?». Обычно они отвечают — «В таком случае лучше перестраховаться!». И с ними не поспоришь))). Не секрет, что бензиновый фильтр напрямую влияет на срок службы бензонасоса и форсунок. Поэтому о его существовании лучше не забывать и регулярно менять. В противном случае риск получить замену дешевым топливным насосом или форсунками для очистки / промывки значительно возрастает!

Запасные части.На автомобилях ВАЗ 21099 инжектор, ВАЗ 2110-2112, ВАЗ 2710 Приора, ВАЗ 2113-2115 устанавливаются два типа топливных фильтров — с резьбой и на зажиме. Поэтому, прежде чем совершить покупку фильтра, нужно залезть под машину и определиться, какой фильтр установлен на вашем автомобиле. Если кто-то не знает, где на автомобилях ВАЗ 2110-2112, ВАЗ-2710 Приора, ВАЗ-2113 -2114 -2115, ВАЗ-21099 инжектор топливный фильтр, то я вам скажу. Бензиновый (топливный) фильтр на вышеперечисленных машинах расположен рядом, а точнее, за топливным баком (см. Фото 1).

Каталожный номер топливного фильтра с резьбой (гайками) — 2112-1117010-01 (см. Фото 2). Каталожный номер бензинового фильтра с фиксаторами — 2123-1117010 (см. Фото 3). При покупке топливного фильтра с резьбой проверяем, идут ли в комплекте медные или резиновые уплотнительные шайбы или кольца (фото 4). Поскольку шайбы / кольца могут изнашиваться, рваться, деформироваться и теряться. И переустановить их будет невозможно. А без них газ будет течь в местах стыка арматуры с фильтром.Поэтому о такой мелочи, как уплотнительные шайбы, стоит подумать заранее.

И по маркам производителей. Как говорится, кому можно доверить процесс очистки топлива любимой машины))). Советую покупать топливные фильтры таких производителей: BIG (GB-320, GB-302), Nevsky filter, BOSCH, CHAMPION, MANN, FILTRON, hexen и SCT. Такой ТОП-8 получился;)

Инструмент. Выбор инструмента зависит от типа топливного (бензинового) фильтра, установленного на вашем автомобиле.Для замены топливного фильтра тонкой очистки 2123-1117010 (топливный фильтр на обойме) Вам потребуются: накидной или торцевой ключ на 10, емкость для сбора бензина ВД-40, чистая тряпка. Для успешной замены бензинового фильтра 2112-1117010-01 (топливный фильтр с резьбой) понадобится еще немного инструмента: рожковые ключи 17 и 19, накидный ключ или торцевой ключ 10, металлическая щетка, VD-40, бензобак, очистить тряпка.

Работы по замене топливного фильтра с форсункой ВАЗ 21099, ВАЗ 2110-2112, ВАЗ 2710 Приора, ВАЗ 2113-2115 проводят на подъемнике или смотровой яме!

Фотоотчет по замене топливного (бензинового) фильтра автомобилей ВАЗ-2110-2111-2112, ВАЗ-2113-2114-2115, ВАЗ-2710 Приора, ВАЗ-21099 форсунка:

Снимите отрицательную клемму с аккумуляторной батареи.Подобрать под машину. Находим топливный фильтр, металлической щеткой очищаем от грязи все резьбовые соединения, проливаем их ВД-40 (фото 5, 6, 7).

Если топливные шланги присоединены к фильтру через резьбовой штуцер, то ключами 17 и 19 ослабляем затяжку гаек (фото 8). После этого можно открутить стяжной болт хомута топливного фильтра (фото 9).

После чего можно окончательно открутить штуцер топливных шлангов.Подставляем бачок, так как из шлангов и самого фильтра будет течь бензин. Снимите фильтр.

Если фильтр крепится клипсами, то в этом случае процесс пойдет намного проще и быстрее. Откручиваем прижимной болт хомута (фото 10). И, сдавливая пластиковые зажимы на фурнитуре (если усилия пальцев недостаточно, то можно использовать специальные плоскогубцы для сжатия зажимов), вытащить шланги из фильтра (фото 11). Опять подставляем бак для сбора бензина.Снимите фильтр.

Также существует еще один вид крепления штуцеров топливного шланга к фильтру — зажимы от скоб пружин (фото 12). Обычно с ними проблем нет (это не выкручивание гаек). Прижал скобу — протянул шланг. Все просто.

Теперь осталось только правильно установить топливный фильтр на рабочем месте. Правильно — это значит установить фильтр так, чтобы стрелка на нем была направлена ​​в сторону топлива.

На автомобилях ВАЗ-2110, ВАЗ-2111, ВАЗ-2112 и ВАЗ-2710 Приор стрелка на топливном фильтре должна указывать на правую сторону автомобиля (фото 13).

На автомобилях ВАЗ-2113, ВАЗ-2114, ВАЗ-2115 и ВАЗ-21099 стрелка инжектора на бензиновом фильтре должна указывать на левую сторону автомобиля (фото 14).

Установите топливный фильтр в монтажный зажим. После этого подключаем к нему штуцеры топливных трубок.

При установке фильтра с резьбовым соединением не забывайте надевать на шланги новые (или старые, если они в хорошем состоянии) уплотнительные шайбы.Затяните гайки и стяжной болт хомута.

На топливном фильтре с помощью зажимов фитинги вставляются в фильтр до характерного щелчка. Затем можно попробовать вытащить шланг из фильтра. Если не получается, значит, фитинг закреплен правильно. Аналогичную процедуру установки / проверки мы проводим со вторым фитингом. Затем затяните зажимной болт.

Далее остается только поставить минусовую клемму на АКБ, повернуть ключ зажигания до срабатывания бензонасоса.Загрузите систему. И заводим двигатель. Затем проверьте соединения и сам топливный фильтр на предмет утечки газа. Особое внимание следует уделить резьбовым соединениям. При необходимости затяните гайку топливного шланга. С фильтрами на клипах проблем обычно не бывает. Но вам все равно нужно проверить.

После проверки будут завершены работы по замене топливного (бензинового) фильтра на ВАЗ 2113, ВАЗ-2114, ВАЗ-2115, ВАЗ 2110, ВАЗ-2111, ВАЗ-2112, ВАЗ-2710 Приора, ВАЗ-21099 инжектор.

Содержание:

Как известно, автомобили ВАЗ 2109 могут оснащаться инжекторным и карбюраторным двигателями.В зависимости от этого процедура замены топливного фильтра немного отличается.

Причины замены

Существует несколько основных причин, по которым автовладельцам приходится периодически или незапланированно менять топливный фильтр.

Определить, что вы приобрели плохой или поддельный топливный фильтр, можно несколькими способами:

• Мощность двигателя упала;
• Мотор плохо тянет;
• Обороты падают;
• Двигатель глохнет при включении зажигания и т. Д.

Замена инжектора

Топливный фильтр — это устройство, которое отвечает за качество топлива, поступающего из бака в двигатель.

Устройство расположено между двигателем и насосом и регулирует состав топлива, отсеивая мусор и примеси. Если по той или иной причине фильтр перестает исправно работать, его следует немедленно заменить.

Чтобы поменять прибор на инжектор ВАЗ 2109, действуйте по алгоритму.

1. Убедитесь, что двигатель полностью остыл. Не используйте горячий двигатель.
2. Слить весь газ из системы.
3. Проверить, есть ли под рукой огнетушитель или другое средство пожаротушения.
4. Осмотрите рабочую зону. В нем не должно быть ничего, что даже теоретически может вызвать пожар.
5. Поднимите капот, снимите минус с АКБ.
6. Снимите хомут с впускного и выпускного топливного шланга.
7. Отсоедините все шланги, идущие к фильтру.Обязательно поднимите их вверх или даже заткните чем-нибудь под рукой. В противном случае оставшееся топливо выльется на силовой агрегат, на пол.
8. Возьмите новый фильтр, проверьте, где находятся метки, обозначающие соединение наливного и выпускного шланга. Только не путайте их.
9. Перед подключением трубок проверьте, действительно ли из них вышел весь бензин.
10. Подсоедините шланги к новому фильтрующему устройству.
11. Наденьте новые хомуты. В основном они одноразовые, поэтому лучше заменять их новыми каждый раз при замене фильтра.
12. Проверить узел на герметичность.
13. Заменить отрицательную клемму АКБ, закрыть капот и включить зажигание.
14. Убедитесь, что ваш инжекторный двигатель работает.

Замена карбюратора

Если вам посчастливилось стать владельцем автомобиля ВАЗ 2109 с карбюраторным двигателем, процедура замены топливного фильтра здесь будет несколько иной.

Инструкция следующая:

• Ослабьте крепежный хомут со стороны двигателя;
• Отсоедините шланг от топливного очистителя.Скорее всего, в форсунках останется небольшое количество топлива, поэтому будьте осторожны;
• Ослабив хомут, снимите шланг со стороны бака;
• Вооружившись новым очистителем топлива, проверьте направление стрелки на устройстве. Он должен совпадать с направлением движения топлива — в сторону насоса;
• Затяните монтажные хомуты;
• Залейте немного бензина в топливный фильтр, так как он на данный момент сухой. Это делает топливный насос. Пару раз нажмите на его рычаг, после чего фильтр начнет заполняться топливом;
• Заведите автомобиль, проверьте на признаки утечки топлива.

Перед тем, как вернуть минус АКБ и запустить двигатель, убедитесь, что нигде нет следов течи бензина; случайно не пролилось из шлангов на силовой агрегат, пол. Малейшая искра и высокая температура могут спровоцировать возгорание, а за ним и более печальные последствия.

Безопасность

Вне зависимости от типа двигателя на вашем ВАЗ 2109 процедуру замены устройства очистки топлива необходимо проводить с соблюдением определенных мер безопасности.

1. Не курить при ремонте топливной системы. Потерпи. Не рекомендуем выходить курить. Ваша одежда может быть масляной или пропитанной топливом. Ни малейшего угля и проблем не избежать.
2. Всегда держите огнетушитель рядом с машиной. При замене топливного фильтра ставьте его рядом с собой. Полезная мера, которая спасла более одного человека и спасла более одной машины.
3. Избегайте попадания топлива в глаза. Лучше всего работать в защитных очках.
4. Работать с топливной системой только в хорошо проветриваемых помещениях.Если ремонт проводится зимой, лучше одеться потеплее и открыть ворота гаража.
5. Не меняйте фильтр на открытом воздухе во время сильной жары. Даже высокие температуры, прямые солнечные лучи могут стать источником возгорания.
6. Работать с топливной системой можно только при полностью остывшем двигателе.

Согласно инструкции по эксплуатации, на инжекторном ВАЗ 2109 очиститель топлива нужно менять каждые 20 тысяч километров. Фактически, учитывая условия эксплуатации, этот срок нужно сократить вдвое.Что касается карбюратора, то здесь рекомендуется менять фильтр каждые 10 тысяч километров. На практике — около 7 тысяч километров.

Топливные фильтры предназначены для очистки подаваемого в двигатель топлива от смолистых примесей воды, частиц грязи и отложений в топливном баке. Причина — физико-химические процессы, вызывающие появление различного рода загрязнений.

Рассмотрим, к каким последствиям они могут привести в автомобиле ВАЗ 21099,2109 (инжектор).Смолы отрицательно сказываются на трубопроводах и перепускных клапанах форсунок, в результате чего страдает вся топливная система. Наличие воды или конденсата в топливе провоцирует образование коррозии, повреждение деталей системы подачи топлива к форсунке и может привести к повреждению цилиндро-поршневой группы.

Грязь забивает топливные каналы и в сочетании с наличием воды в топливе в зимний период затрудняет запуск двигателя, так как может замерзнуть в топливопроводе.

Топливный фильтр необходимо периодически менять, что позволит избежать многих поломок автомобилей серии 21099,2109. Долговечность фильтра зависит от стиля вождения, среды, в которой эксплуатируется ВАЗ, состояния топливной системы в целом и, конечно же, в первую очередь от качества используемого топлива.

Владельцам ВАЗ 21099,2109 следует знать, что топливный фильтр рекомендуется заменять каждые 20 тысяч километров. Учитывая не самый высокий уровень топлива на отечественных заправках, фильтр желательно заменять чаще, так как он забивается разного рода примесями и грязью, из-за чего увеличивается нагрузка на двигатель, снижая мощность.Топливная система прослужит дольше, если топливный фильтр заменить своевременно.

Стоит отметить, что замена топливного фильтра ВАЗ 21099,2109 не представляет особого труда и эту процедуру может проделать водитель, не имея большого опыта вождения и эксплуатации автомобиля. Если вы впервые сталкиваетесь с данной проблемой, то узнайте, как поменять фильтр на ВАЗ с двигателем, на котором установлена ​​форсунка, следуйте приведенным ниже рекомендациям.

Замена топливного фильтра

Согласно Графику текущего ТО в составе ТО ВАЗ 21099.На автомобилях 2109 топливный фильтр необходимо заменять после 20 тысяч пробега, но как уже было сказано выше, желательно заменить его на 15 тысячах и даже раньше, учитывая влияние внешних факторов. Ниже представлена ​​процедура замены топливного фильтра на моделях ВАЗ 21099,2109 с инжектором.

Для замены фильтра необходимо использовать приямок или элеватор. Работы необходимо проводить в хорошо проветриваемом помещении или на открытом воздухе, не рекомендуется работать в жару, весь процесс проводится вдали от источников открытого огня.

Топливный фильтр находится под автомобилем за топливным баком возле выхлопной трубы. Для его снятия ослабьте болты крепления удерживающего кронштейна.

Далее откручиваем две штуцера входного и выходного патрубка. Для того, чтобы открутить гайки, понадобятся два гаечных ключа на 19, которыми откручиваем гайку, расположенную на корпусе фильтра, фиксируя трубопровод.

Обязательно закрепить расположение указателя направления потока топлива, а также учесть возможность утечки топлива из форсунок.

При переустановке обратите внимание на указатель поворота, так как топливо не будет проходить по трубопроводу в форсунку через неправильно установленный фильтр. Проверьте наличие и целостность уплотнительных колец, без которых установка запрещена, так как это приведет к утечкам и может вызвать аварийную ситуацию. После установки фильтра заводим двигатель ВАЗ и проверяем все соединения и сам фильтр на герметичность, если есть, снимаем их подтяжкой (но умеренно), либо заменой уплотнителей.

Меры предосторожности при замене:

1. Запрещается курить при работе с топливной системой.
2. Работа при наличии огнетушителя.
3. Попадание на слизистые оболочки и в глаза не допускается.
4. Работать необходимо при хорошей вентиляции.
5. Температура окружающей среды не должна превышать 25 градусов.

Работы следует проводить после полного охлаждения двигателя и выхлопной системы. Топливный фильтр устанавливается строго в обратной последовательности, чтобы топливная система не вышла из строя.Процесс замены топливного фильтра не требует особых навыков и с учетом приведенных выше рекомендаций может быть выполнен водителем с небольшим опытом.

Соответственно, стоимость обслуживания ВАЗ 21099,2109 будет существенно ниже, а автомобиль будет вести себя быстрее. И, конечно же, нужно стремиться использовать только качественное топливо.

Скважина №

Система питания впрыска ВАЗ 2109-2108 и карбюратора очень разные, поэтому процедура замены многих деталей может кардинально отличаться.То же самое касается замены воздушного фильтра. Конечно, все это делается очень просто и сложностей с этой услугой не возникнет, но порядок выполняемых действий уже другой.

Во-первых, стоит отметить, что для замены воздушного фильтра на инжекторном двигателе ВАЗ 2109-2108 понадобится всего лишь крестовая отвертка, никаких инструментов под рукой иметь не нужно.

Итак, откройте капот машины и отсоедините сетевой шнур от датчика массового расхода воздуха:

Затем откручиваем 4 болта, которыми крепится верхняя крышка кожуха:

После того, как все они откручены, можно приподнять крышку и вынуть оттуда старый фильтр:

После снятия старого фильтра необходимо тщательно протереть пыль внутри корпуса и только после этого установить новый элемент! Обратите внимание, что ребра должны быть направлены по ходу движения автомобиля, как это хорошо видно на фото выше.

Установка осуществляется в обратном порядке и не занимает более 3 минут времени. Не забывайте заменять не реже одного раза в 30 000 км, хотя в условиях большого количества пыли (сельская местность) можно делать это в два раза чаще. Цена на эти расходные материалы довольно низкая, так что сэкономьте на этом!

Очистка топлива необходима для нормальной работы автомобильного мотора и увеличения ресурса его работы. Топливо должно быть очищено от различных примесей и загрязнений в двигателе.Для этого принято устанавливать топливные фильтры. Как с ними работать на ВАЗ 2109 и 99, 2114 и 2115 будет рассказано ниже.

Какие топливные фильтры устанавливаются на автомобили ВАЗ 2109/2114/2115

На автомобили ВАЗ перечисленных моделей устанавливаются фильтры, предназначенные для различных силовых установок. Они делятся на два типа: для грубой очистки (сетка в бензонасосе) и тонкой очистки ВОМ (отдельный фильтр).

Фильтр грубой очистки ВАЗ, расположенный внутри бензонасоса

Фильтры, предназначенные для карбюраторных систем, изготовлены из прочного и прозрачного материала, обычно пластика.Прозрачность корпуса позволяет следить за состоянием чистоты и своевременно менять расходные материалы. Эти модели способны очищать топливо в области 15–20 мкм. Внутри помещается один из этих материалов: фетр, фетр или бумага.

Для систем впрыска автомобилей ВАЗ уже нужна очистка гораздо большей стоимости. Поэтому фильтры для форсунки «девятка», ВАЗ 2114 и 2115 разные. Они изготовлены из нержавеющей стали и устанавливаются отдельно.

Для грубой очистки используются пластины с прорезями, сетка и лента, которые задерживают застрявший в топливе мусор.Напротив, в ВОМ используются элементы из пористых материалов.

Какие лучше

Топливные фильтры, особенно для двигателей с инжектором, должны иметь правильное качество очистки. Поэтому можно назвать лучшим очистителем, пропускная способность которого составляет не менее 5-7 мкм (инжектор) и 15 мкм (карбюратор). Кроме того, он не должен выходить из строя при давлении 3-5 бар.

Ориентировочная стоимость замены топливных фильтров

Замена занимает примерно 30-50 минут, в зависимости от модели детали.В связи с этим отличается и стоимость процедуры на СТО, которая рассчитывается по количеству затраченного времени.

На самом деле рекомендуется изначально договориться с сотрудником сервисного центра о стоимости процедуры, согласовать время и т. Д. Как правило, цена замены начинается от 700 рублей и не превышает черту 1000– 1200 руб.

Цена самого топливного фильтра ВАЗ не превышает 200-600 руб.

Где находятся уборщики?

Расположение топливных фильтров на моделях ВАЗ зависит от двигателя.В системах впрыска и карбюратора они расположены в разных местах.

Расположение фильтра на карбюраторном двигателе

На карбюраторе ВАЗ очиститель топлива расположен под капотом. Устанавливается под тормозным бачком (основным), фиксируется с помощью 2 хомутов.

Фильтр карбюратора ВАЗ расположен под тормозным цилиндром

Расположение очистителя на инжекторе

На ВАЗ с системой впрыска ВОМ устанавливается под автомобилем, за глушителем.Устанавливается в топливной магистрали в виде картриджа. Чтобы его осмотреть или разобрать, нужно поднять машину на эстакаду или яму.

Как заменить топливный фильтр грубой и тонкой очистки на ВАЗ 2109/2114/2115

Замену на данных модификациях ВАЗ можно произвести своими руками. Достаточно получить грамотную информацию, правильно представить процесс снятия и установки всей детали, акцентировать внимание на нюансах.

Замена на карбюраторных автомобилях ВАЗ 2109/2114/2115

Алгоритм замены карбюратора ВАЗ начинается, в первую очередь, со снятия элемента.

1. Сначала ослабляются зажимы, расположенные по обеим сторонам фильтра (сначала ближайший к двигателю, затем другой).
2. Затем отсоединяют топливные шланги.

Чтобы снять фильтр тонкой очистки, ослабьте хомуты и снимите оба топливных шланга.

Таким образом, можно легко и просто снять фильтр на карбюраторе ВАЗ.

Если топливо начинает течь во время снятия шлангов, немедленно закройте отверстие пробкой. При демонтаже расходника рекомендуется держать под рукой заглушку или просто тряпку.

Новый фильтр устанавливается вместо старого следующим образом:

• найдите стрелку на фильтре;

Стрелка на фильтре должна смотреть на бензонасос

• поставить так, чтобы стрелка смотрела на бензонасос.

Напоследок нужно не забыть подтянуть хомуты.

Если металлические хомуты изношены, шланги плохо фиксируются, винты крутятся, их лучше заменить.Хомуты недорогие (20-30 руб.).

Осталось накачать топливо в фильтр, так как новый элемент будет сухим. Пейджинг осуществляется вручную. Пару раз нажмите на рычаг топливного насоса. При этом посмотрите на фильтр — должно быть видно, как он заполняется.

Видео: как заменить топливный фильтр на ВАЗ 2109

Замена на инжекторных автомобилях ВАЗ 2109/2114/2115

На автомобилях с системами впрыска топливный фильтр расположен в другом месте.Процесс замены тоже отличается, прежде всего тем, что машину нужно поднять в яму или эстакаду.

• снимите зажим, удерживающий фильтр;
• ослабить болты крепления пылесоса ключом на 19;

Используйте два ключа, чтобы ослабить гайки фильтра.

• перед снятием фильтра нужно запомнить направление стрелки, указывающей направление движения бензина по трубкам.

Необходимо проверить уплотнительные кольца фильтра.

Затем можно установить новый фильтр:

• соединить оба штуцера, затянуть;
• затянуть зажимные болты зажима;
• Запустите двигатель и дайте ему поработать 2–3 минуты для проверки герметичности.

Затяжку необходимо проводить с соблюдением правил на момент затяжки гаечных соединений. Если затянуть крепеж, это может привести к негативным последствиям.

При обнаружении утечки затяните гайку сильнее в том месте, где течет топливо.

Очиститель грубого топлива или CGO меняется следующим образом:

• задний диван автомобиля высовывается из салона;
• доступ к этому люку;

Доступ к лючку бензонасоса в форсунке ВАЗ открывается при откидывании заднего дивана

• головкой 10 откручивает все гайки по кругу;
• сняты защелки и соединения;

Эти штуцеры на лючке топливного насоса необходимо снять.

ТНВД ВАЗ снято.

• Фильтр находится в его нижней части, отсюда он снимается.

Грубая сетка внизу топливного насоса

Процесс замены CGO аналогичен для ВАЗ с карбюратором и с инжектором.

Меры предосторожности

1. Не работайте в помещении со всех сторон. Должна быть предусмотрена аэрация.
2. Курение категорически запрещено, так как при работе с топливной системой любая искра может привести к печальным последствиям.
3. Рекомендуется носить перчатки и защитные очки. Попадание легковоспламеняющейся жидкости на кожу рук или в глаза может вызвать серьезную аллергическую реакцию или проблемы со зрением.
4. Не допускается работа в жару при температуре воздуха выше 25-30 ° С.
5. Обязательно имейте под рукой огнетушитель.

Видео: замена топливного фильтра форсунки

Порядок замены фильтра (сколько менять)

Опытные автомобилисты и специалисты рекомендуют менять фильтр чаще, чем указано в регламенте. Это связано с тем, что качество сегодняшнего топлива на наших АЗС крайне низкое.К сожалению, отечественный бензин не отличается идеальной чистотой, и это не только исходное качество топлива, но и плохие условия транспортировки и хранения.

Очевидно, что результатом плохого и грязного топлива будет увеличение нагрузки на двигатель и снижение его мощности. Соответственно снизится ресурс топливной системы.

Согласно регламенту очиститель карбюраторных систем необходимо менять каждые 10 тысяч километров пробега автомобиля, а инжекторных систем — каждые 20 тысяч километров.С учетом приведенных выше рекомендаций по чистоте топлива период замены целесообразно сократить до 6–7 тысяч километров и 10 тысяч километров соответственно.

Причины неисправности топливного фильтра ВАЗ 2109/2114/2115

Как было написано выше, причиной неисправности очистителя является грязное топливо, которое заправляется в баки автомобилей на российских АЗС. Высокое содержание смол в бензине разрушительно действует на все системы и форсунки силовой установки.От этого забиваются топливные коммуникации. Если в топливе присутствует вода, это способствует появлению коррозии, повреждению элементов системы, поломке поршневой группы и т. Д.

Одна из частых неисправностей фильтров связана с утечками. Это вызвано не только тем, что очиститель забит грязью, но и наличием в системе избыточного давления. Другой причиной утечки является истирание уплотнительных колец внутри фильтра тонкой очистки.

Если фильтр протек из-за наличия грязи внутри, то такой элемент лучше заменить.Использованные уплотнения также необходимо заменять новыми. Но если в системе избыточное давление, то нужно откачивать воздух изнутри. На автомобилях ВАЗ для этого предусмотрена специальная шпуля.

Чтобы вывести избыточное давление из системы, нажмите на золотник.

Перед сбросом давления автомобиль необходимо поставить на ручной тормоз и включить нейтральную передачу.

На автомобилях ВАЗ, в которых очиститель закреплен на защелках, причина неисправности может быть скрыта в другой.Защелка может просто отломиться, и тогда фильтр начнет пропускать топливо. На фото ниже защелки обведены большими красными кружками.

Защелки расположены по обеим сторонам фильтра.

Вот так выглядит сломанная защелка.

Сломанная защелка на трубопроводе выглядит так

Сломанная защелка — всегда проблема, так как отдельно найти ее в продаже просто невозможно. Можно, конечно, приобрести целые тубы, но они продаются в комплекте по 3 штуки.Цена не маленькая — 1300 руб. Если не хотите покупать дорогой комплект с дополнительной деталью, можно отрезать пластиковую часть защелок, оставив только ту часть, которая входит в трубопровод. Затем сделайте из топливных шлангов два переходника, наденьте их и закрепите обычными хомутами за 20 руб.

Еще один частый дефект — фильтр не заполнен топливом или это происходит наполовину. Причина этого кроется в воздушной пробке, образовавшейся внутри топливной системы. Воздух вытесняется, как было сказано выше, через золотник.

Если на ВАЗе нет специального клапана, то воздух можно легко выпустить, сняв шланг подачи топлива и дав двигателю отработать оставшееся топливо. Затем шланг вставляется на место, и бензин вручную закачивается в систему.

Загрязненный фильтр не всегда можно заменить. В некоторых случаях, особенно если очиститель установлен относительно недавно, вы можете попробовать очистить его. Делается это следующим образом: фильтр продувается потоком воздуха из компрессора.Процедуру можно провести на любой СТО или предприятии, где есть воздушный компрессор. Также можно спросить знакомых водителей КамАЗа или ЗИЛа, у которых в грузовиках есть компрессор с возможностью забора воздуха.

Таким образом, топливный фильтр на автомобилях ВАЗ может выйти из строя по следующим причинам:

• неисправность вызвана засорением или срабатыванием уплотнительных манжет;
• из-за ржавления внутренних элементов, которое объясняется попаданием воды в фильтр;
• из-за сломанной защелки, что приводит к утечке топлива;
• из-за скопления воздуха внутри системы из-за чрезмерного давления.

  Share :

  Leave a Reply Cancel Reply

  Your email address will not be published.Required fields are marked *

  Comment

  Name*

  Email*

  Website
