Ваз 2114 ошибка 14 как исправить: 14 ошибка ваз 2114

Date: 23.03.2020

Author: admin

Содержание

Ошибка 14 на ВАЗ 2114 на панели приборов: как исправить?

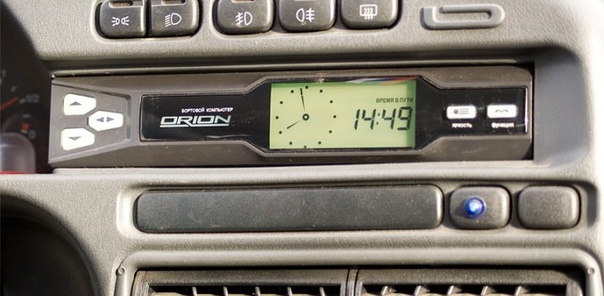

Бортовой компьютер, установленный в ВАЗ-2114, существенно облегчает жизнь автовладельцу в таком нелегком деле, как диагностирование неисправностей. Согласитесь, поломок с одинаковыми симптомами может быть достаточно много, и иногда приходится проверять по несколько версий, пока докопаешься до реальной причины.

Что означает ошибка 14 на дисплее одометра ВАЗ-2114 при самодиагностике

Зачастую многие автолюбители стремятся решать все проблемы с их автомобилем самостоятельно, отправляясь на сервис только лишь в особо серьезных случаях. Такой подход в отношении вазовской «четырнадцатой» модели вполне оправдан. Конструкция автомобиля достаточно простая, ведь это рестайлинг всем хорошо известной «девятки», куда конструкторами были внесены некоторые изменения. Ну а несомненным плюсом самостоятельного диагностирования и ремонта является отсутствие необходимости оплачивать, помимо запчастей, еще и работу мастеров автосервиса.

Автомобиль стал более современным, у него появилась возможность проведения самодиагностики. Давайте рассмотрим данную процедуру несколько детальнее. В первую очередь следует найти на панели приборов кнопку одометра, отвечающего за пробег (общий и суточный) – ее нужно нажать и удерживать в данном положении. Далее поворачиваем ключ в замке зажигания – нужно, чтобы он оказался в положении 1. После этого отпускаем кнопку одометра. Вы увидите, как на панели начнут бегать стрелки. Затем снова нажимаем на кнопку одометра, но уже не удерживаем ее, а сразу отпускаем. Вы увидите информацию о прошивке.

После этого следует снова повторить описанные выше действия, в точно такой же последовательности. Если в вашем автомобиле есть какая-то неисправность, на дисплее одометра должен высветиться ее код.

Для их расшифровки существует специальная таблица. Например, появление кода 14 означает слишком высокий уровень сигнала, поступающего от датчика температуры охлаждающей жидкости. Соответственно, для устранения проблемы следует проверить его работоспособность, и в случае необходимости – заменить на новый.

Сделать это можно и самому, ничего сложного здесь нет. При этом затягивать с решением проблемы не стоит. Все дело в том, что проблема с датчиком температуры охлаждающей жидкости приводят к появлению в работе автомобиля таких неприятных моментов, как:

существенное увеличение расхода топлива;
проблемы с запуском;
неровная работа двигателя;
изменение состава отработанных газов.

Проверить работоспособность датчика можно с помощью мультиметра либо вольтметра. Делать это нужно в двух режимах – при только что запущенном, холодном двигателе, и прогретом до рабочей температуры (ее подскажет соответствующий индикатор). В первом случае напряжение при включенном зажигании должно составлять 2 Вольта, во втором – 0,5. Любое отклонение от этих цифр свидетельствует о неисправности датчика.

Однако даже после устранения проблемы на дисплее после самодиагностики все равно появляется код ошибки. Данное явление объясняется тем, что они попросту сохраняются в памяти и не стираются. Чтобы сбросить код ошибки, следует проделать одну простую манипуляцию. В частности, необходимо включить зажигание и после этого отсоединить от аккумуляторной батареи плюсовую клемму. Выдержав паузу в несколько секунд, ставим ее обратно. В подавляющем большинстве случаев ошибка после такой нехитрой манипуляции больше не появится.

Кстати, если вы запланировали ехать в автосервис, обязательно проделайте данную процедуру. Нередко нечистые на руку мастера пользуются такой ситуацией. Они показывают клиенту якобы имеющуюся у него проблему, после чего берут с него деньги за ее устранение. Сами же при этом просто сбрасывают за несколько секунд ошибку приведенным выше способом. Чтобы не платить деньги просто так, лучше сделать это самостоятельно.

Читайте также: Почему на ВАЗ-2114 появляется ошибка 1602

Следует обратить ваше внимание еще на один, очень важный момент. В некоторых случаях процедура самодиагностики вполне способна ввести вас в заблуждение. Все дело в том, что процессор может суммировать коды, при обнаружении двух ошибок. Например, в случае выхода из строя микропроцессора (код 1) и отсутствия сигнала от кислородного индикатора. На дисплее одометра при самодиагностике появится цифра 14 (1+13). Поэтому обращайте также внимание и на поведение автомобиля, поскольку данный способ определения поломок не всегда является правильным на все 100 процентов.

Тем не менее коды ошибок все равно лучше знать. Ведь самодиагностика, несмотря на определенные недостатки, все равно является вашим помощником. Зачастую эта нехитрая процедура помогает направить поиск в нужную сторону, экономя тем самым вам время. Как уже говорилось, полностью полагаться только лишь на нее не стоит, однако данную функцию можно смело назвать весьма полезной, хотя бы за ее простоту. Конечно, считывание показаний бортового компьютера – это более надежный вариант. Но для этого нужны специальный шнур, ноутбук и программное обеспечение. То есть без визита на сервис не обойтись. Самодиагностика же помогает определить проблему самостоятельно – пускай даже и не со 100-процентной точностью.

Коды ошибок ВАЗ 2114 и ВАЗ 2115 с расшифровкой

Оглавление:
1. Диагностика
1.1 Самодиагностика ВАЗ 2114
1.2 Проверка при помощи диагностического оборудования
2. Основные коды ошибок ВАЗ 2114 инжектор: расшифровка
2.1 Система выпуска – 0000
2.2 Дефекты воздушной магистрали – 0100
2.3 Коды ошибок, связанные с подачей топлива – 0200
2.4 Коды ошибок бортового компьютера, свидетельствующие о поломках в системе зажигания – 0300
2.5 Дополнительная навеска, не имеющая непосредственного влияния на мотор – 0400
2. 6 Отказ, неполадки в системе управления оборотов СУ – 0500
2.7 Бортовая сеть вспомогательного или основного оборудования – 0600
2.8 Вспомогательные системы – 1000
3 Как устранить поломку
4. Итог

Российский автоконцерн ВАЗ выпускает достаточный ассортимент автомобилей. Модели бренда пользуются большим спросом среди отечественных автолюбителей и на территории стран СНГ. Популярность вызвана ввиду умеренной стоимости и дешевого ремонта машин. Однако проблемы случаются с любыми ТС и продукция завода не исключение. Коды ошибок ВАЗ 2114 инжектор, могут сориентировать автомобилиста касательно области поломки и помочь в устранении проблем.

Диагностика

Установить коды ошибок ВАЗ 2114 инжектор 8 клапанов можно двумя путями. При этом каждый метод имеет уникальные преимущества и минусы.

Самодиагностика ВАЗ 2114: коды ошибок и их расшифровка

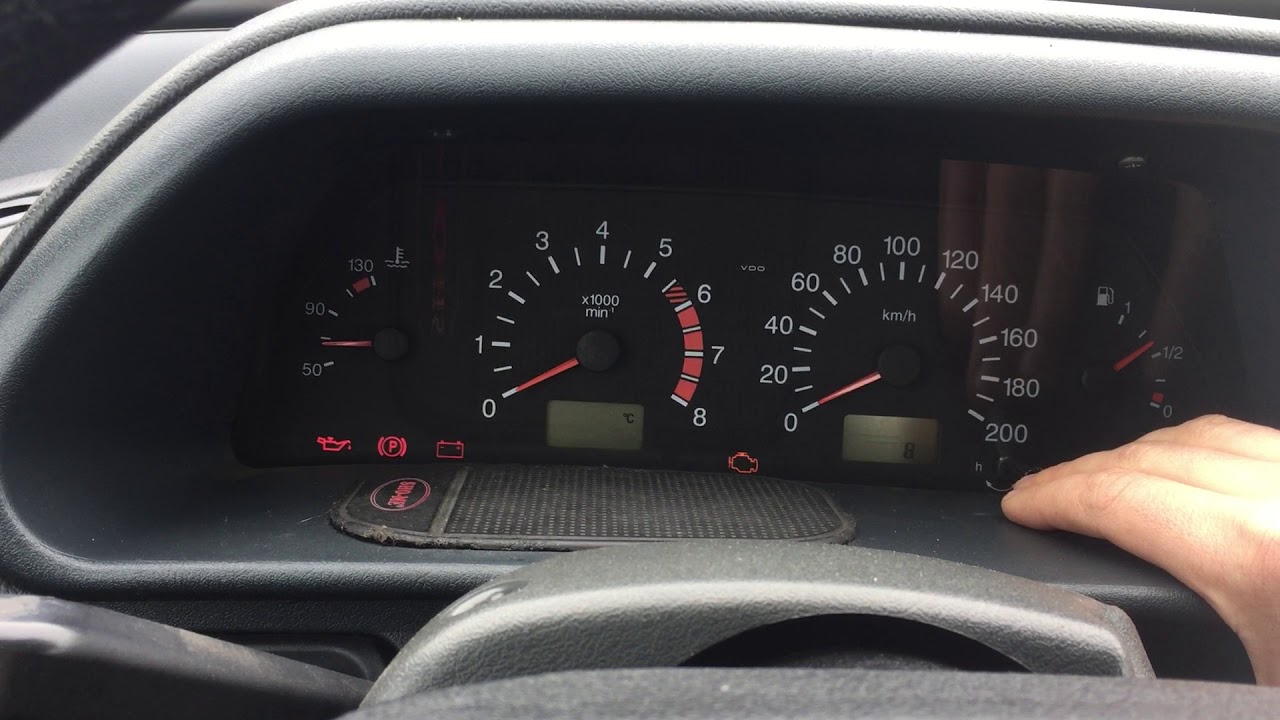

Способ самодиагностики не требует от водителя наличия сложных приборов или дополнительных агрегатов. Для выполнения процедуры достаточно самого автомобиля.

Стандартная последовательность действий выглядит так.

Вдавить клавишу сброса одометра.
Перевести ключ зажигания в положение №1 (включить бортовую электрику).
Освободить кнопку сброса пробега. После этого стрелки приборов сделают полный оборот, и вернутся на место.
Второй раз вдавить клавишу сброса и отпустить. Команда вызывает на дисплей показатель версии прошивки.
Повторить пункт №4 – это вызовет на экран коды ошибок бортового компьютера.

Если последовательность действий выполнена верно, все индикаторы загорятся, а дисплей выдаст двузначный код неисправности.

Примечание! Сигналом неисправности может стать отсутствие отклика от индикатора. При этом, необходимо проверить цепь, идущую от прибора.

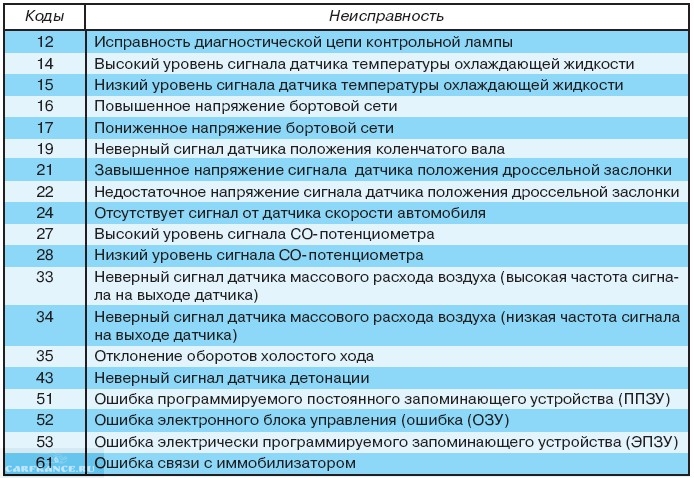

Самые распространенные коды ошибок панели ВАЗ 2114, встречающиеся в 90% случаев:

1 – сбой микропроцессора, требуется перепрошивка;
2 – код ошибки 2 ВАЗ 2114 свидетельствует о том, что налицо перебой или нарушение проводки датчика поплавка внутри бензобака;
4 – КЗ электропроводки, превышен предел напряжения;
8 – код ошибки 8 на ВАЗ 2114 указывает на упадок вольтажа в сети, возможно сел аккумулятор;
12 – в ВАЗ 2114 код ошибки 12 говорит о том, что неправильно функционирует контрольная лампа;
13 – обрыв цепи датчика кислорода;
14 – код ошибки 14 на ВАЗ 2114 предупреждает водителя о том, что произошел перегрев мотора или замыкание сенсора температуры антифриза;
15 – замыкание или вышел из строя ДТОЖ;
16 – превышение допустимого предела вольтажа бортовой сети;
17 – критически упало напряжение БС, допускается разряд АКБ;
19 – не реагирует ДПКВ или произошло замыкание на линии;
21-22 – некорректное реагирование ДПДЗ, возможно замыкание или обрыв проводки;
23/25 – КЗ датчика положения дроссельной заслонки;
24 – поломка спидометра, возможно, перебиты силовые жилы;
27/28 – износился или сломан датчик СО;
33/34 – неполадки ДМРВ, возможет обрыв питания или замыкание;
35 – отказал сенсор РХХ, лечится только полной заменой;
41 – неправильное распределение фаз накрылся или замкнул;
42 – отказала цепь или перебиты провода блока электронного зажигания;
43 – неисправен сенсор детонации смеси;
44/45 – нарушение подачи топлива в двигатель, система может троить, появляются рывки при ускорении, плохо набирает обороты;
51 – барахлит ПЗУ;
52 – аналогично для ОЗУ;
53 – отказ потенциометра;
54 – разрыв проводки на октан корректор;
55 – чрезмерное обеднение смеси вовремя разгона;
61 – перебои в работе лямбда-зонда.

В некоторых случаях допускается накладывание ошибок друг на друга при аналогичности поломки. Для примера, если ошибки 1 и 4 пересекаются, панель укажет «5».

Важно знать, что после просмотра коды ошибок ВАЗ 2114/2115 не пропадают самостоятельно после выполнения ремонта. Их требуется принудительно сбросить. Для выполнения работы потребуется простая последовательность действий:

включить зажигание автомобиля;
снять клеммы с аккумулятора;
выждать 20-30 секунд;
вернуть зажимы на место.

Это также необходимо проделать, если планируется поездка на СТО. Обнаружив указания бортового компьютера, мастера будут исправлять эти проблемы, что выйдет однозначно дороже.

К минусам самостоятельной процедуры относится малая точность данных. Бортовая диагностика показывает только общий вектор направления, где следует искать неисправность.

Проверка при помощи диагностического оборудования

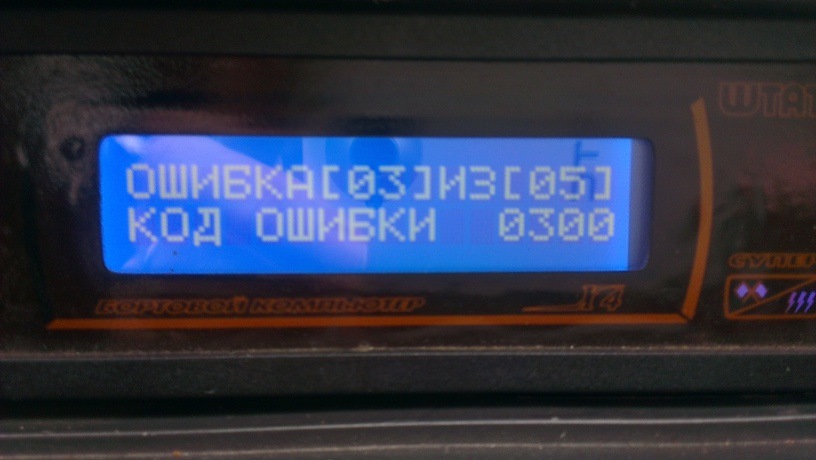

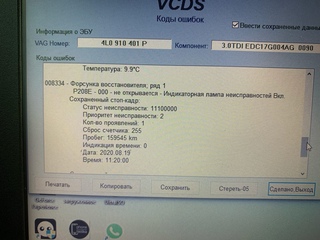

Выявить коды ошибок ВАЗ 2115 и 2114 можно при помощи ноутбука со специальной программой. Инструмент подключается к тестовой колодке автомобиля через набор переходников. Мастер настраивает ПО, и после диагностики на экране компьютера отобразится одна или несколько неисправностей в виде пятизначного шифра.

Первая часть – буква:

В – поломка кузовных панелей;
С – неисправности шасси или подвеска;
Р – расстройство электрики, двигателя или трансмиссии;
U – повреждение клеммы для обмена информацией.

Вторая часть – однозначная цифра:

0 – типичный указатель по стандарту SAE;
1/2 – конвейерный код поломки;
3 – резерв.

Следующий элемент – указатель группы поломки:

1/2 – дефект топливной/ воздушной магистрали;
3 – зажигание и сопутствующие элементы;
4 – катализатор;
5 – ХО силовой установки;
6 – ЭСУД и сопутствующая проводка;
7/8 – блоки трансмиссии.

Окончательные две цифры указывают непосредственно на саму проблему.

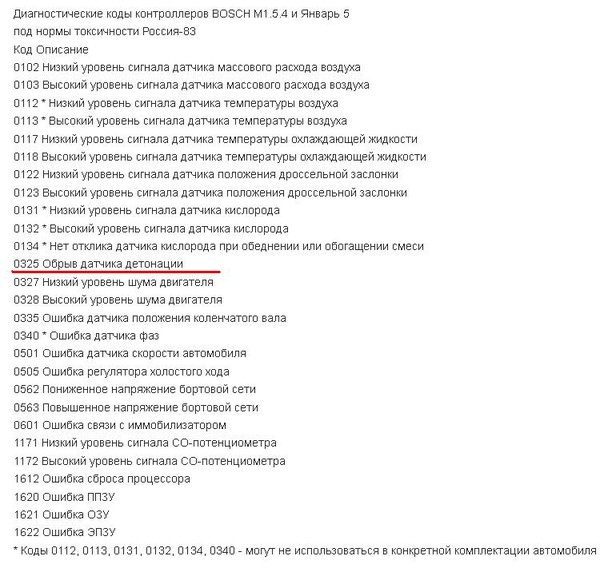

Основные коды ошибок ВАЗ 2114 инжектор: расшифровка

Примечание! Таблица также актуальна и для версии 2115.

Система выпуска – 0000

30 – разрыв цепи нагревателя датчика кислорода до каталитического нейтрализатора;
31 – тоже с КЗ на кузов авто;
32 – аналогично с замыканием на 12В;
36-38 – то же значение, что и 30 только для выходящего сенсора.

Дефекты воздушной магистрали – 0100

102/103 – ДМРВ обрыв цепи или нарушение сигнала;
112/113 – магистрали сенсора t˚ за бортом, нарушение импульса;
116 – перегрев двигателя;
117/118 – повреждение цепи ДТОЖ;
122/123 – линия ДПДЗ, замыкание или нарушение изоляции;
130 – поломка датчика кислорода перед катализатором;
131/132 – аналогичный элемент, нарушение уровня сигнала;
133 – замедленный отклик ДК1 на команды;
134 – разрыв силового кабеля питания ДК1;
136 – ДК2 поломан;
137/138 – замыкание или нарушение проводки ДК2;
140 – сгорел предохранитель ДК2;
141 – нагреватель того же прибора сломан или поврежден;
171/172 – чрезмерно обедненная или обогащенная топливная смесь.

Коды ошибок ВАЗ 2114 1,6 литра, связанные с подачей топлива – 0200

201/204 – обрыв магистрали управления форсунками для всех последовательно;
217 – перегрев мотора;
230 – отказал бензонасос или перегорело соответствующее реле;
261/264/267/270 – КЗ цепи управления форсункой на +12 В соответственно для каждой вставки;
263/266/269/272 – отказ или дефект драйвера форсунок для каждой последовательно;
262/265/268/271 – КЗ магистралей на кузов машины.

Коды ошибок бортового компьютера ВАЗ 2114, свидетельствующие о поломках в системе зажигания – 0300

300 – имеются пропуски зажигания;
301-304 – аналогично для каждого цилиндра соответственно;
326-328 – сломан ДДС или отсутствует сигнал;
335-338 – отказ, замыкание или перебой проводки ДПКВ;
342/343/346 – нарушение работы датчика распределения фаз;
351-354 – обрыв КЗ для всех поршней последовательно;
363 – не воспламеняется смесь в цилиндрах, аварийная отсечка подачи топлива.

Дополнительная навеска, не имеющая непосредственного влияния на мотор – 0400

422 – возможно забился катализатор или критически упала проходимость выхлопных газов;
441 – нарушение питания клапана продувки адсорбера;
444 – обрыв питания выше указанного элемента;
445 – замыкание КПА на кузов автомобиля;
480 – повреждены провода питания на главный кулер радиатора;
481 – отказ цепи управления вентилятора ОЖ №2.

Отказ, неполадки в системе управления оборотов СУ – 0500

500 – сенсор спидометра сломан;
506/507 – низкие или высокие обороты ХХ автомобиля;
511 – регулятор ХХ – перебиты магистрали от реле и ЭБУ;
560 – разрядилась батарея или порван силовой кабель.
562/563 – КЗ на бортовой проводке.

Бортовая сеть вспомогательного или основного оборудования – 0600

601 – контроллер ЭСУД, ошибка ПЗУ;
615 – вторичное реле стартера, повреждение проводки;
616/617 – тоже с КЗ на массу или 12В;
627 – управляющее реле бензонасоса, возможен обрыв магистрали;
628/629 – аналогично с замыканием на кузов или бортовую систему;
645-647 – муфта компрессора, повреждение проводки с касанием на корпус или другие кабели;
650 – сломана лампа «Check Engine» проверить двигатель, может быть повреждение проводки;
654 – отказал тахометр;
685-687 – неисправность главного реле управления двигателем, требуется полная замена детали;
691/692 – неполадки с реле главного вентилятора системы охлаждения.

Вспомогательные системы – 1000

102 – пробой нагревателя ДК1;
115 – отказ или сбой вышеуказанного прибора;
123/124 – нарушение, слишком богатая/бедная смесь на холостых оборотах;
127/128 – аналогично, только для частичной нагрузки на ДВС;
135 – разрыв магистрали подогрева ДК1;
136/137 – неправильная подача топлива при малой нагрузке на мотор, возможно барахлит привод дросселя;
140 – несоответствие измеренной и фактической нагрузки;
141 – отказ нагревателя ДК2;
171/172 – неверные сведения поступают от потенциометра;
301-304 – неправильно срабатывает зажигание в цилиндре, последовательно для всех камер сгорания;
386 – неправильная последовательность тестирования канала детонации;
410/425/426 – проводка заслонки продувки адсорбера, КЗ или повреждение линии;
500 – повреждена линия реле топливного насоса;
501/502 – аналогично с КЗ на кузов или проводку;
509/513/514 – ЦУ регулятора ХХ, обрыв или КЗ на борта или 12В;
541 – повреждение провода реле БН, возможно окисление клеммы;
570 – разрыв кабелей управления иммобилайзера;
602 – нет питания на ЭСУД, допускается окисление колодок;
606 – сломан датчик ухабов, нужна замена детали;
616/617 – аналогично с изменением уровня сигнала, возможно внутри прибора имеется КЗ;
2301/2303/2305/2307 – катушки зажигания замкнули на 12 вольт, последовательно для каждого поршня.

Важно! Здесь указаны исключительно самые популярные коды ошибок приборной панели ВАЗ 2114 и аналогичных моделей. Существуют и другие индексы, но ввиду малой распространенности они не упомянуты.

Как устранить поломку

После диагностики следует устранить поломку. При считывании сигнала необходимо проверить цепь и приборы, следующие за ним. Наиболее точный метод – замена поврежденной детали на заведомо исправную (новую). Это исключит вероятность неправильного ремонта. Если прибор в рабочем состоянии, проверяются магистрали, обычно достаточно примитивной прозвонки. Однако при отказе БУ или реле, потребуется специальный тестер и умение ним пользоваться.

Отдельно требуется учесть, что заводские клеммы и колодки со временем разбалтываются и окисляются. Если на сцепке ухудшается контакт, бортовой компьютер или программа ноутбука будет говорить, что деталь повреждена, даже если это не так.

Предотвратить подобное можно следующим образом.

Один раз на 5000 км пробега проверять состояние разъемов. Колодки должны сидеть на месте плотно, без люфтов. При необходимости элементы необходимо заменить новыми.
Два-три раза в год проверять штепсельные разъемы на предмет окисления. Оксиды снижают проходимость электричества по бортовой проводке, что влечет некорректное отображение информации.
Специалисты рекомендуют купить и использовать масло для электрических клемм. Жидкость сходна по составу с трансформаторными лубрикантами. Формула не допускает воду и кислород к металлам, что препятствует их ржавлению.

Важно! Диагностику кодов ошибок ВАЗ 2114 на панели приборов и ЭБУ можно выполнить самостоятельно, исключительно при понимании сути процесса. Если уверенности в собственных силах нет – рекомендуется обратиться к квалифицированному мастеру.

Итог

При наличии соответствующих знаний, и необходимого оборудования найти и правильно расшифровать коды ошибок инжектора ВАЗ 2115 и других элементов можно самостоятельно. Благодаря простоте электрической схемы автомобиля, от пользователя не требуется глубоких познаний в механике или электронике.

Ваз 21 14 ошибка номер 14

Решил рассказать всем про малоизвестный способ тестирования приборной панели а также выявления ошибок без бортового компьютера.
Способ примитивный т.к. разрабатывали его на Авт ВАЗе но всё же.

Инструкция: Зажать кнопку одометра, повернуть ключ зажигания в первое положение, отпустить кнопку. Начинают бегать стрелки, Ещё раз нажать, отпустили, увидели версию прошивки (на видео ver 1.6). И в третий раз нажали, отпустили, увидели код ошибки (если он есть) на видео код: 8. Сброс кода ошибки нажать и удерживать кнопку пока не появится цифра 0.

1 Ошибка микропроцессора
2 Ошибка цепи датчика указателя топлива
4 Большое напряжение
8 Низкое напряжение
12 Исправность диагностической цепи контрольной лампы
13 Отсутствует сигнал датчика кислорода/LAMDA-зонд
14 Высокий уровень сигнала датчика температуры охлаждающей жидкости
15 Низкий уровень сигнала датчика температуры охлаждающей жидкости
16 Повышенное напряжение бортовой сети
17 Пониженное напряжение бортовой сети
19 Неверный сигнал датчика положения коленчатого вала
21 Высокий уровень сигнала датчика положения дроссельной заслонки
22 Низкий уровень сигнала датчика положения дроссельной заслонки
23 Высокий уровень сигнала датчика температуры всасываемого воздуха
24 Нет сигнала датчика скорости автомобиля
25 Низкий уровень сигнала датчика температуры всасываемого воздуха
27 Высокий уровень сигнала СО-потенциометра
28 Низкий уровень сигнала СО-потенциометра
33 Высокий уровень сигнала датчика массового расхода воздуха
Для GM НИВА: Высокий уровень сигнала датчика абсолютного давления
34 Низкий уровень сигнала датчика массового расхода воздуха
Для GM НИВА: Низкий уровень сигнала датчика абсолютного давления
35 Отклонение оборотов холостого хода
41 Неверный сигнал датчика фазы
42 Неисправность цепи управления электронным зажиганием
43 Неверный сигнал датчика детонации
44 Обеднённый состав смеси
45 Обогащённый состав смеси
49 Диагностика потери вакуума
51 Ошибка ППЗУ
52 Ошибка ОЗУ
53 Нет сигнала датчика СО-потенциометра
Для GM НИВА: повышенное напряжение
54 Нет сигнала датчика октан-корректора
55 Обеднение при высокой нагрузке на двигатель
Для GM НИВА: о шибка электронного блока управления
61 Деградация датчика кислорода/LAMDA-зонда

Ошибки сохраняются пока их не сбросить вручную!
Также ошибки складываются! Т. е. у вас случились ошибки 8 и 14, то на дисплее выведется ошибка 22.

Если у вас имеется какая либо информация по этой теме прошу дополнить в комментариях!

Что означает ошибка 14 на дисплее одометра ВАЗ-2114 при самодиагностике

После этого следует снова повторить описанные выше действия, в точно такой же последовательности. Если в вашем автомобиле есть какая-то неисправность, на дисплее одометра должен высветиться ее код.

существенное увеличение расхода топлива;
проблемы с запуском;
неровная работа двигателя;
изменение состава отработанных газов.

Как самостоятельно сбросить ошибки

Сброс ошибки «Check Engine»

Значение и расшифровка кодов ошибок

Диагностика с использованием специального оборудования

Видео «Наглядная инструкция по самодиагностике»

Комментарии и Отзывы

Самодиагностика автомобиля

Сначала необходимо сесть на водительское кресло и зажать кнопку одометра на спидометре.
Затем вставьте ключ в замок зажигания и установите его в первое положение.
После поворота ключа надо отпустить зажатую кнопку. Это приведет к быстрому движению стрелок на спидометре, тахометре и других датчиках.
Затем надо еще раз нажать на клавишу одометра и отпустить ее. На приборке появится надпись с версией прошивки.
После третьего нажатия на кнопку одометра на дисплее начнут загораться коды ошибки ВАЗ 2114.

Как самостоятельно сбросить ошибки

После самодиагностики ошибок и устранения их причин на карбюраторном или инжекторном двигателях, на штатной панели может остаться сообщение о неисправности. Если проблема была удалена, это означает, что кодовая комбинация осталась в памяти. Описание неисправностей рассмотрим ниже, а сейчас расскажем, как убрать код из памяти. Для удаления после тестирования приборки, когда покажутся ошибки ВАЗ 2114, сами коды необходимо записать. После этого еще раз нажимается кнопка сброса суточного пробега, это позволит удалить неисправность из памяти блока управления.

Сброс ошибки «Check Engine»

Часто бывает такое, что панель приборов 2114 8 либо 16 клапанов выдает ошибку чека — неисправности двигателя, горит оранжевый значок. Самодиагностика не всегда позволяет точно проверить и определить, как исправить такую проблему. Чтобы устранить неисправность и найти решение, следует выполнить более детальную диагностику авто с помощью компьютера и дополнительного оборудования. Возможно, при диагностике неизвестная ошибка показывает неполадки в работе микропроцессора, бортовой сети или датчиков. После устранения проблемы чек может остаться.

Индикатор «Check Engine» сообщает о проблеме в работе мотора

Как скинуть код поломки:

Сначала включите зажигание, двигатель авто при этом заводить не надо.
Затем откройте капот. Гаечным ключом ослабьте болт на отрицательной клемме аккумуляторной батареи.
Подождите около одной минуты, после чего клемму АКБ необходимо поставить на место.
Закройте капот и отключите зажигание.
После этого опять включите его и заведите мотор автомобиля. Если чек остался, то он должен сам погаснуть через какое-то время. Если приведенная инструкция не сработала и способ устранения не помог, то необходимо искать причину проблемы и устранять ее.

Значение и расшифровка кодов ошибок

Для чтения неисправностей сначала рассмотрим список с таблицей ошибок UEr, которые выдает самодиагностика (автор видео — Иван Васильевич).

Номер	Описание
1	Неполадки в функционировании микропроцессора.
2	Самодиагностика ВАЗ 2114 зафиксировала неполадки в работе электропроводки контроллера указателя уровня горючего. Возможен слишком высокий или низкий уровень сигнала, поступающего с датчика. Необходимо протестировать контроллер и прозвонить проводку.
4	Повышенное напряжение в бортовой сети.
8	Пониженное напряжение. Что делать: в этом и в предыдущем случае подлежит проверке аккумуляторная батарея и генератор.
12	Неполадки в работе диагностической цепи индикатора на приборной панели.
13	Блок управления не может определить сигнал, поступающий с кислородного контроллера.
14	С контроллера температуры хладагента поступает повышенный сигнал.
15	Проблема в работе ДТОЖ (датчика температуры охлаждающей жидкости) — бортовой компьютер фиксирует пониженный уровень сигнала.
16	В проводке авто повышенное напряжение.
17	Сниженное напряжение в проводке.
19	Зафиксированы проблемы в работе ДПКВ (датчика положения коленчатого вала). На блок управления подается некорректный сигнал.
21	Проблемы в работе контроллера ДПДЗ (датчика положения дросселя). Возможны неполадки в работе дросссельной заслонки. Проверяйте цепь подключения и датчик.
22	С ДПДЗ подается пониженный сигнал.
23	Контроллер температуры всасываемого воздуха подает повышенный сигнал.
24	Возникли проблемы в работе скоростного контроллера. Его отказ можно диагностировать по неработающему спидометру.
25	Пониженный сигнал с контроллера температуры поступающего воздуха.
27,28	Некорректный сигнал, поступающий с датчика СО.
33,34	Неисправности ДМРВ (датчика массового расхода воздуха). Проверьте цепь подключения расходомера и его работоспособность.
35	ЭБУ определил отклонение значений холостых оборотов. Возможна неисправность датчика.
41	Некорректный импульс, поступающий с контроллера фазы.
42	Неполадки в проводке подключения электронного зажигания.
43	С контроллера детонации подается некорректный импульс.
44,45	Проблемы с составом горючей смеси. Он может быть обедненный либо переобогащенный.
49	Проверка потери вакуума.
51,52	Неполадки в функционировании ППЗУ либо ОЗУ.
53	Отсутствует импульс контроллера СО. Обрыв цепи или поломка датчика.
54	Не поступает импульс с контроллера октан-корректора.
55	При пониженной нагрузке на силовой агрегат ЭБУ фиксирует обеднение.
61	Неполадки в работе кислородного контроллера.

Эти коды могут складываться, если у вас отобразилась цифра 6, это может обозначать ошибки 2 и 4 или при цифре 9 — ошибки 1 и 8.

Чтобы при диагностике сразу считать и расшифровать неполадки, желательно скачать и всегда возить с собой распечатку с описанием. При диагностике с помощью компьютера коды на двигателе 21124 могут отличаться в зависимости модели авто. Чтобы прочитать коды, необходимо знать, как они должны расшифровываться. Сбрасывать ошибки необходимо после их удаления (видео снято и опубликовано каналом KV Avtoservis).

Номер	Расшифровка
p0102, p0103	С контроллера ДМРВ подается некорректный импульс. Это значит, что надо проверять проводку.
p0112, p0113	112 либо 113 — требуется произвести замену датчика температуры поступающего воздуха.
p0115-p0118	Ошибки от 0115 до 0118 — контроллер антифриза подает некорректный импульс. Возможны проблемы в проводке или самом датчике.
p0122, p0123	ДПДЗ. С регулятора подается некорректный сигнал. При повреждении проводки возможны помехи.
p0130, p0131	Лямбда-зонд требует диагностики и замены.
p0135-p0138	Ошибка 0135 и выше — необходима замена регулятора нагрева лямбда-зонда.
p0030	ЭБУ сообщает о неполадках в электроцепи на участке от нагревателя лямбда-зонда до нейтрализатора. При ошибке р0030 надо протестировать электроцепь и сами датчики.
p0036	P0036 — зафиксирован обрыв проводки нагревательного устройства ДК-2.
p0300, p0302	При появлении кодов 300 и 302 ЭБУ сообщает о пропусках зажигания.
p0301	Зафиксированы пропуски в цилиндрах силового агрегата. Необходимо проверить компрессию.
p0325	Детонационный датчик работает некорректно. В частности, речь идет об обрыве проводки подключения.
p0335, p0336	P0036 ошибка ВАЗ 2114 или 10335 — вышел из строя ДПКВ или повреждена его цепь подключения. Если проводка целая, то датчик меняется.
p0340	Отказ в работе датчика фаз.
p0341	Ошибка ВАЗ 2114 0341 означает неполадки в работе контроллера распредвала.
p0342, р0343	Неполадки в работе контроллера фаз. При такой ошибке возможна детонация двигателя авто. Скорей всего, проблему позволит решить только замена.
р0346	Р0346 ошибка ВАЗ — также неполадки регулятора фаз.
р0363	P0363 — выявлены пропуски воспламенения горючей смеси. В цилиндрах, отказывающихся работать, отключается подача горючего.
р0422	Отказ в функционировании нейтрализаторного устройства.
р0443, р0444, р0445	Неполадки 0443, p0444 и 0445 — регулятора адсорбера, не осуществляется продувка.
р0480	Произошла поломка вентиляторного устройства охлаждения двигателя. Возможен перегрев силового агрегата при несвоевременной замене. Перед заменой надо проверить контакты подключения к проводке.
р0501-р0504	Ошибка 0501 ВАЗ 2114 и код ошибки 0504 — контроллер скорости отказывается работать. Требуется замена устройства.
р0505, р0506, р0507	Не работает или работает некорректно датчик холостых оборотов. Его отказ может привести к плаванию оборотов холостого хода. Возможно троение двигателя. Тестируется сам контроллер и прозванивается проводка.
р0607	Контроллер детонации работает с перебоями.
р1135	Ошибка 1135 ВАЗ 2114 — нужно протестировать кислородный контроллер.
р6060	Поломка процессора. Если после сброса кода неисправность осталась, то необходима замена контроллера.
р2020	Надо протестировать датчик положения заслонок впускных каналов.
р1617	Ошибка 1617 — контроллер неровной дороги, повреждение проводки.
р1513	Произошло короткое замыкание в проводке датчика холостых оборотов. Надо протестировать электроцепь и проверить контакты.
р1602	Фиксируются сбои в подаче напряжения в электрической сети авто.
р0560	Некорректный уровень напряжения в бортовой сети. Этот параметр может быть завышен либо занижен. Тестированию подлежат аккумулятор авто, а также генераторный узел.
р1514, р0511	Появлением этих ошибок сообщается о проблеме обрыва либо короткого замыкания в проводке РХХ (регулятора холостых оборотов). В первую очередь произведите диагностику контактов датчика, а затем прозвоните цепь, если есть возможность. Сам датчик также может быть поврежден.
р1303	P1303 — Сообщается об выявленных пропусках возгорания топливовоздушной смеси в третьем цилиндре. Неисправность надо как можно быстрее исправить, поскольку она может быть критичной для нейтрализатора.
р1578	Неисправность дроссельной заслонки. Дословно проблема расшифровывается как «параметр адаптации нуля вне допустимой величины». Есть несколько вариантов решения проблемы. В первую очередь необходимо произвести очистку дроссельной заслонки. Если это не помогло, то осуществляется адаптация дросселя. Для этого необходимо активировать зажигание, после чего спустя 40 секунд запустить двигатель. Как вариант, можно протестировать и поджать контактные клеммы на дросселе.
р1621	Неисправность оперативного запоминающего устройства, в блоке управления проблемы с памятью. Требуется детальное тестирование компьютера.
р0650	Неполадки в управляющей цепи индикатора кодов ошибок бортового компьютера Штат.
р2135	P2135 — неполадки в работе дроссельного узла. Если замена датчика и чистка заслонки не помогла, то возможно, проблему придется решать путем перепрошивки бортового компьютера.
р2187	Обедненная смесь в цилиндрах ДВС. Нужно заняться подробной диагностикой проблемы.

Диагностика с использованием специального оборудования

Процесс диагностики с применением специального оборудования заключается в проверке авто с помощью ноутбука. Для подключения к диагностическому разъему потребуется кабель с переходником. Используя этот кабель, мы осуществляем подключение компьютера к разъему через USB-выход. Для тестирования потребуется также софт, мощность используемого компьютера при этом неважна. В интернете есть множество версий разных программ для тестирования.

Диагностика выполняется так:

Перед началом проверки рекомендуется осмотреть транспортное средство. Проверьте объем расходных материалов — моторного масла, тормозной жидкости, хладагента.
Найдите диагностический разъем и подключите к нему ноутбук. Если у вас есть специальный сканер, то это еще лучше. Но поскольку найти сканер не так просто, а его покупка — недешевая, то можно использовать ноутбук. Прежде чем начать тестирование, необходимо активировать зажигание. Заводить силовой агрегат при этом не нужно.
После подключения запускается утилита для тестирования. Интерфейс программного обеспечения может быть разным. При запуске софта могут появиться графики или перечень параметров с цифрами. Эта информация позволит сделать выводы о работе силового агрегата.
Запускается проверка. На экране ноутбука появятся коды неисправностей. Для расшифровки используйте приведенную в этой статье информацию. Все коды мы описать не смогли, но расшифровали те, которые встречаются чаще всего. Обычно при скачивании программы на компьютер пользователям предоставляется отдельный файл с описанием неисправностей.
После расшифровки выполняется ремонт неполадок.

Видео «Наглядная инструкция по самодиагностике»

Для более простой проверки можно прибегнуть к методу самодиагностики — подробная инструкция по проверке представлена на видео ниже (видео снято и опубликовано каналом Сам себе механик).

Коды ошибок ВАЗ 2114 — самодиагностика бортового компьютера (1602, 0300, 0340, 0030, 0335, 0504 и другие)

Коды	Описание
0102, 0103	Неправильный уровень сигнала индикатора контроля массового расхода воздуха.
0112, 0113	Неверный сигнал индикатора температуры впускного воздуха — необходима замена элемента.
0115 — 0118	Неправильный сигнал элемента измерения температуры антифриза — нужна замена индикатора.
0122, 0123	Помехи или неверный сигнал индикатора контроля положения дроссельной заслонки — желательно заменить элемент.
0130, 0131	Неисправен датчик кислорода.
0135 — 0138	Вышло из строя устройство нагревания датчика кислорода — следует заменить компонент.
0030	Зафиксированы поломки в работе или обрыв в цепи нагревателя датчика кислорода до нейтрализатора.
0201 — 0204	Зафиксирован обрыв в цепи регулирования форсунками.
0300	Бортовой компьютер (БК) выявил случайные или множественные пропуски зажигания — в этом случае автомобиль может заводиться не сразу.
0301 — 0304	Были выявлены пропуски зажигания в цилиндрах двигателя.
0325	Бортовым компьютером был зафиксирован обрыв в цепи устройства детонации.
0327, 0328	Поломка в работе датчика детонации — необходима замена устройства.
0335, 0336	Зафиксирована поломка в функционировании датчика положения коленчатого вала — необходима его замена.
0342, 0343	БК автомобиля зафиксировал выход из строя датчика фаз — для оптимальной работы устройство нужно поменять.
0422	Не работает устройство нейтрализатор.
0443 — 0445	Перестал работать клапан продувки адсорбера — необходима его замена.
0480	Вышел из работы вентилятор охлаждения — нужно заменить элемент.
0500, 0501 , 0503, 0504	БК автомобиля зафиксировал поломку в работе датчика скорости — индикатор нужно поменять.
0505 — 0507	Имеются сбои в функционировании регулятора холостого хода, которые влияют на количество оборотов (более низкие или более высокие). При возникновении этого кода регуляторы нужно заменить.
0560, 0562, 0563	БК при диагностике зафиксировал сбои в подаче напряжения сети. Нужна более тщательная диагностика, которая выявит точные необходимые для замены участки в цепи.
0607	Не функционирует канал детонации.
1115	Зафиксированы сбои в работе цепи разогрева датчика кислорода.
1135	В цепи нагревания датчика кислорода был замечен обрыв, возможно, произошло короткое замыкание. Датчик лучше заменить.
1171, 1172	Неправильный уровень газа потенциометра.
1500	БК зафиксировал обрыв в цепи устройства бензонасоса.
1509	Электрическая цепь управления элементом холостого хода перегружена.
1513, 1514	Бортовым компьютером был зафиксирован обрыв в цепи устройства холостого хода.
1541	При появлении этого кода наблюдается обрыв в цепи регулировки реле бензонасоса.
1570	В антипробуксовочной системе был зафиксирован обрыв.
1600	БК сообщает о том, что пропала связь с антипробуксовочной системой.
1602	Является одним из наиболее встречаемых кодов при диагностике БК на неисправности. Означает пропадание напряжения бортовой сети на электронном блоке управления.
1606, 1616, 1617	При диагностике была выявлена поломка устройства определения неровного дорожного полотна.
1612	Была выявлена неисправность сброса электронного блока.
1620	Поломки в работе постоянного запоминающего устройства.
1621	Поломка оперативного запоминающего устройства.
1689	В том случае, если при диагностике появился эта комбинация цифр, бортовой компьютер может показывать неверные коды ошибок.
0337, 0338	Ошибки в функционировании элемента контроля положения коленчатого вала либо обрыв в цепи.
0481	Перестал работать второй вентилятор охлаждения — нужна его замена.
0615 — 0617	В процессе диагностики были выявлены обрывы или замыкания в цепи реле стартера.
1141	Вышло из рабочего ряда устройство нагрева первого после нейтрализатора датчика кислорода.
230	Этот код ошибки означает поломку реле бензонасоса — устройство нужно заменить как можно скорее.
263, 266, 269, 272	Эти коды обозначают поломку драйвера первой, второй, третьей либо четвертой форсунок — нужна замена элементов.
640	Данная комбинация свидетельствует об обрыве в цепи лампы.

самодиагностика бортового компьютера (0340, 0343, 1602, 0300, 0030, 0335, 0504, 0422 и другие), расшифровка и сброс неисправностей

Наличие бортового компьютера позволяет произвести тестирование систем на неисправности путем подключения ПК с необходимым программным обеспечением к диагностическому разъему. Таким образом можно увидеть все коды ошибок ВАЗ 2114 при самодиагностике.

Самодиагностика автомобиля

Процедура самодиагностики выполняется следующим образом:

При отключенном зажигании нажимается кнопка сброса суточного пробега одометра.
Затем ключ устанавливается в выключатель и прокручивается. Он проворачивается в первое положение, чтобы активировать систему зажигания.
После прокручивания ключа кнопка сброса пробега отпускается. Стрелки на спидометре, тахометре, датчике топлива и температуры двигателя начнут перемещаться от минимального значения к максимальному.
Кнопка сброса суточного пробега нажимается еще раз. На приборной комбинации отобразится надпись с версией прошивки борта.
Кнопка нажимается еще раз. После этого на экране приборной панели начнут отображаться коды ошибок ВАЗ 2114.

Расшифровка кодов ошибок самодиагностики ВАЗ 2114 поможет выявить неисправности автомобиля и понять какие действия необходимо предпринять.

Канал «Сам себе механик» рассказал о проведении процедуры самодиагностики на автомобиле ВАЗ 2114.

Сброс ошибки «Check Engine»

Если коды неполадок удалось исправить, нужно стереть Чек из памяти ЭБУ (электронного блока управления). В противном случае индикатор будет гореть на приборной панели при фактическом отсутствии ошибок.

Пошаговая инструкция:

Производится активация зажигания, двигатель автомобиля не запускается.
Открывается моторный отсек машины. С помощью гаечного ключа ослабляется болт, который крепит клеммный зажим на отрицательном выводе аккумулятора.
Затем нужно подождать примерно минуту, потом клемму батареи надо подсоединить обратно.
Моторный отсек автомобиля закрывается, а зажигание выключается.
Затем производится запуск силового агрегата машины.

Если индикатор Чек продолжает гореть, то нужно подождать какое-то время, он должен пропасть самостоятельно. В случае, когда лампочка Check Engine с приборной панели не пропадает, можно сделать вывод, что устранение неисправностей не было выполнено.

Пользователь Равил Шаяхметов показал процедуру самостоятельного удаления ошибки Чек с приборной панели автомобиля ВАЗ.

Как самостоятельно сбросить ошибки?

Для удаления оставшихся в памяти блока управления данных производится повторная самодиагностика всех систем. После отображения кодов ошибок информация об этом записывается. Повторное нажатие кнопки сброса суточного пробега приведет к удалению данных о неисправности из памяти ЭБУ.

Подробно о сбросе ошибок в машинах ВАЗ рассказал канал «Глазс Сзалг».

Значение и расшифровка кодов ошибок

Коды ошибок, имеющие вид одно и двузначных чисел:

Код	Описание и рекомендации по устранению
1	Неисправности в работе управляющего модуля. Блок подлежит более тщательной проверке на предмет возможных неполадок. Проблемы могут иметь как аппаратный, так и программный характер. Перед выполнением проверки рекомендуется очистить разъем подключения модуля и произвести диагностику целостности всех проводов, чтобы сигнал от устройства был корректным.
2	Неисправности, связанные с функционированием проводки датчика объема топлива в баке. Устройство может выдавать неправильный сигнал, что зачастую связано с повреждением или засорением контактов на колодке. Нужно произвести диагностику датчика, а также проверить целостность проводки.
4	Блок управления зафиксировал повышение уровня напряжения в электросети авто. Проблема может быть связана с разрядом аккумулятора (при снижении заряда генератор работает быстрее) либо неисправностью генераторной установки. Нужно проверить реле регулятора напряжения. Если АКБ (аккумуляторная батарея) разряжена, ее надо подзарядить.
8	Сниженное напряжение в электросети автомобиля. Проблема решается аналогичным образом — путем диагностики генераторного агрегата и АКБ.
12	Неисправности, связанные с работой диагностической электроцепи лампы на комбинации приборов
13	Микропроцессорный модуль не позволяет определить импульс, идущий с лямбда-зонда. Кислородный датчик подлежит диагностике.
14	С датчика определения температуры антифриза на блок управления поступает слишком высокий сигнал. Контроллер может работать некорректно по причинам: неисправности; засорения или окисления разъема; повреждения проводки. Все элементы подлежат диагностике.
15	Неисправность, связанная с ДТОЖ (датчиком температуры охлаждающей жидкости). Контроллер нужно проверить, поскольку с него подается слишком высокий сигнал.
16	Еще одна ошибка, указывающая на высокое напряжение в бортовой сети автомобиля
17	Низкое напряжение в проводке машины
19	Блок управления сообщил о неполадках, связанных с функционированием контроллера положения коленвала. С устройства подается неверный сигнал. Если датчик неисправен, при запуске двигателя могут возникнуть сложности. Иногда силовой агрегат совсем не заводится.
21	Сбой, связанный с функционированием контроллера положения дроссельной заслонки, возможны неполадки в работе самого узла. Если датчик неисправен, двигатель авто может работать некорректно — возможно снижение мощности.
22	С контроллера положения заслонки дросселя на блок управления подается низкий сигнал
23	Неверный импульс, поступающий на микропроцессор с регулятора температуры всасываемого воздуха
24	Датчик скорости работает со сбоями. Если контроллер вышел из строя, спидометр функционировать не будет.
25	С регулятора температуры поступающего воздушного потока подается некорректный сигнал
27, 28	На блок управления подается неверный импульс, поступающий с контроллера СО
33, 34	Коды ошибок, указывающие на неполадки в работе контроллера массового расхода воздуха. Надо проверить проводку датчика и само устройство. Если ДМРВ (датчик массового расхода воздуха) неисправен, двигатель может произвольно глохнуть, его мощность снизится.
35	Микропроцессорный модуль зафиксировал отклонение холостых оборотов. Нужно проверить регулятор ХХ и его разъем.
41	Неправильный сигнал, который подает фазовый регулятор. Он может быть слишком низким либо высоким.
42	Неисправности, связанные с электроцепью подключения системы электронного зажигания
43	Блок управления определил неработоспособность датчика детонации, возможен неправильный импульс, передающийся от устройства
44, 45	Проблемы с составом топливовоздушной смеси — слишком бедная или обогащенная
49	Код диагностики потери вакуума
51, 52	Неисправности, связанные с работой одного из блоков памяти — ОЗУ (оперативного запоминающего устройства) либо ППЗУ (постоянно запоминающего устройства)
53	С датчика СО на микропроцессор не подается сигнал. Возможен обрыв электроцепи или выход из строя контроллера.
54	С датчика октан-корректора не поступает сигнал
55	Блок управления двигателем фиксирует обеднение горючей смеси при снижении нагрузки на двигатель автомобиля
61	Неисправности, связанные с работой кислородного датчика. Лямбда-зонд подлежит замене.

Коды самодиагностики иногда складываются. К примеру, ошибка 6 может быть суммой 2 и 4, а неисправность 9 – суммой 1 и 8.

Комбинации неполадок при выполнении компьютерной диагностики отображаются в четырехзначном виде:

Код ошибки	Расшифровка и рекомендации по устранению
0030	Микропроцессорный блок определил неисправности электролинии на участке от кислородного контроллера до нейтрализаторного устройства. Диагностике подлежит проводка и регуляторы. Вышедшие из строя устройства меняются.
0036	Сообщается о повреждении электролинии второго нагревательного датчика
0102, 0103	Неисправность контроллера массового расхода воздуха, с устройства подается неверный сигнал. Нужно проверить целостность цепи и самого регулятора.
0112, 0113	Обнаружены неполадки в функционировании контроллера температуры всасываемого воздуха. Проверяется проводка, по которой устройство подключено, а также сам регулятор.
0115-0118	Неисправен датчик температуры охлаждающей жидкости. Нужно искать источник проблемы в самом устройстве или его электроцепи. Часто причина неисправности связана с попаданием жидкости на колодку, по которой подключен датчик.
0122, 0123	Неполадки в работе ДПДЗ (датчика положения дроссельной заслонки). Контроллер положения заслонки дросселя выдает неверный сигнал. В электроцепи возможны помехи, если линия повреждена.
0130, 0131	Кислородный контроллер вышел из строя. Устройство подлежит детальному тестированию и замене при необходимости.
0135-0138	Датчик нагрева кислородного контроллера подает неверный импульс или вышел из строя. Устройство подлежит проверке.
0300, 0302	Зафиксированы пропуски зажигания. Причин такой проблемы может быть много. В первую очередь надо проверить работу свечей, а также высоковольтных проводов.
0301	Еще одна ошибка, свидетельствующая о пропусках зажигания в цилиндрах силового агрегата. Нужно произвести диагностику уровня компрессии.
0325	Сообщается о неправильной работе детонационного контроллера. Возможная причина — повреждение электроцепи, тогда проводку придется менять.
0335, 0336	Неполадки, связанные с функционированием контроллера положения коленвала. Также возможно повреждение электролинии. Если провода целые, нужно протестировать колодку на разъеме либо произвести замену датчика.
0341	Неисправности датчика положения распределительного вала. Возможна некорректная работа двигателя при такой проблеме.
0346	Неисправности в функционировании датчика фаз
0363	Микропроцессорным устройством определены пропуски воспламенения топливовоздушной смеси в цилиндрах ДВС (двигателя внешнего сгорания). Нужно детально продиагностировать мотор.
0422	Выход из строя нейтрализаторного агрегата. Устройство подлежит детальной диагностике.
0443- 0445	Неисправности, связанные с работой датчика адсорбера. Проблема заключается в том, что в системе не производится продувка. Контроллеры подлежат тестированию и замене при необходимости.
0480	Неисправности, связанные с функционированием вентилятора охлаждения силового агрегата. Если устройство неправильно работает, это приведет к перегреву двигателя. Часто причина состоит в окислении контактов на клеммной колодке, по которой вентилятор подключен к электросети.
0501 – 0504	Сообщается о неполадках в работе датчика скорости. Проблема может заключаться в окислении или засорении контактов на контроллере, расположенном на коробке передач. Их очистка может решить проблему.
0505 – 0507	Микропроцессорный модуль сообщает о неполадках в функционировании регулятора холостого хода. Поломка датчика приведет к тому, что обороты на холостом ходу будут плавать, это может вызвать троение силового агрегата. Нужно проверить работу устройства и целостность его электроцепи.
0511, 1514	Данные коды неисправностей связаны с повреждением или коротким замыканием на электролинии датчика холостого хода. Нужно протестировать работу контроллера и целостность электроцепи. Для диагностики проводки используется мультиметр, поврежденный контроллер меняется, отремонтировать его не получится.
0560	Неправильный сигнал об уровне напряжения в электросети. Данная величина может быть слишком высокой либо низкой. Диагностике подлежит АКБ и генераторная установка авто.
0606	Выход из строя процессора. Можно попробовать удалить код из памяти блока управления. Если после этого ошибка осталась, то контроллер нужно менять.
0607	Некорректная работа датчика детонации
0650	Код ошибки в работе управляющей электролинии индикатора неисправностей блока управления
1303	Микропроцессорный блок обнаружил пропуски воспламенения горючей смеси в цилиндре под номером 3. Рекомендуется быстрее устранить неполадку, так как она может привести к поломке нейтрализаторного устройства.
2020	Сообщается о неполадках, связанных с работой контроллера заслонки впускного вала. Датчик диагностируется и меняется при необходимости.
1617	Вышел из строя датчик определения неровной поверхности дороги, возможно повреждение электролинии.
1513	Сообщается о замыкании в электросхеме контроллера холостого хода. Электроцепь подлежит диагностике, также проверяются контактные элементы на колодке.
1578	Некорректная работа заслонки дроссельного узла. Для устранения неисправности рекомендуется очистить устройство либо произвести его адаптацию. Чтобы выполнить задачу, нужно включить зажигание на сорок секунд, а затем завести силовой агрегат. Для устранения проблемы можно попытаться поджать клеммные элементы на дроссельном узле.
1602	Обнаружены сбои в подаче напряжения в бортовой сети машины.
1621	Микропроцессор зафиксировал неполадки в работе оперативной памяти ЭБУ. Нужно произвести полную проверку блока управления.
2135	Неисправности, связанные с функционированием дросселя. Если заслонка очищена, а контроллер работоспособный, то причину следует искать в блоке управления. Возможно, потребуется перепрошивка микропроцессора.
2187	В цилиндрах силового агрегата топливовоздушная смесь слишком бедная

Автор Игорь Белов подробно рассказал о способах, помогающих расшифровать коды неисправностей автомобилей.

Какие бывают ошибки, определяющие неисправность датчика фаз

Существует два кода ошибок, определяющих неисправность датчика фаз:

Признаки неполадок будут следующими:

автомобиль двигается рывками, при этом заметно снижается скорость езды;
падает мощность силового агрегата, в некоторых случаях машина не может набрать скорость выше 60 км/ч;
мотор глохнет при включении нейтральной передачи, к примеру, на светофорах;
снижается динамичность силового агрегата, толчки во время разгона, хлопки в системе выхлопа;
возможно полное пропадание искры зажигания, в результате чего двигатель авто не запускается.

Код ошибки 0340

Код ошибки 0340 указывает на неисправность контроллера фазы. Датчик распределительного вала нужно проверить на работоспособность. Иногда ошибка 0340 связана с неполадками в функционировании контроллера положения коленвала. Неисправность может быть вызвана тем, что ремешок ГРМ (газораспределительного механизма) соскочил на один зубчик.

Код ошибки 0343

Комбинация 0340 обозначает повышенный сигнал, исходящий от датчика фаз. Если контроллер исправен, то диагностике подлежат контактные элементы на разъеме устройства. Возможно, проблема кроется в их повреждении или окислении. Надо произвести очистку контактов и прозвон электролинии. На клемме контроллера (элемент А) всегда должно быть 12-вольтное напряжение, а на остальных контактах – 0.

Канал «В гараже у Сандро» рассказал об устранении неисправности, связанной с работой датчика распределительного вала.

Диагностика с использованием специального оборудования

Если прибегнуть к методу проверки с применением специального оборудования, то потребуется компьютер, на который предварительно устанавливается диагностическое ПО.

Необходимый софт (программы) загружается из Сети:

“Uniscan”. Серия “софта”, применяемая для диагностической проверки практически любых автомобилей основных производителей (США, ЕС, Япония, Корея) выпущенных не ранее 2001 года выпуска.
“Мотор-Тестер”. Мощная полупрофессиональная программа, с помощью которой можно диагностировать многие автомобили российского производства (ВАЗ, УАЗ, ГАЗ и др.).
“Vagcom” и “Vag Tool”. Две программы для диагностики машин относящихся к т. н. группе VAG (Фольксваген-Ауди-групп). Позволяет работать с такими марками, как Ауди, Сеат и др.

Чтобы подключиться к диагностическому выходу, понадобится провод с переходником. Один конец кабеля соединяется с колодкой, а другой — с USB-входом на компьютере или ноутбуке.

Для диагностики выполняются следующие действия:

Производится детальный осмотр автомобиля. Автовладелец проверяет наличие расходных веществ. Это могут быть тормозная жидкость, моторное и трансмиссионное масло, а также антифриз.
Выполняется поиск диагностического выхода и производится подключение к нему компьютера. Предварительно в автомобиле активируется работа системы зажигания, прокрутив ключ в замке в соответствующее положение. Запускаться мотор не должен. Если имеется специальный сканер, то вместо компьютера к диагностическому разъему подключается это оборудование.
Затем производится запуск программного обеспечения для диагностики. В зависимости от разработчика, интерфейс утилиты может отличаться. Во многих программах при запуске появляются графики или технические параметры авто с цифрами.
Начинается проверка автомобиля на предмет ошибок, для этого нажимается соответствующая кнопка в программе. По окончании тестирования утилита выдает коды ошибок.

Видео

Канал «Гараж» на примере ВАЗ 2115 показал процедуру проверки автомобиля с использованием компьютера, в случае с моделью 2114 эта операция производится идентично.

Коды ошибок ВАЗ (LADA) — Расшифровка. Симптомы. Причины.

Все ошибки ВАЗ (LADA) 2107, 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, 2131 (Нива), Нива 4×4 URBAN, GRANTA, KALINA, LARGUS, PRIORA, SAMARA, VESTA, XRAY

Содержание страницы

Электронные блоки управления (ЭБУ)

Bosch ME17.9.7, Bosch ME17.9.7 (CAN), Bosch М1.5.4 Р83, Bosch М1.5.4N E2, Bosch М7.9.7 E2, Bosch М7.9.7 E3, Bosch М7.9.7 E4, Bosch МP7.0 E2, Bosch МP7.0 E3

M73 E3, M74, M74 (CAN), M74 (CAN) MAP, M74K, M75 (CAN), M86,

SIRIUS EMS3120, SIRIUS EMS3125

VS 5. 1 E2, VS 5.1 Р83

Январь 5.1 E2, Январь 5.1.1 Р83, Январь 5.1.2 Р83, Январь 5.1.3 E2, Январь 7.2 E2

Ошибки ВАЗ (LADA) по протоколу OBDI. Самодиагностика.

1 — Неисправность блока управления двигателем.

2 — В бортовой сети зафиксировано слишком высокое напряжение.

3 — Неисправность в электрической цепи датчика уровня топлива.

4 — Неисправность в электрической цепи контроллера антифриза.

5 — Ошибка регулятора внешней температуры.

6 — Перегрев двигателя (силового агрегата)

7 — Аварийное давление масла в двигателе.

8 — Напряжение в электросети автомобиля слишком низкое.

9 — Низкий уровень заряда аккумуляторной батареи (батарея разряжена)

12 — Неисправность в электрической цепи индикатора неисправностей, расположенного на панели приборов.

13 — Отсутствуют данные (потеря связи) от датчика кислорода (лямбда-зонда)

14 — Высокий уровень сигнала датчика температуры охлаждающей жидкости (антифриза).

15 — Неисправность в электрической цепи контроллера температуры охлаждающей жидкости.

16 — Повышенное напряжение в электросети автомобиля

17 — Низкое напряжение в бортовой сети

19 — Неисправность в электрической цепи датчика положения коленчатого вала.

21 — Неисправность в работе регулятора положения дроссельной заслонки.

22 — Низкий уровень сигнала датчика положения дроссельной заслонки

23 — Высокий уровень сигнала датчика температуры всасываемого воздуха

24 — Неисправность в электрической цепи датчика скорости автомобиля.

25 — Низкий уровень сигнала датчика температуры всасываемого воздуха

27 — Некорректный сигнал с датчика системы отработавших газов

28 — Некорректный сигнал с датчика системы отработавших газов

33 — Неисправность в электрической цепи расходомера воздуха

34 — Неисправность в электрической цепи расходомера воздуха

35 — ЭБУ зафиксировал отклонение в работе холостых оборотов

41 — Некорректный сигнал, исходящий от регулятора фаз

42 — Неисправность в электрической цепи системы электронного зажигания

43 — Некорректный сигнал, подающийся с датчика детонации

44 — Смесь в цилиндрах двигателя слишком бедная или богатая

45 — Смесь в цилиндрах двигателя слишком бедная или богатая

49 — Утечка вакуума

51 — Неисправность одного из модулей памяти блока управления – ОЗУ или ППЗУ

52 — Неисправность одного из модулей памяти блока управления – ОЗУ или ППЗУ

53 — Некорректный сигнал, поступающий от датчика выхлопных газов

54 — Отсутствие сигнала с регулятора октан-корректора

55 — Бедная топливовоздушная смесь при низкой нагрузке на автомобильный двигатель

61 — Неисправность в электрической цепи датчика кислорода (лямбда-зонда)

E — Определение ошибки в пакете данных, заложенном в EEPROM

Ошибки ВАЗ (LADA) по протоколу OBDII

Топливная система и воздухоподача

P0000-P0099, P0100-P0199, P0200-P0299

P0030 — Неисправность в электрической цепи нагревателя датчика кислорода

P0031 — Низкое напряжение в электрической цепи нагревателя датчика кислорода

P0032 — Высокое напряжение в электрической цепи нагревателя датчика кислорода

P0100 — Неисправность в электрической цепи датчика массового расхода воздуха (ДМРВ)

P0101 — Некорректная работа датчика массового расхода воздуха (ДМРВ)

P0102 — Низкий уровень сигнала датчика массового расхода воздуха (ДМРВ)

P0103 — Высокий уровень сигнала датчика массового расхода воздуха (ДМРВ)

P0112 — Низкий уровень сигнала датчика температуры воздуха на впуске

P0113 — Высокий уровень сигнала датчика температуры воздуха на впуске

P0114 — Ненадежный контакт электрической цепи датчика температуры воздуха на впуске

P0115 — Неисправность в электрической цепи датчика температуры охлаждающей жидкости

P0116 — Некорректная работа датчика температуры охлаждающей жидкости

P0117 — Низкий уровень сигнала с датчика температуры охлаждающей жидкости

P0118 — Высокий уровень сигнала с датчика температуры охлаждающей жидкости

P0119 — Ненадежный контакт электрической цепи датчика температуры охлаждающей жидкости

P0120 — Неисправность в электрической цепи датчика положения дроссельной заслонки

P0121 — Некорректная работа датчика положения дроссельной заслонки

P0122 — Низкий уровень сигнала с датчика положения дроссельной заслонки

P0123 — Высокий уровень сигнала с датчика положения дроссельной заслонки

P0130 — Неисправность в электрической цепи датчика кислорода

P0131 — Низкое напряжение датчика кислорода

P0132 — Высокое напряжение датчика кислорода

P0133 — Малое быстродействие датчика кислорода

P0134 — Нет отклика от датчика кислорода

P0135 — Неисправность в электрической цепи подогреваемого датчика кислорода

P0171 / 171 — Слишком бедная топливовоздушная смесь

P0201 — Неисправность в электрической цепи форсунки 1

P0202 — Неисправность в электрической цепи форсунки 2

P0203 — Неисправность в электрической цепи форсунки 3

P0204 — Неисправность в электрической цепи форсунки 4

P0222 — Низкий уровень сигнала датчика положения дроссельной заслонки 2

Система зажигания

P0300-P0399

P0300 / 300 — Множественные пропуски зажигания (воспламенения)

P0301 / 301 — Пропуски зажигания (воспламенения) в цилиндре №1

P0302 / 302 — Пропуски зажигания (воспламенения) в цилиндре №2

P0303 / 303 — Пропуски зажигания (воспламенения) в цилиндре №3

P0304 / 304 — Пропуски зажигания (воспламенения) в цилиндре №4

P0326 — Некорректная работа датчика детонации

P0327 / 327 — Низкий уровень сигнала датчика детонации

P0328 / 328 — Высокий уровень сигнала датчика детонации

P0335 / 335 — Неисправность в электрической цепи датчика положения коленчатого вала

P0336 — Некорректная работа датчика положения коленчатого вала

P0337 — Низкий уровень сигнала с датчика положения коленчатого вала

P0338 — Высокий уровень сигнала с датчика положения коленчатого вала

P0343 / 343 — Высокий уровень сигнала датчика положения распределительного вала

P0351 — Неисправность в электрической цепи катушки зажигания «A»

P0352 — Неисправность в электрической цепи катушки зажигания «B»

P0363 — Пропуск зажигания (воспламенения) — отсутствие подачи топлива

Контроль выбросов

P0400-P0499

P0422 / 422 — Низкая эффективность функционирования катализатора

P0441 / 441 — Система улавливания паров топлива — некорректный расход

P0442 — Система улавливания паров топлива — незначительная утечка

P0443 — Неисправность в электрической цепи электромагнитного клапана улавливания паров топлива

P0444 — Обрыв цепи электромагнитного клапана улавливания паров топлива

P0480 — Неисправность в электрической цепи вентилятора системы охлаждения двигателя

P0485 — Неисправность в электрической цепи вентилятора системы охлаждения двигателя

Контроль скорости и холостого хода

P0500-P0599

P0500 — Неисправность в электрической цепи датчика скорости автомобиля

P0501 / 501 — Неисправность датчика скорости автомобиля

P0504 / 504 — Некорректный сигнал датчика положения педали тормоза

P0505 — Неисправность в системе управления частотой вращения холостого хода

P0506 — Холостые обороты двигателя ниже допустимых значений

P0507 — Холостые обороты двигателя выше допустимых значений

P0511 — Неисправность в электрической цепи управления перепуском воздуха на холостом ходу

P0560 — Напряжение системы (бортовой сети) — неисправность

P0562 — Низкое напряжение в системе (бортовой сети)

P0563 — Высокое напряжение в системе (бортовой сети)

Электронный блок управления (ЭБУ) и его подсистемы

P0600-P0699

P0601 — Электронный блок управления двигателем — ошибка контрольной суммы памяти

P0603 / 603 — Ошибка внешнего модуля оперативной памяти блока управления двигателем

P0615 — Неисправность в электрической цепи реле стартера

P0628 — Управление топливным насосом — низкий уровень сигнала

P0650 — Неисправность в электрической цепи индикатора неисправности

Трансмиссия

P0700-P0799, P0800-P0899, P0900-P0999

P0830 / 830 — Неисправность в электрической цепи датчика положения педали сцепления

Другие ошибки

P1135 — Неисправность в электрической цепи нагревателя датчика кислорода

P1140 — Измеренная нагрузка двигателя отличается от расчетной нагрузки

P1141 — Неисправность в электрической цепи нагревателя датчика кислорода, установленного после нейтрализатора

P1301 — Цилиндр 1 — обнаружены пропуски воспламенения, критичные для нейтрализатора

P1302 — Цилиндр 2 — обнаружены пропуски воспламенения, критичные для нейтрализатора

P1303 — Цилиндр 3 — обнаружены пропуски воспламенения, критичные для нейтрализатора

P1304 — Цилиндр 4 — обнаружены пропуски воспламенения, критичные для нейтрализатора

P1335 — Мониторинг управления приводом дроссельной заслонки — положение вне допустимых значений

P1336 — Тип контроллера не соответствует штатному

P1425 — Неисправность в электрической цепи клапана управления продувки адсорбера

P1426 — Неисправность в электрической цепи клапана продувки адсорбера

P1513 — Неисправность в электрической цепи датчика холостого хода

P1514 — Неисправность в электрической цепи датчика холостого хода

P1541 — Неисправность в электрической цепи управления реле топливного насоса

P1545 — Положение дроссельной заслонки находится вне диапазона рабочих значений

P1570 — Неисправность в электрической цепи управления иммобилайзером

P1578 — Недостоверность результатов переобучения дроссельной заслонки

P1600 — Отсутствие связи с иммобилайзером

P1602 — Прерывание напряжения бортовой сети

P1603 — Неисправность внутреннего модуля памяти микропроцессора

P1612 — Ошибка сброса памяти процессора электронного блока управления

P1617 — Высокий уровень сигнала с датчика неровной дороги

P1620 — Некорректная работа внутреннего модуля памяти блока управления

P1621 — Некорректная работа модуля оперативной памяти блока управления

P2020 — Некорректная работа датчика положения привода системы изменения геометрии впускного коллектора

P2122 — Низкий уровень сигнала с датчика положения педали газа

P2127 — Низкий уровень сигнала с датчика положения педали газа

P2135 — Датчик положения педали газа — корреляция напряжения

P2138 — Корреляция напряжения датчиков педали газа

P2187 — Слишком бедная топливовоздушная смесь на холостом ходу

P2188 — Слишком богатая топливовоздушная смесь на холостом ходу

P2302 — Неисправность в электрической цепи катушки зажигания «A»

P2305 — Неисправность в электрической цепи катушки зажигания «B»

Не нашли нужную ошибку? Воспользуйтесь нашим поиском или оставьте комментарий и мы вам поможем!

Расшифровка кодов ошибок на приборной панели ВАЗ 2114 при самодиагностике

Когда возникают неполадки на инжекторных машинах ВАЗ расшифровка может производиться и без посещения СТО и использования диагностического сканера, что вставляется в разъем OBD2. Для этого на панели приборов есть специальная кнопка сброса суточного пробега. С ее помощью можно включить быструю самодиагностику. Коды ошибок ВАЗ отображаются среди индикаторов панели приборов VDO в нижней части, там же где и версия прошивки.

Как определить ошибки самодиагностикой

Далеко не все знают, что в штатных прошивках ВАЗ 2114 есть функция, позволяющая сделать самостоятельную диагностику без спецоборудования. По своему принципу процедура самодиагностики достаточно простая и позволяет быстро выполнить расшифровку ошибок ВАЗ 2114, по которым загорается лампочка “чека двигателя”. Для этого необходимо выполнить следующие манипуляции:

Как правильно провести самодиагностику на Ваз 2114

Выключить зажигание и нажать и удерживать кнопку, которая отвечает за сброс суточного пробега на одометре.
После этого нужно вставить ключ в замок и провернуть в первое положение, чтобы включить зажигание.
Когда ключ повернете, отпустите кнопку сброса одометра. На датчике топлива, спидометре и тахометре стрелки сначала переместятся в максимальное положение, а затем вернуться на ноль.
Кнопку сброса пробега необходимо снова нажать и на приборах загорится версия прошивки.
Еще одно нажатие кнопки отображает коды ошибок автомобиля ВАЗ 2114 на панели.

На этом можно приступать к расшифровке кода и определению возможных неисправностей.

Какие бывают коды ошибок на ВАЗ 2114

Определение ошибок на ВАЗ 2114 с помощью одометра такой самодиагностикой даст возможность определить неполадки в электронике и перебои в работе разных датчиков двигателя. Однако помните, что коды указывают только на агрегаты и цепи проводки, поэтому точно определить характер поломки получится только путем разборки и проверки.

Подробная расшифровка кодов ошибок ВАЗ 2114 представлена в таблице.

Код ошибки	Расшифровка	О чем это говорит
0	Ошибок нет	Все в норме
1	Ошибка в микропроцессоре	Нужно выполнить перепрошивку
2	Ошибка датчика уровня топлива в бензобаке	Нужно проверить датчик, подводящие провода или заменить сам индикатор
4	Зафиксировано большое напряжение в электрической сети — больше 16 В	Проверить проводку
8	Низкое напряжение или стерлись щетки генератора, напряжение ниже 8 В	Проверить проводку, заряд АКБ, генератор (щетки регулятора напряжения)
12	Ошибка в диагностической цепи контрольной лампы	Контрольная лампа работает неправильно, необходимо проверить провода
13	Ошибка сигнала с датчика кислорода	Цепь оборвана, нужно провести ревизию провода или устранить неисправность датчика кислорода
14	Слишком сильный сигнал с датчика температуры антифриза	Мотор перегрет или замкнуло цепь датчика температуры
15	Слишком слабый сигнал с датчика температуры антифриза	Замкнул ДТОЖ, проверить, по необходимости заменить
16	В бортовой сети зафиксировано высокое напряжение	Вольтаж в сети слишком высокий, необходима ревизия проводки
17	В бортовой сети зафиксировано низкое напряжение	Зарядить АКБ
19	Неправильный сигнал с датчика положения коленвала	Проверить и заменить ДПКВ
21	Слишком сильный сигнал с датчика положения дроссельной заслонки	Замыкание сети
22	Слишком слабый сигнал с датчика положения дроссельной заслонки	Замыкание в цепи ДПДЗ
23	Сильный сигнал с индикатора температуры всасываемого воздуха	Короткое замыкание, проверить провода
24	Сбои передачи сигнала с датчика скорости	Силовые жилы повреждены
25	Слабый сигнал с индикатора температуры всасываемого воздуха	Короткое замыкание, проверить провода
27	Слишком сильный импульс с контроллера СО	Датчик СО под замену
28	Слишком слабый импульс с контроллера СО	Датчик СО под замену
33	Сильный сигнал с ДМРВ	Устранить обрыв цепи или короткое замыкание
34	Слабый сигнал с ДМРВ	Устранить обрыв цепи или короткое замыкание
35	Нарушение оборотов на холостом ходу	Сенсор РХХ под замену
41	Сбои сигнала с фазового регулятора	Устранить замыкание или заменить датчик
42	Ошибка в цепи контроля электронного зажигания	Проверить провода электронного зажигания
43	Ошибка сигнала с датчика детонации	Датчик детонации под замену
44	Бедная топливовоздушная смесь	Бедная топливовоздушная смесь
45	Богатая топливовоздушная смесь	Бедная топливовоздушная смесь
49	Диагностика при потере вакуума	Проверить вакуумную систему
51	Неисправности ППЗУ	Нужно проверять либо делать перепрошивку
52	Неисправности ОЗУ	Нужно проверять либо делать перепрошивку
53	Отсутствует сигнал с СО-потенциометра	Заменить потенциометр
54	Отсутствует сигнал с октан-корректора	Проверить проводку на датчик детонации
55	Обеднение смеси при высоких нагрузках мотора	Проверить топливную систему
61	Неисправности лямбда-зонда, требуется замена	Снять, протестировать лямбда-зонд, при необходимости заменить

Быстрая расшифровка кодов ошибок ВАЗ 2114 позволит не ехать на диагностику и сэкономить деньги. Стоит учесть, что в редких случаях коды при самодиагностике складываются. Так, к примеру, ошибка “8” может состоять из двух кодов — “1” и “7”. Поэтому нужно внимательно смотреть коды и проверять на ВАЗ 2114 расшифровку всех возможных вариантов, учитывая характерные отклонения в работе машины.

Частые ошибки на приборной панели ВАЗ и подробная расшифровка их кодов

Отображение ошибки «8» во время самодиагностики ВАЗ 2114

С более пятидесяти ошибок выдаваемых бортовым компьютером инжекторного ВАЗа на панели приборов VDO, самыми частыми являются:

Поэтому приведем для них более подробную расшифровку.

Код 8. Ошибка “8” на Ваз 2114 означает, что есть проблемы с уровнем заряда и питанием сети. Скорее всего разряжен аккумулятор или повреждены провода. Также проблема может заключаться в износе щеток генератора. Поэтому, чтобы устранить данную ошибку, нужно проверить/заменить щетки и подзарядить АКБ.

Код 10. Самостоятельного кода ошибки “10” на Ваз 2114 нету, потому что это сумма кодов “2” и “8”. В таком случае нужно проверять датчик топлива и провода, которые к нему подходят.

Код 12. С этих четырех ошибка 12 на Ваз 2114 и 2115 возникает реже всего. Что делать в таком случае? Можно сбросить минусовую клемму с аккумулятора и оставить так на 10 мин. Если ошибка отображается снова, нужно диагностировать уже сканером и смотреть проводку.

Код 14. Ошибка “14” в Ваз 2114 встречается, когда перегревается двигатель или неисправен сам датчик температуры ОЖ. Тогда перед сбросом ошибки нужно проверить это датчик и систему охлаждения. Может заклинил термостат, вентилятор не включается или произошел обрыв цепи подключения ДТОЖ.

Как самостоятельно сбросить ошибки

Видео как сбросить код ошибки на ВАЗ 2114, 2115

После проверки узлов и ремонта необходимо сделать сброс ошибок. В принципе это можно сделать в любой момент, даже без проверки, если хотите убедиться не была ли она ошибочной.

Чтобы сбросить коды самодиагностики бортового компьютера на панели ВАЗ 2114 нужно после отображения версии прошивки и самого кода, зажать кнопку еще раз и подержать 4-5 секунд. В результате сброса кодов ошибок на инжекторе Ваз 2114 отобразится “0”.

Такая система проверки кодов ошибок есть не только на Ваз 2113, 2114, 2115, но и на моделях 2110, 2111, 2112, Приора и Калина. Принцип проверки и сброса ошибок аналогичный.

Как правило, электрическая часть начинает первой давать сбои в автомобиле. Нужно учитывать некоторые особенности транспорта, его марку и модель, а также просматривать отзывы других владельцев, чтобы вовремя понять, что у вас могут возникнуть проблемы с электропроводкой. Рано или поздно каждый автомобилист с этим сталкивается. Проблема заключается в том, что даже самые качественные электрические соединения и элементы не предназначены для постоянной вибрации, перепадов температур, окисления, попадания влаги. Чем больше сложностей в эксплуатации автомобиля, тем меньше желания его эксплуатировать вообще. Проблемы с проводкой могут приводить к самым неожиданным последствиям, и это настоящая трудность для очень многих владельцев транспорта. Нужно признать, что неприятности очень часто бывают вызваны неправильной эксплуатацией, отсутствием должного внимания обслуживанию авто. То есть, сами владельцы очень часто становятся виновниками неприятных ситуаций. Нужно понимать первые проявление проблем, чтобы вовремя их решить.

Проводка соединяет различные электронные узлы и датчики автомобиля, подает напряжение на систему подачи топлива, а также поддерживает двигатель в рабочем состоянии. Если в этом узле возникают проблемы, часто вообще невозможно завести двигатель или двинуться с места. Все это приводит к тому, что владелец в панике начинает искать проблему и платить за диагностические услуги на станции техобслуживания. Но нужно понять, что поломки электропроводки очень сложно диагностируются. Вполне вероятно, что после визитов двух-трех станций обслуживания вы так и не найдете реальную причину неполадок. В этом случае нужно запастись временем, пойти на специализированные форумы, на которых обсуждается именно ваша модель автомобиля, и найти неполадку самостоятельно. Конечно, тезисов и теорий вы найдете много, но все можно проверить, и часто даже своими руками.

Содержание

Какие узлы проводки ломаются чаще всего?
Почему ломаются детали электрической части машины?
Как скрутки, спайки и клеммы влияют на работу авто
Основные показатели выхода из строя элементов проводки
Подводим итоги

Какие узлы проводки ломаются чаще всего?

Короткое замыкание в одной из электрических систем машины может легко вывести из строя всю проводку. Это может быть жгут проводом на противотуманные фары, который замкнул всю систему. Конечно, есть предохранители, которые частично предотвращают риск выхода из строя всей системы. Но часто они не срабатывают должным образом, что становится причиной разных проблем, в том числе и возгораний. В современном автомобиле есть множество деталей электрической проводки, которые могут вызвать трудности, но стоит отметить лишь некоторые из них.

Самые частые неполадки случаются в таких узлах:

жгут проводов двигателя — этот элемент находится в подкапотном пространстве и соединяет между собой систему датчиков мотора, которые отвечают за его нормальную работу;
блок предохранителей — эта деталь подключена к жгуту проводов двигателя и содержит некоторые реле и предохранители, обычно располагает коробочка с этими деталями под капотом авто;
жгут ЭБУ — специальная коса проводов, которая соединяет все элементы подкапотной проводки и другие детали с блоком управления, неполадки здесь часто фатальны для работы автомобиля;
проводка осветительных приборов, а также электрические детали панели приборов, ни располагаются под передней панелью в салоне, а также отходят на передние и задние элементы светотехники;
отдельные элементы проводки важных узлов, к примеру, в машинах с турбиной отдельная коса отводится на турбокомпрессор, и поломка в этом узле станет большой проблемой для владельца машины;
блоки реле и предохранителей, которые в каждой машине находятся в разных местах, обычно в авто сразу несколько таких блоков, стоит изучить места их расположения и скачать на телефон схемы.

Очень часто случается так, что во время поездки на одном из блоков происходит замыкание, сгорает предохранитель. В дороге лучшим решением будет замена предохранителя, чтобы добраться до станции обслуживания и провести диагностику. Поэтому в перчаточном отделении кокпита лучше иметь пару запасных предохранителей, которые подходят для разных узлов электропроводки в вашем автомобиле. Внимательно отнеситесь к вопросу подбора запасных деталей для электропроводки в старом авто (старше 10 лет). Именно в таких машинах чаще всего владельцы сталкиваются с неполадками.

Почему ломаются детали электрической части машины?

Поломки могут быть связаны с самыми разными факторами. Если вы покупаете подержанный автомобиль, никогда нет гарантии, что он не побывал в сложных ситуациях, в нем не копались электрики-любители. Старые авто и вовсе демонстрируют постоянные трудности с проводкой, заставляя владельца то и дело обращаться на СТО и тратить довольно большие деньги на восстановление автомобиля. Работа электрика сегодня стоит достаточно дорого. В новых авто неполадки встречаются реже, но внимание все равно стоит проявить.

Главные причины неполадок следующие:

намокание элементов проводки — в этом случае детали окисляются, из-за чего происходит потеря контакта или ослабление качества этого самого контакта, это важно учитывать при подтоплении машины;
старость деталей проводки, что приводит к перегниванию элементов, очень часто это происходит на отечественных автомобилях старше 15-20 лет, здесь поможет только замена деталей;
окисление контактов по другим причинам, к примеру, из-за постоянно выпадения конденсата в подкапотном пространстве или салоне авто или при регулярных перепадах температуры;
разрыв проводков при неаккуратном ремонте автомобиля или при других механических повреждениях, разрыв приводит к серьезным проблемам, и обнаружить их порой будет очень сложно;
выход из строя реле, предохранителей — в этом случае достаточно заменить элемент, но также проконтролировать состояние контактов в месте установки детали, это ключевой момент для старых авто.

Проводка может выходить из строя в том случае, если с ней активно позанимались неопытные мастера. Проблема в таком случае вскрывается далеко не всегда сразу. Бывает, что после некачественного ремонта машина поездит еще пару месяцев, а затем начнутся настоящие проблемы. Чем больше трудностей возникает, тем больше вероятность того, что при последнем вмешательстве в электрическую часть ваш что-то сделали неправильно. Поэтому обращаться лучше всего к специалистам, в качестве работы которых вы полностью убеждены. Иначе проблем будет избежать достаточно сложно.

Скрутки, спайки и клеммы — враги нормальной работы авто

Проводка в автомобиле строится на сотнях различных соединений. От каждого датчика отходит 4-5 проводков, которые приходят в центральную косу проводки и соединяются с ЭБУ и промежуточными датчиками и реле. В каждом случае многие детали проводки могут вызывать трудности, и это зависит от марки автомобиля, его детских болезней и качества сборки. К примеру, в автомобилях ВАЗ очень много скруток в косе проводов, которые некачественно зажимаются при производстве. Это приводит к тому, что датчики работают неправильно.

Итак, проблемы следующие:

скрутки нужно качественно обжимать, а в идеале и вовсе избегать их наличия в автомобилях, иначе при тряске и вибрациях эти элементы электрической системы выходят из строя;
спайки также нежелательны, они очень часто окисляются при любом попадании влаги, и это может стать причиной определенных проблем с автомобилем, включая даже сложные короткие замыкания;
клеммы — хорошее решение, которое используется в некоторых машинах, но важно применять качественные клеммники и изолировать их, защищая влияние влаги на контакты и соединения;
особенно популярны проблемы в том случае, когда ремонтом проводки занимались неопытные специалисты, их скрутки распадаются на первой серьезной яме и приводят к проблемам;
соединения при интеграции новых электроприборов — важный слабый момент даже в очень качественных машинах, так что снова скажем, что доверять авто можно только опытному электрику.

В автомобилях Daewoo есть целая проблема со скрутками в проводке. Эта же проблема передалась по наследству машинам марки Ravon. Скрутки в косе проводов к ЭБУ и в моторной проводке начинают приносить трудности уже после 3 лет эксплуатации нового автомобиля. И самое страшное, что замена косы проводов на новую заводскую деталь не помогает полностью убрать проблему, со временем трудности снова возвращаются. Поэтому владельцы таких машин часто паяют скрутки и получают более длительное решение проблемы. Но и это не панацея, избавиться от неприятностей раз и навсегда не получится.

Основные показатели выхода из строя элементов проводки

Под конец публикации мы также расскажем о том, как проявляются поломки проводки. Иногда это заметно невооруженным глазом. К примеру, на ходу у вас может моргать фара или мерцать подсветка на приборной панели. В этом случае нужно внимательно пересмотреть жгуты проводов, которые отвечают за подачу электричества в нужное место. Осмотр может сразу же дать информацию о том, в каком именно месте у вашей машины есть проблема. Но провода в авто обычно скрыты гофрами, и разрезать их — не лучшее решение. Поэтому диагностику можно проводить и другими методами.

Основные проявления поломки разных деталей электрики в машине:

двигатель работает неровно, могут плавать обороты, часто бывает так, что меняется диапазон холостых оборотов, из-за чего машина сразу же меняет поведение и раздражает владельца;
растет потребление топлива — ЭБУ или датчики работают неполноценно, получают проблемы и трудности, которые становятся причиной роста расхода из-за неправильной подачи сигналов в системе;
завести авто невозможно, в этом случае нужно смотреть на электрические детали в районе стартера, контактной группы замка зажигания, а также проводки между этими элементами в автомобиле;
на экране бортового компьютера демонстрируются коды ошибок, а в более ранних поколениях инжекторных машин загорается лампа Check Engine, часто это связано именно с проводкой;
некоторые электроприборы работают некорректно — вентилятор не вращается, подсветка не включается, дворники не работают, именно эти показатели могут дать вам информацию о проблемах с электрикой.

Часто в машине проблемы с электропроводкой начинаются с банального отказа дворников и мерцания подсветки на панели приборов. Но если такие неприятности у вас уже начали происходить, можно смело ждать более серьезных трудностей. Это уже говорит о том, что электрическая часть машины работает неполноценно и может приносить трудности в будущем. При первых симптомах неполадок, стоит обратиться к автомобильному электрику. На СТО вам часто сразу предложат менять различные датчики, блоки реле и предохранителей. Но нужно попробовать отыскать проблему консервативными методами.

Предлагаем посмотреть видео по теме работы электропроводки в авто:

Подводим итоги

Качественная работа электрической части становится залогом нормальной эксплуатации автомобиля. Вы можете использовать все его функции без проблем и получать удовольствие от ровной нормальной работы агрегата. Также расход стоит в норме и не пугает вас своими цифрами. Но как только электрические элементы выходят из строя, начинаются трудности с самыми разными узлами. Это приводит к тому, что вы просто не понимаете, за что хвататься при диагностике. Недобросовестные мастера на сервисе предлагают заменить датчики, реле, а также целые сегменты проводки. Но иногда проблема кроется в том, что один из проводков просто вышел из строя и стал показывать проблемы в работе.

Лучше всего найти хорошего мастера-электрика, который специализируется на автомобилях. Конечно, если вашей машине менее 3 лет, а пробег меньше 100 000 километров, то при любой проблеме с электрическом следует обращаться в официальный сервисный центр. Так вы по гарантии сможете устранить проблемы и получить нормальную работу электрической части. Будьте внимательны с выбором автомобильного электрика. Очень часто некачественный сервис становится причиной серьезных проблем в будущем. А вы когда-нибудь справлялись с неисправностями автомобильной проводки?

http://m.etlib.ru/blog/1296-oshibki-vaz-2114
http://avto-flot. ru/blog/problemyi-s-provodkoy-v-avto-proyavleniya-sposobyi-remonta-i-diagnostiki.html

Особенности датчика фаз ВАЗ-2114 и замена своими руками

Датчик фаз на ВАЗ-2114 служит для регулировки угла опережения зажигания и момента впрыска топлива. С его помощью электронный блок управления двигателем снимает информацию о частоте вращения распредвала. Второе название устройства — датчик распредвала. Впервые на автомобилях ВАЗ-2114 его начали использовать в 2007 году, до этого система управления работала с одним датчиком вращения коленчатого вала. Но использование дополнительного устройства позволяет добиться максимальной мощности и минимального расхода топлива.

Характеристики датчика фаз

Устройство установлено напротив шестерни распредвала. На нем нет ни одного зуба — именно с помощью такой простой функции можно зафиксировать частоту вращения. Датчик фазы работает благодаря эффекту Холла, как аналогичный прибор в распределителях зажигания бесконтактного типа. С датчика поступает сигнал на вход электронного блока управления — происходит преобразование и выбор рабочих параметров.

Все исполнительные механизмы начинают работать строго по топливной карте, хранящейся в памяти блока управления.При выходе из строя датчика фаз на ВАЗ-2114 происходит переход на работу в аварийном режиме — используются только сигналы от устройства, установленного на коленчатом валу. При этом снижается КПД и мощность двигателя, увеличивается расход бензина.

Почему ломается датчик

При появлении ошибок датчика фаз ВАЗ-2114 (P0343 или P0340) необходимо проверить его работоспособность. Первый — это визуальный осмотр на предмет механических повреждений. Второй — проверить все цепи питания и управления.Датчик четырнадцатой фазы выходит из строя по следующим причинам:

Короткое замыкание внутри цепи прибора.
Произошло разрушение шестерни, расположенной на распредвале двигателя.
Произошли механические повреждения проушин для крепления датчика, в результате чего корпус смещается и покидает зону покрытия.
Повреждение из-за перегрева двигателя.

Чтобы определить большую часть повреждений, просто осмотрите устройство визуально.Но в некоторых случаях требуется мультиметр — этого вполне достаточно для проведения диагностики системы.

Признаки повреждения

Однозначный диагноз может быть поставлен, если диагноз поставлен. Многие признаки неисправности датчика фазы ВАЗ-2114 характерны и для поломок других узлов. Вот основные из них:

Увеличение расхода бензина.
Ухудшение динамики, разгон автомобиля становится «вялым».
Работа двигателя на холостом ходу сопровождается провалами.
Нестабильный холостой ход — «тройной» мотор.
На мониторе бортового компьютера появляются ошибки, свидетельствующие о наличии поломок в датчике фаз и переходе электронного блока управления в аварийный режим.

Как было сказано ранее, аварийный режим отличается тем, что вся работа системы происходит исключительно по данным с датчика на коленчатом валу.

В этом режиме невозможно осуществить поэтапный впрыск топливной смеси, только он оказывается парным.В результате происходит сильный перерасход топлива и снижение динамических характеристик автомобиля. Отремонтировать датчик невозможно, поможет только полная замена. Стоимость нового устройства в магазинах около 500 рублей.

Диагностика датчика

Перед заменой датчика фаз на ВАЗ-2114 необходимо провести диагностику старого. Не исключено, что причина поломки кроется в проводах, соединяющих его с электронным блоком управления.На автомобили ВАЗ-2114 устанавливаются двигатели с 8 или 16 клапанами. Датчики тоже используются разные.

Для диагностики понадобится только мультиметр. Процедура проверки датчика на моторе V8 выглядит так:

Измерьте напряжение на выходе сигнала датчика. Для этого подайте на него питание — подключите к клемме «E». На выводе «B» должно быть напряжение 0,9 В.
Поднесите металлический предмет к активному элементу устройства. В случае, если датчик исправен, напряжение упадет до 0.4 В. В противном случае происходит внутренняя пробой.

На двигателях V16 диагностика немного другая — на выводе «B» изначально должно быть напряжение 0,4 В, а при воздействии на металлический предмет повышается до 0,9 В.

Замена

Устройство расположен с правой стороны двигателя, рядом с корпусом воздушного фильтра. Крепление осуществляется одним болтом. Для замены фазового датчика на ВАЗ-2114 необходимо отсоединить аккумулятор и отсоединить колодку.

Ключом на 10 нужно открутить болт крепления датчика, а затем снять его. Новый ставится в обратном порядке. Обязательно очистите все поверхности, к которым прилегает устройство — попадание металлической стружки или пыли может привести к прекращению работы датчика. После замены запустите двигатель и проверьте его работу — ошибки должны исчезнуть.

Подключение бортового компьютера. Бортовые компьютеры на ВАЗ, Лада (инжектор) Функциональные кнопки бк ваз 2114

В легковых автомобилях десятого семейства часы или компьютер всегда устанавливаются рядом с дисплеем.Теперь эти компьютеры называют «бортовыми компьютерами» (БК). Дисплей компьютера при выключенном зажигании показывает время, но это не единственная его функция! Перечислим все возможности бортового компьютера на ВАЗ-2112, и предоставленная ВАЗ инструкция нам в этом поможет. Таблицы, которые важны при настройке, были скопированы из инструкции.

О каком БК идет речь? Ответ дан на видео.

Бортовой компьютер: короткий тур

Внешний вид передней панели показан на фото ниже.Вам необходимо запомнить основные клавиши: 1, 2, 3 и 5. Все функции разделены на три группы. Нажимая кнопку 1, вы можете просмотреть функции первой группы. То же самое и с другими ключами.

Штат БК для хэтчбека «Лада-112»

Вопрос, зачем мне кнопка 5? Находясь в любой из трех групп, эта кнопка включает дополнительные функции. Кстати, их два.

В каждой группе дополнительные функции разные.

Пример прокрутки

При выключении зажигания мы видим часы на дисплее. Попробуем включить зажигание и нажать клавишу 1. Саму кнопку можно нажимать сколько угодно раз — функции переключаются циклически. Их три.

Функциональная группа «Время»

Если нужны дополнительные функции, нажмите на кнопку 5. Мы разобрали, как пользоваться бортовым компьютером на ВАЗ-2112, но инструкция подходит для любой «десятки».

Работа АКБ в разных режимах

Как пользоваться БК в режиме «Время» сказано выше. Группа «Время» первая, но есть еще две — «Топливо», «Путь». Приводим для них таблицы.

Функциональная группа «Топливо»

Выше таблица для кнопок 2 и 5.

Функциональная группа «Путь»

Здесь показаны функции, обозначенные кнопками 3, 5.

Инструкции по программированию

Будем менять разные настройки. А еще попробуйте включить сигнализацию, изменить яркость подсветки и т. Д. Таким образом, программирование компьютера на ВАЗ-2112 касается и эксплуатации.

Регулировка датчика уровня топлива

Бак сначала остается пустым. Включаем функцию «Уровень топлива» (2-5) и нажимаем кнопку 4 более двух секунд. Далее выполните шаги:

Нажмите кнопку 3 на одну секунду, пока не раздастся звуковой сигнал;
Залейте в бак три литра топлива. Ждем 10-20 секунд и повторяем шаг 1;
Повторяйте шаги 1 и 2, пока не будет заполнено 39 литров.

Активируем индикатор превышения скорости

Нажатием кнопки 3 включаем функцию «Средняя скорость». Нажмите кнопку 4. Затем кнопками 5 и 6 установите требуемые числа. В конце нажмите кнопку 4.

Чтобы отключить эту опцию, используйте высокое пороговое значение: 190 или 200 км / ч.

Изменить яркость подсветки

Активируем функцию 1-3 «Время с остановками». Нажмите кнопку 4. Используйте кнопки 5 и 6 для настройки. Щелкните по кнопке 4.

Будильник

Перейти в опцию «Будильник» (дополнительная функция в списке «Часы»). Нажмите кнопку 4. Затем установите часы (кнопки 5 и 6), нажмите кнопку 4, установите минуты (кнопки 5 и 6). При нажатии кнопки 4 включается сигнализация.

Будильник в машине необходимая вещь

Осталось понять, как отключить сигнализацию. Выполните все действия, чтобы установить часы, а затем нажмите кнопку 1. Должен сработать будильник!

Как настроить календарь и часы

Мы дошли до самой сложной главы.Сразу переходим к действиям:

Для быстрой настройки выполните шаги 1 и 2. Если вы затем нажмете кнопку 1, часы будут округлены: было 13:57, а сейчас 14:00. Или иначе: было 14:05, а будет 14:00.

Видео пример: хороший самодельный БЦ

Выбор аварийного бортового компьютера на ВАЗ-2112

Наша редакция 2112 с BC Gamma GF 212. Мы полностью им довольны

Самым популярным нештатным БК на ВАЗ-2110 является модель Gamma GF 212.

Его стоимость около 2500 рублей
. Установка проста, вам просто нужно подключить к K-линии в диагностическом разъеме и подключить провода питания.

Есть такие полезные функции, как задувание свечей и так далее. Мы можем только рекомендовать его среди множества моделей, представленных на рынке.

Прошло время, когда несколько человек произнесли слово компьютер вслух. Сегодня это устройство доступно почти в каждом доме и стало стандартным устройством в автомобильной технике.Он стал незаменимым помощником водителей, поскольку взял на себя функции контроля работы большинства агрегатов современных автомобилей.

НАЗНАЧЕНИЕ И ОСНОВНЫЕ ФУНКЦИИ

Автомобили российского производства оснащены таким устройством. Так, например, штатный бортовой компьютер стал первенцем в семействе автомобилей ВАЗ. Говоря простыми словами, то это автомобильный путеводитель на колесах. Он нужен водителю для того, чтобы знать, что происходит как внутри машины, так и снаружи.

ПОЧЕМУ ОНА УСТАНОВЛЕНА В МАШИНЕ

Первые версии выполняли несколько функций, это были:

Контроль наличия топлива на транспортном средстве и расстояния, которое можно преодолеть на нем. Это поможет водителю вовремя принять правильное решение о дозаправке или остановке движения;
Он контролирует работающего в двигателе и помогает предотвратить его перегрев.

Использование более дорогих версий компьютеров позволяет проводить диагностику отдельных узлов и агрегатов станка.

Они наделены способностью расшифровывать коды неисправностей, которые выдает контроллер, и это позволяет драйверу:

Своевременно получать информацию о проблемах, возникших в той или иной системе машины, и правильно на это реагировать. Устранение проблемы в «зародыше» избавляет от необходимости дорогостоящего ремонта;
Получите экономию от эксплуатации автомобиля.

О ЕГО ФУНКЦИЯХ

Бортовые компьютеры ВАЗ 2114 наделены и выполняют такие основные функции:

Отображение информации о том, какие индикаторы имеют мгновенные параметры;
Отображение информации актуального характера на информационной панели;
Сообщаются параметры маршрута.Они означают информацию о пробеге, среднем расходе топлива, времени в пути и другие данные;
Умение читать коды ошибок и диагностировать двигатель автомобиля. Это позволяет получать информацию обо всех проблемах силового агрегата без длительных консультаций со «специалистами».

Некоторые модели имеют дополнения к основным функциям, которые могут включать:

Информация о сроках следующего обслуживания машины;
Некоторые изменения основных функций;
Контроль периода страхования;
Наличие функций организатора;
Возможность задания параметров, при которых можно будет включить вентилятор в системе охлаждения.

О ПРИНЦИПАХ ФУНКЦИОНИРОВАНИЯ ТАКИХ СИСТЕМ

На

карбюраторных машинах ВАЗ 2109 были установлены устройства с фрезерными функциями. Установка инжекторных силовых установок ВАЗ 2114, ВАЗ 2115 и других моделей потребовала применения совершенно другого типа устройства. Большая часть его функциональной деятельности отведена для диагностики и контроля работы практически всех устройств и систем автомобиля.

В основу работы ВАЗ 2114 БК положен и имеет следующий принцип действия:

Прием сигналов от датчиков через блок управления, их обработка и выдача сообщений на дисплей, а также возможность вносить коррективы в другие системы;
Обработка сигналов от систем, не управляемых контроллером.В случае возникновения аварийных ситуаций на информационном табло отображается соответствующий значок, а также подается звуковой сигнал.

КАК ПОЛЬЗОВАТЬСЯ ТАКИМИ УСТРОЙСТВАМИ: КРАТКАЯ ИНСТРУКЦИЯ

К установленным приборам прилагается инструкция на штатный бортовой компьютер ВАЗ 2114. Он подробно информирует и инструктирует владельцев машин о том, что нужно делать в той или иной ситуации. Поговорим о том, как пользоваться бортовым компьютером ВАЗ 2114. Для правильного использования необходимо:

Эти бортовые компьютеры представляют собой сложные электронные устройства, способные выполнять более 500 различных функциональных задач. Все это требует от водителя внимательного изучения данного устройства. В этом помогает инструкция по эксплуатации. Его хорошо изучать с включенным информационным табло;
Наибольшее внимание при изучении следует уделить значкам и символам аварийных бригад.

есть кнопки, управляющие работой ВК ВАЗ 2114. Необходимо выучить и запомнить правила работы с ними.

При выборе таких устройств особых требований к ним не соблюдается.Выбранная модель должна поддерживать 2114 программ. Сегодня стоимость бортового компьютера ВАЗ 2114 может составлять от 1500 до 4000 рублей. В интернет-магазинах вы можете найти еще больше этих товаров.

Нет смысла запоминать все возможные коды ошибок, отображаемые на доске объявлений. В школе их не нужно заучивать наизусть. Мы живем в век интернет-технологий, находим обозначения этих кодов ошибок, распечатываем и носим с собой в машине. Если вы видите символы на информационном табло, вы можете быстро принять правильное решение.Продолжайте или обратитесь за технической помощью. К сожалению, бывают случаи, когда бортовой компьютер ошибочно выдает сигнал опасности. Виновником в таких случаях может быть какой-то датчик или сам процессор. Никто не застрахован от возникающих неисправностей электроники, но в большинстве случаев табло сигнализирует достоверную информацию.

Основные возможные коды ошибок на этом аппарате показаны ниже. :

2 — превышено напряжение бортовой сети;
3 — проблемы с;
4 — неисправность с датчиком, контролирующим температурный режим мотора;
5 — неверный сигнал с датчика температуры наружного воздуха;
6 — сигнал о перегреве мотора;
7 — слишком низкая смазочная система автомобиля;
8 — проблемы с тормозной системой;
9 — недозаряд АКБ.

Следует ответить на коды 4, 6 и 8, которые необходимо устранить и только после этого продолжить дальнейшее движение. После устранения требуется перезагрузка процессора. Ошибки сбрасываются нажатием и удержанием кнопки ежедневного запуска.

ЧТО ДЕЛАТЬ, КОГДА BK НЕ РАБОТАЕТ

Иногда бывает, что не работает бортовой компьютер. Что же тогда советуют делать специалисты? Первое, с чем нужно определиться. Если он вообще не подает «признаков жизни», F3, который установлен в цепи питания процессора ВАЗ 2114.Если его замена не принесла «оживления» его работе, проверьте разъемы подключения.

Нет смысла описывать суть процесса ремонта столь сложного электронного изделия, так как для этого, помимо необходимых инструментов и инструментов, нужно еще иметь образование в области электроники.

Бортовой компьютер ВАЗ 2113, 2114, 2115 — специальное электронное устройство, предназначенное для диагностики, анализа и контроля работоспособности систем автомобиля.А также для отображения текущей информации из различных систем. Бортовой компьютер на ВАЗ 2113, 2114, 2115 может дублировать спидометр, тахометр, указатель уровня топлива, указатель температуры охлаждающей жидкости с точностью до десятой части измерения.

Как и все компьютеры, бортовой компьютер ВАЗ 2113, 2114, 2115 состоит из:

дисплея для вывода информации;

процессор для обработки информации;
RAM и ROM.

По способу крепления бортовые компьютеры на ВАЗ 2113,2114, 2115 делятся на встроенные и универсальные.Встроенные бортовые компьютеры встраиваются в приборную панель ВАЗ 2113, 2114, 2115. Чаще всего в специальной нише. Универсальные бортовые компьютеры устанавливаются на лобовое стекло или на панель приборов ВАЗ 2113, 2114, 2115.

Разнообразие бортовых компьютеров для ВАЗ 2114, 2115, 2113 просто поражает. Прямоугольные, овальные, круглые. С цветным и монохромным дисплеем. Со съемной панелью.

Зачем нужен бортовой компьютер на ВАЗ 2113, 2114, 2115? Ответ очевиден.БК необходим для контроля работы электрооборудования автомобиля. Самостоятельно проводит анализ ЭБУ, АБС, показания различных датчиков и систем. В случае ошибок уведомляет водителя через дисплей или звуковой сигнал. Большинство бортовых компьютеров имеют предустановленные функции, которые можно использовать для управления различной информацией. Например, какое расстояние было пройдено, какая температура на улице, сколько сейчас времени, расход топлива на 100 км, остаток топлива в баке, качество топлива, обороты двигателя, температура охлаждающей жидкости и многое другое.Для удобства использования бортового компьютера в нем есть возможность сохранять полученную информацию для дальнейшего анализа на персональном компьютере. Бортовой компьютер ВАЗ 2113, 2114, 2115 подключается к ПК через обычный USB-кабель. Также через этот универсальный порт можно обновить прошивку бортового компьютера до последней версии.

Вы можете установить бортовой компьютер самостоятельно. Для этого необходимо подключить бортовой компьютер к блоку диагностики автомобиля.

Заключение. Бортовой компьютер — неотъемлемая часть современного автомобиля. Бортовой компьютер на ВАЗ 2113, 2114, 2115 призван облегчить работу автомобиля, вовремя замечать ошибки в системах, уведомлять водителя о надвигающихся проблемах, тем самым предотвращая дорогостоящий ремонт автомобиля.

Купив бортовой компьютер и установив на ВАЗ 2113, 2114, 2115 вы навсегда забудете, что такое компьютерная диагностика автомобиля. Ваш персональный бортовой компьютер будет диагностировать автомобиль каждый раз при запуске двигателя.

Какой бы маркой вы ни ездили, оглядываясь и выдыхая после первого «вау» или «ну…», вы наверняка найдете в машине то, что можно улучшить. Совершенству нет предела! Поэтому даже автомобили премиум-класса часто сдают в апгрейд (взять хотя бы «клиентуру» тюнингового ателье AMG). С машинами, которые сходят с конвейеров заводов родины, в целом все понятно. Они словно созданы для заботливого хозяина, который наконец-то доведет их до ума. Список необходимых улучшений, честно говоря, не мал. Бортовой компьютер на ваз должен быть одним из первых пунктов этого чек-листа. А теперь объясним почему.

Бортовик позволит вам:

1. Полностью контролировать все виды расхода топлива. Прибор учитывает расход мгновенный, общий, за поездку или за определенный период времени. Дадим точный прогноз доступного пробега на остаток. И не только по газу, но и по газу, если вы решили установить ГБО.
2. Провести мгновенную диагностику электросистем автомобиля .Он не только идентифицирует проблему, указав код ошибки, но и дает ее расшифровку. Так что смело можете решить, стоит ли просто сбросить ошибку, чтобы CHECK погас, или все же пора ехать на тех.станцию (кстати, благодаря БК вы существенно сэкономите на диагностике СТО ).
3. Не пропустите плановый осмотр, замену масла, фильтров, ремня ГРМ и прочее, что требует редкого, но регулярного, своевременного внимания.
4.Ведите путевой журнал.
5. Подключите парктроник и настройте их по индивидуальным параметрам.

Список функций (а их может быть больше сотни) зависит от производителя и типа БК. Например, Государственные компьютеры на ВАЗ обладают лишь базовым функционалом, его модели выглядят скромно, но и стоят они почти вдвое дешевле сложных аналогов. В Multitronics , помимо аналогичных стандартных компактных устройств с жидкокристаллическими дисплеями (обычно у State обычно есть три сегментированных символа), есть модели с экранами RGB и даже с полноцветными TFT.Чем круче монитор, конечно, эффектнее смотрится устройство в вашей кабине, тем более информативными будут параметры, которые на нем можно отобразить.

Устройства различаются способом установки. Некоторые из них устанавливаются вместо кнопок-заглушек , другие — в свободном гнезде 1-DIN . Есть и приспособления, созданные под конкретную модель ВАЗ, и универсальные, которые можно переставить на другую машину, если вы захотите поменять машину. Например, Multitronics CL-550.

Выбор бортовиков действительно велик, поэтому у нас вы непременно сможете подобрать оптимальный маршрутный компьютер, подходящий вашим требованиям по функционалу и бюджету.Например, если вы ищете мультитроник для ладов , то мы можем предложить вам два десятка различных вариантов. Если вам сложно определиться самостоятельно, то наши специалисты всегда вам помогут. Также они проконсультируют вас по установке, настройке устройства.

Инструкция по эксплуатации бортового компьютера ВАЗ-2114

Компьютер — это сегодня обыденное устройство, с которым большое количество людей сталкивается как дома, так и в большом количестве автомобилей. Если говорить конкретнее о драйверах автомобилей, то компьютер, или, как его еще называют, бортовой компьютер стал незаменимым для каждого из них, потому что только с его помощью можно взять под контроль работу большинства агрегатов.

Видео о работе ненормального БК на ВАЗ-2114:

Если говорить об автомобилях российского производства, то первенцем в семействе АвтоВАЗов был именно ВАЗ-2114, на котором установлен бортовой компьютер. устанавливался прямо с завода, что позволяло извещать водителя обо всех происходящих событиях, как за бортом, так и в салоне автомобиля. Ниже в этой статье мы подробно разберем, зачем нужен бортовой компьютер, а также краткую инструкцию к нему.

Причины установки БК в машину

Штатное место в панели приборов для бортового компьютера. На фото заглушка.

Бортовой компьютер первой версии, установленный на ВАЗ-2114, хоть и имел несколько функций, но легко следовал основным параметрам автомобиля:

Контроль уровня топлива и его расчет количества пройденных километров — эта функция позволяет водителю заранее принять решение о заправке.
Контроль температуры охлаждающей жидкости — эта функция исключает перегрев двигателя за счет своевременного информирования водителя.
Диагностика отдельных узлов автомобиля — позволяет с максимальной точностью, а главное мобильностью обнаруживать и устранять возникшие проблемы.

Дополнительные возможности бортового компьютера

Бортовые компьютеры ВАЗ-2114 могут отображать на главном экране следующую информацию:

Мгновенные индикаторы двигателя, его оборотов, температуры, показания реальных и средних значений. потребление топлива.
Информация о пробеге автомобиля, времени в пути.
Возможность точно считывать ошибки, произошедшие в системе, что сразу определит, стоит ли обращаться по неисправности в автосервис или, возможно, все исправить своими руками.

Современные бортовые компьютеры, такие как Multitronics — C340 и его аналоги, тоже умеют:

Контролировать и заранее информировать водителя о следующем техосмотре, страховании автомобиля, тем самым выполняя функцию организатора.
Самостоятельно изменить параметры включения вентилятора, изменить уведомления о достаточной температуре для прогрева двигателя.
Есть возможность подключения парктроника.

Обратите внимание, что для активации других расширенных функций, имеющихся в вашем BC, может потребоваться его прошивка.

Принцип работы БК на ВАЗ-2114

Не стандартный бортовой компьютер

Принцип работы бортового компьютера на первый взгляд покажется примитивным, однако на самом деле это технически сложное устройство, которое одновременно принимает, обрабатывает и при необходимости уведомляет о неисправностях.Функция оповещения происходит путем отображения на экране специального значка и подачи определенного звукового сигнала.

Краткое руководство пользователя

Инструкции для бортового компьютера на борту находятся здесь 2113-2115 (формат Word).

На все бортовые компьютеры, входящие в комплект поставки ВАЗ-2114, есть отдельное руководство пользователя, и если его нет в бумажном варианте, то его легко найти в Интернете, достаточно знать марку и модель автомобиля. устройство. Несмотря на то, что существует множество вариантов и моделей, базовый функционал у них в основном одинаковый.

Показания бортового компьютера.

Если вы только собираетесь купить БК, то вам следует знать, подходит ли конкретная модель к ЭБУ вашего автомобиля. Как правило, у продавца уже есть вся информация, и сложностей в этом возникнуть не должно.
Лучше, прежде всего, при ознакомлении с бортовым компьютером уделить время символам аварийных команд и визуальным значкам, которые появляются на дисплее.
Обратите внимание на расположение кнопок и правила работы с ними, чтобы оперативно реагировать на изменение параметров в движении (на некоторых моделях БК клавиши могут блокироваться при определенной скорости автомобиля — прим.).

Коды ошибок на ВАЗ-2114

Так как ЭБУ на всех ВАЗ-2114 похожи или, по крайней мере, похожи, то предварительно записывать, а тем более запоминать их нет смысла, так как некоторые модели не могут только отображать его на экране, но и озвучивать все проблемы, которые присутствуют в машине.

Оптимальный вариант для выявления и выяснения неисправностей — распечатанный вариант кодов ошибок на ВАЗ-2114. Вы можете взять их на официальных сайтах заводов производителей БК для ВАЗ-2114, а ниже мы представим вам наиболее частые ошибки, которые встречаются на «четырнадцатом»:

Коды Описание

0102, 0103	Неправильный сигнал индикатора массового расхода.
0112, 0113	Неправильный сигнал индикатора температуры воздуха на впуске — требуется замена элемента.
0115-0118	Неверный сигнал от элемента измерения температуры охлаждающей жидкости — требуется замена датчика.
0122, 0123	Помехи или неверный сигнал индикатора положения дроссельной заслонки — желательно заменить элемент.
0300	Бортовой компьютер (BC) обнаружил случайные или множественные пропуски зажигания — в этом случае автомобиль может не заводиться сразу.
0201 — 0204	Обрыв в цепи управления форсункой.
0325	Бортовой компьютер обнаружил обрыв в цепи детонационного устройства.
0327, 0328	Отказ в работе датчика детонации — прибор подлежит замене.
0480	Неисправен вентилятор охлаждения — нужно заменить элемент.
0505–0507	Имеются сбои в работе регулятора холостого хода, влияющие на количество оборотов (меньшее или большее).Если возникает этот код, необходимо заменить регуляторы.
0615-0617	При диагностике были обнаружены обрывы или короткие замыкания в цепи реле стартера.
230	Этот код ошибки означает, что реле топливного насоса сломано — устройство необходимо как можно скорее заменить.
1602	Это один из наиболее распространенных кодов при диагностике кода неисправности для неисправности. Означает сбой питания бортовой сети на электронном блоке управления.

Что делать, если БК перестает работать

Случается, что БК перестает работать или информация, которую он должен передавать и анализировать, не передается. В первую очередь нужно обратить внимание на целостность электрической цепи. А именно предохранитель F3, отвечающий за его работоспособность, тогда следует проверить целостность проводов, идущих к блоку диагностики, и подачи на него питания. О том, как правильно подключить бортовой компьютер к системе ВАЗ-2114, вы можете в этой статье.

Описывать процесс ремонта самого бортового компьютера бессмысленно, поскольку такие устройства не часто выходят из строя и не подлежат ремонту, поэтому имеют технически сложные механизмы, требующие профессиональных инструментов и навыков.

carfrance.ru

Штатный БК на ВАЗ 2114: зачем он нужен и как пользоваться

Обычный БК на ВАЗ 2114

Назначение и основные функции

Таким устройством оснащаются автомобили российского производства. Так, например, штатный бортовой компьютер ВАЗ 2114 стал первенцем в семействе автомобилей ВАЗ. Говоря простыми словами, то это автомобильный путеводитель на колесах. Он нужен водителю для того, чтобы знать, что происходит как внутри машины, так и снаружи.

Зачем устанавливать его в автомобиль

Бортовой компьютер ВАЗ 2114 первых версий выполнял несколько функций, это были:

Контроль наличия топлива на транспортном средстве и расстояние, которое можно преодолеть на нем . Это поможет водителю вовремя принять правильное решение о дозаправке или остановке движения;
Он контролирует рабочую температуру охлаждающей жидкости в двигателе и помогает предотвратить его перегрев.

Использование более дорогих версий компьютеров позволяет диагностировать отдельные узлы и агрегаты станка.

Они наделены способностью расшифровывать коды неисправностей, которые выдает контроллер, и это позволяет водителю:

быть своевременно проинформированным о проблемах, возникших в конкретной системе машины, и должным образом ответьте на это. Устранение проблемы в «зародыше» избавляет от необходимости дорогостоящего ремонта;
Получите экономию от эксплуатации автомобиля.

О его функциях

Бортовые компьютеры ВАЗ 2114 наделены и выполняют такие основные функции:

Отображение информации о том, какие индикаторы имеют мгновенные параметры;
Отображение информации актуального характера на информационной панели;
Сообщаются параметры маршрута.Они означают информацию о пробеге, среднем расходе топлива, времени в пути и другие данные;
Умение читать коды ошибок и диагностировать двигатель автомобиля. Это позволяет получать информацию обо всех проблемах силового агрегата без длительных консультаций со «специалистами».

Некоторые модели имеют дополнения к основным функциям, которые могут включать:

Информация о сроках следующего обслуживания машины;
Некоторые изменения основных функций;
Контроль периода страхования;
Наличие функций органайзеров;
Возможность задания параметров, при которых можно будет включить вентилятор в системе охлаждения.

Дополнительные функции могут быть установлены на любой БК (обратитесь к специалисту, и они вам прошьют)

По принципам работы таких систем

Карбюраторные машины ВАЗ 2109 оснастили приборами с функциями роутера. Установка инжекторных силовых установок ВАЗ 2114, ВАЗ 2115 и других моделей потребовала применения совершенно другого типа устройства. Большая часть его функциональной деятельности отведена для диагностики и контроля работы практически всех устройств и систем автомобиля.

В основе работы ВАЗ 2114 БК лежит и имеет следующий принцип действия:

Прием сигналов от датчиков через блок управления, их обработка и выдача сообщений на дисплей, а также возможность вносить коррективы в другие системы;
Обработка сигналов от систем, не управляемых контроллером. В случае возникновения аварийных ситуаций на информационном табло отображается соответствующий значок, а также подается звуковой сигнал.

Как пользоваться такими приборами: краткая инструкция

К установленным приборам прилагается инструкция на штатный бортовой компьютер ВАЗ 2114.Он подробно информирует и инструктирует владельцев машин о том, что нужно делать в той или иной ситуации. Поговорим о том, как пользоваться бортовым компьютером ВАЗ 2114. Для его правильного использования необходимо:

Эти бортовые компьютеры представляют собой сложные электронные устройства, наделенные способностью выполнять более 500 различных функциональных задач. Все это требует от водителя внимательного изучения данного устройства. В этом помогает инструкция по эксплуатации. Его хорошо изучать с включенным информационным табло;
Наибольшее внимание при изучении следует уделить значкам и символам аварийных бригад.
На панели приборов есть кнопки, управляющие работой ВК ВАЗ 2114. Необходимо изучить и запомнить правила работы с ними.

При выборе таких устройств особых требований к ним не соблюдается. Выбранная модель должна поддерживать программы для ЭБУ ВАЗ 2114. Сегодня стоимость бортового компьютера ВАЗ 2114 может составлять от 1500 до 4000 рублей. В интернет-магазинах можно найти на эти товары еще более низкие цены.

Нет смысла запоминать все возможные коды ошибок, отображаемые на доске объявлений.В школе их не нужно заучивать наизусть. Мы живем в век интернет-технологий, находим обозначения этих кодов ошибок, распечатываем и носим с собой в машине. Если вы видите символы на информационном табло, вы можете быстро принять правильное решение. Продолжайте или обратитесь за технической помощью. К сожалению, бывают случаи, когда бортовой компьютер ошибочно выдает сигнал опасности. Виновником в таких случаях может быть какой-то датчик или сам процессор. Никто не застрахован от возникающих неисправностей электроники, но в большинстве случаев табло сигнализирует достоверную информацию.

Ниже приведены основные возможные коды ошибок на данном аппарате:

2 — превышено напряжение бортовой сети;
3 — проблемы с датчиком уровня топлива;
4 — неисправность с датчиком, контролирующим температурный режим мотора;
5 — неверный сигнал с датчика температуры наружного воздуха;
6 — сигнал о перегреве мотора;
7 — слишком низкое давление в системе смазки автомобиля;
8 — проблемы с тормозной системой;
9 — недозаряд АКБ.

Вам следует ответить на коды 4, 6 и 8, которые необходимо устранить и только после этого продолжить дальнейшее движение. После устранения требуется перезагрузка процессора. Ошибки сбрасываются нажатием и удержанием кнопки ежедневного запуска.

Что делать, когда БК перестает работать

Иногда бывает, что не работает бортовой компьютер. Что же тогда советуют делать специалисты? В первую очередь нужно определить вид неисправности устройства. Если он совсем не подает «признаков жизни», нужно проверить предохранитель F3, который установлен в цепи питания процессора ВАЗ 2114.Если его замена не принесла «оживления» его работе, проверьте разъемы подключения.

autovaz-2114.ru

Бортовой компьютер на ВАЗ 2114

Многих автолюбителей интересует вопрос, как работает бортовой компьютер ВАЗ 2114 и как его установить? В настоящее время такое устройство — незаменимый помощник автовладельца.Эти сложные устройства имеют множество функций, но в первую очередь они предназначены для оповещения о работе и работе транспортного средства. Кроме того, маршрутный компьютер часто оснащается функцией мгновенного обнаружения ошибок в работе электронного блока управления.

Вернуться к содержанию

Как работает бортовой компьютер?

Основная задача компьютера — сообщить технические характеристики автомобиля. Это связано с тем, что бортовой компьютер ВАЗ 2114 подключен к электронному блоку управления через специальную диагностическую линию связи (K-line), которая с помощью кодированных сигналов сообщает о расходе топлива и работе его системы питания, расход тепла, обороты и другие важные данные.

Бортовой компьютер ВАЗ в большинстве случаев устанавливается на панели приборов, над дефлекторами центрального кондиционера. В тех автомобилях, где он не установлен, на этом месте располагается пластиковая пластина. Бортовой компьютер ВАЗ 2114 входит исключительно в класс «Люкс».

Стоит обратить внимание на то, что многие устройства, установленные на заводе, имеют ограниченный набор функций, но самое главное, они не считывают ошибки. По этой причине некоторые автовладельцы решают выбрать другой «бортовик», с более широкими возможностями, и заменить штатный компьютер.Устройство в некоторых случаях устанавливается на лобовое стекло или на кронштейн.

Есть устройства, похожие на навигатор. Они, как правило, хоть и экономичнее обычных устройств, но их функции не так широки. Поэтому покупать такие устройства нецелесообразно.

Вернуться к содержанию

основные параметры

Компьютер ВАЗ 2114 большинства моделей отображает следующие параметры:

скорость автомобиля;
количество оставшегося в баке топлива;
время в пути
обороты двигателя;
расход топлива;
теплотворная способность двигателя;
температура в салоне;
расстояние, которое автомобиль может проехать на оставшемся топливе;
расстояние, пройденное автомобилем;
напряжение в электросети;
количество нагрева теплоносителя;
положение дроссельной заслонки;
общий воздушный поток; Коды ошибок
и их расшифровка;
средний расход топлива ТС;
сколько топлива было израсходовано за текущую поездку;
пройденное расстояние в километрах;
средняя скорость;
прочие полезные данные.

Очень полезные функции доступна сигнализация бортового компьютера. Из названия уже понятно, что он дает сигнал, извещающий автовладельца об ошибках и неисправностях, таких как:

перегрев двигателя;
перезаряд или недозаряд аккумулятора;
низкий уровень топлива;
и некоторые другие.

Цена бортовых компьютеров на ВАЗе зависит от их функциональности, фирмы и модели. Самый распространенный, экономичный вариант по стоимости не превышает 700 р, а удаленные модели могут достигать цены от 4000 р.В состав устройств входят бортовые компьютеры, но стоимость таких опций от 5000 р. В настоящее время основные и известные модели выпускаются компаниями State, Gamma, Multitronics.

При выборе модели обратите особое внимание, помимо внешнего вида и функциональности, на совместимость бортового компьютера с типом электронной системы управления двигателем вашего автомобиля. Информация от производителей о том, что компьютер подходит для всех электронных систем управления, не всегда точна.

Схема подключения бортового компьютера на ВАЗ 2114

Установка бортового устройства не занимает много времени и сил; на эту работу специалист потратит меньше трех минут. Если вы хотите поставить компьютер самостоятельно. Комплект инструкций идет в комплекте с любым компьютером ВАЗ 2114.

Выше описаны все положительные особенности рассматриваемого устройства, но стоит остановиться на них более подробно. Для примера разберем бортовой компьютер ВАЗ 2114 состояние 115 * 24 и рассмотрим его достоинства.

Установка температуры запуска вентилятора. Эта функция незаменима зимой для контроля нагрева радиатора печи. Для этого просто необходим контроль температуры теплоносителя.
Сушка и прогрев свечей перед запуском двигателя.
При желании можно сменить тип бензина, например, с 95 на 92 или наоборот, на помощь придет возможность сбросить настройки и регулировки электронного блока управления. Кроме того, эта функция будет полезна после поездок на большие расстояния, когда двигатель испытывал большую нагрузку.
Функция считывания ошибок — это своевременная информация о техническом состоянии автомобиля, любых неисправностях датчиков или других элементов.
И многие другие важные и полезные функции.

Вернуться к содержанию

Как установить самостоятельно?

Для самостоятельной установки прибора вам понадобятся:

набор отверток;
провод длиной около метра.

Бортовой компьютер устанавливается в такой последовательности.

Снимите заглушку на центральной панели приборов.
Найдите девятиконтактный блок с проводами.
Закрепите провод ко второму контакту колодки.
Другой конец провода опущен под приборную панель.
Найдите диагностический блок.
Определите тип диагностической колодки. Есть 2 варианта: ЕВРО-2 или ЕВРО-3.
Установите второй конец провода в гнездо «М» для первого варианта колодок или в седьмое гнездо для второго.
Подключаем бортовой компьютер ВАЗ.
Установите в штатное место.
Проверить установку.

Подробная инструкция по установке ВАЗ 2114 и схемы, входящие в комплект всех моделей бортовых компьютеров, значительно облегчат задачу. Бывают случаи, когда под панелью приборов нет колодок для бортового компьютера. Затем необходимо приобрести новую колодку с девятью выводами и установить ее в автомобиль.

При самостоятельной установке бортового компьютера, а также в процессе эксплуатации устройство может сообщать об ошибках, свидетельствующих о поломке или некорректной работе.Ошибки «Обрыв K-линии» или «отсутствие связи с контроллером» указывают на отсутствие контакта или обрыв соединительного провода. Осмотрите провод, соединяющий девятиконтактную и диагностическую колодки, возможно, слетел контакт.

Датчик температуры за бортом показывает неверные или ошибочные данные. В тех случаях, когда бортовой компьютер показывает температуру наружного воздуха -50 ° C, это может означать, что провод, подключенный к датчику температуры, оборвался. Кроме того, это может указывать на отсутствие такого датчика.

Неправильная информация о погоде, например, температура воздуха -5 ° C, свидетельствует о неисправности датчиков, а прибор показывает -30 ° C. Достаточно просто заменить поврежденный датчик.

В наше время бортовой компьютер нужен каждому автовладельцу. Помимо того, что он помогает контролировать практически все технические системы автомобиля, устройство также предупреждает о неисправностях. А своевременный ремонт или замена вышедшего из строя элемента увеличит срок эксплуатации автомобиля.

эксперт ВАЗ.ru

Инструкция по эксплуатации бортового компьютера ВАЗ-2115

Автомобили, произведенные в Российской Федерации, оснащены компьютером. Первый бортовой компьютер появился на ВАЗ-2114. Говоря простым языком, бортовой компьютер можно считать своеобразным электронным справочником состояния автомобиля. Он нужен водителю для того, чтобы понимать, в каком состоянии находится его машина, а также какие неисправности в ней появились.

Первые бортовые компьютеры на отечественных автомобилях выполняли следующие функции:

Контроль количества залитого в бак топлива.
Примерный расчет расстояния, которое можно преодолеть, если в баке осталось топливо.
Отслеживание температуры охлаждающей жидкости в моторе, а также предотвращение его перегрева.

Современный бортовой компьютер на ВАЗ-2115 предназначен для:

передачи информации о показателях «онлайн»;
отображение информации на информационной панели;
отображение параметров маршрута, таких как текущий расход топлива, время в пути, количество пройденных километров и т. Д.;
диагностика состояния мотора с последующим отображением ошибок на экране бортового компьютера.

Кроме того, в зависимости от комплектации автомобиля на его бортовой компьютер могут поступать следующие данные:

информация о времени следующего технического обслуживания автомобиля;
информация о необходимости корректировки некоторых функций автомобиля;
предупреждение о необходимости продления страхового полиса;
информация от организатора;
параметры, при которых автоматически включается вентилятор в системе охлаждения.

Принцип работы бортового компьютера

Такие автомобили, как ВАЗ-2109, оснащались устройствами, выполняющими роль маршрутизаторов. Напомним, что это были карбюраторные автомобили. Но ВАЗ-2114 и 2115 стали оснащаться инжекторными силовыми установками, что потребовало применения устройств совершенно другого типа.

Таким образом, основными функциями бортового компьютера на этих автомобилях являются диагностика, а также контроль работы практически всех систем автомобиля.

Принцип работы бортового компьютера на ВАЗ-2115 следующий:

прием сигналов с помощью блока управления, их последующая обработка и выдача необходимой информации на дисплей компьютера;
возможность внесения некоторых корректировок;
обрабатывает сигналы, полученные от систем, не управляемых контроллером. При возникновении аварийной ситуации в автомобиле на бортовом компьютере раздастся звуковой сигнал, а на его экране появится информация об ошибке.

Краткое руководство по эксплуатации бортового компьютера

Купив автомобиль ВАЗ-2115, вы получите в комплекте инструкцию по использованию бортового компьютера. Подробно описано, как действовать в различных ситуациях. А теперь пора поговорить о том, как правильно пользоваться бортовым компьютером на ВАЗ-2115. Для этого необходимо:

изучить инструкцию при включенном информационном табло бортового компьютера. Такое действие необходимо, если BC наделен множеством разнообразных функций, с которыми невозможно справиться самостоятельно;
Наибольшее внимание следует уделить символам и пиктограммам, соответствующим аварийным командам;
Работа бортового компьютера ВАЗ-2115 регулируется с помощью специального пульта с кнопками.Разобравшись, какие функции выполняет та или иная кнопка, управлять БК будет намного проще.

Вам не нужно заучивать всевозможные коды ошибок. Лучше всего просто найти признаки всех ошибок в Интернете, где, кстати, они есть в свободном доступе, распечатать их на листе бумаги и все время носить с собой в машине. А когда вы видите код той или иной ошибки на информационной доске компьютера, вам не потребуется много времени, чтобы понять, что именно она означает, вам достаточно взглянуть на напечатанный ранее список.

Компрессия двигателя ВАЗ 2114. Измерение степени сжатия в цилиндрах двигателя ВАЗ. Снимаем шланг подачи топлива с ТНВД

Учитывая то, что было выпущено более 4 миллионов автомобилей модели ВАЗ 2106, их еще много на наших дорогах. Соответственно, вопросы ремонта легендарной «классики» по-прежнему актуальны. Например, вопрос, какую компрессию должен поддерживать исправный мотор «шестерки».

Понятие сжатия, его размеры

Среди технических данных, прописанных в инструкции по эксплуатации автомобиля, такой характеристики нет. Есть несколько иное понятие — степень сжатия. Между этими двумя параметрами нет прямой связи, их объединяет только одно — в обоих случаях речь идет о давлении.

Степень сжатия является расчетной константой, не имеет единиц измерения. Для двигателя ВАЗ 2106 и его модификаций он равен 8.5. Эта цифра является результатом деления общего рабочего объема цилиндра на объем камеры сгорания. Проще говоря, воздушно-топливная смесь, поступающая в пространство цилиндра, сжимается движущимся вверх поршнем в 8,5 раз.
Компрессия — величина переменной, ее значение зависит от технического состояния, в котором находится двигатель. Этот параметр показывает, какое давление создается в каждом отдельном цилиндре, когда коленчатый вал вращается вместе со стартером. Измеряется манометром, который вкручивается вместо свечи зажигания, единица измерения — 1 кгс / см 2 или 1 Бар, что практически одинаково (1 кгс / см 2 равен 0.98 бар).

Компрессия измеряется для определения степени износа цилиндро-поршневой группы. Его значения были получены опытным путем, на практике. Измерение производится следующим образом: откручиваются все 4 свечи зажигания, а на их место в каждый цилиндр по очереди вкручивается манометр с обратным клапаном, и вращением стартера определяется максимальное давление, которое может накачать каждый поршень. . В двигателе ВАЗ 2106 идеальный показатель — 13 кгс / см 2, но это редкий случай, такое давление встречается на новых, только обкатанных двигателях.

Как использовать результаты измерений?

Если показатель измерения колеблется от 11 до 12,5 кгс / см 2, то это нормальный рабочий двигатель ВАЗ 2106. Важно, чтобы компрессия во всех 4 цилиндрах была одинаковой, разница более 0,5 кгс / см 2 свидетельствует неисправность в одном из них. Как правило, это перегоревшая заслонка, такая проблема возникает при езде на некачественном топливе и больших нагрузках.

Результаты измерений, которые показали давление от 10 до 11 кгс / см 2, указывают на скорый ремонт двигателя.Эти результаты могут быть не совсем точными, когда двигатель дышит. Так называется явление, при котором через шланг вентиляции картера от сапуна в карбюратор вместе с картерными газами начинает поступать моторное масло … Причина проста: из-за износа поршневых колец возникает избыточное давление В картерном пространстве появляется масло, которое выталкивает капли масла через сапун в карбюратор.

Смазка вместе с топливом попадает в камеру сгорания и после сгорания образует нагар на ее стенках и на свече зажигания.Когда попадает много масла, оно начинает заполнять зазор между изношенными кольцами и поверхностью цилиндра, тогда показания компрессии будут выше и на них нельзя полагаться. То есть если двигатель дышит, значит, пора заменить поршневые кольца.

Величина сжатия 9-10 кгс / см 2 свидетельствует об износе цилиндро-поршневой группы или клапанов. В обоих случаях требуется разборка двигателя. Такой мотор обычно потребляет масло и топливо, работает нестабильно, теряется часть мощности.Тем не менее, он может работать еще какое-то время, главное условие — компрессия во всех цилиндрах должна быть одинаковой. Если в одном из них окончательно сгорит клапан, то давление в нем резко упадет и баллон вообще выйдет из строя.

Та же участь ждет агрегат, компрессия в котором ниже 9 кгс / см2. Такое давление свидетельствует о необходимости его капитального ремонта … В таких случаях по возможности снимите все насадки, открутите от КПП и снимите полностью. его с опор, чтобы провести разборку и ремонт в более удобных условиях.

При этом проверяется состояние резиновых деталей этих опор; возможно потребуется заменить подушки. Многие автолюбители разбирают двигатель прямо на автомобиле, этот вариант тоже имеет право на жизнь, особенно если требуется замена только поршневых колец.

Многие автовладельцы ВАЗ не знают, насколько важно периодически измерять компрессию в цилиндрах двигателя, и не знают, что это такое. Фактически, если компрессия не соответствует номинальному значению, это приводит к преждевременному износу двигателя.Соответственно увеличивается риск его поломки, что однозначно приводит к дорогостоящему ремонту.

Что такое сжатие?

Компрессия — это давление в цилиндрах. Если степень сжатия слишком низкая, это приводит к тому, что топливно-воздушная смесь занимает в цилиндре довольно большой объем, имеет меньшую концентрацию и медленно воспламеняется.

Из-за этого повышается уровень теплоотдачи и двигатель перегревается. Все понимают, насколько опасен перегрев двигателя.Если степень сжатия слишком высока, топливно-воздушная смесь воспламеняется слишком быстро из-за слишком высокой концентрации. Смесь просто взрывается (это также называется детонацией).

Из-за этого детали двигателя находятся под большим давлением, которое разрушительно действует на них. Это просто означает, что детали продуктов сгорания топливно-воздушной смеси «попали».

Также может быть ситуация, когда уровень компрессии в цилиндрах сильно отличается. В этом случае воспламенение в одном цилиндре происходит быстрее, чем в другом, из-за чего двигатель работает неравномерно.Между работой поршней и валов возникает своего рода дисбаланс, что также негативно сказывается на их состоянии.

Как измерить компрессию?

Для того, чтобы измерить степень сжатия в цилиндрах, понадобится специальный прибор — измеритель компрессии. Это относительно недорого, как минимум в десять раз дешевле ремонта двигателя.

При его выборе нужно обратить внимание на концевой выключатель, который подключается к двигателю — он может быть резиновым, а может иметь резьбу.Второй вариант предпочтительнее, так как с ним намного удобнее работать и измерить компрессию без посторонней помощи вполне возможно.

Лучше всего измерить компрессию «по горячему». Также необходимо зарядить и дать пускателю номинальную мощность. При прогретом двигателе отвинтите и снимите все свечи зажигания, затем отсоедините провода от катушек зажигания.

После этого нужно отключить топливный насос, если он механический, то можно просто перекрыть подачу топлива или отсоединить шланги топливной системы… Если топливный насос электрический, выключите реле или снимите предохранитель, чтобы отключить питание.

После этого необходимо подключить датчик компрессии к одному из цилиндров и начать провернуть стартер (если у манометра нет резьбы на наконечнике, потребуется посторонняя помощь, чтобы удерживать его в гнезде свечи зажигания).

В этом случае дроссельная заслонка должна быть полностью открыта, на это следует обратить особое внимание. Показания компрессора начнут расти, а когда достигнут максимума, это будет уровень сжатия в цилиндре.Закрепив показания, необходимо переставить его на следующий цилиндр, измерить в нем степень сжатия и так далее.

Какая должна быть компрессия?

Нормальная степень сжатия для каждого двигателя индивидуальна, но есть определенные отклонения. Уровень сжатия в цилиндрах не должен отличаться более чем на 15% (имеется в виду максимальный уровень и минимальный).

Компрессия — очень полезный метод диагностики автомобильного двигателя. Мы уже знаем, как проверить компрессию в цилиндрах двигателя автомобиля, и какая компрессия должна быть в самых средних значениях.Однако мы предлагаем вам сейчас более точно узнать, какая степень сжатия должна быть конкретно для вашей модели автомобиля.

Итак, мы знаем, что сжатие — это давление, которое создается поршнем в цилиндре камеры сгорания, когда он находится в верхней мертвой точке, то есть в конце цикла сжатия. Но есть еще такая вещь, как степень сжатия — это объем всего пространства в цилиндре, когда он находится в нижней мертвой точке (то есть, когда это пространство максимально), деленный на тот же объем, но когда поршень находится в верхней мертвой точке (когда объем этого пространства минимален).Что будет, если мы увидим в технических характеристиках двигателя, что степень сжатия у него 10, это означает не что иное, как то, что максимальный объем камеры сгорания одного цилиндра такого двигателя в 10 раз больше минимального. Те. топливно-воздушная смесь в таком цилиндре сжимается в 10 раз от входящего в него объема.

Оказывается, есть прямая зависимость компрессии в цилиндре от степени его сжатия, и эта зависимость определяется определенным соотношением.Принято считать, что для бензиновых 4-х тактных двигателей этот коэффициент равен 1,2-1,3. То есть, если мы знаем степень сжатия нашего двигателя (а в официальных документах на автомобиль эта информация представлена гораздо чаще, чем данные о компрессии), то узнать степень сжатия двигателя нам не составит труда.

Конечно, на практике эти сжатия будут отличаться от официально заявленных производителем хотя бы потому, что это сжатие зависит от процесса естественного износа поршневой группы, и чем больше этот износ, тем меньше будет сжатие.Но в чем преимущество, когда компрессия настолько мала, что компоненты двигателя можно считать чрезмерно изношенными? Принято считать, что этот критерий равен примерно 10-12% от заявленной производителем или полученной расчетным путем степени сжатия. То есть, если по документам степень сжатия должна составлять 12 кг / см 2, то несложно подсчитать, что неисправным считается двигатель со степенью сжатия менее 10,56-10,8 кг / см 2.

А теперь давайте посмотрим на марки и модели автомобилей, наиболее популярные у российских автомобилистов, и выясним, какая компрессия должна быть в цилиндрах их двигателей!

Таблица: Какая должна быть компрессия в автомобилях

Автомобиль	Компрессия, кг / см 2
ВАЗ 2106-07	11
ВАЗ 2109	11
ВАЗ 2110	13
Audi A4 (2011-2019) 1.8-2,0 / 3,0	12 / 12,5
Chevrolet cruze 1.6 / 1.8	14/13
Шевроле ланос 1,5	12
Шевроле лачетти 1,6 / 1,8	12 / 12,5
Шевроле авео 1,6	13,5
Дэу Гентра 1,5	12,5
Дэу матиз 0,8	11
Daewoo nexia 1,5 / 1,6	10.5/11
Форд фокус (2014-2019) 1,0 / 1,5-2,0	12 / Слишком много разных вариантов
Ford Focus (2011-2014) 1,6 / 1,6 с турбонаддувом / 2,0	13,5 / 18/14
Honda civic (2008-2019) 1,8 / 2,4	13/13
Hyundai Elantra (2013-2019) 1,6	13
Hyundai solaris (2011-2019) 1,4 / 1,6	13/13
Kia sportage (2011-2019) 2,0	13
Kia Sportage (2004-2010) 2.0	12,5
Kia Cee «d 1,4 / 1,6	13
Kia rio 2005-2011 гг.	12,75
Киа Рио (2011-2019)	12,5-13
Mazda 3 (2010-2019) 1,5 / 1,6 / 2,0	16.12.16
Mazda 6 (2011-2019) 2,0 / 2,5	16/15
Mitsubishi ASX (2010-2019) 1,6 / 1,8 / 2,0	13/12.5/12
Mitsubishi lancer (2007-2019) 1,5 / 1,6 / 1,8	12,5 / 12,5 / 12
Nissan Juke	12,5
Nissan Qashqai 1,6 / 2,0	12,5 / 12
Опель астра 1,4 / 1,6	13 ноября
Опель корса 1,2 / 1,4	12,5 / 12,5
Toyota RAV4 (2006-2019) 2,0 / 2,2 / 2,5	18.12.12
Toyota Camry (2009-2019) 2,0 / 2,4 / 2,5 / 3,5	11.5/12/12 / 12,5
Тойота Королла 1,3 / 1,6 / 1,8	13,5 / 12/12
VW Tiguan 1,4 / 2,0	12/12
Фольксваген Гольф (2009-2019) 1,2 / 1,4 / 1,6	12/12 / 12,5
VW Jetta (2010-2019) 1,4 / 1,6	12 / 12,5

Одним из важных факторов, влияющих на характеристики двигателя внутреннего сгорания, является степень сжатия в его цилиндрах, которая указывает максимальное значение давления при прокрутке двигателя внутреннего сгорания на холостом ходу.У отдельных моделей двигателей разная степень сжатия. Какая должна быть компрессия в бензиновых и дизельных двигателях, пойдет речь в статье ниже.

Что такое компрессия двигателя?

Среди автовладельцев компрессия считается диагностическим фактором, позволяющим оценить работоспособность двигателя автомобиля и состояние поршневой группы. Индикатор сжатия — это значение давления в цилиндрах автомобиля, которое поршень создает в своей наивысшей точке, в конце такта сжатия.Единицы измерения сжатия двигателя — атмосфера, бар, кг / см2 и МПа.

Высокая компрессия в цилиндрах защищает картер от чрезмерного попадания газов, таким образом, все газы направляются на выполнение полезной работы. При этом снижается расход топлива и масла, соответственно увеличивается мощность двигателя и его КПД. При малой компрессии мощность ДВС снижается, динамика автомобиля ухудшается, а расход топлива растет.

Не очень опытные автовладельцы иногда путают понятие «сжатие» с понятием «степень сжатия», но, на самом деле, это разные вещи. Степень сжатия — это отношение объема цилиндра двигателя к объему камеры сгорания. Степень сжатия, в отличие от сжатия, не меняется и указывается производителем в документации. Компрессия же со временем меняет свою величину из-за постепенного износа компонентов поршневой группы и, как следствие, снижения давления в цилиндре.Компрессия в двигателе автомобиля зависит от степени сжатия, это соотношение значений получается в расчетных коэффициентах для каждого типа двигателя внутреннего сгорания.

Какой должна быть компрессия у бензинового двигателя?

Рассмотрим подробнее степень сжатия двигателя для некоторых моделей автомобилей. Стандартная формула определения компрессии выглядит так:

Степень сжатия = степень сжатия x степень X

Степень сжатия указывается в технической документации ДВС, при этом для каждой модели автомобиля степень сжатия своя.Коэффициент X также определяется отдельно для каждой группы двигателей, например, 4-тактные бензиновые двигатели с искровым зажиганием имеют коэффициент 1,2-1,3.

Для наглядности приведем пример того, как рассчитывается компрессия в двигателе ВАЗ, относящемся к 4-тактному, по этой формуле. Степень сжатия автомобиля ВАЗ 2112 указанная в документах — 10,5. Подставляя искомые значения в формулу, получаем следующее:

Компрессия в двигателе ВАЗ 2112 = 10.5 х 1,2 = 12,6

Показатели компрессии в других моделях автомобилей ВАЗ при исправном рабочем состоянии всех систем и агрегатов:

Компрессия в бензиновых двигателях и некоторых других моделях автомобилей других производителей представлена в таблице ниже:

Дизельное значение компрессии

Индекс сжатия у дизельного двигателя внутреннего сгорания значительно выше, чем у бензиновых, так как воспламенение горючей смеси в дизельных устройствах происходит от сжатия сильным давлением, а не от свечи зажигания.Топливо нагревается до температуры воспламенения при давлении около 35 кг / см2. Конечно, конечное давление, необходимое для зажигания дизеля, зависит от определенных условий, таких как температура окружающей среды или состояние самого двигателя. Но можно сделать очевидный вывод, что при уменьшении компрессии из-за износа поршней заводить автомобиль с дизельным двигателем становится сложнее.

Специалисты рассчитали степень сжатия дизельного двигателя, достаточную для его запуска в условиях различных внешних температур:

— 40 — двигатель запускается при температуре до -35;

— 36 — машина заводится при -30 градусах;

— 32 — заводится после длительного пребывания при температуре -25;

— 28 — топливо воспламенится после длительного пребывания в -15;

— 25 — ДВС без проблем заводится в теплой среде и после длительной стоянки при -15;

— 22-23 — холодный двигатель запускается сразу, длительная стоянка возможна только в гараже при положительных температурах;

— меньше 18 — даже прогретый двигатель внутреннего сгорания не запустится ни при каких условиях.

Данная градация будет действительна при запуске исправных двигателей на автомобилях со всеми операционными системами. При обнаружении неисправностей приведенные цифры могут не соответствовать действительности.

Значение компрессии в дизельном двигателе некоторых моделей автомобилей показано ниже:

Автомобиль	Компрессия кг / см2
КАМАЗ ЕВРО-0	29-35
КАМАЗ ЕВРО-1	29-35
КАМАЗ ЕВРО-2	29-35
КАМАЗ ЕВРО-3	32–37
КАМАЗ ЕВРО-4	32–39
ЯМЗ 236	33–38
ЯМЗ 236 Турбина	33–38
ЯМЗ 238	33–38
ЯМЗ 238 Турбина	33–38
ЯМЗ 240	33–38
ЯМЗ 240 Турбина	33–38
Д240-245 (МТЗ80-82)	24-32
ЧЕЛОВЕК F90 / 2000	30–38

Измерение компрессии двигателя

Степень сжатия сильно зависит от технического состояния двигателя и условий, в которых проводятся измерения, поэтому измерение компрессии всегда выполняется в одном и том же режиме, одним и тем же способом.Обычно измерения проводятся при следующих условиях:

— двигатель прогрет до рабочей температуры;

— открытая дроссельная заслонка;

— перевернутые свечи во всех цилиндрах;

— низковольтные провода отключенные от катушек;

— отсоединенный топливный шланг;

— аккумулятор заряженный;

— стартер исправный.

Сам процесс измерения компрессии выполняется с помощью компрессометра и свечного ключа.Компрессор вставляется в отверстие от снятой пробки одновременно с запуском двигателя на холостом ходу и удерживается до тех пор, пока показание шкалы не перестанет увеличиваться. Подобные манипуляции проводятся со всеми цилиндрами двигателя.

Данные, полученные при замере компрессии, обычно отличаются от заявленных автомобилем цифр в технической документации … Несоответствие значений из-за износа поршневой группы, возникающего при штатной эксплуатации автомобиля.Компрессия в цилиндрах двигателя уменьшается с увеличением износа деталей.

Конечно, при небольшом отклонении от заявленных производителем цифр, владелец может и дальше использовать без ремонта поршневой группы, расхождение до 10% считается допустимым. При увеличении разрыва в значениях компоненты ДВС считаются сильно изношенными.

Что делать при низкой компрессии двигателя?

В жизни многих автовладельцев наступает момент, когда они сталкиваются с проблемами низкой компрессии двигателя.Давление в цилиндрах ДВС может снижаться по следующим причинам:

— поршневые кольца, сидящие в канавках поршня, являются наиболее частой причиной потери компрессии;

— трещина в перемычке одного из поршней;

— прогорание поршня;

— деформация или прогорание клапана;

— дефект кулачка распредвала;

— появление нагара из-за износа сальников клапанов.

По этим причинам обычно уменьшается компрессия в одном цилиндре, и капремонт двигателя не требуется.В этих случаях достаточно замены деталей и очистки камеры сгорания от нагара.

При снижении компрессии одновременно во всех цилиндрах, скорее всего, нарушается герметичность камеры сгорания и требуется регулировка зазоров и газораспределительного механизма (ГРМ), что может повлечь за собой капитальный ремонт двигателя .

В дизельных двигателях наиболее частой причиной снижения компрессии является износ зеркала цилиндра.В этом случае изношенная внутренняя поверхность цилиндра увеличивает зазор между ним и поршнем, и оказывается, что давление, необходимое для воспламенения смеси дизельного топлива и воздуха, не может быть создано. Признаком снижения компрессии в дизельном двигателе является появление синего дыма выхлопной трубы из-за неполного сгорания дизельного топлива при недостаточно высокой температуре

Иногда неисправности сторонних деталей могут привести к снижению давления в цилиндрах, например, плохое распыление топлива из-за неисправной форсунки.В любом случае своевременная замена или ремонт поврежденных деталей и узлов устранит проблему низкой компрессии двигателя, и его мощность снова увеличится.

Компрессия в двигателе ВАЗ — это давление, которое возникает при максимальном сжатии в период, когда поршень находится в крайней нижней точке … Чем выше это давление, тем выше будет температура воспламенения смеси, соответственно, тем меньше будет топлива тратится на этот процесс, и тем выше производительность и экономичность двигателя.

Измерение компрессии

Компрессия зависит от следующих факторов:

От количества подаваемого газа, которое зависит от положения дроссельной заслонки и пропускной способности воздушного фильтра;
От температуры ДВС;
От зазоров между внутренними стенками цилиндра и клапанами.

Зазоры между узлами поршневой группы в цилиндре зависят от множества факторов:

Неправильная регулировка зазора между клапанами и стенками цилиндров;
Степень выгорания и износа поршней и стенок цилиндров;
Масло на стенках цилиндра способствует уплотнению и увеличению компрессии, но если бензин по какой-то причине впрыскивается в цилиндр, оно смывает масло со стенок, что увеличивает зазор между поршнем и цилиндром.

По этим параметрам водитель или автомеханик производит предварительную оценку состояния двигателя — его работоспособности, мощности, КПД.

ЧЕМ НЕ ДОЛЖНО БЫТЬ СЖАТИЕ В ДВИГАТЕЛЕ

На первый взгляд может показаться, что чем выше параметры сжатия воздушно-горючей смеси, тем лучше. Но на самом деле это не так. Компрессия имеет верхний порог, который нельзя переступить, так как это повлечет за собой перегрев двигателя и, как следствие, нагар, чрезмерную нагрузку на поршни, кольца, в результате чего детали двигателя могут выйти из строя.

Низкое давление в двигателе приводит к чрезмерному расходу топлива и масла. Недопустимо, чтобы в отдельных баллонах он резко отличался от соседних. Различная компрессия в цилиндрах указывает на серьезные проблемы в двигателе — износ и дефекты, требующие замены или ремонта деталей.

Таким образом, плохое сжатие:

увеличенный,
низкий,
разные.

Все эти признаки плохой компрессии сигнализируют о том, что сердце автомобиля нуждается в ремонте.

ПРАВИЛЬНОЕ СЖАТИЕ

Какой должна быть компрессия в двигателе для его долгой и безотказной работы? Многолетняя практика эксплуатации автомобилей показывает, что в идеале должно быть по 14 бочек в каждом цилиндре. Но допускается уменьшение до 11 баррелей при условии, что разница компрессии в цилиндрах должна быть не более 1 барреля. Например, приемлемой считается схема сжатия 11-12-11-12, а если давление в разных цилиндрах 11-12-11-9 или другая комбинация показателей, отличная от нормы, то двигатель уже требует ремонта.

Какая должна быть компрессия на ВАЗ 2114 8 клапанов зависит еще и от того, как долго и в каких условиях эксплуатируется автомобиль. Идеальное давление, как правило, бывает у нового двигателя или двигателя, только что прошедшего капитальный ремонт. Во время эксплуатации автомобиля компрессия может снизиться на 1-2 барреля. И это тоже будет в пределах нормы.

Новый двигатель — гарантия хорошего давления

ПРИЧИНЫ ПОВЫШЕННОГО СЖАТИЯ В ДВИГАТЕЛЕ

Рассмотрим основные причины:

Неправильная регулировка ремня ГРМ приводит не только к повышенной компрессии, но и к более низкой, в зависимости от направления регулировки.
Появление накипи на клапанах, которая появляется из-за использования некачественного бензина, масла или другой автомобильной химии … Отложения нагара на дроссельных узлах и в камере сгорания также появляются из-за перегрева двигателя. Таким образом, перегрев двигателя внутреннего сгорания является не только следствием, но и причиной высокого давления горючей смеси. Температура эксплуатации 8-ми клапанного двигателя ВАЗ 2114 не должна превышать 85-90 o C.
Высокая компрессия может быть спровоцирована «заклиниванием» маслосъемных крышек.Эту причину найти нетрудно. Вам просто нужно открутить свечи и осмотреть цилиндры. Появление масляной пленки на их стенках будет свидетельствовать об избытке масла в них, и о необходимости замены колпачков.

На степень сжатия также влияет величина давления масла в двигателе. Если он слишком высокий, то это влечет за собой повышенное давление горючей смеси.

Низкое давление возникает в случае износа колец или прогорания клапанов. Также влияет рабочая температура двигателя.Если он будет ниже нормы, это также скажется на давлении горючей смеси.

Причины отсутствия компрессии в двигателе кроются в неправильной эксплуатации, несвоевременной профилактике. Иногда воздух прорывается сразу с нескольких сторон — например, через клапаны, и одновременно через поршни с кольцами. Затем давление полностью исчезает. Доводить машину до такого состояния просто не допустимо

ПОДГОТОВКА К ИЗМЕРЕНИЮ

Компрессия измеряется в двигателе с полностью заряженной аккумуляторной батареей.После зарядки и установки источника питания на место проверьте стартер. Он тоже не должен создавать никаких проблем. Затем прогрейте двигатель. Его температура при измерениях должна быть 70-90 ° С.

Выкрутите все свечи из всех отверстий. Также открутите топливный шланг, чтобы перекрыть подачу топлива. Подготовьте компрессор к работе.

ИЗМЕРЕНИЯ СЖАТИЯ В ДВИГАТЕЛЕ. КОМПРЕССОМЕТР

Устройство, состоящее из манометра и прорезиненной трубки, которое измеряет компрессию в двигателе, называется манометром.Используются следующие устройства:

прижим,
универсальный,
гибкий,
с резьбой.

Специалисты считают, что из всех типов компрессометров лучше использовать резьбовые. Они предоставляют более точную информацию. Необходимо измерять компрессию в двигателе в каждом цилиндре отдельно. Шланг манометра вставляется в гнездо свечи зажигания.

Теперь, когда все готово к измерениям, запустите двигатель и полностью выжмите газ, дайте двигателю немного поработать.Проверьте показания манометра и запишите его. Перенести шланг компрессора в следующее отверстие свечи зажигания и таким же образом произвести измерения во втором и последующих цилиндрах. Запишите все результаты и сравните их.

ДАВЛЕНИЕ В ИНЖЕКТОРЕ ДВИГАТЕЛЯ

Ниже вы узнаете, как правильно измерить компрессию в двигателе ВАЗ 2114 с инжекторным типом питания.

Если хотя бы в одном баллоне компрессор показал давление ниже 10 баррелей, то нужно искать причину столь низкого показателя.Иначе очень скоро он упадет и в другие цилиндры.

Наберите около 10 миллиграммов масла в медицинский шприц и введите его в бочку. Измерьте еще раз. Если показания манометра увеличиваются, значит поршневые кольца изношены и требуют замены. Если он остается на таком же низком уровне, то необходимо отрегулировать заклинившие или поменять перегоревшие клапаны.

ЧТО ДЕЛАТЬ, ЕСЛИ КОМПРЕССОМЕТР НЕ ПОД РУКОЙ?

Можно ли измерить компрессию без прибора? Практика показывает, что можно.Но этот метод даст относительные и приблизительные показания. Чтобы измерить степень сжатия без инструментов, выверните пробки из всех цилиндров, кроме испытуемого. Проверните коленчатый вал вручную до конца такта сжатия (следите за метками — они должны совпадать). Проделайте эту операцию по очереди со всеми цилиндрами. При низком давлении для поворота коленчатого вала требуется меньше усилий. Таким образом, конечно, вы не получите точных показаний компрессии в двигателе. Но вы можете понять наличие проблем.

Ориентировочная цена прибора для измерения компрессии в двигателе в интернет-магазинах столицы от 600 рублей до 2 тысяч. Брендовые модели западных производителей стоят дороже — до 8 тысяч. В регионах прибор для измерения компрессии стоит не дороже, чем в столице. Его цена варьируется в зависимости от производителя.

Какое напряжение должно быть на ВАЗ 2114. Борьба с недозарядом. Низкое напряжение

В общем ситуация такая.В мае стал замечать, что машину стало трудно заводить, и ехала она относительно регулярно, машина стояла в гараже, а морозы уже прошли. В общем пошел ехдил, лучше ситуация не стала. Когда я поставил машину на сигнал, закрылись не все двери, багажник от кнопки не с первого раза открывался … но вроде как привык и грешил на качество запчастей.

Честно говоря, никогда не думал о недозарядке, генератор всегда вроде работал исправно, лампочка аккумулятора не горела, да и машина вообще завелась.Пока что однажды (чисто ради интереса) не включил вольтметр на приборке (хороший встроенный) и не увидел, что при включении габаритов рядом и печка показывает 12 вольт на 1 скорость, при нажатии на педаль тормоза -11,5 Вольт, без потребителей то 12,7. Если включить всех потребителей, включить задний и нажать тормоз, то упало бы где-то до 10,5 … потом подумал) По всем постам, которые читал про сетевое напряжение, у всех около 14,3- 14.5… но не 12,7 до холода без всех потребителей.

Сигналом к действию стало то, что утром машина еле заводилась, а однажды вечером во время моей деловой поездки она вообще отказалась заводиться. Как сказал один из наших известных политиков, я решил: «Прекратите терпеть это!»

Первым делом проверил все добро на землю, почистил все контакты, переставил разъемы … ничего не изменилось. Потом было решено поменять регулятор напряжения, вдруг щетки оторвались или отломились, либо регулятор умирает.Для генераторов компании БАТЭ приобретен типовой РН компании Энергомаш:

БАТЭ 3202.3771 (2112-3701 …)

Затем снимается крышка генератора, снимается родной регулятор напряжения. Сравнение купленного и родного:

Левое купленное, правое родное

Поставил покупку РН на место, завел машину… напряжение показало в районе 13,2-13,3 Вольт к холодному без потребителей. Слишком мало, решил я, хотя лучше, чем было. Поездив так примерно месяц, облазив по пути весь диск и весь остальной инет, я понял, что решения проблем могут быть следующие:

Проблема в том, что регулятор VTN изготовлен в братская Украина, в России купить можно только у их официального представителя, где цена на этот регулятор около 600 рублей (при биржевой цене 150-200 рублей), и мы не хотели ждать.В общем нашел на авито объявление крестьянин в Москве, продающий именно такие регуляторы напряжения по цене вдвое ниже 300 руб. Созвонились, встретились, купили. Я с ним разговаривал, он говорит: «да, у меня была девятка, я тоже в свое время страдал от напряжения, родственник из Украины принес мне эти регуляторы, я попросил его купить».
Фото:

Здравствуйте! Пожалуй, начну издалека: 6, 14 ноября возвращаясь домой по трассе, эта ошибка выскакивает на БК (0563-высокий уровень в сети)

Смущаюсь и даже немного пугаюсь, т.к. словами видно что напряжение в сети около 18-19с.Глядя на БК, понимаю, что скорее всего был просто глюк, потому что по показаниям БК напряжение в районе 14,2-14,3в. Хорошо, подумал я и продолжил. По приезду решил убрать массы, но оказалось, что везде все нормально и копать нет смысла. После этого долго ехал и ошибки больше не видел. Потом пришла весна и однажды эта ошибка снова вылезла. Тогда я не уверен, в чем причина? По показаниям БК скачка нет вообще и такое ощущение, что есть очередной глюк.Езжу дальше, до апреля ошибок не было. И здесь уже началось самое интересное. Ошибка часто вылезала, а значит, проблема прогрессирует. В следующий вечер заезд неожиданно мигает приборка, а за ней срабатывает защита на ксеноновых блоках (то есть гаснет свет), а потом вижу на БК напряжение 19В. Я быстро в сторону, потому что напряжение не падало несколько секунд. Выключаю машину, похоже, не пахнет обгоревшим человеком. И тут я уже понимаю, что не надо этого делать, потому что все может быть по-другому… Завожу двигатель, скидываю ошибку и еду домой, напряжение в норме. На следующий день решил разобрать генератор и произвести полную проверку всех узлов. На тот момент я больше всего грешил на диодный мост. Снял с машины генератор и стал звенеть диодный мост. В ходе этого мероприятия я пришел к выводу, что с ним все хорошо. Далее по порядку проверил: обмотку ротора и статора, но безуспешно. На тот момент я меньше всего грешил на pH, потому что он был установлен у меня на полтора года, но я решил проверить и его.Проверял в двух режимах:
1) Подключил стабилизатор напряжения к зарядному устройству, потом между щетками вставил лампочку и запитал pH, лампочка не горит, значит работает.
2) Подключил к акб стабилизатор напряжения, тоже вставил лампочку и она горит. Оказывается, регулятор в хорошем состоянии. НО! Эти два метода ненадежны, поэтому проверить работу регулятора невозможно, хотя в книге написано, что это возможно.
Возвращаюсь к проверке генератора, так как все в порядке, и мой внутренний голос говорит мне, что проблема в диодном мосту, тогда я иду покупать новый диодный мост. Спроси почему? Ответ прост: я тогда подумал, что может быть какой-то диод просто пробивает при повышении температуры в моторном отсеке, следовательно, происходит пробой напряжения, хотя то, о чем я думал, потому что он регулирует напряжение просто pH, ну да ладно.

Я прикручиваю новый диодный мост и вставляю ген на место.

Завожу машину и катаюсь, ошибки нет, значит проблема была именно в диодном мосту, но на следующий день все повторяется, выскакивает ошибка и напряжение на BC составляет около 19 вольт. Что ж, как бы я себя ни убеждал, что проблема не в pH, мне пришлось прикрутить слив, чтобы быть уверенным, что проблема там зарыта.

Поставил стоковую фот, ездил так месяц дабы полностью развеять сомнения.Ошибок больше не было, а значит виноват термооптимизированный регулятор напряжения. И вот на днях решил открыть и попробовать отремонтировать. Но прежде чем рассказать о ремонте, хочу всех предупредить о небольшом изъяне этого pH, перед установкой меня смутил такой косяк в нем, что отверстие, откуда выходили провода, было очень большим и я понял, что Со временем влага проникнет внутрь, и вся доска начнет окисляться. Но потом поленился и не заделал эту дырку герметиком, а зря…

Разбирается достаточно просто, с обратной стороны нужно немного высверлить заклепки из заклепок и вытащить их.

Я вытаскиваю заклепки, и регулятор рушится в моих руках.

То есть мои опасения того времени оправдались, влага сделала свое дело, хотя, возможно, наши «красивые» дороги тоже пытались. Выводы были плохо припаяны, отсюда и вся проблема с напряжением, то есть небольшая выпуклость и уже напряжение выходит за пределы нормального диапазона.Плата залита силиконом или прозрачным герметиком, в общем не знаю, но в местах пинов отслоился, пришлось почти полностью зачистить и припаять элементы. После этого я полностью залил плату герметиком и собрал регулятор обратно в корпус. Вставьте заклепки и развальцовывайте их.

Уже прошла вторая неделя, регулятор снова исправен, но теперь я уверен, что он прослужит дольше, так как корпус полностью залит герметиком и трещин нет.Всем спасибо за внимание и желаю удачи на дорогах!)

Регулятор напряжения — это устройство, изменяющее электрическое напряжение на выходе электродвигателя в случае поступления на него управляющего сигнала. Стабилизатор напряжения ВАЗ 2114 встроен в генератор и обеспечивает стабилизацию выходного напряжения за счет изменения тока возбуждения в генераторе.

Конструктивно

PH представляет собой электромагнитное реле и последовательно соединенную транзисторную схему с сопротивлениями, которые сами последовательно подключены к обмотке возбуждения на статоре генератора.Физический смысл активности электронного PH заключается в следующем.

Напряжение генератора нестабильно и ступенчато меняется. По мере его увеличения электрический выключатель включает дополнительное сопротивление, которое ограничивает ток возбуждения, и напряжение уменьшается. Если, наоборот, напряжение падает ниже допустимого значения, реле отключает сопротивление и магнитный поток в обмотке возбуждения увеличивается, а напряжение генератора возрастает. Поскольку все это высокочастотный процесс, напряжение в автомобильной электросети поддерживается в пределах приемлемого стабильного значения.

Если рассматривать PH в практическом смысле, то данное устройство решает следующие задачи:

это устройство активирует электрогенератор;
осуществляет автономное управление выходом переменного тока;
поддерживает постоянное заданное значение напряжения независимо от амплитуды колебаний, создаваемых первичными обмотками генератора.

Для генератора модели 9402.3701 который устанавливается на ВАЗ 2114 установлен регулятор напряжения 611.3702-14. Этот прибор монтируется в сборе со щеточным узлом. Технические характеристики PH:

номинальное напряжение, поддерживаемое регулятором, составляет 14,5 В;
номинальный ток — 5 А;
максимальный вес — 60 г;
размер — 66х55х32.

Эксплуатация, доработка и замена регулятора напряжения на ВАЗ 2114

Штатные регуляторы напряжения на ВАЗ 2114 имеют особенность, которая связана с тем, что он выполнен в комплекте с щеткодержателем.Хотя эти два устройства выполняют разные функции, они собраны в одно целое, и когда одно из них выходит из строя, весь набор должен быть удален.

Сигналом к проверке и замене РН может быть низкое напряжение бортовой сети ВАЗ 2114 или падение уровня освещенности фар. Определить это можно, наблюдая за емкостью бортовой аккумуляторной батареи. Когда напряжение, генерируемое генератором, падает напряжение аккумуляторной батареи и емкость аккумуляторной батареи падает.Если управляющее напряжение на холодном двигателе значительно ниже 14,6 В, то регулятор необходимо заменить.

При этом, если РН в хорошем состоянии, и при проверке узла щеток установлено, что щетки изношены или сгорели, то необходимо будет поменять комплект. Это нужно делать, если они выступают из щеткодержателя менее чем на 5 мм.

Замена регулятора напряжения ВАЗ 2114 возможна своими руками. Этот процесс относительно прост, но требует внимательного подхода.

Внимание! Электрические части автомобиля должны быть чистыми. Любое загрязнение приводит к снижению производительности электрических компонентов.

Туда, где на ВАЗ 2114 находится регулятор напряжения, доступ открыт и ничего не мешает проводить работы. РН помещен под пластиковую крышку генератора, замыкающую всю контактную группу этого электроагрегата.

Перед работой необходимо отсоединить контактные провода от АКБ.

При работе с электрооборудованием на транспортном средстве необходимо в обязательном порядке отключать аккумуляторную батарею, чтобы исключить скачки напряжения или короткое замыкание, в результате которых могут быть повреждены важные приборы или может возникнуть пожар.

Затем нужно найти контактный привод с блоком, который ставится на выходе генератора «Д». Этот разъем необходимо отсоединить.
Снимите защитный резиновый колпачок с вывода «+».Ключом на «13» откручиваем гайку, которая крепит внешние провода к контактной шпильке и снимаем их со шпильки.
Отщелкнув три зажима по бокам пластиковой крышки, снимите ее. Нужно помочь плоской отверткой прижать его края по окружности из области контакта с корпусом генератора.
Регулятор напряжения крепится двумя винтами. С помощью отвертки Phillips открутите их.
Отсоедините проводку от PH и вытащите корпус регулятора вместе со щетками.
Установка нового РН производится в обратной последовательности. При этом необходимо хорошо очистить все контакты и проверить плотность их фиксации, иначе работа этого устройства может быть некорректной.

Кроме штатных регуляторов, допускается использование других устройств, поддерживающих заданные характеристики. К таким устройствам относятся термооптимизированный РН «RENATO» и трехступенчатый регулятор напряжения.

PH «RENATO» регулирует зарядку в диапазоне 13.6 — 14,7 В, в зависимости от температуры электролита в аккумуляторе. Датчик температуры установлен на АКБ и соединен проводом с РН. Продается с регулятором.
Трехуровневый PH предназначен для продления срока службы аккумулятора. Кроме того, он обеспечивает оптимальное напряжение генератора в различных условиях работы и, соответственно, более эффективную работу осветительного оборудования и системы обогрева станка.

В конструкции данного устройства имеется трехпозиционный переключатель, имеющий несколько положений и, соответственно, режимов:

в минимальном положении, обозначенном как «min», напряжение поддерживается на уровне 13.6 В. Это положение предназначено для работы в сложных условиях — при высокой температуре воздуха, более 20 градусов, длительном движении «в гору» или в пробках;
в среднем положении переключателя, обозначенном «норма», напряжение соответствует 14,2 В. Этот режим предусматривает работу генератора при прогретом двигателе и температуре окружающей среды от нуля до плюс двадцати градусов;
, когда переключатель установлен в положение «макс», PH поддерживает напряжение в диапазоне 14,6 — 14,7 В.Этот режим необходим при холодном пуске, работе двигателя при низких температурах и при полной нагрузке от включенных потребителей.

Трехуровневый заводской РН устанавливается без особых сложностей. На место старого регулятора вставляется новый щеткодержатель, проводка от него пропускается через пластиковую крышку генератора. Новое устройство устанавливается на корпусе моторного отсека в любом удобном месте и обеспечивает надежный контакт с «землей». Провод, соединяющий само устройство и щетки, должен быть изолирован от высоковольтных проводов и корпуса машины.Подробнее о том, как установить 3-х ступенчатый регулятор, предлагаем посмотреть видео:

Коды ошибок самодиагностики ваз 2110 16 клапанов. Диагностика неисправностей электронной системы автоматического управления двигателем ВАЗ

Коды ошибок ВАЗ 2110 представлены числовым обозначением на дисплее, и они передаются с датчиков фазы на бортовой компьютер. Это удобно, но начинающий водитель мало что понимает и не может разобраться, как пользоваться этой техникой.Но нужно знать и уметь это делать, ведь система, благодаря встроенной функции самодиагностики, поможет на ранних этапах выявить неисправность, а значит, есть возможность своевременно ее исправить. манера.

[Скрыть]

Диагностика

Существует два способа диагностики состояния автомобильных систем. Начнем с первого, который не предусматривает использование дополнительного оборудования.

Чтобы запустить функцию самодиагностики, вам нужно нажать кнопку, которая сбрасывает пробег за день.Включите зажигание. Вы увидите, как стрелки на устройствах начнут переходить из одного положения в другое. Значит, диагностика ВАЗ 2110 запущена и информация с датчиков фаз начала поступать на компьютер. После завершения процесса RAM отправит на дисплей числа, которые показывают состояние систем автомобиля.

Автомобиль ВАЗ 2110

Расшифровка комбинаций

Когда самодиагностика завершена и отображается цифра 0, это означает, что с автомобилем все в порядке и все системы работают должным образом:

если отображается 1 , это указывает на то, что есть проблемы с микропроцессором или неисправна оперативная память;
4-высокое напряжение в сети, более 16 В;
если 8, то низкий.

Если неисправность не одна, а несколько, то будет отображаться число, равное сумме неисправностей. Если загорится 6, то это будет сумма чисел 2 и 4. Если 14, то скорее всего сразу три неисправности, а именно 2, 4 и 8.

Самая простая диагностика, которая доступна водителю без использования дополнительного оборудования. Конечно, это поможет выявить некоторые неисправности, а также показать состояние узлов и системы ВАЗ 2110 в целом.Но для конкретного определения всех неисправностей и расшифровки информации, поступающей с датчиков фазы, нужны дополнительные средства. Например, который предоставляет больше данных.

Кнопка ежедневного сброса

Диагностика с помощью дополнительных инструментов

Для диагностики автомобилей, в том числе ВАЗ 2110, используется различное оборудование, которое подключается к специальному разъему. Благодаря этой не особо сложной комплектации и высокой цене можно получить полное представление о состоянии автомобиля.

На СТО используется персональный компьютер, на который по специальному кабелю передаются данные с фазовых датчиков.

Адаптер для автодиагностики

На рынке появилось устройство bluetooth, позволяющее проводить диагностику с помощью смартфона, планшета или ноутбука.

Работают по схеме. Устройство подключается к разъему, включается зажигание и начинается процесс диагностики. Данные поступают от фазовых датчиков на компьютере.С него на мобильное устройство, на которое сначала нужно установить специализированное программное обеспечение.

Это позволяет не только получить больше данных, но и представить их в более наглядном виде. Этот метод позволяет водителю даже с небольшим опытом управления автомобилем (в нашем случае ВАЗ 2110) получить все данные о своей машине.

Но большинство водителей предпочитают проводить диагностику на СТО. Чтобы вы были в курсе данных, генерируемых бортовым компьютером через оперативную память от фазовых датчиков, мы представим расшифровку типичных ошибок.

Комбинации декодирования

Если возникают проблемы с электрооборудованием, их следует немедленно устранять. То, что в этом вопросе не все в порядке, покажет код ошибки 1602.

Иногда ошибка 1602 может быть просто сброшена и не появляется позже. Социалисты называют такие данные «хорошими».

Ошибка 1602 иногда появляется, если:

аккумулятор был отключен на время;
произошел скачок напряжения при пуске мотора, например, в холодную погоду.

Но если код ошибки 1602 появляется постоянно, нужно проверить всю сеть. Возможно, есть обрыв. Если код ошибки 1602 появляется постоянно, можно попробовать зачистить клеммы аккумулятора. Убедитесь, что они хорошо закреплены. Не помогает, ошибка 1602 все равно появляется? Выполните проверку цепи. Начать нужно с плюсовой клеммы аккумулятора. Начните с блока предохранителей и предохранителей.

ТПС. Иногда случается, что причиной ошибки с кодом 1602 является аварийный сигнал, который может блокировать цепь контроллера и влиять на показания датчиков фазы.В такой ситуации нужно подать претензию в фирму, в которой был задействован

низкий расход воздуха, который зависит от скорости вращения коленчатого вала;
насколько открыта дроссельная заслонка;
после возникновения проблемы прошло несколько циклов.

Если ошибка появляется периодически, то необходимо:

проверить состояние воздушной заслонки;
смонтировать блоки проводки с ЭБУ;
проверка МАК;
Чистая дроссельная заслонка.

Другая возможная ошибка — 0300. 0300 появляется в тех случаях, когда ОЗУ обнаруживает частые пропуски зажигания.

Если постоянно отображается код ошибки 0300, то нужно проверить следующие узлы:

свеча зажигания;
форсунки;
система зажигания;
увеличенное или уменьшенное сжатие может вызвать появление кода 0300;
код 0300 также может появиться в случае неисправности проводки.

Ошибка 0300 игнорировать нельзя.В будущем это может привести к ухудшению работы других узлов.

Освоить диагностику автомобиля именно ВАЗ 2110 несложно. Он продлит срок службы за счет своевременного обнаружения неисправностей, устраняющих фазовые датчики.

Для проведения полной диагностики необходимо знать коды ошибок ВАЗ 2114 и 2115. Это облегчит поиск проблемы. На самом деле, не зная расшифровки, нет смысла начинать диагностику. Получив результат в виде набора цифр, вы только поцарапаете коронку, а проблема останется неизвестной.

Обычно код ошибки один и тот же для одного типа контроллера. На несколько похожих моделей может быть установлен один и тот же бортовой компьютер. Такие же контроллеры с 14 и 15 моделями также есть у ВАЗ 2113 и Самара-2.

Информация об установленном контроллере есть в технической документации вашего автомобиля. Информацию об этом также можно найти в Интернете. В любом случае перед диагностикой найдите подробный список ошибок.

Наиболее частые показания

Коды ошибок ВАЗ 2114 и 2115 бывают двух типов.Некоторые из них распространены. Другие встречаются несколько реже. Для начала перечислим наиболее частые показания:

P1602 — говорит о проблемах с контроллером двигателя. Встречается довольно часто. Лечится заменой проблемного узла;
(-P0343) — выход из строя датчика положения коленвала или его нестабильная работа;
P0217 — можно говорить о двух неисправностях. Первое — это необходимость замены моторного масла, второе — перегрев двигателя.
Эти проблемы возникают чаще всего. Но на самом деле кодов ошибок намного больше.

Другие комбинации

Описанные выше ошибки не единственные. А на практике можно встретить большое количество разных кодов:

P0101-P0103 эти коды связаны с датчиком расхода топлива. Чаще всего требуется замена устройства;
P0116-P0118 -. Может быть проблема с проводкой, поэтому сначала желательно проверить подачу питания на датчик;
P0112-P0113 Такой код возникает при неисправности датчика, указывающего температуру всасываемого воздуха.Часто возникает при коротком замыкании в проводке;
Ряд ошибок (P2122, P2138, Р0222, Р2123, Р0223) сообщают о проблемах с контролем положения акселератора;
P0130-P0134 — заменить датчик уровня кислорода в смеси. Перед этим проверьте состояние проводки, которая питает этот датчик;
P0201-P0204 — проблемы с форсунками. Возможна засорение или короткое замыкание. Обязательно проверьте провода, подающие на них питание;
P0136-P0140 , такие коды указывают на неисправность в датчиках, контролирующих образование смеси в системе впрыска;
P0326-P0328 — поломка устройства детонации по детонации.Иногда это может произойти при выходе из строя блока управления двигателем;
Р0351-Р0352, Р2301, Р2304 все эти показания указывают на некорректную работу катушек зажигания, обычно с этими ошибками двигатель отключается;
P0691-P0692 — выход из строя первого реле вентилятора, работающего в системе охлаждения;
P0485 — ошибочный сигнал напряжения от вентилятора охлаждения;
P0693-P0694 , вышло из строя второе реле системы охлаждения. При такой поломке возможно закипание антифриза и перегрев двигателя.Чтобы избежать более сложной поломки, нужно устранить проблему;
P0422 отказ преобразователя, требуется замена узла;
P0560-P0563 — обрыв напряжения в бортовой сети, проверяется состояние АКБ;
P0627-P0629 — ошибочный сигнал датчика бензонасоса. Если двигатель запускается, проблема в датчике. Неисправность самого бензонасоса делает невозможным запуск двигателя.

Это основные коды ошибок.Дополнительную информацию можно найти в файле, обычно прилагаемом к диагностической программе. Все выявленные поломки необходимо устранить. После этого ошибка сбрасывается и проводится повторная проверка.

Сброс ошибки . Чтобы перезагрузить контроллер, отключите его от источника питания. Для этого заглушите двигатель, выключив зажигание. После этого с АКБ снимается плюсовая клемма, через 10-15 секунд ставится на место. Все ошибки сброшены. Вы можете запустить двигатель и провести контрольную диагностику.

Другие методы диагностики

Если под рукой нет сканера или ноутбука, то можно провести мини-диагностику. Для этого зажмите кнопку одометра (находится на приборной панели). При этом включается зажигание. Затем кнопку отпускают. Стрелки приборов при этом начинают прыгать. Затем нажимается один раз на одометре. На дисплее появится номер прошивки. Снова нажмите и отпустите кнопку.

Итак, вы можете увидеть двузначный код ошибки.Правда, следует отметить, что не все неисправности можно диагностировать таким способом. Следовательно, это не заменит полную диагностику.

Заключение . Проблемы с управлением двигателем не редкость. Поэтому не лишним будет умение самостоятельно диагностировать проблемы. Для этого нужно знать коды ошибок ВАЗ 2114 и 2115. Также вам понадобится сканер или ноутбук с установленной программой. Использование этого оборудования обычно не вызывает затруднений.

Ремонт электрики

Расскажем и покажем режим самодиагностики панели приборов ВАЗ 2110 2112 2111, расшифруем коды ошибок панели VDO.Для того, чтобы запустить режим самодиагностики панели приборов, нужно повернуть ключ в замке зажигания и одновременно зажать кнопку сброса суточного пробега. Когда режим включен, то все стрелки должны идти «до конца» и идти назад, чтобы можно было проверить работоспособность всех датчиков, приборов, лампочек, самих стрелок. Затем еще раз делаем однократное нажатие на кнопку сброса пробега, в информационном окне будет написана версия прошивки, в нашем случае это 1.1, нажимаем еще раз на нашу кнопку и видим коды ошибок.Чтобы сбросить ошибки, нажмите и удерживайте кнопку некоторое время:

Число «0», которое появляется на экране, означает, что все ошибки были сброшены. Повторяем всю процедуру еще раз с самого начала, чтобы убедиться, что у нас нет ошибок.

Коды ошибок декодирования VDO:

0 означает, что ошибок нет вообще.
Неисправен 1 микропроцессор.
4 означает, что напряжение бортовой сети больше 16 Вольт.
8 ошибка, напротив, показывает пониженное напряжение, менее 8 Вольт.
Могут появиться такие ошибки: 6, 10, 12, 14 — означают сразу несколько неисправностей, т.е. суммированные, 6 (это 2 + 4) и т. Д.

Честно говоря, смысла от этих показаний мало. , простейший диагностический прибор покажет намного больше и во всех деталях. Дополнительный бортовой компьютер тоже отображает все основные ошибки, показания снимаем со всех систем.

Видео режима самодиагностики панели приборов ВАЗ 2110 2112 2111:

Благодаря оснащению отечественных автомобилей бортовыми компьютерами автовладельцам стало проще искать неисправности в работе автомобилей.Чтобы выявить проблему, человеку достаточно провести диагностику, которая покажет коды ошибок. Этот материал позволит узнать, какие ошибки ВАЗ 2114 могут возникать и как с ними бороться.

[Скрыть]

Самодиагностика автомобиля

Прежде чем приступить к расшифровке кодов ошибок бортового компьютера на ВАЗ 2114 и 2115, поговорим о самодиагностике. Необходимо учитывать, что проверка автомобиля самостоятельно и с помощью специального оборудования на СТО может дать разные результаты.Оборудование, доступное профессионалам, более точно обнаружит неисправности, чем диагностика проблем с помощью приборной панели. Комбинации поломок тоже будут разными. Тем не менее, самодиагностика неисправностей восьмиклапанной «четверки» — штука полезная.

Как посмотреть и узнать о поломках, которые блок управления устранил самостоятельно:

Для начала нужно сесть на водительское сиденье и удерживать кнопку одометра на спидометре.
Затем вставьте ключ в замок зажигания и установите его в первое положение.
После поворота ключа отпустить нажатую кнопку. Это приведет к быстрому перемещению стрелок на спидометре, тахометре и других датчиках.
Затем нужно снова нажать кнопку одометра и отпустить. На приборке появится надпись с версией прошивки.
После третьего нажатия кнопки одометра на дисплее загорятся коды ошибок ВАЗ 2114.

Как самостоятельно сбросить ошибки

После самодиагностики ошибок и устранения их причин на карбюраторных или инжекторных двигателях сообщение о неисправности может остаться на штатной панели.Если проблема устранена, значит, кодовая комбинация осталась в памяти. Описание неисправностей мы рассмотрим ниже, а сейчас расскажем, как удалить код из памяти. Для удаления после проверки приборки при появлении ошибок ВАЗ 2114 сами коды необходимо записывать. После этого снова нажимается кнопка сброса суточного пробега, это удалит неисправность из памяти блока управления.

Reset Check Engine Error

Часто бывает, что панель приборов 2114 8 или 16 выдает ошибку проверки — неисправность двигателя, горит оранжевый значок. Самодиагностика не всегда позволяет точно проверить и определить, как исправить такую проблему. Чтобы устранить проблему и найти решение, следует провести более детальную диагностику автомобиля с помощью компьютера и дополнительного оборудования. Возможно, во время диагностики неизвестная ошибка указывает на неисправность в микропроцессоре, бортовой сети или датчиках. После устранения проблемы чек может остаться.

Индикатор «Check Engine» сообщает о проблеме в моторе

Как скинуть код поломки:

Сначала включите зажигание, при этом двигатель автомобиля запускать не нужно.
Затем откройте капот. Гаечным ключом ослабьте болт на отрицательной клемме аккумуляторной батареи.
Подождите примерно одну минуту, после чего клемму аккумулятора необходимо заменить.
Закройте капот и выключите зажигание.
После этого снова включите и запустите двигатель автомобиля. Если чек остался, то через некоторое время он должен погаснуть. Если приведенные инструкции не помогли и решение не помогло, вы должны найти причину проблемы и устранить ее.

Значение и расшифровка кодов ошибок

комн.	Описание
1	Неисправности в работе микропроцессора.
2	Самодиагностика ВАЗ 2114 зафиксировала неисправность в проводке контроллера указателя уровня топлива.Сигнал от датчика может быть слишком высоким или низким. Надо протестировать контроллер и прозвонить проводку.
4	Высокое напряжение в бортовой сети.
8	Низкое напряжение. Что делать: в этом и в предыдущем случае необходимо проверить аккумулятор и генератор.
12	Неисправности в диагностической цепи индикатора на панели приборов.
13	Блок управления не может обнаружить сигнал от кислородного контроллера.
14	От контроллера температуры хладагента получен повышенный сигнал.
15	Проблема в работе ДТОЖ () — бортовой компьютер улавливает низкий уровень сигнала.
16	В проводке автомобиля повышенное напряжение.
17	Пониженное напряжение в проводке.
19	Исправлены проблемы в работе ДПКВ ().На блок управления отправляется неверный сигнал.
21	Проблемы в работе контроллера ДПДЗ (датчик положения дроссельной заслонки). Возможна неисправность дроссельной заслонки. Проверить проводку и датчик.
22	С TPS применяется пониженный сигнал.
23	Регулятор температуры воздуха на впуске подает повышенный сигнал.
24	Возникли проблемы в работе скоростного контроллера.Его неисправность можно диагностировать по спидометру холостого хода.
25	Пониженный сигнал от регулятора температуры воздуха.
27,28	Неправильный сигнал датчика CO.
33,34	Неисправности ДМРВ (датчик массового расхода воздуха). Проверить схему подключения расходомера и его работу.
35	ЭБУ определил отклонение значений холостого хода. Возможна неисправность датчика.
41	Неправильный импульс от регулятора фазы.
42	Проблемы в проводке электронного зажигания.
43	От контроллера детонации поступает неверный импульс.
44,45	Проблемы с составом горючей смеси. Он может быть обеднен или повторно обогащен.
49	Проверить отсутствие вакуума.
51,52	Неисправности в работе ПЗУ или ОЗУ.
53	Импульсный контроллер CO отсутствует. Обрыв цепи или поломка датчика.
54	От контроллера октан-корректора не поступает импульс.
55	При пониженной нагрузке на силовой агрегат ЭБУ обнаруживает истощение.
61	Проблемы с кислородным контроллером.

Эти коды могут складываться, если вы показали цифру 6, это может указывать на ошибки 2 и 4, или с номером 9 — ошибки 1 и 8.

Чтобы сразу прочитать и расшифровать проблемы во время диагностики, желательно загрузить и всегда иметь при себе распечатку с описанием. При диагностике с помощью компьютера коды на двигателе 21124 могут отличаться в зависимости от модели авто. Чтобы читать коды, нужно знать, как их следует расшифровывать. Ошибки необходимо сбросить после их удаления (видео снято и опубликовано каналом КВ Автосервис).

номер	Расшифровка
p0102, p0103	С контроллера ДМРВ подается неверный импульс.Это означает, что необходимо проверить проводку.
p0112, p0113	112 или 113 — требуется замена датчика температуры воздуха на впуске.
p0115-p0118	Ошибки с 0115 по 0118 — контроллер антифриза отправляет неверный импульс. Могут быть проблемы в проводке или в самом датчике.
p0122, p0123	TPS. От контроллера поступает неверный сигнал. Если проводка повреждена, могут возникнуть помехи.
p0130, p0131	Лямбда-зонд требует диагностики и замены.
p0135-p0138	Ошибка 0135 и выше — необходимо заменить регулятор нагрева лямбда-зонда.
p0030	Компьютер сообщает о неисправности в электрической цепи в области от нагревателя лямбда-зонда до преобразователя. При ошибке p0030 необходимо проверить схему и сами датчики.
p0036	P0036 — обрыв проводки отопительного прибора ДК-2 устранен.
p0300, p0302	Когда появляются коды 300 и 302, компьютер сообщает о пропуске зажигания.
p0301	Зазоры в цилиндрах силового агрегата исправлены. Надо проверить компрессию.
p0325	Датчик детонации работает неправильно. В частности, речь идет об обрыве подключения проводки.
p0335, p0336	P0036 ошибка ВАЗ 2114 или 10335 — вышел из строя ДПКВ или повреждена его цепь подключения.Если проводка цела, то датчик меняют.
p0340	Отказ датчика фаз.
p0341	Ошибка ВАЗ 2114 0341 свидетельствует о неисправности в контроллере распределительного вала.
p0342, p0343	Проблема с регулятором фазы. При данной ошибке возможна детонация двигателя автомобиля. Скорее всего, проблему решит только замена.
p0346	P0346 Ошибка ВАЗа — тоже неисправность фазорегулятора.
p0363	P0363 — обнаружены пропуски зажигания горючей смеси. В цилиндрах, которые отказываются работать, отключается подача топлива.
p0422	Отказ в работе нейтрализующего устройства.
p0443, p0444, p0445	Неисправности 0443, p0444 и 0445 — контроллер адсорбера, продувка не проводится.
p0480	Произошла поломка в устройстве охлаждения двигателя вентилятора.Возможен перегрев силового агрегата при несвоевременной замене. Перед заменой проверьте контакты проводки.
p0501-p0504	Ошибка 0501 ВАЗ 2114 и код ошибки 0504 — регулятор скорости не работает. Требуется замена устройства.
p0505, p0506, p0507	Датчик холостого хода не работает или работает некорректно. Несоблюдение этого правила может привести к плаванию на холостом ходу. Возможен трехместный двигатель. Проверяется сам контроллер и разводка колец.
p0607	Регулятор детонации работает неустойчиво.
p1135	Ошибка 1135 ВАЗ 2114 — нужно проверить кислородный контроллер.
p6060	Выход из строя ЦП. Если после сброса кода неисправность не исчезла, необходимо заменить контроллер.
p2020	Датчик положения впускной заслонки необходимо проверить.
p1617	Ошибка 1617 — контроллер неровной дороги, повреждение проводки.
p1513	Короткое замыкание в проводке датчика холостого хода. Необходимо протестировать электрическую схему и проверить контакты.
p1602	Регистрируются перебои в подаче напряжения в электросети автомобиля.
p0560	Неправильный уровень напряжения в бортовой сети. Этот параметр может быть слишком высоким или слишком низким. Автомобильный аккумулятор, а также генераторный агрегат подлежат испытаниям.
p1514, p0511	О появлении этих ошибок сообщает проблема обрыва или короткого замыкания в проводке IAC (регулятора холостого хода). Первым делом диагностируйте контакты датчика, а потом, если есть возможность, прозвоните цепь. Сам датчик также может быть поврежден.
p1303	P1303 — Сообщается о перерывах в зажигании топливовоздушной смеси в третьем цилиндре. Неисправность следует устранять как можно скорее, так как она может быть критичной для нейтрализатора.
p1578	Неисправность дроссельной заслонки. Буквально проблема расшифровывается как «нулевой параметр адаптации вне допустимого значения». Есть несколько вариантов решения проблемы. В первую очередь необходимо прочистить дроссельную заслонку. Если это не помогает, отрегулируйте дроссельную заслонку. Для этого активируйте зажигание, а затем через 40 секунд запустите двигатель. Как вариант, вы можете проверить и подтянуть контактные клеммы на дроссельной заслонке.
p1621	Неисправность оперативной памяти, проблемы с памятью блока управления.Требуется детальное компьютерное тестирование.
p0650	Проблемы в цепи управления индикатором кода ошибки бортового компьютера
p2135	P2135 — проблемы в работе дроссельного узла. Если замена датчика и чистка шторки не помогли, то, возможно, проблему придется решить перепрошивкой бортового компьютера.
p2187	Обедненная смесь в цилиндрах ДВС. Вам необходимо провести детальную диагностику проблемы.

Диагностика с помощью специального оборудования

4. Запуск программы тестирования

Диагностика с использованием специального оборудования заключается в проверке автомобиля с помощью портативного компьютера. Для подключения к диагностическому разъему необходим кабель с переходником. Этим кабелем подключаем компьютер к разъему через выход USB. Для тестирования также потребуется программное обеспечение, мощность используемого компьютера не имеет значения. В Интернете есть множество версий разных программ для тестирования.

Диагностика выполняется следующим образом:

Перед началом проверки рекомендуется осмотреть автомобиль. Проверить объем расходных материалов — моторного масла, тормозной жидкости, хладагента.
Найдите диагностический разъем и подключите к нему портативный компьютер. Если у вас есть специальный сканер, то это даже лучше. Но поскольку найти сканер не так-то просто, а купить его стоит недешево, можно использовать ноутбук. Перед тем как приступить к проверке, необходимо включить зажигание. Нет необходимости запускать силовой агрегат.
После подключения запускается утилита для тестирования. Программный интерфейс может быть другим. При запуске программы могут появиться диаграммы или список параметров с числами. Эта информация позволит сделать выводы о работе силового агрегата.
Проверка начинается. Коды ошибок появятся на экране ноутбука. Для расшифровки используйте информацию из этой статьи. Мы не смогли описать все коды, но мы расшифровали те, которые встречаются чаще всего. Обычно при загрузке программы на компьютер пользователям предоставляется отдельный файл с описанием неисправностей.
После расшифровки выполняется поиск неисправностей.

В автомобиле ВАЗ 2110 ошибки форсунок, которые выдаются через бортовой компьютер, можно расшифровать с помощью специальных таблиц. Как правило, компьютер выдает ошибки в виде кодов, состоящих из буквы П и четырех цифр.
Решать проблемы можно разными способами, но для начала нужно выяснить, какие проблемы наблюдаются в автомобиле. Распознать ошибку инжектора на Ваз 2110 можно самостоятельно, зная расшифровку.

Возможные ошибки

Ошибки могут относиться к различным частям автомобиля:

Датчики Чаще всего страдают датчики температуры.
Форсунки (см.). В основном проблемы наблюдаются из-за обрыва цепи, в результате чего форсунки не могут вовремя загореться.
Двигатель. Обычно проблемы с двигателем появляются после долгой езды на машине. Самая частая ошибка — перегрев.
Клапаны
Вентиляторы Если не работать вовсю, то машина перегреется.Поэтому ошибки неправильной работы вентилятора приводят к ошибкам с перегревом двигателя.
Реле
Контроллер

Рассмотрим самые частые коды ошибок форсунок ВАЗ 2110, которые выдает система:

P0101 В этом случае возникают проблемы с. При появлении такого кода на экране бортового компьютера следует проверить, действительно ли датчик поврежден.

Примечание: при испытании невозможно, чтобы воздух был потреблен больше допустимой нормы.

P0113 Это означает, что неисправен датчик температуры воздуха на впуске. Важно проверить, не выше ли температура.
P0116 Если этот код появляется на экране компьютера, то есть проблемы с датчиком контроля температуры антифриза. В первую очередь необходимо проверить, действительно ли датчик работает плохо, и после этого отогнать машину в автосервис.

Примечание: если температура ниже требуемого значения, то данный дефект нужно срочно устранять, иначе он может привести к пагубным последствиям.

P2135. В этом случае ошибка указывает на неправильное положение дроссельной заслонки. Возможно, сигнал между датчиками ослаб, поэтому они не могут правильно указать его местоположение.
Если после диагностики выяснилось, что напряжение одного датчика на порог выше, чем другого, то ремонта не избежать.
P2122. Один из датчиков педали акселератора показывает слишком низкие значения. При этом в нем также наблюдается чрезмерно низкое напряжение.
Надо вольтметром проверить напряжение в датчике.При необходимости замените неисправный датчик.
P0201 В этом случае возможно обрыв в цепи управления форсункой. Необходимо провести диагностику драйвера, так как возможно из-за них выдается ошибка.
P0130 Проверить целостность сигнальной цепи.

Примечание: необходимо предпринять какие-то действия, если напряжение в цепи ниже или выше нормы.

P0133 Если по какой-либо причине сигнал длится дольше, чем необходимо, будет выдана эта ошибка.Причина этой неисправности — слишком медленный отклик сигнальной системы.
P0030 Необходимо проверить на обрыв цепи нагревателя. При необходимости проведите диагностику драйвера.
P0171 Возможно, греющей смеси стало слишком мало.
Следовательно, драйвер должен проверить, не слишком ли плохое его содержимое. Если теплоотдача выше нормы, то ее необходимо отрегулировать, а дефекты устранить.
P0172 Необходимо проверить бедность смеси.
P0217 Двигатель перегрет. Необходимо следить за повышением температуры в нем.

Примечание: если температура здесь выше порогового значения, то срочно требуется ремонт, иначе вскоре двигатель может закипеть прямо в дороге.

P0300 При воспламенении могут выделяться токсичные газы. На самом деле они всегда выделяются, но удачно выводятся через выхлопную трубу.
Более того, если по каким-то причинам в системе возникнут пробелы, токсичные вещества могут попасть прямо в салон автомобиля.
P0326 может работать не всегда. Проверьте, не слишком ли низкий уровень сигнала. При необходимости отрегулируйте и нормализуйте этот уровень.
P0335 Датчик положения коленвала неисправен. Вам нужно проверить, идет ли сигнал от датчика. Если сигнал слабый, то следует изменить расход воздуха, если он превышает максимальное значение.
P0340 Датчик положения распределительного вала неисправен. Проверить, есть ли сигнал.

Примечание: Обычно проблемы возникают, когда сигнал датчика не изменяется при работающем двигателе.

S0351. Может быть обрыв цепи. В первичной цепи ток не достигает оптимального уровня.

Если горит лампа неисправности форсунки

Форсунка ВАЗ 2110 16 — клапанная

В некоторых случаях лампа неисправности форсунки горит до тех пор, пока двигатель не прогреется до 90 градусов.
Обычно эта проблема наблюдается в холодное время года. И хотя проблема эта не слишком серьезная, ее все равно придется решать.
Есть несколько способов решить эту ситуацию:

Заменить датчик форсунки. Как правило, если свет горит долгое время, то вскоре этот датчик выйдет из строя из-за перенапряжения в сети.
И в любом случае менять надо. Так почему бы не сделать это раньше? Причем этот процесс займет максимум 30-40 минут.
Сделать прошивку. Самостоятельно, конечно, сделать не получится, но в автосервисе специалисты сделают все без проблем в кратчайшие сроки.

Снимите клеммы аккумуляторной батареи. Возможно, свет загорелся, но не погас. А когда в сети пропадет напряжение, то лампочка обязательно погаснет.

Примечание: но после подключения клемм обратно лампа может снова загореться. В этом случае остается только одно — отвезти машину в автосервис.

Можно определить, какую ошибку выдает ЭБУ в домашних условиях. Но выявить ошибку — полбеды.
Еще нужно устранить. И не всегда это удается сделать самому.
Примерная цена работы в автосалоне может отличаться. Конечно, если нет нужной суммы, можно попробовать сделать ремонт самостоятельно.
Перед этим следует ознакомиться с фото и видео по этой теме (в интернете их пруд пруди). Инструкция тоже не будет лишней.

Быстрый и простой способ исправить ошибку iTunes 14 или ошибку iPhone 14 — Dr.Fone

, часть 3: исправить ошибку iPhone 14 или ошибку iTunes 14 на iOS 13 без потери данных

Это универсальное решение всех проблем, связанных с программным обеспечением, которые могут приводить к ошибке iPhone 14. Как вы уже читали, ошибка iTunes 14 может возникать по нескольким причинам. Чтобы диагностировать точную причину ошибки, вам придется по отдельности попробовать различные методы. Это окажется огромной тратой времени и энергии, не говоря уже о том, что некоторые из этих методов вполне могут привести к полной потере данных.

Поэтому мы настоятельно рекомендуем вам использовать Dr.Fone — System Repair (iOS). Потому что он просканирует весь ваш iPhone на предмет проблем, и независимо от того, какая проблема может быть, она исправит ее, и это тоже без потери данных. Dr.Fone — это полностью заслуживающий доверия и надежный продукт, представленный Wondershare, компанией, которая часто фигурирует на страницах международных журналов, таких как Forbes, и которую любят и уважают миллионы людей во всем мире.

Как исправить ошибку iTunes 14 (iOS 13) с помощью Dr.Fone?

Запустите Dr.Fone после загрузки. Выберите «Восстановление системы» в главном меню.

Подключите iPhone к компьютеру с помощью кабеля Lightning. Нажмите на первый вариант «Стандартный режим», чтобы исправить ошибку 14 без потери данных телефона.

Dr.Fone определит модель вашего iPhone, а затем определит последнюю версию прошивки для загрузки. Просто нажмите «Пуск», затем лягте и расслабьтесь, так как это может занять некоторое время.

После завершения загрузки Dr.Fone немедленно начнет сканирование и восстановление вашего устройства.
Share :
Leave a Reply Cancel Reply
Your email address will not be published.Required fields are marked *
Comment
Name*
Email*
Website

Рубрики

Ваз 2114 ошибка 14 как исправить: 14 ошибка ваз 2114

Ошибка 14 на ВАЗ 2114 на панели приборов: как исправить?

Что означает ошибка 14 на дисплее одометра ВАЗ-2114 при самодиагностике

Коды ошибок ВАЗ 2114 и ВАЗ 2115 с расшифровкой

Диагностика

Самодиагностика ВАЗ 2114: коды ошибок и их расшифровка

Проверка при помощи диагностического оборудования

Основные коды ошибок ВАЗ 2114 инжектор: расшифровка

Система выпуска – 0000

Дефекты воздушной магистрали – 0100

Коды ошибок ВАЗ 2114 1,6 литра, связанные с подачей топлива – 0200

Коды ошибок бортового компьютера ВАЗ 2114, свидетельствующие о поломках в системе зажигания – 0300

Дополнительная навеска, не имеющая непосредственного влияния на мотор – 0400

Отказ, неполадки в системе управления оборотов СУ – 0500

Бортовая сеть вспомогательного или основного оборудования – 0600

Вспомогательные системы – 1000

Как устранить поломку

Итог

Ваз 21 14 ошибка номер 14

Что означает ошибка 14 на дисплее одометра ВАЗ-2114 при самодиагностике

Самодиагностика автомобиля

Как самостоятельно сбросить ошибки

Сброс ошибки «Check Engine»

Значение и расшифровка кодов ошибок

Диагностика с использованием специального оборудования

Видео «Наглядная инструкция по самодиагностике»

Коды ошибок ВАЗ 2114 — самодиагностика бортового компьютера (1602, 0300, 0340, 0030, 0335, 0504 и другие)

самодиагностика бортового компьютера (0340, 0343, 1602, 0300, 0030, 0335, 0504, 0422 и другие), расшифровка и сброс неисправностей

Самодиагностика автомобиля

Сброс ошибки «Check Engine»

Как самостоятельно сбросить ошибки?

Значение и расшифровка кодов ошибок

Какие бывают ошибки, определяющие неисправность датчика фаз

Код ошибки 0340

Код ошибки 0343

Диагностика с использованием специального оборудования

Видео

Коды ошибок ВАЗ (LADA) — Расшифровка. Симптомы. Причины.

Электронные блоки управления (ЭБУ)

Ошибки ВАЗ (LADA) по протоколу OBDI. Самодиагностика.

Ошибки ВАЗ (LADA) по протоколу OBDII

Топливная система и воздухоподача

Система зажигания

Контроль выбросов

Контроль скорости и холостого хода

Электронный блок управления (ЭБУ) и его подсистемы

Трансмиссия

Другие ошибки

Не нашли нужную ошибку? Воспользуйтесь нашим поиском или оставьте комментарий и мы вам поможем!

Расшифровка кодов ошибок на приборной панели ВАЗ 2114 при самодиагностике

Как определить ошибки самодиагностикой

Какие бывают коды ошибок на ВАЗ 2114

Частые ошибки на приборной панели ВАЗ и подробная расшифровка их кодов

Как самостоятельно сбросить ошибки

Содержание

Какие узлы проводки ломаются чаще всего?

Почему ломаются детали электрической части машины?

Скрутки, спайки и клеммы — враги нормальной работы авто

Основные показатели выхода из строя элементов проводки

Подводим итоги

Особенности датчика фаз ВАЗ-2114 и замена своими руками

Почему ломается датчик

Признаки повреждения

Диагностика датчика

Замена

Подключение бортового компьютера. Бортовые компьютеры на ВАЗ, Лада (инжектор) Функциональные кнопки бк ваз 2114

Бортовой компьютер: короткий тур

Пример прокрутки

Работа АКБ в разных режимах

Инструкции по программированию

Регулировка датчика уровня топлива

Активируем индикатор превышения скорости

Изменить яркость подсветки

Будильник

Как настроить календарь и часы

Видео пример: хороший самодельный БЦ

Выбор аварийного бортового компьютера на ВАЗ-2112

НАЗНАЧЕНИЕ И ОСНОВНЫЕ ФУНКЦИИ

ПОЧЕМУ ОНА УСТАНОВЛЕНА В МАШИНЕ
