Панель приборов ВАЗ 2114: обозначения значков и описание кнопок (фото)

Содержание:

1. Основные приборы и их расшифровка
2. Лампочки, индикаторы значки
3. Кнопки и их обозначение

Приобретая себе новый или подержанный автомобиль, первым делом владелец должен разобраться в том, как именно управлять машиной и всеми ее системами. Для этого следует знать распиновку панели приборов на ВАЗ 2114, поскольку именно об этом автомобиле мы сегодня говорим.

Панель приборов

Предлагаем вашему вниманию подробное описание кнопок на приборной панели ВАЗ 2114, значков, лампочек и прочих приборов и индикаторов.

Основные приборы и их расшифровка

Разумеется, наиболее значимыми приборами на приборной панели являются:

• Спидометр;
• Тахометр;
• Указатель температуры ОЖ;
• Указатель уровня топлива в баке.

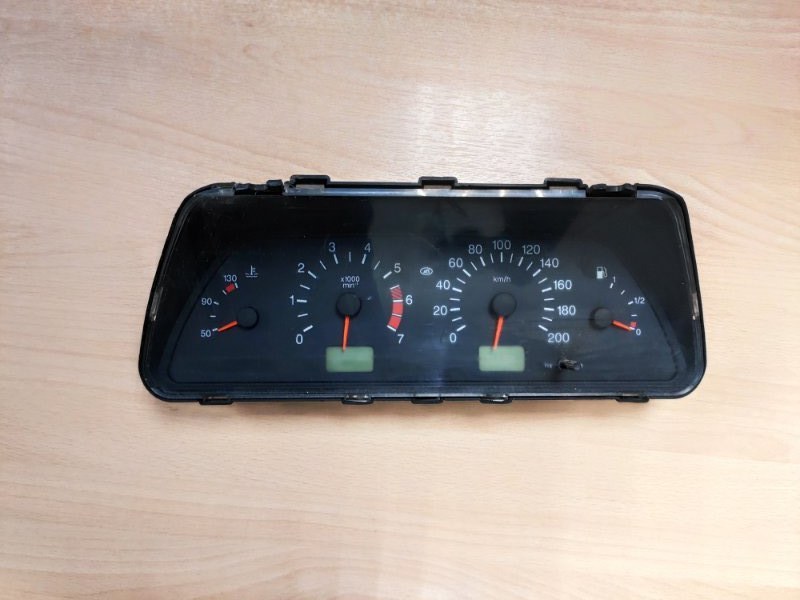

Комбинация приборов

Давайте детальнее их изучим.

1. Спидометр. На ВАЗ 2114 предусматривается установка индукционного спидометра, который получает данные о скорости благодаря датчику, расположенному на коробке передач. Спидометр показывает текущую скорость движения автомобиля. Шкала разбита от 0 до 200 километров в час с шагом 10 километров в час. Подобные устройства имеют погрешность минимум 5 километров в час. Внизу по центру спидометра расположен дисплей с двумя строками. Она сообщает о текущем пробеге, а вторая — об общем пробеге, совершенном на этом автомобиле.
2. Тахометр. Он находится слева от спидометра. Тахометр является электронным прибором, который получает сигналы от бортового компьютера и отражает текущие обороты коленчатого вала. Шкала выполнена с делением в 5 единиц. Оцифровка — через каждые 10 единиц шкалы. Максимальная шкала тахометра — 80. Умножив это число на 100, мы получаем количество оборотов. К примеру, если на шкале 40, тогда коленвал крутится 4000 оборотов в минуту. Диапазон от 55 до 60 имеет красную заштриховку, а 80 полностью окрашен в красный. Это критические обороты, при дохождении стрелки до которых двигатель работает в экстремальных нагрузках и может выйти из строя. Внизу тахометра посередине отображается время и температура воздуха.
3. Указатель температуры ОЖ. За температурой охлаждающей жидкости следует постоянно следить, потому для этого на приборной панели предусмотрен соответствующий указатель. Он размещен слева от тахометра, сообщает о текущей температуре жидкости охлаждения. Данные поступают с соответствующего датчика. Деление выполнено с шагом 20 градусов. Оцифровка стартует от 50, затем идет 90 и 130. Опасная зона начинается с отметки 105 градусов. Если стрелка оказывается в этой зоне, двигатель нужно немедленно остановить, иначе возникнет перегрев и поломка.
4. Указатель уровня топлива. Он располагается справа от спидометра. На шкале указываются цифры и изображения, которые означают:
   1. 0 — бак пустой;
   2. 1/2 — бак заполнен наполовину;
   3. бак полный;
   4. Изображение бензоколонки вверху — бак заполнен максимально;
   5. Изображение бензоколонки снизу справа с оранжевой подсветкой — в баке осталось менее 6 литров топлива.

Лампочки, индикаторы значки

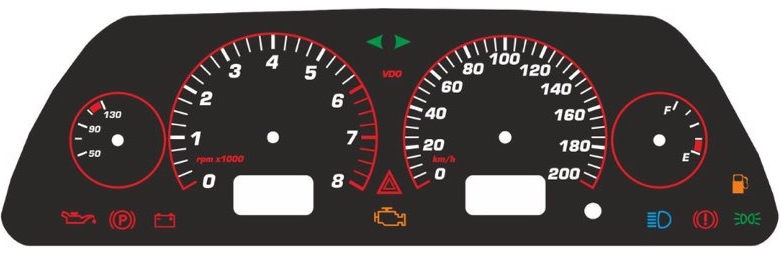

Имея перед собой фото значков, разобраться в их обозначении на панели приборов ВАЗ 2114 будет намного проще.

Значки выполнены в строгом соответствии с нормами и требованиями, что позволяет разобраться в их обозначении вне зависимости от модели, производителя. Все автомобильные компании должны унифицировать обозначения. Это позволяет понять их суть каждому водителю.

Обозначение значков

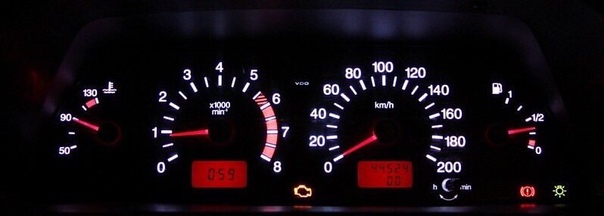

На ВАЗ 2114 с инжекторным двигателем последних версий обозначения находятся в нижней части приборной панели. Предлагаем соответствующую таблицу с расшифровками.

Изображение	Обозначение
Значок канистры с каплей жидкости	Изображение сообщает о снижении уровня масла в картере двигателя ниже допустимого, подсвечивается красным
Значок дворников и фонтанчика	Сообщает о недостаточном количестве омывающей жидкости. Если омывателя остается меньше литра, значок загорается оранжевым
Значок термометра	Говорит о снижении уровня охлаждающей жидкости в расширительном баке на холодном двигателе ниже допустимого. Загорается оранжевым цветом
Значок машины с открытыми дверьми	Сообщает о том, что какие-то из дверей не закрыты. Подсвечивается красным
Значок перечеркнутой лампочки	Сообщает о неисправности габаритов или стоп-сигналов
Значок круга со штрихами по бокам	Говорит о неисправности тормозов, выработке колодок
Значок человека с ремнями безопасности	Сообщает о том, что кто-то не пристегнул ремни.
Значок двух зеленых стрелок	Сигнализируют о включении левого или правого поворотника
Значок Check Engine	Загорается красным при возникновении неполадок двигателя
Значок синей лампочки	Говорит о включенном дальнем свете
Значок зеленой лампочки	Говорит о включении ближнего света.
Обозначения, предусмотренные на ВАЗ 2114 более ранних модификаций
Красный значок канистры с каплей жидкости	Сигнализирует о падении масла, означает аварийное давление масла
Значок буквы «Р» в кружочке	Сигнализирует о не выключенном ручном тормозе
Изображение аккумулятора	Включается при разрядке аккумуляторной батареи
Значок восклицательного знака в кружке	Загорается красным, сообщает о снижении уровня тормозной жидкости.

Кнопки и их обозначение

Теперь переходим непосредственно к кнопкам, которые также имеют свое законное место на приборной панели ВАЗ 2114.

1. Кнопка справа снизу относительно спидометра позволяет переключать температуру и время на цифровом дисплее. Если зажать ее на 5 секунд при стоящем автомобиле, сбросятся текущие данные пробега.
2. Сдвоенная кнопка с двумя переключателями. Кнопка с двумя фарами включает габариты, а кнопка с одной фарой — включает ближний свет.
3. Кнопка с нарисованными под углом штрихами и фарой включает передние противотуманные фары.
4. Кнопка с горизонтальными штрихами включает задние противотуманные фары.
5. Кнопка с прямоугольником включает обогрев заднего стекла.

На деле разобраться во всех кнопках, индикаторах и указателях не сложно. Наше описание кнопок приборной панели ВАЗ 2114 позволит в этом разобраться. Но лучше всего сесть в автомобиль вместе с инструкцией и наглядно во всем убедиться.

Ни в коем случае не игнорируйте сообщения приборной панели. Если своевременно отреагировать на сигнал о пустеющем баке, к примеру, вы сможете вовремя завернуть на заправку и не заглохнуть посреди дороги.

 Загрузка . ..

Органы управления и оборудование салона ВАЗ 2113 | 2114 | 2115

2. Органы управления, приборная панель и оборудование салона

Органы управления

Панель, устанавливаемая при сборке на заводе заз: 1. левый боковой дефлектор, 2. левый дефлектор обдува боковых окон, 3. подрулевой переключатель управления наружным освещением и указателями поворотов, 4. рулевое колесо, 5. комбинация приборов, 6. кнопка подачи звукового сигнала, 7. кнопка аварийной световой сигнализации, 8. подрулевой переключатель управления стеклоочистителям и иомывателями, 9. выключатель наружного освещения, 10. выключатель передних противотуманных фар(опция), 11. заглушка(гнездо под кнопку дополнительного оборудования), 12. выключатель задних противотуманных фонарей, 13. выключатель подогрева заднего окна, 14. бортовой компьютер «multitronics»(опция), 15. панель приборов, 16. панель индикаторов, 17. перчаточный ящик, 18. правый дефлектор обдува боковых окон, 19. правый боковой дефлектор, 20. рычаг отпирания капота, 21. корректор фар, 22. регулятор подсветки приборов, 23. замок зажигания, 24. педаль сцепления, 25. педаль тормоза, 26. педаль акселератора, 27. заглушка, 28. прикуриватель, 29. отсек для мелких предметов, 30. рычаг переключения передач, 31. кнопка подогрева водительского сиденья(опция), 32. рычаг стояночного тормоза, 33. кнопка подогрева сиденья переднего пассажира(опция), 34. пепельница, 35. ниша для установки радиоприемника или магнитолы, 36. панель управления отопителем и вентиляцией салона, 37. центральный дефлектор, 38. журнальная полка, 39. предупредительный индикатор недостаточного уровня моторного масла в картере двигателя, 40. предупредительный индикатор недостаточного уровня жидкости в бачке стеклоомывателя, 41. предупредительный индикатор падения уровня охлаждающей жидкости, 42. индикатор незакрытой двери, 43. предупредительный индикатор выхода из строя ламп сигнальных огней, 44. предупредительный индикатор износа тормозных накладок передних колес, 45. предупредительный сигнал о непристегнутом ремне безопасности, 46. кнопка омывателя фар(опция), 47. заглушка(гнездо под кнопку дополнительного оборудования), 48. указатель температуры охлаждающей жидкости, 49. тахометр, 50. индикатор левого указателя поворота, 51. индикатор правого указателя поворота, 52. спидометр, 53. указатель уровня топлива, 54. индикатор резервного остатка топлива, 55. индикатор низкого давления асла, 56. индикатор затяжки стояночного тормоза, 57. индикатор системы зарядки, 58. дисплей отображения часов и температуры, 59. предупредительный индикатор «проверьте двигатель», 60. индикатор аварийнойсветовой сигнализации, 61. дисплей одометра и счетчика суточного пробега, 62. кнопка сброса счетчика суточного пробега, 63. индикатор дальнего света фар головного освещения, 64. предупредительный индикатор аварийного состояния рабочей тормозной системы, 65. индикатор включения габаритного света.

Спидометр
Указывает приблизительную скорость движения автомобиля (в км/ч).
Одометр
Служит для отображения суммарного пробега автомобиля (в км).
Счетчик суточного пробега
Счетчик суточного пробега позволяет определить пробег автомобиля за отдельный промежуток времени (например, за время последней поездки). Для сброса значений счетчика суточного пробега используется специальная кнопка сброса.
Примечание
Сброс счетчика суточного пробега осуществляется только на неподвижном автомобиле.
Тахометр
Показывает приблизительную частоту вращения коленчатого вала двигателя (в оборотах в минуту). Для получения значения частоты вращения необходимо число на шкале, на которое указывает стрелка, умножить на 100.
Красная зона (участок шкалы, заштрихованный красным) означает режим работы двигателя на повышенной частоте, что является опасным для двигателя.
Внимание
Не допускайте такого режима работы двигателя, при котором стрелка тахометра находится в красной зоне (более 6000 об/мин).
Указатель температуры охлаждающей жидкости
Переход стрелки данного указателя в красную зону шкалы указывает на перегрев двигателя. В этом случае проверьте работу термостата и электровентилятора системы охлаждения.
Внимание
Не допускайте, чтобы двигатель работал в режиме перегрева (свыше 110°С).
Указатель уровня топлива
При включении зажигания данный указатель отображает приблизительное количество топлива в баке. Если топливо в баке почти заканчивается (осталось менее 7-9.5 литров), стрелка приближается к значению «0» на шкале и загорается соответствующий световой индикатор предупреждающий о необходимости заправки. В этом случае рекомендуется заправиться топливом как можно скорее.
Эконометр
Данный указатель предназначен для того, чтобы помочь водителю выбрать наиболее экономичный режим работы двигателя. Шкала эконометра разделена на две зоны — белую и желтую. Белая зона соответствует экономичному режиму, желтая — режиму высокого расхода топлива.
Индикаторы указателей поворотов
При включении указателей поворотов, данный индикатор начинает мигать на панели приборов. В случае если индикатор мигает слишком часто, это указывает на возможное перегорание ламп указателей поворотов. Необходимо заменить перегоревшую лампу новой.
Индикатор включения габаритного света
Данный индикатор загорается при включении наружного освещения автомобиля.
Индикатор дальнего света фар
Данный индикатор загорается синим светом при включении дальнего света фар.
Предупредительный сигнал «STOP»
Данный световой сигнал может загораться одновременно с одним из следующих индикаторов. Если загорелся данный предупредительный сигнал, необходимо немедленно остановить автомобиль в безопасном месте и принять меры к поиску и устранению неисправности. Дальнейшее движение на автомобиле с зажженным предупредительным сигналом «STOP» небезопасно.
Предупредительный индикатор аварийного состояния рабочей тормозной системы
Загорается красным светом при понижении уровня тормозной жидкости в расширительном бачке главного тормозного цилиндра ниже метки «MIN».
Внимание
При загорании индикатора во время движения автомобиля, дальнейшее движение запрещено до устранения причин неисправности.
Индикатор затяжки стояночного тормоза
Индикатор загорается красным светом при активации стояночного тормоза.
Индикатор незакрытой двери
Данный индикатор загорается в случае, если одна или несколько дверей автомобиля не закрыты или закрыты неплотно.
Предупредительный сигнал о непристегнутом ремне безопасности
Данный световой сигнал загорается на панели приборов в случае, если при работающем двигателе ремень безопасности водителя не пристегнут.
Индикатор включения аварийной сигнализации
Данный индикатор загорается одновременно с включением аварийной световой сигнализации.
Индикатор системы зарядки
Данный индикатор загорается красным светом при включении зажигания и гаснет после пуска двигателя. Яркое загорание лампы или ее свечение в полсилы при работающем двигателе указывает на слабое натяжение (обрыв) ремня привода генератора или на неисправность в цепи системы зарядки.
Индикатор низкого давления масла
Данный индикатор загорается красным светом в случае падения давления масла в двигателе.
Внимание
Движение автомобиля при горящем индикаторе низкого давления масла может привести к серьезным повреждениям двигателя.
Предупредительный индикатор «проверьте двигатель»
Примечание
Только для автомобилей с системой непосредственного впрыска топлива.
Кратковременное загорание индикатора при включении зажигания свидетельствует о самодиагностике системы и при отсутствии неисправности индикатор гаснет. В случае обнаружения неисправности в системе, индикатор мигает или горит постоянно.
Внимание
Движение с горящим индикатором «Проверьте двигатель» запрещено.
Индикатор включения задних противотуманных фонарей.
Данный индикатор загорается при включении задних противотуманных фонарей.
Индикатор подогрева заднего стекла.
Данный индикатор включается после нажатия кнопки включения подогрева заднего стекла и гаснет при повторном нажатии.
Предупредительный индикатор выхода из строя ламп сигнальных огней (опция)
Данный индикатор загорается в случае перегорания ламп стоп-сигналов, габаритных огней или указателей поворотов.
Предупредительный индикатор падения уровня охлаждающей жидкости (опция)
Данный индикатор загорается при понижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела.
Примечание
Перед тем, как долить охлаждающую жидкость в систему, необходимо убедиться в отсутствии утечек.
Предупредительный индикатор износа тормозных накладок передних колес (опция)
Данный индикатор загорается при нажатии на педаль тормоза при включенном зажигании и горит до выключения зажигания в случае, если толщина накладок тормозных колодок передних колес достигла значения 1.5 мм. В этом случае необходимо заменить тормозные колодки новыми.
Предупредительный индикатор недостаточного уровня жидкости в бачке стеклоомывателя (опция)
Данный индикатор загорается в случае, если в бачке стеклоомывателя остается менее одного литра омывающей жидкости.
Предупредительный индикатор недостаточного уровня моторного масла в картере двигателя (опция)
Данный индикатор загорается в случае, если уровень моторного масла в картере двигателя достиг предельно допустимого минимума.
Примечание
Перед тем, как долить масло в двигатель, убедитесь в отсутствии утечек.

Индикатор прикрытия воздушной заслонки карбюратора
Примечание
Только для автомобилей с карбюраторными двигателями.
Данный индикатор загорается при использовании принудительного прикрытия дроссельной заслонки для облегчения пуска двигателя.

обозначение кнопок и тюнинг приборки

В каждом современном автомобиле имеется приборная панель (ПП), которая, по сути, является связующим информационным блоком между транспортным средством и водителем. С развитием автомобилестроения приборки стали оснащаться новыми индикаторами и датчиками, в частности, в этой статье речь пойдет об отечественных «Четырках». Какие элементы включает в себя панель приборов ВАЗ 2114, каким поломкам она подвержена и как поменять ПП — ответы на эти вопросы ищите ниже.

Описание и расположение индикаторов и приборов на панели

Для начала давайте ознакомимся с обозначениями и описанием значков и кнопок комбинации приборов в автомобиле ВАЗ 21140 инжектор или карбюратор. В последнее время часто владельцы ВАЗ 2107 ставят в свои авто приборки от «Четырок».

Описание значков в них будет аналогичным:

1. Контроллер температуры антифриза в охладительной системе, также считается датчиком температуры двигателя. При оптимальной работе силового агрегата стрелка датчика не должна быть выше 90 градусов, допускаются незначительные отклонения. При завышенной температуре мотора следует диагностировать работоспособность системы охлаждения и самого двигателя. Также сам ДТОЖ может выдавать неверные значения.
2. Тахометр. Это устройство принимает сигналы от датчика коленвала и выводит информацию о количестве оборотов двигателя на приборку.
3. Индикатор левого поворота.
4. Правый поворотник. Если эти два значка моргают слишком медленно или очень быстро, то нужно проверить работоспособность лампочек, а также электроцепь подключения, возможно замыкание.
5. Одно из основных устройств на приборной панели — спидометр, с его помощью водитель определяет скорость движения. Допускается незначительная погрешность в показаниях. Если же значение слишком отличаются от действительных, то скорей всего, причина неисправности заключается в датчике скорости.
6. Контроллер уровня бензина в баке.
7. Лампочка резерва горючего, появляется в том случае, если объем бензина в баке составляет около 6-7 литров.
8. Символ активации головного освещения авто, включается при включении габаритов и ближнего света.
9. Эта лампочка на щитке приборов свидетельствует о том, что тормозная система автомобиля работает в аварийном режиме. Вероятнее всего, причина ее появления связана с недостатком рабочей жидкости в бачке.
10. Символ включения дальнего освещения, горит синим цветом.
11. Эта кнопка используется для сброса суточных значений пробега.
12. Одометр — счетчик, который обозначает пробег транспортного средства. Снизу указывается суточный пробег, а сверху — общий.
13. Символ активации световой сигнализации. Когда водитель включает аварийку, индикатор начинает гореть красным цветом и мигать.
14. Значок Чек, его появление говорит о необходимости проверки работоспособности мотора. Причин тому может быть множество, начиная от неправильного соотношения топлива и воздуха при образовании горючей смеси и заканчивая поломкой тех или иных датчиков. Для выявления проблемы нужно обратиться к специалистам или самостоятельно протестировать двигатель посредством компьютерной диагностики.
15. Контроллер температуры за бортом, а также времени. Используя кнопку сброса суточного пробега, поворачивая ее влево и вправо, можно перейти из одного режима температуры в другой — времени.
16. Значок разряда АКБ, его появление, вероятнее всего, связано с тем, что автомобильный аккумулятор практически разряжен. В том случае, если индикатор горит слишком ярко или наоборот, светит слабо, скорей всего, причина кроется в работоспособности генераторного устройства. В частности, речь идет об ослаблении натяжки приводного ремешка, но также проблема может крыться и неработоспособности генератора.
17. Этот значок свидетельствует об активации ручного тормоза, горит как на заведенном, так и не запущенном двигателе.
18. Значок аварийного давления моторной жидкости, его появление обычно обусловлено нехваткой масла в двигателе. Если индикатор горит после запуска силового агрегата, то нужно в первую очередь проверить объем расходного материала в системе. Также причина может заключаться в некорректной работе масляного насоса.
19. Резервный значок, если мотор инжекторный. Если речь идет о карбюраторном двигателе, то это индикатор подсоса.

Возможные неисправности: признаки и причины

ПП — это электронный узел, поэтому, как и в любом другом устройстве, в его работе могут произойти неполадки.

С какими проблемами может столкнуться автомобилист:

1. Подсветка приборки перестала гореть, при этом все датчики и индикаторы работают в нормальном режиме. При такой проблеме неисправность нужно искать в предохранительном устройстве под маркировкой F16. Данный предохранитель отвечает не только за подсветку в приборке, но и за поворотники, световую сигнализацию, а также фонари заднего хода. Поэтому если повороты и аварийка работают нормально, то причину следует искать в обрыве электроцепи либо коротком замыкании.
2. Тахометр или спидометр работают некорректно. Как сказано выше, в таких случаях нужно в первую очередь проверять датчики — положения колеванала, а также скорости. Если датчики рабочие, то возможно, проблема кроется в плохом их контакте с электросетью авто либо повреждении проводки подключения.
3. Не работает только часть лампочек приборной панели, при этом все контроллеры функционируют корректно. При таких неполадках причина, скорей всего, заключается в выходе из строя ламп на приборке, при их перегорании устройства следует заменить на новые.
4. Стрелка на датчиках уровня топлива и температуры охлаждающей жидкости не поднимается или поднялась на самую верхнюю точку. Если стрелка лежит, то скорей всего, причину нужно искать в датчиках и электроцепи подключения. ДТОЖ в «Четырках» размещается в головке блока цилиндров, а контроллер уровня топлива находится в бензонасосе.
   Прежде чем заменить вышедшее из строя устройство, нужно проверить работоспособность проводки подключения, а также контакты. Если же стрелка поднялась в самую верхнюю точку, то скорей всего, в электроцепи присутствует замыкание. Для поиска проблемы лучше воспользоваться услугами электрика.
5. Если панель в целом работает нормально, но некоторые контроллеры функционируют некорректно или со сбоями, то причину следует искать в электронной схеме. Возможны неисправности в работе процессора (автор видео — Сергей Кошкин).

Инструкция по замене приборки своими руками

Как поменять контрольный щиток своими руками:

1. Для начала отключаем аккумулятор от сети и выкручиваем три самореза отверткой с крестовым наконечником. Эти саморезы фиксируют левый экран на центральной консоли.
2. Демонтируется накладка, а также выступ, расположенный в ее нижней части, после чего ее можно будет вывести из кронштейна.
3. Используя крестовую отвертку, вам нужно будет выкрутить 5 саморезов, расположенных в правой накладке, после этого сам экран можно демонтировать.
4. Далее, от прикуривателя нужно отключить разъем с проводами, а также отсоединить колодку от лампочки подсветки этого устройства.
5. Затем нишу для мелочей нужно извлечь, подтолкнув ее изнутри. Используя отвертку с крестовым наконечником, нужно открутить два самореза, после чего утопить колодку диагностического гнезда в саму панель.
6. Подденьте отверткой и извлеките рычажок переключения вентилятора печки. Затем, используя отвертку с плоским наконечником, вставьте инструмент между этим рычажком и рукояткой, после чего последнюю можно будет демонтировать.
7. Теперь, с помощью той же крестовой отвертки, нужно будет открутить два самореза над приборной панелью. Таким же образом выкручиваются саморезы, расположенные снизу. После этого отверткой нужно поддеть и демонтировать заглушку, а также открутить верхний саморез накладки контрольного щитка. Затем выкручиваются еще два самореза, расположенных снизу.
8. Саму накладку приборки нужно отвести немного в сторону. На этом этапе рекомендуем отметить подключенные провода к разъемам. Сами колодки после этого можно отсоединить. Если нужно заменить накладку, то ее можно демонтировать и поменять. Приборка демонтируется и ремонтируется или меняется, после чего ставится на место в обратном порядке.

Фотогалерея «Меняем ПП своими руками»

Идеи для тюнинга и доработки щитка

Какие идеи для тюнинга можно использовать для модернизации приборки:

1. Купить новую электронную панель. Такой способ тюнинга считается одним из наиболее затратных, тем более, для его реализации, скорей всего, потребуется менять разъемы. Стоимость таких приборок обычно высокая.
2. Приобрести или сделать самому вставки и установить их на шкалы датчиков в приборной панели. Такие вставки можно купить в интернет-магазинах или разработать самостоятельно. Существенным недостатком этого метода является необходимость полного демонтажа и разбора щитка, а также отсоединения стрелок от датчиков. Такой способ является одним из наиболее простых.
3. Установить светодиодные лампочки в подсветку устройства. В данном случае нужно будет также разбирать приборную панель, однако сам процесс реализации этого метода более простой. Вам не нужно будет демонтировать стрелки с датчиков — потребуется только отсоединить старые лампы и установить вместо них диодные.
   При покупке новых светодиодов нужно быть внимательным, чтобы цоколь заменяемых источников освещения был идентичным. В том случае, если цоколи не будут соответствовать, то придется паять лампочки. Вместо отдельных ламп можно приобрести диодную ленту.
4. Самый кропотливый по реализации и самый дешевый в плане стоимости вариант — покрасить стрелки, а также цифры и деления на датчиках флуоресцентной краской. В сочетании с диодным освещением это позволит улучшить яркость и контрастность приборной панели.

Заключение

Помните о том, что приборная панель — это связующее устройство между автовладельцем и машиной. Поэтому автолюбитель должен понимать, о чем сигнализируют те или иные индикаторы.

Видео «Как изменить цвет подсветки контрольного щитка?»

Инструкция на тему изменения подсветки в приборке «Четырки» приведена в ролике ниже (автор — канал By гараж #229).

Понравилась статья? Поделиться с друзьями:

Кнопки, лампочки, значки, индикаторы. Кнопки, лампочки, значки, индикаторы Альтернативная панель приборов ваз 2114

Обычно снятие торпедо для автолюбителя не составляет труда. Но всё меняется, когда речь заходит об автомобилях ВАЗ. По какой-то причине конструкторы этих машин приложили максимум усилий для того, чтобы снятие приборной панели превратилось в чрезвычайно сложную задачу. Так можно ли снять торпедо самостоятельно? Можно. О том, как это сделать, сегодня и пойдёт речь.

Устройство торпедо

Что такое торпедо? Если коротко — это приборная панель. Слово «торпедо» пришло к нам с Запада и к настоящему моменту прочно вошло в обиход отечественных автолюбителей.

Приборные панели на ВАЗ 2113, 2114 и 2115 практически одинаковы.
Это сложные разборные конструкции из металла с пластиковыми вставками. Кроме того, в панелях этой линейки моделей ВАЗ инженеры активно использовали полимерную плёнку, которой обтянуто большинство органов управления.

Как снять панель приборов с ВАЗ 2115

Поскольку приборные панели на тринадцатой, четырнадцатой и пятнадцатой моделях одинаковы, процедура демонтажа торпедо будет рассмотрена на примере ВАЗ 2115. Но прежде чем приступать к работе, следует запастись всем необходимым.

Инструменты и материалы

• отвёртка с плоским жалом;
• отвёртка с крестообразным жалом;
• плоскогубцы;
• набор рожковых ключей.

Последовательность операций при снятии торпедо с ВАЗ 2115

1. С помощью крестовой отвёртки отворачиваются саморезы, на которых держится левая боковина консоли.
2. После этого нижний край боковины аккуратно извлекается из кронштейна.
3. Правая боковина консоли держится на пяти саморезах, которые тоже откручиваются крестовой отвёрткой. После этого боковина аккуратно снимается.
4. Теперь снимаются ручки, установленные на рычагах печной заслонки. Это делается вручную.
5. Далее снимается ручка с регулятора оборотов вентилятора. Для снятия её достаточно потянуть на себя.
6. Крестовой отвёрткой выкручиваются саморезы, удерживающие на кронштейнах приборную панель. Таких саморезов 4 (2 слева от панели, 2 справа).
7. Ещё 4 самореза расположены у окошка приборного блока (2 под окошком и 2 над ним). Они также выкручиваются крестовой отвёрткой.
8. Над окошком приборного блока, справа, находится небольшая заглушка. Она поддевается плоской отвёрткой и извлекается. Под ней расположен ещё один саморез, который выкручивается крестовой отвёрткой.
9. После удаления всех саморезов накладка приборного блока снимается. Для этого её достаточно немного выдвинуть на себя.
10. За накладкой находятся провода, которые извлекаются из гнёзд вручную.
11. После отключения проводов необходимо ключом на 13 открутить 2 болта на рулевом кронштейне.
12. Далее с помощью ключа на 8 откручиваются гайки на нижнем креплении кронштейна.
13. После этого блок управления аккуратно извлекается из панели, открывается доступ к крепёжным гайкам на поперечинах торпедо.
14. Далее с помощью крестовой отвёртки откручивается последний внешний саморез, удерживающий торпедо на левой поперечине.
15. После выкручивания последнего самореза торпедо снимается.

Видео: снимаем приборную панель с пятнашки

Разрешена ли установка на ВАЗ 2115 торпедо с другой машины

Если коротко — нет. Приборная панель на ВАЗ 2115, 2114 и 2113 имеет ряд конструктивных особенностей, которых нет на других машинах. У неё слишком длинные поперечины, крепёжные кронштейны и боковины консоли. Ничего подобного нет даже на других моделях ВАЗ, не говоря уже об иномарках. Но следует отметить, что автовладельцами часто практикуется обратная замена. В частности, торпедо с ВАЗ 2114 успешно можно поставить на ВАЗ 2109. Но в этом случае приходится подрезать боковины консоли, а на кронштейнах сверлить новые крепёжные отверстия.

Приобретая себе новый или подержанный автомобиль, первым делом владелец должен разобраться в том, как именно управлять машиной и всеми ее системами. Для этого следует знать распиновку панели приборов на ВАЗ 2114, поскольку именно об этом автомобиле мы сегодня говорим.

Предлагаем вашему вниманию подробное описание кнопок на приборной панели ВАЗ 2114, значков, лампочек и прочих приборов и индикаторов.

Основные приборы и их расшифровка

Разумеется, наиболее значимыми приборами на приборной панели являются:

• Спидометр;
• Тахометр;
• Указатель температуры ОЖ;
• Указатель уровня топлива в баке.

Давайте детальнее их изучим.

1. Спидометр.

   На ВАЗ 2114 предусматривается установка индукционного спидометра, который получает данные о скорости благодаря датчику, расположенному на коробке передач. Спидометр показывает текущую скорость движения автомобиля. Шкала разбита от 0 до 200 километров в час с шагом 10 километров в час. Подобные устройства имеют погрешность минимум 5 километров в час. Внизу по центру спидометра расположен дисплей с двумя строками. Она сообщает о текущем пробеге, а вторая — об общем пробеге, совершенном на этом автомобиле.

2. Тахометр.

   Он находится слева от спидометра. Тахометр является электронным прибором, который получает сигналы от бортового компьютера и отражает текущие обороты коленчатого вала. Шкала выполнена с делением в 5 единиц. Оцифровка — через каждые 10 единиц шкалы. Максимальная шкала тахометра — 80. Умножив это число на 100, мы получаем количество оборотов. К примеру, если на шкале 40, тогда коленвал крутится 4000 оборотов в минуту. Диапазон от 55 до 60 имеет красную заштриховку, а 80 полностью окрашен в красный. Это критические обороты, при дохождении стрелки до которых двигатель работает в экстремальных нагрузках и может выйти из строя. Внизу тахометра посередине отображается время и температура воздуха.

3. Указатель температуры ОЖ.

   За температурой охлаждающей жидкости следует постоянно следить, потому для этого на приборной панели предусмотрен соответствующий указатель. Он размещен слева от тахометра, сообщает о текущей температуре жидкости охлаждения. Данные поступают с соответствующего датчика. Деление выполнено с шагом 20 градусов. Оцифровка стартует от 50, затем идет 90 и 130. Опасная зона начинается с отметки 105 градусов. Если стрелка оказывается в этой зоне, двигатель нужно немедленно остановить, иначе возникнет перегрев и поломка.

4. Указатель уровня топлива.

   Он располагается справа от спидометра. На шкале указываются цифры и изображения, которые означают:
   1. 0 — бак пустой;
   2. 1/2 — бак заполнен наполовину;
   3. бак полный;
   4. Изображение бензоколонки вверху — бак заполнен максимально;
   5. Изображение бензоколонки снизу справа с оранжевой подсветкой — в баке осталось менее 6 литров топлива.

Лампочки, индикаторы значки

Имея перед собой фото значков, разобраться в их обозначении на панели приборов ВАЗ 2114 будет намного проще.

Значки выполнены в строгом соответствии с нормами и требованиями, что позволяет разобраться в их обозначении вне зависимости от модели, производителя. Все автомобильные компании должны унифицировать обозначения. Это позволяет понять их суть каждому водителю.

На ВАЗ 2114 с инжекторным двигателем последних версий обозначения находятся в нижней части приборной панели.
Предлагаем соответствующую таблицу с расшифровками.

Кнопки и их обозначение

Теперь переходим непосредственно к кнопкам, которые также имеют свое законное место на приборной панели ВАЗ 2114.

1. Кнопка справа снизу относительно спидометра позволяет переключать температуру и время на цифровом дисплее. Если зажать ее на 5 секунд при стоящем автомобиле, сбросятся текущие данные пробега.
2. Сдвоенная кнопка с двумя переключателями. Кнопка с двумя фарами включает габариты, а кнопка с одной фарой — включает ближний свет.
3. Кнопка с нарисованными под углом штрихами и фарой включает передние противотуманные фары.
4. Кнопка с горизонтальными штрихами включает задние противотуманные фары.
5. Кнопка с прямоугольником включает обогрев заднего стекла.

На деле разобраться во всех кнопках, индикаторах и указателях не сложно. Наше описание кнопок приборной панели ВАЗ 2114 позволит в этом разобраться. Но лучше всего сесть в автомобиль вместе с инструкцией и наглядно во всем убедиться.

Ни в коем случае не игнорируйте сообщения приборной панели. Если своевременно отреагировать на сигнал о пустеющем баке, к примеру, вы сможете вовремя завернуть на заправку и не заглохнуть посреди дороги.

Современный автомобиль оснащен приборной панелью, представляющий собой информационный блок для водителя. Приборная панель (ПП) модели ВАЗ-2114 отличается простотой.

Современный автомобиль оснащен приборной панелью, представляющий собой информационный блок для водителя. Приборная панель (ПП) модели ВАЗ-2114 отличается простотой. Тем не менее, каждому автомобилисту необходимо ознакомиться с распиновкой для того, чтобы получать данные о техническом состоянии и функционировании датчиков, приборов и узлов транспортного средства.

ПП находится непосредственно перед водительским сидением. На ней отображаются электронные цифровые окошки, индикаторы, и лампочки различного назначения. Ниже представлена панель приборов ВАЗ 2114 обозначения значков (фото
для ознакомления).

Для начала остановимся на тех приборах, которые играют приоритетное значение. Среди них необходимо выделить следующие:

• указатель скорости движения;
• измеритель частоты вращения коленвала — тахометр;
• указатель Т охлаждающей жидкости;
• указатель уровня горючего.

Остановимся на них подробнее. Измеритель скорости движения или индукционный спидометр показывает водителю реальная скорость транспортного средства. Максимальная скорость составляет 200 км/ч. Шаг деления составляет 10 км/ч, а минимальная погрешность 5. В нижней части измерительного прибора находится цифровой экран с двумя строками. На электронном дисплее отражается информация о текущем и общем пробеге транспортного средства за всё время эксплуатации. Информация о скорости движения транспортного средства передается с датчика, который находится на КПП.

Измеритель частоты вращения коленчатого вала представляет собой электронный прибор, информация на который поступает от электронного блока управления. Шаг измерителя составляет 5 единиц. Оцифровка выполнена через каждые 10 единиц. Диапазон от 55 до 80 заштрихован красным цветом, свидетельствующий о критическом увеличении оборотов.

Чтобы получить реальное количество оборотов в минуту, необходимо значение на шкале умножить на 10. Например, если тахометр показывает 50 единиц, то в настоящий момент коленчатый вал вращается с оборотом 5000 оборотов в минуту. Если значение превышают 6000, то речь идет об экстремальных нагрузках, способных вызвать выход двигателя из строя.

Ниже тахометра приборная панель 2114
предлагает водителю получить информацию о температуре воздуха и текущем времени. Информация выведена на цифровой дисплей.

В левой части указателя частоты вращения коленвала расположен измеритель температуры ОЖ. Водителю необходимо постоянно следить за этим указателем. Информация о реальном состоянии температуры передается от датчика охлаждающей жидкости, расположенном между головкой блока цилиндров и термостатом. Оцифровка начинается с 50, а заканчивается на 130 градусах. При этом зона выше 105 градусов заштрихована красным цветом. Это свидетельствует о том, что при достижении такой температуры силовой агрегат необходимо глушить. В результате перегрева мотора возможны серьёзные повреждения блоков. Шаг деления рассматриваемого указателя составляет 20 градусов.

Рассматривая ВАЗ 2114 панель
, нельзя обойти стороной указатель уровня топлива, расположенный справа от индукционного спидометра.

Если указатель показывает на единицу (рядом изображена бензоколонка), то это свидетельствует о том, что бак заполнен. Значение 1/2 означает, что бензобак заполнен наполовину. Если символ бензоколонки загорается оранжевым цветом, то в емкости осталось меньше 6 л бензина.

Задача приборной панели сводится к тому, чтобы своевременно предоставить водителю информацию о текущем состоянии отдельных узлов, датчиков, систем транспортного средства.

Если происходит отказ определённого агрегата, или возникает аварийная ситуация в процессе вождения, то автомобилист сразу получает данные на «циферблат». Все обозначения, лампочки, также их расположение стандартизированы, независимо от модели транспортного средства и производителя.

Благодаря унификации опытный водитель с первого взгляда понимает значение каждого индикатора. На автомобилях с инжекторным мотором модели ВАЗ 2114 все обозначения соответствует следующему схематическому изображению.

Ниже представлена таблица, позволяющая расшифровать обозначение значков на приборной панели. Здесь же автомобилисты смогут ознакомиться с обозначениями, которые использовались на более ранних модификациях автомобилей ВАЗ-2114.

На ПП четырнадцатой модели расположен ряд кнопок, которым также отводятся определенные функции:

• в нижней правой части относительно индукционного спидометра расположена кнопка переключения времени и температуры. Если нажать эту кнопку и задержать в течение 5 секунд, то система сбросит данные текущего пробега;
• справа спидометра на щитке расположена кнопка с двумя переключателями. Та, на которой изображены 2 фары включает габариты, а одна фара – ближний свет;
• чтобы включить передние противотуманные фары, необходимо нажать кнопку с несколькими штрихами и фарой;
• для включения задних противотуманных фар используется кнопка с горизонтальным расположением штрихов;
• для обогрева заднего стекла используется кнопка, на которой изображён прямоугольник.

Таким образом, ВАЗ 2114 панель приборов, кнопки
и описание
не вызывает никаких сложностей. Чтобы разобраться во всех особенностях приборной панели рекомендуется взять инструкцию и потратить некоторое время на изучение, причём непосредственно в автомобиле.

Знание всех индикаторов, кнопок и лампочек, позволит водителю своевременно отреагировать на информацию от электронного блока управления, тем самым избежав неприятностей.

Не удивительно, что абсолютно каждое современное авто оборудовано приборной панелью, ведь именно благодаря ей водитель может следить за основными узнали автомобиля. И панель приборов ВАЗ 2114, 2115 не исключение. Проще говоря такая панель играет роль связующего звена между человеком и транспортным средством.

По мере развития приборная панель оснащалась дополнительными датчиками и индикаторами, которые делают процесс управления авто более удобным и безопасным. Если вы хотите знать какие элементы находятся на приборной панели ВАЗ 2114, 2115 тогда обязательно ознакомьтесь с данной статьей.

Обозначения лампочек, индикаторов, значков и кнопок на панели приборов ВАЗ 2114, 2115

Сначала рассмотрим описания и значение значков и кнопок панели, в независимости от того оснащена машина инжектором или карбюратором.

Схема панели приборов ВАЗ 2114, 2115

1
— Датчик контроля, измеряющий температуру охлаждающей жидкости в системе охлаждения двигателя. При нормальной работе силового агрегата температура антифриза не должна превышать показатель в 90 градусов. Но минимальные отклонения иногда допустимы. Если вы заметили, что двигатель стал часто перегреваться, обязательно обратитесь за помощью в автосервис. Иногда сам датчик может показывать неверные результаты.

2
— Такое устройство, как тахометр обрабатывает информацию, которая поступает от коленвала и выводит её на панель. Показатели тахометра указывают на количество оборотов двигателя.

3,4
— Индикаторы поворотов. В случае, когда индикаторы мигают одновременно, но медленно, это может свидетельствовать о возможной проблеме с самими лампочками или в сети электропроводки.

5
— Самым основным элементом любой панели приборов считается – спидометр. Благодаря ему водитель может определить скорость движения. Незначительная погрешность в показателях допускается, но она не должна превышать показатель более чем на 5 километров. Если подобные показания существенно отличаются от реальных, то вероятнее всего проблема именно в спидометре.

6
— Датчик уровня топлива в топливном баке. Когда в баке уровень снижается до 6-7 литров загорается красная лампочка, что свидетельствует о том, что необходимо дозаправить автомобиль.

7
— Индикатор низкого уровня топлива.

8
— Символ обозначающий включение света. Срабатывает он в случае включения ближнего света и габаритов.

9
— Лампочка тормозов свидетельствует о том, что система тормозов автомобиля работает некорректно. Чаще всего она загорается если в автомобиле не хватает тормозной жидкости.

10
— Лампочка синего цвета обозначает включенный дальний свет фар.

11
— Кнопка для сброса суточного показателя пробега. Сверху показан общий пробег автомобиля, а снизу суточный.

12
— дисплей бортового компьютера с показателями пробега.

13
— Символ включения сигнализации (световой). При включении аварийного света лампочка начинает мигать красным цветом.

14
— Символ «Чек». Он срабатывает в случае возможных проблем с силовым агрегатом автомобиля. Причин этому может быть множество, от проблем со смешиванием горючей смеси с воздухом, до поломки различных силовых узлов двигателя. В любом случае необходимо обратиться в сервис для компьютерной диагностики или ремонта.

15
— Датчик внешней температуры воздуха и показатели времени. Кнопка сброса суточного пробега позволяет при её прокручивании переходить от показателей температуры до показателей времени.

16
— Датчик заряда аккумулятора. Чаще всего он загорается в случае практически полного разряда АКБ. Если свет индикатора очень слабый или наоборот яркий, то проблема может быть в генераторе.

17
— Значок активации ручного тормоза. Горит он как при включенном двигателе, так и наоборот.

18
— Значок показывающий давление моторной жидкости. Обычно его появление сигнализирует о недостаточном количестве смазывающей смеси. В подобном случае обязательно проверьте уровень масла. Иногда проблема может быть при неправильной работы масляного насоса.

19
— Если двигатель оснащен инжектором, то на приборной панели находится резервный значок. Ну а если двигатель карбюраторный, то это индикатор подсоса.

Обозначения контрольных ламп и индикаторов панели приборов ВАЗ 2114, 2115. Видео

Замена лампочек панели приборов ВАЗ 2114, 2115. Видео

Подсветка панели приборов ВАЗ 2114, 2115. Диагностика, ремонт.

Панель приборов является достаточно сложным узлом, и соответственно он может выйти из строя, как и любой другой узел автомобиля. Панель часто не работает или перестает гореть.

Какие основные проблемы могут наблюдаться при неисправной приборной панели ВАЗ 2114, 2115:

1. Основная подсветка ПП исчезла, но остальные датчики продолжают работать или наоборот. Чаще всего такая проблема возникает в случае выхода из строя предохранителей панели. Они имеют маркировку F16. Такой предохранитель помимо подсветки панели отвечает еще и за поворотники, а также световую сигнализацию (аварийку), и фонари заднего хода. Если аварийка и поворотники работают нормально, то скорее всего проблема в электроцепи, возможно произошло замыкание.

Ниже на видео показано как починить подсветку приборной панели:

2. Спидометр и тахометр неправильно работают. В таком случае сначала советуется проверять датчики положения коленвала, а также датчики скорости. Если эти датчики работают правильно, то возможно проблема заключается в плохом контакте электросети или в повреждении непосредственно самой проводки.

3. Если не работают некоторые датчики, но остальные элементы работают правильно, то возможно вышли из строя лампочки. В таком случае необходимо просто заменить их на новые.

4. Если стрелка показывающая уровень топлива в баке или уровень охлаждающей жидкости упала в самый низ, или наоборот всегда находится в верхнем положении, то скорее всего проблема в датчиках или электроцепи. Спешить с заменой датчиков не стоит. Сначала проверьте проводку, правильно ли она работает и нет ли замыкания. В таком случае лучше всего обратиться к профессионалам.

5. Часто случается, что в общем приборная панель работает нормально, но время от времени наблюдаются перебои в работе некоторых датчиков. Зачастую причина находится в электроцепи. Также причина может быть в некорректной работе процессора.

Как правильно сделать самодиагностику панели приборов ВАЗ 2110, 2111, 2112, 2114, 2115.

Не стоит забывать о том, что ПП обеспечивает обратную связь водителя с автомобилем, поэтому она должна правильно справляться со своими основными функциями. В противном случае, это может привести к аварийной ситуации во время движения. Если вы заметили различные проблемы в работе панели, то не стоит откладывать, как можно быстрее решите эту проблему.

Поиск возможных причин, по которым может не работает панель приборов ВАЗ 2114, периодически беспокоит то одного, то другого владельца машин этой модели. Понятное дело, если не видишь ни одного параметра на торпеде, ехать можно только, как говорится, на ощупь. Правда, известны отдельные спецы, которые все же умудрялись как-то доползти до базы без всех показаний, однако следовать их примеру как-то не хочется.

Да и нужно ли самому создавать себе возможные неприятности и увеличивать риск возможного попадания в ДТП? Я думаю нет! В сегодняшней статье я хочу рассказать вам о возможных причинах возникновения неисправности приборной панели Ваз 2114, и дать некоторые способы ее самостоятельного ремонта

.

Ваз 2114 – почему не работает приборная панель?

Почему не работает приборная панель Ваз 2114? Причин на самом деле может быть много, вот некоторые из них:

1. Перегоревший предохранитель
2. Сгоревшие дорожки на плате являются не ремонт пригодными. В данной ситуации всё решается установкой новой схемы. Пугаться этого не стоит, её стоимость не велика, а замену можно выполнить самостоятельно.
3. Обрыв в электропроводке можно назвать наиболее сложным, неприятным и трудно определяемым вариантом поломки. В этом случае, питание на панель приборов или один из индикаторов не подаётся, и он перестаёт работать. Определение неисправности происходит с помощью мульти метра. Нужный провод перезванивается, определяется место разрыва или плохого контакта и при необходимости заменяется или зачищается.

Если внезапно пропало освещение приборной панели, проверьте рукоятку регулировки яркости лампы освещения. Вполне возможно, ребёнок, сидевший перед этим в вашем автомобиле выкрутил её, установив на минимум.

Приборная панель Ваз 2114 вышла из строя что делать?

Если на автомобиле ВАЗ-2114 на щитке приборов не работает ни один из установленных на нём указателей (спидометр, одометр, тахометр, указатели уровня топлива и температуры охлаждающей жидкости), то первое, что придётся сделать водителю, это проверить целостность предохранителя F3, который находится в монтажном блоке. Если он сгорел, то прежде, чем его заменить, нужно найти причину, из-за которой он перегорел, иначе у вновь поставленного нового предохранителя будет та же участь, что и у предыдущего. Наиболее часто, предохранители горят, в результате короткого замыкания.

Если даже предохранитель цел, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, а электрическая цепь в этом месте, прерывается. Убедившись в целостности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки. Оно закреплено на шпильке «вниз головой». В колодке, куда вставляется это реле, при помощи перемычки можно попытаться замкнуть силовые провода. Если при этом щиток приборов оживёт, то реле зажигания придётся заменить.

При исправности реле зажигания, вероятных причин не рабочего состояния щитка приборов, остаётся только две: замок зажигания и монтажный блок. До установки на автомобиле ВАЗ-2109 реле зажигания, контакты замка, подгорали довольно таки часто, и их приходилось зачищать, отсоединяя контактную группу от самого замка. После внесения изменений, в принцип подачи напряжения на замок зажигания, его контакты стали подгорать очень редко, но вероятность этого явления, все же осталась. На монтажном блоке, в его плате, могут перегорать дорожки, для того чтобы это увидеть монтажный блок придётся снять с автомобиля.

Кроме выше перечисленных причин, которые могут привести к отказу в работе щитка приборов, необходимо ещё и проверять надёжность крепления массового провода.

Снятие

приборной

панели

Ваз

2114 –

видео

Приборная панель Ваз 2114 – автотест

На некоторых автомобилях ВАЗ есть функция “проверка приборной панели”, которая позволяет стрелкам сделать полный оборот от начала до конца. Такой автотест приборки при включении зажигания есть на некоторых иномарках (nissan, subaru). В этой статье расскажем, как сделать автоматический тест панели приборов на ВАЗ. Начнем с того, что реализовать функцию проверки приборки при включении зажигания получится не на каждой модели. Если включить зажигание, удерживая кнопку сброса пробега и стрелки опишут дугу, тогда эта панель подойдет. Как правило такая калибровка стрелок приборки есть на моделях АвтоПрибор с одним окошком (однострочное), но опять же не на всех версиях.Чтобы доработать панель приборов Вам понадобится:

1. Реле электромагнитное, малогабаритное (12В). Например, Tianbo HJR 1-2C.
2. Транзистор КТ 503. Можно заменить практически любым npn структуры.
3. Конденсатор 100мкф, электролитический (16В).
4. Резисторы на 1ком, 6.8кома, 22кома.

Принцип работы схемы: реле, своими нормально замкнутыми контактами замыкает кнопку приборки. При включении зажигания схема дает начинает работать через пол секунды, а потом включает реле, которое размыкает кнопку.

Такой тест стрелок и индикаторов приборной панели есть уже на всех современных моделях. Единственное на разных образцах он действует по разному. Например, может быть 1 проход стрелок, или три, или пока кнопку не нажмешь, или даже проход только до половины шкал. Скорость стрелок приборной панели тоже зависит от производителя и версии приборки. Другими словами автотест – это автоматически наживающаяся кнопка теста при включении приборки. Если тест при стандартной проверке есть, то и при автотесте он будет. Поэтому сделать авто тест приборной панели Ваз 2114 не проблема.

Как разобрать приборную панель Ваз 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине. В разобранном до винтиков состоянии она выглядит так:

Если внимательно изучить эту схему, то становится понятным как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

1. Воспользовавшись крестообразной отверткой необходимо отвернуть три самореза, удерживающих левый экран консоли. Для удобства при этой работе лучше пользоваться отверткой с короткими ручкой и жалом.
2. Снимая экран, осторожно вывести нижний край накладки из кронштейна кузова.
3. Правый экран консоли крепится пятью саморезами. С помощью крестообразной отвертки осторожно открутить все саморезы, придерживая накладку рукой.
4. Снять экран не допуская его зацепления за жгуты проводки, которая за ним скрывается.
5. Отсоединить «массу» от аккумулятора, разъединив колодки.При наличии на автомобиле магнитолы отсоединить ее от основного пучка проводов, вытащив соединительную колодку. Если радиоприемника на автомобиле не установлено, то просто вытащить провода из панели, они должны быть закрыты заглушкой. Обязательно надо отключить прикуриватель и вытащить патрон с лампочкой подсветки пепельницы.
6. Снять ручки с рычагов управления заслонками отопителя. Для облегчения процесса поддеть их плоской отверткой.
7. Несмотря на кажущуюся простоту этого пункта, на снятие ручек с рычагов можно потратить очень много времени. Для этого приводится наглядный пример как это надо делать на снятом агрегате.
8. Снять рукоятку электрического вентилятора отопителя просто потянув ее на себя.
9. Саморезы с крестообразной головкой, крепящие панель приборов к кронштейнам справа и слева, отвернуть отверткой
10. В окошке на панели приборов, где находится приборный блок имеется два самореза сверху и два снизу — под окошком. Надо вывернуть их, осводив накладку (2) и щиток (8).
11. Вытащить заглушку и открутить саморез, находящийся за ней
12. Убрать два самореза снизу удерживающие накладку и снять ее.
13. Пометив провода подходящие к выключателям, отсоединить их.
14. Открутить болты с кронштейна руля
15. Ключом на «8» открутить саморезы нижнего крепления кронштейна.
16. Открутить саморез под отвертку и снять световод.
17. Убрать крепеж блока управления отоплением и вытащить патроны с обратной стороны блока.
18. снять декоративную вставку, убрав все внешние детали.
19. Гайки открутить ключом на «21».
20. Убрать подсветку гидрокорректора.
21. Верхнее и нижнее крепления панели открутить, с левой стороны удалить крепление к поперечине.
22. Теперь можно выполнить снятие торпеды ВАЗ 2114.
23. Установка производится в обратном порядке.

Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео как снять приборную панель на ВАЗ 2114.

Видео: Как снять приборную панель на Ваз 2114 своими руками

Приборная панель ВАЗ-2115

Схема приборной панели ВАЗ-2115

Органы управления легкового автомобиля ВАЗ-2115 расположены в соответствии с нормами и правилами ЕЭК ООН. Для большего удобства использования рукояток, кнопок, выключателей и контрольных приборов, размещенных на приборной панели, на них нанесены графические символы, подсказывающие их функциональное назначение.

Рис. 1.1 Приборная панель ВАЗ-2115 (схема).

Схема приборной панели (Рис. 1.1) включает в себя органы управления:

1 – рычаг-переключатель режимов света фар или указателей поворота.

2 – сопло для обдува стекол передней двери.

3 – комбинация приборов.

4 – колесо рулевое.

5 – кнопка выключения звуковых сигналов.

6 – кнопка выключения аварийной сигнализации. Нажатие кнопки приводит к включению мигающего света контрольной лампы и указателей поворота.

Фото 1. Кнопка выключения аварийной сигнализации

7 – выключатель зажигания, совмещенный с противоугонным устройством. Никогда не выключайте зажигание и не извлекайте во время движения ключ из замка, в этом случае будет заблокировано рулевое управление и автомобиль потеряет управление.  Ключ в зажигании может принимать три положения:

• 0 – «отключено». Потребители отключены, ключ легко вынимается. При извлеченном ключе срабатывает закрывающий механизм противоугонной системы. Для гарантированного блока вала рулевого управления следует повернуть рулевое колесо влево или вправо до щелчка. Чтобы выключить противоугонное устройство нужно вставить ключ в зажигание и, поворачивая рулевое колесо влево-вправо, провернуть ключ в позицию «I»;
• I – «зажигание». Зажигание включено, ключ не извлекается, разблокировано рулевое управление;
• II – «стартер». Ключ не извлекается, разблокировано рулевое управление. Положение достигается поворотом ключа с преодолением упругой силы пружины. В этом положении ключ не зафиксирован — для работы стартера он должен удерживаться рукой. Еще выключатель зажигания оборудован блоком включения стартера во время работы двигателя.

Чтобы повторить включение стартера после неудавшейся попытки старта, нужно ключ зажигания из положения «I» перевести в положение «0», а после снова в положение «II».

8 – рычаг переключения стеклоомывателя и очистителей ветрового стекла.

9 – датчик иммобилизатора, передает специальный код от кодового ключа через иммобилизатор на блок управления двигателем.

10 – комплекс сигнальных лампочек системы бортового контроля. Комплекс содержит (рис. 1.2): 1 – сигнал падения уровня масла; 2 – сигнал низкого уровня жидкости в баке стеклоомывателя; 3 – сигнал низкого уровня охлаждающей жидкости; 4 – сигнал незакрытых дверей; 5 – сигнал неисправности стоп-сигнала и габаритных огней; 6 – сигнал износа накладок на колодках тормозов; 7 – сигнал говорит о том, что ремни безопасности не пристегнуты.

11 – выключатель наружного освещения.

12 – блок клавиш выключения противотуманных фар, противотуманных фонарей, обогрева заднего стекла.

13 – маршрутный компьютер, устанавливается на часть автомобилей выпуска, предназначен для вывода на дисплей одного из параметров: текущий расход топлива (или расход топлива средний суммарный), средняя скорость движения, пройденный путь, текущее время, время в дороге.

14 – заглушка.

15 – лампочка контроля антиблокировочной системы (ABS) тормозов. Устанавливается на место заглушки, при наличии антиблокировочной системой.

16 – лампочка контроля подушки безопасности. При наличии самой подушки устанавливается на место заглушки.

17 – центральные сопла вентиляционной и отопительной систем салона.

18 – крышка вещевого ящика (верхнего). Для использования верхнего вещевого ящика при открытой крышке нижнего вещевого ящика следует нажать рычаг замка верхней крышки. Рычаг замка располагается в нише нижнего вещевого ящика сверху.

19 – боковое сопло вентиляционной и отопительной систем салона.

20 – крышка вещевого ящика (нижнего). Для его открытия нужно прижать к ручке рукоятку замков. В случае если наружное освещение включено, автоматически сработает специальная подсветка внутренней части ящика.

21 – полка журнальная.

22 – панель управления вентиляционной и отопительной системами салона.

23 – гнездо для аудиоаппаратуры. Предполагается установка аудиоаппаратуры, соответствующей по габаритам и принципу крепления международным стандартам.

24 – пепельница.

Видео тестирования приборной панели легкового автомобиля ВАЗ-2115 смотри здесь:

Как снять приборную панель ВАЗ-2115

Если вы решили снять панель приборов и осуществить самостоятельный тюнинг или ремонт своими руками, вам понадобится:

1. — Отсоединить от аккумуляторной батареи провод «массы».

2. — Извлечь винты крепления для съема облицовочного кожуха вала рулевого управления.

3. — Отсоединив провода, снять выключатель зажигания.

4. — Снять с рычагов управления отопителем рукоятки

5. — Снять ручку гидрокорректора фар.

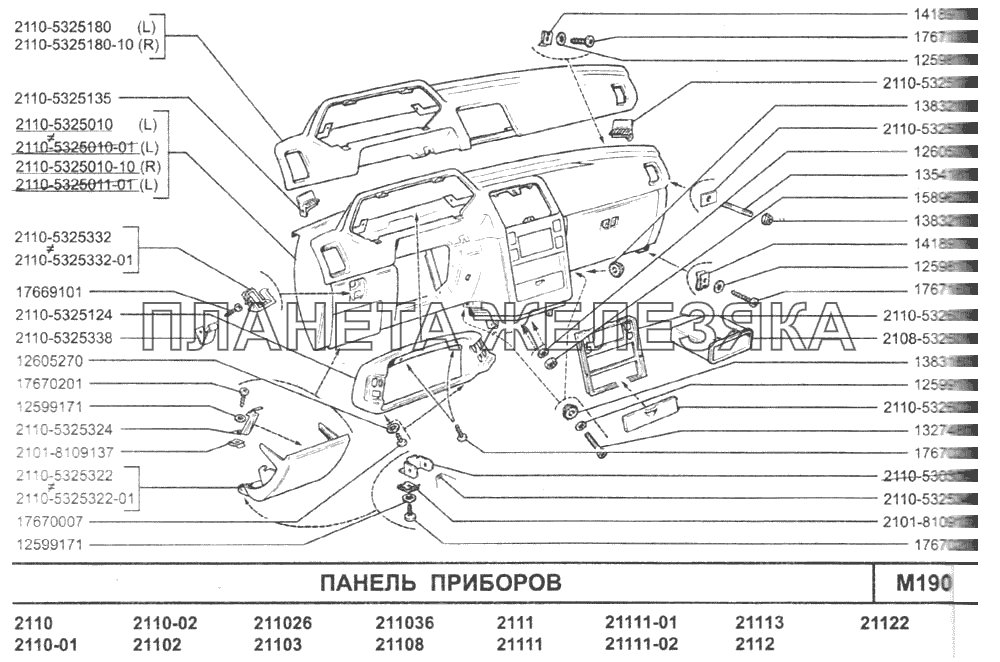

Рис. 2.1 Приборная панель и ее элементы: 1 – приборная панель; 2 – накладка приборной панели; 3 – кронштейн; 4 – заглушка; 5 – пепельница; 6 – правая поперечина; 7 – правый экран консоли; 8 – щиток приборной панели; 9 – кронштейн центральный; 10 – левый экран консоли; 11 – левая поперечина.

6. Извлечь винты и отсоединить от щитка приборной панели 8 правый 7 и левый 10 экраны (см. рис. 2.1).

7. Открутить винты крепящие комбинации приборов.

8. Открутить винты соединяющие правую поперечину 6 с щитком приборной панели 8.

9. Извлечь заглушку 4 и вывернуть винт, крепящий щиток панели приборов 8.

10. Щиток приборной панели 8 снять в сборе с включателями освещения приборов, противотуманных фонарей, обогрева заднего стекла, аварийной сигнализации и прикуривателем.

11. Отсоединить все электрические провода.

12. Для снятия панели 1 в сборе с накладкой 2, извлечь винты крепления приборной панели к кронштейну 3 и поперечине левой 11.

13. При необходимости можно вывернуть винты и снять накладку приборной панели, а также сопла вентиляции салона и воздухопроводы.

Установка приборной панели производится в обратном порядке.

Значение кнопок на панели ВАЗ 2110

Разборка и сборка ВАЗ 2110.

Комбинация приборов ВАЗ-2114.

Работа блока управления климатом Prestige Бриз-2110 осуществляется в.

Ваз 21102 LI (цвет «Золотой лист») 2004г.в был куплен когда ему б…

Тюнинг приборной панели ваз 2110 старого образца — Виниловая пленка в прибо…

приборная панель ваз 2109 обозначения.

Комбинация приборов ваз 2110, 2112.

Датчик контроля ламп не работает на ваз 2110.

Панель приборов ваз 2110 обозначения.

Омыватели ВАЗ-2110.

Раздувает расширительный бачек на ваз 2115.

Кнопки и их обозначение.

ремонт ваз 21102 панель приборов бортовой компьютер.

Обозначение кнопок.

приборы. ваз2110 2.2.0-2.2.6. updateСветящ кнопки на панели и. ваз2110…

Подсветка кнопок панели на Ваз 2110.

тумблеры на панели ваз 2110.

ВАЗ десятого семейства имеет определенные недостатки, например, световые ин…

приборы. ваз2110 2.2.0-2.2.6. updateСветящ кнопки на панели и. ваз2110…

фредди крюгер писал(а): Я столкнулся с тем, что на штатной панели приборов …

Замена фильтра салона шевроле круз

1369311820_4-klavisha-vaz-2110.jpg.

Результаты поиска для «кнопка» .

Рулевая колонка ВАЗ 2110.

Схема электрооборудования автомобилей ваз 2107i.

ВаЗ 21124 с европанелью в минимальной комплектации), где над центральным во…

Давно была идея сделать это. кнопки на десятом семействе со старой панелью …

кнопки ЭСП в панели ВАЗ 2110.

кнопка спидометра 2115.

Светодиодная подсветка кнопок.

При тюнинге салона заменяют стандартную подсветку приборной панели на свето…

включения электровентилятора в обратной тумблеры вместо кнопок на ВАЗ-2110 …

тумблеры на панели ваз 2110.

Ставим тумблеры вместо кнопок на панели приборов ВАЗ-2110.

Панель приборов | Автомобили ВАЗ-2115i

Расположение органов управления автомобилем соответствует нормам и правилам ЕЭК ООН. Для удобства пользования рукоятками, кнопками, выключателями и контрольными приборами, размещенными на панели приборов, на них нанесены символы функционального назначения.

На панели приборов (рис. 1.7) расположены следующие органы управления. 1 – рычаг переключателя указателей поворота и света фар. 2 – сопло обдува стекла передней двери. 3 – комбинация приборов. 4 – рулевое колесо. 5 – выключатель звуковых сигналов.

6 – выключатель аварийной сигнализации. При нажатии на кнопку включается мигающий свет всех указателей поворота и контрольной лампы в комбинации приборов. При повторном нажатии на кнопку сигнализация выключается:

7 – выключатель (замок) зажигания (рис. 1.8), объединенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из трех положений:

0 – «выключено». Все потребители выключены, ключ вынимается. При вынутом ключе срабатывает запирающий механизм противоугонного устройства. Для гарантированной блокировки вала рулевого управления поверните рулевое колесо вправо или влево до щелчка. Для выключения противоугонного устройства нужно вставить ключ в выключатель зажигания и, слегка поворачивая рулевое колесо вправо-влево, повернуть ключ в положение «I»;
I – «зажигание». Включено зажигание, ключ не вынимается, рулевое управление разблокировано;
II – «стартер». Ключ не вынимается, рулевое управление разблокировано. Достигается поворотом ключа по часовой стрелке с преодолением усилия пружины. В таком положении ключ не фиксируется — для работы стартера его нужно удерживать рукой. Выключатель зажигания оборудован блокировкой включения стартера при работающем двигателе. Для повторного включения стартера после неудачной попытки пуска переведите ключ из положения «I» в положение «0», а затем вновь в положение «II».

ПРЕДУПРЕЖДЕНИЕ
Не выключайте зажигание и не вынимайте ключ из замка во время движения — рулевое управление будет заблокировано и автомобиль станет неуправляемым.

8 – рычаг переключателя очистителей и омывателя ветрового стекла.

9 – датчик-сигнализатор иммобилизатора установлен на автомобиле с системой впрыска топлива, оснащенном электронной противоугонной системой, и предназначен для передачи секретного кода от рабочего кодового ключа через блок иммобилизатора на контроллер управления двигателем.

10 – блок сигнальных ламп бортовой системы контроля. В блоке установлены следующие лампы (рис. 1.9 ):

1 – сигнальная лампа аварийного падения уровня масла в картере двигателя. Загорается оранжевым светом, если уровень масла в картере двигателя опустился ниже метки «MIN» указателя;

2 – сигнальная лампа недостаточного уровня жидкости в бачке стеклоомывателя. Загорается оранжевым светом, если в бачке осталось менее 1 л омывающей жидкости;

3 – сигнальная лампа недостаточного уровня охлаждающей жидкости в расширительном бачке. Загорается оранжевым светом при снижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела;

ПРИМЕЧАНИЯ
Перед доливкой масла в двигатель проверьте, не произошла ли его утечка из-за нарушения герметичности системы смазки двигателя. Перед доливкой жидкости проверьте герметичность системы охлаждения двигателя.

4 – сигнальная лампа незакрытых дверей. Загорается красным светом при незакрытой двери автомобиля;

5 – сигнальная лампа неисправности лампы стоп-сигналов или габаритных огней. Загорается красным светом в случае неисправности лампы стоп-сигнала при нажатии на педаль тормоза или какой-либо лампы габаритного огня при его включении;

6 – сигнальная лампа износа накладок колодок передних тормозов. Загорается оранжевым светом при нажатии на педаль тормоза и горит до выключения зажигания, если толщина накладок колодок передних тормозов уменьшилась до 1,5 мм;

7 – сигнальная лампа непристегнутых ремней безопасности. Загорается красным светом, если не пристегнуты ремни безопасности водителя.

11 – переключатель наружного освещения. В блоке переключателя установлены два механически связанных выключателя:
– выключатель габаритных огней 1. Последовательным нажатием клавиши выключателя включают и выключают габаритный свет в фарах и в задних фонарях, при включенном габаритном свете в клавише загорается контрольная лампа со светофильтром зеленого цвета;
– выключатель света фар 2. При нажатии на клавишу выключателя (фиксированное положение) включаются фары. При повторном нажатии на клавишу фары выключаются.

ПРИМЕЧАНИЕ
Механическая связь обоих выключателей исключает возможность включения фар без предварительного включения габаритных огней и, наоборот, не позволяет выключить габаритные огни при включенных фарах.

12 – блок клавишных выключателей включают в себя следующие:
– выключатель 1 передних противотуманных фар. Противотуманные фары включают нажатием на кнопку выключателя при нажатой кнопке выключателя габаритных огней, одновременно загорается контрольная лампа в кнопке. При повторном нажатии на кнопку противотуманные фары выключаются;
– выключатель 2 задних противотуманных фонарей. При нажатии на кнопку выключателя включаются задние противотуманные фонари, если включено наружное освещение. При повторном нажатии на кнопку задние противотуманные фонари выключаются;
– выключатель 3 обогрева стекла двери задка. При нажатии на кнопку выключателя включается обогрев стекла, одновременно загорается контрольная лампа в кнопке. При повторном нажатии на кнопку обогрев выключается.

13 – маршрутный компьютер, устанавливаемый на часть выпускаемых автомобилей, предназначен для измерения, накопления и вывода на цифровой дисплей одного из следующих параметров:
– текущего расхода топлива;
– среднего суммарного расхода топлива;
– средней скорости движения;
– пройденного пути;
– текущего времени;
– времени в пути.

14 – заглушка.

15 – контрольная лампа антиблокировочной системы (ABS) тормозов. Установлена вместо заглушки, если автомобиль укомплектован антиблокировочной системой.

16 – контрольная лампа состояния подушки безопасности. Установлена вместо заглушки, если автомобиль оборудован подушкой безопасности.

17 – центральные сопла системы вентиляции и отопления.

18 – крышка верхнего вещевого ящика. Для доступа к верхнему вещевому ящику при откинутой крышке нижнего вещего ящика нажмите на рычаг замка верхней крышки.

ПРИМЕЧАНИЕ
Рычаг замка расположен в верхней части ниши нижнего вещевого ящика.

19 – боковое сопло системы вентиляции и отопления салона.

20 – крышка нижнего вещевого ящика. чтобы открыть ее, прижмите рукоятку замков к ручке. Если включено наружное освещение, специальный фонарь подсвечивает внутреннюю часть вещевого ящика.

21 – журнальная полка.

22 – панель управления системой вентиляции и отопления.

23 – гнездо для радиоаппаратуры. Предусмотрена установка радиоаппаратуры, соответствующей по размерам и способу крепления международным стандартам.

24 – передняя пепельница.

25 – выключатель обогрева правого переднего сиденья.

26 – выключатель обогрева левого переднего сиденья.

27 – рычаг стояночного тормоза. Чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг 2 до упора вверх — в комбинации приборов загорится контрольная лампа красного цвета. чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку 1 на торце рукоятки рычага и опустите его до упора вниз — контрольная лампа должна погаснуть.

28 – рычаг переключения передач.

29 – прикуриватель. Для пользования прикуривателем нажмите на патрон до его фиксации и отпустите. Примерно через 20 с патрон автоматически возвращается в исходное положение, готовый к применению.

30 – переключатель электровентилятора отопителя.

31 – педаль акселератора.

32 – педаль тормоза.

33 – педаль сцепления.

34 – рукоятка регулировки угла наклона рулевой колонки.

35 – выключатель освещения панели приборов. Вращением рукоятки регулируют яркость освещения приборов и ламп подсветки выключателей, если включено наружное освещение.

36 – ручка управления гидрокорректором фар. Вращением ручки регулируют угол наклона пучка света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Положения ручки гидрокорректора соответствуют следующим вариантам загрузки автомобиля:

0 – один водитель;
1 – все места заняты;
2 – все места заняты и груз в багажном отделении;
3 – один водитель и груз в багажном отделении.

37 – рычаг привода замка капота.

38 – розетка подключения переносной лампы.

Альтернативный щиток приборов ВАЗ 2114. Кнопки, лампочки, значки, индикаторы

Формирование индивидуальности отечественного автомобиля предусматривает достижение нескольких целей. Одно из них — обеспечение комфортной эксплуатации Его железного коня. Также персонализация снижает риски угона, потому что машина выделяется среди потока, угнать ее проблематично, а впоследствии ее легче обнаружить. Применяя тюнинг панели приборов ВАЗ 2114, автовладелец максимально настраивает машину.

При такой переделке салона водителю удается настроить информативную приборную панель, подсвечивая нужные персональные световые индикаторы. Однако стоит учесть, что стоит такой декор довольно дорого. Сохранить получится, если все работы проделать своими руками.

Важно не только выбрать панель в интернет-магазине, но и обеспечить ее грамотную установку на месте, предоставленном производителями. Действия, связанные со сборкой / разборкой, необходимо продумать заранее, чтобы минимизировать проблемы с установкой.

Следует учитывать, что автомобили прекрасно поддаются внутреннему тюнингу, поэтому накладки на приборную панель ВАЗ 2114 сторонних производителей обычно легко помещаются в отведенное пространство.

Схема работы в такой ситуации довольно проста:

• Правильно разобрать заводскую панель. Рекомендуем использовать для этой установки схему из автомобильного атласа, выпущенного автопроизводителем. В процессе можно обойтись без каких-либо импульсов, ограничившись классическими отвертками и проходами.
• На следующем этапе монтирую новый информационный блок перед водителем или полностью меняю торпеду по желанию, что будет значительно дороже, но в итоге даст более положительный эффект.
• Сразу выбрасывать устаревшую панель не стоит, так как от нее могут понадобиться некоторые детали. Возможно будут созданы заглушки или элементы «родного» крепежа. Также новички могут быть повреждены в процессе установки, а замена найдется в старой панели.

Перед началом всех работ мастер должен внимательно прочитать инструкцию по установке, предлагаемую производителем. Обычно в нем подробно описывается алгоритм пошаговых действий.

Простое обновление приборной панели

На самом деле тюнинг ВАЗ 2114 оказывается не таким сложным, как может показаться поначалу. Существует широкий выбор моделей для переоборудования салона, поэтому каждый водитель может изменить пространство собственной машины на свой вкус.

AMC.Автолюбителям, которые выберут эту модель, следует знать некоторые ее особенности:

• Вы можете сами выбрать понравившийся производителем дизайн;
• в комплекте есть указатель уровня масла, которого нет в традиционном «заводском» варианте исполнения, так как его внешний вид требовал от большого количества пользователей смены внешнего вида штатива на гроб;

Особый внешний вид

• достигается подбором интересных цветовых решений и использованием хромированной окантовки на каждой шкале.

Производитель также выпускает усовершенствованный вариант AMC-2.

Pro-Sport. Вставка для панели приборов представлена ​​в оригинальном дизайне. Симпатичная разноцветная подсветка помогает быстро ориентироваться в инструментах. Производители выпускают модель в двух вариантах подложек:

В связи с тем, что в автомобилях ВАЗ 2114 есть возможность устанавливать разную степень яркости, водитель может при желании настроить эту опцию. Недостатком конкретной модели является то, что предусмотрен только один цветовой вариант — синий.Постановка весов осуществляется после монтажных работ. В итоге получается симпатичный игрок в спортивном стиле.

Улица Буря. Особенностью этой тюнинговой накладки является неординарное цветовое решение, при этом «Заводское» расположение приборов производителями не менялось. Основной акцент в дизайне сделан на цвете.

Также используются вариации с подсветкой. В дневное время это яркая версия с красными символами, а при управлении водителем у водителя есть возможность переключать не только яркость, но и цвета.

АМС-2. В обновленной версии драйверов накладки tunisy выделено центральное место для тахометра. Его производители переместились в самую заметную зону. Спидометр сдвинули влево. Белое поле, установленное за стрелками, придает спортивности и позволяет легко считывать данные, не задерживая обзор инструментов.

В подсветке применены светодиодные элементы. Их плавная яркость помогает в ночное и вечернее время легко считывать текущие параметры.Важно учитывать, что установку следует проводить у более опытных мастеров, так как в процессе установки требуется значительная перепланировка части интерьера.

Северный ветер. Дизайнерская модель отличается своим внешним видом от более распространенных аналогов. Специалисты-разработчики не внесли изменений в традиционное расположение инструментов. Однако даже при таком подходе им удалось обеспечить динамичность внешнего вида.

Стильно смотрятся встроенные в панельные часы со спортивными нотками в дизайне.Цветовое решение щита зависит от используемых вставок.

Тюнинг при помощи европы

Одним из принципиальных способов переделки салона 14-й модели является установка европейца. Такое решение позволяет избавиться от ВАЗовских «болезней», к которым относятся такие факторы:

• руль не имеет возможности регулировок;
• branca перекрывает значительную часть устройств при управлении;
• трудности с видимостью ночью связаны с отражением работающей приборки на лобовом стекле;
• материалы не самого высокого качества, через небольшой промежуток времени восприятие интерьера значительно ухудшается;
• используемый пластик создает много скрипов, ударов и горошину небольшого промежутка после начала эксплуатации;
• Самопроизвольное открывание перчаточного ящика можно связать с низким качеством используемого в конструкции замка;
• классный салон Б.зимнее время Расположен с плохо продуманной системой вентиляции в салоне.

Установка в салоне новой передней панели не только создает комфорт, но и решает множество практических задач. К ним относятся как вопросы шумоизоляции, так и удачная изоляция пространства.

При производстве европанелей применяется высококачественный пластик. Также сборка оказывается без особых нареканий. Драйвер снабжен еще всевозможными ящиками для самых маленьких и полками для современных гаджетов..

Установка новинки занимает немного времени. Поэтому нужно дождаться машины после перепланировки.

Самостоятельно разрабатывать подобные варианты конструкции с изменением конструкции не стоит. Это связано с тем, что после переделки приборов, например, спидометр или тахометр будут показывать неверные значения. Допускать этого не стоит, так как это может негативно сказаться на работе транспортного средства, поскольку в этом случае водитель вводит в заблуждение из-за неверных показаний, способных в конечном итоге привести к аварии.

Поиск возможных причин, по которым может не работать панель приборов ВАЗ 2114, периодически беспокоит то одного, то другого владельца машин данной модели. Понятное дело, если на торпеде не видно ни одного параметра, можно идти только, как говорится, на ощупь. Правда, известны отдельные специалисты, которым все же удалось хоть как-то попытаться добраться до базы без всех показаний, но они не хотят следовать их примеру.

Да, а нужно ли самому создавать возможные неприятности и повышать риск возможного попадания в аварию? Думаю нет ! В сегодняшней статье я хочу рассказать вам о возможных причинах возникновения неисправности приборной панели ВАЗ 2114 и указать способы ее самостоятельного ремонта.
.

ВАЗ 2114 — почему не работает приборная панель?

Почему не работает приборная панель ВАЗ 2114? Причин на самом деле может быть много, вот некоторые из них:

1. Горящий предохранитель
2. Перегоревшие дорожки на плате не подлежат ремонту. В этой ситуации все решается установкой новой схемы. Пугать этого не стоит, стоимость его не велика, да и замену можно произвести самостоятельно.
3. Вскрытие проводки можно назвать самой сложной, неприятной поломкой и трудноразрушимой.В этом случае диета на панели приборов или один из индикаторов не обслуживается, и он перестает работать. Определение неисправности происходит с помощью мультиметра. Нужен провод Перезванивает, определяется место разрыва или плохого контакта и при необходимости заменяется или подключается.

Если освещение приборной панели внезапно пропало, проверьте ручку регулировки яркости лампы освещения. Вполне возможно, ребенок, сидевший до этого в вашей машине, покрутил ее, выставив на минимум.

Панель приборов ВАЗ 2114 не удалось что делать?

Если на нем не установлен ни один из указателей (спидометр, одометр, тахометр, указатели уровня топлива и указатели температуры охлаждающей жидкости), то первое, что необходимо сделать, чтобы водитель не работал на щитках приборов; в монтажном блоке. Если он сгорел, то перед его заменой необходимо найти причину, из-за которой он перегорел, иначе только что поставленный новый предохранитель постигнет участь предыдущего.Чаще всего перегорают предохранители, в результате короткого замыкания.

Если даже предохранитель исправен, то не поленитесь достать его и проверить состояние контактов. Бывают случаи, когда контакты окисляются, и электрическая цепь в этом месте прерывается. Убедившись в исправности предохранителя, следующим шагом будет проверка реле зажигания, которое находится в салоне автомобиля слева от рулевой колонки. Фиксируется на пятке «вниз головой». В колодке, куда вставлено это реле, можно попробовать замкнуть провода питания с помощью перемычки.Если оживает щиток приборов, необходимо заменить реле зажигания.

При исправности реле зажигания вероятных причин нерабочего состояния панели приборов всего две: замок зажигания и монтажный блок. Перед установкой на автомобиль ВАЗ-2109 реле зажигания, контакты замка сгорали довольно часто, и их приходилось чистить, отсоединив контактную группу от самого замка. После внесения изменений в принцип подачи напряжения на замок зажигания его контакты стали гореть очень редко, но вероятность этого явления все же осталась.На монтажном блоке, в его плате, могут быть дорожки, чтобы этот монтажный блок был виден, придется снять с автомобиля.

Помимо вышеперечисленных причин, которые могут привести к выходу из строя панели приборов, необходимо проверить надежность крепления провода массы.

Удаление
инструмент
панели
ВАЗ
2114 —

видео

Панель приборов ВАЗ 2114 — Автотест

На некоторых автомобилях ВАЗ есть функция «Проверка приборной панели», которая позволяет стрелкам совершать полный оборот от начала до конца.Такая приборка автотеста при включении зажигания есть на некоторых иномарках (Nissan, Subaru). В этой статье мы расскажем, как сделать автоматический тест панели приборов на ВАЗе. Приступим к использованию функции проверки приборки при включении зажигания, ее нет на каждой модели. Если включить зажигание, удерживая кнопку сброса пробега и стрелка будет описывать дугу, то эта панель подойдет. Как правило, такая калибровка стрелок приборки есть на моделях автомобильного резака с одним окном (однолинейным), но опять же не на всех модификациях.Вам потребуется переделать приборную панель: вам потребуется:

1. Реле электромагнитное, малогабаритное (12В). Например, Tianbo HJR 1-2C.
2. ТРАНЗИСТОР КТ 503. Можно заменить практически любой структурой NPN.
3. Конденсатор 100мкф, электролитический (16В).
4. Резисторы на 1ком, 6,8ком, 22ком.

Принцип работы по схеме: реле, своими нормально замкнутыми контактами замыкает кнопку приборки. При включении зажигания схема дает начинает работать через полсекунды, а затем включается реле, размыкающее кнопку.

Такая проверка стрелок и индикаторов приборной панели есть уже на всех современных моделях. Он единственный в разных образцах по разному. Например, может быть 1 проход стрелок, или три, или пока вы не нажмете кнопку, или даже проход только до половины шкалы. Скорость стрелок на панели приборов также зависит от производителя и версии приборки. Другими словами, автотест — это кнопка автоматического тестирования при включении приборки. Если есть тест со стандартной проверкой, то при автотесте будет.Поэтому сделать авто тест приборной панели ВАЗ 2114 не проблема.

Как разобрать приборную панель ВАЗ 2114

Прежде чем приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и устройством панели приборов на своей машине. В разобранном до винта состоянии это выглядит так:

Если внимательно изучить эту схему, становится понятно, как снять панель на ВАЗ 2114. Решив для себя порядок, можно приступать к процессу.

1. При помощи крестообразной отвертки необходимо открутить три винта, которые удерживают левый экран консоли. Для удобства при этой работе лучше использовать отвертку с короткой ручкой и жалом.
2. Снимая экран, осторожно снимаем нижний край накладки с кронштейна корпуса.
3. Правый экран консоли крепится пятью винтами. С помощью крестообразной отвертки аккуратно откручиваем все винты, придерживая рукой ручку.
4. Снимите экран, не позволяя ему зацепиться за жгуты проводов, которые спрятаны за ним.
5. Отсоедините «массу» от АКБ, отсоединив колодки. При наличии автомобиля отсоединить его от главной балки проводов, потянув за соединительную колодку. Если магнитола на машину не установлена, то просто вытащите провода из панели, их нужно закрыть заглушкой. Обязательно выключите прикуриватель и вытащите патрон с лампочкой из пепельницы.
6. Снимите ручки с рычагов управления заслонкой отопителя. Чтобы облегчить процесс, надавите на них плоской отверткой.
7. Несмотря на кажущуюся простоту этого предмета, на снятие ручек с рычагов можно потратить много времени. Для этого приводится наглядный пример того, как это следует делать на снятом агрегате.
8. Снимите ручку электровентилятора обогревателя, просто потянув ее за себя.
9. Саморезом с крестообразной головкой, крепящим приборную панель к кронштейнам справа и слева, откручиваем отвертку
10. В окошке на панели приборов, где на приборной панели расположены два винта сверху и два внизу — под окном.Их необходимо вывернуть, сдвинув крышку (2) и щиток (8).
11. Вытащите заглушку и открутите винты позади нее.
12. Выкрутите два винта снизу, удерживая накладку, и снимите ее.
13. Уложив провода подходящие к выключателям, отсоедините их.
14. Откручиваем болты крепления кронштейна рулевого управления
15. Ключом на «8» откручиваем винты нижнего крепления кронштейна.
16. Откручиваем винты под отвертку и снимаем световод.
17. Снимите фиксатор блока управления обогревом и вытащите картриджи с обратной стороны блока.
18. удалить декоративную вставку, удалив все внешние детали.
19. Гайка для откручивания ключа на «21».
20. Убрать подсветку гидрокорректора.
21. Отвинчиваются верхнее и нижнее крепление панели, с левой стороны снимается крепление к перекладине.
22. Теперь можно снимать торпеду ВАЗ 2114.
23. Установка производится в обратном порядке.

Для того, чтобы наглядно, в движении увидеть весь процесс, можно посмотреть видео, как снять приборную панель на ВАЗ 2114.

Видео: как снять приборную панель на ВАЗ 2114 своими руками

Крупнейший российский производитель «Автомобили» АвтоВАЗ пользуется парадоксальной славой среди автомобилистов. Руги «Жигули» за посредственное качество по сравнению с иномарками, они по-прежнему становятся владельцами отечественных автомобилей, что делает ВАЗ самой популярной маркой на российском рынке.Когда не было ни покупки Андерсона во главе концерна, ни технологий Nissan-Renault, наиболее востребованной линейкой продукции было семейство автомобилей «Самара» (ВАЗ 2113/2114/2115).

Невыразительный дизайн и бедность оборудования компенсировались грамотным тюнингом, способным буквально преобразить машину. Вариантов тюнинга сегодня огромное количество. Многие останавливаются на улучшении экстерьера машины, небольшом рестайлинге экстерьера и легком тюнинге салона.

Далее идут «доработки» практически всех автомобилей автомобиля: буст двигателя, тюнинг тормозной системы и сцепления, детальный стайлинг кузова и салона, замена и тюнинг панелей. В результате получился автомобиль с претензией на комфорт и оригинальность. Улучшение хорошо указано на всех моделях семейства Samara. Одним из главных улучшений можно считать тюнинг панели приборов ВАЗ 2114.

Особенности приборной панели Самара

Панель приборов, или щиток, помимо основных функций, также несет эстетичный вид, потому что это именно то, что спрашивают водители и пассажиры. Поэтому если автовладелец решил провести рестайлинг четырехколесного друга, то тюнинг на панели ВАЗ 2114 был просто необходим.Прежде чем приступить непосредственно к настройке панели ВАЗ 2114, следует изучить основные узлы, характеристики и информацию, которую она отображает.

Пятидверный хэтчбек «Самара» стал одним из первых автомобилей Волжского автозавода, на приборной панели которого была установлена ​​электронная комбинация. Подсветка приборной панели ВАЗ 2114 «Самара» второго поколения осуществляется изнутри, в отличие от предшественницы «девятки», где подсветка вынесена наружу.На панели приборов ВАЗ 2114 отображается 19 параметров автомобиля, основными из которых являются спидометр, тахометр, датчики уровня топлива и охлаждающей жидкости.

Датчик температуры охлаждающей жидкости расположен с левой стороны панели приборов ВАЗ 2114. Красная «зона» начинается с отметки 105 градусов и заканчивается на 130. Если стрелка датчика оказалась в этой зоне, необходимо выключить двигатель во избежание закипания. Следуя за температурой, тахометр работает, показывая количество оборотов двигателя, и спидометр.

Последняя шкала, расположенная справа, датчик уровня топлива. Также на приборной панели ВАЗ 2114 размещены информационные сигнализации, индикаторы поворотников, контрольная лампа включения габаритов, аварийного состояния рабочей тормозной системы, недостаточного давления масла, включения дальнего света фар, проверки двигателя, общего и суточного пробега. счетчики.

Способы тюнинга панели приборов

Есть несколько способов вернуть исходный вид приборной панели. Можно менять поверхность, покрывать кожей, красить, оформлять специальными накладками, использовать комбинации материалов.Покрасить торпеду или отделать ее любыми материалами (кожа, карбон) — занятие не самое простое и требует снятия детали, но конечный результат того стоит.

Прежде чем приступить к преображению поверхности, необходимо ознакомиться с паспортом автомобиля и ППД. Есть ряд материалов, которые недопустимо использовать для тюнинга приборной панели (мех, обычные ткани). Краску следует брать только ту, которая предназначена для покраски деталей автомобиля. Другие виды красок могут гнить при повышении температуры (например, при работе печи).

Особое внимание следует уделить подбору цветов, если планируется их сочетание. Выбирая краску для торпед, нужно учитывать цвет крышек и даже корпуса, особенно если стекло прозрачное. Черный и белый цвета будут хорошо сочетаться со всеми остальными. Если планируется другое сочетание, специалисты дизайнеров советуют обращаться к различным таблицам сочетаний цветов, которые помогут определиться с выбором.

На обшивку или карбон торпеда разбирается, накрывается готовым выкройкой с вырезами под деталь.После подготовки поверхности можно переходить к следующему этапу. Бегите в тюнинг панели ВАЗ 2114 — задача не менее интересная, чем подготовка поверхности. Изюминка приборов, стрелки и датчики играют огромную роль. В идеале подсветка приборной панели должна совпадать с цветами мультимедийной системы.

Панель приборов ВАЗ 2114 можно настраивать с помощью специальных накладок со стилизованным изображением спидометра и тахометра. Такие накладки могут изменять рисунок подсветки за счет прозрачности узоров рисунка и встроенных светофильтров.К таким накладкам стоит обращаться с умом, так как в результате вы можете получить неравномерную подсветку (слева яркая, справа тускло) либо яркости имеющихся ламп будет недостаточно для пробития накладок, и им придется заменить на более сильный.

На ВАЗ 2114 тюнинг панели начинается с демонтажа штатной приборной панели. Затем при необходимости лампочки меняют. Например, зеленый цвет, поставляемый с завода, можно заменить красным. Затем монтируется новая накладка, стрелки и защитное стекло.Готова новая приборная панель ВАЗ 2114. В полную силу многие автолюбители на тюнинг-панели ВАЗ 2114 делают своими руками.

При этом опытные водители советуют не менять форму за счет увеличения дополнительных стенок из пенополиуретана или обрезания лишних деталей. Объясняется это тем, что торпеда, как и приборная панель ВАЗ 2114, изготавливается на основе сложных расчетов, оказывающих серьезное влияние на безопасность водителя и пассажиров.

Если у вас нет лишних денег на обращение в техобслуживание станции С тем, чтобы снять приборную панель, вы можете все сделать самостоятельно.Хотя указанный процесс не сложен, но все же нужно понимать, с какими действиями вам придется столкнуться.

Панель приборов позволяет все распознать с течением времени. полезная информация о состоянии авто. Именно поэтому, если торпеда ВАЗ 2114 станет непригодной, к процессу замены придется отнестись со всей серьезностью, чтобы при последующей установке не забыть о присоединении каких-либо важных деталей автомобиля.

Стоимость новой панели колеблется в пределах 15000 рублей, это довольно ощутимая сумма.Конечно, бывают ситуации, когда замена просто необходима. В качестве примера можно привести аварию на дороге, в результате которой на панели появились большие трещины, мешающие ее качественному функционированию.

Панель предварительного просмотра, особенности

Купите в магазине фигурную отвертку и с ее помощью постепенно открутите винты, фиксирующие приборную панель. Это непосредственно три элемента, фиксирующие левый экран центральной консоли. Если вы не можете разобраться с их расположением, ориентируйтесь на то место, где находятся водительские педали.Выкрутите оба самореза, что находится под заглушкой или, если ранее была установлена ​​магнитола, то под ней.

Тем, кто ездит недавно, необходимо знать, что вилка находится рядом с кнопкой включения прогрева заднего стекла Автомобиль ВАЗ. После этого с поверхности панели приборов выдернутся абсолютно все фишки. Лучше, если вы введете им в будущем полную замену. Он обеспечит лучшее крепление и не даст вам запутаться в деталях.

При работе считайте, что они на прикуриватель и подсветку пепельницы. В обязательном порядке необходимо снять рулевую колонку. После завершения разборки снимается и руль. После этого столбик плавно опускается. Далее внутри слегка вдавливается вся оставшаяся самодостаточность и блок, отвечающий за управление обогревом автомобиля.

Удалив все указанные элементы приборной панели, вам нужно будет открутить монтажный кронштейн.Это элемент, который переходит от пола автомобиля прямо к панели приборов. Учтите, что к нему также прикреплены держатель реле и предохранители впрыска топлива. Не забывайте, что необходимо также разобрать поперечную приставку.

Нужно аккуратно поддеть, а затем вынуть ручки, отвечающие за коррекцию фар и регулировку освещения в панели приборов, вытащить декоративную накладку и приступить к демонтажу светодиодной вставки. Все работы с панелью приборов следует проводить с максимальной осторожностью, чтобы не повредить рабочие элементы.

В дальнейшем все гайки отворачиваются, а фишки, которые находятся в иммобилайзере и средней коробке, отделяются. После того, как вы удалили все сопутствующие элементы, аккуратно обращаясь к старой панели, потяните ее на себя. Только теперь вы можете приступить к установке новой приборной панели. В этой задаче нет ничего сложного или трудоемкого, но вам все равно придется потратить определенное количество времени на установку.

Модификации панелей, специальные детали

У каждого владельца ВАЗ 2114 наступает момент, когда ему каждый день надоедает видеть заводской щиток приборов и возникает желание установить новую, улучшенную модификацию.Эта инструкция позволит максимально реализовать поставленную перед вами задачу, не обращаясь к точкам обслуживания.

Если вы хотите, чтобы в вашем салоне все было на высшем уровне, обратите внимание на современные модели Torpedoes, на которых спидометры выполнены в цифровом виде. Их производит и продает, правда по очень значительной цене, компания «Гамма». Однако стоимость окупается уникальными внешними данными, которые позволяют выполнить панель приборов таким образом, чтобы она соответствовала всем требованиям современного стиля.

Если возник вопрос, где взять новую панель, то масса вариантов. Прежде всего, вы можете посетить рынки, специализированные автомобильные магазины, доски объявлений в Интернете и аукционы. В итоге вы найдете товар, который будет подходить как по качеству, так и по цене.

В промежутке после того, как вы разобрали приборную панель, но еще не приступили к установке новой, подумайте о возможности ее украшения, чтобы придать ей максимальную индивидуальность. Не забывайте о старой панели, которую вы выучили с такой осторожностью.Если на нем не будет видимых трещин, можно будет продать в интернете примерно 1/3 стоимости новой торпеды.

Таким образом, вы возвращаете часть потраченных денег на покупку новой детали в салоне автомобиля. Если вы всерьез задумываетесь, как сделать так, чтобы ваша панель не нравилась другим, прикрепите неоновую подсветку или выполните подсветку, которая поможет сделать штатную заводскую подсветку более разнообразной.

Помните, что когда вы делаете застежку панели, стоит обращать особое внимание не только на шкалу и стрелки, но и на кнопки, которые на ней расположены.Конечно, не обязательно лепить освещение там, где нужно, здесь также необходимо соблюдать строгие пропорции, ведь яркие огни в любом случае будут отвлекать вас на протяжении всей дорожки. Особенно, если при необходимости придется неоднократно кататься по сложным участкам трассы.

Если вы хотите сделать панель идеальной, сделайте возможным более тщательную звукоизоляцию. Чтобы в автомобиле ВАЗ 2114 указанная работа заработала, вам потребуются специальные материалы.Но лучше всего, если вы будете выполнять эту задачу параллельно с заменой панели. Ведь если вы уже установили новую версию, вам придется заново все обновлять.

Чтобы произвести не только замену панели приборов, но и освежить внутреннюю отделку, придется либо обращаться на СТО, либо проводить тюнинг самостоятельно, полностью надеясь на свои силы. Это поможет сэкономить очень значительное количество времени и денег, которые пришлось бы потратить, отдав машину в профессиональную мастерскую.Удачи!

Автомобиль ВАЗ 2114, известный как Самара-2, имеет кузов типа хэтчбек и оборудован пятью дверями. Еще больше отличаясь от предыдущих моделей Ваз дизайном кузова, нашел своих поклонников и любителей. В салоне установлена ​​новая панель приборов ВАЗ 2114, обозначения на ней будут смотреться ниже.

Обозначения панели приборов ВАЗ 2114

Две стрелки расположены вверху панели приборов посередине. Это тревога. Стрелка влево начинает мигать зеленым светом, когда водитель поворачивает налево.И стрелка вправо делает то же самое при повороте направо. Зеленое мигание стрелки сообщает о срабатывании будильника в данный момент.

Имеет на панели приборов ВАЗ 2114 обозначения и скорость движения автомобиля. Справа на панели есть шкала с делениями и указатель. Скорость измеряется в км / ч. Диапазон измеряемого значения составляет от 0 км / ч до 200 км / ч.

В правой верхней части есть указатель количества топлива со шкалой.Вверху шкалы находится бензоколон, указывающий на полный бак. Ниже находится дно бака, а затем красная зона, сигнализирующая о небольшом количестве топлива в баке. У Bully под шкалой есть сигнальное устройство, которое своим миганием и светом предупреждает о небольшом количестве топлива в баке.

В правом нижнем углу находится еще одно сигнальное устройство, оповещающее о включении габаритных огней. Слева от этой сигнализации расположено еще одно обозначение, предотвращающее ее свечение от повреждения тормозной системы.Другой слева — это сигнал переключения основного света, который светится синим светом.

Панель приборов ВАЗ 2114, описание которой мы приводим, устройство достаточно простое, поэтому и проходит без особых затруднений. Под шкалой скорости находится кнопка сброса счетчика и дозатор данных запуска за день и за все время до сброса счетчика.

Схема панели приборов ВАЗ 2114

Панель приборов устроена таким образом, что водителю очень удобно следить за всеми показателями и сигналами, поступающими от систем автомобиля.Схема щитка приборов ВАЗ 2114 выполняет все функции, которые лежат на этой части автомобиля. Это высокая визуальная видимость всех индикаторов на панели, датчиков и сигналов тревоги. Кроме того, приборная панель очень проста и в то же время обладает высокой информативностью.

Полезная информация, которую можно получить благодаря панели:

• Состояние автомобиля во время движения и его безопасность
• Информация о состоянии движения: скорость, обороты и т. Д.
• по эксплуатации различных частей автомобиля
• иная информативная информация. Например, дату и время.

Помимо этих функций, на приборной панели ВАЗ 2114 есть все необходимые датчики и измерительные элементы, с помощью которых водитель может распознать полезную информацию о своем автомобиле. Она не превышает 15 000 рублей, поэтому ее может купить каждый владелец девятки, которая по любому поводу захочет.

Панель приборов ВАЗ 2114, в инструкции которой указаны ее видимые доработки по сравнению с предыдущими моделями автомобилей, сделана из хорошего пластика и имеет современный вид.Благодаря этому панель не скрипит. При желании всегда можно найти недостатки в любой модели. Так и с панелью ВАЗ 2114, но ее недостатки легко и быстро исправить самостоятельно.

Панель приборов ВАЗ 2114 Описание. Кнопки, лампочки, значки, индикаторы

В сегодняшней статье мы рассмотрим процесс снятия панели приборов от ВАЗ 2114-ВАЗ семейства 2115. Прежде чем перейти непосредственно к описанию самого процесса демонтажа, разберемся с самой конструкцией и креплением приборная панель метода.Для этого разберем соответствующую схему:

1. Панель приборов (она же торпеда) — основная часть всей конструкции, на которой: комбинация приборов, бортовой компьютер, ручки управления подогревом, переключатели и другие элементы.
2. Накладка защитно-декоративная, на которой предусмотрены воздуховоды путем обдува лобового стекла автомобиля.
3. Крепежный уголок.
4. Заглушка декоративная.
5. Кожух Ashtroke.
6. График для обеспечения конструкции жесткости.
7. Левая и правая декоративные панели центральной консоли.
8. Панель приборов.
9. Кронштейн крепления центральный.

Итак, разобравшись с теорией, можно переходить непосредственно к практике. Кстати, в качестве дополнения рекомендуем ознакомиться с материалом, посвященным доработке Торпедо ВАЗ2115-.

Снять торпеду с ВАЗ 2114 (ВАЗ 2115)

Процесс демонтажа приборной панели выглядит следующим образом:

1.Выключите ОТ. аккумулятор Минусовая клемма. Также снимите радио, если оно установлено. Для этого достаточно снять магнитолу с площадки на приборной панели, отсоединить от нее поясной ремень и полностью снять.

2. Маленькой отверткой с крестообразным жалом откручиваем саморезы, фиксирующие левую декоративную накладку центральной консоли. Снимите накладку, осторожно вынув ее нижнюю часть из кронштейна кузова.

3.Теперь нам нужно снять правую накладку центральной консоли. Для этого откручиваем пять саморезов и, придерживая рукой накладку, снимаем ее.

4. Снимите ручки рычагов управления системой отопления. Чтобы не повредить ручки и быстро их снять, тонкой отверткой с плоским жалом нам нравится защелка на ручке, тем самым освобождая ее от выступа на рычаге.

5. Снимите ручку управления системой отопления.Для этого с некоторым усилием потяните ручку, вплоть до ее снятия.

6. Выверните правый винт, которым приборные панели крепятся к кронштейну. Также откручиваем и прикручиваем левую сторону прокладки панели приборов.

7. Откручиваем два винта вверху «окошка» панели приборов. После этого откручиваем два винта, которые находятся прямо под комбинацией инструментов.

8.Прямой отверткой используем и снимаем декоративную заглушку, которая находится с правой стороны от переключателя обогрева заднего стекла.

9. Откручиваем саморез, который находится под заглушкой.

10. Прикрепляем декоративную панель приборов к рулю. Отсоедините жгуты проводов от клавишных выключателей, а также со стороны бортового компьютера.

11. Полностью снимите накладку приборной панели.

12. Откручиваем шток крепления торпеды с левой стороны.Таким же образом собственно действуем саморезом с правой стороны.

13. С сиденья приборной панели достаем корпус форсунок систем вентиляции и отопления салона.

14. Ключом на «8» откручиваем винты крепления панели приборов к правой поперечине (один правый, второй — левый).

15. Откручиваем крепежный винт и смещаемся в сторону кронштейна панели приборов вместе с блоком реле и блоком предохранителей.

16. Снимите фары и выключатель освещения прибора.

17. Откручиваем винты рулевой колонки и снимаем. После этого снимаем руль и переключатели. Опустите рулевую колонку в нижнее положение.

18. С помощью крестообразной отвертки откручиваем авто-нижнее крепление панели приборов. Затем откручиваем и прикручиваем верхнее крепление.

19. Откручиваем нижний и верхний винты крепления панели приборов с правой стороны.

20. Убрать «уши» правой, а также левой части панели приборов с разливом на рулевой колонке.

21. Немного отводим торпеду на себя и отключаем разъемы проводов плафона освещения вещевого отсека.

22. Отключить колодку с жгутом проводов от выключателя разрядного освещения.

23. Отключаем колодку разъема патрона для подключения переносной лампы.

24. Снимите панель приборов вместе с крестовинами.

25. Установка приборных панелей в восстановительной последовательности.

ВАЗ 2114 — один из первых отечественных автомобилей, на котором применялась электронная комбинация панели приборов. «Первопроходцем» в этой сфере была, конечно же, «дюжина», после которой электроника стала использоваться на всех последующих моделях вазонов. А сегодняшнюю статью мы посвятим приборной панели

Устройство и характеристики

На панели приборов ВАЗ 2114, помимо электронной комбинации, есть еще и особенности ее расположения подсветки.И если на «Самаре» первого поколения это было организовано снаружи, что затрудняло доступ к приборной панели при демонтаже, то на 14-й «Ладе» показания освещались лампами изнутри. Но это далеко не все особенности данной части.

На автомобилях ВАЗ 2114 он включает до 19 обозначений, основное из которых, конечно же, тахометр, спидометр, датчики охлаждающей жидкости и уровня топлива.

Датчик температуры охлаждающей жидкости

И начнем обзор обозначения с левой стороны.Здесь на приборной панели на ВАЗ 2114 стрелка красной шкалы начинается с отметки 105 градусов Цельсия и заканчивается на 130. Для заметок отметим, что если стрелка этого датчика находилась в этом диапазоне, следует немедленно прекратить двигатель и подождите, пока он остынет. В противном случае закипание мотора неминуемо.

Тахометр

Далее у нас есть тахометр. Это самый большой переключатель на приборной панели после спидометра. По ее обозначениям мы видим, что нормальное значение должно быть от 2 до 5.5 тысяч оборотов (холостой ход не в счет). Тогда есть красная шкала. Попадание стрелки в этом диапазоне не так опасно, как в случае с датчиком температуры охлаждающей жидкости. Однако не следует забывать, что высокая скорость вращения влечет за собой не только, но и существенную нагрузку на все остальные детали двигателя.

Спидометр

Приборная панель ВАЗ 2114 непременно оснащена спидометром. Это самая важная деталь щитка. Именно из его показаний от водителя зависит скорость, а соответственно и безопасность тоже.Следовательно, он должен отображать показания с максимальной точностью 0,1 километра в час. На панели приборов ВАЗ 2114 имеется шкала спидометра с мерой измерения от 0 до 200 километров в час. Что интересно, практически на всех отечественных автомобилях есть спидометры, измеряющие показания в пределах 170 км / ч. Например, на Газелях пиковая скорость находится в районе 180-200 километров в час (в зависимости от года выпуска). Странно, конечно, что малотоннажный фургон разгоняется до этих значений, тут хоть «сотню» с горы набрать…

Датчик уровня топлива

Датчик последнего выключателя измеряет уровень топлива в бензобаке автомобиля. Он расположен по стандартной схеме — в правой части панели приборов. На шкале всего 3 обозначения: 0, ½ и 1. Конечно, он не измеряет данные с такой же точностью, как спидометр, однако узнать примерный остаток топлива вполне реально.

Итак, мы узнали, чем отличается приборная панель ВАЗ 2114, и выяснили ее устройство.

— Основной информационный блок, на котором отображаются данные о текущем функциональном состоянии автомобиля. Он расположен на торпеде, прямо перед сиденьем водителя.

Тиддер ВАЗ 2114, 2113,2115

На самой панели расположены элементы трех типов:

• Лампочки индикаторы количества необходимых для ТС расходных материалов, масла, тормозной жидкости и т. Д .;
• Спидометр и тахометр;
• Управляющий элемент для переключения режима спидометра.

Также концепция «комбинации приборов» сделана для привлечения поворотников, кнопок и других машинных средств связи.

Схема приборной панели ВАЗ 2114 выглядит так:

Из этой статьи вы узнаете обозначение значков на панели приборов ВАЗ 2114, причины включения индикаторов, а также меры, которые нужно предпринять для устранения неисправности.

Основные элементы панели

Основное место на панели приборов отведено тахометру и спидометру, датчику количества топлива и текущей температуры жидкости в системе охлаждения.Разберем основные обозначения на панели ВАЗ 2114 подробнее.

— Это стрелок, сигнал на который бортовой компьютер подает четырнадцатый. На тахометре данные о количестве оборотов коленного вала в этот момент времени. Тахометр разделен шкалами на 5 единиц, отсчитываемых с каждой секунды. Максимальное количество оборотов — 80.

Чтобы узнать реальную частоту вращения двигателя при движении автомобиля, показатель тахометра необходимо умножить на 100.Например, если стрелка расположена на 40, то коленчатый вал совершает 4000 оборотов в минуту.

Производитель указывает критическую частоту оборотов, при достижении двигателя четырнадцатая может выйти из строя из-за чрезмерной нагрузки. На приборе он выделен красной штриховкой, это значение от 6000 до 8000 оборотов.

Под тахометром расположено электронное окошко, в котором отображаются данные о текущем времени и температуре окружающего воздуха.

У четырнадцатого есть индукционный переключатель спидометра, который расположен с правой стороны приборной панели.Спидометр тоже разделен на сектора, цена деления — 10 километров. Максимальная отметка — 200 км.

Спидометр работает от коробки передач внутри коробки передач. При этом следует учитывать, что все индукционные спидометры, в том числе тот, что установлен на четырнадцатом, имеют допустимую погрешность уровня 5 км / ч.

Стрелки спидометра снизу — это электронный экран, на котором можно увидеть данные об общем пробеге автомобиля и пробеге с последней точки отсчета.Контрольную точку может установить сам водитель, для этого на спидометре 200 на спидометре расположен ручной переключатель, сбивающий текущий отсчет пробега до нуля.

Справа на панели приборов ВАЗ 2114 и обозначение индикаторов на панели приборов ВАЗ 2113 полностью аналогичны четырехпластинчатой ​​модели) находится стрелочный датчик текущего количества топлива в бензобаке.

Шкала датчика разделена на три отметки: 1 — бак полный, ½ — бак заполнен наполовину, 0 — бак пустой.

Рядом с датчиком цветовой индикатор — лампочка, которая загорается оранжевым светом, когда уровень топлива близок к критическому минимуму. Когда загораете, лампочку необходимо в пределах 20-30 километров снимать с машины.

• Жидкости в системе охлаждения

Датчик температуры охлаждающей жидкости разделен 20 единицами. Минимальная температура 50, максимальная 130 градусов. Зона критической температуры начинается со 105 градусов, она отмечена красной штриховкой.

Если закипает охлаждающая жидкость четырнадцатая, то необходимо немедленно остановить машину и заглушить двигатель, так как езда на таком режиме чревата серьезными неприятностями, вплоть до полной поломки мотора.

Если на панели приборов ВАЗ 2114 не работает датчик температуры, необходимо проверить проводку, по которой датчик подводится к бачку охлаждающей жидкости. Также возможно окисление контактов датчика, их нужно либо натереть растворителем, либо заменить датчик на новый.

Индикаторные круги

Также на панели приборов на ВАЗ 2114 есть блок световых индикаторов, в который входят следующие значки:

Разберем обозначение иконок на панели приборов. Подробности:

1. Индикатор Отображает информацию о текущем уровне масла в двигателе. При критически низком количестве смазочной жидкости индикатор горит оранжевым. Масло должно быть обработано сразу после того, как этот индикатор станет активным;
2. Этот индикатор указывает на низкое количество рабочей жидкости в водной емкости.Бачкек рассчитан на 5 литров жидкости, индикатор включается при ее количестве ниже 1 литра;
3. Датчик количества жидкости в системе охлаждения двигателя. Один из важнейших показателей, за которым следует внимательно следить;
4. Указывает на наличие незакрытых дверей. Красные ожоги;
5. Индикатор, загорающийся при выходе из строя габаритов или стоп-сигналов. Цвет активного индикатора — красный;
6. Лампочка, загорающаяся при критическом износе тормозных колодок (1.5 мм). Горит с момента первого нажатия на тормоза до выключения автомобиля;
7. Индикатор, указывающий на то, что водитель не пристегнул ремни безопасности.

Восклицательный знак на панели приборов в двух случаях: при включенном стартере автомобиля и при низком уровне тормозной жидкости. Как правило, причина во второй версии.

Для устранения проблемы полностью заполнить баки и проверить контакты датчика уровня ТК, которые находятся на крышке емкости, на предмет окисления.

Если значок двигателя на панели горит, значит форсировать четырнадцатый не в порядке. Причин зажигания лампочки «Check Engine» очень много, часто она горит даже при каких-либо видимых неисправностях. Лучше всего сходить на сотню на диагностику, так вы обезопасите от возможных проблем.

Кнопки на панели приборов

В центре приборной панели находится ряд из пяти кнопок:

Описание кнопок панели приборов ВАЗ 2114 Next:

Первый блок:

1. Включение / выключение общего освещения.При включенных enabarits индикатор горит зеленым;
2. Кнопка включения и выключения фар;

Второй блок:

1. Включение / выключение переднего тумана. Для включения противотуманных фар Раньше необходимо включить габаритные огни;
2. Включение / отключение заднего противотуманки;
3. Включение / выключение обогрева стекол четырнадцатого багажника.

Расположение органов управления автомобилем соответствует нормам и правилам ЕЭК ООН.Для удобства использования ручек, кнопок, переключателей и устройств управления, размещенных на панели приборов, они нанесены на функциональные символы.

На приборных панелях расположены следующие органы управления (рис. 1.7). 1 — Выключатель фар и фар. 2 — Силовая форсунка входной двери. 3 -. 4 — рулевое колесо. 5 — Переключатель звукового сигнала.

6 — выключатель аварийной сигнализации. При нажатии кнопки включаются мигающие огни всех указателей поворота и контрольная лампа в комбинации приборов.При повторном нажатии кнопки будильника он выключается:

7 — выключатель (замок) зажигания (рис. 1.8), совмещенный с противоугонным устройством, расположен с правой стороны рулевой колонки. Ключ в замке может занимать одно из трех положений:

0 — «Отключено». Все потребители выключены, ключ снят. При извлечении ключа срабатывает запорный механизм противоугонного устройства. Чтобы гарантировать блокировку рулевого вала, поверните рулевое колесо вправо или влево до щелчка.Для выключения противоугонного устройства необходимо вставить ключ в замок зажигания и, слегка повернув руль вправо-влево, повернуть ключ в положение «I»;
I — зажигание. Включено зажигание, ключ не вынимается, руль разблокирован;
II — «Стартер». Ключ не вынимается, руль разблокирован. Это достигается поворотом ключа по часовой стрелке с преодолением усилия пружины. В этом положении ключ не фиксируется — его необходимо удерживать стартером. Выключатель зажигания оборудован стартером, включающим работающий двигатель.Чтобы повторно включить стартер после неудачной попытки запуска, переведите ключ из положения «I» в положение «0», а затем снова в положение «II».

ПРЕДУПРЕЖДЕНИЕ
Не выключайте зажигание и не вынимайте ключ из замка во время движения — рулевое управление заблокируется и автомобиль станет неуправляемым.

8 — рычаг переключателя очистителей и омывателя лобового стекла.

9 — Датчик иммобилайзера устанавливается на автомобиле с системой впрыска топлива, оснащенной электронной противоугонной системой, и предназначен для передачи секретного кода с ключа рабочего кода через блок иммобилайзера на контроллер управления двигателем.

10 — блок сигнальных ламп бортовой системы управления. В блоке установлены следующие лампы (рис. 1.9):

1 — Сигнальная лампа аварийного уровня масла уровня масла в картере двигателя. Загорается оранжевым светом, если уровень масла в картере двигателя упал ниже отметки MIN указателя;

2 — лампа-лампа отсутствия жидкости в резервуаре для воды. Загорается оранжевым светом, если в баке осталось менее 1 литра промывочной жидкости;

3 — сигнальная лампа недостаточной охлаждающей жидкости в расширительном бачке.Загорается оранжевым светом при снижении уровня охлаждающей жидкости на холодном двигателе ниже допустимого предела;

Примечания
Перед проверкой отсутствия утечки из-за герметичности двигателя. Перед нажатием жидкости проверьте двигатель на герметичность системы охлаждения двигателя.

4 — Сигнальная лампа незакрытых дверей. Загорается красным светом при незакрытой двери автомобиля;

5 — Неисправность лампы освещения лампы или габаритных огней. Загорается красным светом при неисправности стоп-сигнала при нажатии на педаль тормоза или любой лампы общего огня при его включении;

6 — Изнашиваемые накладки фонарей.Загорается оранжевым светом при нажатии на педаль тормоза и горит перед выключением зажигания, если толщина колодок передних тормозных колодок уменьшилась до 1,5 мм;

7 — Сигнальная лампа непроточенных ремней безопасности. Загорается красным светом, если ремни безопасности водителя не пристегнуты.

В блоке переключателей установлены два механически связанных переключателя:
— Переключатель габаритных огней 1. Последовательное нажатие на клавишу переключателя включает и выключает общий свет в фарах и в задних фонарях при включении габаритного света, на ключе загорается контрольная лампа с зеленым светофильтром;
— Выключатель света фар 2.При нажатии клавиши переключателя (фиксированное положение) включаются фары. При нажатии на фару ключ отключается.

ПРИМЕЧАНИЕ
Механическое соединение обоих выключателей исключает возможность включения фар без предварительного включения габаритных огней и, наоборот, не позволяет выключить габаритные огни при включении фар.

12 — Блок клавишных переключателей включает следующие :
— Переключатель 1 передних противотуманных фар.Противотуманные фары включают нажатие кнопки включения при нажатии переключателей габаритных огней, при этом загорается контрольная лампа в кнопке. При нажатии на кнопку отключаются противотуманные фары;
— Выключатель 2-х задних противотуманных фонарей. При нажатии на кнопку переключателя задние противотуманные фары, если наружный свет включен. При нажатии на кнопку отключаются задние противотуманные фары;
— Выключатель обогрева стекла задней двери 3. При нажатии на кнопку включения включается обогрев стекла, при этом загорается контрольная лампа в кнопке.При многократном нажатии кнопка обогрева выключается.

13 —
, устанавливаемый на часть имеющихся автомобилей, предназначен для измерения, накопления и вывода на цифровой дисплей одного из следующих параметров:
— текущий расход топлива;
— средний расход топлива;
— средняя скорость передвижения;
— путь пройден;
— текущее время;
— время в пути.

14 — заглушка.

15 — Контрольная лампа антиблокировочной системы (АБС) тормозов.Устанавливается вместо вилки, если автомобиль оборудован антиблокировочной системой.

16 — Контрольная лампа состояния подушки безопасности. Устанавливается вместо вилки, если автомобиль оборудован подушкой безопасности.

17 — центральные патрубки системы вентиляции и отопления.

18 — Жетон верхней крышки. Чтобы получить доступ к верхнему ящику для хранения, когда крышка нижней части ящика, нажмите на рычаг блокировки верхней крышки.

ПРИМЕЧАНИЕ
Рычаг замка находится в верхней части ниши нижней вещи.

19 — боковое сопло вентиляции и обогрева салона.

20 — крышка дна дна ящика. Чтобы открыть его, прижмите ручку замков к ручке. Если включено наружное освещение, специальный фонарь подсвечивает внутреннюю часть ширмы.

21 — магазинная полка.

22 — панель управления системой вентиляции и отопления.

23 — Гнездо для радиоаппаратуры. Предусмотрена установка радиооборудования, соответствующего международным стандартам по размеру и способу крепления.

24 — Пепельница передняя.

26 — Выключатель обогрева левого переднего сиденья.

27 — Рычаг стояночного тормоза. Чтобы затормозить стояночный тормоз автомобиля, поднимите рычаг 2 до упора вверх — в комбинации устройств загорится красная контрольная лампа. Чтобы передернуть автомобиль, потяните рычаг немного вверх, нажмите кнопку 1 на конце рычага и опустите до упора — контрольная лампа должна погаснуть.

28 — рычаг переключения передач.

29 — Прикуриватель.Чтобы использовать сигарету, нажмите на картридж, прежде чем он будет зафиксирован, и отпустите. Примерно через 20 минут картридж автоматически возвращается в исходное положение и готов к использованию.

30 — Выключатель электровентилятора отопителя.

31 — педаль акселератора.

32 — Педаль тормоза.

33 — педаль сцепления.

34 — ручка регулировки угла наклона рулевой колонки.

35 — Выключатель освещения. Поворотом ручки регулируют яркость освещения приборов и ламп подсветки переключателей, если наружное освещение включено.

36 — Ручка управления фарами. Вращением рукоятки регулируют тревогу луча света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Положение рукоятки гидрокорректора соответствует следующим автомобилям автомобиля:

0 — один водитель;
1 — все места заняты;
2 — все места заняты и груз в багажном отделении;
3 — один водитель и груз в багажном отделении.

37 — Рычаг привода замка капота.

38 — Розетка для переносной лампы.

Чаще всего причиной того, что водитель переходит на этот шаг, является несчастный случай. После этого дашборд приходит в негодность: трескается и теряет первоначальный вид. Бывают ситуации, когда форма изделия не изменилась, но появились довольно некрасивые трещины, что нарушает общую эстетику автомобиля.

В этой операции много сложностей. Первый.Дело в том, что многие драйверы забывают вставить какую-нибудь заглушку и устройство просто отказывается работать. В этом отношении всем нужно начать в первую очередь. Вторая сложность заключается в демонтаже. Чаще всего при разборке драйвера случайным образом ломают какое-то крепление или устройство. Все это заставляет водителя обращаться к услугам операторов автомобилей и отдавать значительные суммы за выполненную работу.

На самом деле все намного проще, чем кажется. Это достаточно ясно, чтобы следовать инструкциям и проявлять особую осторожность.Тогда вы сэкономите много нервов и сил.

В первую очередь обесточьте цепь электрической сети. Для этого снимаем «плюсовую» клемму АКБ. Итак, процедура снятия выглядит так:

После этого откручиваем оставшиеся винты крепления большой панели и натягиваем на себя. Последним движением вверх вытащите его из места приземления. Установка новой детали производится в порядке, обратном заранее размеченным заглушкам.

Замена лампы подсветки в приборной панели ВАЗ 2114 + видео

Работа ламп приборной панели обеспечивает подсветку органов управления и информацию о параметрах автомобиля в темноте.Если они перегружены, их необходимо заменить, так как попытка найти какую-то кнопку в темноте может быть довольно грустной.

Все работы по замене производятся на разобранной панели. Как снять панель — выше. Все, что от вас требуется, это купить набор новых лампочек. Почему именно комплект? Потому что заменить сразу все лампы будет удобнее, чем одну, все собираются и ждут другую. Все это отнимает много времени и может затратить много сил, поэтому лучше все сделать заранее.

Для замены ламп в панели достаточно сделать несколько простых движений. Выньте патрон затуманенной лампы и вытащите его. Скрутка следует против часовой стрелки. После этого вытащите старую лампу и установите на ее место новую. Установка картриджа производится в обратной последовательности.

Настройка приборной панели

Если вы хотите как-то улучшить внешний вид приборной панели или сделать ее функциональной, вы можете выполнить ее настройку.

Самым распространенным видом тюнинга приборной панели является установка новых ламп в устройство подсветки или установка дополнительного освещения.Чаще всего замену лампы производят на лампы с другим цветом светового потока (например, зеленым или синим). Подбор цвета должен быть таким, чтобы он не раздражал глаза, особенно в темноте. Дополнительное освещение Применяется, в основном, для нижней части панели в ногах. Для этого можно купить готовый набор светодиодов и подключить их к бортовой сети автомобиля.

Другой способ настройки подразумевает изменение внешнего вида Scale устройств. Для этого на цветном принтере можно распечатать готовые решения, приклеить к жесткому картону и установить взамен старой шкалы.Стоит учесть тот факт, что светотехника новой шкалы может незначительно отличаться от заводской. Поэтому важными критериями будут цвет шкалы и материал, на который она наклеена.

Более серьезные обновления предполагают изменение внешнего вида самой панели. Для этого его можно покрасить или покрыть новым материалом. Если вы решили накрыть панно, то применяйте для этого только разрешенные материалы. Под запретом попадают обычные ткани и мех, так как они горючие. Плотный цвет стоит выбирать в соответствии с общим фоном салона.Смотрится великолепно, есть сочетание сразу двух цветов (например, бежевого и коричневого).

Если вы решили перекрасить панель в другой цвет, то ее необходимо удалить. После этого готовится с помощью наждачной бумаги и обезжиривания. Первым делом наносится специальный герметик, а после — автомобильная краска. Не используйте малярные материалы, которые имеют повышенную чувствительность к высоким температурам. Если красить пластик любой другой краской, то при длительном нахождении машины на солнце краска тает и просто уходит.Еще одна неприятность может засосать при мытье панели — обычная краска имеет свойство выделяться обычной водой, еще лучше — мыльной. Будьте готовы к тому, что впервые в салоне будет запах краски.

ВАЗ 2114 приборные весы. Кнопки, лампочки, значки, индикаторы

Чаще всего причиной того, что водитель делает этот шаг, является несчастный случай. После этого приборная панель приходит в негодность: трескается и теряет первоначальный вид. Бывают ситуации, когда форма изделия не изменилась, а на нем появились некрасивые трещины, что нарушает общую эстетику автомобиля.

В этой операции много сложностей. Первый — это. Дело в том, что многие водители забывают вставить заглушку и устройство просто отказывается работать. В связи с этим все должно начинаться сначала. Вторая сложность — разборка. Чаще всего при разборке драйвера случайно ломают какой-то крепеж или устройство. Все это заставляет водителя обращаться к услугам автомастерских и отдавать за выполненные работы значительные суммы.

На самом деле, все гораздо проще, чем кажется.Достаточно четко следовать инструкции и проявлять особую осторожность. Тогда вы сэкономите много нервов и сил.

Прежде всего отключите цепь питания. Для этого снимите «положительный» полюс аккумуляторной батареи. Итак, процедура снятия выглядит так:

После этого открутите оставшиеся большие саморезы крепления панели и потяните на себя. Вытащите его из сиденья последним движением вверх. Новые детали устанавливаются в порядке, обратном размеченным ранее заглушкам.

Замена подсветки в панели приборов ВАЗ 2114 + Видео

Работа ламп панели приборов обеспечивает подсветку органов управления и информацию о параметрах автомобиля в темноте. Если они перегорят, их необходимо заменить, так как попытка найти кнопку в темноте может закончиться довольно печально.

Все работы по замене производятся на разобранной панели. Как снять панель — описано выше. Все, что от вас требуется, это купить набор новых лампочек.Почему именно комплект? Потому что заменить сразу все лампы будет удобнее, чем менять одну, собрать все и ждать, пока перегорит другая. Все это кропотливо и требует больших затрат энергии, поэтому лучше все сделать заранее.

Для замены ламп в панели достаточно сделать несколько простых движений. Отвинтите патрон лампы и вытащите его. Крутить надо против часовой стрелки. После этого вытащите старую лампу и установите на ее место новую. Картридж устанавливается в обратном порядке.

Настройка приборной панели

Если вы хотите как-то улучшить внешний вид приборной панели или сделать ее функциональной, то можете провести ее настройку.

Самый распространенный вид тюнинга приборной панели — это установка новых ламп в подсветку приборов или установка дополнительного освещения. Чаще всего замену ламп производят на лампы с другим цветом светового потока (например, зеленым или синим). Подбор цвета должен быть таким, чтобы он не раздражал глаза, особенно в темноте.Дополнительное освещение используется в основном для нижней части панели в ногах. Для этого можно купить готовый набор светодиодов и подключить их к бортовой сети автомобиля.

Другой способ настройки заключается в изменении внешнего вида шкалы инструмента. Для этого готовые решения можно распечатать на цветном принтере, приклеить к оргалиту и установить взамен старой шкалы. При этом следует учитывать, что освещение новой шкалы может немного отличаться от заводской.Поэтому важными критериями будут цвет шкалы и материал, на который она наклеена.

Более серьезная модернизация предполагает изменение внешнего вида самой панели. Для этого его можно покрасить или покрыть новым материалом. Если вы решили подтянуть панель, то используйте для этого только разрешенные материалы. Под запретом обычная ткань и мех, так как они горючие. Цвет кожи следует выбирать в соответствии с общим фоном салона. Отлично смотрится сочетание сразу двух цветов (например, бежевого и коричневого).

Если вы решили перекрасить панель в другой цвет, то ее необходимо удалить. После этого его зачищают наждачной бумагой и обезжиривают. Первым делом необходимо нанести специальный герметик, а после — автомобильную краску. Не используйте лакокрасочные материалы, сверхчувствительные к высоким температурам. Если покрасить пластик какой-нибудь другой краской, то при длительном нахождении машины на солнце краска растает и просто уйдет. При мытье панели может подстерегать еще одна неприятность — обычная краска имеет свойство смываться обычной водой, а еще лучше — мыльной.Будьте готовы к тому, что первое время в салоне будет пахнуть краской.

Автомобильная панель приборов современного легкового автомобиля — это самостоятельная часть салона автомобиля. Причем один из важнейших компонентов, который должен отвечать двум требованиям и решать две важные задачи. Обеспечить высочайшую функциональность и создать чувство эстетического удовлетворения в сочетании с осознанием комфорта, обеспечиваемого конкретной панелью, благодаря удобно расположенным перчаточным ящикам, подстаканникам, приборам и кнопкам управления, а также приятному, незаметному для глаз освещению. .

Панель приборов ВАЗ 2114

На автомобили семейства Самара 2 устанавливается современная панель приборов ВАЗ 2114, которую еще называют «Европанель». Дизайнеры поработали над ним так, чтобы он позволял иметь хороший вид спереди, приятный внешний вид, сочетал в себе информацию и эргономику, и в то же время помогал водителю справляться с обычными бытовыми потребностями.
И им это в основном удалось. Приборно-сенсорный блок, установленный перед глазами водителя, за рулем, дает ему максимальный объем информации:

1. В центральной части два индикатора часового типа, слева указатель оборотов двигателя, по которому водитель определяет, с какой нагрузкой работает силовая установка в тот или иной момент, и при необходимости корректирует этот процесс переключением скоростей, в окошке под стрелкой находятся цифровые часы.Справа — спидометр или индикатор текущей скорости автомобиля, в поле под стрелкой — цифровые показания пройденного расстояния за весь период эксплуатации автомобиля и за последнюю поездку;
2. В верхней части между стрелками часового типа расположена контрольная лампа указателя поворота с зелеными стрелками, показывающими влево и вправо;
3. В нижней центральной части красный треугольник «стоп-сигнала», а под ним CHECK ENGINE красный сигнал аварийного состояния двигателя по данным бортового электронного устройства;
4. В левой средней части комбинации приборов находится стрелка-указатель температуры двигателя, или, как в литературе его называют, датчик температуры охлаждающей жидкости, над ним — значок, который загорается при перегреве двигателя.Под ним значки дроссельной заслонки, давления масла, включения ручного тормоза и аккумулятора;
5. В правой средней части расположена стрелка, указывающая на наличие топлива в топливном баке, над ней — значок полностью заполненного бака, под ней — значок минимального количества топлива в баке, а также значок значки ближнего света, ближнего света тормозной жидкости и дальнего света.

Эргономичность обеспечивается удобным расположением устройств и информационных значков для визуального восприятия информации, а также клавиш, кнопок и рычагов для управления ими.В центральной части панели устанавливается штатный бортовой компьютер, как правило, это БК Gamma, Multitronics, Prestige или State. Место для его установки было выбрано очень удачно, с его помощью водитель получает расширенную информацию о состоянии рабочих систем двигателя и узлов автомобиля.

Эта информация отображается не только на дисплее КП, но также передается через другие контрольные или информационные лампы и знаки, расположенные на комбинации приборов и в других местах приборной панели.Кроме того, на дисплее бортового компьютера отображается другая информация, такая как время следующего осмотра или обслуживания.

Удобно расположен запирающийся бардачок, в котором есть подсветка и довольно большая ниша под ней. В центральной бороде также есть ниша для хранения вещей и пепельница. Достаточно удачно выполнены отводы воздуховодов, позволяющие эффективно продувать стекло и предотвращать запотевание.

В процессе эксплуатации автомобиля постоянно возникают проблемы с неисправностями или сбоями в различных системах.Чтобы добраться до некоторых из них, необходимо снять панель ВАЗ 2114. Даже чтобы снять панель приборов нужно разобраться, как снять торпеду на ВАЗ 2114 (панель приборов).

Кроме того, на ВАЗ 2114 панель необходимо полностью снять, если есть необходимость ремонта воздуховодов и печки, или автовладелец хочет полностью проклеить и заделать стыки конструкции панели, чтобы она не скрипит.

Как разобрать панель приборов на ВАЗ 2114

Перед тем, как приступить к этому сложному процессу, водитель должен внимательно ознакомиться с устройством и устройством приборной панели своего автомобиля.В разобранном виде на винтики это выглядит так:

Устройство приборной панели ВАЗ 2114

Панель приборов и ее аксессуары:

1 — торпеда ВАЗ 2114, или — панель приборов, то есть основная часть всей конструкции, к которой относятся блок приборов, бортовой компьютер, рычаги управления печкой, блоки с ключом и другие накладки и защелки прилагаются;

2 — накладка на панель приборов, имеет декоративную функцию, также имеет выходы воздуховодов для обдува лобового стекла;

3 — кронштейн;

4 — заглушка;

5 — корпус пепельницы;

6 и 11 — поперечины правая и левая;

7 и 10 — правый и левый экраны консоли;

8 — панель приборов;

9 — центральный кронштейн.

Если внимательно изучить эту схему, становится понятно, как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

• с помощью отвертки Phillips необходимо открутить три винта, которые удерживают левый экран консоли. Для удобства при этой работе лучше использовать отвертку с короткой ручкой и жалом.

• При снятии экрана осторожно снимите нижний край накладки с кронштейна корпуса.
• правый экран консоли крепится пятью винтами. Крестовой отверткой аккуратно открутите все саморезы, придерживая рукой крышку.

• Снимите экран так, чтобы он не касался жгутов проводов, которые скрыты за ним.

Отсоедините массу от АКБ, отсоединив колодки. Если в машине есть магнитола, отключите ее от основного жгута проводов, вытащив колодку подключения.Если магнитола на машине не установлена, то просто вытащите провода из панели, они должны быть закрыты заглушкой. Обязательно выключите прикуриватель и вытащите картридж с подсветкой пепельницы.

• Снимаем ручки с рычагов управления заслонками отопителя. Чтобы облегчить процесс, подденьте их плоской отверткой.

• Несмотря на кажущуюся простоту этого предмета, на снятие ручек с рычагов можно потратить немало времени. Для этого дается наглядный пример того, как это сделать на удаленном устройстве.

На рычаге есть специальный выступ; когда ручка установлена, она с отверстием под этим выступом входит в зацепление с рычагом. Для этого при снятии ручки необходимо поддеть и приподнять защелку на ручке плоской тонкой отверткой, высвободив ее из выступа.

• Снимите ручку вентилятора электронагревателя, просто потянув ее на себя.

• С помощью винта с головкой Phillips прикрепите приборную панель к кронштейнам справа и слева, открутите отверткой.

• В окошке на панели приборов, где расположен блок приборов, два винта сверху и два снизу — под окном. Их необходимо открутить, освободив накладку (2) и щиток (8).

• вытащите заглушку и открутите саморез, расположенный за ней.

• выверните два винта снизу, удерживающих подушку, и снимите ее.
• пометив провода, подходящие к выключателям, отсоедините их.

• откручиваем болты от кронштейна рулевого колеса.

• ключом на «8» откручиваем винты крепления нижнего кронштейна.

• откручиваем винт под отвертку и снимаем световод.
• снимаем крепления блока управления обогревом и снимаем картриджи с задней части блока.

• Снимите декоративную вставку, сняв все внешние детали.
• гайки откручиваем гаечным ключом на «21».
• снимаем подсветку гидрокорректора.
• откручиваем верхний и нижний крепления панели, снимаем крепление к поперечине с левой стороны.

• Теперь можно проводить снятие торпеды ВАЗ 2114.

• установка производится в обратном порядке.

Для того, чтобы наглядно увидеть весь процесс в движении, можно посмотреть видео, как снимать приборную панель на ВАЗ 2114.

Подавляющее большинство водителей стремятся изменить внешний вид панели приборов ВАЗ 2114. Сделав это, автомобилисты получают автомобиль, управлять которым становится намного приятнее. При этом новые детали передней части салона не только привлекают внимание, но и делают вождение намного безопаснее.

1 Улучшение подсветки панели приборов ВАЗ 2114

Как и в случае с другими моделями отечественных автомобилей, главное при модернизации панели приборов ВАЗ 2114 — визуальный эффект. Каждый автовладелец хочет сделать свою машину не только оригинальной, но и комфортной.

Первым элементом усовершенствования, попадающим в поле зрения мастера, является приборная панель в салоне автомобиля. Вариантов тюнинга очень много. Но самое главное — это желание и фантазия самого водителя.Самый простой способ обновить панель — поменять подсветку устройств.

В начале работ по благоустройству необходимо подготовить рабочий материал. Для начала тюнинга панели приборов ВАЗ 2114 нужно полностью снять старый щиток. Кроме того, потребуется демонтировать защитное стекло спидометра. Затем нужно снять стрелки устройства. Делать это нужно очень аккуратно, так как детали очень хрупкие. Потом вынимаем штатную накладку и меняем лампочки на подсветку.На заводе они были зелеными. Можем заменить их деталями разных оттенков.

На завершающем этапе собираем конструкцию спидометра в обратной последовательности. Устанавливаем накладку, после чего устанавливаем защитное стекло устройства. Таким образом, мы провели настройку освещения спидометра ВАЗ 2114, затратив всего 30 минут нашего времени.

Еще одним элементом приборной панели автомобиля, который несложно доработать самостоятельно, являются стрелки приборов. В целом в стандартной комплектации панель отечественного авто очень похожа на пародию на попугая: подсветка отопителя желтая, кнопки зеленые, все индикаторы оранжевые.Часто такое разнообразие цветов мешает комфортному вождению ночью, ведь все они сливаются в один непонятный цвет. При этом стрелки инструментов становятся практически незаметными. Чтобы исправить ситуацию, можно сделать стрелки настройки, установив красные светодиоды.

Для этого разбираем панель приборов ВАЗ 2114. Под каждую из стрелок аккуратно помещаем по одному красному светодиоду и надеваем специальные термоусадки. Провода каждого из устройств выводим на панели, а затем соединяем их с разводкой нагревателя.По окончании этого мы можем собрать щит в обратном порядке.

После выполнения этой работы мы получили обновленную панель приборов ВАЗ 2114, стрелки которой светятся ярким, не размытым цветом, а вся передняя часть салона получила совершенно другой вид.

2 Варианта тюнинга приборной панели автомобиля

Улучшение приборной панели ВАЗ 2114 не назовешь сложной работой. По сути, водителю достаточно купить готовый щиток, который потом нужно установить вместо штатного.Рассмотрим самые популярные варианты, пользующиеся спросом благодаря привлекательному внешнему виду.

Самым распространенным пультом для тюнинга ВАЗ является модель AMC . Этот щит имеет следующие особенности:

• широкий выбор вариантов дизайна. Подходящий можно выбрать с помощью одного из;
• В комплект панели входит индикатор количества масла, которого нет ни в одном стандартном оборудовании автомобиля. Устройство появилось после многочисленных просьб заказчиков о замене панелей;
• Панель приборов имеет привлекательный внешний вид за счет цветовых шкал с серебристой окантовкой;
• Возможно заказать панель приборов в других оттенках.

Еще одна панель, пользующаяся большим спросом, — это панель PRO-SPORT . Изделие выполнено в виде накладки на стандартное панно. Щит выполнен в светлых и темных тонах. Водитель может регулировать интенсивность подсветки. Правда, цвет у него только один — синий. Все приборные шкалы монтируются после установки самого щита. Это придает автомобилю неповторимый вид.

Приборная панель очень хорошо зарекомендовала себя на отечественном рынке AMS-2 , центральным прибором в котором является тахометр.Все изделие имеет спортивный вид, который дополняют белые стрелки. Светодиоды используются для освещения щита. Устанавливать изделие должен только профессионал. Без опыта работы с этой моделью щита можно повредить торпеду.

Последней в нашем обзоре будет модель STREET STORM , особенностью которой является впечатляющая цветовая гамма. При осмотре щита сразу можно заметить, что производитель акцентировал внимание на цвете продукта.Все устройства остались на своих местах. Особо следует отметить подсветку. Днем передняя часть салона светится исключительно красным светом. Ближе к вечеру водитель может изменить не только оттенок подсветки, но и ее интенсивность.

Все вышеперечисленные модели охранников стоят в районе 3–9 тысяч рублей. Заказать их можно разными способами: либо в Интернете, либо в магазине производителя.

3 Европанели на ВАЗ 2114

Щиты так называемого европейского типа появились на нашем рынке сравнительно недавно.Однако им очень быстро удалось завоевать популярность у покупателей. Основные причины этого — креативный внешний вид, возможность устанавливать изделия без риска повреждения конструкции. Однако основной причиной высокого спроса на европанель среди покупателей является материал, из которого она изготовлена. Это не жесткий неприятный пластик, который начинает греметь уже после первых трехсот километров пути. Щит европейского стандарта изготовлен из материала намного мягче и приятнее на ощупь и на вид.Положительные эмоции вызывает и вентиляция салона таким изделием.

К недостаткам европанели можно отнести слишком тугое движение рычагов, практически незаметную торпеду и наличие лишних ящиков для мелочей. Последние неудобны тем, что через несколько тысяч километров могут просто отвалиться.

— основной информационный блок, в котором отображаются данные о текущем функциональном состоянии автомобиля. Он расположен на панели приборов, прямо перед сиденьем водителя.

Приборка ВАЗ 2114, 2113, 2115

На самой панели есть три типа элементов:

• Световые индикаторы, указывающие количество расходных материалов, масла, тормозной жидкости и т. Д., Необходимых для работы автомобиля;
• Спидометр и тахометр;
• Элемент управления переключением режима работы спидометра.

Также понятие «комбинация приборов» включает в себя включение рычагов включения, кнопок и других коммуникаций машины.

Схема приборной панели ВАЗ 2114 выглядит следующим образом:

Из этой статьи вы узнаете обозначение значков на приборной панели ВАЗ 2114, причины включения лампочек и меры, которые необходимо предпринять для устранения возникших проблем.

ОСНОВНЫЕ ЭЛЕМЕНТЫ ПАНЕЛИ

Основное место на панели приборов отведено тахометру и спидометру, указателю уровня топлива и текущей температуре жидкости в системе охлаждения. Разберем основные обозначения на панели ВАЗ 2114 подробнее.

— это указатель, сигнал на который бортовой компьютер подает четырнадцатого числа. Тахометр отображает данные о количестве оборотов коленного вала в текущий момент времени. Тахометр разделен шкалами на 5 единиц, каждая секунда которых оцифровывается. Максимальное числовое значение оборотов — 80.

Чтобы узнать реальные обороты двигателя при движении автомобиля, показатель тахометра нужно умножить на 100. Например, если стрелка на 40, то коленчатый вал совершает 4000 оборотов в минуту.

Производитель указывает критическую частоту вращения, при которой четырнадцатый двигатель может выйти из строя из-за чрезмерной нагрузки. На приборе он выделен красной штриховкой, это значение от 6000 до 8000 оборотов.

Под тахометром расположено электронное окошко, в котором отображаются данные о текущем времени и температуре окружающего воздуха.

У четырнадцатого есть спидометр с индукционной шкалой, который расположен с правой стороны приборной панели. Спидометр тоже разделен на сектора, цена деления — 10 километров.Максимальная отметка — 200 км.

Электропитание спидометра находится внутри коробки передач. Стоит учесть, что все индукционные спидометры, в том числе установленный на четырнадцатом, имеют допустимый уровень погрешности 5 км / ч.

Внизу стрелки спидометра находится электронный экран, на котором можно увидеть данные об общем пробеге автомобиля и пробеге от последней контрольной точки. Точку отсчета может установить сам водитель, для этого под цифрой 200 на спидометре есть ручной переключатель, сбивающий текущий счетчик пробега до нуля.

Справа на приборной панели 2114 и обозначение индикаторов на приборной панели ВАЗ 2113 полностью аналогичны четырнадцатой модели) есть стрелочный датчик текущего количества топлива в бензобаке.

Шкала датчика разделена на три отметки: 1 — полный бак, ½ — бак наполовину полный, 0 — пустой бак.

Рядом с датчиком цветовой индикатор — лампочка, которая загорается оранжевым светом, когда уровень топлива близок к критическому минимуму. Когда загорается лампочка, необходимо заправить машину в пределах 20-30 километров.

• жидкости в системе охлаждения

Датчик температуры охлаждающей жидкости разделен градациями на 20 единиц. Минимальная температура 50, максимальная 130 градусов. Критическая температурная зона начинается с 105 градусов, она отмечена красной штриховкой.

Если на четырнадцатом закипит охлаждающая жидкость, необходимо немедленно остановить машину и заглушить двигатель, так как езда на таком режиме чревата серьезными неприятностями, до полной поломки двигателя.

Если не работает датчик температуры на панели приборов ВАЗ 2114, необходимо проверить проводку, по которой датчик подводится к бачку с охлаждающей жидкостью. Также возможно окисление контактов датчика; их необходимо либо протереть растворителем, либо заменить датчик на новый.

ИНДИКАТОР ЛАПЫ

Также на панели приборов на ВАЗ 2114 есть блок световых индикаторов, в который входят следующие значки:

Разберем обозначение иконок на дашборде подробнее:

1. Индикатор, отображающий информацию о текущем уровне моторного масла.Когда количество смазочной жидкости критически низкое, лампа загорается оранжевым. Масло необходимо доливать сразу после того, как этот индикатор станет активным;
2. Этот индикатор указывает на низкое количество рабочей жидкости в бачке омывающей жидкости. Бак рассчитан на 5 литров жидкости, индикатор загорается при ее количестве ниже 1 литра;
3. Датчик количества жидкости в системе охлаждения двигателя. Один из важнейших показателей, за которым необходимо внимательно следить;
4. Указывает на открытые двери.Горит красным;
5. Индикатор, который загорается, если габариты или стоп-сигналы вышли из строя. Цвет активного индикатора — красный;
6. Лампа, загорающаяся при критическом износе тормозных колодок (1,5 мм). Горит с момента первого нажатия на тормоз до момента выключения автомобиля;
7. Индикатор, указывающий на то, что водитель не пристегнут ремнями безопасности.

Восклицательный знак на панели приборов в двух случаях: при включенном стартере автомобиля и при низком уровне тормозной жидкости.Как правило, причина во втором варианте.

Для устранения проблемы полностью залейте емкость и проверьте контакты датчика уровня ТК, которые находятся на крышке емкости, на предмет окисления.

Если на панели горит иконка двигателя, то с силовым агрегатом четырнадцатого что-то не так. Причин, по которым загорается лампа «Check Engine», очень много, она часто горит даже при отсутствии видимых неисправностей. Лучше всего отправиться на СТО для диагностики, так вы обезопасите себя от возможных проблем.

КНОПКИ ПАНЕЛИ

В центре приборной панели находится ряд из пяти кнопок:

Описание кнопок на панели приборов ВАЗ 2114 следующее:

Первый блок:

1. Включение / выключение габаритных огней. Когда габариты включены, горит зеленый свет;
2. Кнопка включения / выключения фар;

Второй блок:

1. Включение / выключение передних противотуманных фар. Для того, чтобы включить противотуманные фары, необходимо сначала включить габаритные огни;
2. Включение / выключение задних противотуманных фар;
3. Включение / выключение обогрева стекла на четырнадцатой двери багажного отделения.

Приветствую друзей на сайте автосервиса своими руками. В силу разных ситуаций возникает момент, когда нужно поменять дашборд.

А в сегодняшней статье мы рассмотрим на примере российского автопрома, как поменять приборную панель на ВАЗ 2114, ВАЗ 2115.

Хотя замена панели не такая уж сложная процедура, многие автовладельцы все же предпочитают обращаться к услугам мастеров, то есть в СТО.

Но многие автолюбители по разным причинам предпочитают ремонтировать ВАЗ самостоятельно, поэтому в данной статье будет описана подробная инструкция по снятию и установке щитка приборов ВАЗ 2114.

Как известно, приборная панель сообщает водителю полезную информацию во время движения автомобиля или при неработающем двигателе.

Поэтому к этому процессу нужно отнестись со всей серьезностью, чтобы при установке не забыть подключить какое-нибудь важное устройство.

Также стоит отметить, что она в пределах 15 тысяч рублей, поэтому здесь каждый решает, стоит делать замену или нет.

Хотя бывают ситуации, когда без замены просто не обойтись, например, машина попала в аварию или на ней есть серьезные трещины.

Как снять панель приборов ВАЗ 2114, инструкция.

Первым делом откручиваем с левой стороны, именно здесь находятся водительские педали, три винта сбоку от консоли, как показано на фото.

Внимание! Во избежание различных коротких замыканий в электрической цепи отключите массу от АКБ.

Снимаем вилку или магнитолу если она установлена ​​и отсоединяем провода. Так же вытаскиваем фишки на прикуриватель и на подсветку пепельницы.

Далее нужно снять ручку включения вентилятора каменки и рычаги открытия и закрытия крана печки и других заслонок, поддев их отверткой и потянув на себя.

Откручиваем винты на панели приборов сверху и снизу, фигурной отверткой.

Еще нужно открутить саморез, который находится под заглушкой рядом с кнопкой включения обогрева заднего стекла.Затем вытаскиваем из корпуса панели приборов все фишки, которые желательно пометить, чтобы потом не запутаться.

Рулевая колонка из крепления также должна быть откручена, после чего она опустится вниз, предварительно сняв рулевое колесо. Далее нужно вывернуть все саморезы, как показано на рисунке. И утопить блок управления отопителем внутрь.

Также справа и слева откручиваем саморезы от кронштейна крепления, идущего от пола к панели приборов.И два винта от поперечного крепления кронштейна.

Поддев ручку гидрокорректора фары и ручку ручки управления подсветкой приборов, снимите их. Вынимаем декоративную накладку и отключаем светодиодную вставку. Затем откручиваем гайки торцевым ключом.

Отделяем оставшиеся фишки иммобилайзера, освещения бардачка и др. Выворачиваем верхний и нижний саморезы крепления панели приборов с левой и правой стороны.

Если у вас все отключилось, снимаем панель на себе, устанавливаем новую панель в обратном порядке.

Конечно, кто-то скажет, что все сложно и ничего не понятно, но пока вы сами не начнете разбирать и потом заново устанавливать, но тут не спорят немного.

ВАЗ 2114 Приборная панель Все кнопки. Кнопки, лампочки, значки, индикаторы. Тюнинг в удовольствие

В сегодняшней статье мы рассмотрим процесс снятия панели приборов от ВАЗ 2114-ВАЗ семейства 2115.Прежде чем перейти непосредственно к описанию самого процесса демонтажа, разберемся с самой конструкцией и приборной панелью по способу крепления. Для этого разберем соответствующую схему:

1. Панель приборов (она же торпеда) — основная часть всей конструкции, на которой: комбинация приборов, бортовой компьютер, ручки управления подогревом, переключатели и другие элементы.
2. Накладка защитно-декоративная, на которой предусмотрены воздуховоды путем обдува лобового стекла автомобиля.
3. Крепежный уголок.
4. Заглушка декоративная.
5. Кожух Ashtroke.
6. График для обеспечения конструкции жесткости.
7. Левая и правая декоративные панели центральной консоли.
8. Панель приборов.
9. Кронштейн крепления центральный.

Итак, разобравшись с теорией, можно переходить непосредственно к практике. Кстати, в качестве дополнения рекомендуем ознакомиться с материалом, посвященным доработке Торпедо ВАЗ2115-.

Снять торпеду с ВАЗ 2114 (ВАЗ 2115)

Процесс демонтажа приборной панели выглядит следующим образом:

1. Выключите ОТ АКБ Минусовая клемма. Также снимите радио, если оно установлено. Для этого достаточно снять магнитолу с площадки на приборной панели, отсоединить от нее поясной ремень и полностью снять.

2. Маленькой отверткой с крестообразным жалом откручиваем саморезы, фиксирующие левую декоративную накладку центральной консоли.Снимите накладку, осторожно вынув ее нижнюю часть из кронштейна кузова.

3. Теперь нам нужно снять правую накладку центральной консоли. Для этого откручиваем пять саморезов и, придерживая рукой накладку, снимаем ее.

4. Снимите ручки рычагов управления системой отопления. Чтобы не повредить ручки и быстро их снять, тонкой отверткой с плоским жалом нам нравится защелка на ручке, тем самым освобождая ее от выступа на рычаге.

5. Снимите ручку управления вентилятором системы обогрева. Для этого с некоторым усилием потяните ручку, вплоть до ее снятия.

6. Выверните правый винт, которым приборные панели крепятся к кронштейну. Также откручиваем и прикручиваем левую сторону прокладки панели приборов.

7. Откручиваем два винта вверху «окошка» панели приборов. После этого откручиваем два винта, которые находятся прямо под комбинацией инструментов.

8. Прямой отверткой используем и снимаем декоративную заглушку, которая находится с правой стороны заднего стекла переключателя обогревателя.

9. Откручиваем саморез, который находится под заглушкой.

10. Прикрепляем декоративную панель приборов к рулю. Отсоедините жгуты проводов от клавишных выключателей, а также со стороны бортового компьютера.

11. Полностью снимите накладку приборной панели.

12. Откручиваем шток крепления торпеды с левой стороны. Таким же образом собственно действуем саморезом с правой стороны.

13. С сиденья приборной панели достаем корпус форсунок систем вентиляции и отопления салона.

14. Ключом на «8» откручиваем винты крепления панели приборов к правой поперечине (один правый, второй — левый).

15.Откручиваем крепежный винт и смещаемся в сторону кронштейна панели приборов вместе с блоком реле и блоком предохранителей.

16. Снимите фары и выключатель освещения прибора.

17. Откручиваем винты рулевой колонки и снимаем. После этого снимаем руль и переключатели. Опустите рулевую колонку в нижнее положение.

18. С помощью крестообразной отвертки откручиваем авто-нижнее крепление панели приборов.Затем откручиваем и прикручиваем верхнее крепление.

19. Откручиваем нижний и верхний винты крепления панели приборов с правой стороны.

20. Убрать «уши» правой, а также левой части панели приборов с разливом на рулевой колонке.

21. Немного отводим торпеду на себя и отключаем разъемы проводов плафона освещения вещевого отсека.

22. Отключить колодку с жгутом проводов от выключателя разрядного освещения.

23. Отключаем колодку разъема патрона для подключения переносной лампы.

24. Снимите панель приборов вместе с крестовинами.

25. Установка приборных панелей в восстановительной последовательности.

Приветствую вас друзья на сайте ремонта автомобилей своими руками. В силу разных ситуаций бывает момент, когда нужно сменить дашборд.

А в сегодняшней статье мы рассмотрим на примере российского автопрома, как поменять панель приборов на ВАЗ 2114, ВАЗ 2115.

Хотя замена панели не такая уж и сложная процедура, многие автовладельцы все же предпочитают обращаться к услугам мастеров, то есть к СТО.

Но многие автолюбители по разным причинам предпочитают ремонтировать ваз самостоятельно, поэтому в этой статье будет описана подробная инструкция по снятию и установке панели приборов ВАЗ 2114.

Как известно, приборная панель доставляет водителю младенческую информацию. Полезная информация Во время движения автомобиля или парковки по центру двигателя.

Поэтому к этому процессу нужно отнестись со всей серьезностью, чтобы при установке не забыть подключить какое-то важное устройство.

Стоит отметить, что это до 15 тысяч рублей, так что здесь каждый решает сам, нужно заменять или нет.

Хотя бывают такие ситуации, когда без замены просто не обойтись, например, машина попала в аварию или на ней есть какие-то большие трещины.

Как снять панель приборов ВАЗ 2114, инструкция.

Первым делом откручиваем с левой стороны, где находятся водительские педали, три винта на боковой накладке консоли, как показано на фото.

Внимание! Во избежание различных замыканий в электрической цепи отключите массу от АКБ.

Выньте вилку или радиоприемник, если он установлен, и отсоедините провода. Также вытяните фишки на прикуриватель и на подсветку пепельницы.

Далее нужно снять ручку включения вентилятора отопителя и рычаг открывания-закрывания и закрывания крана печки и других заслонок, продолжая отверткой и потянув за нее.

Откручиваем винты панели приборов сверху и снизу фигурной отверткой.

Еще нужно открутить винты, что находится под заглушкой рядом с кнопкой обогрева заднего стекла. После этого вытаскиваем из корпуса панели приборов все фишки, на которых желательно жениться, чтобы не перепутали.

Рулевая колонка от навесного оборудования тоже необходимо открутить после чего она опускается, предварительно сняв руль.Далее необходимо открутить все саморезы, как показано на картинке. И утопить внутрь блок управления отопителем.

Также справа и слева откручиваем саморезы от кронштейна крепления, идущего от пола к панели приборов. И два винта от поперечного крепления кронштейна.

Снимите их, следуя за ручкой измерителя фар и за ручку подсветки приборов. Вытяните декоративную накладку и поверните светодиодную вставку.После этого закручиваем гайки торцевым ключом.

Отсоедините оставшиеся фишки имбилайзера, освещения разрядной коробки и др. Перетягиваем с левой и правой стороны верхний и нижний винты крепления панели приборов.

Если вы все отсоединились, вытяните панель к себе, установите новую панель в обратном порядке.

Конечно, кто-то все сложное и непонятное расскажет, но это до тех пор, пока вы сами не начнете разбирать и потом устанавливать обратно, но споров нет.

Подавляющее большинство водителей стремятся изменить внешний вид приборных панелей ВАЗ 2114. Сделав это, автомобилисты получают автомобиль, эксплуатировать который становится намного приятнее. При этом новые детали передней части салона не только привлекают внимание, но и делают вождение намного безопаснее.

1 Улучшение подсветки панели приборов ВАЗ 2114

Как и в случаях с другими моделями отечественных автомобилей, главное при модернизации панели приборов ВАЗ 2114 — визуальный эффект.Каждый владелец автомобиля хочет сделать свою машину не только оригинальной, но и уютной.

Первым элементом усовершенствования, попадающим в поле зрения народных промыслов, является приборный щиток в салоне автомобиля. Вариантов тюнинга может быть масса. Но самое главное — это желание и фантазия самого водителя. Большинство. Простым способом обновления панели будет изменение подсветки инструментов.

В начале работ по благоустройству необходимо подготовить рабочий материал. Для начала тюнинга панели приборов ВАЗ 2114 нужно полностью снять старую заслонку. К тому же потребуется демонтаж. защитное стекло Спидометр. После нужно снять стрелки устройства. Делать это нужно предельно аккуратно, так как детали очень хрупкие. Потом натянуть штатную накладку и поменять лампочки. В заводской комплектации они имели зеленый цвет. Можем заменить их деталями других оттенков.

На завершающем этапе собираем конструкцию спидометра в обратном порядке.Устанавливаем облицовку, после чего производим установку защитного стекла устройства. Таким образом, мы настроили освещение Спидометра ВАЗ 2114, потратив на него всего 30 минут.

Еще один элемент приборной панели автомобиля, который легко доработать сами приборы. Вообще в полной комплектации панель отечественного автомобиля очень напоминает пародию на попугая: подсветка отопительного прибора желтая, кнопки зеленые, а все индикаторы оранжевые.Часто такое разнообразие цветов мешает комфортному вождению ночью, ведь все они сливаются в один непонятный цвет. В этом случае стрелки инструментов становятся практически незаметными. Чтобы исправить ситуацию, можно сделать стрелки настройки, установив красные светодиоды.

Для этого разбираемся с панелью приборов ВАЗ 2114. Под каждой из стрелок аккуратно ставим по одному красному светодиоду и надеваем специальные термоусадки. Провода каждого из устройств выводим с внешней стороны панели, после чего связываем их с разводкой нагревателя.По окончании этого мы можем собрать щит в обратном порядке.

После выполнения этой работы мы получили обновленную панель приборов ВАЗ 2114, стрелки которой светятся ярким, не размывающимся цветом, а вся передняя часть салона получила совершенно другой вид.

2 Варианта Тюнинг Устройства Автомобиля Тюнинг

Улучшение приборной панели ВАЗ 2114 сложными работами не назовешь. По сути, драйвера достаточно, чтобы купить уже готовый щиток, который потом нужно установить вместо штатного.Рассмотрим самые популярные варианты, пользующиеся спросом благодаря привлекательному внешнему виду.

Самым распространенным пультом для тюнинга ВАЗ является модель AMS. . Этот щит имеет такие особенности:

• широких вариантов оформления. Подходящие могут быть выбраны одним из одного;
• Панель включает указатель количества масла, которого нет ни в одной штатной комплектации автомобиля. Устройство появилось после многочисленных запросов покупателей сменных панелей;
• щиток имеет привлекательный вид за счет цветовой шкалы с серебряной окантовкой;
• Есть возможность заказать панель приборов разных оттенков.

Еще одна модель щита, пользующаяся большим спросом — панель PRO-SPORT. . Изделие выполнено в виде накладки на обычное панно. Щит выполнен в светлых и темных тонах. Водитель может регулировать интенсивность подсветки. Правда, цвет у него только один — синий. Все устройства монтируются после установки самого щита. Он придает интерьеру автомобиля неповторимый вид.

Приборная панель очень хорошо зарекомендовала себя на отечественном рынке. AMS-2 , центральным прибором в котором является тахометр. Все изделия имеют спортивный вид, который дополняют белые стрелки. Светодиоды используются для освещения панели. Устанавливать продукт может только профессионал. Не имея опыта работы с этой моделью щита, можно повредить торпеду.

Последней в нашем обзоре будет модель Street Storm. , отличительной чертой которого является впечатляющий цветовой дизайн. При осмотре панно сразу можно заметить, что основной акцент производитель сделал на цвете изделия.Все устройства остались на своих местах. Особого внимания заслуживает подсветка щита. Днем передняя часть салона светится исключительно красным светом. Вечером водитель может изменить не только оттенок освещения, но и его интенсивность.

Все перечисленные модели щитов стоят в районе 3-9 тысяч рублей. Заказать их можно разными способами: либо в Интернете, либо в магазине производителя.

3 Европинель для ВАЗ 2114

Загрязненные экраны европейского образца появились на нашем рынке сравнительно недавно.Однако им очень быстро удалось завоевать популярность у покупателей. Основные причины этого — креативный внешний вид, возможность устанавливать изделия без риска повредить дизайн. Однако основной причиной большого спроса на Equinopeli среди покупателей является материал, из которого он изготовлен. Это уже не сплошной неприятный пластик, который начинает греметь уже после первых трехсот километров пути. Щиток Евростандартов сделан из материала намного мягче и приятнее на ощупь и вид.Положительные эмоции вызывает и вентиляция салона с таким изделием.

К недостаткам европанели можно отнести слишком тугое движение рычагов, практически незаметную торпеду и наличие ненужных ящиков для мелочей. Последние неудобны, так как через несколько тысяч километров пробег может просто отвалиться.

ВАЗ 2114 — один из первых отечественных автомобилей, на котором применялась электронная комбинация панели приборов. «Первопроходцем» в этой сфере была, конечно же, «дюжина», после которой электроника стала использоваться на всех последующих моделях вазонов.А сегодняшнюю статью мы посвятим приборной панели

Устройство и характеристика

На панели приборов ВАЗ 2114, помимо электронной комбинации, есть еще и особенности ее расположения подсветки. И если на «Самаре» первого поколения это было организовано снаружи, что затрудняло доступ к приборной панели при демонтаже, то на 14-й «Ладе» показания освещались лампами изнутри. Но это далеко не все особенности данной части.

На автомобилях ВАЗ 2114 он включает до 19 обозначений, основное из которых, конечно же, тахометр, спидометр, датчики охлаждающей жидкости и уровня топлива.

Датчик температуры охлаждающей жидкости

И начнем обзор обозначения с левой стороны. Здесь на приборной панели на ВАЗ 2114 стрелка красной шкалы начинается с отметки 105 градусов Цельсия и заканчивается на 130. Для заметок отметим, что если стрелка этого датчика находилась в этом диапазоне, следует немедленно прекратить двигатель и подождите, пока он остынет. В противном случае закипание мотора неминуемо.

Тахометр

Далее у нас есть тахометр.Это самый большой переключатель на приборной панели после спидометра. По ее обозначениям мы видим, что в норме должно быть от 2 до 5,5 тысяч об / мин (холостой ход не в счет). Тогда есть красная шкала. Попадание стрелки в этом диапазоне не так опасно, как в случае с датчиком температуры охлаждающей жидкости. Однако не следует забывать, что высокая скорость вращения влечет за собой не только, но и существенную нагрузку на все остальные детали двигателя.

Спидометр

Приборная панель ВАЗ 2114 непременно оснащена спидометром.Это самая важная деталь щитка. Именно из его показаний от водителя зависит скорость, а соответственно и безопасность тоже. Следовательно, он должен отображать показания с максимальной точностью 0,1 километра в час. На панели приборов ВАЗ 2114 имеется шкала спидометра с мерой измерения от 0 до 200 километров в час. Что интересно, практически на всех отечественных автомобилях есть спидометры, измеряющие показания в пределах 170 км / ч. Например, на Газелях пиковая скорость находится в районе 180-200 километров в час (в зависимости от года выпуска).Странно, конечно, что малотоннажный фургон до этих значений разгоняется, тут хоть «сотку» с горы набрать …

Датчик уровня топлива

Датчик последнего выключателя измеряет уровень топлива в автомобиле. топливный бак. Он расположен по стандартной схеме — в правой части панели приборов. На шкале всего 3 обозначения: 0, ½ и 1. Конечно, он не измеряет данные с такой же точностью, как спидометр, однако узнать примерный остаток топлива вполне реально.

Итак, мы узнали, чем отличается приборная панель ВАЗ 2114, и выяснили ее устройство.

Если у вас нет лишних денег на обращение в техобслуживание станции С тем, чтобы снять приборную панель, вы можете все сделать самостоятельно. Хотя указанный процесс не сложен, но все же нужно понимать, с какими действиями вам придется столкнуться.

Панель приборов позволяет узнать всю полезную информацию о состоянии автомобиля. Именно поэтому, если Торпеда ВАЗ 2114 станет непригодной, к процессу замены придется отнестись со всей серьезностью, чтобы при последующей установке не забыть о присоединении какой-либо важной детали автомобиля.

Стоимость новой панели колеблется в пределах 15000 рублей, это довольно ощутимая сумма. Конечно, бывают ситуации, когда замена просто необходима. В качестве примера можно привести аварию на дороге, в результате которой на панели появились большие трещины, мешающие ее качественному функционированию.

Панель предварительного просмотра, особенности

Купите в магазине фигурную отвертку и с ее помощью постепенно открутите винты, фиксирующие приборную панель.Это непосредственно три элемента, фиксирующие левый экран центральной консоли. Если вы не можете разобраться с их расположением, ориентируйтесь на то место, где находятся водительские педали. Выкрутите оба самореза, что находится под заглушкой или, если ранее была установлена ​​магнитола, то под ней.

Тем, кто ездит недавно, необходимо знать, что вилка находится рядом с кнопкой включения обогрева заднего стекла автомобиля ВАЗ. После этого с поверхности панели приборов выдернутся абсолютно все фишки.Лучше, если вы введете им в будущем полную замену. Он обеспечит лучшее крепление и не даст вам запутаться в деталях.

При работе считайте, что они на прикуриватель и подсветку пепельницы. В обязательном порядке необходимо снять рулевую колонку. После завершения разборки снимается и руль. После этого столбик плавно опускается. Далее внутри слегка вдавливается вся оставшаяся самодостаточность и блок, отвечающий за управление обогревом автомобиля.

Удалив все указанные элементы приборной панели, вам нужно будет открутить монтажный кронштейн. Это элемент, который переходит от пола автомобиля прямо к панели приборов. Учтите, что к нему также прикреплены держатель реле и предохранители впрыска топлива. Не забывайте, что необходимо также разобрать поперечную приставку.

Нужно аккуратно поддеть, а затем вынуть ручки, отвечающие за коррекцию фар и регулировку освещения в панели приборов, вытащить декоративную накладку и приступить к демонтажу светодиодной вставки.Все работы с панелью приборов следует проводить с максимальной осторожностью, чтобы не повредить рабочие элементы.

В дальнейшем все гайки отворачиваются, а фишки, которые находятся в иммобилайзере и средней коробке, отделяются. После того, как вы удалили все сопутствующие элементы, аккуратно обращаясь к старой панели, потяните ее на себя. Только теперь вы можете приступить к установке новой приборной панели. В этой задаче нет ничего сложного или трудоемкого, но вам все равно придется потратить определенное количество времени на установку.

Модификации панелей, специальные детали

У каждого владельца ВАЗ 2114 наступает момент, когда ему каждый день надоедает видеть заводской щиток приборов и возникает желание установить новую, улучшенную модификацию. Эта инструкция позволит максимально реализовать поставленную перед вами задачу, не обращаясь к точкам обслуживания.

Если вы хотите, чтобы в вашем салоне все было на высшем уровне, обратите внимание на современные модели Torpedoes, на которых спидометры выполнены в цифровом виде.Их производит и продает, правда по очень значительной цене, компания «Гамма». Однако стоимость окупается уникальными внешними данными, которые позволяют выполнить панель приборов таким образом, чтобы она соответствовала всем требованиям современного стиля.

Если возник вопрос, где взять новую панель, то вариантов масса. Прежде всего, вы можете посетить рынки, специализированные автомобильные магазины, доски объявлений в Интернете и аукционы. В итоге вы найдете товар, который будет подходить как по качеству, так и по цене.

В промежутке после того, как вы разобрали приборную панель, но еще не приступили к установке новой, подумайте о возможности ее украшения, чтобы придать ей максимальную индивидуальность. Не забывайте о старой панели, которую вы выучили с такой осторожностью. Если на нем не будет видимых трещин, можно будет продать в интернете примерно 1/3 стоимости новой торпеды.

Таким образом, вы возвращаете часть потраченных денег на покупку новой детали в салоне автомобиля.Если вы всерьез задумываетесь, как сделать так, чтобы ваша панель не нравилась другим, прикрепите неоновую подсветку или выполните подсветку, которая поможет сделать штатную заводскую подсветку более разнообразной.

Помните, что когда вы делаете застежку панели, особое внимание стоит уделять не только шкале и стрелкам, но и расположенным на ней кнопкам. Конечно, не обязательно лепить освещение там, где нужно, здесь также необходимо соблюдать строгие пропорции, ведь яркие огни в любом случае будут отвлекать вас на протяжении всей дорожки.Особенно, если при необходимости придется неоднократно кататься по сложным участкам трассы.

Если вы хотите сделать панель идеальной, сделайте возможным более тщательную звукоизоляцию. Чтобы в автомобиле ВАЗ 2114 указанная работа заработала, вам потребуются специальные материалы. Но лучше всего, если вы будете выполнять эту задачу параллельно с заменой панели. В конце концов, если вы уже установили новую опцию, мне придется заново все обновлять.

Чтобы произвести не только замену панели приборов, но и освежить внутреннюю отделку, придется либо обращаться на СТО, либо проводить тюнинг самостоятельно, полностью надеясь на свои силы.Это поможет сэкономить очень значительное количество времени и денег, которые пришлось бы потратить, отдав машину в профессиональную мастерскую. Удачи!

Снятие торпеды на ваз 2114

Есть много причин, по которым автовладелец может захотеть снять приборную панель своего автомобиля. Но в случае с ВАЗ 2114 эта процедура превращается в весьма нетривиальную задачу. Вы можете разобраться с этим самостоятельно, а мы расскажем читателю, как это сделать, в этой статье.

Назначение аппарата

Панель приборов автомобиля ВАЗ 2114

На ВАЗ 2114 устанавливается так называемая европанель, которая должна давать водителю повышенный комфорт, улучшенный обзор, быть информативной, эргономичной и иметь приятный внешний вид… Это его цель. В свое время дизайнеры хорошо поработали над этой панелью, и водитель действительно получает максимум информации и обзора. Но когда приборку нужно снять, у автовладельца начинаются проблемы, так как систему крепления удобной не назовешь.

Причины снятия панели

• Неисправность одного из устройств (или всей системы устройств).
• Возникла необходимость ремонта или полной замены воздуховодов печки автомобиля (в этом случае панель придется снимать полностью).
• Панель начала скрипеть, и автовладельцу нужно заделать и проклеить все ее стыки.

Инструкции по снятию

Необходимые инструменты

1. Отвертка Phillips (средняя)
2. Отвертка с плоским жалом (средняя).
3. Набор рожковых ключей.

Последовательность

1. С помощью отвертки Phillips откручиваются 3 самореза, которые удерживают левую сторону панели у рычага КПП.

   Снятие левой панели с рычага переключения скоростей ВАЗ 2114

2. Вывернув саморезы, вытяните нижний край этой панели из кронштейна, в котором она находится.Действовать нужно осторожно, так как велик риск сломать хрупкую деталь.
3. Правая сторона панели на рычаге скоростей закреплена 5 саморезами. Их также нужно открутить отверткой Phillips. В этом случае лучше держать саму панель.

   Снятие правой панели с рычага переключения скоростей ВАЗ 2114

4. Теперь панель можно снять. В процессе работы нужно следить за тем, чтобы он не цеплялся за провода за собой.
5. На этом этапе масса обязательно отключается от АКБ. Если в машине есть магнитола, ее также необходимо отсоединить от остальной проводки, сняв клеммную колодку. Если нет, то провода просто снимают со штатных мест. Также необходимо выключить прикуриватель и снять лампочку пепельницы (удобнее всего достать вместе с розеткой).
6. Теперь необходимо снять ручки с рычагов управления воздушной заслонкой обогрева.Лучше всего это сделать, поддев их отверткой с плоским лезвием.

   Ручки дроссельной заслонки системы отопления подденьте отверткой

7. Далее снимается ручка вентилятора печки. Вам просто нужно притянуть его к себе.

   Снятие ручки вентилятора печки ВАЗ 2114

8. Теперь с помощью отвертки Phillips открутите винты, которыми приборная панель крепится к кронштейнам. Есть 4 самореза — 2 слева, 2 справа.

   Удаление саморезов из кронштейнов центральной панели

9. В правом верхнем углу панели приборов есть заглушка. Его следует аккуратно поддеть отверткой с плоским лезвием, снять, а затем открутить саморез, расположенный за ним.
10. Еще нужно открутить 2 самореза на колодке справа от руля (они держат нижнюю часть колодки).
11. После снятия крышки станут видны провода переключателя.Все эти провода следует отключить (и при этом очень важно запомнить, где какой провод располагался, а еще лучше — пометить их чем-нибудь).

    Отсоединение проводов за центральной панелью ВАЗ 2114

12. На кронштейне руля есть несколько болтов. Откручиваем их.
13. Теперь вам нужно освободить нижнее крепление кронштейна. Крепится болтами, которые можно открутить рожковым ключом на 8.

    Отвинчивание нижнего крепления кронштейна панели ВАЗ 2114

14. С помощью отвертки Phillips открутите саморез, удерживающий световод.
15. Теперь вы можете удалить крепления, в которых находится блок управления обогревателем автомобиля.
16. После этого можно убрать все декоративные вставки на панели приборов и подсветку гидрокорректора.
17. Теперь можно приступить к винтам на верхней и нижней части крепления панели. Также с левой стороны руля откручивается поперечина.
18. После снятия болтов приборная панель ВАЗ-2114 может быть снята.

    Полное снятие приборной панели автомобиля ВАЗ 2114

Видео: Снимаем приборку на ВАЗ-2114

Как видно из этой статьи, конструкторы оказали автовладельцам медвежью услугу.С одной стороны, приборная панель действительно стала более эргономичной. С другой стороны, снимать стало намного сложнее. Но если воспользоваться приведенной выше инструкцией и проявить терпение, с этой задачей сможет справиться даже начинающий автолюбитель.

В сегодняшней статье мы рассмотрим процесс снятия панели приборов с автомобилей семейства ВАЗ 2114-ВАЗ 2115. Прежде чем приступить непосредственно к описанию самого процесса демонтажа, разберемся с самой конструкцией и способом крепления приборной панели.Для этого разберем соответствующую схему:

1. Панель приборов (она же приборная панель) — основная часть всей конструкции, на которой закреплены: комбинация приборов, бортовой компьютер, ручки управления системой обогрева, переключатели и другие элементы.
2. Защитно-декоративная накладка, на которой предусмотрены воздуховоды, через которые осуществляется обдув лобового стекла автомобиля.
3. Монтажный кронштейн.
4. Колпачок декоративный.
5. Крышка пепельницы.
6. Поперечины для жесткости конструкции.
7. Левая и правая облицовочные панели центральной консоли.
8. Щит приборной панели.
9. Центральный монтажный кронштейн.

Итак, с теорией разобрались, можно сразу переходить к практике. Кстати, в качестве дополнения рекомендуем ознакомиться с материалом по доработке торпеды ВАЗ2115 -.

Снимаем торпеду с ВАЗ 2114 (ВАЗ 2115)

Процесс демонтажа панели приборов выглядит следующим образом:

1.Отсоедините от отрицательной клеммы аккумуляторной батареи. Так же снимаем магнитолу, если установлена. Для этого просто вытащите магнитолу из сиденья на панели приборов, отсоедините от нее колодку жгута проводов и полностью снимите ее.

2. С помощью небольшой отвертки Phillips открутите саморезы, которыми крепится левая облицовка центральной консоли. Снимаем крышку, аккуратно сняв ее нижнюю часть с кронштейна корпуса.

3. Теперь нам нужно снять правую накладку центральной консоли.Для этого откручиваем пять шурупов и, придерживая рукой крышку, снимаем ее.

4. Снимите ручки рычагов управления системой отопления. Чтобы не повредить ручки и быстро их снять, тонкой отверткой с плоским лезвием подденьте защелку на ручке, тем самым освободив ее от выступа на рычаге.

5. Снимите ручку управления вентилятором системы отопления. Для этого потяните ручку с некоторым усилием, пока она не будет снята.

6. Открутите правый винт, которым накладка панели приборов крепится к кронштейну. Так же откручиваем винт с левой стороны обшивки панели приборов.

7. Выкручиваем два самореза в верхней части «окошка» панели приборов. После этого откручиваем два самореза, которые находятся прямо под комбинацией приборов.

8. Используя прямую отвертку, подденьте и снимите декоративную заглушку, которая находится с правой стороны переключателя обогрева заднего стекла.

9. Выкрутите саморез, расположенный под втулкой.

10. Отставляем декоративную накладку торпедо в сторону руля. Отсоедините жгуты проводов от клавишных выключателей, а также от блока бортового компьютера.

11. Полностью снимите облицовку приборной панели.

12. Гаечным ключом на «8» открутите саморез крепления панели приборов с левой стороны. То же проделываем с саморезом с правой стороны.

13. Из сиденья приборной панели вытащите корпус форсунок систем вентиляции и отопления салона.

14. Ключом на «8» открутите саморезы крепления панели приборов к правой поперечине (один справа, второй слева).

15. Выкрутите саморез и сдвиньте в сторону кронштейн панели приборов вместе с блоком реле и блоком предохранителей.

16.Снимите гидрокорректор фар и выключатель освещения приборов.

17. Откручиваем саморезы крышки рулевой колонки и снимаем ее. После этого снимаем руль и подрулевые переключатели. Опускаем рулевую колонку в нижнем положении.

18. Отверткой Phillips открутите саморез нижнего левого крепления панели приборов. Затем откручиваем верхний крепежный винт.

19. Откручиваем нижний и верхний саморезы панели приборов с правой стороны.

20. Снимите «ушки» правой и левой поперечин панели приборов со шпилек крепления рулевой колонки.

21. Слегка ведем торпеду на себя и отсоединяем разъемы проводов плафона освещения вещевого отсека.

22. Отсоедините колодку с жгутом проводов от выключателя освещения вещевого отсека.

23. Отсоедините гнездо от розетки для подключения переносной лампы.

24. Снимите приборную панель вместе с поперечинами.

25. Установите приборную панель в порядке, обратном снятию.

Приборная панель автомобиля современного легкового автомобиля является самостоятельной частью салона автомобиля. Причем одна из важнейших составных частей, которая должна отвечать двум требованиям и решать две важные задачи. Обеспечивают высочайшую функциональность и создают ощущение эстетического удовлетворения в сочетании с осознанием комфорта, обеспечиваемого конкретной панелью, благодаря удобно расположенным перчаточным ящикам, подстаканникам, инструментам и кнопкам управления, а также приятной, не утомляющей подсветки.

Панель приборов ВАЗ 2114

Автомобили семейства Самара 2 оснащены современной панелью приборов ВАЗ 2114, которую еще называют «Европанель». Дизайнеры поработали над ним так, чтобы он обеспечивал хороший вид спереди, приятный внешний вид, сочетал в себе информативность и эргономичность и в то же время помогал водителю справляться с обычными бытовыми потребностями.
И в основном им это удалось. Приборно-сенсорный блок, установленный перед глазами водителя, за рулем, предоставляет ему максимально возможный объем информации:

1. В центральной части два индикатора часового типа, слева индикатор оборотов двигателя, по которому водитель определяет, с какой нагрузкой в ​​тот или иной момент работает силовая установка, и при необходимости корректирует этот процесс переключением скорости, в окошке под стрелкой есть цифровые часы.Справа — спидометр или индикатор текущей скорости автомобиля, в окошке под стрелкой — цифровые показания пройденного пробега за весь период эксплуатации автомобиля и за последнюю поездку;
2. В верхней части между стрелками часового типа расположена лампа указателя поворота с зелеными стрелками, указывающими влево и вправо;
3. В нижней центральной части красный треугольник «стоп-сигнал», а под ним CHECK ENGINE — красный сигнал аварийного состояния двигателя по информации с бортового электронного устройства;
4. В левой средней части блока приборов находится стрелочный индикатор температуры двигателя, или, как его в литературе называют, датчик температуры охлаждающей жидкости, над ним значок, который загорается при перегреве двигателя.Под ним — значки дроссельной заслонки, давления масла, ручного тормоза и активации аккумулятора;
5. В правой средней части расположен стрелочный индикатор наличия топлива в топливном баке, вверху — значок полностью заправленного бака, внизу — значок минимального количества топлива в баке, а также значки — ближний свет, низкий уровень тормозной жидкости и дальний свет.

Эргономичность обеспечивается удобным расположением устройств и информационных иконок для визуального восприятия информации, а также клавиш, кнопок и рычагов для управления ими.В центральной части панели установлен стандартный бортовой компьютер, как правило, это БК «Гамма», «Мультитроникс», «Престиж» или «Государство». Место для его установки было выбрано очень удачно, и с его помощью водитель получает расширенную информацию о состоянии рабочих систем двигателя и узлов автомобиля.

Эта информация отображается не только на дисплее БК, но и передается через другие контрольные или информационные лампы и знаки, расположенные на комбинации приборов и в других местах приборной панели.Кроме того, на дисплее бортового компьютера отображается информация другого характера, например, о сроках следующего осмотра или обслуживания.

Удобно расположен запирающийся бардачок, который имеет подсветку и довольно большую нишу под ней. В центральной бороде также есть ниша для хранения вещей и пепельница. Выходы воздуховодов сделаны достаточно хорошо, что позволяет эффективно обдувать стекло и предотвращать запотевание.

В процессе эксплуатации автомобиля постоянно возникают проблемы с неисправностями или сбоями в различных системах.Чтобы добраться до некоторых из них, необходимо снять панель ВАЗ 2114. Даже чтобы снять панель приборов, нужно разобраться, как снять торпеду на ВАЗ 2114 (панель приборов).

Кроме того, на ВАЗ 2114 панель необходимо снимать полностью, если возникнет необходимость ремонта воздуховодов и печки, либо автовладелец хочет полностью проклеить и заделать стыки конструкции панели, чтобы она не скрип.

Как разобрать панель приборов на ВАЗ 2114

Перед тем, как приступить к этому сложному процессу, водитель должен внимательно ознакомиться с конструкцией и расположением панели приборов на своем автомобиле.В разобранном виде на винты выглядит так:

Устройство приборной панели ВАЗ 2114

Панель приборов и аксессуары:

1 — торпеда ВАЗ 2114, или — панель приборов, то есть основная часть всей конструкции, к которой крепятся блок приборов, бортовой компьютер, рычаги управления печкой, блоки клавиш и другие накладки и защелки;

2 — накладка на панель приборов, имеет декоративную функцию, также имеет воздуховоды для обдува лобового стекла;

3 — кронштейн;

4 — заглушка;

5 — корпус пепельницы;

6 и 11 — поперечины правая и левая;

7 и 10 — правый и левый экраны консоли;

8 — панель приборной панели;

9 — центральный кронштейн.

Если внимательно изучить эту схему, становится понятно, как снять панель на ВАЗ 2114. Определив для себя порядок, можно приступать к процессу.

• с помощью отвертки Phillips необходимо открутить три самореза, удерживающие экран левой консоли. Для удобства при этой работе лучше использовать отвертку с короткой ручкой и наконечником.

• снимая экран, осторожно снимите нижний край накладки с кронштейна корпуса.
• правый экран консоли крепится пятью саморезами. Используя отвертку Phillips, осторожно открутите все винты, удерживая крышку рукой.

• снимите экран так, чтобы он не зацепился за спрятанный за ним жгут проводов.

Отсоединить «массу» от АКБ отключив колодки. Если в автомобиле есть магнитола, отсоедините ее от основного жгута проводов, вытащив блок разъемов.Если магнитола на машине не установлена, то просто вытащите провода из панели, их нужно закрыть заглушкой. Обязательно выключите прикуриватель и вытащите патрон с лампочкой пепельницы.

• Снимите ручки с рычагов управления заслонкой отопителя. Чтобы облегчить процесс, подденьте их плоской отверткой.

• Несмотря на кажущуюся простоту этого пункта, снятие ручек с рычагов может занять много времени. Для этого наглядный пример, как это сделать на снятом агрегате.

На рычаге есть специальный выступ; когда ручка установлена, она входит в зацепление с рычагом с отверстием для этого выступа. Для этого при снятии ручки нужно поддеть и приподнять фиксатор на ручке плоской тонкой отверткой, высвободив ее из выступа.

• Снимите ручку вентилятора электронагревателя, просто потянув ее на себя.

• Отверните отверткой винты с крестообразным шлицем, которыми панель приборов крепится к кронштейнам справа и слева.

• В окошке на панели приборов, где расположен приборный блок, два самореза сверху и два снизу — под окном. Их необходимо вывернуть, разобрав накладку (2) и щиток (8).

• вытащите заглушку и открутите саморез, расположенный за ней.

• выверните два самореза снизу, удерживающих накладку, и снимите ее.
• После разметки проводов, подходящих для выключателей, отсоедините их.

• откручиваем болты от кронштейна рулевого колеса.

• откручиваем саморезы нижнего кронштейна ключом на «8».

• откручиваем винт для отвертки и снимаем световод.
• снимаем крепления блока управления обогревом и вытаскиваем картриджи из заднего бокового блока.

• снимаем декоративную вставку, удаляя все внешние детали.
• откручиваем гайки ключом на «21».
• снимаем подсветку гидрокорректора.
• откручиваем верхний и нижний крепления панели, снимаем крепление к поперечине с левой стороны.

• Теперь можно снимать торпеду ВАЗ 2114.

• установка производится в обратном порядке.

Чтобы наглядно увидеть весь процесс в движении, можно посмотреть видео, как снимают приборную панель на ВАЗ 2114.

Приветствую друзей на сайте автосервиса своими руками. В силу различных ситуаций возникает момент, когда необходимо поменять приборную панель.

А в сегодняшней статье мы рассмотрим на примере российского автопрома, как поменять приборную панель на ВАЗ 2114, ВАЗ 2115.

Хотя замена панели не такая уж и сложная процедура, многие автовладельцы все же предпочитают обращаться к услугам мастеров, то есть в СТО.

Но многие автолюбители по разным причинам предпочитают ремонтировать ВАЗ своими силами, поэтому в данной статье будет описана подробная инструкция по снятию и установке панели приборов ВАЗ 2114.

Как известно, приборная панель сообщает водителю полезную информацию во время движения или стоянки с работающим двигателем.

Следовательно, нужно серьезно отнестись к этому процессу, чтобы при установке не забыть подключить какое-то важное устройство.

Также стоит отметить, что она в пределах 15 тысяч рублей, поэтому здесь каждый решает сам, стоит делать замену или нет.

Хотя бывают ситуации, когда без замены просто невозможно обойтись, например, машина попала в аварию или на ней есть какие-то большие трещины.

Как снять панель приборов ВАЗ 2114, инструкция.

Первым делом откручиваем с левой стороны, именно там водительские педали, три самореза на боковой панели консоли, как показано на фото.

Внимание! Отключите массу от АКБ, чтобы избежать различных коротких замыканий.

Снимаем вилку или магнитолу если она установлена ​​и отсоединяем провода. Так же вытаскиваем фишки на прикуриватель и на подсветку пепельницы.

Далее нужно снять ручку включения вентилятора отопителя и рычаги открытия и закрытия крана печки и других заслонок, поддев их отверткой и потянув на себя.

Откручиваем саморезы панели приборов сверху и снизу фигурной отверткой.

Еще нужно открутить саморез, который находится под заглушкой рядом с кнопкой обогрева заднего стекла. Затем вытаскиваем из корпуса панели приборов все фишки, которые желательно пометить, чтобы потом не запутаться.

Рулевая колонка также должна быть откручена от крепления, после чего она упадет, предварительно сняв рулевое колесо.Затем нужно открутить все винты, как показано на рисунке. И утопить блок управления отопителем внутрь.

Также справа и слева откручиваем саморезы от кронштейна крепления, идущего от пола к панели приборов. И два самореза из поперечного крепления кронштейна.

Поддев ручку гидрокорректора фары и ручку регулятора освещенности приборов, снимите их. Вынимаем декоративную крышку и отключаем светодиодную вставку.Затем откручиваем гайки торцевым ключом.

Отсоединение оставшегося иммобилайзера и фишек освещения бардачка и др. Откручиваем верхний и нижний саморезы панели приборов с левой и правой стороны.

Если вы все отсоединили, вынимаем панель на себя, установку новой проводим в обратном порядке.

Конечно, кто-то скажет, что все сложно и ничего не понятно, но это до тех пор, пока вы сами не начнете разбирать и потом устанавливать обратно, но нет сомнений, что придется немного повозиться.

Многие автовладельцы не знают, как снять приборную панель на ВАЗ 2114, мы подскажем, как это сделать правильно. Обычно панель приборов снимается для замены печки, снятия комбинации приборов, заклейки форсунок печки, проклейки и т. Д.

Порядок снятия:

Разберемся, как снять торпеду на ВАЗ 2114. С помощью отвертки с Наконечником Phillips аккуратно открутите 3 самореза (верхний, средний и нижний) крепления экрана левой консоли.

С помощью отвертки Phillips открутите следующие пять саморезов, которые находятся в правой крышке консоли, затем снимите сам экран.

Затем отсоединяем отрицательную клемму провода от АКБ. Если в машине установлена ​​магнитола, то снимаем ее, также отсоединяем колодку ее жгута проводом или снимаем контейнер-заглушку со щита.
Далее необходимо отсоединить колодку жгута проводов от прикуривателя.Также необходимо снять патрон лампы пепельницы. Затем снимаем ручку с рычагов, аккуратно поддев ее узкой отверткой.

Следующим шагом является снятие ручки переключателя вентилятора отопителя. Для этого нужно потянуть его на себя или поддеть отверткой.

Откручиваем отверткой Phillips два самореза, расположенные над комбинацией приборов, а также два самореза, расположенные под ней.

Поддев заглушку, снимите ее и открутите под ней саморез.

Затем снимите облицовку приборной панели.

Теперь отмечаем, в каком порядке колодки жгута проводов подключаются к выключателям, и отключаем их.

Ставим уже полностью снятую панель приборов и откручиваем болты рулевой колонки. Этой же отверткой откручиваем два самореза, как показано на фото.

Ключом на 8 мм откручиваем еще 2 самореза самого нижнего крепления кронштейна к панели приборов.

Затем откручиваем саморезы, на которых держался блок управления нагревом, а также снимаем патроны с его задней части.

Затем снимаем декоративную вставку, но только после того, как удалим все ее внешние части.

Как экспрессионизм проявляется в живописи

Экспрессионизм в искусстве — это направление, зародившееся в Европе в 20 веке. В переводе с латыни «expressio» означает «выражение».«Это направление было настолько популярно в двадцатые годы, что охватило все области искусства и ярко проявилось в живописи, литературе, музыке, театре, архитектуре и кино.

В конце концов, события в Европе не предвещали ничего хорошего. стремительный рост промышленности и резкое изменение благосостояния людей. За это время многие изменили свое мировоззрение, а новые открытия в науке позволили взглянуть на окружающий мир другими глазами. люди просто не могли оставаться в стороне и своей работой демонстрировали свое отношение к миру.

Экспрессионизм в живописи основан на субъективных переживаниях и фантазиях авторов произведений. Художники своими произведениями передали свое эмоциональное состояние, характеризовавшееся душевной растерянностью, пессимизмом, отчаянием и мелкобуржуазным бунтом. Основными принципами потока было сознательное искажение реального мира, придание объектам преувеличенных и угловатых форм. Таким образом авторы пытались вызвать у зрителей сопереживание, вызвать настоящий страх и негативное отношение к жестокой реальности.

Экспрессионизм в живописи очень ярко проявился благодаря своим предкам: группе немецких художников из объединений «Мост» и «Синий всадник». А позже их последователи: В.В. Кандинский, Винсент Ван Гог, Джеймс Энсор, Э. Барлах, П. Пикассо, Эдвард Мунк, М. Шагал, П. Клее и другие — пытались в своих драматических произведениях выразить свое отношение к происходящему, некоторые работы имели явную антипатию. -военная ориентация (Дж. Грос, О. Дикс).

Все пороки жизни, уродства и неразрешимые противоречия действительности вызывали у экспрессионистов чувства тревоги, раздражения, отвращения, которые они переносили на свои полотна с помощью гипертрофированных форм, угловатых и искаженных линий, темных цветов, грубых и быстрых мазков.

Экспрессионизм картины был усилен подбором контрастных цветов, яркой выразительностью форм, чтобы вызывать эмоции у зрителей, не оставлять их равнодушными. Простые истории повседневной жизни передавались через призму видения художников и просто зашкаливали от эмоций. Экспрессионизм в живописи наиболее ярко дал представление о настроениях того времени, о метании и страданиях людей. Восприятие мира через художественное и личное перформанс позволяло артистам общаться со зрителями в столь необычных художественных проявлениях.

Экспрессионизм в живописи — это возможность через эмоции продемонстрировать отношение к чему-либо. Обладая тонкой и чуткой натурой, художники стараются донести до зрителей свое видение и переживания с помощью художественных образов. Эксперименты с цветом и формами, поиск новых изображений продолжаются и сегодня.

Поэтому к этому направлению можно отнести работу аналогичной направленности, но не в чистом виде, а как симбиоз новых интересных направлений.Заставить людей искренне сочувствовать — непростая задача. Ведь при всей сложности жизни и пороках общества до сих пор нет по-настоящему гнетущей ситуации, на основе которой возродилось это направление в искусстве.

Кондиционер на ВАЗ-2114: установка, инструкция по эксплуатации

На заводе не было кондиционера ВАЗ-2114, даже в головах конструкторов такого не было. Но машина хоть и создана на базе «девятки» (была популярна более 25 лет назад), но все же имеет относительно привлекательный внешний вид и пользуется спросом у потребителей.Хороший уровень шумоизоляции и хороший двигатель позволяют установить кондиционер на четырнадцатую модель.

Желательно устанавливать на инжекторные двигатели, так как они имеют электронное управление и стабильно работают независимо от нагрузки. Если попробовать поставить кондиционер на моторы карбюратора, при движении будут провалы.

Для чего нужен кондиционер?

Для многих автолюбителей установка кондиционера на ВАЗ-2114 — несбыточная мечта, но вполне осуществимая.Значительное повышение комфорта — ответ на вопрос, зачем он нужен. Конечно, можно поставить небольшой вентилятор или открыть окна. А вот от вентиляторов в жару толку нет, а через открытые окна попадает пыль, грязь и выхлопные газы от проезжающих грузовиков.

А если двигаться по дороге, то при открывании окон будет быть сильным шумом, который надоедает очень быстро. А установка кондиционера на ВАЗ-2114 с комфортом решит все проблемы.

Кондиционер способен:

1. Понижать температуру в салоне.
2. Нагрейте салон до температуры от 5 до 15 градусов. Полезное качество в осенне-весеннее время.
3. Осушите воздух внутри.

Если одновременно включить кондиционер и обогреватель, можно избавиться от лишней влаги, окна не будут запотевать. Это пойдет на пользу автомобилю, так как внутри салона может скапливаться влага и вызвать появление очагов коррозии.Нагрев происходит за счет изменения направления движения хладагента внутри системы. При этом внешний радиатор будет холодным, а внутренний — горячим.

Комплект кондиционера

В стандартную комплектацию кондиционера на ВАЗ-2114 входит:

1. Блок испарителя.
2. Компрессор (нужен для создания давления).
3. Конденсатор.
4. Заглушка и ось рециркуляции.
5. Ремень приводной.
6. Трубка конденсатора
7. Уплотнения, крепеж, втулки.
8. Кронштейн для генераторной и компрессорной установки.
9. Электропроводка.
10. Ролик.
11. Трубно-испарительный агрегат.

Фактически, такие компоненты можно найти в любом кондиционере, даже в полу или окне. Обязательно в комплекте технический паспорт и инструкция. Воздух в салон поступает через предусмотренные производителем автомобиля отверстия, никаких лишних отверстий вырезать не придется.

Для установки необходим набор ключей, все остальное в комплекте и велосипед изобретать не нужно.Желательно просмотреть несколько видеоуроков, в которых люди делятся секретами установки кондиционера на ВАЗ-2114.

Характеристики климатического оборудования

Большинство моделей климатических систем схожи по параметрам. Все они предназначены для использования на определенных моделях автомобилей. Главное условие — достаточная мощность двигателя и генератора. Следующие характеристики могут охарактеризовать кондиционер «Мороз» на ВАЗ-2114:

1. Привод компрессора осуществляется шкивом на коленчатом валу.Один ремень приводит в движение генератор и компрессор.
2. Позволяет поддерживать температуру в диапазоне 9-18 градусов.
3. Разница температур в салоне и за «бортом» 5-12 градусов.
4. В час емкость около 300 кубометров. метров.
5. Вся система питается от источника постоянного тока 12 В.
6. Полезная мощность 2,1 кВт.
7. В качестве хладагента используется фреон R134A (один из самых популярных, встречается во всей холодильной технике).
8. Кроме фреона заливается масло SP15.

Общие сведения по установке

Обязательно соблюдайте инструкцию при эксплуатации, так как разные модели кондиционеров имеют свои особенности. Если у вас нет опыта ведения монтажных работ, лучше доверить всем профессионалам. Но следует отметить, что цена кондиционера на ВАЗ-2114 немаленькая — от 23 тысяч рублей и выше. И услуга по установке стоит денег, но гарантия, что установка будет грамотной, будет.

Если у вас есть опыт ремонта авто, то с установкой проблем не справится. Всю работу можно разделить на несколько этапов:

1. Установка испарителя.
2. Монтаж электропроводки.
3. Установка конденсатора.
4. Удлинитель шланга и трубки.
5. Крепление электропроводов.
6. Крепление компрессора.

На каждом этапе нужно быть внимательным — малейшая ошибка приведет к тому, что кондиционер не будет работать должным образом.А наличие микротрещин в трубках приведет к утечке хладагента. Цена кондиционера на ВАЗ-2114 немаленькая, и рисковать такой техникой захочется далеко не всем.

Установка и проводка испарителя

Прежде чем делать всю установку самостоятельно, поинтересуйтесь, сколько стоит установка кондиционера на ВАЗ-2114 в хорошей мастерской. Если стоимость не очень большая, то лучше обратиться к ним. Для установки испарителя необходимо произвести такие манипуляции:

1. Снимите резиновую прокладку, установленную на капоте.
2. Снимите пластиковый слив с правой стороны.
3. Снимите корпус нагревателя и фильтр, вентилятор (при необходимости).
4. В кондиционере стоит герань. Его необходимо приклеить, как указано в инструкции.
5. Установить нижнюю часть испарителя.
6. Установить корпус тепловентилятора.

После установки испарителя можно проложить все провода. Старайтесь складывать их так, чтобы воздействие тепла и влаги было минимальным (вдали от выхлопной системы и дорожного покрытия):

1. Сначала снимите фильтр очистки воздуха и адсорбер.
2. Снимите крышку с монтажного блока.
3. Прокладки, которые находятся на гидрокорректорах фар, тоже нужно снять.
4. Провод от положительного вывода аккумуляторной батареи до потребителей.
5. Второй проложены провода, идущие к вентилятору и датчику давления.
6. Кнопка включения установлена ​​на приборной панели в удобном для Вас месте.
7. Подсоедините серый и оранжевый провода к переключателю печки.
8. Датчик температуры необходимо установить в отверстие, через которое проложена проводка к вентилятору отопителя.
9. Термостат подключается в последнюю очередь, место для его установки выбирается, это не критично.

Монтаж конденсатора, трубок и компрессора

Для установки конденсатора необходимо переместить рупор в другое место. На его кронштейн поместите корпус конденсатора. Подключив компрессорную трубку к конденсатору, можно закончить фиксацию устройства. Затем с помощью трубок соедините испаритель и ресивер (следуйте инструкции). Протяните вторую трубку между испарителем и компрессором.На последнем этапе монтируют датчик давления.

Для установки компрессора необходимо снять генератор с кронштейном. В комплекте с кондиционером вы найдете новый кронштейн — установите его. Затем ставим на место генератор, компрессор и натяжной ролик (как на ГРМ).
