Признаки неисправности датчика коленвала ВАЗ-2114: фото и видео

Многие автомобилисты сталкивались с тем, что переставал работать датчик коленчатого вала ВАЗ-2114. Но, при этом, не все автолюбители понимали признаки неисправности, пока не обращались в автосервис. Итак, в данной статье рассмотрим, по каким причинам можно определить выход из строя датчика, а также как это диагностировать.

Варианты датчиков коленвала на ВАЗ-2114

Датчик положения коленчатого вала

Рассматривая вопрос неисправности датчика коленчатого вала, стоит обратить особое внимание на возможные варианты данной детали. По техническим данным завода изготовителя существует несколько изделий, которые можно различить по конструктивным особенностям и принципу действия:

Индуктивный. Внутри изделия располагается металлический стержень, который окружен магнитом. Все изделие имеет медную обмотку, которая выведена к проводам подключения. Когда рядом с датчиком находится металлическая деталь, на стержне появляется импульс, уходящий к ЭБУ.
Датчик холла расположенный внутри датчика коленчатого вала. Когда металлическое изделие присоединяется к нему, его состояние меняется.
Частотные. В данном случае, электронный блок управления посылает определенный импульс, и когда к датчику подходит металлическая деталь, частота этого импульса меняется, чем дает сигнал ЭБУ.

Признаки неисправности

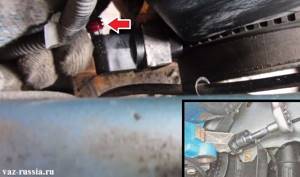

Месторасположение датчика коленвала возле маховика

Признаков неисправности датчика положения коленчатого вала не так и много. Как показывает практика, во многих случаях, проблемы с изделием вызываются тем, что на нём налипает грязь или налет, который не дает считывать данные, или делает эту операцию некорректной.

Итак, рассмотрим основные признаки неисправности ДПКВ:

Схематическое обозначение расположения датчика коленвала относительно маховика

Нестабильный режим на холостом ходу.
Плавают обороты. Это будет видно по показаниям тахометра на приборной панели. Выглядеть это будет так: автомобиль набирает обороты, а потом они резко падают в одном и том же режиме работы.
Потеря мощности.
Провалы при разгоне.
Автомобиль заводятся очень плохо.

При этом стоит демонтировать датчик и провести ему диагностику. Ее можно сделать простым способом – мультиметром, или при наличии осциллографа – этим прибором.

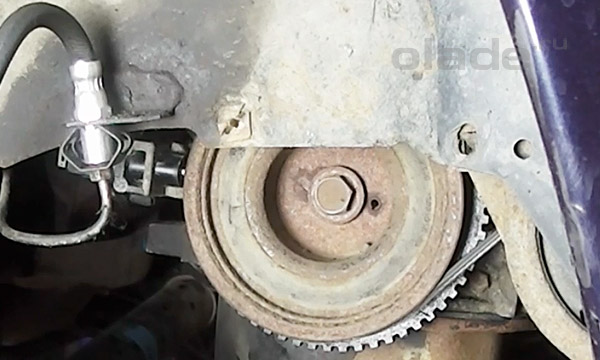

Наглядный пример расположение датчика относительно маховика

Также, кроме признаков неисправности стоит рассмотреть причины, по которым датчик положения коленчатого вала может выйти из строя:

Деформация или разрушение корпуса.
Короткое замыкание, которое привело к повреждению обмотки.
Износ.

Методы диагностики

При демонтированном датчике, можно провести диагностические операции, которые точно определят, состояние изделия и его работоспособность. Итак, рассмотрим, методы диагностики ДПКВ:

При помощи мультиметра. При этом необходимо замкнуть разъемы подачи питания на сопротивление. Нормальный показатель должен составлять 500-700 Ом.
Второй способ, также предусматривает использование мультиметра. На нем устанавливается показатель 200 милливольт, а к сердечнику датчика подноситься металлический предмет. Если датчик исправный, то на мультиметре будет видно колебание показателей.
При помощи осциллографа. Этот прибор показывает самый точный результат со всех способов диагностики. Тест проводится в разных режимах: на 800 оборотах (то есть на холостых), 2000 и по нарастающей до 6000. В зависимости от результата на экране, можно установить причину неисправности.
Осциллограмма проверки датчика коленвала

Выводы

Причины неисправности датчика положения коленчатого вала ВАЗ-2114 — установлены. Так, не стоит забывать, что необходимо удостовериться, на самом ли деле причина именно в нем, или по автомобилю существуют еще неисправности. Для этого существуют варианты диагностики, которые можно и нужно применять.

Датчик коленвала признаки неисправности

Признаки неисправности датчика коленвала ВАЗ-2114 фото и видео

Варианты датчиков коленвала на ВАЗ-2114

Датчик положения коленчатого вала

Индуктивный. Внутри изделия располагается металлический стержень, который окружен магнитом. Все изделие имеет медную обмотку, которая выведена к проводам подключения. Когда рядом с датчиком находится металлическая деталь, на стержне появляется импульс, уходящий к ЭБУ.
Датчик холла расположенный внутри датчика коленчатого вала. Когда металлическое изделие присоединяется к нему, его состояние меняется.
Частотные. В данном случае, электронный блок управления посылает определенный импульс, и когда к датчику подходит металлическая деталь, частота этого импульса меняется, чем дает сигнал ЭБУ.

Признаки неисправности

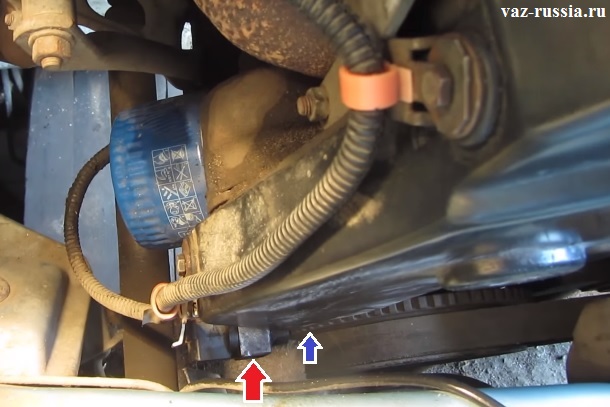

Месторасположение датчика коленвала возле маховика

Итак, рассмотрим основные признаки неисправности ДПКВ:

Схематическое обозначение расположения датчика коленвала относительно маховика

Нестабильный режим на холостом ходу.
Плавают обороты. Это будет видно по показаниям тахометра на приборной панели. Выглядеть это будет так: автомобиль набирает обороты, а потом они резко падают в одном и том же режиме работы.
Потеря мощности.
Провалы при разгоне.
Автомобиль заводятся очень плохо.

Наглядный пример расположение датчика относительно маховика

Деформация или разрушение корпуса.
Короткое замыкание, которое привело к повреждению обмотки.
Износ.

Методы диагностики

При помощи мультиметра. При этом необходимо замкнуть разъемы подачи питания на сопротивление. Нормальный показатель должен составлять 500-700 Ом.
Второй способ, также предусматривает использование мультиметра. На нем устанавливается показатель 200 милливольт, а к сердечнику датчика подноситься металлический предмет. Если датчик исправный, то на мультиметре будет видно колебание показателей.
При помощи осциллографа. Этот прибор показывает самый точный результат со всех способов диагностики. Тест проводится в разных режимах: на 800 оборотах (то есть на холостых), 2000 и по нарастающей до 6000. В зависимости от результата на экране, можно установить причину неисправности.
Осциллограмма проверки датчика коленвала

Основные неисправности

Традиционно для большинства электроприборов бортовой сети некоторые симптомы неисправности датчика коленвала определяются визуально. Например, если загорелся Check на приборной панели, у водителя имеется прибор для считывания кода ошибки, контроллер покажет кол 19 или 35.

Гораздо чаще найдутся другие неисправности:

самопроизвольное глушение двигателя;
отсутствие запуска;
экстренная работа форсунок/инжекторов вдвое чаще положенного цикла (отказ ДПРВ).

Одним из доступных для самостоятельной диагностики способом в этом случае является «прозвон» тестером. Внутреннее сопротивление обмотки датчика должно укладываться в пределы 500 – 800 Ом.

Потребоваться ремонт может при механических повреждениях прибора. Например, если на поверхность венца маховика попала грязь, сторонние предметы, сигнал будет ими искажен.

Диск синхронизации может случайно намагнититься во время диагностики. В этом случае ремонт заключается в размагничивании по специальной методике с помощью трансформатора на СТО.

Если сопротивление обмотки катушки не соответствует указанным параметрам, владелец авто обычно узнает об этом по косвенным признакам:

обороты скачут произвольно;
пропадает динамика движения либо теряется мощность ДВС;
на холостом ходу обороты «плавают»;
во время работы возникают детонации.

Как определить неисправность датчика коленвала

Проверить работоспособность датчика несложно и сделать можно любому с помощью буквально одного мультиметра. На большинстве современных автомобилей устанавливаются именно индукционные датчики положения коленвала, поэтому вкратце остановимся на проверке устройств этого типа.

Так, ДПКВ можно проверить тремя способами — с помощью омметра, проверить значение индуктивности катушки, а также с использованием осциллографа. Кроме этого, важным элементом проверки датчика положения коленчатого вала является выставление правильного зазора между чувствительным элементом датчика, а также диском синхронизации (расстояние нужно уточнить в документации, оно находится в пределах 0,5…1,5 мм).

Как проверить датчик коленвала?

Есть три способа проверки ДПКВ – мультиметром (проверяется сопротивление обмотки), тестером (проверяется сопротивления изоляции и индуктивности) и осциллографом.Подробнее

Самый простой и доступный практически любому автовладельцу метод — проверить внутреннее сопротивление датчика. Для этого достаточно использовать электронный мультиметр, переключенный в режим измерения сопротивления электрической цепи. У большинства современных датчиков значение электрического сопротивления внутренней катушки составляет порядка 500…700 Ом (в некоторых случаях это значение может отличаться, поэтому желательно ознакомиться с техническими параметрами датчика отдельно). Также желательно проверить значение изоляции проводов. Оно не должно быть менее, чем 0,5 МОм.

Для измерения индуктивности автовладельцу понадобится мультиметр (мегаомметр), сетевой трансформатор, измеритель индуктивности, а также вольтметр. Опуская алгоритм проверки, стоит сразу отметить, что значение индуктивности внутренней катушки исправного датчика должно находиться в пределах около 200…400 мГн (может отличаться у разных датчиков, но незначительно). Если индуктивность значительно ниже (реже выше), то датчик, скорее всего неисправен, и необходимо выполнение дополнительных проверок, в том числе замер сопротивления катушки и изоляции.

Самый сложный, однако самый информативный и надежный метод проверки датчика положения коленчатого вала — с помощью осциллографа, обычно электронного (программный эмулятор). Для этого осциллограф подключают к выводам датчика при работающем двигателе автомобиля и настраивают программу для снятия осциллограммы. Ее рисунок даст четкое понимание, в рабочем ли состоянии датчик, и нет ли пробелов при его работе. Кроме этого, можно демонтировать датчик с его посадочного места, подключить к нему осциллограф и попросту поводить возле его чувствительного элемента каким-нибудь металлическим предметом (например, отверткой). Если он будет фиксировать передвижение, и на экране будет формироваться осциллограмма — скорее всего, датчик исправен.

В процессе проверки не будет лишним сканирование ошибок из памяти ЭБУ при помощи специальных сканеров. Это поможет как в определении ошибки ДПКВ, так и других элементов двигателя.

Расположение ДПКВ

Даже при плотной компоновке узлов и агрегатов машины под капотом, производители стараются обеспечить доступность ДПКВ для быстрой замены в дороге. Поэтому понять, где находится датчик коленвала, достаточно просто:

он расположен между шкивом генератора и маховиком;
провод достаточно длинный, чтобы свободно подключить его в бортовую сеть;
на посадочном месте имеются прокладки регулировочные для выставления зазора 1 – 1,5 мм.

Местонахождение датчика коленвала

Благодаря головке под ключ снять датчик сможет, даже начинающий водитель.

Определение неисправности

Если говорить об устройстве электронной системы, отвечающей за стабильную работу силового агрегата, единственным ее элементом, который может привести к полной неработоспособности силового агрегата, является только датчик коленвала.

Выход из строя этого узла может быть обусловлен множеством причин. В большинстве современных моделей автомобилей реализована система электронной диагностики работоспособности всех элементов и в случае неработоспособности датчика водитель будет оповещен об этом при помощи специальной лампочки, расположенной приборной панели. Если такая лампочка отсутствует, то определить неисправность можно по ряду признаков:
— Резкое падение мощности силового агрегата, которое заметно даже невооруженным глазом;
— Нестабильное количество оборотов;
— Возгорание двигателя во время движения;
— Мотор не запускается при включении зажигания;
— Нестабильная работа силового агрегата в режиме холостого хода или полное его отсутствие.

Если вы заметили один из вышеперечисленных признаков, то нет необходимости обращаться в сервисный центр для прохождения диагностики, поскольку все необходимые действия вы можете выполнить самостоятельно.

Для определения неисправности КПКВ существует несколько методов, основное различие которых заключается в типе используемого измерительного прибора. Одним из наиболее простых является измерение величины зазора между сердечником и синхронизирующим диском. Допустимая рабочая величина находится в пределах от 0,6 до 1,5 миллиметра. Помимо этого, рекомендуется осмотреть прибор на наличие микротрещин и каких-либо механических повреждение. Если визуальный осмотр ничего не показал, то следует выполнить диагностику электрической схемы датчика.

Первым делом, необходимо измерить сопротивление медной обмотки при помощи омметра. Если датчик находится в исправном состоянии, то сопротивление должно находится в диапазоне 550-700 Ом. Если показания прибора выходят за пределы допустимых значений или вообще не выдает никаких результатов, то это говорит о поломке этого электронного узла.

Другой метод диагностики заключается в измерении сопротивления всех узлов датчика таких, как обмотка и изоляция, а также уровня намагниченности прибора. Сделать это можно при помощи специальных измерительных приборов, предназначенных для этих целей. Стоит отметить, что для получения более достоверных результатов во время измерения необходимо производить диагностику в теплом помещении. Если все результаты соответствуют норме, то следует приступить к поиску других возможных причин, из-за которых автомобиль может не заводиться.

Типовые неисправности датчика положения коленвала.

Если сигнал от датчика положения коленчатого вала поступает, но параметры выходного сигнала при этом имеют отклонения от нормальных, это может привести к подёргиваниям двигателя, провалам, затруднённому пуску двигателя… Нарушения параметров выходного сигнала датчика положения коленчатого вала могут быть вызваны неисправностью как самого датчика, так и неисправностью задающего синхродиска.

Искажённая осциллограмма напряжения выходного сигнала исправного датчика положения коленчатого вала работающего в паре с намагниченным синхродиском.

В случае, если синхродиск в процессе эксплуатации автомобиля намагничивается, пуск двигателя становится затруднителен, появляются перебои в работе двигателя при работе на высоких оборотах. Намагниченность синхродиска на осциллограмме напряжения выходного сигнала датчика положения коленчатого вала проявляется в различии формы положительной и отрицательной полу волн синхроимпульсов.

Искажённая осциллограмма напряжения выходного сигнала исправного датчика положения коленчатого вала работающего в паре с задающим синхродиском, имеющим значительные торцевые биения.

В случае повреждения демпфера синхродиска или его крепления, возникают торцевые биения зубчатого диска. Такая неполадка приводит к затруднительному пуску двигателя либо к невозможности запустить двигатель. Если же двигатель всё же запускается, то может работать неустойчиво и только при невысокой частоте вращения коленчатого вала. Биения синхродиска на осциллограмме напряжения выходного сигнала датчика положения коленчатого вала проявляется как цикличное увеличение и уменьшение амплитуды напряжения синхроимпульсов.

Осциллограмма напряжения выходного сигнала исправного датчика положения коленчатого вала при пере коммутации выводов A и B в разъёме кабеля, идущего к датчику.

В случае перестановки местами выводов A и B в разъёме подключенного к датчику коленвала кабеля вследствие неквалифицированного проведения ремонтных работ, осциллограмма напряжения выходного сигнала датчика инвертируется. Такая неполадка приводит к тому, что двигатель глохнет сразу после пуска. В этом случае, осциллограмма отличается только в момент прохождения сектора синхродиска с вырезом мимо датчика. При правильном подключении электропроводки к датчику коленвала , полярность последней полу волны синхроимпульса перед пропуском двух зубьев отрицательна, а полярность первой полу волны синхроимпульса после пропуска двух зубьев положительна. В случае, если сигнал от датчика положения коленчатого вала отсутствует или очень мал по амплитуде, блок управления двигателем не обеспечивает подачу топлива и искрообразование, из-за чего запуск двигателя становится невозможным. Сигнал от датчика положения коленчатого вала может не поступать к блоку управления двигателем по одной или нескольким причинам: обрыв обмотки датчика коленвала или повреждение электрического разъёма датчика; обрыв / замыкание кабеля идущего к датчику; большой зазор между торцом датчика и зубьями диска; зубчатый диск отсутствует либо разрушен резиновый демпфер диска.

Датчик коленвала: признаки неисправности

Коленчатый вал двигателя внутреннего сгорания – элемент КШМ, который служит для преобразования возвратно-поступательного движения поршней во вращательное. На инжекторных автомобилях с ЭСУД используется так называемый датчик положения коленчатого вала (ДПКВ, датчик синхронизации, датчик коленвала, датчик ВМТ, иногда в быту называется датчик фаз), который необходим для точной синхронизации работы системы зажигания и системы питания.

Как известно, система электронного управления двигателем имеет большое количество различных элементов. Если возникает неисправность какого-либо звена, ЭБУ переводит мотор в аварийный режим, двигатель может троить, плохо заводиться, на приборной панели загорается «чек» и т.д. При этом агрегат все равно будет работать, пусть и неустойчиво, если в него подается воздух, топливо и есть искра на свечах зажигания. Особенностью ДПКВ можно считать то, что неисправности или сбои в его работе обычно приводят к остановке двигателя. Далее мы рассмотрим, какие признаки неисправности датчика коленвала свидетельствуют о проблемах с указанным элементом.

Содержание статьи

Функции датчика коленчатого вала

Как уже было сказано, одним из явных признаков неполадок ДПКВ является полная остановка двигателя. Так получается в результате того, что сбои в его работе не позволяют системе питания своевременно подавать горючее, а система зажигания не способна в заданный момент поджечь топливно-воздушную смесь. Теперь рассмотрим, почему так происходит.

Датчик коленвала посылает сигналы в ЭБУ, сигнализируя о положении коленчатого вала в определенный момент, а также сообщает о направлении вращения вала и указывает частоту вращения. Отметим, что на разных автомобилях как само устройство, так и некоторые функции ДПКВ могут отличаться. Это зависит от типа установленного элемента. Устройства могут быть:

Электронный блок управления получает сигналы от указанного устройства, благодаря чему контроллер «знает» положение коленчатого вала по отношению к ВМТ в первом и четвертом цилиндре, а также фиксирует частоту и направление вращения вала. На основе этих данных блок формирует сигналы для управления моментом зажигания, создает управляющие импульсы для инжекторных форсунок, управляет работой топливного насоса и т.д.

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:

холодный или прогретый двигатель не заводится;
во время работы под нагрузкой возникает детонация;
плавают обороты холостого хода;
снижается мощность двигателя, пропадает динамика;
скачут обороты во время движения, произвольно меняются обороты и т. д.

Необходимо учитывать, что указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки. Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается. В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.

Рекомендуем также прочитать статью о том, что показывает компьютерная диагностика двигателя. Из этой статьи вы узнаете о том, как проводится указанная диагностика, что дает проверка и сканирование ошибок, а также как самому выполнить компьютерную диагностику автомобиля.

Также можно проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных способов, которые позволяют с относительной точностью определить работоспособность элемента. Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора. Также к элементу может быть подключен провод, который имеет большую длину. Использование такого провода обусловлено тем, что место установки ДПКВ является достаточно удаленным.

Отметим, что сам по себе датчик коленчатого вала выходит из строя редко. Чаще причиной является механическое повреждение во время осуществления работ в подкапотном пространстве, а также попадание посторонних предметов в пространство между датчиком и зубчатым шкивом.

Если визуальный осмотр ничего не выявил, тогда датчик синхронизации понадобится снять, после чего можно переходить к проверке. Элемент следует осмотреть повторно, что помогает определить повреждения корпуса, сердечника, контактной колодки. Следует добавить, что достаточно часто после простой очистки контактов и сердечников от грязи ДПКВ начинает нормально работать.

В том случае, когда видимых дефектов не было замечено, следует перейти к диагностике датчика при помощи мультиметра. Устройство переводят в режим омметра для замера сопротивления на обмотке ДПКВ. В норме показания должны составлять 550-750 Ом. Также существует способ, при помощи которого фиксируется индуктивность датчика синхронизации, но такая диагностика сложнее для реализации в гаражных условиях и требует дополнительного оборудования (вольтметр, сетевой трансформатор).

Следует отметить, что одним из быстрых способов проверки является установка заведомо исправного или нового датчика синхронизации. Если двигатель заводится и нормально работает после замены, тогда причина очевидна. Еще нужно учитывать, что во время установки датчика коленчатого вала следует правильно выставлять зазор, который присутствует между зубчатым шкивом и ДПКВ. Квалифицированная установка датчика предполагает то, что зазор между сердечником датчика и диском синхронизации составляет 0.5 – 1.5 мм. Регулировка указанного зазора возможна путем установки дополнительных шайб в месте расположения посадочного гнезда датчика коленчатого вала.

Подведем итог

С учетом вышесказанного можно сделать вывод о том, что датчик коленвала является одним из самых важных элементов в общей схеме электронного управления силовым агрегатом. Выход из строя ДПКВ приведет к полной остановке двигателя, сбои в его работе сильно осложняют эксплуатацию ТС или делают езду на автомобиле практически невозможной.

По этой причине рекомендуется иметь запасной датчик коленвала в автомобилях, на которых владельцы регулярно преодолевают значительные расстояния по трассе. Также нужно добавить, что стоимость датчика коленвала для большинства отечественных и иностранных авто является вполне доступной.

Что касается проверки и замены, в самом начале следует убедиться, что в зазоре между датчиком и диском синхронизации нет посторонних предметов, а также сам зазор находится в допустимых рамках. Параллельно следует учитывать и то, что устройство может быть исправным и работоспособным, а причиной сбоев является грязь на сердечнике ДПКВ.

как прозвонить устройство мультиметром и проверить тестером положение коленчатого вала

ДПКВ представляет собой устройство, предназначенное для синхронизации топливных форсунок, а также зажигания в системе впрыска горючего. Если сломался или выходит из строя датчик коленвала, признаки неисправности позволят определить поломку для своевременного ремонта и замены устройства.

Содержание

[ Раскрыть]

[ Скрыть]

Назначение, устройство и принцип действия

Датчик положения коленвала двигателя в автомобиле выполняет основную опцию регулировки системы впрыска горючего. Его наличие обеспечивает синхронную работу каждой форсунки мотора и системы зажигания в целом.

Контроллер состоит из следующих компонентов:

1 — капроновый каркас устройства;
2 — магнитные сердечники, эти элементы выполнены из стали;
3 — комплект обмотки, для которой применяется утонченный медный кабель;
4 — изоляционный слой электроцепи, обычно выполнен в виде эмали либо смолы.

Схематическое устройство ДПКВ

Нестабильное функционирование контроллера приведет к сбоям во времени при подаче горючего. При работе устройства управляющий модуль автомобиля, являющийся микроконтроллером, обеспечивает правильное положение поршня в конкретный промежуток времени для каждого цилиндра ДВС.

Чтобы обеспечить регулировку посредством устройства, процесс строится по такому алгоритму:

Коленвал силового агрегата оснащается специальным зубчатым валом. На нем два зубца отсутствуют, это сделано специально.
Когда коленвал мотора машины начинает двигаться, все зубья проходят в непосредственной близости с контроллером. Это способствует серьезному искажению его магнитного поля.
При прохождении вала происходит формирование сигналов в индукционной катушке контроллера. Пакетные импульсы передаются в базу информации, которая содержится в памяти микроконтроллера. Два зубчика, которые отсутствуют на валу, считаются начальной, а также нулевой точкой. Посредством отсутствия этих зубьев микропроцессорное устройство выполняет диагностику изначального расположения коленвала.
После этого микропроцессор внутри автомобиля выполняет подсчет числа сигналов, которые были отправлены устройством. Производится процедура определения положения коленчатого вала в определенный промежуток времени.
Затем обработанные импульсные данные передаются управляющим блоком на контроллер, использующийся для активации топливной форсунки. Последняя выполняет подачу горючего в системе зажигания.

Если датчик положения коленвала работает корректно, то двигатель автомобиля будет функционировать с максимальной производительностью. На выделение максимальной мощности силовому агрегату потребуется минимум горючего.

Разновидности датчиков

Отдельно следует рассказать о различных типах устройств:

Магнитные индукционные ДПКВ. Данный тип устройств не требует для питания отдельного аккумулятора. Для импульса управляющего модуля инициируется величина напряжения в конкретное время. Это происходит тогда, когда через магнитное поле проходит синхронизационный зубчик. Магнитное поле появляется вокруг контроллера, а само устройство контролирует обороты вала и может применяться в качестве скоростного контроллера.
Контроллер Холла, его работа основана на эффекте Холла. Это свидетельствует о том, что передача тока начинается в момент, когда меняющееся поле подается на устройство. Синхронизационный вал выполняет перекрытие самого поля, посредством зубчиков взаимодействуя с полем, появившимся вокруг контроллера. Контроллер, работа которого основана на эффекте Холла, применяется в качестве распределительного устройства зажигания.
Устройство оптического типа. Такая разновидность контроллеров включает в себя вал, выполняющий синхронизацию посредством отверстий либо зубчиков. Диск производит перекрытие светового потока, проходящего между диодным элементом и приемником. Последний выполняет переработку поступившего светового потока в сигнал. В результате напряжение подается на микропроцессорный модуль.

Где находится датчик коленвала?

Контроллер устанавливается в моторном отсеке на специальном кронштейне. Последний располагается в центральной части вала на приводном устройстве генераторной установки. На современных машинах ДПКВ обычно располагается не впритык, а с небольшим зазором рядом с зубчатым валом. Последний составляет 1-1,5 мм.

Расположение ДПКВ рядом с задающим валом

Основные признаки неисправности ДПКВ

Неисправный датчик либо неполадки в работе сенсора устройства можно определить по признакам:

Силовой агрегат автомобиля стал детонировать. При работе мотора на холостых оборотах либо при увеличении скорости проявляется стук гидрокомпенсаторов. Так называемые пальчики могут стучать при езде в гору на низких оборотах ДВС.
Мотор машины стал функционировать не так устойчиво, как ранее. Обороты силового агрегата могут резко упасть при движении на холостом ходу или измениться в большую сторону. Транспортное средство может заглохнуть при езде на холостых оборотах, стоя в пробке или на светофоре.
Силовой агрегат не набирает нужное количество оборотов, хотя функционирует на максимальной мощности.
Мощность двигателя машины может упасть, а затем увеличиться. При этом водитель не будет предпринимать каких-либо действий.
Заметно падают аэродинамические свойства и характеристики машины.
Появляются неполадки в пуске силового агрегата. Мотор может не запускаться либо заводиться и быстро глохнуть.
При выполнении зажигания пропадает искра. Она может не появляться вовсе или возникать с определенной периодичностью.

Если автовладельцем было обнаружено не меньше трех «симптомов» неисправности ДПКВ, устройство подлежит замене.

Надо учесть, что описанные неполадки не всегда говорят о поломке контроллера. Они могут свидетельствовать и о других неисправностях в работе силового агрегата. К примеру, резкое изменение мощности ДВС и падение оборотов говорит о засорении топливного насоса либо магистралей, подведенных к нему. Признаки неисправности в работе ДПКВ могут возникнуть при загрязнении разъема подключения датчика.

Канал Govorun4eg Auto на практике показал признаки неполадок в работе ДПКВ.

Как проверить ДПКВ на работоспособность?

Проверка работы ДПКВ может быть выполнена тремя способами:

мультиметром либо другим аналогичным тестером;
посредством комплексной проверки;
с помощью осциллографа.

Диагностика датчика положения коленвала омметром

Используя омметр, можно прозвонить обмотку контроллера для замера величины сопротивления. При отсутствии омметра допускается применение мультиметров. В результате диагностики на рабочем датчике параметр сопротивления должен составить от 550 до 750 Ом.

Сам процесс прозвона заключается в замере величины сопротивления катушки в индуктивном контроллере. Если этот элемент устройства неработоспособен, то неисправность отразится на рабочем параметре сопротивления. Поэтому перед выполнением проверки надо выставить необходимый диапазон и произвести диагностику корректности функционирования устройства посредством щупов.

Метод проверки датчика коленвала с помощью омметра считается самым простым в плане реализации, но он не может дать 100-процентный результат.

Николай Ваганов продемонстрировал процедуру диагностики ДПКВ посредством мультиметра.

Комплексная диагностика датчика положения коленвала

Если обнаружены в работе датчика коленвала признаки неисправности, можно прибегнуть к методу комплексной проверки. Такой вариант диагностики является сложным в плане реализации, но более точным. Для его выполнения потребуется комплекс приборов и оборудования, имеющийся не на каждом СТО.

Для реализации задачи понадобится:

мегомметр;
сетевое трансформаторное устройство, будет применяться для расшифровки информации;
традиционный образец устройства для замера индуктивности;
мультиметр либо цифровой вольтметр.

При выполнении комплексной диагностики датчика коленвала рекомендуется поддерживать температурный режим в районе 20-22 градусов. Это условие требуется для обеспечения корректных значений, которые будет выдавать оборудование.

Особенности проведения комплексной диагностики устройства:

Посредством омметра либо другого тестера выполняется диагностика рабочей величины сопротивления.
Используя устройство для замера индуктивности, производится измерение величины индукции на обмотке контроллера. Если датчик работоспособен, то полученная величина должна составить в районе 250-400 мГн.
Затем выполняется процедура измерения величины сопротивления на изоляционном слое. При подаче напряжения 500 вольт значение рабочего параметра должно быть около 20 мОм. Сетевое трансформаторное устройство потребуется в случае появления периодического намагничивания контроллера. Если устройство исправно, то все полученные в результате проверки значения будут находиться в установленных пределах.

Канал Автоэлектрика ВЧ показал еще один уникальный вариант диагностики контроллера — с использованием гаечного ключа.

Диагностика подачи сигнала датчиком положения коленвала с помощью осциллографа

Этот вариант диагностики является наиболее точным из всех описанных. Все потому, что выполняется проверка не только комплектующей запчасти для коленчатого вала, но и его конструкции при функционировании двигателя. Суть диагностики состоит в подключении осциллографа к контроллеру и мониторинга сигналов посредством пиктограмм, которые отходят от него. При выполнении проверки не нужно снимать датчик с силового агрегата, поскольку все действия будут выполняться на запущенном ДВС.

Алгоритм диагностики:

Кабель с черным зажимом соединяется с массой или «землей» силового агрегата автомобиля.
Затем производится монтаж пробника щупа к сигнальным контактам непосредственно контроллера. Подключение выполняется по параллели. Чтобы определить сигнальный выход, соответствующий разъем должен иметь маркировку с символом А.
Следующим этапом будет подключение второго щупа диагностического оборудования. Разъем соединяется с аналоговым входом с компьютером или ноутбуком. На последнем должно быть заранее установлено и настроено программное обеспечение.
При корректном соединении всех электроцепей на экране ПК появится сигнал от осциллографа. Он будет выполнен в виде графика. Напряжение импульса определяется на входе диагностирующегося контроллера.
Для выполнения диагностики на оборудовании надо указать особый режим вывода графика. Этот режим именуется как Inductive Crankshaft. После установки всех параметров производится запуск силового агрегата. Затем выполняется мониторинг всех параметров от контроллера.

При получении импульса от контроллера, не соответствующего номинальным параметрам, силовой агрегат будет заметно подергиваться. При запуске мотора могут проявляться трудности.

Появление таких дефектов при мониторинге выходных импульсов у контроллера сообщит о следующих неполадках:

неисправности в работе конструкции контроллера;
неполадки в работе элемента, предназначенного для работы с синхронизирующим валом;
неисправности в зубчиках.

Точно определить, какой из компонентов неработоспособен, получится после полной диагностики типа изменения импульсных волн. Обычно замене подлежит не сам контроллер, а зубчатый диск — со временем он изнашивается и приходит в негодность.

Канал Диагностика автомобилей рассказал об особенностях проверки ДПКВ с использованием карманного осциллографа.

Как заменить ДПКВ?

Чтобы обеспечить более удобный демонтаж и процедуру регулировки или замены контроллера, к нему подключается кабель длиной 50-70 см. Этот провод оснащается специальными разъемами для гаечных ключей. С целью осуществления настройки положения контроллера потребуется регулировка шайбы, зафиксированной над посадочным местом устройства. Процедура корректировки этой шайбы осуществляется в гаражных условиях либо на СТО. Правильная регулировка даст возможность избежать быстрого выхода из строя цилиндров силового агрегата и понизить расход горючего.

Алгоритм действия при замене контроллера:

Обесточивается контроллер, для этого надо отключить разъем с проводкой от устройства.
С использованием торцевого гаечного ключа выполняется откручивание винта, фиксирующего устройство к посадочному месту.
Сам контроллер демонтируется.
Производится монтаж исправного контроллера в место посадки. Винт, фиксирующий устройство, закручивается обратно. Производится подключение разъема с проводами.
После установки контроллера надо произвести контрольную диагностику измерения величины люфта. Проверяется зазор между зубчиками шкива приводного устройства генераторной установки, а также сердечником контроллера. Для измерения параметра используется комплект щупов. Величина люфта должна быть от 0,39 до 0,41 мм, в идеале — 1 мм.

Если диагностика показала, что зазор значительно отклонен от необходимой величины, то производится регулировка положения контроллера. Либо надо избавиться от имеющихся загрязнений. После проведения замены выполняется пуск ДВС и диагностика правильности выполненных работ.

Видео «Пример замены ДПКВ на автомобиле ВАЗ»

Канал В гараже у Сандро рассказал об особенностях замены контроллера в автомобилях ВАЗ десятого семейства, а также Калине, Гранте и Приоре.

Как выявить неполадку датчика фаз

Датчики относятся к измерительным приборам, они преобразуют измеряемые физические величины в электрические сигналы и выводят на табло цифровые данные.

Датчик фаз присутствует во всех 16-ти клапанных моторах семейства ВАЗ; На 8-ми клапанных с нормой токсичности евро-3 и с фазированным, последовательно распределённым впрыском топлива.

Стоит отметить, что в период с 2004г по 2005г на такие двигатели как 2111, 2112, 21114, 21124 с блоками управления двигателем Bosch M7.9.7 и Январь 7.2 началась массовое внедрение Датчиков фаз.

Датчик фаз предназначен для определения цикла работы двигателя и формирования импульсного сигнала. Датчик фаз, является интегральным датчиком, т.е. включает чувствительный элемент и вторичный преобразователь сигнала в импульс. Чувствительный элемент датчика работает по принципу Холла, реагируя на изменения магнитного поля. Вторичный элемент датчика содержит в себе мостовую схему, операционный усилитель, выходной каскад. Выходной каскад выполнен по типу открытого коллектора.

Работа датчика фаз представляет собой выбор такта для первого цилиндра: распредвал активная ссылка переход в корзину распределительный вал определяет какой клапан открыт, какая фаза газораспределения.

В карбюраторных моторах данного датчика нет. Дело в том, что карбюраторный мотор подаёт искру свечи в момент сжатия и в конце пуска отработавших газов, а для такого принципа работы достаточно показаний датчика положения коленчатого вала (ДПКВ). Данный тип работы двигателя носит название «система зажигания».

На инжекторных двигателях, когда датчик фаз(ДФ) умирает, загорается чек, и двигатель переходит с фазированного впрыска на систему зажигания, то есть опираясь всего лишь на показания ДПКВ.

Ситема фазированного впрыска устроена следующим образом: датчик фаз передают импульс на электронный блок управления двигателем (ЭБУД) активная ссылка переход в корзинуЭБУД, который управляет подачей топлива и форсунка впрыскивает бензин в цилиндр перед самым открытием впускного клапана. Когда клапан открылся, воздух всасывается в впускной клапан и топливо активно перемешивается с воздухом.

Датчик фаз установлен на двигателе со стороны воздушного фильтра, рядом с головкой блока цилиндров.

Внешние проявления неисправностей датчика фаз

— Во время запуска двигателя, стартер крутится 3-4 секунды, затем двигатель запускается и загорается лампочка(Check engine)). В этом случае, во время запуска, ЭБУД ждёт показания с датчика фаз, не дожидается и переходит в режим работы двигателя опираясь на систему зажигания (по ДПКВ).

— Повышенный расход бензина.

— Сбои режима самодиагностики.

— Снижение динамики двигателя, (так же причина может быть в Датчике массового расхода воздуха (ДМРВ) BOSCH M7.9.7 и в низкой компрессии двигателя.

— может быть затруднён запуск двигателя, но это чаще всего связано с BOSCH мозгами, но Январе – проблем не возникает.

Ошибка датчика фаз

0340	Ошибка датчика фазы.
0343 Высокий уровень сигнала датчика фаз (Датчик положения распределительного вала– высокий сигнал)

При неисправности датчика загорается красная лампочка(Check engine)) и выскакивает ошибка P0340 – «Ошибка датчика фазы» или «неисправен датчик положения распредвала».

Датчик фаз и датчик положения распредвала – это один и тот же датчик.

Чаще всего ремонт обходится просто: нужно заменить датчик на новый.

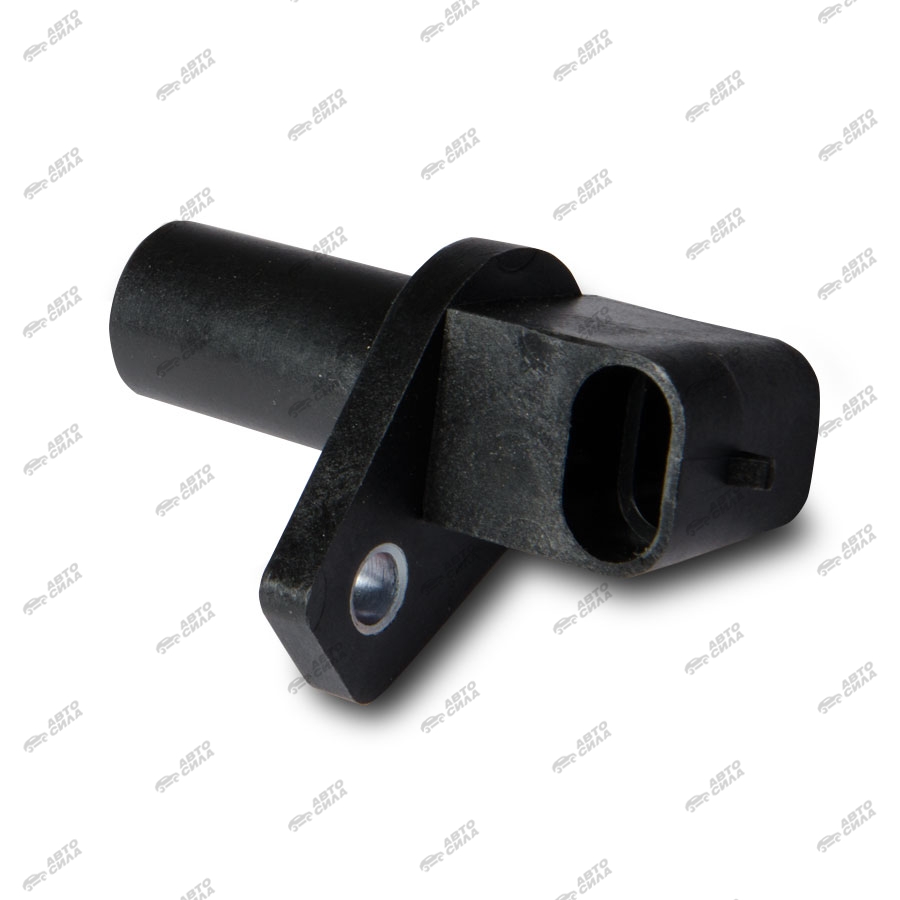

Датчик фаз (8-клап.) и датчик фаз (16-клап.) — Вы можете приобрести у нас !

НЕ ТОРМОЗИ — ПОКУПАЙ ДЕШЕВЛЕ ! ! !

Не стоит упускать из виду, что контакты на датчике могли окислиться или оборваться. Для этого нужно зачистить контакты и прозвонить проводку: на клемме датчика, на контакте А постоянно должно присутствовать 12В, на других клеммах – по 0.

Так же ошибки, связанные с датчиком фаз, могут быть связаны с неисправной работой ДПКВ или ремень ГРМ соскочил на зуб.

Вам, так же будет полезна информация : Как самостоятельно заменить датчик фаз (ДПРВ) на автомобиле семейства ВАЗ с инжекторной системой двигателя.

Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

Датчик положения коленвала ВАЗ 2110, проверка и замена

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Движки современного поколения характеризуются хорошими показателями мощности и экономии топлива.

Настройками двигателя управляет компьютер. Показатели о его работе снимаются с различных датчиков.

Датчик положения коленвала ВАЗ 2110

Из них только один может остановить двигатель при поломке. Это датчик положения коленвала (ДПКВ). Основной его задаче в автомобиле ВАЗ 2110 является синхронизация систем топливоподачи и зажигания.

При поломке данного узла происходит нарушение этой синхронности, из-за этого сбои всей системы. Пропадает искра, не подается топливо. Силовой агрегат может вести себя не адекватно и в итоге все равно останавливается.

Принцип работы датчика положения коленвала – он снимает показания о частоте вращения КВ и о его положении по магнитным импульсам. Двигатели ВАЗ имеют немного разные датчики ПКВ, поэтому менять нужно только на аналогичный. Так же советуем прочитать, как проверить датчик положения дроссельной заслонки.

При поломке датчика его можно проверить, имея всего одну отвертку и прибор мультиметр. Первый признаком поломки датчика положения коленвала ВАЗ 2110 является большое падение мощности, а так же когда горит лампа “Проверти двигатель”.

Вот перечень других признаков поломки ДПКВ:

Неустойчивый холостой ход.

Повышение и понижение оборотов движка.

Падения тяги.

Детонации двигателя, прострелы во впускной или выпускной коллектора.

Мотор не запускается.

Он располагается в не очень удобном месте на двигателе, чтоб добраться к нему нужно потратить некоторое время. Его расположение на крышке масляного насоса, возле шкива генератора.

Как проверить датчик положения коленвала ВАЗ 2110

Как проверить ДПКВ ВАЗ 2110 и убедится, что именно он не исправен? Есть пару вариантов поломки датчика. Но можно рассмотреть только два из них, наиболее распространенных.

В любом из случаев нужно снять его при помощи ключа на десять. Перед снятием, ставим метки на датчике и картере, чтоб зафиксировать его первоначальное положение.

При отсутствии внешних или других повреждений ДПКВ, его проверяют при помощи других приборов. Как проверить датчик холостого хода читайте здесь.

Еще одно замечание при демонтаже – необходимо помереть расстояние между датчиком и синхродиском. Они должно иметь зазор 0.6-1.5 миллиметров.

Первый способ проверки с помощью омметра. Нужно измерить сопротивление обмотки. Заводом-изготовителем указывается число в 550 – 750 Ом.

Но они могут несколько отличатся. При значительных отклонения в показания нужна замена ДПКВ ВАЗ 2110 на аналогичный.

Конструкция ДПКВ очень проста и он редко выходит из строя, основные причины, загрязнение, механические повреждения или просто попался брак.

Во втором методе необходимо еще раздобыть вольтметр, измеритель индуктивности и трансформатор. Измеряем сопротивление, как описано в предыдущем способе при комнатной температуре.

Дальше измеряем индуктивность, она должна быть 200-4000 миллигенри (мГн). При помощи мегомметра нужно замерить сопротивление с питанием обмотки ДПКВ 500 вольт. Показания не должны быть больше 20 Мом.

При замене датчика своими руками не забывайте о его первоначальном положении. И соблюдайте расстояние между диском синхронизации и новым датчиком положения коленвала.

Момент, с каким нужно затягивать болты 8 – 12 н*м. Замену следует проводить, только если вы убедились, что этот узел не исправен. Новый датчик может привести к неправильной работе двигателя, обычно перед установкой его тоже проверяют.

Коленчатый вал — принцип работы, на что влияет датчик положения коленчатого вала?

Датчик положения коленчатого вала – один из центральных элементов системы зажигания и впрыска топлива в двигателе современного автомобиля. Это главный и единственный датчик, без которого мотор работать не будет, машина не поедет.

ДПКВ должен отвечать за синхронизацию электронного управления с механизмом газораспределения мотора. Он создает сигналы для всех типов (тактового, цикличного и углового) управления впрыском топлива (инжектор или дизель) и системы зажигания (бензин).

Раньше в автомобильных двигателях применялся карбюратор – почти полностью механический прибор. После появления инжекторных систем производители стали от них отказываться, только последние модели карбюраторных двигателей использовали электромагнитный клапан. Такие системы были надежны, к поломкам могло привести только сильное загрязнение, неправильная регулировка или повреждения механизма.

Однако принцип работы карбюратора не мог гарантировать необходимую точность дозирования топлива, особенно при смене режимов работы мотора, поэтому расходовалось его слишком много.

На смену карбюраторной пришла инжекторная система, основанная на работе электронного блока управления. Действие новой системы позволило точнее определять количество топлива для более эффективной работы двигателя в конкретный момент. Расход топлива сократился на порядок.

С другой стороны, более точная электронная система потребовала более подробной информации о функционировании систем автомобиля, то есть – значительно большего количества разнообразных датчиков. Как любая электронная система, она менее надежна, чем механическая, но позволяет кроме экономии добиться повышения мощности двигателя.

ВАЖНО! Среди множества устройств, контролирующих двигатель, главным является датчик оборотов коленчатого вала. Коленвал – основная и самая дорогая деталь двигателя, поэтому контроль за его работой – важнейший процесс.

Сейчас автопроизводители применяют микропроцессорные системы, где угол зажигания зависит не только от частоты вращения коленвала, но и от температуры охлаждающей жидкости и всасываемого воздуха, сигналов детонации. Это позволяет максимально эффективно использовать двигатель, сокращая расход топлива.

Содержание:

1 Где расположен датчик
2 Описание 1G FE датчика
3 Схема датчика положения коленчатого вала Ауди А3
4 Принцип работы датчика коленвала
5 Какой датчик надежнее
6 Устройство датчика положения коленвала
- 6.1 Как проверить датчик положения коленвала
- 6.2 Признаки неисправности
- 6.3 Р0336 ошибка датчика и другие частые ошибки ДПКВ
- 6.4 Самостоятельная замена ДПКВ
- 6.5 Ошибка датчика синхронизации – как проверить осциллографом

Где расположен датчик

Датчик располагается рядом с коленвалом, способ доступа к нему зависит от конкретного автомобиля. Иногда его расположение таково, что проще добраться не через капот, а подняв автомобиль на стенд. Иногда (например, в случае с «Ленд Ровер Фрилендер») для этого придется снимать колесо и подкрылок.

Описание 1G FE датчика

Особенность расположение датчика в двигателях 1G FE состоит в том, что до 1996 года он располагался внутри трамблера, что осложняет его замену. Для демонтажа и установки такого датчика проще всего будет использовать яму или подъемник. Если попытаться достать его через капот – потребуется демонтировать большое количество деталей двигателя.

Схема датчика положения коленчатого вала Ауди А3

Принцип работы датчика коленвала

Задача ДПКВ заключается в образовании индуктивных сигналов. Это делается тремя методами, их суть одна. Проходящие рядом с датчиком зубья шкива коленвала создают импульсы тока. Ориентируясь на это, прибор фиксирует каждый поворот вала и обеспечивает синхронизацию работы топливных форсунок и зажигания в системе.

Российские автомобили, на которых стоит индуктивный ДПКВ:

«Гранта».
«Калина».
«Шевроле Нива».
«Газель Бизнес».
«Шевроле Лачетти».
«Чери Амулет».
«Ленд Ровер Фрилендер.
«Дэу Матиз».
«Фольксваген Кадди».
ВАЗ 2110.
ВАЗ 2111.
ВАЗ 2112.
ВАЗ 2115.
ВАЗ 2107.
Volvo.
Nissan.

ДПКВ управляет и другими системами и механизмами, функционирование которых так или иначе зависит от положения и частоты вращения вала. В том числе от него зависит, как будет работать распредвал или коробка-автомат (АКПП).

Угловые импульсы возникают благодаря синхронной работе датчика и диска синхронизации. Последний устроен таким образом, чтобы передавать данные о скорости вращения и положении коленвала в конкретный момент времени. Как правило, применяются диски 60-2 (58 зубцов, пропуск в 2 зубца). Показатели работы коленвала измеряются благодаря отсутствующим зубцам.

Какой датчик надежнее

Выпуском такого оборудования занимаются многие крупнейшие мировые бренды. Например, концерн «Сименс». Также среди популярных моделей датчики от Perkins, Kazuma и другие.

По степени надежности датчики можно разделить на три группы, основываясь на принципе их работы. Наиболее популярный – индуктивный. Это простой и надежный вариант, устанавливается в подавляющее большинство автомобилей во всем мире.

Кроме индуктивного (магнитного) типа, применяются еще два вида:

На основе эффекта Холла. Устройство находится в снабженном магнитопроводами корпусе, зубцы диска намагничены. В результате напряжение возникает при прохождении зубца рядом с датчиком. Возникает переменный электрический ток, сигнал поступает на ЭБУ. Такая конструкция применяется реже, чем индуктивная. Он не только сложнее конструктивно, для нее должно стоять отдельное питание. Зато гарантирует повышенную точность замеров работы коленвала. Такие датчики ставятся на автомобили марки «Приора».

Оптический. Его схема строится на измерении работы коленвала с помощью светодиода и фотодиода. Импульс тока возникает, когда между диодами проходит либо зубец, либо «пробел» на месте зубца. Этот тип применяется еще реже, чем основанный на эффекте Холла. Главные его недостатки – уязвимость к условиям эксплуатации и необходимость постоянной профилактики. Пыль, неизбежные загрязнения и т.д. часто заставляют устройство передавать неверный сигнал, что отрицательно сказывается на двигателе.

Устройство датчика положения коленвала

Стандартный (индуктивный) прибор монтируется у шкива привода генератора и конструктивно состоит из трех деталей:

Цилиндрический корпус из пластика или алюминия, снабженного следящим элементом.
Фланцевое основание крепления.
Кабель, включающий датчик в бортовую цепь.

Как проверить датчик положения коленвала

Обычно датчик или функционирует, или нет. Но есть ряд причин, которые оказывают отрицательное влияние на качество и срок его работы:

Перегрев (регулярные нагрузки при повышенных температурах).
Частые резкие смены температурного режима.
Повышенный уровень влажности.
Внешние или внутренние повреждения.

ВАЖНО! Самый частый вид неисправности – износ проводки, но причин отказа прибора больше. Поэтому необходимо регулярно проводить осмотр и диагностику ДПКВ.

На станциях технического обслуживания применяется специальный диагностический сканер, входящий в базовый инструментарий на любой городской СТО. Если датчик перестал работать в дороге между крупными населенными пунктами, проще будет поставить новый, а не искать СТО с диагностическим сканером.

Признаки неисправности

В большинстве современных автомобилей на поломку ДПКВ указывает сигнал «check engine» на панели. В этом случае надо проверить проводку, и, скорее всего, сменить устройство. Автомобили, выпущенные в прошлом веке такой функцией часто не оснащены, поэтому можно ориентироваться на следующие моменты:

Мотор глохнет, нет холостого хода.
На холостом ходу мотор работает нестабильно.
Не срабатывает зажигание.
Динамические характеристики автомобиля в целом резко упали.
Мотор без причины глохнет во время езды.
Мощность силового агрегата без причины резко падает.
При нагрузке на двигатель возникает ощутимая детонация.

Появление этих проблем – симптом того, что датчик теряется работоспособность. Тем, более, если владелец авто проверяет его на работу не регулярно. Эффективнее всего обратиться в СТО, проверить и заменить прибор.

Если есть желание сэкономить деньги, протестировать и поменять датчик самостоятельно вполне реально. Его установка – простой процесс. При этом стоит помнить, что неисправный датчик – основная и самая вероятная, но не единственная причина проблем. Лучше всего провести диагностику всех элементов двигателя.

Р0336 ошибка датчика и другие частые ошибки ДПКВ

Одно из самых распространенных сообщений, которые выдает система – «ошибка датчика синхронизации». Сигнал говорит о проблемах с датчиком коленвала. Часто это связано не столько с датчиком, сколько с проводом или штекером. Если их замена не помогла, стоит заменить ДПКВ.

Другие частые ошибки могут быть связаны не с самим датчиком, а с проводами. Например, когда панель ВАЗ 2114 выдает Р0335 (Р0336 ошибка датчика) это говорит, скорее всего, об обрыве провода возле разъёма. Если это обнаружено при осмотре, можно заменить разъём, а не датчик. P0341 ошибка говорит он несоответствии датчика распредвала с датчиком коленвала (к датчику коленвала ошибка отношения не имеет).

Самостоятельная замена ДПКВ

Чтобы решить проблему без лишних затрат, надо аккуратно демонтировать датчик и провести его детальный осмотр. Если на корпусе есть трещины или он деформирован – надо заменять. Если с корпусом все нормально – проверяется на сопротивление обмотка. Это делается с помощью мультиметра. Допустимый уровень сопротивления – в пределах 600-900 Ом. Отклонения говорят о нарушениях в работе.

При работе двигателя на холостом ходу амплитуда напряжения должна составлять менее 6 Вт, при вращении двигателя стартером – превышать 5 Вт.

Альтернативный метод тестирования с помощью мультиметра – помахать рядом к датчиком предметом из металла, имитируя работу диска. Если измеритель зафиксирует скачки напряжения – устройство работает корректно.

Частая причина проблем – мусор, попавший между датчиком и диском синхронизации или другие, не связанные с неисправностью непосредственно датчика случаи. Они могут влиять на работу и двигателя.

ВАЖНО! Можно протестировать питание и возникновение искры на форсунках. Но это рискованный способ, подходит только опытным автовладельцам. Для этого со свечи зажигания удаляется высоковольтный провод и подносится к мотору, после чего прокручивается стартер. Если искры нет – ДПКВ не функционирует. Опасность состоит в том, что искра может вызвать слишком мощный разряд, что повредит ЭБУ.

Для определения питания на форсунках можно обойтись без мультиметра, хватит лампочки на 12 Вт. Если датчик работает, при вращении двигателя стартером лампочка загорится. Если этого не произойдет – надо менять прибор.

Заменить датчик без автомастера – простой, но требующий внимательности процесс. Потребуются обычные ключи (в российских автомобилях обычно на 10). Главное – зазор между сердечником датчика и синхронизационным диском. Перед демонтажем устройства желательно сделать метки по отношению болтов крепления к корпусу и положению датчика, провода питания. Установка нового проводится с использованием старых болтов. Особенности крепления датчика у каждого типа двигателя свои.

Ошибка датчика синхронизации – как проверить осциллографом

Электронный осциллограф позволяет проконтролировать не только показатели напряжения, но сам процесс формирования импульсов. Это даст максимально точные данные. Для безопасности датчик лучше снять, но можно провести проверку при работающем двигателе.

Процедура такова:

Подсоединить осциллограф к выводам датчика, полярность может быть любой.
Сымитировать работу диска, помахав перед датчиком предметом из металла.
Если датчик функционирует корректно, будет воспроизведена осциллограмма.

Аналогичная проверка на работающем двигателе даст более точный результат.

Датчик частоты вращения коленчатого вала – самый важный элемент электронной системы автомобиля. Поэтому автовладельцы с богатым опытом решения проблем вместе с запасным колесом возят в багажнике запасной датчик коленвала. Особенно, если ранее был замечен признак его некорректной работы. Оригинальный ДПКВ стоит недорого, а установка – простая процедура. При этом оказаться в дороге с поломанным ДПКВ – серьезная проблема и если не располагать запасным, можно потерять много времени.

Датчик коленвала ВАЗ-2114: назначение и замена

Современный автомобиль — это совокупность множества различных частей и систем, каждая из которых играет свою определенную роль. А некоторые из них не только выполняют управляющую функцию, но и синхронизируют фазы впрыска бензина и подачи электронного импульса для воспламенения топливно-воздушной смеси в определенный момент.

Становится очевидным, что неисправность одной из таких деталей может существенно повлиять на техническое состояние всего автомобиля.И сегодня мы обратим внимание на одну из самых маленьких и важных деталей в автомобиле — датчик коленвала.

Признаки неисправностей

Наверняка каждый автомобилист знает, насколько важна роль датчика коленвала в машине. В случае неисправности двигатель не сможет запуститься, но можно заранее определить будущий отказ этой детали по следующим признакам:

На холостом ходу заметна нестабильная работа двигателя.
При движении появляются «провалы» в разгоне, машина начинает терять мощность.
Самопроизвольное повышение и понижение числа оборотов коленчатого вала («плавающие» обороты).
Детонация при разгоне или движении в гору.
Сложный запуск двигателя даже «на горячем».

Причиной всего этого может служить повреждение обмотки датчика, а также нарушение целостности провода и соединений устройства в целом.

Как часто это происходит?

Следует ли вообще сломать датчик коленвала? ВАЗ-2114, как и все его преемники, снабжен достаточно надежными датчиками. Поэтому их выход из строя — явление редкое. Чаще всего выход из строя может быть из-за заводского выхода из строя или механического повреждения детали. Кроме того, неисправности датчика коленвала ВАЗ 2114-й модели вызваны загрязнением самого подкапотного пространства. И если первые два фактора не зависят от водителя, то следует регулярно контролировать чистоту моторного отсека.Это большая концентрация пыли и грязи, которые могут усугубить работу ДКД в автомобиле.

Что еще может спровоцировать поломка таких деталей, как датчик коленвала? ВАЗ-2114, как мы уже говорили ранее, укомплектован достаточно надежным ДВС, поэтому о его естественном износе говорить не приходится. Часто датчик выходит из строя из-за несанкционированной утечки моторного масла, особенно в месте установки этого элемента. Если вы заметили, что на корпусе масляного насоса остались следы жидкости, необходимо немедленно их удалить.В противном случае отказ датчика будет неизбежен. Обратите внимание на то, что элементы в моторном отсеке постоянно подвергаются различным температурным перепадам. Это может быть одной из наиболее вероятных причин выхода из строя такой детали, как датчик коленвала.

ВАЗ-2114: проверка качества стыков деталей

А что делать, если в подкапотном пространстве нет ни пыли, ни следов утечки масла? В этом случае необходимо проверить качество соединений и контактов между деталями и проводами.Помните, что изоляция не должна иметь оголенных проводов и повреждений, а контакты всегда должны быть чистыми и очищенными. Не исключено, что выход из строя этого элемента вызван окислением проводов.

Датчик коленвала ВАЗ-2114: как проверить исправность этой детали?

Если это устройство перестало работать или функционирует с перебоями, не спешите менять его на новое. Сначала диагностируйте работоспособность старого датчика. И дело не только в экономии денег, ведь даже с новой деталью иногда эта проблема не проходит.Согласитесь, что толку от его замены, если причина кроется в загрязненных контактах соединений? А проверить работоспособность элемента можно только после его демонтажа. Сделать это несложно: сначала выключите зажигание и снимите клеммную колодку с проводом, затем открутите винт крепления датчика и выньте эту деталь. Следует отметить, что этот элемент удерживается всего одним болтом, который крепится к крышке масляного насоса.

После того, как мы сняли датчик положения коленвала, ВАЗ-2114 можно оставить в гараже, а саму деталь нужно провести отдельную диагностику.Здесь нам понадобится омметр. С помощью этого инструмента мы проверим сопротивление обмоток датчика. В идеале показание омметра должно быть между 550 и 570 Ом. Если полученные данные отличаются от нормальных в большей или меньшей степени, более вероятно, что деталь неисправна. В этом случае спасет только замена датчика коленвала. ВАЗ-2114 очень прост в обслуживании, поэтому вы можете самостоятельно поменять ДПКВ, тем более что старый уже снят.

Как устанавливается датчик?

Сначала очистите место установки от грязи и пыли.Как установить новый датчик положения коленвала? ВАЗ-2114 отключается от бортовой сети (необязательно), а сама деталь фиксируется на исходное место и закручивается на один винт. После этого на него надевается разъем с проводом. Все, на этом этапе установку датчика положения коленчатого вала можно считать завершенной. И напоследок небольшой совет: если вы собираетесь в длительное путешествие, вы заранее приобретете запасной DLC. Места в багажнике практически не занимает, а если он у вас есть, вы всегда будете знать, что доберетесь до места назначения вовремя и без эвакуатора.

Итак, мы узнали, как сделать замену датчика коленвала. ВАЗ-2114 и ВАЗ-2115 имеют практически одинаковую конструкцию, поэтому такой алгоритм установки ДПКВ можно использовать не только на 14-й Ладе.

Признаки неисправного или неисправного датчика положения коленчатого вала

Датчик положения коленчатого вала — это компонент системы управления двигателем, который имеется практически во всех современных автомобилях с двигателями внутреннего сгорания. Он отслеживает положение и частоту вращения коленчатого вала и отправляет информацию в блок управления двигателем, чтобы он мог внести соответствующие корректировки в зависимости от условий эксплуатации.Скорость и положение коленчатого вала являются одними из наиболее важных параметров, используемых в расчетах управления двигателем, и многие двигатели не могут работать, если датчик положения коленчатого вала не выдает точный сигнал.

Проблемы с датчиком положения коленчатого вала могут быть связаны с несколькими проблемами. К 2 частым причинам относятся:

Перегрев двигателя. Чрезмерное нагревание двигателя может привести к повреждению датчика коленчатого вала из-за расплавления пластмассового покрытия.
Проблемы со схемой. Неисправное напряжение или ослабленная, изношенная или поврежденная проводка может нарушить передачу сигналов на датчик коленчатого вала и от него, что приведет к возникновению проблем.

Управление автомобилем с неисправным датчиком положения коленчатого вала может быть трудным и потенциально опасным. Это может привести к долгосрочному повреждению автомобиля и дорогостоящему ремонту или даже к прекращению работы автомобиля. Обычно неисправный датчик положения коленчатого вала вызывает любой из следующих 7 симптомов, которые предупреждают водителя о потенциальной проблеме, которую необходимо устранить.

1. Проблемы с запуском автомобиля

Наиболее частым признаком неисправного или неисправного датчика положения коленчатого вала является затруднение запуска двигателя. Датчик положения коленчатого вала контролирует положение и частоту вращения коленчатого вала, а также другие параметры, которые играют важную роль при запуске двигателя. Если датчик положения коленчатого вала неисправен, возможно, у автомобиля периодически возникают проблемы с запуском или вообще не запускается.

2. Прерывистая остановка

Другой симптом, обычно связанный с неисправным датчиком положения коленчатого вала, — это периодическая остановка двигателя.Если датчик положения коленчатого вала или его проводка имеют какие-либо проблемы, это может привести к отключению сигнала коленчатого вала при работающем двигателе, что может привести к остановке двигателя. Обычно это признак проблемы с проводкой. Однако неисправный датчик положения коленчатого вала также может вызвать этот симптом.

3. Загорается индикатор проверки двигателя

Другой проблемой потенциальной проблемы с датчиком положения коленчатого вала является горящий индикатор Check Engine. Если компьютер обнаруживает проблему с сигналом датчика положения коленчатого вала, он активирует световой индикатор Check Engine, чтобы предупредить водителя о проблеме.Индикатор Check Engine также может быть вызван множеством других проблем. Настоятельно рекомендуется выполнить сканирование компьютера на наличие кодов неисправностей.

4. Неравномерное ускорение

Из-за неточного входного сигнала, поступающего от датчика положения коленчатого вала, блок управления двигателем не может регулировать время зажигания и впрыск топлива при увеличении частоты вращения двигателя. Медленное или неравномерное ускорение может быть результатом недостаточной точности и затруднить поддержание постоянной скорости.

5.Пропуски зажигания в двигателе или вибрация

Если вы почувствуете или услышите короткое заикание в двигателе, это может быть признаком пропусков зажигания в цилиндрах из-за неисправного датчика положения коленчатого вала. Неисправный датчик положения коленчатого вала не может предоставить правильную информацию о положении поршня в двигателе, что приводит к пропуску зажигания в цилиндре. Это также могло произойти из-за неправильной синхронизации свечи зажигания, но если свеча зажигания проверяется, то, вероятно, источником является датчик коленчатого вала.

6. Резкий холостой ход и / или вибрация двигателя

Еще один признак неисправности датчика положения коленчатого вала — грубый холостой ход.На холостом ходу на красный свет или при остановке иным образом вы можете заметить скрежет или вибрацию двигателя. Когда это происходит, это означает, что датчик не контролирует положение коленчатого вала, что приводит к вибрациям, которые влияют на общую мощность двигателя. Встряска также может помешать двигателю в отслеживании пробега. Любые необычные вибрации должны быть как можно скорее проверены механиком.

7. Уменьшенный пробег на бензине

Не имея точной информации о времени от датчика положения коленчатого вала, топливные форсунки не могут эффективно подавать газ в двигатель.Двигатель будет использовать больше газа, чем ему нужно, на коротких и длинных поездках, что снизит общую экономию топлива. Попросите механика проверить датчик — недостаточная экономия топлива может возникнуть и из-за других проблем.

Датчик положения коленчатого вала имеет решающее значение для правильной работы и производительности двигателя из-за важного сигнала, который он обеспечивает для расчетов двигателя. Проблемы с датчиком коленчатого вала могут быстро привести к проблемам, влияющим на управляемость автомобиля. По этой причине, если вы подозреваете, что датчик положения коленчатого вала неисправен, немедленно обратитесь к профессиональному технику для проверки автомобиля.Они смогут диагностировать ваш автомобиль и при необходимости заменить датчик положения коленчатого вала.

Схема подключения датчика детонации ВАЗ 2109 инжектор. Признаки неисправности датчика детонации ВАЗ

Для предотвращения механических повреждений двигателя в результате неправильного угла зажигания имеется датчик детонации. В случае механического воздействия на пьезоэлемент, являющийся основой датчика, возникает импульс, уведомляющий блок управления о возникновении детонации.

Довольно часто водители не могут сразу найти этот элемент и спрашивают, где находится датчик детонации. Чтобы его найти, нужно открыть крышку капота и заглянуть между вторым и третьим цилиндрами. Есть два основных типа:

одноконтактный или резонансный;
двойной или широкополосный.

Резонансное устройство встречается довольно редко, поскольку устанавливалось на ранних моделях автомобилей. Поэтому сейчас найти его довольно проблематично, а стоимость может быть внушительной.Принцип действия основан на улавливании частоты детонации. Широкополосный датчик детонации работает по другому принципу. Он улавливает все шумы, а затем определяет, что ему нужно среди них.

из-за разных принципов работы этих элементов не взаимозаменяемы. Еще одно отличие — их цена. Двухконтактное устройство стоит до 10 раз меньше, чем одноконтактное; к тому же он встречается чаще, и найти его не составит труда. Если есть желание заменить один датчик детонации ВАЗ на другой, то вместе с ним придется менять и проводку, и электронный блок управления.Если взвесить все за и против, то установка нового блока и широкополосного устройства полностью оправдана.

Обнаружение неисправности

Чтобы своевременно определить неисправность устройства, необходимо знать некоторые характерные особенности:

внутри кабины срабатывает тревога «Check Engine»;
слышно стук пальцев при резком нажатии на педаль акселерометра;
не хватает мощности, машина плохо разгоняется;
очень сильно перегревается двигатель из-за неправильной установки угла опережения зажигания.

Датчик детонации, симптомы которого описаны выше, чаще всего выходит из строя в результате работы на некачественном бензине. Еще одна причина — чрезмерный перегрев двигателя, который может быть следствием проблем в работе системы охлаждения. Если причина — загрязнение и ржавчина, то можно попробовать очистить элемент и проверить работоспособность. Если проблема посерьезнее, то лучшим вариантом будет замена, особенно если речь идет о двухконтактном устройстве.

Неисправности датчика детонации проще всего определить с помощью специального прибора. Компьютерная диагностика позволяет точно определить истинную причину. Если имеется обрыв цепи устройства, то это может указывать на несколько вариантов. Во-первых, иногда проблема заключается в самой детали. Во-вторых, корпус может заржаветь, что приведет к выходу из строя. В-третьих, отсутствие питания или управляющего сигнала. Многие автолюбители при попытках счистить ржавчину приходят к выводу, что произвести замену намного проще и быстрее.

Как выполнить проверку датчика

Необходимо понимать, что даже современные высокоточные сканеры не всегда могут достоверно определить неисправность. Для контрольного теста потребуется цифровой вольтметр или омметр. Необходимо измерить напряжение между контактами. В случае хорошего устройства сопротивление будет огромным. Небольшие значения или нулевые показания омметра указывают на необходимость замены.

Другой способ — подключить контакты вольтметра и выставить предел измерения 200 милливольт.При ударе по корпусу датчика прибор должен показывать увеличение до 40 мВ. Этот параметр будет напрямую зависеть от силы удара. Датчик детонации предотвращает механическое повреждение двигателя, поэтому важно проводить своевременную замену этого элемента.

Среди всех приборов особое место занимает датчик детонации ВАЗ 2109, он отвечает за правильное регулирование топливной смеси и установку угла зажигания. На современных автомобилях можно встретить два типа датчиков — резонансные и широкополосные.Какую установку установить на вашу машину — решать вам. Но нужно знать особенности каждого. Принцип работы устройств в целом такой же.

Основа функционирования — пьезоэлектрический эффект. При механическом воздействии (в частности, при ударе) возникает электрический заряд. И чем выше его значение, тем сильнее удар. Отсюда можно понять всю суть устройства. В состав датчиков резонансного детонации входят:

Пьезо.
Постоянное сопротивление, гасящее питающее напряжение 5В до рабочего значения 2.5В.

При работе двигателя в штатном режиме возникают удары, но их амплитуда одинакова и не определяется датчиком из-за встроенного сопротивления. Только при увеличении механических воздействий начинается передача части сигналов на вход электронного блока управления.

Более продвинутая широкополосная связь — они регистрируют все, даже небольшие, вибрации блока цилиндров. При работающем двигателе возникают вибрации, но датчик посылает сигнал той же амплитуды.Как только начинаются детонационные стуки, частота генерируемого сигнала увеличивается. И электронный блок управления понимает, что явление детонации началось.

Компьютер начинает анализ топливной карты, чтобы привести двигатель в нормальный режим работы. Кроме того, благодаря этому симбиозу электронных средств можно обеспечить нормальную работу двигателя на низкооктановом бензине без последствий. Но это не значит, что на этом топливе можно ездить постоянно.Следует отметить еще причины детонационных ударов:

Неправильно установлен ремень ГРМ.
Неисправности в системе охлаждения.
Наличие большого количества сажи в камерах сгорания.
Некачественные свечи зажигания.
Обедненная топливно-воздушная смесь.
Используйте бензин низкого качества.

Признаки поломки датчика детонации

На автомобилях ВАЗ 2109, а также на аналогичных моделях при появлении неисправности датчика детонации система управления настраивается на работу в аварийном режиме.При этом ставится позднее зажигание. Так получается полностью избавиться от возможности детонации. Основные симптомы, по которым можно определить неисправность устройства:

На холостом ходу количество оборотов непостоянно.
Потеряно (и заметно) мощность.
Значительно увеличивает расход бензина.
Завести двигатель даже в теплую погоду проблематично.

Другими словами, это все признаки установки на поздний автомобиль CPP.На всех автомобилях с инжекторными двигателями, начиная с ВАЗ 2109, симптомы одинаковые. Но необходимо провести диагностику, чтобы окончательно убедиться в неисправности именно этого устройства. Подобные симптомы появляются при выходе из строя ДМРВ, датчика давления и т. Д. Если есть возможность провести компьютерную диагностику, сделайте это.

Диагностика и замена датчика детонации своими руками

Не уверен, где находится датчик детонации ВАЗ 2109? Откройте капот и посмотрите на блок двигателя.Найдите второй и третий цилиндры. Между ними при помощи болта крепится черный датчик с одним проводом. Вот. Причина расположения в этом месте — это где геометрический центр мотора. Следовательно, удары одинаковой амплитуды в первом и четвертом цилиндрах вызовут генерацию сигналов равной величины.

Можно немного отвлечься от темы, рассказать о 16-тиклапанных моторах. В них датчик детонации расположен со стороны выпускного коллектора.Доступ к нему затруднен, поэтому замену сложно произвести замену без ямы или эстакады. Но на ВАЗ 2109 такие двигатели не устанавливались, так что проблем не будет. Но вернемся к тому, как протестировать устройство. И сделать это можно двумя способами:

Требуется омметр (тестер) со шкалой измерения 2 кОм. Отсоедините провод от датчика и подключите тестер между его выводом и массой. Сопротивление следует зафиксировать на том же уровне. Но при ударе по корпусу сопротивление должно резко возрасти и вернуться к исходному.Если показания не увеличиваются, или не возвращаются к исходным, или сопротивление вообще отсутствует, можно судить о неисправности датчика.
Второй способ будет намного проще и, как ни странно, эффективнее. Для проверки датчика детонации ВАЗ 2109 необходимо (без разборки и выключения устройства) запустить двигатель и установить частоту вращения коленчатого вала на 2000 об / мин. Далее нанесите удары разной силы по болту крепления датчика детонации ВАЗ 2109. Если заработает, то частота вращения коленчатого вала изменится (в частности, упадет).Причина — снижение УЗО, так как электронный блок управления «видит» наличие детонации. Как только удары по болту прекращаются, импульс нормализуется. Но если ничего из вышеперечисленного не происходит, можно судить о неисправности устройства.

Посмотрите дизайн устройства. Как видите, ремонту не подлежит. Поэтому берешь неисправную руку, хорошо качаешь и выбрасываешь на свалку. Купите новый и забудьте о проблемах. На автомобилях ВАЗ 2109 заменить очень просто.

Система управления двигателем представляет собой сложный электронный механизм, частью которого является датчик детонации. Проблемы с датчиком не мешают работе двигателя, но влекут за собой неприятные последствия. Именно поэтому стоит изучить признаков неисправности датчика детонации , чтобы вовремя произвести ремонт. Как это сделать, мы расскажем ниже.

Что такое датчик детонации и зачем нужен?

Эта деталь встречается в автомобилях, где в качестве топлива используется бензин.Он разработан для двигателей с впрыском. Датчик расположен на блоке двигателя. Это важная часть системы управления, основное назначение которой — контролировать уровень детонации.

Отвечая на вопрос, необходимо отметить, что благодаря ему реализуются следующие возможности автомобиля:

Экономия топлива.
Способность двигателя развивать максимальную мощность.

Детонацией считается электрический импульс, возникающий во время воспламенения.Именно благодаря детонации автомобиль запускается, внутри двигателя происходят сложные химические и физические процессы, и топливо воспламеняется.

Датчик контролирует систему автозавода, регулирует его правильную работу.

Какие основные элементы датчика детонации?

Основными деталями этого механизма являются:

Виброплита.
Электрический элемент типа пьезо.
Сигнальный провод.
Тесьма.

Где датчик детонации?

В зависимости от марки автомобиля расположение датчика может отличаться, но он всегда находится точно на блоке двигателя.Сам предмет очень маленький, размером со спичечный коробок.

Детали установки детали

Важной особенностью установки датчика является наличие в автомобиле электронной системы зажигания. Если нет, значит датчика нет. На моделях старого типа датчика детонации не предусмотрено. Также не устанавливайте его на карбюраторные системы двигателя.

Работа датчика современного автомобиля отображается на электронном табло в салоне.В случае неисправности автовладелец сразу заметит

Замена датчика на ВАЗ, видео:

Работа датчика

На приборной панели автомобиля есть значок «Чек» . С английского это переводится как проверка или контроль. Если он не активен, датчик детонации исправен и работает должным образом.

Принцип работы датчика детонации , заключенного в пьезомеханизм. Внутри датчика находится пластина с пьезоэффектом.Когда происходит детонация, на входе и выходе создается напряжение, и двигатель вибрирует. В противном случае это называется созданием разности потенциалов. Если уровень напряжения на одном конце слишком высок, датчик исправляет этот процесс.

Если по какой-либо причине датчик сломается, на приборной панели загорится значок. «Проверка» . Это будет означать только одно: необходим срочный ремонт или замена элемента.

Автолюбители со стажем могут по звуку определить наличие неисправности этого механизма, но при наличии электронной системы это знать не обязательно.

Если цепь датчика не разорвана, но есть поломка, значок «Проверить» не загорится.Поэтому иногда стоит послушать свою машину.

Как проверить датчик детонации?

К сожалению, датчик детонации тоже может сломаться. При этом человек без специальных знаний сможет это заметить только по горящему индикатору. Никаких других явных признаков замечено не будет. Автомобиль продолжит работать в том же режиме, заводится без каких-либо признаков поломки.

Здесь необходимо помнить, что это устройство не является механическим, это часть электронной системы, поэтому неисправность считается электронной.

Неисправность датчика детонации может произойти по ряду различных причин, среди которых:

Произошел сбой внутри самого датчика.
Закрытие
Обрыв сигнального провода или экранирующей оплетки.
Отказ блока управления двигателем.

Таким образом, выявить поломку будет несложно. Чтобы его определить, необходимо провести осмотр.

Самый простой способ проверить — это сходить на автомойку.Там опытные мастера вскроют защиту двигателя и в течение часа обнаружат повреждения.

Но тот, кто не ищет легких путей, всегда сможет осуществить этот несложный процесс самостоятельно. Проверка самостоятельно происходит следующим образом:

Сначала снимаем защиту в гараже. Работать надо непосредственно с блоком двигателя.
Теперь исключаем обрыв сигнального провода и экранирующей оплетки. Если она оторвана или порвана оплетка, нужно проверить крепление вилки и выхода датчика.Необходимо проверить целостность тесьмы.
Если разрыв исключен, оценивается сама розетка. Возможно, его соединение неисправно и его необходимо заменить.
Для обнаружения неисправностей самого устройства можно использовать вольтметр. В этом случае автомобиль должен заводиться и стоять на холостом ходу.
Также необходимо проверить статус контактов устройства.

Проверить можно немного иначе. Для этого требуется мультиметр.Этот прибор очень часто встречается у автомобилистов.

Мультиметр — это комбинированный прибор, совмещающий в себе функции омметра, амперметра и вольтметра. Вы можете использовать как механическое, так и электронное устройство.

Тест мультиметра датчика детонации Производится только после снятия его с двигателя. При проверке выбейте что-нибудь металлическое. Этот способ самый простой.

Выставляем диапазон на 200 мВ, подключаем положительный и отрицательный провода к выходу датчика и к металлическому кольцу соответственно.Не путайте массу и выход сигнала! Теперь вам нужно ударить его чем-нибудь металлическим, но не сильно. Датчик должен будет взорваться.

Датчик можно проверить с помощью другого устройства, называемого осциллографом. Это позволит лучше изучить сигнал.

Преимущество использования этого устройства в том, что оно не требует снятия датчика с двигателя. Нужно будет просто подключить прибор и завести машину.

Теперь толком по датчику стучать не нужно.Устройство покажет детонацию.

Если датчик сработал, значит, он исправен, и повреждение следует искать в другом месте. Но если обнаружен низкий сигнал датчика детонации или нет сигнала, то это неисправность.

Проверка датчика детонации, видео:

Признаки отказа датчика

Определить отказ датчика можно и без приборной панели. Но для этого вам понадобится опыт и особый подход к своему автомобилю. Нужно очень хорошо его знать. Перечислим признаки, по которым можно понять, что прибор сломался, отсюда сразу будет понятно, на что влияет датчик детонации:

Если определить поломку самостоятельно, то недалеко до самодиагностики датчика, а также замены его своими руками.В принципе, это легко, но требует некоторого понимания процесса.

Можно произвести замену на остывшем двигателе, отсоединив отрицательную клемму аккумуляторной батареи. Необходимо добиться максимально удобного доступа к датчику, чтобы его можно было снять. Дело в том, что это тоже зависит от модели автомобиля.

Можно снять ключом на 12, для этого нужно открутить болт. Отключите устройство перед тем, как вытащить неисправное устройство.На этом же месте устанавливается новый датчик, и все повторяется, но только в обратном порядке.

Таким образом, датчик детонации — это простое устройство, между тем, очень необходимое для электронной системы управления. Определить его неисправность несложно, можно проверить самому даже в условиях села и поселка.

Будет недорого и заменить датчик. Неважно, делает это специалист или самостоятельно.

Все без исключения автомобили ВАЗ, начиная от модели 2101 и заканчивая современными модификациями, оснащаются бензиновыми силовыми установками, что является приоритетом для всех автопроизводителей.

Нормальное функционирование любого бензинового двигателя обеспечивается рядом факторов — соблюдением правильной пропорции топливовоздушной смеси, качеством бензина, соответствующей опережения зажигания и состоянием ЦТ. Если хотя бы один из этих факторов не совпадает, может возникнуть негативный эффект, например, детонация.

Детонация — что это

Эффекты. Способы борьбы

Детонация карбюраторного двигателя сопровождается появлением металлического стука, особенно под нагрузкой.Многие воспринимают это как «звон пальцев» поршней, но чистый звук, как будто металл ударяют по металлу, обусловлен взрывной волной.

Последствия этого эффекта, если не принять меры — очень серьезные. Перегрев комплектующих может привести к поломке ГБЦ. Отсутствие масляной пленки, которая разрушается за счет детонации, увеличивает трение и приводит к ускоренному износу элементов ЦПГ. И наконец, механическое воздействие ударной волны вместе с высокой температурой может привести к выгоранию поршня, разрушению перемычек между кольцами, искривлению шатуна, ожогу тарелок клапана.

Последствия детонационного горения смеси

Особенности инжекторных двигателей С этим эффектом в карбюраторных двигателях можно эффективно бороться несколькими способами. В первую очередь при детонации следует заменить топливо, особенно если оно ранее было залито на станции с сомнительным качеством топлива. Если топливо не вызывает подозрений, то стоит проверить зажигание и установить более поздний угол опережения, повернув трамблер.

Причины детонации инжекторного двигателя идентичны карбюраторным, но такие моторы помимо металлического звона имеют еще и ряд признаков, указывающих на возникновение этого эффекта.

А все потому, что двигатель с такой системой питания более совершенный. У него процессы перемешивания и подачи смеси в цилиндры контролируются электронным блоком управления на основании показаний различных датчиков. Также он в зависимости от режима работы мотора также самостоятельно выбирает и устанавливает угол опережения.То есть сам водитель не может установить зажигание.

Электронный блок способен отслеживать возникновение детонации. Для этого все инжекторные двигатели оснащены датчиком детонации (ДД).

Этот датчик способен обнаруживать появление детонационного возгорания, и ЭБУ на основе его данных уже примет меры. Например, если причина детонации двигателя ВАЗ-2109, оборудованного системой впрыска питания, — некачественное топливо, а датчик уловил появление эффекта, ЭБУ просто снижает угол опережения зажигания и детонация прекращается.

Датчик детонации, принцип действия

Конструктивно все датчики детонации одинаковы и в их основе лежит пьезоэлектрический эффект, то есть механическое воздействие преобразуется в электрическое. И чем больше механическое воздействие, тем больше энергии может произвести датчик.

Основным элементом этого датчика является пьезоэлектрический элемент, который при механическом воздействии производит электрический ток. При нормальной работе этот датчик генерирует небольшое количество электрических импульсов, которые не проходят через резистор, присутствующий в конструкции.

При возникновении детонации значительно возрастают ударные нагрузки и вибрации, поэтому воздействие на пьезоэлемент усиливается. Когда достигается определенный ток, который вырабатывается датчиком, резистор выходит из строя, и на компьютер поступает импульс, который является сигналом для него, что необходимо принять меры для устранения возникшего неправильного возгорания.

Поскольку ДД работают по такому же принципу, схема датчика детонации ВАЗ-2110 такая же, как на моделях 2107, 2109 (инжекторные версии), 2114 и др.

Схема подключения DD

Признаки неисправности датчика детонации (ДД)

Обратите внимание, что неисправность DD может повлиять на работу силовой установки. Дело в том, что если компьютер определит, что он не работает, то он переведет мотор в аварийный режим, в котором будет установлено последующее зажигание, чтобы полностью исключить возможность возникновения детонационного сгорания.

Признаки неисправности датчика детонации ВАЗ-2110 следующие:

Нестабильная работа двигателя на двадцатых;
Падение мощности двигателя;
Увеличен расход бензина;
Затрудненный запуск мотора;

В общем все это следствие позднего зажигания.Признаки неисправности датчика детонации ВАЗ-2114 или любой другой инжекторной модели ВАЗ идентичны.

Но такие приметы могут давать не только ДД, но и другие датчики, отвечающие за работу системы питания, поэтому важно знать, как проверить датчик детонации ВАЗ-2110. В противном случае можно долго искать причину неправильной работы мотора. Часто автовладельцы не обращают внимания на ДД, грешив на другие элементы.

Где смотреть и как проверить датчик детонации

Для проверки необходимо также знать, где находится датчик детонации ВАЗ-2110.Здесь все просто, чтобы он мог эффективно улавливать вибрацию, его поместили на блок цилиндров. Его расположение во многом зависит от конструктивных особенностей самого мотора.

На 8-клапанных двигателях Обычно находится в зоне прямой видимости и обычно легко доступен. Поэтому определить, где датчик детонации на ВАЗ-2107 (инжектор), несложно. Он устанавливается сбоку от выпускного коллектора и представляет собой массивную шайбу и идущую к ней проводку, которые крепятся к двигателю с помощью болта.

А вот на 16-клапанных двигателях место установки несколько отличается от расположения датчика детонации на ВАЗ-2107 (инжектор). В связи с тем, что головка блока намного массивнее, датчик расположен внизу — под выпускным коллектором, поэтому доступ к нему ограничен, а зачастую добраться до него можно только из-под автомобиля на пандусе или смотровой яме. .

И хотя расположение ДД может немного отличаться из-за конструкции мотора, но его подключение всегда идентично.Итак, схема подключения датчика детонации ВАЗ-2109 с инжекторным двигателем такая же, как на модели 2114.

Проверить датчик детонации ВАЗ-2110 можно двумя способами.

Первый из них подразумевает наличие тестера, переведенного на измерение сопротивления (уровень измерения — до 2 кОм).

Для проверки достаточно отсоединить колодку проводов от ДД и подключить тестер к контактам датчика. Затем следует легкими ударами ключа нанести ключ по болту крепления ДД и следить за показаниями на дисплее тестера.

После подключения на дисплее отобразится конкретное значение сопротивления датчика. В момент удара по болту сопротивление резко возрастет, но затем вернется к старому показателю. Если этого не происходит (сопротивление не увеличивается или не возвращается), датчик неисправен и его необходимо заменить.

Второй способ не требует оборудования и более эффективен. Для его проведения нужно запустить двигатель, выставить обороты 2000 об / мин. Затем берется рожковый ключ, можно использовать небольшой молоток с металлической фурнитурой (если доступ к ДД ограничен) и наносятся удары по болту крепления.При правильном ДД после ударов обороты двигателя должны упасть, так как такой эффект будет расценен датчиком как детонация и ЭБУ на основании его сигналов уменьшит угол зажигания. После прекращения воздействия на болт обороты должны восстановиться. Если этого не произошло — неисправен ДД.

Замена датчика

С как проверить датчик детонации ВАЗ-2114 или любой другой модели, разобрался. Учтите, что этот датчик ремонту не подлежит, а если он неисправен, его необходимо заменить.

Замена датчика детонации ВАЗ-2114 — операция простая, но может быть затруднена из-за плохого доступа к нему (16-клапанные двигатели). Для замены понадобится только новый элемент и рожковый ключ соответствующих размеров.

Перед тем, как ослабить крепежный болт, необходимо сначала отсоединить колодку с проводами. Затем откручивается болт, снимается старый датчик, а на его место устанавливается новый и надежно фиксируется таким же крепежным элементом. И только после этого соединяется с блоком проводами.

Видео — причины и последствия детонации

Где находится датчик фаз на ВАЗ 2114. Замена датчика фаз (положения распредвала). Возможные причины неисправности

Здравствуйте! Добро пожаловать, чтобы сделать это самому. Сегодня в рубрике «» мы поговорим о , как проверить датчик распредвала и при необходимости заменить его в домашних условиях.

Что такое ДПРВ или датчик распредвала?

Датчик положения распределительного вала ( ДПРВ, или датчик фаз) — датчик, расположенный в моторном отсеке на всех инжекторных моделях ВАЗ.DPRV необходим для управления положением распределительного вала двигателя и клапанов, в соответствии с которым блок управления двигателем определяет, находятся ли клапаны в открытом или закрытом положении, для корректировки фаз газораспределения.

Признаки неисправности датчика положения распредвала ВАЗ 2114

, после чего двигатель начинает работать в аварийном режиме и переключается с фазированного впрыска на систему зажигания, ориентируясь исключительно на данные с ДПРВ. Код ошибки, который чаще всего выдает неисправный датчик фазы: «P0340» — неисправность цепи ДПРВ.
Увеличен расход топлива на 5-10%.
, проблемы с динамикой и тягой.

Как проверить датчик фаз ВАЗ 2114

1. Самый простой — подключить к компьютеру и проверить ошибки ЭБУ, затем расшифровать существующие ошибки и принять решение, как их устранить.

2. Подключите провода к разъемам датчика положения распредвала, затем к проводам подключите мультиметр, как на фото.

Как заменить датчик распредвала ВАЗ 2115 — пошаговая инструкция

1.Остановите двигатель, если он работает.

3. Отсоедините разъем питания датчика фазы.

4. Головкой «10» отверните болт крепления датчика положения распределительного вала.

5. Вынимаем датчик, производим визуальный осмотр и, при необходимости, проверяем по вышеуказанному принципу. Если ДПРВ неисправен — замените на новый.

6. Сборка производится в обратном порядке. После замены запустите двигатель и проверьте, горит ли «Проверка».Сделайте тест-драйв, чтобы убедиться, что все в норме.

& nbsp

Инструкции

Найдите установочное гнездо с датчиком положения распределительного вала (CMP) на головке блока цилиндров. Проверить уплотнительное кольцо на предмет повреждений. Убедитесь, что корпус датчика и зубчатый ротор также не имеют повреждений или металлических частиц.

Убедившись, что зажигание на автомобиле выключено, отсоедините от датчика провода питания и управления двигателем. Как правило, эти провода крепятся стандартными разъемами, поэтому для отключения проводов достаточно нажать на защелку блока.Обратите внимание на разъем провода. Он должен иметь три контакта: положительный контакт питания (плюс), контакт заземления (минус) и сигнальный контакт.

Включите зажигание автомобиля. С помощью вольтметра (тестера) измерить напряжение на плюсовом проводе питания датчика положения распределительного вала. В этом случае подключите отрицательный щуп устройства к массе двигателя. Измеренное таким образом напряжение должно совпадать с напряжением на клеммах аккумуляторной батареи. Если измеренное напряжение не соответствует напряжению питания, значит неисправна цепь питания датчика.Аналогичным образом измерьте напряжение на заземляющем контакте датчика. Он должен быть нулевым.

Подключите положительный и отрицательный провода питания DPRV. Подключая средний (сигнальный) провод датчика, производите это подключение через вольтметр (тестер). Другими словами, один из щупов вольтметра должен касаться сигнального выхода датчика, другой — сигнального входа системы управления двигателем. В большинстве случаев для этого потребуется разрезать сигнальный провод и подключить тестер к концам оголенных проводов.

Провернуть двигатель стартером. Исправный датчик должен показывать колебания напряжения от нуля до 5 вольт. Если датчик неисправен, замените его новым. Для этого отсоедините все его провода, открутите болт его крепления и выньте ДПРВ из установочного гнезда. Установите новый датчик в обратном порядке. Момент затяжки крепежного болта должен составлять 10 Нм. Не забудьте установить резиновую втулку в месте соединения датчика и головки блока.

Источники:

датчик распредвала это
Неисправности в датчике фаз ВАЗ 2112

Датчик фазы в автомобиле находится на крышке масляного насоса.Он предоставляет контроллеру необходимую информацию об угловом положении коленчатого вала и моменте прохождения поршнями первого и второго цилиндров. При прохождении над датчиком впадины на зубьях проходящего диска на приводном шкиве генератора в нем формируется опорный импульс синхронизации. Чтобы снять и проверить датчик, выполните следующие действия.

Вам понадобится

— ключ на 10;
— отвертка плоская;
— мультиметр;
— мегомметр.

Инструкции

Поместите его на смотровую яму или эстакаду, так как так удобнее добираться до фазы. Выключите зажигание. Отсоедините отрицательный провод от. Снимите защиту двигателя снизу, открутив отверткой четыре болта на ее крышке. Масляный насос двигателя доступен. Датчик фазы расположен рядом с масляным фильтром насоса.

Отсоедините разъем датчика фазы. Открутите болт крепления ключом на 10. Снимите датчик с кронштейна крышки масляного насоса.Теперь вам нужно это проверить.

Выполните внешний осмотр датчика, определите повреждения корпуса, жилы, клеммной колодки и ее контактов. Очистите контакты спиртово-бензиновой смесью. Удалите металлические частицы и грязь с сердечника сенсора.

Измерить сопротивление датчика мультиметром. Установите переключатель на приборе в положение 2000 Ом. Подключите контакты устройства к датчику. Сопротивление исправного датчика должно быть в пределах 550-750 Ом (данные для автомобиля ВАЗ-2109).Проверку следует проводить при температуре 22 ± 2 ° С с учетом погрешности измерительного прибора.

Как и любая другая деталь, датчик фазы может выйти из строя. Есть много причин для этого. Довольно часто деталь просто изнашивается. Определить эту проблему несложно. Достаточно внимательно посмотреть на работу автомобиля. Он сам расскажет о своей поломке.

Если говорить об очевидных признаках, то они появятся после включения зажигания.Двигатель проворачивает стартер на несколько секунд. После этого обычного запуска мотора и активации проверки возраста не произойдет.

Так как датчик не будет передавать необходимые показания на электронный блок двигателя. Двигатель будет работать только от того, что покажет зажигание.

Еще один часто встречающийся симптом — неисправность диагностической системы. Позволяет самостоятельно определить состояние автомобиля.В этом случае он выйдет из строя и не будет воспроизводить никаких данных, так как не сможет выполнять свою основную функцию.

Также стоит обратить внимание на уровень динамики двигателя. Он значительно упадет. Более того, при разгоне машины будут появляться провалы. Они указывают на то, что датчик вышел из строя.

Самый очевидный признак — лампочка на панели приборов. Он будет светиться с надписью «ЧЕК». Что в переводе означает «проверка». Этим сигналом нельзя пренебрегать.На это необходимо немедленно отреагировать и провести необходимые манипуляции.

Еще одним сигналом поломки является код ошибки P0340. Его расшифровку можно найти в инструкции к устройству. Это указывает на то, что произошла ошибка датчика.

Как проверить

Это устройство можно проверить на наличие неисправности. Для этого потребуется специальный диагностический прибор. Другим способом сделать это будет невозможно. С его помощью проводится определенная процедура, состоящая из нескольких этапов.

Во-первых, нужно установить верхний цилиндр устройства таким образом, чтобы он попадал в мертвую точку. Также стоит обратить внимание на расположение датчика, отвечающего за работу коленвала. Он должен быть направлен на двадцатый зубец.

Правильная «фазировка» газораспределения — залог стабильной и экономичной работы любого двигателя, особенно инжекторного. Вся система управления инжекторным двигателем основана на данных, полученных от многочисленных датчиков, включая датчик фазы или датчик положения распределительного вала.Как и любой другой расходный материал, этот датчик требует периодической проверки, которую лучше всего проводить с помощью специального оборудования. Несмотря на это, есть несколько способов проверить датчик фазы ВАЗ-2114 своими руками в гараже мультиметром.

Конструкция, зачем нужен датчик фазы (датчик положения распредвала)

Все автомобили ВАЗ-2114 с 16-клапанными двигателями, а также оснащенные 8-клапанными двигателями, соответствующие стандарту Евро-3, имеют такой датчик в системе управления.

Датчик положения распределительного вала

Его задача — получать информацию о режиме работы двигателя в реальном времени и сразу передавать импульс на электронный блок управления.

С точки зрения дизайна, ничего космического в этом нет: это составная конструкция, состоящая из двух частей — считывающего элемента и импульсного преобразователя, который отправляет полученные данные в ЭБУ.

Датчик срабатывает только тогда, когда рядом с ним проходит магнитопроводящий материал, и этот материал в нашем случае становится стальной бобышкой.Он активирует магнитное поле, которое преобразуется в импульс и передается в ЭБУ.

Положение датчика фиксировано, и он находится на конце головки блока. Принцип работы датчика ничем не отличается от принципа работы других электромагнитных датчиков положения.

В зависимости от количества клапанов на ВАЗ-2114 могут быть установлены следующие фазовые датчики:

для 8-клапанного двигателя — 21110370 60 40

;
для 16-клапанного — 21120370 60 40
.

Датчик фаз для 8-клапанного двигателя — 21110370 60 40

Ошибки 0343, 0340 и другие признаки

Помимо сообщения об этих ошибках, неисправность датчика может указываться как повышенный расход топлива, невозможность проведения самодиагностики двигателя, иногда двигатель может отказываться запускаться.

Тем не менее, даже в том случае, когда датчик полностью вышел из строя и система диагностики его просто не идентифицирует.Поэтому есть опасность какое-то время использовать неисправный датчик, и ни к чему хорошему это не приведет.

Check Engine сигнализирует о выходе из строя датчика положения распределительного вала

Вот почему стоит проверять датчик при первом появлении подозрительных симптомов. Дело в том, что на этот датчик ориентируется система впрыска, когда рассчитывается момент подачи топлива, и выход из строя этой системы грозит не только повышенным расходом топлива, но и падением мощности и нестабильностью двигателя.Цена датчика вне зависимости от количества клапанов в двигателе редко превышает 600 рублей и зависит от производителя.

Судя по отзывам владельцев, лучше всего себя зарекомендовали оригинальные устройства Бошевского.

Как проверить датчик фаз на ВАЗ-2114 мультиметром

Понятно, что профессиональный лабораторный осциллограф в гараже вряд ли кто-то держит. Только на балконе. Поэтому обойдемся менее сложным прибором, который должен быть у каждого автомобилиста — мультиметром … Технология испытаний проста и понятна, но в зависимости от типа двигателя она немного отличается. Проверка датчика на восьмиклапанном двигателе:

Для 16-клапанного двигателя проверка такая же, только нужно измерить напряжение между отрицательной клеммой датчика и клеммой V. Падение напряжения также должно быть 0,4 В при нахождении металлического предмета в поле датчика. и 0,9 В при удалении объекта.

Бортовой компьютер может показать две ошибки, связанные с нашим датчиком:

ошибка 0340 , которая говорит о физическом отсутствии датчика, значит, на него не подается напряжение или вышел из строя чувствительный элемент;
при возникновении ошибки 0343 велика вероятность завышения уровня импульса датчика, что может быть связано с отсутствием контакта на выводах или повреждением сигнальной проводки.

Замена неисправного датчика проводится быстро, без шума и пыли, достаточно обесточить автомобиль и открутить крепежный болт.

Датчик фазы демонтирован

Тогда стоит проверить чистоту контактов на колодке и установить новое устройство. Сообщения об ошибках должны исчезнуть сразу после замены датчика. Удачного ремонта и стабильных этапов всем!

Видео о замене датчика фаз на ВАЗ-2114

Каждый современный автомобиль оснащен множеством датчиков для значительной экономии топлива при максимальном увеличении мощности.Одно из таких устройств — датчик фаз (ДФ), установленный на двигателе автомобиля ВАЗ 2114, массово применяется в производстве с 2007 года.

Фазовый датчик работает по принципу элементарного датчика Холла. Устанавливается только в районе распредвала как на 8-, так и на 16-клапанных двигателях. Устройство считывает эти данные с распределительного вала двигателя с помощью шестерни, установленной на валу с двумя отсутствующими зубьями. Эти два зубца расположены так, что каждый раз, когда они ударяются о устройство, первый поршень двигателя находится в верхней или нижней мертвой точке.Информационные сигналы о расположении распределительного вала отправляются на блок управления двигателем, который, в свою очередь, отслеживает и изменяет угол зажигания. Его начали использовать на заводах ВАЗа еще на первых автомобилях с распределенным впрыском топлива.

Следует отметить, что карбюраторные двигатели не имеют данного агрегата, так как в их механизме система опережения зажигания вакуумно-механическая.

Основная функция датчика положения распределительного вала или фазового датчика заключается в постоянной корректировке угла зажигания при работающем двигателе.Благодаря его использованию двигатели семейства ВАЗ стали более эффективными по передаче мощности при меньшем расходе топлива. Основное незаменимое применение датчика фаз остается за двумя 16-клапанными двигателями с распределительными валами, которые без него не могут работать равномерно и экономично в сложенном заводском исполнении.

Определение обрыва радиопеленгации

При поломке есть небольшие проблемы со стабильностью холостого хода, при старте движения возможен эффект «подтренировки», а также повышенный расход топлива.Эти симптомы связаны с невозможностью получения от бортового компьютера данных об угле зажигания в определенный момент работы двигателя. При отсутствии сигнала с датчика блок управления переходит в аварийный режим, то есть начинает работать по заранее заданной программе без датчика и выдает тревогу «0340» или «0343».

Что нужно сделать перед заменой ДПКВ

При появлении признаков неисправности необходимо проверить несколько точек, из-за которых блок управления не получает правильную информацию.

Осмотрите DF на предмет внешних повреждений.
Следите за тем, чтобы на контакты не попадала влага.
Проверить контакты на окисление.
Убедитесь в целостности электропроводки рядом с агрегатом.

Если при визуальном осмотре ничего не обнаружено, то необходимо произвести демонтаж устройства. Как поменять датчик распредвала на ВАЗ 2114?

Демонтаж любого датчика или ремонт электропроводки всегда следует проводить только при отключенном аккумуляторе, иначе можно завершить ремонт не только заменой сгоревшей цепи, но и покупкой нового автомобиля !!!

Демонтаж на 8-клапанном двигателе несложный.Где датчик фаз на ВАЗ 2114? Он расположен справа, в верхней части двигателя, рядом с воздушным фильтром. Крепится одним болтом «под ключ» на 10. Несколькими несложными движениями откручивается болт и снимается датчик. После снятия блока необходимо закрыть его конструктивную розетку от случайного попадания посторонних предметов.

Когда датчик распредвала находится у вас в руках, важно его визуально осмотреть. Возможны случаи налипания или намагничивания металлической пыли.Протрите его хлопчатобумажной тряпкой и установите на место. Если ошибка возникает снова, то ее необходимо заменить.

Бывают редкие случаи, когда датчик фаз заменяют на ВАЗ 2114, а симптомы и ошибки не устраняют. Ошибка на датчике фазы может появиться из-за переключения нажатой шестерни управления. Этот дефект встречается крайне редко, но все же встречается. Исправляли только в специализированной мастерской. Также более частой проблемой с ошибкой датчика фазы является чрезмерное натяжение ремня ГРМ или неправильная установка.

Для двигателей с системой из двух распредвалов и 16 клапанов снять датчик немного сложно. Устанавливается под воздушным коллектором с передней стороны, рядом с первым шкивом распределительного вала. Для его демонтажа необходимо:

снимаем переднюю решетку;
с помощью удлинителя, головка на 10 откручиваем два крепежных винта;
выполнить все вышеперечисленные процедуры для визуального осмотра и внешней чистоты контактов.

При замене датчика распределительного вала никогда не используйте герметики, такие как герметик или уплотнительные материалы.Сами датчики находятся во враждебной среде и при постоянно меняющихся температурах. Следовательно, избыток жидкости может повредить весь двигатель или его масляную систему.

Проверяем работоспособность агрегата

Замена датчика распредвала ВАЗ 2114 заканчивается проверкой его работоспособности. Терминал устанавливается на аккумулятор и двигатель запускается. Если контроллер или сканер проверки двигателя на ошибки ничего не показал, а двигатель работает чисто и естественно, «чек» не загорается, значит работа завершена успешно.

Проверка и замена датчика фаз на ВАЗ 2114 занимает около 30 минут с 8-клапанным двигателем и до 60 минут с 16.

DF стоимость

Стоимость фазового датчика на сегодняшний день колеблется в районе 300 рублей, цена незначительная, поэтому при установке нового блока особых затрат не будет.

Вот как поменять датчик фаз ВАЗ 2114 без дополнительных затрат в короткие сроки. Теперь определенные циклы двигателя будут строгими и безотказными.Удачи в пути и приятных попутчиков!

Датчик коленвала ВАЗ-2114: назначение и замена

Современный автомобиль — это совокупность множества различных частей и систем, каждая из которых играет определенную роль. Причем некоторые из них не только выполняют управляющую функцию, но и синхронизируют фазы впрыска бензина и подают электронный импульс для воспламенения топливовоздушной смеси в определенный момент.

Становится очевидным, что выход из строя одной из этих частей может существенно повлиять на техническое состояние всего транспортного средства.И сегодня мы обратим внимание на одну из самых маленьких и важных деталей в автомобиле — датчик коленвала.

Признаки неисправностей

Наверняка каждый автомобилист знает, насколько важна роль датчика коленвала в автомобиле. В случае неисправности запуск двигателя будет невозможен, но можно заранее определить грядущую поломку этой детали по следующим признакам:

На холостом ходу заметна нестабильная работа двигателя.
При движении возникают «сбои» в разгоне, машина начинает терять мощность.
Самопроизвольное увеличение и уменьшение числа оборотов коленчатого вала («плавающая» частота вращения).
Детонация при разгоне или движении в гору.
Сложный запуск двигателя даже «на горячем».

Причиной всего этого может служить как повреждение обмотки датчика, так и нарушение целостности провода и соединений устройства в целом.

Часто ли это случается?

Должен ли вообще сломаться датчик коленвала? ВАЗ-2114, как и все его преемники, снабжен довольно надежными датчиками.Поэтому их выход из строя — довольно редкое явление. Чаще всего выход из строя может быть вызван заводскими дефектами или механическими повреждениями детали. Кроме того, неисправности датчика коленвала модели ВАЗ 2114 вызваны загрязнением самого подкапотного пространства. И если первые два фактора не зависят от водителя, то следует регулярно контролировать чистоту моторного отсека. Это большая концентрация пыли и грязи, способных усугубить работу ДПКВ в автомобиле.

Что еще может спровоцировать поломка такой детали, как датчик коленвала? ВАЗ-2114, как мы уже говорили ранее, укомплектован достаточно надежным ДПКВ, поэтому о его естественном износе говорить не приходится.Часто датчик выходит из строя из-за несанкционированной утечки моторного масла, особенно в месте установки этого элемента. Если вы заметили, что на корпусе масляного насоса остались следы жидкости, следует немедленно их устранить. В противном случае поломка сенсора будет неминуема. Учтите, что элементы в моторном отсеке постоянно подвергаются различным перепадам температур. Это может быть одной из наиболее вероятных причин выхода из строя такой детали, как датчик коленвала.

ВАЗ-2114: проверка качества соединений деталей

А что делать, если в моторном отсеке нет утечки пыли или масла? В этом случае нужно проверить качество соединений и контактов между деталями и проводами.Помните, что изоляция не должна иметь оголенных проводов и повреждений, а контакты всегда должны быть чистыми и оголенными. Не исключено, что выход из строя этого элемента вызван окислением проводов.

Датчик коленвала ВАЗ-2114: как проверить исправность этой детали?

Если это устройство перестало работать или работает с перебоями, не спешите менять его на новое. Сначала диагностируйте работоспособность старого датчика. И дело не только в экономии денег, ведь даже с новой деталью иногда эта проблема не проходит.Согласитесь, что толку от его замены, если причина кроется в загрязненных контактах соединений? А проверить работу элемента можно только после его демонтажа. Сделать это несложно: сначала нужно выключить зажигание и снять разъем с проводом, затем открутить винт крепления датчика и вывести эту деталь наружу. Стоит отметить, что этот элемент держится всего на одном болте, который крепится к крышке масляного насоса.

После того, как мы сняли датчик положения коленвала, ВАЗ-2114 можно оставить в гараже, а саму деталь диагностировать отдельно.Здесь нам понадобится омметр. С помощью этого инструмента мы проверим сопротивление обмоток датчика. В идеале показание омметра должно находиться в диапазоне от 550 до 570 Ом. Если полученные данные отличаются от нормальных в большую или меньшую сторону, скорее всего, деталь неисправна. В этом случае спасет только замена датчика коленвала. ВАЗ-2114 очень прост в обслуживании, поэтому менять ДПКВ можно самостоятельно, тем более, что старый уже у нас извлечен.

Как устанавливается датчик?

Сначала необходимо очистить место установки от грязи и пыли.Как дальше установлен новый датчик положения коленчатого вала? ВАЗ-2114 отключается от бортовой сети (опция), а сама деталь монтируется на штатное место и скручивается на один винт. После этого на него надевается коннектор с проводом. Все, на этом этапе установку датчика положения коленвала можно считать завершенной. И напоследок небольшой совет: если вы собираетесь в дальнее путешествие, заранее приобретите запасной ДПКВ. Он практически не занимает места в багажнике, а если он у вас есть, вы всегда будете знать, что доберетесь до места назначения вовремя и без эвакуатора.

Итак, мы разобрались, как заменить датчик коленвала. ВАЗ-2114 и ВАЗ-2115 имеют практически одинаковую конструкцию, поэтому такой алгоритм установки ДПКВ можно использовать не только на 14-й Ладе.

ВАЗ-2114: расход топлива на 100 км. Причины высокого расхода топлива на ВАЗе | общество

Автомобиль ВАЗ-2114 популярен в России. Е — недорогие и лаконичные машины, доступные среднему классу. Однако на практике, как многие автовладельцы обеспокоены расходом топлива на 100 тыс.

Содержание:

автомобилей ВАЗ-2114 популярны в России.Это недорогие и лаконичные автомобили, доступные среднему классу. Однако практика показывает, что многих автовладельцев беспокоит расход топлива на 100 км: ВАЗ-2114 чаще всего расходует топливо сверх заявленного.

Свидетельство о расходе топлива

Следует учитывать, что существует паспортный и фактический расход топлива ВАЗ Лада 2114. Нередко эти два параметра не совпадают. По заявлению производителя, этот автомобиль с калибром 1.5-литровая силовая установка в смешанном цикле должна потреблять 6,8 л бензина на 100 км пути. Расход по трассе 5,2 литра, по городу — 8,9 литра.

Расход топлива на 100 км (ВАЗ-2114 с двигателем 1,6 л) составит 7,2 / 5,4 / 9,8 л в смешанном режиме, по трассе и по городу соответственно. Как видите, цифры очень привлекательные, что говорит об экономичности машины.

Однако, если верить отзывам, то на ВАЗ-2114 расход топлива на 100 км существенно выше заявленного производителем.С двигателем 1,5 л максимальный расход бензина при движении в городских условиях составляет 12 л. С двигателем 1,6 л расход достигает 13,5 л на 100 км. Что касается езды по трассе, то здесь параметр практически соответствует заявленному — 5,5-6 литров на 100 километров. В смешанном режиме машина «кушает» около 7,5-8 литров на сотню.

У некоторых владельцев расход топлива значительно выше, но часто возникают какие-то неисправности в работе двигателя или какого-либо элемента топливной системы.

Причины большого расхода топлива на ВАЗ

Перечень неисправностей, вызывающих повышенный расход бензина двигателем, может быть длинным. Вот основные из них:

Загрязненный воздушный фильтр.
Несоответствующее давление в шинах.
Загрязнен топливный фильтр.
Слабое давление топлива.
Неисправность датчика кислорода.
Неисправность датчика скорости автомобиля.
Низкое сжатие.
Бензин некачественный.

Простые причины, которые можно исправить самостоятельно

Иногда проблему огромного расхода топлива ВАЗ-2114 можно решить самостоятельно.В первую очередь нужно проверить степень загрязнения топливного фильтра и проверить его на наличие мусора. Если внутри него есть мусор или есть подозрение на загрязнение, то его лучше заменить. Этот элемент недорогой, а его средняя цена составляет 300 рублей. Вы можете заменить его самостоятельно — это просто и не требует вмешательства специалиста.

Второй фильтр воздушный. Через него проходит воздух, который впоследствии смешивается с бензином и подается в камеру сгорания.А если он грязный, то не сможет пропускать достаточно воздуха. В результате воздушно-топливная смесь не будет обогащена кислородом, а обедненная топливная смесь логически приведет к увеличению расхода газа. Часто автовладельцы могут снизить расход газа примерно на 3 литра на 100 километров, просто заменив воздушный фильтр. Поменять легко — он в большом черном ящике под капотом.

Лямбда-зонд

Одним из первых и важнейших датчиков, на работу которых может повлиять повышенный расход бензина, является лямбда-зонд.Он расположен на выхлопной трубе, и его основная задача — оценка состояния выхлопных газов. По содержанию кислорода в выхлопе система регулирует объем рабочей смеси. Соответственно, в случае неисправности датчика система не сможет точно регулировать рабочую смесь, которая будет подаваться в камеры сгорания. Это может увеличить потребление.

Однако в случае поломки датчика система предупреждает об этом водителя с помощью индикатора «Проверить» на приборной панели.Вы также можете увидеть ошибку с помощью бортового компьютера. Часто этот датчик выходит из строя из-за некачественного бензина, попадания масла в камеру сгорания, заклинивания клапана.

Датчик скорости

Также причиной большого расхода топлива на 100 км (ВАЗ-2114) может быть датчик скорости. Его основная задача — передавать в блок управления информацию о скорости автомобиля. Последний следит за работой мотора, регулируя дроссельную заслонку. Проблему с этим датчиком покажет бортовой компьютер или считыватель ошибок.Заменить его самостоятельно без специальных знаний практически невозможно. Типичные симптомы отказа датчика скорости:

Отказ спидометра или перебои.
«Плавающий» холостой ход.
Заметная потеря тяги.
Остановка двигателя на холостом ходу.
Повышенный расход бензина.

Датчик распределения коленчатого вала

Датчик положения или распределения коленчатого вала также называется датчиком фазы. Он определяет цикл двигателя и генерирует сигнал в зависимости от этого.Такой датчик устанавливается далеко не на всех автомобилях ВАЗ. В случае его неисправности на панели приборов загорится «Чек», и помимо повышенного расхода бензина произойдет падение мощности двигателя, детонация топлива в камере сгорания, остановка двигателя на нейтральной передаче.

Форсунки

Форсунки, через которые топливо впрыскивается в камеру сгорания, также могут вызывать высокий расход. Они забиваются и требуют очистки. Существуют разные варианты очистки: можно обратиться на СТО, а можно купить специальную присадку к бензину, очищающую всю топливную систему автомобиля, включая форсунки.

Повышенный расход на холостом ходу

Обычно нормальный расход бензина при работе двигателя на холостом ходу составляет 0,8-1 литра в час. Если эти показатели не превышены, значит с системой все в порядке. Если расход повышен, то стоит проверить те же датчики. Однако особое внимание стоит уделить датчику холостого хода, который автоматически регулирует обороты холостого хода. Он расположен на дроссельной заслонке и фиксируется парой винтов.Устройство не имеет электронной системы, поэтому его поломка не будет отображаться на приборной панели как «Проверка». Судить о его неисправности можно только по определенным признакам:

Отсутствие высоких оборотов при запуске холодного двигателя.
Двигатель глохнет на холостом ходу. Это видно даже при переключении передач.
«Плавающий» холостой ход.

Датчик дроссельной заслонки

Этот датчик предназначен для регулировки дозировки смеси. Он обнаруживает и сообщает компьютеру о положении дроссельной заслонки.Учитывая, что устройство является частью дроссельной заслонки и подключено к электронной системе, в случае неисправности этого датчика на панели приборов загорится «Чек». Симптомы неисправности точно такие же, как и в случае с датчиком холостого хода.

Как снизить расход бензина на автомобиле ВАЗ-2114?

Действия тривиальны: нужно использовать качественный бензин, вовремя заменять расходные материалы (топливный и воздушный фильтры, масло, масляный фильтр), следить за состоянием датчиков, а при подозрении на неисправность обращаться в специалист.

Теперь вы знаете, какой у ВАЗ2114 расход топлива на 100 км, и какие элементы могут повлиять на повышенный расход бензина.

6 симптомов неисправного датчика положения коленчатого вала и стоимость замены в 2021 г.

Последнее обновление 10 июля 2020 г.

В этой статье мы рассмотрим один из важных датчиков двигателя, обычно называемый «коленчатым валом». датчик положения ». После этого вы поймете его основную функцию, принцип работы, признаки неисправности и стоимость замены этого датчика.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Как работает датчик положения коленчатого вала

Энергия вращения двигателя внутреннего сгорания зависит от коленчатого вала. Основная функция коленчатого вала — преобразование возвратно-поступательной энергии (также известной как линейная энергия) в энергию вращения.

Последний затем передает мощность на колеса трансмиссии под автомобилем. Таким образом колеса могут вращаться вперед и позволять автомобилю двигаться в этом направлении.

Что касается датчика положения коленчатого вала, он просто определяет, насколько быстро коленчатый вал вращается. Как только он определяет скорость вращения, он отправляет эту информацию в блок управления двигателем транспортного средства.

Эта информация определяет, как блок управления двигателем регулирует синхронизацию системы впрыска топлива и системы зажигания. Вам нужно, чтобы двигатель вырабатывал нужную мощность в самый подходящий момент.

Положение коленчатого вала сообщает блоку управления двигателем все, что ему нужно.Видите ли, коленчатый вал использует цепь привода ГРМ, шестерни и зубчатый ремень для привода распределительного вала. Двигатель зависит от распределительного вала, чтобы управлять выпускными клапанами в нужное время.

Если они не открываются и не закрываются правильно, это создает проблемы с выхлопной системой. Все это связано с функциональностью коленчатого вала.

Следовательно, блок управления двигателем будет знать положение коленчатого вала через датчик положения коленчатого вала. Судя по скорости коленчатого вала в сочетании с его положением, он также будет знать состояние функциональности распределительного вала.

Top 6 Признаки неисправности датчика положения коленчатого вала

Двигатель внутреннего сгорания должен иметь исправный датчик положения коленчатого вала. В противном случае блок управления двигателем не получит точной информации о положении и частоте вращения коленчатого вала.

Это вызовет всевозможные проблемы с функциональностью двигателя и ходовыми качествами автомобиля. Вы обязательно узнаете эти симптомы по мере их появления.

Ниже приведены 6 основных симптомов неисправности датчика положения коленчатого вала.

# 1 — Вибрация двигателя

От вашего двигателя исходит ли вибрация? Если у вас неисправный датчик положения коленчатого вала, это означает, что блок управления двигателем не может правильно управлять коленчатым валом.

В результате ваш двигатель будет довольно сильно вибрировать. Вы даже можете почувствовать, как эти вибрации проникают в рулевое колесо, когда держите его руками.

# 2 — Проверьте свет двигателя

Блок управления двигателем поддерживает постоянную связь с датчиком положения коленчатого вала.Если с датчиком что-то не так, компьютер получит неверную информацию о частоте вращения коленчатого вала и его положении.

Это вызовет проблемы с функциональностью двигателя, в результате чего на приборной панели загорится сигнальная лампа Check Engine. По сути, это должно быть одним из первых симптомов неисправного датчика положения коленчатого вала. P0335 — это общий код, который может отображаться.

# 3 — Слабая работа двигателя

Из-за неисправного датчика положения коленчатого вала блок управления двигателем не знает правильного положения коленчатого вала или цилиндров.Это приведет к задержке способности блока управления поддерживать работу и производительность двигателя.

Во время этой задержки будут моменты колебания каждый раз, когда вы немного сильнее нажимаете на педаль газа. Иногда он вообще не отвечает. Это может быть очень опасно на дороге, требующей, чтобы вы без колебаний ехали быстрее.

# 4 — Неисправность запуска автомобиля

Блок управления двигателем будет уведомлен, когда датчик положения коленчатого вала имеет проблемы.Датчик получает специальный код неисправности, который указывает на некоторую проблему с его функциональностью.

Когда вы попытаетесь завести автомобиль из-за этой неисправности, будет труднее запустить двигатель. Если проблема не исчезнет и не будет решена, возможно, вы вообще не сможете запустить двигатель.

# 5 — Двигатель глохнет

Вы можете ехать один день и ваш двигатель внезапно остановится. Это заглохание двигателя, и это может происходить довольно часто, если у вас неисправный датчик положения коленчатого вала.

Если вы не замените этот датчик в ближайшее время, ваш двигатель в конечном итоге вообще перестанет работать. Тогда вам не останется ничего другого, как отбуксировать автомобиль к механику, чтобы датчик можно было заменить.

# 6 — Пропуски зажигания в цилиндре

Неисправный датчик положения коленчатого вала не сможет точно передать данные о положении поршня в блок управления двигателем. Это часто приводит к пропуску зажигания внутри одного или нескольких цилиндров камеры.

Рубрики

Ваз 2114 признаки неисправности датчика коленвала: Датчик коленвала на ВАЗ 2114: признаки неисправности, замена своими руками

Признаки неисправности датчика коленвала ВАЗ-2114: фото и видео

Варианты датчиков коленвала на ВАЗ-2114

Признаки неисправности

Методы диагностики

Выводы

Датчик коленвала признаки неисправности

Признаки неисправности датчика коленвала ВАЗ-2114 фото и видео

Варианты датчиков коленвала на ВАЗ-2114

Признаки неисправности

Методы диагностики

Основные неисправности

Как определить неисправность датчика коленвала

Расположение ДПКВ

Определение неисправности

Типовые неисправности датчика положения коленвала.

Датчик коленвала: признаки неисправности

Функции датчика коленчатого вала

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

Подведем итог

как прозвонить устройство мультиметром и проверить тестером положение коленчатого вала

Назначение, устройство и принцип действия

Разновидности датчиков

Где находится датчик коленвала?

Основные признаки неисправности ДПКВ

Как проверить ДПКВ на работоспособность?

Диагностика датчика положения коленвала омметром

Комплексная диагностика датчика положения коленвала

Диагностика подачи сигнала датчиком положения коленвала с помощью осциллографа

Как заменить ДПКВ?

Видео «Пример замены ДПКВ на автомобиле ВАЗ»

Как выявить неполадку датчика фаз

Датчик положения коленвала ВАЗ 2110, проверка и замена

Как проверить датчик положения коленвала ВАЗ 2110

Коленчатый вал — принцип работы, на что влияет датчик положения коленчатого вала?

Где расположен датчик

Описание 1G FE датчика

Схема датчика положения коленчатого вала Ауди А3

Принцип работы датчика коленвала

Какой датчик надежнее

Устройство датчика положения коленвала

Как проверить датчик положения коленвала

Признаки неисправности

Р0336 ошибка датчика и другие частые ошибки ДПКВ

Самостоятельная замена ДПКВ

Ошибка датчика синхронизации – как проверить осциллографом

Датчик коленвала ВАЗ-2114: назначение и замена

Признаки неисправностей

Как часто это происходит?

ВАЗ-2114: проверка качества стыков деталей

Датчик коленвала ВАЗ-2114: как проверить исправность этой детали?

Как устанавливается датчик?

Признаки неисправного или неисправного датчика положения коленчатого вала

1. Проблемы с запуском автомобиля

2. Прерывистая остановка

3. Загорается индикатор проверки двигателя

4. Неравномерное ускорение

5.Пропуски зажигания в двигателе или вибрация

6. Резкий холостой ход и / или вибрация двигателя

7. Уменьшенный пробег на бензине

Схема подключения датчика детонации ВАЗ 2109 инжектор. Признаки неисправности датчика детонации ВАЗ

Обнаружение неисправности

Как выполнить проверку датчика

Признаки поломки датчика детонации

Диагностика и замена датчика детонации своими руками

Что такое датчик детонации и зачем нужен?

Какие основные элементы датчика детонации?

Где датчик детонации?

Детали установки детали

Замена датчика на ВАЗ, видео:

Работа датчика

Как проверить датчик детонации?

Проверка датчика детонации, видео:

Признаки отказа датчика

Детонация — что это

Эффекты. Способы борьбы

Датчик детонации, принцип действия

Признаки неисправности датчика детонации (ДД)

Где смотреть и как проверить датчик детонации
