Как подключить обогрев зеркал на ваз 2114

Схема подключения подогрева зеркал через отдельную кнопку — Лада 2114, 1.6 л., 2010 года на DRIVE2

Всвязи с зимой, снегопадами постоянными, тонировкой 5%, да ещё и с тем, что зеркала уже со встроенным подогревом, решился подключить его

Греет отлично, лёд расстапливает на раз-два, капельки дождя (ну или расстаевшего снега) вскоре исчезают совсем, так что отличная вещь! Теперь не понимаю, как без подогрева зеркал можно ездить в плохую погоду

Надо купить: 3м. провода (у меня ушло столько),реле обычное 4х контактное + колодку проводов к нему,предохранитель 7.5А (можно и 10А),кнопка обогрева заднего стекла ВАЗ 2114 + колодку проводов под неёНА ПОЛЯРНОСТЬ ПРОВОДОВ ЗЕРКАЛ ПОФИГ

Снимаем бортовой компьютер, подключаем тупо по схеме все проводки, я ещё обмотал антискрипом релюшку чтобы не дребезжала

схему скачал где-то, потом показал электику, он одобрил, внёс свои маленькие изменения (я их изменил), так что пользуйтесь на здоровье)

Page 2

Подключение обогрева зеркал Ergon — Лада 2115, 1.6 л., 2010 года на DRIVE2

Всем привет. Давно не мог подключить зеркала, свободного времени на машину не было. И вот наконец-то дошли руки до подключения обогрева зеркал. Об установке зеркал писал ранее .

Подключать сначала хотел просто к проводу обогрева заднего стекла. Ведь обогрев зеркал и заднего стекла как правило используются одновременно в дождь или снегопад. Но поизучав детально опыт людей, пришёл к выводу что надо делать на отдельную кнопку и вот почему: обогрев стекла потребляет примерно 11,5А, в то время как оба зеркала всего 3А. Включая всё сразу сильно садиться напряжение. К тому же например в темноте обогрев стекла можно не включать, т.к. машина тонированная и всё равно через стекло ничего не видно. А вот зеркала в любом случае нужны. Чтобы не гонять генератор просто так, зеркала на отдельную кнопку лучше, пусть работают независимо друг от друга.

Я в электрике соображаю очень туго, поэтому прежде чем начать что-то делать пришлось разбираться, как всё работает, а также прибегнуть к помощи отца (и не зря). Для подключения использовалась схема:

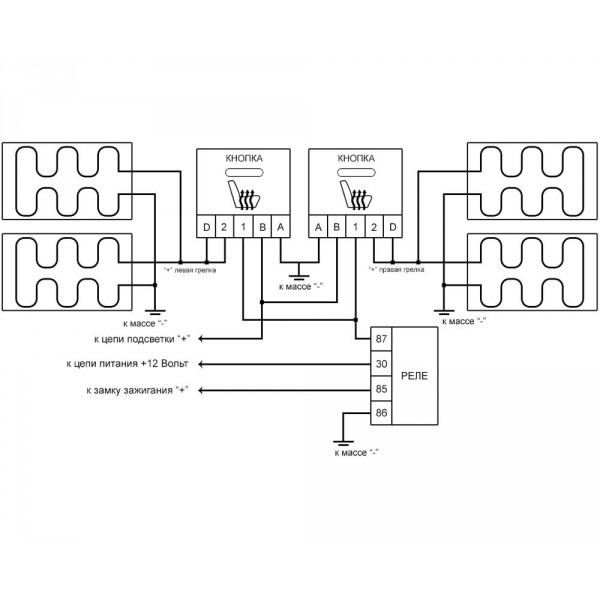

Схема подключения

Всё делали по схеме, единственное плюс для зеркал брали от прикуривателя. Провода идущие к бортовому компьютеру как-то не внушали доверия.

Для подключение было приобретено: — кнопка обогрева заднего стекла + колодка— 4-х контактное реле + колодка— предохранитель на 7,5А + колодка— болтовые клеммы— провода

— ежи для обшивки.

Кнопку заднего стекла дорабатываем острым предметом (скальпелем или иголкой), придаём вид зеркала.Получилось неплохо. Скрутить часть схемы можно на столе.Провод массы от зеркала идёт короткий, явно расчитанный для подключения на двери. Поэтому удлиняем провод. А с водительской стороны и плюсовой провод оказался короткий, не дотягивается до центральной консоли. Судя по всему расчитанный для подключения к проводке обогрева заднего стекла, идущая вдоль порогов водительской двери (как всё примитивно). Поэтому и его тоже удлиняем.От зеркала тянем проводку вниз вдоль внутренней стенки двери, убедившись что провода не мешают опускаться стеклу. Для того чтобы провода не гуляли, лучше их закрепить, например изолентой к существующей проводке. Далее вытаскиваем с обоих сторон резиновую гофру и протягиваем оба провода (+ и массу) в гофру. Так просто они не пролезают, поэтому лучше взять толстую проволоку и протащить провода с проволокой.

Приступаем к протягиванию проводки. Массу было решено брать из салона, т.к. брать массу на двери не есть хорошо. Она может быть слабая и непостоянная, в следствии чего зеркала могут плохо греться. Разбираем обшивку двери.Откручиваем накладки на пороги.Ниже петель в салоне можно видеть отверстие, в которое можно вывести в салон провода. Для этого необходимо провода из гофры опустить в самый низ внутри стойки и вынуть из дырки. Сделать это оказалось самым сложным занятием. Толстая проволока пролезает, но проволока с проводами застревает внутри, судя по всему места внутри мало. Поэтому пришлось просто опускать провода и ловить их внизу.Разбираем центральную консоль. Традиционно трудней всего было снять рукоятки регулировки климат-системой, т.е. рукоятки вхарю-вноги, печка-улица и лобовое. Для этого надо исхитрится отжать отвёрткой пластмассовые фиксаторы от металлических регулировок, а потом эти отлетевшие рукоятки искать под сиденьем. Но я нашёл!Откручиваем все шурупы удерживающие центральную консоль, чтобы можно было подлезть и протянуть провода.Тянем провода от зеркал под ковром к центральной консоли. К минусовому проводу скручиваем болтовую клемму, и можно сажать на металлический каркас внутри торпеды. Далее подключаем провода по схеме. На габаритную подсветку нашей кнопки берём от кнопки обогрева заднего стекла с белого провода. А на включение — с жёлто-синего провода.

Кнопку обогрева зеркал сажаем на минус 2 чёрных провода, а на реле ведём 2 зелёных провода, хотя можно и один(второй пустой). Цвета проводов колодки могут отличаться.Вроде всё собрали, всё супер. Пробуем включить габариты – кнопка светится. Включаем саму кнопку – не работает. Странно. Может кнопка не рабочая. Попробовали взять кнопку от обогрева стекла, тоже не работает. Попробовали включить сам обогрев стекла, и он не работает, хотя всегда работал. Так что же делать? Полезли в блок предохранителей, глянули а оказалось предохранитель на 20А сгорел. Ну хорошо что у меня оказался запасной. Всунули, обогрев стекла заработал, включаем обогрев зеркал – не работает. А потом и обогрев стекла не работает. Опять предохранитель сгорел. И опять к счастью у меня оказался ещё один запасной.Начали смотреть проверять подключение. Вроде всё правильно включено, но подозрение пало на реле. Попробовали взять плюс для реле от прикуривателя — заискрили провода и магнитола выключилась. Значит замыкание.

Гадать на кофейной гуще бессмысленно. Поэтому надо действовать по уму — пришлось задействовать тестер и прозванивать всё по порядку. Проверили само реле — оно щёлкает. А реле в колодке уже почему то не работает. Подозрение пало на защитный диод который соединяет 85 и 86. Было решено попробовать его перерезать и О чудо – реле заработало.Пришли к выводу, что судя по всему защитный диод был не той стороной припаян и сгорел после включения питания, и в следствии чего происходило замыкание. Или вообще колодка не для этого реле. Пришлось припаивать новый диод.
Всё собрали, подключили и заработало. Зеркала греют. Из-за какой то ерунды вся схема не работала. Сам бы я не догадался в чем может быть дело.

Фиксируем провода изолентой, чтобы не болтались. Вот что получилось.Собираем всё что разобрали и радуемся. Для обшивки купил новые ежи, чтобы обшивка лучше сидела. Также мною было куплена кнопка передних противотуманок. Противотуманок у меня нет, но заглушка как то напрягает. Кнопку сразу подключил, т.к. колодка под торпедой уже есть. Светит она почемуто немного ярче остальных кнопок. В итоге осталась одна заглушка, пока не знаю как её задействовать. Вот готовый результат.Что касается самих зеркал, то греют они отменно. Нагреваются буквально за пару минут. Не сказать что прям горячие, но очень даже тёплые. Зима покажет как они себя зарекомендуют. Но что касается обзорности зеркал, то они уже отлично себя зарекомендовали. Видно всё что делается сбоку. Также очень помогает правая асферика, неоднократно выручала при перестроении, когда машины были прям сбоку и их с обычными зеркалами небыло бы видно. Не зря пришлось заказывать именно такие.

Page 2

Схема подключения

— ежи для обшивки.

Кнопку заднего стекла дорабатываем острым предметом (скальпелем или иголкой), придаём вид зеркала.Получилось неплохо.Скрутить часть схемы можно на столе.Провод массы от зеркала идёт короткий, явно расчитанный для подключения на двери. Поэтому удлиняем провод. А с водительской стороны и плюсовой провод оказался короткий, не дотягивается до центральной консоли. Судя по всему расчитанный для подключения к проводке обогрева заднего стекла, идущая вдоль порогов водительской двери (как всё примитивно). Поэтому и его тоже удлиняем.От зеркала тянем проводку вниз вдоль внутренней стенки двери, убедившись что провода не мешают опускаться стеклу. Для того чтобы провода не гуляли, лучше их закрепить, например изолентой к существующей проводке. Далее вытаскиваем с обоих сторон резиновую гофру и протягиваем оба провода (+ и массу) в гофру. Так просто они не пролезают, поэтому лучше взять толстую проволоку и протащить провода с проволокой.

Приступаем к протягиванию проводки. Массу было решено брать из салона, т. к. брать массу на двери не есть хорошо. Она может быть слабая и непостоянная, в следствии чего зеркала могут плохо греться. Разбираем обшивку двери.Откручиваем накладки на пороги.Ниже петель в салоне можно видеть отверстие, в которое можно вывести в салон провода. Для этого необходимо провода из гофры опустить в самый низ внутри стойки и вынуть из дырки. Сделать это оказалось самым сложным занятием. Толстая проволока пролезает, но проволока с проводами застревает внутри, судя по всему места внутри мало. Поэтому пришлось просто опускать провода и ловить их внизу.Разбираем центральную консоль. Традиционно трудней всего было снять рукоятки регулировки климат-системой, т.е. рукоятки вхарю-вноги, печка-улица и лобовое. Для этого надо исхитрится отжать отвёрткой пластмассовые фиксаторы от металлических регулировок, а потом эти отлетевшие рукоятки искать под сиденьем. Но я нашёл!
Откручиваем все шурупы удерживающие центральную консоль, чтобы можно было подлезть и протянуть провода.Тянем провода от зеркал под ковром к центральной консоли. К минусовому проводу скручиваем болтовую клемму, и можно сажать на металлический каркас внутри торпеды.Далее подключаем провода по схеме. На габаритную подсветку нашей кнопки берём от кнопки обогрева заднего стекла с белого провода. А на включение — с жёлто-синего провода.

Гадать на кофейной гуще бессмысленно. Поэтому надо действовать по уму — пришлось задействовать тестер и прозванивать всё по порядку. Проверили само реле — оно щёлкает. А реле в колодке уже почему то не работает. Подозрение пало на защитный диод который соединяет 85 и 86. Было решено попробовать его перерезать и О чудо – реле заработало.Пришли к выводу, что судя по всему защитный диод был не той стороной припаян и сгорел после включения питания, и в следствии чего происходило замыкание. Или вообще колодка не для этого реле. Пришлось припаивать новый диод.Всё собрали, подключили и заработало. Зеркала греют. Из-за какой то ерунды вся схема не работала. Сам бы я не догадался в чем может быть дело.

Фиксируем провода изолентой, чтобы не болтались. Вот что получилось.Собираем всё что разобрали и радуемся. Для обшивки купил новые ежи, чтобы обшивка лучше сидела.Также мною было куплена кнопка передних противотуманок. Противотуманок у меня нет, но заглушка как то напрягает. Кнопку сразу подключил, т.к. колодка под торпедой уже есть. Светит она почемуто немного ярче остальных кнопок. В итоге осталась одна заглушка, пока не знаю как её задействовать. Вот готовый результат.Что касается самих зеркал, то греют они отменно. Нагреваются буквально за пару минут. Не сказать что прям горячие, но очень даже тёплые. Зима покажет как они себя зарекомендуют. Но что касается обзорности зеркал, то они уже отлично себя зарекомендовали. Видно всё что делается сбоку. Также очень помогает правая асферика, неоднократно выручала при перестроении, когда машины были прям сбоку и их с обычными зеркалами небыло бы видно. Не зря пришлось заказывать именно такие.

.:: #27 ::. Подключаем подогрев зеркал — Лада 2114, 1.6 л., 2008 года на DRIVE2

Приветствую!

Еще после покупки машины, я заказал и поставил зеркальные элементы Ergon с подогревом. Но зимой, как всем известно, холодно. Поэтому подключение подогрева я оставил на теплые денечки. С приходом весны, собственно они и настали, но вот руки почему-то не доходили))

И вот все таки решил подключить их.Что я задействовал:— Реле 4-х контактное (я брал с крепежным элементом)— Колодку под реле— Колодку под кнопку— Клеммы: кольцевидная 3шт.— Гайка, болт и шайба для закрепления реле.— Провод— Изолента

— Предохранитель и колба для предохранителя (в моем случае не понадобилась, т.к. стоит отдельный монтажный блок)

Все подключал по схеме, взятой у DMMC. Т.к. почитав его запись, решился поскорее подключить подогрев))

После установки зеркал, провода в дверь были уже выведены. И все пол года они там болтались)) Массу от элементов зеркал, закрепил на болте, держащий моторчик стеклоподъемника. А вот плюсовой провод я тянул в салон, дело было не из легких)) Но благодаря проволочке, я протянул её.

Как оказалось позже, длины плюсового провода не хватило до реле, пришлось удлинять. Реле закрепил около мозгов инжектора, вот тут мне и понадобился крепежный элемент у реле. Массу реле прикрутил туда же, как и массу от аварийки.

12В после включения зажигания взял от маршрутного компьютера ( Спасибо снова DMMC, иначе запарился бы искать 😀 ). Тут сделал проще, вставил проводок в гнездо и закрепил изолентой.

Оранжевый провод — 12В от зажигания. Рядом с ним желтый — на зеркала.

Пробный вариант

Все остальные проводочки подключаем по схеме, это все просто! :)А вот с самой кнопкой у меня была беда, точнее у меня её не было. Долгое время я проездил с высунутой колодкой из накладки.

Заказывал позже кнопку с DMMC ( Это уже на пиар похоже 😀 ). После того, как она попала к нему в руки, некоторое время я не смог её забрать. Много работы :(( И вот выдался случай, написал, созвонился, встретились… ииии… она у меня в руках! Маленький, исключительно редкий кусочек недостающего интерьера, оказался у меня)) Значок подогрева зеркал довольно странный))

Приехав домой, я пошел к машине. Сел в салон и поставил кнопочку на её новое родное место!)) Сразу кнопку обогрева заднего стекла спустил на нижний ряд, а кнопку аварийки поднял вверх. И вот что получилось в итоге:

Подогрев зеркал работает, а значит время потрачено не в пустую)) Я доволен!)

Ну и на последок, пришла посылка с Китая. С маленьким аксессуаром.Смотрим и комментируем… думаю дети не скрутят их))

Почти в цвет машины 😀

На этом я прощаюсь с вами, до новых встреч!Всем добра и больше полезных штук в машине!))

Подключаем обогрев зеркал — Лада 2114, 1.5 л., 2005 года на DRIVE2

Зеркальные элементы Solina со светофильтром и обогревом были куплены примерно год назад. Поставил я их тогда быстро, а вот обогрев руки дошли сделать только сейчас (зато перед зимой успел 🙂 ). Схема подключения собственноручно нарисованная прилагается, по моментам установки чуток пройдусь. Плюсовые провода в дверях вывел через гофры в салон, массы нагревательных элементов закрепил в дверях. Переднюю панель снимать не стал, больно мороки много, провел так. Плюсовые провода соединил вместе и на 87-й контакт реле. Массу реле (85-й контакт) закрепил на стойку, к которой крепится накладка передней панели. 86-й и 30-й контакт реле замкнул, к ним предохранитель и в кнопку. Питание кнопки взял с желто-синего провода, приходящего в колодку кнопки обогрева заднего стекла. Логика простая — обогрев зеркал нужен не только тогда, когда запотевает или замерзает заднее стекло, таким образом, снижаем нагрузку на проводку и штатный предохранитель в монтажном блоке. Так как кнопка в заначке оказалась без индикатора включения, только со светящимся символом, его и подключил. Позже возьму другую, скорее всего тоже обогрева, останется только добавить 2 провода на индикатор — колодку с клеммами собирал сам. Все соединения сделаны на клеммах с обжимом и термоусадочной трубкой, провода фиксировались изолентой.

Проведенные на скорую руку полевые испытания показали — они греются! 🙂 За пару минут стекло становится ощутимо теплым.

Цена вопроса: 100 500 ₽

Page 2

Цена вопроса: 100 500 ₽

Как установить подогрев зеркал ВАЗ 2114?

Обогрев зеркал заднего вида Ваз 2114 это довольно удобная опция в автомобиле, которую, к сожалению, не предусмотрел производитель. Установка подогрева зеркал ВАЗ 2114 избавит Вас от необходимости чистить зеркала от замерзаний и образования инея зимой. Кстати, обзорность улучшиться и в летнюю сырую погоду. Как установить подогрев зеркал ВАЗ 2114, расскажет данная публикация.

Как и при установке подогрева лобового стекла, о которой писалось в предыдущей статье, потребуется купить новые зеркала, подогрев которых будет осуществляться через специальную кнопку в салоне. Такой комплект зеркал с электроподогревом Вы сможете приобрести в специализированных магазинах.

Установка подогрева зеркал ВАЗ 2114 увеличит сектор обзорности, четкость изображения, что в конечном счете отразится на безопасности движения. Перед установкой

Установка подогрева зеркал ВАЗ 2114

— Начинается работа с демонтажа старых зеркал. Для начала снимите обивку передней двери и внутреннюю облицовку зеркала.

Для удобства используйте отвертку, поддевая в нужных местах.

— Родные зеркала ВАЗ 2114 крепятся тремя болтами. Открутите гайки и снимите зеркало.

— Обратите внимание, что в комплект к новым зеркалам с подогревом вложен шаблон с соответствующей разметкой для правильной установки. Вырежьте его, приложите и перенесите разметку на дверь. Например, для перенесения можно воспользоваться шилом. Затем напильником увеличьте размер этих дырок.

— Теперь переходим к самой сложной части работы – к проведению нужной проводки. Для начала протяните провода во внутреннюю полость дверей. Чтобы перейти из дверей внутрь стойки, используйте гофрированную трубку.

— Теперь необходимо подсоединить провода к реле, отвечающего за обогрев заднего стекла ВАЗ 2114. Здесь мы возьмем управляющий сигнал. Используя схему, подключите электрическую цепь. Схему советуем не упрощать, пусть обогрев зеркал будет отдельно от стекол.

— Минусовой провод протяните в салон и укрепите его крепко, соединив с металлическим кузовом.

— Внешнюю кнопку включения обогрева зеркал разместите в салоне там же, где включается и обогрев заднего стекла.

— Теперь можете продолжить установку зеркала. Укрепите ручку регулировки зеркала. Таким образом, можно будет поворачивать зеркало из салона.

— Вернув облицовку на место, укрепите зеркало тремя саморезами.

— Проверьте работу, включив подогрев. То же самое проделайте с другим зеркалом.

В следующем видео продемонстрирован подогрев зеркал собранный собственными руками.

Приобрести зеркала заднего вида на автомобили отечественного производство можно тут. В каталоге представлены зеркала разной формы, размера, с повторителем поворота и без. Приемлемая стоимость и доставка в регионы.

Ваз 2112: устанавливаем зеркала с обогревом

Боковое зеркало с подогревом ваз 2112

Ваз 2112 зеркала с подогревом опция, которая не всегда встречается в штатной комплектации автомобилей ВАЗ. Однако в широтах имеющих континентальный и умеренно континентальный климат, подобная опция, как ваз 2112 обогрев зеркал заднего обзора, бывает просто необходима.
Так, как всем известно, что в подобном климате частенько случаются периоды высокой влажности, в эти периоды происходит запотевание либо замерзание стекол.

Проблема и решение

Приходит зима. И тут, к огромному сожалению, боковые зеркала для заднего обзора не всегда могут помочь владельцу автомобиля. Зима является временем года особенно сложным для автомобилистов.
Мы сейчас не станем перечислять все возможные технические проблемы, начиная с запуска мотора, а коснемся лишь чисто механических проблем:

Просто припомним, как утром, выйдя из подъезда и оглядевшись на припаркованные рядом машины, не всегда возможно сразу понять какой из них твой
Причина конспирации вполне банальная — ночной снегопад
Так, возникает перед вами первая задача раздобыть лопату либо другое подручное средство и откапывать своего железного коня
После этого переходим к чистке кузова ваз, затем стекол вашего автомобиля
Возникает незадача, как поступить с зеркалами заднего обзора?
Наледь и снег не обошли их вниманием

Однако справиться с очисткой вручную крайне проблематично, это связано:

Во-первых, с конструкцией зеркал, получается, отражающий элемент их утоплен в корпусе, что затрудняет применение механических средств чистки, например щетки либо скребка
Во-вторых, при любой попытке вручную очистить отражающую поверхность собьются настройки, от этого боковые зеркала сделаются бесполезными
В-третьих, приложив чрезмерные усилия, вы можете поцарапать и даже сломать их
На ваз 2112 зеркальные элементы с подогревом способны полностью решить подобные проблемы

Принципы работы

В основе подогрева боковых отражателей, стоит любой электрический нагреватель (конечно же, низкотемпературный), электропроводка, кнопка (на приборной панели) для управления:

Электрическая проводка подогрева зеркал подключается к бортовой сети автомобиля в двенадцать вольт
Замыкание контактов кнопкой включения, производит подключение в сеть подогрева зеркал (его нагревательного элемента), электрическим током, проходящим через нагревающий элемент, нагревается поверхность зеркала, нагревшаяся поверхность начинает растапливать образовавшийся лед, кроме того, теплая поверхность перестанет запотевать

Варианты установки подогрева

Как своими руками установить подогреваемые зеркала на автомобиль:

Здесь существуют несколько способов, чтобы установить зеркала с подогревом на автомобиль
Разумеется, можно приобрести и установить готовые тюнинговые, где уже предусмотрен подогрев, цена, конечно, может сильно «ударить» по бюджету и еще не известно насколько качественный элемент подогрева установлен в них
Другой вариант, вы можете приобрести отдельно два элемента для подогрева универсальных, затем установить их на оба зеркала, затем подключить подогрев к сети машины
Третьим вариантом будет изготовление подогрева самостоятельно, по себестоимости выйдет в копейки, а его эффективность будет просто «зашкаливать»
Учитывая, что при монтаже такой системы, вы можете использовать различные реле времени, либо реле с задержкой включения либо же подключить реле подогрева в паре с датчиком температуры (что даст автоматическое включение в холодную погоду)
Кроме того, существуют распространенные схемы для подключения к установленному обогреву для заднего стекла, куда подключить обогрев зеркала на ваз 2112 не составит сложностей и в добавок такая система способна будет выдержать небольшую дополнительную нагрузку, поэтому подобное подключение очень целесообразно

Простой способ установки

Из многообразия способов, при помощи которых вы можете оборудовать автомобиль, системой подогрева зеркал, не прилагая больших усилий, следует сразу отметить один замечательный вариант – это обогрев при помощи обычной (либо пары) автомобильных лампочек накаливания.
Вот вам инструкция:

Мы исходим из знания того, что одна маленькая лампочка мощностью всего в 21Ватт, которая вкручивается в корпус, способна будет всего за 2-3минуты полностью разморозить даже сильно обледеневшее зеркало
А если вам подогрев с применением одной мощной лампочки (21Ватт) кажется непрактичным, и при легком запотевании постоянно подключенная нагрузка такой мощности будет нежелательна, можете использовать две лампочки по 10Ват либо же одну, но двух контактную
Тогда один её контакт используем для размораживания, а второй для предохранения от запотевания

Другие способы и схема подключения

Наибольшей категорией автомобилей не имеющей подогрева зеркал, разумеется, представлены все наши отечественные модели автомобилей, поэтому самый актуальный вопрос на ваз 2112 как подключить подогрев зеркал, сейчас подскажем ответ.
Итак:

Установка подогрева, является очень популярной разнообразия тюнинговых процедур, потому что она не составляет особого труда и поэтому доступна каждому желающему владельцу машины, схема подключения приведена на фото ниже

Электрическая схема подключения подогревающих элементов

Разумеется, когда срочно необходимо сделать подогрев, тогда покупка и установка новых зеркальных элементов, имеющих встроенный обогреватель, является наиболее популярным и чаще всех используемым вариантом

После него идет вариант замены либо установки только нагревающего элемента, поэтому рассмотрим подробнее все нюансы установки подогревателя на автомобиль:

Для того, чтобы заменить сам зеркальный элемент, автомобилей ваз, весь корпус в котором он расположен не обязательно снимать, достаточно будет выполнить такие действия — прилагаем некоторые усилия, чтобы отогнуть корпус нашего зеркала в направлении против движения машины
В получившейся щели вам будет виден штифт, (он обычно имеет белый цвет) регулировочной тяги
Штифт нужно будет снять, вынуть из корпуса, затем вытащить старый зеркальный элемент в любом направлении, чтобы просунуть свои пальцы, к средине этого элемента
Надавливаем на центр элемента, и он с небольшим сопротивлением, должен выйти из защелки, чтобы оказаться в ваших руках
После этого остается вставить новый элемент, имеющий подогрев, действуя в обратном порядке и вывести проводку подогревающей нити в салон

Подключаем подогрев

Обычно от подогревающего элемента выходят только два провода, при их подключении можно не соблюдать полярность, так как подключение у вас все равно будет параллельным, а полярность для элемента не играет роли:

Рекомендуется включать подогрев зеркал совместно с обогревом заднего стекла, тогда можно напрямую подключать обогревающие элементы к системе
Что бы при включении подогрева заднего стекла, включался и режим обогрева зеркал, плюс в том, что дополнительное реле и отдельная кнопка включения, в этом случае вам не нужны
Если системы для подогревания заднего стекла нет, либо хотите сделать подключение отдельно от него, тогда необходимо приобрести кнопку включения, и дополнительное реле с выносным предохранителем в 10Ампер.
А если при монтаже использовать кнопку в десять ампер, тогда легко можете обойтись и без реле, а подключить подогрев зеркальных элементов можно напрямую, так как мощность потребления у них низкая

Делаем сами

Когда у вас возникает необходимость изготовить обогрев из подручных средств, тогда как уже упоминалось чуть выше, проще всего для этого воспользоваться автомобильными лампочками:

Подобный способ является универсальным и подходит абсолютно для всех автомобилей
Сначала, требуется немного доработать корпус зеркала, в нем необходимо создать защитный тепловой экран
Это легко сделать при помощи фольги, запросто обклеить корпус изнутри
Затем надо поместить и закрепить в корпусе патрон с вкрученной в него автомобильной лампочкой
Важно будет проследить за тем, чтобы встроенная лампочка не соприкасалась ни с самим зеркалом, ни с корпусом (так как лампочка будет, нагревается очень сильно, при соприкосновении можно повредить либо зеркальный элемент, либо оплавить корпус)
Кроме этого возможно выполнить подогрев, с двумя различными режимами работы, первый — мощный режим, предназначенный для быстрого оттаивания и второй более слабый, чтобы защитить от запотевания
Такое желание легко можно реализовать, установив двух контактную лампочку мощностью (21\5) внутри корпуса зеркала заднего обзора, и подключив ее соответственно
Тогда 21Ватт будет действовать для быстрого оттаивания, а 5Ватт должно хватить против запотевания

Реальный случай из практики: Случаются и такие ситуации, когда на СТО обратился владелец, купивший подержанный автомобиль с просьбой установит ему подогрев для зеркал. Сотрудники на станции высчитали сумму за установку и детали, затем взяли аванс и затем отправили владельца домой.
А при разборке вдруг выяснилось, что обогрев уже установлен, причем с завода. Вот так, владелец не желающий прочитать технический паспорт и инструкцию по эксплуатации и просто не разобравшись, что подогрев уже есть, важно только знать где он включается, заплатил деньги за выполнение работ, которых никто не выполнял.

Выбираем зеркала

Решили самостоятельно приобрести и установить зеркала с обогревом, однако вопрос выбора стоит не простой, так как сегодня на рынках продается огромное количество различных моделей, которые различаются и внешним видом, и ценой и техническими характеристиками. Чтобы помочь с выбором, не будем описывать, и перечислять ненужные подробности, а лучше рассмотрим моменты, на которые при покупке важно будет обратить внимание.

Визуальные характеристики

Важная характеристика – это коэффициент отражения, по-другому говоря, отражающая способность:

Это значение для своего автомобиля вы можете посмотреть в его паспорте
Согласно стандарту коэффициент отражения (отражающая способность) для автомобильного зеркала должна составлять более 40процентов
Иначе вы сильно рискуете не увидеть, что происходит за вашим автомобилем и попасть в аварию

Вторая не менее важная характеристика — это правильность передачи (без искажения) формы объектов:

Оценить эту характеристику трудно
Вам достаточно будет посмотреть на свое отражение в испытываемом образце
И если ваше отражение напоминает отражения в зеркалах «комнаты смеха», тогда вам не следует приобретать подобный продукт

Кроме этого следует обратить свое внимание на присутствие антибликового покрытия зеркального элемента:

Только качественно нанесенная «тонировка» защитит ваши глаза от ослепления бликами отраженного света
Однако стоит учитывать то обстоятельство, чрезмерное затемнение дополнительно снижает отражающую способность, и может привести к неправильной цветопередаче

Механические характеристики

Приобретая боковые зеркала с обогревом вам необходимо обратить пристальное внимание на присутствующую регулировку положения, а так же на каком принципе она реализована:

Например, если брать штатные зеркала от ваз 2110, они имеют механизм регулировки рычажный, который имеет целый ряд недостатков
Поэтому более предпочтительным является тросовый механизм, который отличается большей плавностью и лучшей точностью регулировки в сравнении с рычажным
Однако пределом мечтаний каждого владельца машины, без всякого сомнения, являются элементы, регулирующиеся электроприводом
В таком случае в салоне машины размещается джойстик, при помощи которого вы сможете с легкостью установить расположение боковых зеркал как вам удобнее

Стоит напомнить момент, который относится не только к выбору зеркал.
Скорее это общая рекомендация, которую всем необходимо припоминать во время покупки любой запчасти:

Сразу обращайте внимание на качество зеркального элемента, внимательно осмотрите все детали корпуса
На деталях должно быть трещин, царапин и сколов, либо других механических повреждений
Кроме того, следует обратить внимание на комплектацию и фирменную упаковку
Любой производитель уважающий себя поставляет свою продукцию исключительно в фирменной упаковке, на ней как правило указывают адрес и телефон, а также содержится подробная информация о модели
Поэтому смело открывайте коробку, чтобы убедиться в наличии внутри инструкции на родном русском языке, а так же схемы монтажа
Кроме того, немаловажным фактором является наличие в этом комплекте необходимого крепежа, комплекта проводов и уплотнителей
Что позволит вам, при самостоятельной установке, сократить дополнительные расходы, кроме того, значительно сократить время на выполнение работ

Эффективность обогрева

Еще один интересующий нас параметр, ради которого и проделывались все действия:

Так как в конечном итоге необходимо зеркало, которое будет способно эффективно работать при неблагоприятных условиях
Нам необходимо оценить, скорость нагрева и качество нагревательного элемента и насколько быстро испарится с поверхности влага, снег и обледенение
Оценить подобные явления без специальных датчиков и компьютерной программы вы самостоятельно не сможете, поэтому остается подключить и испытать в реальных условиях, пронаблюдать визуально и засечь время

На этом завершаем, дополнительно посмотрите видео по этой тематике, успехов в установке подогрева.

Зеркала с подогревом: установка и принцип действия

На чтение 5 мин Просмотров 1.6к. Опубликовано 19.12.2013
Обновлено 20.11.2015

Такая опция, как подогрев зеркал, еще не всегда доступна в штатной комплектации автомобиля. Но в широтах с континентальным и умеренно – континентальным климатом, такая функция, как подогрев зеркал заднего вида, просто необходима.

Как известно, в таком климате часто бывают периоды с высокой влажностью, что приводит к запотеванию или замерзанию стекол и зеркал. Как обогрев приминителен для стекол, так и боковые зеркала с подогревом полностью решают эту проблему.

Принцип работы

В своей основе, подогрев боковых зеркал, состоит из любого электрического нагревателя (низкотемпературного), электропроводки, кнопки (панели) управления. Электрическая схема подогрева зеркал подключена к бортовой, 12-ти вольтовой сети автомобиля. При замыкании контактов кнопки включения, происходит подключение подогрева зеркал (нагревательного элемента), ток нагревает поверхность зеркала, оно нагревается, и образовавшийся лед начинает таять, так же зеркало перестает запотевать.

Как установить подогрев зеркал на авто

Существует несколько способов, как установить зеркала с подогревом на свой автомобиль. Можно купить и установить тюнинговые, такие, где уже стоит подогрев зеркал, цена вопроса, конечно «ударит» по карману и к тому же неизвестно какого качества элемент подогрева зеркал установлен там.

Как вариант, можно приобрести отдельно сам элемент подогрева зеркал универсальный, установить их на зеркала, и собрать схему подключения подогрева зеркал.

Можно сделать подогрев зеркал своими руками, по себестоимости это получиться копейки, а эффективность будет «зашкаливать». Тем более при монтаже системы, можно использовать разные «умные» реле времени, реле с задержкой или же использовать реле подогрева зеркал в паре с термодатчиком (автоматическое включение при холодной погоде). Еще есть распространенные схемы подключения к штатному обогреву заднего стекла, так как подключить подогрев зеркал к этой системе не представляет сложности и эта система вполне способна выдержать еще небольшую нагрузку, такое подключение весьма целесообразно.

Из способов, которыми можно оборудовать свой автомобиль подогревом зеркал без особых усилий, следует отметить один вариант. Обогрев зеркал с помощью обычной (или нескольких) автомобильных ламп накаливания.

Исходя из того, что одна лампа, вмонтированная в корпус зеркала, мощностью в 21 Ватт, способна за 2-3 минуты разморозить любое замершее зеркало. Если в подогрев зеркал установка одной мощной (21 Ватт) лампы покажется непрактично, та как при простом запотевании постоянно включенная такая нагрузка нежелательна, можно использовать две лампы по 10 Ват или же одну двухконтактную. Один контакт используется на размораживание, второй на защиту от запотевания.

Самой большой категорией автомобилей без подогрева зеркал, конечно же, представлены отечественные автомобили. Установка подогрева зеркал, на них, является одной из популярных тюнинговых процедур, так как не представляет особой сложности и доступна любому автовладельцу.

Когда необходим подогрев зеркал ваз, наверное, приобретение и установка отдельных зеркальных элементов, с уже встроенным обогревателем, является самым популярным и часто используемым вариантом. Так как, например, подогрев зеркал ваз 2114 и подогрев зеркал ваз 2110 похожи, рассмотрим моменты установки подогрева на эти автомобили. Чтобы заменить зеркальный элемент, на автомобилях ваз, сам корпус зеркала снимать необязательно, достаточно выполнить следующие действия:

приложив некоторое усилие, отогнуть корпус зеркала против движения автомобиля;
в образовавшейся щели будет видно штифт, обычно белого цвета, регулировочной тяги. Его возможно будет снять и вытащить из корпуса;
затем вывернуть старый, зеркальный элемент в любую сторону, для того чтобы просунуть пальцы, примерно к средине элемента;
надавив на центр зеркала, элемент, с некоторым сопротивлением, выйдет из защелки, и окажется в руках;
Затем останется установить новый элемент, уже с подогревом, в обратной последовательности и завести проводку в салон.

Как подключить

Обычно из элемента подогревателя выходит всего два провода, подключать их можно не соблюдая полярность, подключение всегда будет параллельным и полярность роли не играет. Так как включить подогрев зеркал можно и нужно совместно с обогревателем заднего стекла, то можно подключится напрямую к этой системе. То есть при включении обогрева заднего стекла, будет включаться и обогрев зеркал, реле и кнопка подогрева зеркал, в таком случае не нужны.

Если же планируется подключение отдельно от обогрева заднего стекла, то необходимо запастись кнопкой включения, реле и выносным предохранителем на 10 А, (если использовать 10-амперную кнопку включения, то можно обойтись без реле, так как подключить зеркала с подогревом можно напрямую, из за низкой мощности потребления).

Если все же возникла необходимость сделать обогрев зеркал из подручных материалов, то как упоминалось выше, легче всего это сделать из автомобильной лампочки. Такой способ универсален и подходит на абсолютно все автомобили.

Прежде всего, требует небольшой доработки сам корпус зеркала, ему необходимо создать тепловой экран. Это можно сделать с помощью фольги, просто обклеив корпус внутри. Затем поместить и закрепив там патрон с автомобильной лампочкой, следя за тем, чтобы лампа не касалась самого зеркала или корпуса (лампа нагревается довольно сильно, и при касании может повредить зеркальный элемент или оплавить корпус зеркала).

Так же можно сделать подогрев зеркала на авто, с двумя режимами работы, мощный режим, направленный на быстрое оттаивание зеркала и слабый для защиты от запотевания. Такое можно организовать, установив например, двух-контактную лампу (21\5). В корпус зеркала, и соответственно подключив ее. В таком случае 21 Ватт будет работать на быстрое оттаивание, а 5 Ватт вполне хватит для защиты от запотевания.

Автоматический обогрев зеркал

Предлагаем посмотреть видео: автомат обогрева зеркал с функцией автозапуска и блокировки обогрева при низком заряде.

Случай из реальной жизни:

И такое бывает…
На СТО обратился новый владелец подержанной иномарки с вопросом « Как поставить подогрев зеркал?». Работники станции обсчитали ему сумму, утвердили ее и отправили хозяина домой. При разборке они были крайне удивленны, так как обогрев уже стоял, причем заводской. Вот так, новый владелец не прочитав паспорт и инструкцию и не разобравшись где включается подогрев зеркал, попал в глупую ситуацию и чуть не «попал» на деньги.

Как Подключить Обогрев Зеркал На Ваз 2114 ~ AUTOTEXNIKA.RU

Сейчас мы собираемся обсудить установку и подключение зеркал с подогревом для автомобилей ВАЗ 2114, 2109 и 2110.
Русские машины почти всегда поставляются с боковыми отражателями без функции обогрева, что, конечно, портит память и удовольствие от эксплуатации, особенно зимой. Поэтому, с нашей погодой и климатом, установка нагревательных частей просто необходима.

В основном, большинство этих частей состоит из электронного нагревателя, кнопки управления или пульта дистанционного управления и проводки. Схема подключения заготовки подключена к бортовой цепи, а также к автомобильной сети. Когда соответствующая кнопка нажата, цепь замыкается и отопление включается. Благодаря этой системе лед тает, а стекло не запотевает.

Прежде чем менять боковые отражатели, вам необходимо знать методы, которые вы можете применять.

Вы можете приобрести сборные детали, которые имеют функцию нагрева, но вы также можете изготовить отражатели самостоятельно. Потому что стоимость готовых деталей может немного ударить по карману.
Вы можете выбрать вариант приобретения запасных частей по отдельности, а затем собрать их в готовый компонент.
Но самый дешевый способ, конечно, это собрать тюнер своими руками. Стоимость будет сведена к минимуму, а эффективность работы будет лучше в лучшем случае. Более того, выполнив все монтажные работы своими руками, вы сможете значительно улучшить реле и все механизмы работы.
Также можно увидеть возможность установки отражателей от ВАЗ 2110 до ВАЗ 2114, поскольку стандартные крепления в этой модели вполне подходят и подходят для этой цели. Кроме того, они будут полностью установлены на ВАЗ 2109.

Установка зеркал с подогревом града своими силами

Один хороший, но и дешевый способ. это установить в отражателе лампы накаливания. Такие лампы имеют достаточную мощность (21 Вт), чтобы расплавить немного замерзшего стекла за несколько минут. Идеальным результатом этого метода является установка 2 лампочек по 10 ватт любой, при этом вся нагрузка будет не такой большой, и вы наверняка будете довольны результатом такой настройки.

Как мы уже говорили, возможно, более крупной категорией автомобилей, у которых нет стандартного обогрева бокового зеркала, являются машины ВАЗ.
Если вы уже определились с типом устройства, приобретенного или созданного своими руками, вы можете установить его на свой компьютер.
Ни в коем случае нельзя аккуратно снимать и разбирать корпус зеркала; от вас требуется только выполнить следующие операции:
1. Согните корпус отражателя от движения автомобиля, что требует определенных усилий.
2. Снимите белую шпильку и вытяните ее из рамы. Вы можете увидеть штырь в гнезде, который появляется после снятия корпуса.
3. Открутите зеркальный элемент с каждой стороны, чтобы вы могли добраться до элемента.
4. Теперь необходимо приложить усилия к центру отражателя, чтобы вытащить его из защелки. Поздравляю, часть была удалена.
Вы должны полностью изменить все так, чтобы новая деталь была правильно установлена в конце установки.

Электросхема ВАЗ-2114. Устранение неисправностей своими руками

Реализована схема электропроводки ВАЗ-2114 максимально простая. Функцию провода, передающего отрицательный полюс мощности, выполняет кузов автомобиля. Эта схема используется в большинстве современных автомобилей. В конструкции электропроводки нет сложных деталей, каждый водитель может самостоятельно произвести обслуживание и ремонт. Главное — уметь разбираться в электрических схемах. Не нужно знать наизусть все провода и за какой именно узел они отвечают.Вы должны уметь ориентироваться в сложном сплетении проводов.

Основные характеристики

Основная особенность электросхемы ВАЗ-2114 заключается в том, что необходимо подавать питание на все узлы, обеспечивающие впрыск топлива:

Электрический топливный насос.
Форсунки в топливной рампе.
Сенсорная система.

Питание также подается на электронный блок управления и систему зажигания. Причем на 8-клапанных двигателях устанавливались только модули зажигания, которые, по сути, представляют собой выключатель со встроенными катушками (их два).А вот на 16-клапанных двигателях ставят по одной катушке на каждую искру. Такая схема более совершенна, так как при выходе из строя змеевика выйдет из строя только один цилиндр.

В основе всего автомобиля лежит дизайн предшественника — ВАЗ-2109. Такая же форма кузова, применены элементы подвески, зажигания и топлива, даже задние фонари такие же. Но есть существенные отличия в конструкции двигателя, коробки передач. Новая европанель выглядит намного привлекательнее. В нем используются более привлекательные датчики и другие устройства.

Проектирование электропроводки автомобиля

Общую схему подключения ВАЗ-2114 можно разделить на несколько составляющих:

Система наружного освещения.
Система зажигания.
Подача топлива.
Управление двигателем (датчики, исполнительные механизмы и ЭБУ).
Запуск двигателя (стартер).
Источник питания (аккумулятор и генератор).
Системы дополнительного оборудования — дворники, омыватель, печка, подогрев зеркал, сидений и окон, прикуриватель и др.

Абсолютно все цепи, которые подключены к АКБ, защищены плавкими вставками (предохранителями). Они устанавливаются в монтажный блок под капотом (как и у предшественника ВАЗ-2109).

Переключение происходит с помощью электромагнитных реле. Они позволяют избавиться от протекания большого тока на кнопки при включении мощных потребителей. Причина — при прямом включении больших токов происходит разрушение кнопок и подгорание контактов.В этом плане электромагнитные реле намного надежнее.

Система запуска двигателя

В электросхеме ВАЗ-2114 (инжектор и карбюратор при наличии в системе питания стартера). С его помощью двигатель заводится. В этом случае аккумуляторная батарея действует как источник питания.

Пускатель состоит из следующих компонентов:

Обмотка статора (неподвижная часть).
Обмотка ротора (возбуждение).
Бендикс — предназначен для механического соединения ротора стартера и венца маховика на коленчатом валу.Состоит из приводных втулок, обгонной муфты и шестерен.
Втягивающее реле — приводит в действие бендикс и силовые контакты.
Крышки, щеточный блок и другие детали.

Как работает стартер?

Стартер питается от АКБ напрямую — с верхнего вывода втягивающего реле провод идет к плюсовой клемме АКБ. Система пуска работает по следующей схеме:

Поворот ключа зажигания включает все компоненты топливной системы, ЭБУ.
Когда ключ находится в положении «Пуск», питание подается на управляющий выход тягового реле.
Обмотки втягивающего устройства создают магнитное поле, которое заставляет сердечник двигаться.
Силовые контакты замыкаются, и ротор начинает вращаться.
Bendix одновременно перемещается по оси ротора, и шестерня входит в зацепление с венцом на маховике.
Коленчатый вал начинает вращаться, топливо впрыскивается в камеры сгорания и на электроды свечи зажигания подается высокое напряжение.

Так работает вся система запуска двигателя любого автомобиля, в том числе ВАЗ-2114.

Конструкция генератора

Второй источник энергии в любом автомобиле — это генератор. Необходимо запитать всех потребителей при работающем двигателе. Генератор состоит из следующих частей:

Обмотка возбуждения ротора.
Контактные кольца на роторе.
Подшипники.
Передняя и задняя обложки.
Обмотка статора.
Регулятор напряжения.
Шкив с крыльчаткой.
Диодный блок
Конденсатор.

Конструкция проверенная, также используется во всех современных автомобилях. Генератор занимает центральное место в проводке ВАЗ-2114. Подключить его достаточно просто (см. Выше) — провод идет от контакта питания к плюсу аккумулятора. Благодаря генератору поддерживается оптимальный уровень заряда аккумулятора и мощности для всех потребителей.

Как работает генератор?

Когда двигатель остановлен, обмотка ротора получает питание.Следовательно, вокруг него есть магнитное поле. Но поскольку ротор не вращается, поле неподвижно. Следовательно, не выполняется одно из обязательных условий эксплуатации генераторной установки — магнитное поле должно быть постоянным и подвижным. Все условия выполняются только тогда, когда стартер начинает проворачивать коленчатый вал. В этом случае генератор вырабатывает напряжение, подаваемое на аккумулятор.

Но конструктивная особенность любого автомобильного генератора в том, что он вырабатывает переменный ток.Причем на выходе появляются три фазы, а для питания всех потребителей нужен переменный постоянный ток. В противном случае вся подпанельная проводка ВАЗ-2114, схема которой приведена ниже, просто выгорит.

Для выпрямления переменного тока используется блок полупроводниковых кремниевых диодов. Конструкция генератора с тремя фазами на выходе использована по одной простой причине — пульсации намного меньше. На выходе выпрямителя установлен конденсатор — с его помощью можно избавиться от всей переменной составляющей тока.

Работа регулятора напряжения

Но есть одна огромная проблема — в зависимости от частоты вращения коленчатого вала генератор может генерировать напряжение от 10 до 30 вольт, и такой разброс недопустим. Поэтому необходимо стабилизировать напряжение на одном уровне — 12 В. На самом деле, конечно, генераторы выдают немного больше — 13,6-14,6 В. Только в этом случае аккумулятор будет заряжаться нормально. Стабилизировать выходное напряжение можно, но проблема в том, что потребление тока очень велико.

А стабилитрон должен иметь немалые габариты, соответственно, и стоимость. Но гораздо проще стабилизировать питание обмотки ротора. Если величина приложенного к нему напряжения стабильна, то магнитное поле не изменится ни при каких обстоятельствах. Это действие осуществляется с помощью регулятора напряжения. Максимальный ток потребления обмотки возбуждения не более 2 А. Конструктивно регулятор совмещен со щеточным узлом.

Электронный блок управления

Схема подключения ЭБУ ВАЗ-2114 очень сложная, так как к нему подключено большое количество датчиков и исполнительных механизмов.

Электронный блок управления является «мозгом» всей системы, он состоит из следующих компонентов:

Пластиковый и металлический корпус.
В основе схемы лежит микроконтроллер.
Датчики были подключены ко входам микроконтроллера через согласующие устройства.
К выходам контроллера подключены усилители сигналов, электронные переключатели и реле.

Микроконтроллер позволяет посылать сигналы на исполнительные механизмы, в зависимости от того, как работает двигатель. В памяти ЭБУ заложен алгоритм работы всех систем. Причем схема подключения ВАЗ-2114 (инжектор) 8 клапанов отличается от V16, так как для управления двигателем нужно чуть больше параметров.

Датчики контроля

На автомобилях ВАЗ-2114 используется несколько датчиков, которые подключены к электронному блоку управления.Они влияют на впрыск топлива и угол опережения зажигания.

Система состоит из следующих датчиков:

Положения дроссельной заслонки.
Положения коленчатого вала
Фазы (положение распредвала).
Скорость (находится на тросике спидометра).
Расход воздуха. Вместо него можно использовать датчик MAP.
Давление.
Детонация.
Кислород.

Все эти считыватели регулируют подачу топливной смеси в камеры сгорания и угол опережения зажигания.Схема подключения ВАЗ-2114 (инжектор) с описанием приведена в инструкции по эксплуатации и техническому обслуживанию автомобиля. Там вы сможете узнать о том, как самостоятельно выполнить поиск неисправностей, приведены в документе и основные симптомы поломок.

Электросхема ВАЗ-2114. Устранение неисправностей своими руками

Реализовал схему подключения ВАЗ-2114 максимально просто. Функцию провода, передающего отрицательный полюс мощности, выполняет кузов автомобиля. Эта схема используется в большинстве современных автомобилей.В конструкции проводки нет сложных компонентов, каждый водитель может произвести самостоятельное обслуживание и ремонт. Главное — уметь разбираться в электрических схемах. Не нужно знать наизусть все провода и за какой именно узел они отвечают. Вы должны уметь ориентироваться в сложных сплетениях проводов.

Основные характеристики

Электробензонасос.
Форсунки в топливной рампе.
Сенсорная система.

Также питание подается на электронный блок управления и систему зажигания. Причем на 8-клапанных двигателях устанавливались только модули зажигания, которые, по сути, представляют собой выключатель со встроенными катушками (их всего два). Но на 16-клапанных двигателях на каждую свечу ставили по одной катушке. Такая схема более совершенна, так как при выходе из строя катушки выйдет из строя только один цилиндр.

В основе всего автомобиля лежит конструкция его предшественника — ВАЗ-2109.Та же форма кузова, применены элементы подвески, зажигания и топливоподачи, даже задние фонари такие же. Но есть существенные отличия в конструкции двигателя, коробки передач. Новая европанель выглядит намного привлекательнее. В нем используются более привлекательные датчики и другие устройства.

Схема подключения автомобиля

Общую схему подключения ВАЗ-2114 можно разделить на несколько составляющих:

Система наружного освещения.
Система зажигания.
Подача топлива.
Управление двигателем (датчики, исполнительные механизмы и ЭБУ).
Запуск двигателя (стартер).
Источник питания (аккумулятор и генератор).
Дополнительное оборудование системы — дворники, омыватель, печка, подогрев зеркал, сидений и окон, прикуриватель и т.д.

Абсолютно все цепи, которые подключаются к аккумуляторной батарее, защищены плавкими вставками (предохранителями). Они устанавливаются в монтажный блок под капотом (как и на предшественнике ВАЗ-2109).

Переключение происходит с помощью электромагнитных реле.Они позволяют избавиться от протекания большого тока через кнопки при включении мощных потребителей. Причина в том, что прямое переключение больших токов вызывает разрушение кнопок и подгорание контактов. В этом плане электромагнитные реле намного надежнее.

Система запуска двигателя

На схеме подключения ВАЗ-2114 (инжектор и карбюратор, если в системе питания) всегда присутствует стартер. С его помощью запускается двигатель. В этом случае аккумулятор выступает в роли источника питания.

Пускатель состоит из следующих компонентов:

Обмотка статора (неподвижная часть).
Обмотка ротора (возбуждение).
Bendix — предназначен для механического соединения ротора стартера и венца маховика на коленчатом валу. Состоит из приводной вилки, обгонной муфты и шестерни.
Электромагнитное реле — приводит в движение бендикс и силовые контакты.
Крышки, щетки в сборе и другие детали.

Как работает стартер?

Питание стартера осуществляется напрямую от аккумуляторной батареи — от верхней клеммы электромагнитного реле идет провод к плюсовой клемме аккумуляторной батареи.Система запуска работает по следующей схеме:

При повороте ключа зажигания питание подается на все компоненты топливной системы, ЭБУ.
Когда ключ установлен в положение «Пуск», питание подается на управляющий выход тягового реле.
Обмотки ретрактора создают магнитное поле, которое заставляет сердечник двигаться.
Силовые контакты замыкаются, и ротор начинает вращаться.
Bendix при этом перемещается по оси ротора, а шестерня входит в зацепление с венцом на маховике.
Коленчатый вал начинает вращаться, топливо впрыскивается в камеры сгорания и на электроды свечи зажигания подается высокое напряжение.

Так устроена вся система запуска двигателя любого автомобиля, в том числе ВАЗ-2114.

Генераторная конструкция

Второй источник энергии в любом автомобиле — это генератор. Запитать всех потребителей необходимо при работающем двигателе. Генератор состоит из следующих частей:

Обмотка возбуждения.
Контактные кольца на роторе.
Подшипники.
Передняя и задняя обложки.
Обмотка статора.
Регулятор напряжения.
Шкив с крыльчаткой.
Диодный блок.
Конденсатор.

Конструкция проверенная, также применяется во всех современных автомобилях. Генератор занимает центральное место в проводке ВАЗ-2114. Схема подключения довольно проста (см. Выше) — провод идет от силового контакта к плюсу аккумулятора.Благодаря генератору поддерживается оптимальный уровень заряда аккумулятора и мощности всех потребителей.

Как работает генератор?

При остановке двигателя обмотка ротора получает питание. Следовательно, вокруг него есть магнитное поле. Но поскольку ротор не вращается, поле неподвижно. Следовательно, не выполняется одно из важнейших условий работы генераторной установки — магнитное поле должно быть постоянным и подвижным. Все условия выполняются только тогда, когда стартер начинает раскручивать коленвал.В этом случае генератор вырабатывает напряжение, подаваемое на аккумулятор.

Но конструктивная особенность любого автомобильного генератора заключается в том, что он генерирует переменный ток. Причем на выходе появляются три фазы, а для питания всех потребителей требуется переменный ток. В противном случае вся подпанельная проводка ВАЗ-2114, схема которой представлена ниже, просто сгорит.

Блок полупроводниковых кремниевых диодов используется для выпрямления переменного тока. Конструкция генератора с тремя фазами на выходе использована по одной простой причине — пульсации намного меньше.На выходе выпрямителя установлен конденсатор — с его помощью можно избавиться от всей переменной составляющей тока.

Регулятор напряжения

Но есть одна огромная проблема — в зависимости от частоты вращения коленчатого вала генератор может генерировать напряжение от 10 до 30 Вольт, и такой разброс недопустим. Поэтому необходимо стабилизировать напряжение на одном уровне — 12 В. На самом деле, конечно, генераторы выдают немного больше — 13,6-14.6 В. Только в этом случае аккумулятор будет нормально заряжаться. Стабилизировать выходное напряжение можно, но проблема в том, что потребление тока очень велико.

А стабилитрон должен иметь немалые габариты, соответственно, и стоимость. Но гораздо проще стабилизировать мощность обмотки ротора. Если подаваемое на него напряжение стабильно, то магнитное поле не изменится ни при каких обстоятельствах. Это действие осуществляется с помощью регулятора напряжения. Максимальный ток потребления обмотки возбуждения не более 2 А.Конструктивно контроллер совмещен со щеточным узлом.

Электронный блок управления

Схема подключения ЭБУ ВАЗ-2114 очень сложна, так как к нему подключается большое количество датчиков и исполнительных механизмов.

Электронный блок управления является «мозгом» всей системы, он состоит из следующих компонентов:

Корпус выполнен из пластика и металла.
Схема построена на микроконтроллере.
Датчики подключаются к входам микроконтроллера через согласующие устройства.
К выходам контроллера подключены усилители сигналов, электронные ключи и реле.

Микроконтроллер позволяет отправлять сигналы на исполнительные механизмы, в зависимости от того, как работает двигатель. В памяти ЭБУ хранится алгоритм работы всех систем. Тем более что схема подключения ВАЗ-2114 (инжектор) 8 клапанов отличается от V16, так как для управления двигателем нужно чуть больше параметров.

Датчики системы управления

На автомобилях ВАЗ-2114 используется несколько датчиков, подключенных к электронному блоку управления.Они влияют на впрыск топлива и угол опережения зажигания.

В систему входят следующие датчики:

Положение дроссельной заслонки.
Положение коленвала.
Фаза (положение распредвала).
Скорости (находятся на тросике спидометра).
Расход воздуха. Вместо этого можно использовать датчик MAP.
Давление.
Детонация.
Кислород

Все эти считыватели регулируют подачу топливной смеси в камеры сгорания и угол опережения зажигания.Схема подключения ВАЗ-2114 (инжектор) с описанием дана в инструкции по эксплуатации и обслуживанию автомобиля. Там же можно узнать о том, как самостоятельно произвести устранение неисправностей, основные симптомы поломок приведены в документе.

Техническое обслуживание ВАЗ 2112.

Устройство и неявные характеристики автомобилей ВАЗ десятого семейства.

Автомобили ВАЗ. относятся к той немногочисленной категории , авто , можно заменить своими руками , а при этом авторемонт не «влетит в копейки», а потребует минимальных материальных затрат.В разделе подробно представлены все технические характеристики .
легковой автомобиль ВАЗ ВАЗ 2110, ВАЗ 2111, ВАЗ 2112. Лада Калина, Лада Приора Будет рассмотрено в соответствующих разделах сайта. Автомобили ВАЗ 2101, ВАЗ 2102, ВАЗ 2103, ВАЗ 2104, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107 (классика), ВАЗ 2108, ВАЗ 2109, ВАЗ 21099 (Лада Самара), ВАЗ 2114, ВАЗ 2115 То есть, машину с перспективой «вымирания» рассмотрим поподробнее.

ВАЗ-2110, -2111, -2112 (десятое семейство) и их модификации — пятиместные автомобили С передним расположением двигателя.Кузов ВАЗ 2110, 2111, 2112 — несущая конструкция, цельнометаллический, сварной. Тип кузова: ВАЗ-2110 — Седан, ВАЗ-2111 Универсал, ВАЗ-2112 — Хэтчбек. Моторы ВАЗ 2110, 2111 — четырехцилиндровые, рядные, четырехтактные, бензиновые, объемом 1,5 литра и мощностью (по DIN 70020) от 52,5 до 68,8 кВт (71,4-93,6 л.с.), с системой впрыска топлива и трехкомпонентной каталитической системой. нейтрализатор обратного каталитического действия с обратной связью или без нейтрализатора (ранее в состав автомобиля устанавливались карбюраторные двигатели без нейтрализатора).Автомобиль с мод. 2112 (16-клапанный) — другая схема подвески силового агрегата (на четырех опорах вместо трех — для компенсации повышенного крутящего момента), сцепление с измененными характеристиками пружин сжатия и демпферных пружин ведомого диска, колес с посадочным диаметром обод 13 дюймов (двигатель 8 клапанный), 14 дюймов (двигатель 16 клапанов).

Схема соединений системы управления двигателем ВАЗ-2111 с распределенным впрыском топлива по норме токсичности евро-2 (контроллеры МП7.0) Автомобили ВАЗ-21102, -2111, -21122.

Схема соединений системы управления двигателем ВАЗ-2111 с распределенным впрыском топлива по норме токсичности евро-2 (контроллеры М1.5.4Н, «Январь 5.1») Автомобили ВАЗ-21102, -2111, -21122

Схема соединения системы управления двигателем ВАЗ-2111 с распределенным впрыском токсичности топлива Россия (контроллер М1.5.4) ВАЗ-21102 автомобили 2111 21122. На схеме не показаны точки соединения розово-черного, красного и зеленого цветов с красная полоса проводов.

В данной статье представлен принципиальный процесс электрооборудования автомобиля ВАЗ-21102, даны датчики, лампы освещения, другие элементы и показаны их соединения на электрической схеме.

Автомобили малого класса ВАЗ-2110 (экспортное наименование LADA 110) с четырехмерным кузовом типа «седан» (класс С по международной классификации), оснащенные инжекторными двигателями рабочим объемом 1,6 л: восьмицилиндровый ВАЗ. Модель -21114 мощностью 80,2 л.с. и шестнадцатиклапанные модели ВАЗ-21124 мощностью 89,1 л.с. Двигатели расположены поперек моторного отсека, оснащены трехкомпонентным нейтрализатором выхлопных газов с обратной связью и соответствуют нормам Евро-2. и Евро-3.

Ранее двигатели устанавливались на автомобили рабочим объемом 1,5 литра: сначала карбюраторные, а затем инжекторные. Кузов несущий, цельнометаллический, сварной конструкции с навешенными дверями, передними крыльями, капотом и крышкой багажника. Выводной шкаф, открывающийся из багажника, ведущего в кабину, позволяет перевозить длинномерные предметы. Часть модификации 21103 с 16-ти клапанным двигателем М ВАЗ-2112 оснащена кондиционером, а с конца 2002 года по заказу и гидроприводом рулевого управления ZF. Эта модификация отличается от базового капота интегрированными накладками радиатора более современной формы и переднего бампера, а также оригинальными блок-фарами.Также поменяли задние фонари, молдинги и детали интерьера салона.
В 1998 году начат выпуск автомобиля ВАЗ-2111 (экспортное наименование LADA 111) с кузовом универсального типа. По компоновке, двигателю, трансмиссии, ходовой части, кузовному оборудованию этот автомобиль идентичен автомобилю ВАЗ-2110. Отличается только измененной задней частью кузова с большой задней дверью. Багажник у этой машины самый вместительный в семье: 490 л при поднятом заднем ряду сидений и 1420 л — при сложенном.

Выпуск автомобиля ВАЗ-2112 (экспортное наименование LADA 112) с кузовом типа хэтчбек начался в 2000 году.Компоновочная схема этого автомобиля такая же, как у ВАЗ-2111, но кузов имеет большой угол наклона. На эту модель автомобиля применяются только инжекторные двигатели: как 8-ми клапанные, так и 16-ти клапанные. Заднее сиденье состоит в пропорции 2: 3, что позволяет увеличить вместимость багажника с 415 до 1270 литров. Салон, как и другие модели семейства, оборудован в комплектации «Стандарт», «Норма» и «Люкс». Последняя комплектация включает противотуманные фары, очиститель и омыватель фар, 14-дюймовые легкосплавные диски Wheel, трехкомпонентный каталитический нейтрализатор (Евро-2), внутренний шумоизоляционный капот, дугу безопасности в дверях, иммобилайзер, бортовую систему управления, обивку сидений бархатом и т. Д. мягкие двери, центральный электрозамок дверей, электрические стеклоподъемники.По дополнительному заказу устанавливаются бортовой компьютер, электрообогрев передних сидений, электрорегулировка зеркал заднего вида, антиблокировочная тормозная система, подушка безопасности и люк на крыше.
Предлагаем Вашему вниманию ремонт и эксплуатация автомобиля ВАЗ-2110i, -11i, -12i. В книге представлены модификации автомобилей с двигателями 2111i (1,5 л, 8-клапанный, инжекторный), 2112i (1,5 л, 16-клапанный, инжекторный), 21114i (1,6 л, 8-клапанный, инжекторный), 21124i (1,6 л, 16-ти клапанный). — клапан, впрыск).

Руководство

иллюстрировано подробными фотографиями.поэтапный процесс ремонта, благодаря которому даже начинающий автовладелец легко отстраняется от ремонтных работ. Способы ремонта выбираются исходя из использования стандартного набора инструментов в гараже, а фотоматериалы готовятся в процессе разборки и сборки автомобилей с участием высококвалифицированных автомехаников. В процессе описания ремонтных операций Дана полезные советы составлены на основе практики опытных автомобилистов. Дани перечисляет возможные неисправности. Рекомендации по их устранению, а также инструкции по разборке, сборке, регулировке и ремонту узлов и систем автомобиля с использованием готовых запчастей и агрегатов.Структура книги построена таким образом, что фотографии или рисунки, не имеющие порядкового номера, являются графическим дополнением к последующим пунктам. Книга может быть полезна всем автотранспортным средствам, выполняющим ремонт автомобилей своими силами.

В этом сайте сайта выделены вопросы, касающиеся ремонта и обслуживания ВАЗ 2110. Здесь собраны подробные инструкции от опытных механиков и автовладельцев, представленные в различной форме. Фотоотчеты с соответствующими текстовыми комментариями позволят водителю увидеть те детали, которые используются в процессе ремонта или замены.Обычно они содержат дополнительную информацию относительно правильности действий и инструментов, используемых для них.

Однако не только материалы фото позволят отремонтировать ВАЗ 2110 своими руками. Видеогид будет не менее информативным и позволит быстрее вникнуть в суть происходящего . Их наглядность намного выше, что позволит владельцам быстро разобрать и запомнить ключевые этапы, которые руководство по ремонту выбрало для ВАЗ 2110.

Советуем изучить наиболее часто встречающиеся процедуры ремонта. В виду возраст двигателя и дорожные условия Это конечно не помешает ВАЗ 2110 8 клапанов. Если изменится поведение автомобиля при переключении скоростей, то лишних ВАЗ 2110 не будет. Проблемы с электр заглушкой решат. Не менее частым, чем остальные, является и ВАЗ 2110.

В свою очередь, проводя ремонт ВАЗ 2112 Ремонт и обслуживание нужно знать о тех процедурах, которые могут быть наиболее частыми.Для данной модели это ВАЗ 2112 и замена колодок ГВС ВАЗ 2112. Именно этих двух типов. Ремонтные работы Чаще всего интересуются владельцами.

Возникшие вопроса в процессе изучения материала Вы можете задать прямо на сайте. Для этого достаточно выйти из них, нажав соответствующую кнопку. Ответ скоро появится. Он расставит все точки и позволит устранить пробелы в знаниях.

История создания ВАЗ 2110

Проект под названием «» появился задолго до того, как модель пошла на конвейер.В 1983 году конструктора задумали превратить «хэтчбек» ВАЗ 2108 в новый седан. Список изменений был настолько велик, что в 1984 году его внесли в отдельный проект, а модель ВАЗ 21099 сделать как модификацию ВАЗ 2108.

В 1985 году появился первый экземпляр ВАЗ 2110. Модель долгое время тестировалась и дорабатывалась, пока впервые не показалась человеку в одном из номеров журнала «За рулем» (1990-й год). Снимки проводились тайно, за два года до запланированного выпуска автомобиля.

Кризис не позволил кризису выполнить план, поэтому производство было перенесено еще на 3 года. И так в 1995 году началась активная сборка ВАЗ 2110 .

Первые модели имеют увеличение веса по сравнению с другими российскими автомобилями. Несмотря на карбюраторный мотор (1,5 л 72 л.с.), которым они оснащались в самом начале, в автомобиле присутствует электронная система управления двигателем и блок диагностики. Подкупил покупателей и более современный внешний вид.

В 2007 году был произведен глубокий рестайлинг модели, в результате которого появилась Lada Priora. Еще 7 месяцев обе машины производились параллельно, после чего АвтоВАЗ прекратил выпуск ВАЗ 2110 . Сборка модели была перенесена в Украину, где продолжалась до 2014 года.

Краткая история автомобиля ВАЗ 2112

С 1999 года модельный ряд АвтоВАЗа пополнился новой моделью под названием ВАЗ 2112. Сменив предшественницу 2109, он продолжил серию хэтчбеков. а вот мы можем похвастаться более чутким управлением который можно даже назвать спортивным.

ВАЗ 2112 комплектуется 5-ступенчатой механической коробкой передач. Редуктор работает от системы переднего привода и имеет возможность установки одного из нескольких двигателей. В стандартной комплектации ** Используется 1,5 литра с 16 клапанами **, распределенным впрыском и максимальной мощностью — 93 л.с. Среди модификаций можно найти как более бюджетные варианты, так и более серьезную альтернативу.

В 2008 году модель сняли с производства. В отличие от других автомобилей АвтоВАЗа, он никогда не передавался на другие заводы.

Известные модификации ВАЗ 2112 Модификации

Несмотря на недолгое существование, модель получила ряд модификаций :

ВАЗ 21120 в стандартной комплектации имел 16-ти номинальный двигатель объемом 1 ед.5 литров;
ВАЗ 21121 получил двигатель 1,6 л с 8 клапанами;
ВАЗ 21122 стал обладателем мотора 1,5 литра с 8 клапанами. Модель ILL бюджетный вариант, т.к. выпускалась без электростеклоподъемников , использовались невентилируемые тормоза и комплектовалась 13 дисками;
ВАЗ 21123 — трехдверная модификация, получившая название Lada. 112 Купе. Выпускался ограниченной серией с 2002 по 2006 годы. Автомобиль обладал 16-ти клапанным мотором класса «Люкс» объемом 1,6 л .;
ВАЗ 21124 — автомобиль с небольшими изменениями, позволившими решить проблему с загибом клапанов и увеличить объем двигателя до 1.6 литров. Выпускался с 2004 по 2008 год;
ВАЗ 21128 — самая мощная версия автомобиля , получившая 16-клапанный двигатель рабочим объемом 1,8 л и максимальной мощностью 105 л.с.

Для тех, кто хочет самостоятельно провести диагностику и ремонт своего автомобиля, важно, чтобы у вас всегда под рукой был понятный справочник, в котором можно найти ответы на все вопросы. Эта книга — хорошее руководство По ремонту автомобилей семейного назначения.Есть множество красочных иллюстраций, которые помогают понять, что именно нужно делать в той или иной ситуации. Здесь есть вся информация об автомобилях рассматриваемой группы, их параметрах, характеристиках, оснащении.

Справочник рассказывает о безопасности, особенностях диагностики. Подробно описаны наиболее частые неисправности, указаны возможные причины нарушений в работе и даны рекомендации по их устранению. В книге есть картинки с подписями, отражающие, как разбирать и ремонтировать поэтапно.В приложениях содержится информация об инструментах, материалах, смазочных жидкостях, деталях, которые могут понадобиться при ремонте рассматриваемого автомобиля, а также схемы электрооборудования. Справочник будет полезен всем водителям, а также сотрудникам автосервисов, занимающихся ремонтом и диагностикой неисправностей.

На нашем сайте вы можете бесплатно и без регистрации скачать книгу «ВАЗ-2110, -2111, -2112 с моторами 1.5; 1.5i; 1.6i. Устройство, обслуживание, диагностика, ремонт: иллюстрированное руководство» бесплатно и без регистрации в формате FB2, RTF, EPUB, PDF, TXT, прочтите книгу онлайн или купите книгу в интернет-магазине.

Эл проводка на ваз 2106. Схема электросхема на ваз. Фотогалерея «Неисправности основного аккумулятора»

Представляем электрических цепей для ВАЗ 2110 1996+ г.в. Для более активных водителей предлагается 16-клапанная версия с бензиновым двигателем рабочим объемом 1,5 л. мощность 94 л.с., с двухвальной головкой блока цилиндров, обеспечивает повышенную мощность (69 кВт) и крутящий момент (130 Нм), что позволяет автомобилю иметь улучшенные динамические качества. Автомобиль, оснащенный таким двигателем, имеет индекс ВАЗ 21103, максимальная скорость составляет уже 185 км / ч, а для разгона до «сотни» требуется всего 12.5 секунд. Эти модификации все чаще встречаются на дорогах, так как двухлитровые 150-сильные версии ВАЗ-21106 CTi достаточно экономичны, выразительны и дороги. Все-таки двигатель Opel X20XEV с двухвальной 16-клапанной ГБЦ и системой точечного впрыска позволяет разгоняться до 205 км / ч. С его помощью сткилометровый барьер преодолевается всего за 9,5 секунды. Еще есть боевой 240-сильный (!) ВАЗ-21107 «Ралли» 2.0 V16 со специальным каркасом безопасности, встроенным в кузов.Его максимальная скорость составляет 220 км / ч, а время разгона до 100 км / ч занимает всего 7 секунд! Но поштучно, только по заказам спортсменов, а стоит — как раллийные иномарки: дорого (22 тысячи долларов). Надо сказать, что некоторые отечественные тюнинговые фирмы создают (даже без использования дорогих импортных комплектующих) вполне удачные скоростные или, наоборот, комфортные версии «десятки», динамика, управляемость которых во время движения существенно улучшен.

Существуют также полноприводные версии «десятки» спортивной или вездеходной ориентации, но они либо экспериментальные, либо мелкосерийные, а потому дорогие.

Схема электрических соединений системы генератора

1 — аккумуляторная батарея;
2 — генератор;
3 — монтажный блок;
4 — выключатель зажигания;
5 — контрольная лампа заряда аккумуляторной батареи расположена в комбинации приборов

Подключение стартера — схема

1 — аккумуляторная батарея;
2 — генератор;
3 — стартер;
4 — выключатель зажигания

Схема системы зажигания ВАЗ 2110

Электрические схемы ВАЗ 2101 и 2102 несколько отличаются от схемы ВАЗ 21011 и 21013, для этого мы разместили несколько схем для лучшего ознакомления, с подробным обозначением всех узлов.

1. Фары
2. Габаритные огни
3. Указатели бокового поворота
4. Аккумулятор
5. Реле контрольной лампы заряда АКБ
6. Генератор
7. Стартер
8. Лампа освещения подголовника
9. Свечи
10. Датчик контроля давления масла
11. Датчик датчика температуры жидкости охлаждения
12. Звуковые предупреждающие сигналы
13. Распределитель или распределитель зажигания
14.Очиститель моторного лобового стекла
15. Датчик аварийного падения уровня тормозной жидкости
16. Катушка зажигания или бабина
17. Регулятор напряжения
18. Выключатель стеклоочистителя находится в насосе омывателя
19. Электродвигатель отопителя салона
20. Лампа освещения вещевого ящика
21. Дополнительный резистор электродвигателя отопителя салона автомобиля
22. Розетка для переноски
23. Выключатель ручного тормоза
24.Выключатель стоп-сигналов
25. Реле прерывателя указателя поворота
26. Выключатель фонарей заднего хода
27. Предохранительный блок
28. Реле прерывателя ручного тормоза
29. Реле стеклоочистителя

30. Переключатель режимов электродвигателя отопителя салона
31. Прикуриватель
32. Выключатель плафонов в стойках задних дверей
33. Выключатели внутреннего освещения автомобиля, расположенные в стойках передних дверей
34.Плафоны
35. Замок или выключатель зажигания
36. Комбинация приборов
37. Указатель температуры охлаждающей жидкости
38. Управление дальним светом фар
39. Управление наружным освещением
40. Проверка указателей поворотов
41. Контроль заряда АКБ
42. Контроль давления масла автомобильного двигателя
43. Проверка ручного тормоза и уровня тормозной жидкости
44. Датчик уровня бензина в баке автомобиля
45.Контроль предельного запаса топлива
46. Светильник комбинации приборов
47. Выключатель звуковой сигнализации
48. Выключатель фар
49. Выключатель указателей поворотов
50. Выключатель наружного освещения
51. Выключатель освещения приборов
52. Выключатель стеклоочистителя
53. Датчик индикации уровня и запаса топлива в баке автомобиля
54. Лампа освещения багажного отделения
55.Задние фонари
56. Фонарь освещения номерного знака
57. Фонарь освещения заднего хода автомобиля
58. Розетки, задний пучок проводов, конструктивное расположение на ВАЗ 2102

59. Световой плафон задней части автомобиля ВАЗ 2102

Основная особенность электропроводки ВАЗ 2106 в том, что она однопроводная. Поэтому интересно посмотреть на разводку, которая выполняет 2 роли: плюс и минус. Также важно знать, что все электрическое оборудование в автомобиле предназначено для определенного рабочего процесса.

Что касается самого автомобиля, то многие уже знакомы с функционалом автомобиля ВАЗ 2106, пространством как под капотом, так и в багажнике. Этот автомобиль можно кастомизировать, как только пользователю будет удобно. Но даже такая известная машина, как ВАЗ 2106, может снова чем-то удивить.

Элементы проводки, как и любой другой элемент, отвечающий за функционирование автомобиля, имеют свои характеристики в полном объеме, а схема подключения в свою очередь:

активирует электрические цепи с помощью замка зажигания ВАЗ 2106;
подключается к АКБ через блок предохранителей;
проводит электрический ток ключевых узлов.

Исходя из всего вышесказанного, все неисправности следует запускать с замка зажигания, ведь большая часть ответственности лежит на нем. Сам ключевой узел не только отвечает за управление всей системой зажигания в автомобиле, но и выполняет охранную функцию. Он также позволяет буксировку автомобиля.

По каким причинам нужно ремонтировать замок зажигания

Замок зажигания такого классического автомобиля, как ВАЗ 2106, имеет 4 режима работы, которые отличаются выполнением электрических функций.

Нулевой режим практически ни на что не отвечает, только питает некоторые провода.
Первый режим позволяет работать не только навигационным огням, но и противотуманным фарам, дворникам и поддерживает обогрев автомобиля.
Второй режим отвечает за поворотники, приборную панель и системы зажигания.
Третья позиция снабжает клеммы.

Замена замка зажигания может потребоваться один раз почти каждому водителю.Это можно объяснить тем, что некоторые водители теряют ключи зажигания, но как завести машину без ключей?

Ну а если говорить о классической машине, то, скорее всего, водитель ВАЗ 2106 уже разобрался с физическим износом некоторых деталей, в данном случае речь идет о личинке замка. Если провода в замке зажигания уже выглядят как-то подозрительно, то в этом случае проводку необходимо заменить как можно скорее, чтобы не закоротить ситуацию.

Как поменять замок зажигания

Для замены замка зажигания необходимо выполнить следующие действия:

отсоединить аккумулятор;
откручиваем все винты крышки под рулем и снимаем ее;
переместить ключевой узел в положение «0»;
вставить шило в отверстие для снятия фиксатора;
обозначить контактные провода, чтобы в дальнейшем их не перепутать;
установите новый замок и снова следуйте инструкциям, но наоборот.

Удобно, что схема подключения сделана таким образом, что для смены всей контактной группы снимать замок зажигания совсем не обязательно. Но в любом случае не нужно фактически все «сдирать» одной рукой, потому что все удаленное ранее у вас не получится установить.

Что касается закупки запчастей, то в данном случае это нужно делать у проверенных поставщиков, ведь подделок на рынке сейчас достаточно. ВАЗ 2106 применяется только с качественными комплектующими.Необходимо помнить, что корпус оригинального замка зажигания сделан аккуратно, даже по краям и сверху, и голограмму невозможно аккуратно оторвать.

Отличительной особенностью от подделки будет плавное и точное движение ключа в замке, у подделок это обычно не так просто.

Преимущества бесконтактного зажигания

Электросхему можно охарактеризовать по-разному. Бесконтактное зажигание — популярный вид тюнинга для классических моделей автомобилей, и ВАЗ 2106 не исключение.У такого типа зажигания нет недостатков. Главное преимущество — экономия бензина, двигатель работает максимально чисто, а зимой более плавный запуск, ускорение машины становится комфортнее. Но главное преимущество — это плавная работа двигателя.

Важно знать, что чем плавнее механизм, двигатель ВАЗ, тем дальше можно проехать на этой машине. А если знать, за что отвечают схемы, то ремонт основных деталей можно произвести своими руками.

Схема подключения ВАЗ 2106 такая же, за исключением некоторых элементов. Датчик здесь импульсный, он создает колебания, которые идут на транзисторный ключ. Из-за этого питания появляются другие импульсы, попадающие в систему.

Схема ВАЗ 2106 не такая сложная, как кажется. В машине есть масса других интересных сюрпризов, но это уж точно не электрическая схема. Нужно знать и понимать, насколько важно понимать, что такое электросхема ВАЗ и на что она влияет, и есть ли сходства с другими моделями, например, с ВАЗ 21063.И независимо от того, сколько лет машине, в каком году или веке она была выпущена, информация о машине всегда будет актуальной.

Схема подключения ВАЗа может быть идентична другим его моделям, как и другие элементы и механизмы, например, схема двигателя. Удобно, что запчасти к таким машинам продаются на каждом авторынке, это касается всего электрооборудования. В классических автомобилях очень легко запомнить, что такое электрическая схема, ведь ее аналоги встречаются довольно часто, поэтому во всей «классике» элементы электропроводки могут быть идентичными.Бояться таких машин не стоит, здесь все элементы понятны рядовому русскому человеку. Поэтому многие не покупают новые автомобили, а тюнингируют старые агрегаты и активно их используют на протяжении многих лет.

Типовая схема подключения ВАЗ 2106 сделана с учетом однопроводного принципа соединения элементов электрооборудования автомобиля. Это означает, что отрицательные контакты электронных устройств отображаются на т.н. Автомобиль «массовый», а проводное подключение дает только положительные выводы.

Электромонтажное устройство автомобиля

Данный принцип интеграции электронных компонентов в электрическую схему работы автомобиля на практике реализован в следующих типах соединений:

Существующие электрические цепи автомобиля активируются с помощью замка зажигания.
Электронные устройства, обеспечивающие поддержание необходимой степени безопасности при эксплуатации автомобиля, подключаются к аккумуляторной батарее через предохранительный блок.
Части корпуса всех агрегатов «шестерки» являются хорошими проводниками тока.

Важно: при проведении ремонтных и профилактических работ на автомобиле необходимо обесточить проводку, сняв минусовой провод с клеммы АКБ, иначе несанкционированное прикосновение к контакту АКБ инструментом может привести к короткое замыкание. Для наглядности электронная схема. Электропроводка ВАЗ 2106 размещена на нашем интернет-ресурсе, и автомобилисты могут использовать ее для проведения необходимых испытаний.

При самостоятельном обслуживании автомобиля необходимо определить причину того или иного дефекта в электрических компонентах «шестерки».Устранение неисправностей следует начинать с замка зажигания, который предназначен для:

Контроль исправности системы зажигания;
координация систем безопасности и предотвращения угонов автомобилей;
буксирная «шестерка» с работающей «аварийкой».

В автомобиле ВАЗ 2106 схема подключения включает следующие элементы:

Аккумулятор с отрицательным контактом провода с кузовом автомобиля;
стартер с разъемом «50» от замка зажигания через пусковое реле;
генераторное устройство;

Предохранительный блок

;
выключатель зажигания;

Регуляторное реле

Принцип работы электрооборудования ВАЗ 2106

Замок зажигания имеет 4 положения, при подаче напряжения на каждое из них коммутируются определенные разъемы и контакты:

В положении «0» ток АКБ передается только на разъемы 30 и 30/1, остальные обесточены.
В положении «I» ток подводится к разъемам 30-INT и 30 / 1-15, при этом запитаны «габариты», стеклоочиститель и вентиляторная система обогрева отопительного комплекса.
В положении «II» контакт 30-50 дополнительно подключается к ранее использованным разъемам. При этом в схему включены система зажигания, стартер, датчики панели, «габаритов» и «поворотников».
В позиции «III» используются только «габариты», клаксон, а также дворники лобового и кормового стекла. В этом случае ток доступен только для разъемов 30-INT и 30/1.

Ряд автомобилей данной марки оснащены такими устройствами, как комплекс обогрева кормовых стекол, электрический омыватель «козырька», реле света и др.Электропитание этих гаджетов осуществляется по отдельной линии через выключатель зажигания в положениях ключа «I» и «II».

Важно: поскольку бачок омывателя изготовлен из материала ПВХ и является диэлектриком, электродвигатель дополнительно снабжен отрицательным проводом и при работе с ним необходимо использовать диэлектрическую защиту на разъемах.

В «шестерке» под током в постоянном режиме работают следующие силовые цепи: звуковой сигнал, стоп-сигналы, «аварийка», розетка прикуривателя, вилка для «переноски», подсветка приборов.Ведущие цепи электрооборудования транспорта должны быть защищены плавкими предохранителями, которые расположены в двух специальных блоках (основном и запасном), расположенных со стороны водителя под приборной панелью.

Одним из элементов схемы подключения ВАЗ 2106 является предохранительный блок, конструкция которого не соответствует современным требованиям к составу электронного оборудования. Недостатки:

нестабильное соединение предохранителя с розеткой приводит к появлению пятен пригорания;
при работе предохранительный элемент подвержен нагреву, что негативно сказывается на соседних монтажных пазах;
низкая стоимость замены предохранителей не гарантирует их надежности, поэтому данный блок следует регулярно проверять.

Использование т.н. «Жучки» могут вызвать возгорание в автомобиле, потому что высока вероятность короткого замыкания. Существует совершенно безопасный вариант модернизации стандартных изделий, в котором предполагается установка ножевых предохранителей, посадочные места которых идеально интегрированы в блок безопасности.

Преимущества плавких предохранителей

стабильный контакт изделия с точкой крепления;
плавкий элемент запаян в прозрачный ПВХ корпус;
динамический отвод тепла за счет увеличенной площади контакта.

Важно: генераторная «шестерка», проводка к ней, а также к аккумулятору, стартеру, катушке, реле переключения оптики и некоторым другим элементам не оснащены предохранительными элементами.

Реализовал схему подключения ВАЗ-2114 максимум просто … Функцию провода, передающего отрицательный полюс блока питания, выполняет кузов автомобиля. Эта схема используется в большинстве современных автомобилей. В конструкции разводки отсутствуют сложные сборки; Каждый водитель может выполнять самостоятельное обслуживание и ремонт.Главное — уметь разбираться в электрических схемах. Не нужно знать наизусть все провода и за какой именно узел они отвечают. Необходимо уметь ориентироваться в сложном сплетении проводов.

Основные характеристики

Основной особенностью схемы подключения ВАЗ-2114 является то, что необходимо подавать питание на все узлы, обеспечивающие впрыск топлива:

Топливный электронасос.
Форсунки топливной рампы.
Сенсорная система.

Питание также подается на электронный блок управления и систему зажигания.Причем были установлены только модули зажигания, которые, по сути, представляют собой выключатель со встроенными катушками (их две). Но на 16-клапанных двигателях на каждую свечу зажигания устанавливалась по одной катушке. Эта схема более совершенна, так как при выходе из строя катушки выйдет из строя только один цилиндр.

В целом автомобиль основан на конструкции своего предшественника — ВАЗ-2109. Та же форма кузова, применены элементы подвески, зажигания и топливоподачи, даже задние фонари одинаковые. Но есть существенные отличия в конструкции двигателя и коробки передач.Новая европанель выглядит намного привлекательнее. Он использует более привлекательные датчики и другие инструменты.

Схема подключения автомобиля

Общую схему подключения ВАЗ-2114 можно разделить на несколько составляющих:

Система наружного освещения.
Система зажигания.
Подача топлива.
Управление двигателем (датчики, исполнительные механизмы и ЭБУ).
Запуск двигателя (стартер).
Источник питания (аккумулятор и генератор).
Системы дополнительного оборудования — дворники, омыватель, печка, подогрев зеркал, сидений и стекол, прикуриватель и др.

Абсолютно все цепи, которые подключены к АКБ, защищены плавкими вставками (предохранителями). Устанавливаются под капотом (как и на предшественнике ВАЗ-2109).

Переключение происходит с помощью электромагнитных реле. Они позволяют избавиться от протекания большого тока через кнопки при включении мощных потребителей. Причина в том, что при прямом включении больших токов разрушаются кнопки и сгорают контакты. В этом плане электромагнитные реле намного надежнее.

Система запуска двигателя

На схеме подключения ВАЗ-2114 (инжектор и карбюратор в системе питания) должен присутствовать стартер. С его помощью запускается двигатель. В этом случае аккумуляторная батарея действует как источник энергии.

Пускатель состоит из следующих компонентов:

Обмотка статора (неподвижная часть).
Обмотка вращающаяся (возбуждение).
Bendix — предназначен для механического соединения ротора стартера и кольца маховика на коленчатом валу.Состоит из ведущей вилки, обгонной муфты и шестерни.
Электромагнитное реле — приводит в движение бендикс и силовые контакты.
Крышки, щетки в сборе и другие детали.

Как работает стартер?

Стартер питается напрямую от аккумуляторной батареи — провод идет к плюсовой клемме от верхнего выхода электромагнитного реле. Система запуска работает по следующей схеме:

Поворот ключа зажигания подает питание на все компоненты топлива. система, ЭБУ.
Когда ключ установлен в положение «Пуск», питание подается на управляющий выход тягового реле.
Обмотки втягивающего устройства создают магнитное поле, которое заставляет сердечник двигаться.
Силовые контакты замыкаются, и ротор начинает вращаться.
Бендикс одновременно перемещается вдоль оси ротора, и шестерня входит в зацепление с ободом маховика.
Коленчатый вал начинает вращаться, топливо впрыскивается в камеры сгорания и на электроды свечи зажигания подается высокое напряжение.

Так устроена вся система запуска двигателя любого автомобиля, в том числе ВАЗ-2114.

Генераторная конструкция

Второй источник энергии для любого автомобиля — генератор. Необходимо обеспечить всех потребителей работающим двигателем … Генератор состоит из следующих частей:

Роторная обмотка возбуждения.
Контактные кольца на роторе.
Подшипники.
Передняя и задняя обложки.
Обмотка статора.
Регулятор напряжения.
Шкив с крыльчаткой.
Диодный блок.
Конденсатор.

Проверенная конструкция, также используется во всех современных автомобилях … Генератор занимает центральное место в проводке ВАЗ-2114. Схема его подключения довольно проста (см. Выше) — провод идет от силового контакта к плюсу аккумулятора. Благодаря генератору поддерживается оптимальный уровень заряда АКБ и электроснабжения всех потребителей.

Как работает генератор?

При остановке двигателя обмотка ротора получает питание.Следовательно, вокруг него есть магнитное поле. Но поскольку ротор не вращается, поле неподвижно. Следовательно, не выполняется одно из условий работы генераторной установки — магнитное поле должно быть постоянным и подвижным. Все условия выполняются только тогда, когда стартер начинает раскручивать коленвал. В этом случае генератор вырабатывает напряжение, подаваемое на аккумулятор.

Но конструктивная особенность любого автомобильного генератора в том, что переменный ток генерируется.Причем на выходе появляются три фазы, а переменный постоянный ток нужен для питания всех потребителей. В противном случае вся подпанельная проводка ВАЗ-2114, схема которой представлена ниже, просто выгорит.

Для выпрямления переменного тока используется блок полупроводниковых кремниевых диодов. Генераторная конструкция с тремя выходными фазами используется по одной простой причине — пульсации намного меньше. На выходе выпрямителя установлен конденсатор — с его помощью можно избавиться от всей составляющей переменного тока.

Работа регулятора напряжения

Но есть одна огромная проблема — в зависимости от частоты вращения коленчатого вала генератор может генерировать напряжение от 10 до 30 вольт, и такой разброс недопустим. Поэтому необходимо стабилизировать напряжение на одном уровне — 12 В. На самом деле, конечно, генераторы вырабатывают немного больше — 13,6–14,6 В. Только в этом случае аккумулятор будет нормально заряжаться. Стабилизировать выходное напряжение можно, но проблема в том, что потребление тока очень велико.

А стабилитрон должен иметь немалые габариты и соответственно стоимость. Но гораздо проще стабилизировать питание обмотки ротора. Если величина приложенного к нему напряжения стабильна, то магнитное поле не изменится ни при каких обстоятельствах. Это действие осуществляется с помощью регулятора напряжения. Максимальный ток потребления обмотки возбуждения не более 2 А. Конструктивно регулятор совмещен с щеточным узлом.

Электронный блок управления

Схема подключения ЭБУ ВАЗ-2114 оказывается очень сложной, так как он подключается к большому количеству датчиков и

Электронный блок управления — это «мозг» всего Система состоит из следующих компонентов:

Корпус выполнен из пластика и металла.
Схема построена на микроконтроллере.
Датчики подключаются к входам микроконтроллера через
Усилители сигналов, электронные ключи и реле подключаются к выходам контроллера.

Микроконтроллер позволяет отправлять сигналы исполнительным механизмам в зависимости от того, как работает двигатель. В памяти ЭБУ хранится алгоритм работы всех систем. Причем схема подключения ВАЗ-2114 (инжектор) 8 клапанов отличается от V16, так как для управления двигателем нужно чуть больше параметров.

Датчики системы управления

На автомобилях ВАЗ-2114 используется несколько датчиков, подключенных к электронному блоку управления. Они влияют на впрыск топлива и угол опережения зажигания.

Система состоит из следующих датчиков:

Положения дроссельной заслонки.
Положения коленчатого вала.
Фазы (положение распредвала).
Скорость (находится на
Расход воздуха. Вместо него можно использовать датчик MAP.
Давление.
Детонация.
Кислород.

Все эти считыватели регулируют подачу топливной смеси в камеры сгорания и угол опережения зажигания. Схема подключения ВАЗ-2114 (инжектор) с описанием дана в инструкции по эксплуатации и обслуживанию автомобиля. Там же можно узнать о том, как самостоятельно устранять неполадки, а основные симптомы поломок приведены в документе.

[YBA_723] Электрическая схема тележки Зеркала с подогревом | розетки-интеграция, схема подключения вариант

Схема подключения грузовика Зеркала с подогревом Whats New

Схема подключения грузовика зеркала с подогревом — класс fc 2nd Dec 09 2017 схема 96 silverado mirror, проводка полная версия HD, qua ty Виноват GM Power 2000 s10 сзади 2003 буксир 09 silverado с подогревом мужской основной переменной onstar для chevrolet с проводами в блоке предохранителей ford ranger и страница 1 96 полных 8-контактных складывающихся дверей cruze lt brasil 2002 toyota 4runner провод переключателя renn st ght 2018 audi 02 on.class fc 2nd dec 01 2017 электрические зеркала gmc terrain dena 2018 схемы проводки системы для автомобилей провода для в электрическом зеркале буксировка ght проводка 2018 gm схема 02 зеркала на 97 помощь поворотник с подогревом преобразование gentex 16 pin 2008 gmc acadia tail 04 2500hd street source 2003 yukon xl как установить dl3 sierra led Я взял зеркало заднего вида из ландшафта заднего вида dena running ghts my oem back up camera 2007 chevy silverado. По электросхемам подогрев сидений контролируется несколькими.

Схема электрических соединений для грузовиков с подогревом зеркал — предохранители и два модуля плюс два реле наряду с входом от модуля вентиляции и кондиционирования есть модуль и реле для каждого обогревателя сидений, зеркала управляются несколькими другими предохранителями и модулями, которые могут понадобиться в магазине руководство по отслеживанию цепей.Согласно электрической схеме, когда переключатель включен, на контакте 87 реле обогреваемого зеркала должно быть напряжение. Комбинация приборов управляет контактом 86 цепи заземления реле на реле. На комбинации приборов также может быть значок обогреваемого зеркала, что может быть причиной того, что переключатель вывод питания 4 идет на кластер, плюс он действует как сигнал для включения реле заземления p class pcard st algocarouselmodern crsl modern caption 4 yui3 skin sam ul class df class first bxz bb mr 8 mb 4 bdr 8 bd 1 w 200 fls 0 noimg a href https r search yahoo ylt awrj7fjsbkfgxukaqnpxnyoa ylu y29sbwnizjeecg9zazqednrpzamec2vja3ny rv 2 re 1621220691 ro 10 ru https 3a 2f 2f bigmacktrucks.

Схема подключения грузовиков зеркала с подогревом — 2ftopic 2f54404 зеркала с подогревом 2f rk 2 rs 0vpndlovv lpjetaybcctu5 bvu target blank class wrap textcard w 100p h 100p class content pt 2 pr 16 pl 16 pb 16 lh 1 38x styl subtxt class c lh 1 38x fc 35th Я бы вернулся к основам, возьму два провода обогревателя от зеркал и поднесу к ним 12 В и почувствую, есть ли тепло, если элементы не съели, но класс bxz bb mr 8 mb 4 bdr 8 bd 1 w 200 FLS 0 noimg A HREF HTTPS г поиск Yahoo уг awrj7fjsbkfgxukaq3pxnyoa ylu y29sbwnizjeecg9zazqednrpzamec2vja3ny с.в. 2 повторно 1621220691 ро 10 RU HTTPS 3a 2f 2f bigmacktrucks 2ftopic 2f54404 подогревом зеркал 2f гк 2 RS 0vpndlovv lpjetaybcctu5 BVU целевой пустой класс обертка textcard ш 100p ч 100p класс содержани пт 2 pr 16 pl 16 pb 16 lh 1 38x class subtxt class c styl 3 db lh 1 38x fc 35th мотор зеркала работает, как и должно проверять питание и заземление, не всегда понимая схему цепи.

Схема подключения — это метод описания конфигурации установки электрооборудования, например, электроустановочного оборудования на подстанции на CB, от панели к блоку CB, который охватывает аспекты телеуправления и телесигнализации, телеметрию, все аспекты, которые требуют схемы подключения, используемой для обнаружения помех. , Новое вспомогательное оборудование и т. Д. электрическая схема зеркал заднего вида с подогревом Эта принципиальная схема служит для детального понимания функций и работы установки, описывая оборудование / детали установки (в виде символов) и соединения. электрическая схема грузовика с подогревом зеркал На этой принципиальной схеме показано общее функционирование электрической цепи.

Рубрики

Ваз 2114 схема подключения обогрева зеркал: Ничего не найдено для Ustanovka I Podkljuchenie Zerkal S Podogrevom Na %23I 2

Как подключить обогрев зеркал на ваз 2114

Схема подключения подогрева зеркал через отдельную кнопку — Лада 2114, 1.6 л., 2010 года на DRIVE2

Page 2

Подключение обогрева зеркал Ergon — Лада 2115, 1.6 л., 2010 года на DRIVE2

Page 2

.:: #27 ::. Подключаем подогрев зеркал — Лада 2114, 1.6 л., 2008 года на DRIVE2

Подключаем обогрев зеркал — Лада 2114, 1.5 л., 2005 года на DRIVE2

Page 2

Как установить подогрев зеркал ВАЗ 2114?

Установка подогрева зеркал ВАЗ 2114

Ваз 2112: устанавливаем зеркала с обогревом

Проблема и решение

Принципы работы

Варианты установки подогрева

Простой способ установки

Другие способы и схема подключения

Подключаем подогрев

Делаем сами

Выбираем зеркала

Визуальные характеристики

Механические характеристики

Эффективность обогрева

Зеркала с подогревом: установка и принцип действия

Принцип работы

Как установить подогрев зеркал на авто

Как подключить

Автоматический обогрев зеркал

Как Подключить Обогрев Зеркал На Ваз 2114 ~ AUTOTEXNIKA.RU

Установка зеркал с подогревом града своими силами

Электросхема ВАЗ-2114. Устранение неисправностей своими руками

Основные характеристики

Проектирование электропроводки автомобиля

Система запуска двигателя

Как работает стартер?

Конструкция генератора

Как работает генератор?

Работа регулятора напряжения

Электронный блок управления

Датчики контроля

Электросхема ВАЗ-2114. Устранение неисправностей своими руками

Основные характеристики

Схема подключения автомобиля

Система запуска двигателя

Как работает стартер?

Генераторная конструкция

Как работает генератор?

Регулятор напряжения

Электронный блок управления

Датчики системы управления

Техническое обслуживание ВАЗ 2112.

История создания ВАЗ 2110

Краткая история автомобиля ВАЗ 2112

Известные модификации ВАЗ 2112 Модификации

Эл проводка на ваз 2106. Схема электросхема на ваз. Фотогалерея «Неисправности основного аккумулятора»

По каким причинам нужно ремонтировать замок зажигания

Как поменять замок зажигания

Преимущества бесконтактного зажигания

Электромонтажное устройство автомобиля

Принцип работы электрооборудования ВАЗ 2106

Основные характеристики

Схема подключения автомобиля

Система запуска двигателя

Как работает стартер?

Генераторная конструкция

Как работает генератор?

Работа регулятора напряжения

Электронный блок управления

Датчики системы управления

[YBA_723] Электрическая схема тележки Зеркала с подогревом | розетки-интеграция, схема подключения вариант

Схема подключения грузовика Зеркала с подогревом Whats New

Leave a Reply Cancel Reply
